Станок для заточки сверл своими руками

Приспособление для заточки сверл своими руками: 2 варианта

Особенности заточки ступенчатых сверл

Ступенчатые сверла по металлу производятся в нескольких конструктивных исполнениях, каждая модель при этом предназначена для устройства отверстий диаметром 4–32 мм. Это дорогостоящий, но очень качественный инструмент, способный прослужить до 2 лет даже при интенсивном использовании.

По рекомендациям производителя возможна заточка ступенчатых сверл по металлу, но только некоторых моделей. Остальные восстановлению и последующему повторному применению не подлежат.

В отличие от обычных конусные сверла заточить непросто: при неправильном выполнении работы режущая кромка инструмента может прийти в негодность.

Для возвращения к жизни ступенчатого резца используется наждачная бумага, которой оборачивается специальный вращающийся диск. При этом обработку можно проводить как при помощи станка для концевых фрез, так и руками. Первый вариант применяется для изделий со спиралевидными канавками, второй – для инструмента с прямыми полостями.

А вы сталкивались когда-нибудь с необходимостью заточки сверла по металлу в домашних условиях? Все ли у вас получилось или возникли какие-то затруднения? Поделитесь, пожалуйста, собственным опытом в комментариях.

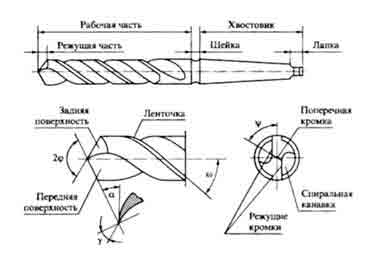

Установленные параметры заточки свёрл

С целью скорейшего восстановления геометрических параметров изделия нужно действовать медленно и аккуратно, иначе оно сломается.

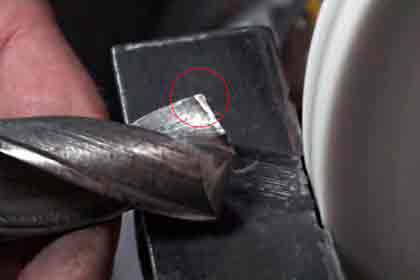

Во время заточки кромка должна располагаться параллельно рабочей поверхности оси точила. В противном случае добиться успеха не удастся. Об этом должен знать каждый мастер. Во время заточки нужно действовать постепенно. Если поспешить, то можно запросто сломать изделие или привести его в нерабочее состояние даже на новом и дорогом станке. Это возможно даже в случае, если речь идёт об опытном мастере.

Самыми важными параметрами, которые нужно учитывать во время заточки, можно назвать общую длину режущих кромок, а также угол расположения инструмента. Если проигнорировать эти параметры, то могут возникнуть самые серьёзные проблемы.

Правила эксплуатации

Чтобы повысить эффективность использования перьевых сверл по дереву и продлить срок их службы, при выполнении обработки необходимо придерживаться следующих рекомендаций.

  1. На те участки изделия, где будут располагаться будущие отверстия, надо нанести разметку.
  2. В качестве оборудования, которое будет использоваться в комплекте с перьевым сверлом, лучше выбрать дрель с регулятором мощности.
  3. Сверление дерева при помощи перьевых сверл выполняется на невысокой скорости вращения (200–500 об/мин). Конкретное значение скорости вращения сверла зависит от диаметра выполняемого отверстия: чем он больше, тем медленнее должен вращаться инструмент.
  4. Когда длины перьевого сверла не хватает для выполнения глубокого отверстия, нужны специальные переходники, устанавливаемые в патроне используемого оборудования. В противном случае такой переходник не требуется.
  5. Перед началом сверления инструмент подводят к обрабатываемой поверхности строго под углом 90°, при этом его острый выступ должен располагаться точно в центре будущего отверстия.
  6. Сверление следует начинать на небольших оборотах, а по мере углубления сверла в дерево скорость вращения можно увеличить.
  7. Стружку, которая скапливается в создаваемом отверстии, необходимо периодически удалять из него. Как только вы заметите, что стружки скопилось слишком много, надо остановить сверление, извлечь сверло из отверстия и убрать отходы обработки.
  8. Как только инструмент погрузится в создаваемое отверстие на требуемую глубину, процесс сверления можно останавливать.

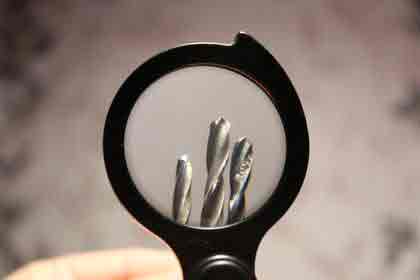

Признаки затупления свёрл по металлу

К заточке следует приступать только при обнаружения явных признаков затупления режущей кромки.

Среди основных проявлений недуга выделяют следующие:

  • повышенная шумность во время работы;
  • стружка металла имеет мелкую фракцию;
  • перегрев инструмента.

При сверлении металла затупленным сверлом возникает высокочастотный звук от трения рабочей кромки о заготовку. Поэтому, при появлении повышенной шумности следует отложить работу и приступить к заточке. Если продолжать сверление металла, то от чрезмерного нагрева режущее изделие разогреется до слишком высокой температуры.

До появления вышеописанных признаков о снижении остроты сверла может свидетельствовать отсутствие спиралевидной стружки. Такой признак не всегда удаётся вовремя обнаружить. Ели сверло при правильной подаче во время работы образует слишком мелкую стружку, то рекомендуется незамедлительно приступить к отладки инструмента.

Техника безопасности

Описанные ниже работы являются травмоопасными, поэтому требуется соблюдать определенный свод правил:

Станок должен иметь защитные кожух и экран, предохраняющие мастера от разлетающихся искр и пыли.

  • Перед включением станка нужно убедиться в надежной фиксации наждачного круга.
  • Заточку нельзя проводить на весу, нужно опирать инструмент на подручник.
  • В случае переломов сверла, оно может разлететься на мелкие осколки, помимо этого в процессе работ производится много абразивной пыли и высекаются снопы искр. Учитывая это, все работы следует проводить в защитных очках и маске.

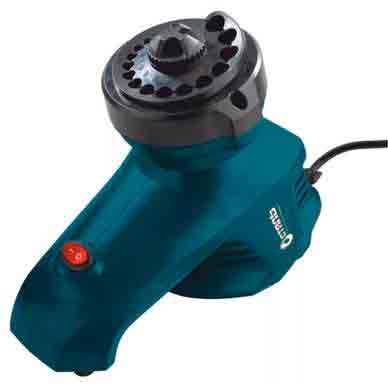

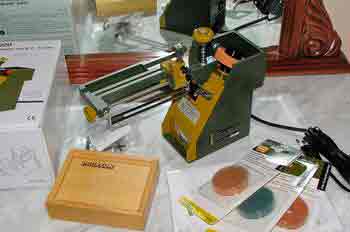

  • Лучшие точилки для сверл бытового назначения

    Бытовые модели точилок производятся в компактных размерах. Все модели из этой категории являются переносными. В основе их конструкции лежит мощная рама и электромотор, который вращает ось с наждачным кругом. Всё это закрыто защитным кожухом для безопасного применения. Многие модели имеют различные насадки, позволяющие затачивать не только сверла, но и другой режущий инструмент. Рекомендованное время работы бытовых точилок составляет не более 2 часов в день. Мощность обычно находится в пределах 150–250 Вт.

    Заточка бура для бетона

    Бур для перфоратора в качестве режущей части имеет пластину из твердого сплава, вставленную в прорезь на рабочем конце и закрепленную припоем. Нормально заточенный бур имеет четкие режущие кромки с углом заточки около 900 и углом между кромками при вершине – 130–1400.

    При стандартной заточке передняя грань режущей кромки (направленная в сторону вращения) наклонена к оси бура под углом 300, а задняя – под углом 600. При ручной заточке, не имея специальных приспособлений, можно ориентироваться на целую, неизношенную часть граней и воспроизводить их углы наклона.

    Процесс затачивания

    Заточку начинаем с передних граней. Выставляем бур возле периферийной поверхности камня так, чтобы режущая кромка была параллельна оси точила и направлена вверх, а грань параллельна поверхности, и на короткое время несильно прижимаем бур к точилу. На металле остается ясно различимый след, который показывает, правильно ли было выбрано его положение. Плоскость пробного шлифа должна совпадать с плоскостью грани, а пятно шлифа располагаться по центру его неизношенной части, без существенного смещения. Найдя опытным путем правильное положение, запоминаем его и приступаем к заточке.

    Параллельности достичь нетрудно, если поднести режущую кромку к поверхности камня и ориентироваться по зазору, оставшемуся до контакта.

    Не следует сразу добиваться остроты кромки. Помните, что еще предстоит сточить заднюю грань, и тогда кромка «станет на место».

    Сначала одна за другой затачиваются передние грани. Затем нужно проверить их симметричность. Это делается визуально, на просвет, поместив головку бура возле края какого-либо предмета. Край должен быть ровным или вогнутым, но симметричным. Можно изготовить специальный шаблон для проверки. При несимметричности дополнительно стачивается более короткая грань.

    После этого, так же, поочередно, стачиваются задние грани кромок, с последующей проверкой симметричности. Симметричность расположения кромок проверяется и при взгляде с торца, вдоль оси бура. При правильной заточке они параллельны, а между ними остается перемычка длиной около 0,2–3 мм в зависимости от диаметра.

    Если в результате обработки режущие кромки не стали острыми, на них остались видимые скругления или каверны, весь цикл заточки нужно повторить.

    Дополнения

    При затачивании важно не перегреть инструмент. Для охлаждения его периодически макают в воду. Емкость с водой нужно держать у станка. Не следует прижимать бур к точилу длительное время. Лучше работать короткими касаниями, около 2–4 с, с перерывами на такое же время. В этом случае лишнее тепло успевает отводиться телом бура и снижается риск перекаливания кромки.

    Для работы по мягким материалам без удара, например по кирпичу или кафельной плитке, режущие кромки сводят «в ноль», без перемычки, а угол их заточки уменьшают до 30–350.

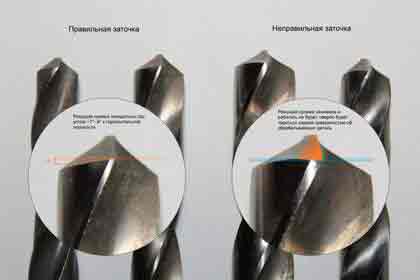

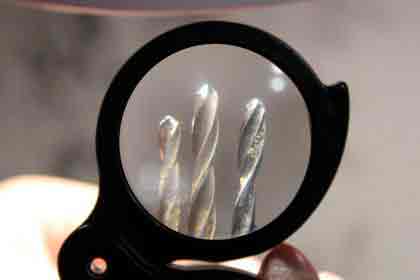

    Проверка правильности заточки сверла

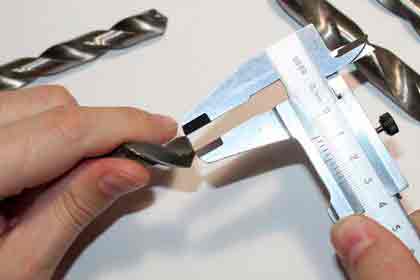

    Правильность восстановления сверла можно установить посредством шаблона, сделанного из листового металла толщиной 1 мм. С его помощью выполняется контроль:

    • угла между перемычкой и режущей кромкой;
    • угла вершины;
    • длины рабочих граней.

    Подобный угломер можно изготовить из обычного металлического транспортира. Лишнюю часть следует отрезать, потому как при точении сверл по металлу углы до 30° не применяются.

    Контроль заднего угла осуществляется опосредованно через определение угла заострения.

    Для самостоятельного изготовления шаблона достаточно перенести требуемые углы на лист металла. В качестве эталона можно применить новое, еще не использованное изделие.

    Для проверки правильности заводской заточки заготовка из любого мягкого металла просверливается на глубину 1 см, после чего замеряется диаметр полученного отверстия. Он должен в точности соответствовать заявленному типовому размеру сверла.

    Неправильное восстановление рабочих кромок, если клинья их несоразмерны друг с другом либо заточены они под различными углами по отношению к оси инструмента, вызовет биение сверла. В итоге диаметр отверстия будет большим.

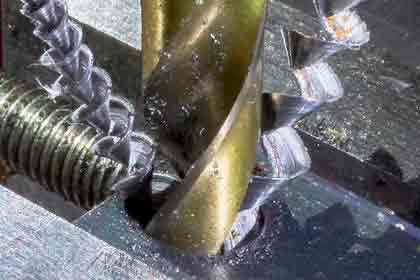

    Также правильность заточки можно легко выявить по типу стружки, выходящей при сверлении металла. При разбежке в углах инструмент будет заходить туго, придется прикладывать значительно большие усилия для погружения его в металл.

    Способ №2 – приспособа из дерева

    Приспособление для заточки из деревянного бруска

    Этот вариант подойдёт для тех, кто не умеет пользоваться сварочным аппаратом или не имеет к нему доступа. Принцип конструкции аналогичный.

    Для изготовления приспособления из дерева понадобиться:

    • деревянный брусок толщиной около 2см
    • саморез или евроболт
    • сверло
    • транспортир

    Читайте также: [Инструкция] Как сделать качели садовые своими руками: чертежи, размеры (100 Фото & Видео) +Отзывы

    Пошаговая инструкция

    • Брусок центруют, — с торца делают разметку по диагоналям
    • По разметке брусок просверливают подходящим сверлом насквозь, — паз для затачиваемого сверла
    • Сверху бруска отпиливают его углы под 30 градусов, — разметку делают с помощью транспортира. Нулевое значение для разметки – ось просверленного отверстия под паз
    • Сбоку бруска сверлят отверстие под фиксирующий саморез так, чтобы оно соединялось с пазом для сверла

    Читайте также: Изготовление теплицы своими руками из профильной трубы и поликарбоната: полное описание процесса, чертежи с размерами, полив и обогрев (Фото & Видео)

    Как пользоваться?

    Заточка на ленточном гриндаре

    В паз вставляется сверло, которое фиксируется саморезом, закрученным сбоку бруска, — кончик сверла должен немного выступать за грани приспособы.

    Затачивают на ленточном гриндаре или болгарке. Дерево стараются сильно не стачивать.

    В заключение следует отметить, что деревянное приспособление делается для близких диаметров сверл. Например, одна приспособа для сверл диаметром 7,8,9 мм, другое для диаметров 4,5,6 мм.

    Читайте также: Правильная техника заточки ножей точильным камнем [ЛАЙФХАК]

    ВИДЕО: Приспособление из дерева для заточки сверл

    Читайте также: Установка столбов для забора своими руками: просто и надежно

    Как заточить победитовое сверло с напайками

    Победитовое сверло также может затупиться. Тупое сверло перегревается во время работы, плохо сверлит и издает сильный визжащий звук. Конечно, можно поменять сверло, купив новое, но лучше сэкономить и заточить его своими руками. Для этого вам понадобится заточной станок (электрическое точило) с алмазным камнем и охлаждающая жидкость. Обыкновенный наждачный камень для заточки сверла из победита не годится. До того, как приступите к заточке, убедитесь, что она возможна, в принципе. Для этого следует померить высоту режущей части сверла. При высоте режущей части сверла, т. е. напайки около 10 мм заточка возможна.

    Не забываем: чем тверже материал, тем ниже должна быть скорость заточки. Угловая скорость (количество оборотов вращения камня) при заточке победитового сверла должна быть уменьшена вне зависимости от того, какой инструмент применяется для заточки.

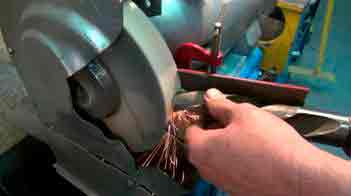

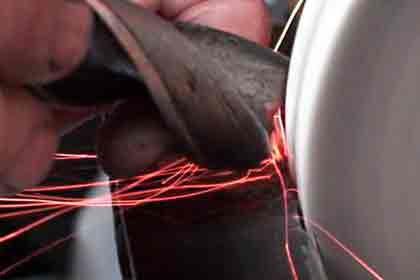

    Заточка сверла выполняется короткими касаниями сверлом наждачного камня. Победитовое сверло затачивается быстро, как правило вам там нужно лишь немного подправить слизавшиеся кромки, поэтому следует внимательно контролировать процесс, чтобы не срезать лишнее с рабочей победитовой поверхности сверла.

    Сверла с напайками рекомендуется затачивать аналогично простым сверлам малого диаметра, т.е. следует делать заточку задней поверхности плоской. При этом точить заднюю поверхность следует, как показано на фото, стачивая сверло до самой напайки:

    Заточенный бур по с напайкой.

    Желательно подточить переднюю поверхность. Если напайка уже сточена до самого сверла, то без подточки просто нельзя обойтись, поскольку мягкий металл, выходит на режущую кромку со стороны передней поверхности. Передняя поверхность одновременно подтачивается так, чтобы толщина центра напайки стала меньше.

    Подточка напайки со стороны передней поверхности.

    Во время заточки сверла старайтесь быть точным и внимательно следите за тем, чтобы его режущие стороны были одного размера. Если это не удается достичь, то смещенный центр ости обязательно приведет к тому, что отверстие сверления будет увеличенным и неровным. Независимо от устройства, на котором выполняется заточка, нужно контролировать соотношение передних и задних углов кромки реза в направлении вращения. Еще одно правило, которого следует придерживаться, чтобы правильно заточить сверло по бетону: чем тверже материал, тем больше угол заточки. Для победита он составляет 170 градусов.

    В процессе заточки нельзя допускать нагревания сверла, т.к. могут появиться трещины и возможно отслоение твердосплавных пластин. Для того, чтобы не допустить этого, периодически следует охлаждать сверло жидкостью. Для охлаждения можно использовать обычную воду.

    Предлогаем посмотреть подборку видеороликов по заточке сверл с победитовыми напайками.

    Видео: Заточка буров для перфоратора. Часть — 1.

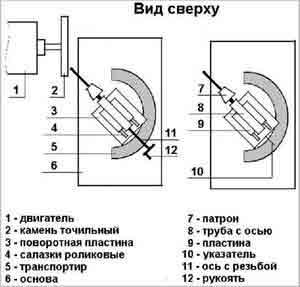

    Собираем станок для заточки свёрл своими руками

    Отнеситесь критично к заявлениям: «Собрал наждак из отходов, что валялись в гараже под ногами». Универсальную втулку с посадочным местом под точильный круг Ø 32 закажем токарю-профессионалу. Деталь изготовим из легированной стали.

    Заточное устройство в сборе

    Точность скользящей посадки исключит биение нового абразива. Шпонку не ставим. Винт М4 со спиленной головкой войдёт в шпоночную канавку через резьбовое отверстие во втулке. Надёжность фиксации проверена.

    Резьба фиксации камня левая, самозатягивающаяся. Опорный бортик со стороны двигателя и прижимная шайба выполняются Ø 50–60 мм. В целях безопасности, с обеих сторон абразива ставятся предохранительные прокладки из паронита, пластика, берёзовой фанеры.

    Вращение круга допускается только сверху вниз относительно подручника.

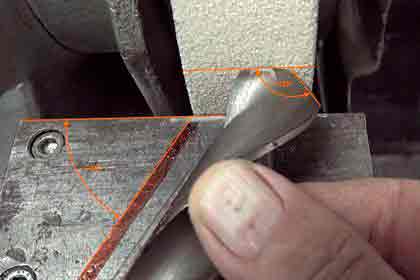

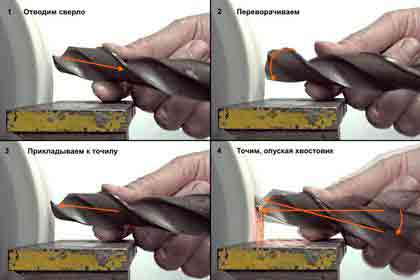

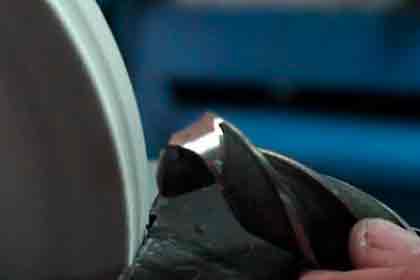

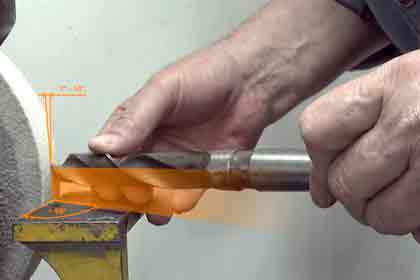

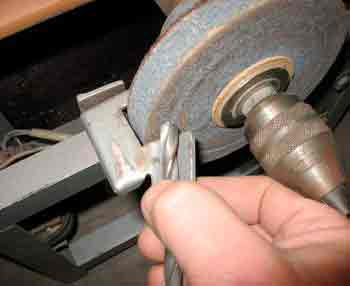

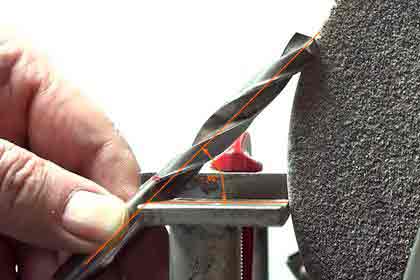

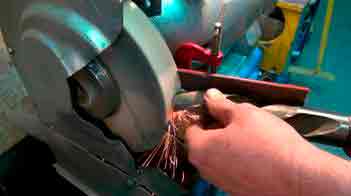

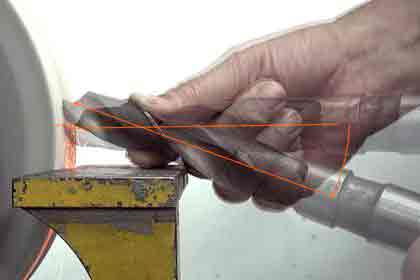

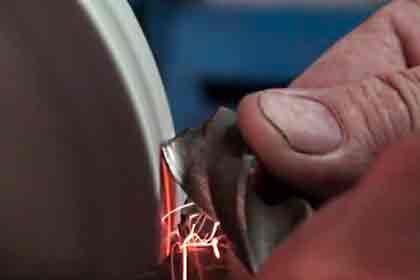

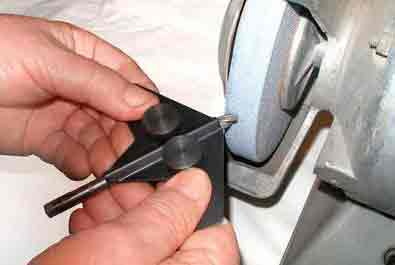

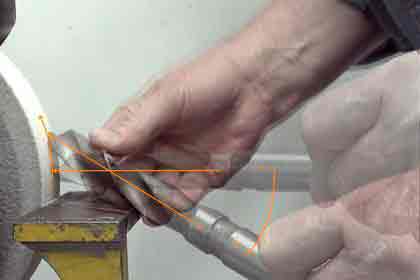

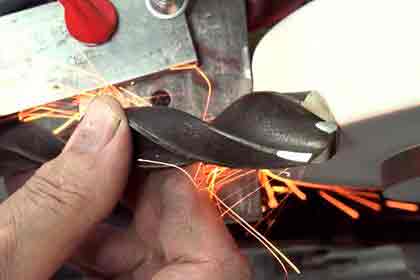

    Прием заточки сверла

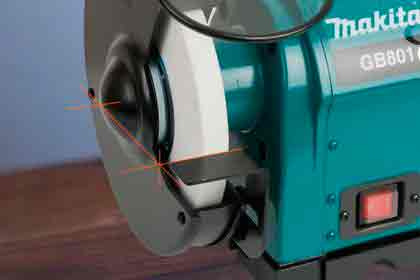

    Боковые поверхности наждачного круга не предназначены для обработки, истончение грозит разрывом круга.

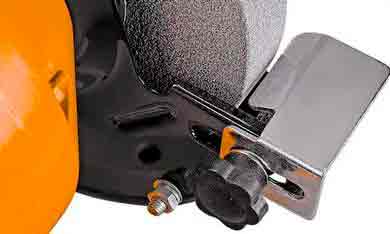

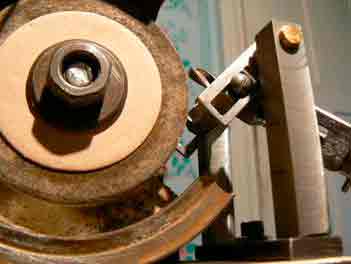

    Подручник, кроме функции опоры, будет удерживать приспособление для заточки свёрл, горизонтальный движок — для устранения биения, выравнивания цилиндрической поверхности шарошкой, угловые направляющие — для заточки ручного инструмента под нужным градусом.

    Кожух при обилии режущего инструмента и многофункциональном использовании наждака желательно установить с откидной боковой крышкой на шарнирах: установка чашки потребует большей ширины, смена точильных кругов иной зернистости и твёрдости не должна отнимать время.

    Что нужно знать перед началом заточки

    Заточка является довольно важным процессом, влияющим на последующую работу инструмента. Но важно знать, что не нужно натачивать его, если этого не требуется. Это является лишней тратой времени и сил (особенно при ручном затачивании). Именно поэтому необходимо ознакомиться с признаками того, что инструмент затупился.

    Во-первых, он быстро нагревается во время работы, деформируется и мешает нормально им пользоваться. Это является одним из признаков того, что пора заниматься заточкой.

    Во-вторых, если во время процесса чувствуется, что отверстия просверливаются гораздо дольше, чем раньше, то стоит изучить сверло на предмет затупления.

    И, наконец, в-третьих — выполненное отверстие получается слишком неровным. Это, наверное, один из самых главных признаков, указывающих на необходимость заточки.

    Особенности использования заточных самодельных приспособлений

    В процессе сверления отверстий в металлических изделиях, сверла довольно сильно изнашиваются, что приводит к их нагреванию и утрате своих свойств. Во избежание такого явления, требуются меры по обеспечению регулярного восстановления их геометрических параметров. Выполнить это можно посредством специального оборудования для заточки сверлильного инструмента. Создание такого нехитрого устройства, может быть выполнено самостоятельно, что позволит осуществлять качественное затачивание без каких-либо существенных финансовых затрат.

    Многими опытными специалистами практически не применяются заточные приспособления, поскольку они абсолютно уверены в своем опыте и глазомере, который позволяет им правильно точить сверла. Но на практике, использование таких устройств крайне необходимо, так как это позволяет провести механизацию данного процесса. В результате таких работ будет обеспечиваться максимальная точность и качество выполненной заточки.

    Современный рынок предлагает различные виды оборудования, которое позволяет качественным образом осуществить восстановление геометрии режущих инструментов, даже при отсутствии опыта в этом деле. При этом, нет острой необходимости в приобретении таких изделий, поскольку их можно изготовить своими руками по имеющимся чертежам приспособлений для заточки сверл.

    Важные правила

    Точение сверл по металлу не вызывает у опытных домашних мастеров никаких трудностей. Но все же существует несколько важнейших правил:

    1. Главное требование, которого следует придерживаться при разработке конструкции станка для точения: изделие должно оставаться неподвижным, не вращаться вокруг своей оси. Если оно повернется хотя бы на градус, выправку придется повторять заново.
    2. Поверхность круга или заточного диска должна быть идеально ровной. Потому периодически ее необходимо править эльборовыми насадками.
    3. По окончании работы восстановленному инструменту для сверления металла следует дать остыть в естественных условиях и только затем выполнять проверку геометрических параметров посредством шаблона.

    Длины режущих граней должны отличаться одна от другой не более чем на 0,1–0,3 мм. Данное правило особенно важно для инструмента небольшого диаметра.

    Инструменты

    Для заточки используется два типа приспособлений: насадки либо упоры универсального назначения и узкоспециализированные устройства.

    К простейшим приспособлениям относят ручной держатель. Данный инструмент служит только для удержания предмета в конкретном положении. Контроль заточки осуществляется визуально. Для этого применяется произвольный ориентир. Следовательно, для работ с данным приспособлением требуется опыт. К его достоинствам относят простоту, компактность, низкую стоимость. Основные недостатки состоят в низкой точности обработки и повышенных требованиях к навыкам исполнителя.

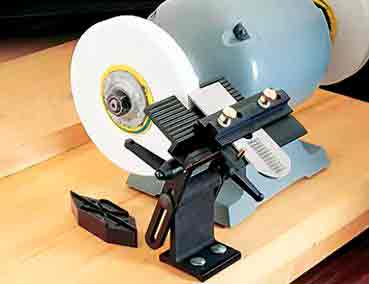

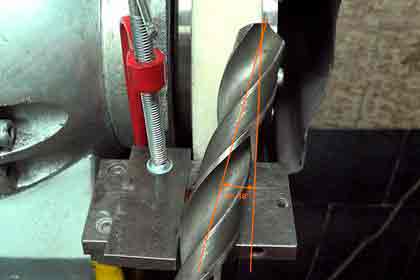

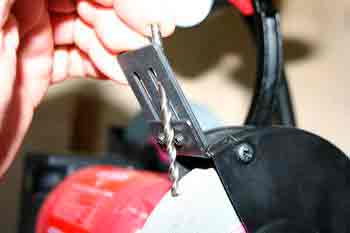

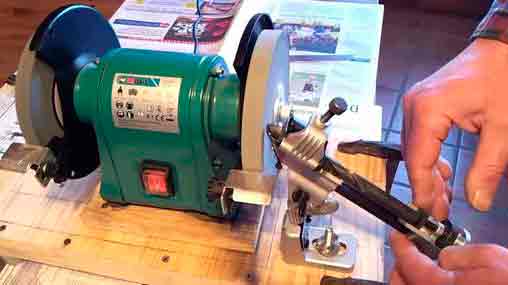

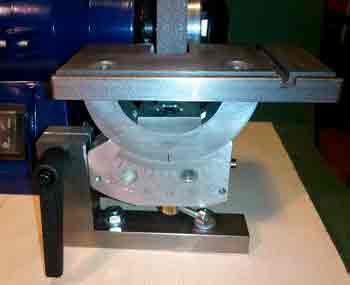

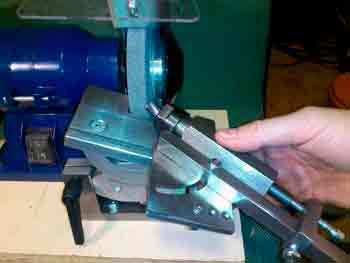

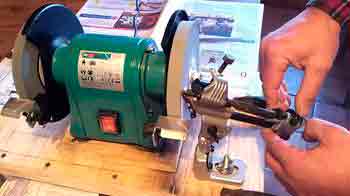

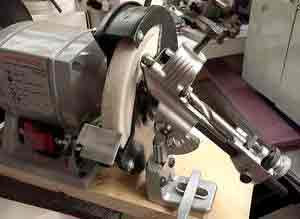

    Упор для электрического точила представляет собой универсальное приспособление, служащее для фиксации инструментов и не рассчитанное конкретно на сверло. Многие модели имеют регулировку угла наклона и оснащены шкалой разметки. Это определяет лучшую точность работ, чем с ручным держателем, однако и в данном случае большое значение имеют навыки исполнителя. К тому же существуют более совершенные и универсальные варианты с дополнительной регулировкой высоты и рассчитанные на монтаж детали на верстак вместо корпуса наждака. Такие упоры совместимы с любыми электроточилами и позволяют обрабатывать фрезы, стамески, ножи, отвертки и др.

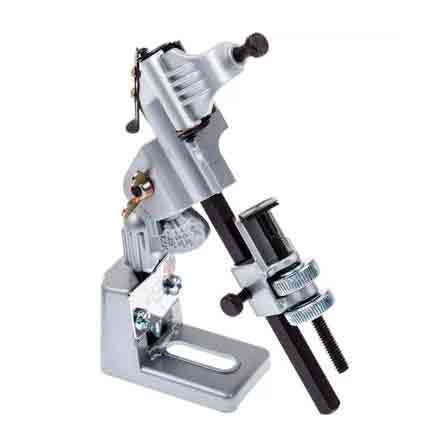

    Полупрофессиональные направляющие для разных сверл представляют собой более совершенные инструменты в сравнении с рассмотренными выше. Они обеспечивают надежную фиксацию всех линейных параметров с выставлением значений по разметке и высокоточный контроль заточки (до мкм). Монтаж приспособления в желобе исключает его смещение или проворот. Предполагается линейное перемещение, контролируемое ограничительным упором либо исполнителем, и движение кромки по дуге. Данные приспособления обеспечивают хорошее качество заточки. Однако необходимы профессиональные навыки, т. к. для правильной обработки требуется учитывать тип сверла. Ввиду отсутствия автоматики направляющие относят к профессиональным приспособлениям. Однако существуют и полуавтоматические варианты направляющих, оснащенные точильной установкой. Они исключают необходимость установки упора на верстак и смены дисков.

    Следует отметить, что все рассмотренные выше приспособления рассчитаны на стандартные электроточила. Ввиду этого предварительно следует установить наждачный диск.

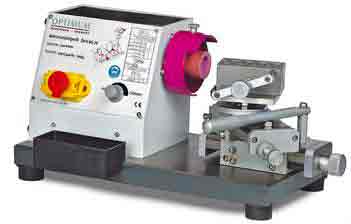

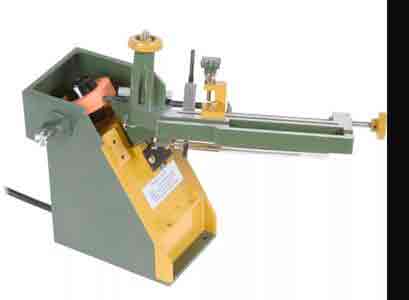

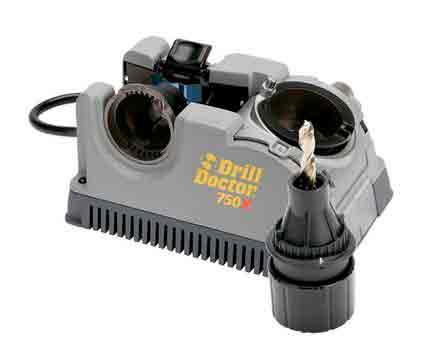

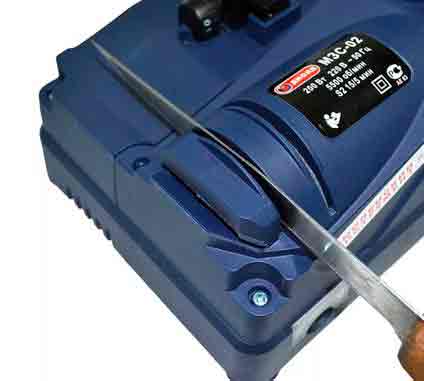

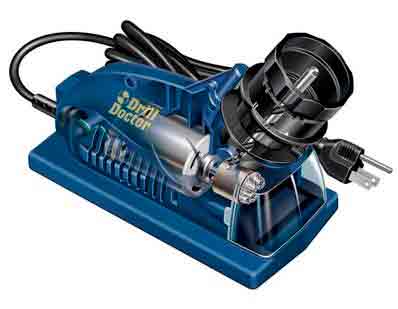

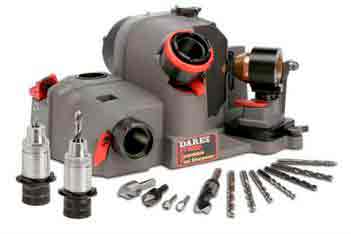

    Электро-машинки для заточки рассчитаны на восстановление спиральных сверл. То есть это узкоспециализированные приспособления. Основным их достоинством считают простоту применения, исключающую необходимость наличия специальных навыков и опыта пользователя. Это обусловлено автоматизацией устройства. Исполнителю нужно только поместить сверло в отверстие с учетом его диаметра. Это же исключает возможность ошибок, обеспечивая точность. Однако для большинства вариантов данных приспособлений отсутствуют настройки. Ввиду этого они более актуальны для бытового применения. Некоторые модели оснащены насадкой для ножниц и ножей. Существуют профессиональные варианты, предусматривающие возможность контроля оператором заточки. В рассматриваемых моделях сверло монтируется в индивидуальном картридже вместо общей обоймы. Они оснащены настройками угла заточки, глубины снятия материала, метода обработки кромки.

    Еще один простой вариант для бытовых условий представлен насадками для заточки сверл. Насадка на дрель для заточки сверл включает кожух с наждаком внутри.

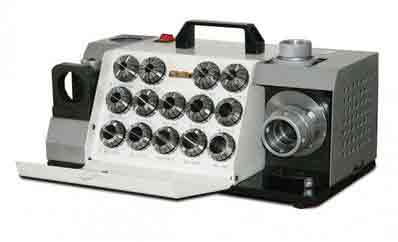

    В промышленных условиях при интенсивном применении сверлильных станков приходится постоянно восстанавливать их рабочие элементы. Для этого служат стойки, представленные профессиональными стендами с заточными приспособлениями для различных вариантов. Они универсальны и высокопроизводительны, но весьма дороги.

    Независимо от вида приспособления, которым пользуются для заточки сверла, контроль точности осуществляют с использованием шаблона. Он позволяет определить точность углов режущей части.

    Заточной станок – купить или сделать?

    Сделать своими руками. Покупка оборудования сэкономит время. Но возникает масса вопросов по совмещению и монтажу дополнительных приспособлений. Экономные китайские мастера на бытовых приборах ставят неремонтопригодные корпуса, ограждения из хлипких жестянок.

    Станок для заточки сверл

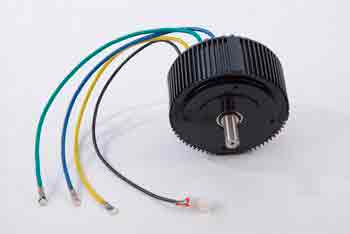

    Станок для заточки свёрл своими руками начнём с подбора двигателя. Постарайтесь приобрести электродвигатель 0,5–08 кВт. Величина мощности ориентировочная. Свёрла до Ø 20 при заточке большой нагрузки не создают. Применим даже малооборотистый мотор выпуска 60-годов: долговечность гарантирована — тогда делали на века.

    Смущает вес? Зато верстак и кронштейн, если смонтируете на стену, будут в меньшей степени ощущать вибрацию. Не гонитесь за оборотами. Заточка твёрдосплавных свёрл требуется редко, а привычные, из сплава Р6М5 и подобных, на камне с вращением менее 900 оборотов точно не подгорят.

    Требования к устройству для заточки свёрл:

    • Точная центровка вала двигателя без радиального биения.
    • Возможность установки дополнительного защитного кожуха.
    • Предусмотрите установку несъёмного массивного основания для крепления двигателя, дополнительных приспособлений.
    • Установка подручника с регулировкой высоты, изменением угла расположения в горизонтальной плоскости, регулировкой зазора с камнем.
    • Озаботьтесь установкой откидного предохранительного экрана из небьющегося прозрачного материала.

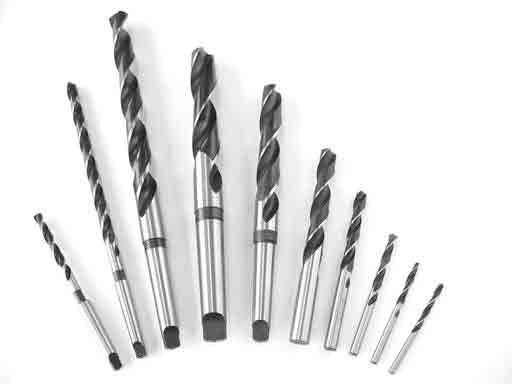

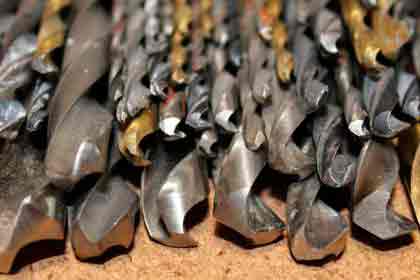

    Износ сверла

    Неправильное хранение инструмента приводит к биению лезвий друг о друга, налипанию частиц обрабатываемых поверхностей и общему загрязнению спирали. Данный фактор негативно сказывается на сроке эксплуатации сверлильных инструментов, поэтому рекомендуется хранить их в специальных кейсах и подставках.

    Помимо условий хранения срок износа зависит от предназначения инструмента и обрабатываемой им поверхности. Например, сверла предназначенные для работы с древесиной сохраняют свою рабочую поверхность в течение нескольких лет по причине того, что дерево — относительно мягкий материал.

    В связи с тем, что металл является более твердым и прочным материалом, сверла для работы с ним изнашиваются гораздо быстрее. Работа тупым инструментом недопустима, поскольку отверстия будут проделываться дольше, сложнее, не получатся ровными. Само же сверло будет сильно нагреваться, в связи с чем дальнейший износ происходит еще быстрее и обязательно приведет к тому, что инструмент сломается. Кроме того, облом часто сопровождается разбросом мелких осколков на большой скорости, что может привести к различным травмам. Признаками того, что сверлильный инструмент затупился, являются:

    1. Скрипы и прочие нестандартные звуки, издаваемые при работе;
    2. Сильный нагрев инструмента;
    3. Низкое качество создаваемых отверстий.

    Работать тупым сверлом трудно, зачастую невозможно. Помимо того, что оно не сверлит заготовку, эксплуатация изношенного сверлильного инструмента грозит его переломом, что часто приводит к порче обрабатываемой детали и к трудностям извлечения обломанной части инструмента, застрявшей внутри поверхности.

    Для того чтобы продлить сверлильному инструменту срок эксплуатации и вернуть правильную геометрическую поверхность, выполняется такая процедура, как его заточка. Любой мастер, который часто работает с дрелью, должен знать, как правильно затачивать сверла по металлу.

    Как точить перку без станка: применяем подручные средства

    Нет средств и желания на приобретение специального станка, чтобы заточить перку по стали? Используйте подручные средства:

    • камень;
    • болгарку;
    • плотную наждачную бумагу.

    С их помощью можно выполнить процедуру различными способами:

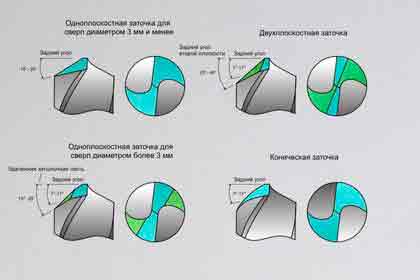

    • простым. Резак кладут на заточку строго параллельно, не под углом. В процессе нельзя двигать заточку. Применяют для инструмента диаметром 1-3 миллиметра. Использование такого метода чревато тем, что изделие вскоре начинает крошиться;
    • коническим. Применяют для оборудования диаметром более 3 миллиметров. Инструмент прижимают к заточке под углом. Изделие покачивают из стороны в сторону, чтобы обеспечить равномерную обработку всей поверхности.

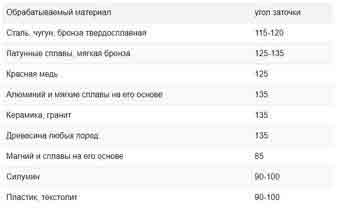

    Определите требуемый угол заточки с помощью таблицы:

    Для резки какого материала предназначено сверло Угол заточки в градусах
    Сталь, бронза 118
    Латунь 120
    Медь 125
    Алюминий 140
    Сплав из магния 90
    Электрон 100
    Бетон 140
    Дерево 140

    Рассчитать угол заточки бурава по металлу из таблицы можно с помощью обычного транспортера. Так будет быстрее и надежнее всего.

    Для того чтобы заточить перку по металлу безошибочно, используйте шаблон. Его можно сделать самостоятельно:

    • возьмите лист алюминия или стали толщиной не более 2 миллиметров;
    • подготовьте новый буравчик;
    • сделайте из стального или алюмелевого листа конус. Его размеры и угол должны соответствовать новому изделию;
    • с помощью шаблона вы без труда сможете понять, нуждается ли бывавшее в эксплуатации изделие в обработке.

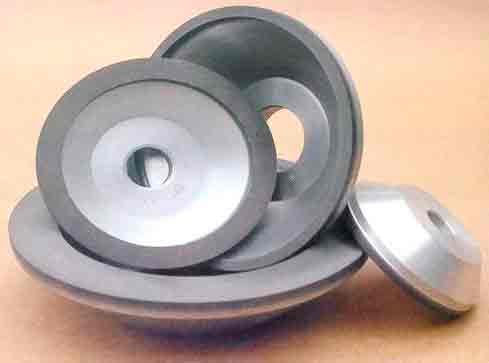

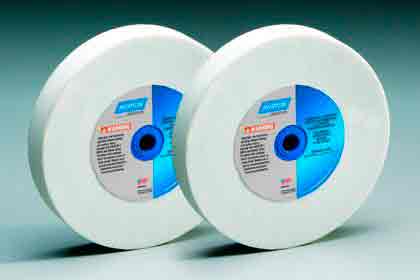

    Критерии выбора наждачного круга для станка

    Круги для заточки сверл, применяемые в устройствах с закрытым корпусом (а это основная часть бытовых станков), очень часто имеют редко используемые размеры и форму, поэтому их достаточно сложно найти в открытой продаже. Чаще всего они изготовлены из электрокорунда с зернистостью от 80 до 100 мкм. При выборе заточного станка, особенно с полностью ручным управлением, необходимо в первую очередь обращать внимание на устройства с более мелкой зернистостью. В более дорогих моделях станков для основной заточки и подточки сверл нередко используют алмазные диски. Этот вариант является предпочтительным, поскольку такой абразивный инструмент имеет более высокую геометрическую точность и лучший теплоотвод.

    У мини-станков с кондуктором нет ограничителя подачи сверла, производитель рекомендует просто «слегка нажать несколько раз». Никто не пробовал сделать простое приспособление для реализации этой функции, а заодно и точного поворота на 180º? Ведь это должно намного повысить качество заточки, особенно в части симметрии. Если у вас есть информация или какие-нибудь соображения по этому поводу, поделитесь, пожалуйста, ими в комментариях.

    Требования к оснастке

    Из оснастки у нас только электрический точильный станок. Но то, что он есть, еще не означает, что на нем можно точить сверла. Нужно, чтобы точильный диск имел правильную форму – то есть, форму цилиндра с ровным, не скругленным краем. Выпуклый край со сточенными ребрами может дать неправильную заточку

    Если диск сильно сточен, его лучше заменить на новый или поправить специальным эльборовым «карандашом», если он есть в хозяйстве. Очень хорошо, если диск сбалансирован, не дает биений и вибраций (вообще-то, это обязательная норма). В работе участвует только периферийная, поверхность диска, не его торцы.

    Есть соблазн воспользоваться ровной боковой поверхностью диска. Но она после нескольких заточек потеряет форму и исправить камень после этого будет намного труднее.

    Источник: http://proffstroygroup.ru/drugoe/zatochka-sverl.html

    Изготовление приспособления для заточки свёрл своими руками

    Приспособление для заточки свёрл своими руками понадобится домашнему мастеру при периодическом выполнении сверловки с выдерживанием определённой точности по диаметру, жёсткой привязки размеров по осям отверстий.

    Заточной станок – купить или сделать?

    Сделать своими руками. Покупка оборудования сэкономит время. Но возникает масса вопросов по совмещению и монтажу дополнительных приспособлений. Экономные китайские мастера на бытовых приборах ставят неремонтопригодные корпуса, ограждения из хлипких жестянок.

    Станок для заточки свёрл своими руками начнём с подбора двигателя. Постарайтесь приобрести электродвигатель 0,5–08 кВт. Величина мощности ориентировочная. Свёрла до Ø 20 при заточке большой нагрузки не создают. Применим даже малооборотистый мотор выпуска 60-годов: долговечность гарантирована — тогда делали на века.

    Смущает вес? Зато верстак и кронштейн, если смонтируете на стену, будут в меньшей степени ощущать вибрацию. Не гонитесь за оборотами. Заточка твёрдосплавных свёрл требуется редко, а привычные, из сплава Р6М5 и подобных, на камне с вращением менее 900 оборотов точно не подгорят.

    Требования к устройству для заточки свёрл:

    • Точная центровка вала двигателя без радиального биения.
    • Возможность установки дополнительного защитного кожуха.
    • Предусмотрите установку несъёмного массивного основания для крепления двигателя, дополнительных приспособлений.
    • Установка подручника с регулировкой высоты, изменением угла расположения в горизонтальной плоскости, регулировкой зазора с камнем.
    • Озаботьтесь установкой откидного предохранительного экрана из небьющегося прозрачного материала.

    Собираем станок для заточки свёрл своими руками

    Отнеситесь критично к заявлениям: «Собрал наждак из отходов, что валялись в гараже под ногами». Универсальную втулку с посадочным местом под точильный круг Ø 32 закажем токарю-профессионалу. Деталь изготовим из легированной стали.

    Точность скользящей посадки исключит биение нового абразива. Шпонку не ставим. Винт М4 со спиленной головкой войдёт в шпоночную канавку через резьбовое отверстие во втулке. Надёжность фиксации проверена.

    Резьба фиксации камня левая, самозатягивающаяся. Опорный бортик со стороны двигателя и прижимная шайба выполняются Ø 50–60 мм. В целях безопасности, с обеих сторон абразива ставятся предохранительные прокладки из паронита, пластика, берёзовой фанеры.

    Вращение круга допускается только сверху вниз относительно подручника.

    Боковые поверхности наждачного круга не предназначены для обработки, истончение грозит разрывом круга.

    Подручник, кроме функции опоры, будет удерживать приспособление для заточки свёрл, горизонтальный движок — для устранения биения, выравнивания цилиндрической поверхности шарошкой, угловые направляющие — для заточки ручного инструмента под нужным градусом.

    Кожух при обилии режущего инструмента и многофункциональном использовании наждака желательно установить с откидной боковой крышкой на шарнирах: установка чашки потребует большей ширины, смена точильных кругов иной зернистости и твёрдости не должна отнимать время.

    Не обойтись без приспособления для заточки свёрл

    Обработка сталей, вязких материалов на большую глубину ведёт к затуплению режущей кромки сверла. Снижается скорость резания, идёт перегрев рабочей части, нарушается извлечение стружки. Поломка инструмента случается чаще на выходе из детали.

    Заточник полагается на опыт и твёрдость рук. Наша задача — научиться копировать заводскую заточку сверла с помощью немудрёной оснастки. Снимать затылок — наука нехитрая. Восстановление способности резать начнём с дублирования плоскости режущей кромки.

    Самодельное приспособление для заточки свёрл должно быть простым в исполнении и удобным в использовании. Необходимые условия для заточной оснастки:

    • Сохранение ориентации сверла при свободной коррекции положения.
    • Произвольное изменение угла пространственного положения инструмента.
    • Простота установки и демонтажа конструкции.
    • Безопасность использования.

    Заточное устройство своими руками

    Поворот приспособления на 90 0 осуществляется только по направлению к себе. В отношении оси набегающего цилиндра абразива отрицательный угол направляющей пластины недопустим. В качестве ограждающего упора выступает площадка подручника.

    Направляющая пластина подбирается из листовой стали толщиной 5–8 мм. Вдоль верхней плоскости выфрезеровываем угловую канавку. Углубление, где будет покоиться сверло, выполняется на станке.

    Самодеятельность с подручным инструментом допустима в случае замены материала на толстый текстолит. Тогда подойдёт ручной фрезер. Требуется выборка без отклонения глубины и направления, иначе не добьёмся точности выполнения операции по восстановлению режущей кромки сверла.

    Удобство в том, что при продольном движении сверла по пазу площадь опоры увеличивается за счёт контакта ладоней с направляющей пластиной. Проворачивание сверла при контакте с точилом, произвольное изменение угла заточки не грозит.

    Опорная пластина несёт снизу втулку. Обычно это обрезок трубы. После сварки внутренний диаметр калибруется развёрткой. По размеру трубки подбираем кронштейн и болт. Закажем выточить 2 гайки с цилиндрической поверхностью со свободной посадкой в трубку.

    Проверка и самоконтроль

    Прикручиваем кронштейн в последнюю очередь. Его положение предопределит функциональность заточного устройства для спиральных свёрл. Пора провести пробную заточку. Касаясь абразива выше центра оси точильного круга, подправляем режущую часть, подъём за счёт шарнира – обработка затылка.

    Распространённые ошибки при заточке:

    • Биение сверла вследствие разницы в длине режущих кромок.
    • Несимметричность режущих кромок.

    В первом случае вследствие смещения оси сверла усложняется попадание в точку кернения. Диаметр отверстия превысит диаметр сверла. Тонкое сверло сломается. Разноугольность режущих кромок ведёт к преждевременному износу задействованной кромки при замедлении работы.

    Как сделать правильно повторную заточку. Закажем токарю бобышку с внутренним конусом. Крепим её на стальной лист. Упираем хвостовик в конус, оставляем риски на металле плечиками боковых кромок. Не совпали? Дорабатываем до оптимума.

    Видео: Приспособление для заточки сверл

    Источник: http://promzn.ru/stanki-i-oborudovanie/prisposobleniya-dlya-zatochki-svyorl.html

    Приспособления для заточки сверл по металлу: устройство и чертежи, приспособы в домашних условиях

    Чтобы всегда не покупать новый расходный материал для токарного станка и сверления, можно воспользоваться лучшие ручные и автоматические приспособления (точила) для заточки маленьких и больших сверл по металлу в домашних условиях, а как сделать точилку своими руками, расскажем в этой статье.

    В какой момент необходимо затачивать инструмент

    Работающие долго токари без подсказок поймут состояние рабочей кромки, но новички могут воспользоваться этими признаками:

    • издается посторонний звук – скрип, свист;
    • происходит быстрый нагрев;
    • полученное отверстие обладает низким качеством, на нем есть зазубрины;
    • стружка образуется не из всех канавок.

    Если вовремя не произвести процедуру, неисправный инструмент может сломаться (обломится кончик, испортится заготовка) или застрять в стали. В результате аппарат вырвет из рук. Возможно сломанное оборудование или травма.

    Покупные устройства для заточки сверл

    Можно купить уже созданный специализированный станок, но его использование всегда обладает определенным спектром функций, то есть задачи всегда узко специализированные. Применение самодельного аппарата, в свою очередь, обладает достоинствами:

    • экономичность – изготовить его можно из подручных материалов;
    • приобретение опыта – вы лучше начнете понимать специфику работы каждого аппарата, если сами его сделаете;
    • уникальные цели – если вы работаете с нестандартными формами, размерами, легче всего сделать собственное точило.

    Но если вы хотите купить готовый станок, посмотрим, чем они различаются.

    Основные виды заводских устройств

    Они разделяются на два типа:

    • со стандартным набором режимов по классическим размерам;
    • с возможностью регулировать все параметры.

    Последний намного функциональнее, но и стоит дороже. Он изготавливается в виде механизма на станину, статичен, выполняется из стали, поэтому не подвергается переносу. Второй – насадка на дрель, поэтому полностью регулируется этим строительным инструментом (количество оборотов создается вручную).

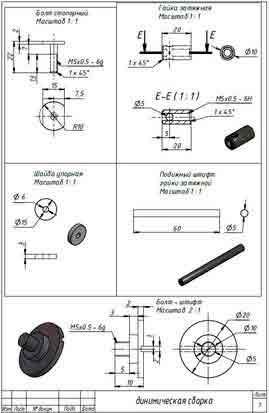

    Советы по изготовлению кондуктора для заточки сверла самостоятельно

    Нюансы и особенности:

    • новички чаще пользуются купленными приспособлениями, а специалисты предпочитают собственноручно изготовленные;
    • работа на домашнем оборудовании требует высокой точности, понимания работы электрических устройств, знаний о поведении инструментальной стали;
    • ручной привод неэффективен, понадобится подключение движка;
    • обязательно предварительное составление чертежа;
    • на схеме необходимо отразить размеры и способы крепления.

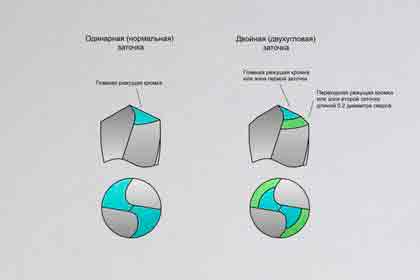

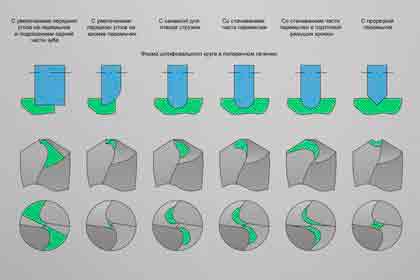

    Специфика затачивания с различной формой режущей кромки

    Есть 4 типа края, они нуждаются в 2 разных подходах:

    • одноплоскостный и двухплоскостный обрабатывается с помощью приближения плоскостей (поочередно) с абразивному кругу, двигать инструмент при этом не нужно;
    • цилиндрический и конический подвергаются процедуре немного сложнее – рабочая часть также подносится к движущемуся абразиву, но одной рукой мастер нажимает на нее, а второй – держит кромку и покачивает ее из стороны в сторону, чтобы добиться равномерной шлифовки.

    Ошибки и их предупреждение при работе с наждаком для заточки сверл

    Часто бывают допущены промахи:

    • Разная длина кромок. Приводит к их поломке. Избежать можно точным глазомером и измерением перед началом работы.
    • Асимметричность углов. Полученный результат – фактическая эксплуатация только одно края. Решение – пересмотрите чертежи, возможно у вас не очень функциональный держатель, его наклон приведет к асимметрии.

    Какие углы должны быть для работы с разными материалами

    Металлические сплавы имеют разную плотность, поэтому изделия из них необходимо обрабатывать в разных условиях, представим в виде таблицы:

    Заточка в градусах

    Алюминий, дерево, керамогранит

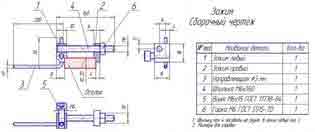

    Стойка – приспособление, чтобы точить сверла по металлу: конструктивные особенности

    В зависимости от масштабов задач они могут быть разного размера. Установка крепится на токарном или точильном станке с помощью болтов. Их конструкция состоит из:

    • основания;
    • крепежного элемента для зажима инструмента;
    • упорный механизм;
    • винт, регулирующий подачу;
    • зажимы.

    На покупном образце находится шкала, она регулирует угол с высокой точностью. Если вы применяется самостоятельное устройство, то удобнее будет использовать шаблоны разного диаметра, их можно выполнить из дерева.

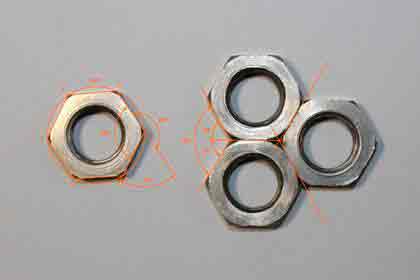

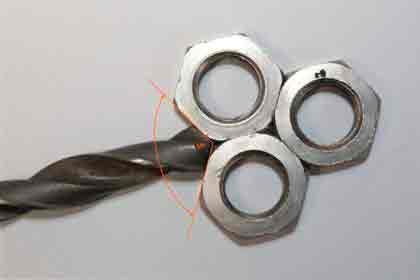

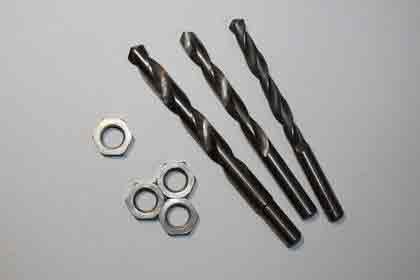

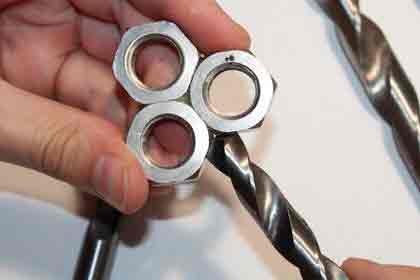

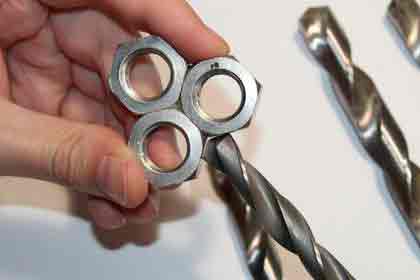

    Простая приспособа из гайки для заточки сверла в домашних условиях

    Для изготовления нужно минимум подручных материалов. Посмотрим на изображение:

    Инструкция по созданию:

    • Возьмите две гайки разного размера, с меньшей выпилите по 9 мм разрезы с трех граней с каждой стороны.
    • Угол заточки должен соответствовать полученным краям – 120 градусов.
    • Приварите сварочным аппаратам второе изделие к первому так, чтобы получились отверстия в виде треугольника.
    • Подберите и вкрутите болт, совпадающий по размером с маленькой гайкой. Он будет зажимать обрабатываемый инструмент.

    В такой держатель просовывается заготовка. Она надежно фиксируется прижимом. Теперь можно подносить деталь к абразивному кругу и не переживать, что срежете лишнее или с неправильным углом.

    Заточное приспособление на дрель для сверл своими руками

    Мы рассказали, что можно купить насадку на электродрель. Обычно они выполнены из пластика и имеют стандартные разъемы. Сделать аналог можно дома, рекомендации:

    • выполняйте детали из металла, а не пластиковые;
    • соедините наждачный круг с патроном с помощью кольца;
    • наждачный конус можно изготовить на токарном станке;
    • внешний корпус (крышка с отверстиями разных диаметров под нужные размеры инструмента) лучше всего сделать из дерева, но можно из стали.

    Чтобы вам проще было делать самоделку, посмотрим, из чего состоит покупная модель. Это на видео объясняет и показывает комментатор после произведенного разбора:

    Устройство для болгарки

    Этот электроинструмент тоже применяют для затачивания, это легко объяснить – установка абразивного диска является естественной задачей углошлифовальной машины, а крепеж под нужным углом к вращающемуся абразиву сделать легко. Посмотрим, как это выглядит:

    К кожуху необходимо прикрепить металлический уголок, он будет выполнять функцию направляющего. Регулировка происходит вручную. Есть и минусы, к ним относится то, что сам диск подвергается неравномерной нагрузке и при длительном использовании может раскрошиться.

    Оправка для заточки сверл из дверных петель

    Еще один интересный домашний вариант.

    Многие считают, что она избыточно сложная. Но мы рассмотрим изготовление:

    • нижняя часть фиксируется на подручнике;
    • верхняя перемещает заготовку;
    • нижний палец нужно вытащить, оставить только верхний;
    • следует разрезать на две части одну из петель – одна из них регулирует наклон;
    • нужно приварить металлический уголок, нарезать резьбу под болт в просверленных отверстиях;
    • далее нужно заварить барашек, чтобы вращать упорный механизм.

    Более подробная поэтапная инструкция в видео:

    Спиральный тип

    Для этого необходима втулка, диаметр которой в точности повторяет размер сверла. Это могут быть трубки из меди, алюминия. Направляющие следует выточить из дерева. В бруске сверлятся отверстия под заданным углом – в них нужно будет вставлять инструмент. Отдельно нужно создать подручник, который отвечает за упор и правильное положение заготовки.

    Требования безопасности

    • всегда надевайте перчатки, закрытую обувь и одежду;
    • проверяйте фиксацию элементов перед включением электропривода;
    • станки должны иметь заземление;
    • обеспечьте рабочую зону освещением и легким доступом к столу.

    Работаем с бетонным инструментом

    • используйте круг с алмазным напылением;
    • работайте на низких оборотах;
    • начните с углов кромок, они должны быть под 90 градусов, затем – задние поверхности.

    Если высота режущей части не превышает 10 мм, легче купить новую насадку.

    Как заточить сверло по металлу: приспособление на дрель

    Мы осветили все возможные варианты, подробнее остановимся на одном из самых популярных. Его фото:

    Конструкция

    • пластикового корпуса;
    • наждачного круга;
    • муфта для соединения с электродрелью;
    • крышка с отверстиями разного диаметра.

    Преимущества и недостатки

    • низкая стоимость;
    • легкость управления;
    • размерный ряд – от 3 до 10 мм.
    • не подходит для заводского, постоянного использования;
    • нельзя применять для сломанных резцов;
    • низкая фиксация в патроне;
    • нельзя индивидуально настраивать угол.

    Сферы применения

    Подходит только для употребления дома, если пользоваться в условиях производства, то быстро будут ломаться абразивные круги, а также сам электроинструмент.

    Как подобрать насадку

    Факторы для выбора:

    • совместимость диаметра с дрелью;
    • углы заточки;
    • размеры отверстий для сверл;
    • производитель;
    • наличие в комплекте второго точильного камня с менее распространенным наклоном.

    Какие еще бывают насадки

    Чтобы сделать электродрель максимально функциональной, ее оснащают приспособлениями для заточки:

    • дисковых пил;
    • ножей и стамесок.

    Это удобный многофункциональный вариант для домашнего использования.

    Комплектация

    Очень удобно использовать подставку, чтобы не держать дрель на весу, она состоит из металлического корпуса (Элемент А), крышки (Б), кольца-держателя (В) и шлифовальной головки (Г). Посмотрим, как выглядит аппарат в комплекте:

    Порядок сборки упора для заточки сверл

    Перед началом работы необходимо поместить деталь Б в верхнюю часть А, совместив их радиусы отверстий. Затем на электродрель надевается часть В, а Г крепится к патрону.

    Многообразие изделий

    Многие проверенные компании реализуют продукцию этого типа, в том числе бренды:

    • Sparta.
    • Bosch.
    • KWB.
    • Dremel.
    • STURM и другие.

    Будьте осторожны с китайскими аналогами.

    3 простых устройства и для дрели – видеоинструкции

    Мы уже рассказал о принципах действия основных приспособ, а теперь дадим ролики с описанием, чтобы вы могли по инструкции дома сделать такие же аппараты.

    Из дверных петель

    Из гайки

    На болгарке

    На дрели

    В статье мы рассказали про типы заточных станков для сверл, привели чертежи. Рекомендуем следовать правилам безопасности, описанным выше, чтобы не получить травму, а также не испортить электрические приборы.

    Источник: http://www.rocta.ru/info/prisposobleniya-dlya-zatochki-sverl-po-metallu-ustrojstvo-i-chertezhi-prisposoby-v-domashnih-usloviyah/

    Как выполнить заточку свёрл: заточной станок для свёрл своими руками

    Для того, чтобы качественно и быстро просверлить отверстие, необходимо сверло с острым концом. Но оно имеет свойство притупляться. Конечно же, можно купить новое сверло, но это лишние затраты, особенно когда работать приходится много. В этом случае пригодится станок для заточки сверл.

    • Виды устройств для заточки свёрл
      • Бытовые станки
    • Как правильно выбрать оборудование
      • Оттачивание свёрл на заводе
    • Оттачивание свёрл в домашних условиях

    Виды устройств для заточки свёрл

    Устройство для заточки — это автоматизированное оборудование, которое имеет узкую специализацию и предназначается только для оттачивания свёрл. Различают следующие виды этих приспособлений, исходя из сферы их использования:

    1. Промышленные. Они имеют большую мощность. На них можно точить разнообразные свёрла, диаметр которых превышает 20 миллиметров. Главным предназначением этого устройства является интенсивная работа с высокой степенью профильной специализации на крупных предприятиях. Сверло в промышленном оборудовании затачивается в частичном или полном автоматическом режиме под необходимым углом при помощи узла закрепления (специального зажима).
    2. Бытовые. Применяются в домашних условиях или на небольшом предприятии. Эти станки отличаются мобильностью, компактностью и небольшой мощностью. На них можно оттачивать свёрла маленького и среднего размера, которые чаще всего используются в быту.

    Станок, применяемый в быту для заточки сверла, перед остальными приспособлениями и устройствами, которые используются для того, чтобы восстановить остроту инструмента, имеет ряд важных преимуществ. Основными из них являются такие:

    • Удобная эргономичная система управления способна обеспечить регулирование интенсивности и скорости заточки.
    • Имеет компактный размер и небольшой вес.
    • Купить его может любой домашний мастер, так как цена доступна каждому.
    • Высокий уровень функциональности и точности заточки.
    • Простота эксплуатации.
    • Высокая степень производительности.
    • Работает от электросети со стандартным значением напряжения.

    Бытовые станки

    Все точилки для свёрл, применяемые в быту, рассчитаны на то, чтобы затачивать спиральные свёрла по металлу, которые состоят из быстрорежущей стали, конструктивно заложенного в оборудование, определённого диапазона диаметров.

    На многих станках можно точить инструмент, который оснащён твёрдосплавными пластинами. Для такой процедуры в комплект входит или покупается отдельно алмазный круг. В основном они могут затачивать сверлильный инструмент с углом конуса при вершине от 90 до 140 градусов по задней поверхности, выполняя подточки и затыловки поперечной режущей кромки.

    Для свёрл по металлу выпускаются и специализированные модификации:

    • трёхзубые;
    • высокопроизводительные;
    • с затыловкой двухплоскостной;
    • левые и др.

    В домашней эксплуатации наиболее удобно применять станки с универсальным патроном для зажима свёрл разного диаметра в пределах технически допустимых размеров, а также те устройства, в комплекте с которыми идёт набор съёмных патронов, крепящихся на корпусе самого устройства. Так они в любой момент под рукой.

    Как правило, такое оборудование оснащено окном, через которое видно центрирование сверлильного инструмента в рабочей зоне. В комплект входят и стандартные принадлежности:

    1. Запасные детали.
    2. Ключи.
    3. Комплект цанг.
    4. Круги эльборовые.

    Могут дополнительно поставляться такие элементы, как светильник для рабочей зоны, дополнительный набор цанг, алмазные круги. Самыми распространёнными марками являются GS, Drill Doctor и их аналоги китайского производства.

    По диапазону размеров свёрл, которые подлежат обработке, станки выпускаются двух видов: диаметр которых колеблется в диапазоне 2−13 мм и 13−34 мм. Их недостатком является то, что невозможно оттачивать очень тонкие свёрла.

    Для того, чтобы заточить сверло малого диаметра необходим специальный станок. Одним из таких является ВЗ-389СП. Он предназначается для оттачивания инструмента диаметром 0,4−4 мм и оснащён 30-кратным оптическим устройством для того, чтобы контролировать процесс.

    Как правильно выбрать оборудование

    Перед тем, как подбирать точильный станок для свёрл, нужно определить фронт будущей его работы. Ведь когда вы будете покупать его, нужно будет руководствоваться эксплуатационными параметрами.

    Если вы планируете применять точило в домашних условиях (дом, гараж), то можно купить недорогую, маломощную модель. Ведь вы не будете постоянно эксплуатировать прибор. В связи с этим прибор с большой мощностью просто ни к чему.

    Помимо этого, промышленные станки предназначаются для заточки свёрл с большим диаметром, и электроэнергии они потребляют намного больше бытовых приспособлений.

    Когда будете приобретать станок, то обратите своё внимание на присутствие специального регулятора, который предназначен для настройки вращения шпинделя. Эта функция позволит работу сделать максимально безопасной и эффективной.

    Немаловажным параметром является и размер свёрл, которые вы собираетесь оттачивать на этом приспособлении. Бытовое точило должно иметь довольно низкий уровень производимого шума, а особенно тогда, когда вы планируете разместить его в жилом помещении.

    Особое внимание необходимо уделить и конструкции той модели, которая вам приглянулась. Если она будет максимально простой — это очень хорошо. Если вдруг прибор поломается, то особых хлопот не будет. Вы сможете без проблем подыскать новую нужную деталь и заменить ею старую, которая вышла из строя.

    Стоит отметить и тот фактор, что многие зарубежные модели довольно дорогие в плане их технического обслуживания, а необходимую деталь порой достать совсем непросто.

    Точило для домашних работ лучше всего подбирать в торговых специализированных точках, где вам будет выдан технический паспорт и гарантийный талон.

    Оттачивание свёрл на заводе

    В некоторых случаях на предприятиях сверловщик вручную затачивает свёрла на заточных обычных станках, которые для этой цели оборудованы специальным приспособлением. Для того, чтобы это сделать, вначале необходимо пройти подготовительные специальные курсы и выучить все правила оттачивания.

    Приспособление, используемое для этих целей, представляет стальную конструкцию, которая оснащена подвижным зажимом для сверла с углом наклона, который регулируется относительно шлифовального вращающегося круга, а также имеет крепление на корпусе для фиксации заточного станка.

    Очень часто на производстве при ручной заточке на станке не применяют никаких приспособлений. Сверло при этом правой рукой держится за хвостик, а левой — близко к режущей части, насколько это возможно.

    Режущую кромку прижимают к боковой поверхности круга абразивного, а правой рукой, одновременно, плавно покачивают элемент, стараясь добиться того, чтобы его задняя поверхность приобрела нужный наклон и приняла нужную форму. Металл нужно снимать небольшими слоями, слегка прижимая его к кругу.

    Следите за тем, чтобы режущие кромки инструмента имели одинаковые углы заточки и были одинаковой длины. Если вы совершите при ручной заточке ошибку, то она может привести к таким последствиям:

    • Односторонняя выточка у поперечного лезвия.
    • Разные углы, которые образуются осью инструмента и его режущими кромками.
    • Неодинаковая длина режущих кромок.

    Из-за таких дефектов инструмент будет сверлить отверстия большего размера, чем сам инструмент; неправильно и односторонне нагружаться на режущих кромках, в итоге просто сломается; бить. После того, как заточите инструмент, нужно для поперечной кромки проверять такие параметры:

    • ширина;
    • длина;
    • правильность положения относительно режущих кромок;
    • угол наклона.

    На предприятиях для проверки всех этих параметров имеются шаблоны. При помощи оптического прибора выясняется правильность расположения перемычки. Также в некоторых случаях проверяют биение инструмента.

    Свёрла по металлу, которые сделаны из быстрорежущей стали, оттачивают на шлифовальных кругах из нормального и белого электрокорунда на керамической связке с зернистостью от 16 до 40 и твёрдостью СМ, а также на эльборовых кругах.

    Для оттачивания инструмента, оснащённого твёрдосплавными пластинами, используют шлифовочные круги из синтетических алмазов и зелёного карбида кремния зернистостью от 16 до 40.

    Оттачивание свёрл в домашних условиях

    Если у вас дома нет специального точильного станка, то можно применить для оттачивания сверла следующие инструменты: аппараты для оттачивания, сделанные своими руками; электродрель; заточный обычный станок.

    Если вы решили применять обычный заточный станок, то купите специальное приспособление. Ведь прежде, чем вы самостоятельно научитесь оттачивать без него инструмент, можно испортить очень большое количество свёрл. У этого приспособления примерно такое же устройство, как и у промышленного.

    Ещё существуют варианты с отдельной установкой вблизи вращающегося шлифовального круга на горизонтальной поверхности, а не с креплением на корпусе оборудования. Такое приспособление может быть сделано самостоятельно. Выполнено оно может быть из дерева.

    На его основании закрепляют брус с несколькими отверстиями, диаметр которых равный нужным свёрлам. Эти отверстия просверливаются под наклоном, тем самым обеспечивая необходимый угол заточки. А ещё можно предусмотреть изменение угла заточки.

    Если применяется электродрель, то в ней имеется специальная точильная насадка. В продаже имеются только для оттачивания под углом наклона в 118 градусов, размер которых колеблется от 3,5 до 10 в отечественных и от 2,5 до 10 — в импортных. Размер шейки шпинделя и в тех, и в других имеет диаметр 43 миллиметра.

    В корпусе таких насадок имеются отверстия под различные диаметры инструмента, в количестве 15 штук. Комплектуются насадки камнем, затачивающая поверхность которого располагается под определённым наклоном, а также поводком для него, который вставляется в патрон дрели.

    Укоротив один раз длину поводка, насадку настраивают на работу только с одной конкретной дрелью. С ней работают по следующей схеме:

    1. В патрон дрели вставляется поводок с камнем на конце.
    2. Надевают насадку на шпиндель и винтом фиксируют её.
    3. Дрель запускают и вставляют инструмент в отверстие корпуса насадки с соответствующим диаметром.

    Такое приспособление можно сделать и своими руками. В самодельной насадке можно будет предусмотреть необходимые диаметры инструмента и углы заточки. Самодельные аппараты могут быть выполнены в виде обыкновенных заточных станков. Лучше сразу на них предусмотреть способ заточки и крепления свёрл, чтобы для этого не придумывать дополнительного оборудования.

    Источник: http://tokar.guru/stanki-i-oborudovanie/dlya-raboty-s-metallom/kak-vypolnit-zatochku-sverl-zatochnoy-stanok-dlya-sverl-svoimi-rukami.html

    Как сделать станок для заточки сверл своими руками — инструкция с чертежами и видео

    В принципе, привести затупившийся инструмент в надлежащее состояние можно и вручную. Но насколько будет высока скорость и точность при такой технологии? Кроме того, если сверло твердосплавное, сделать это довольно сложно. Автор предлагает своими руками собрать станок для заточки сверл, который позволит пользоваться ими многократно.

    Оборудование промышленного изготовления стоит довольно дорого – от 43 900 рублей.

    Правда, китайские изделия (например, «GQ-D13») можно купить и за 6 800 – 7 200.

    Но вряд ли такие дешевые модели устроят домашнего мастера, если учесть, что корпус из пластмассы, а мощность двигателя в пределах 80 – 120 Вт. Кроме того, на них можно затачивать только некоторые типы сверл, поэтому об универсальности использования говорить не приходится. Следовательно, такие станки – не в счет. Целесообразность изготовления своими руками «точила» для бытового применения более чем очевидна.

    В данной статье не рассматриваются варианты изготовления заточного станка на основе УШМ («болгарка» есть не в каждом доме, а покупать ее только для этих целей вряд ли кто станет) или эл/дрели (к которой придется еще искать в магазинах специальные приспособления). Самый простой и удобный вариант – традиционное «точило» из подручных материалов, с которым сталкивался практически любой из нас, причем не единожды.

    В конструкции такого станка ничего сложного нет. Однако ряд особенностей в его сборке своими руками имеется, и вот на это автор и обращает внимание. Разобравшись со всеми нюансами, сделать установку для «домашнего» применения труда не составит (весь процесс заточки сверла рассмотрен здесь).

    Что понадобится для сборки

    Эл/двигатель

    На станке в быту затачиваются разные сверла, в том числе, и большого диаметра. К тому же первичная обработка режущих кромок инструмента и их доводка – это отдельные этапы работы. Поэтому придется менять круг и ставить тот, что есть под рукой из заранее купленных. Так как станок – оборудование долговременного использования, необходимо монтировать его на перспективу. Исходя из этого:

      мощность двигателя: достаточно порядка 1,2 – 1,5 кВт; питание: однофазное. Любой гараж или небольшая мастерская (сарай) на участке, за редким исключением, подключается к линии 1ф 220/50. Из этого нужно и исходить.

    Точильный круг

    Причем их должно быть несколько, с различной зернистостью. Для надежной фиксации абразива на валу движка готовятся втулки, которые зажимают его с двух сторон.

    Заточное приспособление

    Можно ограничиться и простейшей «полочкой», но тогда не удастся выдержать требуемый угол. Такая работа требует большого практического опыта.

    Приспособление можно и приобрести, хотя в продаже оно встречается довольно редко.

    Оптимальный вариант – изготовить своими руками. Например, вот такие:

    Элементы схемы

      Пускатель магнитный (с 3-мя парами контактов) для схемы 3 ф. Кнопка «пуск/останов» или 2 разные – для включения и выключения станка. И обязательно третья – аварийной остановки. Ее часто совмещают с педалью, что намного удобнее и безопаснее, так как при заточке сверл руки будут заняты. Провода. При указанной мощности двигателя достаточно на 1 «квадрат».

    Простейшие схемы включения для трехфазных двигателей приведены на рисунках:

    Приемлемую несложно найти в интернете, в зависимости от того, какой именно двигатель используется, как соединены его обмотки («звездой» или «треугольником»), к какому источнику напряжения он будет подключен (1 или 3 фазы).

    Элементы защиты

      Кожух над кругом. Экран (желательно).

    Полезные советы

    Есть определенные разновидности работы, при выполнении которой заточка сверл производится только на станочном оборудовании, а не вручную.

      При сверлении на большую глубину, когда требуется незначительная подточка. Если сверла – универсальные, позволяющие работать даже с материалами повышенной плотности. Для проделывания «глухих» отверстий специальным инструментом.

    Производить заточку сверл с помощью «болгарки» не рекомендуется по нескольким причинам. Во-первых, УШМ вряд ли удастся надежно зафиксировать. Во-вторых, точность будет неудовлетворительной. В-третьих, после окончания такой заточки правильную доводку сверла сделать довольно трудно. В-четвертых, такая методика подходит лишь для частичного восстановления работоспособности инструмента сравнительно малого диаметра (не более 5).

    Если верстак в гараже довольно «хлипкий», придется монтировать специальный столик на металлических ножках. Для этого подойдет крупный уголок, труба или швеллер. Столешница, с учетом веса станка (в первую очередь, двигателя) должна быть прочной. Тонкое листовое железо – не вариант. Подставку под станок можно сделать и из древесины, но достаточной толщины. Его крепление также требует внимания. Оно должно быть максимально надежным, во всех предусмотренных на станине движка точках, и только на болтах.

    Определяясь со схемой включения двигателя, нужно предусмотреть возможность изменения числа оборотов. Так как придется работать с различными сверлами, необходимо знать – чем тверже материал инструмента, тем ниже должна быть угловая скорость вращения абразивного круга.

    Как показывает практика, не все малоопытные мастера понимают, когда сверло нуждается в заточке. Признаки, свидетельствующие, что инструмент затупился:

      скрежет (иногда «гудение») на начальном этапе сверления; быстрый нагрев металла, нередко сопровождающийся характерным запахом.

    Несвоевременная заточка существенно сокращает срок службы сверла и является наиболее частой причиной его поломки.

    Источник: http://ismith.ru/tools/stanok-dlya-zatochki-sverl-svoimi-rukami/

    Народные приспособы для заточки сверл против готовых

    Обзор заводских и самодельных приспособлений для заточки сверл. Самые простые устройства: насадки на дрель для заточки с Алиэкспресс, станки для заточки своими руками из гайки, или петли двери. 3 простых точилки для сверл с фото и видео.

    Главная задача любого приспособления для заточки сверла — удерживать точный угол наклона его режущей кромки к плоскости шлифовального круга. Затачивается сверло всегда по задним поверхностям и перемычке (см. рис. ниже), вследствие чего образуется режущая кромка и перемычка, играющая важную роль при начальном врезании в материал. Между собой режущие кромки образуют главный угол, величина которого при заточке выбирается в зависимости от материала заготовки. Для сверл по металлам группы сталей он равен 116÷118º. Задние поверхности должны быть строго симметричны и для снижения трения наклонены к режущей кромке. При наличии определенных навыков и хорошего точильного станка качественно заточить сверло можно и вручную, контролируя углы заточки с помощью специальных измерительных шаблонов. Тем, кто не уверен в своей квалификации, такие операции лучше выполнять с помощью заточного приспособления, которое можно сделать самому или же приобрести в магазине. Простейшая в изготовлении точилка для сверл — это прямоугольный кусок дерева с отверстием нужного диаметра и торцом, скошенным под требуемым углом заточки.

    Готовые приспособления для заточки сверл

    Приспособления для заточки сверл делятся на два основных типа: с регулируемыми параметрами (диаметр, угол заточки, обратный угол и пр.) и с фиксированными набором диаметров и нерегулируемыми характеристиками заточки. Первые по своей сути являются полноценными полупрофессиональными приспособлениями к заточным станкам. Они изготавливаются из металла, крепятся винтовым соединением к рабочему верстаку и предназначены для заточки сверл как малых, так и больших диаметров. Вторые, как правило, имеют пластмассовый корпус с небольшим точильным камнем чашечного типа и кондуктор с отверстиями под определенные диаметры.

    Первый тип в российских магазинах представлен устройством для заточки сверл британской фирмы Draper Tools и ее близнецами (см. фото ниже).

    Это приспособление предназначено для работы со сверлами диаметром от 3 до 19 мм со следующими фиксированными установками углов заточки (1/2 главного угла):

    • 88º — твердые и тонколистовые материалы;
    • 68º — тонкие сверла для больших объемов работ;
    • 59º — универсальное применение;
    • 49º — пластик, дерево, свинец, медь, легкие сплавы;
    • 41º — зенковка.

    Кроме Drapper, на российском рынке присутствуют две его полные копии: заточные устройства Riss 8100v и Craftsmann 9-6677. Если судить по внешнему виду и отзывам, качество изготовления первого несколько уступает Drapper и Craftsmann.

    Все эти устройства позволяют выполнить только правку режущей кромки при более или менее точном соблюдении главного и заднего угла. Качественно заточить на них сломанное или скругленное сверло очень сложно. Кроме них, на торговой площадке «Алиэкспресс» предлагают пластиковые насадки и других конструкций, чьи функциональные возможности вызывают определенные сомнения (см. фото ниже).

    Большинство производителей таких приспособлений для заточки не указывает рекомендуемую скорость вращения. Поэтому определение этого важного параметра остается за пользователем.

    3 простых устройства для заточки сверл своими руками

    • правильный наклон режущей кромки и задней поверхности;
    • симметричность задних поверхностей;
    • равенство режущих кромок, обеспечивающее совпадение центра режущей части с осью сверла.

    Для домашних и гаражных работ высокая точность этих показателей совсем необязательна. Тем не менее к ней необходимо максимально стремиться, т. к. значительные отклонения от нормы влияют на производительность, геометрическую точность отверстий и тепловые режимы сверления. При этом даже самое простое приспособление, которым является уголок, закрепленный под углом 60º на подручнике, способно значительно облегчить процесс заточки и повысить его качество.

    Главный угол заточенного сверла лучше всего проверять с помощью шаблона, который можно изготовить своими руками из подручных материалов.

    Устройство из дверных петель

    Отзывы к его видео по понятным причинам в подавляющем большинстве негативные. Кроме того, при работе автор грубейшим образом нарушает технику безопасности. Во-первых, у абразивного камня на его точильном станке отсутствует защитный кожух, во-вторых, при сверлении он работает в перчатках. В принципе его приспособление обеспечивает только точную ориентацию сверла. А выбранное им применение шарнирного механизма дверной петли приводит к неправильной заточке задних поверхностей.

    Устройство из гайки

    Конструкция прижима в разных вариантах такой оснастки несколько отличается. На фото это дополнительная гайка, болт и эластичная шайба, а в некоторых устройствах сверло просто прижимается болтом или даже рукой. В процессе заточки оператор сначала касается точильного круга одной гранью гайки, а затем переворачивает приспособление и то же самое делает смежной гранью. Поскольку гайка — правильный шестигранник, угол между ее гранями равен точно 120º, поэтому таким же он будет и между задними поверхностями затачиваемого инструмента.

    Насколько жизнеспособна такая конструкция — сказать сложно. Ведь металл гайки намного мягче металла затачиваемого инструмента, а при заточке оператор обязательно будет касаться ею точильного камня и таким образом стачивать ее грани. Тем более, что ему необходимо делать небольшой наклон оснастки для получения обратного угла режущей кромки сверла. Основная критика этого оригинального способа приходится именно на этот факт. Многие высказывают мнение, что использовать ее можно будет всего несколько раз, а это неадекватно трудоемкости изготовления. Как сделать такое гаечное приспособление, показано в видеоролике ниже.

    Приспособление для заточки сверл на болгарке

    В Интернете довольно популярен видеоролик (около 700 тыс. просмотров за 2 года), автор которого демонстрирует сделанную своими руками точилку для сверла с использованием болгарки (см. фото ниже).

    Самодельная насадка на дрель для заточки сверл

    Здесь корпус насадки (4) выполнен из отрезка металлической трубы. В его верхний торец вставлен и закреплен винтом (2) кондуктор (1) с отверстиями, соответствующими диаметрам затачиваемых сверл. Перед началом работы корпус с помощью втулки (5) и винта (6) крепится на шейку дрели (7). Для заточки сверло вставляют в соответствующее отверстие в кондукторе, предварительно сориентировав режущую кромку по риске в сторону оси вращения. Затем слегка придавливают его рукой, прижимая в течение нескольких секунд к поверхности заточного круга. После этого вынимают, поворачивают на 180º и таким же образом затачивают противоположную кромку.

    Самым сложным для самостоятельного изготовления в этом устройстве является шлифовальный камень, т. к. для заточки сверла под 120º наклон его верхней плоскости должен составлять строго 30º. В журнале рекомендуют придавать ему нужную форму на токарном станке с помощью специального инструмента (вероятно, алмазного карандаша для правки абразивных кругов). Такая операция вряд ли возможна в домашней мастерской, а заказывать заточной камень на стороне наверняка будет недешево. К тому же практически такие же насадки заводского изготовления продаются по цене около 700 руб. Единственное их отличие от прибора для заточки, изображенного на чертеже, — это форма заточного камня, который у них имеет форму чашки, и поэтому заточка сверла производится его внутренней поверхностью.

    Станок для заточки сверл своими руками

    Практически все из них надежно обеспечивают главный угол в 120º, но лишь единицы правильно формируют наклон задней поверхности и режущую кромку, которые по науке должны выглядеть так, как на рисунке ниже.

    Из рисунка видно, что переход от режущей кромки к задней поверхности может быть сделан как по ломаной (справа), так и по дуге (слева). На практике режущую кромку часто затачивают в одну линию с задней поверхностью (так реализовано во многих самодельных приспособлениях). Это тоже работоспособный вариант, но в этом случае износ сверла будет происходить быстрее.

    Следует отметить, что его изделие во многом повторяет классическую конструкцию заточного приспособления для сверл, реализованного в изделии фирмы Draper (см. выше).

    В качестве недостатка, не относящегося к конструкции оснастки, можно отметить слишком большую зернистость заточного круга и отсутствие у него защитного кожуха.

    Первый автор выполняет заточку на периферийной (торцевой) части круга, что более правильно, т. к. эта часть круга при неравномерном износе легко правится. Второй точит сверла боковой поверхностью, что при больших объемах работ не рекомендуется.

    Во всех встречавшихся нам заводских и самодельных приспособлениях для заточки сверл переход от одной затачиваемой поверхности к другой (с поворотом на 180º) производится вручную. То есть точное позиционирование второй поверхности целиком зависит от глазомера оператора. Хотя, наверное, существует оснастка, где этот поворот механизирован. Если вы что-нибудь знаете о таких устройствах, поделитесь, пожалуйста, информацией в комментариях.

    Источник: http://wikimetall.ru/oborudovanie/prisposoblenie-dlya-zatochki-sverl.html

    Приспособление для заточки сверл своими руками

    Дата публикации: 20.11.15

    Особенности работы со сверлом

    Заточка бурава может производиться вручную, на станках или специальных абразивных дисках.

    Если вы затачиваете сверло вручную, то его необходимо:

    • крепко держать за хвостовик, а другой рукой направлять его спиральную часть;
    • режущую кромку сверла прижать к боковой поверхности абразивного круга;
    • после заточки одной стороны необходимо плавно повернуть сверло, при этом режущие кромки обязательно должны иметь правильный наклон к оси и принять нужную конфигурацию.

    Сверло затачивают с обеих сторон поочередно. При этом обязательно контролируйте режущие кромки.

    Помните! Острие бурава должно находиться ровно по центру.

    В противном случае при работе он будет отклоняться. Стоит отметить, что на сверло ни в коем случае нельзя сильно давить, иначе оно может получить дефекты (изгиб).

    Например, если после заточки вы заметили, что режущие кромки неодинаковы и наклонены под разными углами к оси, то это значит, что середина поперечной кромки находится не в центре сверла, и оно будет неправильно работать.

    Поэтому все специалисты рекомендуют использовать специальный заточной станок для сверл.

    Во время заточки обязательно обратите внимание на изначальный угол инструмента. Именно он в дальнейшем станет вашим ориентиром. Затем осмотрите буравчик на предмет повреждений:

    • если вы обнаружили серьезные дефекты, то можно воспользоваться грубой наждачной бумагой;
    • если дефекты маленькие и сверло затуплено совсем чуть-чуть – воспользуйтесь доводочным кругом. Эта операция необходима для тонких буравов;
    • если сверло по бетону имеет дефекты конуса хвостовика – обработайте верхнюю часть инструмента, аккуратно прижимая его к точильному кругу;
    • после обработки ещё раз тщательно осмотрите заднюю поверхность бура;
    • если вы заметили, или определили шаблоном, что у вас получился идеальный конус – вы правильно заточили инструмент.

    После этого обработайте режущую кромку сверла. Размер перемычки при рациональном обтачивании инструмента должен быть 1-1,7 мм.

    Какие особенности у точильных станков

    Самодельное устройство для затачивания сверл рассчитано на сквозные и глухие буравчики из сталей, чугунок и различных твердых сплавов. В зависимости от типа, станки могут быть наделены разными функциями. На некоторых из них во время работы можно варьировать угол.

    Станки для заточки бывают:

    • универсальные – применяются для различных режущих инструментов;
    • специализированные – для одного вида.

    Именно к универсальным станкам относят устройства для заточки сверл, ведь на них можно обрабатывать:

    • метчики;
    • фрезы;
    • долбняки;
    • зенкеры.

    Станки подразделяют на две категории:

    1. Промышленные – имеют высокую мощность и рассчитаны на заточку инструмента большого диаметра. Мощность зависит напрямую от двигателя.
    2. Бытовой точильный станок для сверл – достаточно компактный и используется зачастую для домашнего пользования. С его помощью можно обрабатывать даже буры малых диаметров.

    Различают семь методов заточки:

    1. Одноплоскостной.
    2. Сложно-винтовой.
    3. Фасонный.
    4. Эллиптический.
    5. Конический.
    6. Двухплоскостной.
    7. Винтовой.

    Как изготовить приспособление для заточки сверл

    Для изготовления самодельного станка вам потребуются:

    • тумблер;
    • абразивный круг;
    • заглушка;
    • двигатель;
    • подставка;
    • провода.

    Следуйте нашим советам:

    1. В целях безопасности поместите самодельный станок в корпус, снаружи оставьте только ось и абразивный круг. Помните, прибор будет работать от сети.
    2. Заранее выберите место, где будет стоять ваше приспособление для заточки сверл. Желательно, чтобы оно находилось на металлическом столе.
    3. Далее поставьте электродвигатель на столешницу с помощью креплений (струбцин) и отметьте места отверстий для болтов, если у него есть лапки.
    4. После этого уберите электромотор и сделайте 4 отверстия.
    5. Позже снова установите двигатель и аккуратно закрепите его с помощью болтов.

    Совет: Если у двигателя нет лапок – можно укрепить его с помощью металлических полос (хомутов).

    Электродвигатель для нашего будущего станка должен быть оснащен специальным удлиненным валом, на который следует надеть зернистый диск. Для этого:

    1. Установите крепежную гайку, предварительно нарезав на конце вала правую резьбу.
    2. Закрепите диск с помощью шайбы и гаек.

    Если диаметр вала и отверстия диска совпадают, то установите на вал шайбу, а затем абразивный диск. Если диаметр вала и отверстия не совпадают, то вам необходимо добавить втулку.

    Предварительно сделайте в ней специальное боковое отверстие с резьбой для болта, чтобы иметь возможность плотно закрепить её на вал. После этого вы можете надеть втулку.

    Если вы не можете определиться с электродвигателем, то просто возьмите мотор старой стиральной машинки. Он идеально подойдет для самодельного устройства заточки.

    Стоит отметить, что вы должны заранее приготовить пускатель и провода, которые впоследствии нужно будет соединить. Очень важно, чтобы пускатель имел как минимум три-четыре разомкнутых контакта. Его обмотка должна подключаться с помощью двух кнопок к фазной линии.

    Внимание! Электродвигатель будет небезопасным, независимо от типа – при работе вращающийся вал может случайно намотать шнур, провод, волосы.

    Совет: Изготовьте металлический короб для защиты станка от пыли, абразивных частиц, а вас – от случайных травм.

    Как правильно заточить сверло на станке

    1. При заточке необходимо следить за тем, чтобы два плечика сверла были одинаковые. Если вы достигнете такого соответствия – значит ось вращения сверла полностью совпадет с центром отверстия.
    2. Перед началом заточки обязательно убедитесь в том, что абразивный диск плотно закреплен.
    3. Всегда начинайте процесс более грубым абразивом. После того, как на вашем сверле появится заусенец, вы можете сменить абразив на более мелкий.
    4. Следите за углом заточки.
    5. Не допускайте переключением обмоток, чтобы абразивный диск крутился наоборот. Он должен всегда двигаться только в направлении лезвия.

    Учтите, что сверла не выносят излишнего перегрева. Во время заточки регулярно охлаждайте буравчик. Но ни в коем случае не опускайте в воду раскаленное докрасна сверло, так как в нем могут появиться каверны.

    Источник: http://refite.ru/prisposoblenie-dlya-zatochki-sverl.html

    Как заточить сверло по металлу своими руками – самодельные чертежи и приспособа для заточки, как просто и правильно точить инструмент на станке

    Затупленные сверла могут сломаться во время работы, и поранить вас. Гораздо лучше и легче работать острыми. В этой инструкции найдете чертежи и прибор для заточки сверл.

    Шаг 1: Сравнение острого и затупленного сверла

    Слева затуплено. Это видно по световому блику на режущей кромке между двух канавок. На фото справа видна острая режущая кромка.

    Шаг 2: Инструмент для заточки

    Опытные люди умеют затачивать сверла своими руками. В теории, хвостовик нужно держать в правой руке под углом 59° относительно приспособы для заточки сверл. Когда сверло касается точилки, нужно провести хвостовик дальше влево вниз, в то же время повернув сверло вокруг своей оси по часовой стрелке. У меня это ни разу не получилось.

    Заточный инструмент, который вы видите на фотографии, я купил почти тридцать лет назад. Такие простые приспособления для заточки сверл до сих пор продаются почти по той же самой цене.

    Шаг 3: Устанавливаем градус

    Направляющую на стойке можно устанавливать в семь положений. У моих сверл профиль угла режущей кромки 59°, нужно выставить этот градус на направляющей. Затяните барашковую гайку.

    Шаг 4: Выравниваем кромку

    У заточного инструмента имеется маленький заостренный наконечник, и край канавки нужно установить в притык к нему. Наконечник можно опустить или поднять, чтобы подвести к краю канавки.

    Шаг 5: Величина выноса

    Для начала нужно установить вынос (расстояние между желтыми линиями), он должен быть равен радиусу (расстояние между зелеными линиями).

    Шаг 6: Ширина и угол режущей кромки

    Обратите внимание на угол красной линии. Если в предыдущем шаге вы вынесли сверло слишком далеко, режущая кромка приблизится к верхушке. Кромка получилась слишком широкой, а профиль — плоским. Из-за этого оно будет скользить по поверхности металла и вам будет тяжело засверлиться. Вы можете немного уменьшить вынос, но совсем немного, иначе вы можете случайно испортить наконечник заточного инструмента о точильный круг стойки.

    Шаг 7: Идеальный угол режущей кромки

    В идеале кромка должна быть как можно меньше. Она будет нижней точкой между скошенными гранями канавок сверла, на фото обозначена желтой линией, это сверло будет резать металл очень хорошо.

    Шаг 8: Зажимаем

    После того, как вы выставите вынос, завинтите винт крепления.

    Шаг 9: Выставляем длину

    Установите заточную направляющую на длину сверла. Конец должен быть в передвижном лотке, а не висеть в воздухе. Расслабьте металлическую окрашенную гайку. Отрегулируйте черную гайку. Затяните металлическую окрашенную гайку.

    Шаг 10: Выставляем высоту

    Хвостовик должен располагаться под прямым углом к точильному кругу. Для заточки я использую радиально-отрезной станок. Кончик нужно совместить с центром оси точильного круга.

    Шаг 11: Закрепляем станок на столе

    Бита должна лишь слегка касаться точильного круга. Если прижимать слишком сильно, заточить его будет очень трудно. Оно перегреется, и вы снимите слишком много металла.

    Основание заточной направляющей должно быть под прямым углом к точильному кругу (зеленая линия). А верхнюю часть направляющей поверните так, чтобы острие смотрело немного левее центра (угол между зеленой и желтой линиями). Сдвиньте станок вперед так, чтобы сверло коснулось поверхности точильного круга. Зафиксируйте станок на столе.

    Шаг 12: Приготовьтесь точить

    Поверните кончик вправо. Включите точильный круг.

    Шаг 13: Заточка

    Сдвиньте хвост направляющей вправо (красная стрелка), чтобы сверло коснулось точильного камня. Желтые волнистые линии изображают искры. Когда сверло будет находится в этой позиции, собственно, и будет происходить его заточка.

    Шаг 14: Поворот биты

    Продолжайте сдвигать хвост направляющей вправо, пока сверло не выйдет за край камня. Чтобы заточить с другой стороны, вам нужно повернуть его вокруг своей оси на полоборота.

    Сначала выключите станок. Затем расслабьте крепление и поверните его на полоборота. Край канавки должен быть впритык к заточному наконечнику. Повторите предыдущие два шага.

    Выключите станок. Вытащите из крепления. Проверьте ширину поперечной режущей кромки. Если вы недовольны качеством заточки, измените вынос и повторите процесс.

    Шаг 15: Заточенное сверло

    На фото показана хорошая заточка. Режущие кромки не истерты и не закруглены, они острые и четкие. Длина и угол поперечной режущей кромки тоже вполне хороши.

    Шаг 16: Тонкие сверла

    Такой заточный инструмент хорош для 3 мм и больше. Если тоньше, его уже не получится заточить с помощью этого прибора.

    Для заточки тонких сделайте специальный блок из деревянного бруска длиной примерно 10 см. Обратите внимание – угол между красными линиями составляет 77°.

    Шаг 17: Угол между гранями деревянного бруска

    Боковой вид блока. Угол между красными линиями составляет 59°.

    Шаг 18: Направляющая линия

    На верхней плоскости бруска виден треугольный вырез. Этот пропил идет по всей верхней грани блока и служит ложем. Угол между красными линиями также составляет 59°. Края треугольного пропила служат для выверения режущих кромок. Выверять кромки можно на глазок.

    Шаг 19: Закрепляем на бруске

    Поместите сверло в пропил на бруске. Брусок установите в тиски таким образом, чтобы хвостовик был над захватом, а захват немного выходил за скошенную сторону бруска. Поверните, чтобы одна из режущих кромок совпала с направляющим краем треугольного выреза. Закрепите струбциной. Капните немного масла на точильный брусок. Проведите вдоль скошенной стороны устройства, тем самым затачивая сверло.

    Когда точильный брусок перестанет снимать металл, поверните сверло на полоборота и точите другую кромку. Проверить самодельную заточку можно с помощью увеличительного стекла, если нужно.

    Рассказываю как сделать какую-либо вещь с пошаговыми фото и видео инструкциями.

    Очень хорошо пошагово описана заточка сверел в приспособлении. Только немного отстал автор публикации от ценовой реалии сегодняшнего дня. Это приспособление на январь 2019г. стоит 2800руб. Приличное точило с электромотором сегодня можно купить за 2500руб. И заточное устройство с электромотором стоит в среднем 1800-2000руб. Так стоит ли это устройство покупать?.Для домашних нужд ( не так часто мы используем сверла дома) сделать простой брусок ( примерно то, что показано в варианте 2), немного потренироваться, испортив 2-3 сверла и заточка та, что получится вполне можно использовать для домашних нужд. Я не уверен, что такая точная заточка нужна в домашних условиях. Да и легче и дешевле купить несколько новых сверел, а не покупать устройство за 2800руб, с которым вообще-то не так просто работать!

    Добавить комментарий Отменить ответ

    • Шаг 1: Сравнение острого и затупленного сверла
    • Шаг 2: Инструмент для заточки
    • Шаг 3: Устанавливаем градус
    • Шаг 4: Выравниваем кромку
    • Шаг 5: Величина выноса
    • Шаг 6: Ширина и угол режущей кромки
    • Шаг 7: Идеальный угол режущей кромки
    • Шаг 8: Зажимаем
    • Шаг 9: Выставляем длину
    • Шаг 10: Выставляем высоту
    • Шаг 11: Закрепляем станок на столе
    • Шаг 12: Приготовьтесь точить
    • Шаг 13: Заточка
    • Шаг 14: Поворот биты
    • Шаг 15: Заточенное сверло
    • Шаг 16: Тонкие сверла
    • Шаг 17: Угол между гранями деревянного бруска
    • Шаг 18: Направляющая линия
    • Шаг 19: Закрепляем на бруске

    Наш сайт — это пошаговые инструкции и полезная информация для любителей самоделок.

    Перепечатка материалов сайта допускается только с прямой, активной ссылкой на страницу с инструкцией.

    По вопросам сотрудничества и рекламы, а также жалоб и претензий просим писать на наш электронный адрес.

    Источник: http://masterclub.online/topic/16013-prisposoblenie-dlya-zatochki-sverl

    Как правильно заточить сверло

    Во время работы режущие кромки сверла постепенно притупляются, снижается его эффективность, увеличивается нагрев и время сверления. Сделать инструмент снова пригодным к работе можно самостоятельно, если разобраться, как заточить сверло.

    Наточить сверло можно в домашних условиях, но лучше, если это делать в мастерской или оборудованной подсобке, где установлено точило. Выполнить правильную заточку это без опыта, по началу, будет сложно — для этого нужно немного практики, так сказать, набить руку.

    Свёрла

    Восстановить остроту режущих кромок можно на обычном абразивном бруске, но это будет долгая и неблагодарная работа, на которую уйдет много времени и нервов. Для этого лучше подойдут следующие инструменты:

    • обдирочно-заточный станок, по-простому называемый точилом;
    • болгарка с установленным шлифовальным абразивным кругом;
    • профессиональный станок для заточки сверл;
    • специальная насадка на дрель для заточки сверл;
    • другие приспособление для заточки сверл изготовленные своими руками.

    Как понять, что сверло затупилось

    Не стоит доводить инструмент до сильного затупления, т.к. затупившееся сверло быстрее нагревается, излишний нагрев может привести к его поломке. При поломке инструмента извлечь оставшиеся в отверстии части не всегда получается, что приводит к порче детали. К тому же осколки разлетаются в разные стороны и могут травмировать работника.

    Признаки износа режущих кромок:

    • быстрый нагрев сверла;
    • появление скрипящего звука во время сверления;
    • увеличивается время работы;
    • на ощупь режущая кромка становится гладкой, округлой;
    • появление заусенцев, сколов, неровностей на режущих поверхностях;
    • степень износа хорошо видно, если смотреть через увеличительное стекло.

    Как заточить сверло по металлу

    Сам процесс заточки сверл по металлу не сложен и выполняется за пару минут, но только при наличии подходящего инструмента после беглого изучения теории и небольшой практики.

    Немного теории

    Для начала нужно разобраться с конструкцией инструмента и понять, каких его характеристики нужно будет восстановить, какие сохранить не испортив. В процессе понадобится инструмент для проверки углов и длин режущих кромок.

    Конструкция сверла

    Сверло по металлу состоит из: хвостовика и рабочей части. Эти две части изготавливаются из разных металлов, которые соединяется в одну заготовку с помощью сварки. Хвостовик выполнен из стали, не подвергшейся закалке.

    Рабочая часть выполняется из быстрорежущей закаленной инструментальной стали. Её можно условно разделить на несколько частей: калибрующую и режущую. На рабочей части находятся следующие элементы конструкции:

    • две режущие кромки;
    • две задние поверхности (затылок), идущие назад под наклоном от режущих кромок;
    • две передние поверхности, находящиеся под режущей кромкой и переходящие в канавку для отвода стружки;
    • перемычка на вершине между режущими кромками и задними поверхностями;
    • две канавки для отвода стружки;
    • две спинки, образующие внешнюю поверхность сверла;
    • две ленточки, находящиеся на спинках.

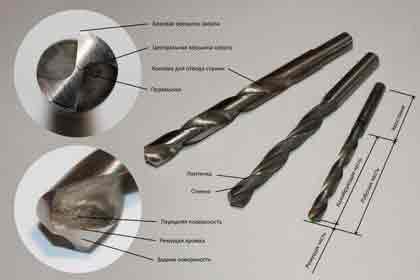

    Основные части спирального сверла по металлу

    Режущая кромка образуется на пересечении поверхностей передней части (канавки) и задней части (затылка). Для восстановления остроты режущей кромки на точиле или другим инструментом обрабатывается именно задняя поверхность.

    В процессе работы тупятся именно режущие кромки. При заточке нужно восстановить их остроту, геометрию, а так же угол при вершине между задней и передней частью.

    Параметры, которые нужно восстановить

    При правильной заточке сверла по металлу нужно восстановить следующие его параметры:

    • Угол при вершине. Его образуют режущие кромки на пересечении с перемычкой. Значение угла должен быть, в пределах 116° — 118°. Но это значение не строгое, для работы с материалами разной твердости и вязкости оно может быть в пределах от 60° до 150°. Есть и частные случаи, при которых он достигает 180°.
    • Угол между режущей кромкой и осью. Он составляет половину значения угла при вершине, т.е., примерно, 58° — 59°, если значении угла при вершине 116° — 118°. Он должен быть одинаковым для каждой из двух режущих кромок. Это очень важно, т.к. при его несимметричности работать будет только одна кромка, сверло будет быстро изнашиваться неравномерно, сильнее греться, хуже врезаться в материал.
    • Форма и длина режущих кромок. Длины режущих кромок должны быть равны с двух сторон. Длина кромки измеряется от центра перемычки до края (боковой вершины). Если длины режущих кромок будут разными, то появится биение при сверлении, а диаметр отверстия будет больше номинала, указанного на сверле. В редких случаях режущие кромки намеренно делают разной длины, чтобы получить отверстие немного больше номинального диаметра.
    • Задний угол резания. Один из важнейших параметров при восстановлении, если его не соблюсти, то производительность сверления может уменьшиться несколько раз, вплоть до полной потери работоспособности. В зависимости от обрабатываемого материала он может изменяться в пределах от 7° до 17°.

    Зависимость угла заточки от обрабатываемого материала

    Значение угла заточки при вершине и заднего угла резания при работе с металлом и другими материалами может отличаться в большую или в меньшую сторону. Чем меньше угол при вершине – тем длиннее режущая кромка, что положительно сказывается на теплоотводе, стойкости сверла. С уменьшением угла снижается прочность, а при его увеличении будет сложнее удерживать инструмент по центру в начале сверления.

    Значение угла при вершине необходимо выбирать, отталкиваясь от твердости материала, который нужно обрабатывать. Чем материал тверже — тем больше должен быть угол при вершине.

    Угол при вершине 118° ±2° с задним углом от 7° до 12° считается универсальным, их имеют в виду, когда говорят о спиральном сверле по металлу без указания материала для обработки. Именно эти углы именно эти углы мы будем рассматривать в данной статье для примера, как типовые.

    Таблица с углами заточки сверла по металлу, рекомендованными при работе с разными материалами:

    Обрабатываемые материалы Углы при вершине Задний угол резания
    Мягкие породы дерева, резина, мягкие волокнистые материалы, пластмассы 60° 12°-15°
    Твердые сорта дерева, бакелит, твердые резины, твердые волокнистые материалы, мягкий чугун (ковкий чугун) 90° 12°-15°
    Жаропрочные и коррозионностойкие стали и их сплавы, нержавейка 127° 12°-14°
    Инструментальная сталь 118°-150° 7°-15°
    Медь 100°-118° 12°-15°
    Медные сплавы 118°-150° 12°-15°
    Алюминиевые сплавы 90°-140° 12°-17°
    Магниевые сплавы 70°-118° 12°
    Титановые сплавы 135°-140° 12°
    Конструкционные и мягкие стали, чугун, твердая бронза. При работе с чугунным литьем на сверлах диаметром от 12 мм выполняется двойная заточка с углом переходной кромки 70°-75°. 118° ±2° 7°-12°

    Инструменты для проверки правильности заточки

    Для проверки правильности углов и длин пользуются разными измерительными инструментами: транспортиром, угломером, штангенциркулем линейкой и т.д. Так же можно использовать шаблон для заточки сверл, на котором уже есть все правильные углы и нанесена шкала для проверки дин кромок. Такие шаблоны для проверки можно купить в магазине, но найти их в продаже будет сложно.

    Шаблон для проверки заточки можно изготовить своими руками из листовой стали, жести или нержавейки по образцам шаблонов из магазина на изображениях выше, нанести на него разметку метчиком или алмазным карандашом. Либо сделать самый простой шаблон из двух или трех гаек. Гайка идеально подходит для этих целей, т.к. она является правильным шестиугольником, каждый внутренний угол которого равен 120 градусам. При соединении двух гаек угол между их гранями так же будет равен 120 градусам.

    Такое приспособление подойдет только чтобы проверить угол при вершине. Гайки можно скрепить на сварку или на термоклей. Для этого гайки нужно нагреть, чтобы об них плавился термоклеевой стержень, намазать термоклеем, плотно прижать друг к другу и держать их так, пока они не остынут. Несмотря на кажущуюся хлипкость, скрепленные термоклеем гайки будут держаться очень крепко.

    Способы заточки по выведению задней плоскости

    Существует несколько основных способов правильной заточки свёрл. Они отличаются по способу выведения задней плоскости, ее геометрией, сложности выполнения и итоговым характеристикам инструмента:

    • Одноплоскостная заточка. Способ, при котором вся задняя поверхность образует одну плоскость под углом равным заднему углу резания. Применяется для свёрл диаметром до 3 миллиметров включительно, для которых сложно выполнить заточку по двум плоскостям. При этом задний угол резания выбирается в диапазоне от 15° до 25°. Если сделать его меньше, то задняя часть начинает задевать обрабатываемый материал и препятствовать сверлению. Его можно применять для сверл диаметром более 3 мм, при этом задний угол резания выбирается в зависимости от обрабатываемого материала 7° — 17°. Но придется удалить затылочную часть, сделав дополнительный скос под углом 15° — 25°.
    • Двухплоскостная (двухгранная). На задней поверхности зуба по отдельности затачиваются две плоскости под разными углами. Первая прилегает к режущей кромке и образует задний угол резания под углом 7° — 17°, выбираемым для обрабатываемого материала. Вторая плоскость стачивается под углом от 25° до 40°. Ребро пересечения плоскостей проходит через ось сверла под углом от 0 до 40° к главной кромке. Большой задний угол второй плоскости уменьшает осевую силу и увеличивает точность сверления, но резкий наклон ослабляет режущий клин, уменьшает его жёсткость и ухудшает теплоотвод. Поэтому для работы с высокопрочными материалами выбирают угол 25° — 30°, для средней и низкой прочности 35° — 40°.
    • Коническая (криволинейная). Наиболее распространенный способ, который мы и будим рассматривать далее. Задний угол при такой заточке плавно увеличивается от режущей кромки и по всей задней поверхности. Т.е. задняя поверхность становится не одной прямой плоскостью, а приобретает криволинейную форму. У режущей кромки угол должен соответствовать значению от 7° до 17°, выбранному для обработки конкретных материалов. Выполнить коническую заточку сложнее, чем прямолинейные, потребуется больше практики чтобы «набить руку». В процессе слегка подкручивают хвостовик сверла сверху вниз, за счет чего на задней поверхности создается округлая форма, по форме напоминающая конус.

    Способы выведения задней плоскости при заточке сверла

    Есть и другие способы заточки, они отличаются как оборудованием, на котором их можно выполнять, так и получающейся в итоге формой задней части зуба:

    • винтовой и его подвиды:винтовой с заострением, сложно-винтовой;
    • цилиндрический;
    • эллиптический;
    • фасонный.

    Винтовые способы применяются в станках для изготовления и заточки сверл на производстве. Описывать механизм их выполнения нет смысла, т.к. вручную этот процесс повторить не получится. Цилиндрический способ является частным случаем конической заточки и используется очень редко.

    Эллиптический способ один из самых простых, но для него нужны полые абразивные камни специфической формы, которые очень быстро изнашиваются. Для фасонной заточки так же нужны абразивные круги разной формы не прямого профиля. Поэтому в данной статье мы их рассматривать не будем.

    Способы заточки по количеству скосов на режущей кромке

    Способы заточки разделяют по количеству образующихся режущих кромок. При этом угол при вершине будет не постоянный – он будет изменяться шагами от большего у центральной вершины к меньшему на боковых вершинах. Делается это для того, чтобы равномерно распределить отвод тепла и уменьшить нагрев инструмента по мере увеличения его диаметра, т.к. режущая кромка греется не равномерно — в центре греется меньше, чем на краях.

    Выделяют следующие способы:

    • Одинарную (нормальную). Самый распространенный способ, который мы будем рассматривать далее. При нормальной заточке геометрия режущей кромки не меняется – она остается ровной на всем ее протяжении.
    • Двойную (двухугловую). Применяют для свёрл диаметром от 12 миллиметров для обработки твердых сталей и чугунных отливок. Заточка выполняется под двумя углами при вершине. Сначала на угол 116° — 140° по всей поверхности режущей кромки, как при нормальной (одинарной). После уменьшаем его на 40° — 50° на длине, соответствующей 1/5 диаметра сверла от внешнего края. При этом образуются две режущих кромки: главная или зона первой заточки и переходная – зона второй заточки. Режущая кромка становится длиннее, за счет чего улучшается теплоотвод, улучшается отвод стружки из-за ее дробления, значительно возрастает стойкость.

    Виды заточки по количеству углов при вершине

    В интернете можно встретить такой термин, как трехугловая заточка свёрл, но это, по сути, двухугловая с подточкой ленточки со снятием фаски по всей внешней кромке. Данный способ подточки ленточки применяется как при двухугловой, так и при нормальной заточке.

    Подточка перемычки и ленточки

    Дополнительно к основной заточке можно подточить перемычку и ленточку. Не обработанная перемычка создает значительное сопротивление сверлению – продвижению сверла вглубь обрабатываемого материала. Чтобы уменьшить сопротивление перемычку подтачивают с двух сторон, но не полностью. Полное стачивание перемычки недопустимо, при этом заточку инструмента придется начинать заново, чтобы ее восстановить.

    Есть несколько типов подточки перемычной кромки:

    • с канавкой для отвода стружки;
    • с увеличением передних углов на кромке перемычки;
    • с увеличением передних углов на кромке перемычки и подрезанием задней части зуба;
    • со стачиванием части перемычки;
    • со стачиванием части перемычки и подточкой режущих кромок;
    • с прорезкой перемычки.

    Типы подточки поперечной кромки сверла

    Мы будем рассматривать только один способ с увеличением передних углов на кромке перемычки, но выполнять его будем абразивным кругом с прямоугольным профилем, при этом немного будут подтачиваться задние кромки, как в способе с подрезанием задней части зуба.

    Подточку перемычки нужно выполнять со стороны канавок по очереди с двух сторон. Сверло устанавливается так, чтобы угол между его осью и подручником был примерно равен 45 градусам. Угол, относительно плоскости боковой поверхности диска выбирается в диапазоне от 0 до 10 градусов в зависимости от обрабатываемого материала, чем мягче материал – тем он больше.

    Перемычку стачивают на глубину 0.1 — 0.15 диаметра инструмента. В результате повышается стойкость, инструмент лучше врезается в материал, повышается производительность сверления, уменьшается усилие подачи. Перемычку можно подточить на сверле любого диаметра, но для диаметров менее 5 миллиметров понадобятся специальные инструменты, например, алмазный надфиль.

    При выполнении двухплоскостной заточки подточка перемычки не потребуется, т.к. она при этом уже будет подточена по условию выполнения двухплоскостной заточки.

    Ленточка, а точнее ее боковая вершина — это самое уязвимое место сверла и её так же можно подточить, сделав небольшую фаску, что увеличит стойкость инструмента, продлит срок его службы. Подточка происходить по всей длине внешней кромки начиная от боковой вершины на ленточке. Кромка подрезается под углом 6° — 8°, фаска при этом получается шириной 0.1 – 0.2 мм и больше, это зависит от диаметра сверла. Этот способ применяется при диаметре инструмента более 12 мм для обработки твердых и неоднородных материалов.

    При работе с материалами, требующими повышенной остроты сверла подрезание фаски на боковой грани и ленточке не выполняется. Для таких работ ленточку нужно подточить со стороны канавки, т.е. передней грани.

    Правила заточки

    Для заточки сверл в мастерских и на производстве, чаще всего, используют точило, реже специальное оборудование. В процессе восстановления режущей грани нужно придерживаться следующих правил:

    • чем твёрже материал, из которого изготовлено сверло, тем с меньшей скоростью следует его обрабатывать;
    • нужно соблюдать короткие циклы заточки, за одно касание круга снимать незначительный слой материала, не давая инструменту нагреваться;
    • сверло не прижимается сильно к точильному кругу — это увеличит его нагрев;
    • периодически охлаждайте сверло, например, в, заранее приготовленной, баночке с холодной водой.

    Во время заточки нельзя допускать перегрева сверла, он приведет к растрескиванию, размягчению металла, снижению стойкости инструмента. Понять, что металл сильно греется можно по изменению его цвета.

    При заточке поверхности зачищают до тех пор, пока не исчезнут все сколы и зазубрины. Нужно стремиться сделать их идеально гладкими, контролируя при этом все необходимые углы и длины граней.

    Заточка сверла на точиле

    Спиральные сверла по металлу, чаще всего, точат на точиле, его еще называют наждаком, точильно-полировальным, обдирочно-заточным или просто станком для заточки. Точило используют для обработки металлических заготовок и деталей, их шлифовки и заточки. Оно прекрасно подходит для заточки спиральных и других видов свёрл.

    Для заточки понадобится абразивный круг из белого электрокорунда прямого профиля. Его марка должна быть 14А (A) или 25А (WA). Они предназначены для обработки углеродистых, легированных, быстрорежущих и нержавеющих марок сталей, заточки стального закаленного инструмента.

    Абразивные круги так же называют наждачными и шлифовальными кругами. Реже их называют наждачными и шлифовальными камнями.

    Белые абразивные круги

    Рабочая поверхность камня должна быть ровной, без закруглений, выбоин и впадин. Если на поверхности есть дефекты, то их нужно устранить правилом, это процесс называется правкой шлифовального круга. При этом его поверхность стачивается, приобретая нужную форму, в данном случае – плоскую.

    Для правки шлифовального камня используют алмазные и эльборовые карандаши (вставки), алмазные правящие гребенки, реже пользуются шарошками, подручными материалами, отрезными кругами с алмазным и эльборовым покрытием.

    Процесс правки шлифовальных кругов разными правящими инструментами хорошо представлен в данном видео ролике:

    На точиле должен быть установлен подручник, без него будет сложно выполнить качественную заточку. Подручник — это, чаще всего, металлическая регулируемая платформа, которая устанавливается перед диском для того, чтобы на нее можно было опереться или использовать как направляющую при работе с наждаком.

    Подручник нужно выставить горизонтально, чтобы его верхняя плоскость была на одном уровне с осью вращения наждачного круга. Зазор между кругом и подручником нужно сделать минимально возможным, зазор в один миллиметр будет идеальным для заточки.

    Выставленный подручник на точиле

    Для примера рассмотрим выполнение конической одинарной заточки с подрезанием перемычки. Т.к. данный вид заточки, хоть и не самый простой, но самый распространенный и подходит для восстановления остроты свёрл диаметром от 3 миллиметров.

    Убедитесь в том, что на точило установлен камень из белого электрокорунда, его геометрия выправлена, а подручник установлен на одном горизонтальном уровне с осью вращения абразивного круга и на расстоянии в 1 мм от его поверхности.

    Важно! По технике безопасности у точила запрещено работать в перчатках, не важно, тканевые они или медицинские. Это актуально для любых станков, где есть вращающиеся части из-за угрозы наматывания материала и затягивания частей тела.

    Для начала нужно проработать все действия с выключенным точилом. На подручнике нужно нарисовать маркером линию под углом в 60 градусов к плоскости торца наждачного круга. Это нужно, чтобы вывести угол при вершине, примерно, в 120 градусов.

    Рисуем на подручнике линию под углом 60 градусов

    Сверло нужно взять двумя руками, ведущей рукой за рабочую часть, второй рукой – за хвостовик. После его нужно положить на подручник так, чтобы его боковая грань при взгляде сверху совпала с линией, нарисованной на подручнике.

    Между подручником и сверлом нужно положить указательный палец – он будет исполнять роль качели при конической заточке. Когда инструмент лежит на пальце, то между ним и наждачным кругом образуется угол, примерно равный 7° — 12°. Именно это значение нужно выдержать на режущей кромке.

    Берем сверло в руки и кладем на подручник

    Теперь нужно отработать движения, которыми будет производиться коническая заточка. Слегка придавливаем переднюю кромку сверла к наждаку, при этом кромка должна находиться в горизонтальной плоскости. Далее медленно опускаем хвостовик вниз, не ослабляя прижим, до тех пор, пока на поверхности круга не будет лежать задняя часть задней поверхности. При этом круг должен провернуться.

    Отрабатываем движения для заточки на выключенном точиле

    Отводим сверло назад от круга, переворачиваем его другой режущей кромкой и снова прикладываем к кругу в том же положении, которое было в первый раз. Повторяем колебательное движение хвостовиком так, чтобы наждак опять провернулся. Данное движение с поворотом наждака и переворотом сверла нужно отработать несколько раз, до тех пор, пока оно не будет выполняться автоматически.

    После можно включать точило и приступать к заточке. В процессе выполняются всё те же действия:

    • выравниваем сверло по нарисованной на подручнике отметке на угол 60° к точилу;
    • прикладываем к точилу переднюю кромку, следя за ее горизонтальным положением;
    • опускаем хвостовик до полной обработки задней грани;
    • отводим и переворачиваем на 180° вокруг оси;
    • повторяем весь процесс.

    После выполнения нескольких подходов, когда при визуальном осмотре, режущие кромки будут гладкие и острые, а на задней части будет закругленный скос, нужно проверить соответствие углов и длин режущих кромок. Для этого желательно иметь под рукой специальный шаблон, угломер или транспортир для измерения углов заточки и штангенциркуль для измерения длин режущих кромок.

    Первая ошибка, которую можно допустить в процессе заточки и выявить при проверке – это заваливание режущей кромки вперед. Из-за чего она не будет самой высокой точкой зуба, а на задней поверхности будет своеобразна возвышенность, горка. При этом сверло работать не будет, т.к. при сверлении оно просто будет тереться задней поверхностью о материал. Ошибку нужно исправить, выполнив заточку заново.

    Правильная и неправильная заточка сверла по металлу

    Второе, что нужно проверить – это соответствие длин режущих кромок, измеряемое от центральной точки на перемычке до боковых вершин режущих кромок. Эти расстояния должны соответствовать с двух сторон, иначе отверстие при сверлении будет разбиваться, его итоговый диаметр будет больше номинала, указанного на сверле.

    Проверка штангенциркулем соответствия длин режущих кромок

    Далее проверяем угол при вершине сверла при помощи специального или самодельного шаблона. При проверке можно обнаружить, что угол получился немного больше или меньше, чем 120 градусов, в целом, на это можно закрыть глаза и оставить как есть. Но, если угол при вершине у одного зуба будет больше, чем у второго, то это нужно исправлять, иначе одна сторона сверла работать не будет, а вторая будет сильно греться и быстрее изнашиваться

    Финальным этапом проверки будет сверление какой-то ненужной металлической заготовки. При этом сверло должно вгрызаться в металл плавно, без биения от центра, стружка должна равномерно выходить с двух сторон из канавок в одинаковом количестве. Получившееся отверстие не должно превышать номинальный диаметр, указанный на сверле, более чем на 0.05 – 0.1 см.

    Теперь можно выполнить подточку перемычки, что должно уменьшить усилие при сверлении, инструмент будет лучше врезаться в металл, а его стойкость повысится.

    Стачивание перемычки

    Видео инструкция по заточке

    Так же мы настоятельно рекомендуем посмотреть видео инструкцию по заточке спиральных сверл на точиле от Виктора Леонтьева. В этом видео подробно рассказывается обо всем процессе заточки, начиная с теории и заканчивая практикой.

    Как продлить срок службы сверла

    «Посадить» сверло не сложно, сложнее будет вернуть ему работоспособность. Чтобы продлить срок его службы нужно помнить о следующих правилах работы:

    • Не допускайте перегрева свёрл. Перегрев рабочей части сверла способствует размягчению металла, его быстрому затуплению.
    • Подберите скорость вращения. Скорость вращения сверла подбирают в зависимости от его типа и диаметра. Для разных материалов нужное число оборотов при одинаковом диаметре сверла так же будет отличаться.
    • Смазывайте сверло. При сверлении отверстий в металле возникает сильное трение между сверлом и заготовкой, что приводит к его перегреву и быстрому износу. Для уменьшения трения в место соприкосновения сверла с деталью подливают машинное масло.
    • Извлекайте стружку. При работе с деревом нужно часто извлекать сверло и очищать его от набившейся стружки. Ее избыток может привести к перегреву, а так же сверло может застрять в детали и сломаться. Давайте сверлу остывать между погружениями.
    • Делайте отверстия в металле за несколько проходов. Если необходимо просверлить отверстие диаметром более 6 мм, желательно делать это за несколько проходов сверлами разного диаметра, постепенно увеличивая диаметр на 5-6 мм. Это так же позволит просверлить размеченные отверстия точнее.
    • При заточке подтачивайте перемычку и ленточку. Это повысит стойкость, сверло будет лучше врезается в материал, возрастает производительность сверления, уменьшается усилие подачи.

    Ниже приведена таблица с приблизительными значениями количества оборотов в минуту в зависимости от диаметра сверла и обрабатываемого материала.

    Источник: http://tehnomuza.ru/instrument/osnastka/kak-pravilno-zatochit-sverlo/

    Приспособление для заточки сверл в домашних условиях

    Качество и точность сверления зависит от остроты рабочего инструмента. Кроме того, в отличие от столового ножа, сверло должно быть заточено правильно. Бывалые слесари могут ровнять режущую кромку на обычном точильном станке, просто удерживая сверло в руках (по крайней мере, с их слов). Но для такого способа нужна сноровка и многолетний опыт. Даже если у вас твердая рука, и отличный глазомер – без понимания процесса, вы просто испортите инструмент.

    Несколько базовых правил заточки (на примере спиралевидных сверл по металлу):

    Для лучшего восприятия материала, вспомним устройство сверла.

    • Нельзя прижимать острие к наждаку дольше 2-3 секунд за один подход. Металл раскаляется и происходит так называемое «отпускание», то есть лишение закалки. Соответственно теряется необходимая твердость металла. Первый признак – наличие температурных побежалостей на кромке.
    • Для сверл диаметром до 4 мм: при каждом касании плоскости наждака сверло удерживается в одном положении: вращение вокруг своей оси недопустимо. Для большего диаметра, геометрия заточки несколько иная.
    • На спиралевидных сверлах затачивается только задняя поверхность режущей части.
    • Режущая кромка должна быть направлена навстречу вращению точила (при механической заточке).
    • Основной угол (на иллюстрации — 2φ) зависит от типа обрабатываемого материала.

    Какие сверла точить, и как часто?

    Перьевые и другие специальные сверла по дереву в домашних условиях не восстанавливают, да и тупятся они не так быстро. Победитовые наконечники для бетона не точатся в принципе. Остается самый популярный инструмент – спиральные сверла по металлу. Разумеется, их используют и для обработки дерева (пластика, резины и даже камня), но это к теме не относится.

    Спиральное сверло. Режущая кромка имеет небольшой размер, поэтому при работе быстро нагревается от трения (нет площади рассеивания). Основная причине затупления – именно перегрев. При правильном использовании износ происходит не так интенсивно. Характерные признаки тупого сверла:

    • При работе слышен скрип.
    • Вместо завитой стружки из отверстия выходят опилки.
    • Моментальный нагрев инструмента без продвижения в глубину.

    Важно: Не следует работать тупым сверлом, износ от перегрева будет только прогрессировать.

    Итак, пришло время точить инструмент. Вы не желаете испортить сверло, и хотите механизировать процесс.

    К вашим услугам мини станки для заточки:

    Все приспособления разделены на два вида: насадки или упоры для универсального инструмента, и самостоятельные устройства узкой специализации. Рассмотрим самые популярные из них, от простого к сложному:

    Ручной держатель

    Это как раз приспособление для тех, у кого твердая рука и глаз-алмаз. Фактически оно позволяет лишь удерживать сверло в заданном положении, не опасаясь поранить пальцы. Контроль угла визуальный, согласно положению «крыльев» относительно любого ориентира. Преимуществ немного: моментальная готовность к работе, компактность и цена. Недостатки очевидны: ручной контроль за процессом не добавляет точности.

    Упор для электро-точила

    По сути, этот элемент не является специальным приспособлением для сверл. Он просто позволяет зафиксировать инструмент под определенным углом. Точность будет выше, чем в предыдущем варианте. Большинство упоров позволяют устанавливать угол наклона, и даже имеют шкалу разметки. И все же приходится полагаться на твердость рук.

    Есть и более продвинутые подставки: со сменными элементами и регулировкой не только угла, но и высоты. Приспособления монтируются не на корпус наждака, а на верстак: что делает их более универсальными.

    Фактически, такой упор можно приспособить под любое электро-точило. Дополнительный бонус – с помощью такой подставки можно точить ножи, фрезы, отвертки, стамески, и пр.

    Полупрофессиональные направляющие для любых типов сверл

    Это довольно продвинутый инструмент, который позволяет контролировать характеристики заточки с точностью до микрон. Все линейные параметры надежно фиксируются, значения выставляются по разметке. Сверло крепится в желобе, случайное смещение или поворот вокруг своей оси исключен.

    Для заточки предусмотрена возможность как линейного перемещения, так и движения кромки по траектории дуги (для конической заточки сверл большого диаметра). Линейное движение (вдоль оси) может контролироваться мастером, или устанавливается ограничительный упор.

    С точки зрения качества обработки – недостатков у приспособления практически нет. Но для правильной заточки оператор должен знать параметры сверла. То есть, автоматика отсутствует: поэтому инструмент относится к разряду профессионального.

    Как развитие линейки – направляющая с собственной точильной установкой. Нет необходимости устанавливать упор на верстак и менять диски. Фактически – вы имеете полуавтоматический настольный станок для заточки.

    Важное замечание: Все перечисленные приспособления предназначены для работы со стандартными электро-точилами. Поэтому перед началом обработки сверл, желательно установить специальный наждачный диск.

    Электрические машинки для заточки

    Представляют собой специализированный электроинструмент для выполнения единственной задачи: заточка спиральных сверл.

    Пользоваться станком может даже человек, далекий от техники (хотя, зачем ему острые сверла?). От оператора требуется лишь определить диаметр сверла и погрузить его в соответствующее отверстие. Работать удобно, ошибки практически исключены. Однако все сверла точатся «под одну гребенку». Расплата за простоту использования – отсутствие гибкости в настройках. Для домашнего применения – лучший выбор: особенно если имеется дополнительная насадка для заточки ножей и ножниц.

    Есть версии для мастеров. Сверло устанавливается с учетом параметров заточки, процесс может контролироваться оператором.

    Выбирается угол заточки, способ обработки кромки (линейная или конусная), глубина снятия металла. Сверло располагается не в общей обойме, а в индивидуальном картридже.

    Промышленное заточное оборудование для металлообрабатывающего цеха

    При интенсивной эксплуатации сверлильных станков, требуется отдельный пост для восстановления работоспособности инструмента. Профессиональные стенды для заточки сверл любого диаметра, экономят время и силы, но стоимость такого оборудования слишком высока для домашнего применения.

    Полученная информация поможет вам подобрать приспособление для заточки, без лишних финансовых затрат. Кроме того, существуют сменные насадки на ручной электроинструмент (например, дрель). Но это уже тема другой статьи.

    Источник: http://instrumentiks.ru/sovety/prisposoblenie-dlya-zatochki-sverl

    Ещё по теме  Деревянная лодка своими руками
    Смотрите также:
    03.11.2018

    Токарный станок по дереву своими руками Для обработки деревянных заготовок цилиндрической или конусообразной формы нужен токарный станок по дереву. Мастера—деревообработчики в своих домашних мастерских предпочитают не устанавливать дорогостоящее производственное...

    30.04.2020

    Дело мастера боится: самостоятельный ремонт пластиковых окон На чтение: 6 минут Нет времени? Если створки пластиковых окон плохо работают, или появился сквозняк, надо взяться за ремонт и сделать его своими руками в домашних условиях. Для этого следует определиться,...

    30.04.2020

    Инструменты Тарифы на услуги ЖКХ и водоснабжение отличаются в разных регионах, но растут неимоверными темпами повсеместно. Если раньше все, не задумываясь, платили «по среднему» и были довольны, то сегодня все чаще принимают решение экономить и платить строго за...

    Комментарии

    Комментирование отключено.

    Голосование

    Как Вы узнали о нашем сайте?

    Посмотреть результаты

    Загрузка ... Загрузка ...
    Форум
