Роторная косилка своими руками

Инструменты

К сожалению, большинство владельцев мотоблоков и минитракторов не всегда используют их в полном объеме, и для того, чтобы скосить газон или поле нанимают другую технику. Хотя, вполне реально сделать это с помощью роторной косилки. Стоимость такого инструмента запредельно высока, поэтому гораздо выгоднее соорудить ее самостоятельно. О том как сделать роторную косилку из подручных средств рассмотрим далее.

Оглавление:

  1. Принцип работы косилки роторного типа
  2. Особенности роторных косилок
  3. Роторная косилка своими руками
  4. Самодельная роторная косилка из подручных материалов
  5. Стоимость покупных роторных косилок

Принцип работы косилки роторного типа

На современном рынке сельскохозяйственных инструментов существует большое количество разнообразных косилок. Наибольшей популярностью отличаются именно роторные устройства. Благодаря своей конструкции они имеют высокую производительность и удобны в работе как на большом тракторе, так и на мотоблоке.

Принцип работы роторной косилки состоит в производстве вращательных движений в роторе, имеющего круглую форму.

Роторная косилка имеет вид прямоугольного бруса, к которому крепятся роторы с ножами. Именно они и отвечают за правильность срезывания растений.

Большую популярность роторные косилки приобрели благодаря своей экономичности. Дело в том, что данные устройства используют непосредственную энергию, которая идет от тягача. Поэтому для их работы не требуется вырабатывать определенный тип энергии. При этом производительность увеличивается в несколько раз. Данные косилки используют в процессе скашивания травы, сорняка, полеглых растений, их называют не только роторными, но и ротационными.

Если сравнивать роторную косилку с альтернативными вариантами, то у первой — КПД составляет более 70%, а у других до 40%.

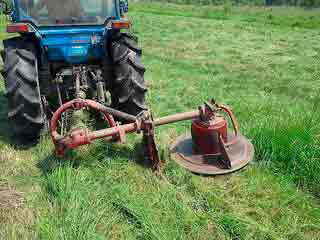

Роторную косилку прикрепляют к транспортировочному устройству, в качестве которого выступает трактор, минитрактор или мотоблок.

Существует три вида таких косилок, это устройства:

  • прицепного типа;
  • полунавесного типа;
  • навесного типа.

Роторные косилки первого вида крепятся к транспорту с помощью трехточечной схемы, поэтому существует возможность в регулировке угла наклона устройства.

Навесные косилки идеально подходят для работы на небольших участках земли. Использование полунавесных устройств рекомендовано на огромных по площади участках, а прицепные роторные косилки используют для работы на неровном грунте.

Роторная косилка отличается довольно широкой сферой применения. Она отлично скашивает траву для дальнейшего ее укладывания в валики. Кроме этого, выделяют роторные косилки, которые не только скашивают траву, но и измельчают и собирают ее. Принцип работы такого устройства состоит в срезании растений, подаче их на специальные ножи, которые осуществляют измельчение, транспортировку в контейнере.

Особенности роторных косилок

В общем существует несколько видов косилок для минитракторов или мотоблоков, которые возможно соорудить самостоятельно. Так как именно таким способом получится добиться наибольшей экономии денежных средств, и при этом получить качественный инструмент.

Косилки, которые изготавливаются в домашних условиях бывают:

  • роторными;
  • прицепными;
  • сегментными.

В качестве основы для косилки роторного типа выступает металлическая сварная конструкция в виде рамы. Для ее изготовления требуется наличие металлических уголков со стандартным размером 40х40 мм. На конструкцию устанавливаются корпусные участки, для фиксации колес. После этого, следует самостоятельно выбрать вид рабочей части, который зависит от места работы данного инструмента.

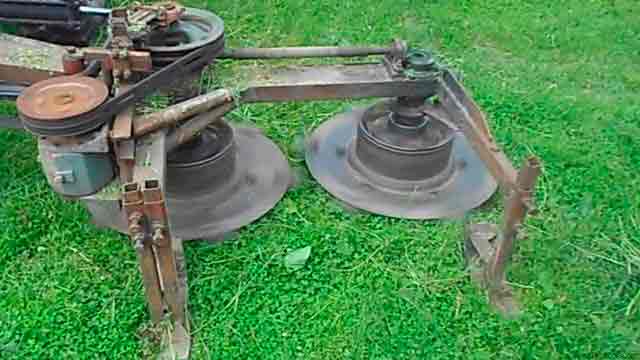

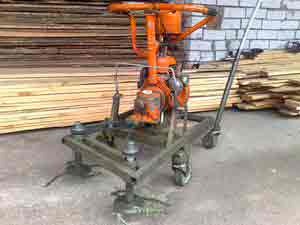

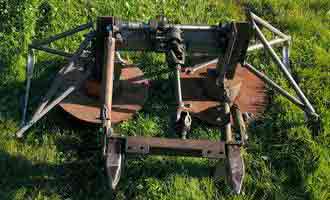

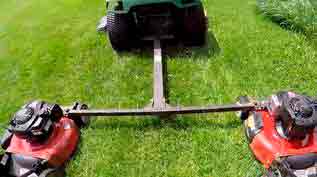

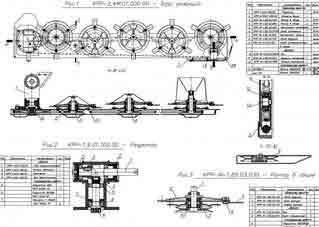

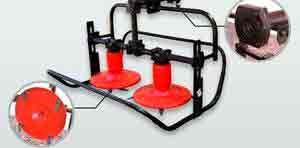

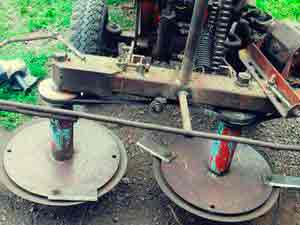

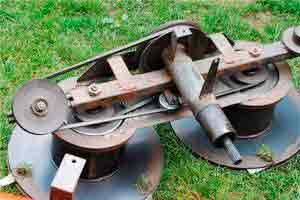

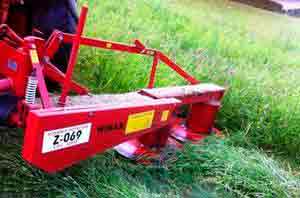

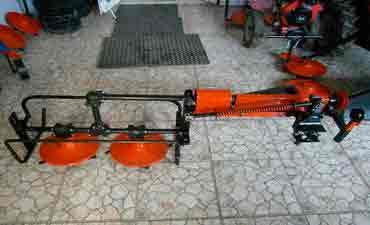

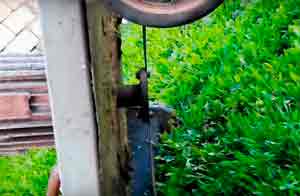

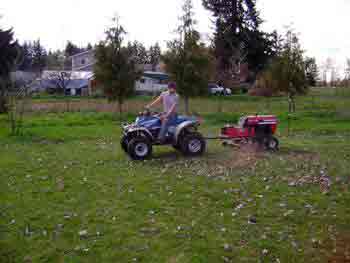

Роторная косилка фото:

Сфера использования самодельной роторной косилки распространяется на скашивание травы или газонных участков. Но, учтите, что с помощью такой косилки рекомендуется косить лишь высокую траву, так как низкую она будет измельчать. Чтобы сделать такую косилку самостоятельно необходимо наличие:

  • редукторных цепей бензопилы;
  • двух дисков, снятых с сеялки для зерна.

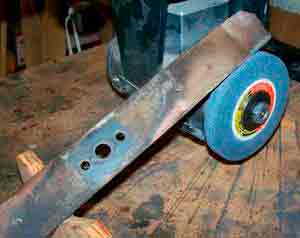

Для изготовления ножей используйте исключительно закаленную сталь. На каждом диске должно быть по четыре ножа.

На каждом из дисков нужно просверлить отверстия под ножи, их диаметр не должен превышать шести миллиметров. Фиксация ножей происходит с помощью шинки. При этом необходимо оставить небольшую щель между ножом и креплением, ее толщина должна на два миллиметра превышать толщину лезвия. Кроме этого следует позаботиться об установке защитного корпуса.

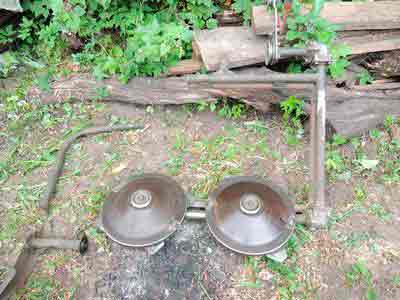

Роторная косилка своими руками

В конструкцию самодельной роторной косилки для минитрактора входят ножи, обеспечивающие скашивание травы. Фиксируются ножи на специальном дисковом устройстве. Для обеспечения движения используется вал мощности. Скольжение косилки по поверхности земли производится с помощью нижних дисков.

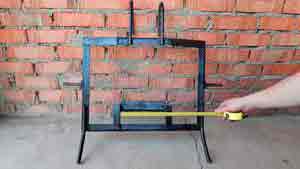

Для изготовления сварной рамы используйте уголки, возможно использование старого металлолома. Чтобы сэкономить время на изготовлении ножей используйте старую роторку от трактора. Но, в данном случае, чтобы улучшить тягу и сделать косилку более производительной, следует укоротить тракторный ротор на несколько сантиметров от 2 до 4, в зависимости от мощности минитрактора. Такая модель косилки имеет высоту бруса не более 350 мм.

Для самостоятельного сооружения ротора следует взять металлический лист и из него вырезать два круга в виде дисков, диаметр каждого составляет 390 мм. Чтобы сэкономить на покупке металлического листа, возможно использование днища от старой бочки. По центру к дискам привариваются ножки, обеспечивающие их вращение. Благодаря воздействию центробежной силы, будет осуществляться процесс кошения травы.

Внимательно следите за прочностью крепления, в процессе приваривания ножек, так как соединения должны быть максимально надежными.

В качестве нижней опоры подойдет диск, взятый от лущильного устройства, его диаметр не должен превышать сорока пяти сантиметров. В качестве осевого вала подойдет старая металлическая труба, с сечением не более трех сантиметров. Чтобы изготовить конструкцию требуется также наличие подшипников №180 106. На участке трубы следует предусмотреть отверстие для установки нижнего подшипника, на поверхности шкивы устанавливают второй подшипник. При этом требуется наличие сварного шкива.

На заранее подготовленный вал, оденьте диск, на котором уже имеются ножи. Затем, с помощью сварочного аппарата приварите шкиву к трубе. Вращение конструкции будут осуществлять два подшипника.

Такая модель роторной косилки характеризуется наличием захвата в 1,10-1,15 см, при этом количество оборотов вала достигает отметки в 1500 шт. Косилку следует установить, а затем приварить на сварную раму, изготовленную из металлических уголков. Чтобы обеспечить безопасность работы, необходимо позаботиться об установке кожуха. В месте соединения трактора и косилки, непосредственно на участке соединения ремня с восьмеркой рекомендуется установить дополнительный подшипник, который сделает данное соединение более долговечным и обеспечит мягкость в работе косилки, кроме этого трение ремня будет уменьшено.

Для упрощения данной модели роторной косилки следует приварить нижний диск непосредственно к металлической конструкции из уголка.

Совет: При отсутствии навыков работы со сварочным аппаратом, лучше доверить эту процедуру опытному сварщику, чтобы избежать поломки устройства и сделать его более долговечным в эксплуатации.

Эта модель роторной косилки позволяет производить кошение со скоростью в 8-12 км в час. При быстром процессе кошения трава получится измельченной, при более медленном — целостной. Такая косилка способна срезать растительность на 6-8 см. Она используется для кошения травы или уборки приусадебных участков от сорняка.

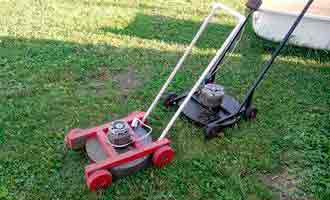

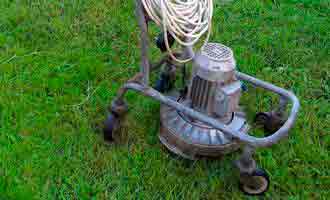

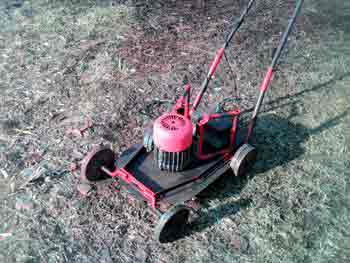

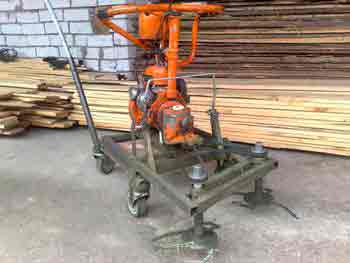

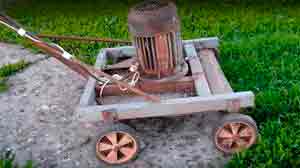

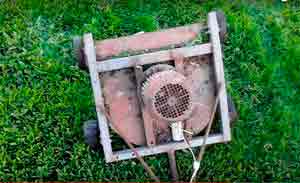

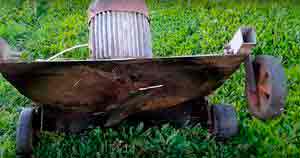

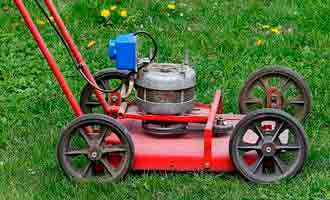

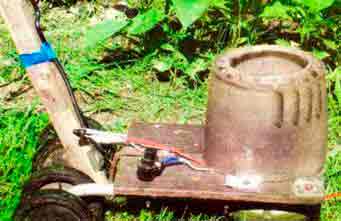

Самодельная роторная косилка из подручных материалов

Материалы для изготовления:

  • четыре колеса одинакового размера, диаметром до 45 см;
  • две оси для крепления колес;
  • металлический лист;

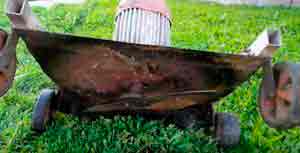

  • дно от металлической старой бочки;
  • четыре ножа;
  • гайки и шурупы для фиксации ножей;
  • сварочный аппарат;
  • бензопила;
  • ручка для управления или труба для ее изготовления.

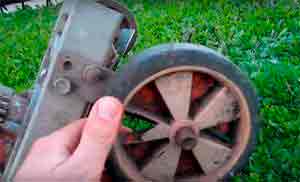

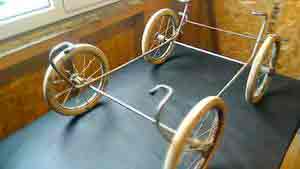

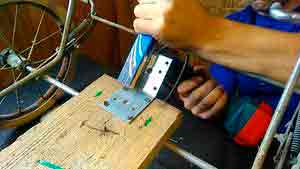

Вместо колес возможно использование старой детской коляски с металлическими колесами. На ней фиксируется бензопила, которая и будет выполнять вращение так называемого ротора.

Заменить шину поможет временная передача из шкивок. На нижнюю часть коляски устанавливается металлический лист, которые необходимо вырезать болгаркой, в соответствии с размерами коляски. Кроме этого необходимо вырезать дно в виде диска из металлической бочки. Из другой бочки или подручных средств вырежьте кожух, который будет иметь диаметр чуть больше диска. Возможно изготовление алюминиевого козырька, который поможет уложить скошенную траву. Для управления косилкой используется ручка, если есть от коляски используйте ее, в противном случае, соорудите ручку самостоятельно. На диск прикрепите ножи, следите за прочностью соединений. Далее все детали собираются с помощью сварки. Сначала металлический лист крепится на коляску, затем на его поверхности фиксируется кожух и в него вставляется диск. Во время запуска бензопилы происходит вращение этого механика и скашивание травы.

Стоимость покупных роторных косилок

Стоимость роторной косилки, в первую очередь, зависит от ширины ее захвата. Кроме того на цену влияет:

  • количество роторов;
  • качество материала, используемого в процессе ее изготовления;
  • фирма производитель;
  • назначение;
  • наличие дополнительных функций;
  • тип косилки;
  • скорость вращения;
  • высота травы, которую она косит;
  • вес и т.д.

Средняя стоимость роторной косилки для мотоблока составляет от 100 $. При этом она оснащена двумя роторами, имеет производительность от 3500 оборотов в минуту. Ширина захвата такой косилки составляет 80 см.

Стоимость роторной косилки для минитрактора от 300 $. При этом она имеет чуть большой захват и габариты. Также такие косилки отличаются более высокой производительностью и подходят для обработки средней по площади участков.

Роторная косилка для трактора стоит намного дороже, средняя ее цена составляет 1500 $. При этом ширина захвата увеличивается вдвое и даже втрое. Данное оборудование предназначено для работы на больших участках земли.

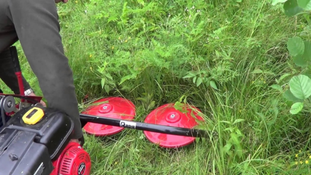

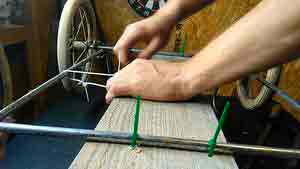

Роторная косилка своими руками видео:

Источник: http://strport.ru/instrumenty/rotornaya-kosilka-svoimi-rukami

Самодельные косилки для мотоблока своими руками — примеры постройки роторного и сегментного типа

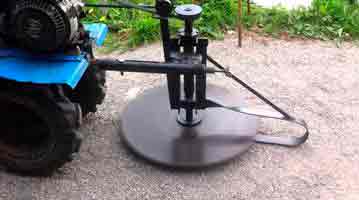

Самодельная роторная косилка для мотоблока

Виды косилок

Чтобы изготовить нормально функционирующую самодельную косилку домашние мастера, как правило, используют все доступные подручные средства. Изготовленное своими руками оборудование для мотоблока позволяет значительно сэкономить и при этом получить моральное удовлетворение от сделанного. Самостоятельно сделать косилку, в принципе, не составит большого труда, поскольку в интернете можно найти довольно подробные описания с чертежами и видео-инструкциями по этой теме.

Как правило, косилка на мотоблок, созданная своими руками, это оборудование фронтального типа, и которое имеет следующие виды конструкции:

  • роторная;
  • сегментная;
  • косилка-платформа.

Чаще всего самодельные сенокосилки создаются на базе готовых моделей навесного оборудования заводского изготовления. Чертежи таких конструкций можно легко найти в интернете, а также просмотреть на многочисленных видеороликах.

Основанием для оборудования является шасси из стального уголка 40х40 мм или любого имеющегося в распоряжении. На шасси устанавливаются подшипники для колесной оси, и уже после монтируется непосредственно основной узел оборудования.

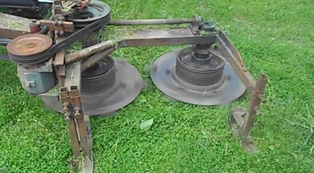

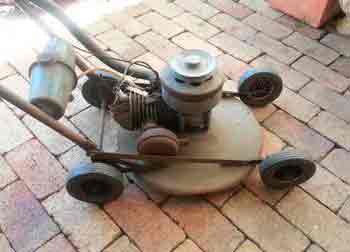

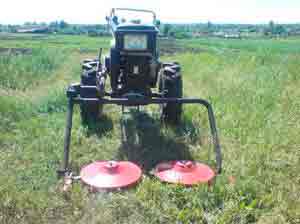

Косилка роторного типа

Данное оборудование может применяться для подстригания лужаек, а также для срезания свежего травяного покрова на сено. Однако стоит принять во внимание, что подобная сенокосилка высокую растительность срезает, а низкую траву просто мелко дробит. Работу оборудования можно увидеть на этом видео.

Основными рабочими элементами устройства являются ножи, которые посредством шинки устанавливаются на рабочих дисках. Косилка приводится в действие посредством вала отбора мощности, а скольжение осуществляется за счет вращения нижних дисков.

Чтобы изготовить раму роторной косилки своими руками можно использовать старые металлические уголки или металлолом, который наверняка имеется в хозяйстве у каждого умельца. В целях экономии времени для ножей можно воспользоваться тракторным ротором. Однако, в таком случае, для улучшения тяги и эффективности желательно уменьшить длину ротора от двух до четырех сантиметров, в зависимости от мощности используемого агрегата.

Роторная косилка своими руками

Для изготовления ротора нужно из листа металла сделать 2 круглых пластины диаметром 390 мм или воспользоваться для этих целей дном от ненужной жестяной бочки от машинного масла. Ровно посередине этих кругов приварить ножки, с помощью которых будет происходить вращение. Сварное соединение необходимо делать прочным.

Для нижней опоры можно взять диск от лущильника, но его диаметр не должен быть более 450 мм. Для осевого вала может быть использована труба диаметром не превышающим 30 мм, и еще понадобятся подшипники №180, 106. На ней сделать отверстие для крепления нижнего подшипника, а второй подшипник устанавливается на шкиве. На ось надеть приспособление с ножами, после чего сваркой прикрепить шкив к валу. Вращение рабочих дисков будет осуществляться при помощи двух подшипников.

Такая модификация имеет захват 1100-1150 мм и скорость вращения 1500 об./мин. Всю конструкцию косилки требуется смонтировать на шасси, сваренное из стального уголка. Для безопасности работы обязательно нужно установить на самодельное устройство защитный кожух. Для упрощения конструкции можно сваркой закрепить нижние диски роторной косилки на раме.

Важно! Если отсутствует определенный опыт проведения таких работ, то лучше поручить сварочные работы опытному специалисту.

Эта самодельная косилка в состоянии срезать растительный покров со скоростью 8-12 км/ч. При высокой скорости трава получается более измельченной, а при низкой – целостней. Подобное оборудование роторного типа может срезать растительность 60-80мм и применяется не только для скашивания травы, но и для уборки приусадебного участка от сорняков.

Инструмент и материалы

  1. сварочный аппарат;
  2. крепеж;
  3. металлический уголок;
  4. дно старой металлической бочки;
  5. восемь режущих пластин;
  6. колесная ось;
  7. два колеса.

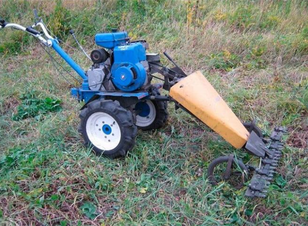

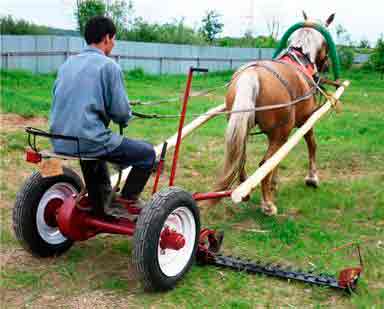

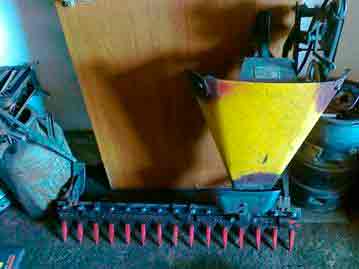

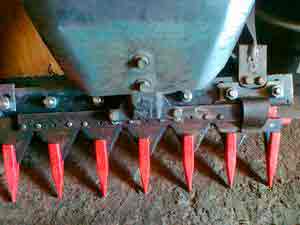

Сегментная косилка

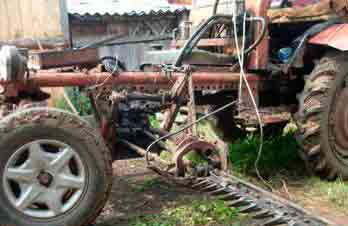

Самодельная сегментная косилка

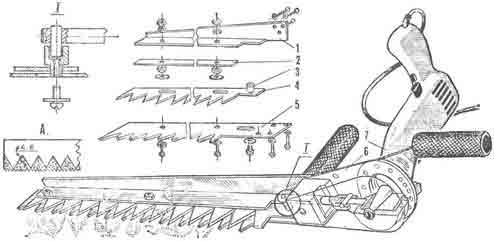

Для того, чтобы своими руками сделать вполне функциональную и рабочую сегментную косилку, следует взять металлическую трубу с прямоугольным сечением 1200х50х15 мм или отрезок полотна обычной косы, и высверлить на равном расстоянии двенадцать 10-миллиметровых гнезд под установку крепежных болтов М8. Впоследствии на них будет прикреплена направляющая металлическая полоса длиной 890 мм с зубцами и ножами, устанавливаемых с обеих плоскостей прямоугольной трубы.

Ножи имеют спинки с сегментами и обоймами приводного рычага. На трубе с обеих сторон так же устанавливают прижимы и полозки. На шасси косилки монтируется опорное колесо. Рабочая часть сегментной косилки приводится в движение валом отбора мощности используемого силового агрегата.

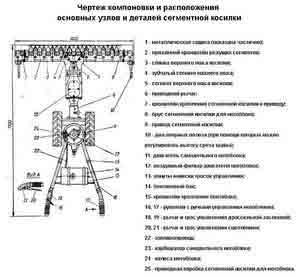

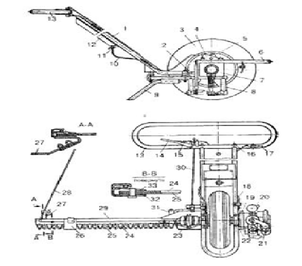

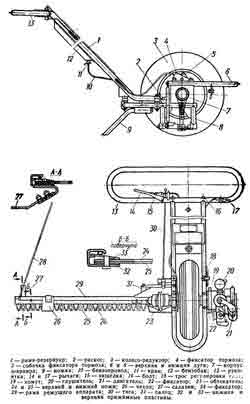

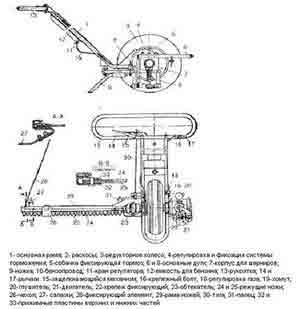

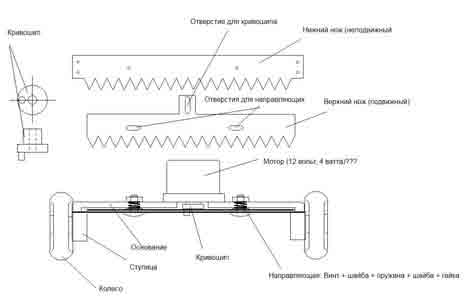

Чертеж сегментной косилки

Благодаря использованию сегментной косилки можно проводить качественный скос свежей растительности без ее измельчения. На видео можно посмотреть работу оборудования.

Косилка-платформа

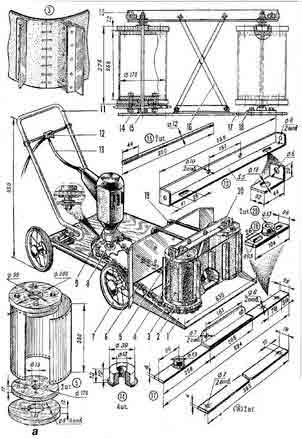

На данном чертеже представлен вариант косилки-платформы, эффективно используемой в летнее время для кошения травы и сорняков, а в зимнее – в качестве снегоочистителя. Для уборки снежных масс на оборудование монтируют специальные насадки в форме звездочек, а летом – ножи. Эта модификация похожа на роторную косилку, однако, она трудная в исполнении. Данное оборудование позволяет срезать жесткую траву и убирать снежные наносы с наледью.

Конструкция данного оборудования, созданного своими руками, представляет собой два цилиндра соединенных зацепами с рамой и транспортерной лентой. Шасси создают из уголка или любого другого металла, который найдется в мастерской. На шасси устанавливают колеса, которые можно взять от ненужной коляски, и толстый фанерный лист, хотя в идеале лучше использовать металл. Габариты рамы могут быть разными, но оптимально будет 800х400 мм.

Главный узел состоит из двух цилиндров (5), ремня (3), рамы (10, 16, 17, 18,20), кронштейнов (19), уголков зацепов (4).

Рабочие цилиндры можно сделать из больших консервных банок, у которых необходимо вырезать дно и крышку, а на их место установить два кругляша из дерева. Вместо банок можно воспользоваться тонким металлическим листом и сделать из него 4 диска с внешним диаметром 200 мм и 4 с внутренним диаметром – 170 мм. При помощи болтов соединить попарно маленькие диски с большими. К этим конструкциям из дисков прикрепить по четыре ножа.

Поскольку ножи должны легко вращаться, то при их установке необходимо соблюсти между ними и дисками зазор в 1 мм. Тем не менее, необходимо чтобы все крепления были надежными, чтобы при вращении или столкновении со случайными камнями ножи не вырвало. Барабаны монтируются на раме, предварительно в них нужно установить втулки.

Рама собираемого своими руками. Оборудование состоит из верхней поперечины (10) и металлической полосы с уголками и подпяточными втулками (16). Для перекладины можно взять металлический уголок 35х35 мм. Цилиндры соединяются между собой ремнем, для установки которого в уголках высверливают пазы шириной 13 мм. Для этого же нижняя втулка ведущего барабана подвижно крепится на планке (15), а на верхние оси цилиндров устанавливаются натяжные уголки (20). К торцам поперечной балки натягивание уголков (20) осуществляется при помощи винтов М5х65 мм. Ремень для барабанов проще сделать из резиновой полосы, концы которой соединяются при помощи дюралевой пластины толщиной 2 мм.

Далее связать косилку с валом отбора мощности мотоблока. Работу косилки-повозки можно посмотреть на представленном видео.

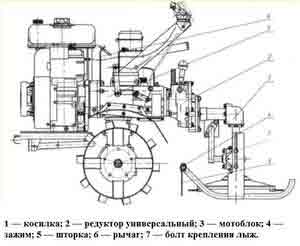

Правила установки самодельного оборудования на мотоблок

Даже если косилка собрана правильно, то все равно она не позволит получить необходимый результат, если присоединение ее к силовому агрегату будет проведено неверно. Устанавливая самодельное оборудование необходимо соблюдать определенные требования:

  1. перевести мотоблок в реверсный режим;
  2. любое подключение оборудования к валу отбора мощности производят, устанавливая узел соединения в гнездо сцепки;
  3. зафиксировать крепление посредством шкворня с пружиной. Если пружина отсутствует, то это может стать причиной выхода из строя прицепного механизма;
  4. при установке необходимо обязательно закрыть ножи защитным кожухом;
  5. скашивание травы следует начинать с малых оборотов с включенной муфтой сцепления;
  6. при работе с косилкой все повороты нужно выполнять аккуратно без резких движений, не торопясь.

Какой бы вид оборудования, роторный или сегментный, к своему мотоблоку вы ни предпочли, для самостоятельного изготовления, собранное устройство должно быть совершенно безопасным для того кто им управляет и для окружающих. Поскольку устройство работает с довольно высокими оборотами, то при ненадежном креплении диск с ножами, сорвавшись, может нанести серьезную травму вам и окружающим. Поэтому, решив сделать своими руками подобное оборудование, стоит хорошо взвесить свои силы и определиться хватит ли у вас умения и опыта для такой работы. Вполне возможно лучше будет купить готовое приспособление и сохранить свои силы и время.

Источник: http://oselhoztehnike.ru/mini/kosilka-dlya-motobloka-svoimi-rukami.html

Косилка на мотоблок своими руками

Автомеханик, специализируется на С/Х технике

Использование малой сельскохозяйственной техники позволяет существенно увеличить производительность земельного участка и сэкономить силы и время, необходимые для проведения самых разных видов работ. Благодаря возможности агрегации мотоблока с навесным оборудованием, оптимизировать можно процесс выполнения едва ли не любой задачи.

В полной мере это можно отнести и к возможностям, которые дает навесная косилка на мотоблок: заготовка сена для скота, скос травы и мелких кустарников на пахотных землях, стрижка газона — задачи, выполнение которых вручную требует немало времени и сил, легко и быстро выполняются при помощи навесного оборудования.

А поскольку, с одной стороны, стоимость такого инвентаря нельзя назвать дешевой, а с другой, конструкция и принцип работы достаточно просты, многие владельцы предпочитают собирать косилку на мотоблок своими руками. О том, как это сделать, и пойдет речь в нашей статье.

Как выбрать косилку

При выборе любой сельскохозяйственной техники владельцы земельных участков руководствуются несколькими принципами:

  • фронт работ;
  • технические характеристики мотоблока;
  • доступность.

Естественно, следует учитывать и площадь участка, и характеристики растений, для скоса которых предназначается косилка, и режим загрузки техники. Под доступностью самодельной косилки понимается простота ее изготовления. Немаловажным является и вопрос конструкции — разные типы косилок работают по разному принципу.

В данном видео рассмотрим косилку на мотоблок своими руками:

Устройство и принцип работы

Существует несколько разновидностей оборудования для скоса травы. Наиболее популярными и при этом наиболее часто изготавливаемыми своими силами являются фронтальные — предусматривающие установку косилки на мотоблок спереди. Можно выделить три вида конструкций:

  • роторная (дисковая);
  • сегментная;
  • «повозка».

Эти виды оборудования различаются не только внешне, но и по принципу работы. Понимать его необходимо, поскольку технические возможности устройства должны в полной мере отвечать ожиданиям его владельца. Рассмотрим внимательнее каждый тип в отдельности.

Классификация

Отметим, что известны различные типы конструкций, и их перечень не ограничивается перечисленными тремя. Однако именно косилки роторного и сегментного типа, а также типа «повозка» являются не только самыми востребованными, но и без особых усилий доступны к сборке в домашних условиях. Каждый тип конструкции имеет свои особенности и свои достоинства и недостатки, существенные в одних условиях работы и незначительные – в других.

Роторные

Оборудование этого типа предназначено, прежде всего, для срезания зарослей сорной травы и тонких кустарников. Имея в хозяйстве приспособление роторного типа, можно без особых усилий удалять траву на больших площадях. Второе название этой косилки — дисковая, поскольку конструкция устройства предполагает диски, внутри которых располагаются движущиеся ножи. Количество дисков различается в зависимости от конструкции, но, как правило, их два или три. Установка роторной косилки на мотоблок обычно предполагает фронтальное крепление, но существуют разновидности дисковых устройств, которые крепятся сбоку или сзади, являясь полуприцепными или прицепными.

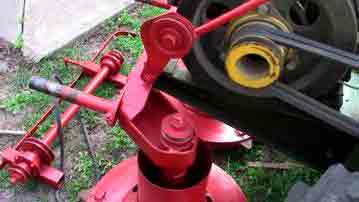

Принцип работы этого оборудования предполагает передачу крутящего момента от опорного колеса к дискам. Сами диски закреплены на раме, опорой которой служат салазки. Благодаря тем же салазкам, может регулироваться и высота срезания растений. Диски располагаются в ряд, и чем их больше, тем шире полоса захвата. Используются такие косилки и на пастбищах, и на больших огородных хозяйствах.

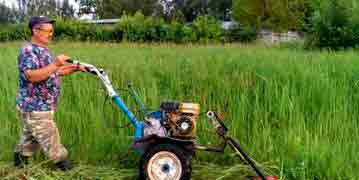

Сегментные

Конструкция сегментной косилки предельно проста. В нее входит рама и зафиксированные на ней бруски (как правило, их два). Между брусками размещаются ножи, совершающие обратно-поступательные движения по принципу ножниц. Причем работа сегментов чередуется — пока один находится в движении, другой – неподвижен. Скос травы производится быстро и равномерно, а особенности конструкции устройства позволяют успешно использовать его для покоса на поверхностях со сложным рельефом.

Рама размещается на опорных колесах, благодаря чему возможно как фронтальное размещение, так и крепление позади мотоблока. Как и в варианте роторного типа, конструкция предусматривает салазки, позволяющие регулировать высоту срезания травы. Благодаря особенностям принципа работы, устройства этого типа хорошо справляются с сорняками с толстыми стеблями, успешно скашивают сухие растения и очень эффективны при заготовке зеленых кормов.

Одним из главных достоинств, которые отмечают пользователи, является доступность, простота в использовании устройств этого типа и довольно редкие поломки. Однако есть у сегментных косилок и недостатки. К ним относят небольшую производительность, кроме того, оборудование этого типа не очень подходит для скоса невысоких растений.

Косилка-повозка

Оборудование этого типа обычно агрегируется с тяжелыми мотоблоками, оснащенными системами водяного охлаждения. Предназначены косилки-повозки для масштабных работ — срезание в больших количествах высоких и толстых сорняков и кустарников, крупные заготовки сена. Иногда конструкция оснащается граблями, что существенно упрощает сборку скошенной травы. Как и в других типах конструкций, имеются салазки для регулировки высоты скашивания.

Изготовление роторной косилки: пошаговая инструкция

Для изготовления роторной косилки для мотоблока своими руками требуются чертежи, инструменты и материалы. Чертежи доступны в интернете, нужно лишь выбрать желаемую конструкцию. Из материалов потребуются следующие детали:

  • 2 диска от зерновой сеялки;
  • цепь от редуктора бензопилы;
  • 8 ножей, изготовленных из закаленной стали;
  • шинка;
  • сошник.

Кроме того, понадобятся уголки, профили или трубы для изготовления рамы, крепежные элементы.

Также потребуются инструменты:

  • дрель с твердосплавными сверлами;
  • плоскогубцы;
  • шуруповерт.

После того как все материалы и инструменты готовы, приступайте к сборке. В центре каждого диска просверлите отверстие диаметром 6 мм. На сошнике зафиксируйте шинку, после чего закрепите на ней ножи. Обеспечьте ножам условие вращения на 360 градусов, это необходимо для того, чтобы в случае столкновения с камнями и твердыми предметами ножи прокручивались, а не ломались.

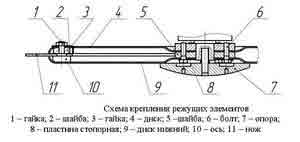

Ось крепежа роторной самодельной косилка для мотоблока своими руками изготавливается из углеродистой стали толщиной 8 мм или больше. Ось необходимо затягивать до упора.

Как сделать сегментную косилку своими руками

Чтобы собрать сегментную сенокосилку, потребуются следующие детали:

  • брус из металла с параметрами 15×50×120 мм;
  • ножи;
  • диски;
  • колесо;
  • крепежные элементы (болты, гайки).

Вариативность косилок позволит создать вам наиболее дешевый и качественный вариант

Набор инструментов идентичен всем перечисленным для предыдущей конструкции. Для сборки нужно выполнить следующие шаги:

  • просверлить в брусе отверстия под болты М8;
  • убедиться, что каждый нож имеет сегмент на спинке и обойму для приводного рычага;
  • закрепите ножи на брусе с обеих сторон;
  • закрепите к брусу прижимы и салазки;
  • установите колесо.

Механизм приводится в движение посредством вала, что и заставляет ножи вращаться и выполнять обратно-поступательные движения, позволяя механизму с легкостью срезать толстые сорняки.

Косилка-повозка своими руками

Для того чтобы собрать косилку этого типа, потребуются следующие материалы:

  • металлические уголки для сборки рамы;
  • четыре колеса (чем большего диаметра они будут, тем меньше повреждений нанесут газону);
  • лист (металл или фанера) 80×40;
  • две жестяные банки (консервные);
  • 8 металлических дисков;
  • 4 ножа;
  • втулка;
  • барабан;
  • транспортная лента;
  • крепежные элементы.

Набор инструментов потребуется тот же, что и для сборки других типов косилок. Далее нужно выполнить следующие действия:

  1. Соберите из уголков раму и закрепите на ней лист металла.
  2. Удалите с банок крышки и донья и зафиксируйте на раме. На месте дна на каждой банке разместите диски: с внешней стороны диаметром 20 см, с внутренней — 17 см.
  3. Соедините диски попарно болтами.
  4. Установите на диски ножи на одинаковом расстоянии, чтобы они могли свободно вращаться.
  5. Установите втулку в барабан и закрепите на раме.
  6. Соедините барабаны при помощи транспортной ленты.
  7. Закрепите нижнюю втулку барабана.
  8. Прикрепите к барабану уголки.
  9. Убедитесь, что на ножах есть защитные элементы.
  10. Установите устройство на мотоблок.

Как подключить косилку к мотоблоку

Важным условием результативной работы является правильная установка роторной косилки на мотоблок. Она предполагает следование определенным правилам.

Перед тем как закрепить косилку на мотоблок, переведите его в состояние реверса. Разместите в гнезде сцепки узел для присоединения. Застопорите соединение посредством шкворни с пружиной (ее наличие необходимо — без пружины механизм придет в негодность). Желательно оснастить рабочую часть косилки кожухом для повышения безопасности.

Если на мотоблоке установлены утяжелители, имеет смысл их снять, поскольку в процессе покоса они не требуются. После запуска следует опробовать работоспособность устройства на малых оборотах. Если косилка собрана своими руками, перед работой необходимо убедиться в надежности всех креплений и обеспечении безопасности работы.

Источник: http://vsemotobloki.com/navesnoe-oborudovanie/samodelnaja-svoimi-rukami-rotornaja.html

Как сделать косилку для мотоблока своими руками?

  1. Необходимые инструменты и материалы
  2. Инструкция по созданию
    • Роторная
    • Сегментная
    • Косилка-повозка
  3. Установка

Мотоблок – хороший помощник для любого владельца приусадебного участка. Расширить функциональность такой домашней техники можно при помощи различных дополнительных насадок, включая и косилку, но народные умельцы доказывают, что для этого совсем не нужно тратить деньги. При наличии желания и некоторых простых подручных материалов изготовить оборудование можно самостоятельно.

Необходимые инструменты и материалы

Учитывая, что схемы изготовления косилок, которые будут приведены в нашей статье ниже, придуманы с учетом использования подручных материалов, любой из названных компонентов может быть заменен. Если у вас нет возможности достать любой из указанных материалов, но есть идея, чем его заменить, вы можете свободно вносить изменения в наше предложение.

Мы же предлагаем только ориентировочный список того, что может пригодиться:

  • сварка;
  • крепежные элементы;
  • металлические уголки;
  • донная часть ненужной железной бочки или любой другой кусок металла подобной формы;
  • несколько режущих пластин;
  • ось для колес;
  • колеса.

Инструкция по созданию

Газонокосилка для мотоблока – агрегат не столь сложный, но даже его можно собрать разными методами. Чаще всего ее все-таки делают не с нуля – навесное оборудование, то есть, собственно косилку изготавливают фабричным методом на заводе, тогда как в задачи народного мастера скорее входит создание соответствующей тележки. Задача не кажется сложной еще и в свете того, что чертежи подобных конструкций свободно гуляют по интернету, а при желании можно найти даже обучающие видео о том, как обустроить подобный механизм своими руками.

Получившееся устройство будет относиться к одному из как минимум трех видов косилок, каждый из которых имеет собственные конструктивные особенности, а также свои преимущества и недостатки. Каждую из этих сенокосилок стоит рассмотреть внимательнее – так мы и поступим.

Роторная

Косилки этого типа используются преимущественно для ухода за лужайками и заготовления сена. Агрегат рассчитан на использование на участках со сравнительно невысокой растительностью и небольшим количеством мелких кустов. Производительность конструкции оценивается весьма высоко, однако, она прихотлива к наличию склонов – 10-20 градусов для нее уже являются пределом, а боковой крен допускается и вовсе не более 8 градусов. При простоте устройства и минимальном риске поломки радует умение агрегата складывать траву рядами, однако, не следует забывать, что именно этот вид косилки относится к травмоопасным.

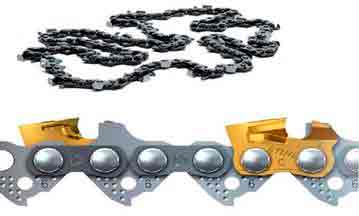

Ножи предлагаем сделать из обычной цепи для бензопилы, нарезав ее на равные по длине куски.

Такие импровизированные ножи крепятся обычно по 4 штуки на каждый из вращающихся кругов – чаще всего их делают 2, используя диски от зерновой сеялки. Фрагменты цепи крепятся к дискам через равные промежутки, при этом их фиксируют не идеально плотно, а с небольшим зазором буквально в пару миллиметров. Последнее нужно для того, чтобы ножи максимально подвергались воздействию центробежной силы, которая позволит им всегда находиться в горизонтальном положении. Крепить их более устойчиво не стоит и просто потому, что при стыке с чем-то твердым они должны иметь возможность просто отскочить назад, иначе поломки агрегата не избежать.

Все крепления вращающихся частей нужно сделать из высокопрочной стали с высоким содержанием углерода, толщина штырей во избежание поломки прибора и получения травмы не должна быть меньшей 8 или даже 10 миллиметров. После этого остается только собрать каркас. Раму обычно изготавливают из заранее заготовленной оси и двух колес, на которую наваривают металлические уголки. Корпус ротора можно изготовить с применением все того же дна от металлической бочки, именно к нему тогда и будут приварены оси для вращения дисков.

При монтаже каркаса нужно предусмотреть возможность соединения дисков с приводом ВОМ мотоблока – для этой цели могут быть использованы шестерни с КПП от старого советского автомобиля вроде ВАЗ.

Передачу крутящего момента нужно организовать таким образом, чтобы диски вращались в противоположном направлении по отношению друг к другу – именно такое решение позволяет складывать выкашиваемую траву аккуратными рядами. Последний шаг – установить некий защитный кожух на каркас, чтобы гарантировать, что случайно оторвавшийся кусок ножа точно не полетит в сторону оператора.

Сегментная

Такая самодельная конструкция по своему устройству уже заметно сложнее, однако, и у нее есть свои преимущества. В отличие от роторных моделей, здесь ножи движутся не по кругу, а возвратно-поступательно, поскольку закреплены на валу. Этот агрегат обеспечивает предельно низкую обрезку растений, удаляя их под корень, а еще такой прибор не сможет измельчить уже скошенную траву, как это могло бы случиться с роторной косилкой. Механизм удобен даже в условиях работы на неровном земельном участке, а включение и выключение никак не связано собственно с мотоблоком, что позволяет быстрее реагировать на потенциально аварийные ситуации. Наконец, такой агрегат почти не вибрирует, что тоже полезно для его сохранности.

В качестве основной детали берут прямоугольную трубу с параметрами 120х5х1,5 см или даже просто кусок лезвия косы. В этой заготовке проделывают через равные промежутки 12 отверстий, каждое диаметром в сантиметр, куда будут вкручены болты типа М8. Задача последних – удерживать направляющую полосу из металла, чья длина составляет 89 см – на нее-то и крепятся зубцы и ножи, которые будут обеспечивать выкос растительности.

Подача крутящего момента на основные узлы сегментной косилки производится от вала отбора мощности применяемого силового агрегата. С учетом этого варится опорное шасси, на которое устанавливается вышеописанный механизм с прижимами, препятствующими ненаправленному движению ножей и зубьев. Конструкция шасси обычно предполагает установку только 1 колеса для сегментной косилки, потому весь агрегат включительно с мотоблоком получается трехколесным.

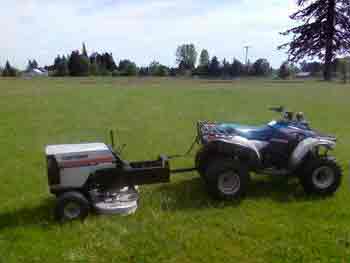

Косилка-повозка

Сделать такую конструкцию несколько сложнее, чем роторную, хотя в целом они очень похожи. Этот вариант газонокосилки несколько усовершенствован, его часто называют еще барабанным, поскольку в основе механизма лежат вращающиеся барабаны. Усиленный агрегат приобретает способность противостоять более прочным препятствиям, потому справится не только с толстыми стволами растений, но и в результате смены насадок в зимнее время может быть использован в качестве небольшой снегоочистительной машины, даже наледь ему не страшна.

Повышенная сложность сборки заключается уже в том, что если вышеописанные конструкции имели довольно простую схему шасси с двумя или даже одним колесом, то в этом случае понадобится собрать полноценную четырехколесную телегу, которая собирается из металлических уголков и заранее заготовленных осей и колес.

Последние детали можно взять, например, от старой детской коляски, дно конструкции изготавливается из металлического листа, хотя в крайнем случае можно воспользоваться и надежной фанерой. Рекомендованные габариты такой повозки обычно составляют 80х40 см.

Цилиндры, они же барабаны, можно изготовить двумя разными способами. В самом простом варианте для этой цели используются обыкновенные консервные жестяные банки без дна и крышки, надеваемые на деревянные кругляши, если же таковых под рукой нет, их аналог делается из листового металла. Металлические диски выполняются в диаметре 20 см (наружный) и 17 см (внутренний), скрепляются между собой при помощи толстого металлического штыря и им же крепятся к повозке с нижней стороны. Между этими дисками и крепятся ножи по тем же правилам, что и в случае с роторной косилкой – оставляется небольшой зазор, чтобы режущий элемент мог свободно вращаться в любую сторону, не грозя вырваться от случайного столкновения с непреодолимым препятствием.

После того как цилиндры будут надежно закреплены на конструкции повозки, их соединяют между собой резиновым ремнем. Он же используется и для соединения с валом отбора мощности мотоблока, откуда крутящий момент передается на барабаны. Ножи предназначены для обработки травы в летнее время, однако, для уборки снега нужны другие насадки – в виде звездочек, острых со всех сторон. По возможности необходимо постараться сделать конструкцию максимально простой в разборке, чтобы сезонная замена одной насадки на другую не превращалась в полномасштабную сборку нового агрегата из обломков старого.

Ещё по теме  Как сделать клей своими руками

Установка

Один из главных подводных камней в изготовлении косилки своими руками заключается даже не в том, что в результате упорных трудов механизм может так и не заработать, а в потенциальной опасности агрегата, сделанного с очевидными ошибками.

Травмоопасность подобных конструкций часто оказывается довольно высокой из-за неправильно подобранных материалов или ненадежно выполненных сварочных работ, потому во многих случаях целесообразнее все-таки приобрести уже готовое оборудование или хотя бы заказать сварку профессионалу своего дела.

Если же вы все-таки загорелись идеей самостоятельного изготовления газонокосилки для мотоблока, обратите внимание на то, что даже правильно собранный прибор не будет работать, если его неправильно присоединить к мотоблоку. Чтобы избежать распространенных ошибок, дадим несколько очевидных советов.

  • Все манипуляции по присоединению выполняются при включенном реверсивном режиме, а при подключении к ВОМ, установив узел соединения в гнездо сцепки.
  • Прицепной механизм практически всегда должен быть оснащен дополнительным шкворнем с пружиной. Практика показывает, что такая простая деталь обычно существенно продлевает срок службы крепления.

  • Ножи во время соединения узлов будущей газонокосилки с мотоблоком обязательно должны быть защищены кожухом. К сожалению, случаи непреднамеренного запуска оборудования во время монтажа – не такая уж редкость, и если незадачливый мастер, не прислушавшись к этому совету, в тот самый момент будет находиться слишком близко к ним, для него это может закончиться весьма печально.
  • Помните, что выкашивание травы обычно производится на небольших оборотах двигателя, потому что иначе агрегат превратит зеленую массу в пыль, и собирать ее станет значительно сложнее. Муфта сцепления должна быть включена еще до старта процесса

  • Каким бы надежным ни казалось соединение между прицепной газонокосилкой и мотоблоком, обычно оно не такое уж и прочное, и ярче всего это наблюдается в момент резкого поворота. По этой причине люди, имеющие большой опыт работы с мотоблоками и самодельными косилками, советуют избегать не только слишком острых углов, но и высокой скорости при повороте и даже просто резких движений в момент выполнения разворота. Отсоединившаяся конструкция даже в лучшем случае на некоторое время задержит выполнение покоса до тех пор, пока неисправность не будет устранена, в некоторых же ситуациях прицеп, отцепившись, может продолжить движение по непредсказуемой траектории. Последний вариант особенно опасен для всех, кто находится поблизости ввиду вероятного получения серьезных травм от контакта со все еще вращающимися ножами.

Подробнее смотрите в следующем видео.

Источник: http://stroy-podskazka.ru/navesnoe-oborudovanie/kosilka-svoimi-rukami/

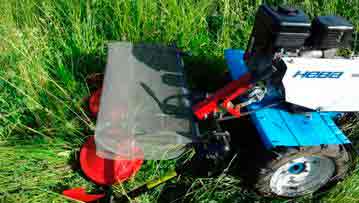

Косилка на мотоблок

Косилка – это тип навесного оборудования, предназначенный для скашивания сорняков и кустов подросших клубневых культур непосредственно перед их сборкой. Практическое применение косилки для мотоблока позволяет избавиться от лишней растительности практически любой высоты и толщины, сэкономив, при этом, время и силы фермера.

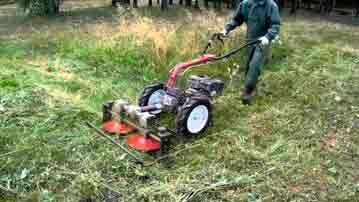

Роторная косилка для мотоблока – описание конструкции

Роторная косилка к мотоблоку – это вид навесного оборудования, функция которого заключается в скашивании сорняков и кустов на лугах и полях. Это приспособление успешно справляется с удалением травы на больших участках, почва которых не обрабатывается гербицидами.

Зачастую роторную косилку также называют дисковой – это связано с принципом ее работы и конструктивными особенностями. В зависимости от способа соединения с мотоблоком такая косилка может быть полунавесной, навесной или прицепной. Также навесное оборудование этого типа классифицируется по месту расположение режущих элементов по отношению к используемому мотоблоку. По этому факторы различают роторные косилки с передним, задним и боковым расположением режущих ножей.

В процессе эксплуатации на участке роторная косилка приводится в движение посредством передачи и колес мотоблока. Конструкция такого навесного оборудования крайне проста – один или несколько режущих дисков вместе с опорным колесом закреплены на раме. Как только опорное колесо начинает движение, вместе с ним начинают вращаться диски, осуществляющие скашивание растительности.

Области применение роторной косилки довольно обширны– она может применяться на пастбища, лугах и крупных огородах. При этом, чем больше дисков входит в конструкцию оборудования – тем большей может быть обрабатываемая площадь.

Сегментная косилка для мотоблока – области применения

Сегментная косилка на мотоблок – это один из простейших вариантов оборудования. Ее конструкция состоит из рамы на которой установлены 2 бруска. Между ними помещены режущие элементы. В процессе совершения поступательных движений непосредственно от привода используемого мотоблока, режущие элементы косилки начинают двигаться подобно ножницам, срезая, таким образом, траву. При этом один из сегментов постоянно передвигается вправо-влево, а второй – находится в неподвижном состоянии. При попадании травы между пальцами косилки ее стебли быстро и равномерно срезаются. Такого рода конструкция позволяет сегментной косилке успешно работать на площадях со сложным рельефом.

Все приспособление удерживается на опорных колесах, и может крепиться к передней или задней части мотоблока. По краям конструкции расположены салазки, предназначенные для регулировки высоты скашивания растительности.

Сегментная косилка не отличается скромными габаритами, что не позволяет эффективно применять ее на участках с большой территорией. Тем не менее, приспособление этого типа успешно справляется со скашиванием сорняков, имеющих высокие и толстые стебли, что позволяет применять ее для скашивания сухой травы. Благодаря этому сегментная сенокосилка для мотоблока пользуется довольно высоким спросом среди фермеров, владеющих крупным рогатым скотом.

В число основных преимуществ сегментной косилки входит простота в эксплуатации, отсутствие необходимости частого ремонта, а также невысокая стоимость. Среди минусов оборудования выделяется низкая производительность и невысокая эффективность на участках с низкой травой.

Фронтальная косилка для мотоблока – конструктивные особенности

Такая навесная косилка для мотоблока используется преимущественно для работы вместе с тяжелой техникой, оборудованной системой водяного охлаждения. Основные задачи, с которыми призвана справляться фронтальная косилка на мотоблок – это скашивания большого количества высоких и толстых сорняков, удаление кустарников, заготовка крупных объемов сена.

Некоторые модели фронтального оборудования предварительно оснащены граблями, благодаря чему работа мотоблока с косилкой этого типа позволяет собирать скошенную траву в войлоки, упрощая, таким образом, процесс работы на участке. В боковых частях фронтальных косилок для мотоблоков есть отдельные салазки, перемещение которых позволяет регулировать высоту скашивания травы. В комплектацию большинства моделей навесного оборудования этого типа входит специальные шкивы, заменяющие штатные элементы мотоблоков.

Установка косилки на мотоблок – подробно для начинающих

Подготовка имеющегося в хозяйстве мотоблока перед скашиванием травы заключается в установке на него выбранной косилки.

Монтаж навесного оборудования выполняется в таком порядке:

  1. Для начала необходимо закрепить натяжное устройство из комплекта косилки;
  2. Далее потребуется надеть шкив приспособления на верхний фрикцион таим образом, чтобы передняя часть ступицы «смотрела» на фланец натяжного устройства;
  3. После этого необходимо скрепить все установленные детали посредством винта;
  4. Затем необходимо установить косилку и надеть ремень, после чего зафиксировать косилку при помощи штырей;
  5. На следующем этапе нужно надеть фартук, предотвращающий попадание травы на оператора, и установить защитный щиток обратно на мотоблок. Более подробно об установке косилки на мотоблок расскажет видео.

Поле установки косилки потребуется отрегулировать натяжение ремня. Это выполняется посредством поворачивания рукоятки в сторону направления движения мотоблока. После этого можно приступать к скашиванию травы на участке.

Как сделать косилку для мотоблока своими руками – варианты изготовления

Практически каждый из перечисленных видов косилок для имеющегося в хозяйстве мотоблока довольно просто изготовить самостоятельно. Единственное – проблемы могут возникнуть при сборке фронтального оборудования, так как оно достаточно громоздкое, и требует приобретения множества шарнирных механизмов.

Самой большой популярностью среди фермеров-энтузиастов пользуются роторные и сегментные приспособления на мотоблоки. Они обладают простой конструкцией, и для их изготовления не потребуется иметь в наличии специализированное оборудование.

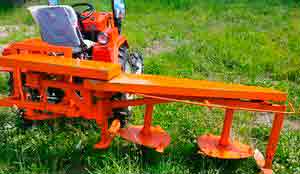

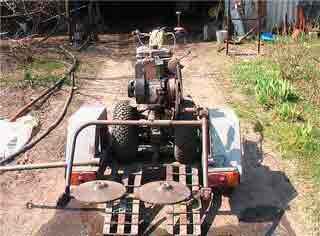

Роторная косилка – как сделать своими руками?

Этот вид распространенного навесного оборудования будет максимально эффективным на любом участке. Если на нем проросла невысокая трава, то приспособление будет просто измельчать ее, а если сорняки достаточно высокие, то косилка будет скашивать их.

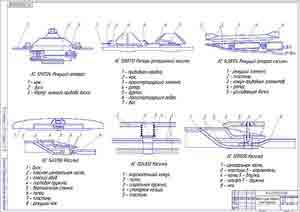

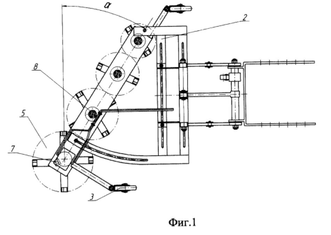

Для изготовление роторной косилки обязательно нужно изучить чертежи. В них должны быть указаны габариты каждой детали конструкции и методы их крепления.

Дальнейший порядок действий при сборке выглядит следующим образом:

  1. Для начала нужно найти 2 диска – их можно взять от имеющейся в хозяйстве зерновой сеялки или любого другого оборудования. Также для работы потребуется редуктор и цепь от бензопилы;
  2. Чтобы сделать ось, на которую будут монтироваться ножи, следует использовать трубу из углеродистой стали, диаметром по всей длине примерно в 1 см. Для того, чтобы ножи свободно вращались, ось затягивается диском до упора;
  3. Изготовленные ранее диски потребуется закрепить на сварной раме и подключить ее к приводу предусмотренного в конструкции вала отбора мощности мотоблока. Следует убедиться, что при вращении диски будут вращаться навстречу друг другу – таким образом они будут складывать скошенную траву в аккуратные ряды.

Изготовленная таким способом самодельная роторная косилка позволит быстро избавиться от сорняков и кустов любой высоты и толщины. Собранное оборудование не нуждается в частом ремонте и специальном обслуживании.

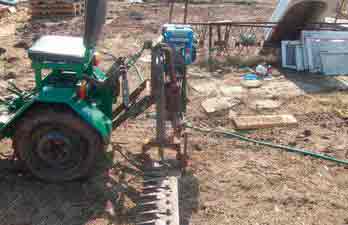

Сегментная косилка – последовательность действий при изготовлении

Это вид навесного оборудования для используемого мотоблока также максимально прост в самостоятельном изготовлении.

Для сборки конструкции потребуется:

  • электрическая дрель;
  • болгарка;
  • сварочный аппарат;
  • набор болтов и гаек;
  • несколько металлических брусьев.

Перед изготовлением приспособления нужно изучить детальные схемы, в которых должны быть указаны габариты запчастей и место их установки в конструкции.

Дальнейший порядок сборки выглядит следующим образом:

  1. В каждом из используемых брусьев необходимо просверлить по 12 одинаковых отверстий – в них должны помещаться болты М8;
  2. Далее на болтах потребуется прикрепить направляющую рейку, длиной 89 см с ножами и зубьями. Все ножи необходимо расположить по обе стороны брусьев;
  3. Далее с двух концов брусьев нужно сделать прижимы и полозки;
  4. В нижней части рамы устанавливается колесо – его можно взять от старой детской коляски;
  5. После этого конструкция подключается к валу отбора мощности мотоблока.

После сборки готовую конструкцию необходимо проверить, так как зачастую возникают ситуации, при которых самодельную сегментную косилку для мотоблока заносит в сторону. Причина этому заключается в неправильно подобранном центре тяжести. Чтобы решить проблему, нужно сместить центр тяжести косилки в противоположную сторону, используя любой подручный утяжелитель.

Изготовленные таким образом роторные и сегментные косилки подойдут для мотоблоков марки Нева МБ-1 и МБ-2, МТЗ, Заря, Салют, Ока, Агат, Зубр, Агро, Патриот, Урал, Кентавр и других агрегатов, оборудованных валом отбора мощности.

Источник: http://pro-traktor.ru/motobloki/navesnoe-oborudovanie-na-motoblok/kosilka.html

Разновидности косилок для трактора

Универсальность трактора доказана временем и чередой поколений успешных фермеров. Весомым аспектом, за счет которого она реализуется, является установка навесного оборудования. Среди многочисленных адаптеров для трактора стоит отметить косилку, которая упрощает покос травы и заготовку кормов на больших площадях. Об их разнообразии, устройстве и возможности изготовления в домашних условиях мы и поговорим дальше.

Косилки для трактора можно классифицировать по нескольким критериям.

По способу агрегации с основным тяговым механизмом:

  • навесные – устанавливаются во фронтальной или кормовой части трактора;
  • полунавесные – как и предыдущие, гарантируют точный срез на полях со сложной геометрией;
  • прицепные – связаны через прицепной механизм. Предназначены для сплошного кошения.

Исходя из предназначения:

  • классические тракторные косилки для скоса травы;
  • косилки-плющилки – применяются для укоса зеленой массы и одновременного ее валкования или расстила;
  • косилки-мульчеры – кроме выше обозначенного, производит дробление сена на мелкую фракцию.

В зависимости от рабочего механизма:

  • манипуляторные;
  • сегментные (сегментно-ножевые) – отлично подходят для агрокультур с низким срезом (риса, сои, гороха, вики);
  • сегментно-пальцевые – скашивают посевы вращающимися ножами, которые подхватывают стебли с противорежущих пластин;
  • беспальцевые – для заготовки травостоя имеются специальные парные сегменты;
  • роторные (они же дисковые или барабанные) – самые производительные, адаптированы под силосовые культуры.

По количеству режущих органов косилки для трактора бывают одно и многобрусные (от 2 до 5), которые могут инсталлироваться впереди, сзади и сборку трактора.

Роторные косилки для трактора: устройство, принцип действия и популярные модели

Применяются для площадей в несколько га, а также для культур, урожайность которых превышает 200 ц/га. Конструктивно представляют собой опорный остов – раму, несущий на себе рабочие механизмы. При такой конструкции сенокосилки для трактора – это ножи, зафиксированные на шарнирах, вращение которых происходит посредством ременных передач (карданной, зубчатой и конической). Нередко сочетают в себе дополнительные возможности – сбора сена в валок или утилизации органической массы.

Среди популярных дисковых косилок для трактора следует отметить:

  • КРН-2.1 – в час скашивает травостой с площади в 29 га, перемещаясь со скоростью 15 км/ч;
  • КДН-210 – соединяется с задним ВОМом и рассчитана на небольшие территории;
  • Л-501-01 – отлично подойдет как для газона на спортивной площадке или в парке. Работает со скоростью 8 км/ч.

Нельзя не упомянуть всеми полюбившуюся роторную косилку КТМ-2, которую мы рассмотрим в деталях.

Роторная косилка КТМ-2

Незаменима в садоводстве и коммунальном хозяйстве. Благодаря значительной ширине захвата и высокой точностью реза превращает обычного «Белоруса» или «Алттрака» в газонный трактор, способный за час очистить площадь до 7 га. Вместе с укосом, решает проблему переработки зеленой массы.

Особенности:

  • агрегация с трактором через 3-точечную навеску;
  • сочетание компактности – 1,3 х 1,17 х 0,63 м с широким захватом (1 м);
  • 45 мм высота стрижки;
  • оптимальная для дачи или сада транспортная скорость – 8 км/ч;
  • небольшой вес – 100 кг.

Принцип действия и модели сегментных косилок для трактора

Сегментные косилки устроены проще роторных.

Их основными рабочими органами выступают:

  • Навесная часть, через которую он агрегируется с трактором;
  • Ножи;
  • Приводные детали;
  • Конический редуктор;
  • Тяговая балка – она связывает косилку и входной вал редуктора.

По принципу действия похожи на ножницы, которые возвратно-поступательными движениями подвижной части прижимают траву к стационарным пластинам и срезают ее параллельно поверхности земли. Могут применяться на участках с неровностями микрорельефа, обрабатывая при этом значительные площади. Единственный недостаток, с которым сталкиваются владельцы подобных адаптеров, — их низкая производительность, в разы уступающая роторным косилкам на трактор.

Востребованные на отечественном рынке сегментные косилки:

  • КСФ-2.1 с захватом 2,1 м и продуктивностью 1,7 га в ч;
  • КМ-0,5 – применяется для высокой травы на тракторах с тягой 0,6-1,4;
  • КП-Ф-6 – трехбрусный агрегат, отлично сочетающийся с МТЗ-80 и подобного класса.

Как сделать косилку для трактора своими руками?

Самодельное навесное оборудование для трактора – бюджетная альтернатива заводским приспособлениям. Имея хорошую сноровку и запас качественных материалов, их, как и другие самоделки – дровокол на трактор или сеялку, можно сделать своими руками.

Ход работ для самодельной роторной сенокосилки:

  1. 0,4 м отрезки металлического уголка свариваем каркас – раму;
  2. Из толстостенного металла вырезаем две окружности с сечением 40 см или берем дно от старых металлических бочек;
  3. Из стали делаем заготовки для пильной гарнитуры. Для упрощения задачи можно взять ножи от старой косилки с мотоблока или минитрактора;
  4. Инсталлируем ножи на круги;
  5. Приспосабливаем осевые валы из трубы с d=3 см. на них ставим по 1-му подшипнику;
  6. Насаживаем диски с режущими накладками на центральный вал;
  7. К осевой трубе привариваем шкив, предварительно снабдив его подшипником.

Более полный процесс сборки можно увидеть в видео инструкции.

Сделать сегментную косилку с кривошипно-шатунным механизмом самостоятельно будет сложнее:

  1. Делаем подробный чертеж;
  2. Исправный редуктор инсталлируем на опорную площадку;
  3. На вал крепим ступицу, чтобы смещение составило 32 см, и связываем с осью;
  4. Агрегируем шкив, предварительно одев на ведущий палец чашевидную крестовину с подшипником;
  5. Делаем на ноже засечки под чашу;
  6. Варим раму по обозначениям чертежа, на которую приспосабливаем колесо от тачки или детского самоката;
  7. Соединяем раму с редуктором и ножами.

Источник: http://sadovaja-tehnika.com/traktory/navesnoe/kosilki/

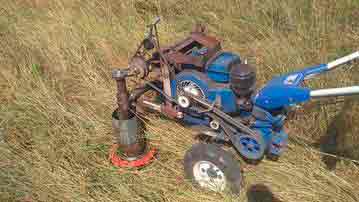

Самодельная сенокосилка роторная

Использование на загородных участках мотоблоков и всевозможного навесного оборудования для них получило в последнее время широкое распространение, что и неудивительно – механизация труда делает его приятным, легким и гораздо более продуктивным. При этом многие виды дополнительных модулей для мотоблока необязательно приобретать в магазине, их можно изготовить своими руками, для этого, как правило, нужен стандартный набор инструментов и определенная инженерная смекалка. Так, например, может быть изготовлена роторная сенокосилка — своими руками ее собрать не так уж и сложно, а польза от нее будет весьма ощутимой. Конечно же, можно пойти по пути наименьшего сопротивления и приобрести в магазине фабричный вариант, однако его стоимость будет очень и очень немалой. Поэтому не нужно бояться развивать свои инженерные таланты, это ведь еще и способ сохранения семейного бюджета.

Самодельные косилки и их виды

В действительности самодельные сенокосилки для мотоблоков могут быть разных видов:

  • роторные;
  • сегментные;
  • косилки-повозки.

Все они по-своему хороши, однако у роторного типа косилок есть одно неоспоримое преимущество – они обладают малой чувствительностью к загрязненности участка, поэтому их можно без опасений использовать на необрабатываемых участках, заросших жесткой травой.

В качестве основы для роторной косилки используется металлическая рама, на которую крепятся режущие элементы. Такая конструкция характеризуется высокой степенью надежности и прочности, что немаловажно для сельскохозяйственного оборудования.

Самостоятельное изготовление роторной сенокосилки для мотоблока

Сначала нужно подготовить необходимые детали:

  • цепи привода, можно снять их с редуктора бензопилы;
  • диски от сеялки, на них будут навариваться ножи — по 4 на диск.

Ножи должны изготавливаться из закаленного металла и крепиться на диски от сеялки с помощью шинки, при этом нужно сохранить зазор между ножами и шинкой – он нужен для того, чтобы ножи беспрепятственно расправлялись. А чтобы ножи не повредились о слишком твердые предметы, они должны вращаться на 360 градусов, это защитит их от поломки, например, при встрече с торчащим древесным корнем.

Диски с ножами монтируются на раму и соединяются с двигателем мотоблока с помощью шестеренчатой передачи. Для этого можно взять шестерни из автомобильной КПП. Направление вращения дисков нужно делать встречным, чтобы скошенная трава укладывалась в 1 линию.

Сенокосилка из бензопилы

Если нет мотоблока, то можно собрать самодельную роторную косилку из старой бензопилы. Для этого сваривается рама с небольшими колесами. Раму следует варить из трубы или полос металла.

С бензопилы снимается режущая шина, а сама она крепится на раму валом привода вниз. Затем к основе привариваются ручки для управления косилкой, к ним подводится система запуска бензопилы и бензопровод. Благодаря этому не придется каждый раз наклоняться к двигателю для его запуска.

Теперь в передней части рамы крепятся диски с режущими элементами. Диски крепятся с помощью труб и подшипников, в верхней части труб монтируются ролики. Ролики соединяются ремнями с валом бензопилы таким образом, чтобы вращение дисков с лезвиями было встречно направленным.

Как видно, роторная сенокосилка своими руками изготавливается достаточно легко. В сети можно найти множество готовых схем, по которым изготовить сенокосилку сможет даже неопытный землевладелец. Главное, что здесь требуется – это внимательность, аккуратность и ответственность. Если отнестись к созданию самодельной роторной сенокосилки должным образом, то успех гарантирован.

Cенокосилка своими руками представляет собой нужное приспособление для каждого частного дома или дачи. Даже в фермерском хозяйстве она пригодится, предоставив возможность сэкономить на покупке заводского оборудования. Она предоставит возможность гораздо быстрее убирать сено и станет лучшим помощником в любом хозяйстве.

Сегодня есть возможность смастерить сенокосилку для мотоблока Нева даже из подручных средств. Достаточно заглянуть в свой сарай, чтобы увидеть, что там найдется все необходимое, для того, чтобы сделать сенокосилку, а если чего-то не достанет, то все недостающие детали можно приобрести недорого на рынке.

1 Что такое сенокосилка?

Сенокосилка — незаменимый агрегат для любого владельца частного дома. Она помогает не только быстро и качественно произвести заготовку сена, но и избавиться от бурьяна на приусадебном участке, или, по-просту, подстричь газон.

Сенокосилки подразделяются по принципу работы режущего устройства на:

  • роторные;
  • сегментные.

Кроме этого, устройства для скашивания травы могут быть самоходными, или применяться как навесное оборудование к разного рода технике.

По способу применения различают:

  1. Ручные. К ним относятся электрические или бензиновые триммеры. Преимущество — низкая стоимость и простота эксплуатации. Недостатки — малая мощность. Следовательно, применяют ручные устройства только на небольших мало заросших участках.
  2. Самоходные. Данный тип устройства напоминает по внешнему виду детскую машинку, на днище которой расположены режущие ножи. По мощности она превосходит ручной вариант, но, все же для заготовки сена ее не используют.
  3. Навесные. Навесное оборудование для кошения травы используют для заготовки сена в любых объемах. Размер сенокосилки зависит от мощности техники, к которой она будет агрегатироваться. От предыдущих двух параметров зависит продуктивность работы. Так, косилки для мотоблоков могут заготовить гораздо меньше сена за один час, чем аналогичное оборудование для минитракторов. Минитрактор, в свою очередь, справится с меньшими площадями покосов, чем обычный трактор.

2 Какие косилки можно сделать своими руками?

Заводской мотокультиватор будет стоить гораздо дороже. Например, даже сравнительно недорогая чешская сенокосилка бензиновая мф 70 стоит не менее 20 000 рублей, и это мы говорим о б/у. Если вы захотите приобрести новую, смело увеличивайте цену минимум на 60%.

2.1 Как сделать роторную сенокосилку?

Роторная (дисковая) сенокосилка бензиновая (ручная)представляет собой, пожалуй, сенокосилку с самой простой конструкцией. Вы можете повторить ее сами даже в домашних условиях, причем затратив на это не так много времени. Такие бензиновые самодельные сенокосилки используют для мотоблока Нева, поскольку они недостаточно велики для трактора или другой сельскохозяйственной самоходной техники.

Чтобы сделать такие бензиновые сенокосилки самостоятельно, потребуется:

  1. Сварить или найти подходящую раму из надежного металлического угла (4×4).
  2. Взять диски от сеялки , которая давно уже не используется.
  3. Закрепить на них по 4 лезвия, для чего просверлить в них такое же количество отверстий (в диаметре 0,6 см).
  4. Прикрепить их на диски, причем сделать так, чтобы расстояние между креплением и лезвием было на 1 мм шире толщины самого лезвия.

Вторая роторная сенокосилка бензиновая для мотоблока Нева будет немного сложнее и делаться несколько дольше. Такие бензиновые сенокосилки отличается диском, который расправляет ножи, вращающиеся вокруг своей оси, центробежной силой. Чтобы сделать такую косилку, необходимы:

  1. Надежная металлическая ось в диаметре около (8 мм);
  2. Цепи для пилы (можно снять с ненужной бензопилы, еще один способ – найти редукторную цепь на авторынке).

Оснастите мотоблок представленным устройством, и можете наслаждаться полученным результатом: роторная сенокосилка не только будет косить, но еще и измельчать накошенное .

2.2 Самодельная роторная косилка к мотоблоку в работе (видео)

2.3 Как сделать сегментную косилку?

Сегментная косилка для мотоблоковявляется еще более сложной конструкцией, но также может быть сделана своими руками. Что вам потребуется, чтобы собрать бензиновые сегментные сенокосилки такого типа:

  1. Брус металла 15×50х120 мм.
  2. Просверлить в нем 12 диаметра, равному диаметру болта М8 (к нему будут крепиться лезвия).
  3. Убедитесь, что каждое лезвие обладает сегментом на спинке и обойму для приводного рычага.
  4. Закрепите ножи с двух сторон бруса.
  5. Напоследних с двух сторон закрепите прижимы и полозья.
  6. Снабдите основную раму конструкции колесом (например, от старой детской коляски).

Вал мотоблока будет приводить в движение сделанный механизм, который будет вращать ножи особым образом – не только вращательным движением, но и обратно-поступательным. Благодаря этому стебли травы легко срезаются, правда, не измельчаются, как в случае использования роторной сенокосилки.

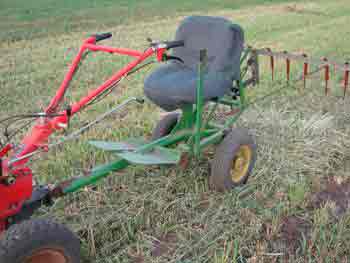

2.4 Как сделать косилку-повозку?

Конструкция косилки-повозки (самоходная косилка) для мотоблока Нева обладает гораздо большей силой скашивания, благодаря которой можно удалять траву с широким стеблем.

Дачники отмечают, что такая сенокосилка способна справиться даже с небольшими ветками, которые могут прятаться в траве. Зимой представленную машину часто используют для уборки снега. Из-законструкции, такую сенокосилку также могут называть «конная»

Чтобы была изготовлена надежная конная сенокосилка, используйте следующие рекомендации:

  1. Подберите прочную раму из металлических углов.
  2. Найдите 4 колеса (можно с ненужной тачки или детской коляски).
  3. Положите на раму металлический лист, размерами 80×40 (можно использовать и фанеру, но получите не такую прочную конструкцию).
  4. Установите на раму 2 большие консервные банки, предварительно вырезав у них крышку и днище и заменив их двумя деревянными кругами соответствующего размера (если есть металлические диски – идеально, их можно использовать вместо банок, тогда получится почти заводская сенокосилка).
  5. Учтите, что дисков должно быть 8 – поровну внешних, диаметром около 20 см и поровну внутренних, диаметром около 17 см.
  6. Соедините все диски попарно (большой+маленький), закрепите болтами.
  7. Закрепите 4 лезвия на каждом диске так, чтобы они находились на одинаковом расстоянии друг от друга и свободно вращались (это возможно, если между дисками останется зазор 1 мм).
  8. Далее потребуется вставить втулку в барабан и надежно закрепить его на раме.
  9. На раме установите поперечный лист из стального уголка 35×35 мм, со срезанными боковыми частями на 35 мм.
  10. Соедините барабаны транспортной лентой (она может быть из толстой резины), предварительно снабдив уголки пазами шириной 13 мм.
  11. Закрепите нижнюю втулку барабана, а к барабанам сверху прикрепите натяжные уголки.

Чтобы полученную конструкцию установить на мотоблок, проверьте, чтобы на лезвиях был установлен защитный кожух, снимите с колес грузы, если таковые имеются. Скашивайте траву, используя бензиновые сенокосилки , на небольших оборотах, включив муфту сцепления, не делая резких движений, и конная сенокосилка порадует вас своей функциональностью.

Ручной труд на сельскохозяйственных участках все больше заменяется специальным оборудованием и техникой. Сенокосилка роторная — одно из необходимых приспособлений, которое можно приобрести или сделать самому.

Аксессуары для небольших тракторов

Мини-трактор сейчас используется повсеместно. Производители этого транспорта занимаются и выпуском дополнительного оборудования к нему. Оно необходимо для того, чтобы облегчить выполнение тех или иных действий. Сенокосилка роторная для трактора — одно из таких устройств, которое особенно требуется в летний период. А вот зимой нужно применять насадки для уборки снега, весной — сеялки, бороны и плуг. Осенью нельзя обойтись без приспособлений для сбора урожая.

Как оборудование делают самостоятельно?

Стоит отметить, что навесные приспособления для сельскохозяйственной мини-техники (тракторов, в частности), предлагаемые производителями, стоят весьма недешево. Многие люди научились их изготавливать своими руками, применяя для этого готовые конструкции. Иногда они делают их на основе устройств, разработанных самостоятельно. Сенокосилка роторная самоходная в хозяйстве пригодится, когда есть скот, для содержания которого нужно много растительных кормов. Растительность необходимо собирать, чтобы хранить в холодное время года, а это просто так сделать невозможно.

Классификация оборудования

Сенокосилки, которые в хозяйстве применяются чаще всего, подразделяются на два типа. Они различаются по принципу работы:

  1. Используются преимущественно в коммунальных и дизайнерских целях. С их помощью облагораживают территорию возле дома и стригут газоны. Конструкция включает в себя заточенные стационарные пластины и подвижный нож для резки. Главное его преимущество и секрет популярности — относительно доступная стоимость.
  2. Сенокосилка роторная. По мнению фермеров, она более удобна и выгодна. С ее помощью можно не только срезать траву, но и ряд сельскохозяйственных культур. Конструкция оборудования очень проста. Она состоит из специальной платформы, оснащенной движущимися рабочими дисками вместе с ножами. Работает устройство посредством ВОМ трактора.

Многие предпочитают изготавливать такие косилки самостоятельно. Сделать их очень просто. Кроме того, они эффективны в плане использования и не слишком засоряются.

Как прикрепить приспособление к мотоблоку?

Любая заводская или самодельная роторная сенокосилка имеет разные габариты и производительность. Кроме того, устройства отличаются по схемам крепления. В зависимости от способа крепления к трактору есть такие виды оборудования:

  • Прицепное. Подключают прибор к одному из гидравлических выходов силового агрегата. Количество роторов — как минимум 3 штуки. Они стоят позади транспортного средства.
  • Полунавесное. Оснащено пневмоколесом, вследствие чего нагрузка распределена максимально равномерно. Оборудование крепят к задней навеске трактора кронштейном, а поднимается оно и опускается благодаря гидравлике силового прибора.
  • Навесное. Лучше всего подходит для использования на местах со сложным ландшафтом. Косилка становится фронтально на передней навеске.

Что нужно для работы?

Для того чтобы приступить к самостоятельной сборке агрегата, вам потребуются:

  1. Колеса, диаметр которых составляет 450 мм максимум. Подойдут детали от детского велосипеда или коляски.
  2. Трубы и уголки из металла. Можно использовать и металлолом.
  3. Металлический лист или днище от старых бочек.
  4. Шкивы.
  5. Подшипники.
  6. Нож для сенокосилки роторной.
  7. Ремни или резиновая лента.
  8. Аппарат для сварки.
  9. Электродрель ручная.
  10. Гайки и болты.
  11. Сверла.
  12. Гаечные ключи.

Подготовка

Сенокосилка роторная должна быть собрана из специальных инструментов и материалов, которые перечислены выше. При этом отыскать все это можно без труда. Подойдет простой металлолом в виде запчастей от старой неработающей техники, использованных рам, металлических бочек и многого другого. Чтобы сделать самому косилку, нужны лишь требуемые материалы, минимум технический знаний и умение владеть сварочным аппаратом. Этого достаточно для создания эффективного оборудования. Роторные косилки в функциональном отношении могут использоваться так:

  • Для скашивания травы.
  • Укладки ее в валки и откос.
  • Срезки и измельчения.

Алгоритм выполнения работы

Сенокосилка роторная своими руками изготавливается достаточно быстро, если знать, в какой очередности выполнять каждое действие. Она включает в себя такие составляющие: раму, ножи на дисках, защитный кожух. В самостоятельно сделанном устройстве раму изготавливают из отрезков от металлического уголка по 40 см, которые соединены сварочным методом. А чтобы сделать ножи, можно задействовать старые от неработающей тракторной косилки. Их потребуется обрезать на 30 мм, но тяги агрегата для этого недостаточно. Также из листа металла на 4 мм в толщину или днища бочки вырежьте два круга по 380 мм каждый. На них установите ножи, которым обеспечивается свободное вращение, поскольку обрезка выполняется благодаря удалению растительности с участием центробежной силы. Также есть устройство, которое приводит косилку в действие.

Для аппарата нижние диски на 450 мм в диаметре можно использовать от лущильника. Для изготовления осевых валов, их крепления вместе с ножами возьмите металлическую трубу диаметром в 30 мм. Нужны два подшипника. Один ставится на ней, а второй — на сварном шкиве. Диски с ножами крепят на осевом валу. Затем шкивы приваривают к трубе. Наша сенокосилка роторная почти готова.

Возможности изделия

Чтобы закончить процесс изготовления прибора, установите вверху защитный кожух. Ширина обработки изделия составляет около 1150 миллиметров. При этом нижние диски устройства крепят прямо к раме посредством сварки. Полученная роторная сенокосилка способна срезать растительность высотой до 5-7 сантиметров. Скорость работы составляет примерно 10 километров в час. С ее помощью можно без труда убрать траву с расчетом заготовки на сено и удалить остатки растительности.

Роторная косилка — это очень выгодное решение для людей, которые ценят эффективную работу оборудования и хотят сэкономить на его приобретении. Сделать ее самостоятельно не так уж и сложно, если вы не в состоянии купить дорогостоящий агрегат. А когда человек не имеет времени на сборку косилки из металлолома и прочих принадлежностей, он может приобрести и что-то не слишком дорогое.

Как соединить косилку с мотоблоком?

Чтобы все работало успешно, нужно правильно скрепить детали. крепится при наличии реверсного режима. А к валу отбора мощности — посредством установки узла соединения через гнездо сцепки. Неточность в этом плане может спровоцировать разрушение сенокосилки. Детали и их части будут выпадать. На движущихся ножах сенокосилки обязательно нужно установить специальный защитный кожух, о чем уже говорилось ранее. С колес на самом мотоблоке не забудьте снять дополнительные грузы.

Процесс скашивания травы на сено следует производить на минимальных оборотах. Не забудьте при этом включить муфту сцепления. Когда вы движетесь, а косилка в это время включена, ни в коем случае не делайте резких поворотов и движений. Не допускайте нарушения техники безопасности использования. Поворачивайте косилку предельно плавно, соблюдайте режим замедления скорости. Об этом нельзя забывать и в случаях, если она движется посредством мини-трактора. И только в этом случае убирать сено с помощью блока можно оперативно и без особых усилий.

Правила безопасности при работе

Если вы решили собрать косилку роторного типа самостоятельно, нужно позаботиться о том, чтобы она не только правильно функционировала, но и была безопасной как для вас, так и для других людей. Перед тем как приступить к работе с помощью агрегата, проверьте, насколько надежны все соединения. Сделайте первый испытательный запуск, убедившись предварительно в том, чтобы в радиусе 50 метров не было никого, даже животных.

Несмотря на то что алгоритм самостоятельной сборки косилки не так уж и сложен, этим лучше заниматься лишь в том случае, если вы хорошо «дружите» с техникой, умеете пользоваться слесарными инструментами и сварочным аппаратом. А вот если нет даже минимальных знаний в этом направлении, то лучше не рискуйте. При необходимости можно выбрать косилку в магазине на любой вкус по приемлемой для себя цене.

Ещё по теме  Лазерная резка фанеры и дерева своими руками

На сегодняшний день разнообразие техники, которая относится к сельскохозяйственному направлению, не перестает удивлять каждого из нас. Несомненно, основным направлением деятельности каждой из них является облегчение человеческого труда относительно работ земледельческого характера.

Ведь все мы знаем как сложно было нашим предкам, которые для того чтобы попросту прокормить себяи свои семьи проводили целыми днями на полях дабы привести свою землю в надлежащий вид и следовательно собрать хороший урожай, а на это тратилось очень много сил, ведь они работали с помощью ручных инструментов.

К счастью нам сейчас на много легче, ведь технологии ежедневно развиваются и подняли на достаточно большие высоты. Все что от нас требуется, так это усесться поудобнее за руль и попросту производить управление средством которое сделает всю работу за человека. Несомненно агрегатов, которые готовы помочь нам в этом нелегком деле великое множество и то решать лишь вам.

Следовательно, можно без доли преувеличения сказать, что прогресс технического направления в полной мере соответствует всем требованиям относительно орудий труда.

Собственно об одной из них мы поговорим в данной статье, а именно о роторной косилке, которая на сегодняшний день пользуется огромной популярностью среди землевладельцев. Вы сможете узнать о принципе ее работы и об аспектах ее устройства.

Более того, учитывая то, что такого рода инструмент стоит достаточно, скажем так, не дешево, мы расскажем вам, как можно сделать данный агрегат своими руками. Итак, давайте собственно приступим к рассмотрению данной темы.

В первую очередь стоит отметить, что такого рода механизм предназначен для работ, которые выполняются на лугах и полях, а именно касающиеся кошения. Более того это могут быть не только культуры которые выращиваются в сельскохозяйственной области, но а также устройство достаточно легко и просто способно справиться с сорняками, которые собственно также переполняют наши поля.

Для мотоблока

Для того чтобы самолично изготовить такого рода инструмент вам понадобится: цепи взятые от бензопильного редуктора, диски в количестве двух штук от сеялки зерновой . Более детальная информация о том, какое масло использовать для смазки цепи бензопилы содержится в . Чтобы изготовить сами ножи, вам необходим, метал закаленный 65 г. Стоит отметить, что каждый непосредственный диск должен располагать четырьмя ножами.

Пример самодельной роторной косилки на фото.

Для такого рода установки вы должны просверлить сверлом твердосплавного характерана каждом отдельном диске своеобразные отверстия, диаметр которых не должен превышать 6 мм. Сами ножи можно прикрепить посредством использования специальной шинки, собственно она устанавливается на сошник и совершенно неважно какими креплениями будут установлены ножи.

Вы должны помнить о том, что сам зазор именно между ножом и шинкой не должен быть больше или меньше на 1-2 мм непосредственно от ножевой толщины. Более того учитывайте также то, что сам нож должен располагать возможностью вращения на все 360 градусов.

Крепления осевые выполняются из углеродистой прочной стали, их размер должен быть равен 8 мм. Именно эта ось затягивается с самим дисков до упора и при этом движение ножей должно быть свободным. Также стоит отметить, что предназначена такая самодельная косилка к мотоблоку Нева , более детальную информацию вы можете найти .

Самодельная косилка для мотоблока на видео.

Для трактора МТЗ

Благодаря такого рода устройству вы можете без каких-либо проблем произвести не только скос самой травы, но, а также ее измельчение. Для того чтобы своими руками изготовить данный агрегат вы должны знать собственно их чего состоит такого рода самодельная косилка. Итак, ее комплектующие:

  • Вал с ножами-тяпками, количество которых составляет двадцать четыре штуки;
  • Щеки которые переводятся к самому валу;
  • Ножи, которые можно выполнить непосредственно из стали пружинящей. Важно помнить, что кромки расположенные на них должны быть предельно острыми. Для них нужно сделать своеобразные оси размеров в 9 мм.

Важно помнить о том, что такая самодельная роторная косилка для т 25 также великолепно подходит и аспекты ее изготовления ничем не отличаются.

По сути, роторные косилки располагают одинаковой структурой, единственное, что отличия имеются в моделях ножей и креплении. подробно описаны в этой статье.

Техника безопасности

Вы должны помнить о том что:

  • нужно контролировать нагрузки допустимые именно на саму массу и оси;
  • для того чтобы избежать каких-либо непредвиденных ситуаций лучше всего применять в работе трактор который располагает кабиной ;
  • прежде чем произвести запуск данного устройства для начала нужно перевести механизм в положение транспортного направления;
  • вы должны помнить о том, что ни в коем случае в процессе работы в кабине водителя не должны находиться какие-либо лица посторонние;
  • более того категорически запрещается производить транспортировку устройства если оно не закреплено , либо включена;
  • помните о том, что если агрегат находится в своеобразном положении транспортного характера, то никаким образом нельзя совершать включение отборного вала который отвечает за тракторную мощность;
  • перед каждым началом эксплуатации устройства в обязательном порядке вы должны произвести проверку того как затянуты и установлены все детали;
  • если вам нужно произвести смену масла, накладки или попросту почистить саму косилку, в обязательном порядке необходимо для начала остановить сам транспорт и собственно произвести отключение вала карданного;
  • пока полностью не остановились части косилки ротационного направления, ни в коем случае нельзя к ней подходить;
  • когда производите работу с косилкой то не одевайте широкую одежу, так как чисто случайно складки ее могут попасть на устройство что собственно может стать причиной несчастного случая;
  • к тому же нельзя чтобы во время работы устройства вблизи находились животные либо люди посторонние.

Выводы

В данной статье у вас была возможность узнать, как своими руками можно сделать роторную косилку. По сути как вы убедились сами, особо сложного в данном процессе ничего нет, поэтому с такого рода манипуляцией с легкостью сможет справиться даже не профессионал. Однако, если вы не хотите рисковать и начать с малого предлагаем вашему вниманию .

Самое главное в изготовлении роторной косилки это то чтобы вы предельно внимательно отталкивались от наших советов как относительно изготовления, так и безопасности.

Механизация работ значительно упрощает ведение приусадебного или небольшого фермерского хозяйства. Сдерживающим фактором, который побуждает использовать ручной труд, является высокая стоимость оборудования. Однако многие приспособления можно собрать самостоятельно. Сделать сенокосилку своими руками – отличный способ упростить обеспечение зеленым кормом домашнего скота или утилизацию сорняков. Для изготовления потребуются детали и узлы, имеющиеся практически в любом хозяйстве.

Какие виды сенокосилок можно изготовить самостоятельно

Механические приспособления для покоса травы, приводимые в действие с помощью двигателя, делятся на две основные группы:

  • роторные;
  • сегментные.

Роторные сенокосилки их устройство

Сенокосилки роторного типа – наиболее популярное и удобное оборудование с точки зрения эксплуатационных характеристик. Рабочая часть конструкции представляет собой диск с вращающимися плавающими ножами.

Эффективны для скашивания высокой травы, расчистки пустошей. Подвижные ножи хорошо справляются с грубыми стеблями сорных растений. Если хотите сделать сенокосилку из бензопилы, сомневаться не стоит – агрегат отлично подходит для переоборудования, и его легко трансформировать обратно.

В качестве материала для ножей подойдет полотно для пилы по дереву. Также можно использовать заточенные металлические зубцы.

Один из вариантов устройства роторной сенокосилки

Устройство и назначение сегментных сенокосилок

Как и роторные, такие сенокосилки крепятся к мотоблоку или приспосабливаются к минитрактору. Основное отличие – принцип действия ножей.

Рабочая часть состоит из двух длинных и узких полотен с зубцами-ножами, работающих по принципу поступательно-возвратного движения. Устройство приводится в действие с помощью приводного ремня или вала отбора мощности. Все зависит от модели мотоблока или другого механического средства.

Также сегментную сенокосилку можно использовать для скашивания газонной травы. Некоторые переносные модификации предполагают возможность обработки кустов. Ниже представлена схема сегментной сенокосилки с боковым расположением рабочего полотна. Редукторное колесо сопряжено с двигателем

Чертеж сегментной сенокосилки

Как сделать сенокосилку из бензопилы

Проще всего разобраться с тем, как сделать сенокосилку своими руками, на примере переоборудования бензопилы.

Сенокосилка из бензопилы

Подготовка инструментов и запчастей

Для выполнения задачи отлично подходят популярные отечественные модели – «Урал», «Дружба». Дополнительно потребуются:

  • металлический уголок для изготовления жесткой рамы;
  • металлическая пластина для устройства площадки;
  • два колеса – от тележки или коляски;
  • роторные диски (один или два, в зависимости от модификации) или крепежная рейка;
  • обрезок трубы диаметром 5 см;
  • подшипник и шестеренка для сопряжения с трубой;
  • металлические ножи из полотна для пилы по дереву;
  • фурнитура – болты, гайки, скобы, заклепки и т. д.

Схема сборки режущей части косилки, которая подсоединяется к двигателю

Руководство по сборке + видео

Пошаговая инструкция, как сделать сенокосилку из бензопилы:

  1. Трубу вставляют в желоб подшипника, внутри размещают шестеренку.
  2. К свободному концу трубы приваривают «ушки» длиной по 2 см, в которых просверливают отверстия.
  3. Из полотна для пилы по дереву изготавливают ножи – разрезают рейку на необходимое количество равных полос.
  4. С помощью болтов или заклепок (предпочтительнее) закрепляют ножи на роторном диске или металлической планке. Обычно диаметр ротора составляет 39 см.
  5. Из металлического уголка сваривают жесткий каркас, по размеру соответствующий габаритам бензопилы.
  6. Внутри конструкции размещают прямоугольную подставку, на которую будет опираться корпус. Все соединения должны быть жесткими и строго под прямым углом.
  7. К каркасу приваривают крепления для колес и рукоятки, а также крюки из металлического прута – они будут служить опорой для конструкции.
  8. Монтируют колеса.
  9. Устанавливают бензопилу, с которой предварительно снимают полотно и цепь с зубцами, прикручивают к каркасу.
  10. Обустраивают защитную площадку из пластины, вырезанной по контуру корпуса.
  11. К «звездочке» пилы подсоединяют трубу с рабочей частью косилки.
  12. Монтируют рукоять, рычаг и тросовую систему включения/выключения устройства.

Каркас сенокосилки с подставкой для корпуса бензопилы

Подробнее о том, как сделать сенокосилку своими руками, смотрите в видеоролике, где продемонстрированы основные этапы сборки и эксплуатация в реальных условиях.

Видео: Как сделать газонокосилку своими руками

Как правильно собрать роторную косилку на мотоблок

Роторные косилки отличают важные преимущества:

  • высокий КПД, достигающий 70% (это относится и к косилкам на базе бензопилы);
  • при монтаже на самоходный мотоблок или минитрактор скорость покоса составляет 8-12 км/ч;
  • срезанная трава укладывается в прокос, и ее удобно собирать в валки;
  • плавающие ножи меньше тупятся и не ломаются при контакте с препятствиями (неровности почвы, камни);
  • возможность монтажа дополнительных ножей, измельчающих траву.

Роторную косилку подсоединяют к мотоблоку различными способами:

  • полунавесной – устройство оснащено опорным колесом;
  • навесной – прикрепляется к корпусу мотоблока;
  • прицепной – косилка точечно подсоединяется к транспортному средству и имеет собственную колесную базу.

Пример схемы роторной косилки с двумя дисками

Своими руками проще всего собрать навесную косилку. В работу идут металлические уголки для рамы, трубы и пластины. Важно провести антикоррозийную обработку. Пошаговая инструкция сборки:

  1. Подготавливают ножи, которые прикрепляют к дискам. Достаточно трех режущих элементов на один ротор. Обязательно контролируют прочность соединения с одновременным сохранением подвижности ножей. При столкновении с препятствием они сложатся и не поломаются. Металлическая заклепка предпочтительнее, чем скручивание с помощью болтов и гаек. Также можно использовать ножи и диски от небольшого комбайна, газонокосилки или другой техники.
  2. Для нижней опоры используют металлическую трубу небольшого сечения, которую оснащают подшипником. Второй подшипник подсоединяют к шкиву.
  3. Сваривают трубу и шкив так, чтобы подшипники остались в рабочем состоянии и приводили роторы в движение.
  4. Изготавливают жесткую сварную раму, для которой подходит металлический уголок.
  5. С помощью сварки соединяют косилку с рамой.
  6. Далее подключают косилку к мотоблоку. Рекомендуется монтаж амортизатора, чтобы избежать жесткого контакта поверхностей.
  7. Место соединения приводного ремня с шестеренкой вала отбора мощности защищают кожухом.
  8. Монтируют рычаг включения/выключения косилки и троса управления дросселем.

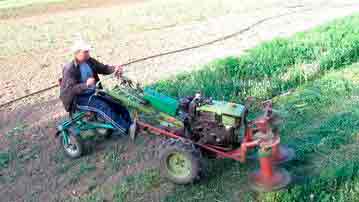

Самодельная роторная косилка

Видео: Роторная косилка для трактора

Что учесть при сборке сегментной сенокосилки

В качестве основы для конструкции используют металлический брус, к которому прикрепляют два ножа – верхний и нижний. При сборке учитывают ширину каждого сегмента и следят за тем, чтобы расстояние между элементами было одинаковым. От этого зависит плавная и синхронная работа оборудования.

Последовательность действий следующая:

  1. Каждый сегмент ножей прикрепляют к брусу.
  2. Устанавливают прижимные кронштейны.
  3. Для регулировки высоты среза травы предусматривают два опорных полоза.
  4. По центру или с одного из боков (в зависимости от выбранной конструкции) устанавливают приводной рычаг, кронштейн крепления косилки к приводу и непосредственно сам привод.
  5. Выполняют металлическую защиту рабочей части косилки.
  6. Подсоединяют косилку к мотоблоку.
  7. Привод защищают кожухом или штатной коробкой.
  8. Для управления используют дроссельную систему с рычагом включения/выключения и регулировки скорости.

Подробный чертеж компоновки и расположения основных узлов сегментной косилки

Особенностью является принцип работы ножей, основанный на встречно-поступательном движении верхнего и нижнего «лезвий». Одно из полотен подсоединяют к валу отбора мощности мотоблока. Крутящий момент передается в приводную коробку, где эксцентриковый механизм преобразуется в возвратно-поступательное движение приводного рычага косилки.

Нижнее полотно нерегулируемое, а конструкция верхнего предусматривает возможность изменения расстояния между ножами. Оптимальным считается зазор в 0,5 мм. Так трава не будет застревать между ножами. Для качественного среза необходимо следить за тем, чтобы ножи были хорошо заточены.

Видео: Работа сегментной самодельной сенокосилки

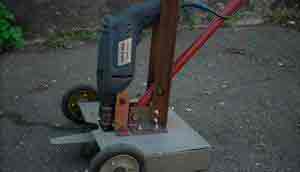

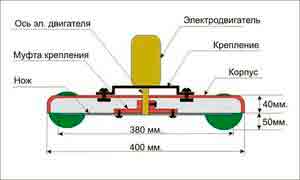

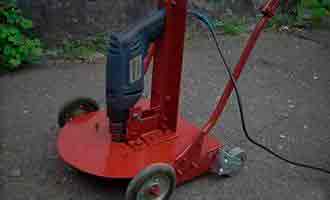

Как смастерить сенокосилку на основе электродрели

При работе на небольшом участке или если нет возможности сделать сенокосилку своими руками из бензопилы, в качестве источника энергии для устройства подойдет обычная электродрель. Лучше использовать аккумуляторную, чтобы обеспечить автономность работы. Но если под рукой есть промышленный удлинитель, а площадь участка невелика, используют обычную.

Детали для сборки

Во время работы двигатель электродрели с помощью эксцентрикового механизма и шатуна преобразовывает вращение вала в возвратно-поступательные движения. При присоединении подвижного элемента – режущих полотен – достигается необходимый результат.

Примечательно, что, в зависимости от потребностей, самодельную косилку можно сделать передвижную на колесной базе или переносную. Вторая удобна для обработки декоративных кустарников, которым придают форму, срезая кончики ветвей.

Что понадобится для сборки переносного устройства (согласно обозначениям на схеме):

  1. Станина из дюралюминиевого уголка 40х40х3 см.
  2. Накладка из дюралюминия.
  3. Втулка.
  4. Подвижный нож.
  5. Неподвижный нож.
  6. Эксцентриковый механизм, который устанавливают на шейке дрели. Для этого снимают штатный патрон и заменяют на эксцентрик. Рекомендуется биметаллический механизм – центральную часть вытачивают из дюралюминия, а для внешней используют бронзу.
  7. Двигатель.

Чертеж переносной модели на базе электродрели

Собирают конструкцию в обратном порядке, начиная от установки на «горлышко» дрели разрезного фланца, который фиксируют с помощью хомута. Далее следуют эксцентрик и стальной шатун.

Шатун фиксируют с помощью накладки, прикрепленной к торцу эксцентрикового механизма. Необходимо следить, чтобы цилиндрическая часть штока свободно скользила внутри дюралюминиевого бруска – так она будет служить направляющей.

На завершающем этапе монтируют корпус эксцентрика, станину сенокосилки и проверяют легкость хода всех механизмов.

На фото колесная косилка на базе электродрели. Для сборки необходимы сварная рама и защитная площадка для корпуса

Колесная косилка на базе электродрели

Как выбрать ножи для косилок разных типов

Самодельные сенокосилки обычно оснащают ножами, собранными из подручных средств. Оптимальные варианты:

  • Для роторной косилки лучше всего подходят ножи, сделанные из полотна для пилы по дереву. Зубцы дополнительно затачивают, чтобы облегчить ход устройства. Также подойдут заточенные рейки из закаленного металла или нержавеющей стали. Можно дать вторую жизнь ножам от заводских инструментов, похожим на винт самолета. Их прикручивают к роторному диску через отверстие в центре «лопасти».
  • Для сегментной косилки рекомендуется использовать закаленный металл. Зубцы вытачивают вручную ножовкой по металлу или с помощью токарного станка. Затем затачивают. Размер режущей части зависит от мощности и предполагаемых условий эксплуатации.

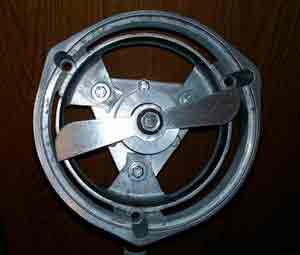

Лопастный нож для роторной косилки

Упрощенную конструкцию ножа по силам изготовить самостоятельно.

Ножи сегментной косилки с грабельными зубцами для лучшей укладки травы в прокос

Чертежи и подробные инструкции открывают широкие возможности. Но иногда возникают сомнения – правильно ли проводятся работы. Поэтому будет не лишним обратиться к специалистам, имеющим значительный опыт в реализации различных инженерных решений. Профессионалы поделятся ценными советами и рекомендациями по грамотной сборке сенокосилки своими руками, которая станет надежным помощником в работе на участке или в поле.

Источник: http://stroyew.ru/homemade-rotary-mowing-machine.html

Самодельная косилка для минитрактора: экономим средства

Навесное оборудование, используемое для минитрактора, имеет высокую цену. Именно поэтому гораздо дешевле вам обойдется изготовить его своими руками. Но для этого вам потребуются определенные знания и опыт, поскольку работа является довольно серьезной. Косилка для минитрактора представляет собой довольно несложное устройство, изготовив которое самостоятельно, вы сможете сэкономить приличную сумму на ее покупке, но все важные характеристики останутся теми же.

В настоящее время существует два вида косилок для минитрактора:

  • роторная;
  • сегментная.

Первая конструкция является наиболее простой в изготовлении и эксплуатации, поэтому она более распространена. Сегментная, в свою очередь, представляет собой более сложное оборудование и намного чаще засоряется по сравнению с роторным устройством. На фото можно увидеть обе модели подобных конструкций.

Какой материал необходимо использовать при установке самодельной косилки?

Главный материал, предназначенный для производства косилок своими руками, – это металлолом. Здесь вы можете применить абсолютно все, что угодно. Это могут быть и рамы от старых велосипедов, и ненужные запчасти от автомобиля. Для основы будущего устройства отлично подойдут и ржавые рамы, которые вы можете найти на какой-либо заброшенной ферме.

Помимо этого, можно осмотреть предметы и в своем дворе, где старая металлическая бочка или батарея также могут пригодиться для изготовления такого оборудования, как косилка для минитрактора своими руками. Самым важным моментом в данной работе является наличие умелых рук, некоторые знания в технической части данного вопроса и хорошее владение сварочным аппаратом.

Самодельная роторная косилка для минитрактора: как изготовить?

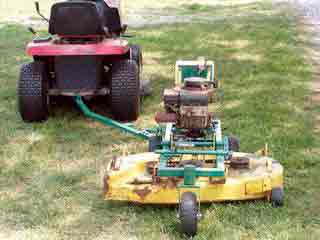

На фото вы можете увидеть самодельную роторную косилку для минитрактора. Данное устройство представляет собой раму, набор ножей, установленных на дисках, и кожух. Такая конструкция функционирует за счет вала мощности трактора. Передвижение по земле осуществляется при помощи нижних дисков.

Процесс установки самодельной роторной косилки для минитрактора:

  1. Берем собранный металлолом и конструируем из него сварную раму, которая должна состоять из уголков, имеющих размер по 40 см каждый. Подготавливаем ножи для будущего устройства.
  2. Изготавливаем два металлический диска, толщина которых должна составлять 4 мм, а диаметр – 39 см. В данном случае оптимальным вариантом будет использование дна от ненужной железной бочки.
  3. На готовые диски крепим ножи. Самое главное – это обеспечить их свободное вращение. Для этого вам понадобятся диски, которые использовались ранее для лущильника. Их диаметр должен составлять около 45 см. Для оси потребуется старая железная труба, имеющая диаметр в 30 мм. Необходимо также установить подшипники: один для шкива, другой – для трубы.
  4. Затем крепим ножи на вал оси. Необходимо будет осуществить установку шкивов на трубе при помощи сварки.

Такая конструкция будет иметь следующие характеристики:

  1. Обороты вала – 1400.
  2. Захват косилки – около 110 см.

После этого соединяем все вместе со сварной рамой. На верхнюю часть полученного устройства необходимо надеть кожух, как на фото, который будет обеспечивать безопасность для человека при эксплуатации роторной косилки на минитракторе.

Самодельная сегментная косилка для минитрактора

Для создания сегментной косилки своими руками вам потребуется приложить намного больше усилий и времени. Сегментная косилка основана на кривошипном-шатунном механизме.

Ножи устройства в данном случае напоминают соединительные пилы, действующие по принципу ножниц. Подробная инструкция по созданию подобной конструкции представлена на видео.

Для изготовления сегментной косилки для минитрактора вам потребуется осуществлять работы в соответствии с определенной последовательностью, а именно:

  1. Ширину каждого сегмента вы можете выбрать самостоятельно, но в данном случае используется величина в 7,2 см. Сначала необходимо осуществить установку углового редуктора на основу, то есть брус. Данная деталь имеет вал, на нее крепим ступицу. Величина смещения при этом составит около 32 см.
  2. Для основного пальца надеваем чашу, для которой впоследствии проделываем отверстие в ноже.
  3. Ось и вал редуктора необходимо соединить между собой.
  4. На вал устанавливаем шкив.
  5. Для изготовления задней оси можно использовать колеса от старого ненужного велосипеда. Их предназначением будет предотвращение закапывания устройства и регулирование высоты для скоса.


Главным моментом при ответе на вопрос, как установить косилку на минитрактор, является обеспечение высокого уровня безопасности, поскольку такое устройство может быть очень опасным как для самого пользователя, так и для окружающих. Именно поэтому необходимо тщательно подготовиться к такой работе, изучить все нюансы, и тогда установка сегментной косилки на минитрактор или же ее аналога – роторной – не составит для вас особого труда и не принесет с собой какие-либо неприятности в процессе ее эксплуатации.

Источник: http://fermerteh.ru/kosilka-minitraktora-svoimi-rukami

Самодельные сенокосилки – заготовим на зиму траву

При изготовлении основы сенокосилки умельцы чаще всего применяют конструкции моделей заводского происхождения. Поэтому часть деталей они приобретают в магазинах.

Необходимые инструменты и материалы

Какие виды сенокосилок можно сделать своими силами?

Сенокосилка к мотоблоку или для трактора, выполненная своими руками, должна быть собрана очень точно и грамотно. Чтобы в итоге получилось безопасное и качественное оборудование садоводы берут для его изготовления уже готовые детали от заводской сельхозтехники. Таким образом, при экономии денег и времени, можно достичь максимального результата. А разнообразие таких самодельных моделей, сделанных народными умельцами, может поразить воображение даже профессионалов.

Самоходные и ручные бензиновые сенокосилки делятся на сегментные и роторные модели, основанием которых служит сварная рама. Для ее изготовления берутся металлические уголки 4х4 см. Затем на раму для формирования колесной оси устанавливаются корпуса подшипников. А после собирается рабочая часть выбранного типа косилки. Сегодня мы расскажем об изготовлении наиболее популярных моделей самодельных косилок для сена.

Самодельная роторная сенокосилка: принцип изготовления

Роторная косилка, как и ручная газонокосилка, используется для заготовки травы на сено и подстригания газона возле дома. Мелкую растительность она просто измельчает, а высокую – скашивает почти под корень. Самодельные сенокосилки роторного типа обычно присоединяются к мотоблоку, поскольку для трактора из-за своих небольших габаритов они не подходят.

Сегодня мы расскажем о том, как собирается самоходная бензиновая сенокосилка роторного типа для отечественного мотоблока «Нева» или ей подобных моделей. Для этого мы возьмем 2 диска от обычной зерновой сеялки, а также цепь и редуктор от пилы. Выбор бензопилы для этой цели может быть любой, независимо от ее модели.

На каждый приготовленный диск нам понадобится четыре металлических ножа, изготовленные из закаленного сплава. Для их установки в каждом диске сверлятся отверстия по 6 мм в диаметре. С помощью шинки ножи крепятся на дисках таким образом, чтобы между ними оставался зазор больший по толщине, чем каждый из ножей на 1-2 мм.

Благодаря такому расположению центробежная сила в момент вращения будет расправлять с дисков ножи, за счет чего они смогут скашивать траву.

Ось для крепления ножей должна быть выполнена из крепкой углеродистой стали. Ее диаметр должен быть не менее 8 мм. Для свободного хода ножей ось затягивается диском до самого упора. Далее диски присоединяются к сварной раме, а после устанавливается связь с приводом ВОМ. Диски должны вращаться по направлению друг к другу, чтобы скошенная трава складывалась в ряды.

Самодельные сегментные сенокосилки: как сделать самому?

Сегментную модель косилки можно сделать из металлических брусков с размерами 15х50х120 мм. Для этого в каждом из них сверлится по 12 отверстий под болты марки М8. К этим болтам присоединяется направляющая рейка длиной около 90 см с ножами и зубцами. Ножи на рейке при этом должны располагаться по обе стороны бруса.

После этого к концам бруса прикрепляются прижимы и полозки. К раме снизу прикручивается колесо, которое можно взять от маленького детского велосипеда или коляски. Режущая часть сенокосилки начнет работать от воздействия ВОМ мотоблока. Но даже при правильной сборке агрегата нужный результат можно получить только после правильного присоединения его к мотоблоку. Поэтому существует несколько правил установки косилки.

  1. Мотоблок должен стоять на режиме Реверс.
  2. Присоединительный узел размещается в гнездо сцепки.
  3. Соединение закрепляется с помощью шкворня с пружиной, без которой прицепной механизм не будет работать.
  4. Ножи сенокосилки во время ее установки должны быть защищены кожухом.
  5. Грузы, которые расположены на колесах мотоблока для обработки почвы, нужно убрать, для скашивания травы они не понадобятся.
  6. Скашивание травы нужно начинать с включенной муфтой сцепления на самых маленьких оборотах.

Источник: http://nasotke.ru/samodelnye-senokosilki-benzinovye-samohodnye-rotornye-segmentnye.html

Самодельная косилка для травы

Сенокосилка своими руками: чертеж, материалы, инструкция по изготовлению

Механизация работ способна упростить ведение небольшого фермерского или приусадебного хозяйства. Однако сдерживающим фактором порой является высокая стоимость оборудования. Но многие приспособления вы вполне можете изготовить самостоятельно, например, сенокосилку. Она обеспечит зелёным кормом скот и позволит утилизировать сорняки. Для проведения работ по изготовлению понадобятся детали, которые можно найти почти в любом хозяйстве.

Как определиться с конструктивными особенностями

Самодельная сенокосилка может быть роторной или сегментной. Первая разновидность наиболее популярна и удобна с точки зрения эксплуатационных характеристик. Рабочая часть оборудования – это диск с плавающими вращающимися ножами. Подобные установки эффективны для того случая, когда приходится скашивать высокую траву.

Подвижные ножи справляются с сорными растениями. Если вы хотите сделать устройство из бензопилы, то сомневаться не стоит, ведь агрегат превосходно подойдет для переоборудования, кроме того, трансформировать его вы сможете обратно. Бензиновая сенокосилка будет иметь ножи, в качестве материала для которых выступают полотна для пилы по древесине. Вы можете воспользоваться и металлическими заточенными зубцами.

Особенности изготовления сегментной сенокосилки

Если проводить сравнение сегментных устройств с роторными, то крепление в этих агрегатах будет осуществляться к мотоблоку или мини-трактору. В качестве главного отличия выступает принцип действия ножей. Рабочая часть оборудования состоит из длинных и узких полотен, которые обладают зубцами, они функционируют по принципу поступательно-возвратного движения. Начать работу можно будет, приведя в действие оборудование с помощью приводного ремня. Использовать для этого можно еще и вал отбора мощности.

Эти конструктивные особенности зависят от модели мотоблока или того механического средства, которое вы планируете использовать. Выполнив сегментную сенокосилку, применять ее вы сможете при скашивании газонной травы. Переносные модификации предусматривают возможность обработки кустов. С двигателем редукторное колесо сопрягается жёстко.

Использование бензопилы

Бензиновая сенокосилка станет отличным подспорьем в хозяйстве. Но для начала необходимо подготовить инструменты и запчасти. Для решения задачи подходят отечественные модели «Дружба» и «Урал». Дополнительно вам предстоит приобрести:

  • металлический уголок;
  • 2 колеса;
  • обрезок трубы;
  • металлические ножи;
  • металлическую пластину;
  • роторные диски;
  • подшипник;
  • фурнитуру.

Что касается уголка, то он пойдет на изготовление жесткой рамы. А вот металлическая пластина понадобится для площадки. Колёса можно и не приобретать, а позаимствовать их от коляски или тележки. Обрезок трубы должен иметь диаметр в пределах 5 см. Для сопряжения с трубой понадобится шестеренка. Самодельная сенокосилка будет выполняться с использованием фурнитуры, а именно:

Руководство по сборке

Если вы хотите сделать сенокосилку с использованием бензопилы, то в желоб подшипника необходимо будет вставить трубу. Внутри должна быть расположена шестерёнка. К одному из концов трубы привариваются ушки, длина каждого из которых составит 2 см. В них просверливают отверстия. Ножи вы сможете выполнить из полотна для пилы.

Рейка разрезается на нужное число равных полос. Заклепки и болты позволят зафиксировать ножи на роторном диске. В качестве основы может выступить ещё и металлическая планка. Выбирая диаметр ротора, вы можете предпочесть традиционное значение, которое составляет 39 см. Станет лучшим помощником для каждого, кто решил сделать своими руками сенокосилку, чертеж подобного устройства. Его нужно изучить в первую очередь.

Из металлического уголка вы сможете выполнить жесткий каркас, параметры которого будут равны габаритам бензинового инструмента. Внутри конструкции будет располагаться прямоугольная подставка, на неё опирается корпус. Соединения должны быть выполнены под прямым углом, а сделать их необходимо максимально жесткими.

Методика проведения работ

К каркасу следует приварить крепления для рукоятки и колёс. Крюки из металлического прута будут исполнять роль опоры. На следующем этапе можно приступать к установке колес. Бензопила должна быть подготовлена, для этого с неё снимают полотна и цепь, а после прикрепляют к каркасу.

Устройство сенокосилки будет предусматривать наличие защитной площадки в виде пластины, которая подготавливается с учетом соответствия контура корпусу. К звездочке инструмента присоединяется труба, которая будет иметь рабочую часть оборудования. Теперь можно приступать к фиксации рычага, рукоятки и тросовой системы, последняя из которых будет отвечать за включение и выключение оборудования.

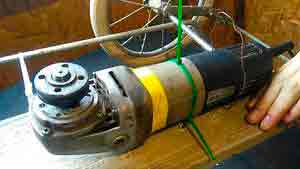

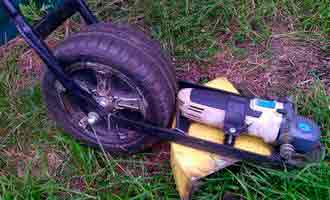

Использование болгарки

Если роторной косилки у вас нет, но есть в наличии углошлифовальная машина, то изготовить оборудование можно из болгарки. Косилка является сезонным инструментом, поэтому рациональнее будет подготовить ее к определённому времени года. Например, болгарку вы сможете переделать ещё и во фрезерный, а также сверлильный станок, цепную пилу и газонокосилку.

Для того чтобы сделать сенокосилку из болгарки, вы должны будете распилить диск легкового автомобильного колеса на две части. Использовать в работах предстоит лишь одну часть. С одной стороны ее следует закрыть листом металла. В этом случае может пригодиться металлический диск от циркулярной пилы, который отслужил свой срок. Это позволит получить корпус оборудования. К нему с помощью электрической сварки фиксируются ручка и колёса. Сверху устанавливается углошлифовальная машина.

Ограждающий кожух на агрегате необходимо укрепить максимально туго. На следующем этапе нужные отверстия просверливаются в станине и кожухе. Крепление осуществляется с помощью болтов. Это позволит закрепить болгарку на косилке. Собирая сенокосилку своими руками, вы должны помнить о том, что рабочий вал основного инструмента не отличается внушительной длиной, поэтому нож на него закрепить будет проблематично.

На вал для решения проблемы необходимо накрутить гайку с удлиненной резьбой, только после можно приступать к креплению ножей для сенокосилки. С помощью получившегося инструмента можно будет бороться с невысокой травой. В носовой части оборудования можно создать полость, которая будет предназначена для кошения травы. К земле носовая часть не будет прижиматься полудиском. Для этого часть косилки передвигается вперёд, чтобы трава перед срезом не была уложена на землю, а успела приподняться.

Изготовление ручной сегментной сенокосилки

Если вы планируете изготовить ручную сенокосилку в виде сегментного устройства, то следует использовать металлические бруски с размерами 15х50х120 мм. В каждом из них просверливают отверстия для установки болтов. К последним присоединяется направляющая рейка, ее длина должна составить 90 см. Ножи на ней располагаются по обе стороны бруса. К концам последнего фиксируются полозья и прижимы.

В нижней части рамы необходимо зафиксировать колесо, которое вы можете позаимствовать от коляски или детского велосипеда. Режущая часть ручной сенокосилки будет работать от воздействия мотоблока. Однако даже если агрегат вы соберете правильно, то далее в любом случае должны следовать рекомендациям по установке оборудования.

Мотоблок необходимо установить в режим реверса. В гнезде сцепки размещается присоединительный узел. Используя шкворню с пружиной, вы должны закрепить соединение, ведь в противном случае прицепной механизм работать не будет. Ножи сенокосилки во время установки следует защитить кожухом. Расположенные на колёсах грузы следует убрать, ведь для скашивания травы они не понадобятся. Работу необходимо начинать с включения муфты сцепления, установив ее на минимальные обороты.

Особенности изготовления роторной сенокосилки

Роторное устройство используется для заготовки травы и подстригания газонов. Мелкую растительность оборудование сможет измельчить, а высокую скосить под корень. Самодельные сенокосилки такого типа присоединяются к мотоблоку, для трактора из-за небольших размеров они попросту не подходят.

Решив выполнить сенокосилку своими руками, в качестве основы вы можете использовать мотоблок «Нева» или подобную модель такого оборудования. Для проведения работ следует подготовить два диска, позаимствованных от зерновой сеялки. Понадобится цепь и редуктор от пилы. На каждый диск необходимо подготовить четыре металлических ножа из закаленного сплава. Для их установки в каждом диске просверливаются 6-мм отверстия. Шина позволит зафиксировать ножи на дисках, чтобы между ними был зазор, превышающий по толщине каждый из ножей 2 мм.

Методика проведения работ

Для крепления ножей ось выполняется из углеродистой крепкой стали. Ее диаметр должен составить 8 мм. Для того чтобы обеспечить свободный ход ножей при выполнении сенокосилки своими руками, ось необходимо затянуть диском до упора. Диски присоединяются к раме, а после обеспечивается связь с приводом. Диски должны вращаться по направлению друг к другу, это позволит получить траву, которая складывается в ряды.

Стоимость запчастей

Прежде чем начать изготовление описываемого в статье оборудования, необходимо поинтересоваться, какова стоимость запчастей, ведь некоторые из них вам придется приобрести. Например, несущая втулка, которая подходит к косилке «Виракс», обойдется потребителю в 50 руб. А вот кожух барабана вы сможете купить за 1200 руб.

Ещё по теме  Ледоруб для рыбалки своими руками

Задняя втулка шарнира стоит копейки – 40 руб. за штуку. Такова цена и на дистанционную защиту. Рассматривая запчасти на сенокосилку, вы должны обратить внимание еще и на приводной вал. Его стоимость составляет 500 руб. Держатель ножа обойдется вам в 250 руб. Втулка барабана стоит 2400 руб. Ременной шкив, снабженный защелкой, обойдется в 4000 руб.

Заключение

Прежде чем сделать сенокосилку своими руками, вы должны ознакомиться с ее конструктивными особенностями, возможно, они позволят вам понять, какой инструмент должен лечь в основу. В качестве отличного решения выступает бензопила или углошлифовальная машина. Всё будет зависеть от того, нужен ли вам исходный инструмент. Однако если изучить технологию более подробно, то она позволит вам понять, как переоборудовать агрегат обратно при необходимости, что помогает экономить, ведь каждая модель новой техники обходится недешево.

Газонокосилка своими руками: чертежи, фото, видео

Самодельная газонокосилка электрическая: чертежи, размеры, фото, видео. Подробное описание как сделать газонокосилку своими руками с видео обзором самоделки от автора.

Если у вас есть дача или дом в селе, то наверняка вы сталкивались с тем, что периодически нужно скашивать траву на участке. Косить траву вручную косой довольно утомительное занятие и занимает много времени, эту работу можно сделать намного быстрей с помощью газонокосилки.

Покупные варианты не дешёвые, но сделать самодельную газонокосилку можно своими руками ничего в этом сложного нет, конструкция косилки довольно проста и понятна.

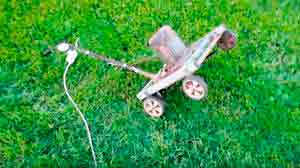

Самодельная газонокосилка.

Для изготовления косилки вам понадобится:

  • Электродвигатель мощностью примерно на 1 кВт.
  • Выключатель, конденсатор.
  • Кабель.
  • Металл (уголок или профильная труба, кусок листового металла толщиной 3 мм).
  • Кусок закалённого металла длиной 50 см, толщиной 3 мм (для ножа газонокосилки).
  • 4 небольших колеса (подойдут колёса от старой детской коляски).

Из инструментов понадобятся:

  • Сварочный аппарат.
  • Электродрель.
  • Болгарка.
  • Слесарный инструмент (гаечные ключи, пассатижи, молоток).

На рисунке предоставлены чертежи газонокосилки с приблизительными размерами.

В этой самоделке был использован электродвигатель на 1 кВт (1400 об/мин), двигатель установлен и закреплён болтами к раме, сваренной из профильной трубы. К раме приварена ручка, газонокосилки, на которой установлен выключатель двигателя и розетка для подключения кабеля.

Нож изготовлен из калёной стали, длина ножа 50 см, толщина 3 мм, нож выгнут по форме пропеллера, это нужно чтобы лежачая трава подымалась потоком воздуха и лучше косилась ножом.

Края ножа нужно заточить на наждаке, в процессе кошения травы, нож постепенно затупляется и его нужно периодически снимать и точить.

Нож крепится двумя болтами к муфте вала, сама муфта фиксируется на вале двигателя винтом.

Высоту ножа от земли нужно отрегулировать, для стрижки газона оптимальная высота ножа – 5 — 8 см. В задней стороне косилки сделана защита из приваренной полоски металла на случай если из-под ножа вылетит камень.

На раме закреплены четыре небольших пластмассовых колеса.

Самодельная газонокосилка с двигателем на 1 кВт, рассчитана на невысокую траву, высокую траву косить на ней уже тяжело, для высокой травы понадобится более мощный двигатель.

Рекомендую посмотреть видео автора, который сделал газонокосилку своими руками.

Сенокосилка роторная своими руками – как сделать самодельные из заднего моста ВАЗ, как из редуктора комбайна сделать навесную

Работы на собственном земельном участке достаточно сложное занятие. Дабы облегчить весь процесс были придуманы специальные приспособления труда, которые с течением времени эволюционировали и автоматизировались.

Однако помимо масштабных производственных агрегатов, существует необходимость в индивидуальных средствах обработки земли, которые будут отличаться мобильностью, экономичностью, экологичностью и т.д. И при этом в обязательном порядке вся сельхозтеника должна с максимальной эффективностью справляться с поставленной перед ней задачей, будь то мотоблок или косилка, о которой сегодня и пойдет речь.

Разновидности

Не секрет, что зачастую создатели того или иного проекта не всегда в состоянии уложиться в оптимальную стоимость изготавливаемого оборудования. В связи с этим обычные садоводы не готовы приобретать профессиональный инструмент по крайне высокой цене. Однако никто не запрещает изготавливать устройства своими руками.

В нашем случае, стоит отметить, что самодельную косилку нельзя назвать сложным агрегатом, который выполнить собственными усилиями не представляется возможным. Необходимо только учитывать основные моменты ее создания.

На текущий момент существует две разновидности косилок на мотоблок:

Сегментная косилка является достаточно сложной и зачастую проблематична в обслуживании, за счет частых засорений. В свою очередь, роторная – простой в создании и эксплуатации вариант, что сказывается на росте ее популярности в садоводческих кругах.

Описание устройств

Стоит начать с того, что само слово косилка говорит само за себя.

Роторные косилки на мтз представляют собой устройство, позволяющее скашивать растительный покров полей и лугов, будь то сорняки либо сельскохозяйственные культуры, от которых необходимо избавляться.

Зачастую в обиходе можно услышать синонимичное определение роторной косилки как дисковой, что лишь позволяет констатировать: функционирование текущего оборудования происходит за счет дисков, выполняющий основную функцию скашивания.

Обычно роторный тип прибора можно заметить в сцепке с транспортным средством, как правило, это трактор. Косилка крепится к транспортному средству прицепным, навесным либо полунавесной техникой.

Аналогичным образом идет распределение роторного типа косилок по расположению устройства режущего, которое может быть закреплено спереди, сзади или сбоку.

В рабочее состояние косилка приходит за счет движения колес.

Если визуально представить устройство косилки роторного вида, то она будет таково: опорное колесо с режущими частями фиксируется на раме из металла. За счет приведения в движение колесо опоры автоматически заставляет работать систему резки, что, в принципе, и является покосом. Одним из ярких представителей данных агрегатов является польская роторная косилка 1.85, информацию о которой вы найдёте тут.

Исходя из моделей и вариаций этого оборудования, косилка может располагать 2-3 ножами, крепящимися к колесу-опорнику с помощью треугольника (сзади, а также спереди и сбоку). Это позволит значительно повысить производительность труда.

При этом и стандартные располагают весьма высокими выходными показателями.

Материалы

  • 4 колеса, до 45см в диаметре;
  • 2 оси крепления;
  • лист металла;
  • 4 ножа;
  • шурупы с гайками для осуществления фиксации;
  • металлическая бочка с дном;
  • аппарат для сварки;
  • ручка либо трубка управления.

Колеса всегда можно заменить элементами старой коляски, если она имеет металлические колеса. Там будет зафиксирована бензопила, выполняющая вращение ротора.

С заменой шины справиться передача из шкивок (временная). В нижней части коляски устанавливаем лист металла, заранее вырезанный болгаркой, по соответствующим размерам. Помимо этого стоит позаботиться о дне, которое вырезается в форме круга из металлической бочки. Другая бочка станет или подручные средства станут основанием для кожуха, с диаметром немногим более диска.

Не лишним будет изготовление козырька из алюминиевых листов. Он позволит укладывать скошенную траву. Управление косилкой осуществляется на основании ручки, в случае наличия ее на коляске – можно воспользоваться и ей, при отсутствии – соорудите своими усилиями.

Далее идет прикрепление ножей на диск, здесь стоит следить за надежностью всех соединений. Хочется заметить, что собрать нож для газонокосилки своими руками– проще простого и не потребует от вас никаких дополнительных финансовых затрат. Следующим этапом станет сборка всех деталей. В этом случае лучшим решением будет именно сварка. Сперва лист металла закрепляется и зафиксируется кожух на поверхности, а внутрь вставляется диск. При запуске бензопилы осуществляется ее вращение и, соответственно, трава скашивается.

Подготовка

Самодельная косилка из заднего моста своими руками бесполезна без ножей скашивания, которые фиксируются на устройстве дискового типажа. Движение осуществляется за счет вала мощности. Нижние диски позволяют устройству скользить по траве.

Согласно техническим характеристикам Камаза 4310 он способен преодолеть даже неровные участки, которые не под силу некоторым вездеходам.

Станок для заточки цепей бензопил нужная вещь, которая пригодится в хозяйстве и поэтому к выбору данного агрегата стоит подойти со всей ответственностью. В этом непростом деле вам поможет эта статья.

Немногие знают, что можно собрать насадки на бензопилу своими руками, заинтересовались? Пройдите по ссылке //machinspec.com/lesozagotovitelnaya/benzopila/nasadki.html, и узнайте больше.

Производство рамы можно провести уголками из старого лома. Изготавливать ножи лучше ножей из старой роторки от трактора, что позволит значительно сэкономить. Однако, для улучшения тяги и производительности, стоит укоротить ротор на два-четыре сантиметра, исходя от мощности транспортного средства.

Самостоятельное создание ротора потребует листа металла и вырезанного из него двух кругов в форме дисков, с диаметром в 390мм. По средине дисков стоит приварить ножки, позволяющие им вращаться. В свою очередь центробежная сила справиться с покосом.

Для нижней опоры – диск из лущильного устройства 45 см в диаметре. Осевым валом будет старая труба до 3мм в диаметре. Для конструкции потребуется подшипник №180 106. На трубку следует заранее нанести отверстие для вставки подшипникового механизма. Понадобится также сварной шкив.

На подготовленный предварительно вал следует одеть диск с ножами. Далее сварочным аппаратом приваривается шкива к трубке. За вращение данной конструкции будут отвечать 2 типовых подшипника.

Текущая модель данной косилки будет захватывать 1.1-1.15см, а количество оборотов составит в 1500 шт. Если же на вашем участке преобладает бурьян, то советуем не экономить и приобрести специальную газонокосилку для высокой травы.

Сперва косилка устанавливается и приваривается на сварную раму. Обезопасить работу можно за счет установки кожуха.

Модель также можно упростить, приварив нижний диск к металлоконструкции из уголка.

Создание

В случае отсутствия возможности покупки роторной косилки заводского типа либо при желании создания ее собственными усилиями необходимо ориентироваться на базовые моменты, без которых ваши усилия создать косилку из заднего моста своими руками окажутся нулевыми.

Самодельная роторная косилка, как уже было описано выше, применяется для покоса травы, при этом более низкая посадка лезвий позволит подстричь газон. Стоит учитывать, что косилка данного типа будет скашивать высокую растительность и буквально крошить траву мелкого типа.

В качестве прототипа будем рассматривать модель, нужную для мотоблока. В качестве основных деталей стоит использовать 2 диска от зерновой сеялки, а также цепь и редуктор от бензопилы. Лучшим материалом для ножей будет закаленная сталь 65 г.

На видео представлен один из вариантов создания роторной косилки своими руками.

В общей сложности 4 ножа необходимо поместить на каждый диск. Это происходит за счет просверленных ранее на диске отверстий твердым сверлом 6мм в диаметре. Крепление ножей на диски осуществляется благодаря использованию шинки.

Следует оставить пространство меж шинкой и ножом на миллиметр-два больше ширины ножа. Ось до упора затягивается с диском. Не стоит забывать про установку защитного корпуса на привод.

Вышеописанные действия позволят центробежной силе, при вращении, расправлять дисковые ножи, которые и будут справляться со своей основной задачей – покосом. Кроме этого, сохраняется возможность вращения ножей на полный оборот (360град), что позволит обезопасить ножи в ситуации их сталкивании с твердыми земельными пластами.

Дабы изготовить ось для крепления ножей, прибегают к прочной углеродистой стали. Диаметр оси должен составлять не менее 8мм. Для сохранения свободного пространства, в котором будут двигаться ножи, применяют метод затягивания оси до упора диском.

Диски прикрепляют на сварную раму с последующей установкой связи с приводом от ВОМ (вал отбора мощности). Дисковое вращение должно происходить навстречу друг другу, что будет группировать скошенную траву рядами. Но, если вы намерены соорудить роторную косилку своими руками для минитрактора, то для начала прочтите эту статью.

Характеристика

Если же принимать во внимание косилку с 3-мя ножами, то ее функционирование происходит исключительно от ВОТ (вал отбора мощности) транспортного средства/трактора.

Зачастую, эксплуатация косилок данного типа широко применимо в работах с большой площадью, чтобы максимально сократить время на проведение покоса.

Стоит учитывать и основные характеристики и параметры роторной косил, среди которых основными являются:

  • способность оборудования варьировать высоту среза зелени и растительности в зависимости от модели косилки;
  • максимальный параметр скорости косилки и стандартная скорость функционирования косилки;
  • максимальная производительность, достигаемая косилкой. Показатель является совокупным и определяется, как подсчет обрабатываемой косилкой площади к показателю затрачиваемого на времени на обработку данной площади.

Далеко не последним показателем является частота вращения режущего элемента. Это также скажется на производительности косилки, а, следовательно, и на времени требуемом для обработки. Однако здесь стоит сделать упор на то, что возможны различия частоты вращения в зависимости от конфигурации оборудования.

Возможно по тем или иным причинам вас не устраивает роторный агрегат, но это ещё не повод отказываться от ухоженного участка, это повод поближе познакомиться с ручными механическими газонокосилками, которые тоже довольно просты в обращении.

Выводы

Применение роторной косилки, созданной собственными усилиями, необходимо четкое соблюдение техники безопасности и инструкций по эксплуатации. Не стоит пренебрегать рекомендациями ее использования, так как, в итоге, это приведет к потере косилки или порче деталей и частей. И не забывайте, что в случае провала вы всегда можете нажать сюда и ознакомиться со списком недорогих электрических газонокосилок, которые сделают профессиональную стрижку травы на вашем участке.

Как сделать адскую газонокосилку своими руками

Здарова пикабушники, представляю вам аппарат по борьбе с травой)) Возможно кому пригодится такая идея)

и так взял обычную старую коляску

Затем отрезал нужный кусок доски, просверлил в ней отверстия и закрепил пластиковыми стяжками

Потом расположил болгарку, зафиксировал кнопку включения изолентой, и закрепил саму болгарку

вставил леску, отмерил нужную длину, чтоб не цеплял за колеса, лишние откусил

Сделал ручку из уголка и старой клюшки

Телега получилась от души, результат очевиден

Очень необычно)) Сосед ржал от души))

Всем спасибо за внимание))

Ошметки травы полетят в воздухозаборник УШМ и пипец котенку, ты хоть бы прорезь с кожухом сделал что бы она воздух сверху забирала

Не ты первый, не ты последний. Делал нечто подобное из циркулярки, несмотря на все меры предосторожности и все возможные защиты сдохла на 3й покос, а недорогой триммер живет долго и счастливо.

Пускай ещё на неё вайфай модуль и камеру прихуярит и транслирует стрим на твиче с управлением командами в чате

Адмирал газонокосилки..
Владыка полей..

Ваша газонокосилка готова, Капитан!
ах как звучит то!

котёнку в любом случае пиздец, где-бы не был воздухозаборник

А я имел в виду котенка

Бедный котенок, мало того — что назвали УШМ, так еще и траву косить заставили)))

похоже на металлоискатель на колёсиках

Тросик расплетется очень быстро если на концах он не будет заклепан!, Были подобные косилки, года три и на помойку их, плюс кабель этот постоянно за собой волочить, другое дело бензиновая. Единственное неудобство которой это то что бензин нужно бодяжить с маслом. Правда бензиновые тоже разные бывают, первой была MTD , с отдельной ручкой сцепления, она же первой и вышла из строя, тупо сломалась, затем начались другие проблемы, кончилось тем что начал проворачиваться составной из двух частей вал, тупо разбило железку, ах еще там был гемор с гибким валом приводом от двигателя на редуктор куда лезвие прикручивается, как итог 2 сезона и на помойку. Другое дело штиловские косилки, даже электрическая нормальная в плане надежности как минимум.

Кстати в прошлом году от электрической косилки невероятным образом умер один человек 25 лет отраду. Никогда бы не поверил если бы это не случилось у знакомого (его брат косил траву), перерубил кабель косилкой и каким то образом перерубленный кабель его убил. Вот такая нелепая смерть.

как будто это что-то сложное

Нет не сложно, однако если иметь при этом канистру бензина и не иметь дополнительной емкости под рукой, тот тут начинаются проблемы так как мне не нужна канистра с бензином бодяженная маслом.

заливаешь в бак бенз, доливаешь масла, трясёшь как паркинсонщик

Я и написал о том что это не удобно, желательно иметь при этом бадейку литров на пять что бы туда налить бенз и сразу туда же залить масло. С пятилитровой бадейки и наливать удобнее, нежели с 20 литровой канистры. У меня косился fs 130 вполне устраивает 6 сезонов хорошей работы, однако там много нюансов, той же леской давно не пользуюсь, так как бесполезное занятие постоянно наматывать её а затем она рвется, все отвинчивать и перематывать, этот процесс происходит настолько регулярно что проще заменить леску на режущий диск, но и их очень много видов, двухлопастной к примеру для мелкой травы подойдет аля мини газон, а еще есть трехлопастные которые подходят от хускварны (некоторые продаваны в магазинах не желают их продавать типа это не для вашей косилки и вообще у вас все сломается) но нет отлично подходит и стрижет высокую траву. Но мощности конечно немного не хватает. Обычное двойное лезвие к примеру стоит за 800р+ а второе цена была 1200р. Однако покосив такой косилкой за электрическую и браться не хочется. Хотя если 6 соток нужно скосить то бензиновая и нахрен не нужна конечно можно и немного помочиться с леской.

Как сделать роторную косилку своими руками

Роторная косилка подбирается с учетом особенностей обрабатываемой земли. Модели для мотоблока и минитрактора отличаются методами транспортировки, габаритами, функциональностью. Любая роторная газонокосилка предназначена для скашивания травы.

Технические характеристики роторной косилки

Специалисты классифицируют рассматриваемые агрегаты на следующие виды:

  1. устройства, которые скашивают и укладывают траву в прокосы;
  2. аппараты, которые скашивают и укладывают траву в валки;
  3. роторные косилки на мотоблок, которые скашивают и измельчают траву.

Некоторые модели погружают, плющат траву, одновременно скашивая и укладывая в прокос. С учетом способа монтажа специалисты выделяют такие аппараты, как прицепная, полунавесная и косилка роторная навесная.

Рассматриваемое устройство состоит из задней, передней и боковой режущей системы. На трактор устанавливают аппараты с 1,2,3 либо 5 брусьями. Роторная коса запускается под действием вала или колес трактора.


На фото Роторная косилка на минитрактор

Рассматриваемые агрегаты устанавливаются на трактор и мотоблок в горизонтальном положении. Нож и шатун должны двигаться в одной плоскости. Для работы на маленьком участке земли используется польская косилка для трактора. Фронтальная навесная модель разбивает земельный участок на загоны.

Перед покупкой роторной косилки на мотоблок изучается принцип ее работы. Если необходимо скосить сеянные высокоурожайные и полеглые травы, сорняк, тогда применяют ротационный аппарат. Такая косилка к мотоблоку или трактору фиксируется самостоятельно. Оборудование состоит из бруса, к которому прикреплены ножи.

Аппарат с измельчителем состоит из ротора, рамы, механизма привода, трубопровода. Принцип работы роторной косилки на мотоблок: при движении техники растительность наклоняется щитом, затем скашивается ножом. Трава поднимается, измельчается, попадая в емкость.

Если необходимо быстро обработать землю, тогда используется польская косилка для трактора или мотоблока с несколькими режущими элементами. Специалисты рекомендуют покупать подобные аппараты с учетом следующих критериев:

  • высота среза травы;
  • производительность;
  • частота вращения ножа.

Плюс роторной косилки на минитрактор — наличие демпфирующего устройства, которое защищает нож от различных препятствий. К дополнительным преимуществам аппарата специалисты относят:

  • легкий в эксплуатации;
  • высокая безопасность;
  • экономия времени.

Модельный ряд агрегатов

Роторная косилка для мотоблока может быть представлена в виде следующих моделей:

  • «Заря» — устанавливается с помощью редуктора и дополнительных кронштейнов. Устройство применяется для скашивания травы, мелких кустарников и зерновых. Ширина конструкции 70-80 см. При необходимости аппарат применяется при обработке каменистой почвы;
  • «Заря 1» — применяется для обработки почвы в труднодоступном месте;
  • «КНС-0,8 Стриж» — позволяет скосить траву высотой в 2 м;
  • «КМ-0,5» — компактная модель с шириной скашивания в 50 см.

Модели роторных косилок для минитрактора:

  • Z083 MINI — предназначена для скашивания травы на большом участке. Данная модель не используется на горном рельефе;
  • DM 135 — скашивает и укладывает траву в покос. Модель укомплектована 8 ножами;
  • «КП-2,1М» — навесная роторная косилка для минитракторов позволяет обрабатывать землю с твердыми предметами;
  • Z-069 Wirax — польская модель, с помощью которой можно обработать большой участок. Трава скашивается и укладывается в валки;
  • КРН-2,1Б — скашивает траву на трудном участке;
  • SB-1200 — полунавесная модель чешского производства. С помощью данной мобильной конструкции можно повторить рельеф почвы.


На фото Косилка для трактора Z-069 Wirax

Аппараты-самоделки

При необходимости можно изготовить роторную косилку на мотоблок и минитрактор своими руками. Чтобы сделать оборудование для мотоблока, потребуется сварочный аппарат, арматура, рулетка, металлические уголки.

Каркас самодельной роторной косилки для мотоблока изготавливается из металлических уголков (4х4 см). Затем устанавливают подшипники. Следующий шаг заключается в изготовлении рабочей части аппарата.

Полученная конструкция будет измельчать мелкую траву, и скашивать высокие сорняки. Невская роторная косилка для мотоблока своими руками изготавливается из 2-х дисков, взятых из сеялки, редуктора и цепи от бензопилы.

На каждый диск потребуется по 4 ножа. Режущие элементы изготавливаются из закаленного металла. Чтобы их установить, высверливают отверстия диаметром в 6 мм. Режущие элементы фиксируются к мотоблоку с помощью шинки. При этом сохраняется зазор между данными элементами (1-2 мм).

Подобная конструкция обеспечивает быстрое скашивание травы.


На фото Простая роторная косилка для трактора своими руками

В процессе работы мотоблока с роторной косилкой сохраняется возможность вращения ножей на 360 град.

Ось аппарата изготавливается из углеродистой стали, диаметром более 8 мм. Чтобы ножи двигались свободно, ось затягивается диском. Диски монтируются на раму, связывая их с приводом. Диски должны вращаться напротив друг друга (для обеспечения складывания в ряды скошенной травы).

Дополнительные работы

Чтобы усовершенствовать мотоблок, можно самостоятельно изготовить адаптер. Этот маленький прицеп выполняет функции кабины с возможностью монтажа навесной роторной косилки. Мотоблок управляется за счет поворота ручек. Перед изготовлением адаптера учитывается длина руля. Ось прицепа изготавливается из элементов подвески коляски от мотоцикла. Специалисты рекомендуют изготавливать ось из стального уголка размером 40х40х2. Чтобы усилить адаптер, привариваются квадратные трубы.

Самодельная роторная косилка для минитрактора изготавливается своими руками с помощью старых железных батарей и бочки. Аппарат состоит из режущих элементов, кожуха и рамы. Роторная косилка скользит по земле нижними дисками.


На фото Косилка для мотоблока своими руками

Чтобы изготовить раму, используют уголки в 40 см. Агрегат укомплектовывается ножами из старой роторной косилки. Если используется польская модель, тогда необходимо ее укорить на 3 см. В противном случае будет недостаточно тяги у минитрактора.

Из металлического листа толщиной в 4 мм вырезается 2 диска диаметром в 39 см. К ним фиксируют ножи (они должны свободно вращаться). В процессе движения под влиянием центробежной силы режущие элементы будут косить траву.

Для изготовления нижних опор используют диски от лущильника (диаметр 45 см). Валы можно изготовить из металлической трубы диаметром в 30 мм. Аппарат укомплектовывают 2 подшипниками:

  • первый устанавливается в трубу;
  • второй — в сварной шкив.

На вал надевается диск и ножи. Шкивы приваривают к трубе. Полученная конструкция позволяет захватить участок шириной в 110-115 см. При этом оборот вала равняется 1400. На аппарат монтируется кожух. В месте соединения косилки с минитрактором рекомендуется установить подшипник, чтобы продлить срок службы ремня.
Для упрощения конструкции специалисты советуют приваривать нижний диск к раме. Скорость работы агрегата — 10 км/ч. При этом срезается трава высотой в 5 см. Полученная роторная косилка применяется для уборки кукурузы.

Видео: Самодельная роторная косилка

Видео: Косилка роторная на мотоблок своими руками

Видео: Роторная косилка на минитрактор своими руками

Как сделать газонокосилку из старых инструментов и бытовой техники своими руками

Газонокосилки используются для содержания газонов, оформления лужайки перед домом. В магазинах имеется большой ассортимент этих устройств, но стоят они дорого. Поэтому можно сделать газонокосилку своими руками.

Как сделать газонокосилку своими руками

Можно сделать газонокосилку с бензиновым или электрическим двигателем. Бензиновые применяют для больших участков, они не привязаны к электрическому питанию. На небольших дачных участках с малым объемом работ используются электрические устройства. Агрегат состоит из следующих элементов:

Двигатель монтируют на платформу, резак — под нее. Ручку и рычаг прикрепляют к самой платформе. Самоходные самодельные сенокосилки позволят содержать лужайку в отличном состоянии.

Из стиральной машины

Домашний мастер при желании может создать газонокосилку своими руками из стиральной машины. Недорогая газонокосилка из стиральной машины включает такие детали:

  • двигатель от стиральной машины;
  • стальные ножи;
  • колеса от тележки;
  • труба для ручки;
  • электропровод;
  • выключатель;
  • вилка.

Для изготовления самоделки можно использовать мотор мощностью 180 Вт, имеющий конденсатор и реле пуска. Этот мотор берут из стиральной машины. Стоит подобрать или изготовить колеса из фанеры. Их нужно располагать на расстоянии 5-6 см от поверхности почвы.

Это расстояние — высота покоса травы. Число колес бывает 4, 3, 2. Лист должен иметь размеры 30х50 см. Ножи делают из стали шириной 20-50 мм, толщиной 2-3 мм. Режущая сторона слегка изгибается вниз, это защитит вал от попадания мусора и травы. Ручку изготавливают, согнув трубу, чтобы стало удобно поддерживать агрегат. Ручку прикрепляют к раме сваркой.

На шасси от тележки устанавливают платформу, сделанную из листа. Из труб делают ручку и фиксируют к платформе сваркой. Делают отверстие для моторного вала. Спереди рамы приваривают защитную решетку из стали. Верх и низ решетки прикручивают винтами, а к ним приваривают проволоку.

Решетка газонокосилки электрической обеспечивает зазор для ножа. Двигатель закрепляют на платформе, его вал должен пройти в вырезанное отверстие. На вал ставят резак с заточенными зубьями. Посредине просверливают отверстие.

Нож надо сбалансировать и отцентрировать. Двигатель закрывают кожухом, чтобы защитить его от травы. Так как мотор должен охлаждаться во время работы, в кожухе предусматривают отверстия. Теперь к мотору присоединяют проводку и закрепляют ее. Металлическую ручку надо обернуть резиновым кожухом, чтобы защититься от электричества. Можно также дополнительно изготовить травосборник для газонокосилки своими руками.

Из болгарки

Дешевая газонокосилка из болгарки своими руками создается следующим образом. Корпус устройства делают из диска автомобиля. Распиливают диск на 2 части. К одной части приваривают крышку.

Затем в боковой части диска создают проем, где будет перед косилки. Закрепляют на корпусе колеса и ручку. В кожухе болгарки или триммера делают отверстия. Прибор закрепляют на корпусе газонокосилки при помощи винтов. Нож можно сделать из стали. Его края затачиваются на точиле и разворачиваются в виде пропеллера.

Режущий элемент прикрепляют к валу болгарки. На него накручивают гайку. Режущее устройство прикручивают болтом, зафиксированным в гайку. Выключатель на болгарке фиксируют деревянным бруском. На ручку косилки устанавливают выключатель и вилку, чтобы можно было подключить удлинитель.

Из пылесоса

Недорогая самодельная газонокосилка из пылесоса изготавливается следующим образом. Со старого пылесоса можно снять электромотор и применить его для создания самоделки.

  1. Электромотор от советского пылесоса Буран мощностью 300 Вт.
  2. Текстолитовая пластина размерами 260х180 мм, которая используется в качестве опоры для двигателя.
  3. Колеса от тележки.
  4. Шасси.
  5. Пластиковая ручка из трубы.
  6. Выключатель.
  7. Жестяной лист для выполнения кожухов, которые будут защищать мотор от грязи.
  8. Стальной уголок, из которого изготавливают раму.
  9. Электрический провод.

Следует приготовить инструменты для работы:

  • сварочный аппарат;
  • УШМ;
  • дрель;
  • гаечный ключ;
  • элетролобзик;
  • паяльник;
  • отвертку;
  • рулетку;
  • маркер.

Создают резак для самодельной косилки травы. В заводских устройствах он изготавливается из крепкой полимерной нити. Надо купить ее и присоединить к отрезку из стали с имеющимся в середине отверстием. Затем делают нож из пилы. Твердую сталь размягчают.

Чтобы сделать косилку, заготовку нагревают до высокой температуры и дают ей остыть. Когда нож будет изготовлен, его надо снова разогреть и быстро остудить. Длина резака составляет около 30-50 см. Режущую часть следует заточить под углом 60º. Кромки устанавливают по краям ножа. Проем для вала должен быть точным, т. к. резаки нужно сбалансировать.

Мотор вращается со скоростью 11000-30000 об/мин, при этом дисбаланс может вызвать вибрацию.

Все детали должны быть отлично закреплены. Чтобы резак не повредился об камни, его выполняют сборным: к центральной основе крепят болтами с двух сторон ножи из стали. При ударе о камни нож повернется и не сможет повредиться.

В пластине выполняют отверстие, чтобы туда можно было установить мотор от пылесоса. Двигатель помещают в прорезь и прижимают стальной полосой, которую монтируют поперек прорези и прикручивают болтами. От мотора отделяется участок с турбиной, вместо которой устанавливают на вал режущий элемент.

С другой стороны турбину убирают и вместо нее ставят вентилятор из жести. Чтобы защитить двигатель от травы и запыления, к пластине прикрепляют кожух из жести. Можно использовать крышку от пылесоса, из которого взяли мотор. Прикрепляют текстолитовую пластину с двигателем на шасси с колесами.

Затем к самодельной сенокосилке с помощью кронштейнов крепят ручку, на которой фиксируют выключатель. После этого присоединяют к мотору и кнопке провода, изолируют их и осуществляют проверочный пуск. Если в устройстве есть металлические части, к ним присоединяют заземление.

Из дрели

Еще один способ — изготовить косилку из электродрели. Основные узлы электрокосилки выполняют на фрезерном, токарном станках. Вначале из листа стали нужно выполнить на токарном станке несущий элемент. Шейка дрели должна иметь такой же диаметр.

Основание нужно фиксировать при помощи хомута, следует выполнить в хвостовике 6 продольных разрезов. Стяжка будет плотной. На конце фланца нужно просверлить 8 отверстий для опорной пластины. Ее изготавливают из стального листа толщиной 3 мм. Она будет не только закреплять режущий узел, но и служить рукояткой.

В пластине делают 8 отверстий для основания. 4 из них предназначены для соединения с направляющей. 3 отверстия нужны для фиксации к накладке резака. Из стали изготавливают эксцентрик. Чтобы он был хорошо закреплен, оставляют зазор 4-5 мм.

Выполняют отверстие под втулку на токарном станке. Шток изготавливают из прутьев диаметром 10 мм. Ось и штифт выполняют из стали, закаляют, потом шлифуют. Ось монтируют в серьгу, штифт устанавливают в хвостовик штока.

После этого изготавливают из стали направляющую. Она должна иметь длину 50 мм. Ось рабочего отверстия для монтажа штока идет параллельно поверхности опорной пластины. Другие отверстия делают для крепежей. Выполнение ножа и гребенки — достаточно трудоемкое занятие. Надо взять полотно ненужной пилы с двумя ручками.

Затем делают чертежи гребенки и резака на бумаге. Чертеж приклеивают к картону, и по его контуру вырезают. Получают шаблон. Следует положить шаблон на поверхность, перевести контур маркером на металл. Потом при помощи сверла делают заготовки. После этого их обрабатывают напильником.

Делают отверстия для направляющих и крепежа. Потом закаляют металл. После этого следует отшлифовать поверхности. Для сборки конструкции будут нужны болты, гайки, направляющие шайбы, захваты для резака, пружинные шайбы. В конце работы изготавливают кожух для защиты от пыли. Когда конструкция будет готова, следует перед началом испытаний обработать смазкой все детали и узлы.

Из бензопилы

Газонокосилка бензиновая может быть создана из пилы Дружба или Урал. Бензокосилка состоит из таких деталей: мотор, каркас, колеса, ножи, кожух, ручки, узлы регулировки. Двигатель берут из бензопилы. Его устанавливают на тележку. Ее следует изготовить в виде рамы из уголков профиля 25х25 мм. Ее размеры должны быть около 500х600 мм. По углам к ней присоединяют колеса, так получается шасси. От пилы демонтируют шину и штурвал.

Потом из трубы делают ручку с возможностью регулировки по высоте. К ручке приделывают штурвал, монтируют трос и шланг. Потом мотор от пилы прикручивают на раму. Применяют отверстие в редукторе для фиксации шины. Крепежи кожуха устанавливают снизу. Таким образом, выполнена основа мотокосилки. Надо приделать ножи. На звездочку пилы монтируют при помощи сварки отрезок трубы длиной 80 и диаметром 50 мм. Затем крепят ножи.

Как сделать роторную косилку

Полезная в дачном хозяйстве роторная косилка своими руками выполняется так. Самодельная роторная косилка-культиватор ротационного действия изготавливается из заднего моста ВАЗ. Для работы нужны:

  • диски;
  • цепь редуктора;
  • металлические резаки;
  • шинка;
  • сошник.

Следует подготовить такие инструменты:

Недорогая самодельная косилка роторного типа изготавливается так. Надо выполнить отверстия на дисках. Потом прикрепить шинку к сошнику, а ножи — к шинке. Нож и шинка должны находиться друг от друга на расстоянии толщины первого. Режущий элемент должен поворачиваться на 360º. Для создания осей крепления ножей нужна углеродистая сталь с диаметром 8 мм. Необходимо довести ось до упора посредством диска. Так изготавливают роторные косилки для трактора или для мотоблока своими руками. Переходим к следующей самоделке.

Как сделать механическую косилку своими руками

Недорогую полезную в хозяйстве механическую газонокосилку с ручным управлением можно смастерить самому. Следует изготовить 2 вида ножей: первые крутятся и собирают траву, вторые являются неподвижными и подсекают растения. С помощью передачи от шестеренок и колес надо создать необходимую скорость вращения ножей. Нужно, чтобы трава срезалась по методу ножниц. Затем надо выполнить условия для работы ножей, между которыми расположена трава. Элементам следует придать изогнутую форму для непрерывной нарезки травы.

Источник: http://moy-instrument.ru/instrumenty/samodelnaya-kosilka-dlya-travy.html

Смотрите также:
30.04.2020

Как сделать самодельный форматник своими руками: чертежи, фото Во время изготовления корпусной мебели применяются различные типы инструментов. Для получения ровных заготовок необходимо форматно-раскроечное оборудование. В большинстве случаев небольшое производство не...

30.04.2020

Лазер для резки фанеры своими руками: особенности технологии и основные элементы конструкции Трудно ли собрать аппарат для лазерной резки фанеры своими руками? Каких проблем можно ожидать на разных стадиях реализации проекта?

30.04.2020

Солнечные батареи своими руками Солнечная батарея своими руками (пошагово, фото) Все началось с прогулки по сайту eBay –увидел солнечные панели и заболел. Споры с друзьями об окупаемости были смешны…. Покупая автомобиль никто, не думает об окупаемости. Авто как...

Комментарии

Комментирование отключено.

Голосование

Как Вы узнали о нашем сайте?

Посмотреть результаты

Загрузка ... Загрузка ...
Форум
