Как сделать снегоуборщик своими руками

Снегоуборочная техника своими руками в домашних условиях: снегоуборщик

Зима на территории нашей страны отличается сильным морозом и заснеженностью. Сугробы возле дома могут доставить владельцу много проблем. Чистить их с помощью лопаты утомительное и занимающее много времени занятие. Если человек знает, как выбрать снегоуборщик, то проблема со снежными заносами возле дома может решиться в одно мгновение. Но можно затратить немного своих сил и времени и создать снегоуборщик своими руками.

  • Основные виды снегоуборочной техники
  • Особенности шнековой машины
  • Принцип работы устройства
  • Функционирование двухступенчатой машинки
  • Создания устройства
  • Конструирование электрического сборщика
  • Снегоочиститель с бензиновым двигателем
  • Навеска на моторный блок

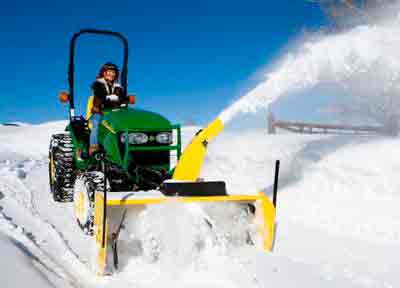

Основные виды снегоуборочной техники

Снегоочистители своими руками созданы для механического удаления снега с требуемой территории. В их функции также входит сбор масс снега и откидывание её к главному месту сбора. Двигатель, который приводит в работу машину, может быть бензинным или же электрическим. Саму технику для сборки снега можно разделить на самоходную (с колёсным или же гусеничным приводом), с ручным управлением, двухступенчатую и одноступенчатую.

Для самостоятельной сборки техники для сборки снега можно использовать разные подручные материалы, которые точно есть у каждого хозяина. Перед тем как начать создание конструкции своими руками, нужно ознакомиться с главными типами данной технике и найти для тебя наиболее подходящий вариант.

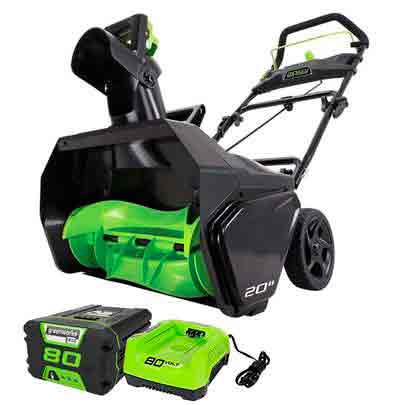

Электрические снегоуборщики могут чистить небольшие площади территории поблизости с домом, к примеру, неширокие дорожки или же крыльцо. Для устранения массы снега большого размера такое устройство не подходит. Помимо этого, его работа не будет отличаться эффективностью, если есть наледь либо массивные сугробы. С другой стороны, такие устройства более компактны, ими легко управлять и хранить.

С большим количеством снега на территории двора могут качественно справляться самоходные снегоуборочные машины на бензиновом двигателе. Передвигаясь своими силами, такие устройства обладают большой дальностью выброса и хорошей проходимостью. Такая конструкция обладает довольно большими размерами, но при работе совсем не нуждается в применении физической силы от владельца.

Перед тем как начать создание машины для сборки снега своими руками, следует отметить, что несамоходные модели нужны для уборки небольших площадей от свежевыпавшего снега с толщиной до 25−30 сантиметров. Их чаще всего используют для регулярной очистки тротуаров, крыш плоского типа, садовых дорожек. Такие конструкции считаются манёвренными, но при устранении более плотных слоёв снега управлять таким аппаратам будет довольно сложно, так как в этом случае придётся толкать не только аппарат, но также и массу снега перед ним.

При конструировании несамоходного самодельного снегоуборщика своими руками (чертежи, проекты), нужно применять как можно более лёгкие детали, так как в этом случае техника будет совершать работу за счёт человека.

Особенности шнековой машины

Для того чтобы правильно создать самодельный аппарат по сборке снега своими руками, нужно для начала разобраться с конструкцией его главных материалов. Любая снегоуборочная машина включает в себя основной рабочий элемент — шнек, который расположен внутри сваренного металлического корпуса. Шнек выглядит как стержень (вал), вдоль продольной оси которого расположена спиральная поверхность. Такой вал крутится на специальных подшипниках, в результате чего приводит в работу спиральный профиль.

Принцип работы устройства

По методу очистки снегоочистительные устройства самоделки можно разделить на одноступенчатые (шнековые), а также двухступенчатые (шнекороторные).

Принцип функционирования одноступенчатого либо шнекового устройства для уборки снега заключается в том, чтобы загребание, измельчение, а также сброс снега проходили посредством вращения шнека. Существует зубчатая и гладкая рабочая кромка шнека: гладкая — для устранения с участка рыхлого снега; зубчатая — для более плотной и обледеневшей кромки снега.

Шнековые машинки чаще всего намного легче шнекороторных и могут быть не только несамоходными. Они представляют собой лопаты на колёсах, которые нужно толкать вперёд, в результате чего они собирают весь снег и отбрасывают его в сторону. Шнек снегочистый запускается с помощью специального электрического либо бензинового двигателя (двухтактного либо четырёхтактного). Такие устройства хороши тем, что они довольно легки в управлении, компактные, мобильные и стоят недорого.

Функционирование двухступенчатой машинки

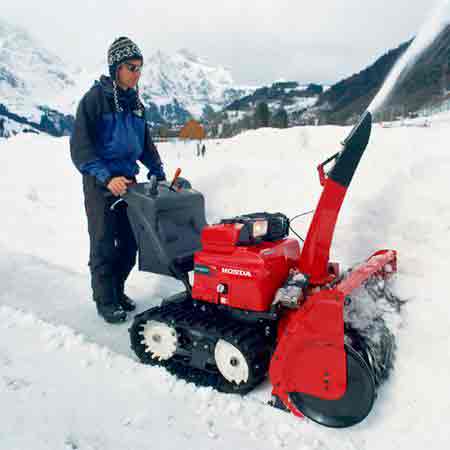

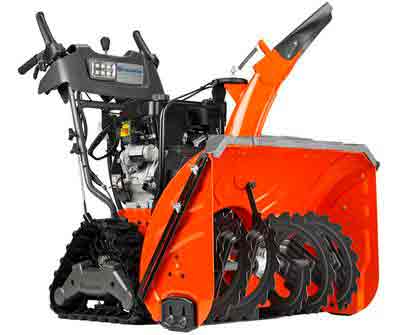

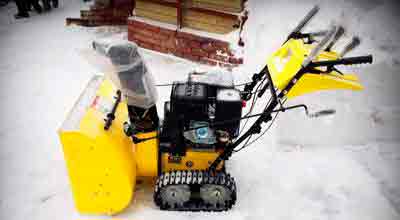

Шнекороторный (двухступенчатый) сборщик снега устроен по-другому. Первая ступень конструкции включает в себя загребание снег шнеком; вторая ступень — выбрасывание через жёлоб с помощью специального ротора — крыльчатки сброса.

Шнек у таких устройств роторного типа устроен по стандартной конструкции винтового вала, с зубчатой, а также гладкой кромкой. Шнеки могут создаваться из металла, стали либо резинки. Также они бывают резинно-пластиковые, армированные сталью, в зависимости от того самоходный сборщик снега либо ручной.

Крыльчатка машинки для сборки снега у шнекторных машин включает в себя от трёх до шести лопастей и также может создаваться из различного металла, в зависимости от показателя интенсивности работы, которую придётся выполнять устройству. Это может быть пластик (для простых моделей), а также металл (для очистки более крупного участка).

Создания устройства

Если дома есть мотоблок, то снегосборщик лучше всего создавать в качестве насадки. Такое устройство без мотора собирать намного легче, чем машину, на которой придётся создавать специальный стационарный привод.

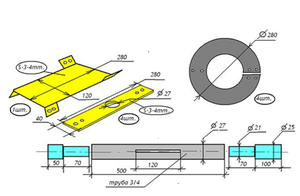

Принцип сборки шнека заключён в следующих действиях:

  1. Вал создаётся из специальной трубы, приваров на концах цапфы для подшипников, а в центре помещают две прямоугольные пластины из стали. Это будут лопатки устройства.
  2. Из более толстой резины или же стали с толщиной около двух миллиметров вырезается четыре диска с общим диаметром 280 мм.
  3. По центру каждой заготовки можно сделать отверстие, которое будет соответствовать толщине вала, после чего нужно распилить одну сторону полученного кольца.
  4. Из разрезанного диска нужно выгнуть специальную деталь и прикрепить её к валу. С левой стороны ставится несколько дисков с направленными витками в сторону лопаток. То же самое нужно проделывается и на другой стороне вала.

На цапфы нужно приделать подшипник номер 203 либо другого подходящего размера. Для качественного крепления шнека под подшипник монтируют специальную ступицу из отдельных частей трубы. Заготовки крепятся болтами к боковым полкам конструкции очистителя снега.

Ковш снегоприёмника создаётся из листовой стали. Для этого берут полосу с общей шириной 500 мм и сгибают её дугой до диаметра 300 мм. Бока можно отделать металлом либо фанерой. В центре верхней части приёмника снега нужно вырезать специальное отверстие 160 мм), к которому крепится рукав для откидывания снега в другую сторону. Готовое изделие устанавливают на раму. Её создают из уголков металла.

Теперь нужно лишь создать специальный привод для приёмщика снега. То есть нужно сделать так, чтобы шнек стал вращаться. Есть сразу несколько методов создания специального привода:

  1. В некоторых снегоуборочниках можно монтировать специальный редуктор. Его устанавливают на месте лопаток, а сам вал шнека создаётся из двух половинок.
  2. Ременная передача происходит посредством двух шкивов. Один находится на ВОМе мотора, а второй насажен на вал шнека.

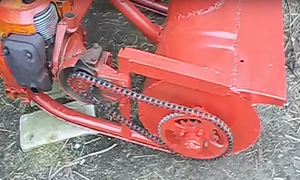

  3. Цепная передача при этом обладает такой же конструкцией, как и ременная, только на месте шкивов применяют звёздочки от велосипеда или же мопеда.
  4. Если машина для очистки снега с участка собрана в качестве мотоблока либо насадки, нужно создать специальный комбинированный привод. В этом случае вал будет совмещён с промежуточным редуктором ременной передачей, а крутящий момент вала редуктора на шнек будет передаваться посредством цепной передачи.

Из всех возможных способов ременная передача считается наиболее лёгкой, именно поэтому её чаще всего создают на свои конструкции домашние умельцы.

Очень важно при конструировании машинки с мотором от бензопилы использовать привод цепного типа. В такой модели будет использоваться звёздочка, а также цепь.

Конструирование электрического сборщика

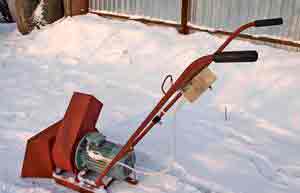

Электрическая конструкция сборщика снега больше всего подходит для дачных участков, где нужно убирать снег редко и в небольшом количестве. Чаще всего в такие машины вместо шнека крепят один ротор, работающий на вентиляторе. После захвата снега специальными лопатками, лопасти вентилятора начинают смешивать снег с воздухом, а после под давлением выбрасывают в определённую сторону с помощью рукава. Роторный сборщик снега может справляться лишь с рыхлым и только что выпавшими массами снега.

Такое устройство ротора несложное, поэтому его по силам изготовить каждому желающему следуя главным чертежам. Создание устройства:

  1. Для крыльчатки используют специальный металлический диск, его наваривают на лопасти полосы из стали. Их количество может колебаться от 2 до 5 штук. Вал вытачивается на токарном станке из стального прута. Вместе со ступицами на него помещается несколько подшипников.
  2. Для корпуса улитки отрезают часть металлической бочки высотой 150 мм. С боковой стороны нужно прорезать небольшое отверстие, куда будет помещён патрубок для монтирования рукава. По центу дна высверливается отверстие, в него вставляется специальный вал ротора, чтобы он переместился внутрь улитки. На него надевается специальная крыльчатка. Ступицы подшипников крепятся ко дну болтами с внешней поверхности улитки. С обратной стороны корпуса конструкции привариваются два листа прямоугольной формы. Направляющие лопатки будут качественно захватывать лишний снег, вентилятор всасывать, перемалывать и выбрасывать его в стороны, очищая тем самым участок.
  3. Готовое устройство с ротором помещают на раму, совмещают с ременной передачей электрическим двигателем, а в качестве ходовой части применяют специальные колёса от тачки.

Снегоочиститель с бензиновым двигателем

Машинки для уборки снега чаще всего создают со шнековым или же с комбинированным механизмом. Начальный этап работы намного легче. Для комбинированного типа сборщика снега нужно собрать такой ротор, который используется в электрических моделях. В этом случае отличается только то, что к корпусу ротора не приваривают лопатки. Его соединяют с задней частей шнекового снегоуборщика.

Двигатель можно использовать в этом случае любой с воздушным охлаждением. Он может быть как двухтактным, так и четырёхтактным. Раму несамоходного устройства нужно помещать на лыжи. Пользователю будет намного легче использовать машину для сборки снега на толстом покрове. Если показатель мощности даёт создать самоходную машину, то к раме нужно прикрепить специальные колёса, а после совместить их через привод с ВОМом двигателя.

Навеска на моторный блок

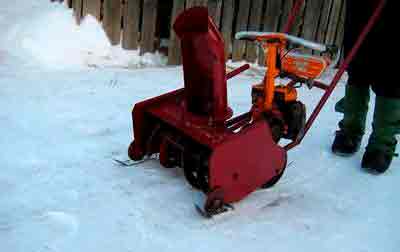

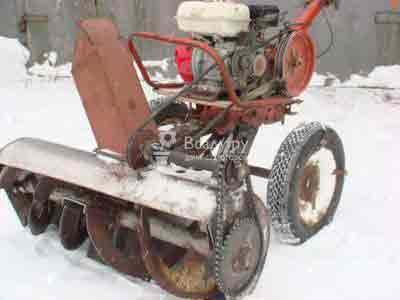

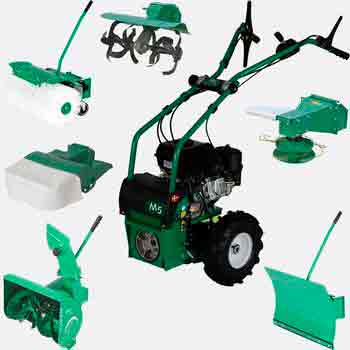

Самым лёгким в создании сборщиком снега считается навеска на мотоблок. Если во дворе находится тяговой аппарат, то зачем делать ещё одну машину с приводом в конструкции. Для этого в качестве навески нужно создать специальный шнековый механизм со специальными лопатками для выброса снега. Корпус приёмника снега помещается на раму, а снизу крепятся лыжи. На задней части рамы устанавливаются специальные крепежи, с помощью которых будет происходить сцепка с мотоблоком и насадками.

Привод проводится с помощью ременной передачи. Скорость вращения шнека можно установить самостоятельно, подбирая шкивы разного диаметра. Если это сделать не получается, то между шнековой насадкой и мотоблоком можно создать специальный промежуточный редуктор. Он уменьшит обороты до нужной частотности.

Снегоуборщик, созданный своими руками, по своим показателям почти не будет отличаться от аналогов заводского изготовления, при этом обойдётся пользователю намного дешевле покупной модели. Шнекороторный агрегат намного сложнее в создании, но отличается высоким показателем производительности. Такое устройство следует применять жителям регионов, где выпадает большое количество осадков.

Источник: http://sotka.guru/dachnye-prisposobleniya/snegouborschiki/snegouborochnaya-tehnika-svoimi-rukami-v-domashnih-usloviyah-snegouborschik.html

Делаем снегоуборщик своими руками: разбор 3-х лучших самодельных конструкций

Снежная пора – любимое время детворы: катание на лыжах и саночках, веселые игры в снежки и строительство ледяных замков… Но владельцев загородных домов обилие снега не очень радует, ведь приходится вновь браться за лопату и расчищать территорию. Хорошо, когда есть возможность приобрести снегоуборочную машину и превратить сезонную повинность в приятную работу. Но если нет лишних денег на покупку полезного «помощника», всегда можно сделать снегоуборщик своими руками из материалов, которые давно пылятся без дела в углу мастерской или сарая.

Конструкция #1 – модель шнекового снегоуборщика

Подготовка основных элементов

Предлагаем сначала рассмотреть вариант, как сделать снегоуборщик своими руками на основе старого двигателя от мотоблока. Для этого необходимо подготовить:

  • Листовое (кровельное) железо для сборки корпуса шнека;
  • Cтальной уголок 50х50 мм для рамы конструкции;
  • Фанера толщиной 10 мм для боковых деталей;
  • Полудюймовая труба для обустройства ручки машины.

Планируя обустроить самодельный снегоуборщик двигателем с воздушным охлаждением, необходимо обязательно предусмотреть дополнительную защиту отверстия воздухозаборника от выбрасываемых в процессе работы мелких частиц снега.

Мощность двигателя этого устройства составляет 6,5 л.с. Ее вполне достаточно для уборки свежего снега с приусадебной территории

Благодаря ширине захвата машины в 50 см удобно будет передвигать конструкцию и расчищать извилистые дорожки на участке. Машина имеет компактные габариты, ее ширина не превышает 65 см. Это позволяет в любой момент за ненадобностью прятать снегоуборщик в сарай, он легко проходит через обычный дверной проем.

Для изготовления вала шнека можно использовать ¾ дюймовую трубу. В трубе делают сквозной пропил, необходимый для фиксирования металлической лопатки размерами 120х270 мм. В процессе работы захватываемая снежная масса из транспортной ленты шнеком будет передвигаться к лопатке. Эта лопатка, в свою очередь, под действием вращения вала будет откидывать снег в стороны.

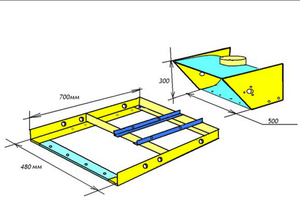

Раму снегоуборщика можно сварить из стальных уголков 50х50 мм, а ближе к краям конструкции в трубе к поперечным уголкам остается только приварить по два уголка с каждой стороны, размеры которых 25х25 мм

К этим уголкам в дальнейшем и будет крепиться платформа двигателя. Скрепить поперечные уголки с продольными и зафиксировать на них рукоятки управления можно с помощью болтов (М8).

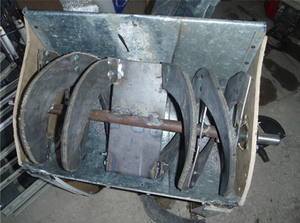

Труба шнека оборудуется металлической лопаткой и четырьмя резиновыми кольцами d=28 см, материалом для изготовления которых может послужить боковина автопокрышки или 1,5-метровая транспортная лента толщиной 1,5 мм.

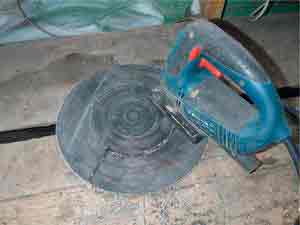

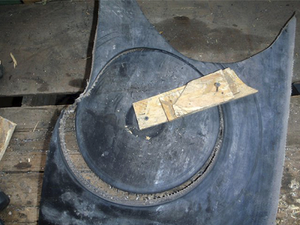

Вырезать кольца из резиновой основы можно с помощью простого приспособления: в дощечку забить два шурупа, а затем эту конструкцию плотно закрепить на ленте и провернуть по кругу. Значительно упростить процедуру вырезания можно, используя электролобзик

Поскольку шнек снегоуборной машины будет вращаться в самоцентрируемых подшипниках 205, их необходимо разместить на трубе. Для того чтобы самому сделать снегоуборщик можно использовать любые подшипники, главное – они должны быть закрытого исполнения. В роли защитного кожуха для подшипников может выступить опора от кардана старых моделей Жигулей.

Совет. Чтобы конструкция хорошо входила в подшипники, в ней нужно сделать пару пропилов и слегка обстучать. Такие манипуляции позволяют немного уменьшить диаметр вала.

Для страховки самодельного шнека от попадания льда желательно предусмотреть страховочный штифт. Помимо прямого назначения – срезания при заклинивании шнека, он будет служить в качестве ременного предохранителя (если обустроить систему ременной передачи). Привод шнека можно осуществить и цепью. Частота его вращения на холостом ходу выходит около 800 об/мин. Все необходимые комплектующие снегоуборочной машины можно приобрести в любом специализированном магазине.

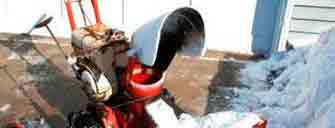

Для отброса снега хорошо подходит отрезок пластиковой канализационной трубы d=160 мм. Он фиксируется на трубе такого же диаметра, размещенной на самом корпусе шнека

Продолжением этого отрезка трубы будет выступать желоб для выброса снега, диаметр которого должен быть больше, нежели ширина металлической лопатки шнека.

Сборка конструкции

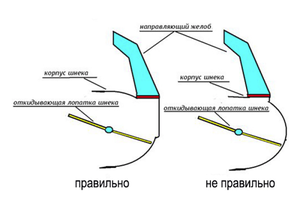

Перед сборкой конструкции необходимо обратить внимание на то, что размеры корпуса машины должны на пару сантиметров превышать габариты самого шнека. Это позволит предупредить задевание механизмом стенок корпуса в процессе работы.

Поскольку двигатель снегоуборщика в бесснежные периоды можно применять и для других целей, в конструкции агрегата желательно предусмотреть быстросъемную удобную платформу, благодаря которой двигатель в любой момент можно снять без задействования каких-либо инструментов.

Весомым преимуществом такого конструктивного решения является простота очистки корпуса и движимых частей машины от утрамбовавшегося снега. Да и убирать такой снегоуборщик на хранение намного проще: достаточно снять двигатель и машина станет в два раза легче.

Основой для лыж выступают деревянные брусья, которые дополнительно оборудуются пластиковыми накладками. Изготовить такие накладки можно из короба от электропроводки

Снегоуборщик готов к эксплуатации. Осталось только покрасить самодельное устройство и приступать к работе по расчистке снега.

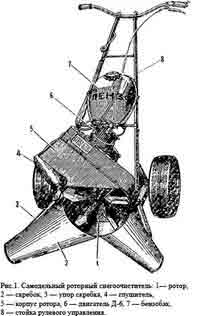

Конструкция #2 – роторный снегоочиститель «Вьюга»

Этот довольно простой по конструкции аппарат можно сделать в любой мастерской, оборудованной токарным станком и сварочным аппаратом. Сконструированный пензенскими умельцами снегосборщик хорошо себя показал даже в довольно тяжелых условиях снеговых заметов.

Основу конструкции устройства составляют: двигатель с вмонтированным глушителем, бензобак и трос для управления дроссельной заслонкой.

Все составляющие устройства можно приобрести в магазине или взять с того же мотовелосипеда

Для начала необходимо изготовить ротор на токарном станке на основе соответствующей заготовки из детали электродвигателя. Внешне он похож на стальной диск d=290 мм и толщиной 2 мм. Диск, соединяясь с помощью болтов со ступицей, образует конструкцию, к которой уже крепятся методом сварки 5 лопастей. Для повышения эффективности работы механизма лопатки дополнительно с обратной стороны усиливаются ребрами жесткости.

Система охлаждения мотора работает по принципу вентилятора, лопасти которого изготавливаются из дюралалюминия и фиксируются на шкиве для запуска мотора

Защищает вентилятор паяный кожух, размещенный на крышке картера. Для повышения качества охлаждения головку цилиндра размещают под углом в 90 градусов.

На корпус ротора сажается вал на попарно размещенных четырех шарикоподшипниках. Он фиксируется к корпусу при помощи стального прижимного кольца и болтов. Сам корпус ротора прижимается к раме с помощью специальной скобы, которая частично захватывает и прижимное кольцо.

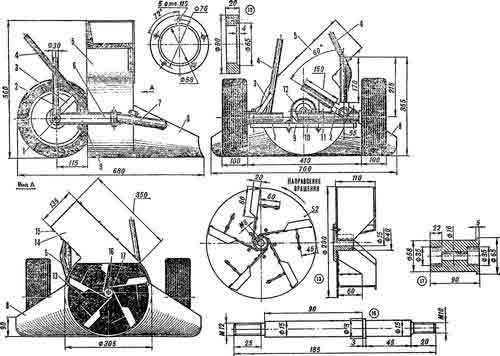

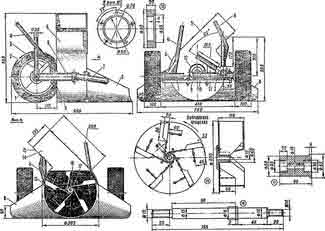

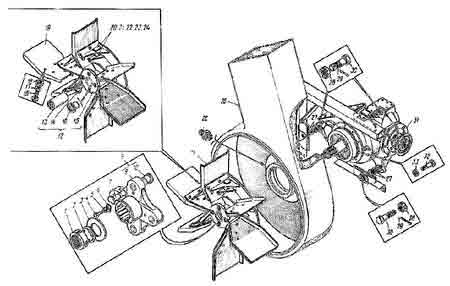

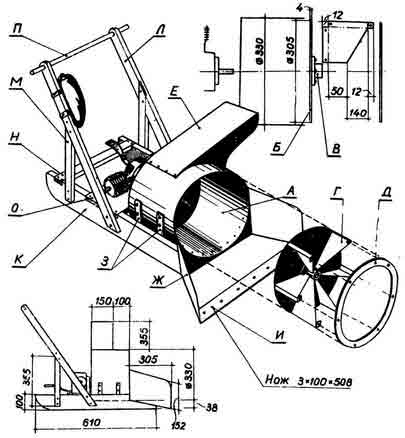

Схемы сборки основных элементов снегоуборочной машины «Вьюга»

Съемными элементами машины являются алюминиевая стенка корпуса ротора и размещенные вдоль рамы скребки.

Значимым преимуществом самодельной снегоуборочной машины является возможность путем смены скребков регулировать ширину захвата. На высоте и качественные характеристики агрегата. Вес конструкции не превышает и 18 кг, что дает возможность использовать его женщинам, а дальность отброса снега – около 8 метров.

Источник: http://diz-cafe.com/tech/kak-sdelat-snegouborshhik.html

Огород, сад, балкон

Популярные статьи

Делаем самодельный снегоуборщик своими руками

Дачник или житель сельской местности каждую зиму сталкивается с проблемой уборки снега. Конечно, можно взять лопату и убрать снег вручную, но это занимает много времени и сил. А если покопаться в гараже, то можно найти старую бензопилу, газонокосилку, или другой инструмент с двигателем и смастерить из него самодельный снегоуборщик своими руками.

Принцип работы шнековой снегоуборочной машины

Шнековые снегоуборочные агрегаты по принципу работы делят на два вида:

В одноступенчатых, забор и выброс снега осуществляется за счёт вращения шнека, который по форме похож на вал механической мясорубки. С уборкой свежевыпавшего снега справляется шнек с гладкой кромкой.

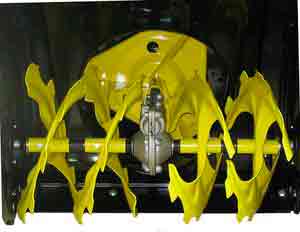

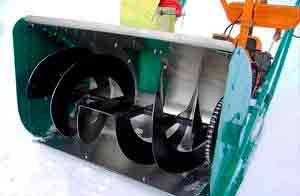

Шнек с гладкой кромкой для снегоуборщика

В двухступенчатых моделях в заборе снега шнеку помогает ротор. Он крепится на приводной вал. Лопасти ротора выступают немного вперёд, тем самым облегчая захват снега. Для изготовления лопастей ротора используют либо металл, либо прочный пластик.

Собирая снегоуборщик своими руками проще всего сделать его одноступенчатым, так как это самый простой в изготовлении агрегат. Его выброс снега достигает 10-12 метров.

Какой двигатель можно использовать для снегоуборщика

Если вы собираетесь делать снегоуборочную машину из мотоблока, процедуру выбора двигателя можно пропустить, так как будет использоваться ресурс агрегата. В таком случае можно переходить к следующему шагу.

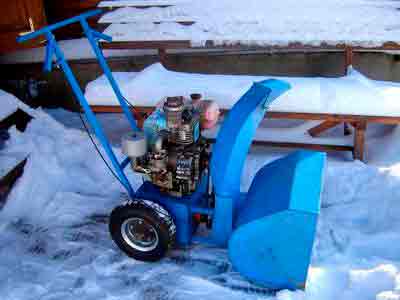

Снегоуборщик с бензиновым двигателем

Для изготовления снегоуборочной машины понадобится двигатель внутреннего сгорания или электродвигатель. Для последнего будет необходим удлинитель, который и определит радиус действия нашего снегоуборщика. Если действие происходит поблизости от дома, то лучше воспользоваться электрическим приводом, однако нужно помнить, что электродвигатель боится влаги и ему нужна качественная гидроизоляция.

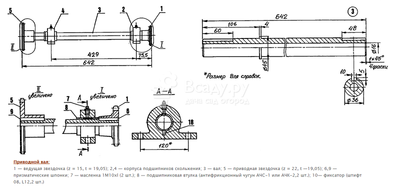

Приводной вал для снегоуборщика

Если работать нужно на даче или отдаленном участке, где не всегда есть электричество, то подойдет двигатель внутреннего сгорания, работающий на бензине. Его можно взять от мотоблока с небольшой мощностью (6,5 л/с вполне достаточно). Мотор будет установлен на быстросъемную платформу, что позволит в будущем облегчить ремонт и обслуживание.

Снегоуборочная машина своими руками: изготовление шнека и рамы

Снегоуборочная машина состоит из сваренного металлического корпуса, внутри которого находится шнек ─ это главный рабочий элемент. Он представляет собой спиралеобразный профиль, наваренный на вал, который крутится на подшипниках. Необходимо закрепить двигатель на раме и передать вращение вала двигателя на шнек. Небольшой зазор между шнеком и коробом обеспечивает отличный отвод собранного снега.

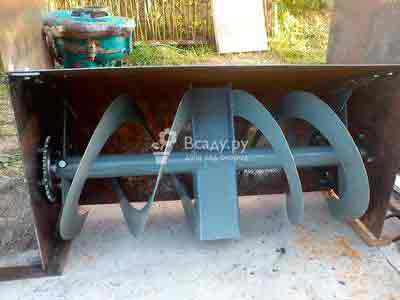

Делаем шнек своими руками

Для того чтобы сделать шнек, нам понадобится старый короб или листы железа, которые необходимо загнуть по форме шнека.

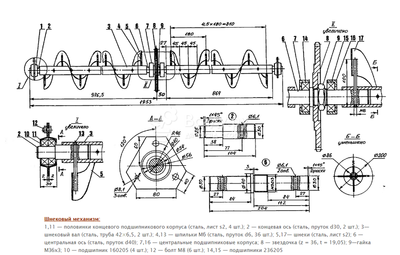

Схема шнекового механизма для снегоуборщика

Изготовление состоит из таких этапов:

• вырезаем из листовой стали 4 диска;

• диски режем пополам, каждый диск загибаем спиралью;

• четыре заготовки свариваем в спираль на трубе, с одной стороны и четыре с другой;

• на края трубы одеваем подшипники.

Подшипники можно использовать любые, главное, чтобы их внутренний диаметр совпадал с диаметром трубы. В боковины снегоприёмного ковша ввариваются стаканы для установки подшипников.

Рама для снегоуборщика своими руками

Рама для самодельного снегоуборщика получается путем сваривания уголков 50 мм, к поперечинам которой монтируются планки для быстросъемной платформы двигателя. К каркасу необходимо закрепить полозья или колёса, для передвижения снегоуборщика. Если убираемая поверхность идеально ровная, то вполне достаточно колёс. При неровной поверхности и глубоком снеге уместны будут полозья.

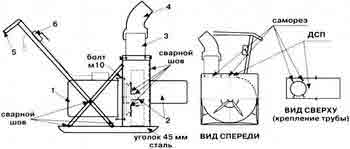

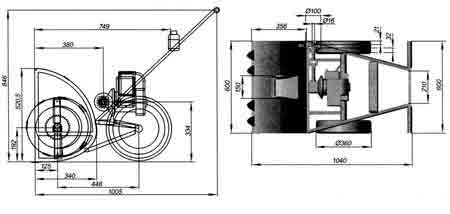

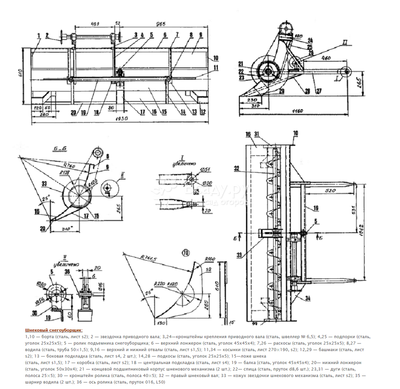

Схема сборки шнекового снегоуборщика своими руками

Элементы управления прикрепляются к раме болтами М8. Далее прикручивается легкосъёмная платформа, на которую устанавливается двигатель.

Самодельный снегоуборщик своими руками видео

Особенности комплектации снегоуборочной машины

Агрегат укомплектовывается следующим образом:

• Для изготовления ручек можно взять обычную полудюймовую трубу.

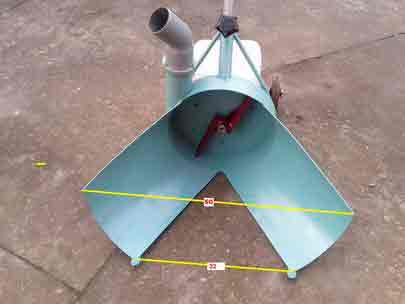

• Входной короб делаем из листового железа, боковые части которого выполнены из 10-ти миллиметровой фанеры.

• Ширина ковша составляет 500 мм, но этот параметр вы можете менять по своему желанию (с увеличением ширины необходимо будет подбирать более мощный двигатель).

• Выпускной желоб делаем из остатков пластиковой трубы, имеющей диаметр 160 мм.

• Вал привода делается из стальной трубы диаметром ¾ дюйма.

• Привод на вал осуществляется при помощи ремня и шкивов.

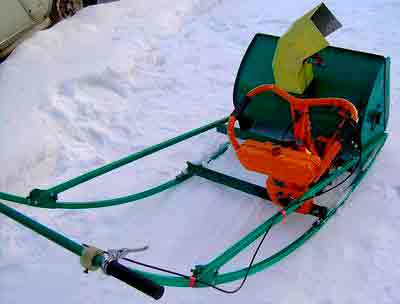

Снегоуборщик с двигателем от бензопилы

Для того чтобы детально изучить процесс сборки обратите внимание на видеоинструкцию.

3D модель самодельного снегоуборщика видео

Снегоуборочная машина своими руками: полезные рекомендации

Для того, чтобы снегоуборщик проработал долго и был надёжным помощником долгое время, рекомендуется придерживаться советов профессионалов:

• С целью предотвращения попадания камней или осколков льда в двигатель стоит добавить в конструкцию предохранительные болты или втулки. Без них есть вероятность заклинивания двигателя.

• Выбор подшипников играет важную роль в надёжности и долговечности эксплуатации агрегата. Они должны быть закрытыми, иначе снег может попасть вовнутрь, что приведёт к ускоренному износу и поломке.

• Лучше взять ременной привод, чем жёсткий. Так как существует вероятность заклинивания постоянно движущихся частей при попадании крупных предметов или льда. Двигатель может заклинить, что приведёт к поломке снегоуборщика. Ременной в такой ситуации просто будет проскальзывать.

Самодельный снегоуборщик своими руками

Следуя инструкции и советам специалистов и имея технические навыки вы сможете собрать агрегат, и тем самым сэкономить на покупке техники. А если собранный своими руками снегоуборщик ещё и покрасить, то он ничем не будет отличаться от купленного, а срок его службы и качество работы будут ничуть ни хуже.

Понравилась статья? Подпишитесь на канал, чтобы быть в курсе самых интересных материалов

Как посадить морковь, чтобы получить почти 100% всходы и не прореживать ее

На дворе уже почти май, а значит скоро придет время посадки моркови. Самая главная проблема в этом деле состоит в том, что семена моркови достаточно мелкие, их посев — работа долгая и кропотливая. После посева последует еще один трудозатратный этап — морковь нужно будет проредить, а то и не один раз.

Именно поэтому многие садоводы все чаще прибегают к способам посадки моркови, благодаря которым в дальнейшем прореживать растения не придется. Кроме того, более свободная и редкая посадка позволит каждому из корнеплодов впитать в себя большее количество питания и нужное количество влаги, благодаря чему урожай получится богатый и вкусный.

Однако тут возникает другая проблема: если изначально разложить семена на достаточно большом расстоянии, можно получить грядки, скажем так, с проплешинами. Ведь часть семян могут не взойти. Такая беда обычно случается тогда, когда садоводы заранее готовят ленты с семенами: часть из них не всходит.

Сегодня поделюсь с вами некоторыми тонкостями процесса посадки моркови: как посеять ее так, чтобы получить почти 100% всходы и в дальнейшем не прореживать ее.

1. В первую очередь нужно правильно выбрать и подготовить семена. Некачественный посадочный материал может не взойти даже при правильной подготовке. Конечно не всегда угадаешь с качеством семян, на упаковке не написано, что они плохие. Но все же лучше брать того производителя, чье качество уже проверено и те сорта, которые подходят для вашего региона.

Далее важно правильно подготовить семена, отбраковать пустотелые и некачественные. Для этого мы сначала их осматриваем и убираем все поменявшие цвет, сухие, деформированные. Далее в 1 стакане воды разводим 40 гр соли и высыпаем туда наши семена. Те, что всплывают отбраковываем, а осевшие на дно используем под посев.

Далее на несколько минут помещаем семена в водку, чтобы растворить эфирную оболочку и ускорить прорастание семян.

Наши семена готовы к посеву. Благодаря всем проделанным процедурам мы повысим всхожесть семян. Теперь переходим конкретно к методам посадки.

1. Посадка в киселе

Фото:

Кисель я готовлю очень просто и быстро. Беру три ложки крахмала и развожу в стакане воды. Далее кипячу еще литр воды и вливаю туда заготовленный крахмальный раствор. Получается не очень густой кисель, в который мы погружаем наши семена (на данный объем киселя около 4 гр семян) и тщательно встряхиваем. В дальнейшем переливаем кисель в нужную тару (удобнее всего — в старый чайник или бутылку) и просто поливаем киселем бороздки. Семена распределяются довольно равномерно, при необходимости можно пролить борозду повторно.

2. Посадка в сыпучих материалах

Еще полезнее для будущего урожая будет посадить семена моркови, смешав их с сыпучими материалами, например с песком в пропорции 1:5. Далее смесью просто просыпаем бороздки. Почему лучше использовать именно песок? Он равномерно смешивается с семенами. Он не закисляет грунт, а значит не снижает всхожесть семян. Он разрыхляет почву, а моркови нужна именно рыхлая почва, иначе она вырастет кривая.

3. Дражирование семян

Фото:

Этим можно заняться сейчас, когда еще рано высаживать морковь, а «повозиться» в огороде хочется. Дражированные семена можно купить в магазине, а можно приготовить их самим. Засыпаем нужное количество семян в 1-литровую банку, слегка заливаем их раствором коровяка, тщательно трясем для перемешивания, затем засыпаем немного мелкого просеянного компоста или торфа, опять банку трясем и перемешиваем. Далее опять доливаем немного раствора коровяка, потом опять торф или перегной, опять перемешиваем. Делаем так до тех пор, пока не получим гранулы по 2-3 мм. Их будет очень легко сажать в будущем, ведь не придется копошиться в мелких семенах.

4. Проращивание семян

А этот способ будет гарантировать почти 100% всхожесть. Берем марлю, складываем в нее подготовленные семена моркови, марлю завязываем в узелок и прикапываем во влажный грунт на пару недель (можно сделать это дома). За это время семена набухнут и проклюнутся. Достаем мешочек из земли, отбраковываем не проросшие семена, а те, что с отростками, присыпаем крахмалом, чтобы они не слипались и нам было легко их выбирать. Аккуратно, чтобы не повредить ростки, раскладываем семена по бороздкам. Они будут уже не такие мелкие и с ними будет гораздо проще и быстрее работать.

А каким способом вы сажаете морковь?

Понравилась статья? Подпишитесь на канал, чтобы быть в курсе самых интересных материалов

Источник: http://ogorod.mirtesen.ru/blog/43474464077/Delayem-samodelnyiy-snegouborschik-svoimi-rukami

Самоделки для уборки снега: снегоуборочная машина своими руками и приспособления – как сделать самому

Механизировать процесс уборки снега придумали почти 150 лет назад, запатентовав машину-снегоуборщик для очистки железнодорожных путей от снежных заносов. Специальные агрегаты позволяют убирать снег быстрее и в больших объемах, чем вручную традиционной лопатой. На рынке широко представлены импортные мини снегоуборочные машины. Но российские умельцы без труда создают свои собственные, вполне работоспособные варианты. Изучив их, разберемся как сделать снегоуборочную машину своими руками.

Принцип работы снегоуборочной машины

Самодельные машины-уборщики снега для дома имеют тот же принцип работы, что и заводские Хускварна, forte qi jy 50, cmi 163, snow fox sf16353l. Такие самоделки захватывают и перемещают снег с помощью крупного горизонтально закрепленного винта (шнека).

Лопасти шнека приводятся в движение через вращающуюся на подшипниках ось (приводной вал), передающую крутящий момент от двигателя.

Когда агрегат движется вперед, широкий ковш, подобно воронке, набирает снежные массы и направляет их через винты-транспортеры. Расположенные под углом лопасти винтов, вращаясь, размельчают снег и проталкивают его далее, к насосу с механическим приводом, выталкивающим снег из разгрузочного люка наружу.

Необходимые приспособления

При подготовке к работе нам понадобятся:

  • чертежи;
  • инструменты: ключи, отвертки, напильник и молоток, тиски и плоскогубцы, дрель, болгарка, сварочный аппарат и, возможно, токарный станок. Кроме того, потребуются цепи, звездочки, втулки, подшипники, болты с гайками.

Также необходимы материалы:

  • Листовая сталь или кровельное железо.
  • Cтальной уголок 50х50 мм.
  • Фанера, толщиной 10 мм.
  • Трубы ¾ и ½ дюйма.
  • 1,5 метра транспортерной ленты (при отсутствии заменяем боковинами автопокрышки).
  • Двигатель. Мотоблок, он же двигатель внутреннего сгорания (работает на бензине), или электродвигатель. К электродвигателю нужны кабель, рассчитанный на использование при минусовых температурах, и качественная гидроизоляция.
  • Избежать короткого замыкания от попадания талого снега можно накрыв электродвигатель, например, разрезанной вдоль пластиковой 5-литровой бутылью.

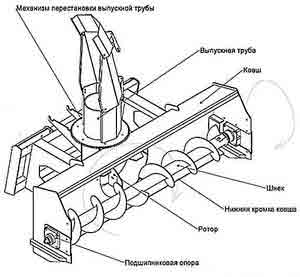

Схема механического устройства

Устройство снегоуборщика довольно просто и имеет в основе несущую раму. На нее монтируются двигатель, снегозахватывающий ковш, рукоятки.

Главной рабочей деталью является шнек, который, вращаясь, собирает и перемещает снег к крыльчатке, где снежная масса захватывается лопастями и подается сначала в полость механизма, а затем в выбросную трубу.

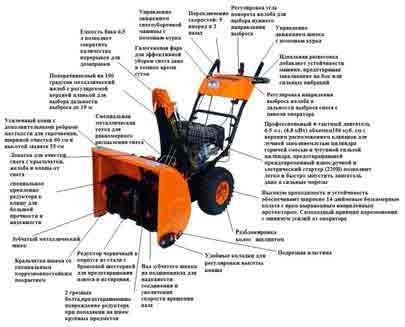

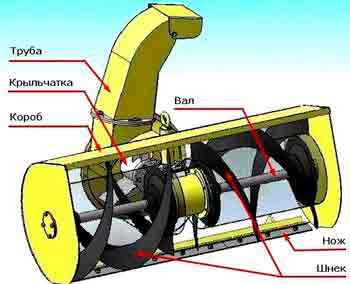

Схема самодельного снегоуборщика наглядно демонстрирует устройство агрегата.

Самый простой снегоуборщик – одноступенчатый. Захват и отброс снега у снегоуборщиков Чемпион 656, lux 163, Патриот осуществляется только вращающимся шнеком. В двухступенчатых конструкциях шнек дополнен металлической пластинкой-лопаткой (ротором), прикрепленной посередине приводного вала.

Видео: Самодельный роторный уборщик снега

Более подробно о роторном снегоуборщике смотрите на видео:

Эта конструкция применяется для уборки больших объемов снега и обеспечивает его выброс на расстояние до 12 м.

Мощность двигателя определяет тип снегоуборщика:

  • Ручной, механический. Двигатель мощностью в 2,5-5 л.с. приводит в действие рабочие детали, а продвижение агрегата идет за счет прилагаемой пользователем физической силы. Снегоуборщик механический своими руками сделать проще всего.

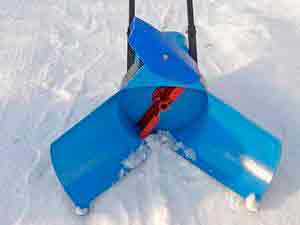

  • Любопытно, что “механическим снегоуборщиком” называется также пластиковая лопата с ручкой в виде металлической скобы, снабженная с обратной стороны усиливающими ребрами жесткости, с прикрепленным к лицевой стороне вращающимся шнеком.

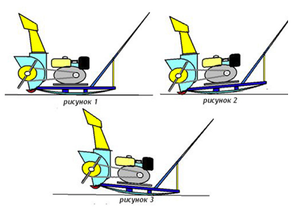

  • Если держать правильный наклон лопаты, чтобы шнек не висел в воздухе, а именно вращался, такой вариант “мотолопаты” без двигателя весьма эффективен для уборки не утрамбованного снега (до 10 см) на небольших площадях, особенно в труднодоступных местах.
  • Самоходный. Достаточно мощный двигатель, от 10 л.с., обеспечивает работу оборудования и движение колес или гусениц.

Гусеничная мини-техника

При нагрузке на глубоком снегу предпочтительнее гусеничный ход. Снегоуборщик своими руками на гусеничном ходу несложно сделать из гусеничной радиоуправляемой детской машины. Подойдет и минитрактор на гусеничном ходу.

Такую конструкцию можно оснастить фарами, веб-камерой и управлять ею дистанционно (пультом). Снегоуборочная мини-техника на гусеничном ходу считается наиболее производительной.

Как сделать снегоуборщик своими руками

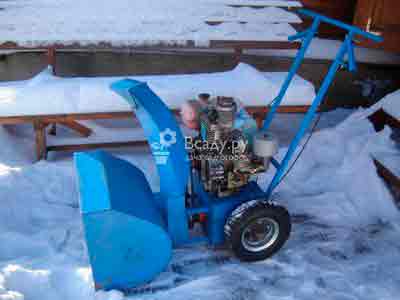

При должной подготовке вполне реально получить качественный самодельный снегоуборщик своими руками. Чертежи, тщательно выполненные, помогут в этом.

На сегодняшний день газонокосилки являются одними из самых популярных инструментов предназначенных для работ на газонах расположенных возле дома. Перейдя по ссылке ознакомитесь с техническими характеристиками данной газонокосилки.

Обработка почвы считается одним из ключевых процессов в сельском хозяйстве, ведь именно на вспаханную почву происходит посадка как зерновых, так и других культур. Тут узнаете о различных видах и преимуществах плуга ПСК.

Минитрактор – отличное решение для обработки и обслуживания земельных участков. Минитракторы российского производства — надежные помощники на долгие годы.

Достойны внимания роторный снегоочиститель «Вьюга» (Пензенская областная станция юных техников) на базе двигателя Д-6. Модель Д.Слонова (Алтайский край) с двигателем от бензопилы «Урал-2Т».

Ниже приведено видео снегоуборщика «Вьюга»:

1. Чертежи основных узлов снегоуборщика с двумя шнеками на базе вездехода работы В. Бережного (г. Валдай, Новгородская обл.) служат отличной наглядной инструкцией.

2. Сварной корпус из листовой стали усилен лонжеронами из уголков, и дополнительным бортом. Стыкуется с вездеходом-основой двумя водилами, приваренными к ложу шнека.

Шнековый механизм состоит из 2-х лент (противоположно направленные винты Архимеда, приварены к выступающим шпилькам М6). Между звездочками шнека и вала натянута мотоциклетная цепь.

Приводной вал сделан с помощью снятых с сельскохозяйственной техники звездочек и подшипников, зафиксированных шпонками и штифтами.

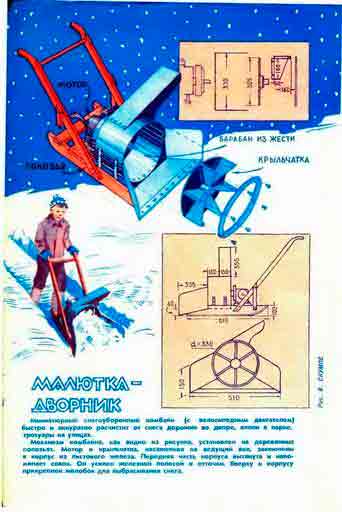

3. Детально вычерченная с указанием всех размеров схема снегоуборщика С. Хомякова не менее интересна и проста в исполнении.

4. Сначала из стальных уголков сваривается несущая рама. На ее поперечины прикручивается П-образный профиль для крепления легко снимаемой платформы под двигатель. Затем монтируются сделанные из трубы ½ дюйма рукоятки управления.

Снизу к раме-основе приделывают колеса или полозья (лыжи). Подходящие колеса можно взять от старой тележки, а полозьями послужат деревянные бруски, усиленные пластиковым коробом.

5. На подготовленную базу крепим двигатель.

6. Ковш, приводной вал, шнек:

  • Корпус ковша выполняем из листового железа, дополняя его фанерными боковинами. При ширине ковша более 50 см. понадобится двигатель большей мощности. На 50 см. вполне подходит мощность в 6,5 л.с..
  • Приводной вал делаем из трубы ¾ дюйма. В сквозной пропил посередине трубы крепим ротор (120×270 мм.) Перпендикулярно ему привариваем уголки 25×25 мм. (с обеих сторон по два) и делаем с одной стороны трубы паз для шпонки под звездочку.
  • Диаметр трубы, чтобы она вошла в подшипники 205, уменьшаем двумя дополнительными пропилами.
  • Подшипники взяты от автомобиля КАРТ. Но можно использовать любые закрытые (чтобы не попадал снег), например, опору кардана от «Жигулей».
  • Передаточный ремень соединяет вал и двигатель.
  • Лопасти шнека вырезаются из транспортерной ленты (4 кольца, каждое по 28 см. в диаметре) или листовой стали (4 диска, каждый разрезаем пополам и загибаем спиралью).
  • В качестве привода используем цепь или ремень.

7. Главный корпус изготовляется из листового железа или двухмиллиметровой стали.

8. Закрепленная на корпусе шнека деталь для выброса снега сделана из частей пластмассовых канализационных труб диаметром 160 мм., одетых одна на другую и дополненных желобом. Ширина лопатки-ротора обязательно должна быть меньше диаметра желоба выброса.

9. Для большего эффекта покрасим законченную модель.

Полезные советы

  1. Бензобак лучше располагать сверху, причем его объем не рекомендуется делать больше, чем на 2,5 литра.
  2. Не предназначенные для зимней эксплуатации мотоблоки заправляют синтетическим маслом.
  3. Отбрасываемые вместе со снегом твёрдые частицы (ветки, камни), срикошетив, могут травмировать окружающих. Используйте защитные очки при работе со снегоуборщиком, а также не надевайте свободную одежду, края которой могут застрять в движущихся элементах агрегата.
  4. Чтобы из-за попадания крупных посторонних предметов не заклинило двигатель, шнеки и ротор к приводному валу крепят срезными болтами и втулками. При чрезмерных нагрузках эти “предохранители” сломаются, а двигатель останется целым.
  5. Не открывайте топливный бак, не заправляйте технику при горячем двигателе, дайте ему пару минут остыть. Рекомендуется каждые полчаса-час делать перерыв в работе, чтобы избежать перегрева двигателя.

Одни покупают технику заводского производства из-за предоставляемой на нее гарантии и сервисного обслуживания. Другие ценят физическое удовольствие от работы традиционной лопатой.

А тем, кто любит самостоятельно конструировать технику и имеет на этом поприще соответствующий опыт, вполне по силам создать свой собственный снегоуборщик, вооружившись подходящей инструкцией и советами специалистов.

Источник: http://machinspec.com/kommunalnaya/snegouborshhik/sdelaj-sam.html

Снегоуборщик

Зима в нашем регионе практически всегда бывает снежной и холодной. Вспомните, сколько хлопот доставляют сугробы возле дома! Чистить их лопатой – неблагодарное и очень утомительное занятие. Когда знаешь, как выбрать снегоуборщик, и уже обзавелся таким приспособлением, проблема снежных завалов решается в один миг. Как, вы до сих пор не сделали самодельный снегоуборщик своими руками? Тогда мы идем к вам!

  • Принцип работы машин по уборке снега
  • Рекомендуем также прочитать
  • Изготовление снегоуборщика: начало работы
  • Предупреждения и полезные советы

Показать все содержание

Стандартное снегоуборочное оборудование стоит непомерно дорого, и не каждому покупателю оно по карману. В связи с этим и возникает вполне актуальный для зимы вопрос: как сделать снегоуборщик самостоятельно? В данной статье вы найдете обзор снегоуборщиков, а также подробную схему изготовления такого приспособления.

Принцип работы машин по уборке снега

Снегоуборщик для дома бывает электрическим и бензиновым. Отличие в способе питания: первые работают от электричества, вторые используют бензин. Устройство снегоуборщика и суть его работы выглядят так. Крутящийся механизм собирает груды снега, а затем выталкивает его в нужном направлении. Исходя из этого, весь снегоуборочный инвентарь делится на одноступенчатые и двухступенчатые машины. В первом случае для выталкивания используется сила, которую создает шнек (имеет быструю скорость вращения), во втором к работе подключается еще и ротор. Такое оборудование называется роторные снегоуборщики.

Ротор стоит на входе выпускного желоба, вращается и выталкивает снег. Шнек крутится с гораздо меньшей скоростью и, следовательно, изнашивается гораздо медленнее. Шнеком называется механизм, который измельчает снег, а затем направляет его внутрь снегоуборщика. Найти шнек вы сможете в передней части устройства. Обычно он изготавливается из металла, выглядит крепким и монолитным. По мнению некоторых пользователей, шнек больше напоминает бурильную установку или винт в увеличенном виде. Он вращается вокруг своей оси, искусно перемалывая снег и подавая его внутрь.

Рекомендуем также прочитать


  1. Мангал из газового баллона своими руками

  2. Бетономешалка своими руками

Самодельный роторный снегоуборщик хорош тем, что он легко справляется даже с сугробами, которые заледенели или были спрессованы. Для удобства эксплуатации производители делают поверхность шнека зубчатой.

Также электроснегоуборщик оснащается двигателем и выпускным желобом, регулирующим дальность выбрасывания снега и его направление. В качестве средства передвижения могут использоваться колеса или гусеницы.

Также все снегоуборочные машины можно разделить на самоходные модели и несамоходные. Движение может осуществляться двигателем (вы лишь направляете механизм) или человеком.

Изготовление снегоуборщика: начало работы

Заранее приготовьте сварочный аппарат, дрель и болгарку по металлу. Также вам обязательно потребуются листы кровельного железа и стали, трубы различного диаметра, уголки, подшипники и болты, отдельный угольник и металлические струбцины, фанера.

  1. Заранее определитесь, снегоуборочный инвентарь какого типа вы бы хотели изготовить: шнековый или шнеково-роторный. Второй вариант несколько сложнее, но в сильные снегопады его эффективность гораздо выше.
  2. Пожалуй, главной деталью изготовляемого механизма будет шнек. Он представляет собой приводный вал, к которому надежно прикреплены «режущие» кольца. Вал изготавливают из трубы диаметром 3/4 дюйма. По длине она в точности совпадает с длиной ковша. К каждому концу привариваются цапфы. В дальнейшем они позволят установить вал в подшипники.
  3. Если вы планируете соорудить двухступенчатый снегоотбрасыватель, в центре трубы цепляется пластинка из металла размером 12 х 27 см. Ее ключевая задача – переправлять снег в желоб. По бокам цепляются кольца, толщиной 10 мм, сделанные из транспортерной ленты. Также вы можете вырезать их из листовой стали толщиной 2 мм.
  4. Чтобы изготовить ковш, лучше всего взять кровельное железо. Ковш закроет шнек сразу с трех сторон, а верхняя часть немного подвинется вперед.
  5. Боковые части ковша можно сделать из фанеры толщиной 10 мм. Конечно, это не снегоуборочная лопата своими руками, но можете быть уверены – фанера выдержит. По бокам ставятся самоцентрирующиеся подшипники со встроенным валом и шнеком. 2 см – именно таким будет расстояние от краев спирали. Главное, чтобы шнек не цеплялся за ковш. Вверху в обязательном порядке вырезается отверстие, предназначенное для выпускного желоба. Чтобы его изготовить, вы можете воспользоваться куском канализационной трубы (диаметр 15 см или больше). Вверху труба изгибается, задается нужное направление для выпадения снега.
  6. Чтобы легко снимать и обслуживать двигатель, позаботьтесь о сооружении специальной рамы для установки. Металлические уголки окажутся как раз кстати. Приварите к раме планки из металла, чтобы закрепить ковш со шнеком и мотор. Просверленные отверстия позволят установить колеса и ручку.
  7. Лыжи и колеса – следующий этап изготовления. Чтобы снегоуборщик нормально передвигался, вы можете использовать колеса или лыжи. Второй вариант предпочтительнее – снег есть снег. Лыжи изготавливаются из металла и крепятся по принципу санок. Расстояние от рамы должно быть минимальным. Если вы все-таки надумаете ставить колеса, позаботьтесь о том, чтобы они имели максимальный уровень сцепления, были устойчивы даже к очень сильным морозам.
  8. Поскольку мы с вами изготавливаем ручные снегоуборщики, у них обязательно должны быть свои ручки. Схема снегоуборщика предполагает установку ручек из труб диаметром в полдюйма. Удобнее всего крепить их болтами. При перемещении снегоуборщика вам должно быть комфортно и удобно это делать. Снегоочиститель – не трактор, и сам он точно не поедет.
  9. Несколько слов о роторе. Не имеет значения, делаете ли вы снегоуборщик из триммера или используете любой другой способ. Но в двухступенчатой конструкции вместо шнека можно сделать усовершенствованный ротор. Он выглядит как ось, вокруг которой скреплены 4 прямоугольные пластины. Желательно, чтобы они имели по краям ободки – это улучшит забор снега. Позаботьтесь, чтобы диаметр ротора в точности соответствовал диаметру ковша и не бился о него.
  10. Самодельный электрический снегоуборщик может оснащаться простым электродвигателем мощностью 1 кВт. Главное, чтобы он был изолирован от попадания воды и снега – вы ведь не хотите наблюдать замыкание, верно? То же самое касается и шнура электропитания. На нем не должно быть повреждений.
  11. Соединить двигатель с валом можно двумя способами: редуктором и ременной подачей.

Таким образом, типичный снегоуборщик своими руками комплектуется электродигателем, отдельным ковшом со шнеком, выпускным желобом, рамой со специальными ручками и проводом. В качестве несущего механизма вы можете использовать лыжи или колеса. Что касается шнека, он может быть изготовлен по различным принципам. Об этом уже говорилось выше.

Предупреждения и полезные советы

  1. Выбрать снегоуборочную машину – это одно, а сделать ее самостоятельно – совершенно другое. Обязательно используйте чертежи, когда будете планировать работу.
  2. В ручной шнек часто попадают мелкие предметы. Сделанный собственноручно снегоуборщик может сломаться, а двигатель – заклинить, если не поставить специальные предохранители.
  3. Электродвигатель имеет свой кабель, но в большинстве случаев он не предназначен для работы в сильный мороз. Провод начнет «замерзать», установка будет работать с перебоями. Советуем выбирать провода ПГВКВ, а также SiHF и аналоги.
  4. Габариты ковша нужно предусмотреть заранее. Например, если планируется расчистка очень узких дорожек, рабочая поверхность на них может просто не поместиться.
  5. Очень удобно, когда в одноступенчатом снегоуборщике выпускной желоб расположен сверху и сбоку. В этом случае снег преодолевает гораздо меньшее расстояние. Спираль шнека наклоняется под небольшим углом туда, где находится желоб.

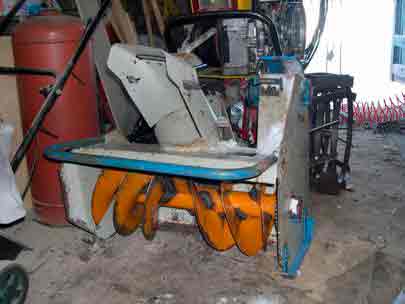

Самодельный снегоуборщик изготовленный в гараже

Можно сделать вывод, что изготовление машины по уборке снега является хоть и непростой, но вполне выполнимой задачей.

Затраты на изготовление гораздо меньше, чем если бы вам пришлось покупать такое устройство в магазине. Если говорить о себестоимости, то электрическая установка обходится гораздо дешевле, нежели бензиновая. Да и весит она в разы меньше. Взвесив все «за» и «против», можно с уверенностью говорить о том, что для уборки территорий малой и средней площади удобно и вместе с тем недорого иметь собственный снегоуборщик.

Источник: http://lanshaft.com/tehnika/snegouborshhik.html

Качественная снегоуборочная машина своими руками: реализация проекта с разумными затратами

На чтение: 7 минут Нет времени?

Чистоту и порядок на земельном участке зимой поддерживать не трудно с помощью специализированных средств малой механизации. Заслуженное чувство гордости улучшит настроение хозяина, если сделана снегоуборочная машина своими руками. Это творение можно демонстрировать соседям с пониманием собственного технического и творческого превосходства. «Вишенкой на торте» будет экономия денежных средств. Попробуем разобраться вместе, насколько реалистичен такой план.

Читайте в статье

Снегоуборочная машина – сфера применения и основные определения

Аппараты этой категории предназначены для удаления снега с территории. Их применяют на участках с ровным и сложным рельефом. С помощью снегоуборочной машины для дома чистят извилистые пешеходные дорожки, автомобильные парковки, технические проезды, площадки для отдыха. Подразумевается возможность выполнения работ в широком диапазоне температур.

При выборе подходящего варианта учитывают размеры земельного участка. Если предполагается большой объем работ, пригодится мощный силовой агрегат. Самоходные свойства уменьшат нагрузку на оператора. В некоторых ситуациях понадобится улучшенная маневренность. Для привода применяют электрические и бензиновые двигатели. Каждый из вариантов обладает определенными преимуществами и недостатками.

Как принять правильное решение о самостоятельном изготовлении техники

После формулировки общих требований необходимо правильно оценить собственные возможности. Чтобы сделать качественный снегоочиститель своими руками надо будет подготовить комплект конструкторской документации. Понадобится хорошо оснащенная слесарная мастерская. Пригодятся навыки работы со сварочным оборудованием, силовыми агрегатами, электрикой.

Правильное решение проще принять после тщательного изучения всех этапов проекта. В заключительной части статьи приведены данные о фабричных изделиях. Они помогут сравнить общие затраты.

Снегоуборочная машина своими руками: общие принципы и разные конструкции

В этом списке приведены компоненты конструкции с комментариями:

  • Встроенный в рукоятки (1) нагревательный элемент повышает уровень комфорта при управлении техникой в зимних условиях.
  • Этот рычаг (2) применяют для изменения диапазона крутящего момента на приводном валу и направления движения установлена коробка переключения передач (11) с несколькими скоростями вперед/назад.
  • Механическим приводом (3) регулируют угол наклона желоба, через который выбрасывается снег по нужной траектории.
  • Курок (4) управления движением шнека. Если отпустить его, вращение прекращается.
  • Тумблер (5) подачи питания на подогрев рукояток.
  • Вращающимся рычагом (6) поворачивают желоб в необходимое направление.
  • Силовой агрегат (7). В данной модели установлен бензиновый двигатель мощностью более 5 кВт. Для запаса топлива установлен бак (10) объемом 6 литров.
  • Поворачивающийся желоб (8) для выброса снега с регулируемым углом наклона.
  • Чтобы обеспечить надежность и повысить комфорт здесь установлен комбинированный стартер (9) с электрическим и ручным приводом.
  • Для улучшения проходимости по сложным участкам колеса на оси можно заблокировать специальным шплинтом(12).
  • Внедорожные характеристики улучшены широкими колесами (13) с крупными грунтозацепами.
  • Ножи (14)подрезают снег. Это пригодится для разделения высоких сугробов.
  • Колодки (15)на винтах определяют высоту ковша относительно твердой поверхности.
  • В этой части установлена решетка (16) для равномерного распределения потока снега и лучших параметров выброса.
  • Налипший снег с рабочих элементов убирают лопаткой (17). Инструмент вставлен в специальные захваты на задней стенке ковша.
  • Ребра жесткости (18) упрочняют конструкцию. Эта модель способна за один проход очищать дорожку шириной 66 см. Максимальная высота снежного покрова – 55 см.
  • Два болта (19) – защитное приспособление. Головки срезаются при чрезмерном усилии, когда внутрь попадают твердые предметы. Такое простое решение предотвращает повреждение шнека, привода, других дорогих элементов снегоуборочной машины.
  • Поверхности металлических деталей защищены от коррозии многослойным покрытием (20).
  • Усилие на шнек передается с применением червячной передачи (21).
  • Нижняя подрезная пластина (22) изнашивается со временем. Чтобы упростить замену применяют винтовое крепление.
  • Зубчатая форма шнека (23) снегоуборочной машины упрощает разрезание плотного снега, ледяной корки.
  • Вал (24) закреплен в боковых стенках ковша на подшипниках.
  • Фара с блоком светодиодов (25) обеспечивает хорошую видимость в сложных условиях.

Некоторые детали слишком сложны для самодельной снегоуборочной машины. Другие – вполне можно применить в собственном проекте. Так, светодиодные светильники не только отличаются экономным потреблением электроэнергии. Они долговечны, устойчивы к вибрациям. Их можно без опасений применять в широком диапазоне температур, в условиях повышенной влажности.

Одноступенчатая роторная машина

С помощью этого чертежа снегоуборщик своими руками сделать не трудно. Здесь крыльчатка (Г) установлена на вал двигателя. При вращении она выбрасывает снег в сторону через жестко закрепленный на корпусе желоб (Е). Машина собрана на прочной раме с полозьями (К). Для перемещения пользователь прилагает усилия в нужном направлении через опорную рукоятку (П).

Простота конструкции – главное преимущество. Даже без тщательного изучения понятна минимальная цена снегоуборочной машины. Ее создание возможно в короткий срок, с применением подручных средств и простых инструментов. Деревянные части изготавливают с применением ручного столярного инструмента. Для привода можно применить подходящий по мощности электродвигатель от вышедшего из строя триммера.

Двухступенчатая шнековая снегоуборочная машина, колесные и гусеничные модификации

Эта конструкция сложнее. Однако созданный на ее основе самоходный бензиновый снегоуборщик будет лучше соответствовать требованиям современных потребителей. Здесь ротор дополнен выпускной трубой, которая пригодится для регулировки наклона и дальности выброса. Шнековый механизм направляет снег к центральной части с относительно большей шириной захвата. Прямые стенки ковша подвергаются меньшим нагрузкам, поэтому будут выполнять свои функции в течение длительного срока службы.

Основные недостатки в данном случае – сложность и соответствующее удорожание проекта. Для полноты обзора надо отметить особенности разных способов передвижения снегоуборочной машины.

Компактные модели пригодны для очистки небольших участков Такой очиститель стоит недорого, но для перемещения потребуются значительные физические усилия Колесный механизм собирается из стандартных компонентов. Он подходит для создания качественной снегоуборочной машины своими руками Гусеничная техника отличается улучшенной проходимостью. Однако самостоятельной изготовление подобных конструкций сопровождается значительными трудностями и затратами

Снегоуборочная машина бензиновая самоходная и аналог с электроприводом: сравнительный анализ

Существенное значение имеет выбор силового агрегата, поэтому этот вопрос надо изучить подробно. Применение электрического двигателя отличается несколькими преимуществами:

  • Такие агрегаты стоят дешевле, чем топливные.
  • Небольшой вес является преимуществом – особенно при создании легких переносных моделей.
  • Сравнительно простая надежная конструкция подразумевает отсутствие существенных проблем при монтаже, в процессе эксплуатации.
  • Удобно работать с техникой, которая не издает лишний шум, не выделяет продукты сгорания топлива.

Специально надо отметить, что в некоторых современных электродвигателях отсутствуют сменные детали. Их не надо смазывать на протяжении всего срока службы. Для управления оборотами применяют долговечные электронные схемы, в которых нет механических узлов.

Необходимость подключения к сети питания – главный недостаток. Приходится использовать специальные удлинители, устанавливать на участке электрические розетки в защищенном от погодных воздействий исполнении.

Если сохранятся нынешние тенденции в скором будущем «победит» подобная техника

Эта снегоуборочная машина оснащена съемной аккумуляторной батареей и зарядным устройством. В такой комплектации обеспечивается необходимая автономность. Но при необходимости возможно проводное подключение к стандартной сети 220 V. Интерес к оборудованию возрастает по мере совершенствования устройств накопления энергии.

Сложная комбинация бензинового двигателя и дополнительных составляющих

Перечислим несколько важных особенностей:

  • В этом варианте необходима крупная емкость для запаса топлива, что увеличивает вес.
  • Достаточно тяжелым является сам силовой агрегат.
  • Принцип действия двигателя подразумевает сильные вибрации, громкий шум, выхлоп отработанных газов.
  • Большое количество комплектующих деталей и механических узлов повышает вероятность поломки.
  • Для долгосрочной работы с нормированной производительностью необходимо следить за чистотой топлива и воздуха, своевременно заменять фильтры.
  • В технике этого типа предусмотрена плановая замена маслосъемных колец и других деталей.
  • При недостаточно квалифицированном обслуживании затруднен пуск двигателя.
  • Владельцу придется изучить сложные технологии поиска неисправностей, ремонта и наладки.

Несмотря на перечисленные недостатки, пока только бензиновый двигатель способен обеспечить хорошие показатели автономности при солидной мощности. Но выбор такого силового привода для снегоуборочной машины своими руками не является очевидным. В некоторых ситуациях вполне достаточно будет оснастить технику экономным долговечным электромотором.

Создание самодельной снегоуборочной машины для дома своими руками: пошаговые инструкции с полезными советами

На снимке – фабричная модель. Эти же принципы применяет автор проекта. Главным отличием от рассмотренных выше вариантов являются лопатки (отмечены стрелками), которые перемещены в середину рабочего вала. При достаточно быстром вращении они будут выбрасывать снег в отверстие, сделанное в верхней части ковша. В следующей таблице рассказано о том, как проект был реализован на практике.

Фото Пошаговое описание с комментариями автора
Чтобы увеличить надежность детали, работающие под сильными нагрузками, подобраны особенно тщательно. Здесь вал сделан из прочных стоек от автомобиля ВАЗ. Они скреплены сваркой для получения необходимой длины.
Специальная муфта обеспечила точность соединения. Практические испытания подтвердили отсутствие биений при вращении.
Далее к центральной части приваривают две лопатки, чтобы обеспечить эффективный выброс снега. Использованы металлические заготовки с размерами 100×140х2 (ширина х высота х толщина в мм).
Для привода подошла переделанная звездочка от мотоцикла марки «Восход». К одной стороне приварен металлический диск (толщина листа – 5 мм). В центре с помощью сверлильного станка сделано отверстие в соответствии с диаметром главного вала.
Особое внимание автор рекомендует уделить центровке. Созданные детали распилены по кругу. С торцов удалены заусенцы и неровности.
На следующем этапе звездочку приваривают к валу. Далее из листовой стали толщиной 2-3 мм создают и устанавливают на место лопасти шнека. Для этого вырезают окружность шириной 100-120 мм. Ее разрезают пополам. Отдельные ленты растягивают от звезды до лопатки, прикрепляют сварными соединениями.
Такую же конструкцию монтируют на второй части. Общая ширина рабочего захвата в этом проекте получилась 53 см.
Для создания отдельных элементов ковша можно применить стальной лист 1-1,5 мм. При такой толщине обеспечивается достаточная прочность, но не нужны чрезмерные усилия для создания изделия сложной формы.
Вал закрепляют на подходящих опорных подшипниках. Фиксацию узлов делают с помощью болтовых соединений, чтобы не усложнять демонтаж. На этом этапе проверяют свободное вращение узла. Улучшают внешний вид и защиту от коррозии нанесением грунта и краски.
Отверстие для выброса снега сделано диаметром 160 мм. Отогнутые «лепестки» нужны для подсоединения следующего элемента конструкции. Он изготовлен из пластиковой трубы подходящего размера.
Желоб – из стального листа (0,75-1 мм). Для его поворачивания в нужном направлении автор применил временное решение, круг с прорезями из оргстекла. В дальнейшем будет выполнена замена на аналогичную деталь из металла. Верхняя часть закреплена на шарнире. Она поворачивается верх и вниз для изменения траектории и дальности выброса. Силовая часть каркаса изготовлена из стального квадрата 20×40. Рукоятки – 20×20.
В этой снегоуборочной машине установлен бензиновый двигатель от бензопилы. Автор отрезал некоторые лишние детали. Позднее старая краска будет удалена с последующем нанесением нового покрытия.
Для верхней части цепного привода использована шестерня от мотоцикла с меньшим количеством зубьев. На снимке показан процесс создания отверстия с применением ручного инструмента. Но лучше применять станок, чтобы обеспечить точную центровку.
Подготовленную деталь устанавливают на вал двигателя вместо штатной шестерни.
Чтобы устранить лишние вибрации двигатель закрепляют на раме через демпфирующие подушки. При выборе подходящих изделий следует учитывать эксплуатацию при температуре ниже ноля. Сорт резины доложен быть рассчитан на такие условия.
Для повышения уровня комфорта рукоятки подсоединены к раме через пру
жины. Тут использованы детали из стоек амортизаторов, которые были извлечены в процессе разборки.
Такие ручки и приводные тросовые механизмы применены для регулировки угла наклона желоба и подачи топлива. Здесь использованы детали от велосипеда.
После завершения монтажа основных функциональных элементов работоспособность снегоуборочной машины своими руками проверяют в условиях мастерской. Настраивают подачу топлива, обороты двигателя, параметры пуска.
Далее завершают монтажные операции. Устанавливают желоб, проверяют его функциональность. Для возврата верхней части в нижнее положение закрепляют пружину. Окрашивают внешние поверхности.
Проверку завершают испытаниями в рабочих условиях. Устраняют выявленные недоделки.

Как сделать шнек своими руками для снегоуборщика правильно

В этой конструкции звездочка установлена в центре. Она приводится во вращение цепным приводом, который подсоединен к звездочке коробки переключения передач мотоблока. Также применяют специальный вал отбора мощности.

Спиральные ленты создают, как в приведенном выше примере. Для их закрепления лучше использовать отдельные распорки. Фиксация непосредственно к самому корпусу способна повредить ковш. В снегоуборочной машине своими руками устанавливают цапфы закрытого типа. Они предотвращают попадание влаги и грязи на подшипники.

Особенности снегоуборщика своими руками из бензопилы

Процесс создания такой техники подробно рассмотрен выше. В этом разделе отмечены нюансы, которые заслуживают отдельного упоминания. Двигатель он бензопилы хорошо подходит для решения поставленной задачи. Он весит немного, рассчитан на длительную работу с изменяющимся режимом нагрузки. Качественный силовой агрегат этой категории быстро запускается в сильный мороз, отличается неприхотливостью.

Усовершенствованная конструкция

Автор этого проекта установил поворачивающиеся полозья, что упрощает работу на участках со сложным рельефом. Для быстрого перемещения без чрезмерных физических усилий пригодятся колеса. С их помощью также облегчается преодоление крупных неровностей.

Электрический снегоуборщик из триммера своими руками, видео с комментариями

С помощью этого материала можно ознакомиться с простой конструкций снегоуборочной машины:

Источник: http://housechief.ru/snegouborochnaya-mashina-svoimi-rukami.html

Самодельный снегоуборщик из бензопилы, триммера или мотокультиватора

Уборка снега с помощью лопаты – достаточно трудоемкий процесс. Для его облегчения на помощь может прийти самодельный снегоуборщик. Изготовив его, вы не только освободите себя от тяжелой работы по расчистке снега, но и сэкономите немалые средства, не тратясь на дорогостоящие модели агрегатов в заводском исполнении.

Варианты конструкций самодельных снегоуборщиков

Основная задача снегоуборщика – это захват и отбрасывание снежных масс с места их скопления, например, с тротуара. Снегоуборщики, сделанные народными умельцами, имеют различную конструкцию. Но по типу захвата снега модели различаются на шнековые и роторные.

Шнековый агрегат

Основной частью агрегата для уборки снега является шнек, напоминающий винт из мясорубки.

Шнековые агрегаты бывают двух видов.

  1. Одноступенчатые. Оснащаются одним шнеком в виде спирально расположенных ножей. Спиральные ножи состоят из двух частей и сходятся по центру, где расположены подбрасывающие лопатки. При передвижении механизма ковшом подрезается слой снега, который сразу же попадает под вращающиеся ножи. Последние измельчают снег и двигают его к центральной части корпуса. Поскольку по центру шнека расположены лопатки, то они захватывают измельченный снег и выбрасывают его в установленное в задней части ковша сопло. Чем выше скорость вращения вала с лопатками, тем дальше отбрасывается снег. Ножи шнека могут быть как с ровной кромкой, так и с зубчатой. Ножи с гладкой кромкой используются для уборки свежевыпавшего снега, и часто изготавливаются из транспортерной ленты. Зубчатый шнек используют если требуется убрать заледенелый и слежавшийся снег.
  2. Двухступенчатые. Это модернизация снегоуборщика шнекового типа. В его конструкции также присутствует шнек. Но для лучшего выброса снега в задней части ковша устанавливается ротор, имеющий 2 или больше лопастей. Работает шнекороторный снегоочиститель по такому же принципу, как и одноступенчатый агрегат, но благодаря лопастям ротора снег лучше измельчается и выбрасывается на большое расстояние (до 15 метров). На следующем рисунке показано устройство снегоуборщика двухступенчатого типа.

Роторный агрегат

Снегоуборочник роторного типа имеет самую простую конструкцию и состоит из круглого корпуса “улитки” и направляющих лопаток. В верхней части корпуса расположен рукав, через который выбрасывается снег.

В центральной части улитки установлен ротор с лопастями. Данная крыльчатка приводится в движение двигателем (бензиновым или электрическим). Ротор, вращаясь на высоких оборотах, захватывает снег, измельчает его в корпусе улитки и выбрасывает через рукав наружу.

Снегоотбрасыватели, сделанные умельцами для дома, могут быть двух типов.

  1. Со стационарным приводом. Мотор устанавливается в агрегат, после чего он становится полноценным снегоуборщиком.
  2. В качестве дополнения для других агрегатов (мини-трактору или мотоблоку). Поэтому на данные механизмы мотор не устанавливают. Передача вращательного движения от двигателя на ротор происходит посредством цепной или ременной передачи.

Выбираем тип двигателя

Перед тем, как сделать ручной снегоочиститель, необходимо понять, какой тип двигателя лучше выбрать — электрический или бензиновый.

Электродвигатель

Электрические агрегаты отличаются бесшумной работой и очень просты в обслуживании. Также они не требуют никаких расходных материалов. Единственное неудобство электрических аппаратов – это постоянно мешающий передвижению электрический кабель. Конечно же, можно использовать двигатель, работающий от аккумуляторных батарей, но время работы такого уборщика будет ограничено уровнем заряда АКБ. Поэтому, если вы собираетесь сделать электрический снегоуборщик, знайте, что работать он сможет только в пределах двора, то есть дальность передвижения агрегата будет ограничена длиной кабеля питания.

Бензиновый ДВС

Бензиновые уборщики снега – это мощные и довольно шумные агрегаты. Они справляются с толстыми снежными покровами, в том числе и обледенелыми. Бензиновые аппараты имеют преимущество перед электрическими, не только по мощности, но и по мобильности, поскольку не зависят от электрической сети. Благодаря этому агрегаты можно использовать для уборки снежных заносов на больших площадях, например, возле дворов частного сектора, во дворах многоэтажек, на тротуарах, на отдельных участках дороги и т.д. Но несмотря на перечисленные достоинства бензиновых аппаратов, у них есть и недостатки:

  • требуется обслуживание двигателя;
  • нужна регулярная заправка ГСМ;
  • наличие выхлопных газов;
  • высокий уровень шума при работе двигателя.

Ориентируясь на вышесказанное, можно понять, что если вам нужно очистить от заносов двор дачи или небольшого частного владения, то лучше остановиться на изготовлении электрического снегоуборщика. Если предполагается регулярно очищать от снега большие площади, то бензиновый привод справится с этой задачей лучше электрического.

Варианты двигателей от других агрегатов

Чтобы сделать снегоуборщик своими руками, потребуется подобрать двигатель, который будет вращать либо шнек, либо ротор агрегата. Если вы собираетесь сделать аппарат с электродвигателем, то в качестве составляющей привода подойдет любой электромотор асинхронного типа мощностью не менее 2 кВт и частотой вращения от 1500 до 3000 об/мин. Если взять двигатель с меньшей мощностью, то он не справится с толстыми пластами снега и будет все время останавливаться. В таком случае уборка заносов лопатой будет намного эффективнее.

В качестве компонента привода некоторые умельцы используют двигатели от электрических триммеров и цепных пил. Нередко можно встретить самодельные снегоочистители, сделанные из газонокосилки. Но мощности данных агрегатов хватает только для уборки свежевыпавшего и рыхлого снега.

Более мощным вариантом движущей части привода для снегомёта является двигатель внутреннего сгорания (ДВС). Его можно взять из бензопилы или бензинового триммера. Также агрегат для уборки снега можно сделать из мотокультиватора или мотоблока.

Самостоятельное изготовление шнека

Шнек для снегоуборщика – это основная подвижная часть агрегата, изготовление которой не вызывает затруднений. Лучше всего для изготовления шнека использовать резиновую ленту от транспортера толщиной 10 мм и длиной 1,5 м. Из резиновой полосы необходимо вырезать кольца в количестве 4 штук с диаметром 28 см. Детали легко вырезаются с помощью электрического лобзика.

Ниже приведены чертежи всех деталей шнека.

В качестве вала берется металлическая труба диаметром 27 мм. К ее концам закрепляются переходники, на которые устанавливаются подшипники. В центральной части трубы делается пропил длиной 120 мм, в который будет установлена центральная пластина, предназначенная для отбрасывания снега. Также на трубу одеваются и привариваются 4 пластины. К ним и к центральной пластине будут крепиться резиновые кольца. Как это делается, хорошо видно на следующем фото.

Для изготовления шнека можно применять и металлическую полосу. Но предпочтительнее использовать резину, поскольку она не царапает тротуарную плитку и не повреждается при соприкосновении с твердым препятствием, например, с бордюром или забором.

Изготовление ковша для шнека

Самому сделать ковш, который будет служить корпусом для установки шнека, также несложно. Для этой цели обычно используют кровельное железо. На чертеже, приведенном ниже, указаны размеры ковша.

Для боковин ковша можно использовать фанеру или отрезок плиты OSB толщиной 10 мм. Последний вариант больше подходит для этой цели, поскольку он более влагостойкий, чем фанера. На боковинах корпуса устанавливаются подшипники (можно 205-е, закрытые), а уже в них вставляется вал шнека. Подшипники необходимо закрыть стаканами.

Важно! При сборке снегоуборочного узла необходимо сделать небольшой зазор, около 2 мм, между ковшом и шнеком, чтобы последний не касался корпуса.

Для отвода снега из ковша, в его верхней части прорезается отверстие. В качестве отводящего желоба можно использовать канализационную пластиковую трубу с диаметром 150 мм или другого. Главное, чтобы диаметр желоба превышал ширину откидывающей лопатки шнека.

Чтобы направлять выбрасываемый лопаткой снег в сторону, на трубу можно одеть пластиковый отвод.

Ковш со шнеком устанавливается на предварительно сделанную из металлических уголков (50 х 50 мм) раму (см. чертеж выше). Для закрепления на ней двигателя используются уголки 25 х 25 мм.

Но данный агрегат можно еще немного усовершенствовать. Доработка снегоуборщика заключается в добавлении к задней части салазок небольших колес. В таком случае снегоочиститель будет удобнее оттягивать назад и транспортировать.

Сборка шнекового снегоочистителя

Снегометы, в основе которых используется шнек, являются самыми мощными и способными справляться даже с обледенелым снегом. К тому же шнек чаще всего используется в самоходных снегоуборочных машинах.

На базе бензопилы

Изготавливается данная снегоуборочная машина своими руками достаточно просто. Поскольку она будет работать от двигателя бензопилы, то потребуется несколько дополнительных деталей для цепного привода. Для этих целей можно использовать переднюю и заднюю звездочки от мотоцикла, а также цепь от него.

Как изготавливается рама и шнек, было описано выше. К раме приделывается длинная рукоятка. На вал шнека с правой стороны устанавливается большая звездочка от мотоцикла, а на вал двигателя бензопилы – маленькая. Далее, бензопила устанавливается на раме, после чего на звездочки одевается и натягивается цепь. Для управления двигателем тросик газа выводится на рукоятку, прикрепленную к раме.

Ниже приведены чертежи самоделки на шасси, где в качестве основной части привода применяется бензопила.

На базе триммера

Чтобы изготовить шнековый снегоуборщик из электрического триммера или из бензокосы, потребуется установка редуктора: он будет служить для передачи вращательного движения от вала триммера на вал шнека.

Но здесь есть один нюанс. Редуктор для данного типа агрегатов стоит достаточно дорого, и покупать его для изготовления приставки к триммеру нецелесообразно. Поэтому на базе последнего изготавливают снегоуборочники роторного типа, о которых будет говориться далее.

На базе мотокультиватора (мотоблока)

Самым простым дополнением к мотоблоку является отвал для снега.

Самодельная снегоуборочная насадка (лопата) на мотоблок прикручивается к раме агрегата, после чего он превращается в небольшой бульдозер.

Ниже приведена схема, на которой хорошо видна конструкция снегоуборщика на базе культиватора.

Схема расшифровывается следующим образом.

  1. Привод снегоуборщика, соединяющий двигатель со шнеком.
  2. Привод гусеницы.
  3. Ремень привода.
  4. Ролик (паразитный) для обеспечения заднего хода.
  5. Промежуточный вал.
  6. Ролик для натяжки ремня. Благодаря ему обеспечивается движение агрегата вперед.

Самоходный снегоуборщик значительно облегчает уборку снега, особенно на больших территориях, где использование аппарата на лыжах, толкаемого оператором, требует больших затрат физических сил последнего.

Изготовление ротора

Чтобы изготовить роторный снегоуборщик, можно использовать чертежи, приведенные ниже.

Материалом для изготовления ротора и его лопаток служит листовая сталь толщиной 2 мм. Корпус ротора изготавливается из кровельного железа или из более тонкой, чем 2 мм, листовой стали. Все размеры деталей указаны на чертеже.

Передача вращения от двигателя на вал ротора может осуществляться с помощью ремня или цепи. Также к валу ротора можно подсоединить вал редуктора электрического триммера или бензокосы. Благо, данные агрегаты уже имеют угловой редуктор. Вся конструкция устанавливается на раму с шасси. В результате вы получите легкий ручной снегоуборщик на колесах.

Следует помнить, что электрический снегоуборщик на базе триммера не следует подвергать большим нагрузкам, поскольку его редуктор может выйти из строя. Эта же рекомендация относится и к бензокосе, если вы решите собрать на ее базе снегомет.

Более простую конструкцию агрегата, установленного на раме с полозьями, можно собрать по схеме из старого журнала.

Благодаря приведенным выше чертежам, сборка снегоуборочника не может вызвать затруднений у любого домашнего мастера.

Нередко возникают ситуации, когда требуется убирать снег в темное время суток: в таком случае фара для снегоуборщика станет полезным дополнением. Если установить фару на электро снегоуборщик достаточно просто, то с агрегатами, работающими от ДВС, дела обстоят сложнее: требуется подключение к электрической схеме аппарата с использованием специальных реле и электронных плат. Но все же выход из данной ситуации есть. Можно приобрести обычный диодный фонарь и прикрутить его к агрегату.

Источник: http://tehnika.expert/dlya-sada/prochaya-sadovaya-texnika/snegouborshhik-svoimi-rukami.html

Как сделать самодельный снегоуборщик для мотоблока

С наступлением зимы спрос на снегоуборочную технику для дома заметно возрастает. Особо ценятся съемные устройства, которые могут быть использованы совместно с минитракторами и мотоблоками. Некоторые самодельщики тоже выставляют свои приспособления для механизации уборки снега для продажи на разных площадках, биржах и досках объявлений. Поговорим о том, как самостоятельно сделать снегоуборщик для мотоблока своими руками.

Чтобы самому изготовить снегоуборщик, нужно:

  • изучить устройство и принцип действия известных машин для механизированной уборки снега;
  • определиться с типом снегоуборочной приставки к мотоблоку, которую можно изготовить своими руками;
  • найти рабочие чертежи или разработать их самостоятельно;
  • проработать технологию и порядок выполнения работ;
  • приобрести или подготовить инструмент для изготовления деталей и узлов;
  • собрать материалы и комплектующие для будущего снегоуборщика.

Инструменты для самостоятельного изготовления снегоуборочной техники

Любая работа может выполняться только при наличии инструмента, поэтому желательно иметь:

  • электродрель – без нее невозможно изготовить отверстия заданного диаметра в нужных местах;
  • заклепочник – поможет создать прочные неразъемные соединения в листовом материале;
  • электросварочный аппарат – потребуется для сварки каркаса, а также отдельных агрегатов;
  • углошлифовальная машинка – будет использована для отрезания заготовок из стали, а также зачистки сварных соединений;
  • ножницы по металлу;
  • мерительный инструмент – используется для разметки и контроля параметров деталей, а также всего снегоуборщика (обычно достаточно штангенциркуля, рулетки и линейки);
  • ручной инструмент для фиксации деталей и временного крепежа – позволит производить работы качественно и с минимальными затратами сил;
  • стапель – даже простейший, изготовленный из деревянных брусков, поможет упростить процесс сборки, конструкция снегоуборочной машины имеет пространственную конструкцию, которую нужно собирать, фиксируя отдельные детали и узлы в разных местах.

Типы устройств для механизированной уборки снега

Механические самодельные снегоуборщики оснащаются двигателями внутреннего сгорания. Чаще всего они бывают навесными (прицепными насадками), их монтируют к мотоблокам или тракторам, в том числе и минитракторам. Отличаются малой массой и несложным устройством.

Снегоуборочные машины по принципу действия делят на:

  • шнеково-роторные устройства, имеющие два типа активных органов: шнек или шнеки, которые сдвигают снег к входному отверстию ротора, и сам ротор, который отбрасывает снег в нужную сторону;
  • отвальные грейдерного или бульдозерного типа – действуют по принципу механического перемещения снежной массы, чаще подобные устройства используют на самоходной технике;
  • лопата-отвал, используемые совместно с мотоблоками для сдвига снега в ограниченном пространстве;
  • воздушно-вентиляторные установки – применимы только на свежевыпавшем снеге, они отличаются весьма небольшими размерами и крайне простым устройством, удаление снега происходит за счет создаваемого воздушного потока.

Наибольшее распространение получили шнеко-роторные снегоуборщики. Они неплохо справляются со снежным покровом разной величины. Иногда возникают проблемы со слежавшимся снегом, поэтому в дорогих установках имеется еще и вспомогательный вал с шипами, разрушающими уплотненный снег. В некоторых устройствах шнеки комплектуются дополнительными съемными зубчатыми насадками, они разрубают плотную массу снега.

Особенности воздушно-роторного снегоуборщика

Самый простой снегоотбрасыватель основан на воздушно-роторном действии. Обычно это короб, который можно перемещать на небольших лыжах по снегу. Внутри имеется ротор. Привод к ротору осуществляется от автономного двигатели или от вала отбора мощности мотоблока.

Приемная часть короба выполнена так, чтобы при поступательном движении вперед снег поступал на лопасти ротора. Далее масса вращающимися лопастями выбрасывается через патрубок, расположенный выше. Его дефлектор может быть направлен в любую сторону. Поэтому снег выбрасывается влево или вправо, куда требуется в конкретном случае.

Особенность устройства в том, что кроме снега формируется достаточно мощный поток воздуха. Поэтому на выходе образуется снежно-воздушная смесь, которая может лететь до 5-6 м. Этого бывает достаточно для очистки проходов.

К недостаткам воздушно-вентиляционных снегоуборщиков следует отнести сравнительно узкий захват, а также невозможность снегоудаления при наличии слежавшейся массы. При прочистке проходов сразу после выпадения снега снегоотбрасыватель подобного типа отличается достаточно высокой производительностью. Самодельщики довольно часто берут подобную конструкцию за основу. Главное – это создать высокую скорость вращения ротора.

Лопата-отвал – простейший снегоуборщик

В некоторых случаях не нужно иметь сложный агрегат из мотоблока и опоры на колесах, оснащенный бульдозерной лопатой. Достаточно иметь механический помощник – отвал, который передвинет массу снега на небольшом расстоянии.

К мотоблоку цепляют специальную лопату, в дальнейшем только за счет тягового усилия, создаваемого мотоблоком, снежный ком смещается в сторону. Используя реверсивное переключение передачи, снегоуборщик возвращается обратно. Последовательными движениями вперед и назад производится уборка территории от снега.

При движении вперед снегоуборочная лопата опускается вниз, при обратном перемещении ее поднимают вверх. При невысоком снежном покрове эффективность этого рабочего органа довольно высока.

Устройство снегоуборщика

Навесной шнекороторный снегоуборщик имеет металлический корпус, внутри которого размещен вал. На валу есть лопасти шнека из стального листа сложной формы. Вал установлен в подшипниках, что позволяет ему вращаться.

Внутри виден ротор. Выше ротора расположен поворотный патрубок. Его можно развернуть в любую сторону. Для навески шнекового снегоуборщика имеется сцепка, внутри которой размещается вал отбора мощности (ВОМ) мотоблока.

Крутящий момент передается исполнительным механизмам. При вращении вала шнека и поступательном перемещении вперед снег захватывается лопастями и с периферии движется к его центру. Снежная масса, перемещаясь по шнекам, разрушается, меняется ее структура, поэтому ее будет легко откинуть в сторону.

Из шнекового механизма подбора снег поступает на лопасти ротора. Здесь его поступательное движение преобразуется во вращательное перемещение. Он получает тангенциальное ускорение и по патрубку выбрасывается в заданном направлении: вправо или влево по ходу движения снегоуборщика. Здесь оператор направляет дефлектор так, чтобы убранный снег не мешал выполнению работы.

Купить навеску и прицепное к мотоблоку в интернет-магазинах

Изготовление шнекороторного снегоуборщика для мотоблока своими руками

Для самостоятельного изготовления навесного самодельного шнекового снегоуборщика (шнекоротора) нужно продумать размещение основных элементов оборудования, а также привязать размеры к имеющемуся мотоблоку. Поэтому в первую очередь создается компоновочная схема устройства.

Важно разработать механизм передачи крутящего момента от вала отбора мощности к исполнительным элементам снегоуборочной машины.

Необходимые материалы

Для изготовления снегоуборщика шнеково-роторного типа нужно приобрести:

  • кровельную оцинкованную жесть, она будет использована для изготовления корпусов шнека и ротора, а также патрубка выброса снега с дефлектором;
  • уголок равнопольный 40 или 50 мм, он пойдет на изготовление рамы;
  • лист стали толщиной 2 мм, из него будут вырезаны лопасти шнека и ротора;
  • профильная труба понадобится для изготовления кронштейнов;
  • корпуса подшипников и сами подшипники для установки вала;
  • труба или круг с наружным диаметром 30 и более миллиметров будет использована в качестве валов;
  • шкивы, звездочки и другие элементы трансмиссии;
  • метизы для создания разъемных соединений.

Изготовление самодельного шнеково-роторного снегоуборщика

Примерный порядок изготовления навесного шнекового ротора для уборки снега:

  1. Из кровельной жести вырезаются детали корпуса шнека. По подходящему цилиндру они сгибаются. Из катаного уголка или профильной трубы сваривается каркас корпуса шнека. Корпус и каркас соединяются в единый узел.
  2. Детали шнека. Для этого из листовой стали вырезаются сегменты, а потом из них формируются лопасти. Вал шнека нужно подогнать под установку подшипников, поэтому на токарном станке поверхность протачивается под посадочный размер опор, а также элементов трансмиссии. К валу привариваются лопасти, образуя шнек, сходящийся к центру.

  1. Устанавливаются корпуса подшипников и сами подшипники. Выполняется сборка шнекового элемента снегоуборочной машины.
  2. Из кровельной жести вырезается корпус снегоуборочного ротора. Используя подходящие предметы, выполняется окончательное формирование корпуса ротора.
  3. Детали ротора. Из листовой стали вырезаются лопасти ротора. Вал ротора подгоняется под установку подшипников и элементов трансмиссии. К валу ротора привариваются лопасти.
  4. Обязательно проводится балансировка, так как ротор вращается с довольно высокой частотой вращения.
  5. Из уголка или профильной трубы сваривается каркас корпуса ротора. Устанавливаются корпуса подшипников и сами подшипники. Узел: ротор в сборе собирается.
  6. Изготовляется самодельная рама, на которой будут размещены ротор и шнек в сборе.
  7. Проводится сборка рабочего органа машины. Монтируются элементы трансмиссии.
  8. Подгоняются кронштейны для соединения рабочего органа с мотоблоком.
  9. Проводятся стендовые испытания, по результатам которых определяются недочеты и недоработки. После устранения недостатков приступают к испытаниям снегоуборочной машины шнеково-роторного типа в условиях эксплуатации.

Остается использовать изготовленный роторный снегоуборщик на мотоблок по назначению.

Источник: http://moymotoblok.ru/navesnoe-oborudovanie/samodelnyj-snegouborshhik-dlya-motobloka-svoimi-rukami/

Снегоуборочная машина своими руками из домашней техники

автор Дмитрий Мелёхин 3.1k Просмотров 1 Мнение

Для физически здорового и сильного человека помахать лопатой по морозцу – одно удовольствие. Другое дело, если участок очень большой, а до дороги расстояние такое, что кидать снег придется отсюда и до обеда. Тут без спецтехники никак не обойтись. Стоит она немало, и не каждому такая роскошь по карману. Сегодня речь пойдет о том, из чего может быть изготовлена снегоуборочная машина своими руками. Мы рассмотрим несколько доступных вариантов, один из них вам непременно понравится.

Читайте в статье:

Область применения снегоуборочной техники

Снегоуборщики незаменимы на больших частных участках, для обслуживания территорий парков, кафе, магазинов и других мест общего пользования.

Конструкция этой техники довольно примитивна, а значит в работе эти устройства практически безотказны. Их легко ремонтировать при необходимости.

Управление снегоуборщиками не вызывает никаких затруднений и не требует особых навыков. Снегоуборочная машина для дома – незаменимый помощник, если у вас большой участок или есть проблемы со здоровьем, не позволяющие выдерживать повышенные физические нагрузки.

Может всё-таки лучше купить?

Задумываясь о приобретении подобной техники, следует учитывать несколько важных факторов:

ФакторОписание
Объем работНет смысла покупать дорогостоящий аппарат, если ваш участок занимает 12 соток, большая часть из которых сад. В саду вам нужно расчистить всего лишь узкие дорожки для прохода, а несколько квадратных метров перед домом и для стоянки машины вполне можно осилить и простой лопатой. Иначе обстоит дело, если есть необходимость очищать снег, например, от ворот и до дороги, чтобы выехать на машине. Большой объем работ диктует необходимость в снегоуборщике.
Доступные источники питанияМашины для уборки снега могут быть электрическими или бензиновыми. Первые можно использовать только на небольших участках и при условии доступного подключения. Бензиновые самоходные снегоуборщики универсальны и отличаются большей мощностью.
Физические возможности оператораСнегоуборочная техника бывает самоходной и несамоходной. Первой может управлять даже ребенок, а вот вторая потребует от оператора определенных усилий. Самоходные устройства на гусеничном ходу не застревают в сугробах и хорошо подходят для местности, где высота снежного покрова превышает полметра.
Стоимость устройстваГотовые изделия различаются по цене в зависимости от источника питания и конструктивных особенностей. Цена самоходного бензинового агрегата начинается с 20 тысяч рублей, электрического – с 6 тысяч.

Виды машин для уборки снега

Снегоуборочная техника различается по двух основным признакам:

  • по типу управления;
  • по виду энергоносителя.

По типу управления машины различаются на несамоходные и самоходные. Несамоходные имеют доступную цену, компактные габариты и небольшой вес, до 35 килограмм. Такие аппараты не нуждаются в ангаре для хранения и могут перевозиться в багажнике автомобиля.

Легкие снегоуборщики не повреждают тротуарную плитку

Самоходные устройства гораздо дороже, но они имеют и большие возможности. Оператору нет необходимости прилагать какие-либо усилия для управления такой техникой. Снег такая машина отбрасывает дальше, а габариты ковша позволяют очищать большие площади. Такие устройства могут осилить плотный снег. Размеры техники требуют использовать для хранения специальные помещения, а перевозить такой агрегат можно только в грузовом транспорте или на прицепе.

Вес самоходной машины начинается с 70 килограмм

По виду энергоносителя уборщики могут быть электрическими и бензиновыми.

Рассмотрим их в сравнении.

Сравнение бензиновых и электрических самоходных снегоуборочных машин

БензиноваяЭлектрическая
Маневренность
Уборка снега бензиновым мотоблоком не зависит от источника питания, могут использоваться в любой местности на удалении от домаРадиус действия устройства зависит от длины «поводка». Электрический шнур не позволяет удаляться от источника питания. Кроме того, провод плохо переносит пониженные температуры и от мороза может просто лопнуть
Удобство управления
Устройство бензинового агрегата гораздо сложнее, для его управления нужно разбираться в системе зажигания. Кроме прочего, бензиновые модели гораздо тяжелее, что доставляет определенные трудности в управлении.Электрические агрегаты предельно просты в управлении. За счет небольшого веса они очень подвижны и удобны в эксплуатации.
Ремонтопригодность
Устройство бензинового двигателя в снегоуборочных машинах такое же, как и в остальных бензиновых агрегатах. Частая причины поломки – в использовании некачественной топливной смеси. Все запчасти взаимозаменяемы. Отремонтировать двигатель можно своими руками.Электродвигатели чаще выходят из строя при серьезных нагрузках. Их ремонт требует основательных познаний и может проводиться только в специализированных мастерских.
Мощность
Бензиновые двигатели снегоуборщиков могут развивать мощность в 11 и больше л.с. Это позволяет им хорошо справляться со большими сугробами и твердым настом.Мощность электродвигателей ограничена пятью л.с. Такие характеристики не позволяют прибору справляться с плотным снегом и ледяной коркой.
Стоимость
Бензиновые устройства почти в два раза дороже и их эксплуатация и обслуживание обойдется вам недешево.Цена снегоуборочной машины сравнительно невысока. Кроме того, такие приборы отличаются низкими расходами на эксплуатацию.

Как работает снегоуборщик

Двигатель, электрический или бензиновый, приводит в движение спиралеобразный шнек. Он загребает снег и подает его в короб или сразу отбрасывает в сторону. Так устроены все популярные модели – от самых дешевых до дорогих. Различием может быть установка дополнительного оборудования: фар для освещения, системы подогрева рукоятей, устройствами для облегченного запуска.

Чем дороже снежный комбайн, тем больше в нем «наворотов», но на практике не все они могут пригодиться

Одноступенчатый шнековый агрегат

Одноступенчатый шнековый снегоуборщик действует по принципу, описанному выше. Шнек при этом может иметь зубчатую кромку или гладкую – в зависимости от того, какой снег нужно убирать. Гладкая кромка подходит для уборки свежего снега, зубчатая – более плотного, с ледяной коркой. Шнек просто загребает и выносит снег в сторону.

Такие снегоуборщики имеют несамоходную форму и нуждаются в постоянном толкании вперед.

Для самоходной машины не требуется лишних усилий, ею может управлять женщина или даже ребенок

Двухступенчатый шнек

Двухступенчатый шнек имеет другое устройство. У него есть короб и крыльчатка с тремя или шестью лопастями. Она выбрасывает содержимое короба через трубу в сторону. Сам шнек представляет собой винтовой вал из металла или прочного пластика, армированного сталью.

Снегоуборочная машина своими руками: варианты и детали

Цена снегоуборщика – из стаи кусачих, так что мысль изготовить такой механизм самостоятельно появилась не только у вас. Отечественные «кулибины» предлагают разные варианты изготовления автоматических очистителей на основе других бытовых устройств, которые есть практически в каждом доме.

Для изготовления машины можно использовать старую бензопилу, триммер, который точно не пригодится зимой, мотоблок. Главное в этом деле – достаточно мощный двигатель, который будет вращать вал и справляться с нагрузкой.

Вот несколько вариантов чертежей для изготовления снегоуборщика своими руками:

Как сделать своими руками шнек для снегоуборщика

Главный элемент в конструкции – шнек. Изготовить шнек для снегоочистителя своими руками можно из железного короба или толстой листовой стали.

Что потребуется для изготовления шнека:

  • для рамы: металлический уголок 50×50 мм;
  • толстая фанера для боковин;
  • стальная труба полдюйма диаметром 0.5 дюйма для рукояти;
  • стальная труба ¾ дюйма для вала;
  • подшипники.

Из листа стали вырезаются 4 диска. Сделать это можно болгаркой или специальными ножницами. Каждый диск разрезается и сгибается в спираль, как на рисунке ниже.

Далее на трубу вала навариваются полученные спирали. На концы вала одеваются подшипники нужного диаметра. Рама снегоочистителя сваривается из стального уголка.

Для легкого передвижения конструкции ее можно оснастить колесами или, еще лучше, лыжами из дерева или пластика.

Конструкция шнека

Как сделать снегоуборщик своими руками из бензопилы

Бензопила – незаменимый инструмент в хозяйстве. Современные бензопилы, легкие и мощные, вытеснили старую верную «Дружбу»? Не спешите отдавать инструмент в металлолом. На основе безотказного и ремонтопригодного двигателя можно сделать не только снегоочиститель, но и лодочный мотор, агрегат для вспашки и многое другое.

Для изготовления снегоуборщика из бензопилы потребуется шнек, готовый или сваренный, как описано выше. Приемка снега осуществляется в короб, а выброс происходит через трубу.

Подробнее о конструкции:

ИллюстрацияОписание работ
Для приведения вала в движение к шестерне бензопилы приварена шестерня от мотоцикла.
Вторая, большая шестерня тоже взята от мотоцикла или мопеда.
В качестве полозьев использована круглая труба. Для лучшего скольжения к нижней части трубы прикручен саморезами пластик. Для этого можно вдоль разрезать трубу из мягкого пластика.
Качественные подшипники – залог успеха. Они должны быть достаточно надежными, чтобы выдержать вибрацию и нагрузку.
Лопасти вала изготовлены из листового металла. Для укрепления конструкции к ним приварены полоски металла.
Механизм забора снега и подачи его в трубу выполнен из стальной трубы.
Труба выбрасывателя имеет тот же диаметр, что и механизм забора снега, в противном случае снег будет забиваться и устройство прекратит работу. Для направления выброса в трубу вставляется желоб.
Для снегоуборочной машины можно использовать бак от бензопилы. Его объема вполне достаточно для работы.
Для управления машиной можно использовать тот же руль от бензопилы. Его приваривают к управляющей стойке и размещают на нем ручку газа.
Сам двигатель закрепляется на металлической раме.
Весь механизм в целом имеет довольно компактные размеры, но отличается хорошей мощностью.

Снегоуборщик из триммера своими руками: конструкция и видеорекомендации

В любом случае, мотокоса зимой простаивает без дела. Так что вполне можно приспособить двигатель этого агрегата для изготовления простой и легкой снегоочистительной машины.

Задача упрощается тем, что у мотокосы уже есть вращающийся редуктор или жесткий вал. Остается только приспособить на него шнек.

Для изготовления снежного комбайна подходят только мощные бензиновые косы с прочной штангой. Некоторые дорогие модели мотокос имеют в комплекте пластиковый вал для очистки снега, но он, как правило, слишком мал и ненадежен. Крыльчатку лучше все же изготовить из металла.

Подробнее о конструкции снегоуборщика из мотокосы:

ИллюстрацияОписание работ
Для забора снега потребуется изготовить крыльчатку из прочного металла. Лопасти крыльчатки изогнуты для забора снега.
Второй элемент системы – корпус в форме улитки. Он имеет слегка выгнутое дно-лыжу, короб для приема снега и отверстие для выброса.
Выходное отверстие улитки оснащается подвижной крышкой, которая направляет выброс в определенную сторону. Если такую крышку не установить, весь снег будет лететь вам в лицо.
Для работы придется повернуть штангу триммера в обратную сторону. Это следует сделать у самого основания.
Улитка и крыльчатка устанавливаются на ротор штатными болтами.

Видеоматериал, характеризующий возможности такого устройства:

Самодельные роторные снегоуборочные машины своими руками для дома

Для роторного агрегата понадобится бензиновый двигатель, желательно с глушителем, бак для топлива и трос с дроссельной заслонкой. Шнек для такой машины изготавливают по принципу, описанному выше.

Ротор собирают из металлического стержня или диска и приваренных к нему лопастей. Лопасти делают из листовой стали, их количество – не меньше 4, можно больше, но в этом случае труднее будет убирать слежавшийся снег.

Каркас для роторной машины также изготавливается из железного уголка, соединяя все детали сваркой и болтами.

Как приспособить снегоуборщик своими руками к мотоблоку

Мотоблок – универсальный инструмент для обработки участка. Это устройство обладает широким функционалом: оно помогает распахивать и культивировать землю, обрабатывать древесину, и, в том числе чистить снежные заносы.

Как правило, мотоблок не имеет в комплекте снегоочистительных насадок. Они продаются отдельно и подбираются в соответствии с моделью машины. Для каждого вида снежного покрова потребуются разные насадки: жесткие щетки для легкого снега, лопата для большого снежного покрова, скребок для ледяной корки.

Если покупать полный комплект снегоуборщика для мотоблока – выйдет дороговато. Гораздо проще изготовить все эти насадки своими руками

Снегоотбрасыватель для мотоблока вполне можно соорудить из пластиковой канализационной трубы нужного диаметра. Для легкого передвижения лучше пересадить мотоблок с колес на лыжи с пластиковыми полозьями.

В остальном шнек сооружается так же, как и в остальных случаях с той только разницей, что мощность мотоблока позволяет сделать его крупнее.

Видео по конструкции самодельного снегоуборщика к мотоблоку:

Сколько стоит купить снегоуборочную машину

В этом сегменте рынка отечественные производители сильно просели, хотя такое положение вещей весьма неестественно. Ведь именно они должны отлично разбираться в особенностях национального климата. Тем не менее, китайцы и немцы оказались впереди, предлагая россиянам свои изделия.

Среди лидеров – Интерскол, Champion, Hyundai, Husqvarna и Honda. Продукция этих производителей успешно эксплуатируется в наших суровых условиях.

Чтобы вы примерно представляли расценки на подобные машины, предлагаем вам небольшую выборку:

ФотоМодельТип двигателяПроизводительСтоимость, руб
Husqvarna ST 224БензиновыйHusqvarna74990
Huter SGC 2000EЭлектрическийHuter5922
Hyundai S 5555БензиновыйHyundai31500
CHAMPION ST656БензиновыйChampion24800
Power Products DAST 3000EЭлектрическийDaewoo14950

Несколько советов напоследок

  1. Если вы изготавливаете снегоуборщик своими руками, добавьте в конструкцию втулки, предохраняющие двигатель от попадания камней или кусков твердого льда.
  2. Привод для машины лучше делать ременным, так меньше риска, что мотор заклинит от попадания камня.
  3. Зимой устройство лучше хранить в тепле, так оно будет быстрее запускаться.
  4. В морозные дни используйте жидкое масло для редуктора, оно не будет быстро густеть на холоде.

Если в вашем доме есть старая бензопила, мощный триммер или мотоблок – нет никакой необходимости покупать отдельный снегоуборщик. Можно купить готовый шнек или сделать его своими руками и приспособить к любому из этих устройств. Поделитесь своим опытом, если вы уже делали что-то подобное!

Источник: http://seti.guru/snegouborochnaya-mashina-svoimi-rukami

Самодельный снегоуборщик: как сделать снегоуборочную машину своими руками

Многие самостоятельно изготавливают различные навесные приспособления, которые можно использовать вместе с садовой техникой или автомобилями для уборки снега.

На это их вынуждает высокая стоимость мощной снегоуборочной техники.

Вторая причина — если уже есть универсальный силовой агрегат, зачем платить за него же, но в составе снегоуборочной машины?

В этой статье мы:

  • расскажем об общих принципах изготовления подобных устройств;
  • приведем практические примеры, следуя которым вы сможете самостоятельно построить необходимый агрегат.

Общие принципы изготовления снегоуборщика

Изготовление любого самодельного устройства, в том числе и снегоуборочной машины, начинается с понимания чего вы хотите добиться.

Все такие самоделки можно условно поделить на три категории:

  • снегоотбрасыватели с внешним двигателем;
  • снегоотбрасыватели с собственным двигателем;
  • бульдозерные отвалы.

Снегоотбрасыватели с внешним двигателем, которые можно изготовить своими руками, представляют из себя различные насадки на:

  • мотоблоки:
  • мотокультиваторы;
  • минитракторы;
  • квадроциклы.

Внешний мотор вращает приводной вал или шкив, через который его энергия поступает на снегоуборочный агрегат и обеспечивает работу шнекового или шнекороторного механизма.

В качестве внешнего мотора для самодельного снегоуборщика чаще всего используют бензиновый или дизельный двигатель от различной сельскохозяйственной техники.

Чтобы преобразовать высокие обороты и слабый крутящий момент мотора в низкие обороты и большой крутящий момент, необходимые для работы шнека или шнекороторного механизма самодельной снегоуборочной машины, используют различные редукторы.

Преимущество навесной снегоуборочной техники с внешним мотором в том, что в большинстве случаев основной агрегат оснащен самоходным приводом.

Благодаря этому такой снегоуборщик не приходится толкать.

Ведь за счет самоходного привода он движется самостоятельно.

Снегоотбрасыватели с собственным двигателем делают своими руками обычно на базе бензинового или дизельного мотора.

В качестве двигателя можно использовать любой мотор подходящей мощности.

Например, силовой агрегат от разобранного мотоблока или бензопилы вполне подойдет для изготовления самодельного снегоочистителя.

Такой мотор устанавливают на общую раму, к которой крепят шнековый или шнекороторный механизм.

Между мотором и механизмом устанавливают:

  • редуктор;
  • систему, обеспечивающую подключение и отключение механизма.

Бульдозерные ковши устанавливают на самоходные устройства, благодаря чему они успешно отгребают снег с траектории своего движения. Размер ковша зависит от размеров самоходного устройства.

В такой комбинации многое зависит от:

  • состояния колес самоходного устройства;
  • его минимальной скорости.

Поэтому наиболее эффективен для уборки снега бульдозерный ковш на мотоблоке и внедорожнике, оснащенном понижающей передачей.

Нижнюю часть ковша изготавливают из толстой жесткой резины (в том числе из транспортерной ленты подходящей толщины), благодаря чему она не повреждает дорожное покрытие.

Детали и материалы

Если вы решили сделать навесное снегоуборочное оборудование самостоятельно, то рекомендуем вам найти ближайший пункт приема черного и цветного металлолома.

На таких приемных пунктах можно найти различные агрегаты со списанной техники, которые подойдут для самодельного снегоуборщика.

Стоимость этих агрегатов будет в сотни раз меньше, чем новых и в десятки раз меньше, чем подержанных.

Хотя им может потребоваться ремонт.

Поэтому мы рекомендуем проверять все агрегаты перед покупкой.

Вот список основных деталей и материалов для изготовления своими руками самодельного снегоуборщика, которые можно приобрести в пунктах приема:

  • уголки для создания каркаса;
  • металл для обшивки корпуса;
  • металл для создания ковша или снегоприемника;
  • металл для шнекового механизма;
  • ротор снегоотбрасывателя;
  • шкивы различного размера;
  • шестеренки различного размера;
  • редукторы;
  • цепные или ременные передачи;
  • элементы крепления;
  • болты и гайки.

Инструменты и оборудование

Вот минимальный набор оборудования и инструментов, которые потребуются для самостоятельного создания навесного снегоуборочного агрегата:

  • дрель с набором сверл по металлу;
  • болгарку с зачистными и отрезными дисками;
  • металлическая щетка – насадка на дрель или болгарку;
  • электрический сварочный аппарат (желательно инвертор);
  • мощный верстак с тисками;
  • токарный станок (если его нет, можно заказать все необходимые детали токарю);
  • рулетка;
  • угольник;
  • транспортир;
  • циркуль;
  • гаечные ключи;
  • отвертки.

Навыки

Если вы собираетесь самостоятельно изготовить навесной снегоуборщик для различных агрегатов, то как минимум должны уметь работать с:

  • дрелью;
  • сварочным аппаратом.

Кроме того, вам потребуется умение составлять и читать различные чертежи.

Ведь без этого вы не сможете правильно подобрать форму несущей конструкции (рамы).

Не менее важны и слесарные навыки, пусть и на любительском уровне. Если вы не обладаете этими навыками, то мы рекомендуем вам для начала сделать что-нибудь более простое. Например, изготовить металлическую лестницу или стальной забор, чтобы «набить руку».

Только после получения хотя бы минимальных навыков вы сможете приступать к самостоятельному изготовлению навесного снегоуборочного оборудования по готовым схемам и чертежам.

Чтобы самостоятельно разработать и создать навесной снегомет, вам потребуется:

  • высокая квалификация;
  • большой опыт.

Если вы не имеете опыта изготовления навесных агрегатов, то рекомендуем вам пользоваться только проверенными схемами, которые можно найти на различных форумах. В рамках данной статьи мы ограничены по объему, но с удовольствием поделимся ниже ссылками на тематические форумы, где подробно делятся информацией как изготовить самодельный снегоуборщик своими руками.

Вам надоели огромные сугробы возле дома? Читайте, куда жаловаться на уборку снега. Решили купить электрический снегоуборщик? Вам поможет эта статья. Хотите рассмотреть бензиновые варианты техники? Вся информация здесь https://rcycle.net/sneg-i-led/snegouborochnaya-tehnika/benzinovye-snegouborshhiki-tipy-i-ustroystvo

Техника безопасности

Приступая к изготовлению своими руками снегоуборочного оборудования, вы должны внимательно ознакомиться с требованиями техники безопасности:

  • работая с болгаркой, обязательно надевайте защитные очки (маску) и наушники;
  • работая со сварочным аппаратом, обязательно надевайте защитную маску с черным стеклом;
  • сварочные работы и покраску проводите в помещении с хорошей вентиляцией или на открытом воздухе;
  • не используйте сварочный аппарат в мокром/сыром помещении или под открытым небом во время дождя;
  • надев на себя рабочую одежду, убедитесь, что с нее ничего не свисает;
  • закончив работу, обязательно уберите рабочее место, не допускайте скопления стружки и мусора;
  • рядом с рабочим местом держите укомплектованную аптечку.

Подготовка к работе

Собираясь изготавливать навесное оборудование для уборки снега, вам необходимо сначала сделать следующее:

  • выбрать агрегат или технику, для которой будете делать насадку-снегомет;
  • определиться с типом навесного оборудования;
  • определиться с доступными материалами;
  • внимательно прочитать всю доступную информацию по этому типу навесного оборудования и установке на выбранную вами технику;
  • определить, что вы сможете сделать самостоятельно, а что придется покупать или заказывать.

Выбор технического устройства, для которого вы собираетесь изготавливать снегоочиститель, напрямую влияет на тип этого оборудования.

К примеру, для установки на легковой автомобиль хорошо подходит только бульдозерный нож.

Это связано с очень большой скоростью движения на первой передаче и средних оборотах двигателя.

Чтобы эффективно отбрасывать снег на такой скорости, да еще и при длине шнека, равном ширине автомобиля, потребуется мотор мощностью не менее 50 лошадиных сил (л. с.). Соответственно, масса агрегата будет далеко за 400 килограмм.

Сделать и наладить такое устройство, не имея солидного опыта, невозможно. А затраты на его изготовление будут сопоставимы со стоимостью неплохого самоходного снегоуборщика, который будет гораздо эффективней.

Для внедорожника требования немного ниже, если у него:

  • полный привод;
  • понижающая передача.

Но основная проблема такая же – слишком быстрая и широкая машина. Ведь при такой ширине оптимальная скорость движения для нормальной работы шнекороторного механизма не должна превышать 1–2 километра в час для уборки не слишком глубокого снега.

Поэтому оптимальный выбор для любого автомобиля или любого другого транспортного средства – бульдозерный нож.

С мотоблоками и другой самоходной техникой ситуация другая. Ведь в большинстве случаев их минимальная скорость движения составляет 5–7 километров в час.

Если самоходная техника оснащена двигателем мощностью 7–15 л. с., то ее вполне хватит для уборки не слишком глубокого снега.

Во время уборки глубокого снега придется или мириться со скольжением колес, или двигать технику вперед небольшими рывками, позволяя шнекороторному механизму успешно перемалывать и выбрасывать снег.

Решив устанавливать на технику не нож, а снегоотбрасыватель, необходимо определиться с его типом.

Разница между шнековым и шнекороторным самодельным снегоуборочным устройством в том, что в первом случае шнек и размельчает, и разгоняет снег, а во втором только размельчает.

Поэтому при одинаковой мощности двигателя эффективность шнекороторного устройства как минимум в 2 раза выше, чем шнекового.

Следовательно, для нормальной уборки снега шнековым механизмом, его необходимо оснащать двигателем как минимум в 2 раза мощней.

  • меньшей дальностью откидывания снега;
  • сильным снижением эффективности при уборке слежавшегося или мокрого снега.

Если вы решили делать своими руками шнекороторный навесной снегоочиститель, то основной проблемой станет поиск редуктора. Ведь редуктор от снегоуборщика стоит не меньше 8 тысяч рублей.

Можно сделать такой самодельный снегоуборщик и без классического редуктора.

Но в этом случае вам придется найти или сделать самому шестеренчатую или ременчатую передачу, в которой первичный и вторичный валы повернуты относительно друг друга на 90 градусов.

Шестеренчатую передачу можно сделать из двух планетарных шестеренок и их осей от дифференциала любого автомобиля.

Эти детали вам продадутся в таких местах, как:

  • пункт приема металлолома;
  • любая авторазборка.

Где найти схемы и чертежи снегоуборочных машин

Мы предлагаем вам внимательно прочитать ветки форумов, на которых описано самостоятельное изготовление своими руками тех или иных навесных снегоочистителей.

Возможно, там вы найдете уже готовые схемы, подходящие для вашей ситуации.

Или воспользуетесь опытом форумчан, чтобы разработать что-то свое, например:

  1. Изготовление шнекового снегоотбрасывателя с гидромотором (навесное для минитрактора).
  2. Еще один шнековый отбрасыватель (навесное для мотоблока МБ-2С).
  3. Бульдозерный нож (отвал) для автомобиля.
  4. Снегоуборщик из бензопилы.
  5. Различные советы по самостоятельному строительству снегоуборщика.
  6. Еще одна ветка с различными советами по изготовлению снегоуборщика, в том числе по навесному оборудованию.
  7. Шнекороторный навесной снегоуборщик для минитрактора.

Вывод

Нормальный самодельный навесной снегоуборщик имеет следующие преимущества:

  • обладает неплохими характеристиками;
  • обойдется гораздо дешевле покупного агрегата.

Ведь не слишком надежный и производительный китайский снегоуборщик стоит не менее 40 тысяч рублей.

Вы сможете самостоятельно изготовить оборудование, которое превратит любую технику в хорошую снегоуборочную машину, если:

  • умеете работать болгаркой и сварочным аппаратом;
  • владеете навыками слесаря и токаря.

Прочитав нашу статью, вы узнали, где достать материалы и детали для самостоятельного изготовления навесного оборудования.

Это поможет вам серьезно сэкономить, ведь материалы с авторазборки и пункта приема металлолома обходятся дешево, а по качеству мало чем уступают новым.

В данном видео вы сможете увидеть самодельный отвал в действии:

Источник: http://rcycle.net/sneg-i-led/snegouborochnaya-tehnika/samodelnyj-snegouborshhik-kak-sdelat-snegouborochnuyu-mashinu-svoimi-rukami

Смотрите также:
30.04.2020

Вибратор для бетона Одним из востребованных материалов для строительства является бетон. Его широкое применение не требует объяснений, так как практически ни одна стройка не обходится без бетона. На протяжении многих столетий технология только совершенствовалась, не...

30.04.2020

Как собрать сварочный аппарат в домашних условиях? При выполнении в домашних условиях нетрудных и небольших по объему сварочных работ, каждый может собрать сварочный аппарат своими руками. Для сборки не придется затрачивать большое количество денег, сил и времени. Также...

30.04.2020

Как сделать самодельный земляной бур (ямобур, землебур) При строительстве дома и обустройстве участка часто требуется сделать круглые отверстия в земле. Они нужны при устройстве ограды — под установку столбов, при постройке беседок, установке арок и других легких...

Комментарии

Комментирование отключено.

Голосование

Как Вы узнали о нашем сайте?

Посмотреть результаты

Загрузка ... Загрузка ...
Форум
