Барабанный шлифовальный станок своими руками

Самодельный шлифовальный станок по дереву своими руками

Во время изготовления деревянных конструкций в обязательном порядке необходимо зачищать их поверхности. Ручной труд займет много времени и не будет продуктивен. Заводские шлифовальные центры имеют высокую стоимость. Поэтому в некоторых случаях целесообразнее сделать станок своими руками.

Конструкция барабанного станка

Изготовление следует начать с изучения особенностей конструкции этого вида оборудования. Шлифовальный станок барабанного типа предназначен для обработки деревянных поверхностей, их выравнивания и удаления заусенец.

Устройство относится к виду плоскошлифовальных машин по дереву, которые выполняют функцию калибровки. Существует множество моделей и типов оборудования. Но главной задачей перед изготовлением агрегата своими руками является выбор оптимальной конструкции. Оптимальным вариантом является детальное ознакомление с заводскими аналогами и составление схемы изготовления на основе полученных данных.

Конструктивно станок должен состоять из следующих компонентов:

корпус. К нему крепятся основные детали оборудования;
силовой агрегат. Чаще всего для этого устанавливают асинхронный электродвигатель;
шлифовальный барабан. Важно правильно подобрать его диаметр, способ снятия стружки. Своим руками можно сделать основу, на которую устанавливается наждачная лента. Либо заказать у профессионального токаря цилиндрическую головку с режущей кромкой. Все зависит от вида работ;
устройство для изменения частоты работы вала двигателя;
рабочий стол. На нем будет располагаться заготовка. Специалисты рекомендуют при изготовлении станка своими руками этот компонент делать из стеклотекстолита;

Дополнительно в барабанном шлифовальном оборудовании можно предусмотреть наличие механизма для удаления пыли и стружки из зоны обработки. Также рекомендуется делать рабочий стол с изменяемой высотой относительно рабочего барабана. Это позволит обрабатывать часть торца деревянной заготовки.

Если необходима шлифовка наружной или внутренней плоскости доски – барабан должен располагаться горизонтально. При этом предусматривается возможность его регулировки по высоте.

Виды шлифовальных барабанных станков

Следующим этапом является выбор конструкции станка по дереву. Основным параметром является форма деревянной заготовки и степень ее обработки. Самодельное оборудование барабанного типа предназначено для формирования ровных и гладких поверхностей с небольшой площадью.

Для заводских производственных линий необходимы специальные центры обработки. Они обладают сложным функционалом, могут одновременно выполнять несколько операций. Однако их основным недостатком является высокая стоимость. Поэтому в качестве домашнего оборудования их рассматривать нецелесообразно.

Существуют следующие типы обрабатывающих центров:

плоскошлифовальные. Обработка выполняется в одной плоскости. Могут быть использованы в качестве примера для самостоятельного изготовления;
круглошлифовальные. Предназначены для обработки цилиндрических поверхностей. Для этого в комплектации предусмотрены несколько насадок с различными диаметрами;
планетарные. С их помощью происходит формирование ровной плоскости на изделиях большой площадью.

Для комплектации небольшой домашней мастерской чаще всего выбирают плоскошлифовальные модели. Они отличаются несложной конструкцией, доступностью комплектующих и относительно быстрым изготовлением.

Помимо выравнивания с помощью барабанных шлифовальных станков можно удалять слой краски или лака. Они применяются для реставрации старой мебели или деревянных деталей интерьера своими руками.

Самостоятельное изготовление шлифовального станка

Самая простая модель станка своими руками представляет собой дрель, которая монтируется на станине. Шлифовальные цилиндры вытачиваются из дерева и на их поверхности крепится наждачная бумага с требуемым показателем зернистости.

Но подобная конструкция имеет небольшой функционал. Для обработки средних объемов рекомендуется сделать оборудование по дереву по другому принципу. В первую очередь необходимо правильно подобрать силовой агрегат. Чаще всего применяют электродвигатель мощностью до 2 кВт и частотой оборотов до 1500 об/мин. Этим требованиям отвечают асинхронные модели, которые можно взять из старых бытовых приборов – стиральной машины или пылесоса.

Порядок изготовления самодельного станка.

Корпус. Он должен быть достаточно устойчив. Поэтому его делают из листовой стали толщиной от 1,5 мм и более. В качестве альтернативы можно рассмотреть оргстекло толщиной 10 мм.
Двигатель устанавливается таким образом, чтобы вал находился в вертикальной плоскости.

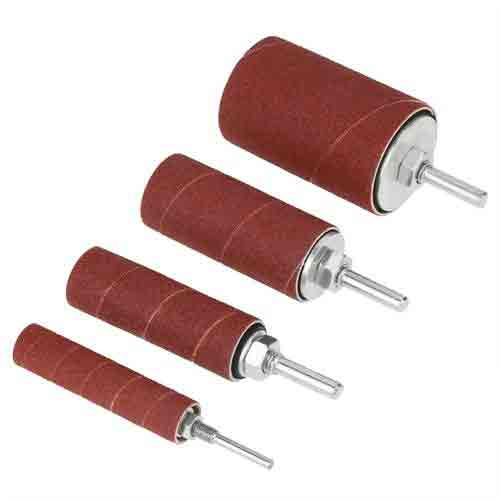

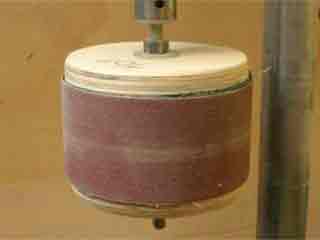

Барабан для обработки. Если планируется выполнять только шлифовальные работы — на него устанавливается абразивная лента. Для более глубокой обработки потребуется сделать стальной конус с режущей кромкой.

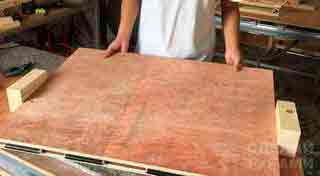

Рабочий стол. Он располагается в верхней части схемы. Рекомендуется сделать его регулируемым относительно неподвижного цилиндра.
Блок управления. В конструкциях, сделанных своими руками, редко предусматривают возможность регулировки скорости вращения двигателя. Поэтому блок будет состоять из кнопок включения и выключения агрегата.

Во время работы оборудования неизбежно будет формироваться стружка и деревянная пыль. Можно усовершенствовать конструкцию, установив в зону обработки патрубок бытового пылесоса.

В видеоматериале можно ознакомиться с примером работы конструкции, изготовленной своими руками:

Источник: http://stanokgid.ru/derevo/barabannyi-shlifovalnyi-stanok-svoimi-rukami.html

Барабанный шлифовальный станок

Для некоторых целей, например, обработка неровных деревянных, пластиковых поверхностей, а также обработка краев внутри отверстий, нужен барабанный шлифовальный станок, это что-то типа осциляционного станка, но только в моем станке происходит только кручение барабана без движений барабана вверх-вниз. Такая конструкция для меня оказалась гораздо проще в изготовлении. А функции свои он итак хорошо выполняет.

Как сделать барабанный шлифовальный станок для обработки дерева и пластика своими руками, читайте далее.

Материалы для станка

Для станка я использовал — дсп для корпуса и фанеру для верхней крышки, саморезы, выключатель, двигатель малогабаритный типа АВЕ на 40Вт и 1350 об. в мин. + 2 конденсатора для его подключения.

4 панели корпуса моего шлифовального станка просто скрепил саморезами, верхнюю часть из фанеры закрепил также 4-мя саморезами, нижнюю крышку в корпусе делать не стал — он стоит на столе, так что все закрыто от пыли, а если внутрь корпуса попадут опилки из под барабана сверху, они будут оставаться на столе, под станком, т.е. станок не забьется опилками.

Как крепить двигатель?

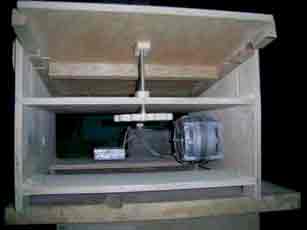

На одной из стенок корпуса разместил кусок ДСП (основание для двигателя) такой толщины, чтобы вал двигателя оказался примерно посередине верхней панели. Двигатель прикрутил к основанию саморезами. Далее соединил всю электрику, как показано на схеме на шильдике двигателя, на плате из кусочка пластика.

Затем возник вопрос, как установить барабан на вал двигателя.

Для этого я просверлил отверстие в центре вала двигателя.

Как это сделать точно?

Нужно включить двигатель и взять сверло плоскогубцами просверлить вал нажатием неподвижного сверла диаметром 3 мм на центр вала, из-за того, что вал вращается, сверло самое найдет точный центр. Затем я нарезал резьбу М4 в получившимся отверстии, глубина отверстия получилась примерно 15 мм.

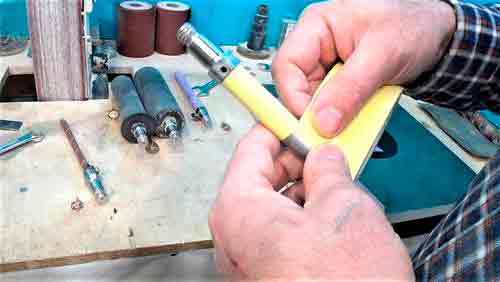

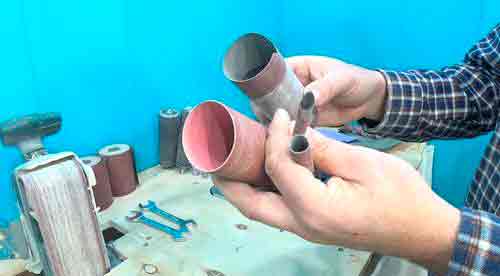

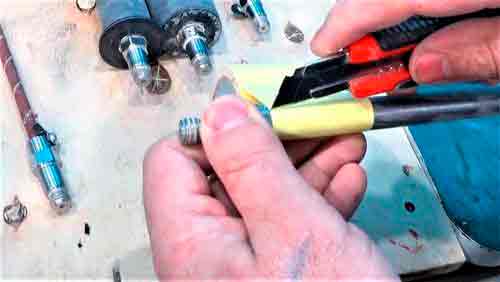

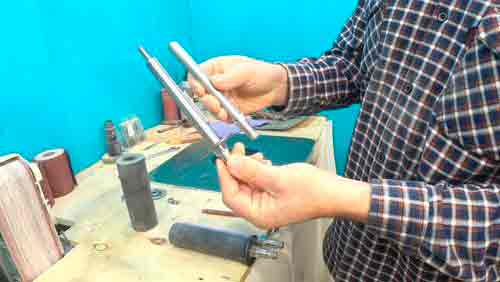

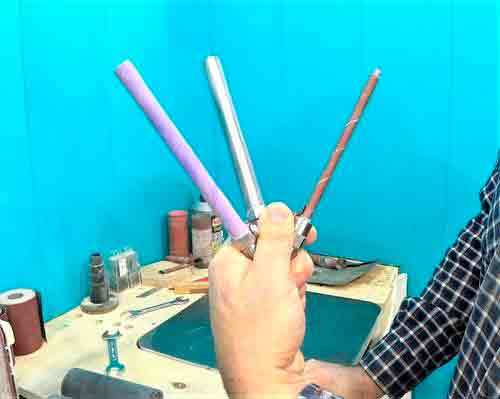

Далее я изготовил 2 барабана разных диаметров из дуба, чтобы они были прочными.

В барабанах сверлится отверстие для винта на всю глубину, диаметром 4мм, а с одной стороны отверстие расширено до 8 мм для посадки на вал на такую глубину, чтобы барабанчик садился на вал, но не касался основания. Затем винтом с шайбой барабанчик притягивается к валу.

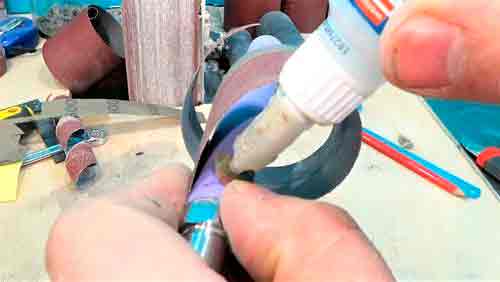

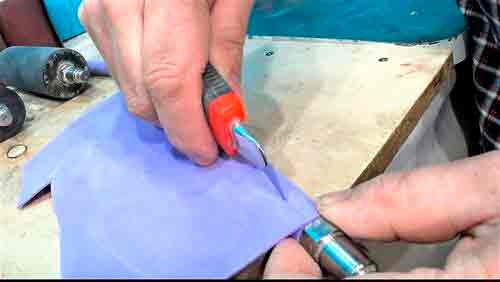

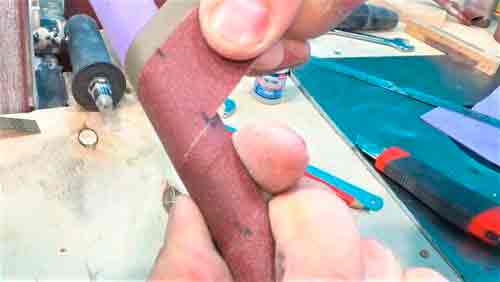

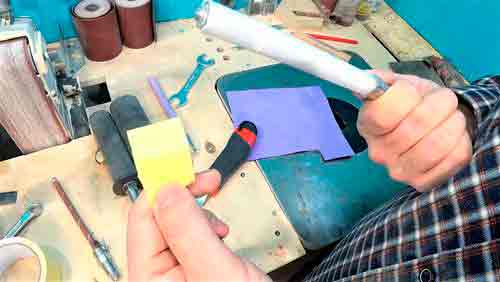

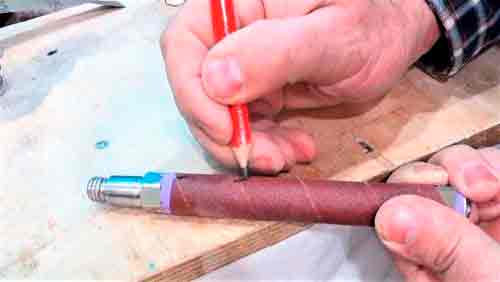

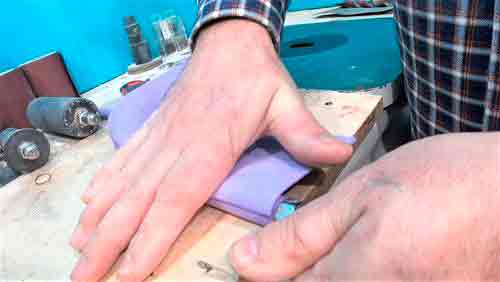

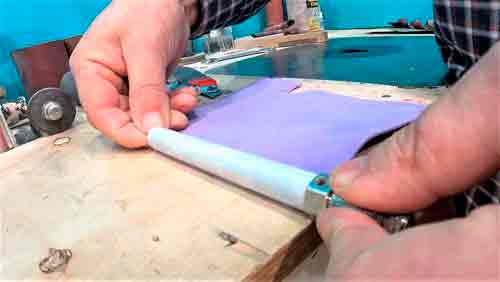

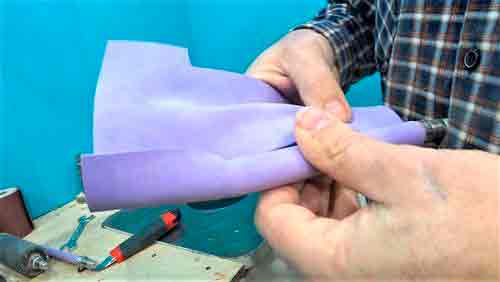

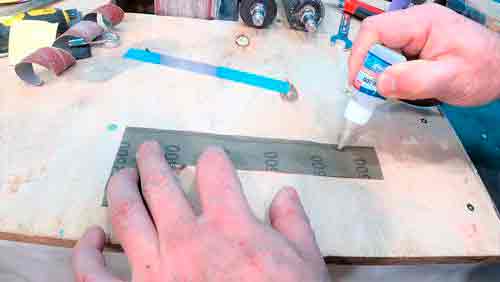

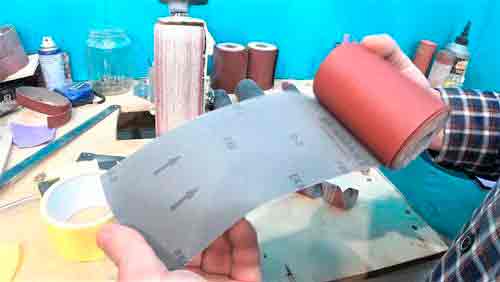

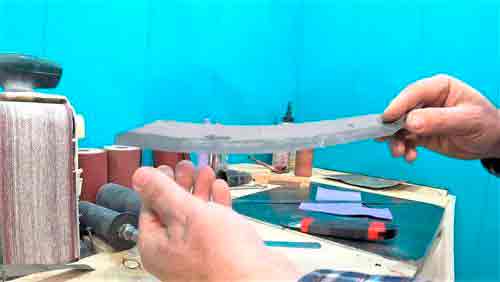

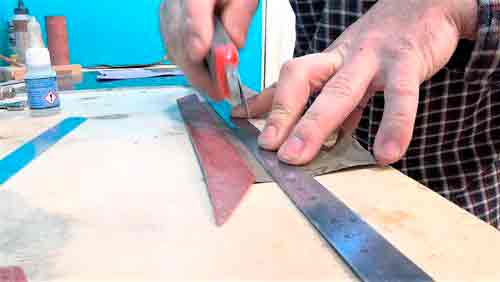

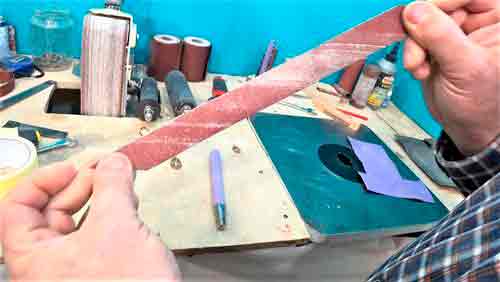

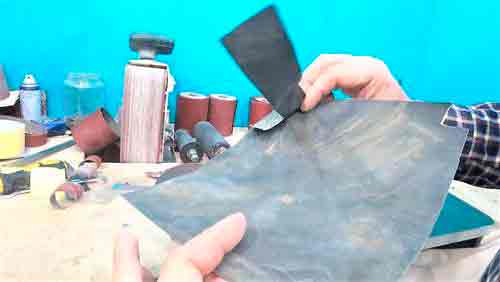

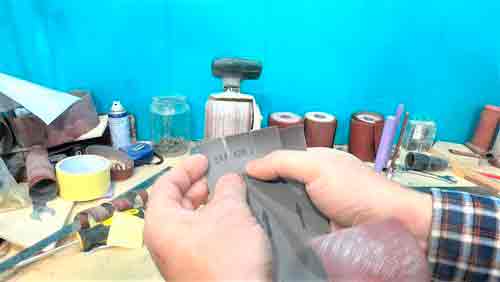

Барабанчики оклеил наждачкой создав трафарет такой формы, чтобы получить склейку встык под 45 градусов примерно.

Выводы о использовании самодельного шлифовального станка

Что показала эксплуатация барабанного шлифовального станка:

опилки внутрь шлифовального станка не попадают, т.к. барабан сидит очень точно на высоте 1мм от основания, а отверстие под вал в корпусе сделано на 10мм, при диаметре вала 8мм — зазор маленький очень;
биения барабанчика незначительные — совсем не мешают работе;
крепление барбанчиков к валу вполне надежное — ничего не соскакивает и не раскручивается;
сталь станок не позволяет точить — слабоват для этого, но цели точить им сталь не было изначально;
барабанчик не ходит вверх-вниз, поэтому нужно самому следить за износом наждачки, т.е. если на нем все время точить только фанеру 5мм, например, то износится только нижние 5мм барабанчика.

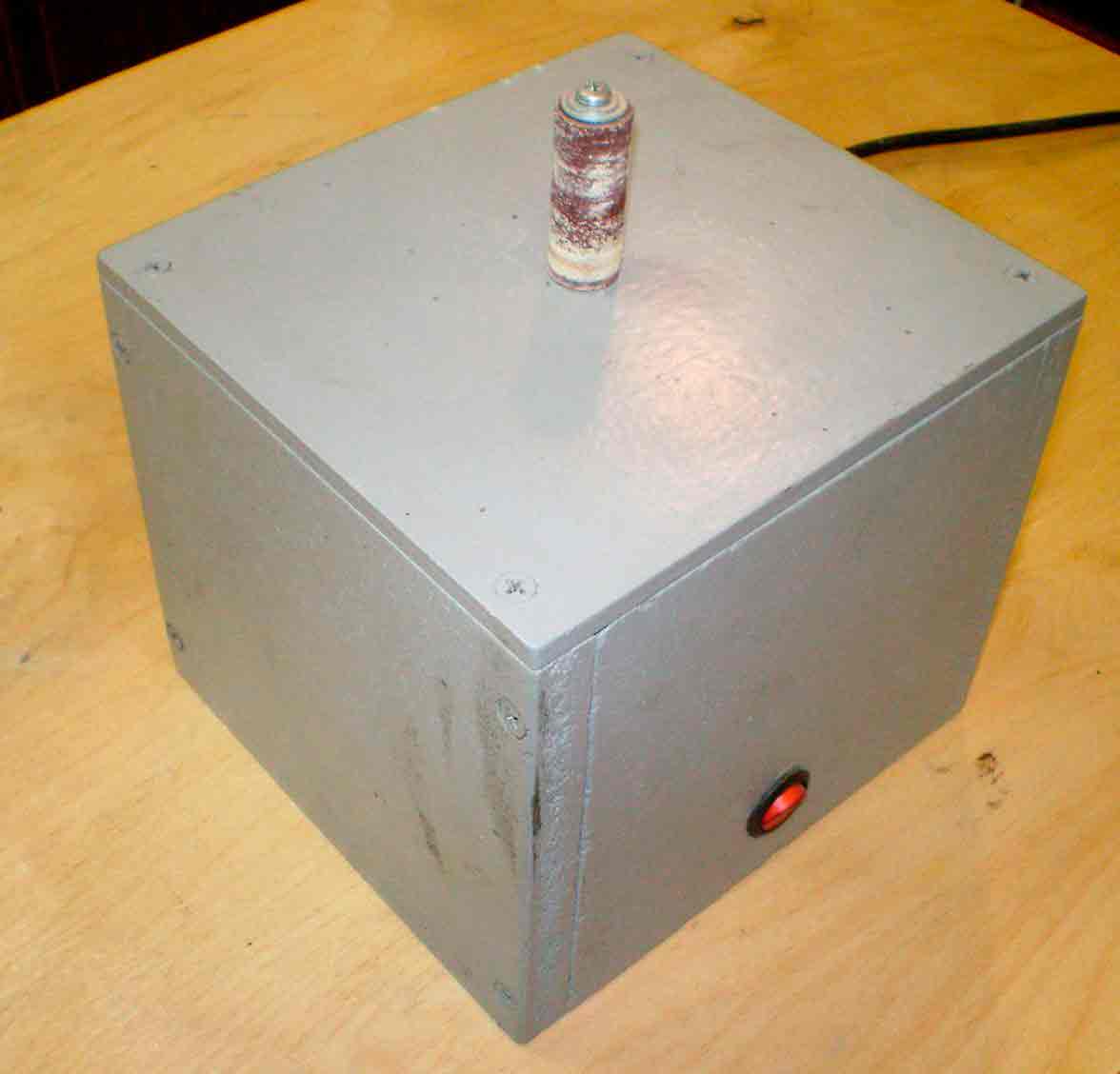

В итоге получился отличный настольный шлифовальный станок, хорошо выполняет свои функции.

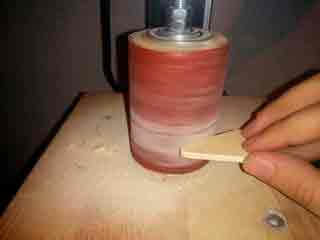

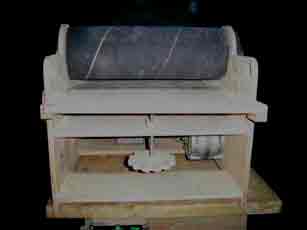

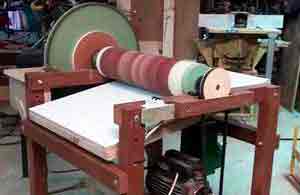

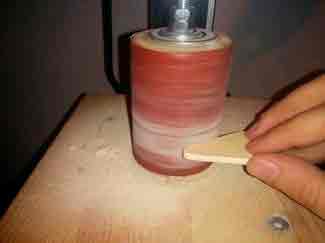

Фото барабанного шлифовального станка:

Источник: http://evmaster.net/baraban-stanok

Инструменты

Каждый, кто занимался строительными работами, ремонтом, реставрацией старых дверей, окон, подоконников и т.п., непременно сталкивался с необходимостью того, чтобы рабочая поверхность была ровной, гладкой и скользящей. Раньше мы брали в руки наждачную бумагу, если поверхность была большой, то наждачку укрепляли на деревянном мастерке и, запасаясь огромным терпением, начинали монотонно-однообразную работу — шлифование. Теперь в помощь профессионалам и любителям создана масса приспособлений, так называемых шлифовальных станков и машинок. Используя их для тех или иных операций по шлифованию, мы облегчаем себе процесс ручного труда, перекладывая часть простых функций на машину. Сегодня мы поговорим о шлифовальных станках, которые применяются для обработки деревянных изделий.

Оглавление:

Назначение, классификация и области применения шлифовальных станков

Шлифовальные станки служат для снижения шероховатости поверхности обрабатываемых деталей, а также получения точных размеров. Обычно шлифование это заключительный этап обработки предварительно подготовленных деталей.

При работе на шлифовальных станках применяют шлифовальные материалы и инструменты.

Шлифовальные материалы – специальные порошки, пасты, шлифовальные шкурки.

К шлифовальным инструментам относятся – отрезные, полировочные и шлифовальные, круги, бруски и сегменты.

В зависимости от предназначения станки подразделяются на несколько видов:

— специализированные шлифовальные станки.

В основу классификации станков положены следующие признаки:

-вид шлифуемой поверхности (внутренняя или наружная, цилиндрическая или плоская);

— вид деталей, которые может обрабатывать данный станок (цилиндры, валы, вальцы, рейки и т.п.);

— конструктивные особенности станков (бесцентровой, планетарный, двухстоечный);

— особенности элементов обрабатываемых деталей (шлицы, резьбы, профили и т.д.).

Область, в которой применяются шлифовальные станки, очень широка. Последние достижения в станкостроении, а также производстве деталей методом литья, штамповки, прокатывания, токарной и столярной обработки дают возможность использовать вместо токарных и фрезерных станков (горизонтально-расточные станки) станки шлифовальные. Сейчас шлифовальные станки могут выполнять следующие операции:

— отрезка и обдирка заготовок;

— точная обработка различных плоскостей, зубьев колёс, вращательных поверхностей и т.д.;

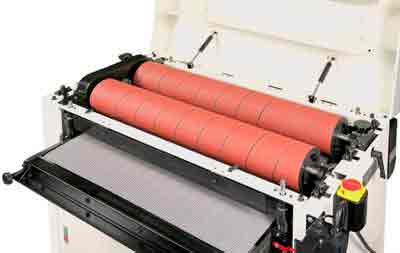

Барабанный шлифовальный станок: предназначение и основные элементы

Барабанный шлифовальный станок относится по виду к плоскошлифовальным, по классу – к калибровочным. Основным инструментом станка служит шлифовальный круг, который здесь выполнен в форме цилиндра (барабана). Обычно такой станок применяется для работы по дереву. При помощи его очень удобно шлифовать и калибровать доски, рейки и другие плоские и длинные деревянные детали, как то щитовые поверхности из ДСП, МДФ, массива, шпона и т.п.

Основными элементами шлифовального станка барабанного типа являются:

— станина, на которой укреплены все узлы и детали станка;

— мотор, обеспечивающий вращение шлифовального и подающего барабанов;

— механизм, обеспечивающий изменение частоты вращения подающего барабана

— приспособление для пылеудаления;

— механизм изменения высоты шлифовального барабана.

Как работает барабанный шлифовальный станок можно посмотреть на видео.

Некоторые модели шлифовальных станков барабанного типа, представленные на рынке РФ

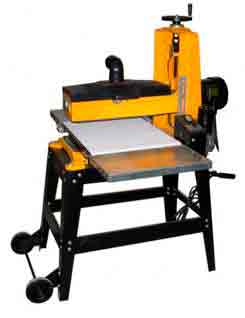

Сегодня на Российском рынке шлифовального оборудования в разделе барабанные шлифовальные станки представлена продукция различных производителей. Лидирующее место здесь занимает продукция под торговой маркой JET. Американская компания JET, входящая в швейцарский холдинг WMH Tool Group AG представляет сегодня следующие производственные и бытовые барабанные шлифовальные станки:

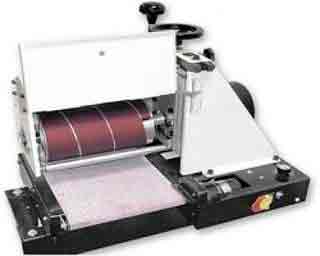

— JET 10-20 Plus. Цена: 25000 руб.

Барабанный шлифовальный станок с полной производительностью 500 мм (250 мм х 2) хорошо подходит для небольшой мастерской, где высоко ценится свободное место.

— JET 16-23 Plus. Цена: 37000 руб.

Универсальный шлифовальный станок с огромным потенциалом ивозможностями: изготовление музыкальных инструментов, производство мебели, кухонных гарнитуров, магазинного и барного оборудования, выполнение широкого спектра столярных операций.

— Двойной барабанный шлифовальный станок JET DDS-225. Цена: 160000 руб.

Очень мощный станок, пригоден к эксплуатации в условиях производства.

Российская «Инструментальная компания «Энкор» — официальный дилер ведущих зарубежных производителей инструментов, оснастки, станков и т.п., предлагает производимый в Китае барабанный шлифовальный станок «Корвет 57». Станок предназначен для выполнения предварительного шлифования плоских деревянных заготовок и доведения изделий в заданный размер, обработки лакированных и грунтованных поверхностей.

Корвет 57 — барабанный шлифовальный станок цена: 24100 руб.

Немецкая компания Elmos Werkzeuge, производитель электроинструмента, деревообрабатывающего оборудование, садовой техники, представляет свой шлифовальный станок барабанного типа Elmos DS 163. Цена: 16400 руб. Предназначен для использования на производстве как альтернатива ручным шлифовальным машинам.

Подводя итог этому краткому обзору шлифовальных станков, которые предлагаются для покупки на территории РФ, можно с уверенностью сказать, что определённый выбор есть. Можно найти станки для использования на крупном производстве, в мелком бизнесе и для употребления в личном хозяйстве. Как говорится: «Любой каприз за ваши деньги».

Однако не каждый сегодня готов выложить кругленькую сумму за шлифовальный станок. А оставшаяся со времён Союза привычка всё делать из подручных материалов и своими руками, заставляет современных кулибиных шевелить своими извилинами, шуршать по сусекам и «глаза боятся, а руки делают» — производить на свет множество полезных и нужных вещей. Причём технологически они мало уступают производственным аналогам, зато в цене в разы дешевле. Ниже мы рассмотрим, как собрать самодельный барабанный шлифовальный станок.

Барабанный шлифовальный станок своими руками

Для чего он пригодится, мы рассмотрели выше, как и то, из чего он должен состоять. Поэтому берём список основных элементов и начинаем их искать и собирать. А далее поговорим о том, как сделать барабанный шлифовальный станок в домашних условиях

Двигатель

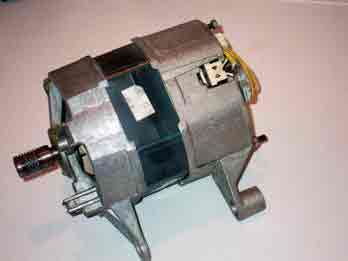

Начнём с двигателя. Проще всего взять со старой стиральной машины. Если она есть, то полдела сделано. Оттуда можно взять всю электрочасть, шкивы и ремень.

Рекомендуем брать двигатель 200 – 300 Вт (мощный и небольшой), 1500 – 3000 оборотов, асинхронный (выше КПД), однофазный (меньше мороки с подключением).

Делаем шлифовальный барабан

Теперь о барабане. Его можно изготовить из различных материалов и порой, казалось бы, совершенно ненужных остатков ремонтно-строительной деятельности. Например, из вырезанных и склеенных между собой деревянных колец, или четырёх брусков цилиндрической формы, укреплённых на металлической оси при помощи эпоксидного клея, или из бумажной трубы на которую накручивается рулон линолеума.

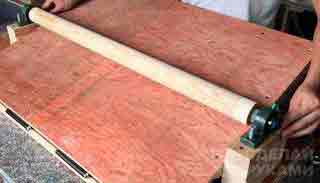

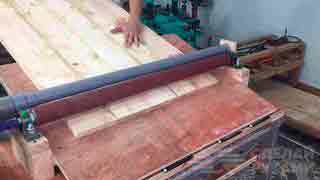

Здесь рассмотрим подробнее изготовление барабана из куска ПХВ трубы. Для изготовления нам понадобятся: стальной стержень 16-20 мм, кусок ПВХ трубы диаметром 100 мм, деревянная доска, шурупы, резина, клей. Пожалуй, всё. Стальной стержень будет у нас осью барабана. Отрезаем от трубы необходимый по размерам кусок. По длине он немного меньше стержня. Из дерева вырезаем две торцевые заглушки по диаметру внутреннего сечения нашей ПВХ трубы. В них просверливаем отверстие под стержень. Заглушки вставляем в трубу и закрепляем шурупами. Головки шурупов должны быть утоплены. Через отверстия заглушек пропускаем наш стержень и крепим их при помощи эпоксидного клея. Поверх ПВХ трубы наклеиваем плотную резину. Она будет служить подложкой для шкурки и обеспечит ей лучшее прилегание к детали. Барабан готов. Укреплять наждачную бумагу можно при помощи скоб для степлера или на двусторонний скотч. Ленту лучше клеить по спирали, это позволит избежать ударов при шлифовании.

Корпус и рабочий стол

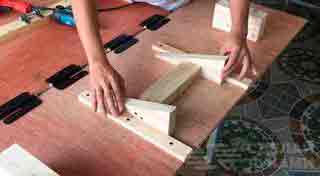

Для корпуса станка подойдёт дерево или авиационная 15мм фанера. Из них можно изготовить и стол. Корпус делаем просто и незатейливо: две боковые панели, панель-распорка посередине и рабочий стол, состоящий из основания, прочно скреплённого с корпусом и подвижной части. Рабочий стол должен быть крепким и не должен прогибаться при прижатии обрабатываемой детали к барабану. Со стороны подачи его можно усилить дополнительной поперечиной, которая также создаст опорную поверхность для регулировочного винта.

Чтобы обеспечить регулировку хода рабочего стола относительно барабана его подвижную часть с одной стороны крепим к основанию двумя петлями или рояльной петлёй, а со стороны подачи через среднюю распорку ввинчиваем регулировочный винт. Важно знать какой у винта шаг резьбы, тогда можно будет выставлять необходимую толщину обработки детали.

Монтаж

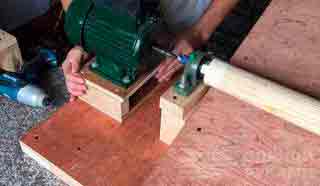

В нижнюю часть корпуса крепим двигатель. Его ось выводим через предварительно проделанное в корпусе отверстие. В верхней части корпуса устанавливаем шлифовальный барабан. Ось барабана опирается на два подшипника в обоймах, которые прикреплены к боковым стенкам болтами. Отверстия для обойм делаем немного большими по диаметру. Так нам будет легче выровнять барабан. На оси двигателя и барабана крепим шкивы и натягиваем приводной ремень. Монтируем провода и выключатель. Вкручиваем снизу регулировочный и по бокам прижимные болты, которые будут поддерживать рабочий стол на нужной высоте.

Последний штрих – корпус можно обработать лаком или краской, конечно перед монтажом. Теперь наш самодельный барабанный шлифовальный станок готов к эксплуатации. Для большего удобства в работе можно добавить к нему защитный кожух над барабаном. К кожуху подсоединить патрубок от пылесоса. Это позволит удалять образующуюся в ходе работы пыль.

И в заключение. В этой статье мы попытались рассмотреть вопросы, связанные со шлифовальными станками именно барабанного типа. И вам делать выбор работать на аппарате, приобретённом в магазине или сделать его собственными руками.

Источник: http://strport.ru/instrumenty/barabannyi-shlifovalnyi-stanok-svoimi-rukami

Шлифовальный станок по дереву: как сделать его своими руками?

Принцип действия

Существует три основных конструкции шлифовальных станков по дереву:

Дисковый.

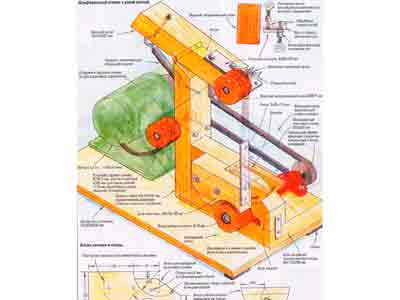

Ленточный.

Барабанный.

1-Дисковый станок 2-Ленточный станок 3-Барабанный станок

Дисковый станок представляет собой вращающийся диск, на плоскость которого закреплен абразив (наждачная бумага). Шлифовка производится путем прикладывания кромок или боковых поверхностей детали к диску, для чего примерно посередине устанавливается стол или опорная планка. Эта конструкция оптимальна для шлифовки прямых или выпуклых кромок.

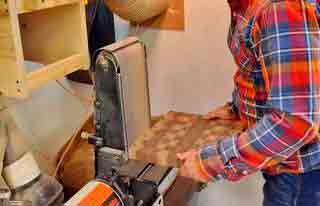

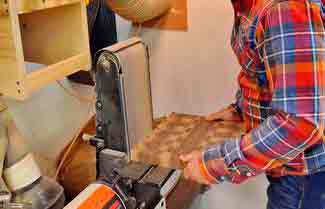

Ленточный тип представляет собой два барабана, установленных либо вертикально, либо горизонтально. Один из них приводной, второй — натяжной. Абразив представляет собой петлю из наждачной бумаги, которая склеивается по шаблону. Петля устанавливается на оба барабана и натягивается. После запуска двигателя она образует постоянно движущуюся полосу абразива. Шлифовка происходит путем прижатия ленты к поверхности детали с помощью специального прижима («утюжка»). Он перемещается влево и вправо, обеспечивая прижатие наждачки ко всем участками обрабатываемой поверхности.

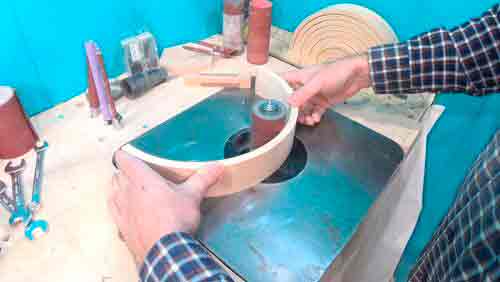

Барабанный станок используется для шлифовки вогнутых кромок. Он представляет собой вращающийся цилиндр сравнительно небольшого диаметра (6-8 см), на который устанавливается абразив.

Наиболее простыми конструкциями являются дисковая и барабанная. Изготовление ленточного станка значительно сложнее, но и эффективность от его намного больше. Такие установки позволяют качественно шлифовать щиты и детали большой площади, обеспечивая высокое качество поверхности.

Для установки ленточного станка в мастерской понадобится большая площадь, что надо учесть при выборе конструкции.

Принципы работы

Барабанный шлифовальный станок достаточно прост как при выполнении технологических операций, так и в его обслуживании. Порядок работы на нём выглядит следующим образом:

установить необходимые параметры резания;

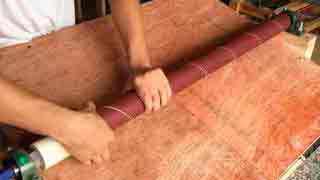

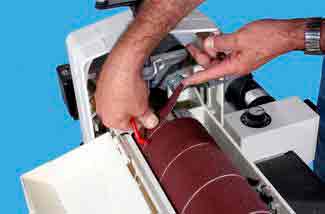

своими руками заправить наждачную шкурку на режущие барабаны, оборудованные её натяжителями;
выполнить калибровку режущей части; подобная операция необходима для точного выставления рабочего барабана относительно подающего стола;
выполняют этот процесс с помощью 2-х калиброванных деревянных брусков, расположенных по ширине подающего стола под разными сторонами барабана;
добившись симметричного касания основного вала 2-х брусков, приступают непосредственно к самому технологическому процессу изготовления детали.

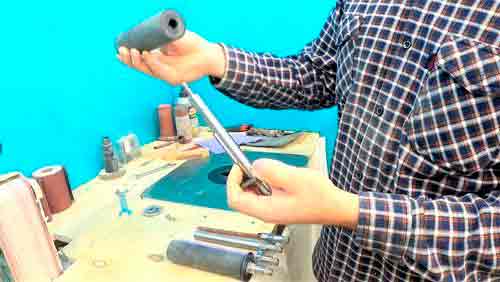

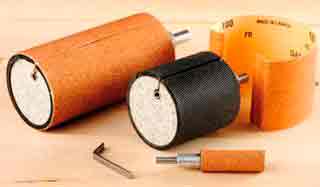

Барабаны шлифовального станка Highpoint

Барабан шлифовального станка Корвет

После нескольких проходов, в целях сохранения производительности и качества поверхности, очень полезно своими руками провести профилактическую чистку абразивной ленты специальным карандашом. Таким карандашом комплектуются все аналогичные станки, в том числе и модели 10-20. Его можно приобрести и отдельно.

Особенности и технические характеристики

Основная особенность шлифовальных станков по дереву заключается в специфическом способе регулировки качества обработки. Она происходит путем изменения зернистости абразива. Обычно процесс начинают с наждачной бумаги с крупным зерном, потом последовательно уменьшают его величину и завершают процедуру шлифовкой мелкой шкуркой. Всего используют 2-3 смены, но могут быть и более постепенные методики.

Вторая особенность заключается в способе установки абразива. Если на ленточный станок устанавливается заранее склеенная петля, то на дисковые конструкции надо закрепить круг из наждачной бумаги на плоскость. Оптимальный способ — использование «липучки», но проще всего наклеивать абразив на клеевой состав или двусторонний скотч. Второй способ проще, но и дороже.

Технические характеристики каждого станка несколько отличаются друг от друга.

Для дисковых установок:

Диаметр рабочего органа.

Скорость вращения.

Для ленточных станков:

Ширина ленты.
Величина рабочей базы (расстояние между центрами приводного и натяжного барабанов).
Скорость движения петли.

Диапазон перемещения рабочего стола в вертикальной и горизонтальной плоскости.
Длина заготовки для склейки петли.

Для барабанных станков:

Диаметр рабочего цилиндра.
Высота цилиндра.

Скорость вращения.

Все эти параметры зависят от планируемой производительности, размеров установок, величины обрабатываемых деталей. Необходимо учесть объемы ожидаемой работы, величину деталей, специфику обработки.

Левин Дмитрий Константинович

Чем чище должна быть поверхность в результате шлифовки, тем качественнее должен быть изготовлен станок. Биения, неровности и прочие изъяны станут причиной появления рисок, способных заметно ухудшить качество обработки.

Классификация и строение

Шлифовальные устройства барабанного типа относятся к станкам калибровочного класса. Такой шлифовальный станок чаще всего применяют для работы по дереву, но им можно обрабатывать и другие материалы.

Цилиндрический шлифовальный круг (барабан) позволяет калибровать доски и рейки различной длины и конфигурации. Заготовка также может быть выполнена из разных материалов: ДСП, шпона и т. д.

Строение шлифовального аппарата:

Цилиндрический шлифовальный барабан.
Приспособление для подачи.
Пылеудаляющее устройство.
Рабочая поверхность.
Преобразователь скоростей барабана.
Двигатель, который приводит в действие шлифовальный цилиндр.
Станина для крепления ключевых узлов станка.
Регулятор высоты барабана.
Приспособление для защиты оператора.

Здесь перечислены основные элементы строения барабанного станка. В зависимости от конкретной модели устройства и специфики его предназначения, конфигурация может немного меняться.

Достоинства и недостатки

К достоинствам шлифовальных станков следует отнести:

Качество и скорость обработки.
Высокая производительность.
Возможность получить поверхность нужной шероховатости.
Способность обработки не только самой древесины, но и предварительной шлифовки финишного слоя.

Недостатками являются:

Выделение большого количества пыли, требующей организации системы пылеудаления.
Большие количества расходников (абразива) нескольких типоразмеров.
Сложность в изготовлении и обслуживании (особенно это относится к ленточным установкам).

Учитывая имеющиеся недостатки, перед началом сборки надо определиться, насколько станок необходим. Если он будет использоваться только изредка, тратить время на изготовление нецелесообразно — можно обойтись ручным инструментом.

Станки с продольным люнетом

Монтироваться своими руками шлифовальный станок с продольным люнетом может по-разному. Электродвигатели чаще всего подбираются небольшой мощности. Маховики в данном случае фиксируются у основания станины. Для регулировки шкифа применяются подшипники. Пластина потребуется для станка со стальным упором. Несущая плита у модели используется небольшой толщины. Коробка передач чаще всего применяется реечного типа. Для регулировки положения направляющих понадобится рычаг. Непосредственно люнет устанавливается на краю опорной балки. Для его фиксации можно использовать винты.

Варианты изготовления своими руками

Рассмотрим способы сборки шлифовальных станков разных типов:

Дисковый

Самый простой способ создания дискового станка — закрепленная на столе электродрель с установленным шлифовальным кругом. Другой доступный вариант — изготовление и установка шлифовального диска на вал циркулярной пилы. При этом, надо собрать устройство для уменьшения скорости вращения (система понижающих шкивов или электронное устройство).

Если необходимо сделать станок «с нуля», придется собрать:

Опорную площадку с подставкой для электродвигателя.
Подставку или рабочий стол.

Диск под установку абразива с возможностью крепления на вал двигателя.

Левин Дмитрий Константинович

Как правило, изготавливают фанерные диски, которые устанавливают на вал с помощью муфты и резьбового крепления. Этот узел придется заказать у токаря. Высота стола должна быть такой, чтобы крепление диска находилось ниже его плоскости.

Ленточный

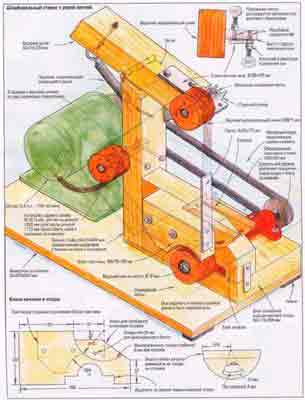

Для сборки такой шлифовальной установки надо действовать поэтапно:

Собрать станину. Она представляет собой две тумбы, на которых будут установлены приводной барабан с электродвигателем и приводной барабан с натяжным устройством.
Соединить тумбы рамой, на которой будет двигаться рабочий стол (по горизонтали, перпендикулярно движению ленты).
Собрать устройство подъема рабочего стола для регулировки высоты при обработке больших деталей.
Изготовить устройство для перемещения «утюжка».
Изготовить защитный кожух и подключить к нему патрубок системы пылеудаления.
Собрать электрическую систему запуска и остановки станка (кнопка «пуск», автомат и т.п.).

Наибольшую сложность представляют собой барабаны для установки абразива, натяжные устройства к ним и система подъема/опускания стола. Их придется частично заказывать у токаря, частично собирать на месте. Найти готовые узлы вряд ли удастся, поскольку они очень специфичны и редко встречаются на распространенных механизмах.

Барабанный станок

Самым простым вариантом станет установка электродвигателя так, чтобы его вал проходил сквозь отверстие в рабочем столе. Для этого надо собрать станину в виде опорной площадки с подставкой и вертикальной пластиной. На ней делаются отверстия и крепится электродвигатель. Барабан устанавливается на валу при помощи резьбового крепления. Его проще всего изготовить из древесины, или использовать отрезок от пластиковой трубы для канализации. Наждачную бумагу обертывают вокруг барабана и фиксируют саморезами или мелкими гвоздями.

Во всех случаях надо обеспечить невысокую скорость движения абразива. Надо выбирать электродвигатели с количеством оборотов не более 1000. Особо опасными станками являются ленточные. При высокой скорости движения край ленты способен разрезать любой материал и причинить серьезные травмы.

Выбор материала

В домашних условиях проще всего изготовить станок из древесины. Однако, следует учитывать, что она имеет малый вес и не способна погасить биения станка. Поэтому понадобится высокая жесткость соединений и прочное крепление станины к полу. Другой вариант — металлическая станина из уголка, швеллера или двутавра.

Такой станок массивнее, тяжелее, вибрация и биения будут легче гаситься. Однако, понадобятся сварочные работы, нарезка заготовок и прочие действия с металлом, что доступно не всем. Окончательный выбор определяется возможностями и предпочтениями владельца.

Как крепить двигатель?

Затем возник вопрос, как установить барабан на вал двигателя.

Для этого я просверлил отверстие в центре вала двигателя.

Читать также: Направляющие для каретки циркулярки

Как это сделать точно?

Далее я изготовил 2 барабана разных диаметров из дуба, чтобы они были прочными.

Модель с кулачковым люнетом

Сделать с кулачковым люнетом ленточный своими руками можно довольно быстро. Ручные модификации встречаются очень редко. В данном случае двигатель следует подбирать с мощностью на уровне 5 кВт и частотностью не ниже 55 Гц. Барабан шлифовального типа должен устанавливаться на рабочей платформе. Фиксация его происходит на станине. Для регулировки положения направляющих стандартно применяются маховики.

Лента в данном случае подбирается небольшого размера. Для защиты электродвигателя многие специалисты рекомендуют использовать кожух. С целью фиксации заготовки необходима мощная опора. Непосредственно люнет играет роль подающего устройства. Фиксироваться он должен рядом с ведущим валом. Блоки управления на устройствах устанавливаются различные. Многие специалисты в данном случае советуют подбирать качественные ЧПУ, которые способны регулировать обороты двигателя.

Уход и обслуживание

Работа шлифовальных станков сопровождается выделением больших количеств пыли. Для ее удаления используются мощные местные вытяжные установки. Если они отключены, использовать оборудование нельзя — это угрожает здоровью работника. Однако, полностью избавиться от пыли невозможно, поэтому по окончании работы следует сразу же тщательно очистить станок при помощи промышленного пылесоса и щетки.

Замену абразива производят по мере его выхода из строя или по технологическим условиям обработки. Для сохранения производительности надо иметь запас готовых дисков с установленной наждачкой, или склеенных шлифовальных лент разного типа. Их хранят в закрытом шкафу, чтобы не накапливалась пыль и не деформировалась поверхность ленты.

Во время работы образуется значительный заряд статического электричества. Для его отведения требуется качественное заземление. Необходимо периодически проверять его состояние и восстанавливать при необходимости.

Хотите собрать шлифовальный станок своими руками?

Материалы для станка

Подведем итоги

Самодельный шлифовальный станок требует достаточного места в мастерской и нуждается в значительных количествах абразива. Принимая решение о самостоятельном изготовлении такого устройства, следует тщательно взвесить необходимость этого и свои возможности.

Существуют три вида конструкции:

Дисковые станки. Просты в изготовлении, могут быть сделаны из циркулярной пилы.
Барабанные. Компактные устройства, оптимальные для шлифовки кромок деталей вогнутой формы.
Ленточные. Способны шлифовать плоскости, обеспечивают высокое качество поверхности. Являются наиболее сложными в изготовлении из-за большого количества специфических узлов и деталей.

Изготовление станка потребует использования определенных инструментов и материалов, выбор которых обусловлен возможностями владельца. Полностью обойтись своими силами не получится, некоторые узлы придется заказать у токаря. Важно обеспечить невысокую скорость движения абразива, чтобы не создавать опасности получения травм или разрушения заготовок.

Модификация с опорами качения

При помощи опор качения можно также сделать своими руками шлифовальный станок. Преимущество данных конфигураций заключается в их универсальности. Заготовки в данном случае можно обрабатывать под различными углами. Начинать сборку станка следует с установки станины. Для рабочей платформы используются стальные листы. Направляющие целесообразнее припаивать в горизонтальном положении.

Маховики для них устанавливаются в последнюю очередь. Ведущий вал в конструкции обязан находиться под рамой. Механизм положения ленты устанавливается возле электродвигателя. Для безопасного использования станка применяются ограждения. После фиксации маховиков останется лишь закрепить кожух для защиты механизма от пыли.

Устройства с опорами скольжения

С опорами скольжения сделать станок довольно просто. В данном случае направляющие можно устанавливать в горизонтальном положении. Рабочая платформа у этих конфигураций в основном делается небольшой ширины. Непосредственно опоры у станков обязаны находиться на краю верхней балки. Однако в первую очередь следует сделать раму для инструмента. Для этого подбираются металлические профили. Также можно вполне успешно использовать трубы. Верхняя балка крепится к раме.

Электродвигатели используются с мощностью около 7 кВт и частотностью на уровне 50 Гц. Для регулировки положения шкифа применяются уголки. Направляющие у модели должны фиксироваться на пластине. Для свободного вращения опор используются подшипники шарикового типа. Механизм положения ленты фиксируется возле электродвигателя. Если рассматривать классическую модель, то ведущий вал устанавливается под направляющими. Таким образом, достигается максимальное вращение шпинделя. Для защиты оператора во время работы применяются ограждения. Также можно устанавливать подручник на краю рабочей платформы.

Конструкция

В конструкции ленточного гриндера ничего особо сложного нет. Аппарат состоит из двигателя, ведущего и направляющих роликов. Через них пропущена шлифовальная либо обдирочная лента требуемой зернистости.

При включении двигателя, насаженный на его вал ведущий ролик начинает вращение, а через натянутую рабочую ленту вращение передаётся и на направляющие ролики. Прижимая в рабочей зоне к ленте подлежащую обработке деталь, оператор выполняет требуемую операцию, меняя при необходимости положение заготовки относительно поверхности ленты.

Регулируя расстояние между направляющими роликами, можно обработать поверхности с дефектами разной глубины. При длительной эксплуатации шлифовальная лента может растянуться ненамного. Для компенсации возможной слабины, в конструкции на одном из роликов предусмотрен натяжной механизм. Обычно подобная функция возлагается на ролик, расположенный на одинаковом расстоянии между ведущим и ведомым.

В комплектацию шлифовального аппарата входит опорный столик, выполняющий также функцию поверхности для фиксации обрабатываемого изделия. Как правило, такой столик должен иметь возможность поворота на 90 градусов относительно одной оси. В таком случае получается обработка двух перпендикулярно расположенных плоскостей без переустановки детали на опорном столе.

Хотя на подобных станках положено работать в защитных очках, нелишним будет установка откидного прозрачного стекла из акрила, во избежание повреждения глаз частицами окалины, чешуйками краски либо металлической пылью. Для примера можно посмотреть установленные защитные стёкла на промышленных станках, где в качестве рабочего элемента установлен круглый наждачный камень.

Безусловно, требуется панель управления гриндером! В целях безопасности её рекомендуется монтировать на каркасе станка в непосредственной близости от рабочей зоны оператора. Переносные станки укомплектованы стойкой из прочной стали с крепёжными отверстиями на основании, позволяющие закрепить агрегат на деревянной поверхности.

Если посмотреть на детали конструкции, можно сразу заметить некую визуальную неустойчивость собранного шлифовального устройства. Вылет боковых габаритов установленных роликов значительно превышает опорную поверхность на основании. Кроме того, отсутствие опорного столика затрудняет эффективную обработку сравнительно больших поверхностей, а держать деталь навесу неудобно и довольно опасно.

Увеличенная длина рабочей ленты приводит к дополнительным потерям за счёт трения. Приходится применять в приводе силовой агрегат большей мощности, а это повышение затрат на электроэнергию. Узел натяжения отличается простотой и функциональностью. Регулировать натяжение — секундное дело. В комплектации станка прилагаются сменные шлифовальные насадки, с помощью которых шлифовку можно делать даже на внутренних поверхностях. Несмотря на это, стоимость в 100 тыс. руб. заставляет задуматься.

Как работает гриндер?

Настольный шлифовальный станок ленточного типа или по-простому, ленточный гриндер, является приводным устройством, где роль силового агрегата выполняет электродвигатель. Предназначен инструмент для обработки, доводки и шлифовки плоских поверхностей, удаления присутствующего на заготовках слоя ржавчины или красочного покрытия. С его помощью обрабатываются заусенцы и острые кромки стальных, чугунных, алюминиевых либо неметаллических деталей.

Выбор ленты

Для верного выбора ленточного гриндера неплохо было бы сначала определиться с габаритными размерами поверхностей подлежащих обработке изделий, а после ознакомиться с размерами имеющихся в свободной продаже шлифовальных лент.

Бесконечные шлифовальные ленты различаются по трём параметрам: по длине, ширине и степени зернистости. Выпускаемый на данный момент размерный ряд шлифовальных лент для подобных станков, следующий: 610 мм, 915 мм, 1230 мм, 1600 мм, 1830 мм по длине, по ширине размерные показатели ограничиваются 50 и 100 мм, хотя можно найти и другие.

В любом случае, следующие критерии должны соблюдаться:

Лента должна быть на эластичной тканевой основе.
Выдерживать предельные угловые скорости не менее 1500 об/мин.
Обладать большой абразивной стойкостью.
Предельное относительное натяжение на разрыв – не менее 15%.
Устойчивость к нагреву при длительной работе.

Ещё по теме Выбор проливной установки для счетчика своими руками

При выборе ленты необходимо учитывать, что наиболее оптимальным размером шлифовальных лент для самодельного гриндера является 1230 мм. Более короткие абразивные ленты изнашиваются быстрее, ибо не успевают охладиться в достаточной степени за время холостого хода. Что касается более длинных, то их применение приведёт к увеличению габаритов всей конструкции, что неприемлемо; при этом, каких-либо улучшений это не даёт.

Процесс изготовления шлифовальной машины и станка самостоятельно

подбирают и подготавливают необходимые запчасти и материалы (описано выше);
делают подставку под станок, стол, основу, закрепляют ее;
монтируют столешницу нужной длины (чем больше, тем больше размеров материала можно обрабатывать);
монтируются вертикальные стойки с натяжителем и барабаном;
устанавливают мотор и барабаны;
устанавливают наждачную ленту.

Как пример взята обычная ленточная шлифовальная машина серийного производства. Смастерить такое устройство или подобное можно, имея запчасти от сломанных электроинструментов и вполне доступные материалы. В такой машине абразивная лента двигается по подошве устройства шероховатой плоскостью наружу.

Для шлифовки крупных деталей изготавливают шлифовальную машину достаточно габаритных размеров, принцип его работы такой же, как и для меньших устройств. Он может обрабатывать детали размером около 2 м и больше.

Для сборки такого прибора нужен электромотор мощностью приблизительно в 2 кВт и больше, количество оборотов — 1500. Можно обойтись без редуктора, так как скорости в 20-25 м/с такой мотор легко достигает, размер барабана в диаметре — 20 см.

Устройство круговой шлифовальной машинки.

Двигатель можно взять из отслужившей свое стиральной машины. Станину делают из толстого железного листа с параметрами 500х180х30 мм. С одной стороны его режут на фрезерном станке, здесь будет смонтировано место для мотора. Габариты такие: 180х160х10. Крепится к станине с помощью трех болтов, в нем сверлят под них отверстия. Закрепить двигатель нужно плотно, чтобы не было вибрации.

Использование приборов: особенности

Приборы такого рода используют для:

Схема ленточной шлифовальной машины.

криволинейных плоскостей с помощью свободной шлифовальной поверхности;
для ровных плоскостей с неподвижным столом или ручным механизированным его передвижением;
для торцов деталей, кромок;
для подготовительной обработки под лакокрасочное покрытие.

Сконструировать можно шлифмашинку, каркас которой будет из дерева. Оборудовав ее тремя валами, получают наклонную горизонтальную и вертикальную рабочую плоскость. Такое устройство имеет каркас из дерева, что эффективно понижает вибрацию. Древесину используют наподобие клена, она достаточно мягкая и одновременно прочная. Рабочую поверхность облицовывают пластиком, но ее можно выполнить полностью из дерева. Ее делают такой, что можно наклонять. Длина и размеры ленты подбираются соответствующего размера. Она двигается вдоль трех деревянных шкивов. Верхний рычаг с барабаном оборудуется пружиной, это позволяет натягивать ленту. Положение ленты регулируют направляющим шкивом с двумя регулируемыми болтами.

В работе такая конструкция выглядит следующим образом. Мотор с барабаном 90 мм вращает еще один размером 75 мм, а тот, в свою очередь, третий. Вращение осуществляется с помощью абразивной ленты. Таким образом, прибор имеет одну вертикальную шлифовальную поверхность и одну наклонную.

Каркас делают из шести элементов, он крепится на основание из фанеры толщиной в 25 мм. Несущие детали и каркас изготовлены из дерева, это основание подшипниковых опор, качалки столика, задняя стойка, верхний рычаг, плоскость для обрабатываемого материала. Подшипниковые опоры должны размещаться на достаточно большом блоке, на нем монтируется опора на подшипниках ведущего вала.

Валики, барабаны и шкивы изготавливаются из 7 или 8 склеенных кусков ДВП толщиной 6 мм, выпиленных соответствующей формы. Они имеют отверстие для подшипников. Ось, на которой держится барабан с подшипниками, из металла. Для осей можно взять валы из сломанных электромоторов, они ровные и уже отшлифованные. Такая же конструкция у двух направляющих шкивов. Подшипники используются шариковые, обычные, они препятствуют боковым скольжениям барабанов, если лента движется неточно.

Как из дрели сделать шлифовальную машинку, шлифовка дрелью

Ударная дрель. Функции и настройка

Окончание статьи, начало: Здесь

Функции шлифовальной машины.

Дрель тем и хороша, что поменял насадку, и получил новый инструмент. Сейчас мы поговорим о применении Вашей ударной дрели в качестве мощного инструмента по обработке различных поверхностей.

Грубая обработка поверхности. Для зачистки деревянных и металлических поверхностей от краски, лака, ржавчины применяется специальная насадка на дрель, которая называется кордщетка чашеобразная витая. Выглядит она следующим образом:

При использовании кордщетки следуйте следующим рекомендациям: — Надежно зажимайте кордщетку в патроне. — Работайте всей плоскостью. — Не прижимайте кордщетку слишком сильно к поверхности. — Не превышайте обороты, указанные на кордщетке. — Надежно и крепко удерживайте дрель в руках.

Более мягкая обработка поверхности. Та же обработка, но более мягкая применяется другой кордщеткой. Так она выглядит, установленной в Вашу дрель:

Шлифовка поверхностей наждачной бумагой. Если Вам требуется ошлифовать какую-либо поверхность или деталь, например, убрать занозы с деревянного бруска, то, вырезав круг наждачной бумаги, и, насадив его на специальное приспособление (шлифовальный диск), Вы сделаете это с легкостью. Вот так выглядит приспособление установленное в дрель:

Однако, этим дело не заканчивается. Если Вам некогда, или Вы не хотите сами вырезать круги из наждачной бумаги, а затем одевать их на приспособление, то можете купить самоклеющиеся шлифовальные диски для дрели. Правда, в этом случае Вам нужно приобрести другое приспособление, называемое «тарелка опорная шлифовальная». Вы берете тарелку, приклеиваете на липучку к ней шлифовальный диск и устанавливаете в дрель. Все, можно приступать к шлифовке:

Фантазия мастера очень богата. Ниже представлена насадка, называемая «диск лепестковый радиальный». Каждый лепесток такого диска выполнен из наждачной бумаги. Тоже применим для шлифовки после установки в дрель:

Полировка поверхностей губкой. Совместно с опорной тарелкой, рассмотренной выше, применяется также полировальная губка. Полировальная губка с помощью липучки закрепляется на опорной тарелке. Данную насадку Вы устанавливаете в дрель. Все, инструмент для полирования готов. Вы берете полировальную пасту, наносите ее на полируемую поверхность, далее включаете дрель и начинаете с помощью губки, закрепленной на дрели втирать полироль:

Заточка ножей. В магазинах можно также встретить радиальный точильный камень для дрели, который можно использовать, например, для заточки ножей. Вот так точильный камень выглядит, установленным в дрель:

Функции шуруповерта.

Классический шуруповерт. Дрель с плавным запуском, успешно может применяться в качестве шуруповерта на медленных оборотах. Для этих целей на дрель используется специальная насадка «держатель бит». Держатель устанавливается в дрель, а далее, в него устанавливается соответствующая бита под саморез. Таким способом Вы можете с успехом быстро закручивать большое количество саморезов, что конечно же важно во время ремонта. Если Ваша дрель обладает реверсом, значит Вы можете эти саморезы и выкручивать. Если Ваша дрель обладает ударным импульсным моментом, то она может выкручивать даже совершенно древние и давно застрявшие в стене саморезы, у которых сточена прорезь под отвертку. Поэтому очень рекомендую поискать дрель с этой дополнительной функцией.

Шуруповерт для труднодоступных мест. Бывают случаи, когда закрутить или выкрутить винт достаточно сложно (мастера говорят «не подобраться» к винту).

Приспособления для шлифовки

Правда такое чаще встречается в автомобиле, но и при обычном квартирном ремонте с этим можно столкнуться. Так вот, для закручивания и выкручивания винтов в труднодоступных местах, применяется специальная насадка на дрель, которая называется «удлинитель гибкий вал». Один конец гибкого вала закрепляется в дрели, а второй представляет собой магнитный держатель для бит. Вы устанавливаете нужную биту в держатель, и вот, Ваш инструмент для закручивания винтов в труднодоступных местах готов:

Функции миксера.

Когда Вы по настоящему втянетесь в ремонтные работы, то столкнетесь с тем, что Вам постоянно нужно будет что-то замешивать: клей для обоев, цементо-песчаную смесь (ЦПС), выравниватель для пола, клей для приклеивания кафельной плитки, штукатурку, шпаклевку и прочее. Сразу скажу, делать руками этого нельзя. Во-первых Вы быстро устанете, а во-вторых, вы никогда не сможете руками замешать цементные растворы до состояния густой ровной сметаны! Поэтому на выручку приходят дрель с миксером. Миксер выглядит так: Установленным в дрель миксер выглядит так:

Как работать с ударной дрелью

Перед началом работы с ударной дрелью, требуется настроить инструмент и подготовить все необходимое для работы. Сейчас я буду рассказывать о своей дрели, но для других дрелей принцип будет аналогичным.

Настройка режима работы. Во-первых, осознайте, какой вид работы Вам предстоит выполнить. У ударной дрели есть всего 2 основных режима — это режим сверления и режим долбления. В соответствии с этим Вам нужно выставить либо «сверло», либо «молоток». Сразу замечу, что молоток Вы выставляете только для работы дрели в режиме перфоратора. В остальных случаях: сверление, шлифование, закручивание саморезов, замес цементных растворов производится при установке переключателя в положение «Сверло».

Настройка скорости. Для разных видов работ Вы будете выставлять разную скорость. Например, если Вам нужно просверлить отверстия в металлической пластинке, которую Вы хотите использовать под кронштейн, то лучше включить 2-ю скорость. Если же Вы собираетесь делать замес цементного раствора или хотите закручивать саморезы, необходимо выставить 1-ю скорость. Если собираетесь работать кордщеткой, то обычно при покупке насадок на упаковке указывается рекомендуемая скорость работы. Вы, таким образом, можете ориентироваться в выборе скорости. Если вдруг совсем не знаете для определенного вида работы какую скорость установить, посоветуйтесь с профессионалами.

Настройка реверса. Для всех видов работ, кроме откручивания саморезов, направление вращения патрона дрели должно осуществляться по часовой стрелке. Для этого, переключатель реверса необходимо установить в положение, когда стрелка указывает на патрон.

Установка насадки. В зависимости от характера работы Вы устанавливаете нужную насадку на дрель. О насадках я рассказывал Вам на протяжении всей этой книги. Так, что просто загляните в нужный раздел.

Во время работы. Запуск дрели осуществляется плавным нажатием на пусковой выключатель. (См. раздел Конструкция ударной дрели). Причем, чем сильнее Вы нажимаете, тем быстрее разгоняется Ваша дрель. При самом сильном нажатии максимальная скорость будет та, которую Вы установили при выборе режима: «1-я скорость» или «2-я скорость». Таким образом пусковым выключателем и переключением скоростей Вы достигаете очень широкого диапазона по скорости. Если Вы долго сверлите поверхность и устали нажимать пусковой выключатель, то для этих целей нажмите «Кнопку блокировки», отпустив пусковой выключатель. В этом варианте дрель будет продолжать работать. Это удобно, т.к. экономит Ваши силы. Отключить этот режим можно снова нажав на пусковой выключатель.

Наконец, если Вы отворачиваете саморез, то установите выключатель реверса в положение, когда стрелка показывает в сторону Вашей руки. При плавном включении дрели патрон должен вращаться против часовой стрелки.

Опасные эксперименты

Ударная дрель будет Вам незаменимым другом и помощником во множестве работ. Но, все же есть вещи, которые недопустимы в эксплуатации и о них я сейчас кратко расскажу. Речь пойдет о циркулярном пильном диске, который, почему-то некоторые тоже хотят установить на дрель, соорудив таким образом электропилу:

Запомните правило: пильный диск на дрель не надевать. Во первых, потому что отсутствует защитный кожух. Во-вторых, не будет нужного нажима на обрабатываемый материал. В третьих в руках дрель будет «гулять», и если пила неровно ляжет на отпиливаемую поверхность, то либо диск разлетится, либо у Вас дрель вырвет из рук, и куда она полетит — никому неизвестно! Травма гарантирована! Это очень опасно и давайте не будем так экспериментировать!

В заключение

Когда Вы приобретете необходимый опыт работы с ударной дрелью, Вы, скорее всего захотите большего. Первое, с чем Вы столкнетесь, это то, что Вам нужно будет не просто делать отверстие в стене под дюбель, а, например, полностью просверлить толстую стену сверлом, диаметром 10 или 13 для прокладки проводов. Такую работу ударной дрелью выполнить будет сложно. Не издевайтесь над ней, иначе она у Вас быстро выйдет из строя. В этих случаях конечно же пользуются перфоратором.

Второй момент — это скорость работы во время ремонта. Если, например, Вас ожидает глобальная установка гипрока по всем стенам в квартире, то конечно же, помимо ударной дрели неплохо отдельно приобрести шуруповерт. Дело в том, что Вы постоянно будете долбить стену и заворачивать саморезы. Причем эти два вида работ Вы будете чередовать настолько часто в течении длительного времени, что Вам на мгновение покажется, что Вы только и делаете, что меняете сверло на отвертку. Поэтому, имея под рукой отдельно заряженные ударную дрель и шуруповерт эффективность установки гипрока увеличится в разы. Есть еще один секрет: шуруповерт легче весит, чем ударная дрель и заворачивать им конечно удобнее.

Однако, если Вы новичок в ремонте, я не хочу обременять Вас сразу дорогостоящими покупками и рассказываю чисто свой опыт, который начинался с ударной дрели и думаю, что такая последовательность освоения инструмента самая правильная. Вы спросите, а может сразу вместо ударной дрели купить перфоратор. Отвечаю. Перфоратор еще тяжелее ударной дрели и вот его уже совсем не удобно будет использовать в качестве шуруповерта или шлифовщика поверхностей. Возьмите за правило: перфоратор нужен в основном для долбления стен.

Окончание. Начало статьи здесь

Особенности конструкторской задумки самодельного агрегата

Ленточный станок для шлифовки может быть выполнен по-разному с точки зрения конструкторского исполнения: стол может быть подвижным и неподвижным, а лента свободной и плотно натянутой. На особом положении находится оборудование с несколькими широкими лентами. В такой ситуации рабочий стол изготавливают в форме гусеницы. А также в некоторых моделях наличие настольной поверхности вообще не предусмотрено.

Чаще всего такой механизм используют для заточки либо выточки:

Ножей.
Отверток.
Стамесок.
Топоров.
Секаторов.
Других колюще-режущих предметов.

Делаем шлифмашинку из болгарки

Многие могут сказать, что «болгарка» это же и есть угловая шлифовальная машинка, однако тут скрываются некоторые тонкости. Следует иметь ввиду, что УШМ имеет очень высокие обороты и зачастую довольно приличный вес. Чтобы отполировать поверхность болгаркой необходимо иметь немалый опыт в этом деле и пользоваться специальными полировочными дисками и кругами. Шлифовальная машинка имеет намного меньшие обороты двигателя и вес. Для работы заводской шлифовальной машинкой не требуется определенного опыта и сноровки.
Самостоятельно сделать из болгарки хорошую шлифовальную машинку, не уступающую по своим параметрам заводской машинке, можно только путем доработки ее электрической схемы, путем монтажа регулятора на более низкие обороты и путем применения специальных шлифовальных насадок.

Пошаговое описание работ по изготовлению гриндера (шлифовального станка)

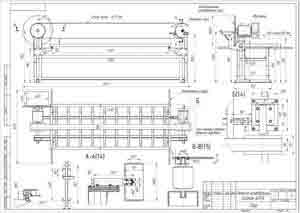

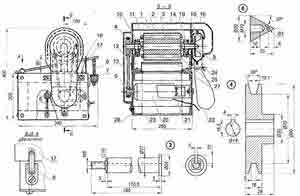

Чертежи, схемы, прототипы, которые взятые за основу.

Растачиваем фланец на электрическому двигателю, используя токарный станок.

Процесс сборки станка, чтобы сделать его максимально качественным

Таким образом, современный станок для шлифовки вполне можно выполнить и своими руками, но с учетом того, что бруски должны быть изготовлены из березы либо из сосны. Наиболее значимые элементы для качественной обработки изделий склеиваются клеем ПВА, а монтаж агрегата не обходится без шурупов разного объема.

При этом склеивание может быть двух несложных кусков досок ДСП, которые соединены петлями. Лучше всего скреплять болтами марки М6.

Днище машинки держится на брусчатых станах, которые прежде подгоняют к габаритам станка, прикрепляя затем небольшие куски каучука для сохранения равновесия агрегата во время функционирования. С передней части шлифовальный агрегат крепят еврошурупами для изготовления мебели к стану и для обработки изделия.

Это наиболее удобный способ изменять высоту стеллажа в случае необходимости – гораздо легче, чем, если бы использовались гвозди. Это помогает выставить плоскость для шлифовальной обработки в нужном направлении.

Источник: http://texnotoys.ru/drugoe/shlifovalnyj-stanok-svoimi-rukami.html

Барабанные шлифовальные станки по дереву: видео, своими руками

В данном обзоре мастер показывает, как, используя простые и доступные материалы, сделать своими руками барабанный шлифовальный станок.

Для изготовления шлифстанка потребуется фанера толщиной 20 мм, а также некоторые другие материалы.

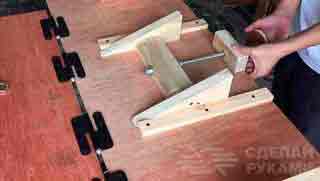

Первым делом мастер отрезает два куска фанеры. Выставив между ними зазор, автор соединяет их с помощью четырех дверных петель.

К нижнему листу фанеры необходимо прикрепить деревянные бруски, которые служат ограничителями для верхнего листа и стойками для вала.

Основные этапы работ

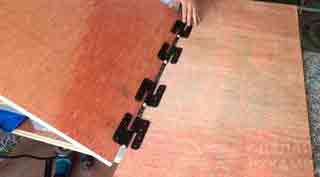

На следующем этапе к нижнему листу фанеры необходимо прикрутить две направляющие.

Между ними автор устанавливает подвижную опорную площадку, с помощью которой можно регулировать угол наклона верхнего листа.

К боковым стойкам крепятся корпусные подшипники, в которые вставляется деревянный вал.

Затем нужно будет установить электродвигатель (для него мастер сделал отдельную платформу, которая крепится к основанию).

На последнем этапе работ останется только намотать на вал шлифовальную ленту подходящей зернистости.

Преимущество этой конструкции том, что можно шлифовать большие мебельные щиты.

Подробнее о том, как сделать барабанный шлифовальный станок своими руками, смотрите в видеоролике на нашем сайте.

Барабанные шлифовальные станки

бому домашнему мастеру приятно, выполняя любимую работу, ощущать наличие всего необходимого инструмента. Брендовые экземпляры, собранные в коллекцию своими руками, его богатство и его гордость. Он её бережёт, тщательно подбирает и мечтает о пополнении в виде подарка или самодельного станка.

Барабанный шлифовальный станок Jet DDS-225Jet DDS-225 — 2 шлифовальных барабана для грубой и тонкой шлифовки за один проход

Резьба по дереву или приусадебное строительство, бондарное творчество или изготовление самодельных музыкальных инструментов – для всего нужен качественный инструмент. В том числе и для его отделки. Барабанный шлифовальный станок – венец всему комплекту инструментального хозяйства.

После него собирать будет просто нечего, если он из семейства Jet Plus. Хорошая мастерская, созданная многолетними стараниями, настоящая гордость своего хозяина.

Калибровально шлифовальный барабанный станок Performax 22-44Барабанный шлифовальный станок ZSM 405

Устройство станков

Шлифовальный станок барабанного типа относится к группе плоскошлифовального оборудования. Он предназначен для финишной отделки всевозможных деревянных и деревосодержащих материалов абразивной шкуркой различной зернистости. Технологический процесс резания проходит на больших скоростях и с большим выделением абразивной пыли и пыли от срезаемой части заготовки.

Применение мощных вентиляционных систем позволяет проводить работу, на подобном барабанном оборудовании, в сравнительно комфортных условиях. Конструктивно, такое деревообрабатывающее оборудование, представляет собой:

механизмы портального или консольного типа;
- на барабанных станках консольного типа возможно изготовление деталей с их разворотом, что увеличивает ширину обработки;
- портальная конструкция барабанных станков увеличивает её жёсткость, позволяя работать с максимальными режимными показателями без уменьшения точности;
с одинарным (Jet модели 10-20 Plus) или сдвоенным (Jet модели DDS-237) шлифовальными барабанами;
- бесступенчатая регулировка глубины резания;
нижней станиной стационарного или мобильного класса (Jet серии 10-20 Plus);
приводным столом для подачи заготовки;
- с регулируемой или стационарной скоростью подачи;
вентиляционными патрубками для подключения отсасывающих циклонов на каждый обрабатывающий узел;
рабочим двигателем от 1,3 кВт (Jet серии 10-20 Plus) до 11 кВт (Jet серии DDS-237);

Процесс шлифовки деревянных материалов заключается в исполнении следующих технологических приёмах:

подбор шлифовальной ленты соответствующей зернистости в соответствии с необходимой чистотой обработки;
- для максимального съёма или обдирки – 36 ед;
- для стандартного процесса – 80 ед;
- финишная или окончательная обработка – до 220 ед;
намотка выбранной наждачной ленты на режущий вал;
- возможна намотка ленты различной зернистости на оборудовании со спаренными режущими барабанами;
установка габаритов заготовки (от 0,8 до 75 мм у 10-20 Plus) и величины съёма за проход;
выбор требуемой скорости подачи стола с заготовкой (от 0 до 3 м/мин), как у серии 10-20;

Применение абразивной шкурки различной зернистости, на спаренных валах, даёт возможность получать наилучшие показатели качества за один проход. Особенно при обработке дерева своими руками.

Принципы работы

установить необходимые параметры резания;
своими руками заправить наждачную шкурку на режущие барабаны, оборудованные её натяжителями;
выполнить калибровку режущей части;
- подобная операция необходима для точного выставления рабочего барабана относительно подающего стола;
- выполняют этот процесс с помощью 2-х калиброванных деревянных брусков, расположенных по ширине подающего стола под разными сторонами барабана;
- добившись симметричного касания основного вала 2-х брусков, приступают непосредственно к самому технологическому процессу изготовления детали.

Барабаны шлифовального станка HighpointБарабан шлифовального станка Корвет

Самодельный барабанный шлифстанок

Такой барабанный станок по дереву имеет специфическое, очень прикладное предназначение. Он не универсален и его, достаточно редкое, применение в обычных хозяйствах не способствует росту популярности. Относительно большая стоимость, габариты и сложность в предварительной настройке делают подобную технику бедной падчерицей среди «болгарок», дрелей и вибрационных машинок.

Иногда есть смысл сделать аналогичный настольный, шлифовальный станок своими руками, взяв за основу лёгкую серию барабанного оборудования Jet. Конструкция подобного самодельного, барабанного механизма не является сложной:

станина и корпус основной, режущей части делается из многослойной фанеры или хорошего дерева толщиной от 10 до 20 мм;
хорошо подходит для этих целей и двигатель от старой стиральной машины, разобранной своими руками;
достаточно сложно будет изготовить рабочий барабан, он хоть и будет самодельный, но функции останутся прежними;
- шлифовальный барабан самодельного станка изготавливается из пластиковой толстостенной трубы подходящего диаметра (как у Jet модели 10-20 Plus);
- из калиброванного металлического прутка (до 20 мм) изготавливают основную ось режущего узла;
- своими руками подгоняют деревянные пробки под пластиковую трубу и центральную ось;
- самодельный подшипниковый узел придётся заказать специалистам;
- собрав барабанный узел и зафиксировав его части между собой 10 крепёжными элементами, обклеивают резиновым рукавом;
можно приступать к сборке самодельного станка;
- подающий, сделанный своими руками стол, со стороны подачи, крепят на рояльных петлях;
- с выходной стороны шлифовального станка устанавливают регулируемый упорный винт;
монтаж пускорегулирующей аппаратуры будет заключительным штрихом этой деревообрабатывающей композиции;

Так будет выглядеть самодельный, выполненный своими руками, шлифовальный станок по дереву рассмотренного в статье типа. Хотя, если честно признать, всё же опасно иметь дело с такими самоделками.

Барабанный шлифовальный станок по дереву своими руками

Каждый человек, которому приходилось иметь дело с обработкой древесины, знает важность финальной шлифовки готового изделия.

Это касается и держаков на различный сельскохозяйственный инвентарь, и деревянной мебели, и строительных элементов (дверей, окон, подоконников) и любых других изделий из дерева. Шлифовка позволяет убрать заусеницы, а так же предать древесине гладкость и блеск.

Конечно, шлифовальные работы можно выполнить с помощью обычного куска наждачной бумаги или специальной насадки на дрели или угловые шлифмашинки. Но это занимает много времени и не обеспечивает идеальность формы изделия. Поэтому, для таких целей были созданы различный шлифовальные станки.

Барабанный шлифовальный станок

Чаще всего в бытовых условиях и в условиях мелкого производства используют барабанный шлифовальный станок, устройство, принцип работы и возможность изготовления которого своими руками мы и рассмотрим в данной публикации.

«Применение и разновидности кромкообрезных станков».

Барабанная шлифмашинка – устройство, принцип работы

Барабанный шлифовальный аппарат получил свое название от вращающегося цилиндра – барабана, который, собственно, и выполняет функцию шлифовки.

Кроме самой шлифовки, позволяющей снять заусеницы и придать деревянной поверхности идеальную гладкость, такие устройства так же выполняют калибровочную функцию. Шлифовальная машина барабанного или любого другого типа позволяет подогнать деревянную деталь под нужные размеры с точностью до миллиметра.

Данная машина применяется для финишной шлифовки и калибровки плоских и длинных изделий из дерева, таких как щитовые поверхности из дерева, ДСП, ДВП и прочего, двери, подоконники и прочее. Использование такого устройства для обработки цилиндрических деталей не возможно.

«Способы модернизации болгарки своими руками».

Основные составляющие

Барабанная шлифовочная машина по внешнему виду и набору основных составляющих не имеет принципиальных отличий от любых других станков.

Шлифовальная насадка с креплением незамкнутой шкурки

В базовую комплектацию такого устройства входят следующие элементы:

Станина – часть любого станка, к которой крепятся все остальные элементы.
Двигатель выполняет функцию приведения в действие движущихся частей станка. Чаще всего барабанные шлифмашины по дереву оснащаются двумя двигателями. Один вращает сам барабан по принципу дрели, второй приводит в движение подающую ленту.
Шлифовальный строгальный барабан, на который наматывается и крепится наждачная лента. Он обязательно оснащается натяжным механизмом, с помощью которого при нагреве ленты производится ее автоматическое натяжение. Вращающийся барабан со шлифовальной лентой непосредственно придает гладкость изделию из дерева.
Подающий барабан с транспортерной лентой. Эта часть станка по дереву производит самостоятельную проводку деревянного изделия по шлифовальному барабану. Благодаря ровной поверхности транспортера и одинаковому расстоянию от ленты до барабана по всей его плоскости, изделие равномерно подгоняется под нужные размеры.
Механизм, регулирующий скорость движения транспортерной ленты.
Фиксирующие стойки шлифовального барабана, оснащенные линейкой. Линейка и винтовая фиксация на стойках позволяют выставить необходимую толщину, под которую должно быть подогнано изделие.
Защитный кожух закрывает шлифующий барабан для предотвращения травматизма в процессе работы.
Машина для удаления пыли и стружки.

«Руководство по изготовлению слесарного верстака».

Принцип работы

Такой шлифовальный станок работает по принципу дрели. Его шлифующую часть вращает двигатель на высокой скорости – в среднем 2000 оборотов в минуту.

Шлифовальная машина может иметь разный вес, разные размеры, длину шлифовального барабана, длину и ширину транспортерной ленты, максимальную и минимальную высоту установки барабана и т.д.

Процесс шлифовки на барабанном станке

Выбор технических параметров устройства зависит от функций, для которых оно приобретается.

После установки станка нужно провести калибровку шлифующего барабана, чтобы избежать эксцентричного вращения и лишних вибраций. К тому же не отцентрованый барабан не сможет ровно зачистить изделия.

Для этого берем два бруса одинаковой высоты, устанавливаем их на подающую ленту, опускаем на них барабан и фиксируем в таком положении. Далее устанавливаем высоту механизма, в зависимости от размеров шлифуемой детали.

Включаем установку. Для первого прохода лучше установить минимальную скорость движения подающей ленты, для финального – максимальную – 3 метра в минуту.

Шлифующий барабан должен набрать обороты, по принципу дрели. После этого кладем деревянный брус, который нужно обработать, на транспортерную ленту. Проход бруса под барабаном происходит автоматически.

Повторяем данное действие нужное количество раз, пока наша деталь не придет в нужную форму и не приобретет заданные размеры.

Замена шлифовальной шкурки на станке с удлиненным барабаном

Если стороны изделия имеют разный размер, высоту барабана нужно регулировать под каждое изменение параметров.

«Обзор оборудования для производства ПВХ окон» и «Особенности отрезных самодельных станков из болгарки».

Разновидности станков

Если говорить о шлифовальных станках вообще, их классификация производится исходя из двух параметров: область применения и выполняемые функции.

По области применения станки бывают:

круглошлифовальные станки. Предназначены для обработки деталей, имеющих круглое сечение;
плоскошлифовальные. Их задача – шлифовка плоских деталей. К этому виду относится и барабанная машина;
внутришлифовальные. С помощью таких механизмов выполняют обработку внутренних поверхностей изделия. Для этой цели часто используют дрели;
специализированные. Предназначены для обработки сложных поверхностей – резьбы, пазы, зубья и прочее.

Разные станки могут выполнять разные функции:

обрезка и зачистка;
заточка;
шлифовка.

Делаем барабанный станок своими руками

«Как сделать дровокол своими руками?»

Барабанный шлифовальный станок по необработанному дереву сделать своими руками сложно, но вполне возможно.

Шлифовка на плоскошлифовальном станке

Для этого берем список необходимых элементов и ищем подходящий материал и запчасти.
И так, нам понадобится:

Станина. Для этих целей подойдет любой устойчивый верстак или стол, к которому можно прикрутить другие элементы станка. Лучше, если станина будет металлической. Если же приходится использовать деревянную конструкцию, ее нужно качественно укрепить своими руками.
Электродвигатель мощностью 200-300 Вт. Частота оборотов должна составлять 1500—2000 оборотов в минуту. Лучше если это будет однофазный асинхронный двигатель. Для этих целей подойдет механизм от старой стиральной машины (в этом случае берем от нее и шкивы с ремнем), дрели, болгарки и т.д.
Шлифовочный барабан по дереву. Это, пожалуй, самая главная и самая сложная часть станка, от которой будет зависеть качество выполняемых работ. О том, как и из чего изготовить самодельный шлифовальный барабан именно своими руками, мы поговорим позже.
Стойки для барабана. Устройство, фиксирующее барабан и регулирующее его высоту может быть изготовлено из деревянных брусьев. Механизм, регулирующий высоту, возможно изготовить своими руками в двух вариантах. Первый вариант – сквозные отверстия на стойках, через которые будет крепиться барабан. Этот вариант боле простой, но он позволяет работать только с фиксированным шагом регулировки около 1 см. Второй вариант – длинные винты, установленные перпендикулярно барабану. В этом случае, поджимая винты мы сможем поднимать шлифовальное устройство, отпуская – опускать. Во втором варианте возможна регулировка высоты с точностью до миллиметра.

Делать своими руками транспортерную ленту мы не будем. Это возможно, но в этом нет необходимости. Подача на самодельных станках, как правило, осуществляется вручную. к меню ↑

Делаем барабан

Прежде, чем приступить к изготовлению самого барабана, нужно четко понять, какие функции будет выполнять наша машина. Дело в том, что чем меньше размер цилиндра, тем легче и быстрее он будет вращаться двигателем от дрели.

Для изготовления шлифовального барабана нам понадобится кусочек чего угодно, что имеет цилиндрическую форму, нужной длинны и диаметра. Это может быть деревянный брус с круглым сечением, труба ПВХ, металлическая труба и многое другое.

Самодельный рабочий барабан шлифовальной машины

Мы рассмотрим в качестве материала трубу ПВХ для изготовления барабана своими руками.

Берем нужный по размеру отрезок пластиковой трубы. Так же нам понадобится металлический штырь, выполняющий роль оси, деревянные или пластиковые заглушки, совпадающие по диаметру с внутренним диаметром трубы, саморезы, резина, клей.
Берем заглушки и делаем в них отверстия, соответствующие по диаметру толщине прута.
Отверстия в заглушках должны быть строго по центру. Малейшая эксцентричность барабана приведет к неправильной работе станка.
Плотно сажаем заглушки в трубу и фиксируем с помощью саморезов.
Вставляем штырь в отверстия в заглушках. Ось должна выступать из цилиндра на 2-3 см с каждой стороны. Именно она будет выполнять роль крепления к регулировочным стойкам.
На барабан клеим резину. К ней будет легче крепить шлифовальную ленту.

«Станок для производства гвоздей: устройство и принцип работы аппарата».

Собираем станок

Чтобы собрать станок нужно:

Установить стойки на станину.
Прикрепить к ним барабан так, чтобы высоту его подъема можно было регулировать.
Подсоединить к барабану двигатель с помощью ременного или цепного привода.
Можно приступать к работе.

калибровально-шлифовальные станки по дереву и металлу.

Самодельный барабанный шлифовальный станок (видео)

Главная страница » Шлифовальные

Как сделать шлифовальный станок барабанного типа самостоятельно?

Шлифование различных деревянных деталей – необходимость, с которой сталкивается каждый желающий сделать ремонт в своем доме, или собственными руками создать какой-нибудь элемент декора.

Конечно, отшлифовать маленькие детали можно и обычной наждачной бумагой, но чтобы справиться с большим объемом работы следует поменять наждак на шлифовальный станок. Он поможет существенно сэкономить время и быстро приведет деталь в соответствующий вид. Одним из таких полезных приспособлений является и барабанный шлифовальный станок.

Классификация и строение

Строение шлифовального аппарата:

Цилиндрический шлифовальный барабан.
Приспособление для подачи.
Пылеудаляющее устройство.
Рабочая поверхность.
Преобразователь скоростей барабана.
Двигатель, который приводит в действие шлифовальный цилиндр.
Станина для крепления ключевых узлов станка.
Регулятор высоты барабана.
Приспособление для защиты оператора.

Основные модели устройств

Станки барабанного типа можно приобрести в готовом к использованию виде. Существует несколько наиболее популярных и распространенных брэндов по производству этих устройств. Есть смысл представить отдельные их модели.

Компания JET. Американская фирма специализируется на производстве современных станков самых различных типов, в том числе и барабанных. В линейке ее товаров есть несколько шлифовальных станков с цилиндрической формой рабочего круга.

JET DDS-225. Данный станок является одним из наиболее мощных устройств такого типа в линейке производителя. Его применяют как в домашних мастерских, так и на небольших производствах. Характерная черта – двойной шлифовальный барабан. Стоимость у этого станка соответствующая – от 150000 рублей.
JET 10-20 PLUS. Компактное устройство для шлифования, которое позволяет обрабатывать до 50 сантиметров поверхностей. Отлично подойдет для небольших домашних мастерских. Стоимость не превышает 25 тыс. рублей.
JET 16-23 PLUS. Считается одним из наиболее универсальных станков своего типа. Его применяют для обработки строительных материалов, кухонных приборов и даже музыкальных инструментов. Чаще всего такой станок используют на мелких предприятиях по производству мебели.

Корвет 57. Станок китайского производства, который отличается довольно высоким качеством сборки и широкими функциональными возможностями. Станок предназначен для шлифования плоских поверхностей деревянных заготовок и обтачивания деталей до необходимых размеров. Станок отличается довольно демократичной ценой – 24 тыс. рублей.

Кроме этих станков, есть и неплохие варианты от немецких производителей. Стоит отметить, что в зависимости от цены, немецкие компании предлагают и соответствующие наборы возможностей для своих аппаратов. Минимальная сумма, за которую можно приобрести шлифовальный станок в базовой комплектации – 15-16 тыс. рублей.

Видео: пошаговое изготовление барабанного шлифовального станка.

Как сделать шлифовальный станок своими руками?

Если нет возможности выложить достаточно круглую сумму за достойный вариант барабанного шлифовального станка, то стоит попробовать сделать его своими силами. Для человека, который неплохо разбирается в механике – это не слишком сложная задача. К тому же так вам удастся сэкономить значительные денежные ресурсы.

Для того чтобы собрать барабанный шлифовальный станок в домашних условиях необходимо обзавестись следующими его частями:

Барабан шлифовальный. Цилиндрической формы приспособление можно создать на базе «мусорных» строительных материалов. В этих целях часто используют ровные куски деревянных брусков, которые равномерно крепят на специальную металлическую ось при помощи клея. При этом особое внимание следует обратить на плотность прилегания этих брусков друг к другу. Также барабан можно сделать на базе поливинилхлоридовой трубы с диаметром до 10 см, которая одевается на железный стержень с диаметром 1,5-2 см. По длине она должна быть немного короче самого стержня. В концы трубы вставляем специальные заглушки с отверстиями для стержня. Рекомендуем заглушки закрепить при помощи шурупов. Продеваем и закрепляем стержень. На трубу наматываем плотный слой резины, на которую и будет крепиться наждачная бумага.
Двигатель. Лучше всего использовать рабочий двигатель от старой стиральной машины (как и шкивы, ремни и т. д.). Оптимальная мощность мотора должна составлять от 200 до 300 Вт. Желательно чтобы двигатель также был асинхронным и однофазным. Уровень оборотов – 2000-3000.
Корпус. По конструкции он должен быть простым и удобным. Лучше всего чтобы корпус станка состоял из двух боковых панелей, распорки и собственно самого стола. Особое внимание следует обратить на прочность и жесткость рабочего стола, который не должен деформироваться при нажатии обрабатываемой заготовки на барабан. Рабочий стол должен состоять из основания и подвижной части.

После того как основные части станка будут собраны по отдельности, можно приступать к окончательной сборке всего аппарата. В первую очередь следует прикрепить мотор к нижней части корпуса станка на месте предварительно просверленных отверстий. Шлифовальный барабан устанавливают в верхней части корпуса и крепят к двум подшипникам, которые находятся на боковых стенках корпуса.

Затем на барабан и мотор крепим специальные шкивы и натягиваем ремень привода. После всех необходимых приготовлений с электропроводами прикручиваем рабочий стол специальными болтами, которые будут его держать на необходимом уровне. Специалисты настойчиво рекомендуют монтировать на станке еще и защитный кожух.

Ещё по теме Ремонт шуруповерта своими руками

Стоит отметить, что самостоятельное создание барабанного шлифовального станка тоже не обходится без определенных затрат. В первую очередь это касается вашего времени, но станок обойдется вам дешевле, чем заводской, только в том случае, если у вас есть рабочий мотор. Без двигателя и определенных навыков создать дешевый аналог фирменного станка практически невозможно.

Ленточный шлифовальный станок из дрели своими руками

Вот, что у нас должно получится по окончанию работ:

ленточный шлифовальный станок из ручной дрели

Несмотря на простоту конструкции этот станок без проблем справится с возложенными на него задачами, и если у вас пока в бюджете не заложены средства на покупку заводского станка, данный самодельный станок, будет вам очень хорошим помощником.

Для начала давайте коронкой вырежем шесть толстых круглых детали и четыре круглые детали потоньше. Хотя в данном конкретном случае все расчеты основаны на толщине наждачной ленты (которую мы тоже изготовим по ходу), вы можете немного переделав, приспособить станок под себя.

Помимо круглых деталей нам понадобится шпилька, на которую эти круги будут нанизываться.

вырезанные коронкой круглые детали

А теперь нужно склеить круглые детали между собой и приклеить к железной шпильке.

для склеивания подойдет эпоксидная смола

В итоге у нас должно получится две вот такие детали:

на этом буде крутится наждачная лента

Да и совсем забыл сказать, диаметр тонких кругов должен быть чуть больше, чем у их толстых сородичей, что бы наждачная лента не соскакивала.

Теперь возьмем два небольших куска фанеры в одном сделаем небольшие по диаметру отверстия для саморезов, а в другом просверлим пером отверстие под гайку.

Капнем немного эпоксидного клея.

И молоточком забьем гайку.

Обмажем край второй детали клеем.

Соединим две детали вместе.

И зафиксируем саморезами.

Нужно сделать еще пару отверстий на детали, на которой мы не сверлили пером. Сделать таких деталей нужно будет четыре, две с круглыми отверстиями и две с продолговатыми.

Следующим шагом сделаем шлифовальную наждачную ленту. Для этого нужно обрезать обычную наждачку как на фото

обрезаем наждачную бумагу

Нанесем на внутреннюю сторону наждачной бумаги клей.

наносим клей на наждачку

И приклеим какой нить кусок материи.

приклеиваем кусок материи

Теперь займемся сборкой нашего шлифовального станка. На фанере сделаем отверстия в нужных местах (здесь все подбирается индивидуально).

готовимся к сборке

Сначала зафиксируем первую деталь, зафиксируем ее болтами и наденем на нее барабан.

Затем подопрем барабан второй деталью и зафиксируем ее болтами. Кстати прошу заметить, что у этого барабана шпилька с внутренней стороны длиннее, сюда будет подключаться дрель.

То же самое делаем с другой стороны, с той лишь разницей, что здесь будут использоваться детали с продолговатыми отверстиями. Как вы поняли эти отверстия нужны для натяжения наждачной ленты.

натягиваем наждачную ленту

Следующим шагом зафиксируем саморезами снизу вот такую деталь

посадочное место дрели

Вставляем дрель в посадочное гнездо, одновременно соединяя шпильку с патроном дрели.

Фиксируем шпильку в патроне

фиксируем шпильку в патроне

Ну вот в принципе и все. У пусковой кнопки можно зафиксировать небольшой кусок фанеры с гайкой, вкручивая которую мы будем нажимать на пуск, а можно просто прижать кнопку пуска и зафиксировать встроенным в дрель фиксатором (маленькая красная кнопка на ручке).

И попробуем, что нить отшлифовать.

Если вам была интересна и полезна статья, то обязательно, просто обязательно ставим лайк и подписываемся. Все предложения, пожелания и критику шлите на badart@yandex.ru или же в комментарии под публикацией!

Смотрите так же:
Токарный станок из дрели своими руками.
Циркулярная пила из болгарки своими руками — самый простой способ!
Ленточная пила из электролобзика своими руками
Простой сверлильный станок из шуруповерта своими руками

Источник: http://nzmetallspb.ru/benzoinstrument/barabannye-shlifovalnye-stanki-po-derevu-video-svoimi-rukami.html

Шлифовальный станок по дереву своими руками чертежи видео

В наше время не существует таких поверхностей, которые бы не были гладкими. Гладкость достигается за счёт различных шлифовальных устройств. Профессиональное оборудование стоит больших денег и не каждый сможет его приобрести, к тому же такие станки имеют достаточно высокую массу и габариты.

К счастью, умелые руки нашей страны приноровились изготавливать аналоги оборудования за столь скромный бюджет. Шлифовальный станок также не остался в стороне и был подвергнут модернизации ручного мастерства. Именно с этим самодельным станком мы и будем дальше знакомиться.

Общие понятия и область применения

Существует огромное количество шлифовального оборудования, которое делает любые древесные поверхности очень гладкими. Оно представляет собой станину, на которой расположен специальный каркас с электрическим двигателем (для самоделок используются моторы стиральных машинок) и механизмом. Сам механизм, в свою очередь, включает в себя валы, шкивы и ленту из абразива.

Область применения

Их используют на всех производствах, где обрабатывают древесину. Зачастую любые черновые изделия имеют неровную и шершавую поверхность. Такие заготовки нельзя просто покрасить и выставить на продажу или установить куда — либо. Поэтому, для дальнейшей обработки древесины все её поверхности поддаются шлифованию.

Шлифовальные станки также используют для обработки провесов и снятия фасок, закругления углов. Помимо этого шлифовальный инструмент придаёт любой поверхности гладкое выравнивание и калибровку.

Разновидности шлифовального станка по дереву

В зависимости от обрабатываемой поверхности различают следующие виды шлифовальных машин:

Ленточный шлифовальный инструмент

Ленточный шлифовальный станок

На данном оборудовании используется абразивная лента, которая натягивается двумя валами. В действие данные валы приводятся за счёт асинхронного электрического мотора. Абразивная лента во время обработки древесины не провисает, а упирается в рабочую плоскость, у которой имеется малый коэффициент трения. Лента может располагаться как горизонтально, так и вертикально. Плюс этого оборудования заключается в обработке длинных заготовок.

Универсальный шлифовальный агрегат

Универсальный шлифовальный станок

В данном случае станок имеет две рабочие шлифовальные поверхности. Одна ленточная поверхность, а другая круговая (дисковая). Этот универсальный станок создали для удобства работы на нём. Кстати, такая комплектация существенно сэкономит бюджет. В таком устройстве используется всего один двигатель. Исходя из этого, при работе на двух рабочих поверхностях, нагрузка на мотор не сильно возрастёт.

Барабанный шлифовальный инструмент

Барабанный шлифовальный станок

В данном случае, абразивная лента наматывается на два валика спиралевидным образом. Под валиками располагается столешница с гладкой поверхностью. Зазор между столешницей и валиками регулируется под необходимое расстояние. С помощью такого станка можно выполнять калибровку поверхности древесной заготовки.

Дисковый шлифовальный инструмент

Дисковый шлифовальный станок

Рабочая область данного оборудования является абразивным кругом. На ось электрического двигателя закрепляется круг с липучками, на которые закрепляется абразив. После запуска мотора, абразивный круг вращается вокруг своей оси, тем самым осуществляя шлифование. Данная разновидность станка имеет возможность регулировать скорость обработки, причём число оборотов оси не будет уменьшаться.

На каждом из четырёх видов станков можно выполнять определённые операции. Теперь, когда мы имеем представление о том, как выглядит шлифовальное оборудование, пора разобрать конструкцию станка.

Помимо вышеуказанных станков существуют ещё и переносные шлифовальные машинки. И это ещё не всё, чтобы не тратиться на станки, люди придумали шлифмашинки из дрели, из болгарки. Дело в том, что закрепляются насадки на эти инструменты и осуществляется такое же шлифование.

Расчёт мощности для мотора

Важно! Перед созданием любого самодельного детища, выполняющего шлифовальные функции, крайне важно правильно высчитать мощность электрического привода. Ведь если мощность мотора будет слабой или наоборот сильной, то никакой работы вы не сможете сделать.

Расчёт мощности осуществляется по специальной формуле, которая относится к разряду сложных математических вычислений.

Формула выглядит следующим образом

Где каждое обозначение означает следующее

q — Означает давление обрабатываемой древесной детали на плоскость абразивного полотна (N/ квадратный сантиметр).
k — Показатель трения изнаночной стороны абразива по рабочей поверхности.
n — Коэффициент полезного действия всей системы.
K — Показатель рабочей плоскости абразива относительно обрабатываемой детали. В приоритете плотность дерева и его зернистость. Пределы этого показателя колеблются от 0.2 до 0.6.
S — Участок обрабатываемой детали, которая соприкасается с абразивом, измеряемая в квадратных сантиметрах.
U — Скорость вращения абразива, измеряемая в метрах в секунду.

Когда вы вычислите по формуле необходимую мощность электрического привода вашего будущего агрегата, можно смело начинать собирать станок в целом.

Пришло время ознакомиться с конструкцией самодельного станка. Чертежи всех четырёх видов оборудования можно найти в свободном для просмотра доступе и скачать, а также скачать всевозможные фото схемы. В качестве примера для визуального изучения рассмотрим ленточный шлифовальный инструмент.

Чертеж шлифовального станка

Конструкция станка и его схемы

Любая сборка самодельного оборудования начинается с конструирования станины или основания будущего станочного оборудования. Это можно сделать с помощью металлического материала, либо из древесного материала. Стандартно используют следующие габариты станины 500 мм х 180 мм, при этом толщина должна составлять 2 см.

После изготовления основания, можно переходить к следующим шагам. Асинхронный мотор можно установить в нескольких местах, чтобы его работа была полноценной. Подготовить плоскость на самой станине или изготовить площадку под мотор, которая будет крепиться к торцу станины. Другая сторона станины предназначена для расположения вала, со шкивом для ремня и роликами для абразивной ленты. Сама лента устанавливается с небольшим наклоном. Делается это для того, чтобы абразив плавно и аккуратно соприкасался с обрабатываемой плоскостью заготовки.

Схема ленточного шлифовального станка

Как мы видим из схемы и чертежа, конструкция шлифовального оборудования довольно проста. Всё разновидности этих станков собираются по одинаковой схеме.

Совет: В процессе сборки вашего будущего агрегата для шлифования, необходимо соблюдать все необходимые размеры, а также производить расчёт всех параметров нужно крайне серьёзно.

Когда конструкция нам знакома, можно переходить к процессу сборки.

Процесс сборки шлифовального станка

Для сборки шлифовального инструмента потребуются следующие элементы:

Древесная доска.
Деревянные бруски или металлическая профильная труба.
Шарикоподшипники.
Электрический мотор.
Резиновый ремень.
Резиновый пассик.
Металлический шкив.
Саморезы, крепёжные элементы.
Абразивный элемент.
Рабочий инструмент (дрель, болгарка, шуруповёрт, лобзик и т.д.).
Сварочный аппарат (если конструкция станины состоит полностью из металла).

После того, как мы определились с материалами и рабочим инструментарием, можно приступать к сборке всех деталей и элементов в один механизм. Для этого осуществляется сборка станины. Она может быть металлической (состоять из металлопрофильной трубы) или из древесины (состоять из деревянных брусков и древесного массива).

Когда станина готова

Можно приступать к установке мотора. Мощность мотора должна составлять не меньше 2.5 кВт и ни больше 3 кВт, с количеством оборотов двигателя от 1200 до 1500 оборотов в минуту. На вал мотора устанавливается шкив для ремня. Мотор устанавливается с одной стороны станины. Зачастую моторы используют из стиральных машин, используемых в быту.

С другой стороны

Располагается вал с подшипниками, с одной стороны которого закреплён шкив, а с другой стороны ролик, на него в дальнейшем будет одеваться абразивная лента. Шкив вала и двигателя должны быть расположены в ровной горизонтальной плоскости. В этой же области должен располагаться механизм натяжения ремня.

Далее из дерева

Или из фанеры, или металла конструируется стойка, на которой будут размещены остальные ролики и одета наждачная лента. Также должен иметься механизм натяжения. Помимо этого обязательно присутствие рабочей планки, о которую будет производить трение абразивная лента.

На станине, как правило, с торца, устанавливается пусковая кнопка. Электрическая цепь станка должна быть заземлена.

После того

Как всё выполнено, можно произвести первый запуск и осуществить настройку оборудования должным образом. Когда настройка произведена, прогоняется первая заготовка и проверяется результат работы. Если всё удалось, то значит, что вы всё сделали правильно.

Для визуальной наглядности и полного понимания всего процесса сборки, можно скачать видео инструкции.

Общие отзывы и подведение итогов

Как правило, в интернете о таком виде оборудования только положительные отзывы. Ведь действительно, когда в быту необходимо придать той или иной деревянной вещи гладкую поверхность, то наличие шлифовального инструментария является незаменимым.

Видео обзоры

Видео обзор самодельного шлифовального станка:

Видео обзор по выбору шлифовального оборудования:

Видео обзор ленточного шлифовального станка:

Видео обзор эксцентриковых шлифмашинок:

Источник: http://stanki-info.ru/shlifovalnyj-po-derevu-svoimi-rukami-chertezhi-video.html

Как изготовить универсальный шлифовальный станок по дереву

Шлифование является одним из способов обработки древесины, который позволяет придать заготовкам идеально ровную поверхность. Универсальный в использовании шлифовальный станок по дереву будет отличаться функциональностью и простотой в эксплуатации. Для обработки пиломатериалов можно использовать изготовленные специализированными производителями агрегаты, так и выполнить такое оборудование самостоятельно, что позволит существенно сэкономить.

Виды деревообрабатывающих станков

В настоящее время существуют многочисленные типы шлифовальных станков, которые предназначены для выполнения различного рода работ с древесиной. Они отличаются своей конструкцией, предназначаются для бытового и промышленного использования. Можно с легкостью подобрать как узкоспециализированные модели, так и универсальные станки, которые предназначены для комплексной обработки древесины.

При необходимости можно изготовить самодельный шлифовальный станок по металлу или дереву, выполненный на основе дрели, мотора от стиральной машины или с использованием другого оборудования.

Дисковые агрегаты

Рабочая поверхность у выполненных своими руками шлифовальных станков по металлу и дереву выполнена в виде островного металлического диска, на который крепится абразив. Благодаря своей простоте конструкции и универсальности использования оборудование этого типа получило сегодня широкую популярность на рынке.

Состоит такой станок из электромотора, на ось которого надевается круг с закрепленной рабочей поверхностью. На рабочую ось крепятся абразивные насадки и шлифовальная бумага, которая позволяет осуществлять обработку деревянных заготовок. Несмотря на простоту конструкции, такие станки отличаются универсальностью использования, могут выполнять качественную обработку древесины, придавая заготовкам идеально ровную и гладкую поверхность.

К преимуществам плоскошлифовальной техники относится:

Универсальность использования.
Эффективность.
Надежность.
Простота конструкции.

Особенностью оборудования этого типа является возможность регулировки скорости обработки деревянных заготовок без изменения показателя числа оборотов рабочего элемента. При работе с таким станком можно перемещать заготовку по радиусу круга, что и позволяет изменять интенсивность обработки изделий. На периферии диска линейная скорость будет выше, что позволяет существенно ускорить и упростить обработка древесины. А вот внутри круга, где линейная скорость ниже, выполняется финишная шлифовка со снятием тончайшего слоя древесины.

Ленточные установки

Ленточные плоскошлифовальные станки имеют два вала, между которыми натянута непрерывная лента наждачной бумаги. Обработка заготовок производится путем воздействия на них наждачной бумаги, которая снимает тонкую стружку с деревянных заготовок, придавая им идеально ровную гладкую поверхность. Рабочая поверхность у тарельчатых машинок может быть вертикальной и горизонтальной, при этом отдельные модели позволяют изменять направление движения ленты. С помощью такого оборудования можно осуществлять обработку изделий большой длины, выравнивая их торцы. Простота конструкции позволяет изготовить своими руками ленточную шлифовальную машину для бытового использования.

Барабанные модели

Основное назначение агрегатов этого типа — это горизонтальное выравнивание с использованием фуганка. Этот тип оборудования применяется преимущественно в промышленных цехах, что объясняется сложностью его конструкции и узкой специализацией барабанных агрегатов. С помощью шлифовальных барабанных станков изготавливаются и обрабатываются деревянные однотипные изделия с одинаковой толщиной.

Изготовление шлифовальных станков

Предлагаемые сегодня в специализированных магазинах станки, изготовленные промышленным способом, отличаются универсальностью в использовании, функциональностью и эффективностью. Их единственный недостаток — это высокая стоимость, поэтому при необходимости выполнения различного рода шлифовальных работ большинство домовладельцев решается на изготовление самодельного оборудования, которое по своим параметрам и качеству обработки практически не уступает заводским агрегатам.

Конструктивно изготовленный своими руками шлифовальный станок по металлу будет состоять из следующих компонентов:

Металлическая или деревянная станина.
Электрический двигатель.
Ведущий вал.
Рабочая поверхность.
Шлифовальная лента.

При изготовлении барабанного шлифовального станка по дереву своими руками необходимо определиться с мощностью используемого электромотора. Рекомендуется выбирать электродвигатели, развивающие около 3 кВт и способные поддерживать чистоту оборотов в 1 500 в минуту. На основе такого привода может быть изготовлен функциональный, долговечный и надежный шлифовальный станок, который справится с обработкой деревянных изделий. Проще всего выполнить такое оборудование на основе электродвигателя от старой стиральной машины.

Станина шлифмашины может изготавливаться из пиломатериалов или металлического уголка, сваренного и дополнительно обшитого фанерой. Выбирать размеры станины необходимо исходя из габаритов используемого привода, а также размеров обрабатываемых на агрегате деревянных заготовок. Выполняя станину, необходимо ориентироваться на имеющуюся проектную документацию, что и позволит правильно изготовить несущее основание станка, которое в последующем сможет выдержать существенные нагрузки.

Вал лентошлифовального ручного и автоматического станка, который напрямую соединяется с электродвигателем, можно выточить на токарном станке или использовать уже готовые заготовки от промышленного оборудования. Валы калибровального барабанного шлифовального станка должны располагаться строго посередине основного привода, что в последующем гарантирует качественную обработку деревянных заготовок.

Оптимальная ширина используемой шлифовальной ленты будет составлять 200 миллиметров. Выполнить ее можно из наждака, который разрезается на полосы и в последующем из них уже клеится используемая абразивная лента. Материал должен клеится встык, а с обратной стороны подкладывается плотная материя, которая позволит обеспечить прочность выполненного шва.

Изготовив шлифовальный станок своими руками, можно существенно упростить обработку деревянных заготовок, выравнивание досок и снятие стружки с пиломатериалов. Сделать такой агрегат своими руками не составит сложности. В интернете необходимо будет подобрать схему-чертеж изготовления станка, и с использованием электромотора от старой стиральной машины выполнить простейшее оборудование, которое по своей функциональности и качеству обработки не будет уступать изготовленной заводским способом технике.

Источник: http://pochini.guru/instrument/shlifovalnyiy-stanok

Самодельный барабанный шлифовальный станок по дереву

Принцип работы и сборки барабанного шлифовального станка по дереву своими руками

Барабанный шлифовальный станок

1 Барабанная шлифмашинка – устройство, принцип работы

1.1 Основные составляющие

Шлифовальная насадка с креплением незамкнутой шкурки

В базовую комплектацию такого устройства входят следующие элементы:

Станина – часть любого станка, к которой крепятся все остальные элементы.
Двигатель выполняет функцию приведения в действие движущихся частей станка. Чаще всего барабанные шлифмашины по дереву оснащаются двумя двигателями. Один вращает сам барабан по принципу дрели, второй приводит в движение подающую ленту.
Шлифовальный строгальный барабан, на который наматывается и крепится наждачная лента. Он обязательно оснащается натяжным механизмом, с помощью которого при нагреве ленты производится ее автоматическое натяжение. Вращающийся барабан со шлифовальной лентой непосредственно придает гладкость изделию из дерева.
Подающий барабан с транспортерной лентой. Эта часть станка по дереву производит самостоятельную проводку деревянного изделия по шлифовальному барабану. Благодаря ровной поверхности транспортера и одинаковому расстоянию от ленты до барабана по всей его плоскости, изделие равномерно подгоняется под нужные размеры.
Механизм, регулирующий скорость движения транспортерной ленты.
Фиксирующие стойки шлифовального барабана, оснащенные линейкой. Линейка и винтовая фиксация на стойках позволяют выставить необходимую толщину, под которую должно быть подогнано изделие.
Защитный кожух закрывает шлифующий барабан для предотвращения травматизма в процессе работы.
Машина для удаления пыли и стружки.

1.2 Принцип работы

Процесс шлифовки на барабанном станке

Выбор технических параметров устройства зависит от функций, для которых оно приобретается.

Замена шлифовальной шкурки на станке с удлиненным барабаном

2 Разновидности станков

По области применения станки бывают:

круглошлифовальные станки. Предназначены для обработки деталей, имеющих круглое сечение;
плоскошлифовальные. Их задача – шлифовка плоских деталей. К этому виду относится и барабанная машина;
внутришлифовальные. С помощью таких механизмов выполняют обработку внутренних поверхностей изделия. Для этой цели часто используют дрели;
специализированные. Предназначены для обработки сложных поверхностей – резьбы, пазы, зубья и прочее.

Разные станки могут выполнять разные функции:

2.1 Делаем барабанный станок своими руками

Барабанный шлифовальный станок по необработанному дереву сделать своими руками сложно, но вполне возможно.

Шлифовка на плоскошлифовальном станке

Для этого берем список необходимых элементов и ищем подходящий материал и запчасти.

И так, нам понадобится:

Станина. Для этих целей подойдет любой устойчивый верстак или стол, к которому можно прикрутить другие элементы станка. Лучше, если станина будет металлической. Если же приходится использовать деревянную конструкцию, ее нужно качественно укрепить своими руками.
Электродвигатель мощностью 200-300 Вт. Частота оборотов должна составлять 1500—2000 оборотов в минуту. Лучше если это будет однофазный асинхронный двигатель. Для этих целей подойдет механизм от старой стиральной машины (в этом случае берем от нее и шкивы с ремнем), дрели, болгарки и т.д.
Шлифовочный барабан по дереву. Это, пожалуй, самая главная и самая сложная часть станка, от которой будет зависеть качество выполняемых работ. О том, как и из чего изготовить самодельный шлифовальный барабан именно своими руками, мы поговорим позже.
Стойки для барабана. Устройство, фиксирующее барабан и регулирующее его высоту может быть изготовлено из деревянных брусьев. Механизм, регулирующий высоту, возможно изготовить своими руками в двух вариантах. Первый вариант – сквозные отверстия на стойках, через которые будет крепиться барабан. Этот вариант боле простой, но он позволяет работать только с фиксированным шагом регулировки около 1 см. Второй вариант – длинные винты, установленные перпендикулярно барабану. В этом случае, поджимая винты мы сможем поднимать шлифовальное устройство, отпуская – опускать. Во втором варианте возможна регулировка высоты с точностью до миллиметра.

2.2 Делаем барабан

Самодельный рабочий барабан шлифовальной машины

Мы рассмотрим в качестве материала трубу ПВХ для изготовления барабана своими руками.

Берем нужный по размеру отрезок пластиковой трубы. Так же нам понадобится металлический штырь, выполняющий роль оси, деревянные или пластиковые заглушки, совпадающие по диаметру с внутренним диаметром трубы, саморезы, резина, клей.
Берем заглушки и делаем в них отверстия, соответствующие по диаметру толщине прута.
Отверстия в заглушках должны быть строго по центру. Малейшая эксцентричность барабана приведет к неправильной работе станка.
Плотно сажаем заглушки в трубу и фиксируем с помощью саморезов.
Вставляем штырь в отверстия в заглушках. Ось должна выступать из цилиндра на 2-3 см с каждой стороны. Именно она будет выполнять роль крепления к регулировочным стойкам.
На барабан клеим резину. К ней будет легче крепить шлифовальную ленту.

2.3 Собираем станок

Чтобы собрать станок нужно:

Установить стойки на станину.
Прикрепить к ним барабан так, чтобы высоту его подъема можно было регулировать.
Подсоединить к барабану двигатель с помощью ременного или цепного привода.
Можно приступать к работе.

2.4 Самодельный барабанный шлифовальный станок (видео)

Барабанные шлифовальные станки

Устройство станков

механизмы портального или консольного типа;
- на барабанных станках консольного типа возможно изготовление деталей с их разворотом, что увеличивает ширину обработки;
- портальная конструкция барабанных станков увеличивает её жёсткость, позволяя работать с максимальными режимными показателями без уменьшения точности;
с одинарным (Jet модели 10-20 Plus) или сдвоенным (Jet модели DDS-237) шлифовальными барабанами;
- бесступенчатая регулировка глубины резания;
нижней станиной стационарного или мобильного класса (Jet серии 10-20 Plus);
приводным столом для подачи заготовки;
- с регулируемой или стационарной скоростью подачи;
вентиляционными патрубками для подключения отсасывающих циклонов на каждый обрабатывающий узел;
рабочим двигателем от 1,3 кВт (Jet серии 10-20 Plus) до 11 кВт (Jet серии DDS-237);

Процесс шлифовки деревянных материалов заключается в исполнении следующих технологических приёмах:

подбор шлифовальной ленты соответствующей зернистости в соответствии с необходимой чистотой обработки;
- для максимального съёма или обдирки – 36 ед;
- для стандартного процесса – 80 ед;
- финишная или окончательная обработка – до 220 ед;
намотка выбранной наждачной ленты на режущий вал;
- возможна намотка ленты различной зернистости на оборудовании со спаренными режущими барабанами;
установка габаритов заготовки (от 0,8 до 75 мм у 10-20 Plus) и величины съёма за проход;
выбор требуемой скорости подачи стола с заготовкой (от 0 до 3 м/мин), как у серии 10-20;

Принципы работы

установить необходимые параметры резания;
своими руками заправить наждачную шкурку на режущие барабаны, оборудованные её натяжителями;
выполнить калибровку режущей части;
- подобная операция необходима для точного выставления рабочего барабана относительно подающего стола;
- выполняют этот процесс с помощью 2-х калиброванных деревянных брусков, расположенных по ширине подающего стола под разными сторонами барабана;
- добившись симметричного касания основного вала 2-х брусков, приступают непосредственно к самому технологическому процессу изготовления детали.

Самодельный барабанный шлифстанок

станина и корпус основной, режущей части делается из многослойной фанеры или хорошего дерева толщиной от 10 до 20 мм;
хорошо подходит для этих целей и двигатель от старой стиральной машины, разобранной своими руками;
- шкив остаётся на месте;
достаточно сложно будет изготовить рабочий барабан, он хоть и будет самодельный, но функции останутся прежними;
- шлифовальный барабан самодельного станка изготавливается из пластиковой толстостенной трубы подходящего диаметра (как у Jet модели 10-20 Plus);
- из калиброванного металлического прутка (до 20 мм) изготавливают основную ось режущего узла;
- своими руками подгоняют деревянные пробки под пластиковую трубу и центральную ось;
- самодельный подшипниковый узел придётся заказать специалистам;
- собрав барабанный узел и зафиксировав его части между собой 10 крепёжными элементами, обклеивают резиновым рукавом;
можно приступать к сборке самодельного станка;
- подающий, сделанный своими руками стол, со стороны подачи, крепят на рояльных петлях;
- с выходной стороны шлифовального станка устанавливают регулируемый упорный винт;
монтаж пускорегулирующей аппаратуры будет заключительным штрихом этой деревообрабатывающей композиции;

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Самодельный шлифовальный станок по дереву своими руками

Конструкция барабанного станка

Конструктивно станок должен состоять из следующих компонентов:

корпус. К нему крепятся основные детали оборудования;
силовой агрегат. Чаще всего для этого устанавливают асинхронный электродвигатель;
шлифовальный барабан. Важно правильно подобрать его диаметр, способ снятия стружки. Своим руками можно сделать основу, на которую устанавливается наждачная лента. Либо заказать у профессионального токаря цилиндрическую головку с режущей кромкой. Все зависит от вида работ;
устройство для изменения частоты работы вала двигателя;
рабочий стол. На нем будет располагаться заготовка. Специалисты рекомендуют при изготовлении станка своими руками этот компонент делать из стеклотекстолита;

Если необходима шлифовка наружной или внутренней плоскости доски – барабан должен располагаться горизонтально. При этом предусматривается возможность его регулировки по высоте.

Виды шлифовальных барабанных станков

Существуют следующие типы обрабатывающих центров:

плоскошлифовальные. Обработка выполняется в одной плоскости. Могут быть использованы в качестве примера для самостоятельного изготовления;
круглошлифовальные. Предназначены для обработки цилиндрических поверхностей. Для этого в комплектации предусмотрены несколько насадок с различными диаметрами;
планетарные. С их помощью происходит формирование ровной плоскости на изделиях большой площадью.

Помимо выравнивания с помощью барабанных шлифовальных станков можно удалять слой краски или лака. Они применяются для реставрации старой мебели или деревянных деталей интерьера своими руками.

Самостоятельное изготовление шлифовального станка

Порядок изготовления самодельного станка.

Корпус. Он должен быть достаточно устойчив. Поэтому его делают из листовой стали толщиной от 1,5 мм и более. В качестве альтернативы можно рассмотреть оргстекло толщиной 10 мм.
Двигатель устанавливается таким образом, чтобы вал находился в вертикальной плоскости.
Барабан для обработки. Если планируется выполнять только шлифовальные работы — на него устанавливается абразивная лента. Для более глубокой обработки потребуется сделать стальной конус с режущей кромкой.
Рабочий стол. Он располагается в верхней части схемы. Рекомендуется сделать его регулируемым относительно неподвижного цилиндра.
Блок управления. В конструкциях, сделанных своими руками, редко предусматривают возможность регулировки скорости вращения двигателя. Поэтому блок будет состоять из кнопок включения и выключения агрегата.

В видеоматериале можно ознакомиться с примером работы конструкции, изготовленной своими руками:

Инструменты

Оглавление:

Назначение, классификация и области применения шлифовальных станков

При работе на шлифовальных станках применяют шлифовальные материалы и инструменты.

Шлифовальные материалы – специальные порошки, пасты, шлифовальные шкурки.

Ещё по теме Отрезной станок своими руками

К шлифовальным инструментам относятся – отрезные, полировочные и шлифовальные, круги, бруски и сегменты.

В зависимости от предназначения станки подразделяются на несколько видов:

— специализированные шлифовальные станки.

В основу классификации станков положены следующие признаки:

-вид шлифуемой поверхности (внутренняя или наружная, цилиндрическая или плоская);

— вид деталей, которые может обрабатывать данный станок (цилиндры, валы, вальцы, рейки и т.п.);

— конструктивные особенности станков (бесцентровой, планетарный, двухстоечный);

— особенности элементов обрабатываемых деталей (шлицы, резьбы, профили и т.д.).

— отрезка и обдирка заготовок;

— точная обработка различных плоскостей, зубьев колёс, вращательных поверхностей и т.д.;

Барабанный шлифовальный станок: предназначение и основные элементы

Основными элементами шлифовального станка барабанного типа являются:

— станина, на которой укреплены все узлы и детали станка;

— мотор, обеспечивающий вращение шлифовального и подающего барабанов;

— механизм, обеспечивающий изменение частоты вращения подающего барабана

— приспособление для пылеудаления;

— механизм изменения высоты шлифовального барабана.

Как работает барабанный шлифовальный станок можно посмотреть на видео.

Некоторые модели шлифовальных станков барабанного типа, представленные на рынке РФ

— JET 10-20 Plus. Цена: 25000 руб.

— JET 16-23 Plus. Цена: 37000 руб.

— Двойной барабанный шлифовальный станок JET DDS-225. Цена: 160000 руб.

Очень мощный станок, пригоден к эксплуатации в условиях производства.

Корвет 57 — барабанный шлифовальный станок цена: 24100 руб.

Однако не каждый сегодня готов выложить кругленькую сумму за шлифовальный станок. А оставшаяся со времён Союза привычка всё делать из подручных материалов и своими руками, заставляет современных кулибиных шевелить своими извилинами, шуршать по сусекам и «глаза боятся, а руки делают» — производить на свет множество полезных и нужных вещей. Причём технологически они мало уступают производственным аналогам, зато в цене в разы дешевле. Ниже мы рассмотрим, как собрать самодельный барабанный шлифовальный станок.

Барабанный шлифовальный станок своими руками

Двигатель

Делаем шлифовальный барабан

Корпус и рабочий стол

Монтаж

Инструменты

Оглавление:

Назначение, классификация и области применения шлифовальных станков

При работе на шлифовальных станках применяют шлифовальные материалы и инструменты.

Шлифовальные материалы – специальные порошки, пасты, шлифовальные шкурки.

К шлифовальным инструментам относятся – отрезные, полировочные и шлифовальные, круги, бруски и сегменты.

В зависимости от предназначения станки подразделяются на несколько видов:

— специализированные шлифовальные станки.

В основу классификации станков положены следующие признаки:

-вид шлифуемой поверхности (внутренняя или наружная, цилиндрическая или плоская);

— вид деталей, которые может обрабатывать данный станок (цилиндры, валы, вальцы, рейки и т.п.);

— конструктивные особенности станков (бесцентровой, планетарный, двухстоечный);

— особенности элементов обрабатываемых деталей (шлицы, резьбы, профили и т.д.).

— отрезка и обдирка заготовок;

— точная обработка различных плоскостей, зубьев колёс, вращательных поверхностей и т.д.;

Барабанный шлифовальный станок: предназначение и основные элементы

Основными элементами шлифовального станка барабанного типа являются:

— станина, на которой укреплены все узлы и детали станка;

— мотор, обеспечивающий вращение шлифовального и подающего барабанов;

— механизм, обеспечивающий изменение частоты вращения подающего барабана

— приспособление для пылеудаления;

— механизм изменения высоты шлифовального барабана.

Как работает барабанный шлифовальный станок можно посмотреть на видео.

Некоторые модели шлифовальных станков барабанного типа, представленные на рынке РФ

— JET 10-20 Plus. Цена: 25000 руб.

— JET 16-23 Plus. Цена: 37000 руб.

— Двойной барабанный шлифовальный станок JET DDS-225. Цена: 160000 руб.

Очень мощный станок, пригоден к эксплуатации в условиях производства.

Корвет 57 — барабанный шлифовальный станок цена: 24100 руб.

Барабанный шлифовальный станок своими руками

Двигатель

Делаем шлифовальный барабан

Корпус и рабочий стол

Монтаж

Как сделать шлифовальный станок своими руками: инструкция с пошаговым фото

Стоимость шлифовального станка заводского изготовления довольно высокая. Если электроинструмент не по карману, можно попробовать изготовить его самостоятельно. На таком станке можно будет не только шлифовать деревянные заготовки, но и затачивать инструмент. Собрать шлифовальный станок своими руками можно трех видов: ленточный, дисковый и барабанный.

Вариант изготовления ленточного станка

Для сборки шлифовального станка ленточного типа понадобится электромотор, прочная станина и катки, на которых будет вращаться лента. Обязательно под рукой иметь чертеж или подробную схему с указанием всех узлов и размеров. Пример схемы станка с деревянной станиной предлагаем посмотреть на фото.

На следующем фото представлена готовая конструкция станка. В этом варианте расположение трех рабочих валов выполнено так, что движущаяся лента образует вертикальную шлифовальную плоскость. В качестве привода использована ременная передача.

В конструкции станка можно использовать четыре катка. Один из них является ведущим и насажен непосредственно на вал электродвигателя. На фото показан пример такой конструкции. Установка четырех катков позволяет получить две шлифовальные плоскости: горизонтальную и вертикальную.

Деревянная станина сглаживает вибрацию работающего электродвигателя, однако, древесина недолговечная. Оптимально заготовку размером 50х18 см вырезать из стали толщиной 2 см. Один край станины делают идеально ровный, чтобы к нему закрепить площадку для электромотора. Для следующей детали понадобится сталь толщиной 1 см. Площадку вырезают размером 18х16 см, после чего закрепляют к станине болтовым соединением.

Большая мощность электромотора для такого станка не нужна. Подойдет двигатель от старой стиральной машинки. Если требуется большая производительность шлифовальной машины, тогда желательно найти электромотор с частотой вращения вала 1500 об/мин мощностью от 2,5 до 3 кВт. Качественной шлифовки можно добиться при движении наждачной ленты со скоростью 20 м/с. Чтобы достичь таких параметров, используют рабочие барабаны диаметром 20 см. Если сделать тоньше катки, придется снижать частоту вращения вала мотора с помощью редуктора, что крайне неудобно.

Ведущий барабан можно насадить на вал двигателя. Если такой вариант не подходит, изготавливают отдельный узел. Ведущий вал с подшипниками закрепляют на станине. С оного конца насаживают шкив ременной передачи, а с другого конца устанавливают ведущий барабан. Тогда на вал электродвигателя тоже насаживают шкив и надевают клиновидный ремень. Ведомые катки вращаются произвольно на подшипниках.

Шкивы ременной передачи придется вытачивать на токарном станке, а катки можно сделать из квадратных кусков ДСП размером 20х20 см. Плиты складывают друг на друга, пока не получится суммарная толщина 24 см. По центру квадратных плит сверлят отверстие, вставляют шпильку с резьбой и плотно стягивают пластины с обеих сторон гайками. Квадратную заготовку протачивают так, чтобы получился барабан диаметром 20 см.

Во время проточки катка предусматривают в его центральной части утолщение. По отношению к краям барабана перепад должен составить 3 мм. За счет утолщения лента не будет съезжать с катков. Поверхность деревянного барабана обтягивают резиной. Подойдет старая велосипедная камера. Резина предотвратит проскальзывание ленты на катках.

Для изготовления шлифовальной ленты подойдет наждачная бумага на тканевой основе. Можно вырезать цельную полосу необходимой длины, края которой склеивают встык. Если длинной полосы наждачной бумаги нет, отрезают полосу прочной ткани и сшивают ее в кольцо. Наждачную бумагу нарезают прямоугольниками, после чего наклеивают на полоску ткани. При изготовлении шлифовальной ленты важно подобрать качественный клей, чтобы наждачная бумага не отслоилась.

Изготовление дискового шлифовального станка

Дисковый станок считается самым простым в изготовлении. Принцип его работы напоминает обыкновенный электрический наждак. Сборка шлифовального станка представлена инструкцией с пошаговым фото:

Силовой установкой станка выступает трехфазный электродвигатель. Такой выбор не случаен, так как перемена фазы при подключении позволяет организовать реверс. К сети 220 В мотор можно подключить через конденсаторы.

Рабочий диск выпиливают из фанеры толщиной 1,5 см. Две одинаковые заготовки склеивают между собой. В итоге получается диск толщиной 3 см. Строго по центру сверлят отверстие, диаметр которого равен толщине вала электромотора.

Для сборки станины лучше использовать обрезную доску, а направляющие и рабочий стол выпиливают из фанеры толщиной 1,5 см. Дерево для изготовления станка лучше подойдет, чем металл. Древесина гасит вибрации мотора.

Рабочим диском можно шлифовать и даже затачивать. Важно правильно подобрать абразивные материалы. Они должны быть на липучке и соответствовать своему назначению. Если нужно шлифовать изделие из камня или гранита, на рабочий диск наклеивают алмазный круг «Черепашка».

Чтобы отшлифовать деревянную заготовку, на рабочий диск приклеивают круг из наждачной бумаги.

Аналогичные круги на липучке есть по металлу. На таком диске можно затачивать ножи, топоры и другой инструмент.

При конструировании дискового шлифовального станка важно позаботиться о безопасности. Сверху вращающийся рабочий диск закрывают защитной аркой. На рабочем столе предусматривают регулирующуюся пятку, служащую упором для обрабатываемой детали.

Столешницу станка не стоит вскрывать лаком или красить. Со временем неравномерно стершееся покрытие создаст трудности перемещения обрабатываемой заготовки.

Изготовление барабанного станка для шлифовки доски

Для изготовления барабанного станка собирают станину. Потребуется брус из твердых пород дерева. Снизу к станине крепят электродвигатель со шкивом. Барабан с подшипниками подойдет от отслужившего транспортера. Наждачную бумагу нарезают лентой и наматывают плотно встык на рабочий каток. По краям барабана бумагу фиксируют хомутами.

Крепят рабочий каток сверху к станине. Под ним будет располагаться столешница станка. На вал барабана насаживают шкив и создают ременную передачу с мотором. Столешницу делают регулируемую на винтах, чтобы можно было шлифовать доски разной толщины. Во избежание вибраций станка ножки станины желательно зафиксировать к полу.

Если постараться и приложить усилие, то любой рассмотренный агрегат будет работать не хуже шлифовального станка заводского изготовления.

Источник: http://moy-instrument.ru/instrumenty/samodelnyj-barabannyj-shlifovalnyj-stanok-po-derevu.html

Принцип работы и сборки барабанного шлифовального станка по дереву своими руками

Барабанный шлифовальный станок

1 Барабанная шлифмашинка – устройство, принцип работы

1.1 Основные составляющие

Шлифовальная насадка с креплением незамкнутой шкурки

В базовую комплектацию такого устройства входят следующие элементы:

Станина – часть любого станка, к которой крепятся все остальные элементы.
Двигатель выполняет функцию приведения в действие движущихся частей станка. Чаще всего барабанные шлифмашины по дереву оснащаются двумя двигателями. Один вращает сам барабан по принципу дрели, второй приводит в движение подающую ленту.
Шлифовальный строгальный барабан, на который наматывается и крепится наждачная лента. Он обязательно оснащается натяжным механизмом, с помощью которого при нагреве ленты производится ее автоматическое натяжение. Вращающийся барабан со шлифовальной лентой непосредственно придает гладкость изделию из дерева.
Подающий барабан с транспортерной лентой. Эта часть станка по дереву производит самостоятельную проводку деревянного изделия по шлифовальному барабану. Благодаря ровной поверхности транспортера и одинаковому расстоянию от ленты до барабана по всей его плоскости, изделие равномерно подгоняется под нужные размеры.
Механизм, регулирующий скорость движения транспортерной ленты.
Фиксирующие стойки шлифовального барабана, оснащенные линейкой. Линейка и винтовая фиксация на стойках позволяют выставить необходимую толщину, под которую должно быть подогнано изделие.
Защитный кожух закрывает шлифующий барабан для предотвращения травматизма в процессе работы.
Машина для удаления пыли и стружки.

1.2 Принцип работы

Процесс шлифовки на барабанном станке

Выбор технических параметров устройства зависит от функций, для которых оно приобретается.

Замена шлифовальной шкурки на станке с удлиненным барабаном

2 Разновидности станков

По области применения станки бывают:

круглошлифовальные станки. Предназначены для обработки деталей, имеющих круглое сечение;
плоскошлифовальные. Их задача – шлифовка плоских деталей. К этому виду относится и барабанная машина;
внутришлифовальные. С помощью таких механизмов выполняют обработку внутренних поверхностей изделия. Для этой цели часто используют дрели;
специализированные. Предназначены для обработки сложных поверхностей – резьбы, пазы, зубья и прочее.

Разные станки могут выполнять разные функции:

обрезка и зачистка;
заточка;
шлифовка.

2.1 Делаем барабанный станок своими руками

Барабанный шлифовальный станок по необработанному дереву сделать своими руками сложно, но вполне возможно.

Шлифовка на плоскошлифовальном станке

Для этого берем список необходимых элементов и ищем подходящий материал и запчасти.

И так, нам понадобится:

Станина. Для этих целей подойдет любой устойчивый верстак или стол, к которому можно прикрутить другие элементы станка. Лучше, если станина будет металлической. Если же приходится использовать деревянную конструкцию, ее нужно качественно укрепить своими руками.
Электродвигатель мощностью 200-300 Вт. Частота оборотов должна составлять 1500—2000 оборотов в минуту. Лучше если это будет однофазный асинхронный двигатель. Для этих целей подойдет механизм от старой стиральной машины (в этом случае берем от нее и шкивы с ремнем), дрели, болгарки и т.д.
Шлифовочный барабан по дереву. Это, пожалуй, самая главная и самая сложная часть станка, от которой будет зависеть качество выполняемых работ. О том, как и из чего изготовить самодельный шлифовальный барабан именно своими руками, мы поговорим позже.
Стойки для барабана. Устройство, фиксирующее барабан и регулирующее его высоту может быть изготовлено из деревянных брусьев. Механизм, регулирующий высоту, возможно изготовить своими руками в двух вариантах. Первый вариант – сквозные отверстия на стойках, через которые будет крепиться барабан. Этот вариант боле простой, но он позволяет работать только с фиксированным шагом регулировки около 1 см. Второй вариант – длинные винты, установленные перпендикулярно барабану. В этом случае, поджимая винты мы сможем поднимать шлифовальное устройство, отпуская – опускать. Во втором варианте возможна регулировка высоты с точностью до миллиметра.

2.2 Делаем барабан

Самодельный рабочий барабан шлифовальной машины

Мы рассмотрим в качестве материала трубу ПВХ для изготовления барабана своими руками.

Берем нужный по размеру отрезок пластиковой трубы. Так же нам понадобится металлический штырь, выполняющий роль оси, деревянные или пластиковые заглушки, совпадающие по диаметру с внутренним диаметром трубы, саморезы, резина, клей.
Берем заглушки и делаем в них отверстия, соответствующие по диаметру толщине прута.
Отверстия в заглушках должны быть строго по центру. Малейшая эксцентричность барабана приведет к неправильной работе станка.
Плотно сажаем заглушки в трубу и фиксируем с помощью саморезов.
Вставляем штырь в отверстия в заглушках. Ось должна выступать из цилиндра на 2-3 см с каждой стороны. Именно она будет выполнять роль крепления к регулировочным стойкам.
На барабан клеим резину. К ней будет легче крепить шлифовальную ленту.

2.3 Собираем станок

Чтобы собрать станок нужно:

Установить стойки на станину.
Прикрепить к ним барабан так, чтобы высоту его подъема можно было регулировать.
Подсоединить к барабану двигатель с помощью ременного или цепного привода.
Можно приступать к работе.

2.4 Самодельный барабанный шлифовальный станок (видео)

Источник: http://ostanke.ru/shlif/barabannyj-po-derevu.html

Барабанный шлифовальный станок по дереву своими руками

Самодельный шлифовальный станок по дереву своими руками

Конструкция барабанного станка

Конструктивно станок должен состоять из следующих компонентов:

корпус. К нему крепятся основные детали оборудования;
силовой агрегат. Чаще всего для этого устанавливают асинхронный электродвигатель;
шлифовальный барабан. Важно правильно подобрать его диаметр, способ снятия стружки. Своим руками можно сделать основу, на которую устанавливается наждачная лента. Либо заказать у профессионального токаря цилиндрическую головку с режущей кромкой. Все зависит от вида работ;
устройство для изменения частоты работы вала двигателя;
рабочий стол. На нем будет располагаться заготовка. Специалисты рекомендуют при изготовлении станка своими руками этот компонент делать из стеклотекстолита;

Если необходима шлифовка наружной или внутренней плоскости доски – барабан должен располагаться горизонтально. При этом предусматривается возможность его регулировки по высоте.

Виды шлифовальных барабанных станков

Существуют следующие типы обрабатывающих центров:

плоскошлифовальные. Обработка выполняется в одной плоскости. Могут быть использованы в качестве примера для самостоятельного изготовления;
круглошлифовальные. Предназначены для обработки цилиндрических поверхностей. Для этого в комплектации предусмотрены несколько насадок с различными диаметрами;
планетарные. С их помощью происходит формирование ровной плоскости на изделиях большой площадью.

Помимо выравнивания с помощью барабанных шлифовальных станков можно удалять слой краски или лака. Они применяются для реставрации старой мебели или деревянных деталей интерьера своими руками.

Самостоятельное изготовление шлифовального станка

Порядок изготовления самодельного станка.

Корпус. Он должен быть достаточно устойчив. Поэтому его делают из листовой стали толщиной от 1,5 мм и более. В качестве альтернативы можно рассмотреть оргстекло толщиной 10 мм.
Двигатель устанавливается таким образом, чтобы вал находился в вертикальной плоскости.
Барабан для обработки. Если планируется выполнять только шлифовальные работы — на него устанавливается абразивная лента. Для более глубокой обработки потребуется сделать стальной конус с режущей кромкой.
Рабочий стол. Он располагается в верхней части схемы. Рекомендуется сделать его регулируемым относительно неподвижного цилиндра.
Блок управления. В конструкциях, сделанных своими руками, редко предусматривают возможность регулировки скорости вращения двигателя. Поэтому блок будет состоять из кнопок включения и выключения агрегата.

В видеоматериале можно ознакомиться с примером работы конструкции, изготовленной своими руками:

Барабанные шлифовальные станки

Устройство станков

Принципы работы

установить необходимые параметры резания;
своими руками заправить наждачную шкурку на режущие барабаны, оборудованные её натяжителями;
выполнить калибровку режущей части;
- подобная операция необходима для точного выставления рабочего барабана относительно подающего стола;
- выполняют этот процесс с помощью 2-х калиброванных деревянных брусков, расположенных по ширине подающего стола под разными сторонами барабана;
- добившись симметричного касания основного вала 2-х брусков, приступают непосредственно к самому технологическому процессу изготовления детали.

Самодельный барабанный шлифстанок

станина и корпус основной, режущей части делается из многослойной фанеры или хорошего дерева толщиной от 10 до 20 мм;
хорошо подходит для этих целей и двигатель от старой стиральной машины, разобранной своими руками;
- шкив остаётся на месте;
достаточно сложно будет изготовить рабочий барабан, он хоть и будет самодельный, но функции останутся прежними;
- шлифовальный барабан самодельного станка изготавливается из пластиковой толстостенной трубы подходящего диаметра (как у Jet модели 10-20 Plus);
- из калиброванного металлического прутка (до 20 мм) изготавливают основную ось режущего узла;
- своими руками подгоняют деревянные пробки под пластиковую трубу и центральную ось;
- самодельный подшипниковый узел придётся заказать специалистам;
- собрав барабанный узел и зафиксировав его части между собой 10 крепёжными элементами, обклеивают резиновым рукавом;
можно приступать к сборке самодельного станка;
- подающий, сделанный своими руками стол, со стороны подачи, крепят на рояльных петлях;
- с выходной стороны шлифовального станка устанавливают регулируемый упорный винт;
монтаж пускорегулирующей аппаратуры будет заключительным штрихом этой деревообрабатывающей композиции;

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Как склеить шлифовальную втулку на шлифовальный барабан

Мастер-класс по изготовлению своими руками шлифовальных втулок на металлический или прорезиненный шпиндель шлифовальных барабанов для осцилляционно-шпиндельного шлифовального станка.

Шлифовальные втулки являются востребованным расходным материалом. Прекрасно, когда вы научитесь изготавливать их самостоятельно и перестанете зависеть от наличия втулок нужного диаметра и зернистости в магазинах.

В мастерской по производству деревянных игрушек шлифование заготовок занимает особую часть процесса производства.

Это очень ответственный и важный этап превращения заготовки в безопасную деревянную игрушку.

Нужно тщательно избавиться от всех острых краев, сгладить углы деталей, чтобы игрушка стала безопасной для ребенка и ее было приятно держать в руках.

Видео процесса можно посмотреть тут:

Пошаговый мастер-класс с фото.

Шлифовальные барабаны бывают различных диаметров, с обрезиненными или металлическими шпинделями, муфтовые и безмуфтовые.

Чем шлифовальные барабаны отличаются — это тема следующего мастер-класса.

Процесс изготовления шлифовальной втулки на шлифовальный барабан с металлическим шпинделем начинается с обклеивания самого шпинделя мягким пластиком.

Обычно, барабаны крупного и большого диаметра идут с обрезиненным шпинделем, а барабаны маленького диаметра имеют просто металлический шпиндель.

Обрезинивание способствует более «мягкой» шлифовке, лучше прижимается деталь и шлифоваальный материал.

В процесс обрезиненная поверхность.

Поэтому можно самостоятельно «обрезинить» металлический шпиндель для более комфортного шлифования заготовок.

Для этого нам понадобится мягкий пластик для детского творчества и двусторонний скотч:

1. Оборачиваем металлический шпиндель двусторонним скотчем, обрезаем излишки канцелярским ножом.

2. Снимаем защитную желтую оболочку.

3. Накатываем на мягкий пластик.

4. Обрезаем лишнее.

5. Прокатываем шпиндель с пластиком по ровной твердой поверхности.

6. Все готово. Можно приступать к изготовлению шлифовальной втулки.

Для барабанов с прорезиненым шпинделем этап с наклеиванием мягкого пластика пропускаем.

1. Изготавливаем шлифовальную втулку.

Нам понадобится наждачная бумага для мокрого шлифования, канцелярский нож, супер клей, шлифовальная лента на метраж и шаблон.

В качестве шаблона используем магазинную втулку любой зернистости, но нужного нам диаметра барабана.

2. Берем шлифовальную ленту нужной нам зернистости, шаблон и отрываем полоски-заготовки.

Можно сделать на несколько втулок сразу, насколько позволяет ширина шлифовальной ленты.

3. Берем Шлифовальную бумагу для МОКРОГО шлифования!

Это важно, т.к такая бумага прочная и не пропустит клей на прорезиненную поверхность барабана, а значит, шлифовальную втулку будет легко сменить при необходимости.

Подклеиваем к обратной стороне шкурки с помощью супер клея.

Обрезаем излишки, оставив полоску около 1 см.

4. Пробно, без клея наматываем шкурку на барабан, делаем контрольные карандашные метки.

5. Используем супер клей. Важно стараться наносить супер клей по центру подклеенной шкурки,быстро и аккуратно. Можно воспользоваться регулировкой на носике тюбика.

Главное, чтобы клей не стекал на лицевую поверхность шкурки и не затекал на прорезиненную часть шлифовального барабана.

Наматываем с натягом, совмещая карандашные метки.

Удобство данного способа в том, что супер клей очень быстро застывает и, после наработки навыков,буквально через 20 минут у вас будет партия новых шлифовальных втулок.

Работать шкуркой нужной зернистости одно удовольствие!

Мастер-класс будет полезен мастерам, изготавливающим игрушки с криволинейными формами, например, радуги.

Спасибо, что прочитали!

Пожалуйста, поставьте лайк если информация была интересной и понравилась.

Как сделать шлифовальный станок барабанного типа самостоятельно?

Классификация и строение

Строение шлифовального аппарата:

Цилиндрический шлифовальный барабан.
Приспособление для подачи.
Пылеудаляющее устройство.
Рабочая поверхность.
Преобразователь скоростей барабана.
Двигатель, который приводит в действие шлифовальный цилиндр.
Станина для крепления ключевых узлов станка.
Регулятор высоты барабана.
Приспособление для защиты оператора.

Основные модели устройств

JET DDS-225. Данный станок является одним из наиболее мощных устройств такого типа в линейке производителя. Его применяют как в домашних мастерских, так и на небольших производствах. Характерная черта – двойной шлифовальный барабан. Стоимость у этого станка соответствующая – от 150000 рублей.
JET 10-20 PLUS. Компактное устройство для шлифования, которое позволяет обрабатывать до 50 сантиметров поверхностей. Отлично подойдет для небольших домашних мастерских. Стоимость не превышает 25 тыс. рублей.
JET 16-23 PLUS. Считается одним из наиболее универсальных станков своего типа. Его применяют для обработки строительных материалов, кухонных приборов и даже музыкальных инструментов. Чаще всего такой станок используют на мелких предприятиях по производству мебели.

Видео: пошаговое изготовление барабанного шлифовального станка.

Как сделать шлифовальный станок своими руками?

Барабан шлифовальный. Цилиндрической формы приспособление можно создать на базе «мусорных» строительных материалов. В этих целях часто используют ровные куски деревянных брусков, которые равномерно крепят на специальную металлическую ось при помощи клея. При этом особое внимание следует обратить на плотность прилегания этих брусков друг к другу. Также барабан можно сделать на базе поливинилхлоридовой трубы с диаметром до 10 см, которая одевается на железный стержень с диаметром 1,5-2 см. По длине она должна быть немного короче самого стержня. В концы трубы вставляем специальные заглушки с отверстиями для стержня. Рекомендуем заглушки закрепить при помощи шурупов. Продеваем и закрепляем стержень. На трубу наматываем плотный слой резины, на которую и будет крепиться наждачная бумага.
Двигатель. Лучше всего использовать рабочий двигатель от старой стиральной машины (как и шкивы, ремни и т. д.). Оптимальная мощность мотора должна составлять от 200 до 300 Вт. Желательно чтобы двигатель также был асинхронным и однофазным. Уровень оборотов – 2000-3000.
Корпус. По конструкции он должен быть простым и удобным. Лучше всего чтобы корпус станка состоял из двух боковых панелей, распорки и собственно самого стола. Особое внимание следует обратить на прочность и жесткость рабочего стола, который не должен деформироваться при нажатии обрабатываемой заготовки на барабан. Рабочий стол должен состоять из основания и подвижной части.

Самодельный шлифовальный станок по дереву своими руками

Конструкция барабанного станка

Конструктивно станок должен состоять из следующих компонентов:

корпус. К нему крепятся основные детали оборудования;
силовой агрегат. Чаще всего для этого устанавливают асинхронный электродвигатель;
шлифовальный барабан. Важно правильно подобрать его диаметр, способ снятия стружки. Своим руками можно сделать основу, на которую устанавливается наждачная лента. Либо заказать у профессионального токаря цилиндрическую головку с режущей кромкой. Все зависит от вида работ;
устройство для изменения частоты работы вала двигателя;
рабочий стол. На нем будет располагаться заготовка. Специалисты рекомендуют при изготовлении станка своими руками этот компонент делать из стеклотекстолита;

Если необходима шлифовка наружной или внутренней плоскости доски – барабан должен располагаться горизонтально. При этом предусматривается возможность его регулировки по высоте.

Виды шлифовальных барабанных станков

Существуют следующие типы обрабатывающих центров:

плоскошлифовальные. Обработка выполняется в одной плоскости. Могут быть использованы в качестве примера для самостоятельного изготовления;
круглошлифовальные. Предназначены для обработки цилиндрических поверхностей. Для этого в комплектации предусмотрены несколько насадок с различными диаметрами;
планетарные. С их помощью происходит формирование ровной плоскости на изделиях большой площадью.

Помимо выравнивания с помощью барабанных шлифовальных станков можно удалять слой краски или лака. Они применяются для реставрации старой мебели или деревянных деталей интерьера своими руками.

Самостоятельное изготовление шлифовального станка

Порядок изготовления самодельного станка.

Корпус. Он должен быть достаточно устойчив. Поэтому его делают из листовой стали толщиной от 1,5 мм и более. В качестве альтернативы можно рассмотреть оргстекло толщиной 10 мм.
Двигатель устанавливается таким образом, чтобы вал находился в вертикальной плоскости.
Барабан для обработки. Если планируется выполнять только шлифовальные работы — на него устанавливается абразивная лента. Для более глубокой обработки потребуется сделать стальной конус с режущей кромкой.
Рабочий стол. Он располагается в верхней части схемы. Рекомендуется сделать его регулируемым относительно неподвижного цилиндра.
Блок управления. В конструкциях, сделанных своими руками, редко предусматривают возможность регулировки скорости вращения двигателя. Поэтому блок будет состоять из кнопок включения и выключения агрегата.

В видеоматериале можно ознакомиться с примером работы конструкции, изготовленной своими руками:

Источник: http://gazsnabstroy.ru/prochee/barabannyj-shlifovalnyj-stanok-po-derevu-svoimi-rukami

Смотрите также:

Роторная косилка своими руками

30.04.2020

Инструменты К сожалению, большинство владельцев мотоблоков и минитракторов не всегда используют их в полном объеме, и для того, чтобы скосить газон или поле нанимают другую технику. Хотя, вполне реально сделать это с помощью роторной косилки. Стоимость такого... →

Как сделать снегоуборщик своими руками

30.04.2020

Снегоуборочная техника своими руками в домашних условиях: снегоуборщик Зима на территории нашей страны отличается сильным морозом и заснеженностью. Сугробы возле дома могут доставить владельцу много проблем. Чистить их с помощью лопаты утомительное и занимающее много... →

Антенна для дачи своими руками

30.04.2020

Самодельные антенны: уличные, домашние Покупать хорошую антенну на дачу не всегда целесообразно. Особенно если она посещается время от времени. Дело не столько в затратах, сколько в том, что ее через некоторое время может не оказаться на месте. Поэтому многие... →

Комментарии

Комментирование отключено.

Голосование

Загрузка ...

Форум

Барабанный шлифовальный станок своими руками

Самодельный шлифовальный станок по дереву своими руками

Конструкция барабанного станка

Виды шлифовальных барабанных станков

Самостоятельное изготовление шлифовального станка

Барабанный шлифовальный станок

Материалы для станка

Как крепить двигатель?

Выводы о использовании самодельного шлифовального станка

Инструменты

Назначение, классификация и области применения шлифовальных станков

Барабанный шлифовальный станок: предназначение и основные элементы

Некоторые модели шлифовальных станков барабанного типа, представленные на рынке РФ

Барабанный шлифовальный станок своими руками

Двигатель

Делаем шлифовальный барабан

Корпус и рабочий стол

Монтаж

Шлифовальный станок по дереву: как сделать его своими руками?

Принцип действия

Принципы работы

Особенности и технические характеристики

Классификация и строение

Достоинства и недостатки

Станки с продольным люнетом

Варианты изготовления своими руками

Дисковый

Ленточный

Барабанный станок

Выбор материала

Как крепить двигатель?

Популярные модели заводских станков

Дисковые (тарельчатые)

Ленточные

Барабанные

Модель с кулачковым люнетом

Уход и обслуживание

Материалы для станка

Подведем итоги

Модификация с опорами качения

Устройства с опорами скольжения

Конструкция

Как работает гриндер?

Выбор ленты

Процесс изготовления шлифовальной машины и станка самостоятельно

Использование приборов: особенности

Как из дрели сделать шлифовальную машинку, шлифовка дрелью

Ударная дрель. Функции и настройка

Функции шлифовальной машины.

Функции шуруповерта.

Приспособления для шлифовки

Функции миксера.

Как работать с ударной дрелью

Опасные эксперименты

В заключение

Особенности конструкторской задумки самодельного агрегата

Делаем шлифмашинку из болгарки

Пошаговое описание работ по изготовлению гриндера (шлифовального станка)

Процесс сборки станка, чтобы сделать его максимально качественным

Барабанные шлифовальные станки по дереву: видео, своими руками

Основные этапы работ

Барабанные шлифовальные станки

Устройство станков

Принципы работы

Самодельный барабанный шлифстанок

Барабанный шлифовальный станок по дереву своими руками

Барабанная шлифмашинка – устройство, принцип работы

Основные составляющие

Принцип работы

Разновидности станков

Делаем барабанный станок своими руками

Делаем барабан

Собираем станок

Самодельный барабанный шлифовальный станок (видео)

Как сделать шлифовальный станок барабанного типа самостоятельно?

Классификация и строение

Основные модели устройств

Как сделать шлифовальный станок своими руками?

Ленточный шлифовальный станок из дрели своими руками

Шлифовальный станок по дереву своими руками чертежи видео
