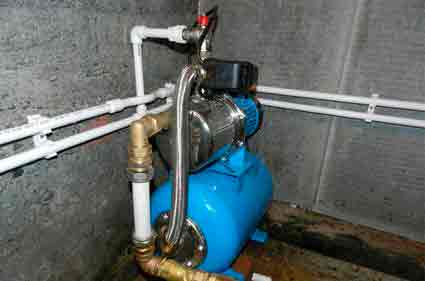

Подключение насосной станции к скважине и колодцу своими руками

Как самостоятельно подключить насосную станцию к скважине? Инструкция +Фото и Видео

Загородные дома редко имеют подключение к централизованному водоснабжению, по этой причине на участках организуют собственные источники питьевой воды. Одним из них является скважина.

Воду из источника необходимо транспортировать до жилища, для этого требуется подключение насосной станции к скважине.

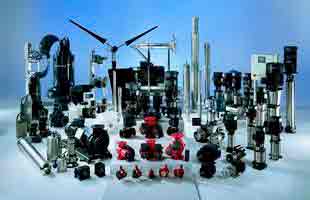

Насосное оборудование

Оно позволяет поддерживать в водопроводной магистрали необходимое давление и бесперебойную подачу ресурса.

Стандартная насосная установка состоит из следующих элементов:

Насос
Гидробак (гидроаккумулятор)
Автоматический блок управления
Фильтр для установки на вход в систему
Трубы, гибкие шланги, запорные краны, переходники

Важно. Перед насосной установкой монтируется клапан обратного хода, который купирует понижение давления и ход воды в обратном направлении при отключении электричества.

Как подключить насос

Насосы

Станции выпускаются с насосами нескольких видов:

Поверхностным насосом. В скважину производится погружение только водозаборный шланг. Такие насосы оснащены эжектором, который вмонтирован в само устройство или может быть выносным.
Насос с встроенным эжектором. Изделие способно транспортировать воду с глубины до 8 метров и издает много шума. Но есть существенный плюс, насос не боится холостого хода, то есть при попадании воздуха он спокойно перекачает его, а после приступит к подаче воды. Модель надежная с хорошим КПД. Из-за большого шума установку таких станций осуществляют в подсобном помещении.
Модель с выносным эжектором. Рассчитана, для поднятия ресурса с 20 и более метров. Выносной эжектор погружается в источник. Он оснащен напорным шлангом и вакуумным. По напорному шлангу вода поступает в эжектор, по всасывающему транспортируется в гидробак. Такой насос практически бесшумный, для его функционирования не требуется много энергии, но производительность низкая.
Погружной насос. Устройство подъема воды опускается непосредственно в источник. Может транспортировать ресурс с больших глубин и на приличное расстояние. Существенный недостаток погружных насосов их дороговизна, и они требуют дополнительной установки фильтров, которые регулярно придется чистить.

К сведению. Поверхностные насосы обладают меньшей мощностью, высота подъема жидкости имеет ограничение. При выборе станции с поверхностным насосом стоит особое внимание обратить на этот параметр.

Гидроаккумулятор

Контролирует давление жидкости
Купирует гидроудары
Уменьшает нагрузку на насос
Дает определенный запас воды при отключении питания

Гидробак – это герметичная емкость разделенная резиновой мембраной, в одной части которой находится воздух, в другой вода. Жидкость наполняет бак, мембрана растягивается, воздух сжимается, образуется давление.

Как только давление достигает максимального показателя, насос отключается, если давление падает, устройство включается автоматически.

Объем гидробака выбирают в соответствии с водопотреблением, которое напрямую связано с количеством постоянно проживающих человек, и мощности установки. Маленький бак гарантирует быстрый выход насоса из строя и перерасход электроэнергии, слишком большой накопитель допустит длительные простои, что плохо скажется на мембране.

Блок управления

Стандартный блок состоит из реле давления, манометра и штуцера.
Манометр контролирует давление.
Реле управляет станцией, включает и отключает насос в зависимости от показателей давления.
Автоматический блок управление помимо стандартного набора функций защищает систему от сухого хода.

Рекомендация. Приобретать выгоднее автоматический блок управления. Он защитит всю систему, если по каким — то причинам уровень воды опустится ниже насоса, не позволит насосу перегреться, в случаи попадания крупного мусора и плохого всасывания так же даст знать.

Рабочие циклы насосной станции

Насос транспортирует ресурс из скважины и заполняет гидробак, когда уровень давления достигнет максимальной точки, насос отключается.
При начале водопотребления, вода из бака поступает в рабочие точки, уровень давления начинает падать. Как только стрелка манометра упадет до минимума, реле даст команду насосу включиться, начнется заполнение гидробака.

Стоит заметить, что количество включений установки в час имеет ограничения по моделям. При выборе насосной станции учитывается этот фактор.

Достоинства насосной станции

Улучшает систему водоснабжения
Гарантирует определенный объем воды в запасе при отключении электричества
Защищает трубную магистраль и оборудование
Обеспечивает требуемое давление
Защищает от износа бытовые приборы
Экономит электричество
Не большие габариты
Простой монтаж

Где устанавливается насосная станция

Чем ближе станция к скважине, тем равномернее давление и КПД
Станция не должна контактировать со стенами
Место, где будет стоять насосное оборудование должно быть сухим и теплым
К станции требуется свободный доступ для ревизии и устранения неисправностей.

Установка системы с поверхностным насосом требует тщательного подхода.

В доме. Прекрасно если есть котельная. Если нет, то стоит позаботиться о звукоизолированном помещении с отоплением для станции.
В цоколе или подвале. Главное соблюдение основных правил при монтаже. Обеспечить тепло, звукоизоляцию и гидроизоляцию.

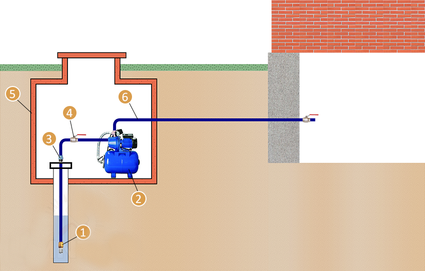

В кессоне. У скважины, ниже уровня промерзания грунта оборудуют помещение для станции. На кессон устанавливают теплоизоляцию и люк для ревизии и ремонта.
В отдельном строении. Такой вариант полностью исключает шум, но значительно увеличивает энергозатраты, так как помещение требует отопления.

Монтаж

Для станции требуется ровная поверхность, для этого площадку оборудуют подстилкой из бетона, дерева, кирпича.
Перекачивание жидкости создает внушительную вибрацию в насосе. Чтобы исключить протечку, под него подкладываются резиновые вкладки, а сама станция прочно фиксируется.

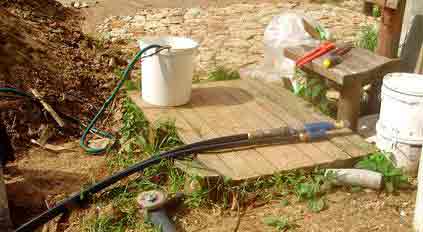

Трубопровод доскважины прокладывается ниже уровня промерзания почвы, если это не возможно, то магистраль следует утеплить, чтобы обезопасить от замерзания.
При прокладке труб следует помнить об уклоне и по возможности исключить повороты трубопровода.

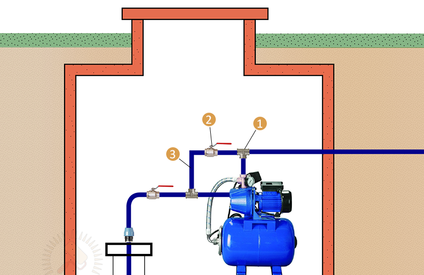

Сборка узла для водозабора

Установка с поверхностным насосом и встроенным эжектором. К трубе муфтой подсоединяется клапан обратного хода с фильтром.
Насос с выносным эжектором. Непосредственно на эжектор производится установка обратного клапана с сеткой, после подсоединяются две трубы.
Насосная станция со скважинным насосом. Фильтр для воды вмонтирован в насос, просто подсоединяется обратный клапан и труба.
Водозаборный шланг погружается в источник. При поверхностном насосе до дна должно быть не мене метра, при погружном 0,5 м.
Важно. Скважинный насос тяжелый по — этому дополнительно к нему крепится трос, чтобы облегчить нагрузку на трубопровод.
Сборка и монтаж насосной станции имеет различия в зависимости от типа насоса.
Главное правило: все дополнительные элементы устанавливаются через запорные арматуры и клапан обратного хода.
На входную трубу лучше установить фильтр.
Также устанавливается кран для слива воды из системы.

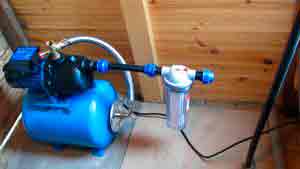

Установка насосной станции своими руками не вызовет вопросов. Гидробак, блок управления и электронасос уже соединены между собой. Потребуется установить устройство, для первичного заполнения бака. Так же как и для слива устанавливается воронка с запорными кранами.
При монтаже насосной станции, трубопровод (две трубы в варианте выносного эжектора) от скважины подключаются к насосу.
После производится установка гидробака и блока управления. В напорную магистраль устанавливается штуцер, в который монтируется реле с манометром.
К штуцеру, сбоку через запорный кран подсоединяется гидробак. Для комфортной эксплуатации тут же организуется слив.
Далее станция подключается к раздаче воды (коллектору).

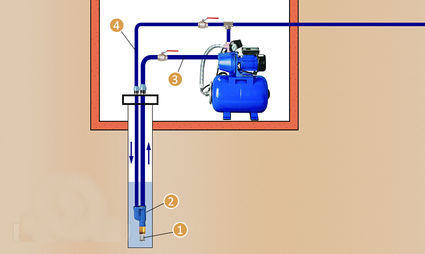

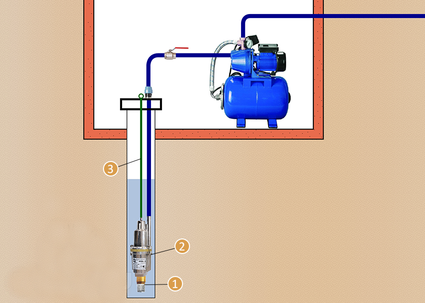

Схема сборки с погружным насосом

Запуск насосного оборудования

Насос любого вида имеет приличную мощность, по этой причине, для насосной станции лучше провести отдельную проводку с заземлением и установит автомат.

Перед запуском насосную установку следует наполнить водой, проверить давление.
Насос подключается к сети
Заливную воронку чуть-чуть открывают, позволяя оставшемуся воздуху уйти
Подают питание на установку. Из крана в доме через несколько минут должна потечь вода.
Если движение жидкости не началось, установка отключается, в гидробак доливается вода, после еще раз проводится проверка.

Рекомендация Все винтовые соединения стоит делать с уплотнителем или фум – лентой.

Правила эксплуатации

Проводить регулярную ревизию
Чистить фильтр грубой очистки
Один раз в месяц проводить проверку давления в гидроаккумуляторе
Если зимой насосная станция находится в простое, то перед началом заморозков следует слить из установки всю воду.

Монтаж с соблюдением всех правил и инструкций гарантирует работу станции без перебоев.

Источник: http://iseptick.ru/vodoprovod/nasosnaya-stanciya/kak-samostoyatelno-podklyuchit-nasosnuyu-stanciyu-k-skvazhine.html

Схема подключения насосной станции своими руками: место для установки, процесс сборки

Подсоединение насосной установки к скважине или колодцу является завершающим этапом обустройства водоснабжения дома. От качества выполнения этих работ будет зависеть дальнейшее функционирование системы. Правильно проведенные монтаж и настройка обеспечат длительную работоспособность оборудования без дополнительных затрат на ремонт и замену.

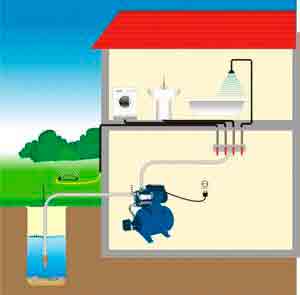

Для чего в автономной системе водоснабжения нужна насосная станция

В качестве источника питьевой воды в большинстве случае обустраивают скважину или колодец. Первый вариант предпочтителен, т. к. качество воды из скважины гораздо выше. Подъем на поверхность и направление в водопроводную систему осуществляется при помощи погружного насоса с соответствующим оборудованием либо поверхностной насосной станции. Использование станции возможно при глубине скважины до 10 м. Это связано с ограничением по высоте всасывания циркуляционного насоса.

Использование насосной станции положительно сказывается на работе водопроводной системы. Компактное оборудование эффективно решает задачи:

Оборудование предназначено для подъема воды из источника.

Подъема воды из источника и подачи ее в систему водоснабжения дома.
Поддержания постоянного давления в трубопроводе и защиты от гидроударов, возможных при пуске насоса.
Защиты оборудования от частого включения.
Создания запаса воды в случае отсутствия электропитания.

Наличие гидроаккумулятора и реле давления позволяет насосу включаться не при каждом открытии крана, а при достижении установленной величины срабатывания. Уменьшение частоты пусков существенно увеличивает моторесурс оборудования.

Конструктивные особенности насосной установки

В зависимости от используемого насоса (погружного или поверхностного) насосные станции могут быть блочными или монтироваться из отдельных элементов. Установка состоит из:

насоса;
гидроаккумулятора;
арматуры;
трубопроводов;
блока автоматики.

Насос представляет собой центробежный агрегат поверхностного или погружного типа. Он предназначен для подъема воды из скважины (колодца) и подачи в водопроводную систему. При малом заборе жидкости основная ее часть попадает в гидроаккумулирующую емкость, которая служит для поддержания постоянного напора в системе. На напорном трубопроводе устанавливают фильтр очистки от механических примесей, которые поднимаются с потоком воды из скважины.

Аккумулятор состоит из металлического корпуса и резиновой мембраны в виде груши. Между стенками бака и мембраны находится воздух под давлением 1,5 кг/см². Заполняясь водой, груша расширяется, что приводит к увеличению давления.

Работой насоса управляет специальное реле. Если давление в системе поднимается выше 3,5 кг/см², подается сигнал на отключение насоса, а при достижении значения 1,5 кг/см² он включается. Для визуального контроля за параметрами системы установлен манометр. Он же служит для настройки реле давления.

Обратный клапан, расположенный на напорном трубопроводе насоса, не дает стечь воде из емкости с водой. Благодаря тому, что система находится под постоянным давлением, предотвращается возможность возникновения гидравлических ударов при пуске центробежного насоса.

С чего начать

После окончания работ по бурению скважины организация, проводившая работы, выдает домовладельцу паспорт. В нем указываются характеристики источника (глубина, расстояние до зеркала воды, высота водяного столба) и дебит (производительность скважины). Эти параметры необходимы для расчета водопроводной сети. Зная количество точек отбора и расход воды, определяют необходимую производительность насоса. Другим важным параметром является напор, или давление в системе.

По имеющимся величинам определяют рабочую точку насоса. Это основная характеристика, служащая для выбора мощности насосной станции. Можно приобрести установку в сборе или купить все элементы отдельно. В том случае, если расстояние до зеркала более 10 м, это придется делать обязательно.

Изготовление и подключение насосной станции к скважине своими руками позволят существенно уменьшить ее стоимость.

Выбираем место для установки

Эффективная работа насосного оборудования во многом зависит от его расположения. Оно должно находиться в непосредственной близости от скважины. Чаще всего установку помещают в кессон.

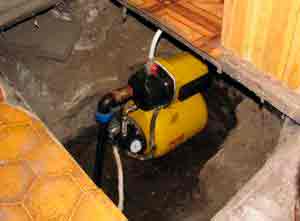

Место для установки.

Размер приямка должен обеспечивать удобство монтажа и последующего технического обслуживания механизмов. Стены выкладывают из кирпича или монолитного бетона и утепляют.

Оборудование необходимо установить на фундамент. Он может быть бетонным либо выполнен из швеллеров и закреплен с помощью анкерных шпилек. Ввод всасывающего трубопровода в ствол скважины осуществляется через адаптер. Расположение установки в кессоне положительно сказывается на работе поверхностного центробежного насоса, т. к. уменьшается расстояние от насоса до зеркала воды.

Если используется погружной насос, то устанавливать оборудование можно на любом расстоянии от источника. Наиболее подходящим местом будет утепленный подвал дома либо отапливаемая пристройка. Общим требованием для всех помещений является отсутствие влаги, т. к. в противном случае возможен не только выход оборудования из строя, но и поражение электротоком.

Чаще всего станцию размещают в стороне от центра помещения (кессона), чтобы увеличить площадь для проведения работ. Оборудование не должно касаться стен, т. к. такое расположение приводит к возникновению дополнительного шума во время работы насоса. При вибрации повреждается защитное покрытие, вследствие чего возникает коррозия.

Установка в отдельной постройке решает проблему с шумом, однако при этом невозможен быстрый доступ к оборудованию. Некоторые домовладельцы бурят скважину на этапе строительства и размещают ее в подвале жилого дома. Такая схема наиболее экономична, но замена оборудования и профилактическое обслуживание скважины со станцией затруднительны.

Как осуществляется процесс сборки

При установке блочной насосной станции процесс сборки заключается в подсоединении всасывающего и напорного трубопроводов. К трубе, опускаемой в скважину, подсоединяют фильтр с обратным клапаном, ее выводят из ствола через скважинный адаптер или через оголовок.

Всасывающая магистраль должна быть герметична, иначе через неплотности в гидравлическую сеть будет попадать воздух, что приведет к срыву насоса. На напорном трубопроводе устанавливается запорная или запорно-регулирующая арматура.

Сборка станции из отдельных элементов начинается с обвязки мембранного бака. В первую очередь устанавливается штуцер с 5 отводами. Он подключается непосредственно к гидроаккумулятору. Затем устанавливают предварительно настроенное реле давления, манометр и вход водопровода. Свободный отвод служит для подключения напорной трубы насоса. Специалисты рекомендуют устанавливать в скважинах глубже 10 м погружные агрегаты. Применение этих помп решает проблемы, связанные с оборудованием всасывающего трубопровода, установкой эжектора с дополнительными трубами и т. д.

Чаще всего вывод из скважины осуществляют через оголовок. Напорный трубопровод прокладывают к дому в траншее ниже уровня промерзания грунта.

Когда закончена сборка гидравлической части, приступают к монтажу электрических соединений. Провода от сети подключают к входным клеммам реле давления, а выход соединяют с пусковым блоком насоса. Будет правильно осуществлять подачу электропитания через отдельный автоматический выключатель.

Обязательно проводят пробный пуск и проверку герметичности соединений. Первое заполнение гидробака делают постепенно, чтобы не повредить мембрану.

Какие элементы насосной станции можно изготовить самостоятельно

Чтобы уменьшить стоимость насосной станции, можно изготовить гидроаккумулирующий бак своими руками. В качестве корпуса используют газовый баллон или другую емкость цилиндрической формы. В таких устройствах мембрану не применяют, а выход воды организуют через сифонную трубку. Давление в воздушной подушке создают таким, чтобы насос включался при уровне, не допускающем попадания воздуха в систему. Подъем и стравливание давления осуществляют через ниппель, установленный в верхней части корпуса.

Вместо реле давления можно использовать датчики уровня. Насос включается при достижении нижнего значения, а выключается по сигналу верхнего. При этом давление в системе регулируют воздушной подушкой.

Источник: http://vodasovet.ru/nasos/podklyuchenie-nasosnoj-stancii-k-skvazhine

Подключение насосной станции к колодцу: советы по организации системы водоснабжения

При обустройстве системы колодезного водоснабжения мастеру приходится решать целый ряд довольно сложных задач. И одной из них является подключение насосной станции к колодцу своими руками – ведь только при правильной установке и настройке этого агрегата мы будем получать воду без перебоев и в необходимом объеме.

Ниже мы расскажем о том, что собой представляют такие системы, а также подробно опишем процесс их монтажа.

Для того чтобы вода из колодца поступала непосредственно в дом, необходимо установить целый комплекс оборудования

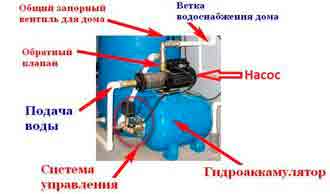

Компоновка устройства

Для подъема воды из колодцев и неглубоких скважин до 20 метров, расположенных в частных домовладениях, чаще всего используются либо погружные насосы, либо автоматические насосные станции. И именно второй вариант в последнее время становится более популярным, поскольку в состав такой станции входит целый комплекс оборудования, обеспечивающий бесперебойную работу всей системы.

Как правило, насосный агрегат комплектуется такими деталями:

Сам насос, чаще всего центробежного типа. Устройство отвечает за подъем воды и транспортировку ее по трубопроводам.

Обратите внимание! Иногда такой насос устанавливают в дополнение к погружной помпе, особенно если есть необходимость поднять воду из глубокого колодца на верхние этажи.

Гидроаккумулирующая емкость, которая представляет собой бак, разделенный мембраной на несколько секций. Благодаря такой конструкции давление в системе меняется более плавно, и автоматика, отвечающая за пуск насосной части, включается реже. Также использование аккумулятора смягчает гидроудары, что положительно сказывается на состоянии всех соединений.

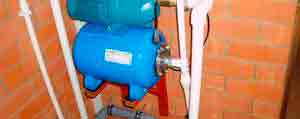

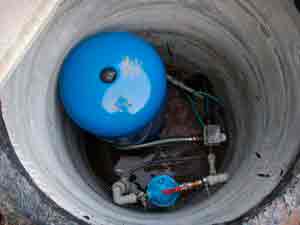

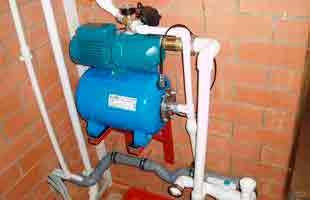

Гидроаккумулятор и управляющая аппаратура в кессоне

Реле давления, реагирующее на изменение в системе. Как только уровень давления в трубопроводах и/или гидроаккумуляторе падает, реле запускает электродвигатель помпы, и вода начинает поступать в трубы из источника.
Манометр для регистрации изменений.

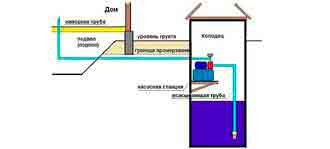

Для доставки воды из колодца или скважины используется система водозабора, которая представляет собой заборный шланг, оборудованный обратным клапаном. На выходе монтируется центральный трубопровод, который соединяет автоматическую станцию с домом и всеми точками потребления.

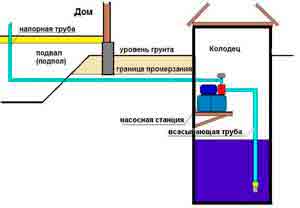

Насосная станция с погружным насосом для колодца

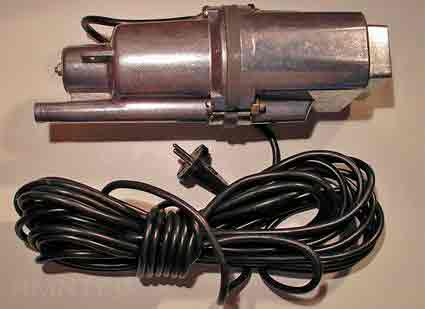

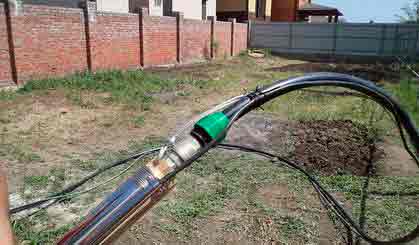

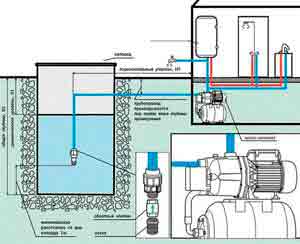

Установка насоса в колодец

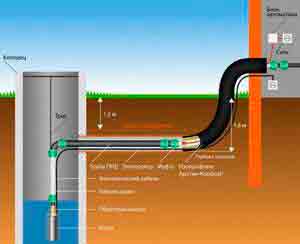

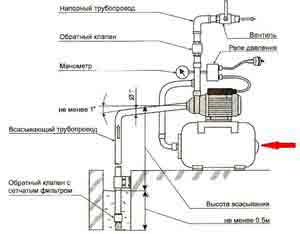

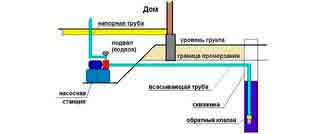

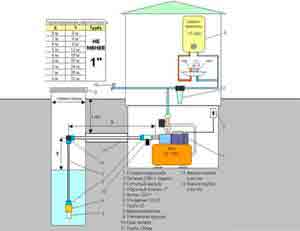

Схема подключения скважинного насоса

Технология монтажных работ

Выбираем место

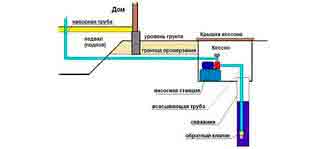

Монтаж в специальном укрытии

Прежде чем начать работы по установке насосного агрегата, необходимо выбрать подходящее место.

Требования к нему следующие:

Во-первых, система должна размещаться в непосредственной близости к источнику воды. Это позволит нам обеспечить максимально эффективный водозабор без потерь мощности.
Во-вторых, устройство необходимо защитить от воздействия атмосферных осадков. Конечно, большинство насосных станций выпускаются в герметичных корпусах, но на постоянную работу под дождем и снегом они явно не рассчитаны.
В-третьих, место установки должно обеспечивать доступ к системе для наладки и профилактических работ.
Также не стоит забывать, что электродвигатель насоса издает довольно сильный шум, потому в жилых помещениях монтировать их не стоит.

Фото подвесного крепления на специальной полке

С этой точки зрения идеальным местом для монтажа будут подвал дома (если колодец расположен в непосредственной близости от фундамента), приямок или кессон. Также можно разместить управляющую станцию в самом колодце, закрепив ее на специальной полке под горловиной.

Прокладываем трубы

После того как место монтажа выбрано, нам необходимо проложить трубу от дома до источника воды.

Инструкция по выполнению работ в данном случае довольно проста:

Копаем траншею с уклоном по направлению к скважине. Глубина траншеи должна быть несколько больше глубины промерзания грунта – так мы защитим трубу от образования ледяных пробок.
На дно траншеи засыпаем песчаную подушку толщиной до 20 см.
Укладываем трубу, предварительно обернув ее теплоизоляционными материалами.

Обратите внимание! В качестве альтернативы утеплителю можно использовать саморегулирующийся нагревательный кабель.

Труба с утеплителем в траншее

В фундаменте проделываем отверстие, через которое заводим трубу в подвал или подпол.
Присоединяем трубопровод к внутренней разводке, тщательно теплоизолируя все участки в неотапливаемых помещениях.
Другой конец трубы присоединяем к насосной станции через специальный фитинг с обратным клапаном и сеточкой для очистки от взвешенных частиц. Цена такой детали невелика, однако ее использование существенно повышает стабильность работы системы.

Подключаем агрегат

Далее нам необходимо подключить и запустить сам агрегат.

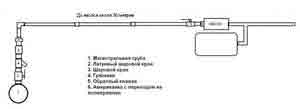

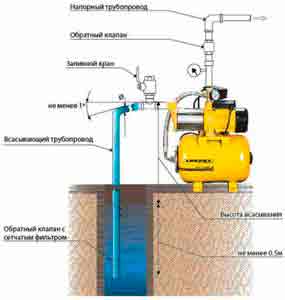

Схема подключения насосной станции для колодца достаточно проста, и реализовать ее можно при наличии даже минимальных навыков:

Для начала готовим основание, на котором будет крепиться сама станция. Лучше всего для этого подойдет небольшой подиум, сложенный из кирпича или отлитый из монолитного армированного бетона. Минимальная высота такого подиума составляет около 20 см.
Непосредственно под ножки агрегата стоит подложить резиновый коврик толщиной около 10 мм. Упругий материал будет эффективно компенсировать вибрации, снижая износ оборудования и уменьшая уровень шума.
Ножки насоса устанавливаем на резиновую прокладку и фиксируем с помощью анкерных болтов с широкими шайбами.

Далее необходимо присоединить водозаборный шланг.

Для подключения используем:

Дюймовую муфту с наружной резьбой.
Стальной или бронзовый уголок с наружной резьбой.
Подходящий по диаметру обратный клапан, обеспечивающий равномерное поступление воды в систему.
Соединение-«американку».

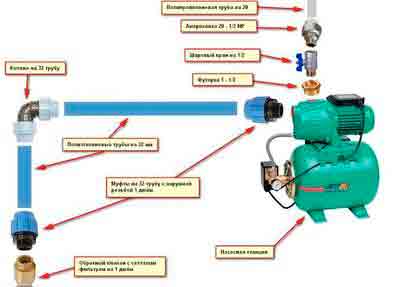

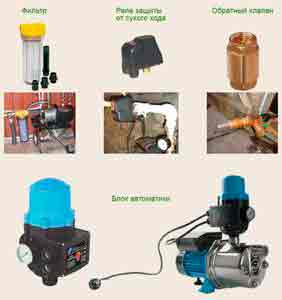

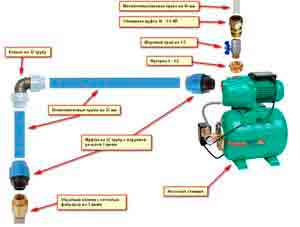

Основные детали и последовательность монтажа

Соединяем все детали в единую систему, подключая водозаборную трубу к насосной части. При этом необходимо следить за герметичностью всех стыков.

По этой же методике подключаем выводящую трубу. Как было отмечено ранее, здесь можно установить грубый фильтр из металлической сеточки.

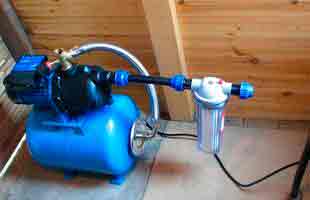

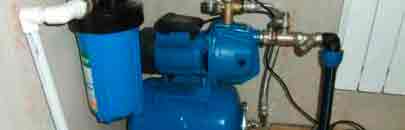

Оптимизировать нашу систему можно, установив фильтр предварительной очистки перед насосной частью. Использование этого недорогого устройства позволяет продлить срок эксплуатации насоса, поскольку попадающие в проточную секцию частички глины и песка являются основным фактором износа деталей.

Обратите внимание! Центробежные модели страдают от некачественной воды несколько меньше, чем вибрационные, однако и для них установка фильтра может считаться весьма желательной.

Предпусковая настройка

После завершения работ с гидравлической частью необходимо выполнить первичную настройку всей системы:

Воду для настройки можно залить через воронку

Для регулировки давления в насос через специальное технологическое отверстие заливаем около двух литров воды.
Выполняем пробный пуск агрегата, фиксируя момент запуска и остановки системы. Оптимальный показатель отключения – от 2,5 до 3 бар, включаться насосная часть должна на 1,8 – 1,5 бар.
Если отмечены отклонения от данных цифр, то необходимо открыть крышку на реле давления и откалибровать его путем вращения регулировочных винтов. Как правило, на них наносится маркировка, фиксирующая направление увеличения и уменьшения показателя.

После того как регулировка будет закончена, насос можно подключать для работы в штатном режиме.

Вывод

Приведенная здесь схема подключения насосной станции к колодцу или скважине является оптимальной с точки зрения надежности и минимизации трудозатрат. Конечно, ее можно усовершенствовать, однако для новичка будет вполне достаточно и этой информации. Следуя рекомендациям, а также изучив видео в этой статье, вы вполне сможете самостоятельно выполнить монтаж и элементарную настройку системы водоснабжения.

Источник: http://kolodec.guru/kolodci/chasti/nasosi/242-podklyuchenie-nasosnoj-stancii-k-kolodcu

Подключение насосной станции к колодцу: технологические особенности проведения работ

Далеко не всегда загородные и дачные участки расположены поблизости от централизованного водопровода. Если нет возможности подключиться к трубопроводу, единственным выходом становится обустройство системы автономного водоснабжения. Одним из основных ее элементов является насосная станция для колодца, провести монтаж и подключение которой можно своими руками.

Правильно выбираем место для установки

Вариантов установки может быть два: в подсобном помещении в доме или в специально оборудованном кессоне. Первый считается более удобным в плане обслуживания, поскольку оборудование легко доступно. Для монтажа установки в здании подойдет отапливаемое сухое подвальное или подсобное помещение.

Станция должна быть установлена на небольшом возвышении над полом, чтобы в случае появления грунтовых вод оборудование не вышло из строя. Так же не следует прислонять ее к стене, иначе вибрация от работающего устройства будет передаваться в расположенные выше помещения.

Для установки насосной станции выбирают отапливаемое сухое помещение. Лучше всего обустроить небольшой подиум, на котором будет монтироваться оборудование

Стоит учитывать, что здание, в котором будет устанавливаться оборудование, должно находиться достаточно близко от колодца, от которого прокладывается трубопровод к насосной станции. Водопровод должен быть уложен в грунт ниже уровня его промерзания, иначе зимой вода может замерзнуть и разорвать трубы. Как вариант можно рассмотреть утепление трубопровода при помощи теплоизолирующих материалов или нагревательного кабеля.

Монтаж устройства в кессоне – менее распространенное решение. Герметичная емкость, в которой устанавливается конструкция, заглубляется в почву ниже уровня промерзания. Именно на такой глубине должна быть расположена насосная станция. Кессон максимально утепляется, чтобы в самые сильные морозы вода не замерзла и не разрушила оборудование.

Еще один вариант установки насосной станции. Оборудование может быть смонтировано в специально подготовленном утепленном боксе, расположенном около колодца

Кроме установки насосной станции, нужно провести монтаж водопровода. Как это сделать, читайте в нашем следующем материале: https://aqua-rmnt.com/santehnika/snaruzhj/vodoprovod-v-chastnom-dome-svoimi-rukami.html.

Конструктивные особенности устройства

Прежде, чем проводить подключение насосной станции к колодцу, стоит хотя бы в общих чертах познакомиться с ее устройством. В число конструктивных элементов установки обязательно входят гидроаккумулятор, самовсасывающий насос, манометр, реле давления и соединительная арматура. Устройство насоса так же несложно, его составляют три основных детали: насосная часть, электродвигатель и эжектор, создающий дополнительное разрежение в трубопроводе, что позволяет увеличить напор воды.

Гидроаккумулятор, представляющий собой емкость с пластичной мембраной, снабженную пневмоклапаном для закачки воздуха. Оборудование необходимо для создания и поддержания давления в трубопроводе, что обеспечивает нормальный ток жидкости во всех точках водоразбора. Запас жидкости в баке дает возможность некоторое время пользоваться водой даже в случае отключения электроэнергии. Устройство оснащено манометром, позволяющим следить за уровнем давления в системе.

Каждая насосная станция оснащается обратным клапаном, что существенно повышает эксплуатационные характеристики и безопасность насоса. Кроме того оборудование имеет входной фильтр, предотвращающий загрязнение системы. Безусловным «плюсом» конструкции можно считать возможность самостоятельного демонтажа и очистки фильтра, что существенно экономит время и денежные средства владельца станции.

Схема устройства насосной станции. В число конструктивных элементов самой станции входят: 1 — гидроаккумулятор, 2 — самовсасывающий насос, 3 — реле давления, 4 — соединяющий штуцер и 5 — манометр

Функционирует система следующим образом. Насос закачивает воду в бак, как только он наполняется, реле отключает станцию, которая переходит в режим ожидания. В это время в точках водоразбора открываются краны, и вода поступает к потребителям. Как только давление опускается до минимального, реле включает насос и цикл повторяется. За охлаждение электродвигателя отвечает циркулирующая жидкость. Если он все же перегрелся, автоматика отключит его и вновь включит только после того, как он достаточно остынет.

При выборе насосной станции необходимо знать не только её конструкцию, но и несколько важных параметров, о которых вы узнаете подробнее в нашей статье: https://aqua-rmnt.com/vodosnab/nasos/nasos-stancii/kak-vybrat-nasosnuyu-stanciyu-dlya-doma-i-dachi-poleznye-sovety.html.

Монтаж и подключение системы

На корпусе насосной станции расположено два выхода. Один из них предназначен для подключения к колодцу, а второй – к водопроводной системе здания. Начинаем с первого. Нам потребуется полиэтиленовая труба подходящего диаметра. Ее длина должна быть достаточной для того, чтобы проложить ее до колодца и опустить вниз. На один конец трубы крепится фильтр грубой очистки, обычная металлическая сеточка, и обратный клапан. Он необходим для того, чтобы устройство было всегда заполнено водой, что позволяет поддерживать работоспособность насоса. После чего деталь погружается в колодец.

Свободный конец трубы нужно подключить к насосу. Делать это рекомендуется через обратный клапан, не позволяющий воде выливаться из системы. Таким образом одно устройство будет размещено на одном конце трубы, другое – на втором. Впрочем, как показывает практика, можно обойтись только одним клапаном, находящимся в колодце. Закрепляем на выходе насосной станции кран, который даст возможность в случае необходимости перекрыть воду, и к нему крепим трубу.

Схема подключения насосной станции для колодца. Один выход оборудования подключен к утепленному трубопроводу, ведущему к колодцу, второй — к водопроводу внутри помещения

Второй выход насосной станции, обычно расположенный сверху корпуса, подключаем к системе водоснабжения. Для этого на резьбу устройства крепим кран, закручиваем на него полипропиленовую муфту. К ней припаиваем водопроводную трубу. Еще раз проверяем все соединения. Резьбовые не только уплотняем, но и сильно затягиваем. Заливаем в оборудование воду через специальное отверстие. Система готова к работе.

Как показывает опыт, установка насосной станции в колодец вполне может быть проведена самостоятельно. Для этого потребуется внимательно ознакомиться с рекомендациями производителя оборудования и проводить монтаж, тщательно соблюдая все инструкции. Грамотно установленная система будет безотказно обеспечивать дом чистой водой.

Источник: http://aqua-rmnt.com/vodosnab/kolod-skvaj/podklyuchenie-nasosnoj-stancii-k-kolodcu.html

Как подключить насосную станцию к скважине

Здесь вы узнаете:

Для чего нужна насосная станция
Особенности устройства насосной станции
Выбор подходящей модели насосной станции
Выбор труб
Выбираем место для установки
Варианты подключения станции
Подключение станции с поверхностным насосом
Двухтрубная насосная станция
Подключение с погружным насосом
Использование рециркуляции
Часто допускаемые ошибки
Как произвести тестовый запуск
Очень полезные советы

Подключение насосной станции к скважине — завершающий этап обустройства автономного водопровода. Порядок подключения зависит от того, какую комплектацию насосной станции вы выбрали — с поверхностным или погружным насосом.

Для чего нужна насосная станция

Источником воды для питья и хозяйственных нужд часто становится колодец или скважина. Второй вариант считается более надежным. Качественную питьевую воду можно добывать только с большой глубины.

Жидкость поднимается на поверхность и направляется в систему водоснабжения с помощью погружного насоса, снабженного дополнительными устройствами. Возможно применение поверхностного насосного оборудования. Использование установки возможно при наличии неглубокой скважины. Это объясняется ограниченной высотой всасывания.

Внедрение насоса положительно сказывается на функционировании системы водоснабжения. Компактное оборудование предназначено для решения таких задач:

добыча воды из источника и ее подача в водопроводную систему дома;
выравнивание давления в трубах, предотвращение повреждения водопровода от гидроудара, возникающоге во время запуска системы;
защита оборудования от самопроизвольного включения;
хранение запасов воды, используемых при отключении электропитания.

Подача жидкости в систему водоснабжения из скважины происходит не при каждом открытии крана. Защитное реле и гидроаккумулятор отслеживают требуемую величину срабатывания. Снижение частоты включений продлевает срок службы двигателя моторной установки.

Особенности устройства насосной станции

Автономное водоснабжение на базе насосной станции включает комплекс устройств, обеспечивающих автоматическое поступление воды в дом. Чтобы организовать комфортное автономное водоснабжение, необходимо выбрать подходящий насосный агрегат, правильно подключить его и настроить.

Если установка выполнена правильно и соблюдаются требования по эксплуатации, она прослужит очень долго. В доме всегда будет чистая вода под давлением, позволяющим использовать современные приборы: от обычного душа и стиральной машинки до посудомойки и джакузи.

Насосная станция состоит из трех основных элементов:

насоса, который подает воду;
гидроаккумулятора, где вода хранится под давлением;
управляющего блока.

Насос закачивает воду в гидроаккумулятор (ГА), который представляет собой резервуар с внутренней вставкой из эластичного материала, который часто называют мембраной или грушей из-за его формы.

Задача насосной станции – обеспечить постоянное поступление воды в дом при достаточно высоком уровне напора в водопроводной системе

Чем больше воды в гидроаккумуляторе, тем сильнее сопротивляется мембрана, тем выше давление внутри емкости. Когда жидкость поступает из ГА в водопровод, давление снижается. Реле давления фиксирует эти изменения, а затем включает или отключает насос.

Работает это так:

Вода заполняет гидробак.
Давление поднимается до верхнего установленного предела.
Реле давления отключает насос, поступление воды прекращается.
Когда включают воду, она начинает убывать из ГА.
Происходит снижение давления до нижнего предела.
Реле давления включает насос, бак наполняется водой.

Если убрать из схемы реле и гидроаккумулятор, насос нужно будет включать и отключать каждый раз, когда открывают и закрывают воду, т.е. очень часто. В результате даже очень хороший насос быстро сломается.

Использование гидроаккумулятора обеспечивает владельцам дополнительные бонусы. Вода в систему подается под определенным постоянным давлением.

Все комплектующие и материалы, необходимые для подключения, следует подготовить заранее. Они должны соответствовать по размеру патрубкам имеющегося оборудования, для успешного монтажа могут понадобиться переходники

Хороший напор нужен не только, чтобы с комфортом принять душ, но и для работы автоматической стиральной или посудомоечной машины, гидромассажа и прочих благ цивилизации.

Кроме того, в резервуаре хранится некоторый (около 20 литров), но нужный запас воды, если оборудование перестанет работать. Иногда этого объема хватает, чтобы протянуть до устранения возникшей проблемы.

Выбор подходящей модели насосной станции

При выборе насосной станции руководствуются не только стоимостью оборудования, но и его режимом работы, а также другими техническими характеристиками. Сразу отметим, что приобретают малогабаритные насосные станции только в том случае, если глубина пробуренной скважины не превышает 20 метров. В более глубоких скважинах использование данного оборудования считается неэффективным и нерентабельным.

Выбирая модель насосной станции, вспомните о следующих советах.

Для скважин, глубина которых составляет менее 10 м, приобретают однотрубные станции. Их монтаж очень прост.
Для более глубоких скважин (10-20 м) подойдут только эжекторные двухтрубные станции, мощность и конструкция которых позволит обеспечить подъем и распределение воды.
Если предполагается установка насосной станции в подвальном помещении дома, то надо обращать внимание на менее шумные модели. Как правило, в малошумных агрегатах производитель устанавливает пластиковые рабочие колеса. Не стоит экономить на стоимости изделий, так как шум от работы дешевого и малоизвестного оборудования доставит много неудобств во время эксплуатации.

Если глубина пробуренной скважины превышает 20 метров, то установка насосной станции в скважину не производится. В этом случае приобретают специальный глубинный насос. который подает воду в промежуточную емкость, оборудованную датчиками, отслеживающими верхний и нижний уровень жидкости. При разборе воды автоматика включает насос. В водопроводную сеть вода из емкости попадает через гидрофор — устройство, способное поддерживать заданный уровень давления в трубопроводе.

Насосная станция водоснабжения Wilo-Jet HWJ, корпус, рабочее колесо и вал которой выполнены из нержавеющей стали, обеспечивает подъем водяного столба на 8 метров

Выбор труб

Водопроводные полиэтиленовые трубы

Для устройства водопровода нужно закупить трубы на внешнюю и внутреннюю магистраль. Наружную линию лучше прокладывать при помощи ПНД изделий. Они не боятся температурных перепадов, статического и динамического давления грунтов. Имеют гладкую внутреннюю поверхность, что обеспечивает нормальный ток воды.

Внутри дома лучше укладывать полипропиленовые трубы. Их монтаж выполняют методом пайки. В результате оплавленный полимер формирует идеально герметичное соединение.

Выбираем место для установки

Изготовить насосную установку для частного дома или дачи своими руками несложно. Однако при этом надо решить вопрос о том, как и где правильно установить насосную станцию. Место для установки насосной станции, от правильного выбора и обустройства которого будет зависеть эффективность работы оборудования, должно соответствовать определенным требованиям.

Если бурение скважины или обустройство колодца на приусадебном участке уже выполнено, то насосная станция монтируется как можно ближе к источнику водоснабжения.
В целях защиты насосного оборудования от замерзания воды в холодное время года место установки должно отличаться комфортными температурными условиями.
Поскольку насосные установки нуждаются в регулярном техническом обслуживании, то к месту их установки должен быть обеспечен свободный доступ.

Исходя из вышеперечисленных требований, в качестве места для установки насосной станции на даче или в частном доме используют кессон или отдельное и специально оборудованное помещение.

В идеале место для насосной станции следует предусмотреть на стадии строительства дома, выделив для этого отдельное помещение

Иногда монтируют насосные установки в постройках, которые уже есть на территории приусадебного участка. У каждого из перечисленных вариантов есть свои плюсы и минусы, на которых следует остановиться подробнее.

Размещение насосной станции в отдельном помещении в здании с пробуренной под домом скважиной

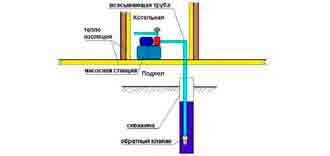

Схема установки насосной станции в подвальном помещении дома является практически идеальным вариантом для расположения такого оборудования. При данной схеме установки обеспечивается легкий доступ к оборудованию, а также легко решается вопрос по снижению уровня шума, создаваемого при работе станции. Наиболее удачным такой вариант станет в том случае, если помещение для насоса будет отапливаемым.

Размещение насосной станции в теплом обустроенном подвале

Если насосная установка располагается в надворном строении, несколько затрудняется быстрый доступ к ней. Зато при такой схеме подключения насосной станции кардинально решается проблема с шумом от работы оборудования.

Станцию можно установить на кронштейне в достаточно широком и глубоком колодце

Следует уделить особое внимание вопросу прокладки трубопроводной системы. Трубы, по которым вода будет транспортироваться от насосной станции до жилого строения, размещают в грунте ниже уровня его промерзания либо, если их монтируют на поверхности земли, хорошо утепляют. Такой подход к монтажу трубопровода защитит воду от замерзания в зимний период.

Установка станции в кессоне обеспечит защиту от промерзания и полную шумоизоляцию

Достаточно часто насосные станции монтируют в кессоне – специальном резервуаре, который устанавливают над оголовком скважины, непосредственно в приямок. В качестве кессона может выступать как пластиковая или металлическая емкость, заглубленная в грунт ниже уровня его промерзания, так и капитальное подземное сооружение, стенки и основание которого выполнены из бетона либо отделаны кирпичной кладкой. Следует иметь в виду, что при установке насосной станции в кессоне доступ к оборудованию достаточно ограничен. Кроме того, если используется для насосной станции схема подключения данного типа, то отрезок трубопровода между насосным оборудованием и обслуживаемым им строением необходимо тщательно утеплять или располагать в грунте на глубине, находящейся ниже уровня промерзания.

Варианты подключения станции

Подключение насоса через скважинный адаптер

Подключать насосную станцию к трубопроводу можно двумя способами:

Через скважинный адаптер. Это устройство, которое является своеобразным переходником между водозаборной трубой в шахте источника и тубами водопровода снаружи. Благодаря скважинному адаптеру удается сделать вывод магистрали из гидротехнического сооружения сразу ниже точки промерзания грунта и при этом сэкономить на устройстве кессона.
Через оголовок. В этом случае придется позаботиться о качественном утеплении верхней части источника. Иначе в минусовые температуры здесь будет образовываться наледь. Система перестанет работать или порвет в одном из мест.

Чтобы подсоединить насосную станцию к скважине, нужно использовать только качественные штуцеры, фитинги, герметик. Иначе в системе не исключены протечки.

Подключение станции с поверхностным насосом

Насосные станции с поверхностным насосом можно использовать только при условии, что расстояние от зеркала воды до патрубка входа насоса составит не больше 8 м.

Например, если у вас есть колодец или скважина глубиной 12–13 м, и расстояние к зеркалу воды 10 м, то насосную станцию необходимо «закопать» на глубину 2,5–3 м.

В таких случаях устраивают приямки или более технологичное решение — использование кессона.

Следует помнить, что, хотя все производители называют свои изделия самовсасывающими, ни вихревой, ни центробежный насос такими не являются. Чтобы насос работал и не вышел из строя, необходимо заполнить корпус насоса и трубу подачи водой. Это обеспечит надежный запуск насоса.

Конец всасывающей трубы должен находиться на максимальной глубине, при этом высота от дна не должна быть меньше 100–120 см.

Монтаж следует начинать с установки на трубу обратного клапана с фильтром грубой очистки. Фильтр не даст крупным примесям в виде камней и песка попасть в водопровод. Обратный клапан обеспечит подпор водяного столба и защиту насосной станции от холостого хода. Соединения необходимо тщательно уплотнить во избежание попадания воздуха в систему водопровода.

1 — обратный клапан с фильтром; 2 — насосная станция; 3 — переходник на пластиковую трубу; 4 — запорный вентиль; 5 — кессон; 6 — к водоснабжению дома

На вход насосной станции монтируют запорный кран, американка, при необходимости, колено и переходник с муфтой на пластиковую трубу.

В случае скважины можно использовать готовые оголовки, которые уже оборудованы выходом под трубу и рым-болтом. Дополнительно оголовок герметизирует устья обсадной трубы, увеличивая дебет скважины.

К выходу насоса присоединяют систему водоснабжения.

Двухтрубная насосная станция

При условиях, когда необходимо поднять воду с глубины больше 8 м и имеется насосная станция с поверхностным насосом, систему необходимо доукомплектовать. Для этого на всасе насоса устанавливается специальное устройство, называемое эжектор.

В этом случае в колодец или скважину опускают две трубы различного диаметра. В большинстве случаев 32 мм труба для всаса и 16 мм труба на рециркуляцию.

В корпусе эжектора смонтировано сопло зауженного сечения. Вода по трубе с рециркуляции подается в камеру эжектора. За счет сужения скорость потока воды на выходе сопла больше, нежели в трубе на всасе. Вода создает зону повышенного давления, обеспечивая необходимый подпор на всасывающем трубопроводе. Под соплом образуется зона пониженного давления, что обеспечит подачу воды в эжектор из скважины.

Насосные станции с эжектором могут поднять воду с глубины до 30 м.

На всасывающую трубу эжектора также необходимо установить обратный клапан с фильтром грубой очистки. Подсоединить трубу с обратным клапаном к выходу всасывающей камеры.

1 — обратный клапан с фильтром; 2 — эжектор; 3 — линия всаса; 4 — труба рециркуляции

Насосные станции с выносным эжектором могут находиться на значительном удалении от источника воды — до 40 м по горизонтали, что дает возможность установки станции в доме без устройства дополнительных технических сооружений.

Насосные станции с эжектором необходимо выбирать большей мощности, поскольку часть энергии расходуется на рециркуляцию.

Подключение с погружным насосом

Насосные станции с погружными насосами успешно применяются для колодцев и скважин любой глубины. Погружные насосы бывают нескольких видов:

вибрационные;
центробежные;
дренажные (колодезные).

Независимо от вида насоса все они должны находиться ниже уровня воды. Вода охлаждает насос, не давая ему перегреться.

Подключение и работа вибрационного насоса сильно зависит от частоты электрической сети. Для работы некоторых моделей насосов западных производителей необходима частота сети 60 Гц, вместо 50 Гц, которые есть у нас. Такой насос будет работать, но эффективность его работы будет спорной.

Перед опусканием насоса в скважину необходимо проверить затяжку соединительных винтов. Поскольку насос вибрационный, они имеют свойство раскручиваться. Ревизию вибрационного насоса необходимо проводить регулярно.

Центробежные погружные насосы в некоторых случаях — единственное решения для поднятия воды с любой глубины. Они обладают большим количеством рабочих колес (20 и более), что обеспечивает большой напор на выходе насоса. Это в свою очередь увеличивает длину насоса. Поэтому такие насосы нельзя использовать в скважинах с малым столбом воды.

Насос устанавливают на максимальную глубину скважины, не менее 50–70 см от дна скважины. Насос закрепляют на металлическом или полиамидном тросе. На насос устанавливают обратный клапан, а затем напорную подающую трубу.

1 — обратный клапан с фильтром; 2 — погружной насос; 3 — трос

В зависимости от изготовителя и модели длины электрического кабеля может быть недостаточно для установки в скважину, тогда необходимо устроить герметическую кабельную муфту. Другим концом трос крепится к рым-болту оголовка, надежно фиксируя насос в скважине.

Преимуществом данной схемы является то, что гидроаккумулятор с блоком автоматики можно разместить в любом удобном месте.

Погружные дренажные насосы также можно использовать для организации системы водоснабжения небольшого дома с наличием 3–4 водорозеток. В зависимости от модели они создают напор до 1,5 бара, обладают высокой производительностью. Дренажные насосы спокойно работают в загрязненной воде или воде с твердыми примесями до 5 мм, промышленные модели — до 120 мм.

Использование рециркуляции

Линия рециркуляции служит для поддержания подпора воды на подаче и защиты насоса от холостого хода. Необходимо понимать, что при этом тратится часть мощности насоса.

Для организации рециркуляции на напорную трубу водопровода необходимо смонтировать тройник. На линию рециркуляции желательно установить запорный вентиль. Он обеспечит регулирование потока воды. Второй тройник необходимо установить на всасывающую трубу в удобном месте и подключить трубу рециркуляции.

1 — тройник; 2 — запорный вентиль; 3 — труба рециркуляции

При ремонте или обслуживании системы водопровода, чтобы не скидывать давление насоса и заново не заливать его водой, установите на гидроаккумулятор кран, тогда вы оставите в гидроаккумяляторе воду под давлением. После ремонта просто открутите вентиль и насос с напорной трубой заполнится водой. В большинстве случаев запаса гидроаккумулятора достаточно для заполнения насоса и его пуска.

Такие нехитрые действия поднимут надежность бесперебойной работы системы.

Часто допускаемые ошибки

При установке всех компонентов водопроводного оборудования возможен ряд распространённых ошибок, знание о которых поможет вам их избежать:

Малый запас длин используемых труб. Часто выпадает из внимания наличие углов и толщина фундамента, которые увеличивают прокладываемое расстояние. Будьте внимательны. Лучше переплатить за лишнюю длину, которую можно уменьшить, чем задаваться вопросом увеличения изделия и теряя большие суммы на герметичные переходники.
Закручивание резьбовых соединительных элементов голыми руками. В момент закрутки может показаться, что деталь села плотно, но в процессе эксплуатации может появиться течь. Обязательно пользуйтесь ключом для гарантии полной герметичности.
Халатность по отношению к гидроаккумулятору. Обязательно проверьте внутреннее в нём давление. Если оно опускается ниже 1,2 атмосфер, то его необходимо увеличить, используя компрессор или насос для автомобилей.

Фильтрационная система на станции

Любая вода несёт в себе множество примесей в виде песка, глины и других тяжёлых элементов. Они достаточно вредны для внутреннего строения оборудования, чтобы при большом накоплении вывести его из строя. Следовательно, если вы хотите продлить срок эксплуатации станции, то требуется его установка.

Но при этом необходимо помнить и об отрицательном эффекте: уменьшении силы притока воды. Для предотвращения этой неприятности достаточно будет регулярно чистить загрязняющиеся элементы фильтра. Главное — не допустить полного забивания системы, что наверняка приведёт к поломке аппарата.

Как произвести тестовый запуск

Главное условие при этом – заполнение насосной станции водой, включая и все магистрали, а также гидроаккумулятор. Пуск воды в устройство происходит через заливное отверстие. Включение питания и запуск двигателя выполняется после того, как были открыты запорные вентили. После этого вода постепенно заполняет напорный трубопровод. Это нужно для того, чтобы вытеснить весь воздух из него. В результате происходит повышение давления. Как правило, этот параметр может принимать значения из диапазона от 1,5 до 3 атмосфер, по достижении предельной отметки оборудование отключается.

Таким образом, эффективную работу подобной техники обеспечивает не только правильный выбор модели, подходящей для эксплуатации в определенных условиях, но также и грамотное подключение. А для этого сначала решается, где будет устанавливаться техника, после чего организуется герметичное соединение оборудования с внутренним и наружным трубопроводом.

Очень полезные советы

Резьбовые соединения необходимо затягивать ключом, а не руками, чтобы обеспечить необходимую герметичность. Для подключения арматуры, защитных устройств и самой насосной станции лучше использовать трубы, диаметр которых немного больше расчетного, чтобы компенсировать нагрузку, возросшую из-за изгибов магистрали.

Чтобы защитить насос от холостого хода, можно установить линию рециркуляции. Для этого на подающую и всасывающую трубы ставят тройники и соединяют свободные патрубки обратной магистралью.

На ней следует поставить кран, позволяющий контролировать интенсивность обратного потока. Такое дополнение улучшит напор, но будет несколько снижать производительность прибора.

В качестве основания для насосной станции можно использовать кронштейн, но она должна стоять ровно на амортизирующих прокладках, чтобы вибрация была минимальной.

Насосную станцию ставят на идеально ровное основание, снабженное амортизирующими прокладками. Это снизит вибрационное воздействие, а также уменьшает количество шума.

Примерно раз в три месяца необходимо проверять:

состояние стыков на предмет протечек.
состояние фильтров для своевременной прочистки.
настройки реле для их коррекции;
состояние гидробака, чтобы определить места протечек.

Если уровень давления в ГА не соответствует требуемому уровню, его несложно подкачать, используя компрессор или насос. На больших емкостях для этого предусмотрено ниппельное соединение. Если из отверстия течет жидкость, значит, внутренняя мембрана порвана и требует замены.

Источник: http://remont-system.ru/nasosnoe-oborudovanie/kak-podklyuchit-nasosnuyu-stanciyu-k-skvazhine

Насосная станция: схемы подключения и порядок установки своими руками

Пребывание за городом, в дачной резиденции, имеет дополнительные сложности, так как не везде есть централизованные коммуникации. Жители периферии улучшают условия жизни в коттедже или домике так, чтобы он не отличался от городского благоустроенного жилья. Один из пунктов комфортной жизни касается постоянного наличия воды в достаточном количестве. В этом случае поможет специальное оборудование – насосная станция своими руками. За счет самостоятельной установки можно сэкономить семейный бюджет.

Устройство и принцип действия агрегата

Основное количество скважин на дачных участках имеет глубину до 20 м – оптимальную для установки автоматического оборудования. При данных параметрах не нужно приобретать глубинный насос, систему автоматического контроля или промежуточную емкость: прямо из скважины (или колодца) вода поступает к точкам разбора. Чтобы обеспечить правильное подключение насосной станции, необходимо разобраться, из чего она состоит и как работает.

Основными функциональными узлами станции является следующее оборудование:

Насос центробежного типа, обеспечивающий подъем воды и транспортировку ее в дом.
Гидроаккумулятор, смягчающий гидравлический удар. Он состоит из двух частей, разделенных мембраной.
Электрический двигатель, соединенный с реле давления и насосом.
Реле давления, контролирующее его уровень в системе. Если давление падает ниже определенного параметра – оно запускает мотор, если появляется переизбыток давления – выключает.
Манометр – прибор для определения давления. С его помощью производят регулировку.
Система водозабора, оснащенная обратным клапаном (находится в колодце или скважине).
Магистраль, соединяющая водозабор и насос.

При помощи данной формулы можно определить максимальную глубину всасывания: схема демонстрирует наглядно, какие измерения для этого необходимо сделать

Наиболее распространенный вариант насосной станции – гидроаккумулятор с закрепленным сверху поверхностным насосом и узлом, включающим манометр, реле давления и защиту от сухого хода

Как видно из таблицы, стоимость насосных станций может быть различной. Она зависит от мощности, максимального напора, пропускной способности, производителя

Перед монтажом насосного оборудования необходимо приобрести все функциональные части согласно параметрам скважины и водопроводной системы.

Как правильно подвести воду в частный дом из скважины или колодца, подробнее можно узнать из материала: https://diz-cafe.com/voda/kak-podvesti-vodu-v-chastnyj-dom.html

Самостоятельный монтаж насосной станции

Определение места установки

С первого взгляда, мест для монтажа оборудования довольно много – это любой свободный уголок в доме или за его пределами. На деле оказывается все по-другому. Однако, только грамотно продуманная установка насосной станции гарантирует полноценную ее работу, поэтому нужно соблюдать некоторые условия.

близость к скважине или колодцу обеспечивает стабильное всасывание воды;
помещение должно быть теплым, сухим и вентилируемым;
место размещения не должно быть тесным, так как потребуются профилактические и ремонтные работы;
помещение должно скрывать шум, который издает насосное оборудование.

Один из вариантов установки насосной станции – на специально прикрепленной к стене полочке. Помещением для монтажа служит бойлерная, котельная или хозяйственная комната

Трудно соблюсти все условия, но желательно придерживаться хотя бы некоторых. Итак, рассмотрим несколько подходящих мест для монтажа.

Вариант #1 – помещение внутри дома

Хорошо изолированная котельная на территории коттеджа – идеальная площадь для установки в случае постоянного проживания. Главным минусом является хорошая слышимость при некачественной шумоизоляции помещения.

Если насосная станция расположена в отдельном помещении дачного дома, то скважину лучше всего устраивать прямо под зданием

Вариант #2 – подвал

Подпол или подвальное помещение можно оборудовать под монтаж насосной станции, но это следует продумать при проектировании. Если в помещении нет обогрева, а полы и стены не изолированы, придется потратить немало сил для его подготовки.

Хорошо обустроенный подвал отлично подходит для монтажа насосной станции. Во время прокладки трубопровода в фундаменте дома следует сделать отверстие для коммуникаций

Вариант #3 – специальный колодец

Возможный вариант, имеющий пару подводных камней. Первое – сложности с поддерживанием нужного уровня давления в доме, второе – трудности выполнения ремонтных работ.

При расположении насосной станции в колодце, на специально оборудованной площадке, следует отрегулировать уровень давления, который зависит от мощности оборудования и параметров напорной трубы

Вариант #4 – кессон

Специальная площадка около выхода скважины также подходит для монтажа, главное – правильно вычислить глубину ее расположения. Необходимую температуру создаст тепло земли.

А снаружи можно задекорировать скважинный кессон, соорудив декоративный деревянный колодец. Об этом читайте: https://diz-cafe.com/dekor/dekorativnyj-kolodec-svoimi-rukami.html

Насосная станция, расположенная в кессоне скважины, имеет два преимущества: полную шумовую изоляцию и защиту от промерзания во время морозов

За неимением специально предназначенных мест устанавливают агрегат в местах общего пользования (в прихожей, ванной, коридоре, на кухне), но это крайний вариант. Громкий шум станции и комфортный отдых – понятия несовместимые, поэтому для монтажа насосной станции на даче лучше подготовить отдельное помещение.

Прокладка трубопровода

Скважина, как правило, расположена недалеко от дома. Чтобы насосная станция работала исправно и без перебоев, необходимо обеспечить беспрепятственное поступление воды от источника до оборудования, которое расположено в специально отведенном месте. С этой целью прокладывают трубопровод.

Низкие зимние температуры могут стать причиной замерзания труб, поэтому их закапывают в землю, желательно на глубину, которая находится ниже уровня промерзания грунта. В ином случае следует произвести утепление магистрали. Работы сводятся к следующему:

рытье траншеи с небольшим уклоном по направлении к скважине;
устройство в фундаменте отверстия для трубы на оптимальной высоте (при необходимости);
укладка труб;
подсоединение трубопровода к насосному оборудованию.

Во время обустройства магистрали можно столкнуться с такой проблемой, как наличие высоко стоящих поверхностных вод. Трубы в данном случае монтируют выше критического уровня, а для защиты от холода используют теплоизолирующий материал или нагревательный кабель.

Преимущества полиэтиленовых труб и фитингов перед металлическими аналогами: отсутствие коррозии, простота укладки и ремонта, невысокая цена (30-40 руб./п. м)

На данной схеме установки насосной станции показан вариант утепления труб выше уровня промерзания грунта

Оптимальным вариантом для теплоизоляции наружных водопроводных труб является твердая “скорлупа” из пенополистирола (толщина – 8 см), обернутая в фольгу

Для теплоизоляции труб, которые проложены выше уровня промерзания грунта, часто используют недорогой и экологически чистый материал – минеральную вату на базальтовой основе.

Наружные работы

С внешней стороны полипропиленовой трубы закрепляем металлическую сеточку, которая будет служить фильтром грубой очистки. Кроме того, понадобится обратный клапан для обеспечения стабильного заполнения трубы водой.

Есть возможность приобрести готовый шланг с обратным клапаном и фильтром грубой очистки, но оборудованный своими руками обойдется намного дешевле

Без этой детали труба останется пустой, следовательно, насос не сможет качать воду. Обратный клапан фиксируем с помощью муфты с наружной резьбой. Оборудованный таким образом конец трубы помещаем в скважину.

Фильтр грубой очистки для подающего шланга – это металлическая сеточка с мелкой ячейкой. Без него правильная работа насосной станции невозможна

После выполнения этих действий можно заняться облагораживанием оголовка скважины.

Подключение оборудования

Итак, как следует правильно подключить домашнюю насосную станцию, чтобы в дальнейшем не столкнуться с техническими несостыковками? В первую очередь устанавливаем агрегат на специально подготовленное основание. Оно может быть кирпичным, бетонным или деревянным. Чтобы обеспечить устойчивость, привинчиваем ножки станции при помощи анкерных болтов.

Для монтажа насосной станции предусмотрены специальные ножки-подставки, тем не менее, для придания дополнительной устойчивости оборудование обязательно фиксируют с помощью болтов

Если под оборудование подложить резиновый коврик, можно погасить ненужные вибрации.

Для более удобного обслуживания насосную станцию устанавливают на основание высотой с обычный стол, сделанное из прочного материала – бетона, кирпича

Следующий шаг – подключение трубы, идущей от скважины. Чаще всего это полиэтиленовое изделие диаметром 32 мм. Для соединения потребуются муфта с наружной резьбой (1 дюйм), металлический уголок с наружной резьбой (1 дюйм), обратный клапан с аналогичным диаметром, прямой кран «американка». Все детали соединяем: трубу закрепляем муфтой, «американку» фиксируем при помощи резьбы.

Один из обратных клапанов находится в скважине, второй монтируется прямо к насосной станции. Оба клапана служат для защиты системы от гидроударов и обеспечивают правильное направление движения воды

Второй выход предназначен для сообщения с водопроводной сетью. Обычно он расположен в верхней части оборудования. Трубы соединения также выполнены из полиэтилена, так как это недорогой, пластичный, прочный материал. Фиксирование происходит похожим способом – при помощи «американки» и комбинированной муфты (1 дюйм, угол 90°) с наружной резьбой. Сначала «американку» прикручиваем к выходу станции, затем в кран монтируем муфту из пропилена, напоследок водопроводную трубу фиксируем в муфте методом спайки.

Для полной герметизации соединений необходимо их уплотнение. Традиционно используют обмотку из льна, поверх него наносят специальную уплотнительную пасту

После того, как вы подключили насосную станцию к системе водозабора и водопровода, необходимо проверить качество ее работы.

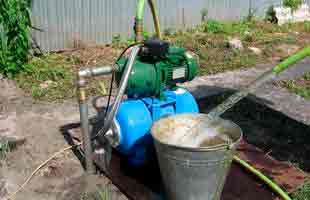

Проводим пробный пуск

Перед запуском станции ее обязательно необходимо заполнить водой. Через заливное отверстие пускаем воду так, чтобы она заполнила гидроаккумулятор, магистрали и насос. Открываем вентили и включаем электропитание. Двигатель заводится, и вода начинает заполнять напорную трубу, пока не удалится весь воздух. Давление будет расти до достижения заданного значения – 1,5-3 атм, затем оборудование автоматически выключается.

В некоторых случаях необходимо отрегулировать величину давления. С этой целью снимают крышку с реле и подкручивают гайку

Как видите, произвести монтаж домашней насосной станции своими руками совсем несложно, главное – соблюдать инструкции по установке.

Источник: http://diz-cafe.com/tech/nasosnaya-stanciya-svoimi-rukami.html

Подключение насосной станции к скважине – все просто!

Необходимые инструменты

Подключение насосной станции к скважине дает возможность решить проблему снабжения водой частных домов за городом и внутри городской черты. Такую операцию несложно провести своими руками. И мы расскажем вам, как это сделать.

Насосное оборудование – чтобы в доме всегда была вода!

Если на вашей даче либо в частном доме нет централизованных коммуникаций для водоснабжения, это вовсе не означает, что вам придется носить воду в ведрах. Подобная проблема в наши дни решается очень просто – посредством обустройства скважин. Их глубина может быть разной. Все зависит от того, как далеко от поверхности земли залегает водоносный слой. Для формирования в частной сети подачи воды давления, необходимого для эксплуатации на постоянной основе санитарно-технических устройств и приспособлений, применяется специальное скважинное оборудование – насосные станции.

Различные варианты насосных станций

Они обеспечивают бесперебойный подъем воды из колодцев глубиной до 20 м. Кроме того, такое оборудование распределяет (равномерно) поднятую жидкость между всеми точками ее потребления в жилище. В результате частный дом постоянно обеспечивается водой. По крайней мере, до тех пор, пока есть электроэнергия (насосы функционируют от электричества). Но даже в ситуациях, когда в вашей местности наблюдаются перебои с подачей электрической энергии, вы не останетесь без воды из скважины. Решить такую проблему помогают небольшие электростанции либо специальные электрогенераторы компактных размеров.

Одно- и двухтрубные насосы – какие выбрать?

Установка и подключение бытовой насосной станции выполняется только в случаях, когда бурят скважину на даче глубиной не более 20 м. Если водоносные слои залегают в грунте ниже, толку от компактного насоса не будет никакого. В подобных ситуациях следует монтировать особый глубинный насос. При подборе интересующего нас оборудования следует обращать внимание на его технические параметры и режимы функционирования, а не только на стоимость насосной станции. Прежде всего, необходимо определиться с видом всасывающего трубопровода.

эжекторным (иначе говоря – двухтрубным);
однотрубным.

Станции с одной трубой очень просты по своей конструкции. В них жидкость из скважины поступает в корпус используемого насосного оборудования по единственной имеющейся линии. Установка такого агрегата своими руками производится без проблем, причем достаточно быстро. Насосы с двумя трубами представляют собой конструктивно более сложное устройство. Но и эффективность его функционирования в разы выше и надежнее однотрубного оборудования.

В эжекторной насосной станции подъем воды обеспечивается разрежением, которое образуется за счет особого колеса. Оно изначально установлено в агрегате. Увеличение разрежения обусловлено инерцией жидкости, совершающей при включении оборудования круговое движение. За счет этой схемы насосы с двумя трубами всегда характеризуются малой мощностью, обладая при этом большим показателем полезного действия. Они способны поднимать жидкость с больших глубин. Поэтому установка двухтрубной насосной станции рекомендована для глубин 10–20 м. Если же глубина скважины меньше 10 м, смело ставьте оборудование с одной линией. Оно на все сто процентов справится со своими задачами.

Ключевые функциональные узлы агрегатов для подъема воды

Чтобы подключение насосного оборудования своими руками не вызвало у вас серьезных затруднений, желательно заранее узнать его конструкцию и понять принцип его функционирования.

Подключенная насосная станция

Здесь все не так уж и сложно. Основные элементы насосной станции приведены далее:

Центробежный насос. Основа всей конструкции. Он отвечает непосредственно за подъем жидкости из скважины, а также за ее подачу в жилое строение.
Электродвигатель. Он подключается к насосу и к специальному реле давления. Последнее имеет огромное значение для нормальной работы всего оборудования. Реле запускает двигатель при уменьшении давления в системе и отключает мотор, когда фиксируется переизбыток нагрузки.
Гидравлический аккумулятор. Этот узел собирается из двух отдельных частей. Друг от друга они отделяются особой мембраной. Единственная задача аккумулятора – сглаживание гидроударов, которые возникают при функционировании насосной станции.
Водозаборный элемент. Эту часть оборудования обязательно снабжают обратным клапаном. Он располагается непосредственно в скважине.
Манометр. Он следит за давлением в системе и передает данные на реле, которое включает/отключает насос.

Также описываемое оборудование для забора воды из скважины оснащается магистралью. Она соединяет в одну систему насос и водозабор. Стоимость рассматриваемых нами станций для монтажа на скважину зависит от качества всех описанных выше узлов, от пропускного потенциала оборудования (он может быть и 1,5 кубических метра воды в час и 5), от максимального напора и мощности агрегата. Также на цену насоса влияет и раскрученность фирмы, которая его производит.

Идеальное место для размещения насосной станции – где оно?

Специалисты рекомендуют устанавливать оборудование для водозабора в отдельно стоящей от дома постройке. Желательно, чтобы она находилась на некотором отдалении от жилища, так как при работе насос издает достаточно громкие звуки. Они могут мешать спать обитателям дома. Помещение для установки оборудования обязано быть сухим. Напомним, что агрегат работает от электричества. А значит, повышенная влажность оказывает на насос губительное воздействие. Обслуживать оборудование при таких условиях опасно для жизни.

Насосная станция в отведенном для нее месте

Станцию следует устанавливать на специальный постамент, сделанный из брусков древесины или из кирпичей. Допускается размещение агрегата и на прочное, хорошо выровненное основание из бетона. Под насос в обязательном порядке подкладывают подходящий по размерам коврик из резины. Он будет предохранять вас от возможных ударов током, а также гасить вибрации, возникающие при запуске и работе агрегата. Станцию, кроме того, нужно прикреплять к бетонному (кирпичному, деревянному) основанию. Для этих целей используются анкера. Их устанавливают в ножки насоса, которые изначально имеются в оборудовании всех производителей.

Если водозаборное оборудование нет возможности разместить в отдельно стоящей постройке, его разрешается монтировать в подвальном помещении. Но в подобных ситуациях следует подбирать модели насосов, которые выдают минимум шума при функционировании.

Подключение станции своими руками – алгоритм работ

На насосном оборудовании есть два выхода. Они позволяют произвести ее подключение к водопроводу жилища и непосредственно к точке водозабора (в нашем случае – к скважине). Сначала нужно подсоединить станцию к колодцу. Делается это при помощи 32-миллиметровой пластиковой трубы для водоснабжения. Один из ее концов вы подключаете к насосу, а второй погружаете в скважину. Желательно произвести теплоизоляцию трубного изделия, используя хороший утеплитель. Подойдет продукция под брендом Термофлекс.

Работа станции после подключения

На конец трубы, который погружается в источник водозабора, необходимо смонтировать грубый фильтр очистки. Его функцию выполняет тонкая сетка из металла. Сверху ставьте обратный клапан. Он обеспечит постоянное наполнение водой трубного изделия. Если жидкости в трубе не будет, станция не сможет выкачивать ее из колодца. Металлический фильтр и клапан фиксируйте при помощи муфты, имеющей резьбу наружного типа. Аналогичный крепеж используется и для монтажа второго торца трубы. Схема крепления в данном случае выглядит так: подключаете американку (кран) к выходу насоса, затем ставите муфту и соединяете ее цанговым приспособлением с пластиковым трубным изделием. Все работы выполняются своими руками без малейших затруднений.

Следующий шаг – подключение оборудования к водопроводу. Для этих целей на станции (в верхней ее части) имеется специальный вход. К нему сначала подсоединяют (на резьбу) кран-американку, а после этого ввинчивают 32-миллиметровую комбинированную муфту (обычно полипропиленовую). Обязательно следует спаять муфту и трубу. Тогда их соединение будет по-настоящему прочным. Вы подсоединили все элементы насосной станции. Можете запускать ее и наслаждаться бесперебойной подачей воды в ваш дом из скважины!

Источник: http://remoskop.ru/podklyuchenie-nasosnoy-stantsii-k-skvazhine-svoimi-rukami.html

Знакомимся с алгоритмами подключения насосной станции

Насосные станции монтируют везде, где нет возможности подключиться к системе центрального водоснабжения. В таких ситуациях они становятся единственным разумным выходом. Однако мало просто купить станцию, ее еще нужно правильно смонтировать и подключить к системе водоснабжения.

Насосная станция в доме, с подключенным водонагревателем

В данной статье будет детально рассмотрено подключение насосной станции, его этапы и важные нюансы. Также будут даны советы по её выбору, и приведены отзывы людей, обладающим многолетним опытом использованиям данного оборудования.

1 Из чего состоит насосная станция?

Насосные станции для скважины состоят из следующих функциональных элементов:

В обустройстве насосных станций своими руками, для забора воды чаще всего используются два вида насосов – вибрационные (типа «Малыш», «Ручеек», и им подобные), либо центробежные агрегаты. Выбирать вибрационный насос стоит, если забор воды выполняется из неглубокого источника – колодца, либо скважины на песок, глубина которой не превышает 10-15 метров.

К преимуществам вибрационных устройств можно отнести минимальную стоимость, простой ремонт, и достаточную, для нетребовательного бытового использования, продуктивность.

Однако если вы владеете артезианской скважиной, глубина которой превышает 30 метров, вам понадобится глубинный центробежный насос. Такие агрегаты стоят на порядок дороже, однако их мощность и ресурс работы несравнимо выше, чем у насосов «Малыш».

Часто используют и поверхностные насосы, но они имеют сравнительно низкую возможную глубину забора воды (примерно 12-15 метров), а потому для использования внутри глубоких скважин или колодцев не подходят.

Гидроаккумулятор

Обычная насосная станция с гидроаккумулятором, реле давления, насосом и манометром

Гидроаккумулятор для насосных станций – это емкость, которая выполняет функцию накопления воды. Помимо того, что в доме постоянно будет находиться необходимое количество воды, такой бак будет защищать всю систему от гидроударов, и обеспечивать оптимальный режим работы насоса.

Гидроаккумулятор контролирует плавность изменения давления подачи воды при его работе, и убирает необходимость постоянного включения и выключения насоса (что крайне позитивно сказывается на сроке службы вибрационных устройств «Малыш», так как в большинстве случаев их ремонт связан именно с перегревом и повреждением обмотки электромагнитных катушек).

Однако не стоит думать, что установка одного только гидроаккумулятора защитит насос от перегрева. Это устройство, конечно, сократит время работы насосного оборудования. Однако погружные модели, особенно насосы «Малыш», могут перегреваться и за счет слишком малой толщи воды вокруг, так как именно вода выполняет основные функции по охлаждению их двигателя и корпуса.

Реле давления

Реле давления это то, что объединяет всё оборудование в общую систему, и обеспечивает её автономное функционирование. Собрать насосную станцию для скважины без этого элемента невозможно. Реле постоянно контролирует уровень внутреннего давления, которым обладает накопительная емкость (гидроаккумулятор).

Если давление в гидробаке падает ниже допустимого уровня, что свидетельствует о том, что уровень воды в нём уменьшился, реле давление соединяет контакты погружного насоса, вследствие чего он включается, и начинает подачу воды. Как только гидроаккумулятор заполнился до необходимого уровня, реле отключает насос.

Устанавливается на гидробак, если емкость изначально не была им укомплектована. Исходя из показателей манометра, выполняется контроль и регулировка всей системы.

Пару советов о том, как выбрать насосную станцию: лучше всего отдавать предпочтение оборудованию от проверенных производителей «Грундфос», «Педролло», «Эргус».

Подключение поверхностного насоса к гидроаккумулятору

Технические характеристики станции (продуктивность и максимальную глубину подъема воды) выбирайте исходя из глубины и дебита вашей скважины, накопительную емкость – исходя из количества воды, которое вам понадобится для бытового использования, в случае отсутствия электроэнергии и невозможности осуществить водозабор.
к меню ↑

2 Что важно при подключении насосных станций?

Теперь, когда мы разобрались в конструкции насосных станций, обратимся к подробному изучению конкретных этапов ее монтажа.

2.1 Этап №1 – выбираем место

Установка насосной станции начинается с определения места её расположения. Существуют два варианта, каждый из которых обладает своими преимуществами и недостатками: в скважинном кессоне, либо в подвале дачи.

Установка в подвале дачи.

Если у вас есть возможность установить насосную станцию в подвале дачи, то необходимо ею воспользоваться. Так как в силу того, что станция всегда под рукой, вы можете постоянно отслеживать её работу, и в случае необходимости выполнять ремонт своими руками.

К тому же, подвал дачи, даже в самое холодное время года, будет обладать более высокой температурой, чем даже хорошо утепленный кессон, что позволяет не волноваться о возможном промерзании оборудования. Место внутри дачи для станции необходимо подбирать с учетом того, что оборудование при работе будет создавать достаточно серьезный шум.

Установка в кессоне.

Кессон, в большинстве случаев, на стадии проектировки скважин планируется именно как будущий резервуар для насосных станций. Это оптимальный вариант для тех, кто не может установить её в подвале дачи, либо в любой другой комнате, ввиду неимения свободного места.

Простейшая схема монтажа насосной станции в кессоне

Кессоны могут быть двух видов: промышленные – пластиковые емкости цилиндрической формы, и сделанные своими руками из бетонных колец. Они вкапываются в почву, возле устья скважины, на глубину полтора-два метра, при этом оголовок обсадной трубы выводится на дно кессона.

Не смотря на то, что слой грунта изолирует кессон и не позволяет температуре внутри его сильно опускаться, кессон необходимо дополнительно утеплять, из какого бы материала он не изготавливался.

Также в случае, если источником воды является колодец, существует вариант установить насосную станцию внутри его шахты на специальном помосте.

Однако к данному варианту следуют обращаться только в крайнем случае.Ведь ремонт и техническое обслуживания оборудования при таком расположении станции очень проблематично, так как будет необходимо своими руками демонтировать агрегат и доставать его на поверхность. К тому же, ни о каком нормальном утеплении тут не может быть и речи.
к меню ↑

2.2 Этап №2 – прокладываем трубопровод

Обустраивая трубопровод необходимо учитывать то, что водоснабжение дачи будет выполняться круглый год, и поэтому требуется позаботиться о том, чтобы трубы не промерзали зимой.

Существует два варианта решения этого вопроса: первый – своими руками вырыть траншею для труб на глубину ниже, чем уровень промерзания почвы; второй – утеплить сами трубы, сделать это можно минеральной ватой, либо любым другим подобным утеплителем.

Как показывают практика и отзывы, лучше совместить эти два варианта – только в таком случае можно быть уверенным в эффективности утепления. Непосредственная укладка трубопровода выполняется в такой последовательности:

Выкапываем траншею необходимой глубины от дома до источника;
Если работы выполняются в излишне сыпучей почве, то можно укрепить дно и стенки траншеи цементным раствором;
Укладываем трубопровод;
Подсоединяем его к насосной технике.

Пример монтирования станции подкачки воды в самодельном кессоне под фундаментом

2.3 Этап №3 – работы с погружным оборудованием;

Если вы хотите установить уже готовую промышленную насосную станцию, в которой емкость гидроаккумулятора совмещена с поверхностным насосом, то необходимо подготовить водозаборную трубу, которая будет опускаться внутрь скважины. Своими руками её можно сделать из куска обычной полимерной трубы.

Для этого, на нижнем участке трубы устанавливаем фильтр грубой очистки (металлическую сетку с мелким размером ячеек), который будет выполнять первичную фильтрацию воды от основных механических загрязнений.

Также на низ водозаборной трубы необходимо установить обратный клапан, сделать его своими руками не получится – он приобретается в специализированных магазинах, по цене от ста до пятисот рублей. После завершения подготовительных работ к водозаборной трубе подсоединяем трубопровод, и помещаем её внутри скважины.
к меню ↑

2.4 Этап №4 – установка и подключение станции

Выбрав участок дачи, на котором будет осуществляться подключение насосной станции, необходимо позаботится об его подготовке. Саму станцию нужно монтировать на специальное основание – невысокую площадку из дерева, кирпича, либо бетона, главное, чтобы она гасила вибрации (для этого необходимо на её поверхности простелить резиновый коврик) и была устойчивой.

Оборудование на основании закрепляется анкерными болтами. После закрепления оборудования к станции необходимо подключить идущую от скважины трубу. Для этого вам потребуется муфта, имеющая наружную резьбу, соответствующий ей уголок трубы, обратный клапан, и запорный кран. Соединив все детали, переходим к подключению станции к водопроводным трубам дачи.

Делаем это аналогичным образом: запорный кран устанавливается на напорный патрубок станции, к крану подсоединяется муфта, в которую впаивается пластиковая труба. Наличие запорных кранов на входе и выходе из скважины требуется для того, чтобы в случае, когда понадобится ремонт оборудования, можно было своими руками оперативно перекрыть воду и отсоединить агрегат.
к меню ↑

2.5 Этап №5 – проверка работоспособности системы

Насосная станция, смонтированная в подвале

Перед первым запуском станции необходимо предварительно заполнить насос и накопительную емкость водой. После включения оборудования, следите за тем, чтобы показатель давления на манометре находился в пределах нормы, которая индивидуальна для каждой насосной станции (обычно это 1.5 – 3 атм.)

2.6 Отзывы о станциях

Предлагаем вашему вниманию отзывы людей, которые обладают многолетним опытом использования насосных станций.

Александр, 35 лет, г. Москва:

Раньше для водоснабжения дачи из скважины я пользовался обычным вибрационным насосом «Малыш», однако год назад, побывав у своего родственника и увидев вживую все преимущества насосной станции, я решил установить её и себе.

Тщательно изучив отзывы и поговорив со специалистами, я остановился на насосной станции «Грундфос». Удобство, по сравнению с тем, что было раньше, просто несравнимо выше. При этом, «Малыш» требовал чуть ли не ежемесячный ремонт, а насосная станция уже год как работает без малейших проблем. В общем, рекомендую!

Олег, 40 лет, г. Ростов:

При обустройстве скважины я долго сомневался, что мне нужно — насосная станция, или погружной насос «Малыш», которым пользуется большинство моих знакомых. Но хвалебные отзывы в интернете убедили меня, и я приобрел насосную станцию от фирмы «Педролло», о чем, скажу по правде, ни капли не жалею!

Накопительная емкость, которая наполняется автоматически, позволяет не волноваться о наличии необходимого количества воды в доме – она есть всегда. При этом более чем за 3 года непрерывного использования, я ни разу не вспоминал о слове ремонт – всё работает как часы.

Источник: http://byreniepro.ru/nasosy/podklyucheniye-nasosnoj-stancii.html

Подключаем насосную станцию к скважине: информация из первых рук

«Истинную цену воды понимаешь тогда, когда её нет. » (автор)

Рад снова встречи с Вами, уважаемые читатели! Сегодня поговорим о… ну Вы поняли.

Обустраивая свой дом или дачу, правильный хозяин сначала думает о водоснабжении. Сегодня отсутствие «центральной трубы» не относится к непреодолимым преградам, как 20 -30 лет назад. Вопрос решается с помощью станции водоснабжения «отбирающей» жидкость из земли. Итак, тема: как подключить насосную станцию к скважине самому.

Монтаж собственными руками экономит бюджет семьи, поднимает личную самооценку и позволяет сказать жене «ну всё, воду для дачи обеспечил — где мой магарыч». Поверьте, он будет. Конечно, централизованное водоснабжение удобно, но что делать, если его нет? А Вам срочно надо «заправить» баню водой. Или в сети слабый напор, или вообще отключают. Причины для автономного водоснабжения, разные. В любом случае резервный источник – вещь практичная.

Современные бытовые станции решают задачи по обеспечению нас питьевой водой и удовлетворяют наши бытовые «радости» (туалет, душ, мытьё посуды, стиралка, отопление), ну может ещё полив огородов. Всё по-взрослому.

Начну с принципиального вопроса – когда бурить, до или после возведения дома? Обычно процесс начинается после того, как коробка поставлена. Есть два варианта:

1) Скважина в границах домостроения (как правило, в подвале или цоколе);

2) Скважина за пределами дома (лучше ближе к фундаменту, чтобы сократить длину магистрали).

Практичнее делать в доме. Экономия на длине и изоляции труб, строительстве отдельного помещения или покупка кессона*

Вывод: в доме дешевле и надёжнее, а за домом тише и нет вибрации. Выбирайте.

*Кессон – утеплённый влагозащищенный ящик (форма бывает цилиндрическая, прямоугольная, комбинированная и др.) внутри которого размещаются наземные агрегаты станции. Верхняя часть кессона находится на уровне земли, остальное ниже.

Из этой статьи вы узнаете:

О глубине скважин

Водоносный слой в большинстве случаев пролегает на глубине до 20 метров. В этом случае вопрос решается установкой компактной станции. Её основные составляющие – насос и гидрофор*. Но бывает такое, что вода залегает почти у поверхности. Забитая колонка на 5-6 метров решает проблему легко.

*Гидрофор – резервуар, куда насосом подаётся из скважины вода. В процессе подачи, вода до определённого давления сжимает воздух, после чего насос выключается, и жидкость перемещается из резервуара в систему за счёт сжатого воздуха. После снижения давления в резервуаре, насос автоматически включается и начинается повтор предыдущего цикла.

Если глубина залегания водоносного слоя больше 20 метров – нужен глубинный насос для воды . Это потребует несколько больше затрат на покупку нужной комплектации и обустройства.

Кратко о трубах:

Здесь есть 3 ходовых варианта: стальные / асбоцементные / пластиковые. В общем, чтобы подобрать вариант трубы для насосной станции, нужно учесть глубину и технологию бурения, диаметр скважины и структуру вашего грунта.

Стальные – крепкие, надёжные, но дорогие и ржавеют (за исключением нержавейки, но цена. ). В чёрных трубах со временем образуются частички ржавчины. Это решается установкой фильтра.
Асбоцементные – недорогие и хрупкие. Для повышения прочности берут толще стенки, но из-за этого возрастает диаметр отверстия. При монтаже требуется повышенная аккуратность.
Пластиковые – низкая цена, высокая герметичность соединений и слабая прочность. Однако для малоподвижных грунтов и при небольшой (10-15 метров) глубине воды – практичный выбор.

Проблема в том, что почва обладает определённой подвижностью, из-за чего обсадные трубы подвержены разносторонним нагрузкам. Этот фактор влияет на выбор труб. Отыщите ближайшую к Вам скважину и спросите у владельца, какой характер грунта и глубина водоносного слоя.

Учтите, каждый бурильщик будет советовать, не то что оптимально Вам, а то, что выгодно ему. Это, не исключение, а правило.

Внимание к источнику забора воды

Их три: скважина / колодец / централизованный водовод. От выбранного варианта зависит перечень нужных элементов комплектации.

Внимание к режиму работы

Всего два типа: ручной / автоматический. При необходимости, есть передвижные модели обоих типов. Выбор определяется на основе требуемого объёма перекачиваемой воды. Если это делается изредка (например, на даче), можно ограничиться, ручным.

Считается, что для обеспечения нужд, среднестатистический гражданин расходует примерно 250 литров в сутки. Монтаж дачной станции можно рассчитать исходя из меньших показателей, хотя бывает по разному.

Общие рекомендации по месторасположению станции

Если есть возможность и немного «лишних» денег, а также уверенность в порядочных соседях – размещайте станцию на участке. Почему? Не будет шума — неизбежного спутника работы насоса. Помещение должно быть сухим, иметь естественную вентиляцию, а при эксплуатации насосной станции в зиму — гарантировать плюсовую температуру. Будет холодно и сыро – исправность и безопасность станции, под вопросом.

Если решение было принято в пользу кессона, то саму станцию размещают ниже уровня промерзания почвы. Одним словом, заглубление будет не менее 2 метров. Зато «греть» основную площадь его внутренних поверхностей будет естественное тепло земли. Остаётся только утеплить потолок кессона. А при установке в доме, станцию обустраивают так, чтобы защитить её от возможного подъёма грунтовых вод. Для этого, оборудуют подставки или полки. По возможности обеспечьте в зоне работы насоса, шумоизоляцию стен и потолка. Не пожалеете.

При установке в доме, проследите, чтобы станция не касалась стен. Это исключит появление вибрации, что плохо как для агрегата, так и для конструкции здания. Под оборудование желательно постелить коврик из плотной резины, который частично поглотит вибрации.

Требования к месту размещения в доме, те же – сухо, вентиляция и «гарантированный плюс».

Об удобстве обслуживания. Здесь, безусловный лидер – подвал. В нём больше места для всестороннего доступа к агрегату.

Внимание на качество воды

Независимо откуда подаётся вода, в ней имеются примеси веществ различной концентрации. Поэтому очень полезно взять пробу воды и сдать на анализ (например, в лабораторию водоканала). Имея на руках данные о химических и физических параметрах, в специализированном магазине подберёте соответствующий фильтр . Он монтируется на всасывающем устройстве и защищает насос, собирая «вредности».

Профессионально подобранный фильтр избавит от риска преждевременного износа и незапланированного ремонта.

А если давление воды в центральной трубе слабенькое и перебои с поставкой случаются? Это может отразиться на корректной работе отопительной оборудования и разбалансировке всей системы. Опять же, насосная станция в помощь. Смысл в том, чтобы предварительно «скачать» водичку из дохленькой системы в накопительную ёмкость (бак), а потом использовать по усмотрению. Поэтому требуется накопительный бак.

Алгоритм работ такой:

Заранее определяем место врезки в централизованной трубе и обеспечиваем отключение подачи воды на время работы;
Монтируем водовод от магистрали до накопительной ёмкости;
Из накопительного бака воду пускаем на вход насоса, а к выходу подсоединяем трубу направляющую воду туда, куда надо;
Подключаем электричество и проводим настройку и регулировку насоса под свои нужды.

О монтаже

Все функционально необходимые части подбираются и покупаются согласно параметрам источника водозабора и домовой водопроводной системы. В этом вопросе, доверьтесь экспертам специализированной компании. Они же помогут создать оптимальную схему установки.

Конечно, гарантировать 100% положительного результата со стороны фирмы нельзя, но в случае официального сотрудничества, с них можно спросить. А многоопытный дядя Коля с хозяйственного рынка запросто скажет, что-то вроде: «та ты меня не так понял, та я же не так говорил…».

В заключение: Думаю неверно подробно излагать, как отрегулировать реле давления, для чего нужен обратный клапан, а также какие марки насосов выбрать. Это темы отдельного разговора, которые конечно будут. Цель этой статьи — сообщить предварительное понимание вопросов, требующих внимания. Надеюсь, польза всё же есть.

Подписывайтесь в блог, давайте почитать хорошим и «плохим» знакомым. Успехов Вам и легкодоступных скважин. Пока.

Цитата мудрости: Если жена заговорила об экономии, значит ваши акции начали падать .

Источник: http://postroibanu.ru/vodosnabshenie-i-kanalizasia/podklyuchaem-nasosnuyu-stanciyu.html

Установка и подключение насосной станции

Индивидуальное водоснабжение частного дома или дачи может быть из двух источников — колодца или скважины. Чтобы автоматизировать подачу воды в дом, а также создать стабильное давление необходима установка насосной станции. Состоит она из насоса, гидроаккумулятора, реле давления и группы безопасности (манометр и спускной клапан). Плюс этой затеи в том, что при такой схеме водоснабжения может работать любая бытовая техника, еще одна хорошая новость — подключение не слишком сложная задача, при желании можно установить и подключить насосную станцию своими руками.

Выбор места установки

Устанавливают насосные станции возле источника воды — скважины или колодца — в специально оборудованном приямке — кессоне. Второй вариант — в подсобном помещении в доме. Третий — на полке в колодце (со скважиной такой номер не пройдет), и четвертый — в подполе.

Установка насосной станции в подполе — может быть слишком слышен шум от ее работы

Как определить глубину всасывания

При выборе места в первую очередь руководствуются техническими характеристиками — максимальной глубиной всасывания насоса (откуда сможет поднять насос воду). Все дело в том, что максимальная глубина подъема насосных станций — 8-9 метров.

Глубина всасывания — расстояние от зеркала воды, до насоса. Подающий трубопровод можно опустить на какую угодно глубину, качать воду он будет с уровня расположения зеркала воды.

Скважины часто имеют большую глубину чем 8-9 метров. В этом случае придется использовать другое оборудование — погружной насос или насосную станцию с эжектором. В этом случае вода может подаваться с 20-30 метров, чего обычно достаточно. Минус этого решения — дорогостоящее оборудование.

Глубина всасывания — характеристика, определяющая способ установки

Если вам не хватает всего метра до того, чтобы можно было поставить обычное оборудование, можно поставить станцию в колодце или над скважиной. В колодце на стенке крепят полочку, в случае со скважиной углубляют приямок.

При расчетах не забывайте, что уровень зеркала воды «плавает» — летом он обычно понижается. Если глубина всасывания у вас на грани, в этот период воды может просто не быть. Позже, когда уровень поднимется, водоснабжение возобновится.

Соображения безопасности

Еще один момент, который надо учитывать — сохранность оборудования. Если установка насосной станции предполагается возле дома с постоянным проживанием, проблем меньше — выбирать можно любой вариант, даже в небольшом сарайчике. Только одно условие — он не должен промерзать зимой.

Установка насосной станции в сарае годится при постоянном проживании и условии утепления/отопления на зиму

Если же это дача, на которой постоянно не живут, дело сложнее — надо устраивать такое помещение, которое в глаза не бросается. Наиболее безопасный способ установки насосной станции — в доме. Хотя унести ее могут и в этом случае.

Второе место, где можно установить насосную станцию — заглубленный замаскированный кессон.

Схема установки насосной станции в колодце

Третье — на полке в колодце. Только в этом случае традиционный домик для колодца делать не стоит. Нужна стальная крышка, которая запирается на надежный замок (к кольце приварить петли, в крышке сделать прорези, на которые вешать запоры). Хотя, под домиком тоже может скрываться хорошая крышка. Только конструкцию надо продумать так, чтобы она не мешала.

Удобство и условия эксплуатации

Установка насосной станции в доме хороша всем, кроме того, что оборудование при работе шумит. Если есть отдельное помещение с хорошей звукоизоляцией и по техническим характеристикам это возможно — никаких проблем. Часто делают подобное помещение в подвале или в цокольном этаже. Если подвала нет, можно сделать короб в подполе. Доступ к нему — через люк. Этот короб кроме звукоизоляции должен иметь и хорошую теплоизоляцию — диапазон рабочих температур начинается от +5°C.

Для снижения уровня шумов станцию можно ставить на толстую резину — для гашения вибрации (создается вентилятором охлаждения). В этом случае возможно даже установка в доме, но звук, безусловно все равно будет.

Кессон из бетонных колец

Если вы остановились на монтаже насосной станции в кессоне, он тоже должен быть утепленный, а еще водонепроницаемый. Обычно для этих целей используют готовые железобетонные емкости, но можно сделать кессон из бетонных колец (по типу колодца). Вниз установить кольцо с дном, сверху — кольцо с крышкой. Еще вариант — сложить из кирпича, пол залить бетоном. Но этот способ подходит для сухих участков — уровень подземных вод должен быть ниже на метр ниже глубины кессона.

Глубина кессона такая, чтобы оборудование было установлено ниже уровня промерзания. Утеплитель пенополистирол. Лучше — экструдированный. Тогда одновременно получаете еще и гидроизоляцию.

Для кессона из бетонных колец удобно использовать скорлупу (если найдете подходящий диаметр). Но можно и плитный пенополистирол, нарезать полосами и его клеить. Для прямоугольных приямков и сооружений подойдут плиты, которые можно клеить на стены при помощи битумной мастики. Промазываете стену, прикладываете утеплитель, можно дополнительно зафиксировать парой гвоздей/дюбелей.

Подключение насосной станции

Выбрать оборудование и место для установки — это пол дела. Еще надо правильно все связать в систему — источник воды, станцию и потребителей. Точная схема подключения насосной станции зависит от выбранного места. Но в любом случае есть:

Всасывающий трубопровод, который опускается в скважину или колодец. Он идет до насосной станции.
Сама станция.
Трубопровод, идущий к потребителям.

Все это так, только схемы обвязки в зависимости от обстоятельств будут меняться. Рассмотрим наиболее распространенные случаи.

Водоснабжение из колодца для постоянного проживания

Если станция ставится в доме или в кессоне где-то на пути к дому, схема подключения одинакова. На подающем трубопроводе, опущенном в колодец или скважину устанавливается фильтр (чаще всего — обычный сетчатый), после него ставится обратный клапан, затем уже идет труба. Зачем фильтр — понятно — для защиты от механических примесей. Обратный клапан нужен для того, чтобы при отключении насоса вода под собственным весом не стекала обратно. Тогда насос будет включаться реже (дольше прослужит).

Схема установки насосной станции в доме

Труба выводится через стену колодца на глубине чуть ниже уровня промерзания грунта. Далее идет в траншее на той же глубине. При прокладке траншеи ее надо делать прямой — чем меньше поворотов, тем меньше падение давления, а значит, с большей глубины можно качать воду.

Для уверенности, можно трубопровод утеплить (сверху уложить листы пенополистирола, а потом засыпать песком, а после — грунтом).

Вариант прохода не через фундамент — необходим обогрев и серьезное утепление

При входе в дом подающая труба проходит через фундамент (место прохода тоже утеплить), в доме уже может подниматься к месту установки насосной станции.

Этот способ установки насосной станции хорош тем, что если все сделано верно, работает система без проблем. Неудобство в том, что требуется копать траншеи, а также выводить/вводить трубопровод через стенки а также в том, что при появлении течи локализовать повреждение сложно. Для минимизации шансов появления течи берите проверенные качественные трубы, укладывайте целый кусок без соединений. Если соединение есть, сделать желательно смотровой колодец.

Детальная схема обвязки насосной станции при подключении к колодцу или скважине

Также есть способ уменьшения объема земляных работ: проложить трубопровод выше, но хорошо его утеплить и дополнительно использовать греющий кабель. Это может быть единственным выходом, если на участке высокий уровень подземных вод.

Есть еще один важный момент — крышка колодца должна быть утеплена, так же как и кольца снаружи до глубины промерзания. Просто участок трубопровода от зеркала воды до вывода в стену не должен замерзать. Для этого и требуются меры по утеплению.

Подключение насосной станции к водопроводу

Часто насосную станцию ставят для повышения давления в водопроводе при централизованном водоснабжении. В этом случае на вход станции подключается водопроводная труба (тоже через фильтр и обратный клапан), а выход идет на потребителей.

Схема подключения насосной станции к водопроводу

На входе желательно поставить запорный кран (шаровый) чтобы при необходимости можно было отключить вашу систему (для ремонта, например). Второй запорный кран — перед насосной станцией — нужен для ремонта трубопровода или самого оборудования. Тогда на выходе тоже имеет смысл поставить шаровый кран — чтобы при необходимости отсечь потребителей и не сливать воду из труб.

Подключение к скважине

Если глубины всасывания насосной станции для скважины достаточно, подключение ничем не отличается. Разве только тем, что трубопровод выходит в том месте, где заканчивается обсадная труба. Тут обычно устраивают приямок-кессон, тут же можно и насосную станцию поставить.

Установка насосной станции: схема подключения к скважине

Как и во всех предыдущих схемах на конце трубы устанавливается фильтр и обратный клапан. На входе можно через тройник поставить заливной кран. Он понадобится при первом пуске.

Основное отличие такого способа установки в том, что трубопровод до дома идет фактически по поверхности или закопан на небольшую глубину (не у всех сделан приямок ниже глубины промерзания). Если насосная станция установлена на даче ничего страшного, на зиму оборудование обычно убирают. Но если водопровод планируется использовать и зимой, его надо подогревать (греющим кабелем) и утеплять. Иначе работать не будет.

Пуск насосной станции

Для того чтобы запустить насосную станцию в работу, необходимо ее и подающий трубопровод полностью заполнить водой. Для этого в корпусе есть специальное заливное отверстие. В него заливаем воду до тех пор, пока она не покажется. Пробку закручиваем на место, открываем кран на выходе к потребителям и запускаем станцию. Первое время вода идет с воздухом — выходят воздушные пробки, которые образовались при заливке насосной станции. Когда пойдет вода ровной струей без воздуха, система ваша вошла в рабочий режим, можно ее эксплуатировать.

Если вы залили воду, а станция все не запускается — вода не качается или идет рывками — надо разбираться. Есть несколько возможных причин:

нет обратного клапана на всасывающем трубопроводе, опущенном в источник, или он не работает;
где-то на трубе есть негерметичное соединение, через которое идет подсос воздуха;
слишком велико сопротивление трубопровода — нужна труба большего диаметра или с более гладкими стенками (в случае с металлической трубой);
зеркало воды слишком низко, не хватает мощности.

Чтобы исключить поломку самого оборудования, можно запустить его, опустив короткий подающий трубопровод в какую-то емкость (бак с водой). Если все работает, проверяйте магистраль, глубину всасывания и обратный клапан.

Источник: http://stroychik.ru/vodosnabzhenie/ustanovka-nasosnoj-stancii

Ещё по теме Ручной фрезер своими руками

30.04.2020

(050)750-00-02 г. Харьков, ул. Плехановская 2/5 Установка алмазного бурения своими руками У людей, занимающихся строительством, нередко возникает необходимость в просверливании отверстий, диаметр которых намного больше, чем у обычного сверла. Проложить канализационный... →

Электрорубанок своими руками

30.04.2020

Фуганок из электрорубанка своими руками На сегодняшний день довольно широкое распространение получили фуганки. Они применяются для строгания древесины. Процедура строгания предусматривает снятие верхнего слоя материала, придание заготовке определенной формы и размеров. →

Ремонт сливного бачка унитаза своими руками

30.04.2020

Смывной бачок для унитаза: устройство, монтаж, настройка, ремонт Каким бы качественным ни был унитаз и арматура, периодически возникают проблемы: то вода не набирается, то наоборот, постоянно течет со слива. Все эти неполадки связаны с арматурой (сливным и впускным... →

Комментарии

Комментирование отключено.

Голосование

Загрузка ...

Форум

Подключение насосной станции к скважине и колодцу своими руками

Как самостоятельно подключить насосную станцию к скважине? Инструкция +Фото и Видео

Насосное оборудование

Как подключить насос

Насосы

Гидроаккумулятор

Блок управления

Рабочие циклы насосной станции

Достоинства насосной станции

Где устанавливается насосная станция

Монтаж

Сборка узла для водозабора

Схема сборки с погружным насосом

Запуск насосного оборудования

Правила эксплуатации

Схема подключения насосной станции своими руками: место для установки, процесс сборки

Для чего в автономной системе водоснабжения нужна насосная станция

Конструктивные особенности насосной установки

С чего начать

Выбираем место для установки

Как осуществляется процесс сборки

Рекомендации по установке

Какие элементы насосной станции можно изготовить самостоятельно

Подключение насосной станции к колодцу: советы по организации системы водоснабжения

Компоновка устройства

Технология монтажных работ

Выбираем место

Прокладываем трубы

Подключаем агрегат

Предпусковая настройка

Вывод

Подключение насосной станции к колодцу: технологические особенности проведения работ

Правильно выбираем место для установки

Конструктивные особенности устройства

Монтаж и подключение системы

Как подключить насосную станцию к скважине

Здесь вы узнаете:

Для чего нужна насосная станция

Особенности устройства насосной станции

Выбор подходящей модели насосной станции

Выбор труб

Выбираем место для установки

Варианты подключения станции

Подключение станции с поверхностным насосом

Двухтрубная насосная станция

Подключение с погружным насосом

Использование рециркуляции

Часто допускаемые ошибки

Как произвести тестовый запуск

Очень полезные советы

Насосная станция: схемы подключения и порядок установки своими руками

Устройство и принцип действия агрегата

Самостоятельный монтаж насосной станции

Определение места установки

Вариант #1 – помещение внутри дома

Вариант #2 – подвал

Вариант #3 – специальный колодец

Вариант #4 – кессон

Прокладка трубопровода

Наружные работы

Подключение оборудования

Проводим пробный пуск

Подключение насосной станции к скважине – все просто!

Необходимые инструменты

Насосное оборудование – чтобы в доме всегда была вода!

Одно- и двухтрубные насосы – какие выбрать?

Ключевые функциональные узлы агрегатов для подъема воды

Идеальное место для размещения насосной станции – где оно?

Подключение станции своими руками – алгоритм работ

Знакомимся с алгоритмами подключения насосной станции

1 Из чего состоит насосная станция?

2 Что важно при подключении насосных станций?

2.1 Этап №1 – выбираем место

2.2 Этап №2 – прокладываем трубопровод

2.3 Этап №3 – работы с погружным оборудованием;

2.4 Этап №4 – установка и подключение станции

2.5 Этап №5 – проверка работоспособности системы

2.6 Отзывы о станциях

Подключаем насосную станцию к скважине: информация из первых рук

О глубине скважин
