Станок для шлакоблока своими руками

Как изготовить станок для производства шлакоблока своими руками

Производство шлакоблока в домашних условиях – это прибыльная бизнес-идея. Бесплатно получив у нас чертежи, описание технологии и приложив немного усилий, вы получите качественное оборудование, гарантирующее регулярный заработок!

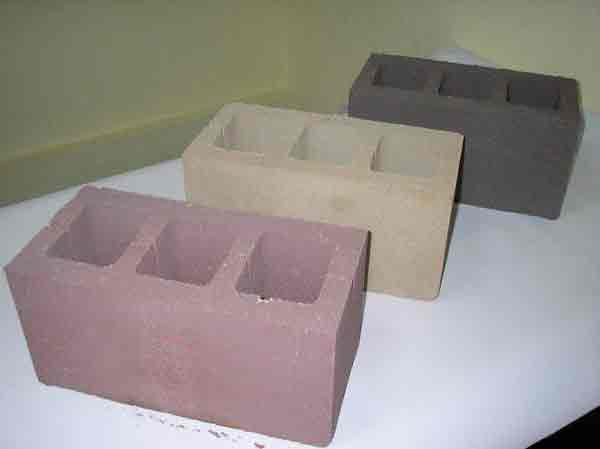

Качественный шлакоблок – строительный материал, востребованный всегда и везде. Благодаря большому весу и удобному размеру, он позволяет делать кладку любых по сложности и высоте конструкций (от обычной пристройки к дому до промышленных цехов).

Оборудование для производства шлакоблоков в домашних условиях

Изготовление 4 шлакоблоков за операцию	Изготовление 1-го шлакоблока за операцию
Скачать 3D-модель станка	Скачать чертежи станка

Наличие вибрирующего станка позволит сделать шлакоблок более плотным и качественным, избежав образования ненужных пустот. Вибромашина существенно увеличит количество изготавливаемой продукции. Теперь вам не нужно ждать, пока бетонные блоки полностью схватятся, чтобы перейти к производству другой партии.

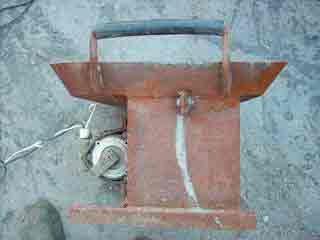

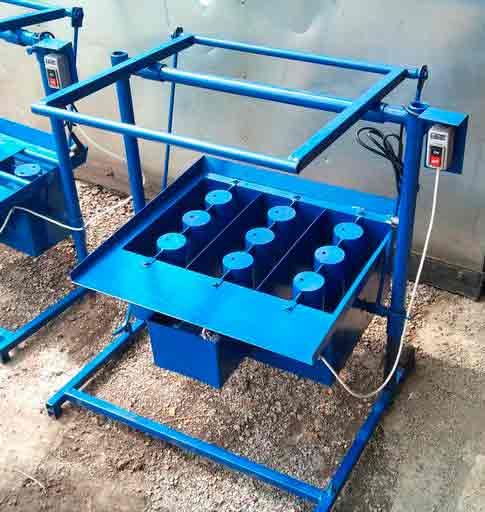

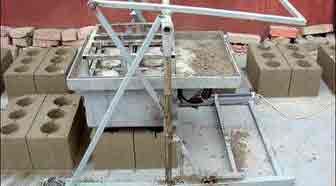

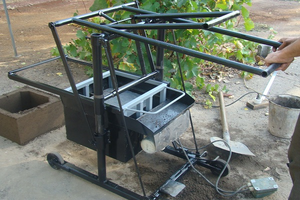

Вибростанок для производства шлакоблоков своими руками

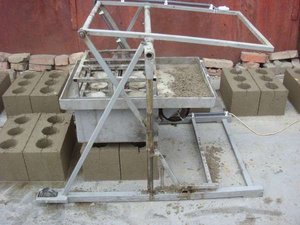

Лучшим вариантом в домашних условиях является станок сразу на 4 секции. Для того чтобы сделать такую машину, которая позволяет производить около 100 шлакоблоков в час, вам нужно сначала скачать 3D-модель станка:

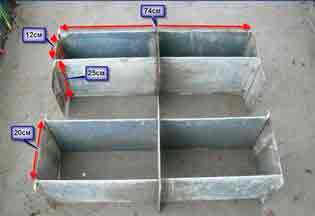

1. Сняв мерку, вырежьте детали под будущую форму из листового металла толщиной около 2-ух миллиметров.
2. Затем листы свариваются между собой таким образом, чтобы получить форму без дна. Высота формы на 50 миллиметров превосходит высоту стандартного шлакоблока. Это делается для того, чтобы раствор можно было вносить сразу, а не добавлять его раз за разом после усадки.
3. Отдельно вырезаем трубы, равные высоте полученной металлической формы. Они сформируют необходимые пустоты. Заварите отверстия на концах по диаметру, сделав трубу «глухой». Так просохший шлакоблок будет легче доставать.
4. Цилиндры нужно соединить друг с другом ближе к верху, сохраняя нужное заводское расстояние. Они должны быть крепко приварены к подъемной крышке.
5. С внешней стороны формы надежно крепим вибромотор. Он обеспечит правильную и быструю усадку раствора. Таким образом производиться процесс вибролитья.

Посмотрев на 3D-модель шлакоблочного станка можно легко разобраться, как он устроен и какой принцип его работы. А размеры модели позволяют беспрепятственно сделать своими руками такое же оборудование по образцу.

В комплекте находиться чертежи станка для производства шлакоблоков своими руками и схемы более простых моделей вибростанков для производства шлакоблока:

Изготовление 2-ух шлакоблоков за операцию	Вибростанок Дракон
Скачать 3D-модель станка	Скачать чертежи станка

Примечание. 3D-модели сохранены в форматах файлов: *.sldasm (расширение 3D-редактора SolidWorks, так же поддерживает бесплатный eDrawings) и *.step (стандарт для обмена 3D-графикой который поддерживают большинство 3D-редакторов, в том числе и бесплатные: FreeCAD, Blender и т.п.).

Производство шлакоблока в домашних условиях

Шлакоблок изготавливается в специальной форме методом виброусадки залитой внутрь бетонной смеси. После застывания материала пустотелость блока составляет около 30%-40% (в зависимости от формы – круглой или квадратной) от общей площади. Образовавшиеся полости не только экономят расходный материал при производстве шлакоблока, но и служат воздушными подушками для звукоизоляции. Так же отлично подходят для армирования кладки, что придает стенам максимальную устойчивость.

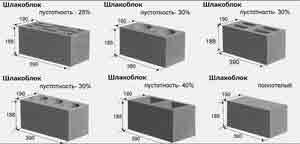

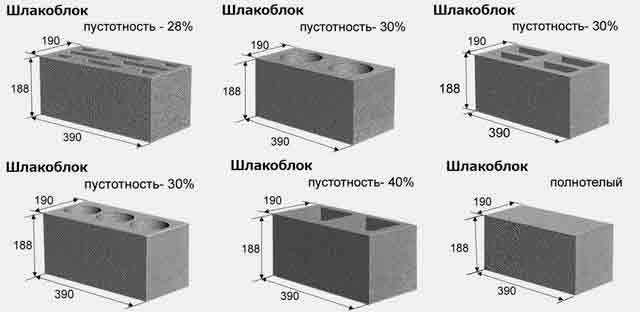

Во время изготовления следует учесть, что стандартный размер одного шлакоблока составляет 39 х 19 х 18.5 сантиметров. Это стандарт, общепринятая величина, от которой отталкиваются строители во время проектирования и выполнения расчетов. Поэтому строго соблюдайте параметры во время домашнего производства строительных блоков.

Для производства шлакоблока на собственном станке вам понадобятся:

• цемент (М400, но лучше М500);
• вода;

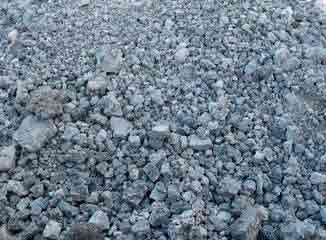

• угольный шлак;
• гравий (диаметром около 10 миллиметров);
• песок;
• пластификатор (укрепляет и существенно быстрее высушивает блоки за 2-3 дня);
• сетка-сеялка для очистки песка от примесей;
• бетономешалка;
• лопата;
• поддоны, на которых вы будете сушить строительные блоки.

Внимание! При приготовлении бетонной смеси всегда следует контролировать количество воды в составе. Если превысить норму воды на 30%, то бетонное изделие будет слабее ровно в 2 раза.

Все составляющие раствора берутся по такой пропорции: 7 частей шлака, по 2 части песка и гравия, по 1.5 части цемента, 0,2% пластификатора и воды. Смесь должна быть влажная и рассыпчатая (кардинально отличается от раствора для кладки кирпича). При сильном сжатии в руке она должна держаться комом, а при падении на землю рассыпаться. В процессе вибрации станка смесь уплотняется и визуально, как будто, выдавливает воду, превращаясь в жидкий раствор. Это естественный процесс вибролитья бетона. Если полученный бетон будет слишком жидким, тогда никакой вибростоек не поможет обеспечить целостность и прочность шлакоблока, который полностью не просохнет, да еще вскоре начнет разваливаться.

Финансовые расходы на производство 1м 3 (71 штук) шлакоблоков при минимальной себестоимости товара:

Компонент	Количество	Цена за 1кг	Сумма
Цемент М400	190	0,04$	7,60$
Шлак	600	0,01$	6,00$
Песок	450	0,03$	1,35$
Вода	100	0,004$	0,4$
Итого:	15,35$

При производстве прочного шлакоблока (для несущих стен) приготавливается полусухая смесь для тонкостенных бетонных изделий. В статье «производство тротуарной плитки» можно детально ознакомиться с процессом приготовления качественной и прочной бетонной смеси тонкостенных изделий.

Примечание. Стоит отметить, что по этой же технологии производятся и керамзитобетонные блоки. Отличается только состав и рецепт приготовления бетона.

Рентабельность производства шлакоблоков

Итак, стоимость одного квадратного метра стального листа составит около 4,3$. Покупка мотора (можно использовать б/у в целях экономии) обойдется в среднем в 30$. Один метр трубы диаметром около 15 мм стоит 1,4$. При отсутствии опыта в сваривании металлических конструкций и нужного оборудования будьте готовы отдать еще 100$ специалисту, имеющего необходимые навыки.

Значит, домашний вибростанок обойдется примерно в 400$. При этом затраты на материалы для раствора, которого хватит на изготовление дневной нормы в 100 шлакоблоков, составят еще 30$. В месяц будьте готовы потратить 700$ на расходные материалы для приготовления бетона и др. В результате, для старта собственного бизнеса вам понадобится 1200-1300 долларов.

Как быстро окупятся эти деньги? Стоимость одного заводского шлакоблока в среднем составляет около 0,7$-0,85$. При этом продукция домашнего производства будет продаваться дешевле, т. е. порядка 0,5$. Эту сумму мы и возьмем за основу расчетов прибыли.

При условии изготовления 100 штук продукции в день можно заработать около 20$. Доход в месяц работы при наличии налаженного сбыта составит около 600$. Как видим, вы сможете не только окупить вложенные средства, но и выйти в плюс в короткие сроки.

Как видим, наличие собственного вибростанка для вибролитья строительных блоков может не только упростить и удешевить ваше строительство, но и дать начало прибыльному бизнесу!

Источник: http://businessideas.com.ua/business-ideas/vibrostanok-dlya-proizvodstva-shlakoblokov

САМОДЕЛКИН ДРУГ

Станок для изготовления шлакоблока

Уважаемые посетители сайта «SAMODELKINDRUG» в представленном вашему вниманию материале речь пойдет об изготовлении станка для производства шлакоблоков своими руками. Изготовив данный станок вы сможете наделать строительных блоков размерами 200х400х200 и построить свой дом, баню, гараж, да что захотите вообщем. Производством шлакоблока в производственных масштабах у нас в Стране занимаются с Советских времен. В то время нужен был недорогой и простой в изготовлении строительный материал не требующий дополнительной термообработки в отличии от кирпича.

Шлакоблок в основном создается на основе угольного шлака, его можно найти возле котельных которые топятся углем, а шлак попросту выбрасывается неподалеку. Следующий составляющий элемент-это цемент и песок. Вот по сути из отходов можно делать строительные блоки. Но для этого понадобится нехитрый станок, а как его сделать смотрите далее.

Материалы

1. листовой металл 3 мм
2. труба металлическая
3. проф труба (квадрат)
4. наждак
5. провод
6. колесики 2 шт
7. выключатель

Инструменты

1. болгарка
2. сварочный аппарат
3. дрель
4. наждак
5. уголок
6. штангенциркуль
7. кисть

Процесс создания станка для изготовления шлакоблока.

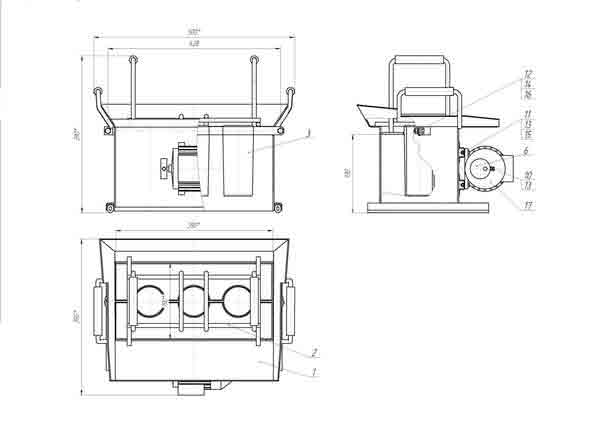

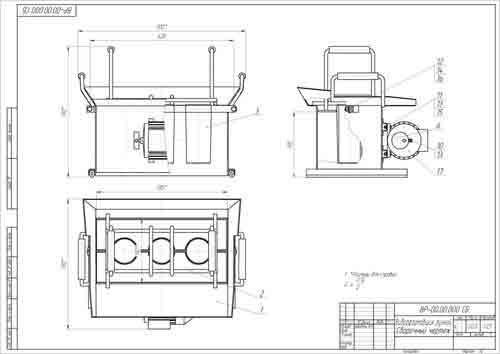

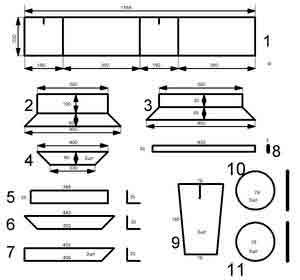

Чертежи.

И так первым делом автор нарезает заготовки из листа металла толщиной 3 мм. Затем из полученных листов автор сваривает квадратный короб. Далее делает верхний фартук. Вот что получается в итоге. Сбоку наваривается проушина, далее она будет надета на станину. Из металлической трубы делаются пуансоны, для создания полостей в блоке. В трубах делаются пропилы сверху для крепления и снизу для создания конусной формы. Затем форма ставится на станину. Изготавливается стопорный механизм. Для опрессовки смеси сделана крышка. И вот станок с механизмом подъема готов. Можно приступать к работе. Так же вашему вниманию представлено обучающее видео по сборке станка для изготовления шлакоблоков.

Источник: http://www.samodelkindrug.ru/stanok-dlya-izgotovleniya-shlakobloka/

Станок для шлакоблока своими руками

Все производственные операции достаточно просты, но требуют определенных слесарных навыков. Для большинства типов станков, вам понадобятся:

• листовая сталь толщиной не менее 3 мм, для виброформы используйте не менее 5 мм;
• металлические уголки и трубы различных диаметров;
• болты с гайками;
• кнопки включения вибратора и провода;
• грунтовка и краска.

Для сборки формы нужно использовать свежий металл, без следов ржавчины. Иначе при распалубке шлакоблок в форме будет разрушаться. Для самой конструкции новый металл не принципиален. Можно даже не красить.

Сколько чего понадобится конкретно, вы поймете после разбора чертежей. Тут мы дадим общий принцип изготовления, последовательность действий и обратим внимание на некоторые нюансы. Возьмем за пример станок на два блока с формовкой блоков на полу.

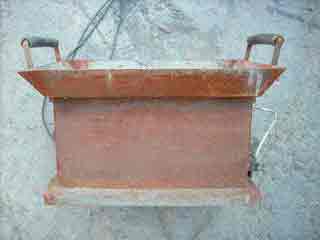

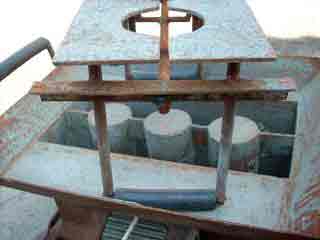

Первым делом изготавливаете форму, разделенную на две равные части по размерам шлакоблока, который вы собираетесь производить. Берите за основу стандартные размеры блока 390×190×188 мм (длина×ширина×высота). Обратите внимание, что сварные швы обязательно должны быть снаружи формы.

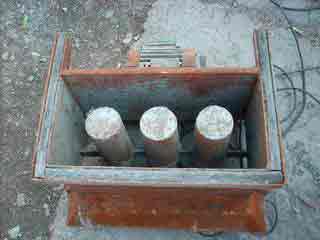

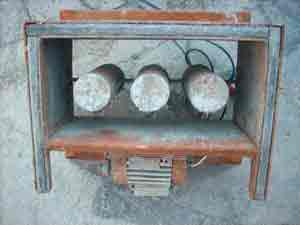

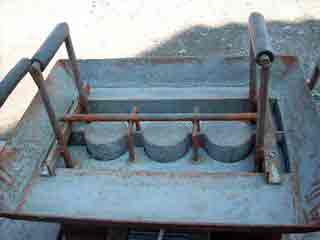

Далее из отрезков труб, равных высоте формы, изготавливаете вставки для формирования пустот. Не забудьте приварить по торцам труб круги соответствующего диаметра. В камнях промышленного производства их три, соответственно вам понадобится 6 штук. Соединяете их между собой по три штуки с равным промежутком стальной полосой толщиной 5 мм. Делаете прорези на торцах формы, вставляете в них полосу со вставками, фиксируете. Форма готова. Не забудьте о необходимости изготовить крышку, которой вы будете придавливать смесь. Если вы не хотите делать сквозной блок, делайте высоту пустотообразователей меньше на 1 см.

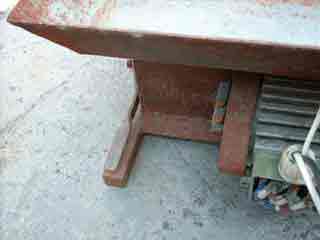

Из труб делаете прямоугольную станину. Привариваете к ней две трубы вертикально. Они будут исполнять роль направляющих для движения формы. Надеваете на них бегунки (небольшие отрезки труб большего диаметра). Привариваете к бегункам вашу готовую форму. К вертикальным стойкам крепите через болтовое соединение рычаг-ручку в виде рамы. Не забудьте: чем больше будет рычаг, тем легче будет вам поднимать форму. Соединяете ручку с бегунками. Соединение может быть свободным болтовым или тросовым, по вашему усмотрению.

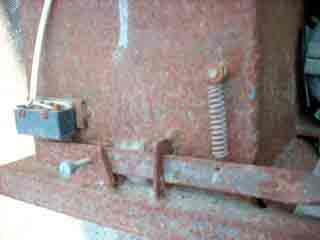

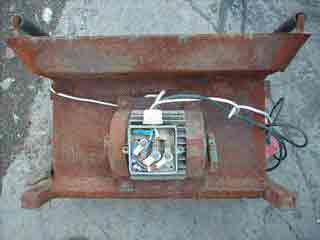

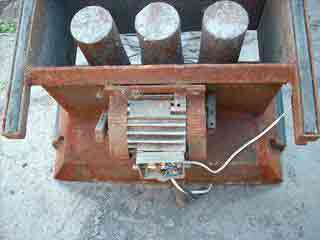

Вибратор для формы можно использовать заводской, либо собрать самому.
На вал электродвигателя надеваете эксцентрик, который возможно подобрать лишь экспериментальным путем. Вибрация должна быть такой силы, чтобы обеспечить достаточный уровень прессовки, не приводить к высыпанию состава из формы. В качестве эксцентрика используйте обычную металлическую пластину, в которой сверлите отверстия для придания ей большей разбалансированности.

На заключительном этапе выведите органы управления электромотором на ручку или просто повыше, и приспособьте пару колес. Так, в общих чертах, собирается станок для изготовления шлакоблоков своими руками. Разумеется, чертежи дадут вам больше технический подробностей. Изучение работы станка и чужого опыта на видео, предложит вам иные варианты технического решения этой задачи.

Не расстраивайтесь, если у вас не получится с первого раза. Помните, что это не отработанная и не стандартная технология, каждый мастер привносит что-то свое. Если у вас не будет получаться достойный результат по чертежам – придумайте свое решение. Конструкции можно изменять и совершенствовать, как вы того пожелаете.

Источник: http://kblok.ru/blog/samodelnyj-stanok-dlya-proizvodstva-shlakobloka

Производим шлакоблок своими руками

Шлакоблок относится к недорогим и доступным материалам, он используется при строительстве как гаражей, так и жилых домов. Идею изготовить шлакоблок своими руками вполне можно воплотить в жизнь. Как именно это сделать, полезно знать многим застройщикам.

Общие сведения и требования к строительному материалу

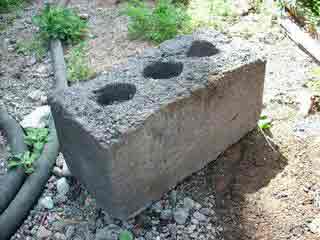

Шлакоблок представляет собой строительный материал, который изготавливают в заводских условиях методом вибропрессования. В качестве основного материала обычно используется бетон. Работа с этим материалом проходит очень быстро, а строение из него будет достаточно теплым.

Стоит ли начинать самостоятельно делать блоки? Если предполагается сделать несколько шлакоблоков для постройки гаража или бани, тогда изготовление шлакоблоков своими руками будет полностью оправданно и позволит сэкономить значительную сумму. Но для возведения дома стройматериала понадобится гораздо больше, поэтому и затраты на покупку необходимых материалов будут существенно выше. В таком случае купить шлакоблоки будет не только разумнее, но и проще.

При изготовлении важно знать требования, которые предъявляются к готовым стройматериалам:

1. Размер шлакоблоков может различаться в зависимости от конкретных требований Стандартный размер составляет 39х19х18 см. Существуют еще так называемые шлакоблоки для перегородок, или полублоки, их размеры меньше: 39х12х18,8 см. Стандартный вес шлакоблока, в зависимости от вида пустот, может составлять 17-25 кг. Чаще всего в каждом блоке бывает по 3 отверстия.
2. Для качественного изготовления важно соблюдать требования относительно состава шлакоблока.
3. Песок предпочтительнее использовать крупный.
4. Качество цемента должно быть достаточно высоким (М400 или выше).
5. Шлак лучше брать доменный. Для производства блоков обычно используют шлак — продукт переработки угля. Но из-за активной газификации шлака вырабатывается все меньше, поэтому сейчас его начинают заменять на более дорогой зитобетон.
6. Использовать специальное оборудование для вибропрессования.

Геометрия — одно из самых важных требований при изготовлении. Если шлакоблок, своими руками изготовленный в домашних условиях, имеет на поверхности неровности, то траты на возведение стен будут более существенными.

Для получения ровного шлакоблока форма заливается не только полностью, но даже с горкой, чтобы бетон «осел» после трамбовки.

Из чего можно делать шлакоблок?

Из чего делают шлакоблок — понятно из самого названия строительного материала. В составе шлакоблока одним из компонентов раствора является шлак, который образуется в результате переработки угля.

Дополнительно в состав блоков могут входить и другие материалы: древесные опилки, дробленый или старый кирпич, металлургические отходы или продукты сжигания угля в котельных. Все эти материалы не помешают при изготовлении шлакоблоков, так как придадут им хорошие теплоизоляционные свойства.

В состав смеси также входят песок крупной фракции, вода и цемент. Чтобы повысить плотность, можно добавить укрепляющие смеси для бетона.

Стандартный состав смеси для блоков включает в себя песок (2 части), цемент (1,5 части), гравий (2 части), шлак (7 частей), 1,5-3 части воды. Но на деле стандартной рецептуры придерживаются не все мастера, предпочитая изготавливать состав в зависимости от имеющегося шлака и параметров будущего строения.

Для обеспечения пластичности можно при изготовлении шлакоблока в домашних условиях добавить в состав пластификатор (по 5 г на один блок). Этот компонент позволяет улучшить прочность блока, его морозоустойчивость и водонепроницаемость, предотвратить появление трещин. Добавляют пластификатор уже при вибролитье.

Очень осторожно следует подходить к добавлению в смесь воды: важно, чтобы блоки при снятии не растекались. Проверить количество воды очень просто: если при падении на землю состав рассыпается, а в кулаке хорошо соединяется, значит, содержание воды в норме.

Изготовление формы и вибростанка

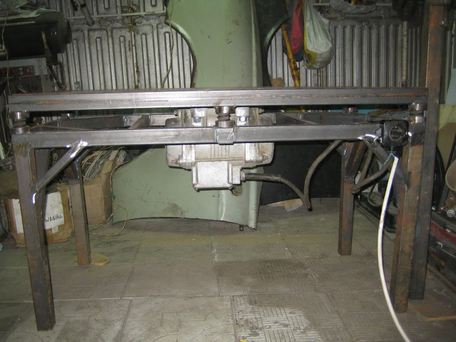

Перед тем как изготовить шлакоблок, необходимо сделать два основных элемента — спецформу и вибростол. Чем лучше сделана форма, тем более качественным будет стройматериал. Перед изготовлением спецформы и вибростола следует подготовить чертежи этих приспособлений. Установка вибростола для производства шлакоблока осуществляется на твердой и ровной поверхности, которая обеспечивает высокую степень устойчивости. Форм для шлакоблока должно быть достаточное количество (около 10), чтобы работа шла быстро. Важно, чтобы они были примерно одинакового размера.

Сделать форму для шлакоблока не составит никакого труда. Формы представляют собой опалубку, в которую заливается бетон. Чаще всего формы изготавливают из древесины, хотя подойдут и другие материалы. Чтобы сделать отверстия, можно воспользоваться обычными стеклянными бутылками: их понадобится по 3 штуки на один блок.

Чтобы сделать достаточное количество шлакоблоков для возведения бани, достаточно будет деревянных форм. Для более крупного производства предстоит освоить технологию изготовления шлакоблочных станков. Чтобы изготовить самодельный станок, понадобятся следующие материалы и оборудование:

• болгарка, сварочник;
• двигатель мощностью 0,5-0,7 кВт;
• лист железа толщиной 3 мм;
• арматура (12 мм).

Время обработки блока будет составлять до 15 секунд. Затем виброплатформу можно убрать, и начать складировать. В среднем на самодельных станках для шлакоблока можно за 1 час изготовить примерно 50 блоков.

Самостоятельное изготовление материала

Сам процесс изготовления шлакоблока совсем несложный. Сначала делают для производства шлакоблоков смесь в необходимых пропорциях, далее загружают ее в формы с горкой, далее заполненные формы устанавливают на вибростол и трамбуют. Готовые блоки вынимают и складируют.

Технология достаточно проста, но в работе есть свои нюансы. Уплотняют смесь обычно на вибростоле. Но на покупку оборудования можно не тратиться. Если есть виброшлифовальная машина для зачистки шпатлевки, можно использовать ее. Но стоит учитывать, что эта машина не сможет утрамбовать очень густую смесь. Еще один вариант: использовать для трамбовки маломощный перфоратор.

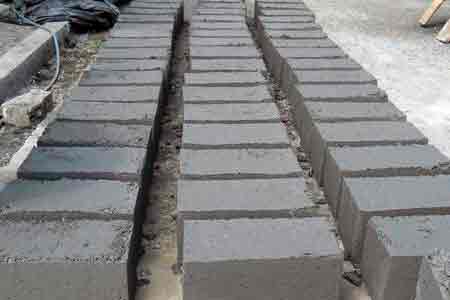

Еще один важный этап — сушка блока, от качества которой будет зависеть прочность изделия. При самостоятельном изготовлении блок на некоторое время рекомендуется оставлять в форме для засыхания (от 2 до 4 часов). Необходимое для засыхания время можно установить опытным путем. Оно во многом будет зависеть от того, сколько добавлено в раствор воды. Через 2-4 часа можно шлакоблок вынуть из формы и перенести в другое место для просушки.

Для того чтобы блоки полностью высохли, нужно подождать от 3 дней до недели. Через этот промежуток времени уже можно не бояться за целостность блоков и переходить к возведению постройки.

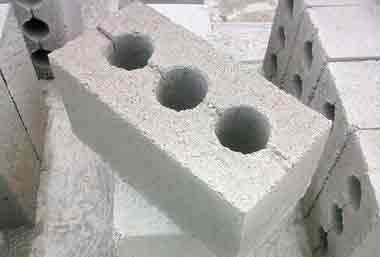

В домашних условиях можно сделать шлакоблоки разных видов: как полнотелые, так и пустотелые.

Источник: http://moigarazh.ru/materialy/shlakoblok-svoimi-rukami-samodelnyj-stanok-chertezh.html

Как сделать шлакоблоки своими руками

Шлакоблок – один из самых затребованных материалов для возведения стен одноэтажных построек. Он отличается своей дешевизной и возможностью самостоятельного его производства в домашних условиях.

Как сделать шлакоблоки своими руками

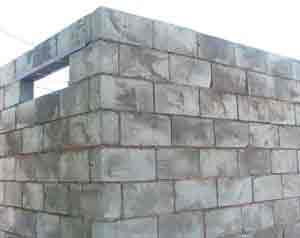

Строительство из самодельных блоков

Основное назначение блоков

Шлакоблок – стеновой камень

Этот строительный материал предназначен для малоэтажного строительства. Бытует мнение, что если в состав замеса включить цемент «высокой» марки, то из самодельных блоков можно сделать прочное основание под баню или дом. Однако фундаментные блоки должны выдерживать огромные нагрузки, поэтому блоки стоит приобретать на заводе, а не изготавливать самостоятельно.

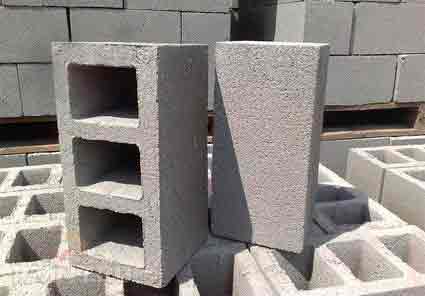

Шлакоблоки бывают:

• пустотелыми;
• полнотелыми.

Благодаря достаточным прочностным характеристикам, полнотелые шлакоблоки используют для облицовки и возведения несущих стен, а также перегородок. Вместе с тем, пустотелые изделия обладают хорошей тепло- и звукоизоляцией. За счёт пустот существенно экономится сырьё, а значит, себестоимость продукции гораздо ниже.

Также шлакоблоки используют как дополнительный утеплитель при возведении каркасов.

Как осуществить замес раствора для создания шлакоблока?

Название стройматериала «шлакоблок» говорит само за себя. Это означает, что основной составляющей раствора будет шлак, полученный в доменной печи, который следует просеять через специальный просеиватель (сито).

• 7 частей основного наполнителя (им послужит шлак);
• 2 доли гравия, имеющего фракции 5-15 мм;
• полторы части цемента (лучше всего брать марку М 400, 500);
• примерно 3 части воды.

Кроме шлака, в качестве основного элемента могут выступать и другие составляющие: глина, керамзит, песок, гравий, щебень, гипс и многие другие. Следует заметить, если в роли наполнителя вами выбран доменный шлак, то другие добавки запрещается использовать. Если вы хотите получить цветной шлакоблок, то в раствор можно ввести мел или доведённые до мелкой крошки красные кирпичи (их следует истолочь).

Кроме того, в процессе производства шлакоблоков следите за тем, чтобы раствор не растекался.

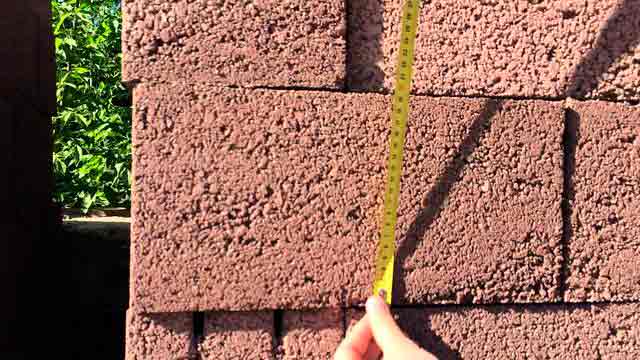

Цветной шлакоблок красный

Название компонентов	Кол-во компонентов	Плотность, кг/м3	Водопоглощение, %	Мрз, циклов не менее	Предел прочности при сжатии, кг/см2
Цемент, кг Песок, кг (м3) Щебень, кг (м3) Вода, л (в зависимости от влажности компонентов)	500 900 (0,52) 900 (0,52) 100. 200	2350	4	200	410
Цемент, кг Отсев, кг (м3) Песок, кг (м3) Вода, л	500 920 (0,54) 1150 (0,7) 100. 200	2160	4,5	200	400
Цемент, кг Песок, кг (м3) Вода, л	600 1550 (0,9) 100. 190	2200	5,3	200	436

Совет для получения прочных блоков: в раствор необходимо добавить пластификатор (купить его можно в любом строительном магазине). Тогда вы получите не только прочные, но и морозостойкие и водонепроницаемые блоки.

Когда вы собираетесь самостоятельно наладить процесс создания шлакоблоков, следует понимать, что универсальной рецептуры раствора не существует. Каждый мастер путём проб и ошибок подбирает свою уникальную формулу. Если вы новичок, то можете прибегнуть к стандартной.

Цены на пластификатор для бетона

Методы производства шлакоблоков

Существует два способа получения таких блоков у себя на участке.

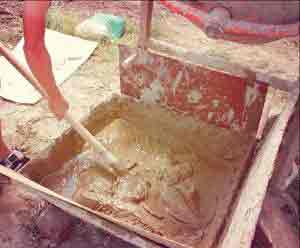

1. При помощи опалубки, то есть формы, изготовленной из пиломатериалов либо стальных листов.
2. На основе работы специального станка.

Видео – Изготовление шлакоблока вручную

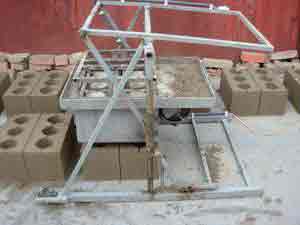

Видео – Шлакоблочный шагающий передвижной станок

Видео – Станок для изготовления шлакоблоков

Инструментарий и материалы для производства блоков:

формы (дерево или металл), либо вибростанок;

Цены на цементно-песчаную смесь

Инструкция по самостоятельному изготовлению формы

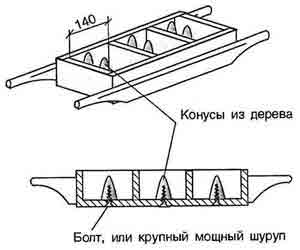

Конструкция формы имеет следующий вид: донышко и боковые стенки. Между парой поперечных досок или листов из металла следует на нужном для вас расстоянии закрепить поперечины. Выдерживайте шаг, соответствующий размерам требуемого шлакоблока.

Вариант формы для шлакоблоков

Поскольку достать готовое изделие из формы будет сложно, конструкция ёмкости должна быть разборной. Для эффективности производства делайте опалубку, рассчитанную на получение 4-6 шлакоблоков.

Для изготовления формы в целях создания шлакоблоков вам понадобится:

• листы железа толщиной 3 мм;
• железные планки в 5 мм (несколько штук);
• цилиндры, диаметром 4 см;
• сварочный аппарат;
• болгарка;
• мелок для разметки.

Цены на сварочный аппарат

Этапы изготовления одинарной разъёмной металлической формы

Шаг 1. Проводим разметку листа согласно размерам блоков: нам понадобится две продольные стороны и две поперечные. Вырезаем болгаркой наши пластины.

Ширина продольной пластины – 210 мм, длина 450 мм, поперечной – 210 на 220 мм.

На стальных листах отметки для резки

Шаг 2. Ко дну формы для шлакоблока должны привариваться крылышки, высотой 3,5 см, чтобы форма не ездила, и ручка – для быстрого освобождения залитого раствора от формы.

Шаг 3. По контуру поперечных и продольных стенок производят насечки, с целью зацепить форму за продольно установленные стенки.

Шаг 4. Собираем нашу форму.

Шаг 5. Для создания пустот в шлакоблоке изготавливаем навесные цилиндры. Их необходимо приварить к пластине толщиной 3-4 мм, которая должна как будто пронизывать цилиндры ближе к верху. На торцевых стенках нашей ёмкости делаем насечки, чтобы их зацепить.

Разъемная форма на несколько блоков

Видео – Форма для шлакоблоков своими руками

Производство шлакоблоков при помощи разъемной формы

Формы имеют любые габариты. Стандартные размеры конструкции 90х190х188 мм, в частном строительстве могут применяться другие размеры, например, 40х20х20 см. В целях экономии материала лучше использовать формы с ячейками на 4-6 блоков и цилиндрами (квадратами) для создания полостей.

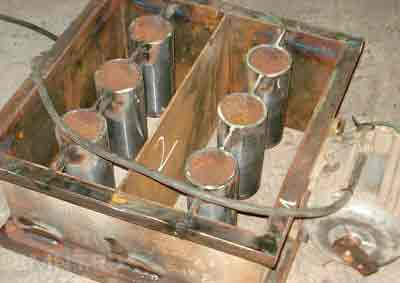

Металлическая самодельная форма (разъёмная) имеет следующий вид.

Цилиндры для отверстий

Форма для изготовления блоков

Рассмотрим поэтапный процесс изготовления шлакоблоков.

Шаг 1. Замешиваем раствор в бетономешалке.

Шаг 2. Засыпаем лопатой смесь в нашу форму. В этом случае смесь густая. Можно также использовать и жидковатый раствор.

Шаг 3. Обязательно следим за тем, чтобы раствор заполнил ёмкость равномерно. Для этого утрамбовываем засыпанный раствор. Контролируем заполняемость формы до краёв. Выравниваем верхний слой при помощи лопатки.

Шаг 4. Если раствор сухой, то следует использовать специальную крышку, отверстия в которой будут перекрывать штыки в формочке. Это приспособление поможет утрамбовать наш шлакоблок. Для жидкого раствора такая крышка не применяется.

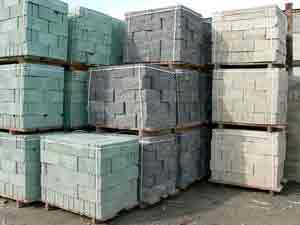

Шаг 5. Перемещаем наш блок на открытую площадку с целью дальнейшего хранения. Через 30-40 минут снимаем низ, боковые стороны и верхнюю крышку. Для лучшего извлечения шлакоблока подобьём сверху стены и продольную полоску с цилиндрами обычным молотком.

Шаг 6. Для полного высыхания нам понадобится не менее суток.

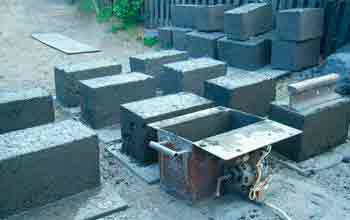

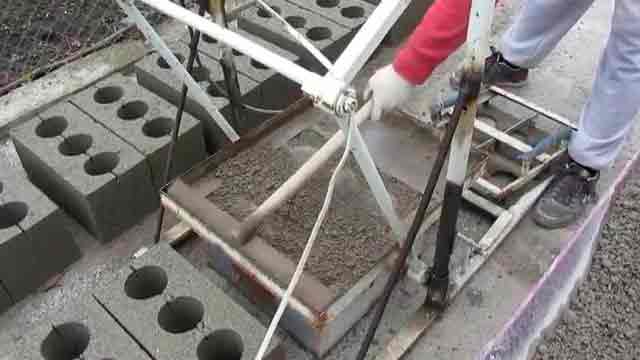

Производство шлакоблоков с использованием станка-вибратора

Шаг 1. Замешиваем наш раствор, учитывая пропорции. Особое внимание следует уделить нужному количеству воды, ведь шлакоблоки не должны растекаться, когда вы будете извлекать их из формы.

Раствор для изготовления блоков

Для того чтобы узнать правильную консистенцию смеси, проведите небольшой тест. Сожмите раствор в руке: если он в ней соединяется, а при падении на землю не расплывается, – это хороший и правильный раствор.

Шаг 2. Наполняем нашу форму раствором, с горкой.

Раствор накладываем с горкой

Шаг 3. Включаем машину на 2-4 секунды, после чего загруженный состав будет утрамбовываться. Разравниваем смесь руками, чтобы были видны железные штыри (цилиндры).

Шаг 4. Если в форме недостаточно смеси, её требуется дополнить, вставить прижим и опять включить вибратор. О завершении формирования свидетельствует осадка прижима на ограничители.

Шаг 5. Нашу виброформу опять следует включить на 6-10 с.

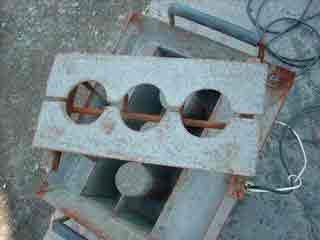

Шаг 6. Закрываем сверху крышкой с отверстиями для цилиндров. И делаем ещё одну утрамбовку путём поднятия и опускания крышки 4-5 раз.

Шаг 7. Затем, не выключая машину, форма снимается, – достаточно отвести машину к себе.

За смену при помощи вибромашины можно произвести до 500 шлакоблоков.

Шаг 8. Сушим блоки 5-10 дней. Полное затвердевание полученных стройматериалов свершится по истечении месяца, при этом влажность должна быть высокой, а воздух тёплым.

Шаг 9. Через сутки блоки можно перенести в места хранения (они не будут сломлены), но размещать их совместно допускается только через неделю. А если вами всё-таки будет добавлен в раствор пластификатор, то через 6-8 часов их можно перемещать и складировать.

Разумеется, приобретать вибростанок для единичного производства не стоит, но утрамбовке при создании шлакоблоков следует уделять особое внимание (от этого процесса зависит качество изделия). В таком случаем можно использовать обычную шлифовальную вибромашину, на которую достаточно поместить нашу форму со смесью.

Видео – Производство шлакоблоков с использованием станка-вибратора

Особенности хранения шлакоблоков

Хранят полученные изделия в пирамидальных штабелях, сразу по сто штук.

При этом они укладываются с небольшими промежутками. Вам достаточно пару месяцев просушить материал, – тогда можете приступать к постройке бани, пристройки или сарая.

Какие существуют особенности производства шлакоблока?

При производстве шлакоблоков особое внимание следует уделить сушке. Так, например, какая-либо вмятина или неровность испортят строительный материал. Ещё одним требованием к качеству материала является геометрия. Большое количество неровностей и изъянов – предпосылка к увеличенным расходам на отделку возведенных стен. Поэтому, чтобы изделие получилось ровным, следует наполнять форму или виброформу до краёв. Не скупитесь насыпать раствор с горкой, ведь вибрация утрясёт вашу смесь.

Пример наполнения формы

Для лучшей пластичности при замесе раствора не забывайте засыпать пластификатор в расчёте 5 г на один блок. Это избавит изделие от возможных трещин, повысит прочность и морозостойкость. Для постройки небольшой бани замешивать раствор можно вручную, но ускорить процесс поможет бетономешалка. Вам достаточно купить или одолжить на время небольшой агрегат, ёмкостью 02-0,5 куб. м.

Видео – Самодельная бетономешалка

Перед приготовлением смеси за 5-6 часов до этого увлажняют шлак. Это позволит лучше связать крупинки цемента и фракции наполнителя. Следует заметить, если вы заполняете деревянные или металлические формы без возможности подведения виброутряски, смесь должна быть жидковатой.

Плюсы и минусы применения шлакоблоков

К достоинствам шлакоблока следует отнести:

• возможность изготовления на дачном участке или в частном доме;
• сушка материала может проходить как в автоклаве (промышленное производство), так и на открытом воздухе (при самостоятельном изготовлении);
• здание из шлакоблоков несёт минимальные потери тепла;
• материал недорогой;
• возведение постройки осуществляется быстро, учитывая большие размеры блоков;
• при замешивании раствора вы можете, меняя пропорции, придавать ему те или иные качества;
• вам подвластно произвести шлакоблок любых размеров.

Изготовленные вручную блоки

Недостатки шлакоблока:

• невысокие показатели морозостойкости, но с применением специальной добавки их можно повысить;
• есть сомнения в плане экологичности, в особенности для изделий, сделанных на основе доменного шлака;
• что касается характеристики поглощения жидкости, материал имеет сильное влагопоглощение требует специальных защитных покрытий;
• хрупкость (для строительства высоток этот материал явно не подходит).

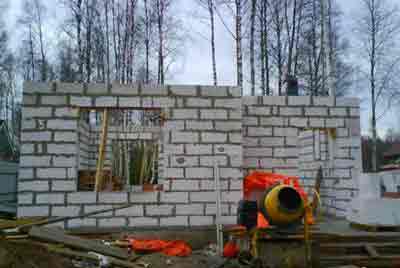

Возведение стен из шлакоблока

Некоторые практические советы для создания шлакоблоков

1. Самой высокой прочностью обладают блоки, выполненные с добавлением цемента. Следующее место занимают блоки из извести.
2. Если мелкие гранулы заменить на часть просеянного песка, то прочность изделий несколько увеличится.
3. Соединение цемента и извести (либо глины) в пропорции 3:1 позволит сэкономить, что абсолютно не отыграется на качестве.
4. Перед тем как будете приступать к заливке раствора, формы следует очистить и протереть. Это исключит прилипание полученных блоков к днищу и стенам. Для такой протирки применяют солярку, отработанное масло или подобного рода средства.
5. Густота раствора – прямой показатель скорости застывания. Чем он гуще, тем быстрее блок сможет застыть. Основные характеристики качества шлакоблоков зависят не только от технологии производства, но и от выбора раствора. Ниже приведены различные типы смесей, использование которых демонстрирует определённые характеристики, предъявляемые к материалу.

Видео – Шлакоблок. Инструкция для новичка

Александр Челнов главный редактор

Автор публикации 31.10.2015

Понравилась статья?
Сохраните, чтобы не потерять!

Источник: http://banya-expert.com/poleznie-soveti/kak-sdelat-shlakobloki-svoimi-rukami.html

Как сделать вибростанок для шлакоблока своими руками

Эта статья предназначена для тех, кто заинтересован в максимальном удешевлении стройматериалов. Из нее вы узнаете про способ изготовления шлакоблока своими руками при помощи вибростанка. Мы расскажем о том, как самостоятельно создать матрицу для блоков и о правилах изготовления блоков для стен.

• Назначение самодельного шлакоблока
• Станок для шлакоблока
• Материал для самодельных блоков
• Работа с самодельным станком

Шлакоблок — самый простой и доступный из каменных материалов для стен. Его история насчитывает более 100 лет, а комбинация свойств конструктивного и утепляющего материала делает его незаменимым и сегодня.

Массовое частное строительство на периферии, особенно в подсобных и фермерских хозяйствах, требует постоянного снижения затрат на постройку нежилых помещений. Для стен сараев, хлевов и кладовых применяется едва ли не всё, что попадается под руку — от горбыля до мергеля. В этой статье мы рассмотрим возможность создания вибростанка для изготовления шлакоблоков.

Примечание. Для изготовления станка понадобятся навыки сварщика и слесаря.

Назначение самодельного шлакоблока

Следует сразу оговориться, что конечный продукт не будет обладать высокими показателями прочности и долговечности по сравнению с заводскими «прототипами». Домашнее производство не позволяет выдержать технологию, т. к. нет возможности для процедуры пропаривания, при которой материал насыщается необходимой влагой и получает оптимальную температуру для реакции вяжущего (цемента). Однако блоки вполне пригодны для строительства лёгких одноэтажных зданий со сроком службы около 30 лет.

Станок для шлакоблока

Главной деталью самодельного станка является матрица или форма для сырьевой смеси. По сути это стальной короб с установленными в нём элементами в форме пустот, либо без них. Матрица сама по себе уже станок, который можно задействовать, выполняя часть операций вручную.

Для изготовления станка понадобится:

1. Сварочный аппарат.
2. Болгарка.
3. Тиски.
4. Слесарный инструмент.

1. Стальной лист 3 мм — 1 кв. м.
2. Труба Ø 75–90 мм — 1 м.
3. Полоса 3 мм — 0,3 м.
4. Электромотор 500–750 Вт.
5. Болты, гайки.

1. Снять размеры со стандартного шлакоблока (ш/б) или определить нужные для себя размеры.
2. Вырезать из листа бока матрицы из расчёта на 2 ш/б с перегородкой посередине. Должен получиться короб с двумя равными отсеками.
3. Пустоты должны оставлять донную стенку толщиной не менее 30 мм. Из этого расчёта определяем высоту цилиндра (или параллелепипеда) для ограничения пустот.
4. Нарезаем 6 отрезков трубы длиной, равной высоте цилиндра.
5. Для придания цилиндрам формы конуса нужно прорезать каждый из них вдоль до середины, обжать тисками и соединить сваркой. Диаметр уменьшиться на 2–3 мм.
6. Заварить цилиндры с обеих сторон.
7. Соединить цилиндры между собой в виде ряда по длинной стороне блока. Они должны копировать расположение (шаг, диаметр) пустот на заводском образце. По краям добавить по 30 мм пластины с отверстием для крепления к проушинам.
8. Посередине каждого из отсеков матрицы сделать пропилы и приварить проушины с обратной стороны короба. Это нужно для возможности временного крепления ограничителей пустот. Так вы получите возможность, убирая их, производить монолитные блоки.
9. На одной из поперечных стенок (снаружи) наварить 4 болта под крепёжные отверстия вибромотора.
10. Приварить фартук и лопасти по краям со стороны загрузки.
11. Зачистить и отполировать все детали под покраску.
12. Изготовить пресс в форме тела материала блока — пластина с отверстиями, диаметром больше цилиндров на 3–5 мм. Пластина должна свободно входить на глубину 50–70 мм в короб, где установлены ограничители.
13. К прессу приварить удобные ручки.
14. Окрасить всю конструкцию грунтовкой и установить вибромотор.

Видеоинструкция изготовления формы для шлакоблока, часть 1

Видеоинструкция изготовления формы для шлакоблока, часть 2

Для переоборудования обычного электродвигателя в вибромотор понадобится только добавить на его валы эксцентрики в виде приваренных болтов. Их оси должны совпадать. На болты можно накрутить гайки, подбирая нужную амплитуду и частоту вибрации. Больше информации вы найдёте в нашей статье «Вибростол своими руками».

Такая матрица может стать основой для стационарного или шагающего станка. Для её модернизации понадобится развитый навык слесаря и более точное исполнение. Вариантов станков множество и главным фактором является наличие подручного материала (металла).

Вибростанок для шлакоблока, видео

Материал для самодельных блоков

Теоретически «домашние» блоки можно производить из чего угодно — глина, опилкобетон, керамзитобетон и прочее. Оптимальный состав смеси — 1 часть песка, 1 часть цемента, 3 части граншлака.

Решающий момент — влажность смеси, которую легко определить «на глаз». Готовая смесь должна держать форму комка и не рассыпаться. Сырьё такой консистенции можно укладывать в матрицу и прессовать из него блоки. Вместо пустот можно использовать стеклянные бутылки, бой кирпича или остроугольный камень.

Как работает заводской станок для шлакоблока — видео с пояснениями

Работа с самодельным станком

Перед первой загрузкой смажьте все контактные плоскости маслом — раствор меньше будет липнуть на металл. Вибратор можно включать на любой стадии, но эффективнее всего это делать перед прессовкой. Позаботьтесь о надёжной электроизоляции мотора. Фартук должен закрывать его от попадания смеси.

Готовые блоки следует выдержать на открытом воздухе в летнюю погоду (от +10 до +30 °С) в течение 3-х суток. Поле с готовой продукцией необходимо накрыть полиэтиленом во избежание ранней пересушки.

Самая простая форма для блоков. Видео процесса работы

Возможно, такой станок и не станет источником надёжного и практически бесплатного материала для строительства жилого дома, но поможет существенно сэкономить на содержании хозяйства или возведении гаража. Применив для штукатурки стен кладочный раствор (1 часть цемента, 3 части песка), вы продлите срок службы кустарного шлакоблока как минимум в 1,5 раза.

Источник: http://www.rmnt.ru/story/instrument/kak-sdelat-vibrostanok-dlja-shlakobloka-svoimi-rukami.784643/

Инструменты

Использование шлакоблоков в строительстве позволяет снизить расходы на сооружение стен в несколько раз. Для изготовления данного материала требуется специальное оборудования, покупка которого является довольно затратным процессом. Предлагаем изучить рекомендации о том как сделать станок для шлакоблоков своими руками.

Шлакоблок — особенности материала и его назначение

Шлакоблоком называют строительный материал, по внешнему виду схож с камнем, который изготавливают с применением метода вибро пресса. Для его производства используется наполнитель в виде шлака, а связующим веществом выступает цементный раствор.

Существует два варианта производства шлакоблоков:

• промышленный;
• самостоятельный или домашний.

Чтобы изготовить шлакоблок своими руками применяют вибростанки малогабаритного типа, которые способны изготовить небольшие партии данного материала.

В соотношении с основными составляющими шлакоблока, а именно шлаком, в его состав входит один из материалов в виде:

• шлака;
• вулканического пепла;
• гранитного отсева;
• гранитного щебня;
• речной щебенки;
• песка;
• кирпичного камня;
• цемента;
• керамзита и т.д.

Материал, об изготовлении которого поговорим далее, имеет более низкие качественные характеристики и долговечность. Он отлично подойдет для сооружения построек хозяйственного назначения, сараев, складских сооружений.

Домашнее изготовление шлакоблока не позволяет провести весь технологический процесс в соотношении со всеми требованиями, которые к нему предъявляются.

Для того, чтобы шлакоблок приобрел необходимую жесткость требуется выдержать пропаривание, с помощью которого происходит насыщение его влагой и нагревание до определенной температуры, которая повышает прочность цемента. Хотя с помощью блоков, изготовленных на домашнем вибростанке получится отличное одноэтажное здание, срок службы которого составит минимум 25 лет.

Станок для шлакоблоков: особенности изготовления

Чтобы соорудить такого рода станок, следует иметь навыки работы со сварочным аппаратом и слесарским инструментом.

В качестве главной детали самодельного станка для шлакоблока выступает матрица, которая имеет форму для установки раствора. Матрица имеет вид металлического короба, в котором имеются определенные элементы, обеспечивающие пустоты в уже изготовленном изделии.

Именно матрица и является своего рода станком, для изготовления которого потребуется наличие:

• сварочного аппарата;
• болгарки;
• тисков;
• слесарного инструмента.

В качестве материалов потребуется приобрести:

• лист металла, толщиной в 3 мм, размером в 1 м²;
• один метр стальной трубы, диаметром от 7,5 до 9 см;
• стальной полосы толщиной 3 мм, а длиной в 30 см;
• электрического мотора, мощностью до 0,75 кВт;
• крепежи в виде болтов и гаек.

Инструкция по изготовлению станка для шлакоблока своими руками:

1. Сначала определитесь с размерами изделия, которое необходимо для строительства. Возможен вариант измерения уже готового шлакоблока, промышленного производства.

2. Из металлического листа вырежьте боковые участки станка, их должно быть две штуки, а между ними присутствует перегородка. Получится короб, имеющий две равные части.

3. В пустотах остается донная стенка, толщина которой минимум 3 см. Таким образом, удастся определить высоту цилиндра, который будет ограничивать пустоты.

4. Разрежьте трубу на шесть частей, длина которых будет равняться высоте пустоты.

5. Чтобы сделать каждый из цилиндров конусообразным, необходимо произвести надрезы каждого из них до центра, а затем сжать с помощью тисков и приварить друг к другу сваркой. При этом размер диаметра станет на два миллиметра меньше.

6. Приварите цилиндры с двух сторон и соедините их между собой с длинной стороны блока. Они должны быть расположены таким образом, чтобы пустоты, которые будут образовываться в точности копировали пустоты промышленного производства.

7. К крайним участкам добавляется по пластине, размером в 3 см. Она должна иметь отверстие, которое обеспечит ее фиксацию на поверхности проушин.

8. На центральной части каждого из матричных отсеков пропилите поверхность и к ней приварите проушины. Они помогу обеспечить возможность в временном креплении ограничителей для образования пустоты. Получится механизм, с помощью которого будут производиться шлакоблоки как монолитного или и не монолитного типа.

9. Выберите одну поперечную стенку, на которую приварите болты, в количестве четырех штук. Они выступают в качестве крепежей, для фиксации мотора.

10. В стороне загрузки смеси следует приварить детали в виде фартука и лопастей.

11. Произведите зачистку и полировку всех компонентов под дальнейшее их окрашивание.

12. Сделайте пресс, форма которого будет точно такой как и сам механизм, Для его сооружения понадобится пластина, отверстия которой будут больше диаметра цилиндра на четыре миллиметра. Она должна с легкостью помещаться в короб на высоту минимум 5 см.

13. Для обеспечения удобства работы с прессом, приварите к нему детали в виде ручек.

14. Покройте все составляющие механизма с помощью антикоррозийной грунтовки, а после ее высыхания установите мотор.

15. Далее производится проверка системы на работоспособность.

Для того, чтобы из стандартного электрического двигателя сделать мотор вибрационного характера следует установить на его валовые участки приваренные болты в виде эксцентриков. Они должны совпадать в осевом пространстве. На болтах устанавливаются гайки, от величины накрута которых зависит скорость и тип вибрации.

Чертежи станка для шлакоблока:

С помощью такой матрицы изготавливают как шагающий, так и дистанционный тип станка. Чтобы ее усовершенствовать требуется иметь хороший слесарский инструмент и опыт работы с ним.

Для изготовления такого рода блоков подойдет любой материал в виде глины, опилкобетона, керамзитбетона и т.д. Стандартная смесь должна состоять из одной части песчаного наполнителя, одной части цемента и трех частей шлаковых отходов.

Очень важную роль играет коэффициент влаги, которая содержится в готовой смеси. Для ее оптимального определения достаточно осмотреть состав, он не должен разваливаться, но в то же время должен быть эластичным и хорошо держащим форму.

Именно такую заготовку укладывают в матрицу для получения готового шлакоблока. Для образования пустот рекомендуется использование стеклянных бутылок, битого кирпича или остроугольного камня.

Учтите, что перед началом работы на станке для производства шлакоблоков, следует все детали смазать с помощью масла, таким образом удастся предотвратить прилипание готовой смеси к металлу. Включение вибратора возможно на любой из стадий производства, но лучше всего это делать перед прессовкой готового блока. Кроме того, электромотор следует надежно изолировать, с помощью фартука предотвращается попадание раствора на поверхность мотора.

Уже готовые шлакоблоки должны выдерживаться на улице, летом, при температуре от +12 до +30 градусов. Для того, чтобы блоки не пересушились, их накрывают полиэтиленовой пленкой.

Оборудование для производства шлакоблоков и технология их изготовления

Изготовления шлакоблока начинают с подготовки бетонного раствора, который состоит из цемента, воды и шлака. Все компоненты смешиваются между собой бетономешалкой или смесителем. Ручной замес раствора осуществляется дольше и требует огромных физических усилий, для его осуществления.

Все работы проводят исключительно при плюсовой температуре воздуха, так как при морозе происходит застывание воды. Когда раствор готов, его засыпают в форму, которая бывает пустотной или монолитной. Стандартный размер каждого блока 39х19х18.

Далее производится уплотнение готового раствора. Данную операцию проводят с помощью пресса или вибрирования. Срок проведения вибропресса занимает минимум 30 секунд.

Когда блок имеет уже уплотненную структуру, с него снимают форму, а сам блок устанавливается на пол или на поддон. Процедура высыхания шлакоблока длится при естественной температуре воздуха, которая не должна быть менее двадцати градусов. Таким образом, удастся получить материал, пригодный для дальнейшего строительства. Во избежание пересыхания материала следует обеспечить максимальную влажность воздуха.

После высыхания шлакоблоков они приобретают дополнительную прочность и отправляются на хранение в сухое место в виде складского помещения.

В качестве сырья используются разнообразные по составу материалы. На выбор того или иного сырья влияют возможности оборудования, на котором изготавливается шлакоблок и тип сооружения, которое будет из него возводиться.

Самыми распространенными вариантами наполнителей для изготовления шлакоблоков своими руками выступают материалы в виде:

• кирпичных отходов;
• песка;
• щебня;
• золы;
• керамзита и т.д.

Количество того или иного ингредиента зависит от требований к конечной продукции.

Довольно частым составляющим для изготовления шлакоблока выступает пластификатор, который улучшает технические характеристики готового материала. Кроме того, использование пластификаторов увеличивает прочность готового здания его устойчивость перед морозом и влагой.

После изготовления шлакоблоков предстоит процесс строительства и непосредственного возведения стен из шлакоблоков. Еще один важный фактор, влияющий на качество конструкции из шлакоблока — финишная отделка и утепление готового здания.

Стандартный состав приготовления смеси для шлакоблоков состоит из:

• одной части цемента;
• девяти частей шлака;
• 50% от количества цемента воды.

Еще один вариант изготовления шлакоблоков предполагает использование:

• четырех частей мелкого отсева;
• четырех частей гранитного шлака;
• одной части цемента на 50% воды.

Производство шлакоблоков — общие требования к выполнению работ

Для изготовления качественного шлакоблока следует придерживаться таких правил:

• знать четкую рецептуру и состав смеси;
• следовать технологии изготовления шлакоблоков;
• иметь достаточно профессиональное оборудование.

Кроме того, залогом качественного шлакоблока, изготовленного в домашних условиях является использование крупного песка, доменного шлака, качественного цемента с минимальной маркой в 400. Кроме этого, требуется наличие специального оборудования, имеющего вибропресс.

Для изготовления шлака отлично подходит перегоревший уголь, который используется в качестве наполнителя. Одним из важных требований к производству шлакоблоков выступает соблюдение симметричной и ровной геометрической формы готового изделия. Так как от количества неровностей и изъянов шлакоблока зависит количество раствора, который требуется для возведения готового здания. Во избежание появления данного дефекта, следует наполнять форму до верха и даже больше, так как при проведении вибрации готовая смесь уплотняется и уменьшается в размере.

Включение виброформы происходит каждый раз с интервалом в 6-15 секунд. Далее происходит прекращение вибрации и оценка готового изделия. Если раствор находится ниже, чем крайняя черта матрицы, то на него устанавливается прижимная крышка и снова включается вибрация. Далее происходит упирание прижима в ограничитель, вибрация выключается, а форма вытаскивается с устройства.

Шлакоблоки своими руками: инструкция по изготовлению

При самостоятельном изготовлении шлакоблоков следует подбирать состав смеси исходя из типа шлакоблочного станка. Так как качество вибрации напрямую определяет свойства конечного продукта.

Предлагаем вариант стандартного рецепта для изготовления шлакоблоков:

• семь ведер шлакового наполнителя;
• два ведра песка;
• два ведра гравия;
• полтора ведра цемента;
• от полтора до трех ведер воды.

Учтите, что количество воды влияет на структуру и качество блоков. Раствор после прессования не должен растекаться. Если готовую смесь кинуть на землю и при этом она растечется, а в кулаке — снова соединится, то именно такой тип раствора подойдет для изготовления шлакоблоков.

Если для изготовления шлакоблоков используется помещение, то в нем должен присутствовать ровный пол и хорошая вентиляция, но все же, рекомендуется производить шлакоблоки на открытом воздухе.

Самодельные станки для шлакоблоков предполагают изготовление данного материала по нижеприведенной инструкции:

1. Налейте раствор в форму для шлакоблоков. Включите вибратор на пять секунд. При недостаточном количестве раствора добавляется еще немного смеси. Установите прижим, и включите вибратор еще раз. Когда прижимное устройство находится на ограничителях, то процесс изготовления считается завершенным.

2. Происходит включение виброформы еще на 8 секунд и далее форму вынимают без выключения вибратора.

3. Сушка блоков занимает период времени от четырех до девяти дней. Полная прочность достигается по истечению месяца. Главными условиями их хранения выступает высокая влажность и температура.

4. Транспортировка блоков в помещение происходит по истечению минимум дня, после их изготовления. При наличии пластификатора в составе для приготовления шлакоблоков, их транспортировка происходит через шесть часов, после изготовления.

5. Хранение шлакоблоков происходит в виде пирамиды. По истечению нескольких месяцев, они становятся пригодными к строительству.

Источник: http://strport.ru/instrumenty/stanok-dlya-shlakobloka-svoimi-rukami

Вибрационный станок для изготовления шлакоблока и его схема

Шлакоблок на сегодня является одним из наиболее востребованных стройматериалов благодаря своей практичности и невысокой стоимости.

Для изготовления блоков используются специальные станки, позволяющие поставить процесс их изготовления на поток.

Рассмотрим подробнее станок для шлакоблоков, который можно изготовить своими руками. Данное оборудование дает возможность значительно сэкономить, так как приобрести уже готовый вибростанок в большинстве случаев гораздо дороже.

Технология производства шлакоблоков

Особенностью шлакоблоков является то, что их можно изготавливать своими руками. Это упрощает и удешевляет процесс строительства.

Процесс производства состоит из следующих этапов:

1. Приготовление бетонной смеси, состоящей из цемента, наполнителя и воды. В качестве наполнителя используются шлак, отсев, керамзит, бой кирпича, песок и другие измельченные материалы.
2. Полученным раствором заполняются специальные формы, входящие в комплект используемого оборудования. Для этого применяются станки для шлакоблоков. Они устроены таким образом, что раствор уплотняется в формах посредством воздействия на него вибрации.
3. Готовые блоки затвердевают в течение нескольких суток. Сократить время застывания раствора способны особые добавки, вводимые в его состав на этапе подготовки раствора перед его укладкой в формы.

Разновидности станков

Станки для шлакоблоков могут различаться сложностью конструкции:

1. Разборная конструкция из дерева или металла. Ее очень просто изготовить своими руками, а размеры выбрать такие, с которыми впоследствии удобно будет работать. Она может иметь различные размеры, зависящие от того, сколько блоков будут изготавливаться одновременно. Проще всего будет изготовить формы из дерева, в продольных стенках которых необходимо прорезать пазы для вставки перегородок. Для производства пустот используются бутылки для шампанского или наполненные водой пластиковые бутылки. Вибропрессование в этом варианте не применяется.
2. Вибростанок, в котором получаются более качественные и долговечные изделия, имеющие более правильную геометрию. Он состоит из формы, установленной на стол или специальную подставку. В комплект вибростанка также входит электродвигатель. С помощью такого приспособления можно за короткое время изготовить полнотелые или пустотелые блоки в достаточно большом количестве. Вибростанок может быть оборудован подъемным устройством, позволяющим вынимать блоки из формы.

Выбирать разновидность станка следует, исходя из предполагаемых целей. Допустим, для производства блоков на строительство гаража или бани достаточно самого простого варианта, а для массового производства применение электрического вибропресса становится обязательным. Последний вариант является более предпочтительным, так как материал дополнительно подвергается воздействию вибрации, что повышает прочность шлакоблока за счет дополнительного уплотнения.

Формы для блоков

В качестве шаблона для производства шлакоблоков используются деревянные или металлические формы. Стандартными считаются их размеры 390х190х190 мм. Однако можно задать и другие габариты, по своему усмотрению. Высота формы должна превышать высоту будущего блока примерно на 5 мм, так как в процессе вибропрессования изделие даст небольшую усадку. Если формы изготавливаются из листового металла, то все сварные швы необходимо располагать с наружной стороны, чтобы они не затрудняли выемку готовых изделий.

Пустоты в формах могут быть округлыми, прямоугольными или квадратными. Основное условие к их геометрии — они должны иметь небольшую конусность, обеспечивающую свободное снятие формы с готового блока.

Объем пустот не должен превышать 30 % объема всего блока. В этом случае будет сохранена прочность изделия.

Размеры форм приведены на рисунке. Реальные размеры форм, изготовленных своими руками, могут отличаться от рекомендуемых.

Вибратор для станка

В качестве вибратора для станка можно использовать любой электродвигатель, на оси которого установлен эксцентрик. Это может быть металлическая пластина со смещенным центром тяжести или какой-либо груз. Для смещения оси достаточно просверлить в пластине пару отверстий. Без эксцентрика создание вибрации будет невозможным. Вибратор должен жестко крепиться к станку. Своими руками вибратор можно сделать из двигателя стиральной машины или пылесоса.

Если подходящих б/у двигателей найти не удалось, то в магазине можно купить электрический настольный наждак с двумя шлифовальными дисками. Вместо точильных дисков нужно установить эксцентрики, смещенные в одну сторону. Так как этот прибор уже имеет удобные крепежи, для установки на станок, его использование более предпочтительно.

Изготовление станка своими руками

Чтобы сделать своими руками станок для шлакоблоков, потребуются следующие инструменты и материалы:

• Болгарка.
• Сварочный аппарат.
• Разметочные инструменты.
• Слесарные инструменты.
• Стальной лист толщиной 3-5 мм.
• Трубы диаметром 7-9 см.
• Профильные трубы диаметром 3-5 см.
• Электрический мотор, который будет выполнять функцию вибратора.

Порядок изготовления вибропресса:

Изготовление формы

Стандартная форма сваривается своими руками из листового металла по размерам шлакоблока. Предварительно необходимо раскроить металл болгаркой, а затем произвести примерку составных частей. Рекомендуется сразу же делать двойную конструкцию, для производства двух блоков одновременно. На пластинах, внутри формы, закрепляются трубы, служащие заполнителями пустот. Они завариваются заглушками с обеих сторон. Труб может быть две или три. Их количество зависит от используемого диаметра. Например, если диаметр труб составляет 100 мм, то размеры шлакоблока позволят разместить в нем только 2 таких трубы.

Высота труб соответствует высоте стенок конструкции. Пластины имеют высоту около 6 см. Они располагаются вертикально, в верхней части формы. Пластины не только соединяют между собой трубы, но и служат ограничителями крышки в процессе вибрирования. Они не будут препятствовать снятию формы, так как находятся в ее верхней части.

Готовая конструкция должна закрываться металлической крышкой. В крышке необходимо прорезать отверстия своими руками, диаметр которых немного превышает диаметр труб. Также на крышке приварены ручки для удобства снятия.

Изготовление основания

Своими руками изготовить основание можно из обычной или профильной трубы. Вначале из профильных труб сваривается опорная рама, которая будет стоять на земле. К раме привариваются вертикальные стойки, соединяемые в верхней части поперечиной. Это будет одновременно ручка и опора для подъемного устройства. Форма способна свободно перемещаться на вертикальных стойках благодаря особому виду соединения со стойками.

На основании рекомендуется установить колесики. С их помощью можно будет передвигать устройство после подъема формы. Таким образом, свежие шлакоблоки будут оставаться на том месте, где были произведены, а станок будет изготавливать очередные изделия уже на другом месте.

Монтаж подъемного механизма

Такой механизм обеспечивает быстрое снятие готовых блоков из станка. Наиболее простым решением является приваривание к форме обычных ручек. В этом случае достаточно просто поднимать конструкцию своими руками, освобождая блоки. Более удобной системой является использование рычагов. На верхнюю ручку крепится рычаг, обеспечивающий поднятие формы. При этом форма перемещается по вертикальным стойкам. Подняв форму, станок перемещают на другое место.

Установка вибратора

На вибростанок крепится электродвигатель. Его можно закрепить болтовым соединением, либо изготовить для его установки специальную площадку. Такой вибратор ни с чем не соединяется, но воздействует вибрацией на залитый в станок раствор.

Работа станка

Станки для шлакоблока работают по следующему принципу:

• Форма наполняется полужидким раствором с учетом того, что готовый блок после вибрации даст небольшую усадку.
• Формы закрываются сверху крышками.
• На 10-15 секунд включается электромотор, в результате чего раствор подвергается воздействию сил вибрации.
• Формы снимаются вручную или с помощью системы рычагов. Готовые блоки остаются лежать на местах их изготовления.

Воспользовавшись данной информацией, можно своими руками изготовить вибростанок для производства недорогих шлакоблоков. Готовые изделия должны не менее суток находиться в неподвижном состоянии, после чего их можно переносить на место постоянного хранения. Несмотря на то, что максимальной прочности шлакоблок достигает через месяц после изготовления, уже через неделю его можно применять для кладки всевозможных сооружений.

Источник: http://kamedom.ru/shlakobeton/stanok-dlya-proizvodstva.html

Станок для изготовления шлакоблоков своими руками — чертежи

В малоэтажном строительстве все чаще стали применяться шлакоблоки, как достойная альтернатива традиционным стеновым материалам. Шлакоблок отличается от кирпича в первую очередь размерами, которые позволяют проводить строительство в кратчайшие сроки. Очень многие в целях экономии предпочитают изготавливать шлакоблок самостоятельно, не тратясь на его покупку, а кто-то сформировал небольшой бизнес по производству шлакоблоков.

1. Как сделать станок для шлакоблока
2. Технология изготовления шлакоблока своими руками
3. Что такое вибропресс
4. Как изготовить матрицу своими руками
5. Состав смеси для шлакоблока

Как сделать станок для шлакоблока

Сначала определимся, какие цели мы ставим перед собой. Если нам нужно построить хозяйственное помещение небольших размеров, сарай, летнюю кухню или времянку, это дело одно. В том же случае, если мы собираемся продавать шлакоблок, то подход к его изготовлению должен быть совсем другим. Во-первых, массовое производство шлакоблока требует стабильности рецептуры, иначе изготовить качественный шлакоблок будет просто невозможно. Во-вторых, станок для изготовления шлакоблока своими руками чертежи которого мы привели прямо здесь, не предназначен для крупносерийного производства по вполне понятным причинам.

Надежность и производительность станка, собранного из чего попало, не идет ни в какое сравнение со станком, изготовленным в условиях производства, где есть хотя бы намек на гарантию качества. Тем не менее, изготовить пару сотен шлакоблоков не запрещается никому пока что, поэтому мы представляем чертежи с размерами для вибростанка.

Технология изготовления шлакоблока своими руками

Изготовить шлакоблок можно и в курятнике, смотря какие требования по качеству к нему предъявлять. Общие принципы и технология изготовления шлакоблока никак не отличается от промышленной. Шлакоблок имеет стандартные размеры, форму и характеристики. Формы мы добиться сможем и самостоятельно, в зависимости от уровня мастерства и степенью владения сваркой, токарным станком, болгаркой и элементарным слесарным инструментом.

Как бы там ни было, а шлакоблок должен быть размерами 39х19х188, иметь три отверстия в теле. Это только линейные характеристики. Если говорить о физико-технических, то нет никакой гарантии, что гаражный шлакоблок будет соответствовать стандартам. В любом случае, он будет отличаться от промышленного, хорошо это, или плохо.

Для изготовления смеси под шлакоблок используют следующие материалы:

1. Шлак.
2. Песок.
3. Цемент.
4. Модифицирующие добавки.

Правильный шлакоблок получится только методом вибропрессования, с которым стоит ознакомиться детальнее.

Что такое вибропресс

Грубо говоря, вибропресс — это мощный стол, столешница которого подвешена на пружинах или другим способом. Вибрация столешницы происходит за счет смещения центра тяжести в эксцентрике, который прикреплен к выходному валу электродвигателя.

Есть несколько видов подвешивания виброплиты — пружинная подвеска, на резиновых подушках, но тросах. Прочная станина должна надежно и устойчиво стоять на земле, в то время, как виброплита уплотняет шлакобетонную смесь. В станках, изготовленных промышленным способом, балансир со смещенным центром тяжести установлен непосредственно под виброплитой, и жестко к ней крепится. Самодельные вибростолы используют разные схемы привода балансира, но в основном, это ременной привод, причем такая конструкция надежностью и качеством изготовления шлакоблока.

Как изготовить матрицу своими руками

Форма для изготовления шлакоблока — самое главное в процессе и самое главное в комплектации станка. Без правильной формы весь смысл самостоятельного изготовления шлакоблока превращается в бесполезный кружок Умелые руки. Чем больше неровностей и пустот будет в шлакоблоке, тем дольше будет возводиться стена, и тем некачественнее будет кладка. В процессе изготовления на вибростоле шлакобетон имеет свойство усаживаться, и это вполне естественно, поскольку вся суть вибростола в том, чтобы максимально уплотнить раствор, прогнав из него весь воздух.

Если матрица не будет это учитывать, шлакоблоки будут разных размеров, и нормальную кладку из них выполнить будет очень проблематично. Поэтому в профессиональных станках применяют еще и пресс для быстрой стабилизации смеси. Чертежи матрицы и пошаговый процесс ее изготовления пояснений не требуют. На фото все прекрасно видно, а соблюдая эти размеры, вы получите идеальный шлакоблок.

Состав смеси для шлакоблока

Единого универсального состава нет. Самая главная составляющая шлакобетона — цемент. Шлаком может выступать какой угодно материал:

• зола угольная;
• шлак доменный;
• керамзит;
• гранулированный шлак;
• шлак котельный;
• обработанные опилки.

А также самые разнообразные смеси из этих шлаков. Цемент берут, как правило, марки М400, а песок предпочтителен просеянный кварцевый. В обязательном порядке в раствор добавляют пластификаторы, модифицирующие присадки, меняющие свойства шлакобетона в зависимости от конкретных обстоятельств. Пропорции при смешивании рекомендуют соблюдать такие:

• шлак — 7 частей;
• цемент М400 — 1,5 части;
• песок — 2 части;
• вода — по необходимости, но не более 3-х частей.

Как видим, с изготовлением шлакоблока своими руками не так все просто, но если постараться и проявить терпение и мастерство, обязательно все получится.

Источник: http://stroydetali.com/stanok-dlya-izgotovleniya-shlakoblokov_/

Изготовление шлакоблоков своими руками: инструкция изготовления в домашних условиях

Шлакоблок является одним из наиболее востребованных строительных материалов. Изготавливается по методу вибропрессования из бетонного раствора. Из шлакоблоков возводятся самые разнообразные постройки – от сараев и гаражей до бань и жилых домов.

Изготовление шлакоблоков своими руками

Планируете что-нибудь построить из шлакоблоков? Сделайте их самостоятельно! Ничего сложного в технологии производства этих бетонных блоков нет. Нужно досконально разобраться в порядке работы, узнать основные требования и выдержать рецептуру.

Общие рекомендации и требования

Размеры шлакоблока стандартизированы – 188 х 190 х 390 мм. Каждый блок имеет отверстия. Обычно их 3. Для изготовления строительных элементов используется смесь из цемента марки не ниже М400, доменного шлака и крупнозернистого песка. Нередко добавляются дополнительные наполнители и пластификаторы.

Можно изготавливать блоки как вручную с помощью форм, так и при помощи оборудования с функцией вибропрессования.

В среднем одного мешка цемента хватает для изготовления 36 блоков. Экономия очевидна.

Шлакоблок должен иметь правильную геометрию. Даже небольшие неровности приведут к ухудшению качества кладки. Чтобы получать ровные блоки, формы нужно наполнять не просто до краев, а с небольшой горкой, т.к. во время вибрации бетон слегка утрясется и осядет.

Цены на различные виды строительных блоков

Как готовить раствор?

Какого-то универсального состава раствора для изготовления шлакоблоков нет – у каждого мастера свой уникальный рецепт. В целом же нужно ориентироваться на особенности состава шлака.

Составляющие	Объем, л, на один блок	Прочность высохшего блока на сжатие, кг/см2	Морозостойкость готового блока, циклов	Коэффициент теплопроводности готового шлакоблока
Шлак до 8 мм	10	30-40	30	0.35-0,4
Песок до 3 мм	1,8
Цемент	2,75
Вода	1,5

Есть стандартная «заводская» рецептура, можете ориентироваться на нее. Пропорции следующие:

• шлак – 7 частей;
• песок – 2 части;
• цемент – 1,5 части;
• вода – 1,5-3 части. Подробнее об определении необходимого количества воды будет рассказано далее.

Полезный совет! Ранее приводились стандартные габариты шлакобетонных блоков. Однако для частной застройки удобнее использовать изделия с размерами 400х200х200 мм.

Помимо шлака в состав таких блоков можно включать золу, опилки, гипс, бой кирпича, продукты сгорания угля, гравий и прочие подобные материалы.

Дополнительно в состав раствора рекомендуется добавить пластификатор для бетона. Хватит 5 г на блок. Благодаря пластификатору будут увеличены показатели водонепроницаемости, прочности и морозостойкости изделий.

Пластификатор для бетона

Уделите особое внимание определению необходимого объема воды. Ее надо добавить столько, чтобы изделия не растекались после формирования.

Можете сделать простой тест. Бросьте горсть раствора на землю или другую поверхность. Если он рассыпался, но при обратном сжатии руками вновь соединился в единую массу – консистенция оптимальная.

Делаем шлакоблоки вручную

Если запланировано не слишком масштабное строительство, блоки можно сделать без вибропресса.

Изготавливаем форму

Собираем форму размерами 40х20х20 см. При желании можете корректировать размеры на свое усмотрение. Для изготовления формы используем металлические листы либо деревянные доски.

Конструкция предельно простая: дно и боковые стенки. Стенки крепим с учетом выбранных ширины и длины блока. Высота граней формы также должна соответствовать запланированной высоте строительных элементов.

Полезный совет! Вы можете сделать формы с ячейками для одновременного изготовления 4-6 блоков – очень удобно. Нужно лишь увеличить длину и ширину внешних граней и установить между ними перегородки.

Подготовьте пустые стеклянные бутылки. Их вы будете использовать для создания пустот в блоках.

Вариант формы для шлакоблока

Заливаем блоки

Равномерно заливаем раствор в форму до краев.

Закладка смеси в форму

Помещаем в залитую массу бутылки горлышком вверх. Разравниваем поверхность заливки, удаляя излишки раствора.

Схема размещения бутылок в залитых блоках

Ждем порядка 5 часов и достаем бутылки. Шлакоблоки же оставляем в формах на сутки, после чего аккуратно их вынимаем и раскладываем по горизонтальной поверхности штабелями.

Оставляем блоки сушиться на месяц. Лишь спустя указанное время материал можно будет использовать для строительства.

Изготовление шлакоблоков

Полезный совет! На время сушки накройте блоки полиэтиленовой пленкой. Она защитит изделия от растрескивания во время жары и не даст им намокнуть в случае дождя.

Делаем шлакоблоки на станке

Станок позволяет существенно повысить производительность работы. Оборудование имеет довольно простую конструкцию.

Вибростанок

Собираем станок

Главный элемент самодельного вибропрессовочного станка – форма (матрица) для шлакобетонного раствора. По своей конструкции такая форма является металлической коробкой с внутренними элементами в виде пустот. Ограничители для создания пустот также могут быть съемными.

Станок для шлакоблоков компактный

Набор для работы включает следующие материалы и инструменты:

• аппарат для сварки;
• стандартный набор слесарных инструментов;
• болгарку;
• тиски;
• листовую сталь толщиной 3мм. Уйдет около 1 м 2 ;
• трубу диаметром 7,5-9 см. Нужен примерно 1 м трубы;
• металлическую полосу толщиной 3 мм. Понадобится порядка 30 см материала;
• электродвигатель мощностью 0,5-0,75 кВт;
• гайки;
• болты. Станок для шлакоблоков компактный Вид сбоку Вид спереди

Вид спереди

Первый шаг. Изготавливаем форму по размерам будущих блоков. Вырезаем из листовой стали боковые грани матрицы. Будем делать форму сразу на 2 блока. Для этого вырезаем из стали внутреннюю центральную перегородку и закрепляем ее в ящике.

Второй шаг. Определяем высоту элементов для оформления пустот.

Важно! В соответствии с технологией высота пустот должна быть такой, чтобы донная стенка имела толщину от 3 см.

Третий шаг. Отрезаем 6 кусков трубы по длине цилиндров-ограничителей для оформления пустот.

Четвертый шаг. Придаем трубам конусную форму. Для этого продольно прорезаем каждый кусок трубы до середины, обжимаем тисками и соединяем с помощью сварочного аппарата. Завариваем каждый конус с обоих краев.

Пятый шаг. Соединяем ограничители в ряд по длинной грани шлакоблока. Добавляем по краям ряда по пластине 3-сантиметровой толщины с отверстиями для скрепления с проушинами.

Шестой шаг. Делаем посередине каждого такого отсека формы пропилы. С обратной грани формы привариваем проушины. Они позволят выполнять временное крепление элементов для создания пустот. Очень удобное решение – можно будет убирать цилиндры и делать монолитные блоки.

Станок для шлакоблоков компактный (пресс сверху) Пресс станка Пресс станка

Седьмой шаг. Снаружи одной из поперечных стенок навариваем 4 болта для крепежных отверстий вибромотора.

Восьмой шаг. С помощью сварки прикрепляем со стороны загрузки фартук и лопасти по краям.

Девятый шаг. Готовим все элементы конструкции к покраске – зачищаем их и тщательно полируем.

Десятый шаг. Делаем пресс. Он будет иметь вид пластины с отверстиями, повторяющими расположение отверстий в блоке.

Важно! Диаметр отверстий на пластине должен превышать аналогичный параметр для углублений в блоке примерно на 0,5 см.

Пластину изготавливаем такого размера и закрепляем ее таким образом, чтобы она могла входить вглубь коробки в месте установки ограничителей на 5-7 см.

В завершение остается приварить к прессу ручки, покрыть конструкцию грунтовочной смесью и смонтировать вибромотор.

В подходящий вибромотор можно превратить обыкновенный электрический двигатель. Для этого необходимо приварить на валы двигателя эксцентрики. Сильно заморачиваться не будем – просто приварим болты так, чтобы их оси совпадали. Для регулирования частоты и силы вибрации накручиваем на приваренные болты гайки.

Станок для шлакоблоков компактный Мотор Мотор Виброустройство

Цены на станки для шлакоблоков

Делаем блоки

Рекомендации по приготовлению раствора приводились выше. Можете использовать стандартный рецепт либо же модифицировать его на свое усмотрение. Главное получить оптимальную вязкость. Ее можно определить «на глаз» — комок смеси должен устойчиво держать форму.

Перед загрузкой смеси смазываем контактные металлические плоскости маслом. Благодаря этому раствор не будет прилипать к железу.

Укладываем готовую смесь в матрицу и приступаем к прессованию.

Устанавливаем наполненные формы на виброплиту и даем ей утрамбовать раствор на протяжении 5-15 секунд. Спустя указанное время добавьте в форму еще раствора, т.к. загруженный ранее неизбежно осядет.

Повторяем процесс, только на этот раз не выключаем виброплиту, пока прижим не достигнет ограничителей. Снимаем форму до момента остановки станка.

Готовый шлакоблок

Даем блокам 1-3 суток на первичную просушку, аккуратно вынимаем их из блоков, раскладываем по ровной горизонтальной поверхности и накрываем полиэтиленовой пленкой. Использовать материал по назначению можно не ранее чем через месяц.

Сравнение характеристик шлакоблоков и пеноблоков

Видео – Изготовление шлакоблоков своими руками

Источник: http://stroyday.ru/stroitelstvo-doma/pechi-i-sistemy-otopleniya/izgotovlenie-shlakoblokov-svoimi-rukami.html
