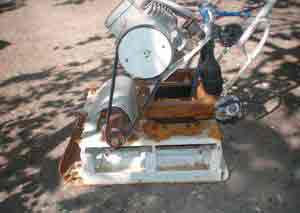

Виброплита своими руками

Собираем своими руками электрическую виброплиту 220В

Домашние мастера выполняют строительные работы максимально экономно. В таком случае помогает заранее собранный самодельный инструмент. Комплектующие для него обычно подбираются из подручных материалов. В последнее время востребованной оказывается собранная виброплита своими руками с электродвигателем. Ее применяют для укладки тротуарной плитки, утрамбовывания мелкого грунта, в процессе закладки фундамента.

Основные компоненты конструкции виброплиты

Перед тем, как сделать виброплиту своими силами в гаражных условиях, потребуется подготовить схему или даже составить чертежи в масштабе, чтобы упростить дальнейшую сборку. Основными составляющими в конструкции являются такие части:

  • каркасная рама;
  • базовая металлическая площадка;
  • электромотор;
  • система трансмиссии;
  • подвеска;
  • управленческий блок.

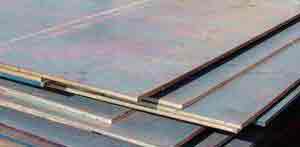

Базовую плиту подбирают из толстостенного стального листа или из ковкого чугуна, чтобы во время работы не происходило разрушений материала. Этому способствует относительная вязкость металла и минимальная хрупкость. Категорически не допускается к сборке чугун сомнительного качества с большим количеством трещин или литейных раковин. При работе с песчаными и гравийными смесями он будет разрушаться от внешнего воздействия.

Листовой металл с самой большой толщиной понадобится, чтобы сделать подошву и груз для эксцентрика

Важно иметь первоначально правильные геометрические размеры базы, так как если сделать виброплиту своими руками в соответствии с этим правилом, то площадка будет самоочищаться от налипания грунта. Площадь также подбирается оптимальной, без необоснованного увеличения. Небольшая рабочая поверхность способствует качественному уплотнению площадки.

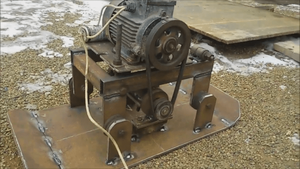

Популярные чертежи демонстрируют достаточно простое устройство самодельной виброплиты с электродвигателем. По кинематической схеме на платформе базируется вибратор, а над ним монтируется электро двигатель. Для соединения этих элементов между собой предусмотрена клиноременная передача или соединительная муфта. Фактически мотор обеспечивает вращение, передаваемое вибратору, а он далее формирует колебательный процесс.

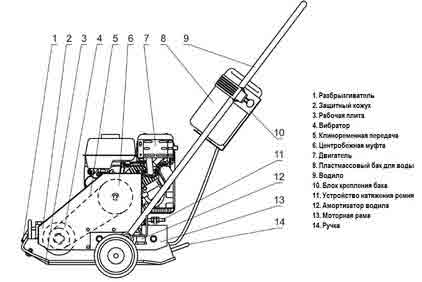

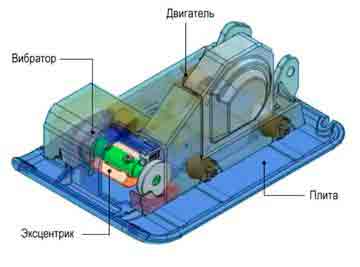

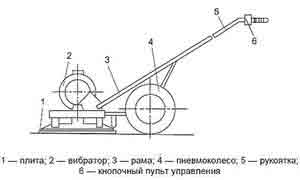

Схема самой простой конструкции виброплиты

Получаемая энергия отдается плите, а от нее переходит к уплотняемому грунту. Во время утрамбовки под укладку тротуарной плитки или для иных целей частицы материала заполняют пустоты в насыпи. В результате получается плотное ровное покрытие.

Типы используемых виброплит

Самодельные конструкции предполагают наличие силовой установки, обеспечивающей основную работу. Используются часто три типа моторов:

  • дизельный;
  • бензиновый;
  • электро 220В.

Двигателя на солярке уместны, когда постоянно требуется большое усилие. В бытовых условиях они малооправданы. Хотя нередко встречается виброплита из мотоблока с установленным двухтактным мотором.

Аппараты с бензиновым двигателем, как и предыдущие конструкции, являются автономными, но чрезвычайно шумными в работе. Двигатель для них подбирается экономный с мощностью в несколько Ватт.

Рекомендованная мощность двигателя — 1,5-2 кВт при 4000-5000 об/мин. Меньшая мощность не даст нужной скорости вращения вала, соответственно, виброусилие будет недостаточным

Оптимальным решением для многих оказывается виброплита электрическая своими руками собранная. Достаточно провести к месту работы на участке электричество и можно приступать к утрамбовке грунта. Позитивным фактором служит отсутствие выхлопных газов во время процесса.

По классификации принято делить изделия на несколько групп:

  • легкие – масса менее 70 кг;
  • универсальные – до 90 кг;
  • средней тяжести – 90-140 кг;
  • тяжелая группа – более 140 кг.

Первая группа уместна для обработки придомовой территории, где предполагается прессование слоя не более 15 см. Универсальная актуальная для обработки 25 см. Более тяжелые аппараты рассчитаны на 50-60 см.

Чем больше уплотняемый слой, тем тяжелее должна быть машина

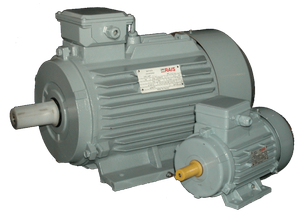

Важно грамотно подбирать электродвигатель для виброплиты. Ведь слишком слабая модель на массивной плите станет тонуть в слоях грунта. Оптимальным считается соотношение, при котором на 100 кг массы используется 5 л.с. или 3,7 кВт.

Подготовка необходимого комплекта

Чтобы сделать виброплиту в домашних или гаражных условиях, не требуется искать каких-то редких либо дорогостоящих деталей. В процессе окажутся востребованными такие инструменты:

  • сварочный аппарат и пачка электродов 3 мм диаметром;
  • полукилограммовый молоток;
  • угловая шлифмашинка с дисками по металлу;
  • набор гаечных ключей и отверток.

Составляющие для аппарата будут включать такой набор:

  • Площадный движок с возможностью включения в бытовую электросеть 220 В. Новый вибратор для виброплиты будет стоить достаточно дорого, поэтому рекомендуется приобретать советские аппараты на разборках или радиорынках. Иногда мастера монтируют даже двигатели со старых стиральных машинок, но недостатком такого метода служит отсутствие возможности регулировки вибрации.

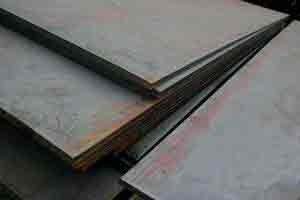

  • Листовой метал толщиной 8-10 мм. Площадь подбирается с учетом того, что края будут загибаться. Оптимальный параметр для бытовых условий составляет 50х80 см плюс припуск на загиб. Найти лист можно на металлоплащадках.

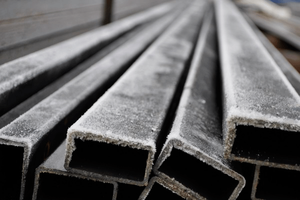

  • Пара швеллеров на 80 мм или куски строительного профиля, которые будут привариваться поперек конструкции. Они нужны для крепления и удержания электродвигателя.
  • Металлическая труба диаметром 20 мм. Ее длина рассчитывается исходя из роста пользователя. Ручка для среднего роста будет оптимальной 120 см, поэтому понадобится около 3 м заготовки.
  • Комплект метизов для крепления мотора, включающий болты М10-М12, гайки к ним, обязательно гроверные шайбы для минимизации влияния вибрации.

Снизить степень влияния вибрации на оператора удастся с помощью вмонтированных допприспособлений. Зачастую для этого используются автомобильные элементы подвески. Без них тоже все будет работать, но оператор станет быстрее утомляться.

ВИДЕО: Изготовление виброплиты своими руками, пошагово, с ошибками и их решением

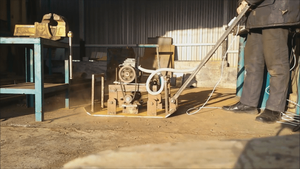

Пошаговый алгоритм сборки виброплиты своими руками

На первоначальном этапе готовится базовая площадка из металлического листа с помощью болгарки и сварочного аппарата. Отмеряем 10 см от переднего и тыльного края и делаем запил УШМ на половину толщины листа 4-5 мм. При помощи молотка или молота загибаем по этой линии заготовку примерно на 30-40 градусов. Такие салазки снизят вероятность зарывания платформы в грунт, а также позволят перемещать установку в нужном направлении.

Разрезы стоит укрепить с помощью сварки. Электродами формируем внутреннее ребро жесткости, фиксирующее сгиб в нужной позиции. Располагаем швеллеры поперек хода таким образом, чтобы примерная их ось соответствовала расстоянию крепления опор двигателя. Привариваем планки к внутренней поверхности.

Есть два способа крепления мотора. В первом случае используются просверленные отверстия в швеллере для продевания сквозь них болтов. Во втором случае болты приваривают к швеллерам и сажают движок сверху. Данный метод считается более надежным, однако, требует очень четкого соблюдения межосевых расстояний.

При установке электродвижка на площадку стоит знать, что советские модели ИВ-98 имеют внутренний эксцентрик для виброплиты. Его можно подстраивать под оптимальные параметры силы вибрации. Закручиваем гайки, предварительно накинув под них гроверы.

Ответственным этапом является крепление ручки. Для гашения вибрации на ней оказываются полезными сайлентблоки от отечественных или зарубежных автомобилей. Г-образные элементы привариваем к отогнутой части площадки. На них надеваем резиновые элементы, через которые соединена будет ручка.

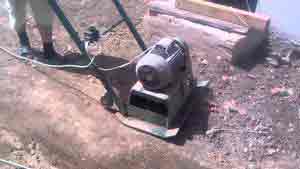

В домашних условиях удается собрать модель массой 40-50 кг. Этого хватает для прессования 10-12 см грунта.

При длительной работе самодельной машины отдельные части электрической схемы могут перегреваться, поэтому необходимо использовать УЗО.

ВИДЕО: Как немцы подготавливают площадку для укладки тротуарной плитки, брусчатки

Источник: http://www.portalteplic.ru/aktualnie-voprosi/vibroplita-elektricheskaja-220v-svoimi-rukami-chertezhi/

Как изготовить своими руками виброплиту: советы умельцу

В последнее время высокая стоимость строительного оборудования побуждает владельцев дачных участков и домов изготавливать его самостоятельно.

Имея определенные технические навыки, трудолюбие и упорство, умельцы легко справляются с такой задачей.

Для чего нужна виброплита?

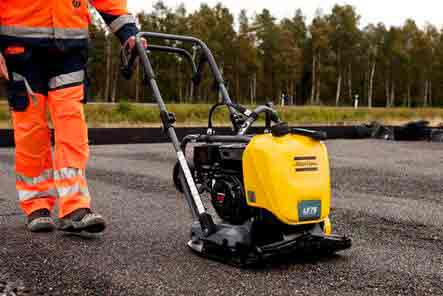

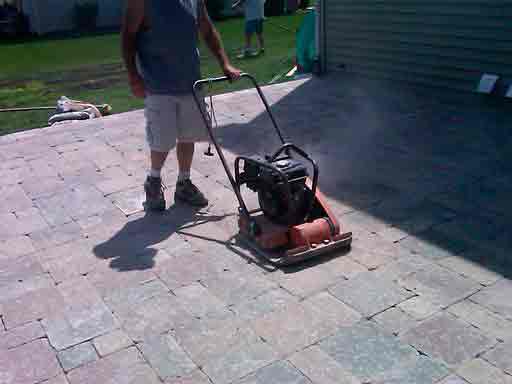

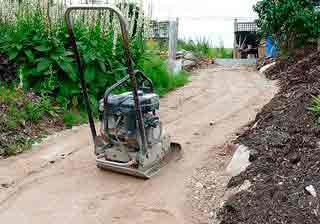

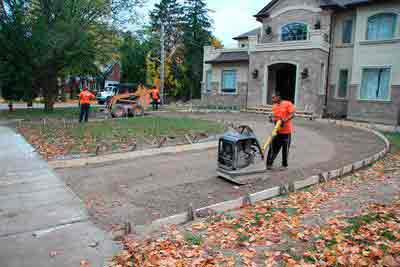

Обычная виброплита предназначена для уплотнения песка, щебня и других сыпучих материалов.

Благодаря воздействию вибрации почва не проседает под воздействием нагрузок. Это особенно важно для достижения максимального сцепления тротуарной плитки, бетонной смеси или брусчатки с поверхностью земли.

В домашних целях такой вид трамбовки служит незаменимым средством при проведении работ на малой площади, когда применение специальной техники невозможно.

Благоустройство приусадебных территорий, в том числе облагораживание дорожек и ранее разрытых участков выполняется исключительно с применением виброплиты.

А здесь вы можете узнать технические характеристики бульдозера Т-170 – одного из 80 модификаций легендарного трактора.

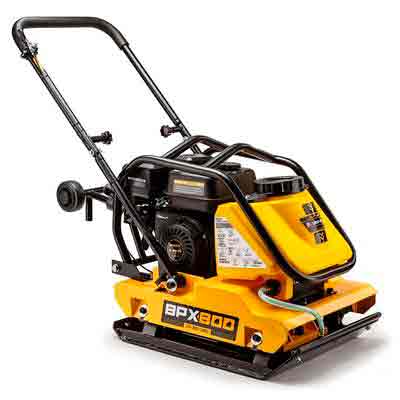

На рынке строительной техники предоставлен огромный выбор вибрационных плит. Они различаются по весу, мощности, площади рабочей поверхности и другим параметрам.

Однако цены на технику довольно высокие, и это побуждает многих сделать виброплиту своими руками.

Преимущества самостоятельно собранной виброплиты

  • Быстрая сборка. При желании можно изготовить виброплиту за пять часов. В работу включается переделка виброузла.
  • Безопасность работы. Хозяин сам изолирует вибрации, что позволяет ему быть уверенным в должном качестве плиты.
  • Простота эксплуатации. Устройство совершает утрамбовку самостоятельно, требуется всего лишь определить направление движения.
  • Возможность установить бесперебойное питание. С помощью вентилятора, снятого с ненужного сервера, плита оснащается источником непрерывной энергии.

Из чего состоит виброплита

Перед тем как приступить к изготовлению виброплиты своими руками, необходимо составить ее чертеж. Для этого нужно знать, из каких частей состоит техника.

Любая современная виброплита состоит из нескольких элементов:

  1. Рабочая плита.
  2. Рама.
  3. Виброузел.
  4. Двигатель.
  5. Трансмиссия.
  6. Система подвески.
  7. Механизм управления.

Рабочая плита изготавливается в основном из чугуна, и её характеристики определяются качеством этого материала.

Чугун низкого качества может покрыться трещинами при работе с песчаными и гравийными смесями.

Эти виды грунта содержат мелкие камни, которые в процессе утрамбовки точечно воздействуют на поверхность плиты.

Размеры рабочей поверхности также важны. Когда плита имеет правильную геометрию, ее площадка способна самоочищаться, не оставляя на себе остатков грунта.

Поэтому при изготовлении виброплиты своими руками лучше делать поверхность меньшей площади, если это не будет снижать вибрационные свойства.

Виброузел прикрепляется к плите, поэтому все соединения и узлы крепления должны собираться особенно тщательно.

Все детали должны быть изготовлены из высококачественных и прочных материалов. Высокий показатель вибрации и определенная масса изделия задают уровень воздействия на грунт.

Сальник вибрационного узла должен предотвращать протекание смазывающей жидкости, не допускать попадания пыли и грязи, а также выдерживать длительные нагрузки.

Привод виброузла осуществляется за счет передачи энергии от электродвигателя.

Для более качественной работы в вибрационных машинах применяют двигатель внутреннего сгорания, который имеет максимальную мощность и осуществляет трамбовку в любых условиях.

Какая самодельная виброплита вам подойдет

Три типа виброплиты – бензиновая, дизельная и электрическая – отличаются по виду применяемого двигателя. Каждый из них создает вибрации различной мощности и применяется во многих сферах.

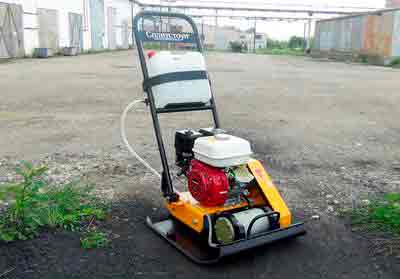

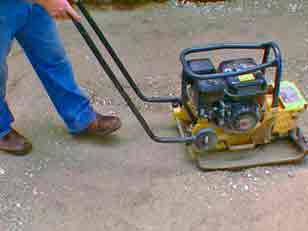

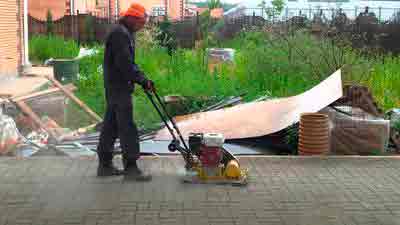

Однако наибольшей популярностью пользуется бензиновая виброплита, сделанная своими руками.

Дизельная плита – это мощное устройство с большим рабочим ресурсом. Оно применяется в основном для масштабных дорожных работ и чаще всего не подходит для обустройства приусадебных и дачных участков.

Использование электрической виброплиты имеет ограниченный радиус. Она подключается к источнику питания, а значит, напрямую зависит от его расположения, а также от длины шнура.

Поэтому такую технику используют для работы в закрытых помещениях. В связи с этим, изготовление электрической виброплиты своими руками не всегда оправдано.

Реверсная и прямая трамбовка

Виброплиты различаются по тому, куда и как они направляются в процессе работы.

Вибрационная трамбовка имеет два хода:

  • прямой;
  • реверсный.

Плиты с прямым ходом могут двигаться только в одном направлении, то есть практически играют роль обычного катка.

Реверсная виброплита может двигаться в любых направлениях, что увеличивает эффективность вибротрамбовки и снижает затраты времени. Реверсивный метод используется и для тяжелых плит весом свыше 100 кг.

Развернуть такую плиту для повторной трамбовки довольно сложно, особенно если рабочая поверхность имеет ограниченные размеры.

Поверхность

Перед тем как изготовить самодельную виброплиту, необходимо проанализировать предполагаемую поверхность трамбовки. Если прибор будет выполнять работу над цветными поверхностями, потребуется повышенная частота вибраций.

Песок, гравий и щебень наиболее эффективно трамбуются именно такой плитой.

Если рабочая поверхность состоит в основном из грунтовых отложений, то облегчить работу оператора поможет плита с высокой амплитудой колебаний.

Чем выше амплитуда, тем лучше и проще происходит утрамбовка грунта. Но в этой самодельной плите есть существенный недостаток – необходимость установки амортизационной системы.

Внимание на вибрационное усиление

Степень уплотнения грунта напрямую зависит от вибрационного усиления техники. Легкая машина не предназначена для уплотнения асфальта, если ее вес составляет от 60 до 80 кг.

Вибрационное усиление приведенной ниже самодельной виброплиты не превышает 18–20 кН, а значит, она идеально подходит для уплотнения плитки, щебня, песка и гравия.

Изготовление самодельной виброплиты

Любая виброплита не может работать без двигателя. Для мелкой работы на даче и приусадебном участке подойдет обычный площадочный вибратор мощностью 220 В.

В идеале же должен использоваться двигатель ИВ-98: он прекрасно справляется со средней нагрузкой, имеет регулируемую оператором силу вибрации и может работать несколько часов подряд.

Его стоимость начинается от 7000 рублей. Но всегда есть возможность снять старый двигатель с неиспользуемых систем.

Для того чтобы создать основание, подойдет металлический лист, который можно приобрести в любой компании, торгующей металлопрокатом.

Толщина листа должна быть не менее 8 мм, а его длина и ширина – не превышать 80 и 45 см соответственно.

Также потребуется металлическая пластина, которая будет играть роль подошвы. Ее закрепляют на рабочее основание с нижней стороны.

Не стоит брать слишком толстую подошву, – 5 мм вполне достаточно.

Виброплита не должна зарываться в трамбуемый грунт, поэтому края нужно отогнуть. Для этого с помощью болгарки за 10 см от края делаются срезы глубиной не более 5 мм.

Отгибаются края молотком, во внутреннюю сторону примерно на 25-30 градусов. Для упрочнения конструкции места срезов укрепляются сварочным аппаратом.

Теперь двигатель прикрепляют к основанию. Для этого производят разметку поверхности рабочей плиты, подбирая подходящие места для крепления болтов.

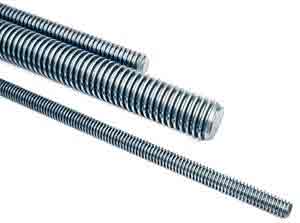

Отверстия просверливаются, в них выполняется резьба и вкручиваются шпильки. Устанавливаются швеллера. И только тогда, при помощи уровня, устанавливается двигатель.

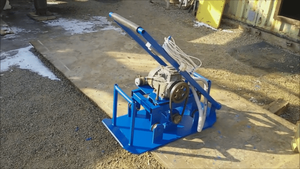

Для перемещения и регулирования положения самодельной виброплиты нужна ручка. Ее закрепляют на основу рабочей плиты с помощью двух приваренных болтов. Ручку надевают на болты и укрепляют гайками.

Чтобы погасить вибрацию ручки от работающего аппарата, используют обычные сайлентблоки для автомобиля.

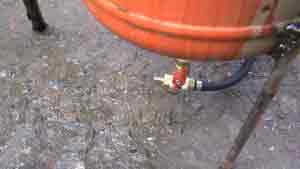

Для качественной трамбовки грунта на основу привариваются две трубки. К одной из них над плитой прикрепляется бак с водой, а к другой присоединяется шланг, выходящий к подошве. Это позволяет смачивать подошву перед началом трамбовочного процесса.

Однако нужно следить, чтобы вода не проливалась на двигатель, иначе может произойти замыкание.

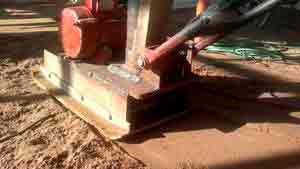

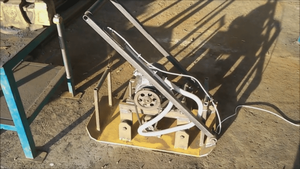

Самодельная виброплита готова. С ее помощью можно уплотнять грунт на глубину до 10 см и работать без перерыва до трех часов.

Использование самодельной виброплиты

После сборки необходимо проверить, нормально ли функционирует плита. Для этого аппарат осматривается на наличие повреждений и сколов, проверяются крепления и все элементы.

Из статьи, подготовленной для вас можно узнать общее устройство мостового крана.

По следующему адресу http://spez-tech.com/tehnika/selhoz/dlya-sadovodstva/kak-sdelat-izmelchitel-svoimi-rukami.html вы найдете всю информацию о том, как сделать своими руками садовый измельчитель.

Если видимых признаков деформации нет, устройство подключается к сети и производится пробная трамбовка грунта.

Изготовленная своими руками виброплита позволяет сэкономить довольно приличную сумму: заводской вариант стоит около 20000 рублей, в то время как затраты на инструмент, собранный самостоятельно, не превышают 10000 рублей.

Однако придется мириться с мелкими недостатками, такими как постоянная регулировка, настройка и техническое обслуживание.

Чистота плиты играет немаловажную роль. Грязная поверхность и забитые грунтом срезы будут способствовать нежелательному нагреву двигателя.

Поэтому тщательная и своевременная чистка – залог того, что самодельная вибрационная плита будет качественно выполнять работу и прослужит вам долгое время.

Предлагаем вашему вниманию видео, из которого можно узнать, как с помощью самодельной виброплиты без особых усилий уплотнить грунт:

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Источник: http://spez-tech.com/tehnika/stroitelnaya/dlya-betona/kak-izgotovit-svoimi-rukami-vibroplitu-sovetyi-umeltsu.html

Как сделать виброплиту с электродвигателем своими руками

Виброплита представляет собой многофункциональный инструмент, предназначенный для утрамбовки грунта, асфальта или песка.

  • Технические характеристики и принцип работы
  • Преимущества самодельного инструмента
  • Рекомендации по изготовлению
    • Порядок действий

На приусадебных участках необходимость в использовании этого оборудования возникает при ландшафтном проектировании.

Если агрегат планируется применять редко, то его можно взять в аренду. Виброплита своими руками поможет сэкономить средства.

Технические характеристики и принцип работы

Инструмент имеет весьма простую конструкцию, и изготовить его самостоятельно будет несложно. На тяжелом основании размещается вибратор для виброплиты, который соединяется с двигателем при помощи ременной передачи. Вращательное движение от силовой установки инструмента передается на вибратор, который преобразует его в колебательное, что и приводит к утрамбовке грунта.

С помощью самодельной виброплиты можно получить ровное плотное покрытие. Более сложные инструменты имеют функцию заднего хода, что позволяет их использовать в траншеях.

В качестве материала для рабочей плиты применяется чугун или сталь. Среди основных технических характеристик агрегата стоит отметить:

  1. Вес конструкции (находится в пределах 50−200 кг).
  2. Глубина уплотнения поверхности. На приусадебных участках чаще всего используются легкие и универсальные агрегаты, способные утрамбовать грунт на глубину от 10 до 25 см.
  3. Габариты определяются шириной рабочей платформы и оказывают непосредственное влияние на производительность работ.
  4. Возмущающая сила показывает силу воздействия на поверхность и измеряется в ньютонах.
  5. Частота колебаний влияет на скорость проходов и гладкость утрамбованного грунта. Чем чаще наносятся удары, тем лучше разглаживается верхний слой поверхности, но скорость работы при этом снижается.

Все агрегаты можно разделить на группы в соответствии с применяемой силовой установкой. Наиболее востребованными являются бензиновые инструменты, но для приусадебного участка можно сделать виброплиту с электродвигателем своими руками. По производительности и качеству выполнения работ серьезных различий между этими видами инструмента нет. Единственный недостаток электрических виброплит — необходимость в электропитании. Также существуют дизельные агрегаты, но они отличаются высоким уровнем шума.

Преимущества самодельного инструмента

Часто владельцы приусадебных участков сомневаются в целесообразности создания виброплиты своими руками. Стоит помнить, что самодельное устройство будет работать не хуже покупных аналогов. Среди основных преимуществ собранного собственными силами агрегата можно отметить следующие:

  1. Нет необходимости приобретения дорогих материалов и запчастей.
  2. Простота конструкции позволяет не беспокоиться об эргономике инструмента.
  3. Процесс изготовления прост, не стоит строго следить за соблюдением размеров.
  4. Можно использовать любой тип силовой установки, и ее необязательно специально покупать, подойдет любой двигатель со списанного оборудования.
  5. Инструмент создается с учетом конкретных задач и особенностей владельца. Зачастую сложно подобрать фирменный агрегат с необходимыми техническими характеристиками.

Рекомендации по изготовлению

Все фирменные агрегаты этого типа отличаются достаточно высокой стоимостью, и сделав его самостоятельно, можно хорошо сэкономить. Качество работ, выполненных с помощью самодельного инструмента, будет высоким. Для изготовления виброплиты потребуются следующие материалы:

  1. Листовой металл толщиной 8 мм для изготовления основы рабочей платформы.
  2. Два швеллера.
  3. Мягкие подушки из эластичного материала (2 шт.) для установки на ручках инструмента.
  4. Болты для крепления силового агрегата.
  5. Труба металлическая.

Сначала предстоит решить, будет ли инструмент переносным, или лучше сделать колесный вариант. Во втором случае к числу необходимых материалов стоит добавить 2 колеса. Переносной агрегат максимально прост в изготовлении и состоит из 4 основных элементов: силовой установки, эксцентрика, платформы и рукоятки.

В качестве примера стоит рассмотреть именно такой вариант инструмента, ведь он отлично подойдет для использования на приусадебном участке.

Порядок действий

Инструмент собирается в следующей последовательности:

  1. В стальном листе с помощью болгарки необходимо сделать несквозные пропилы на расстоянии 10−15 см от каждого края. В результате конструкции можно будет придать форму лыж. В противном случае инструмент не сможет передвигаться по грунту и будет в него постоянно зарываться. Края листа загибаются, а стыки тщательно провариваются.
  2. В середине плиты предстоит установить площадку для силовой установки, а в качестве материала лучше всего использовать швеллеры.
  3. После монтажа двигателя нужно его сбалансировать. При смещении центра тяжести во время работы инструмент будет постоянно уводить в сторону максимального веса, и для его удержания придется прикладывать значительные физические усилия.
  4. Силовая установка подбирается на основе личных предпочтений. Если есть возможность, можно использовать электродвигатель от списанного оборудования, что позволит значительно сэкономить на стоимости инструмента.
Ещё по теме  Трансформатор для сварки своими руками

Так как простые электромоторы не рассчитаны на поперечные нагрузки, в отличие от специализированных силовых установок, необходимо подумать о приобретении запасных подшипников. Кроме этого, нужно усилить корпус со стороны установки эксцентрика. Завершающим этапом работ будет установка рукояток и демпферов на них. В противном случае высок риск развития заболеваний суставов запястий из-за сильной вибрации во время работ.

Отличным материалом для демпферов могут стать любые изделия из резины или старые подушки рамы автомобиля.

Источник: http://sotka.guru/stroitelstvo/kak-sdelat-vibroplitu-s-elektrodvigatelem-svoimi-rukami.html

Виброплита с электродвигателем своими руками для уплотнения грунта самодельная: размеры +Видео

Настоящий хозяин не будет тратить деньги на то, что можно сделать самому. Взвесив все за и против самодельной виброплиты для своего хозяйства нет никаких сомнений, что гораздо разумнее собрать её своими руками.

А когда отпадёт необходимость в выполнении утрамбовывающих работ можно предлагать сделанный агрегат в аренду свои друзьям и знакомым.

И получать дополнительную прибыль.

Что такое виброплита?

Для чего нужна виброплита

Неотъемлемыми для строительных работ являются процессы уплотнения различных сыпучих оснований. Например, щебня, песка, грунта и других подобных материалов.

В основном это этапы подготовки к заливке бетона, асфальта, укладке плитки или возведению фундамента .

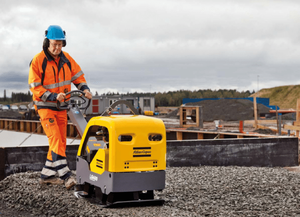

С целью механизации процесса утрамбовки используются так называемые виброплиты. Механизм их действия достаточно прост.

Устройства создает колебания под действием, которого мелкие частицы уплотняющегося слоя сбиваются максимально близко друг к другу, лишний воздух вытесняется и на финише получается ровное основание необходимой плотности.

Покупать подобную машину для себя достаточно невыгодно. Гораздо выгоднее обойдется самодельная виброплита.

Конструктивное устройство механизма

На весомую платформу крепится вибратор, а над ним устанавливается двигатель. Два последних узла соединяются муфтой и клиноременной передачей.

Вращательные движения двигателя преобразуются в колебательные с помощью вибратора и передаются тяжелой платформе, которая в свою очередь воздействует на утрамбовываемую поверхность.

Функция заднего хода устройства обеспечивает возможность выполнять работы в узких траншеях и котлованах.

Саму плиту выполняют из стали либо чугуна, желательно хорошего качество. В противном случае срок службы устройства значительно сокращается, на поверхности основания появляются трещины.

Размер рабочей поверхности плиты влияет на давление, оказываемое механизмом на утрамбовываемый слой. Плита меньшей площадью лучше утрамбовывает грунт.

Плотность финишного слоя зависит от вибрационного усилия. Чем оно выше, тем лучше утрамбовывается материал.

Варианты комплектации виброплит

Классификация по питанию

  1. электрическую,
  2. дизельную и
  3. бензиновую виброплиту.

Электрическая. Наиболее экономичная считается электрическая. Именно такую рекомендуют собирать своими руками для собственного хозяйства.

Тем более что по техническим характеристикам виброплиты с электродвигателем ничем не уступают своим конкурентам. Минусом только можно считать условие наличия доступной электросети.

Бензиновая. Обойдется дороже чем электрические, но дешевле, чем дизельные.

Однако топливо для дизельных будет выгоднее покупать, хотя сам мотор выйдем самым дорогим из трех описанных.

Так же его недостатком будет и высокий шум, снижающий комфорт в работе.

Мощность установленного двигателя должна быть достаточной для работы с тяжелой плитой. Иначе последняя будет грузнуть в сыпучем материале.

Классификация по массе

Выделяют:

  1. Легкие плиты. Весом 75 кг. Для обработки слоя толщиной до 15 см. Такие плиты применяются для проведения ландшафтных работ, укладки тротуарной плитки, демпфирующих полиуретановых ковриков.
  2. Универсальные плиты. Их вес колеблется от 75 до 90 кг. Максимальный слой, подлежащий обработки 25 см. Их используют для ландшафтных работ, ремонта покрытий дорог, в том числе ямочный ремонт на асфальте.
  3. Среднетяжелые. Вес 90-140 кг. Толщина обрабатываемого слоя до 60 см. Применение — укладка дорожного покрытия слоями, засыпка траншей по периметру фундамента.

Классификация по направлению движения

По направлению движения в процессе утрамбовки виброплиты бывают прямыми и реверсными.

Прямые могут двигаться лишь вперед, и в случае необходимости второго прохождения по утрамбовываемому слою такую машину придется разворачивать. А это пусть и небольшие, но все же потери времени.

Реверсные виброплиты могут двигаться как вперед, так и назад. Они дают более высокую производительность. Обычно реверсом наделяются устройства с плитами весом более 100 кг.

Дополнения в комплектации

Дополнительным плюсом будет если виброплита оснащена системой орошения.

Она защищает агрегат от прилипания с утрамбовываемой поверхности. В них следует тщательно оберегать двигатель от попадания воды.

Так мелкие частицы сыпучих материалов не будут забиваться в механизм, и сама машина прослужит гораздо дольше.

Как собрать виброплиту своими силами

Материалы

  1. Лист стали размером 50х80см и толщиной 8 мм;
  2. Площадочный вибратор и электродвигатель к нему, к примеру ИВ-98Е. Некоторые умельцы мостерять виброплиты с двигателем от стиральной машины
  3. Два куска швеллера длинной до 45см;
  4. Болты М10 и М12 с гайками и шайбами;
  5. Металлические трубы длинной в 1,5 м и диаметром 20-25 мм;
  6. Амортизаторы.

Инструмент

  1. Аппарат для сварки,
  2. молоток,
  3. болгарка с отрезными кругами,
  4. дрель и комплект сверл по металлу к ней,
  5. набор гаечных ключей,
  6. рулетка и маркер.

Пошаговая инструкция по сборке виброплиты

  1. На стальном листе, с двух сторон, выполняют надрезы примерно 5 мм глубиной, этого достаточно, чтобы согнуть лист. Причем от переднего надрез должен отступать на 10 см, а от заднего на 5 см.
  2. Сгибают края листа под углом на 20-30 градусов, а места сгиба заваривают.
  3. Заготовленные швеллера приваривают параллельно согнутым краям. Расстояние от центральной линии листа до швеллеров около 5-10 см.
  4. В центр швеллеров монтируют вибратор, закрепляя его ножки с помощью электродрели и болтов с гайками и шайбами;
  5. Плите крепят амортизационные подушки;
  6. Из трубы формируют п-образную ручку, на краях которой высверливают отверстия под болты;

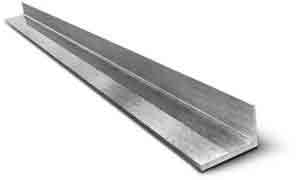

  7. С помощью металлических уголков через амортизаторы закрепляют ручку к подошве;
  8. Присоединяют кабель электропитания, обеспечивают пускозащиту.

Выполненная таким образом виброплита будет иметь массу около 60кг. Для удобства её транспортировки можно к ней добавить ось с колесиками.

Перед первым запуском конструкции проверьте все её узлы на надежность крепления, отсутствие. повреждений и сколов. Держите её в чистоте, и самодельная виброплита прослужит очень долго.

Если для механизма вы выбрали бензиновый двигатель, то придется почаще чистить свечи, проверять уровень масла, менять фильтры.

Первый раз масло следует поменять уже через 25 часов работы, после можно через 80-100часов. Масло заливать лучше при нагретом, но выключенном двигателе.

Сделав виброплиту своими руками можно сэкономить до 10 000рублей.

Источник: http://domsdelat.ru/fundament/samodelnaya-vibroplita-s-elektrodvigatelem-svoimi-rukami-dlya-uplotneniya-grunta-razmery-video.html

Инструменты

Виброплита – это многофункциональный строительный инструмент, который помогает эффективно утрамбовать поверхности из мелкого и крупного грунта, асфальта или песка. Также виброплита незаменима для укладки тротуарной плитки и подготовки грунта во время возведения фундамента. Преимущества компактной виброплиты в домашних условиях заключаются в ее размере, он позволяет выполнять работы даже в самых труднодоступных участках, площадь которых делает невозможным использование промышленного катка для утрамбовки покрытия. Компактный и удобныйанрегат покупают или берут в аренду. Но, если работать виброплитой планируется часто, виброплита своими руками — это идеальный вариант.

Оглавление:

  1. Принцип работы виброплит
  2. Сфера применения виброплит
  3. Общая характеристика виброплит по массе
  4. Общая характеристика виброплит по остальным критериям
  5. Полезные функциональные дополнения для виброплиты
  6. Инструкция: виброплита делаем сами
  7. Правила эксплуатации самодельной виброплиты с бензиновым двигателем

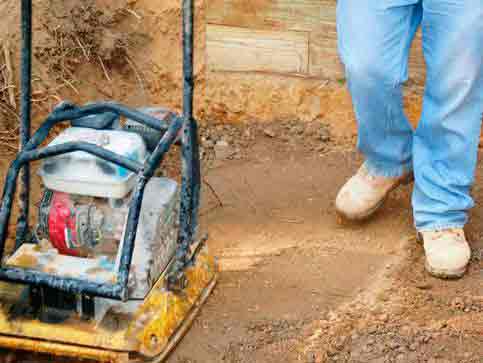

Принцип работы виброплит

Для лучшего понимая принципа работы виброплиты, следует рассмотреть ее общее устройство. Данный агрегат состоит из 4 основных частей:

  • стальная или чугунная плита;
  • вибратор;
  • двигатель;
  • рама.

Основой механизма является массивная плита, лежащая в его подножии. В центре этой плиты располагается вибратор, сверху двигатель. Двигатель сообщается с вибратором с помощью муфты и клиноременной передачи, через которые подает на него вращательные движения. Уже непосредственно в вибраторе эти движения преобразуются в колебательные. От вибратора колебание передается на плиту, а из плиты в грунт. Благодаря своей массе и этой вибрации механизм выполняет работу – утрамбовывает насыпные материалы разной толщины и плотности.

Виброплиты комплектуются основой из чугуна или стали, двигатели питаются от электричества, бензина или дизельного топлива. Различные модели имеют разную массу, вибрационный момент, мощность двигателя. Все это рассмотрено ниже.

Сфера применения виброплит

Основная сфера применения виброплит – строительство и ремонт разного уровня сложности, прокладка тротуаров и дорог, обустройство спортивных площадок и многое другое. Используют их как в промышленных целях, так и для частных домов. Уникальность данного механизма в его сравнительно небольшом размере и способности справляться в тех условиях, в которых обычный бульдозер не сможет выполнять свое назначение. К примеру, прокладка тротуара или садовой дорожки в частном доме.

С помощью виброплиты утрамбовывают бетон, асфальт, песок, гравий и обычную землю на газоне. Такая машина незаменима для прокладки дорог и тротуаров. Работа виброплитой осуществляется даже в траншеях и узких котлованах. Так как такая комплектация механизма позволяет ему двигаться задним ходом, это значительно упрощает работу на территории небольшой площади, где есть необходимость частых разворотов или преодоления препятствий.

Общая характеристика виброплит по массе

Показатель массы плиты является самым важным при выборе подходящей модели или при подборе деталей для изготовления виброплиты своими руками. Данный показатель определяет 70% продуктивности аппарата и его соответствия выполняемым работам. Модели виброплит по этому показателю делятся на 4 класса:

  • Легкие – с массой до 75 кг;
  • Универсальные – с массой от 75 до 90 кг;
  • Среднетяжелые – с массой от 90 до 140 кг;
  • Тяжелые – с массой от 140 кг.

Легкие модели оптимально подходят для работ по обустройству придомовых территорий, максимальный слой грунта для этих моделей – 15 см. Также эти модели применяют для укладки тротуарной плитки, укладки демпфирующих ковриков из полиуретана на дорожки.

Средние модели используют при частичном ремонте дорожного полотна из асфальта, укладки плитки на тротуар, ремонта дорожного полотна после замены лежащих под ними коммуникаций. Максимальный слой грунта для этих моделей – 25 см.

Среднетяжелые и тяжелые модели отлично справляются и с более серьезными задачами, к примеру – укладка слоев дорожного покрытия. С помощью вибромашин данной категории уплотняют обратную засыпку траншей и периметр фундамента малоэтажного дома. Максимальный слой грунта для этих моделей – 60 см. Ограничение веса вибромашины для укладки асфальта – 100 кг.

В подборе оптимального веса вибромашины следует уделить особое внимание мощности двигателя. Слабый мотор на тяжелой плите не даст ожидаемой продуктивности в работе. Такой механизм утонет в слое грунта и потребует дополнительных усилий от выполняющего работы человека. Особенно остро это несоответствие прослеживается у моделей из 3 и 4 категории. При изготовлении или покупке виброплиты следует просчитать данное соотношение. Пример несоответствия – плита весом 150-170 кг и двигатель мощностью 5-6 л.с. Пример идеального соотношения – на 100 кг 5 л.с.

Общая характеристика виброплит по остальным критериям

К дополнительным данным показателям относятся:

  • вибрационное усилие;
  • размер рабочей поверхности;
  • мощность двигателя и тип потребляемого им топлива.

Данные параметры определяют плотность трамбовки, которую в итоге выдаст механизм, а также легкость в работе и управлении. Теперь более подробно:

  • Вибрационное усилие – уровень мощности вибрации основания механизма. Для плотных грунтов и покрытий этот показатель подбирается максимально высоким. Так как слабые толчки не утрамбуют твердый грунт до нужной плотности.
  • Размер рабочей поверхности – данный показатель определяет давление плиты на одну единицу обрабатываемой поверхности. У поверхности с небольшой площадью этот показатель будет ниже. Данная цифра не должна превышать значение 0,3. Вывод – чем меньше рабочая поверхность, тем выше КПД виброплиты. Наиболее высокий показатель имеют модели с чугунным основанием, у стальных основ данная цифра ниже.

  • По типу потребляемого топлива виброплиты делятся на электрические, бензиновые и дизельные. Виброплита бензиновая практикующими специалистами признана самой удобной и востребованной. Двигатель для данного механизма имеет более низкую цену, если сравнивать с дизельным, а работает такая машина в любых условиях. Виброплита электрическая стоимость имеет ниже, чем бензиновая или дизельная, при этом мощность и производительность на том же уровне. Недостаток заключается в необходимости доступа к электрическим сетям. Что касается дизельных моторов, то данные механизмы самые дорогие, но вот топливо для них дешевле, чем для моделей с бензиновым мотором. Недостаток дизельной плиты – высокий уровень шума.
  • Мощность двигателя определяет способность виброплиты двигаться по вязкой поверхности и под уклоном. Чем выше данный показатель, тем легче машина двигается по поверхности. Мощный мотор сам тянет плиту вперед и не требует дополнительных усилий от работника, контролирующего утрамбовку. При низких показателях мощности плита зарывается в грунт, особенно проблематична работа под уклон. Исключение составляют модели из первого класса по весу, в которых мощность мотора и вес плиты соответствуют друг другу.

Полезные функциональные дополнения для виброплиты

Кроме основных показателей существуют некоторые дополнения к механизмам, которые облегчают использование виброплиты. Одно из таких полезных дополнений – наличие колес для транспортировки и складная ручка. В управлении и использовании данные функции бесполезны, но при транспортировке механизма значительно облегчают задачу.

  • Одно из важных дополнений, без которых сложно выполнять уплотнение виброплитой асфальта – наличие системы орошения. Без этой функции машина прилипнет к асфальту и создаст множество неудобств.
  • Дополнение, которое продлит срок службы виброплиты – наличие кожуха для ремня и муфты. Он должен прикрывать данные детали механизма полностью, чтобы защитить их от попадания грунта и частей утрамбовываемой поверхности.
  • Реверсные виброплиты – машины с возможностью движения задним ходом. Данное дополнение также не обязано присутствовать, но значительно облегчит работу, в особенности, если речь идет о трамбовке на узких или небольших по площади поверхностях – траншеях, котлованах, небольших двориках или узких тротуарах.

Инструкция: виброплита делаем сами

Одним из самых главных доводов для изготовления виброплиты своими руками является значительная экономия средств. Самая недорогая, но надежная китайская модель обойдется примерно в 550 EUR, а стоимость самодельной машины не превысит цифру в 250 EUR. Кроме того, всегда приятно поработать головой и своими руками, чтобы облагородить собственный дом.

Процесс самостоятельного конструирования и изготовления виброплиты достаточно прост, так как данный механизм и сам по своей конструкции не отличается большой сложностью.

Виброплита, запчасти для ее сборки:

  • двигатель – выбирается на свое усмотрение, к примеру, это может быть площадочный вибратор ИВ-98Е, работающий от сети 220 В, бензиновый вариант – трехтактный с одним цилиндром. Предпочтительная модель — Хонда;
  • основа для площадки – листовой металл, толщиной 8 мм и размером 45х80;
  • швеллер – 2 шт.;
  • мягкие эластичные подушки, необходимы для закрепления ручки на виброплите — 2 шт.;
  • болты М10 для электрического мотора или М12 для бензинового;
  • пластиковые колеса – 2 шт.;
  • отрезок трубы;
  • полая труба длиной около 1,2 м.

Собрав все необходимое, приступают к работе, при этом чертежи виброплиты делать не нужно:

  • Работа с двигателем. С него снимают крышку, чтобы иметь возможность регулировки силы вибрации – актуально только для электрического мотора.
  • На металлическом листе делают надрез болгаркой. Расстояние от края – 10 см, глубина – около 5 мм. Надрезы делаются в количестве двух штук с двух сторон симметрично.
  • Загибают края по надрезам с помощью молотка, угол загиба – 20-30о. Это делается для предотвращения закапывания машины во время работы.
  • Места надрезов заваривают и фиксируют положение торцов. Данная работа не бессмысленна, так как без сделанных предварительно надрезов загнуть металл до нужного угла будет весьма проблематично.
  • Крепят на плите вибратор при помощи двух швеллеров. Их подгоняют таким образом, чтобы края не выступали за линию рабочей поверхности. В этом месте снова необходима сварка. Швеллеры приваривают очень хорошо, оптимальное положение линии сварки – поперек. Расстояние – 7-10 см друг от друга относительно центральной точки плиты и с учетом положения крепежных отверстий на двигателе.
  • Болтами М10 или М12 крепят вибратор к металлу. Замеряют расстояние между крепежными отверстиями мотора, просверливают на таком же расстоянии отверстия на швеллерах, крепят мотор к основанию болтами.
  • Эластичные подушки и труба необходимы для изготовления ручки виброплиты. Ручка крепится к основанию через эти подушки, чтобы гасить вибрацию при работе машины. Это очень важно, так как если не погасить вибрацию, плита начнет рваться из рук, а колебания окажут негативное влияние на суставы верхних конечностей.
  • Для облегчения транспортировки плиты к ней приваривается обрезок трубы, на который крепятся колеса. Вес готовой машины составит около 60 кг, потому данная мера не будет лишней. Колеса крепятся так, чтобы их можно было легко монтировать и демонтировать.

Полезный совет по эксплуатации: для гашения вибраций при работе обматывают ручку веревкой и делают из нее петлю. Во время выполнения трамбовочных работ держатся не за саму ручку, а за эту петлю, чтобы не ощущать колебания от механизма.

Правила эксплуатации самодельной виброплиты с бензиновым двигателем

Для продления срока службы, виброплиты с бензиновым двигателем требуют выполнения некоторых правил их использования:

  • Перед выполнением работ механизм необходимо просмотреть на наличие повреждений, проверить надежность всех креплений.
  • Свечи в бензиновом двигателе необходимо периодически проверять и очищать от нагара.
  • Регулярно проверять уровень масла в моторе и менять его. Количество рабочих часов между первой и второй заменой масла – 25, все последующие – 80-100. Менять масло лучше на разогретом моторе.
  • Регулярно чистить воздушный фильтр мотора.
  • Заправлять бензиновую виброплиту только при выключенном двигателе.
  • Не использовать устройство на твердых поверхностях – бетоне или застывшем асфальте

Источник: http://strport.ru/instrumenty/vibroplita-svoimi-rukami

Как сделать виброплиту для уплотнения грунта своими руками

Виброплита может стать полезным инструментом на приусадебном участке. Если не планируется проводить большое количество работ по утрамбовке грунта, то агрегат можно взять в аренду. Однако при частом использовании целесообразно сделать виброплиту своими руками. Она имеет довольно простую конструкцию, и процесс ее изготовления не займет много времени, а также не потребует больших финансовых вложений.

  • Область применения и принцип работы
  • Основные технические характеристики
  • Инструкция по изготовлению

Область применения и принцип работы

Виброплиты активно используются во время проведения строительных и ремонтных работ различной сложности, например, при прокладке дорог или тротуаров и т. д. Агрегат имеет небольшие габариты, что позволяет его использовать в труднодоступных местах, включая траншеи. Конструкция инструмента состоит из четырех основных элементов:

  • Рабочей плиты, изготовленной из стали или чугуна.
  • Вибратора.
  • Рамы.
  • Силовой установки.

Основой агрегата является массивная плита, в центре которой располагается вибратор. Он соединяется с силовой установкой с помощью клиноременной передачи или муфты. Вибратор необходим для конвертации вращательного движения в колебательное. В качестве силовой установки агрегата могут использоваться двигатели внутреннего сгорания или электромоторы.

Ещё по теме  Токарный станок по дереву своими руками

Основные технические характеристики

Наиболее важной характеристикой агрегата является масса рабочей плиты. Она определяет около 70% всей производительности самодельной виброплиты, а также соответствие инструмента выполняемым работам. В зависимости от этого показателя принято выделять четыре категории агрегатов:

  • Легкие — масса не превышает 75 кг.
  • Универсальные — плита весит 75−140 кг.
  • Среднетяжелые — масса находится в пределах 90−140 кг.
  • Тяжелые — масса плиты превышает 140 кг.

Для домашнего использования вполне достаточно изготовить своими руками вибротрамбовку первой категории. Также большое влияние на производительность и качество выполняемых работ оказывает мощность силовой установки. Оптимальным соотношением массы и мощности является 5 л. с. на каждые 100 кг веса.

Среди дополнительных характеристик агрегата следует выделить три:

  • Вибрационное усилие — показывает мощность вибраций основания.
  • Габариты рабочей плиты — определяет давление основания на единицу обрабатываемой поверхности и этот показатель не должен быть менее 0,3.
  • Вид силового агрегата — на виброплиты можно устанавливать электрические, бензиновые и дизельные моторы.

Инструкция по изготовлению

Сделанная своими руками виброплита с электродвигателем позволит хорошо сэкономить, так как промышленные агрегаты обладают достаточно высокой стоимостью. Конструкция инструмента не отличается высокой сложностью, и сделать его самостоятельно можно достаточно быстро. Среди необходимых материалов и запчастей следует отметить:

  • Силовая установка — выбирается в зависимости от личных предпочтений. Многие владельцы приусадебных участков решают изготовить своими руками виброплиту электрическую 220 В на основе площадочного вибратора модели ИВ-98Е или любого другого.
  • Швеллер — 2 шт.
  • Основа для рабочей плиты — листовое железо толщиной не менее 8 мм.
  • Мягкие подушки — устанавливаются на ручки инструмента и необходимы для гашения вибрации.
  • Крепежные элементы для мотора.
  • Колеса — 2 шт.
  • Труба.

Из всего этого списка необязательными можно считать колеса, но благодаря им транспортировка инструмента станет более простым делом. Также можно изготовить своими руками трамбовку для уплотнения грунта с реверсом, что позволит облегчить работу на узких или небольших участках земли.

На стальном листе болгаркой следует сделать 2 надреза с двух сторон глубиной в 5 мм. Они должны располагаться примерно в 10 мм от края симметрично. Затем края листа следует согнуть, придав ему форму лыж, чтобы избежать зарывания плиты в процессе работы. Места надрезов необходимо сварить, зафиксировав тем самым их положение.

Вибратор монтируется на швеллеры, которые не должны выступать за уровень рабочей плиты. Приваривать швеллеры необходимо надежно, и поэтому линии сварки желательно располагать поперек. Расстояние между ними выбирается в соответствии с расположением крепежных отверстий на силовой установке.

Труба потребуется для изготовления ручек, к которым затем необходимо прикрепить мягкие подушки. Без них работать с инструментом будет крайне неудобно, ведь из-за сильной вибрации плиту будет сложно удерживать. Если на агрегате используется электрическая силовая установка, то особого ухода за ней не требуется.

Этого нельзя сказать о бензиновом двигателе внутреннего сгорания. Перед началом работ всегда необходимо проверить надежность всех соединений. Крайне важно периодически очищать свечи от нагара, чтобы увеличить срок эксплуатации. Между первой и второй заменой масла не должно пройти более 25 рабочих часов. Последующая замена может выполняться через 80 или даже 100 часов.

Источник: http://tokar.guru/samodelkin/kak-sdelat-vibroplitu-dlya-uplotneniya-grunta-svoimi-rukami.html

Самодельная виброплита с электродвигателем своими руками

Виброплита является многофункциональным строительным инструментом, с помощью которого эффективно утрамбовывается поверхности из крупного и мелкого грунта, песка или асфальта. Виброплита, как инструмент незаменима при укладке плитки на тротуарах и подготовки основания во время формирования фундамента.

Преимущество виброплиты в компактном исполнении, в домашних условиях, является ее размер, он позволяет производить работы в самых неудобных участках, размеры которых не дают возможности использовать промышленный каток. Удобный и компактный агрегат можно приобрести или взять в аренду. Но, если у вас большой объем работ и использовать виброплиту планируете часто, изготовление виброплиты своими руками — это очень хороший вариант.

Принцип действия виброплиты

Для понимания принципа действия виброплиты, необходимо рассмотреть ее устройство. Данный инструмент состоит из четырех основных частей:

  • двигатель;
  • чугунная или стальная плита;
  • вибратор;
  • рама.

Основой агрегата является металлическая плита, которая находится в его подножии. Вибратор располагается в центральной части плиты, сверху находится двигатель. Двигатель приводит в действие вибратор через муфту и клиноременную передачу. Затем в вибраторе круговые движения преобразуются в колебательные.

От вибратора колебательные движения передаются на плиту, а от плиты непосредственно в грунт. Благодаря этой вибрации и своей массе агрегат выполняет работу – утрамбовывает грунт разной плотности и толщины.

Основа виброплит выполнена из стали или чугуна, двигатели питаются от бензина, электричества или дизельного топлива. Модели благодаря различным конфигурациям имеют разную мощность двигателя, массу, вибрационный момент.

Сфера использования виброплит

Сфера использования агрегата – ремонт и строительство, прокладка дорог и тротуаров, обустройство различных площадок и других работ. Применяют его как в промышленных масштабах, так и для дома. Уникальность этого механизма в его сравнительно малых габаритах и способности работать в тех условиях, в которых громоздкие аппараты не подойдут. К примеру, укладка садовой дорожки или тротуара в частном доме.

С помощью агрегата утрамбовывают асфальт, бетон, песок, обычную землю на газоне и гравий. Такой аппарат незаменим при прокладке тротуаров и дорог. Работа его осуществляется даже в узких котлованах и траншеях. Преимуществом комплектации механизма является движение задним ходом, это намного упрощает работу на малой территории, где необходимо часто разворачиваться или преодолевать препятствия.

Характеристика виброплит исходя из их массы

Масса плиты — это самый важный показатель при выборе необходимой модели или при покупке деталей для сборки виброплиты в домашних условиях. Масса определяет 70 процентов продуктивности агрегата и его соответствия при выполнении необходимых вам работ. Модели по массе делятся на четыре типа:

  • легкий – с массой до 70 килограмм;
  • универсальный – с массой от 71 до 90 килограмм;
  • среднетяжелый – с массой от 91 до 140 килограмм;
  • тяжелый – с массой от 141 килограмма.

Легкий тип оптимально подходит для работ по облагораживанию придомовой территории, максимальная глубина грунта при этом не должна превышать 15 сантиметров. Также этот тип применяют для работ связанных с укладкой тротуарной плитки, укладки на дорожки демпфирующих ковриков выполненных из полиуретана.

Средний тип применяют вовремя частичного ремонта дорожного полотна с использованием асфальта, укладки на тротуар плитки. Максимальная глубина грунта при этом не должна превышать 25 сантиметров.

Среднетяжелый и тяжелый тип отлично справляется и с более серьезными работами, к примеру – укладка дорожного покрытия в несколько слоев. С помощью агрегатов данного типа уплотняют траншеи после засыпки и периметр фундамента небольшого дома. Максимальный слой почвы для этого типа составляет 60 сантиметров. Ограничение по весу при работе по укладке асфальта – 100 килограмм.

При выборе оптимальной массы вибромашины необходимо обратить внимание на мощность двигателя. Слабый мотор, установленный на массивной плите, может разочаровать вас во время выполнения плана работ. Такой агрегат утонет в слое почвы и потребует применения лишних усилий от производящего работы человека. Особенно критично это несоответствие всплывет у моделей из 3 и 4 типа.

При покупке или изготовлении виброплиты необходимо просчитать данное соотношение. Пример нерационального соотношения – плита весом 140 – 175 килограмм и установленный на ней двигатель мощностью 6 л.с. Пример правильного соотношения – на 100 килограмм 5 л.с. двигателя.

Общая характеристика вибраторов

К дополнительным показателям при выборе агрегатов относятся:

  1. Площадь рабочей поверхности.
  2. Вибрационное усилие.
  3. Мощность мотора и вид потребляемого топлива.

Данные показатели определяют плотность вибротрамбовки, а также легкость в управлении и работе.

Площадь рабочей поверхности – данная характеристика определяет давление вашей плиты на одну единицу поверхности обрабатываемого грунта. У поверхности с малой площадью эта величина будет меньше. Данный параметр не должен превышать показатель 0,3. Наиболее высокую характеристику показывают модели с чугунной основой, у основ, изготовленных из других материалов данная цифра меньше.

Вибрационное усилие – показатель мощности вибрации механизма основания. Для плотных покрытий и грунтов эта характеристика должна быть максимально высокой. Так как при слабых толчках твердый грунт не утрамбуется до необходимой плотности.

По виду применяемого топлива двигатели бывают бензиновые, электрические и дизельные. Виброплита с использованием бензинового мотора среди специалистов является самой востребованной и удобной. Агрегат с бензиновым двигателем имеет более низкую цену, если сравнивать с дизельным агрегатом, а работает он в любых погодных и производственных условиях.

Виброплита с электрическим приводом имеет меньшую стоимость, чем дизельная или бензиновая, при этом производительность и мощность у нее на том же уровне. Недостаток состоит в том, что не везде есть доступ к электрической сети.

Агрегат с дизельным приводом самый дорогой, но вот топливо для него дешевле, по сравнению с бензиновым агрегатом. Недостаток данного вида привода заключается в высоком уровне шума.

Мощность привода определяет возможность виброплиты двигаться под уклоном и по вязкой поверхности. Чем выше эта характеристика, тем легче агрегат двигается по поверхности. Мощный двигатель сам идет вперед и не требует от работника дополнительных усилий. При низком показателе мощности плита зароется в грунт, особенно это почувствуется при работе под уклоном. Исключением являются модели из первого типа по весу, в которых вес плиты и мощность двигателя соответствуют друг другу.

Полезные дополнения при выборе виброплиты

Кроме основных характеристик существуют необходимые дополнения к механизмам, которые облегчают применение виброплиты. Одно из таких дополнений – наличие складной ручки и колес для транспортировки. В применении и управлении данные функции не нужны, но при транспортировке агрегата значительно помогают.

Хорошим функциональным дополнением является система орошения, с помощью которой легко выполняется уплотнение агрегатом асфальта. Если производить уплотнение асфальта без системы орошения, то вибротрамбовка прилипнет к поверхности асфальта.

Наличие в комплекте кожуха для муфты и ремня продлит срок эксплуатации вашего агрегата. Кожух необходим для защиты механизма от попадания кусочков грунта или утрамбованной поверхности во время работы.

Возможность движения вибротрамбовкой задним ходом. Это дополнение значительно ускорит и облегчит работу агрегатом в труднодоступных и негабаритных участках.

Изготовление виброплиты своими руками

Процесс изготовления виброплиты своими руками и самостоятельного конструирования довольно прост, так как механизм по своей конструкции не сложный.

Виброплита состоит из таких элементов:

  • мотор – подбирается на ваше усмотрение, к примеру, можете применить площадочный агрегат ИВ-98Е, который работает от сети 220 вольт, либо бензиновый одноцилиндровый агрегат. Предпочтительного производства фирмы Хонда;
  • площадка основы – листовой металл, размером 45 на 80 и толщиной 8 миллиметров;
  • швеллер – два штуки;
  • эластичные мягкие подушки, которые нужны для крепления ручки на виброплиту — 2 штуки;
  • болты марки М12 для крепления бензинового или М10 для электрического мотора;
  • колеса из пластика для облегчения конструкции – 2 штуки;
  • труба;
  • труба полая длиной примерно 1,2 метра.

Закупив необходимые материалы, приступайте к сборке, при этом чертеж вам не понадобится.

  • На электродвигателе снимите крышку, для регулировки силы вибрации.
  • На листе металла сделайте надрез болгаркой. От края листа – 100 мм, глубиной – примерно 5 мм. Необходимо выполнить два симметричных надреза с двух сторон.
  • Загните с помощью молотка края по надрезам, угол загиба – примерно 25 градусов. Это необходимо для того, чтоб агрегат не закапывался во время работы.
  • Места выполненных надрезов необходимо заварить и зафиксировать положение торцов.
  • Вибратор, изготовленный своими руками, крепится на плите с помощью двух швеллеров. Их необходимо подогнать таким образом, чтобы края не выходили за край рабочей поверхности. Швеллеры тщательно приваривают.
  • Болтами марки М12 или М10 крепят сам вибратор к металлу. Необходимо замерить расстояние между отверстиями крепежа мотора, просверлить на этом же расстоянии отверстия в швеллерах, крепят двигатель к основанию руками с помощью подготовленных болтов.
  • Труба и эластичные подушки необходимы для гашения вибрации и изготовления самой ручки агрегата.

Для удобства транспортировки самодельной виброплиты к ней нужно приварить обрезок трубы, на который затем надо установить колеса. Вес готового аппарата составит примерно 60 килограмм, поэтому колеса не будут лишними. Колеса закрепите так, чтобы их при необходимости руками можно было легко демонтировать и монтировать.

Правила эксплуатации вашей виброплиты с установленным бензиновым двигателем

Для того чтоб увеличить срок эксплуатации вашей виброплиты с установленным бензиновым мотором необходимо соблюдать ряд правил:

  1. Перед тем, как приступить к работе, механизм нужно тщательно просмотреть на наличие повреждений, проверить обтяжку всех креплений.
  2. Регулярно необходимо проверять уровень масла в двигателе и при необходимости, согласно регламенту завода производителя, производить замену масла и фильтров. Менять масло необходимо на разогретом двигателе.
  3. Свечи в двигателе нужно периодически очищать от нагара и визуально проверять.
  4. Требуется регулярная чистка воздушного фильтра двигателя.
  5. Заправлять бензиновый агрегат только при заглушенном двигателе.
  6. Не использовать устройство на твердых поверхностях – застывшем асфальте или бетоне.

Источник: http://stanok.guru/oborudovanie/press/samodelnaya-vibroplita-s-elektrodvigatelem-svoimi-rukami.html

Виброплита своими руками: технология изготовления, советы и инструкция

Для того чтобы успешно собрать своими руками виброплиту или любое другое устройство, необходимо понимать, как оно работает. Кроме того, многих интересует вопрос, есть ли выгода в том, чтобы тратить большое количество времени и сил, если можно просто приобрести уже готовый образец.

Принцип действия плиты

Сразу стоит начать с того, что изготовление виброплиты своими руками обойдется примерно в 10-12 тысяч рублей, в то время, как заводской образец может стоить и 50 тысяч рублей. Явно видно, что, с экономической точки зрения, самодельный вариант дешевле практически в 5 раз. Что представляет собой это оборудование? Имеется тяжелая платформа, сверху на которой устанавливается вибратор для виброплиты своими руками, а на него крепится двигатель. Соединение между двигателем и вибратором осуществляется за счет двух элементов — это муфта и клиноременная передача. Это создает следующее действие. Двигатель производит вращательные движения, которые передаются вибратору, где преобразуются в колебательные. Данное усилие и движение передает на всю поверхность плиты, а через нее оно доходит и до материала, который нужно утрамбовать. Из-за вибрации частицы смещаются, тем самым заполняя все пустоты, которые имеются в покрытии.

Результатом такой работы стало то, что покрытие получается очень плотным. Кроме того, если оборудование обладает задним ходом, то его можно успешно использовать в котлованах и траншеях.

Основные части устройства

Что касается основных комплектующих, то к ним, естественно, относится сама плита. Она может быть сделана либо из чугуна, либо из стали. Это очень важно, так как от качества материала, из которого сделана плита, напрямую зависят ее характеристики. К примеру, если использовать чугун низкого качества, то при трамбовке таких поверхностей, как песок или грунт, она может покрываться трещинами. Еще один важный параметр — это площадь плиты. Чем меньше будет это значение, тем большее давление устройство будет оказывать на покрытие.

Еще один важный компонент машины — это вибрационное усилие, которое она способна оказывать. В зависимости от этого параметра можно определить качество трамбовки. При прочих равных показателях, то оборудование, которое имеет большее усилие, естественно, будет утрамбовывать поверхность лучше.

Виды машин

Стоит также отметить, что при сборке виброплиты своими руками нужно заранее определяться с ее типом. К примеру, если нужно будет трамбовать асфальт, то усилия в 10 кН будет мало. Для укладки тротуарной плитки необходимо, чтобы виброплита с весом от 75 до 90 кг, имела силу вибрации не более 18-20 кН. В противном случае усилие окажется слишком большим и плитка будет трескаться.

Важно отметить, что при изготовлении виброплиты своими руками с двигателем нужно определиться с типом этого оборудования. Можно использовать электрический, бензиновый или дизельный двигатель. Так как речь идет об использовании на домашних участках, то сразу стоит отметить, что наилучшим выбором, с точки зрения экономии, будет электродвигатель. Естественно, что основной недостаток — это необходимость подключения к электросети. Виброплита с электродвигателем своими руками может быть использована только в тех местах, где удается провести шнур или имеется розетка.

Основные параметры для работы

Что касается эксплуатации устройства, то наиболее удобным будет, конечно же, дизельный или бензиновый. Однако тут есть свои нюансы. Дизельное топливо дешевле, но при этом двигатель наиболее дорогой из трех, в то время как бензиновый средний по цене, но топливо будет дороже. Очень важно правильно подобрать мощность, так как от этой характеристики зависит удобство работы. Чем выше параметр, тем проще перемещать виброплиту. Очень мощные плиты двигаются практически сами, задается лишь направление. Слабые по мощности же устройства могут зарывать в покрытие, особенно если идут под горку.

Основной параметр — это также масса плиты. При выборе комплектующих нужно рассчитывать их вес так, чтобы получить в итоге нужный. Для наиболее простых работ подходят легкие модели, их вес 75 кг. Наиболее универсальными и часто используемыми считаются машины с весом от 75 до 90 кг. Среднетяжелыми объектами считаются устройства с весом 90-140 кг. И для наиболее масштабных работ используют виброплиты с весом более 140 кг.

Начало работ. Двигатель

Как сделать виброплиту своими руками? Начать отвечать на этот вопрос стоит с того, что для начала нужно правильно подобрать двигатель. Лучше использовать электрический, как было описано выше. Данная деталь обойдется дороже всего, но она же и будет отвечать за мощность вибрации. Вибратор для виброплиты своими руками лучше всего подбирать такой, который работает от сети в 220 В. Наилучшими считаются такие модели, как ИВ-99Е и ИВ-98Е.

Другие подходящие модели работают от сети в 380 В, такое трехфазное питание не всегда можно реализовать на участке. Стоимость хорошего двигателя примерно 5000-8000 тысяч рублей.

Стоит также отметить, что можно сделать бензиновую виброплиту своими руками. В таком случае можно использовать трехтактный бензиновый двигатель с одним цилиндром, к примеру, Honda.

Комплектующие для сборки

Помимо двигателя, понадобится еще одна важная деталь — это рабочая платформа. Изготавливается она чаще всего из стального листа с примерными габаритами 80х45 см и толщиной листа 8 мм. Очень важно, чтобы вес плиты был не менее 60 кг, а сама она была идеально ровной. Помимо основных деталей, понадобится следующее:

  • крепление вибратора к основанию происходит за счет двух швеллеров;
  • крепление электрического двигателя происходит за счет болтов М10, а бензинового за счет М12;
  • для ручки нужны мягкие эластичные подушки;
  • отрезки трубы для колес;
  • два пластиковых колеса от обычно тележки;
  • ручка изготавливается из полой трубы с длиной 1,2 м.

В список необходимых инструментов для работы входит болгарка, сварочный аппарат, молоток, а также набор слесарных инструментов. Что касается чертежей, то их обычно не делают, так как конструкция и сборка достаточно просты.

Как сделать виброплитау с электродвигателем своими руками

Первое, что нужно сделать, это снять крышку с электрического двигателя, чтобы была возможность регулировать силу вибрации. Следующий этап — это работа со стальной платформой. При работе важно, чтобы машина не зарывалась в землю. Для этого необходимо взять лист стали, отступить от переднего и заднего края 10 см и сделать надрез глубиной 5 мм. После этого, используя молоток, нужно подбить края, чтобы они ушли вверх примерно на 25-30 градусов. Получатся небольшие полукруги. Чтобы вернуть прочность листу, надрезы завариваются.

Ещё по теме  Установка счётчиков воды своими руками

После этого нужно приваривать швеллера. Их расположение должно основываться на том, где будет удобно установить двигатель и где будет центр плиты. При сборке электрической плиты своими руками нужно сделать так, чтобы приваренные швеллера не выступали из-за рабочей поверхности платформы. При сварке лучше всего делать поперечные швы, они более надежные. Далее можно перейти к креплению двигателя. Для его монтажа необходимо в подходящих местах в швеллерах просверлить отверстия. Мотор устанавливается при помощи уровня и, когда выставлен нужным образом, можно фиксировать его болтами.

Дополнительные работы

Электрическая виброплита своими руками с 220 В двигателем будет создавать сильную вибрацию не только в платформе. Она также будет передаваться ручке и работнику. Для того чтобы гасить ее используются эластичные подушки, которые крепятся в тех местах, где человек держится за ручку.

Кроме того, данная конструкция достаточно тяжелая. По этой причине ее будет достаточно трудно транспортировать. Чтобы решить данную проблему, необходимо в удобном месте к раме оборудования приварить полую трубу. Эта труба служит основанием для крепления пары колес. Важно, чтобы эти детали легко монтировались и демонтировались при необходимости. Еще одна хитрость, к которой можно прибегнуть при создании самодельной виброплиты своими руками — это петли из веревки. В процессе работы можно держаться за данные петли, если они имеются. Таким образом, можно вовсе избежать вибрации в руках от работающей установки.

Повышение эффективности самоделки

Учитывая установленные ранее элементы, можно сказать, что сборка виброплиты завершена. Однако имеются некоторые дополнения, установив которые, можно повысить эффективность самодельного оборудования. К примеру, для повышения эффективности трамбовки спереди плиты устанавливается бак со шлангом. В баке находится вода, которая используется для смачивания поверхности, тем самым повышая качество работы. Однако здесь важно отметить, что установить бак нужно таким образом, чтобы вода из него не попала в двигатель, особенно если он электрический.

Самодельные устройства отлично подходят для трамбовки песка, щебня и грунта с толщиной слоя до 10 см. Кроме того, после того как устройство будет собрано, необходимо проверить его, чтобы не было видимых повреждений, сколов и прочих дефектов. Также важно проверить надежность всех креплений. Очень важно содержать двигатель в чистоте при длительной работе, так как загрязненная поверхность будет перегреваться.

Бензиновый двигатель

При выборе бензинового двигателя процесс монтажа ничем не отличается от электрического. Однако есть существенная разница в правилах эксплуатации, которые необходимо соблюдать. Очень важно следить за некоторыми вещами.

Во-первых, важно часто проверять свечи и очищать их от нагара, который будет накапливаться. Во-вторых, придется следить за уровнем масла. Тут стоит отметить, что первая замена масла должна быть осуществлена не позже чем через 25-30 часов работы. В дальнейшем можно менять его спустя 80-100 часов работы двигателя. Придется регулярно выполнять смену воздушных фильтров. Небольшой нюанс. Смену масла лучше всего осуществлять после работы, когда двигатель еще теплый, а заливать бензин только при выключенном устройстве.

Трамбовка и поверхность

При сборке устройства важную роль играет поверхность, с которой придется работать в будущем, это нужно учесть заранее. К примеру, если будет осуществляться обработка цветного покрытия — песок, гравий, щебень, то потребуется плита, которая имеет повышенную частоту вибрации. Если предполагается основная работа с грунтовой поверхностью, то вместо частоты вибраций, стоит озаботиться большей амплитудностью колебаний. Однако тут стоит отметить, что при высоких амплитудах понадобится хорошая амортизационная система.

Еще один важный момент, который нужно знать — это тип трамбовки. Все плиты делятся на два типа в зависимости от того, куда и как они движутся во время работы. Ход может быть двух типов — прямой и реверсивный. Устройство с прямым типом хода играет роль практически обычного катка, так как движется только вперед. Реверсивное же оборудование отличается тем, что может двигаться в любом нужном направлении. Это существенно экономит время, необходимое для выполнения работ, но требуется лучшей системы управления.

Из всего вышесказанного можно сделать вывод, что собрать виброплиту своими руками вполне реально. Кроме того, это сэкономит значительное количество материальных средств, а времени займет не так уж и много.

Источник: http://fb.ru/article/112814/uu-vibroplita-svoimi-rukami-tehnologiya-izgotovleniya-sovetyi-i-instruktsiya

Виброплита электрическая, бензиновая своими руками

Виброплита своими руками значительно снижает бюджет строительства, обеспечивает необходимую прочность песчаной подушки под фундаментом здания, наружными коммуникациями. Для ее изготовления используется электрический либо бензиновый привод, в зависимости от индивидуальных условий в пятне застройки (наличие энергоснабжения, рельеф, объем работ, тип фундамента).

  1. Конструкция виброплиты
  2. Изготовление виброплиты с бензиновым приводом
  3. Электропривод для виброплиты

Конструкция виброплиты

Основным назначением вибрационного инструмента является механизация ручного труда, увеличение качества уплотнения нерудных материалов (смесь ПГС, песок, щебень). Поэтому, оборудование должно иметь солидную массу при небольших габаритах, обычно ограниченных шириной траншеи для ленточного фундамента. Самодельная виброплита своими руками состоит из узлов:

  • рама – является силовым каркасом конструкции;
  • плита – чугунная, стальная заготовка, крепящаяся к раме в нижней части;
  • привод – электромотор, бензиновый двигатель;
  • вибратор – любой механизм с эксцентриком для обеспечения колебательных движений.

Виброплита своими руками с электродвигателем является энергозависимым агрегатом, требует дополнительного оборудования (удлинитель), не может использоваться в непогоду. Бензиновый привод шумный, однако, обеспечивает мобильность виброинструмента в пределах объекта.

Для удобства эксплуатации, обеспечения максимального ресурса, необходимой ремонтопригодности редуктор обычно крепится к рабочему органу (плите), двигатель крепится к раме на собственной площадке (пластина либо конструкция из металлопроката, сваренная на раме). Вращение передается с бензинового двигателя на вал вибратора клиновым ремнем, преобразуется в колебательные движения плиты.

Помимо типа привода виброплиты классифицируются по массе:

  1. Тяжелые – от 145 кг, за один заход уплотняют 60 см слои, но, не годятся для асфальтных работ.
  2. Средние – 140 – 90 кг, используются в дорожном строительстве, прокладке инженерных систем.
  3. Универсальные – 90 – 75 кг, пригодны для большинства земляных работ, укладки асфальта, изготовления бетонных конструкций.
  4. Легкие – вес в пределах 70 кг, уплотнение за один проход 15 – 5 см слоя.

Масса плиты подбирается в зависимости от мощности привода, специалисты рекомендуют соотношение 50 кг/2,5 л. с.

[tip]Слабыми толчками (низкое усилие вибрации в основании инструмента) невозможно уплотнить твердый грунт. У стальных плит при одинаковом размере с чугунными давление на единицу поверхности ниже. При правильной балансировке инструмент самостоятельно продвигается вперед, даже на уклонах, по вязким материалам.[/tip]

Электрические модификации гораздо дешевле, даже с покупкой удлинителя, поэтому, перед тем, как сделать виброплиту своими руками, следует рассмотреть этот вариант.

Самые качественные чертежи виброплиты своими рукамипредусматривают наличие дополнительных опций:

  • реверс – актуально в ограниченных пространствах;
  • элементы защиты – кожухи обеспечивают безопасность оператора от случайного наматывания на подвижные детали элементов одежды;
  • орошение – удобно при движении по твердым шероховатым поверхностям.

[tip]Бюджетная модель китайских производителей обходится в 600 – 500 евро. При самостоятельном конструировании можно уложиться в половину этого бюджета. Кроме того, можно подобрать конфигурацию плиты, тип передачи, привода под собственные эксплуатационные условия.[/tip]

Описание и обзор экскаватора-погрузчика Нью Холланд.

Узнайте больше о сфере применения мини экскаватора JCB 8018 здесь.

Изготовление виброплиты с бензиновым приводом

Простейшей конструкцией этого инструмента является модель без редуктора. Виброплита бензиновая своими руками собирается поэтапно:

  1. Изготовление плиты – по краям толстостенного листа нужного размера делаются надрезы УШМ («болгаркой») на половину толщины для загиба краев под 60 – 45° (в противном случае плита зароется в уплотняемый материал), после загиба швы обвариваются для восстановления начальной прочности заготовки.
  2. Сооружение рамы двигателя – вторая плита с отверстиями для фиксации двигателя (специалисты рекомендуют одноцилиндровый трехтактный Honda).
  3. Сборка – в передней части плиты устанавливается вал с эксцентриком, вращающийся в двух подшипниках, в задней плита, на которой закреплен двигатель, к верхней площадке присоединяются рукоятки.

Виброплита своими руками на фото относится к универсальной категории, как и большинство бензиновых моделей. Солидная масса обусловлена весом двигателя, для снижения вибраций на рукоятки, мышечный каркас оператора под креплением площадки мотора установлены резиновые бобышки.

Кун для минитрактора своими руками, правила работы и описание.

Поэтапное изготовленимя погрузчика на минитрактор на этой странице.

Обзор минитрактора JCB 160 вы найдете перейдя по этой ссылке.

Электропривод для виброплиты

Электромоторы имеют меньший вес, поэтому, для рабочего органа инструмента требуется заготовка большей массы. Виброплита электрическая своими руками гораздо проще бензинового аналога. Для изготовления достаточно выполнить последовательность действий:

  • изготовление плиты – аналогично предыдущему варианту;
  • установка двигателя – промышленность выпускает площадочные вибраторы, которые проще выбрать по характеристикам, чем самостоятельно мастерить эксцентрик;
  • крепление рукояток – через резиновые бобышки-амортизаторы.

В данных конструкциях вибродвигатель чаще крепится на швеллер, приваренный к самой плите.Вибрация полностью передается на рукоятки. Поэтому, используется двойная схема виброгашения:

  • трубчатая рукоятка крепится через амортизатор к уголку;
  • который, в свою очередь, фиксируется через такой же амортизатор к плите.

Виброплита своими руками на видео собрана из металлопроката, обеспечивает удобную работу за счет установки резиновых прокладок. Практика показывает, что, оптимальной схемой является крепление рукояток к переднему загибу плиты. Такая конструкция требует меньших усилий при перемещении, головки болтов с обратной стороны не мешают движению, не портят материал трамбуемой поверхности.

Чертежи, фото виброплиты своими руками позволяют справиться с конструированием этого инструмента домашнему мастеру с минимальными навыками сварщика. При необходимости сварочные соединения можно заказать у специалиста, осуществить самостоятельно лишь сборку готового инструмента.

Электроприводная плита для уплотнения предпочтительнее в самостоятельном изготовлении, позволяет сэкономить на этапе покупки привода. Однако, в отсутствие электричества на объекте потребуется дополнительная аренда, покупка генератора. Используя выше приведенные советы, с изготовлением виброплиты справится любой домашний мастер.

Источник: http://spectechzone.com/tekhnika/other/3785.html

Виброплита своими руками — выбор материалов и поэтапная инструкция сборки

Применение вибромашины актуально не только при работе с песчаными грунтами, но и при уплотнении щебня

Хотите узнать, как собирается виброплита своими руками? Я расскажу, какие нужны материалы и инструменты и дам пошаговую инструкцию сборки. А также объясню ее принцип действия и познакомлю с разновидностями данного оборудования.

Как это работает

Уплотнение песчаной подсыпки перед заливкой бетонной стяжки

Принцип работы виброплиты основан на вращении эксцентрика, который за каждый оборот смещенного маховика создает колебание:

  • Привод, за счёт смещенного груза на вале создаёт вибрацию, которая передаётся металлической плите — подошве;
  • Чем тяжелее плита в основании агрегата и чем сильнее вибрация, тем эффективнее уплотнение.

По схожему принципу работает виброплощадка , с помощью которой производятся прессованные блоки из шлакобетонов. Только в этом случае, двигатель с эксцентриком располагается не над рабочей поверхностью, а под ней.

Тип привода

Современные виброплиты оснащаются двумя типами приводов:

Самодельная виброплита из мотоблока — со старого агрегата взят двигатель и рама, на которой он закреплен

  1. Бензиновые или дизельные двигатели. Двигатели внутреннего сгорания используются на тяжёлых и массивных установках весом более 200 кг. Из-за выхлопных газов, дизельная или бензиновая виброплита рекомендована для применения на открытых участках.

Так выглядит компактная виброплита электрическая, полностью сделанная своими руками

  1. Электродвигатели. Виброплиты на электромоторе более компактные в сравнении с бензиновыми аналогами:
    • Преимущество электротрамбовок — универсальность применения, ведь их можно использовать не только на открытом участке, но и внутри закрытого объекта;
    • Недостаток электрического оборудования — зависимость от питания, то есть, объект должен быть электрифицирован или на объекте должен использоваться генератор.

Подобные чертежи можно применить при переделке мотоблока в трамбовку

Независимо от типа привода, ресурс вибратора редко превышает 1000 часов. Вибрация от смещенного маховика на вале воздействует не только на плиту, но и на подшипники в ступице вала.

Износ подшипников приводит к заклиниванию вала. Поэтому, по истечении заявленного ресурса, подшипники подлежат обязательной замене, даже если они внешне выглядят целыми.

Что можно сделать самому

Внешний вид самодельной виброплиты после окончательной сборки и покраски – как собрать такой агрегат, читайте дальше

Рассмотрим, какова инструкция изготовления виброплиты для укладки тротуарной плитки. Цена фабричного оборудования с аналогичными характеристиками начинается от 50 тыс. рублей. Поэтому уверен, что предположенная дальше инструкция будет интересна многим.

Для уплотнения песчаной подсыпки на глубину не менее 20 см, готовый агрегат должен весить не менее 80 кг. Если вес конструкции будет меньше, трамбовку будет трудно удержать, но требуемого действия на грунт она не окажет.

Для транспортировки оборудования с весом 80 и более кг можно будет приспособить автомобильный прицеп.

Материалы и инструменты

Для изготовления трамбовки потребуется сварочный аппарат, болгарка с отрезными дисками по металлу, дрель с набором сверл, струбцины, кувалда, измерительный инструмент. Перечень материалов и комплектующих приведен в следующей таблице:

Материалы и комплектующие Описание
Электродвигатель. Рекомендованная мощность двигателя должна составлять 1,5-2 кВт при 4000-5000 оборотов. Моторы с меньшей мощностью не обеспечат нужной скорости вращения вала, а значит, вибрационное усилие будет недостаточно интенсивным.
Устройство защитного отключения (УЗО). При длительной работе самодельной трамбовки, отдельные части электрической схемы могут перегреваться.

Чтобы исключить сгорание обмотки или плавление изоляции, нужно установить УЗО или хотя бы обычный сетевой прерыватель (автомат).

Листовая сталь с толщиной 5 мм, 8 мм и 10 мм. Листовой металл с самой большой толщиной понадобится, чтобы сделать подошву и груз для эксцентрика.

Металл меньшей толщины потребуется для изготовления площадки под установку мотора.

Съемные шкивы. Шкивы будут нужны для передачи крутящего момента с вала двигателя на вал вибратора.

Чтобы заставить вал вибратора крутиться быстро, шкив на двигателе должен иметь втрое больший диаметр, чем шкив на валу.

Ремень, можно автомобильный ремень ГРМ. Ременная передача нужна для того, чтобы соединить шкивы на валах.
Стальной уголок с шириной полок 5 и 10 см, и с толщиной металла 10 мм. Уголок нужен для того, чтобы усилить конструкцию трамбовки в тех местах, где нет возможности для этого применить профильную трубу.
Стальная труба прямоугольная 50×20 мм. Металлическая труба пригодится для сборки моторной рамы и для сборки ручки, за которую всю конструкцию можно будет передвигать вперед и назад.
Резьбовая шпилька с диаметром 20 мм и гайки под нее. Шпильки и гайки понадобятся для соединения конструктивных элементов.
Закрытые подшипники. Для сборки ступицы вала понадобится два закрытых игольчатых подшипника. Если нет игольчатых подшипников, можно использовать шариковые, но они менее прочные.

Кроме того, понадобится труба с внутренним диаметром, равным внешнему диаметру подшипника.

Цилиндрический стальной прут с диаметром не меньше 30 мм. Прут нужен для изготовления вала, на котором будет закреплен груз.

Сборка трамбовки

Обратите внимание на то, что в качестве привода будет использован электродвигатель. Но точно также, на собранную конструкцию может быть установлен двигатель внутреннего сгорания. Дело в том, что схема установки электродвигателей и двигателей внутреннего сгорания одинакова, так как мотор крепится к площадке несколькими болтами.

Иллюстрация Описание этапа
Крепление балласта на валу. Для того чтобы аппарат вибрировал, к одной стороне вала приваривается пакет из трех — четырех металлических пластин.

Чтобы менять число пластин, можно высверлить в цилиндре вала сквозные отверстия. Такие же отверстия сверлятся в пластинах, которые крепятся к валу с помощью болтов и гаек.

Заготовка деталей для крепления вала. Заготавливаются два куска угольника длиной по 10 см. и два кожуха ступиц на металлических пластинах. В эти кожухи ступиц потом впрессуем подшипники.
Сборка виброузла. Из заготовленных деталей собираем виброузел, в котором зафиксированы подшипники с продетым в них валом. С торца на вал крепится шкив.
Изготовление рамы и площадки для крепления мотора. Из профильной трубы сваривается рама с внешним периметром 40×60 см. Из стального листа толщиной 8 мм нарезается пластина 40×50 см.

На пластине, как показано на фото, вырезаются выемки под регулировочные болты и привариваются петли.

Сборка петель. Напротив приваренных к пластине колец, к раме привариваем ответные кольца, так, чтобы их расположение полностью совпало.
Сборка всего узла. Подготовленную раму и поворотную пластину соединяем шпилькой через петли. Учитывая то, что конструкция будет вибрировать, шпильку вставляем через резиновые втулки.

В противоположной стороне рамы приваривается вертикальная шпилька, которая должна проходить через прорези в наклонной пластине.

Регулировка ремня. Для того чтобы задать подходящую степень натяжки ремня, с обеих сторон пластины, через шайбы, на вертикальную шпильку накручиваются гайки.

Потом, при усилении натяжки, пластина будет подниматься затяжкой гаек вверх.

Монтаж стоек под раму. С каждого угла рамы приваривается по опоре длиной 10 см. Из листовой стали толщиной 8 мм вырезаются ответные опоры, которые будут крепиться к подошве виброплиты. Соединение опор будет выполняться через резиновые эластичные подушки.
Сборка амортизирующих опор. Заготовленные опоры и ответные планки, через резиновые подушки, стягиваются болтами.

Итого должно получиться четыре амортизатора — по одному на каждый угол рамы.

Установка двигателя и примерка виброузла.

  • На собранную раму с поворотной крышкой, болтами крепим двигатель с установленным шкивом;
  • Пропускаем через шкивы ремень и убеждаемся в том, что конструкция собрана правильно.
Подготовка плиты под подошву. Лист стали толщиной 10 мм размечаем так, чтобы получился прямоугольник 40×120 см.

По сделанной разметке вырезается прямоугольник и крепится струбцинами к рабочей поверхности верстака.

Обрезка углов. По углам подготовленной плиты отмеряем по 50 мм с каждого края и соединяем метки диагональной линией, чтобы получился треугольник с прямым углом.

Болгаркой обрезаем каждый из четырех углов на плите, как это показано на фото.

Загиб переднего и заднего края плиты. От переднего и заднего края отмеряется 100 мм, и на этом расстоянии чертится линия, параллельная краю пластины.

По линии делается надрез глубиной примерно в 2/3 толщины листа.

По сделанному надрезу гнем лист кувалдой, чтобы получился край лыжи, как это показано на фото.

Сборка всех элементов. Собранная ранее конструкция, включая крепёжные кронштейны и моторную раму, прихватывается на подошву сваркой. Заодно провариваются линии сгиба по переднему и заднему краю сгиба подошвы.

Кстати, сгибы нужны с обеих сторон для переднего и заднего хода машины.

Сборка и монтаж рукояти. В задней части подошвы привариваются петли, к которым крепится рукоять, сваренная в форме буквы «П» из профильной трубы.
Подключение и пробный запуск. Силовой кабель, через УЗО, подсоединяется к двигателю. Вибромашина включается в сеть и выполняется пробный запуск.

В завершение

Теперь вы знаете, как может быть собрана виброплита своими руками с бензиновым двигателем или с электрическим мотором. Также рекомендую посмотреть видео в этой статье, а если остались вопросы, задавайте их в комментариях.

Источник: http://kursremonta.ru/remontnye-raboty/vibroplita-svoimi-rukami-814

Смотрите также:
30.04.2020

Приспособление для заточки сверл своими руками: 2 варианта Особенности заточки ступенчатых сверл Ступенчатые сверла по металлу производятся в нескольких конструктивных исполнениях, каждая модель при этом предназначена для устройства отверстий диаметром 4–32 мм. Это...

30.04.2020

Плазморез из инвертора своими руками. Самодельная установка плазменной резки металла Плазменная резка очень широко применяется в различных отраслях строительства и производства. Удобство работы и качество конечного результата подобного метода обработки снискали огромную...

30.04.2020

Пескоструй своими руками: чертежи, видео, инструкция по изготовлению Пескоструйный аппарат является эффективным оборудованием, которое может оказаться полезным во многих ситуациях. При помощи такого устройства, отличающегося компактными размерами и небольшим весом,...

Комментарии

Комментирование отключено.

Голосование

Как Вы узнали о нашем сайте?

Посмотреть результаты

Загрузка ... Загрузка ...
Форум
