Ручной фрезер своими руками

Фрезер из дрели своими руками

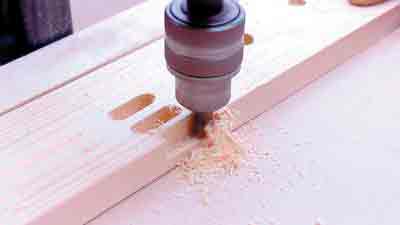

При ремонте и обустройстве квартиры иногда надо вырезать паз или красиво обточить торец доски. Ради этого не обязательно покупать дорогой электроинструмент. Можно сделать фрезер из дрели своими руками. Принцип передачи крутящего момента на шпиндель у агрегатов идентичный. Достаточно сделать для дрели фрезерный стол, и можно использовать ее в качестве фрезера. Варианты фиксации корпуса инструмента могут быть различными. Главное, чтобы не было перекосов и люфтов.

Внимание! Нельзя использовать в качестве фрезера ударную дрель.

Материалы и инструменты

Вертикальный фрезер в отличие от дрели имеет плоское основание – подошву, на которой он стоит и перемещается по обрабатываемой детали или столу. Корпус зафиксирован и перемещается вертикально по направляющим. Для создания самодельного фрезера из дрели надо создать стойку и закрепить на ней дрель. При изготовления простой конструкции пригодятся материалы:

  • фанера толщиной 12 или 15 мм;
  • металлический хомут;
  • болты с гайками М6;
  • саморезы.

Фанеру можно заменить ДСП и ламинатом такой же толщины. Фрезер из дрели будет удобнее в работе, если подошву – базу сделать из оргстекла 10-12 мм толщиной. Тогда хорошо будет видна рабочая зона, разметка на доске.

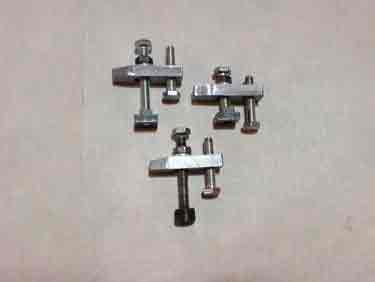

Хомут с фитингами подойдет стандартный, для водопроводных труб. Размер подбирается по диаметру корпуса дрели выше патрона.

Скрепится фрезерный станок по дереву винтами диаметром 4,8 или 5 мм и длиной 19, 20 мм. Саморезы этих размеров часто используют при изготовлении поделок из древесины. Ими крепят кронштейны, крючки и полки. Винты часто остаются после ремонта. Заменить их можно саморезами диаметром 5,5 мм и длиной 18 и 22 мм.

Для того, чтобы сделать из электродрели фрезерный станок по дереву, нужны инструменты:

  • дрель;
  • корончатое или перьевое сверло;
  • электролобзик;
  • шуруповерт;
  • сверла 4 мм и 8 мм;
  • гаечный ключ.

Обычно в любом гараже или домашней мастерской легко найти необходимые инструменты. Шуруповерт можно заменить крестовой отверткой, лобзик – ножовкой.

Конструкция фрезера из дрели

Учитывая мощность и количество оборотов, можно сделать только легкий фрезер из дрели. Для качественной обработки доски рабочий инструмент должен быть зафиксировано на столе, а обрабатываемая деталь перемещаться. Конструкция с верхним расположением инструмента позволяет делать детали сложной конфигурации. Каждый умелец придумывает свою конструкцию. Они отличаются креплением и расположением электродрели.

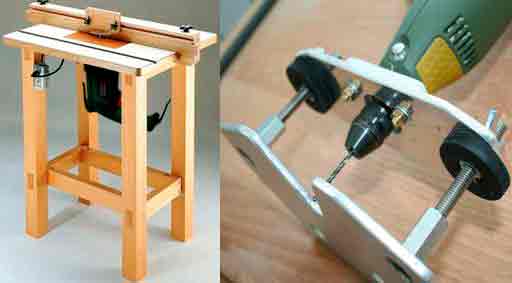

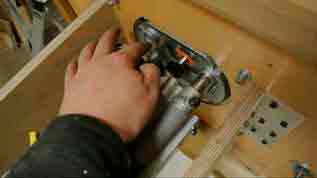

Стол с фрезером

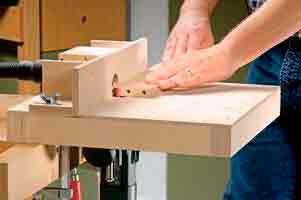

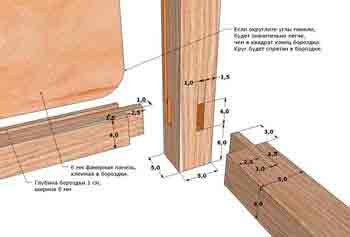

Обработку торцов и фрезерование пазов для соединения шип-паз, удобно делать, используя фрезерный стол с выступающим инструментом. У него простая конструкция, чертежи легко разработать самостоятельно. Подойдет небольшой верстачный стол.

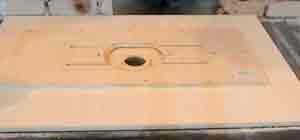

Крышка переворачивается. В ней прорезается отверстие. Размер его примерно на 5 мм больше максимального диаметра фрезы, которая будет использоваться. Перпендикулярно столу монтируется планка. Она устанавливается параллельно боковой стороне на таком расстоянии, чтобы ось шпинделя прикрепленной электродрели совпадала с центром отверстия.

Хомутами и упорами к планке крепится корпус электроинструмента. В нормальном состоянии стола патрон должен располагаться под крышкой, а вставленная в него фреза выступать. При обработке деревянная деталь движется по столу, упираясь в шаблон, происходит фрезеровка.

Инструмент можно закрепить другим способом. Главное, чтобы центр отверстия совпадал с осью фрезы. Выключатель и патрон были доступными. Все элементы станка должны крепиться жестко, без перекосов.

Простой станок

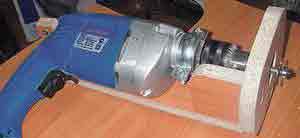

Конструкция станка для создания фрезера из дрели своими руками состоит из 3-х основных деталей, вырезанных из фанеры:

  • подошва;
  • стойка;
  • косынка.

Они должны располагаться строго перпендикулярно. В подошве делается отверстие под выход инструмента. Стойка по ширине равна размеру корпуса электродрели и на 20 мм длиннее. На ней с помощью хомута, расположенного выше патрона, крепится дрель. Она дополнительно фиксируется упором, прижимающим тыльную сторону корпуса с обратной стороны от шпинделя, или вторым хомутом ниже ручки. Косынка обеспечивает жесткость конструкции. Одна сторона прилегает к подошве, вторая к стойке.

При раскрое подошвы – основания конструкции, надо нарисовать на фанере квадрат, со сторонами равными ширине корпуса электродрели. С двух прилегающих сторон к нему добавить полоски, равные толщине фанеры. Отметить центр расположения инструмента и сделать отверстие корончатым или перьевым сверлом.

Вырезать подошву по контуру. Угол, противоположный соединению стойки и косынки, надо скруглить. На обратной стороне просверлить отверстия 4 мм и сделать углубления – потайные под головки саморезов, сверлом 8 мм. В противном случае шляпки винтов будут выступать и царапать стол, нарушать прилегание подошвы. Образуется перекос.

Снизу на подошву можно наклеить тонкую резину или кусочек линолеума. Это обеспечит плавное скольжение при работе фрезера.

Используя угольник, установить на место стойку и прикрутить ее винтами. Косынка крепится одной стороной к основанию, второй к стойке, обеспечивая жесткость конструкции. Отмечается положение электродрели, когда инструмент опускается ниже подошвы. Прикручивается хомут и упор. Для удобства работы подошву можно сделать из оргстекла.

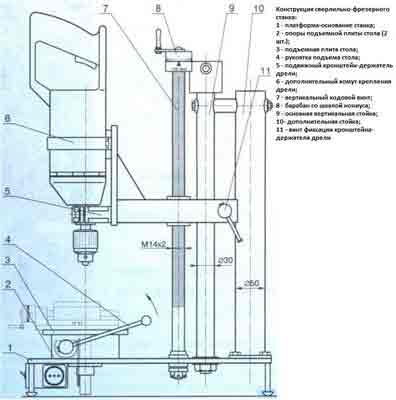

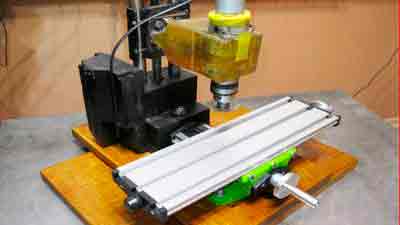

Станок с вертикальным перемещением фрезы

Недостаток простого станка в невозможности делать глухие шпоночные пазы и выборки. Инструмент может входить в доску только со стороны торца. Небольшое дополнение позволит дрели полностью заменить легкий вертикальный фрезер.

Подошва делается длиннее. К ней прикручивается массивная доска с закрепленным вертикально П-образным профилем – 2 штуки. Это направляющие. На планке с одной стороны установлена дрель, с другой прикручены 2 рейки, которые заведены в металлические профили. Снизу в подошве установлен винт, служащий упором при перемещении корпуса электродрели вниз.

Имея опыт слесаря и необходимый набор деталей, можно установить самодельный фрезер на боковых цилиндрических стойках. Снизу на них одеваются пружины, поднимающие дрель вверх.

Крепление осуществляется металлическими уголками, скобами и саморезами. Глубина фрезерования регулируется винтами-упорами.

Алгоритм сборки

Перед тем, как делать фрезер из дрели, следует подготовить все необходимые материалы и чертеж, с указанием размеров и как будет крепиться дрель, заменяющая ручной фрезер.

  1. Отметить на столе или подошве центр оси шпинделя.
  2. Вырезать отверстие под выход инструмента.
  3. Положить электродрель на стойку и отметить положение хомута и упора, закрепить их.
  4. Строго под прямым углом прикрутить стойку и косынку.
  5. Зафиксировать корпус инструмента на основании.

Станок, сделанный своими руками, должен быть прочный, без люфтов и перекосов. Тогда на нем можно будет работать, как фрезером.

Преимущества и недостатки фрезера

Основное преимущество станка для фрезеровки электродрелью – не надо для выполнения единичных операций покупать дорогостоящий фрезер. На самодельном приспособлении легко сделать несколько пазов, обработать край полочки.

В электродрели сверло вставляется в патрон. При работе на самодельном фрезере надо пользоваться фрезой для дрели. В магазинах имеется большой выбор:

  • цилиндрические;
  • концевые;
  • торцевые;
  • угловые;
  • фигурные;
  • дисковые.

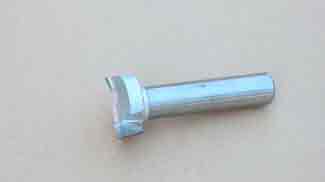

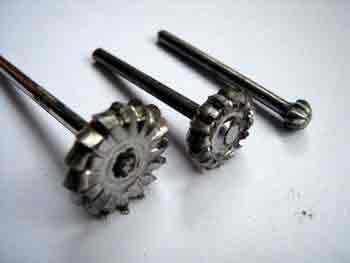

Все они имеют хвостовик и легко крепятся в патроне. Замена инструмента происходит быстро. Недостаток патрона в том, что он может открутиться во время работы, особенно при наличии вибрации инструмента. Надо постоянно проверять и затягивать крепление.

Перед тем, как сделать фрезер из дрели, следует определиться с объемом работы. Самодельный фрезер подходит для выполнения электродрелью домашних ремонтных работ, отдельных операций по обработке деревянных деталей. Фрезеровать дрелью длительное время и с большими нагрузками нельзя.

Основной недостаток фрезерного станка из дрели, малое число оборотов. При сверлении резание происходит по небольшой площади. Чистота при этом не нужна, древесина перерабатывается в стружку. На сверлильном инструменте максимальное вращение достигает 3000 об/мин. В то время как у самого легкого фрезера минимальное значение 4000 об/мин. Каждый специалист знает, что чистота обработки зависит от скорости вращения инструмента. Чем быстрее вращается фреза, тем красивее кромка и торец шпонки. После обработки на самодельном станке, обработанные места придется долго шкурить.

Двигатель на инструменте для сверловки значительно слабее фрезерного. Он рассчитан на непродолжительное включение. Долго работать на предельной мощности он не сможет. Во время фрезеровки дрелью ее надо постоянно выключать, давать ей остыть.

Самодельный станок подойдет для разовых работ. Для постоянной фрезеровки дерева лучше приобрети фрезер.

Источник: http://stankiexpert.ru/ehlektroinstrument/frezer-iz-dreli-svoimi-rukami.html

Стол для фрезера своими руками с чертежами и изготовление

Ручной фрезер – уникальный инструмент, значительно облегчающий процесс изготовления изделий из дерева. Его используют не только для создания технологических соединений, но и во время декоративной обработки. Главное достоинство ручного фрезера – мобильность, возможность работать вне зависимости от наличия мастерской.

Стол для фрезера своими руками с чертежами и изготовление

Зачем нужен стол для фрезера

Профессиональные мастера таким вопросом не задаются, у них есть отдельные фрезерные станки. Это может быть не только деревообрабатывающее оборудование промышленных серий, но и специальные станки для бытового использования. Как правило, комплексные механизмы, имеющие на одной станине циркулярку, фуганок, фрезер и сверлильный станок в различных комбинациях.

Деревообрабатывающий станок требует соответствующего опыта

Обыкновенным любителям покупать такое оборудование не нужно, им достаточно и обыкновенного ручного фрезера. Но возникают ситуации, когда многие задумываются над изготовлением стола для фрезера. Почему?

  1. Не получается фрезеровать вручную, инструмент не движется по прямой линии, поверхность деталей волнистая. Приходится несколько раз проходить по одному месту, а это оказывает негативное влияние на конечное качество.
  2. Необходимость фрезеровки длинных заготовок — только на столе можно выполнить эту операцию всего за один проход.
  3. Есть потребность работать на фрезах со сложным профилем, ручной метод не обеспечивает требуемой чистоты поверхности.

Ручным фрезером работать не всегда удобно

Надо заметить, что не все технологические операции можно сделать на столе, есть такие, которые выполняются только ручным фрезером. К примеру, на станке невозможно фрезеровать профили с закрытым контуром, расположенным по центру заготовок.

Цены на линейный ряд фрезеров

Каким требованиям должен отвечать стол

Профессиональный мастер не жалеет денег на приобретение самого современного и надежного оборудования — такие вложения не только окупаются, но и приносят значительную прибыль. Это его постоянная работа и основной доход, а чем выше производительность труда, меньше непродуктивные потери материалов и лучше качество, тем больше прибыли у мастера. Начинающим мастерам нет смысла покупать дорогие станки и оборудование, им вполне достаточно одной ручной фрезы. Соответственно, станок надо делать такой, чтобы фреза в любой момент быстро снималась и могла использоваться в обыкновенном режиме.

Конструкция станка должна быть максимально простой и одновременно надежной

Еще одно требование – стол должен быть максимально простым в изготовлении. Его можно сделать своими руками и с помощью того простейшего набора инструментов, который есть у непрофессионалов.

Чертеж простой столешницы под фрезер

В связи с такими требованиями, мы не будем рассматривать варианты сложных столов, их сделать могут лишь мастера столярного дела. Кроме того, большинство проектов требуют переделки ручного фрезера, после реконструкции инструмент уже нельзя использовать в ручном режиме, надо покупать второй экземпляр. Экономически невыгодно терять время и финансовые средства на изготовление стола для фрезера лишь для того, чтобы пользоваться несколько часов в году, а для обыкновенных более частых работ покупать еще один ручной фрезер.

Если потребность в ручном фрезере выше, нет смысла сооружать сложный станок

Материалы изготовления

От правильного выбора материалов изготовления стола зависит срок его эксплуатации и качество фрезеровки деталей. Какие материалы рекомендуется применять в этих целях?

Таблица. Виды столов по материалу изготовления

Вид стола для фрезераКраткое описание физических и эксплуатационных характеристик
Используется чаще всего. По стоимости и эксплуатационным показателям самый подходящий вариант, только надо покупать специальную фанеру, ее шпон клеится особо прочными двухкомпонентными полимерными клеящими составами. Такая фанера не рекомендуется к использованию во время изготовления мебели, количество выделений в воздух фенолов и формальдегидов превышает допустимые нормы. Но в мастерской материал можно применять без опасений. Зато по прочности этот вид фанеры уверенно занимает лидирующие позиции, а это самая важная характеристика.

Металлический стол эксплуатируется многие десятки лет, но для его изготовления надо иметь практический опыт выполнения сварочных работ. Еще одна проблема – некоторые детали нужно точить, дома токарного станка почти никто не имеет, приходится обращаться в специализированные компании.

Настоятельно рекомендуется к использованию. Отдельные наиболее нагруженные элементы изготавливаются из металла, остальные могут быть деревянными. Кстати, стол необязательно делать с нуля — после небольшой реконструкции отлично приспосабливаются обыкновенные сборно/ разборные небольшие кухонные столики. Такие были когда-то в каждой квартире и сегодня еще используются в подсобных помещениях.

Можно применять и клееные мебельные щиты из натуральных ламелей, они не изменяют своих размеров при колебаниях относительной влажности, но такой стол для фрезера обойдется очень дорого. Натуральные доски категорически запрещается применять из-за постоянного коробления в ту или иную сторону, что оказывает крайне негативное влияние на качество фрезерования.

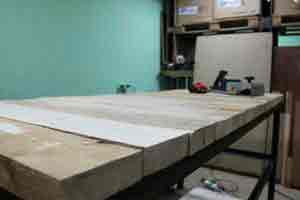

Столешница из досок для изготовления фрезерного станка не подходит

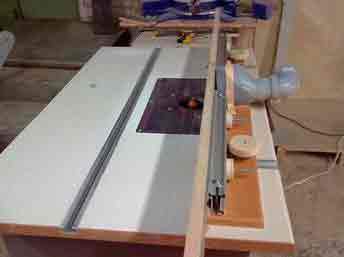

Мы дадим пошаговую инструкцию изготовления двух простейших, но очень функциональных, столов для фрезера. Размеры даются лишь общие, конкретные зависят от типа ручного фрезера, а их в реализации огромное количество. Каждая модель отличается несколькими параметрами, которые необходимо принимать во внимание во время выполнения работ.

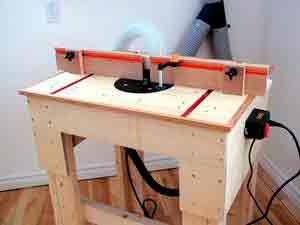

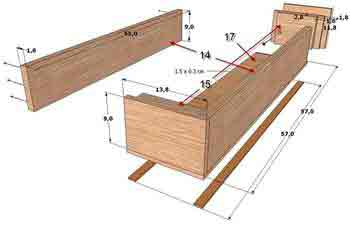

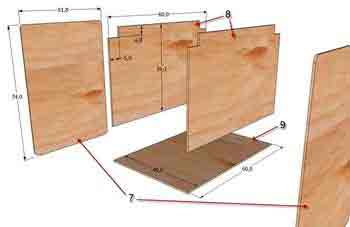

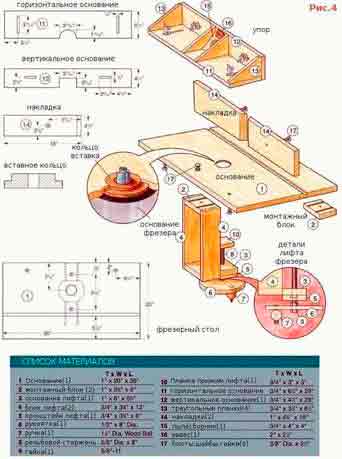

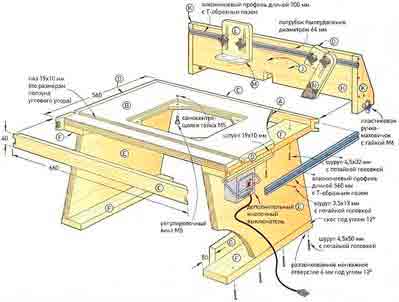

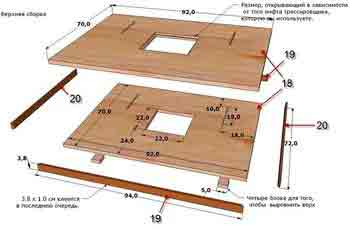

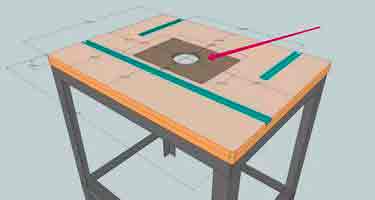

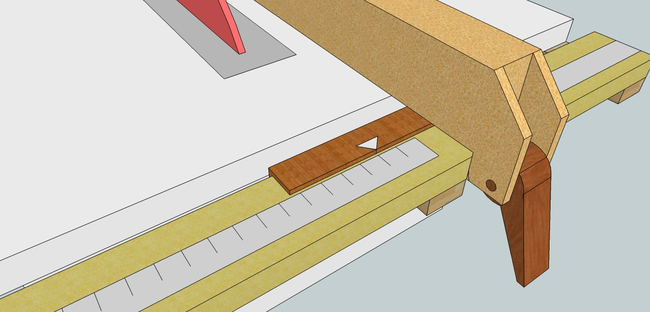

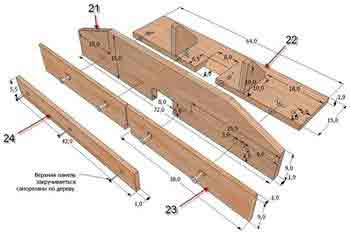

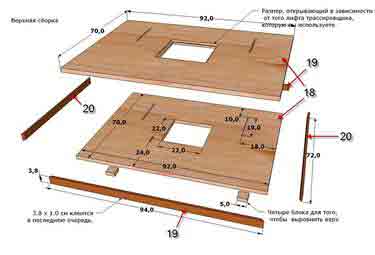

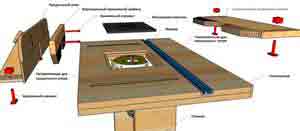

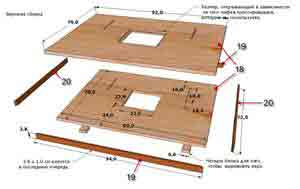

Схема сборки стола под ручной фрезер. 1 — боковая планка для крепления струбцинами на козлах; 2 — царга; 3 — раззенкованные направляющие отверстия; 4 — передняя стенка упора; 5 — саморез с потайной головкой 4,5х42 мм; 6 — косынка; 7 — основание упора

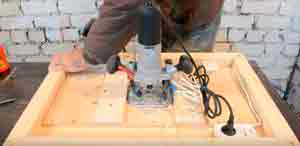

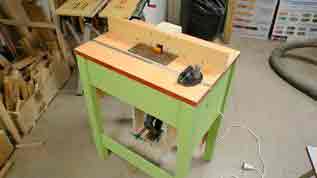

Пошаговая инструкция изготовления деревянного стола

Вам понадобится клееная фанера толщиной 18 мм, размер листа стандартный, можете покупать плиту примерно 1,5×1,5 м. Каркас стола изготавливается из деревянных брусков 30×40 мм. Фиксация конструкции осуществляется обыкновенными саморезами по дереву. Из инструментов надо подготовить электрический лобзик или переносную дисковую пилу, ручной фрезер, дрель или шуруповерт.

Цены на листовую фанеру

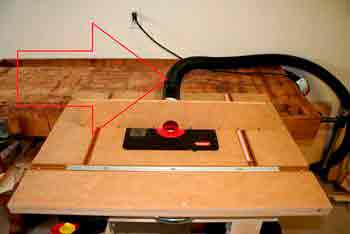

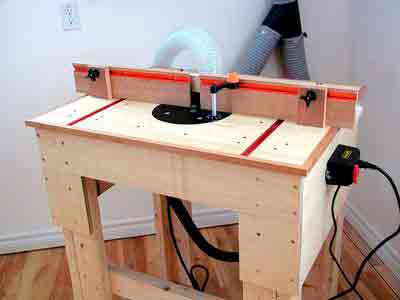

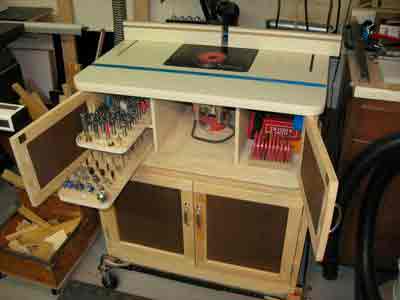

Стандартное устройство фрезерного стола

Изготовление столешницы

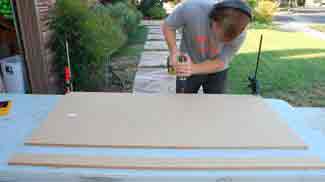

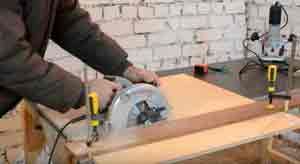

Шаг 1. От листа фанеры отрежьте заготовку для столешницы. Размер может быть произвольным, но не менее 80×80 см. На очень маленьких работать неудобно, заготовки постоянно падают, их приходится поддерживать с противоположной стороны. Сделайте разметку на фанере, прикрепите ее струбцинами к рабочему столу, установите упорную линейку для пилы и аккуратно отрежьте излишки материала.

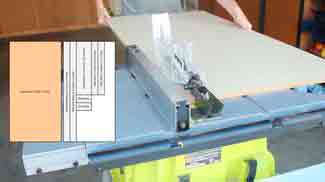

Обрезают лист по размеру столешницы

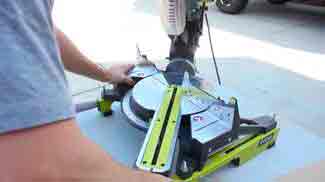

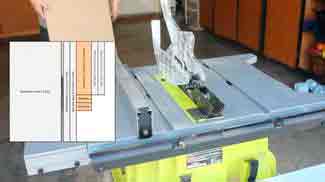

Цены на популярный модельный ряд циркулярных пил

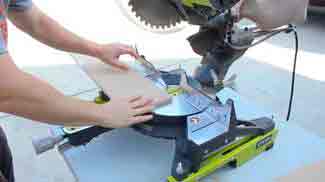

Практический совет. Настоятельно рекомендуем все работы электрическим лобзиком и переносной пилой делать только под линейку. Не стоит надеяться, что ровный срез получится без этого приспособления.

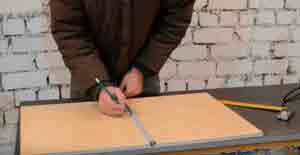

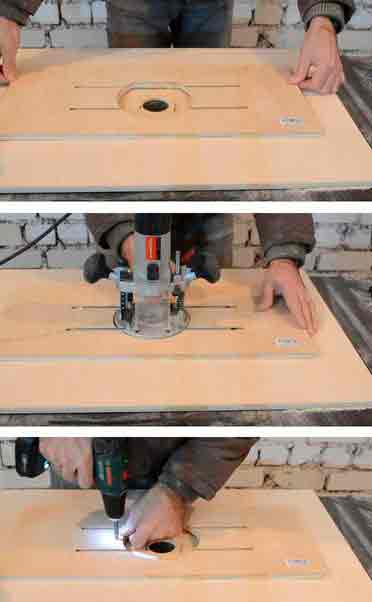

Шаг 2. Наметьте место расположения отверстия под фрезу. Это также произвольный параметр. Многое зависит от того, будете ли вы в дальнейшем приспосабливать упорную линейку для фрезера, предусматривается ли короб для сбора и удаления опилок, какие детали предполагается обрабатывать и т. д. Как показывает практика, отверстие рекомендуется располагать на удалении 1/3 ширины от продольной кромки.

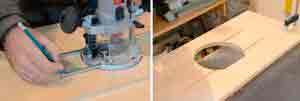

Выполняют разметку отверстия под фрезу

Сделайте разметку и высверлите отверстие. Его диаметр должен всего на несколько миллиметров превышать диаметр самой большой фрезы, которая будет использоваться на этом станке. Слишком большое отверстие делать не надо по нескольким причинам:

  • чем больше щель между рабочими ножами фрезы и столешницей, тем выше вероятность, что в нее попадет материал. А это провоцирует возникновение опасных ситуаций: может заклинить фрезер или отлетевшие на большой скорости осколки травмируют мастера;
  • если придется фрезеровать тонкие детали, то в щелях концы сильно вибрируют – нет упора. Как следствие, необходимо отрезать неровные части, что увеличивает расход пиломатериалов.

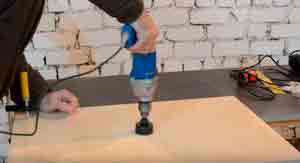

Отверстие высверливается специальной коронкой соответствующего диаметра.

По разметке сверлят отверстие

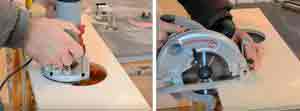

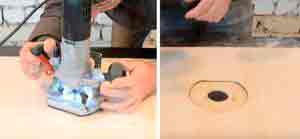

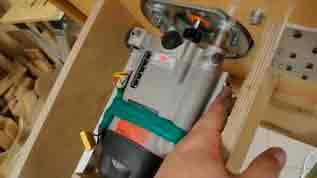

Шаг 3. Поставьте фрезер в отверстие, убедитесь, что он правильно расположился. Очень аккуратно нарисуйте линию по периметру основания. Обращайте внимание, чтобы во время этого процесса инструмент не двигался, постоянно придерживайте его одной рукой.

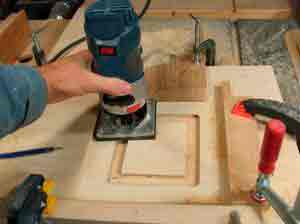

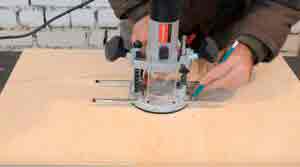

Примеряют фрезер к отверстию и аккуратно обводят его карандашом

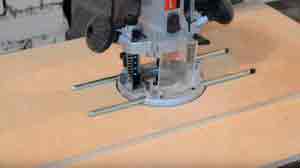

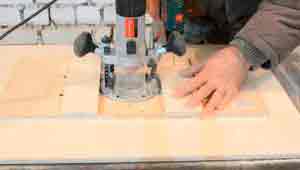

Шаг 4. Установите на фрезере глубину резания 5 мм и очень внимательно по нарисованному контуру вырежьте посадочное место. Проверьте отверстие, вставьте в него фрезер. Он должен плотно входить и не шататься. При необходимости подгоняйте посадочное гнездо до нужных параметров. Все в норме – отлично, уберите шкуркой заусеницы и продолжайте работы по изготовлению стола для фрезера.

Посадочное место должно точно соответствовать контуру фрезера

Шаг 5. Такое же посадочное гнездо подготовьте еще на одном куске фанеры, только делать его теперь надо сквозным. Отрежьте деталь, ее размеры должны примерно на 15–20 см превышать диаметр основания фрезера.

Делают заготовку с вырезом такой же формы и размера

Шаг 6. Положите заготовку на столешницу, совместите отверстия и поставьте в них фрезер. Вам надо отметить расположение и размеры двух параллельных направляющих. На них устанавливается линейка фрезера, в нашем случае она снимается. Но направляющие трогать не надо, они увеличивают надежность фиксирования фрезера к столу, полностью исключают возможность поворачивания корпуса. Дело в том, что со временем посадочное гнездо может немного увеличиться в диаметре, корпус с двигателем начнет шататься. Длинные направляющие создают довольно большие рычаги, которые отлично держат поворачивающие нагрузки.

Заготовки совмещают и вставляют фрезер

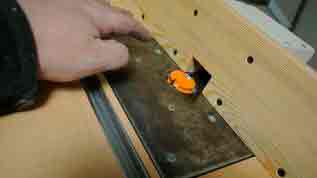

Шаг 7. Замерьте диаметр металлических штифтов, выставьте соответствующую глубину фрезы и проделайте под них канавки.

Вырезают канавки под штифты

Шаг 8. Соедините два элемента стола, поставьте на место фрезер. Тщательно проверьте положение, вручную прокрутите ротор, он не должен ничего задевать. Все в норме – прикрутите фанеру.

После подгонки элементов прикручивают заготовки саморезами

Цены на популярные модели шуруповертов

Важно. Саморезы обязательно вкручивайте в предварительно высверленные отверстия, в противном случае могут появиться трещины. Диаметр сверла для отверстия должен быть на несколько миллиметров меньше диаметра резьбовой части метизов.

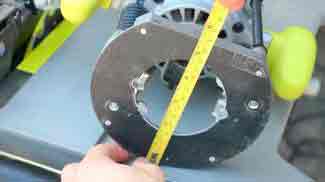

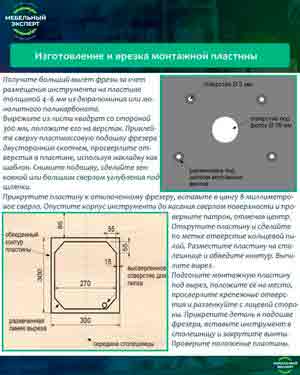

Изготовление и врезка монтажной пластины

Саморезы вкручивайте по периметру подставки на расстоянии примерно 15 см, отдельно закрепите участки между металлическими штифтами. Опять отшлифуйте поверхности. Это надо делать не для улучшения внешнего вида, поскольку элементы располагаются под столом и незаметны. За счет шлифования выравниваются поверхности, удаляются мелкие сколы, соединяемые детали прилегают плотно, фиксация более надежная. А это очень важно для любого станка – во время работы появляется вибрация, слабые соединения быстро расшатываются со всеми негативными последствиями.

Всю поверхность нужно тщательно зашкурить

Шаг 9. Небольшими полосками фанеры зафиксируйте фрезер в рабочем положении. Включите питание, проверьте работу инструмента. Он не должен шататься, при наличии нехарактерных шумов надо найти их причину и обязательно ее устранить.

Для фиксации фрезера используют две планки из фанеры

Все в норме – переходите к следующему этапу. Теперь надо для столешницы изготовить каркас стола.

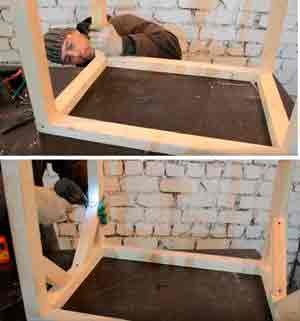

Сборка каркаса стола

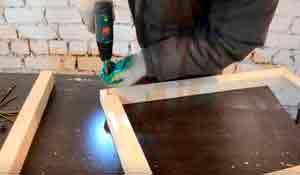

Шаг 1. К нижней части столешницы по периметру прибейте рейки 30×40 мм для придания прочности. Заготовки отпилите под углом 45°, детали прикручивайте саморезами соответствующей длины. Не забывайте перед прикручиванием смазывать детали столярным клеем. Он выполняет две функции: приклеивает поверхности и идеально выравнивает плоскости среза, обеспечивая максимальную устойчивость соединения.

По периметру столешницы крепят деревянные бруски

Шаг 2. Соберите нижнюю опорную раму стола, она может иметь такие же размеры, как и верхняя.

Скручивают раму из брусков по размеру столешницы

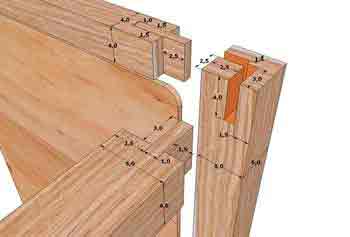

Шаг 3. Прикрепите к ней ножки, высота примерно 1 м, но конкретные значения регулируйте под свой рост, в каком положении работать удобнее более всего, такой должна быть высота стола для фрезера. Обязательно поставьте угловые распорки, в противном случае конструкция со временем расшатается.

К раме крепят ножки, после чего усиливают каркас распорками

Шаг 4. Проверьте прочность конструкции, с большим усилием пробуйте ее наклонять, сгибать и т. д. При обнаружении шатаний устанавливайте дополнительные распорки и рычаги, количество зависит от фактической потребности. На внешний вид особого внимания обращать не надо, вы делаете не красивую мебель для гостиной, а прочный станок для мастерской. Разница по требованиям существенная. Каркас готов, установите на место столешницу и можно начинать работать.

Устанавливают столешницу на место

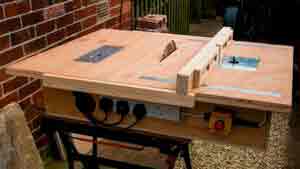

Изготовление комбинированного стола

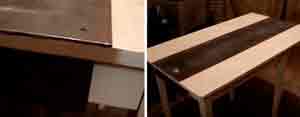

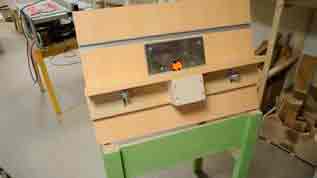

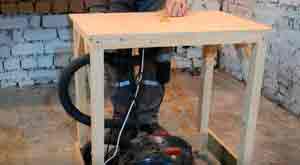

Для станка применяется старый кухонный столик, такие раньше стояли почти в каждой кухне. Конструкция, в отличие от вышеописанной, имеет металлические детали, они устанавливаются в наиболее нагруженных узлах.

    Вдоль столешницы прикручивают листовую сталь толщиной 2 мм. Это место сильно изнашивается, металл значительно увеличивает срок эксплуатации. К ней винтами прикручивается фрезер, надежность фиксации намного увеличивается.

Посередине столешницы набивают широкую стальную полосу с вырезанным отверстием под фрезу

Опорную рейку закрепляют металлическими кронштейнами

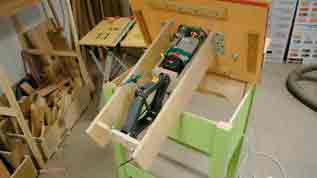

Рама усиливается стальными уголками, на них же монтируется лифт для перемещения фрезы

При желании на станок можно установить короб для сбора пыли и дополнительные линейки для регулировки зазора между фрезой в зависимости от ее диаметра.

Видео — Стол для фрезера своими руками: изготовление

Теперь вы знаете, как быстро сделать простейший стол для фрезера. Изготовлен он из фанеры – универсального материала. В настоящее время ее часто используют для создания эксклюзивных вариантов мебели. Если у вас осталась клееная фанера, то попробуйте из нее сделать оригинальные мебельные изделия, а заодно испытать свой стол для фрезера. Что можно изготовить из фанеры можно прочитать на страницах нашего сайта.

Источник: http://mebel-expert.info/stol-dlya-frezera-svoimi-rukami-s-chertezhami-i-izgotovlenie/

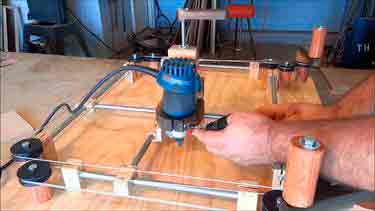

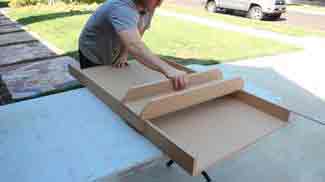

Простые салазки с кареткой для ручного фрезера своими руками

Здравствуйте, уважаемые читатели и самоделкины!
Наверняка многие из Вас достаточно часто пользуются ручным фрезером, однако можно серьезно расширить его функционал, сделав для него специальное приспособление.

В данной статье Зак, автор YouTube канала «Workshop Edits», расскажет Вам как изготовить для этого распространенного инструмента каретку с салазками, позволяющую выравнивать поверхности достаточно большой площади.

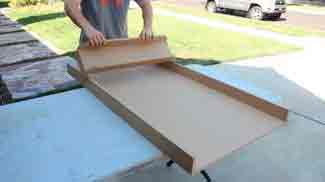

Это самодельное приспособление достаточно просто изготовить при наличии циркулярной пилы, а если таковой не имеется — то все элементы можно заказать на любой мебельной фабрике.

Материалы.
— Листовой МДФ
— Саморезы по дереву

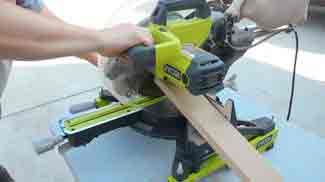

Процесс изготовления.

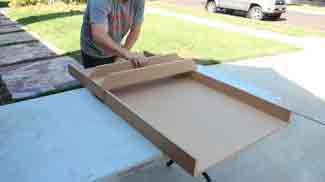

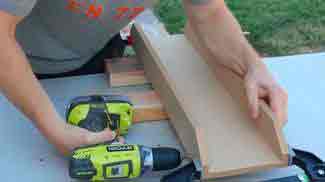

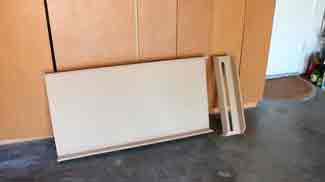

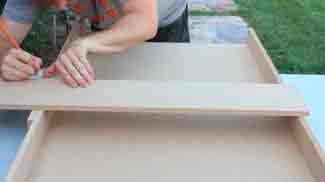

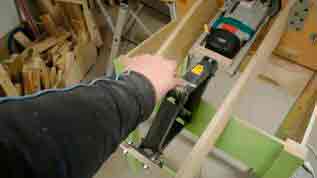

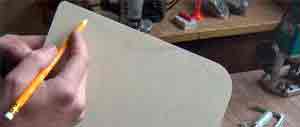

Размышляя над размером салазок, Зак пытается максимально адаптировать их под свои нужды. В частности, автору никогда не приходится выравнивать фрезером поверхности более 60 см в ширину. Значит, примерно такой и будет ширина салазок.

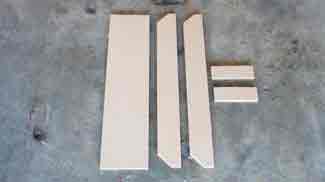

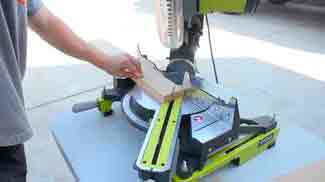

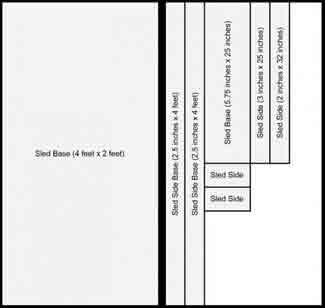

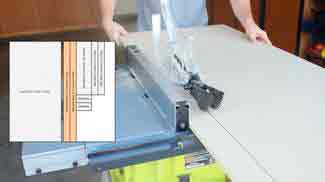

Основные размеры деталей, которые будет необходимо вырезать автору предоставлены на чертеже.

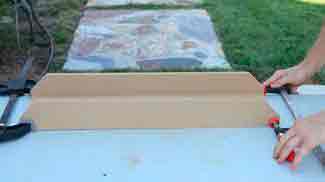

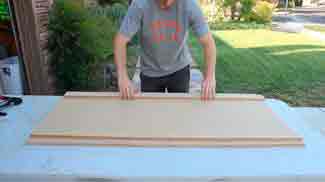

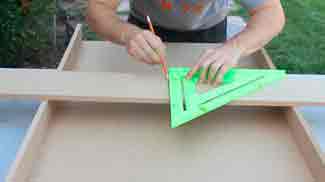

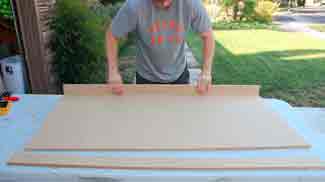

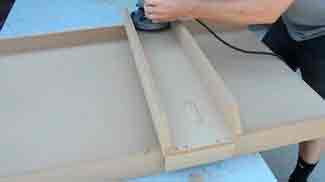

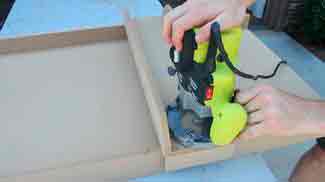

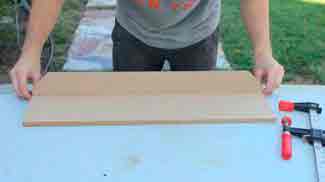

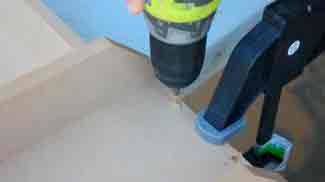

Далее мастер приступает, собственно, к самим салазкам. Он замеряет ширину основания фрезера, которая составила 5,5 дюймов, и возвращается к циркулярному станку. Он вырезает ещё одну широкую полосу (5,5 и 1/8 дюйма) материала. Этот запас впоследствии даст мастеру дополнительное пространство для манёвров, когда он будет работать с фрезером.

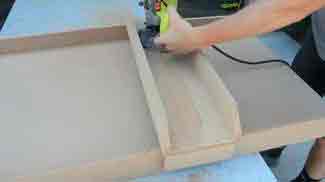

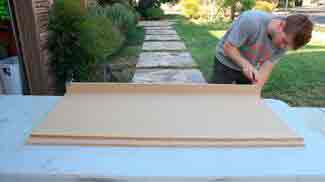

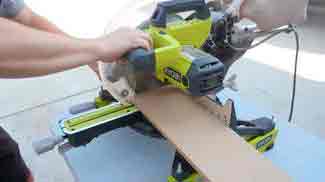

И, наконец, он выпиливает две полосы три дюйма шириной для бортиков салазок. По мнению автора, такая высота бортиков салазок должна фиксировать фрезер в одном положении.

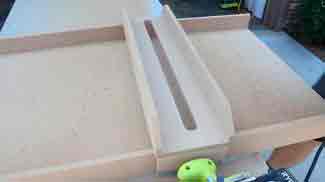

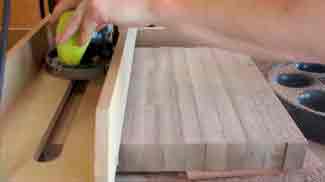

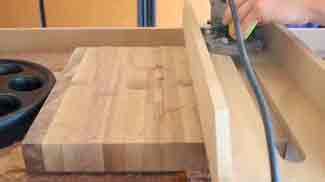

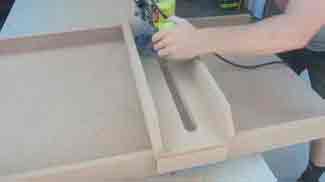

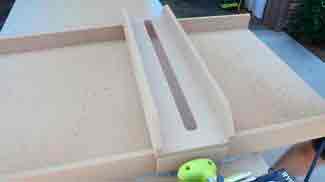

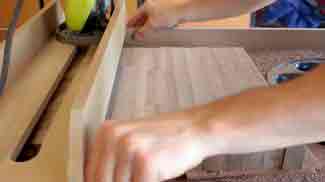

На заключительном этапе мастер фрезерует канавку в салазках. Для того он использует дюймовую фрезу. Всё оказалось довольно просто: мастер сделал несколько проходов, каждый раз увеличивая вылет фрезы на небольшую величину, так что в результате получилась аккуратная прорезь со скруглёнными краями, которые дополнительно были обработаны наждачной бумагой.

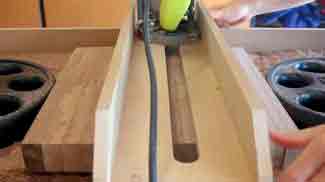

Через эту прорезь в салазках автор и будет работать фреза по поверхности того материала, который расположен внизу. Такой способ обработки будет напоминать циклёвку паркета.












Всем хорошего настроения, удачи, и интересных идей!

Авторское видео можно найти здесь.

Источник: http://usamodelkina.ru/17036-prostye-salazki-s-karetkoj-dlja-ruchnogo-frezera-svoimi-rukami.html

Самостоятельная фрезеровка дерева и древесины

Обработка пиломатериалов, врезка петель, изготовление технологических отверстий и выемок, резьба по дереву — все это может такое устройство как фрезер. Причем это могут не только профессиональное оборудование, но и относительно недорогие ручные экземпляры. Но работа ручным фрезером по дереву требует знания некоторых приемов и правил. Обо всем этом — в статье.

Что такое фрезер и для чего он нужен

Фрезер — это устройство для обработки дерева или металла. Они обрабатывают плоские и фасонные поверхности, формирует также технологические выемки — паз, гребень, выемки под установку петель и т.п. По способу установки есть стационарные станки (есть разных типов для выполнения разных операций), а есть ручные фрезеры. Ручные электрофрезеры — универсальный инструмент, который позволяет проводить любые операции. Для смены операции всего лишь надо поменять насадку — фрезу и/или ее расположение на детали.

Станки используются в основном при массовом производстве. В них фреза установлена неподвижно, а движется заготовка — по определенной траектории. При работе ручным фрезером ситуация противоположная — закрепляют неподвижно заготовку, двигают фрезер. При обработке больших объемов одинаковых деталей удобнее закрепить ручной фрезер на горизонтальной поверхности, сделав нечто похожее на фрезеровальный станок.

Самодельный фрезеровальный станок — горизонтальная плоскость с отверстием посредине, к которой снизу крепится ручной фрезер

Есть много различных видов фрезеровальных станков, но для домашнего мастера или для полупрофессионального использования больше подходят универсальные. В них устанавливаются различные фрезы и специальные приспособления, что позволяет выполнять любые операции. Просто для их выполнения требуется больше времени и сноровки, чем на специализированном станке.

Что можно сделать при помощи ручного фрезера:

  • пазы и выемки любой формы (фигурные, прямоугольные, сложных форм);
  • отверстия сквозные и слепые;
  • обработать кромки и торцы (можно сделать прямыми, можно фигурными);
  • вырезать сложные детали;
  • наносить надписи, узоры, рисунки на поверхность;
  • копировать детали.

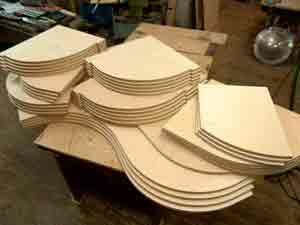

Копировать детали — одна из возможностей электрофрезера

Подобные операции используются в столярном деле, при производстве и сборке мебели. Даже врезать замок или петли на двери — это тоже может ручной фрезер. Причем сделает это намного быстрее и элегантнее, чем аналогичные операции, но выполненные при помощи ручного инструмента.

Подготовка к работе и уход

Чтобы разобраться с принципами работы с ручным фрезером, желательно иметь хотя бы общее представление о его строении и о назначении частей.

Строение и назначение основных узлов

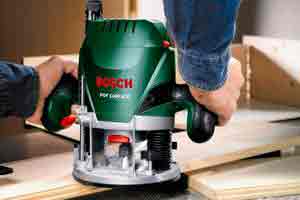

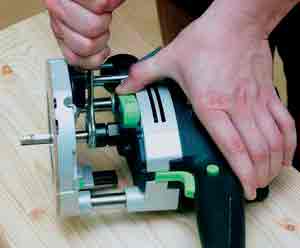

Состоит ручной электрофрезер из корпуса, в котором спрятан мотор. Из корпуса выступает держатель, куда вставляются цанги. Цанги — это небольшие переходники, которые позволяют использовать фрезы с хвостовиками разного диаметра. В цангу вставляется уже фреза и затягивается прижимных болтом (на некоторых моделях фиксируется кнопкой).

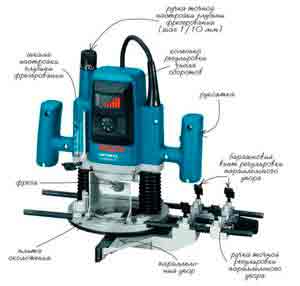

Основные узлы ручного фрезера и их назначение

Еще одна важная деталь ручного фрезера — платформа, которая соединяется с корпусом при помощи двух штанг. Платформа обычно сделана из металла. На нижней стороны платформы имеется плита скольжения. Она выполнена из гладкого материала, который обеспечивает плавность хода инструмента при его перемещении по детали.

Настройка параметров работы фрезера происходит при помощи:

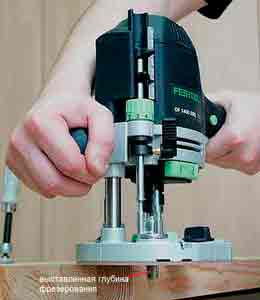

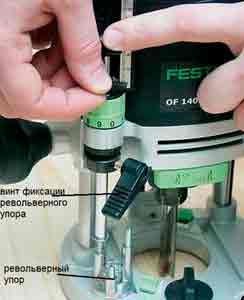

  • Ручки и шакалы настройки глубины фрезерования. Шаг настройки — 1/10 мм.
  • Регулировка числа оборотов. Изменяет скорость вращения фрезы. Для начала стоит попробовать работать на малых или средних оборотах — так проще на первых порах вести инструмент.

Также обязательно на корпусе есть кнопка включения/выключения, может быть еще кнопка блокировки. Вот, вкратце все узлы. Кроме этого есть еще довольно удобный в работе параллельный упор. Он может быть простым или с возможностью подстройки — можно немного сдвинуть режущую часть вправо или влево.

С завода оборудование идет в смазке, так что в принципе, никаких дополнительных операций не требуется. Но поддерживать оборудование в чистоте необходимо — надо почаще счищать пыль, менять при необходимости смазку. Смазка нужна для подвижных частей — направляющих. Можно использовать жидкие аэрозольные смазки (предпочтительнее), но можно и обычные консистентные типа «Литол». Но, при использовании густых смазок, придется их периодически удалять, так как налипает стружка и пыль, работать становится сложно. При использовании легких аэрозольных составов налипания практически нет.

Для того чтобы подошва легко скользила, можно смазывать ее силиконовой смазкой. Особенно это пригодится при работе с шаблонами. Тогда инструмент буквально скользит, идет плавно и без рывков.

Скорость вращения

Работа ручным фрезером по дереву, композиту, фанере и т.д. начинается с выставления основных параметров. Сначала выставить надо скорость вращения. Она подбирается в зависимости от выбранной фрезы и жесткости материала и характеристик фрезера, так что точные рекомендации надо искать в инструкции по эксплуатации.

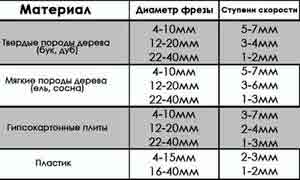

Примерная скорость обработки при использовании разных фрез

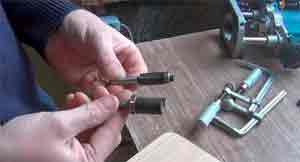

Закрепление фрезы

Далее устанавливается фреза. На большинстве фирменных фрез есть метки, по которым можно ориентироваться. Если же их нет, то минимально надо зажимать не менее 3/4 длины хвостовика (цилиндрической части). Вставляете фрезу на требуемую глубину (если надо, предварительно установив цангу — патрон-переходник для разных диаметров фрез), закрепляете вал, рожковым ключом затягиваете до упора (но не перетяните).

Работа ручным фрезером по дереву и другим материалам начинается с установки фрезы

Если модель простая, нужны два ключа. В них не предусмотрен механизм блокировки вала, вторым ключом надо будет его держать. В аппаратах среднего класса есть кнопка блокировки. Зажав ее, рожковым ключом затягиваете фрезу. В дорогих моделях кроме блокировки, есть трещотка, по которой можно ориентироваться.

Установка глубины фрезерования

Каждая модель ручного фрезера имеет определенный вылет — это максимальная глубина, на которую этот агрегат способен обработать материал. Глубина фрезерования далеко не всегда требуется максимальная, тогда требуется ее подстройка. Даже если фрезеровать надо на большую глубину, чтобы не нагружать слишком фрезу и агрегат, можно разбить ее на на несколько уровней. Для этого существует револьверный упор. Это небольшой диск под штангой с некоторым количеством упоров разной высоты — ножек. Количество ножек — от трех до семи, причем больше — не значит лучше. Намного удобнее, если есть возможность подстройки высоты каждой ножки. Вот это показывает классность оборудования. Для закрепления револьверного упора в нужном положении есть фиксатор, выполненный обычно в виде флажка.

Выставление глубины фрезерования на ручном фрезере происходит в несколько этапов:

  • Инструмент ставят на ровную поверхность, освобождают зажимы, рукой нажимают чтобы фреза уперлась в поверхность.
  • Освобождают револьверный упор, открутив его фиксатор.

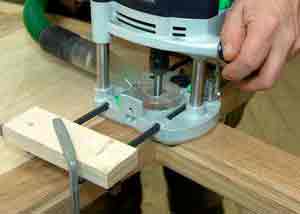

Выбираем ножку револьверного упора

  • В зависимости от того, какая глубина фрезерования нужна, выбирают ножку револьверного упора. Диск с ножками поворачивают в нужное положение.
  • Винт не фиксируют, а придерживают планку пальцем, перемещают подвижный указатель так, чтобы он совпал с нулем (на фото выше).
  • Штангу поднимают до отметки глубины фрезерования, после чего опускают фиксатор револьверного упора (на фото ниже).

Выставляем глубину на шкале

Теперь, при установке на заготовку и нажиме на верхнюю часть, фреза войдет в деталь на выставленное расстояние.

Теперь обрабатываться будет заготовка на нужную глубину

На хороших фрезерах есть колесико точной регулировки глубины фрезеровки. Оно позволяет не сбивая настройки (не требуется повторять всю операцию) откорректировать глубину, пусть и в небольших пределах (на фото выше это зеленое колесико).

Фрезы для ручного фрезера

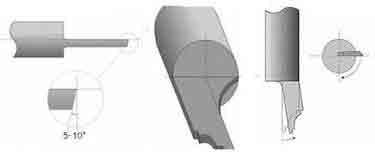

Фрезы — это режущий инструмент, который обрабатывает и формирует поверхность. Состоят они из цилиндрической части, которая зажимается цангами в держателе агрегата, и режущей части. Цилиндрическая часть может быть разного диаметра. Выбирайте такой, цанга под который есть в вашем аппарате. Форма и расположение ножей режущей части определяет тот вид, который получает древесина после обработки. В некоторых фрезах (для кромок) есть упорный ролик. Он задает расстояние от режущей поверхности до обрабатываемого материала.

Работа ручным фрезером по дереву предполагает наличие некоторого количества фрез. Это — малая часть того, что существует

Делают фрезы из разных металлов и сплавов. Для обработки мягкой древесины — сосны, ели и т.п. — используют обычные насадки (HSS), для жестких пород — дуб, бук и другие — из жестких сплавов (HM).

Каждая фреза имеет определенный ресурс и максимальную скорость, на которой обеспечивается нормальная работа с минимальным биением. Превышать рекомендованную скорость не стоит — это может стать причиной поломки фрезера. Также нет смысла точить фрезу, если она затупилась. Делают это на специальном оборудовании (стоимостью около 1000$), где можно задать требуемый угол заточки. Вручную ничего путного не получится. Так что затупившиеся проще (и дешевле) заменить, так как стоят они относительно немного.

Популярные виды

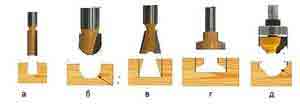

Есть некоторое количество типов насадок для фрезера, которые используются чаще всего.

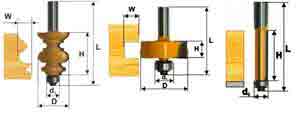

  • Кромочные. Служат для обработки боковых поверхностей заготовок. С их помощью можно сделать ровные или фигурные края, можно сформировать выемки и шипы для стыковки деталей. Именно этот тип фрез бывает с подшипником на конце — он упирается в деталь, задавая расстояние от края обрабатываемой детали до резца.

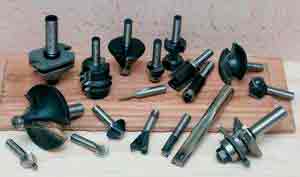

Некоторые виды кромочных фрез

Пазовые фрезы — для формирования выемок в любом месте детали

Есть фрезы простые, сформированные из единого куска металла, есть наборные. Наборные имеют хвостовик — основу, некоторый набор различных режущих плоскостей, набор шайб разной толщины. Из этих деталей можно самостоятельно сформировать требуемый рельеф.

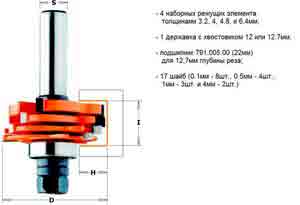

Наборная фреза — комплект из нескольких режущих поверхностей и шайб, из которых можно сделать фрезу требуемой формы

Это наиболее популярные виды фрез, но на самом деле их очень много. Кроме разного диаметра хвостовиков, есть различные диаметры режущих поверхностей, их высота, расположение ножей друг относительно друга и т.д. Вообще, для фрезеровки своими руками, требуется обычно около пяти наиболее ходовых фрез. Они обычно присутствуют постоянно, а остальные докупаются под конкретные виды работ.

Принципы работы с ручным фрезером

Элеткрофрезер — довольно опасная штука — вращающиеся с высокой скоростью острые режущие части могут нанести нешуточные ранения, да и летящая из-под инструмента стружка тоже. И хоть на большинстве моделей имеется защитный щиток, Отражающий основной поток стружки, защитные очки не помешают. Так что работа ручным фрезером по дереву требует внимания и концентрации.

Одна из моделей — с подключенным пылесосом для удаления стружки

Общие требования

Работа ручным фрезером по дереву будет более легкой и приятной, изделия получатся нормального качества, если выполнить некоторые условия:

  • Фреза должна быть острой. Оценить этот параметр «на глаз» сложно, потому надо ориентироваться на рабочие моменты: если мотор сильно греется и/или обработанная поверхность не гладкая (говорят «грязная»), то фреза тупая. Ее необходимо заменить.
  • Обрабатываемая заготовка должна быть прочно и надежно закреплена. Ничего хорошего на прыгающей и дергающейся заготовке вы не получите.

Заготовки должны быть прочно закреплены. Лучше всего использовать струбцины

Не такие сложные требования, но их выполнение — залог хорошей работы и безопасности. Ну и основное требование — фрезер надо вести ровно, без рывков, толчков. Если ощущается сильное биение — изменяйте частоту вращения. Чаще всего ее надо уменьшить, а вообще стоит ориентироваться на рекомендации производителя (есть на упаковке).

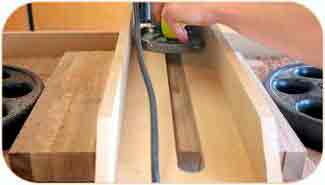

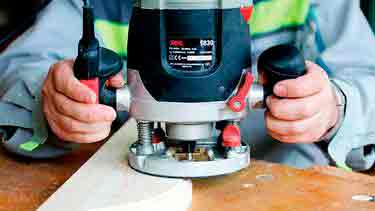

Обработка кромки — работа с шаблоном

Обработку кромки обычной доски проще и быстрее проводить на рейсмусе, но если его нет, ручной фрезер тоже справится, вот только займет это больше времени. Есть два способа: без шаблона и с шаблоном. Если это первый опыт работы с фрезером — лучше использовать шаблон. При обработке кромок досок нужны прямые кромочные фрезы, причем, скорее всего, понадобятся две — с подшипником в начале и в конце режущей части (на фото).

Для обработки кромки — сделать ровную поверхность

В качестве шаблона можно использовать уже обработанную доску или, например, строительное правило. Длина шаблона должна быть немного больше длины заготовки — на 5-6 радиусов фрезы с каждой стороны. Это даст возможность избежать «нырка» фрезы в материал в начале и в конце. Один важный момент: горизонтальная плоскость (перпендикулярная обрабатываемой) должна быть ровной. В всяком случае ее кривизна не должна быть больше, чем зазор между подшипником и режущей частью, иначе фреза будет задевать шаблон, а это очень нехорошо — он становится неидеальным и нанесенные неровности отобразятся на других копиях.

Если ширина детали не более длины режущей кромки

Режущая часть у фрез есть разной длины, но чем больше режущая часть, тем сложнее работать — больше усилий приходится прилагать для удержания агрегата. Потому проще начинать с работы средним резаком. Порядок обработки кромки фрезером (с шаблоном) такой:

  • Шаблон устанавливаете так, чтобы он задавал требуемую ровную поверхность — отступив нужное расстояние от края.

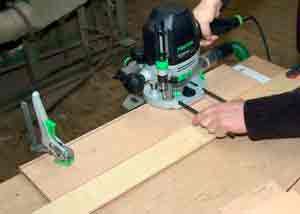

  • Заготовку с шаблоном надежно крепят к столу или любой другой горизонтальной поверхности.
  • Устанавливают фрезу с роликом в средней части. Ее выставляют так, чтобы ролик катился по шаблону, а режущая часть — по детали. Для этого фрезе устанавливают на закрепленную заготовку с шаблоном, ставят отключенный от сети фрезер, корректируют положение насадки, зажимают ее.
  • Устанавливают фрезу в рабочее положение — опускают корпус, зажимают.
  • Включают ручной фрезер, ведут им по шаблону. Скорость движения определяется глубиной обработки. Вы все почувствуете сами.
  • А как вести фрезер? Тянуть или толкать? Зависит от того, с какой стороны вы стоите. Если заготовка слева — толкаете, если справа — тянете. Можно также ориентироваться по вылету стружки — она должна лететь вперед.

На этом, собственно все. После того, как закончили проход, оцениваете результат, снимаете струбцины.

Это, кстати, еще способ снять четверть по краю заготовки или в какой-то ее части. Для снятия четверти выставляете режущую часть так, чтобы обработка была заданной глубины.

Снятая четверть на мебельном фасаде

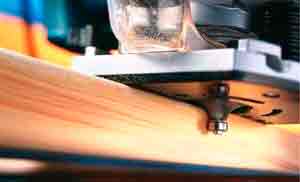

Сменив фрезу на фигурную (галтельную) и сместив шаблон или используя идущий в комплекте упор, можно нанести на заготовку продольный рисунок (на фото ниже).

Принцип работы с ручным фрезером тот же

В общем, эта техника фрезерования довольно удобная. Для первых шагов в деревообработке — это лучший способ «набить руку», дальше можно будет ровнять кромки даже без направляющих.

Ровная кромка без направляющей требует опыта

Ширина больше длины режущей части

Что делать если толщина заготовки не более длинны режущей части фрезы? В этом случае работа ручным фрезером по дереву продолжается:

  • Снимаете шаблон, той же фрезой проходите еще раз. Только в данном случае шаблоном будет уже обработанная часть заготовки — подшипник будет катиться по только что отфрезерованной части. Фрезу переставляете так чтобы можно было обработать как можно больше. Сильно вам сдвинуться не даст вылет держателя, но какую-то часть все-таки обработать получится.
  • После этого берете другую насадку — с подшипником на конце, заготовку переворачиваете так чтобы обработанная часть оказалась снизу. Закрепляете на столе струбцинами. Насадку с нижним роликом устанавливаете, чтобы подшипник катился по обработанной части. Таким образом вы полностью копируете уже обработанную часть.

Подшипник катиться по обработанной части, режущая часть ровняет остальное

Вот теперь кромка полностью обработана с одной стороны. Если надо — повторяете со второй стороной. А вообще, чтобы освоить работу ручным фрезером по дереву, потребуется несколько «черновых» заготовок. Выбирайте из тех, что не жалко выбросить — на первых порах косяков будет много, потом постепенно научитесь.

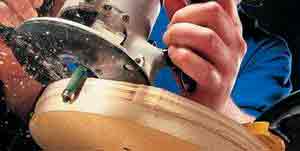

Получение фигурной и криволинейной кромки

Если нужна не ровная, а скругленная или любая другая форма кромки, надо смотреть по состоянию имеющегося края. Если заготовка более-менее ровная, берете необходимую кромочную фрезу, устанавливаете ее и обрабатываете поверхность, как рассказано выше. Если поверхность слишком кривая, ее сначала доводят до нормального состояния, а потом фрезеруют.

Это необходимо, так как ролик подшипника прокатывается по поверхности и если есть огрехи, они будут скопированы. Потому действуйте последовательно — сначала ровняйте, затем — придавайте кривизну.

Если нудна вообще криволинейная поверхность — вырезается шаблон. Рисунок наносится на фанеру толщиной 8-12 мм, сначала его можно выпилить электролобзиком, потому край довести до идеального состояния фрезером.

На фанере вычерчивают требуемый рисунок

В этом случае тоже придется работать фрезером, но пока без шаблона. Когда поверхность будет идеальной, шаблон фиксируют к заготовке и дальше уже описанная выше работа ручным фрезером по дереву. Только один момент: если снимать в некоторых местах понадобится большое количество материала, лучше это сделать лобзиком, например. Иначе фреза быстр затупится.

Видео-уроки по работе c ручным фрезером

При установке дверей необходимо врезать петли, как это сделать при помощи фрезера — в следующем видео (там же есть о том, как сделать паз, например, под установку добора).

Как сделать самодельный фрезеровальный станок из образков ламината (можно фанеры) и как сделать шиповое соединение для ящиков (стола, например) — в следующем видео

Работа ручным фрезером по дереву неплохо показана в следующем видео, но он на английском языке. Даже если вы не знаете английский, не пожалейте времени, посмотрите. Многие операции станут понятнее.

Источник: http://stroychik.ru/tools/rabota-ruchnym-frezerom-po-derevu

Фрезерный стол своими руками: чертежи и схемы

При фрезеровке любых деталей с помощью ручного фрезера (промышленные станки не вспоминаем, там совсем другие габариты и возможности) необходимо перемещать устройство по поверхности неподвижной детали. Если у фрезера есть направляющие для задачи перемещения, задача немного упрощается, но их длина не позволяет обычно работать с хоть сколько-нибудь крупными деталями. Поэтому возникает необходимость в специальном фрезерном столе.

Что из себя представляет фрезерный стол

Это достаточно большая плоскость, выполненная из прочного, хорошо воспринимающего нагрузки материала. Важна горизонтальность поверхности, отсутствие неровностей – иначе работа будет сильно затруднена. Обычно столешница делается из древесины или ее производных. Это связано с тем, что дерево (фанера, ДСП и аналогичные материалы), выпущенные в виде плиты, уже имеют ровную и гладкую поверхность и хорошо гасят вибрации при работе. В столешнице выполняется вырез (люк), снизу прикрепляется ручной фрезер. В стандартных моделях предусмотрено крепление к горизонтальной плоскости, а уж с какой стороны это делать – с верхней или нижней – оставляется на усмотрение пользователя.

Помимо столешницы необходимы опоры – прочные, устойчивые, способные выдержать значительную нагрузку. Для них подойдет массивный брус (сечение от 40х40 мм), плоские панели, металлические стойки или металлический сварной (собранный на уголках и пластинах) каркас.

Помимо уже перечисленных обязательных элементов фрезерного стола своими руками, есть и дополнительные, заметно облегчающие работу:

Металлическая пластина, наложенная на столешницу в месте выреза

Она защищает древесину от избыточных нагрузок, механических повреждений, упрощает работу с фрезами. Еще одно важное преимущество – уменьшение толщины стола, то есть обеспечение большего рабочего хода фрезы по сравнению с толстой столешницей. При использовании пластины толщиной 2…3 мм можно использовать почти весь ход фрезы (35…70 мм, в зависимости от модели), а для столешницы толщиной 20 мм все эти миллиметры «отнимаются» от возможной глубины обработки. Пластина крепится к столешнице винтами (саморезами) и должна при необходимости быстро сниматься, поэтому гнезда для крепежа лучше усилить вбитыми в древесину гайками или другими элементами с внутренней резьбой подходящего диаметра. Сам фрезер снизу крепится в этом случае именно к пластине, а не к столешнице, и может подниматься вместе с ней – это удобно, если нужно, например, заменить фрезер на электро-лобзик или дрель для сверления многочисленных отверстий в длинной детали.

Пластина для фрезера в стол своими руками должна быть из качественной, лучше не ржавеющей стали, жесткой и прочной, толщиной не менее 2 мм (зависит от веса фрезера и свойств стали). Отверстие для фрезы обязательно обрабатывается по краям, поскольку менять фрезы придется довольно часто и снимать для этого устройство каждый раз глупо. А пальцы жалко, ранки от металлических заусенцев им ни к чему.

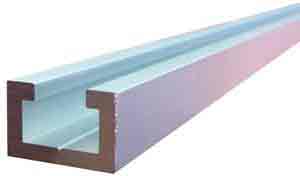

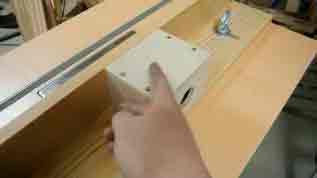

Направляющие

Предназначены для равномерного, плавного смещения обрабатываемой детали вдоль заданного направления. Простейшие направляющие представляют собой ровный брус, прикрученный/прибитый/приклеенный к столешнице на нужном расстоянии от фрезы. Более «продвинутый» вариант – направляющие с возможность смещения и/или поворота. Проще всего это сделать, крепя направляющую к столу струбцинами, но такой вариант не гарантирует прочного крепления – под действием вибрации резьба на струбцинах «расслабляется» и направляющая начинать съезжать с заданного положения. Поэтому лучше обеспечить ряд креплений для направляющих – с возможность смещения направляющей относительно оси фрезы, с возможность поворота на заданный градус.

Наклеив (вырезав) по боковым краям столешницы разметку в виде обычной сантиметровой ленты и обеспечив на концах продольной направляющей защелки для плотного крепления, можно обеспечить быстрое изменение расстояния от рабочего инструмента до крайней плоскости обрабатываемой детали.

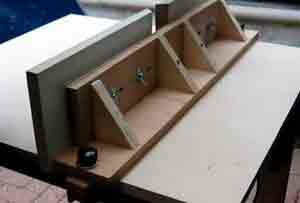

Параллельный упор для фрезерного станка своими руками можно сделать и на винтовых креплениях, но тогда получится смещать его только с определенным шагом, соответствующим шагу резьбовых отверстий для крепежа в столешнице. Еще один удобный вариант – закрепление по торцовым сторонам столешницы алюминиевых (стальных) направляющих и снабжение параллельного упора боковинами с винтовыми креплениями для этих направляющих. Тогда возможно плавное перемещение.

Если в смещаемой направляющей сделать горизонтальную вставку из алюминиевого (стального) профиля с перемещаемыми по ней вертикальными упорами, будет легче закрепить обрабатываемую деталь.

Ее все равно придется прижимать руками, но хотя бы начальную фиксацию можно обеспечить. Также эти упоры могут быть концевыми, то есть ограничивать ход детали от и до – на всю длину фрезерования.

Направляющие для фрезерного стола своими руками можно делать с использованием готовых элементов (от других станков, купленные в строительном магазине) – например, заводского прижимного упора с пазами для вертикального перемещения, а то и вовсе всей верхней части, монтируя только опору.

Еще один важный момент: в параллельном упоре в том месте, где он будет ближе всего к работающей фрезе, стоит сделать пропил прямоугольной или прямоугольной с закруглением наверху формы. С оборотной стороны к ней присоединяется шланг пылесоса или хотя быть просто мешок для пыли.

Пылесос

Очень полезное дополнение при фрезеровании. Прикрепленный в зоне работы патрубок помогает вывести мелкие стружки и пыль сразу в приемник, не загрязняя атмосферу мастерской.

Дополнительный выключатель

Его лучше крепить на боковой поверхности стола (на опоре) под правую руку (под левую для левшей). Поверьте, лезть под стол каждый раз для того, чтобы выключить фрезер, крайне неудобно, выключатель позволяет избавиться от такой необходимости. Хорошо там же сделать крепления для провода, чтобы он не путался под ногами, а возможно – и дополнительную розетку на стационарном рабочем месте.

Откидные крылья

Помогут заметно увеличить площадь стола, если необходимо фрезеровать крупные/длинные детали. Их монтируют на специальных складных кронштейнах или на рояльных (мебельных) петлях с подпорками.

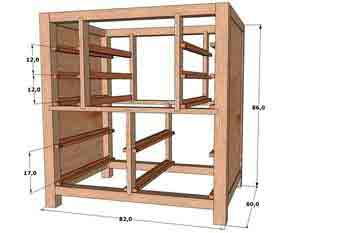

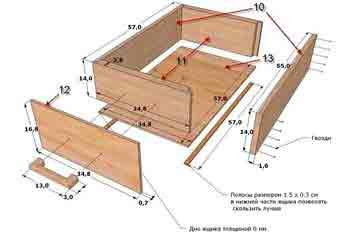

Ящики и полки

Их лучше устраивать внизу, под столешницей, поскольку верхнюю плоскость стола занимать не стоит. Ящики можно сделать с дополнительными пластинами – держателями для сменных фрез, мелкой оснастки, прочих вещей.

Очень кстати для мобильного стола под ручной фрезер своими руками будут колесики на ножках – мало ли, придется перемещать девайс из одной части мастерской в другую. Если пол неровный, их можно – и нужно – заменить регулируемыми опорами, чтобы иметь возможность сделать столешницу точно горизонтальной.

Основные принципы конструирования

После того, как мастер примерно определился со схемой модели, необходимо выполнить чертеж фрезерного стола. При этом последовательность действий такая:

  1. выбор места для установки – от этого будут зависеть размеры;
  2. определение схемы и примерных габаритов частей устройства – длина/ширина столешницы, размеры вставной пластины, высота столешницы (соответственно высота опор с учетом или без учета колесиков или регулируемых ножек), расположение ящиков/полок, выключателя (если он есть), направляющих;
  3. подобрать подходящие материалы – их толщину и свойства;
  4. скомпоновать будущее рабочее место;
  5. выбрать места крепежа пластины, направляющих, опор, учитывая требования прочности, удобства работы и непосредственного изготовления стола под фрезер своими руками.

Ниже приведено несколько вариантов чертежей фрезерного стола.

Настольный вариант, для компактного фрезера. Хотя при удлинении боковых опор вполне может стать стационарным рабочим местом.

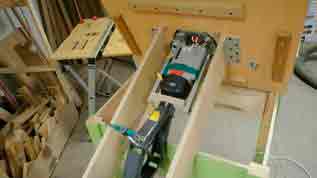

Фрезерный стол с самодельным лифтом для верхнего закрепления инструмента и возможности его подъема на заданную высоту. Здесь вместо привычной прямоугольной пластины использовано кольцо, врезанное в столешницу – она защищает панель от случайных повреждений.

Стол для фрезера своими руками с чертежами и советами по изготовлению

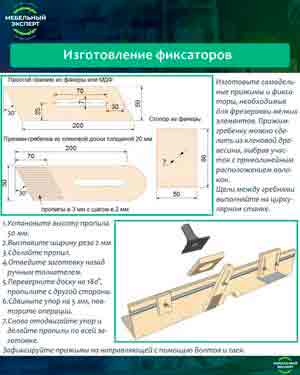

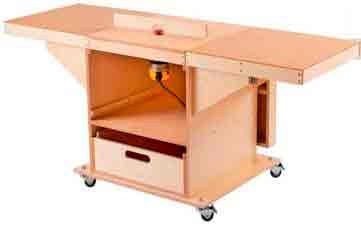

Ниже приведена пошаговая инструкция «в картинках», как сделать фрезерный стол для ручного фрезера своими руками, используя подручные материалы:

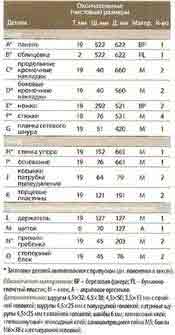

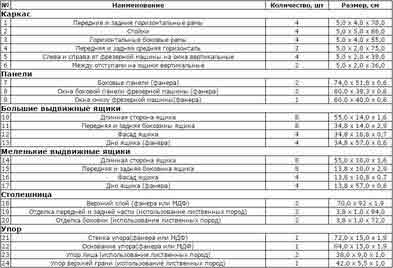

  • плита МДФ, ДСП или фанеры толщиной 19 мм, размеры 1000х1800 мм – 2 штуки;
  • стальная пластина размером 30х30 мм (в зависимости от модели фрезера), толщина 2…3 мм;
  • алюминиевые направляющие, примерно 2,3…2,5 м;
  • подходящая к ним колесная пара с тормозом – 4 штуки.

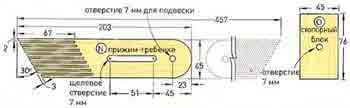

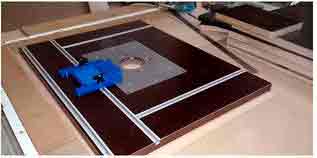

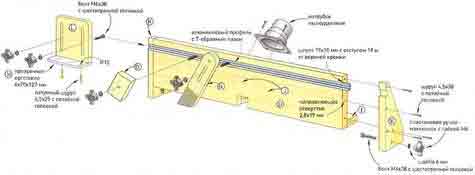

Схема столешницы и упоров с патрубком для пылесоса представлены ниже.

Из листов МДФ (ДСП, фанеры) выпиливаются детали:

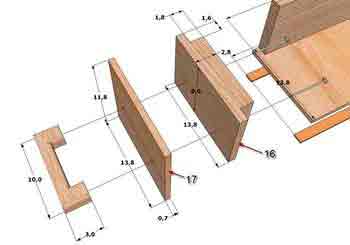

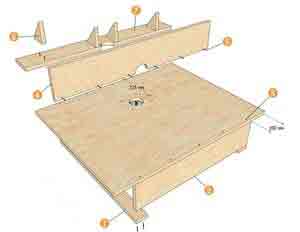

1. рабочая поверхность; 2. основа упора; 3. стенка упора; 4. косынка (4 штуки); 5. царга (2 штуки); 6. боковая планка (2 штуки); 7. планка присоединительная (4 штуки).

Далее на основной детали (рабочей поверхности) выполняется разметка под будущую опорную пластину. Размеры пластины выбираются так, чтобы на нем свободно (с зазорами не менее 20 мм по краям) помещалась подошва фрезера и оставалось место для опирания на столешницу.

Вначале вырезается внутренний контур (под установку фрезера), потом делается выборка под монтаж пластины «заподлицо» со столешницей.

Соответственно глубина выборки равна толщине пластины. Перед установкой на столешницу на пластине размечаются места крепления фрезера и люк под рабочую фрезу, в качестве шаблона используется подошва инструмента.

Дополнительно в пластине по углам делаются отверстия для крепления к столешнице. Как показано на схеме, места для крепления пластины в столешнице усиливаются гайками.

Учитывая положение монтажной пластины на столешнице, выбирают место для установки направляющих и упоров, собирая их согласно схеме.

1. боковая планка для фиксации на основании; 2. царга; 3. направляющие отверстия, их требуется раззенковать; 4. передняя стенка упора; 5. саморезы с потайной головкой; 6. косынки; 7. основание упора.

Изготавливаются и собираются детали основы стола для фрезера своими руками.

1. наружная боковая стойка; 2. внутренняя боковая стойка; 3. задняя опора; 4. дно стола.

Более детально разобраться, как сделать стол для ручного фрезера своими руками по этой схеме, поможет видео.

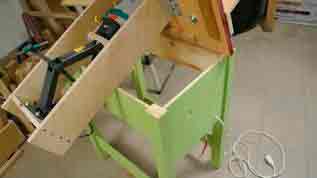

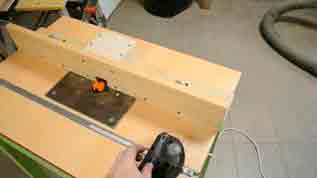

Примерно так выглядит сбоку готовый самодельный стол с подключенным жестким патрубком для пылесборника/пылесоса.

Заключение

Если для такого самодельного верстака организовать не одну, а несколько монтажных пластин (возможно, увеличенного размера), его вполне можно использовать так же для распила досок и брусьев электрическим лобзиком или циркулярной пилой, а при должной фантазии – и для других работ.

Источник: http://stroy-okey.ru/house/instrument/frezernyj-stol-svoimi-rukami-chertezhi-i-shemy/

Фрезер своими руками из дрели: подробное руководство

Часто возникают ситуации, когда нужно сделать паз, аккуратно подравнять край доски или изготовить деталь сложной формы. Обычно такую работу выполняют при помощи фрезера. В хорошо оборудованной мастерской под рукой есть любой инструмент и все необходимые станки.

Но как быть, если, к примеру вместо мастерской гараж, а в наличии только дрель. Можно решить вопрос в ближайшем магазине электроинструмента. Но, как обычно, всё упирается либо в финансы, либо в тот факт, что инструмент для фрезеровки необходим только на время, а потом просто будет пылиться на полке. Как известно, из любой ситуации есть выход, а конкретно из этой — фрезер своими руками из дрели.

Что представляет собой фрезер из дрели

Дрель выступает в качестве привода. В патрон зажимают режущий инструмент (фрезу или сверло) и производят обработку. При этом корпус электродрели крепится на каком-либо основании или механизме, обеспечивающем необходимое расположение режущей части относительно заготовки или детали.

Принцип действия аналогичен заводским вариантам фрезеров. Конструкция механической части также схожа или полностью повторяет элементы устройства не кустарного производства. Исключением являются детали крепления дрели. Кроме того, конструкция механизма зависит от материала изготовления.

Фрезеровальное устройство может быть простым и содержать минимум деталей и узлов, но при необходимости ничего не мешает «расширить» возможности электродрели, соорудив достаточно сложную конструкцию. Всё зависит от собственных возможностей и требований к функционалу самодельного инструмента.

Что понадобится для изготовления

Сделать фрезер своими руками из дрели можно, используя любые подручные материалы. Основное требование: конструкция должна быть прочной, наличие люфтов и перекосов не допускается, электродрель должна быть надёжно закреплена.

Для изготовления деталей можно использовать:

  • ДСП или многослойную фанеру толщиной от 12 мм;
  • обрезки доски подходящей толщины;
  • деревянные бруски.

Также возможно использование других материалов. К примеру, можно использовать металл. Неплохая идея — основание, сделанное из толстого оргстекла или акрила. Сквозь такой материал будет видна обрабатываемая поверхность.

Детали соединяют при помощи саморезов. Для надёжности все неподвижные соединения можно проклеить любым подходящим клеем (столярным, ПВА и прочим).

Для крепления подвижных узлов могут понадобиться болты или шпильки диаметром 6 – 8 мм . К ним будут нужны гайки, как обычные, так и барашковые. Для некоторых соединений могут потребоваться шайбы. Возможно использование мебельной фурнитуры: направляющие механизмы, различный крепёж и так далее.

Процесс изготовления

В быту часто используют вертикальный ручной фрезер. Он имеет наиболее простую для повторения конструкцию. Достаточно изготовить стойку с креплением для электродрели, и устройство для выполнения простых операций готов. Пример такого самодельного агрегата на фото ниже.

Процесс изготовления подобного основания достаточно прост:

  • Первая деталь, с которой лучше начать — основание (подошва). Необходимо вырезать заготовку круглой или овальной формы.
  • Далее проделывают отверстие для фрезы. Оно должно иметь смещение относительно центра детали с учётом толщины боковой стойки.
  • В зависимости от габаритов электродрели изготавливают стойку необходимого размера и крепят её к основанию саморезами или мебельными конфирматами.
  • Жёсткость крепления обеспечивает распорка (косынка). Внутренние стороны этой детали должны иметь угол строго 90 о .

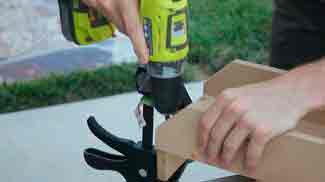

  • Следующий элемент — крепление для дрели. Можно использовать хомут для труб, как на фото или изготовить зажим из дерева или фанеры и закрепить его с помощью саморезов.
  • В качестве дополнительной фиксации над дрелью устанавливают упор.

Такой вариант подойдёт для выполнения черновой работы или послужит временной альтернативой полноценному инструменту. Для выполнения более точных операций придётся разработать конструкцию посложнее.

Ничего не мешает снабдить свою «самоделку» регулировкой вылета фрезы или возможностью менять угол наклона. Не исключено использование дрели в настольном фрезерном станке. Для этого электродрель устанавливают вертикально под рабочей поверхностью.

Особенности работы самодельным фрезеровальным устройством

Сделать фрезер своими руками из дрели — задача не самая трудная. Сложности проявляются в использовании такого устройства. Стоит учитывать, что электроинструмент не рассчитан на такой способ применения и работа с ним будет иметь некоторые особенности и даже недостатки.

Первое, что необходимо учесть — скорость вращения. Двигатель фрезерного станка может иметь до 20 000 оборотов в минуту . У электродрели этот показатель находится в районе 3 000 . Отсюда следует, что придётся ограничиться использованием фрез, предназначенных для работы на низких оборотах, а регулятор скорости вращения должен находиться в максимальном положении.

Аналогичная ситуация с мощностью. Двигатель простой электродрели потребляет около 500 – 600 Вт. Мощность фрезера составляет 1 – 2 кВт . Это означает, что самодельный фрезерный станок справится с обработкой не слишком твёрдых материалов (дерево, фанера, пластик).

Точность обработки фрезой также не идеальна. В конструкции заводского фрезера отсутствуют шестерни или редукторы. В электродрелях для передачи вращения от двигателя к патрону используют зубчатую передачу. Из-за этого возможно наличие люфтов, а следовательно, может иметь место биение и вибрация, что будет негативно отражаться на качестве работы.

Видео: Фрезер из дрели Bosch

Простая конструкция, скорее всего, не будет предусматривать регулировку глубины реза. Выставить фрезу или сверло можно, зажав хвостовик в патроне на необходимой высоте.

Также не стоит забывать о технике безопасности. Патрон — не самый идеальный вариант крепления фрезы. На высоких оборотах под действием вибрации плохо затянутый патрон может раскрутиться.

Кнопка включения самодельного фрезера будет расположена в неудобном месте. Следует надёжно удерживать устройство руками во время работы.

Конечно, недостатков у самодельного фрезера из дрели хватает, но есть и положительные стороны. Попробуйте просверлить обычным фрезером стену. Теоретически это возможно, но удобнее сделать это электродрелью. Для этого достаточно извлечь её из крепления и применить по назначению.

Источник: http://prosto-instrumenty.ru/frezer-svoimi-rukami-iz-dreli/

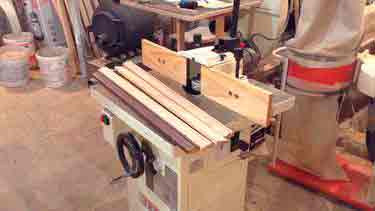

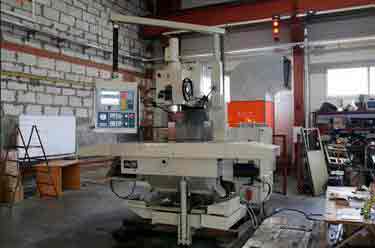

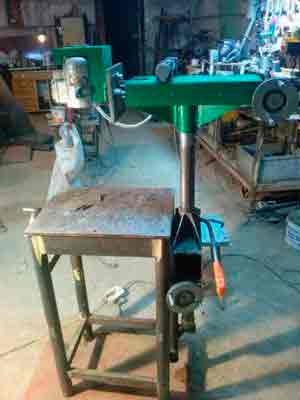

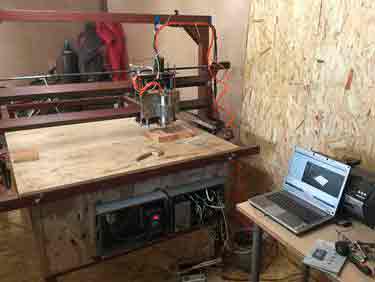

Пошаговая инструкция сборки фрезерного станка по дереву своими руками, чертежи с размерами

Как правильно сделать фрезерный станок по дереву своими руками в домашних условиях — пошаговая инструкция. Схемы, необходимые инструменты, варианты конструкции.

Современная столярная мастерская представляет собой набор удобных инструментов для обработки любых пород дерева. Это немыслимо без фрезерного станка по дереву, собранного своими руками. Собрать стационарную установку на основе ручного инструмента достаточно просто.

Конструкция

Стоит знать необходимые части конструкции для фрезерной обработки. Главными составляющими станка, изготовленного своими руками, являются:

  • Станина.
  • Стол.
  • Поддержка (суппорт).
  • Шпиндель.
  • Салазки для движения заготовок.
  • Панель, запускающая шпиндель.
  • Технология контроля управлением.
  • Режущий комплект.

В моделях на 220В есть дополнительная каретка. Благодаря её можно обрабатывать детали под различными углами.

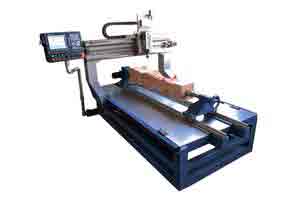

Схема

Схема устройства оборудования приведена ниже:

Необходимые инструменты

Для изготовления станины применяется очень плотный кусок чугуна или нержавеющей стали. К суппорту сверху присоединён особый вал. Его верхняя зона возвышается над столом через отверстие. Во всех таких станках можно настраивать высоту подъёма вала.

Сверху монтирован шпиндель, оснащённый инструментом для резки. В промышленных моделях используется солидный режущий арсенал. Ключевыми типами оснастки служат: диск, нож и фрезы разной формы.

Для осуществления резки строго по прямому вектору задействуется специальная направляющая планка. За счёт особого крепёжного узла она перемещается на нужную длину. Качество обработки значительно возрастает, если динамика вращения шпинделя высока.

Классификация агрегатов

Всего существует три категории фрезеров:

  • Профессиональные. Обрабатывают заготовки разных размеров и в большом количестве. Для этого задействуется серьёзный спектр режущих инструментов.
  • Бытовые. По функционалу подходят только для домашних мастерских.
  • Ручные.

У каждой классификации есть свои подвиды. Так профессиональные станки имеют такие разновидности:

  • Стандартные. Применяются для реализации шаблонных операций. Их оснащение позволяет совершать многие работы и придавать заготовкам требующуюся конфигурацию. В режущий арсенал входят: фрезы, свёрла, отличающиеся по диаметру, особые ножи.
  • Копировальные. Выполняют художественные операции: нанесения сложных изображений, дислокацию образцов на разные поверхности, оформления орнаментов. В этой работе точность гарантируется, поскольку заготовка фиксируется вакуумным методом.
  • Для вертикальной обработки деталей (сверху вниз). Здесь вырезаются пазы с нужной шириной и глубиной, готовятся крепёжные компоненты. Детали обрезаются по требующейся длине.

  • Для горизонтальной работы с заготовками. Здесь ось шпинделя находится по отношению к полу горизонтально. Есть цилиндрические и торцевые фрезы.
  • Выполняющие одновременную обработку с двух сторон. Являются универсальными. Здесь обрабатываются разнообразные профили. Без этих станков не обходится ни одно производство мебельных составляющих: подставок, ножек, опорных элементов и т.д.
  • Оснащённые приборами ЧПУ. Здесь интегрирован электронный комплекс, базирующийся на специальном микропроцессоре. В него заложена программа, определяющая алгоритм операций. За счёт этого существенно развивается точность, качество и динамика работ, и трудовая производительность фрезерного станка с ЧПУ.

Бытовые модели отличаются небольшими габаритами и массой. Они реализуют базовые функции (строгание, сверление шлифовка, распил). Их виды:

  • Настольный. Характеризуется лёгкостью эксплуатации и сервиса.
  • Ручной. Используется для работы с малогабаритными деталями. На нём готовятся пазы малых размеров, требующиеся для сочленения обособленных компонентов.

Поэтапное создание фрезерного станка по дереву своими руками

Если по каким-то причинам затруднительно приобрести данное оборудование, то можно соорудить установку самостоятельно. Учитывают все следующие компоненты:

  • Столешница.
  • Параллельный упор.
  • Шпиндель.
  • Станина.
  • Салазка.
  • Пылесос для устранения стружки.

Какие комплектующие элементы и материалы нужны в работе

Для создания силовых компонентов применяется стальные уголки и трубы, имеющие минимальную плотность стенок 2 мм. Их варианты соединения: сварка или винты. Все металлические компоненты покрываются грунтовкой и краской, чтоб быть защищёнными от коррозии.

Для столешницы и некоторых других элементов подходят прочные классы ДСП и фанера. Они стойки к влаге, температурным скачкам и другим опасным факторам.

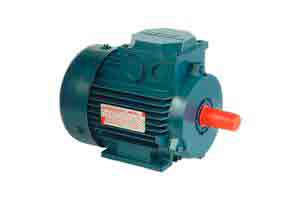

Электродвигатель

Он нужен, когда планируется создания небольшого фрезера с ЧПУ. Его важнейшим параметром является мощность. Лучше применять аппарат на 1100 Вт. Он позволит применять разнообразные фрезы.

Также можно использовать мотор от ручных электроинструментов: дрели, перфоратора или болгарки.

Тип двигателя

Для оптимальной работы можно базировать станок на асинхронном агрегате с тремя фазами. Тогда фрезер будет подключаться к сети, ориентироваться на специальную схему. В ней действует алгоритм «звезда – треугольник». За счёт этого двигатель запускается плавно и позволяет станку работать на максимальной мощности.

Если такой мотор подключить к сети с одной фазой, то он потеряет 50% своего КПД. Если сеть не позволяет проводить такой вид подключения, тогда используют 1-2 фазный мотор.

Как выбрать мощность силового привода фрезерного станка по дереву для домашней мастерской

Согласно рекомендациям специалистов для запланированного фрезера лучше применять силовой аппарата минимальной мощностью 1,4 – 1,6 кВт. Если намечается реализация солидных объёмов работ, данный показатель развивается на 20-25%.

Мощное оборудование будет работать без излишней нагрузки, снизится вероятность поломок, и возрастёт его эксплуатационный срок. Также на таком станке можно поставить крупные фрезы.

Число оборотов

В подборе двигателя важно учитывать и параметр его оборотов – частоту вращения. Она должна находиться в спектре от 10 000 до 35 000 об/мин.

Если увеличивается диаметр фрезы, развивается и угловая динамика. При преодолении определённого лимита из-за силы трения кардинально повышается температура обработки, и заготовка покрывается тёмными пятнами или даже воспламеняется.

Питание

Для двигателя оно должно быть подходящим, как в примере с трёхфазным аппаратом. Если используется мотор от какого-либо инструмента, рассчитанного работать от бытовой сети, тогда проблем в работе станке не должно возникать.

Так или иначе, кабель питания должен быть устойчивым к износам и иметь сечение, соответствующее мощности станка.

Верстак

Это специальный стол для рабочего процесса. Его можно оснащать разными вспомогательными элементами. Его параметры обуславливаются количеством свободного пространства в помещении. Также учитывается и планируемый объём работ.

Сегодня самыми распространёнными видами верстаков для фрезерных столов являются:

  • Статичный. Это полноценная рабочая площадка.
  • Портативный. Это настольный вариант, быстро собирающийся и позволяющий проводить фрезерные операции.
  • Агрегатный. Обладает такими возможностями, за счёт которых расширяется пильная площадь.

Для бытовой мастерской оптимальным является п.1. Второй вид годится для работ с небольшими деталями и имеет ограниченный функционал. Для третьего должно быть просторное помещение.

Рама станка

Для её изготовления необходимы чертежи (хотя бы от руки), а еще профильные трубы 2,5х2,5 см. Всего их нужно 4. Они свариваются между собой. С одной стороны создающегося стола приваривается пятая труба. Она требуется для движения параллельного упора. К трубам подобным методом монтируются ножки.

На все стороны для усиления конструкции прибавляются по одному уголку идентичной длины. Так столешница надёжно зафиксируется в углублении.

Изготовление столешницы

Для этой цели применяется лист с конкретными размерами:

  • ламинированная плотная фанера толщиной 1 см;
  • плита ДСП от 2,5 см, имеющая сверху и на торцевых сторонах полимерный оборонительный слой.

У таких изделий лучшая устойчивость к агрессивным внешним факторам при сопоставлении с деревянными аналогами. В рабочем листе требуется создать выемки, а в них поместить профили из металла.

Изготовление своими руками станины самодельного фрезерного станка по дереву

Процесс идёт так: болгаркой отрезаются требующиеся заготовки (уголки). В нижней стороне ставятся усиливающие поперечины. К торцевым зонам привариваются опорные компоненты (пластины). В них можно сделать отверстия с резьбой. Затем в них ввинчиваются болты.

Можно провести установку дополнительных опор вместо уголков. Для этой задачи к длинным сторонам монтируются две трубы. Они будут поддерживать фанеру, являться ограничителями для станка. Для лучшей устойчивости стола между его ножками привариваются перемычки на дистанции в 20 см от поверхности пола.

Дополнительные защитные элементы

Работа на станке должна быть безопасной как для его пользователя, как и тех, кто может случайно находиться рядом. Для этого создаются специальные ограды из мощного оргстекла с минимальной плотностью 4 мм. Можно соорудить прозрачный экран рядом с самим инструментом.

Те элементы оборудования, что выходят за пределы станины, маркируются жёлтым цветом. Подобная разметка должна быть на стремительно перемещающихся деталях, внутренних поверхностях кожухов и дверок.

Также ваш станок должен быть оснащён обороной от перегруза. Эта система автоматически блокирует питание в опасных случаях (например – ступоре фрезы), автоматически затормаживает шпиндель после того, отключается привод.

Другие функциональные детали

Их перечень таков:

  • Опорная плита. Гасит волны упругости.
  • Плата привода для погашения вибраций.
  • Гребенчатые упоры (гребёнки). Нужны для нейтрализации вертикальных вибраций заготовки.
  • Статичный боковой упор. Гарантирует правильную подачу детали и глубину её горизонтальной обработки.
  • Уловитель пыли.

Привод

Проём для размещения привода лучше сделать круглым, так у станка будет меньше вибраций в работе. Двигатель не должен контактировать с плитой.

Установка привода в данную плиту такова:

Плату привода лучше создавать из текстолита или стеклотекстолита плотностью минимум 1,5 см.

Для плиты применяется толстая фанера (1,9 см), обработанная вибропоглощающим средством.

Плату и плиту отделяет зазор 0,5 – 1мм. Желательно наличие крепёжных лап у двигателя, причём они должны выходить за пределы корпуса. Так фреза сможет двигаться вверх. Для её монтажа используются длинные болты мотора. Вынос фрезы обеспечивается так: между корпусом двигателя и подушкой подвеса на болты надеваются по очереди стальные шайбы с резиновыми прокладками.

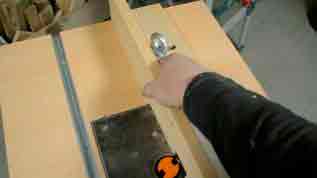

Подходящий материал для упора – плотная фанера (от 2 см). Требуется просверлить 3-5 отверстий под гребёнки и подъёмы. Первые два находятся в 5 мм от крайних сторон выреза для фрезы. Другие – через 2,5-3 см. Позиции упоров зависят от параметров и качества заготовки.

Боковое движение фрезы можно незначительно регулировать, поворачивая упор и фиксируя его струбциной.

Схема бокового упора такова:

Пылесборник

Он может иметь такую конфигурацию:

Элементы системы

  • Ведро на 15-20 л., имеющее плотную крышку и накидные защёлки.
  • Патрубок 1 – входной. Диаметр – 2 см. Его окончание скашивается на 45 градусов и поворачивается на 25 градусов во внешнюю сторону. Оно ставится в 2 см от борта ёмкости.
  • Патрубок-2 – вытяжной. Диаметр – 3 см. Ставится строго по вертикали ведра. Его отборное окончание заужено до 1,5-2 см.
  • Пылесос.

Гребенки

Для гребёнок применяется дуб или орех, без грибков и дефектов. Они делаются с правой и левой стороны для удобства подачи заготовки.

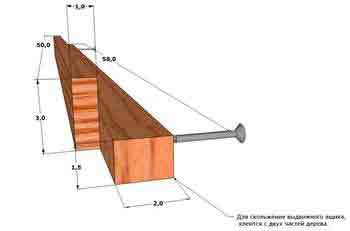

Длина первого зуба уменьшена на 3 мм. Причина – выполняет функцию отбойной пружины для целого гребня. Без этого может возникнуть поломка.

Гребни крепятся к упору с помощью специального болта через щелевую дырку.

Нерабочий элемент фиксируется саморезом к этому же упору через отверстие D7.

Для работы гребёнка ставится так, что контактировать с заготовкой всеми зубами, кроме начального. Затем она закрепляется барашком.

В каком порядке собираются комплектующие элементы

Здесь работа идёт по такому алгоритму:

  • Создание каркаса.
  • Установка столешницы и навесных деталей.
  • Конструкция ставится на бок. К ней присоединяется привод и шланг пылесоса.
  • Станок располагается в рабочей позиции и подключается к сети.
  • Тестирование его работы.

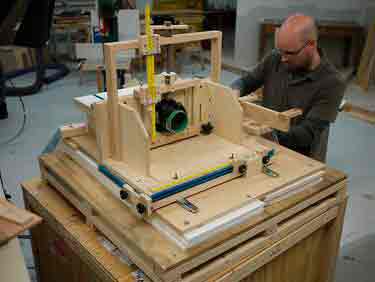

Варианты конструкции: делаем фрезерный станок из подручных средств

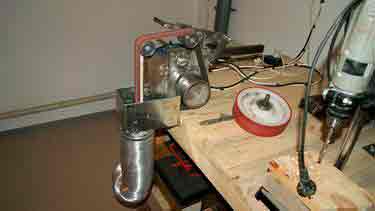

Оборудование можно соорудить из дрели, болгарки, «стиралки». Это наиболее популярные бытовые варианты. Устройства получаются с меньшей мощностью и ручного типа, но пригодны для незначительных работ.

Как из обычной дрели сделать функциональный фрезер по дереву

Здесь сооружается подставка, и меняется оснастка. Это главные критерии сотворения такого варианта фрезера.

Хвостовик фрезы фиксируется в патроне. Можно сделать фрезер вертикального и горизонтального действия (пример 1 и 2). Подставка создаётся из ЛДСП.

Преимущества и недостатки фрезера из дрели

Плюсы такого устройства:

  • Простота применения.
  • Мало пыли от работы.
  • Слабое качество результата по причине невысоких оборотов (3000 в мин).
  • Очень узкий спектр функций.

Как сделать фрезер из болгарки

Есть два способа:

  • На шпиндель инструмента накручивается цанга. Работа может идти со всеми оснастками, которые имеют хвостовики цилиндрической формы.
  • На шпиндель крепится стандартный патрон кулачкового типа (от дрели)

Фрезер из двигателя от стиральной машины

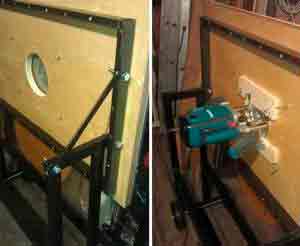

Создаётся стол по описанному методу. Вал мотора ставится на цангу. Для этого заказывается специальный переходник.

Создаётся подъёмная система для контроля над выходом инструмента: на двух трубах крепится двигатель и резьбовая шпилька.

Она одним окончанием идёт в гайку, фиксированную к дну стола, а вторым – в нижнюю сторону двигателя. На ней прочно фиксируется поворотное устройство – колесо. За счёт регулируется высота.

Особенности эксплуатации самодельного ручного фрезера

Работа с этим аппаратом по следующим критериям:

  • Сосредотачивают всё внимание на том, как идет фреза.
  • Не двигают заготовку руками – применяют специальные механизмы.
  • Защита рук и глаз перчатками и очками.
  • Не пускают детей к станку.
  • Если фрезер сломался, отключают его от питания и направляют в ремонт.

Вместо заключения

Ассортимент фрезерных станков довольно широк. Если позволяют средства, можно приобрести любую подходящую модель. Но когда есть необходимые навыки и умения, достаточно интересно соорудить это оборудование самостоятельно. Важно понимать для каких целей необходима установка. Если устраивает очень скромный фрезер с узким функционалом, то он создаётся из домашнего электроинструмента.

Источник: http://vseochpu.ru/frezernyj-stanok-po-derevu-svoimi-rukami/

Как сделать фрезерный станок по дереву своими руками: подробные инструкции и советы мастеров

автор Дмитрий Мелёхин 2.7k Просмотров Мнений

Эксклюзивные украшения и функциональные детали с особыми характеристиками можно сделать самому, не обращаясь к услугам специализированных мастерских. Кроме базовых навыков, для решения подобных задач необходимо специализированное оборудование. В этой публикации подробно и с примерами расскажем, как сделать фрезерный станок по дереву своими руками. С помощью советов редакции Seti.guru будет проще избежать ошибок, даже если до прочтения статьи вы не сталкивались с подобной задачей.

Читайте в статье:

Принцип работы фрезерных станков по дереву

Оборудование этой категории предназначено для создания изделий из дерева. Технология напоминает работу скульптора, отсекающего лишние части бесформенной заготовки. В данном случае основные функции выполняет фреза. Этот инструмент с острыми гранями вращается на большой скорости, что ускоряет выполнение рабочих операций. Его приводят в действие электрическим двигателем. Для обеспечения необходимой точности движения применяют специализированные механические устройства.

На чертеже изображена конструкция станка профессиональной категории. Этот пример подойдёт для изучения типовых функциональных компонентов:

  1. Чтобы ручное перемещение заготовок было точным, применяют специальные линейки (1, 5) и многопозиционный сектор (2) с зубцами. Эти детали закреплены на столе (17).
  2. Ограничитель (4) предотвращает попадание в рабочую зону посторонних предметов.
  3. На расстоянии удобного доступа помещают пульт (6). Сюда выносят аварийный выключатель питания, другие элементы управления.
  4. Фреза (3) установлена на шпинделе (12). Он укреплён дополнительной верхней опорой (7), которая вставлена в кронштейн (8). Для подъёма этого узла есть специальный маховик (9).
  5. Рукояткой (10) с винтовым приводом регулируют натяжение ременной передачи.
  6. Электромотор (11) размещён в нижней части. Массивная станина обеспечивает устойчивость во всех рабочих режимах.
  7. Отдельным маховиком (13) изменяют высоту шпинделя. Переключателем (15) устанавливают его частоту вращения.
  8. На боковой стенке установлен главный выключатель (16).

Такая конструкция рассчитана на сильные нагрузки. Она подходит для создания металлообрабатывающего оборудования. В данной публикации речь идёт о фрезерных станках по дереву, поэтому допустимо применение менее прочного силового каркаса, электроприводов сравнительно небольшой мощности.

Такая конструкция с широким и прочным столом хорошо подойдёт для торцевой обработки крупных заготовок. Рабочие операции выполняются вручную, поэтому пригодятся линейки и другие ограничители.

В этом варианте обеспечивается более высокая точность обработки с помощью жёсткой фиксации заготовки и встроенных механизмов плавного перемещения.

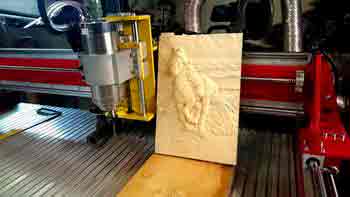

Фрезеровальный станок по дереву с числовым программным управлением (ЧПУ)

Это наиболее дорогостоящее оборудование с улучшенными техническими характеристиками. Здесь шпиндель для фрезерного станка по дереву перемещается вместе с инструментом по заданной траектории очень точно с применением шаговых двигателей без вмешательства и тщательного контроля со стороны пользователя. Обеспечивается высокая скорость обработки без ущерба качеству. Дополнительным преимуществом является возможность многократного повторения одинаковых технологических процессов.

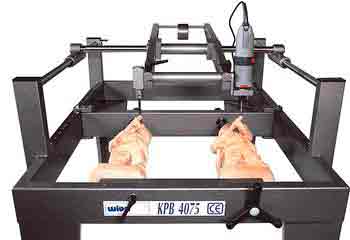

Копировальный горизонтальный фрезерный станок по дереву

В этой конструкции рабочий узел жёстко соединён с контрольным щупом, который ограничивает его перемещения с учётом формы образца. С применением этого неслишком сложного приспособления можно создавать качественные копии в домашней мастерской.

Как выбрать мощность силового привода фрезерного станка по дереву для домашней мастерской

Профильные специалисты рекомендуют выбирать силовой агрегат для оборудования этой категории мощностью не менее 1,4−1,6 кВт. Если предполагается постоянное выполнение больших объёмов работ, данный параметр увеличивают на 20−25%. Достаточно мощная техника выполняет свои функции без перегрузок, что снижает риск поломок, продлевает реальный срок службы. Цена такого фрезерного станка значительно не увеличится. Зато появится возможность устанавливать крупные фрезы.

Для правильной оценки следует одновременно учитывать частоту вращения (диапазон – 10 000−35 000 об/мин). Необходимо помнить о том, что при увеличении диаметра фрезы соответствующим образом возрастает угловая скорость. Если превысить определённый порог, сила трения повысит температуру до потемнения деревянной заготовки (возникновения пламени).

Создание фрезерного станка по дереву своими руками – описание важных этапов с инструкциями

Фрезерный станок относится к классу особо опасных конструкций. Поэтому, прежде, чем приступить к изготовлению такого изделия, обязательно изучите порядок и технологии работ. В противном случае, лучше приобрести готовый прибор.

Какие комплектующие элементы и материалы нужны в работе

Силовые элементы конструкции лучше сделать из стали. Подойдут стандартные уголки (трубы, квадраты) со стенками от 2 мм и более. Вместо сварных соединений удобнее применять винтовые. В этом случае упрощается разборка для длительного хранения и перемещения на большие расстояния. Также легче будет заменить испорченную деталь. В любом случае металлические элементы надо защитить от коррозии последовательными слоями грунтовки и краски.

Столешницу, линейки и некоторые другие части можно сделать из прочных сортов древесины, фанеры. Такие материалы разрушаются под воздействием повышенной влажности при перепадах температур. Это надо учитывать при размещении оборудования в неотапливаемом помещении.

Изготовление своими руками станины самодельного фрезерного станка по дереву

С применением «болгарки» отрезают необходимые заготовки. Основу для столешницы делают из уголка. В нижней части устанавливают укрепляющие поперечины. К торцам приваривают опорные пластины. Если сделать в них отверстия с резьбой и вкрутить болты, получится удобное приспособление для устойчивой установки фрезерного стола по деревуна неровной поверхности. Своими руками такую конструкцию при хорошей предварительной подготовке можно сделать за день.

Изготовление столешницы

Подойдёт качественная плита ДСП (от 25 мм) с толстым полимерным защитным слоем сверху и на торцах. Такие изделия обладают лучшей стойкостью к неблагоприятным внешним воздействиям, по сравнению с массивом из натурального дерева. С применением фрезеровки создают выемки. В них вставляют металлические профили.

К рабочей зоне гофрированным шлангом подключают строительный пылесос для автоматизированного удаления опилок

Другие функциональные детали

Выбор электрооборудования

Требования к двигателю, переключателям и другим компонентам следует рассмотреть отдельно. Как и при оценке материалов, необходимо делать выбор на основании условий в мастерской. Некоторые электрические аппараты и устройства выпускают в соответствии с нормами IP. Его значение определяет защищённость изделия от влаги и пыли.

Этот кулачковый переключатель соответствует стандарту IP 40

Такая маркировка обозначает:

  • «4» – предотвращение проникновения внутрь корпуса частиц пыли с размерами от 1 мм и более;
  • «0»– отсутствие защиты от воды.

Особенности подключения своими руками копировально-фрезерного станка по дереву к электропитанию

В соответствии с действующими правилами «ПУЭ», обязательно должно быть заземление при эксплуатации оборудования, подключённого к трёхфазной сети в 380V. Многие бытовые фабричные модели и самодельные токарно-фрезерные станки по дереву рассчитаны на 220 V. В этом случае также рекомендуется применять защитную цепь. Заземление предотвратит поражение электрическим током, повреждение отдельных узлов.

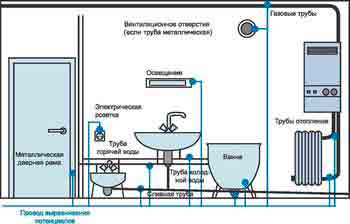

Также применяют схемы выравнивания потенциалов по аналогии с оснащением помещений, которые отличаются высоким уровнем влажности

В каком порядке собираются комплектующие элементы

Сварку металлических уголков можно сделать в специализированной металлообрабатывающей мастерской. Там же следует заказать стальные гребёнки и другие сложные узлы. Сборку начинают с каркаса. На него устанавливают столешницу и навесные детали. Конструкцию кладут на бок. Подсоединяют электропривод и гофрированный шланг пылесоса. Возвращают станок в рабочее положение, включают в сеть, проверяют функциональность.

Дополнительные защитные элементы

Аналогичное ограждение несложно изготовить своими руками. Оно должно защищать пользователя и людей, которые случайно могут оказаться рядом. Прозрачные стенки создают из небьющегося оргстекла толщиной не менее 4 мм. В некоторых ситуациях удобнее создать экран в непосредственной близости от инструмента.

Выступающие за контур станины части оборудования маркируют жёлтой краской. Такую же предупреждающую разметку наносят на быстро перемещающиеся детали, внутренние поверхности кожухов и дверей. Следует применять защиту от перегрузок, которая автоматически отключает питание при заклинивании фрезы, в иных опасных ситуациях. Повышает уровень безопасности автоматическое торможение шпинделя после отключения привода.

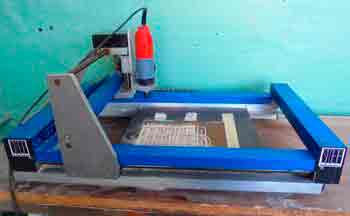

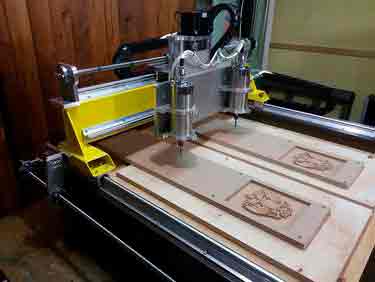

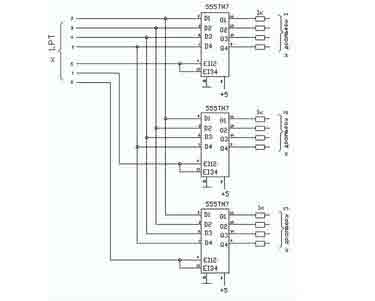

Фрезерный станок ЧПУ по дереву своими руками – общие положения и важные нюансы

Особой системой приводов фреза перемещается по вертикали и горизонтали в границах рабочего стола, наклоняется под нужным углом. Точность перемещений обеспечивают применением шаговых электродвигателей. Всеми действиями управляет электроника и специализированное программное обеспечение. Для изготовления фрезера с ЧПУ по дереву своими руками необходимы соответствующие знания и навыки.

Подробные инструкции по реализации такого проекта нужно рассматривать подробно с помощью отдельной серии тематических статей. В рамках настоящей публикации можно привести несколько универсальных рекомендаций:

  1. Чтобы снизить нагрузки на опорные части и шпиндель до нескольких кг, следует пользоваться качественным, хорошо заточенным инструментом соптимальной скоростью обработки.
  2. Необязательно выбирать мощные шаговые двигатели (более 20 Вт). В данном проекте они преодолевают сравнительно небольшие силы трения при перемещении по направляющим. Для уменьшения сопротивления необходима качественная смазка.
  3. Для получения хорошей точности подходят шаговые двигатели с единичным шагом в 1,6−2° (погрешность − 2,5−3%). Необходимо правильно подобрать соответствующую винтовую пару.
  4. С использованием зубчатого ремня получить точность выше 0,3−0,4 мм на длине 650−750 мм очень сложно. Винтовой привод поможет решить такую задачу без лишних трудностей.
  5. Предпочтительно применять подшипники скольжения. Шариковые аналоги отличаются большим люфтом.

Для повторения лучше взять неслишком сложный образец. Подойдёт, например, хорошо известный специалистам фрезерный станок австрийского производства Step-Four

Как из обычной дрели сделать функциональный фрезер по дереву

Как сделать фрезу по дереву своими руками с применением недорогих заготовок

В этом видео можно посмотреть процесс работы на фрезерном станке по дереву:

При внимательном рассмотрении материала видно, как мастер использует разные инструменты для правильного и быстрого выполнения отдельных операций.

Такие изделия можно создать своими руками, если есть желание сэкономить или понадобилась фреза с особыми характеристиками

В качестве заготовок используют арматуру, свёрла, подходящие по форме шестерни, трубки. Чтобы получить хорошие режущие свойства, но сохранить прочность, рабочую кромку затачивают под углом в диапазоне от 6 до 11°. Для обработки металлических заготовок пользуются шлифовальными машинками с дисками, рассчитанными на соответствующие нагрузки.

Стоит ли создавать своими руками самодельные фрезы по дереву и станки: обзор актуальных предложений рынка с ценами и комментариями

Корвет/84 90840

JET/JWS-34KXT 708502KXT

КРАТОН WMM-1,5

Hammer/FRZ1200B

WoodTec/MH-6090

Metabo/15

Бренд/МодельСредняя цена (по состоянию на апрель 2018 г.), руб.Технические характеристики, примечания
60500Мощность − 1,125 кВт, обороты − 5,8/8,3 тыс./мин.

Подключение к сети в 220 V.

Размер рабочего стола − 61×53,4 см.

123000Число оборотов – 8 тыс./мин.

Мощность − 2,3 кВт.

Шпиндель − 30 мм.

Приспособление для выполнения рабочих операций под углом в стандартной комплектации.

59900Минимальные/максимальные обороты: 4,6/7,3 тыс./мин.

Мощность − 1,5 кВт.

4700Ручной фрезер.

Скорость − от 16 000 до 30 000 об/мин.

Мощность − 1,2 кВт.

292000Фрезерный станок с ЧПУ. Оснащён автоматизированной системой контроля инструментов.

В комплекте пульт управления с возможностью изменения алгоритмов обработки без применения компьютера.

3900Набор фрез по дереву.

Качественный ручной фрезер по дереву можно приобрести по демократичной цене. Такая техника пригодна для выполнения рабочих операций в стеснённых условиях. Вполне вероятно, что её возможностей будет достаточно. После изучения цен на готовое изделие можно сделать вполне логичный вывод: дешевле иногда купить недорогой фрезерный станок по дереву, чем создавать аналог собственными силами. С другой стороны, если у вас есть необходимый опыт и достаточное количество материалов для самостоятельной сборки изделия, вполне можно применить новые знания, полученные в этой статье, на практике.

Если у вас есть собственный опыт создания фрезерных станков и вы готовы поделиться своим опытом и знаниями, пишите об этом в комментариях к публикации.

Как сделать фрезер по дереву своими руками (видео):

Источник: http://seti.guru/frezernyiy-stanok-po-derevu-svoimi-rukami

Фрезерный стол для ручного фрезера своими руками

14 марта, 2014. Прочитано 90659 раз(а)

Одним из главных помощников столярных дел мастера является фрезер для обработки древесины. Этот ручной инструмент незаменим, когда в деревянной заготовке необходимо:

  • прорезать паз;
  • сделать канавку;
  • выполнить шиповое соединение;
  • обработать кромки и т.д.

Однако при выполнении некоторых столярных работ применять данный инструмент не всегда удобно из-за того, что требуется одновременно придерживать обрабатываемую деталь и орудовать фрезером. Поэтому многие мастера идут на ухищрение, изготавливая фрезерный стол для ручного фрезера. С помощью стола, являющего собой надежное дополнение к фрезерному инструменту, можно в результате получить деревянные элементы по качеству и точности ничем не уступающие столярным изделиям, изготовленным в профессиональных мебельных мастерских на фрезерных станках.

Самодельный стол для ручного фрезера значительно повышает производительность инструмента и облегчает работу по обработке деревянных изделий. Изготовить такое оборудование несложно, к тому же, в отличие от стандартного фрезерного стола, выпускаемого различными производителями, этот стол будет иметь размеры, конструкцию и опции, выбранные непосредственно его изготавливающим мастером.

Для выполнения любых инженерных работ, а изготовление оборудования именно к таким и относится, необходимо составить эскиз будущего станка. На нем нужно обозначить ваше видение проекта с указанием реальных размеров. На основании эскиза вы сможете легко подобрать материалы для изготовления будущей конструкции, их количество, определить бюджет строительства и запастись инструментом необходимым для обработки деталей станка.

Вариант 1. Инструкция по изготовлению стола для ручного фрезера

Материалы для изготовления фрезерного стола

Для сооружения фрезерного стола понадобиться:

  • 4 бруска квадратного сечения;
  • обрезки ДСП и фанеры, размеры которых определяются при построении чертежа стола;
  • метизы (гайки, болты, саморезы, петли и пр.);
  • домкрат;
  • металлический профиль;
  • шестимиллиметровая стальная пластина;
  • алюминиевые направляющие;
  • подвижная каретка-упор (направляющая от пилы);
  • ручной фрезер.

Чертеж самодельного фрезерного стола (вариант 1)

В любом случае, перед тем как начать делать любой такой стол, чертеж нужно выполнить с обозначением всех размеров и определением расположения рабочих элементов относительно друг друга.

Пошаговая сборка

Рассмотрим подробно каждый шаг по изготовлению и креплению каждого элемента самодельного фрезерного стола.

1-й шаг. Для изготовления стационарной основы для стола потребуются бруски и обрезки ДСП, из которых скручиваем опоры-ножки, дополнительно усиливаем жесткость с помощью горизонтальных соединительных панелей из фанеры. В правой боковой части вырезаем отверстие под кнопку пуска, которая будет подсоединена к ручному фрезеру.

2-й шаг. Столешницу стола выполняем из ДСП. Делаем ее подъемной вместе с фрезером, для чего устанавливаем петли и изготавливаем дополнительную основу-опору из 15-тимиллиметровой фанеры.

3-й шаг. Чтобы ровно перемещать обрабатываемую заготовку вдоль стола, например, чтобы прорезать в ней паз, применяется двигающаяся каретка-упор. В столешнице вырезаем канавку под направляющие подвижного упора и устанавливаем в нее металлический профиль. В качестве каретки-упора можно использовать направляющую от старой пилы.

4-й шаг. Продольный упор также выполняем из ДСП и делаем его подвижным для регулирования вокруг фрезы зазоров. Для обеспечения подвижности вырезаем в верхней части упора перпендикулярные пазы и крепим упор к столешнице фиксаторами. Посередине вырезаем небольшой паз для высасывания стружки и прочих отходов фрезерования.

5-й шаг. Из тонкой фанеры мастерим короб с отверстием для подсоединения шланга пылесоса, который будет удалять образовавшуюся в процессе фрезеровки пыль и стружку. Крепим короб сзади перпендикулярного упора.

6-й шаг. Берем шестимиллиметровую стальную пластину и прикручиваем ее к столешнице вровень с поверхностью. В процессе крепления следим, чтобы ее края не выступали над столешницей, иначе обрабатываемые детали будут за них цепляться. К пластине снизу будет крепиться ручной фрезер.

7-й шаг. Прикрепляем фрезер за алюминиевую подошву к низу пластины с помощью болтов, но не забываем предварительно просверлить в подошве отверстия под болты. Крепление ручного инструмента к съемной пластине, а не непосредственно к столу, обеспечивает экономию глубины фрезерования и позволяет легко заменять фрезу.

8-й шаг. Сооружаем лифт фрезера. Для этого используем автомобильный домкрат, позволяющий изменять высоту фрезы с максимальной точностью.

9-й шаг. Снимаем с фрезера ручки и вместо них прикручиваем алюминиевые направляющие, которые соединяем с механизмом домкрата.

Конструкция и видео самодельного фрезерного стола для ручного фрезера

Прежде чем приступить к изготовлению фрезерного стола необходимо точно определится с его конструктивными особенностями. Данная статья предоставляет инструкцию, согласно которой изготавливается простой фрезерный стол. Другие первого варианта сборки подробности смотрите на видео ниже.

Проверяем надежность крепления всех элементов – и фрезерный стол своими руками готов!

Предлагаем на ваш вкус еще несколько моделей фрезерный станков по дереву, сделанных своими руками.

Вариант 2. Еще один фрезерный стол и другие особенности сборки

Предлагаем конструкцию стола для фрезера с детальным анализом ее узлов.

Материалы и инструменты.

Для того чтобы изготовить стол под ручной фрезер своими руками, потребуются материалы:

  • металлический уголок или труба (для каркаса);
  • алюминиевая направляющая;
  • оси для крепления фрезера;
  • шпатлевка, грунтовка и краска по металлу;
  • саморезы; болты мебельные 6 х 60 мм;
  • болты регулировочные шестигранные с гайками – 4 шт. ;
  • фанера финская влагостойкая ламинированная, толщиной 18 мм (можно взять другой материал);
  • доски или обрезки фанеры (для изготовления параллельного упора).

Также необходимы следующие инструменты:

  • сварочный аппарат (для металлического каркаса стола);
  • дрель и сверла;
  • шуруповерт;
  • электролобзик;
  • фрезер;
  • шпатель, кисти, тряпки.

Основные чертежи

Конструктивные особенности фрезерного стола

Под фрезерный станок можно приспособить имеющийся верстак. Но целесообразнее, для исключения влияния сильной вибрации при работе фрезы, изготовить отдельную конструкцию, обеспечивающую устойчивость стола.

Основные нагрузки при работе оборудования передаются на основание. Поэтому станина должна быть надежная и устойчивая. Под станиной понимают неподвижное основание, на котором расположен фрезер. Она воспринимает все нагрузки и представляет собой конструкцию в виде стола с закрепленной крышкой. Изготовить ее можно из металлической трубы, уголка, швеллера, древесины, ДСП.

Необходимо учесть, что крепление самого фрезера осуществляется к столешнице снизу, значит, там требуется обеспечить пустое пространство.

Фрезер крепится к столу через высокопрочную и жесткую пластину для выполнения монтажных работ. Ее предпочтительно сделать из металла, текстолита или шпунтованной доски.

На подошве фрезера предусмотрены для крепления установочные отверстия с резьбой. В случае отсутствия резьбовых отверстий, нарезку выполняют самостоятельно. Если задача невыполнима, закрепите фрезерное устройство при помощи специальных прижимов.

Работы начните с выполнения фрезером выборки по форме и толщине монтажной пластины. Для упрощения на монтажной пластине прямые углы необходимо скруглить напильником. Углубление в крышке стола обеспечивает расположение пластины на одном уровне со столешницей.

По центру пластины сделайте отверстие для выхода инструмента, просверлите отверстия для крепления пластины на столе. Следующий шаг — сверление отверстий для присоединения фрезерного устройства, учитывайте, что крепежные элементы должны быть с потаем.

Как изготовить рабочую поверхность и основание

Изготовление основания будущего фрезерного стола начинается с рамы. Для удобства выполнения работ крышка стола должна выступать в фасадной части на 100-200 мм. Особое внимание при проектировании каркаса станины уделите высоте установки рабочей поверхности. Этот размер является определяющим для удобства работы за станком. Согласно эргономическим требованиям он должен составлять 850-900 мм в зависимости от роста человека. Для удобной эксплуатации будущего фрезерного станка можно в нижней части опоры установить регуляторы высоты. Это позволит, при необходимости, изменять размер высоты стола, в случае неровности пола поможет выставить столешницу по уровню.

В качестве рабочей поверхности для будущего станка пригодится кухонная столешница советских времен. Чаще всего она изготовлена из 36 мм листа ДСП, покрытого пластиком. Древесно-стружечный материал уменьшит вибрации, возникающие в процессе фрезеровки, а пластиковое покрытие обеспечит прекрасное передвижение по поверхности обрабатываемой детали. При отсутствии старой столешницы примените плиты МДФ или ЛДСП, с толщиной не менее 16 мм.

Выберите место для будущего фрезерного станка в своей мастерской, от этого зависят габариты и тип будущей конструкции. Это может быть агрегатный станок, расположенный на боковой части циркулярной пилы, настольный вариант, а может быть отдельно стоящий стационарный станок.

В случае если использование фрезерного станка не носит регулярный характер, сводиться к разовым работам время от времени, достаточно изготовить небольшой компактный стол.

Изготовить фрезерный станок под силу самостоятельно. Он представляет собой конструкцию, которая умещается на стандартном столе. Для работы понадобится плита ДСП, две доски. На листе ДСП параллельно закрепите две доски. Одну из них прикрепите к столешнице болтами, она будет служить для направления и как упор. Вторую используйте в качестве ограничительного упора. В крышке стола вырежьте проем для размещения фрезер. Фрезер прикрепите к крышке стола с помощью струбцин. Фрезерный станок в компактном исполнении готов.

Если в вашей мастерской много свободного места, то сделайте полноценный стационарный фрезерный станок. Работать на нем будет удобнее, нежели на настольной версии

Вариант 3. Дешевый самодельный стол для фрезера

Эскиз готов. Материалы приобретены. Инструмент, разложенный по своим местам в мастерской, ждет момента послужить своему хозяину. Мастер тоже настроен серьезно и не собирается хвататься за все сразу. Он все разложит по полочкам и сделает все поэтапно.

Этап №1.

Начните с изготовления каркаса будущего станка. Можно применить следующий способ изготовления станины. Профильную трубу 25×25 при помощи «болгарки» порежьте по размерам, затем сварите заготовки, предназначенные для рамы на которой будет располагаться рабочая поверхность. Приварите с одной стороны трубу, по которой впоследствии будет передвигаться параллельный упор. К раме приварите 4 опоры.

Для фиксации крышки стола периметр рамы обрамите уголком, тогда она будет сидеть в углублении.

Воспользуйтесь вторым способом изготовления каркаса. Он подразумевает дополнительные опоры для рабочей поверхности. Посередине стола приварите ограничители для фрезерного оборудования. Размер между ними должен соответствовать удобному креплению фрезера.

Для устойчивости конструкции соедините нижние опоры перемычками на высоте 200 мм от пола.

Этап №2.

Окрасьте полученную конструкцию. Для чего подготовьте поверхности: очистите металлические трубы и обезжирьте растворителем, после чего прогрунтуйте. Если есть необходимость в шпатлевке поверхностей, выполните специальной шпаклевочной смесью и наложите грунт. После полного высыхания окрасьте эмалью ПФ-115.

Этап №3.

Рабочую поверхность вырежьте по внутреннему размеру обрамления, установите ее плотно в уголки. После чего просверлите в верхней раме отверстия под крепление крышки стола. Разметьте саму столешницу, просверлите и надежно соедините со станиной при помощи мебельных болтов. Габариты стола 850×600×900.

Этап №4.

Отступите от края 200-250 мм и врежьте Т-образную направляющую по длине рабочей поверхности.

Этап №5.

Обрежьте половину фрезерных осей. Это даст возможность практически в два раза увеличить расстояние от подошвы до направляющей оси, что в свою очередь расширит диапазон возможностей инструмента.

Этап№ 6.

Снимите подошву с фрезерного оборудования, посередине рабочей поверхности стола разметьте отверстия под его крепление и просверлите их. В середине крышки стола сверлите дырку под прибор. По обеим сторонам от нее сверлите отверстия для крепления прижимов осей фрезера.

Этап№ 7.

На нижней стороне столешницы сделайте выборку под подошву фрезерного прибора.

С обеих сторон просверленного насквозь отверстия в выборке сделайте пазы для установки осей фрезера. Размер паза и оси должен совпадать.

По краям пазов сверлом Фостнера (картинка выше) просверлите отверстия для регулировочных болтов под шестигранник.

Этап№8.

Отрежьте два куска трубы по размеру ширины большого паза и просверлите в них по центру отверстия для несъемных болтов. Они будут служить прижимами осей фрезерного прибора. На болты накрутите гайки.

Этап№9.

По обеим сторонам осей установите болты и гайки из шестигранника, для регулировки плоскости фрезерного оборудования.

Этап №10.

Теперь изготовьте параллельный упор. Возьмите небольшой кусок фанеры и прорежьте в нем паз, чтобы он мог передвигаться по заранее приваренной для этого трубе. С помощью электролобзика вырежьте три полосы идентичный по размеру, где ее длина равняется сумме длины стола и ширины направляющей трубы и четыре пластины для них в виде ребер жесткости.

На полосе №1 сделайте полукруглое отверстие для удаления отходов деревообработки. Оно должно совпадать с прорезью в рабочей поверхности стола. В полосе №2 прорежьте квадратное отверстие в том же месте.

Полосу №3 из фанеры распилите на равные части. Одну прикрепите к задней стороне полосы с квадратным отверстием болтами или при помощи направляющих. Фанерные половинки должны перемещаться в противоположные стороны. По верхнему краю этой полосы установите направляющую из алюминия.

Этап №11.

Скрепите пластины №1 и №2 между собой сторонами с полуотверстиями. Два ребра жесткости закрепите по краю образовавшегося отверстия и два по сторонам на расстоянии 70-100 мм от края.

Вырежьте квадрат из фанеры по размеру расстояния между ребер, вырежьте в нем отверстие по диаметру шланга пылесоса. Прикрепите квадрат к ребрам жесткости.

Этап №12.

Зафиксируйте параллельный упор струбцинами. Это делается для мобильности перестановки упора. Если он предназначен только для фрезерного станка, то зафиксируйте его кронштейнами с пазами для передвижения.

Этап №13.

Приварите к металлической полосе толщиной 6 мм болт. Прижимы изготовьте из дерева с двумя пазами под болты в количестве двух штук.

Этап №14.

Установите фрезерное оборудование: проденьте в боковые отверстия прибора срезанные оси, наденьте на них гайки и закрепите прибор прижимами из труб.

Этап №15.

Переверните стол и с помощью шестигранника поднимите фрезер.

Для удобства поднятия фрезера целесообразно установить лифт на базе домкрата.

Вариант 4. Фрезерный станок на базе письменно стола

Фрезерный станок на базе письменно стола считается экономным и удобным вариантом решения. В перечне фото чертежей представлена таблица, со спецификацией деталей по размерами и рекомендуемым материалом.

Размеры детлей и материалы

Далее мы поговорим о других особенностях фрезерных столов.

Как изготовить пластину для монтажа

Ввиду толщины крышки стола, чтобы максимально увеличить выход режущего инструмента, необходимо толщину монтажной пластины взять поменьше. Из этого следует, что при незначительной толщине она должна обладать достаточной прочностью.

Пластина может быть металлической или текстолитовой. Именно эти материалы наиболее отвечают требованиям прочности и жесткости. Оптимальная толщина пластины должна быть 6 мм. Изготавливают ее прямоугольной формы, посередине детали высверливается отверстие по диаметру соответствующее отверстию на подошве фрезера. Для увеличения диапазона использования инструмента применяют кольца разных диаметров. В пластине выполняются отверстия для соединения с фрезером и крепления ее к столешнице.

Отверстия в пластине по расположению и размерам должны совпадать с отверстиями на подошве фрезера. Для точной разметки пластины необходимо нарисовать эскиз с размерами или закрепить ее на столе с помощью струбцин.

Нюансы сборки фрезерного стола своими руками

При сборке фрезерного устройства в торцах ширины крышки стола закрепите металлическую линейку, это даст возможность выставить параллельный упор правильно по размеру и строго параллельно.

На обратной стороне крышки стола сделайте выборки для последующего монтажа кожуха пылеуловителя, дополнительного оборудования. Приведенные чертежи и фото помогут вам правильно изготовить все комплектующие.

Для удобства включения и безопасного аварийного отключения фрезерного станка, сделанного своими руками, установите на столешницу кнопку пуск и кнопку стоп в виде грибка.

Вариант 5. Небольшой настольный фрезерный стол

Небольшой настольный фрезерный стол и детальный анализ его изготовления показаны на фото.

Как изготовить верхний прижим

Для обработки деталей больших размеров и создания безопасных условий работы на станке применяют так называемый верхний прижим. Его изготовление основано на использовании ролика. Перед устройством этого приспособления разработайте его чертеж.

Роликом может служить шариковый подшипник. Его установка выполняется на специальном устройстве, дающем возможность зафиксировать обрабатываемую деталь на любом расстоянии от рабочей поверхности.

Мощность привода фрезерного станка

В качестве привода фрезерного станка целесообразнее всего применить электродвигатель с мощностью 1,1-2 кВт и числом оборотов 3000 в минуту. При использовании маломощного электродвигателя не получится применять любую фрезу, станку не хватит мощности. При заниженном числе оборотов будет получаться некачественный рез.

Вы ознакомились с несколькими вариантами решений вопроса; как обзавестись фрезерным столом. Какой из них вам придется по душе, это ваш выбор. Мы будем рады, если сумели вам помочь

Источник: http://o-builder.ru/frezernyj-stol-dlya-ruchnogo-frezera-svoimi-rukami/

Почему не стоит покупать фрезер по дереву: несколько слов мастера, который привык делать всё своими руками

На чтение: 5 минут Нет времени?

Я уже давно не ставлю перед собой вопрос – купить или сделать самому. Когда речь идёт о том, как ты видишь работу и какой результат хочешь получить, ответ очевиден. Делать только руками, а вот думать головой. Как и все, я сижу в интернете, увлечённо выискивая самоделки, и удивлённо выкрикиваю «ай, молодца!», найдя для себя именно то решение, которое как ни старался, так и не пришло в голову. Сегодня на страницах любимого мною издания я расскажу о том, как своими руками с головой сделать фрезер по дереву. Да ещё и так, чтобы не потратить ничего. Ну или практически ничего.

Читайте в статье

От теории к практике: изучаем принцип работы фрезерных станков по дереву

Самую большую сложность для начинающего «самодела» представляет создание вращающейся фрезы. Лучший станок – тот, который сможет обрабатывать дерево, как по прямому, так и по кривому контуру. Здесь важно правильно выбрать и закрепить саму ножевую головку, которая является главным рабочим органом фреза. Она фиксируется на шпинделе, который расположен на валу электродвигателя. Чаще всего эта деталь располагается вертикально. Вся конструкция крепится на станину, которая может перемещаться по двум осям. Существуют разные виды станков, каждый из которых обладает своими особенностями конструкции. Если вы планируете заниматься фигурной резьбой по дереву, то вам подойдёт ручной фрезер с подвижной фрезой. За основу можно взять технологию, используемую в ручных резаках.

Такие аппараты имеют простое устройство. В корпусе спрятаны ключевые узлы и элементы. Движущую силу обеспечивает мотор. Он «прячется» в корпусе и фиксирует держатель для переходников или цанг, в которые вставляются и фиксируются различные по диаметру фрезы.

Однако далеко не каждый мастер будет удовлетворён ручным резаком. Для выполнения более сложных задач лучше обратить внимание на стационарные фрезерные станки.

В отличие от ручного способа, изделия, обработанные электрическими станками, выглядят намного эффектнее. Да и существенно экономится время. Отдельно стоит сказать о платформе, которая, как правило, выполнена из металла. Она может крепиться штангами к корпусу отдельно. Нижняя часть имеет плиту скольжения из гладкого материала – это поможет инструменту плавно идти от точки к точке.

Совет! При выборе агрегата обращайте внимание, насколько удобно устроены кнопки включения и выключения прибора, не мешают ли они комфортной работе на станке.

Важный параметр — устойчивость платформы. Лучше, если она будет выполнена из литого (у дорогих моделей) или штампованного (у бюджетных вариантов) материала. Это обеспечит лучшее прилегание к поверхности. Погружные модели считаются более профессиональными, они помогут создавать не только выемки, но и вытачивать пазы и отверстия нужной формы и глубины.

Мощность фрезера прямо пропорциональна весу аппарата. Это важно учитывать при выборе ручного инструмента

Как выбрать мощность оборудования для фрезерного станка по дереву для домашней мастерской

Ручной фрезер создан специально для работы в небольших мастерских или на выезде. Большие партии пиломатериалов на нём обработать сложно, такой станок просто не выдержит объёма работ. Объёмные заготовки проще обрабатывать на стационарных станках.

Для домашнего, бытового использования вполне подойдут маломощные станки. К примеру, 400 Вт достаточно для выполнения мелких работ и сверления древесины мягких пород. Станки такой мощности можно использовать для выборки пазов. Цена ручных фрезеров по дереву невелика, однако, набор функций весьма ограничен.

На таком оборудовании вы сможете без труда проработать любую породу дерева. Для бытовых нужд этого вполне достаточно. При профессиональном использовании рекомендуется выбирать станок с мощностью не менее 1,5 кВт. Купить такой фрезерный станок по дереву не всегда получится, ведь цена может достигать нескольких десятков тысяч рублей. На таком аппарате получится обрабатывать большие объёмы дерева, а также пластмассы, мягкие сплавы, типа алюминия, он «съест» любые типы фрез. Помните, что от мощности зависит и время выполнения задачи. Скорость вращения шпинделя – очень важная характеристика, которая влияет на цену фрезерного станка по дереву, на этот параметр стоит обращать внимание при выборе оборудования. Обработка сухой или влажной древесины различной плотности наиболее эффективна при определённых скоростях.

Совет! Если планируется работа с большими объёмами однотипного материала, нет смысла приобретать многоскоростной агрегат. Для переключения и плавного пуска механизм оснащается редуктором.

Размеры рабочей площадки и расстояние от оси шпинделя до рабочей столешницы определяют габариты обрабатываемых заготовок. От выбора правильного шпинделя для фрезерного станка по дереву зависит точность и глубина обработки детали, а также возможность подбора нужной фрезы.

Отсос пыли — при обработке дерева вытяжная улитка – вещь незаменимая. Иногда для таких целей используются обычные пылесосы, которые крепятся под определённым углом к станине

Размеры и вес станка — любителю подойдёт настольная компактная модель, которая устанавливается на верстак, а после использования убирается в кладовую. При наличии мастерской целесообразнее собрать своими руками полноценный фрезерный станок по дереву на станине. Если же планируются работы на строительной площадке, выбирайте ручной фрезер.

Намного более удобным в использовании является погружной фрезер, приводной двигатель которого установлен на специальных направляющих и в процессе выполнения обработки может перемещаться по ним вместе с рабочей насадкой. В конструкции фрезеров погружного типа также имеется специальная пружина, которая обеспечивает подъём рабочей насадки после того, как обработка с её помощью будет выполнена. Если в процессе приобретения фрезеров верхнего типа выбирать, какой из них лучше, то однозначно обращать внимание следует на погружные модели, которые прекрасно подойдут как профессионалам, так и новичкам.

Совет! Предусмотрите в своей конструкции возможность режимов плавного пуска и быстрой остановки. Кроме того, очень важно предусмотреть устройство мотора так, чтобы можно было менять щётки двигателя без разборки корпуса.

Самодельный фрезерный станок по дереву своими руками – инструкция

Самый простой способ собственноручно изготовить инструмент в домашних условиях – сконструировать токарный станок или фрезер из дрели или электрического мотора, снятого с другого инструмента. Этот процесс не так уж и сложен, поэтому каждый мастер способен справиться с его выполнением. Для этого потребуется электрический двигатель, мощность которого не превышает 500 Вт, и подручные материалы. В качестве привода может использоваться и дрель. Конечно, для изготовления токарного станка потребуются некоторые навыки.

Какие комплектующие элементы и материалы нужны в работе

Естественно, первое, что необходимо раздобыть, − это мотор. Он может быть разных видов, коллекторный или асинхронный. Более универсальные − моторы первого типа. Их мощности вполне достаточно для создания бытового фрезера.

Далее переходим к материалам, из которых будем выполнять столешницу. Это могут быть как обычные доски, так и металлический каркас, сваренный из старых труб. Главное – обеспечить устойчивость конструкции. В некоторых случаях целесообразно «садить» основание станины на цемент. Заранее позаботьтесь о металлическом основании для крепления монтажной пластины под фрезер. Она должна обладать высокой прочностью, при этом не быть слишком толстой. Её чаще всего выполняют из текстолита или тонкого металлического листа.

Изготовление станины

Материалы для изготовления станины подбираются в зависимости от размера мотора, объёма и габаритов материала, который предполагается обработать. Она может быть выполнена из дерева или металла, иметь сборную или литую конструкцию. Собрать фрезерный стол своими руками для станка по дереву можно из разных материалов. Главное, обеспечить достаточную жёсткость и устойчивость конструкции.

Изготовление столешницы

Для обработки дерева или пластика малых размеров подойдёт столешница из деревянных досок или толстой фанеры. Некоторые мастера используют поверхности отслуживших своё столешниц от кухонных гарнитуров. Покрытая защитой поверхность сохранит необходимое скольжение и погасит вибрации.

Схема деревянной столешницы для фрезерного станка

Внимательно изучите поверхность предполагаемой столешницы. На ней не должно быть неровностей и зазубрин. В процессе работы она должна сохранить первоначальную форму, в противном случае после нескольких дней работы её необходимо будет заменить. Если этого не сделать, детали, которые вы планируете обработать, не будут идеально ровно зафиксированы на столе, перекосы, возникающие во время работы, могут вывести из строя фрезы, привести к лишней вибрации и ошибкам в обработке деталей.

Подготовка места для монтажной пластины и изготовление основания

Монтажная пластина – прямоугольник, выполненный чаще всего из металла, в центре которого выпиливаются отверстия под двигатель. Она может крепиться к столешнице с обратной стороны либо «нависать» над ним. На этом этапе важно понять, где и как будет располагаться двигатель.

Традиционный вариант – нижнее крепление под столом. На схеме отмечено место для крепления монтажной станины

Изготовление упора и прижимной гребёнки

Для фиксации обрабатываемых деталей к станине обязательно используют специальные упоры и прижимные гребёнки. Они позволяют закрепить изделие так, чтобы к нему можно было подойти с любой стороны и выполнить его обработку. Для этих целей на станине создаются специальные выемки, в которые крепятся фрезерные прижимы.

Прижимные фиксаторы для фрезерных станков можно выточить самостоятельно

Сегодня продаются готовые наборы фиксаторов для разных типов станков. Прихваты могут быть разной формы: прямые и изогнутые, универсальные, вилкообразные, подвижные и нет. Однако для самостоятельной сборки чаще всего используются угольники, опоры, прижимы, закрепляющиеся к столешнице или направляющим.

Особенности подключения фрезерного станка к электропитанию

Фрезерные станки относятся к сложному оборудованию, подключение которого к электропитанию проводится по определённой схеме.

На производстве подключение таких станков проводится от сети трёхфазного переменного тока частотой 50+2 Нz и напряжением 380+338 В

В промышленных цехах устанавливают вертикальные фрезерные станки по дереву большой мощности. Если ли смысл тянуть отдельную линию для фрезерного станка в быту – большой вопрос. Другое дело, если в гараж уже заведены 3 фазы. Тогда, конечно, проще брать асинхронный трёхфазник с условием, что питающий кабель выдержит нагрузку. Плавный пуск и остановка, повышенная мощность – такой станок позволит работать практически со всеми образцами из дерева и выполнять любые операции.

В бытовых же, самодельных конструкциях подключение прибора проводится по стандартной схеме от розетки в 220 В

Причём механизм управления зачастую снабжается противоаварийной защитой и регулируется с помощью трансформатора и дополнительного выключателя.

В каком порядке собираются комплектующие элементы

Всё начинается со сборки основания, рамы станка, на которую крепится верстак. В зависимости от расположения двигателя закрепляется столешница.

Совет! Столешница из дерева может усыхать и трескаться, что крайне непрактично. Если вам приходится использовать этот материал, то лучше поискать готовые столешницы со специальным влагостойким напылением.

В зависимости от положения двигателя закрепляется монтажная платина для двигателя и упоры.

Дополнительные защитные элементы

Заранее продумайте дополнительные элементы конструкции. Где и как будет располагаться механизм очищения места реза от мусора и пыли. Какие нюансы необходимо учесть:

  1. Возможность подсветки рабочей зоны.
  2. Доступность кнопок включения и выключения станка, а также наличие рычага экстренной остановки.
  3. Защиту от пыли.
  4. Доступность мотора.
  5. Направляющие и ограждающие экраны.
  6. Места для фиксаторов и прижимов (необходимо определиться ещё до выбора столешницы).

Фрезерный станок ЧПУ по дереву своими руками – общие положения

Этот тип станка, безусловно, − один из самых идеальных для работы, однако, для изготовления такого оборудования самостоятельно требуются определённые знания и навыки программирования. По сути, вы должны ответить на несколько вопросов:

  1. Сможете ли написать (или найти человека, которые это сделает) программу, которая сможет запрограммировать последовательное перемещение фрезы по заданному алгоритму. Для этого можно приобрести адаптированные программы.
  2. Монтаж заготовки – от «А» до «Я».
  3. Настройка программы в ЧПУ.
  4. Правильное подключение всех элементов и систем. В том числе правильный выбор и монтаж ходовых винтов вместе с муфтами.

Непростое дело − правильно составить схему и найти необходимые комплектующие. Сложность схемы зависит от задач, которые будет выполнять фрезер ЧПУ по дереву своими руками

Опустим механическую часть, подробнее остановившись на электронной. Для правильной работы станка с ЧПУ необходимо подготовить следующие элементы управления: блок питания, контроллер, драйвер (обеспечивает ход фрезы). Вся «начинка» располагается в отдельном блоке, чаще всего в некотором удалении от рабочего мотора, чтобы исключить нарушение работы микросхем из-за вибрации мотора.

Управляется вся система специальным программным комплексом. Можно использовать всем известный KCam. Он легко адаптируется под практически любой контроллер.

Схема контроллера на микросхемах 555TM7

Программа может быть «прочитана» многими специальными приложениями, которые перенесут цифровые данные в визуальную картинку, и вы увидите вашу деталь в трёхмерном измерении. Программа позволяет регулировать и программировать частоту хода и другие технические параметры для конкретной задачи.

Как из дрели сделать фрезер по дереву

Дрель – один из самых часто встречающихся инструментов, которые выручают нас в любой ситуации. Фрезер на основе дрели поможет решить ряд задач, при этом агрегат всегда можно вновь разобрать. Такая «самоделка» не будет стоить практически ничего. Единственное, вам нужно будет определиться с креплением и положением инструмента по отношению к рабочей поверхности. Рассмотрим один из вариантов того, как можно превратить дрель во фрезер, и выполнять достаточно широкий круг задач. В чём-то такой аппарат может заменить токарно-фрезерные самодельные станки по дереву, а в чём-то даже «переплюнуть» их.

ИллюстрацияОписание действия
Ищем ненужную ручку от электроинструмента, которая могла бы быть использована в качестве удобной ручки.
Слегка модернизируем её с помощью специальных креплений, заранее готовим крепёжные элементы, которые зафиксируют дрель в устойчивом положении.
Закрепляем дверь в держателе с помощью специальных уголков.
Размечаем оргстекло. Оно будет служить опорной конструкцией.
У нас получилась вот такая монтажная пластина из оргстекла.
Устанавливаем министанок на опорную конструкцию.
С помощью хитрых поворотных крепежей закрепляем ещё одну пластину.
Глубина и угол наклона фрезы регулируются с помощью специального подвижного зажима.

Такой ручной фрезер позволит выполнить фигурный и прямой рез, без каких-то сложностей высверлит необходимые отверстия. Ощутимый минус в том, что ручной фрезер, сделанный из подручных материалов, не отличается прочностью. Кроме того, скорость обработки деталей не очень высока. Ситуацию может решить замена двигателя на перфораторный.

Как сделать фрезу по дереву своими руками

Каждый фрезеровальный станок по дереву требует своего набора фрез. Иногда подобрать их довольно сложно. В этом случае можно сделать фрезы своими руками. Для того чтобы изготовить свой фрезерный инструмент, проще всего использовать обрезки арматуры. Прутки из стали тоже подойдут. Единственная сложность – неровную поверхность арматуры необходимо спилить на токарной станке. Рассмотрим особенности технологии изготовления самодельной фрезы.

На режущей половине кромки заготовки срезается половина диаметра. Между частями заготовки с разными диаметрами формируется плавный переход

Далее с уже обработанной заготовки снимается ещё четверть диаметра и обтачивается плавный переход. Далее фрезе предаётся прямоугольная форма, для чего срезается её нижняя часть. Толщина той части болванки, где будет рабочая часть резца, должна составлять не менее 2-5 мм, иначе фрез может лопнуть. Изготовление фрезерного станка по дереву своими руками – задача непростая, но вполне решаемая. В этом вы можете убедиться, посмотрев вот эти замечательные самодельные образцы станков.

Если вы ещё сомневаетесь, сможете ли сделать фрезер по дереву своими руками, посмотрите это видео:

Источник: http://housechief.ru/frezernyj-stanok-po-derevu-svoimi-rukami.html

Смотрите также:
30.04.2020

Стремянка из дерева своими руками. Как можно сделать дома стремянку? Стремянками называются удобные складные лестницы, которые можно перемещать по дому. Такие изделия бывают разных размеров и подходят для различных видов работ. Их изготавливают из древесины, металла и...

30.04.2020

Электрокамины своими руками: советы мастеров В этой статье вы найдете полезные советы от опытных мастеров про то, как сделать электрокамин своими руками в домашних условиях. Электрокамин в квартире Камин был всегда предметом гордости у многих народов. На нем готовили...

30.04.2020

(050)750-00-02 г. Харьков, ул. Плехановская 2/5 Установка алмазного бурения своими руками У людей, занимающихся строительством, нередко возникает необходимость в просверливании отверстий, диаметр которых намного больше, чем у обычного сверла. Проложить канализационный...

Комментарии

Комментирование отключено.

Голосование

Как Вы узнали о нашем сайте?

Посмотреть результаты

Загрузка ... Загрузка ...
Форум
