Обратный молоток своими руками

Обратный молоток для кузова автомобиля своими руками

Исправление дефектов автомобильного кузова не обходится без применения специальных инструментов. В частности, необходим вакуумный обратный молоток или его модификации. Виды различны, некоторые модели создаются своими руками. Что это такое, и как сделать инструмент для кузовного ремонта своими руками – описано в этой статье.

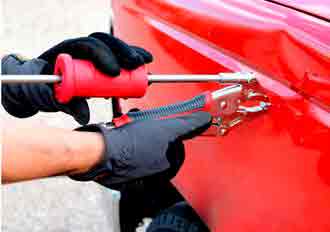

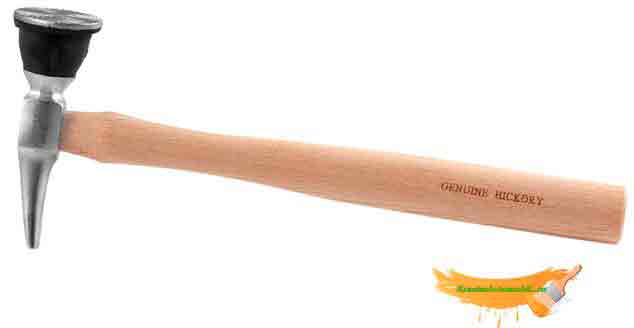

Инструмент для рихтовки ( молоток с дополнительными деталями)
[contents h2]

Что такое молоток для рихтовки и для чего применяется

Не все места кузова на авто подлежат исправлению с наружной стороны. Для выправления вмятин на порогах, стойках и арках, пригодится обратный молоток для споттера – сварочного аппарата. Представляет собой устройство конструкцию в виде пистолета с выдвижным электродом и ударной болванкой. Действует автоматика без участия рук мастера, только управляющего клавишами прибора.

Обычный ручной выправляющий молоток состоит из стального прута с крюком с одной стороны и стальной шайбой с другой. Принцип действия прост:

  1. Рукоятка и гиря – стальная шайба – это движущиеся элементы молотка.
  2. Место для рихтовки и ремонта изначально подготавливается под процедуру. Крюк на конце молотка прочно установлен в места дефекту на вспомогательные шайбы.
  3. Резко двигая гирю к рукояти молотка и совершая сильные удары, выправляют вмятину.

Применяя модели молотков, выправляют не только вмятины, но и используют их в качестве съемника. Например, если приходится отделять притертые детали – обратный молоток для подшипников незаменим.

Любая кузовная работа требует детального рассмотрения, иначе применение молотка окажет «медвежью услугу», образовывая новые вмятины. Самостоятельно пользуются инструментом, только тогда, когда есть соответствующий навык.

Виды рихтовального молотка

Слесарная промышленность предлагает несколько вариантов инструмента. Например:

  • Обратный молоток с пневматикой. Механизм увеличивает силу удара, отчего результат становится удовлетворительным без долгой работы.

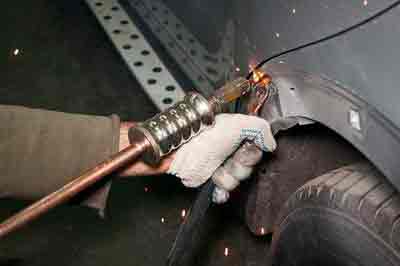

  • Споттер. Как было описано выше – это сварочный аппарат, необходимый для прижигания металла и снятия с него напряжения. Молоток обратного действия с ним делает работу законченной.

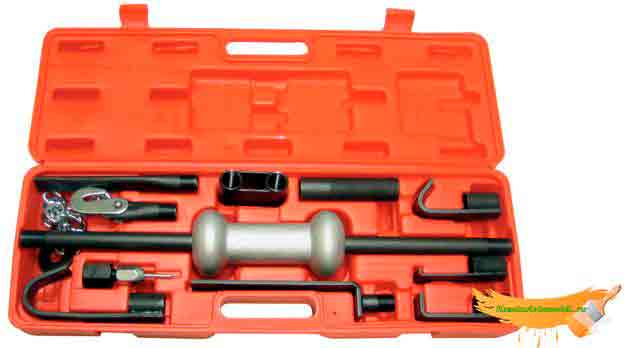

  • Комплектация из 2–3 гирь. Большое количество утяжелителей, способствует точности и силе удара. Достоинство в быстром рихтовании. Самодельный обратный молоток для рихтовки создается по такому принципу и усовершенствуется.
  • Вакуум. Молоток, наиболее щадящий лакокрасочное покрытие авто – его не требуется снимать с поврежденных мест. Представляет собой обратный молоток с присоской. Выправляет вмятины сильным сжатием воздуха.

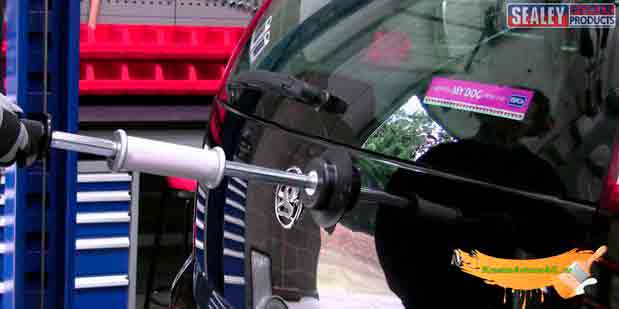

Вакуумный инструмент — очень удобный и практичный в использовании

Соответственно модели и стоимость. Нетрудно предположить, что последний вариант, наиболее увесист в цене.

Как сделать модель молотка самостоятельно

Простая гиревая модель доступна для самостоятельной сборки. Сделать и более модерновый обратный молоток для кузовного ремонта своими руками, вполне возможно, если приобрести комплектующие. Рассмотрим один из вариантов, для которого потребуются следующие материалы:

  1. Стальной прут. Сечением не меньше 2 см. Если не учесть этого, то тонкий прут прослужит недолго – хватит на одну рихтовку.
  2. Каучуковая рукоятка. Ее вытачивают специально из цельного куска или используют насадку от чего-либо.
  3. Стальной крюк. На его конце нарезают резьбу для вкручивания в штырь. Он нужен не только для вытягивания поверхности за скобы, но и как обратный молоток для снятия форсунок – им удобно подцеплять отжившие детали, подлежащие замене.
  4. Сварочный аппарат. Для домашних нужд подойдет инвертор.
  5. Стальные шайбы – 2 штуки. Диаметр – 3 см.
  6. Гиря. Используют обыкновенную от магазинных весов бабку, без углов и выступов. Иначе ею неудобно пользоваться. Сечение до 6 см и длина до 15 см.

Чтобы удобнее было собирать кустарную модель, лучше иметь на руках чертеж обратного молотка с нанесенными типовыми размерами. Так скорость сборки наверняка увеличится. Изготавливают его следующим образом:

  • Приводят прут в надлежащее состояние – вымачивают в антикоррозийном растворе, шлифуют и обезжиривают. Важно, чтобы штырь под самодельный обратный молоток оставался ровным – либо его выбирают согласно этому, либо выправляют на начальном этапе.

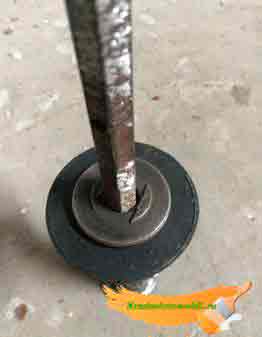

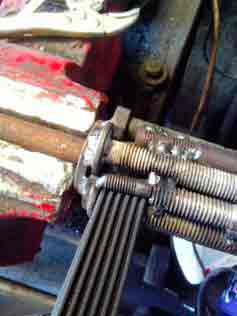

  • На конец прута наваривают одну из шайб, чтобы при ударах, гиря не слетала с прута и не задевала поверхности кузова машины. Сразу оснащают обратный молоток своими руками захватом – приваривают или прикручивают к концу прута крюк.
  • Гирю сверлят на токарном станке насквозь, чтобы ход по стальному штырю стал беспрепятственным. Проверяют это сразу, надевая утяжелитель с другого конца. Если он ходит туго, то увеличивают диаметр внутреннего отверстия.
  • После надевания гири, на другом конце фиксируют вторую шайбу, чтобы не дать тяжелой бабке разбить рукоятку.

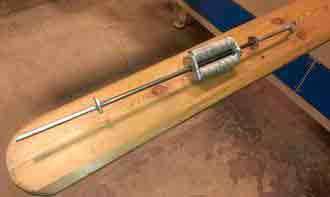

  • Остается надеть каучуковую насадку и обратный молоток для споттера готов. Кустарную модель проверяют в действии на старом, ненужном куске железа и устраняют недостатки, иначе на кузове машины появятся дополнительные дефекты.

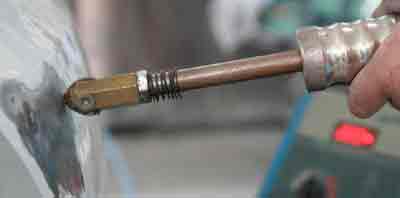

Резиновая насадка на конце инструмента для кузовного ремонта

Чтобы сделать обратный молоток с вакуумной присоской, потребуются такие же комплектующие, только вместо крюка используется вантуз – новый, от старого толку не будет. Сначала «присасывают» насадку к железу и потом начинают работу. Достоинство в том, что к кузову не придется приваривать дополнительные скобы, а потом снимать их портя тем самым и без того некрасивую поверхность.

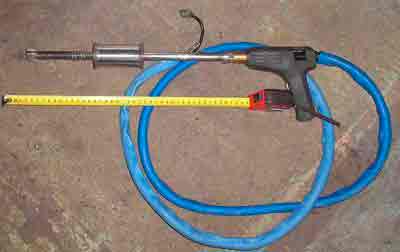

Модель, которую представляет собой обратный электрический молоток – это вариант рихтовального инструмента, снабженного движком. Усилий по выпрямлению вмятин практически не требуется – сила движка позволяет вытягивать и наносить удары по железу с большей амплитудой, чем это делает человек.

Технология рихтовки

Мало сделать обратный молоток своими руками – важно знать методы работы с ним, чтобы получить достойный результат или, по крайней мере, не сделать худшего. Существует несколько вариантов рихтовки кузова, в зависимости от проблемы:

Устранение крупных вмятин

Как правило, обратный молоток используется для устранения вмятин. Оно начинается по спирали – от краев к центру. Если поступить, наоборот, то произойдет смещение только центра, а бока останутся вогнутыми, отчего дефект получится еще более сложным и жестким, не поддающимся выправлению обычным способом. Поэтому в работе необходим навык.

Когда профиль кузова восстановлен, работу нельзя считать законченной – вид не располагает. Далее, происходит прямая ковка тем же инструментом, но с разглаживающей насадкой в виде лопатки и контр опорой. Для проведения работы потребуется обратный молоток с набором насадок – так работа пройдет наилучшим образом и даже мелкие дефекты будут устранены.

Устранение вспучины на кузове

Вмятины не обходятся без обратного эффекта – на площади авто появляются вспучины. Их устранение возможно. Для этого используется термическое воздействие с помощью сварки, чтобы снять напряжение металла в середине, тем самым делая дефект готовым к сглаживанию. Работу ведут от края разогретой докрасна вспучины к ее центру – его нащупывают вручную, там больше всего пружинит. Когда контуры кузова обозначены, место рихтовки проливают холодной водой, что еще больше поспособствует втягиванию металла.

Второй способ исправить вспучины. Заключается он в холодной рихтовке металла до контуров при помощи опоры и лопатообразной насадки надевающийся на обратный молоток для кузовного ремонта. И затем готовое место разогревается, для сглаживания контуров монтажа. После чего дефект проливается холодной водой. Однако такой метод имеет существенный недостаток – если металл тонкий, то перепад температур приведет к разрыву и трещинам.

Инструмент для холодной рихтовки вам может пригодиться

Правка вмятины вытягивающим молотком

Эта стандартная процедура, описанная выше. Рассмотрим более подробно: место дефекта тщательно очищается от лакокрасочного материала на большей площади, чем это нужно и места тщательно зашлифовываются. К вмятине приваривают вспомогательные кольца, за которые цепляется обратный молоток для рихтовки. Их потом отбивают. Дальше ударами груза по ограничителю на рукояти, добиваются передачи усилия по стержню к вмятине, и таким образом, инструмент понемногу вытянет дефект.

Вытягивающий обратный молоток нужен для вертикальных поверхностей авто – для крыши и днища он не годится, там справится обычная киянка или стандартный инструмент по железу.

Электровытягивание

Мелкие вмятины лучше вытягивать специальным инструментом, так как молоток с обратным ударом может привести к большим дефектам. Внешне устройство напоминает короткую дрель, где вместо сверла вставляется электрод. В результате работы получаются наплавления металла в центре вмятины, которые потом вытягивают, нажимая на кнопку обратного хода прибора. Нюанс – нельзя пережигать металл, поэтому сварка идет не более 0,3 секунды, точечными движениями. При навыке изготовить обратный молоток для споттера своими руками, возможно, но не без трудностей, используя для этого сварочный аппарат и корпус дрели с выдвижным механизмом.

Сложность работы заключается в схеме – чертеж обратного молотка для споттера не самая важная его часть. Главный элемент подобного инструмента – электрическая начинка, куда входит трансформатор, стабилизатор, тиристор и конденсатор. Если доморощенному мастеру эти слова о чем-либо говорят, то ему можно смело приниматься за работу – схема прилагается.

Тонкая рихтовка кузова

После того как принцип работы обратного молотка освоен на практике и поверхность кузова пришла в годное состояние, его доводят до логического конца. Такой процедурой считается обработка повреждения напильниками, после устранения большой проблемы. Мелкими шлифовками с работой не справится, поэтому подбирают грубые, но есть нюанс в работе – ими поверхность деформируется при отсутствии навыков.

Окончательная обработка кузова

После рихтовки нанести сразу грунтовку или лакокрасочное покрытие не представляется возможным – дефекты станут видны во всей своей красе. Требуется окончательное приведение кузова в порядок. Оно заключается в шлифовании обработанного кузова шести или семиугольными дисками, не оставляющими на поверхности ступенек и мелких дефектов. Выбрать правильную зернистость круга или количество оборотов машинки, поможет специалист-консультант соответствующего магазина.

В заключение важно сказать, что сделать обратный молоток для собственных нужд и тем самым отреставрировать собственное авто – несложно.

Важно собрать имеющуюся информацию и вычленить из нее стоящие нюансы – тогда работа инструментом не станет в тягость, а результат превзойдет ожидания.

Источник: http://krasimavtomobil.ru/equipment/a-vy-znali-chto-dlya-rixtovki-nezamenim-obratnyj-molotok-vse-pro-instrument/

Обратный молоток для рихтовки металла — как сделать самому и как применить по назначению

Контакт инструмента с мятым кузовом составляет пару миллиметров, но этого хватает, чтобы выровнять вмятину

Ни один автосервис или мастерская по ремонту кузовов не обходится без обратных молотков или аналогичных устройств. Я расскажу о том, что такое обратный молоток, как им работать и как его собрать своими руками. Уверен, что такой инструмент займет достойное место на полке в вашем гараже и будет полезен для кузовного ремонта.

Все, что нужно знать о инструменте

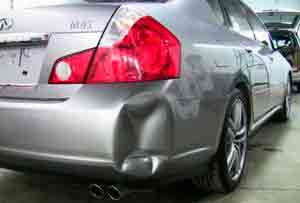

Чтобы выправить такую вмятину, нужно снимать весь бампер, а это долго и непросто — намного быстрее и удобнее вытянуть пластик на себя

Если на автомобильном кузове появилась вмятина, значит самое время приобрести обратный молоток или сделать его своими руками. Ведь именно этот инструмент поможет выровнять металлическую поверхность до первоначального состояния.

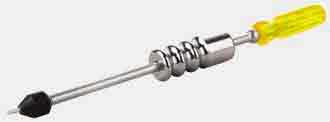

Этот инструмент — разновидность молотка, который наносит удары не как отбойный, а от поверхности, вытягивая ее на себя. Устройство инструмента предельно простое — по стержню свободно ходит гиря, и стержень оснащен рукоятью.

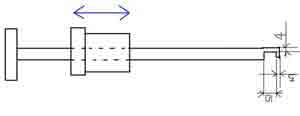

На чертеже показаны основные элементы в конструкции рихтовочного молотка — синей стрелкой обозначено движение груза

Стержень изготавливается из металлического прута или из металлической толстостенной трубки с диаметром 2 см и длиной 50-80 см. Гиря — это цилиндр длиной 15-20 см и весом 300-500 грамм. Через цилиндр проходит сквозное отверстие, по которому свободно перемещается стержень.

  • На одном конце стержня жёстко закреплена рукоять. Рукоять выполнена из металла или на ней предусмотрена металлическая гарда, на которую приходится ударное воздействие;
  • На противоположном от рукояти конце располагается присоска или острие для точечной сварки. Несмотря на простоту инструмента, цена приспособления начинается с 2 тыс. рублей (цены актуальны на весну 2017 г.).

Почему для рихтовки кузовных деталей применяется не обычный ударный молоток, а именно обратный? Учитывая характер повреждений при вмятине, устранить дефект можно, оказав механическую нагрузку на металл в нужном направлении. Пробраться за поврежденный кузовной элемент, чтобы его выбить в обратную сторону, невозможно.

Выбирая ударное приспособление, повреждённый металл на кузовном элементе можно вытянуть просто и быстро. Более того, кузовной элемент даже не придется снимать, так как всю работу можно выполнить прямо на машине.

Разборка узла барабанного тормоза — это непростое занятие, пока вы не попробуете применить обратный молоток для споттера.

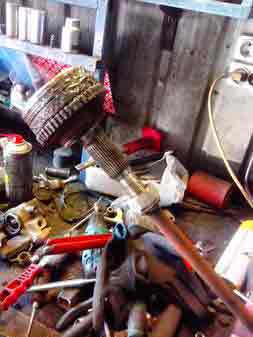

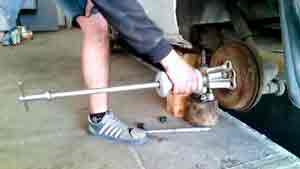

Альтернативный способ применения инструмента — снятие тормозных барабанов с закисших шпилек. Другим инструментом тут не подступиться, а приварив молоток обратного действия или прикрутив его болтом, выполнить демонтаж можно просто и быстро.

Источник: http://kursremonta.ru/remontnye-raboty/obratnyj-molotok-806

Обратный молоток: рассматриваем принцип работы и делаем инструмент своими руками

Обратный молоток — это необходимый инструмент, с помощью которого можно исправить вмятины в труднодоступных местах кузова автомобиля. Это такие части авто, где невозможно выдавить вмятину с обратной стороны.

К ним в основном относятся арки, пороги и стойки автомобиля. Такое оборудование применяется при незначительном повреждении определенного участка, которое не требует замены всего фрагмента.

Инструмент этот не представляет сложного оборудования и не имеет крупного размера. Именно об обратном молотке будет повествоваться в данной статье.

Что это за прибор

Если вы хоть немного знакомы со слесарным делом, то создать такой инструмент в домашних условиях вам будет достаточно просто.

Самостоятельное изготовление такого приспособления не займет много времени, и даже не потребует наличия специального оборудования или знаний. Для более наглядного понимания представляем примитивный чертеж, который не будет лишним.

Как уже отмечалось выше, конструкция такого молотка очень простая. На стальной прут длиной 50 см диаметром от 10 до 20 мм насаживается металлическая втулка, которая должна иметь удобства для захвата рукой.

Диаметр ее отверстия должен позволять свободно скользить по пруту молотка, не создавая большого люфта. На верхней части устанавливается рукоятка для удерживания инструмента рукой. Перед рукояткой на прут наглухо крепится ударная шайба.

Как выбрать шуруповерт, Вы можете узнать здесь.

А эта статья расскажет, как правильно выбрать электрический краскопульт.

Внизу крепится еще одна шайба предохранительная, которая не позволяет, чтобы во время работы втулка могла слететь с прута, тем самым нанести дополнительное повреждение выравниваемой поверхности. И на самом наконечнике инструмента должен находиться крючок для захвата скоб.

Если вы решили сделать такой молоток сами, а не купить в магазине, где цена будет значительно выше, то желательно чтобы крючок и нижняя шайба были съемными. Так как для удобства при работе лучше иметь набор крючков разной длины, а также несколько втулок различных по весу.

Как использовать

Принцип работы обратного молотка заключается в следующем:

  1. Прежде всего, следует осмотреть поврежденный участок автомобиля, подобрать соответствующий крюк исходя из месторасположения и основных размеров вмятины, чтобы потом правильно рассчитать точность силы приложения.
  2. Затем ремонтируемый участок поверхности кузова необходимо тщательно очистить от лишнего покрасочного слоя и грунта до металла.

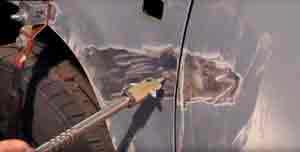

  3. Далее, нужно приварить на металлическую поверхность вмятины специальные ремонтные скобы (шайбы) при помощи сварочного аппарата. Если электрический споттер идет в комплекте вместе с обратным молотком, то в процессе выравнивания понадобится лишь смена насадки.
  4. Затем нужно зацепить за скобы крючок автоинструмента, после чего аккуратными и легкими ударами начать вытягивать вмятину.
  5. Выравнивание рекомендуется производить до полной ликвидации поврежденной части кузовной поверхности.
  6. Чтобы избавиться от вмятин на вашей машине, необходимо сначала приварить несколько скоб и через их отверстия протянуть прут молотка для удаления повреждения.
  7. После чего исправленный дефект поверхности следует обработать грунтовкой и снова покрыть краской в тон кузову.

Однако стоит обратить внимание на то, что такое приспособление имеет свои минусы, из-за которых вместе с вмятиной на кузове авто удаляется полностью и слой краски, который не был даже поврежден. Помимо этого, участки обширных вмятин капота, крыши и поверхности багажника авто с его помощью невозможно выправить. Приваривание скоб может сильно деформировать металл, что в итоге приведет к полной замене детали.

Вакуумный прибор

Хочется добавить особый вид описываемого прибора – вакуумный обратный молоток.

Интересно знать, что вакуумная рихтовка кузова имеет характерную особенность, которая дает возможность отремонтировать немалую площадь поврежденной поверхности автомашины.

Преимуществом такого обратного молотка является вакуумная присоска, с помощью которой не нужно будет снимать толщину лакокрасочного покрытия с машины, прежде чем начать кузовной ремонт. При работе обратным вакуумным молотком не требуется производить засверливание или приваривание скоб на выравниваемый участок кузова.

В данном случаи применяются пистоны любой формы и конфигурации. При помощи вакуумной присоски материал крепко удерживается при выравнивании вмятины. Работа с таким инструментом сокращает затраты труда и время производства работы.

А о том, что такое болгарка, Вы можете прочитать здесь.

Восстановление кузова с помощью вакуумной рихтовки происходит в несколько этапов:

  1. Очищение поверхности от жира и прогревание места для выравнивания.
  2. По центру и по краям вмятины приклеиваются два специально подобранные клеевые пистоны.
  3. Производится зацепка пистона вакуумным молотком, аккуратно воздействуя на выравниваемую площадь.
  4. Повторение двух предшествующих действий до того момента, пока поверхность не примет нужную форму.
  5. Основательно доработать выровненную поверхность минилифтером, который продается в наборе с пистонами.

Однако вакуумная вытяжка вмятин также не лишена недостатков, которые заключаются в том, что она не избавляет полностью от дефекта. Кроме того, если поврежденные участки автомобиля имеют трещины, то такая рихтовка способна ее сильнее повредить. Поэтому стоит с огромным вниманием отнестись к способу проведения кузовного ремонта и выбору соответствующих инструментов.

Тем не менее, при выполнении работ по ремонту кузова для удаления вмятин в трудных местах, где нет доступа изнутри машины, вам поможет только обратный молоток. Такой надежный инструмент для выравнивания вмятин должен иметь каждый автослесарь, который занимается ремонтом автомобилей.

Как сделать обратный молоток из подручных материалов, смотрите в следующем видео:

Источник: http://anatomia-remonta.ru/instrumenty/obratnyj-molotok.html

Обратный молоток для рихтовки кузова

Многие автомобилисты восстанавливают кузов машины своими руками. При выполнении этой работы, чтобы устранить дефекты, необходимо использовать специальные инструменты, в том числе и обратный молоток. Это приспособление можно купить, однако если кузовной ремонт выполняется нечасто, то гораздо выгоднее будет сконструировать инструмент самостоятельно.

Что такое обратный молоток

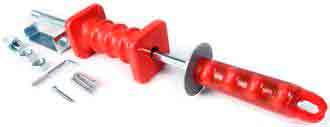

Обратный молоток для кузовного ремонта – инструмент, предназначенный для удаления вмятин с поверхности автомобиля. Как правило, эти дефекты нельзя выправить обычными инструментами, поэтому часто обратный молоток используют для рихтовки вмятин на порогах, арках и стойках транспортного средства. Инструмент в классическом исполнении, представляет собой штырь длинной 50 сантиметров. Диаметр стального прута равен двум сантиметрам. На нем размещено два элемента: резиновая втулка с одной стороны, а с другой – шайба из металла. Она удерживает молоток в устойчивом положении и защищает корпус инструмента от вибраций, возникающих в результате нанесения ударов.

Инструмент используют для рихтовки небольших по площади повреждений.

Приспособление для рихтовки дефектов оснащается дополнительными зажимами и металлическими крюками, с помощью которых в процессе рихтовки захватывают скобы, приваренные к кузову машины.

Применение обратного молотка во многом зависит от места расположения и сложности дефекта. Различают несколько видов инструмента:

  1. Инструмент с пневматическим механизмом.
  2. Споттер.
  3. Вакуумные молотки.
  4. С клеевыми накладками.

Для точечной рихтовки вмятин на поверхности кузова нового автомобиля рекомендуется использовать именно вакуумные молотки. Схема его работы заключена в следующем: с помощью присоски инструмент крепят к восстанавливаемому участку, далее, рукоятку тянут «на себя», и в результате, за счет сжатия воздуха, происходит выравнивание вмятины. Принцип работы этой разновидности устройства позволяет устранить дефекты без повреждения лакокрасочного покрытия кузова автомобиля.

Применение пневматического инструмента необходимо для устранения серьезных повреждений. Молоток подключают к мощному компрессору, в результате усиливается механическое воздействие на поврежденный участок. Крепится устройство к кузову машины при помощи специальных крюков. Перед использованием приспособления, при необходимости удаляют лакокрасочное покрытие с поврежденного участка.

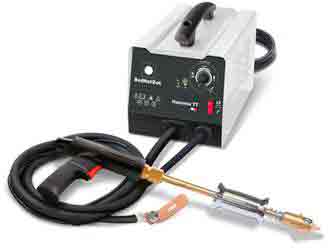

Споттер – сварочный аппарат, с помощью которого к кузову автомобиля приваривают дополнительный элемент. Это может быть железный прут или специальный крюк. Далее обратным молотком цепляются за выпирающую деталь, и выполняют выравнивание поврежденного участка.

Перед привариванием детали восстанавливаемый участок тщательно моют, снимают с него лакокрасочное покрытие и обезжиривают.

Инструмент с клеевыми накладками крепится без применения сварочного аппарата. Надежное закрепление обеспечивает специальный клеящий состав, после устранения дефекта накладка срезается, а поврежденное лакокрасочное покрытие восстанавливается.

Цель использования молотка заключается в выравнивании вмятин. Однако с его помощью демонтируют некоторые запчасти. Так, для снятия внутренних подшипников, используют инструмент, имеющий в своей конструкции специальную шпильку.

Самостоятельное изготовление

Готовый инструмент стоит недешево, поэтому в целях экономии многие автомобилисты выполняют конструирование приспособления своими руками. Для самостоятельного создания потребуется:

  • Металлический стальной прут (или труба) длиной 50 см и толщиной 2 см.
  • Каучуковая или эбонитовая рукоятка.
  • Крюк из нержавеющей стали, имеющий толщину 4-5 мм.
  • Сварочный аппарат.
  • Две стальные шайбы диаметром 2,5-3 см.
  • Гиря, имеющая толщину 6 см и длину 16-17 см.

Чтобы сделать обратный молоток потребуется:

  1. Очистить и обезжирить пруток, с помощью шлифовальной машинки отполировать поверхность детали.
  2. На один из концов закрепляют крюк. Чтобы не терять время при создании резьбы для съемных насадок, деталь приваривают.
  3. На штырь надевают небольшую шайбу, которую нужно приварить возле основания крюка. Ее используют для того, чтобы гиря не соприкасалась с рабочей поверхностью.
  4. В гире проделывают отверстие диаметром 2,1 см. Благодаря этому, деталь будет свободно передвигаться по пруту во время работы. При изготовлении инструмента учитывают то, что форма детали должна быть без выступов и углов. К обоим концам элемента приваривают круглые листы из стали, благодаря этому ладонь не будет соскакивать с гири при выполнении рихтовки кузова.
  5. Со свободного конца вдевают гирю. Если деталь движется туго, то диаметр отверстия увеличивают еще на пол сантиметра.
  6. В завершении работы надевают рукоятку, однако перед этим монтируют еще одну шайбу, предотвращающую соприкосновение рукоятки и гири при использовании молотка.

Для выправки вмятин на кузове автомобиля используют разные инструменты, в том числе и обратный молоток. Во многих случаях более целесообразно его самостоятельное изготовление. Потратив 30-40 минут своего времени, автомобилист получает простой в конструкции но эффективный при рихтовке кузова машины инструмент.

Источник: http://infokuzov.ru/material-instrument/obratnyj-molotok-svoimi-rukami

Как сделать обратный молоток для кузовного ремонта?

Обратный молоток — это инструмент для кузовного ремонта автомобилей и его можно сделать своими руками.

Изделие состоит из нескольких частей: рукоятки длиной около 50 сантиметров, двух стопорных гаек с шайбами, гири и нескольких крюков (других насадок, в зависимости от целевого использования).

Принцип работы заключается в том, что закрепленная на металлическом пруте гиря с каждым последующим движением ударяется о стопорные гайки таким образом оказывает воздействие на закрепленный крюк, который вытягивает вмятины или изгибы деформированного металла.

Материалы и инструменты для изготовления

Качественный обратный молоток можно сделать в гаражных условиях без использования серьезного оборудования и с минимальными затратами на материал. Процесс изготовления при наличии всех необходимых элементов занимает порядка 1-го часа.

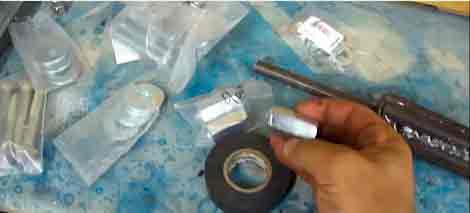

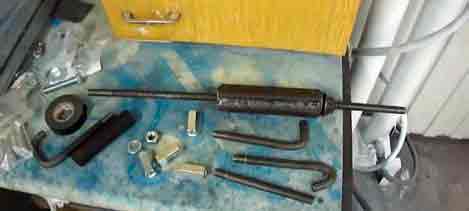

Основные инструменты и материалы для изготовления обратного молотка:

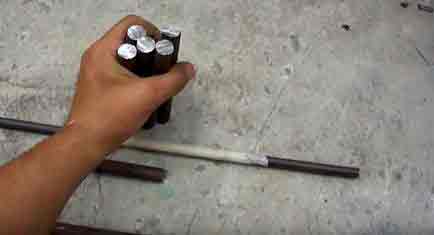

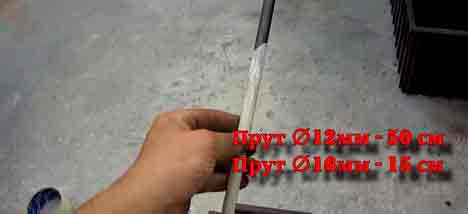

  1. Стальной прут 12 мм длиной около 50 см;
  2. Изолента, клейкая лента;
  3. Стальной прут 16 мм;
  4. Две крупных стальные шайбы с гайками;
  5. Инструмент для нарезки резьбы;
  6. Электросварка;
  7. Тиски для фиксации.

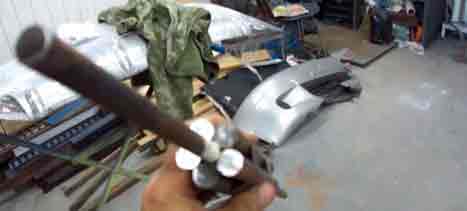

Обратный молоток для кузовного ремонта: пошаговая инструкция

Процесс изготовления обратного молотка начинается с подготовки материала. В качестве рукоятки будет использоваться металлический прут толщиной 12 мм и длиной 50 сантиметров.

1. Изготовление подвижной «гири»

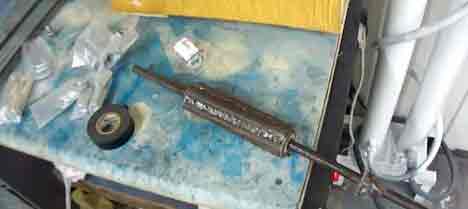

Гиря для обратного молотка изготавливается из прута диаметром 16 мм. Прут нарезается на 5 ровных частей длина которых равняется 12-16 сантиметров. Прутья закрепляются на основной рукояти с помощью изоленты, а далее осуществляется их сваривание между собой продольным сварочным швом. Важно учитывать отсутствие сварного шлака на поверхности рукоятки.

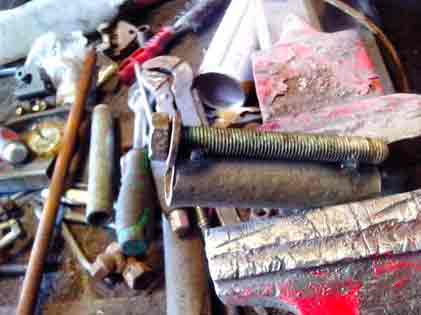

2. Нарезка резьбы в верхней части рукоятки обратного молотка

Резьба нарезается под длинную гайку примерно на 2-3 сантиметра по прутку. Данная процедура должна осуществляться с учетом всех углов так, как от этого зависит то насколько крепкий получится обратный молоток для рихтовки.

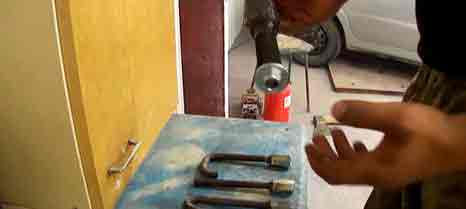

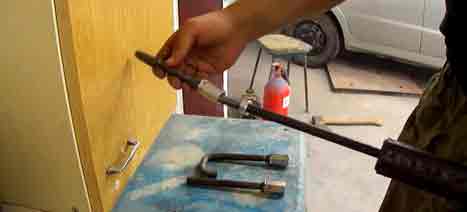

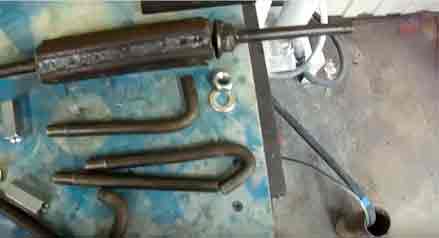

3. Изготовление гнутых крюков для обратного молотка

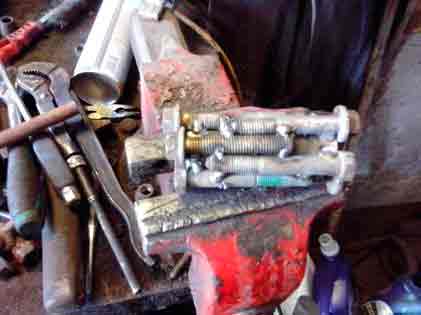

Данные крюки необходимы для выравнивания деталей в разных плоскостях. Изготовление элементов осуществляется в индивидуальном порядке в зависимости от потребностей пользователя. Процедура сгибания проводится при помощи кувалды и упора.

4. Нарезание резьбы металлических крюков

На готовых крюках для обратного молотка также нарезается резьба, чтобы при помощи длинной гайки соединить два элемента необходимых для работы данного инструмента. Нарезка должна происходить под ровным углом, чтобы две соединенных детали были без перекосов, иначе возможен срыв крюка с резьбы во время рабочего процесса.

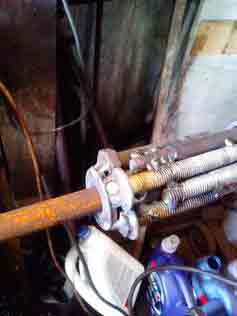

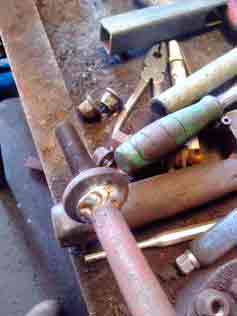

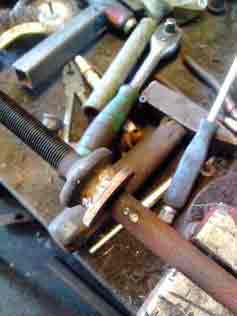

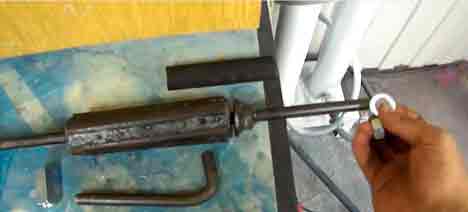

5. Установка стопорных шайб на рукоятку

Чтобы получить качественный универсальный обратный молоток необходимо изготовить надежные стопорные шайбы. Данные элементы принимают большую часть нагрузки во время ударов, поэтому их монтаж должен осуществляться с учетом всех углов. На конце рукоятки нарезается резьба на которую в дальнейшем накручивается гайка с шайбой. Перед установкой шайбы монтируется резиновая ручка изготовленная из изоленты или резиновой шланги.

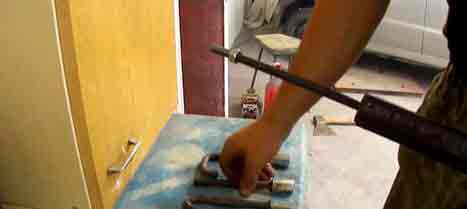

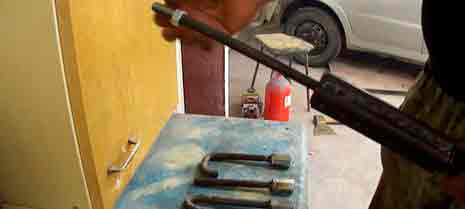

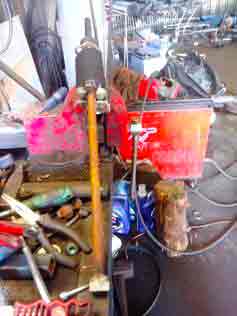

6. Проверка работоспособности обратного молотка в сборе

Изготовленный обратный молоток должен работать без заеданий и каких-либо трудностей. Все механизмы передвигаются плавно.

Резьба на крюках и стопорной гайке обязательно должна быть смазана, чтобы сохранить узловой механизм.

Видео: как сделать обратный молоток своими руками?

Источник: http://metmastanki.ru/sobiraem-obratnyj-molotok-svoimi-rukami

Изготовление обратного молотка и кузовной ремонт своими руками

Такая разновидность автомобильного ремонта как ремонт кузова — операция достаточно сложная. От вас потребуется ряд специальных знаний, а также приспособления и инструменты. Немаловажную роль в кузовном ремонте играет обратный молоток. Данный инструмент достаточно прост и его можно без проблем сделать самостоятельно. Тем более что на эту тему есть много рекомендаций и видео, а также чертежи.

Сегодня вы узнаете, как сделать обратный молоток своими руками и как правильно применять его по назначению.

Это устройство используется для того чтобы выровнять незначительные участки на деформированных машинах после мелких аварий.

Есть такие участки кузова, которые можно выровнять с помощью простого резинового молотка, выполняя обратные удары. Однако такого доступа к большинству поверхностей не существует. Именно поэтому и нужен обратный молоток. Наконечник молота прикрепляется к месту деформации. С помощью груза на обратном конце на поверхность оказывается рывковое оттягивающее усилие.

Прежде чем начать делать обратный молоток для кузовного ремонта своими руками, потребуется понимать, как устроен данный инструмент и какие его разновидности существуют. Также рекомендуется сделать чертеж. И только после этого нужно приступать к работе.

Разновидности

Несмотря на то что конструкция обратного молотка достаточно проста, со временем даже у него появилось несколько модификаций. Тот или иной вариант используется в разных случаях — все зависит от мастерства, а также типа деформации. Но в целом конструкция всегда одинаковая, одинаковый и принцип работы. Различия заключаются только в методике крепления такого инструмента к кузову.

Наиболее простой вариант молотка:

  1. Это металлический прут, с одного конца которого располагается крючок, а со второго — груз и упор;
  2. За шайбу цепляют крючок, а шайбу приваривают к месту деформации посредством сварки;
  3. При условии приложения на груз ударных усилий деформация вытянута до нужного момента.

А вот второй вариант (тоже достаточно простой) несколько будет отличаться от первого. На конце вместо крючка располагается простая резьба. Чтобы с помощью такого приспособления выровнять поверхность, в центре деформации проделывается отверстие, в которое вставляется конец с резьбой, а с обратной стороны на нем прикрепляются гайка и шайба.

Вакуумный молот — это самый сложный вариант его исполнения. Он прикрепляется на поверхности деформированного участка посредством разреженного воздуха. Присоска начинает работать как обычным методом, так и с помощью компрессора.

Благодаря вакуумному устройству можно исправить незначительные кузовные повреждения и сохранить неповрежденное лакокрасочное покрытие.

Изготовление

Самостоятельно сделать такое приспособление не так уж и сложно. Специальных инструментов и материалов при этом не потребуется. И времени много для этого не будет нужно. Чтобы иметь наглядное представление о работе, можно посмотреть обучающее видео, а также сделать примерный чертеж.

Если говорить про инструментарий, то для работы вам потребуется следующее:

  1. Штырь из металла на 50 см и диаметром в 20 мм;
  2. Груз с внутренним отверстием;
  3. Желательно иметь инструмент для нарезания резьбы;
  4. Аппарат для сварки;
  5. Болгарка.

Если вы хотите сделать молоток с крючковым типом крепления, то выполните крючок на конце штыря. Его можно сделать из пассатижей или тисков. Другой вариант — приварить уже готовый крючок от другого инструмента.

Если же захват инструмента будет резьбовым, то нарежьте резьбу на конце штыря специальным инструментом. Много нарезать ее не нужно, поскольку металл кузова достаточно тонкий.

Когда будет готов наконечник, на штырь надевают груз, ограниченный с обратной стороны инструмента. Это можно выполнить посредством резьбового упора или же методом сварки. Резьбовой упор — вариант более приемлемый, поскольку можно применять грузы разного веса в зависимости от того, какое нужно усилие на конце инструмента.

Применение

Такой инструмент имеет следующий принцип работы:

  1. Для начала внимательно изучите деформированный участок на машине и подберите подходящий крюк в зависимости от места его расположения, а также размеров вмятины — это позволит в будущем правильно вычислить точность силы приложения;
  2. Потом поврежденный участок на кузове хорошо очистите от лишнего слоя краски, а также грунта до металла;
  3. Далее, на металлическую поверхность вмятины на автомобиле приварите специальные скобы (ремонтные шайбы) посредством сварочного аппарата. Если с молотком в комплекте идет электрический споттер, то при выравнивании потребуется только сменить насадку;
  4. За скобы зацепляем крючок инструмента, потом аккуратно и легко вытягиваем вмятину. Рекомендуется это делать до полного исчезновения поврежденного участка кузова;
  5. Чтобы целиком удалить вмятины, для начала приварите несколько скоб, а потом через их отверстия протяните прут инструмента, чтобы повреждение исчезло;
  6. Исправленный участок обрабатываем грунтовкой и покрываем краской в зависимости от тона кузова.

Однако, наравне с преимуществами, такой молоток имеет и ряд недостатков. Из-за них можно вместе с имеющейся вмятиной на кузове удалить и неповрежденный ранее слой краски. Кроме этого, данный инструмент не подойдет для исправления больших вмятин на капоте, крыше или поверхности багажника машины. А приваривание скоб может испортить металл, из-за этого деталь потребуется заменить полностью.

Вакуумный обратный молоток

Есть отдельный вид устройства — это вакуумный молоток. Вакуумная рихтовка автомобильного кузова имеет свою особенность, благодаря которой можно привести в порядок достаточно крупную поврежденную поверхность машины.

Его преимущество заключается в том, что на нем присутствует вакуумная присоска, благодаря ей не потребуется снимать толстый слой лакокрасочного покрытия перед началом кузовного ремонта. Еще по сравнению с обычным инструментом не нужно будет сверлить или приваривать скобы на участке, подверженном ремонту. В этом случае используются пистоны разных конфигураций и форм. Посредством вакуумной присоски при выравнивании вмятины материал хорошо удерживается. Работа с вакуумным инструментом снизит время на работу и трудозатраты.

Вакуумная рихтовка кузова осуществляется следующим образом:

  1. Сначала место для выравнивания очищается от жира и прогревается;
  2. Вмятина по центру и краям проклеивается клеевыми пистонами нужного размера. Пистоны зацепляются вакуумным молотком, при этом воздействие на поверхность достаточно аккуратное;
  3. Повторяйте по очереди два предыдущих действия, пока поверхность кузова не примет нормальную форму;
  4. В конце после выравнивания ее хорошо прорабатывают с помощью минилифтера, который идет в комплекте с пистонами.

Несмотря на очевидные преимущества вакуумной вытяжки перед обычным выравниванием, такой способ рихтовки кузова тоже имеет свои минусы. Целиком убрать дефект не получится. Более того, если на поврежденном участке были трещины, то так вы рискуете еще больше его повредить. Соответственно, к выбору способа рихтовки нужно отнестись внимательно, а также правильно выбирать инструменты для работы.

Как видим, обратный молоток — это незаменимый инструмент для проведения рихтовальных работ кузова. Он имеет немало минусов, о которых мы рассказали выше. Но, несмотря на это, только с его помощью можно избавиться от вмятин в труднодоступных местах. Поэтому он обязательно должен присутствовать в арсенале инструментов каждого автомобильного слесаря.

Источник: http://tokar.guru/stanki-i-oborudovanie/izgotovlenie-obratnogo-molotka-i-kuzovnoy-remont-svoimi-rukami.html

Как применяется обратный молоток для рихтовки автомобиля

Один из незаменимых инструментов для рихтования авто — это обратный молоток для кузовного ремонта. Его предназначение – выправление небольших вмятин на стойках, порогах, арках, т. е. на участках, куда нет доступа изнутри кузова. Об этом приспособлении и пойдет речь в данной статье. Сначала расскажем, как это устройство выглядит.

Что он собой представляет?

По своей конструкции обратный молоток достаточно прост. Его основа – это металлический прут, диаметр которого 10-20 мм, а длина около 50 см. На стержень надета стальная втулка (гиря).

С одного конца прут имеет форму крюка, с другого — приваривается шайба с тем, чтобы гиря не слетала, а ударная сила приспособления передавалась бы стержню. Нередко в комплектации промышленных молотков имеется несколько разных по форме крючков, которые нужны для захвата приваренных к ремонтируемому участку скоб. В продаже есть и обратные молотки, имеющие две-три втулки. Это дает возможность регулировать ударную силу при выравнивании вмятин.

Как обратным молотком пользоваться?

  1. Для начала нужно осмотреть ремонтируемый участок авто, чтобы подобрать крюк по форме вмятины и рассчитать степень приложения силы.
  2. После этого, тот участок кузовной поверхности, который необходимо отремонтировать, нужно очистить от краски и грунта до металла.
  3. Далее, к вмятине надо приварить специальные ремонтные шайбы (скобы).
  4. Затем за скобы зацепляется крючок инструмента.
  5. Потом легкими и аккуратными ударами необходимо начать вытягивать вмятину.
  6. Этот процесс нужно производить до тех пор, пока повреждение не будет исправлено.
  7. С тем, чтобы убрать вытянутые кромки и вмятины, необходимо приварить несколько скоб, а затем, просунув через их отверстия прут молотка, удалить дефект.
  8. После этого, выправленный участок можно грунтовать и заново покрывать подходящей под цвет кузова краской.

Из недостатков данного приспособления следует отметить то, что с вмятины приходится удалять краску, даже если она не была повреждена. Помимо этого, больших повреждений с его помощью не исправишь.

Обычные обратные молотки крайне не рекомендуется использовать для обширных вмятин при ремонте центральных участков капота и крыши, а также крышки багажника автомобиля. Итогом приваривания скоб может стать сильная деформация металла и его вытягивание. Вследствие этого деталь придется заменять полностью.

Существует особая разновидность описываемого приспособления — обратный молоток вакуумного типа. Его отличительная особенность в том, что при его помощи возможно отремонтировать обширную площадь кузова автомашины. Помимо этого – перед работой с ним не надо снимать краску.

Как сделать приспособление самостоятельно?

  1. Чтобы сделать данное устройство своими руками, вам необходимы будут железный, а еще лучше стальной (нержавеющий) прут длиной 50 сантиметров и сечением 10-20 миллиметров, а также стальная втулка (гиря), крюк и рукоять из эбонита.
  2. Крючок-захват вы можете либо приобрести уже готовый либо сделать сами из стали, имеющей толщину 4 миллиметра.
  3. Чтобы изготовить вакуумную разновидность обратного молотка, вы можете использовать вместо захвата присоску от какого-либо инструмента, например, обычного вантуза.
  4. После того как соберете приспособление, тщательно обработайте все его элементы сначала напильником, а затем наждачной шкуркой с тем, чтобы удалить все зазубрины и заусенцы.
  5. После этого, опробуйте новый инструмент на какой-нибудь ненужной автомобильной детали.

Источник: http://krasymavto.ru/oborudovanie/obratnyj-molotok.html

«Обратный» молоток своими руками

Здравствуйте, дорогие читатели и подписчики моего канала. Сегодня я доделал проект «долгострой». Это слесарный инструмент — который называется «обратный» молоток. Такое же название есть у рихтовочных инструментов для кузовного ремонта авто. Слесарный «обратный» молоток, в отличие от простого служит для выбивания штифтов, «сухарей», втулок, небольших валов.

Моя самоделка состоит из двух штанг, сделанных из штоков, диаметрами 20 мм, взятых из стоек переднеприводного автомобиля.

Штанги могут скручиваться между собой в одну единую ось.

На конец как короткой, так и удлиненной штанги может быть закручена резьбовая муфта, в которую, в свою очередь, ввернуто кольцо.

Также штанги могут соединяться муфтой, а кольцо вворачиваться напрямую в штангу.

Другая оснастка состоит из двух частей. Первая часть — это переходник с внутренней резьбой М12 шаг 1,25 мм. ( стандартная резьба на штоках стоек) и наружной резьбой М20, шаг 1,5 мм.

Вторая часть имеет форму колпачка, с внутренней резьбой М20 шаг 1,5 мм и с отверстием в своей вершине, диаметр которого 10,5 мм.

В такой колпачок вставляется болт, головка которого не проходит через отверстие в колпачке. Максимальный размер болта, который можно вставить в этот зажим — это болт М10 с шестигранной головкой — 14 мм. Если использовать болты меньшего размера, то нужно ставить шайбу. Колпачок вместе с болтом наворачивается на переходник, после чего болт вворачивается в нужную резьбу.

Груз молотка имеет вес примерно 350 — 400 грамм. Пятак, или «наковальня», в которую он бьется, соединена со штангой с помощью резьбы. Эти две детали я покрыл цинком еще два года назад и как можно видеть они почти не подверглись коррозии, только в некоторых местах. Об этом методе можно прочитать ТУТ.

Источник: http://zen.yandex.ru/media/master_dom/-obratnyi-molotok-svoimi-rukami-5bcf29a93e9e0b00a96a1e96

Споттер своими руками

Споттер – популярный у авторемонтников-кузовщиков аппарат, позволяющий выправлять вмятины на кузовных деталях автомобилей, подобраться к которым с обратной стороны затруднительно или невозможно без серьезной разборки. С помощью споттера методом точечной сварки к поврежденному участку приваривается крепежный элемент, за который и вытягивается вмятина. Споттеры промышленного изготовления широко представлены на рынке. Достаточно опытный мастер вполне может сделать споттер своими руками.

Инвенторный споттер своими руками

Споттер и его устройство

Споттер (spotter) – это аппарат для точечной сварки (tack welding). Действие его основано на явлении токового сопротивления. При пропускании электрического тока через точку сварки выделяется большое количество тепла, металл заготовок нагревается до температуры пластичности и заготовки свариваются друг с другом в этой точке. При этом применения сварочных материалов — плавящихся электродов, сварочной проволоки, флюсов и защитных газов не требуется. Нагрев (и остывание) происходят настолько быстро, что нагретый металл не успевает прореагировать с кислородом воздуха и окислиться.

Споттер состоит из следующих основных частей:

  • корпус, в котором размещены электрические компоненты;
  • кабель массы;
  • сварочный пистолет с кабелем;
  • остро заточенный электрод.

Применяются две основных конструкции споттеров: трансформаторная и инверторная.

Трансформаторный вариант вполне можно сделать своими руками. Инверторный включает в себят высокотехнологичные электронные компоненты, которые в условиях домашней мастерской изготовить проблематично.

Особенности применения споттера

Основные области применения устройства это:

  • сварка тонкостенных деталей;
  • рихтовка кузовных деталей без разборки корпуса или обивки

Споттер чрезвычайно удобен там, где доступ к элементу с вмятиной невозможен или весьма затруднен. К элементу приваривается специальный крепеж, за который с помощью обратного молотка, талей или гидравлических домкратов и исправляется вмятина. У споттера также есть режим нагрева элемента для повышения его пластичности, в результате помятый металл возвращается в свою начальную форму.

Как работает споттер

К поврежденному участку, в центре вмятины точечной сваркой приваривается крепежный элемент. К нему крепится шток обратного молотка, опирающегося на корпус за пределами вмятины. Устройство тянет за шток, имитируя удар киянки с обратной стороны металла, куда нет доступа, и вмятина выправляется.

Сделанный своими руками споттер должен иметь два основных режима работы:

  • кратковременный, служащий для прикрепления ремонтной шайбы к поврежденному участку;
  • постоянный — служащий для обычной точечной сварки угольным электродом.

Преимущества такого метода правки вмятин:

  • Минимальные сопутствующие повреждения, наносимые корпусу и автомобилю в целом.
  • Быстрота исправления повреждений по сравнению с частичной разборкой автомобиля.

Чтобы в полной мере получить эффект от этих преимуществ, важно при исправлении повреждений своими руками точно соблюдать требования технологии.

Функциональность споттеров серийных моделей

Прежде чем проектировать и изготавливать споттер своими руками, полезно будет изучить функциональность промышленных моделей. Они выполняют:

  • сварку ремонтных шайб;
  • сварку стержня, выправляющего вмятины тягой;
  • нагрев металла для его осадки с помощью графитовых электродов;
  • систему вентиляции и защиты от перегрева с включением после остывания.
  • переключение между режимами постоянной работы для нагрева и кратковременным режимом для сварки

Аппараты из магазина отличаются надежностью и несложны в использовании и обслуживании. Специальная подготовка оператора такого аппарата не требуется, достаточно общих навыков сварочных и слесарных работ.

Характеристики споттеров выпускаемых серийно

Основные характеристики следующие:

  • Параметры сети электропитания — 220 В 50 Гц.
  • Потребляемая мощность — до 10 киловатт.
  • Пиковый ток сварки — 1300 А.
  • Напряжение в рабочей цепи — от 7 до 10 В.
  • Длительность импульса, задаваемая таймером — от 0 до 1,2 сек.
  • Переключение между режимами сварки и прогрева.
  • Тяговое усилие с применением металлического электрода — до 100 кг.
  • То же для монтажной шайбы — более 100 кг.

Эти параметры могут служить ориентиром и для аппаратов, собранных своими руками.

Методы работы со споттером

Принцип действия устройства по выпрямлению вмятин в тех местах кузова, подобраться к которым с обратной стороны без серьезной разборки обивки или конструкций и узлов автомобиля невозможно, основан на вытягивании вмятой области поверхности за временно приваренный крепеж — монтажную шайбу или металлический стержень. Создаваемое обратным молотком усилие направлено изнутри корпуса к внешней стороне вмятой поверхности, имитируя удары киянкой из недоступного места.

Споттер, сделанный своими руками, в работе

Технологический процесс можно разбить на следующие операции:

  • Удалить с центра вмятого участка кузова краски, грунта и загрязнений — зачистить надо до голого металла.
  • Подключить массу споттера к кузову автомобиля. Аккумулятор автомобиля должен быть отключен, а зажигание выключено, во избежание повреждения электрооборудования импульсами сварочного тока.
  • Приварить точечной сваркой крепежные элементы к центру вмятины.
  • Выправить вмятину, вытягивая металл за крепежный элемент.
  • Скручивающим движением удалить крепеж с выравненной поверхности.
  • Зачистить место крепления шайбы или электрода и подготовить кузовной элемент к окрашиванию.

Для работы со споттером, магазинным или сделанным своими руками, мастеру будет достаточно общих навыков сварочных и слесарных работ. Необходимо выполнять требования производственной безопасности во избежание причинения вреда жизни и здоровью людей и повреждения материальных ценностей.

Схема для сборки самодельного споттера

Чтобы своими руками собрать самодельный споттер, сопоставимый по функциональности и характеристикам в покупным, потребуются навыки в области электромонтажных и слесарных работ. Нужны будут также знания в области схемотехники, чтобы прочитать и реализовать электрическую схему споттера

Схема споттера не слишком сложная, из нее можно понять, что основным узлом аппарата будет мощный сварочный трансформатор, первичная обмотка которого запитана от сети через диодный мостик.

220 вольт понижаются на малом трансформаторе и подаются на второй диодный мостик, далее — через замкнутый контакт селектора, управляющего импульсом, на электролитический конденсатор большой емкости, начинающий зарядку. Пока еще закрытый тиристор не пропускает ток на рабочий трансформатор. При переключении селектора подачи напряжение с конденсатора через переменный резистор поступит на тиристор, открывая его. Время открытия определяется значением сопротивления резистора.

Тиристор подключает к сети главный трансформатор, вторичная обмотка которого выдает на электрод мощный импульс силой ток до 500 А и длительностью от 0,1 до 0,5 сек, которая регулируется резистором. После разряда конденсатора тиристор закрывается, и рабочая цепь разрывается. После возврата переключателя в начальное состояние аппарат готов к следующему рабочему циклу.

Самостоятельно собрать электронную часть инверторного споттера в домашних условиях не получится, однако есть возможность собрать споттер из инвертора, взяв исправный инверторный блок.

Корпус самодельного споттера и остальные комплектующие

Коли уж решено делать споттер своими руками, то стоит позаботиться о надежном и прочном корпусе. Для несущего днища лучше взять массивную панель из не электропроводного материала, такого, например, как гетинакс. Размеры основы должны позволять разместить все основные узлы и детали, надежно их закрепить и в то же время оставить достаточно свободного места для охлаждения элементов. Лучше сначала прикинуть расположение элементов конструкции на эскизе, чем потом по три раза заново сверлить отверстия и перекручивать болты.

Корпус для споттера своими руками

Для защиты элементов конструкции от механических повреждений и загрязнений можно подобрать подходящий по размеру корпус от старой микроволновки, другого бытового устройства или от пришедшего в негодность сварочного аппарата. Последний будет иметь то преимущество, что у него уже есть разъемы для кабелей, переключатели и регуляторы на передней панели.

Для завершения комплектации споттера, сделанного своими руками, потребуется подобрать готовые или сделать самому:

  • Сварочный пистолет.
  • Кабели для массы и для электрода.
  • инопуллер, или обратный молоток.

Споттер из сварочного пистолета

Чтобы не ошибиться с сечением кабеля, можно использовать мнемоническую формулу: на каждые 10 ампер пикового тока, выдаваемого прибором в рабочую цепь, понадобится 1 мм кв. сечения. Для уменьшения потерь тока и снижения эффективности устройства и качества сварки электродный кабель не стоит делать длиннее 2, 5, а массовый — длиннее у 1,5 м. Кабели также нужно оснастить надежными разъемами, под резьбовое крепление или быстросъемными. Массовый кабель можно снабдить мощным «крокодилом» для присоединения к корпусу автомобиля.

Рабочий пистолет споттера

Сварочный пистолет является главным рабочим инструментом споттера. Для профессиональной деятельности с большими объемами работ надежнее будет купить пистолет в магазине, но для эпизодического использования вполне реально изготовить пистолет для споттера и своими руками.

В качестве донора запчастей часто берут клеевой пистолет или горелку от сварочного полуавтоматического устройства. Тем, кто считает, что должен сделать весь споттер своими руками, или просто любителям выпиливать понравится идея собрать пистолет из пары симметричных заготовок из толстой гетинаксовой а или текстолитовой пластины. В одной заготовке размещается паз для кронштейна, держащего электрод. В другой удобно расположить светодиод подсветки рабочей зоны и триггер подачи импульса.

Кронштейн — одна из самых ответственных частей. Его изготавливают из квадратного или прямоугольного медного профиля, а для электрода берут медный стержень диаметром 0,8- 1,0 см.

Присоединить электрод к аппарату имеет смысл применить готовым сварочным кабелем (совмещенным с контрольным, имеющим не менее пяти жил по 0,8-1,2 кв. мм сечением). Три из них соединяются с триггером подачи импульса, вынесенным на рукоятку, а два служат для питания подсветки. Оконечность кабеля следует залудить и распаять в отверстии кронштейна.

Инопуллер обратный молоток для самодельного споттера

Умельцу, изготовившему споттер своими руками, будет вполне по плечу сделать обратный молоток. Магазинные инопуллеры стоят дорого, так что затраченное время должно окупиться.

Главным донором деталей выступит монтажный пистолет для герметика, жидких гвоздей и прочего в тубах по 310 мл. Ту часть пистолета, куда вкладывается туба, нужно срезать болгаркой или ножовкой, понадобится только механизм подачи штока и рукоятка. На оставшуюся площадку привариваем на равных расстояниях друг от друга три расходящиеся под небольшим углом прутка или арматуры диаметром 0,6- 1,0 миллиметра — это и будут упорные стойки обратного молотка. Тот же материал пойдет на кольцо диаметром около 10 см, к которому надо приварить концы упорных стоек. Кольцо следует тщательно зачистить и обмотать скотчем или плотной бечевкой, чтобы предотвратить как приваривание кольца к ремонтируемой поверхности, так и ее дополнительное механическое повреждение.

Шток следует обрезать с двух сторон, с одной приварить к нему болт с двумя гайками. Это будет клемма для кабеля, ведущего к стопперу. Другую сторону, ту, где был упор для тубы, надо заострить на точильном камне так, чтобы диаметр плоского кончика составлял примерно 3 миллиметра. Даже не очень опытный домашний мастер выполнит такое задание своими руками за пару — тройку часов, разумеется, при наличии необходимых инструментов и оснастки.

Последний момент в комплектации споттера — это монтажные шайбы, крепеж, привариваемый к выпрямляемой поверхности точечной сваркой.

Делаем споттер из сварочного аппарата

Описанный выше способ производства споттера своими руками хорош, когда под рукой есть готовый сварочный трансформатор. Простейшая схема его использования не содержит тиристорного коммутатора, а подача импульса осуществляется замыканием контактов кнопки в цепи первичной обмотки трансформатора. Схема отличается простотой и надежностью конструкции, не имеет недостаток — высокое напряжение придется подавать на рукоятку пистолета, что небезопасно.

Промежуточный по сложности способ подключения — кнопка замыкает низковольтную цепь обмотки электромагнитного реле, которое и коммутирует высокое напряжение. Управление длительностью импульса в этих вариантах осуществляется на глаз. Для получения качественной сварки таким аппаратом оператор должен приобрести большой практический опыт.

Домашние мастера делятся своим опытом изготовления споттеров из микроволновок и даже из автомобильных аккумуляторов, снабженных стартерным реле, которое и управляет подачей рабочего импульса. Дорабатывают умельцы и сварочные инверторы и даже делают споттер своими руками из сварочного аппарата-полуавтомата. Однако в последнем случае стоимость исходного устройства — донора настолько высока, сэкономить, сделав споттер своими руками, уже не получится. Проще будет за эти деньги приобрести споттер фабричного производства.

Как сваривать детали с помощью споттера

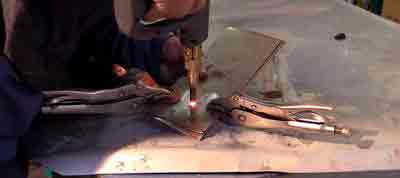

Точечная сварка споттером

Технология сварки при посредстве споттера разбивается на следующие этапы:

  • Центральная часть вогнутого участка поверхности зачищается до голого металла и обезжиривается.
  • К корпусу автомобиля присоединяется кабель массы.
  • В центре вмятины размещаются крепежные элементы — монтажные шайбы или сам электрод.
  • Дается необходимое число сварочных импульсов, чтобы надежно приварить крепеж.
  • Вогнутый участок вытягивается обратным молотком или талями.
  • Крепежные элементы удаляются с поверхности скручивающими движениями.
  • Выправленная поверхность тщательно зачищается и готовится к шпатлевке.

Куплен ли споттер в магазине или собран своими руками, он будет вам верным помощником в кузовных работах, особенно в тех случаях, когда к вмятине не подобраться с обратной стороны.

Источник: http://stankiexpert.ru/spravochnik/svarka/spotter-svoimi-rukami.html

Communities › Сделай Сам › Blog › Обратный молоток.

Понадобился мне обратный молоток, да так что бы сегодня, а не под заказ на 2недели.
Решил собрать сам из подножных материалов.

Покопавшись, нашёл только болты и что то похожее на обратный молоток. Но не фига не работающий)

Всё обрезал оставил себе только сам пруток.
Нашёл кусок трубки более менее подходящий по диаметру.

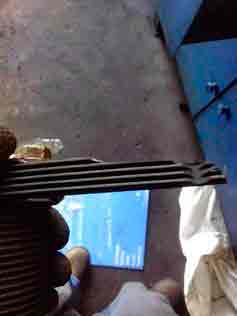

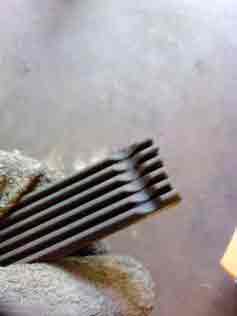

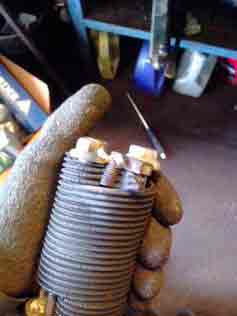

Решил утежелить трубку болтами, благо их много)

На один конец вместо ручки приварил болт от полуоси.

Сверху «ударную площадку» или шайбу по русски. Что бы удар был как более чётким и не приходился на сварку.

На битку сделал такуюже площадку.

Решил себя обезопасить от задиров на руке, да и когда с полуосями работаешь весь в молибдене измазываешься. короче что бы рука с битка не слитала сделал вот такую «antislip»)

Взял ремень, сделал пазик.

И болтиком зафиксировал.

Обматал, сделал скос и пазик с другой стороны

И так же зафиксировал.

Ручка теперь скользит не должна.

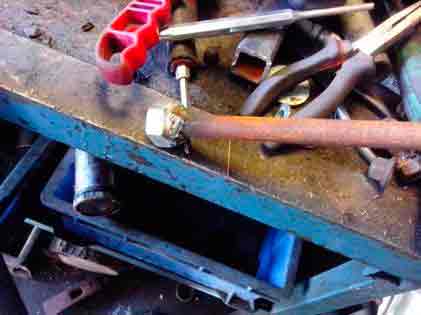

на противоположную сторону прутка приварил гайку, сразу с нужным мне шагом.

И вот такой молотк получился.

Как только всё остыло, сразу оппробывал.

Со своей задачей справился он на ура.
Времени взяло около 2 часов. Из них почти всё время я ждал что бы металл остыл)

FakeHeader

Comments 62

я к тому что если крючок потребуется на конце нового инструмента — болтик с крючком приготовил? 😉

У меня сварка есть и куча металолома) так что можно сделать многое)

он конкретную задачу выполняет? полуоси вытаскивать?

Нет. Он ещё и шкивы неплохо снимает. Короче универсальная вещица.

Хочу предостеречь особо горячих от использования обратного молотка при снятии ШРУСов, без съема полуоси с машины.
Причины:
1. На некоторых машинах(митсубановские коробки КМ201,КМ200, F5M21 и им подобные) внутренний шрус просто вставлен в коробку, не прикручен и срывая внешний обратным молотком вы рискуете выдернуть всю полуось, что повлечет за собой замену масла в коробке.
2. На многих машинах, на той же Ауди C3 — внутренний шрус прикручен к коробке болтами и сдергивая внешний шрус обратным молотком вы разбиваете резьбы в корпусе коробки.
Лично я ничего лучше фортуны+съемник шаровых при замене ШРУСа без снятия полуоси пока ничего не нашел.

«Особо горячим» это вообще противопоказано — лучше ехать в сервис, но в этой группе люди в общей массе немного другого закала. А по делу:
1)Как бы логичные вещи объясняете — как по мне, так человек сварганившый обратный молоток своими руками, и ими же собравшийся менять гранаты на авто, должен понимать, что усилие действует на обе гранаты фактически одинаково, и нужно предпринимать определенные действия дабы «вылетело» то что нужно. Ведь это не так сложно, правда?
2)Если на то пошло, то на некоторых тойотах вообще невозможно использовать обратный молоток — так как кольцо фиксации сидит в одностороннем пазу, так производитель предостерегается от «нас с вами» — чтобы меняли только привод в сборе.
И таких примеров масса — все исходит из конкретного случая, но зачастую обратный молоток это единственная возможность упростить работу, и сэкономить свое время.

Источник: http://www.drive2.com/c/2307710/

Смотрите также:
30.04.2020

Пайка алюминия в домашних условиях – чем и как паять, флюсы, припои Пайка алюминия, как справедливо считают многие специалисты, является достаточно сложным в выполнении технологическим процессом. Между тем такое мнение можно считать верным лишь в отношении тех ситуаций,...

30.04.2020

Плазморез из инвертора своими руками. Самодельная установка плазменной резки металла Плазменная резка очень широко применяется в различных отраслях строительства и производства. Удобство работы и качество конечного результата подобного метода обработки снискали огромную...

30.04.2020

Лазер для резки фанеры своими руками: особенности технологии и основные элементы конструкции Трудно ли собрать аппарат для лазерной резки фанеры своими руками? Каких проблем можно ожидать на разных стадиях реализации проекта?

Комментарии

Комментирование отключено.

Голосование

Как Вы узнали о нашем сайте?

Посмотреть результаты

Загрузка ... Загрузка ...
Форум
