Токарный станок по дереву своими руками

Токарный станок по дереву своими руками

Для обработки деревянных заготовок цилиндрической или конусообразной формы нужен токарный станок по дереву. Мастера—деревообработчики в своих домашних мастерских предпочитают не устанавливать дорогостоящее производственное оснащение промышленного производства, а изготовить его мини-вариант самостоятельно.

Самодельный токарный станок по дереву стоит гораздо меньше заводских аналогов, а характеристики его при грамотном исполнении не уступят оборудованию заводского производства.

Возможности станка

Устройство токарного станка по дереву может быть довольно простым. Но чтобы фрезерный агрегат успешно выполнял свои функции, перед его изготовлением изучите специфику самого оборудования и его использования.

  • передняя и задняя бабка;
  • рама;
  • электропривод;
  • специальные фиксаторы;
  • блок для регулирования скорости вращения.

Еще должен быть специальный упор для резцов разной формы. Для сложных операций должна иметься возможность смещения заготовки относительно оси вращения.

Главный элемент станка — электропривод. Чаще всего роль его выполняет трехфазный электродвигатель. Следовательно, к мастерской требуется подвод трехфазной линии электроснабжения.

Частота вращения электрического мотора в конструкции не должна превышать 1500 об/мин. В зависимости от типа мотора его подключение к сети осуществляется «звездой» или «треугольником».

Наиболее распространенные габариты самодельного агрегата:

  • высота — 350 мм;
  • ширина — 400 мм;
  • длина — 800 мм.

Подобные размеры позволяют обрабатывать заготовки диаметром до 250 мм и длиной до 200 мм без центровки с помощью задней бабки. Заготовка крепится на специальной планшайбе. При использовании для центровки задней бабки длина заготовки может увеличиться до 400 мм.

Самостоятельное изготовление

Электроприводом может быть старое электроточило, которое рассчитано на два точильных камня. Данный элемент в зависимости от устройства может выполнять в конструкции самодельного станка функции передней бабки.

В качестве задней бабки могут использоваться части мощной старой электрической дрели. Станина изготавливается из толстостенного металлического профиля.

Для изготовления потребуется такой слесарный инструмент:

  • разные по зернистости и размеру напильники;
  • ручная электрическая дрель и набор сверл к ней;
  • угловая шлифовальная машина — болгарка с отрезными и шлифовальными дисками;
  • электросварочный аппарат и электроды 2 мм и 3 мм.

Еще понадобятся определенные стройматериалы, а именно:

  • толстостенный металлический уголок;
  • швеллер;
  • две трубы — меньшая должна входить в большую;
  • стальные полосы 20 мм и 40 мм шириной;
  • крепеж;
  • приводной ремень.

Спроектировать токарный станок по дереву своими руками поможет видео, демонстрирующее этапы создания агрегата. Посмотрите его перед составлением чертежа.

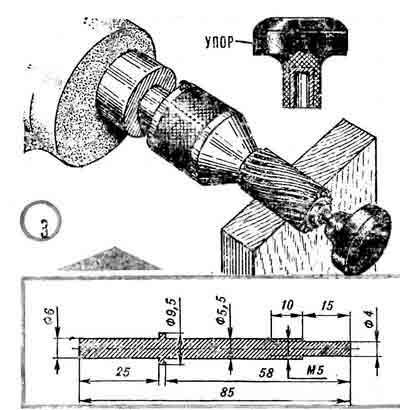

Электроточило для изготовления передней бабки подходит, так как ось вращения располагается высоко, а также у агрегата есть четыре твердосплавные шайбы.

Две из них используются для монтажа на валу точила сменных дисков разного диаметра, с чьей помощью изменяется скорость вращения. На обратной стороне одной шайбы изготавливается специальная планшайба для закрепления болванки.

Вал приводят в движение шкивы разного диаметра, которые обеспечивают скорость вращения (об/мин): 800, 2000, 3000. По возможности изготавливается комбинированный шкив с разными по диаметру посадочными местами для приводного ремня.

Станина, задняя бабка, упор

Из старой ручной электрической дрели достается передняя часть корпуса и патрон, которые и служат для создания задней бабки. В этом случае выбирается дрель с металлическим корпусом.

Для закрепления станка делается стойка, которая закрепляется на станине станка так, чтобы было можно перемещать узел вдоль продольной оси агрегата. Устройство патрона допускает оказание на него значительных продольных нагрузок.

Электропривод устанавливается на специальной пластине, которая закреплена на столе, куда устанавливается станина. Пластина изготавливается так, чтобы было возможно перемещать ее по направлению движения ремня. Этим достигается регулировка скорости вращения вала передней бабки.

На станине закрепляют суппорт, который может плавно перемещаться поперек и вдоль станины. Суппорт делается из 2-х труб разного диаметра. Фиксируется узел гайкой-барашком. На суппорте закрепляют планку-упор, где располагаются резцы в процессе работы станка.

Резцы можно изготовить собственноручно при использовании пластин из инструментальной стали или просто купить их. Набор рабочих инструментов стоит от 300 рублей. Стоимость определяет качество резцов и их количество в наборе.

Оборудование из мотора стиральной машинки

  • Подготовьте основу для размещения элементов конструкции. Балки соедините поперечинами и дополнительно зафиксируйте сверху двумя уголками.
  • Двигатель прикрепите к передней бабке.

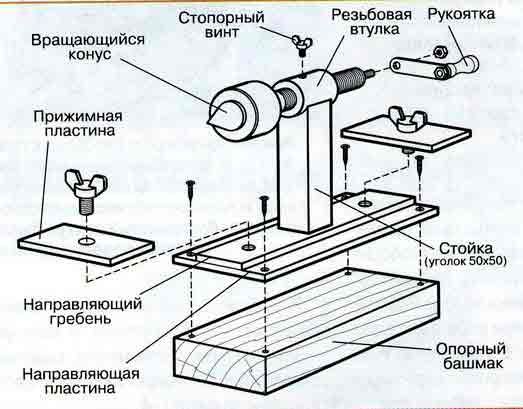

  • Основа бабки задней — это крутящийся центр, который прикреплен к опоре.
  • Упор под заднюю балку изготавливается из уголка. Обойма нанизывается на опорную ось и приваривается к направляющим балкам. Задняя бабка и упор подвижные.
  • Для фиксации подвижных элементов подготавливают отверстия.
  • Подготовленные детали скрепляются при помощи точечной сварки.

Мини-станок

Станочек, чьи размеры не превышают 20—30 см, можно сделать из моторчика и блока питания от магнитолы советского производства. На этом станке можно обработать различные мелкие деревянные детали рукоятки, брелки и прочее.

  • Из металлического листа (1—2 мм) делается коробка под движок. Пластине придается П-образная форма, подготавливается отверстие под вал.
  • Из деревянного бруска (2—3 см толщиной) делается несущий каркас, задняя бабка и упоры под компактный движок.
  • Нарезаются деревянные квадратики и складываются стопкой. Фиксацию можно осуществить клеем ПВА.
  • «Башня» закрепляется четырьмя саморезами.
  • Металлический пруток ставится к шкиву движка, намечается точка размещения держателя (самореза).
  • Ответным держателем со стороны мотора служит планшайба.

Подручник — это опора для режущего инструмента. Этот элемент крайне важен для безопасности рабочего. Если заготовка выскочит из фиксаторов, то вся конструкция упадет.

При изготовлении кронштейна для подручника рекомендуется предусмотреть возможность как горизонтального перемещения, так и поворота вокруг оси крепления. Перемещение по вертикали не нужно, только небольшая регулировка. Плоскость опоры должна находиться в том же горизонте, что ось вращения заготовки.

Советы по использованию токарного станка по дереву

Возможно, эта информация покажется лишней, но так как безопасность прежде всего, заострим ваше внимание на следующем:

  • Заготовка должна вращаться на рабочего (на режущую кромку).
  • Перед обработкой резцами придайте заготовке форму как можно больше приближенную к цилиндрической. С этой целью можно использовать рашпиль, который прижимается плоскостью.
  • Безопаснее прижимать резец к заготовке под острым углом. Далее по мере придания формы угол выводится на прямой, без отрыва от поверхности.
  • Не старайтесь получить гладкую поверхность режущим инструментом, отшлифуйте наждачной бумагой. Наденьте рукавицы, чтобы не обжечься из-за трения.
  • Для обработки твердых пород дерева выставляйте высокие скорости, для обработки мягких пород — малые обороты.

Основные правила эксплуатации

Информацию о том, как работать на станке, можно почерпнуть из обучающего видео. Оно ознакомит с правилами работы и нормами техники безопасности.

Общие правила включают ряд пунктов, требующих обязательного выполнения. Основные из них следующие:

  • Заготовка должна быть без сучков и дефектов.
  • Установка и закрепление заготовки осуществляется с помощью специального крепежа, который расположен на валу передней бабки и на задней панели.
  • Количество оборотов производится путем перестановки приводного ремня на приводных шкивах с разными размерами посадочных мест.
  • В процессе обработки периодически измеряются фактические размеры заготовки.

Для работы на токарном деревообрабатывающем станке требуется опыт, так как одно неловкое движение резца способно испортить заготовку.

С особой тщательностью должна изготавливаться станина, обеспечивающая хорошую устойчивость в процессе работы. От качества изготовления этого элемента зависит качество работы прочих узлов. Недостаток заключается в высокой трудоемкости при изменении числа оборотов шпинделя.

Выбор частоты вращения вала передней бабки зависит от размера заготовки и вида древесины. Подобрать скорость вращения поможет специальная таблица зависимости частоты вращения от древесины и диаметра заготовки.

Источник: http://instrument.guru/elektro/tokarnyj-stanok-po-derevu-svoimi-rukami.html

Токарный станок по дереву: как сделать своими руками?

Самодельный токарный станок по дереву своими руками

Детали, которые можно сделать при помощи самодельного токарного станка по дереву своими руками, могут быть разными. Это могут быть ножки садовой мебели, балясины для перил и балконов, даже детали стола для дачи своими руками, ведь именно фигурные элементы будут отличать ваше изделие от прочих других, для которых использована струганная, а не обточенная древесина. Кроме того, гладкая поверхность деталей позволяет пользоваться более удобными вещами, не переживая об острых краях и занозах.

Основными элементами, которые понадобятся вам для сооружения всей конструкции, являются основание, иначе называемое станиной, а также передняя и задняя опоры, между которыми и располагается обрабатываемая деталь. От размеров, с которыми вы планируете работать, будет зависеть и габаритный размер готового станка. Для одних подойдет размер стеллажа в гараже, и поэтому для станины можно применить довольно скромный брус, а для других мало будет и самого размера гаража, соответственно, станина может достигать внушительных размеров. В любом случае главная ее задача – чтобы вся конструкция во время работы сохраняла устойчивость даже на высоких оборотах двигателя. Материалом для станины или рамы может выступать брус или металлический профиль.

Вторым обязательным элементом является ведущий центр – это точка, в которой подсоединяется двигатель, который и будет вращать обрабатываемую заготовку. Вы можете найти немало способов создания токарно-фрезерного станка по дереву своими руками с использованием различных двигателей. Необходимо знать, что конструкция будет работать с двигателем любой мощности, но вот возможность справиться с широкой и длинной деревяшкой, да еще и качественно ее обработать, имеют только достаточно мощные двигатели. Поэтому, если станок нужен вам для небольшого объема работы, но постоянно, например, вы все время мастерите поделки из дерева для дачи своими руками, то лучше использовать достаточно мощный мотор, которым обладают большинство электродрелей.

Третьим обязательным элементом будет ведомый центр, он расположен на другом конце станины, закреплен так, чтобы удерживать второй конец заготовки и поддерживать вращение, которое через нее передает ведущий центр. У самых простых конструкций он может быть закреплен в одном положении и для того, чтобы изменить размер обрабатываемой детали вам необходимо будет открутить крепеж у основания и переместить его по станине в ту или иную сторону. В других же конструкциях заранее предусматривают возможность его перемещения по горизонтальной оси.

Соединить воедино все основные элементы в единый конструктор – это немного сложнее, чем изготовить инструменты для малярных работ. Надо помнить, что оба центра должны находиться строго на одном уровне, это нужно для того чтобы при работе заготовка не вибрировала и обтачка происходила в соответствии с технологией. Все должно быть надежно прикручено, выверено, не должно ничего в процессе работы слететь или выпасть, так как речь идет о важных аспектах техники безопасности.

Источник: http://designbyhand.ru/1372-tokarnyy-stanok-po-derevu-kak-sdelat-svoimi-rukami.html

Инструменты

В доме и на даче найдется большое количество работ, требующих обработки древесины. Для выполнения задачи понадобится токарный станок. Готовая производственная техника – дорогое удовольствие, поэтому многие мастера предпочитают изготавливать оборудование самостоятельно из подручных средств. Варианты создания разных токарных станков описаны в статье.

Целесообразность изготовления токарного станка по дереву своими руками

Автоматизированное оборудование повышает эффективность деревообработки, что особо актуально при организации производственного процесса или при выполнении бытовых задач. Современные модели позволяют выполнять обработку не только деревянных изделий, а и целого ряда мягких металлов (алюминия, бронзы и меди). Из ассортимента техники можно выбрать любое изделие – профессиональные станки с широким функционалом или оборудование для домашнего применения.

Единственный минус покупного токарного станка – его стоимость. Для экономии бюджета возможны три варианта решения проблемы: приобретение аналога китайского производства, покупка старой советской техники и ее последующий ремонт, или изготовление станка собственноручно.

Если техника предназначается для бытового использования и оттачивания столярного мастерства в рамках хобби, то самодельный токарный станок по дереву своими руками – отличная альтернатива дорогому оборудованию. Конечно, в такой модели не будет предусмотрено различных «примочек» заводского оборудования, но ее функций вполне хватит для создания небольших поделок из древесины мягких пород.

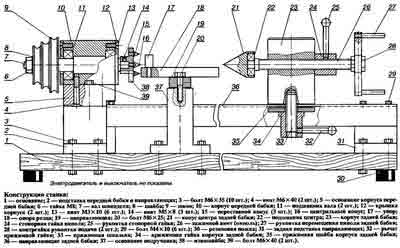

Конструктивные элементы токарного станка

Независимо от модели главные составляющие узлы токарного станка для обработки дерева остаются неизменными.

  1. Станина – основа конструкции. Платформа изготавливается из металла или нескольких соединенных балок. Более предпочтительно металлическое основание, повышающее устойчивость оборудования.
  2. Поперечная балка П-образной формы.
  3. Электрический двигатель, задающий вращение обрабатываемой заготовке. Обычно в заводских моделях установлены трехфазный электропривод, требующий для работы соответствующей линии электроснабжения. Максимальная частота вращения электромотора – 1500 об./мин. В самодельных изделиях часто применяют однофазные моторы с мощностью 200-400 Ватт.
  4. Токарный патрон.
  5. Опора для задней бабки.
  6. Вращающийся элемент.
  7. Упор для размещения инструмента или заготовки.
  8. Опора для подручника.
  9. Направляющая балка.
  10. Стойка для задней бабки.
  11. Обоймы.
  12. Металлические пластины под упор узловых соединений.
  13. Поперечная направляющая.
  14. Винты для фиксации.
  15. Опорная ось.

Главные исполнительные детали токарника – задняя и передняя бабки. Между рабочими элементами устанавливается деревянная заготовка. Через переднюю бабку изделию передается вращение от электрического движка. Задняя бабка, по сути, только удерживает изделие, оставаясь статичной. Передвижение бабки происходит посредством ручного привода.

Функциональность токарного станка получится несколько разнообразить, оборудовав технику дополнительными приспособлениями:

  • балясиною – центровая опора, поддерживающая заготовки большой длины; этот конструктивный элемент предупреждает провисание обрабатывающей детали;
  • трезубцем – патрон с зубцами заменяет обычный шпиндель, если возникли проблемы с прокруткой изделия во время обтачки;
  • копиром – для изготовления нескольких однотипных деталей; элемент направляет резец по необходимому пути, обеспечивая идентичность размеров/конфигурации изделий.

Как сделать токарный станок по дереву своими руками

Стандартные габариты оборудования

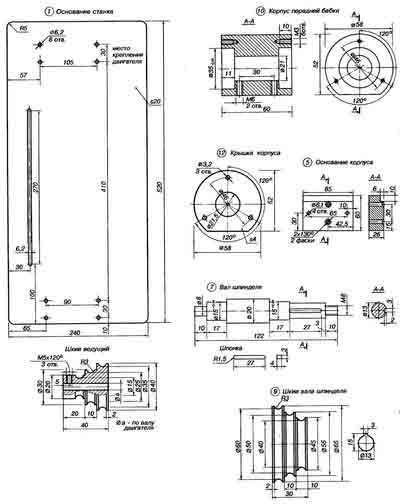

Фото. Токарный станок по дереву своими руками: чертеж.

Типичные размеры самодельного станка составляют:

  • длина – 80 см;
  • ширина – 40 см;
  • высота – 35 см.

Техника с такими габаритами справится с деревообработкой заготовок до 20 см в длину и до 25 см в диаметре. Эти параметры указаны без использования центровки посредством задней бабки. Фиксация детали происходит через специальную планшайбу. Если применяется задняя бабка, то длина заготовки увеличивается до 40 см.

Подбор материалов и подготовка инструментов

При выборе материалов для создания токарного оборудования понадобятся следующие материалы:

  1. Старое электроточило под заточку двух камней. Инструмент будет выполнять функцию передней бабки. Агрегат уже оборудован четырьмя металлическими шайбами. Две из них используются для фиксации разных в диаметре сменных дисков, преставление которых ведет к ускорению/замедлению скорости вращения. Для фиксации болванки на другой стороне устанавливается спецпланшайба.
  2. Запчасти электродрели подойдут под роль задней бабки.
  3. Металлопрофиль (швеллер) для изготовления станины токарного станка по дереву руками.
  4. Разные по диаметру шкивы осуществляют вращение со скоростью 800-3000 об./мин.
  5. Для компоновки конструкции пригодятся:
    • металлический уголок;
    • трубы разного диаметра;
    • полосы из стали шириною по 2 см и 4 см;
    • крепежи;
    • приводной ремень.

Из инструментов в работе будут задействованы:

  • электрическая дрель;
  • напильники;
  • болгарка;
  • сварочный аппарат и электроды.

Изготовление элементов и сборка станка

Последовательность выполнения работ можно разбить на несколько этапов:

  1. Создание станины:
    • два уголка расположить на ровной плоскости полками друг к другу;
    • для сохранения параллельности между уголками расположить вкладыши с промежутком в 5 см;
    • скрепить направляющие в торцах двумя уголками;
    • закрепить детали струбцинами и приварить;
    • станину закрепить к колоде или верстаку.

Токарный станок из двигателя от стиральной машинки

Порядок изготовления станка:

  1. Подготовить основу под размещение всех элементов конструкции. Балки соединить поперечинами и дополнительно зафиксировать сверху двумя уголками.
  2. Двигатель от стиральной машинки прикрепить к передней бабке.
  3. Основу задней бабки составляет крутящийся центр, прикрепленный к опоре.
  4. Упор под заднюю балку изготовить из уголка. Обойму нанизать на опорную ось и приварить конструктивный элемент к направляющим балкам – основе станка. Упор и задняя бабка – подвижные механизмы.
  5. Для фиксации подвижных элементов подготавливаются предварительные отверстия.
  6. Сначала подготовленные детали скрепляются точечной сваркой, а потом – соединяются окончательно сварочными швами.

Мини токарный станок по дереву своими руками

Соорудить маленький токарный станок по дереву своими руками, размеры которого не превышают 20-30 см, получится из моторчика и блока питания от советской магнитолы. Мини-токарник справится с обработкой различных мелочей из дерева (рукоятки, брелки и т.д.).

  1. Из металлического листа (1-2 мм) подготовить коробку под движок. Пластине придать П-образную форму и подготовить отверстие под вал.
  2. Из древесного бруса (2-3 см в толщине) сделать несущий каркас, упоры под компактный движок и заднюю бабку.
  3. Нарезать деревянные квадратики и сложить их в стопку. Для фиксации можно использовать обычный клей ПВА.
  4. Закрепить полученную «башню» четырьмя саморезами.
  5. Прямой металлический пруток подставить к шкиву движка и наметить точку размещения держателя (самореза).
  6. В качестве ответного держателя со стороны мотора устанавливается планшайба.

Мини-токарник отличается простотою сборки. Его компактные габариты составляют около 22-х см. Конечно, для выполнения серьезных задач подобная техника не годится, но для обработки мелких деталей из дерева, олова и алюминия он вполне подойдет.

Изготовление токарно-копировального станка

Готовый токарный станок дополнительно можно оборудовать копиром, который пригодится для формирования однотипной резьбы и создания одинаковых деталей.

Под основу копира подойдет ручной фрезер. Деталь укладывают на фанеру толщиною 1,2 см площадью 20*50 см. Далее делают отверстия под крепежи и монтируют опорные небольшие брусья для установки фрезы. Резец разместить между фиксаторами и закрепить саморезами.

На токарнике устанавливается брусок – в дальнейшем на него крепятся шаблоны. Размер бруска – 70*30 мм. Элемент закрепляется саморезами к вертикальным опорам, а сами подставки – к основанию станка.

Если использовать копир необходимости нет, то брус демонтируется, и оборудование применяется для простой обтачки деталей.

Токарно-копировальный станок по дереву своими руками имеет некоторые недостатки:

  • рабочую зону с фрезером придется передвигать вручную – в процессе обработки подвижную часть может заклинивать;
  • техника пригодна для копирования простых элементов;
  • для повышения универсальности конструкции фрезу лучше заменить циркуляркой.

Особенности изготовления токарно-фрезерного станка по дереву своими руками

Конструкция токарно-фрезерного оборудования включает такие основные компоненты:

  1. Станина. Для создания берутся деревянные брусья, из которых изготавливают решетчатую конструкцию. Передняя бабка фиксируется неподвижно. Расположение задней может меняться благодаря передвижению установочной панели по ребрам металлическим ребрам станины.
  2. Электрический движок и система передачи вращения. Для ускорения работы на вал двигателя насаживается маленький диск, а на вал передней балки, наоборот – большого размера. Сопряжение деталей посредством ремня.
  3. Фрезер ручного типа. Монтируется вверху станины на платформу, которая перемещается относительно заготовки вдоль направляющих.

Токарный станок по дереву своими руками: видео

Источник: http://strport.ru/instrumenty/tokarnyi-stanok-po-derevu-svoimi-rukami

Конструирование токарного станка по дереву для дома своими руками

Для осуществления обработки изделий из древесины, имеющих форму цилиндра или конуса, потребуется специальный агрегат – токарный станок по дереву. Опытные мастера по деревообработке для домашней мастерской предпочитают не приобретать дорогостоящее оснащение промышленного производства, а изготавливать его собственными руками.

Токарный станок по дереву, сконструированный своими руками, имеет стоимость значительно ниже, чем аналоги, изготовленные в условиях промышленного производства. Самостоятельно сконструированный станок для обработки древесины при соответствующем подходе к процессу создания в домашней мастерской имеет теххарактеристики, ни чем не уступающие изделию заводского производства.

Возможности и технические характеристики деревообрабатывающего токарного оборудования

При конструировании токарного станка по дереву своими руками конструкция агрегата может быть достаточно простой. Однако чтобы агрегат качественно мог выполнять возложенные на него функции, перед тем как конструировать токарный станок по дереву своими руками, следует изучить специфику оборудования и особенности его использования.

Для выполнения при помощи агрегата минимального перечня технологических операций по обработке древесины станок в своей конструкции должен включать следующие конструктивные элементы:

  • раму;
  • переднюю бабку;
  • заднюю бабку;
  • электропривод;
  • блок для осуществления регулирования скорости вращения;
  • специальные фиксаторы.

Помимо этого для осуществления точной обработки древесины конструкция станка должна иметь специальный упор для режущих инструментов, имеющих разную форму.

При необходимости выполнения сложных операций в конструкции станка должна быть предусмотрена возможность смещения обрабатываемой заготовки по отношению к центру оси вращения.

Основным конструктивным элементом токарного станка для деревообработки является электропривод. Чаще всего в качестве последнего применяется трехфазный электродвигатель. По этой причине следует позаботиться о том, чтобы к мастерской была подведена трехфазная линия электроснабжения. Частота вращения электромотора, применяемого в конструкции агрегата, должна быть не больше 1500 оборотов в минуту. В зависимости от типа электромотора подключение его к сети осуществляется по типу «звезды» или «треугольника».

Наиболее распространенными размерами токарного станка по дереву, сконструированного своими руками, являются следующие параметры:

  • длина — 800 мм;
  • ширина – 400 мм;
  • высота – 350 мм.

Такие размеры агрегата позволяют осуществлять обработку заготовок, которые имеют диаметр до 250 мм и длину до 200 мм без применения центровки при помощи задней бабки. Закрепление заготовки осуществляется на спецпланшайбе. При использовании задней бабки для центровки длина заготовки может быть увеличена до 400 мм.

Изготовление токарного агрегата своими руками

В качестве электропривода для агрегата, созданного своими руками, можно использовать старое электроточило, рассчитанное на установку двух точильных камней. Этот конструктивный элемент в зависимости от устройства агрегата может выполнять в конструкции самодельного токарного станка по дереву функции передней бабки. В качестве задней бабки можно в конструкции агрегата применять некоторые части мощной старой электродрели. Для изготовления станины станка применяется толстостенный металлический профиль.

В процессе проектирования и изготовления токарного оборудования потребуется наличие у мастера следующего слесарного инструмента:

  • ручная электродрель с набором сверл;
  • различные по размеру и зернистости напильники;
  • угловая шлифмашина – болгарка с набором отрезных и шлифовальных дисков;
  • электросварочный агрегат и электроды 3 мм и 2 мм.

В процессе проектирования и сборки станка потребуется приобрести следующие строительные материалы:

  • металлический профиль – швеллер;
  • толстостенный металлический уголок;
  • две трубы такого диаметра чтобы меньшая труба входила внутрь большей;
  • стальные полосы шириной 40 мм и 20 мм;
  • крепежные элементы;
  • приводной ремень.

Перед тем как проектировать и собирать токарный станок по дереву своими руками, следует посмотреть видео по изготовлению такого оборудования. Такое видео легко найти на специализированных сайтах, посвященных изготовлению деревообрабатывающего оборудования.

Использование для изготовления передней бабки электроточила подходит по всем параметрам — ось вращения располагается высоко, помимо этого у агрегата уже имеются 4 шайбы из твердого сплава. Две шайбы используются для установки на валу электроточила разных по диаметру сменных дисков, которые предназначены для изменения скорости вращения. На другой стороне из одной из шайб изготавливается спецпланшайба для закрепления болванки.

Для привода вала в движение используются различные по диаметру шкивы, обеспечивающие скорость вращения 800, 2000 и 3000 оборотов в минуту. При наличии возможности можно изготовить один комбинированный шкив с различными по диаметру посадочными местами под приводной ремень.

Изготовление станины, задней бабки и упора

Из старой ручной электродрели берется патрон и передняя часть корпуса, из которых изготавливается задняя бабка. При использовании в качестве задней бабки части от ручной электродрели нужно выбирать дрель с металлическим корпусом.

Для закрепления агрегата изготавливается стойка, закрепляемая на станине станка, таким образом, чтобы была возможность перемещения узла вдоль продольной оси станка. Устройство патрона позволяет оказывать на него значительные продольные нагрузки, что является существенным преимуществом при использовании его в конструкции устройства.

Станина изготавливается из кусков швеллера. Все элементы станины соединяются между собой при помощи использования сварочного аппарата. Для установки электроточила, выполняющего функции передней бабки, на станине закрепляется площадка из толстой фанеры.

Источник: http://koffkindom.ru/konstruirovanie-tokarnogo-stanka-po-derevu-dlya-doma-svoimi-rukami.htm

Станки по дереву для домашней мастерской: чертежи, инструкции и фото-примеры

Дерево – самый практичный и натуральный материал, из которого можно сделать предметы быта, мебель и даже детские игрушки. К тому же много жилых и нежилых строений возводится именно из древесины. Поэтому многие «самоделкины» не прочь иметь станки по дереву для домашней мастерской. Их можно приобрести в специализированном магазине или сделать самостоятельно из подручных материалов. Поговорим более подробно о втором методе обустройства собственного уголка для работы .

Станки по дереву для домашней мастерской: особенности и разновидности

Разнообразие станков по дереву для домашней мастерской широко. У каждого есть свое назначение и способы сборки самодельного варианта. Среди всех вариантов встречаются узконаправленные и с большим количеством функций, но со скромными размерами:

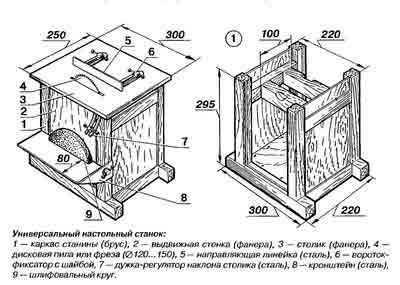

  • Универсальные бытовые. Это мини-приспособления для обработки элементов из древесины. Используются дома или на приусадебном участке. Такой небольшой агрегат выполняет одновременно несколько функций, поэтому пользуется большой популярностью у «самоделкиных».

Статья по теме:

Для упрощения рабочих операций и уменьшения ошибок применяют специализированное оборудование. В этой статье рассказано о том, как правильно выбрать и приобрести многофункциональный бытовой деревообрабатывающий станок для применения в быту.

Много других вариантов деревообрабатывающих станков своими руками изготавливают по схемам. Среди популярных приспособлений, которые очень полезны в домашней мастерской, выделяют:

  • токарный станок;
  • циркулярную пилу;
  • фрезерное оборудование;
  • рейсмусовый станок;
  • шлифовальный и фуговальный вариант.

Рассмотрим, особенности каждого приспособления для столярки и варианты самостоятельной сборки такого оборудования для своей деревообрабатывающей мини-мастерской.

Особенности токарного станка по дереву для домашней мастерской

Токарный станок – незаменимая вещь в мастерской любителей работать с натуральной древесиной. Используя его, можно сделать поверхность рифленой или расточить отверстия, а также вырезать настоящие произведения искусства самых необычных форм.

Конструктивно станок по дереву отличается от токарного варианта для металла отсутствием системы охлаждения. При этом скорость вращения основного элемента меньше, но есть регулировка мощности. Ниже приведены несколько чертежей с размерами токарного станка по дереву своими руками:

Схематическое изображение элементов Подробная схема со всеми размерами Комплектация самодельного станка со всеми элементами Чертеж с габаритами элементов

Нередко для своих мастерских «самоделкины» изготавливают токарно-копировальные станки по дереву своими руками. Их применяют для производства большого количества одинаковых деталей, например, столбцов для забора или перил для лестницы. Вот примеры готовых станков в мастерских:

Видео о самодельном станке по дереву своими руками поможет разобраться в последовательности сборки и подборе необходимых для работы инструментов:

Способы сборки самодельных токарных станков по дереву своими руками с фото-примерами

Изготавливают своими руками токарные мини-станки по дереву, которые занимают немного место в гараже или разместятся в комнате городской квартиры. Вот несколько примеров готовых устройств от «самоделкиных»:

Задумываясь, как сделать самому токарные станки по дереву, вначале, выберите подходящий чертеж. Затем, приготовьте материалы и приспособления для создания собственного агрегата. В процессе изготовления устройства пригодятся:

  • станина;
  • стойки передние и задние;
  • мотор электрический;
  • ведущий и управляемый центры;
  • крепеж для инструмента.

Важно! Для самодельного станка достаточно мотора с мощностью до 250 Вт и количеством оборотов до 1500. Для более крупных элементов подбирайте другой вариант «движка» с большей производительностью.

Чтобы собрать все элементы в одну конструкцию понадобятся дрель, напильник, небольшая угловая шлифовальная машинка и сварочный аппарат. Ниже приведена инструкция по сборке мини-токарного станка:​

Существует немало способов сборки самодельного оборудования. Выбирайте подходящий исходя из наличия материала и необходимой производительности.

Специфика резцов для токарного станка по дереву

Резцы – один из главных элементов токарного станка. От их выбора зависит площадь и глубина удаляемой поверхности с детали. Состоят они из режущей части и участка для закрепления на оборудовании.

Варианты покупных резцов

Режущая кромка имеет одну или несколько поверхностей. А основной показатель резцов – ширина лезвия, его форма и возможность регулировки. Все модели разделяют на две подгруппы:

  • радиальные, устанавливающиеся перпендикулярно и направленные на снятие большой поверхности;
  • тангенциальные: для касательной обработки и формирования сложного рисунки.

Самодельные приспособления для работы с древесиной

Делая резцы для токарного станка по дереву самостоятельно, придерживайтесь нескольких правил:

  1. Длина рабочей поверхности должна быть в пределах 20-30 см. Такой размер обеспечивает надежный захват инструмента и достаточное количество места для размещения на упоре. А также вы обеспечите запас для регулярной заточки.
  2. Чтобы лезвие прочно крепилось в рукояти, следует оставлять хвостик достаточной длины. Если делаете резец из напильника или рашпиля, то удлините хвост в 1,5 – 2 р.
  3. Толщина рабочего дела должна быть достаточной, чтобы выдерживать удары при первичной обработке деталей.
  4. Длина рукояти из дерева или пластика составляет 25 см. Иначе, держать в руках такой инструмент неудобно.

Схемы токарных резцов

Вариант изготовления самодельного резца посмотрите в видеоматериале:

Делаем стационарную циркулярную пилу своими руками

Купит готовую стационарную циркулярную пилу можно от 9 тыс. р. Она обеспечит должную безопасность работы и сэкономит время на распилке древесины. Но, можно не тратить деньги и сделать собственный станок по чертежам и заготовкам.

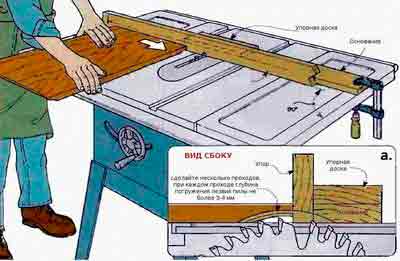

Стол для работы с циркуляционной пилой

Несмотря на внешнюю сложность конструкции собрать ее самостоятельно в домашних условиях не так сложно. Любая стационарная модель пилы состоит из нескольких элементов:

  • стола;
  • диска с зубцами;
  • двигателя;
  • бокового упора с возможностью регулировки;
  • вала.

Готовая компактная установка

Чтобы собрать все детали циркулярной пилы приготовьте:

  • лист металла от 8 мм толщиной;
  • уголок из металла 45 на 45 мм;
  • двигатель электрический;
  • диск с зубьями;
  • подшипник шариковый;
  • аппарат для сварки;
  • брусок из дерева;
  • кусок пластика или остатки ламината.

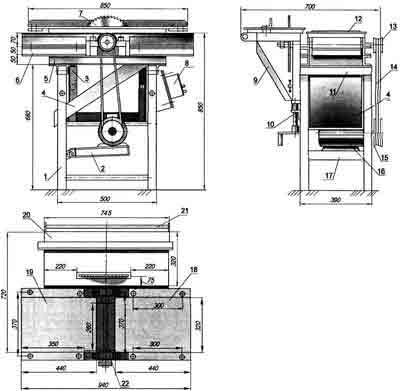

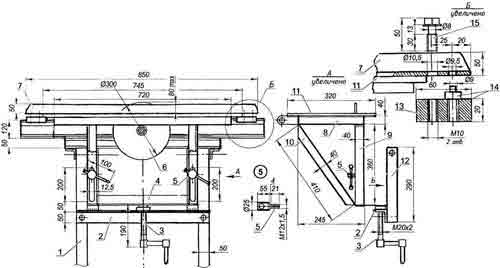

Чтобы правильно сделать все элементы, стоит выбрать чертеж, где будут указаны размеры стола для ручной циркуляционной пилы своими руками, а также все другие габариты и материалы для работы. Вот несколько примеров готовых схем:

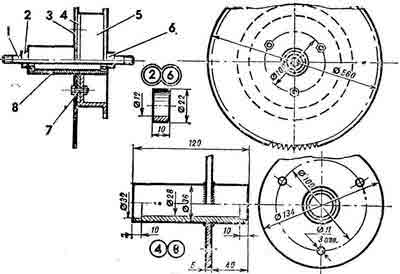

Несложный вариант стола Размеры диска для домашнего инструмента Подробный план со всеми размерами 3D модель стола

Сама сборка конструкции будет идти по определенному плану вне зависимости от выбранной схемы:

Более подробную инструкцию по изготовлению стационарной циркулярной пилы смотрите в видеоматериале:

Делаем циркулярную пилу из болгарки своими руками: чертежи и видео по изготовлению

Для создания циркулярки своими руками необходимо приготовить двигатель от болгарки, профильную прямоугольную трубу и стальные уголки. Чтобы получилась настоящая удобная пила, стоит продумать упор, осевую ручку и штанги для регулировки.

Вот несколько чертежей стойки для болгарки своими руками. По ним можно собрать упор, обеспечивающий скольжение пиле.

Вариант чертежа для работы Собранное оборудование

Порядок сборки упора будет следующий:

  1. Необходимы несколько металлических уголков для стандартного упора в виде буквы «Т». Их располагаете на расстоянии в 3-4 мм с каждой стороны диска.
  2. Кромки снизу необходимо закруглить, чтобы не было царапин на заготовке в процессе работы.
  3. Спереди и с обратной стороны на болты и гайки присоедините поперечными связями уголки. Щели фиксируются шайбами.
  4. На корпус надеваете хомут из металла. Сзади скрепляете элементы, чтобы упорная стойка и хомут стали одним целым.
  5. В корпусе редуктора просверливаете 2-4 крепежных отверстия. Это удобнее делать в разобранном состоянии элемента.

После сборки упора, делаете осевую ручку и регулировочную штангу. Посмотрите видео, как сделать станину для болгарки своими руками по чертежам:

После соединения всех элементов ваша домашняя циркулярка из болгарки будет готова. Дополнительно к ней можно изготовить различные детали. Вот несколько фото приспособлений для циркуляционной пилы своими руками:

Несложный упор из длинной деревянной балки Быстрый вариант стола для циркулярки Чехол на диск с зубьями Удобный рабочий стол

Изготавливаем фрезерный станок по дереву для домашней мастерской

Фрезерные станки необходимы для работы с фасонными деталями из древесины. Их применяют для плоского фрезерования и обработки профилей. Профессиональное оборудование является многофункциональным и стоит немалых денег, поэтому все больше «самоделкиных» собирают самостоятельно такое оборудование для мастерских и гаражей.

Небольшой станок для фрезеровки, сделанный своими руками

В комплектацию самодельных фрезерных станков по дереву входят:

  1. Приводящий механизм. Это двигатель, мощность которого колеблется в пределах 1-2 кВт. С таким мотором можно применять различный инструмент для работы с древесиной, не боясь, что произойдет сбой.
  2. Лифт для регулировки. Обычно в его комплектацию входит корпус, скользящие полозья, каретки, фиксирующий винт и ось с резьбой. Во время работы каретка совершает движения вверх-вниз, а винт нужен для ее фиксации на необходимом уровне.
  3. Опора. Изготавливается стол из массивной древесины.

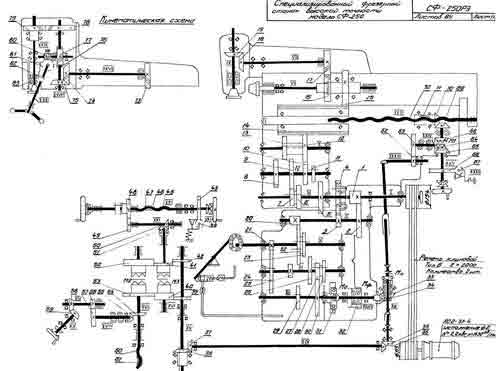

Перед сборкой обязательно составьте подробный чертеж со всеми размерами. Для ручных фрезерных станков по дереву необходимо заранее все продумать до мелочей.

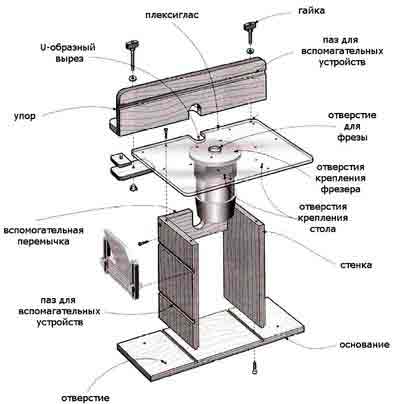

3D модель стола для ручного станка Комплектация оборудования Габариты рабочего элемента Выпилка на фрезерном станке

Последовательность самостоятельной сборки удобного и практичного фрезерного станка по дереву для домашней мастерской описана в видеоинструкции:

Если вы задумались о покупке собственного оборудования, а не о самостоятельной сборке, то для понимания, сколько стоит ручной фрезерный станок по дереву, посмотрите таблицу с моделями и ценами:

Михаил, г. Волгоград: «Приобрел стол для станка Кратон МТ-20-01. Недорого и удобно. Причем он совместим с разными моделями оборудования».

Дмитрий, г. Москва: «Купил себе Корвет-83 90830 для дома. Привлекли небольшие размеры и мощность двигателя. Работает хорошо уже более года».

В интернет-магазинах и специализированных отделах представлено немало моделей фрезерных станков по дереву, но стоимость полной комплектации редко опускается ниже 30 тыс. р. Именно поэтому многие «самделкины» собирают оборудование для своей мастерской своими силами.

Делаем фрезерный станок с ЧПУ своими руками

Сделать собственное оборудование с числовым программным управлением можно собственными руками. Для этого выберите подходящие чертежи фрезерного станка с ЧПУ по дереву. Своими руками собирать модель нужно будет строго по ним.

Готовый станок для домашней мастерской Комплектация оборудования Подробная схема сборки Модель многофункционального оборудования

Фрезеровочные станки по дереву должны обладать большой прочностью, поэтому за основу лучше взять прямоугольную балку, закрепленную на направляющих. Срок эксплуатации домашнего оборудования и его производительность зависит от правильной сборки. Посмотрите видеоинструкцию по изготовлению такого устройства:

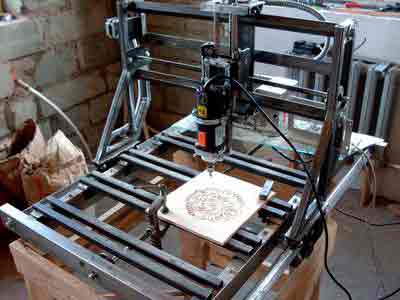

Ниже приведены фото готовых моделей станков с ЧПУ по дереву своими руками от профессиональных «самоделкиных»:

Фрезы для станков по дереву: особенности и разновидности

Фреза должна выдерживать большие скорости вращения при работе. Только в таком случае будут получаться отверстия нужной формы. Все варианты разделяют на несколько подгрупп:

  • Конусообразные. Используются для обработки различной древесины под разным наклоном.

Примеры различных фрез

  • Профильные. Применяют для декорирования элементов.
  • V-образные. Можно изготавливать отверстия в 45⁰.
  • Прямоугольные – для создания пазов.
  • Дисковые. Выпиливаются пазы разных габаритов.
  • Калевочные для закругления краев.
  • Фальцевые для работы с четвертями.

Ниже приведены фотопримеры фрез для станков с ЧПУ по дереву, которые по принципу схожи с обычными, но имеют «хвостик»:

Варианты рейсмусовых станков своими руками

Самодельные рейсмусовые станки по дереву применяются для шлифования большого количества элементов и придания им привлекательного внешнего вида. В конструкцию такого оборудования входят:

Вариант готового самодельного оборудования для мастерской

  • Стол с рамой для станка. Столешница должна быть идеально ровной и устойчивой, чтобы выдержать вибрации во время работы.
  • Ножевой вал. Основная часть конструкции, отвечающая за обработку заготовок из дерева. Скорость вращения шкива должна быть 4000 – 7000 об/мин.
  • Болты для регулировки и устройство для подачи заготовок.

Чтобы правильно изготовить оборудование, используйте чертежи рейсмуса. Своими руками собирать конструкцию надо строго по ним.

Схема со всеми комплектующими Чертеж с габаритами элементов Вариант заготовки чертежа от руки Сборка станка своими руками

Видеоинструкция, как делать рейсмусы своими руками из электрорубанка

Для сборки рейсмуса из рубанка своими руками приготовьте:

  • электрорубанок, который не жалко переделывать в другой инструмент;
  • подробный чертеж для работы;
  • фанеру и бруски для корпуса.

Когда подготовительный этап завершен, можно переходить к непосредственной сборке, которая займет около часа у человека, умело обращающегося с инструментом:

Особенности шлифовального станка по дереву своими руками

После распила дерева его необходимо отшлифовать и только потом переходить к возведению построек или сооружению других предметов. Всего выделяют несколько разновидностей шлифовальных станков:

  • Дисковый. Рабочая поверхность изготавливается в виде круга, на который сверху закрепляется наждачная бумага или другое приспособление для шлифовки. Можно регулировать скорость обработки, не меняя число оборотов.

Вариант устройства с диском

  • Ленточный. Между двумя валами натягивается непрерывная полоска наждачной бумаги. Сделать своими руками ленточные шлифовальные станки несложно, достаточно подготовить подробный чертеж и ознакомиться с инструкцией. Важно, чтобы наждак в рабочей поверхности не прогибался под тяжестью заготовки.

Процесс сборки ленточного агрегата

  • Барабанные шлифовальные станки по дереву распространены среди столяров. Используют для горизонтального выравнивания плоскостей по методу фуганки. Принцип работы заключается в закрепление «наждачки» на одном или двух барабанах, а под ними расположен стол с регулировкой высоты. Можно выставить необходимую калибровку и делать заготовки одинаковой толщины.

Домашний барабанный станок для шлифовки древесины

  • Колибровально-шлифовальные станки по дереву – универсальные машины, соединяющие шлифовку и выравнивание заготовок. Используются два типа оборудования: дисковое и ленточное. Такое устройство можно сделать самостоятельно, при правильном выборе чертежей.

Колибровально-шлифовальное оборудование на производстве

Чтобы правильно собрать подходящий вариант станка для шлифовки и обработки древесины, подберите подходящий чертеж и все комплектующие. Ниже приведено несколько примеров доступных и удобных схем оборудования:

Несложный ленточный вариант Другой вариант оборудования с ленточным принципом работы Универсальная машина для работы с древесиной Домашний дисковый станок в действии

Особенности фуговальных станков по дереву своими руками

Фуговальная машина для работы с древесиной используется на завершающем этапе работы с элементами. Она способна сделать поверхность идеально гладкой и ровной. Большинство покупных моделей оснащены рейсмусом, позволяющим делать толщину всей заготовке одинаковой по длине.

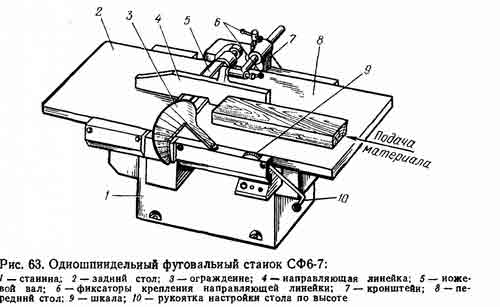

Вариант домашней фуговальной машины

Строгальный станок по дереву для дома как самодельный, так и покупной, включает в конструкцию несколько элементов:

  • станина;
  • вал строгальный;
  • регулятор для стола;
  • мотор.

Для сборки фуганка своими руками вначале надо определиться с размерами и подготовить подробный чертеж. Вот несколько примеров от «самоделкиных»:

Бытовой вариант для собственной мастерской Комплектация фуговального станка Фуганок с размерами Сборка строгальной машины

Для создания самого простого фуганка, без дополнительных функций, придерживайтесь следующей последовательности действий:

  1. Приготовьте все детали и инструменты для работы, а также прорисованный чертеж.
  2. Делаете заготовки по точным размерам. Обратите внимание, что место для установки подшипников готовится из нескольких элементов.
  3. К выбранному мотору подготавливаете место для установки. Можно закрепит агрегат на салазки.
  4. Собираете ротор с подшипниками, устанавливаете на место по схеме. При этом сразу же соединяете двигатель при помощи ременной передачи. Ротор должен вращаться свободно.
  5. Собираете рабочую поверхность из двух частей: подающей и принимающей. Вторая немного выше ( на 2-5 мм). Для обустройства можно использовать многослойную фанеру или листы металла.

Готовый строгальный станок

Для полного понимания хода работы, посмотрите видеоматериал по теме:

Статья по теме:

Самодельные станки и приспособления для домашней мастерской позволят упростить процесс резки металла или выпилки элементов из дерева. Несколько практичных и интересных вариантов данных устройств мы рассмотрим в нашем обзоре.

Самодельные станки по дереву своими руками: видео и общие рекомендации

Вариантов деревообрабатывающих станков для домашней мастерской много. Есть простые и сложные конструкции. Чтобы правильно собрать любой агрегат, надо подготовить подробный чертеж и все материалы и инструменты для работы.

Удобный стол с «циркуляркой»

Выбирая себе станок для покупки или самодельной сборки, в первую очередь определитесь с целями его использования. Если вам необходимо ровно отрезать большое количество деталей, то сделайте небольшие отрезные станки для дома. Ниже приведена видеоинструкция по сборке:

Шлифовальные станки нужны для обработки элементов. Агрегаты придают заготовкам конечный красивый вид и полностью удаляют заусенцы. В зависимости от выбранного типа оборудования, подготовьте чертеж и конструктивные элементы. Вот один из вариантов создания такого станка тома:

Рейсмусовые агрегаты позволяют добиться идеально ровной поверхности и могут справляться с большим количеством заготовок. Основной элемент – вал с режущей кромкой. Именно на его создание обращайте особое внимание. А также не забывайте, что все станки должны иметь прочную опору, позволяющую работать на любых скоростях мотора. Ниже приведена видеоинструкция по созданию одного из таких агрегатов:

Любой выбранный вариант для создания самодельного деревообрабатывающего станка будет дешевле, чем покупка готового оборудования на специализированном рынке. Причем собрать подходящую модель можно из подручных приспособлений, усовершенствовав их. Вот несколько фото интересных и полезных приспособлений для мастерской:

Источник: http://housechief.ru/stanki-po-derevu-dlya-domashnejj-masterskojj.html

Самодельный токарный станок по дереву

  • Вячеслав Панов
  • 11 декабря 2014
  • Самоделки для гаражаСамоделки для домаинструмент

Самодельный токарный станок для обработки дерева- очень полезная для дома настоящего мастера вещь, с его помощью можно делать разнообразные полезные, или просто красивые вещи

Позапрошлым летом сделал токарный станок по дереву. Выявились некоторые конструктивные недостатки и их буду устранять будущим летом в мастерской (в перестроенном сарае на даче, кстати посмотрите какой красивый камин для дачи можно сделать своими руками, а так же самодельный солнечный коллектор для дачного участка ). Габариты станка ; длина 800 мм,ширина 400 мм,высота 350 мм. Позволяет точить заготовки диаметром до 250 мм и длиной до 200 мм (на планшайбе, т.е. без центровки задней бабкой) и с центровкой задней бабкой до 400 мм.Общий вид фото 1.

Самодельный токарный станок по дереву состоит из:

  • привода-электромотор от насоса
  • передней бабки ( старое мощное электро-точило на два точильных камня)
  • суппорта для резцов с регулировкой и поддержкой резцов
  • задней бабки из части мощной старой дрели
  • станины из металлического профиля.

При изготовлении токарного станка использован обычный слесарный инструмент:

  • дрель со свёрлами
  • напильники
  • малая угловая шлифовальная машинка (болгарка с отрезными и зачистными дисками)
  • электросварочный аппарат с электродами 3 мм и 2 мм.

Приобретено на строительном рынке металлический профиль (швеллер) и уголок, немного труб двух диаметров (чтобы одна труба входила в другую), полоса 40 мм и полоса 20 мм. всего на сумму 600 руб. Фото 2. В гараже нашлись нужный крепёж. Отдельно куплен приводной ремень от какой- то машины (пошедший по длине).
Передняя бабка из точила подошла по всем параметрам-высоко расположенная ось вращения,упорные защищенные подшипники на оси, четыре шайбы из сплава для крепежа абразивных дисков. На две шайбы с левой стороны крепятся сменные диски для изменения частоты вращения, а на правой стороне устанавливается планшайба для установки болванки (сделана также из одной из шайб) На фото также видна часть дрели (старая сгоревшая советская ещё)-патрон и металлический корпус. Это как раз наиболее недоработанный узел станка.

Недостатки: слабовата стойка, нет ходового винта для перемещения бабки (передвигал рычагом с фиксацией гайкой). Сам патрон удобен и допускает усилия вдоль оси патрона по умолчанию. На фото 4 станина с суппортом. Он может перемещаться вдоль станины и поперёк, фиксируется гайкой-барашком. На суппорте стойка(труба в трубе) для установки по высоте планки-упора для резцов. Для выбора диаметров шкивов (т.е. изменения частоты вращения заготовки ) использован график (найден в интернете)-зависимость частоты вращения от диаметра заготовки и твёрдости древесины. Выбраны две частоты, перекрывающие друг друга. Кроме того для некоторых мелких работ с твёрдой древесиной можно использовать мотор точила т.е. с отключением привода (снятия ремня и выключения мотора). Таким образом я могу установить три частоты вращения-800,2000,3000 об.мин. ,практически перекрывающие мои потребности. На фото видим обрезиненый патрон на оси электромотора, играющий роль ведущего шкива, два ведомых шкива (каждый сделан из двух слоёв десяти миллиметровой фанеры) и планшайбу с отверстиями под саморезы, крепящие заготовку. Планшайба просто наворачивается на ось точила (т.е. передней бабки) после установки болванки. Для крепления мотора из толстой фанеры сделана платформа, на ней же стоит передняя бабка(тем самым увеличивая возможность точения большего диаметра). Для регулировки натяжения ремня мотор стоит на малой пластине ( нет фото), имеющей возможность перемещаться по платформе и фиксироваться на ней. Как правило, профессионалы, выбравшие себе эту работу или хобби, делают оснастку сами-резцы разного вида. Я же приобрёл готовые и недорогие на первое время -пять резцов по 350 руб. На этом станке выточено довольно много сувениров, разошедшихся по друзьям и знакомым-солонки, шкатулки, вазочки простые и сегментного точения (из нескольких пород дерева в одном изделии), стаканчиков, больших декоративных тарелок на стену, розеточек и т.д. Это в следующих статьях.

Автор статьи – Вячеслав Панов

Дорогие читатели, если у Вас есть опыт изготовления самодельных токарных станков по дереву или по металлу- пожалуйста пришлите нам их фото и небольшое описание.

Источник: http://samodelka.info/samodelki-dlya-doma/samodelnyiy-tokarnyiy-stanok-po-derevu.html

Токарный станок по дереву своими руками: описание, чертеж, видео

Токарный станок открывает большие возможности перед мастером, и, прежде всего, это создание различных заготовок округлых форм, созданных при вращении самой заготовки вокруг некоторой оси вращения. В настоящей статье мы опишем один из вариантов токарного станка, выполненного на базе обычной дрели.

На токарном станке по дереву можно изготовить различные заготовки и готовые изделия – это и различные палочки, цилиндры, тарелки, бочонки и пр., которые могут быть использованы в строительстве, ремонте, при изготовлении различных декоративных изделий, моделировании и пр. Покупка большого токарного станка – дело хлопотное и дорогостоящее. Ниже представлен вариант самостоятельного изготовления такого станка из подручных материалов. Весь процесс создания разбит на операции и по каждой из них приведены комментарии фото, а в конце есть полное видео всего процесса. Изготовление самодельного токарного станка по видео существенно упростит понимание идеи и технологических решений. В конце статьи приведены чертежи токарного станка сделанного своими руками.

Оригинальная идея

Оригинальность идеи заключается в том, что наш самодельный токарный станок будет делаться на базе ранее описанного сверлильного станка (см. статью « Самодельный сверлильный станок из дрели (шуруповерта). Описание, чертежи, видео. »), а также на базе того же сверлильного можно создать еще два других станка, которые описаны в статьях:

В них также подробно расписаны все технологические операции создании, есть фото и видео. Таким образом, получается, что все четыре станка имеют одну общую базу – это довольно удобно, универсально и унифицировано.

В случае необходимости, имея под рукой все комплектующие, можно по мере надобности собирать или разобрать нужный в данный момент станок.

Подготовка к работе

К работе нужно подготовиться, чтобы не получилось, что дойдя до половины всех работ, выяснится, что что-то забыто, упущено или отсутствует. Поэтому рекомендуем сначала ознакомиться с материалом данной статьи и проверить наличие всех необходимых материалов, инструментов и технологических оснасток. Для этого при описании процесса изготовления все детально расписано и разобрано по операциям.

Инструмент

Для изготовления токарного станка по дереву из дрели потребуется следующий инструмент:

  1. Распиловочный станок или циркулярная пила.
  2. Электролобзик.
  3. Болгарка (если по правильному, то углошлифовальная машинка (УШМ).
  4. Шуруповерт или дрель.
  5. Шлифовальный станок.
  6. Ручной инструмент: струбцины, отвертка, молоток, угольник, разметочный карандаш и пр.

Материал и комплектующие

Для изготовления станка по дереву своими руками потребуется следующие материалы и комплектующие:

  1. Фанера 15 мм.
  2. Сосновый массив;
  3. Крыльчатая гайка;
  4. Крепеж: болт М6, саморезы различной длины.

Основные конструктивные элементы

Конструкция самодельного токарного станка на базе дрели состоит из деталей:

  1. Основание:
    • Рама;
    • Шпиндельная коробка;
  2. Передняя бабка и задняя бабка;
  3. Подручник с кареткой;
  4. Дрель.

Изготовление токарного станка

Для описания всего процесса создания токарного станка по дереву своими руками, мы выделим несколько этапов и сгруппируем работы по конструктивным элементам. В настоящем описании будут фото и видеоматериалы.

Основание (рама и шпиндельная коробка)

Как уже было сказано выше, то часть конструктива использовано от ранее описанного сверлильного станка. Поэтому в данном материале мы не будем этого делать заново, и просто предлагаем открыть статью « Самодельный сверлильный станок из дрели (шуруповерта). Описание, чертежи, видео. » – там все подробно описано.

Таким образом, считаем, что рама и шпиндельная коробка готовы и имеют следующий вид.

Передняя и задняя бабки

Обе бабки являются силовыми элементами, поэтому им потребуется большая прочность. Чтобы ее обеспечить, необходимо склеить даже не два, а три слоя фанеры для одной заготовки. Габаритные размеры обеих бабок составляет 120 х 160 мм.

Далее нужно придать требуемую форму заготовкам, чтобы получились полноценные детали. Чертежи всех деталей собраны в разделе «Заключение / Чертежи заготовок». Это можно сделать либо на циркулярной пиле, либо на любом другом распиловочном станке. В итоге получаются вот такие детали.

Теперь нужно к ним собрать направляющие размером 100 х 40 х 30 мм, а именно приклеить и усилить соединение саморезами. Лучше всего разметку и выравнивание сделать «по месту», то есть берем два бруска указанных размеров, устанавливаем в среднюю часть рамы, наносим клей и устанавливаем на них бабки, выравниваем и фиксируем струбцинами.

После высыхания клея фиксируем место соединения дополнительно тремя саморезами.

Теперь нужно установить бабки и зафиксировать. Для этого нужно просверлить в направляющих отверстия под винт, установить их в проектное положение, вставить снизу винт, установить прижимающую планку и затянуть винт сверху гайкой. Гайка может быть крыльчатой с небольшой рукояткой.

Далее сверлим по месту отверстия в обоих деталях, но в одной бабке сверлим отверстие под центр (простое сквозное отверстие), а в другой бабке кроме простого сквозного отверстия, делаем перьевым сверлом (можно использовать сверло Форстнера) посадочные места (не сквозные. ) для двух подшипников с обеих сторон заготовки.

После чего запрессовываем подшипники в посадочные места.

Теперь необходимо сделать центр и шпиндель. Для изготовления обеих деталей будем использовать резьбовую шпильку M8 или M10. Для изготовления как центра, так и шпинделя, шпильку нужно заточить.

Для изготовления шпинделя нужно взять удлиняющую гайку и сточить болгаркой окончание так, чтобы получились цепляющие зубцы.

Затем собираем шпиндель – накручиваем контргайку, затем удлиняющую гайку, которой мы придали специальный вид коронки и контрим их так, чтобы края зубцов удлиняющей гайки были на одном уровне с острием заточенной шпильки (вала шпинделя). Потом устанавливаем шпильку в подшипники и одним концом в патрон дрели.

Для исключения произвольного выхода шпильки из посадочного места нужно установить две законтренные гайки на участке от патрона до первого подшипника. Причем эти гайки должны быть вплотную к подшипнику.

Теперь приступаем к изготовлению центра для задней бабки. Как было сказано выше, ее конец мы заострили. Для ее подачи (вращения) можно сделать небольшой круг из фанеры, например с помощью корончатого сверла (коронки) и запрессовать крыльчатую гайку.

В нее вкручиваем шпильку и контрим гайкой.

Далее такую же крыльчатую гайки запрессовываем на задней бабке и устанавливаем центр в бабку.

Устанавливаем бабку в проектное положение на раму.

Подручник служит для опоры режущего инструмента (резцов). Важна его прочность, а также простота и гибкость в изменении положения для большего удобства в работе.

Подручник состоит из четырех основных деталей:

  • Ложе;
  • Каретка;
  • Брус с прорезью;
  • Прижимная планка с болтом.

Изготовление деталей

Для изготовления ложе нужно взять заготовку из фанеры размерами 160 х 100 мм и выпилить на лобзиковом станке необходимую форму.

Каретка делается из цельного бруска размерами 70 х 40 х 40 мм. В центре по продольной оси сверлится отверстие под крепежный винт, который позволит в дальнейшем поворачивать ложе.

Брус с прорезью изготавливается из бруска размерами 230 х 40 х 30 мм. Прорезь необходимо сделать на лобзиковом станке длиной 105 мм.

Прижимная планка с болтом используется от сверлильного станка – она там фиксировала сверлильный стол, поэтому описывать ее не будем.

Каретка и ложе должны быть соединены очень прочно между собой, поэтому используем несколько саморезов и клей.

Соединение их с брусом с прорезью делается подвижным на винте для обеспечения возможности поворота ложе относительно вертикальной оси.

Таким образом, получаем подручник в сборе.

После его установки, наш самодельный токарный станок готов.

… и можно приступать к работе на станке.

Заключение

Мы своими руками сделали сверлильный станок из дрели, приложили фото всех технологических операций! Если следовать всем инструкциям, описанным выше, то получиться незаменимый инструмент, который по праву займет свое достойное место в Вашей мастерской.

Габаритные размеры станка

Приведем таблицу с габаритными размерами самодельного токарного станка из электродрели:

Источник: http://verstakdoma.ru/stati/instrument/samodelny/samodelnyj-tokarnyj-stanok-iz-dreli-shurupoverta-opisanie-chertezhi-video/

Токарный станок по дереву своими руками.

Мужчина должен быть мастером на все руки. Как часто мы слышали это выражение? А ведь это правда, потому что неженское это дело, ремонтировать старый табурет или прибивать книжные полки. Зачастую простого набора инструментом хватает с головой. Но бывают случаи, что работа мужчины напрямую связана со способностью управляться с куда более сложными конструкциями, чем молоток или отвертка.

Слесари, токари или столяры…все это специальности, требующие особой подготовки. Если вы думаете, что специалисты таких профессий не берут работу на дом, то вы ошибаетесь. Тем более что профессиональное оборудование можно соорудить самостоятельно. Например, токарный станок по дереву своими руками сделать совсем несложно. Давайте разберемся, как это сделать самостоятельно.

Для чего нужен токарный станок?

Токарный станок – это универсальное приспособления для изготовления различного плана деталей, причем не только из дерева. Благодаря такому устройству сделать нужную деталь не составит труда. Вы сможете изготовить детали различного размера, начиная от шахматной фигуры и заканчивая деталями мебели.

Безусловно, чем больше размеры станка, тем легче проявить фантазию и соорудить сложный предмет из дерева. Но производственные станки стоят не малых денег, да и размеры попросту не позволят установить их у себя дома. А это значит, что нужно подумать над собственной конструкцией.

Принцип работы токарного станка прост. Деревянная заготовка зажимается в параллельном положении относительно пола, затем станок запускает вращательные движения по оси, а подвижный резец, в свою очередь, выступает в роли убирающего от лишнего дерева инструмента. Токарный станок состоит из ряда деталей, сочетающихся друг с другом, а это значит, что вам потребуется немного потрудиться над его изготовлением.

Испытание самодельного такорного станка, видео:

Изготовление станка.

Для изготовления токарного станка вам потребуется чуть более семи тысячи рублей и немного терпения. Своими руками вы сможете соорудить станок, так называемого, лучкового типа. С помощью такого приспособления можно подготовить различные деревянные сувениры или небольшие предметы мебели. Такой станок универсален и легок в использовании. Условно токарный станок можно разделить на следующие части:

  • Рама;
  • Передняя бабка;
  • Задняя бабка;
  • Ведущий и ведомый центр;
  • Электродвигатель;
  • Упор для резца.

Рама является основой для вашей конструкции, ведь на ней будут размещены все детали и составляющие станка. Это своеобразная база для будущей конструкции, а это значит, что рама должна быть толстой и крепкой. Правильным решением будет сделать раму из металлического профиля, хотя и деревянный брусок может послужить вам надежной рамой. Затем устанавливает передняя бабка. Этот компонент конструкции неподвижен и служит упором для вашей заготовки. В передней части рамы расположен механизм, связывающий электродвигатель и ведущий центр. Благодаря этому союзу деталей осуществляется процесс вращения вашей деревянной заготовки. В свою очередь, по раме двигается задняя бабка, придающая заготовке нужный для вас вид. Упор для резца устанавливается между задней и передней бабками и служит как держатель.

Передняя бабка, упор для резца и задняя бабка устанавливается строго на одной линии. Нужно отметить, что все компоненты конструкции нужно закрепить как можно крепче. В фиксации вам послужат болты. Наверное, самым важным составляющим станка будет электродвигатель, ведь именно он отвечает за вращательные движения. Принято считать, что даже самого простого электромотора в 200 ватт хватит для домашнего токарного станка. Но если вы собираетесь изготавливать на своем станке увесистые заготовки, то не удивляйтесь скорому перегреву двигателя. Именно по этой причине лучше сразу установить мотор помощнее. Часто профессионалы используют токарные станки с копиром, для изготовления элементов мебели более чем в 10 экземпляров. Поэтому на производственные станки в больших предприятиях устанавливают сверхмощные электромоторы.

Примерные технические характеристики самодельного токарного станка:

Источник: http://dimdom.ru/tokarnyj-stanok-po-derevu-svoimi-rukami.html

Токарный станок по дереву своими руками

Мысль собрать станок по дереву у меня появилась после прочтения обзора Настольный мини токарный станок (спасибо автору). Но мощность станка из этого обзора мне показалось недостаточной, а цена избыточной. Покупать более мощный — еще дороже. И я решил сделать станок своими руками, тем более что у меня без дела лежала старая дрель на 3000 оборотов в минуту (с регулятором оборотов).

Для чего дома нужен такой станок? Что полезного можно сделать с его помощью? Да ничего! Ручки для напильников, рюмки, подсвечники, шары. Ну максимум — шахматные фигуры. Но дурная голова рукам покоя не даёт, и если я чего решил, то сделаю станок обязательно (хоть он мне и не нужен, по большому счёту). Просто я люблю мастерить что -либо, работать руками. Хобби у меня такое.

По главной ссылке обзора — главная (по моему мнению) деталь станка, это основание с подшипником для дрели. Правда, оно продаются немного для других целей, но я его чуть модернизирую и оно подойдет для моей задачи.
Остальные ссылки (на другие запчасти) будут внутри обзора.

Что нужно, что бы собрать станок? Совсем не много. Самое главное — хомут для дрели и задняя бабка. Остальное — на ваше усмотрение. Я выбрал вот такой набор запчастей (цены указаны на момент покупки):

  1. Хомут для дрели с подшипником — 8 $;
  2. Бабка с вращающимся конусом — 16$;
  3. Упор для заготовки в виде сверла-коронки — 0,81 $;
  4. Патрон под резьбу (куплен на рынке) — 3$;
  5. Профиль П-образный — 1.5$
  6. Несколько кусочков фанеры

3$;
Крепежная фурнитура (саморезы, болты, гайки)

1.5$;

  • Набор резцов по дереву — 1.2$;
  • Старая дрель, имеющаяся почти у каждого мужчины;
  • 2-3 часа свободного времени и ведро энтузиазма — 0$;
  • Две руки, растущие не из Ж. — бесценно.
  • Ну и конечно все было куплено с кэшбэком летишоп (ссылка реф). Помогает сэкономить. Я обычно коплю-коплю кэшбэк, а потом трачу его на покупку чего то не очень нужного (такого, как запчасти к этому станку), на что потратить «живые» деньги жалко..

    Вторая по важности деталь в станке — задняя бабка. Пару слов про бабку. С виду бабка сделана хорошо, конус на закрытом подшипнике.

    Но я ей остался недоволен, и если кто то захочет повторить мой «подвиг», то рекомендую поискать что то более подходящее в качестве задней бабки. Можно использовать вариант попроще и подешевле за 8.71$

    Либо доработать «бабку», как это сделал я. Размеры «Бабки», ее слабые места и доработку см под спойлером

    Итак, все, что нужно — собрано. В качестве материала основания использую фанеру. А точнее — разделочную доску, толщиной 8мм, купленную в ближайшем хозмаге. Вы можете использовать для основания любой материал, который у вас найдется

    Сначала я должен одеть патрон на резьбу «основания» для дрели. Но вот не задача, резьба в патроне дюймовая, а на «основании» метрическая. Придется как всегда поработать напильником. Временно фиксирую дрель с основанием на доске, и включаю ее

    При помощи напильника (бруска, наждачки, углошлифовальной машинки или другого точащего инструмента) уменьшаем диаметр вала так, что бы патрон плотно одевался на него (не по резьбе, а просто). Главное — лишнего не сточить, постоянно нужно примерять

    Одеваем патрон

    Фиксируем его сваркой (прошу сильно не ругать за сварочный шов, я не сварщик)

    Примерно прикидываем размеры будущего станка

    Размечаем фанеру по этим размерам и делаем распил

    Для передвижения задней «бабки» нужно изготовить «салазки». Для этого отпиливаем два П-образных профиля нужной длины. Внутренний размер профиля — 17мм. Толщина фанеры — 8мм. Значит внутри профиля поместится два листа фанеры. Один лист — основание, и второй — подвижная нижняя часть «салазок».

    Изготавливаем подвижную часть салазок, для этого выпиливаем два прямоугольных кусочка, в один из которых «встраиваем» мебельные гайки.

    А на второй кусок фанеры крепим «бабку»

    Стачиваем лишнее (если что то будет торчать)

    и собираем «бабку» на салазках. Излишне торчащие винты я потом обрежу/ Обратите внимание, что гайки-барашки и вороток бабки у меня получились очень близко друг к другу. Это неудобно, я уже подумываю, что нужно их удалить друг от друга, так как при откручивании «барашков» все время мешает вороток бабки. Лучше сразу разнести их, и сделать подальше друг от друга.

    При помощи «барашковых» гаек мы стягиваем два кусочка фанеры, и они плотно фиксируются на П-образных профилях. То есть ослабляем барашки, передвигаем «бабку» в нужное положение (по длине заготовки), и фиксируем ее «барашками».

    Пришло время закрепить П-образные профиля на основании станка. Накерним ( Автоматическое керно за 2.76$, кому интересно), просверлим отверстия

    и прикручиваем профиля к основанию снизу

    Повторяем процедуру с торца (возможно это лишнее, но я решил закрепить их основательно)

    Салазки с «бабкой» готовы. Любым доступным способом замеряем, на сколько основание с дрелью отличается по высоте от «бабки». Стараемся сделать это как можно точнее

    Подкладываем под основание с дрелью фанеру нужной толщины и фиксируем ее. Делаем разметку и сверлим для крепления основания

    Так как найти фанеру нужной толщины я не смог, я подложил под нее несколько кусков металла нужной толщины, что бы добиться нужной высоты

    Крепим основание с дрелью к нашему станку. Получилось — почти идеально

    Под заднюю стенку дрели подкладываю кусочек фанеры что бы дрель «лежала», а не висела

    Посмотрим на нижнюю часть станка. Сейчас она имеет разную высоту, из за прикрученного к нижней части П-образного профиля. Выравниваю ее при помощи того же профиля, но распиленного пополам (и ставшего уголком)

    и прикручиваю полученный станок к еще одному листу фанеры. Теперь основание состоит из двух листов фанеры, стянуты между собой саморезами. Между ними — профиль.

    На фото кажется, что патрон и конус не совпадают, но это не так, она находятся в одной плоскости

    Небольшой факап. Прикрутив к основанию еще один лист фанеры, я закрыл крепежные винты основания дрели, а значит если нужно будет «подтянуть» гайки, я не смогу этого сделать. Поэтому, я вымеряю где находятся винты, и высверливаю под них отверстия

    Теперь через эти отверстия я могу отверткой зафиксировать винты, и «подтянуть» или наоборот открутить основание с дрелью

    Итого станок в сборе

    В качестве «упора» для обрабатываемой заготовки я решил использовать сверло-коронку на 15мм диаметром

    Испробуем станок в деле

    Работает. Но немного бьет (все таки патрон приварен к валу с небольшим перекосом. Попробуем снять его

    И закрепить сверло-коронку в патрон дрели, без переходников. Диаметр сверла как раз подошел к подшипнику основания

    Теперь работает намного лучше, биения заготовки сведено на нет

    GIF-анимация, кликнуть что бы посмотреть станок в работе

    По мере работы конус и сверло-коронка глубже врезаются в заготовку, и необходимо подтягивать бабку при помощи воротка

    Вот и всё! Станок готов!

    Максимальная длина заготовки — 250 мм, диаметр 80мм

    Минимальная длина заготовки — 30 мм

    Длина всего станка (с учетом торчащей сзади дрели)

    650 мм

    Ах да, чуть не забыл, нужен упор для резцов. Временно прикрутил уголок. Но ширина упора недостаточна для обработки длинных заготовок, позже я его модернизирую и сделаю на всю длину

    Ну что же, попробуем станок в деле

    Для первого раза не плохо (не смейтесь надо мной, профи токарного дела)

    Резец в руках не держал со времен школы

    Скорее всего это будет подсвечник или рюмка, когда я его закончу. Но черенок, который я взял для пробы станка, пересушенный и не лучшего качества (ему минимум 3 года). Какую древесину использовать лучше для такого дела — я еще не знаю, надо будет поискать такую информацию.

    Теперь несколько слов про резцы. У меня был набор самых дешевых резцов (

    1,2$) из Леруа, который я никому не стану советовать ввиду их полнейшей непригодности. Сталь тонкая и мягкая, гнется и ломается, быстро тупится.

    Хороший набор резцов стоит дороже моего станка, поэтому резцы я решил сделать сам из стамесок (которые в магазинах стоят 1-2$). Пока получилось «не очень», но у меня еще все впереди.

    Вот такой получился токарный станок.
    Если есть вопросы, пишите их в комментариях.
    Всем спасибо, и удачного всем шоппинга!

    Добавлено 28.05.2017
    Только что получил станок 80W, как в одном из обзоров на сайте (заказывал для родственника).
    Мощности в нем явно не хватает, и задняя бабка «никакая», тоже требует доработки. А корпус двигателя с вентиляцией — туда забивается стружка, нужно постоянно чистить, иначе двигатель долго не проживет. Собственно там много доработок нужно делать, но все реально при желании. А вот обороты у него поболее. Но тут вопрос к моей старой дрели, пора покупать новую на 5000 оборотов.
    Тем не менее мой самодельный станок оказался более функциональным в этом плане.

    Источник: http://www.taker.im/review/14856-tokarnyiy-stanok-po-derevu-svoimi-rukami-byudjetnyi

    Токарный станок по дереву своими руками – особенности сборки

    Из древесины можно создать множество самых различных изделий, но для проведения работ требуется определенное оборудование. Сделать простой токарный станок по силам практически любому домашнему мастеру, для его изготовления не нужно множество элементов, он состоит из нескольких основных частей.

    Мы рассмотрим, как собрать конструкцию и какие узлы понадобятся для проведения работ, потратив немного времени, вы получите надежную и практичную конструкцию для проведения токарных работ по дереву.

    На фото: такой мини-станок подходит для широчайшего спектра работ

    Что понадобится для проведения работ

    Для изготовления конструкции используются различные подручные узлы, рассмотренный ниже вариант — это своего рода ориентир, вы можете менять элементы на другие при условии обеспечения надежности и производительности. Рассмотрим, какой инструмент должен быть под рукой для выполнения работ:

    Важно! Также заранее позаботьтесь о подведении электроэнергии к месту расположения оборудования, особенно если будет использован трехфазный двигатель.

    Для работы на станке необходимо, чтобы вокруг него было свободное пространство

    Конструкция и особенности ее сборки

    Для начала разберемся, из чего состоит оборудование. Проще всего найти готовые чертежи токарного станка по дереву – своими руками сделать их без соответствующего опыта весьма проблематично.

    Так выглядит простейшее приспособление, снизу или сбоку располагается двигатель

    Составные части станка

    Каждый элемент очень важен, и без него собрать конструкцию вряд ли удастся:

    • Рама служит опорой для всех элементов, поэтому к ней предъявляются повышенные требования надежности и прочности . Чаще всего в качестве материала изготовления используется швеллер, уголок или профильная труба с квадратным или прямоугольным сечением. Толщина элементов должна быть достаточной для того, чтобы выдержать даже значительный нагрузки без вреда для конструкции, ведь сохранение геометрических параметров очень важно.

    Швеллер – очень надежный и долговечный вариант

    • Передняя бабка служит для закрепления деталей, она вращается, но в корпусе зафиксирована неподвижно, то есть регулировать ее положение нельзя. В передней части располагается шкив, через который усилие передается на бабку, которая и вращает заготовку. Конструкция должна быть надежной и ровной, чтобы в процессе работы не возникало вибрации и биения, так как это приводит к ухудшению качества работ.

    В самых миниатюрных приспособлениях передняя бабка небольшая и совмещена со шкивом на одной оси

    • Усилие передается через ремень, это самый простой вариант, который отличается тем, что реализовать такую конструкцию просто, а найти ремни нужной длины не составит никаких проблем . Самое главное – контролировать натяжение для оптимальной передачи усилия на ведущий узел.
    • Задняя бабка служит для крепления заготовки, благодаря тому, что данный элемент подвижен, вы можете устанавливать заготовки разной длины, их размер ограничен лишь длиной станины . Там же расположен и ведомый центр, который чаще всего представляет собой подшипник, который обеспечивает вращение. Очень важно обеспечить простую и надежную конструкцию фиксации положения задней бабки, чтобы она не двигалась в процессе работы.

    Задняя бабка может оснащаться дополнительным винтовым прижимом для наиболее надежной фиксации заготовок

    • Упор для резца представляет собой конструкцию, которая располагается между передней и задней бабкой, на которой находится небольшая платформа для того, чтобы упирать в нее инструмент в процессе работы . Узел должен быть изготовлен так, чтобы его положение можно быть быстро зафиксировать и при необходимости передвинуть без лишних затрат времени.
    • Электродвигатель является одним из важнейших элементов, так как от этого элемента напрямую зависит мощность оборудования . Выбор конкретного варианта зависит от того, какие задачи вы собираетесь выполнять и какого размера заготовки будете обрабатывать. Иногда требуется использование трехфазных моторов, для них надо дополнительно подвести линию, что сопряжено с большими затратами.

    Двигатель может располагаться снизу или сбоку от рамы конструкции

    Важно! Мощность двигателя должна подбираться с запасом, если он будет постоянно работать на пределе возможностей, то срок его службы значительно сократится. Кроме того, во время работы конструкция будет сильно нагреваться.

    Инструкция по тому, как собирать токарные станки по дереву своими руками, выглядит следующим образом:

    • В первую очередь сваривается очень надежная станина, для ее изготовления можно использовать различные металлические элементы. Одна из самых важных частей – система, по которой будет передвигаться задняя бабка, ее лучше всего сделать из 14-го швеллера, он располагается так, чтобы посередине оставалась прорезь, ниже показана простая и понятная схема, которая позволит вам разобраться в том, как нужно крепить между собой элементы.

    Крепление проще всего произвести при помощи пластин и болтов, в этом случае конструкция будет разборной

    • Следующий важный этап – изготовление узла для крепления электродвигателя, как отмечалось выше, он может располагаться снизу или сбоку. Расположение мотора подбирается таким образом, чтобы его шкив в итоге расположился по линии шкива ведущего узла. Чаще всего к раме приваривается кронштейн, а к нему двигатель присоединяется посредством болтов.
    • Ведущий узел должен располагаться на одном или двух подшипниках, с одной его стороны крепится шкив аналогичный тому, что расположен на двигателе, а со второй устанавливается передняя бабка, которая может представлять собой патрон с планшайбой, как показывает практика, такой вариант наиболее удобен в работе и отличается надежностью и долговечностью.

    Так выглядит ведущий узел и мотор, установленные на раме

    • Задняя бабка состоит из системы скольжения по направляющей с болтами или зажимами для фиксации, а также из системы зажима заготовок. Конструкция этого узла может быть разной, вам необходимо решить, что удобнее лично для вас, самое главное – прочность изделия и его геометрическая правильность, любые искривления и перекосы недопустимы.
    • Упор для резца представляет собой систему, которая также двигается по направляющей конструкции рамы, сама опорная площадка должна находиться с отклонением от оси примерно на 10 см, но лучше предусмотреть возможность регулировки расстояния, если вдруг вы решите обработать толстую деревянную заготовку, то просто передвинете упор подальше.

    Так выглядят задняя бабка и упор для резца, установленные на раме

    Важно! Передняя, задняя бабка и упор для резца должны располагаться на одном уровне, это очень важно для обеспечения удобства работы и достижения наилучшего результата.

    • После сборки необходимо подключить электричество, если у вас нет опыта проведения подобных работ, то лучше вызвать специалиста, так вы гарантированно получите надежную и безопасную систему.
    • Все движущиеся узлы – шкивы и ремень- желательно закрыть кожухом, который можно изготовить из жести. Конструкция окрашивается для придания ей более привлекательного вида и защиты от возникновения коррозии.

    Справиться с работой проще, чем кажется на первый взгляд, но затратить определенные средства и время все-таки придется. Очень важно делать все максимально надежно и точно, чтобы станок в процессе работы не разбалтывался, видео в этой статье поможет разобраться в некоторых технических моментах более подробно.

    Источник: http://rubankom.com/obrabotka/mehan/766-tokarnyj-stanok-po-derevu-svoimi-rukami

    Смотрите также:
    30.04.2020

    17 способов прочистки засора в канализационной трубе дома Появление засоров в системе водоотведения – распространенная проблема. Однако справиться с ним можно самостоятельно. Для этого используются магазинные и подручные средства. Перед тем как прочистить засор в трубе...

    30.04.2020

    Самопальный токарный патрон Сегодняшняя тема – самоделки. Будем говорить про токарный патрон. У начинающих токарей, скорее всего, патроны нет. У мастера была такая же ситуация. Был в станок стд-120. Поступил заказ. Нужно было вытащить 150 сувенирных ручек. Это тяжелая...

    30.04.2020

    Инструменты Использование пеллет в системе отопления позволяет существенно сэкономить на обогреве помещения. Данный вид топлива отличается одним из наивысших КПД, среди альтернативных источников теплового производства. Изготовление гранул своими руками - еще один...

    Комментарии

    Комментирование отключено.

    Голосование

    Как Вы узнали о нашем сайте?

    Посмотреть результаты

    Загрузка ... Загрузка ...
    Форум
