Пеллеты своими руками

Изготовление пеллет своими руками – советы эксперта

Современные автономные котлы работают на пеллетах, которые представляют собой цилиндрические гранулы.

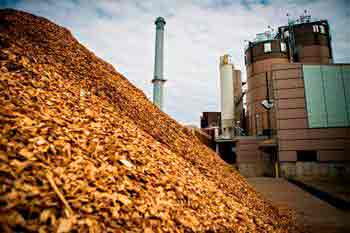

Для изготовления пеллет используются древесина, производственные отходы лесопильной промышленности, деревообрабатывающего и мебельного производства. Помимо этого освоено производство агропеллет, для получения которых в переработку идет солома, кукуруза, шелуха подсолнечника и иные подобные им материалы.

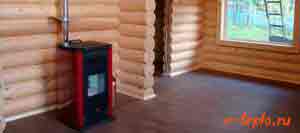

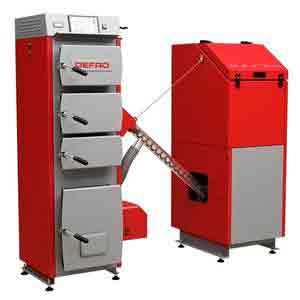

Котел, работающий на пеллетах

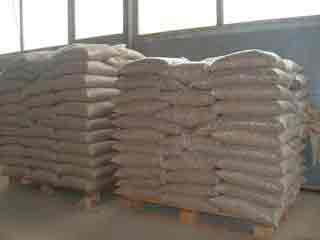

Требования к транспортировке и хранению такого топлива значительно ниже, по сравнению с жидким и газообразным. Это обстоятельство способствует росту популярности пеллет у хозяев частных домостроений.

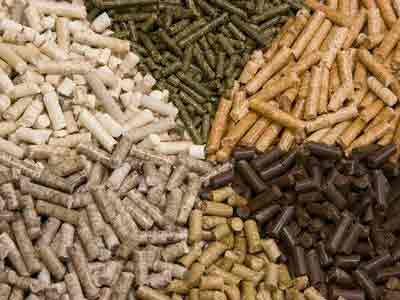

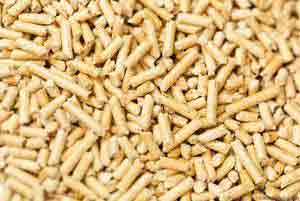

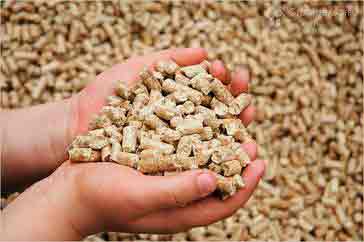

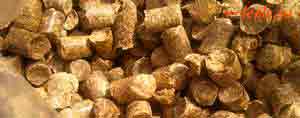

Пеллеты

Для формирования гранул необходимо давление в 300 атм., действующее в условиях повышенного температурного режима. В таких условиях из сырья выделяется лигнин, который соединяет между собой частицы в единую гранулу. Размеры пеллет находятся в пределах: по длине – 10-30 мм, по диаметру – 6-10 мм.

Вследствие того, что при производстве этого топлива применяются только натуральные материалы, то их экологичность вне всякого сомнения. При горении пеллет в котле образуется крайне незначительный объем углекислого газа, который можно сопоставить с процессами разложения древесины естественным образом.

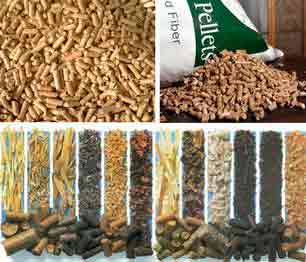

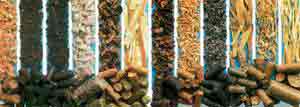

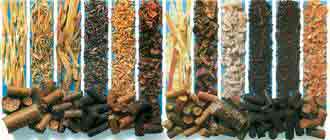

Какие бывают сорта пеллет?

Пеллеты принято классифицировать на следующие виды.

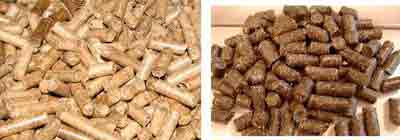

Белые

Топливо этой группы принято относить к премиум-классу. Его, как правило, используют в современном высокотехнологичном котельном оборудовании. При сгорании образуется количество тепла, равное 17,2 Мдж/кг при зольности 0,5%.

Темные

Такие пеллеты называются индустриальными. В их производстве используется, помимо древесины, кора деревьев. Это топливо применяется в котлах, в которых удаление золы осуществляется чаще. Теплотворность его находится на уровне белых пеллет, а зольность несколько выше – 0,7%.

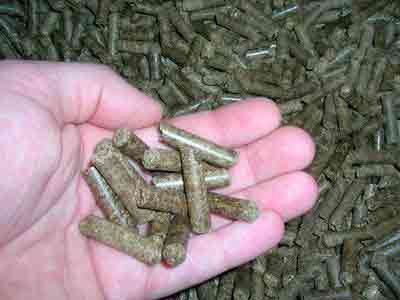

Темные пеллеты

Агропеллеты

Их относят к дешевому топливу, обладающему стандартным качеством. В качестве теплотехнического оборудования для сжигания агропеллет служат большие котлы, способные работать на таком топливе. В результате горения выделяемое количество энергии равно 15 МДж/кг, а зольность может быть более 3%.

Форма гранул пеллет и физико-геометрические характеристики обуславливают хорошую сыпучесть топлива. Таким образом, появляется возможность автоматизации подачи его в котел, что в свою очередь позволяет работать длительное время автономно без участия людей.

Основные достоинства

Высокая экологичность топлива является главным достоинством пеллет. Процесс их сжигания сопровождается образованием углекислого газа и паров воды. Объем газа находится на таком уровне, что усвоение его растениями не оставляет никакого следа в атмосфере.

При сжигании пеллет возможно осуществить процесс пиролиза, который применяется в котлах, имеющих длительный период горения.

Возможность автоматизации процесса загрузки топлива практически исключает необходимость в участии человека в работе оборудования.

Гранулы компактны

Компактность гранул существенно снижает потребности в складских площадях и упрощает их транспортировку.

Технология производства пеллет исключает необходимость введения в состав сырья различных добавок, что не способствует выделению неприятных запахов при горении.

В случае применения топлива высокого качества, показатель теплоотдачи существенно превышает аналогичный показатель у традиционного твердого топлива.

Высокая пожаробезопасность пеллет обуславливается отсутствием процессов гниения или прения. Применение качественного гранулированного топлива и высокотехнологичных котлов сокращают расходы на отопление.

Также имеется возможность освоить изготовление пеллет своими руками, что приведет к снижению затрат.
Следует понимать, что при всех несомненных положительных качествах этого топлива, стоимость его значительна.

Технологический процесс

Условно процесс получения пеллет можно разделить на следующие стадии.

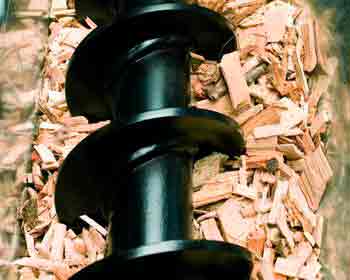

Измельчение сырья

Для получения требуемых для производства размеров материала применяются дробилки, или их еще называют рубительные машины. Необходимая ширина сырья составляет 25 мм при толщине 2 мм.

После этого требуется произвести сушку полученного материала. С уменьшением его размера затраты энергии возрастают.

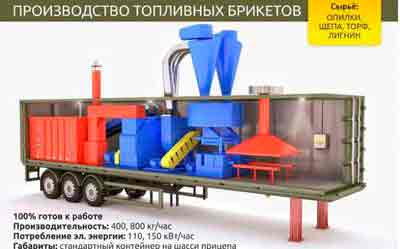

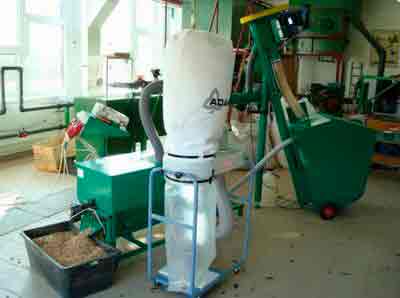

Оборудование для изготовления

Сушка и дополнительное измельчение

Влажность при осуществлении технологического процесса играет важную роль, она должна быть 10+/- 2 %. При ее повышении требуется проведение дополнительной сушки. В случае чрезмерно сухого сырья его придется увлажнять до требуемой величины.

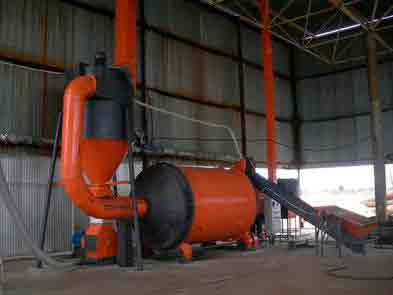

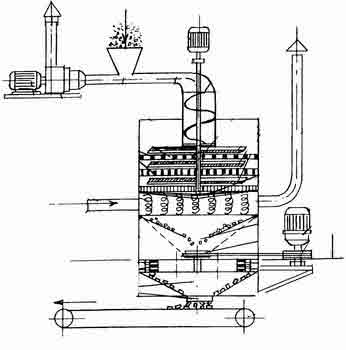

Для сушки используется оборудование, которое по своим конструктивным особенностям может быть барабанным или ленточным. Использование ленточной сушилки более предпочтительно в плане безопасности эксплуатации, несмотря на то, что дороже.

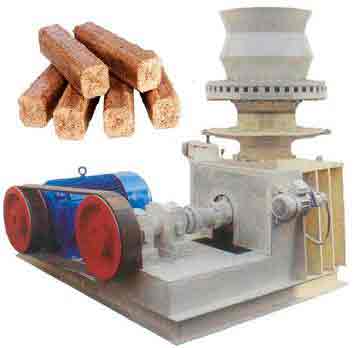

Оборудование

Нормальный технологический процесс прессования может быть осуществлен при условии, что величина частиц сырья составляет не более 4 мм. После подсушивания сырье поступает на дополнительное измельчение на дезинтеграторе.

Водоподготовка

При снижении показателя влажности до 8% и менее крайне затрудняется прессование древесины. С целью достижения требуемого уровня этого показателя материал загружается для увлажнения в специальные агрегаты. Для этой цели хорошо подходят смесители шнекового типа, в которых используются пар или вода.

Если сырье для производства пеллет получено из древесины твердых пород, то применение пара позволит уменьшить прочностные характеристики и повысить пластичность. Конструкция некоторых прессов такова, что отпадает необходимость в использовании пара.

Прессование

Этот процесс производится на прессах различной конструкции, которые отличаются формой матрицы. Они могут быть оборудованы матрицей:

  • круглой. Такие прессы изначально применялись в пищевой и химической промышленностях, а также для производства комбикормов;
  • плоской. Они проектировались для переработки ТБО.

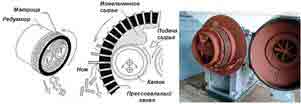

При наличии конструктивных различий, принцип их действия одинаков. Под воздействием усилия происходит смятие материала на матрице. В ходе этого процесса происходит продавливание сырья через ее отверстия, а получающиеся гранулы срезаются при помощи специальных ножей. В ходе такой обработки происходит троекратное уплотнение материала.

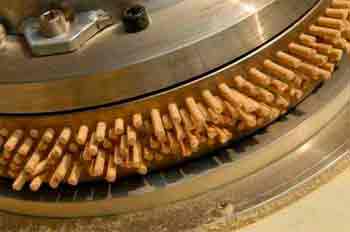

Прессование

Процесс, происходящий в рабочей зоне пресса, является адиабатическим. Сжатие в этом случае сопровождается ростом температуры до 100 градусов Цельсия. Значительные нагрузки, воздействующие на оборудование, требуют использования материалов с высокой прочностью.

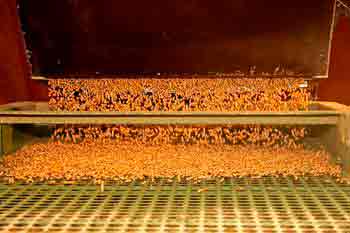

Охлаждение и очистка

Формирование и качество гранул зависят от приложенного усилия и температуры, образующейся в ходе процесса. При этом максимально допустимой температурой является значение в 120 градусов Цельсия. Превышение его отрицательно отражается на качестве изделия.

Полученные пеллеты должны быть охлаждены. В результате чего происходит их сушка и упрочнение. Затем следует процедура очистки готовой продукции для придания ей товарного вида.

Завершающим этапом производственного процесса получения пеллет является фасовка и упаковка в тару, объем которой соответствует потребностям заказчика.

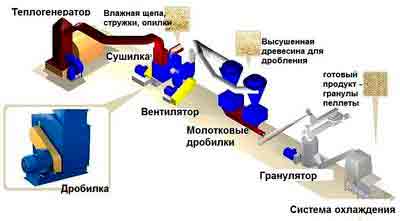

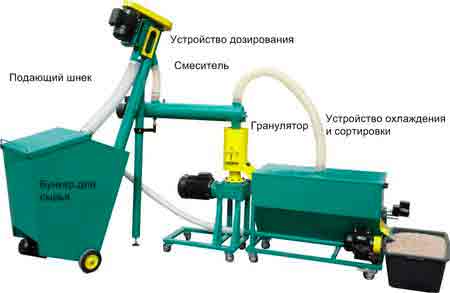

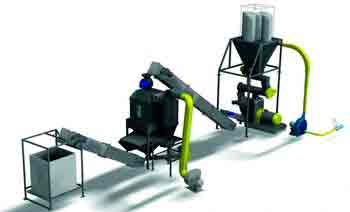

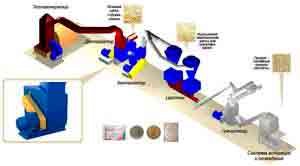

Этапы производства пеллет

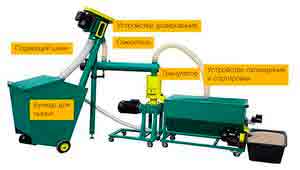

Производство пеллет в личном хозяйстве

При наличии сырьевой базы организация производства пеллет в домашних условиях будет хорошим подспорьем в хозяйстве. Организация технологического цикла получения гранулированного топлива требует такого оборудования, как:

  • устройство для дробления;
  • приспособление для сушки;
  • сито;
  • гранулятор.

Если древесное сырье представляет собой опилки, то необходимость в использовании дробилки отпадает. Размер опилок приемлем для запуска их в работу. В качестве камеры для сушки можно использовать металлическую бочку. Просеивание исходного материала при помощи сита дает возможность удалить крупную фракцию и неделовые примеси, негативно влияющие на качество продукции. Основным агрегатом данного производства является гранулятор.

Процесс изготовления гранулятора

Перед изготовлением гранулятора важно определиться, какого типа он будет. Конструкция гранулятора с плоской матрицей более доступна для исполнения в кустарных условиях, чем изготовление шнекового с цилиндрической матрицей.

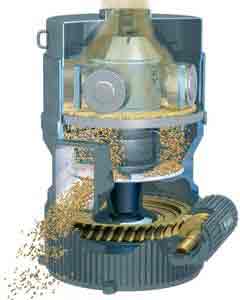

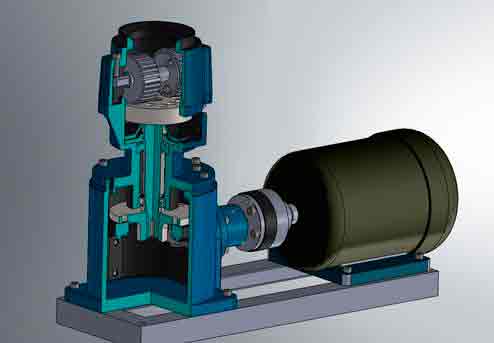

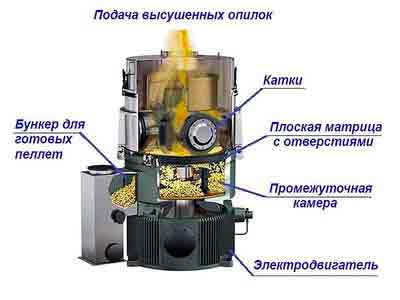

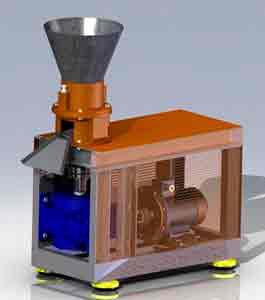

Устройство малогабаритного гранулятора

Процесс изготовления гранулятора заключается в операциях по сборке отдельных узлов, которые можно приобрести в готовом виде. К ним относятся такие модули:

  • электрический двигатель;
  • редуктор;
  • рабочий узел;
  • трансмиссия.

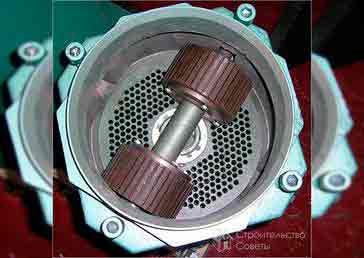

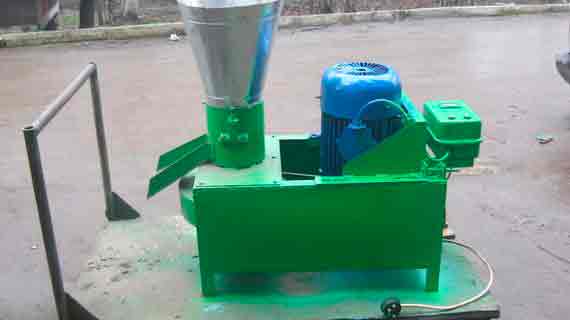

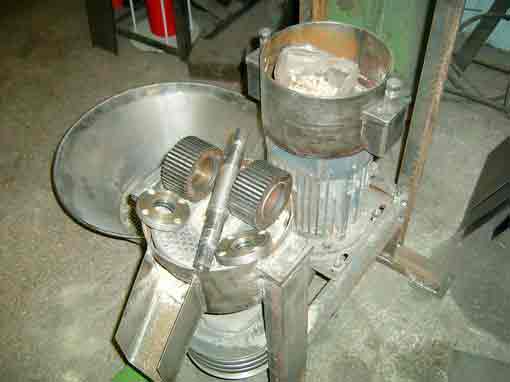

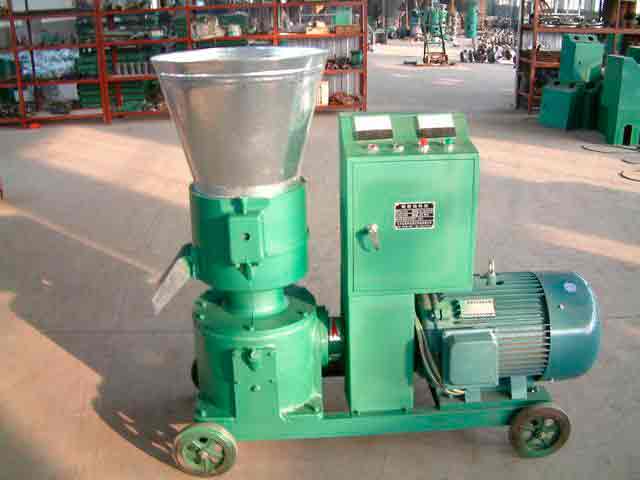

Малогабаритный гранулятор

Некоторые детали под силу изготовить самостоятельно.

Изготовление матрицы

Для ее изготовления необходима толстолистовая сталь, толщина которой должна быть 8-20 мм. Из нее вырезают круг с необходимым диаметром. В центре круглой заготовки выполняется отверстие с диаметром, соответствующим валу электродвигателя. На поверхности диска производится перфорация, которая имеет форму усеченного конуса, меньшее основание которого равняется диаметру готовой продукции.

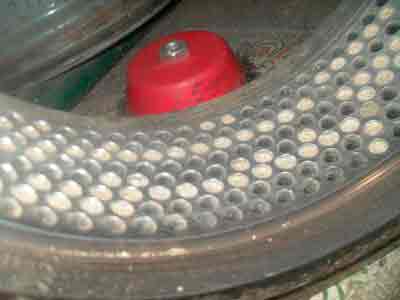

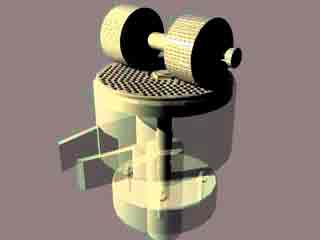

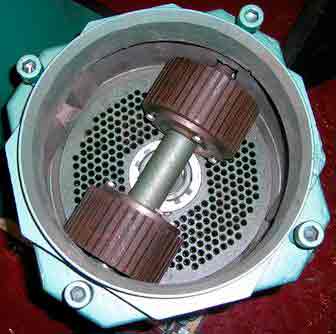

Матрица

Сборка устройства

Два катка червячного типа монтируются на валу, который устанавливается на матрице в перпендикулярном направлении к ее плоскости. Эти шестерни производят измельчение и прессование материала. При этом происходит выдавливание сырья через отверстия в матрице.

Установка рабочего узла осуществляется в корпусе, который представляет собой вертикальный цилиндр. Монтаж должен быть выполнен так, чтобы вращению механизма ничего не мешало, но зазор при этом был минимальным.

В конструкции предусматриваются отверстия: вверху – для подачи сырья, снизу – для поступления гранул. Нижняя часть оснащается емкостью для их приема.

Приводом агрегата является электрический двигатель, вал которого соединен с рабочим узлом. Вся конструкция жестко крепится к раме.

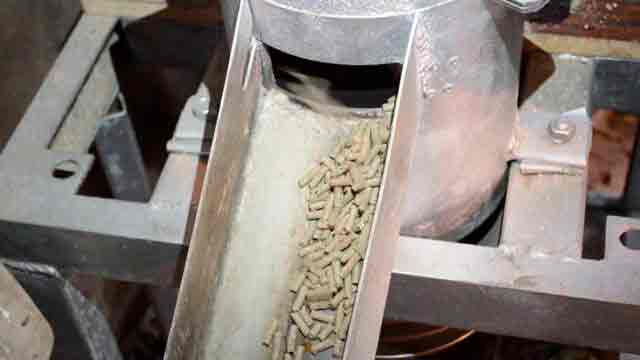

Работа малогабаритной установки

Производство пеллет своими руками не представляет сложности при использовании самодельного гранулятора. Для этого производится загрузка в приемник, расположенный в верхней части устройства, подготовленной массы опилок. При попадании в рабочую зону происходит продавливание ее в отверстие матрицы. Проходя через нее, сырье приобретает форму и размер, соответствующий этим отверстиям. При этом гранулы получают требуемую плотность. На следующем этапе производства осуществляется извлечение цилиндров из емкости накопителя и производится их сушка.

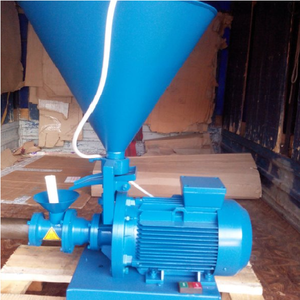

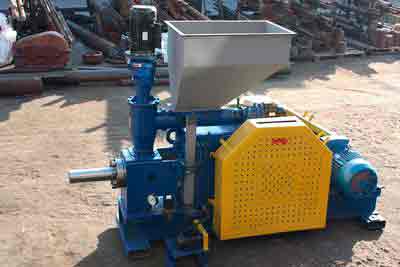

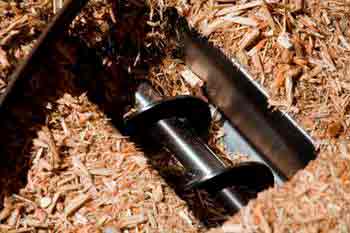

Самодельная установка шнекового типа

Гранулятор с одним шнеком можно сделать самостоятельно. Его конструкция состоит из:

  • корпуса, который представляет собой стальную трубу;
  • шнека, который можно позаимствовать из оборудования, пришедшего в негодность;
  • загрузочного узла;
  • привода, в качестве которого используется электродвигатель;
  • редуктора;
  • подшипника упорного типа;
  • головки для профилирования.

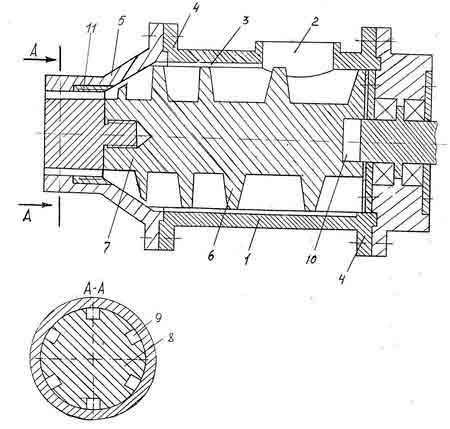

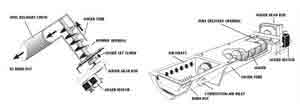

Схема работы установки

Источник: http://small-house.ru/izgotovlenie-pellet-svoimi-rukami-sovetyi-eksperta/

Технология производства топливных пеллетов из опилок своими руками и в заводских условиях

Топливные пеллеты — экономный вариант для отопления и возможность построить прибыльный бизнес. Экологически чистое сырье — неплохой источник дохода. При производстве пеллетов используется шнековый гранулятор для опилок. Благодаря высоким характеристикам пеллеты сохраняют природные запасы топлива и сводят к минимуму вредные выбросы в атмосферу. Пеллеты заменяют почти все виды топлива.

Характеристика и виды пеллетов

Пеллеты — спрессованные на специальных шнековых грануляторах бруски одинаковой цилиндрической формы. Опилки поставляют, в основном, деревообрабатывающие комбинаты. Преимущества пеллетов:

  • Экологически чистые.
  • Применяются для котелен в промышленности и котлов в быту.
  • Дают много тепла.
  • Не дорогие по себестоимости.
  • Удобная транспортировка (при перевозке структура пеллетов не нарушается).

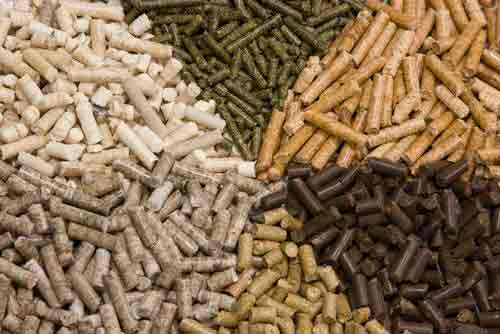

Кроме опилочных пеллетов, производятся следующие:

  • Торфяные. Высокого качества, но применяются обычно на крупных производствах. Обладают большим процентом зольности. Бытовые котлы после них придется тщательно очищать.
  • Угольные.
  • Растительные (из шелухи гречки, кукурузы).
  • Из соломы. Получается много пеллет и они дешевые. Процент золы высокий — до 3%, поэтому используются в промышленности. Требуют постоянной чистки котла.
  • Из куриного помета.

Стандартным размером считаются пеллеты длиной 50-70 мм и в окружности 6-8 мм. Это зависит от качества используемой древесины в производстве, и какого сорта нужны пеллеты.

Пеллеты также используются в пиролизных котлах. Влажность спрессованных гранул составляет 7-10%. Плотность — 1200-1400 кг/м3.

Характеристики других видов топлива:

Вид топливаТеплота сгоранияСера(%)Зола(%)Углекислый газ
Дизельное топливо42,5 Мдж/кг0.2178 Кг/Гдж
Мазут42 Мдж/кг1.21.578 Кг/Гдж
Природный газ35-38 Мдж/м357 Кг/Гдж
Каменный уголь15 — 25 Мдж/кг1-310-3560 Кг/Гдж
Гранулы древесные17,5 Мдж/кг0.10,5-3,0
Гранулы из соломы14,5 Мдж/кг0.24
Гранулы торфяные10 Мдж/кг4-2070 Кг/Гдж
Щепа древесная10 Мдж/кг1
Опилки древесные10 Мдж/кг1

Из чего и как делают пеллеты

Изготовление прессованных брусков проходит без химических добавок, что делает производство пеллет из опилок экологически чистым. Это такие же дрова, но спрессованные в компактный размер в виде гранул для транспортировки и отопления.

Опилки гомогенизируются: измельчаются и перемешиваются, пока не получится однородная масса. Далее она подается в специальный шнековый пресс — гранулятор. Он спрессовывает и придает форму. Имеет специальные отверстия. Работает по принципу мясорубки.

Благодаря такой предварительной переработке опилок гранулы отдают намного больше тепла, чем обычные дрова. В процессе прессования и при температурной обработке горючесть пеллетов возрастает в несколько раз.

Для склеивания компонентов используется лигнин — природный компонент древесины. Он под воздействием определенной температуры соединяет составляющие пеллетов.

Показатели качества сырья

Предусматривается однородность структуры и отсутствие мусора. В хороших пеллетах не будет наличия пыли, песка, листвы, мелких частиц металла и камней.

Приветствуется достаточное для склеивания компонентов количество лигнина, смол и остальных клейких веществ. Если они в нужном количестве, то процедура изготовления будет быстрее, а качество выше. Такие пеллеты не будут впоследствии осыпаться.

Материал для пеллет не должен обладать повышенной влажностью. Производство из-за этого замедляется.

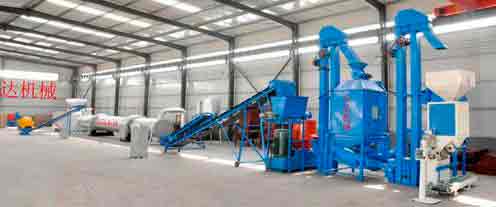

Изготовление пеллет в заводских условиях

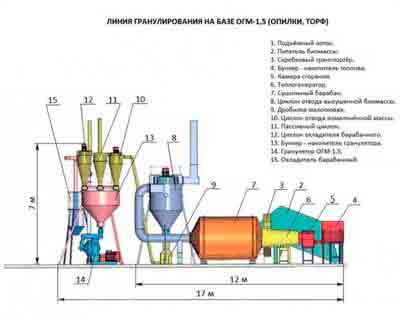

На предприятии производство пеллет из опилок потребует соблюдения пошагового выполнения всех процессов:

Технология производства

  1. Измельчение продукта до небольших размеров: длина до 25 мм, а диаметр 2-4 мм. Этот процесс упрощает работу пресс-гранулятора. Необходимо, чтобы опилки были как можно мельче. От этого напрямую зависит качество.
  2. Материал измельчается с помощью дробилки. Процесс может повторяться неоднократно.
  3. Опилки поступают в смеситель, а далее в сушильный барабан.
  4. Сушка опилок — очень важный этап, так как процент влажности в пеллетах не должен быть меньше 8% и больше 12%. Отклонение от нормы вызовет плохое склеивание компонентов и ухудшение качества горения в котле. Важно высушить опилки до определенного процента влажности.
  5. Отработанные фракции в процессе разделения древесных опилок и воздуха попадают в пеллетный котел.
  6. Измельчение сырья до состояния муки. Она затем направляется в циклоны, которые отделяют древесину от воздуха.
  7. Мука по транспортерам переправляется в бункер производственного гранулятора, а оттуда в смеситель.
  8. Смеситель с помощью воды и пара корректирует нужный процент влажности.
  9. Разделение на гранулы в промышленном грануляторе. При температуре (250-300 градусов выше 0) и через выбранную матрицу сырье превращается в пеллеты нужного размера. Разрезаются неподвижным ножом.
  10. Охлаждение пеллет посредством специального вентилятора и расфасовка.

Производство пеллет из соломы

Сначала идет измельчение соломы до частей длиной 4 мм. Потом дробление до более мелкого состояния в мельничной дробилке. Затем сырье просушиваются в сушильном барабане. Далее обязательно продукт проходит контроль влажности (с помощью воды и пара). Мука из соломы после нескольких процедур измельчения перемещается в гранулятор. Там происходит прессовка и деление на гранулы нужной окружности и длины. В конце гранулы охлаждаются и фасуются.

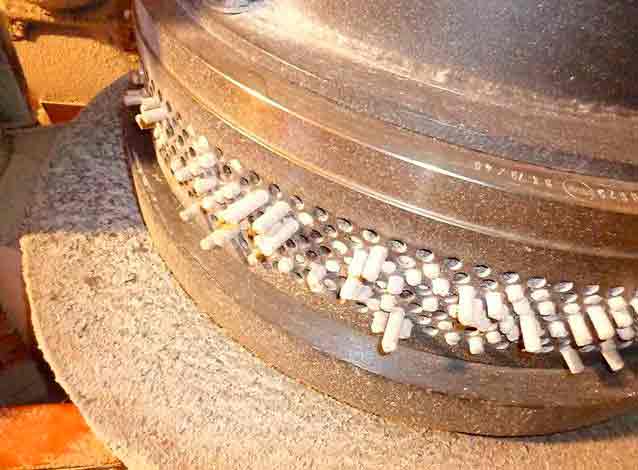

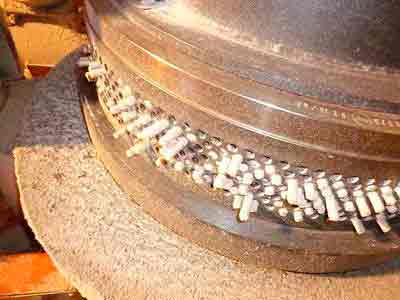

Гранулятор с кольцевой матрицей

Такой тип матрицы используется на крупных фабриках по производству пеллет: конструкция позволяет перерабатывать 300-500 тонн сырья.

Принцип работы такой: мягкие опилки продавливаются через отверстие в металлической пластине. Так пеллеты формируются, а затем уже разрезаются ножом на нужную длину.

Изготовление пеллет самостоятельно

Изготовление в домашних условиях пеллет — дело прибыльное. Некоторые детали и станки можно самим изготовить, некоторые придется приобрести. Домашнее изготовление пеллет потребует:

  • Дробилка. Этот процесс можно пропустить, если продукт для переработки очень мелкий изначально.
  • Сушилка в виде барабана. Изготавливается из бочек большого диаметра. Материал — железо.
  • Затем сырье превращается в маленькие опилки, почти муку.
  • Пресс для пеллет или гранулятор для изготовления гранул. Рекомендуется дома использовать плоскую матрицу.

Как сделать дробилку

Для изготовления этого станка понадобятся следующие материалы:

  1. Дисковые пилы — 15-25 штук.
  2. Мотор мощностью — от 5 л/с.
  3. Шкив (подойдет от генератора ВАЗ), плотный ремень к нему.
  4. Подшипники.
  5. Для изготовления рамы трубы из металла. Достаточно нескольких штук.
  6. Листы из металла под бункер.

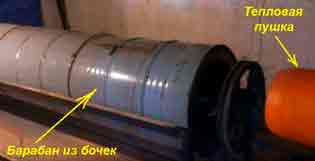

Сушилка для опилок

Можно изготовить самодельную сушилку, используя большие металлические бочки вместимостью 200л. На них навариваются лопатки, продвигающие опилки.

Важно, чтобы соблюдался температурный режим и подача воздуха. Все зависит от габаритов и даже от времени года.

Как сделать шнековый гранулятор самостоятельно

Как и в каждом станке такого типа здесь обязательный элемент матрица. Она по форме напоминает диск с отверстиями, как в мясорубке.

Следующий узел — шнековый вал. Последовательность такая: под готовый шнек делается матрица. Затем шнек и матрицу «упаковывают» в корпус или гильзу. После сборки этого узла устанавливается мотор с редуктором и бункер.

Изготовление гранулятора с плоской матрицей

Пресс-грануляторы для пеллет рекомендуется изготавливать с плоской матрицей. Сверху насыпаются на диск опилки. На нем делаются отверстия. В них попадают опилки и запрессовываются катками. Они двигаются по дискам. Вниз выпадают спрессованные пеллеты в заранее приготовленный контейнер.
В готовом виде желательно купить двигатель и матрицу. Хотя изготавливаются они и самостоятельно. При этом конструкция предполагается такая, чтобы пеллеты получались нужного одинакового размера.

  • Приводом для гранулятора служит электродвигатель, мощность которого должна быть не меньше 15 кВт.
  • Частота вращения матрицы колеблется в пределах 60-100 оборотов в минуту. Окружность допускается 35-50 мм. В середине диска сверлится отверстие, равное диаметру вала редуктора.
  • К вертикальному или горизонтальному валу прикрепляется матрица. Закрепляется он под прямым углом к редуктору.

Источник: http://provseothody.ru/drevesina/opilok/proizvodstvo-toplivnyh-pelletov

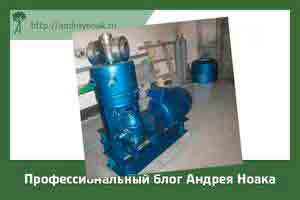

Делаем станок для пеллет своими руками

Здравствуйте уважаемые читатели и подписчики блога, на связи Андрей Ноак! Сегодня я расскажу как сделать станок для пеллет своими руками. Мы рассмотрим производство небольшого оборудования с производительностью в час около 400 кг готовых гранул. Такой станок отлично подойдет для дома или даже небольшого производства.

Где взять оборудование?

Если у вас имеется уже сухая стружка, и оборудование для сушки этой стружки, молотковая дробилка и много много сырья, то пришло время задуматься о своем станке или как его часто еще называют грануляторе.

Конечно лучше его купить, покупка такого агрегата имеет свои плюсы:

  • На покупном качественном оборудовании более точная технологическая точность, а соответственно и ресурс работы будет выше;
  • Не всегда, но на покупное оборудование при выходе какого то узла можно быстрее заказать запчасть;
  • Если вы что то не знаете то можете с легкостью найти на форумах в интернете полезную информацию о таких типах грануляторов, или на крайний случай обратиться к производителю за информацией.

Купить грануляторы небольшой производительности можно тут .

Изготавливаем в домашних условиях

Но если такой возможности нет, а желание иметь огромное – то можно сделать свой образец, который будет обладать следующими преимуществами:

  1. Вы можете сделать его с той производительностью, с которой хотите;
  2. Вы с легкостью можете спроектировать его под себя, учитывая ваши пожелания по расположению, его размерам;
  3. После изготовления вы будете знать оборудование от А до Я, все его слабые и сильные стороны, это облегчит его эксплуатацию;
  4. Вы можете сами на него изготавливать большинство запасных частей, не завися от поставщиков.

Какие навыки нужны для того чтобы его собрать:

  • Слесарные, вы должны хорошо разбираться в слесарном деле, или на крайний случай позвать в помощники хорошего слесаря;
  • Навыки газо и электро сварщика;
  • Токарное мастерство.

Что понадобиться для изготовления:

  1. Сварочный аппарат с не одной пачкой электродов;
  2. Резак с балоном пропана и кислорода (не обязательно, но желательно, так вы сократите время на некоторые операции);
  3. Токарный станок;
  4. Сверлильный стационарный станок;
  5. Сверла 6, 8 или 10 мм, в зависимости от диаметра пеллет которые вы хотите получать;
  6. Листовой металл от 40 мм толщиной;
  7. Металл, лучше если у вас будет доступ к какой нибудь старой и большой свалке металлолома;
  8. Труба для корпуса гранулятора, толщина металла может быть от 3 мм, диаметр от 50 см, в зависимости от ваших пожеланий. Такие трубы можно найти на старых котельных, которые использовались в роли дымоходов;
  9. Подшипники;
  10. Электродвигатель, для гранулятора 400 кг/час, нам подойдет двигатель 1500 об/мин и 22 кВт мощностью;
  11. Червячный редуктор;
  12. Шкивы или металл для того чтобы их выточить;
  13. Нужна сеть для подключения и работы станка 380 Вольт.

Пошаговая инструкция для изготовления гранулятора своими руками:

  • Первое с чего нам нужно начать это изготовление корпуса, для этого используем нашу трубу;
  • Далее делаем матрицу;
  • Изготавливаем посадочное отверстие и подгоняем матрицу;
  • Делаем загрузочное отверстие и отверстие выхода готовых гранул
  • Точим вал, крепим его к червяку для посадки на него роликов;
  • Изготавливаем ролики и пуансон, собираем все в один узел. Понятие пуансон здесь подразумевает просто обычный вал для соединения роликов, а посередине его отверстие для соединения с валом от червячного редуктора;
  • Изготавливаем перегородку между червячным механизмом и выгрузным отверстием, к валу крепим лопасти для выгрузки гранул;
  • Крепим червяк;
  • Делаем площадку под электродвигатель.

Изготовление корпуса

Как я уже говорил, для корпуса мы будем использовать обычную толстостенную трубу, диаметром от 50 см, если такую трубу вы не можете найти, то можно даже применять трубу меньших размеров, но производительность будет занижена.

Высота корпуса должна быть около 70 см. Где то в середине делаем посадочное отверстие под матрицу, для этого навариваем по кругу сваркой металл толщиной 2-3 см и высотой 3-4см, а затем протачиваем это на токарном станке по кругу, делая посадку более точной. При проточке нужно крепить трубу таким образом, чтобы не было ее биения, так как матрица должна быть перпендикулярна роликам.

В нижнюю часть мы будем вставлять наш червячный редуктор, поэтому все можно сразу разметить и подготовить необходимые отверстия.

Сверху корпуса у нас будет загрузка, а под матрицей выгрузка пеллет. Где то на расстоянии 15 см от нижней части матрицы, у нас будет площадка, разделяющая отсек выгрузки пеллет и червячный механизм. В этом месте нам нужно будет сделать перегародку, можно из обычного железа толщиной 3-5 мм.

Для этого достаточно вырезать ее болгаркой или резаком. Отмечается вырезаемый круг прикладыванием нашего корпуса к листу железу и обводом мела.

Перегородка должна будет иметь отверстие в центре, для прохода вала от червяка к роликам. Ее задача недопущение попадания пеллет и отсева на червячный редуктор. В этом же месте делается люк для выгрузки готовых пеллет.

Изготовление матрицы

Матрицу можно сделать из листового металла толщиной от 4 см. Для этого нужно сначала вырезать резаком примерный диаметр круга из листового металла. Затем этот металл нужно обработать на токарном станке, чтобы она плотно заходила в посадочное отверстие.

После подгонки матрицы, в ней нужно насверлить отверстия необходимым диаметром. Можно при покупке железа предусмотреть его на несколько матриц разных диаметров, но последующую делать только после того как будет нормально работать станок. Это позволит в следующей матрице учесть ошибки которые вы допустили при изготовлении первого экземпляра.

Для облегчения процесса сверления можно начертить в компьютере отверстия и по ним уже непосредственно ее сверлить.

Нужно помнить, что отверстия должны быть расположены в шахматном порядке и мертвых зон не должно у вас образовываться. Это позволит повысить производительность пресса на 15 – 20%. Расстояние между отверстиями в норме должно быть около 3 мм.

Довольно удобный и современный способ изготовления матрицы, это использование станков по металлу с ЧПУ. Нарисовали в программе рисунок, и станок с помощью лазера вырежет вам нужную картинку.

Не забываем – после рассверливания, нужно сделать зенковку матрицы.

Работы на токарном станке:

  • На червячный редуктор необходимо надставить вал и соединить его с валом роликов. Нам нужно выточить такой вал. Соединения вала должно быть обязательно через сквозной шплинт, чтобы в работе вал не поднимался с пуансоном. На валу нужно сделать переход от большего диаметра к меньшему. Это делается для того чтобы на данный переход подкладывать шайбочки и регулировать зазор между матрицей и роликами;
  • Нужно выточить ролики;
  • Вытачиваем пуансон.

Сборка

После вытачивания роликов на них можно нарезать обычной болгаркой полосы. На пуансон одеваются подшипники и затем ролики. Весь узел собирается.

Следующим шагом будет крепление червячного редуктора к корпусу. Все крепления лучше делать на болты и минимум пользоваться сварочным аппаратом.

Вырезаем площадку под электродвигатель, устанавливаем его и соединяем с помощью шкивов с червячным редуктором. Выводим провода и при необходимости подключаем двигатель, делаем кнопку включения выключения станка.

Производим заключительную сборку гранулятора и его пуско наладку.

Мои услуги и книги

Как я уже ранее говорил, могу оказать помощь в выборе оборудования для производства гранул, поиску б/у станков и линий. Оказать информационные услуги по технологии производства. Также недавно написана моя новая книга по производству топливных гранул, более подробно о ней в разделе «МОИ КНИГИ».

С вами был Андрей Ноак, удачи и до новых встреч!

Источник: http://andreynoak.ru/oborudovanie/delaem-stanok-dlya-pellet-svoimi-rukami/

Как сделать пеллеты из опилок

Производство пеллет стало популярно совсем недавно– с тех пор, как резко выросли цены на обычные теплоносители. Этот альтернативный вид топлива дает немного меньше тепла, зато позволяет существенно экономить, ведь стоит дешевле угля или дров. Оказывается, можно еще больше сократить расходы на отопление, если производить пеллеты самостоятельно. Сделать это несложно, но понадобится специальное оборудование – обо всем по порядку в этой статье.

Что такое пеллеты, и в чем их преимущество

Пеллеты – это прессованные гранулы измельченного сырья. В качестве сырья может использоваться солома, древесные опилки, лузга подсолнечника, риса или гречихи. Все эти компоненты дают различный КПД, зато стоят совсем недорого, ведь, по сути, являются отходами деревообрабатывающей или сельскохозяйственной промышленности.

Топить пеллетами обычные котлы нельзя, для этих целей необходимо приобретать специальные пеллетные печи. Но практика показывает, что и в твердотопливных котлах прессованные отходы горят тоже неплохо.

По качеству различают три типа пеллет:

  1. Белые – первоклассные гранулы, изготовленные из чистых древесных опилок без посторонних включений и коры. Топить такими пеллетами одно удовольствие, ведь они практически не оставляют золы (всего 0,5% от массы сожженных гранул) и дают большое количество тепла.
  2. Серые пеллеты могут содержать небольшой процент хвои, коры или посторонних включений, но зольность их не должна превышать 1,5%.
  3. Темные пеллеты используют только в промышленных котлах. Они отличаются не только зольностью (до 5%), но и размерами. В качестве сырья для этих пеллет, чаще всего, используют солому или лузгу.

Для отопления частных домовладений используют пеллеты белого или серого цвета. Такие гранулы имеют диаметр до 8 мм и выделяют около 4,7 кВтч тепла.

Использовать для обычных котлов промышленные пеллеты нельзя, так как эти гранулы после сгорания оставляют много золы, а так же, содержат мелкую фракцию (пыль), которая легко забьет сопла и горелки пеллетного котла.

Достоинства пеллет перед другими видами топлива очевидны:

  • пеллеты абсолютно экологичны, так как состоят всего из одного компонента – опилок природного происхождения;
  • низкий процент зольности позволяет редко обслуживать котлы, отопление практически полностью автоматизировано;
  • компактные пеллеты удобно хранить и легко транспортировать;
  • стоимость материала существенно ниже цены на уголь или дрова;
  • хорошая теплоотдача при сгорании опилок;
  • изготовить пеллеты из опилок можно в домашних условиях, тем самым сэкономив еще больше денег.

Как своими руками сделать пеллеты из опилок, соломы или лузги

В первую очередь, необходимо произвести тщательный расчет целесообразности этого мероприятия. Если сырье для гранул бесплатное или досталось хозяину за бесценок, то реализация идеи будет выгодной.

Для производства пеллет нужны две составляющих: сырье и оборудование. Опилки, лузга или солома тоже подойдут не всякие, их нужно предварительно подготовить:

  1. Только древесина мягких пород позволит изготовить качественные пеллеты. Опилки твердых сортов дерева придется смешивать с более мягкими, иначе гранулы не будут формироваться – пеллеты рассыплются в порошок, а при горении дадут большое количество золы.
  2. Влажность опилок играет далеко не последнюю роль в производстве пеллет – она должна быть на уровне 12%. Более влажные опилки придется предварительно высушивать (солома и лузга, как правило, изначально хорошо высушены), а пересушенное сырье необходимо смочить, иначе гранула не сформируется.
  3. Опилки крупной фракции необходимо измельчить, так как в гранулятор подаются опилки или солома, предварительно порезанные на небольшие кусочки.

Исходя из этих требований, несложно определить количество единиц оборудования в технологической линии для изготовления пеллет своими руками:

  • дробилка для первичного измельчения веток, щепы и коры;
  • сушка или сушильная камера;
  • еще одна дробилка для более мелкого и качественного измельчения опилок;
  • увлажнитель для опилок;
  • гранулятор;
  • охладитель готовых пеллет.

О каждом из этих приборов нужно рассказать подробнее, но самого большого внимания заслуживает именно рабочий инструмент – гранулятор или пресс для выдавливания гранул.

Предварительная обработка опилок

Перед прессованием сырье для пеллет должно пройти несколько стадий подготовки:

  • первичное измельчение, в ходе которого режутся ветки, ломается кора, сучки и другие твердые и крупные фрагменты, которые могут попасться в древесных опилках. Для этих целей необходимо использовать дробилку, способную измельчить опилки до размеров в 1,25 см³. Избежать этой стадии можно, если использовать качественные опилки мебельного или столярного производства, солому или лузгу.
  • Сушить опилки необходимо в специальных камерах с высокой температурой. Влажность материала после этого этапа не должна превышать 8-12%.
  • В мелких дробилках молоткового типа высушенные опилки измельчаются до фракции в 1,5 мм. Солому нарезают специальными ножницами.
  • Для того чтобы порошок из опилок или сена мог скомковаться, его необходимо снова увлажнить. Опилки из мягких пород дерева орошаются водой, а опилки из дуба или бука необходимо обработать горячим паром.

Прессование сырья

Гранулятор – самая главная и самая дорогостоящая часть оборудования для производства топливных пеллет. Этот прибор можно купить, но народные умельцы, имеющие доступ к токарному станку и сварочному аппарату, могут изготовить пресс для пеллет своими руками.

Есть несколько типов грануляторов для пеллет:

  1. Шнековый пресс напоминает обычную мясорубку – внутри него движется такой же вал, а масса из измельченных опилок продавливается сквозь матрицу с отверстиями. Сделать своими руками такой пресс несложно, но его мощности может не хватить для гранулирования опилок, шнековый гранулятор больше подходит для соломы и лузги.
  2. Прессы с плоской матрицей – самый популярный тип оборудования в домашнем производстве пеллет. Опилки засыпаются в бункер, на дне которого установлена матрица с отверстиями, по этой плоской матрице катаются два зубчатых цилиндра, которые и прижимают опилки к отверстиям, продавливая их и формируя гранулы. Сделать такой гранулятор вполне можно и самостоятельно, только нужно уметь пользоваться фрезерным и токарным станком. Есть детали пресса и в продаже, что позволяет просто собрать прибор из готовых частей. Достаточно приобрести электродвигатель и металлическую матрицу, после чего нужно собрать из всех деталей прессовальную машину для пеллет.
  3. Прессы с цилиндрической матрицей считаются самыми производительными, поэтому, чаще всего, используются в промышленных масштабах. Принцип их действия такой же, как и предыдущих грануляторов, только зубчатые валики находятся внутри большого цилиндра с отверстиями, и катаются по его стенкам, продавливая массу из измельченных опилок. Снаружи установлен нож, который срезает гранулы нужной длины.

Окончательный этап

В процессе прессования опилки нагреваются до 70-90 градусов, в таком виде гранулы очень ломкие, они легко могут раскрошиться и испортиться. Поэтому пеллеты сразу после выхода из гранулятора необходимо охладить. Для этого их укладывают на плоские поддоны и обдувают прохладным воздухом либо оставляют остывать в естественных условиях.

После охлаждения гранулы становятся твердыми, их уже не так легко разломать. Теперь пеллеты нужно просеять, чтобы отделить несформировавшиеся части, пыль и мелкий древесный порошок – все это становится причиной появления лишней золы на стенках котла.

Просеянные пеллеты из опилок можно сложить в полиэтиленовые мешки и хранить до следующего отопительного сезона.

Целесообразность производства пеллет

Самостоятельное изготовление пеллет может быть обоснованно только в нескольких случаях:

  1. Когда у хозяина есть бесплатное сырье для гранул.
  2. Если есть возможность изготовить оборудование для технологической линии самостоятельно, а не покупать дорогие детали.
  3. В случае если производительность линии будет такой, которая позволит изготавливать пеллеты на продажу, то есть объемы производства будут выше собственных потребностей.

Остальные варианты не будут выгодными для хозяина частного дома, в таких случаях дешевле будет купить готовые пеллеты для своего котла. Но, если есть возможность бесплатно установить оборудование и получить опилки, обязательно нужно ею воспользоваться!

Источник: http://bouw.ru/article/kak-sdelaty-pelleti-iz-opilok

Технология изготовления пеллет своими руками

Уголь или дрова — топливо недешёвое, в качестве альтернативы им можно использовать более доступные отходы сельского хозяйства и деревоперерабатывающей промышленности. Однако засыпать листья, солому или опилки в топливное отверстие неудобно. Поэтому их спрессовывают в специальные гранулы (пеллеты). Обычно такое топливо производят в промышленных условиях, но можно сделать пеллеты своими руками и дома.

  • 1. Плюсы и минусы пеллет
  • 2. Категории гранул
  • 3. Перечень оборудования
  • 4. Самостоятельная сборка гранулятора
  • 5. Процесс изготовления альтернативного топлива

В современном мире под пеллетами подразумевают не только продукцию из древесных стружек или ненужной бумаги, но и любые отходы сельского хозяйства и столярной промышленности, спрессованные в гранулы.

Для их производства подходит всё, что может гореть, но ранее неэффективно утилизировалось. Дополнительные преимущества пеллет:

  • Нет необходимости покупать готовые гранулы, домашний мастер может освоить технологию их изготовления даже без специальных навыков. Кроме того, производство пеллет своими руками в домашних условиях может стать неплохим бизнесом.
  • Обогревать помещения пеллетами дешевле, чем другими видами топлива.
  • Экологическая чистота сырья.
  • Пониженное количество выделяемых продуктов горения.

К минусам можно отнести лишь особые условия хранения — помещение должно быть сухим и хорошо защищённым от случайных возгораний. Очевидно, что плюсов у брикетов гораздо больше.

Сырьё для производства гранулированного топлива может быть разным, поэтому и характеристики его различаются.

Пеллеты делят на несколько категорий:

  • Премиум (белый). Это топливо высшего качества, получаемое из мелких опилок и отходов мягких древесных пород, очищенных от примесей. Главная характеристика белых пеллет — низкая зольность (около 0,5 процента от общего объёма гранул).
  • Индустриальный (серый). Изготавливается из древесных опилок. Может содержать часть хвои, коры и прочих примесей. Зольность составляет около 1,5 процента.
  • Промышленный (тёмный). На изготовление идёт солома, жмых, сухие листья, различные древесные отходы и даже птичий помёт. Зольность такого топлива намного выше — примерно 5 процентов от общего объёма.

Первые две категории обычно используются для индивидуального отопления. Промышленная группа отлично подходит для топки котельных. Небольшая стоимость и высокая теплоотдача делают этот вид весьма выгодным.

Чтобы сделать пеллеты в домашних условиях, можно использовать отходы столярного производства, прошлогодние листья, мелкий хворост, солому и т. п. Обязательный комплекс механизмов для производства состоит из дробилки и гранулятора (пресса). В некоторых случаях может понадобиться сушилка и дополнительный измельчитель.

Основной элемент производства — гранулятор (пеллетайзер). Мастеру необходимо принять решение, покупать готовое оборудование или сделать его самому. Промышленные аппараты просты в управлении, обладают высокой производительностью, позволяют получать материал отличного качества. Однако стоит промышленный гранулятор довольно дорого, и срок его окупаемости составит несколько лет. Поэтому тем, кто хочет сэкономить на оборудовании, стоит попробовать собрать пеллетайзер самостоятельно.

Сделать чертёж гранулятора для опилок своими руками довольно просто. Аппарат состоит из матрицы, редуктора, барабана, электрического двигателя и катков. Все необходимые компоненты, кроме двигателя, можно приобрести в магазине или сделать самостоятельно.

Чаще всего используют два вида матриц. Одна производит цилиндрические, другая — плоские пеллеты. Пеллетайзер первого типа актуален для крупных производств. Второй тип больше подходит для личных хозяйств. В такой аппарат сырьё засыпается сверху, а катки, прокатываясь по нему, выдавливают массу.

Матрицу можно присоединить и к прессу ручного типа. Следует учитывать, что в таких аппаратах изготавливают пеллеты только из мягких материалов — лузги, жмыха, листвы и т. п. Производительность ручного гранулятора довольно низкая, а сила сжатия — небольшая. Поэтому для заготовки топлива понадобится немало сил и времени.

Основу для гранулятора следует варить из железного листа или отрезка трубы. Каркас прибора состоит из двух частей: в одной гранулы формируются, в другой обрезаются.

Форма устанавливается к первой части таким образом, чтобы между стенками корпуса и формой остался небольшой зазор. В нижней части корпуса с помощью подшипников и муфты крепится редукторный вал.

Чтобы упростить процесс очистки, основу корпуса лучше сделать разъёмной, скрепив место соединения болтами. Сам аппарат прочно прикрепляют к раме из металлических уголков. Рядом с корпусом устанавливается двигатель, к которому нужно подключить вал.

Когда станок для производства пеллет готов, можно приступать к работе.

Схема изготовления прессованного топлива такова:

  • Подготовить сырьё. Для этого измельчить ветки, кору и прочие крупные фрагменты. Оптимальный вариант — использование дробилки. Этого этапа можно избежать, если удалось приобрести качественные мелкие опилки столярного производства, лузгу или жмых. Солома также не нуждается в дробилке, её режут специальными ножницами.
  • Подсушить полученный материал. Его влажность не должна быть выше 9−15% от общей массы сырья.
  • Смесь необходимо снова увлажнить. Если влажность материала будет ниже 8%, готовые пеллеты будут просто рассыпаться сразу после выхода из гранулятора.
  • Засыпать массу в форму, включить двигатель, запустить пресс. При давлении смесь сцепляется, благодаря выделяющемуся из дерева лигнина (вещество содержится в растительных клетках и играет роль клея).
  • Просушить готовые изделия.

Стоит иметь в виду, что на выходе пеллеты нагреты до 90 градусов и довольно хрупкие. Поэтому обращаться с ними нужно осторожно. Для просушки изделия раскладывают в проветриваемом помещении или на улице, прикрыв от прямого солнечного света. Следует беречь продукцию от дождя и снега.

Хранить прессованное топливо рекомендуется в сухих сараях и подвалах, защищённых от случайного огня. Хотя сами пеллеты довольно инертны и к легковоспламеняющимся веществам не относятся, внезапно загоревшееся топливо погасить будет сложно. Общая температура помещения значения не имеет.

Если пеллетное топливо хранится на улице, обязательно нужно прикрыть его листами шифера, тепличной плёнкой, рубероидом или другим влагонепроницаемым материалом. Необходимо следить, чтобы гранулы не соприкасались с землёй.

Очень удобно сложить пеллеты в мешки весом 20 или 10 кг каждый и убрать в подходящее место. Так топливо займёт совсем немного места, а если было изготовлено для продажи, его будет удобно отпускать покупателям.

Если сделать станок для производства пеллет своими руками, можно наладить изготовление альтернативного топлива на дому. Такое производство довольно трудоёмкое, но экономически выгодное.

Источник: http://oventilyacii.ru/ventilyaciya/tehnologiya-izgotovleniya-pellet-svoimi-rukami.html

Бизнес по производству пеллетов из опилок

Характеристика затрат отопления гранулами

Среднесуточная норма расхода составит до 60 кг, в течение 6 месяцев вы потратите около 10 тонн пеллет, что при среднепотолочной цене в 3600 руб за тонну составит не менее 36тыс. Для сравнения: отопление угольным брикетом или углем обойдется примерно в 20-22тыс.руб, при использовании газа отопление возрастет в цене на 15%. Теплотворные характеристики пеллет явно проигрывают.

Кроме того, для продуктивного сжигания и использования тепла необходим специальный пеллетный котел, с арматурой и системами контроля он будет стоить не менее 1300-1400 долларов. Фактически это цена двухлетнего запаса пеллет.

На волне популярности многие западные производители сообразили занять нишу котлов с использованием топливных пеллет и более совершенными характеристиками. Наиболее популярными сейчас становятся котлы-камины, допускающие установку даже в квартирах высоток.

Самодельное изготовление гранул

Сложные процессы получения топливных гранул могут навести на мысль о чрезвычайной дороговизне процесса самостоятельного изготовления гранул. Во сколько же обойдется примерно комплект? И возможно ли наладить производство своими руками?

Чтобы в домашних условиях изготавливать топливные пеллеты, понадобится:

  • измельчитель;
  • гранулятор;
  • сушильная камера.

Сложно делать топливные гранулы в промышленных масштабах. Но обеспечить небольшие объемы вполне реально.

Назначение измельчителя

Для начала необходимо сделать выбор, какое сырье будет массой для изготовления пеллет. В случае использования растительного сырья, необходимо приобрести измельчитель. Его цена варьируется от 10 тысяч рублей до 15. На этом этапе можно делать хорошую сырьевую массу. Но если основой будут древесные отходы, то измельчитель в принципе не нужен.

Использование гранулятора

Существует множество разновидностей и типов этого электроприбора. Технология гранулирования в домашних условиях потребует аппаратов, которые способны выдавать от 100 до 150 килограмм готовых гранул в час. Их стоимость от 20 до 30 тысяч рублей. Изготовление самостоятельно такой машины несложно, особенно если дружите с металлообработкой и сварочным оборудованием, а также владеете необходимым инструментом для гибки и резки металла.

Изготовить шнеки и само металлическое сито, для создания гранул, по описанию нельзя. Нужны схемы и конкретные размеры, типы материалов, количества шестерен и передач. Проще, учитывая невысокую стоимость гранулятора, напрямую приобрести его у производителя. В случае использования в сельской местности окупаемость – это всего одна холодная зима.

Приобретение сушильной камеры

Для процесса сушки изготовителю понадобится сушильный барабан. Его тоже лучше приобрести. В итоге сумма всего комплекта по изготовлению пеллет в домашних условиях выйдет в районе 50 тысяч рублей. Довольно небольшая сумма. Главное, помнить, что выгодно производить гранулы, в случае имеющихся растительных отходов. В таком случае отопление помещений будет доставлять двойное удовольствие в связи его низкой себестоимостью.

Технология производства пеллет

Классический процесс по изготовлению выглядит так:

  • дробление на крупные части;
  • сушение;
  • второе дробление на мелкие части;
  • смешивание и водоподготовка;
  • прессование;
  • охлаждение и сушение;
  • фасовка;

При первом дроблении древесину измельчают для дальнейшего сушения. Измельченное сырье должно достигать в размере не больше 25 миллиметров в длину и ширину, и двух миллиметров в толщину. Это позволит сделать просушку качественной и быстрой, а также просушить материалы и подготовить ко второму дроблению.

Как правило, влажное сырье хранится на полу из бетона для избежания смешивания с другими частицами (песком, камнями). В машину для сушки, материал подают с помощью скребка. Оператор собирает его и подает в сушильную систему.

Если влажность превышает 15%, оно хуже поддается прессованию. К тому же, повышенная влажность пеллет делает их неприспособленными к котлам. Поэтому сырье перед прессом нужно просушить до такой степени, чтобы его влажность составляла восемь-двенадцать процентов. Конечная влажность должна быть в районе 10% плюс минус один процент. Во всем производстве, сушение забирает наибольше энергии. Для сушения одной тонны пеллет необходимо тепло горения от одного кубического метра плотного дерева. Оптимальным будет — сжигать кору.

Хорошо измельченный продукт выходит размером, не превышающим полтора миллиметра.

Водоподготовка – это установление нужного уровня влаги в сырье. Если его влажность не превышает восемь процентов — пелетты хуже склеиваются в прессе. Для этой цели нужна дозировка влаги в смешивальной емкости. Если обрабатываются твердые сорта дерева, к примеру, дуб или бук, необходимо добавлять горячий пар.

После пресса выходят пеллеты размером в шесть миллиметров для частных покупателей и десять миллиметров для промышленных. Температура в прессе от семидесяти до девяноста градусов Цельсия.

Процесс охлаждения обеспечивает качество конечного результата. Оно нужно для остывания продукта после пресса. Затем пеллеты готовы к расфасовыванию.

Зачастую пеллеты хранят в россыпь и также их транспортируют. Но возможно предусмотреть расфасовку в большие мешки. Частные потребители покупают гранулы в двадцати килограммовых мешках.

Советы по выбору оборудования

Выбор производственного оборудования определяется в зависимости от качества и количества имеющегося.

Проанализируем, исходя от разницы сырья:

Сухое сырье малыми количествами

Дробилка молоткового типа

Малые количества предусматривает в себе тридцать-восемьдесят метров кубических опилок в день.

В таком случае рекомендуемо использование:

  • дробилки молоткового типа;
  • кондиционера;
  • полетного пресса;
  • охладительной установки;
  • сепаратора;
  • линии упаковки;
  • бункеров и транспортеров;

Очень важно использовать все оборудование одного производителя. Иначе неисправность одного из звеньев производственного процесса не даст нужного результата

Сырые опилки малыми количествами

Оборудование для сушки пеллет типа АВМ-1,5

Сырыми, считаются древесные отходы с естественной влажностью сорок-пятьдесят процентов. Его перед производством гранул необходимо подготовить: измельчить, просушить, предусмотреть хранение и подачу. Сушки для малых количеств стоят очень дорого, либо не совсем хорошо справляются с поставленной задачей. С комплексом оборудована полного цикла – та же проблема.

Достаточное количество сырья с влажностью сорок-пятьдесят процентов

Достаточным считается количество в рамках от двух тысяч кубических метров плотных древесин природной влажности.

Такое производство предусматривает следующие элементы оборудования:

  • склад приема и подачи древесины;
  • «подвижное дно»;
  • вибросито;
  • оборудование для измельчения с функцией удаления посторонних частиц;
  • сушилку с теплогенератором;
  • бункер где можно хранить просушенное сырье;
  • пресс;
  • охладительную установку;
  • пула;
  • оборудование для упаковки;

Сухое сырье в больших объемах

Наличие сырья в большом объеме предусматривает установку двух или больше прессов.

Другие материалы

Если в качестве сырья используется торф или отходы из культур сельского хозяйства, то применяется то же оборудование что и для отходов из дерева влажностью до 50%.

Также при выборе оборудования необходимо учитывать несколько фактов:

  1. Компания производитель должна обеспечивать вам полный спектр услуг, учитывая консультации и ремонтные работы по необходимости.
  2. Подобные фирмы могут также предоставить базу потенциальных клиентов на покупку пеллет.
  3. Очень важно, чтобы все предоставленное оборудование было лично произведено компанией продавцом.
  4. Съездить на уже работающие заводы по производству пеллет, работающих на данном оборудовании и удостоверится в его работе.

Производство пеллет как бизнес

Главным плюсом производства пеллет является низкая стоимость сырья и стабильный спрос на готовую продукцию. В среднем стоимость древесных опилок в 5 раз ниже готового продукта, при этом нередки случаю, когда предпринимателю удается получить сырье абсолютно бесплатно.

По нормам пожарной безопасности существуют ограничения на складировании отходов на территории древообрабатывающих предприятий. Это значит, что, если общий объем опилок, стружки, коры и обрезков превышает норму, предприятие должно осуществить немедленный вывоз или утилизацию излишков, иначе ему грозят взыскания.

В этом случае любому, кто предложит вывезти отходы на своем транспорте, ответят согласием. Разумеется, такие случаи актуальны только для тех предприятий, которые не имеют собственной линии переработки отходов и производства продукции из вторсырья.

Тем не менее, даже если закупать компоненты по рыночной цене, рентабельность бизнеса не вызывает сомнений. Успех такому предприятию обеспечен также благодаря высокому спросу на продукцию. Пеллеты применяются в качестве топлива для печей, каминов, гибридных котлов и даже для автомобилей.

Кроме того, пеллеты используют для наполнения кошачьих туалетов. Несмотря на то, что спрос на продукцию велик и на территории России, некоторые компании экспортируют свои изделия в Европу.

Технология производства пеллет

Процесс производства древесных гранул состоит из следующих этапов:

  1. Происходит грубое дробление материала. В случае, если в качестве сырья используется кора, сучки и обрезки древесины, их измельчают до размеров, не превышающих 1,25 куб. см. Это необходимо для более качественной сушке перед мелким дроблением.
  2. Сушка осуществляется в сушилке барабанного или ленточного типа. В результате влажность материала должна находиться в пределах 8-12%.
  3. Мелкое дробление доводит опилки до состояния, оптимального для прессования и формирования непосредственно гранул. В зависимости от класса конечного продукта, на объем опилок стоит фильтр: до 1,5 куб. мм при производстве пеллет первого класса либо до 4 куб. мм для промышленных.
  4. Перед прессованием мелкие опилки проходят через процесс водоподготовки. Если влажность материала опустится ниже 8%, это может оказать негативное воздействие на прессование и формовку, поэтому, при недостаточной влажности, опилки обрабатывают водой или паром. Подача воды осуществляется при помощи шнековых смесителей.
  5. Прессование – финальный этап создания продукта. Прессы бывают различной формы, чаще всего – прямоугольной или цилиндрической. После выхода из формы гранулы подвергаются охлаждению для лучшей формовки и затвердения после обработки под температурой, достигающей 90°С.
  6. Перед подачей готовой продукции на фасовку ее просеивают для отсева крошки и некондиции. Такие отходы переходят на первоначальный этап и становятся сырьем для следующей партии.

Категории гранул

Пеллеты топливные делят на 4 основных сорта, их можно определить на вид. Все сорта отличаются цветом.

Первый сорт – светло-бежевый цвет, почти белый, указывает на то, что топливные пеллеты изготовлен из древесных гранул, с высокой теплоотдачей. Светлые гранулы дают почти пять с половиной киловатт. Зольность древесных пеллет самая низкая и составляет полпроцента.

Второй сорт – цвет бежевый до темно-бежевого, в зависимости от примесей, добавленных в сырье. Кора деревьев, солома, шелуха злаковых не влияют на теплоотдачу, но увеличивают уровень зольности до полутора процентов.

Классификация пеллет

Третий сорт – серый до темно-серого, почти черного оттенка, делают из отходов сельского хозяйства, количество золы после использования растительных гранул составляет два-три процента. Это требует более частой очистки котлов, соответственно цена на такие пеллеты ниже и круг использования гораздо уже.

Четвертый сорт – имеет черный цвет. Топливные пеллеты этого класса изготавливаются из торфа. Меньше всего используют в качестве топлива, потому что есть большое количество альтернативных сфер применения. И показатели теплоотдачи составляют немного меньше пяти киловатт, а зольность дает наивысшие значения среди всех сортов. Сюда можно отнести и гранулы из куриного помета.

Из чего и как делают пеллеты

Привлекательность топливных гранул как топлива для домашних котлов вызвана в первую очередь удобством использования. Пеллетные котлы отличаются высокой степенью автоматизации и требуют к себе внимания гораздо реже, чем обычные твердотопливные. Что же касается теплотворной способности, то у сухих дров (15% влажности) и пеллетов (8%) она отличается на 20—25%, притом что последние занимают гораздо меньший объем.

Для справки. Древесина, чтобы достигнуть влажности 15%, должна сохнуть в обычных условиях не менее 2 лет. Тогда ее теплота сгорания достигнет 4—4.5 кВт/кг, в то время как 1 кг гранул (древесных) при сжигании выделяет от 4.5 до 5 кВт тепла.

В промышленном производстве пеллеты обычно изготавливают из таких видов сырья:

  • любые отходы древесины, в том числе опилки и щепа;
  • солома зерновых культур;
  • отходы переработки семян подсолнечника и гречихи (шелуха).

Наиболее распространены топливные гранулы, сделанные из опилок и прочих отходов деревообработки. Агропеллеты, изготавливаемые из шелухи и соломы, по цене дешевле древесных, но их качество хуже из-за повышенной зольности. Так что для домашних умельцев наибольший интерес представляет изготовление пеллетов из опилок.

Технология промышленного производства древесных пеллетов состоит из 5 основных операций:

  1. Дробление и измельчение. Отходы доводят до частиц одного размера с помощью промышленных дробилок.
  2. Высушивание до влажности не выше 10%. Существует несколько видов сушилок, но их объединяет одно обстоятельство: для испарения влаги из дерева нужно затратить тепловую энергию.
  3. Обработка сырья паром для лучшей формовки гранул. Влажность при этом увеличивается незначительно.
  4. Прессование опилок в пеллеты на специальном прессе – грануляторе под давлением порядка 300 Бар.
  5. Остывание и упаковка готовой продукции.

В заводских условиях, где необходимо оборудование с высокой производительностью, чаще всего применяется пресс для пеллет с цилиндрической матрицей. Она представляет собой перфорированное кольцо из толстого листового металла, по внутренней поверхности которого ходит несколько катков. Сырье подается к ним с помощью шнека, после чего опилки вдавливаются катками в отверстия матрицы. Выходящие с наружной стороны «колбаски» обрезаются в размер специальным ножом.

Есть и плоский тип матриц, используемых в грануляторах для пеллет меньшей производительности. Это лист металла толщиной не менее 20 мм круглой формы с множеством отверстий. В таком прессе для опилок катки находятся сверху и продавливают сквозь отверстия матрицы сырье, поступающее из бункера. Такие станки могут иметь небольшие размеры, а потому хорошо подходят для изготовления пеллет в домашних условиях своими руками.

Для справки. Клеящим веществом, связывающим опилки в прессе воедино, является лигнин. Он выделяется из мелких частиц дерева при воздействии высокого давления.

Изготовление в домашних условиях

Технология производства пеллетного топлива кажется простой, но в домашних условиях его изготовление оказывается не всегда рентабельным и довольно трудным. Одной из главных проблем при создании производственной линии в частном хозяйстве является отсутствие специального оборудования — гранулятора. В продаже можно найти бытовые модели, но их стоимость довольно высока.

Безусловно, сделать пеллетайзер можно и самостоятельно, но это сложная задача. Недостаточно изготовить все необходимые для станка детали: во время сборки потребуется точная подгонка. Перед тем как начать делать пресс для пеллет своими руками, необходимо правильно оценить имеющиеся навыки.

Вторая проблема заключается в доступности материалов для изготовления пеллетного топлива. Думать о возможности производства гранул в домашних условиях стоит лишь в том случае, когда есть возможность регулярно получать сырье, причем оно должно быть бесплатным либо иметь минимальную стоимость. Только в такой ситуации появится возможность обеспечить себя качественным экологичным видом топлива.

Также следует сказать, что применение станков с плоскими матрицами позволяет избежать цикла вторичного дробления. В них установлены зубчатые ролики, благодаря которым щепа перетирается до требуемого состояния. Без сушки опилок обойтись не получится, и для решения поставленной задачи многие мастера собирают барабанные сушилки простой конструкции. Также следует помнить, что лучший материал для изготовления пеллетного топлива — хвойная древесина. Из тополя, липы или ивы сделать гранулы не получится.

Сбыт готовой продукции

Для сбыта продукции можно ориентироваться как на российский, так и на европейский рынок. Учитывая дефицит и дороговизну леса в Европе, в западных странах даже продукты вторичной переработки древесины ценятся выше, чем в России, однако следует учитывать также и логистические расходы.

В случае домашнего мини-заводика лучше искать рынки сбыта в непосредственной близости от производства. При изготовлении крупных пеллет для отопления нужно ориентироваться на небольшие предприятия и частных лиц, пользующиеся дровяным отоплением, и предложить им альтернативу. При производстве мелких гранул, подходящих для заполнителей кошачьих туалетов, идеальным клиентом будут зоомагазины и заводчики.

Регистрация и лицензирование бизнеса

Очень важно уже на стадии работы над бизнес – планом понять, каким образом будут осуществляться основные виды обеспечения деятельности предприятия: информационное, налоговое и юридическое. Для осуществления деятельности проще всего зарегистрировать ООО или ИП

Для нашего предприятия рассмотрим регистрацию юридического лица в форме общества с ограниченной ответственностью. Налогообложение – упрощенная система отчетности (доходы минус расходы).

Лицензировать бизнес по производству пеллет не нужно. При работе на экспорт пеллет следует руководствоваться следующими документами: Письмо ФТ РФ № 06-73/44165 от 14.12.2006 года и постановление Правительства № 442 от 17.07.2003 года «О трансграничном перемещении опасных отходов». Также необходимо ознакомиться с национальными стандартами на пеллеты, европейской системе сертификации EN plus.

Для реализации пеллет в России следует пройти сертификацию продукции. Стоимость сертификации для расчетов примем в размере 30 000 рублей.

В наших расчетах будем считать, что предприятие работает на внутренний рынок. Стоимость регистрации ООО – 10 000 рублей.

Промышленная технология

Процесс производства пеллет можно разделить на несколько этапов. Сначала проводится подготовка и дробление сырья. В промышленных условиях материал также сортируется и после очистки от примесей поступает на линию предварительного дробления. После этого сырье в обязательном порядке сушится. Для этого применяются аэрационные или барабанные сушильные установки. Остаточная влажность древесных опилок должна быть ниже 14%.

Следующим этапом производства пеллетного топлива является тонкое дробление материала. Использование специального оборудования позволяет довести щепу до состояния муки. Максимальный размер фракции после этого процесса составляет 4 мм. Затем снова контролируется влажность материала, и при необходимости проводится вторичная сушка. В противном случае сырье не будет прессоваться.

На финальном этапе производства измельченный сухой материал поступает в специальные установки для прессования. Он продавливается через матрицу с конусообразными отверстиями определенных размеров. Благодаря особой форме каналов опилки уплотняются. Также под давлением увеличивается температура сырья и выделяется вещество лигнин. Оно содержится в составе любого вида древесины и способствует прочному склеиванию фракции. При выходе из прессовальной установки гранулы могут иметь температуру до +90°С, и их необходимо охладить.

Производственный процесс

Процесс изготовления древесных гранул довольно трудоемкий, но практически полностью автоматизированный.

Первый этап производства. Сырье измельчается, добиваясь однородной массы в виде частиц от двух до четырех миллиметров в диаметре.

Стационарная дробилка для первичного измельчения древесины

На втором этапе производства всю массу отправляют в сушку. Здесь в специально разработанных для этого барабанах, уменьшают влажность с пятидесяти до двенадцати процентов.

Третий этап производства – грануляция. Вся масса сырья подается в бункер, в котором добавляется пар, для выравнивания влажности. Теперь общая влажность составляет восемнадцать процентов. Затем специальными металлическими прессами – катками сырьевая масса направляется через металлическую сетку, с отверстиями соответствующими требуемым размерам, подобно «мясорубке», из этих отверстий выходят готовые гранулы. Давление внутри «мясорубки» составляет около 50 МПа, что нагревает и без того теплую после сушки сырьевую массу, до 100 градусов Цельсия.

При таком давлении из стружки начинает выделяться лигнин. Это вещество и будет основой для скрепления гранул. Излишняя влага, в процессе выдавливания удаляется из катков с помощью специальных пазов.

После главного превращения готовые гранулы направляются на повторную сушку и охлаждение. Здесь они принимают нужную прочность и вид. Теперь они готовы к упаковке.

Пакуют пеллеты как в Big Bag для крупных промышленных хозяйств, так и в полиэтиленовые мешки по 10–20 килограмм для частных домовладений.

Основные этапы производства

  • Крупное дробление. С помощью крупных дробилок сырье измельчается для подготовки к процессу просушки. В результате должны получиться частички сырья небольших размеров. Таким образом, исходный материал быстрее и качественнее очистится и просохнет.
  • Сушка сырья. По технологии производства исходный материал по показателям влажности не должен превышать 15%. При высокой влажности сырье будет плохо спрессовываться.
  • Мелкое дробление. До процесса прессования по технологии сырье должно быть измельчено с помощью дробилки. По нормативам качественный продукт не должен быть больше 1,5–2 мм. Опилки, волокнистая стружка или щепа измельчаются с использованием молотковой мельницы.
  • Смешивание. Если в сырье уровень влажности ниже 8%, то его следует обработать горячим паром и довести до нормативного показателя в 12%. При использовании в производстве древесины мягких пород хвои можно непосредственно в смеситель добавить воду.

  • Прессование. Изготовление топливных пеллет может происходить при помощи прессов с плоской или цилиндрической матрицей. Современные производители оборудования предлагают специальные прессы для домашних условий производства. Мощность оборудования и его комплектация подбираются в индивидуальном порядке.
  • Сушка продукции и ее охлаждение. После прессования готовую продукцию следует охладить, чтобы осушить топливные пеллеты. Затем гранулы упаковывают в мешки.

По технологии рекомендуется упаковывать топливные пеллеты в большие бумажные или холщовые мешки. Для частного потребления очень удобно использовать мешки емкостью не менее 20 кг.

По каким нормам определяют качество пеллет

Российские производители пеллет пользуются стандартами качества, принятыми в европейских странах. Зарубежные производители топлива для пеллетных котлов получают сертификаты соответствия выпускаемой продукции действующим в Европе стандартам качества. Отсутствие документа, подтверждающего качество пеллет, отпугивает покупателей. При этом стоимость сертифицированной продукции того же качества выше, чем не сертифицированной.

В стандартах качества EN plus и EN-B зафиксированы требования к бытовым и промышленным пеллетам по ряду критериев, а именно:

  • диаметру;
  • длине;
  • насыпной массе;
  • теплоте сгорания;
  • влажности;
  • истиранию (проценту пыли);
  • твердости;
  • зольности;
  • температуре плавления золы;
  • содержанию металлов и других химических элементов, указываемых в мг на кг.

Производители, желающие выиграть тендер на госзакупки пеллетного топлива, должны предоставить в пакете документов сертификат EN plus.

Как изготовить гранулятор своими руками

Этот агрегат достаточно сложный для того, чтобы сделать его самостоятельно, да и затраты могут быть очень высокими. Как вариант можно модернизировать имеющийся, установив его на раму и сделав электропривод.

Получится ли у вас изготовить такие детали самостоятельно?

Если вы уверены в своих силах, то приступим к изготовлению гранулятора.

Цилиндрическая матрица – это барабан с перфорацией и размещенными в нем катками. Масса с их помощью уплотняется и вдавливается в прессовальные каналы, после формирования гранул и их выхода с противоположной стороны срезается ножами.

Плоская матрица произведена по той же технологии, но она имеет форму диска с перфорацией, куда таким же методом впрессовывается масса. Здесь каналы для прессования обладают цилиндрической формой, отверстия имеют размер 8–10 мм.

Чтобы не возиться с конструкцией данного оборудования, достаточно приобрести уже готовую матрицу и катки, продающиеся производителями грануляторов для комбикорма. Естественно, не исключен и способ собственноручного их изготовления из листа металла толщиной 20 мм и шестерен, расположенных на валу.

Для того чтобы оборудование работало, необходим двигатель с предельной силовой нагрузкой 15 кВт и редуктором. Матрица должна иметь частоту вращения 60–100 оборотов в минуту. Вал для закрепления матрицы может быть расположен как вертикально, так и горизонтально. Также стоит побеспокоиться о лотках для загрузки и выгрузки материалов.

  1. Матрица. Если принято решение в пользу изготовления матрицы своими руками, то следует приобрести заготовки в виде диска толщиной около 20 мм. Если он будет тоньше, то деталь скоро деформируется. Диаметр может быть произвольных размеров, но его необходимо учитывать, если появится необходимость в определенном количестве продукта, к примеру, в случае при диаметре диска 50 мм, а моторе 25–30 кВт, производится расчет на 300–350 кг пеллет каждый час. Если же такой объем не нужен, стоит применить деталь с размерами 25–30 см. В центре детали проделывают отверстие для крепежа на валу редуктора и соединяют благодаря пазу. Далее проделывают конусообразной формы отверстия для формирования гранул. Катки комплектуются шестернями или роликами, соответствующими по ширине рабочей поверхности матрицы. Шестерни крепят на валу, расположенном перпендикулярно основному валу редуктора, использую муфты.
  2. Шестерни для катков. Соответственно параметрам матрицы, варят основу гранулятора из трубы или листового железа. Корпус выполняют из пары частей – первая предназначена для формирования гранул, после чего они попадают во вторую часть и через лоток ссыпаются в предназначенную емкость. Матрица в первой части корпуса должна двигаться без проблем, однако, зазор при этом необходимо оставить минимальный. Нижняя часть должна иметь просвет для выхода пеллет, к ней прикрепляют лоток.
  3. Корпус гранулятора. Внизу гранулятора посредством подшипников и муфты устанавливается выходной вал редуктора.
  4. Выходной вал редуктора. Чтобы можно было очищать корпус, следует его основу изготовить разъемной, соединив при этом болтами, вставленными в ушки. В середине корпуса устанавливают матрицу и ролики.
  5. Верхнюю и нижнюю половинки оборудования скрепляют болтами. Гранулятор жестко закрепляют на предварительно выполненной раме из уголков или швеллеров. Подсоединяют электрический двигатель и через выходной вал крепят к редуктору.
  6. Установка оборудования на раму. Далее раму окрашивают краской для металла, подключают двигатель и совершают первичный запуск установки.
  7. Рабочий процесс гранулятора. Оборудование с плоской матрицей, выполненное самостоятельно, способно обеспечить отопительным материалом дом 150 м2. Такие гранулы можно применять для любого вида печного оборудования. При этом все остатки сельского хозяйства или древесной промышленности будут рационально использованы.

Изготавливая пеллеты у себя дома, можно сэкономить на их приобретении. Однако этот продукт кустарного производства вряд ли сможет конкурировать с пеллетами, изготовленным промышленным образом. Поэтому перед тем как начать налаживать производство с целью получения прибыли, сначала узнайте о возможности реализации этого топлива в вашей местности.

Если же вы решили изготавливать топливные пеллеты в домашних условиях с целью обеспечить себя полностью независимым источником отопления дома и других строений на весь зимний сезон, то экономический эффект обязательно будет.

Классификация пеллет

Помимо того, что мы рассказали выше, существует также технологическая классификация – она информативнее и, если можно так выразиться, рыночнее. Согласно этой классификации пеллеты могут быть следующих типов.

  • Белые, которые относят к классу премиум. Вполне очевидно, что этот материал светлый; при его изготовлении используется дерево, высушенное в соответствии с технологией, а никакие смеси или вкрапления коры при этом не применялись. Зольность данного топлива достаточно низкая – порядка 0,5 процента. Благодаря этому гранулы могут использоваться для всех без исключения отопительных котлов, а теплопроизводительность может достигать 17,2 мегаджоулей на килограмм, при этом чистить котел приходится максимум раз в месяц.

Индустриальные гранулы. Они не только отличаются своим цветом, но и имеют в составе пыль, грунт, кору и другие довески. Зольность топлива уже более высокая, хотя теплопроизводительность остается такой же. Стоит помнить, что частота чисток увеличивается наравне с зольностью, данный показатель должен указываться в сопроводительной документации.

Агропеллеты – топливо класса стандарт. Такие пеллеты для отопления являются результатом обработки подсолнечных семян, а также гречневых ядер. Отличаются темным цветом и достаточно низкой теплопроизводительностью – максимум 15 мегаджоулей на килограмм. Зольность высокая, зато стоимость достаточно низкая. Применяется данное топливо преимущественно на тепловых станциях, а также в тех котлах, которые оснащены функцией автоматической очистки. В противном случае чистить прибор приходилось бы каждый день.

Обратите внимание! Почти 95 процентов всех производимых сегодня гранул являются именно белыми. .

Что такое пеллеты

В сущности, это гранулы, которые производятся из натурального сырья. Хотя в массовом представлении пеллеты ассоциируются с топливом, что вполне оправдано и справедливо, этот материал также используют в виде кормовой добавки для питания скота, в качестве органических и минеральных удобрений, в строительстве как наполнитель и т. д. Конечно, главная сфера, на которую работает производство пеллет, это теплоснабжение. В Европе такое биотопливо широко используют в содержании частных домов. Пользователи ценят этот материал за экологичность, безотходность и легкость в транспортировке. В плане отдачи тепловой энергии также отмечается высокая энергоэффетивность гранул.

В России пока отмечается лишь становление этой ниши на рынке. Преимущества экологического топлива перекрываются необходимостью использования специальных котлов – это главный минус, которым обладают топливные пеллеты с точки зрения использования в частных нуждах.

Как не дать обмануть себя при покупке

При покупке пеллет рядовому гражданину также надо обращать внимание на наличие сертификата качества. Помимо этого важного документа, который недобросовестные продавцы могут и подделать, необходимо выяснять место изготовления топливных гранул

Крупные производители имеют постоянных поставщиков сырья, под особенности которого настроено все технологическое оборудование компаний. С этой точки зрения у крупных производителей пеллеты будут качественнее.

Визуальный осмотр топливных гранул также помогает оценить пригодность продукции для работы пеллетных котлов. При таком контроле обращается внимание на цвет гранул, сохранность их формы, количестве пыли, целостности поверхности пеллет, отсутствии ярко выраженных запахов и др. Можно заказать и лабораторные исследования топливных гранул на предмет их соответствия европейским нормам качества. Только за оказанную услугу придется заплатить.

Бизнес на пеллетах

Что такое пеллеты

Пеллеты – это спрессованные гранулы, используемые в виде топлива для сжигания в котлах с целью выработки тепловой и электрической энергии. Топливные гранулы имеют стандартный размер, а их состав зависит от выбранного для их изготовления сырья.

Это самое экологически чистое топливо, объемы потребления которого в мире ежегодно растут на 10-15 %.

Из чего изготавливаются пеллеты

Основным сырьем по производству пеллет являются древесные отходы и некачественная древесина. Природный полимер лигнин, в больших количествах скапливаемый на спиртзаводах (по данным его накопилось до 40 млн тонн по состоянию на 2014 г.), также является основным сырьевым компонентом при изготовлении топливных гранул.

Как сообщает Лента.ру, запущенный в Архангельской области в конце 2015 года первый завод по переработке лигнина обеспечен топливом на 10-15 лет вперед. Такой длительный прогноз объясняется тем, что имеющиеся там залежи гидролизного лигнина позволят ежегодно производить по 150 тысяч тонн биогранул в год, что обеспечит почти 20 % от всего всероссийского объема производства пеллет.

Кроме того, пеллеты также изготавливаются из торфа и из агроотходов (лузга подсолнечника, солома, куриный помет, отходы крупяных культур или ).

Высококачественные пеллеты (с самой низкой зольностью – менее 1,5 %) содержат меньший объем коры. Они считаются пригодными для домашних котлов. Цвет их более светлый по сравнению с другими – их еще называют «белыми».

А гранулы, показатель зольности которых превышает 1,5 %, считаются промышленными – для их сгорания уже потребуется специальное оборудование. Сравнительные качественные характеристики двух типов пеллет наглядно представлены в табл. 2.

Табл. 2. Сравнительные характеристики высококачественных и промышленных биогранул

Большая популярность пеллет как топлива связана с тем, что, во-первых, это самое экологичное и экономичное сырье. При сгорании тонны биогранул выделяется 3,5 тыс. квт * ч тепловой энергии, что в 1,5 выше, чем при сгорании дров и практически соответствует показателю теплотворности каменного угля.

Во-вторых, пеллетное производство решает проблему утилизации отходов лесопереработки и низкокачественного леса. К тому же, это позволяет экономить не только на цене топлива, но и на логистических расходах – ведь вместо привозного угля теперь появляется возможность использовать местные возобновляемые ресурсы.

Производство пеллет имеет вполне просчитываемую высокую рентабельность. Так, завод производительной мощностью 10 тонн/час потребует инвестиции в размере 5-10 млн долларов. Срок окупаемости при этом, по данным Коммерсант.ру, составит 3 года.

Технология производства

Для любого хозяина идея превратить отходы в топливо, или даже на этом заработать денег, является привлекательной. В принципе, сделать пеллеты своими руками реально, но ожидать от них промышленного качества не стоит. Заставить на работать импортный пеллетный котел на самодельных гранулах вряд ли получится, но самодельный или твердотопливный агрегат отлично с ними справляется.

Оборудование, которое необходимо для производства пеллет из опилок или щепы

Технология производства древесных пеллет состоит из нескольких последовательных этапов:

  • Крупное дробление сырья. Фрагменты должны быть не более 1,25 см 3 . Это подготовка для более качественной сушки. Для этой операции нужна дробилка.
  • Сушка в сушильной камере. Сырье доводят до влажности 8-12%. Камеры есть разных типов, в некоторых используют прямой нагрев (в сушильную камеру подается раскаленный воздух из топки), в других греется теплообменник, а от него — воздух в сушилке. Второй вариант менее эффективен, но в этом случае исключена возможность попадания сажи в сырье. Даже небольшое количество сажи способно окрасить щепу. В результате по качеству пеллеты могут относится к «белым» (если использовали соответствующее сырье), а по цвету — к серым.
  • Мелкое дробление. Просушенную древесину подают в дробилки (обычно молоткового типа). На выходе фрагменты древесины имеют размеры на более 1,5 мм для белых и серых пеллет, и 4 мм для промышленных.
  • Увлажнение. Древесные волокна с малой влажностью не смогут склеиться. Потому их увлажняют. Если используются отходы сосны, ели, впрыскивается вода. Сырье из твердых пород — дуба, березы, бука — обрабатывается горячим паром.
  • Прессование. Тут работают прессы разных конструкций. Сырье продавливается через матрицу (плоскую или круглую), которые и формируют цилиндры заданных размеров.
  • Охлаждение. Под воздействием высокого давления пеллеты нагреваются до 70-90°C. В таком состоянии они легко крошатся, потому их оставлют остывать.
  • Готовые гранулы просеиваются (от остатков не склеившихся частиц) и фасуют.

Как видите, процесс многоступенчатый, требует довольно большого количества оборудования. Тем не менее, при наличии дешевого или бесплатного сырья производить пеллеты своими руками выгодно.

Особенности производства пеллет из соломы

Сделать пеллеты из соломы проще. Она изначально идет сухой, потому этап сушки отсутствует. Если же есть мокрая солома, ее сушат в естественных условиях на солнце, а затем измельчают и подмешивают к сухой, добиваясь тем самым требуемой влажности исходного сырья перед прессованием.

Легче происходит и измельчение. Для этого требуется соломорезка, которая сразу нарезает сырье на фрагменты требуемой длины. Так что измельчение тоже проходит за один раз. После доведения массы до требуемой влажности, ее продавливают через пресс. И тут все проще: так как сырье более мягкое, усилий требуется меньше. Менее мощное оборудование — меньшие затраты. При этом производительность линии может быть высокой.

Как видите, оборудования для производства пеллет из соломы требуется меньше, да и затрат времени и энергии тоже меньше.

Черные и белые гранулы в чем отличия

Классические пеллеты имеют белый оттенок, что обусловлено основным материалом изготовления и вносимыми добавками. Гранулы черного цвета появились буквально несколько лет назад, и сегодня их активно продвигают крупнейшие европейские компании. Особенностью такого биотоплива является применение технологии торрефикации в процессе производства. Кроме этого, в составе используются средства обжига угольных масс, в результате чего и формируется темный оттенок. Но, конечно, в первую очередь потребителя интересует вопрос о том, что такое пеллеты (черного цвета) в плане эксплуатационных качеств. Как показывают химические анализы, эта разновидность древесных гранул обеспечивает высокие показатели теплоты сгорания, немалую энергоемкость и неплохие параметры горения даже по сравнению с традиционной биомассой светлого оттенка. Теперь стоит подробнее ознакомиться с технологией изготовления пеллет.

Что такое пеллеты и каких видов они бывают

Пеллеты — это топливные гранулы, которые изготавливаются из отходов деревообрабатывающей промышленности, некоторых остатков растениеводства (солома, лузга подсолнечника, гречихи и т.п.) и даже из куриного помета. Технология их производства такова, что никаких добавок и связующих не требуется. То есть, это абсолютно безопасное и стопроцентно натуральное топливо, которое к тому же сделано из отходов.

Пеллеты — хорошее топливо

Так как сырье для топливных пеллет может быть разным, то и характеристики топлива различны. Делят пеллеты на три категории:

  • Белые. Это топливо премиум класса с наивысшими характеристиками (и ценой). Названо так за характерный цвет — светло-желтый, почти белый. Но цвет вторичен, первичны характеристики и главная — очень низкая зольность. После сгорания белых пеллет золы остается не более 0,5% от объема топлива. Чистить котел надо будет очень редко. Белые топливные гранулы получают из стружки без коры и других посторонниз включений. Как правило, это столярное или мебельное производство.
  • Серые. Сырье для этого типа пеллет может содержать некоторый процент коры, хвои и некоторых других посторонних примесей. Но зольность при этом не должна быть более 1,5%.
  • Промышленные или темные пеллеты. Этот вид топливных гранул делают из соломы или жмыха в чистом виде или с добавлением древесных отходов. Зольность этого типа топлива намного выше, чем описанных выше, тем не менее, она не может быть выше 5%.

Белые и серые пеллеты используются для индивидуального отопления. Их еще называют «первого класса» или первокассными. Они имеют диаметр 6-8 мм, плотность примерно 600 кг/м3, количество выделяемого тепла — около 4,7 кВт/ч. Сжигаются они в специальных котлах, которые так и называются — пеллетные. Обычно это оборудование очень требовательно к качеству топлива. Кроме малой зольности предъявляются требования и по целостности гранул, и по отсутствию пылевидной фракции. В противном случае горелка пеллетного котла забивается, котел отключается. Промышленные пеллеты сжигаются тоже в специальных печах, но они имеют абсолютно другое строение и намного большие объемы.

Характеристики пеллет из разного сыроья

В принципе, любые пеллеты можно засыпать в твердотопливные котлы, только их обычно используют на стадии тления. Когда печь уже разогрета, засыпают некоторое количество гранул.

Какие устройства могут работать на топливных пеллетах

Для применения данного вида топлива были разработаны специальные котлы и камины. Ознакомимся с их разновидностями и характеристиками.

Камины, работающие на пеллетах

Их можно использовать только для отопления отдельного помещения либо, как вариант, одноэтажного дома незначительной площади. Среднестатистическая мощность таких приборов колеблется в пределах 6-15 киловатт. Камины могут быть трех типов:

  • конвекционными, то есть такими, что греют лишь воздух вокруг;
  • со специальным контуром горячего водоснабжения (способны прогревать воду);
  • комбинированными (могут применяться не только гранулы, но и брикеты или дрова).

Котлы, работающие на пеллетах

Мощность данных приборов может достигать 100 киловатт. Устанавливают их преимущественно в подвальных помещениях, специально оборудованных комнатах на первом этаже или же в отдельном здании. С их помощью можно не только обогревать, но и обеспечивать горячей водой целое зданий. А если посмотреть фотографии современных моделей, то можно прийти к выводу, что такие котлы достаточно эффективны.

Устройства могут быть следующих типов:

  • исключительно на пеллетах;
  • с возможностью применения дров или брикетного топлива (в крайних случаях, для этого предусмотрена специальная решетка);
  • комбинированными (способными работать на всех видах твердого топлива).

Комплект оборудования

Для полного комплекта пеллетного оборудования необходимо иметь:

  • барабанную или дисковую дробилку;
  • молотковые мельницы;
  • газовый котел или котел, сжигающий опилки;
  • барабан для сушения;
  • механизмы для доставки древесины в сушку;
  • дымосос;
  • циклон;
  • транспортеры;
  • подвижной пол;
  • вентиляторы;
  • смеситель;
  • пресс гранулятор;
  • охлаждающую установку;
  • сито;
  • бункер готовых пеллет;
  • весы для мешков;
  • станки для упаковки;

Виды оборудования

Оборудование бывает таких видов:

Мини-гранулятор

Стоимость от 64 тыс. рублей.

Пресс-гранулятор с электродвигателем

Стоимость от 100 тыс. рублей.

Пресс-грануляторы с дизельным двигателем

Стоимость от 89 тыс. рублей.

Пресс-грануляторы с приводом от вала отбора мощности трактора

Стоимость от 100 тыс. рублей.

Линия промышленного типа

Стоимость от 1.8 млн. рублей.

Каждый вид имеет свою особенность. К примеру, прибор на электродвигатели обладает некой стационарностью, в то время когда приборы с дизельными двигателями более мобильны.

Пример деталей оборудования для производства топливных пеллет на основе линии промышленного типа:

Такая линия стоит около 1 800 000 руб.

Ключевые элементы пеллетных линий и их примерные цены по отдельности:

  1. Щепорез (измельчитель древесины) — около 180 000 руб.
  2. Сушилка сырья для производства пеллет — от 400 000 до 2 500 000 руб.
  3. Гранулятор — от 50 000 до 1 100 000 руб. Модель ОГМ-1,5 стоит около 1 000 000 руб.
  4. Охладитель пеллет — около 400 000 руб.

Грануляторы делятся на виды относительно матрицы:

  • гранулятор с плоской матрицей;
  • гранулятор с круглой матрицей;
  • гибрид гранулятора с плоской и круглой матрицей;

Гранулятор с плоской матрицей

Плоская матрица – это плоский металлический диск, который сделан из стали высокого качества. Его диаметр составляет 100-1250 мм, толщина 20-100 мм. Используемая сталь должна быть износостойкой и иметь закалку 60 60 единиц по шкале твердости Роквелла. Как правило используют сталь отечественного производства 40Х, либо же стали HARDOX 500 и 20CRMN.

Производительная мощность гранулятора напрямую зависит от того какой диаметр матрицы. К примеру, оборудование с диаметром матрицы 1250 миллиметров может производить до 3 т. гранул в час.

Матрица круглой формы на грануляторах в диаметре достигает 550 миллиметров. Она сделана с нержавеющей стали с большой износостойкостью. Такая сталь должна раскалятся до твердости сорок пять-пятьдесят кгс по Роквеллу.

Если речь идет о производительности нужно дифференцировать ее величину от качественной подготовки древесины и ее составляющих. Также для большой производительности важна мощность электродвигателя. Фирмы производители, как правило, устанавливают на гранулятор редуктор с параметрами крутящего момента и передаточным числом с высоким КПД, что позволяет использовать имеющейся электродвигатель на оптимальную мощность.

На территории СНГ подобные грануляторы давно известны. На них производят комбикорм. Их серия ДГ и ОГМ. Но мастера научились их переделывать под изготовления топливных гранул. Нужно заменить матрицу под используемое сырье и ролики выкатывания.

Третий вариант грануляторов на наших территориях почти не применяется, но очень распространен в Китае. Круглая матрица расположена параллельно к основанию. Ролики выкатывания закатывают древесину в гранулятор за счет собственного веса.

Изготовление гранулятора своими руками

Алгоритм действий по изготовлению такого оборудования такой:

  1. Делаем матрицу. Если ее делать своими руками, то потребуется дисковая заготовка толщиной от 20 мм, если она будет меньше, то матрица быстро будет деформироваться. А вот диаметр может быть разным, от него зависит производительность оборудования. Например, если диаметр составит 50 мм, а двигатель порядка 30 кВт, то можно будет получить до 350 килограмм пеллет в течение часа. А если объемы ожидаются меньшие, то хватит матрицы и до 30 см в диаметре. В центре диска нужно просверлить отверстие по диаметру вала редуктора, далее выполняется паз для жесткой посадки. А отверстия для прессования и выхода гранул должны иметь форму конуса.
  2. Ролики или шестеренки для катков нужно выбирать таким образом, чтобы ширина сопоставлялась с рабочей зоной матрицы. Наденьте на вал шестерню, затем он закрепляться муфтой перпендикулярно оси выходного вала редуктора.
  3. В зависимости от размера матрицы нужно сварить цилиндрический корпус оборудования на основе листового металла или трубы. Корпус включает две части: в верхнюю загружается сырье, а затем после прохождения сквозь систему роликов и матрицы в готовом виде гранулы переходят в нижнюю часть корпуса, затем по лотку они высыпаются в емкость. А матрица должна свободно внутри верхней части корпуса передвигаться с минимальным зазором. Внизу корпуса проделывается отверстие для выхода пеллет, к нему приваривают лоток на основе листового материала или труб.
  4. Выходной вал редуктора должен размещаться внизу корпуса конструкции посредством подшипников и муфты.
  5. Чтобы было удобно чистить и обслуживать корпус, верх и низ корпуса должен быть разъемными и соединяться на болты посредством приваренных ушек. В корпус ставят матрицу и ролики.
  6. Гранулятор ставят на раму на основе швеллера или уголка и жестко на ней закрепляют. Затем крепится электродвигатель и его выходной вал присоединяют к редуктору.
  7. С внешней стороны раму и остальные детали красят краской по металлу. Далее, подключается двигатель и выполняется пробный запуск.

При наличии гранулятора, оснащенного матрицей плоского типа для производства пеллет, можно решить проблему отопления помещения до 150 квадратных метров площадью. Готовые гранулы можно применять для сжигания в камине или печке, а также для твердотопливных котлов. Также будет решена проблема утилизации отходов сельскохозяйственной деятельности и деревообработки.

Самодельная сушилка для опилок

Для того чтобы самодельные пеллеты из дерева на выходе из матрицы гранулятора не рассыпались, сырье должно иметь минимальную влажность. В промышленном производстве это делается посредством сушильных камер, а в домашних условиях можно делать специальные сушилки барабанного типа на основе старых бочек.

Нужно сварить друг с другом несколько железных бочек и установить их на раме с учетом незначительного наклона на одну сторону. Внутри к стенам привариваются лопасти для перемалывания сырья. Внутрь с одной стороны барабана подается горячий воздух с помощью электрической или газовой тепловой пушки. Барабан вращается за счет электродвигателя посредством редуктора или понижающей ременной передачи.

Далеко не во всех случаях есть необходимость организовывать производство пеллет на основе опилок в домашних условиях.

Это оправдано, если оборудование целиком сделано самостоятельно с минимальными затратами на комплектующие и запчасти, или же у вас в наличии есть небольшой гранулятор, производительность которого достаточная для выработки пеллет для бытовых нужд и даже продажи. Так можно окупить стоимость купленного оборудования.

Сделать гранулятор и другое оборудование для производства пеллет самостоятельно не так уж и легко, но если есть время, навыки и терпение, то вполне возможно. А вот приобретать промышленный гранулятор для опилок с целью отопления частного загородного дома, с экономической точки зрения, совершенно не целесообразно.

Из каких отходов производятся

Для производства пеллет используется несколько видов отходов:

  • древесные опилки, стружка, щепа и лес неудовлетворительного качества;
  • шелуха семян подсолнечника, гречихи, кожура орехов;
  • торф;
  • куриный помёт.

Древесные пеллеты бывают разных цветов, в зависимости от сорта древесины и состава примесей, добавленных при изготовлении.

Существует несколько видов древесных гранул.

Промышленные гранулы, используемые для сжигания в крупных индустриальных котлах, системах отопления городов, торговых центрах, удаленных промышленных объектов. Эти гранулы в основном темные.

Бытовые – светлые гранулы, используют в домашних обогревательных приборах.

Топливные пеллеты из древесных опилок

Гранулы из природного сырья – растительные гранулы, применяются для промышленного оборудования, в связи с повышенной зольностью. Теплоотдача гранул из отходов сельского хозяйства немного ниже.

Наиболее широк спектр применения у гранул из торфа. Помимо промышленных котлов, эти гранулы применяют:

  • в качестве материала для хранения овощей;
  • для подкормки растений;
  • как абсорбирующий материал;
  • вместо теплоизоляционного материала;
  • в качестве искусственного грунта.

Гранулы из куриного помета больше всего используют для местных котельных установок, для обогрева птицеферм и фабрик. Сами гранулы являются замечательным естественным удобрением.

Финансовая составляющая производства пеллет

Реализуя пеллеты собственного производства, можно получить весьма неплохой навар, и при этом на расходы придется всего лишь около 30% валового дохода. Стоимость исходного материала в виде опилок, если брать у стороннего поставщика, составит примерно 100 рублей за кубометр. Но если имеется в собственности другое деревообрабатывающее производство, от которого остаются деревостружечные отходы, то необходимость в закупке сырья отпадает. Стоит знать, что для производства одной тонны пеллет необходимо примерно 7,5 кубометров опилок, и заранее прикинуть, сможет ли ваше предприятие дать столько отходов. Но игра однозначно стоит свеч: стоимость пеллет первого сорта в среднем составляет 3800-4200 рублей за тонну, так что подсчитать потенциальный доход нетрудно.

Продолжив расчеты, можно выяснить, что наиболее прибыльными могут быть те мини-производства, где пеллеты выпускаются с помощью с электроприводом или устройств отбора мощности от трактора. Если построить полную линию промышленного типа, то она окупится всего за год, и в дальнейшем будет давать хороший доход.

Можно еще больше удешевить производство, заключив договоры на оптовые поставки сырья и на поставки готовой продукции (приобретать пеллеты от производителя, минуя посредников – заманчивая перспектива для многих). В результате можно получить надежные долгосрочные заказы, под которые можно брать кредит на развитие производства. При этом не придется тратить время на поиски клиентов, что позволит полностью сосредоточиться на производстве.

Технология производства пеллет

Так как технология производства пеллет заключается в механической обработке древесных отходов, то потребуется рассмотреть весь процесс с целью выяснения, какое нужно оборудование для производства пеллет из опилок. В самом начале происходит подготовительный этап и первая операция – дробление крупных частей древесины либо переработка на щепу горбылей и прочих отходов деревообработки. Операция происходит с помощью специальной машины – дробилки, дающей на выходе щепу размером не более 4 мм.

Дробилки небольших габаритов для пользования в домашних условиях есть возможность приобрести в торговой сети либо сделать своими силами. Пример работы машины для дробления веток на мелкую фракцию, подходящую по размерам и впоследствии идущую на производство пеллет, показан на видео.

  • сушильный барабан;
  • аэродинамическая сушилка;
  • пневмосушилка;
  • ленточного типа;
  • диспергатор.

Не вдаваясь в подробности и принципы работы этих установок, отметим, что для испарения влаги из древесины потребуется подводить к ней тепловую энергию. Это теория, а на практике прессование опилок, подготовленных надлежащим образом, обойдется вам как минимум изготовлением самодельной сушилки плюс энергия для подогрева.

Следующий этап – основной, сжатие сырья и формование из него пеллет. Операцию выполняет специальный станок — пресс-гранулятор. Главный элемент агрегата – матрица, она бывает 2 типов: плоская и цилиндрическая. В обоих случаях для вращения вала либо шнека установка снабжена мощным электродвигателем с ременным либо редукторным приводом.

В промышленном производстве, где объемы продукции значительны, применяется, как правило, гранулятор для пеллет с цилиндрической матрицей. В нем сырье, подаваемое внутрь цилиндра с множеством отверстий, прессуется катками с насечкой, движущимися внутри него, как показано на схеме:

Под большим давлением опилки принимают форму отверстий, превращаясь в твердые гранулы, после чего выталкиваются наружу. Там находится отрезной нож, который срезает продукцию с вращающейся матрицы, обеспечивая одинаковый размер готовых пеллет. Подобная конструкция сложна в изготовлении и своими силами ее собирают нечасто, хотя производительность этой машины больше, чем у второго типа агрегатов.

Проще сделать в домашних условиях пресс для пеллет с плоской матрицей. Здесь сырье насыпается сверху на плоский диск с отверстиями, по которому движутся катки, запрессовывая опилки в отверстия таким же способом, как описано выше. Вниз выпадают готовые гранулы и по желобу ссыпаются в емкость.

Конструкция удобна для сборки своими руками, чем и пользуются многие мастера – умельцы. Покупают для этого 2 готовых изделия: электродвигатель и матрицу. И то, при наличии доступа к токарному и фрезерному оборудованию, можно сделать и детали матрицы. Далее, все элементы закрепляются на металлической раме, устанавливаются шкивы привода (или редуктор) и приемный бункер. Остается только осуществить подключение к электрической сети и можно начинать производить пеллеты из опилок.

Для справки. Самодельные установки по прессованию гранул обладают невысокой производительностью. Чтобы не стоять около них с ведром для наполнения бункера, некоторые умельцы дополнительно устанавливают шнековый конвейер, подающий сырье из большой емкости с заданной скоростью.

Что такое пеллеты — Их преимущества и недостатки

Пеллеты — древесные гранулы

Пеллеты представляют собой спрессованную древесную стружку, которая прессуется до размера небольших цилиндров диаметром от 4 до 10 мм, и длиной в районе 20-50 мм. Они изготавливаются из отходов лесной промышленности: можно сказать, что ни одна часть леса не устраняется, а идет в дело.

Топливные гранулы формируются из таких частей дерева как сучки и ветки, кора и древесная стружка, мука, без применения сторонних химических веществ! При этом потенциал 1кг экологичной продукции очень высок, он сопоставим с 0,5 топлива в жидком виде. Но кроме экономии использования мы получаем и выгодную экологическую подоплеку – она заключается в минимальном выбросе вредных веществ в атмосферу. При сгорании выбрасывается в окружающий воздух такое количество СО2, которое было поглощено деревьями во время своей жизни до переработки.

Пеллеты практически не подвержены самостоятельному воспламенению, так как в их структуре отсутствуют споры и пыль, а также – они не вызывают аллергию, поэтому могут применяться практически всеми.

Данный вариант для отопления имеет свои преимущества и недостатки.

Пеллеты обладают следующими преимуществами:

  • большая теплотворность ввиду высочайшей плотности и сухости структуры – в ней не более 5-8% влажности, тогда как в поленьях и щепе часто имеются все 30-40%;
  • высокий спрос на данный способ обогрева говорит об адекватности его применения;
  • низкие цены на био-топливо по сравнению с дровами и др. типами;
  • минимальная зольность — она составляет всего от 0% до 1.5%, в то время, как зольность дров 10-15%
  • экономичность — 1 тонна древесного материала заменяет около 500 литров жидкого топлива, что значительно уменьшает затраты на отопление;
  • экологичность — изготовление из отходов лесопромышленности без применения каких-либо химических веществ, тем самым гранулы не наносят вреда здоровью человека и окружающей среде;
  • требуется меньше места, чем для хранения, к примеру, дров.

К недостаткам пеллет можно отнести лишь:

  • непереносимость влаги — нельзя допускать, чтобы топливные гранулы сырели в период транспортировки и хранения;
  • недобросовестное производство — некачественные материалы изготовления экологичного топлива у некоторых производителей и несоблюдение технологии изготовления.

Пеллеты могут быть не только древесными

Основным материалом для формирования гранул в России выступают опилки, стружка, древесная мука — одним словом все, что связано с деревообработкой.

В регионах и странах, где произрастает малое количество лесов, при переработке используют такие материалы как: солома, лузга подсолнечника, камыш и даже торфяные пеллеты имеют место быть.

Спрос на пеллеты в России

Пеллеты в России потребляются пока в небольших объемах в связи с наличием (на данный момент) большого количества природного газа и нефти, тем более что вопрос экологичности топлива в России далеко не самый главный. Играет заметную роль дороговизна пеллетных котлов. Все это обуславливает низкий спрос на этот вид топлива на внутреннем рынке России – в лучшем случае топливо высшего сорта можно продать по 100 $/м3. В Западной Европе аналогичные гранулы стоят до 180$. Все же бизнес по производству альтернативного топлива имеет смысл развивать с целью продажи этого топлива за границу. И однозначно стоит его организовывать тем, у кого опилки или другое сырье – отходы основного производства относительно легко превращаются в доходы.

Простое арифметическое сложение и калькуляция не отражают действительного положения вещей. Популярность использования столь необычного топлива объясняется целым рядом обстоятельств.

Во-первых, гранулы находят повышенное использование и применение в странах с огромными запасами леса — Финляндии, Австрии, Германии. Там не только стоимость ниже, но и характеристики выше за счет более высокоэнергетических пород древесины.

Во-вторых, применение пеллет в странах Евросоюза все равно обходится дешевле газа, ископаемого твердого топлива или нефтепродуктов из-за высоких потребительских цен;

В-третьих, практически все производство пеллет датируется и субсидируется, как инновационная, природоохранная деятельность. Мало того, финансово стимулируется использование топлива с высокими экологическими характеристиками.

  • Чистка дымохода своими руками
  • Домашняя мини сауна в квартире своими руками
  • Как высушить подвал и погреб от сырости

Заключение

Судя по отзывам домашних умельцев на различных форумах, собственноручное изготовление станка для прессования пеллет особой выгоды не приносит даже тем, кому опилки достаются практически даром. Ведь сделать гранулятор недостаточно, нужна еще сушильная машина, изображенная на фото. Без просушки выдавить лигнин и склеить древесные частицы не удастся, гранулы будут распадаться. Предположим, вы смастерили барабанную сушилку из бочек, но для ее работы потребуется тепловая пушка, а это затраты энергоносителей и средств.

Есть и другой путь: найти рынок сбыта, приобрести готовый шнековый гранулятор и давить на нем пеллеты для себя и заказчиков. Но производство малыми партиями опять-таки невыгодно из-за большой себестоимости продукции и ваших временных затрат. Подробный экономический расчет проведен экспертом в очередном видео:

Источник: http://www.tproekt.com/biznes-po-proizvodstvu-pelletov-iz-opiloktehnologia-proizvodstva-pellet/

Как делать гранулированные пеллеты своими руками

Актуальность производства пеллет на сегодня достаточно весома.

Древесные гранулы используются как топливо для печей и котлов.

Но также сегодня это неплохая бизнес-идея для постоянного заработка ведь это экологическое топливо с большой теплоотдачей.

Ведь это не только хорошее топливо, но и чистое биотопливо.

Так можно ли организовать производство гранул своими руками и сколько это будет стоить?

Разновидности топливных пеллет

Пеллеты – это прессованная биомасса, которая обладает определенной энергетической ценностью. Наиболее востребованы сегодня – древесные пеллеты. Они имеют ряд преимуществ над обычными дровами.

Помимо древесных, существуют такие виды пеллет:

  • растительные гранулы (прессованная шелуха подсолнечника, соломы и т. д.);
  • торфяные гранулы;
  • прессованный уголь;
  • твердые бытовые отходы.

Древесные топливные гранулы заслужили первое место в рейтинге пеллет, благодаря ряду достоинств:

  • снижение уровня загрязнения окружающей среды углекислым газом;
  • уменьшение количества выделения диоксида серы;
  • риск возникновения пожара из-за пролива топлива сведен к нулю;
  • большая отдача тепла по сравнению с досками, щепками или корой;
  • компактность в хранении;
  • возможность расположения гранул рядом с любыми жилыми помещениями, в связи с отсутствием биологической активности пеллет;
  • возможность изготовления древесных гранул своими руками.

Заводская технология

Заводскую технологию изготовления прессованных гранул можно разделить поэтапно:

  1. Крупное первоначальное дробление сырья;
  2. Сушка;
  3. Измельчение результатов дробления;
  4. Водоподготовка сухой основы;
  5. Прессование;
  6. Охлаждение.
  7. Расфасовка готовых гранул.

На первом этапе производства сырье подается в дробилки для измельчения. Материал на выходе габариты 25×2 мм. Это позволяет просушивать переработанное сырье в специальных сушилках, затем еще раз дробить его.

Сырье с превышенной влажностью прессуется хуже и полученные гранулы для сжигания не годятся. Посему сушка – этап, который нельзя исключать.

Сушка имеет два вида: ленточная или барабанная. Выбирается сугубо в зависимости от сырья и желаемого результата на выходе. Процесс сушки – самый энергозатратный на всем производстве. Тем не менее, избежать этого процесса невозможно.

Подготовленное для пресса сырье не должно превышать размера в 4 мм. Для их измельчения используют специальные дробилки. Среди них наиболее подходящие – молотковые мельницы. Хороший продукт на выходе можно определить по его весу: около 150 кг на м³ – знак отличного качества.

Необходимая влажность материала для прессования составляет 10%±1%. При сильной пересушке, сырье насыщается паром или водой.

В результате прессования получаются гранулы в форме цилиндров, диаметром от 6 до 25 мм. Так как свежеизготовленные пеллеты имеют температуру 70–90 °C, их необходимо охладить перед расфасовкой. Для охлаждения используют производственные вентиляторы.

Готовые охлажденные гранулы зачастую хранятся в бункерах и складских помещениях, но для более длительного сохранения их качеств, рекомендуется поместить их в большие мешки.

Как выбрать тепловой насос для отопления дома, в нашей статье.

Самостоятельное изготовление

Для изготовления пеллет используются как целые производственные линии, так и мини-грануляторы. Последние оснащаются самыми разными видами приводов: начиная от дизельных двигателей, заканчивая приводами вала трактора. Последний вид привода обеспечивает наиболее высокую производительность.

Полностью укомплектованная производственная линия выглядит так:

  1. Измельчитель (щепорез);
  2. Сушилка;
  3. Гранулятор;
  4. Вентилятор или другой охладитель для пеллет.

Выбирая гранулятор, стоит знать, что агрегат, оснащенный электродвигателем довольно большой в размерах, и может использоваться только стационарно. Что касается грануляторов с дизельными двигателями – они достаточно мобильны и могут применяться там, где древесное сырье всегда находится в больших количествах: лесопилки, мебельные фабрики и др.

Твердотопливный котел длительного горения, сделанный своими руками позволит значительно сэкономить средства и создать хорошую альтернативу топливным котлам. Читайте.

В нашей статье вы узнаете о преимуществах котлов на дровах и электричестве.

Охарактеризовать конструкцию гранулятора вкратце можно так: это емкость, в которой установлена матрица. Матрицы бывают двух видов:

  1. Цилиндрическая;
  2. Плоская.

Названия говорят сами за себя. Цилиндрическая матрица – это перфорированный барабан, внутри которого находятся вращающиеся катки. Дробленая биомасса вдавливается в круглые отверстия барабана, прессуется и срезается ножами.

Плоская матрица – это плоский диск, закрепленный на валу гранулятора. Принцип работы такой же, как у цилиндрической матрицы.

Аппарат работает от редуктора и двигателя мощностью не менее 15 кВт. Для крепления матрицы используется вертикальный или горизонтальный вал. Дополнительные составляющие гранулятора: емкость для биомассы и готовых пеллет.

Чтобы изготовить гранулятор своими руками понадобятся следующие материалы:

  • металлические уголки, листы, элементы крепления;
  • матрица;
  • вал вращения;
  • сварка, болгарка, набор электродов, сверл и других расходных материалов.

Начинать следует с создания станины. Для этого уголок разрезают и соединяют куски сваркой. Далее, с помощью сварки и металлического листа делается основание гранулятора – короб.

В верхней горизонтальной грани вырезается отверстие по диаметру матрицы. Оно используется также для загрузки сырья. По окружности отверстия необходимо сделать бортик из листа шириной 7–10 см. Крепится все с помощью сварки.

В нижней части сварки вырезается отверстие диаметром по размеру вала вращения матрицы. На боковой грани делается квадратное отверстие для выхода готовых пеллет. К нему крепится металлический лоток небольшого размера.

Вал вращения устанавливается и закрепляется в короб с помощью гаек. Матрица крепится на валу так, чтобы ее поверхность и верхняя грань короба находились на одном уровне. Короб устанавливается и крепится на станину с помощью болтов. Двигатель так же прикрепляется на станину. Вал мотора и матрицы соединяется ремнем.

На верхнем отверстии короба устанавливается раструб. Так, сырье будет засыпаться наиболее удобно. Раструб можно сделать из жестяного ведра без дна или металлического листа. В завершение устанавливается каток на матрицу. После этого агрегат полностью готов к работе.

Что касается требований к сырью, то они не такие уж и высокие. Главное, чтобы фракции были однородной массой сторонних без примесей (камней, железа, песка и т. д.) размером не более 5 см. Влажность не столь принципиальна, ведь для ее регулировки есть сушка.

Стоимость, сравнение изготовления и покупки

Цена покупных пеллет на сегодня варьируется от 6600-7700 руб. за тонну. По этой цене и рассчитывается примерный срок окупаемости затрат на открытие бизнеса на пеллетах.

Стоимость готовой производственной линии, выпускающей 700 кг готовых гранул в час, составит около 132000 $. Примерная стоимость каждого элемента цепи в отдельности:

  1. Щепорез – 180 тыс. руб.;
  2. Гранулятор – от 50 тыс. до 1 млн руб.;
  3. Система охлаждения – 400 тыс. руб.;
  4. Сушка – от 400 тыс. руб.

Самостоятельное изготовление мини-гранулятора будет менее затратным, но потребует умения обращаться с техникой. Конкретно, стоимость гранулятора своими руками можно рассчитать, исходя из стоимостей материалов:

  1. Металлический уголок – от 150 р./м. п.;
  2. Металлический лист – от 1 тыс. р.;
  3. Мотор-редуктор – от 3 тыс. р.;
  4. Матрица – от 8900 р.

Покупать все готовое или делать самому – решать Вам, но то, что бизнес на производстве пеллет актуален и востребован – вещь очевидная.

Решив заняться изготовлением древесных гранул, Вы не только будете получать хороший доход, Ваша работа будет оказывать положительное влияние на окружающую среду. Ведь пеллеты – это самый безопасный вид топлива на сегодняшний день.

Источник: http://klimatlab.com/otoplenie/alt_energiya/pellety-svoimi-rukami.html

Пеллеты для отопления

Газ и электричество постоянно дорожают, поэтому многие владельцы частных домов выбирают для отопления жилища другие источники тепла. К популярным и дешевым материалам относятся пеллеты, изготавливаемые из древесных опилок. Кроме того, их можно сделать самостоятельно. Такое топливо является биологически чистым и реализуется в гранулированном виде. Изготавливают гранулы из отходов древесного хозяйства. Оборудование для производства пеллет можно приобрести или соорудить самостоятельно.

Виды пеллет

Такое топливо выполняется из различной биомассы. Однако к ней предъявляется одно условие – высокая энергетическая ценность. Кроме того, материал должен легко поддаваться измельчению и прессованию. Большой популярностью пользуются пеллеты, выполняемые из опилок, коры и щепок. Получаются такие материалы на деревообрабатывающих предприятиях.

Растительные гранулы изготавливаются в результате переработки соломы и подсолнечной лузги. Не очень большой популярностью пользуются гранулы из торфа и пеллеты, основой для которых служит куриный помет.

Пеллеты из дерева

Если полностью заменить традиционные виды топлива деревянными пеллетами, можно существенно снизить уровень парникового эффекта. Во время горения традиционных видов топлива в воздух выделяется много углекислого газа. Меньше всего углекислоты образуется именно при сгорании дерева.

При использовании деревянных пеллет сокращаются объемы выделения в атмосферу такого соединения, как диоксид серы. Именно из-за его образования в больших количествах льют кислотные дожди. Это губительно действует на экологию. Опасность для природы и человека при использовании топливных пеллет сведена к нулю.

Преимущества деревянных пеллет

Кроме высокой степени экологичности, пеллеты из древесины обладают массой полезных свойств:

  • Высокая теплоотдача, если сравнивать с корой, досками или щепками.
  • При хранении понадобится вдвое меньше пространства, чем в случае с обычной древесиной.
  • Поскольку биологической активностью пеллеты не обладают, их можно хранить вблизи жилых помещений.
  • Изготовить такое горючее самостоятельно не составит труда. Пеллеты не могут самопроизвольно воспламеняться. Благодаря довольно плотной структуре они безопасны для аллергиков.
  • При изготовлении пеллет в состав гранул не добавляют клеящие составы или загустители.
  • Благодаря использованию этого топлива появляется возможность эффективно использовать любые виды отходов.
  • Если сравнивать с углем, деревянные пеллеты производят такое же количество тепла при меньших выбросах углекислоты.

Стоимость отопления при выборе деревянных пеллет довольно невысокая.

Использование деревянных пеллет

Сегодня может быть несколько основных видов пеллет из дерева. Их разделяют на топливо для промышленного использования и отопления частных домов. Изготавливать пеллеты в домашних условиях можно с невысоким процентом зольности. При этом коры в них будет очень мало.

Топливо для промышленного использования отличается более низким качеством. Сжигание пеллет из древесины осуществляется в специальных котлах. Горение в таком оборудовании осуществляется в условиях постоянного поступления кислорода. Многие современные котлы автоматического типа устроены таким образом, что новые партии пеллет поступают в них каждые 20 мин.

Этапы производства пеллет

Существует несколько этапов изготовления древесных пеллет. Сначала производится начальное дробление биомассы. Затем выполняются такие этапы:

  • Сушка сырья после дробления.
  • Мелкое дробление.
  • Затем сухую основу насыщают водой или паром.
  • Пеллеты прессуются.
  • Затем продукт охлаждается.
  • Пеллеты фасуются по упаковкам.

Каждый из этапов изготовления пеллет следует рассмотреть подробнее.

Начальное дробление пеллет

На первом этапе изготовления пеллет исходное сырье подается в дробилки. Это необходимо для начального измельчения биомассы. На выходе получается материал фракцией не более 25х25 мм. Благодаря таким размерам сырье можно нормально просушить в специальных агрегатах. Затем сырье дополнительно измельчается.

Сушка дробленого сырья

Отходы, которые слишком влажные, довольно плохо прессуются. Если изготавливать из них пеллеты, они не будут предназначены для последующего сжигания. По этой причине сушка является обязательным этапом процесса изготовления пеллет. Благодаря этому влаги в опилках становится на 12% меньше. В результате исходный материал для производства пеллет должен иметь влажность около 10%.

Оборудование, в котором осуществляется сушка опилок, представлено барабанными или ленточными установками. Выбираются они в зависимости от необходимого результата и вида имеющегося сырья для пеллет.

Однако сушка представляет собой довольно энергозатратный процесс. Для полноценного высушивания одной тонны опилок необходимо сжечь один куб деревянного топлива. Следует учесть, что сжигать доски или бревна довольно дорого. По этой причине многие производители выбирают для этой цели кору или опилки.

Мелкое дробление

Сырье, которое выбирается для производства пеллет, не должно быть более 4 мм. По этой причине для дробления используется специальная установка. В ней исходный материал измельчается до необходимых размеров.

Хороший продукт на выходе из дробильной установки должно составлять примерно 150 кг на куб. м. Мельницы молоткового типа представляют собой более подходящее оборудование, способное обеспечить качественное измельчение опилок или щепок.

Водоподготовка пеллет

Иногда сырье высыхает слишком сильно. Как уже отмечалось, оптимальным показателем влажности сырья для пеллет является 10%. Если этот параметр снизится до 8%, материал начинается плохо склеиваться.

Чтобы повысить влажность до нужного показателя, сырье необходимо поместить в определенный резервуар. В нем происходит насыщение материала водяным паром. Пар используется при насыщении влагой опилок твердых пород деревьев. Для обработки мягких не нужно использовать специальные агрегаты. Достаточно добавить в смеситель воды.

Прессование пеллет

После процесса прессования из имеющейся биомассы получаются цилиндры небольшого размера. Они имеют диаметр от 6 до 25 мм. Материал, который уже прошел подготовку, подается в пресс. Такое оборудование может быть оснащено цилиндрическими или плоскими матрицами. В результате материал существенно сжимается. При этом повышается температура биомассы. Кроме того, в процессе выделяется лигнин, за счет которого опилки или щепки склеиваются между собой.

Охлаждение

Во время прессования температура гранул повышается до 70-90 градусов. Поэтому материал впоследствии необходимо охладить и просушить. Затем пеллеты помещают в упаковки. В условиях профессионального производства применяются специальные станочные агрегаты и грануляторы.

Расфасовка пеллет

Довольно часто топливные пеллеты из древесины сохраняют в бункерах. Для защиты конечного продукта его расфасовывают по большим мешкам. Потребитель получает продукт в мешках по 20 кг. Несмотря на дешевизну биологического топлива многие владельцы частных домов решают изготавливать пеллеты самостоятельно.

Производство пеллет своими руками

Достаточно большое количество потребителей после разбора всех достоинств древесных пеллет решают изготавливать их самостоятельно. Можно соорудить даже самодельный станок, способный значительно облегчить работу.

В продаже можно найти и мобильные грануляторы. Они представляют собой прессы. Благодаря этому может быть оборудована своя линия изготовления пеллет. Сырье должно отвечать заявленным требованиям. Собрать гранулятор для пеллет своими руками можно по простой схеме.

Поскольку технология изготовления древесных гранул заключается в обработке отходов, необходимо полностью разобраться в процессе. Сначала крупные части древесины необходимо раздробить на более мелкие. В качестве исходного сырья могут использоваться различные отходы деревобрабатывающего производства.

Сегодня практически каждый владелец частного дома может купить небольшую дробилку. После измельчения материала получаются частицы мелкой фракции, которые впоследствии можно использовать для создания пеллет.

Важно следить за влажностью сырья для пеллет. Максимальный порог этого показателя составляет 12%. Однако такие отходы могут получиться лишь при дроблении сухих отходов древесного производства. В остальных случаях влажность может составлять 40-50%. В некоторых случаях люди не задумываются об этом, судя о влажности опилок по их внешнему виду.

Однако при использовании пеллет, которые были произведены из сырого материала, котел будет работать только на 50% своих возможностей. Кроме того, отопительное оборудование при сгорании таких пеллет покрывается сажей изнутри. Поэтому определение влажности материала и последующая сушка – важные этапы производства пеллет.

Чаще всего исходное сырье обладает уровнем влажности 40-50%. Просушивается материал в специальных устройствах, в зависимости от предпочтений и возможностей владельца дома:

  • аэродинамическая сушилка;
  • сушильный барабан;
  • ленточная сушилка;
  • диспергатор.

Если не вдаваться в особенности эксплуатации таких устройств, следует помнить – для того, чтобы влага испарилась из древесины, понадобится выполнить ее тепловую обработку. Владельцу небольшого производства пеллет в любом случае придется изготовить самодельную сушильную установку и потратиться на энергию для ее разогрева.

На следующем этапе работ производится сжатие материала с последующим формированием гранул. Такая процедура выполняется на специальном оборудовании – пресс-грануляторе. Основной деталью устройства является матрица. Каждое из подобных устройств оснащается мощным электромотором.

В промышленности гранулятор оборудуется матрицей цилиндрического типа. В таком агрегате исходный материал подается в цилиндр, в котором имеется много отверстий. Затем сырье прессуют катками.

Под значительным давлением опилки начинают принимать форму выполненных в стене барабана отверстий. Они становятся отвердевшими пеллетами. При помощи отрезного ножа материал, вытолкнутый наружу, срезается. Благодаря этому пеллеты получаются одинакового размера.

Если производство реализовано в небольших объемах, лучше выбрать пресс с плоской матрицей. В этом случае исходный материал засыпается сверху на специальный диск, в котором выполнены отверстия. Сверху он испытывает давление катков. Материал, находящийся между этими деталями, прессуется и выпадает в нижерасположенную емкость.

Такую конструкцию легко собрать своими руками. Этим пользуются многие домашние мастера. Для этого необходимо приобрести матрицу и электромотор. Затем эти детали следует зафиксировать на раме из металлического профиля. Затем монтируют приводные шкивы и бункер, в который будут отправляться готовые пеллеты.

Выводы

Можно сделать вывод, что самостоятельное производство пеллет для своих нужд – довольно выгодное вложение средств, но только в двух случаях: когда собран эффективно функционирующий гранулятор, и имеется возможность дешево приобретать исходное сырье.

Источник: http://2proraba.com/other/pellety-dlya-otopleniya.html

Оборудование для производства пеллет в домашних условиях

Для того чтобы протопить камины или дровяную печь, а также твердотопливные котлы, применяют не только дрова, но еще и пеллеты — это прессованные гранулы или брикеты, сделанные на основе деревообрабатывающих отходов. И если дрова при сжигании наносят вред природе, пеллеты не только позволяют получить эффективное и экологичное топливо, они также решают проблему утилизации древесины. Многие люди, особенно если у них скапливаются древесные отходы в большом количестве, предпочитают изготавливать оборудование для изготовления пеллет самостоятельно.

  • Изготовление пеллет в заводских условиях
  • Оборудование для домашнего производства
    • Гранулятор и его конструкция
  • Изготовление гранулятора своими руками
    • Самодельная сушилка для опилок

Изготовление пеллет в заводских условиях

Топливные гранулы в качестве топлива для котлов или каминов привлекательны прежде всего благодаря удобству применения. Котлы на пеллетах имеют высокую степень автоматизации, и уделять им внимания приходится меньше, чем простым твердотопливным.

В естественных условиях древесина, чтобы достигнуть достаточной влажности для сгорания, должна сохнуть в течение 2 лет и даже дольше. В таком случае теплота сгорания составляет от 4 до 4,5 кВт/кг. А вот килограмм древесных гранул при сжигании способен выделять до 5 кВт тепла.

При промышленном производстве пеллеты преимущественно изготавливается на основе такого сырья:

  • соломы зерновых культур;
  • опилки, щепа и прочие древесные отходы;
  • отходы переработки семян.

Однако наиболее часто используются гранулы на основе опилок и других деревообрабатывающих отходов. Пеллеты на основе агротехнических отходов будут стоить дешевле, однако они обладают худшим качеством. В домашних условиях лучше всего изготавливать пеллеты на основе опилок.

Оборудование для домашнего производства

При производстве выбранное сырье (щепа, опилки, кора или отходы сельскохозяйственной деятельности) следует предварительно измельчить до размеров в 3−5 см, а затем просушить в специальной сушилке, пока влажность не достигнет показателя в 15%. Затем сырье помещается в специальную дробилку мелкого дробления.

В итоге массу с величиной фракции до 2 мм нужно погрузить в пресс. После прессования получаются гранулы, влажность которых составляет до 12%, а их размер зависит от конструкции используемого оборудования. Далее, гранулы собирают в мешки, закупоривают и применяют в качестве топлива для печей и котлов.

Оборудование для производства пеллет в домашних условиях потребуется следующее:

  • дробилка для древесины. Если вы будете использовать лузгу или опилки, то в дроблении необходимости не будет. Оно потребуется при применении веток, коры, обрезков пиломатериалов или некондиционной доски;
  • барабанная или аэродинамическая сушилка для сырья. Ее можно сделать самому из бочки;
  • дробилка мелкого дробления, в которой крупное сырье измельчают в опилки;
  • гранулятор для пеллет с цилиндрической или плоской матрицей. Его использование исключит процесс мелкого дробления, поскольку в грануляторе сырье одновременно перемалывается и прессуется.

Гранулятор и его конструкция

Гранулятор можно сделать самостоятельно и не покупать дорогое оборудование для производства пеллет. При его наличии вам не потребуются дробилка и измельчитель, сушильная камера потребуется в зависимости от влажности сырья.

Как уже упоминалось, он может быть оснащен цилиндрической или плоской матрицей. Цилиндрическая матрица представляет собой перфорированный барабан с вращающимися катками изнутри. Плотная масса посредством катков вдавливается в отверстия барабана (прессовальные каналы), а когда гранулы уже будут отпрессованы, она срежется ножами при выходе с внешней стороны.

А прибор с плоской матрицей работает по аналогичному принципу, однако матрица в ней — это перфорированный диск, который жестко закреплен на валу. Во время его вращения катки спрессовывают сырье, затем вдавливают его в отверстия в диске. Каналы для прессования напоминают сужающийся к выходу конус, это максимально уплотняет гранулы. Отверстия имеют диаметр до 10 мм.

Чтобы сделать оборудование для прессования пеллет, можно подготовить уже существующую матрицу и катки. Их часто продают как запчасти к грануляторам для комбикормов, можно их сделать своими руками на основе листовых металлов толщиной как минимум в 20 мм, а также шестеренок, закрепленных на валу.

В качестве привода для гранулятора обычно используют электрический двигатель мощностью как минимум в 15 кВт, а также редуктор. Частота вращения матрицы должна колебаться в пределах от 60 до 100 оборотов в минуту. Вал для крепления плоской матрицы может быть ориентирован вертикально или горизонтально, для этого потребуется и емкость для загрузки сырья и выгрузки гранул в готовом виде.

Изготовление гранулятора своими руками

Алгоритм действий по изготовлению такого оборудования такой:

  1. Делаем матрицу. Если ее делать своими руками, то потребуется дисковая заготовка толщиной от 20 мм, если она будет меньше, то матрица быстро будет деформироваться. А вот диаметр может быть разным, от него зависит производительность оборудования. Например, если диаметр составит 50 мм, а двигатель порядка 30 кВт, то можно будет получить до 350 килограмм пеллет в течение часа. А если объемы ожидаются меньшие, то хватит матрицы и до 30 см в диаметре. В центре диска нужно просверлить отверстие по диаметру вала редуктора, далее выполняется паз для жесткой посадки. А отверстия для прессования и выхода гранул должны иметь форму конуса.
  2. Ролики или шестеренки для катков нужно выбирать таким образом, чтобы ширина сопоставлялась с рабочей зоной матрицы. Наденьте на вал шестерню, затем он закрепляться муфтой перпендикулярно оси выходного вала редуктора.
  3. В зависимости от размера матрицы нужно сварить цилиндрический корпус оборудования на основе листового металла или трубы. Корпус включает две части: в верхнюю загружается сырье, а затем после прохождения сквозь систему роликов и матрицы в готовом виде гранулы переходят в нижнюю часть корпуса, затем по лотку они высыпаются в емкость. А матрица должна свободно внутри верхней части корпуса передвигаться с минимальным зазором. Внизу корпуса проделывается отверстие для выхода пеллет, к нему приваривают лоток на основе листового материала или труб.
  4. Выходной вал редуктора должен размещаться внизу корпуса конструкции посредством подшипников и муфты.
  5. Чтобы было удобно чистить и обслуживать корпус, верх и низ корпуса должен быть разъемными и соединяться на болты посредством приваренных ушек. В корпус ставят матрицу и ролики.
  6. Гранулятор ставят на раму на основе швеллера или уголка и жестко на ней закрепляют. Затем крепится электродвигатель и его выходной вал присоединяют к редуктору.
  7. С внешней стороны раму и остальные детали красят краской по металлу. Далее, подключается двигатель и выполняется пробный запуск.

При наличии гранулятора, оснащенного матрицей плоского типа для производства пеллет, можно решить проблему отопления помещения до 150 квадратных метров площадью. Готовые гранулы можно применять для сжигания в камине или печке, а также для твердотопливных котлов. Также будет решена проблема утилизации отходов сельскохозяйственной деятельности и деревообработки.

Самодельная сушилка для опилок

Для того чтобы самодельные пеллеты из дерева на выходе из матрицы гранулятора не рассыпались, сырье должно иметь минимальную влажность. В промышленном производстве это делается посредством сушильных камер, а в домашних условиях можно делать специальные сушилки барабанного типа на основе старых бочек.

Нужно сварить друг с другом несколько железных бочек и установить их на раме с учетом незначительного наклона на одну сторону. Внутри к стенам привариваются лопасти для перемалывания сырья. Внутрь с одной стороны барабана подается горячий воздух с помощью электрической или газовой тепловой пушки. Барабан вращается за счет электродвигателя посредством редуктора или понижающей ременной передачи.

Далеко не во всех случаях есть необходимость организовывать производство пеллет на основе опилок в домашних условиях.

Это оправдано, если оборудование целиком сделано самостоятельно с минимальными затратами на комплектующие и запчасти, или же у вас в наличии есть небольшой гранулятор, производительность которого достаточная для выработки пеллет для бытовых нужд и даже продажи. Так можно окупить стоимость купленного оборудования.

Сделать гранулятор и другое оборудование для производства пеллет самостоятельно не так уж и легко, но если есть время, навыки и терпение, то вполне возможно. А вот приобретать промышленный гранулятор для опилок с целью отопления частного загородного дома, с экономической точки зрения, совершенно не целесообразно.

Источник: http://tokar.guru/stanki-i-oborudovanie/oborudovanie-dlya-proizvodstva-pellet-v-domashnih-usloviyah.html

Инструменты

В связи с увеличением оплаты за газ и электричество, пеллетные котлы становятся популярными в системе частного отопления. Чтобы существенно сэкономить на покупке пеллет, лучше воспользоваться рекомендациями о самостоятельном изготовлении данного топлива. Рассмотрим основные методы изготовления пеллет.

Оглавление:

  1. Общее понятие о топливных пеллетах
  2. Основные виды пеллет
  3. Пеллеты технология производства
  4. Требования к качеству пеллет
  5. Изготовление пеллет своими руками
  6. Требования к сырью для изготовления пеллет
  7. Пеллеты из опилок своими руками
  8. Пеллеты из соломы своими руками
  9. Пеллеты из торфа своими руками

Общее понятие о топливных пеллетах

Топливными пеллетами является биологическое топливо, изготавливаемое из отходов древесного производства, торфа, соломы, камыша. Пеллеты имеют форму цилиндрических гранул определенного размера.

Рассмотрим промышленную технологию производства пеллет. Сырье для изготовления пеллет крошится до состояния муки, потом сушится в специально оборудованной сушилке, а затем поступает в устройство для изготовления пеллет — гранулятор, в котором происходит сжимание сырья в гранулы или пеллеты. Средние размеры пеллет составляют 10-50 мм в длину и 5-8 мм — диаметр.

Готовые пеллеты проходят процесс охлаждения, пакуются и поступают в продажу.

Преимущества использования пеллет в системе отопления:

1. Пеллеты — экологически чистый материал, который изготавливают из производственных отходов. Данные материалы безвредны для человека и окружающей среды.

2. Стоимость пеллет значительно ниже, чем цена на уголь или дрова.

3. Использование пеллет дает возможность не зависеть от центральных источников питания, таких как газ или электроснабжение.

4. Пеллетная система отопления дает возможность в автоматической подаче топлива и бесперебойной работе отопления до восьми дней, без участия человека.

5. Пеллеты отличаются удобством транспортировки и хранения.

6. Минимальное количество отходов после сгорания позволяет проводить очистку пеллетного котла гораздо реже чем твердотопливного.

7. Пеллеты отличаются высокой теплоотдачей, которая на несколько процентов выше, чем у угля или дров.

8. Пеллеты не требуют большой площади для хранения, необходимо лишь, чтобы влажность воздуха в помещении не была высокой.

9. Пеллеты — пожаробезопасный продукт, который не способен самостоятельно воспламеняться.

10. Снижение расходов на отопление — пеллеты позволяют получить высокий уровень КПД и обеспечить помещение теплом или электроэнергией, за доступную стоимость.

Сфера использования пеллет:

  • отопление жилых помещений;
  • отопление промышленных зданий;
  • производство электроэнергии;
  • обеспечением теплом и электроэнергией небольших населенных пунктов.

Основные виды пеллет

В соответствии с сортом пеллеты разделяют на:

  • пеллеты преимум сорта — белого цвета,
  • пеллеты индустриального сорта,
  • пеллеты стандартного сорта.

Белые пеллеты характеризуются наличием светлого, белого или серого цветов. Основными преимуществами данных пеллет является низкий остаток золы, который составляет 0,4 %, и высокая теплопроводность. Премиум пеллеты изготавливают из древесины твердых сортов и опилок с минимальным содержанием коры. Более 90 % пеллет, выпускаемых на современном рынке принадлежит премиум классу.

Недостатком пеллет белого цвета является высокая стоимость, которая вполне оправдывается высокой энергоэффективностью.

Пеллеты индустриального сорта характеризуются более темным оттенком, из-за содержания в составе коры, пыли и земли. Такие пеллеты оставляют более 0,8 % отходов, но имеют также хорошую энергоэффективность. Стоимость индустриальных пеллет ниже, но котел чистить придется чаще.

Пеллеты стандартного сорта являются самыми недорогими. Для производства данных пеллет используют лузгу подсолнуха или шелуху гречки. Стандартные пеллеты имеют самый темный цвет, самую высокую зольность, которая составляет более 3,1 % и самый низкий коэффициент полезного действия. Данные пеллеты являются самыми популярными, из-за доступной стоимости, но они подходят только для специальных котлов или печей.

Пеллеты технология производства

Изготовление пеллет происходит путем переработки:

  • торфа,
  • древесного угля,
  • опилок,
  • дерева,
  • коры,
  • щепы,
  • отходов лесопромышленности,
  • соломы,
  • кукурузных отходов,
  • лузги от подсолнухов,
  • отходов крупяного производства,
  • твердых бытовых отходов,
  • куриного помета.

Для повышения энергоэффективности и для уменьшения уровня зольности пеллет, данные материалы проходят несколько циклов переработки.

Процесс изготовления пеллет включает:

  • размельчение исходного материала,
  • сушку,
  • вторичное размельчение,
  • водоподготовку,
  • прессовку,
  • процесс охлаждения,
  • упаковку и подготовку к продаже.

Процесс сушки удаляет лишнюю влагу с материала для пеллет, таким образом, получается высокоэнергоэффективное топливо с низким процентом зольности.

Процесс горения пеллет включает:

  • водоиспарение,
  • сгорание пиролиза,
  • горение угля.

Древесные пеллеты содержат 8-10% воды, поэтому процесс водоиспарения происходит довольно быстро. Следующий процесс включает испарение пиролизного газа. Более 85% энергии высвобождается вследствие данного процесса. При наличии большого количества кислорода пиролизный газ сгорает. Затем образовывается древесной уголь, который высвобождает еще 15 % энергии.

Требования к качеству пеллет

Определение качества топливных пеллет довольно простой процесс, который легко проводится путем изучения внешнего вида топлива.

Параметры качественного пеллетного топлива:

  • блестящая, ровная, гладкая поверхность,
  • отсутствие трещин и вздутий,
  • размер: длина 50 мм, диаметр 6-8 мм,
  • запах клея, ни в коем случае не дерева,
  • равномерность цвета,
  • отсутствие грибка или плесени,
  • минимальное количество пыли.

Изготовление пеллет своими руками

Процесс производства пеллет в домашних условиях довольно сложный, но вполне выполнимый, при наличии специального оборудования.

Оборудование для производства пеллет в домашних условиях:

1. Размельчитель дерева или дробилка — при условии, что сырье будет из дерева, опилок или лузги. Это не обязательный компонент, так как возможна закупка уже готового дробленого сырья.

2. Барабанная или аэродинамическая сушилка, для изготовления которой отлично подойдет металлическая бочка.

3. Вторичная дробилка, которая измельчает сырье в опилки.

4. Гранулятор с наличием плоской или цилиндрической матрицы.

Наилучший вариант гранулятора для домашнего изготовления пеллет — плоский тип гранулятора. Данное оборудование легко изготавливается в домашних условиях, и не требует приобретения дорогостоящих элементов.

При использовании гранулятора плоского типа не нужно наличие дробилок, так как этот процесс происходит непосредственно в грануляторе. Необходимость в сушилке зависит от количества влаги в сырье для изготовления пеллет.

Требования к сырью для изготовления пеллет

1. Процент влажности сырья не должен превышать 12 %. Поэтому материалы для изготовления пеллет, проходят предварительную сушку.

2. Для сушки используется специальное оборудование — сушильный барабан.

3. Выбирайте сырье с высоким содержанием клея, смолы и лигнина. В таком случае процесс гранулирования ускоряется, а готовая продукция хорошо держит форму.

4. Сырье не должно содержать посторонних предметов, мусора, камней, поэтому следует предварительно просеять.

Пеллеты из опилок своими руками

Для изготовления пеллет из опилок, следует выполнить ряд действий:

1. Просушить опилки, таким образом, чтобы влажность сырья не превышала 12 %.

2. С помощью сита просеять опилки, чтобы избежать попадания посторонних предметов в гранулятор.

3. При наличии молотковой мельницы следует измельчить опилки.

4. При влажности сырья, которая ниже 8 %, опилки обдают горячим паром, чтобы повысить влажность.

5. Следующий этап — прессование, которое придает пеллетам нужную форму.

6. Далее пеллеты нужно просушить и охладить.

7. Для хранения пеллет используйте мешки, изготовлены из бумаги.

Возможно исключение некоторых процессов, таких как сушка, дробилка и повышение влажности опилок, при условии, если сырье для производства пеллет покупается на деревообрабатывающих заводах. Для производства таких пеллет требуется наличие только гранулятора, которые сделает из подготовленного сырья пеллеты. В противном случае, производство пеллет в домашних условиях — слишком дорогостоящий процесс.

Пеллеты из соломы своими руками

Пеллеты из соломы отличаются высокой зольностью, но также и высокой энергоэффективностью. Для изготовления таких пеллет требуется наличие специального оборудования. В домашних условиях изготовить пеллеты из соломы сложно, так как для дробления данного материала, требуется наличие большой дробилки. Поэтому, чтобы изготовить пеллеты из соломы нужно предварительно приобрести или изготовить специальную технику.

Пеллеты из камыша своими руками особо не отличаются от соломенных пеллет. Для производства такого топлива необходимо оборудование, для предварительного измельчения, сушки и гранулирования сырья.

Такие пеллеты используют для отопления печей или каминов. Пеллеты из камыша и камина оставляют много золы, поэтому приходится часто чистить печку. Также такие пеллеты выделяют большое количество жара, поэтому имеют высокий уровень КПД.

Пеллеты из торфа своими руками

Изготовление пеллет из торфа состоит из таких процессов:

1. Естественная сушка торфа.

2. Очищение сырья от примесей, корней растений, листьев, камней.

3. Измельчение торфяной массы.

4. Сушка и доведение сырья до нужной влажности, которая не превышает 12 %.

5. Вторичное измельчение торфа.

6. Процесс гранулирования включает формирование цилиндрической формы пеллет и обработку гранул сухим паром.

7. В процессе охлаждения гранулы приобретают дополнительную прочность и становятся готовыми к использованию.

Торфяные пеллеты используют не только для отопления, но и в промышленных целях, например, для усиления действия минеральных удобрений или при производстве абсорбентов. Торфяные пеллеты используют для удаления последствий пролития нефти в водную среду.

Источник: http://strport.ru/instrumenty/pellety-svoimi-rukami

Смотрите также:
Пожарный щит своими руками
30.04.2020

Пожарный щит своими руками: увлекательный урок для детей С помощью одного из самых главных показателей готовности к борьбе с огнем, вы можете обезопасить ваш дом или любое жилое здание. Как вы знаете, в каждом месте большого скопления людей, все инструменты и...

30.04.2020

Гриндер своими руками по готовым чертежам с размерами: особенности сборки и назначение Что такое гриндер, и для чего он предназначен Как уже было сказано выше, гриндер – вариация шлифовального станка. Однако, в отличие от традиционного наждака – прибор более...

30.04.2020

Стремянка из дерева своими руками. Как можно сделать дома стремянку? Стремянками называются удобные складные лестницы, которые можно перемещать по дому. Такие изделия бывают разных размеров и подходят для различных видов работ. Их изготавливают из древесины, металла и...

Комментарии

Комментирование отключено.

Голосование

Как Вы узнали о нашем сайте?

Посмотреть результаты

Загрузка ... Загрузка ...
Форум
