Киянка — столярный молоток

Инструмент, который необходим для плотницкого дела — киянка. Его название пошло от старославянского понятия “кий”, которой называли большую деревянную дубинку. Современные киянки производят из различных материалов, они бывают разных габаритов и широко применяются мастерами различных направлений. Сделать киянку самостоятельно не так сложно. По строению она схожа с обычным молотком, особых навыков для ее создания не требуется.

Назначение киянки

Этот инструмент довольно тяжелый, но при этом у него мягкий удар. Для чего нужна киянка легко объяснят те, кто работает с хрупкими материалами (керамическая плитка, оргстекло и пр.) или занимается демонтажем. Если нужно применить силу и при этом не повредить поверхность — это лучший инструмент для такого вида работ.

Киянка используется для создания деревянных композиций и предметов интерьера, при реконструкции. Применяют ее по назначению и в металлургии: выправляют неровности на тонких листах, выправляют последствия повреждений на кузове автомобилей. Кровельные работы тоже не обходятся без этого инструмента, им обрабатывают стыки, кромки. Фальцевание металла производят при участии киянки. Ремонтники кладут с ее помощью ламинат, собирают мебель. Инструмент участвует в отделочных работах по укладке плитки и брусчатки.

Устройство и характеристики

Киянка состоит из двух элементов: рукоятка и боек.

По сути, это деревянный молоток, который имеет нестандартную квадратную форму и широкую ударную поверхность. Сборочный чертеж инструмента показывает наглядно, как он выглядит.

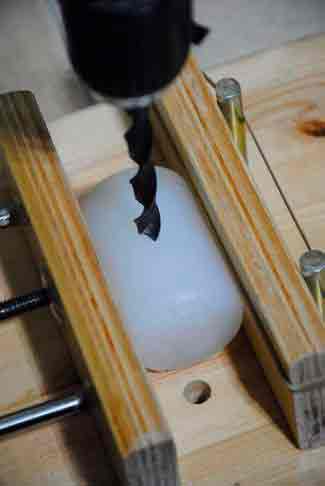

Создать такое изделие можно самостоятельно, если использовать дрель, рубанок и шлифовальную бумагу. Форма его может быть любая: овал, круг, прямоугольник и пр. Технические параметры изделия содержат размеры и основные элементы конструкции.

Материал бойка и рукоятки

Рукоятку делают из древесины, металла, пластика и фибергласса. В некоторых случаях на ней размещают специальную накладку, чтобы не повредить руку и не скользить при эксплуатации. Деревянная рукоятка делается из березы или прочих твердых пород. Разные виды древесины у ручки и бойка снижает отдачу при произведении работ. Сверху изделие покрывается олифой для профилактики рассыхания.

Материалы изготовления бойка:

  • Дерево. Породы плотные, вязкие: вяз, граб, береза.
  • Фторопласт. Пластик высокой ударопрочностью. Он не реагирует на применение химических веществ, не разрушается от воды и других воздействий растворителей.
  • Резина. Применяются твердые виды. Используются для легко гнущихся материалов, имеет более мягкий удар.

Эта часть киянки бывает различных модификаций.

Форма бойка

Она имеет зависимость от назначения инструмента:

  • Прямоугольник. Киянка рассчитана на ударные работы. Часто применяется совместно с долотом при кровельных работах, фальцевании. Еще один ее напарник — стамеска.
  • Квадрат. Используется при работах с металлом, при укладке крыши кровлей.
  • Круг. Самая мягкая по воздействию на материал форма, ей подрихтовывают работу. Также подходит для монтажа, установки тротуарной плитки.

Ударная поверхность может быть плоской тупой или иметь форму клина.

Размеры и вес киянок

У инструмента широкое применение, что обуславливает разброс параметров в зависимости от рабочих задач. Тяжелые модели весят более 900 г. Стандартные — 450-900 г. Облегченные — 225-450 г.

По внешнему виду определить вес сложно. Некоторый миниатюрные модели на самом деле тяжелее, чем большие киянки. В некоторых изделиях в боек вставляют свинец, для результативности удара.

От длины рукояти зависит ударная сила. Чем она длиннее, тем сильнее бьет инструмент. Стандартные параметры киянки: вес 300 г, длина 30 см.

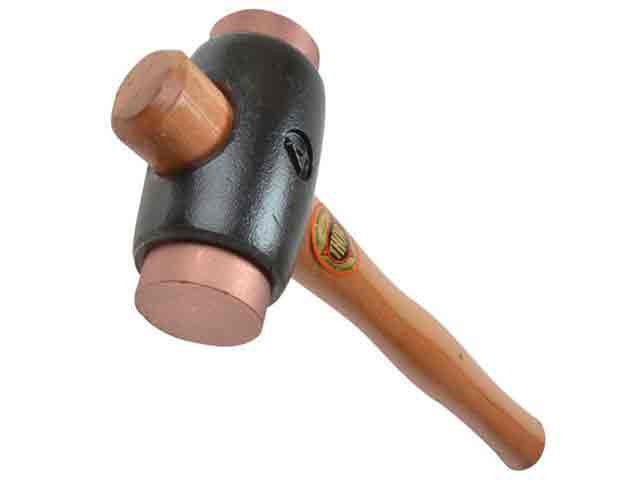

Виды киянок

Все существующие виды инструмента подразумевают использование для определенных задач:

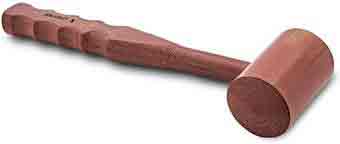

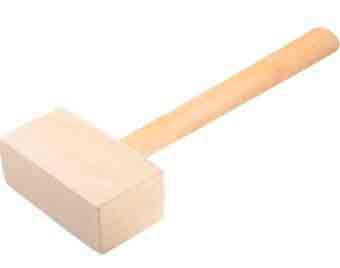

  • Стандартная — деревянная. С ее помощью плотники придают форму изделиям. Ремонтники проводят демонтаж отделки, простых конструкций. Применяется при сборке мебели, деревянных композиций. Существуют недорогие варианты в пределах 400 р. Профессиональные киянки из прочных пород дерева, в зависимости от размера, превышают 2500 р. в цене.

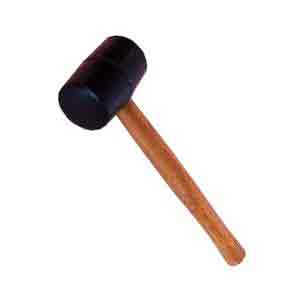

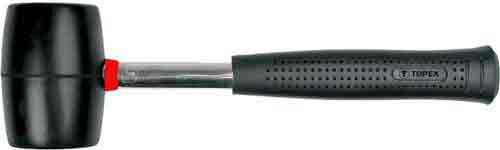

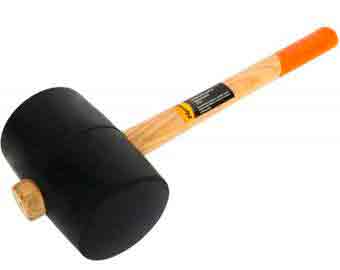

  • Резиновая. Для ломких покрытий, которые не в состоянии выдержать твердый удар инструмента из древесины. Рукоятку резиновому бойку делают из дерева, металла. Легкие алюминиевые листы поддаются выпрямлению только резиновым киянкам. Используется при работах в автомастерских, не повреждает покрытие, не оставляет сколов. Кровельщики применяют его для работы с медными, оловянными деталями. Бывает каучуковая, но она стоит дороже. Цена профессионального инструмента колеблется около 3000 р. Есть недорогие модели стоимостью до 500 р. И варианты значительно дороже — от 10000 р.

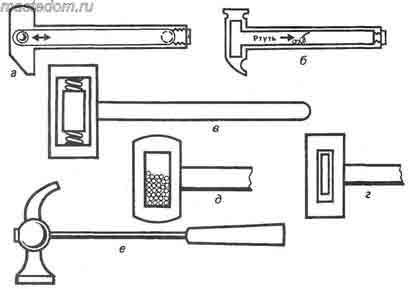

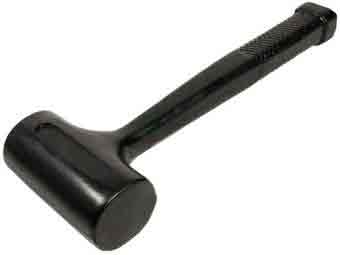

  • Безынерционная. Для самых хрупких и тонких материалов, где важна аккуратность. Для сборки мебели, стекольных работах, укладки декоративной кафельной плитки. В бойке встроена металлическая пластина с наполнением из шариков или дроби. Она смягчает отдачу при ударе. Цена в среднем до 400 р.
  • Строительная киянка имеет деревянную ручку и небольшой прорезиненный боек. Этот и последующие — специальные инструменты узкой направленности, предназначенные для конкретного вида деятельности. Используется для работы с мягкими материалами и конструкциями из металлопластика.
  • Слесарная изготавливается с небольшим уменьшение круглой рукоятки. Боек у этой модели прямоугольный.
  • Токарная киянка создается на одноименном оборудовании.
  • Столярная используется совместно с дополнительными инструментами (долото и стамеска). Ее боковые стороны плоские, форма бойка плоская, отшлифованная с одного конца. Имеет вид перевернутой трапеции.
  • Пластиковая. Ударная часть состоит из прессованного полиэтилена, применяется для кровельных работ.
  • Для плиточников существует особая разновидность с круглой стороной. Для брусчатки вес киянки не должен превышать 400 г, чтобы не повредить ее. Тротуарная плитка выдерживает до 800 г.
  • Молоток резчика. Небольшого размера, похожа на скалку или инструмент для чистки одежды. Его еще называют скульптурной киянкой. Изготавливается из дорогих пород древесины, стоимость до 6000 р.
  • Пластиковый молоток. Имеет две ударные стороны, применяется в строительстве, монтаже.
  • Текстолитовая. Небольшого размера, применяется в ювелирном деле, кузовных работах. По характеристикам исключает возникновение статического электричества при ударе о поверхность.

Использовать каждую из них можно в разных целях.

ГОСТ 19645-74 Киянка формовочная с резиновыми бойками

Как пользоваться киянкой

Несмотря на кажущуюся простоту инструмента, применение киянки на практике имеет ряд особенностей:

  • Перед тем как воспользоваться ей в первый раз, нужно попробовать слегка простучать рабочую поверхность. Требуется оценить силу удара и степень нагрузки.
  • Боек должен опускаться на обрабатываемый материал всей своей плоскостью. Работа углом инструмента недопустима, иначе образуются вмятины.
  • При кузовных или металлических работах, если предстоит выравнивать тонкий лист, рекомендуется подложить под лист твердый деревянный предмет, чтобы облегчить усилия.
  • В сочетании с долотом и стамеской удар должен быть несильный. Есть риск срезать больше материала, чем необходимо.
  • Плитка укладывается легкими ударами, особенно на углах, чтобы не пошли трещины.

Проще всего обучиться работать с тем инструментом, который подготовлен специально под руку мастера.

Изготовление киянки

Ниже представлена инструкция по изготовлению инструмента с прямоугольной ударной частью своими руками. Самый простой и универсальный вариант — киянка из дерева.

При выборе древесины нужно озадачиться ее качественными характеристиками. Для бойка подходят исключительно прочные породы: береза, груша, клен. Можно с успехом использовать бук, дуб.

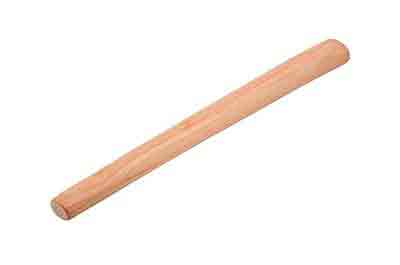

Лучший вариант для деревянной рукоятки: рябина, ясень. Еще применяют клен, вяз, березу. Далее, подготовить чертеж киянки с подробным описанием размеров всех деталей.

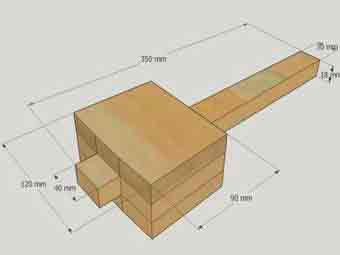

Из материалов потребуется 4 бруска. Размеры:

  • 120х90х18 — 1 шт;
  • 350х40х18 — 3 шт.

Из инструментов потребуется воспользоваться столярной пилой, специальным клеем, струбциной, тисками для зажима в процессе.

Этапы изготовления киянки:

  1. Полученные бруски зачистить наждачной бумагой, подготовить к обработке.
  2. По центру бойка проходит паз, в него помещается рукоятка. Чтобы его выпилить, надо отмерить по 40 см с каждого края бруска для бойка. Углубление делать на средних 40 см.
  3. Собрать боек по частям, оставить место под рукоятку. Все поверхности внутри проклеить. Боек зажать в тиски, оставить высыхать не менее чем на 2 часа.
  4. Ручку обработать наждачной бумагой, придать гладкость. На месте, где за нее будет держаться рука нужно сделать углубление, чтобы держать инструмент было удобнее. Делается это при помощи фрезы, если ее нет, то поможет стамеска или топор. Неровности обработать наждачной бумагой.
  5. Боек высох, его углы требуется немного скруглить под небольшим наклоном. Для этого сделать отметки по 10 мм с каждой стороны и направлять движения к ним. Тогда ударная часть будет округлой, что предотвращает ее некачественную работу.
  6. Соединить боек и ручку. Нанести клей внутрь ударной детали и на верхнюю часть рукоятки. Вбить одно в другое. Если сделать распил в верхней части ручки, то крепление будет прочнее. После вбить клин, заранее намазанный клеем. Дождаться полного высыхания.

Процесс создания киянки своими руками несложен. Знать о ее строении полезно даже тем, кто сам делать инструмент не собирается. Работы требуется производить в соответствии с эскизом.

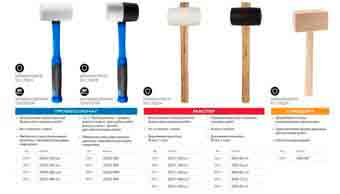

Самыми распространенными киянками на рынке являются модели с прорезиненным черным бойком и ручкой из древесины. Если боек покрыт некачественно, он может оставлять следы на обрабатываемой поверхности, портить его. Поэтому деревянный вариант, если от него не требуется специфических способностей, предпочтительнее. Ручка из древесины выдерживает нагрузку большую, чем другие материалы. Как вариант — купить киянку с белым резиновым бойком, если предстоят работы со стеклом или другим хрупким материалом.

Инструмент не теряет своей актуальности веками. С годами его производительность только улучшается благодаря разнообразию материалов в конструкции. При этом киянка просто собирается самостоятельно. Можно сделать индивидуальный универсальный инструмент, который подходит хозяину идеально, не натирает руку и имеет комфортный вес.

Источник: http://lesoteka.com/instrument-i-oborudovanie/kiyanka-stolyarnyj-molotok

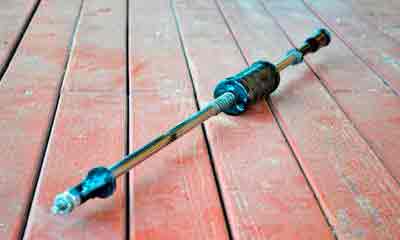

Обратный молоток своими руками

Любые виды кузовных работ являются дорогостоящими и требуют специальных навыков и инструментов. Однако на покупке некоторых возможно сэкономить, соорудив их самостоятельно. Например, обратный молоток своими руками можно сделать за час. Это позволит самостоятельно проделывать и контролировать процесс выравнивания вмятины на кузове в труднодоступных местах.

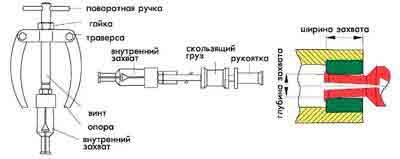

Устройство обратного молотка

Существует несколько вариантов строения обратного молотка:

  • вакуумный;
  • с пневматическим механизмом вытягивания;
  • устройства с несколькими утяжелителями;
  • модели с клейкой основой или сменными насадками.

Первый из представленных видов имеет уникальное преимущество перед подобными устройствами. Вакуумная присоска позволяет производить ремонтные работы без повреждения лакокрасочного покрытия. В зависимости от мощности вакуумного обратного молотка, возможно вытягивать небольшие и средние по площади повреждения на различных частях кузова. Однако при работе необходимо соблюдать особую технологию: вытягивание должно производиться от края повреждения r его центру. В ином случае возникает опасное для металла напряжение, которое может привести к излому или непрогнозируемой деформации.

Пневматические обратные молотки удобны тем, что требуют уменьшенного усилия при выполнении работ. Также сферой, где этот инструмент незаменим, является и работа под капотом, в том числе извлечение прикипевших деталей.

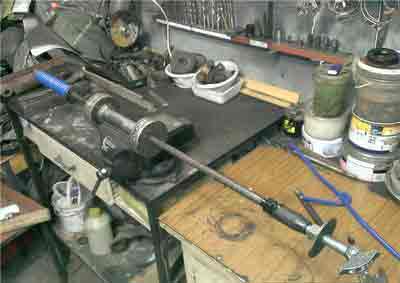

Самодельный обратный молоток можно соорудить из самых простых составляющих:

  • металлический стержень подходящей толщины и длиной около полуметра;
  • стальные шайбы соответствующего диаметра для установки упоров;
  • гири для увеличения силы воздействия;
  • резиновая рукоятка (возможно заменить на любой другой удобный материал);
  • крюк или металлическая пластина с держателем — в зависимости от конструкции предполагаемого молотка.

От состояния всех составляющих зависит, понадобится ли шлифовка и очистка металлических деталей. Для этого можно использовать наждачную бумагу или диск для шлифовки металла, а также могут пригодиться специальные составы. От проектных особенностей будет зависеть, понадобится ли сварочный аппарат или потребуется только устройство для нарезания резьбы. Однако чаще всего без сварки не обойтись, так как закрепление стопорных шайб на стержне обратного молотка лучше производить с помощью надежного шва.

Проектирование устройства

Найти чертежи обратного молотка для кузовного ремонта можно на многочисленных сайтах. Но перед проектированием важно определиться с целями, для которых инструмент будет использоваться. Обратный молоток для рихтовки возможно сделать за полчаса своими руками, однако схему нужно выбрать заранее. Легче всего собрать модель с клейкой основой или со сменными крюками на резьбе.

Первым этапом нужно определиться с размерами молотка. Обычно длины в 50 см достаточно для обеспечения длительной работы и удобства, однако уменьшение этого числа возможно в зависимости от индивидуальных потребностей или наличия нужных материалов.

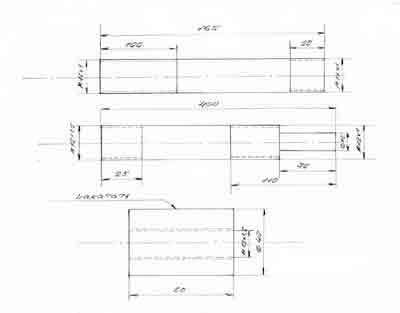

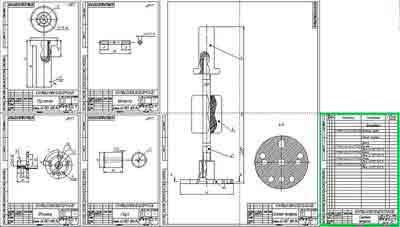

Вторым этапом делается четкий чертеж, на котором тщательно прорисовывается каждая деталь. Благодаря этому становится понятно количество составляющих частей и степень их готовности к сборке. Чаще всего именно в этот момент можно заранее продумать и изготовить крючки для вытягивания различного размера. Так как обратный молоток можно сделать с одним или несколькими грузами, то такое разнообразие насадок позволит работать со вмятинами различной тяжести. Например, при специфических повреждениях возможна приварка нескольких петель на одной прямой с последующим продеванием в них штыря для вытягивания одной плоскостью.

Этот метод подойдет не для любой вмятины, однако он позволяет сократить возникающие деформационные силы в металле, что позволяет сделать работу быстрее и с минимальными повреждениями.

Алгоритм изготовления

Когда модель будущего изделия выбрана, нужно рассмотреть последовательность того, как сделать обратный молоток своими руками. Для начала нужно подготовить все составляющие будущего механизма. Первым этапом проводится очистка и шлифовка. Это необходимо сделать для лучшего скольжения груза по основанию молотка. После этого готовятся составные части. В инструменте с крюком изготавливается насадка нужного размера и диаметра. В случае выбора проекта обратного молотка с клеящейся основой, ее собирают из подручных средств.

Интересное дополнение: если под рукой не нашлось подходящей гири, груз обратного молотка можно соорудить своими руками. Для этого нужно распилить лом на детали одинаковой длины и закрепить их изолентой вокруг стержня, а с помощью сварки соединить полученный результат. Важно помнить, что перемещение по всей длине должно происходить свободно, поэтому делать сварные швы внутри нет необходимости.

Нужно выбрать железный стержень, который будет толще, чем основание обратного молотка, на 3-4 см и отпилить деталь длиной 5-7 см. Внутри просверливается отверстие под толщину стержня. Резьба нарезается внутри под прямым углом, чтобы приваренная далее пластина находилась строго перпендикулярно рабочей рукоятке. Эта площадка должна быть хорошо отшлифована и очищена, а на внешней стороне искусственно создается ребристая текстура для того, чтобы липкая основа лучше взаимодействовала с ней.

Самодельную липучку из герметика для обратного молотка можно изготовить из различных материалов. Клеящий состав должен отвечать нескольким характеристикам:

  • он не должен оставлять следов на лакокрасочном покрытии автомобиля;
  • его степень взаимодействия с поверхностью должна обеспечивать надежное сцепление;
  • состав должен быть достаточно эластичным.

Для этой цели можно выбирать любой бытовой состав. Например, соскоблить его с деталей, из которых делают пластиковые окна или воспользоваться смолой, которую можно приобрести в хозяйственном магазине.

Скользящий молоток с дополнительными насадками своими руками сделать тоже несложно. Чтобы его изготовить нужно лишь нанести резьбу на основание. При этом будущие насадки обратного молотка будет нужно делать с диаметром больше, чем стержень, на несколько сантиметров — это обеспечит надежность во время работы. В случае, если насадки уже есть и все они рассчитаны на разные стержни, возможно изготовить адаптер для обратного молотка своими руками или приобрести готовый в любом автомобильном магазине.

Использование обратного молотка в работе по вытягиванию вмятин доказало эффективность при работе с арками и порогами, где доступное внутреннее пространство невелико. Также его применение возможно при небольших повреждениях на дверях и корпусе в случае, если не задето ребро жесткости. Самостоятельное изготовление обратного молотка позволит сэкономить значительную сумму.

Источник: http://stankiexpert.ru/tehnologicheskaya-osnastka/instrument/obratnyjj-molotok-svoimi-rukami.html

Слесарный молоток своими руками

Исследование конструкции слесарного молотка. Изучение зависимости силы удара молота от уровня тяжести рабочей части и движения инструмента. Изготовление ударной составляющей из стекловолокна или дерева. Особенность зачистки и испытания готового изделия.

РубрикаПроизводство и технологии
Видреферат
Языкрусский
Дата добавления02.03.2017
Размер файла232,4 K
  • посмотреть текст работы
  • скачать работу можно здесь
  • полная информация о работе
  • весь список подобных работ

Отправить свою хорошую работу в базу знаний просто. Используйте форму, расположенную ниже

Студенты, аспиранты, молодые ученые, использующие базу знаний в своей учебе и работе, будут вам очень благодарны.

Филиал федерального государственного бюджетного образовательного учреждения высшего образования « Сибирский государственный университет путей и сообщения» в г. Новоалтайске

на тему: «СЛЕСАРНЫЙ МОЛОТОК СВОИМИ РУКАМИ»

По дисциплине « Освоение первичных профессиональных навыков»

г. Новоалтайск 2017 г

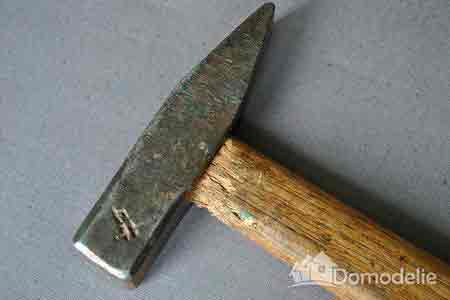

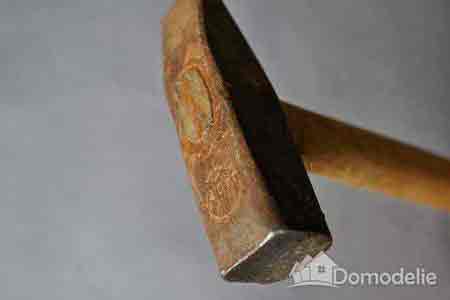

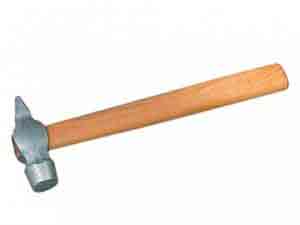

Именно последний из них слесарный молоток с круглым бойком является самым распространенным и универсальным. Его назначение состоит в продлении, направлении и увеличении усилия человеческой руки, нанесении энергичного удара в нужную точку, помощи другому инструменту — стамеске, зубилу, кернеру.

Им удобно делать удары при разнообразной работе: гнуть, рубить, клепать, править, пробивать отверстия, забивать и расплющивать. Слесарным молотком забивают гвозди, разбивают бетон или керамическую плитку, придают металлическим трубкам форму.

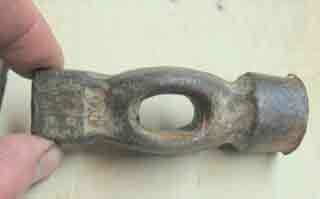

Конструкция слесарного молотка

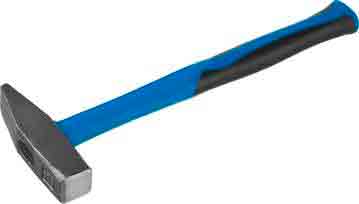

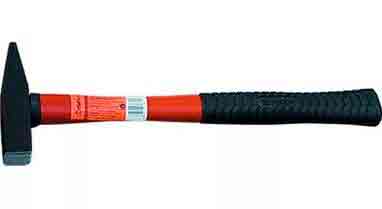

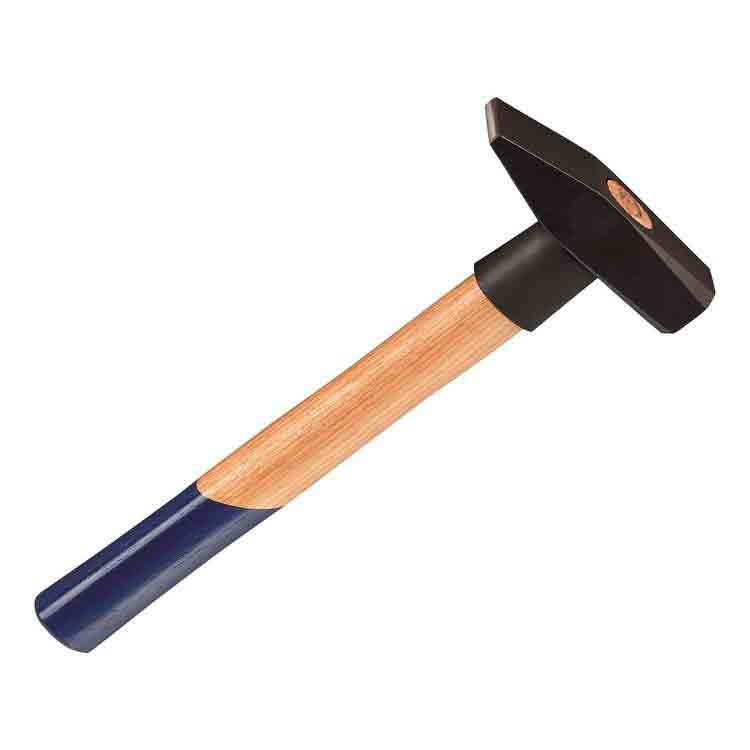

Слесарный молоток отличается от обычного тем, что имеет в конструкции 2 разных бойка — ровный, что предназначается для забивания гвоздей, и сужающийся к концу, которым удобно разбивать разные объекты и поверхности. Инструмент имеет слегка выпуклую, не сбитую и не косую поверхность бойка, без наклепа, скосов, заусениц, выбоин и трещин.

Цена слесарных молотков с квадратным бойком дешевле, поэтому данная разновидность получила в слесарной практике широкое распространение для легких работ. А молоткам с круглым бойком присуще одно преимущество, которое заключается в том, что ударная часть значительно перевешивает тыловую, что обеспечивает большую меткость и силу удара. слесарный молоток стекловолокно зачистка

Сила удара посредством слесарного молотка зависит от уровня тяжести рабочей части и движения инструмента. Данная скорость регулируется человеком, а тяжесть рабочего элемента — изготовителем. Ударную часть инструмента изготавливают из термически обработанной стали для обеспечения высокой прочности и твердости. Поэтому материал, используемый для создания молотков, разнообразен.

Ударная часть молотка обычно насаждается на эргономичную ручку, изготовленную из стекловолокна или дерева. Для рукоятки используются преимущественно древесина твердых пород (граб, бук, кизил или береза) и имеют длину не меньше 250 миллиметров для молотков. Слесарные молотки имеют вес 0,4 — 0,8 килограмма.

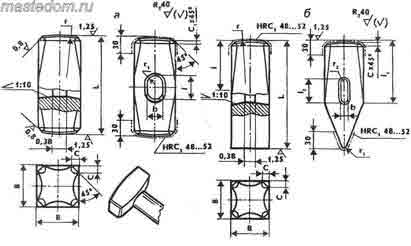

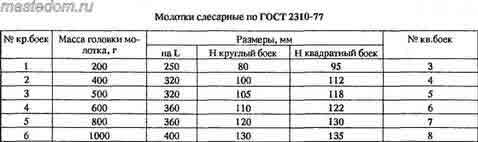

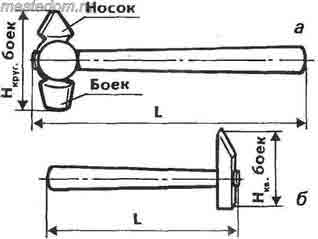

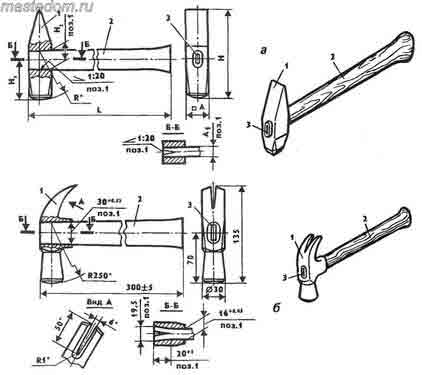

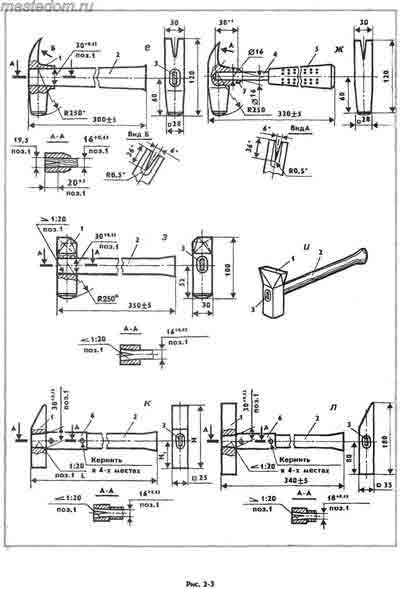

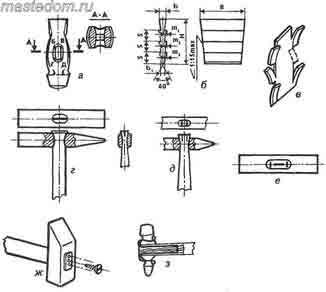

Слесарные молотки (табл. 1) выпускают с круглыми (рис. 1а) и квадратным бойками.

Технологическая карта изготовления молотка:

1. Опилить поверхности I, II, III, IV драчевым и личным напильниками.

2 Покрыть раствором медного купороса.

3 Произвести полную разметку заготовки, смотреть ниже и рисунок 2.

4. Произвести полную разметку заготовки: с помощью чертилки и линейки нанести осевую линию на грани.

6 Рассверлить отверстия диаметром 6 мм на диаметр 12 или 15 мм.

7 Опилить окончательную сторону VI бойка личным напильником по радиусу R.

8 Поставить клеймо

9 Закалить молоток нагреть его в печи до светло-вишнево-красного цвета каления, взять клещами посередине и быстрыми движениями попеременно охлаждать в воде боек и носок на длину 30 мм.

10 Зачистить молоток абразивной шкуркой; поверхности бойка и носка отполировать.

11 Испытание молотка, испытываются тремя ударами по незакаленной стали.

Размещено на Allbest.ru

Подобные документы

Выбор материалов и создание эскизов модели жакета на подкладке из хлопковой жаккардовой ткани. Разработка модельной конструкции изделия. Изготовление чертежей рабочих шаблонов модели. Расклада лекал на ткани. Оценка уровня экономичности готового изделия.

курсовая работа [46,0 K], добавлен 14.05.2012

Анализ конструкции и технических требований протяжного инструмента. Выбор материала изделия и характеристика его свойств. Выбор метода получения заготовки и его технико-экономическое основание. Назначение технологических схем обработки поверхностей.

дипломная работа [442,8 K], добавлен 08.01.2012

Организация рабочего места слесаря. Параллельные неповоротные тиски. Расположение инструментов на рабочем столе. Измерение и классификация средств измерения, их выбор в зависимости от изделия и допусков. Назначение разметки в зависимости от производства.

отчет по практике [4,0 M], добавлен 30.12.2013

Методика приготовления механического копра и шаблонов для установки образца. Определение ударной вязкости с использованием таблиц. Искривление образцов в зависимости от вязкости стали при испытании на удар. Проведение испытания на ударную вязкость.

лабораторная работа [2,1 M], добавлен 12.01.2010

Анализ технологического процесса изготовления журнального столика из массива дерева. Изучение требований при работе на рейсмусовых и фуговальных станках. Сушка древесины, обработка чистовых заготовок, раскрой досок, склеивание заготовок, сборка изделия.

контрольная работа [337,6 K], добавлен 17.01.2015

Выбор материалов для проектирования модели женского костюма. Разработка первичных лекал, раскрой и изготовление образца. Обоснование методов технологической обработки изделия. Разработка рабочей документации. Калькулирование себестоимости изделия.

дипломная работа [119,7 K], добавлен 20.12.2015

График изменения ударной вязкости от температуры испытаний. Сравнение характеристик стали 40ХН при простых и сложных условиях. Сохранение доли волокнистой составляющей, снижение температуры хрупкости и увеличение надежности эксплуатации стали 40ХН.

статья [449,1 K], добавлен 30.04.2016

Разработка конструкции женской шубы из искусственного меха. Исследование свойств и разновидностей меховых материалов. Методика проведения раскладки и выкройки материала. Выработка и практическая апробация технологии производства исследуемого изделия.

курсовая работа [2,4 M], добавлен 04.12.2010

Назначение конструкции «Тележка для газовых баллонов», эскиз и спецификация. Сварочное оборудование и материалы. Технологический процесс изготовления изделия. Расчет затрат на изготовление тележки, планирование цены. Техника безопасности и охрана труда.

контрольная работа [559,7 K], добавлен 06.12.2013

Модульные программируемые контроллеры для решения задач автоматизации среднего уровня сложности. Модернизация автоматического управления станком на устройстве абразивной зачистки крупносортного цеха ОАО «ЕВРАЗ НТМК». Описание кинематической схемы.

курсовая работа [5,3 M], добавлен 16.10.2013

  • главная
  • рубрики
  • по алфавиту
  • вернуться в начало страницы
  • вернуться к началу текста
  • вернуться к подобным работам
  • Рубрики
  • По алфавиту
  • Закачать файл
  • Заказать работу
  • Вебмастеру
  • Продать
  • весь список подобных работ
  • скачать работу можно здесь
  • сколько стоит заказать работу?

Работы в архивах красиво оформлены согласно требованиям ВУЗов и содержат рисунки, диаграммы, формулы и т.д.
PPT, PPTX и PDF-файлы представлены только в архивах.
Рекомендуем скачать работу.

Источник: http://revolution.allbest.ru/manufacture/00776138_0.html

Особенности, виды и назначение слесарных молотков

  1. Особенности
  2. Виды и назначение
  3. Чем отличается от столярного?
  4. Как выбрать?
  5. Тонкости использования

Молоток – это незаменимый в хозяйстве инструмент. Идеальным вариантом будет, если в наборе находится набор сразу нескольких его разновидностей, что существенно облегчит проведение многих узкоспециализированных работ. Но для решения многих обыденных задач вполне достаточно самого обычного инструмента – он носит название слесарный.

Особенности

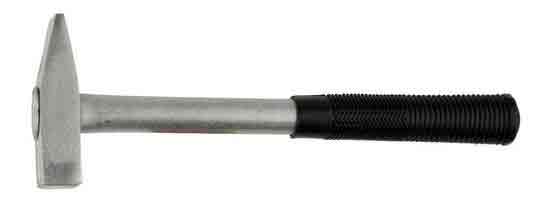

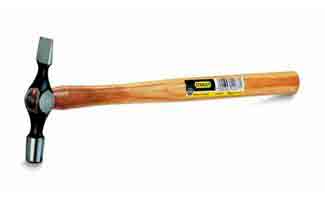

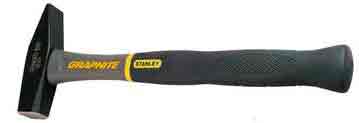

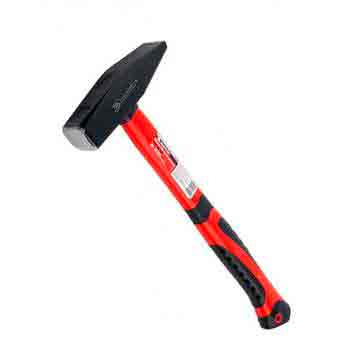

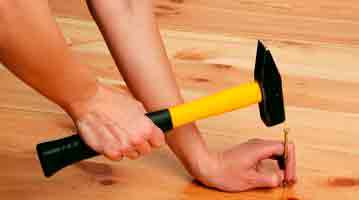

Слесарный молоток – это надежный и функциональный ударный инструмент, используемый для забивания либо разбивания разнообразных предметов, в первом случае чаще всего это бывает гвоздь, а во втором – трудно разделяемые скрепления. Кроме того, молотки нашли применение для проведения ударных работ, к примеру, при манипуляциях с отверткой, оснащенной подпятником или с долотом. Масса и габариты молотка определены действующим нормативом – ГОСТ 23-10-77. Здесь же и дается определение термину «слесарные» – то есть предназначенные для потребностей народного хозяйства. Вес слесарного инструмента варьируется от 50 до 1000 г.

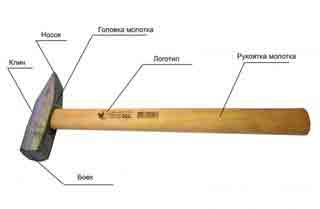

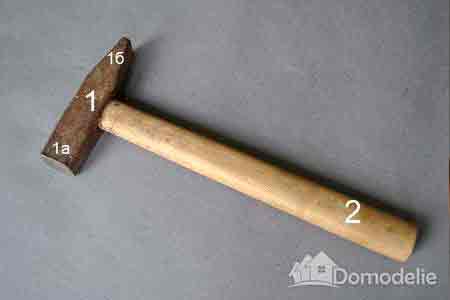

Молоток состоит из следующих частей:

  • головка – для осуществления удара на обрабатываемом основании;
  • клин – удерживает головку и защищает его от слетания при размахе;
  • рукоятка – нужна для облегчения работы, а также увеличения параметров заказа.

Головка слесарного молотка имеет свои конструкционные характеристики. У нее есть пара окончаний – бойок и носок, которые отвечают за проведения разнообразных манипуляций. Бойок может быть квадратным либо круглым, тонкий носок в большинстве случаев имеет треугольное либо цилиндрическое сечение, на самом конце немного округляется. Изготавливается головка из стали марок У7 либо 50, возможно применение других сплавов в случае, если они ни в чем не уступают вышеназванным по своим физико-техническим особенностям. Непременное условие – головка должна иметь особое защитное покрытие, чаще всего ее оцинковывают, дополнительно металл может покрываться фосфатными или оксидными составами, после головку просушивают и красят специальными эмалями. Клин также изготавливается из стали.

Для лучшего сцепления с рукоятью он содержит бороздки, которые еще называют ерши.

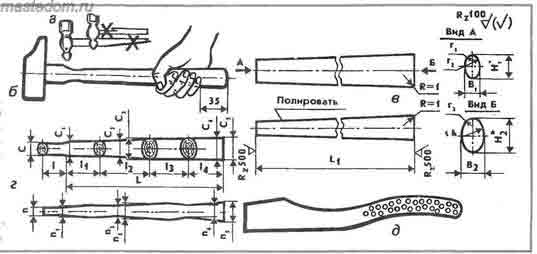

Рукоятки могут быть трех видов: овальные, овальные с сужением либо имеющими прямоугольное сечение. В зависимости от габаритов головок ширина ручки варьируется от 20 до 40 см. Бытовые модели обычно выполняются с размерами 25–35 см, в таком случае головка обычно весит 10–40 г. Рукоятки слесарного молотка непременно гладкие, без дефектов поверхности и заусенцев.

Они должны быть массивными, но упругими, чтобы сократить нагрузку на человека при проведении манипуляций. Подобными свойствами отличается и древесина клена, рябины, а также кизила, ясеня либо дуба. На рукояти такого инструмента, а также в местах его соединения с головкой не допускается никаких трещин.

Виды и назначение

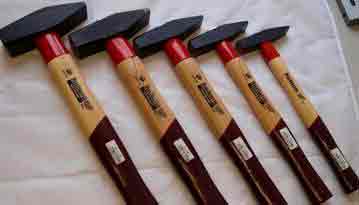

Слесарные молотки выпускаются в разном весе. Для домашней мастерской слесаря подходят инструменты весом 300–500 г, ведь их возможностей вполне достаточно для проведения большинства бытовых работ. Однако специалисты рекомендуют не ограничиваться одним молотком, а иметь несколько моделей с разным весом, поскольку от этого зависит назначение приспособления.

К примеру, молотки с массой 50–300 г оптимальны для выполнения инструментальных работ, а изделия весом 400–600 г незаменимы при столярных.

В зависимости от формы еще выделяют молотки нескольких разновидностей. Так, один из востребованных вариантов имеет прямоугольную форму и квадратный бойок, второй – слегка выпуклый, бойок округлый. Первые имеют довольно низкую стоимость, они намного проще в использовании, поэтому получили широкое распространение как среди любителей, так и среди опытных мастеров. Однако у молотков с закругленным бойком бьющая сторона обладает небольшим перевесом, благодаря чему точность и мощность удара возрастает. Согласно действующим ГОСТам, выпускаются еще инструменты с круглым бойком и варианты со сферическим носком, но эти модели встречаются в продаже довольно редко.

Чем отличается от столярного?

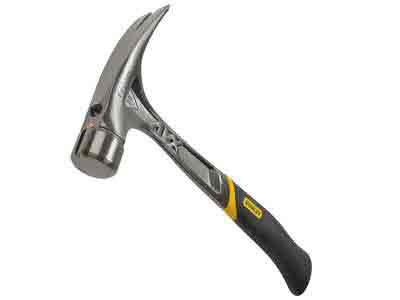

Наиболее близким к слесарному молотку является столярный. Слесарный молоток с квадратным бойом незаменим для манипуляций с древесиной, а с круглым – предназначен для листового железа. Столярный молоток имеет отличие, которое заключается в форме носка – он раздвоен, поэтому часто используется как гвоздодер.

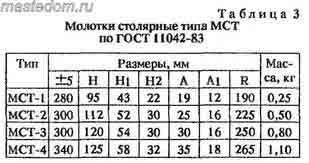

Его масса составляет 650–700 г, в то время как слесарный инструмент может иметь вес от 250 до 800 г.

Помимо слесарного и столярного, есть еще такие варианты молотка:

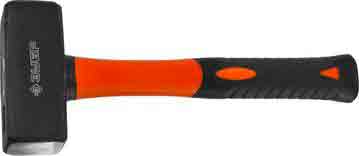

  • кувалда – это наиболее габаритный ударный инструмент, используемый для выбивания перегородок, разного рода выемок, снятия устаревшей плитки и прочих аналогичных работ; его масса варьируется от 1 до 1,5 кг;
  • отбойный молоток – наиболее мелкий, его вес не превышает 200 г; он используется исключительно для работы с мелкими гвоздями.

Как выбрать?

Слесарный молоток – это довольно опасный инструмент, поэтому к его выбору следует подходить предельно внимательно.

  • Первое, что нужно выяснить при покупке – это масса и габариты рабочей части, необходимые для осуществления конкретных работ. Если вы приобретаете молоток с легким боем, то удар будет иметь недостаточную силу, если бойок будет чересчур тяжелым, то, наоборот, работа с ним слишком быстро утомит. Кроме того, массивные молотки нередко портят основания.
  • При покупке слесарного молотка немаловажное значение имеет тот материал, из которого сделана его рабочая часть. В соответствии с ГОСТом обухи не могут производиться методом литья. Слесарный молоток согласно нормативам должен быть строго цельнокованым, а стальной сплав – закаленным, а потом отпущенным. Закалка производится путем охлаждения на высокой скорости – в результате этих манипуляций материал приобретет внутреннее напряжение, поэтому его дополнительно прогревают до +200 градусов и дают полностью остыть – этот процесс называют отпущением. Отпуск слегка снижает плотность, но такой молоток получается более практичным и прочным, нежели выполненный из обычных сплавов.

  • Обратите внимание на рукоятку. Большинство современных моделей предусматривают пластиковые, но нередко в продаже можно встретить инструмент с полиуретановой краской или стекловолокнистой. Тем не менее, по мнению специалистов, классическая деревянная ручка является лучшей, поскольку в древесину всегда можно вбить различные колышки, чтобы сделать более надежным сцепление с бойком. Неплохим вариантом считается изделия с фиберглассовой ручкой – этот материал считается отдельной разновидностью стекловолокна с полиэфирными смолами в составе. Это стойкий и довольно прочный материал с длительным сроком эксплуатации. Его крепость в 9–10 раз превышает пластик и в 4 раза больше, чем у алюминия. Рукоятки из этого материала не деформируются.

В наши дни на прилавках любого строительного магазина можно найти широчайший выбор слесарных молотков самых различных производителей.

  • Наиболее популярной моделью считается Brigadier 41-314. Этот инструмент предназначен для проведения широкого круга столярных работ. Он имеет квадратный бойок, изготавливается методом ковки, покрыт фосфатным составом, а масса составляет примерно 500 г. Это классический инструмент, поскольку в нем нет никаких инновационных решений, но он очень надежен, практичен и долговечен. Изделия этой марки широко востребованы при проведении всех типов бытовых и некоторых профессиональных работ.

Важно! Помимо этой модели, изготовитель предлагает большой выбор молотков другого веса с деревянными и пластиковыми рукоятками.

  • В рейтинге наиболее популярных модификаций одну из лидирующих позиций занимает молоток Habero 600 IH-500, используемый для выполнения довольно широкого круга работ. Головка подобного инструмента сделана из хромованадиевого сплава, отличается исключительно высокой твердостью, обычно покрыта темным лаком. Форма бойка – квадратная. Популярность инструмента объясняется не только его функциональностью, но и ценой – в среднем стоимость молотка на рынке составляет 200–250 рублей.

В целом торговые площадки предлагают большое число инструментов от самых разных изготовителей.

Все они отличаются весом, габаритами и назначением, выбор можно сделать любой. Главное, чтобы молоток был изготовлен из качественных материалов, имел эргономичное строение и был долговечным.

Тонкости использования

К сожалению, «советские» уроки труда ушли глубоко прошлое и в редкой школе мальчиков учат обращаться со строительными инструментами. Неудивительно, что многие начинают работу неправильно, что нередко становится причиной травматизма. Для начала запомните следующие правила:

  • при проведении любых работ используйте только молоток специализированного назначения, к примеру, не стоит для обивки мебели покупать инструмент массой 900 г, для изготовления столов и стульев непригодны модели весом 200 г;
  • категорически запрещено пользоваться инструментом, если бойок шатается – при размахе он может слететь и сильно навредить окружающим;
  • не стоит пользоваться молотком, если он имеет трещины, деформации и сколы.

Теперь разберем основные правила работы.

  • Дергать молоток нужно правильно. При забивании гвоздей нужна повышенная точность, поэтому инструмент лучше держать как можно ближе к бойку. Если вам принципиален сильный удар – то, наоборот, хватайте его за самый конец рукояти.
  • Если вы намерены забить гвоздь, то удерживайте его между большим и указательным пальцем левой руки. Гвоздь хватают поближе к шляпке, в самой верхней части. Если взять его за нижнюю часть, он начнет болтаться из одной стороны в другую и молоток, скорее всего, станет соскакивать – в такой ситуации не исключены травмы конечностей.
  • Если вы работаете с очень мелкими гвоздями, то можно ударить по пальцам. Чтобы этого не произошло, воспользуйтесь маленькой хитростью – просто возьмите небольшой кусок очень плотного картона и насадите на гвоздь – таким образом, вы будете удерживать его не пальцами, а при помощи бумаги. После того как гвоздь окажется в основании, убрать бумагу не составит никакого труда.

  • Отдельные лиственные породы слишком плотные, поэтому имеет смысл заранее просверлить узкое направляющее отверстие. В этом случае предотвращается раскол древесины, а сама работа идет намного быстрее.
  • Для того чтобы безопасно хранить молоток, внизу лучше сделать небольшое отверстие и подвешивать инструмент на специальный гвоздь, обязательно ударной частью вниз. Это не только сэкономит время на поиски инструментов, но и защитит окружающие предметы от порчи в случае падения молотка с полки.

Обзор слесарного молотка Brigadier смотрите в видео ниже.

Источник: http://stroy-podskazka.ru/instrumenty/molotok/slesarnyj/

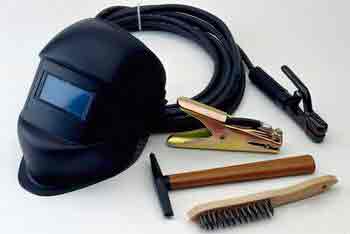

Молоток сварщика. Избавляемся от шлака

Обычный молоток отыщется в арсенале каждого домашнего умельца. Вместе с тем для разных видов ручного труда существует большое количество его разновидностей. Сегодня их можно насчитать не один десяток. В предлагаемой статье рассматривается инструмент для сварочных работ, который используется для отбития шлака от сварных швов — молоток сварщика.

Назначение

Что такое молоток сварщика? Профессионалу рассказывать не нужно. Статья предназначена для любителей, в свободное время осваивающих сварочное ремесло. Наблюдая за процессом сварки со стороны, можно заметить, как сварщик откладывает держатель электрода (трезубец) и берёт в руку специальный шлакоотбойный молоток (секач — на сленге сварщиков). После чего начинает стучать по сварному валику или подковыривать его снизу (с корня шва).

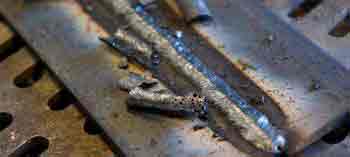

Для чего он это делает? Дело в том, что в процессе сварки поверхность шва покрывается корочкой тёмно-фиолетового оттенка, представляющей собой застывший шлак (шихта — у сварщиков). Шлак получается при остывании расплава электродной обмазки. Кроме того, иногда образуется окалина, являющаяся продуктом окисления железа при его нагревании.

Некоторые чересчур опытные профессионалы утверждают, что шихту долбить необязательно, а даже наоборот, — эта защитная корка повышает прочность сварного шва. Правда, года через два-три она всё равно отвалиться. Учебная литература по сварке требует обязательного удаления шлака и разнообразных загрязнений в пределах 2-х сантиметров с каждой стороны сварного шва.

Это необходимо для визуального контроля качества выполненной сварки. Кроме того, под корку шихты будут проникать атмосферные осадки, и шов начнёт корродировать. Да и с эстетической точки зрения, — если шихту не удалить, то краска вместе с ней скоро отвалится. Так что лучше немного поработать «дятлом».

Виды рабочих головок

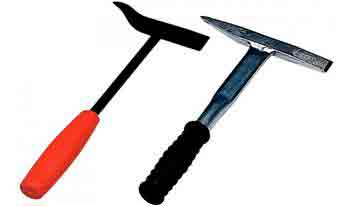

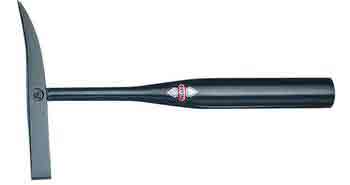

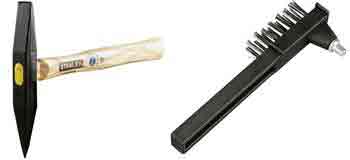

Вот для этой цели и пригодится молоток сварщика. Что он собой представляет? Основой шлакоотбойника служат две основные составляющие: двухсторонняя головка (боёк) и рукоятка. Что касается конструктивного исполнения, эти детали могут выглядеть по-разному.

В качестве рабочего органа бойка выступают либо плоское лезвие, напоминающее формой слесарное зубило, либо заострённый элемент, снабжённый наконечником в виде конуса или пирамиды (жало). Возможны различные их сочетания:

  • Зубило, расположенное параллельно рукоятке, с противоположной стороны бойка — заострённое жало.
  • То же, но лезвие зубила располагается перпендикулярно ручке. Внешне такой шлакоотбойник напоминает ледоруб альпиниста.
  • Вместо заострённого конца головка оснащена дополнительным зубилом, расположенным перпендикулярно основному. То есть, боёк имеет два плоских лезвия: одно расположено вдоль рукоятки, другое — поперёк.
  • Головка с двумя плоскими лезвиями, параллельными друг другу.
  • Заострённая часть головки изогнута вперёд наподобие буквы Z. С помощью отогнутого жала удобно очищать основание сварного шва движением от себя.

Головка обычно изготавливается из инструментальной стали, а её рабочие элементы закаливают до максимальной твёрдости. Вес головки составляет от 300 до 600 грамм, но чаще всего находится в пределах 300–350 г. Иногда молоток сварщика снабжается проволочной щёткой, закреплённой на тыльной стороне инструмента. Правда, такой инструмент встречается довольно редко.

Главное — эргономика

Молоток сварщика должен удобно лежать в руке. Производители снабжают свои изделия рукоятками различной формы. В качестве материала используется металл, реже — дерево. Наиболее часто встречающиеся исполнения:

  • Цельнометаллическая рукоятка — самый дешёвый, в то же время наиболее долговечный шлакоотбойник. К минусам относится неудобный хват, что может привести к кистевому туннельному синдрому.
  • Ручка из металла с резиновой рукояткой на конце. Упругая резина амортизирует удар, что уменьшает механические воздействия на кисть сварщика.

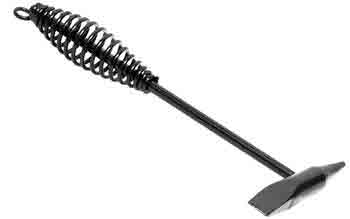

  • Металлическая рукоять, снабжённая стальной пружиной бочкообразной формы. Для удобства использования на конце ручки имеется кольцо, с помощью которого молоток сварщика можно подвесить на пояс спецодежды. Пружина гасит энергию удара, и отдача не передаётся в руку. Кроме того, при нагреве инструмента это устройство рассеивает тепло в окружающий воздух.
  • Деревянная рукоятка с продольным рельефом для удобного хвата. Недостаток состоит в том, что головка иногда слетает с рукояти. У более надёжных изделий (молотки GEDORE) боек закрепляется с помощью дополнительной предохранительной пластины.

За сколько можно купить?

Чтобы иметь представление о том, сколько может стоить молоток сварщика, предлагаются к рассмотрению несколько конкретных моделей:

  • Барс СВ000006758 — российское изделие. Ручка снабжена витой пружиной для амортизации удара. Вес головки — 300 г. Стоит около 250 рублей.

  • Молоток сварщикаESAB (Швеция) с аналогичным исполнением захватного элемента можно купить за те же деньги (240–300 руб.)
  • Изделие той же фирмы с деревянной рукояткой продаётся за 350–400 руб.
  • Молоток ESAB SH3 обладает стальной приваренной ручкой. Для удобства захвата последняя снабжена пластмассовой оболочкой. Цена инструмента около 600 руб.
  • Модель SH2 с отогнутым концом жала несколько дороже: 750–900 руб.

  • Молоток сварщика PICARD PI-0031300 немецкого производства отличается повышенной надёжностью и удобством в работе, что характерно для германской продукции. Отличительными признаками этого инструмента являются: необычная форма заострённого наконечника, ручка из цельнокатаной трубы переменного сечения и довольно большой вес головки — 450 г. Неудивительно, что цена его составляет около 1600 рублей.

Как сделать молоток сварщика своими руками?

Несмотря на разнообразие инструментов для удаления окалины и шлака после сварки, не всегда есть возможность купить готовый молоток сварщика. Однако не стоит расстраиваться. Сделать самодельный шлакоотбойник не составляет особого труда. Главное, чтобы рабочие элементы (лезвие и жало) обладали достаточной твёрдостью, иначе они будут быстро тупиться во время работы.

Обычно в таком случае умельцы используют старое зубило или плоский напильник, поскольку они сделаны из хорошей инструментальной стали и закалены до высокой твёрдости. Проблема может быть только при сваривании их со стальной рукояткой, в качестве которой можно брать любую железку, которая имеется под рукой (цилиндрический или шестигранный пруток, обрезок арматуры, круглая или прямоугольная труба).

Чтобы исходные детали гарантированно сварились, в качестве бойка можно использовать обрезок арматуры большого диаметра (не менее 20 мм). После сварки необходимо оформить режущие кромки, а затем закалить их.

Внимание: при закалке не следует погружать в воду место сварки во избежание появления закалочных трещин.

Выбор шлакоотбойного молотка зависит от предполагаемого объёма сварочных работ. Если использоваться инструмент будет от случая к случаю, можно приобрести самый дешёвый молоток с подпружиненной металлической ручкой. При невозможности купить, вполне под силу изготовить самоделку, используя все, что может заваляться в домашнем хозяйстве будущего сварщика. Ценители хорошего инструмента могут остановить свой выбор на сравнительно дорогой модели известного производителя.

Источник: http://proinstrumentinfo.ru/molotok-svarshhika-shlakootbojnyj-esab-bars-svoimi-rukami/

Слесарный молоток

Как правильно выбрать молоток

Главный предмет среди инструментов в хозяйстве – молоток. Его невозможно заменить современной сложной электротехникой, он постоянно должен быть под рукой любого мужчины. Для людей, которые предпочитают делать вещи собственными руками, молоток послужит многофункциональным инструментом: он поможет не только забить гвозди, но и облегчит и ускорит немало других рутинных работ в квартире, на даче или в саду. Правильно выбрать молоток – одна из первостепенных задач, отвечающих за качество дальнейших работ.

Весной, когда еще тает снег, начинают пробуждаться вредные насекомые в почве. Для того, чтобы они не попали на дерево, нужно обмотать ствол дерева начиная с земли липкой лентой.

Ксения Александровна Вайнер

Кредит на ремонт — это выход в 2 случаях: вы спешите въехать в новую квартиру или вам нужен срочный/капитальный ремонт. Лучшие варианты кредитов тогда: потребительский и целевой.

Проверьте отношения на кухне!Приготовьте вдвоем сложное блюдо. Если ваше взаимодействие похоже на танец и вы не сталкиваетесь, то у вас идеальный кухонный гарнитур. или партнер.

Даже неубиваемую розу Артур Белл можно загубить. Чтобы избавиться от паутинного клеща и тли, а под рукой нет препаратов, то нужно просто обильно опрыскать розу мыльным раствором

Маленький совет:) Когда клеите обои, лучше будут «приставать» к стене, если сначала нанести клей и дать минуты три полежать обоям с нанесенным клеем.

Алена Андреевна Насибуллина

Полочки для специй, это хороший вариант для хранения пузырьков в ванной комнате.

Татьяна Денисовна Кургина

Как правильно выбрать молоток: виды, назначение, тонкости выбора

Молоток – ручной ударный инструмент, без которого трудно представить коллекцию инструментов любого мужчины. В представлениях большинства людей молоток является примитивным орудием труда, выбор которого не имеет особенностей. Однако, виды молотков представлены широким ассортиментом, отличаются материалом изготовления и предназначением. Чтобы правильно выбрать качественный молоток, необходимо учесть специфику инструмента.

Источник: http://diy.obi.ru/articles/tag/slesarnii-molotok/

Молоток слесарный (ГОСТ)

Молоток – вещь в хозяйстве необходимая. Неплохо, когда в ящике для инструментов есть сразу несколько его разновидностей. Это порой сильно облегчает выполнение специфических работ. Но для большинства бытовых нужд вполне подходит и обычный, можно сказать, стандартный слесарный молоток.

Молоток слесарный, определение

Молоток – это ударный инструмент , который предназначен для забивания или, наоборот, разбивания каких-то предметов (в первом случае это, как правило, гвозди, во втором, например, загрязненные туго разделяемые соединения). Его также используют и для производства некоторых ударных работ (при манипуляциях с долотом или отверткой с подпятником ). Его массу, размеры и конструктивные особенности определяет ГОСТ 2310-77 «Молотки слесарные стальные». Он же и уточняет понятие «слесарные» — созданные для нужд народного хозяйства и экспорта.

Конструкция

Молоток слесарный стальной имеет массу от 50 граммов до 1 килограмма. Конструкция инструмента: головка (для нанесения удара на обрабатываемую поверхность), клин, который держит первый элемент, не давая ему отправиться «в полет» при очередном ударе, и рукоятка, служащая для увеличения замаха, а заодно и делающая весь предмет более удобным для работника.

Рабочая часть слесарного молотка – головка, тоже имеет особенности. Два ее окончания: носок и боёк, различаются по форме, что позволяет проводить ими разные манипуляции.

Боёк может быть круглым или квадратным. Носок, как правило, тоньше, может быть треугольного или цилиндрического сечения или округляться на конце.

На фотографии: 1 — головка, 1а — боёк, 1б — носок, 2 — рукоять.

Согласно ГОСТ, молоток слесарный должен иметь головку, изготовленную из стали марок 50 или У7. Допускаются и иные марки, не уступающие по свойствам названным. Обязательное условие – наличие покрытия, защитного или защитно-декоративного. Будучи стальной, головка инструмента обычно оцинковывается. Покрытие может быть окисным, фосфатным с последующим промасливанием или покраской в эмаль или лак.

Материалом для клина обычно служит сталь. В этом случае он будет иметь насечки (иначе «ерши») для лучшего соединения с рукояткой. Производителям, однако, разрешено использовать и древесину твердых пород и столярный клей для последующего насаживания головки на ручку..

По ГОСТ молоток слесарный стальной может иметь одну из трех разновидностей рукояток. Самая распространенная из них — ручка овальной формы, прямоугольного сечения. Другие – её модификации, овальной формы с сужением или двойным сужением для большего удобства работы. ГОСТ допускает и иные эргономичные формы. Ширина рукояток, в зависимости от размеров насаживаемых головок, колеблется от 18 до 41 мм. Длина – от 200 400 мм. Слесарные молотки для бытовых целей часто имеют длину ручки от 250 до 350 мм и соответствующую головку массой от 100 до 400 граммов.

Рукоятки молотков должны быть гладкими, без заусенцев, а также упругими и достаточно тяжелыми, чтобы уменьшать нагрузку на руку при работе. Подходящими свойствами обладает древесина твердых пород. Чаще всего используется береза, дуб, клен, рябина, ясень, граб и кизил. Современные материалы – высокопрочная пластмасса и резиновое напыление. Еще одно требование ГОСТ – отсутствие каких-либо трещин на ручке инструмента за пределами его сочленения с головкой (в месте расклинивания).

Слесарный молоток, маркировка

Всё, что потенциальному обладателю нужно знать о молотке, должно быть нанесено на головку инструмента. Это рекомендация государственного стандарта. В перечень данных должны входить товарный знак изготовителя и номинальная масса изделия.

Ранее требовалось обязательное указание цены, однако сейчас эти данные факультативны, как и возможность нанесения на элементы молотка эмблемы производителя.

Источник: http://domodelie.ru/stroitelstvo-i-remont/instrumenty/molotok-slesarnyj-gost

Молотки

В.А.ВОЛКОВ. Посвящается Т.В.Черкасовой

Перехваты, Перестуки. Перепады. Перерывы Перебивы Переборы Переливы Громы Грохот. Звоны Клекот. Ропот. Топот. Шепот. Хохот.

Ударным называют инструмент, которым наносят удары при производстве работ непосредственно или через подставной инструмент. К ручным ударным инструментам относят молотки, кувалды, киянки.

Молоток — это самый распространенный инструмент. Он есть фактически в каждой квартире и доме. Но именно из-за своей нужности и универсальности существует множество конструкций молотков определенного назначения: слесарные, столярные, плотницкие и т.п.

Слесарные молотки

Они (рис. 1) наиболее массового производства. Ими удобно наносить удары при разнообразных работах: забивать, гнуть, расплющивать и т.п.

Рис. 1. Молотки слесарные: а — с круглым бойком; б — с квадратным бойком

Слесарные молотки (табл. 1) выпускают с круглыми (рис. 1а) и квадратным бойками (рис. 16).

Примечание. Головки молотков с квадратным бойком еще изготавливают с массой в 50 и 100 г соответственно с L 200 и 250 мм при Н, равном 75 и 82 мм под № 1 и 2.

Молоток № 1 с круглым бойком рекомендуют для «тонких» работ типа разметки, обойных и т.п., а молотки № 2, 3, 4 — для слесарных, «гвоздильных» и т.п. домашних нагрузок. Молотки № 5 и 6 с таким же бойком используют на «тяжких» делах, например, забивка скоб в бревна.

Молоток № 1 с квадратным бойком подойдет для гвоздиков при застеклении. Только гвоздь следует ставить параллельно стеклу, иначе оно даст трещину.

Молотки стальные строительные

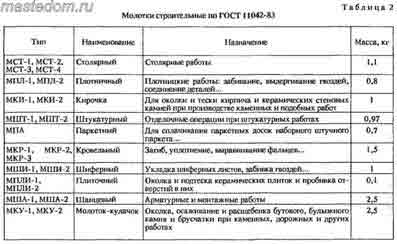

Эти молотки в зависимости от назначения изготавливают многих типов, которые указаны в табл. 2 и на рис. 2.

Столярные молотки применяют для занятий по дереву с помощью стамесок, долот и других инструментов. Основная часть корпуса (рис. 2а) — боек, вспомогательная — клиновидный (с односторонним вогнутым скосом в прошлом) носок. Последним вколачивают гвозди в пазах, в узких местах и т.п.

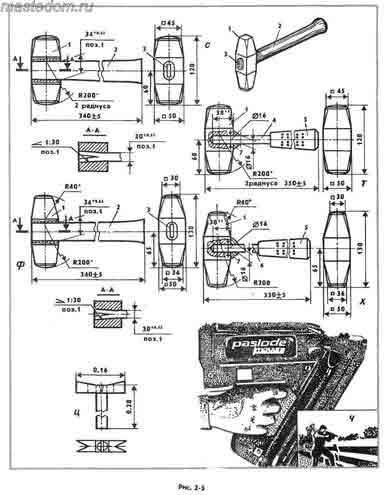

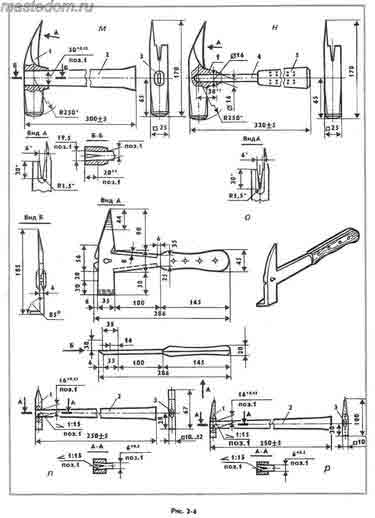

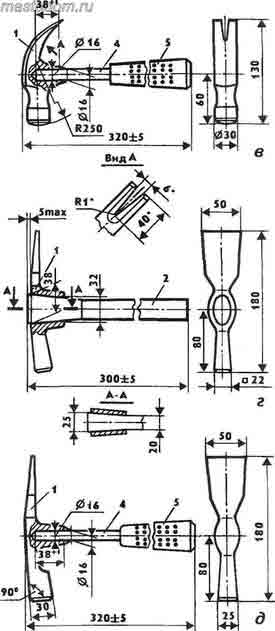

Рис. 2. Молотки стальные строительные: а — столярные типа МСТ; 6 — плотничные типа МПЛ-1; в — плотничный типа МПЛ-2; г — кирочка типе МКИ-1; д — кирочка типа МКИ-2; е — штукатурный типа МШТ-1; ж — штукатурный типа МШТ-2; з — паркетный типа МПА; и — паркетный типа МПА ВНИИСМИ Минстройдормаша; к — кровельный типа МКР-1 и МКР-2; л — кровельный типа МКР-3; м — шиферный типа МШИ 1; н — шиферный типа МШИ-2; о — шиферный Ющенко; п — плиточный типа МПЛИ-1; р — плиточный типа МППИ-2; с — шанцевый типа МША-1; т *— шанцевый типа МША-2; ф — кулачок типа МИУ-1; х — кулачок типа МКУ-2; ц — для насечки поверхностей бетона н кирпича; ч — автоматизированный, с приводом от ДВС; 1 — корпус; 2 — деревянная рукоятка; 3 — к пни; 4 — трубчатый стержень; ! S — резиновая рукоятка; 6 — оковка; 7 — кольцо | см. рис. 2-2, 2-3, 2-4, 2-5)

Плотничный молоток типа МП Л-2 (рис. 2в) намного практичнее тоже плотничного молотка МПЛ-1 (рис. 26). Корпус молотка МПЛ-2 в горячем состоянии напрессован на трубчатый стержень. Забота о стопорении корпуса на стержне отпадает. Внимание к положению клина в деревянной рукоятке молотка МПЛ-1 необходимо с точки зрения техники безопасности. Болтанка корпуса на рукоятке

приводит к его соскакиванию во время замаха для удара. «Парящий» в воздухе корпус причиняет ужасные травмы. Резиновая рукоятка наклеена внатяг на стержень молотка МПЛ-2. Она тормозит скольжение ладони и смягчает отдачу при ударе.

Молотки типа МПЛ-1 выпускали массой в 0,35 и 0,5кг, сейчас — до 0,8 кг.

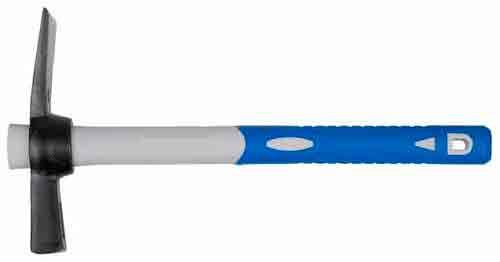

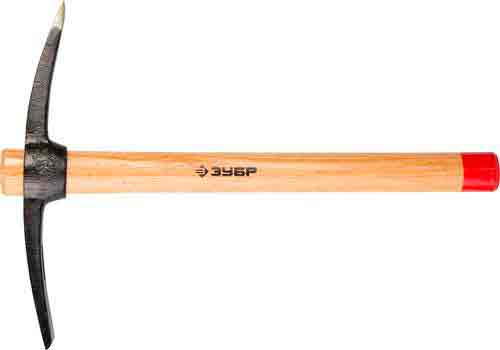

Молотки-кирочки (рис. 2г, д) выпускали массой в 0,4; 0,5; 0,6 кг с длиной носка до 200 мм. Если в качестве материала для этих молотков применяют кирпичи, то квадратным бойком дробят кирпич, например, при заполнении пустот. Плоским носком рубят кирпичи на неполномерные куски при перевязке швов, кладке косяков, поясков и пр. Масса современных молотков-кирочек МКЙ-1 — до 0,7 кг, МКИ-2 — до 1 кг.

Молотки паркетные (рис. 2з, и) изготовляют разной конструкции и массы.

Так молоток (рис. 2и) Георгиевского завода «Стройинструмент» имеет массу 0,47 кг. Узкая полоска выступающего носка корпуса благодаря солидной общей площади не сминает древесину по краям паркетины. Но таким носком иногда сложно ударить по головке гвоздя при укладке паркета. Добойник исправляет недостатки молотка.

Молотки кровельные (рис. 2к, л) в отличие от большинства другого типа молотков имеют оковку (табл. 4). Они сохраняют целостность рукоятки вблизи корпуса. Острые кромки обрабатываемых листов постепенно бы расщепили рукоятку.

Таблица 4 Молотки кровельные по ГОСТ 11042-83

Масса, кг, не более

Примечание. Размеры молотка MKP-3 приведены на рис. 2л, вес его — до 1,5 кг.

Молотки кровельные в прошлом изготавливали весом в 0,4; 0,5; 0,65 и 1,4 кг.

Современный автоматизированный молоток (рис. 2ч) даже по внешнему виду отличен от традиционного. Им не нужно размахивать и придерживать гвоздь. Его достаточно поднести к выбранной точке. Все остальное предпримет по команде молоток. Гвоздь будет подан из магазина. Боек сам, с одного удара, загонит гвоздь по головку.

Механизм молотка представляет собой нечто среднее между пистолетом и. двигателем внутреннего сгорания! Курок нажат, и в тот же миг из специального баллона под давлением в рабочую камеру впрыснута порция топлива. Ее поджигает электрическая искра. Микровзрыв возникает в камере. Его сила и передана бойку, двигающемуся возвратно-поступательно.

Заряда в аккумуляторах и топлива в баллоне хватает на несколько часов интенсивной работы. Замена баллона и аккумулятора — дело нескольких минут. Такие «игрушки» производят в Финляндии.

Самостоятельно подобное «произведение» можно изготовить из бытового инструмента с электроприводом, имеющим возвратно-поступательное движение. Ну, скажем, из перфоратора. Пневмопривод тоже применим для конструирования «самобьющих» молотков. Но для их использования, бесспорно, нужно однообразное поле деятельности.

Кувалды

Одна рука обычно управляет молотком. Хотя молотки шанцевые (рис. 2с, т) массой до 2. 2,5 кг без приложения другой руки не двинуть, когда нужна серия ударов. Молотки-кулачки тоже приблизительно такого веса (рис. 2ф, х).

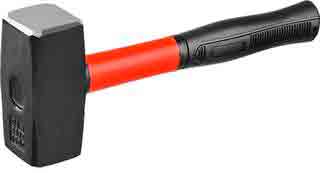

Кувалды служат для нанесения крепких ударов двумя руками. Кузнечные работы — основное назначение кувалды. Но без кувалды не обойтись на садовом и усадебном участках. Она — основной инструмент при забивании кольев забора, устройстве теплицы и т.п.

Тупоносые (рис. За) и остроносые (рис. 36) — таково подразделение кувалд (табл. 5, 6). Первые более часто встречаемые в быту.

Кувалды тупоносые

Кувалды остроносые

Отверстие на любом типе кувалд расположено в их центре тяжести. Оно имеет и согласно рисункам За и 36 овальную форму с двухсторонним уклоном 1:10. Это сделано для лучшего расклинивания деревянной рукоятки. Поэтому при самостоятельном творчестве смещение отверстия в кувалде по предельной оси допустимо в пределах ±1,5. 2 мм, а по поперечной оси — до ±0,4. 0,6 мм.

Длина рукоятки кувалды достигает 750. 900 мм. Деревянная рукоятка хороша для малых разовых работ. Ухищрений по закреплению кувалды на рукоятке — множество. Но их не надолго хватает и снова крепеж. Да! Соскочившая в период замаха кувалда с рукоятки убьет или «эффектно» травмирует самого кувалдобойца или рядом стоящего.

Соблюдайте технику безопасности!

Закрепляйте кувалды на рукоятке!

Заботу о «дружбе» кувалды и рукоятки допустимо забыть, когда они соединены намертво. Чтобы этого достигнуть, рукоятку подбирают из подходящей стальной трубы. Цельнотянутая водогазопроводная труба предпочтительнее. Отсутствие продольного шва на наружной поверхности трубы и говорит о ее цельнотянутое.

Рис. 3. Кувалды: а — тупоносая; 6 — остроносая.

Конец металлической рукоятки несколько сплющивают для того, чтобы она зашла в овальное отверстие кувалды. Затем «царица» — электросварка довершит содеянное. Сразу предупреждаю, что без сварки не обойтись! Торец трубной рукоятки не нужно заваривать. Туда, на время «отдыха» кувалды, можно закладывать инструмент.

Самодельные корпуса молотка

Молоток делать не всегда обязательно. Все зависит от того, какая балда нужна. Так нарекали кувалду еще в прошлом веке. Булыжник естественного происхождения иногда достаточен (рис. 4), чтобы заколотить что-то. Кирпич редко подходит, слишком быстро крошится. Это современный кирпич, а в средние века и ранее кирпич был в 2. 3 раза меньше и крепче. Гвозди спокойно забивай.

Отрезок трубы, кусок шестигранника или квадратного поката стали, железнодорожный костыль для закрепления рельсов на деревянных шпалах, крупный болт и т.п. — все это заменяет молоток в определенных обстоятельствах.

Кусок водогазопроводной трубы с наружным диаметром, скажем, 21 мм, длиной 200. 300 мм, с трубной резьбой, на которую навернут корпус вентиля (рис. 4), или вентиль в сборе с укороченным или вынутым штоком, совсем напоминает в совокупности молоток.

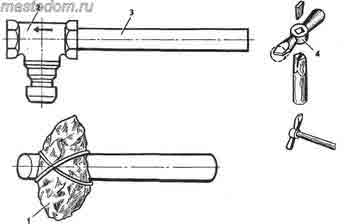

Рис. 4. Самодельные молотки быстрого изготовления: 1 — булыжник (первобытная конструкция); 2 — вентиль; 3 — стальная труба; 4 — маховик-перекладина

Маховики (рис.4) некоторых водоразборных кранов и вентилей представляют собой латунную перекладину с квадратным отверстием посредине. Такой маховик так и молит превратить его в миниатюрный молоточек. Заточка напильником или на точиле одной из оконечностей маховика создаст носок корпуса молоточка. Придание бойку квадратной формы тоже расширит применяемость орудия производства.

Молоток Семенихина сделан из стального прутка (рис. 5) квадратного или шестигранного сечения с размерами между параллельными гранями от 16 до 24 мм. Марки стали для изготовления корпуса молотка желательно использовать следующие: У7, У8, 45, 50, 60 и т.п. Точило с электроприводом позволяет довольно точно определить марку стали по искрам. «Обыкновенная» сталь с малым содержанием углерода при частом применении бойка приведет к возникновению на его кромках «розочки».

Боек у молотка Семенихина, как и у заводских бойков, имеет сферическую выпуклость, что допускает его лучший контакт с предметом, по которому наносят удар. Мгновенная нагрузка — на точке оси бойка. Эта ось проходит через центр массы.

Рис. 5. Молоток Семенихина: а — распределение ударной нагрузки по бойку; б — корпус; в — основание рукоятки; г — рукоятка в сборе (вариант); д — схема соединения корпуса и рукоятки (вариант)

Упрочнению носка и бойка корпуса способствует, кроме состава материала стали, еще и закалка. Доведенный до нужных размеров корпус нагревают в муфельной или какой-либо другой подходящей печи до температуры 730. 830°С. Определителем температуры может быть цвет корпуса, близкий к вишневому.

Корпус берут клещами с длинными рукоятками и руками плавно опускают в воду, подняв гордо голову. Возможны раскаленные брызги. Очки — предпочтительная защита глаз. Рукавицы надевают на руки.

Остывший и высохший корпус зачищают абразивной шкуркой. Но корпусу придают и цветную окраску, применяя цвета побежалости. Очищенный корпус снова кладут в печь для нагрева. Цвета на корпусе будут возникать в такой последовательности: светло- и темно-желтый, коричнево- и пурпурно-красный, фиолетовый, васильково-синий, серый. Требуемый цвет «схватывают», вынимая корпус и кладя его на металлическое основание. Протирка масляной тряпкой образует на корпусе стойкую пленку, которая защитит и от коррозии. Вся перечисленная цветовая гамма достигаема в пределах нагрева корпуса от 220 до 330°С.

Самостоятельно изготовить корпус молотка — трудоемкое мероприятие. Тиски, электродрель, напильники, ножовка, штангенциркуль, линейка — это минимальный набор инструментов. Кусок металла под заготовку корпуса размечают согласно чертежу или здесь приведенных рисунков. В зависимости от имеющегося оборудования начинают с опиливания поверхностей или сверления отверстий. Окончательное отверстие под рукоятку делают минимально из двух заранее просверленных отверстий, ибо оно овальное.

Ряд конструкций (рис. б) молотков «посвящен» устранению отдачи от удара. Различные перемещающиеся массы (жидкость, дробь, ртуть, стержень и т.п.) внутри корпуса или рукоятки погашают отдачу. Выполнение рукоятки или ее части в виде плоской пружины тоже способствует уменьшению отдачи (рис. бе). О подобных молотках поведал читателям Речицкий в книге «Профессия — изобретатель». Изготовление таких молотков вполне доступно умельцам.

Самодельные рукоятки

Рукоятка в производительной работе молотка играет не меньшую роль, чем корпус. Хотя в единичных случаях корпус выполнит свое назначение и без рукоятки. Ее размеры во многом зависят от возраста, роста и телосложения «руководителя» молотка. Принято говорить, что один молоток сподручен, другой — нет. Почему? Мало, кто ответит на этот вопрос. Внесем пояснение.

Рис. 6. Самодельные молотки, гасящие отдачу от удара: а — шариком; 6 — ртутью; в — грузом с пружиной; г — стержнем; д — дробью; е — плоской пружиной части рукоятки

Толщина рукоятки зависит от длины пальцев «применителя». Всякий подберет наивыгоднейшую толщину без трудностей (рис. 76). На ощупь подбирают и длину рукоятки, которая лишь отчасти зависит от массы молотка. Рука воспринимает толчок или резкое сотрясение при каждом ударе от короткой или слишком длинной рукоятки. Вибрации вызывают скорую усталость и влияют на силу и уверенность боя. Поэтому сначала выстругивают заведомо длинную рукоятку. Пробным боем отыскивают самое удобное место захвата. Лишнюю часть рукоятки отпиливают так, чтобы за рукой остался свободный конец длиной 35 см. Вообще, чем тяжелее корпус, тем протяженнее делают и рукоятку.

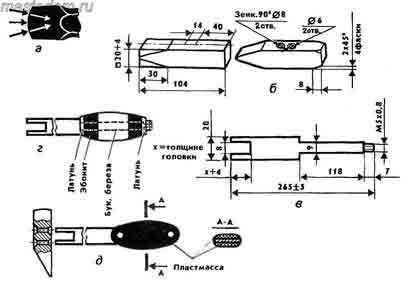

Рис. 7. Самодельные рукоятки: а — дефектные; б — выбор толщины и длины; в — рукоятки современного образца; г — давней конструкции; д — с углублениями на топорище против скольжения ладоней

Эксперименты не все обожают. Что ж, существуют рекомендательные таблицы. Одна, табл. 7, — о рукоятках современного образца (рис. 7в) конусообразной формы. Вторая — табл. 8 — о рукоятках давнего образца (рис. 7г). Такая рукоятка, кроме других достоинств, безопаснее. Ее утолщенный конец препятствует выскальзыванию инструмента из кулака.

Таблица 7 Рукоятки для молотков с круглым бойком

Примечания: 1) некоторые размеры округлены; 2) таблица сокращена.

Самодельные рукоятки, как ни прискорбно, выстругивают из найденного «подножного» материала. А на нем нет автографа породы. Как же быть? Советую «национальность» древесины проверить гвоздем. Он даже в сухую хвойную древесину войдет без труда под влиянием чего-то тяжелого. Сравнительно редкие лиственные «аристократы» (бук, гикори и т.п.) уступят лишь длительному натиску гвоздя-«плебея». Как тут не вспомнить о его достоинствах.

Вторым признаком породистости, «голубой крови», древесины является назначение, форма, отделка найденного куска. Мебель все же стараются производить из благородных пород. Поэтому ножки и перекладины, например стульев и столов, — отличный материал для рукояток.

Сломанные хоккейные клюшки тоже претендуют на дальнейшее применение. Они, правда, из многослойной фанеры. Это требует для их обработки разнообразного инструмента, да и закрепление корпуса на рукоятке молотка будет не совсем обычным (рис. 8з).

Рукоятки для молотков по ОСТ 90028-39, мм

Рукоятки для молотков с квадратными бойками по размерам имеют незначительные расхождения с данными, приведенными в табл. 7. Поэтому специальная таблица по рукояткам для молотков с квадратными оойками здесь отсутствует. Материал для рукоятки играет не последнюю роль в ее качестве. Пиломатериалы твердых лиственных пород для рукояток молотков разрешает применить ГОСТ 11 042-83. Молодой дуб, белый бук, клен и т.п. идут на производство рукояток. Береза и ясень — менее допустимы.

Рукоятки делают исключительно из сухого и вязкого материала, способного впоследствии принять натуральную полировку. Трещины, гнили, прорости и червоточины непозволительны. Два сросшихся здоровых сучка диаметром не более 5 мм на расстоянии 2/3 длины рукоятки со стороны свободного конца еще иногда можно увидеть, но не на рукоятках для плиточных молотков. Сучки на рукоятках для этих молотков вообще запрещены. Наплывы, раковины, пузыри, вмятины и обой также не найти на рукоятках заводского производства.

Подходящие ветви породистых деревьев придадут, повысят долгожительство рукоятки. Кора здесь выполнит роль стягивающей трубки. Такие рукоятки, правда, не будут соответствовать рекомендованным (рис. 7). Мало того, рукоятки будут шершавыми, что вызовет, по мнению наших «руководящих» книг, мозоли. Возможно. Все зависит от того, как и сколько вкалывать. Однако следует для сопоставления порой и осмотреться. Нет. За кордон двигать не обязательно. Прилавки отечественных магазинов удивят. Рукоятки заморских топоров, скажем, в месте захвата, имеют специально насверленные углубления (рис. 7д), что препятствует скольжению ладони. Ряд отечественных молотков с трубчатыми стержнями (рис. 2 в, д, ж, н) оснащены с этой целью резиновыми рукоятками. Кстати поплевывание на ладони тоже тормозит их «сдвиг».

Рис. 8. Крепление корпуса к рукоятке молотка: а — уклоны отверстия корпуса; 6 — деревянный клин; в — металлический клин с «лепестками» по краям; г — одним кликом; д — двумя клиньями; е — тремя клинями; ж — шурупами или гвоздями; 3 — стальной проволокой.

Стандартная технология изготовления рукоятки такова:

  • 1) разметка заготовки по чертежу с учетом припуска на обработку;
  • 2) опиловка поверхности с оставлением припуска;
  • 3) строгание заготовки с оставлением минимального припуска;
  • 4) обработка поверхности шкуркой до снятия минимального припуска;
  • 5) покрытие поверхности эмалями ярких цветов или лаком, допустимо и проолифливание.

Свежеизготовленную рукоятку можно еще провялить в горячем дыму или сильно нагреть перед огнем. Затем — шлифование средней зернистости шкуркой и мельчайшей наждачной шкуркой. Натирание древесными стружками до появления лоска — последняя операция в отделке поверхности. При отсутствии шкурки поверхность рукоятки гладко выскабливают обломками оконного стекла.

Крепление корпуса к рукоятке

Слесарные молотки (рис. 1) — самые распространенные в быту. Если внимательно осмотреть отверстия в корпусах, то видно, что каждое отверстие на входах имеет расширение-уклон (рис. 8а), а между расширениями — овальный поясок. Ясно? Суженную часть рукоятки протискивают сквозь поясок до тех пор, пока она не выйдет с другой стороны отверстия на длину приблизительно 2 мм (ГОСТ 11042-83, стр. 21). Чтобы облегчить вступление рукоятки в отверстие, суженную часть несколько протирают жиром и постукивают по торцу утолщенной части. Конус, обращенный к основной части рукоятки, будет в какой-то степени заполнен. Зато между противоположным конусом в корпусе и выступившей частью рукоятки будет овальный зазор. Его и заполнит торец суженной части после вбивания в него, скажем, деревянного или металлического клина (табл. 9).

Деревянные клинья

Примечание: 1) таблица приведена частично; 2) некоторые размеры округлены.

Габаритные размеры металлических клиньев приблизительно такие же, как у деревянных (рис, 86). У деревянных клиньев зубья-ступеньки делают так, чтобы воспрепятствовать самостоятельному выходу рукоятки из молотка, на металлических клиньях зубилом делают насечки. Для этого металлическую пластинку зажимают в тисках. Техника безопасности и здесь нужна. Пластина, просто упираемая во что-то «стойкое», способна выскользнуть и поранить. Ерши-насечки создают еще и сваркой. Отверстия в пластине будущего клина тоже тормозят его выход из деревянной рукоятки. Лепестки по краям (рис. 8в) клина с успехом заменят насечки. Пропилы для создания лепестков производят ножовкой, а отгибы — клещами, молотком.

Количество клиньев для скрепления корпуса и рукоятки — разное. Если отверстие молотка имеет только боковое расширение-уклон между точками ГБ и ВЛ, то забивают один продольный клин (рис. 8г). Причем, как не удивительно, в ГОСТе 11042-83 сказано: «Допуск симметричности оси всада относительно плоскости симметрии корпуса молотка: 0,3 мм для корпуса молотка массой до 0,2 кг; 0,5 мм — для корпуса молотка массой от 0,2 до 1,0 кг. ». Это понятно. Слои древесины в рукоятке должны простираться параллельно ее оси. Когда эта параллельность слишком искажена, да еще щель под клин — вкривь и вкось, то есть вероятность раскалывания рукоятки при заколачивании клина.

Расширение-уклон между точками БВ и ГД бывает только вдоль отверстия. Два клина тогда забивают (рис. 8д). Три клина «заводят» в рукоятку, когда расширение-уклон вдоль всего овального отверстия. Два клина располагают параллельно друг другу, а третий перпендикулярно к ним и между ними (рис. 8а, е). Кстати в ГОСТ 11042-83 записано: «Количество клиньев, положение клина и способ расклинивания стандартом не устанавливается». Корпус считают правильно насаженным на рукоятку, когда между их осями образуется прямой угол. Этот угол важно сохранить и при эксплуатации молотка. Корпус очень часто в зависимости от ударов вихляет на рукоятке, изменяя угол насадки.

Многие вместо клина, выполненного по всем правилам искусства (рис. 86), используют щепку подходящей формы. Время не сэкономить. Щепка вскоре выпадет и хорошо, ежели не с корпусом. Да ко всему еще нужно систематически проверять «здоровье» щепки. Она, сердечная, сдерживает корпус, который «на свободе» в процессе парения и убить способен. Нет! Не пугаю! И законный клин способен выскочить, когда не использована некая хитрость.

КЛИН перед «вталкиванием» НУЖНО СМАЗАТЬ СТОЛЯРНЫМ КЛЕЕМ или каким-нибудь другим подходящим, но, без сомнения, не канцелярским.

Есть ли еще способы закрепления корпуса на деревянной рукоятке? Разумеется, есть. Два-три шурупа выбирают такой длины, чтобы она составляла примерно 1/2. 2/3 глубины отверстия корпуса. Два-три отверстия глубиной в несколько миллиметров засверливают в торце рукоятки по осевой плоскости молотка (рис. 8ж). Гвоздем тоже делают подобные впадины. Шурупы хорошо бы вкрутить, не забить. Чтобы облегчить ввинчивание в сухую рукоятку, шурупы смазывают или засверливают более глубокие отверстия сверлом диаметром в два-три раза меньшим, чем диаметр шурупов.

Гвозди — тоже своеобразные клинья, но не любые. Толевые гвозди ближе всего подходят для этой цели. Диаметр их стержней 2. 3 мм, длина — 20. 400 мм. Если таких гвоздей нет, то укорачивают строительные гвозди соответствующих диаметров. Светлая термически необработанная низкоуглеродистая стальная проволока идет на их штамповку. Поэтому зарубки не так сложно произвести на них. Когда зарубки нанести — проблема, то применяют ржавые гвозди рекомендованных размеров. Ржавчина обеспечит хоть какое-то сопротивление выскакиванию. Как и шурупы, гвозди не следует забивать в торец рукоятки больше, чем на полглубины отверстия. Если гвоздь велик, его отрубают зубилом, топором или отрезают ножовкой. Обрубок затачивают. Эта операция отпадает, когда укорочение «учиняют» не перпендикулярно оси стержня, а под углом. Чем угол меньше между осью стержня и лезвием зубила, тем острее обрубок. Кстати, не обязательна головка для гвоздя-клина. Следовательно, отрубаемая часть не очень подпортит гвоздь, который после употребляют по назначению.

Стальная проволока диаметром в 3. 4 мм неплохо замыкает корпус на рукоятке молотка (рис. 8з). Отверстие для пропуска проволоки просверливают на достаточном расстоянии от торца в рукоятке. Когда проволока слишком сталиста для изгиба, то ее немного отжигают на любом огне. Два желоба в рукоятке прострагивают для укладки проволоки. Затем «коллектив» пропускают в корпус и отгибают концы проволоки. Их делают иногда подлиннее, с тем чтобы обернуть вокруг корпуса подходящей формы, к примеру, слесарный молоток с круглым бойком.

Источник: http://mastedom.ru/instrum/196-molotki.html

Молоточек своими руками. Слесарный молоток своими руками

Приветствую читателей всех любителей помастерить. В этой статье будет рассказано о том, как самостоятельно, своими руками изготовить аналог резинового молотка, такого, который используется в кабинете невропатолога. Конечно, можно купить подобный молоток в специализированном медицинском магазине, но вместо траты времени на поиски такого магазина с наличием этого инструмента, автор предлагает потратить это время на самостоятельное его изготовление. К тому же, вы, скорее всего, сможете заметно сэкономить, так как материалы, которые понадобятся для изготовления молотка довольно дешевы. Кроме того, процесс изготовления довольно прост и не отнимет много времени.

Перед тем, как приступить к работе, необходимо собрать все необходимые материалы для создания аналога резинового молотка из кабинета невропатолога и подготовить нужные инструменты:

Список материалов:

-4 палочки термоклея (30 см длиной и диаметром 11 мм)
-Некоторое количество воды
-Стальной стержень с резьбой на конце
-Стеклянная бутылочка от таблеток, ее диаметр будет соответствовать размеру навершения молотка, поэтому и подбирать нужно исходя из этого параметра.
-Мыло
-пара пластиковых пакетов
-Стеклянный стакан

Необходимые инструменты:
-Пистолет для горячего клея
-Деревянные тиски
-Сверло диаметром 10 мм
-Универсальный нож
-Молоток

А так же электрические приборы:
-Микроволновка
-Холодильник
-Дрель

Работы должны проводиться строго в вентилируемом или хорошо проветриваемом помещении. При работе с нужно одевать кожаные перчатки, а так же защитные очки.

Оценочная стоимость затраченных материалов около 2.5 $
Особых навыков для работы не требуется.

Время изготовления около 3 часов, из них большую часть пришлось ждать остывания клея.

Рассмотрим подробное описание процесса изготовления аналога резинового молоточка:

Шаг первый : Нагрев стакана воды

Для начала нужно нагреть стакан воды. Это позволит уберечь стекло от растрескивания, так как в последующем оно будет испытывать некоторые перепады температур. В следующем шаге в банку будет заливаться горячий клей. Поэтому, если банка будет холодной, то велика вероятность, что из-за резкого скачка температуры она треснет и клей выльется через трещину. А это весьма нежелательно. Так же предварительный нагрев баночки позволит клею медленнее остывать, и он успеет равномерно распределиться по всей банке.

Поэтому автор поставил стакан с водой на пару минут в микроволновку, хотя для этих же целей можно использовать чайник или кастрюльку.

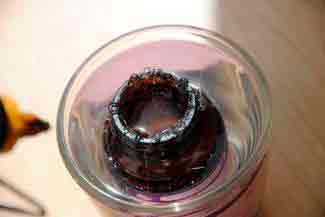

Затем в стакан с водой была погружен пузырек. Делать это необходимо медленно и плавно, чтобы избежать трещин.

Шаг второй: Заливка горячего клея в стеклянную бутылочку

Затем разогретый клей был налит в подготовленный пузырек. В данном процессе важно следить, чтобы вода не попала внутрь пузырька, иначе навершения для молотка получится не правильной формы.

Шаг третий: Остывание клея.

После того, как клей был залит в пузырек, его необходимо охладить для затвердения. Нужно просто оставить стакан с пузырьком клея на столе на один час. Через час, когда он остынет и станет слегка теплым, можно поместить пузырек в холодильник, это заметно ускорит процесс затвердевания термоклея.

Шаг четвертый : достать заготовку.

Когда клея окончательно остынет, понять вам это поможет абсолютно холодный пузырек, нужно будет достать заготовку из пузырька. Для этого автор завернул пузырек в несколько пластиковых пакетов, чтобы осколки не разлетелись, и разбил пузырек, бросив об пол. Разбить пузырек оказалось не так просто, автор бросал его раз пять.

Шаг пятый : очистка заготовки.

В данном случае стекло пузырька довольно сильно прилипло к клеевой заготовке, поэтому пришлось несколько повозиться над очисткой. При работе с осколками стекла автор советует использовать кожаные перчатки, чтобы не пораниться. Остатки стекла были удалены при помощи обычного молотка.

Шаг шестой
: промывка заготовки из клея.

И все же на заготовке могли остаться небольшие кусочки стекла или грязи, поэтому лучше будет промыть ее под струей воды. Для лучшего эффекта следует промыть заготовку с мылом несколько раз, после чего протереть полотенцем насухо.

Шаг седьмой

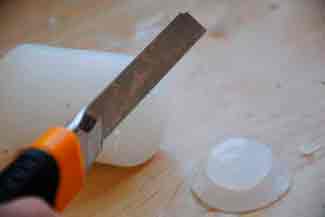

: Корректировка формы заготовки.

Так как у пузырька имеется горлышко, то заготовка из термоклея получилась не симметричной. Лишний наплыв был удален при помощи универсального ножа. В итоге получилась симметричная аккуратная заготовка под навершение молоточка.

Шаг восьмой
: Сверление отверстия и закрепление рукоятки.

Чтобы собрать молоток, необходимо прикрепить навершение к рукоятке. Для крепления рукоятки нужно сделать отверстие в клеевой заготовке. Чтобы не повредить навершение во время сверления отверстия, лучше закреплять заготовку в деревянных тисках. После того, как навершение было надежно закреплено, автор просверлил отверстие под рукоятку примерно на два сантиметра вглубь заготовки. После чего в это отверстие была вкручена рукоятка.

visibility 64 просмотра

Прочный, способный выдержать большую силу удара и в то же время прорезиненный снаружи молоток, легко сделать своими руками. Форма для отливки его делается элементарно, да и материалы вам нужны будут вполне доступные. Пошаговый процесс изготовления молотка из бетона своими руками изложен и наглядно продемонстрирован далее.

Перед тем, как сделать молоток своими руками, убедитесь в наличии:

  • конструктора Lego;
  • раствора для замешивания бетона;
  • раствора эпоксидной смолы;
  • деревянной рукоятки;
  • острого ножа или отвертки;
  • воска для полировки дерева;
  • стамески;
  • наждачной бумаги;
  • перчаток;
  • уголка.

Шаг 1 . Из конструктора Lego соберите форму для отливки ударной части молотка. Конструктор хорош тем, что детали его прилегают максимально плотно друг к другу, не позволяя раствору вытечь через щели. Размер изделия можно сделать любым. В данном случае молоток нужен был небольшой. Вы можете изменить его по собственному усмотрению.

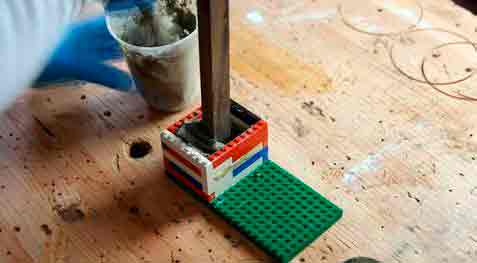

Шаг 2 . В центр собранной формы для отливки молотка поставьте деревянную ручку. Обязательно убедитесь, что деталь будущего инструмента прочная и не трухлявая. Для рукоятки выбирайте крепкие породы дерева, в данном мастер-классе это был орех.

Шаг 3 . Разведите раствор бетона в соответствии с инструкцией производителя и залейте его в форму Следите, чтобы в ходе процесса рукоятка продолжала стоять строго вертикально. При необходимости подправьте ее. Уплотняйте раствор руками, предварительно надев перчатки. Обязательно следите, чтобы не образовывались воздушные карманы. Раствор должен быть утрамбован плотно.

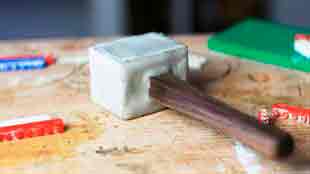

Шаг 4 . Спустя несколько часов разберите конструктор. За счет гладкой поверхности пластика, процесс пойдет без особых усилий, но если вы сомневаетесь в том, что отделить от бетона его можно, смажьте форму перед отливкой растительным маслом. Дайте материалу еще немного времени, чтобы подсохнуть.

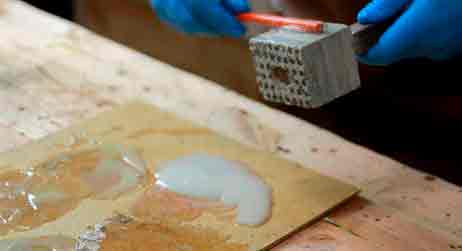

Шаг 5 . Разведите раствор эпоксидной смолы. Он должен быть тягучим. Аккуратно карандашом нанесите его на бетонную часть молотка. Оставьте изделие до полного высыхания материалов. Этот процесс займет примерно сутки.

Смола скрепит бетон снаружи и за счет этого слоя, молоток получится не просто прочным, но и схожим по свойствам с резиновым аналогом.

Шаг 6 . Чтобы ручка молотка удобно лежала в руке и не натирала мозоли, срежьте ее грани и тщательно все отшлифуйте. Натрите поверхность деревянной части инструмента воском и отполируйте.

Думаете, вы все знаете о молотках? Что может быть проще – ручка, ударная часть, забивай, да радуйся! В их устройстве действительно нет ничего сложного, а вот в разновидностях можно и запутаться. Слесарный молоток, гвоздодер, с бойком и без, кирки – пора узнать о молотках всю правду!

Виды молотков – функциональные различия

Молоток – древнейший инструмент, и мы можем лишь предполагать, в каких целях использовали его древние люди. Но сегодня это – инструмент строительный, без которого не обойдется ни один ремонт или стройка. Без гвоздя еще возможно, а вот без молотка – не получится! Его конструкция предназначена для увеличения силы удара человека в разы и концентрирования этой силы в одну точку – с этой необходимостью человек сталкивается практически в каждой сфере, где нужно применять силу.

По функциональному предназначению эти инструменты делятся на молотки-гвоздодеры, кирочки и молотки с бойками. Гвоздодеры особенно полезны в домашнем хозяйстве – таким не только забить гвоздь можно, но и в случае необходимости – выдернуть его. Особенность конструкции заключается в наличии с обратной стороны двух загнутых внутрь дуг, которыми удобно зацепить шляпку гвоздя. Особенно такие молотки пользуются популярностью у плотников и строителей. Молотки с бойками, в основном, применяются для столярных работ, но иногда нужны они и тем же плиточникам. По форме бойки бывают самыми разными: квадратными, круглым, узкими и широкими и так далее.

Молоток каменщика и плиточника – это боек со сплющенной обратной стороной, которой легко наносить стесывающие удары. С их помощью можно расколоть камни, удалить лишнюю часть кирпича или застывший бетон с поверхности. Похожи по устройству молотки-топорики, обратная сторона бойков которых расплющена и заточена, чтобы в случае необходимости расколоть или разрубить нетолстый предмет.

Гораздо реже встречаются виды молотков, которые не отскакивают от поверхности. Такие используются для работы с листовым металлом и изделиями, требующими высокой точности. Способность удерживаться от обратного движения обеспечивается полостью в металлической части молотка, которая заполняется наполовину или на три четверти металлической дробью. Когда движение инструмента направлено в сторону удара, шарики собираются в задней части полости, тогда как при самом ударе они по инерции перемещаются вперед, практически полностью перевешивая инерцию отскока.

Каким бывает молоток – слесарный, мягкий, киянка!

Существуют сотни молотков, различных по формам и размерам. Если выделить основные формы, получится вот такая картина:

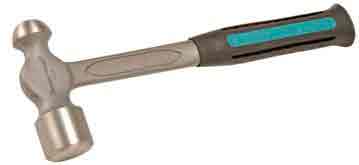

  • Слесарные молотки благодаря суженой задней части могут забить даже самые маленькие гвоздики. Материал, из которого выполняется рабочая часть – хромованадиевая сталь. Существует два типа слесарного молотка – один имеет форму прямоугольника с квадратным бойком, второй немного выпуклый, круглой формы. По весу они делятся на 5 стандартных номеров. Первый номер весит 200 грамм, тогда как пятый – все 800. Существуют и специализированные изделия с весом от 0,05 кг до 1 кг.

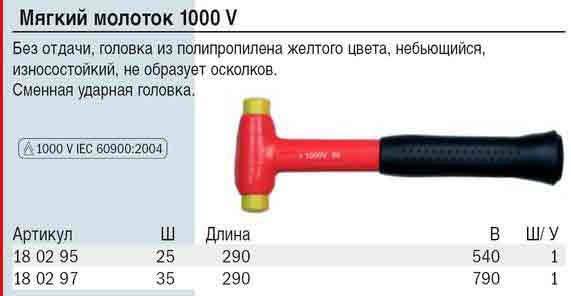

  • «Мягкие» молотки – это инструменты для заколачивания хрупких материалов. Обычно бойки таких инструментов изготавливаются из алюминия, меди, резины, полиуретана, нейлона и дерева. Самым практичным приобретением будет молоток со сменными головками, благодаря которым вы сможете выполнить огромный перечень работ.
  • Молоток с насечкой на бойке не позволяет бойку соскальзывать при ударе со шляпки гвоздя. Чаще всего используется в плотницких работах.
  • Молоток кровельщика характерен специальной выемкой на вершине бойка, в которой можно закрепить гвозди разных размеров. Это упрощает работу, когда нет возможности одной рукой держать гвоздь, а второй – наносить удары молотком. В выемке вложен небольшой магнит, который удерживает гвоздь при ударе.

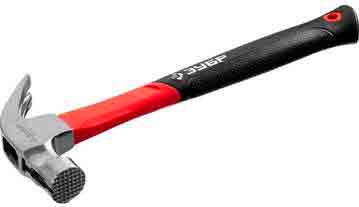

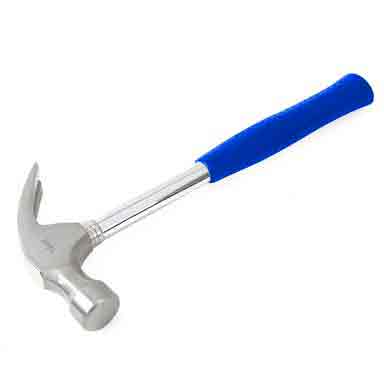

  • Молоток с дополнением на обратной стороне ударной части в виде когтя – так называемый молоток-гвоздодер.
  • Молоток-киянка чаще всего используется для забивания стамесок, поэтому материалом для его изготовления становится тот же тип древесины, из которого изготавливается и ручка стамески. По сути, киянка – это деревянный молоток, зачастую выполненный из одного куска дерева.
  • Балда – молоток для сильных мужчин! История смешного названия потерялась в веках, а вот самому инструменту такая судьба не грозит – он необходим практически в каждом строительстве или серьезном ремонте. На вид это огромный молот с длинной толстой рукоятью и большим, тяжелым бойком, который еще называют кувалдой. Обычно такие здоровяки нужны для того, чтобы что-то разбить, забивать же таким, не повредив при этом сам материал, очень сложно.

Покупаем правильный молоток!

Отправляясь за покупкой этого инструмента, самое главное – определиться с размерами и весом его рабочей части. Слишком легкий боек не даст нужной силы удара, и напротив, чрезмерно тяжелый будет быстро изматывать вас при работе. Кроме того, тяжелым молотком можно нанести глубокую травму или нечаянно повредить сам материал.

При покупке обращайте внимание также на материал, из которого выполнена рабочая часть. Головка должна быть желательно кованной, закаленной и отпущенной. Закалка осуществляется повышенной скоростью охлаждения материала, но такой материал имеет высокое внутреннее напряжение. Для его снятия и проводится отпуск – нагревание изделия в печи до температуры 150-250 °С, с последующим постепенным остыванием.

Хоть отпуск и уменьшает несколько прочность закалки, но, в целом, изделие, прошедшее эти этапы, гораздо прочнее обычных металлических деталей.

Рукоятки в последнее время делаются из самых разных материалов: пластика, полиуретана, стекловолокна. Но деревянная ручка, исходя из векового опыта мастеров, остается самым популярным материалов. Во-первых, в деревянную ручку можно вбить колышек, который значительно укрепляет ее сцепление с бойком. Во-вторых, такую ручку можно изготовить самостоятельно в том случае, если старая сломалась или пришла в негодность по каким-то другим причинам.

Как хранить и носить молоток?

Молоток во время работы всегда должен находиться под рукой, но не держать же его постоянно! Для этих целей существует специальный пояс с удобным держателем, который впрочем можно смастерить и самостоятельно, из проволоки или куска кожи. Суть держателя в том, что он позволяет ручке пройти сквозь отверстие, но боек пройти не может. Таким образом, инструмент располагается на поясе ручкой вниз.

Для удобства хранения молотков и молоточков лучше всего просверлить отверстия на конце рукоятки (если оно не было предусмотрено производителем) и сделать стенд с набитыми гвоздиками удобных размеров. Если не обеспечить этот инструмент постоянным «местом жительства», можете быть уверены – вы потратите не одну минуту на его поиски в самый нужный момент.

Электрическая версия – отбойный молоток

Хоть отбойный молоток и разительно отличается от своего старшего «брата», но принцип работы тот же – нанесение удара в одну точку. Вот только забить отбойным вариантом гвоздь вряд ли получится, по крайней мере, пока никто не пробовал. Его главная функция – демонтаж различных поверхностей, конструкций, пробивание в стенах проемов и ниш, смена дорожного покрытия и многое другое.

Инструмент в некоторой степени схож с электрическим или , однако у отбойного молотка более надежная и упрощенная конструкция с увеличенной силой удара. Чем выше сила ударов и их количество, тем лучше инструмент. Принцип действия работы отбойника совершенно прост – внутри боек наносит удар по рабочей части, которая после выпада от удара возвращается в исходное положение. Помимо разрушительной функции, отбойный молоток с помощью различных насадок типа платформы способен утрамбовывать поверхность.

Чтобы во время работы не слетал с рукоятки, а сидел на ней надежно и прочно, достаточно всего лишь один раз правильно насадить его на ручку.

Рукоятка

Сначала о размерах: рукоятка молотка должна быть овального сечения, длиной от 250 до 350 мм, плавно сужаясь к концу, на который насаживается головка молотка.

Лучше всего подходит для изготовления рукояток древесина березы, бука, дуба, ясеня, клена, граба или рябины. Совершенно неприемлемым является изготовление рукояток для молотка из пород с легко колющейся древесиной: сосны, ели, осины или ольхи.

Сейчас в продаже имеются молотки с металлическими и пластиковыми рукоятками. У них напрочь отсутствует проблема насаживания головки на ручку, но мне почему-то больше по душе молотки именно с деревянными рукоятками. Они и теплее на ощупь, и в руке сидят и надежнее и уютнее.

Чаще всего ручки для молотков изготовляют из древесины березы. Если рукоятка выстругана вами самостоятельно из толстой ветки березы, ее обязательно нужно просушить в теплом, тенистом и хорошо проветриваемом месте.

Не вздумайте сушить древесину с помощью искусственных источников тепла: электрокаминов, калориферов, батарей отопления. При такой сушке дерево неизбежно растрескивается и теряет свою прочность.

Если деревянная рукоятка для молотка будет недостаточно просушенной, со временем она усохнет и уменьшится в объеме, а головка будет болтаться на ней, постоянно грозя слететь с рукоятки инструмента.

Насаживание головки молотка на рукоятку

Вставьте тонким концом рукоятку в отверстие головки молотка. Идеальной будет посадка головки на рукоятку с определенным усилием или, как говорят мастера, «с натягом».

В случае, если рукоятка оказалась толстовата, обработайте ее тонкий конец сначала рашпилем, а затем наждачной бумагой. В результате конец рукоятки должен представлять собой пологий конус. Наживив головку молотка на ручку, убедитесь в ее строгой перпендикулярности к осевой линии рукоятки.

Держа рукоятку вертикально, головкой молотка вверх, выполняйте удары ее тыльным широким концом о твердую поверхность сверху-вниз. С каждым ударом головка инструмента будет медленно, но уверенно насаживаться на расширяющуюся рукоять, упрочняясь на ней все больше и больше.

Неподвижность головки при последующих ударах будет о свидетельствовать о том, что она достаточно прочно «села» на рукоятку.

Расклинивание рукоятки молотка

Подготовьте место для деревянного клина. Чтобы клин не ушел в сторону и не испортил рукоятку, узкой стамеской сделайте насечку глубиной около 5 мм под углом 30 0 к продольной оси молотка.

Деревянный клин представляет собой клинок толщиной около 3 мм, шириной порядка 15 мм и длиной от 30 до 50 мм. Клин должен плавно сужаться к передней части, но конец его должен быть притупленным.

После того, как деревянный клин будет забит в рукоятку примерно на 15-20 мм, ножовкой с мелким зубом отпилите торчащую из головки молотка верхнюю часть рукоятки с таким расчетом, чтобы она выступала за пределы головки на 2-3 мм.

Второй клин вырежьте из полоски металла, такой же формы и размеров, как и деревянный, но значительно короче, длиной не более 20 мм.

Забейте его в рукоятку под таким же углом в 30 0 к продольной оси молотка, но с другой стороны от осевой линии.

После полного, «заподлицо», забивания металлического клина в рукоять молотка, работы по обустройству молотка можно считать законченными.

Удачи вам! Пусть у вас все получится!

В.А.ВОЛКОВ. Посвящается Т.В.Черкасовой

Перехваты, Перестуки. Перепады. Перерывы Перебивы Переборы Переливы Громы Грохот. Звоны Клекот. Ропот. Топот. Шепот. Хохот.

Ударным называют инструмент, которым наносят удары при производстве работ непосредственно или через подставной инструмент. К ручным ударным инструментам относят молотки, кувалды, киянки.

Молоток — это самый распространенный инструмент. Он есть фактически в каждой квартире и доме. Но именно из-за своей нужности и универсальности существует множество конструкций молотков определенного назначения: слесарные, столярные, плотницкие и т.п.

Слесарные молотки

Они (рис. 1) наиболее массового производства. Ими удобно наносить удары при разнообразных работах: забивать, гнуть, расплющивать и т.п.

Рис. 1. Молотки слесарные: а — с круглым бойком; б — с квадратным бойком

Слесарные молотки (табл. 1) выпускают с круглыми (рис. 1а) и квадратным бойками (рис. 16).

Примечание. Головки молотков с квадратным бойком еще изготавливают с массой в 50 и 100 г соответственно с L 200 и 250 мм при Н, равном 75 и 82 мм под № 1 и 2.

Молоток № 1 с круглым бойком рекомендуют для «тонких» работ типа разметки, обойных и т.п., а молотки № 2, 3, 4 — для слесарных, «гвоздильных» и т.п. домашних нагрузок. Молотки № 5 и 6 с таким же бойком используют на «тяжких» делах, например, забивка скоб в бревна.

Молоток № 1 с квадратным бойком подойдет для гвоздиков при застеклении. Только гвоздь следует ставить параллельно стеклу, иначе оно даст трещину.

Молотки стальные строительные

Эти молотки в зависимости от назначения изготавливают многих типов, которые указаны в табл. 2 и на рис. 2.

Столярные молотки применяют для занятий по дереву с помощью стамесок, долот и других инструментов. Основная часть корпуса (рис. 2а) — боек, вспомогательная — клиновидный (с односторонним вогнутым скосом в прошлом) носок. Последним вколачивают гвозди в пазах, в узких местах и т.п.


Рис. 2. Молотки стальные строительные: а — столярные типа МСТ; 6 — плотничные типа МПЛ-1; в — плотничный типа МПЛ-2; г — кирочка типе МКИ-1; д — кирочка типа МКИ-2; е — штукатурный типа МШТ-1; ж — штукатурный типа МШТ-2; з — паркетный типа МПА; и — паркетный типа МПА ВНИИСМИ Минстройдормаша; к — кровельный типа МКР-1 и МКР-2; л — кровельный типа МКР-3; м — шиферный типа МШИ 1; н — шиферный типа МШИ-2; о — шиферный Ющенко; п — плиточный типа МПЛИ-1; р — плиточный типа МППИ-2; с — шанцевый типа МША-1; т *- шанцевый типа МША-2; ф — кулачок типа МИУ-1; х — кулачок типа МКУ-2; ц — для насечки поверхностей бетона н кирпича; ч — автоматизированный, с приводом от ДВС; 1 — корпус; 2 — деревянная рукоятка; 3 — к пни; 4 — трубчатый стержень; ! S — резиновая рукоятка; 6 — оковка; 7 — кольцо | см. рис. 2-2, 2-3, 2-4, 2-5)

Плотничный молоток типа МП Л-2 (рис. 2в) намного практичнее тоже плотничного молотка МПЛ-1 (рис. 26). Корпус молотка МПЛ-2 в горячем состоянии напрессован на трубчатый стержень. Забота о стопорении корпуса на стержне отпадает. Внимание к положению клина в деревянной рукоятке молотка МПЛ-1 необходимо с точки зрения техники безопасности. Болтанка корпуса на рукоятке

приводит к его соскакиванию во время замаха для удара. «Парящий» в воздухе корпус причиняет ужасные травмы. Резиновая рукоятка наклеена внатяг на стержень молотка МПЛ-2. Она тормозит скольжение ладони и смягчает отдачу при ударе.

Молотки типа МПЛ-1 выпускали массой в 0,35 и 0,5кг, сейчас — до 0,8 кг.

Молотки-кирочки (рис. 2г, д) выпускали массой в 0,4; 0,5; 0,6 кг с длиной носка до 200 мм. Если в качестве материала для этих молотков применяют кирпичи, то квадратным бойком дробят кирпич, например, при заполнении пустот. Плоским носком рубят кирпичи на неполномерные куски при перевязке швов, кладке косяков, поясков и пр. Масса современных молотков-кирочек МКЙ-1 — до 0,7 кг, МКИ-2 — до 1 кг.

Молотки паркетные (рис. 2з, и) изготовляют разной конструкции и массы.

Так молоток (рис. 2и) Георгиевского завода «Стройинструмент» имеет массу 0,47 кг. Узкая полоска выступающего носка корпуса благодаря солидной общей площади не сминает древесину по краям паркетины. Но таким носком иногда сложно ударить по головке гвоздя при укладке паркета. Добойник исправляет недостатки молотка.

Молотки кровельные (рис. 2к, л) в отличие от большинства другого типа молотков имеют оковку (табл. 4). Они сохраняют целостность рукоятки вблизи корпуса. Острые кромки обрабатываемых листов постепенно бы расщепили рукоятку.

Таблица 4 Молотки кровельные по ГОСТ 11042-83

Примечание. Размеры молотка MKP-3 приведены на рис. 2л, вес его — до 1,5 кг.

Молотки кровельные в прошлом изготавливали весом в 0,4; 0,5; 0,65 и 1,4 кг.

Современный автоматизированный молоток (рис. 2ч) даже по внешнему виду отличен от традиционного. Им не нужно размахивать и придерживать гвоздь. Его достаточно поднести к выбранной точке. Все остальное предпримет по команде молоток. Гвоздь будет подан из магазина. Боек сам, с одного удара, загонит гвоздь по головку.

Механизм молотка представляет собой нечто среднее между пистолетом и. двигателем внутреннего сгорания! Курок нажат, и в тот же миг из специального баллона под давлением в рабочую камеру впрыснута порция топлива. Ее поджигает электрическая искра. Микровзрыв возникает в камере. Его сила и передана бойку, двигающемуся возвратно-поступательно.

Заряда в аккумуляторах и топлива в баллоне хватает на несколько часов интенсивной работы. Замена баллона и аккумулятора — дело нескольких минут. Такие «игрушки» производят в Финляндии.

Самостоятельно подобное «произведение» можно изготовить из бытового инструмента с электроприводом, имеющим возвратно-поступательное движение. Ну, скажем, из перфоратора. Пневмопривод тоже применим для конструирования «самобьющих» молотков. Но для их использования, бесспорно, нужно однообразное поле деятельности.

Кувалды

Одна рука обычно управляет молотком. Хотя молотки шанцевые (рис. 2с, т) массой до 2. 2,5 кг без приложения другой руки не двинуть, когда нужна серия ударов. Молотки-кулачки тоже приблизительно такого веса (рис. 2ф, х).



Кувалды служат для нанесения крепких ударов двумя руками. Кузнечные работы — основное назначение кувалды. Но без кувалды не обойтись на садовом и усадебном участках. Она — основной инструмент при забивании кольев забора, устройстве теплицы и т.п.

Тупоносые (рис. За) и остроносые (рис. 36) — таково подразделение кувалд (табл. 5, 6). Первые более часто встречаемые в быту.

Кувалды тупоносые

Кувалды остроносые

Отверстие на любом типе кувалд расположено в их центре тяжести. Оно имеет и согласно рисункам За и 36 овальную форму с двухсторонним уклоном 1:10. Это сделано для лучшего расклинивания деревянной рукоятки. Поэтому при самостоятельном творчестве смещение отверстия в кувалде по предельной оси допустимо в пределах ±1,5. 2 мм, а по поперечной оси — до ±0,4. 0,6 мм.

Длина рукоятки кувалды достигает 750. 900 мм. Деревянная рукоятка хороша для малых разовых работ. Ухищрений по закреплению кувалды на рукоятке — множество. Но их не надолго хватает и снова крепеж. Да! Соскочившая в период замаха кувалда с рукоятки убьет или «эффектно» травмирует самого кувалдобойца или рядом стоящего.

Соблюдайте технику безопасности!

Закрепляйте кувалды на рукоятке!

Заботу о «дружбе» кувалды и рукоятки допустимо забыть, когда они соединены намертво. Чтобы этого достигнуть, рукоятку подбирают из подходящей стальной трубы. Цельнотянутая водогазопроводная труба предпочтительнее. Отсутствие продольного шва на наружной поверхности трубы и говорит о ее цельнотянутое.

Рис. 3. Кувалды: а — тупоносая; 6 — остроносая.

Конец металлической рукоятки несколько сплющивают для того, чтобы она зашла в овальное отверстие кувалды. Затем «царица» — электросварка довершит содеянное. Сразу предупреждаю, что без сварки не обойтись! Торец трубной рукоятки не нужно заваривать. Туда, на время «отдыха» кувалды, можно закладывать инструмент.

Самодельные корпуса молотка

Молоток делать не всегда обязательно. Все зависит от того, какая балда нужна. Так нарекали кувалду еще в прошлом веке. Булыжник естественного происхождения иногда достаточен (рис. 4), чтобы заколотить что-то. Кирпич редко подходит, слишком быстро крошится. Это современный кирпич, а в средние века и ранее кирпич был в 2. 3 раза меньше и крепче. Гвозди спокойно забивай.

Отрезок трубы, кусок шестигранника или квадратного поката стали, железнодорожный костыль для закрепления рельсов на деревянных шпалах, крупный болт и т.п. — все это заменяет молоток в определенных обстоятельствах.

Кусок водогазопроводной трубы с наружным диаметром, скажем, 21 мм, длиной 200. 300 мм, с трубной резьбой, на которую навернут корпус вентиля (рис. 4), или вентиль в сборе с укороченным или вынутым штоком, совсем напоминает в совокупности молоток.

Рис. 4. Самодельные молотки быстрого изготовления: 1 — булыжник (первобытная конструкция); 2 — вентиль; 3 — стальная труба; 4 — маховик-перекладина

Маховики (рис.4) некоторых водоразборных кранов и вентилей представляют собой латунную перекладину с квадратным отверстием посредине. Такой маховик так и молит превратить его в миниатюрный молоточек. Заточка напильником или на точиле одной из оконечностей маховика создаст носок корпуса молоточка. Придание бойку квадратной формы тоже расширит применяемость орудия производства.

Молоток Семенихина сделан из стального прутка (рис. 5) квадратного или шестигранного сечения с размерами между параллельными гранями от 16 до 24 мм. Марки стали для изготовления корпуса молотка желательно использовать следующие: У7, У8, 45, 50, 60 и т.п. Точило с электроприводом позволяет довольно точно определить марку стали по искрам. «Обыкновенная» сталь с малым содержанием углерода при частом применении бойка приведет к возникновению на его кромках «розочки».

Боек у молотка Семенихина, как и у заводских бойков, имеет сферическую выпуклость, что допускает его лучший контакт с предметом, по которому наносят удар. Мгновенная нагрузка — на точке оси бойка. Эта ось проходит через центр массы.

Рис. 5. Молоток Семенихина: а — распределение ударной нагрузки по бойку; б — корпус; в — основание рукоятки; г — рукоятка в сборе (вариант); д — схема соединения корпуса и рукоятки (вариант)

Упрочнению носка и бойка корпуса способствует, кроме состава материала стали, еще и закалка. Доведенный до нужных размеров корпус нагревают в муфельной или какой-либо другой подходящей печи до температуры 730. 830°С. Определителем температуры может быть цвет корпуса, близкий к вишневому.

Корпус берут клещами с длинными рукоятками и руками плавно опускают в воду, подняв гордо голову. Возможны раскаленные брызги. Очки — предпочтительная защита глаз. Рукавицы надевают на руки.

Остывший и высохший корпус зачищают абразивной шкуркой. Но корпусу придают и цветную окраску, применяя цвета побежалости. Очищенный корпус снова кладут в печь для нагрева. Цвета на корпусе будут возникать в такой последовательности: светло- и темно-желтый, коричнево- и пурпурно-красный, фиолетовый, васильково-синий, серый. Требуемый цвет «схватывают», вынимая корпус и кладя его на металлическое основание. Протирка масляной тряпкой образует на корпусе стойкую пленку, которая защитит и от коррозии. Вся перечисленная цветовая гамма достигаема в пределах нагрева корпуса от 220 до 330°С.

Самостоятельно изготовить корпус молотка — трудоемкое мероприятие. Тиски, электродрель, напильники, ножовка, штангенциркуль, линейка — это минимальный набор инструментов. Кусок металла под заготовку корпуса размечают согласно чертежу или здесь приведенных рисунков. В зависимости от имеющегося оборудования начинают с опиливания поверхностей или сверления отверстий. Окончательное отверстие под рукоятку делают минимально из двух заранее просверленных отверстий, ибо оно овальное.

Ряд конструкций (рис. б) молотков «посвящен» устранению отдачи от удара. Различные перемещающиеся массы (жидкость, дробь, ртуть, стержень и т.п.) внутри корпуса или рукоятки погашают отдачу. Выполнение рукоятки или ее части в виде плоской пружины тоже способствует уменьшению отдачи (рис. бе). О подобных молотках поведал читателям Речицкий в книге «Профессия — изобретатель». Изготовление таких молотков вполне доступно умельцам.

Самодельные рукоятки

Рукоятка в производительной работе молотка играет не меньшую роль, чем корпус. Хотя в единичных случаях корпус выполнит свое назначение и без рукоятки. Ее размеры во многом зависят от возраста, роста и телосложения «руководителя» молотка. Принято говорить, что один молоток сподручен, другой — нет. Почему? Мало, кто ответит на этот вопрос. Внесем пояснение.

Рис. 6. Самодельные молотки, гасящие отдачу от удара: а — шариком; 6 — ртутью; в — грузом с пружиной; г — стержнем; д — дробью; е — плоской пружиной части рукоятки

Толщина рукоятки зависит от длины пальцев «применителя». Всякий подберет наивыгоднейшую толщину без трудностей (рис. 76). На ощупь подбирают и длину рукоятки, которая лишь отчасти зависит от массы молотка. Рука воспринимает толчок или резкое сотрясение при каждом ударе от короткой или слишком длинной рукоятки. Вибрации вызывают скорую усталость и влияют на силу и уверенность боя. Поэтому сначала выстругивают заведомо длинную рукоятку. Пробным боем отыскивают самое удобное место захвата. Лишнюю часть рукоятки отпиливают так, чтобы за рукой остался свободный конец длиной 35 см. Вообще, чем тяжелее корпус, тем протяженнее делают и рукоятку.

Рис. 7. Самодельные рукоятки: а — дефектные; б — выбор толщины и длины; в — рукоятки современного образца; г — давней конструкции; д — с углублениями на топорище против скольжения ладоней

Эксперименты не все обожают. Что ж, существуют рекомендательные таблицы. Одна, табл. 7, — о рукоятках современного образца (рис. 7в) конусообразной формы. Вторая — табл. 8 — о рукоятках давнего образца (рис. 7г). Такая рукоятка, кроме других достоинств, безопаснее. Ее утолщенный конец препятствует выскальзыванию инструмента из кулака.

Таблица 7 Рукоятки для молотков с круглым бойком

Примечания: 1) некоторые размеры округлены; 2) таблица сокращена.

Самодельные рукоятки, как ни прискорбно, выстругивают из найденного «подножного» материала. А на нем нет автографа породы. Как же быть? Советую «национальность» древесины проверить гвоздем. Он даже в сухую хвойную древесину войдет без труда под влиянием чего-то тяжелого. Сравнительно редкие лиственные «аристократы» (бук, гикори и т.п.) уступят лишь длительному натиску гвоздя-«плебея». Как тут не вспомнить о его достоинствах.

Вторым признаком породистости, «голубой крови», древесины является назначение, форма, отделка найденного куска. Мебель все же стараются производить из благородных пород. Поэтому ножки и перекладины, например стульев и столов, — отличный материал для рукояток.

Сломанные хоккейные клюшки тоже претендуют на дальнейшее применение. Они, правда, из многослойной фанеры. Это требует для их обработки разнообразного инструмента, да и закрепление корпуса на рукоятке молотка будет не совсем обычным (рис. 8з).

Рукоятки для молотков по ОСТ 90028-39, мм

Рукоятки для молотков с квадратными бойками по размерам имеют незначительные расхождения с данными, приведенными в табл. 7. Поэтому специальная таблица по рукояткам для молотков с квадратными оойками здесь отсутствует. Материал для рукоятки играет не последнюю роль в ее качестве. Пиломатериалы твердых лиственных пород для рукояток молотков разрешает применить ГОСТ 11 042-83. Молодой дуб, белый бук, клен и т.п. идут на производство рукояток. Береза и ясень — менее допустимы.

Рукоятки делают исключительно из сухого и вязкого материала, способного впоследствии принять натуральную полировку. Трещины, гнили, прорости и червоточины непозволительны. Два сросшихся здоровых сучка диаметром не более 5 мм на расстоянии 2/3 длины рукоятки со стороны свободного конца еще иногда можно увидеть, но не на рукоятках для плиточных молотков. Сучки на рукоятках для этих молотков вообще запрещены. Наплывы, раковины, пузыри, вмятины и обой также не найти на рукоятках заводского производства.

Подходящие ветви породистых деревьев придадут, повысят долгожительство рукоятки. Кора здесь выполнит роль стягивающей трубки. Такие рукоятки, правда, не будут соответствовать рекомендованным (рис. 7). Мало того, рукоятки будут шершавыми, что вызовет, по мнению наших «руководящих» книг, мозоли. Возможно. Все зависит от того, как и сколько вкалывать. Однако следует для сопоставления порой и осмотреться. Нет. За кордон двигать не обязательно. Прилавки отечественных магазинов удивят. Рукоятки заморских топоров, скажем, в месте захвата, имеют специально насверленные углубления (рис. 7д), что препятствует скольжению ладони. Ряд отечественных молотков с трубчатыми стержнями (рис. 2 в, д, ж, н) оснащены с этой целью резиновыми рукоятками. Кстати поплевывание на ладони тоже тормозит их «сдвиг».

Рис. 8. Крепление корпуса к рукоятке молотка: а — уклоны отверстия корпуса; 6 — деревянный клин; в — металлический клин с «лепестками» по краям; г — одним кликом; д — двумя клиньями; е — тремя клинями; ж — шурупами или гвоздями; 3 — стальной проволокой.

Стандартная технология изготовления рукоятки такова:

  • 1) разметка заготовки по чертежу с учетом припуска на обработку;
  • 2) опиловка поверхности с оставлением припуска;
  • 3) строгание заготовки с оставлением минимального припуска;
  • 4) обработка поверхности шкуркой до снятия минимального припуска;
  • 5) покрытие поверхности эмалями ярких цветов или лаком, допустимо и проолифливание.

Свежеизготовленную рукоятку можно еще провялить в горячем дыму или сильно нагреть перед огнем. Затем — шлифование средней зернистости шкуркой и мельчайшей наждачной шкуркой. Натирание древесными стружками до появления лоска — последняя операция в отделке поверхности. При отсутствии шкурки поверхность рукоятки гладко выскабливают обломками оконного стекла.

Крепление корпуса к рукоятке

Слесарные молотки (рис. 1) — самые распространенные в быту. Если внимательно осмотреть отверстия в корпусах, то видно, что каждое отверстие на входах имеет расширение-уклон (рис. 8а), а между расширениями — овальный поясок. Ясно? Суженную часть рукоятки протискивают сквозь поясок до тех пор, пока она не выйдет с другой стороны отверстия на длину приблизительно 2 мм (ГОСТ 11042-83, стр. 21). Чтобы облегчить вступление рукоятки в отверстие, суженную часть несколько протирают жиром и постукивают по торцу утолщенной части. Конус, обращенный к основной части рукоятки, будет в какой-то степени заполнен. Зато между противоположным конусом в корпусе и выступившей частью рукоятки будет овальный зазор. Его и заполнит торец суженной части после вбивания в него, скажем, деревянного или металлического клина (табл. 9).

Деревянные клинья

Примечание: 1) таблица приведена частично; 2) некоторые размеры округлены.

Габаритные размеры металлических клиньев приблизительно такие же, как у деревянных (рис, 86). У деревянных клиньев зубья-ступеньки делают так, чтобы воспрепятствовать самостоятельному выходу рукоятки из молотка, на металлических клиньях зубилом делают насечки. Для этого металлическую пластинку зажимают в тисках. Техника безопасности и здесь нужна. Пластина, просто упираемая во что-то «стойкое», способна выскользнуть и поранить. Ерши-насечки создают еще и сваркой. Отверстия в пластине будущего клина тоже тормозят его выход из деревянной рукоятки. Лепестки по краям (рис. 8в) клина с успехом заменят насечки. Пропилы для создания лепестков производят ножовкой, а отгибы — клещами, молотком.

Количество клиньев для скрепления корпуса и рукоятки — разное. Если отверстие молотка имеет только боковое расширение-уклон между точками ГБ и ВЛ, то забивают один продольный клин (рис. 8г). Причем, как не удивительно, в ГОСТе 11042-83 сказано: «Допуск симметричности оси всада относительно плоскости симметрии корпуса молотка: 0,3 мм для корпуса молотка массой до 0,2 кг; 0,5 мм — для корпуса молотка массой от 0,2 до 1,0 кг. ». Это понятно. Слои древесины в рукоятке должны простираться параллельно ее оси. Когда эта параллельность слишком искажена, да еще щель под клин — вкривь и вкось, то есть вероятность раскалывания рукоятки при заколачивании клина.

Расширение-уклон между точками БВ и ГД бывает только вдоль отверстия. Два клина тогда забивают (рис. 8д). Три клина «заводят» в рукоятку, когда расширение-уклон вдоль всего овального отверстия. Два клина располагают параллельно друг другу, а третий перпендикулярно к ним и между ними (рис. 8а, е). Кстати в ГОСТ 11042-83 записано: «Количество клиньев, положение клина и способ расклинивания стандартом не устанавливается». Корпус считают правильно насаженным на рукоятку, когда между их осями образуется прямой угол. Этот угол важно сохранить и при эксплуатации молотка. Корпус очень часто в зависимости от ударов вихляет на рукоятке, изменяя угол насадки.

Многие вместо клина, выполненного по всем правилам искусства (рис. 86), используют щепку подходящей формы. Время не сэкономить. Щепка вскоре выпадет и хорошо, ежели не с корпусом. Да ко всему еще нужно систематически проверять «здоровье» щепки. Она, сердечная, сдерживает корпус, который «на свободе» в процессе парения и убить способен. Нет! Не пугаю! И законный клин способен выскочить, когда не использована некая хитрость.

КЛИН перед «вталкиванием» НУЖНО СМАЗАТЬ СТОЛЯРНЫМ КЛЕЕМ или каким-нибудь другим подходящим, но, без сомнения, не канцелярским.

Есть ли еще способы закрепления корпуса на деревянной рукоятке? Разумеется, есть. Два-три шурупа выбирают такой длины, чтобы она составляла примерно 1/2. 2/3 глубины отверстия корпуса. Два-три отверстия глубиной в несколько миллиметров засверливают в торце рукоятки по осевой плоскости молотка (рис. 8ж). Гвоздем тоже делают подобные впадины. Шурупы хорошо бы вкрутить, не забить. Чтобы облегчить ввинчивание в сухую рукоятку, шурупы смазывают или засверливают более глубокие отверстия сверлом диаметром в два-три раза меньшим, чем диаметр шурупов.

Гвозди — тоже своеобразные клинья, но не любые. Толевые гвозди ближе всего подходят для этой цели. Диаметр их стержней 2. 3 мм, длина — 20. 400 мм. Если таких гвоздей нет, то укорачивают строительные гвозди соответствующих диаметров. Светлая термически необработанная низкоуглеродистая стальная проволока идет на их штамповку. Поэтому зарубки не так сложно произвести на них. Когда зарубки нанести — проблема, то применяют ржавые гвозди рекомендованных размеров. Ржавчина обеспечит хоть какое-то сопротивление выскакиванию. Как и шурупы, гвозди не следует забивать в торец рукоятки больше, чем на полглубины отверстия. Если гвоздь велик, его отрубают зубилом, топором или отрезают ножовкой. Обрубок затачивают. Эта операция отпадает, когда укорочение «учиняют» не перпендикулярно оси стержня, а под углом. Чем угол меньше между осью стержня и лезвием зубила, тем острее обрубок. Кстати, не обязательна головка для гвоздя-клина. Следовательно, отрубаемая часть не очень подпортит гвоздь, который после употребляют по назначению.

Стальная проволока диаметром в 3. 4 мм неплохо замыкает корпус на рукоятке молотка (рис. 8з). Отверстие для пропуска проволоки просверливают на достаточном расстоянии от торца в рукоятке. Когда проволока слишком сталиста для изгиба, то ее немного отжигают на любом огне. Два желоба в рукоятке прострагивают для укладки проволоки. Затем «коллектив» пропускают в корпус и отгибают концы проволоки. Их делают иногда подлиннее, с тем чтобы обернуть вокруг корпуса подходящей формы, к примеру, слесарный молоток с круглым бойком.

Источник: http://kbumb.ru/arenda/molotochek-svoimi-rukami-slesarnyi-molotok-svoimi-rukami-rasklinivanie/

Молоток и его виды

Молоток – ударный инструмент, без которого не обходится ни ремонт квартиры, ни установка мебели, ни сооружение забора.

Есть молотки универсальные, а есть специальные.

В многочисленных строительных работах возникает потребность в разном инструменте.

Однако востребованным остается простое, даже примитивное орудие труда ударного действия – молоток.

Забивание гвоздей и дюбелей, правка листового металла, удаление гвоздей, очистка поверхностей от засохшего раствора – все это выполняется с помощью простого приспособления.

Молоток

Несмотря на внешнюю простоту, инструмент этот и сегодня самый эффективный вариант по превращению кинетической энергии в механическую работу.

На деле процесс забивания гвоздя не так-то прост, это ряд преобразований по передаче энергии от молотка крепежу, а от крепежа твердому телу.

КПД процесса оценивается в 70–97%, что для большинства современных машин недостижимая величина.

От эффективности молотка зависит и качество работы, и величина усилий, которые человек затрачивает на работу.

Так, больше всего энергии теряется при отдаче инструмента.

Для стального молотка эта величина составляет 30%, для титанового – 5%.

Соответственно, последний вариант обеспечивает большую эффективность работы.

Различают десятки видов инструмента – узкоспециализированные, «на все случаи», полупрофессиональные.

Но, несмотря на различные виды молоток имеет одну конструкцию.

Устройство и характеристики

Инструмент состоит из 2 главных частей – головки и рукоятки.

Элементы максимально прочно соединены.

При ударе на головку передается все усилие, и, если она соскальзывает с ручки, то отлетает на пару десятков метров.

Поэтому использовать инструмент с шатающейся головкой или с трещинами на рукоятке запрещается.

Головку составляют несколько частей:

• носок – тыльная сторона почти всех молотков клиновидная.

При этом сила удара передается на маленькую площадь.

Удары клином используют для раскалывания твердых материалов, при чеканке.

В отдельных случаях носок имеет нетрадиционную, округлую форму или выполнен в виде «ласточкиного хвоста»;

• боек – ударная часть.

Имеет плоскую форму, сравнительно большую площадь, высокую прочность и переносит большое количество ударов.

В поперечном сечении боек выполняется квадратным, прямоугольным или круглым;

• всад – отверстие для рукоятки, круглой или овальной формы.

Всад увеличивается от центра кверху – это предупреждает соскальзывание.

На некоторых инструментах вокруг всада есть оковка наподобие металлического воротника;

• щека – плоская, нерабочая часть молотка.

Материал

Головку производят из твердых сортов стали литьевым способом, ковкой, фрезерованием.

От коррозии изделие из черной стали защищают слоем цинка или полимерной краской.

Модели из титана или меди в защите не нуждаются, так же как и молотки из дерева.

Стальную головку закаливают электроиндукционным методом, и упрочняют.

Величина упрочнения разная.

Так, носок упрочняют до 36–42 единиц по шкале Роквелла, всад – лишь до 24–30, максимальную твердость придают бойку – до 52 единиц.

Рукоятку чаще всего изготавливают из твердых пород – дуба, бука, граба.

Однако предлагаются и модели с пластиковыми рукоятками, обрезиненными или даже стальными – сварочный молоток.

Размеры и вес

Эти параметры определяются видом выполняемой работы.

• длину ручки – определяется весом инструмента.

Средняя длина составляет 250–325 мм.

Длина рукоятки тяжелых молотков – 380–450 мм, малых – 200–260 мм;

• длину бойка – в легких молотках достигает 85–90 мм, в средних – 115 мм, в тяжелых – до 135 мм;

• сечение бойка – также определяется массой.

В легких молотках составляет 15*15 мм, в средних – 25*25 мм, в больших – 33 *33 мм.

Вес инструмента варьируется в большом диапазоне: изделия для инструментальных работ весят от 200 до 300 г, для слесарных – 400–500 г.

При ремонте нужны тяжелые модели – 600–800 г.

Изделия весом от 1 до 16 кг называются кувалдами, и используются для разбивания стен.

Виды молотков и их назначение

Строительный молоток может быть как универсальным, так и иметь «квалификацию».

По назначению инструмента выделяют следующие его виды.

Слесарный – классический вариант

Боек плоский или слегка закругленный, тыльная сторона головки клиновидная.

Рукоятка деревянная, иногда обрезинивается.

Классифицируют изделия по весу: для бытового применения подходят модели весом в 330–500 г, профессиональные тяжелые весят до 2 кг.

Столярный

Этот вид отличается меньшим сечением бойка при сравнимой массе головки – от 100 до 800 г.

Боек только плоский, тыльная сторона – клиновидная или выполнена в виде гвоздодера.

Молоток используют для работ, где нужна не столько сила удара, сколько высокая точность.

Плотницкий

Тыльная часть головки у такой модели всегда изготовлена в виде «ласточкиного хвоста» – гвоздодера.

Боек плоский или рифленый, вес головки варьируется от 300 до 800 г.

Гвоздодер выполняют с разным углом наклона – от 0 до 120 градусов.

Плотницкие молотки применяют при сборке и демонтаже деревянных конструкций.

У некоторых моделей боек намагничен и удерживает гвоздь в нужном положении.

Молоток каменщика

Здесь ударная часть плоская с очень небольшим сечением, тыльная выполнена в виде заостренной или плоской кирки.

Кирка применяется для скалывания и разбивания камня и кирпича.

Головка закаляется индукционным методом, и по твердости не уступает кузнечному молоту, поскольку для подгонки камня или керамогранита необходима очень высокая прочность.

Рукоятку размечают в виде линейки: это облегчает работу каменщика.

Молоток плиточника – весит всего 75 г, так как для работы с таким хрупким материалом нужна не сила, а точность.

Боек, соответственно, имеет малое сечение, а клин выполнен в виде узкой кирки.

Киянка

Этот вид молотка изготавливается из дерева, полимеров, литой резины.

Ее используют для выравнивания и придания формы изделиям из жести и листового металла.

Ударная часть плоская, прямоугольная, у столярной киянки головка цилиндрическая или бочкообразная.

У слесарного варианта тыльная часть клиновидная.

Для подгонки плитки или выравнивания автомобильного крыла на боек надевают пластиковые или резиновые накладки.

Кувалда

Это самый тяжелый молоток, весом до 16 кг.

Используется для разбивания стен, вбивания труб в землю, демонтажа конструкций и других силовых работ.

Головка стандартной формы, при этом конический всад не позволяет ей соскальзывать.

В отличие от профессиональных самодельные молотки разнообразием форм не отличаются.

Однако это не самый главный недостаток: прочности и твердости ударной части инструмент достигает за счет закалки и упрочнения, а такая процедура в домашних условиях невыполнима.

Что нужно знать о молотках

Чтобы выбрать модель, соответствующую потребностям, оценивают следующие факторы.

Назначение – вид ударной части определяет работа, для которой она предназначена.

Соответственно, если инструмент требуется для скалывания каменной штукатурки, то приобретается молоток каменщика.

Если демонтируют и собирают деревянные конструкции, то выбирают модель с гвоздодером.

Материал рукоятки – вернее, его качество.

Деревянная ручка гладкая, без трещин и сучков.

Пластиковая или из стекловолокна также покупаются только без трещин.

Резиновое покрытие на качественной ручке равномерное.

Цельнометаллическая рукоятка допускается, если на ней есть соответствующие утолщения или покрытия.

В противном случае молоток выскальзывает, и заметно вибрирует.

Место крепления – головка должна сидеть на рукоятке без малейшего люфта, максимально плотно и ни в коем случае не смещаться.

Прочность крепления рекомендуют проверить при покупке.

Вес – молоток для бытовых нужд весит 350–450 г.

Для ремонта стен и перекрытий приобретают изделие весом в 600–800 г.

Как пользоваться молотком

Самый популярный вид работ – забивание гвоздей или дюбелей в твердую поверхность.

Выполняется она просто.

1. Гвоздь размещают перпендикулярно поверхности или под углом, если это требуется.

2. Молоток прекрасно передает усилие, поэтому для забивания гвоздя не нужно сильно размахиваться.

Первый удар лучше сделать пробным, только слегка заглубив крепеж.

3. Прикладывать усилие нужно, если поверхность твердая.

Замах выполняют короткий и точный.

4. При необходимости выполняют несколько ударов, прежде чем гвоздь займет нужное положение.

Основные правила

Несмотря на очевидную простоту процесса, соблюдают некоторые правила, чтобы забивание гвоздей не обернулась травмой.

Перед использованием стоит проверить инструмент: прочность соединения головки с рукояткой, отсутствие трещин.

Держать следует за основание рукоятки, а не за середину.

При этом замах можно делать короче, а усилие передавать большее.

Гвоздь заколачивают центром бойка, а не краем.

В противном случае головка легко соскользнет со шляпки крепежа.

Усилие прилагают не ладонью и кистью, а всей рукой – от плеча через локоть.

Иначе рука быстро устанет, и работу придется прервать.

Работать нужно только на твердой поверхности.

Мягкие – ковролин, ковер, поглощают часть энергии, и усилие пропадает даром.

Рекомендуется защитить глаза и уши, так как при вбивании гвоздей и при скалывании материала, осколки разлетаются во все стороны, что чревато травмами глаз.

Если гвоздь очень мал – обойный, например, и удержать его пальцами сложно, ним протыкают кусок картона и удерживают не гвоздь, а картон.

Так проще избежать травмы.

При работе с листами металла или жести подкладывают под него толстый слой фанеры или дерева.

Он частично гасит удары, и предупреждает смещение материала.

Как сделать молоток своими руками

Выбор изделий в магазинах огромен.

Однако не всякий мастер готов расстаться со старым испытанным молотком, если у последнего рассохлась или повреждена рукоятка.

Исправить эту ситуацию просто.

Изготавливают рукоятку из твердых пород – граба, дуба, березы.

Нельзя использовать легко колющееся дерево, наподобие сосны или ели, так как такая ручка быстро придет в негодность.

1. На доске размечают размеры изделия – овальное сечение, длина в 250–350 мм, и вытачивают на станке.

Один конец рукоятки несколько тоньше второго.

Изделие тщательно ошкуривают.

2. Можно выстругать рукоятку из березовой ветки нужной толщины.

Ее просушивают в тенистом, проветриваемом месте, иначе рукоятка со временем усыхает, и головка с нее соскальзывает.

3. Нельзя просушивать изделие на батареях или калорифере, так как дерево при этом трескается.

4. Тонкий конец ручки вставляют в отверстие на головке с достаточным усилием – с натягом.

Если ручка великовата, ее обрабатывают рашпилем, и вновь ошкуривают.

5. Удерживая ручку вертикально, несколько раз сильно ударяют о твердую стену.

Головка при этом глубже насаживается, после чего ее фиксируют клином, который для надежности можно проклеить.

Рейтинг молотков

Оценка инструмента включает несколько параметров: долговечность, надежность соединения головки и ручки, величина отдачи, удобство хвата.

Но, так как назначение у молотков разное, оценивать их приходится с учетом категории.

Лучшим плотницким вариантом считают модель Matrix 10340 весом в 600 г.

Головка кованая, прочно крепится.

Рукоятка фиберглассовая, обрезиненная.

Инструмент удобен, не выскальзывает из рук, хорошо передает усилие.

Topex 02A305 считается самой популярной столярной киянкой.

Вес изделия 450 г, рукоятка стальная, с резиновым покрытием.

Ударная часть выполнена из резины.

Среди молотков каменщика потребители выделяют Зубр Мастер 2015-05_z01.

Вес изделия 500 г, головка изготовлена из стали 55 марки, рукоятка – из ясеня.

Головка закаленная, отличается высокой ударной прочностью.

Stanley FatMax AVX AntiVibe Rip Claw 1-51-212 – плотницкий молоток-гвоздодер.

Головка и рукоятка – единая кованая конструкция, идеально сбалансированная и удобная.

В бойке установлен магнит, так что забивать крепеж можно одной рукой.

Изделие очень долговечное, но дорогое.

Молоток – востребованный инструмент в быту или на стройке.

Различают десятки видов ударного орудия, так что мастер может выбрать модель, и для плотницких работ, и для столярных, и для отделочных.

Источник: http://instrumentn.ru/stolyarno-slesarnyj-razdel/molotok-i-ego-vidy

Смотрите также:
30.04.2020

Установка полотенцесушителя своими руками В предыдущей статье я рассказал вам о разновидностях современных полотенцесушителей, о преимуществах и достоинствах каждого из них. Сегодня я вкратце освещу вопрос установки полотенцесушителя своими руками, расскажу об...

30.04.2020

Ремонт Пилы Цепной Электрической Своими Руками Главная страница » Ремонт Пилы Цепной Электрической Своими Руками Похожие записи Как Настроить Карбюратор На Бензопиле Stihl Как Правильно Поставить Пилу На Триммер Как Распилить Мебельный Щит Без Сколов Циркулярные...

30.04.2020

Даже не думай выбрасывать сломанный гаечный ключ! Не редко при откручивании гаек один рожок ключа лопается от большой нагрузки, и чаще всего такой инструмент отправляется прямиком на свалку. Предлагаю вдохнуть вторую жизнь в сломанный гаечный ключ. Как вы уже могли...

Комментарии

Комментирование отключено.

Голосование

Как Вы узнали о нашем сайте?

Посмотреть результаты

Загрузка ... Загрузка ...
Форум
