Заточный станок своими руками

Точилки для ножей своими руками

Правильно наточить нож вручную довольно сложно. Придется некоторое время нарабатывать привычку удерживать постоянный угол заточки, что совсем нелегко. Облегчить задачу может приспособление для заточки ножей. Есть фабричные варианты. Но за хорошие экземпляры надо отвалить пару сотен долларов, а это явно немало. Хорошая новость в том, что приспособления эти несложно изготовить своими руками. Причем многие самодельные точилки для ножей не хуже по функционалу, чем от именитых производителей, зато обходятся во много раз дешевле.

Основы заточки ножей

Ножи имеют разное применение и даже не обычной кухне их несколько. Есть для нарезки хлеба, других мягких продуктов, есть для разделки мяса, рубки костей, других твердых предметов. И это только бытовые. А ведь есть еще те, которые берут на охоту и рыбалку. Если вы присмотритесь, то увидите, что все они имеют разный угол заточки (это если их дома уже не точили). Именно угол заточки и есть самая важная характеристика, которая определяется назначением данного лезвия.

Устройство для заточки ножей значительно облегчит работу

Под каким углом

Угол заточки определяется исходя из основной области применения конкретного клинка:

  • Опасные бритвы затачивают под 8-12°. Такой малый угол позволяет после доводки без труда срезать волоски, но, при попытке резать что-то другое, лезвие очень быстро затупится.
  • Почти также остро затачивают филейные ножи — 10-15°.
  • Для разрезания продуктов питания лезвие лучше всего заточить под 15-20°.

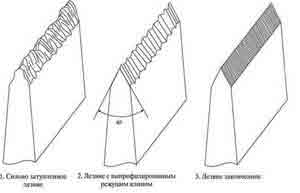

Если посмотреть на лезвие при многократном увеличении увидим примерно следующую картину

Это общие рекомендации, введенные на основе многолетнего опыта. Есть, правда, варианты: некоторые клинки имеют несколько зон с разной заточкой. Это желает их более универсальными, но сложность заточки возрастает многократно.

Из сказанного следует, что приспособление для заточки ножей должно иметь возможность выставления требуемого угла заточки. И это — основная сложность при его проектировании и изготовлении.

Чем точить

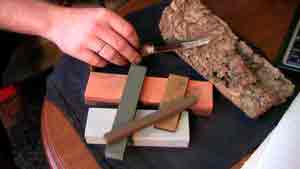

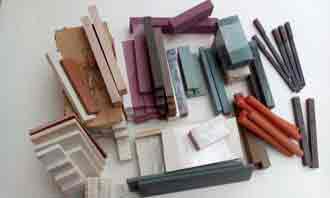

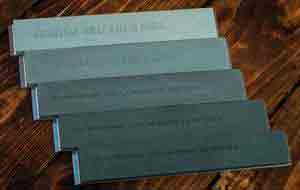

Для заточки ножей используют точильные камни различной зернистости. Их условно делят на грубые, средние и мелкие. Почему условно? Потому что в разных странах принято свое обозначение зернистости. Наиболее удобная классификация — по количеству зерен на единицу площади. Выражается она в цифрах: 300, 600, 1000 и т.д. Некоторые фирмы дублируют еще английскими терминами. Вот примерное деление:

  • 200-250 — очень грубый (extra coarse). Они для заточки ножей не используются.
  • 300-350 — грубые ( coarse). Применяют при профилировании режущей кромки поврежденного или очень затупленного лезвия. Если режущая кромка не имеет видимых изъянов и вы не планируете менять угол заточки, этот абразив использовать не стоит.
  • 400-500 — средние (medium). У многих производителей бруски такой зернистости отсутствуют, так как без них легко обойтись.
  • 600-700 — мелкий (fine). Основной тип брусков, которые используются при заточке ножей. На них и точат ножи, затупленные при обычной эксплуатации.
  • 1000-1200 — очень мелкий (ultra или extra fine). Ими доводят заточенное лезвие до зеркального блеска.

Бруски для заточки ножей требуются со средним и мелким зерном, для доводки (полировки) можно взять еще уьтра-мелкий

Кроме зернистости различают точильные бруски еще по происхождению: есть они натурального происхождения (сланцы, корундовые и т.д.), есть керамические и алмазные. Какие лучше? Сказать сложно — дело вкуса, но натуральные быстрее стачиваются и редко бывают мелкозернистыми.

Натуральные вымачивают в воде перед применением или просто смачивают ею. Они воду впитывают и, при заточке, из воды и отделившихся частиц абразива на поверхности образуется абразивная паста, которая повышает эффективность заточки. Для тех же целей использовать можно специальное мало (honing oil) или смесь воды и мыла (кому что больше нравится). Вообще, с каждым из точильных камней надо пробовать все эти варианты и выбирать лучший.

Форма точильного камня для заточки ножей — брусок, причем желательно чтобы он его длина была намного больше длины лезвия — точить проще. Удобны бруски с двойным зерном — с одной стороны более крупный, с другой — более мелкий. Для заточки ножей обычного назначения достаточно иметь два бруска со средним зерном (разным) и два мелких (один можно очень мелкий).

Порядок ручной заточки

Приспособление для заточки ножей лишь облегчает процесс наведения кромки, потому знание приемов ручной заточки обязательно. Без них правильно заточить нож невозможно.

Порядок заточки ножей такой:

  • Первым берем брусок средней или крупной зернистости — по обстоятельствам, укладываем его на стол. Лучше, если он будет закреплен — не надо будет еще беспокоится о том, чтобы не сдвинуть при работе с места.
  • Вычисляем требуемый угол заточки — он равен половине выбранного угла. Примерно под таким углом держим лезвие. Теперь основная задача — удерживать этот угол постоянно.
  • Все движения при заточке ножа без сильного нажима. Плавно и равномерно.
  • Начинаем заточку движением «от себя». При этом за один проход лезвие должно «пройти» по камню от начала до конца. Тут тоже есть важный момент: в месте соприкосновения с брускомкромка должна быть перпендикулярна направлению движения. С прямой частью проблем нет — ведете прямо, но по мере приближения закругленного края, рукоятку приходится поворачивать чтобы сохранить перпендикулярность (смотрите фото).

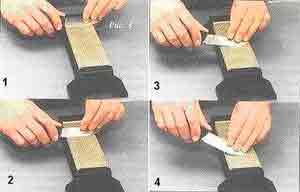

Процесс заточки ножа на бруске

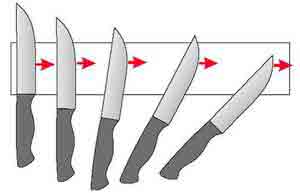

Еще раз в графике — как точить нож правильно — движение лезвия по бруску

На этом можно считать, что заточка ножа закончена. Некоторые еще доводят кромку на старом ремне. Кусок ремня можно закрепить на деревянном бруске (приклеить, не прибить), натереть пастой гои. Дальше несколько раз провести поочередно то одной, то другой стороной, но развернув режущей кромкой назад. Так заполировываются последние бороздки, оставленные абразивом и не «нарезается» при этом ремень.

Как сделать самодельное приспособление для заточки ножей

Все самодельные точилки для ножей решают главную задачу- они позволяют точно выдерживать заданный угол наклона бруска к лезвию, что очень важно для получения хорошей режущей кромки. Есть очень простые приспособления, есть немного сложнее, но позволяющие работать с большим комфортом. Выбирайте на свой вкус.

Одни из вариантов — из подручных средств

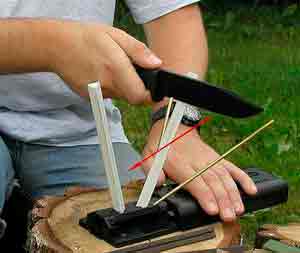

Простое устройство для заточки ножей

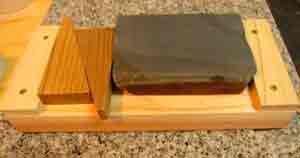

По сути это держатель для точильных брусков. Все элементарно: два треугольника из древесины, которые соединяются шпильками с «барашками». Между углами зажимается брусок под требуемым углом. Выставлять угол можно пользуясь транспортиром, специальной программой на смартфоне или пользуясь правилами тригонометрии (прямоугольный треугольник).

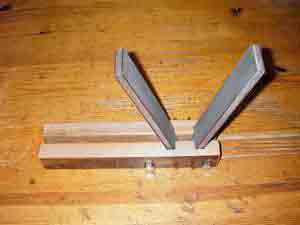

Устройство для заточки ножей — держатель абразива

При заточке на таком приспособлении нож надо держать все время направленным строго вертикально. Это намного проще, чем удерживать его под определенным углом.

Та же идея имеет другое воплощение: на надежном основании сделать подвижные держатели, в которые вставляются и закрепляются в нужном положении бруски. Фирменный прототип на фото ниже.

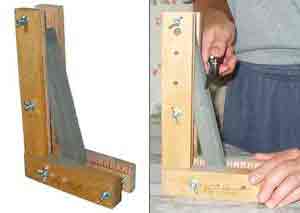

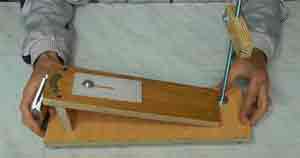

Держатель для брусков при заточке ножа

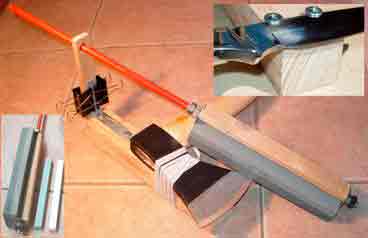

Самодельная приспособа для заточки ножей сделана из деревянных брусков. Получается она легкой, чтобы не двигалась с места, ее надо чем-то зафиксировать. Чтобы не держать рукой, можно использовать струбцины.

Поворотные держатели позволяют выставить заданный угол, а потом зафиксировать его с помощью «барашков»

Подобное приспособление для заточки ножей, конечно, облегчает работу, но все еще довольно тяжело выдерживать угол: надо все время контролировать вертикальность лезвия. Подобная привычка со временем вырабатывается, но начинать сложно.

Приспособа на колесиках

Интересный вариант ручной точилки для ножей с неподвижным бруском и тележкой на колесиках, на которой закрепляется нож. Он сделан на основе точилок для ножей стамесок и рубанков. С ножом такое приспособление работает тоже неплохо, но к заточке скругленного края надо приспособится.

Самодельный инструмент для заточки ножей на колесиках

В данном варианте, как в ручной заточке, брусок неподвижный, а движется лезвие ножа, закрепленного на подвижной тележке. Угол задается высотой расположения бруска относительно площадки, на которой крепится лезвие. Особенность данного устройства — нужно чтобы стол был ровным. Это может быть столешница из натурального камня, можно на обычный стол положить стекло.

В представленном выше варианте угол меняется незначительно, чего обычно достаточно для заточки однотипных ножей -кухонных, например. При необходимости конструкцию можно усовершенствовать, добавив держатели (на фото ниже).

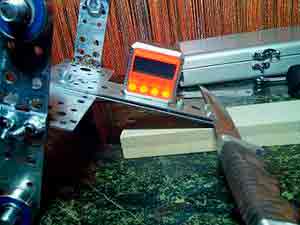

Все это реализуется очень просто, так как напоминает обычный конструктор: планки, в них отверстия, собирается все на болтах и винтах.

Чтобы обеспечить неподвижность бруска тоже есть приспособление.

Для фиксации бруска

Плюс всей этой конструкции, что легко нож разворачивать сохраняя перпендикулярность на скругленном участке, а также очень просто обрабатывать с другой стороны: надо перевернуть тележку. Для этого и сделаны четыре пары колес.

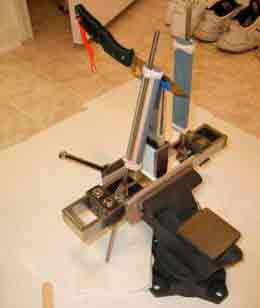

Самодельный ручной станок для заточки ножей

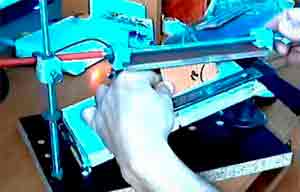

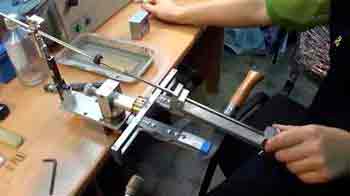

Чуть более сложные и гораздо более удобные самодельные устройства, которые сделаны на основе известных фирменных приспособлений. В них есть регулируемая площадка, на которой закрепляется нож. Площадка выставляется под заданным углом. Брусок крепится на подвижной штанге, прикрепленной к стойке.

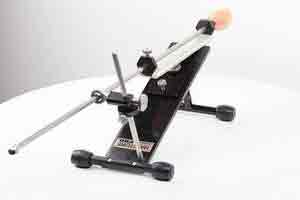

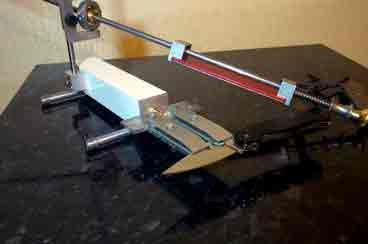

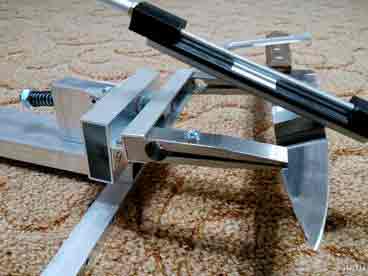

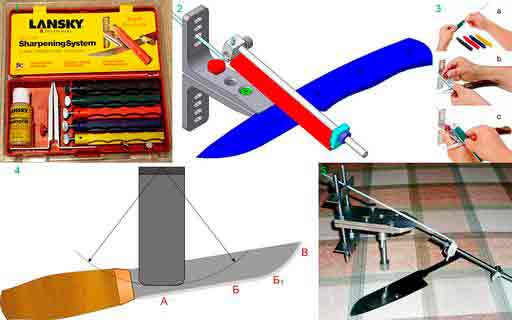

Одно из фирменных приспособлений для заточки ножей

Сделанные своими руками устройства в чем-то повторяют представленную выше конструкцию, но есть некоторые отличия. Есть много вариантов. Приведем некоторые.

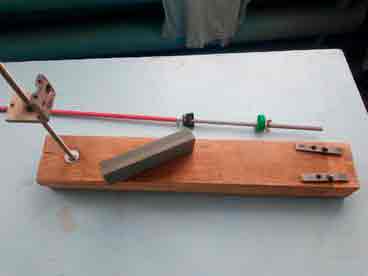

Вариант первый: неподвижная площадка, на которой закрепляется лезвие

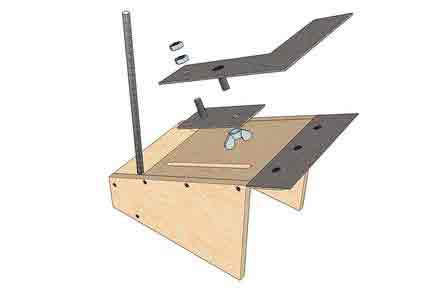

Это приспособление сделано из остатков ламината (можно использовать ДСП), двух стальных прутов диаметром 8 мм и подвижного крепления.

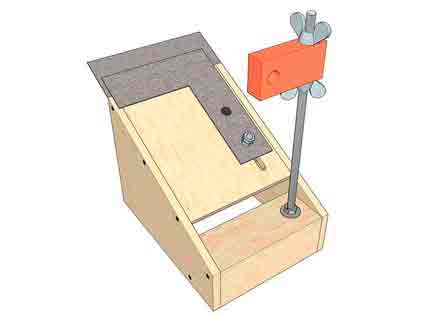

Общий вид приспособления для натачивания ножей

В данной конструкции есть неподвижная основа, которой на обычных петлях приделана площадка с фиксатором для ножа. Ближний край площадки можно приподнимать под каким-то углом, удобным для работы. Но в остальном она неподвижна.

На вертикально установленном стальном пруте имеется подвижно установленный фиксатор, в котором сбоку приделана петля. В нее вставляется прут, на котором закрепляется брусок. Эта петля — простое, но не самое лучшее решение: нет жесткой фиксации, а значит угол будет «гулять».

Петля, в которую вставляется второй прут

Особое внимание стоит уделить фиксатору бруска. На пруте на некотором расстоянии от края (около 30-35 см) делают упор. Это будет неподвижный фиксатор. Второй делают подвижным, он фиксируется после установки бруска при помощи винта и нарезанной в корпусе держателя резьбы. Второй вариант — нарезать на стержне резьбу и поджимать установленный брусок при помощи гайки.

Держатель ножа — одна или две пластины из стали, закрепленные на подвижной площадке. Они закреплены подвижно — при помощи винтов и «барашков». Ослабив крепеж вставляют лезвие ножа, зажимают его. Сдвинуть его очень непросто. Затем, установив в петлю шпильку с закрепленным бруском, регулируют его высоту так, чтобы был выставлен требуемый угол.

Можно, как на фото, сделать шаблоны с нужными углами и добиваться совпадения плоскостей. После поперечная планка закрепляется, можно работать — проводить бруском в нужном направлении.

Данное приспособление для заточки ножей неплохо работает, вот только двигать абразив вдоль лезвия можно лишь при заточке кухонного ножа. Классическая заточка — движение перпендикулярно режущей кромке. На прямой части лезвия этого можно добиться. Если лезвие короткое, это будет почти перпендикулярно, но на скругленной части на неподвижном держателе такого не сделать. И этим недостатком «страдают» все подобные приспособления. Еще раз: они — отличный вариант для заточки кухонных ножей (ниже еще один неплохой вариант из той же серии).

Вариант второй: с подвижной площадкой и магнитным держателем

В этом варианте самодельного приспособления для заточки ножей проблема предыдущих заточек решена. Тут неподвижной остается рама, которая задает угол движения бруска. Держатель бруска движется свободно по направляющей, выставленной под нужным углом. Нож крепится на подвижном столике. Можно, как в представленном варианте, сделать магнитный держатель, можно — обычный из пластины металла и «барашков». Столик двигаете так, чтобы движение абразива было перпендикулярно. Собственно, все есть в видео.

Одно уточнение: в данном случает очень важно, чтобы поверхность, по которой движется столик с закрепленным ножом, была горизонтальная и ровная. Можно подложить стекло или использовать полимерную столешницу (мраморная тоже пойдет).

Источник: http://stroychik.ru/tools/tochilki-dlya-nozhej-svoimi-rukami

Станок для заточки ножей своими руками

В настоящее время существует несколько видов: станок для заточки ножей, для парикмахерской машинки и другие. В этой статье говорится о том, как сделать станок для заточки ножей на дому: представлены подробные чертежи с размерами, фото и видео (2–3 ролика).

Правила

Нередко при заточке ножиков на дому домочадцы пользуются абразивными брусочками. Однако для того чтобы использовать их на практике, нужны необходимые навыки и опыт работы с ними. Ведь если нож заточен под неправильным углом, то лезвие остаётся тупым.

Схема расположения брусочка к лезвию.

Перед непосредственным изготовлением станка нужно прислушаться к советам от слесарей-заточников.

При заточке ножа мастер выполняет такие действия:

Определяет угол между рабочей областью лезвия и брусочком. Причём для каждой модели углы бывают разными;

Нож расположен под углом в 90 градусов к направлению бруска. Канавки, которые образуются при трении бритвенного спуска ножика о брусок, должны находиться под 90 градусов к ножевой линии. Угол в подобной ситуации равен половине заточки;

Как правило, угол составляет 25 градусов;

Слесарь начинает обработку с начала ножного лезвия;

При регулировке заточного угла мастер закрашивает часть ножного лезвия любым маркером. В итоге слесарь контролирует непосредственно рабочую область.

Как правило, после заточки рабочее лезвие имеет неоднородные деформации. Поэтому при самостоятельной обработке «точкой отчёта» должна быть не острая часть ножика.

Выбор брусочков для заточки ножа

Основной показатель брусочка — зернистость.

Брусок — это основной компонент, который делает лезвие тонким и острым. В итоге перед выбором конструкции необходимо выбрать нужные брусочки.

При самостоятельной заточке ножей домочадец пользуется такими типами брусочков

которые имеют высокую зернистость. С помощью применения таких брусков исправляют форму ножного лезвия

имеющие среднюю зернистость. С помощью таких брусков слесарь удаляет канавки, которые образуются во время первичной обработки ножика

оселок, который покрыт пастой ГОМ. В подобной ситуации слесарь полирует лезвие.

При обработке ножиков на кухню можно использовать два типа— со средней и высокой зернистостью. А также в этом случае необходимо воспользоваться оселком.

Основание

При изготовлении заточного станка на дому можно использовать различные детали. В частности, можно воспользоваться ламинированной ящичной фанеркой толщиной 12 мм, которую раньше применяли при создании корпусов радиотехники.

При сооружении на дому станка домочадец выполняет такие действия:

Выбирает основу для подобной установки, которое должно весить как минимум 5 кг. В противном случае на станке нельзя будет заточить рубящие приспособления и инструменты. Поэтому при изготовлении подобного оборудования квартирант использует различные стальные уголки размером 20х20 мм;

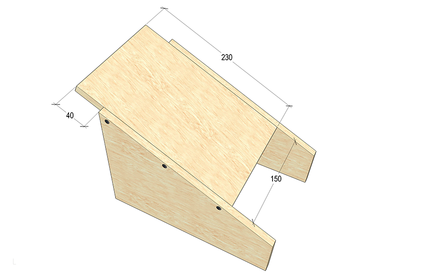

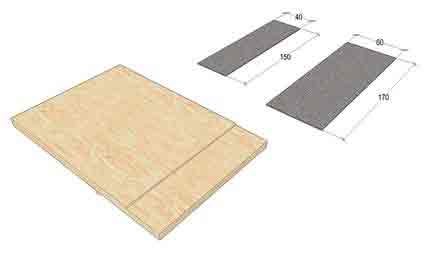

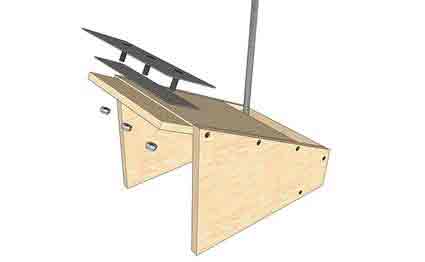

Далее, из фанеры выпиливает лобзиком 2 детали, которые имеют трапециевидную форму, основу — 170 на 60 мм, а высоту 230 мм. При резке слесарь делает припуск 0,7 мм на заточку торцов: они в итоге получаются прямыми и подходят по разметке;

Устанавливает между наклонными стенками по бокам 3 деталь — наклонную поверхность из фанеры таких размеров 230 х 150 мм.

В подобной ситуации трапециевидные бока находятся сбоку на прямоугольной поверхности.

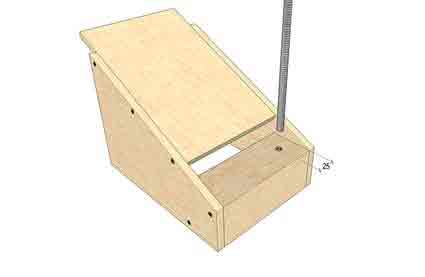

В итоге получается основа — клин. В подобной ситуации в передней части образуется выступ наклонной поверхности размером в 40 мм;

Затем по боковым стеночным торцам слесарь отмечает рейсмусом 2 черты. При этом он отступает на половину толщины фанерки;

Далее, просверливает в досках по 3 отверстия для соединения частей конструкции шурупами;

Просверливает торцы наклонной поверхности и на какое-то время соединяет детали основы;

Сзади конструкции слесарь соединяет боковые стенки с помощью брусочка 60х60 мм, который крепится в торец двумя шурупами с 2 сторон; — делает в брусочке 10 мм щель.

В подобной ситуации он отступает 50 мм от центра — на 25 мм от края. Для сохранения вертикального положения, сначала сверлится не толстым сверлом с 2 краёв, а потом расширяется;

Затем на верху и снизу вкручивается в щель два резьбовых фитинга—футорки, а в фитингах — шпильку размером 10 мм, длина которой равна 250 мм.

При несовпадении резьб со шпильками регулируется нижняя футорка.

Устройство подручника

При изготовлении устройства подручника выполняются такие действия:

Снимает с основы ровную наклонную часть, дорабатывает её и устанавливает на ней устройство фиксации, а также прижим используемого приспособления;

Отмеряет от края впереди 40 мм и по такой отметке с помощью применения садовой ножовки выпиливает паз, глубина которого равна 2 мм;

С помощью применения сапожного ножа с торца доски откалывает 2 верхних шпонированных слоя. В итоге получается выборка, в которую слесарь вставляет 2 мм стальную пластинку на одном уровне с общей поверхностью;

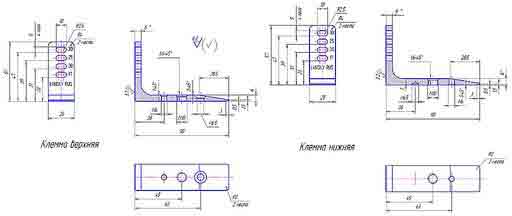

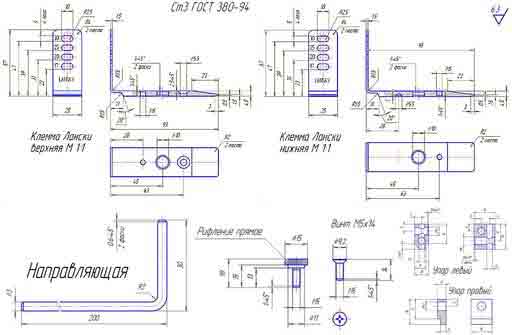

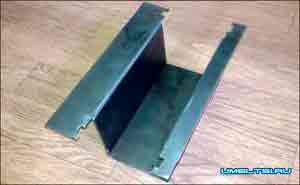

Подручник имеет в своём составе 2 планки из стали размерами 170х60 мм и 150х40 мм. Станочник соединяет их по большому торцу, который имеет равные краевые отступы, и делает 3 сквозных щели на 6 мм.

С помощью болтов стягивает планки по сделанным щелям. В подобной ситуации станочник оставляет шляпки болтиков со стороны большой верхней пластинки;

Далее, с помощью применения дуговой электросварки пропекает шляпки болтиков и приваривает их к пластинке;

Потом снимает металлические дефекты сварного шва в виде наплывов и шлифует пластинку до придания ей ровной поверхности;

Прикладывает маленькую ответную планку к краевой выборке, переносит щели сверлом и закрепляет подручник болтами.

Устройство фиксации

Второй важной деталью подручника считается прижимная планка. Её можно сделать из 2 деталей.

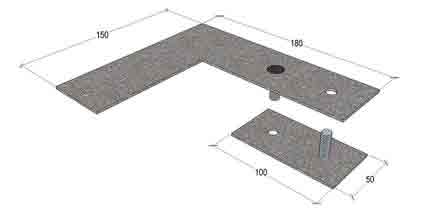

Г-образной планки размером 150х180 мм, ширина полочек которой равна 50 мм (верхней);

Ответной планки в форме прямоугольника размером 50х100 мм (нижней).

При изготовлении прижимной планки станочник выполняет такие действия:

Устанавливает нижнюю планку на дальнем краю верхней;

По центру делает 2 отверстия и отступает 25 мм от краёв детальки, через отверстия соединяет детальки двумя 8 мм болтиками;

Вкручивает 8 мм болтики по 2 сторонам. В подобной ситуации шляпа ближнего болтика расположена около верхней планки;

Приваривает шляпки болтиков к пластинкам и заранее шлифует до образования округлости;

Да наклонной доске отступает 40 мм от края и проводит рейсмусом черту;

Делает по краям внизу и вверху по одной 8 мм щели в 25 мм;

С помощью разметки соединяет края щелей и электролобзиком делает пропил с припуском. Напильником расширяет паз до ширины, равной 8,5 мм;

Скрепляет планки посредством паза, который есть в доске верхний болтик затягивает гайкой и, таким образом, крепко крепит планку.

Потом затягивает соединение 2 гайкой;

При прижиме нижней планки (в нише основы) накручивает на второй болтик барашковую гайку.

Контроль угла заточки

При регулировке угла заточки слесарь выполняет такие действия:

На шпильку, которая находится в брусочке станочной основы, набрасывает большую шайбу и затягивает гайку.

Стержень не проворачивается в футорке изготавливает колодку для регулировки заточного угла из маленького карболитного бруска, размеры которой составляют 20х40х80 мм.

В 15 мм от колодочного края сверлит в 20 мм торец с 2 сторон, расширяет щель до 9 мм, потом внутри делает резьбу;

Отступает 50 мм от оси новой щели и сверлит ещё одну в плоской части заготовки — на 90 градусов к прежнему. Подобная щель имеет диаметр 14 мм. В подобной ситуации слесарь сильно развальцовывает отверстие с помощью применения рашпиля круглой формы;

Накручивает колодку на шпиль — устанавливает нужную высоту проушины без применения фиксирующих винтов;

Крепит колодку с 2 сторон шестигранными гайками М10.

Использование сменных брусочков и изготовление каретки

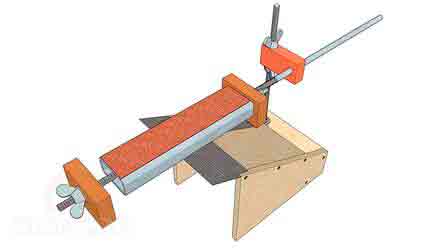

При изготовлении точильной каретки станочник выполняет такие действия:

Сваривает 30 см резьбовые шпильки М10 с гладким прутом, толщина которого равна 10 мм;

Использует 2 твёрдых бруска 50х80 мм и толщина которого равна 20 мм. Во всех брусочках по центру и сверху отступает 20 мм от края, а потом делает щель шириной 10 мм;

Накручивает на штангу барашковую гайку, потом большую шайбу и 2 бруска, затем гайку и шайбу;

Между брусками зажимает прямоугольные заточные камни или изготавливает несколько сменных заточных брусочков.

В качестве брусочной основы станочник использует прямоугольную трубку из профиля или кусок карниза, ширина которого равна 50 мм;

Зашкуривает плоскую станочную часть и очищает её от жира, клеем «Супер Момент» склеивает полоски наждачки с зернистостью, достигающей 1200 грит.

Наждачка должна иметь основу из ткани, а на 1 из брусочков нужно приклеить полоску замши для нанесения на лезвия полировки.

Простой самодельный станок

Самым распространённым вариантом станочной конструкции считаются 2 пары реек из дерева, которые скреплены между собой винтиками. Между такими деталями станочник устанавливает брусок.

Основная причина популярности использования ручного самодельного станка для заточки различных ножей — это его устойчивость. Во время работы станочная конструкция никак не движется по верстаку.

При фиксации брусочка слесарь пользуется опорными планками, которые находятся между деревянными элементами.

Однако подобный самодельный станок обладает такими недостатками:

Мастер выставляет лезвие к камню вручную. При продолжительной работе сложно уследить за углом заточки;

При изготовлении такой установки необходимо воспользоваться фиксирующим узлом. Станочная конструкция должна быть устойчивой, поэтому её нужно жёстко крепить на верстаке;

В процессе работы ослабевают стяжки и изменяется расположение брусочка.

Ещё одно преимущество подобной схемы-лёгкость изготовления. Такую станочную конструкцию чаще применяют при заточке ножиков для фуганка и для кухни.

Рейки из дерева могут быть различной толщины. При самостоятельном изготовлении простого заточного станка можно воспользоваться различными подручными компонентами.

При первичном изучении всех нюансов изготовления необходимо посмотреть тематические видео, в которых подробно описано, как сделать станок на дому.

Источник: http://stanki-info.ru/dlya-zatochki-nozhej-svoimi-rukami.html

Инструменты

Наличие заточного станка дома, решает множество проблем с заточкой металлического оборудования, но, увы, стоимость такого станка довольно высока. О том, как сконструировать самодельный заточной станок рассмотрим далее.

Оглавление:

  1. Функциональные особенности работы и устройство заточного станка
  2. Преимущества и сфера использования заточного станка
  3. Основные виды заточных станков
  4. Универсальный заточный станок своими руками
  5. Заточный станок для сверл своими руками
  6. Заточный станок для ножей: инструкция по изготовлению

Функциональные особенности работы и устройство заточного станка

С целью затачивания разнообразных изделий стального характера используется заточный станок. Данный агрегат состоит из станины, к которой прикреплен электрический двигатель. Крепление двигателя осуществляется со сдвигом оси на 1,5°. К валу двигателя прикреплен узел с устройством, осуществляющим шлифовку. Если перемещать узел вручную, то возможно осуществление заточки детали в горизонтальном и вертикальном направлении.

Направляющая, которая располагается на двух колонных частях, осуществляет горизонтальную подачу. Она движется благодаря наличию передачи червячного типа, которая располагается на станине. На конечной части червячного вала крепится устройство лимба, выполняющего непосредственное движение шлифовального круга.

Продольную подачу следует выполнять вручную, посредством перемещения детали, поддающейся заточке. Оправка — это еще одна деталь заточного станка, которая крепится на стойки. Фиксация узлового держателя происходит благодаря наличию зажимов-винтов.

Держатель содержит рукоятку, которая позволяет детали проходить по станку. Для осуществления круговой заточки детали, имеется отверстие, к которому прикрепляется приставка, позволяющая затачивать ножи. На удерживающем устройстве располагается компонент подручного типа, при помощи которого происходит заточка инструмента.

В соотношении с типом работы, которая выполняется на заточном станке, есть несколько принципиальных различий в способе заточки инструментов. Выделяют:

  • заточку с применением удерживающего устройства;
  • радиусный вариант заточки с приставкой;
  • заточку с подручником.

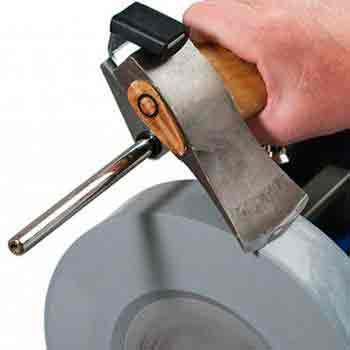

Первый вариант, позволяет обрабатывать абсолютно плоское полотно, с наличием прямой кромки. Он включает наличие:

  • рубанка ручного типа,
  • фуганки,
  • металлических пластин фуганки,
  • рубил,
  • долот.

Перед началом работы следует обратить внимание на расположение ползуна. Он должен быть установлен в крайнем левом положении. Далее происходит закрепление детали при помощи скобы в виде буквы П, фиксации и зажимных винтов. Кромка, которая снимает фаску, должна располагаться параллельно по отношению к рабочему концу шлифовального круга. Промежуток между этими деталями должен составлять 0,1-0,2 см.

Затем следует включение устройства и произведение заточки. Человек, который работает с деталью, должен обеспечить ее легкое соприкасание с шлифовальным кругом. При этом левая рука отвечает за вращение поперечной передачи, а правая — продольно перемещает деталь. Перемещение детали происходит исключительно по рабочей конечной части круга для шлифовки.

Во время заточки радиусного типа используется деталь приставки, позволяющая обеспечить получение неординарной заточки на инструменте с наличием кромок режущего типа.

Если заточка производится с помощью приставки, то происходит отсоединение скоб прижима и винтов фиксации. Ось приставки устанавливается на центр станка и затем фиксируется винтом зажима.

Если вращение приставки происходит легко, значит она установлена правильно. Далее нужно зафиксировать держатель и переместить ползун к середине шлифовального станка.

Преимущества и сфера использования заточного станка

Заточные станки электромеханического типа обладают большим количеством преимуществ, по сравнению с устройствами ручного типа:

1. Возможность осуществлять множество операций по заточке различного инструмента самостоятельно, без привлечения специалиста.

2. Длительный срок эксплуатации позволяет использовать заточный станок на протяжении 10-15 лет.

3. Механизация процесса заточки позволяет сэкономить время и делает этот процесс более легким.

4. Простота использования заточного станка позволяет выполнять разнообразные операции по заточке и шлифовке металлических деталей даже непрофессионалу.

5. Еще одним достоинством данного устройства является возможность его самостоятельного изготовления: это позволит значительно сэкономить на покупке этого устройства.

6. Заточные станки универсального типа отличаются высокой производительностью и эффективностью работы.

Существуют заточные станки, которые способны затачивать только один инструмент, и универсальные заточные станки — которые подходят для заточки практически любого оборудования.

Заточные станки способны заточить нож, бензопилу, сверла, фрезы, долбняки, резцы, протяжки. Также они проводят внутреннее и наружное шлифование металлической поверхности.

Заточка любого инструмента требуется практически в любом месте, а потому сфера использования заточного станка довольно широкая. Их используют, как в частной сфере, в гаражах, на СТО, в мастерских и в крупных промышленных установках.

Основные виды заточных станков

В соответствии со способом и предметом заточки выделяют станки:

  • универсального типа,
  • специализированного типа.

Универсальный заточный станок позволяет обрабатывать детали, разных видов. Они имеют в комплектации обычные и специальные приспособления, которые закрепляют и фиксируют разнообразные инструменты. Такие станки способны шлифовать: развертки, фасонные резцы, фрезы, сверла, плашки и т.д.

Специализированный заточный станок, отличается от универсального, способностью затачивать детали только одного вида. Они отличаются высокой производительностью, так как не требуют постоянной замены конструктивных элементов. Специализированные станки характеризуются более точным качеством обработки деталей. Такие станки используют на предприятиях, которые вытачивают детали или запчасти или в том случае, когда заточка на универсальном станке является неточной.

Станки универсального типа отлично справляются с заточкой лезвиенного оборудования, такого как долбняки, фрезы и развертки. Они предоставляют возможность в обработке зуборезных головок, резцов или червячных фрез.

Специализированные заточные станки разделяют на станки:

  • для бензопил,
  • для сверл,
  • для ножей и т.д.

Заточные станки для бензопил разделяются на два вида: электрические и ручные. Заточка на ручном станке предполагает точную заточку цепи. Есть возможность фиксации положения напильника, поэтому все зубья получаются острыми и имеют одинаковый размер.

В мастерских специализирующихся на заточке бензопил используют оборудование электрического типа. Оно включает точильный диск, который с помощью настройки точно обозначает угол для заточки.

Универсальный заточный станок своими руками

Для изготовления заточного станка потребуется электрический двигатель, мощность которого не превышает 1 кВт, два шкива, подшипники с валом.

Эти детали монтируются на станину, которую легче всего изготовить из стальных уголков.

Для подручника нужно соорудить поворотную планку, которая регулирует наклон детали по отношению к шлифовальному кругу.

В процессе заточки следует установить деталь так, чтобы она минимально соприкасалась с кругом. Постепенно подводите ее поближе.

Схема заточного станка основывается на правильности расчетов по установке шлифовального круга и подручника.

Рекомендации по изготовлению данного устройства:

1. С помощью защитного кожуха следует закрыть зазорный круг.

2. При работе со станком пользуйтесь защитными очками, чтобы обезопасить себя от попадания осколка в глаза.

3. Максимальное расстояние между плитой и шлифовальным кругом составляет 0,3 см.

4. Длина фланцев, отвечающих за прижим, должна быть не меньше, чем четвертая часть диаметра круга.

5. В гаечно-фланцевом пространстве следует установить прокладку из паронита, она обеспечит затягивание гайки на валовом участке.

Заточный станок для сверл своими руками

Чтобы сэкономить на покупке станка для заточки сверл, попробуйте его изготовить самостоятельно.

Для этого понадобится наличие:

  • тумблера,
  • точильного круга,
  • заглушки,
  • мощного электродвигателя,
  • подставки,
  • электропроводов,
  • оси.

Чтобы обезопасить себя в процессе работы, рекомендуется установить станок на станину, которая будет закрытой, снаружи будет видно только точильный круг и ось.

Данный агрегат будет работать от электросети. Наилучшее место для установки такого станка — стальной стол.

Инструкция заточного станка:

1. Зернистый диск оденьте на вал электродвигателя. В том случае, если диаметр диска не совпадает с диаметром вала, воспользуйтесь шайбой.

2. Потом закрепите их с помощью крепежной гайки или воспользуйтесь специальной насадкой, которая обеспечит надежное затачивание сверла.

3. В том случае, если размер вала меньший за размер диска, необходима втулка. Она крепится к валу болтом, в предварительно подготовленное отверстие.

Совет: При выборе электродвигателя отличным вариантом станет устройство от старой стиральной машины.

4. Следующий этап включает подсоединение двигателя к проводам и розетке. Возможно использование проводов от старых ненужных электроприборов.

5. Произведите подсоединение провода к пусковому устройству. Оно должно обладать тремя разомкнутыми контактами. Соедините их таким образом, чтобы при помощи кнопки с легкостью включать и выключать станок.

6. Для защиты электрического двигателя от грязи и пыли следует сделать для него защитную коробку.

Заточный станок для ножей: инструкция по изготовлению

Рассмотрим несколько вариантов изготовления самодельных заточных станков, при помощи которых можно заточить нож.

Первый вариант — ручной станок. Для изготовления которого понадобятся:

  • деревянные планки или доски,
  • винты,
  • брусок для заточки.

Возьмите два деревянных угольника и скрепите их при помощи винтов, а между ними вставьте брусок. Он должен надежно фиксироваться в устройстве. Размер угла вычисляется в соотношении с требуемым углом заточки ножа.

Основным недостатком такого прибора является то, что угол наклона бруска невозможно отрегулировать. Требуется разбирать всю конструкцию.

Еще один вариант состоит из резьбовой шайбы, которая удерживает брусок в надежном положении. Для закрывания резьбы используйте трубку термоусадочного типа.

Воспользуйтесь двумя зажимами для бумаги и с их помощью закрепите подставку на нужную высоту. Таким образом, удерживая брус в руке самостоятельно выберите необходимый уровень наклона и произведите заточку.

Еще один вариант ручного станка позволит затачивать не только ножи, но и стамески и рубанки. В брусок закрепите устройство, которое нужно заточить. Выбор угла заточки зависит от того, под каким углом будет располагаться брусок по отношению к инструменту. Чтобы обеспечить удобство заточки и предохранить поверхность от наличия повреждений, подложите под этот прибор деревянную доску или стекло.

Источник: http://strport.ru/instrumenty/zatochnyi-stanok-svoimi-rukami

Заточка ножей и точилка своими руками, приспособления, станок и чертежи, правила

  1. Зачем нужна точилка
  2. Как точат нож?
  3. Профили заточки
  4. Оселок
  5. Приспособления для заточки ножей
  6. LM
  7. Станок для заточки ножей
  8. Не только ножи…

Интерес к тому, как сделать точилку для ножей своими руками возникает не просто так. Потребительские качества ручного режущего инструмента повышаются благодаря использованию современных материалов и технологий для изготовления клинка и точной фабричной заточке. Одновременно растет и цена изделия, но испортить достаточно дорогую вещь примитивной заточкой становится все проще. Поэтому различные бытовые приспособления для заточки ножей нужны уже не только для удобства. Чтобы разобраться, почему точилка для ножей все-таки нужна и как ее правильно сделать, начать придется с идеологии и эволюции ножа.

Зачем нужна точилка

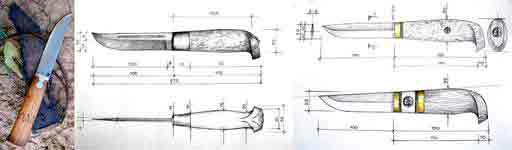

Живой реликт наших дней – финский охотничий нож. Не бандитская финка порой причудливой формы, а охотничий нож финского типа, слева на рис. Традиционные охотничьи ножи (в центре и слева) по форме на него похожи, но разница между ними очень большая.

Финский нож и классические охотничьи ножи

Клинок финского ножа отковывается из кричного железа, которое можно выплавить прямо у себя во дворе из болотной руды в печке-домнице, не прибегая к доменному процессу, пудлингованию и пр. способам передела чугуна в железо и сталь. Вязкость кричного железа отменная, сломать клинок из него очень трудно. Но и твердость невелика, где-то HRS55, нож довольно быстро тупится. Финских охотников это не волновало: клинок такой твердости можно направить (подточить) отбивкой на многих природных камнях, а оглаженных моренных валунов в Фенноскандии всегда хватало.

Точат нож отбивкой примерно так же, как отбивают косу, только оселок неподвижен, а двигают клинок. Сначала его тянут по оселку обухом от себя, затем переворачивают и тянут обухом к себе. Положение режущей кромки (РК) на оселке всегда волочащееся; движения быстрые: ширк-ширк! На каждом движении нужно держать пятно контакта лезвия с оселком (см. далее), но к выдерживанию угла наклона требования не столь строгие. Научиться точить нож отбивкой не очень сложно, а при некотором навыке можно и наводить на лезвие плавно сбегающий профиль, см. далее. Однако финский нож в общем-то тупик эволюции режущего инструмента, выживший в особых природных условиях.

Хороший нож дешевым никогда не был, а в экстремальной ситуации стойкость лезвия в сочетании с вязкостью клинка становились жизненно важными обстоятельствами. Поэтому еще в древности клинки ножей научились закаливать с поверхности и цементировать: сердцевина оставалась вязкой, не ломкой, а снаружи на ней образовывалась твердая каленая корка, см. след. рис.:

Структура клинка ножа с поверхностной закалкой и цементацией

Направить нож с цементированным клинком отбивкой еще возможно, но навык нужен такой, какой дается не всем. И абразив уже нужен из особой породы камня – литографского сланца грюнштейна. Его в природе мало; грюнштейн и поныне числится стратегическим сырьем. Искусственного грюнштейна нет и не предвидится. Испортить же цементированный нож неумелой отбивкой проще простого – чуть где-то кора цементации сдерется до сырого металла (на глаз этого не видно), нож останется только выбросить, лезвие будет сразу тупиться и пойдет крошиться.

Примечание: если у вас где-то завалялся старинный оселок для косы слегка зеленоватого цвета, не выбрасывайте, это ценный раритет.

Хозножам не требуется такая стойкость и вязкость, как охотничьим и походным, и стоить они должны много меньше. Как следствие, в производстве хозножей широко используются спецстали и порошковая металлургия. Клинок «вечного» кухонного ножа структурирован наподобие резца грызуна: продольными слоями, твердость которых падает от сердцевины наружу. В любом случае точить нож приходится реже, но отбивка исключается однозначно – лезвие от нее сразу выкрашивается.

Как точат нож?

По указанным причинам была давно уже придумана технология заточки тяни-толкай (push-pull sharpening или пушпульная техника заточки):

  1. Клинок толкают по оселку от себя с проворотом, держа обухом к себе, положение РК набегающее (скребущее);
  2. Затем, не отрывая лезвие от оселка, тянут его обухом к себе с проворотом в обратную сторону, положение РК волочащееся;
  3. Клинок переворачивают и повторяют пп. 1 и 2;
  4. Пп. 1-3 повторяют, в каждом цикле уменьшая нажим, пока образующийся на РК заусенец не сойдет на нет (не слижется).

Примечание: когда говорят или пишут «уйдет заусенца» и т.п., это неверно. У металлистов есть жаргонное словечко «заусявка»; у электриков – «выключавка». Но в русском заусенец и выключатель мужского рода.

Пушпульная заточка бережет клинок, но требует от оператора высокого умения, т.к. в процессе заточки нужно непрерывно и точно соблюдать ряд условий, см. также рис. ниже:

  • Выдерживать угол наклона лезвия к оселку, плавно меняя его сообразно кривизне РК.
  • Следить, чтобы касательная к образующей лезвия и поперечная ось пятна контакта РК с оселком совпадали.
  • Также следить, чтобы ось пятна контакта всегда была перпендикулярна продольной оси оселка.
  • Плавно менять нажим на клинок по мере изменения площади пятна контакта.

Соблюсти все эти условия одновременно, совершенно симметрично на прямом и обратном ходу клинка по оселку, очень трудно, а современный нож, как сказано выше, неправильной заточкой может быть испорчен. Любое бытовое приспособление для заточки ножей как раз и предназначено, чтобы избавить точильщика от непрерывного контроля хотя бы части указанных условий.

Ручная заточка ножа

Примечание: для успешной пушпульной заточки длина оселка (см. далее) должна быть не менее 2-х длин клинка ножа от черенка до кончика.

Профили заточки

Профиль лезвия ножа увязан со свойствами материала и структурой клинка, а также со свойствами материалов, для обработки которых инструмент предназначен. Заточка на простой тупой клин (поз. 1 на рис.) дает стойкое, но грубое лезвие: сопротивление резанию велико, а достаточно вязкие материалы нож рвет. Острый клин (поз. 2) быстро тупится или выкрашивается, на вязких и/или волокнистых материалах сопротивление резанию может быть и больше, чем тупым клином из-за трения отрезаемого о клинок.

Профили заточки лезвия ножа

Идеальным во всех отношениях является оживальный (плавно сбегающий) профиль, поз. 3. Специалисты до сих пор спорят, какая его образующая лучше – эвольвента, гипербола или экспонента. Но бесспорно одно – сделать оживальное лезвие в производственных условиях сложно и дорого, а направить его самостоятельно невозможно. Поэтому ножи с оживальной заточкой используются только в спецоборудовании, напр. микротомах – биологических приборах для получения тончайших срезов тканей.

Для одноразовых клинков, напр. лезвий безопасных бритв, используется граненая заточка, поз. 4, т.е. оживальная образующая, как говорят математики, аппроксимируется отрезками прямых. Количество граней заточки указывается в сертификате или на сайте производителя. Для толстой грубой щетины лучше подойдет 3-4-гранная; для нежных волос не на лице – 8-гранная. Универсальной считается 6-гранная.

Угол заточки дается всегда в половинном значении ?, т.к. многие инструменты и, напр., штык-ножи, затачиваются на одну сторону. Для ножей различного назначения угол ? выдерживается в след. пределах:

Не требует каких-либо особых навыков и пользование ручной точилкой для ножей типа Lansky-Metabo, поз. 1 на рис. Схема ее устройства дана на поз. 2, а порядок пользования – на поз. 3. Недостатком точилки Lansky-Metabo считается нестабильность угла заточки по длине лезвия: по нему ведут штангой с оселком. Вынос точки касания при этом непрерывно меняется, т.к. она описывает дугу окружности, а лезвие иной конфигурации. Соотв. «плавает» и угол. Поэтому точилку Lansky-Metabo используют преимущественно для заточки походных и охотничьих ножей со сравнительно коротким клинком.

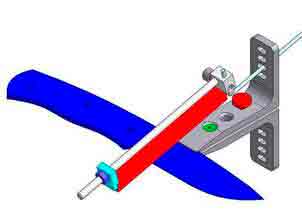

Точилка для ножей типа Lansky-Metabo

Однако данный недостаток возможно обратить в достоинство, если клинок зажать в клеммах корневой частью А (у черенка) и слегка повернутым кончиком от себя, поз. 4. Тогда у корня клинка угол заточки будет наибольшим, что оптимально для обработки твердых материалов или использования ножа как колуна. Так ведь им и работают в подобных случаях, чтобы внешнее плечо рычага рука-клинок было покороче.

К середине лезвия Б угол заточки будет плавно уменьшаться и достигнет минимума на сгибе его образующей Б1, что удобно для тонкой работы. Затем к кончику В угол снова увеличится, что сделает кончик более стойким при сверлении, долбежке/ударе и пробое (протыкании).

Примечание: еще одним недостатком точилки Lansky-Metabo считается трудность исполнения в настольном варианте. Но этот недостаток, как говорится, липовый, см. поз. 5.

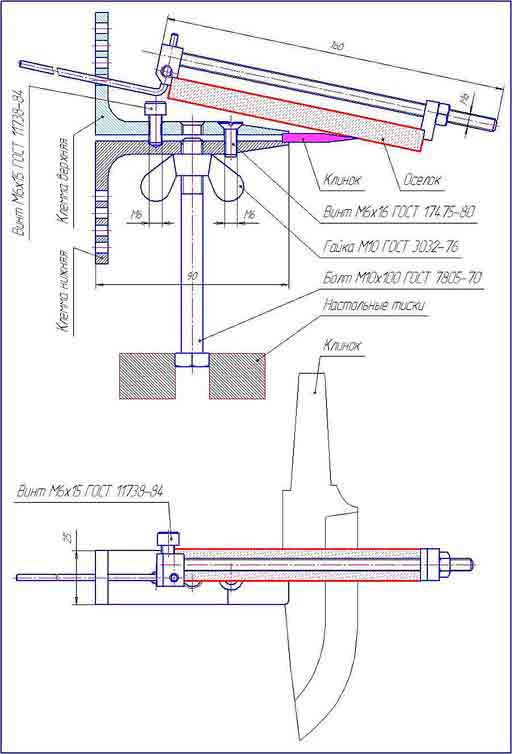

Чертежи деталей оригинальной точилки Lansky-Metabo даны на рис. Цифры у окон под штангу (направляющую) соответствуют ПОЛНЫМ углам заточки.

Чертежи деталей точилки для ножей Lansky-Metabo

На след. рис. дан сборочный чертеж зажима, а далее – чертежи и размеры клемм Lansky-Metabo, изготовленных из уголка 90х90х6 мм. Автор разработки скрывается под псевдонимом Serjant. Это, безусловно, дело его скромности. Но, между прочим, на производстве технологические новшества, позволяющие для изготовления фасонных деталей использовать стандартные профили, ценятся иной раз подороже серьезных изобретений.

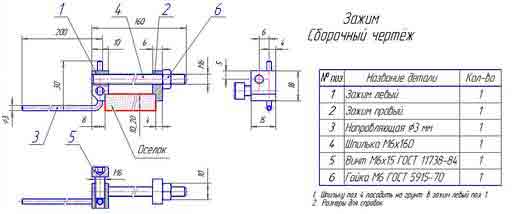

Сборочный чертеж зажима точилки для ножей Lansky-Metabo

Чертежи самодельных клемм для точилки Lansky-Metabo из уголка 90х90х6

Примечание: на след. рис. дан сборочный чертеж точилки Serjant. Насчет неудобства закрепления в тисках – см. выше.

Общий сборочный чертеж точилки для ножей Lansky-Metabo

Станок для заточки ножей

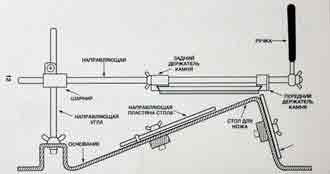

Наиболее совершенной бытовой ручной точилкой на сегодняшний день является станок для заточки ножей типа Apex. Его внешний вид, схемы устройства и порядок использования см. на рис. Apex может быть выполнен на плавно изменяемый угол заточки (поз. 2) или на фиксированные углы наподобие Lansky-Metabo (поз. 3). Штатно на Apex’е работают, как на Lansky-Metabo (поз. 4), но для более точной заточки возможны иные варианты, см. ниже.

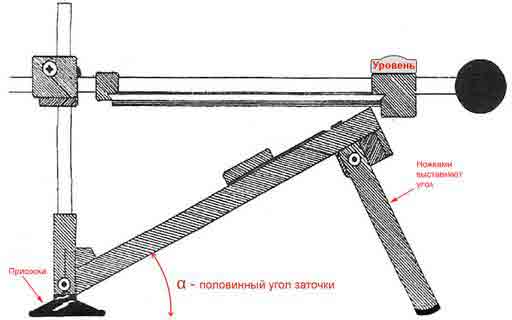

Бытовой станок для заточки ножей типа Apex

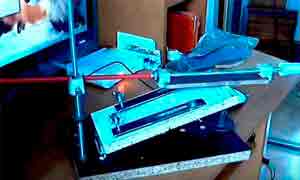

Самодельный вариант точилки Apex — точилка для ножей Скоморох

В 2016 г., в рунете наделала шуму, пожалуй, не меньше, чем когда-то печка-бубафоня, настольная модификация Apex Ивана Скоморохова, см. рис. справа.

Точилки Скоморох много проще прототипа и ничуть не уступает ему в функциональности.

Как сделать точилку для ножей Скоморох, см. видео:

  • https://www.youtube.com/watch?v=h3HbX03YYTs – Ч.1
  • https://www.youtube.com/watch?v=8DKSCZIZIK4 – Ч.2

Не только ножи…

Оригинальная точилка Apex мало пригодна для заточки столярного инструмента – стамесок, железок рубанков. Угол заточки у Apex’а плавает по тем же причинам, что и у Lansky-Metabo. Между тем, если угол заточки стамески по ширине лезвия «гуляет» более чем на 1-1,5 градуса, то инструмент так и норовит уехать вбок, вылезти наружу или уйти вглубь массива дерева по его волокнам. Ровно и точно выбрать такой стамеской паз под шип/гребень очень трудно.

Роликовая точилка-тележка для ножей и столярного инструмента

Для заточки столярного инструмента существуют особые приспособления, о которых и разговор нужен особый. Самоделки вроде роликовой точилки-тележки, см. рис. справа, скорее курьезы: не говоря уже о сложности, требуют каменного или стального стола, а, главное, не гарантируют от перекоса лезвия на оселке, что приводит к тому же нежелательному результату.

Между тем еще 2-3 года назад в одном из китайских журналов по техническому творчеству мелькнула доработка Apex’а для заточки, не уступающей таковой на фабричном электрическом заточном полуавтомате. Переделка не сложна, см. рис: штангу выставляют горизонтально по уровню и по нему же горизонт штанги держат, ведя заточку. В пределах угла поворота штанги в горизонтальной плоскости 10-12 градусов вправо-влево погрешность угла заточки менее 1 градуса. Если вынос точки касания от 250 мм, точить возможно стамески и железки рубанков шириной до 120 мм.

Доработка точилки для ножей Apex на повышенную точность заточки

В таком режиме работы нулевой (теоретически) погрешности угла заточки можно добиться, если держать штангу неподвижной, а двигать нож, удерживаемый магнитным держателем, см. выше. Таким образом возможно затачивать и железки фасонных рубанков, если в зажимы поставить круглый в поперечном сечении, полукруглый, эллиптический или сегментный оселок. Главное, чтобы пятно касания при этом всегда было точечным.

Доработка точилки для ножей Apex для заточки ножниц

…но и ножницы

Еще одна доработка точилки Apex для заточки ножниц (тоже дело в хозяйстве нужное) показана на рис. справа. Всего работы – пара отрезков уголка или обрезков оцинковки и 4 дополнительных отверстия в столе точилки. Как сделать своими руками приставку для заточки ножниц к точилке Скоморох, см. след. видео.

Видео: заточка ножниц, приставка к точилке Скоморох

Напоследок еще о ножницах

Прежде чем хватать плохо режущие ножницы и совать их в точилку, проверьте, не разболтался ли шарнир. Разведите ножницы и посмотрите на них сбоку. Видите, кончик завернуты винтом навстречу друг другу? Потому ножницы и режут: точка контакта лезвий при резке смещается от корней к концам. И потому трудно резать ножницами левой рукой: заворот концов рассчитан на кинематику правой. А если шарнир ножниц разболтался, лезвия будут уходить в стороны друг от друга и не справятся даже с бумагой. В таком случае нужно просто подтянуть клепаный шарнир молотком, а винтовой – отверткой.

Источник: http://lenpas.ru/stati/zatochka-nozhej-i-tochilka-svoimi-rukami-prisposobleniya-stanok-i-chertezhi-pravila.html

Как сделать точилку для ножа: пошаговая инструкция изготовления инструмента своими руками (75 фото + видео)

Наверняка каждый любитель сделать что-то своими руками хоть раз задумывался о том, как сделать регулируемую точилку для ножа своими руками. Если Вы один из таких людей, то Вы попали по адресу, ведь в этой статье мы будем говорить именно об этом!

  • Основные ошибки
  • Основные правила заточки ножа
  • Разновидности точилок для ножей
  • Точилка «Домик»
  • Домашняя точилка для ножа
  • Точилка ножа Lansky-Metabo
  • Вывод
  • Фото точилки для ножа

Основные ошибки

Если посмотреть на фото самодельных точилок для ножей, то может показаться, что конструкция очень проста как в использовании, так и в изделии.

Но на самом деле это не правда, потому что во время затачивания могут возникнуть некоторые проблемы и трудности, которые способны все испортить. Можно выделить несколько основных ошибок, с которыми сталкиваются новички при заточке:

Запомните, качество заточки зависит от проведенного за этим процессом времени, а не от силы, с которой Вы давите на нож. Это может только усугубить ситуацию, Вы окончательно затупите нож и испортите точилку.

Перед затачиванием надо обязательно помыть нож, потому что микроэлементы жира, краски, масла способны плохо повлиять на лезвие, и со временем оно начнет все больше и чаще затупляться.

Всегда нужно окончательно дорезать обе кромки, иначе нож будет хорошо резать только первое время, а после первого же использования его придется заново точить. Это предельно неудобно поэтому чтобы избежать этой проблемы, надо качественно затачивать обе кромки.

Источник: http://svoimirykamicentr.ru/kak-sdelat-tochilku-dlya-nozha/

Как сделать станок для заточки строгальных ножей?

Острота ножа – один из главных параметров, влияющих на качество обработки древесины. Кроме того, данная характеристика влияет и на степень безопасности при работе на станке.

Зачастую человек не желает раз за разом бегать в поисках места, где бы он мог привести свои режущие инструменты в надлежащее состояние. В таком случае ему впору задуматься об изготовлении самодельного заточного станка, который бы решил вопрос остроты строгальных ножей раз и навсегда.

Устройство точильных станков

Развитие промышленного оборудования не стоит на месте. Постоянно происходит стремительный рост требований к скорости и, самое главное, к качеству обработки материалов. В связи с этим возникает необходимость в создании режущего инструмента с высокими параметрами.

Одной из основных проблем, появляющихся в процессе работы, является заточка ножей. Именно это определяет основные возможности станков и их пригодность к эксплуатации.

В зависимости от решаемых задач, подобные аппараты подразделяются на два типа: универсальные и специальные. Первые – это точильные устройства для поверхностей большинства режущих элементов. Они оснащаются разнообразными приспособлениями, позволяющими закреплять, устанавливать и точить ножи.

Вторая категория предназначена для работы с червячными фрезами, сверлами, дисковыми пилами и другими специализированными инструментами.

Все агрегаты оснащаются различным оборудованием, которое определяет степень автоматизации и контроль точности выполняемой работы. Конструкции станков также бывают разные. Это могут быть стационарные приспособления или же временные, которые можно размещать на любых горизонтальных поверхностях.

Несмотря на широкий ассортимент предлагаемых видов оборудования, с целью экономии средств станок для заточки ножей может быть изготовлен своими руками.

Хотя, конечно, множество моделей универсальных аппаратов позволяет выбрать наиболее подходящий тип оборудования, способного решить поставленные задачи.

Самодельный станок для заточки ножей

Изготовление самодельных станков чаще всего обусловлено двумя причинами. Первая – жажда сэкономить свои средства. Вторая – проявить свое мастерство и сделать все своими руками именно так, как того желает душа.

Например, очень часто можно столкнуться с необходимостью приведения в порядок только определенных инструментов. Это могут быть сверла, фрезы, пилы или же фуговальные ножи.

В каждом конкретном случае необходим отдельный подход. Самостоятельная сборка станка позволит сделать удобный агрегат для работы с определенными элементами.

Кроме всего прочего наличие точильных агрегатов существенно сэкономит расходы, направленные на покупку новых ножей либо на их восстановление в сторонних мастерских.

Кроме того покупка в магазине гарантирует то, что аппарат будет решать поставленные задачи продолжительный срок. Также следует вспомнить о степени автоматизации. Конечно, в профессиональных устройствах применяется электроника, которую изготовить в домашних условиях без должного опыта просто невозможно.

Вариант 1

Самодельный станок для заточки строгального станка позволит не только поддерживать инструмент в надлежащем состоянии, но и сэкономит время на походы в другие мастерские.

Одним из вариантов создания подобного устройства является использование двигателя с абразивным кругом, наждаком либо приспособлением для заточки с зафиксированным в нем ножом.

Изготовить данный аппарат можно частично из алюминия, металла и дерева. При этом используются подшипники и направляющие, сделанные из подручных материалов, например, уголков трубы или др.

При ровной установке ножей их можно затачивать на большом абразивном бруске. Если такового нет в наличии, следует использовать наждачную бумагу, наклеенную на ровную поверхность.

В зависимости от требований к конечному результату, можно варьировать скорость данного процесса. При наличии выщерблин необходимо предварительно использовать ленточно-шлифовальную машину, а в завершающем этапе обработать инструмент абразивным бруском либо самодельным из наждачной бумаги.

По конструкционным особенностям станки также могут отличаться друг от друга. Первый вариант – устройство с неподвижной основой. Угол ее наклона может быть изменен, однако в остальном она находится в фиксированном положении.

Брусок крепится к пруту, который вставляется в петлю подвижного фиксатора, расположенного на другом стержне. Недостатком данной конструкции является «гуляющий» угол из-за отсутствия жесткой фиксации.

Установка ножа осуществляется посредством двух стальных пластин, закрепленных на неподвижной площадке. Ослабив крепеж вставляют лезвие и зажимают его. Затем регулируют высоту бруска так, чтобы был выставлен требуемый угол.

Вариант 2

Второй тип конструкции предусматривает подвижную площадку, а также магнитный держатель. Этот вариант лишен недостатков предыдущего агрегата. Неподвижной в данном устройстве оказывается рама с бруском, определяющая угол.

Нож, в свою очередь, устанавливается на подвижном столике. Выбор держателя остается за мастером. Можно использовать магнитный тип или обычный, из металлических платин и «барашков».

Как видите, самому сделать станок для заточки ножей не так уж и сложно. Если возникают какие-либо проблемы, можно всегда воспользоваться помощью обучающих видео из интернета. При правильном соблюдении всех инструкций изготовить подобное оборудование сможет каждый.

Точильный станок для ножей – необходимое оборудование в мастерской каждого мастера, работающего с деревом. Своевременное решение проблемы заточки ножей поможет не только ускорить процесс обработки материала, но и сэкономит время и деньги.

Зачем ходить по другим мастерским, если можно самостоятельно изготовить необходимое оборудование своими руками?

Источник: http://tutsvarka.ru/oborudovanie/zatochnoj-stanok-dlya-strogalnyh-nozhej

Заточной станок своими руками

Пришла весна, работы невпроворот и на улице убраться и огород засадить. Кинулся, а надо сапу наточить, косу, топор. Взвесил все за и против и решил сделать своими руками заточной станок. Все точить вручную это время, а сделал раз такой станок (тем более что это не займет ни много времени ни средств) и служит он вам годами.

Пошаговое изготовление заточного станка

Были у меня в гараже пару корпусов для подшипников, знакомому токарю заказал чтобы тот выточил вал на шкив. Затем все сложил и получился вал из подшипниками, который отлично подойдет для заточного станка.

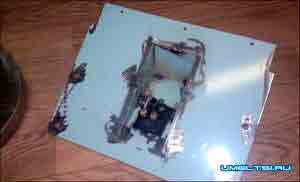

Пошли в ход и давно завалявшиеся куски уголков из них я сварил каркас для станка.

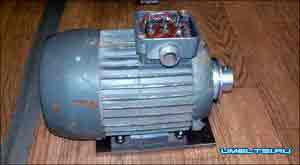

Конечно на двигатель с оборотами 1500, 750 Ват, пришлось немножко потратится. Смонтировал его на металлическую пластину (когда-то делал дровокол и остался кусок).

Нарезал на обшивку листы, спереди на листе оставил немного места что бы спрятать магнитный пускатель и установить кнопки управления.

Изготовил защитные ограждения, подлокотники и круги.

Изготовил щит который прикроет вал.

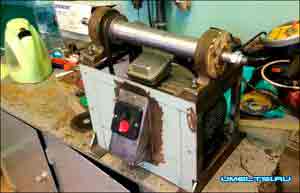

Попробовал все собрать в единое целое.

После того как все проверил, убедился, что все подошло, все детали почистил, прогрунтовал и покрасил затем опять собрал.

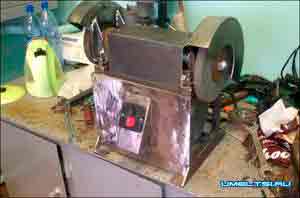

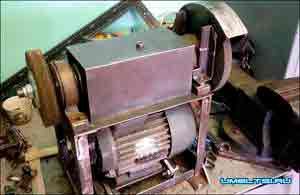

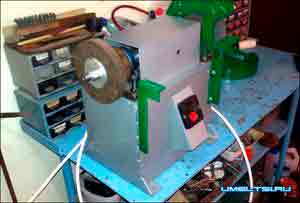

Вот такой у нас получился самодельный точильный станок.

Источник: http://www.umeltsi.ru/stanki/4262-zatochnoy-stanok-svoimi-rukami.html

Самодельный станок для заточки ножей своими руками: схема, инструкция, особенности изготовления

Каждому мужчине в доме будет полезен удобный станок для заточки ножей своими руками. Ведь зачастую о хозяине судят по тому, насколько остер этот кухонный инструмент.

Существует множество приемов при затачивании лезвий ножей. К примеру, для процесса, проводимого в домашних условиях, достаточным будет только брусок для обточки или же готовые приспособления с угловой формой зазора.

Для подправки дорогостоящих ножей охотников европейские производители выпускают приспособления в виде твердых брусков, основу которых составляет высокопрочный сплав.

В этой статье будет описано изготовление станка для заточки ножей своими руками.

Почему ножи тупятся?

Какова причина того, что нож при резке затупляется? Это можно объяснить тем, что на режущую кромку свое отрицательное воздействие оказывают абразивные частицы, которые имеются в нарезаемом материале. К примеру, они присутствуют на овощах, бумаге. Говоря простым языком, лезвие подвержено постепенному стиранию.

Следующая причина заключается в невозможности удерживать лезвие в нужном положении постоянно. Любое дрожание руки вызывает наклон ножа, что влечет за собой нагрузку бокового характера.

Техника затачивания

Техника затачивания заключается в унифицированных, но вместе с тем довольно трудоемких способах. Главная задача заключена в устранении повреждений клинка. Надо отметить, что многим такая процедура, как затачивание ножей, обеспечивает хорошее расположение духа и успокоение.

Основное правило при данном процессе — соблюдение точно заданного постоянного угла. Сила здесь не требуется. Главное, чтобы брусок и лезвие встречались под определенным углом. В этом и состоит основное правило техники заточки.

Что нужно делать для поддержания постоянного угла?

Для того чтобы угол имел постоянный показатель, существует два способа. Первый заключается в приобретении навыка заточки. Контроль показателя угла можно произвести посредством обычного маркера. Им следует закрасить подводы и после нескольких циклов затачивания посмотреть насколько сохранилась краска. Если она стерлась неравномерно, то клинок хорошо не обрабатывается.

Если затачиваемый нож декоративный, то следует заклеить клинок скотчем так, чтобы открытой осталась только кромка для нарезания. Даже если вы неудачно направите руку, на клинке не останутся царапины.

Важным моментом является и то, чтобы направление лезвия по бруску осуществлялось перпендикулярно по отношению к кромке в местах соприкосновения. На самом деле выполнить это достаточно трудно. Допустимо, чтобы угол между кромкой и лезвием составлял менее 90 градусов. А вот при направлении вдоль режущей кромки такой показатель не подходит.

Абразивные частицы бруска могут оставить на лезвии канавки, которые никогда не заточатся, но при резке будут играть свою положительную роль. Если канавки будут сориентированы вдоль режущей кромки, то при резке они ничем не будут полезны. Самое плохое, что режущая кромка может вообще отломиться.

Важно чтобы брусок был длинным. Он должен составлять полторы или две длины клинка. Допускается, чтобы брусок из алмаза был несколько короче, так как он шлифует быстрее и лучше. Его ширина не играет значительной роли. Если он большей ширины, то работать на нем удобнее и меньше шансов завести клинок за пределы приспособления. Это может повредить его боковую поверхность или же лезвие.

Изготовление станка для заточки ножей своими руками

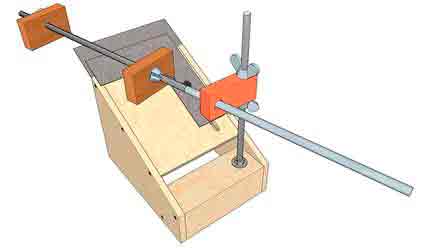

Самодельные устройства для заточки ножей бывают разных конструкций. Все, что требуется от изготовителя — это наличие нужного материала и навыки работы с инструментами.

Принципом функционирования такого устройства, как ручной станок для заточки ножей своими руками, является удержание лезвия ножа в вертикальном положении и вождении им по закрепленному под нужным углом бруску. Это намного легче, чем размещение бруска для заточки горизонтально и удержание ножа под нужным углом.

Для того чтобы изготовить станок для заточки ножей своими руками, нужен кусок ламината, рейка из дерева, наждачная бумага и пара ботов с барашками. Заменой ламинату может послужить ДСП или фанера

Для изготовления держателя для ножей надо отрезать часть материала. Чтобы брусок при затачивании не задевал держатель, следует зачистить его край под углом посредством наждака.

Необходимо разметить и отрезать верх вертикальной стойки, которая будет служить опорой для бруска. Угол выбирается в два раза меньше того, с которым будут производиться затачивание ножа. Для кухонных ножей рекомендуется брать угол в 10-15 градусов.

Станок для заточки ножей своими руками, чертежи которого составляются заведомо, предполагает правильный расчет длины основания стоек. Учтите, что на показатель высоты повлияет последующая установка поперечной опоры. После этого все детали обрезаются, а края зачищаются.

Намечаются и просверливаются отверстия в основании и пластине для прижима болтов, фиксирующих лезвие. При разметке выдерживается расстояние отверстий от края основания. Это нужно для универсальности приспособления, так как у всех ножей своя ширина. Прижимная пластина закрепляется болтами.

Вертикальные стойки крепятся шурупами. Учитывается и тот момент, что нагрузка на низ невелика. В этом случае лучше прибегнуть к использованию термического клея. Точно таким способом крепится горизонтальная перекладина. Точильное приспособление почти готово. Остается изготовить брусок.

Для его изготовления отрезается рейка нужной длины. На один край приклеивается наждачная бумага с нужным размером абразива. Для оптимизации результата можно прибегнуть к изготовлению нескольких брусков с разными показателями зернистости. Лучшим считается диапазон Р600 – Р2000. С целью защиты рук от порезов надо прикрутить рукоятку на верхней стороне рейки.

В итоге получается самодельный станок для заточки ножей своими руками, отличающийся высокой функциональностью и практичностью. При работе приспособление упирается в край стола, что довольно комфортно при его использовании.

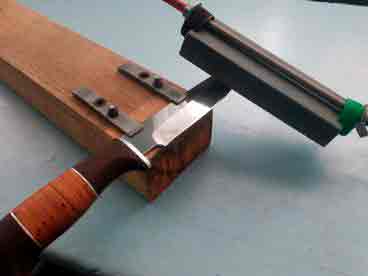

Станок для заточки ножей своими руками бывает и иного вида. В данном случае его основу составляет резьбовая штанга М8. Употреблены две крупные шайбы и гайки, которые служат для удержания бруска длиной в 200 мм.

Термоусадочная трубка закрывает резьбу. Пара зажимов для бумаг служат фиксаторами подставки направляющей на нужной высоте. Этим обеспечивается плавное регулирование угла заточки. Основание составляет брус, толщина которого составляет 40 мм. Он поддерживается рукой.

Как осуществляется затачивание фуговальных ножей своими руками

Каждый хозяин, у которого имеется рубанок или же фуговальный станок, наверняка сталкивался с проблемой затачивания их ножей. Периодически приобретать новые обходится дорого. Ножи можно с легкостью заточить своими руками. При этом применяются специализированные станки или же точильные камни. Если фуговальный станок используется постоянно, то лучше будет изготовить станок для заточки ножей своими руками.

Станок для затачивания фуговального ножа своими руками

Для затачивания фуговального ножа используют специальное точильное оборудование. Станок для заточки ножей своими руками обладает компактными размерами. Его можно установить в гараже или же на приусадебном участке.

Многие интересуются, как сделать станок для заточки ножей своими руками. Для изготовления приспособления нужно найти определенные детали. Возможно, подобные запчасти завалялись в вашем сарае или же гараже. Также их можно приобрести посредством интернета.

Станок для заточки фуговальных ножей своими руками состоит из:

  • планшайбы;
  • стола;
  • двигателя;
  • пылесоса;
  • кожуха.

В первую очередь следует найти планшайбу. Это самая главная составляющая будущего оборудования. Именно она отвечает за процесс затачивания. Ножи фуганка узки, а планшайба служит гарантом полноценной и безопасной заточки. Эту деталь придется купить новой, а вот остальные можно использовать и старые.

Лучше приобретать планшайбы немецкого или же американского производства. Средняя стоимость детали составляет 25 000 рублей.

Следующий шаг — нахождение двигателя, мощность которого должна составлять 1-1,5 кВт. Покупать его не обязательно. Подойдет любой, даже от старой стиральной машины. А вот стол, кожух и пылесос наверняка найдутся у каждого.

Основные этапы изготовления устройства

Когда стол выбран, то двигатель закрепляется непосредственно под ним. К движущей части прикрепляется планшайба. Двигатель изначально должен быть оснащен кнопкой, обеспечивающей включение и отключение агрегата. Она должна удобно располагаться.

Для надежной защиты планшайбу закрывают кожухом квадратной формы с одним вырезанным углом. Именно эта область и подлежит заточке.

На нижней поверхности стола в области прохождения заточки делается отверстие такого же диаметра, как у шланга пылесоса. Наличие пылесоса не является принципиальным, но установить его желательно. Он удаляет ненужную грязь от обработки лезвия.

Что необходимо знать?

Крепление двигателя под основанием планшайбы не является обязательным условием. Можно сделать так, чтобы детали соединялись посредством ремня. В этом случае конструкция будет отличаться сложностью.

Станок для заточки ножей фуганка своими руками также подойдет для пил и топоров.

Заточка ледобура

Острые ножи ледобура дают возможность рыбаку быстро делать лунки вод льду водоемов. Однако с течением времени любые инструменты для резки затупляются и требуют заточки.

Для рыбаков качественный ледобур является большой гордостью. Зачастую на водоемах устраиваются истинные соревнования по скорости сверления прорубей. И не всегда победа улыбается молодым и крепким рыбакам, которые вооружены приспособлениями импортного производства. Бывают случаи, когда в состязании в роли победителя оказываются бывалые рыболовы, оснащенные простыми инструментами советского производства. Причина высокой скорости сверления лунки кроется в хорошей заточке ножей и правильности настройки устройства. Рыболовы-новички, купив новые шведские устройства, даже глазом не успевают моргнуть, как их ножи становятся затупленными. Мельчайшие песчинки и камешки во льду способствуют образованию сколов и выбоин на лезвии.

Заточка приспособлений осуществляется самыми разными способами. Многие наши предки вообще не знали, что такое профессиональный шлифовальный станок. В большинстве случаев заточка выполнялась посредством приспособлений, выполненных вручную.

Самодельный станок для ледобура: что понадобится для его изготовления?

Для изготовления такого устройства, как станок для заточки ножей ледобура своими руками, понадобятся две полоски из стали, толщина которых составляет 4 мм, ширина — 60 мм, а длина — 200 мм. В качестве полосы зачастую используется рессора от автомобиля. Но она очень трудно сгибается.

Ход работы

Для начала следует изготовить корпус устройства. Стальные полоски изгибаются таким образом, чтобы фаски ножей, прижимаемых к концам дуги, были не только параллельны, но и находились в одной плоскости.

После изготовления дуги из такой же стальной полосы изгибается прижимная пластина, служащая фиксатором затачиваемых ножей

В корпусе и прижимной пластине просверливаются отверстия для болтов М12 или же М14. Стянув посредством болта и гайки корпус и прижимную пластину, зажимаем между ними ножи и проверяем прочность их прилегания к поверхности торца круга из наждака.

Если ножи расположены не под требуемым углом (фаски не прилегают точно к кругу), то устройство дорабатывают, подгибая до соответствующего уровня корпусную дугу. Если же ножи стоят правильно, то конструкция разбирается, а к дуге корпуса по обеим сторонам привариваются ребра жесткости.

Заточка ножей проводится лучше на наждачном камне, который вращается горизонтально. В этом случае при смачивании ножей водой, последняя остается на лезвии и камне дольше, обеспечивая их сохранность. Чаще опускайте ножи в воду. Это поможет избежать перегревания стали.

Минус устройства

К минусам устройства можно отнести невозможность осуществления заточки ножей, обладающих разными углами режущей фаски. А ведь каждый производитель ледобуров предлагает свои модели. В этом случае подойдет универсальное устройство.

Изготовление универсального приспособления для заточки ледобура

Конструкция универсального назначения позволяет производить заточку ножей под любым углом режущей кромки. С плавностью меняя угол между плечами агрегата, на которых крепятся винтами ножи, можно произвести фиксацию нужного положения ножей по отношению к плоскости точильного камня.

Для изготовления этого устройства надо найти дверной навес с минимальным люфтом, а также винт М8 или же М10 со своей гайкой. В плечах навеса просверливаются отверстия. Их диаметр составляет 6-7 мм (для крепления к ним ножей посредством винтов).

Из стальной полосы, толщина которой составляет 3 мм, делается фиксирующая пластина с прорезью для крепящего винта. Пластина и винт привариваются к плечам навеса.

Бывает, что производится заточка ножей, расположение отверстий которых не соответствует отверстиям в навесе. В этом случае в плечах сверлятся дополнительные отверстия для ножей нестандартного вида. В этом случае приспособление обладает большей универсальностью.

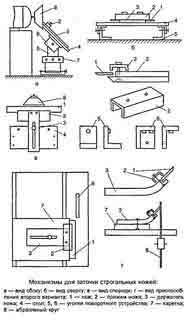

Как затачиваются ножи строгального станка?

Такие приспособления, как строгальные станки и рейсмусы, можно часто увидеть в загородных домах. Их посредством необработанный пиломатериал доводится до нужного состояния. Ножи этих приспособлений, как и любые другие, тупятся. Если вы пользуетесь ими часто, то лучшим выходом будет заточка ножей для строгального станка своими руками. Для изготовления точильного оборудования в домашних условиях потребуются различные материалы: металл, алюминий или дерево.

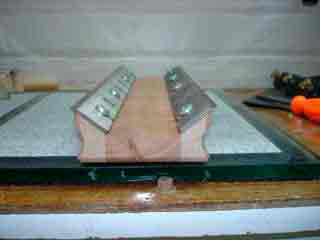

Держатель для ножей можно сделать из деревянного бруска. Сделав посредством дисковой пилы пропилы под 45 градусов, вы сможете произвести заточку ножей ленточной шлифовальной машиной или же большим бруском. Если последнего нет, то на гладкую поверхность из металла, дерева, ДСП или же стекла крепится наждачная бумага.

Держатели для ножей можно изготовить из подручных материалов. Оптимальным решением станет использование металлических уголков, которые имеют показатель 90 градусов. При размещении двух ножей по бокам угол заточки каждого будет равен 45 градусам. При помощи винтов можно закрепить ножи вторым уголком.

Источник: http://fb.ru/article/233908/samodelnyiy-stanok-dlya-zatochki-nojey-svoimi-rukami-shema-instruktsiya-osobennosti-izgotovleniya

Какие Заточные станки для ножей: виды, советы по выбору, изготовление своими руками- Обзор +Видео

Заточка ножей – процесс, с которым способны справиться даже нежные женские руки. Ведь в наше время существует множество приспособлений, облегчающих эту задачу. Керамические ножи, к примеру, не требуют затачивания, что очень удобно, а ножи из стали требуют периодической заточки, поскольку материал тупится. Для придания остроты ножам, можно воспользоваться брусками с абразивным покрытием или заточным станком для ножей.

Последний метод требует соблюдения рекомендаций специалистов, тогда и результат вас непременно порадует.

Инструменты для заточки ножей

  • Брусок точильный.
  • Напильники со специальной насечкой.
  • Приспособления для наточки.
  • Станки для заточки ножей.

Примечание.

Заточка ножей по старинке, конечно, хороший и действенный способ, но точно настроенный станок для бытового использования дает более качественный результат с нужным углом формирования кромки лезвия.

Правила заточки ножей

Специалисты рекомендуют соблюдать ряд правил, для того, чтобы получить качественную заточку ножей в домашних условиях, что в свою очередь позволит сократить количество заточек лезвия.

Если вы сторонник использования бруска с абразивным напылением, начинайте работу с самой острой части лезвия, и заканчивайте более тупой, а именно той, которая мало задействована в процессе нарезки продуктов. Зачастую процесс начинают с середины, двигаясь к острию лезвия с небольшим поворотом. Форма ножа и его толщина влияет на угол заточки лезвия. Заточной станок для кухонных ножей выполняет точение под углом 25°, лезвие наклоняют над бруском на 12 — 13°.

Тип заточного станка для ножей рейсмуса и материал, из которого он изготовлен, также влияет на качество проведения работы.

На различных интернет ресурсах, вы можете найти специальные видео ролики, в которых наглядно показан процесс заточки лезвия ножа.

Примечание.

Производство ножей происходит в основном из легированной и углеродистой стали. Каленую сталь нужно точить бруском с абразивом, нержавейку – напильником трехгранным. Это связано с тем, что относительно мягкие металлы, в процесс заточки забывают поверхность бруска с абразивом. Кованое лезвие довольно гибкое, поэтому его желательно закреплять и точить бруском движениями вскользь. Частое применение абразивных брусков, способствует образованию жирной пленки на поверхности, которую нужно затирать обдиркой.

Раньше, станки заточные настольные для ножей делали из брусков клиновидной формы и дуба мореного. Бруски располагали с обеих сторон деревянного клинка, таким образом, чтобы кромка режущая была свободной. Конструкцию перетягивали веревкой и при помощи точильного камня затачивали лезвия до предельной остроты, получая при этом, отличный угол заточки.

Затачивание ножей, которые используются в рубанках, выполняется следующим образом: на стекло большой толщины, накладывают наждачную шкурку с мелкой фракцией, скошенной частью кромки режущей на абразив и точится движениями по кругу.

Заточка ножей в домашних условиях

Для этой цели потребуется взять брусок из твердых пород дерева, поверхность которого формируют методом заточки под определенным углом, необходимым для формирования кромки лезвия. Это дает возможность держать угол обрабатываемой кромки. Для удобства работы по заточке лезвия, зафиксируйте клинок в плоскости бруска при помощи саморезов.

Заточный станок для ножей фуганка изготовьте инструмент своими руками, это даст возможность сделать процесс более легким, а качество работы намного выше. Главное соблюдать правила и нюансы в работе, и проблем не возникнет.

Заточный станок для ножей своими руками создан для облегчения работы с металлическими изделиями. Домашний инструмент можно наточить своими руками при помощи подручных средств, а на производстве без станка не обойтись. Там и объемы больше, и инструментарий посерьезней.

Профессиональные заточные станки для ножей

Самыми острым инструментом считается обвальный или разделочный нож

Таким пользуются мясники для разделки туш животных, и срезания шкур. При такой интенсивной работе лезвие инструмента тупится чрезвычайно быстро. Если объем работы не слишком большой, заточку можно производить на обычном станке, который оснащен контролем над углом кромки лезвия. Заточные станки для ножей в мясоперерабатывающей промышленности используют в основном KNECHT USK 160. Такие станки универсальны, поэтому затачивать на них можно абсолютно любые ножи.

На предприятиях занимающихся деревообработкой и в столярных цехах, устанавливают оборудование, которое может справляться с большими объёмами работ. Здесь используется инструмент, имеющий фуганки с длинными лезвиями, а также строгальные станки. Заточка металла происходит на оборудовании с механическим приводом, который подает инструмент на заточку.

При попытке заточки инструмента самостоятельно при помощи точильной чаши

…без использования фиксации и направляющих, то на лезвии сформируются зоны с разнообразным углом отточки. Обрабатывая некачественно заточенным инструментом дерево, вы получите неровный срез и волнистую поверхность. Заточной станок для плоских ножей имеет простую вертикальную конструкцию, Диски точат на станках с разделителем и вращающимся столом.

Универсальный заточной станок для ножей

Данный вид оборудования наилучшим способом подходит для предприятий, который выполняют за день большие объемы работ. Вручную возиться з металлом никто не станет, поскольку это тяжелый труд. Настольный станок ВЗ-319 оборудован жесткой станиной и точно подогнанными механическим приводом. Поэтому, справляется с заточкой инструмента любого типа – рубанки, фрезы, ножи и прочее.

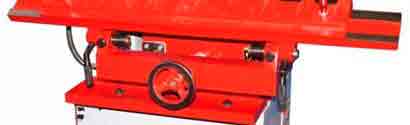

Для бытового использования подойдет модель Тормек Т7. Комплектация у данного агрегата большая, в наличии есть множество насадок и дополнительных элементов для заточки кухонных ножей, ножниц и прочих инструментов.

Изготовление заточного станка для ножей своими руками

Сделать заточной станок для ножей для бытового использования довольно просто, для этого вам понадобится отрезок ламината, фанеры или ДСП, деревянная рейка, наждачка, болты с барашками. Первым делом нужно изготовить держатель ножа, для этой цели отрежьте кусок материала. Во избежание цепляния бруска за держатель, нужно провести зачистку края под определенным углом при помощи наждака. На вертикальной стойке сделайте разметку и отрежьте верх, это послужит основой для бруска. Угол устанавливается вдвое меньше, необходимого для заточки лезвия.

Для бытовых ножей угол составляет 10 — 15°. Для облегчения работы по сооружению станка для заточки ножей, сделайте чертеж, так вам будет намного проще. Возьмите во внимание тот факт, что на высоту влияет поперечная основа. На конечном этапе, все элементы нужно обрезать и зашкурить. Затем, необходимо сделать дырки для болтов в пластине, которые будут фиксировать лезвие. Делая разметку, определяйте расстояние дырок от края основы. Это позволит затачивать лезвия разной толщины.

На следующем этапе, пластину нужно закрепить с использованием болтов. Стойки вертикального положения фиксируют при помощи шурупов. Важно помнить о том, что сила давления на низ малая, поэтому для фиксации элементов можно применить термический клей. Горизонтальную перекладину крепят аналогично.

Для изготовления бруска нужно отрезать рейку определенной длины. На одном краю крепят наждачку с достаточной фракцией абразивных частиц. Для того, чтобы добиться лучшего результат в работе, можно сделать больше брусков с разным абразивом. Хорошим диапазоном зернистости считается Р600 – Р2000.

Для того, чтобы защитить руки от травм при заточке инструмента, прикрутите на верху рейки рукоятку. Таким образом, вы получите станок для домашнего использования с хорошими функциональными качествами.

В процессе работы по заточке ножей, устройство получает опору на столе, что в свою очередь облегчает работу с ним.

Источник: http://domsdelat.ru/instrumenty/zatochnye-stanki-dlya-nozhej-vidy-sovety-po-vyboru-izgotovlenie-svoimi-rukami-video.html

Самостоятельное изготовление станка для заточки ножей

Затупленные ножи в хозяйстве могут стать не только поводом для плохого настроения хозяйки, но и причиной несчастных случаев. В хозяйственных магазинах имеется ассортимент инструментов, предназначенных для заточки ножей, но не все они устраивают покупателей. Как вариант, можно сделать станок для заточки ножей самостоятельно, чертежи для его изготовления не представляют ничего сложного для человека, который умеет мастерить.

Виды камней для обработки лезвий

Перед тем как начинать делать станок для заточки ножей своими руками нужно ознакомиться с информацией о его составляющих. Точильные, или они могут еще называться – абразивные камни являются одним из решающих факторов достижения отличного результата, но не менее важную роль играет навык мастера.

Так что для получения идеальной заточки придется немало потренироваться.

Существуют следующие виды камней подходящих для заточки режущих поверхностей:

  • Инструменты, для работы с которыми необходима вода. Преимуществом этого вида точильного бруска заключается в экономии материала – поверхность инструмента менее подвержена износу.
  • Масляные камни – по своей структуре аналогичны водным камням, но имеют маслянистую поверхность.
  • Натуральные камни – изготавливаются из природного материала. Перед изготовлением инструмента такой камень подергается промышленной обработке.
  • Искусственные камни – при их изготовлении применяются искусственные материалы. Считается, что инструмент из ненатуральных компонентов по своим качествам уступает природным материалам, но при этом они довольно дешевые.

При желании можно изготовить самодельный абразивный брусок. Для этого необходимо взять плоское оргстекло толщиной 5 мм прямоугольной формы и при помощи двухстороннего скотча наклеить на него наждачную бумагу. Этот самый простой способ изготовления точилки для ножей, он удобен тем, что при износе наждачной бумаги ее легко заменить.

Почему так важен угол заточки?

Угол между гранями лезвия называется углом заточки. Точное соблюдение заданного угла является основным требованием при обработке режущей поверхности абразивным инструментом, и именно его величина влияет на остроту лезвия.

При помощи простого маркера можно контролировать угол обточки, достаточно закрасить им затачиваемую область. Равномерное стирание краски свидетельствует о хорошем качестве обработки лезвия.

Необходимые условия для точильного станка

Для того чтобы сделать заточной станок для ножей своими руками необходимо тщательно спланировать этапы работы и составить чертежи. Если у мастера есть опыт, то он может разработать их самостоятельно или воспользоваться уже готовыми чертежами, которые предлагаются в специальной литературе.

Для идеальной обработки режущей поверхности станок должен обеспечивать выполнение следующих требований:

  • надежная и в то же время не слишком жесткая фиксация ножа в тисках;
  • соблюдение величины угла, в процессе заточки угол должен быть постоянным;
  • конструкция станка должна предусматривать возможность изменения угла заточки.

О том, как сделать самостоятельно устройства для правки лезвий, которые нисколько не уступают покупным механизмам можно прочитать ниже.

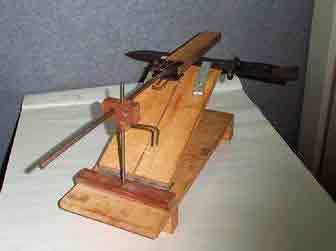

Самый доступный вариант точильного приспособления

Делаем самый быстрый вариант устройства. Для этого необходимо приготовить 2 пары деревянных уголков, абразивный брусок и транспортир для верного определения угла заточки. Размеры брусков должны быть одинаковыми. Деревянные уголки скрепляются между собой при помощи регулируемых винтов, а между ними надежно фиксируется затачивающий брусок под необходимым углом.

Несмотря на легкость изготовления, такие станки имеет ряд недостатков, к ним относятся:

  • угол обработки приходится выдерживать вручную – что не очень удобно при длительном процессе обработки;
  • необходимость жесткой фиксации устройства на рабочей поверхности для его устойчивости;
  • затачивая нужно постоянно контролировать натяжение стяжек, чтобы брусок не менял свое положение.

Но следует отметить, что такие простые самоделки вполне подходят для обработки домашних кухонных ножей и не требуют больших финансовых вложений при изготовлении.

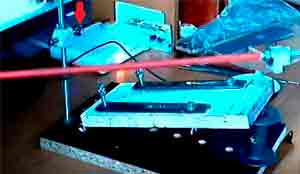

Ручной точильный станок с регулируемым бруском

Этот станок представляет собой конструкцию более сложную, но она гораздо удобнее в использовании. Основой для его создания послужила модель станка, носящего название – точилка Лански.

Преимуществом подобных моделей является надежная фиксация лезвия ножа.

Устройство представляет собой опорный стол, на котором закрепляется нож. На противоположном конце стола вертикально закреплена винтовая стойка с планкой. В эту планку вставляется направляющий стержень, на котором монтируется абразивный брусок. Методом передвижения планки по винтовому стержню можно изменить величину угла обработки металла.

К преимуществам станков с подобной конструкцией можно отнести:

  • высокая точность обработки;
  • возможность замены бруска наждачной бумагой, наклеенной на оргстекло;
  • широкое опорное основание позволяет закрепить станок при помощи струбцин на любом столе.

При эксплуатации станка трудность заключается только в продолжительной настройке положения точильного бруска. Если планируется обработка разных типов лезвий, то придется каждый раз перенастраивать прибор.

Возможность регулировки положения ножа

Альтернативой станку с подвижным точильным камнем является устройство, где возможно регулировать положение ножа относительно бруска. В основном его конструкция аналогична станку с регулируемым бруском, немного проще в изготовлении.

На плоскости основания монтируется подвижный блок для крепления стержня с бруском. На ней же устанавливаются фиксаторы, один регулируемый, второй упорный. С помощью регулируемого фиксатора возможно регулирование угла заточки.

Единственный недостаток этой модели – появление износа бруска в одном определенном месте. Устранить этот недостаток можно, установив длинный штырь для регуляции кромки относительно обрабатываемой поверхности.

У каждого вышеописанного варианта имеются свои достоинства и недостатки. Делая свой выбор в пользу той или иной модели необходимо ориентироваться на уровень навыков и величину потребностей в эксплуатации станка.

Источник: http://promzn.ru/stanki-i-oborudovanie/dlya-zatochki-nozhej-svoimi-rukami.html

Смотрите также:
30.04.2020

Как сделать прицеп для мотоблока своими руками? Чертежи Материалы и инструменты Как изготовить самосвал? Как можно сделать двухосный прицеп? Как сделать тормоза? Мотоблок является очень удобным устройством для работы в малых и средних хозяйствах. Особенно удобно,...

30.04.2020

Выбираем насос для фонтана на даче Вид падающих струй воды завораживает, журчание успокаивает. Для создания искусственного водопада в ландшафтном или комнатном дизайне потребуется насос для фонтана. Чтобы каскад воды радовал красотой, требуется точный гидротехнический...

30.04.2020

Приспособление для заточки сверл своими руками: 2 варианта Особенности заточки ступенчатых сверл Ступенчатые сверла по металлу производятся в нескольких конструктивных исполнениях, каждая модель при этом предназначена для устройства отверстий диаметром 4–32 мм. Это...

Комментарии

Комментирование отключено.

Голосование

Как Вы узнали о нашем сайте?

Посмотреть результаты

Загрузка ... Загрузка ...
Форум
