Гаечный ключ своими руками

Даже не думай выбрасывать сломанный гаечный ключ!

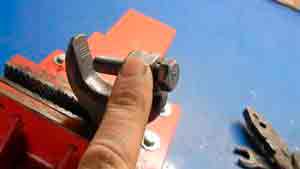

Не редко при откручивании гаек один рожок ключа лопается от большой нагрузки, и чаще всего такой инструмент отправляется прямиком на свалку. Предлагаю вдохнуть вторую жизнь в сломанный гаечный ключ. Как вы уже могли догадаться, для нашей самоделки нам понадобится гаечный рожковый ключ со сломанным рожком.

Для изготовления нам понадобится:

  • гаечный рожковый ключ со сломанным рожком, размером под гайку на 17 мм;
  • две гайки М8;
  • два болта М8, длинной 40 мм;
  • кусок металлической пластины толщиной 6 мм.

Изготовление

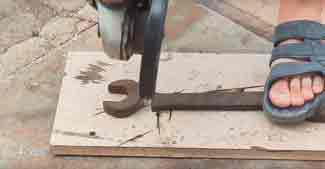

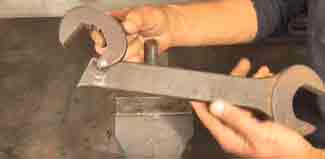

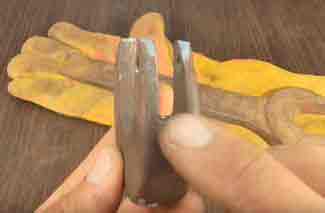

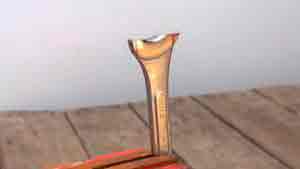

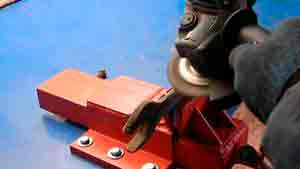

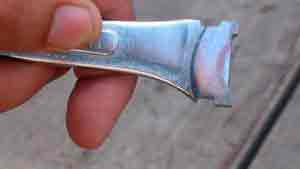

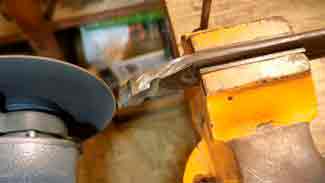

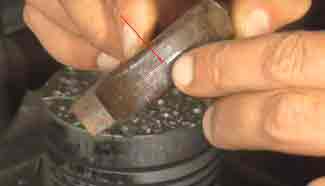

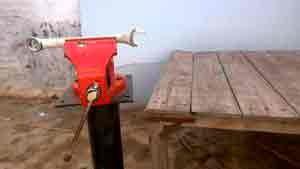

Отпиливаем оставшийся рог от нашего ключа и выравниваем поверхность болгаркой.


Также срезаем края ключа с обеих сторон.

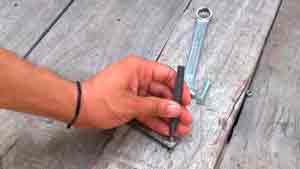

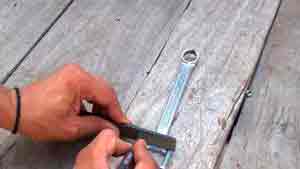

Теперь берём кусок метала толщиной 6 мм, прикладываем к ключу и меряем расстояние, на котором сверлить отверстия.

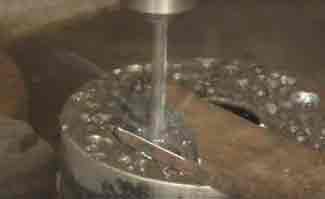

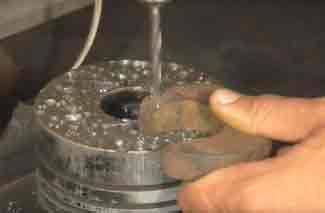

Сверлим отверстия под наши болты М8.


В получившейся заготовке отпиливаем уголки, скругляем фаски и шлифуем её.

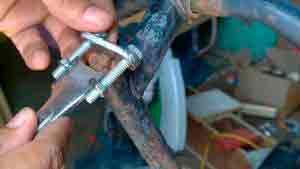

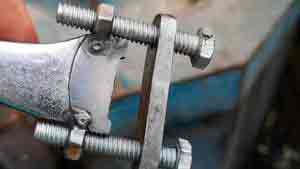

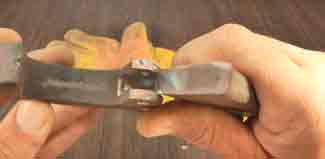

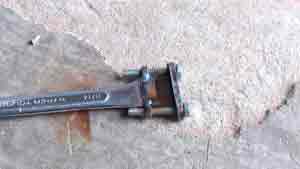

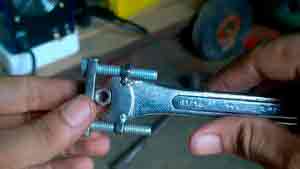

Продеваем болты в отверстия, накручиваем на них гайки и совмещаем их с посадочными пропилами на ключе.

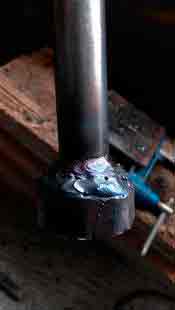

Теперь привариваем гайки на свои места, и шлифуем сварку.

Как пользоваться ключом

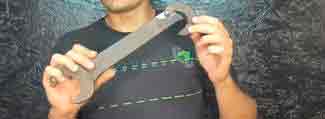

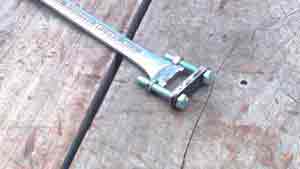

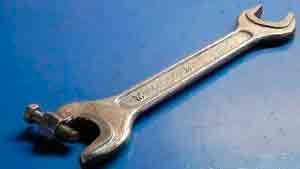

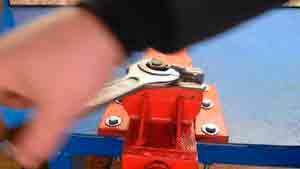

После нехитрых манипуляций мы получили в пользование неплохой универсальный ключ. Пользоваться таким ключом очень просто.

Нам нужно отпустить болты и подстроить под нужный размер болта или гайки. Достаточно поджать прижимную планку болтами от руки и можно откручивать гайку.


Вот такой полезный инструмент может получиться из сломанного ключа. Очень хорошее решение для тех, кто хочет дать второй шанс гаечным ключам.

Также предоставляю для просмотра видео, по которому написана статья.

Источник: http://www.freeseller.ru/6781-dazhe-ne-dumay-vybrasyvat-slomannyy-gaechnyy-klyuch.html

Нож из гаечного ключа своими руками

Ножеделы любят для разнообразия делать клинки из подручных материалов. В данной статье мы расскажем: как изготовить нож из гаечного ключа. Клинок получится достойный, ведь высокоуглеродистая инструментальная сталь легко поддаётся обработке и будет послушной при работе.

Нож из гаечного ключа своими руками.

  1. Материалы и инструменты
  2. Процесс изготовления ножа из гаечного ключа своими руками
  3. Вырез основного профиля
  4. Формирование клинка и скосов
  5. Закалка клинка
  6. Очистка ножа и подготовка отверстий для рукояти
  7. Изготовление накладок и сборка ножа
  8. Плюсы и минусы ножа из ключа

Материалы и инструменты

Заготовка выбрана из стали 40ХФА. Сплав включает хром и ванадий, что придаёт заготовке пластичность и пригодность для изготовления ножей. Затачивать клинок будет легко. Безошибочный процесс закалки придаст изделию хорошую твёрдость. Сложности при изготовлении маловероятны, материалы потребуются следующие:

  • деревянный брусок;
  • пруток из латуни диаметром 0,3-0,4 мм;
  • эпоксидный клей или подобный по свойствам;
  • пропитка для дерева;

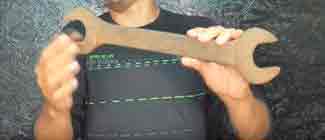

  • заготовка в виде ключа на 30 или более;
  • малярный скотч;
  • ёмкость с моторным маслом.

Внимательный читатель однозначно заметил, что про ковку заготовки речь не ведётся. Правильно – ковать необязательно, основное – безошибочно закалить сталь. Процесс будет состоять из резочных и шлифовальных работ, инструмент потребуется соответствующего характера:

  • УШМ «болгарка», набор кругов;
  • ленточная шлифмашина (идеальный вариант);
  • разметочный маркер;
  • горн или печь;
  • тиски, щипцы, зажимы, струбцины;
  • набор напильников, надфилей;
  • дрель, свёрла разного диаметра;
  • наждачка с различным зерном.

Арсенал инструментария выглядит профессионально, но новичкам не следует этого бояться. Ленточную шлифмашину легко заменить болгаркой, со шлифовальным кругом. Расположить её для удобства в горизонтальном положении и работать не составит труда.

Процесс изготовления ножа из гаечного ключа своими руками

Начальным этапом изготовления ножа из гаечного ключа, целесообразно найти заготовку. Старый инструмент мог поддаться коррозии, тогда его следует очистить от ржавчины. Тут пригодится УШМ с проволочной насадкой, в качестве дополнительного варианта необходимо использовать наждачку с крупным зерном.

Процесс изготовления гаечного ключа.

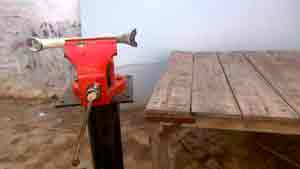

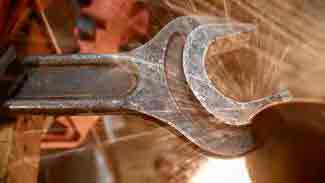

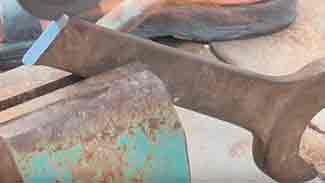

Вырез основного профиля

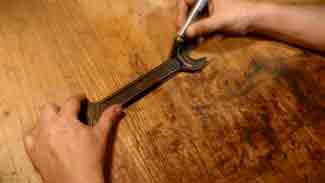

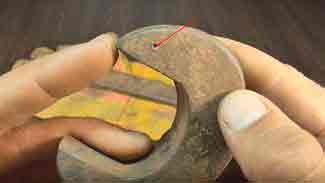

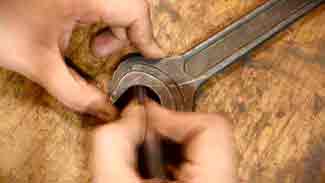

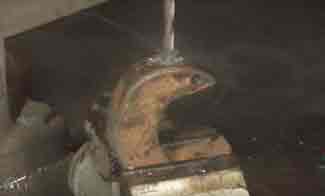

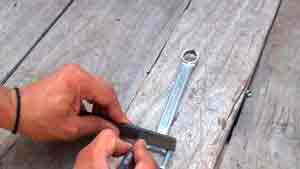

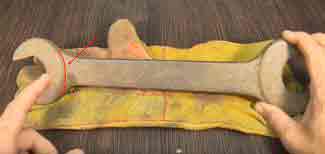

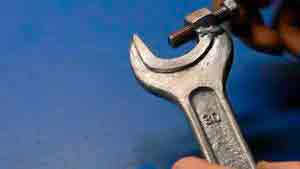

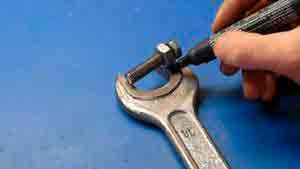

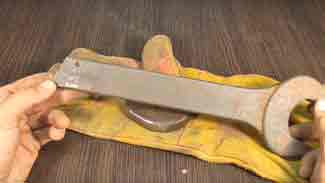

Очищенный инструмент необходимо разметить в соответствии с будущим клинком. Маркер, идеально в этом поможет:

  1. Сразу обозначьте подъём лезвия и острие. Не забываем о рукояти. Заготовка приобретёт шаблонный размеченный вид.
  2. Для надёжности, поверх маркера следует пройтись метчиком, процарапав на ключе разметку.

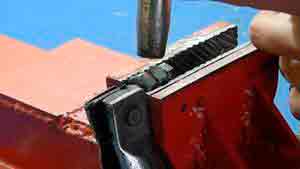

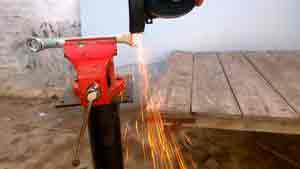

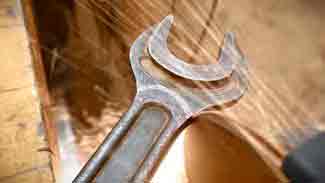

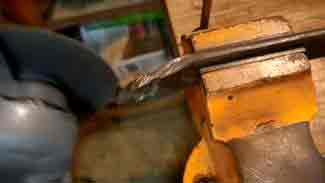

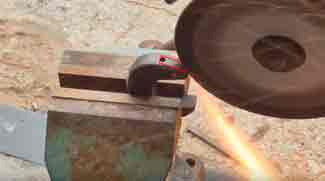

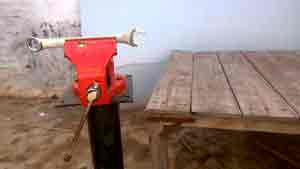

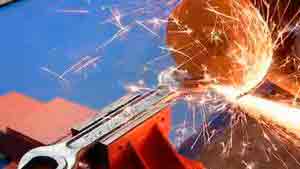

  3. Зажав заготовку в тиски, при помощи болгарки с отрезным кругом, начинаем срезать ненужные части ключа.
  4. Напильниками или на шлифмашине убираем заусенцы. Допустимо использовать УШМ со шлифовальным кругом. Вариантов достаточно.

Срезав и отшлифовав деталь в соответствии с разметкой. Переходим к разметке режущей части.

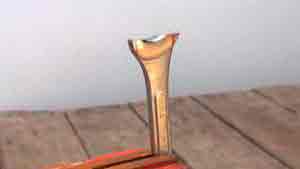

Формирование клинка и скосов

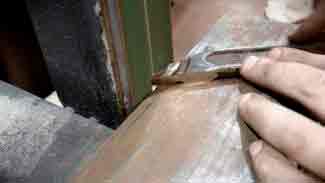

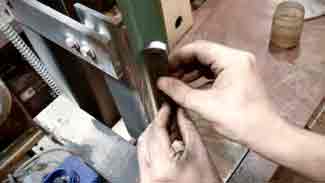

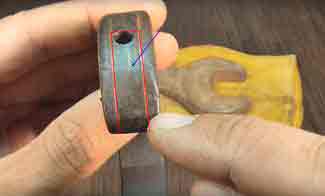

Маркером отмечаем достаточное место для рукояти. На шлифовальной машине начинаем убирать металл. Достигнув желаемой толщины обуха, симметрично размечаем спуски. Очень ответственный момент, не позволительны ошибки и перегрев металла. Периодически его следует остужать в воде.

Закалка клинка

Убедившись в ровности спусков, клинок предварительно необходимо заточить. Теперь он готов к закалке. Справочные данные, легко доступны в интернете. Сталь 40ХФА закаливается при температуре в 880 °С, с окунанием в моторное масло.

Закалка клинка ножа.

Для этого процесса понадобится печь. Нагревание до таких температур невозможно в простом костре. Запаситесь огнеупорными перчатками и маской, при закалке – существует вероятность воспламенения масла.

Разогрев печь до заданной температуры, при помощи клещей клинок помещается в неё. Доведя заготовку до 880 °С, вынимаем из печи и опускаем в масло, на время – 4-5 сек. Оставляем клин остывать на воздухе.

Очистка ножа и подготовка отверстий для рукояти

По заключению процедуры закалки необходимо произвести отпуск стали. Клинок помещается в печь при постоянной температуре в 220 °С на 2-а часа. Остыв, с него следует снять нагар.

Смоченной в воде наждачкой с мелким зерном, требуется пройтись по всему изделию. Замотав лезвие молярным скотчем,следует заняться отверстиями:

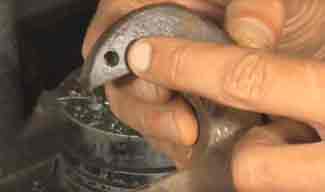

  1. Придав клинку эстетически приятный вид, принимаемся за сверление отверстий для рукояти. Двух-трех – достаточно.
  2. Разметив маркером и сделав насечки метчиком, принимаемся сверлить отверстия.
  3. Приготовленный пруток из латуни нарезаем на штифты, количество зависит от просверлённых отверстий.
  4. Свёрла по металлу необходимо использовать калёные. Диаметр отверстий следует делать, чуть меньше латунных заготовок.

Убедитесь в надёжности крепления штифтов. Это повлияет на фиксацию рукояти.

Изготовление накладок и сборка ножа

Деревянный брусок необходимо располовинить. Это будущие накладки на рукоять, действовать необходимо в таком порядке:

  1. Насверлить в них отверстия в соответствии с рукоятью, примерить и разметить для придания им требуемых форм. На шлифовальном станке доводим их до удовлетворительного вида.
  2. Проклеиваем всю поверхность рукояти, прикладываем накладки, и вбиваем штифты в отверстия.
  3. Убрав лишний клей тряпкой. Скрепить конструкцию струбцинами и оставить на сутки, до высыхания клея.

Самодельные накладки для ножа.

В окончании процедуры срезать болгаркой лишнюю длину штифтов. И отполировать на шлифовальном станке. Наждачкой следует отшлифовать рукоять до идеально ровной поверхности.

Заточить режущую кромку под требуемым углом, и пропитать рукоять специальными маслами. Что позволит ей быть водоотталкивающей и служить вечно.

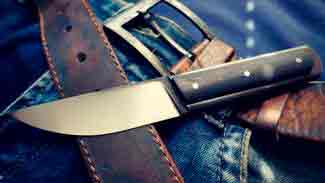

Плюсы и минусы ножа из ключа

При правильной обработке стали 40ХФА, клинок должен получиться упругим и твёрдостью около 58-60 единиц по Роквеллу. Довольно важен процесс закалки и заточки. Обязательно необходимо учитывать условия эксплуатации изделия.

К минусам относится высокая чувствительность металла к коррозии. Клинок требует правильного ухода. А в остальных случаях, показывает довольно высокие показатели.

Источник: http://vashnozh.ru/izgotovlenie/nozh-iz-gaechnogo-klyucha

Рожковый гаечный ключ – классика жанра

Рожковый гаечный ключ своей актуальности не потеряет никогда, хотя бы по той простой причине, что более дешевого, быстрого и удобного способа закрутить или открутить гайку еще не придумали. Да и зачем придумывать новое, если можно усовершенствовать старое!

Рожковый гаечный ключ – то, что ГОСТ прописал

На самом деле в простом гаечном ключе есть множество непростых и узкоспециализированных модификаций. Производители, как и в случае с отвертками, изобретают и патентуют свои виды гаек, для которых производят и особые ключи. Делается это для защиты самой техники – чтобы пользователи не могли разобрать механизм и по незнанию навредить, а вместо этого несли технику в сервисные центры. Гаечные ключи можно коллекционировать, как марки, и все равно каждый год будут появляться новые экземпляры.

Рожковый ключ – самая простая вариация, но есть еще накидные, торцевые, разводные, комбинированные изделия.

По конструкции ключа гайка фиксируется между рожками, однако, если будете искать наименование этого изобретения в ГОСТе, то ищите ключ гаечный с открытым зевом – так он называется официально. Если приглядеться к продольной оси головки, вы обнаружите, что она находится под углом к продольной оси ручки. Угол этот, как правило, равен 15°, но есть инструменты и с другим углом, например, 75°. Угол нужен для облегчения работы в суженном или ограниченном пространстве. Довольно часто рожковые изделия имеют две головки с разными размерами на противоположных концах ручки. Не трудно догадаться, что наличие такой простой модификации существенно уменьшает набор гаечных рожковых ключей. В любом случае, иметь такой набор гораздо надежнее, чем покупать электрический гайковерт – ключи вам все равно понадобятся.

Универсальность и простота – эти главные преимущества позволяют рожковым инструментам оставаться популярными даже в наши дни. И это несмотря на существенный недостаток – наличие лишь двух зон контакта, которые расположены близко к углам гайки. При давлении на эти зоны возможно разрушение углов, особенно если размер ключа немного больше самой гайки. Да и при чересчур сильном усилии может произойти то же самое.

Производители предлагают решение этой проблемы с помощью различных модификаций. Например, меняют профиль рожков – укорачивают их, делают выпуклости, меняют саму выемку. Такие модификации встречаются как по отдельности, так и сгруппированные в одном инструменте. Использование ключей при этом становится действительно на порядок удобнее, например, изделие можно перемещать, не извлекая гайку из зева – достаточно лишь отвести его назад.

Кроме того, уменьшается вероятность смазывания углов – зоны контакта рожков с гайками находятся глубже. Если же нужно провернуть гайку с уже смятыми углами, попробуйте подыскать изделие с небольшими выпуклостями на внутренней стороне рожков. Как утверждают сами производители, они помогают захватить даже измятую гайку. Нельзя не упомянуть о еще одной модификации гаечного рожкового ключа – силовой. Такой ключ выполняется гораздо толще обычных аналогов и со специальным утолщением на втором конце, по которому можно без опаски ударять молотком или кувалдой. Силовым инструментом можно откручивать заржавевшие или закрашенные гайки, не боясь повредить сам ключ.

Гаечные ключи – накидные и прорезные

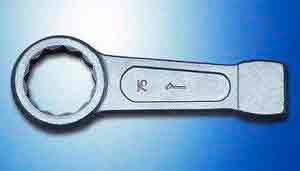

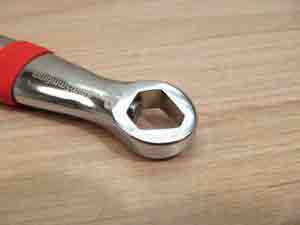

Более совершенным гаечным ключом является накидной или кольцевой вариант. Второе название лучше передает конструкционную особенность инструментов – их рабочая зона выполнена в виде кольца, чья внутренняя форма приспособлена для захвата гайки или болта. Благодаря этому такие ключи лишены главного недостатка рожкового типа – вместо двух зон контакта накидной воздействует на все шесть точек, кроме того, эти точки расположены чуть дальше от углов. В сумме это позволяет раскрутить гайку без разрушения углов.

Головка кольцевого инструмента имеет меньший размер в сравнении с тем же рожковым вариантом, что опять же упрощает работу таким инструментом. Внутренний профиль головки может иметь как 12 граней, так и 6. Более распространенным является именно 12-гранник, поскольку таким инструментом удобнее работать – для движения ему необходимо как минимум 30°, тогда как шестиграннику необходим угол в два раза больше, что не всегда удобно в узком пространстве. Однако шестигранник имеет свои преимущества – благодаря большей площади граней усиливается и контакт, поэтому таким ключом можно проводить силовые работы, не опасаясь за состояние углов гайки.

Для разных целей существуют различные варианты кольцевых инструментов, которые отличаются расположением головки по отношению к ручке. Наиболее оптимальным вариантом является изделие с отогнутой на 15° головкой, хотя для некоторых целей будут удобными плоские ключи или ключи с изгибом самой ручки. Как и в случае с рожковыми ключами, кольцевые выпускаются с двумя разными по размеру кольцами на противоположных концах, а силовая модификация отличается лишь другой головкой. Не стоит путать с рожковыми изделиями прорезные – это всего лишь модификация кольцевых, прорезь в кольце позволяет захватить гайку, закрытую с торца стержнем.

Особой популярностью среди автолюбителей и механиков пользуются комбинированные варианты инструментов, которые с одного конца имеют классическую рожковую голову, а с другой – кольцевую. Если уж подбирать именно такой ключ, то лучше подыскать модификацию с развернутыми на 90° по отношению друг к другу головками – в таком случае, каким бы концом не работал мастер, его ладонь будет упираться в широкую плоскость противоположной головки.

Разводной и торцевой ключи – чтобы достать нужную гайку

Разводной ключ способен менять расстояние между губками, впрочем, эту особенность по достоинству оценили разве что в быту, в профессиональной среде с ними предпочитают дела не иметь. Дело в том, что одно единственное преимущество влечет за собой массу недостатков – это и большая неудобная головка, и возникающий из-за подвижности рожков люфт, что в свою очередь способствует сглаживанию углов гайки, и изнашиваемость механизма подвижной губки…

Гораздо проще пользоваться торцовым ключом со сменными головками, уж если на то пошло – и гайки будут в целости и сохранности, и нервы в порядке. Такая разновидность чаще всего используется при обслуживании автомобилей – торцовыми инструментами с соответствующими углублениями на торцах гораздо легче достать нужную гайку, чем обычными инструментами. Довольно часто такие изделия изготавливаются в Г-образной форме, с двумя шестигранниками на концах. При этом размеры шестигранников могут быть одинаковыми, поскольку здесь больше играет роль возможность достать длинным концом запрятанную глубоко гайку, жертвуя крутящим моментом, а в случае удобного расположения гайки пользоваться другим концом с большим оборотом.

Торцовые изделия также выпускаются и с двенадцатигранной выемкой, с теми же недостатками и преимуществами, что и у накидного инструмента. Иногда производители комбинируют шести- и двенадцатигранные головки в одном изделии. Торцовые инструменты также для удобства работы выпускаются в Т-образном или крестовом виде, кроме того, существуют изделия со сменными головками, что существенно уменьшает размеры набора.

Источник: http://remoskop.ru/rozhkovyj-gaechnyj-kljuch-gost-nabor.html

Как сделать универсальный гаечный ключ из старой велосипедной цепи

Написал в заголовке «универсальный гаечный ключ» и круто засомневался. Какой это ключ, когда речь идет о самой настоящей всемогущей отмычке-открывашке-крутилке, которую можно изготовить за пару минут из старой и никому ненужной велосипедной цепи. Имея такое самодельное приспособление, можно больше не гуглить и не яндексить что-то типа «универсальный гаечный ключ купить». У вас под руками окажется поистине всемогущий инструмент, если возьмете в руки ржавую цепь и решитесь приложить совсем немного усилий.

Итак, поехали. Сначала расскажем, как делается эта приспособа, а потом на нескольких примерах покажем, как она способна сворачивать горы.

Делаем универсальный гаечный ключ: минимум слов и максимум фото

Для изготовления этого фантастически простого инструмента потребуются:

  • ненужная велосипедная цепь;
  • деревянный брусок такой толщины, которая позволяет свободно ухватить его рукой;
  • достаточно длинный винт с гайкой;
  • сверло диаметром, соответствующим размерам винта.

От деревянного бруска отмеряем кусок длиной, слегка превосходящей ширину ладони.

Аккуратно отрезаем отмеренный кусок.

В 2-3 см от края намечаем место для крепления цепи.

Подбираем сверло диаметром, соответствующим размеру винта.

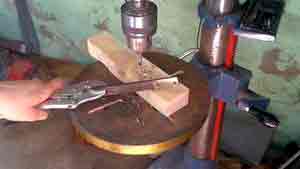

Высверливаем сквозное отверстие, в которое свободно войдет винт и вставляем его туда. Затем берем цепь, из которой будет изготовлен наш ключ гаечный универсальный, и находим в ней разборное звено, позволяющее разомкнуть ее.

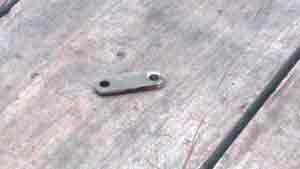

Шилом снимаем стопорящую накладку, разбираем разборное звено, а затем раскрываем цепь.

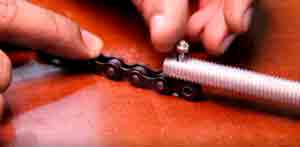

Одно из крайних звеньев раскрытой цепи надеваем на хвостик винта.

Звено фиксируем с помощью гайки, которую затем хорошенько зажимаем.

И вот наш универсальный гаечный ключ, купить который мы только что намеревались, уже готов. А теперь посмотрим, как работает наш чудо-инструмент и как им пользоваться.

Как пользоваться универсальным гаечным ключом и что он может

Величину захвата самодельного ключа можно выбирать, накидывая на хвост винта то звено цепи, которое обеспечивает необходимый размер петли захвата.

Вот так петля получилась довольно большой.

Если за хвостик винта зацепить другое звено, то петля может быть поменьше.

Что же касается возможностей, то для нашего инструмента они практически безграничны. Например, им можно без труда открыть упирающуюся пробку пластиковой бутылки.

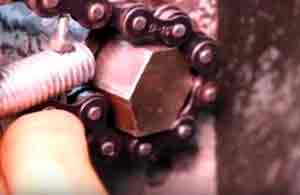

Нашим ключом можно совершенно свободно сорвать совершенно круглую приржавевшую к дачному крану старую насадку.

Сделанный таким образом универсальный гаечный ключ позволит вывернуть заржавевший болт любого размера.

Нашему инструменту по силам открутить, казалось бы, намертво прикипевшую головку старого крана.

Итак, мы видим, что запросто изготовленный универсальный гаечный ключ практически всесилен. Нравится такая штуковина? Хотите вознести нам хвалу за то, что мы вам напомнили о существовании достаточно давно известной самоделки или этот инструмент вам кажется ненужным и у вас есть желание поругать нас? Смело жмите вот сюда, пишите о своих впечатлениях, и ваше мнение будет увековечено на просторах интернета.

Источник: http://allremont59.ru/sovety/kak-sdelat-universalnyiy-gaechnyiy-klyuch.html

Нож из гаечного ключа своими руками

Материалы и инструменты, которые использовал автор:

Список материалов:
— гаечный ключ на 30 или подобный;
— кусок доски (для накладок);
— латунные стержни (для штифтов);
— эпоксидный клей;
— масло для пропитки дерева.

Список инструментов:
— болгарка;
— ленточная шлифовальная машина;
— маркер;
— тиски;
— зажимы;
— кузнечная печь;
— бормашина;
— сверлильный станок;
— наждачная бумага.

Процесс изготовления ножа:

Шаг первый. Вырезаем основной профиль

В завершении проходимся по контуру шлифовальным диском или же обрабатываем контур на ленточной шлифовальной машине, как это делает автор.


Шаг второй. Формируем клинок
Далее нам нужно сформовать ту часть ножа, которая будет являться клинком. Берем маркер и делаем нужные отметки. Далее зажимаем клинок в специальном держателе и приступаем к шлифовке. Нам нужно сошлифовать все лишнее, сформировать желаемую толщину клинка. Как итог получаем отличный клинок.

Источник: http://unikumrus.com/oruzie/2045-nogh-iz-gaechnogo-klyucha-svoimi-rukami.html

Как из старого гаечного ключа сделать точилку для ножей

На кухне наличие точилки для ножей является актуальным делом. Многие пользуются точильными камнями или подобными абразивами. Тем не менее, такой инструментарий требует более трудоемкой работы и соблюдения оптимального наклона в процессе заточки, нужно грамотно держать полотно по отношению к поверхности точильного камня и делать довольно много движений с нажимом.

Современные варианты точилок

Помимо этого есть более эффективные, но гораздо более дорогие варианты заточки. К примеру, есть специальные абразивы, которые продаются в форме крупинок, наполняющих ту или иную емкость (чаще всего стакан или графин) и нож затачивается, когда ставится/окунается в такую емкость. Интересный вариант, но подобные покупки довольно дороги.

Есть возможность купить китайские точилки, которые состоят из абразивных кругов, приделанных к рукоятке. Тоже хороший вариант, недорогой и удобный, не нужно соблюдать наклон, проблема только в том, что качество, а также длительность службы такого девайса являются крайне низкими. Проще говоря, покупки хватит не на много времени и потом потребуется приобретать новую точилку, пусть и не дорогую.

Возможно ли отыскать в этом многообразии нечто оптимальное? Как известно, если чего-то хочется, нужно делать самому. Именно так дело обстоит и с точилкой для ножей. Есть возможность взять схему китайских точилок, но использовать более прочные детали и самостоятельно изготовить недорогой, но качественный вариант.

Точилки и гаечные ключи

Для того чтобы сделать рассматриваемый нами прибор, потребуется использовать гаечный ключ с кольцевым зевом. Так будет оптимально.

Обратите внимание. На самом деле кольцевой зев – только наиболее удобный вариант, но возможно взять и просто гаечный ключ, только, возможно, работы будет немного больше.

В работе потребуется:

  • болгарка;
  • сварочный аппарат;
  • резиновые прокладки;
  • пара абразивных кружков;
  • шайбы и шестигранные гайки;
  • маленький прутик с резьбой.

Процесс создания прост и элементарен, поэтому не станем вдаваться в подробности, если нечто не совсем понятно, просто начинайте делать и в процессе детали прояснятся.

Тут действительно довольно легко понять и конструкцию и то, как выполнять работу, вот главные этапы:

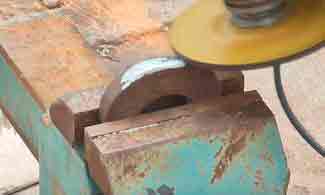

  • делаем небольшой пропил на торце зева, сантиметр-полтора;
  • на концы привариваем гайки;
  • зачищаем, подравниваем сварку;
  • вставляем в гайки прутик с резьбой, который потом с двух сторон тоже затянем гайками;

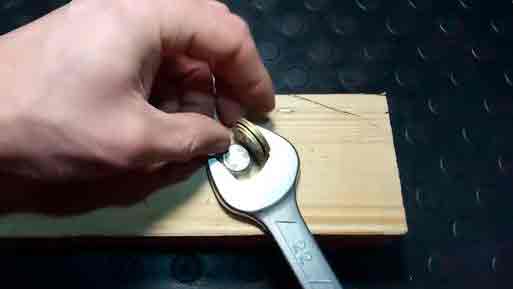

  • однако сначала в центр ставим: шайбу, абразивный кружок, шайбу, прокладку, шайбу, кружок, шайбу;
  • плотно затягиваем конструкцию гайками снаружи.

Останется только сделать удобную ручку. Для этого могут использоваться различные варианты. Например, перекрутите ручку пластиком или иным материалом, можете даже выточить деревянную рукоять.

Так или иначе, на этом точилка завершена. Точение выполняется, когда нож ставится между внутренней шайбой и абразивным кружком и проводится там. Понятное дело, точить потребуется равномерно каждую сторону.

Источник: http://www.asusfone.ru/svoimi-rukami/kak-iz-starogo-gaechnogo-kljucha-sdelat-tochilku-dlja-nozhej

Виды гаечных ключей

Гаечные ключи по видам очень разнообразны и могут отличаться как внешне, так и материалом использования (марка и вид металла или сплава).

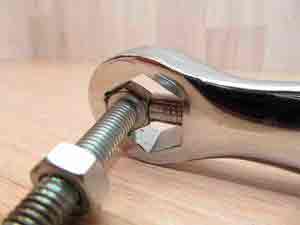

Гаечный ключ – это инструмент, который используется для закручивания болтов, гаек или элементов имеющих грани. У каждого вида гаечных ключей имеются свои положительные и отрицательные стороны.

В первую очередь гаечные ключи отличаются по форме рабочей части – рожковые, рожково-накидные, накидные, разводные, торцевые.

Рожковые гаечные ключи

Самый узнаваемый и распространенный вид. У этих ключей захват детали производится элементами, имеющими форму рожек. У рожковых ключей две рабочие части разных размеров расположенные на концах одной ручки. Это удобно тем, что сокращает количество ключей необходимого размера при работе.

Благодаря своей универсальности рожковые ключи очень популярны несмотря на некоторые недостатки. Одним из недостатков является маленькая зона контакта, всего в двух точках, если усилие большое то ключ стремится деформировать грани детали в зоне контакта, если рога ключа тонкие то такая вероятность увеличивается.

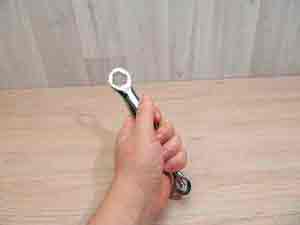

Накидные ключи

У этих ключей рабочая часть имеет фору кольца с гранями на внутренней стороне. Его конструкция более надежна чем у рожковых ключей, так как деталь охватывается по всей поверхности (то есть как минимум в шести местах), что практически исключает деформацию углов. Накидные ключи существуют с двумя типами внутреннего профиля – с 6-и гранным профилем и 12-и гранным профилем. Профилем с 12-ю гранями работать в ограниченном пространстве удобней, так как ему достаточно поворота на 30 градусов, к ключу с 6-и гранным профилем необходимо 60 градусов поворота.

Более распространенны ключи с наклонной головкой, когда рабочая часть находится под небольшим углом к рукоятке. Накидные ключи выпускаются разного размера, как и рожковые ключи.

Рожково-накидные (комибинированные ключи)

Этот вид ключей сочетает в себе на одной стороне рукоятки рожковую рабочую часть, а с другой стороны накидную рабочую часть. Это сочетание убирает недостатки каждого (и рожкового и накидного) в отдельности. Комбинированные ключи выпускаются с одним размером рабочей части с двух сторон (например 13*13 мм).

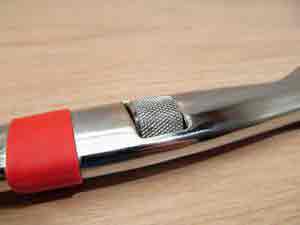

Разводные гаечные ключи

Представляют собой рожковый ключ с изменяемым размером между зажимами. Такие ключи пользуются достаточно большой популярностью в быту, потому что заменяют практически все размеры используемых ключей.

Но у этого вида ключей есть и свои минусы:

  1. Большой размер рабочей части, что может помешать при работе в стесненном пространстве.
  2. В процессе работы и со временем, раздвижной механизм изнашивается что приводит к значительному люфту, то есть к невозможности плотно охватить грани детали.
  3. Необходимость часто подстраивать положение захвата по размеру гаек, что не всегда удобно.

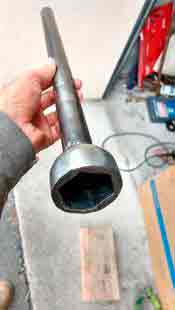

Торцевые гаечные ключи

Этот вид ключей представляет собой полую трубку или цилиндр с углублениями на обоих концах. Торцевые ключи бывают двух типов:

Г-образные торцевые ключи

Они имеют одинаковый размер на обоих краях рабочих частей. Это сделано с тем расчетом, что гайка (или болт) могут находиться глубоко от поверхности и тогда используется длинная часть ключа, но при этом необходимо приложить больше усилий (из-за маленького рычага). Если деталь находится неглубоко, тогда используется короткая часть ключа, соответственно из-за большего рычага усилий прикладывается меньше.

I-образные гаечные ключи

Выглядят как полый цилиндр с рабочей частью разного размера на обоих концах. Работать таким ключом приходиться, используя рычаг (вороток) который вставляется в сквозное отверстие в корпусе ключа.

Шестигранные ключи

Этот вид ключей имеет Г-образную форму и используется для работы с болтами (шурупами, винтами) имеющими не внешние грани, а внутренние. В основном применяются в основном при сборке мебели, ремонте бытовой технике и подобных работах.

Ключ «звездочка» TORX

У этих ключей форма такая же как и у шестигранных ключей только с той особенностью что окончание ключа сделано в виде звездочки (область применения разница от ремонта электроники до починки автомобилей и некоторой бытовой техники).

По видам металла ключи стоит приобретать из хром-ванадиевого сплава или же хром –молибденового сплава, все остальные виды металлов или сплавов не показывают таких хороших результатов при работе, как бы привлекательно они не выглядели.

При всем многообразии видов ключей каждый может выбрать себе то что ему необходимо в данный момент, или же приобрести набор. Но стоит обратить внимание на то, что лучше приобретать качественную продукцию, чтобы избежать разочарования в будущем.

Сообщи нам, как мы можем улучшить статью или задай вопрос. Отменить ответ

Быстрая навигация

Топ коментаторов

Рекомендуем

Что обсуждают?

Поясните, пожалуйста, вашу мысль.

*Площадь сечения продольной растянутой арматуры в процентах от рабочей площади сечения бетона, по формуле

Вообще продаются разные размеры. Я встречал 25, 30, 38 см. Просто 30 см самый ходовой. Скажите, зачем спрашиваете про арматуру, хотите сами отливать плиту перекрытия?

Вы пишете: «Плиты-перекрытия армированные толщиной 30 см, шириной 110–150 см, длиной от 3 до 6 м. » А возможно уменьшить толщину плиты? И какую арматуру.

Вот вам размышления на эту тему https://kvartirnyj-remont.com/chto-luchshe-shpon-ili-ekoshpon.html

Здравствуйте, Руслан. Стоимость зависит от качества статьи и определяется для каждого автора индивидуально. Оценка производится по тестовой работе. Темы выдаем. Критерии: текст должен быть полезным.

Источник: http://kvartirnyj-remont.com/vidy-gaechnyx-klyuchej.html

Общие правила пользования гаечными ключами

Гаечные ключи служат для затягивания и ослабления гаек, болтов, винтов и труб. Ниже мы рассмотрим распространенные виды и способы их использования.

Для справки: Обычно «ключ на 14» означает, что размер зева равен 14 мм. Существует две системы размеров: метрическая (в мм) и в долях дюймов (SAE). Определяя размер инструмента, уточните, какой системой пользуется производитель. Для того, как определить размер, мы написали подробную статью.

Общие правила пользования гаечными ключами.

Чтобы не повредить деталь, которой вы фиксируете соединение, и не пораниться, всегда выбирайте ключ такого размера, который соответствует размеру гайки или головки болта, которые вы затягиваете или ослабляете. Убедитесь, что губки гаечного инструмента плотно сели на крепежную деталь, прежде чем прикладывать усилие. Если учесть их, ключ не сорвется, а если и сорвется, вам не придется ругаться из-за ссадин.

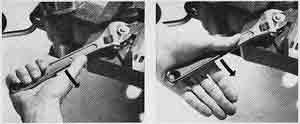

При использовании гаечного ключа лучше делать тянущие, а не толкающие движения (см. рисунок слева), вам, как правило, удобнее встать так, чтобы тянуть его, а не толкать. Это гарантирует, что вы не обдерете кулак, если инструмент сорвется. Если вам приходится давить, используйте основание ладони, тогда, даже если ключ сорвется, вы не поранитесь.

Не удлиняйте плечо рычага с помощью трубки, используйте более длинный ключ. Возможно, вы видели, как ваш папа надевает длинный кусок трубы, чтобы удлинить плечо рычага и крепче затянуть крепеж. Избегайте использования «надставки».

Во-первых, они могут повредить ключ, согнув рукоятку или загнув головку.

Во-вторых, из-за дополнительного крутящего момента, который вы получаете с помощью дополнительного рычага, вы рискуете сорвать грани на гайке, особенно если у вас нет подходящей головки.

Наконец, есть вероятность, что надставка соскользнет с рукоятки, когда вы поворачиваете его, что нанесет вред вам или окружающим. Если Вам попалась «упрямая» гайка, нанесите на резьбу немного проникающей смазки (например, «Жидкий ключ»), подождите несколько минут, а затем попробуйте ослабить резьбу.

Не пользуйтесь поврежденными ключами. Если ручка погнулась, или губки выглядят шире, чем должны, не используйте его.

Типы гаечных ключей и как их использовать

Разводной ключ

Он же «серповидный» у него одна губка фиксированная, а одна регулируемая, что позволяет использовать его для крепежа самого разного размера. Губки, как правило, гладкие и плоские и предназначены для захвата квадратных и шестигранных гаек. Головка такого ключа обычно наклонена под углом 22° к рукоятке, так что ключ можно перевернуть, чтобы обеспечить два варианта положения для захвата в труднодоступных местах.

Как использовать

Серповидный ключ спроектирован так, чтобы можно было работать как с неподвижной, так и подвижной губкой, но в идеале основную часть работы следует выполнять так, чтобы давление оказывалось только на неподвижную, более прочную, губку. Слишком сильное давление на более слабую, регулируемую губку, может привести к тому, что он сломается, а вы обдерете суставы на руке. При фиксации ключа на гайке регулируемая губка должна располагаться с той стороны, с которой должно выполняться вращение. Тогда давление будет оказываться на неподвижную губку. Ниже вы видите картинку, иллюстрирующую этот метод:

Кроме того, убедитесь, что регулируемая губка плотно прилегает к гайке или болту, чтобы предотвратить скольжение и срыв граней на крепеже.

Рожковый ключ

Обычно их приобретают наборами (с маркировкой в метрических и стандартных размерах SAE), хотя можно покупать их и по одному. У рожковых ключей, по сравнению с разводными, есть несколько преимуществ. Во-первых, поскольку обе губки неподвижны, вам не придется беспокоиться о том, что вы можете сломать регулируемую одну из них. Во-вторых, они действительно удобны, когда вы работаете со множеством гаек и болтов одинакового размера.

Как использовать

Здесь все просто, подберите ключ, подходящий по размеру и переставляйте ключ на крепеже после каждого оборота.

Накидной ключ

Данный инструмент имеет замкнутое отверстие, похожее на кольцо. Замкнутое отверстие сводит к минимуму риск повреждения головки метиза. Этот вид обычно используется для работы с большой нагрузкой. Отверстие у накидного ключа обычно имеет шесть или двенадцать углублений, и их лучше всего использовать при работе с шестигранными болтами или гайками. Углубление из двенадцати точек позволяет изменять положение на гайке лишь небольшим движением ручки. Некоторые виды имеют смещенную рукоятку (изогнутую), которая обеспечивает зазор, позволяя вашей руке не задевать препятствия на плоскости, на которой вы закручиваете гайку. Также в продаже встречаются накидные ключи с храповым механизмом для большего удобства и эффективности.

Как использовать

Ничего сложного в этом нет, также как и с обычным рожковым.

Комбинированный ключ

Обычно рожковые и накидные представлены в продаже в варианте «два в одном» — это и есть комбинированный ключ. На одном конце у него рожковый, на другом – накидной. Оба, как правило, соответствуют одному размеру.


Торцевый ключ

Когда вам нужно закрутить или открутить много гаек за раз, пришло время отложить в сторону серповидный или рожковый и взять в руки их более эффективного «брата», торцевый ключ. Это ручной инструмент с храповым механизмом (трещоткой) на конце, который крепится к головкам разного размера через квадратный выступ. Вы можете купить набор головок, подходящих для всех возможных размеров крепежа (метрическая и SAE). Если вы только начинаете собирать свой набор инструментов, купите торцевый ключ с храповым механизмом с квадратным сечением 3/8 дюйма и набор шестигранных головок — вариант с двенадцатью углублениями может повредить гайку и болт, если вы провернете ключ слишком сильно.

Самым большим преимуществом торцевого ключа является храповик. Он устроен так, что, когда вы тянете в одном направлении, он удерживается на месте, а когда в другом — освобождается. Это позволяет быстро и надежно затянуть крепеж.

Длинная рукоятка с храповым механизмом обеспечивает хорошее рычажное усилие, поэтому вы можете получить достаточный крутящий момент, чтобы ослабить и затянуть болт или гайку. Если вам нужен меньший крутящий момент, используйте отвертку с торцевой головкой (см. ниже).

Как использовать

Убедитесь, что вы брали правильный размер насадки. Торцевый гаечный ключ обеспечивает мощный крутящий момент, поэтому на гайке или болте легко сорвать внешние грани, если вы ошиблись в выборе размера.

Отвертка с торцевой головкой

Такая отвертка похожа на обычную, но на ее конце — головка, как у торцевого гаечного ключа. Обычно такой инструмент используются, когда требуется меньший крутящий момент при затягивании или ослаблении гайки или болта.

Шестигранный ключ (шестигранник)

Если вы покупали мебель, то, вероятно, стали обладателем, если повезет, замечательной коллекции таких ключей. Это маленькие «хоккейные клюшки», которыми вы собирали свой книжный шкаф. Шестигранники используются для работы с винтами и болтами с шестигранным отверстием в головке. У нас вы можете приобрести набор таких ключей, и они подойдут для любой работы, с которой вы можете столкнуться.

Трубный, газовый ключ (шведки)

Он представляет собой разновидность разводного — верхняя губка перемещается вверх или вниз — и имеет зубчатые губки для захвата трубных соединений (гаек). Инструмент устроен таким образом, что верхняя губка (она же зев крюка) немного ходит взад-вперед в рамке гаечного ключа. Если продавить рукоятку движением вперед, верхняя и нижняя губки сближаются.

Трубные ключи бывают разных размеров и измеряются по длине ручки. Для большинства видов сантехнических работ подойдет на 14 дюймов.

Как использовать

Выберите подходящий размер. При захвате крепежной гайки на трубе постарайтесь сохранить небольшой зазор между трубой и задней частью крюка. Позволяя задней части кулачкового механизма крючка соприкасаться с трубой, вы уменьшаете зажимное действие ключа. Зазора в полдюйма между трубой и задней частью зева крюка вполне достаточно.

При сильном давлении зубчики на губках могут оставлять следы на том, что вы затягиваете или ослабляете, поэтому не используйте его на дорогой сантехнике в заметных местах. Приберегите его для тех случаев, когда будете работать под раковиной. Также не стоит использовать такой инструмент при работе с гайками и болтами. Вы рискуете повредить крепеж.

Источник: http://krepcom.ru/blog/poleznye-sovety/obshchie-pravila-polzovaniya-gaechnymi-klyuchami/

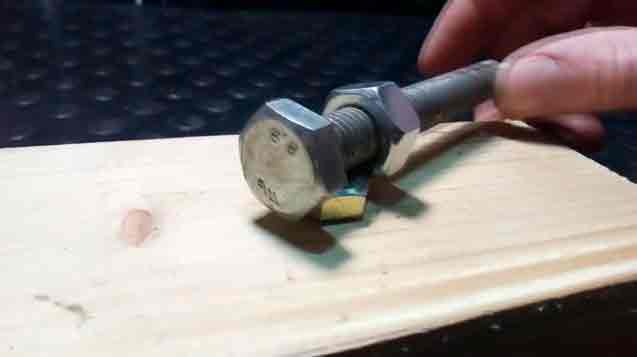

Как открутить гайку без ключа

Представим ситуацию: срочно нужно открутить гайку какого-либо размера, не суть важно на чём. Как водится, нужный ключ спрятался где-то в сарае и посмеивается, глядя как хозяин его разыскивает. Он потом найдется, но будет уже не нужен. Так что можно сделать в такой ситуации? Оказывается, много чего.

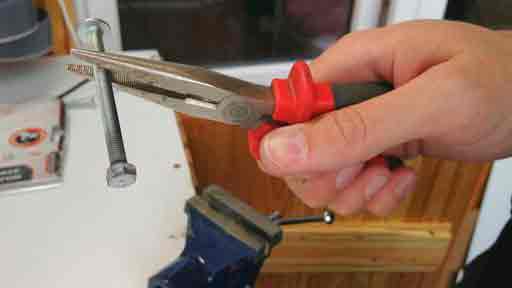

Плоскогубцы — это универсальный ключ

Если велосипед изобретать особой охоты нет, зато есть под рукой достаточно большие плоскогубцы — вопрос практически решён. Методика подойдёт в случаях, когда резьба на болте не имеет серьёзных повреждений и не закисла.

Если враг не сдаётся, в смысле плоскогубцы не помогают, можно упростить себе жизнь при помощи смазки, например WD-40. За неимением таковой, но если есть керосин, бензин, спирт или другая похожая жидкость, неплохо бы протереть чем-нибудь таким резьбу на болте и саму гайку. Или — ещё лучше — обернуть соединение минут на десять ветошью, пропитанной вышеупомянутым веществом.

Недостаток методики с плоскогубцами — она не подойдёт для гаек больших размеров, обхватить их попросту не получится. Ещё один минус — если неудачно обхватить гайку, можно слизать на ней грани, а сорвавшись с неё, плоскогубцы могут повредить резьбу на болте. Но чтобы добиться таких результатов, нужно постараться. Методика подойдёт тем, кто не в первый раз держит инструменты в руках.

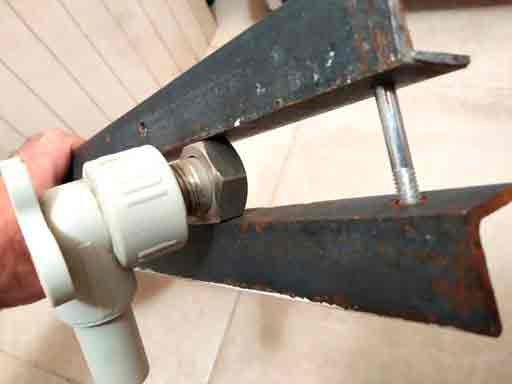

Уголки

Вообще-то, сложно представить, что нашлись два стальных уголка с отверстиями на концах, а гаечный ключ так и не был обнаружен. Но бывает и такое.

Суть методики. При помощи вставленного в отверстия уголков болта и гайки отрегулировать зазор между ними так, чтобы импровизированный разводной ключ надёжно обхватил откручиваемую гайку. В принципе, не обязательно зацикливаться на уголках — подойдёт любой имеющий подходящие плоскости металлопрокат. Народные умельцы ухитряются откручивать гайки даже при помощи пары напильников и куска тросика для их фиксации. Подойдут трубки с квадратным или прямоугольным сечением, небольшие стальные полоски или квадратики… Думаю, суть идеи ясна — используй то, что под рукою, и не ищи себе другое.

Ключа не то чтобы совсем нет

А вот ещё вариант: достал набор с ключами, все размеры есть, кроме того, который нужен. Ничего страшного, главное, чтобы ключ был больше, чем нужно. Делаем так — между гайкой и рожком ключа вставляем монету (или две — сколько потребуется, чтобы ликвидировать зазор) любого достоинства. После чего начинаем откручивать либо гайку, либо головку болта (предварительно проделав вышеописанную процедуру с монетой), в зависимости от того, что будет удобнее.

Клин клином выбивают

Можно соорудить некое подобие разводного ключа с помощью ещё одного болта и гайки. Желательно, если позволяет раскручиваемое соединение, на такой вот «ключ» ещё и пару шайб, которые обеспечат более-менее надёжный и удобный зажим. Чем на большей длине болта есть резьба, тем лучше — можно будет откручивать мелкий крепёж.

Как быть с крупным калибром?

Если нужно открутить гайку, скажем, на 36 мм, не факт, что найдётся такой большой ключ. Тем более если «акция» разовая. Но безвыходных положений не бывает.

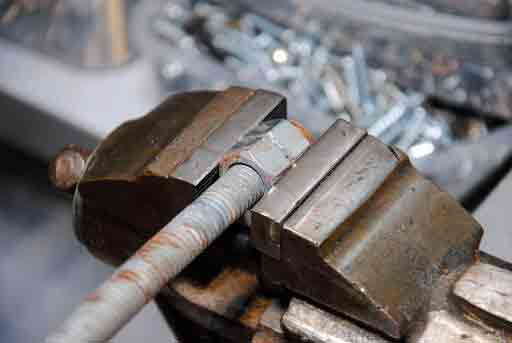

Вполне подойдут для наших целей небольшие слесарные тиски. Их преимущество в том, что ими можно захватить даже достаточно тонкую (4 мм или меньше) гайку.

Если тисков нет, но есть небольшая струбцина, тоже вполне сойдёт. Тонкую гайку ей, конечно, сложнее захватить из-за «плавающей» тарелочки. Зато как рычаг струбцина значительно удобнее тисков.

И ещё — не забывайте про смазку! Правду говорят: «Не подмажешь — не поедешь». И, на закуску, самый лучший способ открутить гайку — не полениться, найти и воспользоваться соответствующим ключом.

Источник: http://setafi.com/lajfhaki/kak-otkrutit-gajku-bez-klyucha/

Гаечный ключ в руке – Гаечный ключ своими руками | Строительный портал

Гаечный ключ своими руками | Строительный портал

Чтобы открутить или закрутить гайку, болт, муфту, головку крана и т.д. используется гаечный ключ. Любой мастер, который выполняет мужскую работу по дому или имеет дело с техникой, хотя бы раз в своей жизни сталкивался с этим инструментом.

  1. Типоразмеры гаечных ключей
  2. Разновидности гаечных ключей
  3. Выбираем гаечный ключ
  4. Делаем гаечный ключ своими руками

Типоразмеры гаечных ключей

У любого устройства есть свои параметры и характеристики. Существуют общепринятые стандартные размеры гаечных ключей. Для определения размера ключа обращается внимание на просвет, который образовывают недвижные губки. Это зев инструмента. Рукоятка любого гаечного ключа содержит цифровое обозначение. Это то количество миллиметров, которое определяет расстояние между губками.Типоразмеры ключей гаечных колеблются от наименьших (2.5х3.2) и до самых крупных (75х80 мм). Это показатели ГОСТа, которые не могут быть нарушены ни при каких условиях. Прописаны и другие требования к гаечным ключам. Любой изготовленный инструмент должен иметь установленную твёрдость и прочность. Проведён специальный расчёт предельных отклонений номинального размера зева; учитывается защитно-декоративное покрытие ключа; производится нанесение маркировки товарного знака и т.д.

Размеры гаечных ключей

Разновидности гаечных ключей

Теперь разберёмся с тем, какие бывают гаечные ключи. Более применимы ключи, в составе которых есть два зева. Его второе название- это двухрожковый ключ. Если вам нужно отвернуть детали с расстоянием в 19 или 22 мм между полярными гранями, тогда вам необходимо использовать ключи с рукояткой, где есть обозначение 19 и 22. Бывает так, что в форс-мажорной ситуации не всегда под рукой есть инструмент нужного размера. В таком случае подойдёт ключ на размер больше. При применении неподходящего по размеру инструмента используйте отвёртку или нож и вложите их в пустующее пространство.

Итак, какие бывают гаечные ключи. Во-первых, разводные. Это рожковые ключи, размер которых может варьироваться. Во-вторых, составные. В их состав входит полое гнездо, насадка торцевой структуры и рукоятка, длинная или короткая. Есть ключи специфического профиля. Это необычные гаечные ключи. Существуют шестигранные, бристольские и звездообразные ключи, предназначенные для работы с компьютерным и велосипедным оборудованием, с закручиванием деталей в труднодоступных местах, что граничит почти с ювелирной работой.

Выбираем гаечный ключ

Как выбрать гаечный ключ, чтобы он отвечал всем требованиям? Разнообразие ключей демонстрирует, что для каждой потребности существуют свои разновидности гаечных ключей. Нужно исходить из цели его приобретения и сложности задачи, которую вы перед ним ставите. Материалом для изготовления современных ключей является специальная инструментальная сталь, которая состоит из хрома и ванадия. Поэтому, когда ссылаются на материал, обычно говорят, что в продаже имеются гаечные ключи хромированные.

Существует уникальная вещь, которая может решить одним махом все проблемы и избавит вас от необходимости ломать голову над тем, какой ключ выбрать. Есть универсальный гаечный ключ, который содержит в себе все ключи вместе взятые. Ему под силу гайки любых размеров с разными формами головки. Он не скользит на гладкой поверхности благодаря своим мощным зубцам, что является его явным преимуществом.

Существует также электрический гаечный ключ, название которого говорит само за себя. Этот инструмент работает на батареях и аккумуляторе. Так что каждый мастер сам решает, какие гаечные ключи лучше для него.

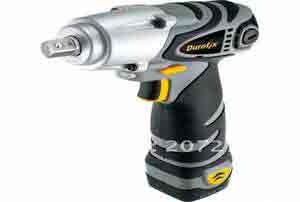

Электрический гаечный ключ

Ценовая политика ключей очень разнообразна. Как правило, на ключи гаечные

Есть ещё один способ, как отремонтировать изношенный или раздавшийся зев. Через наваривание металлического слоя корректируется объём зева с помощью абразивного инструмента. Если открытый зев составляет более 24 мм, тогда этот вариант восстановления ключа будет более эффективным. Срок службы гаечных ключей колеблется от года до трёх. Когда говорят о долговечности использования, всегда упоминают о кольцевом ключе. Он не может раздаваться, зато износится. Существуют ограничения в эксплуатации этого вида ключа. Его можно использовать, если надеть на гайки, но его не получится употребить для откручивания, к примеру, накидных гаек гибких шлангов. Для сантехнических работ кольцевые ключи используются, чтобы отвернуть или завернуть задвижки, чугунные сифоны и т.д. Преимуществом этого ключа есть шестигранный или двенадцатигранный зев, который позволяет более интенсивно выполнить работу.

Кольцевой гаечный ключ

Делаем гаечный ключ своими руками

Возникает закономерный вопрос, как сделать гаечный ключ без помощи специалиста. Для тех, кто решил лично сделать себе этот инструмент, есть небольшие советы. Начинать делать гаечный ключ своими руками стоит с изготовления одностороннего или двухстороннего ключа. Используйте образец уже готового подобного изделия. Сделайте

Для начала делаем заготовку из листа стали с габаритным размером больше на 2-3 мм, чем наружный размер сторон ключа. Бывают трудности с толстыми заготовками. С помощью ножовки её не вырезать. А использовать газовую горелку противопоказано. Лучше всего пустить в ход кузнечную обработку. Это делается через расплющивание стального стержня.

После того, как заготовка есть, начинаем наносить разметку. Если у заготовки есть неровные стороны, лучше их опилить, удалить окалины. Затем нужно нанести краску на обработанный верх. Можно применить быстросохнущую краску или лак. Накладывание образца происходит после того, как высохнет покраска. Лучше всего использовать какой-нибудь пресс, чтобы образец не сдвинулся во время очерчивания. Чертилкой выступит стальная заточенная проволока. После разъединения образца и заготовки нужно навести окончательные риски через 1-2 мм от уже нанесённых, затем накернуть их. Керн сначала с наклоном установите на риску, а при нанесении удара молотком выпрямите. По расстоянию между ямками в зеве должно быть 3-4 мм.

Далее высверливаем зев. Можно использовать дрель со сверлами 3-5 мм. Нельзя, чтобы сверло перегревалось. Нужно охлаждать его в воде. После того, как вы изготовите второй зев, нужно снять лишнее.

Ну и в завершении необходимо закалить изготовление. Дома это можно сделать с помощью газа. Если воспользоваться кузнечным горном или специальной печкой- это будет идеально. Для вынимания ключа используют клещи, опуская в воду одну сторону ключа. После этого нужно вынимать и опускать до полного потемнения губок. Затем охлаждаем их в воде. Противоположную сторону ключа нужно обработать таким же способом. Такова технология изготовления гаечного ключа.

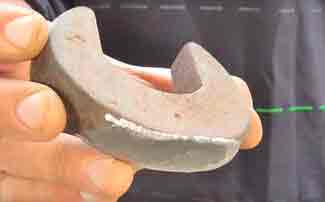

Изготовление гаечного ключа

универсальный гаечный ключ своими руками » Изобретения и самоделки

Универсальный ключ из обычного ключа и болта

Всем привет! Сегодня я расскажу вам, как сделать своими руками универсальный гаечный ключ из обычного рожкового ключа. Всё предельно просто, как пять копеек, но при этом очень эффективно. В общем, самоделка – что надо!

Универсальный самодельный ключ своими руками

Для этой самоделки берём большой рожковый ключ – можно старый, ржавый и ненужный. В нашем случае – это ключ на 30, но можно и большего размера. Очищаем его от ржавчины с помощью болгарки и щётки.

Чистим ключ своими руками с помощью болгарки

Берём обычный болт и накручиваем на него гайку. Затем примерно посередине прикладываем к рабочей части ключа и делаем отметку в том месте, где рожок следует отпилить.

Размечаем место отреза

Зажимаем ключ в тиски и отпиливаем болгаркой рожок по наметке.

Отпиливаем своими руками рожок ключа

Теперь накручиваем на болт вторую гайку и свариваем их между собой

Свариваем гайки между собой

Теперь выставляем болт с гайками так, чтобы гайки оказались на месте спиленного рожка. Прихватываем, выкручиваем болт и только потом обвариваем по кругу.

Выставляем ровно болт с гайками

Для красоты можете зашлифовать место сварки. Теперь вкручиваем обратно болт и наша самоделка, сделанная своими руками, готова!

Готовая самоделка, сделанная своими руками

Теперь наш самодельный ключ можно подогнать под любую гайку и свободно откручивать даже заржавевшие гайки и болты.

Откручиваем любые гайки при помощи самодельного универсального ключа
zen.yandex.ru/media/dimas09112/

Как из рожкового ключа на 27 сделать универсальный ключ 13-27

С помощью данного ключа получится откручивать болты и гайки от М13 до М27, конечно не прикипевшие и приржавевшие наглухо, но для этого есть другой инструмент, а это именно универсальный. При выборе гаечного ключа не берите самый дешевый, т.к. его структура не однородна и он сам по себе слишком тонкий. Нам понадобится: Рожковый ключ на 27, дрель, винт, болгарка и руки.

1. Отмечаем будущее место реза, нам нужна именна та часть которая соприкасается с болтом/гайкой. Отпиливаем болгаркой и ей же срезаем и зашлифовываем лишнее. На загатовке отмечаем край рожка, его надо будет срезать и место для отверстия.

После того как просверлили отверстие, пропиливаем болгаркой прорезь, в неё будет вставляться наша ручка. Ручку размечаем и отпиливаем лишнее. Просверливаем отверстие под винт и стачиваем равномерно с двух сторон, что бы ручка вошла в прорезь пропиленную болгаркой.

Скрепляем детали винтом и срезаем лишнюю часть резьбы, что бы не цеплялась и не мешала.

Готово.

Универсальный ключ из болта и цепи

Иногда возникает потребность сделать ключ под гайку нестандартной формы. Гайка может быть круглой и не иметь никаких граней, за которые было бы возможно захватить гаечным рожковым ключом. Или напротив у гайки могут быть не параллельные грани – гайка в виде треугольника, и соответственно такую гайку тоже не взять обычным гаечным ключом, главное условие для работы с которым, наличие у гайки или болта хотя бы двух параллельных граней.

Вот для таких или подобных случаев надо сделать универсальный ключ

Не будем лезть в дебри и изготовим ключ из подручных материалов, без привлечения сварочных и обрезных работ. Правда сверлить всё таки придется.

Покупаем в магазине болт М10 длинною 150 – 200 мм. Достаточно длинный болт нужен для того, чтобы рычаг воздействия на гайку был большим, это облегчит работу. Болт послужит рукояткой ключа.

Сверлом, диаметр которого 3 мм, сверлим в конце болта (отступив от края 5 мм) сквозное отверстие. В это отверстие будем вставлять Болт М3, он должен проходить через всё отверстие болта, высовываться с противоположной стороны на 20 – 30 мм.

Но тонкий болт не просто вставляем в отверстие толстого болта, а сначала нанизываем на него звено цепи, которое является крайним звеном длинной цепи. Потом вставляем болт в отверстие и накручиваем на него гайку. Таким образом притягиваем цепь к болту.

Собственно на этом универсальный ключ можно считать сделанным

Работать ключом надо следующим образом, накидываете петлю из цепи на гайку или головку болта, зацепляете свободное звено цепи (то, что ближе к гайке) за выступающий короткий болт. Оставшуюся цепь расправляете вдоль болта – рукоятки.

Начинаете вращать ключ, цепь натягивается, обжимает гайку, и гайка откручивается.

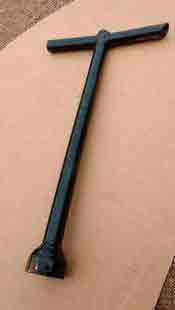

Торцевой гаечный ключ своими руками

Поэтому я решил сделать ключ, предназначенный именно для этой задачи.

Что понадобится

Нарезание металлической полоски

Этот размер умножаем на шесть (количество граней), и получаем длину металлической полоски, которую нужно отрезать.

Я рекомендую к полученной длине добавить 6 мм (чего я не сделал), тогда вам будет проще на следующем этапе изготовления.

Пластина должна быть шире, чем высота болта, под который вы делаете ключ (достаточно пары миллиметров).

Когда все замерили, отрезайте полосу.

Далее нарисуйте на ней линии, между которыми должно быть расстояние равное длине грани плюс один миллиметр.

Потом нужно сделать надрезы по линиям, углубляясь на 2/3 толщины пластины.

В результате должна получится полоска металла, похожая на плитку шоколада.

Придание шестигранной формы

Зажмите полосу в тиски на уровне сделанного ранее углубления.

Молотком загните выступающий сверху тисков отрезок.

Проверьте, подходит ли угол, примерив его к соответствующей гайке.

Повторяем для каждого отрезка.

Так как моя полоса остыла, с металлом стало труднее работать. Это привело к надлому над третьим отрезком. В моем случае это пошло мне на пользу, так как когда я начал выгибать четвертый отрезок, оказалось, что его длины недостаточно и нужно сточить немного металла, чтобы гайка нормально подходила. (Я думаю, что добавление к каждому отрезку миллиметра поможет избежать нехватки длины внутренней грани ключа).

Так у меня получилась деталь, состоящая из двух частей, на каждой по три грани. (Возможно с такой работать проще, чем с цельной деталью, выгнутой в кольцо, как я планировал сделать изначально).

Проверьте, чтобы заготовка нормально надевалась на гайку. Но не слишком туго. (При необходимости можно сточить часть внутренней поверхности граней)

Сваривание шестигранной формы

После этого нужно примерить гайку еще раз, и если все подходит, то можно наполнить разрезы сваркой. (3,2 мм электрод).

Снова пробуем надеть на гайку, потому что высокая температура при сварке может деформировать металл.

(На этот раз я дополнительно примерил заготовку к шестигранному выступу на фильтре. )

После этого можно зачистить все лишнее, сделав форму детали более гладкой.

Навариваем крышку

Я предпочел линию вести по внутренней части, добавив пару миллиметров по краям. Но вы, вероятно, можете захотеть обвести деталь по наружной стороне, наоборот, убрав лишние пару миллиметров.

Затем навариваем полученную верхнюю часть на изготовленную ранее деталь. (Используем 2,5 мм и 3,2 мм электроды)

Снова проверяем все ли подходит.

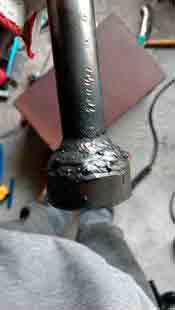

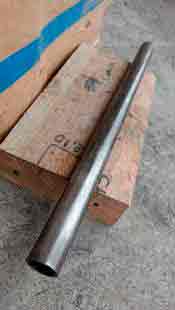

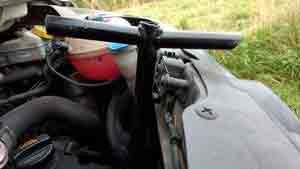

Наваривание трубы








Только после этого шага, результат работы можно назвать инструментом.

Я просто приварил трубу сверху полученной детали (для моего одноцелевого ключа она оказалась подходящей).

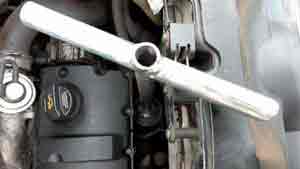

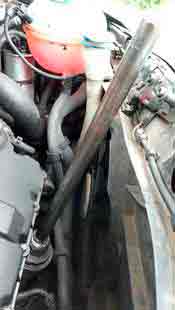

И затем после примерки ключа к крышке фильтра фургона, я приварил к трубе рукояти. (Они сделаны из разрезанной пополам трубы меньшего диаметра).

Я их приварил под непрямым углом, так мне проще будет работать. (Если бы я закрепил рукояти под 90 градусов, то при вращении врезался костяшками рук в замок капота).

После шлифования и затирания щеткой я нанес на ключ черную краску из баллончика.

Теперь все готово.

Применение

Даже не думай выбрасывать сломанный гаечный ключ! » Полезные самоделки

Для изготовления нам понадобится:

  • гаечный рожковый ключ со сломанным рожком, размером под гайку на 17 мм;
  • две гайки М8;
  • два болта М8, длинной 40 мм;
  • кусок металлической пластины толщиной 6 мм.

Изготовление


Также срезаем края ключа с обеих сторон.


Теперь берём кусок метала толщиной 6 мм, прикладываем к ключу и меряем расстояние, на котором сверлить отверстия.


Сверлим отверстия под наши болты М8.


В получившейся заготовке отпиливаем уголки, скругляем фаски и шлифуем её.


Продеваем болты в отверстия, накручиваем на них гайки и совмещаем их с посадочными пропилами на ключе.


Теперь привариваем гайки на свои места, и шлифуем сварку.

Как пользоваться ключом

Нам нужно отпустить болты и подстроить под нужный размер болта или гайки. Достаточно поджать прижимную планку болтами от руки и можно откручивать гайку.


Вот такой полезный инструмент может получиться из сломанного ключа. Очень хорошее решение для тех, кто хочет дать второй шанс гаечным ключам.

Также предоставляю для просмотра видео, по которому написана статья.

Всем удачных самоделок и реализации всех планов.

Категория: Самодельные инструменты

Универсальный ключ из обычного гаечного


Для изготовления такого ключа автор взял обычный гаечный ключ большого размера.

И приступил к его изготовлению. Ключ автор разрезал с помощью УШМ, так как показано на картинке.


Затем зажал его рожковую часть в тисы и шлифовальным кругом довёл до совершенства.


Далее взял второй кусок ключа и сделал спил под не большим углом.

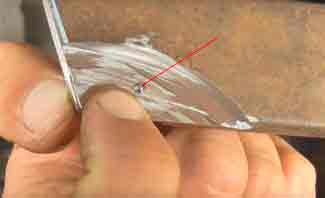

В рожковой части с одной стороны накернил,

и сделал отверстие.


Потом накернил ещё для одного отверстия, только уже с торца.


Затем снова (с помощью УШМ) сделал прорезь на торце.


Второе сделанное автором отверстие, только для более удобного извлечения не нужного куска металла,

после, того как он убрал лишний кусок, хорошо обточил саму прорезь.

Затем автор взял рукоять, и немного сточил её для того чтобы она вошла в прорезь на рожковой части.


Далее на месте обточки накернил,

и сделал отверстие.


Так же на рукояти и на рожковой части автор сделал насечку для лучшей сцепки ключа с деталями.

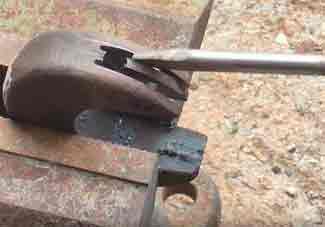

Далее автор вставил рукоять в прорезь на рожковой части и скрепил обе детали металлической заклёпкой.

Вот такой универсальный ключ получился у автора. По словам автора таким ключом можно открутить или наоборот закрутить не только гайки, но и круглые детали такие как труба.

Смотрим в видео формате:

Источник Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Многофункциональный универсальный гаечный накидной супер-ключ с Алиэкспресс

Обзор универсального накидного ключа, предназначенного для работы с размерами гаек от 4 до 19 мм. Подробности – далее.

Китайские производители инструментов не устают удивлять своим стремлением к усовершенствованию и универсализации всего, что многие из нас уже давно считают вещами простыми и казалось бы не требующими уже по сути своей никаких доработок.

Так и в этот раз, пытливый китайский ум озаботился проблемой создания универсального инструмента, который позволил бы отказаться от необходимости иметь при себе целый набор разнокалиберных накидных гаечных ключей.

Почему именно накидных, ведь в природе уже существует множество разводных, газовых и других подобного рода универсальных ключей, позволяющих осуществлять регулировку под нужный размер гайки.

Дело в том, такие ключи чаще всего относятся к типу «рожковых».
Наиболее распространенный и часто используемый рожковый ключ незаменим, когда торец гайки или болта недоступен и к граням можно подобраться только сбоку, надвигая ключ, но недостатком при этом является относительно небольшой передаваемый момент, а также склонность к соскальзыванию и «зализыванию» граней.

Если же к болту или гайке необходимо приложить достаточно большое усилие, то наиболее подходящим для этого является накидной ключ (кольцевой), который позволяет передать болту гораздо большее усилие потому, что он просто не может соскочить, губки ключа (как у рожкового) не могут разогнуться и тем самым увеличить размер зева — система замкнута.

Даже если грани крепежа уже повреждены, ключу, скорее всего, хватит оставшихся уголков для полноценной работы. Накидные ключи не склонны соскакивать и проворачиваться, если во время работы отпустить ключ то он, в большинстве случаев даже не упадёт. Работая с крепежом, рекомендуется начинать отворачивание тугой гайки и окончательно туго затягивать именно таким ключом.

Обозреваемый ключ относится к типу накидных и предназначен для работы с гайками размером от 4 до 19 мм, т.е. по сути, способен заменить собой целый набор из 16 односторонних или 8 двусторонних накидных ключей.

Поставляется ключ в простой картонной коробочке синего цвета.

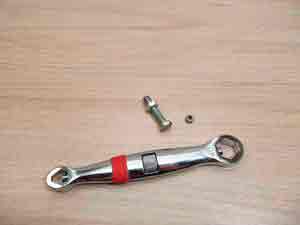

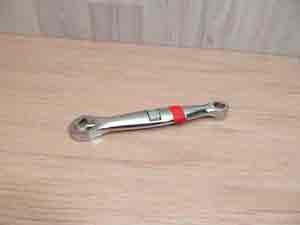

Внешне ключ выглядит как обычный, двусторонний накидной, только заметно потолстевший.

Также, как и в обычном двустороннем ключе, каждая из двух сторон предназначена под гайки определенного размера, только если в обычном этот размер всегда фиксированный, в данном случае его можно изменять в определенных границах.

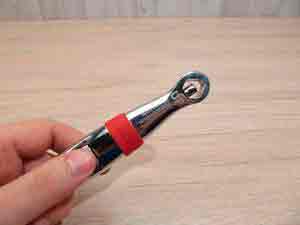

Одна сторона предназначена под гайки от 4 до 11 мм.

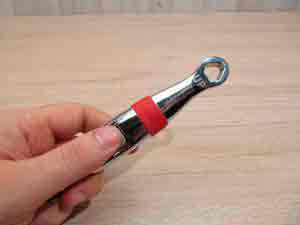

Другая – под размер от 12 до 19 мм.

На ключе предусмотрено резиновое колечко для предотвращения скольжения руки, само же кольцо, судя по всему, приклеено для надежности.

Регулировка под необходимый размер гайки осуществляется при помощи вращения колесика, расположенного по центру ключа.

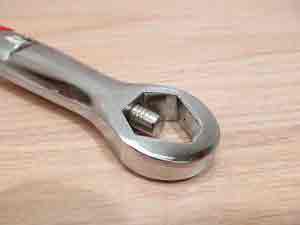

При этом, в зависимости от направления вращения, с одного или другого конца ключа выдвигается металлический стержень, при работе выполняющий роль одной из граней и поджимающий гайку.

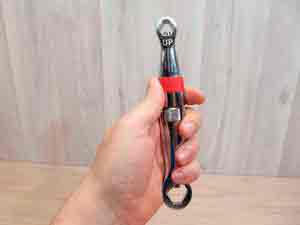

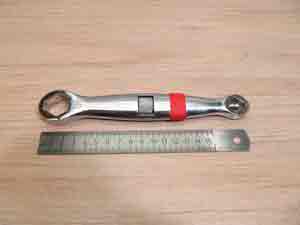

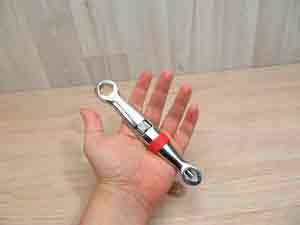

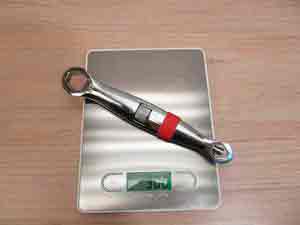

На фото магазина ключ кажется маленьким и к тому же из за своей блестящей хромированной поверхности напоминает игрушку, хотя на самом деле это не так. Длина его составляет около 20 см, при весе в 300 грамм.


До получения были опасения, что это будет какой-нибудь силумин обильно покрытый блестящей краской, но взяв ключ в руку, сразу создается ощущение тяжелого, крепкого инструмента.


В характеристиках на странице магазина указано, что материал изготовления – «CrV»

Хром-ванадий (Chrome Vanadium), сокращенно CrV — наиболее распространенный тип стали, которая сегодня используется для изготовления различных типов инструментов, обладает прочностью, жесткостью и устойчивостью к износу, приобретаемыми в процессе глубокого прокаливания.

При этом, во время прокаливания этот тип стали менее подвержен деформациям и потере первоначальной формы, чем другие типы инструментальной стали, кроме того материал является относительно недорогим.

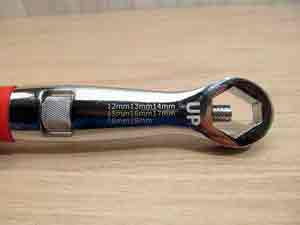

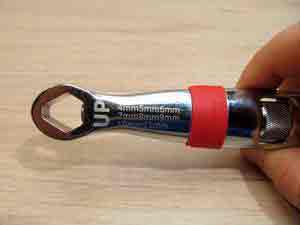

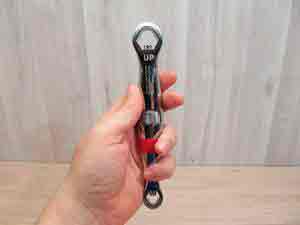

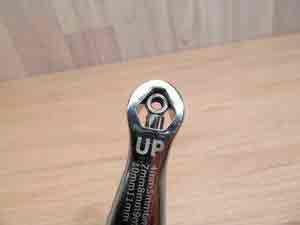

Сначала не мог понять, для чего с каждой стороны ключа нанесена надпись «UP». Оказалось, что если во время перемещения регулировочного стержня держать ключ в горизонтальном положении, то механизм начинает подклинивать и приходится прилагать для этого усилия. Если же напротив, во время регулировки держать ключ вертикально, то колесико крутится легко, поэтому скорее всего отметка «UP» служит напоминанием о необходимости удержания инструмента в вертикальном положении для регулировки.

Возможно, это сделано специально и в горизонтальном положении срабатывает своего рода блокировка для предотвращения смещения стержня во время работы.


Итак, как это работает на примере болта и гайки.

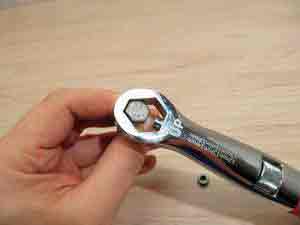

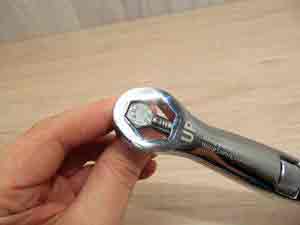

Надеваем ключ на шляпку болта.

После чего регулировочным колесиком подтягиваем стержень.

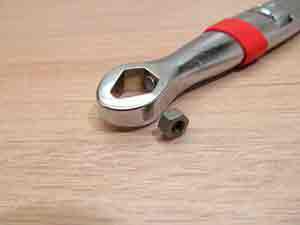

Для болтов и гаек меньшего размера используем вторую сторону ключа.

Опробовал ключ на разнокалиберных болтах велосипеда

При использовании ключа для работы с достаточно крупными гайками проблем не возникает. Ключ позволяет прикладывать достаточно большое усилие и нет никакой разницы, как если бы при этом использовался обычный накидной.

При этом удобство регулируемого стержня заключается в том, что если, к примеру, болт уже видал виды и размер его немного отличатся от первоначального, то стержень просто подожмет его «по факту».

При работе с маленькими размерами гаек и болтов начинает сказывается то, что стержень расположен по центру ключа и соответственно имеется некоторое расстояние от кромки. Из-за этого при небольшой (тонкой) шляпке болта стержень поджимает ее ближе к краю и поэтому может соскальзывать при большом усилии.

В целом инструмент получился достаточно полезный, его можно положить в сумку или чемоданчик с инструментами и фактически заменить им целый небольшой набор гаечных ключей, хотя конечно, если планируется работать в больших масштабах, то лучше использовать классические инструменты.

Спасибо за внимание.

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

Этим гаечным ключом можно открутить любую гайку: Видео

«Бионический Гаечный ключ», мечта настоящего автослесаря

«Надоело искать гаечные ключи нужного размера в ящике для инструментов каждый раз, когда нужно открутить винт?», задаются риторическим вопросом на сайте одном из зарубежных сайтов посвященном разным занимательным техническим решениям. Еще бы, ответит любой мужчина умеющий и любящий делать разнообразны вещи своими руками. «Встречайте невероятный Bionic Wrench (Бионический гаечный ключ)», продолжают расхваливать новинку на сайте.

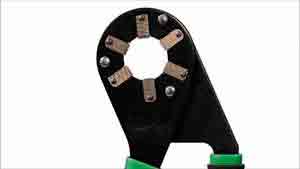

Что в этом ключе такого особенного и оп какому принципу он работает? Несколько основных платин сложенных в единый инструмент похожий на кусачки и действующий по схожему принципу зажимают жесть прямоугольных блоков-фиксаторов, находящихся между основой инструмента, которые здесь играют роль зева обычного рожкового гаечного ключа.

Видео: Создание самой странной дрели, работающей на ДВС

При нажатии на ручки ключа происходит перемещение стальных блоков к центру, все шесть граней гайки равномерно зажимаются, можно откручивать или закручивать деталь.

Поговаривают, что этот новый тип ключей заменяет по типоразмеру шестнадцать обычных рожковых или накидных инструментов, в отличие от разводных ключей этот тип не сорвет граней болта или гайки, и даже как декламируется в новости, этот тип инструмента способен отвернуть болт с сорванными гранями и даже закисшие болты. Такова сила хвата (в 10-30 раз больше чем у стандартного инструмента).

Так это или нет? Точно не известно. Но изобретение похоже на многие «чудо» приспособления, которые так любили продвигать в разнообразных «Магазинах на диване», потом весь этот, пардон, хлам, остаток своей жизни бесцельно пылился в дальнем углу кладовой пока его не выбрасывали.

Смотрите также: 5 недорогих инструментов для автомеханика, без которых невозможно обойтись

Тем не менее не можем не показать демонстрационный видеоролик чудогайковерта. Смотрим:

P.S. На YouTube нами был найден еще один видеоролик пятилетней давности с репортажем канала abc News, в котором этот «Бионический Ключ» и его создатель стали главными фигурантами скандала, оригинальную идею изобретателя вроде как нагло своровали… и начали продавать под другим брендом в США. Что ж, недобросовестная конкуренция есть везде, от нее никуда не денешься. Наверное, вещь стоящая, чтоб ее подделывать…

Источник: http://ice-people.ru/raznoe/gaechnyj-klyuch-v-ruke-gaechnyj-klyuch-svoimi-rukami-stroitelnyj-portal.html

Смотрите также:
30.04.2020

Как почистить сифон под раковиной, или эффективное устранение засора Сложно представить современную жизнь без раковин и ванны. Изо дня в день немало времени человек проводит именно возле этих элементов сантехники. Однако в жизни есть случаи, когда раковиной не удается...

30.04.2020

Как происходит установка смесителя в ванной своими руками, и что для этого потребуется: поэтапные действия Можно ли своими силами расположить кран в ванной комнате, какие инструменты потребуются? Последовательность действий при монтаже аксессуара на стену и борт ванной.

30.04.2020

Инструменты Покупка деревянной лодки довольно затратный процесс, требующий немалых вложений. А вот ее изготовление открывает перед создателем разнообразие вариантов, форм и стилевых решений, в котором будет выполнена лодка, кроме этого, ему удастся немного сэкономить.

Комментарии

Комментирование отключено.

Голосование

Как Вы узнали о нашем сайте?

Посмотреть результаты

Загрузка ... Загрузка ...
Форум
