Как сделать садовый опрыскиватель своими руками

Для обработки приусадебных участков обычно применяют ручные опрыскиватели, которые имеют ряд недостатков.

Емкость опрыскивателя рассчитана на 10 л: 9 – для жидких химикатов и 1 – для воздуха. Но ядохимикаты, выпускаемые в ампулах, рассчитаны на 10 л, вот садоводы и путаются, затрудняются с дозировкой: если влить всю ампулу, получишь передозировку – короче, все делается на глаз.

Но от физики никуда не деться. Для работы опрыскивателя необходимо создать и поддерживать избыточное давление воздуха над жидкими ядохимикатами. Поэтому в ручные опрыскиватели и заливается примерно 90% жидкости, а остальное место занимает воздух.

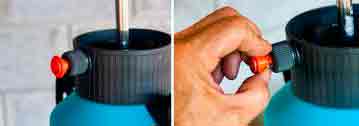

В целях безопасной эксплуатации предохранительный клапан опрыскивателя должен быть отрегулирован на избыточное давление в 3,5-4 атм. Из собственного опыта знаю: чтобы получить качественный туманообразный распыл, надо поддерживать давление не менее 2,5 атм. А как не допустить его падения?

ВСЕ ЧТО НЕОБХОДИМО ДЛЯ ЭТОЙ СТАТЬИ НАХОДИТСЯ ЗДЕСЬ >>>

Чтобы каждый раз не снимать с плеча опрыскиватель и не накачивать давление до порога срабатывания предохранительного клапана, у меня предусмотрен ресивер для поддержания необходимого давления.

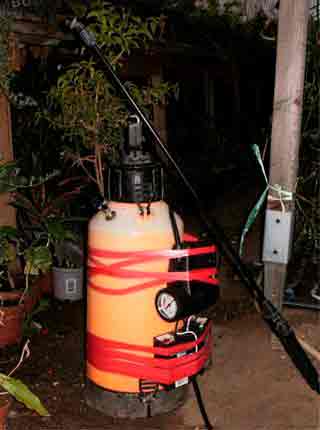

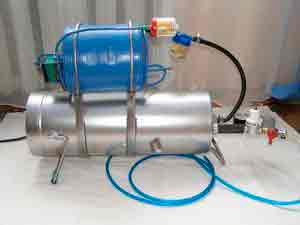

Устройство самодельного опрыскивателя (рис. А)

В верхней части (поз. 2) корпуса 2 опрыскивателя просверливается отверстие и герметично устанавливается штуцер 5 для подачи воздуха. Убирается штатный ручной насос 4 и устанавливается крышка 7, за счет чего объем заливаемого химиката увеличивается. Предохранительный клапан 3 не требует никаких переделок.

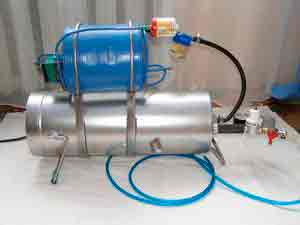

Ресивер (поз. 5) нужен для создания запаса воздуха. Объем ресивера должен быть в пределах 10 л. К ресиверу присоединяется «сосок» от автомобильной камеры 2 и штуцер 4 для подключения шланга к редуктору, так как в ресивере создается высокое рабочее давление (порядка 6 атм).

В целях безопасности ресивер необходимо подвергнуть гидравлическому испытанию давлением 1,25 Р, т.е. создать давление 8 атм. Для этого ресивер нужно заполнить водой, подключить компрессор легкового автомобиля и поднять давление до 8 атм. При достижении указанного давления компрессор отключить и через 20 мин. проверить ресивер на прочность и герметичность.

Такое испытание нужно проводить ежегодно перед началом сезона.

Два способа регулировки

Редуктор (поз. 3) необходим для поддержания в опрыскивателе заданного давления. В качестве регулятора давления можно использовать:

а) бытовой пропановый регулятор,

б) производственный редуктор, который используется при газовой резке и сварке металлов.

В этом случае входной штуцер, подсоединяемый к баллону, необходимо переделать под штуцер, подключаемый к армированному шлангу.

Преимущество такого редуктора в том, что у него имеется манометр для контроля давления воздуха в опрыскивателе и возможность непосредственного регулирования давления.

Пропановый регулятор бытового газового баллона рассчитан на низкое рабочее давление. Чтобы подогнать редуктор к опрыскивателю (поз. 3), надо крышку 5 просверлить и нарезать резьбу где-то на М-4 мм.

А для сообщения с атмосферой просверлить другое отверстие 2. Снять крышку, изготовить и установить под пружину глухую тарелку 7, под упор регулировочного болта 3.

Регулировка рабочего давления опрыскивателя производится при помощи регулировочного болта 3. При ввинчивании болта увеличивается упругость пружины и увеличивается давление воздуха в опрыскивателе, и наоборот.

Для нормальной работы опрыскивателя необходимо установить давление в 2,5-3 атм. Для установки такого давления нужно к шлангу штуцера подключить манометр или же ориентироваться на срабатывание предохранительного клапана (поз. 3), так как он отрегулирован заводом на 3,5-4 атм. После регулировки контргайку 7 затянуть.

Устройство работает следующим образом. В опрыскиватель 2 заливаем 10 л ядохимиката. К ресиверу подключаем шланг от автомобильного компрессора и накачиваем воздух до б атм. Все – опрыскиватель готов к работе.

После израсходования всех 10 л химиката давление в опрыскивателе остается таким же, как было в начале работы – 3 атм.

Опрыскиватель садовый своими руками : устройство

I. Штанга с распылителем
II.Бак опрыскивателя
III. Редуктор давления
IV. Шланги армированные
V. Ресивер

1. Штуцер для подключения шланга распылителя
2. Корпус бака
3. Предохранительный клапан
4. Ручной насос
5. Штуцер для подключения шланга к редуктору
6. Шланг армированный
7. Крышка

1. Корпус pec.
2. Корпус клапана авт. камера
3. Крышка
4. Штуцер для подключения шланга к редуктору

Для удобства использования все это можно поместить в рюкзак. Уже длительное время устройство работает безотказно, чем я весьма доволен.ъ

Источник: http://kak-svoimi-rukami.com/2014/05/opryskivatel-svoimi-rukami-chertezhi/

Как сделать распылитель для полива огорода своими руками

Каждый садовод хочет порадовать себя и близких урожаем, выращенным своими руками, который можно сохранить и в дальнейшем приумножить.

Садовый опрыскиватель – важный и высокоэффективный инструмент в грамотной организации труда на садовом участке, позволяющий защитить растение, вовремя сделать подкормку, провести профилактику, применяя при этом минимум вредных веществ, действуя избирательно и точно.

Орошение

Вода к растениям подаётся постоянно, небольшими порциями.

  1. Для подачи воды на огороде (в саду, на газоне, в цветнике) размещают трубопровод.
  2. К каждой грядке делают отводки. Такая конструкция называется распределяющей магистралью.
  3. Специальные распылители устанавливаются рядом с растениями. По системе вода поставляется определёнными порциями или постоянно в течение нескольких часов.

Система полива из распылителей имеет явные преимущества:

  • Такая система, устроенная своими руками, обойдётся недорого. Использовать можно тот материал, что мы обычно просто выбрасываем (например, пластиковые бутылки).
  • Вода увлажняет листья и стебли растений, что сказывается благоприятно на их состоянии.
  • Воздух над почвой увлажняется, что в жару очень важно.
  • Вода поступает маленькими партиями постоянно. Поэтому, независимо от длительности вашего отсутствия на участке, земля будет увлажнена.

Распылитель для полива огорода своими руками можно сделать нескольких видов:

  • Из пластиковой бутылки.
  • Из пластиковых шлангов.
  • Основательная система с элементами промышленного изготовления.

Классификация по способу создания давления рабочей жидкости

Мотоопрыскиватели

Самые мощные из садовых опрыскивателей – это мотоопрыскиватели; распыление происходит под давлением струи воздуха, создаваемой при помощи насоса мембранного типа, приводимого в движение небольшим двигателем, обычно бензиновым.

Мембранного типа

Насос мембранного типа (мембранный, диафрагменный насос) – объёмный насос, где рабочим органом является гибкая пластина, закреплённая по краям. Под действием какого-либо механизма или сил пластина изгибается, выполняя функцию поршня, толкающего рабочую жидкость.

Электрический ранцевый

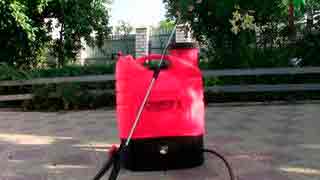

Чуть менее мощный класс – электрический ранцевый садовый опрыскиватель. Насос мембранного типа получает энергию от аккумулятора напряжением в 12 вольт.

За счет оптимальной мощности и размеров этот опрыскиватель получил широкое признание и часто бывает задействован не только по прямому назначению; а например, и для мойки окон или в качестве распылителя при строительстве и ремонте. Также можно изготовить пеногенератор для мойки своими руками. Рабочая жидкость находится в емкости-ранце за спиной оператора.

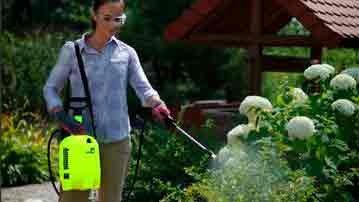

Садовый ранцевый

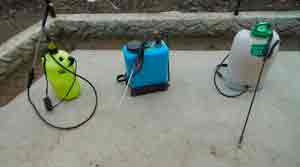

Садовый ранцевый опрыскиватель ручной – самый простой, удобный и универсальный вариант. Давление в нем создается за счет движения вручную специальным рычагом, который управляет помповым насосом. Повышенное давление создается в специальной насосной камере, откуда жидкость подается в систему опрыскивания.

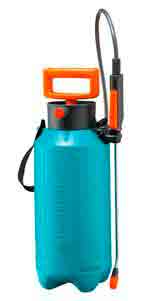

Помповый

Помповый насос – это цилиндр с передвигаемым в нем поршнем; в конце корпуса имеется клапан для впуска накачиваемого воздуха в рабочую зону и для препятствования его выходу, нагнетая тем самым повышенное давление рабочей жидкости.

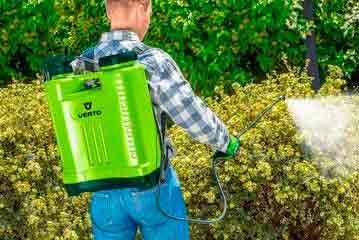

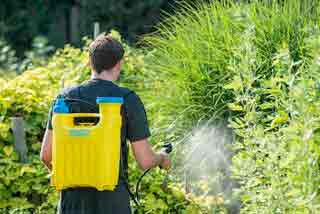

Ранцевый ручной

Так же существуют ранцевые опрыскиватели ручные с нагнетанием давления помповым насосом напрямую в емкость с рабочей жидкостью. Их недостатком является не всегда прочная конструкция швов рабочей емкости, вследствие этого швы могут расходиться, что может привести к ожогам оператора.

Видео о том, как правильно выбрать опрыскиватель.

Будьте осторожны с выбором этих моделей.

Помповый на ремне

Следующий класс – помповый опрыскиватель на ремне. Давление жидкости в системе создается за счет нагнетания ручным помповым насосом атмосферного воздуха напрямую в баллон с рабочей жидкостью. Довольно прочное и надежное устройство за счет высоких прочностных качеств баллонов.

Ручной для открытых емкостей

Простой ручной опрыскиватель для открытых емкостей. Конструктивно мало чем отличается от обычного велосипедного насоса. Шланг опускается в открытую емкость с рабочей жидкостью и за счет разности давлений при рабочем и холостом ходе насоса струя всасывается и выбрасывается наружу через распыляющую головку.

Ручной опрыскиватель для открытых емкостей

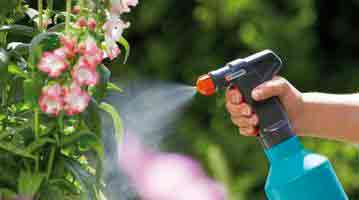

Ручной в пластиковой емкости

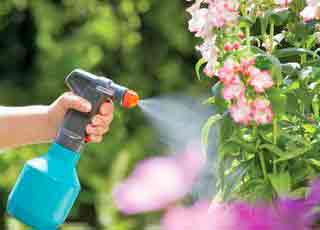

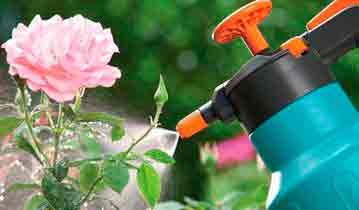

Ну, и, наконец, опрыскиватель ручной в пластиковой емкости. Используются небольшие емкости, в крышку которых вмонтирован помповый насос. При ручном накачивании необходимого давления и при нажатии на кнопку на рукоятке, жидкость распыляется.

Давайте так же рассмотрим “джентльменский” набор любого опрыскивателя, в который обязательно входят:

  • емкость для рабочей жидкости или смеси;
  • клапан для стравливания излишнего давления для повышения безопасности;
  • форсунка для распыления рабочей жидкости (с набором насадок);
  • фильтр для удаления посторонних частиц из рабочей жидкости;
  • ручка насоса пневматического типа (для “ручных” моделей);
  • штанги для накачки давления вручную (в “ручных” моделях);
  • удлинители для изменения длины и формы шланг;
  • детали крепежа, обеспечивающие герметичность и легкую сборку и разборку опрыскивателя.

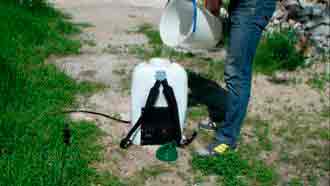

Полив с помощью пластиковых бутылок

Один из самых простых – распылитель для полива огорода из пластиковой бутылки. Самый подходящий объём бутылки – 2-2,5 литра. Бутылку надо хорошо промыть. Потом сделать дырки по её поверхности с одного бока (нагретой спицей или гвоздём).

Также можно использовать обычные пластиковые ручки. Измерить диаметр ручки в самой тонкой части и просверлить в бутылке чуть меньшие отверстия. Оптимально будет сделать по 5 отверстий в три ряда. Затем ручки обрезать до длины в 5 см и плотно вставить в отверстия.

Для соединения шланга с бутылкой используется переходник. На крышке просверлить отверстие по диаметру переходника. Используя силиконовый клей, закрепить переходник в крышке. Бутылку положить рядом с растениями, которым требуется полив. Таким образом, для огорода таких конструкций потребуется несколько.

Разбрызгиватель для воды сделаем из трубы

Этот вариант дождевателя чуть сложнее изготовить, чем предыдущий, что заметно на фото. Однако и качество полива у него выше, а площадь, которую он может охватить, значительно больше. Для изготовления дождевателя понадобится пластиковая труба, диаметром 5см, длиной – 60см, старая лыжная палка и хомут. Теперь приступим к работе:

  1. Сначала нужно вырезать из лыжной алюминиевой палки отрезок длиной 0,5м. Затем закрыть один его конец трубки деревянной пробкой, эпоксидной смолой, либо просто заклепать с помощью молотка.
  2. Затем разрезать пластиковую трубу на две части, чтобы получить одинаковые детали длиной по 30см. В центре каждой заготовки необходимо просверлить сквозное отверстие, равное диаметру обрезка лыжной палки, так, чтобы алюминиевая трубка входила плотно в отверстие пластиковой трубы.
  3. Затем необходимо надеть на концы палки обрезки трубы, закрепив детали клеем или хомутами. Получится конструкция, по форме напоминающая букву «Н». Далее необходимо подсоединить поливочный шланг к тому концу лыжной палки, в котором нет заглушки. Хорошо закрепить место соединения – зафиксировать хомутом, загерметизировать силиконом.
  4. После этого нужно в центре алюминиевой трубки сделать прямой или крестообразный надрез с помощью болгарки или пилы. Когда вода поступит в шланг, затем в алюминиевую трубу, под давлением через надрез она будет выходить фонтаном. Получится довольно эффективный дождеватель.

Дождеватель из трубы имеет довольно большую площадь полива



Система из шлангов

Потребуется приобрести необходимые составляющие:

  • Шланги для создания магистралей по всей протяжённости грядок.
  • Специальные распылители.
  • Запорную и соединительную арматуру: заглушки, краны, тройники.
  • Ёмкость для воды.
  • Подставку под ёмкость для воды.
  1. Шланги распределяем вдоль грядок и рядов с растениями. В конце каждого ставим заглушку.
  2. С помощью тройников соединяем шланги с трубопроводом подающей магистрали, которая соединена с ёмкостью для воды.
  3. Сама ёмкость для воды должна устанавливаться на высоте не менее 2 метров над уровнем почвы (чтобы создавалось нужное давление). Шланги используем тёмного цвета. Это защитит от водорослей, забивающих капельницы.
  4. По всей длине труб и шлангов намечаем места для отверстий, которые можно проделать раскалённым шилом или саморезом. В эти отверстия вставляем распылители.

Мы сделали распылитель для полива своими руками.



Насос и подача воды — не вопрос

Зачастую насос необходим для повышения давления воды при поливе из емкости. Его можно купить, а если есть желание сэкономить — можно изготовить самостоятельно. Такой вариант обойдется совсем недорого, при этом результат работы устройства будет впечатляющим. Мы рассмотрим оба варианта: расскажем, как изготовить насос своими руками и как выбрать в магазине подходящую модель.

Насос можно сделать самостоятельно

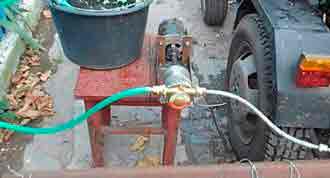

Мы предлагаем использовать насос из старой стиральной машинки, которая уже отработала свой срок эксплуатации. Подойдет модель, которой пользовались еще наши бабушки. Однако стоит понимать, что для работы насоса потребуется электросеть 220в. Мы рекомендуем использовать разделительный трансформатор, у которого обе обмотки хорошо заизолированы друг от друга, для обеспечения гальванической развязки. Кроме того, следует продумать возможность заземления корпуса или сердечника трансформатора.

На конце шланга, опущенного в воду, нужно установить обратный клапан, так как речь идет о центробежном насосе. Перед включением систему надо заполнить водой. Такой насос хорошо откачивает воду с глубины до 2 метров и подает ее в поливочный шланг. Его необходимо вовремя выключать, чтобы в систему не попал воздух и ее не пришлось вновь наполнять водой.

Ни грядки, ни цветочные клумбы поливать прямо из шланга нельзя: мощная струя воды размывает почву, образует лужи и может повредить растения, посечь их листья.

Поэтому применяют специальные распылители. Вода, раздробленная ими на мелкие брызги, равномерно распределяется по довольно большой площади и тут же впитывается в землю.

Конструкций распылительных наконечников много, и некоторые из них совсем нетрудно сделать самим. О них-то мы и расскажем.

Это простейший распылительный наконечник (рис. 1). Он делается из куска металлической трубки — латунной, алюминиевой или стальной. Один конец ее сплющивают молотком до узкой, равномерной по ширине щели шириной 1 — 1,5 мм. Чтобы щель получилась аккуратной, в трубу предварительно вкладывают металлическую пластинку соответствующей толщины. Потом пластинку вынимают, удаляют с кромок щели заусенцы и неровности, обработав напильником или надфилем.

Если рабочий конец шланга снабдить универсальным переходником для сменных насадок, о котором мы рассказывали в статье «Поливочные шланги», то устанавливать и снимать веерную насадку не составит большого труда. Если переходника нет, а конец трубки слишком свободно входит в шланг, обмотайте его несколькими слоями изоляционной ленты.

Он тоже очень прост и тоже изготовлен из куска металлической трубки, диаметр которой соответствует внутреннему диаметру шланга. На один конец трубы поставьте на резьбе заглушку или надежно забейте его деревянной пробкой. В стенке трубы сделайте узкую (около 1 мм) косую прорезь под углом примерно 45° к оси. Кромки хорошо обработайте надфилем, чтобы не было заусенцев.

Боковая щель в трубе обеспечивает веерное распыление воды в секторе примерно 120° на расстояние от 3 до 7 м (при давлении воды в водопроводе 1—2 атм).

Чтобы обеспечить полив по всей окружности, надо сделать в трубе три прорези на.разных уровнях, немного перекрывающих друг друга. Правда, полив будет не совсем равномерным — вблизи распылителя участок останется почти сухим.

Компенсировать этот недостаток нетрудно — во время полива надо постепенно менять напор воды, перекрывая понемногу кран на водоразборной точке.

Щелевой распылитель подсоединяется к шлангу универсальным переходником или на резьбе с помощью ниппельных соединений.

Такой распылитель (рис. 3) можно сделать из отрезка металлической трубки длиной около 10 см. Подойдет и стандартная водопроводная труба соответствующего диаметра, которая бы плотно входила в шланг или переходник. В верхней, выходной части труба должна быть равностенной — только тогда вода будет равномерно распыляться по кругу. Поэтому, если необходимо, проточите конец трубки на токарном станке или тщательно обработайте круглым или полукруглым напильником.

Разрез кругового распылителя показан на рисунке 3. В трубку запрессовывается или впаивается металлический цилиндрик с четырьмя-шестью отверстиями для воды. В центральное отверстие цилиндрика ввернута шпилька с резьбой. На верхний конец шпильки навинчена конусная головка. Подкручивая ее, вы можете менять ширину щели между головкой и краями трубки, регулируя тем самым струю воды. Чем ^’же зазор, тем мельче распыляется вода и больше радиус орошения.

Для более равномерного распыления воды по кругу на нижней стороне конусной головки можно проточить 3— 4 концентрические какавки. Они будут «закручивать» струйки воды. Такое регулировочное устройство при давлении в водопроводной сети 1—2 атм обеспечивает равномерное распыление воды на расстояние от 5 до 10 м.

Это переносной распылитель, который обеспечивает очень мелкое и равномерное распыление воды в радиусе 1 — 2 м. Его хорошо использовать для полива плодовых деревьев и кустарников, для опрыскивания их листвы. Такой распылитель можно оставить под деревом или кустом без присмотра на длительное время — при поливе не образуется луж, не размывается почва и вся вода полностью впитывается в почву.

Общий вид и разрез турбулентного распылителя показан на рисунке 5. Изготовить его можно из консервных банок. За основу берется стандартная банка 0 8,5 см или поменьше. Из другой банки выкраиваются мелкие детали и патрубок для шланга. Детали тщательно спаиваются. Чтобы распылитель служил дольше, покройте его изнутри и снаружи лаком, лучше битумным.

Каждый из предложенных здесь распылителей можно установить на участке и оставить на время, необходимое для полива. Но для этого понадобится изготовить специальную треногу или кронштейн. Простейшая конструкция кронштейна показана на рисунке 4. На металлическом прутке длиной 100— 120 см и 0 6—8 мм установлен шарнирно-передвижной узел, который позволяет закреплять распылитель со шлангом на любой высоте и под любым углом. Пруток втыкается в землю.

У распылителей, с которыми мы вас познакомили, есть недостаток. Они орошают участок только по кругу, поэтому за один прием полить весь огород невозможно. Конструкции поливочных разбрызгивателей, равномерно захватывающих площадь прямоугольного участка, слишком сложны для самодельного изготовления. Но можно добиться такого же результата, если использовать в одной установке несколько одинаковых распылителей. Посмотрите на рисунок 6.

Здесь показано ее устройство. Установка сооружается из стандартных водопроводных труб, проложенных в междурядьях, угольников и полудюймовых тройников. Распылители устанавливаются на тройниках на таком расстоянии друг от друга, чтобы зоны их действия перекрывали друг друга, образуя сплошную и по возможности равномерную поливную зону. Это зависит от давления в водопроводной сети и от регулировки распылителей. Например, при давлении в водопроводе не ниже 1,5 атм расстояние между ними подбирается около 5—7 м. А это значит, что при 8 распылителях поливом будет одновременно охвачена прямоугольная площадь около 200—250 кв. м.

В засушливые периоды, когда дождики крайне редки, важно своевременно поливать свои посадки, чтобы ничего не погорело, чтобы все росло и радовало нас зеленью и плодами. Предлагаю вашему вниманию простой разбрызгиватель для полива огорода и газона, который можно сделать своими руками из обыкновенной пластиковой бутылки.

Что потребуется для работы

1 — пластиковая бутылка

2 — шило или гвоздь для прокалывания отверстий в бутылке

4 — переходник для прикручивания шланга и бутылки

Ход работы

Прокалываем отверстия в бутылке в хаотичном порядке. Помните, чем больше отверстий вы проколете, тем меньше будет давление воды и тем меньше будет радиус разлета воды из разбрызгивателя. Я рекомендую прокалывать отверстия с шагом 3-5 см.

Также обращаю внимание на то, что прокалывать отверстия следует с одной стороны бутылки. Зачем поливать участок под разбрызгивателем, если туда и так подтечет вода. Кстати, этот момент частично решает проблему падения давления из-за количества отверстий.

Соединяем наш шланг и получившийся разбрызгиватель при помощи переходника, муфты или просто при помощи липкой ленты. Есть специальные ленты, которые не боятся контакта с водой.

Ну вот и все! Теперь осталось подать воду и начать процесс полива газона или огорода. Эта идея может быть реализована по-разному, бутылка может быть двухлитровая, полуторалитровая, и даже полулитровая. Ниже представлен еще один вариант с удлинителями из старых фломастеров, посаженных на силиконовый клей.

Если у вас на даче есть разветвители и вода может подаваться сразу на несколько направлений, то тогда рекомендую делать меньше отверстий в каждой бутылке, чтобы сохранить напор. Хотя, в любом случае, придется по месту регулировать количество отверстий. Успехов! И пусть ваши растения не пересыхают!

Видео руководство

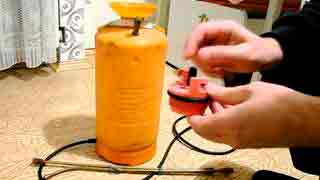

В этом видео Валентин Матвеев делится с нами устройством своей простейшей системы полива.

Основательная система полива

На участке можно организовать автоматическую систему для полива. В магазинах продаются разнообразные комплектующие и узлы, благодаря чему собрать систему своими руками несложно. При планировании автоматического полива необходимо учитывать требования растений. Одним подходит дождевание, другим — увлажнение только корней.

Для системы нужны:

  • Специальные распылители (микродождеватели). Удобнее применять регулируемые головки, есть и более сложные элементы — с туманообразователями (удобны для теплиц).
  • Труба, распределяющая воду к грядкам. Один конец трубы соединяется с подающей воду магистралью. На другой конец надевается заглушка.
  • Старт-коннекторы с зажимной гайкой для соединения труб, защиты от протечек воды.
  • Фитинги, запорная арматура, компенсаторы давления, тройники и т. д.
  • Для обеспечения длительной работы системы на выходе из ёмкости можно установить качественный фильтр.

Перед тем как собрать своими руками распылитель для полива огорода, рекомендуется нарисовать схему расположения элементов системы на участке, точно рассчитать время полива и дозировку воды. Это позволит облегчить монтажные работы.



Способ №1

Можно собрать опрыскиватель из уже готовых деталей. Запчасти для опрыскивателей продаются в специализированных магазинах, поэтому можно приобретать отдельные детали, создавая собственную модель.

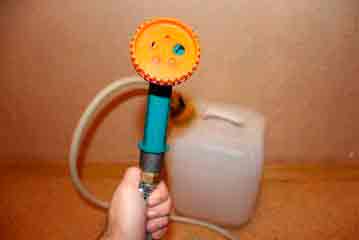

Например, сделать небольшой ручной опрыскиватель с удлинённой штангой. При помощи такого изделия можно обрабатывать не только кусты и грядки, но и кроны деревьев.

В результате такой модернизации можно создать практичную и компактную модель. Однако пропадает экономическая выгода – детали всё равно придётся покупать.

Зато вы сможете собрать опрыскиватель в соответствии со своими индивидуальными запросами.



Поливаем газон

Весьма хороший вариант – применение полипропиленовых труб с конечными устройствами разбрызгивания (распыления) воды. Распылитель для полива газона можно сделать так.

В ходе обработки территории под газон устанавливаем конструкцию труб так, чтобы разбрызгиватели воды охватывали всю его площадь. Диаметр распыления зависит от давления при подаче воды и от конструкции разбрызгивателя. Затем на глубине 40-50 см закапываем подготовленную систему. Наконечники распылителей выводятся на поверхность и обвязываются полиэтиленом для того, чтобы предотвратить попадание грунта внутрь труб.

Если нет возможности копать на газонном участке, то помогут переносные разбрызгиватели воды для орошения газона. Ещё один вариант – использовать распылитель для полива «Бешеный цветок». Такая система автополива не повреждает хрупкие бутоны, зелень, почву и корни. Монтируется она к обычному шлангу и может устанавливаться в любом месте. Кроме того, в работе такой распылитель очень красив.

Также можно приобрести и готовую систему автополива, а потом собрать её самостоятельно на своём огороде.



Как же устроен садовый опрыскиватель?

Любой опрыскиватель работает по принципу разности давления окружающего воздуха и рабочей жидкости (химикатов или удобрений), находящейся в герметичной емкости. По такому же принципу работают опрыскиватели Жук, ручной помповый, Stanley, бензиновый ранцевый и для сада и огорода.

Садовый опрыскиватель

Жидкость за счет высокого давления стремится вырваться наружу и при открытии клапана проходит через гибкий шланг и пустотелую телескопическую “удочку” с распылителями и насадками, распыляясь в виде облака, веером, струей или в комбинированном виде.

Давление рабочей жидкости создается различными способами, в зависимости от устройства и назначения опрыскивателя. Это может быть мощное моторизированное устройство для опрыскивания деревьев 5-10 м высотой или простой ручной опрыскиватель для растений на клумбе.

Подробнее о садовых опрыскивателях смотрите на приведенном видео:



Конструктивные особенности опрыскивателя

В каждом дачном, приусадебном или небольшом фермерском хозяйстве свои потребности в обработке растений. Поэтому вполне оправдано желание собрать оборудование самостоятельно или доработать заводской образец.

Чаще всего домашними мастерами движет желание усовершенствовать трудоемкий процесс обработки деревьев. Высота некоторых плодовых культур достигает 10-12 м, а верхушки грецких орехов вовсе недосягаемы.

Задачу упрощает несложная конструкция опрыскивателя:

  • рабочая емкость из материалов, нечувствительных к воздействию химических соединений;
  • помповый, электрический или бензиновый насос;
  • насосная камера;
  • герметичная крышка;
  • предохранительный клапан для стравливания избыточного давления;
  • гибкий шланг для подачи готового раствора;
  • рычаг или курок для регулировки подачи препарата;
  • жесткая штанга необходимой длины, на которой закрепляют распылители.

Схема сборки опрыскивателя своими руками

Не нужно упоминать прописную истину, что любое растение требует влаги. Особенно популярные сегодня зеленые зоны и поливные парки в городах, большие участки возле загородных коттеджей требуют системного ухода и полива в точном соответствии с агрономической технологией. Перенасыщение водой может привести к заболачиванию, а недостаточность – к высыханию. На сегодняшний день очень важно определиться с выбором разбрызгивателей и дождевателей, которые представляют непосредственный рабочий орган всей комплексной системы. Ассортимент этого оборудования представлен пятью видами конструкций.

  1. Ручной полив небольших площадей отлично осуществляется посредством поливочных пистолетов. Их выпускают практически все производители садового инвентаря.
  2. Орошение прямоугольного или квадратного газона наиболее эффективно путем использования маятникового или осциллирующего дождевателя. В ассортименте присутствуют модели для ручного использования и частично механизированные.
  3. Весьма популярными являются дождевальные системы с эффектом вращения. Это большая ассортиментная линейка статических или веерных разбрызгивателей. Отличаются возможностью стационарной установки путем вкапывания в почву, некоторые модели имеют специальную штыковую конструкцию.
  4. Для полноценного насыщения влагой определенного участка луга или газона самым лучшим вариантом является установка роторных дождевателей. Они во многом схожи со статическими, но их приоритет в том, что они охватывают участки подачи воды, обладающие сложными по форме периметрами.
  5. Еще более удобной конструкцией является импульсный разбрызгиватель – дождеватель. Эффект работы состоит в том, что у него только одно отверстие для вывода струи. Через него в течение одинаковых промежутков времени храповой механизм выталкивает определенное количество живительной влаги.

При необходимости постоянного сильного напора и невысокой эксплуатационной возможности, этот вид отлично подходит, когда следует поливать круг или его сектор.

От того, насколько правильно подобрана модель разбрызгивателя, зависит красота, свежесть и эстетика зеленого покрытия вашего газона, клумбы или луга. Новичкам в этом увлекательном деле лучше всего получить совет профессионала. Это позволит получить максимум эффекта и сэкономить средства. Про электрическую газонокосилку расскажет этот материал.



Как подобрать подходящий спринклер для полива?

Чтобы выбрать подходящий спринклер следует определиться с техническими параметрами, что существенно облегчает процесс выбора.

  • Для низкорослых растений лучше использовать дождеватели, установленные высоко над поверхностью почвы, например, импульсные;
  • Вдоль садовых тропинок лучше устанавливать рассеиватели, оснащенные веерным поливом;
  • Если агроном может себе позволить приобрести один дождеватель, который будет переставляться с места на место, то лучше приобрести мультифункциональный спринклер.



Виды распылителей по количеству и форме струй

Но данные аксессуары для опрыскивателей отличаются не только по способу доставки жидкости и формирования струи, но и по количеству струй, их форме. Различают следующие разновидности подобных изделий по данному показателю.

Одноструйные

Одноструйные распылители применяются в основном для распыления воды, так как напор получается достаточно большим. Обычно подобные изделия используются для того, чтобы насыщать водой грунт, так как поток достаточно сильный, чтобы направлять его на растения при максимальном давлении.

Плоскоструйные

Плоскоструйные распылители чаще всего используются при работе с химикатами, ведь они позволяют равномерно распределять удобрения по всей поверхности растений. При этом, даже сильное давление не станет причиной поломки растений от напора, ведь чем выше давление, тем шире струя.

Плоскоструйные

Многоструйные

Многоструйные распылители используются как для распыления воды, так и химикатов, так как большое количество струй позволяет равномерно покрывать участки растений и удобрениями, и водой.

Снегоход является очень функциональным и практичным средством передвижения по зимнему бездорожью. Снегоходы Поларис – надежные машины в самую снежную зиму.

Прицепной зерноуборочный комбайн – высокая производительность и качество работы. Здесь можно ознакомиться со всей информацией о комбайне.

Мини культиватор для дачи – отличный вариант за небольшую цену. Их используют на маленьком земельном участке или в саду.

Одной из негативных черт подобного аксессуара является формирование небольших капель, которые при маленьком давлении могут быть снесены ветром.

Многоструйный

Как видите, есть самые разные распрыскиватели, которые различаются не только формой, количество струй, но также и сферами применения. Поэтому выбор необходимо делать исходя из ваших требований к работе опрыскивателя.

Как правило, стоимость подобных аксессуаров небольшая: едва ли вам удастся найти распылитель по цене не больше 500 рублей.



На основе центробежного насоса

Его обычно устанавливают в скважинах или колодцах, а когда отслужит свой срок, можно использовать для создания опрыскивателя. Кроме него нужен будет регулятор давления (для этого подойдет тройник с запорным краном для подключения стиральной машинки), который крепят на отводящее плечо.

Собирают аппарат по общей схеме. Готовят и вливают раствор в бачок. После этого погружают насос и приступают к орошению. Одним из недостатков такой конструкции является ее стационарность, но это может компенсироваться достаточно длинным шлангом.

Можно приобрести готовый агрегат в магазине и убрать в дальний угол после первой поломки. Ремонт садового опрыскивателя, сконструированного собственноручно, будет легким и простым. Ведь каждую деталь подбирали и ставили самостоятельно. Соответственно, срок службы такого аппарата будет больше, чем у заводского собрата.

Садоводы, которые выращивают в своих огородах различные виды растительных культур, сходятся во мнении: без правильного и своевременного ухода за насаждениями – далеко «не уедешь». Одним из эффективных инструментов такого ухода, несомненно, является садовый распылитель.

Опрыскиватель из канистры

Чтобы сделать аппарат для опрыскивания небольших площадей, понадобятся:

  • Канистра – лучше металлическая, так как она более прочная и устойчивая к ржавчине и химическим воздействиям. Оптимальный объем – 10-12 л, чтобы к емкости было проще прикрепить ремни для ношения за плечами.
  • Электронасос омывателя стекол автомобиля.
  • Резиновая прокладка от омывательного бачка для крепления моторчика.
  • Провод ПВС с сечением 0,75 – около 2 м.
  • Наконечник с распылителем от старого ручного опрыскивателя.
  • Шланг для подачи жидкости (около метра).
  • Кнопка управления.
  • Энергетический узел – аккумулятор 12 В (можно взять от шуруповерта).

Популярные модели

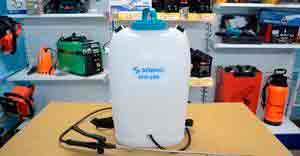

На рынке представлен широкий ассортимент электроопрыскивателей с аккумулятором. Выделим несколько вариантов:

    Умница ОЭ-10Л-Н 10 Л — опрыскиватель с аккумулятором, имеющий объем 10 л и вес без жидкости 4,57 кг. Предназначен для борьбы с сорняками, удаления вредителей на траве и деревьях, обработки окон и мойки машин. При изготовлении использовались современные разработки, гарантирующие максимальную эффективность в сравнении с механическими устройствами. В модели предусмотрен регулятор для изменения активности распыления, имеется двухметровый шланг и крупная горловина для заливки жидкости. Бак выполнен из пластика. Производительность 2,1 литр в минуту, емкость АКБ 3,3 мА/ч.

Комфорт Умница. Опрыскиватель электрический с аккумулятором. ОЭ-16Л-Н. В этой модели предусмотрен бак размером 16 литров и аккумулятор с повышенным уровнем заряда, равным 8 мА/ч. В комплекте поставляется телескопическое стальное удилище с возможностью регулировки. В комплекте также идет съемный фильтр, горловина, трубка длиной 150 см и другие параметры. При изготовлении бака использовался качественный пластик, стойкий к различным химическим компонентам. Внутри установлен съемный фильтр, защищающий от загрязнений. Модель надежна и удобна в применении.

Электрический опрыскиватель «Умница» ОЭ-2Л. Это компактное устройство с небольшим баком, имеющим размер 2 литра. Аккумуляторная батарея имеет малую емкость, равную 2,2 мА*ч. Изделие отличается переносной конструкцией, что позволяет использовать его в труднодоступных местах. Из преимуществ выделяется высокая производительность, небольшой расход жидкости и минимальная масса. В кожухе встроена кнопка для включения и отключения, имеется ЖК-дисплей и индикатор, отражающий уровень жидкости.

Caiman Fog King PS20E — аккумуляторный опрыскиватель весом 5 кг. Внутри установлен литий-ионный аккумулятор на 4 А/ч. Объем емкости составляет 20 литров. Жидкость выдается с производительностью 1,5 литра в минуту. Для переноски предусмотрен ранцевый ремень. Модель подходит для дезинфекции и опрыскивания разных растений. Создаваемого давления в 10 бар достаточно для эффективного применения.

Электрический опрыскиватель — многофункциональное устройство, позволяющее бороться с сорняками и вредителями, быстро мыть окна и автомобиль, а также решать другие задачи. Главное — с умом подойти к выбору и покупать модель с учетом реальных требований и задач.

5 / 5 ( 1 голос )

Опрыскиватель на автомобильном аккумуляторе

Автовладельцы меняют аккумулятор, когда плотность электролита падает до критического уровня. В этом случае он уже не может нормально поддерживать электросистему транспортного средства. Однако вырабатывать энергию для менее мощного мотора он может. На его основе делают электроопрыскиватель на аккумуляторе:

  • к аккумулятору крепят металлические захваты;
  • присоединяют двужильный электрический кабель в мягкой оплетке и прикуриватель, соблюдая полярность;
  • внутрь бачка устанавливают моторчик, функционирующий в качестве насоса;
  • устанавливают шланг и распылитель.

Теперь можно приступать к обработке невысоких растений. Недостатком электрического опрыскивателя, сконструированного своими руками, является небольшая площадь обрабатываемой территории: ее ограничивает длина кабеля. Заряжается обычным зарядным устройством для аккумуляторов.

Как используются распылители воды

Изучив многочисленные предложения специализированных компаний по проектированию, установке и монтажу под ключ владелец участка может с достаточной степенью уверенности определить, какая система обеспечения влагой ему подойдет больше всего.

Полить землю и обеспечить растениям хорошую природную среду можно несколькими путями. Это процесс осуществляется в огороде, на газоне или в теплице разными путями.

  1. Наилучшим способом для подачи влаги в тепличных условиях будет использование капельного типа распрыскивания. Здесь дождеватель самого элементарного характера – простые дырки в шланге, которые можно сделать даже самому.
  2. Распылительный тип – аналог традиционной садовой лейки. Подобные конструкции являются наиболее приемлемым вариантом для открытого огорода, где грядкам противопоказана твердая корка на почве.
  3. Для газонов, особенно если занимают большие площади, популярным вариантом становится распылитель с использованием привода от электрического мотора. Обычно это промышленные детали, требующие хорошей подгонки.

Ассортимент велик, но определиться с выбором лучше всего на основании совета специалиста или установки специалистами фирм, имеющих соответствующие разрешения.

Система автоматического полива газона удобна в пользовании.

Какие насосы подойдут для полива и орошения из скважины читайте тут.

Отзывы о дренажных насосах для грязной воды: .

Как сделать самому?

Если вы собираетесь делать распылитель самостоятельно, то вам следует придерживаться пошаговой инструкции, которая поможет сделать действительно эффективный агрегат для опрыскивателя:

  • для начала необходимо тщательно отшлифовать трубку из металла или пластика, чтобы в ней не было никаких шероховатостей, ведь именно от этого зависит распределение воды. Кроме того, нужно убедиться, что трубка подходит под штангу, плотно держится на ней;
  • далее делаем дырки в пластиковым диске с помощью следующих действий: нагреваем иголку или же шило над зажигалкой, после чего прокалываем диск в тех местах, которые будут оптимальными для правильного для вас распределения потоков воды;
  • после присоединяем диск к трубке. Если трубка из пластика, то детали необходимо приложить друг к дружке, после чего нагреть их зажигалкой. При этом, во внутреннюю часто нужно поместить металлическую основу, чтобы форма изделия не поменялась.
  • также для крепления можно использовать прошивку с помощью металлической нити, лески;
  • если вы используете металлическую трубку, то может понадобится использование колея «Момент». Но подобные распылители подойдёт только для ручных опрыскивателей;
  • остаётся только поместить разбрызгиватель на штангу, после чего выходное отверстие опрыскивателя готово к работе!

Так, сделать распылитель самостоятельно можно без сверх усилий благодаря нашей инструкции. В интернете вы можете найти множество других видов самодельных аксессуаров.

Так, правильный подбор распылителя или же самостоятельное его создание станет залогом эффективной работы опрыскивателя с абсолютно любой жидкостью. От него также зависит и комфорт для пользователя. Поэтому уделите этой, на первый взгляд незначительной, детали максимум внимания!

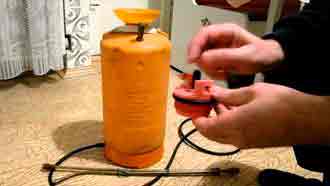

Опрыскиватель аккумуляторный своими руками

Для создания аккумуляторного опрыскивателя своими руками понадобятся:

  • герметичная емкость: для этой цели подойдет бачок от старого опрыскивателя или пластиковый бачок с крышкой;
  • аккумулятор (12 В);
  • воздушный клапан;
  • штанга для опрыскивания;
  • автомобильный компрессор.
  1. В бачке просверлить отверстие, куда вставить автомобильный ниппель.
  2. Под шайбы в месте крепления ниппеля подложить резиновую прокладку, чтобы закрыть все возможные щели. Можно с этой целью применить герметик.
  3. К ниппелю подсоединить компрессор.
  4. Сделать отверстие и зафиксировать в нем штангу. Если емкость взята от неработающей опрыскивающей конструкции, то этот этап можно пропустить, так как и штанга, и распылитель в ней имеются.
  5. Компрессор подключить к аккумулятору.

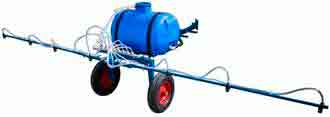

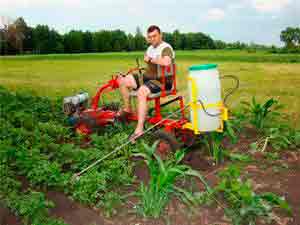

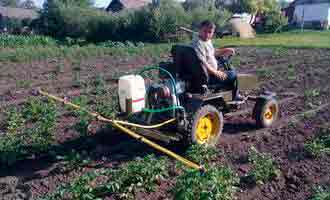

Для обработки больших участков

Для опрыскивания садов, полей, виноградников можно собрать более мощный опрыскиватель на мотоблок. Одним из положительных моментов использования такого опрыскивателя является возможность крепления насоса к тяговому средству с помощью ременного привода. Кроме этого, на таком устройстве предусмотрена регулировка давления, которая позволит повысить или понизить уровень давления при необходимости.

Что понадобится для конструирования агрегата:

  • Бачок. При подборе обращают внимание не только на материал, из которого он изготовлен, но также на его объем. Важно помнить, что на одну сотку расходуется 2-5л раствора в зависимости от интенсивности распыления и числа форсунок.
  • Насос НШ, можно взять насосы от аккумуляторных опрыскивателей.
  • Место для аккумулятора и кнопка управления.
  • Штанги: вертикальные или горизонтальные с шириной до 4м. Если создается садовый опрыскиватель своими руками, то лучше отдать предпочтение телескопическим штангам, которые позволят обрабатывать деревья разного размера.
  • Форсунки. Длина и количество форсунок для опрыскивателя, сделанного своими руками, подбираются в зависимости от ширины грядок и дозировки жидкости на каждую сотку. Оптимально ставить их на расстоянии около полуметра, тогда раствор будет распыляться равномерно со всех отверстий.

Как собрать конструкцию:

  1. Установить бачок.
  2. Собрать устройство аналогично предыдущим видам опрыскивателей. При этом необходимо предусмотреть клапан для выхода избыточного давления.
  3. Подсоединить насос и подключить его. Важно, чтобы его модель подходила к мотоблоку.
  4. Навесить и привести в рабочее состояние штанги с установленными форсунками. Если делается опрыскиватель для деревьев, то штанги ставят в вертикальном положении. Если для обработки полей – в горизонтальном. Оптимальным вариантом будет установка штанга со сменным положением.

Изготовление краскопульта для порошковой краски

Порошковая краска применяется для покрытия самых различных поверхностей. Стоит учитывать, что подобное оборудование довольно сложно в изготовлении, самодельный распылитель собирается следующим образом:

  1. Для начала собирается электрический модуль. Он состоит из сердечника с намотанной проволокой. Элемент помещается в герметичном пластиковом сосуде с парафином.
  2. Проводится сборка пистолета, за счет которого обеспечивается распыление и подача краски. В качестве основы используется пластиковый тройник, в который вставляется сердечник. Устойчивость и прочность элемента обеспечивается за счет обработки краев клеем. Все выводы для электричества выводятся через нижнюю часть конструкции.
  3. Ранее созданный пистолет и электрический модуль соединяются с красконаливным бачком. Поступление краски можно регулировать при помощи резинового курка.
  4. Все провода выводятся и фиксируются на блоке питания.

Порошковый краскопульт своими руками

После этого можно приступить к непосредственному испытанию краскопульта, для чего его емкость заполняется порошковой краской.

Поливалки для сада и огорода: самый простой вариант

Поливочный пистолет — оборудование, предназначенное для орошения газонов, имеет невысокую стоимость, чем и можно объяснить невысокую технологичность. Бюджетные поливалки можно купить в пределах 200-300 рублей. Результативность не очень у них высокая, но с небольшими объемами работы им под силу справиться.

Поливочный пистолет

Шланг для полива

Поливочные пистолеты оснащены курком. Следовательно, их работу нельзя назвать на 100% автоматизированной. Некоторые модели также оснащены фиксаторным элементом, который позволяет удерживать курок в одном положении. Это облегчает работу, поскольку у агронома нет необходимо постоянно на него нажимать.

Такая разновидность садовых разбрызгивателей используется для орошения небольших участков и газонов. В магазинах реализуются модели, которые дополнительно оснащены отсеком для минеральных и органических удобрений. Принцип их работы чрезвычайно прост: сквозь этот отсек протекает вода, размягчает состав, и он с потоком воды орошают растения.

Интересно! Садовые пистолеты изготовляют из различного сырья. Чаще всего используется металл, полимеры, а также резиновые фрагменты.

Держатель для краскопульта

Практически во всех случаях для работы устройства требуется специальный держатель. При необходимости его можно также изготовить своими руками. Для этого потребуется:

  1. Небольшой кусок фанеры, который имеет размеры 25 на 25 см. В нем при помощи лобзика образуется отверстие, подходящее под диаметр бачка пульверизатора.
  2. Ручка вставляется в паз, после чего края выпиливаются по размеру.
  3. К подставке создаются специальные ножки, которые обеспечивают правильное расположение шланга.

Держатель для краскопульта

Подобный держатель можно дополнительно снабдить элементом для установки фильтровочной воронки. Создается она при помощи алюминиевой проволоки, закрепить которую можно шурупами.

Производители и цены

Формировать критерии выбора разбрызгивателей, как и всей системы орошения, лучше всего после консультации с профессиональными мелиораторами. Тем садоводам и огородникам, у которых нет достаточного опыта при решении о конструктивном направлении оросительной системы, профессионалы могут порекомендовать определенные критерии предпочтений:

  • Разновидности поливочного пистолета производятся практически всеми отечественными и зарубежными фирмами и компаниями, специализирующимися на садовом мелиорационном оборудовании, ценовая категория от 2$ до 20$.
  • Маятниковый тип рассекателей в ценовой категории, составляющей от 10 до 120$, что зависит от качественных показателей. Наиболее популярны компании Intertool, Hozelock, Karcher и Gardena из Германии.
  • Веерный тип разбрызгивателей качественнее всего производят Кarcher и Gardena, американские концерны Hunter и Rain Bird, в ценовом разлете от 8 до 60$.
  • Ассортиментная линейка импульсного типа предлагается теми же компаниями в ценовом разлете минимум от 10$ до максимально дорогих по 200$ за штуку.

Стоимость Rain Bird – от 450 руб.

Решение о приобретении следует принимать исходя от финансовых возможностей, ландшафта и плана участка, назначения и других особенностей газона.

Читайте, как сделать теннисный стол всепогодный своими руками.

Посмотреть цены на фекальные насосы с измельчителем можно здесь.

Отзывы о дачных рукомойниках с подогревом: .

Источник: http://texnotoys.ru/dom-i-sad/opryskivatel-svoimi-rukami.html

Виды садовых опрыскивателей и уход за ними

Только благодаря здоровым растениям можно добиться красоты и ухоженности дачного участка. Этого можно достичь проведя активную борьбу с вредителями, а для этого необходимо прибегнуть к использованию опрыскивателя. С его помощью нанесение биопрепаратов и химикатов станет менее тяжелым делом, а вредоносных микроорганизмов просто не останется.

  • Выбор садового опрыскивателя
    • Ручной тип распылителей
    • Помповый вид инструментов
    • Ранцевые опрыскиватели
    • Аккумуляторные распылители
    • Моторизированные опрыскиватели
    • Важные нюансы при выборе устройства
  • Уход за инструментом

Выбор садового опрыскивателя

Имеется много различных видов садовых распылителей и выбрать подходящий порой нелегко. При этом следует учитывать объем обрабатываемого участка и количество растений, которые следует обрабатывать. Помимо этого, немаловажным фактором является и то, какими техническими характеристиками обладает устройство, это сказывается на его работе и удобстве в использовании.

Ручной тип распылителей

Чтоб обработать рассадные растения и несколько деревьев, а также овощи, расположенные в теплице или на маленькой клумбе, вполне можно использовать ручные садовые опрыскиватели. Они, по сути, являются простейшими приспособлениями, в виде пластиковой емкости, у которой есть крышка с насосом помпового типа. Это потребуется для ручной накачки давления внутри опрыскивателя, в дальнейшем опрыскивание производится путем нажатия на кнопку или на специальный рычаг.

Опрыскиватель ручного типа с легкостью можно удержать в руках, поскольку их объем в основном ограничивается парой литров. Имеются и более миниатюрные модели с вместительностью 500−1000 мл. Для всех подвидов характерно наличие фильтра, благодаря которому не происходит засор форсунки.

И также имеется клапан предохраняющего типа, позволяющий выпускать излишки воздушных потоков. На емкости можно увидеть шкалу, по ней можно определить расход жидкости.

Помповый вид инструментов

Чтоб обрабатывать площади большего размера необходимо осуществить покупку помпового опрыскивателя, его вместимость составляет от 3 до 12 л. Чтобы садовый опрыскиватель легче было переносить, предусмотрены специальные ремни. В этом приборе также имеется крышка с насосом помпового типа, при помощи которого создается давление. Конструкция подразумевает наличие шланга длиной 1,5 метра, к нему осуществлено крепление ручки и штанги с наконечником-форсункой. По длине удочка может варьироваться от 1 до 3 метров.

Распылитель снабжен кнопкой, благодаря которой происходит включение процесса распыления. Вместо нее может быть установлен рычаг. Некоторые модели имеют фиксирующие кнопки, и это очень удобно, поскольку можно производить распыление более длительное время. Если внутреннее давление падает, то следует произвести подкачку, используя насос, далее можно продолжить обработку. Опрыскивателями помпового типа любят пользоваться многие люди, так как благодаря большому запасу жидкости удается обработать значительный участок угодий.

Ранцевые опрыскиватели

Если участок занимает больше 50 соток земли, то лучше отдавать предпочтение этому типу опрыскивателей. Их объем достигает 20 л. Бывают и менее вместительные — от 12 до 18 л. К основному отличию следует отнести то, что в таком устройстве происходит нагнетание давления. При этом оно увеличивается не в самой емкости, а в насосной камере. Это значительно повышает безопасность использования, поскольку, если произойдет взрыв камеры, то попадания ядохимикатов на человека не случится.

Для подобного рода опрыскивателей характерны широкие ремни, благодаря которым их можно зафиксировать на спине в виде рюкзака. Чтобы крепление было более надежным, имеется ремень для пояса, который крепится в нижней части емкости. Благодаря этому не происходит смещение устройства в разные стороны.

Сбоку опрыскиватель для сада снабжен ручкой, чтобы производить накачки давления в камерной зоне насоса. При осуществлении обработки, человеку нужно одной рукой нагнетать нужное давление, а другой направлять штанги на растения, нуждающиеся в обработке.

Аккумуляторные распылители

Если в финансовом плане проблем нет, то можно раскошелиться на ранцевый опрыскиватель аккумуляторного типа, при этом не придется вручную осуществлять накачку давления. Этим действием займется электрический привод, работающий от батареи. При этом становится более удобно направлять штангу, ведь это можно сделать двумя руками. Заряжать батарею несложно, достаточно воспользоваться обычной электросетью.

Электрические модели имеют отличия не только в объемах баков, но и в длительности обработки. Это важно при проведении обработки на участке, который находится далеко от источника питания. Есть и еще один существенный плюс — в такого рода устройствах практически отсутствует шум.

Моторизированные опрыскиватели

Для тех, кто занимается фермерством, оптимальными станут такие устройства, которые можно переносить на спине или перевозить на колесах. Эти распылители осуществляют работу от двигателей, заправляемых бензином.

В моторизированных моделях встречаются те, что работают не только с препаратами жидкого типа, но и с порошковой продукцией. Процессом распыления управляет автоматика, а значит не потребуется прикладывать значительное количество усилий, чтобы работать с таким оборудованием.

Важные нюансы при выборе устройства

К подбору подходящего варианта следует относиться крайне внимательно и учитывать различные моменты, такие как:

  1. Материал, из которого изготовлен корпус, форсунка, штанга изделия.
  2. Качество выполнения соединений.
  3. Присутствие в комплексе дополнительных насадок.
  4. Известность марки и производителя.
  5. Надежность закрепления ремней.
  6. Пригодность опрыскивателя к ремонту.
  7. Наличие запасных частей и расходных материалов в коробке.
  8. Гарантийный талон.

Подбирая опрыскиватель, следует посмотреть, насколько длинная удочка. Если штанга короткая, то это может стать помехой в работе. Однако имеются некоторые экземпляры с небольшой штангой и увеличенным шлангом, но это не решает проблемы, лучше приобретать экземпляры с длиной штанги полтора метра. У некоторых производителей имеется вставка автоматических распылительных штанг, если будет необходимо, их с легкостью можно сменить на длинные, телескопического типа.

Следует обязательно осуществить примерку опрыскивателя прямо в магазине — это станет гарантией удобства при эксплуатации. Проследите, чтобы все детали работали, особенное внимание следует уделить исправности предохранительного клапана.

Уход за инструментом

В независимости от того, какую модель вы предпочтете, следует знать о правильном уходе за данным инструментом:

  • заливку приготовленного раствора необходимо производить с осторожностью, только используя сито, это поможет избежать засорения наконечника;
  • все детали необходимо устанавливать правильно;
  • регулярно проводить проверку всех клапанов и крепежных деталей, чтобы вовремя заметить неисправность или утечку;
  • следует промыть все детали в воде перед тем, как приступать к использованию и по завершении процесса. Только это станет гарантией исправной работы устройства длительное время.

Для предотвращения попадания химического состава на тело необходимо обязательно использовать средства защиты.

Выбор садового опрыскивателя следует производить обдуманно, исходя не только из собственных возможностей, но и из объема предполагаемой работы. Главное заключается в надежности и долговечности устройства. Только с таким помощником сад будет радовать своим урожаем и красотой.

Источник: http://sotka.guru/vse-dlya-sada/vidy-sadovyh-opryskivateley-i-uhod-za-nimi.html

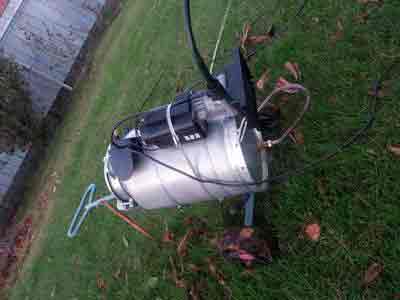

Опрыскиватель садовый делаем сами

Для изготовления опрыскивателя очень подходит отслуживший свой срок пенный огнетушитель. Во-первых, он имеет оптимальную для ручной обработки растений емкость, а во-вторых, переделка его незначительна.

Прежде всего, отвинтив крышку, освобождаем огнетушитель от содержимого, соблюдая все меры предосторожности. После этого с самой крышки демонтируем рычаг, а отверстие, по которому проходил шток, завариваем (если сварки нет, то отверстие можно заклепать, нарезать резьбу и заглушить винтом, заполнить герметиком и т.п.). Внутрь крышки вставляем резиновую прокладку.

Далее, из горловины корпуса огнетушителя вывертываем сопло, а на его место, подложив с обеих сторон резиновые шайбы-прокладки, устанавливаем вентиль от мотоциклетной камеры (подойдет и от автомобильной бескамерной шины). Наружную шайбу предварительно выгибаем по радиусу обечайки огнетушителя.

Чертежи самодельного опрыскивателя

Затем в нижней части баллона, в 10— 15 мм от дна, привариваем патрубок длиной 50—60 мм и по его внутреннему диаметру просверливаем отверстие в стенке огнетушителя. Эту же операцию можно произвести и в обратной последовательности: сначала просверлить отверстие, а потом к этому месту приварить патрубок. При отсутствии сварки патрубок можно подсоединить к баллону на резьбе.

Наружный диаметр трубки не должен быть более 10 мм, иначе потребуется шланг с большим внутренним диаметром, который будет снижать давление в системе.
Расположить патрубок лучше сбоку по отношению к вентилю. В таком положении он не мешает переноске опрыскивателя, а подсоединяемый к нему гибкий резиновый шланг не переламывается, к другому концу шланга присоединяем распылительную трубку. Ее делаем из такой же трубки, что и патрубок.

Распылительная трубка должна быть длиной не менее 1 м. Это позволит обрабатывать не только высокие растения и деревья, но и предохранит оператора от брызг и паров раствора.

На одном конце распылительной трубки делаем ручку и рядом — краник (лучше двухпозиционный: открыто — закрыто), а на другом — распылительную головку. Эту деталь лучше изготовить из бронзы или латуни. Для удобства опрыскивания свободный конец трубки слегка загибаем.
Для транспортировки в ранцевом положении к опрыскивателю пристегиваем один или два ремня: одни их концы — к верхней ручке, а другие — к хомуту (проволочной скрутке), охватывающий поясок между баллоном и его нижней фальшстенкой.

Для борьбы с вредителями в баллон, при закрытом кране на шланге выходного патрубка, заливаем около 5 л раствора (примерно 2/3 объема сосуда) и плотно закручиваем крышку. Затем подсоединяем к вентилю шланг насоса и производим 70—80 качков. Если утечек воздуха из баллона нет (кроме как через сопло при открытом кране), то такого давления достаточно для распыления всего объема раствора. Если же в емкости после окончания опрыскивания остался раствор, то воздуха подкачиваем еще.

По окончанию работы воздух из опрыскивателя выпускаем, потихоньку отворачивая крышку, раствор из баллона сливаем и промываем всю систему водой, которую потом сливаем в безопасное место.

Не лишним будет напомнить о соблюдении мер предосторожности. При опрыскивании растений работать надо в респираторе, очках и резиновых перчатках, а располагаться около растений с подветренной стороны.

Источник: http://www.umeltsi.ru/prisposoblenia/1164-opryskivatel-sadovyy-delaem-sami.html

Как изготовить самодельный опрыскиватель для сада и огорода

От правильности ухода за выращиваемыми растениями зависит будущий урожай. Причем, ухаживать – значит не только поливать и пропалывать, но также удобрять культуры и бороться с вредителями.

Распылять различные растворы можно вручную обычным веником. Однако при этом жидкость распределяется по поверхности растения неравномерно, да и занятие это довольно трудоемкое. Лучше воспользоваться опрыскивателем. Его можно приобрести в специализированном магазине или сконструировать личный аппарат. Причем, самодельный опрыскиватель для сада и огорода не так уж и сложно сделать – нужно только захотеть!

Зачем он нужен

Устройство, именуемое опрыскивателем, необходимо для равномерного распределения жидкости по поверхности обрабатываемых растений. Только при таком условии растворы смогут воздействовать по всей площади нанесения: защищать от вредных насекомых и организмов или насыщать растение необходимыми веществами.

По принципу работы аппараты для опрыскивания могут быть ручными, аккумуляторными и бензиновыми. Все разновидности встречаются на прилавках магазинов, однако можно сделать опрыскиватель своими руками. В этом случае аппарат будет подходить запросам дачника, а также не придется задаваться вопросом, как отремонтировать в случае поломки.

Чтобы опрыскивать небольшие кустики и рассаду, необязательно сооружать очень сложную конструкцию. Можно взять опустошенную емкость от жидкости для мытья стекол с встроенным в крышку распылителем. Хорошо промыть все части и собрать. В полученную конструкцию заливается нужный раствор, которым обрабатывают поверхность растений.

Для обработки больших участков конструируется более серьезный аппарат.

Опрыскиватель аккумуляторный своими руками

Для создания аккумуляторного опрыскивателя своими руками понадобятся:

  • герметичная емкость: для этой цели подойдет бачок от старого опрыскивателя или пластиковый бачок с крышкой;
  • аккумулятор (12 В);
  • воздушный клапан;
  • штанга для опрыскивания;
  • автомобильный компрессор.
  1. В бачке просверлить отверстие, куда вставить автомобильный ниппель.
  2. Под шайбы в месте крепления ниппеля подложить резиновую прокладку, чтобы закрыть все возможные щели. Можно с этой целью применить герметик.
  3. К ниппелю подсоединить компрессор.
  4. Сделать отверстие и зафиксировать в нем штангу. Если емкость взята от неработающей опрыскивающей конструкции, то этот этап можно пропустить, так как и штанга, и распылитель в ней имеются.
  5. Компрессор подключить к аккумулятору.

Давление в бачке получается высоким, что способствует более мелкому распылению. После нагнетания необходимого уровня давления излишки выходят через воздушный клапан.

Опрыскиватель из канистры

Чтобы сделать аппарат для опрыскивания небольших площадей, понадобятся:

  • Канистра – лучше металлическая, так как она более прочная и устойчивая к ржавчине и химическим воздействиям. Оптимальный объем – 10-12 л, чтобы к емкости было проще прикрепить ремни для ношения за плечами.
  • Электронасос омывателя стекол автомобиля.
  • Резиновая прокладка от омывательного бачка для крепления моторчика.
  • Провод ПВС с сечением 0,75 – около 2 м.
  • Наконечник с распылителем от старого ручного опрыскивателя.
  • Шланг для подачи жидкости (около метра).
  • Кнопка управления.
  • Энергетический узел – аккумулятор 12 В (можно взять от шуруповерта).

  1. В канистре в нижней части дрелью просверлить отверстие.
  2. Вставить в отверстие резиновую прокладку.
  3. Установить электронасос.
  4. Подвести питание, кнопку управления и шланг подачи жидкости.
  5. Аккумулятор закрепить на канистре с помощью изоленты.

Использовать устройство очень просто. Подвесив на разгрузку от триммера или взяв его в руку, передвигаться вдоль обрабатываемых площадей. Плюсом является использование электронасоса, который позволяет удерживать оптимальное давление, что способствует более равномерному распылению.

Как сделать опрыскиватель из огнетушителя

Удобный аппарат можно соорудить из пенного огнетушителя, отслужившего свой срок. Удобство заключается в оптимальной емкости и несложной переделке.

Чтобы сделать опрыскиватель из огнетушителя, нужно выполнить ряд действий:

  1. Удалить порошок, открутив крышку и соблюдая при этом все меры безопасности.
  2. Удалить рычаг с крышки и заварить получившееся отверстие.
  3. Внутрь крышки установить прокладку из резины.
  4. Вывернуть сопло.
  5. На его месте закрепить вентиль от автомобильной бескамерной шины, под которым положить резиновые шайбы. Перед этим наружную шайбу нужно выгнуть по радиусу обечайки огнетушителя.
  6. Примерно в 1,5 см от дна баллона сделать отверстие по внутреннему диаметру патрубка. Наружный диаметр его не должен превышать 1 см, так как придется взять шланг с большим диаметром, что будет способствовать понижению давления внутри конструкции.
  7. К просверленному месту приварить или прикрутить на резьбу патрубок длиной около 6 см. Располагать его лучше сбоку от вентиля, чтобы не мешал при переноске аппарата.
  8. К наружному краю патрубка подсоединить резиновый шланг, на конце которого зафиксировать распылительную трубку длиной не меньше метра. Это позволит не только опрыскивать высокие деревья, но также предотвратит от попадания раствора на кожу и одежду.
  9. В месте фиксации распылительной трубки к шлангу прикрепить ручку и краник, на противоположном конце – распылительную головку. Для большего удобства свободный конец немного загнуть.

Чтобы удобно было переносить конструкцию, к ней крепятся ремни. Перед работой в баллон при закрытом кранике на шланге вливают 5 л жидкости и плотно прикручивают крышку. Затем к вентилю крепят шланг насоса и делают около 80 качков. Если воздух выходит только через сопло при открытом кране, то давления хватит для выработки набранной жидкости. Если на момент окончания распыления жидкость осталась, то воздух подкачивают повторно.

После окончания работ воздух выпускают, крышку помаленьку откручивают, оставшийся раствор выливают, а всю конструкцию промывают.

Опрыскиватель на автомобильном аккумуляторе

Автовладельцы меняют аккумулятор, когда плотность электролита падает до критического уровня. В этом случае он уже не может нормально поддерживать электросистему транспортного средства. Однако вырабатывать энергию для менее мощного мотора он может. На его основе делают электроопрыскиватель на аккумуляторе:

  • к аккумулятору крепят металлические захваты;
  • присоединяют двужильный электрический кабель в мягкой оплетке и прикуриватель, соблюдая полярность;
  • внутрь бачка устанавливают моторчик, функционирующий в качестве насоса;
  • устанавливают шланг и распылитель.

Теперь можно приступать к обработке невысоких растений. Недостатком электрического опрыскивателя, сконструированного своими руками, является небольшая площадь обрабатываемой территории: ее ограничивает длина кабеля. Заряжается обычным зарядным устройством для аккумуляторов.

Видео: как сделать опрыскиватель своими руками

Для обработки больших участков

Для опрыскивания садов, полей, виноградников можно собрать более мощный опрыскиватель на мотоблок. Одним из положительных моментов использования такого опрыскивателя является возможность крепления насоса к тяговому средству с помощью ременного привода. Кроме этого, на таком устройстве предусмотрена регулировка давления, которая позволит повысить или понизить уровень давления при необходимости.

Что понадобится для конструирования агрегата:

  • Бачок. При подборе обращают внимание не только на материал, из которого он изготовлен, но также на его объем. Важно помнить, что на одну сотку расходуется 2-5л раствора в зависимости от интенсивности распыления и числа форсунок.
  • Насос НШ, можно взять насосы от аккумуляторных опрыскивателей.
  • Место для аккумулятора и кнопка управления.
  • Штанги: вертикальные или горизонтальные с шириной до 4м. Если создается садовый опрыскиватель своими руками, то лучше отдать предпочтение телескопическим штангам, которые позволят обрабатывать деревья разного размера.
  • Форсунки. Длина и количество форсунок для опрыскивателя, сделанного своими руками, подбираются в зависимости от ширины грядок и дозировки жидкости на каждую сотку. Оптимально ставить их на расстоянии около полуметра, тогда раствор будет распыляться равномерно со всех отверстий.

Как собрать конструкцию:

  1. Установить бачок.
  2. Собрать устройство аналогично предыдущим видам опрыскивателей. При этом необходимо предусмотреть клапан для выхода избыточного давления.
  3. Подсоединить насос и подключить его. Важно, чтобы его модель подходила к мотоблоку.
  4. Навесить и привести в рабочее состояние штанги с установленными форсунками. Если делается опрыскиватель для деревьев, то штанги ставят в вертикальном положении. Если для обработки полей – в горизонтальном. Оптимальным вариантом будет установка штанга со сменным положением.

На основе центробежного насоса

Его обычно устанавливают в скважинах или колодцах, а когда отслужит свой срок, можно использовать для создания опрыскивателя. Кроме него нужен будет регулятор давления (для этого подойдет тройник с запорным краном для подключения стиральной машинки), который крепят на отводящее плечо.

Собирают аппарат по общей схеме. Готовят и вливают раствор в бачок. После этого погружают насос и приступают к орошению. Одним из недостатков такой конструкции является ее стационарность, но это может компенсироваться достаточно длинным шлангом.

Можно приобрести готовый агрегат в магазине и убрать в дальний угол после первой поломки. Ремонт садового опрыскивателя, сконструированного собственноручно, будет легким и простым. Ведь каждую деталь подбирали и ставили самостоятельно. Соответственно, срок службы такого аппарата будет больше, чем у заводского собрата.

Источник: http://doma-v-sadu.ru/svoimi-rukami/samodelnyj-opryskivatel.html

Пеногенератор из садового опрыскивателя своими руками

Как видно из названия, пеногенератор — устройство, образующее пену. От обычных опрыскивателей они отличаются тем, что дают более однородную и мелкодисперсную пену. Это достигается за счёт смешения основного средства с потоком сжатого воздуха. Такие устройства продаются во всех гипермаркетах и автомагазинах, встречаются в отделах садовых товаров, их легко заказать через интернет. Стоят они довольно дорого, однако можно изготовить пеногенератор из опрыскивателя своими руками с использованием недорогих и доступных компонентов.

  1. Для чего нужен пеногенератор
  2. Как работает мойка пеной
  3. Устройство
  4. Самостоятельная сборка
  5. Как пользоваться самодельным пеногенератором
  6. Правила безопасности
  7. Заключение

Для чего нужен пеногенератор

В отличие от обычных распылителей низкого давления, пеногенераторы производят более однородную, стойкую и тонкую пену. Это свойство используется:

  • при бесконтактной мойке автомобилей;
  • тушении пожаров (огнетушитель, по сути, представляет собой мощный пенообразователь);
  • как украшение на «пенных вечеринках».

Бытовые генераторы пены используются для мойки автомобилей, колёс и, реже, для уборки поверхностей (в гараже, мастерской, на площадках). В сельской местности это устройство будет уместно не только на приусадебных участках, но также в автобусных парках, коммунальных службах, станциях техобслуживания. Мобильный пеногенератор удобно хранить в гараже или даже в багажнике, его можно возить с собой, чтобы иметь возможность вымыть машину при въезде в город, не тратя деньги на коммерческую мойку либо используя ее только для смыва пены, что заметно уменьшит стоимость процедуры. Не секрет, что на мойках самообслуживания большая часть стоимость складывается из обработки пеной. Имея в багажнике мобильный генератор, этот этап можно спокойно пропустить.

Пеногенераторы активно используются при мытье машин

Как работает мойка пеной

Обильная пена хорошо впитывает грязь и не позволяет ей снова прилипнуть к кузову. Устойчивость пены очень важна: она должны успеть впитать загрязнения, не высохнуть и не стечь раньше времени. Конечно, на качество мойки влияет химический состав: большинство автошампуней содержат довольно агрессивные щелочи. Щелочь расщепляет жиры и масла, дорожные реактивы, грязь, а также создает необходимую среду для работы других компонентов. Однако их концентрация умеренна, иначе не избежать повреждения резиновых и хромированных деталей автомобиля. Поэтому характеристики пены очень важны.

Устройство

В основе конструкции пеногенератора три компонента:

  • баллон (бак) для моющего средства;
  • смеситель, где моющее средство смешивается с воздухом;
  • выносной пистолет для подачи пены на подлежащую очистке поверхность.

Процесс вспенивания в установке состоит из двух этапов:

  1. Производство первичной пены. На первом этапе струя воды под высоким давлением покидает сопло и соединяется с раствором автомобильного шампуня, одновременно захватывая воздух, который поступает в устройство через его отверстия. В результате получается пена, но для мойки она не подходит — не достаточно устойчивая, а её частицы слишком велики, чтобы эффективно растворять и связывать загрязнения.
  2. Создание конечного продукта. На втором этапе пена с высокой скоростью проходит из смесителя через специальный слой, который называют вспенивающей таблеткой. Это делает пену более устойчивой и мелкодисперсной. Чем меньше частицы, тем лучше будет качество мытья поверхности. Изготовить таблетку можно из гидрофобной проволоки или утеплителя. Главное, чтобы материал обладал повышенной коррозионной стойкостью и малым размером ячейки.

Основной характеристикой устройства является объем бака. Существуют пеногенераторы с объемом бака 25, 50 и 100 литров. Для самодельного устройства оптимальным объемом будет 25 л. Этого достаточно для разовой мойки автомобиля, и он будет достаточно мобильным и удобным в обращении.

Самостоятельная сборка

Изготовить пеногенератор для мойки из опрыскивателя своими руками достаточно просто. Есть два варианта — более сложный и попроще. Итак, рекомендуемый объем бака — 25 л. Ещё стоит позаботиться о гибком и длинном шланге, благодаря которому пену можно будет наносить на любые труднодоступные поверхности.

Собрать пеногенератор можно самостоятельно

Инструменты и материалы:

  1. Ручной опрыскиватель.
  2. 2 шприца Люера емкостью 10 мл. От обычных шприцев они отличаются тем, что игла навинчивается, а не надевается.
  3. Острый нож и ножницы.
  4. Сварочный зажим.
  5. Гаечный ключ.
  6. Форсунки F110 (015, 02, 03, 04, 05);
  7. Острая игла.
  8. Клочок ватного утеплителя (Ursa, Rockwool и пр.).

Порядок работы:

  1. Разобрать опрыскиватель: открутить распылительную головку и снять стандартную форсунку.
  2. Взять первый шприц и проверить, вставляется ли в него форсунка. Далее вынуть поршень, отрезать хвост и расширить сопло.
  3. У второго шприца тоже вынуть поршень, отрезать резьбовое сопло и разрезать оставшийся цилиндр на две половины (по отметке 4 мл). Надеть на обе половины форсунки.
  4. Заполнить цилиндр первого шприца утеплителем. От его количества будет зависеть объем пены.
  5. Вставить один шприц в другой. Головка пеногенератора готова.
  6. Сделать иглой отверстие в верхней части подающей трубки. Это необходимо для того, чтобы воздух мог смешиваться с жидкостью.
  7. Навинтить распылительную головку на распылитель. Налить в бак воду и шампунь. Пеногенератор готов к работе. Объем и характеристики пены можно регулировать, меняя насадки.

Вариант попроще:

  1. Открутить шланг, подающий жидкость к пистолету.
  2. Сделать в верхней части шланга прокол диаметром 2 мм, чтобы воздух смешивался с шампунем.
  3. Открутить пистолет и переходную трубку, чтобы установить в ней пенную таблетку.
  4. В качестве пенной таблетки можно использовать губку или металлическую сетку для мытья посуды. У губки отрезают плотную часть, металлическую мочалку берут целиком и набивают переходную трубку
  5. Собрать опрыскиватель в порядке, обратном разборке.

Важным достоинством обоих вариантов является возможность доработать опрыскиватель, используя дешевые компоненты, остатки от строительных работ и пр.

Как пользоваться самодельным пеногенератором

Используют самодельный пеногенератор для мойки авто из опрыскивателя как любую мобильную мойку: распыляют пену на загрязненную поверхность и смывают из шланга. Бесконтактная мойка не так вредна для лакокрасочного покрытия автомобиля, как смывание грязи с помощью губки, а также экономит силы и время. Современные шампуни эффективно отмывают металл, пластик, стекло от самых стойких и агрессивных видов загрязнений, не разрушая их.

Правила безопасности

Основная опасность кроется в высоком давлении. Собирая генератор пены своими руками, не экономьте на элементах конструкции. Емкость опрыскивателя должна выдерживать давление до 4—5 атмосфер. Автошампуни делаются максимально деликатными, однако чтобы эффективно растворять грязь и химические реагенты, они должны обладать определенной степенью агрессивности. Поэтому металлические элементы конструкции должны быть изготовлены из нержавеющей стали и обработаны антикоррозийным составом. По этой же причине не стоит хранить остатки шампуня в опрыскивателе, со временем они могут разъесть пластик. Рекомендуется использовать столько моющего средства, сколько нужно для одной мойки. А после использования ополоснуть бак.

Заключение

Бесконтактная мойка для многих автовладельцев является роскошью, особенно в регионах с сырым климатом, в котором машины приходится мыть чуть ли не после каждой поездки. Купить мобильную мини-мойку также не многие могут себе позволить. Зато изготовить пеногенератор из опрыскивателя Жукили любого другого, потратив минимум средств и нескольких простых деталей, по силам любому. Такой пенообразователь обеспечит практически бесплатную, но оперативную и качественную помывку авто или дорожной техники в домашних условиях.

Источник: http://traktordream.ru/bez-rubriki/penogenerator-iz-sadovogo-opryskivatelya-svoimi-rukami/

Аккумуляторный опрыскиватель своими руками

Большие садовые участки и приусадебные хозяйства нуждаются в самой современной поливальной технике. Одним из наиболее удачных решений стал появившийся не так давно аккумуляторный опрыскиватель.

Для начала немного познакомимся с аккумуляторными разбрызгивателями и их предназначением. Итак, опрыскиватель позволяет организовать уход за посадками быстро, просто и деликатно, поскольку в рабочем механизме поддерживается стабильное давление за счет электронасоса. Таким образом, садоводу нет надобности проводить откачку вручную, как это бывает при работе с ручными агрегатами.

Особенностью профессионального аккумуляторного распылителя считается также и то, что его можно применять для нанесения на растения комплексных удобрений и фунгицидных растворов – при этом поверхность листьев и стеблей покрывается тонкой пленкой, что позволяет существенно экономить расход препаратов. Помимо ухода за растениями, такой распылитель часто используют для противоэпидемической обработки крупного рогатого скота, также устройство нередко применяют для мойки автотранспортных средств, побелки фасадов, внутренних стен и потолков, очистки вертикальных поверхностей от пыли и загрязнений.

Основная масса этого агрегата приходится на область плечевого контейнера, поэтому его дополнительно оснащают эргономичными ручками и ремнями, пользователь может без труда перемещать его даже на самые дальние расстояния.

Емкость бака бывает разной, в большинстве случаев она варьируется от 5 до 20 л. Кроме этого, такие устройства дополнительно комплектуют телескопической доской, длина которой свыше 1 метра.

Благодаря подобному механизму можно без труда обрабатывать низкорослые деревья и кустарники.

Вместе с самим опрыскивателями, производители продают специальные насадки, которые могут обеспечивать несколько видов распыления:

  • струйное;
  • в виде влажного облака;
  • веерообразное.

Принцип работы таких агрегатов довольно прост – при помощи электронасоса в баке формируется повышенное давление воды или другой жидкости, устройство самостоятельно включается, когда необходимо увеличить напор, и отключается, если уровень давления достиг своего максимума.

Как правило, данные модели оборудованы аккумулятором необслуживаемого типа, который имеет довольно продолжительный период использования – в большинстве случаев одного цикла зарядки достаточно для исправной работы на протяжении 6-7 часов.

За этот отрезок времени опрыскиватель распыляет порядка 500 л жидкого состава.

Расход энергии подобного садового опрыскивателя – 300 Вт в час. При использовании устройства с небольшими перерывами, его период работы до окончательной разрядки возрастает.

Обращаем особое внимание на то, что зарядка аккумулятора производится только методом подключения к сети электрического тока в 220В.

Большая часть моделей оснащены системой фильтрации, в результате чего вода проходит трехступенчатую очистку и избавляется от механических примесей и солей тяжелых металлов.

При покупке садового разбрызгивателя перед домовладельцем встает выбор между аккумуляторным и бензиновым агрегатом. Каждый имеет свои плюсы и минусы, однако, устройства с двигателем внутреннего сгорания уместнее в автомобильном гараже, нежели в огороде. Остановимся на преимуществах каждого из этих изделий.

По эффективности бензиновый опрыскиватель значительно выигрывает, поскольку благодаря воздушному насосу, он может прогонять через трубу довольно мощный поток воздуха. На выходе в него попадают брызги воды или раствор специализированного препарата, и воздухом разносятся на далекие расстояние.

Обычно в зимнее время такой агрегат используют для сдувания снега.

Аккумуляторные опрыскиватели работают немного иначе – у них имеется утонченный шланг и удлиненная трубка, причем небольшого диаметра, за счет этого жидкость выбрасывается суженным конусом, хотя степень распыления бывает довольно значительной.

Тем не менее сдуть подобным напором снег невозможно, поэтому в зимнее время электрический механизм будет стоять без дела.

Зато у него есть другое преимущество – большая часть представленных в продаже модификаций оснащены телескопической штангой, которая играет роль подающей трубки, у бензиновых устройств такого приспособления нет.

Не следует упускать из виду, что если вы надеваете на себя опрыскиватель ранцевого типа, то в случае с бензиновым устройством вы будете носить на себе не только резервуар с водой, но и бензобак – многие не решаются на такие меры из чувства собственной безопасности.

Еще одно преимущество аккумуляторного распылителя – это стоимость. Если цены на электрические модели колеблются от 3 до 7 тысяч, то стоимость бензиновых начинается от 15.

Таким образом, приобретение устройства со встроенным двигателем внутреннего сгорания оправдано лишь в ситуации, если вы вынуждены регулярно обрабатывать сразу несколько гектаров земли.

Если же у вас небольшое приусадебное хозяйство, то стоит отдать предпочтение аккумуляторным механизмам. Резюмируя, можно обозначить следующие достоинства аккумуляторных установок.

  • Небольшие размеры, малый вес, компактность и эргономичность.
  • Опрыскиватель на основе аккумулятора не требует присутствия постоянного источника питания, и может работать в местах, где электричество не проведено.
  • Опрыскиватель имеет довольно высокую мощность, благодаря чему на единственном заряде можно за один заход обработать большие территории.
  • Аккумуляторные установки соответствуют всем требованиям экологической и санитарной безопасности.
  • Механизм имеет широкую сферу использования, начиная от полива и борьбы с насекомыми-вредителями и заканчивая ремонтными работами и дезинфекцией помещений.
  • Большое количество различных насадок в комплекте обуславливает работу в нескольких опциях.
  • Эксплуатация не требует особых физических усилий и специализированных навыков.
  • Во время работы такие распылители не потребляют масла и бензина, которые стоят довольно дорого. Более того, прибор не выделяет в воздух угарного газа, поэтому его часто используют в парниках.
  • Стоимость аккумуляторных установок на порядок ниже, нежели бензиновых.

Впрочем, не стоит забывать и о минусах, к ним можно отнести следующие моменты.

  • Степень автономности установки напрямую зависит от параметров емкости аккумулятора. Как только заряд заканчивается, механизм перестает функционировать.
  • Стоимость аккумуляторных моделей гораздо выше, нежели цены изделий с ручным приводом.

В зависимости от вида перемещения приборов, их подразделяют на три типа:

  • ручные;
  • колесные;
  • ранцевые.

Ручные разбрызгиватели во время проведения работ удерживают в руках, ранцевые, подобно рюкзаку, надевают на спину, ну а колесные, как правило, фиксируются на тележке. Ручные опрыскиватели подходят для домашних зимних цветников, когда следует обработать сравнительно небольшое количество цветов.

Опрыскиватели на колесах оптимальны в случаях, когда вам требуется полить или обработать удобрениями большие площади в несколько десятков соток.

Для дач и огородов среднего размера оптимальным будет ранцевый механизм – его объема достаточно для полива, и при этом человек не устает, а спина во время проведения работ находится в удобной позе.

Аккумуляторы могут иметь различные типы батареек – самыми лучшими считаются дачные варианты с литиевым аккумулятором.

Перейдем к обзору наиболее популярных производителей и их моделей.

Этот бренд выпускает широкий ассортимент самых разнообразных опрыскивателей, наибольшим спросом пользуется модель VF 154 RF, она оптимальна для полива плантаций большой площади.

Вес такого устройства всего 4,1 кг, механизм дополнен баком для воды объемом 15 л, тип механизма – ранцевый.

Распылитель отличается эргономичностью, он хорошо прилегает к спине, а система широких ремней позволяет равномерно распределить нагрузку от веса препарата.

Такой опрыскиватель работает на литиевом аккумуляторе, с напряжением в 18 Вт, а емкость составляет 3 А/час. Устройство комплектуется насадками двух типов, а также зарядным устройством.

Это опрыскиватели японского производителя, используются для полива цветов, кустарников и малорослых деревьев. Устройство укомплектовано резервуаром для жидкости с объемом 3,5 литра, при этом его вес относительно небольшой – всего 1,7 кг, в набор входит эргономичная ручка для переноски оборудования.

Это изделие импортного производителя, созданное в Корее. Механизм оборудован баком для воды объемом 12 л, в комплект входят две трубки размером 50 и 110 см, 3 различных сопла, а также шланг и система фильтров. Это опрыскиватель торцевого типа, работает устройство на аккумуляторе в 12 Вт и емкостью 8 А/час. Прибор способен функционировать 6 часов без перерыва.

«Калибр» – марка российского производственного предприятия, однако, для того чтобы себестоимость у механизма была ниже, производственные мощности располагаются в КНР.

Агрегат оснащен 5-литровым резервуаром, тип аккумулятора – литиевый, мощностью 15 Вт и емкостью 1,5 А/час. Телескопическая труба и шланг имеют одинаковый размер – 1,2 м.

Благодаря этому можно применять агрегат для полива и опрыскивания даже самых высоких фруктовых деревьев.

При покупке разбрызгивателя следует принять во внимание несколько ключевых факторов:

  • площадь садового участка;
  • особенности ландшафта;
  • планируемая регулярность использования распылителя;
  • необходимость в дополнительных функциях.

Обязательно просчитайте количество воды, которое вам потребуется для обработки и полива растений.

В среднем, на одно дерево необходимо около 0,5 л жидкости, поэтому, если вы являетесь владельцем ботанического сада или большой оранжереи, агрегаты с маленьким размером бака бессмысленны.

Не забудьте принять во внимание и физические особенности человека, который будет работать с опрыскивателем. Если перед вами устройство с 15-литровым баком, то носить его по садовому участку по силам будет только крепкому здоровому мужчине.

Для того чтобы выбрать распылитель, следует внимательно изучить инструкцию по его эксплуатации и познакомиться со всеми техническими характеристиками.

Например, если у вас в саду много высоких деревьев, то стоит отдать предпочтение установкам с точечным разбрызгиванием и ограничителем струи.

Если же вы планируете поливать по большей части низкорослые растения, то можно остановиться на более дешевой и простой модели.

Очень важно уделить максимальное внимание безопасности покупаемого опрыскивателя – корпус инструмента должен быть стойким к механическим деформациям, износу и ядохимикатам.

Убедитесь в наличии спускового механизма при применении фунгицидных и инсектицидных растворов. Надежность деталей – это одна из ключевых характеристик, влияющих на выбор той или иной модели.

При выборе устройства обязательно осмотрите его самостоятельно, проверьте качество всех соединительных швов и прочность его комплектующих.

Сразу же отказывайтесь от идеи покупки разбрызгивателей, которые имеют металлический бак, также не стоит покупать модели, объем бака которых составляет менее 8 литров – в этом случае вам придется постоянно делать перерывы, чтобы залить в емкость новую порцию воды.

Если вы покупаете ранцевую модель, обязательно примерьте ее и оцените удобство ремней и длину ручки, вам должно быть комфортно работать с таким оборудованием на спине. Любая техника рано или поздно выходит из строя, поэтому отдайте предпочтение отечественным брендам – вы всегда сможете легко приобрести любую деталь на замену.

Если же у вас импортный опрыскиватель, то велика вероятность, что запчасти вам придется заказывать из-за рубежа и ремонт затянется на довольно продолжительное время.

Обратите внимание на наличие разного рода дополнительных опций автоматического включения и выключения насоса, а также на комплектацию дополнительными насадками.

Использование опрыскивателей имеет свои особенности, остановимся на них более подробно.

  • Для начала необходимо внимательно осмотреть агрегат на предмет проведения и неисправностей. Если заметите трещины, расхождения контактов и прочие нарушения изоляционного слоя, откажитесь от работы.
  • Перед применением аккумулятор нужно полностью зарядить, с этой целью разъем сетевого адаптера подключают к розетке и заряжают вплоть до загорания лампочки зеленого индикатора, при помощи которого можно определять величину заряда.
  • Не допускайте проникновения в емкость нерастворимых в воде примесей, в противном случае фильтр довольно быстро выйдет из строя.
  • При температуре выше 45 градусов и менее -10 градусов использовать аккумуляторный разбрызгиватель запрещено.
  • При работе с техникой рекомендуется применять индивидуальные средства защиты.
  • Не допускается использование разбрызгивателя в случае, если в резервуаре отсутствует жидкость.
  • Запрещается заливать в бачок едкие кислотно-щелочные растворы.
  • Не рекомендована работа с агрегатом при сильном ветре или во время дождя.
  • Прибор не нужно оставлять под прямыми ультрафиолетовыми лучами.
  • Воду категорически запрещено заливать в электромеханическую часть механизма.
  • Если вы разбрызгивали удобрения и фунгицидные препараты, после работы смените одежду и по возможности примите душ.
  • Опрыскиватель вне рабочего состояния следует хранить в сухом, желательно, прохладном месте, вдали от электроприборов, батарей и других источников тепла.
  • Перед длительным хранением зарядите аккумулятор разбрызгивателя, в течение зимы необходимо время от времени подзаряжать механизм, его нельзя разряжать в ноль.

При всем многообразии представленного современной промышленностью садового инвентаря довольно сложно прийти к какому-то единому мнению о преимуществах использования электронных аккумуляторных разбрызгивателей. Однако, в целом отзывы огородников положительные, особенно отмечаются ранцевые модели, которые не создают нагрузки на спину, а потому не вызывают никакого дискомфорта и болезненных ощущений после работы.

Также замечено, что при выборе подходящей модификации стоит отдать предпочтение изделиям с мощной батареей и удлиненным вариантом «удочки». Кроме того, лучше приобретать модели, в комплекте с которыми идут разные виды насадок, тогда вы сможете одним опрыскивателем обрабатывать травы, цветы, кустарники, высокие деревья, а также комнатные растения.

Если говорить о марках и брендах, то все пользователи едины во мнении, что оптимальнее всего приобретать продукцию отечественного изготовителя.

Это объясняется невероятно просто – дело в том, что российские опрыскиватели отличаются очень высоким качеством, при этом их цена на 10-20 процентов ниже, чем у зарубежных аналогов.

Наша промышленность предлагает широкий выбор садовой техники с разными эксплуатационными характеристиками, поэтому нет никакого смысла переплачивать. Кроме того, детали для ремонта можно купить в любой момент.

Садовый аккумуляторный опрыскиватель станет хорошим помощником для любого садовода-огородника или фермера, он позволит сделать уход за приусадебным хозяйством простым и быстрым, при этом весьма эффективным. В продаже можно найти как дорогие модели с ценником в 18-20 тыс., так и бюджетные варианты, стоимость которых начинается от 3 тыс. рублей.

О том, как выбрать аккумуляторный опрыскиватель, смотрите в следующем видео.

Опрыскиватели садовые аккумуляторные: популярные модели, стоимость и особенности использования

Любой дачник ухаживает за своими растениями и старается собрать с них большой урожай. Однако для этого требуется много терпения и сил.

На каждом садовом участке можно встретить огромное количество различных насекомых, которые наносят вред побегам и уже поспевшим плодам.

Для борьбы с вредителями разработано немало средств. Чтобы садоводу было удобно выполнять химические обработки и не приходилось подвергать свои руки раздражению, были созданы специальные опрыскиватели.

Сейчас их существует несколько типов: ручные, гидравлические, аккумуляторные, помповые, моторизированные, ранцевые.

Использование ручных и помповых агрегатов довольно распространено, однако их режим накачки и малый объем бака зарекомендовали себя с неблагоприятной стороны.

Приходится постоянно пополнять жидкость и работать только одной рукой, так как вторая занимается накачиванием насоса. Поэтому все большую популярность приобретают аккумуляторные варианты садовых опрыскивателей.

Знаете ли вы, что потребуется для изготовления лодочного болотохода своими руками, а также с чего следует начать его создание?

А здесь можно ознакомиться с техническими характеристиками ИФА Мультикар 25.

Сегодня наиболее часто покупают технику таких производителей, как:

  1. «Solo» – Германия.
  2. «Комфорт» – Россия.
  3. «Садко» — Словения.
  4. «Makita» – Япония.
  5. «Kwazar» – Польша.

Преимущества садовых аккумуляторных опрыскивателей

Аккумуляторные садовые опрыскиватели помогают людям быстро, без особых трудностей обработать участок земли любого размера.

Стоит отметить, что, в отличие от других вариантов садовых опрыскивателей, цены на аккумуляторные намного выше, в то же время они более удобны в использовании.

Аккумуляторные садовые опрыскиватели в большинстве своем бывают ранцевые, что позволяет освободить руки. Таким образом, оператор может направлять штангу обеими руками и производить наиболее качественное опрыскивание.

Заряд аккумулятора происходит посредством подключения устройства к сети в 220 В. Достаточно небольшого промежутка времени, чтобы аппарат мог снова начать работу.

В зависимости от производителя опрыскиватели могут отличаться по форме, объему бака и длительности заряда батареи. Комфортное обращение с оборудованием обеспечивает его бесшумная работа.

Треск или рокот двигателя не будет раздражать слух, а значит, использование техники доставит только положительные эмоции.

Как подобрать опрыскиватель?

Каждый человек желает приобрести технику, которая служила бы долгие годы и не требовала сложного и дорого ремонта в случае поломки. Чтобы не ошибиться с выбором садового аккумуляторного опрыскивателя, необходимо учитывать некоторые нюансы:

  • При покупке стоит тщательно проверить все соединительные элементы, чтобы в дальнейшем из-за них не пришлось нести больших расходов.
    Конечно, замена запасных частей дело затратное и своевременная их переустановка поможет продлить срок эксплуатации.
  • Для удобства необходимо подбирать оборудование с инструкцией на русском языке. Это позволит более подробно ознакомиться с устройством.
  • Выбирать лучше проверенных производителей, которые уже сумели закрепиться на рынке.
  • На устройство должна даваться гарантия, чтобы в случае необходимости можно было обратиться к поставщику с претензиями.
  • Нужно выбирать надежный материал техники, в частности, форсунок и самого бака. Это необходимо, чтобы бачок не потек раньше времени.

Также при покупке опрыскивателей лучше сначала ознакомиться с отзывами потребителей. Они всегда смогут с наибольшей точностью рассказать о производителе и его товаре.

Аккумуляторные садовые опрыскиватели отличаются от других моделей:

  1. Применение мощного аккумулятора позволяет долго не использовать подзарядку.
  2. Для потребителей разработан специальный удобный дизайн бака, форма которого повторяет контуры спины и не дает ей уставать.
  3. В опрыскивателях предусмотрены фильтры для жидкостей.
  4. При необходимости на устройство можно добавить дополнительные аксессуары или подсоединить к нему удлинитель.
  5. Оборудование имеет датчики, которые автоматически срабатывают при избыточном или недостаточном давлении электронасоса.

Перед началом работы стоит убедиться, что батарея полностью заряжена. Если оборудование используется впервые, то лучше сначала испытать его.

Для этого бак наполняется простой водой, проверяется герметичность соединений и полная работоспособность аппарата. Для удобства необходимо правильно отрегулировать ремни переноса.

Также герметичность проверяется горячей водой с температурой около +40 градусов. Она заливается в бак, и фиксируется. После чего можно проверить — есть или нет течь в нижней части устройства.

Надевать опрыскиватель стоит правильно: сначала в ремень продевается одна рука, затем другая. Далее пристегивается соединительная петля.

Обычно в аккумуляторных садовых опрыскивателях применяются несколько видов сопел:

  1. Однородное распыление (на оборудовании устанавливается сопло). Данный вид применяется для небольших низких растений, так как использует давление от 0.16 до 0.17 МПа.
  2. Коническое распыление (устанавливается 2 сопла). Чаще применяется для борьбы с различными насекомыми и наземными вредителями.
  3. 3 сопла с четырьмя отверстиями – вариант для высоких растений, например, деревьев.

Сопла можно менять. Для распыления достаточно просто нажать на рукоятку крана и отпустить ее, когда необходимо. На оборудовании предусмотрена система защиты от коротких замыканий и от перегрева.

Внимание! Когда работа с опрыскивателем закончена, лучше сразу промыть устройство чистой водой.

Что нельзя забывать при использовании опрыскивателя

  • Нельзя заполнять бак жидкостью под самую горловину.
  • При падении напряжения в батарее до уровня 10 В большинство опрыскивателей отключается, поэтому нужно сразу произвести заряд.
  • При необходимости затянуть гайки и соединения нужно производить все процедуры только вручную, это поможет избежать срыва резьбы.

Классификация опрыскивателей по объему бака

По своей величине садовые опрыскиватели различаются по вместительности бака. Так, бывают малые устройства с объемом от 2 литров, средние с вместительностью от 3 до 5 литров и большие, чей бак вмещает в себя до 10 литров жидкости.

Средней величины оборудование предназначено для участков общей площадью около 300 кв. м.

С его помощью можно опрыскивать небольшие кустарники, саженцы и невысокие деревья. Устройства с большим объёмом бачка подойдут для площади до 500 кв. м.

Использование аккумуляторного садового опрыскивателя поможет быстро и эффективно справиться с вредителями урожая. Практически у каждого садовода и огородника имеется этот замечательный аппарат.

Как сделать аккумуляторный садовый опрыскиватель своими руками

Многие подумают: «А зачем делать садовый аккумуляторный опрыскиватель самому, если его можно купить в магазине, тем более он не отличается большой стоимостью?» Но, даже такое оборудование можно сделать из подручных предметов, оставив деньги в своем кармане.

Первое, что понадобится для создания электрического аккумуляторного садового опрыскивателя, – это бачок. Его можно сделать из старого агрегата или же купить самый дешевый помповый опрыскиватель.

При этом стоит помнить, что на оборудовании должны быть рабочими такие части, как штанга, ручка воздушный клапан.

После этого нужно взять автомобильный компрессор, а также аккумулятор с мощностью в 12 В. Для тех, у кого есть гараж и запчасти, это не составит труда.

Теперь необходимо прикрепить автомобильный ниппель к баку. Для этого в нем просверливается отверстие, в которое вставляется шланг. Нельзя забывать про герметичность, поэтому можно воспользоваться герметиком и задуть его под шайбы или взять резиновую прокладку.

Теперь компрессор и аккумулятор подключаются друг к другу. Чтобы все это держалось вместе, лучше примотать все части к корпусу опрыскивателя при помощи изоленты.

Использование компрессора позволяет создавать в баке с жидкостью постоянное высокое давление, за счет этого распыление становится мелкодисперсным.

Конечно, для кого-то создание аккумуляторного садового опрыскивателя станет непростой, да и ненужной задачей, а кто-то найдёт в этом свои плюсы. Достоинством такого устройства является то, что при выходе из строя каких-либо частей их можно будет приобрести в магазине и заменить.

Покупка садового опрыскивателя сделает счастливым любого садовода. Вредители растений будут уничтожены в короткие сроки. Простота эксплуатации оборудования позволяет обходиться без помощи специалистов.

  • Заряд батареи обеспечивает непрерывную возможность распыления около 10 полных контейнеров.
  • Многие потребители успели оценить по достоинству аккумуляторные опрыскиватели и используют их в свое удовольствие и во благо своему саду.
  • Давайте посмотрим видеоролик, в котором нам расскажут, как правильно использовать аккумуляторный садовый опрыскиватель:

Самодельный опрыскиватель для сада своими руками

Основная задача садового опрыскивателя – это эффективное распыление жидкости (химикатов, удобрений, стимуляторов и т. д.) на растения.

Нанесенная таким образом жидкость прекрасно прилипает к насаждениям и в течение долгого времени проявляет свои защитные свойства. Опрыскивание является необходимой мерой для защиты кустов и плодовых деревьев от болезней и вредителей (гусениц, тли, клещей и пр.).

Чтобы процесс обработки проходил правильно, стоит воспользоваться специальным оборудованием – садовым опрыскивателем.

Все аппараты данного назначения можно поделить на группы по принципу работы (от элементарных ручных до самоходных). Выделяют следующие виды:

  1. Ручной опрыскиватель, который представляет собой бак из пластика с крышкой с вмонтированным помповым насосом. Насосом создается нужное давление в баке, затем можно распылять жидкость, нажимая рычаг, который находится на ручке. Агрегаты данного типа производятся с объемом бака от 0,5 до 2 литров. Он прекрасно подходит для опрыскивания рассады и других немасштабных насаждений.
  2. Помповый опрыскиватель рассчитан на опрыскивание большого количества растений. Объем бака составляет 3-12 литров. Его нужно носить на плече на специальном ремне. На крышке также находится насос, а от корпуса идет шланг (1-1,5 метра) со специальной ручкой, штангой и форсункой. На сегодняшний день помповые садовые опрыскиватели одни из самых востребованных. Это прекрасный вариант для обработки площадей до 30 соток.
  3. Опрыскиватель ранцевый ручной – здесь давление нагнетается в насосе. Аппараты этого вида удобны тем, что их можно носить за спиной, как рюкзак. Обрабатывая насаждения с помощью данного агрегата, нужно одной рукой нагнетается давление, а второй держать штангу с распылителем, что не очень удобно и достаточно утомительно.

  1. Опрыскиватель ранцевый аккумуляторный – это усовершенствованная модель предыдущего. Основное его преимущество заключается в том, что давление образуется посредством электропривода от аккумуляторной батареи. Такой механизм существенно облегчает процесс обработки растений и ускоряет процесс. Электрические садовые опрыскиватели благодаря своей эффективности и продуктивности подходят и для небольших частных садов и огородов, и для мини-хозяйств.
  2. Мотоопрыскиватель бензиновый целесообразно применять для проведения работ на больших площадях. Объем емкости для жидкости здесь варьируется в диапазоне 12-20 литров. Опрыскиватели этого типа делятся на два вида: ранцевые, которые носят за спиной; колесные, которые можно свободно перемещать по саду и огороду.

Все перечисленные выше агрегаты можно без проблем купить на рынках или специализированных магазинах, а также заказать через интернет.

Но можно обойтись своими силами, сделав аппарат самостоятельно из доступных материалов. Возможно, этот способ будет самым верным, т. к.

собственноручно сделанный опрыскиватель для сада и огорода легко можно подстроить под свои нужды и не переживать по поводу ремонта в случае какой-либо поломки.

Видео « Навесной садовый опрыскиватель»

Видео по использованию навесного самоходного опрыскивателя, методом крепления к тракторной конструкции.

Какие материалы потребуются

Многие садоводы и огородники пользуются на своих участках самодельными средствами для опрыскивания зеленых насаждений.

Чтобы сделать садовый опрыскиватель, необязательно быть инженером или изобретателем – достаточно проявить смекалку. Для проведения работ в саду или теплице можно использовать обычный веник, который справится с ролью опрыскивателя.

Это дешевый и простой способ, но не очень практичный, поскольку в процессе попусту проливаются химикаты.

Для обработки небольшого количества кустов или рассады можно сделать прекрасный ручной распылитель из емкости от стеклоочистителя. Перед началом использования нужно просто хорошо вымыть емкость, чтобы очистить от остатков нежелательных элементов.

Если же в планах создать более продвинутый садовый опрыскиватель, например, электрический, то здесь понадобятся достаточно сложные и серьезные детали: бак, насос, обратный клапан, армированный шланг, штанга с распылителем, кнопочный выключатель, многожильный провод и пр.

При желании можно даже сделать самоходный аппарат, но для этого уже нужно задействовать технику.

Как сделать самому

Рассмотрим, каким образом можно сконструировать аккумуляторный опрыскиватель. Для его изготовления нужно взять бак – отлично подойдет старый помповый опрыскиватель со сломанным насосом, который не подлежит ремонту. При этом крайне важно, чтобы был герметичный бак, рабочая штанга и воздушный клапан.

Также понадобится аккумулятор (12 В) и автомобильный компрессор. В емкости нужно просверлить отверстие и вставить автомобильный ниппель, к которому подсоединяется компрессор. Для герметизации отверстия под шайбы можно проложить прокладку из резины или задуть герметиком. Затем компрессор нужно подключить к аккумулятору.

Благодаря высокому давлению в баке распыление получается очень мелким. Накачивается нужное давление, а его излишки выходят через клапан.

Неоспоримое преимущество самостоятельно сконструированного аккумуляторного опрыскивателя – это возможность ремонта и замены любого элемента.

При работе с любым опрыскивателем стоит помнить о соблюдении правил техники безопасности: защитную одежду, использовать перчатки, респиратор, головной убор. По окончании работы прибор следует разобрать и тщательным образом промыть водой, затем просушить и собрать.

Видео « Изготовление самодельного опрыскивателя»

Видео-инструкция по изготовлению садового опрыскивателя из непригодного пылесоса.

Как сделать опрыскиватель своими руками

Выбираем распылитель для сада и огорода

Достаточно часто предприимчивые садоводы собирают распылители самостоятельно. На самом деле изготовление качественного опрыскивателя своими силами – не такая уж сложная задача.

Сделав хорошее самодельное устройство, вы сможете избавить себя от регулярного ремонта распылителя и обеспечить эффективный уход зеленым насаждениям.

Какой вариант более рациональный – покупка хорошего опрыскивателя или его изготовление своими силами? Давай разберемся вместе.

Как нетрудно догадаться, главная функция опрыскивателей – распылять специальные химические составы (стимулирующие, удобряющие и т.д.) на растения соответствующим образом.

Препараты, нанесенные подобным способом, отлично прилипают к кустам и деревьям, и могут проявлять свои полезные свойства долгое время.

Плодовые деревья и некоторые виды кустов следует опрыскивать в обязательном порядке, только так можно обеспечить им эффективную защиту от различных вредителей и болезней (клещи, тля, черви и прочие).

О видах приборов

Для того чтобы производить процедуру опрыскивания максимально эффективно необходимо использовать садовый распылитель. Все разновидности опрыскивателей делят на несколько категорий в зависимости от принципа действия устройств.

Итак, в данном случае речь идет о:

  • ручных распылителях. Большинство из них представлено в виде пластиковых резервуаров с крышками. В емкость вмонтирован помповый насос. Благодаря работе насоса внутри емкости нагнетается давление. После этого распыление производится путем нажатия специального рычажка. Ручные приборы чаще всего бывают двухлитровыми или пол-литровыми. Они отлично подойдут для того чтобы опрыскивать рассаду или прочие невысокие насаждения;
  • помповых распылителях. Агрегат такого типа рассчитан на распыление большого объема химикатов. Объем резервуара у помповых опрыскивателей – от 3 до 15 литров. Прибор обычно вешают на плечо, используя специальный ремень. К крышкам баков устройств крепятся насосы, а к корпусам – шланги с рядом специальных приспособлений (форсунками, штангами, ручками). В настоящее время разновидности помповых распылителей являются одними из наиболее популярных. Если площадь вашего участка не более 30 соток, данный вариант вам подходит ;
  • ранцевых ручных распылителях. Удобство данного прибора заключается в том, что его можно одевать на спину, как ранец. Для того чтобы производить распыление таким опрыскивателем, придется одновременно задействовать обе руки: одна держит штангу с опрыскивателем, а другая нагнетает давление посредством насоса. Объективности ради скажем, что это не очень комфортное занятие;
  • ранцевых аккумуляторных распылителях. Данный тип устройства – это, по сути, улучшенная модификация ранцевого ручного агрегата. Главный плюс такого варианта в том, что здесь для нагнетания давления применяется электропривод (работает от аккумулятора). Такой подход серьезно оптимизирует и убыстряет процесс опрыскивания. Различные виды электрических ранцевых распылителей отлично подойдут для участков и минихозяйств с небольшой площадью;
  • бензиновые мотоопрыскиватели обычно используются для опрыскивания больших территорий. Объем резервуара распылителя в данном случае составляет 10-20 литров. Агрегаты данного вида можно разделить на две категории — колесные (свободное перемещение по всей территории) и ранцевые.

О самодельных распылителях

Многие дачники применяют для обработки своих «владений» самодельные опрыскиватели.

Для того чтобы изготовить распылитель-самоделку не нужно быть Кулибиным или Эдисоном, нужно лишь немного смекалки и элементарные стройматериалы.

Самый примитивный экономичный вариант – осуществлять опрыскивание с помощью веника. Однако это не очень-то практично, при таком подходе не избежать ненужного расходования удобрений.

Интересный и рациональный вариант – изготовление опрыскивателей из емкостей от стеклоочистителей (такой агрегат подойдет для рассады и небольших кустарников). Перед там, как начать обработку участка, резервуар необходимо тщательно промыть (на стенках могут остаться нежелательные элементы).

Если вы планируете изготовить достаточно современный распылитель для сада, например, агрегат с электроприводом, здесь не обойтись без довольно сложных деталей. Так, вам придется запастись многожильным кабелем, выключателем с кнопкой, штангой для распылителя, армированным шлангом, насосом, емкостью и т.д.

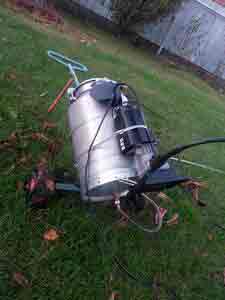

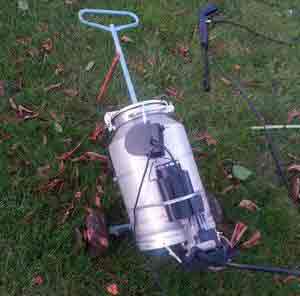

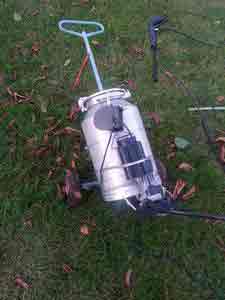

Итак, разберем подробно процесс изготовления распылителя, который работает от аккумулятора. Для этого нам понадобится емкость. В качестве варианта предлагаем использовать некоторые части старого помпового распылителя, отремонтировать который невозможно.

Важный момент: емкость должна быть герметичной, а воздушный клапан и штанга – полностью рабочими. Для сборки агрегата воспользуемся также автомобильным компрессором и аккумулятором (12В). Сверлим отверстие в баке и осуществляем вставку автомобильного ниппеля.

Затем производим соединение ниппеля с компрессором. Для того чтобы отверстие было герметичным используем герметик или резиновую прокладку. Теперь можно произвести подключение компрессора к аккумуляторной батарее.

За счет высокого уровня давления в емкости процесс распыления будет производиться мелкими каплями.

Бесспорный плюс самодельного электрического распылителя — это отсутствие проблем с заменой и ремонтом любого из компонентов устройства.

В процессе распыления удобрений не забывайте о технике безопасности. Совершенно не лишними будут головные уборы, рукавицы, защитные костюмы и, конечно, респираторы. После того, как работа будет завершена, необходимо произвести разбор устройства и его тщательную промывку. Затем детали опрыскивателя сушатся, и устройство собирается вновь.

Видео: Электрический опрыскиватель для сада и огорода своими руками

  • С этим материалом читают так же:
  • Как обрезать фруктовые деревья своими руками
  • Как правильно опрыскивать плодовые деревья
  • Как выбрать пропитку для деревянных поверхностей

Как сделать электрический опрыскиватель своими руками?

Многие из дачников располагают собственными садами. Безусловно, чтобы снять богатый урожай требуется выполнять опрыскивание при помощи специальных препаратов. В противном случае насекомые уничтожат не только урожай, но и сами плодовые деревья (к примеру).

Если сад располагает большой площадью, что чтобы всю её опрыскать придётся достаточно часто прилагать мускульную силу для накачки необходимого давления для опрыскивателя.

На сайте интернет-магазина «РусБытТех» rusbyttech.ru можно приобрести уже готовый опрыскиватель с электрической составляющей.

Однако, если у Вас уже имеется ручной опрыскиватель, его всегда можно модернизировать самостоятельно.

Где взять компрессор для нагнетания давления?

Стоит отметить, что все опрыскиватели подобного рода способы удерживать не более 3 атмосфер. В противном случае бак опрыскиватель будет попросту разорван. Естественно, разорван он не будет.

Ведь имеется клапан сброса избыточного давления. Но, тем не менее, более 3 атмосфер в принципе не потребуется давление. Следовательно, для его нагнетания может быть использован обыкновенный электрический насос.

Такие часто используют автомобилисты для накачки колёс. Прелесть его заключается в том, что он может работать от 12 В и при этом выдавать необходимое давление. Именно это нам и требуется.

Ведь автоматический опрыскиватель всё равно должен оставаться достаточно компактным, чтобы не создавать дополнительного неудобства во время опрыскивания.

Доставляем компрессор к опрыскивателю

Суть в следующем. Первоначально в корпусе ручного опрыскивателя необходимо проделать отверстие. Лучше всего сделать это где-то сверху. Там оно не будет мешать. Чтобы подцепить насос рекомендуется использовать обыкновенный автомобильный «сосок».

Он может быть, как угловым, так и вертикальным. Всё зависит от того, что есть под рукой. Установить его не составит большого труда:

  • проделываем отверстие необходимого диаметра;
  • устанавливаем в него сосок предварительно смазав его жидким мылом;
  • дабы обеспечить герметичность рекомендуется проклеить сосок герметиком.

Всё, что остаётся сделать, это набросить на сосок насос при помощи прищепки. Речь идёт о механизме для быстрой фиксации на ниппеле. Включаем компрессор и контролируем давление.

Теперь необходимо только успевать заливать в опрыскиватель необходимую смесь. Вся процедура опрыскивания сада будет проходить значительно быстрее и легче.

В видео огородник продемонстрирует, как он самостоятельно доработал ручной опрыскиватель при помощи вышеописанной методики:

Аккумуляторный опрыскиватель своими руками

  • Простая идея АККУМУЛЯТОРНОГО ОПРЫСКИВАТЕЛЯ своими руками.
  • Привет всем дачникам и огородникам -в этой статье покажу свой вариант переделанного садового опрыскивателя-под аккумуляторный.
  • Время пролетело незаметно-мой фруктовый сад подрос и превратился в САДИЩЕ.

Обычного моего опрыскивателя на 5 литров-стало не хватать.Теперь мне их нужно 3 на полную обработку.

Сам опрыскиватель оказался хорошего качества-по этому решил просто его переделать.И так приступим.

Для начала готовлю опрыскиватель-вымываю,снимаю штангу-для удобства в работе.

В верхней части сверлю отверстие под автомобильный сосок

  1. Устанавливаю его-на практике мне показалось что боковой удобней-можно развернуть в нужную сторону.
  2. Теперь перехожу к силовой установке-которая будет нам качать воздух.
  3. Для этой цели буду использовать старенький -простенький автомобильный компрессор.

Обрезал не нужные провода.

Запитывать буду всю установку от 2х паралельно подключенных аккумуляторов от шуруповерта.12В-1.5А NiCD.Ранее пользовался старым кислотником от мотоцикла.

Хватает их с головой-т.к работают только на подкачку воздуха.

Все эту техническую красоту-прячу в заранее сшитую сумочку.

Он крепится на липучках к самому баку.

Для удобства было вшито смотровое окно-под манометр.

Так все выглядит в собраном-заряженом виде.

Опрыскиватель потяжелел на пару КГ..но это мелочи в сравнении удобством и холявой в работе,да и что такое для НАСТОЯЩЕГО МУЖИКА 6-8кг за спиной))

Компрессор хоть и качает внатяг-все равно важное условие для этого-сбросной клапан.

В моем варианте опрыскивателя-если не ошибаюсь с завода стоит 3атм.ТУТ БУДЬТЕ ОСТОРОЖНЫ-на прошлом варианте клапан не сработал и я получил ракету за спиной.

Как это чудо установка работает-смотрите в самом видео.

Как только эта статья наберет 40 лайков-выложу обзор на сам опрыскиватель-который вот уже пашет как лошадь ,больше 3х лет.

  • ОРИГИНАЛ СТАТЬИ находится в моем блоге на этом сайте.
  • https://sdelay.tv/u/romec
  • Мои группы в соцсетях.
  • ОДНОКЛАССНИКИ https://ok.ru/group528986112657
  • ВКОНТАКТЕ https://vk.com/public113057867
  • КАК АВТОР РАБОТЫ И СТАТЬИ ЗАПРЕЩАЮ ЕЕ КОПИРОВАНИЕ В ЛЮБОМ ВИДЕ.

Опрыскиватель своими руками: самодельный распылитель для деревьев с насосом

  • От своевременного и качественного применения специальных средств при выращивании урожая зависит качество выращенной продукции, ее продуктивность, и, в конечном итоге, отдача от финансовых и физических вложений.
  • Каждый садовод хочет порадовать себя и близких урожаем, выращенным своими руками, который можно сохранить и в дальнейшем приумножить.
  • Садовый опрыскиватель – важный и высокоэффективный инструмент в грамотной организации труда на садовом участке, позволяющий защитить растение, вовремя сделать подкормку, провести профилактику, применяя при этом минимум вредных веществ, действуя избирательно и точно.

Как же устроен садовый опрыскиватель?

Любой опрыскиватель работает по принципу разности давления окружающего воздуха и рабочей жидкости (химикатов или удобрений), находящейся в герметичной емкости. По такому же принципу работают опрыскиватели Жук, ручной помповый, Stanley, бензиновый ранцевый и для сада и огорода.

Жидкость за счет высокого давления стремится вырваться наружу и при открытии клапана проходит через гибкий шланг и пустотелую телескопическую “удочку” с распылителями и насадками, распыляясь в виде облака, веером, струей или в комбинированном виде.

Давление рабочей жидкости создается различными способами, в зависимости от устройства и назначения опрыскивателя. Это может быть мощное моторизированное устройство для опрыскивания деревьев 5-10 м высотой или простой ручной опрыскиватель для растений на клумбе.

Подробнее о садовых опрыскивателях смотрите на приведенном видео:

Классификация по способу создания давления рабочей жидкости

Мотоопрыскиватели

Самые мощные из садовых опрыскивателей – это мотоопрыскиватели; распыление происходит под давлением струи воздуха, создаваемой при помощи насоса мембранного типа, приводимого в движение небольшим двигателем, обычно бензиновым.

Мембранного типа

Насос мембранного типа (мембранный, диафрагменный насос) – объёмный насос, где рабочим органом является гибкая пластина, закреплённая по краям. Под действием какого-либо механизма или сил пластина изгибается, выполняя функцию поршня, толкающего рабочую жидкость.

Электрический ранцевый

Чуть менее мощный класс – электрический ранцевый садовый опрыскиватель. Насос мембранного типа получает энергию от аккумулятора напряжением в 12 вольт.

За счет оптимальной мощности и размеров этот опрыскиватель получил широкое признание и часто бывает задействован не только по прямому назначению; а например, и для мойки окон или в качестве распылителя при строительстве и ремонте. Также можно изготовить пеногенератор для мойки своими руками. Рабочая жидкость находится в емкости-ранце за спиной оператора.

Садовый ранцевый

Садовый ранцевый опрыскиватель ручной – самый простой, удобный и универсальный вариант. Давление в нем создается за счет движения вручную специальным рычагом, который управляет помповым насосом. Повышенное давление создается в специальной насосной камере, откуда жидкость подается в систему опрыскивания.

Помповый

Помповый насос – это цилиндр с передвигаемым в нем поршнем; в конце корпуса имеется клапан для впуска накачиваемого воздуха в рабочую зону и для препятствования его выходу, нагнетая тем самым повышенное давление рабочей жидкости.

Ранцевый ручной

Так же существуют ранцевые опрыскиватели ручные с нагнетанием давления помповым насосом напрямую в емкость с рабочей жидкостью. Их недостатком является не всегда прочная конструкция швов рабочей емкости, вследствие этого швы могут расходиться, что может привести к ожогам оператора.

Видео о том, как правильно выбрать опрыскиватель.

Будьте осторожны с выбором этих моделей.

Помповый на ремне

Следующий класс – помповый опрыскиватель на ремне. Давление жидкости в системе создается за счет нагнетания ручным помповым насосом атмосферного воздуха напрямую в баллон с рабочей жидкостью. Довольно прочное и надежное устройство за счет высоких прочностных качеств баллонов.

Ручной для открытых емкостей

Простой ручной опрыскиватель для открытых емкостей. Конструктивно мало чем отличается от обычного велосипедного насоса. Шланг опускается в открытую емкость с рабочей жидкостью и за счет разности давлений при рабочем и холостом ходе насоса струя всасывается и выбрасывается наружу через распыляющую головку.

Ручной опрыскиватель для открытых емкостей

Ручной в пластиковой емкости

Ну, и, наконец, опрыскиватель ручной в пластиковой емкости. Используются небольшие емкости, в крышку которых вмонтирован помповый насос. При ручном накачивании необходимого давления и при нажатии на кнопку на рукоятке, жидкость распыляется.

Давайте так же рассмотрим “джентльменский” набор любого опрыскивателя, в который обязательно входят:

  • емкость для рабочей жидкости или смеси;
  • клапан для стравливания излишнего давления для повышения безопасности;
  • форсунка для распыления рабочей жидкости (с набором насадок);
  • фильтр для удаления посторонних частиц из рабочей жидкости;
  • ручка насоса пневматического типа (для “ручных” моделей);
  • штанги для накачки давления вручную (в “ручных” моделях);
  • удлинители для изменения длины и формы шланг;
  • детали крепежа, обеспечивающие герметичность и легкую сборку и разборку опрыскивателя.

Как сделать собственными руками?

Садовый из центробежного (скважинного) насоса

  1. В случае, если в хозяйстве «завалялся» ненужный центробежный насос, его можно превратить в опрыскиватель с характеристиками, не уступающими дорогим моделям, и, что немаловажно, почти не потратившись на детали.
  2. Рассмотрим для начала сравнительные характеристики опрыскивателя стандартного типа.
  • Опрыскиватель аккумуляторный садовый ранцевый «COMFORT»:
    • расход жидкости: от 0.7 до 1.7 л/мин;
    • максимальное давление – 6 атм, регулируется в пределах от 0 до 6 атм;
    • дальность выброса выходной форсункой в виде струи – до 7 м вверх, до 15 м горизонтально.

    Центробежный «Водолей»:

    • номинальная подача воды: 20 л/мин;
    • максимальное давление – 2 атм.
    • Как видно из цифр, запас по расходу жидкости у насоса Водолей различается в большую сторону практически на порядок, и это можно превратить в очень хорошие показатели.
    • В паспорте на насос Водолей указано, что объемная подача воды, проходящей через насос, не должна быть менее 360 л/час, иначе это приводит к перегреву насоса и его отключению.
    • Для решения этой задачи на выходе насоса, в 50-100 см от его выпускного отверстия, на шланг необходимо установить тройник для подключения стиральной машины с запорным краном на отводящем плече, и использовать этот кран как регулятор давления жидкости в системе.

    Жидкость, проходящая через отводящее плечо, направляется через шланг обратно в емкость, образуя тем самым “малый контур” циркуляции. Тем самым обеспечивается необходимый для охлаждения насоса объем циркуляции жидкости даже при запертом курке системы опрыскивания.

    1. При этом, уменьшая поток жидкости в малом контуре при закрывании крана, жидкость с увеличившимся напором устремляется в систему опрыскивателя.
    2. Таким образом появляется возможность обеспечить регулировку давления в системе опрыскивателя и обеспечивается необходимая циркуляции жидкости для нормальной работы насоса.
    3. Этапы сборки, что для этого необходимо:
    • пластиковая емкость для рабочей жидкости – чем больше, тем удобней;
    • фильтр для отсева твердых частиц при наливе рабочей жидкости в емкость;
    • шланги достаточной длины для полива по всему садовому участку;
    • стандартная телескопическая «удочка» (материал – латунь или нержавейка), длиной 110 или 230 см; ее можно купить в специализированном магазине;
    • центробежный насос.

    Так как в системе питания центробежного насоса присутствует высокое напряжение, необходимо позаботиться о защите от электричества.

    Весьма опасно оставлять штепсельное соединение лежащим на земле, а так же оставлять незащищенным провод питания при работах в саду и в присутствии детей.

    Поэтому емкость для рабочей жидкости предпочтительно установить в защищенном стационарном месте без возможности ее перемещения.

    Возможные варианты электрозащиты:

    • труба гибкая металлическая гофрированная, защищенная от механических повреждений, для прокладывания электрического кабеля;
    • устройство защитного отключения (УЗО) для защиты от поражения электрическим током плюс автомат защиты от перегрузок и короткого замыкания.

    При возможности лучше проконсультироваться с местным электриком.

    Сборка и наладка системы.

    1. Одеваем шланги на соответствующие патрубки и тщательно закрепляем их с помощью металлических винтовых хомутов.
    2. Заливаем в емкость рабочую жидкость, погружаем насос. Выставляем положение крана тройника в полностью открытое положение, для проверки циркуляции жидкости в малом контуре.
    3. Включаем насос. Если насос заработал, жидкость циркулирует, утечек в местах соединений нет, приступаем к отладке системы.
    4. Нажав на курок опрыскивателя, постепенно начинаем закрывать запорный кран, до получения требуемой длины струи опрыскивания в соответствии с паспортными данными на используемый тип телескопической «удочки» и используемых насадок.

    После установки требуемой длины струи система настроена и готова к работе. После победы над центробежным насосом, осилим и аккумуляторный вариант.

    Садовый из аккумуляторного насоса

    Бывает так, что ручной помповый опрыскиватель уже куплен, но у него внезапно сломался насос. Эту довольно распространенную поломку можно обойти, усовершенствовав и сам опрыскиватель.

    Для этого потребуются:

    • баллон опрыскивателя с рабочим стравливающим клапаном;
    • автомобильный ниппель с уплотняющей двусторонней резинкой;
    • автомобильный насос, работающий от 12В;
    • аккумулятор свинцово-кислотный 12В, 7-12 Ah;
    • ножевые наконечники к клеммам аккумулятора – 2 шт.;
    • комплект медных многожильных проводов в изоляции для необходимых соединений;
    • экспресс-зажимы VAGO с рычагами для соединения проводов аккумулятора и насоса – 2 шт.;
    • недорогое зарядное устройство к аккумулятору.

    Для работы опрыскивателя необходимо, чтобы давление в баллоне с рабочей смесью равнялось примерно 3 атмосферам.

    Если вы решили приобрести мотоблок для своего участка, то наиболее приемлемым и выгодным вариантом будет техника от отечественного производителя Пахарь.

    Картофелесажалки механизируют и облагораживают процесс посадки, делая рядки ровными, высаживая клубни на одинаковом расстоянии и одинаковой глубине.

    Мини трактора стали очень популярны и востребованы. Здесь можно ознакомиться с мини трактором Скаут.

    Автомобильный электрический насос изначально рассчитан на давление до 3-4 атмосфер и часто имеет встроенный индикатор давления.Этапы работы:

    1. На баллоне размечается отверстие, куда будет установлен ниппель. Размечать лучше ближе к горловине для удобства будущих соединений.
    2. Отверстие сверлится чуть меньше диаметра шейки ниппеля для его плотной установки.
    3. Резиновое уплотнение ниппеля смазывается жидким мылом и при помощи круглогубцев ниппель устанавливается в просверленное отверстие. После установки ниппель должен держать давление.

    Сборка и подключение насоса:

    • залить в баллон необходимое количество жидкости;
    • подсоединить шланг насоса к ниппелю на баллоне;
    • подсоединить провода аккумулятора и автомобильного насоса, соблюдая полярность;
    • включить насос и смотреть за показаниями давления; когда давление достигнет 2,5-3 атм, отключить насос;
    • проверить опрыскиватель в работе.

    После установки требуемого качества струи система настроена и готова к работе. Далее насос с аккумулятором нужно закрепить на баллоне опрыскивателя. Для этого подойдет любая сумка прямоугольной формы необходимых размеров. В ней желательно сделать отверстие для считывания показаний манометра.

    Для дополнительного крепления к сумке можно пришить лямки – «липучки» сверху и снизу, верхняя часть лямок будет «обхватывать» горловину баллона, нижняя – среднюю его часть, предоставляя возможность легкого демонтажа всей конструкции.

    Аккумулятора 12В 10Ah хватает для зарядки двух баллонов емкостью 5 литров, при этом зарядка аккумулятора указанной емкости может занимать до 10 часов. Если этого недостаточно для выполнения всех работ, можно приобрести второй аккумулятор и ставить их на зарядку попеременно.

    И, наконец, самый простой вариант. Как сделать опрыскиватель из простой пластиковой бутылки. Если у Вас появилось желание увеличить производительность опрыскивания без покупки дорогостоящих устройств, можно обойтись малыми силами.

    Для этого понадобятся:

    • случайно нашедшийся на антресолях детский велосипедный насос (или его магазинный аналог Puky HP-25);
    • пластиковая бутылка требуемого объема;
    • ниппель от велосипеда;
    • пульверизатор (насадка-распылитель, накручиваемая на горло стандартной пластиковой бутылки);
    • острогубцы.

    Порядок действий:

    1. Вырезаем из старой велосипедной камеры ниппель вместе с круглым резиновым участком, в который он вклеен. Диаметр резиновой «шайбы» – со среднюю монету, она послужит внутренним уплотнением.
    2. Скручиваем уплотнительную гайку с корпуса ниппеля – она затянет соединение с внешней стороны.
    3. Сверлим в верхней части пластиковой бутылки отверстие диаметром под ниппель.
    4. Запускаем ниппель в горлышко пластиковой бутылки и «отлавливаем» его внутри при помощи двух спиц, направляя его в высверленное отверстие.
    5. Захватываем острогубцами и вытаскиваем ниппель наружу, прижав резиновое уплотнение к стенке изнутри.
    6. Капаем пару капель водостойкого клея на отверстие между ниппелем и краями высверленного отверстия.
    7. Вырезаем вторую резиновую уплотнительную шайбу из велосипедной камеры и, после высыхания клея, аккуратно надеваем ее на ниппель.
    8. Закручиваем сверху на ниппель гайку до упора.
    • Осталось прикрутить шланг от насоса к ниппелю, залить жидкость и накрутить на горлышко пульверизатор.
    • Если размер пластиковой бутылки заметно больше, чем патрубок для забора жидкости, идущий в комплекте с пульверизатором, для замены сгодится любая пластиковая трубка аналогичного диаметра; главное, чтобы она доставала до дна и имела немного «косой» срез.
    • После установки пульверизатора необходимо закрепить насос прозрачным скотчем на бутылке.

    Ручка насоса в закрытом положении должна быть чуть выше горловины пластиковой бутылки и пульверизатора, чтобы пальцы руки не касались ее стенок и не мешали процессу накачивания, а так же чтобы ручка не мешала откручиванию пульверизатора.

    Сделайте несколько накачивающих движений насосом, чувствуя, как стенки бутылки становятся упругими. Накачав емкость почти до плотности «бутылки с газировкой», можно нажать ручку пульверизатора. Напор струи и отсутствие необходимости в частой подкачке приятно порадуют Вас.

    Заключение

    Современные импортные устройства не всегда экономически выгодны при нашем нестабильном климате, когда и один урожай не всегда удается собрать. Российские же изделия не всегда дотягивают до требуемого уровня по качеству и надежности.

    Но это лишь означает, что проявив смекалку и сообразительность, можно собрать не менее эффективные и надежные экземпляры своими руками, не уступающие лучшим образцам, пусть не по дизайну, но в надежности и общей эффективности.

    Источник: http://xn--d1aspaq3c.xn--p1ai/prisposobleniya/akkumulyatornyj-opryskivatel-svoimi-rukami.html

    Ручные опрыскиватели: принцип работы, виды, достоинства и недостатки

    1. Особенности и принцип работы
    2. Виды
    3. Достоинства и недостатки
    4. Рейтинг производителей
    5. Как выбрать и пользоваться?
    6. Как отремонтировать?
    7. Как сделать своими руками?

    На больших земельных участках для облегчения процедуры ухода за растениями были придуманы специальные опрыскиватели, которую с помощью давления способны распылять жидкость на большие расстояния.

    С помощью этих аппаратов действующие вещества проникают в труднодоступные участки. Помимо прямого назначения, опрыскиватель можно использовать для чистки техники и распыления красящих веществ.

    На сегодняшний день конструктивные особенности опрыскивателей расширились, различают модели с бензиновыми и электрическими двигателями.

    Подробнее рассмотрим, какие виды техники лучше подходят для работы с растениями, а также как создать опрыскиватель самому.

    Особенности и принцип работы

    Садовые опрыскиватели представляют собой простую конструкцию.

    В составе каждой модели:

    • резервуар для жидкости;
    • насос, подающий давление;
    • фильтр;
    • форсунка;
    • шланг;
    • удочка-распылитель;
    • предохранитель.

    Ручной опрыскиватель представляет собой малогабаритный насос или пульверизатор различного объема.

    Объемы резервуаров для жидкостей бывают от 2 до 30 литров. При этом объёма в 10 литров хватит, чтобы обработать участок до 30 соток.

    Чтобы распылить вещество из бака на растения, необходимо самостоятельно качать помпу. В автоматических опрыскивателях ее приводит в действие моторчик. Под воздействием образовавшегося давления в несколько атмосфер производится выброс мелкодисперсной воды с растворенными в ней препаратами. Расстояние выброса жидкости зависит от силы оказанного на нее давления. У ручных опрыскиватель выброс осуществляется от 1 до 10 метров.

    Садовые бензиновые и электрические опрыскиватели имеют дополнительные принадлежности, расширяющие и упрощающие работу по саду.

    Они оснащены наплечными ремнями, облегчающими переноску аппарата. Некоторые опрыскиватели выполнены в форме рюкзака с поясным ремнем, позволяющим плотно зафиксировать опрыскиватель на спине и снизить нагрузку на руки и суставы.

    Различают несколько видов ручных садовых опрыскивателей.

    Помповый

    Помповый опрыскиватель представляет собой аппарат в виде обычного насоса, похожего на шприц или пульверизатор. Состоит из пластикового резервуара в виде цилиндра с ручкой-помпой или со съемной крышкой-распылителем. В действие приводится методом нажатия на курок распылителя или толкательными движениями поршня в опрыскивателях насосного типа. Некоторые модели оснащены кнопкой, вместо рычага.

    Объем бака от 1 до 2 литров, так как тяжелые аппараты трудно удерживать в руках.

    В конструкцию ручных опрыскивателей входят также:

    • фильтр, расположенный перед форсункой, который защищает распылитель от засорения;
    • форсунка-распылитель, регулировка мелкодисперсного распыления производится путем поворачивания насадки в разные стороны;
    • мерная шкала;
    • спусковой клапан, предназначенный для удаления излишков воздуха в резервуаре.

    Ручные опрыскиватели насосного типа применяются на небольших участках при локальной обработке деревьев, цветов.

    Гидравлический

    Обладают резервуаром объемом от 3 до 12 литров. Применяются для обработки растительности в садах, на дачах. Для удобства перемещения опрыскиватель оснащен заплечным ремнем. В качестве распылителя выступает удочка – длинная тонкая полая трубка, фиксирующаяся к баку при помощи резинового шланга. Распыление производится путем нажатия кнопки.

    Насос располагается в крышке резервуара, создавая давление в 4 атмосферы. На некоторых моделях спусковая кнопка оснащена фиксатором, который фиксирует положение кнопки, не требуя постоянного нажатия, что позволяет облегчить процесс опрыскивания в течение длительного времени.

    Ранцевый

    Объем бака у ранцевых опрыскивателей варьируется от 10 до 20 литров, что позволяет обрабатывать до 50 соток земли.

    Устройство подразделяется на два типа: ручной и аккумуляторный.

    Первый вид выполнен по типу помпового насоса, давление создается в камере насоса, а не в резервуаре.

    Такое размещение позволяет обезопасить человека от разрыва камеры при нагнетании давления, защищая от попадания химического раствора на кожные покровы, одежду.

    Резервуары оснащены двумя заплечными ремнями, облегчающими перенос оборудования, в нижней части бака расположен поясной ремень. Ручка насоса располагается сбоку, при понижении давления в баке одной рукой удобно удерживать удочку, а другой – производить накачивание давления. Такая эргономика деталей позволяет не снимать устройство, чтобы выровнять давление в резервуаре.

    У аккумуляторного нагнетание давления производится с помощью электрического аккумулятора, работающего от батареи. Аккумулятор работает без подзарядки до 8 часов. Данное устройство подходит при обрабатывании больших участков, лишенных электропитания.

    В отличие от моторизованных опрыскивателей, аккумуляторные аппараты работают бесшумно.

    Пневматический

    Пневматические опрыскиватели бывают ручными и переносными. Распыление производится за счет нагнетания давления с помощью помпы, расположенной в крышке агрегата. Корпуса устройств выполнены из ударопрочного пластика, что сказывается на продолжительности пользования аппаратом.

    Ручные опрыскиватели оснащены коротким носиком-распылителем, позволяющим производить дезинфекцию помещений или опрыскивать труднодоступные места.

    Помимо ручных, опрыскиватели бывают также моторизированные, навесные, гербицидные. В основном они применяются на больших площадях.

    • Моторизированное устройство оснащено бензиновым двигателем мощностью от 1 до 6 л. с. От силы мощности двигателя зависит расстояние выброса раствора, диапазон равен 7-15 метрам. Моторные и аккумуляторные опрыскиватели являются автономными устройствами. Штанга распылителя по форме похожа на брандспойт. Жидкость распространяется в виде струи под действием воздушного потока.

    • Навесное оборудование представлено в виде дополнительного приспособления, крепящегося к трактору или другой крупной технике. Оснащено резервуаром до 1500 литров. Распыление производится при помощи мембранного поршневого насоса и вентиляторов. Воздушные потоки позволяют целиком обрабатывать растения на больших зонах, что сокращает время проведения процедуры.
    • Особняком стоят гербицидные опрыскиватели. Данный тип опрыскивателя представляет собой металлическую насадку в виде рогатки, особая форма предотвращает повреждения деревьев при контакте с ними. Конструкция фиксируется на спецтехнике, работающей на огромных территориях. Форсунки имеют защитные экраны, непозволяющие излишкам жидкости распыляться на необрабатываемые участки. Выброс жидкости приводится в действие с помощью электрического насоса гидромешалки. Устройство предназначено для прикорневой обработки растительности.

    Достоинства и недостатки

    У каждого устройства можно выявить ряд недостатков и положительные стороны.

    У помповых опрыскивателей недостатком является постоянный съем устройства со спины для накачивания давления, у других моделей – для дозаправки.

    Плюсы опрыскивателей:

    • устройства выполнены из материалов, переносящих высокие температуры, что позволяет использование горячих препаратов;
    • легкость проведения процесса дозаправки;
    • регулировка струи выброса жидкости;
    • удобство переноски и использования оборудования;
    • простота ремонта;
    • использование на различных по площадям участках;
    • экономичность и функциональность аппаратов.

    Рейтинг производителей

    Популярными марками являются Marolex, Gardena, Grinda, «Росинка», «Жук», Solo, Jacto, Forte.

    Российские марки опрыскивателей отличаются доступной ценовой политикой и качеством продукции. Садовые опрыскиватели выпускаются различных объёмов, с дополнительными аксессуарами: поддонами, горловинами, ремнями.

    Немецкие бренды Solo, Gardena зарекомендовали себя как производители качественных устройств для сада и дач. Фирмы существует на рынке продолжительное время, например, компания Solo изготавливает технику более 70 лет. Товары реализуются по приемлемой цене, изготовлены из высококачественных материалов, удобны в использовании.

    Китайские компании Grinda, Forte выпускают доступные по цене опрыскиватели, простые в обслуживании. Все устройства собираются в Китае по немецким технологиям и проходят сертификацию качества.

    Польская кампания Marolex основана в 1987 году. Выпускает сертифицированный товар широкого спектра. Опрыскиватели от ручных до аккумуляторных, с объёмом бака до 20 литров. Штанги оснащены системой защиты от загрязнений, резервуары герметичны. Компания предоставляет 5-летнюю гарантию на свои изделия.

    Бразильская фирма Jacto занимается узкопрофильным оборудованием для сада. Как и у всех марок, техника выполнена из качественных материалов, отличается длительным сроком службы, легкостью ремонта и замены частей устройства.

    По отзывам пользователей, наиболее уязвимой частью любого переносного опрыскивателя являются зоны, в которых фиксируются ремни. Металлические форсунки не требуют частой замены. Дешевые пластиковые ручные опрыскиватели имеют склонность к поломке в области пускового механизма.

    Предпочтение садоводы отдают российским маркам ручных опрыскивателей, а в категории ранцевых и моторных устройств лидируют немецкие фирмы.

    Как выбрать и пользоваться?

    Перед покупкой оборудования необходимо определиться с объемом резервуара опрыскивателя и типом проводимых работ.

    С учетом этих факторов следует руководствоваться рядом характеристик.

    • Объем бака должен соответствовать площади обрабатываемой зоны за один заход. Резервуары до 14 литров применяются на территориях до 15 соток, до 25 литров – при обработке ферм и больших наделов, 2-5 литров – для небольших участков или поверхностей.
    • Материал, из которого изготовлен насос. Металлическая модель более надежная, чем пластиковая, но подвержена коррозии. Средний срок службы любого насоса от 5 до 10 лет.
    • Материал, из которого изготовлена форсунка. Они также бывают пластиковые и металлические.
    • Распылитель. Основной критерий — длина удочки, при обработке труднодоступных мест или высоких деревьев желательно приобретать опрыскиватель с телескопической удочкой.

    • Наличие клапана для выпускания избыточного давления.
    • Желательно, чтобы пластик, из которого изготовлен резервуар, был полупрозрачным или просвечивался для определения количества жидкости. Дополнительным плюсом станет наличие мерной шкалы.
    • Качество и состояние заплечных ремней и их креплений.
    • Наличие достаточного количества запчастей для данного опрыскивателя при возникновении поломок.
    • Популярность марки.
    • Инструкция.

    Как отремонтировать?

    Если опрыскиватель не работает, перед началом ремонта следует внимательно осмотреть устройство и выявить причину поломки.

    Чаще всего подвергаются поломке следующие элементы:

    • корпус;
    • шланг;
    • рычаг;
    • засор форсунки.

    При механических повреждениях бака или шланга достаточно обработать треснутую зону герметиком. На резиновых шлангах можно установить временную заплатку при помощи куска резины и специального клея. Но все же рекомендуется шланги заменять на новые.

    Разъеденные химией элементы внутренних частей устройства подвергаются полной или частичной замене на новые, ремонту не подлежат.

    Засор форсунки исправляется ручной чисткой, продувкой детали и отводящих трубок.

    При любом виде ремонта опрыскивателя с применением химии и удобрений следует соблюдать технику безопасности!

    Не допускается попадание оставшейся жидкости на кожные покровы, слизистые оболочки, глаза. Ремонтировать оборудование стоит в перчатках, даже если агрегат был тщательно промыт.

    Как сделать своими руками?

    Изготовление самодельного опрыскивателя является простым делом при наличии схемы.

    Важной частью любого типа устройства является резервуар. В качестве емкости подойдет бак, пластиковая тара, бидон.

    Для ручного опрыскивателя стоит использовать компрессор, шланг и распылитель любого типа, можно взять от пульверизатора.

    Для аккумуляторного и моторного понадобится вибрационный насос, компрессор, помповый опрыскиватель, шланг, переходник и кнопочный включатель или рычаг.

    Начало сборки любого агрегата начинается со сверления отверстия в выбранном резервуаре и присоедини компрессора при помощи ниппеля. Все места стыков и фиксации должны быть обработаны герметиком.

    При сборке аккумуляторного и других опрыскивателей внутри конструкции размещается насос, длина трубки должна быть до самого дна. В крышке формируются отверстия для вывода шланга, кабеля и для забора воздуха. Шланг соединяется с распылителем, на котором устанавливается кнопка включения. Все кабели, питающие насос, разъединяются и отводятся за пределы резервуара.

    О том, как самостоятельно сделать опрыскиватель для сада и огорода, смотрите в видео ниже.

    Источник: http://stroy-podskazka.ru/opryskivateli/ruchnye/

    Самодельный опрыскиватель для личного сада огорода

    Как сделать самодельный опрыскиватель для сада из подручных материалов

    Описание устройства

    Основная задача садового опрыскивателя – это эффективное распыление жидкости (химикатов, удобрений, стимуляторов и т. д.) на растения. Нанесенная таким образом жидкость прекрасно прилипает к насаждениям и в течение долгого времени проявляет свои защитные свойства. Опрыскивание является необходимой мерой для защиты кустов и плодовых деревьев от болезней и вредителей (гусениц, тли, клещей и пр.). Чтобы процесс обработки проходил правильно, стоит воспользоваться специальным оборудованием – садовым опрыскивателем.

    Все аппараты данного назначения можно поделить на группы по принципу работы (от элементарных ручных до самоходных). Выделяют следующие виды:

    1. Ручной опрыскиватель, который представляет собой бак из пластика с крышкой с вмонтированным помповым насосом. Насосом создается нужное давление в баке, затем можно распылять жидкость, нажимая рычаг, который находится на ручке. Агрегаты данного типа производятся с объемом бака от 0,5 до 2 литров. Он прекрасно подходит для опрыскивания рассады и других немасштабных насаждений.
    2. Помповый опрыскиватель рассчитан на опрыскивание большого количества растений. Объем бака составляет 3-12 литров. Его нужно носить на плече на специальном ремне. На крышке также находится насос, а от корпуса идет шланг (1-1,5 метра) со специальной ручкой, штангой и форсункой. На сегодняшний день помповые садовые опрыскиватели одни из самых востребованных. Это прекрасный вариант для обработки площадей до 30 соток.
    3. Опрыскиватель ранцевый ручной – здесь давление нагнетается в насосе. Аппараты этого вида удобны тем, что их можно носить за спиной, как рюкзак. Обрабатывая насаждения с помощью данного агрегата, нужно одной рукой нагнетается давление, а второй держать штангу с распылителем, что не очень удобно и достаточно утомительно.

    1. Опрыскиватель ранцевый аккумуляторный – это усовершенствованная модель предыдущего. Основное его преимущество заключается в том, что давление образуется посредством электропривода от аккумуляторной батареи. Такой механизм существенно облегчает процесс обработки растений и ускоряет процесс. Электрические садовые опрыскиватели благодаря своей эффективности и продуктивности подходят и для небольших частных садов и огородов, и для мини-хозяйств.
    2. Мотоопрыскиватель бензиновый целесообразно применять для проведения работ на больших площадях. Объем емкости для жидкости здесь варьируется в диапазоне 12-20 литров. Опрыскиватели этого типа делятся на два вида: ранцевые, которые носят за спиной; колесные, которые можно свободно перемещать по саду и огороду.

    Все перечисленные выше агрегаты можно без проблем купить на рынках или специализированных магазинах, а также заказать через интернет. Но можно обойтись своими силами, сделав аппарат самостоятельно из доступных материалов. Возможно, этот способ будет самым верным, т. к. собственноручно сделанный опрыскиватель для сада и огорода легко можно подстроить под свои нужды и не переживать по поводу ремонта в случае какой-либо поломки.

    Видео « Навесной садовый опрыскиватель»

    Видео по использованию навесного самоходного опрыскивателя, методом крепления к тракторной конструкции.

    Какие материалы потребуются

    Многие садоводы и огородники пользуются на своих участках самодельными средствами для опрыскивания зеленых насаждений. Чтобы сделать садовый опрыскиватель, необязательно быть инженером или изобретателем – достаточно проявить смекалку. Для проведения работ в саду или теплице можно использовать обычный веник, который справится с ролью опрыскивателя. Это дешевый и простой способ, но не очень практичный, поскольку в процессе попусту проливаются химикаты.

    Для обработки небольшого количества кустов или рассады можно сделать прекрасный ручной распылитель из емкости от стеклоочистителя. Перед началом использования нужно просто хорошо вымыть емкость, чтобы очистить от остатков нежелательных элементов. Если же в планах создать более продвинутый садовый опрыскиватель, например, электрический, то здесь понадобятся достаточно сложные и серьезные детали: бак, насос, обратный клапан, армированный шланг, штанга с распылителем, кнопочный выключатель, многожильный провод и пр. При желании можно даже сделать самоходный аппарат, но для этого уже нужно задействовать технику.

    Как сделать самому

    Рассмотрим, каким образом можно сконструировать аккумуляторный опрыскиватель. Для его изготовления нужно взять бак – отлично подойдет старый помповый опрыскиватель со сломанным насосом, который не подлежит ремонту. При этом крайне важно, чтобы был герметичный бак, рабочая штанга и воздушный клапан.

    Также понадобится аккумулятор (12 В) и автомобильный компрессор. В емкости нужно просверлить отверстие и вставить автомобильный ниппель, к которому подсоединяется компрессор. Для герметизации отверстия под шайбы можно проложить прокладку из резины или задуть герметиком. Затем компрессор нужно подключить к аккумулятору.

    Благодаря высокому давлению в баке распыление получается очень мелким. Накачивается нужное давление, а его излишки выходят через клапан. Неоспоримое преимущество самостоятельно сконструированного аккумуляторного опрыскивателя – это возможность ремонта и замены любого элемента. При работе с любым опрыскивателем стоит помнить о соблюдении правил техники безопасности: защитную одежду, использовать перчатки, респиратор, головной убор. По окончании работы прибор следует разобрать и тщательным образом промыть водой, затем просушить и собрать.

    Видео « Изготовление самодельного опрыскивателя»

    Видео-инструкция по изготовлению садового опрыскивателя из непригодного пылесоса.

    Опрыскиваем сад своими руками

    Садоводы, которые выращивают в своих огородах различные виды растительных культур, сходятся во мнении: без правильного и своевременного ухода за насаждениями – далеко «не уедешь». Одним из эффективных инструментов такого ухода, несомненно, является садовый распылитель.

    Выбираем распылитель для сада и огорода

    Достаточно часто предприимчивые садоводы собирают распылители самостоятельно. На самом деле изготовление качественного опрыскивателя своими силами – не такая уж сложная задача. Сделав хорошее самодельное устройство, вы сможете избавить себя от регулярного ремонта распылителя и обеспечить эффективный уход зеленым насаждениям.
    Какой вариант более рациональный – покупка хорошего опрыскивателя или его изготовление своими силами? Давай разберемся вместе.

    Как нетрудно догадаться, главная функция опрыскивателей – распылять специальные химические составы (стимулирующие, удобряющие и т.д.) на растения соответствующим образом. Препараты, нанесенные подобным способом, отлично прилипают к кустам и деревьям, и могут проявлять свои полезные свойства долгое время. Плодовые деревья и некоторые виды кустов следует опрыскивать в обязательном порядке, только так можно обеспечить им эффективную защиту от различных вредителей и болезней (клещи, тля, черви и прочие).

    О видах приборов

    Для того чтобы производить процедуру опрыскивания максимально эффективно необходимо использовать садовый распылитель. Все разновидности опрыскивателей делят на несколько категорий в зависимости от принципа действия устройств.

    Итак, в данном случае речь идет о:

    • ручных распылителях. Большинство из них представлено в виде пластиковых резервуаров с крышками. В емкость вмонтирован помповый насос. Благодаря работе насоса внутри емкости нагнетается давление. После этого распыление производится путем нажатия специального рычажка.
      Ручные приборы чаще всего бывают двухлитровыми или пол-литровыми. Они отлично подойдут для того чтобы опрыскивать рассаду или прочие невысокие насаждения;
    • помповых распылителях. Агрегат такого типа рассчитан на распыление большого объема химикатов. Объем резервуара у помповых опрыскивателей – от 3 до 15 литров. Прибор обычно вешают на плечо, используя специальный ремень. К крышкам баков устройств крепятся насосы, а к корпусам – шланги с рядом специальных приспособлений (форсунками, штангами, ручками). В настоящее время разновидности помповых распылителей являются одними из наиболее популярных. Если площадь вашего участка не более 30 соток, данный вариант вам подходит ;
    • ранцевых ручных распылителях. Удобство данного прибора заключается в том, что его можно одевать на спину, как ранец. Для того чтобы производить распыление таким опрыскивателем, придется одновременно задействовать обе руки: одна держит штангу с опрыскивателем, а другая нагнетает давление посредством насоса. Объективности ради скажем, что это не очень комфортное занятие;
    • ранцевых аккумуляторных распылителях. Данный тип устройства – это, по сути, улучшенная модификация ранцевого ручного агрегата. Главный плюс такого варианта в том, что здесь для нагнетания давления применяется электропривод (работает от аккумулятора). Такой подход серьезно оптимизирует и убыстряет процесс опрыскивания.
      Различные виды электрических ранцевых распылителей отлично подойдут для участков и минихозяйств с небольшой площадью;
    • бензиновые мотоопрыскиватели обычно используются для опрыскивания больших территорий. Объем резервуара распылителя в данном случае составляет 10-20 литров. Агрегаты данного вида можно разделить на две категории – колесные (свободное перемещение по всей территории) и ранцевые.

    Все виды перечисленных распылителей могут быть без проблем приобретены в специализированном магазине или заказаны по Интернету. Однако опрыскиватель можно изготовить своими силами, воспользовавшись подручными материалами. Многие садоводы считают такой вариант самым надежным. Самодельный распылитель можно «подогнать» под собственные цели и масштабы. Если вдруг устройство сломается, в этом случае самостоятельный ремонт произвести будет намного легче.

    О самодельных распылителях

    Многие дачники применяют для обработки своих «владений» самодельные опрыскиватели. Для того чтобы изготовить распылитель-самоделку не нужно быть Кулибиным или Эдисоном, нужно лишь немного смекалки и элементарные стройматериалы. Самый примитивный экономичный вариант – осуществлять опрыскивание с помощью веника. Однако это не очень-то практично, при таком подходе не избежать ненужного расходования удобрений.

    Интересный и рациональный вариант – изготовление опрыскивателей из емкостей от стеклоочистителей (такой агрегат подойдет для рассады и небольших кустарников). Перед там, как начать обработку участка, резервуар необходимо тщательно промыть (на стенках могут остаться нежелательные элементы).

    Если вы планируете изготовить достаточно современный распылитель для сада, например, агрегат с электроприводом, здесь не обойтись без довольно сложных деталей. Так, вам придется запастись многожильным кабелем, выключателем с кнопкой, штангой для распылителя, армированным шлангом, насосом, емкостью и т.д.

    В принципе своими силами реально собрать даже колесный агрегат для опрыскивания, однако для этого понадобятся сложные технические приспособления.

    Итак, разберем подробно процесс изготовления распылителя, который работает от аккумулятора. Для этого нам понадобится емкость. В качестве варианта предлагаем использовать некоторые части старого помпового распылителя, отремонтировать который невозможно. Важный момент: емкость должна быть герметичной, а воздушный клапан и штанга – полностью рабочими.
    Для сборки агрегата воспользуемся также автомобильным компрессором и аккумулятором (12В). Сверлим отверстие в баке и осуществляем вставку автомобильного ниппеля. Затем производим соединение ниппеля с компрессором. Для того чтобы отверстие было герметичным используем герметик или резиновую прокладку. Теперь можно произвести подключение компрессора к аккумуляторной батарее. За счет высокого уровня давления в емкости процесс распыления будет производиться мелкими каплями.

    Бесспорный плюс самодельного электрического распылителя – это отсутствие проблем с заменой и ремонтом любого из компонентов устройства.

    В процессе распыления удобрений не забывайте о технике безопасности. Совершенно не лишними будут головные уборы, рукавицы, защитные костюмы и, конечно, респираторы. После того, как работа будет завершена, необходимо произвести разбор устройства и его тщательную промывку. Затем детали опрыскивателя сушатся, и устройство собирается вновь.

    Видео: Электрический опрыскиватель для сада и огорода своими руками.

    Как изготовить самодельный опрыскиватель для сада и огорода

    От правильности ухода за выращиваемыми растениями зависит будущий урожай. Причем, ухаживать – значит не только поливать и пропалывать, но также удобрять культуры и бороться с вредителями.

    Распылять различные растворы можно вручную обычным веником. Однако при этом жидкость распределяется по поверхности растения неравномерно, да и занятие это довольно трудоемкое. Лучше воспользоваться опрыскивателем. Его можно приобрести в специализированном магазине или сконструировать личный аппарат. Причем, самодельный опрыскиватель для сада и огорода не так уж и сложно сделать – нужно только захотеть!

    Зачем он нужен

    Устройство, именуемое опрыскивателем, необходимо для равномерного распределения жидкости по поверхности обрабатываемых растений. Только при таком условии растворы смогут воздействовать по всей площади нанесения: защищать от вредных насекомых и организмов или насыщать растение необходимыми веществами.

    По принципу работы аппараты для опрыскивания могут быть ручными, аккумуляторными и бензиновыми. Все разновидности встречаются на прилавках магазинов, однако можно сделать опрыскиватель своими руками. В этом случае аппарат будет подходить запросам дачника, а также не придется задаваться вопросом, как отремонтировать в случае поломки.

    Чтобы опрыскивать небольшие кустики и рассаду, необязательно сооружать очень сложную конструкцию. Можно взять опустошенную емкость от жидкости для мытья стекол с встроенным в крышку распылителем. Хорошо промыть все части и собрать. В полученную конструкцию заливается нужный раствор, которым обрабатывают поверхность растений.

    Для обработки больших участков конструируется более серьезный аппарат.

    Опрыскиватель аккумуляторный своими руками

    Для создания аккумуляторного опрыскивателя своими руками понадобятся:

    • герметичная емкость: для этой цели подойдет бачок от старого опрыскивателя или пластиковый бачок с крышкой;
    • аккумулятор (12 В);
    • воздушный клапан;
    • штанга для опрыскивания;
    • автомобильный компрессор.
    1. В бачке просверлить отверстие, куда вставить автомобильный ниппель.
    2. Под шайбы в месте крепления ниппеля подложить резиновую прокладку, чтобы закрыть все возможные щели. Можно с этой целью применить герметик.
    3. К ниппелю подсоединить компрессор.
    4. Сделать отверстие и зафиксировать в нем штангу. Если емкость взята от неработающей опрыскивающей конструкции, то этот этап можно пропустить, так как и штанга, и распылитель в ней имеются.
    5. Компрессор подключить к аккумулятору.

    Давление в бачке получается высоким, что способствует более мелкому распылению. После нагнетания необходимого уровня давления излишки выходят через воздушный клапан.

    Опрыскиватель из канистры

    Чтобы сделать аппарат для опрыскивания небольших площадей, понадобятся:

    • Канистра – лучше металлическая, так как она более прочная и устойчивая к ржавчине и химическим воздействиям. Оптимальный объем – 10-12 л, чтобы к емкости было проще прикрепить ремни для ношения за плечами.
    • Электронасос омывателя стекол автомобиля.
    • Резиновая прокладка от омывательного бачка для крепления моторчика.
    • Провод ПВС с сечением 0,75 – около 2 м.
    • Наконечник с распылителем от старого ручного опрыскивателя.
    • Шланг для подачи жидкости (около метра).
    • Кнопка управления.
    • Энергетический узел – аккумулятор 12 В (можно взять от шуруповерта).

    1. В канистре в нижней части дрелью просверлить отверстие.
    2. Вставить в отверстие резиновую прокладку.
    3. Установить электронасос.
    4. Подвести питание, кнопку управления и шланг подачи жидкости.
    5. Аккумулятор закрепить на канистре с помощью изоленты.

    Использовать устройство очень просто. Подвесив на разгрузку от триммера или взяв его в руку, передвигаться вдоль обрабатываемых площадей. Плюсом является использование электронасоса, который позволяет удерживать оптимальное давление, что способствует более равномерному распылению.

    Как сделать опрыскиватель из огнетушителя

    Удобный аппарат можно соорудить из пенного огнетушителя, отслужившего свой срок. Удобство заключается в оптимальной емкости и несложной переделке.

    Чтобы сделать опрыскиватель из огнетушителя, нужно выполнить ряд действий:

    1. Удалить порошок, открутив крышку и соблюдая при этом все меры безопасности.
    2. Удалить рычаг с крышки и заварить получившееся отверстие.
    3. Внутрь крышки установить прокладку из резины.
    4. Вывернуть сопло.
    5. На его месте закрепить вентиль от автомобильной бескамерной шины, под которым положить резиновые шайбы. Перед этим наружную шайбу нужно выгнуть по радиусу обечайки огнетушителя.
    6. Примерно в 1,5 см от дна баллона сделать отверстие по внутреннему диаметру патрубка. Наружный диаметр его не должен превышать 1 см, так как придется взять шланг с большим диаметром, что будет способствовать понижению давления внутри конструкции.
    7. К просверленному месту приварить или прикрутить на резьбу патрубок длиной около 6 см. Располагать его лучше сбоку от вентиля, чтобы не мешал при переноске аппарата.
    8. К наружному краю патрубка подсоединить резиновый шланг, на конце которого зафиксировать распылительную трубку длиной не меньше метра. Это позволит не только опрыскивать высокие деревья, но также предотвратит от попадания раствора на кожу и одежду.
    9. В месте фиксации распылительной трубки к шлангу прикрепить ручку и краник, на противоположном конце – распылительную головку. Для большего удобства свободный конец немного загнуть.

    Чтобы удобно было переносить конструкцию, к ней крепятся ремни. Перед работой в баллон при закрытом кранике на шланге вливают 5 л жидкости и плотно прикручивают крышку. Затем к вентилю крепят шланг насоса и делают около 80 качков. Если воздух выходит только через сопло при открытом кране, то давления хватит для выработки набранной жидкости. Если на момент окончания распыления жидкость осталась, то воздух подкачивают повторно.

    После окончания работ воздух выпускают, крышку помаленьку откручивают, оставшийся раствор выливают, а всю конструкцию промывают.

    Опрыскиватель на автомобильном аккумуляторе

    Автовладельцы меняют аккумулятор, когда плотность электролита падает до критического уровня. В этом случае он уже не может нормально поддерживать электросистему транспортного средства. Однако вырабатывать энергию для менее мощного мотора он может. На его основе делают электроопрыскиватель на аккумуляторе:

    • к аккумулятору крепят металлические захваты;
    • присоединяют двужильный электрический кабель в мягкой оплетке и прикуриватель, соблюдая полярность;
    • внутрь бачка устанавливают моторчик, функционирующий в качестве насоса;
    • устанавливают шланг и распылитель.

    Теперь можно приступать к обработке невысоких растений. Недостатком электрического опрыскивателя, сконструированного своими руками, является небольшая площадь обрабатываемой территории: ее ограничивает длина кабеля. Заряжается обычным зарядным устройством для аккумуляторов.

    Видео: как сделать опрыскиватель своими руками

    Для обработки больших участков

    Для опрыскивания садов, полей, виноградников можно собрать более мощный опрыскиватель на мотоблок. Одним из положительных моментов использования такого опрыскивателя является возможность крепления насоса к тяговому средству с помощью ременного привода. Кроме этого, на таком устройстве предусмотрена регулировка давления, которая позволит повысить или понизить уровень давления при необходимости.

    Что понадобится для конструирования агрегата:

    • Бачок. При подборе обращают внимание не только на материал, из которого он изготовлен, но также на его объем. Важно помнить, что на одну сотку расходуется 2-5л раствора в зависимости от интенсивности распыления и числа форсунок.
    • Насос НШ, можно взять насосы от аккумуляторных опрыскивателей.
    • Место для аккумулятора и кнопка управления.
    • Штанги: вертикальные или горизонтальные с шириной до 4м. Если создается садовый опрыскиватель своими руками, то лучше отдать предпочтение телескопическим штангам, которые позволят обрабатывать деревья разного размера.
    • Форсунки. Длина и количество форсунок для опрыскивателя, сделанного своими руками, подбираются в зависимости от ширины грядок и дозировки жидкости на каждую сотку. Оптимально ставить их на расстоянии около полуметра, тогда раствор будет распыляться равномерно со всех отверстий.

    Как собрать конструкцию:

    1. Установить бачок.
    2. Собрать устройство аналогично предыдущим видам опрыскивателей. При этом необходимо предусмотреть клапан для выхода избыточного давления.
    3. Подсоединить насос и подключить его. Важно, чтобы его модель подходила к мотоблоку.
    4. Навесить и привести в рабочее состояние штанги с установленными форсунками. Если делается опрыскиватель для деревьев, то штанги ставят в вертикальном положении. Если для обработки полей – в горизонтальном. Оптимальным вариантом будет установка штанга со сменным положением.

    На основе центробежного насоса

    Его обычно устанавливают в скважинах или колодцах, а когда отслужит свой срок, можно использовать для создания опрыскивателя. Кроме него нужен будет регулятор давления (для этого подойдет тройник с запорным краном для подключения стиральной машинки), который крепят на отводящее плечо.

    Собирают аппарат по общей схеме. Готовят и вливают раствор в бачок. После этого погружают насос и приступают к орошению. Одним из недостатков такой конструкции является ее стационарность, но это может компенсироваться достаточно длинным шлангом.

    Можно приобрести готовый агрегат в магазине и убрать в дальний угол после первой поломки. Ремонт садового опрыскивателя, сконструированного собственноручно, будет легким и простым. Ведь каждую деталь подбирали и ставили самостоятельно. Соответственно, срок службы такого аппарата будет больше, чем у заводского собрата.

    Самодельный опрыскиватель для личного сада&огорода

    Вы здесь

    Страницы

    Вопросы задавать можно только после регистрации. Войдите или зарегистрируйтесь, пожалуйста.

    Вот испытал сегодня, а то достало с “пукалкой” ходить и толком то не обработаешь, а “тараканы” сейчас разводятся вместе с бактериями со страшной скоростью, скоро блин все сожрут гады. А это штуковина реально позволяет свой личный садик с огородом быстренько обработать.

    бочка 25 литров, хотел 40 сначала, но сорок перебор, мобильность никакая будет.

    Классно получилось

    Точно так же можно опрыскивать обычным керхером из бочки.

    Точно так же можно опрыскивать обычным керхером из бочки.

    можно конечно, ведь насос здесь от автомойки, но насколько удобно будет таскать по участку бочку + “керхер” , у меня лично даже на 12 сотках желания нет.

    “Якщо людина не п’є, то вона або дуже хвора, або велика падлюка”

    Интересно, а есть похожие насосы но только на 12 вольт?

    Не видел, это насос высокого давления, потребляемая мощность не менее 1 кВт, при 12 В ток будет 83А, Провода нужно будет как на стартер. Поэтому сомневаюсь что такие существуют.

    Не видел, это насос высокого давления, потребляемая мощность не менее 1 кВт, при 12 В ток будет 83А, Провода нужно будет как на стартер. Поэтому сомневаюсь что такие существуют.

    Я почему спрашиваю, потому-что хочу переделать навесной опрыскиватель для трактора не от ВОМ, а поставить электронасос. Может кто имеет какой-то опыт или где-то видел?

    ps: или вот еще http://www.sunshineworks.com/shurflo-8002-pumps.htm обратите внимание 12 Volt, короче ищите за морем “High Pressure Pumps 12 volt”

    Смотрите также:
    30.04.2020

    17 способов прочистки засора в канализационной трубе дома Появление засоров в системе водоотведения – распространенная проблема. Однако справиться с ним можно самостоятельно. Для этого используются магазинные и подручные средства. Перед тем как прочистить засор в трубе...

    30.04.2020

    Ремонт шуруповерта «Зубр» своими руками Шуруповерты модели «Зубр» от отечественного производителя сегодня широко распространены на российском рынке. Модель является популярной у нашего населения. В этой статье мы рассмотрим, как правильно разобрать инструмент, опишем...

    30.04.2020

    Как собрать сварочный аппарат в домашних условиях? При выполнении в домашних условиях нетрудных и небольших по объему сварочных работ, каждый может собрать сварочный аппарат своими руками. Для сборки не придется затрачивать большое количество денег, сил и времени. Также...

    Комментарии

    Комментирование отключено.

    Голосование

    Как Вы узнали о нашем сайте?

    Посмотреть результаты

    Загрузка ... Загрузка ...
    Форум
