Лазерная резка фанеры и дерева своими руками

Лазер для резки фанеры своими руками: особенности технологии и основные элементы конструкции

Трудно ли собрать аппарат для лазерной резки фанеры своими руками? Каких проблем можно ожидать на разных стадиях реализации проекта? Что из оборудования придется покупать? В статье мы постараемся найти ответы на эти вопросы.

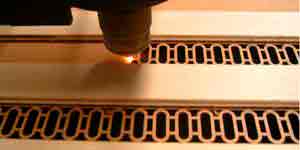

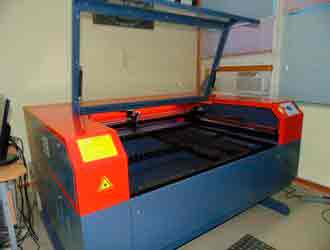

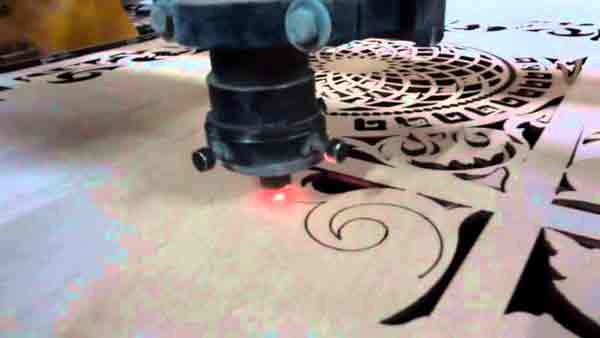

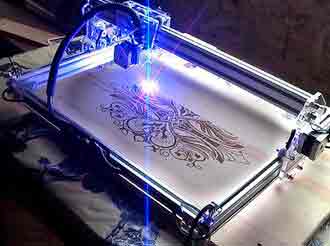

Лазерная резка фанеры.

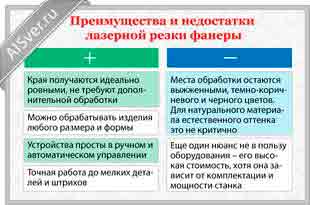

Плюсы и минусы лазерной резки

При реализации любого масштабного проекта всегда встает вопрос его целесообразности. Мы попробуем помочь читателю дать на него самостоятельный ответ.

Выгоды

  • Прибор для лазерной резки фанеры на практике способен работать не только с ней. В списке обрабатываемых материалов – кожа, ткани, оргстекло, пластики, словом, все материалы, которые имеют невысокую теплопроводность и сравнительно низкую температуру горения;
  • Благодаря ЧПУ станок позволит резать фанеру и OSB с высочайшей точностью , создавая детализованные контуры;
  • Резкой его возможности не ограничиваются. Лазерные станки для резки фанеры вполне способны выполнять функции гравера. Варьируя скорость передвижения каретки и мощность луча, они могут создавать сложные изображения с переходами тонов;
  • Благодаря фокусировке луча ширина разреза может быть минимальной – от 1/100 мм, что опять-таки положительно влияет на точность изготовления деталей или детализацию наносимого на заготовку изображения.

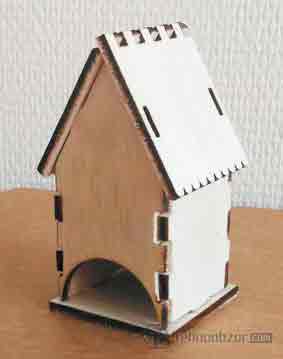

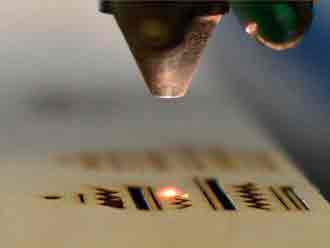

Резка лазером обеспечивает максимальную детализацию.

Проблемы

Разумеется, без них тоже не обойдется:

  • Цена закупаемого оборудования будет отнюдь не копеечной. Наиболее популярное решение для недорогих самодельных граверов – извлеченный из пишущего DVD-привода лазерный диод – для резки фанеры не походит категорически ввиду малой мощности. Минимальная мощность лазера для резки фанеры – 20 ватт; при сколь-нибудь значительной толщине материала ее лучше увеличить до 40 – 80;

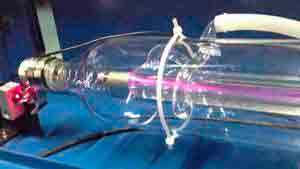

Справка: углекислотная лазерная трубка такой мощности при заказе непосредственно у китайских производителей обойдется заказчику в 15 – 20 тысяч рублей по текущему курсу. К расходам на лазер добавится стоимость сложной и дорогой системы фокусировки, DSP -контроллера, драйвера шаговых моторов и кареток.

  • Жизненный цикл трубки составляет от 3 до 8 тысяч часов , после чего ей требуется замена;
  • Лазеру требуется жидкостное охлаждение. В промышленных условиях для этой цели используется охладительная установка, работающая по принципу теплового насоса – чиллер. Минимальная стоимость такого агрегата составляет 35 – 45 тысяч рублей;

Однако: при незначительной продолжительности работы можно обойтись баком емкостью в 80 – 100 литров и водяной помпой, которая будет прокачивать его содержимое через рубашку трубки.

  • ЧПУ подразумевает наличие не только особого программного обеспечения , но и эскизов контура изготавливаемого изделия. Чертежи для лазерной резки фанеры найти не так уж легко; самостоятельное же их построение займет весьма продолжительное время;
  • Наконец, резка материала осуществляется за счет его быстрого нагрева и испарения. При этом края реза неизбежно обугливаются, а помещение заполняется дымом. Раз так – придется конструировать закрытый корпус с прозрачной крышкой и системой интенсивной принудительной вентиляции.

Конструктивное исполнение

Итак, как устроен самодельный лазер для резки фанеры?

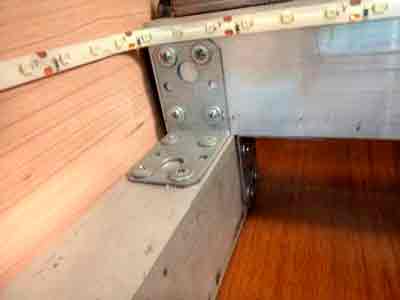

Основа станины – алюминиевая профтруба размером 40х60, скрепленная мебельным уголком и саморезами по металлу. Корпус собран из недорогой ЛДСП – он не испытывает значительных нагрузок в процессе работы.

Обратите внимание: по периметру корпуса пущена 12-вольтовая светодиодная лента. Подсветка позволит визуально контролировать процесс резки.

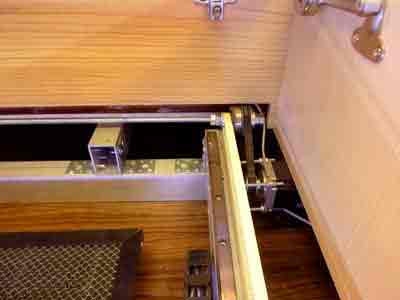

Направляющие для каретки.

Непосредственно на трубах станины закреплены направляющие, обеспечивающие движение кареток по поперечной оси.

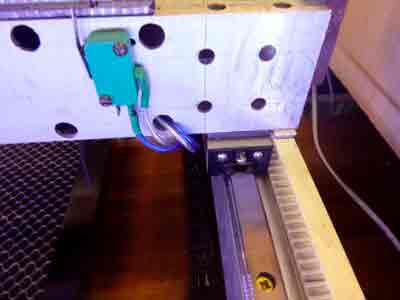

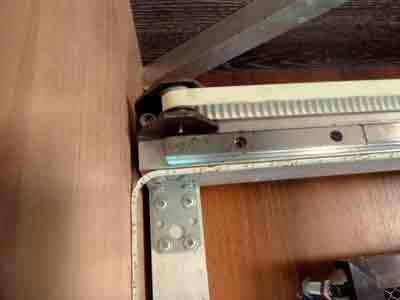

Крепление направляющей для продольной оси.

К кареткам прикручена продольная труба с еще одной направляющей – уже под каретку, обеспечивающую непосредственно движение головки.

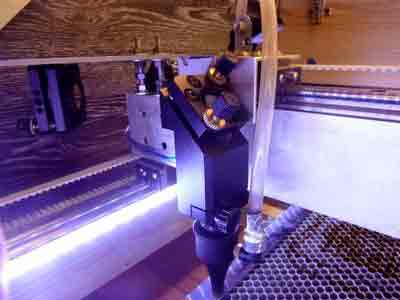

Лазерная головка на каретке.

А вот и сама лазерная головка для резки фанеры. Фольга использована для герметизации соединения трубки с штуцером.

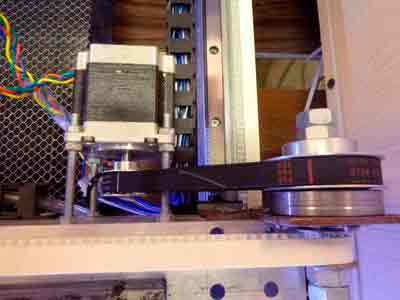

В качестве привода кареток использованы шаговые электромоторы с ременной передачей и редуктором. Их можно извлечь из неисправного сканера или струйного принтера с безнадежно засохшими соплами.

Вал привода кареток поперечной оси.

Использование двух приводов на каретках, обеспечивающих перемещение головки по поперечной оси, создало бы проблему их точной синхронизации. Вместо этого использован один шаговый мотор с редуктором и вал длиной во весь ход головки, гарантирующий синхронное движение обеих кареток.

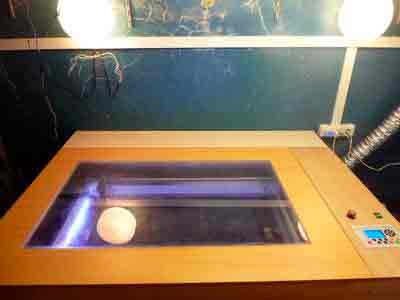

На фото – крышка станка.

Массивная крышка тоже изготовлена из ЛДСП; она поднимается на мебельных лифтах. Между крышкой и корпусом остается небольшой зазор, обеспечивающий поступление воздуха; отвод дыма организован снизу.

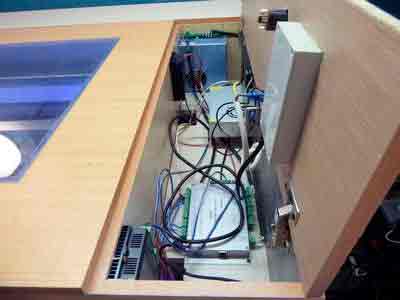

Отсек с электроникой.

В отдельном отсеке разместились блок питания, драйвер шаговых моторов и контроллер DSP, обеспечивающий управление станком.

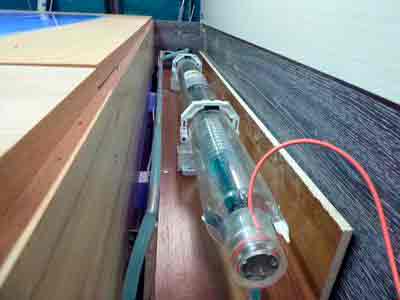

Отсек с лазерной трубкой.

Лазерная трубка установлена с использованием пластиковых крепежей, позволяющих менять ее положение. Рядом с ней видна трубка водяного охлаждения. Воду через нее прокачивает маломощная помпа для домашнего фонтанчика.

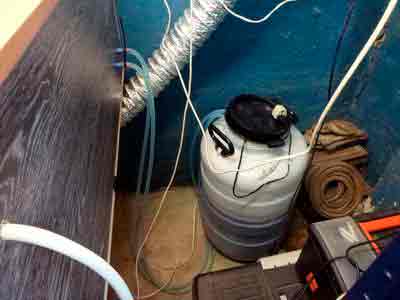

Накопительный бак системы охлаждения.

Охлаждение организовано с использованием обычной пластиковой 100-литровой бутыли с водой.

Полезные мелочи

Напоследок – несколько небольших советов владельцу самодельного гравера:

  • Используйте для резки фанеру из лиственных пород древесины (например, березы). Инструкция связана с тем, что смолистая хвойная древесина быстро пачкает дно и стенки рабочего отсека осевшей на них смолой;
  • Следите за состоянием зеркала в рабочем отсеке. Осевшая на нем копоть может привести к падению мощности сфокусированного луча и перегреву самого зеркала;
  • Не приближайте руки и глаза к линии между трубкой и зеркалами. Даже без фокусировки узкий луч мощностью от 20 ватт может вызвать серьезные ожоги и полную потерю зрения.

Этот след оставил луч мощностью 10 ватт. Время воздействия – 0,5 секунды.

Заключение

Как видите, оборудование для лазерной резки фанеры может быть изготовлено самостоятельно; однако затраты средств и времени будут весьма значительными.

Как всегда, дополнительные тематические материалы читателю предложит видео в этой статье. Мы будем рады увидеть ваши замечания и предложения в комментариях. Успехов!

Источник: http://rubankom.com/materialy/proizvodnye/fanera/1810-lazer-dlya-rezki-fanery-svoimi-rukami

Лазерная резка фанеры: особенности и оборудование

Фанера часто используется для отделочных мероприятий. Она обладает отличными эксплуатационными свойствами и с легкостью поддается обработке. Но фигурная резка не во всех случаях позволяет добиться хорошего результата. Потому была придумана лазерная резка фанеры. Это инновационная методика, с помощью которой можно делать сложные узоры и объемные рисунки.

Принцип работы и виды приборов

Рабочий элемент устройства — лазерный луч, то есть мощный световой пучок. Когда он контактирует с поверхностью фанеры, то место соприкосновения подвергается сильному нагреву, и волокна древесины попросту выгорают. Так происходит бесконтактная лазерная резьба. Мощность лазера зависит от модели оборудования и его конфигурации. Эта характеристика определяет и сферу использования прибора. В продаже встречается несколько видов приборов:

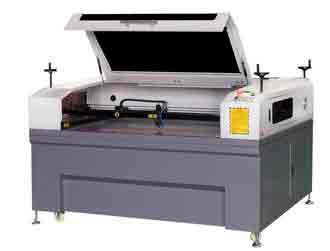

  1. Настольный. Подходит для маленькой мастерской или дома, так как предназначен для обработки небольших заготовок. Показатели мощности — от 80 Вт, стоимость — от 40000 рублей.
  2. Профессиональный станок для фигурной резки фанеры используется в сегменте малого бизнеса при гравировке и изготовлении дизайнерских элементов. Мощность — от 200 Вт, стоимость от 160 000 рублей.

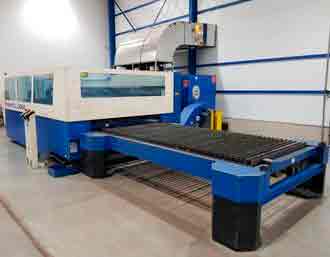

  3. Промышленный. Мощность лазера для резки фанеры — от 2 кВт. Это полноценные комплексы, имеющие высокую производительность. Такое оборудование применяется на предприятиях для производства больших партий продукции. Стоимость — от 400 000 рублей.

Для малого/среднего бизнеса не требуется покупка полноценного промышленного и профессионального оборудования. Его стоимость достаточно высока, а при работе такого прибора не будут задействованы все имеющиеся в нем функции.

Критерии выбора

От мощности станка для лазерной резки фанеры зависит быстрота обработки листового материала. Для использования в домашних условиях подходят приборы со скоростью от 4 до 16 м/мин. Станки промышленного назначения функционируют намного быстрее, но они требуют от мастера некоторой сноровки.

На рынке встречаются и универсальные модели: с их помощью можно резать не только фанерные листы, но и другие материалы (металл, камень). Однако цена устройства «широкого профиля» гораздо больше. И если в дополнительных возможностях нет необходимости, то тратить деньги за излишний функционал совершенно нецелесообразно.

Другой важный момент — система управления. Эксплуатация существенно упростится, если вы отдадите предпочтение прибору с ЧПУ. Встроенная программа дает возможность быстро отрегулировать технику, а вся работа будет производиться без человеческого участия — нужен лишь оцифрованный эскиз. Подобное оборудование для вырезания стоит от 400 000 рублей. Если финансовое положение не позволяет, то можно выбрать ручную модель.

Также следует обратить внимание на дополнительные комплектующие станка (система обдува, модуль-чиллер и так далее). Собственноручная «модернизация» лазерной техники лишит вас гарантии от производителя. То есть, если оборудование вдруг сломается, то для его ремонта придется дополнительно заплатить.

Самые популярные бренды

Выбирая лазерный плоттер для фанеры или полноценный инструмент для выпиливания разных материалов, нужно обратить внимание на производителя, особенно при покупке б/у прибора. Сегодня на рынке встречается много торговых марок оборудования — начиная от станков для простой резки дерева и фанеры, заканчивая мощными устройствами промышленного назначения. Специалисты советуют изучить ассортимент следующих компаний:

  • Koike;
  • Bystronic;
  • Trumpf;
  • ESAB;
  • ByStar;
  • MultiCam.

Самые качественные станки выпускают японские и европейские бренды. При покупке китайских устройств неизвестного происхождения следует тщательно подумать, так как они быстро ломаются. Примечательно, что лазерных приборов отечественного производства в продаже нет, так как российские разработчики еще недостаточно хорошо освоили подобную технологию.

Почти все японские станки для лазерной резки древесины и фанеры (плазменные, углекислотные и так далее) обладают эффективным автоматизированным управлением. Но стоимость подобных резаков очень высока. А вот бренды из Европы полюбились многими пользователями и предприятиями за свою высокую степень надежности, функциональность и устойчивость к скачкам напряжения в электросети.

Своими руками

Если у вас есть желание сэкономить и собрать самодельный мини-лазер для резки фанеры своими руками, то для этого придется купить лазерную пушку, так как компьютерный дисковый привод может лишь выжигать на дереве. А вот с механизмом для координации все гораздо проще. Оборудование с ЧПУ также можно изготовить самостоятельно. Главное — рабочий элемент должен плавно перемещаться по направляющим. Зубчатые ремешки и приводы можно купить в интернете. В качестве системы управления можно взять готовый интегральный элемент, к примеру, микросхему Arduino.

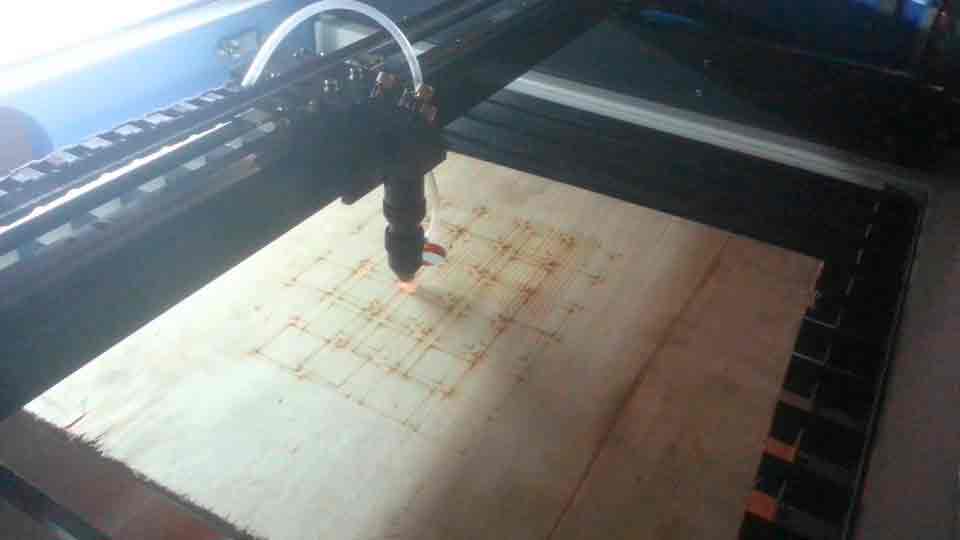

Резка фанеры с помощью лазерного луча — очень эффективная и доступная технология. Разумная цена устройства позволяет купить его как для увлечения, так и для получения дохода. А если у вас есть возможность сделать плоттер своими руками, то на этом можно немало сэкономить.

Источник: http://pochini.guru/instrument/lazernaya-rezka-faneryi

Лазерные станки для гравировки и резки фанеры

Иностранной и отечественной промышленностью выпускается множество различных образцов оборудования, предназначенного для обработки и вырезания заготовок из древесных материалов (включая фанеру).

Самые высокотехнологичные решения предполагают использование для этих целей современных лазерных станков.

Один из таких механизмов – лазерный резак по дереву, – помимо основной своей функции, способен выполнять множество других операций. Это позволяет отнести его к универсальным образцам деревообрабатывающего оборудования.

  • Принцип действия
  • Возможности инструментов лазерной резки
  • Разновидности оборудования
    • По функционалу
    • По типу управления
    • По мощности и размеру
  • Выбор приборов
  • Возможность изготовления своими руками

Принцип действия

Основным рабочим инструментом станка для резки лазером фанеры является световой пучок большой мощности, под воздействием которого обрабатываемый участок подвергается термическому нагреву. Вследствие этого часть волокон дерева выгорает и образует рез, разделывающий заготовку на фрагменты заданной конфигурации.

Обратите внимание! Этот способ обработки относится к бесконтактным приёмам, поскольку непосредственного соприкосновения рабочего элемента с нарезаемым материалом в этом случае не происходит.

У разных моделей станков мощность светового лазера может существенно различаться, что сказывается не только на их возможностях, но и на сферах применения. В любом случае срез получается ровным, отсутствует стружка, лазерные станки позволяют выполнить работы быстро и максимально точно, изготавливать оригинальные игрушки, детали для мебели, сувениры и многое другое.

Возможности инструментов лазерной резки

Согласно своему прямому назначению все существующие модели лазерных станков по дереву делятся на следующие классы. Во-первых, это устройства с небольшим запасом по мощности, которые предназначаются по большей части для деревообделочных операций. И, во-вторых, это агрегаты с довольно мощным излучателем, используемые для резки твёрдых материалов (включая цветные металлы и подобные им вещества).

Небольшие по мощности лазерные станки, предназначенные для обработки древесных материалов (фанеры в частности), пользуются спросом у мастеров для домашнего, бытового применения. Устанавливают их в небольших частных мастерских для личных нужд или постоянной производственной работы.

Независимо от особенностей конкретного лазерного агрегата, все они способны выполнять следующие уникальные операции:

  • вырезать из цельных листов фанеры и шпона заготовки произвольной формы или трафареты;
  • гравировать на поверхности древесных заготовок различные маркировки и надписи;
  • наносить на рабочие плоскости простейшие по содержанию рисунки;
  • фрезеровать деревянные детали различной степени сложности, сопровождаемые выборкой в их теле углублений, пазов и фасок.

Отдельные модели особо продвинутых устройств могут располагать функцией 3D-резки. В зависимости от комплектации того или иного образца все перечисленные функции могут присутствовать в различных сочетаниях, определяя конечную стоимость обрабатывающего оборудования.

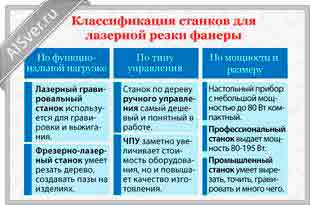

Разновидности оборудования

Различные образцы лазерных станков могут отличаться по своему функционалу, способу управления, мощности и габаритам.

По функционалу

По заявленным функциональным возможностям существует следующее разделение. Во-первых, это гравировальные станки с относительно слабым световым лучом, достаточным лишь для выполнения поверхностных операций. В случае их перенастройки, сопровождающейся увеличением длины волны, такие мини-агрегаты могут использоваться для резки фанерных листовых заготовок, шпона.

И, во-вторых, это оборудование с повышенной мощностью лазерного пучка, способного не только резать дерево, но и фрезеровать его. Они также располагают функцией гравировки, которая реализуется за счёт перенастройки лазерного луча по мощности.

По типу управления

Согласно этому признаку все известные образцы лазерных станков для резки делятся на следующие классы:

  • станки для обработки древесины с ручным управлением, относящиеся к категории самых простых, дешёвых и доступных агрегатов. Несмотря на это, с их помощью могут изготавливаться уникальные изделия;
  • более дорогие устройства с числовым управлением, обеспечивающие высокое качество обработки и гравирования;
  • универсальные станки.

Последний тип оборудования совмещает в себе возможности ручного и автоматического управления.

По мощности и размеру

По этим параметрам выделяются следующие три типа оборудования для резки фанеры.

К первому типу относят компактный настольный прибор для гравировальных работ с заявленной мощностью до 80 Ватт. Этот станок предназначен для производства небольших по размерам изделий из разряда сувениров, он также может использоваться для резки не очень толстых листов фанеры.

Обратите внимание! Такие лазерные мини-станки могут применяться на небольших по размеру заводских площадках. Для работы в домашних условиях целесообразно выбирать именно их.

Профессиональные модели мощностью от 80 до 195 Ватт и стоимостью от 150 тысяч рублей предназначены для резки дерева и фанеры. Они имеют значительные габариты и применяются для производства серийных изделий в виде небольших партий.

И, наконец, образцы промышленного оборудования для обработки древесины, способные не только вырезать фанеру, но и растачивать заготовки и гравировать поверхности. Эти станки имеют довольно внушительные размеры и могут устанавливаться на крупных деревообрабатывающих производствах.

Отдельные рейтинговые образцы лазерной техники могут совмещать в себе сразу несколько функций, существенно облегчающих процесс обработки изделий из фанеры.

Ещё по теме  Ремонт бачка унитаза своими руками

Выбор приборов

Чем больше функций и мощность у станка для резки фанеры, тем выше его стоимость. Так, небольшой гравировальный инструмент на 40 Вт может стоить порядка 100 тысяч рублей, а более мощный прибор с возможностью обработки металла будет стоить уже в 3-4 раза дороже.

Для резки дерева, пластика, кожи, стекла применяют в основном приборы на основе газовых лазеров (СО2). Если же требуется обрабатывать металлы, то стоит выбрать станки с твердотельными лазерными излучателями (волоконные и ванадаты).

При выборе лазерного инструмента для гравировки следует также учитывать высоту изделий, которые предстоит обрабатывать, и площадь рабочего поля. Малоформатные лазерные резаки для фанеры имеют размер поля 300 х 420 мм (можно обрабатывать небольшие изделия из дерева, акрила, стекла), а крупноформатные – до 2000 х 3000 (для мебели, паркета, рекламных вывесок). Существуют также среднеформатные модели, занимающие промежуточное положение.

Возможность изготовления своими руками

Чтобы самостоятельно сделать простейший прибор для лазерной резки, можно воспользоваться подручными средствами, которые найдутся в хозяйстве любого запасливого мастера. При сборке такого устройства допускается использовать старые детали от ещё исправных аппаратов, таких, например, как лазерная указка, линза и дисковод с работающим приводом.

Помимо этого, перед сборкой лазерного станка следует запастись электрическим паяльником и несложным набором слесарного инструмента. Основным функциональным элементом самодельного лазерного резака является головка дисковода с опцией записи.

Важно! Следует выбрать именно пишущий тип дисковода, который отличается повышенным показателем мощности лазера, способного прожигать обрабатываемые материалы.

Используемый лазерный излучатель от дисковода при сборке можно разместить на его «родной» каретке, которая свободно перемещается в обоих направлениях. Для её демонтажа потребуется освободить корпус каретки от множества крепежных деталей и разъемных приспособлений.

При самостоятельном изготовлении лазерного режущего станка для дома приходится сталкиваться с определёнными техническими трудностями. Для их устранения можно будет воспользоваться советами профессионалов, имеющих богатый опыт изготовления электронных приборов на основе старых деталей.

Источник: http://drevogid.com/instrumenty/stanki/lazernyj.html

Лазерная резка по дереву своими руками

Оборудование для осуществления лазерной резки фанеры и дерева используется в наше время часто, и с каждым годом его популярность становится только больше.

Раньше эти станки стоили очень дорого, но с развитием современных технологий их цена несколько снизилась, и они стали доступны многим пользователям. Важно подобрать качественный станок, чтобы он позволял выполнять нужные процессы. Его можно просто купить, но многие хотят сделать оборудование своими руками.

  • Технология лазерной резки
    • Особенности работы
    • Оборудование
  • Как сделать станок самостоятельно
  • Обработка фанеры и дерева
  • Выбор станка
    • Оснащение

Технология лазерной резки

Лазерное вырезание по дереву существенно уменьшает производственные затраты благодаря сверхтехнологичному методу обработки. Материал располагается на станок, и при помощи лазерного луча на деревянном массиве выжигается изображение. Этот процесс фактически безотходный, а вышедшая гравировка будет долговечной.

Лазерное вырезание имеет отличия при работе с различными породами дерева. Для каждой необходима определённая температура луча. Кроме того, во время обработки материал может изменять цвет под его влиянием. Лазерная современная обработка дерева фактически не знает ограничений. Мощный луч способен справиться с материалом любой толщины.

Особенности работы

Лазерную методику резки по дереву применяет большинство пользователей. В случае, если сопоставлять обработку дерева с той, что делается помощью ручного или электрического лобзика, то лазерная будет лучше.

Следует отметить такие её преимущества:

  • скорость исполнения работ по резке;
  • возможность изготовления особенных и привлекательных изделий;
  • невысокая цена исполнения работ специалистами;
  • большая достоверность работы;
  • наименьшая ширина разреза, которую способен сформировать луч (составляет 0,01 миллиметров);
  • вероятность формирования разных рисунков и гравировок;
  • универсальность оснащения.

Принцип работы станка в том, что высокоэнергетический луч воздействует на дерево, исполняя его резку.

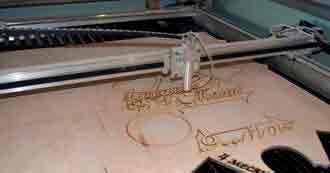

Выполняя резку по дереву или фанере лазером, можно сделать безупречно гладкие кромки. Это превосходство наиболее важно в том случае, если необходимо обозначить небольшие ажурные детали. Тем не менее, кромки древесной плоскости обретают тёмный оттенок, так как они обугливаются под влиянием лазера.

Для компенсации этого недостатка некоторые из лазерных станков имеют систему сдува и проветривания, что помогает избавляться от продуктов сгорания.

Для того чтобы получить лазерное излучение, применяют трубку из газа и смеси, в состав которой входит азот, гелий и диоксид углерода. Во время подачи напряжения инициировано излучение монохромного вида, которое зеркалами следует на плоскость, имеющую необходимость в обработке. Подходящее значение силы для лазера, с поддержкой которого исполняется резка, как минимум 20 ватт, хотя имеются устройства с более низкой мощностью.

Кроме того, лазерная методика резки дерева отличается высочайшей верностью установленного рисунка. Для того чтобы кромки вышли гладкими и чётко соответствовали плану, достаточно установить определённую программу. По сопоставлению с применением лобзика, процедура резки протекает весьма просто. Из-за небольшого размера луча и присутствия числовых программ обработка с помощью лазера продолжается быстро.

Оборудование

Различают станки, имеющие программы для управления и не имеющие их. Помимо этого, имеются вспомогательные детали, что упрощает работу с оборудованием.

Из числа данных элементов отмечают следующие.

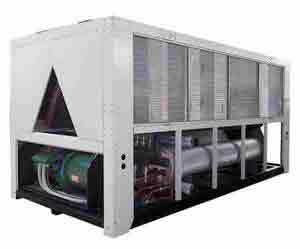

  1. Чиллеры — устройства, что охлаждают лазерную трубку. Во время резки дерева совершается стремительное разогревание трубки, выполненной из стекла, в которой находится газ. Для того чтобы остудить этот элемент оснащения, в трубу наносится вторая оболочка, по которой беспрерывно циркулирует жидкость, остужая тем самым газовую трубу. В составе чиллера есть компоненты в виде фреона, воды. Цена этого элемента составляет более 500 $.
  2. Системы, с помощью которых исполняется обдув и вытягивание продукта сгорания. Для того чтобы остудить заготовку и освободиться от элементов, возникших во время испарения, применяются данные системы. В противном случае возможно выгорание дерева.
  3. Кроме того, фокус-линза также нуждается в непрерывном охлаждении. Компоненты для этого процесса являются основными и присутствуют на абсолютно всех станках.

Как сделать станок самостоятельно

Так как оснащение для лазерной обработки дерева и фанеры различается запредельно высокой ценой, вероятен вариант независимого производства станка. Этот процесс отличается высокой сложностью, так как некоторые составляющие сделать в бытовых условиях не выйдет.

В самодельных станках для охлаждения трубки применяется обычная вода и насос, перекачивающий ее. И для того чтобы гарантировать высококачественное охлаждение, понадобится более 100 л воды.

Изготавливая оснащение для лазерной обработки, обратите внимание на следующие особенности.

  1. Мощная лазерная установка. Для производства аппарата необходимо употреблять очень мощное оснащение, цена которого довольно большая, и себестоимость этого аппарата обойдётся как минимум в 600 $;
  2. Охладительные и питающие системы. Как уже рассказывалось прежде, для остужения газа, передвигающегося по трубке, понадобится присутствие воды как минимум 100 л и насоса, что будет ее перекачивать.
  3. Правильная установка элементов. Необходимо чётко подогнать все компоненты лазерной конструкции. Для исполнения этого процесса понадобится значительный навык и немало времени, следовательно, гораздо легче приобрести лазерный механизм, нежели производить его собственными руками.

Резка фанеры при помощи лазера является весьма сложным действием. Тем не менее, в результате его исполнения выходят невероятно привлекательные вещи.

Обработка фанеры и дерева

Процесс лазерной резки своими руками довольно трудный и кропотливый. Это объясняется прежде всего потребностью формирования цифровых либо обычных набросков. Подбирая фанеру и дерево, необходимо удостовериться в отсутствии на них деформированных зон, отколов, трещин, деформаций, расслоившихся мест, подтёков смолы. Для исполнения лазерной резки применяется оснащение автоматизированного вида.

Если нужна заказная порезка дерева, цена зависит от сложности работы и материала, на котором исполняется обработка. Для того чтобы осуществить лазерную резку, необходимо обратиться в специальные учреждения, в которых существует подобное оснащение. Специалисты могут помочь сформировать цифровые чертежи, а процедура резки пройдет стремительно и качественно.

Для того чтобы осуществить резку фанеры лазером, рекомендовано употреблять сырье марки Ф К, так как для склеивания этого материала применяется смола на основании карбамида. Данные смолы менее термостойкие, следовательно, процедура резки производится быстрее, и уменьшаются расходы на её осуществление.

Выбор станка

Если вы решили, что вам нужен станок для лазерной резки дерева, то следует очень тщательно отнестись к выбору модификации. Мы расскажем, на какие критерии следует обратить внимание.

  1. Точность станка. Так как процедура лазерной резки должна отличаться верностью, оснащение для ее совершения должно быть таким, чтобы гарантировать наименьшую толщину разреза в 0,01 миллиметров. Только лишь в этом случае получится приобрести первоклассные составляющие с непростой конфигурацией, разными текстурными компонентами.
  2. Большой уровень производительности оснащения. С помощью оборудования исполняется порезка, оно обеспечивает качество работы. Чем больше скорость резки, тем больше материала станок способен очистить в течение установленного этапа времени. Кроме этого, большая эффективность даёт возможность соблюдать экономию энергетических ресурсов, применяемых станком.
  3. Потребление электричества и расход материалов. Чем больше производительность мотора, тем скорее функционирует механизм, но и больше тратит энергии.
  4. Многофункциональность использования. Некоторые из станков готовы не только реализовывать резку различных по фигуре компонентов, но и наносить гравировку, формировать рельефные картины.

Резка дерева предполагает применение качественного оснащения. Только в этом случае получится достичь отличного эффекта.

Оснащение

Подбирая механизм для лазерной резки, правильнее отдать преимущество популярным фирмам, отзывы о которых являются позитивными. Так как подозрительные компании могут продавать недолговечное, хотя и недорогое, оснащение.

Есть множество вариантов оснащения. Вид и эффективность станка зависит от данных материала, который он будет подвергать обработке. Помимо этого, следует сосредоточить внимание на размер рабочей плоскости — она должна быть такой, чтобы расположить на себе самый большой по размеру лист материала, поддающегося обработке.

Нелишним будет присутствие функции, которая реализовывает регулировку рабочей плоскости в соотношении с вышиной. Для производства угловых участков и несущих частей станка должна быть применена качественная сталь. Помимо этого, движения абсолютно всех мобильных частей должны быть мягкими и равномерными.

Ознакомьтесь с промышленными параметрами устройства, направьте внимание на гарантийное обслуживание от изготовителя. Гарантия на лазер по дереву должна составлять как минимум 2 года.

Помимо этого, если в станке существует программное обеспечение, то оно должно быть доступным, на понятном языке. Перед началом работы ознакомьтесь с практическим руководством по эксплуатации.

Основной запуск аппарата правильнее всего поручить профессионалу, который имеет навык работы с аналогичным оборудованием.

Источник: http://tokar.guru/stanki-i-oborudovanie/dlya-raboty-s-derevom/lazernaya-rezka-po-derevu-svoimi-rukami.html

Станки для лазерной резки фанеры и древесины

Лазерная резка фанеры широко используется в производстве сувенирной продукции, мебели и других похожих отраслях. Данная технология позволяет декорировать предметы цилиндрической и конической формы, вырезать фигурные детали из различных материалов, выжигать орнаменты на фанере в домашних условиях.

Применение лазерной резки гарантирует рациональное использование материала.

Лазерный станок для резки фанеры и дерева

Лазерные технологии становятся популярными благодаря высокому качеству конечного продукта. С помощью данной аппаратуры обрабатывают многие виды древесины и создают неповторимые изделия. Станки позволяют за короткое время получить фигурные элементы, выгравировать орнаменты любой сложности. Однако процесс лазерной резки требует присутствия опытного оператора, который сможет правильно настроить контроллер.

Бесконтактный метод позволяет обходиться без шлифовки материала, т. к. выжженная кромка остается ровной за счет полного выгорания частиц фанеры. Лист древесины, резка которого осуществляется посредством лазера, не пострадает в результате воздействия светового пучка, поэтому вероятность брака равна нулю.

Кроме того, станки бывают разных видов, поэтому при желании такой аппарат можно установить даже дома.

На какие бренды обратить внимание

Покупая оборудование для лазерной резки фанеры, стоит отдать предпочтение указанным ниже маркам. Особенно этот аспект важен при выборе б/у оборудования. На рынке представлено множество брендов, но внимания заслуживают единицы. К надежным производителям можно отнести следующие фирмы:

  • Bystronic;
  • Koike;
  • ESAB;
  • Trumpf;
  • Multicam;
  • ByStar.

Качественные устройства предлагают европейские и японские фирмы. Отечественные станки уступают им по многим характеристикам из-за недостаточной изученности лазерных технологий промышленными инженерами. Таким образом, при выборе инструмента стоит отмести российские и китайские бренды.

У японских производителей высокая стоимость оборудования (от 150 тыс. руб.), но зато отличная точность реза и автоматизированная система управления. Европейские производители предлагают устройства по более низкой цене, ничем не уступающие японским. Станки от Trumpf, ESAB и Bystronic славятся функциональностью, защитой от перепадов напряжения и длительным периодом эксплуатации.

Однако, какой станок купить, потребитель должен решать сам, основываясь не только на бренде, но и учитывая другие характеристики. Пример работы станка смотрите на видео:

Виды лазерных станков по фанере и дереву

Для изготовления изделий из древесины или фанеры принято использовать лазерные станки с ЧПУ. Они разделяются по виду конструкции:

  1. Профессиональные. Ширина рабочего стола у таких станков варьируется от 50 см до 2 м. Данное оборудование имеет монолитный корпус с амортизацией, снижающей вибрационный фон. Инструмент работает в режиме многозадачности, способен наносить гравировку, резать и кроить предложенный материал. Используется на производстве и характеризуется высокой стоимостью (от 150 тыс. руб.).
  2. Настольные. Лазерные станки такого типа могут быть установлены в домашнем помещении. Они имеют относительно компактные габариты (ширина раб. стола — до 1 м) и более низкую мощность в сравнении с предыдущим видом. Предназначены данные станки для резки и гравировки.

Также существуют самодельные станки, габариты которых задает мастер, и компактные резаки. Последние выполнены в форме ручки, однако имеют слабую мощность (менее 20 Вт), поэтому их используют только для нанесения рисунков на объемную продукцию.

Для обработки древесины и фанеры применяют только газовый лазер, поскольку остальные типы излучения пригодны только для резки более твердых материалов.

Характеристики и спецификация

При выборе лазерного станка нужно учитывать его функциональность и характеристики, такие как:

  1. Размеры рабочего поля. От этого параметра зависят размеры заготовок, с которыми может взаимодействовать станок. Стоит выбирать модели с рабочим полем не менее 30х40 см.
  2. Мощность излучателя. Чем выше данный показатель, тем больше глубина реза лазера. Для обработки листов фанеры толщиной не более 1 мм требуется мощность от 50 Вт.
  3. Высота опускания рабочего стола. Эта характеристика важна при подключении дополнительного оборудования. Рекомендуется выбирать модели с высотой опускания не менее 20 см.
  4. Мощность лазерной трубки. Отвечает за скорость резки фанеры, быстро с этой задачей справится трубка 80-100 Вт. Процент мощности регулируется в зависимости от толщины материала.

Спецификация оборудования зависит от выбранного типа и модели станка. Кроме того, важную роль играет сфера использования лазерного реза. Например, для выполнения мелких работ по фанере и дереву подойдет устройство со следующими параметрами:

  • рабочее поле — 600х900 мм;
  • тип лазера — CO2 (используется трубка «из газа» и смеси гелия, азота и углекислоты, заполняющих ее изнутри);
  • допуск реза —

0.02 мм;

  • глубина реза — 5-15 мм;
  • USB-порт в наличии;
  • мощность — 200 Вт, регулируемая.
  • Остальные характеристики индивидуальны. Следует подбирать лазерный станок в соответствии с поставленными задачами.

    Принцип работы

    Лазерная резка фанеры или дерева осуществляется за счет точечного воздействия луча высокой мощности. Он выжигает материал бесконтактным методом, не оставляя отходов в области реза. При обработке рассматриваемых материалов газовая струя для удаления расплава не подается. Однако (в зависимости от мощности светового пучка) установка, работающая с толстым листом фанеры или древесины, может оставлять уголь по краям реза. Чтобы уменьшить его слой, организуют подачу струи нейтрального газа в область воздействия.

    С помощью программы может осуществляться нанесение изображения по фото, однако для достижения лучшего результата используют CorelDraw. Эта утилита позволяет создавать векторные орнаменты. За счет высокого разрешения данный рисунок будет хорошей основой для выполнения гравировки.

    Лазер для резки дерева и фанеры своими руками: миф или реальность?

    Простейший лазерный резак можно сделать из подручных средств, однако он не справится с древесиной и толстыми листами фанеры. Для создания целого станка потребуется закупка дорогостоящих деталей:

    • шаговые двигатели или электромоторы от принтера для перемещения устройства по осям;
    • транзисторы и платы для управления двигателями;
    • регулятор DC-DC;
    • кулер для излучателя;
    • электронная плата с цифровым дисплеем для вывода информации;
    • контроллеры;
    • лазер мощностью не менее 30 Вт;
    • концевые выключатели;
    • зубчатые ремни и шкивы;
    • корпус;
    • компьютер и USB-кабель для связи с контроллером резака;
    • доски для изготовления рабочей рамы аппарата;
    • металлические стержни диаметром 10 мм.

    Кроме того, понадобятся подшипники, болты, стяжки, винты и т. д. Станок для лазерной резки является устройством челночного типа. Его подвижные элементы и направляющие служат для перемещения рабочей головки по двум осям, регулируют глубину резки. Шаговые двигатели, двигающие лазерную головку, крепятся на неподвижных частях рамы каркаса и соединяются с подвижными деталями посредством зубчатых ремней.

    Для выполнения гравировки по фанере и дереву на ПК загружают специальную программу, передающую команды на контроллер. Он регулирует перемещение каретки с лазером, подгоняя движения рабочей головки под выбранный рисунок. Профессиональное ПО позволяет нанести на фанеру изображения любой сложности с высокой точностью, присущей технологии лазерной резки.

    Таким образом, при должной подготовке и наличии необходимых деталей можно самостоятельно собрать лазерный станок средней мощности, способный резать тонкие листы древесины или фанеры.

    Дополнительное оборудование

    Для полноценной работы с фанерой или деревом недостаточно одного лазерного станка. Кроме расходных материалов, для выполнения некоторых задач потребуются дополнительные опции:

    • сменные объективы нанесения рисунков в высоком разрешении;
    • вращатели для гравировки на цилиндрических или круглых предметах;
    • защитный экран или кабина для оператора станка;
    • реечный стол;
    • системы перемещения для расширения рабочего поля лазерной головки.

    В зависимости от поставленной задачи данный перечень может пополняться.

    Какие преимущества дает применение лазеров при работе с деревом и фанерой

    Лазерная резка считается выгодным методом обработки материала. Она обладает следующими достоинствами:

    • высокая скорость реза (точные показатели зависят от толщины листа материала, который раскраивает лазер и мощности аппарата);
    • точность обработки, позволяющая получать качественные детализированные рисунки на фанере;
    • ровный рез, не требующий последующей шлифовки;
    • возможность получения плавных форм и линий.

    Еще одним преимуществом лазерной резки является сравнительно низкая цена — от 100 руб. за обработку 1 погонного метра фанеры. Конечная стоимость зависит от толщины материала и условий исполнителя. Но стоимость на данный вид услуг редко бывает завышенной при учете высокого качества конечного продукта.

    Лазерные станки имеют низкую потребляемую мощность, работают в режиме многозадачности и не оставляют отходов. Данный метод обработки фанеры и древесины гарантирует рациональное использование материала.

    Источник: http://alsver.ru/rezka/lazernaya-faneryi

    Сувениры из фанеры лазером! Лазерная резка и гравировка фанеры

    1. Какие преимущества лазерной гравировки и резки фанеры
    2. Создание чертежа для лазерной резки фанеры
    3. Подключение лазерного гравера

    Сувенирные изделия, выполненные с использованием лазерных технологий, появились на рынке сравнительно недавно и за короткое время создали отдельное направление в сувенирной индустрии.

    Рынок предлагает потребителю товары, выполненные из разных материалов и различного назначения: промо-сувениры, игрушки, кухонную утварь, предметы интерьера, вещи с индивидуальным дизайном. Новые лазерные технологии: гравировка по металлу, дереву, стеклу позволяют создавать продукцию для самых разных сфер применения. В этой статье мы рассмотрим применение лазеров при работе с фанерой.

    Какие преимущества лазерной гравировки и резки фанеры?

    Лазерная резка фанеры обеспечивает максимальную точность переноса заданного изображения на поверхность материала. Применение лазера отличается от фрезерования более качественной кромкой разреза, не требующей дальнейшей обработки. Сфокусированный луч лазера вырезает миллиметровые элементы узора с сохранением размерности заданного элемента, что недоступно фрезе. Использование лазера позволяет экономить материал, так как нет отходов в виде опилок.

    Область применения данной технологии:

    1. Сувенирная и рекламная продукция. Обширный ассортимент изделий от брелоков до дизайнерской упаковки товаров.

    2. Производство мебели и декоративных элементов интерьера. Использование лазерной резки позволяет изготовить изделия с высокой детализацией, недоступной при применении металлического резца или фрезы.

    Для понимания технологического процесса лазерной резки фанеры специалисты Endurance Laser Lab пошагово проиллюстрируют все этапы изготовления сувенирного изделия из фанеры. Сегодня мы будем вырезать чайный домик.

    Вырезанные лазером заготовки для чайного домика часто продаются в магазинах творчества и рукоделия. Давайте посмотрим, как их делают на оборудовании от компании Endurance!

    Чтобы создать готовое изделие, мы проделаем следующие шаги:

    • Создадим чертеж чайного домика.
    • Подключим лазерный гравер.
    • Загрузим чертеж в программное обеспечение для лазерного гравера и установим настройки программы на резку материала.
    • Установим материал (лист фанеры) в рабочем поле гравера Endurance Laser Lab.
    • Убедимся, что область печати не выходит за пределы фанерного листа.
    • Запустим программу резки фанеры.
    • Отделим полученные детали от основания и склеим их.

    Создание чертежа для лазерной резки фанеры

    Для создания сложных чертежей специалисты лазерной лаборатории Endurance рекомендуют использовать графический редактор CorelDRAW. В случае с чайным домиком мы возьмем готовый чертеж в виде jpg-изображения.

    Изначально мы планировали сделать чайный домик, используя лазерный гравер Endurance Makeblock XY 2.0 plotter с широкой рабочей областью 31 на 39 см. Это позволило бы загрузить чертёж одним файлом и в одно действие изготовить все элементы конструкции.

    На момент написания статьи отдел сбыта сообщил, что все граверы модели Makeblock распроданы и для эксперимента нам готовы выдать настольный лазерный гравер Endurance DIY. Рабочая область данной модели составляет 20*20 см. Это означало, что мы не сможем уместить все детали нашего домика в рабочей области резака.

    Пришлось разрезать чертёж на отдельные детали и вырезать их поочередно.

    Подключение лазерного гравера Endurance DIY — пошаговая инструкция

    Здесь не возникло никаких проблем. Устройства от Endurance Laser Lab обычно работают без проблем. Загружаем чертёж в программное обеспечение для лазерного гравера и устанавливаем настройки программы на резку материала.

    Для работы с лазерным гравером Endurance DIY мы использовали популярную программу CNCC Laseraxe версии 2.53. Это программное обеспечение имеет довольно широкий функционал, при этом является бесплатным. Скачать CNCC Laseraxe вы можете у нас на сайте. Программа не требует инсталляции. Интерфейс на первый взгляд несколько запутанный, но разобраться в программе не займёт много времени.

    1) Запускаем программу и соединяемся с лазерным гравером, нажав кнопку Connect. Затем открываем рисунок кнопкой Open.

    2) Проводим обработку рисунка, нажав кнопку PR и выбрав правый верхний рисунок зайца.

    3) Выставляем значения времени прожига и мощности лазера на максимум. Нажимаем кнопку Advan.

    4) В изменившемся окне проверяем установку вертикальных ползунков, которая должна соответствовать картинке: верхний — на Outline, нижний — на Path/Speed. После чего создаем g-code, нажав кнопку Create.

    5) Программа предлагает перейти на страницу с кодом. Нажимаем «Да».

    6) Перед отправкой рисунка на выжигание/резку нам нужно проверить правильно ли расположен лазер по отношению к материалу. Ставим галочку в окне WS. Лазер показывает точку, с которой начнется процесс нанесения гравировки/резки. Размещаем материал в соответствии с точкой лазера и запускаем процесс, нажав кнопку Run. Для сквозной прорезки материала требуется запустить лазер несколько раз вручную через кнопку Run. Чем тверже материал, тем большее число раз нужно запускать процесс. Мы использовали мягкий материал — бальзу для авиамоделей. Для сквозного прорезывания 4 миллиметров бальзы потребовалось 5 запусков лазера.

    Вот так выглядели изготовленные элементы домика.

    А таким домик получился после соединения частей.

    Мы продемонстрировали лазерную резку фанеры и пошаговое изготовление сувенира из фанеры при помощи лазеров компании Endurance. Все важные нюансы и тонкости работы с фанерой и настройки лазерной техники невозможно описать в одной статье. Поэтому мы попытались дать информацию о работе с фанерой в самых общих чертах, намеренно не затрагивая вопросы выбора материалов, толщину и тип фанеры, мощность лазеров и т. д. Более детальный анализ работы в этом направлении будет опубликован в отдельных статьях после изучения и проведения практических опытов.

    По всем вопросам работы с лазерной техникой вы можете обратиться в наш офис. Там же можно ознакомиться с нашей продукцией и приобрести лазерное оборудование.

    Источник: http://tehnoobzor.com/tests-reviews/to-office-equipment/1275-suveniry-iz-fanery-lazerom-lazernaya-rezka-i-gravirovka-fanery.html

    Идеи бизнеса с нуля

    • Категории
    • Сайт
    • Форум
    • Новая тема
    • ГлавнаяБизнес идеиИдеи бизнеса с вложениями
    • Поиск по сайту

    Лазерная резка фанеры

    Administrator » более года назад

    В морозные новогодние каникулы сидели мы с супругом дома и сокрушались, что половина месяца выходные, значит, зарплата будет маленькой. Разговор зашёл о том, как здорово было бы иметь своё дело и не зависеть финансово от работодателя. В последние несколько дней мы обсуждали и думали, а чем бы мы могли заниматься? Бюджет у нас был достаточно небольшой, около 200 000 руб.

    Хотелось или помогать людям или что-то производить, т.е. это должна быть или сфера услуг или производство. Решили отталкиваться от того, что мы умеем. Я умею работать в графических редакторах типа Corel Draw, супруг умеет работать руками (сварка, столярка…). Путём мозгового штурма пришли к идее изготовления изделий из фанеры методом лазерной резки.

    Станок для лазерной резки

    Помещение

    Материалы и оборудование

    Конкуренция

    Первые изделия

    В конце февраля наконец пришел станок! После вскрытия упаковки и установки выяснили, что все целое и в рабочем состоянии. В настройке проблем не возникло, любые проблемы легко гуглятся и решаются. Нужно было понять, какие конкретно изделия мы будем производить. Зарегистрировались на профильных ЧПУ форумах и группах в соц. сетях. Через неделю было 8 марта, поэтому мы решили сделать подарки знакомым женщинам, тем самым рассказав о нашем маленьком производстве. Первыми нашими изделиям стали разделочные доски с гравировкой, шкатулки, деревянные открытки, подставки под горячее.

    Моя мама работает в женском коллективе, и она предложила сделать несколько недорогих изделий к 8 марта, а она отнесёт на работу и предложит их коллегам. Все купили в первые 10 минут! Это были 2 шкатулки и разделочная доска. 1200 рублей первой прибыли. Мы были очень рады! Далее, создали группу вконтакте и страницу в инстаграме. Сделали несколько образцов для фото. На фото лучше наносить водяные знаки с Вашим лого, ибо фото конкуренты воруют и выдают за свои изделия.

    Накрутки подписчиков не использовали принципиально. В нашем случае отлично сработало сарафанное радио. Первый серьёзный заказ получили через 3 дня. Местный пивной клуб заказал 100 бирдекелей с логотипом. Цена за шт. составляла 50 руб. Работали пока не так быстро, учитывая, что с основных мест работы мы не ушли. Заказ выполнили за 2 дня, получили хороший отзыв в соц. сетях, а вместе с ним и других клиентов. Расходы окупились за 5 месяцев.

    В данный момент имеем чистую прибыль 20-25 тыс. в месяц. Можно зарабатывать больше, но для этого нужно брать второй станок и переезжать в просторное помещение.

    Подведём итог по первичным вложениям и расходам:

    1) Станок для лазерной резки с доставкой: 100 000 руб.
    2) Помещение 24 000 в год (нам повезло)
    3) Циркулярная пила 3000 руб
    4) Шлифовальная машина 1500 руб
    5) Первый закуп фанеры 4500 руб
    6) Материалы для организации вытяжки, клей, краски 5000 руб
    7) Гос. пошлина за оформление ИП 800 руб.
    Итого: 138 800 руб.

    Доход за первый месяц 18 000 руб. Далее от 20 000 до 40 000 в зависимости от потока клиентов.

    Источник: http://dohod-s-nulya.ru/viewtopic.php?f=18&t=11663

    Лазерная резка фанеры

    На сегодняшний день самым популярным и современным методом декорирования деревянных, шпонированных, фанерованных изделий является лазерная резка. Этот метод позволяет за короткий период создать высококачественные рисунки. В отличие от остальных методов обработки (к примеру, фрезерования, гидроабразивной резки), лазер дает возможность снизить до минимума затраты обрабатываемого материала и осуществить наиболее удивительные дизайнерские идеи.

    Резка фанеры лазером

    Наиболее подходящими для осуществления для лазерной резки можно назвать листы шпона толщиной от 0.6 мм. Именно в этом материале образуется ровный, гладкий, темный, не обугленный срез.

    Лазерные устройства довольно хорошо и высококачественно режут фанерные листы. Результат резки чаще всего зависит от вида сырья, из которого изготовлен лист, вида клеящего соединения, а также метода его обработки. Наилучший результат получается при резке обессмоленной фанеры из дерева хвойных пород. Во время лазерной обработки лиственной древесины, поверхность реза чаще всего обугливается. Торцевая часть реза почти не меняет цвет, скорость обработки — высокая. Березовая фанера этому методу обработки поддается хуже, с образованием темного края.

    Лазером можно сделать:

    • вырубку листовых материалов и большеформатных заготовок
    • сувенирную продукцию, деревянные подарки
    • интерьерные элементы
    • рекламные и презентационные материалы
    • различные шаблоны

    Фанера является крайне востребованным материалом, который используется почти во всех производствах: от строительной отрасли до производства детских игрушек. Популярность фанеры можно объяснить низкой ценой, особенно если сравнить с массивом дерева.

    Лазерный станок для резки фанеры

    Сейчас среди фирм, которые занимаются обработкой, резкой, гравировкой разных предметов, очень популярны лазерные станки ЧПУ.

    Многофункциональность – их отличительная черта. Можно пользоваться ими для работы со стеклом, деревом, фанерой, кожей, резиной. Специалисты предпочитают такие аппараты в результате их положительных характеристик:

    • во время работы лазер не прикасается к заготовкам, поэтому можно применять такие устройства для обработки непрочных предметов
    • бесспорным преимуществом является скорость работы. Лазером, в короткие сроки, можно проделать большой объем работы.
    • эти устройства идеально подходят для изготовления деталей с острыми углами, потому что они их не закругляют, как, к примеру, фрезерный станок.

    Область использования станка находится в прямой зависимости от его размера. Бывают малоформатные станки, с рабочим местом 300х420 мм, среднеформатные, с рабочим местом 1200х1600 мм, а также крупноформатные, имеющие рабочее место размером 1300х2500 и 2000х3000 мм.

    Первые два вида станков используются для обработки изделий небольшого формата, к примеру, табличек, мелкой сувенирной продукции, а также для раскроя оргстекла и акрила.

    Крупноформатные станки с ЧПУ применяют для обработки изделий большого формата, например, предметов мебели, автомобилей, наружной рекламы.

    По мощности станки делятся на:

    • Настольные. Мощность – до 80 Вт. Это компактные агрегаты, предназначенные больше для использования в маленьком цехе или дома. Цена оборудования невысока, что и делает его наиболее востребованным среди потребителей. Настольный лазерный станок для резки фанеры характеризуется небольшой рабочей поверхностью, чего вполне хватит для обработки миниатюрных изделий.
    • Профессиональные. Мощность – 80-195 Вт. Такое оборудование подойдет для серийного выпуска сувенирных изделий. Без него не обойтись на крупных мебельных предприятиях, где постоянно требуется нарезать листовой материал согласно заданным размерам.
    • Промышленные. Мощность – от 3 кВт. Это целые высокопроизводительные комплексы, которые устанавливают на крупных предприятиях, где продукция выпускается большими партиями.

    Станок для дома для лазерной резки фанеры может быть не оснащен некоторым дополнительным оборудованием, важным для нормального функционирования агрегата. Этого «недостатка» лишены профессиональные и промышленные модели, но они и стоят намного дороже. Обязательно уточните у продавца, есть ли в составе рабочего узла следующее оснащение:

    • Чиллер. Это охладитель, необходимый для снижения рабочей температуры газовой трубки в процессе работы. Представляет собой вторичную оболочку, подключенную к насосу, по которой беспрерывно движется вода. Многие умельцы собственноручно подключают к станку циркуляционный насос, «гоняющий» жидкость по замкнутому циклу. Не совсем хорошая идея, поскольку для должного охлаждения потребуется емкость с водой объемом не менее 100 л. Стоимость чиллера – в пределах 30000.
    • Система обдува. Без нее края изделия будут сильно обугливаться и портить его внешний вид. Дополнительное оснащение помогает содержать рабочее место в чистоте, тем самым давая возможность получать качественные заготовки.

    Лазерная гравировка фанеры

    Фанера прекрасно ведет себя в качестве строительного материала. Тем не менее, ручная обработка требует сил и времени. По этой причине, лазерная гравировка фанеры сегодня пользуется широким спросом. Цвет и оттенок полученного предмета в большинстве случаев зависят от породы дерева. На еловом и сосновом материале можно добиться светлого желто-коричневого оттенка, на вишневом – красновато-коричневого, на кленовом – коричневого, на ореховом — темно-коричневого.

    Мощность станка можно регулировать, следовательно, будет меняться оттенок нанесенных штрихов. Данная характеристика прекрасна для гравировки растровых изображений.

    Лазер для резки фанеры своими руками

    Можно ли создать устройство для лазерной резки фанеры собственноручно?

    Если использовать ЧПУ, то полученное устройство справится с резкой фанеры и OSB с очень высокой точностью, вы сможете создать тонкие очертания. Подобными аппаратами делают гравировку, сложные рисунки с переходами оттенков.

    Фокусировка луча обеспечивает ширину разреза от 1/100 мм, что добавляет точности в создании деталей и детализации узора.

    Из возможных недостатков можно выделить:

    • стоимость необходимой аппаратуры довольно высока. Мастеру нужно приобрести лазер для резки, углекислотную трубку, систему фокусировки, DSP контроллер, драйвер шаговых моторов и кареток
    • трубка работает 3 – 8 тысяч часов, потом ее необходимо заменить
    • лазеру нужен жидкостный охладитель, на предприятиях для этого применяют охладительную установку, которая работает как тепловой насос – чиллер. Но в домашних условиях можно использовать емкость от 80 до 100 л и водяную помпу
    • нужно позаботиться и о чертежах
    • в результате того, что край реза обугливается, комната будет наполняться дымом. Решить эту проблему можно собрав закрытый корпус со стеклянным верхом и устройством вентилирования.

    Как же устроен лазер? Основой является труба 40х60 из алюминия, которая закрепленная мебельным уголком и саморезами. Коробку можно собрать из бюджетной ЛДСП. Внутри закрепляется 12-вольтовая светодиодная лента для подсветки процесса.

    Прямо на трубах станины необходимо установить направляющие, для передвижения кареток по поперечной оси. К каждой каретке присоединена продольная труба с еще одной направляющей – уже под каретку, которая отвечает за передвижение головки. Чтобы соединение трубки со штуцером было герметично можно использовать кусочек фольги.

    Привод кареток — шаговые электромоторы, с ременной передачей и редуктор. Если у вас есть сломанный сканер или струйный принтер, возьмите их оттуда.

    Если используются несколько приводов на каретках, которые отвечают за движение головки по поперечной оси, может возникнуть трудности с их синхронизацией. В данной ситуации подойдет один шаговый мотор с редуктором и валом длиной во весь ход головки, который гарантирует синхронное передвижение обеих кареток.

    Необходимо создать отделение, где найдется место блоку питания, драйверу шаговых моторов и контроллеру DSP. По сути – это блок управления устройством.

    Лазерную трубку стоит закрепить креплениями из пластмассы, которые дают возможность изменять ее положение. Возле нее расположить трубку жидкостного охлаждения, а для прокачки использовать маломощную помпу от домашнего фонтанчика.

    Как видно, устройство для лазерной резки фанеры можно собрать своими руками, но при этом придется потратить значительную сумму денег.

    Лазерная резка фанеры с ЧПУ

    Источник: http://wood-prom.ru/clauses/derevoobrabotka/lazernaya-rezka-fanery

    Лазерная резка фанеры: станки и дополнительное оборудование, собственноручная сборка

    Красота художественных изделий из фанеры в первую очередь определяется качеством выбранного материала, однако немаловажную роль в данном процессе играет способ его обработки. Традиционно резка фанеры осуществляется посредством лобзика ручной либо электрической модификации – с его помощью профессионалы создают настоящие шедевры ручной работы.
    Однако сегодня в моду входит новая тенденция обработки материала – лазерная резка фанеры.
    Художественная резка
    Процесс лазерной резки достаточно мало изучен, так как общедоступность данный вид обработки получил не так давно и однозначно сказать, стоит ли приобретать станок для лазерной резки фанеры — достаточно сложно. Учитывая высокую стоимость агрегата и его не до конца изученную эффективность – детальное рассмотрение качественных характеристик лазерной технологии играет определяющую роль в этом вопросе.
    Также на нашем сайте модно изучить статьи, в которых приведена инструкция о том, как собрать лазер для резки фанеры своими руками за вполне приемлемую сумму.
    Эта статья будет посвящена рассмотрению основных достоинств и недостатков процесса лазерной резки фанеры, а также возможность сборки лазерной установки своими руками.

    1. Лазерные станки
    2. Дополнительное оборудование
    3. Собственноручная сборка
    4. Итог

    Лазерные станки

    Вырезание из фанеры лазером на станке
    Резка фанеры лазером представляет собой точечное воздействие высокоэнергичного луча на поверхность материала, тем самым осуществляя его бесконтактную обработку. В точке соприкосновения луча и древесины происходит мощное повышение температуры, которое вызывает испарение обрабатываемого материала. Данная технология приобретает популярность, благодаря маленькой площади реза – шов может иметь ширину от 0,01 мм .
    Лазерная порезка фанеры (например, шпонированной) имеет очень аккуратные края реза, что также является существенным преимуществом. Это особенно актуально для гравировки или вырезания мелких ажурных деталей. Однако стоит отметить, что края шва приобретают темный оттенок вследствие обугливания под воздействием высокой температуры. Данный недостаток частично компенсируется системой обдува и вытяжки продуктов горения.
    В качестве источника лазерного излучения чаще всего используется газовая трубка в которой запаяна смесь СО2, азота и гелия – при подаче напряжения от трансформатора она инициирует монохромное излучение, которое посредством системы зеркал направляется на обрабатываемую поверхность. Номинальная мощность лазера для резки фанеры должна составлять не менее 20 Вт, хотя в некоторых установках может использоваться аналоги с пониженной мощностью.
    Трубка, генерирующая лазерное излучение фото
    Еще одним преимуществом лазерной технологии является высокая точность – для осуществления резки или гравировки нет необходимости прилагать какие-либо физические усилия. Этому способствует малый диаметр луча и наличие ЧПУ – компьютеризированного числового программного управления.
    Наличие ЧПУ позволяет осуществлять сложные операции посредством программного управления, что существенно упрощает процесс резки и гравировки – достаточно наличие эскиза составленного в цифровом формате. Данное обстоятельство выгодно отличает станки данного типа от аналогов с ручным управлением.

    Дополнительное оборудование

    В состав станка также может входить дополнительное оборудование для лазерной резки фанеры, которое обеспечивает его нормальное функционирование и повышает качество обработки материала.
    Среди них следует отметить:
    Чиллер

    • Чиллер – агрегат, играющий роль активного охлаждения для лазерной трубки. Стеклянная колба с газом существенно нагревается во время работы – для ее охлаждения используется вторичная оболочка, через которую осуществляется непрерывная циркуляция жидкости. Чиллер содержит в своей конструкции водяной насос и охлаждающий агент (фреон), который не дает циркулирующему составу (вода) нагреваться;

    Обратите внимание! Средняя цена чиллера составляет около 30тыс рублей – вполне закономерно возникает вопрос: можно ли заменить его обычной емкостью с водяным насосом, в которой охлаждение поступающей воды, будет осуществляться посредством смешивания с общей массой жидкости в основной емкости? Для поддержания нужной температуры при данных условиях емкость должна содержать в себе не менее 100л жидкости, что едва ли является уместным.

    • Система обдува и вытягивания – необходима для удаления продуктов горения и охлаждения поверхность заготовки. Без нее края реза будут сильно обугливаться и возможно возникновение открытого пламени на месте реза;

    Обратите внимание! Активное воздушное охлаждение также подается на фокусирующую линзу, однако данное оборудование входит в базовый состав станка и не относится к дополнительному оборудованию.

    Собственноручная сборка

    Мини лазер из ДВД привода
    Несмотря на обилие различных руководств, в которых лазерная резка фанеры осуществляется посредством самодельных станков – это достаточно сложный технический процесс, который достаточно сложно осуществить в домашних условиях. Существует ряд параметров, которые будет достаточно сложно воссоздать в домашних условиях (узнайте также как своими руками смастерить кормушку для птиц из фанеры).
    Среди них следует отметить:

    • Мощность лазера. Собственноручно собранные агрегаты в первую очередь рассчитываются на скромный бюджет, что в данном случае неуместно – стоимость источника необходимой мощности начинается от 40тыс рублей, что не очень сильно соответствует представлениям об экономии. Предлагаемые аналоги, изготовленные из ДВД приводов можно использовать разве что в качестве мощной лазерной указки;
    • Система охлаждения и питания. Самодельная система охлаждения чаще всего будет представлена в виде 100литровой емкости, а подобрать элементы для правильной трансформации питания достаточно сложно, что негативно отразится на качестве луча и оборудования в целом;
    • Четкая подгонка составляющих. В домашних условиях обеспечить идеальную механическую подгонку каждого из элементов практически невозможно.

    Фанера для лазерной резки – фигурный орнамент
    Лазерная резка фанеры своими руками — это очень тонкий процесс, который при правильном обращении и наличии профессионального оборудования приносит фантастические по красоте результаты (самый простой пример — чайный домик из фанеры).

    Лазерная резка по фанере должна осуществятся на заводском оборудовании — вложенные в самодельное устройство средства будут потрачены впустую, так как не принесут желаемого результата. В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

    Источник: http://fanera-info.ru/operacii/33-lazernaya-rezka-fanery

    Лазерная резка фанеры – особенности, преимущества, какое используется оборудование, какую лучше выбрать фанеру?

    В современном мире лазерная резка фанеры находит широчайшее применение. Уникальные лучевые аппараты, считавшиеся недавно фантастикой, приходят на замену стандартным деревообрабатывающим станкам, разрешая легко создавать из простого листового материала самые удивительные украшения или предметы быта.

    Особенности лазерной резки фанеры

    Выпиливание вручную фигурных изделий – трудоемкое и длительное занятие. Лазерная резка и гравировка фанеры значительно упрощает и ускоряет утомительный процесс. В данном оборудовании работу выполняет тончайший, но сконцентрированный и точно направленный пучок света. Благодаря высоким температурам он способен прожигать отверстия или извилистые линии в любом материале.

    Основные особенности лазерной резки фанеры:

    1. Раскрой листов автоматизирован и выполняется по заданному программой контуру.
    2. Образующиеся при резке частички удаляются потоком воздуха.
    3. Предварительной обработки листового материала специальными составами не требуется.
    4. Некачественно склеенная фанера с лазерной резкой дружит плохо. На листах толщиной более 10 мм и в местах пропуска клея образуются обугленные края, а на участках избытка формальдегидной смолы и сучках лучи не до конца прожигают материал.

    Плюсы лазерной резки фанеры

    Обработка материалов постоянно совершенствуется. Сейчас лазерная резка дерева, фанеры, металлов и полимеров применяется повсеместно даже на мелких предприятиях. Преимущества такого инновационного метода следующие:

    1. Высочайшая точность работ (до 0,1 мм).
    2. Бесшумная резка.
    3. Высокая производительность.
    4. Минимум нагара.
    5. Высокое качество кромки.
    6. Лазерная гравировка фанеры автоматизирована.
    7. Сокращение расхода материала.
    8. Выделение тепла минимальное.

    Лазерная резка фанеры имеет следующие минусы:

    1. При нестабильной толщине материала высокий выход брака.
    2. Сучки лазером не прожигаются.
    3. Лазерное оборудование имеет относительно высокую стоимость.
    4. Обработка лазером приводит к обугливанию, поэтому цвет кромок всегда получается темным.

    Оборудование для лазерной резки фанеры

    Самыми распространенными являются станки с СО2 трубками мощностью 40-100 Вт. Оборудование с ручным управлением дешевле и понятнее в работе, но ЧПУ разрешает повысить качество обработки. Заложенная программа задает алгоритм, далее лазерный станок для резки фанеры изготавливает изделия самой сложной конфигурации без участия оператора. По функциональной нагрузке приборы делятся на гравировальные и фрезерно-гравировальные (гравировка и выжигание пазов) аппараты.

    Примеры настольных лазерных станков граверов:

    • MCLaser 1390;
    • MCLaser 1610;
    • Kimian 4040;
    • MCLaser 1490;
    • WATTSAN 6040;
    • Thunder Laser NOVA35.

    Разновидности лазерных станков по мощности и назначению:

    1. Настольный станок для резки фанеры лазером – мощность оборудования до 80 Вт, невысокая цена, рабочая плоскость небольшая (для миниатюрных изделий).
    2. Профессиональные аппараты для лазерной резки – мощность до 195 Вт, подходят для серийного выпуска.
    3. Промышленные лазерные станки – производительные и габаритные комплексы мощностью более 3 кВт.

    Какая фанера лучше для лазерной резки?

    Далеко не все листы из клееного древесного шпона хорошо подходят для обработки обжигом. Желательно знать основные критерии, какую фанеру использовать для лазерной резки:

    1. Лучше применять фанеру марки ФК, произведенную с использованием карбамидных смол.
    2. Листы марки ФКМ, ФСФ, ФБ считаются более токсичными и хуже поддаются резке.
    3. Для деликатных декоративных работ желательно брать материал 1-2 сорта, для изготовления изделий бытового назначения – 2/3 или 3/3 сорта.
    4. Оптимальная толщина фанеры для лазерной резки на станке – 3-6 мм. Тонкие листы можно случайно прожечь, а при работе с толстым материалом приходиться повышать мощность лазера.
    5. Фанера из хвойной древесины обрабатывается легче и без обугливания, рисунок на поверхности получается четче.
    6. Фанера лиственных пород в обработке тяжелее, обугливается чаще, поэтому применяется преимущественно для дизайнерских целей.

    Лазерная резка фанеры своими руками

    После приобретения подходящего оборудования, можно переходить к практическому использованию своего станка. Лазерная фигурная резка фанеры производится поэтапно:

    1. Приобретаем фанеру и производим раскрой в соответствии с габаритами рабочего стола.
    2. Создаем чертеж изделия. Сложные рисунки проектируются в графических редакторах (CorelDRAW или аналоги).
    3. Подключаем гравер.
    4. Загружаем чертеж в ПО своего станка и выставляем режим резки.
    5. Проверяем, не выходит ли область лазерной печати за пределы используемого листа.
    6. Если изделие большое и не помещается в рабочей области, то его создают по частям.
    7. Запускаем станок. В конце отделяем полученные заготовки от фанерного листа.

    Настройка лазерного станка для резки фанеры

    Для нормальной работы граверного оборудования нужно грамотно произвести юстировку луча с учетом толщины листа. Резка фанеры лазером осуществляется за несколько проходов, поэтому фокусировку линзы желательно производить на глубину самого нижнего слоя фанеры. Для удобства в работе используем цель из темного картона. Большинство недорогих лазеров оснащено специальными диодами. Многие любители для настройки используют самодельные приспособления, изготовленные из лазерной указки.

    Лазерная резка из фанеры – изделия

    Способность выжигать на данных станках самые замысловатые узоры делает их незаменимыми помощниками для мастеров, занимающихся производством разного декора. Например, художественные рамки из фанеры лазерной резкой можно получить менее чем за час работы. Приведем краткий список изделий, которые изготавливаются на таком замечательном инновационном оборудовании:

    • брелки;
    • дизайнерская упаковка;
    • шкатулки;
    • рамки для картин;
    • декор для интерьера;
    • детали для дизайнерской мебели;
    • сувениры;
    • игрушки;
    • красиво оформленные кухонные принадлежности.

    Источник: http://womanadvice.ru/lazernaya-rezka-fanery-osobennosti-preimushchestva-kakoe-ispolzuetsya-oborudovanie-kakuyu-luchshe-vy

    Смотрите также:
    30.04.2020

    Гриндер своими руками по готовым чертежам с размерами: особенности сборки и назначение Что такое гриндер, и для чего он предназначен Как уже было сказано выше, гриндер – вариация шлифовального станка. Однако, в отличие от традиционного наждака – прибор более...

    30.04.2020

    Стусло своими руками Во время выполнения строительных или ремонтных работ может появиться необходимость в распиле детали под углом в 45 градусов. Например, при монтаже потолочных плинтусов, которые крепятся на внешние и внутренние углы. Если у вас нет специального...

    30.04.2020

    Ремонт шуруповерта «Зубр» своими руками Шуруповерты модели «Зубр» от отечественного производителя сегодня широко распространены на российском рынке. Модель является популярной у нашего населения. В этой статье мы рассмотрим, как правильно разобрать инструмент, опишем...

    Комментарии

    Комментирование отключено.

    Голосование

    Как Вы узнали о нашем сайте?

    Посмотреть результаты

    Загрузка ... Загрузка ...
    Форум
