Как сделать пескоструйный аппарат своими руками

Пескоструй своими руками: чертежи, видео, инструкция по изготовлению

Пескоструйный аппарат является эффективным оборудованием, которое может оказаться полезным во многих ситуациях. При помощи такого устройства, отличающегося компактными размерами и небольшим весом, можно выполнять очистку различных поверхностей от загрязнений и старых покрытий, удалять с металлических конструкций следы окалины и очаги коррозии.

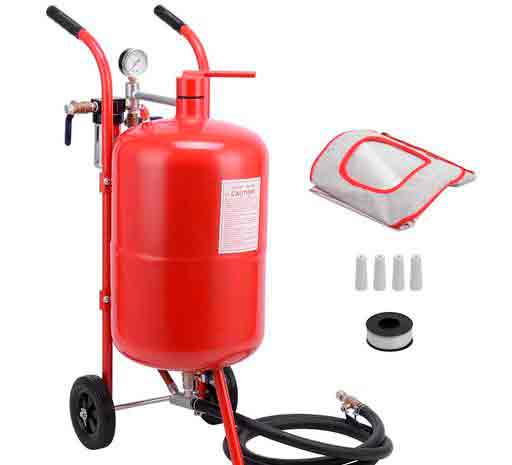

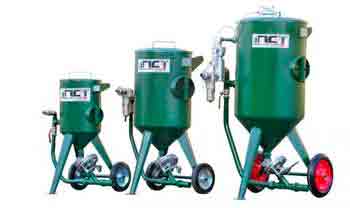

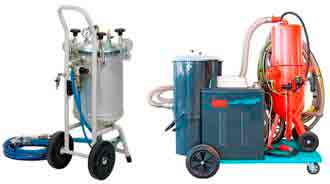

Конечно, можно приобрести отдельный пескоструйный аппарат или взять установку с компрессором, но в условиях нехватки средств вполне реально собрать пескоструй самостоятельно

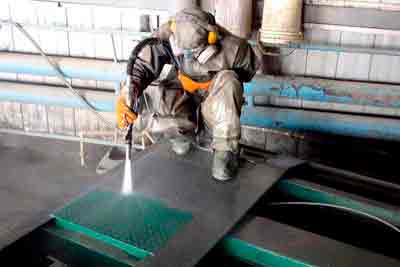

За счет своей универсальности пескоструйные аппараты одинаково успешно используются как на крупных промышленных предприятиях и в небольших ремонтных мастерских, так и в быту. Чтобы стать обладателем оборудования для пескоструйной обработки, можно выбрать один из нескольких способов. Самый простой из них – купить серийный пескоструйный аппарат в специализированном магазине или на строительном рынке. Этот вариант отличается простотой, но потребует от вас серьезных финансовых вложений, так как такое оборудование, изготовленное в производственных условиях, достаточно дорогое.

Существует также возможность получения пескоструйного аппарата в аренду у организаций, предоставляющих подобные услуги. Минус этого варианта в том, что длительная аренда данного оборудования обойдется очень дорого, если пескоструйный аппарат необходим вам на регулярной основе.

Очень часто для изготовления самодельного пескоструя используется обычный газовый баллон

В последнем случае (при нежелании тратить на приобретение аппарата для пескоструйной обработки приличную сумму денег) можно изготовить его самостоятельно. Для этого недостаточно просто посмотреть на фото такого оборудования или видео его работы – вам потребуется чертеж или хотя бы подробная схема пескоструйного аппарата. Естественно, для того чтобы сделать пескоструй самостоятельно, следует подготовить все необходимые конструктивные элементы такого устройства.

Как работает аппарат для пескоструйной обработки

Взявшись за изготовление пескоструйного аппарата, вы должны внимательно изучить принцип его работы, подготовить все необходимые инструменты и элементы его конструкции. Самодельный пескоструй, если он собран правильно, по своим возможностям практически ничем не уступает серийному оборудованию. При этом изготовить аппарат, который позволяет эффективно выполнять работы по очистке поверхностей из различных материалов, можно с минимальными финансовыми затратами.

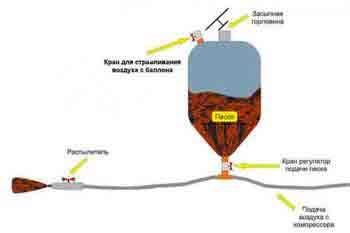

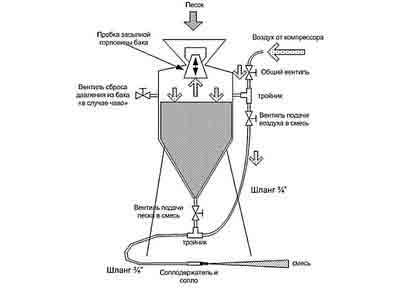

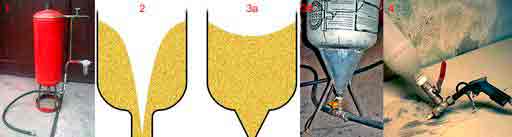

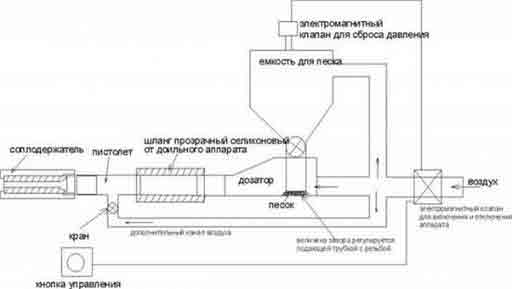

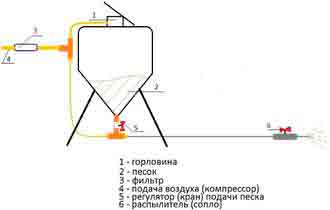

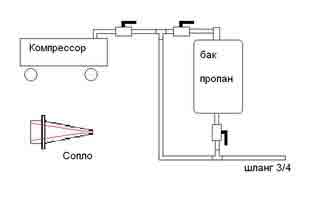

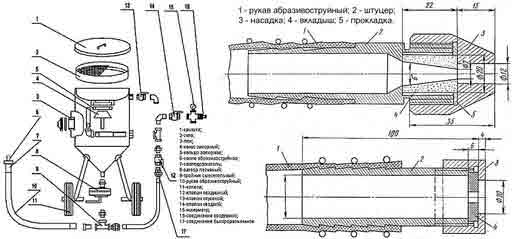

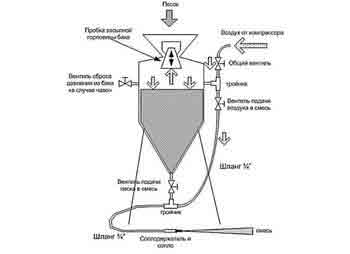

Схема пескоструйного аппарата

Самодельный пескоструйный аппарат, как и серийный, работает по принципу, в чем-то напоминающему принцип функционирования обычного устройства для распыления лакокрасочных материалов – краскопульта. Между тем различия в работе таких устройств все же есть, что не дает возможность заменять их друг на друга.

Основным элементом любого аппарата для выполнения пескоструйной обработки является компрессор, который необходим для того, чтобы создать в магистралях установки поток воздуха с требуемым давлением. Проходя по основному шлангу мимо рукава для забора абразивного материала, поток воздуха создает вакуум, который и способствует тому, что абразив начинает всасываться в основную магистраль и смешиваться с воздушной струей. Уже сформированный поток рабочего материала, состоящий из воздуха и абразива, поступает к соплу, через отверстие которого под высоким давлением и подается на обрабатываемую поверхность.

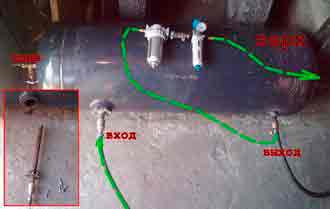

Вход воздуха делают рядом с местом слива конденсата, чтобы поток терял большую часть влаги, ударяясь об стенку ресивера

Таким образом, для нормальной работы пескоструйного аппарата его конструкция должна включать в себя не только компрессор, но также шланги требуемого диаметра, электрические кабели для обеспечения питания рабочей установки, соединительные штуцера, краны и дозаторы.

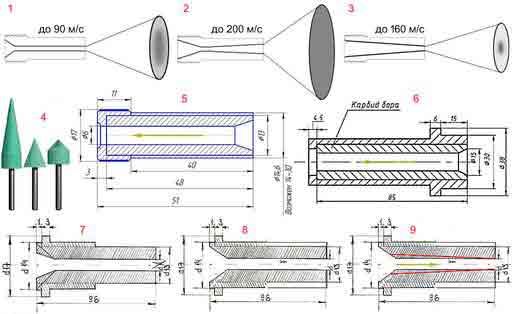

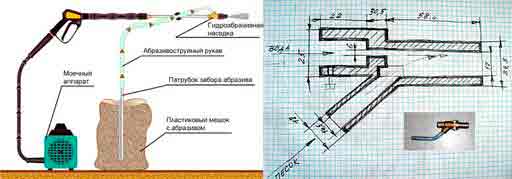

Помимо компрессора, важнейшим элементом пескоструйной установки, который во многом влияет на эффективность ее работы, является сопло, обеспечивающее формирование абразивной струи с требуемыми характеристиками. В домашних условиях можно изготовить только керамическое сопло, для чего используются старые свечи зажигания, из которых удаляется металлический электрод. Серийные сопла, отличающиеся повышенной износостойкостью, делают из стали с покрытием из карбида бора или карбида вольфрама, реже – из обычной стали, чугуна и керамики (такие изделия быстро утрачивают свои характеристики под постоянным воздействием абразивного материала).

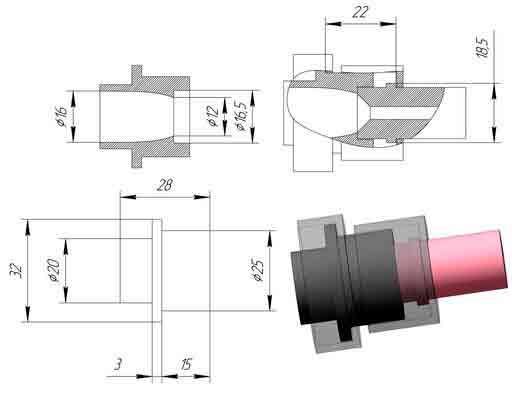

Самодельные металлические сопла, выточенные на токарном станке, служат недолго, зато они практически ничего не стоят

Комплектующие для самодельной пескоструйной установки

Чтобы собрать пескоструйный аппарат своими руками, как уже говорилось выше, необходимо подготовить все комплектующие такого устройства. Часть из них можно найти в своем гараже или домашней мастерской, а часть – приобрести на любом строительном рынке.

Одним из немаловажных элементов пескоструйной установки является емкость, из которой абразив будет подаваться в систему. Для изготовления такой емкости подойдет старый газовый баллон, который изготовлен из качественного металла и отлично переносит даже значительные механические нагрузки (из газового баллона, к слову, можно изготовить и ресивер для компрессора, если последний им не оснащен).

Для засыпного отверстия можно приспособить крышку от старого огнетушителя

Для того чтобы наполнять емкость для абразивного материала, необходимо приварить к металлическому баллону отрезок трубы, в верхней части которой для удобства засыпки фиксируется специальная горловина, используемая в качестве воронки.

В старом газовом баллоне всегда остается остаток газа: посмотрите видео о безопасной разборке баллона.

Особое внимание при изготовлении пескоструйного аппарата своими силами следует уделить выбору компрессора. Качественные и надежные компрессорные установки, которые могут подойти для комплектации такого устройства, стоят достаточно дорого, поэтому при желании сэкономить на их приобретении можно изготовить компрессор своими руками, используя для этого недорогие комплектующие.

В частности, для изготовления мини-компрессора, мощности которого будет вполне достаточно для выполнения пескоструйной обработки в домашних условиях, можно использовать готовые компрессорные головки от тормозного пневматического привода автомобилей марок ЗИЛ (130-157) и МАЗ. Такие головки необходимо оснастить ресивером (его можно изготовить из старого газового баллона), приводным электродвигателем, а также рамой, на которой будут крепиться все элементы конструкции.

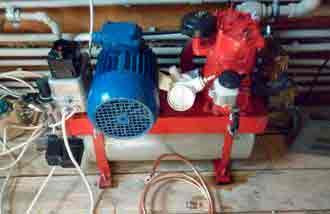

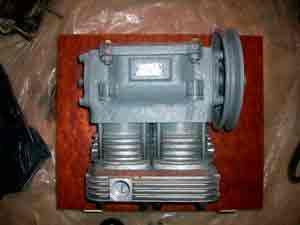

Самодельный компрессор на базе тормозного компрессора от автомобиля ЗИЛ-130

Для оснащения самодельной пескоструйной установки, процесс сборки которой хорошо демонстрируют многочисленные видео в интернете, также потребуются:

  • шаровые краны, которые должны отличаться высокой надежностью и долговечностью (именно поэтому лучше выбирать такие изделия у проверенных производителей);
  • армированный резиновый шланг (не менее 14 мм в диаметре), способный выдерживать высокое давление и постоянное воздействие абразивного материала;
  • газовый шланг, по которому будет подаваться сжатый воздух, пока еще не смешанный с абразивным материалом (диаметр такого шланга должен быть не менее 10 мм);
  • штуцера, при помощи которых будет выполняться соединение шлангов с элементами системы, а также зажимы цангового типа;

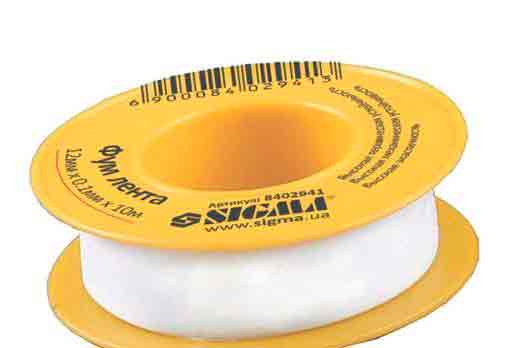

  • ФУМ-лента, которая нужна для того, чтобы обеспечить герметичность соединения всех элементов конструкции самодельной пескоструйной установки, работающих под высоким давлением.

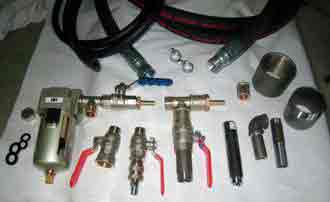

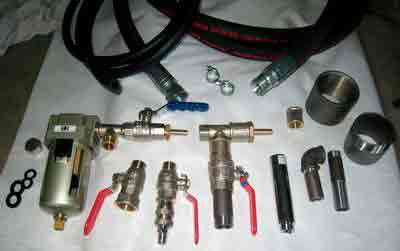

Полный комплект деталей для сборки системы: от сгонов до влагоотделителя

Сборка пескоструйного аппарата

Используя фото-, видео- и обычные инструкции по сборке самодельного аппарата для пескоструйной обработки, вы потратите значительно меньше сил и времени на изготовление такого устройства.

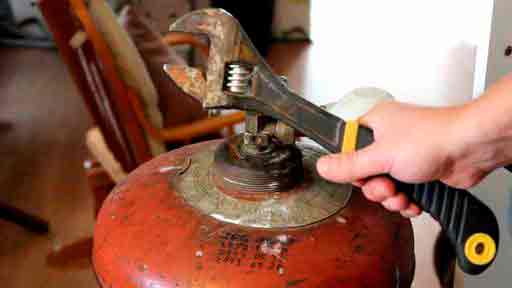

Первое, что необходимо сделать, приступая к изготовлению пескоструйного аппарата, – это подготовить резервуар, из которого в систему будет подаваться абразивный материал. Для изготовления такой емкости, как уже говорилось выше, оптимально подойдет газовый баллон. Лучше, если это будет баллон, в котором раньше содержался фреон. В верху такого баллона есть латунная часть, которую следует аккуратно срезать ножовкой по металлу. Для обеспечения безопасности при выполнении сварочных работ из баллона необходимо удалить остатки газа, для чего можно использовать компрессор.

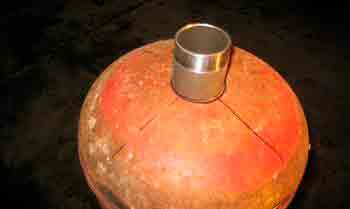

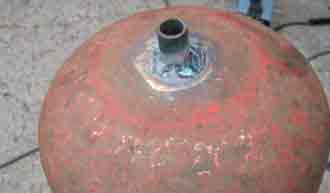

Вместо штатного вентиля в верхнюю часть баллона приваривают штуцер выхода абразива

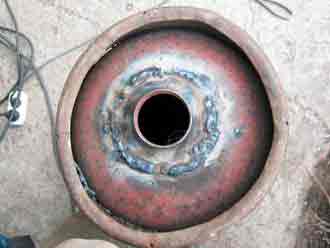

В подготовленном и очищенном баллоне надо просверлить два отверстия, одно из которых (расположенное в боковой части емкости) будет использоваться для подачи абразивного материала, а второе (в нижней части баллона) – для его стока. В просверленные в баллоне отверстия для соединения со всеми остальными элементами системы ввариваются патрубки с резьбовыми концами. При выполнении такой операции необходимо следить за тем, чтобы сварные швы были максимально герметичны.

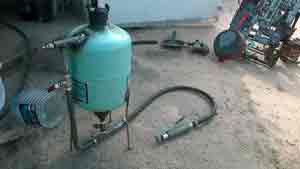

Поскольку машина для пескоструйной обработки должна отличаться мобильностью, к нижней части емкости для абразива, как и к раме компрессора, следует приварить небольшие колеса. Если вы хотите сделать процесс пескоструйной обработки более эффективным, то емкость для абразива можно оснастить специальным вибратором, который позволит минимизировать риск попадания в систему комков данного материала.

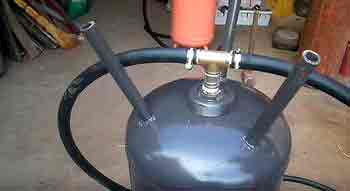

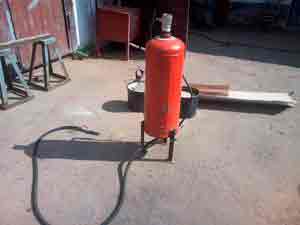

Для размещения баллона в вертикальном положении к нему приваривают три уголка

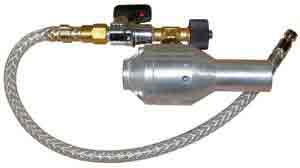

Все пескоструйные машины работают за счет того, что в их конструкции используется специальная насадка, которая обеспечивает не только подачу абразивной смеси, но и ее формирование за счет смешивания абразива с воздушным потоком. Принцип работы такой насадки состоит в том, что в нее одновременно подаются воздух и абразивный материал, поступающий из специальной емкости по подающему рукаву.

Именно поэтому в конструкции такой насадки должно быть предусмотрено два штуцера, к одному из которых подсоединяется шланг подачи сжатого воздуха от компрессора, а ко второму – подающий рукав из емкости с абразивным материалом. Работает такая система только после того, как в нее подается воздух под высоким давлением.

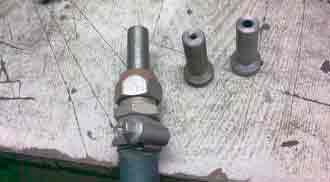

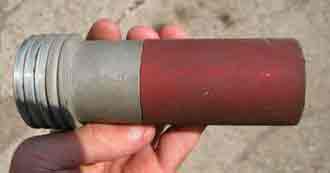

Заводское 6-миллиметровое сопло из карбида бора

Подачу абразивной смеси к обрабатываемой поверхности в пескоструйной машине обеспечивает сопло, во внутренней части которого выполнено отверстие соответствующего диаметра. В качестве такого элемента нельзя использовать обычные сопла от мойки или краскопульта, так как они не предназначены для работы с абразивными материалами.

Лучше всего приобрести для таких целей заводские сопла, которые отличаются долговечностью, поскольку изготовлены из износостойких материалов, с соблюдением всех технологических требований. Изготовить такие сопла в домашних условиях практически невозможно, так как для этого требуется специальное оборудование и квалифицированный персонал.

Для подсоединения шлангов подходят водопроводные тройники и газовые краны

После того как все элементы конструкции будущей пескоструйной установки подготовлены, можно приступать к ее сборке, которая состоит из следующих этапов.

  • К штуцерам насадки пескоструйной установки подсоединяются шланг от компрессора и рукав, по которому поступает абразивный материал. Внутри такой насадки происходит смешивание данных компонентов, в результате чего образуется абразивная смесь, используемая для выполнения обработки.
  • Для регулировки параметров потока абразивной смеси в систему пескоструйного аппарата включаются краны и дозаторы.

Для того чтобы все соединения в системе отличались высокой герметичностью, выполнять их необходимо с использованием ФУМ-ленты.

Чтобы получить более наглядное представление о том, как своими силами собрать пескоструйную установку, можно изучить данный процесс по фото или видео, которые несложно найти в интернете.

Рекомендации специалистов

Проблемы, связанные с использованием самодельного пескоструйного аппарата, могут быть вызваны только тем, что его комплектация и сборка были произведены неграмотно. Если же правильно выбрать элементы для оснащения такого устройства и серьезно подойти к его сборке, то работает оно нисколько не хуже серийных аппаратов.

Изготовленные своими силами пескоструйные установки можно дополнительно оснастить системой рециркуляции воздуха, что позволяет значительно увеличить эффективность их использования. С помощью таких аппаратов можно выполнять более качественную обработку даже в домашних условиях.

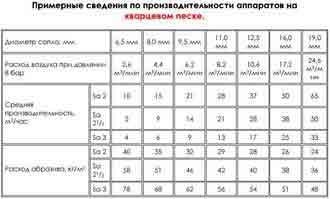

Сравнение производительности пескоструйных агрегатов

Приступая к сборке самодельного аппарата для пескоструйной обработки, следует иметь в виду, что основными элементами, которые оказывают влияние на эффективность его работы, являются компрессор и сопло. Следовательно, поиску данных элементов системы надо уделить особое внимание.

На выбор компрессора для комплектации пескоструйного аппарата оказывает влияние ряд факторов, основным из которых является тип обрабатываемого материала. Выбор сопла, которым будет оснащена изготовленная своими силами пескоструйная установка, зависит от типа как обрабатываемого материала, так и используемого абразива.

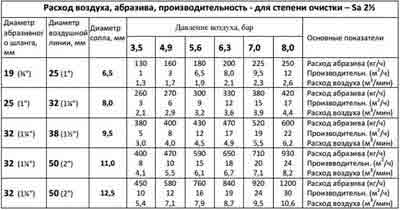

Зависимость расхода воздуха от пропускной способности сопла и давления в системе

Естественно, самостоятельно изготовленные аппараты, предназначенные для выполнения пескоструйной обработки, по своим техническим характеристикам уступают серийным моделям, хотя и позволяют выполнять такую обработку качественно и оперативно.

Таким образом, если подобное устройство необходимо вам для выполнения регулярных работ в интенсивном режиме, то лучше не экономить и приобрести серийное оборудование, которое будет полностью соответствовать всем заявленным производителем характеристикам.

Источник: http://met-all.org/oborudovanie/prochee/peskostrujnyj-apparat-svoimi-rukami-chertezhi-video.html

4 способа сборки самодельного пескоструя своими руками

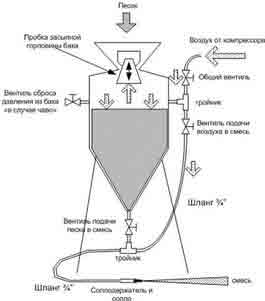

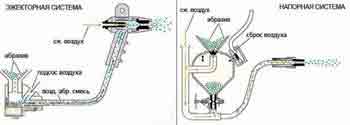

Конструкция и принцип работы пескоструйного аппарата

Желаете обзавестись пескоструем – его можно собрать своими руками. Все, что для этого понадобится – две конструкционные системы, которые друг от друга отличаются физикой подачи материала (абразивного) в выходной такт. Правда список значимых узлов, у них будет почти одинаковый.

В качестве основного устройства, которое будет использоваться для нагнетания воздуха – компрессор.

Из газового баллона можно сделать ресивер.

Для абразивного материала используется емкость малого объёма. Ее делают из огнетушителя или фреонового баллона. Основным инструментом оператора установки считается пистолет. Шланги соединительные.

На выходе любым пескоструем формируется поток воздушно-абразивной смеси. В то же самое время подача абразива давлением используется напорной схемой. В выпускном патрубке происходит его смешивание с потоком воздуха от компрессора. Если бытовой пескоструйный аппарат относится к эжекторному типу – для того, чтобы создавать вакуум (в тракте забора абразива) в нем используется эффект Бернулли.

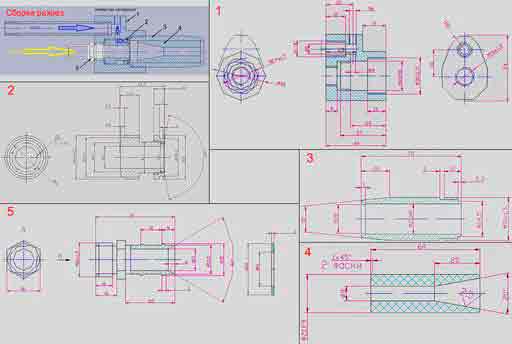

Есть огромное разнообразие чертежей и схем, которые помогут собрать в домашних условиях самодельный пескоструй. Причина этому разнообразию – использование для такой сборки изделий, находящихся под рукой. В этом случае приемлемей всего обращаться к общим принципам, строения самодельного пескоструйного оборудования.

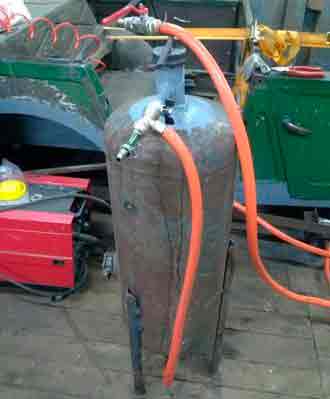

Сборка пескоструя из газового баллона

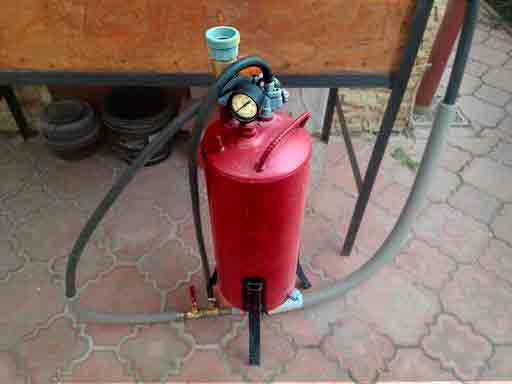

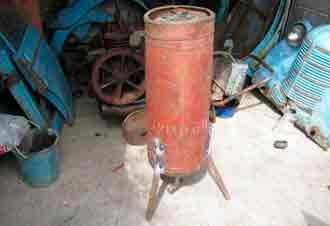

Самая простая конструкция для самостоятельной сборки – самодельный пескоструй напорного типа из газового баллона. Потребуются такие элементы:

  • краны шаровые – 2 шт.;
  • газовый баллон;
  • кусок трубы, из которого изготавливается воронка для наполнения камеры песком;
  • тройники – 2 шт.;
  • рукава с проходом на 14 и 10 мм, соответственно используемые для передачи воздуха от компрессора и вывода смеси;
  • хомутики для прикрепления рукавов;
  • фум-лента, предназначенная для уплотнения резьбовых соединений частей аппарата.

Для того чтобы собрать пескоструйку, необходимо выполнить действия в следующем порядке:

  1. Подготовка бака. Из баллона следует удалить все содержимое, очистить внутреннюю поверхность с применением неабразивных моющих средств и дождаться ее высыхания.
  2. Проделывание отверстий в баллоне. Верхнее будет использоваться для засыпания песка – его размер должен соответствовать диаметру выбранной трубы. Нижнее отверстие предназначено для подсоединения крана.
  3. Установка крана. Регулятор можно приварить намертво либо накрутить через трубу-переходник.
  4. За краном ставится тройник и смесительный блок. Для уплотнения резьбового соединения используется фум-лента.
  5. На вентиль баллона монтируется кран, за которым устанавливается тройник.

На завершающем этапе следует позаботиться о мобильности устройства – приварить колеса либо рукоятки для перемещения. Для повышения устойчивости к пескоструйке, изготовленной своими руками, привариваются опоры из уголка, кусков арматуры, трубок.

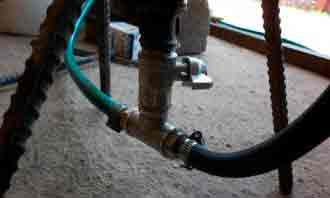

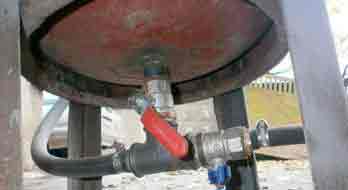

Затем соединяются элементы для создания каналов подачи и выброса смеси:

  • на находящийся внизу тройник и баллонный вентиль ставятся штуцеры;
  • рукав проходом 14 мм для притока воздуха размещается между смесительным блоком и тройником;
  • к незанятому ответвлению тройника с фитингом подключается нагнетательная установка;
  • к оставшемуся выходу нижнего тройника подсоединяется рукав для готовой смеси.

Для обеспечения герметичности на трубу для заполнения баллона песком следует установить навинчивающуюся крышку.

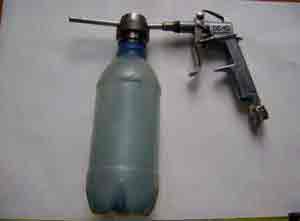

Делаем пескоструй своими руками из пластиковой бутылки

Сейчас мы посмотрим, как можно своими руками изготовить портативный пескоструй, используя продувочный пистолет и пластиковую бутылку. С помощью пескоструя легко очищаются металлические, пластиковые, стеклянные, деревянные поверхности за счет воздушного потока с песком, который подается под давлением. Это устройство целесообразно использовать в ремонтной мастерской, чтобы снимать ржавчину, окалину и краску с деталей из разных материалов. Используя пескоструй, удобно шлифовать поверхности до гладкого, зеркального состояния.

Создание пескоструя в домашних условиях – весьма простой процесс. Этот аппарат изготовляется из продувочного пистолета, шарового водопроводного крана и компрессора. Он имеет весьма простую конструкцию – на пистолет навинчивается тройник, через шаровой кран со смесителем прикручивается 1,5–2-литровая пластиковая бутылка. В пескоструе используется только керамическое сопло, потому что если оно будет из металла, то его быстро сточит песок. В конце, установка подключается через толстый шланга к компрессору – и можно приступать к работе.

Список необходимых материалов:

• продувочный пистолет; • пластиковая бутылка; • смеситель; • шаровой кран; • компрессор; • шланг с армированием.

Список инструментов:

• гаечные ключи; • токарный станок; • сверлильный станок.

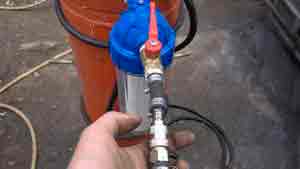

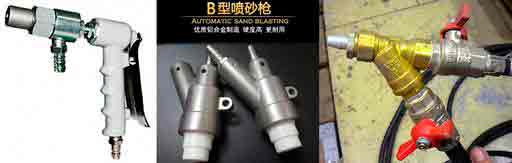

Модернизация продувочного пистолета в пескоструйку

Пескоструй, сделанный из продувочного пистолета, отличается небольшими размерами. Производительность и эффективность применения устройства зависит от мощности применяемого компрессора.

Для создания мини-пескоструйного аппарата потребуются такие материалы:

  • продувной пистолет;
  • тройник;
  • шаровой кран, предназначенный для регулирования подачи абразива;
  • выпускная насадка с зажимной гайкой.

В качестве бака для абразива можно взять небольшой огнетушитель либо обычную ПЭТ-бутылку.



Инструкция по изготовлению пескоструя своими руками

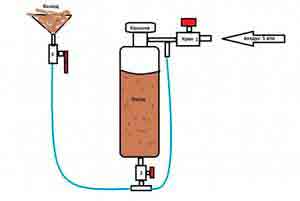

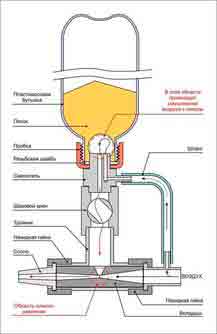

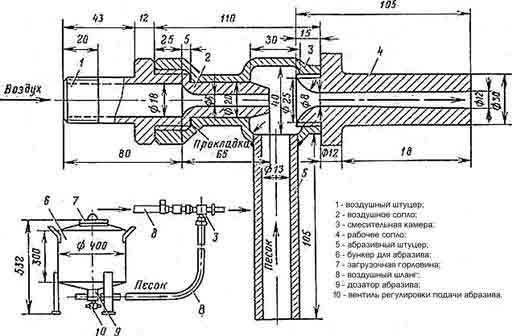

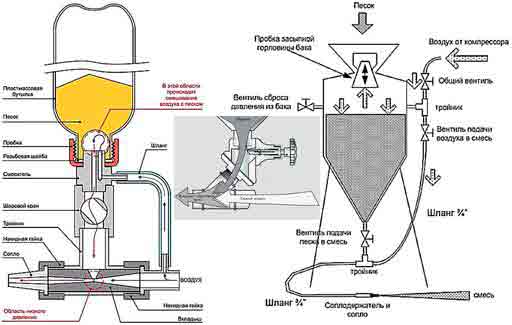

Сначала нужно просмотреть предоставленную схему работы пескоструйного устройства.

Затем в соответствии с этой схемой следует собрать самодельную насадку. Она изготовляется из сантехнического тройника, керамического сопла, шарового крана, смесителя, пластиковой бутылки.

Сопло должно использоваться именно из керамики – для долговечности и эффективной работы.

Пример сопла можно увидеть здесь.

Также предлагается вариант, где используется свеча зажигания.

Все нужно собрать в единую конструкцию.

Присоединяем к компрессору.

Теперь с пескоструем можно работать.

С помощью пескоструя вы очистите от ржавчины любые металлические поверхности.

Надеемся, представленный материал вам очень пригодится.

Пескоструйная обработка стала частью повседневной жизни, ее применяют во многих случаях, но что же она из себя представляет?

Это, прежде всего взаимодействие воздуха с мелкими частичками песка, которые под большим напором образуют воздушно-песчаную струю для обработки различных изделий.

Струя по направлению вылетает из пистолета. Аппарат активно используется столетиями в различных частях промышленности.

Если участок обработки совсем маленький, то многие справляются при помощи наждачной бумаги, но на большие участки уйдет слишком много времени и сил. С самодельной пескоструйной установкой потребуется минимум времени.

Аппарат можно приобрести в любом магазине, где представлены строительные материалы, а можно попытаться создать его своими силами.

Будьте готовы, что хороший аппарат обойдется не дешево, если вы все же не решитесь сделать его сами. Ведь имея определенные навыки, не придется тратить много сил и времени, особенно если вы регулярно что-то мастерите.



Способ изготовления из краскопульта

Пескоструй можно сделать также и из краскопульта. Для сборки нужно подготовить:

  • пистолет, выполняющий функцию смесительного клапана;
  • рукоятку с устройством подачи воздуха;
  • пластиковую бутылку, играющую роль бачка для абразива;
  • тройник;
  • шаровой кран для регулирования подачи песка.

Использование аэрографа вместо краскопульта позволит подавать абразив под более высоким давлением за счет меньшей толщины выходного канала.

Сборка выполняется в такой последовательности:

  1. Пистолет растачивается для увеличения диаметра выходной дюзы.
  2. Смесительный тройник присоединяется к пистолету.
  3. Устанавливаются и прикрепляются подающий и циркуляционный шланги.

Выброс абразива происходит после прижатия курка. Объема небольшой пластиковой бутылки достаточно для очистки поверхностей в течение 30 минут.



Из чего делают пескоструйные установки

Изготовить пескоструйную установку можно несколькими способами, но, несмотря на выбранный, вам потребуется определенный перечень материалов.

  • компрессор;
  • трубы и шланги;
  • пистолет, который будет использоваться для покраски;
  • фитинги из сантехники;
  • сопло, кран и бутылка из пластика.

Хороший хозяин хотя бы половину из перечисленного списка хранит в своем гараже или кладовке.

А вот компрессор придется прикупить, но если сравнивать со стоимостью всего аппарата, то — это незначительная трата.

Виды пескоструев

Подбирая необходимую аппаратуру, стоит, прежде всего, определить для чего она будет использоваться. Ответив себе на этот вопрос, вы определитесь с видом пескоструйной установки.

Если она создана для обработки предметов из стекла с целью декора, то параметры пескоструйной камеры зависят от площади поверхности обработки.

Если последующая задача произвести покраску или грунтовку, то следует применить аппарат открытого вида, способный очистить поверхность под вышеизложенные нужды. Но для работы с таким видом оборудования необходимо отдельное помещение.

Еще один критерий, который влияет на выбор разновидности пескоструев – это частота их использования.



Какой инструмент потребуется для изготовления пескоструйной установки

Первое, что следует приобрести для изготовления пескоструя, – это компрессор, изготовить его своими руками не удастся. Далее – резервуар для песка (абразива). Для этой цели неплохо подойдёт пропановый баллон или старый огнетушитель. Теперь сопло. Конечно, можно его выточить на токарном станке, но тогда нужно быть готовым, что такое сопло быстро сотрётся. Выходом станет приобретение специальных керамических колпачков, которые будут защищать металл. В качестве воздуховодов и каналов для песка с воздухом под давлением прекрасно подойдут гидравлические шланги от строительной техники. Не стоит забывать и о штуцерах, форсунках и кранах – их количество можно подсчитать по чертежу, без которого изготовление пескоструйной установки невозможно.

Такой компрессор для пескоструя вполне подойдёт

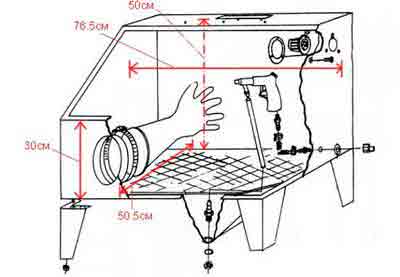

Универсальная пескоструйная камера

Камера используется в случаи обработки незначительных по размерам деталей. Она выполнена в виде ящика из металла, который можно сделать самостоятельно или же приобрести.

В любом случае в дальнейшем его придется обшить стальным листом. Чтобы удобнее работать с ним, расположите прибор на подставке.

Проделайте в этой камере окошко, которое позволит наблюдать за процессом. Рекомендуется поместить его сверху.

Работа с камерой предусматривает осуществление неких действий с ее составляющими внутри, поэтому аппарат разделяется на две части, где вставляются резиновые перчатки.

Такие перчатки, как и стекло – это расходный материал, который с годами нуждается в замене. Но чтобы не делать это слишком часто, старайтесь подбирать качественные материалы. Заранее продумайте этот момент, чтобы он не доставлял лишних хлопот.

Снизу камеры располагается решетка из проволоки и приваренный желоб, необходимый для помещения в него уже использованного песка. В цилиндре ящика проделывается отверстие для поступления воздуха.

Чтобы осветить камеру, достаточно использовать обычные лампы дневного света. Самодельную камеру можно оборудовать вентиляцией, но порой обходятся и без нее.

Компонент, который вы собираетесь обработать, необходимо разместить через заранее подготовленную дверцу. Если деталь длинная, то конструкцию можно накрыть брезентом, так их проще прогонять через созданное устройство.

Брезент прослужит защитой и не позволит песку вылететь за пределы камеры.

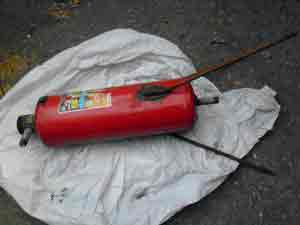

Как изготовить устройство из огнетушителя?

Специалисты умудряются изготовить пескоструйные установки из огнетушителя. Из всей конструкции огнетушителя необходима только оболочка, в которой устанавливается металлическая трубочка с резьбой.

Чтобы ее зафиксировать, стоит проделать отверстия с двух сторон. По этой трубе будет попадать воздух, а для песка делается отверстие паз 18*8мм.

Все компоненты огнетушителя припаиваются обратно после крепления трубки. Туда поступает абразив, к нижнему концу фиксируется сопла, а к верхнему компрессор.

Песок попадает в нижнюю часть трубки, поступающее давление выталкивает песок, он мгновенно вылетает из установленного на устройстве наконечника.

Если огнетушителя не оказалось под рукой, то может подойти любая емкость, такая же как баллон от газа. Только предварительно избавитесь от возможных остатков газа, выгнав его тем же компрессором.

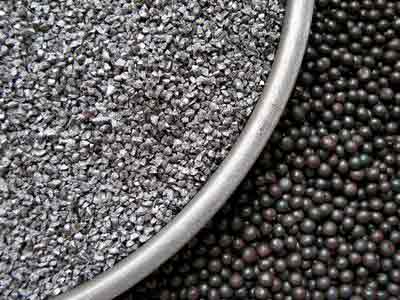

Абразив в качестве расходного материала

Песок для функционирования этого аппарата совсем не подходить, ведь он неоднородный, размер и форма вкраплений совершенно разная.

Проблема может возникнуть и сказаться на самом качестве работы и ее результате.

Крупные частички станут причиной глубоких царапин. Для таких случаев существует специальный расходный материал, который можно отыскать в магазине по продаже строительных материалов — абразивные смеси.

Они могут быть представлены разной формы, размера и твердости. Специально для нашей процедуры подойдет самый доступный абразив.

Есть и те, кто готов тратить свое время на просев через сито обычного речного песка, который в таком случае тоже подходит для работ.

Гравирование стекла

Более того с данным аппаратом можно прикоснуться к прекрасному и заняться гравированием стекла, кто знает, может со временем хобби перерастет в серьезный бизнес.

Заклеиваем поверхность стекла и прорисовываем на пленки желаемый рисунок.

Затем обрабатываем изображение самодельным инструментом и снимаем пленку, чтобы оценить результат работы. Каждый мастер самостоятельно определяет глубину гравировки, предварительным пробным нанесением.

Рисунок будет выглядеть красиво в любом случае, его можно украсить светодиодной подвеской. С такой задачей самодельный аппарат справится легко и при этом он ни в чем не уступает дорогостоящему аналогу из магазина.

Все стеклянные поверхности могут быть оформлены с помощью пескоструйного аппарата.

Плюсы и минусы самодельных агрегатов

Если говорить о положительных сторонах пескоструйных аппаратов, собранных своими руками, то они на поверхности – это возможность чистить поверхности за очень скромную сумму, которую мастер потратит на краны, фитинги и трубы. И то, если в его гараже этого нет. На этом плюсы заканчиваются. А что же с минусами. Тут вопрос посерьёзней. Запылённость при работе – это понятно, а как быть с травмоопасностью? Любая оплошность при сварке деталей приведёт к разрыву в этом месте. В этом случае возможен и летальный исход. Поэтому редакция HomeMyHome.ru предупреждает: 1000 раз всё взвесьте и подумайте, сможете ли вы сделать эту работу идеально качественно. Если нет, то от затеи лучше отказаться.

Советы по работе с самодельным аппаратом

Многие владельцы самодельных аппаратов более уверены в них, чем в импортной технике, ведь сделано своими руками, кому же еще доверять, как не себе. Но все же стоит прислушаться к ряду рекомендаций по использованию.

1. Если ваш аппарат не такой мощный, объемом 6 литров, то диаметр сопло должен составлять 3 мм. Слишком узкое тоже не подойдет, если же мощность большая, то стоит обратить внимание на больший диаметр.

2. Детали, которые предположительно со временем пойдут в расход не стоит сильно закручивать, чтобы их проще было заменить. Речь идет о составляющих, которые чаще всего контактируют с абразивом.

3. Не устанавливайте пескоструйный аппарат и не пользуйтесь им в домашних условиях. Ведь насколько бы прочную камеру вы ни сделали, песок все равно будет выходить за ее пределы. Камера создана задерживать основную пыль, после проведенной процедуры навести порядок, будет крайне сложно.

4. Даже если работы вы проводите в гараже, необходимо защитить своих дыхательные пути и глаза, чтобы на слизистых и легких не оседали мельчайшие частички от песка.

В помощь защитные очки и респиратор, ведь только так можно избежать серьезных заболеваний.

В интернете представлено множество вариантов создания пескоструев, здесь же описаны некоторые из них, которые оказались самыми простыми, эффективными и менее затратными.

С этими схемами вы быстрее осознаете принцип функционирования пескоструев.

Если необходимо регулярно пользоваться этим аппаратом, то стоит отнестись к процессу создания аппарата серьезно, просчитав каждую деталь.

Если правильно соблюсти расчеты и надежно закрепить все, то устройство прослужит долгие годы.

Ассортимент магазинов изобилует различными установками для очистки материала. Самый эффективный инструмент – пескоструй. Качественная пескоструйная установка будет стоить довольно дорого, даже дешёвые установки от $180, которые быстро изнашиваются и постоянно забиваются. Альтернативный вариант – аппарат пескоструйный самодельный. При обретении небольших навыков можно вручную создать установку, она будет значительно дешевле готового варианта.

Как сделать аппарат из мойки высокого давления

В качестве компрессора для пескоструя также можно использовать мойку Керхер либо аналогичную установку другой марки. Аппарат, изначальным предназначением которого является помывка автомобилей, способен создавать высокое давление воды при ее низком расходе. Задача сводится к модернизации эффективно работающего беспылевого оборудования. Для Керхера нужно сделать только специальную насадку под выходную трубу.

Потребуются следующие материалы:

  • керамическое сопло, купленное в магазине либо сделанное своими руками;
  • армированный шланг;
  • смесительный узел (тройник с подходящей по диаметру насадкой);
  • цилиндрический дозатор, блок регулирования подачи;
  • трубка для забора абразива с каналом подачи воздуха в герметичный бак.

Пескоструйная установка из мойки высокого давления функционирует по эжекторной схеме. Нагнетаемая жидкость, проходя по смесительному блоку на высокой скорости, образует вакуум в канале подачи песка. Он под высоким давлением попадает в зону очистки вместе с водой.

Принцип работы пескоструйного аппарата

Пескоструй работает по элементарной системе. Если сравнить чертёж простого аппарата для пескоструйки и базовых моделей краскопульта, наблюдается сходность конструкции. Нагнетённый воздух проходит по воздухопроводам и увлекает материал для абразивной обработки. Небольшие крупинки с большой скоростью направляются на поверхность, выбивая из неё частички.

Пескоструй самодельный разработать можно, а вот создать компрессор будет весьма сложно. Чтобы создать установку достаточного качества, рекомендуется покупать заводской компрессор, у которого будет производительность от 500 л/мин. Для избегания разрушения от перегрева, в нём должна быть устроена система охлаждения. Мощность установки от 3 кВт.

Пескоструй самодельный из ресивера Камаза

Мини пескоструйный аппарат своими руками

Пескоструйный аппарат хорошо очищает краску и коррозию с металлических поверхностей. Мини пескоструй обладает конечно гораздо меньшими очистными способностями, но может сгодится для мелких деталей и задач. Самодельный аппарат можно изготовить буквально за пять минут из пластиковой бутылки и воздушного пистолета для обдувки.

Чтобы добиться лучшей производительности мини пескоструйного аппарата следует поэкспериментировать с давлением и калибром песка.

Вам также должно понравиться

Самый простой аппарат – пескоструйный пистолет

Самодельная пескоструйка включает 2 основных элемента: рукоятку со специальным наконечником и 2 штуцера. Перед тем как сделать пескоструйный аппарат своими руками, рекомендуется купить сопло заводского производства. Через него выходит струя воздуха и абразивный материал. Вручную создать сопло приемлемого качества крайне сложно.

С учётом типа сопла изготавливают корпус, в дальнейшем с ним будет соединяться рукоятка и штуцеры. Простейший пескоструй своими руками изготавливают из фитингов водопроводного типа, пластиковой бутылки и тройника. Обязательно устраивается место для крепления шланга от компрессора со сжатым потоком воздуха.

Каков принцип действия пескоструйного аппарата: видео и фотопримеры

Принцип работы устройства можно сравнить с краскопультом. Многие знают, что проходящий под высоким давлением поток сжатого воздуха захватывает небольшими частицами краску и выносит её наружу через сопло. Здесь принцип тот же, только вместо краски выступает абразив (песок). И хотя конструкции пескоструйных аппаратов могут отличаться, принцип работы от этого не изменяется. А чтобы разъяснить оставшиеся непонятные моменты, предлагаем просмотреть очень познавательный видеоролик на эту тему:

Комплектующие для самодельной пескоструйной установки

Перед тем как собирать такое устройство, важно подготовить все комплектующие. Большая часть инструментов и расходных материалов обычно есть в каждой мастерской, но некоторые элементы понадобится купить в строительном магазине.

Начинать создание пескоструйной установки следует с установки ёмкости, в ней будет находиться абразивное вещество. Удобно использовать в качестве резервуара отработанный баллон для хранения газа. Он изготавливается из прочного, высококачественного металла, рассчитанного на большие нагрузки. Баллон герметичный, соответственно, в него сложно вносить абразивное вещество. Для облегчения процесса сверху вваривается небольшой кусок трубы. В неё засыпают материал, через горловину он попадает внутрь.

Отработанный баллон для хранения газа

Важно с осторожностью разбирать ёмкость, так как в старых газовых баллонах чаще всего есть остаток газа.

Наибольшее влияние на качество пескоструя оказывает правильный выбор компрессора. Основная проблема – дороговизна такой установки. Заводские варианты с достаточной мощностью обойдутся дорого, снижая эффект экономии. Альтернативный вариант – сделать своими руками из недорогих комплектующих.

Собрать устройство в домашних условиях можно с помощью компрессорных головок, устанавливаемых на пневмопривод ЗИЛа или МАЗа. Мощности установки с указанными комплектующими будет достаточно для обработки любых автомобильных запчастей. Головки обязательно комплектуются ресивером. Для сокращения расходов его изготавливают из баллона для хранения сжиженного газа. Дополнительно потребуется электрический мотор с приводом и рама для крепления всех элементов.

Перед тем как самому сделать пескоструйный аппарат, следует подготовить:

  • краны шарового типа. Они надёжны и долговечны, для уверенности в качестве рекомендуется покупать изделия известных производителей;
  • шланг из резины с армированной вставкой от Ø14 мм. Важно покупать прочный вариант, который способен выдержать повышенное давление и влияние абразива;
  • шланг для подачи газа. По нему будет поступать воздух в сжатом состоянии. В месте его установки мелкие крупицы отсутствуют, следовательно, диаметр меньше – от 10 мм;
  • штуцеры для фиксации шлангов с другими компонентами системы. Пригодятся и цанговые зажимы;
  • ФУМ-лента – она будет использована для создания целостного соединения всей конструкции установки, особенно участков, работающих под давлением.

Песок для пескоструя: какой лучше использовать

Для пескоструйной обработки рекомендуется не только песок. Чаще бывает выгоднее использовать другие абразивы. Но для пескоструйных аппаратов, изготовленных своими руками, наилучшим абразивом будет кварцевый песок. Использовать их на слишком жёсткие загрязнения никто не будет, а (к примеру) для того, чтобы снять ржавчину на крыле или капоте автомобиля перед тем, как подкрасить это место, кварцевого песка вполне достаточно.

Кварцевый песок легко можно купить в строительных магазинах

Важно знать! Кварцевый песок тоже может быть неоднородным. Следует понимать, что если требуется полировка, используются мелкие, просеянные фракции, а для чистки забора от ржавчины перед покраской лучше использовать непросеянный песок.

Размер фракций по областям применения распределяется следующим образом:

  • 0,1−0,8 мм – ровным просеянным песком производится матирование стекла;
  • 0,3 мм – полировка медных, алюминиевых деталей;
  • 0,3−0,6 мм – лакокрасочные покрытия;
  • 0,6−0,16 мм – глубоко въевшаяся ржавчина.

В остальных случаях используются более крупные и жёсткие абразивы.

Пескоструйная камера

Если пескоструить большие детали, появляется проблема – быстрый расход абразива, большая его часть используется неэффективно, так как разлетается в стороны. Увеличить эффективность прибора позволит особая камера, которая имеет вид ящика, сваренного из металлических листов. Конструкция удобна для обработки небольших деталей автомобиля.

Изготовление камеры является затратной процедурой с точки зрения времени и сил, но оборудование реально сделать даже без особых навыков. Помимо простой конструкции сварного блока, в корпусе устанавливается стекло для контроля над процессом. Спереди просверливается 2 отверстия, к ним фиксируются перчатки несъёмного и грубого типа. Дно изготавливают из решётчатого металла или проволоки. Под дном размещают желоб для отвода использованного материала. Пистолет находится внутри. Для облегчения работ с камерой в неё устанавливают освещение и вентиляцию.

Готовое изделие устанавливают на стол. Инструкция по проведению работ раскрыта в видеороликах в сети.

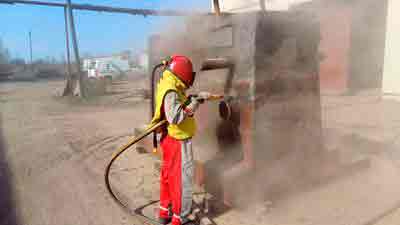

Инструкция по эксплуатации пескоструйного аппарата: берегите свою жизнь и здоровье

Основное, что требуется при работе с пескоструем, – это обязательное использование средств индивидуальной защиты (респиратор, перчатки, очки) и соблюдение техники безопасности. Наверняка ясно, что нельзя использовать неисправное оборудование, повреждённые шланги и т.п. В остальном же каждый агрегат управляется по-своему, а значит, единой инструкции по эксплуатации к ним быть не может.

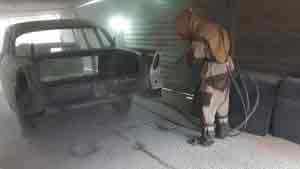

Костюм пескоструйщика похож на скафандр водолаза – это техника безопасности

Гравирование стекла с помощью пескоструйного аппарата

Самый простой способ – использовать обдувочный аппарат с абразивом. Процесс выполняется пошагово:

  • Изначально на стеклянную поверхность наносят самоклейку.
  • На плёнке рисуют желаемое очертание или рисунок и с помощью строительного ножа вырезают его.
  • Незащищённую поверхность обрабатывают пескоструем.
  • Плёнка демонтируется, оставляя только выделенное изображение. Оно должно получиться ярким и чётко различимым.

Мастер вручную регулирует желаемую глубину рисунка, по необходимости обрабатывает поверхность 2-3 раза. Даже в подобном виде гравировка придаёт интересный и оригинальный вид, но по желанию к ней добавляют светодиодную ленту. Если сравнивать обычную пескоструйку и профессиональное оборудование, принципиальной разницы видно не будет.

Самый простой аппарат в силах вырезать отверстия в стекле, но для чёткой формы прорези потребуется оградить участок с помощью металла. В листе прорезают отверстие и накладывают на обрабатываемую поверхность. Прорезь внутри является формой для нужного отверстия в стекле. Процедура потребует некоторой выдержки, для создания 1 отверстия уходит около 5 минут и 1 л песка. В результате получают качественную, дешёвую и гладкую прорезь в стекле.

Гравирование стекла с помощью пескоструйного аппарата

Стоимость пескоструйных аппаратов заводского производства на российском рынке

Рассмотрим несколько моделей популярных среди российского потребителя пескоструйных аппаратов с некоторыми техническими характеристиками и ценами, по состоянию на май 2019 года.

Марка, модельПроизво-дительность м2/чОбъём резервуара, лРасход абразива кг/м2Вес, кгСредняя стоимость (по состоянию на май 2019г.), руб.
AE&T T0650531940138500
AE&T T06520376402313500
ZITREK DSMG-100201003009157000
GARWIN 88661012,817391310000

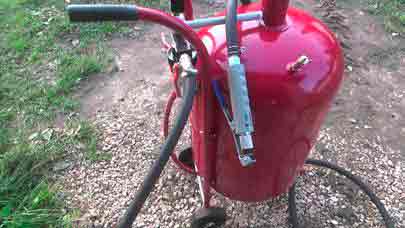

Сборка пескоструйного аппарата

Пескоструйный аппарат своими руками требует чертежей, наличия электроинструмента и подготовки материала.

Самый первый этап – это работы с баллоном, из которого поступает абразив. Идеально подойдёт резервуар, который содержал фреон, но другие типы тоже сгодятся. Работы с баллоном:

  • С помощью ручной ножовки постепенно и аккуратно срезают латунную насадку.
  • Для создания безопасных условий в работе со сварочной установкой потребуется удалить остатки газа из ёмкости. Компрессор без труда выдует его.
  • После окончательной очистки просверливают 2 отверстия: снизу для удаления остатка материала и сбоку для поступления абразива к установке.
  • В отверстия вводят и приваривают патрубки, они пригодятся для соединения с другими компонентами системы. Предпочтительно использовать патрубки с наконечниками для резьбы. От мастера требуется создание герметичного контура.
  • Для создания мобильности установки и удобства транспортировки к низу привариваются маленькие колёса. Если не планируется перевозить конструкцию, рекомендуется устанавливать треногу.
  • По желанию баллон оснащается вибратором, который будет воздействовать на ёмкость и разбивать комки материала. Использование станет более эффективным, и снизится частота забивания патрубков.

Чертеж пескоструйного аппарата

После изготовления резервуара, согласно чертежу, соединяют все элементы:

  • На окончания труб фиксируются краны. Соединения осуществляются с помощью резьбы, а герметичность достигается ФУМ-лентой.
  • Штуцеры монтируются на выходы тройника: на один шланг 14 мм, второй – 10 мм, но перед его фиксацией вставляется трубка из меди.
  • На штуцер 14 мм надевают шланг (закрепляется хомутом), а с другой стороны устанавливают ёмкость для абразива. В конце устанавливается зажим цангового типа для фиксации сопла.
  • В отверстие для воздуха монтируется тройник, затем кран для загрузки песка.
  • На первый выход монтируют шланг от компрессора, а во второй – рукав от ёмкости.
  • Для управления силой потока в систему вводят специальные дозаторы и краны.

Как выбрать пескоструйный аппарат: советы редакции HomeMyHome.ru

Поняв, в какой области будет применяться пескоструй, следует обратить внимание на то, что подобное оборудование отличается по следующим характеристикам:

  • объём бункера для абразива – от этого будет зависеть удобство работы оператора. Чем больше объём резервуара, тем реже придётся останавливаться во время работы;
  • рабочее давление агрегата – для бытового использования применяются аппараты с давлением 4−9 атм;
  • производительность – оптимальным считается показатель 15−30 м2/ч;
  • расход песка в процессе работы – среднее значение для простых пескоструев – 40 кг/ч;
  • комплектация;
  • количество задействованных в работе операторов.

В продаже можно найти сопло любого диаметра

Особое внимание следует обратить на сопло. Именно от него будет зависеть производительность, а от материала изготовления – частота его замены. Более приемлемыми считаются керамические и чугунные сопла – работают они долго, а стоят недорого.

Компрессор должен выдавать не менее 350 л/мин, в противном случае придётся устанавливать большой ресивер, что скажется на мобильности установки, которая сама по себе является важным фактором при выборе устройства. К дополнительным функциям, наличие которых желательно, можно отнести дистанционное управление подачей абразива. Это позволяет расходовать меньше воздуха, песка и обеспечивает дополнительную безопасность оператору.

Рекомендации специалистов

Все вероятные проблемы с аппаратом сводятся к неграмотному изготовлению установки. При правильном подборе элементов и аккуратной сборке качество устройства будет несущественно уступать серийным моделям.

Несколько дополнительных советов:

  • можно включить систему рециркуляции потока воздуха. Она значительно повысит эффективность работ с аппаратом;
  • наибольшее внимание следует уделять выбору сопла и компрессора. Обычное сопло не подходит для пескоструйной установки, рекомендуются вольфрамовые варианты. В зависимости от типа сопла, абразива и обрабатываемой поверхности отличается вид компрессора;
  • до окончательной сборки важно проверить герметичность соединений. При малейшем отверстии в баллоне существенно сократится мощность установки.

Самостоятельное изготовление конструкции позволяет сократить расходы в 3–5 раз. Максимальная экономия наступит при использовании самодельного компрессора, но в нём сложно добиться достаточной мощности. Оптимальный вариант – заводской компрессор и самодельный пескоструйный аппарат с баллоном.

  • Как собрать пескоструй своими руками
  • Как самому сделать пескоструйку в домашних условиях
  • Простейший пескоструй своими руками
  • Фото чертеж пескоструйного аппарата

Какие виды пескоструйных аппаратов различают

Чтобы ответить на вопрос, какой пескоструйный аппарат лучше, следует чётко понять, для какой цели он будет предназначаться. В зависимости от области применения определяют, какой вид аппарата необходим. Различают три основных вида:

  1. Всасывающий – такой агрегат подойдёт, если необходимо выполнение небольшого объёма работ (лёгкая ржавчина, небольшое окисление). Воздух здесь выполняет двойную работу – помимо подачи абразива в сопло, он ещё и забирает песок из резервуара. Такое устройство проще всего изготовить.
  2. Вакуумный пескоструй – интересное решение, при использовании которого абразив используется многократно. Песок, выбрасываемый под давлением наверх в таких аппаратах, всасывается обратно.

При работе с вакуумным пескоструем пыли нет совершенно

  • Пневматические пескоструйные аппараты. Они предназначаются для обработки больших площадей. Мощность у них очень велика, а значит, и давление в ресивере должно быть большим. По этой причине редакция HomeMyHome.ru настоятельно не рекомендует конструировать такой вид пескоструя самостоятельно.
  • Важно! Если требуется обработка больших площадей или сложных в очистке элементов, т.е. использование пневматического пескоструя, лучше не пожалеть денег и нанять профессионалов, чем рисковать своей жизнью. Помните, что разорвавшийся рядом даже на 4 атм ресивер шансов на жизнь не оставляет.

    Самодельные хитрости

    Пескоструйный аппарат технически в общем прост, но из-за тяжелых условий работы – под немалым давлением, в агрессивной среде – его конструирование и изготовление представляет собой достаточно сложную задачу. Возникающие при этом трудности любители-самодельщики обходят порой довольно-таки хитроумными способами. На то они, в конце концов, и умельцы.

    Бункер из баллона

    Расход абразива для всех видов пескоструйных работ, кроме художественно-полировочных, весьма велик. Баллон для бытового газа или, скажем, автомобильный ресивер, это уже сосуды достаточно большой емкости, предназначенные для работы под давлением и почти не подверженные эксплуатационному износу. В пескоструйную камеру проще завести простой наконечник с соплом, и орудовать им в толстых резиновых перчатках легче, чем пистолетом. Поэтому многие любители делают себе пескоструи с бункером для абразива из газового баллона.

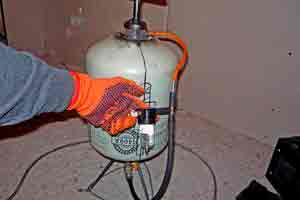

    Как правильно сделать пескоструй из газового баллона или пластиковой бутылки

    Однако, если просто переделать баллон в бункер пескоструя в наддувом (поз. 1 на рис.), то в работе сразу же обнаруживается неприятное явление: порошка в бункере еще наполовину или на треть, а установка начинает фыркать и плеваться облаками пыли вместо того, чтобы делать свое дело. Причина – просасывание воздуха сквозь абразив в бункере, поз. 2. Избежать ее можно, оперативно регулируя наддув, но это уже не работа, а маета одна. Поэтому лучше сразу не полениться, отрезать верхушку баллона (которая теперь будет днищем бункера) и наварить вместо нее конус-уплотнитель абразива из оцинковки от 0,6 мм, поз. 3. Просасывания не будет даже с примитивным смесителем из прямого водопроводного тройника, поз. 3б.

    Особенно удачна находка автора мини-пескоструя с бункером из пластиковой бутылки, поз. 4. Спиральные ребрышки на высоком горле бутылки немного, но закручивают поток песка еще до поступления его в смеситель. Этот, такой же примитивный, пескоструйный инструмент на основе, похоже, недорогого универсального рабочего пневмопистолета наверняка пригоден для очень тонких работ.

    Оружие для пескоструя

    Пескоструйным пистолетом удобно зачищать большие поверхности под покраску, напр. кузова подержанных автомобилей, поэтому их неплохо раскупают, а любители приспосабливают под пескоструй покрасочные или универсальные рабочие пневмопистолеты. Чаще всего – по гравитационной инжекционной схеме; реже – по схеме с нижним наддувом. Некоторые не ленятся делать и аналоги промышленных образцов, см. напр., видео:

    Промышленные образцы качественных пескоструйных пистолетов делаются по пневмоэжекционной схеме – эжекционный пескоструй расходует минимум абразива и соотв. меньше всего пылит. Абразив для них вместо бункера насыпают в пластиковый мешок без малейших дырочек. Заборным устройством служит отрезок жесткой трубы, плотно вставленный в подающий конец абразивовоздушного шланга. Горловину мешка с абразивом плотно обвязывают вокруг заборного патрубка – и атмосферное давление хорошо помогает эжекции, сжимая мешок по мере расходования порошка.

    Ассортимент фабричных пескоструйных пистолетов (слева на рис.) в продаже довольно широк. На Алибабе и т.п. вовсю продаются пескоструйные насадки к рабочим пневмопистолетам, в центре. Если будете брать, то для общих работ выбирайте эжекционные как наиболее безопасные и расходующие абразива на квадрат обрабатываемой поверхности менее прочих. Для тонких и художественных работ более подойдет пистолет или насадка с нижним наддувом, см. выше, но такие дороже.

    Пескоструйный пистолет, пескоструйные насадки к рабочим пневмопистолетам и самодельная эжекционная пескоструйная насадка из деталей водопровода

    Те же китайцы вовсю торгуют и соплами для пескоструя со стандартной водопроводной резьбой. Эжекционную абразивоструйную насадку под такое сопло можно сделать из деталей водопровода; стыки обязательно уплотняются лентой ФУМ, справа на рис. Прослужи такой пескоструй недолго, но для эпизодического использования по небольшим площадям пригоден.

    Однако в любом случае не забывайте – речь идет о вашем же здоровье в отдаленной и не столь уж отдаленной перспективе. Поэтому работайте только на площадке, удаленной от жилых строений, птице- и животноводческих ферм, культурных насаждений, пунктов водоразбора, парков и лесов не менее чем на 150 м. До ближайшего детского либо спортивного учреждения, игровой либо спортплощадки или водоема должно быть не менее 500 м. Влияние абразивной пыли зависит не только от ее вида и концентрации, но и от времени воздействия. Если оно не превышает 2-3 час в день порциями по 15-20 мин с перерывами в 5-10 мин, то на площадке возможно обойтись без полной амуниции, но облегченная все равно нужна:

    1. Мягкий шлем с наддувом и пелериной или, лучше – противогаз и накидка на голову с горжетом, защищающим шею и плечи, какими пользуются строители и бетонщики;
    2. Цельнокроеный комбинезон из пылезащитной ткани или роба из брюк с поясом и куртки с подолом на тугой резинке;
    3. Обшлага рукавов и штанин – с резиновыми манжетами шириной от 7 см;
    4. Ботинки-берцы (обязательно под брюки навыпуск!).

    Примечание: при работе пескоструем нерегулярно не более 20 мин в день для защиты органов дыхания можно пользоваться шлемом с пелериной без наддува и респиратором-лепестком.

    Конструктивные особенности

    Чтобы техническая система правильно функционировала, в ней предусмотрены такие приспособления:

    • сопло для подачи песка с керамическим или стальным наконечником;
    • рукоять с курком для управления аппаратом;
    • штуцеры для подключения шлангов, необходимых для подачи сжатого воздуха и песка;
    • шланги для поступающего абразива и нагнетаемого воздуха;
    • заборный патрубок или всасывающий клапан;
    • емкость для песка с выходным отверстием (например, небольшая металлическая бочка или бутылка).

    Идеальный вариант – использовать самодельный пескоструй не на открытом воздухе, а в специальной камере, что повысит эффективность работы и снизит расход абразива. Камерой может служить ящик из металлических листов, который сваривают самостоятельно. Большинство моделей заводских камер включают такие элементы:

    • смотровое окно из стекла для контроля процесса обработки материалов;
    • систему освещения;
    • два отверстия для перчаток, в которые ставит руки мастер;
    • решетка снизу камеры и желоб для ссыпания отработанного песка;
    • систему вентиляции для удаления пыли.

    Сопло лучше приобрести в готовом виде, а не изготавливать самостоятельно, так оно прослужит дольше. Вручную сделать сопло достойного качества почти невозможно. Компрессор тоже придется купить, либо взять старое устройство, имеющееся в наличии.

    Необходимые комплектующие

    Чтобы сделать пескоструйный агрегат для обработки и очистки загрязнений самостоятельно, потребуется приобрести определенные комплектующие, которые без проблем можно найти на любом строительном рынке.

    В первую очередь, чтобы сделать агрегат, следует найти определенных размеров емкость, в которую будут засыпаться абразив или песок, используемые при работе.

    Для этих целей лучше всего подойдет емкость от старого пропанового баллона.

    Данная емкость имеет хорошую устойчивость к различному механическому воздействию и может отлично выдерживать высокое рабочее давление. Кроме этого, потребуются шаровые краны.

    Лучше всего брать эти изделия известных марок, которые обладают хорошей надежностью и смогут функционировать по назначению длительное время.

    Необходимо будет купить небольшой отрезок обычной водопроводной трубы заданного диаметра, а также резьбовое соединение и заглушку.

    Данная труба будет необходима в качестве засыпной горловины. Кроме этого, потребуется труба ДУ с тремя отдельными переходниками.

    Для того чтобы самостоятельно собрать мощный пескоструйный агрегат, также потребуется резиновый шланг, обязательно армированный.

    Его длина должна составлять не менее двух метров, а диаметр не менее четырнадцати миллиметров.

    Кроме этого, следует купить газовый рукав длиной не менее пяти метров и диаметром в пределах десяти миллиметров.

    Следует приобрести и штуцеры под шланги с необходимыми диаметрами, а также зажим цангового типа.

    Из расходных материалов потребуется много фум-ленты, при помощи которой будут герметизироваться все соединения.

    Обязательным элементом пескоструйного устройства является компрессор и его выбору следует уделить особое внимание.

    ВАЖНО ЗНАТЬ: Сборка токарного мини станка по металлу своими руками

    В некоторых отдельных случаях компрессор можно заменить на устройство, состоящее из газового баллона и шлангов, которое будет способно создать необходимое для работы аппарата давление.

    На фото, которое размещено ниже, можно увидеть самодельные пескоструйные аппараты, собранные из подручных материалов и газового баллона.

    Как сделать стационарную камеру своими руками

    Стационарная камера небольшого размера не займет много места, ее можно хранить и эксплуатировать в гараже, сарае. По сути, это – ящик из металла или иного материала, обшитого металлом толщиной более 1 мм. Готовую камеру лучше всего располагать на столе или другой подставке – так работать с ней будет комфортно.

    Рабочая зона

    Под рабочей зоной понимают внутреннюю часть камеры, закрывающуюся во время очистки, в которую помещается изделие. На полу этой зоны обязательно должна быть сетка или решетка, чтобы песок не задерживался внутри и проваливался сквозь дно. В устройстве должно быть оборудовано смотровое окно, через которое оператор сможет наблюдать за процессом и оценивать результаты.

    Наверху рабочей зоны планируется хорошее освещение, чтобы затемненных участков не оставалось. Лампы обязательно делают закрытыми, иначе пыль и песок быстро испортят все контакты. Внутри корпуса находятся перчатки, прикрепленные хомутом на фланце, а также пескоструйный рукав с соплом (в напорной камере) или пистолетом (в инжекторной камере).

    Конусное днище

    Днище должно иметь большие размеры, иначе отработка с абразивом не смогут вместиться и станут наслаиваться, скапливаться горками. Чтобы легко удалять отходы, нужно обеспечить беспрепятственный доступ к днищу (удобнее всего ссыпать абразив и пыль в обычное ведро). Если камера предполагает возможность возвратного использования массы, а ее сбор производится в автоматическом режиме, стенки дна должны быть покатыми.

    Вытяжка

    Вытяжка создает разряжение воздуха и удаляет пыль из пескоструйной камеры. Ее нужно оборудовать обязательно, ведь часть песка или иного абразивного материала после удара о поверхность изделия разрушается и превращается в летучую пыль.

    Для обустройства вытяжки рекомендуется применять электродвигатель мощностью 0,3–0,75 кВт с лопастным винтом.

    Пескоструйный аппарат

    Основой всей системы является собственно пескоструйная установка, которая и осуществляет обработку различных поверхностей. Самыми распространенными считаются инжекторные пистолеты, работающие по простому принципу: сжатый воздух подается отдельно от песка, а последний идет самотеком из обособленной емкости по своему шлангу. Обычно такие устройства используют для обработки деликатных поверхностей – удаления небольших загрязнений, матирования стекла. Толстый слой краски, ржавчины инжекторный аппарат тоже уберет, но в 3–4 раза медленнее, чем напорный.

    Пескоструйные аппараты напорного типа имеют разделенную на две части воздушную магистраль: одна идет в емкость с абразивом, вторая – к выходу из нее. После выброса песка под давлением он соединяется с потоком сжатого газа, при этом разгон частиц будет максимальным. При такой обработке скорость действий на порядок выше.

    Общий корпус

    Этот участок пескоструйной установки соединяет навесные детали, управление устройством, электрику. Отверстия под руки должны располагаться на удобной для оператора высоте, при этом расстояние между ними также обязано быть оптимальным. Самым комфортным считается диаметр отверстий 10–12 см, и именно такого размера перчатки следует подбирать.

    Пескоструйные перчатки должны быть прочными, плотными, ведь им предстоит защищать руки от рикошета. Для их крепления лучше выбрать фланцы, которые после надевания перчаток зажимаются хомутами. Вверху у общего корпуса располагают воздушную заслонку, через которую станет поступать чистый воздух.

    Освещение

    Лампы должны освещать рабочую зону равномерно, чтобы все участки обрабатываемого изделия были хорошо видны оператору.

    Для защиты ламп от ударов и пыли сверху их прикрывают пластиковым кожухом, а для сохранения прозрачности снаружи подкладывают мелкоячеистую сетку (такое же приспособление стоит закрепить на смотровом окне).

    Обычно для качественного освещения средней по размеру камеры хватает двух лампочек.

    Пескоструйный аппарат своими руками или колхоз дело добровольное — DRIVE2

    По причине того что частенько, что-то ковыряю, делаю, возникает проблема чистки различных деталей. Чистка естественно механическая (железная щетка, отвертки, наждачка, болгарка с разными насадками) и хим. средствами (бензин, различные смывки и растворители).

    Короче запарило, а особенно труднодоступные места где надо почистить. Решил покурить тему пескоструя. Нашел много ссылок и статей про пескоструй,

    Кому интересны возможности пескоструя смотрим ролики:

    Вот ссылки на то как сделать аппарат, думаю что начинающим пригодятся.

    Схема пескоструя, взял из инэта

    На местной автопомойке, что расположена у меня в гаражах на соседней линии увидел, что кто-то выкинул баллон из под ГБО. Взял, проверил наличие газа — его не оказалось, видать давно баллон у кого-то в гараже валялся. Но всё-же соблюдая осторожность взял сверло, шуроповерт и на низких оборотах с маслицем (что бы искры не было) просверлил отверстие. Газа не оказалось.

    Далее купил всякие водопроводные сгоны, тройники, ниппели и еще хз чего ещё. Для пробы взял водопроводный шланг (лежал мертвым грузом в гараже). За день приварил и прикрутил все к баллону.

    Изготовил крышку из переходника с одного диаметра на другой.

    внутрь прокладку из толстой резины

    отпили свечу автомобильную и собрал сам пистолет

    Ну все вроде готово. Конечно пока компрессор слабый — нужен намного сильнее и нужно будет заменить шланги на более прочные. Попробовал очистить ржавый гаечный ключ, короче — работает. Фото уже очищенного, был весь ржавый что даже букв и цифр не видно.

    Обзор лучших пескоструев

    Из популярных моделей пескоструйных машин, представленных на рынке, можно выделить три: эжекторный аппарат, напорную конструкцию и пескоструйную камеру.

    • ZITREK ИМ-30 015-1011 – пескоструйная машина эжекторного типа, достаточно производительная для использования в автомастерских. Производительность 3 м2/ч, предназначен для очистки металла от окалины, ржавчины, снятия старой краски. В качестве абразива может использоваться песок, металлическая дробь, карбид кремния. Рабочее давление 6 а width=»800″ height=»754″[/img] ZITREK ИМ-30 015-1011
    • ZITREK DSMG-160 015-1178 – высокопроизводительный пескоструйный аппарат напорного типа, предназначенный в основном для профессионального использования. Подойдет строительным и ремонтным бригадам, сэкономит время и силы на выполнение большого объема работ. Производительность 273 м2/ч, давление 12 а width=»637″ height=»1000″[/img] ZITREK DSMG-160 015-1178
    • Сорокин 10.8 – пескоструйная камера для беспылевой работы в помещении. Предназначена для очистки металла от ржавчины, окалины, накипи. Установка предназначена для работы с мелким песком (до 0,8 мм), рабочее давление установки 6 а width=»800″ height=»800″[/img] Сорокин 10.8

    По какому принципу работает пескоструйный пистолет

    Если впервые решили воспользоваться пескоструйным пистолетом, то вначале не помешает разобраться в вопросе его принципа функционирования. Зная принцип работы насадки, не составит большого труда научиться ею пользоваться. Для начала выясним, как работает пескоструйный пистолет от компрессора:

    1. Через приемный штуцер пистолет посредством шланга соединяется с компрессором
    2. Воздух попадает в специальную камеру, где может регулироваться его давление
    3. По каналу воздух направляется к соплу
    4. За счет прохождения воздуха по каналу, происходит всасывание песка и абразива из специальной емкости (за счет разницы давления)
    5. Количество всасываемого воздухом песка также может регулироваться специальным винтом, что зависит от производителя инструмента
    6. Через сопло подается не только сжатый воздух, но и песок с абразивными частицами, которые оказывают очистительное воздействие на поверхность

    Принцип работы инструмента несколько схож с функционированием пульверизатора. Зачастую эти два инструмента используются одновременно при выполнении лакокрасочных работ. Изначально поверхность очищается, а затем покрывается краской. Причем это касается не только кузовов автомобилей, но и различных конструкций в хозяйстве, например, ворота, забор, столбы и прочие.

    Сопла и абразив для пескоструя

    От сопла пескоструйного аппарата, через которое выбрасывается абразивная струя, зависит очень многое: сам характер процесса обработки, его качество, расход абразива и воздуха. А от последнего – требуемая производительность компрессора (см. далее), что в любительских условиях или для ИП немаловажно. Поэтому, прежде чем разбираться, как самому сделать пескоструй, нужно выяснить, как быть с соплами для него.

    Сопло из карбида бора для пескоструйного аппарата

    Первое тут – не делайте пескоструй со стальными соплами: они теряют нужную профилировку еще до окончания обработки детали. На ютубе можно найти описания самодельного пескоструя из… пропиленовых водопроводных труб! Тамошние комментарии к ним здесь приводить неуместно, но они вполне справедливы. Сопла для пескоструйной обработки делают из карбида бора (см. рис. справа и далее). Сопла из других твердых материалов или очень дороги, или быстро изнашиваются; в том и другом случае процесс оказывается нерентабельным.

    Примечание: дешевые китайские сопла из фарфора и др. силикатной керамики можно использовать, если вы пользуетесь пескоструем для себя эпизодически. Но – не для матирования стекла, он импрегнируется (см. ниже) уже материалом быстро «сгорающего» сопла.

    Второе – абразивная струя гораздо сильнее, чем при ручной или механической обработке, импрегнирует поверхность детали микрочастицами абразива. Попросту – вбивает их туда. Микроимпрегнирование абразивом может быть отчасти полезным – на импрегнированную поверхность лучше ложится краска и прочнее на ней держится. Но эта же поверхность обнаженная теряет стойкость к химическим воздействиям и загрязнениям. Способ уменьшить импренирование до приемлемого – применять абразив равной или меньшей с материалом твердости. Угольно-шлаковым порошком (см. далее) из пескоструя тоже можно вывести узор или надписть на зеркале, но, стоит его 2-3 раза протереть с моющим, и на узоре появится невыводимая грязь.

    Обычный речной и овражный песок для абразивоструйной обработки абсолютно непригоден: примеси глины в нем импрегнируют обрабатываемую поверхность до полной непригодности детали. Неответственные части изделия (автодиски, днище кузова и т.п.) обрабатывают угольно-шлаковым порошком, для него требуется компрессор меньшей производительности. Хотя расход абразива при этом больше, но сам он намного дешевле, см. рис. Кузова подержанных машин под покраску обрабатывают горным просеянным кварцевым песком, а стекло и особо ответственные изделия (напр., реставрируемые ценные ретро автомобили) – кварцевым карьерным очищенным и тщательно фракционированным. Фракции от 0,05 (хужожественное матирование стекла) до 0,2 мм (очистка от спекшихся загрязнений).

    Сравнение расходов воздуха и абразива для пескоструйной обработке угольно-шлаковым порошком и кварцевым песком

    Самодельные сопла

    Сопло для пескоструя штука недешевая, а изнашивается довольно быстро. «Китай» годится разве что ободрать слежавшуюся грязь перед чистовой обработкой, а вот плотную пленку гидроокиси на металлах берет уже плохо. Вместе с тем полую цилиндрическую втулку подходящих размеров из карбида бора можно купить гораздо дешевле, чем профилированное сопло из него же. Но возможно ли в домашних условиях обработать материал, который, по идее, берется только алмазом?

    Профили сопел для пескоструя просты. Прямые (поз. 1 на рис.) используются для предварительной очистки поверхностей и вообще в большинстве случаев. Раструб на входе сопла необходим – без него струя будет слабой и станет только «есть» сопло и пылить, а не чистить деталь. Сопла Вентури, дающие сильную широкую однородную струю (поз. 2) ставят для чистовой обработки ответственных поверхностей; расход абразива и воздуха через сопло Вентури прим. вдвое больше, чем через прямое. Сопла с сужением (поз. 3) используются для матирования стекла по трафарету: струя из других сопел может проесть трафаретку до дыр, и вся работа будет испорчена.

    Как самому сделать сопло для пескоструя из карбида бора

    Переделать круглую втулку из карбида бора во вкладыш сопла для пескоструя можно с помощью конических или цилиндро-конических шлифовальных головок (шарошек) из того же материала, поз. 4. Придется только еще и выточить стальную обойму с резьбой. Вкладыши прямых сопел (поз. 5 и 6) можно сделать на настольном сверлильном станке, развернув шарошкой на 30-45 градусов раструб во втулке. Чтобы переделать его, или недорогое прямое сопло в сужающееся (поз. 7-9) понадобится уже токарный станок: шарошку крепят в задней бабке как патрон со сверлом, а заготовку в шпинделе. Подача в обоих случаях ручная нежнейшая: вы не болванку дырявите, а стачиваете хрупкое хрупким! Эмульсию не лить ни в коем случае!

    Пескоструйный пистолет с рекуперацией или как сделать безпыльную обработку

    Производители инструментов постоянно совершенствуют свои творения, что собственно произошло с насадками для компрессоров — пескоструйными пистолетами. Модернизация этих устройств заключается в том, что они оснащаются дополнительно специальными пылесборниками. Такие насадки получили название пескоструйные пистолеты с рециркуляцией абразива. Эти устройства с системой рециркуляции абразива позволяют проводить обработку пескоструй без были и с минимальными потерями песка.

    В отличие от обычных насадок пескоструй, пистолеты с рециркуляцией абразива оснащаются соплом из резинового материала. Такие сопла не только обеспечивают продолжительный срок их службы, но еще и позволяют проводить безпыльную обработку. Принцип работы беспылевого пескоструйного пистолета с рециркуляцией имеет следующий вид:

    1. Выделяющийся из сопла песок с воздухом попадает на обрабатываемую поверхность, осуществляя ее очистку
    2. После этого песок не распыляется, а возвращается в насадку, но уже скапливается в специальном мешке
    3. При заполнении мешка песком, его можно использовать повторно

    Потери абразивного материала не превышают 5%, что очень удобно и экономично. На основании пистолета с рекуперацией выпускаются также пескоструйные насадки замкнутого цикла. Определенная порция песка транспортируется по кругу, выполняя полезную работу в виде очистки поверхности. Чтобы воспользоваться насадкой для компрессора пескоструй с рекуперацией, следует выполнить следующие манипуляции:

    1. Надеть на пистолет соответствующей формы сопло — квадратное, треугольное, круглое и т.п. Все зависит от формы обрабатываемого участка
    2. Поднести пистолет напрямую к участку, который необходимо пропескоструить, и приложить вплотную
    3. Нажать на курок, и произвести соответствующие манипуляции по очистке поверхности
    4. Продолжительность удержания курка на одном месте зависит от сложности обрабатываемого участка

    Производители умалчивают о том, что пистолеты с рекуперацией также имеют свои недостатки. Главный недостаток заключается в том, что в мешке скапливается не только песок, но и частицы ржавчины, краски и т.п. Именно поэтому песок, который скапливается в мешке, необходимо регулярно просеивать, чтобы исключить засорение сопла и каналов при повторном применении абразивов. Ниже на видео представлен процесс, как работать пескоструйным пистолетом с рекуперацией.

    пескоструйный аппарат из подручных средств

    Пескоструйная обработка сегодня применяется повсеместно и представляет собой воздушно-песчаную струю, образуемую при смешении сжатого воздуха с мельчайшим песком. Струю создаёт специальный пистолет — пескоструйный аппарат, под очень высоким давлением выпускающий абразивный поток.

    Пескоструйный пистолет

    Аппарат можно использовать в различных целях: шлифовка поверхности, снятие лакокрасочного покрытия, тюнинг автомобиля, можно наносить гравировку на стеклянную поверхность.

    На подобную работу, проводимую вручную наждачной бумагой, уйдут дни, а пескоструйный аппарат справится за несколько минут. Купить аппарат можно в любом строительном магазине, но можно смастерить пескоструй своими руками. При определенных навыках это будет нетрудно и не займет много времени.

    Материалы для изготовления пескоструйного аппарата

    Техник изготовления пескоструя достаточно много, однако перечисленные материалы – основные в работе по любой из существующих схем:

    1. компрессор с ресивером;
    2. шланги и металлические трубы;
    3. пистолет для покраски;
    4. сантехнические фитинги;
    5. шаровой кран;
    6. сопло;
    7. ёмкость (газовый баллон, огнетушитель или даже простая пластиковая бутылка)

    Все это без труда можно найти в мастерской хорошего хозяина. Кроме компрессора, который придется приобрести. Однако стоит он в сравнении с аппаратом недорого, выгода от самоделки все равно останется ощутимой.

    Подключаем компрессор

    На выбор компрессора стоит обратить особое внимание. Он обязательно должен быть с ресивером, который обеспечивает постоянный поток воздуха, давление при этом тоже не меняется. Такая подача воздушно-песчаной смеси очень важна, ведь от этого зависит, как будет работать самодельный пескоструй.

    Типы пескоструйных аппаратов

    Приступая к сборке пескоструйного аппарата, нужно понять, каково будет его основное назначение. Если с его помощью будет проводиться декоративная обработка стеклянных поверхностей, то для этих целей больше подойдет пескоструйная камера, габариты которой напрямую зависят от величины обрабатываемой поверхности.

    Если данный агрегат нужен для очистки поверхности под покраску или грунтовку, то здесь уже нужен пескоструйный аппарат открытого типа, при работе с которым понадобится

    Мини пескоструй из пистолета для подкачки

    Чтобы сделать мини пескоструй, потребуется обычный пистолет с гибким шлангом, который используется для подкачки автомобильных шин, а также другие комплектующие и детали: латунная трубка от продувочного пистолета, пустая пластиковая бутылка с крышкой и компрессор.

    Латунную рубку вкручиваем в пистолет вместо шланга, а сам шланг крепим на место манометра, который можно убрать в сторону (для этой самоделки измерительный прибор не понадобится). Далее берем пластиковую бутылку с широким горлышком и сверлим в ней отверстия: одно в дне, другое в горлышке.

    Последовательность выполнения работ

    В нижней части бутылки нужно «посадить» на термоклей воздушный клапан и дополнительно зафиксировать его гайкой. В латунной трубке при помощи круглого напильника надо сделать небольшое отверстие, через которое будет подаваться песок. Затем на трубку надеваем бутылку, а к воздушному клапану присоединяем шланг подачи воздуха.

    Когда мини пескоструй полностью собран, можно испытать его в работе. Насыпаем в бутылку просеянный песок, подключаем пистолет к шлангу компрессора и можно очищать различные металлические поверхности от ржавчины и грязи. Такой мини пескоструй идеально подойдет для домашнего использования, поскольку отличается компактными размерами и малым весом.

    Процесс изготовления и сборки мини пескоструйного аппарата смотрите в видеоролике на сайте — пишите в комментариях, что вы думаете об этой самоделке? Пригодится ли это приспособление в хозяйстве или все-таки лучше использовать заводской пескоструй?

    Из чего можно собрать пескоструй

    Чтобы понять, насколько просто сделать пескоструй своими руками, достаточно остановиться на особенностях работы каждого узла конструкции. В этом случае подбор доступных деталей или готовых изделий становится очевидным.

      Узел смешивания. Сюда с двух шлангов поступает песок для пескоструя, сжатый воздух из компрессора. На выходе — готовая воздушно-абразивная смесь. При этом никаких требований, например, объема камеры смешивания, к узлу не предъявляется. На этом основании для его изготовления можно использовать обычный сантехнический тройник.

    Устройства регулирования. Нормальный ручной пескоструйный аппарат должен иметь возможность настраивать поток воздуха и интенсивность подачи абразивного материала. При этом никаких требований к устройству регулирования не предъявляется. В домашних условиях эту роль хорошо выполняют водяные шаровые краны из стали.

    Точки подключения. Для присоединения шлангов на портативный пескоструйный аппарат устанавливаются обычные штуцеры. Они могут оснащаться хомутами для надежного крепления. Все эти компоненты нетрудно купить в магазинах.

    Ресивер. Эта часть конструкции нужна для облегчения работы компрессора и стабилизации давления. Ресивер обязательно потребуется, если хочется получить мощный пескоструй своими руками. Изготовить это устройство можно из огнетушителя порошкового типа с большой емкостью корпуса. Еще один вариант — сделать ресивер из газового баллона.

    Камера абразива. Компоненты для ее изготовления могут отличаться в зависимости от типа создаваемой установки. Например, мини пескоструйный аппарат эжекторного типа собирается с пластиковой бутылкой для абразива. Напорная же установка потребует прочной емкости, сделанной из огнетушителя или фреонового баллона.

    Важно! Схема соединения устройств влагоотделения и маслоулавливания зависит от конкретного изделия, купленного для этой цели. Однако большинство представленных на рынке моделей потребует изготовить только отвод из сантехнического тройника, на который монтируются штуцеры шлангов.

    Использование газового баллона

    Очень часто умельцы изготавливают самодельный пескоструй из газового баллона для очистки обширных поверхностей. Устройство является очень надёжным и долговечным. Но потребуется тщательно придерживаться инструкции, чтобы избежать неприятностей.

    Чтобы сделать такую конструкцию, необходимо использовать следующие детали.

    1. Баллон газовый от фреона или пропана.
    2. Компрессор, имеющий мощность до 3 кВт, а также производительность до 500 литров в минуту.
    3. Краны шаровые, которые могут регулировать пропуск воздуха, а также абразивного материала.
    4. Кусок водопроводной стальной трубы на 2 дюйма с резьбой и заглушкой. Эта труба станет служить своеобразной воронкой, через которую будет поступать песок.
    5. Один тройник, который имеет резьбу ДУ15.
    6. Шланг резиновый длиной до 2 метров с диаметром в 14 мм.
    7. Шланг длиной в 5 метров, который имеет диаметр 10 мм.
    8. Рукав газовый пятиметровый с внутренним проходом в 10 мм.
    9. Зажимы и фитинги для шлангов.
    10. Качественное сопло.
    11. Фум, который будет использоваться в качестве уплотнения и ликвидации коррозии на материале.

    Сопло, которое также называют инжектором, можно изготовить самостоятельно, но, как уже было сказано выше, желательно купить готовое из хорошего материала. Это очень ответственная деталь, которая будет обеспечивать необходимое давление в устройстве.

    Форсунку можно купить готовую или сделать собственными руками. Чтобы самостоятельно изготовить сопло, необходимо взять металлический пруток, который имеет длину 30 мм и диаметр 10 мм. После растачиваем внутреннее отверстие до 2,5 мм на длину 20 мм. Оставшаяся часть будет растачиваться на больший диаметр — 6,5 мм.



    Когда детали все подобраны, то можно переходить к непосредственной сборке аппарата.

    Последовательность сборки оборудования

    1. Из баллонов спускаем газ и выкручиваем вентиль. В ёмкости не должно оставаться газа, поскольку, если это условие проигнорировать, то последствия могут быть очень печальными (отравление, взрыв). Чтобы тщательно очистить ёмкость от газа, необходимо вставить шланг, который подключается к компрессору, а после произвести выкачивание.
    2. Когда резервуар будет полностью опустошён, проделываем два отверстия. Первое надо сделать на самом дне баллона. Диаметр — 12 мм. Второе отверстие проделываем напротив, в том месте, где устанавливается кран диаметром в 2 дюйма. Такого же диаметра необходима труба на входе.
    3. Снизу баллона будет сток песка, именно в этом месте нужно приварить стальной тройник ДУ 15. Сварка должна быть очень качественной, чтобы обеспечить герметичное соединение.
    4. Чтобы конструкция была устойчивой, необходимо приварить треногу или небольшие колёсики. Если установить колёсную базу, то это значительно облегчит перемещение аппарата с места на место.
    5. Когда каркас будет готов, можно производить монтаж маленьких деталей. На все резьбы прикручиваются фитинги. Места соединения уплотняются при помощи фума. В таком случае конструкция будет полностью герметична.
    6. На открытые концы тройника устанавливаем втулки с резьбой. На один из выходов патрубка вкручиваем шланг, который имеет диаметр 14 мм, а на другой — медную трубку с диаметром в 10 мм. На патрубок медный устанавливаем армированный шланг.
    7. Штуцер на 14 мм присоединяем к вентилю баллона. Берём шланг диаметром в 14 мм и фиксируем его цанговым зажимом у баллона, а другой его конец крепим на хомут у тройника.
    8. Ищем свободный конец тройника и крепим туда рукав, который свяжет тройниковый смеситель и сопло.
    9. Соединяем компрессор со смесителем при помощи шланга диаметром в 10 мм.
    10. Когда конструкция будет полностью готова, можно подключать прибор и смело пользоваться им. Если есть необходимость усилить работу приспособления, тогда присоединяем к резервуару с песком дополнительный штуцер, а другой его конец соединяем с компрессором.

    Упрощённая конструкция

    Необязательно искать большой баллон, чтобы изготовить пескоструй. В домашних условиях можно соорудить мини-устройство из полиэтиленовой бутылки, которая имеет объем полтора литра.

    Чтобы изготовить такой аппарат понадобятся следующие детали:

    • полиэтиленовая бутылка;
    • кран шаровый;
    • разъем тройниковый;
    • клапан от краскопульта;
    • компрессор;
    • сопло.

    Компрессор должен подавать воздух. Этот прибор приобретается в готовом виде.

    Сборка аппарата производится следующим образом.

    1. Вытачиваем корпус пистолета под размер сопла. Для этого нужно использовать токарный станок.
    2. Соединяем тройник-смеситель и корпус. Один штуцер подсоединяется к компрессору. Он будет служить для того, чтобы перемещать воздух. Другой конец тройника монтируется с соплом, чтобы всасывать воздух. К третьему отводу монтируем бутылку с абразивом.
    3. От пистолета к компрессору необходимо подвести сжатый воздух.
    4. Кран располагаем между тройником и бутылкой.
    5. Движение воздуха будет осуществляться благодаря рукояти от краскопульта, которая соединяется с тройником.
    6. Чтобы засыпать абразив, необходимо обрезать верх резервуара.
    7. Теперь нажимаем на курок, в результате чего происходит выброс струи песка на необходимую поверхность.

    Этот прибор не такой долговечный, как предыдущая модель, а потому использовать его можно кратковременно и для маленьких деталей. Он способен продержаться примерно 20 или 30 минут. В этом варианте можно использовать керамическое сопло.

    Что можно собрать самостоятельно

    Изготовление устройств в домашних условиях предполагает использование материалов, которые легко можно найти у себя в гараже. Кроме того, применяются простые конструкции, которые эффективно работают. Учитывая это, можно руководствоваться простой схемой, без каких либо чертежей.

    В качестве емкости для абразивного материала (ресивера), куда следует засыпать песок, можно использовать газовый баллон. Отверстие для заполнения баллона располагается сверху. Воздух под давлением будет поступать в ресивер через патрубок, вмонтированный в верхней части баллона, и вместе с песком выходить через расположенный снизу выпускной шланг.

    Как сделать пескоструй своими руками в домашних условиях: чертежи и этапы сборки

    Пескоструйная обработка позволяет качественно и быстро очистить поверхности от загрязнений, матировать стекло. Первый тип операций весьма востребован в маленьких автомастерских и даже частных гаражах. Проблема в том, что предлагаемые на рынке комплекты оборудования стоят дорого. При этом, допустим, в наличии у домашнего мастера есть достаточно производительный компрессор. В этом случае можно собрать пескоструйный аппарат своими руками, используя, в буквальном смысле, выброшенные вещи и детали, которые можно купить в любом магазине хозтоваров.

    Конструкция и принцип работы пескоструйного аппарата

    Пескоструй своими руками можно собрать на основе двух конструкционных схем, отличающихся физикой подачи абразивного материала в выходной тракт. Однако они будут иметь практически одинаковый список значимых узлов.

    1. Компрессор — основное устройство для нагнетания воздуха.
    2. Ресивер, который можно сделать из газового баллона.
    3. Емкость для абразивного материала достаточно малого объема, которая делается из фреонового баллона или огнетушителя.
    4. Пистолет, основной инструмент оператора установки.
    5. Соединительные шланги.

    Важно! Чтобы обеспечить долгую работу и стабильные параметры абразивной смеси устройство пескоструйного аппарата должно обязательно включать влагоотделитель. Если используется поршневой компрессор, рекомендуется устанавливать на входном тракте подачи воздуха систему фильтрации масла.

    Любое самодельный пескоструй должен формировать на выходе поток воздушно-абразивной смеси. При этом напорная схема использует подачу абразива давлением в выпускной патрубок, где он смешивается с потоком воздуха от компрессора. Бытовой пескоструйный аппарат эжекторного типа использует эффект Бернулли для создания вакуума в тракте забора абразива. Последний поступает в зону смешивания под действием атмосферы.

    Чертежи и схема самодельного пескоструя, по которым можно собрать аппарат в домашних условиях, отличаются огромным разнообразием. Причина в том, что мастера-кустари используют для своих изделий то, что под рукой. Поэтому разумно рассматривать общие принципы, по которым строится самодельное пескоструйное оборудование.

    Из чего можно собрать пескоструй

    Чтобы понять, насколько просто сделать пескоструй своими руками, достаточно остановиться на особенностях работы каждого узла конструкции. В этом случае подбор доступных деталей или готовых изделий становится очевидным.

      Узел смешивания. Сюда с двух шлангов поступает песок для пескоструя, сжатый воздух из компрессора. На выходе — готовая воздушно-абразивная смесь. При этом никаких требований, например, объема камеры смешивания, к узлу не предъявляется. На этом основании для его изготовления можно использовать обычный сантехнический тройник.

  • Устройства регулирования. Нормальный ручной пескоструйный аппарат должен иметь возможность настраивать поток воздуха и интенсивность подачи абразивного материала. При этом никаких требований к устройству регулирования не предъявляется. В домашних условиях эту роль хорошо выполняют водяные шаровые краны из стали.
  • Точки подключения. Для присоединения шлангов на портативный пескоструйный аппарат устанавливаются обычные штуцеры. Они могут оснащаться хомутами для надежного крепления. Все эти компоненты нетрудно купить в магазинах.

    Ресивер. Эта часть конструкции нужна для облегчения работы компрессора и стабилизации давления. Ресивер обязательно потребуется, если хочется получить мощный пескоструй своими руками. Изготовить это устройство можно из огнетушителя порошкового типа с большой емкостью корпуса. Еще один вариант — сделать ресивер из газового баллона.

    Камера абразива. Компоненты для ее изготовления могут отличаться в зависимости от типа создаваемой установки. Например, мини пескоструйный аппарат эжекторного типа собирается с пластиковой бутылкой для абразива. Напорная же установка потребует прочной емкости, сделанной из огнетушителя или фреонового баллона.

    Важно! Схема соединения устройств влагоотделения и маслоулавливания зависит от конкретного изделия, купленного для этой цели. Однако большинство представленных на рынке моделей потребует изготовить только отвод из сантехнического тройника, на который монтируются штуцеры шлангов.

    Алгоритм изготовления пескоструя из газового баллона или огнетушителя

    Наиболее простая конструкция пескоструя, которую можно сделать самому, представляет собой установку напорного типа. Для ее изготовления понадобятся (принципы выбора и назначение компонентов описаны выше):

    • краны шаровые, 2 шт;
    • баллон из-под фреона, газовый или огнетушитель;
    • отрезок трубы для создания воронки засыпа абразива в камеру;
    • тройники, 2 шт;
    • шланги с внутренними диаметрами 10 и 14 мм для выпуска абразива и подачи воздуха от компрессора соответственно;
    • фитинги и хомуты для крепления шлангов;
    • сантехническая фум-лента для соединения элементов конструкции.

    Изготовление пескоструя происходит по следующему алгоритму.

    1. Подготавливается камера. Для этого из огнетушителя выпускается газ или высыпается порошок, из любых баллонов под давлением удаляется содержимое.
    2. В баллоне делают отверстия. Сверху — для засыпания абразива (соответствующие диаметру выбранной трубки), снизу — для приваривания крана.

  • Кран для регулировки подачи абразива можно намертво вварить баллон. Еще один вариант — предварительно установить переходник, на который накручивается регулятор.
  • После крана, используя фум-ленту, устанавливается тройник, узел смешивания.
  • На вентиль баллона монтируется кран, за ним устанавливается тройник.
  • Завершается сборка основной конструкции привариванием колес или ручек для переноски. Не помешают и опорные ножки, чтобы пескоструй был не только мобильный, но и устойчивый.

    Далее, проводятся соединения и формирование трактов подачи и выхода готовой рабочей смеси:

    • на вентиль баллона, нижний тройник — устанавливаются штуцеры;
    • шланг диаметром 14 мм подачи воздуха располагается между тройником вентиля и соответствующим узлом смешивания внизу баллона;
    • к оставшемуся подводу тройника вентиля с фитингом присоединяют компрессор;
    • к свободному отводу нижнего тройника закрепляют шланг подачи рабочей смеси.

    На этом создание устройства можно считать оконченным.

    Совет! Чтобы обеспечить герметичность, на трубку засыпания абразивного песка рекомендуется подобрать навинчиваемую крышку.

    Из чего сделать сопло и пистолет

    Самодельный пистолет для пескоструя также не представляет сложности. Его можно изготовить, используя насадку на шаровый водяной кран, установленный на конце шланга подачи воздушно-абразивной смеси. Данный выходной элемент представляет собой зажимную гайку, фиксирующую сопло для выброса абразива.

    Последний элемент конструкции – сопло — можно выполнить из металла, выточив деталь на токарном станке. Однако более разумно сделать сопло из свечи зажигания. Для этого старую деталь режут болгаркой, отделяя прочный керамический столб от металлических элементов конструкции и формируя подходящую длину.

    Важно! Процесс отделения нужной части свечи — это неизбежное образование огромного количества пыли и неприятного запаха. Поэтому, если нет навыков работы с болгаркой и мастерской, рекомендуется купить керамическое сопло в магазине.

    Стоит особо отметить: самодельные конструкции зачастую показывают лучшие результаты, чем готовый пистолет из пескоструя, множество моделей которого представлены в розничной продаже. Поэтому разумно потратить время на создание собственного решения, для которого не потребуется заметных финансовых вложений.

    Альтернативные методы изготовления

    Множество вариантов самодельных пескоструев обусловлено потребностями владельцев и разными доступными материалами. Сделать собственную эффективную установку можно с использованием изделий, предназначенных для иных работ. К примеру, собрать беспылевой пескоструйный аппарат своими руками поможет агрегат для мойки высокого давления. Ниже приведено несколько рабочих и эффективных вариантов самодельных установок.

    Из мойки высокого давления

    Собрать пескоструй можно из Керхера. Эта мойка для машин создает высокое давление воды при малом ее расходе. Для получения эффективно работающей беспылевой установки всего лишь нужно собрать специальную насадку на выходную трубку. Потребуется:

    • самостоятельно изготовленное или приобретенное в магазине керамическое сопло;
    • армированный шланг;
    • блок смешивания, подойдет тройник с подходящим диаметром посадки;
    • узел регулировки подачи, дозатор с цилиндрического типа;
    • трубка для забора абразива, оснащенная трактом подачи воздуха в закрытую емкость с песком или иным материалом.

    Водяной пескоструй из Керхера работает на эжекторной схеме. Вода под высоким давлением, проходя через блок смешивания с большой скоростью, создает вакуум в тракте подачи абразива. Песок поступает и выбрасывается с жидкостью под высоким давлением.

    У водяного пескоструя данной конструкции есть некоторые особенности.

    1. Интенсивность потока велика при малом расходе воды. Это позволяет применять установку для стекла, матирования или иной обработки.
    2. Для стабильной подачи должен использоваться абразив равномерной дисперсии и малой фракции. В бытовых условиях подойдет мелкий, просеянный речной песок.

    Из продувочного пистолета

    Маленький и эффективный — так можно описать пескоструй из продувочного пистолета. Это устройство позволит с достаточно высокой эффективностью проводить, например, кузовные работы. Однако производительность полностью зависит от используемого компрессора. Для сборки аппарата потребуется:

    • готовый пневматический продувочный пистолет;
    • сантехнический тройник;
    • шаровый кран для регулировки подачи абразива;
    • выходное сопло с прижимной гайкой.

    Конструкция не отличается сложностью. Как ее собрать — видно на следующем фото.

    В качестве емкости для абразива может использоваться как легкий баллон от порошкового огнетушителя, так и пластиковая бутылка.

    Используя краскопульт

    Создать самодельный пескоструй можно из краскопульта. Для этого понадобится:

    • клапан смешивания из обычного пистолета краскопульта;
    • рукоять с механизмом подачи воздуха краскопульта;
    • бутылка для абразивной смеси:
    • тройник;
    • шаровый кран-регулятор.

    Схема работы готового устройства выглядит следующим образом:

    Для сборки конструкции понадобится:

    • проточить пистолет краскопульта для использования сопла нужных габаритов;
    • присоединить к пистолету тройник смешивания;
    • установить и закрепить шланги подачи и циркуляции.

    Важно! Пуск подачи песка или иного абразива из емкости осуществляется простым нажатием курка. Объема бутылки хватает для обработки небольших деталей или поверхностей на протяжении 20-30 минут.

    В качестве заключения

    Чтобы самодельный пескоструй не стал проблемой и не испортил здоровье владельца, не стоит пренебрегать простыми правилами безопасности. Рекомендуется сразу отбирать пыль из зоны обработки. Приспособление для решения такой задачи можно сделать из пылесоса. Однако для достижения максимального уровня защиты обязательно нужно работать в респираторе, использовать для очистки, шлифовки мелких деталей необитаемую герметичную камеру.

    Самые популярные пескоструйные аппараты 2019 года

    Аппарат пескоструйный AE&T T06505 19л.

    Пескоструйный аппарат 17 л GARWIN 8866101

    N33235 Пескоструйная камера 90л. AE&T T06301 настольная

    JTC-5324 Пескоструйный аппарат, шланг 1/2″,макс. давл. 250PSI, объем 38л.

    Пистолет пескоструйный Fubag Sbg142/3

    Принцип работы

    Конечно, легче всего выбрать и приобрести уже готовый пескоструйный агрегат, однако далеко не каждому это по карману.

    Выходом из положения может стать аренда аппарата, но в этом случае срок его эксплуатации будет ограниченным, и в случае возникновения какой-либо поломки, придется оплачивать ремонт.

    Тот, кто знаком с азами механики и регулярно нуждается в пескоструйном устройстве, предназначенным для обработки различных типов поверхностей, но при этом не имеет лишних денег, сможет без проблем собрать его своими руками.

    Такой автоматический самодельный пескоструйный аппарат, при соблюдении технологии сборки ни в чем не будет уступать по своим функциональным возможностям устройству, собранному на заводе.

    В этом случае придется приложить некоторые усилия и обзавестись всем необходимым материалом и инструментом, которые потребуются в процессе работы.

    В первую очередь, необходимо хорошо изучить принцип работы пескоструйного аппарата и разобраться с принципиальной схемой его работы.

    Данное универсальное устройство чем-то отдалено схоже с обычным краскопультом, однако имеет принципиальные особенности.

    Компрессор, входящий в схему работы аппарата, подает под большим давлением воздух, который захватив абразивный материал, при помощи сопла поступает на поверхности, требующей проведения обработки.

    ВАЖНО ЗНАТЬ: Сборка кузнечного молота своими руками

    Для самодельного устройства лучше использовать заводской компрессор, способный создавать необходимое давление. В некоторых случаях можно создать необходимое давление в системе при помощи газового баллона.

    Помимо источника воздуха, в общую схему аппарата обязательно должны входить подводящие шланги заданного диаметра, кабели, источник основного питания.

    Работа пескоструйного агрегата также невозможна без специального сопла, которое имеет некоторые конструктивные особенности.

    Следует отметить и то, что материалом сопла должны стать либо карбид вольфрам, либо бор. Категорически нельзя использовать сопла, изготовленные из чугуна или керамики, так как они очень быстро выйдут из строя.

    На фото ниже представлены пескоструйные аппараты и сопла заводского изготовления, который подходят для обработки различных типов поверхностей.

    Как подобрать абразив

    Изначально в работе пескоструя такой выбор вообще не стоял. Работали обычным кварцевым песком. Это самый дешёвый и доступный материал. В данное время могут использоваться абразивы с абсолютно разными свойствами.

    В некоторых европейских странах использование обычного песка уже запрещено, так как пыль, которая появляется в результате обработки, может сильно навредить тем, кто находится рядом.

    Несмотря на свои негативные последствия, кварцевый песок всё ещё является самым распространённым. На то есть несколько причин: низкая стоимость материала, возможность повторно использовать, например, в строительных целях, также обычный песок считается абразивом средней твёрдости, что позволяет человеку с недостаточным опытом работы не бояться повредить поверхность. Как сделать, чтобы пескоструй своими руками работал правильно? Важно подобрать песок необходимой фракции. Кварцевый песок, имеет их как минимум три: речной (самый крупный), морской (некоторые не советуют его использовать, так как наличие соли может вызвать коррозию; обезжиривание не помогает, нужно заранее промывать песок) и карьерный. Благодаря этому для каждой поверхности можно подобрать свою фракцию.

    Какие ещё виды абразивов бывают:

    1. Купершлак или никель – этот отход медного или никелевого производства отличается высокой твёрдостью и прочностью.
    2. Гранатовый песок – особый вид песка используется в мощных пескоструйных машинах для резки металла.
    3. Электрокорунд или оксид алюминия – самый твёрдый из известных и доступных абразивов. Может многократно использоваться повторно, так как частицы не разрушаются и не теряют своей формы при обработке.
    4. Стальная или чугунная дробь – дорогостоящий материал, но имеет большое преимущество. У него есть свойство закалять поверхность подобно ковки.

    Что нужно учитывать при подборе абразива? Всё зависит от выполняемых работ. Например, нужно почистить фасад дома от краски. Объём большой, очищаемый материал мягкий. Подойдёт дешёвый кварцевый песок. Использованный песок можно применить повторно, например, в бетонировании или кирпичной кладке.

    Техника безопасности

    Описания вредного действия абразивной пыли на все вообще занимают тома. Нормативные документы, регламентирующие порядок производства абразивоструйных работ и правила ТБ для них – тоже. Поэтому, чтобы понять суть, из которой все это вытекает, будем познавать в сравнении. Тем более, что пневмопескоструйный пистолет сейчас можно купить едва ли не в каждом инструментальном магазине или сделать собственноручно, см. далее.

    Пескоструйные работы могут производиться на выделенных производственных площадках, в специально оборудованных для данной цели помещениях и камерах, см. далее. Пескоструйная обработка бывает пневмо, или сухая и гидро, или влажная. Гидропескоструйка меньше пылит, но сильнее импрегнирует обрабатываемую поверхность абразивом, см. далее. Абразивный порошок при гидропескоструйной обработке быстро теряет качество и чаще всего используется однократно; абразив после пневмопескоструйки в камере (см. далее) может быть после простейшей очистки использован повторно.

    Амуниция пескоструйщика на площадке похожа на скафандр тертого космического волка из старой фантастики, поз. 1 на рис. Сходство усиливается тем, что в шлем с накидкой-пелериной наддувается воздух для предотвращения попадания в него абразивной пыли – ее действие на организм через кожу не менее губительно, чем через органы дыхания.

    Правила техники безопасности при производстве пескотруйных работ

    Пескоструйщик в спецпомещении может работать в обычной робе и мягком шлеме, но также обязательно с наддувом и пелериной, поз. 2. Гидропескоструйка в спецпомещении может производиться с использованием обычных СИЗ (поз. 3), также как и пневмопескоструйка в камере – при условии, что на данном предприятии не является основным производственным процессом и производится не более 1,5-2 час в смену. А вот отважным молодым людям на поз. 4 и 5 как раз и следовало бы кое-что кое с чем сравнить.

    Пескоструйщики на производстве пользуются такими льготами (пределы – в зависимости от местного законодательства):

    • Ставка по тарифной сетке – на 1-2 разряда выше, чем у «невредников».
    • К ней – доплата за вредность 25-100%
    • После 5-20 лет работы – пожизненное медстрахование за счет работодателя или госслужб.
    • Сокращенная смена, 4-6 час.
    • Увеличенный ежегодный оплачиваемый отпуск, 30-45 календарных суток.
    • Возможность выхода на пенсию в 40-50 лет при условии непрерывного стажа по данной специальности.
    • Начет рабочего стажа на пескоструе для исчисления пенсии – год за 1,5 или 2.

    И это в теперешнем мире, где во многих донельзя демократических государствах узаконены МРОТ меньше прожиточного минимума, 6-дневная рабочая неделя, 10-12 часовой рабочий день и оплачиваемый отпуск раз в 2-3 года на 10-15 суток! И при всем этом из пескоструйщиков-ветеранов на пенсии доживают до 60 единицы! Подумайте.

    Камера и помещение

    Загромождать статью сведениями о правилах размещения и оборудования площадок и ангаров для пескоструйки смысла нет – в домашне-гаражных условиях они невыполнимы. Если уж вы решили сделать пескоструйный аппарат, у вас на выбор 2 варианта: для сухой обработки – пескоструйная камера; для мастерской/гаража с ней и гидропескоструя – помещение с приточно-вытяжной вентиляцией (ПВВ).

    Пескоструйная камера представляет собой пыленепроницаемый изнутри кожух (поз. 1 на рис.); все соединения и уплотнения рассчитываются на избыточное давление внутри (поз. 2 вверху справа). Работают в камере, сунув руки в резиновые рукава с перчатками, поз. 2. Смотровое стекло и плафоны светильников освещения камеры делают заменяемыми из силикатного стекла, т.к. они быстро мутнеют от абразивной пыли.

    Устройство и порядок использования пескоструйной камеры

    Насыщенный пылью воздух из камеры выходит через 2-х ступенчатый фильтр (поз. 4): сначала через мягкий ламельно-шторный (шторка из техткани, нарезанной полосками, показана стрелкой на поз. 2) в буферную камеру Б, а из нее через фильтрующий материал, обеспечивающий очистку не ниже 5-го уровня, и отверстия в кожухе (показаны стрелкой на поз. 1) – наружу. Загрузочный люк желательно располагать со стороны, противоположной стенке с фильтром, поз. 3. В камере устанавливается сетчатый под для размещения обрабатываемых деталей; под подом располагается бункер для сбора отработанного абразива.

    Примечание: очистку воздуха от абразивной пыли не ниже 5-ой обеспечивает слой подкладочного синтепона от 25 см, считая до ближайшего выходного отверстия. Толщина фильтрующего слоя между глухими стенками фильтра – от 80 мм.

    Помещение с пескоструйной камерой оборудуется ПВВ с вентилятором на вытяжке. Производительность вытяжки – не менее 1,5 предельной производительности компрессора для пескоструйки (см. далее). В вытяжке должен стоять сетчато-масляный фильтр не менее чем из 4 звеньев. Каждое звено – рамка с частой стальной сеткой (ячея – 1,5-3 мм), смоченной невысыхающим маслом. Фильтр нужно регулярно промывать и отмытые сетки смачивать маслом.

    Что такое пескоструй?

    Как очистить металл от ржавчины, окалины, наслоений старой смазки, нагара? А если не металл, а дерево или бетон? Специальные химические очистители можно использовать не везде и не всегда, и приходится тереть поверхность наждачкой, металлическими щетками, а затем любоваться сеткой из мелких и не очень царапин.

    Альтернативой такой обработке становится пескоструйная очистка. С ее помощью можно без особых проблем убрать с поверхности различные загрязнения, причем обработанный участок очищается гораздо быстрей и эффективней, а грязь удаляется даже из пористого материала (например, с древесины или бетона).

    Другой вариант использования пескоструйных аппаратов – работа по дереву или стеклу. Имея определенные навыки, можно делать великолепные витражи с выборочным матированием, гравюры и рельефные узоры.

    Пескоструйная машина – это достаточно простой по своему принципу аппарат. Он дает мощный поток воздуха, смешанного с абразивом (обычным песком). Обрабатывать им можно как большую площадь, так и сложные детали со множеством мелких элементов. Поток песка отлично убирает любые наслоения грязи, окислов и нагара, оставляя чистую поверхность без царапин.

    Когда пескоструйная машина нужна регулярно, а покупать ее не хочется (чаще всего по финансовым причинам), можно сделать ее своими руками.

    Гидропескоструйка

    Гидропескоструйная обработка может производиться регулярно в обычных гаражных условиях или на площадке, с использованием также обычных СИЗ. Кузова старых автомобилей после очистки гидропескоструем вполне пригодны под покраску; удаление площадки или мастерской от указанных выше объектов – от 50 м. Гидропескоструй задействуется без компрессора от портативной автомойки или бытовой «брызгалки» для окон и витрин. Поэтому гидропескоструйной обработке следует уделить особое внимание.

    Схема устройства гидропескоструйной установки с приводом от портативного моечного аппарата дана слева на рис.:

    Схема устройства гидропескоструйной установки и простая насадка для гидропескоструйной обработки

    Чертеж простейшей насадки из деталей водопровода для гидропескоструя – справа; на врезке – ее внешний вид. Принцип действия эжекционный. Однако такая насадка с одними мойками работает, с другими – нет, а пределы регулировки плотности струи и расхода абразива и с подходящим приводом недостаточны. Причина – косая сосредоточенная подача абразивовоздушной смеси в эжектор.

    Стабильно работает с любыми авто- и бытовыми моечными установками насадка с коаксиальной подачей воды и абразивовоздушной смеси. Напр., насадка, чертежи которой даны на рис., первоначально разработана для автомойки Кёрхер. Но она годится и для любой другой с резьбой под штатный наконечник G1/4”. А если штатная посадка другая, то достаточно сделать присоединительное гнездо под нее (см. поз. 1).

    Чертежи универсальной гидропескоструйной насадки для портативных моечных аппаратов

    Примечание: вкладыш сопла из карбида бора (поз. 4) – готовый покупной. Может быть заменен другим, прямым или Вентури; в таком случае диаметр его сужения («горлышка» сопла Вентури – 4,5-6 мм).

    Как сделать гидропескоструйную насадку к портативной автомойке, см. также ролик:

    Порядок сборки

    Для начала баллон освобождаем от остатков газа, демонтируем кран, сливаем конденсат и заполняем баллон доверху через шланг водой на 3 дня. Использованную воду важно слить вдали от жилых помещений, так как она будет иметь резкий запах и, по сути, являться ядом.

    Удобно использовать баллон, имеющий защиту вокруг крана. Она может выступать в роли опоры-подставки

    . Далее в днище баллона делаем отверстие под двух дюймовый сгон. Это можно делать двумя способами. По окружности будущего отверстия насверлить небольшие отверстия, оставшиеся стенки перекусить, перерубить либо перепилить ножовкой по металлу. Неровные края обработать насадкой на дрель.

    Другой способ – вырезать отверстие электро- или газосваркой. К отверстию приварить двухдюймовый сгон, в виде заглушки используем заглушку для батареи. Это будет горловина для засыпания песка.

    Самая физически сложная задача – открутить газовый кран. Раньше на старых баллонах их обычно скручивали на паклю с краской для герметичности. Если кран не поддаётся от ключа, скорее всего его придётся прогреть газовой горелкой. В освободившееся и очищенное отверстие вкручиваем фитинг для присоединения шарового крана. Все соединения герметизируем паклей или ФУМ-лентой.

    В верхней части баллона необходимо просверлить отверстие и приварить к нему наружную резьбу 20 мм, прикрутить быстросъём. Сюда будет нагнетаться воздух от компрессора.

    Если на баллоне нет защиты вокруг крана, важно внизу приварить ножки для дополнительной устойчивости и возможности подключить шланг снизу.

    Сборка снизу фитингов экрана. На заранее приваренную резьбу накручиваем шаровый кран, далее тройник, с одной стороны тройника подача воздуха от компрессора, с другой стороны – выход смешанного воздуха с песком. Шаровым краном регулируется автоматичаская подача песка.

    Благодаря соблюдению пошаговой инструкций сборка будет быстрой и точной. Принцип сборки из огнетушителя такой же, как из баллона.

    Из чего сделать сопло и пистолет

    Самодельный пистолет для пескоструя также не представляет сложности. Его можно изготовить, используя насадку на шаровый водяной кран, установленный на конце шланга подачи воздушно-абразивной смеси. Данный выходной элемент представляет собой зажимную гайку, фиксирующую сопло для выброса абразива.

    Последний элемент конструкции – сопло — можно выполнить из металла, выточив деталь на токарном станке. Однако более разумно сделать сопло из свечи зажигания. Для этого старую деталь режут болгаркой, отделяя прочный керамический столб от металлических элементов конструкции и формируя подходящую длину.

    Важно! Процесс отделения нужной части свечи — это неизбежное образование огромного количества пыли и неприятного запаха. Поэтому, если нет навыков работы с болгаркой и мастерской, рекомендуется купить керамическое сопло в магазине.

    Стоит особо отметить: самодельные конструкции зачастую показывают лучшие результаты, чем готовый пистолет из пескоструя, множество моделей которого представлены в розничной продаже. Поэтому разумно потратить время на создание собственного решения, для которого не потребуется заметных финансовых вложений.

    Что такое пескоструйный пистолет и его назначение

    Пескоструйным пистолетом называется насадка для компрессора, которая предназначена для очистки кузовных поверхностей автомобилей от стойких загрязнений и лакокрасочного покрытия. Популярностью пользуется насадка для пескоструя в автомастерских для покраски автомобилей, однако ничего не мешает домашнему мастеру купить пистолет для компрессора, и воспользоваться для очистки любой металлической поверхности, что делается зачастую перед окрашиванием, патинированием и анодированием.

    Внешне насадка практически полностью напоминает пистолет для продува или покраски на компрессор, но отличие все же имеется. Основными конструктивными элементами устройства являются:

    1. Металлический корпус в виде пистолета
    2. Канал — шланг для подачи абразивного вещества к пистолету
    3. Сопло — отверстие, через которое вылетает песок под давлением, и ударяется с обрабатываемой поверхностью
    4. Рукоятка с курком — предназначена для удержания корпуса инструмента, а также для запуска подачи пескоструя
    5. Регулировочные винты для настройки давления воздуха и величины подачи абразивных веществ

    Самым главным элементом устройства является сопло, которое должно изготавливаться из высокопрочных материалов, как вольфрам или керамика. Если выбирать пистолеты для пескоструя на компрессор с соплом из пластика или тонкого металла, то долго такой инструмент не прослужит. Сопло под воздействием абразивных веществ очень быстро выйдет из строя.

    Принцип работы пескоструйного пистолета для компрессора заключается в том, что мелкий песок вылетает из сопла под давлением, создаваемым сжатым воздухом. Тем самым осуществляется удаление лакокрасочного покрытия и прочих загрязнений с металлических поверхностей.

    Это интересно!
    Пескоструй предназначен не только для обработки металлических поверхностей, но и для удаления загрязнений с пластика, дерева и прочих материалов.

    Какой компрессор использовать для пескоструйного пистолета

    Перед тем, как воспользоваться пескоструйным пистолетом, необходимо уделить внимание выбору компрессора. Сразу надо отметить, что компрессор низкой производительности для проведения пескоструйных работ не подойдет. Минимальное значение выходного давления должно составлять не менее 5 атмосфер. Производительность при этом должна составлять не менее 300-400 литров в минуту, а в идеале 500 литров в минуту. При выборе основного аппарата важно учитывать такие параметры:

    1. Давление
    2. Уровень потребления насадкой сжатого воздуха
    3. Расход абразивных веществ
    4. Скорость проведения работы
    5. Тип компрессора

    Определяемся с этими параметрами, на основании которых выбирается компрессор. Ниже представлена таблица, по которой можно ориентировочно просчитать расход абразивных веществ в зависимости от диаметра шланга для песка и воздуха, а также размера сопла и давления компрессора. Приведенные в таблице значения являются ориентировочными, и позволяют сориентироваться в зависимости от объема запланированных работ.

    Немаловажный параметр компрессора для пескоструйной насадки — это давление. Этот параметр влияет не только на скорость выполнения работ, но еще и их качество. Если диаметр сопла насадки составляет 6,5 мм, то подойдет компрессор с минимальным давлением 4,2 атмосферы. Для сопел свыше 8 мм, требуется оборудование с показателями давления от 6,6 атмосфер и более.

    Это интересно!
    Учитывать надо тот факт, что в соединительном воздушном шланге теряется давления до 15%-20%.
    Еще один немаловажный фактор — тип компрессора. Они бывают поршневого и винтового типа. Поршневые компрессоры являются более популярными, но их недостаток в том, что в составе сжатого воздуха присутствуют частицы масляной смеси. Это приводит к тому, что песок увлажняется, и тем самым снижается производительность, а также уменьшается срок службы. Чтобы исключить увлажнение воздуха, надо пользоваться специальными осушителями.

    Если необходимо выполнять большой объем работ с соблюдением высокого качества, то применять рекомендуется винтовые компрессоры. Они не только отличаются надежностью, но и эффективностью. При выборе пескоструйного пистолета важно учитывать соответствие инструмента типу и объему запланированных работ.

    Этапы сборки

    Самодельный пескоструй собирается в следующей последовательности:

    • Подготовка баллона. Если был приобретен б/у баллон, его необходимо освободить от газа. Для этого вентиль скручивается полностью. Вся емкость заполняется водой, которая и вытеснит остатки газа. После этого работа с баллоном будет безопасной. Вместо горловины прикручиваем патрубок с шаровым краном. Сверху в него вкручивается тройник, в который вставляются два штуцера.
    • Опоры привариваются из 3-4 кусочков арматуры с верхней стороны баллона. Их длина должна быть достаточной, чтобы кран не касался земли.
    • В середине дна баллона делается отверстие, куда приваривается тройник. Один отвод необходим для пробки. Второй – для шланга подачи воздуха (приваривается трубчатый удлинитель). Все соединения рекомендуется приваривать, чтобы обеспечить герметичность. Можно соединить резьбой, но тогда обязательно используют герметик.
    • К трубчатому удлинителю крепится с помощью тройника поточный фильтр. К тройнику — шланг, который вторым концом будет соединяться со штуцером внизу баллона (возле опор). Соединения закрепляются хомутами. На входном отверстии фильтра ставится шаровой кран. К нему фиксируется штуцер, через который будет подключаться шланг, идущий от компрессора.
    • Пистолет собирается из сопла, которое соединяется через кусочек шланга с шаровым краном. Второй конец крана соединяется с металлической трубкой (примерно 30 см).

    На этом этапе самодельный пескоструй готов. По бокам ресивера можно приварить ручки. Благодаря этому его будет легче переносить.

    Источник: http://texnotoys.ru/rukodelie/peskostruj-svoimi-rukami.html

    Пескоструй своими руками: схема, принцип действия, советы и инструкция

    С проблемой очистки сильно загрязненных поверхностей сталкивается каждый домашний мастер, привыкший все ремонтные работы делать самостоятельно. Ручное удаление окалины, ржавчины, старой краски — необходимое «зло», но эти процедуры малоприятные, требующие много времени. Чтобы быстро, но эффективно обработать поверхность, необходимо иметь в гараже или мастерской пескоструйное оборудование, однако цены на качественные установки слишком высоки, а недорогие модели быстро изнашиваются. Самый логичный выход из такой тупиковой ситуации — пескоструй своими руками.

    Конструкция, принцип работы

    Если в хозяйстве есть производительный компрессор, то можно считать, что дело за малым, так как остальное найдется среди подручных материалов. Или в ближайшем магазине хозтоваров. В ином случае компрессор придется покупать, причем его мощность обязана быть как минимум 3 кВт (500 л/мин). Система принудительного охлаждения обязательна.

    Есть 2 схемы, на базе которых собирают самодельные пескоструи, — напорная и эжекторная. Их отличие — способ подачи абразива на обрабатываемую поверхность. Однако набор необходимых элементов для этих конструкций практически одинаков. Помимо компрессора, нагнетающего воздух, в него входит:

    • накопительный ресивер для воздуха (например, из газового баллона);
    • емкость для абразива (огнетушитель, баллон из-под фреона);
    • пистолет для подачи песчано-воздушной струи;
    • соединительные шланги, электрические кабели;
    • дозаторы, краны, штуцеры.

    Для корректной работы пескоструйного аппарата необходим влагоотделитель. Если запланировано использовать поршневой компрессор, то установка системы фильтрования масла на впускной канал подачи воздуха — обязательное условие.

    Сопло — деталь, от качества которой зависит функциональность аппарата. На заводах для долговечного покрытия используют соединения вольфрама либо бора. При самостоятельных работах — обычную сталь или автомобильные свечи, отслужившие свой срок. Из последних удаляют электрод. Минус таких элементов — минимальный срок службы, плюс — нулевая стоимость. Альтернатива — чугунные или керамические сопла, продающиеся в магазине. Их преимущества — относительная долговечность, небольшая цена.

    Принцип работы пескоструя похож на функционирование краскопульта, однако отличия исключают возможность использования в этом качестве последнего. Компрессор нагнетает в магистралях поток воздуха с определенным давлением, он, проходя по главному шлангу, создает вакуум. Абсолютную пустоту быстро заполняет песок, смешивающийся с воздушной струей. Эта абразивная смесь движется к соплу, через которое затем под высоким давлением выбрасывается на поверхность материала, где срывает налет, слои старой краски, ржавчину.

    Целесообразность операции

    Данный способ получения пескоструйного аппарата имеет достоинства, но тоже не лишен недостатков. Среди преимуществ — большая экономия благодаря «неприкосновенным запасам», получение полноценного пескоструя в личное пользование. Немаловажна мощность устройства, так как самодельный аппарат чаще получается производительнее заводских конструкций. По крайней мере, бюджетных моделей.

    Есть и недостатки, которые необходимо оценить:

    • не в каждом хозяйстве найдется мощный «завалящий» компрессор, а его покупка обойдется в круглую сумму, поэтому об экономии с большой буквы придется забыть;
    • далеко не все домашние мастера умеют пользоваться сварочным аппаратом, иногда требуется сверлильный, токарный станок;
    • некачественные комплектующие — гарантия быстрого выхода изделия из строя;
    • малейшая ошибка, упущение во время сборки чреваты травмами.

    Пескоструй своими руками нельзя отнести к авантюрам, однако прежде чем браться за дело основательно, лучше трезво рассчитать силы, возможности и вероятные последствия.

    Возможные варианты изготовления

    Для создания собственной пескоструйной конструкции, на которую можно будет «сбросить» всю грязную работу, чаще всего идут газовые баллоны либо огнетушители. И неспроста: такие емкости удобны, надежны, так как способны с легкостью выдерживать высокое давление, а также практически бесплатны.

    Пескоструй из газового баллона

    Эта одна из самых простых конструкций для самостоятельных работ. Помимо компрессора надо найти «в закромах» или купить:

    • газовый баллон (огнетушитель);
    • отрезок трубы для воронки;
    • тройники — 2 штуки;
    • шаровые краны — 2 штуки;
    • шланги для подачи воздуха и вывода смеси, внутренний диаметр — 14, 10 мм;
    • хомуты, фитинги;
    • ФУМ ленту.

    Чтобы сделать пескоструй своими руками, выполняют следующие этапы: готовят емкость и присоединяют к ней шланги.

    Работы с баллоном

    1. Предварительно готовят бак. Баллон освобождают от остатков содержимого, моют внутреннюю поверхность емкости, используя неабразивные средства. Сушат.
    2. Проделывают отверстия: сверху для засыпки песка (диаметры его и трубы-отрезка должны совпадать), снизу — для соединения с краном. Сначала по кругу рассверливают сверлом, потом середину выпиливают либо выламывают плоскогубцами, а края обрабатывают шлифовкой.
    3. Приваривают отрезок трубы, на которой сделана резьба. На нее навинчивают крышку-заглушку.
    4. Приваривают к баллону кран. Альтернатива — установка переходника, на который будет накручиваться регулятор.
    5. За краном крепят тройник, потом смесительный блок. Все резьбовые соединения уплотняют ФУМ лентой.
    6. К верхней части емкости монтируют кран, за ним — тройник.
    7. Приваривают ручки, опоры и/или колеса.

    Операции со шлангами

    Затем следует присоединение шлангов-каналов подачи воздуха и выброса смеси:

    • на вентиль и нижний тройник ставят штуцеры;
    • шланг с диаметром 14 мм для подачи воздуха крепят между тройником и смесительным блоком;
    • к свободному ответвлению подключают нагнетательную установку — компрессор;
    • к незанятому отводу внизу крепят шланг для подачи песчано-воздушной смеси.

    Последний этап — присоединение пистолета. Этот компактный прибор будет очень полезен для не слишком масштабных работ.

    Аппарат из огнетушителя — вторая подходящая емкость. От предыдущего изделия такое пескоструйное оборудование отличается не слишком сильно. В этом случае сначала обеспечивают герметичность конструкции. На токарном станке изготавливают заглушку, которую затем уплотняют резиновым кольцом. В огнетушителе делают два отверстия — одно снизу, другое в верхней боковой части емкости. В них вваривают резьбовые соединения, а дальнейшие операции делают аналогично.

    Портативный пескоструй

    Это устройство не может похвастаться большими габаритами, но ему по силам та же работа, которую выполняет более крупный коллега. Правда, масштабы ее немного меньше. Для изготовления легкой модели нужно найти:

    • армированный шланг;
    • керамическое сопло (модифицированная свеча зажигания);
    • компрессор;
    • пластиковую бутылку (1,5 либо 2 л);
    • клапан краскопульта;
    • сантехнический тройник;
    • шаровой кран.

    Помимо набора гаечных ключей в этом случае потребуется сверлильный и токарный станок — для вытачивания смесителя. Ориентируясь на схему, из смесителя, тройника, шарового крана, бутылки и сопла собирают насадку.

    1. На токарном станке под размер сопла вытачивают корпус пистолета.
    2. Его соединяют со смесителем-тройником, один штуцер присоединяют к компрессору, на втором монтируют сопло. Третий соединяют с емкостью, содержащий абразив.
    3. Делают канал между пистолетом и компрессором. Кран монтируют между бутылкой и тройником. Последний соединяют в рукояткой от краскопульта.
    4. В бутылке обрезают верх.

    Это портативное устройство не отличается долговечностью, однако оно способно эффективно очищать поверхности около получаса.

    Пескоструйное сопло

    Его можно изготовить на токарном станке, но самый практичный способ — превращение в сопло использованных автомобильных свечей, запас которых всегда есть у каждого хозяина, имеющего машину. Технология изготовления проста, но требует от мастера аккуратности.

    1. Из свечи вынимают наконечник. Сердечник фиксируют в тисках, осторожно откручивают керамическую часть, снимают ее с металла. Сам наконечник выбрасывают.
    2. Вооружаются болгаркой. Деталь обрезают за первой гайкой. Делают операцию очень аккуратно, так как керамику расколоть легко.
    3. Удаляют все металлические элементы.

    Пескоструйное сопло готово, однако одного изделия хватает лишь на два часа непрерывной работы. Если запланирована большая площадь обработки, то лучше изготовить сразу несколько наконечников.

    Как правильно работать с аппаратом?

    Такое оборудование относится к потенциально опасным, а пескоструй своими руками требует еще больших мер безопасности, так как надежность всех узлов агрегата все-таки остается под вопросом. Чтобы минимизировать риск получения опасной травмы, необходимо:

    • перед очищением поверхности проверить герметичность и прочность всех соединений, такой тест обязателен каждый раз;
    • надевать защитные очки, перчатки, респиратор, это минимальный набор из разряда «must have» для любого мастера, занимающегося подобной работой;
    • прогнать с места проведения операции по очистке всю «живность» — как домочадцев (соседей), так и их любопытных четвероногих питомцев;
    • открывать клапан, который подает песок, перед запуском оборудования;
    • обязательно заземлить устройство до его включения в сеть;
    • тщательно следить за качеством, сухостью абразива;
    • не давать натягиваться шлангам.

    Чтобы работа была эффективной, рекомендуется соблюдение прямого угла при очистке любых поверхностей.

    Пескоструй своими руками даст возможность в несколько раз сократить расходы, требующиеся на приобретение заводской модели. Этим идея и привлекает. Большей экономии можно достичь, если сделать самостоятельно компрессор, однако достаточной мощности такого агрегата добиться не получится. Лучший вариант — комбинация заводского компрессора и самодельной сборки. Как происходит этот процесс, покажет следующее интересное и подробное видео:

    Источник: http://dom-i-remont.info/posts/obshhie-voprosy/peskostruy-svoimi-rukami-shema-printsip-deystviya-sovetyi-i-instruktsiya/

    Самодельный портативный пескоструй

    Пескоструйный аппарат — незаменимая вещь в гараже. С помощью него удобно убирать старую краску, ржавчину и другие виды загрязнений. С помощью пескоструя можно быстро и качественно очистить самые труднодоступные места. Еще таким устройством можно делать гравировку на стекле и других материалах.

    В качестве основы для самоделки автор использовал небольшой компрессор. Пожалуй, это самая дорогая часть самоделки, которая обойдется порядка 3500 рублей. Что касается песка, то прибор отлично работает на самом обычном строительном песке, который перед заправкой нужно просеять через мелкое сито. Если нет желания возиться с песком, то можно купить уже готовый, специально для этих целей.

    Само собой все работы проводятся либо в специальном помещении, либо на открытом воздухе. Также нужно позаботиться о средствах защиты. Нужно защитить систему дыхания от попадания пыли, также понадобятся защитные очки или маска, чтобы песок не попадал в глаза. При работе не должно быть открытых участков кожи, так как отбивающиеся песчинки могут впиться в коду или оставить ранку.

    На фото можно увидеть, как выглядит самоделка. Как можно заметить, в качестве заправляющей емкости была использована обычная бутылка. А похожа самоделка на краскопульт.

    Материалы и инструменты для самоделки:
    — небольшой компрессор:
    — пластиковая бутылка объемом 1.5-2 литра;
    — водопроводный шаровой кран;
    — токарный станок;
    — керамическое сопло (применяется в зуботехнических пескоструйных машинах);
    — воздушный шланг, гаечные ключи и другие элементы.


    В самоделке есть такой элемент как вкладыш. Это своего рода инжектор с коническими отверстиями, в точке их схождения давление воздуха падает, благодаря этому воздух из бутылки вместе с песком устремляется к этому месту. Расход песка регулируется при помощи крана.

    Еще следует обратить внимание на смеситель, к нему с помощью резьбовой шайбы прикручивается пробка от бутылки. Автор пробовал сделать такую пробку из стали, но не вышло, в итоге нужно будет время от времени менять износившиеся детали.

    Шаг третий. Работа пескоструйного аппарата
    Особенность этого устройства в том, что с помощью него можно делать гравировку по стеклу. Для этого стекло сперва нужно заклеить самоклеющейся пленкой. Далее нужно будет вырезать рисунок, в прочем его можно вырезать на пленке еще до приклеивания. Ну а затем обработать стекло с помощью пескоструя. Что же в итоге получилось, можно увидеть на фото.


    Еще с помощью такой самоделки удобно делать в стекле отверстия, они получаются очень ровными. Для этого в металлической пластине нужно просверлить отверстие, а затем приложить пластину к стеклу и по всей поверхности отверстия обработать песком. В зависимости от толщины стекла на проделывание отверстия уходит порядка 3-4 минут и одна бутылка песка. Можно также делать отверстия не только круглой формы, а, например, квадратной.

    Единственным недостатком самоделки можно считать то, что в бутылку нужно часто насыпать воздух, но ведь самоделка и не предназначена для работ в промышленных масштабах. Еще нужно время от времени менять износившиеся элементы. Кстати песок, который заправляется в устройство, можно использовать вторично, но, само собой, его нужно будет просеять.

    Источник: http://usamodelkina.ru/7614-samodelnyy-portativnyy-peskostruy.html

    Полезные рекомендации в схемах и видео: как сделать пескоструй своими руками

    На чтение: 8 минут Нет времени?

    Пескоструйная машина пригодится практически каждому. Это устройство поможет быстро и качественно очистить поверхности от следов старой краски, ржавчины и окалины. В продаже несложно найти приборы для очистки песком, но стоят они недёшево. Самый «бюджетный» из них обойдётся минимум в 9 000 рублей. Сегодня редакция HouseChief предлагает вам подробные инструкции о том, как сделать пескоструй своими руками. Видео, советы от мастеров и важные рекомендации по эксплуатации прибора − в этой статье.

    Читайте в статье

    Как устроен пескоструйный аппарат и его схема

    Изготовить пескоструйную машину полностью из самодельных деталей не получится, вам придётся приобрести некоторые части устройства перед началом работы.В принципе, пескоструйка похожа на краскопульт. Она состоит из компрессора, который обеспечивает нагнетание воздушного потока, магистрали, в которую поступает песок и сопла, выбрасывающего наполнитель в сторону обрабатываемых поверхностей. Сам аппарат может иметь внушительные габариты, если вам, к примеру, необходимо почистить кирпичную стену от следов краски, или компактным, если речь идёт о тонкой работе по гравировке на стекле.

    Кроме трёх основных элементов, о которых уже было сказано, в схему аппарата входят ресивер, система кранов, электрические реле и шланги. Для засыпки песка потребуется основной резервуар.

    Общая схема пескоструйного аппарата

    Вот так выглядит схема устройства.

    Как видите, все комплектующие прибора можно купить или изготовить по отдельности, а значит, поставленная задача – изготовить пескоструйную установку своими руками − выполнима.

    Принципы действия пескоструйного аппарата и область его применения

    Простой принцип действия песка как мощного абразива известен всем. Мельчайшие частицы, попадающие на рабочую поверхность под давлением, срывают все слои краски, налёта, ржавчины. Задача пескоструйки состоит как раз в том, чтобы направить абразив в нужном направлении и обеспечить необходимое давление для выполнения работы. Давление обеспечивается воздушным компрессором.

    К сведению! Для пескоструйной машины потребуется компрессор мощностью не менее 3 кВт и производительностью 500 л/м.

    Можно использовать пескоструйный аппарат с водой – она заменит воздух, а вместо компрессора можно использовать мойку высокого давления. Для того чтобы песок поступал в магистраль, ёмкость аппарата должна иметь правильный угол наклона стенок, как в песочных часах.

    Принцип работы пескоструйного аппарата в обучающем видео

    Как на практике происходит очистка поверхностей пескоструйным аппаратом напорного типа, демонстрируется в следующем видеоматериале:

    С помощью такого устройства можно чистить не только металл от следов коррозии. Регулируя напор поступающего абразива, вы легко снимете со стен и пола старую краску или побелку, приведёте в порядок деревянный забор, матируете поверхность.

    Виды пескоструйных аппаратов по сфере применения и принципу действия

    Пескоструйки можно условно разделить на виды по нескольким принципам.

    По сфере применения:

    1. Вакуумные. В процессе работы выброшенный через сопла песок возвращается в ёмкость с помощью вакуума и используется повторно. Применяется для аккуратной и тонкой работы.
    2. Пневматические. Мощные устройства, выбрасывающие песок под сильным напором, используются для обработки больших площадей.
    3. Всасывающие. Воздух в таком аппарате подаёт песок к соплу и собирает его обратно после использования. Подобные приборы предназначены для удаления лакокрасочного покрытия и матирования стеклянных поверхностей.

    По принципу подачи песка:

    1. Напорный. Компрессор нагнетает воздух в узел дозировки и на саму установку. Таким образом, достигается максимальная скорость абразивных частиц.
    2. Инжекторный. Абразив и воздушный поток двигаются по разным рукавам. Скорость частиц песка в этом случае невысокая, и сам аппарат менее мощный.

    Как правильно подобрать песок для пескоструя

    Изначально пескоструйки работали на кварцевом песке. Это самый дешёвый расходный материал для таких установок. Современные производители предлагают загружать в аппарат другие сыпучие абразивы, действие которых значительно отличается от обычного песка. Дело дошло до того, что в некоторых европейских странах запретили использовать простой песок в работе, мотивируя это тем, что он вызывает серьёзные проблемы со здоровьем у людей, которые находятся в радиусе действия работ.

    Сам рабочий обязательно должен пользоваться защитной одеждой, респиратором и очками

    Сторонники использования песка, кроме его основного преимущества − цены, называют и возможность повторного использования абразива, в том числе и для строительных целей. Средняя твёрдость частиц позволяет пользоваться аппаратом человеку с недостаточным опытом без риска повредить обрабатываемую поверхность. Кроме того, песок имеет фракции разного размера, что позволяет подбирать оптимальный режим для очистки разных видов покрытий.

    Какие ещё виды абразивных материалов можно использовать в пескоструйке:

    • купершлак или никель – отходы никелевого и медного производства, отличаются высокой прочностью и твёрдостью;
    • гранатовый песок – используется для резки металла в мощных пескоструйных машинах;
    • оксид алюминия – электрокорунд − является самым твёрдым абразивом, способен справиться с любой задачей и при этом сохраняет свою форму частиц;
    • чугунная и стальная дробь – стоит недёшево, но обладает свойством закаливать поверхность, как ковка.

    По какому принципу подбирается тот или иной расходный материал? Прежде всего, следует определиться с целью работ: если вам нужно почистить стену дома от фасадной краски, не стоит покупать дорогой абразив. Если ваш аппарат неспособен собирать и использовать материал повторно, то отдайте предпочтение кварцевому песку. Его хотя бы оптом можно использовать в песочнице.

    Для очистки прочного твёрдого покрытия потребуются твёрдые фракции, для быстрой грубой обработки – крупные частицы

    Как выбрать пескоструйный аппарат из представленных в магазинах

    Если вы выбираете прибор в магазине, возникает резонный вопрос: какой пескоструйный аппарат лучше выбрать?

    Чтобы правильно подобрать прибор, нужно рассмотреть его с точки зрения удобства и практичности применения. Вот несколько основных критериев для подбора:

    • критерий №1: размер ёмкости для абразива. Чем больше резервуар, тем реже вам придётся производить засыпку материала, но в то же время тем тяжелее будет вся конструкция. Для ручной работы достаточно столитровой бочки;

    Какие инструменты и материалы потребуются для изготовления пескоструйного аппарата своими руками

    Возвращаясь к вопросу изготовления пескоструйки своими руками, рассмотрим, что потребуется для работы:

    • Компрессор, обеспечивающий давление для пескоструйного аппарата. Как мы уже говорили, изготовить компрессор для пескоструя своими руками очень сложно, да и полученный результат вряд ли порадует вас мощностью. Так что эту часть нужно просто купить. Потребуется прибор мощностью не менее 3 Квт с системой принудительного охлаждения и парой поршневых групп.
    • Ёмкость для абразива. Главное требование к баку – правильный наклон стенок, обеспечивающий естественное ссыпание песка. Стенки должны быть под углом от 30 до 60°. Ёмкость должна быть изготовлена из толстостенного металла. Для этой цели отлично подходит газовый баллон или огнетушитель.

    Чертёж пескоструйной камеры для изготовления своими руками:

    • Рукав подобрать несложно. Для этого достаточно резинового шланга нужного диаметра. Крепление шланга обеспечивается металлическими хомутами или стяжками.
    • Сопло – можно купить готовое сопло или изготовить его самостоятельно из подручного материала. Чтобы устройство прослужило дольше, его оснащают заменяемыми керамическими колпачками с отверстиями в 5−6 мм для аккуратной работы.

    Для изготовления самодельного пескоструя потребуются форсунки, краны и тройники

    Как сделать пескоструй своими руками из подручных материалов: мастер-классы и видео

    Подумайте, прежде чем браться за изготовление пескоструйки. Насколько масштабны планируемые вами работы? Покупка воздушного компрессора – тоже затраты из семейного бюджета. Если перед вами стоит всего лишь задача почистить крыльцо дома, может, проще взять такой прибор в аренду в одном из пунктов проката?

    Другое дело, если агрегат нужен будет регулярно. Его покупка отразится на вашем кошельке. Заводские модели часто выходят из строя, а производители дают на них очень скромную гарантию из-за специфических условий работы. Вот и получается, что сделать пескоструйку своими руками дешевле, а учитывая использование заменяемых деталей, прослужит она вам бесконечно долго. Давайте рассмотрим самые популярные модели из подручных материалов.

    Как сделать своими руками пескоструй из газового баллона

    Изображение Описание работ
    В днище газового баллона нужно сделать отверстие. Обратите внимание: баллон должен быть абсолютно пустым, это очень важно для вашей безопасности! Чтобы сделать дыру нужного диаметра, сначала просверливается несколько отверстий, затем содержимое выпиливается пилкой по металлу.
    Неровные края нужно тщательно обработать шлифовальной насадкой.
    К отверстию потребуется сваркой прикрепить двухдюймовый гон с резьбовой крышкой.
    Для аппарата потребуются фитинги, сгоны, шланг и стяжки.
    Самая тяжёлая часть работы – открутить кран от баллона. У старых баллонов краны обычно выкручиваются с трудом, можно слегка разогреть их горелкой, использовать рычаг и газовый ключ, тиски.
    В освободившееся отверстие вкрутите фитинг для подсоединения остальных деталей.
    Все резьбовые соединения нужно уплотнить с помощью пакли или нити ФУМ.
    Для выхода песка потребуется соорудить такую конструкцию из переходников.
    Как вариант, для сопла можно использовать носик от дешёвого термопистолета. Его закрепляют на конце шланга с помощью изоленты и хомутов.
    Для регулировки мощности давления потребуется установить кран на месте подключения шланга компрессора.

    Подробное руководство о том, как сделать своими руками самодельный пескоструйный аппарат в следующем видео:

    Как сделать своими руками пескоструй из огнетушителя

    Изображение Описание работ
    Для изготовления пескоструйки небольшого размера можно использовать обычный огнетушитель. Такую ёмкость придётся часто заправлять, зато её легко переносить на новое место.
    В огнетушителях вентиль выкручивается намного легче, чем в газовом баллоне. Вам потребуется всего лишь газовый ключ.
    Как и в газовом баллоне, в днище огнетушителя необходимо проделать отверстие для засыпки песка.
    К полученному отверстию приваривается фитинг с резьбой.
    К баллону необходимо приварить металлические ножки. Они придадут конструкции устойчивость и позволят подключить снизу шланг.
    Для дальнейшей работы потребуется комплект фитингов и кран.
    В собранном виде устройство выглядит так: на выходе из баллона стоит кран, слева − выход для подключения компрессора, справа – для рукава пескоструя.

    Остаётся только подключить к этой установке компрессор и пистолет для пескоструйного аппарата. Такой небольшой прибор пригодится для мелких работ.

    Пескоструйное сопло и его изготовление своими руками

    Что важно для пескоструйного сопла? Прежде всего – диаметр выходного отверстия, от него зависит аккуратность обработки и расход абразива. Как расходуется абразив в зависимости от диаметра сопла в таблице:

    Второй важный момент – длина сопла. Длина влияет на качество обработки поверхности. И последнее – материал. Чем прочнее материал сопла, тем дольше прослужит этот элемент конструкции.

    Готовые заводские изделия имеют стандартные диаметры сопла – 12, 10, 8 и 6 мм. Вы можете встретить в продаже сопла с системой «Вентури», скорость абразивных частиц в них может достигать 720 км/ч. Обработка с такой мощностью высокоэффективна.

    Из чего можно своими руками изготовить сопло для пескоструйки, и сколько оно прослужит:

    Материал Срок службы, часов
    Керамика (автомобильные свечи зажигания)1−2
    Чугун6−8
    Карбид вольфрама300
    Карбид бора750−1000

    К сведению! Если вы используете как абразив стальную дробь, сопла прослужат почти в три раза дольше.

    Технология изготовления своими руками сопла из свечей зажигания для пескоструя:

    Изображение Описание работ
    Для изготовления сопла подходят керамические автомобильные свечи, их запас (уже использованных) есть практически у каждого автомобилиста. Со свечи нужно снять наконечник, он легко вынимается без использования инструментов.
    Сердечник нужно зажать в тисках и аккуратными движениями открутить свечу так, чтобы вынуть эту металлическую сердцевину.
    Оставшийся сердечник можно выбросить, он больше не пригодится.
    После свечу следует аккуратно обрезать болгаркой сразу за первой гайкой. Делайте это аккуратно, так, чтобы не расколоть керамику.
    После обрезки все металлические части легко снимаются с керамического наконечника, и сопло для пескоструйки готово.
    Керамическое сопло выдерживает максимум 2 часа работы и после теряет свою форму. Так что если вам нужно обеспечить более длительное время работы, запаситесь комплектом наконечников.

    Как продлить срок службы самодельного сопла, смотрите в следующем видеосюжете:

    Источник: http://housechief.ru/kak-sdelat-peskostrujj-svoimi-rukami.html

    Как сделать пескоструй своими руками?

    Ассортимент магазинов изобилует различными установками для очистки материала. Самый эффективный инструмент – пескоструй. Качественная пескоструйная установка будет стоить довольно дорого, даже дешёвые установки от $180, которые быстро изнашиваются и постоянно забиваются. Альтернативный вариант – аппарат пескоструйный самодельный. При обретении небольших навыков можно вручную создать установку, она будет значительно дешевле готового варианта.

    Принцип работы пескоструйного аппарата

    Пескоструй работает по элементарной системе. Если сравнить чертёж простого аппарата для пескоструйки и базовых моделей краскопульта, наблюдается сходность конструкции. Нагнетённый воздух проходит по воздухопроводам и увлекает материал для абразивной обработки. Небольшие крупинки с большой скоростью направляются на поверхность, выбивая из неё частички.

    Пескоструй самодельный разработать можно, а вот создать компрессор будет весьма сложно. Чтобы создать установку достаточного качества, рекомендуется покупать заводской компрессор, у которого будет производительность от 500 л/мин. Для избегания разрушения от перегрева, в нём должна быть устроена система охлаждения. Мощность установки от 3 кВт.

    Пескоструй самодельный из ресивера Камаза

    Самый простой аппарат – пескоструйный пистолет

    Самодельная пескоструйка включает 2 основных элемента: рукоятку со специальным наконечником и 2 штуцера. Перед тем как сделать пескоструйный аппарат своими руками, рекомендуется купить сопло заводского производства. Через него выходит струя воздуха и абразивный материал. Вручную создать сопло приемлемого качества крайне сложно.

    С учётом типа сопла изготавливают корпус, в дальнейшем с ним будет соединяться рукоятка и штуцеры. Простейший пескоструй своими руками изготавливают из фитингов водопроводного типа, пластиковой бутылки и тройника. Обязательно устраивается место для крепления шланга от компрессора со сжатым потоком воздуха.

    Комплектующие для самодельной пескоструйной установки

    Перед тем как собирать такое устройство, важно подготовить все комплектующие. Большая часть инструментов и расходных материалов обычно есть в каждой мастерской, но некоторые элементы понадобится купить в строительном магазине.

    Начинать создание пескоструйной установки следует с установки ёмкости, в ней будет находиться абразивное вещество. Удобно использовать в качестве резервуара отработанный баллон для хранения газа. Он изготавливается из прочного, высококачественного металла, рассчитанного на большие нагрузки. Баллон герметичный, соответственно, в него сложно вносить абразивное вещество. Для облегчения процесса сверху вваривается небольшой кусок трубы. В неё засыпают материал, через горловину он попадает внутрь.

    Отработанный баллон для хранения газа

    Важно с осторожностью разбирать ёмкость, так как в старых газовых баллонах чаще всего есть остаток газа.

    Наибольшее влияние на качество пескоструя оказывает правильный выбор компрессора. Основная проблема – дороговизна такой установки. Заводские варианты с достаточной мощностью обойдутся дорого, снижая эффект экономии. Альтернативный вариант – сделать своими руками из недорогих комплектующих.

    Собрать устройство в домашних условиях можно с помощью компрессорных головок, устанавливаемых на пневмопривод ЗИЛа или МАЗа. Мощности установки с указанными комплектующими будет достаточно для обработки любых автомобильных запчастей. Головки обязательно комплектуются ресивером. Для сокращения расходов его изготавливают из баллона для хранения сжиженного газа. Дополнительно потребуется электрический мотор с приводом и рама для крепления всех элементов.

    Перед тем как самому сделать пескоструйный аппарат, следует подготовить:

    • краны шарового типа. Они надёжны и долговечны, для уверенности в качестве рекомендуется покупать изделия известных производителей;
    • шланг из резины с армированной вставкой от Ø14 мм. Важно покупать прочный вариант, который способен выдержать повышенное давление и влияние абразива;
    • шланг для подачи газа. По нему будет поступать воздух в сжатом состоянии. В месте его установки мелкие крупицы отсутствуют, следовательно, диаметр меньше – от 10 мм;
    • штуцеры для фиксации шлангов с другими компонентами системы. Пригодятся и цанговые зажимы;
    • ФУМ-лента – она будет использована для создания целостного соединения всей конструкции установки, особенно участков, работающих под давлением.

    Фум лента 0.2ммх19ммх15м Sigma

    Подобная пескоструйка своими руками без компрессора обойдётся около $35. Экономия существенная, позволяет сохранить большую часть стоимости нового аппарата. Теперь следует переходить к созданию самодельной пескоструйки.

    Пескоструйная камера

    Если пескоструить большие детали, появляется проблема – быстрый расход абразива, большая его часть используется неэффективно, так как разлетается в стороны. Увеличить эффективность прибора позволит особая камера, которая имеет вид ящика, сваренного из металлических листов. Конструкция удобна для обработки небольших деталей автомобиля.

    Изготовление камеры является затратной процедурой с точки зрения времени и сил, но оборудование реально сделать даже без особых навыков. Помимо простой конструкции сварного блока, в корпусе устанавливается стекло для контроля над процессом. Спереди просверливается 2 отверстия, к ним фиксируются перчатки несъёмного и грубого типа. Дно изготавливают из решётчатого металла или проволоки. Под дном размещают желоб для отвода использованного материала. Пистолет находится внутри. Для облегчения работ с камерой в неё устанавливают освещение и вентиляцию.

    Готовое изделие устанавливают на стол. Инструкция по проведению работ раскрыта в видеороликах в сети.

    Пескоструйные аппараты напорного типа

    Специалистами разработана схема самодельной напорной установки. Для выполнения работ пригодится бочка из металла, с которой срезается днище. Внутрь устанавливают конус, а снизу крепят затвор и тройник для подключения компрессорного шланга и рукава с соплом.

    Передвижной пескоструйный аппарат напорного типа

    Гравирование стекла с помощью пескоструйного аппарата

    Самый простой способ – использовать обдувочный аппарат с абразивом. Процесс выполняется пошагово:

    • Изначально на стеклянную поверхность наносят самоклейку.
    • На плёнке рисуют желаемое очертание или рисунок и с помощью строительного ножа вырезают его.
    • Незащищённую поверхность обрабатывают пескоструем.
    • Плёнка демонтируется, оставляя только выделенное изображение. Оно должно получиться ярким и чётко различимым.

    Мастер вручную регулирует желаемую глубину рисунка, по необходимости обрабатывает поверхность 2-3 раза. Даже в подобном виде гравировка придаёт интересный и оригинальный вид, но по желанию к ней добавляют светодиодную ленту. Если сравнивать обычную пескоструйку и профессиональное оборудование, принципиальной разницы видно не будет.

    Самый простой аппарат в силах вырезать отверстия в стекле, но для чёткой формы прорези потребуется оградить участок с помощью металла. В листе прорезают отверстие и накладывают на обрабатываемую поверхность. Прорезь внутри является формой для нужного отверстия в стекле. Процедура потребует некоторой выдержки, для создания 1 отверстия уходит около 5 минут и 1 л песка. В результате получают качественную, дешёвую и гладкую прорезь в стекле.

    Гравирование стекла с помощью пескоструйного аппарата

    Сборка пескоструйного аппарата

    Пескоструйный аппарат своими руками требует чертежей, наличия электроинструмента и подготовки материала.

    Самый первый этап – это работы с баллоном, из которого поступает абразив. Идеально подойдёт резервуар, который содержал фреон, но другие типы тоже сгодятся. Работы с баллоном:

    • С помощью ручной ножовки постепенно и аккуратно срезают латунную насадку.
    • Для создания безопасных условий в работе со сварочной установкой потребуется удалить остатки газа из ёмкости. Компрессор без труда выдует его.
    • После окончательной очистки просверливают 2 отверстия: снизу для удаления остатка материала и сбоку для поступления абразива к установке.
    • В отверстия вводят и приваривают патрубки, они пригодятся для соединения с другими компонентами системы. Предпочтительно использовать патрубки с наконечниками для резьбы. От мастера требуется создание герметичного контура.
    • Для создания мобильности установки и удобства транспортировки к низу привариваются маленькие колёса. Если не планируется перевозить конструкцию, рекомендуется устанавливать треногу.
    • По желанию баллон оснащается вибратором, который будет воздействовать на ёмкость и разбивать комки материала. Использование станет более эффективным, и снизится частота забивания патрубков.

    Чертеж пескоструйного аппарата

    После изготовления резервуара, согласно чертежу, соединяют все элементы:

    • На окончания труб фиксируются краны. Соединения осуществляются с помощью резьбы, а герметичность достигается ФУМ-лентой.
    • Штуцеры монтируются на выходы тройника: на один шланг 14 мм, второй – 10 мм, но перед его фиксацией вставляется трубка из меди.
    • На штуцер 14 мм надевают шланг (закрепляется хомутом), а с другой стороны устанавливают ёмкость для абразива. В конце устанавливается зажим цангового типа для фиксации сопла.
    • В отверстие для воздуха монтируется тройник, затем кран для загрузки песка.
    • На первый выход монтируют шланг от компрессора, а во второй – рукав от ёмкости.
    • Для управления силой потока в систему вводят специальные дозаторы и краны.

    Рекомендации специалистов

    Все вероятные проблемы с аппаратом сводятся к неграмотному изготовлению установки. При правильном подборе элементов и аккуратной сборке качество устройства будет несущественно уступать серийным моделям.

    Несколько дополнительных советов:

    • можно включить систему рециркуляции потока воздуха. Она значительно повысит эффективность работ с аппаратом;
    • наибольшее внимание следует уделять выбору сопла и компрессора. Обычное сопло не подходит для пескоструйной установки, рекомендуются вольфрамовые варианты. В зависимости от типа сопла, абразива и обрабатываемой поверхности отличается вид компрессора;
    • до окончательной сборки важно проверить герметичность соединений. При малейшем отверстии в баллоне существенно сократится мощность установки.

    Самостоятельное изготовление конструкции позволяет сократить расходы в 3–5 раз. Максимальная экономия наступит при использовании самодельного компрессора, но в нём сложно добиться достаточной мощности. Оптимальный вариант – заводской компрессор и самодельный пескоструйный аппарат с баллоном.

    Источник: http://mensdrive.ru/instrumenty-i-materialy/peskostruj-svoimi-rukami

    Как сделать пескоструйный аппарат своими руками

    Пескоструйный аппарат является прибором, благодаря которому можно очищать и обезжиривать готовые детали, а также матировать и гравировать стекло. Полностью собранный прибор довольно дорог, а потому есть хорошая альтернатива: можно изготовить такой аппарат своими руками. Приспособление будет очень качественным и совсем не уступит дорогостоящему оборудованию, к тому же его достаточно легко собрать из подручных материалов.

    • Основные части аппарата
    • Виды конструкций
    • Использование газового баллона
      • Последовательность сборки оборудования
      • Упрощённая конструкция
    • Пескоструйная камера

    Принцип работы заключается в выталкивании абразивного материала из пистолета под существенным давлением. Готовая пескоструйка, сделанная своими руками, будет обрабатывать любые поверхности, а также она способна матировать стекло или снять ржавчину с металла.

    Основные части аппарата

    Стандартный пескоструйный агрегат состоит из следующих компонентов.

    1. Компрессор, подающий воздух под большим давлением.
    2. Герметичная ёмкость для песка. Можно использовать газовый баллон или пластиковую бутылку. Бутылка прослужит очень мало, а потому использовать её надо только в том случае, если есть необходимость одноразовой обработки. Если же нужен аппарат на постоянной основе, то потребуется газовый баллон.
    3. Воздуховод.
    4. Шланг армированный.
    5. Абразивная фракция.
    6. Редуктор.
    7. Пистолет, который будет распылять абразив.

    Конструкция пистолета состоит из ещё нескольких деталей:

    • сопло;
    • смеситель;
    • рычаги подачи воздуха и абразива.

    Лучше всего будет приобрести компрессор уже готовым, поскольку своими руками такой прибор сделать очень затруднительно, ведь он должен обеспечивать подачу частиц со скоростью 500 литров в минуту. А ещё стоит отметить то, что двигатель подачи воздуха должен обладать автоматизированным режимом переохлаждения.

    Сопло является очень важной частью приспособления. Изготавливать нужно его из очень прочного материала. Подойдёт карбид вольфрама или бора. Если использовать керамику или чугун, то такое приспособление будет недолговечным, поскольку выйдет из строя уже после нескольких часов работы. Но в том случае, если необходимо произвести одноразовую обработку, можно использовать и более дешёвые детали, например, керамику.

    В качестве абразивного материала можно использовать обычный песок, который предварительно хорошо просеивается через сито. Песок выбирается в зависимости от результата, который должен быть достигнут. Фракция может быть от 0,5 до 3 мм. Лучше не использовать речной песок. Желательно выбирать породу, которая находится в карьерах.

    А также очень часто используют в домашних условиях обычную пищевую соду. Она сможет отлично отшлифовать и очистить поверхность. Но если есть необходимость обработки больших поверхностей, то использовать соду весьма затратно в финансовом плане, поскольку понадобится очень большое её количество.

    Стоит отметить, что, если необходимо обработать деликатную и тонкую поверхность, то тогда лучше всего использовать готовую смесь.

    Виды конструкций

    Виды пескоструйных агрегатов различаются в зависимости от поставленной задачи. Если надо декоративно обработать стекло, то желательно использовать пескоструйную камеру. Чтобы очистить детали, используется прибор открытого типа. Пескоструйный аппарат открытого типа (в зависимости от того, как подаётся абразив) разделяется на несколько разновидностей:

    • напорный;
    • инжекторный.

    Напорный аппарат подаёт воздух внутрь установки, а также в дозатор ёмкости с песком. Поток воздуха будет перемещаться, а после сжатый газ поступит в шланг с соплом. Сопло будет задавать форму, а также напор струи. Такой аппарат обычно используется для того, чтобы обработать большие поверхности, а также им можно работать много часов.

    Инжекторный аппарат отличается тем, что песок и воздух будут двигаться по разным рукавам. В результате создастся маленькое давление, которое подойдет для выполнения кратковременных работ.

    Использование газового баллона

    Очень часто умельцы изготавливают самодельный пескоструй из газового баллона для очистки обширных поверхностей. Устройство является очень надёжным и долговечным. Но потребуется тщательно придерживаться инструкции, чтобы избежать неприятностей.

    Чтобы сделать такую конструкцию, необходимо использовать следующие детали.

    1. Баллон газовый от фреона или пропана.
    2. Компрессор, имеющий мощность до 3 кВт, а также производительность до 500 литров в минуту.
    3. Краны шаровые, которые могут регулировать пропуск воздуха, а также абразивного материала.
    4. Кусок водопроводной стальной трубы на 2 дюйма с резьбой и заглушкой. Эта труба станет служить своеобразной воронкой, через которую будет поступать песок.
    5. Один тройник, который имеет резьбу ДУ15.
    6. Шланг резиновый длиной до 2 метров с диаметром в 14 мм.
    7. Шланг длиной в 5 метров, который имеет диаметр 10 мм.
    8. Рукав газовый пятиметровый с внутренним проходом в 10 мм.
    9. Зажимы и фитинги для шлангов.
    10. Качественное сопло.
    11. Фум, который будет использоваться в качестве уплотнения и ликвидации коррозии на материале.

    Сопло, которое также называют инжектором, можно изготовить самостоятельно, но, как уже было сказано выше, желательно купить готовое из хорошего материала. Это очень ответственная деталь, которая будет обеспечивать необходимое давление в устройстве.

    Форсунку можно купить готовую или сделать собственными руками. Чтобы самостоятельно изготовить сопло, необходимо взять металлический пруток, который имеет длину 30 мм и диаметр 10 мм. После растачиваем внутреннее отверстие до 2,5 мм на длину 20 мм. Оставшаяся часть будет растачиваться на больший диаметр — 6,5 мм.

    Когда детали все подобраны, то можно переходить к непосредственной сборке аппарата.

    Последовательность сборки оборудования

    1. Из баллонов спускаем газ и выкручиваем вентиль. В ёмкости не должно оставаться газа, поскольку, если это условие проигнорировать, то последствия могут быть очень печальными (отравление, взрыв). Чтобы тщательно очистить ёмкость от газа, необходимо вставить шланг, который подключается к компрессору, а после произвести выкачивание.
    2. Когда резервуар будет полностью опустошён, проделываем два отверстия. Первое надо сделать на самом дне баллона. Диаметр — 12 мм. Второе отверстие проделываем напротив, в том месте, где устанавливается кран диаметром в 2 дюйма. Такого же диаметра необходима труба на входе.
    3. Снизу баллона будет сток песка, именно в этом месте нужно приварить стальной тройник ДУ 15. Сварка должна быть очень качественной, чтобы обеспечить герметичное соединение.
    4. Чтобы конструкция была устойчивой, необходимо приварить треногу или небольшие колёсики. Если установить колёсную базу, то это значительно облегчит перемещение аппарата с места на место.
    5. Когда каркас будет готов, можно производить монтаж маленьких деталей. На все резьбы прикручиваются фитинги. Места соединения уплотняются при помощи фума. В таком случае конструкция будет полностью герметична.
    6. На открытые концы тройника устанавливаем втулки с резьбой. На один из выходов патрубка вкручиваем шланг, который имеет диаметр 14 мм, а на другой — медную трубку с диаметром в 10 мм. На патрубок медный устанавливаем армированный шланг.
    7. Штуцер на 14 мм присоединяем к вентилю баллона. Берём шланг диаметром в 14 мм и фиксируем его цанговым зажимом у баллона, а другой его конец крепим на хомут у тройника.
    8. Ищем свободный конец тройника и крепим туда рукав, который свяжет тройниковый смеситель и сопло.
    9. Соединяем компрессор со смесителем при помощи шланга диаметром в 10 мм.
    10. Когда конструкция будет полностью готова, можно подключать прибор и смело пользоваться им. Если есть необходимость усилить работу приспособления, тогда присоединяем к резервуару с песком дополнительный штуцер, а другой его конец соединяем с компрессором.

    Упрощённая конструкция

    Необязательно искать большой баллон, чтобы изготовить пескоструй. В домашних условиях можно соорудить мини-устройство из полиэтиленовой бутылки, которая имеет объем полтора литра.

    Чтобы изготовить такой аппарат понадобятся следующие детали:

    • полиэтиленовая бутылка;
    • кран шаровый;
    • разъем тройниковый;
    • клапан от краскопульта;
    • компрессор;
    • сопло.

    Компрессор должен подавать воздух. Этот прибор приобретается в готовом виде.

    Сборка аппарата производится следующим образом.

    1. Вытачиваем корпус пистолета под размер сопла. Для этого нужно использовать токарный станок.
    2. Соединяем тройник-смеситель и корпус. Один штуцер подсоединяется к компрессору. Он будет служить для того, чтобы перемещать воздух. Другой конец тройника монтируется с соплом, чтобы всасывать воздух. К третьему отводу монтируем бутылку с абразивом.
    3. От пистолета к компрессору необходимо подвести сжатый воздух.
    4. Кран располагаем между тройником и бутылкой.
    5. Движение воздуха будет осуществляться благодаря рукояти от краскопульта, которая соединяется с тройником.
    6. Чтобы засыпать абразив, необходимо обрезать верх резервуара.
    7. Теперь нажимаем на курок, в результате чего происходит выброс струи песка на необходимую поверхность.

    Этот прибор не такой долговечный, как предыдущая модель, а потому использовать его можно кратковременно и для маленьких деталей. Он способен продержаться примерно 20 или 30 минут. В этом варианте можно использовать керамическое сопло.

    Пескоструйная камера

    Чтобы проводить пескоструйные работы с предметами разных размеров, можно использовать также пескоструйную камеру. Такое приспособление сэкономит абразивный материал, поскольку он не будет разлетаться на воздухе.

    Весь аппарат представляет собой металлический прямоугольный ящик. Конструкция изготавливается из металлического профиля и тонкой древесины. С лицевой стороны резервуар облицовывают стальными листами. Конструкция является довольно компактной, её можно поместить на стол.

    С одной стороны обычно делают смотровое стекло. В этой же стенке проделывают отверстия диаметром в 10 см для перчаток. С помощью таких перчаток можно просунуть руки внутрь и производить необходимые манипуляции. Дно ящика изготавливается из решёток. Под решёткой устанавливается поддон, на который будет падать абразив.

    Камера оснащается пистолетом. Он будет обеспечивать выброс абразивного материала на поверхность обрабатываемого изделия. Это говорит о том, что в конструкции должно быть ещё и отверстие для шланга. По нему будет проходить воздух из пистолета. Шланг для песка обычно помещается в резервуар с абразивом. Это необходимо для того, чтобы обеспечить беспрерывный процесс. Тогда использованный песок будет поступать в резервуар, из которого проходит очередной цикл.

    С одной стороны изготавливают закрывающийся люк, через который подаются детали. Чтобы всё было комфортно и удобно, необходимо в камере сделать освещение, тогда процесс будет безостановочным. Чтобы обработать деталь, засовываем руку в резиновые перчатки, которые находятся внутри камеры, и используем пескоструйный аппарат.

    С помощью самостоятельно изготовленного пескоструйного аппарата можно произвести очень хорошую обработку любой поверхности и детали. Но если будет произведена неправильная сборка, то никакого эффекта не будет. Необходимо выполнять сборку строго по инструкции и чертежу, только тогда можно избежать травм. Желательно покупать качественные запчасти на некоторые элементы конструкции, тогда аппарат прослужит долго. Как видим, самодельный пескоструйный аппарат своими руками сделать не сильно сложно, нужно лишь найти материалы и правильно все собрать. Удачи.

    Источник: http://tokar.guru/stanki-i-oborudovanie/peskostrui/kak-sdelat-peskostruynyy-apparat-svoimi-rukami.html

    Самодельный пескоструй: чертежи. Как сделать пескоструйный аппарат своими руками

    Пескоструй является универсальным устройством, которое используется в промышленных и бытовых условиях. С его помощью можно очистить поверхность от слоя старого покрытия, загрязнения, следов коррозии.

    Стать обладателем столь полезного в хозяйстве устройства можно несколькими путями. Первый – купить уже готовый вариант в магазине. Это наиболее простой способ. Его единственный минус – высокая стоимость. Второй способ – собрать пескоструй своими руками. Это потребует вложения определенных усилий, но в плане материальных затрат такой способ гораздо экономичнее.

    Принцип работы устройства

    Чтобы понять, как сделать пескоструйный аппарат своими руками, необходимо знать принцип его работы. Он схож с работой краскопульта, применяемого для распыления краски (и других лакокрасочных покрытий).

    Основным элементом установки является компрессор. Он накачивает воздух, создавая нужное давление во всех магистралях. Проходя по установке, воздух создает вакуум. Благодаря этому абразивный материал (песок) смешивается с воздухом и поступает в основную магистраль. Оттуда поток проходит к соплу, через которое и выходит наружу. На выходе создается поток воздуха с песком, который движется под высоким давлением. Именно его и направляют на обрабатываемую поверхность.

    Схема пескоструйного аппарата показана на рисунке.

    Основные элементы установки

    Самодельный пескоструй состоит из следующих деталей:

    • компрессор;
    • электрический кабель для подключения к электрической сети;
    • шланги определенного диаметра;
    • штуцера для соединения элементов;
    • краны;
    • дозаторы.

    Сопло

    Еще одним важным элементом является сопло, без которого устройство не сможет выполнять заложенные в нем функции. Сопло для пескоструйного аппарата на предприятии изготавливают из стали и покрывают соединениями бора или вольфрама. Это придает детали износостойкость. Реже для производства используют обычную сталь, керамику или чугун. Но такие элементы быстро разрушаются под воздействием потока с абразивным материалом.

    В домашних условиях сопло для пескоструйного аппарата можно выточить на токарном станке из стали, используя в качестве материала старые свечи зажигания. Для этого достают металлический электрод, который находится внутри свечи. Правда, такой механизм характеризуется коротким сроком эксплуатации, потому как быстро изнашивается. Но и стоимость его очень низкая.

    Виды аппаратов

    Описанное выше устройство характерно для всасывающего пескоструйного оборудования. Но это не единственный вариант устройства. Выделяют всего 3 вида пескоструев:

    • Всасывающий. Такой вариант легче всего изготовить в домашних условиях. Он подходит для очистки поверхностей на легкой стадии. Отличается этот вариант тем, что воздух забирает песок из контейнера и подает его в виде потока.
    • Вакуумный. Этот вид оборудования работает в цикличном режиме. Это значит, что абразивный материал выбрасывается на поверхность сквозь сопло, после чего засасывается обратно в камеру для повторного использования.
    • Пневматический. Применяют этот вид оборудования для работы на больших площадях или в трудно очищаемых местах. Самодельный пескоструй данного вида является опасным устройством с точки зрения безопасности. Поэтому его не рекомендуют собирать. Связано это с высоким давлением в системе и большой мощностью.

    В устройство для подачи абразивного материала может поступать воздух или вода. Первый вариант более распространен, так как его конструкция более простая.

    Подача абразивного материала

    Подача абразива может происходить двумя различными способами, в зависимости от чего пескоструйные аппараты делят на инжекторные и напорные.

    Напорные аппараты характеризуются высокой производительностью и интенсивностью работы. В них воздух поступает одновременно в сам аппарат и в контейнер с песком.

    Инжекторный способ подачи песка отличается невысоким давлением, поэтому его используют, когда собирают пескоструй своими руками. В данном случае воздух и абразивный материал двигаются по разным магистралям.

    Что можно собрать самостоятельно

    Изготовление устройств в домашних условиях предполагает использование материалов, которые легко можно найти у себя в гараже. Кроме того, применяются простые конструкции, которые эффективно работают. Учитывая это, можно руководствоваться простой схемой, без каких либо чертежей.

    В качестве емкости для абразивного материала (ресивера), куда следует засыпать песок, можно использовать газовый баллон. Отверстие для заполнения баллона располагается сверху. Воздух под давлением будет поступать в ресивер через патрубок, вмонтированный в верхней части баллона, и вместе с песком выходить через расположенный снизу выпускной шланг.

    Материалы для изготовления аппарата

    Чертежи пескоструйного аппарата дают понять, какие детали необходимы для его изготовления и в какой последовательности их требуется соединять. Один из подобных чертежей представлен на рисунке ниже.

    О необходимости приобретения компрессора, являющегося основным элементом устройства, говорилось выше. Его производительность должна составлять не менее 800 литров. К нему потребуется маслоотделитель, чтобы не намок песок.

    Кроме компрессора понадобится емкость для размещения абразивного материала. Очень часто для этого используют газовый баллон, емкость которого составляет 50 л. Его конструкция позволяет выдержать высокое давление внутри и механические повреждения снаружи.

    Пригодится фильтр для проточной воды, в котором имеется возможность заменить наполнитель. Вместо фильтрующего элемента в колбу будет засыпаться силикагель в шариках (его можно купить в зоомагазине). Фильтр необходим для высушивания воздуха перед его подачей в ресивер.

    Длительность беспрерывной работы во многом зависит от выбранного сопла. Недорогие варианты (из чугуна или керамики) рассчитаны на несколько часов работы. В некоторых случаях они выдерживают всего несколько десятков минут. Поэтому лучше отдавать предпочтение деталям, изготовленным из карбида бора или карбида вольфрама и способным выдерживать сотни часов интенсивной работы.

    Кроме того, для сборки аппарата понадобятся следующие детали:

    • шланг кислородный для подачи воздуха (длиной 5 м и внутренним диаметром 10 мм);
    • шланг усиленный (длиной 2 м и внутренним диаметром 2 м);
    • штуцеры к шлангам для соединения отдельных частей устройства резиновым шлангом в единую систему;
    • цанговый зажим;
    • шаровой кран из латуни (2 шт.).
    • труба с резьбой и заглушкой (из нее будет выполнена горловина);
    • кусок трубы с тем же диаметром и тремя бочатами;
    • герметик для соединений (фумлента).

    Когда все детали собраны, можно приступать к сборке пескоструйного аппарата.

    Этапы сборки

    Самодельный пескоструй собирается в следующей последовательности:

    • Подготовка баллона. Если был приобретен б/у баллон, его необходимо освободить от газа. Для этого вентиль скручивается полностью. Вся емкость заполняется водой, которая и вытеснит остатки газа. После этого работа с баллоном будет безопасной. Вместо горловины прикручиваем патрубок с шаровым краном. Сверху в него вкручивается тройник, в который вставляются два штуцера.

    • Опоры привариваются из 3-4 кусочков арматуры с верхней стороны баллона. Их длина должна быть достаточной, чтобы кран не касался земли.
    • В середине дна баллона делается отверстие, куда приваривается тройник. Один отвод необходим для пробки. Второй – для шланга подачи воздуха (приваривается трубчатый удлинитель). Все соединения рекомендуется приваривать, чтобы обеспечить герметичность. Можно соединить резьбой, но тогда обязательно используют герметик.
    • К трубчатому удлинителю крепится с помощью тройника поточный фильтр. К тройнику — шланг, который вторым концом будет соединяться со штуцером внизу баллона (возле опор). Соединения закрепляются хомутами. На входном отверстии фильтра ставится шаровой кран. К нему фиксируется штуцер, через который будет подключаться шланг, идущий от компрессора.
    • Пистолет собирается из сопла, которое соединяется через кусочек шланга с шаровым краном. Второй конец крана соединяется с металлической трубкой (примерно 30 см).

    На этом этапе самодельный пескоструй готов. По бокам ресивера можно приварить ручки. Благодаря этому его будет легче переносить.

    Источник: http://fb.ru/article/315729/samodelnyiy-peskostruy-cherteji-kak-sdelat-peskostruynyiy-apparat-svoimi-rukami

    Как сделать простой пескоструйный аппарат своими руками

    В строительных магазинах реализуются различные инструменты для очистки поверхностей из металла, дерева, бетона. Наиболее эффективным из них считается пескоструй – устройство для холодной абразивной обработки различных материалов при помощи песка.

    Хорошая установка стоит дорого, поэтому многие мастера предпочитают изготовить пескоструйный аппарат своими руками. Себестоимость такого прибора будет невысокой по сравнению с магазинными пескоструями.

    Принцип работы и назначение пескоструйного аппарата

    Пескоструйный пистолет или иной тип устройства для абразивной обработки, купленный по небольшой цене, чаще всего служит недолго. Основные детали дешевой конструкции быстро портятся, изнашиваются, из-за чего аппарат приходит в негодность. В целях экономии на покупке качественного устройства можно использовать самодельный пистолет, работающий по тому же принципу, что и магазинный.

    Абразивный материал (чаще всего обычный мелкий песок) под действием воздуха из потока, создаваемого компрессором, двигается по армированному шлангу к отверстию установки. Он подается через сопло прямо на обрабатываемую поверхность. За счет высокого давления, перемещается песок, его частички действуют с высокой энергичностью и отчищают любые загрязнения. Сама установка с одной стороны подключается к компрессору, с другой – к отдельному бункеру для песка при помощи специальных шлангов.

    Кроме чистки поверхностей от загрязнений, пескоструйный пистолет выполняет ряд иных задач:

    • удаление старых покрытий;
    • устранение следов коррозии;
    • матирование стекла;
    • обезжиривание поверхностей.

    При использовании аппарата важно уделять внимание качеству песка. Он должен быть мелким, чистым, просеянным через сито с самыми малыми ячейками. При использовании загрязненного песка крупной фракции сопло устройства забивается, и пистолет ломается.

    Конструктивные особенности

    Чтобы техническая система правильно функционировала, в ней предусмотрены такие приспособления:

    • сопло для подачи песка с керамическим или стальным наконечником;
    • рукоять с курком для управления аппаратом;
    • штуцеры для подключения шлангов, необходимых для подачи сжатого воздуха и песка;
    • шланги для поступающего абразива и нагнетаемого воздуха;
    • заборный патрубок или всасывающий клапан;
    • емкость для песка с выходным отверстием (например, небольшая металлическая бочка или бутылка).

    Идеальный вариант – использовать самодельный пескоструй не на открытом воздухе, а в специальной камере, что повысит эффективность работы и снизит расход абразива. Камерой может служить ящик из металлических листов, который сваривают самостоятельно. Большинство моделей заводских камер включают такие элементы:

    • смотровое окно из стекла для контроля процесса обработки материалов;
    • систему освещения;
    • два отверстия для перчаток, в которые ставит руки мастер;
    • решетка снизу камеры и желоб для ссыпания отработанного песка;
    • систему вентиляции для удаления пыли.

    Сопло лучше приобрести в готовом виде, а не изготавливать самостоятельно, так оно прослужит дольше. Вручную сделать сопло достойного качества почти невозможно. Компрессор тоже придется купить, либо взять старое устройство, имеющееся в наличии.

    Комплектующие

    Кроме компрессора и сопла, перед тем как смастерить пескоструй, нужно подготовить прочие необходимые материалы и инструменты. Большая часть из них есть в каждой домашней мастерской, но некоторые придется докупить в строительном или хозяйственном магазине.

    В качестве емкости для абразива подойдет отработанный газовый баллон, материал которого выполнен из высокопрочного металла. Герметичность баллона также позволяет применять его для хранения и подачи песка. Чтобы всыпать песок было удобнее, к верхней части баллона можно приварить кусок трубы небольшого размера, который будет служить «горловиной». Вместо баллона можно применять любые бочки, емкости.

    Если покупка готового компрессора вызывает финансовые затруднения, можно соорудить его самостоятельно. Основой послужит компрессорная головка от пневмопривода МАЗа или ЗИЛа, мощности которой достаточно для создания хорошего пескоструя. Головка должна быть укомплектована ресивером, хотя можно работать и без него – тогда забор воздуха будет производиться в постоянном режиме.

    В зависимости от сложности готовой конструкции могут потребоваться и другие комплектующие:

    • шаровые краны;
    • резиновый шланг с армированными вставками диаметром 14 мм и более;
    • шланг для воздуха диаметром до 10 мм;
    • штуцеры для крепления шлангов или цанговые зажимы;
    • переходная муфта;
    • ФУМ-лента для герметизации и соединения элементов;
    • пустая пластиковая бутылка на 0,5 литра;
    • клеевой пистолет и термоклей;
    • шлифовальная машинка или напильник, наждачка с бруском;
    • дрель со сверлами;
    • острый нож;
    • болгарка;
    • пассатижи.

    к содержанию ↑

    Какой компрессор выбрать для самодельной пескоструйной установки

    Желательно, чтобы производительность компрессора была не менее 300 литров/минуту, мощность – от 3 кВт, давление воздуха – 6-7 атмосфер, имелась защита от перегрева. Для бытовых целей подойдет устройство, работающее от сети с напряжением 220 В. Если на компрессоре есть ресивер, он поможет избежать перепадов давления при переключении на разные режимы работы.

    Когда компрессор приобретается в готовом виде, нужно обратить внимание на тип оборудования:

    1. Компрессор напорного типа. Абразивный материал подается в систему под воздействием сжатого воздуха и собственной массы. Компрессоры данного типа считаются профессиональными, отличаются большой производительностью. С их помощью обрабатывают поверхности значительной площади – мосты, здания, корабли, железнодорожные вагоны, сложные конструкции. Для бытового пользования напорные компрессоры применять нецелесообразно.
    2. Компрессор инжекторного типа. Подобные приборы работают за счет давления, создаваемого воздушным потоком, которое и двигает песок внутри системы. Они намного дешевле, потому хорошо подходят для небольшого объема работ в бытовых условиях.

    Пескоструйная камера

    Чтобы снизить расход песка, который разлетается в стороны и значительно тратится, можно использовать особую камеру. Ее несложно сделать самому, хотя это и потребует временных и финансовых затрат. Необходимо сварить в виде ящика металлические листы, установить в корпусе стекло для визуализации процесса. Впереди высверливаются 2 дырки, к которым крепятся 2 грубые несъемные перчатки. Дно делается из толстой проволоки или решетки, а под ним располагается пластиковый или металлический желоб для отвода абразива. Пескоструйный пистолет устанавливается внутрь камеры, которую удобнее всего располагать на столе.

    Как сделать пескоструй своими руками

    В действии самодельный пескоструйный аппарат проявляет себя не хуже покупного, если он сконструирован правильно. Ниже приведен способ создания простого мини-пистолета.

    Установка сопла

    Необходимо приобрести готовый распылитель с соплом. Если в комплекте имеется два сопла разного размера, нужно взять то, что больше.

    Монтаж переходника

    Для правильной работы распылителя следует поставить переходник с наружной резьбы на внутреннюю. Обычно для этой цели годится переходная муфта размером 1 см, которую надо обмотать ФУМ-лентой по часовой стрелке с целью герметизации. Далее нужно затянуть муфту при помощи пассатижей.

    Вырезание заготовки топорища

    Для экономии абразива можно отрезать сопло на 0,5-1 см длины, используя шлифовальную машинку с отрезным диском. Для удобства работы рекомендуется зажать сопло в тисках.

    Создание резервуара из бутылки

    Взять бутылку на 0,5 л из пластика, отрезать ножом кольцо от крышки, убрать его. Просверлить дырку на месте расположения этого кольца насквозь, взяв сверло на 3 мм, а затем расширить отверстие сверлом на 4,8 мм. Бутылку при этом также следует держать в тисках.

    Засыпка абразива

    Заполнить бутылку песком или иным абразивом (например, стеклянным). Делать это следует, поставив на бутылку воронку из пластика или листа бумаги. После нужно ввести в высверленные дырки сопло, приклеить его термоклеем.

    Проверка изделия

    По мере готовности насадки мини-пистолет подключается к компрессору. Для проверки устанавливается невысокий показатель давления и проводится тестирование на любой старой, загрязненной или окрашенной детали. Обязательно нужно использовать респиратор, очки, прочную одежду, чтобы не нанести вред здоровью при работе с пескоструем.

    Альтернативные методы изготовления пескоструйного аппарата

    Существуют разные варианты создания пескоструев, которые можно применять в условиях домашней мастерской.

    Из мойки высокого давления

    Аппарат для чистки песком можно соорудить из минимойки типа «Керхер» или устройства иной марки. Мойка для машины создает большое давление воды при малом расходе, поэтому прекрасно подходит для изготовления аппарата. Важно применять самый мелкий песок равномерной дисперсии, например, хорошо просеянный речной.

    Чтобы сделать пескоструй, надо собрать насадку для выходной трубки автомойки. Следует докупить такие комплектующие:

    • керамическое сопло;
    • шланги армированные;
    • дозатор цилиндрического типа;
    • блок смешивания (тройник нужного диаметра).

    Вместо воздуха за подачу песка в данном пескоструйном аппарате будет отвечать вода. Жидкость под давлением станет проходить через блок смешивания, создавать вакуум в шланге подачи абразива. В результате песок начнет выбрасываться с большой силой и выполнять шлифовку, полировку, очистку, матирование поверхностей.

    Из продувочного пистолета

    Такое устройство работает довольно эффективно, небольшое по размеру и экономичное по цене. Аппарат для подачи песка, сделанный из продувочного пистолета, идеально подходит для небольших кузовных работ и разных бытовых целей. Производительность прибора будет зависеть от типа компрессора, его мощности. Кроме собственно продувочного пистолета и компрессора, для работы понадобятся:

    • сантехнический тройник;
    • кран шаровый для регулирования подачи песка;
    • выходное сопло с прижимной гайкой;
    • пластиковая бутылка в качестве емкости для песка.

    После соединения деталей нужно подключить пистолет к компрессору и провести пробную пескоструйную очистку, засыпав предварительно песок в бутылку и регулируя интенсивность работы при помощи курка.

    Из краскопульта

    Для создания пескоструя этого типа потребуется простой краскопульт-распылитель, а также:

    • шаровый кран-регулятор;
    • тройник сантехнический;
    • шланги армированные;
    • компрессор.

    Для сборки устройства надо проточить пистолет краскопульта под сопло нужного размера, установить два шланга (для циркуляции воздуха и подачи абразива) и подключить компрессор. Пуск подачи песка будет осуществляться при простом нажиме курка краскопульта.

    Из газового баллона

    Пескоструй напорного типа из баллона – одна из самых простых, но надежных конструкций, которую можно сделать самостоятельно. Надо подготовить такие комплектующие:

    • шаровые краны – 2 штуки;
    • баллон газовый небольшого размера;
    • труба для создания воронки на баллон;
    • тройник сантехнический;
    • рукава 14 и 10 мм для подачи воздуха и песка и штуцеры к ним;
    • хомуты для крепления рукавов;
    • ФУМ-лента.

    Из баллона удаляют все содержимое, очищают его изнутри с помощью подходящих моющих средств. Сверху баллон спиливают болгаркой в соответствии с диаметром купленной трубы. Внизу делают еще одно отверстие для соединения с краном.

    Следующим этапом устанавливают кран, приваривая регулятор или накручивая через трубку-переходник. Присоединяют тройник, смесительный блок, уплотняют резьбу ФУМ-лентой. На вентиль баллона накладывают кран, затем тройник. Для удобства перемещения аппарата приваривают колесики, а для улучшения устойчивости – опоры из уголков, арматуры.

    В окончание работы соединяют трубки для подачи воздуха и песка – ставят штуцеры на тройник и вентиль газового баллона, при этом располагая рукав на 14 мм между смесительным блоком и тройником. Компрессор подсоединяют к свободному ответвлению тройника, а на третий конец монтируют шланг для песка.

    Из огнетушителя

    Данная установка собирается аналогично огнетушителю. Чтобы загерметизировать верхнюю часть, нужно заранее создать заглушку при помощи токарных станков. На заглушку следует надеть резиновое кольцо-уплотнитель, вкрутить его в горловину огнетушителя. Это отверстие подойдет для засыпания песка. Далее надо просверлить дырки на корпусе у верха и в днище, предварительно зачистив эти зоны от старой краски. На дно можно приварить ножки из труб, арматуры. После установки тройников и шлангов можно будет использовать пескоструй по назначению.

    Плюсы и минусы самодельной пескоструйки

    Основным достоинством изготовления аппарата своими руками является существенная экономия, поскольку стоимость всех деталей по отдельности все равно будет ниже цены готовой пескоструйной установки. По желанию можно создать довольно мощный агрегат, что зависит от типа компрессора. Минусы у самостоятельного изготовления пескоструя тоже есть:

    • необходимость в навыках проведения сварки;
    • потребность в качественных комплектующих;
    • сложности с ремонтом при поломке (чаще всего приходится заменять тот или иной узел);
    • опасность травмирования при несоблюдении правил сборки.

    к содержанию ↑

    Инструкция по правильной эксплуатации аппарата

    Чтобы не нанести себе увечья и не сломать агрегат, работать с ним нужно осторожно, с соблюдением ряда норм и правил. Обязательно надо надевать респиратор, очки, чтобы песок и частицы металла, краски не попали в глаза, дыхательные пути. Перед каждым применением пескоструйного аппарата важно проверять целостность и правильность соединения основных узлов, герметичность стыков. Прочие советы таковы:

    • нужно всегда открывать подающий песок клапан перед включением компрессора;
    • надо регулярно осматривать сопло на прочность его крепления и отсутствие повреждений;
    • струю песка следует направлять под углом 90 градусов к основанию – так эффект от шлифовки будет выше;
    • шланги устройства не должны натягиваться при работе с ним, за этим надо постоянно следить;
    • песок низкого качества или крупных фракций способен повредить аппарат, аналогично действует на устройство влажный абразивный материал;
    • для исключения удара током надо заземлять компрессор пескоструйного аппарата.

    Рекомендации специалистов

    Большинство возникающих проблем связаны с неправильным сбором установки. Опытные мастера советуют включать в систему устройства для рециркуляции воздуха, что серьезно повышает производительность пескоструя. Также качество готового аппарата улучшит правильно выбранное сопло. Идеально подходят вольфрамовые сопла, которые имеют большой срок эксплуатации.

    Что касается компрессора, можно взять любой прибор, завалявшийся в гараже, но более мощные установки увеличат эффективность работы. Самодельный компрессор позволит сэкономить средства и сделает проведение различных работ легким и доступным, снижая временные затраты.

    Источник: http://kraska.guru/specmaterialy/korroziya/peskostrujnyj-apparat-svoimi-rukami.html

    Пескоструйный аппарат (пескоструй): компоненты, безопасность и эксплуатация, как изготовить

    Пескоструйная обработка (точнее – абразивоструйная, см. далее) наиболее доступный способ очистки сильно загрязненных поверхностей деталей из твердых материалов. Производительность пескоструйной обработки, или попросту пескоструйки, позволяет одну и ту же установку использовать для обработки как очень больших, так и малых деталей сложной формы, см. рис. справа ниже. Пескоструйное матирование силикатного стекла, в т.ч. художественное, многократно производительнее ручного, дает более качественный результат, но в то же время гораздо безопаснее химического. В этой статье приводятся сведения о том, как сделать аппарат для абразивоструйной обработки – пескоструй своими руками и правильно им пользоваться с соблюдением ТБ: пескоструйка, при всех своих достоинствах, все-таки очень вредный производственный процесс.

    Процесс и результат пескоструйной обработки

    Начальные условия

    Принцип абразивоструйной обработки – в сильную струю воздуха или водо-воздушной взвеси (см. далее) вводятся частицы абразива. В струе они и разгоняются до скорости в несколько сотен км/ч, и закручиваются. Если направить такую струю на деталь, воздействие абразива на ее поверхность будет по силе сравнимо с таковым жесткого абразивного инструмента, но много «мягче»; абразивная струя растекается по обрабатываемой поверхности и обработка происходит практически без нарушения ее конфигурации. Матирование твердых материалов абразивоструйным способом возможно с использованием абразивов равной с обрабатываемым материалом твердости и даже несколько меньшей. Вы никогда не задумывались, как пилят, гранят и шлифуют алмазы? Алмазным порошком. Но в том и другом случае образуется большое количество абразивной пыли, губительно действующей буквально на все, живое и неживое, естественное и рукотворное. Поэтому пескоструйный аппарат своими руками мало; в конце концов это не так уж сложно, см. далее. Однако прежде нужно, во-первых, ознакомиться с основами правил ТБ для абразивоструйной обработки. Во-вторых, определиться, для каких целей вам необходим пескоструй и доступно ли необходимое для его запуска дополнительное оборудование – воздушный компрессор или автомобильный либо бытовой моечный аппарат. В-третьих, вспомнить, есть ли у вас гараж или мастерская, либо уже оборудованная под пескоструйку, либо пригодная для такого переоборудования. Оно несложно, но без него пользоваться пескоструем значит гробить себя. И, наконец, если вы предполагаете вести пневмопескоструйную обработку, то посмотрите, есть ли в гараже/мастерской место под установку пескоструйной камеры, см. далее.

    Техника безопасности

    Описания вредного действия абразивной пыли на все вообще занимают тома. Нормативные документы, регламентирующие порядок производства абразивоструйных работ и правила ТБ для них – тоже. Поэтому, чтобы понять суть, из которой все это вытекает, будем познавать в сравнении. Тем более, что пневмопескоструйный пистолет сейчас можно купить едва ли не в каждом инструментальном магазине или сделать собственноручно, см. далее.

    Пескоструйные работы могут производиться на выделенных производственных площадках, в специально оборудованных для данной цели помещениях и камерах, см. далее. Пескоструйная обработка бывает пневмо, или сухая и гидро, или влажная. Гидропескоструйка меньше пылит, но сильнее импрегнирует обрабатываемую поверхность абразивом, см. далее. Абразивный порошок при гидропескоструйной обработке быстро теряет качество и чаще всего используется однократно; абразив после пневмопескоструйки в камере (см. далее) может быть после простейшей очистки использован повторно.

    Амуниция пескоструйщика на площадке похожа на скафандр тертого космического волка из старой фантастики, поз. 1 на рис. Сходство усиливается тем, что в шлем с накидкой-пелериной наддувается воздух для предотвращения попадания в него абразивной пыли – ее действие на организм через кожу не менее губительно, чем через органы дыхания.

    Правила техники безопасности при производстве пескотруйных работ

    Пескоструйщик в спецпомещении может работать в обычной робе и мягком шлеме, но также обязательно с наддувом и пелериной, поз. 2. Гидропескоструйка в спецпомещении может производиться с использованием обычных СИЗ (поз. 3), также как и пневмопескоструйка в камере – при условии, что на данном предприятии не является основным производственным процессом и производится не более 1,5-2 час в смену. А вот отважным молодым людям на поз. 4 и 5 как раз и следовало бы кое-что кое с чем сравнить.

    Пескоструйщики на производстве пользуются такими льготами (пределы – в зависимости от местного законодательства):

    • Ставка по тарифной сетке – на 1-2 разряда выше, чем у «невредников».
    • К ней – доплата за вредность 25-100%
    • После 5-20 лет работы – пожизненное медстрахование за счет работодателя или госслужб.
    • Сокращенная смена, 4-6 час.
    • Увеличенный ежегодный оплачиваемый отпуск, 30-45 календарных суток.
    • Возможность выхода на пенсию в 40-50 лет при условии непрерывного стажа по данной специальности.
    • Начет рабочего стажа на пескоструе для исчисления пенсии – год за 1,5 или 2.

    И это в теперешнем мире, где во многих донельзя демократических государствах узаконены МРОТ меньше прожиточного минимума, 6-дневная рабочая неделя, 10-12 часовой рабочий день и оплачиваемый отпуск раз в 2-3 года на 10-15 суток! И при всем этом из пескоструйщиков-ветеранов на пенсии доживают до 60 единицы! Подумайте.

    Камера и помещение

    Загромождать статью сведениями о правилах размещения и оборудования площадок и ангаров для пескоструйки смысла нет – в домашне-гаражных условиях они невыполнимы. Если уж вы решили сделать пескоструйный аппарат, у вас на выбор 2 варианта: для сухой обработки – пескоструйная камера; для мастерской/гаража с ней и гидропескоструя – помещение с приточно-вытяжной вентиляцией (ПВВ).

    Пескоструйная камера представляет собой пыленепроницаемый изнутри кожух (поз. 1 на рис.); все соединения и уплотнения рассчитываются на избыточное давление внутри (поз. 2 вверху справа). Работают в камере, сунув руки в резиновые рукава с перчатками, поз. 2. Смотровое стекло и плафоны светильников освещения камеры делают заменяемыми из силикатного стекла, т.к. они быстро мутнеют от абразивной пыли.

    Устройство и порядок использования пескоструйной камеры

    Насыщенный пылью воздух из камеры выходит через 2-х ступенчатый фильтр (поз. 4): сначала через мягкий ламельно-шторный (шторка из техткани, нарезанной полосками, показана стрелкой на поз. 2) в буферную камеру Б, а из нее через фильтрующий материал, обеспечивающий очистку не ниже 5-го уровня, и отверстия в кожухе (показаны стрелкой на поз. 1) – наружу. Загрузочный люк желательно располагать со стороны, противоположной стенке с фильтром, поз. 3. В камере устанавливается сетчатый под для размещения обрабатываемых деталей; под подом располагается бункер для сбора отработанного абразива.

    Примечание: очистку воздуха от абразивной пыли не ниже 5-ой обеспечивает слой подкладочного синтепона от 25 см, считая до ближайшего выходного отверстия. Толщина фильтрующего слоя между глухими стенками фильтра – от 80 мм.

    Помещение с пескоструйной камерой оборудуется ПВВ с вентилятором на вытяжке. Производительность вытяжки – не менее 1,5 предельной производительности компрессора для пескоструйки (см. далее). В вытяжке должен стоять сетчато-масляный фильтр не менее чем из 4 звеньев. Каждое звено – рамка с частой стальной сеткой (ячея – 1,5-3 мм), смоченной невысыхающим маслом. Фильтр нужно регулярно промывать и отмытые сетки смачивать маслом.

    Сопла и абразив для пескоструя

    От сопла пескоструйного аппарата, через которое выбрасывается абразивная струя, зависит очень многое: сам характер процесса обработки, его качество, расход абразива и воздуха. А от последнего – требуемая производительность компрессора (см. далее), что в любительских условиях или для ИП немаловажно. Поэтому, прежде чем разбираться, как самому сделать пескоструй, нужно выяснить, как быть с соплами для него.

    Сопло из карбида бора для пескоструйного аппарата

    Первое тут – не делайте пескоструй со стальными соплами: они теряют нужную профилировку еще до окончания обработки детали. На ютубе можно найти описания самодельного пескоструя из… пропиленовых водопроводных труб! Тамошние комментарии к ним здесь приводить неуместно, но они вполне справедливы. Сопла для пескоструйной обработки делают из карбида бора (см. рис. справа и далее). Сопла из других твердых материалов или очень дороги, или быстро изнашиваются; в том и другом случае процесс оказывается нерентабельным.

    Примечание: дешевые китайские сопла из фарфора и др. силикатной керамики можно использовать, если вы пользуетесь пескоструем для себя эпизодически. Но – не для матирования стекла, он импрегнируется (см. ниже) уже материалом быстро «сгорающего» сопла.

    Второе – абразивная струя гораздо сильнее, чем при ручной или механической обработке, импрегнирует поверхность детали микрочастицами абразива. Попросту – вбивает их туда. Микроимпрегнирование абразивом может быть отчасти полезным – на импрегнированную поверхность лучше ложится краска и прочнее на ней держится. Но эта же поверхность обнаженная теряет стойкость к химическим воздействиям и загрязнениям. Способ уменьшить импренирование до приемлемого – применять абразив равной или меньшей с материалом твердости. Угольно-шлаковым порошком (см. далее) из пескоструя тоже можно вывести узор или надписть на зеркале, но, стоит его 2-3 раза протереть с моющим, и на узоре появится невыводимая грязь.

    Обычный речной и овражный песок для абразивоструйной обработки абсолютно непригоден: примеси глины в нем импрегнируют обрабатываемую поверхность до полной непригодности детали. Неответственные части изделия (автодиски, днище кузова и т.п.) обрабатывают угольно-шлаковым порошком, для него требуется компрессор меньшей производительности. Хотя расход абразива при этом больше, но сам он намного дешевле, см. рис. Кузова подержанных машин под покраску обрабатывают горным просеянным кварцевым песком, а стекло и особо ответственные изделия (напр., реставрируемые ценные ретро автомобили) – кварцевым карьерным очищенным и тщательно фракционированным. Фракции от 0,05 (хужожественное матирование стекла) до 0,2 мм (очистка от спекшихся загрязнений).

    Сравнение расходов воздуха и абразива для пескоструйной обработке угольно-шлаковым порошком и кварцевым песком

    Самодельные сопла

    Сопло для пескоструя штука недешевая, а изнашивается довольно быстро. «Китай» годится разве что ободрать слежавшуюся грязь перед чистовой обработкой, а вот плотную пленку гидроокиси на металлах берет уже плохо. Вместе с тем полую цилиндрическую втулку подходящих размеров из карбида бора можно купить гораздо дешевле, чем профилированное сопло из него же. Но возможно ли в домашних условиях обработать материал, который, по идее, берется только алмазом?

    Профили сопел для пескоструя просты. Прямые (поз. 1 на рис.) используются для предварительной очистки поверхностей и вообще в большинстве случаев. Раструб на входе сопла необходим – без него струя будет слабой и станет только «есть» сопло и пылить, а не чистить деталь. Сопла Вентури, дающие сильную широкую однородную струю (поз. 2) ставят для чистовой обработки ответственных поверхностей; расход абразива и воздуха через сопло Вентури прим. вдвое больше, чем через прямое. Сопла с сужением (поз. 3) используются для матирования стекла по трафарету: струя из других сопел может проесть трафаретку до дыр, и вся работа будет испорчена.

    Как самому сделать сопло для пескоструя из карбида бора

    Переделать круглую втулку из карбида бора во вкладыш сопла для пескоструя можно с помощью конических или цилиндро-конических шлифовальных головок (шарошек) из того же материала, поз. 4. Придется только еще и выточить стальную обойму с резьбой. Вкладыши прямых сопел (поз. 5 и 6) можно сделать на настольном сверлильном станке, развернув шарошкой на 30-45 градусов раструб во втулке. Чтобы переделать его, или недорогое прямое сопло в сужающееся (поз. 7-9) понадобится уже токарный станок: шарошку крепят в задней бабке как патрон со сверлом, а заготовку в шпинделе. Подача в обоих случаях ручная нежнейшая: вы не болванку дырявите, а стачиваете хрупкое хрупким! Эмульсию не лить ни в коем случае!

    Виды пескоструйных аппаратов

    Самодельный пескоструйный аппарат может быть выполнен по одной из след. схем:

    1. Пневмо инжекционным гравитационным – абразив подается в воздушную струю под действием силы тяжести. Нужно сделать или купить только сопло и, возможно, пульсатор, но расход абразива огромен, режим работы нестабилен. В промышленности используется для обдирки от плотного налета грубых изделий, напр. шахтных вагонеток или колошей доменных печей. Используется в примитивных пескоструйных пистолетах;
    2. Пневмо гравитационным эжекционным – используется также в основном в промышленности, но для чистовой обработки с минимальным расходом абразива, и в пескоструйных пистолетах среднего уровня;
    3. Пневмо инжекционным с наддувом – самый распространенный вид. Выполняется в виде стационарной установки или мини-пневмопистолета;
    4. Гидроэжекционным – наиболее безопасный и безвредный. Компрессор не нужен, работает от авто- или бытовой мойки для наружных поверхностей. В гаражных условиях применим без камеры. Ограничение на использование – обрабатываемая поверхность должна быть мало чувствительной к увлажнению.

    Гравитационный инжекционный

    Достоинство пневматического инжекционного аппарата – в его бункер можно догружать абразив, не прерывая производственного процесса. Если производство таково, что за смену расходуются кубы абразива, это часто решает вопрос его рентабельности. Также важное достоинство – дорогих изнашивающихся узлов в агрегате всего сопло и песчаный затвор; последний в любительских условиях может быть заменен пробковым вентилем (наподобие крана самовара).

    Устройство гравитационного инжекционного пескоструйного аппарата показано слева на рис., а чертежи сопел к нему справа там же:

    Устройство гравитационного инжекционного пескоструйного аппарата

    Сопло вверху справа только кажется сужающимся, но работает оно как сопло Вентури: меняя прокладки 5, можно в некоторых пределах изменять угол распыления струи. Пользование таким пескоструем требует достаточно высокой квалификации: режим работы выставляется впускным вентилем, пускающим воздух в бункер (на рис. спускной клапан 13) и песчаным затвором, причем регулировки взаимосвязаны.

    Пескоструй с пульсацией

    Устройство пульсатора для пескоструйной обработки

    Снизить расход абразива и ускорить очистку очень сильно и плотно загрязненных поверхностей ценой усиленного износа сопла позволяет перевод гравитационного пескоструя в пульсирующий режим. Для этого в разрыв воздушного шланга включают вставку-пульсатор, см. рис. справа. Пульсаторные трубки соединяют гибким тонким шлангом, играющим роль резонаторной трубки: меняя его длину, регулируют частоту и силу пульсаций.

    Гравитационный эжекционный

    В эжекционном гравитационном абразивоструйном аппарате абразив сыплется в дозатор, снабженным обратным воздушным клапаном, а из него засасывается по абразивовоздушной трубе в рабочий орган сильной струей воздуха. Сопло такой установки только Вентури, точно профилированное по криволинейным образующим; рабочий орган – воздушный эжектор достаточно сложной конструкции.

    Устройство и чертежи эжектора гравитационной эжекционной пескоструйной установки даны на рис.:

    Устройство и чертежи рабочего органа гравитационного эжекционного абразивоструйного апппарата

    Пользоваться таким аппаратом проще, чем предыдущим: затвором по рискам для данного вида работ один раз устанавливают подачу абразива, а режим обработки, если надо, оперативно регулируют подачей воздуха. Установки данного типа используются для особо ответственных работ, напр., абразивоструйной полировки лопаток турбин и компрессоров реактивных двигателей.

    Пескоструи с наддувом

    Пескоструйные установки с наддувом наиболее просты в управлении, позволяют использовать сопла любого профиля и дают достаточное в большинстве случаев качество обработки поверхности (до SA3). Поэтому как самодельные пескоструи, так и промышленные образцы малой производительности для индивидуального пользования делаются чаще всего по схеме с наддувом.

    Дорогие ручные пескоструйные пистолеты делаются с нижним наддувом (слева на рис.); в смеситель поступает песчано-воздушная смесь. Расход абразива и воздуха минимален, и в дозаторе можно использовать обычный шаровый вентиль; изнашивается он довольно быстро, но в данной конструкции никогда не заклинивает. Этот инструмент наиболее пригоден для тонких работ: художественных по стеклу, абразивоструйной полировки. Недостаток – необходимость использования профилированной вставки из карбида бора, которая изнашивается так же быстро, как и сопло.

    Устройство пескоструйных аппаратов с наддувом

    В стационарных инжекционных с наддувом пескоструйных установках воздух для наддува подается в бункер с абразивом, справа на рис. Управление аппаратом проще, чем гравитационным: после первоначальной настройки (см. выше) оперативная регулировка подачи воздуха и абразива по мере расходования последнего требуется только в конце, когда «добираются» самые остатки из бункера. Однако после догрузки абразива, при которой стравливается давление из бункера, установке требуется до 20 мин, а самый бункер сложнее и дороже, т.к. должен быть герметичен. Шаровый песчаный вентиль в сплошной струе абразива часто заклинивает и профилированный вкладыш смесителя очень быстро приходит в негодность, поэтому дозатор смесителя делают с косой подачей и вентилем-заслонкой, врезка в центре на рис. В любительских условиях смеситель можно собрать на основе водопроводного отвода на 120 градусов, а вместо вентиля-заслонки использовать пробковый кран, см. выше.

    Стенки бункера постепенно истачиваются абразивом, поэтому бункер обязательно снабжается вентилем сброса давления с предохранительным клапаном, а вся установка регулярно освидетельствуется. Во время работы сбросовый вентиль должен быть открыт. Закрывается он только на время начальной подачи давления в бункер и догрузки абразива, т.к. скачком давления при захлопывании загрузочного клапана предохранительный клапан может вовсе вырвать.

    Примечание: нормальное давление воздуха для работы всех пневмопескоструйных установок – 4,2-6 бар. Если встретите описание пескоструя на 2-3 «атмосферы», не верьте глазам своим. Это вредная для здоровья игрушка, к серьезной работе непригодная.

    Самодельные хитрости

    Пескоструйный аппарат технически в общем прост, но из-за тяжелых условий работы – под немалым давлением, в агрессивной среде – его конструирование и изготовление представляет собой достаточно сложную задачу. Возникающие при этом трудности любители-самодельщики обходят порой довольно-таки хитроумными способами. На то они, в конце концов, и умельцы.

    Бункер из баллона

    Расход абразива для всех видов пескоструйных работ, кроме художественно-полировочных, весьма велик. Баллон для бытового газа или, скажем, автомобильный ресивер, это уже сосуды достаточно большой емкости, предназначенные для работы под давлением и почти не подверженные эксплуатационному износу. В пескоструйную камеру проще завести простой наконечник с соплом, и орудовать им в толстых резиновых перчатках легче, чем пистолетом. Поэтому многие любители делают себе пескоструи с бункером для абразива из газового баллона.

    Как правильно сделать пескоструй из газового баллона или пластиковой бутылки

    Однако, если просто переделать баллон в бункер пескоструя в наддувом (поз. 1 на рис.), то в работе сразу же обнаруживается неприятное явление: порошка в бункере еще наполовину или на треть, а установка начинает фыркать и плеваться облаками пыли вместо того, чтобы делать свое дело. Причина – просасывание воздуха сквозь абразив в бункере, поз. 2. Избежать ее можно, оперативно регулируя наддув, но это уже не работа, а маета одна. Поэтому лучше сразу не полениться, отрезать верхушку баллона (которая теперь будет днищем бункера) и наварить вместо нее конус-уплотнитель абразива из оцинковки от 0,6 мм, поз. 3. Просасывания не будет даже с примитивным смесителем из прямого водопроводного тройника, поз. 3б.

    Особенно удачна находка автора мини-пескоструя с бункером из пластиковой бутылки, поз. 4. Спиральные ребрышки на высоком горле бутылки немного, но закручивают поток песка еще до поступления его в смеситель. Этот, такой же примитивный, пескоструйный инструмент на основе, похоже, недорогого универсального рабочего пневмопистолета наверняка пригоден для очень тонких работ.

    Оружие для пескоструя

    Пескоструйным пистолетом удобно зачищать большие поверхности под покраску, напр. кузова подержанных автомобилей, поэтому их неплохо раскупают, а любители приспосабливают под пескоструй покрасочные или универсальные рабочие пневмопистолеты. Чаще всего – по гравитационной инжекционной схеме; реже – по схеме с нижним наддувом. Некоторые не ленятся делать и аналоги промышленных образцов, см. напр., видео:


    Промышленные образцы качественных пескоструйных пистолетов делаются по пневмоэжекционной схеме – эжекционный пескоструй расходует минимум абразива и соотв. меньше всего пылит. Абразив для них вместо бункера насыпают в пластиковый мешок без малейших дырочек. Заборным устройством служит отрезок жесткой трубы, плотно вставленный в подающий конец абразивовоздушного шланга. Горловину мешка с абразивом плотно обвязывают вокруг заборного патрубка – и атмосферное давление хорошо помогает эжекции, сжимая мешок по мере расходования порошка.

    Ассортимент фабричных пескоструйных пистолетов (слева на рис.) в продаже довольно широк. На Алибабе и т.п. вовсю продаются пескоструйные насадки к рабочим пневмопистолетам, в центре. Если будете брать, то для общих работ выбирайте эжекционные как наиболее безопасные и расходующие абразива на квадрат обрабатываемой поверхности менее прочих. Для тонких и художественных работ более подойдет пистолет или насадка с нижним наддувом, см. выше, но такие дороже.

    Пескоструйный пистолет, пескоструйные насадки к рабочим пневмопистолетам и самодельная эжекционная пескоструйная насадка из деталей водопровода

    Те же китайцы вовсю торгуют и соплами для пескоструя со стандартной водопроводной резьбой. Эжекционную абразивоструйную насадку под такое сопло можно сделать из деталей водопровода; стыки обязательно уплотняются лентой ФУМ, справа на рис. Прослужи такой пескоструй недолго, но для эпизодического использования по небольшим площадям пригоден.

    Однако в любом случае не забывайте – речь идет о вашем же здоровье в отдаленной и не столь уж отдаленной перспективе. Поэтому работайте только на площадке, удаленной от жилых строений, птице- и животноводческих ферм, культурных насаждений, пунктов водоразбора, парков и лесов не менее чем на 150 м. До ближайшего детского либо спортивного учреждения, игровой либо спортплощадки или водоема должно быть не менее 500 м. Влияние абразивной пыли зависит не только от ее вида и концентрации, но и от времени воздействия. Если оно не превышает 2-3 час в день порциями по 15-20 мин с перерывами в 5-10 мин, то на площадке возможно обойтись без полной амуниции, но облегченная все равно нужна:

    1. Мягкий шлем с наддувом и пелериной или, лучше – противогаз и накидка на голову с горжетом, защищающим шею и плечи, какими пользуются строители и бетонщики;
    2. Цельнокроеный комбинезон из пылезащитной ткани или роба из брюк с поясом и куртки с подолом на тугой резинке;
    3. Обшлага рукавов и штанин – с резиновыми манжетами шириной от 7 см;
    4. Ботинки-берцы (обязательно под брюки навыпуск!).

    Примечание: при работе пескоструем нерегулярно не более 20 мин в день для защиты органов дыхания можно пользоваться шлемом с пелериной без наддува и респиратором-лепестком.

    Гидропескоструйка

    Гидропескоструйная обработка может производиться регулярно в обычных гаражных условиях или на площадке, с использованием также обычных СИЗ. Кузова старых автомобилей после очистки гидропескоструем вполне пригодны под покраску; удаление площадки или мастерской от указанных выше объектов – от 50 м. Гидропескоструй задействуется без компрессора от портативной автомойки или бытовой «брызгалки» для окон и витрин. Поэтому гидропескоструйной обработке следует уделить особое внимание.

    Схема устройства гидропескоструйной установки с приводом от портативного моечного аппарата дана слева на рис.:

    Схема устройства гидропескоструйной установки и простая насадка для гидропескоструйной обработки

    Чертеж простейшей насадки из деталей водопровода для гидропескоструя – справа; на врезке – ее внешний вид. Принцип действия эжекционный. Однако такая насадка с одними мойками работает, с другими – нет, а пределы регулировки плотности струи и расхода абразива и с подходящим приводом недостаточны. Причина – косая сосредоточенная подача абразивовоздушной смеси в эжектор.

    Стабильно работает с любыми авто- и бытовыми моечными установками насадка с коаксиальной подачей воды и абразивовоздушной смеси. Напр., насадка, чертежи которой даны на рис., первоначально разработана для автомойки Кёрхер. Но она годится и для любой другой с резьбой под штатный наконечник G1/4”. А если штатная посадка другая, то достаточно сделать присоединительное гнездо под нее (см. поз. 1).

    Чертежи универсальной гидропескоструйной насадки для портативных моечных аппаратов

    Примечание: вкладыш сопла из карбида бора (поз. 4) – готовый покупной. Может быть заменен другим, прямым или Вентури; в таком случае диаметр его сужения («горлышка» сопла Вентури – 4,5-6 мм).

    Как сделать гидропескоструйную насадку к портативной автомойке, см. также ролик:

    И еще о китайских соплах

    Если вы ИП соотв. профиля или вообще работаете пескоструем регулярно за плату, то оптимальным выбором для вас будет приобретение пескоструйного пистолета: компрессор для покраски и пр. производственных нужд у вас наверняка уже есть, а расход абразива, который тоже денег стоит, минимален. Кроме того, в отличие от промышленных пескоструев, для которых на производстве нет недостатка в сжатом воздухе, и самоделок, в продаже есть образцы рабочих пневмопистолетов на давление 2,5-3 бар, т.е. их можно задействовать от покрасочного компрессора. Объясняется это высокой точностью изготовления профилированных по криволинейным образующим деталей.

    Однако и у самого «крутого» пескоструйного пистолета сопло когда-то да изнашивается, и от регулярного пользования довольно скоро. Купить фирменное? Полцены нового пистолета вынь да положь. Обычная маркетинговая политика. И вот тут самое время вспомнить о «китайцах»: отношение их срока службы к таковому оригиналов больше, чем отношение цены тех к «китайской». Т.е., хотя менять «китай» придется чаще, но в целом использование «альтернативы» вместо изношенной «фирмы» обойдется не так накладно.

    Проблема тут возникает одна: посадка китайских сопел не совпадает с таковой «фирмы», а сопла «под фирму» и китайцы не делают, т.к. у каждого производителя оригиналов свои конфигурация и размеры посадочного места сопла. Из тех же маркетинговых соображений, понятное дело.

    Но – на хитрую гайку всегда найдется болт с фасонной резьбой. Переходник из 2-3 деталей, для изготовления которых достаточно обычной токарки, позволит приспособить любое китайское сопло к любому фирменному пескоструйному пистолету. Для примера на рис. – устройство и размеры переходника для китайских сопел к пневмопистолету Matrix.

    Схема и размеры переходника для установки китайских сопел на фирменный пескоструйный пистолет

    Источник: http://vopros-remont.ru/elektrika/peskostrujnyj-apparat/

    Смотрите также:
    30.04.2020

    Как отреставрировать ванну – варианты и правила реставрации, восстановления В процессе эксплуатации ванна постепенно изнашивается, теряя свои эстетические характеристики. Хорошей альтернативой приобретению нового изделия является восстановление эмали ванны своими...

    30.04.2020

    Гриндер своими руками по готовым чертежам с размерами: особенности сборки и назначение Что такое гриндер, и для чего он предназначен Как уже было сказано выше, гриндер – вариация шлифовального станка. Однако, в отличие от традиционного наждака – прибор более...

    30.04.2020

    Снегоуборочная техника своими руками в домашних условиях: снегоуборщик Зима на территории нашей страны отличается сильным морозом и заснеженностью. Сугробы возле дома могут доставить владельцу много проблем. Чистить их с помощью лопаты утомительное и занимающее много...

    Комментарии

    Комментирование отключено.

    Голосование

    Как Вы узнали о нашем сайте?

    Посмотреть результаты

    Загрузка ... Загрузка ...
    Форум
