Монтаж сенсорного смесителя для раковины своими руками

Как правильно установить сенсорный смеситель

«Боже, да это просто чудо», — это был первый возглас соседки увидевшей работу сенсорного смесителя. Универсальность грамотно выбранного и правильно установленного смесителя, действительно вызывает восхищение. Так что же необходимо знать чтобы самостоятельно установить сенсорный смеситель?

Начало новой эры сантехники

Еще свежи в памяти те времена, когда сенсорный смеситель вызывал неподдельный, просто туземный восторг обладателя. Современный «продвитутый» пользователь уже не представляет жизни без этого нехитрого приспособления, и к выбору подходит обстоятельно и со знанием дела. И это правильно! Сейчас не только хранительницам домашнего очага известно, что существенной частью квартплаты являются расходы по горячему и холодному водоснабжению. Если вы путем несложных расчетов, узнаете расход воды во время утренней чистки зубов, ваше решение о приобретении сенсорного смесителя будет твердым и непоколебимым. Новая эпоха сенсорных смесителей уже стучится в окно вашей кухни, и двери вашей ванной.

Так что же это – обязательный элемент или необдуманная роскошь.

Появившиеся несколько лет назад в торговых центрах и гостиницах, и вызывавшие неподдельное удивление, сенсорные смесители незаметно перекочевали в обычные квартиры. Какова же причина того, что предмет из мест общественного пользования, вдруг оказался в квартирах обычных обывателей, какими преимуществами он наделен в отличии от традиционного смесителя? Первое, что бросается в глаза, это почти полное отсутствие рычажков и краников, без которых немыслим традиционный смеситель. Поднеся руки к сенсорному смесителю, уже через секунду – другую, можно мыть руки теплой водой, не крутя и не регулируя при этом никакими кранами и рычажками. Удобно? Безусловно. Особенно когда ваши руки перепачканы настолько, что могут испачкать и сам смеситель. Сенсорный смеситель — это любовная песня практичным домохозяйкам.

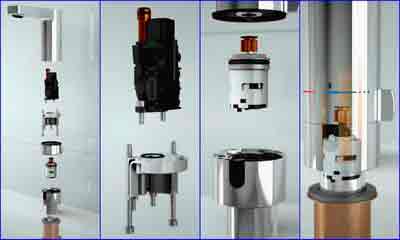

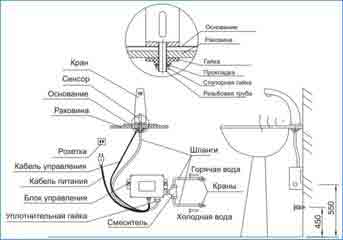

Устройство сенсорного смесителя

Подробно описывать как устроен кухонный сенсорный смеситель мы не будем, интернет перенасыщен этими данными, как и восторженными отзывами счастливых обладателей. Стоит только напомнить, что основными частями сенсорного смесителя являются:

Рычаги или кнопки настройки температурного режима
Соединительные шланги для воды
Фильтр для воды

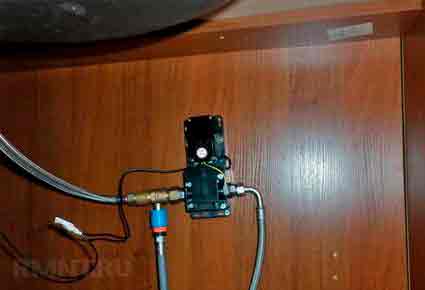

Блок управления

Литиевая батарейка 9В устанавливается во внешний блок, она рассчитана на определенный цикл включений. Этот цикл состоит из пяти тысяч включений.

Преимущества и типы бесконтактных смесителей.

Модели сенсорных смесителей классифицируются по областям применения. По этой причине, на кухне законное место принадлежит смесителю для мойки, а в ванной комнате – смеситель для ванной или душа, одновременно оснащенный лейкой и изливом. Деление сенсорных приборов осуществляется по типу подключения к холодному водоснабжению и способу установки. Основными способами установки смесителя на кухне являются набортные и настенные. Самыми востребованными смесителями для кухни являются бесконтактные смесители снабженные высоким U-образным изливом, для комфортного мытья посуды. Некоторые смесители снабжены настраиваемой (до 30см.) зоной чувствительности. Радиус до 30см. по праву считается наиболее оптимальным. Поэтому при установке сенсорного смесителя необходимо учитывать этот параметр. Предпочтение в выборе смесителей необходимо отдавать смесителям с ручной настройкой режимов.

Одним из отличительных признаков является деление сенсорных смесителей по типу электронного блока управления, и типу датчика. Датчиками фиксирующими появление «объекта» в зоне чувствительности, выступают фотоэлементы или инфракрасные лучи. Датчики использующие инфракрасные лучи обладают большими преимуществами. Для смесителей снабженных подобными датчиками, не требуется какая-либо калибровка расстояния зоны чувствительности. Производители особо титулованных брендов, привлекают покупателя моделями, в которых функции регулировки напора и температурного режима выставляются автоматически. Подобные смесители, цену которых сложно назвать демократичной, напоминают электронный термостат, позволяющий с невероятной точностью задавать температуру воды. Преимуществом является и тот факт, что конструкция смесителя позволяет установить его самостоятельно. Так как же его установить самостоятельно?

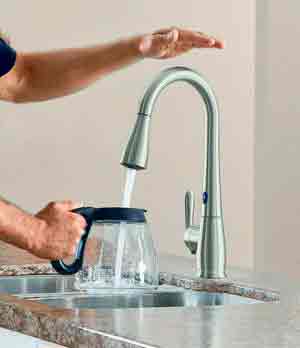

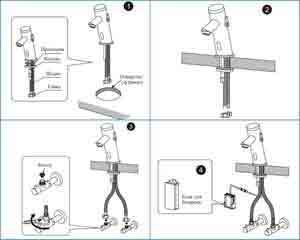

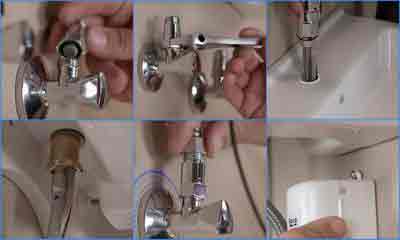

Установка бесконтактного смесителя на кухне

Как же правильно установить сенсорный смеситель на кухне? Процесс работы по установке сенсорного смесителя состоит из следующих этапов:

Соединение с трубопроводом холодной воды

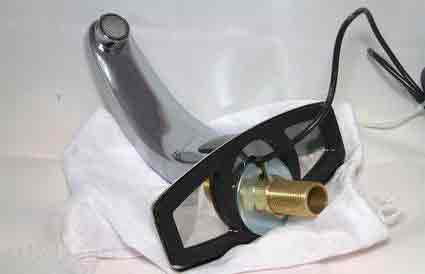

Монтаж корпуса смесителя на борт раковины

При этом следует помнить что водопровод холодной воды должен быть перекрыт.

Корпус кухонного смесителя необходимо установить в предусмотренное отверстие на раковине или мойке. Между корпусом и посадочным отверстием устанавливается монтажная прокладка, входящая в комплект поставки смесителя. Далее, смеситель крепится снизу и сверху на крепежные элементы. После этого устанавливается электронный блок управления на дополнительные крепления, также входящие в комплект поставки смесителя. При этом не следует забывать что блок управления должен располагаться не ниже 50 см. от поверхности пола. После этого следует соединить коробку и смеситель с помощью гибкого шланга. После того как соединение установлено, крепим ниппели корпуса смесителя к соответствующим выходам магистрального трубопровода. Для этого также используются крепежные элементы и прокладки завода-поставщика. Подготавливаем к работе соленоидный клапан. Для выполнения этой работы необходимо смонтировать провод сенсора при помощи соединительной гайки. Начать необходимо с откручивания крепежных болтов расположенных на верхней крышке. После этого устанавливаем литиевую батарейку (тип АА), или сетевой питающий элемент. Затем устанавливаем верхнюю крышку на штатное место и подключив центральную магистраль холодной воды, проверяем работоспособность смесителя, поднеся руки к датчику движения. Если порядок установки соблюден, то из крана потечет вода.

И в завершении работы, регулируем силу напора и приемлемый температурный режим. Зовем хозяйку принимать работу.

Монтаж бесконтактного смесителя на раковину (видео)

Источник: http://s-stroyka.ru/articles/03-06-2014/855-kak-pravilno-ustanovit-sensornyi-smesitel.html

Какие бывают сенсорные смесители, и в чем их преимущество: обзор вариаций, советы по выбору

Сенсорные смесители набирают популярность за счет комфорта и надежности. Но вот необходимо научиться подбирать соответствующие модели.

Современные технологии комфорта – сенсорные смесители
Сенсорные смесители: за и против
Разновидности смесителя с автоматической подачей воды
Электронное управление
Датчик движения бесконтактный
Температурный датчик (инфракрасные)
Как выбрать практичный и качественный сенсорный смеситель для рук?
Для ванной
Для кухни в раковину
Установка сенсорного смесителя
Советы
Полезное видео

Современные технологии комфорта – сенсорные смесители

То, что раньше считалось роскошью, сейчас — доступное сантехническое оборудование. Современные технологии создаются, чтобы сделать нашу жизнь комфортнее.

Сенсорный смеситель – яркий пример, который используется в современных кафетериях, ресторанах и медицинских учреждениях. Так почему бы не установить такой кран дома? Достаточно поднести руки под смеситель и вода включится, кроме того, прибор имеет и другие преимущества, определяющие популярность.

Сенсорные смесители: за и против

В пользу сенсорных моделей приведены такие аргументы:

Гигиеничность, не нужно прикасаться руками.
Не проворачивается вентиль, никаких механических нагрузок, что увеличивает срок службы изделия.
Удобство и экономия воды.
Впишется в любой дизайн.

Только такие модели обойдутся дорого. С ним сложно набрать ванную, а вот на кухне возникнут проблемы с регулировкой температуры воды. Поэтому перед покупкой такого приспособления стоит задуматься о таких нюансах.

Разновидности смесителя с автоматической подачей воды

На рынке представлен широкий выбор смесителей, классифицируются которые по разным критериям. Учитывается область применения, особенности конструкции, функциональные возможности и другие факторы.

Электронное управление

Модель оснащена датчиком, который определяет момент включения и отключения воды. Такая прогрессивная сантехника работает от 1 из 3 вариантов питания – электросети, батареек, аккумуляторов. Электронное управление позволяет программировать время, ограничивающее использование воды, выставить различные режимы и т.д. Подходят для душа и раковины. Если желаете экзотики, то присмотритесь к крану с подсветкой воды.

Датчик движения бесконтактный

Датчик такого типа срабатывает на движение. При внезапном падении предмета в раковину может прекратиться подача воды.

Температурный датчик (инфракрасные)

Инфракрасный датчик срабатывает на расстоянии 30 см. Кран позволяет отрегулировать температуру воды, которая будет подаваться сразу по включении. Датчик отслеживает изменения инфракрасного излучения. Как только в поле зрения попадает объект, проявляется изменение параметров, вода запускается. Надежная и точная модель, функционирует без ложных срабатываний, такой вариант срабатывает от теплоты рук, живого организма.

Как выбрать практичный и качественный сенсорный смеситель для рук?

К выбору смесителя предстоит отнестись ответственно, ведь этот прибор устанавливается на долгие годы. Предварительно решите, где будет установлен сенсорный кран. Учитывайте, что вне зависимости от модели и современного функционала, включается только от приближения рук.

Для ванной

Сенсорный смеситель для ванной считается не практичным решением, но если решились на покупку такого варианта, то стоит обратить внимание на модели с таймером. Предварительно установите время включения и отключения воды, что позволяет набрать ванную полностью. Но не все любители водных процедур мечтают нежиться в ванной, кому-то достаточно и душа, тогда сенсорный кран – лучшее решение.

Для кухни в раковину

Устанавливается сенсорный прибор на умывальник, что позволяет легко умыться и почистить зубы. На кухне включается только при поднесении рук и посуды, что значительно экономит воду.

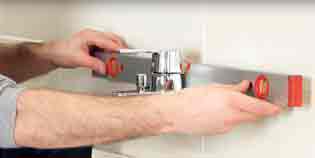

Установка сенсорного смесителя

Монтаж выполняется в два этапа:

сначала фиксируется корпус изделия;
в завершении важно обеспечить подсоединение к системе водопровода.

Предварительно подготавливается отверстие в раковине или демонтируется старый кран. Между раковиной и краном фиксируется прокладка с помощью гайки, а в качестве дополнительного крепежа используются элементы в комплекте. Контрольная коробка должна размещаться на расстоянии от пола в 55 см. Смеситель соединяется с ней гибким шлангом.

Ниппели с водопроводными трубками обеспечивают крепление смесителя с системой водопровода. В месте соединения устанавливается дополнительная прокладка. Сенсорный провод крепится гайкой к коробке контроля управления. Для этого откручиваются четыре болта и снимается верхняя часть корпуса. После установки батареек, закрывается верхняя крышка. После включения водоснабжения проверьте работу смесителя.

Советы

Для установки индивидуальных настроек, выбирайте модели с регулировкой чувствительности.
Наличие дополнительных функций влияет на стоимость смесителя. При этом не всегда они используются.

Отдайте предпочтения моделям с возможностью регулировки температуры воды.
При выборе учитывайте систему крана. Виды: однотрубная и двухтрубная.
Смеситель должен быть из прочных материалов, отвечать санитарно — гигиеническим нормам.

Сенсорные смесители – лучшее решение для установки в общественных местах для решения вопроса гигиены, ведь прикасаться к ним не придется. Но последние годы используются и в домашних условиях из-за неоспоримых преимуществ изделий. Модели представлены самые разнообразные, что позволяет подобрать подходящий вариант. Установка не требует особых знаний, а ремонт проводится устранением частиц от накипи или заменой датчика. Вот только на такие приборы предстоит потратиться, но вложение довольно быстро оправдает себя.

Полезное видео

Источник: http://santehnika.guru/smesiteli-i-krany/sensornyj-smesitel-dlya-rakoviny.html

Стоит ли покупать сенсорный смеситель?

от 21 декабря 2009

Мы все чаще слышим о таком понятии, как «умный дом». Умный дом – это дом, в котором все, начиная от унитаза и заканчивая сплит-системой, «понимает», когда и как нужно начинать и заканчивать свою работу. Об одном новшестве из серии «умный дом» мы и поговорим в этой статье. А именно о сенсорном смесителе. В чем его преимущества? Стоит ли тратиться на его приобретение? Добавляет ли сенсорный смеситель комфорта нашему дому?

Оборудовав сенсорным смесителем свою ванну, умывальник или биде, вы сделаете их «умными»: поднес руки (или другую часть тела – зависит от того, где стоит такой смеситель) – водичка потекла. Убрал руки – перестала течь. Не надо ничего вертеть или крутить – нужно просто создать движение вблизи датчика. Впрочем, об этом поподробней.

Что представляет собой сенсорный смеситель?

Внешне он отличается от привычных нам смесителей тем, что не имеет ничего, кроме непосредственно излива. Проще говоря, мы видим «голый кран» без вентилей и рычагов. На корпусе крана установлен датчик – так называемый фотоэлемент. Но так говорят «в народе», а по-научному это просто датчик, улавливающий инфракрасное излучение.

Реагирует он только на движение, причем в заданной зоне чувствительности, которая составляет обычно от 1 до 30 см. Зона чувствительности настраивается вручную или автоматически. То есть вы сами можете определить, на какое расстояние нужно приблизиться к смесителю, чтобы он отреагировал и подал воду. Также вы можете задать параметр, определяющий, через сколько секунд должна подаваться и отключаться вода. После того, как вы поднесете руки, вода пойдет не сразу, а примерно через 2-6 секунд. Через такое же время после того, как вы уберете руки, вода перестанет течь. В дорогих моделях смесителей и зона чувствительности, и старт-стоп программа являются настраиваемыми.

Как настроить температуру воды? Где-нибудь сбоку есть небольшой рычажок или вентиль, с помощью которого вы заранее настраиваете нужную температуру воды. Вам не придется каждый раз смешивать воду, пытаясь добиться нужной «кондиции». Один раз настроил зону чувствительности и температуру – и пользуешься в свое удовольствие!

А если в зону чувствительности попадет что-то другое? Например, в умывальник с мелкой чашей упадет мыло и окажется в зоне чувствительности фотоэлемента на смесителе. Неужели вода будет течь до тех пор, пока кто-нибудь не придет и не уберет мыло? Вовсе нет! Дело в том, что датчик реагирует только на движение. Мыло упало, подпрыгнуло, затряслось – вода течет. Как только мыло стало полностью неподвижным – вода через пару секунд перестала течь.

пульт дистанционного управления для сенсорного смесителя

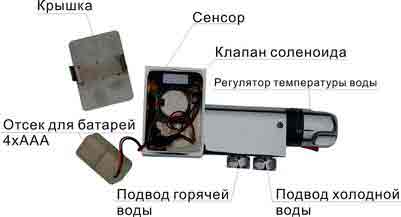

Сенсорный смеситель: что там внутри?

Работает смеситель от литиевой батарейки 9 В. Производитель обычно гарантирует двухлетнюю работу батарейки при 3-5 тысячах автоматических включений воды в месяц. Если речь идет о смесителе для дома, то цифра эта весьма и весьма существенная – получается, что можно открывать воду более 130 раз в день. Для среднестатистической семьи это многовато, так что за работу батареи можно не волноваться.

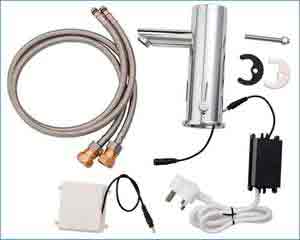

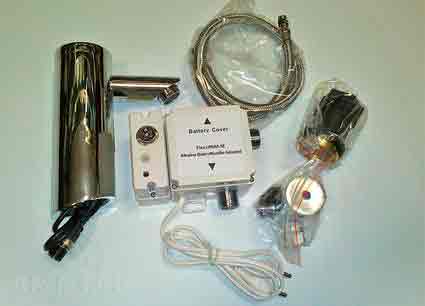

Смеситель комплектуется батареей, блоком электроники, клапаном, изливом, вентилями или рычажками для регулировки температуры воды, соединительным шлангом, фильтром. Не все, но многие модели от ведущих производителей комплектуются пультом дистанционного управления для настройки всех параметров.

Преимущества сенсорного смесителя

1. Отличное решение для общественных мест , где пользуются водой (учебных заведений, ночных клубов, фитнес-центров и т.п.). Если множество людей пользуется рычагом или вентилями, открывая и закрывая воду, смеситель быстро выходит из строя и требует замены. С сенсорным смесителем такой проблемы нет: один настроили комфортную для рук и лица температуру – и больше ничего крутить не нужно. Сенсорные смесители проработают дольше.

2. Еще одно преимущество для общественных мест. Крутя вентили или рычаги, люди оставляют на них бактерии. Постоянно дезинфицировать смеситель проблематично. А здесь смеситель руками не трогают, поэтому он, во-первых, не становится рассадником бактерий, а во-вторых, не пачкается. Мыть его нужно реже (кстати, это преимущество сенсорного смесителя актуально и для дома). Для детских и различных медицинских учреждений сенсорный смеситель – просто находка.

3. И снова о преимуществе для публичных мест. Некоторые субъекты, назовем их так, считают, что если они не дома, то воду в принципе можно и не закрывать. Открыли кран раковины, помыли руки и пошли по своим делам. А вода течет… Это не экологично и не экономично, но что делать? Не будет же, к примеру, администратор ресторана заходить за каждым посетителем в туалет, чтобы проверить, закрыл ли он воду. А если в туалете установлен сенсорный смеситель, то тем более не будет – потому что нет такой надобности.

4. Преимущество для дома : не нужно, сидя на работе, ломать голову, вспоминая, закрыли ли вы с утра воду.

5. Пользоваться удобно: настроил один раз температуру и не мучаешься. Экономится не только вода, но и время вместе с нервами.

6. Пользоваться приятно: многие, кому впервые пришлось воспользоваться сенсорным смесителем, радуются как дети. Все-таки в каждом из нас живет ребенок, который еще умеет пусть совсем немного, но удивляться чудесам прогресса. Пользоваться действительно приятно: ничего не крутишь – просто подносишь ручки, и теплая водичка течет.

Сенсорный смеситель: теперь о недостатках

1. Говорят, что сенсорный смеситель хорош для кухни . Якобы хозяйка не испачкает его грязными руками, как это может случиться с обычным смесителем. Однако это всего лишь реклама. На самом деле, для кухни предпочтительнее стандартный однорычажный смеситель – с таким открыть воду можно даже локтем, так что грязные руки – не помеха.

Действительно удобно и приятно

Те, кому приходится готовить на кухне, знают, как часто необходима смена температуры воды: мыть сильно грязные овощи – очень теплой водой, фрукты – в меру теплой, парное мясо и свежую рыбу – чуть теплой. Охлаждать продукты – холодной. Холодная вода нужна и для того, чтобы залить, например, мясо для варки бульона. Одним словом, в кухне, в которой готовят, не удобен смеситель с постоянной температурой воды. В сенсорных же смесителях не так удобно выставлять температуру, как в обычных однорычажных смесителях.

2. Не удобен этот смеситель и там, где привыкли набирать воду в раковину. Некоторые пользуются пробкой, наполняют раковину и производят какие-либо манипуляции. Чтобы наполнить чашу полностью, придется стоять рядом и держать руку у смесителя.

Ставить такой смеситель на ванну нецелесообразно – все равно, чтобы наполнить ванну или, допустим, тазик, придется отключать сенсорную функцию. Какой тогда смысл покупать дорогой смеситель, если главным его преимуществом пользоваться не придется? Лучше купить для ванной однорычажный или двухвентильный смеситель (в зависимости от стиля санузла) с коротким изливом и наличием термостата. Это позволит один раз установить комфортную температуру и постоянно ею пользоваться. Сенсор же совершенно бесполезен.

Таким образом, не стоит поддаваться рекламным призывам продавцов смесителей поставить сенсорные модели везде, где только можно – на ванну, на умывальник, на биде, на кухню и т.п. Единственное сантехническое устройство, в котором сенсорный смеситель удобен – это умывальник в ванной или туалете, а также в общественных местах – развлекательных и спортивных центрах, детских и медицинских учреждениях, вокзалах и театрах и т.п.

На что обратить внимание при покупке сенсорного смесителя?

Обратите внимание, что сенсорные «смесители» бывают и не смесителями вовсе, а просто кранами для однотрубных систем. Не купите по ошибке такой кран, если у вас двухтрубная система. Либо покупайте два крана – один на холодную, другой на горячую воду — этот вариант хорош для тех, кто предпочитает английский способ совершения гигиенических процедур. Но в этом случае у раковины умывальника должно быть два отверстия, предназначенных для установки смесителей.

Хорошие сенсорные смесителя производят Hansa, Grohe, Kopfgescheit, Hansgrohe. Стоимость сенсорных смесителей колеблется в среднем от 5 до 30 тыс. рублей. Дизайн сенсорных смесителей не отличается пока еще большим разнообразием форм и цветов, но в принципе без труда можно подобрать смеситель, подходящий для любого санузла. При выборе дизайна учитывайте, что все смесители в помещении должны сочетаться друг с другом по цвету и стилю. Так, если на ванне стоит смеситель золотого цвета, то и на умывальник стоит поставить соответствующую сантехнику. Впрочем, этим дизайнерским правилам редко кто пренебрегает.

Источник: http://www.domfront.ru/2009/12/stoit-li-pokupat-sensornyj-smesitel/

Сенсорный смеситель: устройство, применение и цены

Автоматическим (сенсорным) смесителем называют устройство, подача или отключение воды в котором происходит при простом поднесении к нему рук.

Сенсор (датчик) установленный на смесителе фиксирует возникшее движение и передает через электронную схему управляющий сигнал на соленоид клапан крана с командой открыть его (при этом течет вода).

После того как вы убираете руки из умывальника схема дает сигнал закрыть клапан и кран самостоятельно закрывается. Такое устройство очень удобно, функционально и позволяет существенно экономить расход воды.

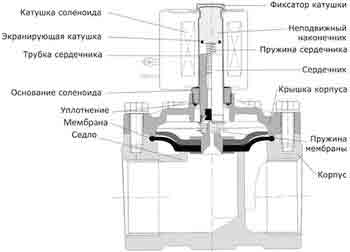

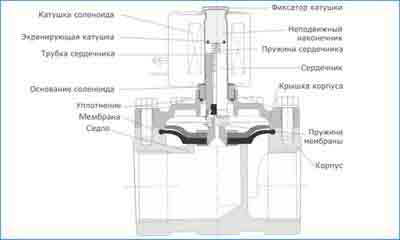

Схема устройства клапана

Как правило, эти смесители снабжены теплорегулирующими устройствами и для своего функционирования требуют электрическую энергию, поэтому снабжаются элементами питания в виде установленных в их корпус батареек. Возможно подключение через трансформатор к электросети.

Поскольку используемые токи очень малы, комплекта батареек хватает на продолжительное время, около двух лет, даже с учетом частого использования.

Виды и их предназначение
Преимущества и недостатки
На что обратить внимание при покупке?
Установка

Ещё по теме Барабанный шлифовальный станок своими руками

Виды и их предназначение

Сенсорные смесители различны по назначению:

Для писсуаров – делятся, в свою очередь, на внутренние и наружные.

Для унитазов – вода подается на протяжении 15 секунд.

По оформлению внешней конструкции различают:

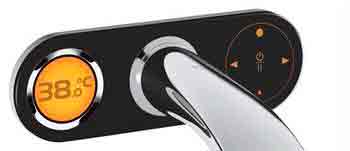

С сенсорными панелями для ручной настройки различных функций.

Их отличает интересный дизайн, в стиле хай-тек и высокая цена.

Бесконтактные с возможностью подключения подсветки.

По типу встраиваемых датчиков.

С инфракрасным датчиком.
С ультразвуковым датчиком.
С фотоэлементным датчиком (наименее предпочтителен ввиду более высокой, чем у других, вероятности некорректного срабатывания).

Сенсорные смесители для раковины, изготавливают, как правило, из латуни покрытой декоративным слоем никеля, хрома или разнообразными эмалями.

Все эти варианты весьма эстетичны и подходят для любого умывальника, но нужно учесть, что никелю свойственно в некоторых случаях вызывать аллергические реакции, а покрытие из эмали менее долговечно, чем хромовое, поэтому рекомендуем хром.

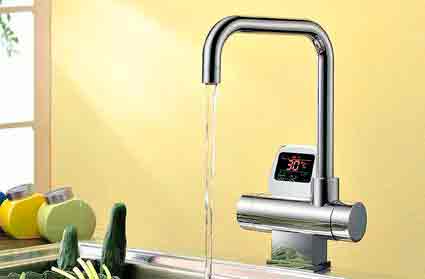

Встречаются изделия с вмонтированными температурными дисплеями, с подсветкой, сенсорными дисплеями посредством которых можно управлять параметрами, оснащенные пультом дистанционного управления. Цена этих изысков порядком выше, чем у обычных моделей.

Вариантов дизайна и конструктивного исполнения таких смесителей достаточно для удовлетворения самых притязательных потребителей.

Преимущества и недостатки

Преимущества таких кранов очевидны:

В случае с забывчивыми домочадцами вы можете быть спокойны – вода не затопит вашу квартиру, а заодно и соседей.
Подача воды исключительно по назначению – только в момент использования существенно уменьшит потребление, а значит, сократит ваши расходы.

Не нужно постоянно настраивать необходимую температуру воды.

Такие краны снабжены термостатами.

При любых обстоятельствах кран не ошпарит вас кипятком, так как снабжен ограничивающей температуру до +38 градусов системой.

Такой кран придется реже мыть, поскольку для управления им не нужно к нему прикасаться.

И наконец, наиболее на наш взгляд важная деталь – высочайшая надежность современных технологий, справедливая цена, а также современный стильный дизайн.

Недостатки данных изделий ограничиваются местом их применения:

Они не удобны при установке на кухне, где часто приходится набирать различные емкости с водой, например, кастрюли, при этом установка такого крана заставит вас постоянно держать руки вблизи датчика.

Кроме того условия кухни предполагают постоянное изменение температуры воды из смесителя.

Для мытья посуды – горячая, для приготовления пищи – холодная.

Все это заставит вас постоянно крутить регулятор, и скорее всего, он в скором времени выйдет из строя.

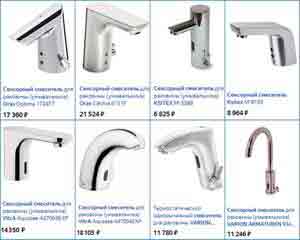

На что обратить внимание при покупке?

Само собой, помимо предоставляемых этой конструкцией удобств и комфорта, вы наверняка будете выбирать прибор определенного дизайна совместимого с вашим общим интерьером.

Для правильного подбора нужно определиться с некоторыми деталями и следовать в определенном порядке. Мы постараемся дать вам несколько советов для облегчения выбора.

Во-первых, мы советуем приобретать такие устройства в крупных специализированных торговых точках. Во-вторых, рекомендуем сразу обратиться за разъяснениями и консультациями к специалисту, который поможет сделать правильный выбор.

В-третьих, если вы приобретаете кран на уже установленную раковину, вы должны подобрать смеситель совместимый с ее установочным местом.

И в-четвертых, при приобретении смесителя на рынках или в небольших магазинах, убедитесь, что вам предлагают именно смеситель, а не сенсорный кран на одну трубу.

Перепутать их очень несложно, так как внешне выглядят они одинаково. Смеситель имеет два выходных отверстия (холодная и горячая вода), в наличии которых вам предстоит убедиться.

При выборе производителя, предпочтение стоит отдать надежным европейским компаниям, из которых лидерами, вне всякого сомнения, являются немецкие.

При желании сэкономить и приобрести более дешевое изделие производства Китая, советуем потребовать сертификат государственного образца на соответствие санитарно-гигиеническим нормам, поскольку вы сильно рискуете получить кран, произведенный из дешевых и при этом не соответствующих санитарным нормам материалов. Попросту говоря, такой кран в большей или меньшей степени будет травить вас и вашу семью.

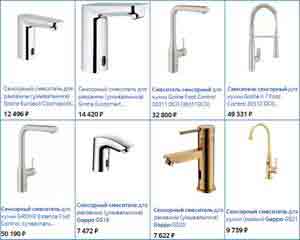

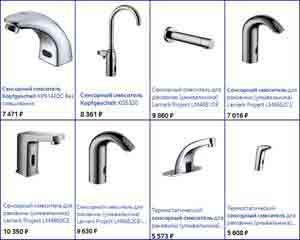

Цена на сенсорные смесители с встроенным термостатом немецкого производства находится в районе 5,5 — 7 тысяч р.

Цена на изделия, снабженные регулятором температуры, будет в пределах 9 – 10 тысяч р.

Цена на устройства с сенсорными панелями и дополнительными функциями начинаются от 19 — 20 тысяч р. и не имеют верхнего предела.

Установка

Установка сенсорных и обычных кранов ничем не отличается, за исключением необходимости (в некоторых, весьма редких случаях) подвода через понижающий трансформатор электрического тока к сенсору.

Такую работу можно доверить любому квалифицированному сантехнику или проделать своими руками.

Стоит учесть, что при установке такого рода изделий необходимо монтировать перед ним фильтр грубой очистки. Если этого не делать существует возможность попадания инородных тел под мембрану впускного клапана и выход ее из строя.

Источник: http://strojvannu.ru/santexnika/smesiteli/vybor-i-ustanovka-sensornogo-smesitelya.html

Сенсорные смесители для раковины и их особенности

В настоящее время электроника активно вторгается в бытовую сферу деятельности человека, ни для кого не новость умные дома, берущие на себя значительную часть функций для обеспечения комфортабельности проживания. Один из перспективных высокотехнологичных приборов, повышающих удобство и функциональность использования — сенсорный смеситель для раковины, находящий с каждым годом все большее применение в домашнем хозяйстве.

Наличие бесконтактного прибора в сравнении с традиционным смесителем имеет ряд особенностей при монтаже и эксплуатации. Выбирая сенсорный смеситель для рукомойника или кухонной раковины, обращают внимание на его стоимость, конструктивное исполнение, материал изготовления, принцип работы сенсорного датчика.

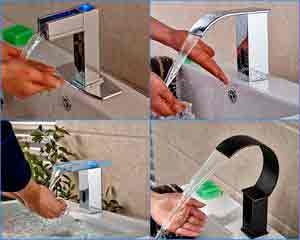

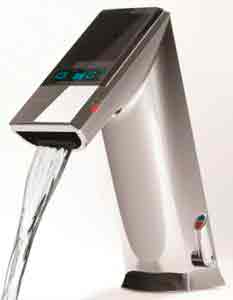

Рис. 1 Высокотехнологичные разновидности бесконтактных кранов

Принцип действия и устройство бесконтактного крана

В торговой сети реализуют несколько разновидностей смесителей с автоматическим управлением подачей воды, отличающихся друг от друга принципом действия, их можно разбить на следующие категории:

С инфракрасным датчиком. Инфракрасный сенсорный кран предназначен для автоматического включения воды при обнаружении теплового излучения в зоне действия его датчика, это могут быть руки или любой предмет, имеющий более высокую температуру по сравнению с комнатной. Обычно радиус действия, на котором датчик улавливает тепловое излучение, регулируется, его стандартное значение не превышает 30 см.

Типовой бесконтактный кран с сенсорным управлением имеет пироэлектрический элемент, размещенный в передней части корпуса под изливом. Инфракрасные лучи попадают на него через фокусирующую линзу. Электрический импульс от датчика, усиленный электронной схемой, поступает на катушку электромагнита с клапаном на якоре. Клапан открывает канал для прохождения воды и закрывает его через определенное время после отсутствия в зоне действия датчика рук — обычно этот интервал составляет около 0,5 с.

Для питания электронной схемы и электромагнитного клапана сенсорного смесителя используют пальчиковые батарейки или сетевой преобразователь переменного напряжения в постоянное. Регулировка температуры воды в смесителе осуществляется боковым краном на его корпусе, второй вариант – вентилями на трубах под мойкой.

С оптоэлектронным датчиком. Любой оптический датчик состоит из двух элементов — излучателя, формирующего световой луч, и приемника, улавливающего световой поток от исходящего излучения. Луч может проходить определенное расстояние от источника излучения к фотоприемнику, если они разнесены, или поступать на датчик после отражения от каких-либо предметов, когда приемник и излучатель находятся рядом в одном корпусе.

В оптоэлектронном смесителе реализован последний вариант размещения датчика, на фотоэлемент которого световой луч поступает после отражения от поверхности различных предметов. Световое излучение может находиться как в видимой части спектра, так и в невидимой инфракрасной области, последний вариант в оптоэлектронных системах используют чаще.

Стандартное расположение датчика — снизу под изливом во фронтальной части корпуса, в некоторых моделях его устанавливают отдельно от смесителя на специальной панели. Смесительная сантехника с оптоэлектроникой не так часто встречается в продаже, предположительно оптическими датчиками оснащены некоторые модели брендов Oras, Ksitex, имеющие два окошка на передней части корпуса.

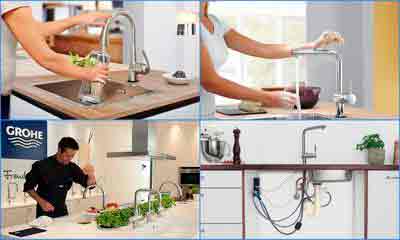

Рис. 2 Контактные сенсорные смесители Grohe Minta Touch

С сенсорным датчиком. В смесителях данного типа на корпусе или изливе имеются площадки, при контакте с которыми (функция Touch) на металлической поверхности происходит смещение заряда. Изменение фиксируется электронной схемой и преобразуется в ток, поступающий на электромагнитную катушку клапана. При подаче напряжения на ее обмотку шток с эластичным запорным поршнем перемещается внутри катушки, и кран включает или отключает воду.

В некоторых сенсорных моделях имеется функция включения только холодной воды — они не рассчитаны на работу со смесителем. Сенсорные краны запитываются, как и другие модели, от преобразователя переменного тока в постоянный на 6 — 9 В или пальчиковых батареек суммарным напряжением 6 В.

С индукционным датчиком. Многие не только интернет-ресурсы, но и авторы заводских руководств и инструкций по эксплуатации, указывают на наличие индукционных датчиков в конструкции кранов, реагирующих на движение в радиусе их действия. Они предполагают, что присутствие в зоне силовых магнитных линий частей тела может повлиять на электромагнитное поле, изменение которого улавливает датчик.

Данные рассуждения противоречат физическим законам, утверждающим, что появление только металлического предмета в области силовых полей магнитопровода катушки индуктивности может повлиять на изменение магнитной проводимости. В этом случае уменьшение магнитного сопротивления сердечника и соответственно увеличение индуктивности катушки, включенной в электрическую цепь генератора, повлияет на его частоту. Далее новая частота генератора регистрируется и обрабатывается электронной схемой, создающей управляющие импульсы.

В бесконтактном смесителе теоретически может находиться не индуктивный (индукционный) датчик, реагирующий на приближающиеся металлы, а емкостной. В емкостных измерителях чувствительный элемент представляет собой одну из пластин пространственного конденсатора (к примеру, излив), второй может быть земля или корпус металлической мойки. Между двумя обкладками конденсатора в обычном состоянии находится воздух, диэлектрическая проницаемость которого следствие низкой плотности близка к единице (1 — показатель в вакууме), соответственно невелика и емкость пространственного конденсатора.

При появлении между обкладками любого предмета с диэлектрической проницаемостью, отличной (большей) от воздуха, электрические параметры (емкость) конденсатора изменяются (увеличиваются) в подключенном к нему генераторе, что влияет на его частоту. Изменения фиксируются электронной схемой, создающей управляющий электромеханическими приборами ток. Проблема емкостных датчиков в том, что после включения воды их вряд ли удастся отключить руками — диэлектрическая проницаемость воды примерно в 80 единиц сопоставима с проницаемостью человека в 40 — 60 единиц.

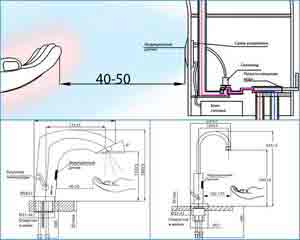

Рис. 3 Принцип работы и установка бесконтактного смесителя (с неверным указанием типа датчика)

Преимущества и недостатки

Хотя на рынке сантехнических приборов сенсорные смесители встречаются в широком ассортименте, их повсеместному распространению в бытовом хозяйстве препятствует ряд сдерживающих факторов. Сенсорные краны, в отличие от обычной сантехники, имеют следующие особенности:

Их стоимость значительно выше и лежит в диапазоне от нескольких до десятков тысяч рублей.
Производители бесконтактных кранов указывают, что их водосберегающие приборы позволяют сэкономить около 33% воды.
Бесконтактный смеситель для кухни имеет преимущество при готовке пищи с пачкающимися продуктами — поднеся слишком грязные руки к датчику, их можно вымыть, не касаясь рычагов или ручек вентилей.
Сенсорный бесконтактный смеситель для раковины выигрывает у своих конкурентов в гигиеничности — для его включения и выключения не требуется контакт с руками.
Сенсорный кран для раковины из-за отсутствия контакта с пользователем нуждается в меньшем уходе, чем стандартный однорычажный или двухвентильный смеситель.
Многие дорогие высокотехнологичные модели бесконтактных кранов оснащены электронными термостатическими регуляторами — это позволяет с помощью дистанционного пульта задавать температурные режимы их работы.
В отличие от традиционных бытовых смесителей, для работы бесконтактных приборов требуется электроэнергия, которая подается двумя способами — через преобразователь переменного напряжения 220 В в постоянное, или с помощью 4 пальчиковых батареек АА общим напряжением 6 В.

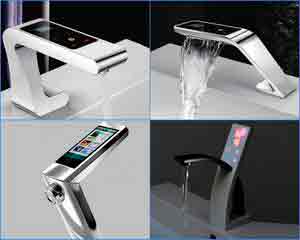

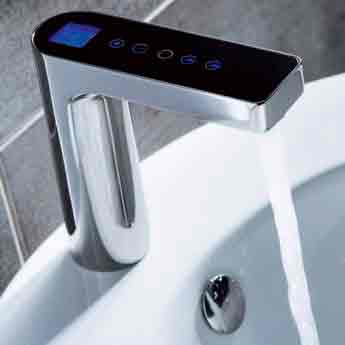

Рис. 4 Смесители со встроенным пультом управления

Для запитывания смесителя от сети переменного тока необходимо проводить отдельную электрическую линию, устанавливать под мойку розетку для подключения шнура питания, а это дополнительные расходы.
При обычном использовании сенсорного крана батареек хватает приблизительно на 1 — 2 месяца, после чего нужно покупать новые элементы — это приводит к дополнительной трате финансовых средств.
Если батарейки разрядились, сенсорный кран запирается и пользоваться им невозможно.
Время непрерывной работы большинства кранов для ванн ограничено заводскими настройками и не превышает 1 минуты.
В отличие от картриджных, сенсорные смесители строго подразделяют на кухонные и для рукомойника, с помощью последних вряд ли удастся помыть посуду на кухне.
Достоинство современных бесконтактных кранов — эстетичный внешний вид, многие модели отлично сочетаются со стилем хай-тек в кухне.
Если использовать сенсорный кран с инфракрасным датчиком на мойке в ванной для мытья рук, то с ним неудобно чистить зубы или ополаскивать лицо – вода будет постоянно отключаться. Также невозможно наполнение рукомойника без присутствия рук в зоне датчика. Чтобы использовать смеситель в мойке некоторое время без поднесенных ладоней, можно установить задержку отключения не 0,5 с, а больше, но при этом не придется говорить о какой–либо экономии воды.
В некоторых простых моделях смесителей не предусмотрена регулировка потока, ведь электромагнитный клапан только полностью открывает и перекрывает канал.
При использовании бесконтактных моделей многие пользователи жалуются на ощутимые гидравлические удары в магистрали – вода резко включается с максимальным напором. Во многих случаях хозяева вынуждены ставить понижающий давление редуктор.
Бесконтактные модели более чувствительны к грязи в воде, чем картриджные, и требуют обязательной установки водяного фильтра грубой очистки.

Рис. 5 Комплектация типового смесителя

Малоизвестный недостаток конструкций с электромагнитными запорными клапанами – смешивание в магистрали горячей и холодной воды. Дело в том, что в отличие от картриджа, где соединение водных потоков происходит в его корпусе после подъема рычага, магнитный клапан пропускает уже смешанную воду, которая долгое время находилась в трубах. Для борьбы с этим недостатком в трубопровод до крана устанавливают обратные клапаны, а это дополнительные расходы.
Бесконтактные краны устанавливаются на определенную температуру, и когда в дешевой модели отсутствует автоматический термостат, вода в начале использования всегда будет более холодной и для комфорта ее некоторое время придется сливать – так пропадает вся экономия.
Наименьший расход воды в сочетании с удобством пользования возможен при использовании контактной сенсорной модели с моментальным отключением водоподачи по усмотрению пользователя, но она в цене значительно превосходит стандартный картриджный кран.
При использовании бесконтактных инфракрасных смесителей возникают проблемы с наполнением водой больших объемов — необходимо постоянно держать руки около датчика. Сложно представить, как с помощью бесконтактного сенсорного смесителя наполнить водой ванну.
Любой сенсорный смеситель без наружного регулятора неудобен в использовании, когда необходимо постоянно менять температуру воды. Если в картридже это можно сделать одним рычагом, то в сенсорной модели для регулировки температуры используют дополнительный кран, устанавливаемый сбоку корпуса или под раковиной.
Лучшая сфера применения бесконтактных смесителей — умывальники в общественных санитарных узлах, где посетители моют только руки. Помимо гигиеничности, краны позволяет существенно экономить воду при большом числе людей, когда многие забывают ее отключить.

Рис. 6 Конструкция электромагнитного клапана

Элементы конструкции

Практически все контактные и бесконтактные сенсорные смесители имеют одинаковое конструктивное устройство, включающее в себя следующие узлы:

Корпус. Изготавливается из бронзы, латуни, реже нержавейки, на нем помещен излив и встроены вспомогательные узлы – сенсорный, оптоэлектронный или инфракрасный датчик, электромагнитный клапан (в некоторых моделях).
Электронный блок управления — плата с электронными элементами, может размещаться как в корпусе смесителя, так и в отдельно вынесенном блоке.
Электромагнитный клапан. Все смесители можно разбить на две группы — в первый клапан помещается в корпусе прибора и непосредственно в нем перекрывает воду, к нему подводятся два шланга с горячей и холодной водой. В других конструкциях клапан вынесен в отдельный смесительный блок, на который подается горячая и холодная вода, а к крану подходит один шланг гибкой подводки.

В некоторых моделях сенсорных смесителей к корпусу подводятся три гибких шланга: один со смешанной водой и два для подачи только холодной или горячей воды.

Соленоидный электромагнитный клапан (рис. 6) работает по следующему принципу — при подаче на обмотку катушки электрического тока, находящийся внутри нее металлический сердечник втягивается внутрь, и подсоединенный к нему мембранный клапан открывает проходное отверстие в посадочном седле — вода поступает по каналу смесителя в отлив. При отсутствии напряжения канал перекрывается клапаном за счет пружины, прижимающей сердечник к проходному отверстию.

Блок питания. Обычный смеситель запитывается от 4-х стандартных пальчиковых батареек АА или блока питания, представляющего собой преобразователь сетевого напряжения 220 В в постоянное (6 или 9 В), часто приборы комплектуются двумя видами питания.
Водный фильтр. Чтобы увеличить срок службы смесителя, многие приборы оснащают дополнительными фильтрами грубой очистки от песка и крупных фракций, которые размещают под раковиной.
Гибкая подводка. Подводящие воду шланги идут в комплекте, с одной стороны они имеют наружную резьбу с резиновыми кольцами для подключения к смесителю, вторая оснащена резьбовыми фитингами типа американка.

Рис. 7 Конструкция крана Roca со встроенным электромагнитным клапаном

Как выбрать сенсорный смеситель

Выбирая сенсорный или бесконтактный кран, следует обратить внимание на следующие факторы:

Лучше приобретать приборы, в которых настраиваются радиус срабатывания (обычно это диапазон от 5 до 30 см) и время задержки перед включением и отключения после срабатывания датчика.
Стандартный инфракрасный кран подойдет только для мытья рук, его целесообразно устанавливать в рукомойнике в ванной, где ладони постоянно находятся в зоне действия датчика. Чтобы чистить зубы, придется постоянно держать одну руку в зоне действия датчика или многократно его включать поднесением пальцев ладони. Также можно задать задержку отключения крана вместо 0,5 в несколько секунд, но в этом случае расход воды будет слишком велик. Более практичный вариант — настройка электроники или приобретение модели с возможностью работы в режиме управляемого включения — выключения. То есть радиус действия датчика выставляется на минимальное расстояние около 5 см, при первом поднесении рук (тепловом воздействии на датчик) кран включают, а после принятия водных процедур руки снова близко подносят к датчику и кран отключают. Расход воды в таком режиме ничем не отличается от параметров обычного смесительного прибора.
Удобнее приобретать модели с регулировкой температуры и напора установленным на корпусе однорычажным краном.
Для мытья посуды нередко устанавливают сенсорный смеситель для кухни серии Touch — им можно пользоваться длительное время без ненужных движений руками и моментально отключать простым прикосновением к изливу.
При покупке многих сенсорных моделей следует быть внимательным — многие из них рассчитаны на подачу только холодной воды и имеют один входной патрубок для подключения гибкой подводки.

Рис. 8 Основные узлы и схема монтажа крана с внешним клапаном

На кухню теоретически можно установить и бесконтактный инфракрасный смеситель для рукомойника, однако его работа должна происходить описанным выше методом. Датчик настраивают на минимальное расстояние улавливания теплового излучения не более 5 см, для включения к нему подносят руку, а повторным приближением руки через любое время его отключают.
Контактные и бесконтактные смесители подключают различными способами, в некоторых устройствах смешивание воды происходит в отдельном блоке, а к корпусу подходит только один подводящий шланг подачи теплой воды. В других более компактных моделях соединение потоков происходит в корпусе смесителя — к нему подключают две подводки горячей и холодной воды, а к дорогим сенсорным разновидностям (Grohe) подводят три шланга. Модели с наружным смешиванием монтируют при наличии удобного доступа и свободного пространства под мойкой.
Лучше покупать бесконтактный или сенсорный смеситель для умывальника с комбинированным блоком питания, включающим в себя преобразователь переменного напряжения 220 В в постоянное 6 — 9 В и батарейный отсек для установки 4-х пальчиковых батареек номиналом 1,5 В. Это позволит всегда поддерживать бесконтактный кран в рабочем состоянии.

Рис. 9 Прайс-лист на популярные модели Kopfgescheit, Lemark, Frap

Установка

Сенсорный кран для раковины может устанавливаться как обычный смеситель, с подачей холодной и горячей воды в его корпус, так и в виде устройства из отдельных узлов. В последнем варианте магнитный клапан находится в отдельном смесительном узле под раковиной, а к корпусу крана вода подводится единственным шлангом.

При приобретении любой модели порядок ее монтажа указан в руководстве по эксплуатации, для подсоединения типовой модификации с двумя подводящими шлангами и крепежной шпилькой поступают следующим образом (рис. 13):

Прикручивают снизу к корпусу смесителя два шланга гибкой подводки. Откручивают гайку со шпильки и снимают пластиковое кольцо, оставляя на месте резиновую прокладку, смеситель вставляют в отверстие раковины.
Надевают пластиковое кольцо на шпильку, затягивают крепежную гайку, используя торцевой ключ.
Прикручивают гибкую подводку к патрубкам водопроводных труб, предварительно поставив на них фильтры грубой очистки воды.
Перфоратором в стене под раковиной делают отверстие, вбивают дюбель и вкручивают винт. Вставляют в коробку отсека питания четыре батарейки АА, вешают блок на вкрученный винт и соединяет кабель со шнуром, идущим от смесителя.
Аналогичным образом поступают и с электрическим блоком питания, преобразующим переменное напряжение 220 В в 6 или 9 В — его вешают на винт и включают вилку в розетку.
Дальнейшую настройку датчиков проводят в соответствии с инструкцией — обычно руки держат на нужном расстоянии, дожидаясь автоматической фиксации и запоминания положения в течение нескольких десятков секунд.

Рис. 13 Монтаж бесконтактного смесителя

Смесители с бесконтактным управлением являются техникой будущего, современные высокотехнологичные приборы с дистанционным пультом способны значительно облегчить комфорт и гигиеничность их применения. Препятствием к широкому использованию в быту является довольно высокая стоимость и непрактичность некоторых моделей для применения в ванной и на кухне. Бесконтактные приборы имеют неоспоримые преимущества перед традиционными кранами в санитарных узлах общего пользования, обеспечивая гигиеничность и значительную экономию водных ресурсов.

Источник: http://okanalizacii.ru/santeh_vodoprov/krany/sensornye-smesiteli-dlya-rakoviny.html

Сенсорный смеситель в ванной комнате, как установить

Ураганные темпы развития инновационных технологий и забота производителей сантехники о комфорте наполняют квартиры уникальным оборудованием. Среди лидеров современной сантехники сенсорный смеситель занимает одно из первых мест. Безусловно, всем этим необходимо правильно пользоваться, а главное установить. Одним из приятных занятий является установка смесителя сенсорного.

Содержание

1 Модели смесителей
2 Особенности работы смесителя сенсорного
3 Преимущества смесителя сенсорного
4 Конструкция и принцип работы сенсорного смесителя
5 Как установить сенсорный смеситель
- 5.1 Монтаж корпуса смесителя
- 5.2 Соединение смесителя с водопроводом

Модели смесителей

Современную ванную комнату или кухню невозможно представить без смесителя.
Зависимость способа управления подачей водопроводной воды разделила существующие модели смесители на:
• рычажные
• вентильные
• бесконтактные.

Появлению сенсорных (бесконтактных) смесителей предшествовала долгая и кропотливая работа изобретателей. Казалось, что на обширном рынке сантехники уже заняты все свободные «ниши». Но сантехнический рынок услужливо подарил миру новое поколение сантехники, обладающей интеллектом. Популярное и модное выражение «умный дом» и «интеллектуальные системы» значительно обогатилось за счет появления сенсорных смесителей.

Чем привлекательны смесители сенсорные и что представляют собой?

Особенности работы смесителя сенсорного

Оговоримся сразу же: это жесткий минимализм, отсутствие привычных различных кнопочек и переключателей. Работа бесконтактного сенсорного смесителя активизируется на определенном расстоянии, которое запрограммировано в памяти системы. Для появления воды из крана смесителя необходимо лишь поднести к изливу крана руки.

Встроенный сенсорный датчик движения реагирует появлением потока воды заданной температуры. Первая встреча с сенсорным смесителем вызывает одновременно шоковую реакцию и уважение к этому умному аппарату.

Преимущества смесителя сенсорного

Основными преимуществами смесителя сенсорного можно уверенно назвать:
• гигиеничность
• комфорт
• безопасность
• экономичность.

В отличие от обычных смесителей, у которых подача воды осуществляется откручиванием или нажатием вентиля руками, смесители на фотоэлементах не подвержены угрозе появления бактерий или миазмов.
Сенсорный смеситель, благополучно настроенный однажды на подходящий режим, будет работать постоянно, обеспечивая тем самым потрясающий комфорт – протянул к крану руки и жди воды.

К тому же заданная температуру воды исключит возможность обжечься или умываться ледяной водой. Об этом позаботиться электронный блок управления.
Сверхъестественного ничего нет, а все дело в конструкции и принципе работы «умного» смесителя.

Конструкция и принцип работы сенсорного смесителя

Основным рабочим элементом в смесителе данного типа является инфракрасный датчик, установленный в панель непосредственно под краном.

Внутрь корпуса или во внешний блок электро клапана смесителя установлена литиевая батарейка, рассчитанная на несколько тысяч включений-выключений. Общий комплект смесителя состоит из:
• электронного блока управления
• соединительных шлангов
• фильтра для воды
• клапанов и рычагов настройки температурного режима.

Бесконтактные смесители можно устанавливать на кухне, для раковины ванной комнаты или других сантехнических приборов.

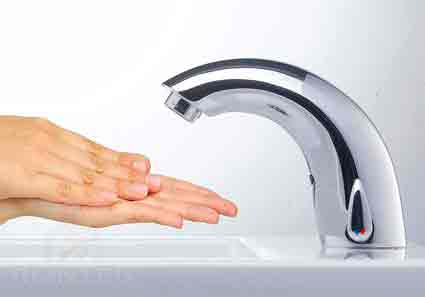

Подача воды осуществляется тогда, когда руки поднесены к крану. Если убрать руки от крана – вода перестает течь. Непрерывная автоматическая подача воды осуществляется в течение 1 минуты. Через такой временной интервал подача воды отключается, и возобновить подачу можно поднеся руки снова к изливу крана. Фантастическая экономия воды, особенно для забывчивых!

У смесителей для ванной сенсорных отсутствуют вентили или ручки. Регулировку температуры воды можно осуществить с помощью единственной кнопки, которая передает сигнал о выбранном температурном режиме. Настройка температурного режима сенсорного смесителя для душа также проста и доступна, несмотря на то, что у вас в руках находится зубная щетка.

Наиболее распространенный сенсорный смеситель frap, grohe обладает настраиваемой зоной чувствительности, которая составляет около 30 см. Такой радиус действия, в котором система реагирует на движение руки, является наиболее благоприятным и эргономичным. При выборе смесителя сенсорного предпочтение необходимо отдавать смесителям с ручной настройкой.

В этом случае вы сможете задавать не только желаемый температурный режим, но и длительность подачи воды, а также время ее включения. Например, поднеся руки к крану, желаемая струя воды появиться через 2-3 секунды.

Как установить сенсорный смеситель

Установка сенсорного смесителя будет состоять из двух этапов:
• монтажа корпуса
• соединения с водопроводом.
Перед началом монтажных работ перекрывается доступ воды на магистральном водопроводе.

Монтаж корпуса смесителя

Корпус смесителя устанавливается в посадочное отверстие сверху раковины. Если производится замена существующего смесителя, то старый смеситель демонтируется. Между отверстием раковины и бесконтактным смесителем устанавливается монтажная прокладка. Крепление смесителя снизу осуществляется также на прокладку, пластину и фиксируется гайкой.

На дополнительное крепление, входящее в комплект поставки системы, устанавливается контрольная коробка. Расстояние установки контрольной коробки должно быть не ниже 50 см. от поверхности пола. Затем соединяем контрольную коробку и смеситель с помощью гибкого шланга.

Соединение смесителя с водопроводом

Соединение с водопроводом осуществляется следующим образом. Соединяем ниппели смесителя к соответствующим трубкам водопровода. Смеситель прикручивается к контрольной коробке с помощью прокладки.

Подготавливаем к работе соленоидный клапан. Монтируется провод сенсора с использованием соединительной гайки к контрольной коробке. Поэтому откручивают 4 крепежных болта, и снимают верхнюю крышку. Устанавливаются литиевые батарейки типа АА (4 шт.) Верхняя крышка устанавливается по месту. Проверка работоспособности смесителя. Откручивается водопроводный кран для доступа воды.

Руки подносят к фотоэлементу смесителя для проверки, начинает, течь вода или нет. С помощью управляющих кнопок или рукояток устанавливается желаемый температурный режим воды. Теперь сенсорным смесителем можно пользоваться.

Источник: http://svouimirukami.ru/articles/sensornyj-smesitel-v-vannoj-komnate-kak-ustanovit.html

Умная сантехника: сенсорный смеситель для раковины

Сенсорный или бесконтактный смеситель комфортен в использовании, экономит расходы на водоснабжение. Его установка не сложнее обычного крана. Давайте разберемся в устройстве сенсорных смесителей, их преимуществах перед обычными кранами и рассмотрим особенности самостоятельного монтажа.

Сенсорный смеситель: особенности и возможности
Устройство прибора
Преимущества и недостатки
Рекомендации по выбору бесконтактных смесителей
Монтаж сенсорного смесителя

Сенсорный смеситель: особенности и возможности

Сенсорный смеситель имеет не совсем привычный внешний вид для обывателя: перед нами «голый» кран без рычагов, вентиля или джойстика. Единственный орган управления располагается на корпусе в виде компактного регулятора температуры. Дорогие модели бесконтактных смесителей лишены внешнего регулятора — он заменен на сенсорный, который регулирует температуру от прикосновения к правой или левой стороне смесителя, а на некоторых кранах сенсорный регулятор размещен на изливе.

На корпусе крана находится датчик, который улавливает движение рук или посуды. В каждой модели доступна автоматическая или ручная регулировка дальности срабатывания датчика от 1 до 30 см. Вы сами определяете, на какое расстояние нужно приблизиться к смесителю, чтобы тот начал подавать воду. В большинстве моделей можно задать параметр задержки — время, через которое должна подаваться и выключаться вода. Ручная настройка данных параметров доступна в более дорогих моделях. Бесконтактный смеситель, как правило, устанавливается в раковинах на кухне и ванной, а также в больницах, кинотеатрах, супермаркетах, заведениях общественного питания.

Устройство прибора

Сенсорную систему питает литиевая батарейка. Ее заряда хватит на два года при ежемесячном включении воды 3–5 тысяч раз. Для одной семьи такого ресурса батареи более чем достаточно для бесперебойной двухлетней работы.

Комплектация смесителя включает:

блок электроники;
фильтр;
соединительные шланги;
излив;
клапан;
батарейку;
пульт ДУ (зависит от модели).

При попадании движущегося объекта в поле чувствительности датчика фотоэлемент передает сигнал на блок управления, который открывает и перекрывает воду. Технически за открытие воды отвечает управляемый электронным блоком соленоидный клапан.

Преимущества и недостатки

Ключевая особенность бесконтактного смесителя обуславливает его неоспоримые преимущества:

Гигиеничность. На руках находится множество микробов. Отсутствие контакта рук и смесителя препятствует распространению бактерий от человека к человеку.
Долговечность. Отсутствие привычного вентиля или джойстика управления исключает преждевременный износ смесителя.
Комфорт и удобство. Использование сенсорного крана не требует открытия воды. Достаточно поднести руки или посуду к раковине, чтобы вода потекла из излива.
Экономичность. Данные приборы дают возможность уменьшить счета на оплату воды. Она перестает течь, как только руки убираются из-под крана.
Безопасность. Можно не бояться об открытом кране и затоплении соседей. Без наличия движения перед датчиком вода в кране будет постоянно перекрыта. Бесконтактным краном могут пользоваться маленькие дети без боязни получить ожог или переохладиться: выставить температуру можно предварительно вручную или приобрести смеситель с термостатом, который будет подавать комфортный поток воды.
Дизайн. Сенсорные смесители имеют внешний вид, который добавит современности интерьеру на любой кухне или в ванной.

Теперь поговорим о недостатках, так как сенсорная система в некоторых случаях может урезать практичность повседневного применения прибора.

Сенсорные смесители с автоматической настройкой температуры воды не совсем подходят для кухонной раковины. На кухне требуется регулярно менять температуру воды, так как перечень задач требует как холодного, так и горячего водоснабжения. Мясо и рыбу нужно мыть в холодной воде, овощи и фрукты — в меру теплой, а мыть посуду в более горячей. Поэтому на кухню нужно устанавливать сенсорный смеситель для раковины с ручной настройкой температур.

Если нужно периодически наполнить раковину или ванну, то тогда придется постоянно держать руку в зоне действия датчика.

Таким образом, не стоит устанавливать сенсорные смесители везде, где только можно. Для начала нужно определить перечень действий, которые будут осуществляться с водопроводным краном.

Монтаж сенсорного смесителя

Установка сенсорного устройства несколько отличается от монтажа всем привычного водопроводного крана. Смеситель устанавливается в два основных этапа:

установка корпуса;
подключение подачи воды.

Перед началом работ необходимо перекрыть подачу воды. Корпус будет устанавливаться в специально отведенное на раковине отверстие. Если планируется замена смесителя, то для начала нужно демонтировать старый. Между корпусом нового крана и раковиной нужно установить монтажную прокладку. Устройство монтируется на прокладку и крепится при помощи гайки. Комплектация сенсорного смесителя включает элементы для крепежа контрольной коробки, которая должна находиться на высоте не менее 55 см от пола. Затем нужно соединить контрольный блок и смеситель с помощью гибкого шланга, который должен быть в комплекте. На месте соединения устанавливается полимерная прокладка.

Следующий этап предполагает соединение ниппелей с водопроводными трубками. В завершение нужно снять корпус с блока управления, открутив несколько болтов, и подключить сенсорный кабель к контрольному управлению с помощью гайки. Установив литиевые батарейки и закрутив крышку блока на место, можно проверять работоспособность смесителя.

После монтажа смеситель может срабатывать автоматически, если на его датчик попадает сильный отблеск света. В таком случае нужно устранить излишнее освещение. Если в процессе длительной эксплуатации смеситель перестает перекрывать воду, его необходимо разобрать для чистки мембраны от загрязнений и солевых отложений.

Источник: http://www.rmnt.ru/story/sanitary/umnaja-santexnika-sensornyy-smesitel-dlja-rakoviny.1056553/

Как установить смеситель своими руками

Вам понадобится минимум инструментов и времени. В случае с раковиной можно обойтись одним разводным ключом.

Как установить смеситель на раковину

1. Приготовьте материалы и инструменты

Смеситель с крепежом;
2 гибких подводки;
ветошь;
малярная лента;
разводной ключ.

2. Перекройте воду

Перед тем как приступать к работе, закройте краны холодной и горячей воды на раковине. Если отдельной запорной арматуры на приборе нет, перекройте воду на стояках.

Постелите в чашу чистую ветошь, чтобы не повредить покрытие случайно упавшими деталями.

3. Извлеките аэратор

Снимите с излива аэратор, чтобы он не забился ржавчиной и другими возможными загрязнениями из труб. Для этого выкрутите его против часовой стрелки пластиковым ключом из комплекта или обычным разводным.

Губки металлического ключа могут поцарапать покрытие смесителя, поэтому лучше обмотать их малярной лентой или тряпкой.

4. Соберите смеситель

Как правило, сантехника поставляется уже в собранном виде. Если какие‑то из элементов не присоединены, установите их согласно инструкции. Возьмите монтажную шпильку из комплекта и вкрутите по часовой стрелке до упора в отверстие соответствующего диаметра в нижней части смесителя.

5. Подключите гибкие шланги

Присоедините штуцеры гибких подводок к смесителю, закрутив их от руки. Предварительно проверьте, что на концах резьбы установлены уплотнительные кольца. Не закручивайте штуцеры ключом — излишнее усилие может повредить прокладки.

6. Установите кран на место

Чтобы вода не протекала по корпусу, поместите уплотнительное кольцо в специальный паз в основании смесителя.

Проденьте в посадочное отверстие раковины сначала один шланг гибкой подводки, а затем — второй. Поставьте кран на предусмотренное место.

7. Закрепите смеситель

Переместитесь под раковину. Наденьте на шпильку резиновую прокладку и крепёжную шайбу в виде полумесяца. Накрутите сверху гайку и заверните её от руки, а затем подтяните торцевым ключом.

Перед окончательной затяжкой убедитесь, что смеситель установлен без перекосов.

8. Подключитесь к водопроводу

Теперь наденьте на штуцеры водорозеток или краны раковины накидные гайки гибких подводок и затяните их от руки. Подтяните соединения ключом, но не сильно — достаточно будет половины оборота или немного больше.

Не перепутайте шланги! По стандарту горячая вода должна быть слева, а холодная — справа.

9. Проверьте работу смесителя

Для проверки и промывки системы от возможных загрязнений откройте запорные краны на приборе или стояках. Пустите воду и убедитесь, что при повороте крана холодная и горячая текут как полагается.

10. Установите аэратор

Верните на место насадку, закрутив её в смеситель от руки по часовой стрелке. Совсем немного подтяните аэратор пластиковым ключом или обычным разводным. Чтобы не поцарапать хромированное покрытие, губки ключа можно обернуть малярной лентой.
