Гидравлический пресс своими руками

Как сделать ручной гидравлический пресс из домкрата в домашних условиях

Нередко для обработки металлических изделий требуется выполнить контролируемый процесс деформации. Сделать это без специального оборудования весьма проблематично, а стоимость заводских модели высока. Поэтому предпочитают изготовить гидравлический пресс своими руками.

Назначение гидравлического пресса

Этот тип настольного и стационарного оборудования предназначен для обработки стальных элементов методом прессования. Для этого в конструкции предусмотрен блок для создания давления и опорная рама, на которых закрепляются все компоненты. Заводские установки имеют большие габариты. Для работы по дому достаточно будет сделать небольшой гидравлический пресс.

Область применения этого типа инструмента довольно обширна. В промышленных масштабах с его помощью выполняют изготовление сложных деталей. При этом обеспечивается высокая степень точности производства. Для выполнения обработки небольших заготовок чаще всего применяются самодельные модели пресса. В качестве основного компонента у них используется домкрат, но есть и альтернативные варианты.

Возможные области применения:

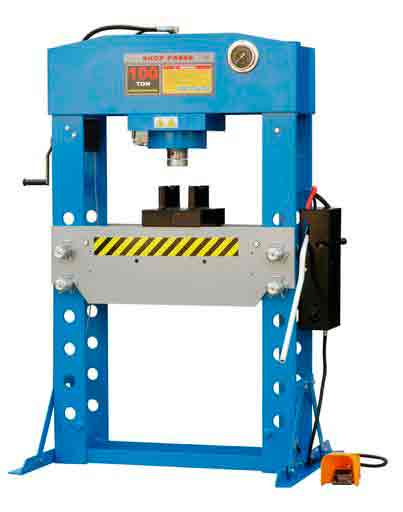

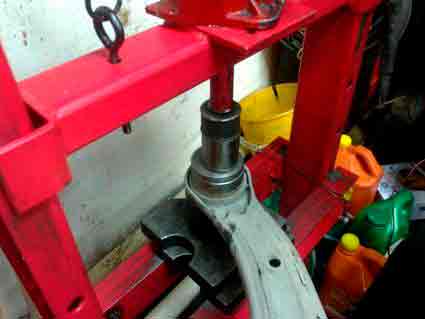

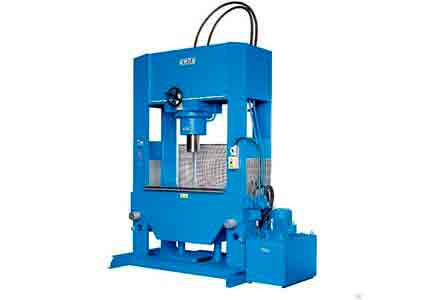

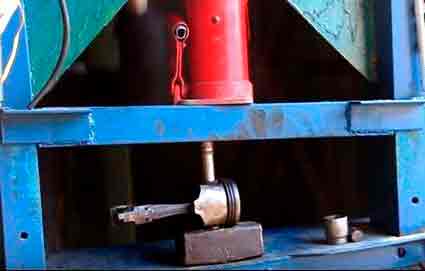

  • выпрессовка подшипников ступицы. Это актуально для небольших и средних автомастерских;
  • гнутье метизов различной формы. Правильно изготовленное своими руками оборудование позволяет сделать изделия с достаточно большой точностью;
  • создание давления для склеивания двух различных материалов;
  • установка заклепок в конструкцию большой толщиной.

На практике гидравлический пресс, сделанный своими руками, имеет много больше сфер применения.

Для получения подсолнечного или арахисового масла в небольших объемах можно использовать вышеописанную конструкцию. Это актуально для фермерских и частных хозяйств.

Виды конструкций самодельного пресса

Прежде всего необходимо рассмотреть возможные варианты изготовления самодельного оборудования. Важным компонентом является механизм для создания повышенного давления. Также следует обращать внимание на форму рамы и конфигурацию опорного стола.

Для изготовления ручного или механического гидравлического пресса своими руками сначала выбирается силовой агрегат. Зачастую для этого используют домкрат. Его максимальная грузоподъемность определит степень давления на заготовку. Значение этого параметра зависит от типа выполняемых работ. Для эксплуатации в домашних условиях можно выбрать модель домкрата с грузоподъемностью от 7 до 20 т.

Альтернативным вариантом является установка гидроцилиндра и нагнетающего насоса. Это позволит обеспечить максимум комфорта при выполнении работы. Но себестоимость подобной конструкции, сделанной своими руками, значительно выше, чем у станка с домкратом.

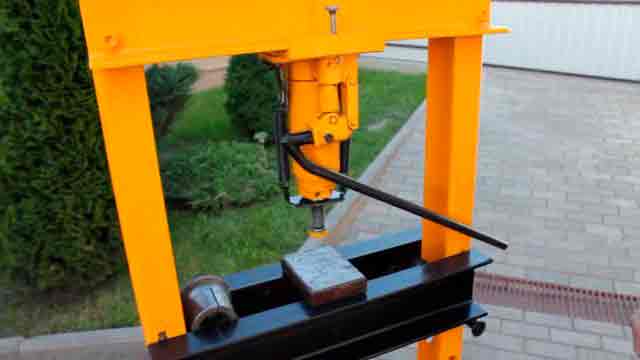

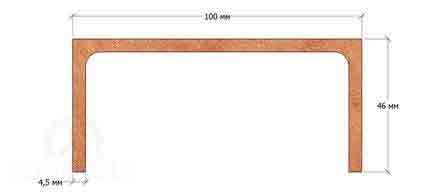

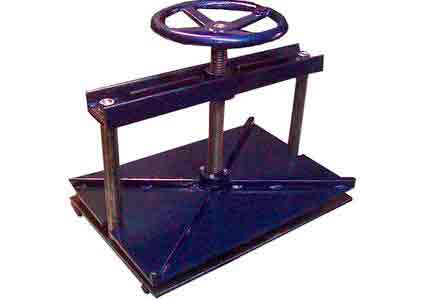

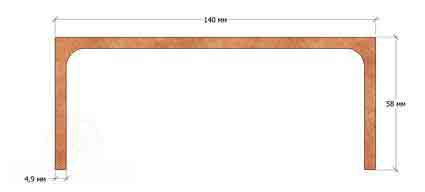

Корпус станка зачастую делается из стальных швеллеров и уголков. Толщина материала должна быть не менее 2 мм. Конструкция самодельного гидравлического пресса с домкратом или цилиндром состоит из следующих компонентов:

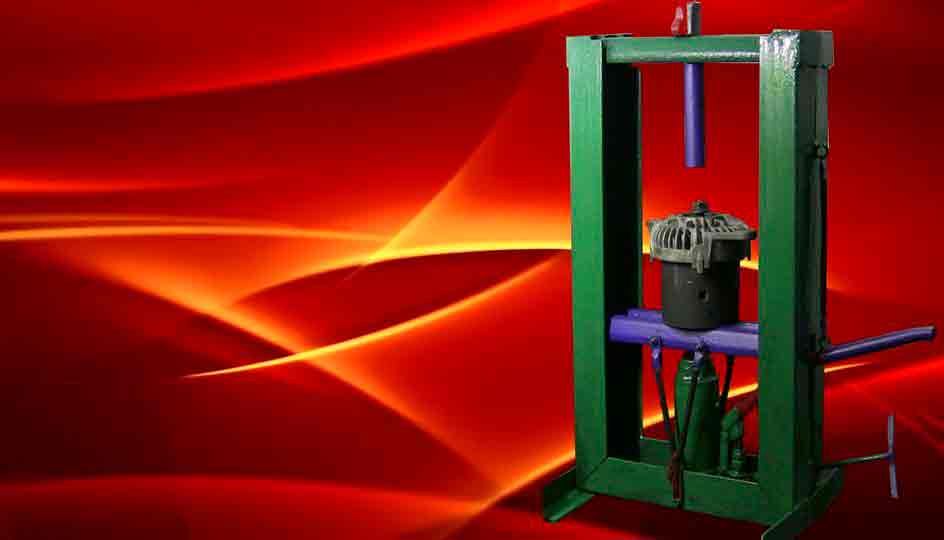

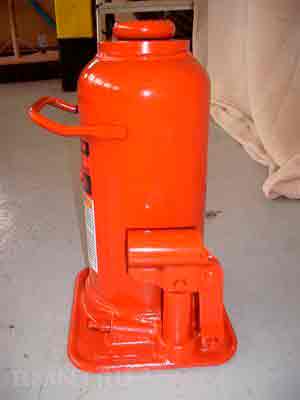

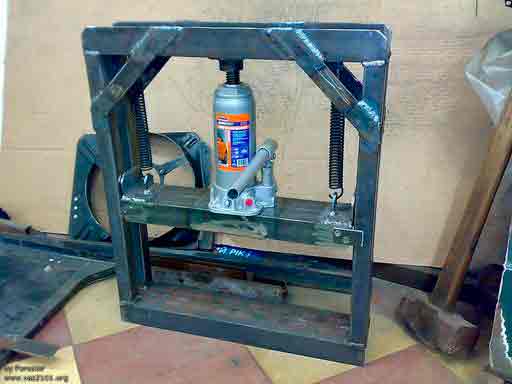

  • блок крепления домкрата. Его движущийся шток может располагаться как в верхней, так и в нижней части;
  • опорный стол. На нем будет устанавливаться обрабатываемая деталь. Во время изготовления своими руками рекомендуется предусмотреть возможность изменения высоты относительно домкрата;

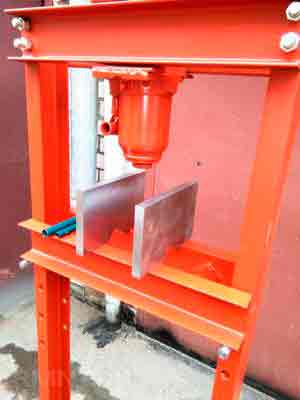

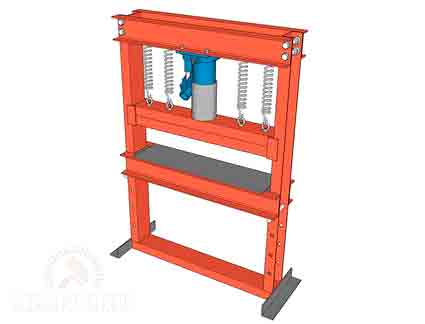

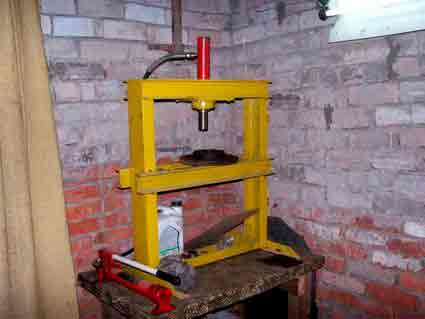

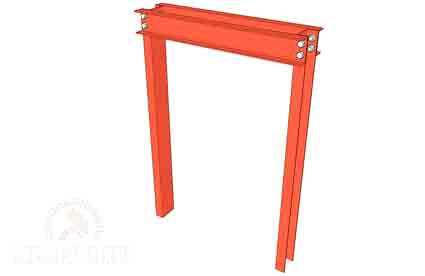

  • рама. На нее устанавливается силовой агрегат и опорный стол. В нижней части для лучшей устойчивости делаются ножки с возможностью регулировки высоты.

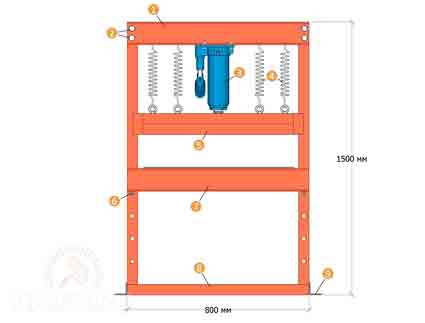

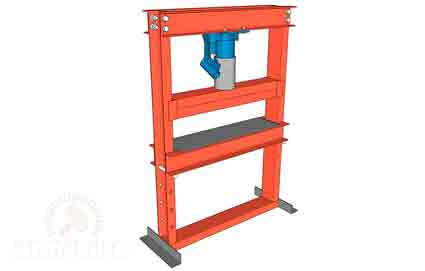

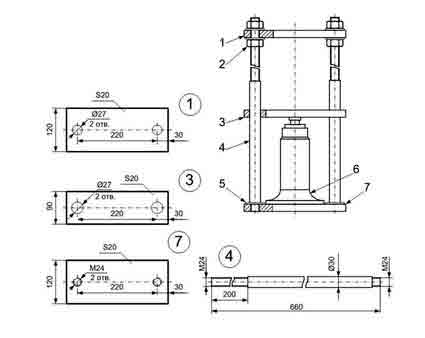

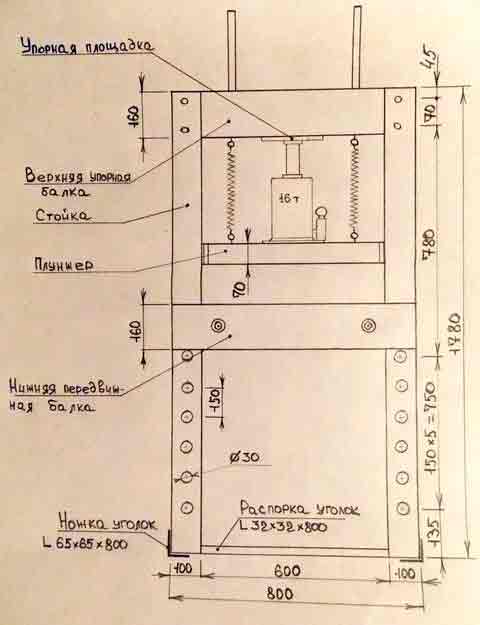

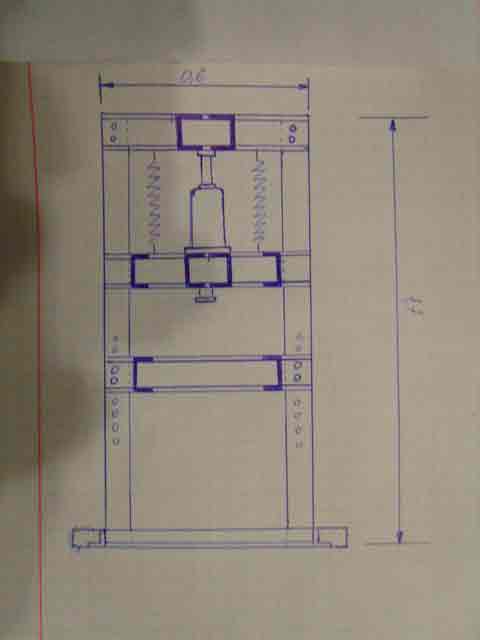

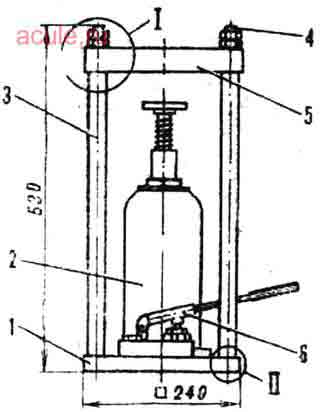

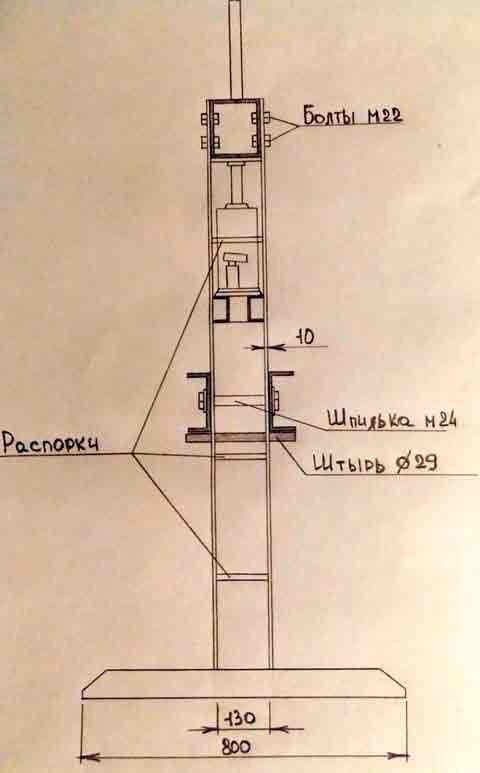

Подробные чертежи конструкции давать нецелесообразно, так как для ее производства могут использоваться различные компоненты. Но предварительно рекомендуется ознакомиться с заводскими аналогами, на основе полученных данных самостоятельно разработать оптимальную модель.

Для различного типа работ используют штуцеры особой формы. Они должны быть изготовлены из твердой инструментальной стали, поэтому сделать своими руками будет проблематично. Рекомендуется заказать у профессионального токаря.

Порядок изготовления пресса гидравлического

На первом этапе составляется точный чертеж, на котором должны содержаться все компоненты конструкции. Учитываются их эксплуатационные и технические качества — габаритные размеры, толщина стали, грузоподъемность домкрата.

Предварительно необходимо подобрать оптимальный набор инструментов и расходных материалов. Для обработки и сварки стальных конструкций потребуется сварочный аппарат, мощная дрель, комплект болтов и гаек. Формирование заготовок для ручного гидравлического пресса можно сделать с помощью автогена или болгарки. Для крепления силовой установки понадобится сделать отверстия в его основании.

Рекомендации по сборке станка:

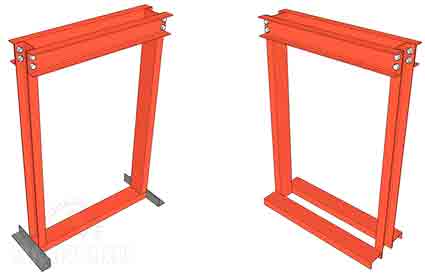

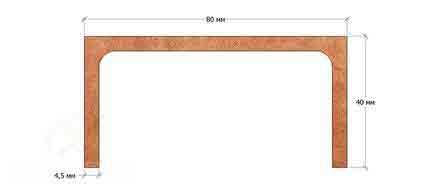

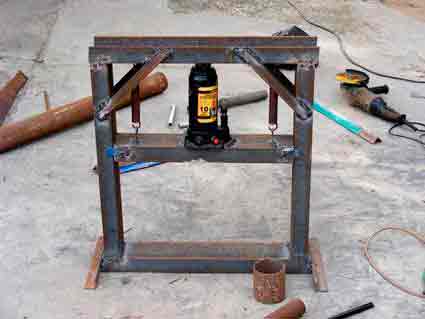

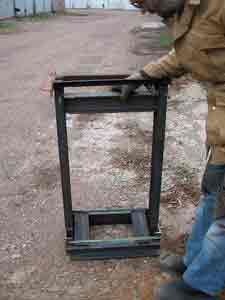

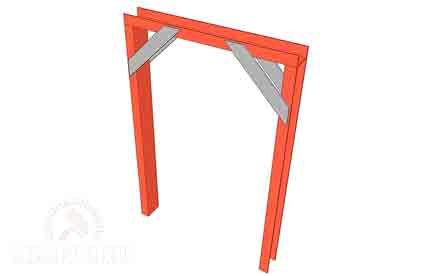

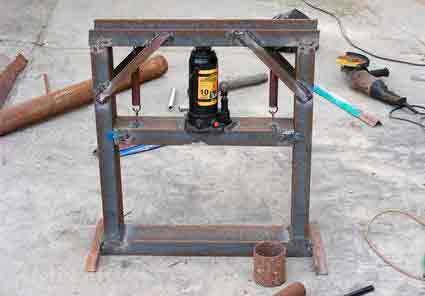

  • рама. Каркас делается из швеллеров №6. Соединение выполняется двумя способами: сварочным аппаратом и механическим с помощью болтов;

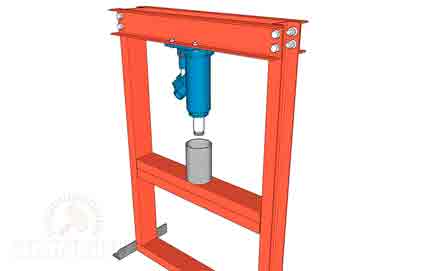

  • опорный стол. Оптимальный вариант конструкции — установка двух швеллеров с зазором между ними;

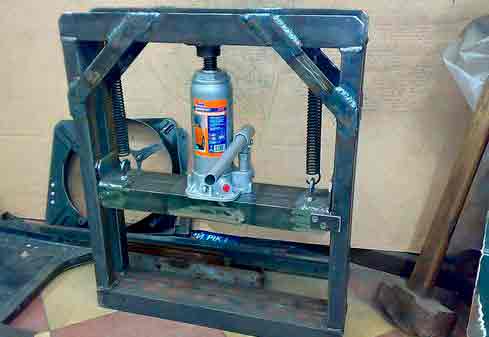

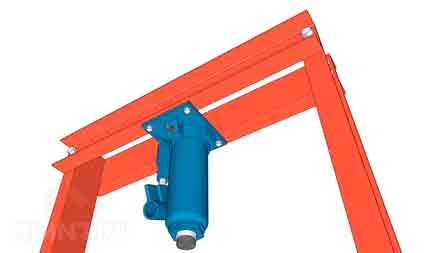

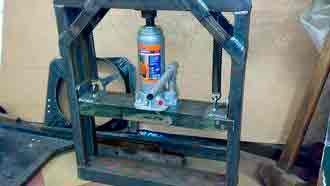

  • крепление домкрата. Его можно установить в верхней части рамы. Для повышения работоспособности делается удлиненная ручка.

После изготовления пресс рекомендуется обработать грунтовкой и покрасить. Испытание следует начинать с деформации тонкостенных изделий, постепенно увеличивая нагрузку.

Если используется цилиндр и насос — следует правильно подобрать их технические параметры. В особенности это относится к максимальному значению нагнетаемого давления. Установка самодельных цилиндров не рекомендуется. Это же относится и к вышедшим из строя, но затем восстановленным моделям.

Так как использование домкрата для изготовления гидравлического пресса своими руками является оптимальным вариантом — можно выбрать самую простую модель бутылочного типа.

В видеоролике показан пример описанной конструкции:

Источник: http://stanokgid.ru/metall/press-gidravlicheskij-svoimi-rukami.html

Инструменты

Развитие технической мысли всё время развивается, и сегодня аппараты, которые пару столетий назад считались величайшим изобретениями человечества, сегодня делают из простейших приспособлений в домашних условиях. Например, таких механизмов, как гидравлический пресс, который можно изготовить на основе домкрата или при помощи других приспособлений. Без пресса трудно себе представить работу СТО, ремонтных мастерских, маслобойки или цех по переработке вторсырья. Гидравлический пресс широко используют в промышленных и бытовых условиях.

Оглавление:

Применение прессов

Упаковка вторсырья, обработка сельхозпродукции, металла и других материалов под давлением, с целью получения новых свойств, нередко производится с помощью давления или прессовки. Современные гидравлические прессы намного компактнее и производительнее своих предшественников. Давление на рабочую поверхность обеспечивается благодаря перекачке специального плотного гидравлического масла, приводя в движение основную его часть – движущуюся деталь. Этими приспособлениями пользуются в разных сферах промышленности и сельского хозяйства — гидравлический пресс фото

Многофункциональность гидравлических прессов подтверждается их возможностями – запрессовка подшипников, гнутье метизов, прочное склеивание двух разнородных поверхностей или деталей под давлением и пр. Если для промышленного применения приобретают очень мощные прессовальные установки – с возможным давлением до 100 тонн, то для бытового использования подходит и более простое оборудование. Например, для получения подсолнечного масла не нужен мощный аппарат, а для получения арахисовой пасты или выдавливания сока подойдёт простейший самодельный гидравлический пресс.

Предприниматели в небольших мастерских по металлообработке зачастую используют не только готовые станки и приспособления, но и пресс гидравлический ручной. Есть разные конструкции прессов, и для некоторых из них используют металлическую раму, домкрат, куски арматуры, железнодорожные пружины и другие подручные средства.

На практике используют как напольный массивный вариант гидравлического пресса, так и более компактный настольный механизм.

Разновидности прессов

Общие характеристики гидравлического пресса основаны на его функциональности и устройстве. Основные функции пресса – опрессовывание поверхностей и отжимание жидких сред из продукции, то есть отвод масел или жидкостей. При сжатии идет отделение жидкой составляющей из относительно твердого тела, например, для получения масла. Есть несколько разновидностей прессов, в зависимости от предназначения, а гидравлическими прессами в промышленной обработке масличных культур пользуются давно.

В древности прообразом пресса были обычные ноги – ими толкли виноград для отделения сока в так называемом точиле, а жидкость стекала в подточилие. Виноделие изначально использовалось в качестве консервации виноградного сока. Отжимать масли из оливок научились после изобретения винта, когда поверхность примитивного пресса просто ввинчивалась по оси. Сегодня простейшее устройство с функциями пресса – шнековая соковыжималка.

По методу прилагаемых усилий для отжима прессы бывают:

  • гидравлические (на основе перекачки технического масла);
  • механические.

Последние, в свою очередь, имеют разновидности:

В бытовом применении гидравлические прессы считаются наиболее мощными, и тот же принцип действия применяется и промышленности. Да и схема гидравлического пресса, применяемого в быту, по своей конструкции вполне компактна, например, сконструированного на основе домкрата.

Прессы также отличаются и по форме плоскостей, сближающихся при давлении:

1. При работе с чашечным прессом материал для прессовки расположен в сосуде цилиндрической формы, с ситами или фильтровальными прокладками, сжимаемый плунжером. Тут возможен более жидкий продукт для обработки.

2. При работе с пакетным прессом отжимаемый продукт упаковывают в тканевую упаковку и эти пакеты складывают в металлический короб между подвижной поверхностью и основанием пресса. Выше первого пакета или короба можно ставить другие, и жидкая среда выходит через перфорированные поверхности или специальные канавки для дренажа в специальный поддон.

3. При работе с корзиночным прессом субстанция для выжимки размещена в цилиндре из деревянных или стальных полос, реже – в металлической перфорированной чаше. При обработке продукта плунжером выжимаемая жидкость стекает из отверстий в поддон.

4. При работе с плиточным прессом все делается точно так же, но продукт при прессовании укладывается на плиты с дренажными отверстиями по бокам. Его поэтому называют «пресс открытого типа», а плиты могут иметь нагревательные элементы. Этот принцип широко применяется для масла холодного отжима и вторичной переработки продукта, дополнительно получая второсортное масло.

Составные части механизма

Устройство пресса гидравлического – рама конструкции, основание, верхний упор и рабочий элемент.

1. Верхний упор. Не так важна толщина металлической рамы, как прочность стыка элементов упора и их расположение под углом 90 °С. То есть, в П-образной конструкции должна быть исключена возможность каких-либо прекосов и неточностей. Грамотно сваренная конструкция опорами должна быть закреплена на основании, а высота напрямую соотносится с максимальной амплитудой движения рабочей части, например, домкратного штока. Обычно гидравлический пресс своими руками делают, используя сварку, которой скрепляют прочные профили или обрезки толстостенной стальной трубы небольшого диаметра.

2. Основание конструкции всегда делают особо прочным – из-за максимальной нагрузки при работе гидравлического пресса. На этой платформе или станине не только крепится вся конструкция, но к нему будет стремиться и гидравлический домкрат. Основание сверху лучше всего выровнять и уплотнить, например, стальным листом, который тоже закрепляется сваркой. Мощность гидравлического пресса напрямую связана с толщиной основания. Эта платформа может быть уложена в основание уголка, из которого сделана вся конструкция пресса.

3. Подвижный рабочий элемент гидравлического пресса размещается строго вертикально основной платформе и параллельно П-образной раме. Во время работы именно он создает давление на рабочую поверхность всей конструкции с целью получения новых свойств обрабатываемого материала.

Принцип действия гидравлической системы пресса

Тем, кто задавался вопросом, как сделать гидравлический пресс, важно понять схему его действия, построенного на принципе сообщающихся сосудов и других законах физики. Любой такой механизм – это передача усилия для прессования посредством перекачки жидкости: масла, воды и прочих текучих сред.

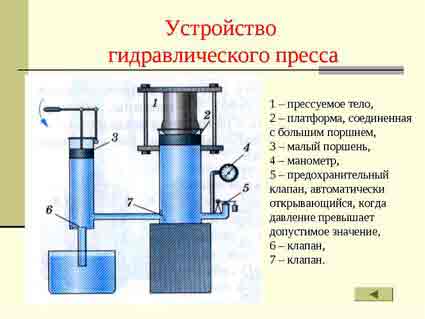

Если рассмотреть схему гидравлического пресса, напоминающую замкнутую цепь, то основные элементы всегда одни и те же:

  • сосуд с плотным маслом или жидкостью;
  • вентиль;
  • поршень или плунжер пресса;
  • цилиндр;
  • трубчатое соединение;
  • датчик измерения давления или манометр;
  • всасывающий клапан;
  • нагнетательный клапан;
  • цилиндр насоса;
  • плунжер насоса.

Жидкость перекачивается в пространство цилиндра под давлением, воздействуя на плунжер или поршень, выталкивая из цилиндра. Через поршень происходит сильное давление на требуемый материал или предмет. Все строится на законе сохранения массы и энергии. Подробно все физические величины прописаны в учебниках по физике, и нет необходимости это рассматривать подробно, но схематически все видно по рисунку схема гидравлического пресса.

Как сделать гидравлический пресс

Существует немало вариантов изготовления гидравлического пресса своими руками.

Для работы вам потребуется подготовить:

  • гидравлический насос,
  • гидроцилиндры,
  • станина и каркас из металла,
  • рубильник,
  • манометр,
  • электродвигатель,
  • электропровод,
  • рукав высокого давления.

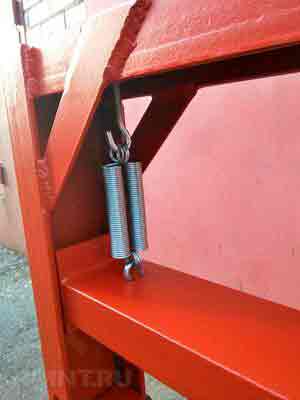

Совет: Во многих конструкциях необходима мощная пружина сжатия, которую можно спросить в железнодорожном депо, где ее запросто вручат.

Этапы выполнения работ:

1. В соответствии с техническими параметрами проводят расчеты объёмов и размера гидроцилиндров, а также готовят проверенную схему по сборке гидравлического пресса. Не имея инженерных навыков, эти расчеты сделать сложно, поэтому проще воспользоваться готовыми. После проверки соответствия параметров имеющихся у вас приспособлений и расчетов можно начинать делать каркас пресса.

2. От конструкции каркаса во многом зависит мощность и надежность работы самодельного пресса, который сможет выдержать серьёзную рабочую нагрузку.

3. Когда готов каркас, делают рабочее оборудование гидравлического пресса: гидравлический насос, двигатель и электрическая цепь для подключения механизма.

Совет: Во время работы с гидравлическим прессом важно следить за соблюдением техники безопасности. Во избежание аварийных ситуаций важно установить защитный экран. И помните, что для использования в гидроцилиндрах подходит слабо застывающее и маловязкое техническое масло.

Процесс изготовления пресса гидравлического своими руками не обходится без помощи сварочного аппарата и сварочных электродов к нему, углошлифовальной машины или болгарки куда ставят диском по металлу. Может понадобиться слесарная ножовка, толстостенный стальной профиль для основания и рамы всей конструкции пресса.

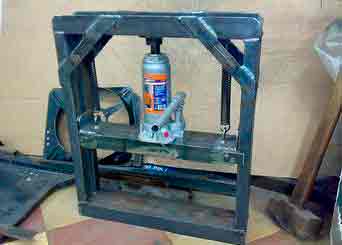

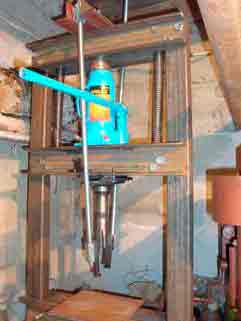

Наиболее подходящим рабочим элементом станет гидравлический домкрат.

1. Делаем основание или опорную платформу под работу домкрата, где основное давление приходится на нижнюю плоскость. Основа чаще всего укрепляется несколькими рёбрами жёсткости из отрезков стального профиля, который приваривают по боковым стенкам. Это основание будет иметь достаточную жёсткость для крепления рабочего домкрата, куда приваривают стальную платину.

2. Делаем стойки упора, которые привариваются к основанию. Раму проще всего изготовить из двух отрезков профилированной трубы. Высота стоек зависит от максимальной высоты штока для рабочего хода домкрата плюс габариты домкрата и основания. Чем прочнее металл и надежнее сварка, тем крепче будут стойки. Измерительными приборами проверяйте точность прямоугольной геометрии сварной конструкции. П-образную стойку можно приварить к подготовленному основанию.

3. Делаем съёмный упор, без которого не обходится работа пресса. Данный элемент будет перемещаться по направляющим, передавая давление от домкратного штока на обрабатываемую поверхность. Подойдут куски стальной полоски немного короче, чем отрезок между стойками конструкции. Их соединяют сваркой, но при необходимости они должны легко демонтироваться. Деталь фиксируется для перемещения вдоль вертикальных стоек, в ней просверливаются пара сквозных отверстий. Подобные им отверстия необходимо просверлить и в стальных пластинах, которые будут длиннее этого блока. При установке блока на раме конструкции пластины закрепляются длинными болтами с шайбами и гайками, чтобы те были расположены с обеих сторон поршневых стоек.

4. Делаем регулировку рабочего хода. Если есть потребность в ограничении свободного хода поршня домкрата, между верхней балкой конструкции и перемещающимся упором монтируется ещё один промежуточный квадратный профиль, соответствующий расстоянию между рамой. Он тоже закрепляется сваркой, и конструкция получает дополнительную регулировку рабочего расстояния пресса, чтобы ускорить работу штока. Таких частей может быть несколько.

5. При налаженной работе домкрата конструкция готова. Можно прессовать и уплотнять детали, делать различную выштамповку. Домкраты имеют разную мощность, и на эти параметры нужно опираться, в зависимости от его предназначения. В мощном оборудовании для прессования используется электропривод.

Источник: http://strport.ru/instrumenty/gidravlicheskii-press-svoimi-rukami

Как сделать пресс своими руками: механический, гидравлический, для гаража. Виды моделей и применение в быту

автор Сергей Соболев 5k Просмотров Мнений

В быту часто бывают ситуации, когда нужно сжать предметы с огромной силой. Именно для этого и применяются разного рода прессованные устройства. Самая востребованная и надежная – это гидравлическая конструкция. Можно ли сделать пресс своими руками любой сложности и применять его в быту? Чтобы ответить на вопрос, нужно детально ознакомиться с видами оборудования и функциями, и подобрать для себя нужную модель.

Читайте в статье:

Назначение и функции пресса в быту и промышленности

Пресс – это самое древнее промышленное устройство, без которого во многих случаях не обойтись. Его применяют для прессования огромного спектра различных видов изделий и конструкций (начиная ювелирными изделиями, заканчивая самолетами).

По сути пресс, это устройство, которое оказывает мощное уплотнение разных веществ, а также:

  • производит выжимание жидкости;
  • подымает и перемещает тяжелые предметы.

На сегодняшний день производят 4 основных типа:

Виды гидравлических прессов

Гидравлические модели по типу конструкции разделяются на: вертикальные и горизонтальные.

К вертикальным относится:

Вертикальные модели можно встретить в строительстве и машиностроении. Они состоят из насоса высокого давления, который применяется при трудоемком прессовании. Для работы по направляющим станины используют насос низкого давления.

Области применения гидравлического пресса

Популярность гидравлики растет с каждым годом в разных областях. Такие незаменимые оборудования, промышленные прессы, экскаваторы и мощные краны эффективно работают, благодаря неприхотливому механизму. Рассмотрим прессы, которые работают на базе гидравлики и используются, как в быту, так и в промышленности.

Устройство для сайлентблоков

Прессы для сайлентблоков применяются для запрессовки и выпрессовки автомобильных подшипников. Оборудование выполняет широкий спектр работ по обслуживанию, ремонту и профилактике авто.

Запрессовка сайлентблока

При разработке агрегата, нужно учесть следующие параметры:

  1. Размеры.
  2. Массу.
  3. Установку манометра.
  4. Рассчитать параметры станины.
  5. Показатели поршня.

Для разработки данного пресса есть множество параметров. У одних в гаражеможет стоять легковая машина 1 тонны, у других многотонный грузовик. Простой пресс с минимальными параметрами не подойдет для грузовой машины.

Простая модель своими руками

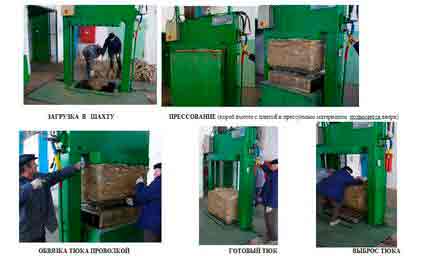

Описание модели для макулатуры

Пресс для макулатуры просто необходим для дома и мастерской. За годы во многих домах скапливается количество ненужных бумаг, которые необходимо утилизировать. Устройство производится средней мощности. И работает от электросети, но не поглощает много электричества.

Как использовать оборудование

Компактное модель в состоянии утилизировать множество ненужной макулатуры. Оборудование используется, как и пресс для картона, устраняет банки из жести и пластиковые бутылки.

При самостоятельной сборке учитываются следующие параметры:

  1. Вес.
  2. Параметры поршня.
  3. Параметры станины.
  4. Размеры оборудования.

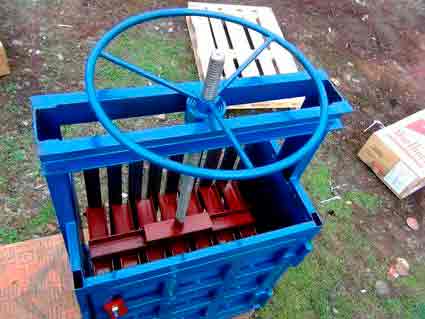

Механическая модель пресса для пластиковых бутылок и разной ветоши

Для давления применяется гидравлический насос (ручной или готовый). Для самой простой модели используется обычный гидравлический домкрат.

Брикеты для опилок

Брикеты распространены для отопления частных домов, это самый простой и эффективный способ топлива. Вот для этих целей и изготовляется пресс для опилок.

Гидравлика для переработки опилок

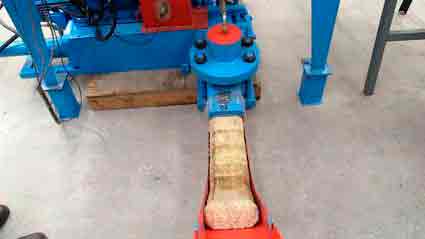

Пресс для топливных брикетов представляет собой механический прибор, который состоит из следующих элементов:

  1. Основание.
  2. Стол.
  3. Силовой каркас.
  4. Привод (механический или ручной).

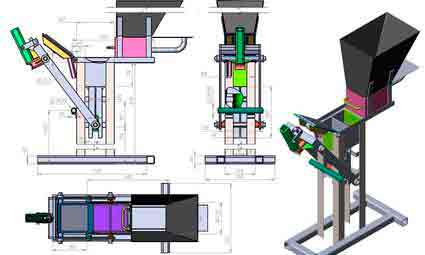

Чертеж простого пресса для топливных брикетов

Для ручного привода часто в качестве дополнения используется домкрат, а для механического электромотор. Также к семейству брикет прессов можно отнести и валковый пресс.

Оборудование для переработки сена

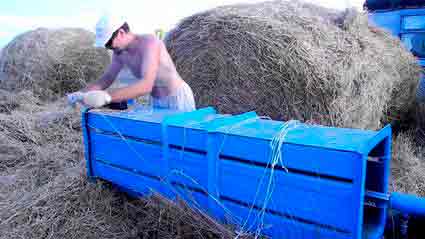

Устройство выглядит, как древесный короб, который посажен на раму из надежного бруса. В качестве рамы можно использовать и металлические профили.

Прессованное оборудование для сена

Сам короб делается без крыши, но с калиткой. Чтобы сделать самодельный пресс подборщика для сена, понадобятся кое-какие материалы:

  • Предварительно обработанные доски.
  • Уголки .
  • Рейки из металла для прочности.

Простая схема пресса для сена своими руками: чертеж и размеры

Вначале обработанные доски соединяются металлическими уголками, при помощи крепежных болтов. Затем, для прочности оббиваем короб металлическими рейками. Переходим к дверце или калитки, которая устанавливается на петли, как стандартное дверное полотно.

Для сборки подборочного аппарата для сена понадобится:

  • Основа для установки всех узлов.
  • Основная часть крепления к лобовине.
  • Для пресс короба ходовой элемент.
  • Транспортный подборщик.
  • Камера, цилиндрической формы, с прессом и коробкой передач.

Как сделать прибор для гаража самостоятельно

Если вы хотите сделать своими руками в гараже пресс, то лучше всего использовать ручной привод (гидравлический насос). Модель состоит из камер с 2-мя поршнями, которые соединяются между собой маслопроводом. Гидравлический пресс действует по закону Паскаля.

Самая популярная модель на основе гидравлики

Для гаража создаются модели, основанные на пневматическом поршне, пневмогидравлические конструкции.

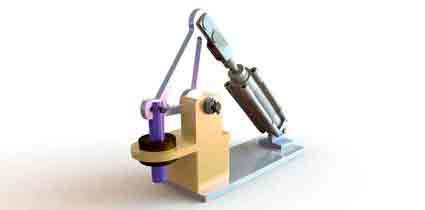

Малогабаритный пневматический пресс своими руками для гаража

Устройство и конструкция пресса. Виды разных моделей и их применение в быту

Принцип работы, к примеру, гидравлического оборудования напоминает механизм, который при помощи человеческих усилий может поднять груз, масса которого, превышает возможность обычного человека.

Рассмотрим устройство на примере гидравлической модели

На таком принципе и действует гидравлическая энергия, основанная на разных механизмах:

На сегодняшний день существует разные виды прессов мощных, промышленных, так и ручных, предназначенных для домашних нужд.

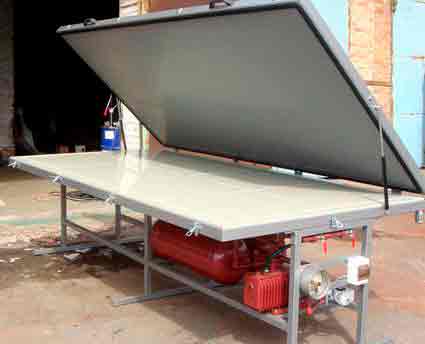

Пресс для производства мебельных фасадов

Пресс применяется для изготовления фасадов для мебели на основе древесной плитки и ПВХ. А также для декоративных накладок для дверных полотен своими руками. Вакуумный пресс станет надежным помощником в выполнении всех этих работ.

Простое устройство, при помощи которого можно изготовить мебель

Термовакуумный пресс включает в себя:

  1. Камеру.
  2. Термический модуль.
  3. Камеру производят из жесткого устойчивого материала, не подлежащего деформации и сжиманию.

С внешней части пленка ПВХ с герметизированными краями.

Агрегат для сбора урожая

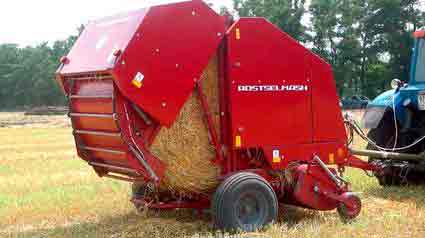

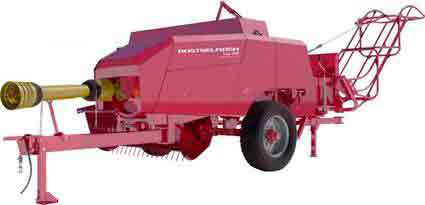

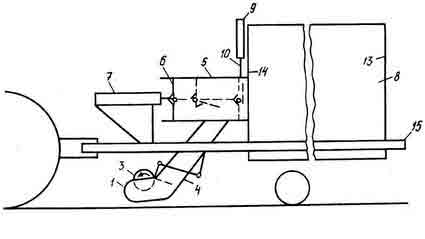

Пресс подборщик, это незаменимая и надежная конструкция для случаев, когда с полей нужно полностью убрать сено и солому.

Рулонный подборщик

Сам по себе агрегат полезен для сельскохозяйственной части. Существует 2 типа уборщика, они квалифицируются, как для больших промышленных агрегатов, так и для маленьких моделей:

Промышленная спецтехника представляет собой самостоятельный агрегат, а маленькие модели цепляют к мотоблоку.

Тюковая модель

Каждый из видов имеет свои особенности, поэтому прежде, чем создать модель своими руками, рекомендуем подробнее узнать о каждой модели подробнее, смотрите видео:

Типы настольных гидравлических прессов по функциональности

Настольный пресс делится на два основных типа:

  1. Универсальные.
  2. Специализированные.

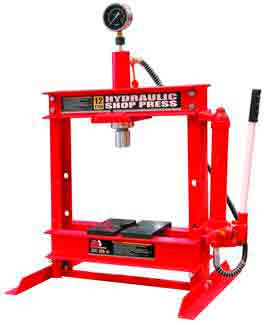

Универсальная модель для дома

Специализированные модели выполняют одну конкретную операцию, с готовым оснащением под данное действие.

Малогабаритный специализированный пресс

Универсальные прессы имеют огромные функциональные отличия. Настольные конструкции разработаны под разные операции и оснащены различными технологиями под каждую функцию.

Механический пресс

Настольный ручной пресс может работать, как в автоматическом, так и в ручном режиме. Свое популярность конструкция обрела за счет своих малых размеров. Оборудование надежное и имеет большие ресурсы.

Модель ручного механического пресса

Благодаря прессу в ручном режиме можно обрабатывать:

Чаще всего данную модель можно увидеть в слесарном производстве. Благодаря прессу, мастера значительно экономят время на изготовлении подшипников и прессовании.

Вибропресс и его применение

Это незаменимый аппарат для строительства загородных домов:

  1. Блоков из бетона.
  2. Керамзитобетонных блоков.
  3. Плитки для тротуара.

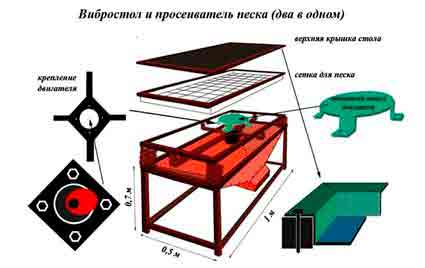

Оборудование предназначено для производства тротуарной плитки

Если сделать домашнюю модель вибропресса своими руками для дома, то можно штамповать блоки в неограниченных количествах, обеспечив, как минимум собственное строительство, как максимум свой бизнес.

Электрогидравлический пресс

Такое оборудование, как гидравлический пресс с электроприводом применяется не только в больших промышленных предприятиях, но и в обычных мастерских.

Именно за счет электрического привода, можно решать значительную часть задач:

  • многие виды работ с металлическими изделиями;
  • работа с подшипниками и валами (производство, прессование);
  • прессовка изделий из деревянной стружки.

Модель с электроприводом

Можно купить пресс гидравлический с электроприводом, но не каждый простой обыватель может позволить себе такую роскошь. Предлагаем посмотреть видео, как можно сделать оборудование самостоятельно:

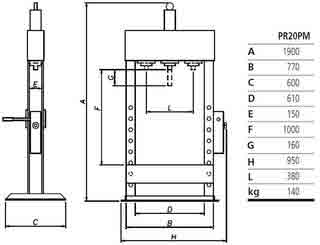

Устройство гидравлического пресса для гаража, чертежи, сборка

Опытные автомобилисты делают такого рода модели самостоятельно из подручного сырья, что в последствие позволит выполнить ряд бесплатных работ по ремонту и обслуживанию автомобиля.

Модель для ежедневных работ

  1. Нам понадобится гидравлический насос.
  2. Выбрать модель: настольную или напольную.
  3. Чертеж с размерами.

Перед тем, как сделать гидравлический пресс нам понадобится разработка чертежа с размерами и небольшая инструкция.

Проектирование чертежей гидравлического пресса своими руками

Перед изготовлением индивидуальной модели, нужно определиться точно, под какой вид деятельности будет использован прибор и какой мощности он должен быть.

Следующий и важный этап, это разработка чертежа гидравлического пресса своими руками, рассмотрим несколько моделей:

В большинстве случаев домкрат устанавливается снизу у основания. В разработку чертежа входит такая немаловажная деталь, как устройство станины. Это очень важный момент, ведь на нее и идет вся нагрузка, поэтому позаботиться о прочности нужно еще до производства.

Разработка станины

Как сделать гидравлический пресс своими руками для гаража?

Небольшая пошаговая инструкция:

    Вначале все металлические детали режим по заготовкам, опираясь на чертежные данные.

Простая инструкция для самодельного гидравлического пресса

  • Просверливаем предусмотренные отверстия.
  • Для основы конструкции понадобится квадратный металлический отрез.
  • Устанавливаем сверху пластину (здесь понадобится сварка).
  • Далее собираем модель П-образной формы.
  • Как сделать пресс своими руками, используя сборный чертеж рамы

    1. Для рабочего стола нужен швеллер или металлическая труба.
    2. Отрезные полосы пойдут для направляющих стола. Длина направляющих и ширина станины должны быть одинаковыми.
    3. После проведения работ оборудование собирается и крепится болтами.
    4. Гидропресс своими руками предусматривает изготовление регулировочного съемного упора, который производится аналогично, но в полосах напротив стоек делаем отверстия для фиксации.

    Монтаж пружинных элементов и домкрата является завершающим этапом в устройстве гидравлического пресса для гаража. Есть случаи, когда домкрат не нужен, его спокойно можно изъять из оборудования.

    Как сделать пресс из домкрата своими руками?

    В основу данного оборудования входит надежная рама. Она изготавливается из швеллера или металлических углов.

    Как сделать самодельный пресс из домкрата своими руками, чертеж

    Источник: http://seti.guru/press-svoimi-rukami

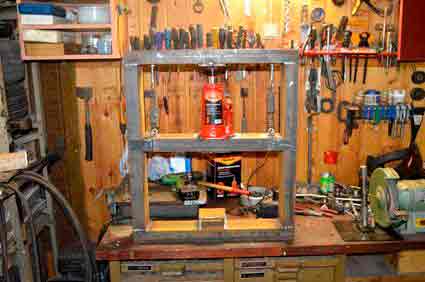

    Самодельный пресс из домкрата своими руками: чертежи и схемы

    Для некоторых операций домашнему мастеру может потребоваться пресс со значительным усилием сжатия, но приобретение оборудования такого класса будет совершенно неоправданным. Сегодня мы расскажем, как за несколько часов собрать надёжный пресс на основе гидравлического автомобильного домкрата.

    Из чего и как собрать раму для пресса

    Материал для станины, её конструкционная прочность и способ сборки должны определяться давлением, которое домкрат способен выдать. Для точного расчёта важно понимать, в каком направлении действуют нагрузки в процессе работы.

    Основа пресса — прямоугольная П-образная рамка из швеллера или спаренного стального уголка. Основной действующей силой является противодействие сжатию, выраженное в сосредоточенной нагрузке. Основное усилие концентрируется в центрах горизонтальных перекладин. Силами, растягивающими вертикальные стойки пресса, и явлениями деформации в сжимаемых деталях вполне можно пренебречь.

    1 — верхняя упорная балка; 2 — болты; 3 — домкрат 20 т; 4 — возвратные пружины; 5 — подвижная балка; 6 — стопорный палец; 7 — регулируемая опорная балка; 8 — поперечная балка; 9 — ножки из уголков

    Для установки со сдавливающим усилием до 5 тонн для изготовления рамы можно смело использовать:

    1. Швеллер по ГОСТ 8240–89 типоразмера 8П.
    2. Пару горячекатанных уголков по ГОСТ 8509–93 размера 50х5 мм, связанных 10 мм прутьями через 20–25 см, либо цельным сварным швом.

    Размеры швеллера 8П

    Сразу оговоримся, что примерные данные по металлопрокату мы приводим для рамы, у которой внутреннее окно не шире 100 см. По аналогии при использовании домкрата с усилием до 10 тонн раму следует изготовить из:

    1. Швеллер типоразмера 10П.
    2. Спаренная угловая сталь 63х7 мм, соединение цельным швом с внутренними вставками номинального сечения.

    Размеры швеллера 10П

    Если же необходимое усилие сжатия достигает 15 т или выше, то раму следует изготовить из:

    1. Швеллер типоразмера 14П.
    2. Спаренный уголок 75х8 мм, соединение аналогично предыдущему.

    Размеры швеллера 14П

    Указанное выше предложение по металлопрокату подразумевает десятикратный запас прочности, что полностью исключает превышение предела упругих деформаций и является нормальным для установок такого рода. Все соединения рамы должны быть сварными с цельными двухсторонними швами и подрезкой встык. Если сваркой соединение не выполнить, допускается сборка на болтах или шплинтованных пальцах. При этом обязательно нужно брать в расчёт максимальную допустимую нагрузку на срез.

    При болтовом соединении основная нагрузка становится рассредоточенной и усилие сжатия пресса нужно разделить на количество болтов или пальцев. Разрушающее усилие среза болтов из наиболее распространённой стали СТ-3 составляет:

    1. М10 — около 2500–3000 кг.
    2. М12 — 4000–4500 кг.
    3. М14 — 5500–6000 кг.

    Для обеспечения необходимого запаса прочности каждый элемент крепления должен испытывать нагрузку в пять раз меньше разрушительной. Для стальных пальцев усилие можно принимать на 10–15% выше указанных значений. Если нужное количество креплений не получается разместить в угловом узле, следует увеличить прочность косынками, для которых предпочтительно использовать угловую сталь вместо листовой. Это же применимо и к сварной конструкции рамы, что также помогает избежать использования излишне массивного сталепроката.

    Помимо нагруженной верхней части станина включает в себя две стойки с ножками, обеспечивающими прессу достаточную устойчивость, и поперечную балку, которая может быть переставной при обработке деталей разного размера. Сечение верхней и нижней балок должно быть эквивалентным, также как и сечение элементов их крепления. Ножки и опору каждый волен реализовать по своим соображениям, они не испытывают рабочих нагрузок помимо собственной массы пресса. Единственное требование — наличие нижней перекладины, придающей конструкции дополнительную жёсткость.

    Какой использовать домкрат и как его доработать

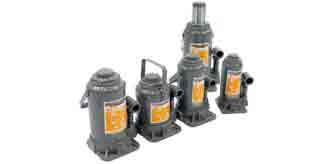

    Наиболее доступным и пригодным для изготовления домашнего пресса будет гидравлический автомобильный домкрат стаканного типа. Как упоминалось выше, рабочее усилие вы вправе выбирать под свои задачи, в продаже присутствуют относительно недорогие устройства, способные выжимать до 20 тонн и даже больше.

    Основная проблема с использованием таких домкратов заключается в их неспособности работать в перевёрнутом положении. Кажется наиболее логичным закрепить домкрат стационарно на верхней балке и использовать нижнюю как опору под деталь. Однако для этого потребуется доработка гидравлического механизма.

    Первый вариант переделки домкрата — установка дополнительного расширительного бачка ёмкостью около 300 мл. Бачок связывается с заливным отверстием домкрата обычной силиконовой трубкой. Для её плотной посадки можно использовать резьбовые штуцеры под кислородный шланг, которые в ассортименте присутствуют в любом магазине автозапчастей.

    Другой вариант переделки потребует разборки домкрата. Необходимо полностью слить масло и прокачать плунжер, затем скрутить верхнюю прижимную гайку, зажав её в тисках. После этого резиновой киянкой расшатывается внешний стакан, он должен выйти из посадочного кольца в основании домкрата. Сразу возле рычага плунжера расположено отверстие для забора рабочей жидкости. Вся проблема кроется здесь: стакан наполнен не полностью и поэтому в перевёрнутом состоянии отверстие не контактирует с маслом. Чтобы это устранить, в него нужно плотно запрессовать трубку, длиной почти во всю высоту стакана.

    Если не переделывать домкрат, придётся реализовать более сложный механизм с дополнительной третьей балкой. Она должна скользить по боковым стойкам-направляющим и иметь достаточно плотную посадку, чтобы при накачке давления домкрат не сдвинулся с места. В нашем случае домкрат просто крепится в перевёрнутом положении к центру верхней балки. Здесь не нужно массивных болтов, достаточно проделать в опорной пластине домкрата пару отверстий и обеспечить фиксацию болтами М10 или М8, способными выдержать вес самого домкрата и незначительное усилие сдвига на начальном этапе сжатия.

    Изготовление прижимных колодок

    Шток домкрата не очень удобен в работе, обычно требуется увеличенная площадь сжимающих бабок для использования широкого набора пресс-форм и работы с крупногабаритными деталями. При этом усилие должно распределяться по всей площади сжимаемых поверхностей равномерно, не вызывая деформации.

    В простейшем случае в роли прижимных колодок могут выступить короткие полнотелые чушки. В них достаточно просто изготовить глухие отверстия с резьбой для фиксации к основной конструкции пресса. Но такого рода детали не всегда доступны обывателю, поэтому предлагаем вариант собственного изготовления бабок, способных без вреда выдержать значительное усилие сжатия.

    Верхняя бабка должна иметь возможность составного крепления со штоком домкрата, исключающего сдвиг во время работы. Говоря проще, в бабке следует изготовить несквозное отверстие, в которое пятка домкрата войдёт с минимальным зазором. Также понадобится пара отверстий для крепления пружин возвратного механизма.

    Обе бабки можно изготовить из двух отрезков швеллера или четырёх кусков уголка, формирующих параллелепипед с открытыми боковыми гранями. Швы на плоскостях, через которые проходит ось основного рабочего усилия, следует заваривать сплошным швом изнутри, остальные — снаружи. Одна из граней глушится квадратной вставкой, после чего внутренняя полость заливается пескобетоном марки 500. После застывания бабка заваривается с другой стороны, так получаются две несжимаемые колодки.

    Для посадки на домкрат достаточно приварить в верхней части бабки отрезок трубы соответствующего диаметра, которая выполнит роль обсадки стакана. Для ещё большей надёжности на дне гильзы крепится шайба с отверстием под пятку штока. Нижнюю бабку можно просто поставить на переставную балку, но лучше наварить пару уголков или стальных прутьев, ограничивающих сдвиг.

    Переставная опорная балка

    Как вы уже знаете, нижняя балка должна иметь сечение не меньше, чем у верхней, но она отличается по конструкции. Опорный стол изготавливается из двух швеллеров, обращённых рёбрами наружу, которые прикладываются по разные стороны стоек и свариваются в центральной части вставками из уголка или толстой арматуры. Вдоль центра балки имеется свободное пространство, чем объясняется необходимость изготовления нижней опорной колодки. Последняя должна опираться как минимум на половину ширины каждой полки, упоры от сдвига навариваются по центру нижней части.

    Лучший вариант фиксации балки на стойках — с помощью массивных стальных пальцев. Для этого в вертикальных швеллерах рамы следует изготовить ряд круглых просечек на разной высоте с параллельным расположением. Как вы понимаете, диаметр пальцев не может быть меньше совокупного сечения всех болтов, используемых в скреплении верхней части рамы.

    Возвратный механизм

    Последняя часть конструкции самодельного пресса — пружинный механизм, который будет складывать домкрат при открытом перепускном клапане. Для этой цели подойдут обычные пружины для доводки дверей, которые можно в неограниченном количестве приобрести в любом хозяйственном магазине.

    Задача осложняется при использовании верхней прижимной бабки, значительный собственный вес которой не позволит пружинам сжаться. Как вариант можно увеличить число пружин до четырёх или шести, или использовать более мощные пружины растяжения для ворот.

    При отсутствии верхней колодки необходимо закрепить пружины к штоку домкрата. Для этого понадобится шайба, внутреннее отверстие которой больше регулировочного винта штока, но меньше диаметра поршня. Пружина крепится к ней через два небольших отверстия по краям и фиксируется к верхней балке аналогичным образом или на приваренных крючках. Располагать пружину строго вертикально не обязательно, вы можете компенсировать излишек длины наклонным положением.

    Источник: http://www.rmnt.ru/story/machinery/samodelnyy-press-iz-domkrata-svoimi-rukami-chertezhi-isxemy.1289141/

    САМОДЕЛКИН ДРУГ

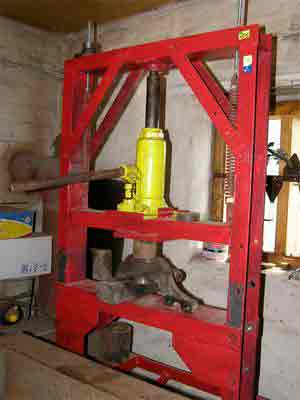

    Гидравлический пресс из домкрата своими руками

    Уважаемые посетители сайта «Самоделкин друг« сегодня мы с вами рассмотрим один из вариантов создания самодельного гидравлического пресса из домкрата и металлических швеллеров.. Сделать пресс в кустарных условиях вполне возможно, для чего понадобиться автомобильный домкрат который реально приобрести на такой случай, или воспользоваться подерженым, как вы поняли сам домкрат и будет выполнять роль пресса. Так же понадобиться надежная станина сваренная из металлического швеллера «П-10» Толщина металла должна представлять для самодельного пресса запас прочности, во избежание деформации стана. Верхняя перекладина несущая на себе основное напряжение от давления гидравлического домкрата, должна быть хорошо проварена в местах соединения с вертикальными стойками станины, а лучше всего дополнительно наварить распорки из уголка, арматуры или толстой металлической пластины.

    Обязательно необходим возвратный механизм, он довольно прост, а именно верхняя балка и подвижная перекладина соединяются между собой пружинами, сила сжатия которых должна возвращать на исходную позицию вес домкрата и швеллера в сумме, для чего можно спаривать пружины.

    Крепление домкрата может быть 2х видов: вверх подвижной частью и наоборот вниз. Первый вариант проще, но неравномерно распределяется давление, а в перевернутом виде домкрат будет работать только после доработки, а именно придется слить масло и разобрать корпус, снять стакан. Все дело в том что внутренняя часть домкрата заполнена маслом не до конца, поэтому перевернув его в трубку пойдет воздух. Тоесть чтоб он заработал верх ногами, ему надо нарастить трубку внутри корпуса. Так же можно в нижнюю заливную горловину вставить гибкий шланг и расширительный бочек (см ниже) Все варианты разберем и внимательно рассмотрим. Смотрите так же наш раздел Станки и инструменты.

    Имея у себя в гараже собственный самодельный пресс из домкрата, вы значительно облегчите себе жизнь, к примеру если нужно много опрессовать заготовок или элементарно отжать яблоки и виноград, станок очень полезный.

    Материалы

    1. домкрат 10 т
    2. швеллер П-10
    3. пружина
    4. уголок
    5. металлическая пластина
    6. обрезок трубы

    Инструменты

    Чертежи и пошаговый процесс создания пресса из домкрата своими руками.

    На данном чертеже показан простейший пример размещения домкрата, но он все же имеет свои слабые стороны и недостатки, далее мы с вами рассмотрим более совершенную модель. И так, первым делом нужно сварить раму станка или как у нас принято говорить «станину» Вот представлен общий вид второго варианта размещения домкрата, здесь он расположен вниз выдвижной частью. Для создания станины был взят швеллер П-10.Две верхние балки крепятся для надежности болтовым соединением и дополнительно в местах соединения провариваются сваркой. Так же обязательно необходимо усилить конструкцию распорками из арматуры, уголка или же толстой металлической пластины. Затем нужно будет связать между собой нижнюю часть стана и сделать помимо поперечены еще и опорные стойки или ножки. Домкрат можно купить в любом авто-магазине или же взять б/у по сходной цене. Грузоподъемность в каждом индивидуальном случае будет разная, в зависимости от размеров станины и металла из которого она изготовлена.Так, а теперь давайте разберем с вами как же все таки установить домкрат вниз выдвижной частью, ведь как все знают что так он работать не будет, потому как не будет поступать масло. дело в том что внутри домкрат заполнен маслом не до полна и есть воздух в верхней его части, а если перевернуть то он окажется в нижней и жидкость не будет поступать в трубку.

    Чтобы исправить эту проблему есть пара проверенных способов и вот первый из них. Надо перевернуть домкрат и в месте где находится заливная горловина вмонтировать переходник с гибким шлангом а на втором конце расширительный бочек с маслом, таким образом внутри всегда будет необходимый уровень жидкости для бесперебойной работы домкрата. Второй способ более трудоемкий, а именно необходимо слить масло с домкрата и разобрать корпус, снять стакан и нарастить трубку, чтоб в перевернутом виде она закачивала масло. В верхней части домкрат крепится в неподвижном состояние при помощи болтов и гаек.Подвижная балка будет иметь посадочное место под выдвижную часть домкрата. Опорная балка тоже может передвигаться по направляющим, а именно регулироваться в зависимости от прессуемой детали за счет просверленных отверстий и штифтов (см схему) Теперь возвратный механизм, здесь все довольно просто, нужны пружины которые закрепляются к верхней и нижней балке. Вот такой замечательный и надежный пресс можно собрать у себя в гараже или же мастерской, просто и бюджетно.

    Источник: http://www.samodelkindrug.ru/%D0%B3%D0%B8%D0%B4%D1%80%D0%B0%D0%B2%D0%BB%D0%B8%D1%87%D0%B5%D1%81%D0%BA%D0%B8%D0%B9-%D0%BF%D1%80%D0%B5%D1%81%D1%81-%D0%B8%D0%B7-%D0%B4%D0%BE%D0%BC%D0%BA%D1%80%D0%B0%D1%82%D0%B0-%D1%81%D0%B2%D0%BE/

    Самодельный пресс из домкрата можно изготовить своими руками практически без финансовых затрат

    Ситуаций, когда необходимо сжать предметы с большой силой, в быту предостаточно.

    • Выжимание сока из винограда, фруктов и овощей;
    • Запрессовка или извлечение сайлентблоков, подшипников, втулок;
    • Формовка изделий по матрице;
    • Сгибание прочных металлических заготовок;
    • Выпрямление изогнутых предметов;
    • Перечень можно продолжать и дальше.

    Для этих действий необходим пресс. Самая популярная конструкция – гидравлическая. Жидкость не сжимается, поэтому достаточно оснастить гидравликой приспособление для сжатия – прессования, и можно развивать фактически неограниченное усилие.

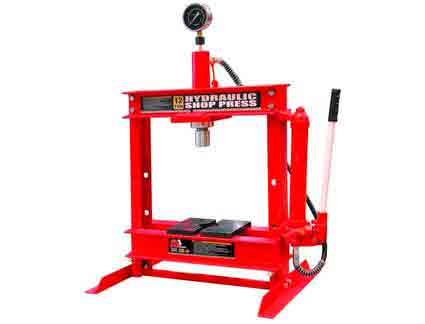

    Приспособления эти достаточно компактны. Например, на иллюстрации изображен станок высотой меньше метра, а усилие он развивает до 10 тонн. И управляется вручную.

    Такой пресс можно купить в магазине инструмента, правда, стоимость достаточно высокая. Если приглядеться к конструкции, можно заметить, что силовой элемент очень похож на обычный автомобильный бутылочный домкрат. Стало быть, его можно изготовить своими руками.

    Чертеж и концепция пресса из домкрата

    Силовые элементы выполняются из стали толщиной не менее 15 мм, или стального профиля. В качестве вертикальных стоек можно использовать шпильку, уголок, профильную трубу, или тот же швеллер. Шпилька с резьбой предпочтительнее, поскольку с ее помощью можно оперативно регулировать размер рабочей области.

    Именно такую схему возьмем за основу для понимания конструкции.

    В основание (7), толщиной 20 мм, вкручиваются две шпильки (4) с резьбой в нижней части (5) и в верхней, для регулировки высоты верхней платформы.

    Шпильки (4) изготавливаются из стального круга диаметром 30 мм. Верхняя резьба нарезается из расчета высота подъема штока домкрата с небольшим запасом.

    Гидравлический домкрат бутылочного типа (6) устанавливается на основание.

    Желательно его там зафиксировать. Крепление можно делать съемным, чтобы иметь возможность использовать домкрат по прямому назначению.

    По шпилькам вертикально перемещается нижняя платформа (3).

    Если толщина металла недостаточна, отверстия можно усилить втулками, для предотвращения перекоса.

    Верхняя силовая платформа (1) крепится на шпильки мощными гайками (2), при помощи которых осуществляется регулирование высоты рабочей области.

    В результате получается силовая конструкция такого вида:

    Это отнюдь не аксиома, конструкция может быть любой, соотношение размеров тем более. Чертежи вы будете разрабатывать исходя из наличия материала и типа используемого гидравлического домкрата.

    Принцип действия следующий – на платформах закрепляются матрицы (втулки, пуансоны) или другие приспособления, между которыми будет менять форму обрабатываемая деталь. Домкрат поднимается традиционным способом – между платформами возникает усилие, равное грузоподъемности домкрата.

    Как изготовить профессиональный пресс из гидравлического домкрата с минимальными затратами

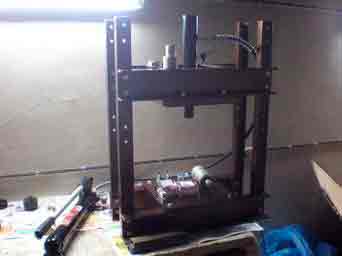

    Версия с гидронасосом

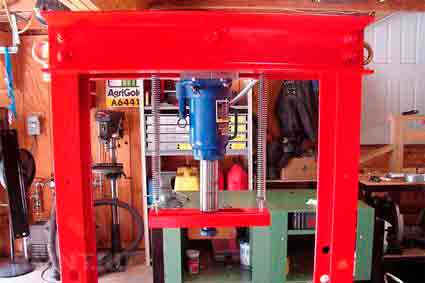

    В конструкциях промышленного производства, разделенные гидроцилиндр и гидронасос, соединены между собой подводящей трубкой. Это удобно, поскольку делает конструкцию компактной, и пользоваться ручной системой подкачки давления сподручнее.

    Можно изготовить самодельный пресс аналогичной конструкции, причем с использованием буквально металлолома.

    Материал фактически валялся под ногами – по пути на пункт приема металлолома.

    Тем не менее, получилась достаточно прочная рама, или станина. Сварена конструкция с применением самодельного сварочного аппарата. Кроме болгарки – никаких дополнительных приспособлений не потребовалось. Верхняя и нижняя платформы выполнены в виде лестничной рамы, и могут вертикально перемещаться по станине.

    Это сделано для возможности обрабатывать детали различного размера.

    На нижней платформе устанавливается подиум с квадратным отверстием посредине. Подиум состоит из двух половинок, так что можно регулировать размер отверстия для съема подшипников или сайлентблоков.

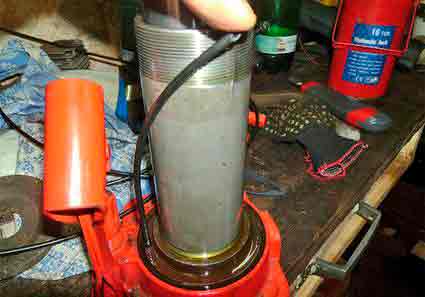

    Изюминкой конструкции является самодельный гидронасос. Он изготовлен из старого гидравлического домкрата. Для этого рабочий поршень распилен болгаркой на 2 половинки. Нижняя часть осталась в корпусе домкрата, сверху на нее приварен переходник для маслопровода высокого давления.

    После сборки корпуса домкрата мы получаем гидронасос с усилием 10 тонн.

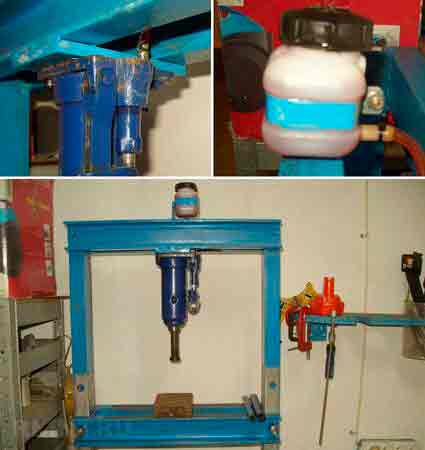

    Верхняя часть рабочего цилиндра вместе со штоком установлена вверх ногами на платформу, и к ней приварен аналогичный переходник для маслопровода. Обе части гидросистемы соединены между собой маслопроводом высокого давления, который снят со списанного на металлолом автокрана. Диапазон движения штока дополнительно можно отрегулировать, применив винт, входящий в шток.

    Конструкция готова. Затраты практически нулевые (электроэнергия на сварку, пара сточенных дисков для болгарки и банка краски). Домкрат в стоимость не входил – ибо приобретен в незапамятные времена и все равно валялся в гараже без дела.

    Единственный недостаток конструкции – невозможность использования домкрата, как отдельного инструмента.

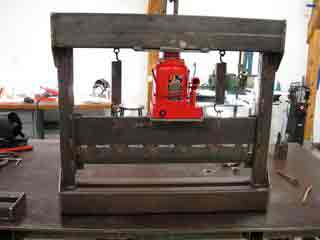

    Классическая конструкция

    Если бутылочный домкрат нужен сам по себе – надо предусмотреть его легкий демонтаж. Конструкция выполнена по классической схеме – движение платформы сверху вниз.

    Для изготовления понадобятся:

    1. Собственно домкрат;
    2. Швеллер;
    3. Стальной лист 4-5 мм толщиной;
    4. Две стальные пружины.

    Рама сварена из мощного швеллера толщиной 5 мм. Углы усилены косынками и тягами из стального листа аналогичной толщины.

    Точки приложения максимального давления должны быть усилены. Для этого можно наварить пятки из стального листа. Они устанавливаются на верхней платформе и подвижном элементе.

    Кроме того, на подвижном элементе целесообразно установить ограничители, удерживающие домкрат от выскальзывания.

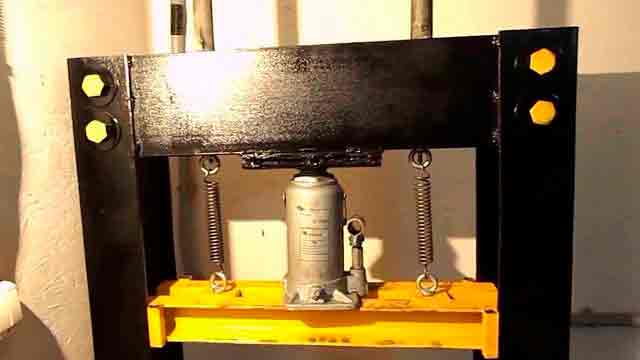

    Подвижный элемент подвешивается на пружинах. На торцах привариваются направляющие флажки, препятствующие уводу платформы от движения по вертикали.

    Конструкция готова. В любой момент домкрат можно снять и использовать отдельно от пресса. При наличии набора приспособлений (втулок, матриц, форм) можно производить любые работы – от изготовления сувенирных монет до использования конструкции в качестве трубогиба.

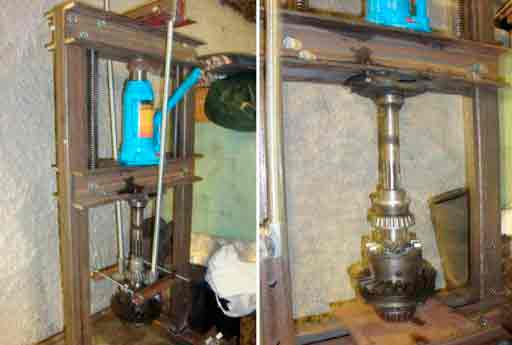

    Однако, самое популярное применение конструкции – съемник подшипников и сайтентблоков при обслуживании автомобиля.

    Конструкцию можно усовершенствовать, добавив регулируемые тяги съемника. Для этого на верхнюю платформу надевается П-образная конструкция из стального уголка и толстых резьбовых шпилек.

    Снизу, на шпильки накручиваются удлиненные гайки с наваренными Г-образными зацепами.

    В качестве упорного штока при выдавливании вала из подшипника или сайлентблока из проушины – можно использовать хвостовик от карданного вала или полуось подходящего диаметра. Такое «приспособление» легко найти на авторазборке.

    Конструкция собирается за 5 минут, и пресс превращается в мощный съемник. Можете вспомнить, сколько стоит замена сайлентблоков, и посчитать экономию.

    На иллюстрации слева – демонтаж подшипника при помощи съемника, справа – запрессовка подшипника прессом без дополнительных приспособлений.

    Кулинарное применение пресса из домкрата

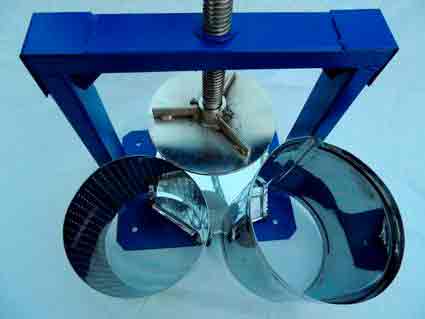

    И на десерт – несколько экзотическое, но очень популярное применение гидравлического пресса. Изготовив нехитрое приспособление из подноса, старой алюминиевой кастрюли и деревянной чурки – можно с легкостью надавить сока из винограда или яблок.

    А если немного поработать с деревом – из самодельного гидравлического пресса можно соорудить настоящую маслобойню.

    Вывод
    Обычный автомобильный домкрат, плюс немного смекалки и ненужного на первый взгляд хлама – и вы получите набор инструмента, которым раньше могли похвастать лишь промышленные производства и сервисы.

    В заключении видео, в котором подробно рассказывается как сделать пресс из домкрата на примере собственной конструкции.

    Источник: http://obinstrumente.ru/ruchnoj-instrument/samodelnyj-press-iz-domkrata-svoimi-rukami.html

    Изготовление гидравлического пресса своими руками

    Гидравлический пресс получил широкое распространение. Это устройство применяется во множестве автомастерских для осуществления запрессовок и выпрессовок подшипников, различных шестеренок и валов. В домашней мастерской очень часто используется пресс гидравлический ручной, изготовленный своими руками, так как установки, изготовленные в промусловиях, имеют высокую стоимость.

    Гидравлический пресс, изготовленный своими руками, в мастерских может применяться для осуществления штамповки деталей из металла, пластика и резины. Гидравлический пресс можно применять для запрессовки резиновых втулок наконечников автомобильных амортизаторов в условиях домашней мастерской.

    При наличии навыков работы с техникой и доступа к фрезерному, сверлильному и токарному оборудованию для дома можно сконструировать пресс гидравлический ручной (пгр), который способен развивать максимальное усилие до 35 тонн на 50 кв. см. Сделать своими руками пресс гидравлический настольный несложно, при этом можно сэкономить значительную сумму бюджетных семейных средств.

    Принцип функционирования и конструктивные особенности приспособления

    Сконструировать гидравлический пресс в условиях домашней мастерской можно при помощи подручного металлопроката. Главным рабочим элементом любого гидравлического пресса является автомобильный гидродомкрат. Чаще всего в устройстве пресса применяется распространенная конструкция автомобильного домкрата – бутылочная. Домкраты этого вида в зависимости от особенностей конструкции могут поднимать от 2 до 100 тонн. Огромным преимуществом автомобильного гидродомкрата является простота его устройства и удобство эксплуатации.

    В основу работы домкрата положены основные законы гидродинамики, в частности закон Паскаля, который гласит, что давление жидкости, которое возникает в замкнутой гидросистеме, передается одинаково в любых направлениях. При объединении 2 различных по объему емкостей в единую систему и оказании давления в меньшем по объему сосуде, такое же давление распространяется и на жидкость в большем сосуде, причем усилие, которое приложено в малом сосуде системы, передаваясь на жидкость в большом сосуде, увеличивается во столько же раз, во сколько диаметр меньшего сосуда отличается от большего.

    В зависимости от технического назначения гидропресс можно сделать, как в настольном, так и в напольном варианте. Настольный вариант является более компактным, а напольный вариант конструкции требует для размещения дополнительной площади. Изготовление той или иной модификации зависит от конкретных задач, для которых изготавливается устройство.

    Изготовление гидропресса своими руками

    При изготовлении ручного устройства своими руками потребуется подготовить следующее оборудование:

    • сварочный аппарат;
    • болгарка;
    • дрель по металлу и сверла различного диаметра.

    Помимо указанного инструмента и оборудования при изготовлении самодельного гидропресса потребуется доступ к токарному, сверлильному и фрезерному оборудованию.

    В качестве исходного материала при изготовлении ручного гидропресса можно использовать разнообразные металлические трубы, швеллеры и уголки. Толщина материала должна подбираться в соответствии с мощностью гидропресса и теми задачами, для выполнения которых он конструируется.

    Перед началом работ следует потратить некоторое количество времени для подготовки чертежа с указанием размеров всех элементов конструкции устройства. При необходимости можно для удобства сделать отдельные чертежи конструктивных узлов устройства.

    Любой гидропресс в своей конструкции имеет элементы 2 типов:

    К подвижным конструктивным элементам относится подвижный упор и возвратные механизмы устройства. К неподвижным конструктивным компонентам — основание конструкции, упоры и стойки. Для изготовления всех конструктивных элементов используются толстостенные металлические уголки, швеллеры и металлические пластины.

    Изготовление основания конструкции, стоек и упора

    Основание для устройства можно смастерить из любого подручного материала. Главным требованием к этому конструктивному узлу устройства является обеспечение надежной устойчивости всей установки в процессе функционирования. Для того чтобы обеспечить максимальную устойчивость конструкции, нужно гидропресс конструировать таким образом, чтобы центр тяжести устройства располагался как можно ниже.

    Для напольной разновидности конструкции, основание можно собрать из швеллеров или толстостенных уголков. При изготовлении настольного гидропресса для сооружения основы можно применить толстостенную трубу, имеющую квадратное сечение. При использовании основания в роли платформы пресса, сверху на основание потребуется произвести наваривание толстостенного листа металла. Использовать железо для конструирования можно только при толщине металла 10 мм и более.

    После изготовления основания можно приступать к изготовлению следующих конструктивных элементов устройства – стоек и упора. Изготовить эти элементы можно также из подручных материалов. При определении размеров этих элементов требуется учитывать некоторые особенности предполагаемой эксплуатации устройства.

    В первую очередь требуется выяснить величину выдвижения штока, используемого в устройстве домкрата. К этому параметру требуется прибавить высоту корпуса гидродомкрата и толщину металла платформы, служащей в качестве опоры.

    Упор устройства изготавливается из материала аналогичного тому, из которого изготовлены стойки приспособления. Размер упора должен быть равен ширине платформы устройства.

    Соединенные воедино неподвижный упорный элемент и стойки геометрически представляют П-образный конструктивный элемент. Все конструктивные элементы соединяются в единую конструкцию при помощи сварочного агрегата. После соединения стоек и неподвижного упорного элемента устройства методом сварки вся конструкция крепится к ранее изготовленному основанию.

    Источник: http://koffkindom.ru/izgotovlenie-gidravlicheskogo-pressa-svoimi-rukami.htm

    Самодельный гидравлический пресс своими руками

    Различные ремонтные работы в своей домашней мастерской и гараже зачастую требуют воздействия на обрабатываемые детали и механизмы методом прессования. В связи с этим, применение гидравлического пресса в домашнем хозяйстве становится не только желательной операцией, но порой и просто незаменимой.

    Изготовленный пресс для гаража считается самым функциональным устройством, имеющим меньшую стоимость, по сравнению с образцами промышленного производства. При этом в руках настоящего мастера такое приспособление может ненамного уступать по техническим характеристикам аналогам заводского производства.

    Гидравлический пресс, изготовленный самостоятельно, в условиях домашней мастерской может применяться: для штамповки деталей из пластика, металла и резины; для выполнения запрессовки втулок в амортизаторы автомобиля; для проведения работ с различного вида подшипниками (установка и удаление вкладышей), а также многих других видов работ.

    Устройство и принцип действия

    Пресс гидравлический — это устройство, предназначенное обработки заготовок и деталей методом воздействия на них высоким давлением. Работает такое пресс-устройство за счёт создания давления жидкости на основные несущие элементы конструкции.

    Большинство гидравлических устройств, по своей конструктивной особенности, предусматривают размещение рабочего цилиндра в вертикальной плоскости, но есть и модели, в которых рабочий цилиндр имеет горизонтальное расположение.

    Основным действующим элементом самодельного гидравлического оборудования является обыкновенный автомобильный домкрат. В принцип действия домкрата заложен основной закон гидродинамики (закон Паскаля), согласно которому давление жидкости, возникающее в гидросистеме замкнутого типа, распределяется равномерно во всех направлениях. Это значит, что если две различные ёмкости (цилиндры) объединить в одну рабочую систему и в меньшей создать определённое давление жидкости, то в большом цилиндре тоже возникнет высокое давление. Причём усилие, приложенное на малый цилиндр, увеличивается в большом сосуде пропорционально разнице объёмов цилиндров.

    Большое разнообразие сфер применения и функций этого оборудования создаёт многие его модификации. Так, в торговой сети можно приобрести настольный гидравлический пресс, напольный пресс, мини-пресс, ручное устройство, оборудование с манометром и без него.

    Варианты применения пресса

    Довольно широкое распространение получило применение гидравлического пресса в домашней мастерской или гараже. Использовать такое приспособление, отличающееся сравнительно небольшими габаритами, можно как для проведения ремонтных работ автомобиля, так и для выполнения других хозяйственных работ.

    С помощью этого компактного устройства легко можно выполнить выемку сальников и подшипников, а также запрессовку новых деталей на их место. Помимо ремонтных работ, пресс можно применять для изгиба металлических деталей и заготовок, создания необходимого давления при склеивании разнородных поверхностей, выдавливания сока и масла, брикетировании отходов.

    Прессовочное оборудование промышленного изготовления имеет сравнительно высокую цену, поэтому приобрести его может не каждый желающий. Поэтому домашние умельцы стараются изготовить самодельный пресс из домкрата, при этом затратив лишь средства на приобретение необходимых материалов. Особенностью устройства такого приспособления является полная адаптация его для решения необходимой задачи с конкретной заготовкой или деталью. Сделанный пресс прекрасно впишется в функциональный интерьер любого гаража или мастерской.

    Как сделать пресс своими руками

    Наличие высоких требований к техническим характеристикам самодельного пресса из домкрата не считается обязательным. Для производства домашних работ вполне достаточно, чтобы устройство развивало усилие в 10−20 тонн и было способно выполнить возложенную на него функцию.

    Независимо от характера изготовления пресса, он должен полностью соответствовать ряду параметров, предъявляемых к изделию:

    • Общая масса всего оборудования.
    • Размеры устройства.
    • Величина хода рабочего поршня.
    • Возможность установки в пресс манометра.
    • Характеристики опорной станины действующего изделия.

    В гидравлических прессах давление в основном цилиндре чаще всего создаётся с помощью гидравлического ручного насоса, который может располагаться как отдельно от него, так и встраиваться в конструкцию. Решение о расположении насоса зависит от конструктивной особенности оборудования. Применение домкрата считается самым целесообразным решением, так как в нём уже имеется ручной встроенный насос.

    Прежде, чем приступить к разработке чертежа будущего изделия, необходимо продумать по какой схеме оно будет работать. Существует в основном два варианта:

    • Домкрат располагается в нижней части пресса, а давление на заготовку осуществляться вверх.
    • Закрепляется домкрат в верхней части оборудования, что соответственно приведёт к давлению на заготовку вниз.

    Чаще всего за основу применяется схема, когда домкрат расположен в нижней части пресса. Такая схема применяется и на оборудовании, сделанном в заводских условиях. Использование второй схемы в основном находит применение при необходимости выпрессовывания втулок или подшипников из отдельных механизмов или узлов.

    Изготовление станины

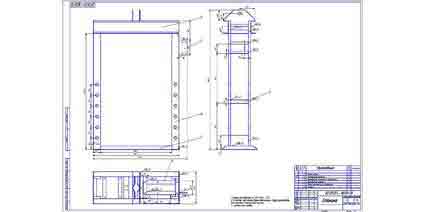

    Несущим основанием любого оборудования такого типа является станина. Этому устройству уделяется особое внимание при разработке и изготовлении всей системы прессовочного изделия. Конструктивно она представляет раму, внутри которой располагается домкрат с рабочими пластинами, передающими давление на металлическую заготовку.

    Рама должна обладать надёжной прочностью, так как все её части будут испытывать нагрузку в нескольких направлениях. Чтобы избежать преждевременной поломки всей конструкции, все детали несущего основания рассчитываются с большим запасом прочности элементов.

    Нижняя часть станины отвечает ещё и за хорошую устойчивость оборудования. Поэтому при расчёте ширины рамы нужно учитывать не только размеры заготовок, но и величину всех составных частей будущей конструкции.

    Высота внутреннего проёма рамы определяется из общей высоты следующих элементов:

    • Домкрата, который планируется установить на оборудование.
    • Величины свободного хода штока.
    • Общей толщину обрабатываемой детали и рабочего органа пресса.

    Самостоятельно изготовленное устройство будет намного проще в эксплуатации, если сделать возможность регулировки свободного хода штока домкрата, что существенно может влиять на допустимую высоту обрабатываемой детали. Для этого нужно:

    • Расположить в верхней части каркаса рамы дополнительную плиту, свободно перемещающуюся по направляющим за счёт привода винтового типа со штурвалом. Таким образом можно легко изменять просвет для размещения детали внутри конструкции в довольно широком пределе.
    • А также изготовление съёмного упора, который используется как передвижная платформа. Закреплять положение такой платформы внутри рамы можно при помощи болтового соединения, для чего в раме просверливаются отверстия с необходимым шагом. Шаг такого крепления не должен превышать размера свободного хода штока домкрата.
    • Возможно также изготовление металлических сменных вставок, разной толщины.
    • В некоторых конструкциях используется одновременное применение различных способов.

    Рабочая часть

    После проведения всех подготовительных работ и обдумывания чертежа вашей будущей конструкции можно перейти к изготовлению пресса. Первым делом — нарезаем весь материал по размеру, указанному на чертеже.

    Далее, для изготовления основания пресса сваривают между собой квадратные трубы, которые нарезали заранее, и на образовавшийся прямоугольник наваривается листовой металлический материал. Затем свариваются между собой верхняя часть рамы и боковые стойки. При этом обязательно нужно контролировать наличие прямого угла между деталями конструкции. После чего вся конструкция приваривается к основанию, и можно считать, что рама готова.

    Изготовление платформы подвижного типа будет являться следующим этапом устройства оборудования. Для этого желательно применение прямоугольной или квадратной трубы либо швеллера. В центре платформы приваривается кусок трубы, который будет являться гнездом для головки штока домкрата. Направляющие изготавливаются из двух стальных полос, длина которых соответствует ширине рамы по внешнему контуру.

    Полосы можно прикрепить болтовым соединением к боковым сторонам подвижной платформы, предварительно установив их во внутренней стороне рамы. Эту же схему применяют и при устройстве съёмного упора, но в направляющих сверлятся отверстия симметрично стойкам рамки для укрепления на необходимой высоте.

    Полный процесс изготовления пресса заканчивается установкой оттягивающих пружин и самого давящего устройства. Такое оборудование очень удобно, так как имеет возможность в любое время использовать домкрат автомобиля по прямому назначению.Как видим, наличие небольшого количества инструментов (сварочный аппарат, электроды, болгарка, шлифовальная машинка) и простых расходных материалов способно в умелых руках стать необходимым приспособлением для проведения различных работ в домашнем хозяйстве.

    Источник: http://tokar.guru/stanki-i-oborudovanie/pressy/samodelnyy-gidravlicheskiy-press-svoimi-rukami.html

    Пресс своими руками для гаража

    Периодически практически в каждом гараже возникает необходимость проведения различных работ, требующих использования методов прессования. Для реализации подобного рода задач создано специальное приспособление – гидравлический пресс. При большом желании простой пресс для гаража безо всяких проблем собирается своими руками.

    Пресс своими руками для гаража

    Содержание пошаговой инструкции:

    Назначение и принцип действия пресса

    Рассматриваемый агрегат позволяет выполнять обработку разнообразных изделий и материалов при помощи давления. За работу механизма отвечает специальная жидкость. В рассматриваемой системе она пребывает под повышенным давлением.

    Конструкция состоит из двух основных цилиндров, они же камеры. В емкости меньшего размера происходит увеличение давления жидкости и осуществляется ее передача в рабочую емкость, имеющую увеличенный размер.

    Между собой цилиндры соединяются при помощи специального канала либо трубопровода. В большом отделении жидкость (обычно это специальное масло) оказывает усилие на специальный поршень. Оттуда усилие передается на установленный исполнительный инструмент и далее на обрабатываемое изделие.

    Как правило, рабочий цилиндр устанавливается в вертикальном положении. В некоторых ситуация его установка выполняется в горизонтальном положении.

    Пресс может развивать усилия вплоть до нескольких тысяч тонн. Конкретное значение подбирается в соответствии с особенностями обрабатываемых заготовок и выполняемых задач.

    Прессы широко используются при обработке труб, прессовании разнообразных изделий, производстве разного рода прессованных заготовок из резины, древесной стружки, пластмассы и т.д.

    Варианты применения самодельного пресса

    Самодельный гидропресс для гаража

    В гараже такой пресс станет отличным помощником при самостоятельном ремонте машины и выполнении прочих задач. К примеру, соорудив самодельный пресс, вы сможете самостоятельно выпрессовать подшипник, а затем запрессовать вместо него новое изделие. То есть вам не придется обращаться в автосервис и тратить деньги.

    Пресс позволит выполнить рихтовку, надежно склеить различные детали под давлением, выжать жидкость, согнуть металлическое изделие, спрессовать старые бутылки, картон, жестяные банки и прочие подобные материалы.

    Готовое прессовальное оборудование заводского производства стоит достаточно больших денег. При самостоятельной же сборке вам придется потратить деньги исключительно на необходимые комплектующие. Дополнительным преимуществом самостоятельной сборки пресса является то, что вы будете лично контролировать процесс на каждом этапе и сможете получить такой агрегат, который будет наилучшим образом подогнан под ваши потребности.

    Особенности конструкции самодельного пресса

    Для частного гаража хватит пресса мощностью до 10-15 тонн. В остальном же ориентируйтесь на собственные потребности.

    Давление в большой емкости обычно создается при помощи встроенного либо отдельного насоса. Самый легкий в исполнении вариант – пресс, собранный на базе бутылочного домкрата с предусмотренным ручным насосом.

    Подумайте, какие работы вы будете выполнять с использованием самодельного пресса, и определите необходимое усилие агрегата. Только после этого отправляйтесь в магазин для покупки домкрата и подбирайте его в соответствии с определенным ранее значением усилия.

    Перед сборкой пресса нужно подобрать подходящий чертеж механизма, но лучше сделать его самостоятельно. Из готовых решений вам подойдет чертеж любого пресса, разработанного и собранного на основе доступного металлопроката и простого гидравлического оборудования.

    Недостатком готовых чертежей является то, что они далеко не всегда будут соответствовать конкретно вашим запросам. В результате вы можете потратить очень много времени на подгонку конструкции под параметры приобретенного домкрата.

    Существует 2 основных варианта сборки гаражного пресса, а именно:

    • домкрат размещается на основании станины и осуществляет давление вверх;
    • домкрат фиксируется ближе к верху станины, и давление подается вниз.

    Перед началом сборки пресса обязательно уточните правильное рабочее положение для вашего домкрата. Если производитель сказал, что шток домкрата должен выдвигаться вверх, то именно так оно и должно быть – переворачивать инструмент нельзя.

    Чаще всего собираются конструкции, предусматривающи е установку домкрата на основании станины. Второй же вариант является более узкоспециализиро ванным и применяется преимущественно в профессиональных слесарных мастерских.

    Подготовка проекта пресса

    Одним из важнейших элементов рассматриваемой конструкции является станина. Она представляет собой раму. Внутри такой рамы размещается домкрат. Станина должна иметь достаточную прочность, чтобы выдержать усилие, создаваемое домкратом с некоторым запасом. Запас нужен по той причине, что во время работы пресс будет оказывать давление сразу вниз и вверх, и без запаса конструкция может попросту разорваться.

    Основание станины лучше всего делать в виде платформы. Ширину проема платформы подбирайте в соответствии с размерами материалов, которые вы планируете в дальнейшем обрабатывать на своем прессе. При любых обстоятельствах проем должен иметь больший размер, чем суммарные габариты всех элементов размещаемого оборудования.

    Для определения подходящей высоты вам нужно сложить вместе следующие параметры:

    • габариты домкрата;
    • величину рабочего хода штока основного инструмента;
    • толщину мобильного стола;
    • высоту опрессовываемых заготовок.

    В рассматриваемом случае домкрат устанавливается на основании рамы, а функцию опоры для обрабатываемых деталей возьмет на себя верхняя часть рамы. Передача силы от домкратного штока на заготовку выполняется посредством мобильного рабочего столика. Сам же такой стол устанавливается на раму. Между рамой и столом размещается домкрат.

    Установка стола выполняется таким образом, чтобы он мог беспрепятственно перемещаться по раме в направлениях вверх и обратно вниз, поддерживаемый при помощи боковых направляющих.

    По бокам от гидродомкрата размещаются пружины достаточной жесткости. Одну проушину каждой пружины прикрепляют к основанию опорной рамы, вторую – к передвижному столу. Установленные пружины будут сжимать гидравлический домкрат в стартовое положение со спрятанным штоком. Габариты пружин и их жесткость подбирайте в соответствии с характеристиками домкрата.

    Ход домкратного штока, а вместе с ним и высоту опрессовываемых деталей можно регулировать несколькими способами:

    • установив вверху рамы винтовой привод. Этот элемент обязательно должен быть оснащен штурвалом. В процессе эксплуатации пресса можно будет вкручивать винт, что позволит уменьшать размер просвета для заготовок внутри рамы;
    • создав съемный перемещаемый мобильный стол. При необходимости его можно будет крепить к станине при помощи прутков либо болтов. Предварительно в раме нужно сделать отверстия, шаг которых по высоте должен быть несколько меньше, чем ход домкратного штока;
    • используя сменные подкладки. Для изготовления этих элементов хорошо подойдет полый либо сплошной профиль из стали;
    • применяя описанные выше методы в комплексе.

    Все значимые размеры обязательно заносятся в чертеж. При этом габариты должны приводиться с учетом размеров домкрата, обрабатываемых изделий, а также металлопроката, который будет применяться для сборки гидравлического пресса.

    Из чего собирать пресс?

    Каких-либо специальных инструментов для сборки пресса не понадобиться. Единственные сложности для новичка могут возникнуть с использованием сварочного аппарата. Начинающим мастерам рекомендуется тренироваться на агрегатах инверторного типа – они наиболее просты в освоении. При желании сварочные работы можно поручить квалифицированно му мастеру.

    Инструменты для сборки самодельного пресса

    1. Аппарат для сварки и электроды.
    2. Болгарка с диском по металлу. При отсутствии болгарки можно использовать слесарную ножовку, но с ней производить резку дольше и труднее.
    3. Электродрель.
    4. Шуруповерт.
    5. Уровень.
    6. Измерительная рулетка.

    Главным силовым агрегатом рассматриваемой установки является гидравлический домкрат. Ранее упоминалась необходимость использования оттягивающих пружин. Можете взять дверные пружины, пружины от передних кресел машины и любые другие, подходящие под заданные требования.

    Если вы будете фиксировать домкрат в нижнем положении, для устройства оттягивающего приспособления можете использовать специальный грибок моста – он попросту надевается на шток, после чего выполняется крепление пружин к основанию рамы и непосредственно к грибку. Грибок моста должен быть со сдвинутыми шлицами.

    Размеры и необходимый объем металлопроката подбирайте в соответствии со своим чертежом гидравлического пресса.

    Металлопрокат для сборки самодельного пресса

    1. Швеллер. Покупайте изделие не ниже №8.

    Руководство по сборке пресса

    В процессе сборки гаражного пресса на каждом этапе сверяйтесь со своими чертежами. В целом же последовательнос ть работы достаточно простая. Нужно лишь пошагово выполнить предложенные рекомендации.

    Первый шаг

    Разрежьте металл на детали соответствующих размеров, ориентируясь по чертежу. Если чертеж предусматривает наличие отверстий в каких либо элементах конструкции, просверлите их с помощью электродрели.

    Второй шаг

    Сварите основание из отрезков квадратной либо прямоугольной трубы. Стыковочные швы проварите снизу и вверху. Закрепите сверху стальную пластину. Для крепления используйте сварку. При помощи сварки сделайте конструкцию в виде буквы «П». Углы этой конструкции должны иметь строго 90 градусов. Приварите конструкцию к основанию, и вы получите готовую станину.

    Третий этап

    Сделайте передвижной рабочий стол. Воспользуйтесь для этого трубой либо швеллером. Длину трубы нужно отрезать так, чтобы она была несколько меньше промежутка между стойками станины. Приварите к основной трубе маленькую часть трубы, которую вы предварительно подготовили для штока своего домкрата.

    Направляющие передвижного столика изготавливаются из отрезков стальной полоски. Ширина направляющих должна равняться ширине рамы. Заведите трубу в пространство между стойками станины, приставьте стальные полоски по бокам и надежно стяните конструкцию при помощи болтов и гаек. Изготовьте сменный регулировочный упор по такой же схеме. Единственное отличие – напротив стоек нужно сделать отверстия для закрепления на требуемой высоте.

    Четвертый этап

    Зафиксируйте оттягивающие пружины в соответствии с вашими чертежами. Оттяните передвижной рабочий столик и установите домкрат.

    Теперь ваш личный пресс готов. В дальнейшем домкрат можно будет быстро извлекать из конструкции и использовать для выполнения других задач.

    Видео – Пресс своими руками для гаража

    Источник: http://svoimi-rykami.ru/stroitelstvo-doma/garazh/press-svoimi-rukami-dlya-garazha.html

    Изготовление своими руками макулатурного пресса

    Пресс для макулатуры незаменимый инструмент для мелких пунктов приёма вторсырья, с ограниченным складским помещением, он позволит уменьшить бумажные отходы в 5 – 10 раз. Изготовить пресс для макулатуры своими руками можно как механический, так и гидравлический. Последний же будет более полезным, так как он сможет выдавать нагрузку в 2 – 4 тонны, что в 10 раз больше, чем смог бы выдать механический.

    Гидравлический пресс своими руками

    Перед началом работы, по изготовлению самодельного пресса, нужно определиться с наличием нужного инструмента, понадобятся следующие слесарные элементы:

    • сварочный аппарат постоянного или переменного тока;
    • электроды или проволока для сваривания металлических деталей;
    • ножовка по металлу, но будет лучше, если найдётся угловая шлифовальная машинка и круги для резания металла;
    • стальной толстостенный профиль или квадрат, для основания станка;

    • Первый способ. Гидравлический домкрат, – который создаст давление в 2 – 4 тонны.
    • Второй способ. Гидравлический цилиндр, который будет работать от электромотора.

    Пресс на основе домкрата

    Первоначально нужно определить размеры желаемого станка, а также габариты выдаваемого им бумажного брикета. При этом нужно учитывать длину поршня, выдвигаемого, с домкрата, так как размер получаемого тюка будет зависеть именно от этого параметра.

    После определения всех размеров, можно приступать к подготовке металла для платформы пресса, на которой будут основываться:

    • плита пресса;
    • камера для тюков;
    • крепежи для гидравлического домкрата.

    Крепёж для гидравлического упора желательно делать регулируемый, поскольку некоторые виды бумажной продукции имеют разную степень сжатия, например:

    • газетная бумага – очень мягкая;
    • картон – имеет средний уровень жёсткости;
    • книги – практически не деформируются.

    В зависимости от используемого вида вторсырья, уровень давления нужно будет настраивать.

    Также нужно позаботиться о крепких неподдающихся деформации стенках камеры и дверцы для загрузки в таком случае может подойти металл толщиной от 2 мм.

    Использованный материал

    Поскольку аппарат будет создавать давление в несколько тонн, нужно позаботиться о его прочности и использовать металл, который рассчитан на такую нагрузку. Для этого понадобятся:

    • квадратный стальной профиль 50 х 50 мм;
    • для боковых стоек 4 прямоугольных детали длинной около 300 мм;
    • металлический лист толщенной 8 – 12 мм для нижнего упора и плиты;
    • 4 листа железа на боковые стенки и дверь толщиной 2 мм.

    Поскольку такой прибор будет подвергаться большим нагрузкам, обязательно нужно с помощью сварочного аппарата хорошо проваривать все швы, особенно боковые стойки между собой, чтобы плита пресса не разорвала всю конструкцию. Если таких навыков нет, то можно с данной инструкцией обратиться к профессиональному сварщику.

    Обязательно посмотрите, как сделать пресс своими руками

    Источник: http://ecology-of.ru/vtorsyre/izgotovlenie-svoimi-rukami-makulaturnogo-pressa/

    Смотрите также:
    30.04.2020

    Фрезер из дрели своими руками При ремонте и обустройстве квартиры иногда надо вырезать паз или красиво обточить торец доски. Ради этого не обязательно покупать дорогой электроинструмент. Можно сделать фрезер из дрели своими руками. Принцип передачи крутящего момента на...

    30.04.2020

    Установка системы инсталляции для унитаза Инсталляция для унитаза – это современная сантехническая система, позволяющая спрятать от посторонних глаз коммуникации и трубы. Традиционно в комплекте с инсталляцией поставляется подвесной унитаз, набирающий популярность...

    30.04.2020

    Собираем своими руками электрическую виброплиту 220В Домашние мастера выполняют строительные работы максимально экономно. В таком случае помогает заранее собранный самодельный инструмент. Комплектующие для него обычно подбираются из подручных материалов. В последнее...

    Комментарии

    Комментирование отключено.

    Голосование

    Как Вы узнали о нашем сайте?

    Посмотреть результаты

    Загрузка ... Загрузка ...
    Форум
