Сварка ленточных пил своими руками

Сварка и пайка ленточных пил

Существует два основных способа соединения ленточных пил: контактная стыковая сварка на специальных сварочных аппаратах и пайка.

Сварка ленточных пил на специальных сварочных аппаратах

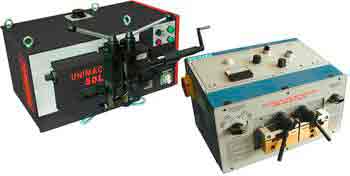

Выпускается большое количество моделей станков для контактной сварки ленточных пил. Самые продвинутые из них обеспечивают автоматизированный цикл сварки и отжига, исключающий возможность ошибки оператора при выдерживании времени подачи электрического импульса во время сварки и отжига. В наиболее простых устройствах время сварки и отжига контролируются оператором.

Простейший аппарат для сварки ленточных пил показан на фото ниже. Он состоит из корпуса (1), сварочного трансформатора (2), зажимного механизма с электродами и рычагами зажима (3), пусковой кнопки (4). Зажимной механизм в свою очередь состоит из неподвижного (5) и подвижного (6) зажимов. Последний обладает свободным ходом, необходимым для осуществления осадки — движения концов пилы навстречу друг другу с образованием сварочного валика. Под действием пружины, создающей давление осадки, концы пилы с определенным усилием прижимаются друг к другу.

Процесс сварки ленточных пил включает в себя следующие операции:

  • резка пилы;
  • зачистка соединяемых концов;
  • установка полотна в сварочный аппарат, выбор токового режима, установка необходимых усилия и хода осадки;
  • сварка полотна;
  • отжиг пилы;
  • зачистка шва.

Резка. Резку полотна лучше всего производить на гильотинных ножницах, однако можно резать отрезным кругом или рубить зубилом. Если полотно уже было сварено раньше, при повторной сварке нужно отрезать около 5 мм с каждого конца.

В любом случае при резке должны быть выполнены следующие условия:

  • место соединения должно располагаться между вершинами зубьев;
  • при резке должен быть оставлен припуск на осадку (примерно 1,5 мм для каждого конца ленты);
  • линия реза должна быть ровной, перпендикулярной спинке пилы.

Последнее необходимо для того, чтобы полотно сваренной пилы не имело изгиба в месте соединения (по линии спинки).

Есть довольно простой способ точной резки свариваемых ленточных полотен. Он состоит в том, чтобы уложить пилу так, как показано на рисунке ниже (среднее изображение) и обрезать или зачистить оба торца полотна одновременно (в сборе). При такой обработке концов, даже если линия реза будет не перпендикулярна спинке пилы, ее концы все равно состыкуются так, как положено, и ровность полотна после сварки будет обеспечена.

Зачистка. Концы пилы очищаются от загрязнений и обезжириваются ацетоном или спиртом. Соединяемые кромки зачищаются абразивом. Они должны быть ровными, без заусенцев.

Установка полотна в аппарат. Подготовленная пила устанавливается в зажимной механизм (один конец в неподвижный зажим, другой — в подвижный) таким образом, чтобы ее кромки встречались посредине свободного пространства между зажимами. При этом должно быть обеспечено их полное совпадение.

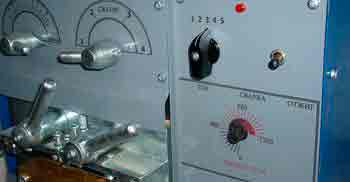

Соответствующими управляющими ручками устанавливаются усилие и ход осадки, режим сварки. Все эти параметры зависят от размеров свариваемых пил. Чем больше сечение пилы, тем больший требуется сварочный ток и более высокое усилие осадки.

В инструкциях к сварочным аппаратам имеются таблицы, содержащие все необходимые установки в зависимости от размера свариваемой пилы. Часто режимы сварки задаются без указания конкретного значения сварочного тока и напряжения. Для сварки определенной пилы необходимо просто установить управляющую рукоятку в определенное положение (I, II или III, например).

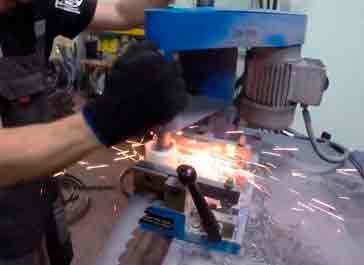

Сварка. Процесс сварки включается нажатием кнопки или поворотом рукоятки. При этом осуществляется подведение тока к зажимам, а от них к концам пилы, в результате чего происходит расплавление металла в зоне стыка. Под действием пружины подвижный зажим начинает смещаться в сторону неподвижного на величину хода осадки, в результате чего в зоне стыка образуется сварной валик, соединяющий концы пилы.

Кроме значения силы тока, важнейшим параметром является время подачи токового импульса. Сварочные аппараты, имеющие автоматический режим сварки, отключают подачу тока по прошествии определенного времени (обычно 1-2 сек). При работе на машинах, не имеющих автоматического режима, время сварки должно контролироваться оператором.

Вся сложность сварки ленточных пил заключается в различии размеров их полотен и материалов, из которых они сделаны. Поэтому нередко после первой сварки, закончившейся неудовлетворительно, сварщик вынужден экспериментально подбирать подходящие режимы. Это лучше делать на ненужных обрезках полотна. После того, как оптимальный режим будет подобран, желательно записать его параметры, чтобы можно было применять правильный режим для всех пил с такими же параметрами.

Очень важно содержать в чистоте поверхности электродов, контактирующие с пилой. Наличие между полотном и электродами посторонних веществ увеличивает сопротивление цепи и нарушает режим сварки.

Отжиг. Отжиг необходим для того, чтобы металл, приобретший повышенную твердость и хрупкость в результате сварки, возвратил свою исходную (или близкую к ней) структуру, т.е. снова стал пластичным и вязким. Отжиг производится в тех же зажимах, что и сварка, но при отсутствии усилия осадки и в другом токовом режиме.

Разогрев до температуры отжига (около 600°C) и медленное охлаждение иногда осуществляется нажатием, удержанием и отпусканием кнопки, подающей ток отжига на электроды, при этом для замедления охлаждения периодически нажимается кнопка подачи тока отжига. Если аппарат не оснащен пирометром, температуру контролируют по цвету металла — при выходе на температуру отжига он должен быть вишнево-красным. Нельзя разогревать до оранжевого или желтого цвета, свидетельствующего о более высокой температуре. Постепенное охлаждение во время отжига может длиться около 3-5 минут. Некоторые полотна требуют двух циклов отжига. Иногда сварку и отжиг совмещают в один процесс, увеличивая время охлаждения шва после сварки периодическими включениями подогревающего тока.

Зачистка полотна. При зачистке с полотна должен быть удален наплыв в зоне сварного шва и придана правильная геометрия межзубовой впадине в месте соединения. Зачищать можно практически любым абразивным инструментом. Главное, чтобы обработанная поверхность получилась ровной и заподлицо с соседними областями. При зачистке круг нужно направлять вдоль шва, а не поперек его.

Контроль качества сварки и отжига. При сварке ленточных пил могут иметь место следующие дефекты.

  • Сваренные кромки полотна оказываются смещенными друг относительно друга (поверхности концов полотна находятся не в одной плоскости). Это бывает при слишком большом ходе осадки или недостаточной силе тока.
  • Выброс расплава на поверхность полотна. Наблюдается при слишком большом токе.
  • Непровары. Случаются из-за низкого давления и малого хода осадки или слишком малого тока.

В качественно сваренных пилах сварной шов должен выступать над поверхностью полотна не менее 1,5 мм.

Качество отжига можно проверить следующим образом — согнуть полотно по окружности с радиусом изгиба 20-25 см и посмотреть на его поведение. Если дуга изгиба близка по форме к окружности, и шов не трескается, значит, сварка и отжиг проведены хорошо. Если изогнутое полотно принимает V-образную форму, значит, металл в зоне сварки получился слишком мягким из-за чрезмерного отжига. Возникновение в зоне сварки трещин говорит о недостаточном отжиге (слишком быстром охлаждении).

Пайка ленточных пил

Подготовка полотна. Перед пайкой соединяемые кромки полотна должны быть очищены от загрязнений.

Соединение концов пилы осуществляется встык по скошенным граням, получаемым заточкой на абразивном круге. Форма скоса показана на рисунке ниже, его величина (в) колеблется в зависимости от ширины полотна и составляет от 8 до 12 мм, но часто величину скоса делают значительно меньше. Очень важно, чтобы скошенные поверхности были ровными плоскостями, и обеспечивалось их плотное прилегание друг к другу. Необходимо также обеспечить значение шага зубьев в зоне соединения характерное для данной пилы.

Припои. Наилучшими припоями для пайки ленточных пил считаются серебряные (ПСр-45, а еще лучше — ПСр-65). Не стоит использовать серебренные припои с меньшим содержанием серебра, например ПСр-25 не годится.

Флюсы. Лучше всего приобрести какой-нибудь специальный пастообразный флюс, предназначенный для высокотемпературной пайки легированных сталей. Пастообразная форма флюса наиболее удобна для данной работы.

Если специальный флюс отсутствует, можно приготовить пастообразный состав самостоятельно. Взять 10 частей буры и смешать их с одной частью хлористого аммония. К полученной смеси добавляется вода до получения густоты пасты.

В принципе, в качестве флюса можно использовать и одну буру, но её неудобно наносить на стык.

Оборудование и приспособления. Нагрев при пайке можно осуществлять разными способами, но наиболее обычный — нагрев различными газовыми горелками. Пламя газовой горелки должно быть либо с небольшой нехваткой кислорода (если это возможно), либо нейтральным.

Температура пайки зависит от марки припоя. Если используется припой ПСр-45, имеющий интервал плавления 660-725°C, то будет достаточно температуры нагрева около 800°C. Не следует излишне перегревать соединение во избежание нежелательных структурных изменений в металле.

Необходимо иметь приспособление, в котором можно зажать концы пилы в нужном положении, точно совместив полотна по скосу и спинке полотна. Чертеж одного из возможных вариантов такого приспособления приведен на рисунке ниже.

Но возможны более простые варианты сделанные своими руками.

Процесс пайки. Пайка ленточных пил не отличается по своей сути от пайки высокотемпературными припоями других изделий (для получения большей информации по пайке см. статьи Пайка металлов и Пайка твердыми припоями). Она выполняется в такой последовательности.

Скошенные кромки покрываются флюсом, и концы пилы зажимаются в приспособлении таким образом, чтобы кромки плотно прилегали друг к другу, а спинки концов полотна прижимались к выступу в приспособлении. При нанесении флюса нужно стараться, чтобы он не покрывал никакие другие поверхности пилы, кроме самих скосов. Это исключит затекание припоя на те плоскости, где он не нужен, и откуда его придется убирать после пайки.

Производится нагрев соединения с помощью горелки до нужной температуры и подача припоя в стык соединения. Расплавившийся припой самопроизвольно, благодаря капиллярным силам, затягивается в стык между полотнами, о чем свидетельствует появление его полоски по всему периметру стыка. Припоя требуется совсем немного, поэтому нет необходимости в расплавлении его избытка.

Нужно дать время для остывания соединения в течение нескольких минут, и только потом снимать пилу с приспособления. Если все сделано правильно, то наплывы припоя на полотне должны практически отсутствовать. Если же они есть, их нужно убрать аккуратной зачисткой.

Источник: http://tool-land.ru/svarka-lentochnykh-pil.php

Сварка ленточных пил

Спец.аппарат для сварки ленточных пил

Когда может потребоваться сварка ленточных пил?

  • В процессе эксплуатации ленточной пилы она может порваться. В таком случае требуется ремонт;
  • Пилы поставляются в бухтах, для подготовки к работе также требуется их сварка.

Процесс сварки может выполняться на специальных аппаратах, которые по сути являются аппаратами контактной сварки стыковой. Такие аппараты также способны производить локальный отпуск, или отжиг зоны шва без необходимости вынимать пилу из аппарата после сварки. Отжиг, как известно, применяют обычно для того, чтобы повысить пластичность металла, а отпуск — для снятия внутренних напряжений, образовавшихся в структуре шва.
Безусловно, использование специализированных аппаратов для сварки ленточных пил дает наилучшее качество: ее ресурс будет выше, чем при использовании других способов. Однако, стоимость таких аппаратов может доходить до тысяч долларов для пил по дереву и еще выше для пил по металлу. Понятно, что не целесообразно использовать такое оборудование в домашних условиях, если только вы не занимаетесь ремонтом и вводом в эксплуатацию пил в промышленном масштабе. Возможно, что остались еще советские бывшего использования аппараты для сварки пил небольших толщин, которые можно приобрести по доступной цене для своей мастерской. В принципе, до сих пор некоторые предприятия используют оборудование для контактной сварки чуть ли не полувековой давности и все нормально работает. Выбор, как говорится, за вами.
Для единичного ремонта приемлемо использовать также аргонодуговую сварку ленточных пил, а также пайку. Гарантию, правда, что после такого ремонта пила прослужит вам долго никто не даст, однако, это лучше, чем просто выбросить ее в мусор.

Технологичные сложности сварки:

  • Ленточные пилы изготавливаются из сталей, сплавов, биметаллов, которые относятся к трудносвариваемым (по этой причине при профессиональном ремонте не применяется аргонодуговая, полуавтоматическая сварка и тем более пайка, которая по прочности сильно уступает любой сварке по понятной причине). Кроме того, производители держат в секрете информацию, из чего изготовлена пила. Поэтому сварочные режимы, как правило, приходится устанавливать опытным путем.
  • Форма зуба в околошовной зоне оказывает влияние на величину нагрузки при работе.

Технология сварки ленточной пилы на спец.аппарате стыковой сварки

В первую очередь, после того, как вы приобрели пилу, вам необходимо нарезать полотно в размер. Для этого применяют гильотину и разделочный стол. Отмечаете длину, сколько вам нужно отрезать и режете пилу с припуском для того, чтобы соблюдать шаг.
Резка полотна осуществляется по вершинам зубьев. Свариваемые кромки после порезки должны быть ровными, без заусенец, под прямым углом к спинке полотна. Их нужно подготовить идеально, иначе проведение дальнейшей работы просто не будет иметь смысла. За неимением гильотинных ножниц можно использовать банальное зубило и молоток. В подготовку также входит обезжиривание в любом доступном растворителе: ацетон, бензин, нефрас, или уайт-спирит. Заусенцы и неровности доводят с помощью абразива.
В зависимости от толщины и ширины свариваемого полотна на аппарате контактной стыковой сварки устанавливаются режимы: усилие сжатия, начальное расстояние, конечный выключатель тока и сила тока. В зависимости от марки материала при отпуске выставляется температура и время. Для низколегированного металла температура отпуска 400 — 450 °С, для высоколегированного биметалла 600-650°С.Чем выше температура отпуска, тем меньше время выдержки. Однако, если никто вас не подгоняет, предпочтительнее делать отпуск при более низкой температуре с увеличением времени выдержки. Считается, что в таком случае металл прогревается равномерней, а структура уравновешивается более эффективно. Пример режима высокотемпературного отпуска для пилы по дереву: Т=(600±10)°С; t=40мин.
После сварки полотна нужно произвести его зачистку с помощью болгарки, или любым другим удобным способом.Пила в результате должна выглядеть вот так:


Заканчивается технологический процесс контролем качества сварных швов.

Для удобства транспортировки ленточных пил их можно складывать двумя способами:
-кольцом;
-сворачиванием в петлю.

Дальнейшая обработка для пил по дереву.
Если пила у вас не подготовлена к работе, необходимо произвести ее разводку и заточку. Разводка делается в половину толщины тела, т.е если у вас пила 1 см, соответственно, разводка делается 0.5 см на сторону. Разводка идет: один зуб вправо, второй — влево, третий зуб прямой — выкидывающий стружку. На твердую породу и на зимний лес желательно делать разводку на десятку поменьше. Когда вы производите заточку, камень должен проходить весь профиль, поджоги не допускаются.

Аргонодуговая сварка пил на примере ремонта ленточного полотна для резки цветных металлов

Для удобства работы и обеспечения точной стыковки полотен изготавливают простейшее приспособление, состоящее из основания, фрезерованного таким образом, чтобы можно было упереться спинкой полотна в бортик, и двух прижимных планок. Приспособление можно сделать из обычной черной стали.

Пила сваренная на таком приспособлении может выдержать более тридцати резов по кругляку (алюминий) диаметром 30 мм. Пила варится на минимальном токе, который только возможно выставить на вашем инверторе с образованием небольшого обратного валика. В качестве присадки используется омедненный пруток СВ-08Г2С. После сварки пила должна остынуть в оснастке. Шов зачищается механически до плоскости пилы.

Пайка ленточных пил

Приспособление для пайки ленточных пил можно использовать аналогичное тому, что мы использовали для сварки TIG. Однако, если при сварке свариваемые кромки контактировали с металлом оснастки и обеспечивали минимальный теплоотвод, то для пайки приспособление в месте стыковки кромок полотнищ нужно выфрезеровать «сквозняком». Концы пилы соединяются встык по скошенным граням, которые можно получить обработкой на абразивном круге. Переменная (в) зависит от толщины и может быть до 12мм. Скошенные кромки должны быть точно и плотно подогнаны друг к другу, заусенцы, неплоскостность скошенных поверхностей не допускается.

Пайка высокотемпературная, ее технология ничем не отличается от технологии пайки твердыми припоями любых других изделий. В качестве припоев рационально применять серебряные припои с высоким содержанием серебра ПСр 40; ПСр45, еще лучше Пср65 (приобрести импортный аналог Castolin EcoBraz 38240 вы можете в интернет-магазине Сварпортал в разделе «Расходные материалы — Припои»). Припои с малым содержанием серебра, например, Пср25 для пайки не годится. В качестве флюса используют пасты, или сухой порошкообразный флюс ПВ209 (как приготовить самостоятельно читайте здесь) Пасту также можно приготовить самостоятельно, взяв десять частей буры и смешав ее с одной частью хлористого амония. К полученной смеси добавляют воду, чтобы получить пасту. При использовании припоя самофлюсующегося Castolin EcoBraz 38240 в использовании вышеописанных флюсов нет необходимости.

Пайку осуществляют горелкой в ацетилено-кислородном пламени, которое имеет достаточную интенсивность нагрева и высокую температуру сгорания. Припой должен плавиться не от пламени горелки, а от теплоты нагретого металла. Расплавленный припой самопроизвольно затянется в плотно подогнанный стык пилы благодаря действию капиллярных сил.
Пила остывает до комнатной температуры. Наплывы металла подлежат зачистке.

Добавить комментарий Отменить ответ

Для отправки комментария вам необходимо авторизоваться.

Cтоит ли ПОКУПАТЬ, отзывы сварщиков:

  • Сварочный трансформатор PATRIOT 200AC 102,00 ₽
  • Зарядное устройство GreenWorks G24C 2490,00 ₽
  • Стабилизатор напряжения PRORAB DVR 1000 2597,22 ₽
  • Стабилизатор Ресанта АСН-2000 Н/1-Ц Lux 3610,00 ₽
  • Стабилизатор напряжения Ставр СН-2000 3920,00 ₽
  • Сварочный аппарат BauMaster AW-79161 3990,00 ₽
  • Hitachi AB17 зарядное устройство 4076,87 ₽

Источник: http://svarka-master.ru/svarka-lentochny-h-pil/

Как сваривают ленточные пилы

К особенностям ленточных пил следует отнести очень тяжёлые условия их эксплуатации. Максимальные растягивающие нагрузки на материал нередко приводят к разрыву полотен.

Согласно требованиям нормативов восстановление повреждённой зоны не должно приводить к снижению прочностных показателей всего изделия в целом. Вот почему сварка ленточных пил относится к разряду особо ответственных мероприятий, которые по силам лишь специалистам с большим опытом практических работ.

Контактный метод

Положение нередко усугубляется ещё и тем, что иногда приходится сваривать фрагменты различных полотен, отличающихся как по своему размеру, так и по материалу, из которого они изготовлены. Всё это лишь повышает требования к качеству ремонтных работ и предполагает основательное изучение технологии сварки полотен для ленточных пил.

Суть контактного метода сварки заключается в пропускании электрического тока через соединенные по принципу «встык». Одновременно половинки поврежденной пилы сжимаются с некоторым усилием.

Вследствие сильного разогрева места стыка с последующим его оплавлением и происходит сваривание половинок повреждённого полотна. Ток к месту сварки от импульсного трансформатора подводится посредством специальных зажимов, выполняющих функцию электродов.

Отечественная промышленность освоила выпуск самых различных моделей станков, которые применяют для контактного восстановления ленточных пил. В прогрессивных образцах весь цикл сварки и отжига полностью автоматизирован, что облегчает работу по соединению половинок пилы.

Такой сварочный аппарат обеспечивает высокую точность установки мощности и времени действия электрического импульса, подаваемого на контактные электроды.

В простейших устройствах для сварки ленточных пил данные показатели контролируются самим оператором.

Подготовка заготовок

Контактный принцип восстановления ленточных пил с помощью сварки предполагает особый подход к подготовке смежных заготовок, заключающийся в образовании идеальной линии стыка между ними.

При этом на подготовительном этапе торцы свариваемых частей обрезаются и зачищаются одновременно путём изгиба одного из концов на 360 градусов и прикладывания его ко второму.

В результате даже при неровной линии реза (её неперпендикулярности спинке пилы) образовавшиеся торцевые части могут быть состыкованы без малейшего зазора.

Из рисунка хорошо видно, что после возвращения полотна в исходное состояние неровность одного среза компенсируется соответствующей неровностью другого.

Помимо этого, в оборудовании указанного класса предусматривается особый механизм, обеспечивающий постепенное сжатие половинок полотна ленточной пилы для образования полноценного сварочного шва (без разрывов).

Сварочные станки

Типовой станок для сварки ленточной пилы, работающий согласно рассмотренному выше принципу, состоит из следующих основных частей:

  • основание (корпус);
  • импульсный трансформатор;
  • специальные механизмы зажима с электродами и кронштейны, состоящие из передвигающейся и подвижной частей;
  • пусковой узел (кнопка «Пуск»).

Входящий в состав станка зажимной механизм устроен так, чтобы в месте подсоединения контактов оставался зазор, необходимый для встречного перемещения половинок ленты с образованием качественного сварочного валика.

Под действием специальной встроенной пружины создаётся осадочное давление, в результате которого стыкующиеся торцы с заданным усилием прижимаются один к другому. Можно сказать, что реализованная в станке технология сварки состоит из следующих обязательных операций:

  • подготовка линии предполагаемой стыковки (включая резку свариваемых частей);
  • зачистка стыкуемых торцов;
  • их размещение в сварочном станке, сопровождающееся установкой токового режима, требуемого усилия и величины осадки;
  • электросварка полотна ленточной пилы с последующим отжигом и зачисткой шва.

Для выравнивающей резки полотна удобнее всего воспользоваться специальными гильотинными ножницами, однако в случае их отсутствия можно использовать и другой режущий инструмент. При повторной работе с одними и теми же ленточными пилами с каждой из сторон их полотна отрезается не менее 5 миллиметров материала.

При любом варианте подготовительного выравнивания кромок следует проследить за тем, чтобы место сварки располагалось между вершинами соседних зубьев (с учётом необходимого припуска на осадку). В процессе резки необходимо стараться, чтобы срез получался ровным и строго перпендикулярным продольной линии пилы (её спинке).

Своими руками

В ситуации, когда обстоятельства вынуждают заняться сваркой пилы своими руками, следует ознакомиться с рядом моментов, без учёта которых добиться желаемого результата будет очень сложно.

В первую очередь необходимо тщательно подготовить место стыка к сварке, включая очистку его от загрязнений и последующее обезжиривание ацетоном или спиртовым составом. Затем следует зачистить соединяемые кромки ленточной пилы посредством абразива, так чтобы они стали ровными и не имели заусенцев.

На следующей стадии работ полотно ленточной пилы заправляется в аппарат таким образом, чтобы одна его половинка закреплялась в неподвижном зажиме, а другая – в подвижном. При этом свариваемые кромки должны располагаться примерно посередине между контактными зажимами и полностью совпадать по линии среза.

После этого с помощью ручек управления необходимо выставить усилие и величину осадки, а также подходящий режим сварки. Все указанные параметры выбираются в зависимости от размеров восстанавливаемого полотна. С увеличением размеров и толщины пилы возрастают уставки требуемого для качественной сварки электрического тока и усилие осадки.

В инструкции к любому такому оборудованию приводятся специальные таблицы, в которых указываются все необходимые установочные параметры.

Процесс сварки запускается путём нажатия кнопки «Пуск» или поворотом специальной рукоятки. Сразу же после этого ток от импульсного трансформатора через зажимы поступает на свариваемые части полотна ленточной пилы и плавит металл на участке соединения.

При этом под воздействием пружины подвижный зажим перемещается в направлении неподвижного на заданную величину осадки, после чего в зоне стыка должен получиться аккуратный сварной валик, надёжно соединяющий две части.

Помимо силы рабочего тока, в ходе сварки ленточной пилы контролируется время воздействия токового импульса. В агрегатах с автоматикой специальный механизм задаёт временной промежуток в пределах 1-2 секунды, в то время как в ручном режиме этот параметр контролируется оператором.

Отжиг и зачистка

По завершении сварки ленточной пилы производится отжиг места соединения, позволяющий вернуть металлу структуру, близкую к начальному состоянию.

В результате из хрупкого и ломкого он вновь становится пластичным и вязким. Для этой процедуры используется тот же механизм, что и при сварке, но только с другими значениями импульсных токов и без осадочного поджима.

К сведению новичков, для перевода автоматического агрегата в требуемый режим переключатель работ необходимо установить в положение «Отжиг».

Отдельные виды полотен по дереву нуждаются в повторном проведении отжига, что позволяет восстановить их структуру до первоначального состояния.

В ряде случаев оба этих процесса (сварка и отжиг) осуществляются одновременно, что достигается путём продления времени охлаждения зоны стыка, а также периодической подачи в неё импульсов подогревающего тока.

На завершающей стадии работ полотно ленточной пилы тщательно зачищается. При этом с него удаляется образовавшийся в зоне сварного шва наплыв и восстанавливается рисунок межзубчатой впадины.

Для зачистки может применяться любой подходящий абразивный инструмент, посредством которого удаётся получить ровную и сливающуюся с соседними областями плоскость.

Напомним, что известные трудности сварки ленточной пилы объясняются различиями в их габаритах и особенностью металла, из которого они изготовлены. В связи с этим нередки случаи, когда первая попытка сварки заканчивается неудачей, и оператору приходится подбирать режим обработки шва экспериментальным путём.

Для пробных попыток лучше всего брать уже использованные и ненужные обрезки старых пил. После того, как нужные режимы обработки будут окончательно установлены – полученные параметры рекомендуется зафиксировать с целью использования их для восстановления изделий с аналогичными характеристиками.

Источник: http://svaring.com/welding/detali/svarka-lentochnyh-pil

Как сварить ленточную пилу

Ленточные пилы, как по дереву, так и по металлу изготовляются из режущего полотна, соединённого в кольцо. Поскольку во время работы они подвергаются циклическим нагрузкам на растягивание и изгиб место соединения по прочности в идеале не должно уступать материалу полотна. Поэтому для сварки ленточных плит используется специальное оборудование.

Аппараты для сварки ленточных пил

Наиболее прочное соединение создаётся на специальных сварочных аппаратах контактной сварки. В зависимости от используемого метода они подразделяются на 3 вида:

  1. Агрегаты, осуществляющие сварку сопротивлением. К их достоинствам относятся компактность и низкая стоимость. Однако имеют малую производительность.
  2. Оборудование для сварки оплавлением более громоздко и стоит дороже. Обладает высокой производительностью, может соединять ленты из любого материала.
  3. Автоматизированные системы, работающие по методу оплавления, применяются на крупных предприятиях.

Технология сварки

Независимо от вида сварка пил производится по единой методике осуществляемой поэтапно.

Подготовка полотна

Чтобы соединяемые концы были ровными, резка полотна производится гильотиной. При её отсутствии можно воспользоваться болгаркой или слесарным зубилом. При повторном сваривании по месту разрушенного старого шва у концов отрезается по 5 мм. Линия реза должна проходить строго между зубьями. На обоих концах оставляется припуск на осадку 1,5 мм. С помощью абразивного инструмента удаляются неровности и заусеницы. После очистки торцов от грязи они обезжириваются раствором технического спирта или ацетоном.

Процесс сварки

После подготовки концы полотна вставляются встык в зажимное устройство аппарата для сварки ленточных пил. Необходимо убедиться, что кромки совпадают по высоте и расположены посредине между подвижным и жёстко закреплённым фиксаторами. По прилагаемой таблице устанавливается, ток, усилие, ход усадки. В зависимости от выбора режима работы, автоматический или ручной, определяется время сварки. В первом случае она длится несколько секунд, во втором — контролируется оператором.

Перед началом сваривания нужно проверить чистоту электродов, так как грязь создаёт дополнительное сопротивление. После включения аппарата на концы ленты подаётся ток. В месте, где они стыкуются, металл начинает плавиться. Одновременно начинается движение подвижного зажима на величину заданной усадки. В итоге создаётся сварной шов в виде валика.

Если материал полотна ленточной пилы неизвестен или его нет в таблице, параметры тока подбираются экспериментальным путём на ненужных обрезках. При достижении удовлетворительного результата показатели настроек записываются, чтобы использовать в будущем при работе с аналогичными изделиями. Таким образом, составляется дополнительная таблица, куда заносятся нестандартные значения настроек.

При недоступности использования специальных станков можно сварить пилу в домашних условиях. Для этого достаточно иметь простой сварочный аппарат и тиски. После подготовки полотна по методике, указанной выше, его концы зажимаются в тисах. Для создания прочного соединения рекомендуется для сварки применять присадочный металлический прут. После наложения шва полотно переворачивается, операция повторяется на другой стороне.

Отжиг

Металл в месте сварки под действием высокой температуры становится хрупким. Для возврата прежних свойств его подвергают отжигу, используя тот же аппарат для стыковой сварки ленточных пил, не снимая полотна. Настройками выставляется нулевое значение хода и меняется токовый режим.

После подачи тока место соединения нагревается до +600˚C. Температура контролируется по показаниям пирометра. Если он отсутствует, ориентируются по цвету металла. Нормальным считается вишнёво-красный оттенок. Появление оранжевого или жёлтого цвета означает перегрев. При достижении необходимой температуры подача тока прекращается. Оптимальное время отжига составляет 3 — 5 минут. Чтобы предотвратить быстрое остывание металла при низкой температуре окружающего воздуха циклически на краткие промежутки времени включается подача тока.

В зависимости от металла иногда нужно отжиг осуществлять дважды. Для повышения производительности возможно совмещение операций. Сразу после сварки начинают периодически подавать импульсы тока, чтобы увеличить время остывания. После ручной сварки отжиг осуществляется с помощью печи и масла.

Зачистка

На заключительном этапе производится удаление валика и восстановление формы впадины между зубьями. Зачистка осуществляется с помощью абразивного инструмента. Наждачный круг направляется не поперёк, а вдоль шва. Его поверхность должна быть заподлицо с полотном.

Контроль качества

При небрежной сварке возможно образование следующих дефектов:

  • смещение плоскостей полотна относительно друг друга случается из-за большого хода или малого тока;
  • выплески расплавленного металла на поверхности ленты возникают при завышенном токе;
  • непровар случается при низком усилии и малом ходе подвижного зажима или недостаточном токе.

У качественно сваренного полотна валик шва выступает над плоскостью не меньше 1,5 мм. Проверка осуществляет сгибанием ленты с радиусом 20 -25 см. Если получается окружность, а на шве не образуются трещины, беспокоиться не о чем. Если полотно изгибается в виде буквы V — металл передержали на отжиге. Появление трещин свидетельствует о поспешном охлаждении.

Пайка

Когда контактный метод сварки недоступен, применяют высокотемпературную пайку серебряными припоями со специальным пастообразным флюсом на основе буры. Для закрепления концов полотна используется несложное самодельное устройство. Нагрев осуществляется газовой горелкой.

Пайка производится по стандартной методике. На скошенные торцы пилы наносится флюс. После зажатия в приспособлении место соединения нагревается до температуры плавления припоя, положенного рядом. Под действием капиллярных сил он начнёт затягиваться в стык. После того как припой появится по всей линии соединения нагрев прекращается. После остывания пила вынимается и очищается от наплывов.

Заключение

Как следует из статьи освоить сварку пил несложно, особенно с помощью специализированных станков. Для качественного соединения необязательно иметь дорогостоящий станок. Дешёвые модели вполне успешно справляются с этой задачей, хотя с меньшей производительностью. В экстренных случаях можно обойтись вообще без оборудования, используя ручное сваривание и пайку.

Источник: http://svarkaprosto.ru/tehnologii/kak-svarit-lentochnuyu-pilu

Сварка ленточных пил своими руками, какое оборудование потребуется, описание технологического процесса

Широкое применение ленточные пилы находят в производствах, специализирующихся на обработке древесины, и в домашних условиях, например, при строительстве сооружений исключительно из названного «живого» материала.

Такие приспособления представляют собой режущее полотно с односторонним расположением зубьев, выполненное в форме классического кольца и применяющееся для быстрой обработки большого объема сырья.

Для создания подобной конструкции необходимо состыковать торцы заготовки и соединить их при помощи специального аппарата. Сварка ленточных пил своими руками существенно позволяет сэкономить денежные средства без потери качества и долговечности.

Сварка ленточных пил своими руками: технология выполнения работы

После размещения ленточной пилы в станочном оборудовании и выбора режима сварки необходимо нажать кнопку пуска и контролировать выполнение процесса.

Технология соединения проста – ток посредством электродов подается на зажимные устройства, за счет чего края металла начинают оплавляться.

Сварка ленточных пил своими руками

При этом подвижное устройство толкает при помощи пружинного механизма торцы на встречу друг другу, формируя сварочный шов.

В ходе выполнения подобной процедуры нельзя забывать о времени сварки. На полуавтоматическом и ручном оборудовании за таким показателям следит станочник.

При использовании полной автоматики в зависимости от мощности агрегата необходимо выдерживать это значение на уровне 1-2 сек.

Наряду с временной характеристикой, на качество проведения работ влияет и чистота электродов.

Даже незначительные загрязнения могут создавать препятствия на пути прохождения электрического тока, что приведет к снижению номинальных значений и увеличению нагрузки на составные элементы станочного оборудования, их износ и срок службы.

После каждого использования необходимо осуществлять чистку всех поверхностей силовых узлов и агрегатов.

Посмотрим интересное видео о сварке ленточных пил своими руками:

Какие сварочные аппараты применяются

Чаще всего применяемые в обиходе аппараты для сварки ленточных пил разнятся лишь показателями производительности.

Наиболее простая конструкция – небольших габаритов станок, состоящий из следующих механизмов:

  • простейший трансформатор;
  • зажимные устройства (один неподвижный, другой сдвигаемый);
  • электроды.

Мобильность одного из зажимных устройств позволяет осуществлять регулировку зазора между торцевыми частями будущей пилы. Крайне важно, чтобы в результате выполнения работ формировался одинаковой ширины шов, отличающийся надежностью и практичностью.

Такие высокие требования обусловлены регулярными циклическими нагрузками на ленточные пилы.

Технология выполнения работ схожа, изложенной выше, и подразумевает первоначальную установку ленточной пилы в зажимные механизмы. Соединяемые торцы должны плотно располагаться друг к другу.

Посредством ручек устанавливается необходимое усилие, формируемое за счет смещения подвижной части, и выставляется сила тока. При этом следует руководствоваться правилом: чем больше величина тока, тем больше должна быть осадка.

Величина и качество сварного шва находятся в прямой зависимости от названных параметров.

В большинстве случаев производители сварочного станочного оборудования в инструкции по эксплуатации указывают таблицы, содержащие сведения об изменении сечения в случае выставления конкретных значений тока и усилий.

Самодельный аппарат для сварки ленточных пил

Часто сложность в осуществлении самостоятельной сварки ленточной пилы заключается в необходимости стыковки полотен, выполненных из разных материалов или имеющих нестандартное сечение.

В таких случаях усилие и сила тока выставляется индивидуально. В связи с этим нужно быть готовым к тому, что первая попытка станет неудачной. Далее, путем варьирования параметров, подбираются наиболее оптимальные величины для качественного соединения пилы.

Для изготовления самого аппарата необходимо воспользоваться классическим описанием для ручной или полуавтоматической модели и на основе примерного чертежа собрать конструкцию.

При сборке оборудования и проверке подключения следует продумать надежное заземление и подготовить площадку-основание.

Посмотрим видео о сварке ленточных пил полуавтоматом:

Трансформатор для сварки ленточных пил своими руками

При ответе на подобный вопрос необходимо сразу отметить, что процесс самостоятельной сборки трансформатора долгий и емкий. Более того, при отсутствии соответствующего образования, сборка электрической конструкции, способной с требуемой долей безопасности обеспечить эффективную и бесперебойную работу сварки, невозможна.

Сварочный аппарат для сварки ленточных плит

Попытка экономить увеличивает риск, в лучшем случае — получения готового продукта ненадлежащего качества, а в худшем – ожогов и травм. В связи с этим акцент целесообразнее сделать на готовых моделях.

Отличными моделями, позволяющими в домашних условиях осуществить сварку ленточной пилы своими руками, являются аппараты фирмы Griggio модификаций G 5-30, G 10-40, G 20-60, G 20-80.

Разница между этими моделями заключается в значениях ширины применяемого полотна.

Подготовка к сварке

Перед выполнением подобной процедуры на станочном оборудовании надлежит предварительно уяснить тонкости проведения работ:

  • Соединяемые торцы полотна подрезаются таким образом, чтобы стыковочные кромки располагались максимально плотно друг к другу и перпендикулярно режущим зубьям (для минимальной погрешности необходимо металл подрезать при помощи гильотины).
  • В случае восстановления лопнувшей по периметру сварочного шва пилы стоит подрезать полотно, отступив от торцов не менее 5 мм.
  • Резка полотна выполняется строго между режущими зубьями.
  • Перед стыкованием соединительные кромки следует обработать растворителем с целью удаления остатков грязи и зачистить на точильной оборудовании или посредством УШМ с соответствующей мелкой насадкой.

Обработка полотен после сварки: отжиг и зачистка

В процессе выполнения сварки место соединения, наряду с прочностью, приобретает и хрупкость. Один точечный удар тяжелым инструментом нарушает целостность шва.

Чтобы вновь придать эластичность стыку, необходимо осуществить отжиг.

Отжиг

Реализация подобного процесса осуществляется на том же станочном оборудовании без отсоединения полотна от зажимных механизмов.

Отжиг выполняется путем изменения токового режима и снижения усилий на полотно.

С постепенным увеличением силы тока происходит нагрев места соединения до температуры 500-550 градусов. Выполнение подобной процедуры подразумевает предварительную установку пирометра, контролирующего рост температурного воздействия в соединительной точке.

После достижения требуемых значений подача электричества прекращается, после чего необходимо выждать остывание полотна.

При установке оборудования и проведении работ в неотапливаемом помещении при остывании пилы необходимо периодически включать подачу тока.

Резкое изменение температуры на поверхности полотна приведет к нарушению технологии и утрате прочностных характеристик. Нормальное остывание металла должно осуществлять по времени от 3 до 5 минут.

Не стоит забывать и о том, что некоторые виды металла требуют двойной обработки. Опытные специалисты в ходе выполнения сварки одновременно реализуют и отжиг.

Зачистка

Зачистка после сварки

Главным требованием, предъявляемым к подобной процедуре, является максимальное удаление металлических наплывов и создание четкой геометрии шва.

Процедура выполняется любым абразивным материалом или инструментом.

Определяющим здесь является отсутствие каких-либо шероховатостей на поверхности пилы. В связи с этим зачистка поверхности осуществлять не классическим способом поперек полотна, а вдоль.

Как произвести заточку ленточной пилы своими руками

Более 70% случаев разрыва ленточных пил происходит из-за неправильной заточки полотна.

Необходимость в проведении такой процедуры определяется путем визуального осмотра на предмет наличия заусенцев, искривлений и прочих дефектов режущих деталей.

Точильные круги выбирают на основе материала, из которого выполнено полотно. Так, для проведения работ со сталью целесообразнее выбрать корундовые модели.

Биметаллические пилы рекомендуется обрабатывать исключительно алмазными кругами.

Габариты и форма образца выбирается на основе размеров исходных зубьев.

Приступая к самостоятельной заточке, необходимо пиле в разобранном состоянии провисеть от 12 до 24 ч.

Основные требования по заточке в домашних условиях ленточных режущих инструментов:

  • равномерное стачивание металла по периметру каждого зубчика;
  • предотвращение чрезмерных нажатий;
    поддержание сохранности профиля и высоты режущего элемента;
  • подготовка охлаждающих составов;
    контроль отсутствия трещин, сколов и иных дефектов.

Классическая схема по заточке – выточка передней или задней поверхности.

Заточный станок для ленточных пил

Несмотря на множество правил и рекомендаций по выполнению такой процедуры, ленточные пилы легко поддаются заточке.

Процедура реализуется путем использования заточного оборудования или ручным инструментом.

Полезные советы

Правильность сварочного шва можно с легкостью проверить путем сгибания пилы таким образом, чтобы шов находился сверху.

В случае образования правильной дуги и отсутствия трещин на месте соединения работа произведена качественно.

Появление дефектов сигнализирует о нарушении технологии выполнения работ и быстром остывании. V-образное соединение показывает, что шов получился чрезмерно мягким из-за неправильного отжига.

Заметили ошибку? Выделите ее и нажмите Ctrl+Enter, чтобы сообщить нам.

Источник: http://foxremont.com/instrumenty/svarka-lentochnyh-pil-svoimi-rukami.html

Технология сварки ленточных пил в домашних условиях — необходимое оборудование, режим, контроль

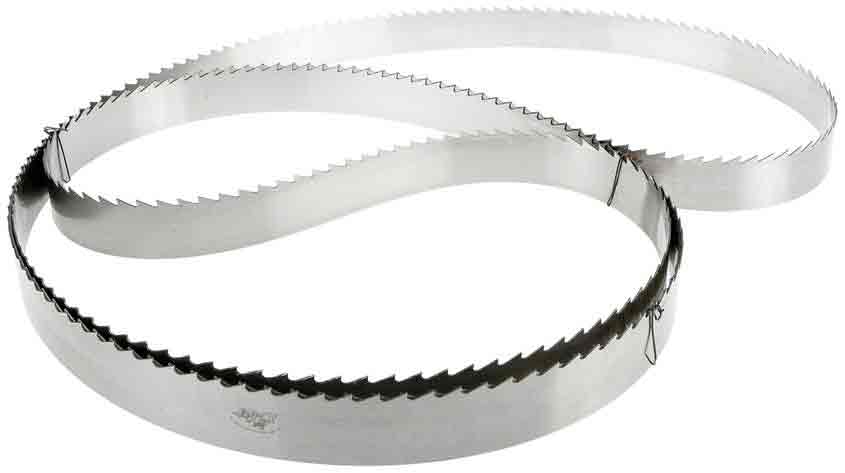

Ленточная пила представляется многорезцовым режущим инструментом. Выглядит в форме замкнутого стального гибкого кольца с насеченными зубьями на одной из его граней.

Лента крепится на двух вращаемых электрическим двигателем фрикционных колесах, что позволяет производить не только прямолинейные пропилы, но и криволинейные.

Полоса для резки металла и неметаллических деталей регулируется стандартом P54924-2010. При частом использовании данного режущего инструмента не исключается его разрыв по телу либо сварочному шву.

Для соединения концов пилы потребуются услуги сварщика, но обладая некоторым опытом слесарных работ и аппаратом по сварке ленточных пил, можно их состыковать в домашних условиях.

  • Общие сведения
  • Оборудование
  • Технология сварки
    • Резка
    • Зачистка
    • Закрепление полотна в зажимы
  • Режим сварки
  • Сварка
  • Отпуск
  • Повторная зачистка
  • Контроль пайки
  • Заключение

Общие сведения

Проводя стыковку торцов пилы необходимо учитывать его нагрузку при обработке деталей, подвергая ленту постоянному растягиванию и изгибу.

Изготовленная из легированной или углеродистой стали полоса ленточной пилы выдерживает силовое воздействие обрабатываемого материала, что иногда нельзя сказать о сварном соединении.

После периода отработанных часов шов лопается. Поэтому последний должен выполняться из материала аналогичного состава, что и само кольцо с зубьями.

Созданию качественного соединения поможет использование специального аппарата по сварке ленточных пил, применяющий контактную дуговую сварку.

Последняя обусловливается равномерным нагревом стыков двух соединяемых деталей. После описываемой термической операции, концы плотно стыкуются, образуя неразъемное кольцо.

Оборудование

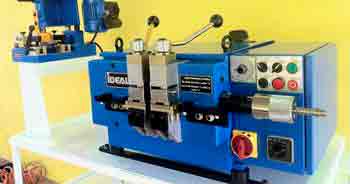

Для сварки концов ленточных пил существуют специальные станки для контактной сварки, которым присуща разная степень автоматизации.

Недорогие аппараты характеризуются ручной регулировкой типа сварки и формирования шва. Высокая же стоимость устройства гарантирует автоматический режим сварки без вмешательства человека.

Самый простой аппарат, предназначенный для сварочного соединения ленточных пил, независимо от характера их использования, изображен на фотографии. Его конструкция достаточно несложная:

  • кожух устройства — 1;
  • сварочный трансформатор для регулировки питания — 2;
  • прижимной механизм — 3-4;
  • пусковая кнопка или клавиша — 5.

Постоянно работающий с пилами мастер может собрать устройство самостоятельно из промышленных элементов.

Технология сварки

Сварка полотна ленточной пилы насчитывает несколько этапов.

Материал приводит детальное описание каждого из них.

Резка

Лента для пилы реализуется в бухтах, что подразумевает приобретение полотна определенной длины. Для нарезки металла с зубчиками используется гильотина, разделочный стол, дающие ровный срез.

Резка ленты проходит по верхней границе зубьев, причем с припуском 2 мм на стороне среза. Это позволит соблюсти шаг и осадку.

Добиться правильного среза поможет изображенный ниже метод, характеризующийся ровными концами и хорошим стыком. Последний кардинально влияет на качество получаемого шва, кольца ленты.

Зачистка

Этап характеризуется подготовкой металла для сварки. Ему присущий следующий алгоритм:

  1. Очистить полотно от грязи, присутствия коррозии на ленте.
  2. Обезжирить концы ацетоном, бензином, уайт-спиритом, нефтяным или другим растворителем.
  3. Зачистить кромки, заусеницы наждачной бумагой, иным абразивом.

Последняя операция должна убрать шероховатости и заусенцы.

Закрепление полотна в зажимы

Станок для сварки имеет зажимной механизм, состоящий из подвижного и стационарного элементов. Один конец ленточной пилы перед сваркой нужно закрепить в ходовом зажиме, другой — неподвижном.

Между двумя зажимами существует свободное пространство, что обусловливает выставление стыков посередине просвета. Регулировка должна быть ровной и очень точной.

Режим сварки

Выбор величины и полярности тока, диаметра электрода, скорости пайки и напряжения на дуге на простейшем аппарате происходит вручную. Процесс зависит от размера полотна, его сечения.

Увеличенное значение последнего подразумевает повышение силы тока. Ленточные режущие инструменты изготавливаются из различных металлов и их сплавов, которые являются трудносвариваемыми.

Изготовители пил не предоставляют для открытого пользования информацию о типе материала, что затрудняет выбор режима сварки. Его, мастера, устанавливают опытным путем.

Облегчить работу по сварке ленточной пилы поможет прилагаемое к сварочному аппарату руководство пользователя, которое указывает все типы режимов.

Регулировать скорость поступления импульсов тока на бюджетном устройстве так же придется вручную, отсутствие контроля может привести к перегреву металла.

Ток рекомендуется подавать не более 2 секунд. Дорогие сварочные устройства регулируют время автоматически.

Сварка

Процесс пайки стыков полотна проводится на сварочном станке, которые в зависимости от модификации, запускаются посредством клавиши либо специальной рукояткой.

После включения агрегата к торцам ленты через зажимы подводится сварочный ток для расплавления металла на участке предполагаемого шва.

Окончание нагрева будет означать, что ходовой зажим следует несколько сместить для формирования валика сварного шва.

Для получения прочного соединения следует очистить поверхность токопроводящего стержня. Выполнять очистку по всей его длине не имеет смысла, главное, чтобы контактирующая с лентой поверхность не имела следов грязи или других нежелательных наслоений.

Несоблюдение данного условия нарушит сопротивление цепи, что негативно отразится на качестве соединяемой детали.

Отпуск

Операция проводится вследствие повышения твердости металла после сварки, что влияет на увеличение хрупкости. Отпуск поможет вернуть инструменту его начальное состояние. Отжим делает его пластичным, улучшает эксплуатационные параметры.

Дорогие сварочные агрегаты имеют отдельную функцию отпуска, на простом же станке процесс проводится вручную. Температура и время отпуска устанавливается в зависимости от типа материала пилы.

Низколегированные стали обусловливаются температурой отжига не более 450° C, высоколегированные — 650.

Биметаллическое полотно можно отжечь при 600° C, со временем остывания 40 минут. Величина нагревания обратно пропорциональна времени выдержки.

Однако специалисты рекомендуют проводить операцию, характеризующуюся более низким нагреванием, но с увеличением показателя времени. Это позволит металлу прогреться равномерно, а его структура эффективней уравновесится.

Процесс нагрева и охлаждения можно проводит поочередно — после подачи тока, выдержать 5 мин. для остывания.

При отсутствии на аппарате индикатора температуры, ее можно визуально контролировать по цвету полотна. Если оно приобрело вишневый оттенок, значит, уровень нагрева достигнут.

Однако оранжевый или желтый оттенок доведут материал до перекалки. Возможно, биметаллические ленты придется отпускать дважды.

Повторная зачистка

Процесс отпуска металла образовывает на нем видимые наплывы. Убрать их можно будет путем повторной зачистки. Последняя не столь необходима для повышения технических характеристик, сколь — эстетических целей.

Зачистка ленточной пилы проводится болгаркой либо любым абразивным инструментом до визуального стирания шва.

Рекомендуется также поправить углубления между зубцами, оформив их правильной геометрической формой.

Контроль пайки

Провести обследование шва сваренной ленточной пилы будет не лишним, если он выполнен начинающим мастером. Контроль проводится визуальным способом. Следует внимательно осмотреть сочлененный участок на выявление возможных дефектов.

Последними могут являться:

  • смещение торцов;
  • выплески расплавленного материала на ленту;
  • непровар шва, который ухудшает технологические качества.

Смещение торцов происходит вследствие небольшой силы тока, выплеск — по причине чрезмерно увеличенной. Непровары образуются при малом давлении либо недостаточном токе.

Заключение

Не следует забывать о качестве самого отпуска. Его выяснение сопровождается изгибом ленты пилы в кольцо, причем его диаметр не должен превышать 250 мм.

Обратив внимание на форму изгиба можно прийти к выводу, что полноценный круг говорит о качественном отжиге, фигура напоминающая латинскую букву «V» — отсутствии такового.

Появившиеся же трещины констатируют кратковременный отпуск либо быстрое охлаждение. Процесс соединения торцов ленточной пилы не потребует использования только дорогого сварочного агрегата.

Операцию можно провести на оборудовании бюджетной стоимости. Однако, все настройки необходимо устанавливать вручную.

Источник: http://prosvarku.info/tehnika-svarki/svarka-lentochnyh-pil

Секреты ремонта ленточных пил

Сварка ленточных пил – аппараты, технология

Ленточные пилы широко применяются во всей деревообрабатывающей промышленности, для столярных работ, в мебельной промышленности и т.д. Они используются в различных пилорамах, ленточнопильных и ленточно — делительных станках.

Особенностью ленточных пил является непрерывная режущая поверхность, представляющая собой кольцо из металлической ленты с зубьями. Для изготовления ленточных пил заранее подготовленную ленту сваривают в кольцо. Также сварка используется для ремонта порванных пил. О технологии сварки ленточных пил и будет рассказано в статье.

Технология сварки ленточных пил

Она делится на несколько этапов – подготовка, заточка, сварка и разводка зубьев полученной пилы. На всех этапах необходимо соблюдать должную тщательность. Рассмотрим технологию подробней.

Ремонт ленточных пил, имеет свои особенности

Аппараты для сварки ленточных пил

Как правило, аппарат для сварки ленточных пил работает так: концы пилы зажимаются в зажимах, стыкуются, а затем через них пропускается ток, который оплавляет и сваривает кромки торцов. Ток подводится через электроды, которые соединяются с фиксаторами-зажимами.

Существуют разные виды таких аппаратов. Далее мы рассмотрим, чем они отличаются. Условно их можно классифицировать на три группы.

Аппараты сварки сопротивлением

Эти аппараты дешевы, компактны, отличаются не очень большой производительностью и предназначаются для небольших объемов работ – например, для ремонта пил на производственных лесопильных участках.

Особенности технологии требуют высокого качества подготовки шва, высокого качества электродов, хорошей регулировки фиксаторов и правильной настройки режима.

Аппараты сварки оплавлением

Производительность существенно выше, такие аппараты можно причислить к среднему классу. Они работают на принципе непрерывного оплавления и предназначаются для сварки всех видов полотен, в том числе и биметаллических.

Особенности технологии – высокие требования к поверхности полотен и электродов, необходимость соблюдения правильного шага зубьев с учетом потерь металла. Правильно подобранный режим характеризуется хорошим, ровным процессом оплавления на всем протяжении сварки.

Автоматизированные аппараты сварки оплавлением

Процесс сварки автоматизирован, от оператора требуется лишь устанавливать пилы в аппарат и снимать сваренные полотна. Такие аппараты отличаются хорошей производительностью и применяются, как правило, в сервисных центрах.

Помимо аппаратов для сварки, при сварке ленточных пил требуются некоторые вспомогательные аппараты – гильотины для полотен, станки для зачистки, пирометры и так далее.

Процесс сварки ленточных пил

Рассмотрим технологию сварки. Как говорилось выше, она делится на несколько этапов, которые будут рассматриваться по порядку.

Подготовка полотна

Перед тем, как сваривать полотно, его необходимо подготовить. Подготовка пилы состоит из нескольких шагов.

Резка полотна

Полотно отрезается посредством специальных гильотинных ножниц. Если таковых не имеется, можно отрезать полотно с помощью зубила либо отрезного станка. Если сварку предполагается проводить по участку, который сваривался раньше, то с каждой стороны от прошлого шва нужно отрезать по 5 миллиметров.

Полотно отрезается между вершинами зубьев. С каждой стороны оставляют припуск около полутора миллиметров. Линия реза должна проходить строго перпендикулярно к спинке пилы.

Ленточная пила, очень гибкий, но хрупкий инструмент

Зачистка концов

Подготовленное полотно необходимо зачистить. Для этого их очищают от загрязнений, при необходимости чистят ацетоном или спиртом. Кромки обрабатывают абразивным материалом, удаляя заусенцы и неровности – это удобно делать на заточном станке.

За тем идет сварка полотна. Подготовленное полотно закрепляется в станке и сваривается.

Установка пилы в аппарат

Подготовленное полотно монтируют в зажимной механизм аппарат для сварки ленточных пил так, чтобы кромки полотна полностью совпадали и находились посередине пространства между фиксаторами. Усилие, режим осадки и ход осадки выбирают в зависимости от полотна – документация на аппараты содержит таблицы с информацией режимах для различных полотен. Выбранный режим задается поворотами управляющих рукояток.

Сварка полотна

Станок запускается поворотом рубильника или нажатием кнопки. При этом ток начинает подаваться на электроды и расплавляет металл в месте стыка. Подвижный зажим идет к неподвижному и образует на месте шва сварной валик.

Важный параметр – время подачи тока. Как правило, при автоматической сварке оно составляет одну-две секунды, при ручной – контролируется оператором.

Если сварка прошла неудовлетворительно – подбираются подходящие настройки и записываются; в дальнейшем они используются для сварки аналогичных полотен.

Электроды должны быть чистыми. Плохой контакт между электродами и полотном повышает сопротивление и нарушает процесс сварки.

Для соединения пил требуется, специальная установка

Обработка пилы после сварки

Сразу после сварки пила не пригодна к использованию. Для того, чтобы привести ее в должное состояние, проводятся несколько операций.

Отжиг шва

При сварке материал полотна твердеет и становится хрупким. Отжиг позволяет ему вернуть пластичность и вязкость. Пилу не вынимают из станка, осадка выставляется нулевой, выбирается другой режим тока. Нажатием кнопки подачи тока на отжиг разогревают шов, а затем медленно охлаждают. Если нет пирометра – температуру контролируют визуально. Оптимальный цвет каления металла – вишнево-красный. Оранжевый или желтый цвет сигнализирует о перегреве.

Охлаждение длится три-пять минут. Для некоторых полотен нужно проводить два цикла.

Зачистка полотна

При зачистке полотна со сварного участка удаляют наплыв металла, а также выводят правильную форму впадины между зубьями полотна. Для зачистки подходит любой абразив, лучше всего – заточный станок.

Технологические особенности

Стоит учитывать, что:

  • Сплавы, из которых изготавливают полотно пил, являются трудносвариваемыми;
  • При работе на сварочный шов приходятся предельные нагрузки;
  • Геометрия зубьев на участке шва влияет на нагрузки при работе.

Заключение

Из прочитанного выше вы узнали, как проводится сварка ленточных пил, какие существуют аппараты для сварки ленточных пил и какие у этого процесса особенности. Надеемся, что приведенная информация будет полезной для вас.

Источник: http://zavarimne.ru/texnologiya/335/

Как сварить ленточную пилу своими руками

Существует два основных способа соединения ленточных пил: контактная стыковая сварка на специальных сварочных аппаратах и пайка.

Сварка ленточных пил на специальных сварочных аппаратах

Выпускается большое количество моделей станков для контактной сварки ленточных пил. Самые продвинутые из них обеспечивают автоматизированный цикл сварки и отжига, исключающий возможность ошибки оператора при выдерживании времени подачи электрического импульса во время сварки и отжига. В наиболее простых устройствах время сварки и отжига контролируются оператором.

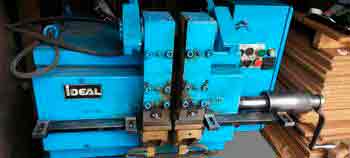

Простейший аппарат для сварки ленточных пил показан на фото ниже. Он состоит из корпуса (1), сварочного трансформатора (2), зажимного механизма с электродами и рычагами зажима (3), пусковой кнопки (4). Зажимной механизм в свою очередь состоит из неподвижного (5) и подвижного (6) зажимов. Последний обладает свободным ходом, необходимым для осуществления осадки – движения концов пилы навстречу друг другу с образованием сварочного валика. Под действием пружины, создающей давление осадки, концы пилы с определенным усилием прижимаются друг к другу.

Процесс сварки ленточных пил включает в себя следующие операции:

  • резка пилы;
  • зачистка соединяемых концов;
  • установка полотна в сварочный аппарат, выбор токового режима, установка необходимых усилия и хода осадки;
  • сварка полотна;
  • отжиг пилы;
  • зачистка шва.

Резка. Резку полотна лучше всего производить на гильотинных ножницах, однако можно резать отрезным кругом или рубить зубилом. Если полотно уже было сварено раньше, при повторной сварке нужно отрезать около 5 мм с каждого конца.

В любом случае при резке должны быть выполнены следующие условия:

  • место соединения должно располагаться между вершинами зубьев;
  • при резке должен быть оставлен припуск на осадку (примерно 1,5 мм для каждого конца ленты);
  • линия реза должна быть ровной, перпендикулярной спинке пилы.

Последнее необходимо для того, чтобы полотно сваренной пилы не имело изгиба в месте соединения (по линии спинки).

Есть довольно простой способ точной резки свариваемых ленточных полотен. Он состоит в том, чтобы уложить пилу так, как показано на рисунке ниже (среднее изображение) и обрезать или зачистить оба торца полотна одновременно (в сборе). При такой обработке концов, даже если линия реза будет не перпендикулярна спинке пилы, ее концы все равно состыкуются так, как положено, и ровность полотна после сварки будет обеспечена.

Зачистка. Концы пилы очищаются от загрязнений и обезжириваются ацетоном или спиртом. Соединяемые кромки зачищаются абразивом. Они должны быть ровными, без заусенцев.

Установка полотна в аппарат. Подготовленная пила устанавливается в зажимной механизм (один конец в неподвижный зажим, другой – в подвижный) таким образом, чтобы ее кромки встречались посредине свободного пространства между зажимами. При этом должно быть обеспечено их полное совпадение.

Соответствующими управляющими ручками устанавливаются усилие и ход осадки, режим сварки. Все эти параметры зависят от размеров свариваемых пил. Чем больше сечение пилы, тем больший требуется сварочный ток и более высокое усилие осадки.

В инструкциях к сварочным аппаратам имеются таблицы, содержащие все необходимые установки в зависимости от размера свариваемой пилы. Часто режимы сварки задаются без указания конкретного значения сварочного тока и напряжения. Для сварки определенной пилы необходимо просто установить управляющую рукоятку в определенное положение (I, II или III, например).

Сварка. Процесс сварки включается нажатием кнопки или поворотом рукоятки. При этом осуществляется подведение тока к зажимам, а от них к концам пилы, в результате чего происходит расплавление металла в зоне стыка. Под действием пружины подвижный зажим начинает смещаться в сторону неподвижного на величину хода осадки, в результате чего в зоне стыка образуется сварной валик, соединяющий концы пилы.

Кроме значения силы тока, важнейшим параметром является время подачи токового импульса. Сварочные аппараты, имеющие автоматический режим сварки, отключают подачу тока по прошествии определенного времени (обычно 1-2 сек). При работе на машинах, не имеющих автоматического режима, время сварки должно контролироваться оператором.

Вся сложность сварки ленточных пил заключается в различии размеров их полотен и материалов, из которых они сделаны. Поэтому нередко после первой сварки, закончившейся неудовлетворительно, сварщик вынужден экспериментально подбирать подходящие режимы. Это лучше делать на ненужных обрезках полотна. После того, как оптимальный режим будет подобран, желательно записать его параметры, чтобы можно было применять правильный режим для всех пил с такими же параметрами.

Очень важно содержать в чистоте поверхности электродов, контактирующие с пилой. Наличие между полотном и электродами посторонних веществ увеличивает сопротивление цепи и нарушает режим сварки.

Отжиг. Отжиг необходим для того, чтобы металл, приобретший повышенную твердость и хрупкость в результате сварки, возвратил свою исходную (или близкую к ней) структуру, т.е. снова стал пластичным и вязким. Отжиг производится в тех же зажимах, что и сварка, но при отсутствии усилия осадки и в другом токовом режиме.

Разогрев до температуры отжига (около 600°C) и медленное охлаждение иногда осуществляется нажатием, удержанием и отпусканием кнопки, подающей ток отжига на электроды, при этом для замедления охлаждения периодически нажимается кнопка подачи тока отжига. Если аппарат не оснащен пирометром, температуру контролируют по цвету металла – при выходе на температуру отжига он должен быть вишнево-красным. Нельзя разогревать до оранжевого или желтого цвета, свидетельствующего о более высокой температуре. Постепенное охлаждение во время отжига может длиться около 3-5 минут. Некоторые полотна требуют двух циклов отжига. Иногда сварку и отжиг совмещают в один процесс, увеличивая время охлаждения шва после сварки периодическими включениями подогревающего тока.

Зачистка полотна. При зачистке с полотна должен быть удален наплыв в зоне сварного шва и придана правильная геометрия межзубовой впадине в месте соединения. Зачищать можно практически любым абразивным инструментом. Главное, чтобы обработанная поверхность получилась ровной и заподлицо с соседними областями. При зачистке круг нужно направлять вдоль шва, а не поперек его.

Контроль качества сварки и отжига. При сварке ленточных пил могут иметь место следующие дефекты.

  • Сваренные кромки полотна оказываются смещенными друг относительно друга (поверхности концов полотна находятся не в одной плоскости). Это бывает при слишком большом ходе осадки или недостаточной силе тока.
  • Выброс расплава на поверхность полотна. Наблюдается при слишком большом токе.
  • Непровары. Случаются из-за низкого давления и малого хода осадки или слишком малого тока.

В качественно сваренных пилах сварной шов должен выступать над поверхностью полотна не менее 1,5 мм.

Качество отжига можно проверить следующим образом – согнуть полотно по окружности с радиусом изгиба 20-25 см и посмотреть на его поведение. Если дуга изгиба близка по форме к окружности, и шов не трескается, значит, сварка и отжиг проведены хорошо. Если изогнутое полотно принимает V-образную форму, значит, металл в зоне сварки получился слишком мягким из-за чрезмерного отжига. Возникновение в зоне сварки трещин говорит о недостаточном отжиге (слишком быстром охлаждении).

Пайка ленточных пил

Подготовка полотна. Перед пайкой соединяемые кромки полотна должны быть очищены от загрязнений.

Соединение концов пилы осуществляется встык по скошенным граням, получаемым заточкой на абразивном круге. Форма скоса показана на рисунке ниже, его величина (в) колеблется в зависимости от ширины полотна и составляет от 8 до 12 мм, но часто величину скоса делают значительно меньше. Очень важно, чтобы скошенные поверхности были ровными плоскостями, и обеспечивалось их плотное прилегание друг к другу. Необходимо также обеспечить значение шага зубьев в зоне соединения характерное для данной пилы.

Припои. Наилучшими припоями для пайки ленточных пил считаются серебряные (ПСр-45, а еще лучше – ПСр-65). Не стоит использовать серебренные припои с меньшим содержанием серебра, например ПСр-25 не годится.

Флюсы. Лучше всего приобрести какой-нибудь специальный пастообразный флюс, предназначенный для высокотемпературной пайки легированных сталей. Пастообразная форма флюса наиболее удобна для данной работы.

Если специальный флюс отсутствует, можно приготовить пастообразный состав самостоятельно. Взять 10 частей буры и смешать их с одной частью хлористого аммония. К полученной смеси добавляется вода до получения густоты пасты.

В принципе, в качестве флюса можно использовать и одну буру, но её неудобно наносить на стык.

Оборудование и приспособления. Нагрев при пайке можно осуществлять разными способами, но наиболее обычный – нагрев различными газовыми горелками. Пламя газовой горелки должно быть либо с небольшой нехваткой кислорода (если это возможно), либо нейтральным.

Температура пайки зависит от марки припоя. Если используется припой ПСр-45, имеющий интервал плавления 660-725°C, то будет достаточно температуры нагрева около 800°C. Не следует излишне перегревать соединение во избежание нежелательных структурных изменений в металле.

Необходимо иметь приспособление, в котором можно зажать концы пилы в нужном положении, точно совместив полотна по скосу и спинке полотна. Чертеж одного из возможных вариантов такого приспособления приведен на рисунке ниже.

Но возможны более простые варианты сделанные своими руками.

Процесс пайки. Пайка ленточных пил не отличается по своей сути от пайки высокотемпературными припоями других изделий (для получения большей информации по пайке см. статьи Пайка металлов и Пайка твердыми припоями). Она выполняется в такой последовательности.

Скошенные кромки покрываются флюсом, и концы пилы зажимаются в приспособлении таким образом, чтобы кромки плотно прилегали друг к другу, а спинки концов полотна прижимались к выступу в приспособлении. При нанесении флюса нужно стараться, чтобы он не покрывал никакие другие поверхности пилы, кроме самих скосов. Это исключит затекание припоя на те плоскости, где он не нужен, и откуда его придется убирать после пайки.

Производится нагрев соединения с помощью горелки до нужной температуры и подача припоя в стык соединения. Расплавившийся припой самопроизвольно, благодаря капиллярным силам, затягивается в стык между полотнами, о чем свидетельствует появление его полоски по всему периметру стыка. Припоя требуется совсем немного, поэтому нет необходимости в расплавлении его избытка.

Нужно дать время для остывания соединения в течение нескольких минут, и только потом снимать пилу с приспособления. Если все сделано правильно, то наплывы припоя на полотне должны практически отсутствовать. Если же они есть, их нужно убрать аккуратной зачисткой.

Как сварить ленточную пилу

Ленточные пилы, как по дереву, так и по металлу изготовляются из режущего полотна, соединённого в кольцо. Поскольку во время работы они подвергаются циклическим нагрузкам на растягивание и изгиб место соединения по прочности в идеале не должно уступать материалу полотна. Поэтому для сварки ленточных плит используется специальное оборудование.

Аппараты для сварки ленточных пил

Наиболее прочное соединение создаётся на специальных сварочных аппаратах контактной сварки. В зависимости от используемого метода они подразделяются на 3 вида:

  1. Агрегаты, осуществляющие сварку сопротивлением. К их достоинствам относятся компактность и низкая стоимость. Однако имеют малую производительность.
  2. Оборудование для сварки оплавлением более громоздко и стоит дороже. Обладает высокой производительностью, может соединять ленты из любого материала.
  3. Автоматизированные системы, работающие по методу оплавления, применяются на крупных предприятиях.

Технология сварки

Независимо от вида сварка пил производится по единой методике осуществляемой поэтапно.

Подготовка полотна

Чтобы соединяемые концы были ровными, резка полотна производится гильотиной. При её отсутствии можно воспользоваться болгаркой или слесарным зубилом. При повторном сваривании по месту разрушенного старого шва у концов отрезается по 5 мм. Линия реза должна проходить строго между зубьями. На обоих концах оставляется припуск на осадку 1,5 мм. С помощью абразивного инструмента удаляются неровности и заусеницы. После очистки торцов от грязи они обезжириваются раствором технического спирта или ацетоном.

Процесс сварки

После подготовки концы полотна вставляются встык в зажимное устройство аппарата для сварки ленточных пил. Необходимо убедиться, что кромки совпадают по высоте и расположены посредине между подвижным и жёстко закреплённым фиксаторами. По прилагаемой таблице устанавливается, ток, усилие, ход усадки. В зависимости от выбора режима работы, автоматический или ручной, определяется время сварки. В первом случае она длится несколько секунд, во втором — контролируется оператором.

Перед началом сваривания нужно проверить чистоту электродов, так как грязь создаёт дополнительное сопротивление. После включения аппарата на концы ленты подаётся ток. В месте, где они стыкуются, металл начинает плавиться. Одновременно начинается движение подвижного зажима на величину заданной усадки. В итоге создаётся сварной шов в виде валика.

Если материал полотна ленточной пилы неизвестен или его нет в таблице, параметры тока подбираются экспериментальным путём на ненужных обрезках. При достижении удовлетворительного результата показатели настроек записываются, чтобы использовать в будущем при работе с аналогичными изделиями. Таким образом, составляется дополнительная таблица, куда заносятся нестандартные значения настроек.

При недоступности использования специальных станков можно сварить пилу в домашних условиях. Для этого достаточно иметь простой сварочный аппарат и тиски. После подготовки полотна по методике, указанной выше, его концы зажимаются в тисах. Для создания прочного соединения рекомендуется для сварки применять присадочный металлический прут. После наложения шва полотно переворачивается, операция повторяется на другой стороне.

Отжиг

Металл в месте сварки под действием высокой температуры становится хрупким. Для возврата прежних свойств его подвергают отжигу, используя тот же аппарат для стыковой сварки ленточных пил, не снимая полотна. Настройками выставляется нулевое значение хода и меняется токовый режим.

После подачи тока место соединения нагревается до +600˚C. Температура контролируется по показаниям пирометра. Если он отсутствует, ориентируются по цвету металла. Нормальным считается вишнёво-красный оттенок. Появление оранжевого или жёлтого цвета означает перегрев. При достижении необходимой температуры подача тока прекращается. Оптимальное время отжига составляет 3 — 5 минут. Чтобы предотвратить быстрое остывание металла при низкой температуре окружающего воздуха циклически на краткие промежутки времени включается подача тока.

В зависимости от металла иногда нужно отжиг осуществлять дважды. Для повышения производительности возможно совмещение операций. Сразу после сварки начинают периодически подавать импульсы тока, чтобы увеличить время остывания. После ручной сварки отжиг осуществляется с помощью печи и масла.

Зачистка

На заключительном этапе производится удаление валика и восстановление формы впадины между зубьями. Зачистка осуществляется с помощью абразивного инструмента. Наждачный круг направляется не поперёк, а вдоль шва. Его поверхность должна быть заподлицо с полотном.

Контроль качества

При небрежной сварке возможно образование следующих дефектов:

  • смещение плоскостей полотна относительно друг друга случается из-за большого хода или малого тока;
  • выплески расплавленного металла на поверхности ленты возникают при завышенном токе;
  • непровар случается при низком усилии и малом ходе подвижного зажима или недостаточном токе.

У качественно сваренного полотна валик шва выступает над плоскостью не меньше 1,5 мм. Проверка осуществляет сгибанием ленты с радиусом 20 -25 см. Если получается окружность, а на шве не образуются трещины, беспокоиться не о чем. Если полотно изгибается в виде буквы V — металл передержали на отжиге. Появление трещин свидетельствует о поспешном охлаждении.

Пайка

Когда контактный метод сварки недоступен, применяют высокотемпературную пайку серебряными припоями со специальным пастообразным флюсом на основе буры. Для закрепления концов полотна используется несложное самодельное устройство. Нагрев осуществляется газовой горелкой.

Пайка производится по стандартной методике. На скошенные торцы пилы наносится флюс. После зажатия в приспособлении место соединения нагревается до температуры плавления припоя, положенного рядом. Под действием капиллярных сил он начнёт затягиваться в стык. После того как припой появится по всей линии соединения нагрев прекращается. После остывания пила вынимается и очищается от наплывов.

Заключение

Как следует из статьи освоить сварку пил несложно, особенно с помощью специализированных станков. Для качественного соединения необязательно иметь дорогостоящий станок. Дешёвые модели вполне успешно справляются с этой задачей, хотя с меньшей производительностью. В экстренных случаях можно обойтись вообще без оборудования, используя ручное сваривание и пайку.

Инструменты

Для нормального функционирования ленточной пилы, она подвергается свариванию. Способ, с помощью которого выполняется данный процесс, подбирается индивидуально, в соответствии с особенностями эксплуатации данного материала. Об оборудовании для сварки ленточных пил, рассмотрим далее.

Оглавление:

Ленточная пила: устройство и принцип работы

Существует большое количество разнообразных пил, которые имеют индивидуальные особенности применения и своеобразную конструкцию. У одних, в качестве режущего инструмента используется диск, а у других лента.

Установка пилящей ленты осуществляется на шкивы ведущего и ведомого направления. Для ее натягивания следует приложить огромные усилия, только в таком случае, линия распила будет равномерной.

Главными особенностями данной конструкции являются отдельные блоки, которые дополняются и наращиваются самостоятельно. На простом устройстве, материал для распила в которое подается ручным способом, устанавливаются дополнительные механизмы, такие как электронная система контроля работоспособности устройства, благодаря которой оно работает без постороннего участия человека.

Среди основных конструктивных элементов ленточной пилы, отметим наличие:

  • рамы, на которой имеются направляющие, с помощью которых движется лента;
  • для того, чтобы натянуть ленту используется механизм, на котором имеется привод пружинного, механического и гидравлического назначения;
  • удерживатель ленты для распила;
  • механизм винтового подъемного типа, который устанавливается вблизи ленты;
  • передача ременного типа, на которой находятся клинья;
  • электрический двигатель, мощность которого составляет около пятнадцати киловатт или двигатель на бензиновой основе, с такой же мощностью;
  • эксцентрики, с помощью которых бревно фиксируется на раме;
  • бак с водой и кран, который намачивает деталь в процессе распила;
  • рельсовая полоса, на которой перемещается конструкция.

Также, каждая пила отличается индивидуальными конструктивными элементами, такими как кожухи для ограждения, и упорные механизмы, которые повышают безопасность работы. Для того, чтобы регулировать и настраивать работу на рабочей поверхности имеются планки, на которые нанесена разметка.

Принцип работы механизма основывается на укладке бревна между двумя направляющими и его жесткую фиксацию. Для определения толщины доски, следует ее поднять с помощью специального механизма.

Самодельная сварка ленточных пил своими руками

Для того, чтобы соединить два конца ленточной пилы, следует выполнить их сваривание. Данный процесс выполняется с помощью специального оборудования для сварки ленточных пил. Контактная сварка ленточной пилы состоит в том, что через два соединенных конца пилы, проходит электричество, которое приводит к их перегреву и расплавлению кромок на полотне. Для подводки тока используют электроды, соединенные с зажимами.

Различают огромное количество сварочных аппаратов, с помощью которых выполняется контактная сварка. Некоторые, усовершенствованные варианты способны обеспечить автоматизацию цикла сваривания и отжига. Поэтому, ошибки, связанные с чрезмерным свариванием или неправильным временем, в процессе которого передается импульс, исключены. В более простых механизма, контроль подачи отжига и сваривания осуществляется с помощью оператора.

Самостоятельное сваривание ленточной пилы возможно лишь в том случае, если у вас есть опыт работы с подобного рода оборудованием. Среди основных конструктивных особенностей станка для сварки ленточных пил, отметим наличие:

  • корпусной части;
  • трансформатора сварочного типа;
  • зажимных механизмов на которых имеются электроды и зажимные рычаги;
  • кнопка пуска;
  • зажимы: подвижной и неподвижной.

Главная функция подвижного зажима – свободный ход, с помощью которого выполняется осадка. В процессе того, как концы пилы двигаются друг к другу, образуется сварочной валик. Для того, чтобы концы пилы прижимались друг к другу используется специальная пружина, создающая давление.

Сварка ленточных пил своими руками, состоит из таких этапов:

  • выполнение резки пилы;
  • выполнение зачистки ее торцевых участков;
  • монтаж полотна в конструкцию сварочного аппарата, определения режима работы: ход и усадка;
  • сваривание полотен;
  • выполнение отжига;
  • зачистка швов.

Первый этап – резка, подразумевает определение размера пилы. Для того, чтобы отрезать необходимый участок полотна, воспользуйтесь гильотинными ножницами или отрезным кругом. При использовании полотна, которое раньше подвергалось свариванию, с каждой стороны отрезается около пяти сантиметров.

В данной ситуации, при выполнении резки следует учесть ряд правил:

  • место, на котором полотна соединяются между собой должно быть расположено между верхними частями зубьев;
  • в процессе резки следует оставить немного припуска для компенсации усадки металла, оптимальный припуск – полтора миллиметра с каждой стороны;
  • старайтесь сделать линию реза максимально ровной, от этого зависит качество дальнейшей сварки.

Только в таком случае, полотна будут иметь ровную линию на изгибе.

Довольно простым способом выполнения резки выступает укладка пилы в определенное положение, обрезка и зачистка каждого из концов по отдельности. В таком случае, даже при наличии не перпендикулярной линии среза, ее концевые участки все равно будут состыкованы. В таком случае, полотно после сваривания будет отличаться ровным швом.

Дальнейшие действия связаны с выполнение зачистки полотна. Данные участки следует очистить от грязи, обезжирить с помощью ацетона или спирта. Для зачистки кромок используйте абразив. В итоге, должны получиться идеально ровные и гладкие участки.

Далее следует монтаж полотна на поверхность аппарата. Подготовленную пилу следует установить во внутрь зажимного механизма. При этом, одна ее часть остается подвижной, а вторая – нет. В центральной части кромки пилы соединяются между собой. Совпадение кромок должно быть идеальным.

С помощью ручек управления на аппарате, регулируется усилие, ход, усадка, режим работы устройства. Данные параметры для каждой пилы подбираются индивидуально и зависят от ее размера, толщины стали, особенностей эксплуатации и т.д. С увеличением сечения пилы, увеличивается сила тока, необходимая для сварки.

Для того, чтобы более точно определить данные параметры, воспользуйтесь инструкцией к аппарату. В ней должна быть таблица, согласно которой следует определить режим работы оборудования. В некоторых устройствах, достаточно выбрать только режим сваривания, не указывая при этом силу тока и напряжение для работы. Для того, чтобы выполнить сваривание пилы, следует установить рычаг в определенном положении.

Сварка ленточной пилы выполняется с помощью нажатия кнопки или поворота рычага. После этого, ток подводится к каждому зажиму, а от них передается пиле. Таким образом, металл в зоне состыковки двух участков расплавляется и соединяется между собой.

Пружина воздействует на поверхность подвижного зажима, который смещается к неподвижному зажиму, на осадку. При этом, в стыковой зоне происходит образование сварного валика, с помощью которого пилы соединяется.

Определяя параметры сваривания, следует выбрать время, за которое осуществляется подача токовых импульсов. Сварочные аппараты с автоматическим режимом работы отключают ток, по истечению нескольких секунд с момента их подачи. Однако, если данный параметр на сварочной аппарате регулируется вручную, то необходимо за ним следить.

В процессе сваривания возникают определенные сложности, связанные с материалом, из которого изготовлена пила. В соответствии с данным параметром определяется режим работы сварочного аппарата. В некоторых случаях, без опыта определить данный параметр очень сложно. Если в итоге сварка вас не удовлетворила, то следует экспериментировать, подбирая необходимый режим на ненужном обрезке полотна. После подбора оптимального режима работы, запишите его параметры, чтобы применить его в дальнейшем.

Учтите, что электроды, которые вступают в контакт с пилой должны быть чистыми. Посторонние вещества или грязь на их поверхности, отрицательно сказываются на качестве сварки пилы.

Дальнейшие действия связаны с выполнением отжига, который помогает металлу, ставшему в процессе сварки хрупким и довольно твердым, приобрести прочность, вязкость и пластичность. Для произведения отжига используются те самые зажимы, что и в процессе сваривания. Однако, для работы используется другой режим подачи тока.

Оптимальная температура, на которой выполняется отжиг составляет около шестисот градусов. При этом, следует поддерживать охлаждение устройства в медленном темпе, для этого кнопку подачи тока следует удерживать, нажимать и отпускать в определенное время. Для того, чтобы металл остывал постепенно, периодически следует нажимать кнопку подачи тока для отжига.

Если на сварочном аппарате пирометр отсутствует, то температура контролируется по внешним характеристикам металлической поверхности. В процессе обжига, сталь приобретает красно-вишневый оттенок. Ни в коем случае не разогревайте металл до оранжевого или тем более насыщено красного цвета. Процесс постепенного охлаждения металла занимает не более пяти минут. Для некоторых полотен потребуется провести два цикла по отжигу. В некоторых случаях, сварка и отжиг выполняются в одном процессе. В данной ситуации, время на охлаждение швов, увеличивается, с помощью периодической подачи тока к металлу.

После сварки следует зачистить полотна от наплыва, образовавшегося на сварном шве. Для зачистки швов подойдет практически любой инструмент с абразивными характеристиками. Главное условие качественно зачистки – получение ровной и гладкой поверхности.

Предлагаем ознакомиться с основными ошибками, возникающими в процессе сварки:

1. Смещение сваренных кромок – в данном случае, полотна находятся в разных плоскостях. Данная проблема возникает при недостаточной силе тока в процессе сваривания или при сильно большой осадке.

2. Расплав, находящийся на полотне, наблюдается в процессе подачи сильно большого тока.

3. Непроваренные участки образуются в том случае, если давление, подающееся в систему слишком низкое.

Минимальное значение выступа шва на качественно проваренной плите, составляет около полутора миллиметров.

Для проверки качества отжига полотно сгибается в радиусе двадцати сантиметров и осматривается. Если дуга напоминает стандартную окружность и шов остается целым, то качество сварки находится на должном уровне.

Сварка ленточных пил цена и особенности пайки

Стоимость работ по сварке ленточных пил определяется прежде всего их размером, толщиной стали и особенностями эксплуатации. Однако, существует еще один способ соединения пилы – это пайка. Данный вариант более простой для выполнения в домашних условиях, нежели сварка.

Прежде всего, следует подготовить полотно, для этого кромки пилы очищаются от грязи и обезжириваются. Концы полотна соединяются в стыковом положении, однако грани при этом должны быть скошены.

Для того, чтобы придать граням форму скоса используйте абразивный круг. Оптимальная величина скоса составляет от восьми до двенадцати сантиметров. Скошенные участки должны соединяться между собой максимально ровно.

Для того, чтобы выполнить пайку пилы потребуется наличие припоев, оптимальный вариант – серебряные пСР45 или пСр65. Припои, содержание серебра у которых меньшее, не рекомендуется использовать.

В качестве флюса, предпочтительнее использовать пасту, которая применяется в процессе пайки металла. Данный вариант флюса отличается удобством работы. При отсутствии данного вещества, возможен вариант его самостоятельного изготовления. Для этого, соединяется хлористый аммоний с бурой в соотношении один к десяти. С помощью воды регулируется консистенция состава, который должен стать пастообразным.

Для выполнения нагрева пилы в процессе пайки используют газовую горелку. Температуру нагрева определяет тип припоя, оптимальное значение составляет от 650 до 600 градусов. Не перегревайте металл, чтобы не нарушить его структуру. С помощью специального приспособления концы пилы соединяются между собой. Процесс пайки состоит в следующем. Прежде всего, следует нанести флюс на поверхность кромок. Старайтесь нанести пасту исключительно на скошенные участки.

Далее, соединения нагреваются до определенной температуры и припой подается к месту соединения торцов пилы. После этого, на поверхности появляется полоска, свидетельствующая о том, что пайка выполнена правильно. Плавление припоя выполняется не под воздействием горелки, а от ранее нагретого металла. По истечении нескольких минут металл остывает, только после этого, пила снимается с механизма. При наличии небольших наплывов, производится очистка шва любым абразивным материалом.

Сварка ленточных пил видео:

Сварка ленточных пил своими руками

Ленточная пила представляет собой неразъемное замкнутое изделие, с частыми зубьями на одной из сторон. Проще говоря, это кольцо из гибкого металла, на одной стороне которого есть зубья. Ленточные пилы широко применяются при конструировании дерево- и металлообрабатывающих станков.

Если есть спрос на пилы подобного типа, значит необходима и их предварительная сварка. В этой статье мы подробно расскажем, как выполняется сварка ленточных пил своими руками.

Общая информация

На первый взгляд сварка и пайка ленточных пил по дереву или по металлу не кажется такой уж сложной задачей. Работа простая и незамысловатая. Это действительно так, но есть свои нюансы. Вы должны учитывать, что ленточная пила в процессе эксплуатации испытывает значительные нагрузки. Эти нагрузки постоянно растягивают и изгибают пилу. И если пила с успехом справляется, то сварное соединение может не выдержать этих нагрузок. И дело здесь только в качестве работ. Чтобы шов выдержал все нагрузки необходимо, чтобы он был таким же прочным, как и сама пила.

Как добиться качественного соединения? Конечно, доверив сварку специальному аппарату. Чтобы добиться прочного неразъемного шва можно использовать технологию контактной стыковой сварки. Но при этом использовать специальный аппарат для сварки ленточных пил. Давайте поговорим об этом подробнее.

Применяемое оборудование

Существует отдельная группа сварочных аппаратов для работы с ленточными пилами. Они так и называются — станок для сварки ленточных пил. Все они отличаются лишь степенью автоматизации. Самые простые бюджетные модели имеют на борту ручную регулировку режима сварки и контроля формирования шва. А самые дорогие модели способны выполнять сварку в автоматическом режиме без оператора.

Мы расскажем вам про простейший аппарат для сварки ленточных пил по дереву или металлу. Он изображен на картинке ниже. Конструкция проста: 1 — корпус, 2 — сварочный трансформатор, 3 — зажимной механизм с электродами, 4 — кнопка запуска.

Этапы сварочных работ

Резка

Для начала полотно пилы необходимо разрезать на заданную длину. Для резки можно использовать разные инструменты. Мы рекомендуем гильотинные ножницы, поскольку они дают наиболее ровный срез. Сам срез должен располагаться на вершине зубьев. Не забывайте оставлять примерно по 1-2 миллиметра со стороны реза на осадку.

Чтобы добиться точного среза можно использовать методику, изображенную на картинке ниже. После такой резки концы пилы будут ровными и отлично состыкуются. А это напрямую влияет на качество сварного шва.

Зачистка

После резки концы пилы нужно зачистить. Это стандартная подготовка металла под сварку. Очистите металл от загрязнений и следов коррозии. Затем обезжирьте любым растворителем. Например, ацетоном. После чего зачистите кромки с помощью абразивного материала. Мы используем наждачную бумагу. Следите, чтобы на кромках не было заусенцев. В идеале они должны быть гладкими и ровными.

Установка пилы в зажимы

Выше мы уже могли ознакомиться с компонентами, из которых состоит станок для сварки ленточных пил. Мы говорили, что там есть зажимной механизм. Именно в него необходимо установить полотно пилы. У зажима есть подвижная и неподвижная часть. Установите один конец полотна в подвижную, а второй конец в неподвижную. Между зажимами есть свободное пространство. Вам необходимо установить полотно так, чтобы его стыки были ровно посередине этого пространства. Естественно, стык должен быть ровным и точным.

Выбор режима сварки

Далее необходимо выбрать режим сварки. Если у вас простейший сварочный аппарат, то все параметры нужно настроить вручную. Режим сварки выбирается исходя из размеров пилы и ее сечения. Чем сечение больше, тем больше значение сварочного тока. Это общие рекомендации.

Обычно к сварочному аппарату прилагает инструкция, в которой прописаны все режимы сварки в зависимости от размера полотна пилы. Также обратите внимание на настройку скорости подачи импульсов тока. У бюджетных моделей ее нужно контролировать вручную, иначе металл нагреется слишком сильно. Рекомендуемое время подачи тока — 1-2 секунды. В аппаратах подороже этот параметр регулируется автоматически.

Сварка

Сварка для ленточных пил начинается с включения станка. Станок для сварки ленточных пил запускают в зависимости от модели. Это может быть отдельная кнопка или специальная рукоятка. После запуска к концам пилы будет подведен сварочный ток, который расплавит металл в зоне будущего шва. К пиле ток подводится через зажимы. После нагрева стыка подвижный зажим нужно немного сместить, чтобы сформировался сварной валик. Шов готов!

Следите, чтобы поверхность электродов была чистой перед сваркой. Необязательно вычищать все электроды, достаточно лишь ту часть, которая контактирует с полотном пилы. Если проигнорировать это правило, соединение получится некачественным. Загрязнения будут нарушать сопротивление цепи.

Отжиг

Далее следует отжиг. Он необходим, потому что в результате сварки металл становится слишком твердым, из-за чего повышается его хрупкость. Отжиг помогает вернуть полотну его исходное состояние. После отжима металл снова становится пластичным, улучшаются его эксплуатационные характеристики.

Чтобы выполнить отжиг не нужно доставать полотно из зажима. Просто установите другой режим подачи тока. Главное — добиться температуры нагрева около 600 градусов. В дорогих аппаратах есть отдельная функция отжига. Но если у вас простая бюджетная модель, то необходимо выполнить несколько дополнительных действий.

Прежде всего, учтите, что помимо нагрева нужно и охлаждать металл. И желательно выполнять эти операции поочередно. Нажмите на кнопку подачи тока и удерживайте ее, пока на табло не высветится температура нагрева. Затем отпустите и дайте металлу остыть. Чтобы полотно остывало равномерно, можно периодически нажимать на кнопку снова, не давая металлу быстро охлаждаться. Время охлаждения занимает в среднем 5 минут.

Если на вашем аппарате нет табло с индикацией температуры нагрева, то можно ориентироваться на цвет металла. Обычно полотно приобретает вишневый оттенок, когда достигается необходимая температура нагрева. Не допускайте нагрева металла до оранжевого или желтого цвета. Иногда необходимо выполнить отжиг дважды.

Повторная зачистка

Во время отжига на полотне могут образоваться видимые наплывы. Их нужно убрать, выполнив повторную зачистку. Теперь она нужна не для технических, а для эстетических целей. Заодно можно поправить впадины между зубьями, придав им правильную геометрическую форму. Повторную зачистку можно выполнить любым инструментом с абразивом. Обработайте металл так, чтобы соединения практически не было видно.

Контроль качества

Сварка ленточных пил своими руками окончена. Но при отсутствии опыта у вас наверняка будут видимые дефекты. Так что проведите визуальный контроль качества. Внимательно осмотрите шов и убедитесь, что нетдефектов.Самые распространенные дефекты — смещение кромок, выброс расплавленного металла на полотно и непровар. Кромки смещаются из-за недостаточной силы тока. Выброс расплавленного металла наоборот при слишком большой силе тока. А непровары образовываются из-за малого давления или маленькой силы тока.

Также необходимо проверить, насколько качественно был выполнен отжиг. Для этого согните полотно пилы в окружность. Диаметр окружности должен быть около 25 сантиметров. Теперь обратите внимание, какова форма изгиба полотна. Если форма похожа на круг, то отжиг выполнен качественно. Если похожа на букву V, то некачественно. Также посмотрите на поведение шва. Не появляются ли там трещины? Если трещины образовались, значит отжиг был слишком кратковременным или охлаждение было слишком быстрым.

Вместо заключения

Сварка ленточных пил своими руками — это несложный процесс, пусть и состоящий из множества этапов. Чтобы добиться качественного соединения необходимо правильно использовать оборудование для сварки пил по дереву и металлу, а также соблюдать технологию сварки. При этом сварочный аппарат для ленточных пил необязательно должен быть дорогостоящим. Простой сварочник вполне справится с этой задачей, пусть и с меньшей производительностью. А вы когда-нибудь занимались сваркой ленточных пил? Расскажите об этом в комментариях ниже. Желаем удачи в работе!

Сварка ленточных пил

Ленточные пилы используются во многих сферах производства, связанных с распилом древесины. По сути, это плоское режущее полотно, с одного края которого расположена режущая кромка с зубьями. По своему техническому назначению это полотно сваривается в кольцо. Место сварки – два крайних торца инструмента. Для соединения стыковочных краев применяется аппарат для сварки ленточных пил. Это специальное оборудование, оно узкоспециализированное, применяется только для сварки ленточных пил.

Технология сварки

Способ сварки ленточных пил на станке не очень сложный. Но необходимо знать некоторые нюансы технологического процесса. В первую очередь пилу необходимо подготовить.

  • Свариваемые торцы пилы необходимо подрезать так, чтобы стыковые плоскости были параллельны друг другу и перпендикулярны режущей кромке. Резку можно провести на гильотине или при помощи зубила с молотком.
  • Если пила по дереву сломалась по месту предварительной сварки, то место стыка надо убрать, отступив от его краем на 5 мм с каждой стороны.
  • Резать полотно надо обязательно между зубьями.
  • Торцы обрабатываются растворителем, чтобы удалить загрязнения.
  • Зачищаются на точильном станке, чтобы создать шершавую поверхность и удалить заусенцы и неровности среза.
  • После подготовки пила вставляется в аппарат, где и сваривается.

Аппарат для сварки

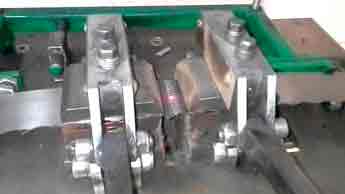

Существует несколько видов аппаратов для сварки ленточных пил, которые в основном отличаются друг от друга производительностью. Самый простой аппарат – это небольших размеров станок, в состав которого входит трансформатор, электроды, зажимы (один неподвижный, другой подвижный – он подпирается сзади пружиной). Электроды подключены к зажимам, поэтому ток от трансформатора подается прямо на место стыковки частей ленточной пилы.

Подвижность одного из зажимов создает условия регулировки зазора между торцами полотна. Очень важно, чтобы конечным результатом сварки был аккуратный сварной валик, обладающий прочностью и надежностью. Ведь ленточная пила испытывает многократные циклические изгибающие и растягивающие нагрузки.

Итак, ленточная пила устанавливается в сварочный аппарат. Один ее конец зажимается в неподвижный зажим, второй в подвижный. Очень важно, чтобы обрезанные торцы плотно соединились между собой. После чего при помощи специальных ручек устанавливается усилие зажима, то есть, подвижный зажим сдвигается в сторону неподвижного. Обязательно выставляется величина сварочного тока. Два эти параметра – усилие осадки и величина тока, напрямую зависят от размеров сечения полотна. Чем оно больше, тем больше должен быть ток, тем большее должно быть применено усилие прижима.

Необходимо отметить, что производители сварочных станков позаботились о том, чтобы потребители не искали параметры тока и прижима. В инструкциях к каждому аппарату прилагается таблица зависимости сечения ленточной пилы от параметров тока и осадки. Так что проблем с выбором режимов сварки быть не должно.

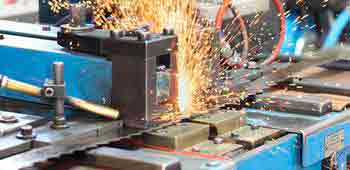

Процесс сварки ленточных пил

Если ленточная пила установлена, режим сварки выбран, остается только нажать кнопку пуска сварочного процесса. При этом ток от электродов подается на зажимы, а через них в свою очередь на торцы свариваемых частей ленточной пилы. Они начинают оплавляться, то есть становятся мягкими. При этом подпираемый пружиной подвижный зажим толкает один из краев полотна к другому. Так образуется сварной валик.

Необходимо обозначить, что кроме правильно выбранного режима сварки есть еще один параметр, который влияет на качество конечного результата. Это время сварки. В простых аппаратах его контролирует работник, проводящий сварку ленточных пил. Если сваривание проводится на автоматических моделях, то время сварки занимает 1-2 секунды.

Кстати, чистота электродов также влияет на качество сварки ленточных пил. Поэтому станок необходимо содержать в чистоте. Даже самые небольшие загрязнения концов электродов – это сопротивление прохождению через них тока, что снижает показатель последнего. А значит, снижается и величина тока на торцах свариваемых участков пил.

Необходимо отметить, что сварка ленточных пил своими руками – процесс не самый простой. Сложность заключается в том, что стыковать приходиться полотна с разным сечением и с разными материалами, из которых они изготовлены. То есть, под каждый критерий нужно правильно подбирать режим сварки. Что очень сложно, а иногда сделать просто невозможно. Поэтому часто первая сварка неизвестной пилы приводит к неудовлетворительному результату. После чего оператор начинает подбирать режим сварки методом «тыка». Выставляет разные режимы поочередно и смотрит, насколько хорошо произошло сваривание, насколько стык отвечает требованием прочности. Опытные операторы, таким образом, создают для себя таблицу, чтобы в будущем не повторять свои ошибки.

Отжиг ленточной пилы

В процессе сварки стык ленточной пилы становится прочным, но хрупким. Один удар молотком разрушает соединение сразу. Все дело в том, что под воздействием высокого тока металл изменяет свою структуру. Чтобы вернуть его в состояние пластичности и вязкости, необходимо провести операцию отжига. Данный процесс проводится все на том же сварочном аппарате, не снимая полотно с зажимов. Просто меняется токовый режим и убирается усилие осадки.

На электроды подается ток большой величины, и сам стык нагревается до температуры +600С. На многих аппаратах устанавливается пирометр, который отслеживает температуру в зоне сварки. По нему и надо будет контролировать режим отжига. После нагрева ток отключается, и происходит медленное остывание пилы. Если температура окружающего воздуха минусовая, то в процессе остывания необходимо периодически включать подачу тока, чтобы остывание шло медленнее. Обычно снижение температуры проходит в течение 3-5 минут.

Для некоторых полотен требуется двойной отжиг, все зависит от марки металла. Некоторые опытные операторы совмещают сварку и отжиг. То есть, нагревают полотно до температуры, при которой производится сварка, затем медленно проводится остывание инструмента. Здесь важно увеличить время остывания, для чего периодически включают подачу тока на электроды.

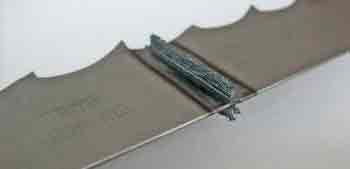

Зачистка

Основное требование к зачистке – это удаление наплыва металла и придание правильной геометрии впадине между двумя соседними зубьями в месте сварки полотна. Зачистку можно проводить любым абразивным инструментом. Важно, чтобы полотно не потеряло своей ровности в плоскости, а металл стыка был заподлицо с соседними участками. Поэтому рекомендуется зачистку проводить не поперек места соединения полотна пилы, а вдоль.

На что обратить внимание

При сварке ленточных пил могут встречаться различные дефекты.

  • Кромки свариваемых торцов могут быть состыкованы неровно. Это случается в том случае, если прижим зажимов был очень сильным, что повлияло на смещение.
  • Большое количество металла на поверхности места сварки. Значит, был слишком большой ток.
  • Непровар полотна – это низкий ток и небольшая сила прижима.

Кстати, качество сварки можно проверить вручную, надо просто сложить пилу в кольцо, чтобы стык располагался в самом верху. Если дуга имеет правильную форму, а стык не треснул, значит, сварочный процесс проведен правильно. Если в зоне сварки появились трещины, значит, быстро проходило охлаждение полотна в процессе отжига. Если в месте сваривания появилась изогнутая форма в виде буквы « V », то это значит, что стык получился слишком мягким. На это повлиял медленно проведенный отжиг.

В дополнение предлагаем вам посмотреть видео – как правильно сварить ленточную пилу.

Источник: http://gazsnabstroy.ru/prochee/kak-svarit-lentochnuyu-pilu-svoimi-rukami

Аппараты для сварки ленточных пил. Разбираемся в технологии

Инструмент для ленточнопильных станков постоянно работает при воздействии растягивающих напряжений, отчего пилы часто разрываются. Несмотря на то, что инструментальные стали не очень охотно свариваются, единственным способом восстановления работоспособности лезвий считается всё же сварка пильного полотна. Для чего, естественно, потребуется аппарат для сварки ленточных пил.

Особенности сварки

При обрыве части ленточной пилы, необходимо подготовить лезвие к сварке. Оксидную плёнку тщательно удаляют с обеих поверхностей, поскольку такая плёнка мешает надёжной сварке, а иногда совсем прерывает процесс. После обезжиривания участок протирают влажной ветошью.

Следующей подготовительной стадией является шлифование торцов свариваемого пильного полотна. В домашних условиях для этих целей используют фрезер, а при надёжном закреплении кромок полотна на слесарном верстаке сгодится и обычная «болгарка» с мелкозернистым абразивным диском. Кромки затачивают под углом 45 º , а затем прикладывают друг к другу, проверяя, чтобы между ними не было видимого зазора.

Бывает, что разорванное пильное полотно деформировано. Сварка ленточных пил по металлу со скрученным лезвием невозможна, поэтому придётся предварительно провести отпуск, режим которого подбирается соответственно марке стали. Для ленточных пил, которые изготовлены из быстрорежущих сталей, режим отпуска заключается в их нагреве до 300…400 º С, выдержке при этой температуре в течение 2…3 минут и последующем медленном охлаждении на спокойном воздухе. Ленточные пилы из углеродистых легированных сталей отпускают при более низкой температуре – 180…250 º С.

Сварка кромок может быть только стыковой.

Оборудование

Станки для сварки ленточных пил подразделяются на стационарные и мобильные. Последние представляют собой импульсные агрегаты использующие принцип сварочного инвертора. Стационарные станки для сварки ленточных пил работают от трёхфазной сети 380 В, и обладают повышенными технологическими возможностями.

Последовательность действия аппарата для стыковой сварки ленточных пил такова. Фиксация заготовки происходит в зажимном устройстве, которое имеет две стороны. Левая, неподвижная часть электрически изолирована. Правая – подвижная – соединяется с заземлителем. После зажима краёв разорванного пильного полотна обе части сближаются, и к ним прикладывается давление прижима. Источником давления могут быть:

  • Механические передачи типа «винт-гайка» (для портативных аппаратов).
  • Пружина (используется также в самодельных устройствах).
  • Энергия сжатого воздуха.
  • Гидравлика.

В большинстве конструкций используется пневматический прижим, что удобно, поскольку для охлаждения сварочного аппарата всё равно потребуется достаточно мощный вентилятор.

В процессе разогрева сжимаемые кромки лезвия плавятся. После этого давление должно поддерживаться ещё некоторое время, для того, чтобы удалить легкоплавкие примеси из сварного шва. При этом расход электроэнергии практически не снижается. Такой недостаток отсутствует в аппаратах для сварки ленточных пил, которые реализуют контактный флеш-метод сварки. При этом давление к заготовке прикладывается не всё время, а лишь в конечный момент процесса, когда ток (из-за больших зазоров) уже разогрел кромку лезвия до достаточно высокой температуры.

Модели и принципы их выбора

Машины для электросварки ленточных пил контактным способом подбирают по таким параметрам:

  1. Мощности (в том числе, и автоматического выключателя тока).
  2. Наличию предохранителя от перегрузки.
  3. Диапазону изменения усилия прижима и возможность его автоматического регулирования.
  4. Способу изменения RC-сопротивления: при малых диапазонах необходимо более тщательно следить за состоянием поверхности зажимных губок.
  5. Материалу зажимных губок (его твёрдости в горячем состоянии и наличию антикоррозионного покрытия).
  6. Присутствию встроенного пирометра, по которому оператор может судить о температуре нагрева торцов ленточной пилы.

Из мощных станков для контактной сварки стоит выделить машину модели ESAB ZFR 10 BT шведского производства. Она работает от источника постоянного тока и может сваривать пильные полотна шириной до 160 мм, при наибольшем усилии прижима 1200 кН, причём для сжатия используется гидравлический узел. Привод станка – автоматический, включая устройство для последующей шлифовки грата. Отжиг готового участка производится по программе, в зависимости от назначения ленточной пилы и марки стали, из которой она произведена.

Подобным оборудованием отечественного производства является станок модели АСП-1600. Его технические характеристики:

  • Ширина свариваемого лезвия, мм – до 90.
  • Мощность, кВА — 4…9.
  • Питающее напряжение, В – 380.
  • Производительность, циклов в час – до 10.

Из мобильных агрегатов аналогичного назначения отметим G10-60 от итальянской компании Griggio. Станок компактен, оснащён устройством автоматического регулирования усилия прижима, обладает следующими эксплуатационными параметрами:

  • Ширина свариваемого лезвия, мм – до 60.
  • Мощность, кВА — до 4,5.
  • Питающее напряжение, В – 220.
  • Производительность, циклов в час – до 15.

В комплект поставки входят ножницы для предварительной обрезки дефектных концов пил.

Источник: http://proinstrumentinfo.ru/apparat-dlya-svarki-lentochnyh-pil-asp-1600/

Сварка ленточных пил своими руками

Существует большое количество разнообразных пил, которые имеют индивидуальные особенности применения и своеобразную конструкцию. У одних, в качестве режущего инструмента используется диск, а у других лента.

Установка пилящей ленты осуществляется на шкивы ведущего и ведомого направления. Для ее натягивания следует приложить огромные усилия, только в таком случае, линия распила будет равномерной.

Главными особенностями данной конструкции являются отдельные блоки, которые дополняются и наращиваются самостоятельно. На простом устройстве, материал для распила в которое подается ручным способом, устанавливаются дополнительные механизмы, такие как электронная система контроля работоспособности устройства, благодаря которой оно работает без постороннего участия человека.

Среди основных конструктивных элементов ленточной пилы, отметим наличие:

рамы, на которой имеются направляющие, с помощью которых движется лента;
для того, чтобы натянуть ленту используется механизм, на котором имеется привод пружинного, механического и гидравлического назначения;
удерживатель ленты для распила;
механизм винтового подъемного типа, который устанавливается вблизи ленты;
передача ременного типа, на которой находятся клинья;
электрический двигатель, мощность которого составляет около пятнадцати киловатт или двигатель на бензиновой основе, с такой же мощностью;
эксцентрики, с помощью которых бревно фиксируется на раме;
бак с водой и кран, который намачивает деталь в процессе распила;
рельсовая полоса, на которой перемещается конструкция.

Также, каждая пила отличается индивидуальными конструктивными элементами, такими как кожухи для ограждения, и упорные механизмы, которые повышают безопасность работы. Для того, чтобы регулировать и настраивать работу на рабочей поверхности имеются планки, на которые нанесена разметка.

Принцип работы механизма основывается на укладке бревна между двумя направляющими и его жесткую фиксацию. Для определения толщины доски, следует ее поднять с помощью специального механизма.

Самодельная сварка ленточных пил своими руками

Для того, чтобы соединить два конца ленточной пилы, следует выполнить их сваривание. Данный процесс выполняется с помощью специального оборудования для сварки ленточных пил. Контактная сварка ленточной пилы состоит в том, что через два соединенных конца пилы, проходит электричество, которое приводит к их перегреву и расплавлению кромок на полотне. Для подводки тока используют электроды, соединенные с зажимами.

Различают огромное количество сварочных аппаратов, с помощью которых выполняется контактная сварка. Некоторые, усовершенствованные варианты способны обеспечить автоматизацию цикла сваривания и отжига. Поэтому, ошибки, связанные с чрезмерным свариванием или неправильным временем, в процессе которого передается импульс, исключены. В более простых механизма, контроль подачи отжига и сваривания осуществляется с помощью оператора.

Самостоятельное сваривание ленточной пилы возможно лишь в том случае, если у вас есть опыт работы с подобного рода оборудованием. Среди основных конструктивных особенностей станка для сварки ленточных пил, отметим наличие:

корпусной части;
трансформатора сварочного типа;
зажимных механизмов на которых имеются электроды и зажимные рычаги;
кнопка пуска;
зажимы: подвижной и неподвижной.

Главная функция подвижного зажима — свободный ход, с помощью которого выполняется осадка. В процессе того, как концы пилы двигаются друг к другу, образуется сварочной валик. Для того, чтобы концы пилы прижимались друг к другу используется специальная пружина, создающая давление.

Сварка ленточных пил своими руками, состоит из таких этапов:

выполнение резки пилы;
выполнение зачистки ее торцевых участков;
монтаж полотна в конструкцию сварочного аппарата, определения режима работы: ход и усадка;
сваривание полотен;
выполнение отжига;
зачистка швов.

Первый этап — резка, подразумевает определение размера пилы. Для того, чтобы отрезать необходимый участок полотна, воспользуйтесь гильотинными ножницами или отрезным кругом. При использовании полотна, которое раньше подвергалось свариванию, с каждой стороны отрезается около пяти сантиметров.

В данной ситуации, при выполнении резки следует учесть ряд правил:

место, на котором полотна соединяются между собой должно быть расположено между верхними частями зубьев;
в процессе резки следует оставить немного припуска для компенсации усадки металла, оптимальный припуск — полтора миллиметра с каждой стороны;
старайтесь сделать линию реза максимально ровной, от этого зависит качество дальнейшей сварки.
Только в таком случае, полотна будут иметь ровную линию на изгибе.

Довольно простым способом выполнения резки выступает укладка пилы в определенное положение, обрезка и зачистка каждого из концов по отдельности. В таком случае, даже при наличии не перпендикулярной линии среза, ее концевые участки все равно будут состыкованы. В таком случае, полотно после сваривания будет отличаться ровным швом.

Дальнейшие действия связаны с выполнение зачистки полотна. Данные участки следует очистить от грязи, обезжирить с помощью ацетона или спирта. Для зачистки кромок используйте абразив. В итоге, должны получиться идеально ровные и гладкие участки.

Далее следует монтаж полотна на поверхность аппарата. Подготовленную пилу следует установить во внутрь зажимного механизма. При этом, одна ее часть остается подвижной, а вторая — нет. В центральной части кромки пилы соединяются между собой. Совпадение кромок должно быть идеальным.

С помощью ручек управления на аппарате, регулируется усилие, ход, усадка, режим работы устройства. Данные параметры для каждой пилы подбираются индивидуально и зависят от ее размера, толщины стали, особенностей эксплуатации и т.д. С увеличением сечения пилы, увеличивается сила тока, необходимая для сварки.

Для того, чтобы более точно определить данные параметры, воспользуйтесь инструкцией к аппарату. В ней должна быть таблица, согласно которой следует определить режим работы оборудования. В некоторых устройствах, достаточно выбрать только режим сваривания, не указывая при этом силу тока и напряжение для работы. Для того, чтобы выполнить сваривание пилы, следует установить рычаг в определенном положении.

Сварка ленточной пилы выполняется с помощью нажатия кнопки или поворота рычага. После этого, ток подводится к каждому зажиму, а от них передается пиле. Таким образом, металл в зоне состыковки двух участков расплавляется и соединяется между собой.

Пружина воздействует на поверхность подвижного зажима, который смещается к неподвижному зажиму, на осадку. При этом, в стыковой зоне происходит образование сварного валика, с помощью которого пилы соединяется.

Определяя параметры сваривания, следует выбрать время, за которое осуществляется подача токовых импульсов. Сварочные аппараты с автоматическим режимом работы отключают ток, по истечению нескольких секунд с момента их подачи. Однако, если данный параметр на сварочной аппарате регулируется вручную, то необходимо за ним следить.

В процессе сваривания возникают определенные сложности, связанные с материалом, из которого изготовлена пила. В соответствии с данным параметром определяется режим работы сварочного аппарата. В некоторых случаях, без опыта определить данный параметр очень сложно. Если в итоге сварка вас не удовлетворила, то следует экспериментировать, подбирая необходимый режим на ненужном обрезке полотна. После подбора оптимального режима работы, запишите его параметры, чтобы применить его в дальнейшем.

Учтите, что электроды, которые вступают в контакт с пилой должны быть чистыми. Посторонние вещества или грязь на их поверхности, отрицательно сказываются на качестве сварки пилы.

Дальнейшие действия связаны с выполнением отжига, который помогает металлу, ставшему в процессе сварки хрупким и довольно твердым, приобрести прочность, вязкость и пластичность. Для произведения отжига используются те самые зажимы, что и в процессе сваривания. Однако, для работы используется другой режим подачи тока.

Оптимальная температура, на которой выполняется отжиг составляет около шестисот градусов. При этом, следует поддерживать охлаждение устройства в медленном темпе, для этого кнопку подачи тока следует удерживать, нажимать и отпускать в определенное время. Для того, чтобы металл остывал постепенно, периодически следует нажимать кнопку подачи тока для отжига.

Если на сварочном аппарате пирометр отсутствует, то температура контролируется по внешним характеристикам металлической поверхности. В процессе обжига, сталь приобретает красно-вишневый оттенок. Ни в коем случае не разогревайте металл до оранжевого или тем более насыщено красного цвета. Процесс постепенного охлаждения металла занимает не более пяти минут. Для некоторых полотен потребуется провести два цикла по отжигу. В некоторых случаях, сварка и отжиг выполняются в одном процессе. В данной ситуации, время на охлаждение швов, увеличивается, с помощью периодической подачи тока к металлу.

После сварки следует зачистить полотна от наплыва, образовавшегося на сварном шве. Для зачистки швов подойдет практически любой инструмент с абразивными характеристиками. Главное условие качественно зачистки — получение ровной и гладкой поверхности.

Предлагаем ознакомиться с основными ошибками, возникающими в процессе сварки:

1. Смещение сваренных кромок — в данном случае, полотна находятся в разных плоскостях. Данная проблема возникает при недостаточной силе тока в процессе сваривания или при сильно большой осадке.

2. Расплав, находящийся на полотне, наблюдается в процессе подачи сильно большого тока.

3. Непроваренные участки образуются в том случае, если давление, подающееся в систему слишком низкое.

Минимальное значение выступа шва на качественно проваренной плите, составляет около полутора миллиметров.

Для проверки качества отжига полотно сгибается в радиусе двадцати сантиметров и осматривается. Если дуга напоминает стандартную окружность и шов остается целым, то качество сварки находится на должном уровне.

Сварка ленточных пил цена и особенности пайки

Стоимость работ по сварке ленточных пил определяется прежде всего их размером, толщиной стали и особенностями эксплуатации. Однако, существует еще один способ соединения пилы — это пайка. Данный вариант более простой для выполнения в домашних условиях, нежели сварка.

Прежде всего, следует подготовить полотно, для этого кромки пилы очищаются от грязи и обезжириваются. Концы полотна соединяются в стыковом положении, однако грани при этом должны быть скошены.

Для того, чтобы придать граням форму скоса используйте абразивный круг. Оптимальная величина скоса составляет от восьми до двенадцати сантиметров. Скошенные участки должны соединяться между собой максимально ровно.

Для того, чтобы выполнить пайку пилы потребуется наличие припоев, оптимальный вариант — серебряные пСР45 или пСр65. Припои, содержание серебра у которых меньшее, не рекомендуется использовать.

В качестве флюса, предпочтительнее использовать пасту, которая применяется в процессе пайки металла. Данный вариант флюса отличается удобством работы. При отсутствии данного вещества, возможен вариант его самостоятельного изготовления. Для этого, соединяется хлористый аммоний с бурой в соотношении один к десяти. С помощью воды регулируется консистенция состава, который должен стать пастообразным.

Для выполнения нагрева пилы в процессе пайки используют газовую горелку. Температуру нагрева определяет тип припоя, оптимальное значение составляет от 650 до 600 градусов. Не перегревайте металл, чтобы не нарушить его структуру. С помощью специального приспособления концы пилы соединяются между собой. Процесс пайки состоит в следующем. Прежде всего, следует нанести флюс на поверхность кромок. Старайтесь нанести пасту исключительно на скошенные участки.

Далее, соединения нагреваются до определенной температуры и припой подается к месту соединения торцов пилы. После этого, на поверхности появляется полоска, свидетельствующая о том, что пайка выполнена правильно. Плавление припоя выполняется не под воздействием горелки, а от ранее нагретого металла. По истечении нескольких минут металл остывает, только после этого, пила снимается с механизма. При наличии небольших наплывов, производится очистка шва любым абразивным материалом.

Источник: http://sovet-nso.ru/stati/sovety/4063-svarka-lentochnyh-pil-svoimi-rukami.html

Смотрите также:
03.11.2018

Обратный молоток для кузова автомобиля своими руками Исправление дефектов автомобильного кузова не обходится без применения специальных инструментов. В частности, необходим вакуумный обратный молоток или его модификации. Виды различны, некоторые модели создаются своими...

03.11.2018

Как сделать ямобур своими руками: пошаговая инструкция Строительство чего либо, установка забора для всего этого, безусловно, необходим бур. С помощью него дачники также проверяют уровень подземных вод. Не секрет, что можно заплатить денежку чужому дяде, который придет...

30.04.2020

Собираем своими руками электрическую виброплиту 220В Домашние мастера выполняют строительные работы максимально экономно. В таком случае помогает заранее собранный самодельный инструмент. Комплектующие для него обычно подбираются из подручных материалов. В последнее...

Комментарии

Комментирование отключено.

Голосование

Как Вы узнали о нашем сайте?

Посмотреть результаты

Загрузка ... Загрузка ...
Форум
