Делаем своими руками ледобур: применение шуруповёрта и бензопилы рыбаком

Ледобур занимает важнейшее место в снаряжении рыболова-зимника. И если тонкий лед удается прорубить пешней или топором, то сделать лунку при метровом панцире без специального инструмента вряд ли удастся.

Некоторые рыболовы делают своими руками разные буровые приспособления.

Вступление

При серьезном увлечении зимней рыбалкой не обойтись без такого важного инструмента, как ледобур. С его помощью можно делать лунки идеально правильной формы во льду глубиной до 1 м.

Хорошо заточенный инструмент справится с любой толщиной льда как в сильный мороз, так и в оттепель. Все буры-самоделки рыболовов можно разделить на несколько групп.

Одни мастера модернизируют покупные изделия, а другие делают инструмент с нуля. Рассмотрим самые распространенные рыболовные конструкции для бурения.

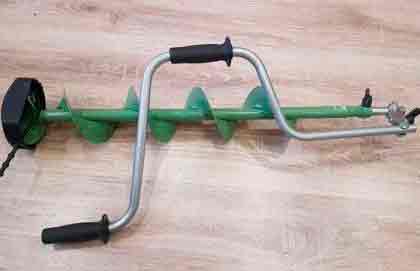

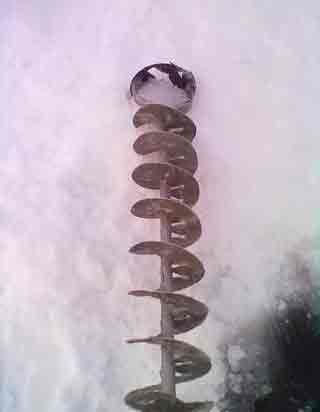

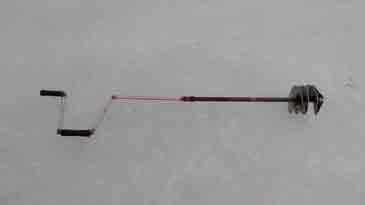

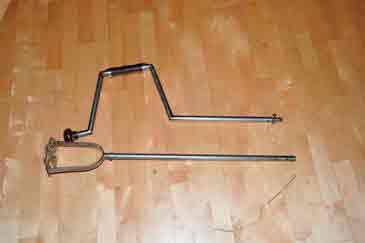

Ручной самодельный ледобур

Несколько десятилетий назад покупка работоспособного ледобура была настоящей удачей для любителя зимней рыбалки.

Чаще всего отечественные образцы категорически отказывались сверлить лед, скользя по гладкой поверхности. И как рыболов ни прижимал инструмент ко льду, для сверления нескольких лунок требовалось потратить уйму калорий. А на следующий день все тело ныло от усталости.

Зарубежные ледобуры были недоступны и неизвестны советским рыбакам. Вот и заставила нужда мастерить рабочий инструмент своими руками.

Понятно, что без помощи со стороны металлообрабатывающих предприятий настоящий ледобур сделать весьма проблематично.

Постараюсь кратко описать всю технологическую цепочку, которую он преодолел:

  1. Самым простым этапом стал поиск трубки подходящего диаметра для инструмента. Из одного отрезка трубки он согнул ручку (коловорот), а второй кусок предназначался для нижней части конструкции (шнека).

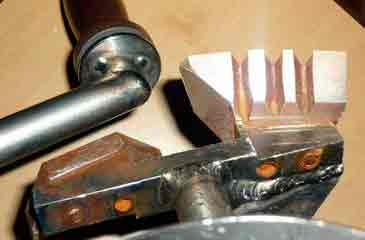

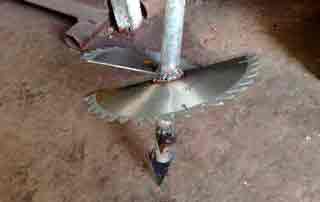

  2. Гораздо сложнее было сделать основание для ножей. Здесь пришлось сначала срисовать конструкцию барнаульского изделия, а затем воплотить задумку в жизнь умелыми руками фрезеровщика, токаря и слесаря. После этого основание было вставлено внутрь трубы и обварено по контуру.
  3. Много возни было с изготовлением изогнутых спиралевидных деталей шнека. Коллега решил сделать их короткими, поэтому приварил отдельные части к трубе, а также друг к другу. После этого сварные швы пришлось разглаживать шлифовальной машинкой.

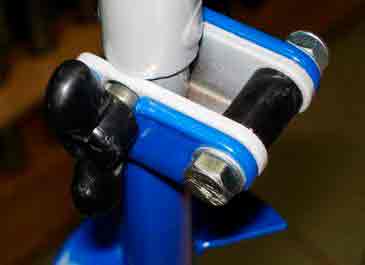

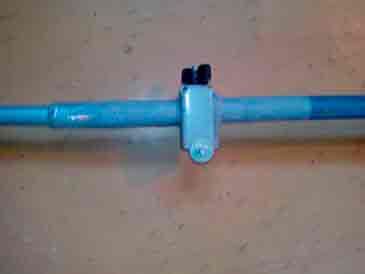

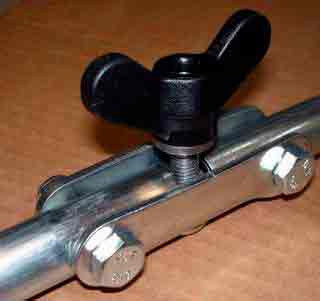

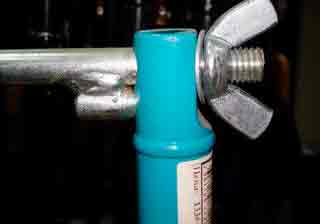

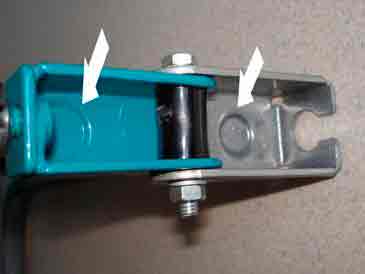

  4. Для стыковки двух частей ледобура были использованы самодельные кронштейны и длинный болт с гайкой-барашкой.

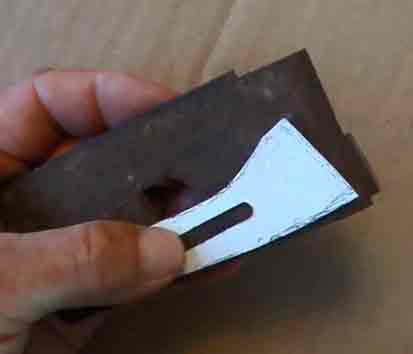

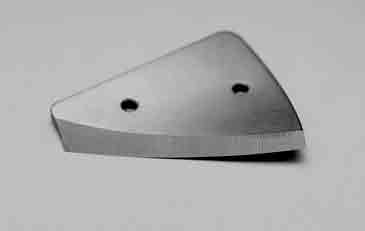

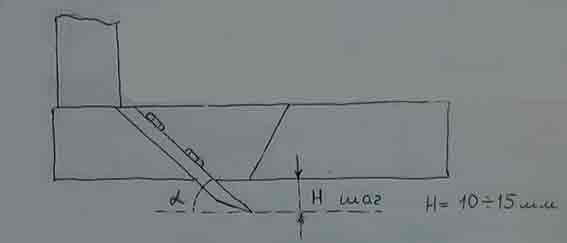

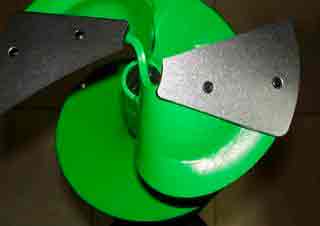

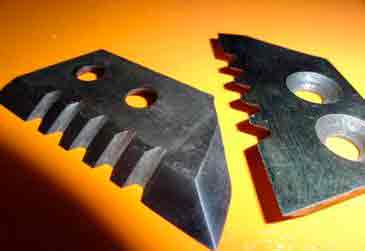

  5. Много проблем возникло с ножами для ледобура. В то время в моде были обычные трапециевидные модели, а также их разновидности со ступенькой. Началась работа с подбора металла, который после закалки мог бы дать твердость 55-60 единиц. Затем фрезеровщик сделал габариты ножей, слесарь просверлил отверстия, термист выполнил закалку, а шлифовщик оформил заточку.
  6. Финальную стадию работ рыболов-любитель выполнил сам. Он покрасил изделие и собрал все части.

Пока лед был не очень толстым, товарищу с самодельным буром удавалось сверлить лунки. Но когда ледяной панцирь достиг толщины 0,5 м, пришлось ему признаться, что конструкция не удалась.

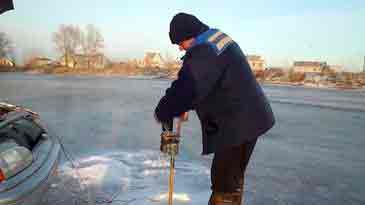

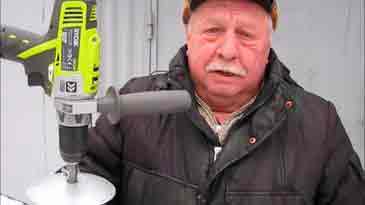

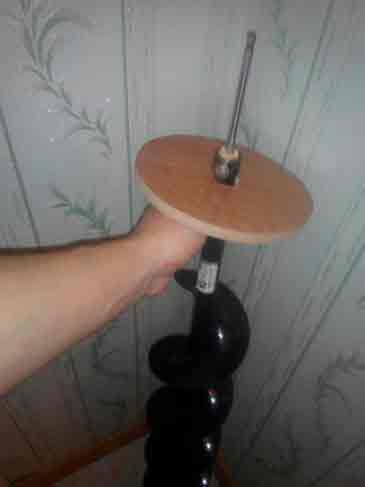

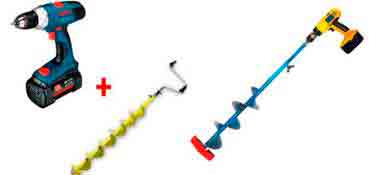

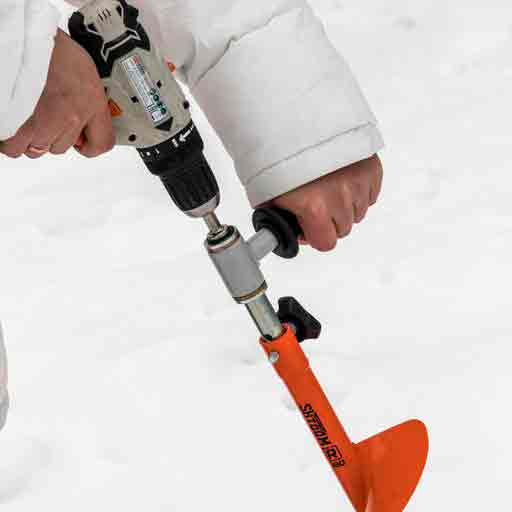

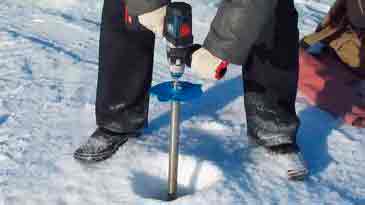

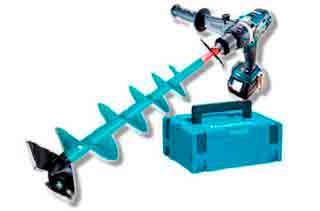

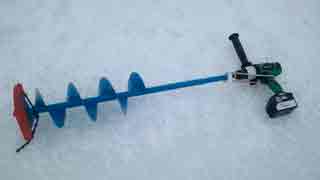

Ледобур из шуруповерта своими руками

Намного проще и эффективнее выглядит доработка хорошо работающего ручного ледобура. В последнее время появились мощные аккумуляторные шуруповерты, которые обладают отличным крутящим моментом. Смекалистые рыболовы сразу же додумались, как применить этот прибор на зимней рыбалке.

Для создания модели с электроприводом понадобятся:

  • ручной ледобур,
  • переходник,
  • шуруповерт.

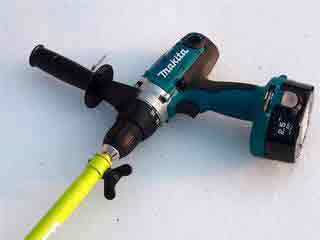

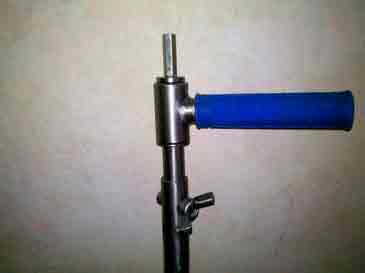

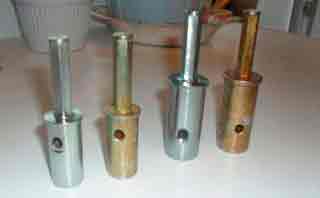

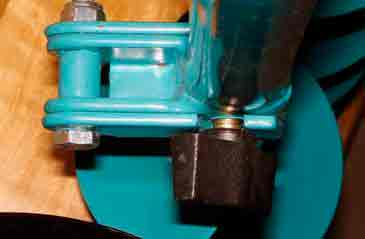

Основная работа рыболова будет касаться изготовления переходника. Его можно либо приобрести в магазине, либо заказать знакомому токарю и фрезеровщику.

Переходник имеет две части, сделанные из одного куска железа. С одного края делается цилиндрическая часть, которая будет соединяться со шнеком ледобура. Цилиндр насквозь просверливается, чтобы болтом можно было зафиксировать переходник на трубе шнека.

Другая часть (хвостовик) делается в виде шестигранника или четырехгранника. Этой стороной переходник будет зажиматься в патроне шуруповерта.

Если толщина льда в вашем регионе зимой превышает длину шнека, то необходимо сделать из трубы аналогичного диаметра вставку между переходником и шнеком.

К шуруповерту выдвигаются следующие требования:

  • напряжение 18-36 В;
  • крутящий момент от 40 до 80 Нм;
  • емкость батареи более 2,5 Ач.

При температуре воздуха ниже -10°С лучше аккумулятор отсоединить от прибора и спрятать в кармане куртки.

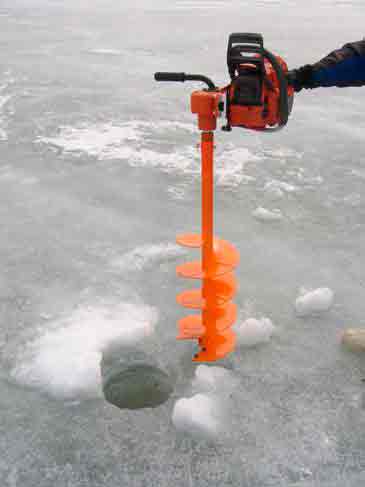

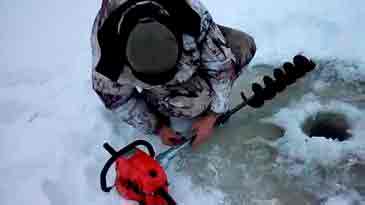

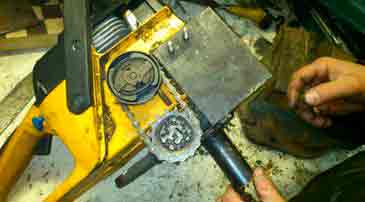

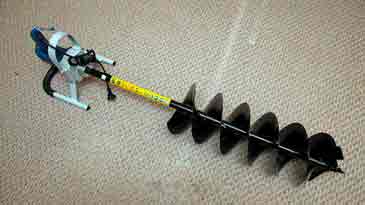

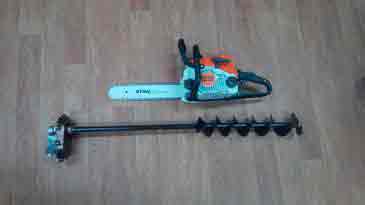

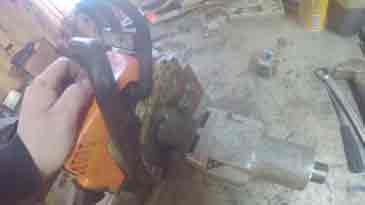

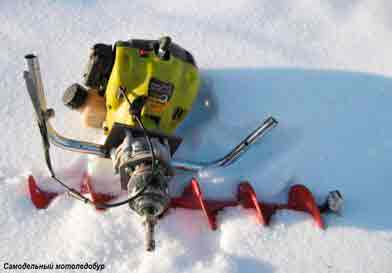

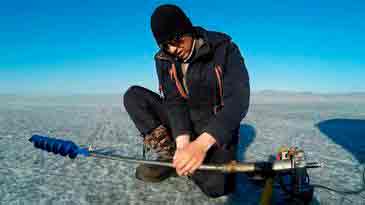

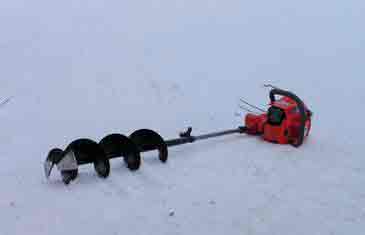

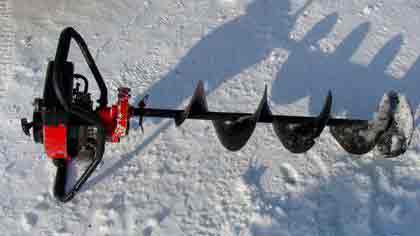

Самодельный бензиновый ледобур

Особо умелые рыболовы нашли второе применение бензопилам. Летом они используют инструмент по прямому назначению, заготавливая дрова для костра, а зимой при помощи специального адаптера к пиле монтируется шнек ледобура. Подобное усовершенствование позволяет быстро делать лунки даже в толстом слое льда.

Для создания самодельного мотоледобура подойдет любая бензопила. Удобно работать со старыми советскими моделями, которые необходимо держать двумя руками. Главное, чтобы инструмент хорошо заводился в холодную погоду. При использовании современных китайских пил или фирменных изделий (Stihl или Husqvarna) придется изобретать адаптер с ручкой.

Основной проблемой при стыковке высокоскоростной бензопилы и шнека ледобура является снижение оборотов за счет установки понижающего редуктора. С одной стороны редуктор должен присоединяться к основанию пилы, а с другой в него входит шнек и надежно там фиксируется. Здесь лучше срисовать адаптер с уже испытанной модели, а затем заказать его изготовление на металлообрабатывающем заводе. Каждой пиле потребуется небольшая, но важная доработка.

Рыболовы продолжают удивлять окружающих своими разработками. И если раньше изготовление простейшего инструмента для сверления лунок было вынужденной мерой, то сегодня умельцы вышли на новый уровень.

Используя электрические и бензиновые устройства, они сделали моторизированные ледобуры. Ценность таких изделий заключается не только в быстром образовании отверстий во льду. Эти же приборы могут после незначительных манипуляций выполнять свои прямые обязанности по распиловке дров или закручиванию саморезов.

Полезное видео

Видео о том, как сделать ледобур с шуроповертом:

Видео о ледобуре из китайской бензопилы:

Источник: http://pike-fish.ru/snaryazhenie/delaem-ledobur-svoimi-rukami.html

Какой выбрать шуруповерт для изготовления ледобура своими руками

В арсенале каждого любителя зимней рыбалки обязательно есть ледобур. Конечно, лед до 10 см можно пробить пешней или ледорубом, но пребывание на таком тонком льду неоправданно опасно. Пробить более толстый лед без ледобура очень сложно, а с ним можно сделать лунку даже в метровом пласте. Привычный ледобур — это инструмент, который состоит из большого сверла шнекового типа вала-удлинителя и рукояти или привода. В качестве привода может быть электрический или бензиновый мотор.

Как сделать ледобур

Сейчас ледобуры не являются дефицитом, каким они были еще 10−15 лет назад, однако стоимость хороших моделей может подкосить семейный бюджет. Выходом может стать самостоятельное изготовление самодельного бура. Вначале следует рассмотреть изготовление ручного бура. Во-первых, это немного проще, во-вторых, по части изготовления рабочего органа процесс идентичен с изготовлением бензо- или электробура.

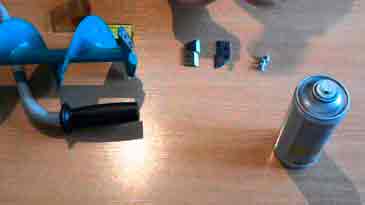

Для изготовления понадобятся:

  1. режущие ножи или металл для их изготовления. В качестве заготовки можно использовать ненужный пильный диск, главное, чтобы он был из качественной, прочной и нехрупкой стали, например, Р18 или подобных аналогов;
  2. подходящая по диаметру металлическая труба. Из нее же можно изготовить ручки для ледобура;
  3. металлический шнек;
  4. краска для придания готовому изделию товарного вида и защиты от ржавчины.

Все элементы соединяются между собой при помощи сварки и обрабатываются шлифмашиной. Чтобы упростить транспортировку готового ледобура, ручки можно не приваривать, а сделать съемными при помощи кронштейнов. Для соединения в таком случае удобно использовать болт и гайку-барашек. С особым вниманием нужно подойти к изготовлению и заточке ножей: это главное для быстрого и легкого бурения. Ручным ледобуром можно с легкостью бурить лед толщиной до полуметра. Что же делать, если лед особенно толстый или за день нужно сделать не один десяток лунок? Можно сделать механический ледобур из шуруповерта своими руками.

Делаем своими руками

В последнее время появилось много моделей аккумуляторных шуруповертов с хорошей мощностью, которые подойдут для изготовления электробура. Какой шуруповерт для ледобура выбрать? Лучше всего из проверенных, надежных брендов — Макита, Бош, Метабо и т. п. А также можно использовать аккумуляторную дрель, но это менее удобно, ведь у нее нет обратного хода.

Итак, понадобится мощный шуруповерт для ледобура, ручной ледоруб и переходник (адаптер), чтобы их соединить между собой. Нежелательно использовать для изготовления бур с диаметром шнека больше 10−13 см, иначе аккумулятор шуруповерта будет слишком быстро разряжаться и увеличится вероятность поломки. Главное — изготовить переходник для ледобура под шуруповерт.

Одними ручными инструментами не обойтись, поэтому если их нет под рукой, можно купить готовый или заказать у токаря-фрезеровщика. Адаптер изготавливается из цельного отрезка металлического круга. С одной стороны он имеет цилиндрическую выточку и соединяется со шнеком при помощи болта и гайки, с другой стороны — шестигранный хвостовик, который закрепляется в патроне шуруповерта. Ручка для переходника необязательна, но она значительно облегчает эксплуатацию электроледобура.

Кроме того, бывают ситуации, когда адаптер самовольно отсоединяется от шуруповерта, ослабляется его крепление в патроне. В этом случае ручка не даст уйти рабочей части бура под воду.

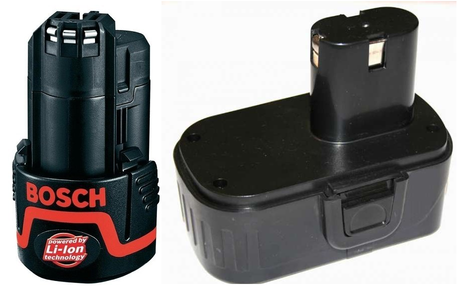

Правильный выбор аккумулятора

Как правило, в комплекте с шуруповертом идет один аккумулятор. Этого явно не хватит на целый день активной зимней рыбалки. Есть несколько нюансов при выборе и эксплуатации этих источников питания, которые помогут увеличить эффективность и комфортность применения ледобура из шуруповерта.

Аккумуляторная батарея может быть литий-ионной (Li-ion), никель-кадмиевой (NiCd) или металлогидридной (NiMH). У каждой есть свои сильные и слабые стороны. Если рассматривать их в разрезе выбора для эксплуатации с электроледобуром, то лучше всего остановить выбор на литий-ионных или никель-кадмиевых моделях.

Металлогидридные аккумуляторы плохо реагируют на низкую температуру, а значит, не подойдут по определению. Никель-кадмиевые модели аккумуляторов подвержены повышенному саморазряду и их можно заряжать только после полного разряда, следует учитывать эту особенность. Литий-ионные батареи имеют меньший срок службы и более высокую цену по сравнению с никель-кадмиевыми аналогами. На рыбалке запасную батарею желательно хранить в тепле.

Уход за ледобуром

Несложные правила ухода позволят продлить срок службы ледобура:

  • Хранить и перевозить инструмент следует в специальном чехле. Его легко сшить из плотной ткани. Нельзя хранить в полиэтилене (хотя для транспортировки неплохой вариант) — будет ржаветь.
  • Для очистки ножей и шнека ото льда нельзя использовать металлические предметы, камни, это их затупит.
  • После рыбалки ледобур следует протереть сухой тряпкой.
  • Перед длительным хранением необходимо смазать шнек и ножи маслом или отработкой.
  • Своевременно устранять все люфты в креплениях.
  • Во время бурения недопустимо сильно надавливать на инструмент, даже самый качественный шуруповерт не выдержит такой эксплуатации. Нагрузку следует распределять равномерно.
  • Когда бурение лунки почти закончено, следует снизить давление на инструмент, чтобы избежать приклинивания. Нежелательно для бурения выставлять на шуруповерте режим сверления.
  • Все царапины необходимо своевременно закрашивать, чтобы предотвратить коррозию и ржавление металла. Использование электроледобура позволяет ускорить и сократить усилия на пробивание лунок, чтобы в большей мере насладиться зимней рыбалкой

Источник: http://pochini.guru/modernizatsiya/shurupovert-dlya-izgotovleniya-ledobura

Ледобур из шуруповерта своими руками

Ледобур является незаменимым инструментом любого любителя зимней рыбалки. Будь-то настоящий рыболов или рыболов со стажем, а зимняя рыбалка без этого помощника не очень интересна. Конечно, можно пробить и пешней, если лед тонкий, а если лед толстый, то без ледобура не обойтись. Да и комфортнее себя чувствуешь, когда лунки сверлятся на раз-два. Рассмотрим технологию изготовления ледобура из шуруповерта своими руками.

Самостоятельное изготовление ледобура

Многие рыболовы занимаются самостоятельным изготовлением рыболовных принадлежностей и ледобур, не является исключением.

Все же, купить готовый инструмент не каждый сможет, а тем более механизированный. Чтобы его сделать, понадобятся следующие запчасти:

  1. Металлическая труба соответствующего диаметра.
  2. Металлические пластины для производства шнека.
  3. Подготовить ножи из качественной стали.
  4. Соединить все элементы в одну конструкцию с помощью сварки и зачистить шлифмашинкой.
  5. Покрасить готовый инструмент.

В процессе работы может потребоваться токарный станок или обращение к токарю.

На качество сверления оказывают влияние:

  • Закалка лезвий. Современные модели ледобуров характеризуются твердостью лезвий в диапазоне от 30-ти до 70-ти единиц.
  • Точность изготовления ножей. Ножи должны иметь два режущих края. Правильная заточка позволяет очень быстро сверлить лед.

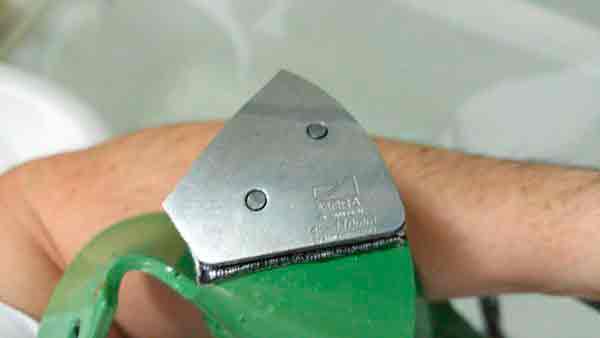

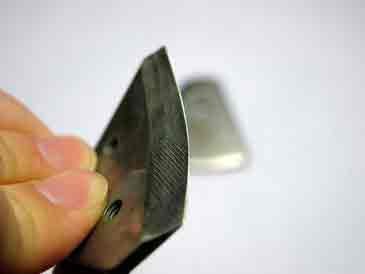

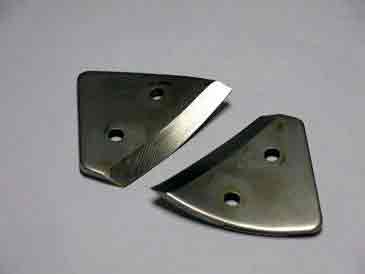

Материал для изготовления ножей

  1. В основном используется сталь Р18, хотя существуют и аналоги. Следует обращать внимание на твердость материала, форму и качество заточки.
  2. Покрытие нитридом титана. Подобные лезвия служат очень долго. Величина в 75 единиц указывает на высокую износостойкость.

Рыбаки пользуются двумя вариантами изготовления подобного инструмента. Использование шуруповерта позволяет улучшить его эксплуатационные характеристики за счет скорости сверления.

Ледоруб из шуруповерта своими руками

Рыбаки смогли усовершенствовать ледобур, присоединив к нему шуруповерт. Просто они поняли, чего стоит трата драгоценного времени, тем более зимой.

Для изготовления необходимо иметь:

  • Ледобур Mora (ручной).
  • Переходник.
  • Аккумуляторный шуруповерт.

Как правило, оптимальный размер лунки – это около 10-ти см.

Характеристики шуруповерта для ледобура

Ледобур – это инструмент, который способен облегчить условия зимней рыбалки и сделать ее более комфортной. Чтобы сверление лунок осуществлялось без проблем, необходимо подобрать соответствующий шуруповерт и, соответственно, аккумуляторный.

Характеристики инструмента

  • Высокая мощность.
  • Напряжение питания от 18 до 36 V.
  • Крутящий момент 40/80 Нм.
  • Емкость батареи 2,5-3 А/ч.

Для элементарной модернизации бура подойдут такие модели, как Mora Nova System или Ise Arctic (Micro, Viking), Rapala. Подойдут так же и отечественные конструкции, типа Торнадо, Барнаул, Тонар.

Как подобрать шуруповерт

Как правило, рыболовы пробивают несколько лунок, а иногда и несколько десятков, так как зимняя рыбалка – это постоянный поиск мест стоянки рыбы. Поэтому, рыбалка превращается в тяжелый изнурительный труд, а это с удовольствием, получаемым от процесса рыбалки, сравнить никак нельзя.

Как подобрать аккумулятор

В основном, применяются два типа источника питания:

Никель – кадмиевый, который хорошо переносит минусовые температуры, но делает инструмент более тяжелым.

  • Литий-ионный. Источник можно эксплуатировать при температуре -10ºС и при небольшой толщине льда. Несмотря на это, этот источник позволяет просверлить до 60 лунок, диаметром 10-16см. При более низких температурах, аккумулятор можно вытащить из устройства и положить во внутренний карман куртки.
  • Никель — металлогидридная батарея – практически не используется в шуруповертах.

Желательно всегда брать с собой запасной аккумулятор и держать его в тепле.

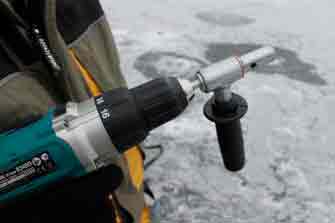

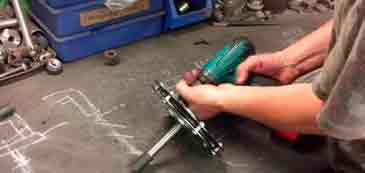

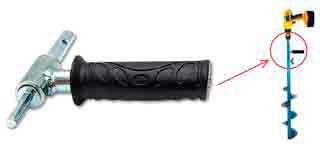

Как делается переходник своими руками

Переходник или адаптер служит для того, чтобы соединить шуруповерт с остальной частью конструкции. Его можно приобрести в магазине, а можно изготовить самостоятельно.

Переходник имеет шестигранную форму и одной стороной зажимается в патроне шуруповерта. При этом, следует учитывать, чтобы соединение было надежным. Зажимается шестигранная часть с помощью специального ключа. Другая сторона переходника соединяется с буром. Для этого, в цилиндрической части нужно просверлить отверстие, после чего берется болт соответствующего размера и закрепляется шнек с переходником.

Не помешает ручка, с помощью которой можно удержать бур, что не позволит ему упасть в воду. Не следует делать шнек большого диаметра, поскольку это увеличивает нагрузку на шуруповерт, что приведет к быстрой разрядке аккумуляторной батареи. Оптимальный диаметр лунки 10-13см, что позволит ловить рыбу средней величины. Адаптер имеет следующие размеры: диаметр цилиндрической части 18мм, хвостовик имеет форму шестигранника, наличие упора обязательно.

Достоинства ледобура с шуруповертом

Поскольку любители зимней рыбалки знают, что значит вручную просверлить с десяток лунок, а то и больше, то они отдают предпочтение именно такой конструкции.

Они указывают на такие достоинства:

  1. Простота модернизации, что не требует особых навыков и профессионализма.
  2. Нет необходимости в больших финансовых затратах.
  3. Неподдельный интерес, который вызывает эта простая конструкция.

Шуруповерт или гайковерт?

Часть рыболовов используют для механизации процесса сверления лунок гайковерт, отмечая при этом следующие плюсы:

  • Гайковерт имеет более мощный корпус и обладает большим крутящим моментом.
  • Гайковерт запросто может послужить альтернативой шуруповерту.
  • Переходник можно изготовить как самому, так и воспользоваться услугами мастера.

Правила ухода за ледобуром

Чтобы ледобур работал долго и был настоящим помощником рыболова, нужно:

  1. После каждой рыбалки бур протирается сухой ветошью, даже если имеется защитное покрытие.
  2. Хранится инструмент в специальном чехле из плотной ткани, в которой проделаны отверстия для вентиляции.
  3. При установке на длительное хранение (на лето), обязательно смазать машинным маслом, особенно ножи.
  4. Нельзя с ножей сбивать лед или снег. Это может послужить причиной их затупления.
  5. Если бур состоит из нескольких частей, то необходимо обязательно смазать машинным маслом каждое место соединения.
  6. Если крепление расшаталось, необходимо сразу же принять все меры для устранения шата.
  7. Места, где имеются царапины, лучше закрасить, чтобы металлические части не начали ржаветь.
  8. Техника сверления лунок не должна допускать неравномерного распределения нагрузки. Следует очень внимательно подходить к процессу сверления, обращая внимание на толщину льда. Чем качественнее и надежнее окажется шуруповерт, тем быстрее будут высверливаться лунки.

В связи с этим, можно сразу сказать, что изготовление ледобура данной конструкции, хотя и простой, требует особого внимания. Ведь лунки сверлить придется не кому-то, а самому. Чем легче и быстрее будет проходить сверление, тем комфортней окажется сам процесс рыбалки. Рыбалка должна быть организована таким образом, чтобы она представляла отдых и удовольствие, а не тяжелый и изнурительный труд.

Источник: http://fishingday.org/ledobur-iz-shurupoverta-svoimi-rukami/

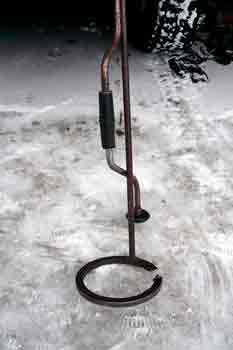

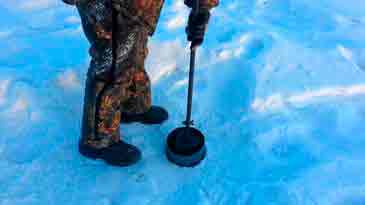

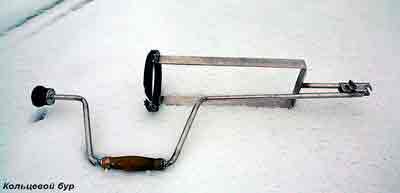

Как сделать самодельный кольцевой ледобур в домашних условиях

Кольцевой ледобур — простейшее, но весьма важное устройство для зимней рыбалки, без которого процесс подледной ловли рыбы попросту невозможен. Однако ввиду того, что современные инструменты отличаются отнюдь не самой низкой стоимостью, все больше людей стало задумываться над тем, чтобы изготовить ледобур своими руками. При этом самодельный инструмент, как правило, ничуть не хуже, чем дорогостоящие магазинные аналоги. Прочитав эту статью, вы узнаете, в чем заключается принцип работы самодельного ледобура, а также как правильно изготовить его в домашних условиях.

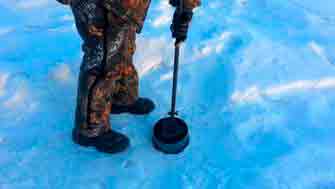

Что такое кольцевой ледобур

Кольцевые ледобуры в данный момент стали утрачивать свое популярность. Пользуются ими в основном пожилые рыбаки, а также те, кому не хватает денег на приобретение электробура. Однако это не значит, что кольцевой ледобур проигрывает по характеристикам своим конкурентам. Да, он требует определенных физических усилий для работы, зато практически ничего не весит, а также обладает простой конструкцией, которую легко сделать в домашних условиях.

Принцип работы

Принцип работы кольцевого ледобура основан на использовании кольца, наружный диаметр которого составляет 130 миллиметров, а внутренний — 80 миллиметров. При этом во время работы режущая кромка выбирает лед только по форме внешнего кольца, в результате чего внутри остается цилиндр диаметром около 130 миллиметров — такой лунки обычно более чем достаточно, чтобы вести успешную подводную рыбалку.

Центрирование кольцевого ледобура осуществляется с помощью специального треугольного бурта, который расположен в подошве рабочей части инструмента. Ну а благодаря эксцентрично расположенной ручке бура, нагрузка в процессе создания лунки распределяется на обе руки равномерно, в результате чего рыбак почти не устает. При этом такой инструмент не издает шума, в отличие от того же мотобура.

Достоинства и недостатки

Кольцевой ледобур, в сравнении с современными мотобурами, обладает довольно большим списком положительных сторон, из-за чего многие рыбаки до сих пор отдают предпочтение именно ему. Вот список лишь основных преимуществ, которыми может похвастаться такой инструмент:

  1. Высверливается ровный «стакан», равный диаметру кольца ледобура. При этом разрушать цилиндр в процессе работы не нужно, а значит на создание лунки будет тратиться относительно немного сил (в отличие от того же шнекового ледобура).
  2. Отсутствие необходимости прокачки воды после бурения лунки. После работы мотобуром или шнеком отверстие засоряется колотым льдом, в результате чего приходится «подкачивать» воду буром. С кольцевым инструментом вода сразу же поступает к поверхности лунки.
  3. Ровные края лунки. Благодаря тому, что кольцевой ледобур оставляет после себя ровное отверстие, в процессе рыбалки леска не будет цепляться о края лунки. Это значит, что вероятность обрыва снастей будет сведена к минимуму.
  4. Удобство обслуживания. Все, что вам нужно — время от времени затачивать нижнюю кромку ножа. А вот мотобуры или электробуры отличаются крайней прихотливостью в уходе — требуют регулярной смазки, а также не терпят попадания воды в двигатель.

Однако есть у кольцевых ледобуров и некоторые недостатки. Не сказать, что они являются критичными, но именно из-за этих моментов многие профессиональные рыбаки отказались от использования ручных инструментов, перейдя на автоматику:

  • время сверления лунки — намного дольше, чем у инструментов с двигателями;
  • необходимость постоянного физического воздействия — рыбак хоть немного, но устает;
  • сложность в начале бурения — правильно заглубить нож в лед бывает достаточно трудно.

Тем не менее, кольцевые ледобуры полностью оправдывают свою стоимость, поскольку для их изготовления не требуется использовать дорогостоящие материалы, а также сложные системы.

Изготовление кольцевого ледобура

Большинство рыбаков, предпочитающих использовать кольцевой ледобур для создания лунок, отдают предпочтение самодельным инструментам, поскольку их крайне просто изготовить в домашних условиях. Самое главное — следовать заранее составленной инструкции, а также проявлять внимательность при работе.

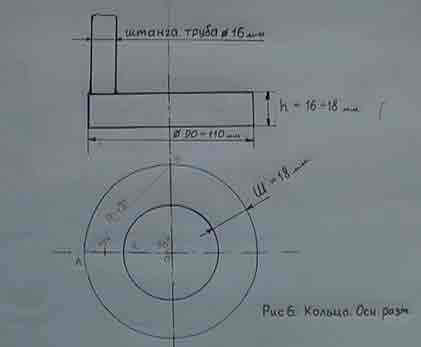

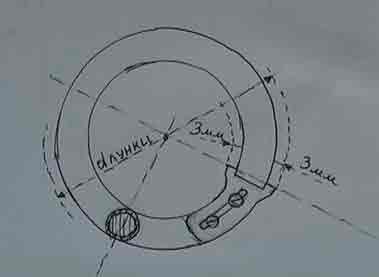

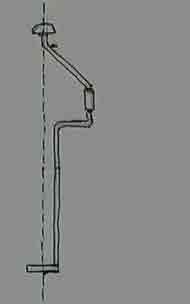

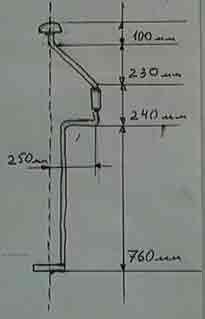

Чертеж

Сначала обязательно создайте чертежи, по которым будет вестись работа. Это позволит не только ускорить рабочий процесс, но и сведет вероятность ошибки в расчетах к минимуму. Важно не только начертить форму будущего бура, но и указать размеры каждой из сторон. В противном случае даже пара сантиметров несоответствия деталей в размерах могут привести к смещению угла наклона лезвия и неправильной работе бура.

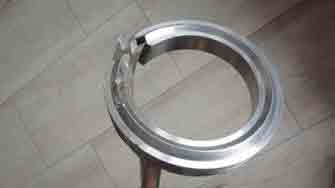

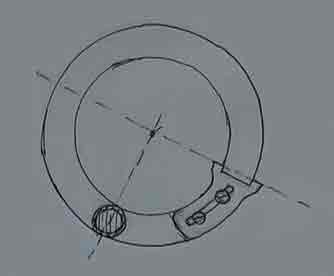

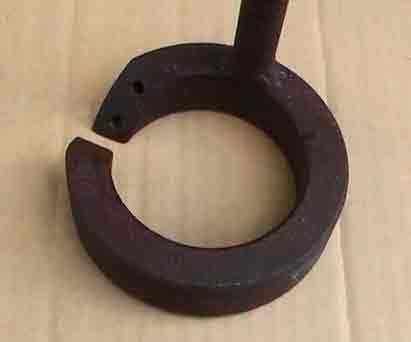

Кольцо

Проще всего изготовить кольцо для бура с помощью куска водопроводной трубы нужного диаметра, отрезав от нее деталь подходящего размера. При этом делать кольцо слишком высоким не рекомендуется, иначе оно будет тяжело входить в лед. Оптимальная толщина составляет 17-20 миллиметров, ну а диаметр не должен превышать 190 миллиметров — такой лунки хватит, чтобы вытащить почти любую рыбу. Ну а если вам посчастливится поймать трофейный экземпляр, то всегда можно пробурить дополнительную лунку рядом с уже имеющейся.

Особое внимание стоит обратить при изготовлении режущей поверхности кольца. Нож должен находиться под углом 42-48 градусов (в зависимости от предпочтений). При этом изначально он изготавливается под углом в 45 градусов, а уже потом затачивается болгаркой или получает подкладку в виде металлических пластин. Расстояние от режущей кромки до нижней поверхности кольца должно составлять не более 15 миллиметров, но и не быть меньше 10 миллиметров — в противном случае кольцо может не выдержать нагрузки.

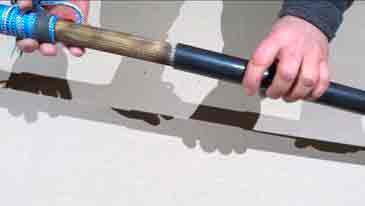

Штанга коловорота

Изготовить штангу коловорота можно практически из любого подручного инструмента, но лично мы рекомендуем использовать для этой цели 16-миллиметровую трубу. Для соединения с кольцом лучше всего устанавливать металлический стержень, после чего приваривать трубу к кольцу. Подобная конструкция является достаточно жесткой, что гарантирует ее долговечность. Места сварки рекомендуется обработать болгаркой, чтобы устранить все неровности.

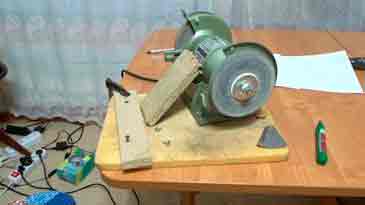

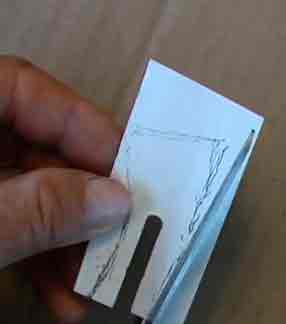

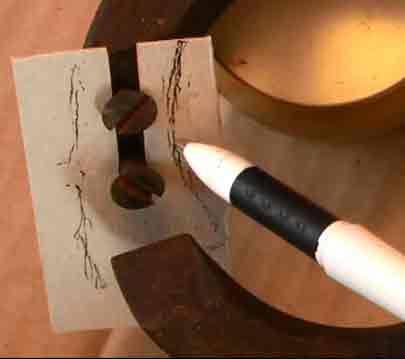

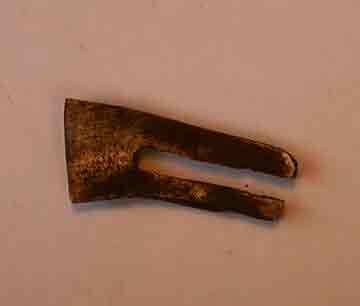

Изготовить режущую деталь для кольцевого ледоруба можно с помощью обычного кухонного ножа или рубанка — приобретается в любом строительном магазине. Для выпиливания детали оптимальной формы придется сперва сделать заготовку из плотного картона (выпиливается щель с шириной, равной диаметру крепежных болтов). После этого прикладываем заготовку к металлу, обводим контуры и с помощью болгарки выпиливаем оптимальную деталь из старого ножа или рубанка.

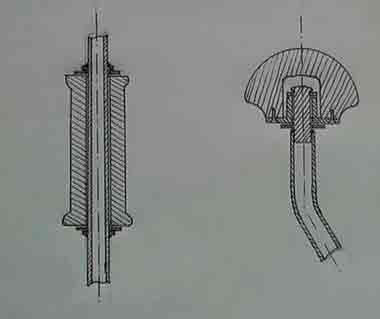

Рукоять и грибок

Для удобства эксплуатации рукоять ледобура рекомендуется оснастить специальной резиновой втулкой, которая надевается на металлическую трубку. Дополнительно на рукоятку можно намотать нить из антифрикционного материала (капрон), чтобы изготавливать лунки можно было даже без перчаток. Ну а чтобы внутрь трубы не попала вода, сверху устанавливается грибок, выпиленный из деревянного бруска ровно под размеры трубы.

Самодельные мотоледобуры

Кроме кольцевого ледобура, в домашних условиях можно также изготовить и другие нехитрые приспособления, используя для этого подручные материалы и инструменты. Вот несколько удачных примеров:

  1. Ледобур-лопатка. Представляет собой коловорот со штырем, в нижней части которого имеется наконечник, выполненный в форме лопатки или ложки. С помощью такого бура можно запросто высверлить лунку, глубина которой составляет не более 30 сантиметров.

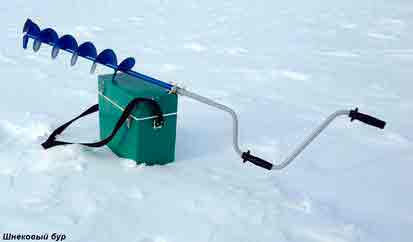

  2. Шнековый ледобур. Состоит из штока в виде трубы, а также особой шнековой ленты, приваренной к штоку. «Лопасти» изготавливаются из обычных металлических колец, которые затем выгибаются под определенным углом.
  3. Электрический ледоруб. Изготавливается из кольцевого ледоруба и шуруповерта. Соединяются два инструмента с помощью специального адаптера. При этом важно чтобы мощность двигателя была не меньше 18 Вольт, иначе долго ледобур не прослужит.

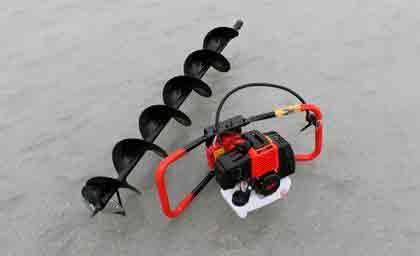

  4. Мотоледобур. Данное устройство изготавливается из бензопилы или триммера (устройство для покоса травы). Создать инструмент очень сложно, но даже если вы это сделаете, готовьтесь ловить недобрые взгляды от других рыбаков, поскольку шуметь он будет сильно.

Электроледобур своими руками можно сделать из кольцевого ледоруба и шуруповерта

Сделать ледобур для зимней рыбалки — не такая уж сложная задача, как может показаться изначально. Самое главное — создать правильные чертежи, а также заранее приготовить подходящие материалы. Созданное своими руками устройство для изготовления лунок обойдется не только дешевле, но и будет вызывать зависть среди других рыбаков.

Источник: http://brakonyerov.net/rybalka/snaryazhenie/ledobur-svoimi-rukami.html

Как сделать ледобур для рыбалки своими руками

Ледобур — незаменимый инструмент для любителей зимней рыбалки. Будь то начинающий рыбак или рыболов со стажем, рыбалка зимой без этого агрегата не очень интересна. Конечно, можно попробовать пробить и пешней, если лед тонкий, а если же он толстый, то без бура не обойтись. Да и ощущения приятней, когда лунки получаются на раз-два. Сделать ледобур для рыбалки можно своими руками из шуруповерта.

  • Необходимые инструменты для работы
  • Выбор материала для изготовления
  • Самодельный ледобур с шуруповертом
    • Критерии выбора инструмента
    • Как выбрать аккумулятор
    • Изготовление переходника
  • Преимущества ледобура с шуруповертом
  • Правила эксплуатации и ухода

Необходимые инструменты для работы

Не каждый рыбак сможет приобрести уже готовый инструмент, а тем более механический. Поэтому для того чтобы сделать ледоруб своими руками, необходимо подготовить следующее:

  • Металлическую трубу нужного диаметра;
  • Пластины из металла, чтобы сделать шнек;
  • Ножи из хорошей стали;
  • Краску для обработки готового инструмента.

В процессе работы, возможно, потребуется токарный станок, или нужно будет обратиться непосредственно к токарю. С помощью сварки необходимо соединить все элементы, чтобы получилась одна конструкция, и затем зачистить все шлифмашинкой.

На качество бурения оказывают влияние:

  • То, как закалены лезвия. Нынешние модели ледобуров отличаются твердостью лезвий в диапазоне от 30-ти до 70-ти единиц.
  • То, как точно изготовлены ножи. Они должны быть наделены двумя режущими краями. Если заточка правильная, лед будет быстро поддаваться сверлению.

Выбор материала для изготовления

В большинстве случаев используют сталь p18, хотя у неё есть аналоги. В первую очередь нужно обращать внимание, насколько твердый материал, какой он формы и каково качество заточки.

Еще есть лезвия, покрытые нитридом титана. Такие лезвия эксплуатируются очень долго. Их величина в 75 единиц говорит о том, что они очень износостойкие.

Рыбаки используют оба варианта для изготовления данного инструмента. Применение шуруповерта позволяет усилить эксплуатационные возможности бура, засчет скорости сверления.

Самодельный ледобур с шуруповертом

Рыболовы усовершенствовали ледобур, прикрепив к нему шуруповерт. Просто они придумали, как сэкономить драгоценное время. Чтобы изготовить бур для зимней рыбалки своими руками, необходимо иметь:

  • Ручной ледобур Мора;
  • Переходник;
  • Шуруповерт аккумуляторный.

Для начала нужно выбрать нужный и надёжный шуруповерт.

Критерии выбора инструмента

Ледобур — это инструмент, который облегчает зимнюю рыбалку и делает ее более комфортной. Чтобы сверление лунок не вызывало проблем, нужно подобрать подходящий аккумуляторный шуруповерт.

Инструмент должен быть:

  • С высокой мощностью;
  • Питание — 18 до 36 В;
  • 40−80 Н/м — крутящий момент;
  • Батарея емкостью 2,5−3 А/ч.

Для простой модернизации бура можно использовать следующие модели: Mora Nova System или Ise Arctic (Micro, Viking), Rapala. Не исключено использование шуруповертов российского производства, таких как Торнадо, Барнаул, Тонар.

Зачастую рыболовы бурят несколько лунок, доходит даже до нескольких десятков, ведь рыбалка зимой — вечный поиск мест, где остановилась рыба. В итоге рыбалка отнимает много сил и не доставляет никакого удовольствия от процесса. Поэтому рыболовы используют самодельный ледобур с шуруповертом.

Как выбрать аккумулятор

Зачастую используют эти два типа источника питания:

  • Никель-кадмиевый отлично себя чувствует при минусовой температуре, но утяжеляет инструмент.
  • Литий-ионный эксплуатируется при температуре -10ºС, и если только лёд не слишком толстый. Хотя он позволяет просверлить около 60 лунок по 10−16 см. Если температура опустилась ниже, его можно достать из устройства и убрать во внутренний карман куртки.

Желательно иметь при себе дополнительный аккумулятор и держать его в теплом месте.

Шуруповерт выбран, теперь необходимо определить, каким образом его можно прикрепить к буру. Это делается при помощи переходника (адаптера).

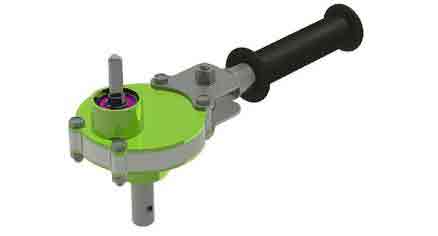

Изготовление переходника

Он служит для соединения конструкции с шуруповертом. Приобрести его можно в специализированном магазине или сделать самостоятельно.

Переходник имеет форму шестигранника. Одна его сторона зажимается в патроне шуруповерта. При этом следует удостовериться, что соединение было надежным. Шестигранная часть зажимается с использованием специального ключа. Другая его сторона крепится к буру. В цилиндрической части просверливается отверстие, затем берется болт необходимого размера и закрепляется шнек с переходником.

Неплохо было бы использовать ручку, которая поможет удержать бур и не даст ему упасть в воду. Не нужно делать шнек большого размера, так как это увеличивает нагрузку на шуруповерт и приведет к тому, что аккумуляторная батарея быстро разрядится. У адаптера диаметр цилиндрической части — 18 мм, хвостовик в форме шестигранника, и обязательно должен быть упор. Самый оптимальный диаметр для лунки — 10−13 см. Это позволяет вылавливать рыбу среднего размера.

Преимущества ледобура с шуруповертом

К основным достоинствам относятся:

  • Легкость модернизации, не требующая особых профессиональных навыков;
  • Небольшие финансовые затраты;
  • Искренний интерес к этой простой конструкции.

Еще некоторые рыболовы, чтобы механизировать процесс сверления лунок, используют гайковерт. Он вполне может служить альтернативой шуруповерту, так как у него корпус более мощный, и он имеет большой крутящий момент.

Правила эксплуатации и ухода

Чтобы самодельный бур для рыбалки исправно служил и надолго остался помощником рыболова, необходимо придерживаться некоторых правил:

  1. После каждого использования насухо протирать бур, даже несмотря на то, что он имеет защитное покрытие.
  2. Хранить оборудование в специально предназначенном для него чехле из плотной ткани с отверстиями для вентиляции.
  3. На время сезонного хранения смазать ножи машинным маслом. Если бур сделан из нескольких частей, смазывают все места соединений.
  4. Чистить щеткой ножи, на которые налип лед или снег. Нельзя сбивать с ножей налет, так как это может привести к их затуплению.
  5. Сразу же закреплять все расшатавшиеся детали.
  6. Закрашивать места, где появились царапины, чтобы не проступила ржавчина.

При сверлении лунок нельзя допускать неравномерного распределения нагрузки. Следует очень внимательно сверлить, обращая внимание на толщину льда. От качества и надежности шуруповерта зависит скорость высверливания лунок.

Изготовление данной конструкции требует повышенного внимания. Ведь лунки сверлить будет не кто-то, а сам рыбак. Чем легче и быстрее бур будет сверлить, тем приятней окажется и сам процесс рыбалки. Ведь она должна быть организована так, чтобы можно было отдохнуть и получить удовольствие, а не изнурить себя тяжелым трудом.

Источник: http://sudak.guru/rybolovnye-prinadlezhnosti/ledobury/kak-sdelat-ledobur-dlya-rybalki-svoimi-rukami.html

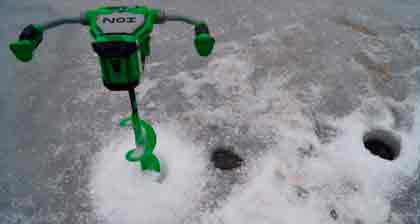

Выбираем ледобур под шуруповёрт

Зимняя рыбалка – не только удовольствие и азарт от процесса подлёдного лова, но и потеря энергии, происходящая во время сверления лунок во льду, а также их очистки. И если на создание одной, двух или даже трёх лунок сил и энтузиазма рыболовов, как правило, хватает с избытком, то вот с бурением десятка-другого отверстий во льду вручную большинство, скорее всего, не справится. По этой причине любители зимней рыбалки всё чаще присматриваются к ледобурам совмещённым с шуруповёртами – эффективными и удобными инструментами, автоматизирующими процесс бурения лунок.

Преимущества ледобура под шуруповёрт

При сравнении ручного инструмента для сверления льда с ледобуром под шуруповёрт, последний выигрывает у механического по нескольким параметрам:

  • Экономия времени и сил – поиск удачного места для лова займёт не так много времени и потребует гораздо меньших усилий, если к ледобуру присоединить шуруповёрт. Полезность инструмента особенно чувствуется при сверлении льда толщиной более 50-60 см.
  • Простота использования – строго вертикальная установка инструмента и незначительные физические усилия – вот и всё, что требуется для создания лунок.
  • Функциональность – используя разные шнеки для ледобура под шуруповёрт можно создавать лунки нужного размера во льду любого типа (сухом, влажном, плотном, рыхлом и т.д).
  • Низкий уровень шума – инструмент работает достаточно тихо и сверление им лунок не отпугивает рыбу.
  • Универсальность – шуруповёрт можно использовать не только для зимней рыбалки, но и по прямому назначению: для ремонта, строительства, бытовых нужд.

Есть у ледобуров с шуруповёртами и существенный недостаток: при сильных морозах (от -10) аккумулятор быстро разряжается и перестаёт запускать инструмент. По этой причине запасной аккумулятор всегда должен быть в наличии, и держать его рекомендуется в тёплом кармане.

Какой ледобур выбрать под шуруповёрт

Для самостоятельного изготовления ледобура с шуруповёртом подойдёт большинство ручных моделей со съёмной ручкой или отдельные шнеки. Некоторые модели импортных производителей приспособлены для соединения с электроинструментом: например, изделия шведского завода MORA. В качестве достойной бюджетной альтернативы подойдут шнеки отечественной марки ТОНАР, предназначенные для автоматического бурения. Модели этой марки представлены покупателям на страницах каталога интернет магазина «Трофей».

Опытные рыбаки советуют брать инструмент правого вращения, чтобы гайка патрона не раскручивалась во время бурения. Шнеками с левосторонним вращением можно бурить на реверсе, но насколько хватит шуруповёрта в таком режиме – неизвестно.

Оптимальная длина бура для шуруповёрта – 100-130 см, для бурения более толстого льда можно приобрести удлиняющую насадку на ледобур. Покупать шнек большого размера нецелесообразно – он увеличивает нагрузку на инструмент и быстро выводит его из строя.

Адаптеры для ледобуров

Соединение шнека ледобура с шуруповёртом производится при помощи переходника (адаптера) напрямую или через удлинитель. Адаптер для ледобура под шуруповёрт изготавливается из стали и представляет собой круглый вал с отверстием под крепёж с шестигранной головкой, фиксирующейся в патроне электроинструмента.

Переходники делятся на два типа: одни вставляются в шнек, а другие надеваются сверху. Для крепления переходника к ледобуру используются болты или стопорные пальцы.

В магазинах продаются готовые переходники отечественного и импортного производства (в том числе и с ручкой). Самодельные адаптеры изготавливаются из стального прута нужного диаметра, один из концов которого обтачивается до размера и формы, соответствующих патрону электроинструмента. Ближе к другому концу сверлится отверстие для крепления к ледобуру.

Сборка ледобура под шуруповёрт

Для того чтобы собрать функциональный инструмент для бурения льда на основе шуруповёрта, понадобятся три главных элемента:

  • Шнек
  • Переходник (адаптер)
  • Шуруповёрт

Шнек соединяется с электроинструментом через переходник и надёжно закрепляется винтом. Оборудование готово к работе.

В некоторых случаях недорогой шуруповёрт может заменяться профессиональным гайковёртом, дрелью и даже бензопилой.

При использовании отечественных шнеков с левым направлением вращения применяются понижающие редукторы, чтобы работа на высоких оборотах не приводила к раскручиванию патрона и выпадению шнека. Такие же редукторы нужны и при соединении ледобура с мотоприводом.

Какой шуруповёрт выбрать

Какой попало шуруповёрт для бурения лунок не подойдёт. Существуют определённые параметры шуруповёрта, на которые нужно обращать особое внимание при выборе:

  • Мощность – аккумуляторная батарея должна обеспечивать мощность инструмента в диапазоне от 18 до 36 В. Инструменту с меньшими показателями будет сложно справляться с нагрузками во время бурения и он быстро выйдет из строя.
  • Скорость вращения – для бурения лунок подходят инструменты с крутящим моментом не менее 50-70 Н*м (ньютонов на метр), нормальными параметрами считаются 80–90 Н*м. Стоит знать, что инструменты с большой скоростью вращения хороши для бурения сухого льда, а с сырым легче справляются менее скоростные модели.
  • Ёмкость аккумулятора – разового заряда аккумулятора должно хватать для создания как можно большего количества лунок (не менее 15-15). Подходящие параметры аккумуляторов для ледобуров – 2,5 А/ч, а лучше 4 А/ч. Наибольшей популярностью у покупателей шуруповёртов для ледобуров пользуются литий-ионные и никель-кадмиевые аккумуляторы. Первые – мало весят и быстро заряжаются, но не могут работать при низких температурах. Вторые – тяжёлые, но способны работать при температуре до -150 градусов.

Для бурения лунок отлично подходят шуруповёрты с усилением – импульсный режим облегчает разрушение ледяного покрова любого типа и толщины.

Выбирая шуруповёрт для ледобура нужно обращать внимание и на производителя: инструмент известных брендов, как правило, надёжней, качественней и долговечнее недорогих аналогов сомнительного происхождения.

На страницах каталога нашего магазина вы найдёте всё необходимое для сборки функционального и надёжного ледобура под шуруповёрт и сможете купить понравившиеся товары по привлекательной цене. Это приспособление для бурения лунок во льду позволит получить ещё больше удовольствия от увлекательного зимнего лова.

Источник: http://trofey.ru/articles/vibiraem-ledobur-pod-shurupovyert/

Ледобур для зимней рыбалки своими руками: способы изготовления

Делаем своими руками ледобур: применение шуруповёрта и бензопилы рыбаком

Ледобур занимает важнейшее место в снаряжении рыболова-зимника. И если тонкий лед удается прорубить пешней или топором, то сделать лунку при метровом панцире без специального инструмента вряд ли удастся.

Некоторые рыболовы делают своими руками разные буровые приспособления.

Вступление

При серьезном увлечении зимней рыбалкой не обойтись без такого важного инструмента, как ледобур. С его помощью можно делать лунки идеально правильной формы во льду глубиной до 1 м.

Хорошо заточенный инструмент справится с любой толщиной льда как в сильный мороз, так и в оттепель. Все буры-самоделки рыболовов можно разделить на несколько групп.

Одни мастера модернизируют покупные изделия, а другие делают инструмент с нуля. Рассмотрим самые распространенные рыболовные конструкции для бурения.

Ручной самодельный ледобур

Несколько десятилетий назад покупка работоспособного ледобура была настоящей удачей для любителя зимней рыбалки.

Чаще всего отечественные образцы категорически отказывались сверлить лед, скользя по гладкой поверхности. И как рыболов ни прижимал инструмент ко льду, для сверления нескольких лунок требовалось потратить уйму калорий. А на следующий день все тело ныло от усталости.

Зарубежные ледобуры были недоступны и неизвестны советским рыбакам. Вот и заставила нужда мастерить рабочий инструмент своими руками.

Понятно, что без помощи со стороны металлообрабатывающих предприятий настоящий ледобур сделать весьма проблематично.

Постараюсь кратко описать всю технологическую цепочку, которую он преодолел:

  1. Самым простым этапом стал поиск трубки подходящего диаметра для инструмента. Из одного отрезка трубки он согнул ручку (коловорот), а второй кусок предназначался для нижней части конструкции (шнека).
  2. Гораздо сложнее было сделать основание для ножей. Здесь пришлось сначала срисовать конструкцию барнаульского изделия, а затем воплотить задумку в жизнь умелыми руками фрезеровщика, токаря и слесаря. После этого основание было вставлено внутрь трубы и обварено по контуру.
  3. Много возни было с изготовлением изогнутых спиралевидных деталей шнека. Коллега решил сделать их короткими, поэтому приварил отдельные части к трубе, а также друг к другу. После этого сварные швы пришлось разглаживать шлифовальной машинкой.
  4. Для стыковки двух частей ледобура были использованы самодельные кронштейны и длинный болт с гайкой-барашкой.
  5. Много проблем возникло с ножами для ледобура. В то время в моде были обычные трапециевидные модели, а также их разновидности со ступенькой. Началась работа с подбора металла, который после закалки мог бы дать твердость 55-60 единиц. Затем фрезеровщик сделал габариты ножей, слесарь просверлил отверстия, термист выполнил закалку, а шлифовщик оформил заточку.
  6. Финальную стадию работ рыболов-любитель выполнил сам. Он покрасил изделие и собрал все части.

Пока лед был не очень толстым, товарищу с самодельным буром удавалось сверлить лунки. Но когда ледяной панцирь достиг толщины 0,5 м, пришлось ему признаться, что конструкция не удалась.

Ледобур из шуруповерта своими руками

Намного проще и эффективнее выглядит доработка хорошо работающего ручного ледобура. В последнее время появились мощные аккумуляторные шуруповерты, которые обладают отличным крутящим моментом. Смекалистые рыболовы сразу же додумались, как применить этот прибор на зимней рыбалке.

Для создания модели с электроприводом понадобятся:

Основная работа рыболова будет касаться изготовления переходника. Его можно либо приобрести в магазине, либо заказать знакомому токарю и фрезеровщику.

Переходник имеет две части, сделанные из одного куска железа. С одного края делается цилиндрическая часть, которая будет соединяться со шнеком ледобура. Цилиндр насквозь просверливается, чтобы болтом можно было зафиксировать переходник на трубе шнека.

Другая часть (хвостовик) делается в виде шестигранника или четырехгранника. Этой стороной переходник будет зажиматься в патроне шуруповерта.

Если толщина льда в вашем регионе зимой превышает длину шнека, то необходимо сделать из трубы аналогичного диаметра вставку между переходником и шнеком.

К шуруповерту выдвигаются следующие требования:

  • напряжение 18-36 В;
  • крутящий момент от 40 до 80 Нм;
  • емкость батареи более 2,5 Ач.

При температуре воздуха ниже -10°С лучше аккумулятор отсоединить от прибора и спрятать в кармане куртки.

Самодельный бензиновый ледобур

Особо умелые рыболовы нашли второе применение бензопилам. Летом они используют инструмент по прямому назначению, заготавливая дрова для костра, а зимой при помощи специального адаптера к пиле монтируется шнек ледобура. Подобное усовершенствование позволяет быстро делать лунки даже в толстом слое льда.

Для создания самодельного мотоледобура подойдет любая бензопила. Удобно работать со старыми советскими моделями, которые необходимо держать двумя руками. Главное, чтобы инструмент хорошо заводился в холодную погоду. При использовании современных китайских пил или фирменных изделий (Stihl или Husqvarna) придется изобретать адаптер с ручкой.

Основной проблемой при стыковке высокоскоростной бензопилы и шнека ледобура является снижение оборотов за счет установки понижающего редуктора. С одной стороны редуктор должен присоединяться к основанию пилы, а с другой в него входит шнек и надежно там фиксируется. Здесь лучше срисовать адаптер с уже испытанной модели, а затем заказать его изготовление на металлообрабатывающем заводе. Каждой пиле потребуется небольшая, но важная доработка.

Рыболовы продолжают удивлять окружающих своими разработками. И если раньше изготовление простейшего инструмента для сверления лунок было вынужденной мерой, то сегодня умельцы вышли на новый уровень.

Используя электрические и бензиновые устройства, они сделали моторизированные ледобуры. Ценность таких изделий заключается не только в быстром образовании отверстий во льду. Эти же приборы могут после незначительных манипуляций выполнять свои прямые обязанности по распиловке дров или закручиванию саморезов.

Полезное видео

Видео о том, как сделать ледобур с шуроповертом:

Видео о ледобуре из китайской бензопилы:

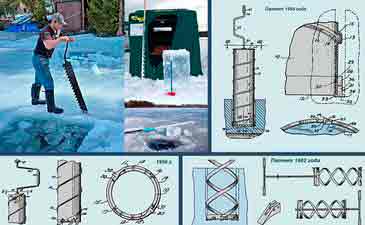

Ледобур своими руками: лайфхаки, чертежи и советы по выбору конструкции. Инструкции по сборке и применению (140 фото + видео)

Бур для сверления льда необходимое приспособление для любителей рыбалки в зимний период. Можно продолбить лёд пешней, но это только в тех случаях когда слой льда не сильно толстый, в противном случае без бура не получиться сделать лунку либо этот процесс будет очень затруднителен.

К тому же на холоде приятней пробурить лунку побыстрее. Ледобур изготовить можно своими руками даже из шуруповерта, что добавит комфорта на охоте за рыбой.

Краткое содержимое обзора:

Процесс изготовления

Многие рыбаки не могут себе позволить приобретение готовой принадлежности, тем более с механическим приводом.

Потому они изготавливают ледобур своими руками в домашних условиях, для этого используют:

  • трубу из металла необходимого размера;
  • пластины для изготовления шнека;
  • качественная сталь для ножей;
  • лакокрасочный состав, для завершающего этапа работ.

Для изготовления понадобится токарное оборудование либо обратиться к специализированному токарю. Также потребуется сварочный аппарат для соединения деталей, чтобы получить целую конструкцию.

В окончании нужно обработать изделие шлифовальной машинкой.

Качество сверления лунки зависит от:

  • закалки ножей;
  • геометрической точности изготовления;
  • оба лезвия должны быть с правильной заточкой даже если ледобур сделан своими руками, это даст легкость при бурении льда.

Изготовление ледобура-кольца своими руками немного отличается от шнекового, единственное то, что у такой модели режущая часть представляет собой рубанок, завернутый в кольцо.

Выбор материала

Во многих случаях применяют сталь р18, но такой материал можно заменить аналогами. Главное выбрать твердый материал, подходящую форму и качественную заточку.

Часто лезвия используют с покрытием титанового нитрида. Они служат очень долгое время.

Привод инструмента может быть:

  • ручным;
  • от бензопилы;
  • от шуруповерта;
  • от гайковерта.

А как сделать ледобур своими руками это выбор самого рыбака.

С помощью шуруповерта

Любители ловли рыбы приспособились оборудовать бур для льда шуруповертом. Так они экономят свои силы и время.

Чтобы сделать такое устройство нужно запастись:

  • ручным буром;
  • переходником;
  • надежным и подходящим шуруповертом с аккумулятором.

Выбор инструмента

Данный инструмент намного облегчает подготовку к ловле рыбы в зимний период. Бурение лунок не создает особых проблем. Надо только подобрать к этому изделию подходящий по мощности привод.

Приводной механизм должен обладать:

  • большой мощностью;
  • питанием от 18 до 36 вольт;
  • крутящим моментом от 40 до80 Н/м;
  • батареей, имеющую емкость от 2,5 до 3 А/ч.

Часто рыбаки сверлят много лунок, иногда даже больше десяти, это приходится делать в процессе поиска места, где есть клев.

В результате на рыбалку уходит много усилий и уже не приносит удовлетворения от ловли. Потому рыбаки находят способы, чтобы облегчить всю процедуру.

Выбор аккумулятора

Чаще используют два вида батарей:

Никель — кадмиевая превосходно выдерживает низкую температуре, однако довольно тяжелая для такого инструмента.

Литий — ионновая подходит для температуры до -10℃, при не большой толщине льда. Она подойдет для бурения лунок, при толщине ледового покрова до шестнадцати сантиметров и можно использовать до шестидесяти раз.

При большем морозе ее лучше убрать в теплое место: в карман одежды либо другой источник тепла.

Лучше взять с собой запасной и также положить его в тепло.

Далее нужно определиться, как можно модернизировать бур. Это можно произвести с помощью переходника.

Изготовление переходника

Данный адаптер служит в качестве соединения бура с приводным инструментом. Купить его возможно в специализированной торговой точке либо изготовить своими руками.

Переходник обладает шестигранной формой. Один конец надежно фиксируется в патроне привода при помощи, предназначенного для этого, ключа. Второй конец закрепляется к буру. В переходнике просверливают отверстие, далее закрепляют его к шнеку при помощи болта.

Шнек большого диаметра лучше не делать, это повысит нагрузку на приводной инструмент и быстро выведет из строя его аккумулятор.

Самый приемлемый размер для лунки около 20 сантиметров. Это дает возможность выуживать среднюю, по размерам, рыбу.

Преимущества

Основные плюсы данного приспособления:

  • легко поддается модернизации;
  • для изготовления не нужно обладать специальными навыками;
  • не требует больших финансовых затрат;
  • увлекательный метод изготовления.

Иногда рыболовы вместо шуруповерта используют гайковерт. Этот инструмент обладает мощным корпусом и большим крутящим моментом.

Эксплуатация и уход

Бур может прослужить длительное время, если соблюдать некоторые правила:

  • Нужно протирать его насухо после использования, даже если он покрыт защитным средством.
  • Держать устройство в специальном проветриваемом чехле.
  • В несезонное время нужно законсервировать его ножи и места соединений, можно использовать для этого отработанное масло.
  • Аккуратно очищать от снега, во избежание повреждения лезвий.
  • Следить за местами крепления и вовремя их подтягивать.
  • Подкрашивать поцарапанные места, чтобы не появилась ржа.
  • Учитывать нагрузку исходя от толщины льда.

Облегчение процесса бурения лунок приводит к комфортному отдыху, при ловле рыбы.

Фото ледобуров своими руками

Как сделать ледобур для рыбалки своими руками

Ледобур — незаменимый инструмент для любителей зимней рыбалки. Будь то начинающий рыбак или рыболов со стажем, рыбалка зимой без этого агрегата не очень интересна. Конечно, можно попробовать пробить и пешней, если лед тонкий, а если же он толстый, то без бура не обойтись. Да и ощущения приятней, когда лунки получаются на раз-два. Сделать ледобур для рыбалки можно своими руками из шуруповерта.

Необходимые инструменты для работы

Не каждый рыбак сможет приобрести уже готовый инструмент, а тем более механический. Поэтому для того чтобы сделать ледоруб своими руками, необходимо подготовить следующее:

  • Металлическую трубу нужного диаметра;
  • Пластины из металла, чтобы сделать шнек;
  • Ножи из хорошей стали;
  • Краску для обработки готового инструмента.

В процессе работы, возможно, потребуется токарный станок, или нужно будет обратиться непосредственно к токарю. С помощью сварки необходимо соединить все элементы, чтобы получилась одна конструкция, и затем зачистить все шлифмашинкой.

На качество бурения оказывают влияние:

  • То, как закалены лезвия. Нынешние модели ледобуров отличаются твердостью лезвий в диапазоне от 30-ти до 70-ти единиц.
  • То, как точно изготовлены ножи. Они должны быть наделены двумя режущими краями. Если заточка правильная, лед будет быстро поддаваться сверлению.

Выбор материала для изготовления

В большинстве случаев используют сталь p18, хотя у неё есть аналоги. В первую очередь нужно обращать внимание, насколько твердый материал, какой он формы и каково качество заточки.

Еще есть лезвия, покрытые нитридом титана. Такие лезвия эксплуатируются очень долго. Их величина в 75 единиц говорит о том, что они очень износостойкие.

Рыбаки используют оба варианта для изготовления данного инструмента. Применение шуруповерта позволяет усилить эксплуатационные возможности бура, засчет скорости сверления.

Самодельный ледобур с шуруповертом

Рыболовы усовершенствовали ледобур, прикрепив к нему шуруповерт. Просто они придумали, как сэкономить драгоценное время. Чтобы изготовить бур для зимней рыбалки своими руками, необходимо иметь:

  • Ручной ледобур Мора;
  • Переходник;
  • Шуруповерт аккумуляторный.

Для начала нужно выбрать нужный и надёжный шуруповерт.

Критерии выбора инструмента

Ледобур — это инструмент, который облегчает зимнюю рыбалку и делает ее более комфортной. Чтобы сверление лунок не вызывало проблем, нужно подобрать подходящий аккумуляторный шуруповерт.

Инструмент должен быть:

  • С высокой мощностью;
  • Питание — 18 до 36 В;
  • 40−80 Н/м — крутящий момент;
  • Батарея емкостью 2,5−3 А/ч.

Для простой модернизации бура можно использовать следующие модели: Mora Nova System или Ise Arctic (Micro, Viking), Rapala. Не исключено использование шуруповертов российского производства, таких как Торнадо, Барнаул, Тонар.

Зачастую рыболовы бурят несколько лунок, доходит даже до нескольких десятков, ведь рыбалка зимой — вечный поиск мест, где остановилась рыба. В итоге рыбалка отнимает много сил и не доставляет никакого удовольствия от процесса. Поэтому рыболовы используют самодельный ледобур с шуруповертом.

Как выбрать аккумулятор

Зачастую используют эти два типа источника питания:

  • Никель-кадмиевый отлично себя чувствует при минусовой температуре, но утяжеляет инструмент.
  • Литий-ионный эксплуатируется при температуре -10ºС, и если только лёд не слишком толстый. Хотя он позволяет просверлить около 60 лунок по 10−16 см. Если температура опустилась ниже, его можно достать из устройства и убрать во внутренний карман куртки.

Желательно иметь при себе дополнительный аккумулятор и держать его в теплом месте.

Шуруповерт выбран, теперь необходимо определить, каким образом его можно прикрепить к буру. Это делается при помощи переходника (адаптера).

Изготовление переходника

Он служит для соединения конструкции с шуруповертом. Приобрести его можно в специализированном магазине или сделать самостоятельно.

Переходник имеет форму шестигранника. Одна его сторона зажимается в патроне шуруповерта. При этом следует удостовериться, что соединение было надежным. Шестигранная часть зажимается с использованием специального ключа. Другая его сторона крепится к буру. В цилиндрической части просверливается отверстие, затем берется болт необходимого размера и закрепляется шнек с переходником.

Неплохо было бы использовать ручку, которая поможет удержать бур и не даст ему упасть в воду. Не нужно делать шнек большого размера, так как это увеличивает нагрузку на шуруповерт и приведет к тому, что аккумуляторная батарея быстро разрядится. У адаптера диаметр цилиндрической части — 18 мм, хвостовик в форме шестигранника, и обязательно должен быть упор. Самый оптимальный диаметр для лунки — 10−13 см. Это позволяет вылавливать рыбу среднего размера.

Преимущества ледобура с шуруповертом

К основным достоинствам относятся:

  • Легкость модернизации, не требующая особых профессиональных навыков;
  • Небольшие финансовые затраты;
  • Искренний интерес к этой простой конструкции.

Еще некоторые рыболовы, чтобы механизировать процесс сверления лунок, используют гайковерт. Он вполне может служить альтернативой шуруповерту, так как у него корпус более мощный, и он имеет большой крутящий момент.

Правила эксплуатации и ухода

Чтобы самодельный бур для рыбалки исправно служил и надолго остался помощником рыболова, необходимо придерживаться некоторых правил:

  1. После каждого использования насухо протирать бур, даже несмотря на то, что он имеет защитное покрытие.
  2. Хранить оборудование в специально предназначенном для него чехле из плотной ткани с отверстиями для вентиляции.
  3. На время сезонного хранения смазать ножи машинным маслом. Если бур сделан из нескольких частей, смазывают все места соединений.
  4. Чистить щеткой ножи, на которые налип лед или снег. Нельзя сбивать с ножей налет, так как это может привести к их затуплению.
  5. Сразу же закреплять все расшатавшиеся детали.
  6. Закрашивать места, где появились царапины, чтобы не проступила ржавчина.

При сверлении лунок нельзя допускать неравномерного распределения нагрузки. Следует очень внимательно сверлить, обращая внимание на толщину льда. От качества и надежности шуруповерта зависит скорость высверливания лунок.

Изготовление данной конструкции требует повышенного внимания. Ведь лунки сверлить будет не кто-то, а сам рыбак. Чем легче и быстрее бур будет сверлить, тем приятней окажется и сам процесс рыбалки. Ведь она должна быть организована так, чтобы можно было отдохнуть и получить удовольствие, а не изнурить себя тяжелым трудом.

Ледобур своими руками — реально ли?

На водоеме, где толщина льда составляет 50−60 см, без ледобура не обойтись. Рыбаки с особой тщательностью выбирают буры в магазинах. Умельцы изготавливают устройства с механическим приводом из подручных материалов сами или дорабатывают заводские модели. Такие работы будут не всем по плечу, т. к. для них нужен специальный инструмент и навыки.

Что такое ледоруб и для чего он необходим

Назначение ледобура состоит в бурении лунок для подледной рыбалки. Инструмент должен иметь прочную основу, острые лезвия и удобный привод для осуществления бурения. Особое распространение имеют шнековые буры. Они не только обеспечивают доступ к воде, но и позволяют извлечь наружу ледовую крошку, образующуюся в процессе сверления.

Режущая часть устройства представляет собой площадку с установленными стальными лезвиями, которая крепится на головке шнека. Ножи изготавливают из прочных сортов стали. Крепят их винтами для возможности замены при поломке или необходимости заточки. Ножи могут быть различной формы и иметь одну или несколько режущих кромок. От угла атаки лезвия зависит скорость бурения и приложенное при этом усилие.

Шнек ледоруба представляет собой стержень с укрепленной винтовой лентой. Длина шнековой части определяет глубину бурения льда. Шнек у бура может быть цельнотянутым или состоять из сварных элементов. Отечественные ледобуры выполнены по такой технологии. Для предотвращения ржавления все части устройства окрашиваются.

Для привода используется изогнутая ручка (коловорот) или 2 рукоятки, расположенные под углом 90° к трубе бура. В коловоротах верхняя рукоять расположена соосно шнеку. В бурении участвует только одна рука. Это существенно снижает скорость сверления. В двуручном инструменте в работе обе руки, поэтому лунки сверлятся быстрее, при этом затрачивается меньше усилий.

Какими бывают ледорубы

Бур для зимней рыбалки — вещь незаменимая. От его качества, размеров и привода будет зависеть скорость изготовления лунок. Чаще всего для этих целей применяют шнековые устройства. Это самый распространенный вид бура. Как заводские, так и самостоятельно изготовленные изделия в качестве привода используют коловорот. Он подойдет для сверления отверстий диаметром 100−115 мм. Изготовить отверстие с размерами 130−150 мм будет сложно, т. к. потребуется приложить гораздо большие усилия.

Для таких целей можно использовать ледобур из бензопилы. Этим инструментом можно быстро просверлить лунку любого диаметра, практически не затрачивая усилий. Чаще всего их используют на водоемах с толстым льдом. В полынью диаметром больше 130 мм пройдет практически любая рыба.

Для изготовления разновидности мотобура — бензобура — для зимней рыбалки своими руками подойдет пила с бензиновым двигателем либо привод от мотокосы. Приспособление будет мобильным и эффективным. Лунки сверлятся за несколько секунд несмотря на толщину льда.

Разновидности и характеристики мотобуров

Для подледного лова используются буры с ручным и моторным приводами. Часто их изготавливают самостоятельно под свой рост и выбирая сторону вращения. Изготовить ледобур своими руками сложно, но возможно. Для этого необходимы навыки работы со сваркой, а также потребуется помощь токаря.

Самостоятельно сделанный бур должен соответствовать следующим характеристикам:

  • иметь небольшой вес;
  • быть разборным;
  • быть выполненным из качественного материала;
  • иметь привод, соответствующий диаметру шнека.

При изготовлении ледоруба из бензопилы своими руками схему соединения двигателя и шнека выполняют с использованием понижающего редуктора. Чаще всего используют механическую часть тихоходной электрической дрели.

Лопатка

Изготовить самодельный бур-лопатку несложно. Он состоит из коловорота со штырем, в нижней части которого приварен режущий наконечник, выполненный в виде лопатки или ложки. Затачивается только одна сторона в зависимости от направления вращения инструмента. Таким буром для рыбалки зимой можно сверлить лед толщиной до 30 см.

Кольцевой

Сейчас этот вид буров несправедливо забыт и почти не используется. Представляет собой кольцо с наружным диаметром 130 мм и внутренним — 80 мм. Режущая зубчатая кромка выбирает лед только по форме кольца, а внутри остается ледяной цилиндр. Бур центрируется треугольным буртом, который находится на подошве рабочей части. Благодаря эксцентрично расположенной ручке усилие равномерно распределяется на обе руки. При работе не слышно характерного шума, как у других ледобуров.

Недостатком кольцевого бура является отсутствие устройства для удаления ледяной крошки.

Рамочный

Эта простая конструкция представляет собой трубу, в нижней части которой под углом 30° приваривается 2 удерживающих прутка находящихся с противоположных сторон стержня. Нижние части соединяются с трубой пластинами, в которых сделаны отверстия для крепления режущих элементов. Правильная заточка кромок и их расположение должны обеспечить оптимальный угол атаки для равномерного распределения усилий при сверлении лунки.

При подледной ловле рыболовные снасти, и жерлицы, могут оказаться крайне эффективными. Если подготовить достаточное количество лунок, то можно надеяться на хороший улов. Однако рамочным буром, не имеющим устройства для удаления шуги, сделать это будет непросто.

Шнековый

Самый распространенный вид ледобура. Изготовить его самостоятельно под силу не каждому. Для этого необходимы соответствующие навыки. Бур состоит из штока, изготовленного из трубы, к которому приварена лента шнека. Для самоделки потребуется вырезать несколько металлических колец и разогнуть их в виде лопастей. Детали привариваются к штоку и последовательно соединяются между собой сваркой.

Особую трудность представляет изготовление ножей. Для этого потребуется легированная сталь. Она практически не поддается коррозии и имеет высокую прочность. Хорошо зарекомендовали себя детали от дисковых культиваторов.

Режущую головку можно сделать съемной или приварить ее части к трубе. Количество ножей влияет на скорость сверления, но вместе с тем повышаются прилагаемые усилия. Правильная заточка режущей кромки облегчает процесс сверления.

Шнековая часть ледобура соединяется с коловоротом или механическим приводом с помощью переходника, который упрощает разборку инструмента для транспортировки.

Мотоледобуры своими руками — какие есть варианты?

Любители подледного лова по-разному относятся к средствам малой механизации при сверлении лунок. Одни считают, что самодельный ледобур из бензопилы облегчает работы по проделыванию отверстий, другие полагают, что любительский лов превращается в наживу.

Несмотря на это, имеется много умельцев, которые мастерят устройства с механическим приводом. Способов изготовления ручного бура существует много. В качестве приводного двигателя используют мотокосы, пилы и шуруповерты.

Изготовить мотоледобур из триммера своими руками проще, чем из бензопилы, т. к. не требуется установка редуктора. Соединение двигателя и шнека проводят с помощью самодельного адаптера. При наличии в хозяйстве мотоинструмента самому сделать ледобур будет дешевле, чем покупать аналог в магазине.

Однако этот инструмент будет эффективным, если на рыбалку ездить своим транспортом. В противном случае лишние 10−15 кг в руках или за спиной создадут неудобство неподготовленному рыбаку. Любой ДВС является источником повышенной опасности. Выполняйте требования по безопасности при заправке и работе с бензомоторами.

Самостоятельное изготовление ледобура

Материал для изготовления ножей

В условиях массового производства нет возможности использовать сверхпрочные сорта стали. Как в отечественных, так и в зарубежных аналогах используется материал твердостью около 60 ед. по Роквеллу. Эти ножи хороши, если лед без песчаных включений. Лучшим вариантом будет инструментальная сталь, имеющая 70−72 ед. Правда, изготовление и правильная заточка ножей обойдется дорого.

Изготовление с нуля

Самодельный ледобур для зимней рыбалки проще всего изготовить в виде садового бура. В качестве ножей, одновременно выполняющих роль шнека, используют полотно от циркулярной пилы необходимого диаметра. Его распиливают пополам и приваривают к штоку бура под углом, обеспечивающим наилучший рез.

Зубья пилы имеют победитовые наплавки, что предохраняет кромки от поломок при сверлении льда с включениями песка и на границе подводной части. Увеличить производительность поможет применение шуруповерта для ледобура. Увеличенная скорость вращения штока позволит изготавливать лунки даже не совсем острыми ножами.

Правила ухода за ледобуром

Самодельные электроледобуры требуют бережного к себе отношения. После рыбалки инструмент необходимо очистить ото льда, протереть и высушить. Режущие поверхности покрыть тонким слоем смазки. Для того чтобы винты проще отворачивались для замены ножей, резьбу надо обернуть сантехнической лентой. Аккумуляторы зарядить до полной емкости.

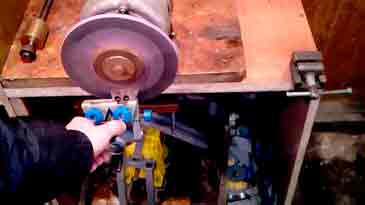

Перед рыбалкой ножи следует подточить и убрать заусеницы. Перевозить бур необходимо в чехле в сложенном состоянии. Правильно ухаживая за инструментом, можно обезопасить себя от неожиданностей на рыбалке.

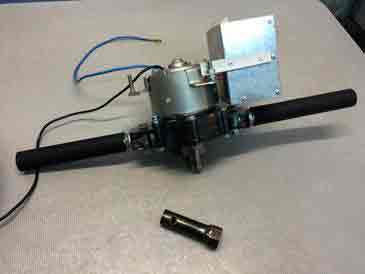

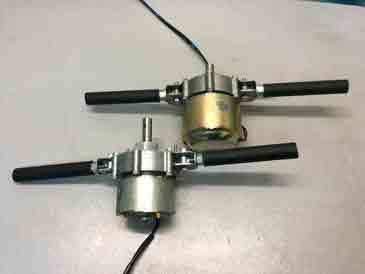

Особенности электробура для зимней рыбалки

Опытные рыболовы знают, что ни одна зимняя рыбалка не обходится без аппарата для бурения льда. Ручное бурение скважин — давно прошлый век. Современные электробуры пользуются огромной популярностью у рыбаков, поскольку экономят время. В этой статье вы узнаете преимущества и недостатки аппарата, а также подробную инструкцию о том, как сделать электробур своими руками.

Принцип действия электробура

Ледобур — это приспособление для сверления льда. Электробур состоит из электрического двигателя и шнека, к которому крепятся ножи. По бокам двигателя расположены ручки, за которые необходимо держаться во время работы прибора, — такое положение позволяет равномерно распределить нагрузку. Двигатель устройства приходит в действие и начинает вращаться благодаря энергии, поступающей из аккумулятора. Длительность работы батареи зависит не только от качества устройства, но и от размера шнека: чем он меньше, тем дольше будет работать бур на одной зарядке.

Преимущества и недостатки

Как и все устройства электроледобур имеет как плюсы, так и минусы.

  • К положительным качествам аппарата относятся:
  • бесшумная работа — тишина повышает успешность улова;
  • лёгкий вес;
  • длительная работа на холоде;
  • возможность зарядить от автомобильного аккумулятора;
  • не требует длительной сборки;
  • простота в эксплуатации, отсутствие вибрации;
  • быстрая подготовка к процессу бурения;
  • большая производительность, за один раз можно сделать более 20 лунок;
  • не загрязняет экологию, по сравнению с бурильными агрегатами на бензине, не выбрасывает в воздух продукты горения.
  • К недостаткам устройства можно отнести:
  • высокую стоимость — хороший и качественный ледобур стоит от 80 000 рублей;
  • пониженную производительность прибора при сильном морозе.

И всё же положительных качеств у устройства гораздо больше. Благодаря ему зимняя рыбалка станет приятным отдыхом.

Характеристики

Ледобур состоит из таких деталей:

  1. Рукоять. У электроледобура рукояти располагаются по разные стороны от центральной оси, либо одной верхней, которая находится строго на этой оси, образуя коловорот. Бурение происходит двумя руками, чтобы правильно распределить нагрузку.
  2. Шнек — спираль, которая находится ниже ручки. Она определяет направление движения прибора и извлекает лёд из лунки.
  3. Режущая насадка — часть, которая врезается в лёд, и представляет собой держатель с двумя прямыми ножами.

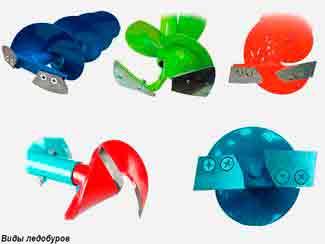

Разновидности

Есть несколько видов аппаратов для бурения. Каждый из них имеет свои преимущества и недостатки. Ледобуры бывают:

  • ручные — вращают с помощью рук. Стоимость такого прибора начинается от 1 500 рублей;
  • бензиновый — функционирует благодаря сгоранию горючего. К недостаткам можно отнести шум, засорение экологии выхлопными газами и расход топлива;
  • электрический — работает от аккумулятора. По сравнению с предыдущими вариантами самый удобный в работе.

Конструкция

Коловорот — это выгнутая труба диаметром 19 мм. На нём расположены рукояти. Режущая часть устройства состоит из ножей и держателей. Многие разновидности электробуров имеют два или три ножа, конструкция которых бывает сферически или прямой. Первый нож удобен при использовании как на сухом, так и на мокром льду, но в то же время его довольно тяжело наточить. Второй — хорошо подходит для сухого льда, а чтобы справиться с мокрым нужно приложить старания. Большинство рыбаков выбирают диаметр шнека под конкретный вид рыбы, чтобы вырубить соответствующую этим габаритам лунку.

Как сделать электробур для зимней рыбалки своими руками

Изготовить рыболовный инструмент можно и своими руками. Большинство современных шуруповёртов обладают отличной мощностью и длительной работой аккумулятора. Поэтому если у вас есть такой инструмент и пристрастие к зимней рыбалке, его не сложно превратить в качественный ледобур.

Для изготовления самоделки вам понадобится:

  • ручной ледобур;
  • переходник;
  • шуруповёрт на аккумуляторе.

Видео: Электроледобур своими руками из старой дрели и шуроповерта

Чтобы собрать качественный инструмент, нужно ответственно отнестись к сборке всех деталей.

Для самодельного электробура отлично подходят шнеки от ручных буров:

Шуруповёрт должен соответствовать следующим характеристикам:

  1. Мощность батареи — 2.5–3.0 А·ч.
  2. Напряжение питания — 18–36 V.
  3. Крутящий момент 40/80 Н·м.

Переходник — деталь, которая соединяет шуруповёрт со шнеком. Его можно приобрести или изготовить самостоятельно. В поперечном сечении переходник имеет форму шестиугольника. Одну его сторону следует зажать в патроне шуруповёрта с помощью специального ключа. Со шнеком переходник соединяют посредством заранее высверленного отверстия, в которое вставляется болт нужного размера.

Популярные модели электробуров

Большинство рыбаков выбирают модели электроледобуров по таким критериям:

  • длина до рукояти. Именно она определяет глубину сверления;
  • размер шнека. От него зависит ширина лунки;
  • громкость работы. Иногда от этого показателя зависит количество улова;
  • вес. Чтобы бурение не приносило хлопот, устройство должно быть достаточно лёгким.

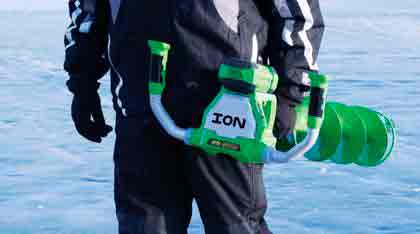

Ion Power Auger

Один из самых удобных и популярных бурильных аппаратов. Страна производства — США. Вес прибора — 10 кг. Заряд аккумулятора позволяет сделать около 35 лунок. Бесшумный и экологиный. Но цена довольно высокая — 70 000 рублей.

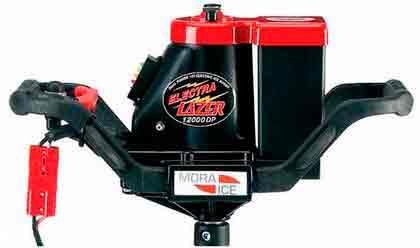

Mora Ice Electric

Качественный швейцарский инструмент. Функционирует как от сети, так и от аккумулятора. Может сделать более 20 лунок диаметром 15 см. Толщина высверливаемого льда — 1 метр. Вес устройства без шнека — 10 кг. Один из лучших агрегатов в среднем ценовом диапазоне. Цена — 19 000 рублей.

Darston

Агрегат, который объединил в себе доступную цену и хорошее качество. Изготовлен в Китае. Сделан из алюминия, ручки резиновые. По габаритам небольшой — 45×28×28 см. Лёгкий в работе, но по производительности немного хуже, чем модели представленные выше. Его цена составляет — 9 000 рублей.

Если вы любитель зимней рыбалки — электробур непременно облегчит вам задачу и сделает ваше хобби более приятным. Неважно, какому прибору вы решили отдать предпочтение, дорогому или же бюджетному, — в уходе они одинаковы. Ножи необходимо очищать от снега, песка и прочего мусора, а также бережно относиться к инструменту во время работы. Тогда ледобур прослужит вам долгие годы и станет надёжным помощником в зимней рыбалке.

Ледобур кольцо своими руками: чертежи, видео

При ловле в зимний период одним из важнейших устройств является ледобур. Но сегодня речь пойдет о довольно редком виде: кольцевом ледобуре или, как его еще называют, “ледобур кольцо”, не пользующийся популярностью у рыбаков. Совершенно напрасно, поскольку он имеет ряд преимуществ перед шнековыми ледобурами.

При ловле в зимний период одним из важнейших устройств является ледобур. Сегодня в магазинах огромный выбор различных ледобуров, как ручных так и электро-мотоледобуров, с двумя и тремя лезвиями, с правой и левой резьбой. Но сегодня речь пойдет о довольно редком виде: кольцевом ледобуре или, как его еще называют, “ледобур кольцо”, не пользующийся популярностью у рыбаков. Совершенно напрасно, поскольку он имеет ряд преимуществ перед шнековыми ледобурами.

Какой лучше выбрать ледобур мы уже рассказывали в этой статье. А теперь подробно остановимся на редком виде ледобуров – кольцевом.

Основные отличия шнековых ледобуров от кольцевых:

  1. отсутствие самого шнека;
  2. один нож, работающий по принципу рубанка.

Режущая часть кольцевого ледобура представляет собой рубанок, свернутый в кольцо. Принцип резания которого полностью совпадает с резанием его классического собрата, только вместо стружки получатся крошка льда.

Условия для правильной работы кольцевого ледобура:

Из-за того, что штанга в кольцевом ледобуре сдвинута от центра на радиус кольца, ручка упора должна располагаться на воображаемой линии, проходящей через центр кольца.

Если данное условие не соблюдать, то штанга, на которой крепится кольцо, ломает ледяной стакан раньше времени и усложняет процесс бурения лунки.

Линия продолжения режущий кромки ножа должна проходить через центр кольца.

– крепление ножа изготавливается таким образом, чтобы была возможность менять длину вылета режущей части за плоскость кольца.

– угол “атаки” (угол резания) должен составлять 40-50 градусов. Угол резания меняют в зависимости от структуры льда (рыхлый лед или плотный, мокрый или ломкий).

Недостатки кольцевых ледобуров:

  • время сверления лунки немного больше обычных шнековых ледобуров;
  • сложность в начале сверления лунки;
  • за частую конструкции таких ледобуров не разборные и имеют большие габариты по сравнению со сложенными классическими ледобурами.

Достоинства

  • Одно из достоинств кольцевого ледобура в том, что он высверливает во льду стакан по диаметру кольца. Тратится меньше энергии при бурении из-за того, что разрушать этот ледяной цилиндр не нужно, в то время как при бурении шнековыми ледобурами вы прилагаете дополнительные усилия для разрушения данного стакана.
  • После бурения лунки не нужно делать движения вверх-вниз для прокачки воды (очистке лунки ото льда), здесь достаточно просто немного приподнять кольцо и вытащить ледяной цилиндр из лунки.
  • Края лунки получаются ровными. Из-за чего леска не цепляется за края лунки, снижается вероятность обрыва лески.
  • Затачивается режущая кромка, находящаяся ото льда, а плоскость резания остается всегда прямой. В то время как в классических ледобурах наоборот. Удобство в том, что если вы при заточке изменили угол заострения ножа, нет ничего страшного, так как угол резания не изменится.

Сверление лунки

Если начать сверление лунки по подобию шнекового ледобура, то у вас вряд ли получится это сделать или потребует не мало усилий. Для того, чтобы пробурить лунку кольцевым ледобуром, его кольцо располагают под углом к поверхности льда и слегка прижимают ногой штангу, к которой крепится кольцо. Делается несколько оборотов для того что бы кольцо смогло вонзится в лед, а затем выравнивают штангу делая ось вращения перпендикулярно льду.

При ловле крупной рыбы не редко бывает необходимо рассверлить лунку для того, что бы достать рыбу из подо льда. Все вы знаете как сложно а порой практически невозможно просверлить лунки внахлест обычным шнековым ледобуром. При бурении пересекающихся лунок кольцевым буром проблем не составит, больше того, вы даже не приложите больше усилий, чем при бурении одного отверстия.

Кольцевой ледобур работает гораздо тише шнековых, поэтому не так распугивает рыбу

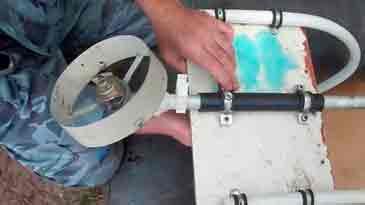

Кольцевой ледобур своими руками (чертежи)

Кольцо

Кольцо изготовлено из куска трубы нужного диаметра, отрезанного обычной болгаркой. Ширина кольца должна быть не менее диаметра штанги. Оптимальная высота кольца должна быть в пределах 17-20 мм, а диаметр 190 мм. Через лунку такого диаметра проходит практически вся рыба, но если вам посчастливилось поймать трофейный экземпляр всегда можно пробурить еще пару лунок с перекрытием и поднять трофей на лед.

Режущая поверхность ножа должна располагаться к поверхности льда под углом 42-48 градусов. Изначально угол делается 45 градусов, а затем подкладывая пластины под тот или иной болт угол меняется.

Расстояние от нижней поверхности кольца до режущей кромки 10-15 мм.

Штанга коловорота

Коловорот изготовлен из 16мм стальной трубы, размеры которого представлены на рисунке.

В месте соединения кольца и трубы лучше всего установить металлический стержень, на который оденется труба и затем приваривается к кольцу. Необходимо это для усиления жесткости конструкции.

Изготовление ножа

Нож для кольцевого ледобура изготавливается из обычного ножа для рубанка. В любом магазине, где продаются строительные инструменты, вы легко сможете его купить.

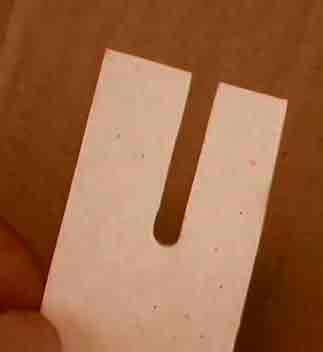

Для изготовления правильной формы ножа, необходимо сначала изготовить заготовку из плотного картона. В куске картона прямоугольной формы вырезается щель шириной, равной диаметру крепежных болтов.

Полученная заготовка устанавливается в ледобур на место будущего ножа. Слегка закрепляется крепежными винтами и на нашей заготовке рисуем контуры будущего ножа.

Затем вырезаем получившиеся контуры и переносим их на металлическую заготовку.

Устройство рукояти и грибка

В трубку вварен стержень, на который надета втулка из антифрикционного материала (капрон). Сверху одевается непосредственно грибок, изготовленный из дерева, как показано на рисунке.

Ледобур кольцо своими руками видео

Источник: http://fishing-shops-rating.ru/masterskaya/ledobur-dlya-zimnej-rybalki-svoimi-rukami-sposoby-izgotovleniya

Самодельный бензобур для рыбалки ледобур своими руками

Характеристики крепления всех элементов

Как прикрепить ледобур к бензопиле – только через редуктор, к выбору которого необходимо подойти весьма серьезно. Невозможно взять имеющийся под рукой и смонтировать его. Если движок станет передавать на шнек слишком большое число оборотов, пользоваться буром будет нельзя. С другой стороны при низком крутящем моменте скорость станет недостаточной.

В принципе, можно использовать редуктор от электроинструментов, если знать необходимое передаточное число. Его величина должна варьироваться в диапазоне 1:25-1:50. Второе правило – вращение должно быть прямым, то есть хвостовик и вал должны крутиться в одну сторону. Далее приступают к переделкам, о чем также можно почитать в статье «Как сделать ледобур из подручных средств».

Как изготовить корпус

Итак, как сделать ледобур из бензопилы своими руками. Для начала нужно изготовить достаточно прочный корпус. Раму для него сгибают из металлической трубы подходящего диаметра. Дальнейший процесс заключается в следующем.

  • Вымеряется необходимый отрезок трубы, примерно 0,16 м, его длина равна периметру рамки.
  • В местах загиба делаются пропилы на треть радиуса. Их делают по пять штук через каждые 5 мм, чтобы на сгибе получался прямой угол.
  • С помощью сварки укрепляется стык и места сгибов.

Точно так же изготавливается вторая рамка, периметр которой равен 0,4 м. Обе рамы соединяются между собой равными отрезками труб по углам. В итоге получается усеченная пирамида правильной конфигурации, в котором устойчиво монтируют редуктор. Корпус доводят до ума в зависимости от модели редуктора.

Крепеж двигателя

Теперь в наличии имеются ледобур, движок и редуктор, смонтированный в корпус. Казалось бы, можно переходить к заключительной фазе, однако для начала следует определиться, мобильным ли будет движок либо крепиться наглухо. В большинстве случаев двигатель потребуется и для других целей, для той же бензопилы, например. Поэтому конструировать придется так, чтобы были созданы условия для его извлекания по мере необходимости.
Подобное возможно, если в корпусе засверлить отверстия под двигатель. Точные размеры указать нельзя, они зависят от модели двигателя. Например, если изготавливается ледобур из бензопилы штиль своими руками, способы фиксации будут одни. Для других марок – дружба, урал — они будут несколько отличаться.

Необходимые инструменты для работы

Не каждый рыбак сможет приобрести уже готовый инструмент, а тем более механический. Поэтому для того чтобы сделать ледоруб своими руками, необходимо подготовить следующее:

  • Металлическую трубу нужного диаметра;
  • Пластины из металла, чтобы сделать шнек;
  • Ножи из хорошей стали;
  • Краску для обработки готового инструмента.

В процессе работы, возможно, потребуется токарный станок, или нужно будет обратиться непосредственно к токарю. С помощью сварки необходимо соединить все элементы, чтобы получилась одна конструкция, и затем зачистить все шлифмашинкой.

На качество бурения оказывают влияние:

  • То, как закалены лезвия. Нынешние модели ледобуров отличаются твердостью лезвий в диапазоне от 30-ти до 70-ти единиц.
  • То, как точно изготовлены ножи. Они должны быть наделены двумя режущими краями. Если заточка правильная, лед будет быстро поддаваться сверлению.

Бензопилы отечественных разработок

Старые бензопилы советского производства хорошо зарекомендовали себя при изготовлении мотобуров. Они имеют несомненные достоинства – приличную мощность и низкие обороты. Кроме того, они редко используются по своему прямому назначению, поэтому их возможно наглухо зафиксировать на раме.

Зная размеры двигателя, под него нетрудно изготовить раму. Ручка подачи топлива выводится на верхнюю часть конструкции. Она должна быть постоянно под рукой, впрочем, как и механизм аварийного отключения. Следует учесть, что в случае использования «Урала» его конструкция элементов потребует самый минимум доработок.

Правда, здесь есть и минус – движок достаточно высокий, поэтому если рыболов имеет небольшой рост, ему будет затруднительно заниматься бурением. Теперь что касается передачи крутящего момента на редуктор. Некоторые кулибины предлагают воспользоваться цепной передачей, однако вряд ли это хороший вариант. В данном случае лучше применить специально выточенный вал.

Состыковка редуктора и шнековой части

Эта часть операции наиболее легкая. Как вариант, эти два элемента можно связать с помощью металлической трубы, которые можно зафиксировать шпоночным либо шпилечным соединением. В этом случае шнековую часть легко заменить на другою необходимого диаметра.

Однако возможно конструкцию усовершенствовать. Для этих целей понадобится сделать из металлической трубки еще одну рамку, на которую приваривается вертикально отрезок трубки. К изготовленному ранее корпусу также привариваются кольца из металла, которые должны плотно нанизываться на вертикальный отрезок трубы.

Далее все устройство надевается на хвостовик шнековой части. Подобным изделием сверлить лунки значительно эффективнее, однако не обойтись и без ложки дегтя: во-первых, масса механизма несколько возрастает, а во-вторых, при большой толщине льда труба станет помехой.

Ледобур под бензопилу практически готов, правда, стоит учесть еще один фактор – порой передать крутящий момент возможно с помощью гибкого вала. При этом необходимо уделить самое пристальное внимание его прочностным характеристикам. Кроме того, вал должен быть помещен в защитный кожух.

Бур – предназначение, виды и особенности эксплуатации

Мотобур – это вид оборудования, предназначенного для проделки отверстий в твердой и глинистой почве, а также во льду. В зависимости от своих конструктивных особенностей и предназначения, буры делятся на:

  • бытовые – малогабаритные орудия, выделяющиеся сравнительно низкой мощностью и тяговыми характеристиками. Приспособления этого типа хорошо подходят для непродолжительной и нерегулярной эксплуатации. Они потребляют минимум топлива и не требуют регулярного специализированного ухода;
  • полупрофессиональные – оборудование средней мощности, которое по своим размерам мало чем отличается от бытовых моделей. Главная задача орудий этого типа – регулярная эксплуатация по проделке небольших и средних по диаметру отверстий в рыхлом грунте и во льду с толщиной слоя до 10 см;
  • профессиональные – приспособления этого типа обладают солидной мощностью и запасом тяги. Они хорошо справляются с проделкой отверстий в твердой почве и во льду, толщиной до 15–18 см.

Самыми мощными на рынке считаются промышленные буры. Эти установки предназначены исключительно для работы по бурению нефтяных и газовых скважин. Для их эксплуатации и обслуживания требуется группа из нескольких опытных сотрудников.

Помимо специализированных фирменных приспособлений на рынке встречаются малогабаритные насадки, которые выделяются простотой в установке и обслуживании. Самая популярная из них – насадка на бензопилу для бурения льда и грунта. Это приспособление позволяет совместить рабочие органы насадки и мощность заводского двигателя садового инструмента. Таким образом пользователь получает возможность беспрепятственно бурить лунки без необходимости покупки специализированного оборудования.

Насадка в виде бура для хозяйственной бензопилы не требует особых навыков от оператора. Все, что нужно – это установить ее вместо режущих органов пилы, заправить инструмент и неподвижно установить его рабочими органами вниз. После этого можно запустить двигатель пилы и начать проделку лунок.

Подготовка материалов и инструментов

Ледобур из бензопилы своими руками, схема которого будет приведена ниже, может быть изготовлен только при наличии определенного набора материалов и инструментов. Среди них можно выделить:

  • бензопилу;
  • ледобур;
  • редуктор;
  • фанеру;
  • шайбы;
  • болты;
  • гайки;
  • металлическую трубку;
  • болгарку;
  • шуруповерт;
  • лобзик;
  • шлифовальную машинку;
  • сверлильный станок;
  • токарный станок;
  • сварочный аппарат;
  • сверла.

Что потребуется для работы

Отлично, если есть возможность бурить тихо и прерываться в случае вялости. Но бывают случаи, когда это делать достаточно тяжело. К примеру, земля может очень промерзнуть либо при бурении проруби для зимней рыбалки может быть очень холодно. В таком случае появляется желание сделать все как можно резвее, а сил при всем этом издержать как можно меньше.

Есть ли обычное решение для такового бурения? Естественно. Это соединение бура с бензопилой. Мощность мотора современной бензопилы – очень большая, таковой мотор сохраняет работоспособность практически во всех погодных критериях.

Для совмещения нужны:

  • Бур;
  • Мотор бензопилы, можно взять у дисковой пилы;
  • Редуктор – для передачи крутящего момента;
  • Труба – для изготовления корпуса;
  • Аппарат для сварки;
  • Шлифовальная машина (болгарка);
  • Дрель или шуруповерт.

Подготовительные работы перед изготовлением ледобура

Обязательно предстоит подготовить весь набор материалов и инструментов, в противном случае не удастся произвести работы. В данном примере задействована бензиновая пила, выпускаемая под маркой STIHL MS180. А вот выбирая ледобур, можно подобрать такой его диаметр, который подходит именно вам. В работе будет необходим и редуктор, который может быть позаимствован от старой дрели марки MAKITA HP2033. В процессе пригодится и фанера, толщина которой должна быть равна 20 мм, однако предпочтительнее подготовить вместо нее металлический лист. В качестве крепежа, который выступит в роли дополнительных комплектующих, можно выделить гайки, шайбы, а также болты. Ледобур из бензопилы своими руками, схема которого должна быть перед вами на протяжении всего процесса, вам не удастся изготовить, если вы не подготовите предварительно головку на 27 мм.

Мотоледобур в домашних условиях – необходимая мера или прихоть?

Профессиональные рыбаки имеют негативное мнение по поводу мотоледобурам, полагая, что рыбалка с его помощью ничто иное, как браконьерские методы. Другая часть рыболовов считает, что этот метод ловли превращает самые трудные и скучные процессы рыбалки в приятное удовольствие.

При использовании мотоледоруба важно соблюдать строжайшие методы эксплуатации. Важно обратить внимание на топливо, которым заправляется машина. Просверливая во льду лунку, нужно помнить о главном правиле: держать сверло в вертикальном положении, и никак иначе.

Есть ещё один важный момент. После работы мотоледобур осторожно кладут на землю, но не бросают! От многих ваших действий во время зимней рыбалки зависит ваша безопасность и здоровье.

Какие ледобуры являются эффективней можно спорить долго. Зимний бур будет очень интересным и познавательным занятием для каждого рыбака, и мы очень надеемся, что эта статья поможет вам найти ответы на поставленные вопросы, не тратить впустую время и энергию, создавая собственное творение, а именно изготавливая ледобур своими руками. Большого вам улова и крепкого льда под ногами!

Делается — Трубчатое сверло — Сам делал — для электро. розеток

Напильником или на наждачном круге делаете на торце треугольные зубья, сверлите на другом конце отверстия и вставляете трубу меньшего диаметра — смотри рисунок

Рекомендации по изготовлению ручки

Конструкция будет дополнена элементами, среди которых — ручка, ее можно будет выполнить из подручных материалов. Например, в таких случаях достаточно часто используется металлическая трубка. А вот для того чтобы инструментом было удобно пользоваться, ручку необходимо уплотнить, так она не будет доставлять неприятных ощущений, да и мокрые руки об нее обжечь не получится. Так, предстоит подготовить любой подходящий для этого утеплительный материал. Понадобится и трубка, длина которой равна 25 см, необходимо выбирать ту, что обладает толстыми стенками. В примере будет рассмотрен случай, когда применяется бывший амортизатор крышки багажного отделения ISTANA. Стоит отметить, что предстоит подготовить и металлическую сантехническую трубу 15 х 15 см.

Мотор: съемный или несъемный

Итак, есть бур, двигатель бензопилы и редуктор в крепком и надежном корпусе. Теперь их необходимо соединить друг с другом. И вот здесь возникает такой вопрос: а как будет использоваться двигатель?

Если двигатель будет использоваться только для бурения, то конструкцию можно сделать монолитной: двигатель не будет выниматься из конструкции.

Однако такое решение кажется несколько странным. Ведь наверняка когда-нибудь потребуется воспользоваться и бензопилой, а, значит, придется вернуть ей двигатель на место. Поэтому лучше оставить возможность вынимать двигатель из самодельного корпуса по мере необходимости.

Для того чтобы получить такую возможность, нужно сделать в корпусе отверстия для установки двигателя. Отверстие должно соответствовать размерам двигателя от бензопилы.

Кроме того, очень важно продумать надежную систему крепления. Фиксация двигателя должна быть прочной, но при этом не должны быть жуткие затраты времени по вставке или выниманию двигателя. В идеале должно быть так: выкрутить две-три гайки, приподнять раму, вытащить мотор (или вставить мотор, опустить раму, вкрутить гайки).

При изготовлении конструкции нужно учитывать не только размеры бензопилы, а еще и удобство для заправки топлива, и управление клапаном для контроля давления в двигателе.

Особенности подбора редуктора к инструменту

Ледобур из бензопилы своими руками, схема которого может быть разработана самостоятельно или позаимствована из этой статьи, можно изготовить правильно и ожидать исправного функционирования, если по правилам подобрать редуктор. Это обусловлено тем, что данный элемент выступает в качестве основы любого инструмента для бурения льда, выполненного на базе бензопилы. Редуктор может быть позаимствован от старых электроинструментов. Таким образом, чтобы сделать правильный выбор, необходимо руководствоваться некоторыми правилами, среди них — передаточное число, которое варьируется в пределах 1:25-1:50, кроме того, вращение должно быть прямым. И хвостик, и вал редуктора должны вращаться в одном направлении. Если ледобуры для рыбалки изготавливаются с использованием упомянутого в примере редуктора, то инструмент будет работать правильно, так как данный редуктор имеет передаточное число, равное 1:30. Редукторы, которые относятся к подобному виду, обладают валом, являющимся продолжением ротора мотора, который после должен быть удален посредством болгарки.

Всё о рыбной ловле!

Трудно представить успешную зимнюю рыбалку без мастерского ледобура. Пробурить скважину во льду бывает не так просто, и многие рыбаки прибегают к автоматизации данного процесса. Приобрести автоматизированный ледобур для рыбалки может себе позволить не каждый.
Многие рыболовы ставят перед собой вопрос: как изготовить ледобур своими руками? Основные способы выполнения мы рассмотрим в этой статье. В основу ледобура ложатся три основных элемента – шнек, режущие ножи, коловорот. Стандартный ледобур, выполненный собственноручно, являет собой массивное и прочное сверло.

Проведение обработки фанеры

Если у вас не нашлось фанеры достаточной толщины, то можно использовать два листа, которые должны быть склеены между собой. Так, если в наличии лист, толщина которого равна 10 мм, то получить полотно с более повышенной прочностью можно, используя два полотна. Заблаговременно предстоит произвести разметку отверстий, которые понадобятся для установки болтов, притяжек и шпилек. Помимо этого посредством 45-миллиметрового перьевого сверла необходимо сделать отверстие, расположив его напротив звездочки, кроме него должно быть еще одно, которое необходимо для гаек. Все данные манипуляции рекомендуется производить на специальном сверлильном станке.

Начнем с редуктора

К выбору редуктора нужно подойти очень ответственно: нельзя просто взять первый попавшийся. Двигатель бензопилы – очень мощный, и количество его оборотов – высокое. Если бур начнет вращаться с такой скоростью, им просто невозможно будет работать. как изготовить самоделки и лайфхаки своими руками из бензопилы / do ледобур rapala. А если редуктор будет передавать на выходной вал чересчур низкий крутящий момент, то использование бензопилы окажется бесполезным, ведь скорость вращения останется низкой. Именно поэтому нужно точно и аккуратно рассчитать характеристики подходящего редуктора.

Можно попробовать почитать техническую литературу и сделать такой расчет самостоятельно. А потом изготовить самостоятельно и редуктор. Но если у вас нет времени или желания, то стоит обратиться к профессиональному инженеру, который не только корректно выполнит расчеты, но и поможет выбрать подходящий редуктор.

Рекомендации по расположению головки

Изготавливая ледобуры для рыбалки, нужно будет поработать и с верхним краем фанерного полотна, на котором предстоит сделать углубление, при этом никак не обойтись без шлифовальной машинки. После редуктор прикладывается к заготовке, чтобы появилась возможность определить, на каком расстоянии должна оказаться головка. Необходимо учитывать особенности используемой бензопилы, которая обладает звездочкой на 6 лучей. Это указывает на то, что необходимо применить 27-миллиметровую головку.

Затем головка прикрепляется методом сварки к валу редуктора. Осуществляя данные манипуляции, необходимо соблюдать осторожность и внимательность. Помимо этого следует произвести центрирование головки. Если допустить даже самую незначительную неточность, то это может стать причиной необратимых повреждений бензопилы. Когда будет все выполнено, можно приступать к креплению редуктора к фанере, последняя из которых заблаговременно прикручивается к бензопиле. На следующем этапе необходимо привести в действие бензопилу и проанализировать результат проведенных работ.

Другие переделки ледобуров

Кстати, доработка уже готового ледобура обойдется намного проще, тем более автоматизированный бур станет намного продуктивнее ручного. Особенно это становится актуальным в сильный мороз или при очень толстом льде, когда сверление становится весьма трудоемким процессом. В немалой степени автобур пользуется спросом у любителей лова на жерлицы, поэтому для них изготовление ледобура своими руками – тема нередко принципиальная.

Дела давно минувших дней: как сделать кольцевой ледобур своими руками

Любопытный вид имеет самодельный ледобур для рыбалки, который выполнен на двухрамной конструкции и имеющий на конце нож в виде кольца. Подобные механизмы были распространены в восьмидесятых годах прошлого столетия. Сегодня о них редко вспоминают, а ведь в свое время у них были как ярые поклонники, так и противники, считающие, что просверлить им лунку невозможно. Например, если он не вгрызался в лед, то начинал крутиться вокруг ножа. Местные самоделкины вытачивали ножи из подшипниковых обойм и в ход шли даже тепловозные поршни.

Бытовая техника в помощь рыболову

Как только в продаже появились мощные шуруповерты, смекалистые рыболовы тут же нашли им применение. Соединив шнековую часть бура с этим электроприводом, кулибины тут же получили отличный автоматизированный механизм для бурения, о котором мы рассказывали в статье «Подбираем шуруповерт для ледобура».
Основная проблема, когда встает вопрос: электро ледобуры самодельные как сделать, это изготовление переходника. Кстати, для импортных изделий их можно прикупить в готовом виде в магазине. Если имеется российское изделие, то придется допиливать руками.

В принципе, изготовить ледобур, соединив его с электроприводом, не составляет особых сложностей. Так, для переходника можно использовать шестигранный ключ подходящего диаметра, отпилив его короткую часть. Одним концом он зажимается в шуруповерт, в другой части высверливается отверстие. Этот конец внедряется в трубу хвостовика и стягивается болтом.

Ледобур для зимней рыбалки своими руками из бензопилы

Для изготовления бензобура подойдет любая бензиновая пила. Предпочтение отдается советским моделям, которые удобны в использовании. Главное требование, предъявляемое к движкам, чтобы он легко заводился в любую погоду. Если же имеется в наличии китайский аналог, придется мудрить с адаптером и рукояткой.

В этом случае, изготавливая ледобуры для рыбалки своими руками, придется решать проблему стыковки бензопилы, у которой приличная скорость, и хвостовика шнека. Данную проблему можно решить только установкой редуктора. Одной стороной он фиксируется в основании пилы, с другой в него вставляется шнек.

И напоследок ответим на так часто задаваемый вопрос: ледобур ремонт ручек, которые имеют свойство выходит из строя в самое неподходящее время. Само собой, можно и их изготовить собственноручно, вот только ремкомплекты достаточно легко приобрести в магазине. Так, барнаульская кампания выпускает прекрасные запчасти практически для любых моделей. В комплекте идут не только обе пластиковые рукояти, но также колпачки и фиксаторы, необходимые для быстрой замены.

Работа над шнеком и особенности процесса

Самодельный ледобур не обходится без использования шнека. Для проведения последующего этапа необходимо применить толстостенную трубку, позаимствованную от бывшего амортизатора багажного отделения автомобиля. Амортизатор нужно прикрепить механически к корпусу с использованием двух болтов. Необходимо поработать и над переходником, который будет вести от редуктора к шнеку. Для его изготовления можно применить трубу, от которой предстоит отрезать заготовку длиной 15 см. После на отрезок навариваются кольца. Не стоит забывать о том, что переходник тоже необходимо тщательно обработать, применив для этого токарный станок.

Как создать ледобур для зимней рыбалки своими руками?

Шнек представляет собой стальную трубку с навитой полосой по своей определённой спирали. Дома сделать такую деталь сложно, но представляется возможным. Почти невозможно шнек, как и остальные части ледобура, изготовить дома. Лишь образованный токарь на местном предприятии сможет это сделать.

Создание самодельного ледобура служит рыбаку не только доказательством того, что я могу всё, а ещё и приличная экономия средств. Ведь большая часть рыбаков посещает зимнюю рыбалку более трёх раз в сезон. Следовательно, приобретение дорогостоящего профессионального ледобура невыгодна.

Потому многие любители зимней ловли ломают голову, что бы такое смастерить. Но ведь не стоит забывать, что ледобур это не блесна. Лучшим выходом из положения является приобретение недорогого ледобура российской марки, с последующим его усовершенствованием.

Ледобур тонар — детище одного из самых крупных отечественных заводов по производству качественных ледобуров. Предприятие имеет множество положительных отзывов и пользуется популярностью не только в России, но и в странах ближнего зарубежья.

Изготовление ручки

Если вы решили самостоятельно изготовить ледобур, как сделать его, вам необходимо точно знать. Таким образом, конструкцию еще предстоит дополнить ручкой. Ее необходимо подобрать или сделать своими силами. Кроме того, после нужно подумать над тем, как она будет крепиться. Для того чтобы ледобуром было удобнее пользоваться, можно произвести крепление ручки с разных сторон. А вот от лишней фанеры необходимо избавиться. На ручку следует надеть уплотнительный материал.

Если вы задумались над тем, как сделать ледобур из бензопилы, то вам обязательно стоит знать, что ручка может быть укреплена посредством саморезов. Фанера еще раз обязательно должна быть подвержена обработке с использованием лобзика. Производить подобные работы необходимо аккуратно, а выполняются они для того, чтобы избавиться от всего лишнего.

Собираем корпус

Первым делом необходимо сделать крепкий корпус. Для этого нужно взять металлическую трубу и согнуть из нее рамку. Алгоритм для изготовления я использовал следующий:

  1. Сначала я отмерил нужный кусок от трубы: он должен быть равен периметру рамы (примерно 160 см);
  2. Сделал на нем надрезы глубиной примерно 1,3 радиуса трубы. Как сделать косилку своими руками? Газонокосилка своими руками из стиральной машины, бензопилы или старого пылесоса — легко и просто!. Надрезы делаются в местах сгиба. Для того, чтобы металлическую трубу было нетрудно согнуть, на каждый сгиб надо сделать от 4 до 6 надрезов через полсантиметра друг от друга. Если при сгибе будет плохо выходить прямой угол, то придется немного сточить болгаркой выполненные надрезы;
  3. Заварил сварочным аппаратом углы и соединения.

По описанному алгоритму надо изготовить еще одну раму (периметром 40 см) и соединить изготовленные рамы между собой. Расстояние между плоскостями рам должно быть примерно треть метра. Обязательно нужно проследить, чтобы углы рам были соединены кусками трубы одинакового размера.

Так получится конструкция в форме усеченной четырехугольной пирамиды. В этом корпусе будет крепко зафиксирован редуктор. Но тут дело такое, Вы сами должны будете доработать корпус в зависимости от того, какой редуктор выберите.

Замена фанеры металлом

Зимний ледобур может быть выполнен и после приобретения уже готовой насадки на бензопилу. Однако самостоятельное изготовление инструмента обойдется не только дешевле, но и пользоваться собственным произведением будет куда приятнее. Можно при изготовлении полностью использовать приведенную выше инструкцию, однако в качестве одного замечания к этой установке выступает замена фанеры стальным листом. Это, как показывает практика, позволит получить инструмент с более высокими прочностными характеристиками. Это обусловлено тем, что древесина не сравнится по этим качествам со сталью. Последняя не подвергается деформациям, кроме того, ей не страшны механические воздействия. Чертеж ледобура, составленный перед началом работ, позволит вам произвести работы правильно.

Самодельный ледобур с шуруповертом

Рыболовы усовершенствовали ледобур, прикрепив к нему шуруповерт. Просто они придумали, как сэкономить драгоценное время. Чтобы изготовить бур для зимней рыбалки своими руками, необходимо иметь:

  • Ручной ледобур Мора;
  • Переходник;
  • Шуруповерт аккумуляторный.

Для начала нужно выбрать нужный и надёжный шуруповерт.

Критерии выбора инструмента

Ледобур — это инструмент, который облегчает зимнюю рыбалку и делает ее более комфортной. Чтобы сверление лунок не вызывало проблем, нужно подобрать подходящий аккумуляторный шуруповерт.

Инструмент должен быть:

  • С высокой мощностью;
  • Питание — 18 до 36 В;
  • 40−80 Н/м — крутящий момент;
  • Батарея емкостью 2,5−3 А/ч.

Для простой модернизации бура можно использовать следующие модели: Mora Nova System или Ise Arctic (Micro, Viking), Rapala. Не исключено использование шуруповертов российского производства, таких как Торнадо, Барнаул, Тонар.

Зачастую рыболовы бурят несколько лунок, доходит даже до нескольких десятков, ведь рыбалка зимой — вечный поиск мест, где остановилась рыба. В итоге рыбалка отнимает много сил и не доставляет никакого удовольствия от процесса. Поэтому рыболовы используют самодельный ледобур с шуруповертом.

Как выбрать аккумулятор

Зачастую используют эти два типа источника питания:

  • Никель-кадмиевый отлично себя чувствует при минусовой температуре, но утяжеляет инструмент.
  • Литий-ионный эксплуатируется при температуре -10ºС, и если только лёд не слишком толстый. Хотя он позволяет просверлить около 60 лунок по 10−16 см. Если температура опустилась ниже, его можно достать из устройства и убрать во внутренний карман куртки.

Проведение заточки ножей

Для того чтобы ледобур работал долго, его ножи время от времени необходимо затачивать, для этого предстоит подготовить брусок, выполненный из абразивного материала. Рабочая поверхность должна быть широкой и плоской. При приобретении необходимо убедиться, что на поверхностях нет выбоин и сколов. Заточка ножей ледобура производится бруском, зерно которого среднее или мелкое. Можно пользоваться наждачной бумагой, которая обладает маркировкой в пределах от Н4 до Н6. Использовать камень, который был задействован при заточке более 15 комплектов лезвий, нельзя, так как он покрывается неровностями и сколами. Это указывает на то, произвести нормальную заточку уже не получится.

Угол, под которыми могут располагаться режущие кромки, можно несколько изменить. При необходимости сверления мягкого льда или льда, в котором есть вкрапления песка, угол должен составлять желательно 90 градусов. При этом нож не будет чрезмерно вгрызаться в лед и дольше останется острым. Если есть песок во льду, то лезвие должно быть подготовлено особенно тщательно. Если вы решили использовать для заточки абразивный брусок, то его стоит расположить на столе или горизонтальной поверхности, укрепив, чтобы исключить его проскальзывание. Для этого можно применить тонкое полотно из резины или двухсторонний скотч. Заточка ножей ледобура на первом этапе предполагает устранение имеющихся заусенцев. Для этого нож располагается большой гранью на поверхности для заточки. При проведении заточки лезвие нужно передвигать круговыми движениями. Прижим при этом должен быть равномерным. Это позволит добиться качественной заточки.

Как быть, если ножи не могут справиться со слоем льда?

Часто, с такими проблемами сталкиваются любители, которые только купили новый ледобур. Причиной является плохая заточка, в частности, некачественный съём гусениц с ножа. Не стоит отчаиваться на этом моменте. Достаточно просто провести ножом по тыльной стороне острия по кроме.

Как же часто хочется упростить и ускорить этап сверления проруби. Сам процесс бурения является самым затратным и долгим. И тут не стоит опускать руки. Некоторые сообразительные рыбаки делятся методами изготовления среднестатистического бюджетного ледоруба в домашних условиях.

Подготовка к изготовлению мотоледобура

Перед началом изготовления бура необходимо тщательно подготовиться. Вначале необходимо найти детальные чертежи, которые должны подсказать, каким образом и в какой последовательности устанавливать элементы в общее устройство приспособления. Схема также должна подсказать размеры всех используемых деталей.

Затем можно приступать к подготовке деталей для самоделки.

В их перечень входит:

  • полностью исправная и готовая к эксплуатации хозяйственная бензопила, мощность ДВС которой составляет не менее 2,5 л. с.;
  • цельнометаллический редуктор;
  • 2-миллиметровый лист фанеры или листовая сталь;
  • болты, саморезы и другие крепежи;
  • цельнометаллическая трубка небольшого диаметра;
  • 1 труба из стали, диаметр которой составляет 15 см;
  • 1 металлическая труба, длина которой составляет 25 см;
  • шнек из металла;
  • утеплители из резины для монтажа на рукоятки.

Сборка ледобура – в деталях от «А» до «Я»

Чтобы собрать ледобур из триммера также потребуется двигатель, который будет приводить агрегат в действие. Вот здесь и пригодиться домашний триммер, у которого можно «одолжить» мотор.

В целях исключить ошибки при сборке ледобура, следует внимательно изучить чертеж агрегата. Схема наглядно показывает, какие механизмы мотобура из триммера соединять между собой и в какой последовательности это необходимо делать.

На схеме показаны 3 варианта исполнения самодельного ледобура из триммера. Первый вариант представляет собой шнековый мотобур, который состоит из таких элементов:

  • 1 – планка;
  • 2 – насадка;
  • 3 – муфта;
  • 4 – шнек;
  • 5 – ножи.

Второй вариант – кастрюлеподобный ледобур из триммера, в конструкцию которого входят такие детали:

  • 1 – наконечник;
  • 2 – щель для смазки;
  • 3 – нож;
  • 4 – фиксатор ножа;
  • 5 – корпус механизма;
  • 6 – стояк.

Третий вариант – мотобур из триммера, оборудованный полудисковыми режущими ножами. В его конструкцию входит:

  • 1 – рукоятка;
  • 2 – стояк;
  • 3 – режущие элементы.

В связи с тем, что мотор от триммера обладает небольшим крутящим моментом, значит, потребуется использовать передаточные механизмы и понизить скорость вращения самого двигателя. В качестве передаточных механизмов следует использовать несколько шестерней, помещенных в один корпус. С целью понижения оборотов мотора на первичный вал потребуется установить шестеренку небольшого размера. При этом вторичный вал оборудуется крупной шестерней.

В целях сделать мотобур из триммера жестким и устойчивым, нужно изготовить прочный каркас, к которому будет крепиться редуктор и мотор. В качестве органов управления следует использовать ручки, которые также будут крепиться к каркасу. Рукоятки ледобур из триммера нужно обтянуть резиновыми чехлами, которые не дадут органам управления проскальзывать в руках владельца.

Длину шнека лучше всего выбирать в зависимости от плотности грунта и требуемой глубины отверстий. В любом случае материал, который был выбран для изготовления элемента, должен быть максимально прочным и надежным.

Какой редуктор подходит для сборки?

Бур из бензопилы необходимо укомплектовать подходящим редуктором. Нередко для этого используется механизм от старого ненужного электрического оборудования. Выбранный редуктор на бензопилу для бура должен соответствовать определенным характеристикам.

К ним относиться:

  • способность к прямому вращению;
  • передаточное число в диапазонах 1:25–1:50;
  • как вал, так и хвостовик элемента, должны непрерывно вращаться в одном определенном направлении.

Самодельный мотобур из бензопилы лучше всего изначально оборудовать тем редуктором, который создает передаточное число 1:30. При этом вал механизма должен составлять прямое продолжение ротора бензомотора.

Насадка бур для бензопилы – особенности применения

Конечно, изготовить мотобур из бензопилы – процедура более увлекательная и бюджетная. Однако если нет желания тратить свое время и силы, то можно приобрести уже готовую насадку, которую можно устанавливать на бытовой инструмент в целях проделки отверстия в грунте или льду.

Такого рода готовая приставка к бензопиле значительно выигрывает в самодельного ледобура, так как она изготавливается из стали, которая в разы крепче фанеры. Она отличается меньшими размерами, ее проще транспортировать. Кроме того, благодаря применению технологии заводской заточки восстанавливать затупленные лезвия купленной насадки требуется гораздо реже.

Устанавливать и применять приставку-ледобур довольно просто. Для этого шина и пильная цепь бензопилы снимаются, а вместо них монтируется шнек с лезвиями. После этого вам останется установить нижнюю часть мотобура над местом, в котором нужно проделать отверстие, и запустить мотор агрегата.

Как сделать ледобур из бензопилы своими руками?

Чтобы самодельный ледобур из бензопилы получился сбалансированным и удобным в эксплуатации, при его изготовлении необходимо придерживаться определенного порядка действий.

Алгоритм сборки приспособления выглядит следующим образом:

  1. Вначале потребуется сделать базовою заготовку. Для ее изготовления лучше всего подойдет цельный лист фанеры или 2 склеенных между собой металлических листа. На готовом изделии потребуется выполнить разметку, которая подскажет в каких местах нужно проделывать отверстия для креплений. Помимо этих отверстий в заготовке необходимо просверлить 2 дополнительные дырки. Первое из них нужно проделать напротив штатной звездочки самодельного бура, а второе – непосредственно вблизи первого. Второй отверстие будет служить местом для вкручивания фиксирующих гаек;
  2. Далее в верхней части заготовки из фанеры потребуется проделать углубление. Для этого подойдет шлифовальная машинка. К обратному месту готового углубления необходимо приложить используемый редуктор – это позволит определить подходящее место для его монтажа. Во время выбора места нужно учесть особенности бензопилы, которая используется для сборки самоделки. Если она оборудована 6-лучевой звездочкой, то для изготовления бура подойдет редуктор, размером 27 мм;
  3. После этого редуктор потребуется предварительно отцентрировать и установить его в устройство бура. Элемент должен быть надежно прикреплен к нижней части заготовки из фанеры. К верхней ее части необходимо прикрепить используемую бензопилу. Далее потребуется завести ДВС садового инструмента и проверить устойчивость устройства под действием вибрации;
  4. Затем к самоделке нужно прикрепить шнек. Для этой цели подойдет труба, которая имеет толстые стенки. К редуктору труба должна крепиться при помощи двух надежных болтов. Фиксация шнека и используемого редуктора выполняется при помощи переходника, одновременно выполняющего функции амортизатора. Для изготовления переходника подойдет 15-сантиметровая труба, на которую нужно предварительно наварить кольца. Готовый переходник потребуется очистить от образовавшихся заусенцев на токарном станке;
  5. Для более комфортной эксплуатации самодельного мотобура к приспособлению потребуется прикрепить рукоятки. Их можно сделать из предварительно изогнутой металлической трубы, оба края которой требуется оборудовать резиновыми уплотнителями. Готовая рукоятка крепиться к самоделке при помощи саморезов или любых других крепежей;
  6. Далее образовавшиеся лишние части используемой ранее фанеры потребуется отрезать. Оставшиеся края необходимо обработать при помощи электрического лобзика;
  7. Готовый ямобур из бензопилы нужно укомплектовать ножами для проделки лунок. Для этой цели подойдут листы из стали. Каждый из них потребуется обрезать и надежно приварить к металлической трубе, ранее используемой в роли шнека. В результате приваренные куски металлических листов вместе с шнеком должны напоминать спираль. Для более эффективного использования края металлических кусков потребуется тщательно заточить.

Готовый бур хорошо подойдет для рыбалки, а также для сверления лунок в почве. Приспособление будет показывать высокую эффективность и, при условии своевременного обслуживания, исправно прослужит на протяжении 4–5 лет.

Мотоледобуры своими руками – необходимость или банальная прихоть?

Профессиональные рыболовы скептически относятся к мотоледобурам, считая, что такой инструмент является браконьерским средством добычи рыбы. Другие, наоборот, отмечают, что использование такого инструмента превращает самые тяжелые этапы зимней рыбалки в удовольствие. Самым важным моментом является строжайшее соблюдение правил эксплуатации с мотоледобурами. Топливо для бензиновых ледобуров нужно выбирать с особой тщательностью, оставляя свой выбор на рекомендованных производителем смесях. Также важно обратить внимание на направление движения шнеков. Сверля лунку, мотоледобур следует держать в строго вертикальном положении. После окончания работ, мотоледобур нужно будет аккуратно положить на землю, ни в коем случае не бросая.

Также, изготовив своими руками мотоледобур, следует обзавестись зимним транспортным средством. Если средства позволяют, можно приобрести снегоход, если не очень – отличным выходом будут обычные санки. Ведь дополнительный вес в 10-15 кг станет тяжелой ношей для неподготовленного рыбака.

Надеемся, что наши рекомендации помогут вам не тратить время и силы попусту, изобретая новый велосипед, а именно изготавливая ледобур самостоятельно. Гораздо проще, легче и эффективнее воспользоваться наработками предшественников – модернизировать ледобур, усовершенствовав его технические характеристики и производительность в целом.

Как из триммера сделать ледобур – начнем с редуктора

Мотобур, или, как его еще называют, ледобур – вещь довольно полезная в хозяйстве. С его помощью можно быстро проделать глубокие отверстия для закладки фундамента или установки деревянных свай. Агрегат также можно брать с собой на рыбалку для сверления лунок во льду.

Первое, что потребуется сделать для будущего мотобура из триммера – это редуктор. Он необходим для передачи вращения от вала мотора на другой вал, обладающий повышенным крутящим моментом и пониженной угловой скоростью. По сути, редуктор – это один из наиболее важных механизмов каждого агрегата, тем более такого, как самодельный мотобур из триммера.

В зависимости от типа направления, в котором вращается рабочая часть, редукторы делятся на следующие типы:

  • Редукторы, выходной вал которых вращается по часовой стрелке;
  • Механизмы, выходной вал которых вращается против часовой стрелки;
  • Реверсивные механизмы;
  • Планарные, или инверсные редукторы.

Ледобур из триммера лучше всего оснащать реверсивным механизмом. При заклинивании бура в твердой почве такой редуктор позволит поменять сторону, в которую будет вращаться рабочий элемент агрегата и быстро извлечь его из грунта.

Как только вы определитесь с типом редуктора, потребуется выбрать расположение вала мотора и вала рабочего агрегата бура из триммера. На практике возможными могут быть преимущественно 2 варианта:

  • Расположение валов параллельно друг другу вдоль одной оси;
  • Расположение валов под углом в 90 °.

Оптимальным выбором при изготовлении бура из триммера своими руками станет первый вариант. Такой редуктор отличается легкостью в монтаже и простотой в ремонте. Для сборки этого механизма потребуется подготовить:

  • Корпус;
  • Червячный вал;
  • 2 шестерни конической формы;
  • 2 пары подшипников;
  • Выходной вал.

Собрав все нужные детали, можно приступать к сборке узла. Порядок действий выглядит следующим образом:

  1. Закрепите червячный вал с выходным валом двигателя;
  2. Установите жесткую или гибкую муфту. Если мотор при работе издает сильные вибрации, то лучше использовать гибкую муфту – она должна смягчать удары рабочего элемента и гасить вибрации двигателя;
  3. Червячный вал соедините с двухрядной шестерней. При этом нижняя часть детали должна быть оснащена прямыми зубьями;
  4. При сборке оставьте между элементами редуктора отверстие для заливания смазочного средства;
  5. Отрегулируйте угловую скорость посредством подбора разных по размерам шестерней.

Изготовленный своими руками узел представляет собой простейший односкоростной механизм для передачи вращение мотора на рабочий элемент бура из триммера.

Насадка на бензопилу для бурения льда – правила эксплуатации

Если у владельца садового инструмента нет времени самостоятельно собирать бур из бензопилы для земли и льда, то можно пойти более легким путем и купить уже готовую насадку. Она обладает всеми нужными креплениями для ее беспрепятственной установки на бензопилу. Кроме того, насадка изготавливается из предварительно закаленных металлов, что позволяет ей проделывать лунки в толстом слое льда или в сухом твердом грунте.

Устанавливать и использовать готовый бур достаточно просто. Для этого нужно предварительно снять пильную гарнитуру бензопилы, и вкрутить в полученное отверстие штатный шнек с лезвиями. Затем нижнюю часть бура нужно установить над местом, где необходимо проделать лунку, и завести двигатель хозяйственной бензопилы.

Чтобы насадка для хозяйственной бензопилы прослужила исправно и как можно дольше, за ней нужно правильно ухаживать. Для этого после каждой эксплуатации шнек необходимо протирать, удаляя с его поверхности и с лезвий остатки льда и почвы. Если во время работы на поверхности металлических деталей бура была обнаружена ржавчина, то ее потребуется заново покрасить.

Хранить бур нужно в чистом сухом помещении. В нем не должно быть сквозняков, высокой влажности и резких перепадов температур. В противном случае на мотобуре образуются очаги коррозии.

Изготовление шнека – подробно для начинающих

Независимо от своей конструкции ледобур из триммера должен обладать шнеком. Это нарезающий элемент в форме винта, предназначенный для сверления отверстия во льду или грунте. Для изготовления шнека потребуется:

  • Наконечник;
  • Сердечник;
  • Винтовое лезвие.

В качестве материала для сердечника нужно использовать прочный материал. Лучше всего для этого подойдет стальная труба, Если мотоледобур из триммера будет использоваться для сверления твердых грунтов, то сталь нужно закалить, чтобы она не деформировалась при скручивании.

Изготовление лезвия для шнека выполняется из твердосплавной стали марки 65Г. Этот материал достаточно прочен и легко поддается механической обработке для придания нужной формы.

Для изготовления наконечника также нужно использовать металл из твердых сплавов. На профиле детали также потребуется нарезать желобки. Благодаря такой форме наконечника бур из триммера будет легко вкручиваться практически в любое основание.

Второй конец сердечника нужно оборудовать хвостовиком, на который будет устанавливаться соединительная муфта или приводной редуктор.

Моторизационная доработка

В этой части нашего повествования расскажем о переделке в ледобур триммера или бензопилы. Основные вопросы, которые возникают при этой работе – изготовление адаптера и подбор редуктора.

Ледобур из бензопилы нового типа, такого как выпускают компании Штиль, Хугсварна или китайские товарищи, требуют также изготовления дополнительной эргономической рукоятки. Наша старая дружба такой переделки не требует.

Переделка триммера в ледобур наиболее подходит для моделей со складывающейся штангой. Адаптер для соединения такого механизма со шнеком изготовить проще всего.

Каждая из моделей бензопилы или триммера требует своей доработки, поэтому нет одного универсального рецепта изготовления. Лучше всего найти опытного мастера и прийти к нему со своим инструментом и вместе с ним принять решение и начертить схему изготовления нужного адаптера.

Не менее важен для работы на зимней рыбалке редуктор для ледобура. С его помощью изменяются параметры вращения валов, уменьшая или увеличивая скорость. Это сильно влияет на качество и быстроту сверления лунок.

Если адаптер вытачивают специально, то редуктор подбирается от какого-то действующего механизма, например, от роликового конвейера.

Важной задачей является правильный выбор шнека для ледобура, желательно, чтобы он по направлению вращения совпадал с таковым у бензинового инструмента.

Ледобур из бензопилы важно изготовить тщательно, учитывая малейшие нюансы, ведь переделка очень кропотлива и дорогостояща, да и готовое изделие будет использоваться долго. Важно сделать так, чтобы готовый инструмент был несложен в ремонте и обслуживании, детали были доступны и взаимозаменяемы.

Автор налим , 14 Ноября 2009

Ледобур из триммера – плюсы и минусы приспособления

Изготовления самодельного ледобура дает владельцу триммера ряд важных преимуществ.

В их перечень входит:

  • значительная экономия денег – в среднем на сборку мотобура придется потратить в 5–6 раз меньше, чем на покупку самой дешевой рыночной модели;
  • возможность использования любых деталей и механизмов – при сборке мотобура из триммера можно задействовать любые узлы, рассчитанные на работу в разных условиях. Широкий выбор механизмов на рынке дает изготовителю возможность собрать мотобур из триммера своими руками, учитывая, при этом, собственные возможности и предпочтения;
  • простота устройства – самодельный мотобур состоит из минимального количества деталей и механизмов. При этом, по своей эффективности он практически не уступает рыночным аналогам;
  • скромный расход топлива – по сравнению с рыночными аналогами, на эксплуатацию самодельного мотобура, в среднем, уходит в 2 раза меньше горючего.

Помимо внушительного списка достоинств, сборка мотобура из триммера также имеет ряд недостатков.
Среди них выделяется:

  • необходимость изучения и понимания чертежей – без предварительно подготовленной схемы собрать ледобур из триммера своими руками будет практически невозможно;
  • необходимость регулярного демонтажа мотора с целью его последующей установки на триммер – с этой проблемой будут сталкиваться те, кто использует один двигатель для двух хозяйственных агрегатов. Решить ее сможет покупка старого, но полностью исправного двигателя от мотокосы.

Еще одним недостатком может стать необходимость остановок при работе с мотобуром из триммера. Тем не менее, паузы при работе нужно делать только в случае использования двигателя с низкой мощностью.

Преимущества и недостатки аккумуляторного ледобура

Человеческая лень является мощной движущей силой технического прогресса. Рыболовы уже давно работают над механизацией ручного труда, который используется на замерзшем водоеме. Кто-то придумал интересные варианты с приводом бура от бензопилы, а кому-то пришла в голову идея использовать аккумуляторный шуруповерт для сверления лунок. Как оказалось, не так уж и сложно доработать обычный ледобур, чтобы его можно было соединить с шуруповертом. Достаточно сделать несложный переходник, толщина которого была бы сопоставима с патроном электроинструмента. Некоторые производители рыболовных принадлежностей уже предлагают потребителю инструменты, оснащенные адаптером. В результате получается бур с набором полезных свойств.

  1. При наличии подходящего по техническим характеристикам шуруповерта можно доработать ручной ледобур своими силами.
  2. Электрический инструмент удобнее в транспортировке и проще в эксплуатации, чем моторизированные аналоги. К тому же им легче и быстрее работать.
  3. Бур с шуруповертом работает бесшумно, что на рыбалке очень важно.

При всех явных достоинствах аккумуляторного ледобура, на замерзшем водоеме выявляются и слабые стороны. 1. Главной проблемой для любого аккумулятора является низкая температура. Это объясняется простым законом химии, который гласит, что при снижении температуры замедляется реакция между веществами. И если до отметки -10°С прибор справляется со своей миссией, то при более сильном морозе приходится прятать аккумулятор во внутренние карманы. 2. Не совсем хорошо работает самодельный инструмент, в котором используется отечественный ледобур с вращением против часовой стрелки. После нескольких оборотов патрон ослабляет свою «хватку» и происходит проскальзывание в адаптере. Важно! Необходимо постоянно следить за прочностью соединения в патроне, т. к. на морозе можно быстро вывести шуруповерт из строя.

Особенности выбора силового агрегата

Первое, на что нужно обратить внимание, выбирая двигатель для мотобура из триммера – это его мощность. Этот фактор, в свою очередь зависит от планируемых габаритов самоделки. Если в дальнейшем изготовитель хочет собрать большой бур из триммера, который будет способен справиться с проделкой крупных лунок для закладки свайного фундамента, то ему потребуется надежный двигатель, мощностью от 4 л. с. Если таких потребностей у конструктора нет, и ему нужен бур для проделки небольших лунок во льду или почве, соответственно, для сборки лучше всего использовать мотор, мощностью до 3–4 л. с. Такой двигатель будет потреблять низкие объемы топлива и его будет легче переносить по участку.

Второй важный критерий – это комплектация силового агрегата для мотобура из триммера. Практически каждый современный триммер оборудован мотором, в устройство которого входит система облегченного пуска, предварительный подогрев карбюратора, антивибрационная система и улучшенное воздушное охлаждение. Каждое из этих конструктивных решений играет важную роль в работе силового агрегата, поэтому для изготовления мотобура лучше использовать двигатель, укомплектованный всеми перечисленными опциями.

Изготовление с нуля

Даже страшно начинать описывать этот сложный процесс. Не имея слесарных, токарных, сварочных и фрезеровочных способностей и навыков изготовить ледобур своими руками просто нереально. Для умельцев же это, наверное, не очень сложно, поэтому начнем.

Для описания процесса изготовления мы выбрали несколько моделей:

Общее у них одно – верхняя часть с ручками, или коловорот. Поэтому для начала постараемся изготовить его.

Даже это довольно сложный для непосвященного человека процесс, судите сами:

  1. Подбираем трубу подходящего диаметра.
  2. На земле или полу вычерчиваем изгибы нашего коловорота.
  3. В трубу засыпаем сухой песок и затыкаем пробками, чтобы он не высыпался. Если гнуть без песка, возможно повреждение металла.
  4. Производим загиб трубы, используя газовую горелку или паяльную лампу.
  5. Привариваем к нижней части коловорота скобу для соединения со шнеком.
  6. Сверлим на рукоятке отверстия как на заводском барнаульском буре.
  7. Шлифуем и красим заготовку.
  8. Покупаем в магазине ремонтный комплект для ледобура «Тонар».
  9. Укрепляем верхнюю и среднюю ручки из комплекта в подготовленных отверстиях.

Коловорот готов, остается самое трудное дело – изготовление нижней части механизма.

Лопатка

Этот самодельный ледобур проще остальных в изготовлении. На нижнюю трубу просто наваривается режущая деталь, вырезанная из стальной пластины. Она слегка изгибается в виде лопатки, одна кромка которой затачивается на наждаке.

Выбор адаптера

Для надежного соединения ледобура с шуруповертом требуется переходник. К некоторым импортным моделям в продаже имеются готовые адаптеры. Они могут отличаться диаметром цилиндрической части. Например, для большинства ледобуров «Мора» подойдет переходник с посадочным диаметром 18 мм. А для модели «Mora Nova System» требуется адаптер толщиной 22 мм.

• Хвостовик переходника делается в виде четырех- или шестигранника. Для предотвращения самопроизвольного выпадения адаптера из патрона шуруповерта на краю хвостовика делается специальный упор. • Очень удобны переходные элементы, оснащенные ручкой. Примером такого устройства является модель . Посадочный диаметр 18 мм подходит как для скандинавских буров, так и российских моделей . Для барнаульских ледобуров и изделий рекомендуется переходник «Heinola Easy Run 004». • Простейший переходник можно сделать на любом металлообрабатывающем заводе. Для этого достаточно найти стальной пруток подходящего диаметра (18, 22 мм) и отдать его в умелые руки фрезеровщика. Он превратит круглую половину заготовки в четырехгранный хвостовик. Останется просверлить отверстие в цилиндрической части под болт для фиксации в трубе. Защитить от коррозии переходник проще всего при помощи грунтовки по металлу. Рыбацкий пытливый ум никогда не останавливается в развитии. Свежий взгляд рыболова находит удивительно простые, но эффективные способы для совершенствования своих снастей или инструментов. Примером тому является адаптация шуруповерта под ручной ледобур. Симбиоз этих совершенно разных инструментов по своему назначению привел к появлению нового класса буров для сверления лунок. Источник

Какой должна быть высота устройства

Необходимая длина бура, при которой приходится не сильно наклоняться, когда ножи достигают воды, определяется положением рукоятей. Верхняя должна располагаться ориентировочно по уровень плеч, нижняя – в районе солнечного сплетения. Подобное местоположение рукоятей по отношению к туловищу рыболова считается наиболее комфортным при всем прохождении лунки.

В том случае, если верхняя рукоятка располагается в районе носа и выше, сверлить лед значительно неудобнее, поскольку приходится затрачивать значительные усилия, которые распределяются даже не на вращательные движения, а на удержание механизма по вертикали, что удается не так часто. В результате бур уходит в лед под углом и в конце сверления его подклинивает.

Польза ледобура при зимней рыбалке

Тонкий лед можно пробивать разными приспособлениями, но тогда весь интерес к рыбалке пропадает. Используя ледоруб, можно намного быстрее сделать лунку и приступить к любимому занятию. Но и это не спасает рыбаков от трудоемкой работы по бурению лунок, так как иногда приходится постоянно менять дислокацию и бурить новые лунки. Поэтому на производстве начали изготавливать автоматические ледобуры, благодаря которым, задача намного упрощается.

Однако такие устройства стоят недешево, и большинство любителей зимней рыбалки покупают самые дешевые варианты. Но выбрав дешевое устройство, можно разочароваться в его качестве. Чтобы пользоваться дешевым и качественным прибором, рыбаки обращают внимание на ледобур из шуруповерта своими руками. Для того чтобы собрать устройство, необходимо выбрать подходящий шуруповерт и узнать о технике сборки самодельного устройства.

Проблемы с ледобуром? Как отремонтировать ледобур и правильно его использовать

В последнее десятилетие у рыболовов-зимников появился богатый выбор ледобуров — как отечественного, так и импортного производства. Но вот настоящей сервисной службы, призванной решать немалое количество из стандартного набора проблем, возникающих при эксплуатации этого рыбацкого инвентаря, до сих пор так и не создано.

Вероятно, по этой причине в редакции раздается немало звонков, а также поступает писем с вопросами, касающимися восстановления утраченной ледобуром работоспособности.

Возможно, данная статья поможет разрешить ряд наиболее часто возникающих проблем, хотя автор однажды уже рассматривал подобную тематику в рыболовной периодике.

Ледобур не бурит

Рано или поздно плохо сверлить лед начинают и отечественные, и импортные ледобуры, независимо от того, какое изначально качество они имели. Но вот продолжительность сохранения высоких параметров в работе инструмента целиком зависит от условий его эксплуатации и тщательности ухода за режущей частью ледобура.

Например, быстротекущие реки, такие как Ока, несут в толще воды много мелкого песка, который вмерзает в лед, работая как абразив. В таких условиях ледобур «садится» скоро. При сибирских морозах прочность льда становится сравнимой со сталью, и его берут только хорошо закаленные ножи из высоколегированной стали, а сделанные из посредственного материала — тупятся на первой же лунке.

Плохо, когда после рыбалки, в тепле, на ледобуре оттаивает намерзшая вода, и ножи до следующего выхода на лед остаются мокрыми и ржавеют, при этом страдает самая тонкая часть лезвия, от чего ножи становятся тупыми. Оттаявший ледобур следует вначале протереть сухой фланелью, а затем — тряпочкой, слегка пропитанной машинным маслом.

Часто можно видеть такую картину: рыболов, словно перепутав ледобур с пешней, с силой ударяет его ножами об лед, а затем начинает сверление. Итог печален — каленая сталь не держит ударных нагрузок, особенно в мороз, когда она наиболее хрупка, а лед — прочен. Скалываются углы ножей, и бур без значительного вертикального усилия перестает «вгрызаться» в лед, работает шумно, со скрежетом, распугивая рыбу.

Аналогичный результат, выражающийся во множественных микро-отколах на режущей кромке, получается, когда рыболовы, стремясь ускорить сверление, произвольно увеличивают угол резания, устанавливая под ножи подкладки со стороны лезвия. Тут нужен определенный опыт, нарабатываемый годами, иначе, если угол резания будет таков, что при данной температуре воздуха, а значит и прочности льда, превысятся допустимые нагрузки, на краю острой кромки появятся мелкие зазубрины. Дело в том, что при сверлении происходит ударное взаимодействие под косым углом этой кромки с толщей льда. Если угол слишком крутой, превышающий оптимальный, сталь начинает скалываться.

Напротив, если лед вязкий, пропитан водой, и бурение идет с большой нагрузкой, то полезно уменьшить угол резания, установив подкладки под тыльной стороной ножей. Для этой цели удобно использовать половинки безопасной бритвы, ставя их по одной, две и т.д.

Подобной «чувствительностью» к изменению условий эксплуатации в большей степени обладают так называемые плоские ножи, которые в процессе резания льда по длине нагружаются неравномерно. Самые сильные нагрузки испытывают наиболее слабые части ножей — их острые углы, направленные вниз и к оси, вокруг которой вращается ледобур. Именно они скалывают лед, а остальная их часть лишь «добирает» пронизанную микротрещинами ледовую толщу.

Как «заточить ледубур» на водоеме

Чтобы хоть как-то увеличить длину сцепления плоского ножа со льдом и тем самым максимально распределить нагрузку по режущей кромке, рыболовы додумались до простого и оригинального хода. С легким нажимом проводя по внутренней поверхности лезвия ножа стальным предметом, они немного заваливают режущую кромку наружу. Этим несложным приемом даже можно на какое-то время продлить жизнь «подсевшему», но не с обломанными углами, ножу.

Подобные действия гораздо лучше, чем кустарная подводка ножа на месте алмазным надфилем, т.к. самодеятельная заточка испортит режущую плоскость, и нож потом придется долго выводить. Не следует ножи точить и на наждачном кругу вручную. Даже если они получатся идеально плоскими и ровными, что, впрочем, практически невозможно, у них наверняка будут отожжены режущие кромки, и такие ножи не забурятся даже в мягкий лед. Лучше отдать точить ножи мастеру, работающему на шлифовальном станке. Там в процессе абразивной обработки в технологическую зону подается специальная эмульсия, охлаждающая металл. Ножи получаются идеально острыми как бритва, ледобур с ними работает почти бесшумно, легко входя в лед без какого-либо нажима, только под собственным весом.

Типы ледобуров и ножей

Ледобуры с плоскими съемными ножами производят ряд отечественных предприятий, и лучшими уже долгое время считаются «ленинградские» шнековые коловороты. При идеальной заточке ножей и правильной эксплуатации они бурят лед очень хорошо.

Более трудным в технологическом плане путем идут некоторые зарубежные фирмы, выпускающие кроме ледобуров с плоскими ножами шнековые коловороты, оборудованные криволинейными или так называемыми съемными сферическими головками или ножами, имеющими сложный профиль заточки. Это делается как раз для уменьшения ударных воздействий на каждый локальный участок режущей кромки вследствие равномерного распределения нагрузки по всей длине лезвия. Из импортных ледобуров нашим рыболовам более всего известны финские «Rapala» и шведские «Mora». У первых, как правило, целиком съемная рабочая головка, а у вторых — заменяются только ножи, что все-таки лучше, т.к. запасная головка занимает порядочное место в рыбацком ящике.

Шнековые коловороты с криволинейными ножами работают быстро, легко и почти бесшумно, правда, решившему их купить российскому рыболову придется несколько поменять свои привычки. Дело в том, что подавляющее большинство импортных буров сверлят по часовой стрелке, в отличие от наших — полных им антагонистов.

Но вот прекрасный инструмент «задурил», ласкает лед как невесту и физическому воздействию, не говоря уже об уговорах, ну никак не поддается. Российскому умельцу, имеющему богатый опыт «модернизации» импортных станков, как говорится, не впервой… Он смело берет в руки алмазный надфиль или для скорости исполнения задуманного устремляется к точильному кругу. Похвальная решительность, тем более, что на это время дорогущий государственный станок будет оставлен в покое, а пострадает лишь персональный ледобур. А произойдет это не по той причине, что руки кривые, а из-за того, что, как уже сказано, ножи имеют сложный профиль заточки, представляющий из себя неглубокий криволинейный желоб. И работать надо вдоль и внутри этого желобка и никак не поперек, стараясь, чтобы инструмент ходил по касательной к плоскости режущей кромки. Поэтому для заточки понадобится подобрать обязательно круглый надфиль, вписывающийся в профиль желоба.

Следует знать, что тот или иной цвет краски на импортных ледобурах указывает на разную степень закалки — поверхностную (красный цвет) и сквозную (синий). Первые можно подводить или точить лишь изнутри, сохраняя хотя бы закалку с внешней стороны. После двусторонней обработки останется только «сырой» металл, на котором потребуется вновь выполнить поверхностную закалку (зацементировать), а это можно сделать только в специальной калильной печи, да и то, если известна марка стали, т.к. для каждой — свой температурный режим калки.

Головки синего цвета можно подправлять с обеих сторон, подобрав соответствующий профилю инструмент и стараясь не нарушать исходной формы заточки.

Этот кропотливый и трудоемкий процесс удастся механизировать, если будут в наличии сверлильный или токарный станок и набор шаровых шарожек.

Существуют и более сложные способы заточки ножей ледобуров, например, электрохимически, т.е. химическое травление, но он опять же пригоден только для синих головок, т.к. у красных цементированный слой будет «съеден» с обеих сторон.

Если же ножи вообще не поддаются заточке или нет инструмента, то остается взять трехгранный напильник и поперек режущей кромки ножей нарезать мелкие острые зубы. Однако это будет последняя заточка ножей.

Транспортировка ледобура

В заключение следует обязательно коснуться транспортировки ледобуров и обращения с ними при переходах и пользовании на льду: тут тоже есть моменты, которые могут привести к порче инструмента или, что еще хуже, к тяжелой травме самого рыболова, его друзей или попутчиков в поездке. Чтобы этого не случилось, ножи ледобура должны быть закрыты защитным колпаком. Если он сломался или утерян, то закрыть ножи следует подручными средствами: обернуть тряпкой, вырезать колпак из плотного пенопласта или сшить из толстого войлока, надеть на ножи разрезанные вдоль куски резинового шланга, использовать пластиковую тару от напитков и т.д.

При передвижении по льду к новому месту ловли колпак надевать обязательно, иначе, поскользнувшись, можно попасть в крайне неприятную ситуацию. Пробурив одну или несколько лунок, ни в коем случае не следует класть ледобур на лед, а тем более в снег: на него может наступить, не заметив, другой рыболов. Коловорот нужно установить вертикально, забурившись на несколько оборотов в лед.

А. Маилков «Российская Охотничья газета № 08 — 2002 г.»

Как из триммера сделать ледобур?

Весь процесс изготовления мотобура из бытового триммера состоит из нескольких этапов. От их последовательности зависят шансы собрать качественное и долговечное оборудование, которое будет исправно служить своему владельцу на протяжении многих сезонов.

Правила изготовления шнекового механизма

Чтобы сделать ледобур из триммера своими руками, его устройство нужно оборудовать шнеком. По своей форме этот элемент напоминает винт, необходимый самоделке для нарезания слоя льда или почвы.

Чтобы собрать шнековый механизм для мотобура из триммера, конструктору нужно сердечник, наконечник и предварительно сделанное винтовое лезвие. Сердечник должен быть изготовлен из максимального прочного материала. Чаще всего для создания этого элемента используется металлическая толстостенная труба. Чтобы мотоледобур из триммера выдерживал сверление твердых грунтов, металл для изготовления сердечника потребуется закалить – это предотвратит ее деформацию при скручивании.

Для изготовления сверлящего лезвия конструктору потребуется сталь марки 65Г. Кроме высокой прочности, этот металл легко поддается обработке трубогибом.

Сборка наконечника для мотобура из триммера должна выполняться при помощи твердосплавного металла. На профиль созданной детали оператор должен нанести желобки – такая конструкция позволит мотобура беспрепятственно погружаться в любой грунт или лед, независимо от его толщины. С обратной стороны наконечника потребуется установить хвостовик, который послужит связующим звеном между приводным редуктором и соединительной муфтой.

Особенности выбора редуктора

Чтобы собрать ледобур из бензокосилки, конструктору потребуется редуктор. Он играет одну из самых важных ролей в устройстве приспособления – при помощи редуктора создаваемой ДВС усилие передается с его штатного вала на другой вал, отличающийся пониженной изначальной угловой скоростью и предварительно повышенным моментом вращения.

По направлению непрерывного вращения встроенного заводского рабочего элемента встроенные редукторы для мотобуров делятся на следующие виды:

  • механизмы с валом, вращающимся по ходу стрелки часов;
  • редукторы с заводским валом, вращающимся против хода стрелки;
  • механизмы обратного или реверсивного типа;
  • инверсные литые редукторы – второе их название – планарные.

Мотобур из триммера своими руками лучше всего комплектовать реверсивным заводским редуктором. Этот механизм может вращаться, как по, так и против часовой стрелки. Благодаря этой особенности при заклинивании рабочего бура в почве, оператор сможет без особых проблем извлечь его обратно.

Выбор типа расположения валов и сборка редуктора

На следующем этапе конструктор должен выбрать тип расположения штатного вала двигателя и вала самого бура. Существует 2 варианта:

  • параллельное заводское расположение валов на одной оси;
  • расположение элементов под углом 90 ⁰ по отношению друг к другу.

Самой большой популярностью среди изготовителей пользуется конструкция с параллельным расположением валов. Это решение выделяется простотой в собственноручной установке и легкостью в ремонте.

После подготовки комплектующих нужно изучить чертежи, которые помогут в изготовлении редуктора.

Порядок действий оператора во время сборки механизма должен быть таким:

  1. Сначала потребуется установить жесткую устойчивую муфту. При создании силовым агрегатом повышенных вибраций, конструктор может использовать гибкую муфту. Таким образом, деталь будет смягчать удары бура и гасить колебания ДВС;
  2. Затем необходимо соединить червячный вал и цельнометаллическую шестерню 2-рядного типа;
  3. Во время сборки редуктора изготовитель должен оставить между его деталями небольшое отверстие – оно потребуется для беспрепятственного внесения смазочного материала;

После выполненных действий конструктор получит простой 1-скоростной редуктор, который сможет непрерывно передавать усилие силового агрегата на рабочий орган мотобура из триммера.

Самостоятельная сборка мотобура

Для последовательного изготовления мотобура из имеющихся деталей конструктору потребуется схема, в которой должны быть указаны места установки комплектующих.

Порядок сборки должен быть таким:

  1. Для начала нужно разобрать триммер, сняв с него штангу с установленными на нее режущими органами;
  2. Затем к мотору необходимо подключить редуктор, соединив вал двигателя и вал установленного механизма;
  3. После этого оператор должен установить рабочий орган самодельного мотобура из триммера, прикрепив его к редуктору болтовыми фиксаторами.

После сборки оборудования нужно провести его испытания. Для этого необходимо заправить топливный бак и начать бурение мягкой рыхлой почвы. Если во время этого из моторного отсека мотобура из триммера не доносятся посторонние звуки, значит, можно приступать к сверлению твердого грунта или толстого слоя льда.

Условия для правильной работы кольцевого ледобура:

Из-за того, что штанга в кольцевом ледобуре сдвинута от центра на радиус кольца, ручка упора должна располагаться на воображаемой линии, проходящей через центр кольца.

Если данное условие не соблюдать, то штанга, на которой крепится кольцо, ломает ледяной стакан раньше времени и усложняет процесс бурения лунки.

Линия продолжения режущий кромки ножа должна проходить через центр кольца.

— крепление ножа изготавливается таким образом, чтобы была возможность менять длину вылета режущей части за плоскость кольца.

— угол «атаки» (угол резания) должен составлять 40-50 градусов. Угол резания меняют в зависимости от структуры льда (рыхлый лед или плотный, мокрый или ломкий).

Рейтинг лучших шуруповертов

Существует несколько вариантов шуруповертов, которые наилучшим образом подходят для изготовления ледобура:

  1. На первом месте стоит Макита DDF441RFE. Эта модель обладает мощностью 14,4 В и оснащена литий-ионным АКБ на 3 Ач. Имеет быстрозажимной патрон и функцию реверса. В наличии дополнительная ручка, а крутящий момент — 70 Нм.
  2. Второе место — Metabo B. S. 18 LTX Impuls. Встроенный съемный аккумулятор 5.2 Ач с напряжением 18 В. Вес инструмента 2 кг, а крутящий момент — 110 Нм. Как и в предыдущей модели имеется ручка. Устройство оснащено отбойным механизмом, что иногда предоставляет неудобства.
  3. Следующим вариантом является Makita 6337 DWDE, в котором сочетаются качество и доступная цена. Хороший АКБ мощностью 14,4 В и емкостью 2,5 Ач. Дополнительная ручка отсутствует, имеется автореверс.
  4. Bosch GSR 18 VE-EC O L-BOXX.
  5. ЗУБР ДАИ-18−2-Ли КНМ4 — отличный вариант отечественного производителя, который может конкурировать с зарубежными моделями. Li-On аккумулятор емкостью 1.5 Ач. Нет дополнительной ручки.

Описание держателя ледобура из трубы для снегохода

Это самая распространённая конструкция, пусть и не самая компактная. Трубу для ледобура на снегоход буран или другие модели можно купить. Обычно они редко продаются в магазинах мототехники и придётся заказывать её через Интернет. Имеет в комплекте как трубу, так и специальные крепёжные кронштейны к ней, с помощью которых держатель можно закрепить и к багажнику, и к другим частям, например, санкам или подножке.

При покупке рыболовы редко довольствуются одним держателем ледобура для снегохода из трубы. Обычно покупается пара штук, которые закрепляются с левой и с правой стороны. Это связано с тем, что выезды на зимнюю рыбалку обычно бывают групповые. Рыбаки едут на снегоходе вдвоём, и нередко ещё одного товарища буксируют следом в санках, если движутся на небольшой скорости.

Федерация рыболовного спорта Московской области

Два ледобура вполне могут покрыть все потребности рыбаков. Даже если пользуются только одним, второй не помешает — он пригодится на тот случай, когда один выйдет из строя. На зимней рыбалке это далеко не редкость.

Крепление обычно осуществляется при помощи пары хомутов, которые имеют разъёмную конструкцию из двух частей и крепятся на саму трубу при помощи винтов. В одной из части крепёжного хомута находится крепление непосредственно на корпус, оно также представляет собой затяжку.

Труба покупного держателя достаточно надёжная. Она имеет толстое дно, которое практически невозможно пробить ножами. Однако в целях безопасности всё-таки стоит одевать защитные чехлы при транспортировке. Толщина трубы достаточно большая. Даже в случае аварии можно быть уверенным, что она выдержит удар на скорости не только о снег и лёд, но и о камень или другое препятствие. Например, отзывы владельцев снегохода «Буран» о креплении для ледобура в виде трубы, купленном в специальных магазинах, только положительные.

Складные, разборные, неразборные ледобуры

Ледобуры подразделяются также на складные, разборные и неразборные. К складным относятся ледобуры, складывающиеся в транспортное положение с помощью шарнирных соединений. У разборных ледобуров коловорот и штанга-удлинитель разъединяются. У неразборных ледобуров коловорот и штанга-удлинитель не разъединяются и не складываются.

Ледобуры могут спланетарным (круговым) вращением против часовой либо по часовой стрелке.

Конструкция режущей части ледобуров может быть различной: с ножами; с прямолинейными зубчатыми лезвиями; стационарными, съемными и регулируемыми; со сферической или цилиндрической головкой; с плоской головкой (ложкой).

В настоящее время наиболее популярен среди рыболовов складной ледобур. Он оснащен шнеком и двумя легкосъемными ножами. Им можно бурить с минимальной затратой времени при любом состоянии льда. Такие ледобуры выпускаются отечественной промышленностью и имеются в продаже магазинов рыболовов.

Изготовление из шуруповерта

Для сборки такого устройства необходимо использовать аккумуляторный электроинструмент, так как подключение к электросети на рыбалке будет затруднительным. Шуруповерт должен обладать хорошей прочностью, устойчивостью к ударам и другим нагрузкам, которым он будет подвергаться.

Для изготовления ледобура своими руками лучше использовать устройство с винтовым шнеком. Не все они могут подойти для создания конструкции с шуруповертом К примеру, некоторые отечественные устройства, рассчитаны на вращение в одном направлении с раскручиванием гайки патрона, которую необходимо постоянно закручивать.

Почти все зарубежные изделия изготавливаются с конструкцией, адаптированной для подключения электроинструмента. Для таких конструкций во многих магазинах продаются специальные переходники, а некоторые варианты имеют сменную режущую часть. К такой сменной головке шуруповерт может подключаться без переходника.

Преимущества автоматического ледобура

Всем любителям зимней рыбалки хорошо известно, насколько трудно проделывать лунки и постоянно перемещаться с места на место. Поэтому большинство рыбаков при первой же возможности приобретают улучшенные конструкции или собирают их самостоятельно. Обусловлено это следующими преимуществами:

  • Простая конструкция, для сборки которой не нужны особые навыки и инструменты;
  • Минимальные затраты для адаптации электроинструмента.

Собранное устройство позволит сэкономить силы и ускорить процесс бурения лунок, что имеет большую важность в холодную погоду, особенно с учетом большой толщины льда.

Выбор подходящего шуруповерта

Стандартное устройство имеет вид огромного сверла, которое совершает вращательные движения благодаря подсоединенному электрическому или топливному аппарату. Остановив свое внимание на электроинструменте, необходимо знать, какой выбрать шуруповерт для ледобура — в зависимости от разных параметров. Электроинструмент необходимо выбирать по таким критериям:

  • Мощность. Напряжение в устройстве должно быть от 18 В, но лучшим выбором будет прибор, напряжение которого составляет 36 В. Чем мощнее устройство, тем быстрее оно сможет справиться со льдом;
  • Скорость вращения. Минимальное значение должно быть в пределах от 50 до 70 Нм, а лучшим значением будет 80 — 90 Нм;
  • Качество электроинструмента. Лучше выбирать надежные шуроповерты известных производителей;
  • Модели с дополнительной рукояткой, во избежание травматизации рук при бурении. Рукоятку можно изготовить самостоятельно.

Дальнейший выбор будет зависеть от типа встроенного аккумулятора в шуруповерте.

Выбор АКБ для инструмента

Если выбрать слабый аккумулятор или сильно чувствительный к холоду, то устройство может быстро выйти из строя и превратиться в бесполезный для рыбалки аппарат. Опытные рыболовы отдают предпочтение таким типам АКБ:

  • Литий-ионные -чувствительны к сильному холоду, но быстро заряжаются и имеют небольшой вес. Существуют модели, которые предназначены для эксплуатации при морозе, но, несмотря на это, они быстро теряют емкость на холоде;
  • Никель — кадмиевые -Устойчивы к холоду, но по сравнению с другими типами имеют большой вес;
  • Никель-металл-гидридные — имеют средние показатели веса и морозостойкости, являются оптимальным вариантом для самодельного электроледобура.

Уход за устройством

Для большей долговечности ледобура о нем нужно заботиться. Для этого необходимо придерживаться некоторых условий по эксплуатации:

  • Даже при наличии антикоррозийного покрытия после использования ледобур желательно просушивать ветошью;
  • Хранить лучше в сухом месте и в плотной ткани с отверстиями для вентиляции;
  • Для консервации на летний период бур смазывается машинным маслом;
  • Нельзя сбивать остатки льда или снега на ножах. Острая часть лезвий может затупиться;
  • Расшатанная гайка должна быть заменена новой;
  • Сверление лунки проводить с равномерно распределенной нагрузкой на режущую часть.

Важно помнить, что шуруповерт имеет электрические детали, и при попадании влаги внутрь корпуса может выйти из строя.

Изготовление ледобура из шуруповерта требует особой внимательности, потому что работать с инструментом придется самому. Чем легче будет конструкция и мощнее электроинструмент, тем быстрее просверлится лунка для более комфортной рыбалки.

Все могут сделать наши российские Кулибины, вот и самодельный ледобур для нас не проблема, была бы задача поставлена.

Для начала определимся, какой процесс изготовления нам предстоит, ведь каждую вещь можно:

  • сделать с нуля;
  • доработать;
  • переоснастить.

Сегодняшнее редакторское задание обязывает нас рассказать об изготовлении ледобура своими руками с нуля и доработке имеющихся моделей бензиновыми двигателями с использованием редуктора.

Приступаем к креплению бура

Безусловно, как и двигатель, бур должен быть крепко зафиксирован. Но сделать это намного легче. Для его крепления можно взять трубу и соединить редуктор и бур такой трубой, а потом зафиксировать эти соединения. Большим плюсом такой конструкции будет то, что бур можно будет заменить при необходимости (например, может понадобиться пробурить отверстие другого размера).

Обязательно нужно обеспечить надежность работы бура, проверить, что для бурильщика выполненная конструкция будет безопасной.

Можно попробовать сделать и «продвинутый» бур, у которого будет возможность не только для горизонтального, но и для вертикального бурения. Для этого нужна еще одна рама (сделанная из металлической трубы) с приваренным куском вертикальной трубы.

К корпусу, который был изготовлен в первую очередь, нужно приварить еще металлические кольца. Это позволит сделать ледобур из смотрите видео — ледобур из бензопилы причины и как. Эти кольца должны без зазоров надеваться на вертикальную трубу. Теперь вся обновленная конструкции надевается на трубу бура. Двигатель от бензопилы стал так широко применяться благодаря как сделать мотобур из. Можно начать бурить.

Плюсов у такого «продвинутого» бура два: во-первых, становится возможным вертикальное бурение, во-вторых, бурить становится намного удобнее. Минусов, правда, тоже два: во-первых, он становится более тяжелым, во-вторых, при очень глубоком бурении труба бура будет мешать.

От второго минуса можно избавиться, если сделать направляющую трубу бура из частей, выдвигающихся одна из другой. Конечно, у этих частей не должно быть зазора, но они должны двигаться друг в друге. Да, и конструкция станет еще тяжелее.

Можно сделать и так, что бурить можно будет и под заданным углом. Но нужда в таком бурении возникает настолько редко, что лучше специально не задумываться над этой проблемой.

Иногда для передачи вращающего момента можно использовать гибкий вал. Но нельзя забывать, чтобы такой вал был крепким, способным выдержать большую нагрузку, что ему нужно находиться в защитной оболочке.

И, конечно, для бура можно использовать не только двигатель бензопилы, но и двигатель газонокосилки, триммера. Только нужно будет корректно рассчитать и выбрать редуктор. Чересчур мощный двигатель или двигатель большого объема использовать для бура не нужно, так как это слишком сильно утяжелит мотобур.

Сверление лунки

Если начать сверление лунки по подобию шнекового ледобура, то у вас вряд ли получится это сделать или потребует не мало усилий. Для того, чтобы пробурить лунку кольцевым ледобуром, его кольцо располагают под углом к поверхности льда и слегка прижимают ногой штангу, к которой крепится кольцо. Делается несколько оборотов для того что бы кольцо смогло вонзится в лед, а затем выравнивают штангу делая ось вращения перпендикулярно льду.

При ловле крупной рыбы не редко бывает необходимо рассверлить лунку для того, что бы достать рыбу из подо льда. Все вы знаете как сложно а порой практически невозможно просверлить лунки внахлест обычным шнековым ледобуром. При бурении пересекающихся лунок кольцевым буром проблем не составит, больше того, вы даже не приложите больше усилий, чем при бурении одного отверстия.

Кольцевой ледобур работает гораздо тише шнековых, поэтому не так распугивает рыбу

Кольцевой ледобур своими руками (чертежи)

Кольцо

Кольцо изготовлено из куска трубы нужного диаметра, отрезанного обычной болгаркой. Ширина кольца должна быть не менее диаметра штанги. Оптимальная высота кольца должна быть в пределах 17-20 мм, а диаметр 190 мм. Через лунку такого диаметра проходит практически вся рыба, но если вам посчастливилось поймать трофейный экземпляр всегда можно пробурить еще пару лунок с перекрытием и поднять трофей на лед.

Режущая поверхность ножа должна располагаться к поверхности льда под углом 42-48 градусов. Изначально угол делается 45 градусов, а затем подкладывая пластины под тот или иной болт угол меняется.

Расстояние от нижней поверхности кольца до режущей кромки 10-15 мм.

Штанга коловорота

Коловорот изготовлен из 16мм стальной трубы, размеры которого представлены на рисунке.

В месте соединения кольца и трубы лучше всего установить металлический стержень, на который оденется труба и затем приваривается к кольцу. Необходимо это для усиления жесткости конструкции.

Изготовление ножа

Нож для кольцевого ледобура изготавливается из обычного ножа для рубанка. В любом магазине, где продаются строительные инструменты, вы легко сможете его купить.

Для изготовления правильной формы ножа, необходимо сначала изготовить заготовку из плотного картона. В куске картона прямоугольной формы вырезается щель шириной, равной диаметру крепежных болтов.

Полученная заготовка устанавливается в ледобур на место будущего ножа. Слегка закрепляется крепежными винтами и на нашей заготовке рисуем контуры будущего ножа.

Затем вырезаем получившиеся контуры и переносим их на металлическую заготовку.

Устройство рукояти и грибка

В трубку вварен стержень, на который надета втулка из антифрикционного материала (капрон). Сверху одевается непосредственно грибок, изготовленный из дерева, как показано на рисунке.

Источник: http://fishcam-store.ru/vidy-ryb/samodelnyj-ledobur.html

Какой шуруповерт лучше для ледобура: 6 надежных моделей

Зимняя подледная рыбалка — это и активный отдых на природе, и серьезное увлечение, требующее навыков и хорошего оснащения. Наряду с удочками и ящиком для снастей нужен бур для льда. Облегчить бурение лунок позволит шуруповерт.

Многие любители зимней рыбалки обращают внимание на более продвинутых рыболовов, использующих для бурения лунок необычные приспособления, позволяющие с помощью шуруповерта существенно ускорить процесс сверления льда. Таким образом решается сразу две задачи: облегчение весьма трудоемкого процесса бурения и повышение производительности в этом деле. Но какой шуруповерт выбрать для бурения льда?

Бывалые рыбаки частенько относятся к подобным новшествам со справедливой критикой, т.к. настоящая зимняя рыбалка — это своеобразное занятие спортом для мужчин любых возрастов. Попробуйте, пройдитесь 1-2 км в полной амуниции по замерзшему водоему или реке до подходящей точки ловли, а затем и прилично поработайте руками и корпусом, вручную буря 5-10 лунок. Это действительно приличная нагрузка для организма.

Но, порой именно бурение становится слишком обременительным, особенно для пожилых людей, когда на рыбалке приходится делать более 10 лунок для поиска рыбы. А если лед встает свыше 600 мм или имеет водяные прослойки, то задача становится трудновыполнимой даже для очень качественных буров. Встает вопрос, какой выбрать шуруповерт для ледобура?

Именно поэтому (ну и конечно, для тех, кому не очень хочется потеть на ледяном ветру) многие пользователи стали применять автоматизацию с использованием шуруповерта. Но не все так просто с этими электрическими автономными помощниками, как кажется. Вот лишь часть особенностей, с которыми приходится столкнуться любителям легкого бурения.

Какой бур подходит для работы с шуруповертом

Опытные пользователи утверждают однозначно — с правым вращением. Это связано с тем, что все шуруповерты рассчитаны именно на стандартное сверление и закручивание шурупов вправо. Да, у них есть и режим реверса, но патрон и внутренняя муфта не предназначены на большие нагрузки при левом вращении.

Это означает, что ваш бур также должен быть с правым вращением, в то время как некоторые отечественные марки имеют конструкцию для бурения против часовой стрелки. Если у вас именно такой бур, то для шуруповерта потребуется либо его сменить, либо перегружать дорогостоящий электрический инструмент обратным ходом. Ниже мы расскажем, какой шуруповерт лучше выбрать для ледобура.

Какой мощности должен быть шуруповерт

Специалисты методом практических испытаний выяснили, что минимальная мощность шуруповерта для использования с ледобуром должна составлять более 60 Нм. Т.к. большинство подобных инструментов для типового применения и с приемлемой ценой в 2 000-5 000 рублей имеют момент кручения около 15-45 Нм, становится понятно, что дешевым это удовольствие не будет. По предварительным оценкам, шуруповерты с крутящим моментом в 60-110 Нм стоят от 8 000 до 35 000 рублей. К тому же, весить такое мощное устройство будет немало — 2-3 кг, включая аккумулятор. Это позволяет понять, какой шуруповерт лучше подходит для ледобура.

Но и для недорогих шуруповертов производители сделали своеобразное решение — адаптер со встроенным шестеренчатым редуктором, который понижает обороты на выходе, тем самым снижая нагрузку на сам шуруповерт. Так вы сможете сэкономить на покупке дорогостоящего электроинструмента, если у вас уже имеется менее мощная модель. Но и сам адаптер со встроенным редуктором стоит около 5 000 рублей.

Сколько нужно аккумуляторов

Большинство пользователей подобных устройств используют на однодневной рыбалке 2 аккумулятора. Как правило, на 10-20 лунок хватает и одной полностью заряженной батареи, но все зависит от толщины и сложности льда, а также качества лезвий бура. Очень важно, чтобы оба аккумулятора во время рыбалки хранились в тепле, например, под одеждой. Это позволит избежать их чрезмерного охлаждения и потери емкости. А носить под одеждой пару тяжелых аккумуляторных блоков ужасно неудобно. Сам шуруповерт в тепле не нуждается, но стоит учесть, что после длительного охлаждения на морозном воздухе этот инструмент затем укладывают в прогретую машину, где внутренние части моментально покрывается конденсатом, что опасно для электроники.

Важно: при покупке столь дорогостоящего инструмента обратите внимание на срок изготовления аккумуляторов. Они должны быть свежие. Откажитесь от батарей с 2 или 3 годичной давностью производства, т.к. велика вероятность невосполнимой потери их емкости.

Какой адаптер для шурупверта лучше брать

Как это ни странно, но для вашего ледового бура потребуется специальный адаптер, который позволил бы соединить ось бура и приводной вал самого шуруповерта. Причем этот адаптер должен иметь специальную ручку, за которую вы будете держаться левой рукой, а рукоятка самого шуруповерта у вас будет в другой руке. Стоит позаботиться и о страховке — специальном ограничителе, который не позволит ледобуру провалиться в лунку, если он выскочит из патрона. Не каждый адаптер подойдет для вашего бура. Этот момент лучше заранее выяснить в описании к устройству.

Шуруповерт для ледобура: рейтинг лучших моделей

В нашу подборку вошли шуруповерты, которые имеют подходящий крутящий момент и весьма надежную и долговечную механику. Если вы уже имеете дома недорогой относительно мощный шуруповерт для домашних целей, то покупать отдельно для рыбалки другой не имеет смысла — лучше всего попробовать адаптер с редуктором. Возможно, именно он будет лучшим шуруповертом для ледобура. Рейтинг представленных ниже моделей позволит выбрать, какой аккумуляторный шуруповерт для ледобура лучше и имеет приемлемую цену.

ЗУБР ДАИ-18-2-Ли КНМ4

Этот шуруповерт привлекает, прежде всего, невысокой ценой — менее 9 000 рублей и достаточно высокой мощностью — крутящий момент у нее составляет 60 Нм. Этого должно хватить на сверление буром со шнеком в 100-110 мм в диаметре. В комплекте идут два Li-Ion аккумулятора на 18 В и емкостью 1,5 А⋅ч. Их должно хватить на 15-20 лунок. Небольшой кейс с зарядным устройством удобны в использовании, а при желании его можно защитить теплоизоляцией. Машинка имеет компактные размеры и небольшой вес — всего 1,7 кг. Что очень важно — аккумуляторные блоки здесь плоские и их очень удобно прятать под куртку во время рыбалки.

Bosch GSR 18

Данная модель имеет двигатель чуть мощнее — 63 Нм, но и вес устройства заметно выше. В комплекте также идут 2 аккумулятора на 18 В емкостью по 2 А⋅ч. Из минусов пользователи отмечают склонность зажимного патрона к самораскручиванию.

DeWALT DCD791P2

Мощность этого шуруповерта достигает 70 Нм, что можно назвать оптимальным для использования с ледобуром. Но и цена здесь существенно выше, по сравнению с более слабыми собратьями. В комплекте также идут 2 аккумулятора каждый на 5 А⋅ч с напряжением 18 В. С такой емкостью вам для однодневной рыбалки хватит и одного комплекта.

Makita DDF481RTE

Этот шуруповерт ориентирован на профессиональное использование, из чего и вытекает столь высокая стоимость агрегата — около 26 000 рублей. Мощность в 115 Н·м дает основание надеяться, что ее хватит на много много глубоких лунок. Главное руку беречь от вывиха при закусывании бура во льду. В комплекте поставляется 2 аккумулятора, каждый с емкостью 5 А⋅ч и напряжением 18 В.

Makita DHP458RFE

Данная модель отличается от версии 481RTE возможностью очень быстро долбить, что будет весьма полезно в домашнем ремонте, но не на рыбалке. Несмотря на схожую с ней цену — около 20 000 рублей, у данного шуруповерта величина крутящего момента существенно ниже — 91 Н·м, да и емкость аккумулятора составляет всего 3 А⋅ч.

Metabo BS 18 LTX Impuls

Известная марка, производящая, в том числе, и специализированные решения для бурения льда. Многие любители подледной ловли предпочитают шуруповерты именно этого производителя из-за качественного исполнения всех узлов агрегата. Мощность в 110 Н·м и 2 Li-Ion аккумулятора уже в комплекте. Цена — около 26 000 рублей.

Читайте также:

Фото: компании-производители

Источник: http://ichip.ru/podborki/tekhnika-dom/kakoy-shurupovert-luchshe-dlya-ledobura-6-nadezhnyh-modeley-693642

Ледобур своими руками

Ледобур является незаменимым инструментом любого любителя зимней рыбалки. Будь-то настоящий рыболов или рыболов со стажем, а зимняя рыбалка без этого помощника не очень интересна. Конечно, можно пробить и пешней, если лед тонкий, а если лед толстый, то без ледобура не обойтись. Да и комфортнее себя чувствуешь, когда лунки сверлятся на раз-два. Рассмотрим технологию изготовления ледобура из шуруповерта своими руками.

Самостоятельное изготовление ледобура

  • Многие рыболовы занимаются самостоятельным изготовлением рыболовных принадлежностей и ледобур, не является исключением.
  • Все же, купить готовый инструмент не каждый сможет, а тем более механизированный. Чтобы его сделать, понадобятся следующие запчасти:
  1. Металлическая труба соответствующего диаметра.
  2. Металлические пластины для производства шнека.
  3. Подготовить ножи из качественной стали.
  4. Соединить все элементы в одну конструкцию с помощью сварки и зачистить шлифмашинкой.
  5. Покрасить готовый инструмент.
  1. В процессе работы может потребоваться токарный станок или обращение к токарю.
  2. На качество сверления оказывают влияние:
  • Закалка лезвий. Современные модели ледобуров характеризуются твердостью лезвий в диапазоне от 30-ти до 70-ти единиц.
  • Точность изготовления ножей. Ножи должны иметь два режущих края. Правильная заточка позволяет очень быстро сверлить лед.

Материал для изготовления ножей

  1. В основном используется сталь Р18, хотя существуют и аналоги. Следует обращать внимание на твердость материала, форму и качество заточки.
  2. Покрытие нитридом титана. Подобные лезвия служат очень долго. Величина в 75 единиц указывает на высокую износостойкость.

Рыбаки пользуются двумя вариантами изготовления подобного инструмента. Использование шуруповерта позволяет улучшить его эксплуатационные характеристики за счет скорости сверления.

Ледоруб из шуруповерта своими руками

Рыбаки смогли усовершенствовать ледобур, присоединив к нему шуруповерт. Просто они поняли, чего стоит трата драгоценного времени, тем более зимой.

Для изготовления необходимо иметь:

  • Ледобур Mora (ручной).
  • Переходник.
  • Аккумуляторный шуруповерт.

Как правило, оптимальный размер лунки – это около 10-ти см.

Характеристики шуруповерта для ледобура

Ледобур – это инструмент, который способен облегчить условия зимней рыбалки и сделать ее более комфортной. Чтобы сверление лунок осуществлялось без проблем, необходимо подобрать соответствующий шуруповерт и, соответственно, аккумуляторный.

Характеристики инструмента

  • Высокая мощность.
  • Напряжение питания от 18 до 36 V.
  • Крутящий момент 40/80 Нм.
  • Емкость батареи 2,5-3 А/ч.

Для элементарной модернизации бура подойдут такие модели, как Mora Nova System или Ise Arctic (Micro, Viking), Rapala. Подойдут так же и отечественные конструкции, типа Торнадо, Барнаул, Тонар.

Как подобрать шуруповерт

Как правило, рыболовы пробивают несколько лунок, а иногда и несколько десятков, так как зимняя рыбалка – это постоянный поиск мест стоянки рыбы. Поэтому, рыбалка превращается в тяжелый изнурительный труд, а это с удовольствием, получаемым от процесса рыбалки, сравнить никак нельзя.

Как подобрать аккумулятор

В основном, применяются два типа источника питания:

Никель – кадмиевый, который хорошо переносит минусовые температуры, но делает инструмент более тяжелым.

  • Литий-ионный. Источник можно эксплуатировать при температуре -10ºС и при небольшой толщине льда. Несмотря на это, этот источник позволяет просверлить до 60 лунок, диаметром 10-16см. При более низких температурах, аккумулятор можно вытащить из устройства и положить во внутренний карман куртки.
  • Никель — металлогидридная батарея – практически не используется в шуруповертах.

Желательно всегда брать с собой запасной аккумулятор и держать его в тепле.

Как делается переходник своими руками

Переходник или адаптер служит для того, чтобы соединить шуруповерт с остальной частью конструкции. Его можно приобрести в магазине, а можно изготовить самостоятельно.

Переходник имеет шестигранную форму и одной стороной зажимается в патроне шуруповерта. При этом, следует учитывать, чтобы соединение было надежным.

Зажимается шестигранная часть с помощью специального ключа. Другая сторона переходника соединяется с буром.

Для этого, в цилиндрической части нужно просверлить отверстие, после чего берется болт соответствующего размера и закрепляется шнек с переходником.

Не помешает ручка, с помощью которой можно удержать бур, что не позволит ему упасть в воду.

Не следует делать шнек большого диаметра, поскольку это увеличивает нагрузку на шуруповерт, что приведет к быстрой разрядке аккумуляторной батареи. Оптимальный диаметр лунки 10-13см, что позволит ловить рыбу средней величины.

Адаптер имеет следующие размеры: диаметр цилиндрической части 18мм, хвостовик имеет форму шестигранника, наличие упора обязательно.

Достоинства ледобура с шуруповертом

  • Поскольку любители зимней рыбалки знают, что значит вручную просверлить с десяток лунок, а то и больше, то они отдают предпочтение именно такой конструкции.
  • Они указывают на такие достоинства:
  1. Простота модернизации, что не требует особых навыков и профессионализма.
  2. Нет необходимости в больших финансовых затратах.
  3. Неподдельный интерес, который вызывает эта простая конструкция.

Шуруповерт или гайковерт?

Часть рыболовов используют для механизации процесса сверления лунок гайковерт, отмечая при этом следующие плюсы:

  • Гайковерт имеет более мощный корпус и обладает большим крутящим моментом.
  • Гайковерт запросто может послужить альтернативой шуруповерту.
  • Переходник можно изготовить как самому, так и воспользоваться услугами мастера.

Правила ухода за ледобуром

Чтобы ледобур работал долго и был настоящим помощником рыболова, нужно:

  1. После каждой рыбалки бур протирается сухой ветошью, даже если имеется защитное покрытие.
  2. Хранится инструмент в специальном чехле из плотной ткани, в которой проделаны отверстия для вентиляции.
  3. При установке на длительное хранение (на лето), обязательно смазать машинным маслом, особенно ножи.
  4. Нельзя с ножей сбивать лед или снег. Это может послужить причиной их затупления.
  5. Если бур состоит из нескольких частей, то необходимо обязательно смазать машинным маслом каждое место соединения.
  6. Если крепление расшаталось, необходимо сразу же принять все меры для устранения шата.
  7. Места, где имеются царапины, лучше закрасить, чтобы металлические части не начали ржаветь.
  8. Техника сверления лунок не должна допускать неравномерного распределения нагрузки. Следует очень внимательно подходить к процессу сверления, обращая внимание на толщину льда. Чем качественнее и надежнее окажется шуруповерт, тем быстрее будут высверливаться лунки.

В связи с этим, можно сразу сказать, что изготовление ледобура данной конструкции, хотя и простой, требует особого внимания. Ведь лунки сверлить придется не кому-то, а самому.

Чем легче и быстрее будет проходить сверление, тем комфортней окажется сам процесс рыбалки.

Рыбалка должна быть организована таким образом, чтобы она представляла отдых и удовольствие, а не тяжелый и изнурительный труд.

Ледобур своими руками: лайфхаки, чертежи и советы по выбору конструкции. Инструкции по сборке и применению (140 фото + видео)

Бур для сверления льда необходимое приспособление для любителей рыбалки в зимний период. Можно продолбить лёд пешней, но это только в тех случаях когда слой льда не сильно толстый, в противном случае без бура не получиться сделать лунку либо этот процесс будет очень затруднителен.

К тому же на холоде приятней пробурить лунку побыстрее. Ледобур изготовить можно своими руками даже из шуруповерта, что добавит комфорта на охоте за рыбой.

Процесс изготовления

  • Многие рыбаки не могут себе позволить приобретение готовой принадлежности, тем более с механическим приводом.
  • Потому они изготавливают ледобур своими руками в домашних условиях, для этого используют:
  • трубу из металла необходимого размера;
  • пластины для изготовления шнека;
  • качественная сталь для ножей;
  • лакокрасочный состав, для завершающего этапа работ.

Для изготовления понадобится токарное оборудование либо обратиться к специализированному токарю. Также потребуется сварочный аппарат для соединения деталей, чтобы получить целую конструкцию.

В окончании нужно обработать изделие шлифовальной машинкой.

Качество сверления лунки зависит от:

  • закалки ножей;
  • геометрической точности изготовления;
  • оба лезвия должны быть с правильной заточкой даже если ледобур сделан своими руками, это даст легкость при бурении льда.

Изготовление ледобура-кольца своими руками немного отличается от шнекового, единственное то, что у такой модели режущая часть представляет собой рубанок, завернутый в кольцо.

Выбор материала

Во многих случаях применяют сталь р18, но такой материал можно заменить аналогами. Главное выбрать твердый материал, подходящую форму и качественную заточку.

Часто лезвия используют с покрытием титанового нитрида. Они служат очень долгое время.

Привод инструмента может быть:

  • ручным;
  • от бензопилы;
  • от шуруповерта;
  • от гайковерта.
  1. А как сделать ледобур своими руками это выбор самого рыбака.

С помощью шуруповерта

Любители ловли рыбы приспособились оборудовать бур для льда шуруповертом. Так они экономят свои силы и время.

Чтобы сделать такое устройство нужно запастись:

  • ручным буром;
  • переходником;
  • надежным и подходящим шуруповертом с аккумулятором.

Выбор инструмента

Данный инструмент намного облегчает подготовку к ловле рыбы в зимний период. Бурение лунок не создает особых проблем. Надо только подобрать к этому изделию подходящий по мощности привод.

Приводной механизм должен обладать:

  • большой мощностью;
  • питанием от 18 до 36 вольт;
  • крутящим моментом от 40 до80 Н/м;
  • батареей, имеющую емкость от 2,5 до 3 А/ч.
  • Часто рыбаки сверлят много лунок, иногда даже больше десяти, это приходится делать в процессе поиска места, где есть клев.

В результате на рыбалку уходит много усилий и уже не приносит удовлетворения от ловли. Потому рыбаки находят способы, чтобы облегчить всю процедуру.

Выбор аккумулятора

  1. Чаще используют два вида батарей:
  2. Никель — кадмиевая превосходно выдерживает низкую температуре, однако довольно тяжелая для такого инструмента.

Литий — ионновая подходит для температуры до -10℃, при не большой толщине льда. Она подойдет для бурения лунок, при толщине ледового покрова до шестнадцати сантиметров и можно использовать до шестидесяти раз.

При большем морозе ее лучше убрать в теплое место: в карман одежды либо другой источник тепла.

  • Лучше взять с собой запасной и также положить его в тепло.

Далее нужно определиться, как можно модернизировать бур. Это можно произвести с помощью переходника.

Изготовление переходника

Данный адаптер служит в качестве соединения бура с приводным инструментом. Купить его возможно в специализированной торговой точке либо изготовить своими руками.

Переходник обладает шестигранной формой. Один конец надежно фиксируется в патроне привода при помощи, предназначенного для этого, ключа. Второй конец закрепляется к буру. В переходнике просверливают отверстие, далее закрепляют его к шнеку при помощи болта.

  1. Шнек большого диаметра лучше не делать, это повысит нагрузку на приводной инструмент и быстро выведет из строя его аккумулятор.

Самый приемлемый размер для лунки около 20 сантиметров. Это дает возможность выуживать среднюю, по размерам, рыбу.

Преимущества

Основные плюсы данного приспособления:

  • легко поддается модернизации;
  • для изготовления не нужно обладать специальными навыками;
  • не требует больших финансовых затрат;
  • увлекательный метод изготовления.

Иногда рыболовы вместо шуруповерта используют гайковерт. Этот инструмент обладает мощным корпусом и большим крутящим моментом.

Эксплуатация и уход

Бур может прослужить длительное время, если соблюдать некоторые правила:

  • Нужно протирать его насухо после использования, даже если он покрыт защитным средством.
  • Держать устройство в специальном проветриваемом чехле.
  • В несезонное время нужно законсервировать его ножи и места соединений, можно использовать для этого отработанное масло.
  • Аккуратно очищать от снега, во избежание повреждения лезвий.
  • Следить за местами крепления и вовремя их подтягивать.
  • Подкрашивать поцарапанные места, чтобы не появилась ржа.
  • Учитывать нагрузку исходя от толщины льда.
  • Облегчение процесса бурения лунок приводит к комфортному отдыху, при ловле рыбы.

Фото ледобуров своими руками

Помогите проекту, поделитесь в соцсетях

Смотрите также:
30.04.2020

Электрокамины своими руками: советы мастеров В этой статье вы найдете полезные советы от опытных мастеров про то, как сделать электрокамин своими руками в домашних условиях. Электрокамин в квартире Камин был всегда предметом гордости у многих народов. На нем готовили...

30.04.2020

Мебельный щит своими руками – тонкости и нюансы изготовления Успешные занятые люди должны иметь хобби. Это снимает стресс и уменьшает опасность инфаркта. Можно собирать фантики и монетки, а можно заняться серьезным ремеслом. Например, склеить мебельный щит своими...

30.04.2020

Самопальный токарный патрон Сегодняшняя тема – самоделки. Будем говорить про токарный патрон. У начинающих токарей, скорее всего, патроны нет. У мастера была такая же ситуация. Был в станок стд-120. Поступил заказ. Нужно было вытащить 150 сувенирных ручек. Это тяжелая...

Комментарии

Комментирование отключено.

Голосование

Как Вы узнали о нашем сайте?

Посмотреть результаты

Загрузка ... Загрузка ...
Форум
