Как установить инсталляцию для унитаза своими руками

Установка системы инсталляции для унитаза

Инсталляция для унитаза – это современная сантехническая система, позволяющая спрятать от посторонних глаз коммуникации и трубы. Традиционно в комплекте с инсталляцией поставляется подвесной унитаз, набирающий популярность среди покупателей в последнее время. Инсталляция унитаза – модное, стильное, оригинальное и удобное веяние в ремонте санузла и ванной комнаты, такое решение имеет множество преимуществ в сравнении с традиционной напольной сантехникой. Об особенностях установки инсталляции унитаза поговорим в статье ниже.

Виды инсталляций

На данный момент существует два вида инсталляций унитаза.

  • Блочная инсталляция. Представляет собой металлический каркас, устанавливаемый в углубление в стене, на который вешается унитаз. К преимуществам блочной инсталляции относится доступная цена, возможность использования в комплекте с навесным или напольным унитазом. Но особенность блочной системы заключается в том, что монтаж ее может быть осуществлен только на несущую или другую капитальную конструкцию.
  • Рамочная инсталляция. В отличие от блочной системы, рамочная инсталляция может быть установлена где угодно, с любым материалом. Каркас устанавливается на пол и имеет один из способов крепежа: четыре опоры на стену, две на пол и две на стену, или только напольные крепежи. Размещение рамочной инсталляции возможно в любом месте, даже в углу помещения для экономии пространства. Ножки рамочной инсталляции отрегулируют необходимую высоту.

Блочная система инсталляции для унитаза

Еще раз напомню, что монтаж блочной инсталляции унитаза разрешено проводить только на капительной стене. После того, как было выбрано правильное место для инсталляции, воспользуйтесь строительным уровнем и проведите маркером или простым карандашом центральную ось по вертикали и горизонтали. Теперь можно приступать к установке системы инсталляции для унитаза.

  • Отметьте на стене точки крепления инсталляционного каркаса. Проверьте себя, измерив удаленность точек от центральных осей, расстояние должно совпадать. Перфоратором просверлите отверстия, установите дюбеля.
  • В дюбеля вставьте болты, на которые подвесьте каркас инсталляционной системы. Тщательно проверьте горизонтальность и вертикальность расположения профилей, при необходимости исправьте недочеты при помощи раздвигающихся корректоров.
  • Установите и зафиксируйте сливной бачок при помощи входящих в комплект анкеров.
  • Подключите систему инсталляции к водопроводу и канализации, места соединений обработайте силиконовым герметиком для профилактики протекания.
  • Удерживающие штифты вкрутите в подготовленные отверстия в стене. Установите чашу унитаза, не забудьте о силиконовых прокладках. Подсоедините чашу к канализационной трубе. Внимательно осмотрите место соединения на предмет герметичности, прежде чем запускать водяной поток.

Установка блочной системы инсталляции унитаза завершена. Остается закрыть каркас системы фальш-панелью из гипсокартона или фанеры, и завершить ремонт финальной отделкой.

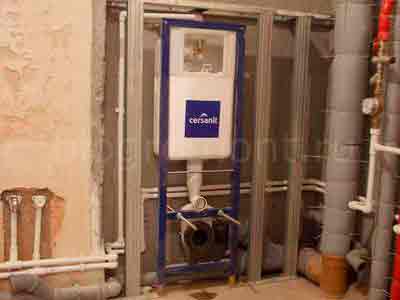

Рамочная система инсталляции для унитаза

Монтаж рамочной инсталляции унитаза не сильно отличается от работ с блочной системой, но разница все-таки присутствует. Установку рамочной инсталляции можно проводить возле любой стены, угла или ниши. Пошаговая инструкция выглядит следующим образом:

  • Выберите место для установки инсталляции, «примерьте» расположение рамочного каркаса, отметьте маркером или карандашом места крепежей: два на полу и два на стене.
  • В отмеченных местах просверлите отверстия, укрепите их дюбелями, установите каркас инсталляции и закрепите анкерными болтами.
  • Установите сливной бачок в систему, предварительно определив месторасположение выходного отверстия. В разных моделях может отличаться конструкция, но наша задача – подключить бачок к водопроводу, используя пластиковые трубы, поскольку гибкий шланг не настолько надежен и долговечен.
  • Подсоединить систему к канализации, установить предварительно унитаз на место, проверить места соединений, сделать первый запуск воды. Если проверка прошла успешно – зафиксируйте болты и удерживающие штекеры, обработайте герметиком места стыков.

В финале работ займитесь декором фальш-панели. Установка рамочной системы инсталляции унитаза завершена.

Нарушения в технологии установки инсталляции выливаются в большие потери, финансовые и временные. Если для установки инсталляции унитаза своими руками вам не хватает уверенности в собственных силах, вызывайте бригаду профессионалов, которые выполнят работу качественно и с гарантией.

Источник: http://diy.obi.ru/articles/ystanovka-sistemi-installyacii-dlya-ynitaza-20272/

Самостоятельная установка инсталляции унитаза

Подвесные унитазы прочно вошли в жизнь граждан благодаря своей компактности и интересному виду. В отличие от обычных экземпляров они крепятся не к полу, а к стене. При таком креплении бачок спрятан, а подключение к канализации и система слива скрыты в самой инсталляции для унитаза. Так, навесная конструкция унитаза выглядит эстетично и по-современному. Помимо этого, она очень надежна и может выдерживать вес до 400 кг.

Конструкция подвесного бачка с инсталляцией

Прежде чем рассмотреть, как установить подвесной унитаз с инсталляцией, следует его выбрать (о правилах читайте тут), а также определить основные узлы механизма крепления.

От качества выбранной конструкции будет зависеть срок эксплуатации сантехнического устройства. В целом подвесной унитаз состоит из следующих деталей:

  • стальной рамы;
  • чаши унитаза;
  • бачка;
  • выпускного патрубка;
  • шумоизоляции;
  • клавиши смыва;
  • крепежных деталей.

Прочная рама крепится как к полу, так и к стене специальными шпильками. На ней имеются штанги для регулировки высоты изделия. Сливная емкость конструкции выполнена из пластика, покрытым напылением от конденсата. На передней части бачка имеется специальный вырез, в котором устанавливается система слива.

Выбор места и схема инсталляции для унитаза

Удачным расположением устройства считается малопроходимое место подальше от двери, поэтому можно выбрать дальнюю стену. Но при этом стоит учитывать, что все коммуникации должны быть рядом с унитазом, чтобы не пришлось их подводить через всю комнату.

В качестве подготовительных работ проводится разметка расположения будущей конструкции. На полу и стене, на которую будет крепиться унитаз, линиями обозначают расположение рамы и ее соединений к поверхности. Размечать начинают с места, где будет располагаться центральная ось прибора. В завершение нужно нанести места крепления рамки инсталляции на стене и полу.

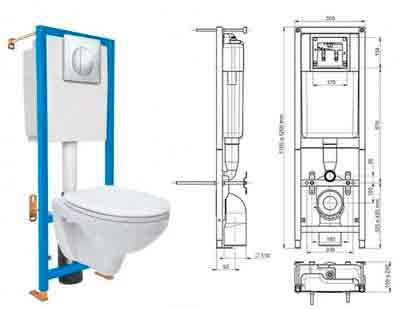

Перед проведением монтажных работ стоит изучить типичную схему установки инсталляции унитаза.

Главными параметрами для крепления конструкции являются:

  • высота расположения унитаза – средний размер равен 430 мм;
  • кнопка слива должна находиться примерно на 1 метр выше облицовочного пола;
  • минимальное расстояние от стены к наружной поверхности рамки инсталляции – 150 мм;
  • между сливным бачком и стеной нужно выдержать зазор в 20 мм.

Лучше инсталляцию для унитаза выполнить в нише, в которой спрятана вся канализация и расположен стояк слива. Если ее нет, то можно соорудить короб из гипсокартона.

Инструменты для инсталляции

Чтобы выполнить все работы по установке инсталляции для унитаза, нужно иметь такие инструменты:

  • лазерный или обычный уровень;
  • маркер или строительный карандаш;
  • перфоратор, сверло по бетону;
  • измерительная рулетка;
  • накладные рожковые ключи.

Инструкция по установке инсталляции

Перед проведением монтажных работ вначале нужно подвести канализационную трубу диаметром 110 мм, а затем — водопроводные трубы.

Вот поэтапные действия, как установить инсталляцию для унитаза:

  1. Подготовка крепления. В стене по ранее размеченным местам с помощью перфоратора выполняются отверстия. В них вставляются дюбеля. Крепления при этом могут выполняться как по диагонали, так и по вертикали. Рама инсталляции имеет 4 обязательных крепления: 2 на стене и 2 на полу.
  2. Установка металлической конструкции. Производится путем крепления, начиная с пола. Затем расположение рамы проверяется уровнем и регулируется при помощи предусмотренных на ней выдвижных устройств.

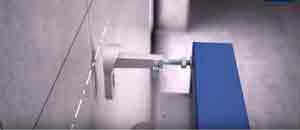

  3. Закрепление рамы к стене. Осуществляется при помощи специальных кронштейнов, а в некоторых случаях можно использовать саморезы или анкерные винты.

После установки рамы надо проверить надежность конструкции, исключить ее колебания в стороны, иначе при сильных нагрузках она может накрениться. После этих действий установка своими руками рамы завершена.

Читайте также:

  • Как установить унитаз и биде своими руками: подробная инструкция для начинающих мастеров.
  • Как правильно выбрать унитаз (практические рекомендации): http://ksportal.ru/507-kak-vybrat-unitaz.html
  • Виды и установка душевых кабинок описана в следующей статье.

Подключение водопроводных труб и канализации

Это наиболее ответственная часть обустройства нового унитаза, поскольку если в одной из труб появится течь, то демонтировать придется всю конструкцию и облицовку стены, на которой располагается подвесной унитаз.

Для такого унитаза используются только проверенные временем материалы — лучше выбирать трубы из меди, а если не позволяют материальные возможности, то их следует заменить полипропиленовыми аналогами. Герметизацию швов проводят паклей. Если необходимо применение гибких шлангов, то они должны быть из нержавейки.

Последним этапом является проверка всех соединений, которую можно выполнить, пустив воду. Подтверждение правильной установки инсталляции для унитаза – четкая работа всей системы без протечек.

После проверочного запуска воды нужно установить патрубки, к которым будет подключаться унитаз. На раме предусмотрена перекладина, к которой прикреплена специальная пластина с диаметральным углублением. Благодаря ему сливная труба фиксируется на инсталляции. Все действия по подключению труб выполняются согласно инструкции.

Облицовка фальшпанели

Она проводится после всех сантехнических работ до установки унитаза. Так как конструкция расположена в своеобразной нише, не принципиально, каким материалом она будет обшита. Обычно для этих целей применяют гипсокартон, причем влагостойкий.

С помощью этого материала легко можно закрыть переднюю стену с размещенной на ней рамой. Гипсокартон может крепиться на саморезы, или же на предварительно выполненный каркас из направляющих профилей.

После выполнения обшивки спереди бачка нужно вставить ограничительный манжет, а затем закрыть емкость предохранительной крышкой.

На гипсокартон можно укладывать любую плитку или другой облицовочный материал.

Закрепление подвесного унитаза

Установка инсталляции унитаза своими руками должна выполняться с учетом такого правила: между плиткой и унитазом обязательно следует проложить резиновую подложку, которая обезопасит не только облицовочный материал от растрескивания, но и само биде. Если по каким-то причинам заводская подложка потерялась, ее можно заменить толстым слоем герметика. При застывании он будет исполнять роль амортизационной подушки.

Затягивание гаек и болтов на унитазе также чревато трещинами и последующим образованием сколов, поэтому и при их крепеже надо использовать смягчающие подложки.

Завершающим этапом установочных работ является монтаж кнопки слива. Как правильно установить ее, описано в инструкции к инсталляции. Перед проведением необходимых работ надо открыть воду и вставить тросики из бачка в отверстия, расположенные на кнопке.

Процесс установки заканчивается проверкой работоспособности конструкции, этим осуществляется ее введение в эксплуатацию.

Как установить инсталляцию для унитаза? (видео)

Наглядно установку инсталляции для унитаза можно посмотреть на предложенном ниже видео:

Источник: http://ksportal.ru/800-ustanovka-installyacii-unitaza.html

Установка инсталляции унитаза своими руками

Планируя санузел в частном доме или квартире, домовладельцы часто сталкиваются, с проблемой дефицита пространства. Да и что греха таить, монтаж обычного унитаза, не всегда гарантирует эстетическое удовлетворение. Глядя на подобный «сортир», обычно возникает вопрос: «Куда убрать соединительные канализационные трубы и их выходы?». Установка инсталляции унитаза, полностью отвечает на все, упомянутые выше, вопросы.

Монтаж унитаза с инсталляцией своими руками, даёт возможность ни только сэкономить денежные средства, но и визуально скрыть все коммуникации, в том числе и сливной бачок, который не всегда вписывается в интерьер будущей туалетной комнаты. Помимо перечисленных положительных моментов, инсталляционная конструкция, намного облегчает процесс уборки и значительно увеличивает, видимое пространство санитарного помещения. Согласитесь, очень приятный аспект для санузла, с ограниченными габаритами.

Инструкция по монтажу унитаза с инсталляцией

Сегодня на рынке, строительного и сопутствующего оборудования, представлены два варианта инсталляционных систем. Оба вида, очень удобны и весьма практичные. Однако, каждая из них, предполагает своё, особое назначение. Выбирая одну из них, нужно точно понимать: на какие стены планируете крепить конструкцию и на какую её часть, ляжет основная эксплуатационная нагрузка.

Блочная инсталляция

Блочная инсталляция – более простой и наиболее бюджетный вариант. Но всё-же, для её монтажа, требуются определенные условия. Крепить конструкцию, рекомендуется только на капитальной стене дома. Так-же, придётся, заранее, подготовить нишу, для размещения бачка и других фрагментов арматуры. Либо, по окончанию всех монтажных работ, надо будет, обмуровать оборудование кирпичом или другим строительным материалом.

Блочная инсталляция унитаза

Для качественного крепления, необходимы прочные анкеры, так как на них, приходится основная эксплуатационная нагрузка. Основным достоинством модели, является адекватная цена и возможность применять инсталляцию ни только для подвесного, но и для обычного, напольного унитаза.

Одна из особенностей в том, что блочную инсталляцию можно «скрыть» в нишу, проделанную в капитальной стене. Таким образом, получиться на много сэкономить полезной площади «уборной» комнаты.

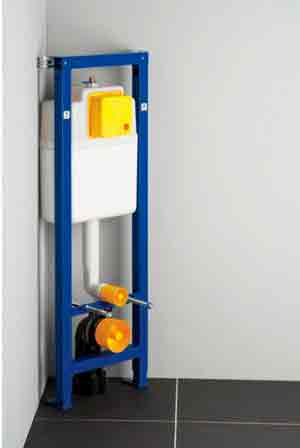

Рамочная инсталляция

Рамочная инсталляция, является более сложным типом конструкции. Она допускает возможность закреплять унитаз на совсем тонких и пустотелых стенах стенах, а также, перегородках из гипсокартона. Считается самой надежной инсталляционной системой. Обладает всеми характеристиками, которые позволяют удерживать ни только сам сантехнический модуль, но и достаточно большой вес.

Рамочная инсталляция монтируется на пол или фундамент. Есть возможность нескольких вариантов крепления:

  • Специальными элементами к четырем точкам стены;
  • к двум точкам на полу и двум на стене;
  • к основанию пола посредством устойчивых лап.

Вся нагрузка, распределена на нижнюю часть основания.

Достоинство рамной инсталляции – это, регулируемые ножки. При помощи их, можно выставить любую требуемую высоту. Конструкция доступна для монтажа в санузле, нестандартной формы. Можно легко вписать в самый неожиданный дизайн и расположить даже в углу. При этом, сантехническое сооружение, не «крадёт» лишнее полезное пространство «сортира».

Словом, рамочная инсталляция позволяет расположить унитаз в любом, удобном для хозяина, месте. И что не мало важно, не требует, обязательного наличия, капитальной стены. А вот блочные системы капризные и их габариты стандартные. Ширина – 50 см, глубина – 10-15 см, высота в пределах метра. Рамные инсталляции же, имеют ширину базовой основы 50-60 см, глубину – 15-30 см. Высота, за счет регулируемых ножек, выставляется от 0,8 до 1,4 метра.

Для частных домов, со стенами из дерева или ветхих построек, рекомендуется приобретать, модули, максимально широкие и невысокие. Такой подход, не даст возможность сильно «грузить» стены и обеспечит, стабильное функционирование сантехнического сооружения, довольно длительное время.

Преимущества и недостатки инсталляционной конструкций

Как и любые другие технические модели, блоковые и рамные инсталляции имеют ряд достоинств и недостатков. Среди основных положительных моментов, считается:

  • Возможность «скрыть» неэстетичные соединительные, коммуникационные элементы;
  • эффективное использование свободного пространства санузла;
  • хорошая шумоизоляция, благодаря которой, слабо слышен, звук сливающегося и наполняющегося, бачка;
  • высокий уровень гигиены, доступность уборки под унитазом и вокруг него;
  • надёжная крепежная фурнитура, позволяющая регулировать модуль, на удобную и комфортную высоту.

Один из наиболее важных недостатков – довольно высокая цена конструкции. Так-же, некоторые сложности во время установки и аварийном демонтаже. Приходиться разбирать внешнюю интерьерную отделку, в случае неисправности или поломки. Однако, положительные моменты, гораздо значимы и минусы уже мало влияют на выбор, покупку и монтаж инсталляции унитаза своими руками.

Что входит в комплект инсталляции для унитаза

Перед тем, как правильно установить унитаз с инсталляцией. требуется разобраться с конструкцией. Необходимо точно знать, что входит в комплект инсталляции для унитаза и для чего предназначено. Система, как правило, состоит из нескольких отдельных элементов. Основа – это прочная рама из стали. Далее, выдвижные кронштейны, которые позволяют регулировать высоту сооружения и производить монтаж модуля на пол или на специальный фундамент.

Что входит в комплект инсталляции для унитаза

Фрагменты крепления, элементы шумоизоляции, переходник сливного колена и бачок скрытого монтажа – всё это, то-же входит в комплект, инсталляционного сооружения.

Одним из главных действующих приспособлений, является кнопка смыва, выполненная в форме пластиковой панели. Помимо основной функции, этот элемент исполняет роль ревизионного люка. Одинарная клавиша, позволяет сделать стандартный слив воды. Двойная же, регулирует поток смыва и позволяет расходовать жидкость, более экономно.

Панель с кнопками смыва, выполняет ни только предназначенною функцию, но и является, эффектным и красочным решением, интерьерного дизайна.

Самые популярные и технически сложные, панели управления, имеют ряд дополнительных, полезных функций:

  1. Двойной вариант смыва, который позволяет экономить воду;
  2. Стоп-смыв – при вторичном нажатие кнопки, останавливает поток жидкости.

Сегодня доступен и другой, более современный, вариант управления сливом. Некоторые известные производители, производят бесконтактные консоли управления. Они оснащены чувствительными инфракрасными датчиками, реагирующие на факт движения и возникновение препятствий. Такая система, полностью автоматизированная и практически не требует участия человека, во время работы механизма.

Как правильно выбрать инсталляцию для унитаза

Выбор и покупка инсталляции для унитаза – ответственное и серьезное мероприятие. Требуется, взвешенный и рациональный подход. Так как механизм, является сложным техническим изобретением. И если, в процессе эксплуатации, данный прибор, выйдет из строя, то понадобиться, для обнаружения неполадок, проделать большую работу. Иногда и демонтировать часть внешней отделки помещения. Поэтому, приобретая систему, выбирайте изделие самого высокого качества, где бесплатная гарантия от производителя, более трёх лет.

Инсталляция для унитаза

К примеру, известные бренды, как правило, гарантируют десятилетний срок службы, на свои изделия. Причем, гарантия распространяется ни только на саму конструкцию, но и на все комплектующие: сальники, уплотнительные кольца и прокладки, соединительные трубы и бачок.

Надо отметить, что в фирменных, солидных магазинах по сантехники, сопутствующие детали имеются всегда в наличии, даже после прекращение компанией, производства модели. Так-же, как правило, крупные торговые точки, имеют авторизованные сервисные центры. В них, квалифицированные сотрудники, отвечают на все вопросы клиентов и осуществляют гарантийный ремонт.

Какие инструменты требуются для монтажа инсталляции

Монтаж блочной или рамной инсталляции, выполняется, как правило, до начала всех отделочных мероприятий в санитарной комнате. Процесс установки, не сложный и обычно, не требует наличия профессиональных знаний и опыта. Достаточно внимательно изучить инструкцию и посмотреть видео мастер-класса. Словом, получить представление, о ходе монтажных работ.

Приобретать специальное оборудование или дорогостоящий инструмент, не имеет большого смысла. Весь, необходимые инвентарь, найдётся арсенале, любого настоящего хозяина. Профессиональная установка инсталляции унитаза своими руками, потребует следующий слесарный набор и расходные материалы:

  • Рулетка;
  • строительный уровень;
  • перфоратор;
  • сверла по бетону, разных размеров;
  • клей-герметик;
  • карандаш, для отметки;
  • фум-лента;
  • рожковый набор ключей.

Использовать рожковые ключи, при закручивание и затяжке гаек, следует предельно аккуратно. Безалаберные действия, при крутке и затягивание болтов и гаек, как правило, гарантируют: сорванную резьбу, царапины, сколы и трещины , на чаше унитаза.

Как определить эффективное место для установки системы

Трудно сразу определить эффективное место для установки системы. Но это необходимо сделать в первую очередь, чтобы точно знать какую инсталляцию приобрести и установить. Если санитарная комната, имеет скромные габариты, то лучший вариант расположения, в углу или разместить таким образом, чтобы система не препятствовала свободному проходу.

Эффективное место для установки системы

В санузле, с достаточными габаритами, установка инсталляции унитаза своими руками, не может быть ограниченной. Располагать сантехническое сооружение, нужно согласно своих предпочтений, удобства и общей дизайнерской планировки. Не будет лишним, если при этом, будет особо учтено, расположение канализационных и водопроводных коммуникаций. Близость коммуникационных отводов, к предполагаемому месту для унитаза, значительно упрощает и ускоряет монтажные работы.

Как осуществляется предварительная разметка

Осуществляется предварительная разметка, при помощи: простого карандаша или маркера, рулетки и строительного уровня. Все замеры выставляются, с учетом габаритов, приобретенной инсталляции. Чтобы монтаж прошёл корректно и без изъян, в начале, определяют место расположения центральной оси конструкции. Отмечают его, отчерчивая карандашом, ровную линию.

Как осуществляется предварительная разметка

После, рулеткой обмеряют расстояние, от условного края инсталляции до стены. При замере, цифры на рулетке, не должны показывать, меньше 13,5 мм. Далее, штрихами на стене, обозначают область, где будет сливной бачок. Затем, помечают на полу и стенах, места крепления механизмов, сантехнического оборудования. При этом, не забываем про строительный уровень. Его задача, выронить систему по горизонтали и вертикали. Такой подход, поможет обеспечить корректную и стабильную работу «сортира».

Блочная инсталляция для подвесного унитаза

Монтаж своими руками, блочной инсталляции для подвесного унитаза, осуществляют только на капитальную, несущую стену. Выбрав в «туалете», подходящее место для конструкции, проводят предварительную разметку. Определяют, карандашом или маркером, центральную ось и только потом, приступают к установке.

Установка инсталляции унитаза своими руками – поэтапная инструкция

  1. Отмеряем общую высоту, для сантехнического сооружения. Как правило, размер напрямую зависит от конструкционных особенностей инсталляции, но обычно, не превышает одного метра.
  2. Далее, обозначаем точки расположения дюбелей, на которые, впоследствии, будет крепиться изделие. Следим, чтобы они были равноудалены от центральной оси. Затем, перфоратором проделываем отверстия и забиваем дюбеля.
  3. В ранее, подготовленные дюбели, вставляем анкера и крепим, основные фрагменты конструкции, винтами и гайками. Обязательно выравниваем сооружение, по вертикали и горизонтали, при помощи регуляторов высоты, фиксаторов и заглушек.
  4. Приставляем к основе сливной бачок и крепим его специальными соединительными элементами, входящий в комплект инсталляции.
  5. Подключаем конструкцию к коммуникациям. Водопроводную трубу присоединяем к бачку, а канализационный выход, фиксируем, пластмассовыми хомутами, к инсталляции. Для герметичности, стыковочные места на трубах, обрабатываем силиконовым герметиком.
  6. Штифты, входящие в комплект унитаза, вкручиваем, в заранее просверленные отверстия.
  7. Шпильки оснащаем муфтами, а патрубки подгоняем по размеру, для амортизации, кладём силиконовую или резиновую прокладку. Монтируем чашу унитаза и внимательно проверяем, на герметичность, места соединений.
  8. Если требует конструкция, сливной шланг, фиксируем хомутами.

Фиксация сливного шланга хомутами

При закреплении болтов, обязательно проследите, за расстоянием от края каркаса до стены. Оно не должно превышать 21 см. Не соблюдение этого размера, после установки фальш-панель с декоративной отделкой, может не хватить длины болтов, для закрепления чаши унитаза.

По окончанию монтажных работ, обязательно проверьте систему, на работоспособность и герметичность. Только после этого, можно заняться декоративной отделкой фальш-стены. За ней, как правило, спрятаны все неэстетичные элементы конструкции.

Эффективное решение, для напольного унитаза

Есть эффективное и менее затратное решение, для напольного унитаза. Блочную инсталляцию, можно соорудить самостоятельно. Это не потребует специальных знаний и слишком много времени.

Блочная инсталляция для напольного унитаза

После установки блочной инсталляции, «уборная» приобретет, современный и привлекательный, внешний вид. «Толчок», даже самой простой конфигурации, смотрится, более выигрышно и прогрессивно. Сантехническое сооружение, качественно скроет, все коммуникационные узлы и визуально расширит полезное пространство. Придаст помещению, более стильный и современный вид.

Установка блочной системы – по шаговая инструкция

  1. Базовое расположение колена, четко фиксировать металлическим крепежом. Обработать выпуск унитаза, технической смазкой и поставить сантехнику, на требуемое место дислокации. Аккуратно обвести контур, маркером или карандашом и отметить, для монтажа, отверстия.
  2. Отодвинуть в сторону чашу унитаза и разместить крепежные уголки, согласно разметки. Вернуть сантехническое изделие на свое место, а сливной выпуск вставить в фановую трубу.
  3. Согласно инструкции, фирмы-производителя инсталляции, установить сливной бачок.

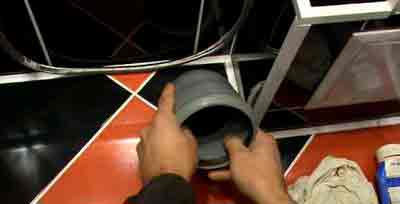

  4. Зафиксировать выпуск унитаза, соединительной манжетой. Туго, в пределах разумного, закрутить болты и закрыть шапочки, декоративными колпачками.
  5. Для сливной кнопки, сделать технологическое отверстие и вывести её в него.
  6. Проверить тщательно систему на герметичность и выявить возможные погрешности и течи.
  7. Если с сантехническим сооружением всё нормально и нет сбоев в работе – прикрутить основание чаши унитаза и закрыть инсталляцию, декоративной панелью.

Установка инсталляции унитаза – Особенности монтажа рамочной инсталляции

Перед установкой подвесного унитаза, на рамочную инсталляцию, необходимо уточнить место и осуществить предварительную разметку. Рамочная конструкция удобна тем, что позволяет крепить сантехнику ни только к капитальным, но и к полым стенам, а так же, гипсокартонным перегородкам и тонким строениям. Кроме того, сантех-сооружение, позволяет размещать, его в углах и под окнами, что очень приемлемо, для малогабаритных и нестандартных комнат.

Особенности монтажа рамочной инсталляции

Процесс монтажа рамочной инсталляции

  1. Расположить рамы и отметить места крепления – по два отверстия, к полу и стене. Выравнивать рамочную инсталляцию, используя строительный уровень и отвес.
  2. В обозначенных точках крепления, перфоратором, проделать отверстия и вставить дюбеля. Для большей надежности, каркас рамы, закрепить анкерными болтами.
  3. Определить место выходного отверстия сливного бочка и, с помощью пластиковой трубы, подключить ёмкость к водопроводу. При этом, гибкие шланги, не рекомендуется использовать. У них, срок службы не велик. А их замена, требует демонтажа части внешнего декора.
  4. При помощи гофры, подсоединить инсталляцию к канализации. После, на время теста, подключить чашу унитаза и проверить систему, на герметичность и корректную работу. Особо обратить внимание, насколько плавно функционирует спусковая кнопка.
  5. Если сбоев и подтеканий не обнаружено, то зафиксировать унитаз и приступить, к декоративной обшивке конструкции. Обязательно перед этим, во избежания попадания строительного мусора и пыли, внутрь, плотно закрыть специальной манжетой, отверстие для сливной кнопки.

Для облегчения обустройства внешней фальш-панели, по всему периметру инсталляционной конструкции, можно прикрепить металлический профиль. Подобный подход, поможет легко монтировать любой отделочный материал. К примеру, плиты ДВП или гипсокартон.

Как проверить конструкцию на работоспособность

Когда установка инсталляции унитаза своими руками полностью закончена и все элементы подключены к основным коммуникациям, нужно проверить конструкцию на работоспособность. Открываем вентиль крана подачи воды и наблюдаем, за поступлением жидкости в ёмкость бачка. Как только сливной бак наполнится, жмём кнопку смыва и внимательно смотрим за качеством работы механизма. Тест повторяем несколько раз. Затем тщательно осматриваем все части системы.

Кнопка слива

Если сантехническое сооружение работает корректно, а из соединений и труб, не сочится вода, можно спокойно приступать к облицовочной отделке. Обнаруженная сырость или капельки жидкости, явно указывают на наличие проблемы, которую необходимо срочно устранить, до начала отделочных работ.

Наиболее распространенные причины сбоев и неполадок

  • Вода капает или сочится из бачка – вероятней всего, уплотнительные прокладки установлены не корректно или сдвинулись с места, в процессе монтажных мероприятий. Необходимо прекратить подачу воды, выкрутить соединительные болты, проверить расположение прокладок. При необходимости, поправить их или заменить на новые.
  • Чаша унитаза не устойчива и шатается – нужно осмотреть крепление «толчка» и соединительные элементы инсталляции. Если требуется, аккуратно подтянуть элементы крепления, чтобы положение сантехприбора, четко зафиксировалось.
  • Вода медленно уходит из унитаза – возможно маленький наклон сливной трубы. Требуется демонтировать сантехнику и установить слив строго под 45 градусов. После, вернуть унитаз на место.
  • Сырость вокруг основания чаши унитаза – одна из причин, связана со слабой герметизацией соединительной гофры. Для быстрой ликвидации проблемы, достаточно, стыковые места, намазать еще одним слоем герметика и дать, ему время, высохнуть.

Все, указанные выше, сантехнические проблемы, можно легко устранить своими руками. Если же, нет желания или времени заниматься ремонтом самостоятельно, можно всегда вызвать профессионала. Мастер-сантехник, быстро и качественно, исправит все, возникшие сбои и неполадки.

Установка инсталляции унитаза – Советы и рекомендации специалиста

Простые советы и рекомендации специалиста, заметно помогут и облегчат, установку инсталляции унитаза своими руками и её эксплуатацию.

  • Плановое обслуживание и ремонт бачка, как правило, выполнять гораздо проще, если, под кнопкой смыва, заранее сделан технологический люк. Такой подход, явно ускорит доступ к системе.
  • Толщина стены, закрывающая инсталляционную систему, должна не превышать 7 сантиметров.
    Монтаж более современной и технологически сложной конструкции кнопки слива, позволит существенно снизить расход воды и как правило, прилично экономить на коммунальных платежах.
  • Располагать кнопку контроля смыва, желательно, в центре облицовочной плитки или в области их шва, между двумя элементами.
  • Во время монтажа унитаза, необходимо обязательно соблюсти параметры размеров: верхний край должен быть не ниже 40 см и не выше 45 см от пола. Такие размеры помогут соблюсти наклон, который нужен, чтобы отходы и жидкость не застаивались, своевременно и быстро, уходили в канализацию.
  • Крепежные отверстия, рекомендуется располагать, друг от друга, на стандартном расстоянии: 18 см для компактных «толчков» и 23 см, для более крупных унитазов.

Источник: http://stroitel-ryazan.ru/ustanovka-installjacii-unitaza-svoimi-rukami/

Установка инсталляции унитаза: инструкция и стоимость

Инсталляция представляет собой скрытую конструкцию, предназначенную для закрепления подвесных или приставных унитазов. Она компактна и позволяет сэкономить пространство санузла. Установка осуществляется по инструкции производителя, однако есть общие моменты и нюансы, в которых стоит разобраться заранее.

Как подобрать унитаз

На инсталляцию можно закрепить не только подвесной, но и напольный унитаз. Бачок будет скрыт в стене. Основные требования, предъявляемые к сантехническому прибору:

  • прочность;
  • комфортабельность;
  • гигиеничность (легкость очищения, аккуратный смыв без брызг);
  • сочетаемость с интерьером ванной комнаты по размеру и внешнему виду.

Важно подобрать унитаз так, чтобы совпадали крепления. Бывает, что конструкции несовместимы: не соответствуют отверстия или их диаметр. Чтобы избежать не состыковок, рекомендуется выбирать инсталляцию и унитаз одного производителя, а еще лучше одного модельного ряда.

Различают два вида инсталляций:

  • Блочные – представляют собой блок, который крепится к стене. Его нужно устанавливать в нишу. Он фиксируется анкерами и именно на эти крепления приходится основная нагрузка. Этот вариант оптимально подходит для монтажа напольного унитаза.
  • Рамные – крепятся к полу и стене, имеют ножки. Основная нагрузка приходится на нижнюю часть конструкции. Ножки регулируются по длине, благодаря чему можно установить унитаз на нужную высоту.

Первый вариант инсталляций будет стоить дешевле, но он подходит только для капитальных стен. Второй тип конструкций прикрепляют не только к кирпичным и блочным стенам, но и встраивают в гипсокартонные перегородки. Для деревянных стен подходят низкие и широкие рамные инсталляции.

Что входит в комплектацию

Приобретая инсталляцию, нужно проверить комплектацию, чтобы потом не пришлось докупать необходимые элементы. В нее входят:

  • стальная несущая рама с выдвижными ножками;
  • сливной бачок;
  • сливная арматура;
  • патрубок подачи воды со сливного бачка;
  • сливной канализационный патрубок;
  • держатели, шпильки крепления инсталляции к стене, монтажная планка;
  • гайки и шайбы.

По усмотрению производителя в комплект включают:

  • шумоизоляцию бачка;
  • прокладку для унитаза, устанавливающуюся между унитазом и инсталляцией;
  • переходник смывного колена;
  • кнопки смыва.

Панель с кнопками – один из важных элементов. Во-первых, она определяет технологичность модели: изготавливается из пластика, дерева, стекла, бывает однорежимной, двухрежимной, сенсорной. Во-вторых, она играет роль ревизионного люка.

Подготовка санузла

Установка инсталляции осуществляется до выполнения отделочных работ в санузле. Причем «до» означает, что еще не уложена плитка на пол, а в некоторых случаях даже отсутствует стяжка, не оштукатурены стены.

Перед тем как установить подвесной или напольный унитаз вместе с инсталляцией, выбирают подходящее месторасположение. Оптимально для монтажа подходит наименее проходное место или удаленное от двери: сантехнический прибор не должен располагаться на проходе. В ограниченных условиях следует монтировать инсталляцию в угол. В общих случаях сантехники не рекомендуют переносить расположение узла, а советуют поставить унитаз на то же место, где стоял старый. Это значительно упростит работу. Подходит для установки ниша со стояками, но стояки придется раздвинуть.

Если место монтажа переносится, необходимо соблюсти правильный уклон канализационных труб к сливу (2 см на 1 м). Кроме того, унитаз должен располагаться к канализационному сливу ближе остальных сантехнических приборов, иначе при сливе воды будет срывать гидрозатворы и в комнату проникнет канализационный запах.

Если стяжка пола еще не залита, просчитывают ее высоту. К месту установки подводят канализационную и водопроводную трубы. Все трубы необходимо закреплять, чтобы они не двигались до того, как будет заливаться стяжка.

Иногда дизайн помещения требует:

  • монтажа унитаза под окном;
  • установки сантехнического прибора на перегородку, разделяющую пространство санузла.

В первом случае необходимо приобрести низкую инсталляцию (ниже 82 см), во втором — целесообразно использовать двойную рамную конструкцию, которая более устойчива.

На стене намечают центральную ось, контуры инсталляции, месторасположения бачка, отверстия для крепежа, в том числе и на полу, отложив необходимое расстояние от стены (не менее 13,5 см).

Рекомендуемые размеры, на которые следует ориентироваться: сиденье от пола — 43 см., кнопка от пола — 100 см., рама от стены — 15 см., бачок от стены — 2см.

Инструменты

Для установки инсталляции потребуются инструменты:

  • канцелярские принадлежности для нанесения отметок на стену;
  • перфоратор, чтобы просверлить отверстия для крепления, вместе со сверлами, соответствующими типу стены;
  • рожковые ключи;
  • пакля или ФУМ-лента для герметизации резьбовых соединений;
  • уровень;
  • рулетка;
  • силиконовый герметик.

Из дополнительных инструментов могут потребоваться плоскогубцы, отвертки, канцелярский нож.

Установка рамной инсталляции

Монтаж рамной инсталляции унитаза осуществляют в соответствии с пошаговой инструкцией:

  1. Раму закрепляют как минимум в четырех точках дюбелями. Сначала под крепления просверливают отверстия чуть меньше по диаметру, чем сам дюбель, а затем, поменяв сверло, расширяют его до соответствующих диаметру дюбеля размеров. Тогда отверстие получится нужного диаметра с ровными краями.
  2. Закрепляют нижнюю часть конструкции. Потом, проверив ровность монтажа с помощью уровня, фиксируют верхнюю часть. В качестве крепежей используют анкера, кронштейны. Гайки затягивают за счет рожковых ключей.
  3. Отвод 90 градусов закрепляют при помощи пластикового хомута-застежки. При соединении трубных элементов используют силиконовый герметик.
  4. Присоединяют водопроводную трубу к бачку унитаза. Место подводки воды может быть расположено сбоку или сверху. Гибкие шланги лучше не использовать – они недолговечны. Предпочтение следует отдать полимерным трубам или нержавеющим сильфонным соединителям.
  5. После монтажа патрубков проверяют систему на наличие протечек.
  6. По завершении монтажа рамы отверстия труб, сливного бачка и установочные шпильки закрывают заглушками.
  7. Стену зашивают влагостойким гипсокартоном. Профиль для гипсокартона крепят к инсталляции и к стене.
  8. Устанавливают плитку, предварительно вырезав в ней необходимые отверстия под трубы и шпильки. Вешать унитаз после отделки плиткой можно только после полного застывания плиточного клея – через 7 дней.
  9. Трубу, входящую в комплект, подсоединяют к сливному отверстию унитаза. После чего, используя уровень или другой ровный предмет, проводят линию, совпадающую с плоскостью, определяемой кромками унитаза.
  10. Замеряют глубину трубы в инсталляции. От разметки на трубе, подсоединенной к унитазу, откладывают это расстояние и обрезают ее. То же самое проделывают и с трубой на подачу воды в унитаз.
  11. На резиновые манжеты наносят силиконовый герметик и вставляют резиновые элементы в патрубки, а сами трубы – в унитаз. Причем патрубки обязательно вставляют сначала в унитаз, а потом вместе с ними закрепляют прибор, а не наоборот. Если действовать иначе, резинки будут пропускать воду.
  12. На шпильки закрепляют изоляционную прокладку и устанавливают сантехнику, предварительно смазав герметиком ответные отверстия в трубах.
  13. Надев унитаз на шпильки, монтируют резинку, шайбу и гайку. Крепеж зажимается, после чего на него надевают колпачки, чтобы не было видно болтов и шпилек. Затягивать крепления максимально туго не следует, из-за напряжения чаша может лопнуть.

Установка подвесного унитаза произведена. Теперь с помощью канцелярского ножа обрезается изоляционная прокладка по контуру прибора.

Особенности установки блочной инсталляции

Блочная инсталляция не имеет ножек, поэтому крепления к стене должны быть надежными:

  1. Отмечают высоту от пола – 1 м. Размечают отверстия для дюбелей. Горизонтальность проверяют уровнем, следя за равноудаленностью отверстий от вертикальной оси.
  2. Просверливают отверстия перфоратором. Забивают дюбеля.
  3. Вставляют в дюбеля анкерный крепеж и, выровняв инсталляцию, фиксируют ее.
  4. На крепежные элементы надевают заглушки.
  5. Прикрепляют к основе сливной бачок.
  6. Соединяют систему с коммуникациями: водопроводную трубу подводят к бачку, прикрепляют канализационный выход. С целью соблюдения герметичности обрабатывают соединения силиконовым герметиком.
  7. В дальнейшем инсталляцию замуровывают. Это можно сделать с помощью гипсокартона, пеноблоков, плиточного клея.
  8. Выполняют отделку стены. Закрепляют унитаз.

В целом порядок выполнения монтажа совпадает с инструкцией по установке рамной инсталляции.

Критерии выбора инсталляции

Выбирая, какую инсталляцию приобрести, нужно обратить внимание на ее качество. Конструкция убирается в короб, поэтому в случае протечки, неисправность обнаружится не сразу, а для ее устранения придется заново выполнять отделку туалета. Качество определяется толщиной металла, пластика, внешним видом сварных швов. Кроме того, учитывают:

  1. Совместимость с моделью унитаза. Установочные отверстия не всегда совпадают, если инсталляция и унитаз изготовлены разными производителями. Могут быть различия даже у моделей, относящихся к разным линейкам, одной и той же фирмы.
  2. Комплектацию. В комплекте иногда отсутствуют крепежные элементы, звукоизоляционная прокладка, кнопки слива – их нужно покупать отдельно. В то же время другая фирма может предлагать не только эти элементы, но и сам унитаз.
  3. Кнопки слива. Покупатель вправе выбрать обычную клавишу слива «старт/стоп», двухрежимные кнопки или сенсорные.
  4. Производитель. Ведущие фирмы дают 5–10 лет гарантии на инсталляции, причем не только на раму, но и на все комплектующие, поэтому в их качестве можно быть уверенным.

Это самые общие условия выбора инсталляции, в каждом конкретном случае обязательно нужно учитывать рекомендации производителя.

Популярные линейки

Надежность и качество инсталляции для унитаза во многом зависит от фирмы-производителя.

Grohe — это немецкая фирма сантехники, которая тщательно контролирует качество своей продукции. Надежность бренда, возможность комбинации сантехники из разных линеек подтверждается отзывами покупателей.

Geberit — швейцарский бренд, напрямую конкурирующий с Grohe. Когда-то именно с Geberit началось знакомство российских потребителей с инсталляциями для унитазов. По качеству и цене продукция примерно соответствует Grohe.

TECE — фирма предлагает немецкое оборудование премиум-класса по приемлемой цене. Все изделия сочетаются друг с другом. Монтаж простой. Любую инсталляция можно установить самостоятельно.

Viega — немецкий бренд, продукция которого рассчитана на массового потребителя. Если сравнивать с тройкой основных конкурентов, стоимость инсталляции при прочих равных условиях будет значительно ниже. При этом конструкции надежны и отвечают всем последним технологическим требованиям.

Cersanit — польский производитель, который заслужил место в топе, благодаря высокому качеству продукции и доступной цене. Это самый бюджетный вариант для российского потребителя.

Отзывы покупателей

Алена, г. Москва: «Мы долго с мужем выбирали инсталляцию. Хотелось выбрать что-то оптимальное по цене и качеству, не очень дорогой, но достойный вариант. Остановились на Grohe Rapid SL 5 в 1. Даже по внешнему виду заметно, что она сделана на совесть».

Рома, г. Москва: «Установили инсталляцию Ideal Standart. Оказалось, что она совсем не идеал. За 5 лет – три ремонта: не держит манжета, сломался впускной клапан, перестали работать кнопки. К тому же вода в бачок набирается слишком шумно. Не хочу даже прикидывать, сколько переплатил за нее. Grohe намного лучше».

Анна, г. Москва: «Ничуть не жалею, что установили инсталляцию и подвесной унитаз. Хотя на этапе покупки, неприятным открытием стало, что нужно дополнительно покупать кнопку, а она совсем недешевая. Когда советовалась со знакомыми. Все они сказали, что лучше Геберит не найти. Ее и купили. Служит уже 6 лет без нареканий».

Источник: http://santehnicheskij-mir.ru/unitaz/ustanovka-installacii-unitaza.html

Установка подвесного унитаза с инсталляцией

Инструкция и советы по установке подвесного унитаза с инсталляцией

Подвесные сантехнические устройства постепенно обретают популярность, особенно среди владельцев малогабаритных санузлов. Однако не всем по душе подвесные унитазы – внешне они кажутся неустойчивыми и ненадежными. Это впечатление обманчиво, ведь установка подвесного унитаза осуществляется с использованием системы инсталляции, которая скрывается за отделочным материалом стены. Рассмотрим более подробно преимущества подвесных сантехнических объектов и ознакомимся с инструкцией по их установке.

Преимущества подвесных унитазов

  1. Компактность . Освобождается пространство санузла за счет отсутствия сливного бачка – он прячется в стене вместе с остальными коммуникациями. Благодаря образующейся пустоте под унитазом сантехника кажется невесомой, такой прием визуально облегчает интерьер и делает его зрительно более просторным.
  2. Современный стиль . Подвесная сантехника – относительно новое изобретение, ее установка сразу же указывает на то, что хозяин дома следит за развитием технологий и не отстает от модных течений.

Уникальный внешний вид подвесного унитаза впишется в интерьер любого санузла

  • Универсальность . Неважно, меняете вы только унитаз или полностью обновляете мебель и оборудование ванной – подвесной унитаз всегда будет уместен и сделает интерьер санузла изящным и лаконичным.
  • Практичность . Выполнять уборку помещения теперь намного проще. Также облегчается монтаж системы «теплый пол». Напольная плитка кладется без нарушения целостности орнамента.
  • Выбор и покупка унитаза с инсталляцией

    Главное условие приобретения инсталляции – она должна соответствовать модели выбранного вами унитаза. Часто подвесные унитазы укомплектованы системой инсталляции изначально, лучше всего предпочесть именно этот вариант.

    Сделайте замеры ниши, куда будет установлена инсталляция

    Инсталляция должна соответствовать по размеру нише, в которой она будет размещена.

    Инсталляции бывают двух типов

    Блочная – крепится к стене при помощи обычных анкерных болтов, которые являются основной опорой всей конструкции.

    Блочная система монтирована в стену

    Рамочная – представляет собой раму на ножках, благодаря которым регулируется высота унитаза. Крепится рама в четырех местах. Возможен вариант, когда все четыре крепления фиксируются на стене – такой способ монтажа можно использовать только в случае с капитальными стенами.

    Если стена не достаточно устойчивая, выбирайте инсталляцию, два крепления которой будут располагаться на стене, а два – на полу. На последние два крепления приходится основная нагрузка.

    Вариант использования креплений для монтажа инсталляции между стен

    Обратите внимание на комплектацию устройства. При благоприятном раскладе вы получите основную часть (блоки или рамы), крепежные элементы, клавиши смыва, шумоизоляцию, смывной бак и переходник.

    Полезное. Инструкцию по установке обычного унитаза своими руками читайте в отдельной статье.

    Этапы монтажа унитаза с инсталляцией

    1. Выполняем разметку стен. Наносим линию – центральную ось будущей системы. Рассчитываем расстояние между инсталляцией и стеной, в котором разместится канализация и водопровод. Отмечаем точки крепления инсталляции и месторасположение бачка.

    Вертикальная и горизонтальная системы крепления

    Обеспечиваем две системы крепления – вертикальную и горизонтальную. После осуществления разметки точек крепления просверливаем отверстия и вставляем в них дюбели.

    Делаем разметку мест крепления

    Устанавливаем крепежные анкера для инсталляции. Монтируем корпус инсталляции, используя винты и регулирующие гайки.

    Крепим на анкерные болты

  • Теперь приступаем к выравниванию системы. Выравнивание по вертикальному уровню осуществляется посредством регулировки анкеров. Горизонтальное выравнивание обеспечивается путем послабления несущих ножек, установкой их в нужном месте и последующей фиксации.
  • Подключаем бачок к водопроводу. Подключение можно выполнить как снизу, так и сбоку, главное не использовать шланги – подключение выполняется исключительно с применением трубы.
  • Подключаем систему к канализации. Если отверстия не совпадают, можно использовать гофру, но срок службы такого соединения оставляет желать лучшего.

    Примеряем гофру к канализационной трубе

  • По краям инсталляционной рамы укрепляем профиль для гипсокартона. Зашиваем систему влагостойким гипсокартоном толщиной в 1 см.
  • В месте будущей кнопки слива устанавливаем манжету и специальную заглушку. Это делается для защиты отверстия от мусора и пыли при укладке кафеля, а также для того, чтобы отверстие в плитке было аккуратным и ровным.
  • Кладем плитку на стену и выжидаем до двух недель до полного высыхания плиточного клея.
  • На предполагаемое место соприкосновения унитаза и кафеля наносим силиконовый герметик или монтируем прокладку-демпфер.

    Крепим унитаз на шпильки

    Сажаем унитаз на шпильки, затягиваем гайки и проверяем соединения на предмет герметичности.

    Подсоединяем и проверяем герметичность

  • Подключаем кнопку слива, тщательно отмерив рычаги, соединяющие кнопку с бачком.
  • ↑ вернуться к содержанию

    Полезные советы

    • Предусмотрите технологический люк чуть ниже кнопки слива. Это существенно облегчит обслуживание бачка и его ремонт при необходимости.
    • Используйте современные кнопки слива, которые позволяют экономить воду. Это могут быть две отдельные кнопки, одна из которых сливает полный объем воды бачка, а другая – половину. Другой вариант – наличие кнопок «Пуск» и «Стоп».
    • Продумайте расположение кнопки слива относительно элементов кафеля. Оформляйте кнопку или строго между двумя плитками, или в центре одной из них.
    • Верхний край унитаза должен быть не выше 45 см от пола и не ниже 40 см.
    • Толщина стены, скрывающей систему инсталляции, не должна быть больше 7 см.
    • Между крепежными отверстиями унитаза выдерживается стандартное расстояние – 18 или 23 см.
    • Контролируйте правильность установки на всех этапах работ. Это поможет избежать грубых ошибок при монтаже и проблем в процессе эксплуатации сантехнического оборудования.

    Установленный по всем правилам унитаз с инсталляцией способен выдержать нагрузку до 400 кг! Если вы сомневаетесь, что сможете произвести все работы правильно и качественно, советуем прибегнуть к помощи квалифицированных специалистов. Ну а сэкономить бюджет, безусловно, поможет самостоятельный монтаж системы инсталляции. Смело используйте технологические и дизайнерские ноу-хау для создания оригинального и практичного интерьера.

    Посмотрите статьи по теме:

    Технология установки подвесного унитаза на раму и бетонное основание Рекомендации по установке и креплению сливного бачка к унитазу Арматура для сливного бачка унитаза: устройство и установка сливного механизма Как можно отрегулировать поплавок для унитаза: устраняем неисправность

    Как установить инсталляцию для унитаза своими руками

    Инновационное решение, позволяющее обустроить удобную и практичную ванную комнату – установка инсталляции под сантехнические приборы. Конструкция скрывает все трубы, комплектующие, муфты и прочие составляющие в стене, а видимая часть – лаконична и гармонична. Как самостоятельно произвести установку инсталляции для унитаза, описано в статье.

    Преимущества и недостатки использования инсталляции для унитаза

    Система инсталляции унитаза – четко продуманная конструкция, позволяющая зафиксировать элементы сантехники и спрятать их соединение с системой канализации. Благодаря подобной системе монтажа получится скрыть «техническую начинку» за фальшпанелью, а в зоне видимости остается унитаз и кнопка слива.

    Инсталляция используется при установке напольной или подвесной сантехники. При этом второй вариант набирает большую популярность среди потребителей в силу неоспоримых преимуществ:

    • освобождение дополнительного пространства в санузле – особенно актуально для малогабаритных помещений;
    • сантехника не соприкасается с полом, поэтому проводить уборку становится проще.

    Монтаж унитаза с инсталляцией имеет ряд преимуществ по сравнению с традиционным способом установки сантехники. К основным плюсам можно отнести:

    1. Привлекательный внешний вид. Инсталляция закрывается отделкой, подобранной под стилистику помещения. Открытые части сантехники могут иметь необычные дизайнерские решения.
    2. Визуальное расширение пространства – менее перегруженный санузел кажется больше.
    3. Применение более качественной фурнитуры. Так как составляющие рабочего механизма скрыты и доступ к ним затруднен, то производители стараются минимизировать риск поломки, устанавливая поплавковые и клавишные элементы высокого качества.
    4. Унитазы, рассчитанные под монтаж инсталляции, укомплектованы бочком с эффективной подачей воды. Смыв происходит под большим напором, при этом вода расходуется экономно.
    5. Возможность установки инсталляции под различные стены. Ассортимент конструкций позволяет выбрать модель, оптимально подходящую для санузла.
    6. Монтировать инсталляцию для подвесного унитаза своими руками вполне возможно. Главное – внимательно изучить инструкцию, понять устройство и соблюдать технологию монтажа.
    7. Бесшумность работы сливного бачка.
    8. Высоту расположения подвесных моделей можно регулировать, подбирая оптимальное значение под собственный рост.

    Несмотря на существенные плюсы, такое устройство имеет и некоторые недостатки:

    1. Обустройство унитаза с инсталляцией обойдется дороже покупки обычной сантехники.
    2. Для замены придется выполнять ремонт отделки ванной комнаты.
    3. Более сложная технология монтажа.

    Важно! Существует мнение, что при любой поломке придется демонтировать отделку и разбирать конструкцию. На самом деле, как правило, под съемной сливной клавишей есть доступ к внутренним деталям. Для точек подключения и кранам предусмотрены ревизионные люки.

    Типы конструкций инсталляций подвесного унитаза

    Строительный рынок представляет два вида инсталляций для сантехники: блочные и рамные системы.

    Блочный модуль «утапливается» в несущую стену комнаты. Конструкция включает бачок из пластика с арматурой и крепежи для фиксации унитаза. Этот вариант рассчитан на установку только навесной сантехники. Для возведения блочной инсталляции заранее следует вырезать нишу в стене. Отдав предпочтение такой модели, получится дополнительно сэкономить до 15 см пространства.

    Рамная инсталляция состоит из цельного стального каркаса и различных крепежей. Стандартная комплектация рамной конструкции:

    • стальной корпус;
    • держатели для фиксации модуля к стене;
    • система сливного бака;
    • шланг подачи воды;
    • сливной бачок;
    • канализационный патрубок для слива;
    • шпильки для крепления унитаза;
    • патрубок подачи воды;
    • ножки, регулирующие высоту монтажа инсталляции.

    Отличительные особенности рамных модулей:

    • большой выбор вариантов инсталляций как прямых, так и угловых;
    • возможность установки возле любой стены и межкомнатной перегородке;
    • стоимость рамных модулей выше, чем блочных конструкций.

    При покупке инсталляции для унитаза важно учитывать следующие параметры:

    1. Место размещения сантехники и общую расстановку в ванной комнате.
    2. Совместимость выбранной системы инсталляции с унитазом. При покупке модуля необходимо уточнить у продавца подойдет ли система к конкретной модели сантехники.
    3. Принцип работы клавиш смыва и возможность осуществления ревизии через смотровое окошко.
    4. Комплектация системы инсталляции. На этапе покупки следует проверить наличие всех элементов для самостоятельной установки. Иногда, некоторые детали продаются отдельно.

    Важно! На рынке сантехники хорошо зарекомендовали себя товары компании Grohe. Производитель гарантирует надежность конструкции и способность выдерживать до 400 кг.

    Установка подвесного унитаза с инсталляцией своими руками. Рамная конструкция.

    Оптимальное место под монтаж унитаза

    Удобным расположением унитаза является наименее проходящее место, удаленное от двери. Обычно при размещении инсталляции ориентируются на размещение стояков. В некоторых ситуациях модуль приходится смещать:

    • инсталляция под окном требует использование низкого модуля до 82 см;
    • двухсторонний монтаж – крепление сантехники с двух сторон перегородки выполняется с помощью объемной рамной системы, позволяющей подвешивать предметы с обеих сторон перегородки;
    • монтаж унитаза в углу.

    После выбора места установки понадобится выполнить разметку на стене. Сначала следует отметить центральную ось модели, затем контуры расположения рамы и места крепления инсталляции на стене/к полу.

    Совет. Перед тем, как установить унитаз с инсталляцией своими руками, обязательно надо ознакомиться с инструкцией, и изучить прилагающеюся схему монтажа.

    • высота монтажа унитаза от уровня пола – 43 см;
    • оптимальное место для размещения кнопки слива – 1 м;
    • расстояние от основания стены до поверхности стальной рамы модуля – 15 см;
    • зазор между стеной и сливным баком — не менее 2 см.

    Высота установки инсталляции унитаза своими руками: видео

    Перечень необходимых инструментов

    Монтаж инсталляционного модуля требует наличия таких инструментов:

    • простой карандаш или маркер для нанесения предварительной разметки;
    • строительный/лазерный уровень для соблюдения вертикальных и горизонтальных линий;
    • рулетка;
    • пакля для герметизации швов;
    • перфоратор с буром понадобится для создания отверстий под крепежи;
    • накладные рожковые ключи для подсоединения трубопровода и монтажа унитаза;
    • силиконовый герметик для надежного соединения деталей и герметизации стыков.

    Пошаговая инструкция по установке инсталляции унитаза своими руками

    Перед началом монтажных работ следует подвести трубу канализации и водопровода. Последующий алгоритм установки включает следующие этапы:

    1. Подготовка системы крепления. По отметкам перфоратором сделать отверстия и вставить в них дюбеля. Стальная рама фиксируется с помощью 4-х обязательных крепежей.
    2. Монтаж металлоконструкции. Сначала крепится нижняя часть, затем проверяется ровность установки каркаса и регулируется высота расположения модуля.
    3. Анкерными винтами или специальными кронштейнами закрепить металлический каркас к стене. На этом этапе важно проверить прочность установки – конструкция не должна колебаться.

    Подключение канализации и водопроводной системы

    Для подсоединения потребуются фиксирующие пластиковые хомуты, к которым крепятся трубы системы канализации и сливного бачка. Работы желательно выполнять с помощью надежных материалов, например, медных труб. Чтоб сэкономить бюджет их можно заменить трубами из полипропилена.

    После соединения и герметизации швов проводится проверка – запустить воду и убедится, что протечки отсутствуют. Далее монтируются патрубки для установки унитаза, сливная труба закрепляется на инсталляции в специальном углублении.

    Выполнение отделочных работ

    По завершению работ по подводу коммуникаций до монтажа унитаза, необходимо выполнить облицовку фальшпанели. Рама обычно «обшивается» гипсокартоном, устойчивым к повышенной влажности. Листы гипса крепятся саморезами к раме или на подготовленный каркас из направляющих профилей.

    Емкость бачка скрыть предохранительной планкой. После этого гипс отделать плиткой или другим декоративным материалом, подходящим для санузлов.

    Совет. Укладывать плитку на инсталляцию желательно начинать с кнопки слива. Она должна находиться по центру плитки или на стыке.

    Закрепление унитаза

    На финишном этапе выполняется установка чаши унитаза:

    1. Между унитазом и инсталляционной рамой должна находиться подложка, защищающая облицовку от трения с корпусом сантехники. Если подходящей резиновой подложки нет, то можно использовать силиконовый герметик.
    2. Гайки и болты нельзя сильно затягивать – это может стать причиною появления трещин на чаше унитаза. При крепеже между элементами надо разместить прокладку.
    3. После установки унитаза выполняется монтаж сливной кнопки. Тросики из бачка вставить в специальные отверстия на кнопке.

    Технология монтажа рамочного модуля идентична для систем большинства производителей. Установка инсталляции унитаза Grohe своими руками выполняется в порядке, описанном выше.

    Установка инсталляции унитаза своими руками: видео

    Особенности установки инсталляции блочной конструкции

    Монтаж блочных модулей несколько отличается от технологии установки рамных моделей. Общий порядок ввода в эксплуатацию блочной инсталляции:

    1. Металлическими крепежами зафиксировать положение колени.
    2. Выпуск унитаза покрыть силиконом, установить сантехнику на нужное место и нанести отметку для будущих крепежей.
    3. Сливной бачок закрепить болтами.
    4. Прикрепить к унитазу соединительную манжету.
    5. Подвести кнопку слива и проверить герметичность системы.
    6. Выполнить отделку стены и зафиксировать положение унитаза.

    Возможные сложности в процессе эксплуатации и монтажа инсталляции для унитаза своими руками

    1. При появлении протечек в напольном унитазе надо проверить плотность соединения труб и гофры, а также улучшить герметизацию стыков.
    2. Протекание сливного бачка – результат ошибок при размещении уплотнительных прокладок. Для устранения протечек надо перекрыть краны подачи воды, открыть ревизионный люк, изменить положение прокладок и закрутить панель бачка обратно.
    3. Если наклон слива подобран неправильно (менее 45°), то вода в унитазе будет застаиваться.
    4. Расшатывание унитаза устраняется при подтягивании болтов.

    Ремонт инсталляции для унитаза своими руками

    Основная особенность ремонта сантехники с инсталляцией – выполнение демонтажа декоративного короба. Самые распространенные поломки:

    • протечка бачка;
    • недостаточное заполнение сливного бачка водой;
    • постоянное наполнение бачка;
    • неисправность сливного механизма из-за неправильного подбора дезинфицирующего средства.

    Последовательность демонтажа инсталляции:

    1. Снять клавишу смыва, прижав ее с нижней стороны.
    2. Убрать рамки. Для начала выкрутить винты и снять фиксаторы-толкатели.
    3. Отсоединить перегородки, нажав на крепежные фиксаторы.
    4. Перекрыть подачу воды.
    5. Демонтировать наливной клапан и фиксатор клапана слива.
    6. Внутри бачка расположен клапан слива – его надо снять. После этого выполняются дальнейшие ремонтные работы.

    Когда неполадки устранены, сборка инсталляции для унитаза осуществляется в обратном порядке.

    Инсталляция для унитаза Grohe: ремонт своими руками. Видео.

    Статьи по теме

    как установить подвесной унитаз с инсталляцией

    В последнее время обычные напольные унитазы все чаще заменяются подвесными конструкциями. Они предполагают размещение на меньшей площади, а также обладают более современным внешним видом. Поэтому вполне естественным является процесс вытеснения ими традиционных моделей. Однако следование современным тенденциям имеет свои негативные стороны – более сложный монтаж, продолжительнее и дороже. Однако с успехом выйти из положения можно, если изучить как установить подвесной унитаз с инсталляцией своими руками.

    Особенности конструкции

    Прежде чем приступать непосредственно к монтажу, следует разобраться с конструкцией. Монтаж подвесного унитаза станет намного проще, когда известно его устройство и принцип действия. Сразу станет понятно, как правильно действовать и что необходимо.

    Главной особенностью изделия является то, что на виду остается лишь чаша.

    Основой всей конструкцией является прочная металлическая рама. К ней непосредственно фиксируется видимая часть. Как раз с этого элемента стартует вся работа по установке. Рама должна быть прочно закреплена к стенке и устойчиво располагаться на полу. В итоге она должна без проблем выдерживать взрослого человека. Исходя из этого можно сказать, что зафиксировать раму к слабой стене не выйдет.

    У рамы имеется элемент, позволяющий изменять высоту крепления чаши, которая крепится с помощью специальных штырей. Именно они являются основными креплениями при установке унитаза инсталляции.

    Распространен вариант крепления сразу двух инсталляций – унитаз и биде.

    Вторым элементом является пластмассовый сливной бачок. Он также скрывается в стене. Обладает специфической формой, т.к. должен помещаться в ограниченном пространстве. Бачок также устанавливается в металлическом каркасе и изолируется особым материалом, препятствующим образованию конденсата. На передней стенке бачка имеется вырез для монтажа сливной кнопки. Современные модели, в том числе напольные, имеют дозированный спуск воды – 3 или 6 литров.

    Следующим элементом является чаша унитаза. Единственная часть, которая находится на виду и находящаяся в активной эксплуатации. Обладает традиционной формой, но в отдельных дизайнерских моделях имеются оригинальные конфигурации.

    В комплекте поставки имеются все необходимые детали и приспособления. Прилагаемая инструкция также способна показать всю последовательность монтажа инсталляции унитаза.

    Достоинства и недостатки

    Унитазы-инсталляции обладают следующими преимуществами:

    • Привлекательность и эстетичность;
    • Минимальные размеры, позволяющие в маленьких помещениях использовать максимум свободного пространства;
    • Отсутствующие ножки и опора упрощает процесс уборки;
    • Универсальность конструкции, предоставляющая выбор по вкусу и бюджету;
    • Редко случающиеся поломки, а случае возникновения – не сложный ремонт.

    К недостаткам можно отнести высокую стоимость. Учитывая особенности монтажа с необходимостью проведения дополнительных работ, цена установки может превышать до 2 раз цену размещения напольного аналога.

    Но с учетом роста популярности изготовители организовали выпуск сравнительно недорогих моделей, которые становятся доступными более широкому кругу потребителей.

    Другим недостатком является наличие скрытых элементов, которые не очень доступны для обслуживания и ремонта.

    Подготовка ниши

    Установка подвесного унитаза предполагает использование ниши для размещения рамы. Как уже говорилось, для крепления необходима определенная прочность стен. Конструкция инсталляции может выдерживать массу до 400 кг, часть нагрузки от которой передается стене. К этому вопросу необходимо подходить с особой внимательностью.

    Для того, чтобы разместить инсталляцию необходимо подготовить нишу. Она должна быть следующей:

    В отдельных случаях подобную глубину создать проблемно. В таких случаях необходимо углубляться на возможное значение, а оставшиеся элементы скрывать гипсокартонными панелями.

    За счет скрытия основной части устройства открываются определенные возможности для декорирования и улучшения интерьера. Просто же размещать инсталляцию возле стены и обшивать ее ГКЛ не стоит, т.к. разместить унитаз обычной компоновки будет дешевле и проще. К тому же он будет занимать меньше места.

    Монтаж инсталляции

    Установка инсталляции унитаза своими руками на специальную раму, фиксируемую к стене, является более дорогостоящим процессом, но более быстрым и надежным. Крепление инсталляции будет происходить к полу и прочной стене.

    Технологическая последовательность выглядит следующим образом:

    1. Закрепление металлической рамы. В ней имеются соответствующие отверстия, с помощью которых она фиксируется к поверхностям дюбелями. Две точки для крепления к полу и две к стене. К месту установки подводятся канализационные и водопроводные трубы. Установленная рама должна быть проверенна на ровность с помощью строительного уровня. Необходимо выдержать точную параллельность к устанавливаемой стене, т.к. даже незначительные перекосы могут привести к перебоям в работе и даже поломкам. Горизонтальную регулировку осуществляют при помощи креплений в стене, которые изменяют свое положение.

    Этот этап также предполагает выставление высоты расположения подвесного унитаза. Она будет зависеть от роста жильцов, обычно составляет 0,4 м. Высоту чаши можно будет отрегулировать в дальнейшем.

    2. Подведение к сливному бачку воды. Можно использовать гибкую или жесткую систему. Профессионалы чаще используют жесткую, т.к. она способна дольше прослужить. Можно использовать и гибкие шланги, но если они выйдут из строя, то добраться к ним и заменить быстро не получится. В процессе монтажа подводки вентильный кран бачка, также как и слив из него, должен быть закрыт.

    После соединения следует проверить надежность соединений. Для этого следует открыть подачу воды и начать заполнять бачок. Если имеются утечки, то устраняются. Вода может остаться в бачке.

    3. Подключение к канализации. Сливное отверстие унитаза необходимо вставить в отвод канализационной трубы с помощью соответствующей гофры, но отдельные модели способны подключаться без ее использования. По окончанию соединения следует проверить герметичность системы путем пробных сливов. Чтобы сделать это потребуется временно прикрутить чашу к раме. После этого снова ее снять, она будет устанавливаться в финале монтажа.

    Правильную подводку трубы канализации необходимо выполнить еще до того, как начали устанавливать инсталляцию. Диаметр трубы – 100 мм. Ее необходимо прокладывать с соответствующим уклоном. Про уклон канализационной трубы можете прочитать в соответствующей статье.

    4. Закрытие гипсокартонными листами. Установка подвесного унитаза обязательно должна сопровождаться декоративной отделкой функциональных элементов. Для отделки санузлов необходимо приобретать водостойкий двойной гипсокартон. Он отличается большей прочностью, в сравнении с обычным. Листы требуется монтировать к металлическим профилям и непосредственно к раме унитаза. Инструкция по установке должна обладать необходимой информацией по способу раскроя с указанием точек вырезки отверстий.

    Обшивка может быть выполнена двумя способами: по всей площади стены или только по плоскости инсталляции. Второй метод предполагает образование небольшой полочки над чашей, которая может быть использована для размещения необходимых предметов.

    В последующем установленный барьер отделывается плиткой или панелями совместно с остальной площадью помещения.

    5. В завершение необходимо провести установку унитаза на инсталляцию, а именно чаши. Ее следует навесить на соответствующее место с помощью двух креплений.

    6. Последним, наиболее простым этапом является установка кнопки смыва. Они бывают пневматическими и механическими. Процесс не сложный, т.к. все уже должно быть подведено к необходимому проему в стене. Механическая кнопка устанавливается с помощью специальных штифтов с последующей их регулировкой. Для пневматической же следует только подсоединить соответствующие трубочки все готово.

    В процессе деятельности необходимо особо контролировать процесс монтажа рамы-инсталляции, т.к. именно от правильности будет зависеть ход дальнейшей установки. Разобраться, как установить инсталляцию для унитаза на самом деле не сложно. Достаточно следовать рекомендациям инструкции по установке, а в дополнение посмотреть соответствующее видео о процессе и все у вас получится.

    Источник: http://kanalizacia-doma.ru/ustanovka-podvesnogo-unitaza-s-installyatsiej.html

    Установка инсталляции для унитаза Grohe пошагово

    Подробно описана установка инсталляции Grohe в прилагающейся к каждому комплекту инструкции. Однако существуют нюансы подготовки поверхности, выбора инструмента. В процессе монтажа часто возникают проблемы, рассмотренные в данном пособии.

    Модельный ряд инсталляций Grohe

    С возникновением подвесного унитаза стала актуальной проблема скрытой разводки коммуникаций, установки смывного бачка. Вначале для этого типа сантехники, затем и для остальных приборов были разработаны инсталляции рамной конструкции:

    • две вертикальные стойки из профильной трубы – воспринимают нагрузку от веса сантехнического прибора и пользователя, передают ее на перекрытие;
    • горизонтальная перемычка – служит для крепления унитаза, биде, прочей сантехники, жестко крепится к вертикальным стойкам, имеет шпильки для фиксации сантехники;
    • нижняя и верхняя перемычки – обеспечивают жесткость конструкции.

    Стандартным для систем инсталляции считается крепление верхней части рамы к стене упорами или шпильками, нижних лапок к полу/перекрытию. Однако унитаз может монтироваться возле легкой перегородки, к которой не имеет смысла крепить верхнюю часть рамки. В этом случае монтаж инсталляции выполняется только к нижней ограждающей конструкции, опорные лапки имеют увеличенный размер.

    Усиленный вариант инсталляции.

    В силу неодинаковой толщины дальнейшей отделки, производитель обеспечивает возможность регулировки высоты расположения сантехнического прибора. Для этого в нижней части стоек имеются лапки, приваренные к профильной трубе меньшего размера по телескопическому принципу выдвижения с фиксаторами. После настройки высоты, горизонтального уровня лапки каркаса затягиваются болтами.

    Металлический каркас производителя Grohe устанавливается несколькими способами:

    • фальш-панель – рамка встраивается внутрь системы ГВЛ;
    • короб – инсталляция крепится перед стеной, обшивается гипсокартоном;

    Пристенный монтаж инсталляции.

  • в угол – вариант пригоден только для совмещенных санузлов;
  • отдельно стоящая конструкция – способ используется очень редко, в санузлах сложной планировки.

    Установка рамочной конструкции островного типа.

    В комплект инсталляции чаще всего входит смывной бачок, все необходимые патрубки и крепления, а также кнопка смыва. Например, инсталляция Grohe Rapid SL комплектуется смывным бачком, патрубками для подключения в канализацию и к бачку, крепежом, панелью смыва. Это самая популярная система в линейке.

    Комплектация рамочной конструкции Grohe.Производитель Grohe выпускает системы инсталляции для раковин, писсуаров, биде, унитазов, поручней для инвалидов. Самыми сложными в установке, наиболее полными в комплектации считаются рамные конструкции для подвесных унитазов и унитазов с функцией биде:

    • высота конструкции 0,82 м, 1 м, 1,13 м;
    • стандартной ширины, узкие для малогабаритных туалетов, широкие с креплениями поручней для инвалидов;
    • с панелями Skate Air и бачками смыва разных конструкций;
    • со звукоизолирующими элементами, шумоизолирующими вставками;
    • для монтажа в отдельно стоящем режиме, перед стеной или в углу.

    Монтажное расстояние между шпильками 18 или 23 см, это два стандарта для крепления унитазов. Вариант исполнения Grohe Solido имеет высоту установки 1,2 м. Некоторые сторонние производители сантехники по умолчанию комплектуют ее инсталляциями компании Grohe. Например, подвесные унитазы Della монтируются на рамочные системы Rapid SL от производителя.

    Монтаж инсталляции Grohe на примере Rapid SL

    Во время монтажа своими руками необходимо выполнить последовательность действий:

    • демонтировать имеющийся унитаз;
    • подготовить ограждающие конструкции и коммуникации;
    • закрепить верхнюю часть рамы к стене, нижнюю к полу;
    • выставить конструкцию в горизонтальном, вертикальном уровне;
    • обшить инсталляцию листами ГКЛ, облицевать стену в соответствии с дизайн-проектом.

    Затем можно устанавливать сантехнику, настраивать механизм смывного бачка и клавиши 3/6 л смыва.

    Инструменты

    Производится установка унитаза достаточно небольшим арсеналом электрического, ручного инструмента:

    • монтаж крепежа – перфоратор или ударная дрель, шуруповерт, ключи гаечные, головки;
    • разметка – лазерный/пузырьковый уровень, маркер, рулетка, угольник;
    • регулировки – отвертки «-» и «+».

    В квартире вторичного жилого фонда потребуется демонтаж, подготовка стен, инженерных систем для монтажа инсталляции. Затем производится обшивка каркаса гипсокартоном. Домашнему мастеру во время этих операций ремонта понадобится дополнительный инструмент:

    • ведро – для проверки слива, регулировки клавиши на сливной панели;
    • шпатели – заделка штроб, швов между листов ГКЛ;
    • нож, ножовка, коронки – для раскроя листового материала, подрезки патрубков;
    • шуруповерт — для монтажа листов ГКЛ.

    Для установки унитаза с функцией биде необходима дополнительная водорозетка ХВС или ГВС для смесителя гигиенического душа или штуцеров с форсунками. В зависимости от материала водопроводных труб в квартире потребуется специальный инструмент для их разводки, присоединения фитингов.

    Подготовка

    Унитаз монтируется либо в туалете, либо внутри совмещенного санузла. Инсталляции чаще всего применяются для установки подвесной сантехники. В квартирах, частных коттеджах обычно демонтируется унитаз напольного типа. Поэтому с системой водоотведения проблем не возникает – паук, тройник или отвод канализации закрывается рамкой инсталляции.

    Зато штуцер с шаровым краном для напольных унитазов обычно расположен снаружи-сбоку. Для скрытой разводки это неприемлемо, линию нужно протянуть к месту установки инсталляции:

    • штробление стен;
    • укладка водопровода ХВС.

    Водорозетка для подключения смывного бачка не обязательна. Если унитаз оснащается опцией биде, в пределах досягаемости пользователя сантехнического прибора монтируется водорозетка с ХВС + ГВС для комфортной интимной гигиены.

    Смеситель биде сбоку от унитаза удобнее в эксплуатации.

    Удобнее всего боковое расположение смесителя биде, поэтому унитаз внутри совмещенного санузла монтируется ближе к углу около стены или на инсталляции углового типа. Для крышек-биде для унитаза может потребоваться подключение электрики. Поэтому кабель протягивается перед установкой системы инсталляции.

    Монтаж поэтапно

    В каждом комплекте инсталляции Grohe инструкция по установке имеется в обязательном порядке. Самостоятельный монтаж предусмотрен производителем, конструкция до предела упрощена. Используется пошаговый алгоритм следующего вида:

    • сборка рамочной конструкции – установка нижних лапок с фиксирующими болтами;
    • выбор выпускного канализационного патрубка;

    Прямое колено 90 и 120 градусов.
    примерочная установка;

    Примеряем инсталляцию.
    монтаж верхних упоров;

    Монтируем верхние упоры на раму.
    регулировка высоты по отметке «1 м» на левой стойке рамы;

    Отметка 1м на раме должна совпадать с высотой в 1м от чистового пола.
    крепление ножек болтами к каркасу с одновременным контролем горизонта;

    Затягиваем лапки с контролем по горизонту.
    разметка отверстий для крепления верхних упоров;

    Размечаем стены под крепеж.
    разметка отверстий для крепления нижних лапок;

    Делаем отметки на полу.
    изготовление в ограждающих конструкциях глухих отверстий;

    Сверлим стены и пол.
    установка полимерных дюбелей в отверстия;

    Вставляем в отверстия пластиковые дюбеля.
    крепление рамочной конструкции дюбелями;

    Затягиваем анкера.
    корректировка вертикального уровня инсталляции;

    Регулируем систему по вертикали.
    фиксация пространственного положения контргайкой;

    Фиксируем контргайку.
    монтаж полимерного крепления для патрубка канализационного выпуска;

    Устанавливаем крепеж сливного патрубка.
    установка канализационного колена, фиксация его нижним хомутом;

    Устанавливаем сливное колено.
    установка арматуры для набора воды в смывной бачок;

    Вкручиваем запорную арматуру.
    подключение к водопроводу;

    Подсоединяем бачок к ХВС.
    подключение смывного бачка к запорной арматуре;

    Обвязка гибкими шлангами.
    открывание крана для проверки работоспособности системы слива;

    Открываем кран отверткой.
    слив воды через не подключенный к бачку гибкий шланг;

    Пробный слив производится в ведро.
    закрытие крана после пробного слива воды;

    Закрываем кран.
    подключение гибкого металлизированного шланга к арматуре набора воды смывного бачка;

    Подсоединяем шланг к сливной системе.
    установка пластиковой заглушки ревизионного люка.

    Устанавливаем пластиковую заглушку.
    вкручивание шпилек, на которые будет надеваться подвесной унитаз;

    Устанавливаем шпильки под размер унитаза.
    установка полимерных накладок на шпильки, в патрубки смыва из бачка и канализационного колена;

    Защищаем патрубки и шпильки.
    крепление пластиковым хомутом гофры для электрического кабеля (только для унитазов с электронной крышкой-биде);

    Прокладываем кабель, при необходимости.

    В таком виде инсталляция считается полностью готовой к эксплуатации. Сантехника навешивается на нее и подключается к системам жизнеобеспечения только после монтажа ГКЛ/ГВЛ, прочих листовых материалов на каркас рамки, облицовки стен кафелем.

    Обшивка

    Рамная конструкция обшивается гипсокартоном в следующем порядке:

    • сборка каркаса из оцинкованных профилей для обшивки гипсокартоном;
    • предварительная установка листа ГКЛ для разметки отверстий под шпильки, патрубки канализации, смыва, ревизионного люка;
    • установка гипсокартона на место с вырезанными отверстиями, крепление саморезами к профилю рамы;

    Крепим гипсокартон.

    На этом же этапе монтируется водорозетка, смеситель для биде, если унитаз оснащен подобной функцией.

    Затем вся стена, фальш-панель, перегородка или ее отдельный участок, короб инсталляции декорируется согласно схеме раскладки кафеля в проекте.

    Очень подробно о том как собрать короб под инсталляцию и обшить его написано в этой статье.

    Установка кнопки смыва и унитаза

    Следующие действия проводятся только после облицовки короба кафелем.

    Основной проблемой при монтаже подвесного унитаза является разная длина переходных патрубков, которыми сантехника подключается к системе смыва из бачка и системе водоотведения. Поэтому используется сложная схема разметки:

      пластмассовые фитинги надеваются на прямые санфаянсовые патрубки унитаза, маркером или карандашом отмечается расстояние до задней плоскости сантехнического прибора;

    Отмечаем глубину вставки патрубков в унитаз.
    затем фитинги снимаются с унитаза, вставляются внутрь патрубков системы инсталляции, из которых уже извлечены временные заглушки, создается аналогичная кольцевая разметка относительно плоскости облицованной кафелем стены;

    Отмечаем глубину вставки патрубков в стену.
    далее измеряется расстояние X, Y между двумя получившимися линиями;

    Измеряем разницу.
    этот размер откладывается от кромки фитингов, имеющей меньший диаметр (со стороны стены), к нему добавляется 3 мм припуска и патрубки обрезаются. После необходимо снять фаску, чтобы не повредить резинки.

    Отрезаем лишнее.
    обрезанные фитинги, со снятой фаской и нанесенной смазкой, вставляются в патрубки инсталляции, унитаз надевается на них и на шпильки, притягивается гайками через полимерные прокладки;

    Устанавливаем унитаз.

    Затем монтируется необходимая для эксплуатации сантехнического изделия панель с кнопками малого и большого смыва по следующей схеме:

      подрезка выступающей наружу части заглушки;

    Подрезаем заглушку.
    извлечение монтажной заглушки за специальную рукоятку красного цвета;

    Удаляем монтажную заглушку.
    установка запорной арматуры в открытое положение отверткой;

    Открываем кран.
    установка подрамника кнопки смыва;

    Крепим рамку.
    подключение смывной панели;

    Подключаем смывную панель.
    монтаж панели с кнопками смыва.

    Устанавливаем панель на место.

    В итоге получается полностью скрытый монтаж разводки канализации, водопровода и электрики. Производителем заявлена эксплуатационная нагрузка 600 кг, 10 летний гарантийный срок на сантехнику.

    В дальнейшем кнопка выполняет роль ревизионного лючка, через который можно заменить все внутренние части бачка.

    Возможные проблемы

    Основной проблемой при монтаже инсталляций Grohe является завышенный строителями уровень канализационной системы. Особенно актуально это для новостроек, вместо 23 см от напольного покрытия до оси канализационного патрубка, входящего в комплект производителя рамной конструкции здесь получается 27 – 30 см.

    В этом случае используется дополнительный фитинг – тройник 45°:

    • он монтируется в горизонтальную линию системы водоотведения;
    • вращением по часовой стрелке или в обратную сторону высоту отверстия для подключения штатного патрубка инсталляции можно регулировать в широком диапазоне.

    Однако необходимо учесть, что при вращении от стены увеличивается расстояние между ограждающей конструкцией и унитазом. То есть, инсталляция отодвинется от стены дальше проектного значения.

    Проблема коротких шпилек из штатного комплекта Grohe для фиксации рамы к стене упорами решается за счет наращивания их резьбовыми шестигранными муфтами, как на нижнем фото.

    Таким образом, компания Grohe выпускает системы крепления подвесной сантехники предельно простой конструкции. Чем облегчает домашнему мастеру их самостоятельную установку. Требуется минимальное количество инструмента, достаточно начальной квалификации в выполнении домашнего ремонта.

    Совет! Если вам нужны мастера по ремонту ванной комнаты, есть очень удобный сервис по подбору спецов от PROFI.RU. Просто заполните детали заказа, мастера сами откликнутся и вы сможете выбрать с кем сотрудничать. У каждого специалиста в системе есть рейтинг, отзывы и примеры работ, что поможет с выбором. Похоже на мини тендер. Размещение заявки БЕСПЛАТНО и ни к чему не обязывает. Работает почти во всех городах России.

    Если вы являетесь мастером, то перейдите по этой ссылке, зарегистрируйтесь в системе и сможете принимать заказы.

    Источник: http://masteravannoy.ru/installyaciya/ustanovka-grohe.html

    Монтаж подвесного унитаза — подробная инструкция

    Приветствую Вас, мои дорогие читатели.

    Тема данной статьи: «Монтаж подвесного унитаза«.

    Приобретая квартиру в новостройке или проводя капитальный ремонт своего жилища, рано или поздно возникает вопрос о выборе новой сантехники.

    Научный и технический прогресс наполняет современный быт человека различной техникой и оборудованием. Незаменимый предмет туалетной комнаты — унитаз тоже модернизируется. Новый вид и дизайн оборудования идеально впишется в любой интерьер. Поэтому, потребители всё чаще отдают предпочтение именно навесному унитазу.

    Устройство и виды подвесных унитазов

    Несмотря на кардинальное изменение в устройстве внешнего вида унитаза, предмет не подвергся инновациям в своей основной функциональности, но системы набора и слива воды основательно модернизировались.

    Сантехнический предмет сделан таким образом, что при монтаже скрываются всё элементы, за исключением чаши унитаза. Сливной бачок устанавливается в стене, а кнопка слива жидкости выходит наружу. Такая установка называется скрытым монтажом.

    Подвесные унитазы делятся на два типа по способу крепления:

    • Блочная инсталляция

    Если планируется установка унитаза на несущую стену, то монтаж оборудования можно осуществить с помощью блочной инсталляции. Для этого понадобятся металлические пластины и анкерные болты. После установки коммуникации и сливной бочок скрываются за фальшь — стеной, выполненной из гипсокартона.

    • Рамочная инсталляция

    Чтобы установить подвесной унитаз своими руками на не несущую стену из гипсокартона или иного материала, установка производится с помощью металлической рамы. Стальные трубы сваренные между собой крепятся на стену и пол. Основная нагрузка рамы определена на пол. Данный вид крепления рассчитан на нагрузку до 400 кг.

    Унитазы подвесного типа различаются по размеру:

    • маленький (длина 50 — 54 см);
    • средний (длина 54 — 60 см);
    • большой (длина до 70 см).

    Ширина, как правило, варьируется от 30 до 40 см. Самый оптимальный вариант для большинства потребителей — средний унитаз. Маленькие и большие размеры менее популярны, но тоже имеют спрос.

    Производители представляют модельный ряд и более дорогих экземпляров с дополнительными функциями.

    • Система антивсплекс предусматривает определённый выступ в конструкции чаши — полочку, которая препятствует брызгам во время эксплуатации.

    • Система микролифта благодаря плавному опусканию крышки позволяет предотвратить удары по корпусу унитаза и избежать каких — либо повреждений целостности прибора.
    • Обратный слив помогает поддерживать чистоту и гигиену, смыв воды происходит под ободком смывая нежелательные загрязнения.

    • Антигрязевое покрытие дополнительный слой на внутренней части чаши, препятствует образованию желтых пятен и ржавчины, облегчает процесс уборки.

    • Безободковая конструкция без каких — либо изгибов исключает труднодоступные места, в которых прячутся микробы, позволяет без труда проводить очистку.
    • Система дренажа полностью очищает чашу при помощи двух распылителей расположенных по бокам, через которые поступает вода для смыва.

    Схема монтажа подвесного унитаза

    Перед тем, как перейти непосредственно к рассмотрению способ монтажа подвесных унитазов — посмотрите на схему монтажа, благодаря которой вы увидите основные размеры.

    Как установить подвесной унитаз на инсталляцию — видео

    Монтаж подвесного унитаза на инсталляцию

    Инсталляцией называется конструкция, на которую устанавливается навесной унитаз. Выполняет основную функцию держателя чаши, водопроводных подводов и в некоторых моделях удерживает сливной бачок. Приобретается как в комплекте с унитазом, так и отдельно.

    Производители представляют варианты инсталляции с регулировкой чаши по высоте, что позволяет потребителю индивидуально установить унитаз на нужный уровень.

    Система инсталляции делится на несколько видов:

    • стандартная: ширина 50 см, высота 112, глубина 12 см. Применяется в помещениях, где размеры конструкции позволяют установить систему
    • низкая: если планируется монтаж в ограниченном по высоте месте, например под подоконником,высота инсталляции до 82 см
    • двухсторонняя: предусматривает установку чаши унитаза с двух сторон
    • угловая: рама устанавливается в углу помещения
    • линейная: применяется в случае установки нескольких сантехнических приборов, таких как унитаз, бид

    Для выполнения работ по установке навесного унитаза потребуются набор инструментов:

    • дрель с ударным режимом, либо перфоратор
    • сверло по бетону и кирпичу с победитовым напылением
    • шуруповёрт с битами
    • строительный уровень или лазерный осе — построитель
    • анкерные болты

    После выбора и приобретения понравившейся модели следует раскрыть упаковку и проверить унитаз на целостность, отсутствие трещин и сколов, а так же комплектность. В коробке должна находится инструкция по сборке и паспорт изделия, в котором прописаны все элементы входящие в комплект.

    При необходимости, перекрыв кран подачи воды, проводятся демонтажные работы по снятию старого унитаза.

    Перед тем как переходить к установке инсталляции необходимо проверить все ли коммуникации (канализационная труба, шланг подвода воды) подведены для дальнейшего подключения.

    • Шаг 1

    Первым шагом выполняются работы по установке каркаса. Определяется место для монтажа рамы, в обязательном порядке на несущую стену. Необходимо качественно произвести установку каркасной конструкции, так как от этого зависит надежность всего оборудования при дальнейшей эксплуатации. При помощи лазерного осе построителя или строительного уровня определяются горизонтальные и вертикальные линии для чёткой установки каркаса.

    Маркером на стену наносятся отметки через отверстия в раме. Перфоратором или дрелью в режиме удара просверливаются отверстия в месте крепежа. Стальная рама устанавливается и крепится анкерными болтами под строгим контролем уровня.

    • Шаг 2

    Следующим шагом проводятся работы по подключению к водоснабжению. Вентиль бачка на протяжении всех монтажных работ в обязательном порядке должен быть перекрыт.

    • Шаг 3

    Затем инсталляция подключается к канализационному стоку. Вариантов подключения несколько, наиболее распространенный с применением специальной гофры для подключения унитазов.

    • Шаг 4

    Когда инсталляция установлена, следующим шагом проводится декоративное оформление — скрытие коммуникаций путем создания фальшь — стены из гипсокартона или иного материала с последующим оформлением плиткой.

    • Шаг 5

    Когда стена полностью готова выполняется навеска чаши унитаза на специальные шпильки. После полного подключения открывается кран подачи воды. Проводится визуальный осмотр на наличие течи.

    Как установить подвесной унитаз своими руками — видео

    Монтаж унитаза без инсталляции на бетонное основание

    Существует еще один вариант установки подвесного унитаза не предусматривающий установку инсталляции. В этом случае крепеж осуществляется на бетонное основание. Такой способ является более бюджетным вариантом, но требует проведение дополнительных работ по обустройству необходимого основания.

    • Шаг 1

    Собирается деревянная опалубка. На лицевой части необходимо заранее отметить и просверлить места крепления чаши, через которые наносится отметка на стену сквозь опалубку. Далее, в стене высверливаются отверстия в которые заливается химический анкер. Данное действие позволит скрепить металлические штыри с бетоном и кирпичом силой когезии и адгезии.

    Через опалубку в стену с химическим анкером вставляются штыри нужной длины и прижимаются гайками к деревянной опалубке. С фронтальной стороны необходимо приклеить небольшой кусочек пенопласта, который в последствии удалится, а оставшееся после него углубление послужит местом для соединительной муфты.

    В полость опалубки заливается бетонный раствор (около 40 литров) и оставляется до полного высыхания (примерно неделя). После застывания, деревянные щиты снимаются, остается монолитное основание со спицами для навески чаши унитаза. Пенопласт удаляется, устанавливается в углубление муфта, соединяющая трубу и канализационный сток.

    Проводится монтаж сливного бочка, оформляется стена декоративной отделкой и проверяется система на работоспособность.

    Преимущества и недостатки подвесных унитазов

    Подвесные унитазы набирают популярность благодаря своим основным преимуществам перед напольными:

    нестандартный внешний вид позволяет создать эксклюзивный интерьер в помещении

    благодаря конструкционным особенностям экономит место

    скрытый монтаж всей коммуникационных труб и шлангов придаст санузлу более эстетичный вид

    свободный доступ к напольному покрытию облегчит уборочные работы

    При большом количестве положительных характеристик подвесной унитаз наделен некоторыми недостатками:

    более высокая цена на модельный ряд подвесной системы

    достаточно сложный монтаж, требующий навыков в данной работе

    скрытые коммуникации создают сложный доступ при обслуживании

    Заключение

    Несмотря на отрицательные характеристики подвесных моделей унитазов, собственники жилья предпочитают оформить ванную комнату, заменив привычный напольный вариант, нестандартным решением.

    При наличии необходимого набора инструментов, опыта работы, знаний и навыков монтаж подвесного унитаза можно осуществить своими руками, при этом сэкономить семейный бюджет на дорогостоящих услугах мастеров.

    При соблюдении норм и правил монтажа новый подвесной унитаз прослужит долгие годы.

    Источник: http://rukozhopim.ru/vodosnabzhenie/montazh-podvesnogo-unitaza-podrobnaya-instruktsiya/

    Установка инсталляции унитаза: инструкция

    Инсталляция — это конструкция, которая позволяет смонтировать бачок для унитаза и коммуникации в стену. Существует два типа: блочная и рамная. Необходимо правильно подобрать место для установки и иметь при себе инструменты.

    Что понадобится

    Качественные инструменты — залог успешного монтажа

    Из инструментов пригодятся следующие:

    • перфоратор или дрель;
    • свёрла по бетону;
    • измерительная рулетка;
    • карандаш;
    • строительный уровень;
    • накидные ключи.

    Если крепёж происходит на металлопрофиль для последующей обшивки гипсокартоном, то дополнительно потребуются шуруповёрт, ножницы по металлу и дрель.

    Как выбрать место для установки

    Современная тенденция дизайна: все лишние элементы прячутся

    Перед началом работ необходимо выбрать место. При замене старого унитаза на новый целесообразно устанавливать конструкцию на прежнее место, так как уже выведены все коммуникации и не придётся переделывать систему канализации.

    Если такой вариант не подходит, то выбирают место, где проходимость меньше всего, и инсталляция монтируется в стену, либо для неё собирается отдельный короб.

    Инструкция по монтажу инсталляции унитаза

    Руководство по крепежу инсталляции унитаза своими руками вкладывается в коробку с конструкцией. В ней указываются все расстояния, даются рекомендации, как подключать водопроводные трубы и систему канализации. Непосредственно перед работой желательно, чтобы все коммуникации были подведены, так будет проще быстро проверить функционирование системы и оперативно исправить ситуацию.

    Для установки инсталляции нужно выполнить следующее:

    • выбрать место установки;
    • определиться с типом конструкции;
    • собрать инсталляцию;
    • проверить на герметичность.

    Блочная

    Блочная инсталляция является более простым и дешёвым вариантом

    Такой тип крепится только на капитальную стену. Блочная система подходит для подвесного и напольного унитаза.

    Инструкция по монтажу инсталляции и подвесного унитаза:

    1. Измеряется высота конструкции, чертится разметка для отверстий.
    2. По меткам с помощью перфоратора просверливаются отверстия, в них вставляются дюбеля.
    3. С помощью крепёжных элементов фиксируется рама, выравнивается по вертикали и горизонтали.
    4. Вставляется сливной бачок и прикручивается к раме.
    5. Подводится водопроводная труба и труба для слива.
    6. Прикрепляются шпильки для установки чаши унитаза.
    7. Система проверяется на герметичность. В случае утечки воды стыки труб промазываются силиконовым герметиком.

    Подключение напольного унитаза происходит несколько иначе:

    1. Выбирается место.
    2. Обозначается на стене вертикальная ось. Отмечается точка присоединения унитаза к смывной трубе бачка.
    3. Закрепляется бачок в нише или каркасной перегородке.
    4. Производится монтаж колена смыва, подводится система канализации.
    5. Система проверяется на герметичность.
    6. Инсталляция зашивается гипсокартоном. Предварительно выпиливаются отверстия для смыва и слива.

    В последнюю очередь присоединяется и крепится напольный унитаз.

    Рамная

    Рамная инсталляция может выдержать вес до 400 кг

    В отличие от блочной конструкции, рамная может устанавливаться не только на несущую стену, но и на полые стены, хрупкие конструкции, в углах помещений. Благодаря такому разнообразию этот тип довольно популярен.

    Установка состоит из выполнения следующих шагов:

    1. Отмечаются точки крепления к полу и стене.
    2. Просверливаются отмеченные точки.
    3. К раме крепится бачок с механизмом смыва и трубой для смыва.
    4. Рама монтируется к полу, выравнивается по высоте и горизонтали.
    5. С помощью крепёжных элементов конструкция привинчивается к стене.
    6. Подводятся коммуникации.
    7. Крепятся шпильки для установки чаши унитаза.
    8. Система проверяется на герметичность.

    В заключение собирается каркас из металлопрофиля и обшивается гипсокартоном.

    Видео: основные ошибки при установке инсталляции унитаза

    Если всё делать не торопясь и следуя инструкции, то проблем со сборкой и эксплуатацией не возникнет. Конструкции довольно просты в крепеже и не требуют наличия специального инструмента.

    Источник: http://teplo.guru/santehnika/ustanovka-installyacii-unitaza.html

    Как установить унитаз подвесной с инсталляцией

    Присоединение унитаза пластиковыми коленьями

    В отличие от гофрированной трубы, пластиковые колена не имеют гибкости. Но если канализационная разводка изначально планировалась под конкретную модель унитаза, то жесткие отводы является более предпочтительными из-за своей долговечности и беспроблемности.

    При соединении унитаза с канализацией пластиковыми коленьями, именно они диктуют место расположения сантехники, потому что малейшее смещение грозит протеканием

    Основные шаги присоединения унитаза к канализации пластиковыми коленьями схожи с таковыми при монтаже с использованием гофры.

    Основные правила использования жестких элементов подключения:

    1. Все соединительные патрубки смазываются силиконом перед установкой в отверстия.
    2. Излишне длинные трубы можно обрезать ножовкой по металлу.
    3. Необходимо исключить любые перекосы.
    4. Требуется избегать горизонтально расположенных изгибов под углом 90 градусов из-за возможности их засорения.

    Недостатком бюджетных пластиковых отводов является их серый цвет, который совсем не гармонирует с белоснежным унитазом. Белые модели имеют гораздо большую стоимость, но их внешний вид того стоит.

    Особенности установки рамочной инсталляции

    Перед тем, как закрепить подвесной унитаз на рамочную инсталляцию, нужно выбрать подходящее место и осуществить предварительную разметку.

    Эта система удобна тем, что позволяет прикрепить сантехнику не только к капитальным, но и к полым стенам, гипсокартонным перегородкам и легким, тонким конструкциям. Кроме того, рамочный комплекс подходит для размещения в углах и под окнами.

    Рамочную инсталляцию можно расположить даже в углу, что очень удобно, особенно для малогабаритных помещений и ванных комнат нестандартной планировки

    Описание процесса монтажа пошагово:

    1. Разметить расположение рамы и обрисовать места крепления: по два к полу и стене или перегородке. Для выравнивания инсталляции использовать уровень и отвес.
    2. На обозначенных ключевых точках перфоратором или электродрелью проделать отверстия. В них разместить дюбеля и закрепить каркас рамы для большей надежности анкерными болтами.
    3. Осмотреть сливной бачок и определить место выходного отверстия. Оно может находиться снизу или сбоку. В зависимости от его расположения подключить элемент к водопроводной системе с помощью пластиковой трубы. Гибкие шланги лучше не использовать. Они служат ограниченное количество времени, а для замены придется проделать колоссальную работу и демонтировать часть внешнего декора.
    4. Посредством трубы или гофры подсоединить инсталляцию к канализации, временно подключить чашу унитаза и протестировать систему на герметичность и корректную работу. Проверить, насколько плавно действует спусковая кнопка.
    5. Если неполадок и протечек не обнаружено, четко зафиксировать положение унитаза и приступить к декоративной обшивке конструкции. Чтобы строительный мусор и пыль не попали внутрь, плотно закрыть специальной манжетой отверстие для кнопки, осуществляющей слив.

    Для обустройства внешней фальш-панели по периметру всей инсталляционной конструкции прикрепить металлический профиль. На него потом будет удобно монтировать любой отделочный материал, например, плиты ДВП или гипсокартон.

    Представить процесс установки рамочной инсталляции с зашивкой гипсокартоном представит следующая подборка изображений:

    Подключение воды к бачку подвесного унитаза

    К бачку нужно подвести воду. И не горячую, а именно холодную. Вспомнил один случай. В одной из квартир пришлось менять трубы водопровода и стояк горячей воды. Уже закончив работу, мы услышали нетерпеливые и требовательные звонки в дверь. Это пришли соседи сверху. Соседи никогда не упустят случай, чтобы выразить “справедливое негодование” по поводу ремонтных работ в другой квартире. Они только и ждут малейшего повода недовольно постучать в чужие двери и вставить “шпильку”.

    “Что вы там понаделали?!” – с уверенностью в своей правоте, было сказано через порог. “У нас горячая вода в унитаз смывает и все закипает!” Конечно, это было преувеличением. С другой стороны, мы ведь не знаем температуру кипения “этого самого”. Потом пришли местные сантехники и внимательно все осмотрели. Не найдя к чему придраться и весьма озадаченные, они спустились в подвал и быстро все исправили. Просто сцена для фильма. Надо будет предложить французским кинематографистам при случае.

    Так вот, чтобы исключить случаи “закипания” и перерасхода горячей воды, будьте внимательны и подводите к бачку только холодную воду.

    В комплекте к подвесному унитазу Церсанит есть небольшой угловой вентиль, позволяющий регулировать напор воды или перекрывать ее при необходимости. Выходную резьбу он имеет в 3/8 дюйма, что не совсем удобно для монтажа. Нужно приобрести переходную муфту 3/8 – 1/2 дюйма с внутренней резьбой.

    Оказалось, что кран не отцентрован по отношению к отверстию на верхней панели бачка. А сама арматура, как-то вольно болтается внутри, хотя, как видно на фото для нее имеется крепежная планка. К ней явно напрашивается уплотнительная шайба, толщиной примерно в 5 мм. Осмотревшись вокруг, я решил вырезать ее из полипропиленовой муфты. Получилось, то, что нужно. Арматура надежно закрепилась, а муфта совпала с выходным отверстием.

    Пока собирал конструкцию воедино, уронил резиновую прокладку на дно бачка. Достать ее было непросто, уверяю вас. Рука взрослого ремонтника не проходит в отверстие, рассчитанное конструкторами компании Церсанит.

    К примеру, все производители шариковых ручек договорились выпускать колпачки к ним с отверстием на конце, что не позволит человеку, случайно проглотившему колпачок, задохнуться.

    Нечто подобное следует ввести и производителям подвесных унитазов с неразборным скрытым бачком. То есть определить размеры окошка так, чтобы среднестатистический пользователь подвесных унитазов, имеющий среднестатистические человеческие руки, мог без труда достать со дна бачка все, что невзначай уронит вовнутрь. Как то так.

    Тут, Святой Церсанитий, или кто там у них покровительствует сантехникам, инсталлирующим унитазы Церсанит, опять пошел покурить и на время оставил меня без внимания. Оказалось, что резьба полипропиленовой муфты не достает пару сантиметров до резьбы муфты переходной. Пришлось идти в магазин за удлинителем, который тоже можно увидеть на фото.

    Поверхность резьбы хромированного удлинителя очень гладкая. Я сделал на ней насечки с помощью пассатижей, чтобы тем самым избежать скольжения льна по резьбе во время затягивания. Для фиксации удлинителя используется шестигранный ключ на 16 мм. Если такого ключа нет в наличии, то можно использовать головку обыкновенного болта, подходящего размера. Я постоянно забываю об этом. И если вдруг, вспоминаю о том, что оставил ключ на другом объекте или дома, начинаю грустить. Но проходит несколько минут, и моя память оживает образом болта, который я с успехом использовал ранее.

    Теперь осталось прикрутить к получившейся конструкции полипропиленовую муфту с внешней резьбой. На ней видны уже готовые насечки, предусмотрительно сделанные производителем. Это похвально. Вообще, я рекомендую на всех резьбовых соединениях делать такие насечки. Это займет некоторое время, но избавит вас от неприятностей. Любой уплотнительный материал, будь то лен, лента фум или специальная нить, будет сидеть плотно на резьбе и избавит вас от возможных протечек.

    Установка инсталляции унитаза своими руками

    Установка инсталляции унитаза своими руками

    О том, по каким параметрам стоит выбирать инсталляцию для унитаза, мы уже говорили. Сегодня мы рассмотрим особенности ее установки и подключения к канализации.

    Современный рынок предлагает инсталляции двух типов. Блочные инсталляции отличаются тем, что крепятся только к капитальной стене. Их конструкция проста: пластиковый бачок, прикрепленный к арматуре, а также крепежи для унитаза (только подвесного, ибо для напольных моделей такого рода инсталляция не предусматривается). Такие конструкции утапливают в стену, поэтому они требуют предварительно проделанной ниши либо закладки после монтажа на стену.

    Важная информация! Если туалет находится в центре дома/квартиры, далеко от капитальных стен, то установить блочную инсталляцию не получится.

    Характерной чертой рамных конструкций. как можно судить по названию, является рама, преимущественно из стали. На раму устанавливаются крепежи для унитаза и отводы для канализационных труб. Есть также угловая рамная инсталляция, которая монтируется на стыке двух стен или перегородок – в таком случае наличие креплений в стене необязательно, что разрушает все преграды на пути полета дизайнерской мысли. Отметим, что рамные конструкции стоят на порядок дороже, нежели блочные.

    Полезные рекомендации

    Перед установкой и перед приобретением унитаза стоит ознакомиться с рекомендациями опытных сантехников.

    Следуя некоторым правилам, можно избежать многих проблем.

    Первое, на что специалисты советуют обратить внимание — тип слива

    Особенно это важно, если подвод канализации меняться не будет
    При помощи переходников особенно сложно осуществить качественное соединение унитаза с несоответствующим типом канализационного отвода.
    Не стоит откладывать покупку сантехники на последний момент, а также приобретать ее после ремонта. Лучше, если место в туалетной комнате будет подготовлено под определенную модель унитаза заранее

    Это упростит монтаж сантехники.

    • Следует отказаться от экономии на болтах и анкерах. Лучше выбирать никелированные крепления. Они не покрываются ржавчиной. Это убережет в дальнейшем изделие от некрасивых потеков, а также прикипания болтов.
    • Эксцентриковая манжета, которую называют гофрой, поможет скомпенсировать разницу в высоте пола до и после ремонта. Для подачи воды к бачку лучше воспользоваться гибким шлангом.
    • В случае, когда канализационная труба уходит через пол, стоит воспользоваться прямоугольным коленом или гибкой гофрированной манжетой.

    Сантехники рекомендуют к использованию небольшие клинья из дерева или пластика. Однако с ними тоже необходимо пользоваться герметиком для равномерного распределения веса унитаза. При монтаже унитаза на старый чугун лучше воспользоваться герметиком.

    Если подводка воды старая, ее обязательно стоит заменить. При выборе подводки нужно знать расстояние от мест соединений на трубе с водой до крепления с бачком унитаза. Затем нужно заменить старую гибкую подводку для воды. И к нему следует еще добавить 15 — 20 см. Переходники на резьбу в местах соединения либо ФУМ ленту следует приобретать заранее.

    Для этого делают отметки в нужных местах. К ним приставляют саморез и бьют по нему молотком несколько раз. После этого можно перфоратором или дрелью просверлить плитку, но только без ударного режима.

    Если канализационный стояк сделан из чугуна, его необходимо зачистить до металла, затем тщательно вымыть и высушить. После этого на сухую и чистую металлическую поверхность наносят герметик. Причем вниз его наложить нужно немного больше. После этого его необходимо соединить с гофрой.

    Можно герметик нанести еще и наружную часть соединения.

    • Чтобы легко и без повреждений снять гофру, соединяющую унитаз и канализацию, ее выход и выпуск унитаза смазывают мокрым мылом. И только после этой процедуры надевается канализационный раструб.
    • Перед тем, как сделать отметки маркером через отверстия в подошве чаши, необходимо присесть на нее и проверить, насколько комфортно. Если необходимо, нужно сразу подкорректировать положение.
    • Не стоит использовать пластиковые дюбеля, идущие в комплексе с унитазами. Они быстро ломаются, поэтому лучше отдавать предпочтение другим крепежам.

    Дополнительную вставку в старой канализационной чугунной трубе можно убрать при помощи перфоратора или выжечь. Ни в коем случае нельзя использовать молоток. Выжигать можно, если полость была залита серой или закупорена каболкой. Перед выжиганием необходимо позаботиться о достаточной вентиляции помещения, убрать все легковоспламеняющиеся средства и материалы.

    При установке унитаза на клей можно изготовить его своими руками. Для этого нужно взять 100 частей эпоксидной смолы ЭД-6. Затем надлежит разогреть ее до 50 градусов и добавить 20 частей пластификатора или растворителя, хорошо размешать. В получившийся раствор нужно влить 35 частей отвердителя и снова перемешать. Остается добавить туда же 200 частей цемента и мешать, пока не получится пластичная однородная смесь.

    Как устанавить унитаз, смотрите в следующем видео.

    Порядок правильной установки унитаза своими руками

    Шаг 1. Подводка к сливному бачку

    Перекройте доступ воды в систему. Открутите заглушку на водяной розетке с помощью разводного ключа. Сюда необходимо присоединить кран. Можно использовать угловой или прямой кран по вашему выбору. Уплотните резьбу на кране фум-лентой и закрутите кран в водяную розетку. В случае использования углового крана, закрутите его так, чтобы он смотрел вниз. Перекройте вентиль крана.

    Прикрутите гибкую подводку к выходу крана. Использовать фум-ленту не обязательно, так как в конструкции гибкого шланга подводки предусмотрена уплотнительная резинка.

    Шаг 2. Разметка ориентира установки унитаза

    Что бы установить унитаз ровно по середине туалета, измерьте ширину комнаты у стены и пометьте карандашом середину. Сделайте аналогичное действия в середине комнаты и по двум отметкам проведите линию. Эта линия будет являться нашим ориентиром, определяющим направление правильной установки унитаза.

    Шаг 3. Сборка канализационного слива

    При необходимости дополните канализационный слив угловой трубой (45-90 градусов), чтобы ее отверстие смотрело в сторону выходной трубы унитаза под более плавным углом.

    Канализационный слив может соединяться с выходящим отверстием унитаза двумя способами:

    • жестким пластиковым переходником;
    • гибкой гофрой.

    В обоих случаях, при вставке соединительного элемента воспользуйтесь сантехнической смазкой, как указано выше.

    Шаг 4. Подготовка основания унитаза и разметка его на кафельном полу

    Возьмите основание унитаза и переверните его вверх ногами. Кромка опорной части унитаза должна быть гладкой, без дефектов. Зачистите ее при необходимости острым ножом.

    Разместите основание унитаза на полу в месте установки. Ориентируйтесь на прочерченную ранее линию (см. шаг 2), чтобы установить унитаз правильно и точно по центру туалета. Дополнительно проверьте правильность установки, измерив рулеткой расстояния от унитаза до левой и правой стены.

    Соедините патрубок унитаза с переходником сливной системы и очертите карандашом или фломастером периметр основания унитаза – это поможет в дальнейшем установить его без дополнительных измерений. Также с двух сторон отметьте места отверстий для крепежа.

    Шаг 5. Крепление унитаза к полу из плитки

    Уберите унитаз в сторону и просверлите в плитке отверстия для крепежа. Используйте специальное сверло по плитке. Глубина отверстий должна ровняться длине дюбелей, которые идут в комплекте с унитазом. В просверленные в плитке отверстия забейте пластиковые дюбели.

    Снова установите унитаз на место по начерченным линиям и подключите его к канализационному сливу. Металлические винты с шайбами, которые идут в комплекте с унитазом, вверните в оба крепежных отверстия, но только наполовину.

    Шаг 6. Дополнительное крепление унитаза жидким силиконом

    Приподнимите унитаз на 0,5-1 см, подложите в двух-трех местах какие-либо подставки (используйте то, что есть у вас под рукой – пластик, куски плитки и т.д.). В просвет между основанием унитаза и напольной плиткой очень аккуратно введите белый жидкий силикон. Сделайте это по всему периметру основания унитаза. Приподнимайте руками края унитаза и, вынимая подставки, добавьте силикон. Силикон должен быть распределен по всему периметру основания унитаза равномерно и создавать обильную «подушку».

    Опустите унитаз и закрутите крепежные винты до конца руками (без чрезмерного усилия). Излишки силикона, который оказался снаружи уберите пластиковым шпателем смоченным мыльным раствором. Сформируйте красивый кант по всему периметру основания.

    Необходимо подождать несколько часов (см. срок затвердения силикона на упаковке), и только потом продолжайте работы по установке унитаза.

    Монтаж подвесного унитаза на инсталляцию

    Инсталляцией называется конструкция, на которую устанавливается навесной унитаз. Выполняет основную функцию держателя чаши, водопроводных подводов и в некоторых моделях удерживает сливной бачок. Приобретается как в комплекте с унитазом, так и отдельно.

    Производители представляют варианты инсталляции с регулировкой чаши по высоте, что позволяет потребителю индивидуально установить унитаз на нужный уровень.

    Система инсталляции делится на несколько видов:

    • стандартная: ширина 50 см, высота 112, глубина 12 см. Применяется в помещениях, где размеры конструкции позволяют установить систему
    • низкая: если планируется монтаж в ограниченном по высоте месте, например под подоконником,высота инсталляции до 82 см
    • двухсторонняя: предусматривает установку чаши унитаза с двух сторон
    • угловая: рама устанавливается в углу помещения
    • линейная: применяется в случае установки нескольких сантехнических приборов, таких как унитаз, бид

    Для выполнения работ по установке навесного унитаза потребуются набор инструментов:

    • дрель с ударным режимом, либо перфоратор
    • сверло по бетону и кирпичу с победитовым напылением
    • шуруповёрт с битами
    • строительный уровень или лазерный осе — построитель
    • анкерные болты

    После выбора и приобретения понравившейся модели следует раскрыть упаковку и проверить унитаз на целостность, отсутствие трещин и сколов, а так же комплектность. В коробке должна находится инструкция по сборке и паспорт изделия, в котором прописаны все элементы входящие в комплект.

    При необходимости, перекрыв кран подачи воды, проводятся демонтажные работы по снятию старого унитаза.

    Перед тем как переходить к установке инсталляции необходимо проверить все ли коммуникации (канализационная труба, шланг подвода воды) подведены для дальнейшего подключения.

    Первым шагом выполняются работы по установке каркаса. Определяется место для монтажа рамы, в обязательном порядке на несущую стену. Необходимо качественно произвести установку каркасной конструкции, так как от этого зависит надежность всего оборудования при дальнейшей эксплуатации. При помощи лазерного осе построителя или строительного уровня определяются горизонтальные и вертикальные линии для чёткой установки каркаса.

    Маркером на стену наносятся отметки через отверстия в раме. Перфоратором или дрелью в режиме удара просверливаются отверстия в месте крепежа. Стальная рама устанавливается и крепится анкерными болтами под строгим контролем уровня.

    Следующим шагом проводятся работы по подключению к водоснабжению. Вентиль бачка на протяжении всех монтажных работ в обязательном порядке должен быть перекрыт.

    Затем инсталляция подключается к канализационному стоку. Вариантов подключения несколько, наиболее распространенный с применением специальной гофры для подключения унитазов.

    Когда инсталляция установлена, следующим шагом проводится декоративное оформление — скрытие коммуникаций путем создания фальшь — стены из гипсокартона или иного материала с последующим оформлением плиткой.

    Когда стена полностью готова выполняется навеска чаши унитаза на специальные шпильки. После полного подключения открывается кран подачи воды. Проводится визуальный осмотр на наличие течи.

    Конструкция подвесного бачка с инсталляцией

    Прежде чем рассмотреть, как установить подвесной унитаз с инсталляцией, следует его выбрать (о правилах читайте тут ), а также определить основные узлы механизма крепления.

    От качества выбранной конструкции будет зависеть срок эксплуатации сантехнического устройства. В целом подвесной унитаз состоит из следующих деталей:

    Прочная рама крепится как к полу, так и к стене специальными шпильками. На ней имеются штанги для регулировки высоты изделия. Сливная емкость конструкции выполнена из пластика, покрытым напылением от конденсата. На передней части бачка имеется специальный вырез, в котором устанавливается система слива.

    Подключение водопроводных труб и канализации

    Это наиболее ответственная часть обустройства нового унитаза, поскольку если в одной из труб появится течь, то демонтировать придется всю конструкцию и облицовку стены, на которой располагается подвесной унитаз.

    Для такого унитаза используются только проверенные временем материалы — лучше выбирать трубы из меди, а если не позволяют материальные возможности, то их следует заменить полипропиленовыми аналогами. Герметизацию швов проводят паклей. Если необходимо применение гибких шлангов, то они должны быть из нержавейки.

    Последним этапом является проверка всех соединений, которую можно выполнить, пустив воду. Подтверждение правильной установки инсталляции для унитаза – четкая работа всей системы без протечек.

    После проверочного запуска воды нужно установить патрубки, к которым будет подключаться унитаз. На раме предусмотрена перекладина, к которой прикреплена специальная пластина с диаметральным углублением. Благодаря ему сливная труба фиксируется на инсталляции. Все действия по подключению труб выполняются согласно инструкции.

    Как проверить работоспособность системы

    По завершению установочных процедур и подключения инсталляционных узлов проводится проверка блока на предмет его работоспособности. Первым делом нужно полностью отвернуть кран подачи воды и проследить, как будет заполняться бачок. Если при работе системы не наблюдается никаких сбоев, а на соединительных участках отсутствуют протечки, можно переходить к финишному оформлению.

    При обнаружении даже малейших следов влаги на стыках труб необходимо приложить все усилия, чтобы добиться полной герметичности. Если коммуникации в таком состоянии закрыть простенком, это может привести к серьезным проблемам, вплоть до затопления соседей снизу. Чаще всего проблемы данного типа устраняются дополнительным поджимом соединительных муфт или накладок. Для верности в резьбу вводится силиконовый герметик.

    По ходу установки подвесного унитаза на инсталляцию, как правило, встречаются следующие дефекты:

    Протекание воды из бачка. Причиной обычно является перекос уплотнительных прокладок во время стыковки отдельных модулей. Для ликвидации неисправности перекрывают подачу воды, извлекают соединительные винты и осматривают прокладки на предмет правильности их расположения. Все замеченные несоответствия нужно исправить. Слишком зажеванные изделия лучше заменить новыми.

    Люфт унитазной чаши. Чтобы устранить этот дефект, необходимо проверить жесткость крепления сантехнического прибора и крепежные детали инсталляции

    Слабые элементы осторожно подтягивают: это даст возможность четко зафиксировать положение унитаза в пространстве
    При этом важно не переусердствовать, чтобы не сорвать резьбу на пластиковой арматуре и соединителях. Это же касается и металлических винтов, при излишнем закручивании которых керамика может попросту треснуть.

    Застой воды в чаше
    Это указывает на ошибку в позиционировании сливной трубы

    Чтобы устранить неполадку, проводят полный демонтаж сантехнического прибора. Только таким способом можно получить свободный доступ к сливному патрубку: его располагают точно под 45 градусов к поверхности пола. После этого унитазная чаша возвращается на место.

    Сырые пятна в непосредственной близости от унитаза. В большинстве случаев причина кроется в недостаточной герметичности гофрированного патрубка. Для устранения протекания поверх стыкового участка наносится дополнительный слой герметика. После высыхания раствора можно собирать конструкцию.

    Демонтаж старого унитаза

    • Отключите подачу воды в сливной бачок. Слейте всю воду из него и открутите шланг, который подходит к нему. После этого можно откручивать крепления бачка. Скорее всего, болты, на которых он крепится, заржавели или залипли отложениями. Для того чтобы их сорвать, потребуется придерживать головку болта с одной стороны с помощью отвертки или рожкового ключа, а с другой стороны разводным ключом откручивать гайку. Можно использовать аэрозольную смазку WD-40 или немного керосина для того, чтобы отмочить болт. Тогда он легче поддастся усилиям.
    • Следом после снятия бачка откручиваются крепления самого унитаза. Это могут быть гайки, накрученные на анкера или же дюбеля.
    • Следующий этап связан с отсоединением слива от канализационной трубы. В домах старой постройки слив закреплялся с помощью цементной обмазки. Для работ потребуется зубило и молоток. Аккуратно надколите цемент зубилом, располагая его поперек обмазки в двух местах. Далее можно с усилием покачать унитаз, пока слив не провернется и не расшатается. После этого, не отсоединяя унитаз, наклоните его для того, чтобы слить всю оставшуюся воду из него.
    • Когда демонтаж унитаза завершен, отверстие канализационной трубы закрывается с помощью пробки из ткани или деревянной затычкой. Следует помнить, что газы из канализации не только ядовитые и неприятно пахнут, но и легко воспламеняются.

    Можно не особо церемониться с демонтажем унитаза, ведь его вряд ли можно будет использовать повторно. В таком случае для облегчения работ со скалыванием цементной обмазки лучше кувалдой отбить большую часть унитаза. Для того чтобы легче было после этого прокручивать и расшатывать слив, проделайте поперечное отверстие в патрубке и вставьте металлический прут или деревянную палку в качестве рычага.

    Если в квартире проложены чугунные сливные трубы, лучше всего их заодно поменять все на пластик. Использование ПВХ труб для канализации значительно облегчает процесс эксплуатации и первоначальной разводки, а также подключения всех точек слива.

    Выбор места и схема инсталляции для унитаза

    Удачным расположением устройства считается малопроходимое место подальше от двери, поэтому можно выбрать дальнюю стену. Но при этом стоит учитывать, что все коммуникации должны быть рядом с унитазом, чтобы не пришлось их подводить через всю комнату.

    В качестве подготовительных работ проводится разметка расположения будущей конструкции. На полу и стене, на которую будет крепиться унитаз, линиями обозначают расположение рамы и ее соединений к поверхности. Размечать начинают с места, где будет располагаться центральная ось прибора. В завершение нужно нанести места крепления рамки инсталляции на стене и полу.

    Перед проведением монтажных работ стоит изучить типичную схему установки инсталляции унитаза.

    Главными параметрами для крепления конструкции являются:

    • высота расположения унитаза – средний размер равен 430 мм;
    • кнопка слива должна находиться примерно на 1 метр выше облицовочного пола;
    • минимальное расстояние от стены к наружной поверхности рамки инсталляции – 150 мм;
    • между сливным бачком и стеной нужно выдержать зазор в 20 мм.

    Лучше инсталляцию для унитаза выполнить в нише, в которой спрятана вся канализация и расположен стояк слива. Если ее нет, то можно соорудить короб из гипсокартона.

    Нелишние замечания при инсталляции подвесного унитаза

    Ну что же, дорогие мои русскоязычные читатели. Со сборкой элементов запорной арматуры покончено. Осталось лишь припаять трубу к муфте, подать воду и опробовать конструкцию. Сюрпризов не возникло, все работает как надо. Можно спокойно перейти к сборке металлического каркаса для гипсокартона, скрывающего внутренние органы подвесного унитаза.

    О том, как делаются такие конструкции, я расскажу подробнее как-нибудь в специальной статье. Сейчас ограничусь лишь фотографиями. В случае инсталляции, описанном выше, напомню еще раз, я добивался единой плоскости короба с прилегающей слева стеной. Проверяю еще раз соответствие этому с помощью уровня и приступаю к монтажу каркаса.

    В комплекте с подвесным унитазом Церсанит (Cersanit) имеется шаблон, позволяющий без лишних и утомительных расчётов вырезать все необходимые отверстия в гипсокартоне. Это очень удобно. Так и хочется поблагодарить производителей за заботу. Кстати говоря, этот же шаблон, впоследствии используется как прокладка между унитазом и кафелем. Он сделан из мягкого белого материала, которому я не знаю названия.

    Напоследок, еще одна рекомендация. Прикручивая лист гипсокартона к металлическим профилям, закрепите его и к раме подвесного унитаза. Для этого, сделав предварительную разметку, просверлите гипсокартон насквозь со стойками рамы сверлом диаметром 3 мм. и вкрутите саморезы. Это создаст более надежную плоскость.

    Еще кое-что. Если после облицовки кафелем короба, возникнет необходимость временного навешивания унитаза, убедитесь, что плиточный клей абсолютно высох. Иначе, притягивая унитаз, вы неизбежно вомнете плитку в еще не схватившийся клей и нарушите плоскость, образованную плиткой. У меня был такой случай во время моей первой инсталляции. Пришлось снимать плитку и переклеивать заново.

    Вот и все. Спасибо всем прочитавшим до конца. Статья получилась объемной, и возможно, не все моменты инсталлирования описаны понятно. Если есть вопросы, то добро пожаловать в комментарии. Вот фото инсталлированного унитаза в готовом виде после окончания ремонта.

    Сборка и крепление рамы подвесного унитаза

    Снизу рама имеет выдвижные ножки для регулировки высоты, которые фиксируются болтами. В инструкции по установке сказано, что высота унитаза должна быть в пределах 400-480 мм. от уровня пола. Для начала выставим минимально допустимую высоту, поставим раму на предполагаемое место инсталляции и, включив воображение, соберем конструкцию из элементов сливных труб. То, что получилось, вы можете увидеть на фото.

    Даже невооруженным глазом видно, что для правильной стыковки труб, уровень рамы нужно поднять. Пришлось добавить 30-40 мм. в высоту. Чтобы трубы проходили вплотную к задней стене, пришлось добавить между стояком и отводом короткий отрезок трубы. Верхний отвод, диаметром в 50 мм. нужен для слива из стиральной машины, которая по плану справа от стояка, прямо под полотенцесушителем.

    Характерные ошибки и способы их устранения

    При выполнении самостоятельного монтажа унитаза домашние мастера могут допускать типичные ошибки, устранить которые также можно своими руками:

    • несоблюдение правила перепада высот — при переносе унитаза угол между ним и канализационной системой должен 15 o или 3–5% от расстояния смещения. Например, при переносе унитаза на 2 м его надо поднять на высоту 6–10 см;
    • отсутствие «ревизии». На канализационном стояке надо обязательно предусматривать технологическое окно, через которое проводится чистка системы. К нему должен быть обеспечен свободный доступ;
    • нарушение очерёдности выполнения работ. Монтаж унитаза надо выполнять в самом конце ремонта, чтобы не повредить его при отделке;
    • неправильная установка биде. Унитаз и биде должны быть расположены рядом, при этом их чаши должны быть на одной горизонтальной линии;
    • неправильный выбор сиденья. Оно может не совпасть с краями чаши, тогда есть риск повреждения эмали на унитазе и поломки самого сиденья;
    • неправильная установка запорной арматуры. Если вода постоянно течёт из бачка или переливается через край, это указывает на повреждение сливного или заливного клапана;
    • протечка воды. Эта неисправность связана с плохой герметичностью соединений, их устраняют при помощи установки новых уплотнителей;
    • появление неприятного запаха. Обычно эта проблема указывает на нарушение герметичности соединения унитаза и канализации.

    Если вы непрочно закрепили унитаз, то это вскоре может привести к нарушению герметичности соединений, а также к его повреждению.

    Видео: ошибки монтажа

    Практически любому домашнему мастеру под силу самостоятельно установить унитаз. Для этого надо правильно выбрать тип унитаза и в соответствии с этим выполнить его монтаж. Если строго соблюдать инструкцию и рекомендации специалистов, то установленный своими руками унитаз будет долго и надёжно выполнять необходимые функции.

    Подключение к водопроводу

    Существует несколько способов подключения сливного бачка унитаза к водопроводу:

    • нижняя подводка — такие модели работают бесшумно;
    • боковая подводка — хотя во время набора воды присутствует шум, подключение проводится просто и быстро.

    Для подключения к водопроводу может использоваться:

    • гибкий шланг;
    • жёсткая подводка. Этот вариант применяют для бачков, скрытых в стене, так как срок службы гибкого шланга сравнительно небольшой.

    Порядок подключения будет одинаковым независимо от подводки:

    1. На водопроводную трубу устанавливают кран, который при необходимости позволит перекрыть подачу воды на унитаз.
    2. Один край шлага подключают трубе, а второй — к сливному бачку, при этом надо обязательно использовать резиновые прокладки.
    3. Проверяют герметичность соединения.

    Источник: http://oboiman.ru/inside/ustanovka-unitaza-77-foto-kak-pravilno-ustanavlivat-svoimi-rukami-montaz-podvesnogo-unitaza-ustanovka-na-kafelnyj-pol-i-podklucenie-k-kanalizacii.html

    как установить подвесной унитаз с инсталляцией

    В последнее время обычные напольные унитазы все чаще заменяются подвесными конструкциями. Они предполагают размещение на меньшей площади, а также обладают более современным внешним видом. Поэтому вполне естественным является процесс вытеснения ими традиционных моделей. Однако следование современным тенденциям имеет свои негативные стороны – более сложный монтаж, продолжительнее и дороже. Однако с успехом выйти из положения можно, если изучить как установить подвесной унитаз с инсталляцией своими руками.

    Особенности конструкции

    Прежде чем приступать непосредственно к монтажу, следует разобраться с конструкцией. Монтаж подвесного унитаза станет намного проще, когда известно его устройство и принцип действия. Сразу станет понятно, как правильно действовать и что необходимо.

    Главной особенностью изделия является то, что на виду остается лишь чаша.

    Основой всей конструкцией является прочная металлическая рама. К ней непосредственно фиксируется видимая часть. Как раз с этого элемента стартует вся работа по установке. Рама должна быть прочно закреплена к стенке и устойчиво располагаться на полу. В итоге она должна без проблем выдерживать взрослого человека. Исходя из этого можно сказать, что зафиксировать раму к слабой стене не выйдет.

    У рамы имеется элемент, позволяющий изменять высоту крепления чаши, которая крепится с помощью специальных штырей. Именно они являются основными креплениями при установке унитаза инсталляции.

    Распространен вариант крепления сразу двух инсталляций – унитаз и биде.

    Вторым элементом является пластмассовый сливной бачок. Он также скрывается в стене. Обладает специфической формой, т.к. должен помещаться в ограниченном пространстве. Бачок также устанавливается в металлическом каркасе и изолируется особым материалом, препятствующим образованию конденсата. На передней стенке бачка имеется вырез для монтажа сливной кнопки. Современные модели, в том числе напольные, имеют дозированный спуск воды – 3 или 6 литров.

    Следующим элементом является чаша унитаза. Единственная часть, которая находится на виду и находящаяся в активной эксплуатации. Обладает традиционной формой, но в отдельных дизайнерских моделях имеются оригинальные конфигурации.

    В комплекте поставки имеются все необходимые детали и приспособления. Прилагаемая инструкция также способна показать всю последовательность монтажа инсталляции унитаза.

    Достоинства и недостатки

    Унитазы-инсталляции обладают следующими преимуществами:

    • Привлекательность и эстетичность;
    • Минимальные размеры, позволяющие в маленьких помещениях использовать максимум свободного пространства;
    • Отсутствующие ножки и опора упрощает процесс уборки;
    • Универсальность конструкции, предоставляющая выбор по вкусу и бюджету;
    • Редко случающиеся поломки, а случае возникновения – не сложный ремонт.

    К недостаткам можно отнести высокую стоимость. Учитывая особенности монтажа с необходимостью проведения дополнительных работ, цена установки может превышать до 2 раз цену размещения напольного аналога.

    Но с учетом роста популярности изготовители организовали выпуск сравнительно недорогих моделей, которые становятся доступными более широкому кругу потребителей.

    Другим недостатком является наличие скрытых элементов, которые не очень доступны для обслуживания и ремонта.

    Подготовка ниши

    Установка подвесного унитаза предполагает использование ниши для размещения рамы. Как уже говорилось, для крепления необходима определенная прочность стен. Конструкция инсталляции может выдерживать массу до 400 кг, часть нагрузки от которой передается стене. К этому вопросу необходимо подходить с особой внимательностью.

    Для того, чтобы разместить инсталляцию необходимо подготовить нишу. Она должна быть следующей:

    • Высотой – 1 м;
    • Шириной – 0,6 м;
    • Глубиной – до 0,2 м.

    В отдельных случаях подобную глубину создать проблемно. В таких случаях необходимо углубляться на возможное значение, а оставшиеся элементы скрывать гипсокартонными панелями.

    За счет скрытия основной части устройства открываются определенные возможности для декорирования и улучшения интерьера. Просто же размещать инсталляцию возле стены и обшивать ее ГКЛ не стоит, т.к. разместить унитаз обычной компоновки будет дешевле и проще. К тому же он будет занимать меньше места.

    Монтаж инсталляции

    Установка инсталляции унитаза своими руками на специальную раму, фиксируемую к стене, является более дорогостоящим процессом, но более быстрым и надежным. Крепление инсталляции будет происходить к полу и прочной стене.

    Технологическая последовательность выглядит следующим образом:

    1. Закрепление металлической рамы. В ней имеются соответствующие отверстия, с помощью которых она фиксируется к поверхностям дюбелями. Две точки для крепления к полу и две к стене. К месту установки подводятся канализационные и водопроводные трубы. Установленная рама должна быть проверенна на ровность с помощью строительного уровня. Необходимо выдержать точную параллельность к устанавливаемой стене, т.к. даже незначительные перекосы могут привести к перебоям в работе и даже поломкам. Горизонтальную регулировку осуществляют при помощи креплений в стене, которые изменяют свое положение.

    Этот этап также предполагает выставление высоты расположения подвесного унитаза. Она будет зависеть от роста жильцов, обычно составляет 0,4 м. Высоту чаши можно будет отрегулировать в дальнейшем.

    2. Подведение к сливному бачку воды. Можно использовать гибкую или жесткую систему. Профессионалы чаще используют жесткую, т.к. она способна дольше прослужить. Можно использовать и гибкие шланги, но если они выйдут из строя, то добраться к ним и заменить быстро не получится. В процессе монтажа подводки вентильный кран бачка, также как и слив из него, должен быть закрыт.

    После соединения следует проверить надежность соединений. Для этого следует открыть подачу воды и начать заполнять бачок. Если имеются утечки, то устраняются. Вода может остаться в бачке.

    3. Подключение к канализации. Сливное отверстие унитаза необходимо вставить в отвод канализационной трубы с помощью соответствующей гофры, но отдельные модели способны подключаться без ее использования. По окончанию соединения следует проверить герметичность системы путем пробных сливов. Чтобы сделать это потребуется временно прикрутить чашу к раме. После этого снова ее снять, она будет устанавливаться в финале монтажа.

    Правильную подводку трубы канализации необходимо выполнить еще до того, как начали устанавливать инсталляцию. Диаметр трубы – 100 мм. Ее необходимо прокладывать с соответствующим уклоном. Про уклон канализационной трубы можете прочитать в соответствующей статье.

    4. Закрытие гипсокартонными листами. Установка подвесного унитаза обязательно должна сопровождаться декоративной отделкой функциональных элементов. Для отделки санузлов необходимо приобретать водостойкий двойной гипсокартон. Он отличается большей прочностью, в сравнении с обычным. Листы требуется монтировать к металлическим профилям и непосредственно к раме унитаза. Инструкция по установке должна обладать необходимой информацией по способу раскроя с указанием точек вырезки отверстий.

    Обшивка может быть выполнена двумя способами: по всей площади стены или только по плоскости инсталляции. Второй метод предполагает образование небольшой полочки над чашей, которая может быть использована для размещения необходимых предметов.

    В последующем установленный барьер отделывается плиткой или панелями совместно с остальной площадью помещения.

    5. В завершение необходимо провести установку унитаза на инсталляцию, а именно чаши. Ее следует навесить на соответствующее место с помощью двух креплений.

    6. Последним, наиболее простым этапом является установка кнопки смыва. Они бывают пневматическими и механическими. Процесс не сложный, т.к. все уже должно быть подведено к необходимому проему в стене. Механическая кнопка устанавливается с помощью специальных штифтов с последующей их регулировкой. Для пневматической же следует только подсоединить соответствующие трубочки все готово.

    В процессе деятельности необходимо особо контролировать процесс монтажа рамы-инсталляции, т.к. именно от правильности будет зависеть ход дальнейшей установки. Разобраться, как установить инсталляцию для унитаза на самом деле не сложно. Достаточно следовать рекомендациям инструкции по установке, а в дополнение посмотреть соответствующее видео о процессе и все у вас получится.

    Источник: http://stroysoveti.ru/otoplenie-i-santehnika/kak-ustanovit-podvesnoy-unitaz-s-installyatsiey.html

    Смотрите также:
    30.04.2020

    Как правильно установить сенсорный смеситель «Боже, да это просто чудо», - это был первый возглас соседки увидевшей работу сенсорного смесителя. Универсальность грамотно выбранного и правильно установленного смесителя, действительно вызывает восхищение. Так что же...

    30.04.2020

    Самодельный строительный уровень за 30 минут Как сделать строительный уровень своими руками за 30 минут. Строительный уровень относится к категории простых, но наиболее востребованных приспособлений для ремонта и строительства. Одним из самых простых и надежных...

    30.04.2020

    Как самостоятельно подключить насосную станцию к скважине? Инструкция +Фото и Видео Загородные дома редко имеют подключение к централизованному водоснабжению, по этой причине на участках организуют собственные источники питьевой воды. Одним из них является скважина.

  • Комментарии

    Комментирование отключено.

    Голосование

    Как Вы узнали о нашем сайте?

    Посмотреть результаты

    Загрузка ... Загрузка ...
    Форум
