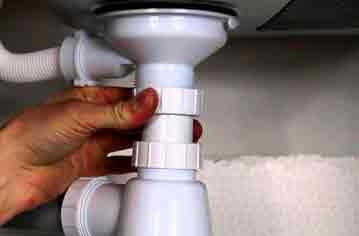

Устанавливаем сифон своими руками

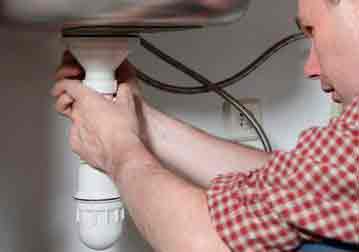

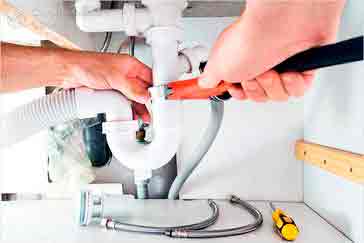

Как установить сифон

  • 1 Особенности и разновидности сифонов
  • 2 Комплектация сифона
  • 3 Демонтаж старого сифона
  • 4 Установка сифона на кухне
  • 5 Установка сифона к ванной
  • 6 Подведем итоги
  • 7 Видео

Мы редко вспоминаем о таком элементе отвода воды, как сифон, обычно только в случаях, когда заглядываем под раковину или при засоре канализации. Их можно увидеть под раковиной в ванне или под мойкой на кухне. Его задача проста – он предотвращает проникновение неприятного запаха к вам в дом за счет воды, которая служит барьером. Если ваш сифон вышел из строя, или же его просто надо установить, не спешите обращаться к специалистам, которые возьмут за эту простую работу приличную сумму. Провести монтаж можно и самостоятельно. Более того, современные конструкции сделаны так, что для их установки вам потребуется только обычная отвертка и фонарик, чтобы подсветить место подключения. Следует только выяснить, как установить сифон. Об этом вы узнаете из материала, приведенного ниже. Такую работу может выполнить не только специалист, но и домохозяйка.

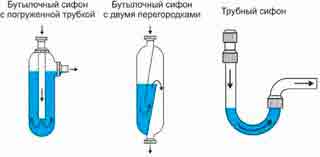

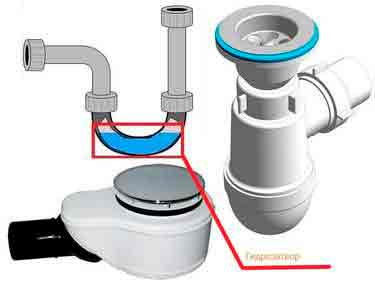

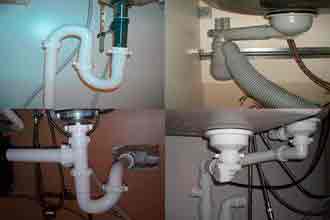

Особенности и разновидности сифонов

Если у вас возникла потребность установить сифон, первым делом его нужно приобрести. Так как ассортимент товара большой, вы можете увидеть в магазине разные модели. Какой же сифон выбрать, и почему они бывают разные? Давайте рассмотрим все особенности конструкций и виды этого оборудования.

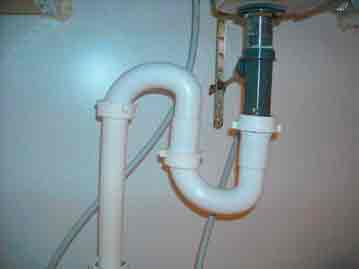

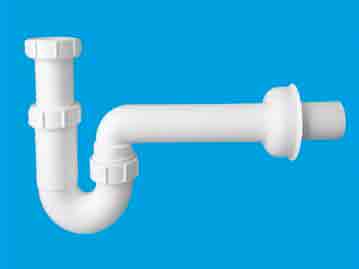

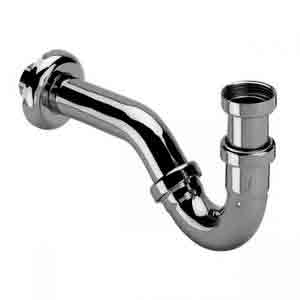

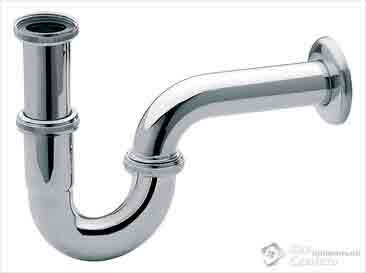

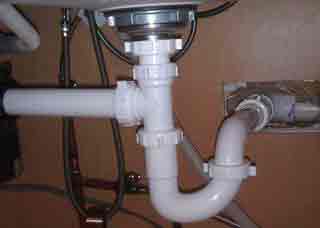

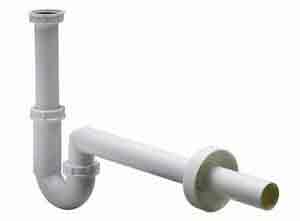

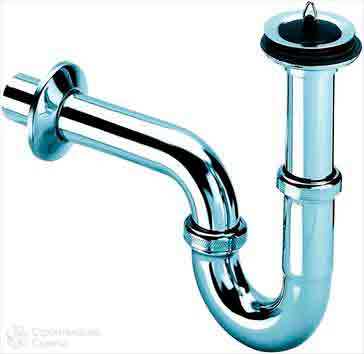

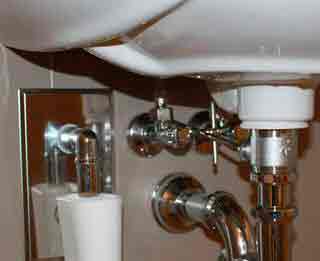

Трубный сифон

  • Трубный сифон. Это изогнутая труба в виде буквы U или S. Она подключается между канализационной трубой и мойкой. В нижней части всегда находится вода, которая не пропускает канализационный запах. Недостатком такой конструкции является маленький гидрозатвор. Если вы куда-то уехали и не пользовались раковиной, он может высохнуть, а ваше жилище наполнится «ароматами» из канализации.

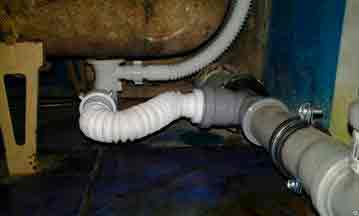

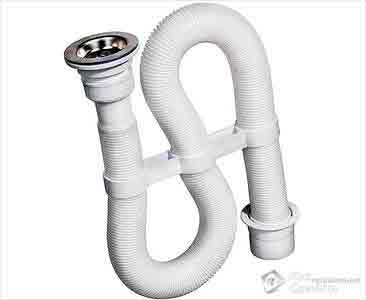

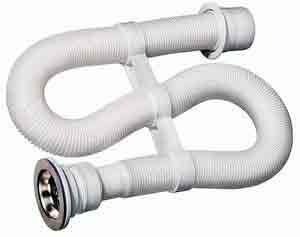

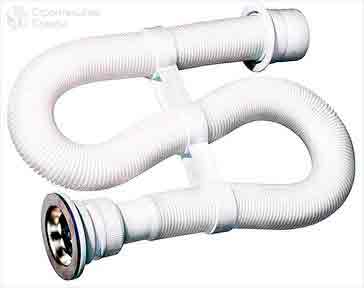

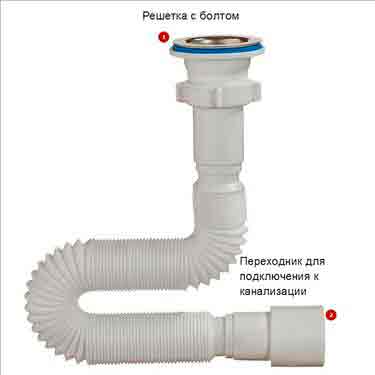

Гофрированный

  • Гофрированный сифон. По внешнему виду ничем не отличается от трубного. Но он изготовлен из гибкой пластиковой трубы (гофры), которая имеет соединительный узел. Плюсом такого сифона является то, что труба очень пластичная и ее легко можно подключать к любой раковине. Но, следует отметить, что в трубке не должен скапливаться кипяток и агрессивные химические средства. Срок эксплуатации в таком случае значительно уменьшается. Устанавливать гофру в неотапливаемом помещении нельзя.

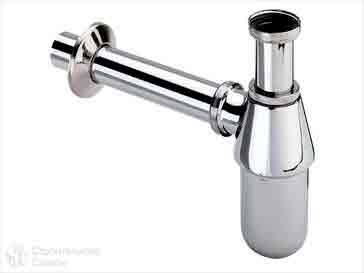

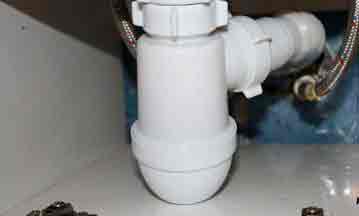

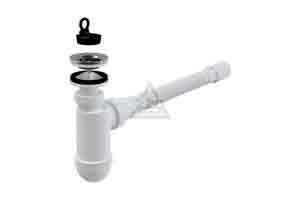

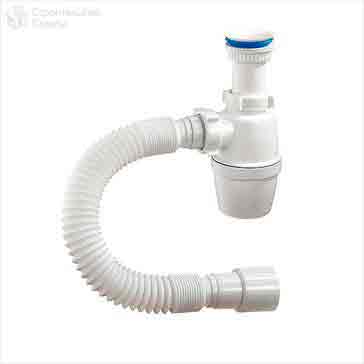

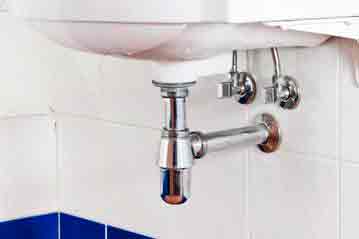

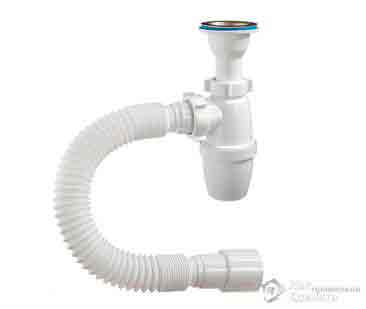

Бутылочный

  • Бутылочный сифон. Он представляет собой цилиндрический или конусообразный сосуд, изготавливается из латуни, чугуна, пластика или стали. Сверху и сбоку такой сосуд имеет отверстия для подключения. Сам цилиндрический сосуд (или колба) разборный, так как снизу крышка снимается и его легко чистить. Такая модель наиболее распространена и пользуется спросом. Они подходят как для раковины, так и для мойки и высоко расположенной ванны. Их легко устанавливать. В комплекте с таким сифоном может идти гофрированный патрубок, который стыкуется с выходом канализационной трубы.

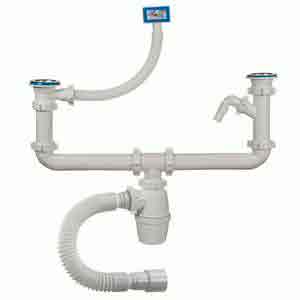

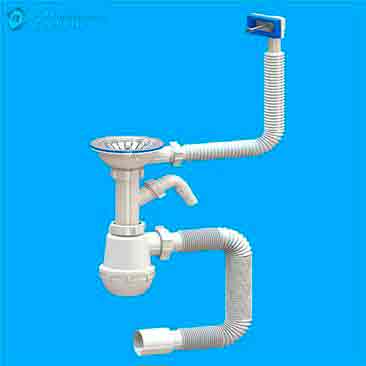

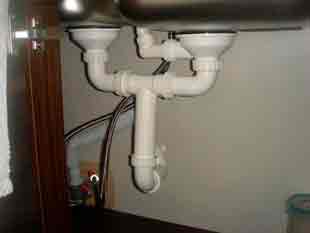

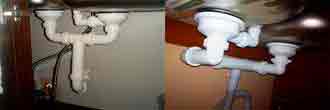

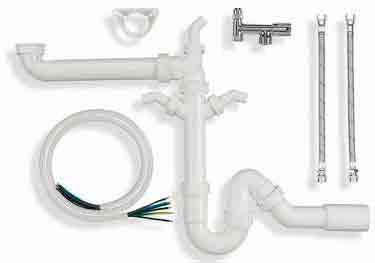

Разветвленный

  • Разветвленный сифон. Внешне он похож на бутылочный сифон, но имеет более сложную конструкцию. Колба имеет не одно отверстие для патрубка, а несколько. Такая конструкция позволяет подключить слив не только от мойки, но и от стиральной и посудомоечной машин, а также обеспечить слив из двух моек.

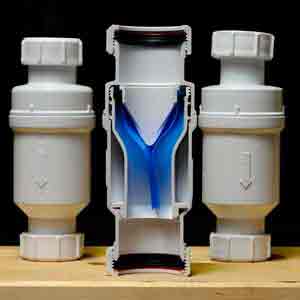

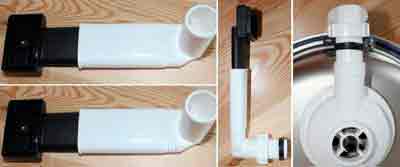

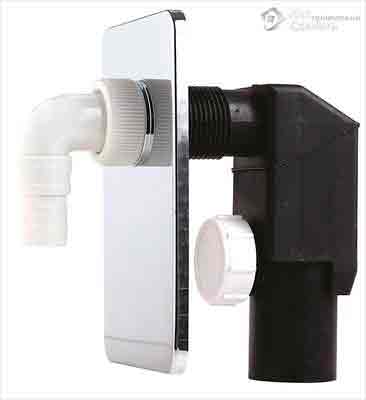

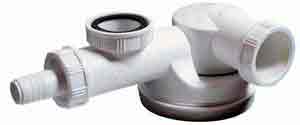

Для скрытого монтажа

  • Сифон для скрытого монтажа. Это наиболее дорогой вариант из всех. Он подходит для раковин, которые установлены на открытой полке или закреплены к стене. Сифон не будет виден, так как он устанавливается в специальную нишу за декоративным экраном.

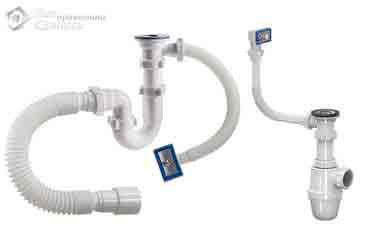

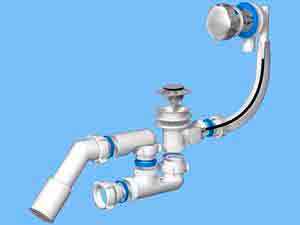

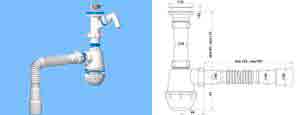

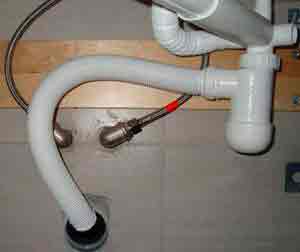

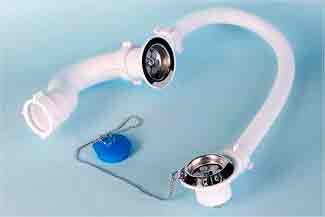

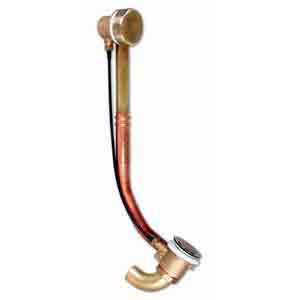

Сифоны с переливом

  • Сифон с переливом. В основном это трубный или бутылочный тип сифона. Он оснащается гофрированным шлангом, для подключения перелива (верхнего сливного отверстия в раковине или ванне).

Итак, выбрав нужный вам сифон, вы столкнетесь со следующей проблемой: он находится в разобранном состоянии. Поэтому следующим этапом будет его сборка. Чтобы узнать, как правильно все соединить, рассмотрим, из каких деталей он состоит.

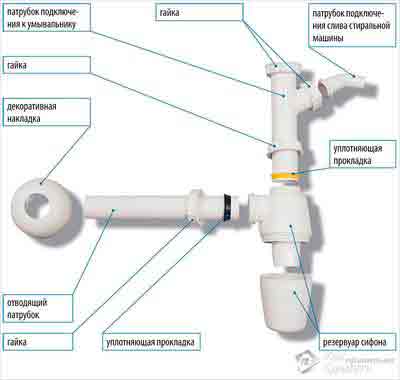

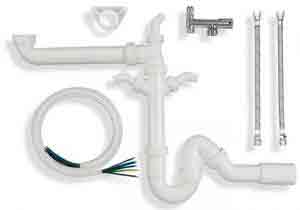

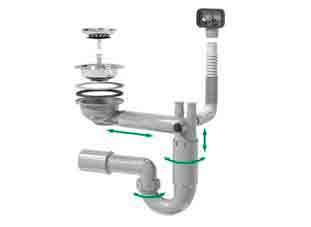

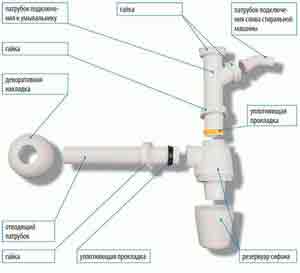

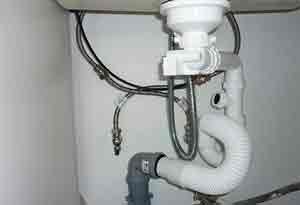

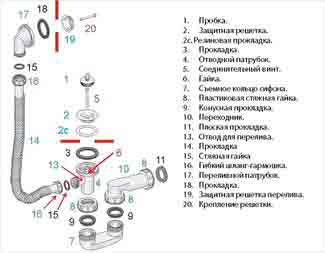

Комплектация сифона

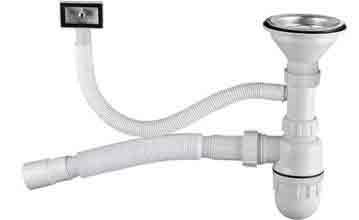

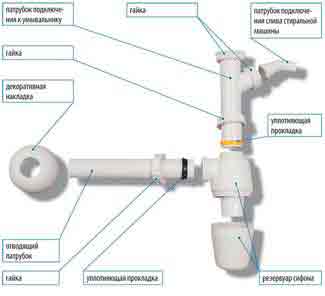

Комплектация

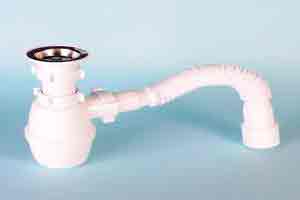

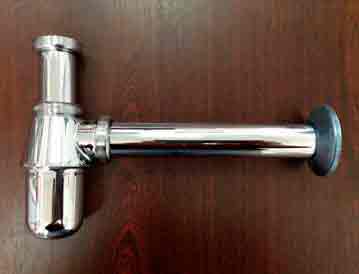

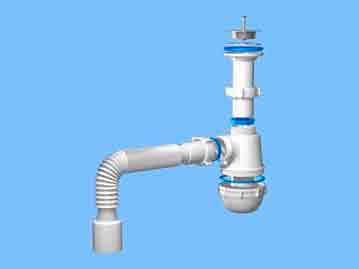

Для примера возьмем самый распространенный тип сифона – бутылочный. Он состоит из следующих элементов:

  • Защитная решетка выполнена из нержавеющего металла. Она предотвращает засорение труб канализации, не пропуская большие отходы продуктов питания и другой мусор. Она вставляется непосредственно в мойку.
  • Слив.
  • Корпус сифона.

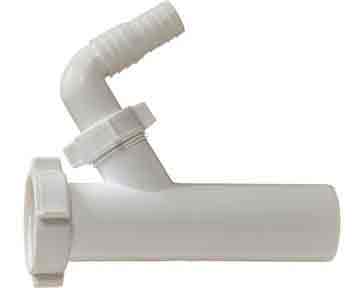

  • Патрубок, который будет отходить из сифона.
  • Крепежный винт, который будет соединять решетку и сифон. Он обязательно должен быть из нержавеющего материала. Если он из черной стали, то конструкция заржавеет и со временем сломается.

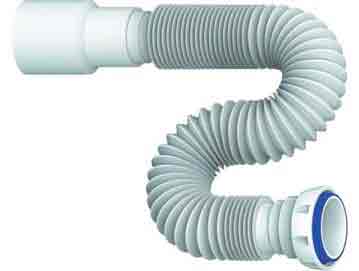

  • Гофра, которая будет подсоединяться от сифона к трубе канализации. По ней будет проходить вода.

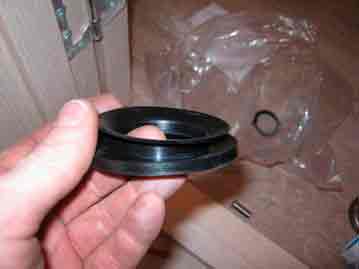

  • Конусные прокладки.
  • Прокладки для герметичности соединений над и под раковиной.
  • Соединительные гайки (муфты), благодаря которым сифон будет соединен со сливной трубой, гофрированным шлангом и сливом.

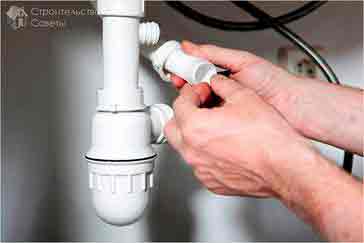

Приступаем к сборке конструкции.

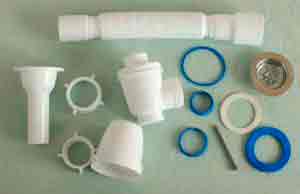

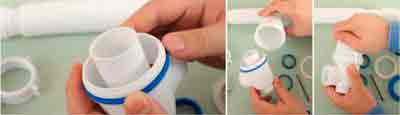

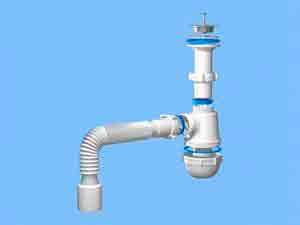

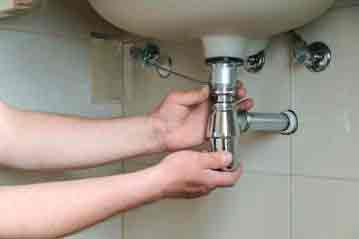

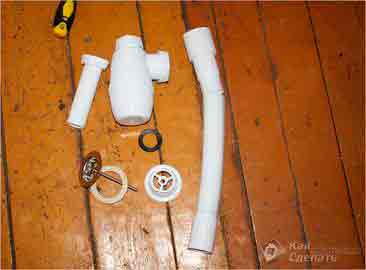

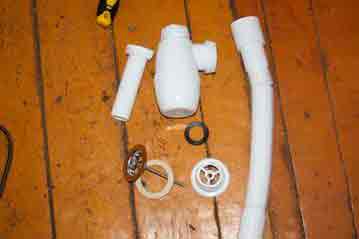

В разобранном состоянии

  1. Для начала нужно надеть самую большую прокладку в виде кольца на сифон, в месте соединения его с крышкой.
  2. Закрутите крышку сифона до упора. При этом не нужно прибегать к грубой силе, сильно затягивая соединение.
  3. После этого на трубку слива (патрубок) наденьте гайку, а затем конусную прокладку. Вставьте ее в отверстие сифона, расположенное сверху и затяните гайку. Опять же, не прилагайте особых усилий.
  4. Переходим к гофрированному шлангу. Наденьте на него гайку, установите конусную прокладку и вставьте гофру в отверстие сбоку сифона. Остается закрутить гайку.
  5. Сверху, на трубку слива (патрубок) устанавливаем еще одну гайку и ставим туда нужную прокладку. После этого вкрутите слив.

Все прокладки разного размера, поэтому вы легко можете определить, куда какая подходит.

На этом сборка устройства завершена, можно переходить к следующему этапу.

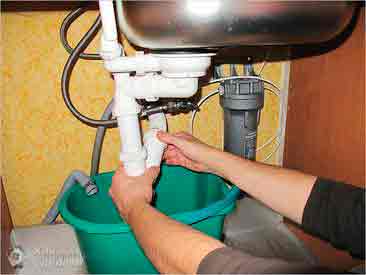

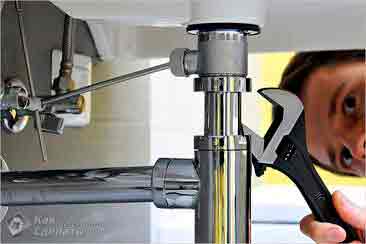

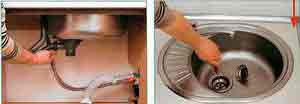

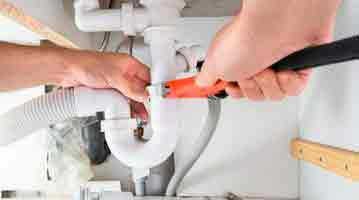

Демонтаж старого сифона

Если у вас не стоит старый сифон, вы можете пропустить этот этап. Те же, кто хотят заменить старое оборудование новым, могут следовать инструкции:

  1. Для начала подготовьте ведро или тазик, тряпку или целлофановый пакет.
  2. После этого нужно перекрыть подачу воды в систему водоснабжения.
  3. Поместите ведро или таз под сифон. Вся оставшаяся жидкость стечет туда.

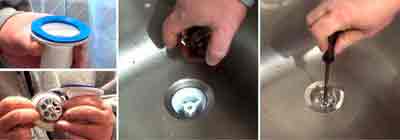

  4. Используя отвертку, открутите крепежный винт, который находится в мойке. Он вкручен в решетку. Крутить нужно против часовой стрелки.
  5. Открутите все детали сифона. Это можно сделать руками. Если же соединения плотно закручены, используйте трубный или разводной ключ.
  6. Теперь извлеките патрубок, расположенный между сливным отверстием и сифоном. Его тоже нужно открутить.
  7. Остается только убрать решетку. Внутреннюю поверхность раковины протрите ветошью.

На этом все подготовительные работы закончены, можно приступать к установке. Сейчас мы рассмотрим два варианта подключения: в раковине на кухне и в санузле к ванной.

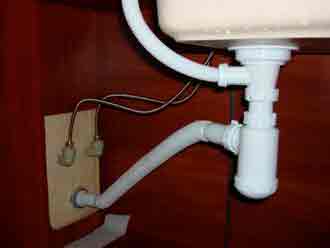

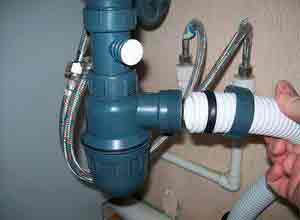

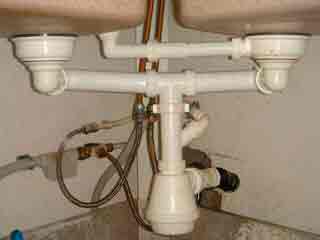

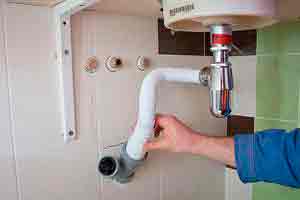

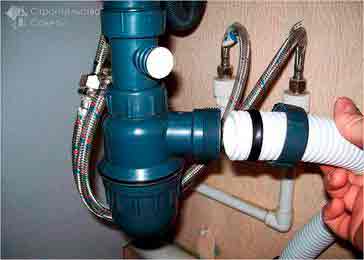

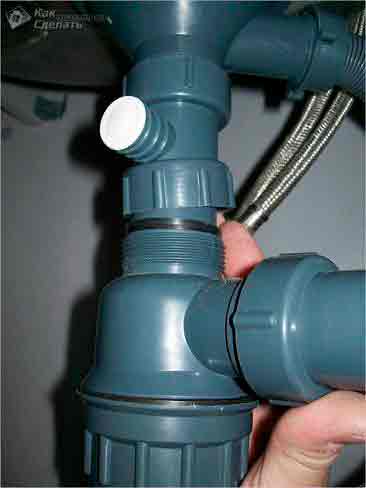

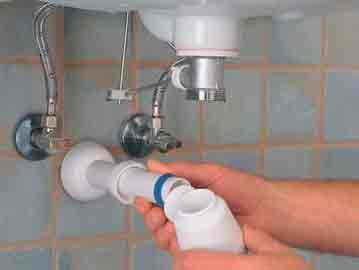

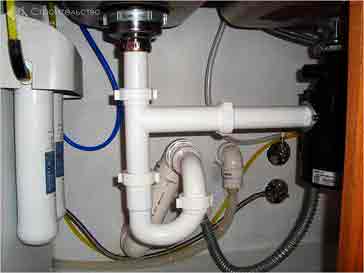

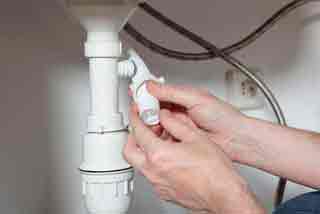

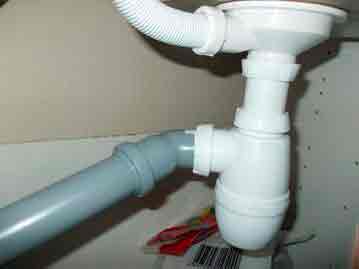

Установка сифона на кухне

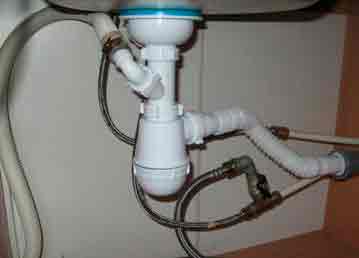

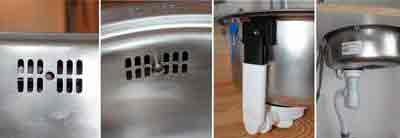

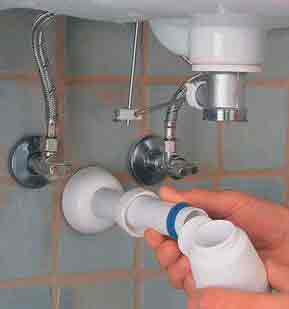

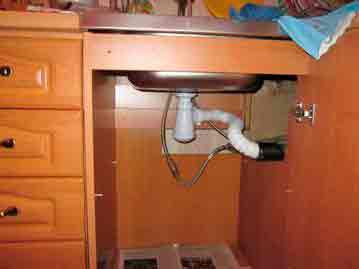

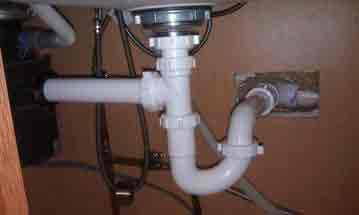

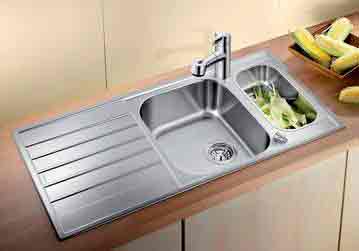

Установка на кухне

Теперь мы подробно рассмотрим, как можно установить сифон под кухонной мойкой.

  • Проверьте, подходит ли защитная решетка к сливному отверстию в раковине. Если диаметр решетки намного больше, чем диаметр отверстия, необходимо купить другую, которая будет идеально подходить.
  • Поставьте прокладку и приложите решетку к отверстию.
  • В защитную решетку вставьте крепежный болт. Поднесите сифон к отверстию и приложите стыковочный патрубок, предварительно приложив прокладку. Остается прикрутить его к отверстию слива болтом.

Важно, чтобы под мойкой и над мойкой обязательно были прокладки.

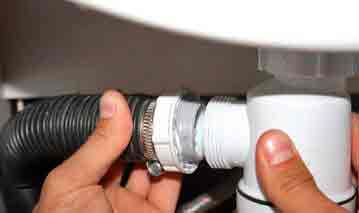

  • В патрубок канализации поставьте манжету, которая предварительно смазана герметиком. Следите за тем, чтобы патрубок был сухой.
  • Осталось только вставить гофру в манжету, куда будет выходить вода.

Ваш сифон установлен. Остается только проверить герметичность всех соединений. Для этого нужно включить воду и подождать, пока сифон не заполнится. Если протечек нет – всё отлично и работает как надо. Если в месте соединения образовалась течь, то его нужно немножко подтянуть.

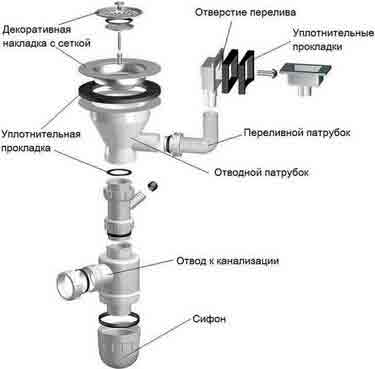

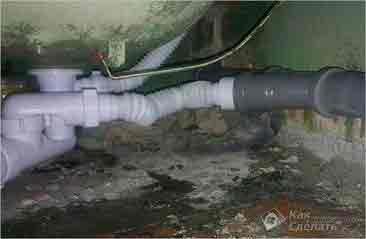

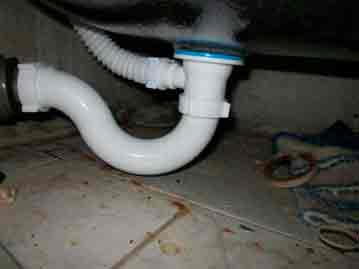

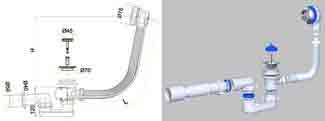

Установка сифона к ванной

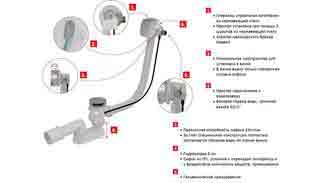

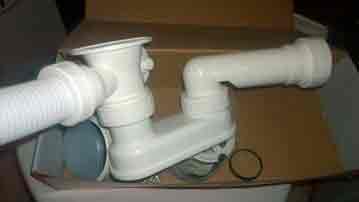

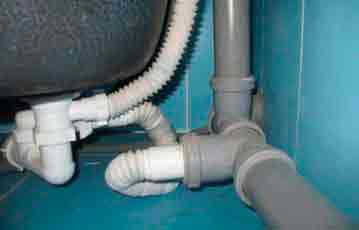

Установка в ванной

Если сифон нужно установить в ванну, это тоже не доставит больших проблем. Единственным отличием является то, что для ванны используется сифон с переливом.

  1. Первым делом нужно полностью собрать перелив. Используйте конусные прокладки, крепежные гайки. Нижний конец собирать пока не надо. Закрепите его в нужное отверстие ванны.
  2. После чего полностью соберите слив, выпуск и бутылку. Технология такая же, как и в обычном сифоне, который ставится под раковину. Отличием является то, что, вместо раковины, вы подсоединяете все к ванной.
  3. После этого соедините перелив с сифоном. Обратите внимание, что прокладка должна быть надета узким концом в сторону накидной гайки.
  4. Не используйте ванну в течение суток. На другой день наберите полную ванну горячей воды и проверьте работу перелива на течь.
  5. Для ванн с низкой посадкой выпускаются сифоны, специально для этого предназначенные, и их установка может несколько отличаться от привычных нам сифонов.

Подведем итоги

Как вы увидели, процесс установки сифона достаточно простой и быстрый. Но монтаж такого оборудования избавит вас от появления неприятного запаха в доме. Ведь сифон можно назвать одним из важнейших элементов сантехники.

Несмотря на то, где нужно установить сифон, будь то на кухне или в ванной, вы можете справиться с этой задачей без посторонней помощи. Теперь не нужно вызывать специалистов и платить им деньги. Благодаря интернету и вашим способностям, вы сэкономите средства и освоите новые навыки.

Видео

В этом видео показан процесс сборки и установки сифона для ванны:

Посмотрите, как производится установка, замена сифона на раковине или умывальнике:

Источник: http://kakpravilnosdelat.ru/kak-ustanovit-sifon/

Сифон для мойки на кухне: как собрать и установить своими руками

С установкой сифона под раковиной в кухне справится даже новичок, не прибегая к помощи специалиста. Конструкции современных сифонов рассчитаны на сборку вручную, и лишь в редких случаях может потребоваться отвертка.

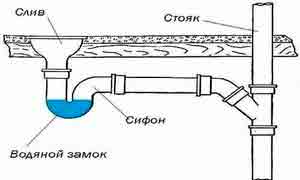

Сифон представляет собой трубу (реже несколько труб) с изгибом, служащую для отвода грязной воды в канализацию. Именно благодаря изгибу небольшая часть воды остается в трубе, образуя своеобразный отстойник. Он, в свою очередь, не дает неприятным запахам и шуму из канализационной трубы проникнуть в помещение.

  • Устройство сифона
  • Сборка сифона для кухонной мойки
  • Установка сифона
  • Советы по установке сифона своими руками

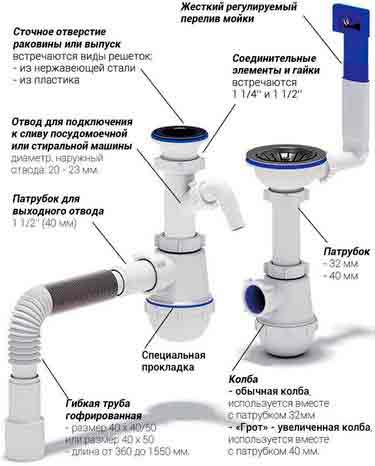

Устройство сифона

Сифоны для стоков чаще всего изготавливаются из хромированной латуни или пластика (пропилен, полиэтилен, ПВХ). Изделия из латуни с течением времени окисляются и накапливают грязь. Лучше отдать предпочтение сифону из пластика. Такое изделие не коррозирует, не подвергается гниению, оно износостойкое и прочное.

Рассмотрим устройство сифона на примере пластикового изделия. Стандартная комплектация сифона включает в себя:

  1. защитная решетка. Она устанавливается непосредственно в сливное отверстие раковины и препятствует попаданию в канализацию крупных кусков отходов.
  2. резиновая пробка. Предназначена для закупорки сливного отверстия мойки (в дешевых моделях сифонов, как правило, отсутствует).
  3. резиновая прокладка толщиной 3-5 мм. Она размещается между корпусом мойки и выпускным патрубком.
  4. выпускной патрубок. Некоторые модели патрубков имеют дополнительный отвод, к которому подключается слива стиральной/посудомоечной машины или отвод для смесителей с донным клапаном.
  5. резиновая прокладка выпускного патрубка
  6. пластиковая гайка выпускного патрубка
  7. соединительный винт Ø 6-8 мм из нержавейки. В дешевых моделях сифонов эти винты выполнены из простого железа с тонким напылением хрома или никеля. Такой винт ненадежен, быстро начинает ржаветь и разрушаться. Для покупки сифона с качественным винтом рекомендуется взять с собой небольшой магнит для проверки металла (нержавейка не магнитится).

  • металлическая гайка. Она может быть латунной, медной или из нержавейки. Не следует брать сифон с железной гайкой. Она также быстро заржавеет и прослужит не более года.
  • корпус сифона в виде бутылки или колена.
  • стяжная пластиковая гайка.
  • 2 конусные прокладки из резины или пластика.
  • канализационный отвод. Он располагается с боку корпуса сифона.
  • гайка соответствующего диаметра для крепления пластикового переходника.
  • крышка или стакан сифона. Эту деталь чаще других приходится откручивать для прочистки сифона.
  • большая плоская резиновая прокладка. Она служит для плотного примыкания крышки (стакана) сифона к корпусу.
  • канализационный отвод. Он может представлять собой гибкий шланг, стандартную пластиковую трубу, гофрированную трубу или пластиковый патрубок. Здесь все зависит от модели приобретенного сифона и диаметра его выходного отверстия.
  • ↑ вернуться к содержанию

    Сборка сифона для кухонной мойки

    К каждому приобретаемому в магазине или на складе сифону должна прилагаться инструкция со схемой сборки изделия. Сборка не вызовет затруднений даже у того, кто впервые взял в руки сифон. Но чтобы в дальнейшем не возникли протечки, при сборке изделия необходимо учесть следующие моменты:

    1. Самое важное, что необходимо соблюдать при сборке изделия – герметичность всех соединений. Проверку герметичности следует проводить с нижней пробки, т.к. она находится под постоянным давлением слива. Еще в магазине, приобретая сифон, следует тщательно проверить изделие на наличие дефектов (сколов, заусенцев и пр.), поскольку они могут повредить прокладку.
    2. Если сифон продавался в собранном виде, его нужно разобрать и проверить на наличие всех прокладок, а также удостовериться насколько хорошо затянуты и закреплены все детали изделия.

  • Сифоны для кухни следует собирать вручную, чтобы можно было контролировать силу зажима и не повредить устройство.
  • Устанавливая нижнюю пробку и прочие соединения, прокладки нужно зафиксировать. Для этой цели используется герметик. Закручивание деталей сифона следует проводить до упора, но без сильного нажима.
  • Осуществив монтаж выпускного патрубка, необходимо затянуть крепежный винт и удалить излишки герметика. За счет выпуска патрубка регулируется высота установки сифона.
  • Установка сифона

    1. Прежде, чем приступать к установке сифона, необходимо провести подготовительные работы. Если сифон будет соединяться со старой чугунной трубой, то ее необходимо отчистить от загрязнений, и установить резиновую прокладку. Если труба пластиковая, то сначала ее оконечник выводится на определенный уровень (но не выше 40 см от пола). И после этого на него устанавливается специальный переходник.
    2. Следующим этапом осуществляется демонтаж старого сифона. Для этого используется отвертка, с помощью которой отвинчивают крепежный винт.
    3. Далее необходимо тщательно отчистить посадочное место для будущего сифона от жира, грязи и ржавчины.
    4. Только после этого сифон можно устанавливать на мойку и крепить винтом часть смесителя с ловушкой.

  • Соединяют вручную основную часть сифона с трубой под мойкой.
  • Во многих инструкциях, прилагающихся к сифону рекомендуется сразу же подключать дополнительную технику (стиральную машину, посудомоечную и пр.). Однако предпочтительнее соединить устройство с канализацией и произвести его первичную проверку. Дополнительные отводы в момент проверки закрывают специальными заглушками, прилагающимися к сифону.
  • Если при проверке протечек не обнаружилось, можно подключать дополнительную технику. Сливные шланги стиральной и посудомоечной машинок для надежности можно закрепить хомутами.
  • Важно проследить, чтобы сливной шланг, выходящий из сифона нигде не перегибался и не перекручивался. Вода должна беспрепятственно стекать по нему.
  • Полезное. После установки сифона можно заняться выбором и установкой смесителя на кухне.

    Советы по установке сифона своими руками

    • Приобретая сифон, необходимо проверить изделие на наличие всех деталей устройства. Часто бывает, что даже в закрытой упаковке не хватает каких-либо деталей.
    • При сборке сифона все элементы должны быть сухими и чистыми. Грязь или песок, попавшие на резиновую прокладку или резьбу, могут стать причиной протечек.
    • При установке сифона, высота выходного отверстия сифона от пола должна быть на порядок выше, чем высота до входного отверстия в канализационной трубе. При соблюдении этого условия, образуется определенный наклон, благоприятный для стока воды.

    В следующей статье читайте про греющий кабель для водопровода: зачем он нужен и как его использовать?

    Источник: http://delai-remont.com/santehnika/kak-ustanovit-sifon-dlya-mojki-na-kuxne.html

    Сборка сифона для кухонной раковины

    Для того чтобы понять, как собрать сифон для раковины на кухне дома или в квартире, необходимо изучить его конструкцию. Схема монтажа, особенности эксплуатации и обслуживания будут зависеть от вида устройства. Однако сам процесс сборки и установки несложный. Для подключения устройства к трубопроводу врезка не требуется, достаточно ввести отвод в патрубок фитинга системы канализации.

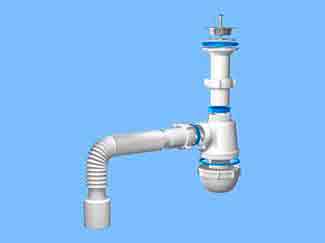

    Сифон для кухни.

    Конструкции сифонов для кухни

    Так называется приспособление, предназначенное для отведения стоков на кухне, в ванной комнате. Устанавливается под раковиной, умывальником или ванной. Применяется такой сантехнический прибор для задержки большей части загрязнений. Одновременно сифон предотвращает распространение неприятного запаха из канализации в помещение.

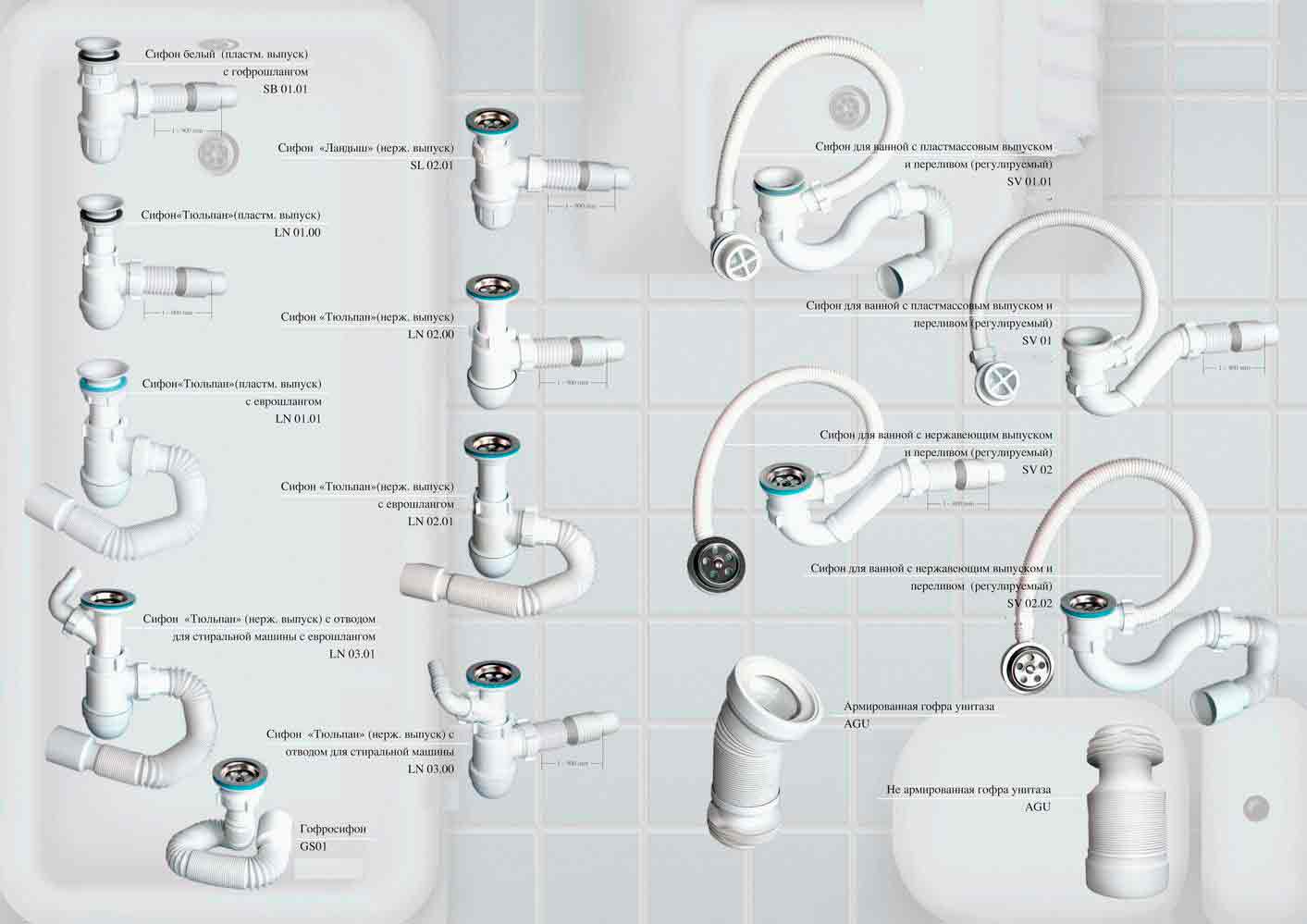

    Существуют следующие модели сифонов:

    1. Бутылочный сифон. Это устройство оснащено колбой, от которой отводится трубка, подключаемая к канализации. Такая модель считается наиболее удобной и эффективной при эксплуатации. Однако она отличается крупными габаритами, поэтому подобные конструкции устанавливаются не везде.
    2. Трубный или коленный. Его главная особенность заключается в отсутствии колбы. Функцию гидрозатвора в данном случае выполняет колено – изогнутый участок трубки, в котором задерживается небольшое количество воды. Такая конструкция отличается жесткостью и крупными габаритами. В результате она не всегда подходит для установки под мойку на кухне.
    3. Гофрированный. Является разновидностью трубного сифона. Он достаточно гибкий и легко изменяет форму благодаря множеству ребер жесткости, соединенных полимерным материалом. Недостатком такой конструкции является задержка загрязнений в трубке, т.к. внутри стенки сифона негладкие.
    4. Плоский. Эта конструкция используется для монтажа под раковиной, если в тумбе нет места, например, когда там установлена посудомоечная машина.

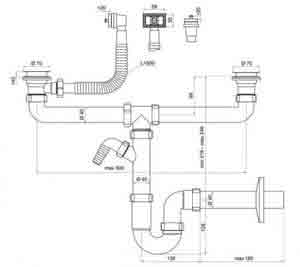

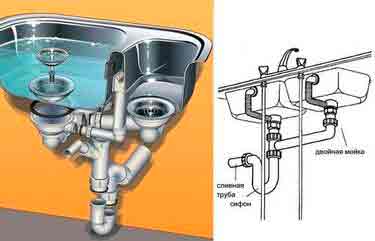

    5. Двойной сифон. Применяется для фиксации под мойкой с двумя чашами.
    6. Модель с дополнительным выпуском для подключения посудомоечной или стиральной машины. Этот вариант устанавливается в том случае, если планируется покупка бытовой техники.
    7. Устройство с переливом. Эта модель используется для предотвращения образования протечек. Под мойкой крепится колба, вверх от которой уходит гибкий шланг, соединяющий ее с отверстием перелива.

    В зависимости от материала сифоны бывают:

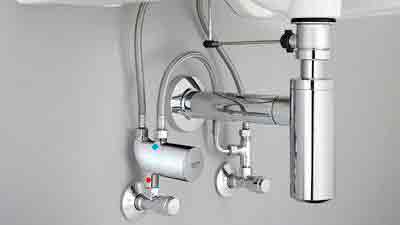

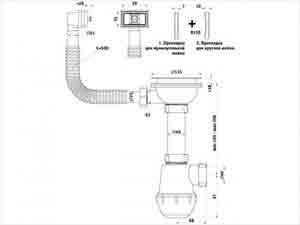

    Конструкция сифона для раковины.

    • пластиковые;
    • металлические.

    Преимущества пластиковых сифонов:

    • длительный срок службы – сифон эксплуатируется на протяжении 10 лет и более;
    • малый вес: конструкция мойки на тумбе из ДСП не утяжеляется;
    • устойчивость к воздействию перепадов температур, химических веществ;
    • большой выбор моделей.

    Металлические аналоги дороже, поэтому встречаются реже. Такие устройства могут устанавливаться под раковиной, если нет тумбы, т.к. их отличает привлекательный дизайн. Металлические изделия хорошо переносят воздействие агрессивных сред, хоть и могут окисляться при контакте с некоторыми веществами.

    Инструкция по сборке

    Пластиковое устройство намного легче собрать и зафиксировать в области слива раковины, т.к. в данном случае используется пластиковый крепеж (гайки). Металлический элемент всего один – это винт, с помощью которого выполняется монтаж патрубка.

    Если рассматривается вариант установки устройства из металла, то при этом важно правильно поставить трубы. Необходимо выполнить измерения пространства под мойкой: от сливного отверстия до стены и пола. Это позволит определить, можно ли установить сифон внутри тумбы кухонного гарнитура. Для сравнения, при фиксации пластикового устройства не нужно производить дополнительные измерения. Он оснащен гибкой трубкой, способной принять нужную форму.

    Сифон достаточно легко можно собрать своими силами, поскольку производитель предоставляет подробную инструкцию по монтажу. Все детали пронумерованы, изображены последовательно. Кроме того, принцип их крепления друг с другом максимально простой. Отсутствуют сложные соединения, для фиксации деталей используется резьба или метод установки изделия меньшего размера в отверстие большего диаметра. Для крепления сантехнического устройства понадобится только отвертка, чтобы затянуть винт в сливном отверстии.

    При использовании пластикового сифона важно правильно установить уплотнители на участках стыковки трубок и отводов, патрубков колбы. Прокладки конусообразные, что упрощает процесс монтажа. Это обусловлено тем, что уплотнители намного легче насаживаются на отводы. В результате обеспечивается герметичность соединения.

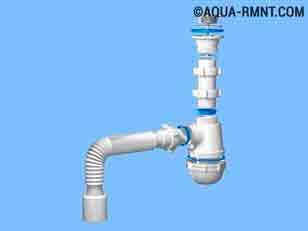

    Сборка бутылочного сифона

    Устройство устанавливается после окончания работ по обустройству системы канализации и установки кухонного гарнитура и мойки. Сифон крепят на последнем этапе ремонта, т.к. пластик может деформироваться. Материал не выдерживает воздействие давления, но при расположении прибора под мойкой этот минус не важен, т.к. здесь устройство не подвергается влиянию механических нагрузок.

    После распаковки проверяют комплектность товара. Для этого нужно разложить детали последовательно – в порядке сборки сифона. Это позволит определить, на каком участке не хватает комплектующих и каких (крепежа, прокладки).

    Бутылочная модель собирается по более сложной технологии, чем трубная, т.к. в комплект входит разобранная колба. Для сравнения, трубный аналог поставляется в готовом для сборки виде.

    Он представляет собой цельный гибкий шланг с пластиковыми гайками на концах.

    Основные элементы бутылочного сифона:

    • колба с отводом – поставляется в разобранном виде;
    • гибкий шланг;
    • пластиковые гайки;
    • уплотнители;
    • патрубок для установки в сливное отверстие;
    • решетка;
    • винт.

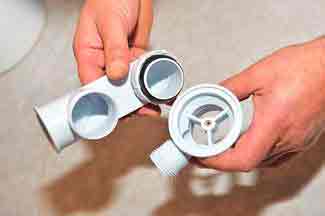

    Бутылочный сифон в процессе сборки.

    Последовательность действий при сборке:

    1. Соединяют части колбы. Она состоит из 2 элементов, на края которых нанесена резьба. Для фиксации дна колбы на него надевается прокладка. Затем выполняется соединение 2 частей стакана.
    2. На патрубок надевают накидную пластиковую гайку – резьба должна быть со стороны узкой части этого элемента. Широкая часть этой детали будет находиться в сливном отверстии.
    3. Следом за гайкой надевается прокладка. Затем отводящий элемент конструкции соединяется с колбой, и гайка затягивается.
    4. Трубке придают нужную форму.
    5. На отвод сифона надевается пластиковая гайка, уплотнительное кольцо.
    6. После соединения отвода и колбы гайка затягивается.

    Если планируется подключение бытовой техники (стиральной машины или посудомоечной машины), нужно использовать второй патрубок и шланг от прибора. Принцип монтажа сохраняется: на отводящий конец надевают гайку, затем – прокладку. После этого труба и отвод сифона соединяются.

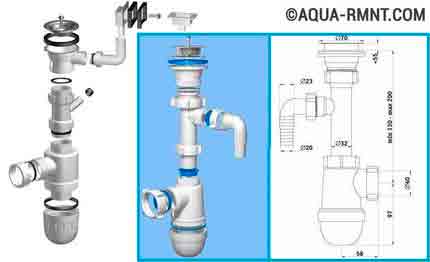

    Модели с переливом

    Принцип установки данного устройства такой же, что и в случае со стандартным бутылочным аналогом. Крепление выполняется посредством пластиковых гаек. Дополнительная гофрированная трубка фиксируется с помощью металлического винта на участке, где располагается отверстие перелива.

    При этом нужно учесть, что сначала выполняется монтаж гофры на участке, где располагается отверстие перелива. После этого переходят к фиксации бутылочного узла, последовательность действий при этом описана выше. Эта модель проверяется на герметичность по-другому: закрывают сливное отверстие пробкой, наливают полную раковину, чтобы вода достигала отверстия перелива. Устройство готово к эксплуатации, если на трубке и других элементах конструкции не появились капли воды.

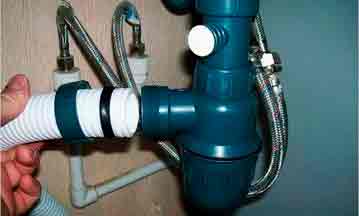

    Подключение сифона к канализации

    Когда устройство будет собрано, его нужно частично демонтировать. Для этого отсоединяют колбу (откручивают гайку). Затем к цилиндрическому элементу подсоединяют металлическую решетку, между ними закладывают 2 прокладки. Эта конструкция будет располагаться в сливе.

    Сначала в отверстие устанавливают решетку и прокладку. Затем под мойкой на этом же участке располагают патрубок с предварительно зафиксированным уплотнителем на более широкой части. Их следует прикрутить металлическим винтом.

    На следующем этапе к выступающему под раковиной элементу крепится собранная ранее конструкция сифона. Пластиковую гайку затягивают без применения инструмента, чтобы не сорвать резьбу. Вся конструкция разборная. При необходимости она демонтируется, что позволяет регулярно очищать колбу и гофрированную трубку от загрязнений.

    Подключение сифона к канализационной системе.

    Сифон должен быть правильно расположен. Так, гофрированная труба должна находиться со стороны канализации (ее входного отверстия). Так будет легче подключить данное устройство. Однако не всегда есть такая возможность, поэтому часто используют гофру большей длины, чем требуется. Такая мера позволит соединить отвод колбы и канализационную трубу.

    Для подключения сифона к канализации нужно установить свободный конец гофры в патрубок системы канализации. Он уже оснащен уплотнителем, который обеспечивает герметичность. Коммуникации расположены под некоторым уклоном. Данный фактор и наличие резиновой прокладки обеспечивают возможность беспрепятственного оттока загрязненной воды и не позволяют стокам попадать обратно.

    Большой выбор сифонов повышает риск приобрести модель, не подходящую по диаметру трубки. В данном случае возвращать устройство назад в магазин не нужно, достаточно использовать переходник. Можно взять переходник, который остался после демонтажа старого устройства.

    Если после подключения стояка водоснабжения на одном из его участков появились капли воды, то это может быть следствием неправильно выполненного монтажа или производственного брака. В обоих случаях дефект устраняется. Например, в случае, когда причиной течи стала ошибка сборки, достаточно раскрутить все резьбовые соединения и повторить все этапы сборки.

    Если после демонтажа и повторной сборки капли воды все равно появляются, можно использовать силиконовый герметик. Компоненты, входящие в его состав, обеспечат герметичность соединений. Герметиком обрабатывают резьбу с внешней и внутренней стороны. Тогда после застывания в месте протечки образуется непроницаемая пленка.

    Источник: http://vodasovet.ru/santehnika/sborka-sifona-dlya-kuhonnoj-rakoviny

    Установка сифона на кухне за 4 шага

    • Вам понадобится
    • Шаг 1. Демонтаж старого сифона
    • Шаг 2. Сборка сифона
    • Шаг 3. Установка сифона
    • Шаг 4. Подключаем гофру к стояку канализации
    • Дополнение – установка сифона с переливом

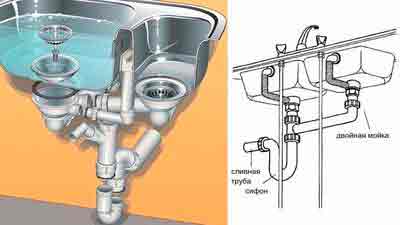

    • А как установить сифон для двойной мойки?

    Установка сифона на кухне – это очень простая задача, которая занимает максимум 20 минут и не требует ничего кроме отвертки. Особенно, если вам нужно поставить новый сифон на еще не установленную новую раковину. А вот если вам надо заменить старое устройство, то сложность будет заключаться в основном в демонтаже, а не в установке. Поэтому звать сантехника и тратить на это деньги нет особого смысла.

    Сифоны под кухню бывают разные – для обычных и двойных моек, с возможностью подключения к стиральной или посудомоечной машине, с переливом или без, из металла или пластика, по типу бутылки или трубы. Но все они устанавливаются примерно по одному принципу, поэтому мы написали одну пошаговую инструкцию с дополнением – по установке сифона с переливом и монтажу двойного сифона для двухчашной раковины.

    И, конечно, у всех сифонов одно переназначение – не пропускать газы, то есть запахи из канализации с помощью образующегося в отстойнике гидрозатвора, а также задерживать в нем остатки пищи, мусор, мелкие предметы.

    В этой инструкции мы рассмотрим способ монтажа обычного пластикового сифона бутылочного (колбового) типа, который чаще всего дополняет именно кухонную раковину, ведь его очень просто чистить.

    Вам понадобится

    1. Отвертка – для демонтажа вам нужна крепкая отвертка нужного размера, а при установке нового сифона можно обойтись даже монеткой, особенно, если вы приобрели современную модель сифона;
    2. Ножовка, рулетка, наждачная бумага – иногда нужны для обрезания труб или гофры до нужных размеров и шлифовки их краев.

    Шаг 1. Демонтаж старого сифона

    Перед тем как установить новый сифон для кухни нужно снять старый. Для этого возьмите крепкую отвертку и открутите винт в центре решетки в сливном отверстии как показано на фото справа. Обязательно поставьте тазик под сифоном. Когда сифон снимется, начисто протрите сливное отверстие.

    • Гайка и винт сливной решетки часто со временем прикипают друг к другу, а потому очень сложно откручиваются. Если вы никак не можете раскрутить винт, то нужно отсоединить нижнюю часть сифона, оставив один патрубок, а затем попробовать покрутить, чтобы помочь гайке и винту освободиться. Чаще всего этих манипуляций бывает достаточно.

    Шаг 2. Сборка сифона

    Разложите все детали перед собой, разгруппировав их по видам, и тогда вы увидите, что деталек много лишь на первый взгляд, а на самом деле, собрать их можно интуитивно, так как все прокладки подходят по размерам к соответствующим частям сифона.

    • Устройство бутылочного сифона (без перелива): уплотнительные прокладки-кольца разных диаметров, накидные гайки, патрубок, 2 части сифона, гофра, а также сливная решетка и винт;
    • Все элементы нужно затягивать плотно, но не слишком сильно, чтобы не повредить хрупкую пластмассовую резьбу и прокладки.

    Вот как нужно правильно собирать сифон для кухни:

    1. Сначала берем самую большую плоскую прокладку и надеваем ее на самое большое отверстие сифона, а затем прикручиваем к нему крышку-колпак. Теперь вы увидите, что у сифона есть 2 отверстия разного диаметра – сверху и сбоку.

    1. Теперь берем патрубок (он будет крепиться к раковине) и подбираем к нему подходящие по диаметру конусную прокладку и накидную гайку. Сначала наденьте на патрубок накидную гайку, затем натяните конусную прокладку тупым концом вверх. Вставляем патрубок в верхнее отверстие сифона и плотно, но не слишком крепко, закручиваем их.
    • Иногда патрубок с воронкой слива нужно предварительно тоже соединить в единое целое;
    • Будьте внимательны – в этой сливной воронке патрубка обязательно должна быть гайка, не потеряйте ее в процессе работы.
    1. Осталось точно так же прикрутить гофрированную трубу: надеваем на нее накидную гайку, затем натягиваем конусную прокладку тупым концом вверх, а потом прикручиваем гофру к сифону. Ну, вот и все, сифон собран. Остальные детали нам понадобятся для следующего шага.

    Шаг 3. Установка сифона

    Пора установить собранное устройство:

    • кладем на патрубок сифона рифленое уплотнительное кольцо полосками вверх, а под металлическую решетку натягиваем оставшееся кольцо как показано на фото ниже;
    • теперь подставляем сифон под раковину (под сливное отверстие), придерживаем и выравниваем его, а сверху, т.е. уже над мойкой, кладем металлическую решетку;
    • вставляем винт в решетку и закручиваем его отверткой или монеткой.

    Шаг 4. Подключаем гофру к стояку канализации

    Последний шаг – просто подключаем гофру к канализации, удлинив ее до нужной длины.

    • Обычно диаметр гофры для канализации равен 50 или 40 мм, а сами гофры часто выпускаются в диаметре 50 мм, которую можно обрезать ножовкой до 40 мм при необходимости;
    • Вместо гофрированной трубы можно и даже желательно использовать жесткий отвод.

    Теперь проверяем сифон на течь, заполняем его водой, чтобы образовался гидрозатвор. Если нигде не течет, то вы все сделали правильно.

    Дополнение – установка сифона с переливом

    Если ваша раковина с переливом, то установка сифона будет проводиться примерно в той же последовательности, что описана выше. За исключением того, что на этапе сборки устройства (см. шаг №2) потребуется дополнительно собрать сам перелив, как показано на фото ниже. Принцип соединения перелива с отводом патрубка точно такой же, как в предыдущей инструкции – сначала накидываем гайку, потом кольчатую прокладку тупым концом к переливу, затем вставляем перелив в отвод и затягиваем гайку.

    Теперь нужно соединить раковину с переливом с помощью винтика и отвертки. Дальше действуем согласно инструкции в шаге №3 и №4.

    А как установить сифон для двойной мойки?

    Двухсекционная мойка должна оснащаться специально предназначенным для них двойным сифоном. У таких сифонов есть два выпуска, которые объединяет один сифон, который может быть как колбообразным, так и трубчатым. Они также могут иметь отводы для стиральной или посудомоечной машины как на фото слева.

    Установка производится по описанному выше принципу с той лишь разницей, что сначала нужно прикрутить два патрубка со сливом к двум раковинам, затем под раковинами нужно соединить два патрубка проводником, а потом к проводнику прикрутить остальные части устройства. При необходимости трубы нужно обрезать до нужной длины ножовкой, отшлифовав края наждачной бумагой.

    Источник: http://kitchendecorium.ru/remont/santehnica/ustanovka-sifona-na-kuxne-za-4-shaga.html

    Установка сифона на раковину с переливом своими руками

    Качественная работа домашней системы водопровода зависит в том числе и от такого важного элемента, как сифон. Он имеет особую конструкцию, которая не позволяет проникать в жилые помещения дома неприятным запахам и шумам из канализации. Эффект «затвора» обеспечивает специальная заглушка из воды.

    Учитывая роль, которую играет сифон, очень важно правильно подобрать модель этого сантехнического изделия. Для этого нужно учитывать его конструкцию, материал и прочие характеристики, которые непосредственно образом определяют надёжность и срок службы изделия.

    Типы сифонов и их особенности

    На сегодняшний день в магазинах сантехники предлагаются различные модели сифонов для кухонных моек, которые отличаются друг от друга различными характеристиками. Из-за этого не всегда потребителю удаётся сразу подобрать для себя подходящую модель.

    В зависимости от конструкции для установки под раковину можно выбрать один из приведённых ниже вариантов сифонов.

    Гофрированные сифоны. Эта модель имеет наиболее простую конструкцию из всех доступных на сегодняшний день сифонов.

    • Пароварка-блендер от “philips”
    • Блендер для приготовления детского питания
    • Как сделать панно на кухню своими руками
    • Фото декорирования дверного проема без двери
    • Фото п-образной кухни с барной стойкой в современном стиле
    • Фото дизайна оформления окна на кухне
    • Вытяжка для кухни островного типа

    Она выглядит как складчатая пластиковая труба на изогнутом каркасе. С одной стороны трубы расположен выпуск, необходимый для удаления воды из раковины, а с другой — переходник, который соединяется с системой канализации.

    Преимуществом этой конструкции является простота установки, поэтому эту работу можно выполнить, даже не обладая специальными навыками и инструментами. Ещё одним плюсом этой конструкции является гибкость каркаса, что позволяет установить сифон для раковины с гофрой в любом месте.

    Иногда в квартире мойка на кухне установлена с некоторыми отклонениями. В этом случае подключить гофрированный сифон будет очень просто. Ещё многие потребители отмечают низкую стоимость этой модели.

    Однако, есть у неё недостаток, который связан со сложностями при очистке. В случае появления в сифоне пробки, то прочистить его с помощью обычного тубуса не получится. Восстановить нормальную работу можно только при условии демонтажа всей конструкции и удаления по всей длине системы заторов.

    Бутылочные сифоны

    Чаще всего этот тип конструкции используется на кухне. В этих устройствах гидрозатвор находится в самом низу и напоминает собой бутылку. Эти сантехнические изделия обладают прямо противоположными плюсами и минусами по сравнению с гофрированными моделями.

    В процессе эксплуатации бутылочного сифона возникают большие трудности во время его установки или демонтажа. Однако, если потребуется прочистить засор, то особых проблем у владельца не возникнет.

    Ещё одним положительным качеством изделий этого типа следует назвать возможность подключения дополнительного оборудования, для чего потребуются специальные соединительные элементы — тройники или разделители. Эта особенность делает бутылочные сифоны для двойной раковины идеальным решением.

    Многие потребители обращают внимание на наличие такого полезного качества у сифона бутылочного типа, как наличие перелива. Это приспособление необходимо для контроля уровня воды в чаше мойки.

    В случае возникновения засора в трубе сифон для мойки с переливом не позволит воде вылиться через край раковины и тем самым предотвратит затопление.

    Трубные конструкции

    Эти изделия выполнены в виде жёсткой изогнутой трубы, которая может иметь разборный или неразборный вариант исполнения. Из недостатков стоит отметить жёсткость конструкции

    , что вынуждает очень тщательно совмещать выходные отверстия раковины и слива в канализацию.

    Трубные изделия одновременно оснащены водным раствором и переливом. Так что, если монтаж мойки был выполнен по всем правилам, то вы можете подключить к ней трубный сифон.

    Для выбора подходящей модели сифона на кухню необходимо учитывать множество критериев: местонахождение раковины относительно выхода в канализацию, финансовые возможности и др.

    А также специалисты выделяют и дополнительный тип сифонов — скрытый. Фактически он является тем же бутылочным вариантом, однако, здесь имеются свои особенности. Бутылка при этом варианте встраивается в стену.

    Однако, стоит эта версия дороже остальных моделей, поскольку с её помощью экономятся дополнительные метры на кухне и появляется возможность замаскировать инженерные коммуникации. Если достаточно средств на покупку сифона и есть желание похвастаться хорошим вкусом перед гостями — скрытая модель вас более чем устроит по своим характеристикам.

    Дополнительные элементы сифона

    В продаже встречаются специальные модели сифонов, которые могут быть оснащены дополнительными конструктивными элементами:

    1. Перелив. Задуматься о приобретении модели с переливом для кухонной мойки имеет смысл в том случае, если вы хотите защитить себя от такого неприятного события, как затопление. Перелив устанавливается прямо канализационному выпуску. Фактически он выглядит как внешняя трубка, которая подключается к сифону.
    2. Дополнительный боковой вход. Этим элементом оснащаются изделия, которые имеют возможность для подключения различного оборудования, например, стиральной машины. Чаще всего подобный вход располагается между гидрозатвором и горловиной раковины. У таких моделей количество входов может быть более двух.

    Если вы хотите приобрести для кухни наиболее функциональную модель, то вам следует выбрать изделие с обеими вышеназванными функциями. Так, вы сможете не только избежать затопления, если вдруг из-за накопившейся в раковине посуды излив, будет перекрыт, но и сумеете без проблем подключить специальную технику — посудомоечную или стиральную машину.

    Выбор материала изготовления сифона

    Большинство предлагаемых сегодня в магазинах моделей изготавливаются из металла и пластика. Эти модели отличаются друг от друга своими особенностями, преимуществами и недостатками.

    Пластиковые конструкции ценятся потребителями из-за доступной цены, тем более, если речь идёт о моделях, выполненных из полиэтилена. Чаще всего они имеют простое устройство и минимальное количество соединений.

    Более дорогими в этой категории считаются конструкции из полипропилена, однако, это неудивительно, учитывая их увеличенную прочность и длительный срок службы.

    Ещё положительным качеством полипропилена следует назвать повышенную устойчивость к высоким температурам. Из-за него специалисты советуют выбирать эти изделия владельцам, которые планируют подключать стиральную машину с функцией кипячения.

    В процессе эксплуатации пластикового изделия может возникнуть такая неприятность, как течь. Однако, эту проблему довольно легко решить, если подтянуть резьбовые соединения.

    Металлические сифоны для кухонной раковины являются более дорогим предложением в отличие от полимерных моделей. Подобная разница в цене объясняется увеличенным сроком службы. Чаще всего металлические изделия выполняются из бронзы или латуни. Их преимуществом является не подверженность процессам окисления, а также коррозии.

    Ещё по теме  Лазерная резка фанеры и дерева своими руками

    Альтернативой перечисленным устройствам являются модели из нержавеющей стали, однако, они стоят заметно дороже своих основных конкурентов, поэтому не получили должного распространения.

    Если вы хотите, чтобы даже такая деталь вашей мойки, как сифон, выглядела привлекательно, то вам стоит обратить внимание на модели с хромированным покрытием. Но учтите, что за такое сантехническое изделие вам придётся заплатить максимальную цену.

    Инструменты для установки сифона своими руками

    В принципе справиться с задачей по монтажу сифона для раковины на кухне с переливом или другими функциями, может, каждый владелец, своими силами. Хотя здесь не помешает наличие минимальных навыков в сфере работы с сантехникой и минимальный набор инструментов

    Однако, всё это можно найти в любом хозяйстве, поэтому выполнить демонтаж старого устройства и установку нового можно без больших проблем. Из инструментов, которые потребуются для выполнения этой работы, можно назвать следующие:

    В некоторых случаях может потребоваться обрезка трубы, поэтому вам необходимо будет подготовить и строительные ножницы.

    Демонтаж

    Прежде чем вы начнёте собирать новый сифон для кухонной мойки, вам придётся снять старый. С этим вас у проблем не возникнет: необходимо взять отвёртку и выкрутить винт

    , который держит сливное отверстие в центре решётки.

    Справившись с этой задачей, вам будет очень просто вытащить сифон. Если ваш сифон был установлен достаточно давно, то гайка и винт могут прикипеть друг к другу. Из-за этого у вас могут возникнуть большие трудности с откручиванием сифона.

    В этом случае поступают следующим образом: нужно отсоединить нижнюю часть сифона и покрутить патрубок. Если же это не помогло, специалисты советуют воспользоваться специальными растворителями.

    Пошаговая инструкция по сборке сифона

    Ещё до того как вы приступите к сборке, вам необходимо подготовить все детали. Обязательно проверьте, что у вас имеются все необходимые для работы соединения, прокладки, патрубки и прочие элементы.

    Если у вас все это имеется в наличии, то можете приступать к сборке.

    Приводимая ниже инструкция по монтажу будет рассмотрена на примере пластикового бутылочного сифона, который чаще всего устанавливают на кухне.

    1. Первым делом вам потребуется самая большая плоская прокладка, которую надевают на самое крупное отверстие сифона. Поверх неё необходимо навернуть крышку-колпак.
    2. Далее, устанавливают патрубок для подключения к раковине. После этого накидывают накидную гайку, а на неё крепят конусную прокладку.
    3. Теперь патрубок нужно соединить с верхним отверстием сифона и закрутить. В некоторых случаях для выполнения этой операции может потребоваться соединить патрубок в одно целое с воронкой слива.
    4. Далее, вам останется прикрутить гофрированную трубу. Для этого возьмите накидную гайку и наденьте на неё, поверх неё оденьте конусную прокладку, а следом гофру, которую подсоединяют к сифону.

    При установке сифона для двойной мойки работа может несколько усложниться, что обусловлено наличием двух выходов из двух труб. Однако, для них используется та же схема, поэтому и эту задачу можно легко выполнить своими руками.

    Установка сифона для раковины на кухне

    Процесс сборки сифона для раковины осуществляется по той же схеме, что и для раковины в ванной.

    • Сперва нужно взять рифлёное уплотнительное кольцо и разместить на патрубке таким образом, чтобы полоски были обращены вверх.
    • Другое кольцо необходимо натянуть под металлическую решётку.
    • Далее, сифон нужно соединить со сливом под раковиной, а сверху уложить сливную решётку, которую окончательно закрепляют с помощью винта.
    • На этом работа по монтажу завершена. Чтобы конструкция была полностью готова к эксплуатации, вам нужно только подключить его выходное отверстия к сливу канализации.

    Особых проблем при подключении этого устройства для мойки на кухне или ванной к канализации не возникает. Иногда диаметр трубы может оказаться меньше или больше диаметра сливного отверстия.

    В этом случае вам потребуются специальные переходники, которые вы можете найти в любом магазине сантехники. Для подключения сифона к канализационному сливу рекомендуется использовать не гофру, а жёсткий отвод.

    Когда все элементы будут присоединены, необходимо убедиться, насколько качественно была выполнена работа и вам не придётся снова разбирать и собирать изделие. Включаем на кухне воду, чтобы сифон заполнился водой и возник гидрозатвор.

    Внимательно смотрим на все места соединения — отсутствие протечек указывает на то, что работа была выполнена правильно и конструкция готова к использованию.

    Вопреки существующему мнению, установить сифон на кухне к мойке не так уж и сложно. Достаточно разобраться с особенностями этой работы, и в последующем вы сможете самостоятельно его собирать без ошибок.

    Главное, на что нужно обратить внимание при выполнении этой работы — порядок установки всех элементов соединения. Однако, у сифона довольно простая конструкция и разобраться с ней не составит труда даже человеку, никак не связанному со сферой сантехники.

    Установка сифона на кухне: как собрать и установить устройство + схемы и пример монтажа

    Для осуществления простейших сантехнических мероприятий не обязательно вызывать специалиста, отпрашиваться с работы и тратить деньги на оплату услуг. Например, установка сифона на кухне – несложная процедура, с которой справится даже женщина.

    Если грамотно подобрать прибор, изучить инструкцию к нему и запомнить несколько общепринятых правил, процесс чистки, замены или установки сифона пройдет быстро и без неприятных сюрпризов.

    Конструкции сифонов для кухни

    Вопрос о покупке или замене сифона встает, когда старая модель выходит из строя, а также по причинам, не связанным с самим устройством.

    Предположим, вместе с приобретением нового кухонного гарнитура приходится менять мойку, а конструкция новой раковины требует другой конфигурации прибора. Рассмотрим, какие виды сифонов предлагают современные производители.

    Существует множество вариантов классификации устройств для создания гидрозатвора под раковиной, однако все виды можно объединить в две большие категории:

    Коленные, в свою очередь, делятся на жесткие или эластичные (гофрированные), и абсолютно любой тип может иметь более сложную конструкцию, если подключается к мойке с переливом. Также стоит упомянуть про плоский сифон (актуален для монтажа под душевой кабиной) и двойной – для установки под сдвоенные раковины.

    Для кухни идеально подходит бутылочная модель, однако, при дефиците свободного пространства или по другим причинам используют и коленные (U-образные и S-образные). Последние виды рациональнее устанавливать для сантехприборов с минимумом свободного пространства – например, под ваннами.

    Перед тем, как установить сифон для мойки на кухне, нужно определиться с моделью. Представляем несколько вариантов, один из которых может пригодиться и вам.

    Так образом, при выборе нового устройства необходимо ориентироваться на количество свободного места под мойкой, технические характеристики (надежность материала и прокладок, проходимость), возможность разборки для обслуживания, а если сифон будет не замаскирован в тумбе – то и внешний вид.

    Инструкции по сборке и установке

    Сборка моделей происходит по разному: некоторые сначала необходимо собрать, а затем герметично присоединить к сливному отверстию раковины и канализационному патрубку, другие частично собираются в процессе монтажа мойки. Рассмотрим варианты сборки и установки популярных видов.

    Этапы монтажа бутылочного сифона

    Приобретая устройство в магазине, обратите внимание на то, что пластиковые модели бывают 2 типов:

    • недорогие, состоящие из 10 (или более) деталей;
    • брендовые, с интегрированными прокладками.

    Второй тип отличается использованием качественных полимеров – как пластика для корпуса, так и материала для уплотнительных колец. Стоимость его выше, но и прослужит он дольше.

    К тому же он гораздо проще в сборке: состоит всего из 3 частей, которые легко соединить и отрегулировать. Обычное устройство имеет не менее 10 деталей, которые необходимо установить в нужных местах, не перепутав при этом между собой уплотнители.

    Процесс установки сифона для кухонной раковины необходимо начинать уже после того, как полностью проложена канализация и установлена мебель, проще говоря, в последнюю очередь.

    Рассмотрим, как последовательно собрать сифон для мойки. Для примера возьмем недорогую модель, состоящую из множества элементов. Сначала распаковываем комплект, поверяем, все ли детали на месте.

    Важно, чтобы трубки и бутылочная часть были гладкие и герметичные, гофра – эластичная, а прокладки – плотные, без изъянов. Затем действуем по фотоинструкции:

    Сборка закончена, осталось установить сифон под мойкой. Его располагают так, чтобы патрубок был направлен к сливному отверстию, а гофрированная труба – в сторону канализационного раструба. Бутылочная часть должна находиться внизу, именно в ней образуется гидрозатвор.

    Устройство установлено, сливное отверстие оформлено, осталось вставить гофрированную трубку в канализационный отвод – обычно это широкий патрубок. Чтобы обеспечить герметичность соединения, используем переходники и герметик.

    Как установить модель с переливом

    Перелив – удобное изобретение, которое позволяет избежать затопления кухни, если вдруг сливное отверстие забилось, а вода грозит выплеснуться из заполненной до краев мойки на пол.

    Снаружи на раковине можно увидеть несколько маленьких отверстий или одно большое. Во втором случае с наружной стороны устанавливается декоративная деталь, прикрывающая это отверстие.

    Само устройство перелива – это дополнительная гофрированная (реже – жесткая) трубка, которая закрепляется с обратной стороны мойки, как раз напротив переливного отверстия, а вторым концом вставляется в патрубок сифона.

    Крепление на раковине осуществляется винтом, герметичное соединение с патрубком происходит посредством затягивания пластиковой накидной гайки.

    При установке перелива, как и при монтаже любых канализационных элементов, важно герметично соединить все фрагменты и обязательно использовать уплотнитель. Здесь плотное резиновое или пластиковое кольцо фиксируется под раструб, закрепленный с обратной стороны мойки. Оно может иметь круглую, овальную или прямоугольную форму.

    После установки прибора с переливом необходимо проверить его на герметичность: плотно закрыть сливное отверстие, набрать полную раковину воды и последить, как жидкость поступает по переливу в сифон. Если протечек нет, устройство установлено правильно. В обратном случае стоит еще раз проверить наличие прокладок и плотнее закрутить накидные гайки.

    О том, как выполнить сборку и установку слива с переливом под кухонной раковиной, подробно описано в предложенной нами статье.

    Подключение сифона к канализации

    Существует несколько способов подключения сифона к канализационной трубе. Их выбор зависит и от конструкции устройства с гидрозатвором, и от расположения выхода канализации. Проще всего, когда установка кухонной мойки является этапом ремонтных работ: тогда еще при устройстве канализации продумывается наиболее целесообразная разводка.

    Однако замена сифонов происходит чаще, чем производится капитальный ремонт. Это связано и с поломками устройства, и с заменой мебели. Поэтому придумывать, как лучше собрать сифон для раковины и соединить его с отводом канализации, иногда приходится «на ходу».

    Гофрированная труба хороша тем, что, благодаря эластичности и подвижности, ее можно разместить в любом месте, а при необходимости вытянуть до нужной длины. Однако у сантехнической гофры есть слабое место – она изнашивается гораздо быстрее жесткого элемента.

    Кроме того, из-за мягкости труба провисает, тем самым провоцируя засоры. Ребристая внутренняя поверхность трубы также склонна накапливать загрязнения, из-за чего материал вытягивается и теряет форму.

    Если существует возможность (при удачном расположении канализационного отвода), можно самостоятельно заменить гофрированную деталь обыкновенным отрезком трубы для внутренней канализации, обрезанным до нужной длины.

    С вариантом замены можете познакомиться с помощью фотогалереи:

    Как собрать и установить сифон для раковины

    Часто во время ремонта приходится менять сантехнику самостоятельно. Перед тем как собрать сифон для раковины на кухне и установить его на место, обязательно следует ознакомиться с инструкцией.

    Зачем нужен сифон под раковиной

    Использованная вода с грязью, частичками пищи, моющими средствами из раковины, ванной, душевого поддона поступает в сточную систему. Скопление всевозможных веществ в сливных трубах издаёт зловонный запах.

    Сифон обеспечивает беспрепятственный слив жидкости в канализацию, одновременно препятствуя проникновению в квартиру запахов и микробов и бактерий, имеющихся в сточных водах.

    Сифон предназначен для слива воды и препятствия проникновению запахов из канализации

    Устройство и принцип действия

    Независимо от вида любой сифон работает по принципу гидравлического затвора. Именно водяная пробка внутри конструкции не даёт испарениям из канализации проникнуть внутрь помещения.

    Сифон представляет собой 2 сообщающихся сосуда с расположенной между ними ёмкостью, наполненной водой.

    Сифон делится на 3 зоны:

    1. Впускной (заливной) патрубок, куда подаётся жидкость непосредственно из раковины. Расположен в верхней точке сифона.
    2. Выпускной (сливной) патрубок, откуда жидкость сливается в канализацию. Находится ниже 1 зоны.
    3. Зона гидрозатвора, где жидкость пребывает постоянно, образуя пробку. В разных видах сифонов может представлять собой изогнутую трубу или стакан. Находится в нижней части изделия.

    Вода, поступающая в заливной патрубок, создаёт давление, достаточное для выталкивания её в сливную трубу. При вытекании всей воды из раковины давление в патрубках выравнивается. Вода, оставшаяся в изгибе или стакане, не может самостоятельно оттуда вытечь. Так формируется водяной замок.

    Схема сифона для раковины

    Это важно! В компактных видах сифонов объём водяной пробки небольшой. Если долго не пользоваться раковиной, вода постепенно испаряется. Гидрозатвор исчезает, открывая канализационным испарениям доступ в помещение.

    На современном рынке можно найти немало разновидностей устройства:

    Все они имеют разную сборку и габариты. Применение зависит от формы, специфики эксплуатации и места установки раковины.

    Трубный

    Создан в виде трубы с S или U-образным изгибом в средней части. Для изготовления используется пластик или металл. Может быть цельным или разборным.

    Разборной сифон, чтобы повысить удобство установки и обслуживания, часто разделён на 3 составляющие:

    1. Верхняя часть крепится к горловине слива раковины обычным болтом.
    2. Гидродозатор в виде изогнутой трубы. Патрубок вертикально опускается вниз, затем изгибается на 180 градусов. Чуть ниже верхней части вновь изгибается на 90 градусов в сторону от горловины раковины.
    3. Выпускная часть. Представляет собой жёсткий или гофрированный патрубок, одной стороной присоединяющийся к гидрозатвору, второй — к канализации.

    Разборный трубный сифон

    В комплект входят уплотнительные кольца и гайки для соединения и герметизации комплектующих. В цельных металлических трубных сифонах часто внизу или на торце гидрозатвора размещена пробка для профилактических работ. Данные сифоны внешне привлекательны, поэтому устанавливаются в открытых местах.

    Из-за небольшой вместительности гидрозатвора при редкой эксплуатации возможно испарение воды. Уменьшение или полное исчезновение водяной заслонки может привести к появлению в доме неприятного запаха. Жёсткая конструкция данного сифона требует точности в подборе при покупке, усложняет монтаж.

    Это важно! Из-за вероятности частых засоров не рекомендуется монтировать на кухонные мойки.

    Гофрированный

    Самый простой и дешёвый сифон. Представляет собой гофротрубу, одна сторона которой крепится болтом к горловине слива раковины, другая — к трубе канализации.

    Установщик может изгибать гофру в любом направлении, выполнив гидрозатвор желаемой глубины. Это особенно актуально при нестандартном расположении мойки.

    Конечная форма фиксируется специальной рамкой.

    Самый дешёвый и простой — гофрированный сифон

    Это важно! За счёт гибкости гофры возможно перемещение раковины без отключения от канализации, что особо удобно при ремонте.

    Минусами данной конструкции являются:

    • Ребристая внутренняя поверхность, способствующая скоплению мусора;
    • Контактируя с горячей водой, материал становится жёстким, усложняя обслуживание сифона;
    • Неэстетичный вид, ограничивающий места монтажа.

    Бутылочный

    Назван благодаря сходству с бутылкой. Один из наиболее распространённых видов сифонов. Присутствует возможность регулировки практически под любой зазор между горловиной сантехники и канализационной трубой.

    По сравнению с предыдущими видами сложней в устройстве, монтаже и техническом обслуживании. Состоит из:

    • Впускного патрубка, подключаемого к горловине раковины;
    • Сосуда для воды в форме стакана, колбы;
    • Сливного (отводящего) патрубка, соединяемого с канализационной системой;
    • Набора уплотнительных колец и зажимных гаек для сборки и герметизации комплектующих.

    Сифон часто комплектуется гофрированным сливным патрубком, что облегчает установку и разборку во время чистки.

    Устройство бутылочного сифона

    Колба способна удерживать мусор, волосы, жир, препятствуя засорению патрубков. Нуждается в периодической чистке. Для этого достаточно открутить её от корпуса сифона, вытрусить собравшийся мусор, промыть под струёй горячей воды.

    Ёмкости колбы надолго хватает для сохранения водяной пробки без пользования раковиной.

    Это важно! Со временем прокладки теряют эластичность, может образоваться течь. Для её устранения достаточно заменить вышедший из строя уплотнитель.

    Изготавливается из пластика и металла. Металлические сифоны выглядят более эстетично, но стоят дороже, менее практичные, более сложные в обслуживании. Располагаются в видимых местах.

    Плоский

    Является компактным вариантом трубных разборных и бутылочных сифонов. Гидрозатвор выполнен в виде глубокой тарелки или плоского П-образного элемента.

    Может монтироваться в труднодоступных местах при малом свободном пространстве под мойкой.

    Компактный плоский сифон

    К минусам относятся сложность монтажа, быстрая засоряемость, малая ёмкость гидрозатвора.

    Сухой

    Основное различие с классическим сифоном — конструкция и принцип действия. В данном виде отсутствует гидрозатвор как таковой. Его функцию выполняет прорезиненная трубчатая прокладка или мембрана. Они беспрепятственно пропускают воду в канализацию, препятствуя проникновению испарений в обратном направлении.

    Сифон имеет форму цилиндра или таблетки. Можно устанавливать как вертикально, так и горизонтально. Малые габариты позволяют монтировать его в любом пространстве, хороший дизайн — в открытых местах.

    Сухие сифоны можно устанавливать и горизонтально, и вертикально

    Отсутствие ёмкости с водой допускает установку сухого сифона в неотапливаемых помещениях. Также он не может пересохнуть, поэтому можно не бояться проникновения канализационных газов в жилище во время отпуска.

    Дополнительные конструкционные элементы

    Сифоны, устанавливаемые в современную сантехнику, дополнительно оснащаются:

    • Системой перелива, страхующей мойку от полного заполнения водой и затопления помещения;
    • Дополнительными отводами на заливном патрубке для возможности подключения к сифону других устройств (стиральная машинка, посудомойка);
    • Донным клапаном, выполняющим роль пробки, приводимым в действие нажатием на него или при помощи расположенного на поверхности мойки регулировочного колеса.

    Это важно! Донный клапан в закрытом состоянии препятствует проникновению испарений из канализации в помещение.

    Также выпускаются сифоны с двумя заливными патрубками для подключения к двухсекционной мойке.

    Сифон с двумя заливными патрубками

    Как выбрать новый сифон

    Выбирая модель сифона, стоит учитывать несколько факторов. Таковыми являются:

    1. Цена, определяющая качество материала, изготовления сифона и его долговечность.
    2. Внешний вид. Устанавливаемый в открытом месте сифон должен эстетично выглядеть и вписываться в дизайн помещения.
    3. Диаметр горловины слива раковины должен совпадать с размером посадочного места на впускном патрубке.
    4. Желательно наличие системы перелива.
    5. Наличие дополнительных отводов для подключения стиральной машины и посудомойки.
    6. От расстояния по горизонтали и вертикали от горловины раковины до канализационной трубы зависят габариты сифона.
    7. При расположении горловины раковины и трубы канализации в разных плоскостях приобретается сифон с гофрированным сливным патрубком.
    8. Диаметр сливного патрубка должен быть одинакового или меньшего диаметра с канализационной трубой. Патрубок меньшего диаметра монтируется с переходником.

    Это важно! На сифоне не должно быть сколов, трещин, на резьбе — заусениц. Уплотнительные прокладки должны быть эластичными, цельными, без повреждений.

    Сборка и монтаж

    Замена старого сифона на новый не представляет больших проблем даже для непрофессионала. Достаточно следовать рекомендациям специалистов и соблюдать последовательность выполняемых работ.

    Как снять старый

    Из инструментов понадобится только большая отвёртка. Вода из колбы при снятии может пролиться на пол, поэтому под сифон перед началом работ устанавливают тазик.

    Придерживая устройство снизу, отвёрткой откручивают винт, расположенный в центре решётки слива в раковине. Далее отсоединяют сливной патрубок от канализационной системы. Сифон снят.

    Часто винт намертво прикипает к гайке. В этом случае снимают сифон с впускного патрубка, раскрутив затяжную гайку, отсоединяют от канализации и удаляют. Оставшийся патрубок прокручивают несколько раз, удерживая винт на месте отвёрткой. Обычно этого достаточно, чтобы открутить соединение.

    Снять старый сифон совсем несложно

    Если это не помогло, место контакта гайки с винтом внутри патрубка обрабатывают керосином или WD-40, ждут 5–10 минут и повторяют манипуляции. После демонтажа старого сифона горловину слива раковины тщательно очищают от накипи и мусора.

    Внутреннюю поверхность канализационного раструба также следует очистить от отложений и закрыть заглушкой подходящего диаметра или влажной тряпкой.

    Как собрать новый

    Перед тем как приступить к сборке бутылочного сифона, все детали раскладывают и группируют по назначению. В комплекте должны быть:

    • 2 части колбы сифона;
    • Заливной патрубок с посадочным местом в виде тарелки (воронкой);
    • Сливной патрубок-гофра;
    • Плоские и конусные уплотнительные кольца разного диаметра;
    • Затяжные гайки;
    • Металлическая сливная решётка с винтом.

    Перед сборкой нужно проверить наличие всех комплектующих

    Стоит обратить внимание, что диаметр всех патрубков разный, к ним подходят уплотнительные прокладки и гайки определённого размера. Собирают сифон в следующей последовательности.

    Самую большую плоскую прокладку надевают на большое отверстие с резьбой на сифоне. К этому отверстию прикручивают колбу (стакан). В итоге получается бочонок с 2 отверстиями разного диаметра сверху и сбоку. На каждом из них нарезана резьба.

    Сборка начинается с присоединения колбы к отверстию

    На заливной патрубок с воронкой надевают сначала гайку, затем конусную прокладку подходящего диаметра тупой стороной к воронке. Патрубок до уплотнительного кольца углубляют в верхнее отверстие сифона, плотно фиксируют гайкой.

    Иногда сливная воронка и патрубок поставляются отдельно. Тогда их предварительно собирают в одно целое при помощи гайки с уплотнительным кольцом.

    В воронке находится металлическая гайка. Нужно следить, чтобы она не выпала из посадочного места в процессе сборки.

    Последовательность действий при подсоединении сливной воронки

    В такой же последовательности крепят сливной патрубок к боковому отверстию на корпусе сифона: надевают гайку, насаживают конусный уплотнитель тупым концом к гайке, вставляют патрубок в отверстие, плотно затягивают гайку.

    Крепление сливного патрубка к боковому отверстию

    Это важно! Гайки выполнены из пластика, поэтому их затягивают с небольшим усилием. При большой нагрузке они могут лопнуть, уплотнительные кольца — деформироваться.

    Оставшиеся детали нужны для крепления сифона к раковине и канализации.

    Видео: сборка конструкции для умывальника

    Если имеется перелив, его присоединяют к заливному патрубку на собранном сифоне. Порядок действий такой же: на перелив надевают гайку с уплотнителем, вставляют его в отверстие на патрубке, затягивают гайку.

    Как правильно установить сифон

    Сифон в сборе подставляют под раковину и выполняют следующие действия:

    1. В воронке заливного патрубка размещают плоскую рифлёную прокладку полосками вверх. На металлическую решётку натягивают оставшееся резиновое кольцо.
    2. Воронку сифона прижимают к горловине слива раковины. Контролируют вертикаль сифона.
    3. Сверху горловины на дне раковины размещают металлическую решётку.
    4. В центральное отверстие решётки вставляют винт и отвёрткой закручивают его в гайку воронки. Контролируют усилие, чтобы прокладки плотно прижались, но при этом не деформировались.
    5. В воронку перелива укладывают подходящую по форме прокладку рифлёной стороной вверх, плотно прижимают к отверстию перелива на мойке. Фиксируют винтом, вставленным в центральное отверстие перелива мойки.
    6. Выпускной патрубок с гофрой растягивают до необходимой длины и вставляют в канализационную трубу, используя специальные уплотнители.

    В заключение включают воду и проверяют всю конструкцию на герметичность. Обнаруженную на каком-либо соединении течь легко устранить более плотным затягиванием гайки.

    Видео: замена сифона под раковиной

    Замена сифона на раковине не представляет труда. Достаточно выбрать наиболее подходящую модель, внимательно изучить инструкцию, придерживаться руководства по сборке и монтажу.

    Устройство и предназначение

    Такое изделие, как сифон служит для вывода использованной жидкости и мелких нечистот в канализацию. Благодаря наличию изгиба, конструкция для раковины оставляет незначительную долю воды в трубе, которая образует фильтр. Он препятствует проникновению канализационных шумов, неприятных запахов обратно в помещение.

    Каждый тип сантехнического прибора имеет общую конструкцию и универсальный принцип работы. Устройство представляет собой трубу либо систему труб, в состав которой входят патрубки и резервуар.

    С одной стороны устройства соединяются со сливным проемом в раковине, с другой подключаются к канализационной системе. Использованная вода стекает в сифон, затем проходит по трубе и попадает в общий стояк канализации.

    От засорения систему защищает сетка-фильтр, расположенная на отверстии мойки.

    Если сифон оснащен функцией перелива, то в комплектацию включают дополнительный патрубок, который легко прикрепить к переливному отверстию в мойке. В некоторых моделях предусмотрены специальные боковые штуцеры для подключения шлангов бытовой техники — стиральных и посудомоечных машины.

    Изделия для раковин с двумя чашами снабжаются дублированным отводом.

    Конструкция должна обладать устойчивостью к химическим и термическим воздействиям. Поэтому для ее изготовления применяют пластик и металл.

    Изделие, изготовленное из ПВХ — самый дешевый вариант, однако его срок эксплуатации даже при повседневном использовании составляет 7 лет.

    Важно. Сантехнические конструкции из пластика, латуни или бронзы — лучший вариант выбора. Последние имеют гальваническое покрытие, поэтому они не окисляются, устойчивы к коррозии и долговечны, в то время как приборы из нержавеющей стали мало распространены и по сравнению с остальными видами сифонов неоправданно дороги. С точки зрения практичности, долговечности и удобства эксплуатации пластиковые сифоны для раковин на кухню с переливом не уступают тем же металлическим.

    Комплектация

    В стандартный комплект оборудования входят следующие элементы:

    • металлическая решетка на слив — оптимальный диаметр ячеек не более 10 мм;
    • входной/выпускной патрубок;
    • соединительный винт диаметром до 8 мм;
    • корпус;
    • накидные гайки;
    • канализационные отводы;
    • уплотнительные кольца для герметизации стыков.

    Устройство сифона для раковины на кухне предполагает возможность установки гофрированной или жесткой сливной трубы. Предпочтение отдавайте последнему варианту, поскольку на внутренних ложбинках гофры интенсивно скапливаются мелкие отходы и загрязнения.

    К тому же жесткую трубу гораздо сложнее случайно повредить предметами, которые находятся под раковиной.

    Справка. Благодаря эластичности и подвижности гофро-трубы, такой отвод легко разместить в любом месте. Вместе с этим, у нее есть ряд недостатков: по причине мягкой структуры труба провисает, тем самым провоцируя засоры, и изнашивается гораздо быстрее жесткого элемента. Также ребристая внутренняя поверхность трубы также склонна накапливать загрязнения, из-за чего материал вытягивается и теряет форму.

    При покупке сифона обращайте внимание на цвет, качество прокладок и на материал крепежных элементов. Черные резиновые прокладки используются в более дешевых моделях сифонов.

    Еще один минус такого уплотнения — их заметность, что нарушает эстетический вид конструкции. Среди крепежных элементов самыми долговечными считаются болты и гайки из нержавеющей стали, так как они устойчивы к воздействию сырости.

    Важным дополнительным элементом, позволяющим установить сифон для раковины на кухне считается полужидкий либо пластичный герметик. Однако перед его покупкой стоит проверить изделие на кислотность. Если химическое вещество не обладает едким уксусным запахом, значит, такой герметик пригоден для выполнения подобных работ.

    Процесс установки

    На подготовительном этапе сделайте очистку входа канализационной трубы для последующей стыковки со сливом мойки. Если труба чугунная, то в нее устанавливается резиновая заглушка с отверстием. Пластиковые трубы также подключаются через уплотнительное кольцо.

    Установка любого типа сифона для раковины начинается с демонтажа отслужившей конструкции. Если сразу не удалось открутить прикипевший винт в центре решетки сливного отверстия, то для начала снимите нижнюю часть сифона, затем освободите винт и гайку. Сняв старое изделие, тщательно протрите сливное отверстие.

    Дальнейшие шаги по монтажу сливной конструкции предполагают такие действия:

    1. К сливу мойки прижимают сифон с плотной прокладкой: прилегание должно быть без зазоров и смещений, по всему периметру.
    2. Вставляется сетка с винтом и прокладкой в сливное отверстие и накручивается винт.
    3. В сливной раструб сифона надо вставить гофрированную трубу с прокладкой и стянуть барашковой гайкой.
    4. Если присутствует дополнительный отвод для, который пока не будет использоваться, его закрывают специальной заглушкой.
    5. К нижнему отводу сифона прикрепляется гофрированная труба, которая впоследствии соединяется с канализационной линией.

    После окончания установки проверяют работоспособность всей конструкции. Для этого включают воду на максимальную мощность и проверяют все соединительные стыки. Если капли воды нигде не проступили, значит, монтаж произведен качественно.

    Устройство с переливом — дополнительной гофрированная трубкой, которая закрепляется с обратной стороны мойки напротив переливного отверстия, позволяет избежать затопления кухни, если вдруг сливное отверстие забилось.

    Для его установки потребуется проделать следующие действия:

    1. Переливной патрубок через прокладку с помощью винта закрепляется на переливном отверстии раковины. В некоторых случаях на этом же этапе закрепляется защитная решетка перелива.
    2. Собирается резервуар сифона прикручиванием верхней и нижней частей.
    3. На раковине закрепляется защитная решетка и отводной патрубок.
    4. С помощью гибкого шланга переливной патрубок подключается к отводному.
    5. На отводной патрубок накручивается труба, идущая к сифону, на которой с помощью стяжной гайки закрепляется сифон.
    6. К сифону крепится отводная труба или гибкий шланг для отвода к канализации.

    Справка. Установить бутылочный сифон на мойку лучше с переливом, так как такая конструкция предотвращает выливание воды через края раковины. При засорении трубы не всегда удается ее прочистить вовремя, поэтому вода из сливного отверстия может политься на пол.

    Особенности крепления к мойке

    Если у вас мойка с двумя чашами, скорее всего, придется устанавливать двойной сифон. Он имеет один или два уровня. Изгиб или колба, в зависимости от конструкции, в которой отстаивается вода, будет находиться по центру или между раковинами, либо смещена в сторону.

    В одноуровневой системе конструкция предполагается непосредственно под одной из секций мойки. Отходящая от него труба соединяется под углом с трубой, подсоединенной к сливу второй секции. В двухуровневой системе трубы, подключенные к сливам моек, соединяются в колбе, размещенной посредине между раковинами.

    Двойные конструкции оснащаются переливами.

    Чтобы поставить двойной слив, потребуется соблюсти ряд нюансов, связанных с подключением большего числа деталей:

    1. На каждый слив винтом прикручивается решетка.
    2. К сливным отверстиям с помощью гаек устанавливаются патрубки.
    3. Патрубок слива соединяется с другим, к которому относится отстойник.
    4. Закрепляется отстойник на объединяющей трубе. Понадобятся резиновые прокладки и специальные винты. Обработка некислотным силиконовым герметиком повысит надежность герметизации.
    5. Выходной патрубок соединяется с канализационной системой.
    6. Обязательна проверка системы.

    Большинство сифонов для кухонной мойки продаются вместе с решеткой-фильтром. В этом случае сначала к мойке крепится решетка с помощью крепежного болта, после чего к ней присоединяется сливной прибор.

    Соединение с канализацией

    Есть несколько способов подключения сифона к канализационной на кухне. Их выбор зависит от конструкции устройства с гидроклапаном и расположения выхода канализации.

    Проще всего, когда установка кухонной мойки выполняется в числе остальных ремонтных работ: тогда еще при устройстве канализации продумывается наиболее целесообразная разводка.

    Грамотное подключение сифона заключается в соединении отводящего патрубка и основной канализации при помощи гофрированной трубы. Гибкий отвод обеспечит подключение прибора независимо от расположения канализационного отверстия.

    Если отверстие имеет большой диаметр, то используют дополнительную резиновую прокладку или пластмассовый переходник. Главное, чтобы слив плотно соединялся с канализационной трубой.

    По окончании монтажа пустите воду в раковину, чтобы проверить, насколько герметичны все соединения. Если протечек воды под мойкой нет, работа считается завершенной.

    Что предшествует установке

    Такое мероприятие, как установить сифон на раковину или иную сантехнику, является обязательным. Ключевым элементом в системе внутриквартирных инженерных коммуникаций является это изделие. На него возложена функция препятствования проникновению неприятных канализационных запахов в помещение кухни или санузла.

    Принцип действия этого устройства основан на разнице в давлении жидкостей. Вода, остановившись в трубе, имеющей изогнутую форму, образует естественный затвор, а точнее пробку, запирающую запахи. Одновременно стоки беспрепятственно попадают в канализацию.

    Прежде, как крепится сифон к раковине, следует уточнить следующие нюансы:

    1. Диаметр выпускного патрубка, который является частью устройства, непосредственно контактирующей с системой отвода стоков. Предусмотрены определенные стандарты – 32, 40 и 50 миллиметров.
    2. Наличие перелива. Этот момент особенно актуален для тех типов моек, которые снабжены дополнительным сливом, расположенным в верхней части.
    3. Материал изготовления изделия. Это может быть пропилен, поливинилхлорид, латунь, намного реже – бронза.
    4. Не исключено, что потребуется наращивать длину, используя гофрированную или жесткую трубу, поэтому потребуется выполнить замеры между сантехникой и выходом канализации.

    Из вышеописанной информации ясно, что сборка простых моделей и процесс, как прикрутить сифон к раковине, много времени не занимает, и не требует наличия специальных знаний. В случае возникновения проблем с монтажом, разобраться с ними можно при помощи сантехника.

    Особенности конструкции

    Необходимость в приобретении или замене данного изделия возникает в случае, когда старое устройство становится непригодным к эксплуатации, а также по причине, которая не связана конкретно с ним.

    Например, приобретен кухонный гарнитур и теперь нужно поменять не только мойку, но и выполнить новую установку сифона на раковину. Часто происходит так, что конструкция уже имеющегося устройства должна быть другой.

    Чтобы под мойкой обустроить гидрозатвор, сегодня производители предлагают разные виды сифонов, которые бывают:

    Устройства второго вида в свою очередь делятся на:

    Все они могут быть более сложной конструкции, если требуется установка сифона на раковину с переливом. Также коленные изделия производят плоскими. Они актуальны для размещения под душевой кабинкой, а двойные монтируют под сдвоенными мойками. Читайте также: “Как выбрать сифон для раковины – разновидности, различия, как подобрать”.

    Для кухонных нужд лучше подходит бутылочная модель, но в случае дефицита свободного пространства или по иным причинам можно задействовать и коленные U-образной и S-образной формы. Последние модели лучше задействовать при условии минимума свободного пространства. До того, как установить сифон для раковины на кухне, требуется подобрать его модель.

    В специализированных магазинах, торгующих сантехникой, всегда имеется большой выбор данной продукции. Поэтому проблем не возникнет, если нужно приобрести изделие несложной конструкции, которое можно быстро и легко разобрать/собрать при необходимости ликвидировать засор или выполнить профилактическую очистку.

    Перед тем, как поставить сифон на раковину в кухне, при его покупке нужно ориентироваться на:

    • величину свободного места под мойкой;
    • технические характеристики, к которым относятся надежность материала изготовления и прокладок, и проходимость изделия;
    • наличие возможности его разборки с целью обслуживания;
    • внешний вид, когда тумба не будет скрывать устройство.

    к содержанию ↑

    Разнообразие вариантов сборки и установки

    Существуют разные способы сборки сифона – некоторые изделия сначала собирают, а потом герметично подсоединяют к отверстию слива мойки и канализационному патрубку. Другие модели приходится комплектовать в процессе их монтажа.

    Последовательность сборки сифона бутылочного типа отличается от аналогичных манипуляций с иными видами таких устройств.

    Установка бутылочного сифона

    Делая покупку в магазине, прежде, как собрать для раковины на кухне сифон данного типа, обратить внимание следует на то, что модели, произведенные из пластика, бывают двух видов:

    • недорогими, состоящими из десяти и более деталей;
    • брендовыми, укомплектованными интегрированными прокладками.

    Второй тип пластиковых сифонов отличается тем, что для производства их корпуса и уплотнительных колец применяют высококачественные полимеры. Стоимость данных изделий выше, но и служат они долго. К тому же сборку сифона для мойки выполнить проще, поскольку он состоит только из трех частей, которые легко соединяются и регулируются.

    В отличие от брендовых изделий обычные устройства комплектуются не менее, чем из 10 элементов, которые следует поставить в определенное место, не перепутав между собой уплотнители.

    На кухне монтаж сифона для раковины начинают в последнюю очередь только после того, как полностью обустроена канализационная система, установлен кухонный гарнитур.

    Процесс, как собрать сифон для мойки недорогой модели из множества деталей, состоит из следующих этапов:

    1. Распаковывают комплект и проверяют наличие всех элементов. Нужно убедиться, что трубки и бутылочная часть герметичны и имеют гладкую поверхность, а гофра эластичная, прокладки – целые и плотные.
    2. Далее берут плоскую тонкую прокладку определенного диаметра и натягивают ее аккуратно на место резьбового соединения «стакана», не допуская перекосов. Прикручивают его крышки.
    3. На патрубок надевают накидную гайку. и конусную прокладку.
    4. Соединяют «стакан» с патрубком.
    5. На гофрированную трубу устанавливают гайку и прокладку.
    6. Соединяют гофру со «стаканом» и распределяют оставшиеся детали.

    После завершения сборки приступают к тому, как установить сифон на кухне под мойкой. Его необходимо расположить по направлению к сливному отверстию, а гофру – в сторону раструба канализации. Бутылочную часть нужно располагать внизу – в ней создается гидрозатвор.

    Когда крепление сифона к раковине выполнено, следует оформить сливное отверстие:

    1. Металлическую решетку и белый уплотнитель помещают на место расположения и вставляют длинный крепежный винт.
    2. Под мойкой монтируют горловину.
    3. Подтягивают накидные гайки.

    На этом процесс, как правильно установить сифон под раковиной, завершен. Осталось вставить гофру в канализационный отвод, как правило представляющий собой широкий патрубок. Для обеспечения герметичности данного соединения применяют герметик и переходник. Читайте также: “Как установить раковину на кухне – советы по правильной установке мойки”.

    Установка устройства с переливом – как правильно собрать

    Перелив относится к важной части сифона, позволяющей не допустить затопления кухонного помещения в случае, когда засорилось отверстие слива, а жидкость может вот-вот выплеснуться на пол из мойки, наполненной до самых краев. Подобное устройство сифона для раковины считается прогрессивным решением.

    Ещё по теме  Вибратор для бетона своими руками

    Можно снаружи мойки увидеть, что там располагается одно большое или несколько маленьких отверстий. В первом случае с наружной стороны размещают декоративную деталь, служащую для прикрытия данного отверстия. Перелив представляет собой дополнительную трубку – гофрированную или жесткую.

    Ее закрепляют на раковине с обратной стороны напротив отверстия перелива, а другим концом помещают в патрубок сифона. Крепление к мойке производят винтом, а герметичное соединение с патрубком обеспечивают за счет затягивания накидной пластиковой гайки.

    При выполнении таких видов работ, как собрать сифон на кухне, установить перелив или другие канализационные элементы, важно герметично соединять все фрагменты с обязательным применением уплотнителя. В данном случае плотное пластиковое или резиновое кольцо, которое бывает овальной, круглой или прямоугольной формы, фиксируют под раструбом, который закреплен с обратной стороны устройства.

    Если следовать инструкции, как правильно установить сифон с переливом, его дальше нужно проверить на герметичность, для чего:

    • сливное отверстие плотно закрывают;
    • набирают в раковину большой объем воды;
    • наблюдают за тем, как жидкость поступает в сифон по переливу.

    В том, как правильно собрать сифон, нет ничего особо сложного. Доказательством качественной установки является отсутствие протечек. В обратном случае следует еще раз убедиться в наличии прокладок и поплотнее закрутить накидные гайки.

    Подключение сифона к канализационной системе

    Процесс, как подключить сифон к раковине, завершен и теперь требуется подсоединить устройство к канализационной трубе. Существует несколько вариантов, как это можно сделать. Выбор способа зависит от особенности конструкции модели с гидрозатвором и от расположения выхода канализации.

    Проще всего подключение раковины к канализации выполнять во время проведения ремонта в помещении. Именно тогда при обустройстве канализации нужно продумать наиболее оптимальную разводку.

    Но все дело в том, что такой вид мероприятий, как поставить сифон на раковину, приходится выполнять намного чаще, чем капитальный ремонт. Причиной замены может стать как поломка устройства, так приобретение нового мебельного гарнитура.

    Нередко выбирать вариант, как установить сифон на раковину и состыковать с отводом канализации, приходится на ходу. Преимущество гофрированной трубы заключается в том, что, благодаря подвижности и эластичности, ее можно поставить в любом месте, а в случае необходимости и вытянуть до требуемой длины.

    Но, к сожалению, у гофры имеется серьезный недостаток – она изнашивается намного быстрее, чем жесткий элемент. Кроме этого, по причине мягкости материала изготовления, гофрированная труба начинает провисать, в результате чего в системе отвода стоков собираются засоры.

    Также она склонна накапливать загрязнения за счет ребристой внутренней поверхности гофры. В итоге материал теряет форму, поскольку он вытягивается. Если при удачном расположении отвода канализации существует возможность, тогда можно самостоятельно поменять гофрированный элемент на отрезок трубы.

    Вам понадобится

    1. Отвертка – для демонтажа вам нужна крепкая отвертка нужного размера, а при установке нового сифона можно обойтись даже монеткой, особенно, если вы приобрели современную модель сифона;
    2. Ножовка, рулетка, наждачная бумага – иногда нужны для обрезания труб или гофры до нужных размеров и шлифовки их краев.

    Шаг 1. Демонтаж старого сифона

    Перед тем как установить новый сифон для кухни нужно снять старый. Для этого возьмите крепкую отвертку и открутите винт в центре решетки в сливном отверстии как показано на фото справа. Обязательно поставьте тазик под сифоном. Когда сифон снимется, начисто протрите сливное отверстие.

    • Гайка и винт сливной решетки часто со временем прикипают друг к другу, а потому очень сложно откручиваются. Если вы никак не можете раскрутить винт, то нужно отсоединить нижнюю часть сифона, оставив один патрубок, а затем попробовать покрутить, чтобы помочь гайке и винту освободиться. Чаще всего этих манипуляций бывает достаточно.

    к содержанию ↑

    Шаг 2. Сборка сифона

    Разложите все детали перед собой, разгруппировав их по видам, и тогда вы увидите, что деталек много лишь на первый взгляд, а на самом деле, собрать их можно интуитивно, так как все прокладки подходят по размерам к соответствующим частям сифона.

    • Устройство бутылочного сифона (без перелива): уплотнительные прокладки-кольца разных диаметров, накидные гайки, патрубок, 2 части сифона, гофра, а также сливная решетка и винт;
    • Все элементы нужно затягивать плотно, но не слишком сильно, чтобы не повредить хрупкую пластмассовую резьбу и прокладки.

    Вот как нужно правильно собирать сифон для кухни:

    1. Сначала берем самую большую плоскую прокладку и надеваем ее на самое большое отверстие сифона, а затем прикручиваем к нему крышку-колпак. Теперь вы увидите, что у сифона есть 2 отверстия разного диаметра – сверху и сбоку.

    1. Теперь берем патрубок (он будет крепиться к раковине) и подбираем к нему подходящие по диаметру конусную прокладку и накидную гайку. Сначала наденьте на патрубок накидную гайку, затем натяните конусную прокладку тупым концом вверх. Вставляем патрубок в верхнее отверстие сифона и плотно, но не слишком крепко, закручиваем их.
    • Иногда патрубок с воронкой слива нужно предварительно тоже соединить в единое целое;
    • Будьте внимательны – в этой сливной воронке патрубка обязательно должна быть гайка, не потеряйте ее в процессе работы.
    1. Осталось точно так же прикрутить гофрированную трубу: надеваем на нее накидную гайку, затем натягиваем конусную прокладку тупым концом вверх, а потом прикручиваем гофру к сифону. Ну, вот и все, сифон собран. Остальные детали нам понадобятся для следующего шага.

    к содержанию ↑

    Шаг 4. Подключаем гофру к стояку канализации

    Последний шаг – просто подключаем гофру к канализации, удлинив ее до нужной длины.

    • Обычно диаметр гофры для канализации равен 50 или 40 мм, а сами гофры часто выпускаются в диаметре 50 мм, которую можно обрезать ножовкой до 40 мм при необходимости;
    • Вместо гофрированной трубы можно и даже желательно использовать жесткий отвод.

    Теперь проверяем сифон на течь, заполняем его водой, чтобы образовался гидрозатвор. Если нигде не течет, то вы все сделали правильно.

    Дополнение – установка сифона с переливом

    Если ваша раковина с переливом, то установка сифона будет проводиться примерно в той же последовательности, что описана выше. За исключением того, что на этапе сборки устройства (см.

    шаг №2) потребуется дополнительно собрать сам перелив, как показано на фото ниже. Принцип соединения перелива с отводом патрубка точно такой же, как в предыдущей инструкции – сначала накидываем гайку, потом кольчатую прокладку тупым концом к переливу, затем вставляем перелив в отвод и затягиваем гайку.

    Теперь нужно соединить раковину с переливом с помощью винтика и отвертки. Дальше действуем согласно инструкции в шаге №3 и №4.

    А как установить сифон для двойной мойки?

    Двухсекционная мойка должна оснащаться специально предназначенным для них двойным сифоном. У таких сифонов есть два выпуска, которые объединяет один сифон, который может быть как колбообразным, так и трубчатым. Они также могут иметь отводы для стиральной или посудомоечной машины как на фото слева.

    Установка производится по описанному выше принципу с той лишь разницей, что сначала нужно прикрутить два патрубка со сливом к двум раковинам, затем под раковинами нужно соединить два патрубка проводником, а потом к проводнику прикрутить остальные части устройства. При необходимости трубы нужно обрезать до нужной длины ножовкой, отшлифовав края наждачной бумагой.

    Источник: http://postelmix.ru/kuhni/ustanovka-sifona-na-rakovinu-s-perelivom-svoimi-rukami.html

    Тонкости процесса установки сифона на кухне

    Виды сливных устройств под раковину

    Существует много вариантов устройств.

    Трубный

    Приспособление является изогнутой трубой, которая в большинстве случаев металлическая. Этот старый образец устройства называют коленом. Современный вариант сифона отличается небольшим весом, блестящей бронзовой или латунной поверхностью и удобными разъемами.

    Изогнутая область располагается в нижней части конструкции, где происходит скопление отходов. Если имеется необходимость установки 2 сливных отверстий, то трубное колено устанавливают ближе к трубе, ведущей в канализацию. Над сливом проводят сборку труб и переходников, составляя 2 слива в один до трубного колена.

    Конструкция трубчатого сифона

    Гофрированный

    Гофрированное устройство представляет собой изогнутую трубку, где изгиб образуется благодаря гофре. Эта область делает приспособление подвижным и облегчает соединение со сливом. Мягкий шланг изготавливают из пластика, а для поддержания гофры используют хомут. Его можно сдвигать, выпрямляя участок сгиба или делая его более выраженным.

    Гофрированные складки обладают недостатками, к которым относят накопление в них грязи и пищевых отложений. Очистить деталь сложно. Минусом является истончение материала, который может дать течь. Из-за свойств пластика кипяток в мойку не сливают.

    Конструкция гофрированного сифона

    Бутылочный

    В большинстве случаев для монтажа используют бутылочный сифон. Он похож на бутылку, внутри которой происходит движение воды по изогнутому пространству, сформированному двойной перегородкой. Жидкость двигается внутри по трубке и попадает в нижнюю часть приспособления. После стоки направляются вверх по пространству между наружной и внутренней перегородкой приспособления и затем благодаря боковому отверстию вытекают в канализацию.

    В этот переходник сверху поступают основные стоки, а сбоку находится еще один слив из сантехнического оборудования. Бутылочный слив может быть металлическим или пластиковым. Металлические конструкции отличаются долговечностью, а пластиковые – доступной стоимостью.

    Конструкция бутылочного сифона

    Сухой сифон

    В конструкции отсутствует постоянное скопление воды. Внутри находятся резиновые уплотнения, выполняющие функции гидрозатвора и преграждающие проход неприятному запаху. Когда сливается жидкость, резина сдвигается, пропуская стоки, и возвращается в исходное положение после их прохождения. Резиновую деталь называют сухим гидрозатвором. Из-за отсутствия жидкости устройство монтируют в холодных помещениях, где может произойти замерзание водяного затвора и деформация труб.

    В таких домах устанавливается сухая конструкция, отличающаяся небольшим размером и отсутствием изогнутой части. Сухой сифон можно монтировать в холодные и жаркие комнаты, в малогабаритные области, в объекты, подвергающиеся тряске и вибрации, а также в сливы кондиционеров.

    Конструкция сухого сифона

    Основные разновидности

    По своей конструкции все сифоны, применяемые для кухонных моек, можно разделить на несколько видов:

    1. Бутылочный. Это жесткая конструкция, которую снизу можно открутить. Благодаря этому устройство быстро и легко можно прочистить. В нижней съемной части задерживается не только мусор, но и случайно упавшие в мойку украшения или какие-то твердые предметы. К «бутылке» может быть подсоединен гофрированный или жесткий сливной трубопровод. Внутри корпуса постоянно находится вода, чем обеспечивается водяной затвор.
    2. Гофрированный. По сути, это гибкая труба, изогнутая в определенном месте и зафиксированная хомутом. Изгиб предназначен для создания гидрозатвора. Оставшаяся часть сифона может свободно изгибаться в нужную сторону. Сифон гофрированный для мойки имеет существенный недостаток, выраженный в шероховатости его внутренней поверхности, на которой задерживается мусор. Из-за этого конструкцию часто приходится снимать и чистить.
    3. Трубный. Это жесткая, изогнутая в виде буквы «S» труба, которая занимает достаточно мало места.
    4. Плоский. Это обычный сифон, все элементы которого расположены в горизонтальной плоскости. Используется в случаях, когда под мойкой наблюдается дефицит свободного места.
    5. Скрытый. Это может быть устройство любой конструкции, которое скрыто в стене или в каком-либо коробе.
    6. С переливом. Дополнительным элементом в конструкции является жесткий переливной трубопровод, соединяющий верхнюю часть мойки со сливным шлангом.
    7. Сифон для мойки с разрывом струи. Он отличается от обычного сифона наличием небольшого просвета (2-3 см) между выпускным и приемным водными отверстиями. Таким образом, пресекается путь проникновения микробов по направлению из канализационной трубы в мойку. Такие изделия часто можно встретить в заведениях общепита.

    Составные элементы

    Разные типы сифонов имеют различную конструкцию, поэтому подробно рассмотрим устройство сифона бутылочного типа, наиболее популярного для установки под кухонными мойками.

    Конструктивно такое устройство состоит из следующих элементов:

    • корпус, обычно разборный;
    • отводной патрубок с рельефными кольцами, подсоединяемый к мойке снизу;
    • защитная сетка с диаметром ячеек не более 1 см;
    • соединительный винт, связывающий между собой сетку и патрубок;
    • гофрированная или жесткая трубка для отвода воды в канализацию;
    • конусные прокладки, предназначенные для обеспечения плотного контакта между патрубками и корпусом сифона;
    • широкая резиновая прокладка для крепления отводного патрубка к мойке;
    • резиновая прокладка, предназначенная для герметизации защитной решетки;
    • гайки пластиковые накидные. Ими крепятся патрубки к корпусу устройства.

    Составные части сифона бутылочного типа

    Практические рекомендации

    Установка шарнирного Р-сифона.

    Процесс установки сифона на раковину можно разделить на этапы:

    1. Для начала надо на положенное место прикрепить нижнюю пробку, именно туда, где в конструкции будет неизменный уровень давления. В процессе приобретения сифона многие профессионалы рекомендуют открутить эту самую пробку, чтобы удостовериться в ее качестве и отсутствии сколов.
    2. На втором этапе следует подвергнуть проверке нижнюю поверхность изделия, которая как раз и будет стыковаться с корпусом. Поверхность этой резьбы должна быть лишена заусенцев. Именно по этой причине оборудование для установки в домашних условиях следует тщательно проверять и просматривать прямо в магазине, где оно приобретается.
    3. В специализированный паз конструкции устанавливается резиновая подкладка малой толщины, в форме кольца, после чего поверхность тщательно обрабатывается при помощи смеси силиконового герметика. Обязательно, работая с данной массой, захватить составом и нижнюю область.

    Установка сифонов для слива жидкости из раковины предполагает достаточно жесткий монтаж.

    Но на современном рынке можно повстречаться с патрубками и шлангами, обладающими гибкой гофрированной конструкцией, такие изделия растягиваются до необходимого размера, но при этом обладают нужными показателями плотности и умением держать форму. Для установочных работ можно использовать патрубки 3,2, 4 и 5 см в диаметре или даже купить универсальные, которые подходят для подключения практически любой конструкции. Монтаж такого изделия производится прямо к резьбе с применением гайки накидного типа. Именно гайка делает возможным подключение патрубка к сифонной резьбе с применением плоской накладки.

    Нормальное функционирование как кухонной мойки, так и ванной чаши и умывальника невозможно без сифона, а его верная установка обеспечит комфорт использования такого рода сантехнических деталей. На современном рынке строительных материалов можно встретиться с разнообразными конструкциями, которые подойдут для решения различных задач. Но для раковин и кухонных моек все же предпочтительнее изделия бутылочного вида со сливным отверстием диаметром в 3,2 см. Монтаж такого изделия легко выполнить собственными руками за малое количество времени.

    Как подключить сифон к раковине

    • Виды сифонов
    • Бутылочная и коленная конструкции
    • Тонкости процесса
    • Подключение к раковине
    • Практические рекомендации

    Монтаж сантехнического оборудования как в кухне, так и в помещении санузла предполагает подключение не только к водопроводу, но и к трубе канализационной системы. Большинство хозяев квартир и домов ошибочно предполагают, что задача, связанная с подключением, должна непременно исполняться профессионалами. В действительности монтаж сифона не так уж и сложен и для исполнения установки не требуется никаких специализированных инструментов и большого количества времени. Прочитав нижеизложенное, каждый сможет найти ответ на вопрос, как подключить сифон к раковине.

    Подключение к раковине

    Для обустройства подключения раковины на кухне и ее последующей комфортной эксплуатации рекомендуется использовать изделия с отверстием для слива в 3,2 см диаметром. Именно такие параметры отверстия считаются наиболее удобными и при этом компактными, кроме того, данный параметр обеспечивает простоту монтажа сифона для различных моек, а также легкость в последующей эксплуатации.

    Прежде чем браться за монтаж изделия, следует первым делом познакомиться с его устройством. Любой сифон для подключения моек в кухне – это изделие, состоящее из таких составных частей, как:

    • патрубок пропускной пластиковый, укомплектованный металлической вставкой;
    • прокладка для патрубка, изготовленная из латекса;
    • гайки с диаметром в 3,2 см из пластика;
    • манжет-юбка из эластичного и мягкого пластика, с отверстием в ней 3,2 см диаметром;
    • затяжной винт, созданный из стали;
    • накладка для сливной части, также из стали;
    • корпус изделия, называемый бутылкой;
    • нижняя пробка;
    • прокладка из резины в форме кольца;
    • пробка для запирания слива, накладная.

    В процессе монтажа сифонов такого рода на мойку или умывальник следует максимальное внимание уделять такому параметру, как герметичность каждого соединения конструкции

    Бутылочная и коленная конструкции

    Для подключения умывальника в помещении для принятия водных процедур, то есть в ванной, профессионалы советуют использовать все же сифон бутылочного типа. Понять, почему именно такой тип является предпочтительным, позволит рассмотрение состава и особенностей данного вида оборудования.

    Схема сборки мойки с сифоном.

    Подключение сифона такого типа – операция несложная и вполне может быть выполнена хозяевами самостоятельно. Процедура монтажа представляет собой подключение устройства одним концом к стоку мойки или ванны, а вторым – к выходу канализационной трубы.

    Само устройство изделия предельно простое, и уход за ним не составляет особых сложностей. Главное в процессе монтажа – проследить, чтобы все уплотнительные резиновые прокладки были установлены и ни единой утеряно или забыто не было. Данный момент очень важен, причем не столько для процесса установки, сколько для удобства и комфорта эксплуатации в будущем, потому что такие резиновые изделия обеспечат отсутствие подтекания сточных вод.

    Для кухонных моек наилучшим выбором является коленный сифон из металла или пластика. Установка такого рода конструкции в целом практически повторяет подключение сифона бутылочного. Отличия заключаются в том, что вместо элемента, который как раз и именуют бутылкой, необходимо установить изогнутый элемент жесткого типа, называемый коленом.

    Уникальность данной конструкции заключается в том, что она может быть установлена только при условии, что труба канализации расположена в стене.

    Конструкция

    Система слива для раковин и моек – простейшая система, состоящая из сифона и сливной трубы, которая соединяет канализацию и сливное отверстие, расположенное на дне или стенке чаши. Это сантехническое изделие обычно изготавливается из пластика, металла или комбинации этих материалов. Слив раковины состоит из следующих конструктивных элементов:

    • Корпус или «стакан».
    • Выпускной патрубок.
    • Манжеты и уплотнители из пластика или резины.
    • Защитно-декоративная металлическая решетка на сливное отверстие.
    • Пластиковые гайки.
    • Фиксирующий винт.

    Конструкция бутылочного сифона

    Обратите внимание! Также существуют сливы для раковин с переливом, которые отличаются от обычных наличие дополнительного сливного отверстия, расположенного выше основного. Это отверстие соединяется дополнительной гофрой с корпусом сифона

    Перелив предотвращает переполнение раковины и излитие воды из чаши, если вы забыли закрыть кран, или сливное отверстие засорилось.

    Сифон для кухонных моек виды, устройство и монтаж

    Статья размещена в рубрике|подрубрике

    Кухонная мойка является важнейшим и обязательным элементом кухонного сантехнического оборудования. Она состоит из нескольких частей, которые, будучи соединенными вместе, обеспечивают функционал мойки. Одним из компонентов, через который сливается вода, является сифон для кухонных моек. Независимо от своего внешнего вида и размера, данный сантехнический элемент призван выполнять свою основную функцию — ограждать кухню от неприятных запахов, исходящих из канализационных труб. Иначе говоря, перед нами — типичный гидрозатвор, в котором изогнутая трубка постоянно наполнена водой. Помимо этого, слив для кухонной мойки предотвращает засорение канализации твердыми частицами, которые осаживаются в нижней части сифона.

    Особенности сифона для кухонных моек

    Материалами для изготовления кухонного сливного устройства служат полиэтилен и полипропилен. Именно из них изготавливается подавляющее большинство изделий. Данные материалы имеют такие преимущества перед бронзовыми или латунными сифонами:

    • меньший вес, благодаря чему не нагружается мойка из тонкостенного металла;
    • жир и прочие виды отложений на пластике накапливаются меньше;
    • коррозия и гниение от избыточной влаги полностью отсутствуют;
    • продолжительный срок службы пластиковых сифонов;
    • стоимость такого устройства вполне демократичная.

    Сифон имеет отводной патрубок, к которому подключается гофрированный или жесткий слив. Лучше выбирать сифон для мойки с большим отверстием для слива. Вполне достаточно будет диаметра 40 мм. В отличие от него, стандарт в 32 мм быстрее засоряется, в результате чего его приходится чаще чистить.

    Важно: Для обеспечения возможности подключения к сливу шлангов от посудомоечной или стиральной машин, рекомендуется выбирать устройство, имеющее дополнительные отводы. Кроме сифона на кухне также может понадобиться канализационный насос

    В каких ситуациях необходима его покупка, вы узнаете из нашей другой cтатьи

    Кроме сифона на кухне также может понадобиться канализационный насос. В каких ситуациях необходима его покупка, вы узнаете из нашей другой cтатьи.

    А о том, как самостоятельно выполнить установку фильтра для воды под мойку. также есть информация у нас на сайте.

    При выборе также желательно предпочесть слив для кухонной мойки с переливом. Это обезопасит вас от переполнения раковины и затопления кухни. Если сливное отверстие мойки засорилось, то поступающая из крана вода просто будет уходить в отверстие перелива, а оттуда — в канализацию.

    На фото сифон для кухонной раковины с переливом

    Если на кухне используется мойка, имеющая два сливных отверстия, то устанавливают сифон для двойной мойки. Его особенностью является наличие еще одного переходника с решеткой, а также дополнительной трубы, объединяющей оба сливных отверстия.

    Сифон для двойной кухонной мойки

    Сифон для ванной, умывальника или кухни

    Благодаря сифону в коробочке остается место под раковиной в ванной и на кухне. Для монтажа устройства в стене делают отверстие, соответствующих размеров. Сифон маскируют в стене, а к нему проводят трубку. Для ванной можно взять изогнутую трубу. В дополнение к ней идет гофрированный шланг, который соединяет сток с переливом.

    Часто в сливах под ванну имеется заглушка, предназначенная для монтажа в сливное отверстие. Для душевой кабины подходит сифон с небольшой высотой, а под мойку монтируют бутылочный слив. Скрытая конструкция подходит для сборки системы под стиральные и посудомоечные машины. В кухонном помещении рекомендуется устанавливать разветвленный слив.

    Сборка основной части

    Сам сифон чаще всего представляет собой наибольшую деталь комплекта, состоящую из двух частей – корпуса и съемной чаши. Ее снимают для удаления засора, возникающего в процессе эксплуатации. Во время сборки, их наоборот требуется соединить. Между ними обычно устанавливается соответствующего размера комплектная прокладка. Ее размер должен соответствовать диаметру винтового крепления чаши. Именно таким образом они обычно соединяются. Чаша без применения инструментов накручивается на основу снизу.

    Главная особенность хромированного сифона — это долговечность и прочность

    В верхней части основы имеется сливное отверстие, куда устанавливается воронка. На нем имеется винтовая насечка, к которой будет крепиться соединяющий фитинг. Он надевается на воронку так, чтобы насечки на нем и на основе совпадали.

    Краткая наглядная инструкция по монтажу сифона к прямоугольной и круглой мойке

    Между фитингом и основой требуется установить прокладку, и лишь затем соединять их. Прокладка для фитинга в комплекте может быть не одна, а сразу пара. Если их 2, то одна в форме шайбы (плоское кольцо с дырой в центре) будет укладываться внутрь фитинга, а вторая конусообразная устанавливается ниже, непосредственно на трубчатую часть воронки. Узкая часть конусной резиновой прокладки должна быть направлена в сторону основы сифона, чтобы надежно зафиксировать воронку на нужной высоте. Затем фитинг достаточно плотно закручивают, чтобы избежать протечек в дальнейшем.

    Монтажные размеры сифона для двойной раковины с возможностью подключения стиральной или посудомоечной машины

    Предназначение и конструкция

    Приспособление разделено на трубу и согнутый сифон, помогающий защитить квартиру от неприятного запаха, который распространяется от слива.

    Как функционирует сифонный слив

    Во время слива жидкость течет в сифон, проходит по изгибу, поднимается и поступает в канализацию. При этом часть воды остается в нижней части изогнутой трубки. Она является гидравлическим затвором, не пропускающим запахи. В изогнутом участке сифона задерживаются твердые частицы и предметы маленького размера. Чтобы очистить эту область, детали демонтируют и после очистки устанавливают обратно.

    Особенности установки слива с переливом

    Информация о сборе слива присутствует в инструкции, прилагающейся к сифону. Для работы понадобится:

    • плоская отвертка;
    • изолента;
    • сифон;
    • ведро;
    • герметик;
    • разводной ключ;
    • салфетка из бумаги или ткани.

    Сборка системы

    Сначала соединяют слив с раковиной. Под нее помещают конструкцию и предварительно проверяют соответствие габаритов. В дальнейшем откручивают пробку снизу устройства и осматривают его на наличие повреждений, проверив тем самым надежность конструкции.

    До сборки осматривают резьбу на корпусе

    Если на ней имеются заусеницы, то их осторожно срезают. Если этот недостаток не устранен, при монтаже может произойти повреждение кольцевого уплотнения

    Перед установкой проверяют все соединения с резьбой, гайки, стыковочные узлы и прокладки.

    Чтобы собрать колбу прибора, потребуется:

    Процесс сборки сифона

    • надеть прокладку на резьбу верхнего участка конструкции;
    • прикрутить дно сифона;
    • поместить на трубку-слив резиновое уплотнение соответствующего диаметра и одеть 2 натяжные гайки;
    • вставить сливную трубу в отверстие внизу сифона, насадить его на нужную высоту и затянуть гайку неплотно;
    • установить в крышку приспособления прокладку и прикрутить слив к корпусу.

    Резиновое уплотнение, помещенное в паз, покрывают небольшим количеством герметика. Для обеспечения надежности веществом смазывают нижнюю область резьбы пробки, которую вкручивают в корпус. Для герметичного соединения деталей используют подмотку, чтобы снимать элемент, когда это необходимо. До сбора подбирают длину трубки, высоту которой определяют по глубине раковины.

    Основной патрубок подсоединяют к трубке с фиксаторами. В дальнейшем деталь монтируют к раковине, помещая прокладку между элементами. Участок между патрубком и переливом с отводом фиксируется гайкой. Детали из пластика рекомендуется закручивать руками, чтобы избежать их поломки.

    Монтаж конструкции

    Сначала нужно перекрыть воду, соединить защитную решетку и сливное отверстие раковины, поместив между ними уплотнение из резины толщиной не больше 5 мм. Если габариты решетки больше отверстия, используют герметик, а не прокладку. На один край отводного патрубка помещают резиновое уплотнение, а с другого края убирают фаску, улучшая вхождение патрубка в сифон.

    Для соединения раковины и патрубка потребуется винт, диаметр которого составляет 6 мм. Деталь вставляют в защитную решетку и закручивают. Затем проводят состыковку трубы водоотвода с выходным патрубком. При этом необходимо следить за местами соединений. Для надежной герметизации можно применять сантехническую подмотку.

    Схема монтажа сифона к двухсекционной раковине

    Собранный сифон нужно соединить с выпускной трубой, которую предварительно подключили к сливу. После этого проводят соединение канализации со сливом. Перед установкой манжеты в патрубок на нее наносят слой герметика и помещают в деталь выпускной конец отводящей трубы. Для подключения применяют жесткую сборку, соединяя отвод канализации и трубу конусной прокладкой и гайкой.

    Если используется гофра, то длина мягкого шланга должна быть такой, чтобы он не провисал во время использования. При несовпадении габаритов отвода и канализационной трубы потребуется переходник из пластика. Избежать попадания запаха в квартиру можно, используя манжету из резины, которую помещают в раструб.

    Проверка работоспособности

    Для проверки герметичности необходимо включить воду. В отсутствии протечек убеждаются, поместив под систему тканевую или бумажную салфетку.

    Если протечек в области соединений нет и жидкость поступает в канализацию, система установлена и работает правильно.

    Особенности установки сифона с переливом

    В случае, если устанавливается сифон для кухонной мойки с переливом, то на этапе сборки сифона выполняется еще несколько дополнительных действий. К отводному патрубку крепится нижний край переливного трубопровода. Крепление выполняется по уже знакомой схеме, при помощи конусной шайбы и накидной гайки. Подключение переливной трубки производится в процессе монтажа устройства на мойку.

    Верхний край переливной трубки подводится к специально вырезанному отверстию в верхней части мойки, с ее наружной стороны. Крепление верхнего края осуществляется при помощи винтового соединения со стороны мойки. Винт просто отверткой вкручивается в патрубок. Теперь, при превышении определенного уровня воды в мойке, вода будет переливаться сразу в сифон, минуя выходное отверстие мойки.

    Дополнительная информация о том, как установить сифон на кухне правильно, представлена в видео.

    Сборка сифона для кухонных моек

    Сборку кухонного сливного устройства разберем на примере его бутылочного типа. Сифон под мойку на кухню собирается в следующей последовательности:

    • На верхнюю часть корпуса сифона, в месте нахождения наружной резьбы, надевается тонкая прокладка большого диаметра. Она обеспечит герметичность прилегания съемной нижней крышки к корпусу;
    • Плотно закручивается нижняя крышка, имеющая внутреннюю резьбу;
    • На патрубок, который будет крепиться к мойке, надевается накидная гайка;
    • Снизу гайки на патрубок тупым концом надевается конусная шайба. В зависимости от того, на каком уровне будет находиться конусная шайба, регулируется глубина опускания сифона под мойку;
    • Конец патрубка вставляется в верхнее отверстие конуса, после чего накидная гайка закручивается;
    • К выходному отверстию на корпусе присоединяется сливной шланг. Для этого на патрубок шланга надевается пластмассовая гайка, а затем тупым концом надвигается конусная прокладка. Патрубок шланга вставляется в отверстие корпуса и затягивается гайкой;

    Тонкости процесса

    Отличительные особенности обустройства стокового сифона к ванной кроются в первую очередь в том, что ванная обладает не одним, а парой стоковых отверстий. Одно из них, как и положено, располагается на самом дне чаши, а второе установлено на передней стороне в верхней части изделия. Именно это второе изделие предохраняет ванную от перелива. Сифон для подключения чаши для купания к канализации состоит из таких компонентов, как:

    Установка пластикового сифона.

    • гофрированная гибкая пластиковая трубка, которая располагается на внешней стороне стенки изделия для обеспечения стока использованной воды прямо в канализационную трубу;
    • полимерная чаша, позволяющая обустроить сток на дне ванной;
    • колено;
    • соединительный патрубок, позволяющий обеспечить соединение сифона и канализации.

    Для производства монтажа никаких специализированных инструментов не потребуется, в процессе производства работ понадобится:

    1. Гофрированная трубка.
    2. Герметик силиконовый.
    3. Переходник-муфта из резины.
    4. Пакля или монтажная лента.

    Отличия процесса подключения мойки от обустройства стока в ванной в том, что перед монтажом самого сифона необходимо произвести установку ободка из металла на стоковое отверстие в верхней части ванной. После того как будет установлен данный элемент. именно к нему крепится сифон с помощью специализированного болта. Как только данные манипуляции будут завершены, производится установка колена изделия и процесс соединения конструкции с центральной канализацией.

    Виды сифонов

    В первую очередь нужно грамотно подобрать сам сифон для обеспечения длительной и качественной эксплуатации сантехники. Существует большая разница между конструкциями для слива в ванной чаше и сифонов для подключения кухонной мойки. Существуют следующие варианты сифонов для умывальника в ванной и самой чаши для купания:

    Подключение бутылочного сифона.

    1. Конструкция бутылочного типа. Данное изделие обладает достаточно большими габаритами, поэтому выбирается такого типа сифон с учетом того, что под мойкой будет достаточное количество свободного пространства. К плюсам конструкции можно отнести присутствие затвора, обеспечение самостоятельной очистки в регулярном режиме, устройство переливного стока. Помимо данных функций, такого типа конструкция позволяет подключать канализационный слив не только к раковине, но и к стиральной и посудомоечной машинам.
    2. Гофрированный сифон. Такое изделие может дополнить и кухонную мойку, ванну и умывальники различного типа. Данная конструкция наделена одним недостатком, связанным со сложностью чистки канализации, которая возможна только с применением специального инвентаря. К преимуществам можно отнести гибкость, которая обеспечивает возможность установки сифона в самых неудобных местах.
    3. Трубная конструкция. Такого типа изделия предназначаются для создания канализационного слива из поддонов для душа и ванной.

    Установка сифона на мойку

    Работа по установке сифонного оборудования обычно сложностей не представляет. Она может проделываться самостоятельно. Разница состоит только в количестве подключений к одному сифону. Так, если у вас двойная мойка или имеется еще один дополнительный слив, то устанавливается сифон для кухонной мойки с двумя чашами.

    На подготовительном этапе проверяют, станет ли сифон под мойку по своим габаритам. После этого подготавливается вход канализационной трубы для стыковки со сливом мойки. Если труба чугунная, то в нее устанавливается резиновая заглушка с отверстием. Пластиковые трубы также подключаются через уплотнительное кольцо.

    Сифон с дополнительными отводами для стиральной и посудомоечной машины

    Дальнейшая установка сифона на мойку предполагает такие действия:

    • В отверстие мойки устанавливается сетка на специальную прокладку, идущую в комплекте;
    • C нижней стороны к мойке приставляется через прокладку сифон, отводной патрубок которого соединяется с сеткой посредством длинного металлического винта. При помощи плоской отвертки или обычной монеты винт просто вкручивается в патрубок, в теле которого имеется встроенная гайка;
    • Отводной сифонный шланг подключается к канализационной трубе;
    • Производится проверка герметичности устройства. Для этого в мойку пускается вода в течение нескольких десятков секунд. Если в каком-то месте имеется течь, подтягивается соответствующая гайка. Если вода протекает между мойкой и защитной сеткой, значит прокладка под сеткой установилась с перекосом.

    Если вы выбираете ванну и у вас возникает вопрос, какая ванна лучше — акриловая или чугунная. то вам поможет на него ответить наша статья.

    О том, как устранить засор в унитазе самостоятельно. читайте в другой статье. В ней вы найдете перечень различных способов.

    Нюансы подачи показаний водосчетчиков через интернет описаны тут .

    Сифон для раковины на кухню выводы

    Как вы уже поняли, не достаточно просто сифон для раковины на кухню купить. Его требуется устанавливать и для этого требуются некоторые навыки. Не переживайте о том, что их у вас нет, ведь это совсем несложно, если конструкция сифона достаточно простая. Сифон для раковины на кухню, цена которого меньше, всегда устанавливается быстрее и с меньшими проблемами.

    Трубный сифон с комплектом для подключения к кухонной раковине

    Но не стоит забывать о разнице в цене, и о том, как она образуется. Поскольку некачественные комплектующие также будут стоить меньше, но в то же время срок их службы будет гораздо короче, чем у более дорогого изделия.

    Источник: http://mr-build.ru/newsanteh/sifon-dla-umyvalnika.html

    Тонкости процесса установки сифона на кухне

    1. Предназначение
    2. Конструкция
    3. Монтаж
    4. Сборка
    5. Подключение к канализации
    6. Как выбрать?

    Сифон – это оборудование, призванное устранять грязную воду из ванны или мойки. Данное сантехническое устройство устанавливается с нижней части раковины и удаляет воду через канализационные трубы. Выполнить монтаж сможет даже новичок, не имеющий опыта сантехнических работ, главное – правильный подход и минимальные знания. Установка занимает несколько минут и не требует использование каких-либо инструментов. Обычно монтаж производится голыми руками или в редких случаях с одной лишь отвёрткой.

    Предназначение

    Люди, не имеющие отношения к сантехнике, могут предполагать, что установка сифона не является обязательным, а, вместо него, можно просто подсоединить пластиковую трубу, затем при помощи уголков вывести её к канализации. Но это не совсем так. Данное приспособление призвано не только отводит воду, оно наделено рядом других функций.

    • Сифон имеет специфичное строение, благодаря которому в канализацию не попадает крупный мусор, тем самым значительно снижается риск засорения трубы.

    • Из канализации всегда исходят очень неприятные запахи. Благодаря сифону они не проходят в жилое помещение, это и есть его основное предназначение.

    • Если вы когда-нибудь рассматривали сифон, расположенный под ванной, то наверняка замечали, что он имеет дугообразную или S-образную форму. После монтажа на месте этого сгиба будет постоянно находиться вода. И если приспособление, установленное под ванной, имеет довольно простое строение, то под мойкой на кухне устанавливаются более сложные конструкции. Их можно разобрать в любое время, почистить от мусора и смонтировать обратно.

    Конструкция

    Все производители данных конструкций изготавливают свои изделия из пластика или хромированного металла. В современном мире самыми популярными являются именно металлические варианты благодаря стильному внешнему виду. Но перед покупкой следует учитывать то, что спустя несколько месяцев металл начнёт покрываться ржавчиной. Коррозии подвергаются даже материалы с гальваническим покрытием. Поэтому более практичным решением можно назвать пластиковые сифоны.

    Вода им никак не может навредить, они легко чистятся при необходимости и отличаются доступной ценовой политикой.

    Давайте подробно разберём строение кухонных сифонов.

    1. Патрубок. Он представляет собой трубку длиной в несколько сантиметров, один конец которой крепится к раковине.

    • Дополнительный патрубок для перелива. Он рассчитан на подключение стиральной машины к канализационной трубе. Почти все производители кладут данный элемент в качестве бонуса.

    • Стакан. Эта небольшая ёмкость является основной составляющей сифона. Во внутренней части этого резервуара образуется водяная пробка. Со временем накопившийся мусор легко выводится благодаря съёмной крышке.

    • Трубка водоотвода. Данный патрубок крепится к канализации. Через него происходит слив грязной воды.

    В современном мире представлены два вида сифонов: трубный и бутылочный. Второй вариант получил большое распространение в домашнем применении, так как не занимает много места и прост в эксплуатации. Огромным преимуществом является наличие крышки в нижней части сифона, через которую можно достать ценные предметы, если вдруг вы случайно их уронили в раковину.

    Монтаж

    Прикрутить сифон сможет каждый хозяин собственноручно без привлечения сантехника. Выполнять установку следует очень ответственно, внимательно относясь к каждой детали. Халатное отношение послужит появлением постоянных протечек или образованию неприятных запахов в комнате из-за щелей между компонентами прибора.

    Ещё по теме  Ремонт аккумулятора шуруповерта своими руками

    Главным требованием во время монтажных работ такого типа является герметичность креплений. Поэтому большое внимание уделяется качественному креплению комплектующих. Прокладки, идущие в комплекте, часто являются либо слишком тонкими, либо выполнены из некачественной резины. Поэтому желательна покупка сторонних прокладок.

    Перед покупкой обязательно проверяйте сифон на наличие повреждений прямо перед продавцом. Даже незначительные сколы могут послужить причиной неожиданной протечки.

    Сборка

    Каждая модель сифона комплектуется инструкцией по установке. Это довольно простая схема, позволяющая произвести сборку самостоятельно без привлечения мастера. Но даже если в комплекте нет никакого руководства по эксплуатации, разобраться с деталями сможет и новичок, благодаря интуитивно понятной конструкции. Итак, давайте рассмотрим основные правила сборки.

    • Сифон для раковины рекомендуется устанавливать без использования гаечного ключа. Главное, не переусердствовать с зажимом, иначе можно снести резьбу и привести приспособление в негодность. Гайки следует затягивать до конца только голыми руками, не надавливая сильно на детали.

    • Во время крепления патрубков обязательно устанавливайте прокладки на месте соединения. Опытные мастера рекомендуют смазывать их клеем-герметиком, чтобы предотвратить даже минимальные утечки.

    • После завершения монтажных работ при помощи тряпки удалите остатки клея. Дождитесь полного высыхания, и через полчаса попробуйте открыть воду для проверки надёжности сборки.

    • Если вы заменяете сифон, а не устанавливаете его на новую раковину, то перед началом работ следует аккуратно убрать старый. Крепёжную часть нужно хорошо почистить от грязи и ржавчины.

    Обратите внимание, что в процессе монтажа вам придется открыть трубу канализационного слива. Её желательно закрыть мокрой тряпкой, в противном случае появление неприятного запаха в квартире неизбежно.

    Более дорогие представители данных приспособлений продаются с тягой и дополнительным грязевым фильтром. В данной ситуации следует сначала поставить эту сетку, и после этого подключать сифон.

    Подключение к канализации

    Для правильного монтажа сифона под мойкой, трубка водоотвода должна подключаться к канализации с помощью гофротрубы. Она является довольно пластичной, поэтому монтажные работы могут производиться и в самых труднодоступных местах. Если размер канализационной трубы оказался больше диаметра сифона, то нужно докупить специальную насадку на трубу или использовать прокладку. Главное, чтобы трубы плотно контактировали друг с другом, в противном случае запахи канализации всё же будут просачиваться в комнату.

    Если после окончания монтажных работ во время проверки вы обнаружили утечку, то следует разобрать конструкцию и устранить неисправность, подложив более толстую прокладку и приклеив её герметиком. Манипуляции следует повторять до тех пор, пока не устранятся все протечки.

    Как выбрать?

    Перед покупкой данного приспособления рекомендуется изучить нижеописанные пункты.

    • Берите во внимание размер отверстия раковины. Каждый производитель предлагает товары с самыми разными размерами сетчатых фильтров.

    • Если вы устанавливаете сифон в ванной, то его нужно брать с таким расчётом, чтобы можно было подключить стиральную машину. Поэтому нужно приобретать конструкцию с наличием дополнительного водоотвода.

    • Многие сифоны имеют функцию контроля высоты соединяющей трубы. Так вы сможете выставить удобный уровень стакана. Это особенно удобно, если нужно прикрепить сифон под ванной.

    • Многие неопытные мастера не затягивают до конца резьбу, чтобы не вывести её из строя. Так делать не рекомендуется. Патрубок нужно закручивать до упора, но контролируя прилагаемые усилия.

    • Обращайте внимание на размеры устройства. Если под раковиной или мойкой всегда много места, то под ванной его может быть недостаточно. В данном случае малогабаритные модели будут особенно полезны.

    • Не допускается вариант, когда размер трубы водоотвода меньше размера патрубка, в противном случае вы попросту не сможете вставить сифон.

    • Эстетика. Если сифон планируется устанавливать под мойкой, то её дизайн не имеет никакого значения. Однако если при входе в помещение, на него сразу падает взор, то эстетическая составляющая имеет большое значение. В данном случае лучшим вариантом будет хромированный сифон, но за дизайн придётся немного переплатить.

    • Цена. Вопреки популярному стереотипу, здесь дороговизна не является показателем качества. Пластиковые варианты могут служить более 10 лет, а металлические – ещё дольше. Но переплачивать за этот вариант нецелесообразно. Мало кто рассчитывает использовать один сифон более 10 лет, ведь возможен ремонт, замена раковины или мойки и тому подобное.

    Подытожив вышесказанное, можно заявить, что монтаж сифона является простым занятием. Но если вы не желаете изучать инструкцию, или у вас на это нет времени, то помочь с установкой сможет любой сантехник, на это потребуется не более 10 минут.

    Больше о тонкостях процесса установки сифона на кухне смотрите в видео ниже.

    Источник: http://stroy-podskazka.ru/sifon/processa-ustanovki/

    Как собрать сифон для раковины на кухне

    При установке мойки необходимо знать, как собрать сифон для раковины на кухне, чтобы обеспечить сток воды в канализацию. В большинстве своем сифонные конструкции просты и не требуют привлечения профессионального сантехника. Установить их можно самостоятельно, причем в большинстве случаях вручную, а в редких исключениях – с применением простейших инструментов. Но поскольку существуют разные виды гидрозатворов, необходимо разобраться в их особенностях и отличиях.

    1. Назначение сифона
    2. Виды сифонов: конструкции и материалы
    3. С переливом
    4. Трубные
    5. Гофрированные
    6. Бутылочные
    7. Подготовительные работы
    8. Сборка
    9. Установка сифона на мойку
    10. Соединение с канализацией
    11. Диспоузер, или измельчитель пищевых отходов для раковины

    Назначение сифона

    Установка сифона на кухне осуществляется не только для отвода грязной воды в канализацию, но и для того, чтобы предотвратить проникновение неприятных запахов в помещение. Благодаря изогнутой форме в трубе образуется водяная пробка, которая изолирует воздушное пространство кухни от канализации. Но это никак не препятствует стоку жидкости.

    Виды сифонов: конструкции и материалы

    Все устройства для слива раковины изготавливаются из пластика или металла. Пластиковые делятся на:

    1. Полиэтиленовые. Они имеют простую конструкцию и малое количество соединений.
    2. Полипропиленовые. Более распространенные, поскольку детали сифона для раковины жестче, а соединения надежнее. Это позволяет сохранять форму изделия.
    3. Полимеры. Данный материал менее подвержен тепловым расширениям, поэтому его необходимо выбирать, если на кухне планируется установка стиральной машины.

    Металлические изделия дороже пластмассовых. В качестве материала чаще используются латунь и бронза. Они не поддаются коррозии, но окисляются, поэтому подвергаются:

    • хромированию;
    • цинкованию.

    Самыми дорогими являются сифоны для раковины из нержавеющей стали. В связи с высокой стоимостью они не снискали популярности.

    Пластмассовые сифоны для раковины более популярны по той причине, что их легко подстраивать под входное и выходное отверстия.

    При выборе металлического изделия нужно точно знать расположение сливного и канализационного разъема.

    По типу конструкций гидрозаслоны бывают:

    1. трубные;
    2. бутылочные;
    3. гофрированные;
    4. скрытые;
    5. с переливом.

    С переливом

    Сифон с переливом для раковины имеет дополнительную трубу. Она подсоединяется к переливному отверстию в раковине. Благодаря водоотводу можно предотвратить затопление помещения. Данный вид гидрозаслона пользуется наибольшей популярностью. Дополнительной трубкой комплектуют практически все сифоны. Приобретать такое изделие необходимо только при наличии переливного отверстия в мойке.

    Трубные

    Водоотвод по своему внешнему виду напоминает изогнутую трубу. В изгибе собирается вода, которая создает пробку и предотвращает проникновение неприятных запахов в помещение. Это самый компактный тип устройства. Монтаж сифона из металла чаще всего производят в санузлах. Связано это с тем, что в раковину в ванной комнате не попадает столько мусора и пищевых отходов сколько на кухне. А демонтаж колена сложнее, чем в других типах устройства.

    Также трубные гидрозаслоны имеют неглубокий изгиб для водяной пробки. Если раковиной длительное время не пользуются, вода из колена испаряется, а канализационные запахи распространяются по комнате. В случае засорения снимают не все устройство, а только нижнее колено.

    Гофрированные

    Это самый простой и дешевый вид сифона, который состоит из гофрированной трубки и соединительных элементов. Изделие гибкое, потому легко монтируется к канализации в любых местах и под разными углами. Чтобы создать водяную пробку, нужно вручную изогнуть шланг буквой U или S и зафиксировать его. Это особенно удобно в тех случаях, когда расстояние между полом и раковиной небольшое.

    1. Отсутствие промежуточных соединений. В случае протечки необходимо менять весь комплект, а не отдельные его элементы.
    2. Сложность чистки. Поскольку труба неразборная для удаления засорения необходимо полностью промывать сифон.
    3. На внутренних стенках быстро образуются отложения.

    Бутылочные

    Данная модель является самой распространенной. Свое название она получила благодаря особенностям конструкции, которая напоминает колбу или бутылку. Выделяют следующие преимущества бутылочного гидрозатвора для раковин:

    • отделение, в котором скапливается мусор и чаще всего происходит засорение, легко открутить и снять;
    • имеет длительный срок эксплуатации;
    • вода никогда не уходит полностью, потому надежно обеспечивает защиту от канализационных запахов;
    • имеется перелив, что предотвращает затопление помещения;
    • упущенные в раковину небольшие ценные вещи остаются в резервуаре для воды, поэтому их легко достать, открутив колбу.

    Подготовительные работы

    Перед тем как установить сифон на кухне, следует провести подготовительные работы. К таковым относятся:

    1. Проверка комплектации и целостности. Необходимо проверить наличие всех деталей гидрозатвора, особенно резиновых или силиконовых прокладок. Поскольку пластиковые модели производители упаковывают в мягкие материалы, какие-то детали могут повредиться при транспортировке. Резьбовые соединения должны быть гладкими, без заусенцев или повреждений.
    2. Подготовка инструментов и материалов. В процессе монтажа понадобятся:
      • изолента;
      • плоская отвертка;
      • прокладка или герметик.
    3. Демонтаж предыдущего гидрозатвора для раковины. Его удаляют вместе с подводом к канализации. Чтобы предотвратить попадание воды на пол, подставляют ведро или таз под раковину.
    4. Если предыдущий сифон чугунный, его нужно выбить из цемента. Делать это следует так, чтобы осколки трубы не попали в канализационную трубу. В противном случае сток будет часто засоряться.
    5. Если муфта больше непригодна, ее заменяют. Раструб чистят.

    Сборка

    Если вы приобрели мойку на кухню, то собрать слив для раковины надо в следующей последовательности:

    • Взять нижнюю часть бутылочного гидрозатвора и установить большую плоскую прокладку так, чтобы она плотно и без перекосов прилегала к пластиковой детали.
    • Затем накрутить крышку с резьбой и плотно затянуть ее. Не стоит пережимать, иначе можно повредить прокладку.
    • Сверху и сбоку сифона находятся отверстия разного диаметра. Нужно подобрать для них соответствующие накидные гайки и конусные прокладки.
    • На патрубок, который будет крепиться к раковине, надеваем накидную гайку и конусную прокладку. Следует учитывать, что уплотнитель необходимо надеть тупой стороной к гайке, а острая должна заходить в гидрозапор. Расстояние от острого края прокладки до конца патрубка должно быть 4-6 см.
    • Собираем вместе патрубок и сифон. Трубка должна заходить в верхнее отверстие. Затем закручиваем гайку и плотно затягиваем.
    • На гофрированную трубку надевается накидная гайка и конусная прокладка тупым концом к трубке. После этого следует вставить трубку в среднее отверстие сифона, закрутить гайку и плотно затянуть.

    Установка сифона на мойку

    Собранный сифон под раковину тоже можно устанавливать своими руками. Для этого необходимо:

    1. Убедиться в наличии металлической гайки в патрубке.
    2. Поскольку более толстая и широкая прокладка будет крепиться под раковину, ее устанавливают на раструб.
    3. В сливное отверстие в мойке-раковине укладывают прокладку и металлическую сетку. В центр сетки продевают винт.
    4. Под раковиной устанавливают сифон таким образом, чтобы винт попал в металлическую гайку. Его закручивают и зажимают отверткой. Не следует слишком плотно затягивать болт, чтобы не деформировать резиновую прокладку.

    Источник: http://vseme.ru/kuhnya/kak-sobrat-sifon-dlya-rakoviny

    Установка сифона на кухне — схема сборки и установка для мойки

    Опубликовано Артём в 07.03.2019 07.03.2019

    Если заглянуть под раковину в кухне, можно увидеть изогнутую пластиковую трубку, по которой грязная вода утекает в канализацию. Это сифон – одиночная труба с изгибом или система из нескольких труб, обязательная сантехническая конструкция. Возникает вопрос: для чего нужна установка сифона на кухне? Почему бы не использовать для слива обычную прямую трубу?

    Виды и строение сливного устройства

    Сифон – это пластиковая (реже металлическая) сантехническая конструкция, которая задерживает, а затем выводит по трубам в слив воду и мусор. Для кухонной раковины используют бутылочные и коленные модели. Это сборные конструкции, которые можно монтировать без применения дополнительного инструмента.

    Самая простая в эксплуатации – коленная конструкция. Такую систему легко монтировать, разбирать, менять детали, чистить. Труба в ней изогнута в виде английских букв U или S, что позволяет экономить место под мойкой.

    Устройство с гофрированным шлангом может принимать разные положения. Это позволяет монтировать сифон практически в любом месте. Его монтаж может осуществить даже неподготовленный человек. Единственный недостаток системы с гофрированным сливом – быстрый засор шланга.

    Виды сифонов и правила выбора

    Функциональное предназначение сифонов состоит, прежде всего, в защите от проникновения неприятных запахов в помещение из внутридомовой канализационной системы.

    Несмотря на кажущееся многообразие моделей, принцип действия приспособлений практически одинаков. При отводе использованной воды из различных санитарных приборов, часть ее остается внутри сифона, образуя водную пробку, препятствующую возникновению посторонних запахов и шумов при пользовании канализацией.

    Подобные изделия представлены следующими видами:

    • гибким гофрированным шлангом S-образной формы;
    • трубной конструкцией U-образной формы;
    • элементом бутылочной формы.

    Основным недостатком конструкции первых двух типов сифонов является отсутствие ревизии, что в значительной мере затрудняет проведение профилактических работ при их обслуживании в процессе эксплуатации.

    Такие сифоны чаще всего находят применение для умывальников в туалетных и ванных комнатах. Для кухонной мойки более практичным считается использование изделий бутылочной формы. Их разборной корпус позволяет периодически прочищать емкость гидравлического затвора от скапливающихся остатков пищи и жировых наслоений на стенках сифона.

    Определяющим критерием в выборе того или иного вида бутылочных сифонов является, прежде всего, сама конструкция мойки.

    В ней может быть предусмотрено дополнительное сливное отверстие в верхней части боковой стенки, служащее для предотвращения перелива воды через край при максимальном заполнении емкости. В этом случае стоит обратить внимание на сифоны с дополнительным переливным патрубком.

    Для сдвоенных моек подсоединение к канализационной системе может предусматривать наличие одного общего или двух отдельных сифонов для каждого резервуара.

    Такие конструкции отличаются несколько усложненной коммуникационной разводкой.

    Установка сифона на кухне предоставляет возможность подключения к его сливному патрубку расположенную рядом посудомоечную или стиральную машину. Такая дополнительная опция значительно облегчает процесс подсоединения бытовой техники к канализации, поэтому при выборе подходящего изделия этот момент также не стоит упускать из вида.

    При подборе сифона немаловажное значение имеет диаметр его сливного патрубка.

    Максимально возможный для той или иной модели кухонной мойки размер отверстия обеспечит более быстрый слив утилизируемой воды и предотвратит частые засорения.

    Подключение к водопроводу

    Как установить смеситель?

    Выполняя подключение мойки к водопроводу, установка смесителя возможна даже по окончании прикрепления ее к стене. Однако будет лучше, если смеситель будет монтироваться перед монтажом мойки, поскольку подключение всего необходимого производится снизу.

    Порядок установки смесителя:

    1. Сначала в смеситель необходимо вкрутить крепежную шпильку, либо две шпильки (в зависимости от раковины).
    2. Далее устанавливаются шланги для подвода холодной и горячей воды, после чего они затягиваются посредством применения рожкового ключа. Затягивание выполняется аккуратными движениями.

    Сборка и монтаж сифона

    К сифону всегда прилагается инструкция по сборке. Это значительно упрощает процесс работы, если вы занимаетесь этим впервые. Обратите внимание на важные нюансы, следуя которым вы осуществите сборку сифона качественно:

    • Герметичность – важное требование каждого соединения. Даже если вы купили собранную конструкцию, проверьте на каждом стыке наличие уплотнительной резинки. Также убедитесь в том, что все гайки затянуты. Касательно последнего, не стоит переусердствовать, ведь пластиковую резьбу очень легко сорвать.
    • При установке сифона нередко необходим герметик. Например, некоторые резиновые прокладки можно промазать прозрачным силиконом. Это сделает соединение еще более качественным.
    • Если конструкция имеет винт для фиксации защитной решетки, то убедитесь, что в основном патрубке имеется металлическая гайка. При закручивании этого болта, следует контролировать правильное расположение уплотнительной резинки. Также не следует слишком затягивать гайку, иначе ее резьбу можно сорвать.
    • Соединение сливного патрубка с канализационной трубой должно осуществляться только через резиновый уплотнитель.

    Процесс сборки и монтажа сифона выполняется одновременно. На сливное отверстие в раковине прикладываете резиновый уплотнитель и фиксируете защитную решетку. В некоторых типах решеток, прокладка устанавливается снизу. За счет этого вода в раковине не будет стоять. Если же конструкция подразумевает установку прокладки сверху, то ее можно не использовать, а место стыковки тщательно промазать герметиком.

    Снизу под раковиной приставляете приемный патрубок и при помощи винта или пластиковой гайки (в зависимости от конструкции сифона) закрепляете сливную решетку. Следите за тем чтобы фланец с прокладкой не прокручивался. В противном случае прокладка может сместиться и соединение не будет герметичным.

    Далее необходимо собрать основную часть сифона. На отводной патрубок под раковиной надеваете гайку и конусную прокладку. После надеваете верхнюю часть сифона на необходимую высоту и фиксируете ее пластиковой гайкой.

    В крышку сифона необходимо положить плоскую резиновую прокладку и закрутить вторую часть корпуса.

    При соединении всех этих элементов использовать герметик не нужно. Это объясняется тем, что спустя время вам потребуется раскручивать сифон для его очистки.

    Теперь надеваете отводящий сливной патрубок, на котором также должна быть гайка и резиновая конусная прокладка. На него крепите гофрированный шланг, который направляете в канализационное отверстие.

    В завершение поставьте под раковину емкость и включите воду для проверки конструкции на предмет течи. Если после слива воды течь не обнаружилась, вся работа проделана успешно. В ином случае необходимо будет поправить резиновые прокладки.

    Отдельно стоит сказать о стыковке сифона с канализацией. В большинстве случае диаметр шланга мм. Если гофра имеет Ø50 мм и такой же размер канализационной трубы, то достаточно наличие уплотнительной резинке на раструбе. Если же размер гофры 40 мм, то потребуется купить резиновый манжет с переходом на Ø50 мм.

    Так, мы узнали с вами о том, что установка сифона и его сборка может быть выполнена самостоятельно. Теперь если на кухне или в ванной необходимо будет произвести замену сифона, то сделать это вы сможете своими силами.

    Устройство сифона

    Сифоны для стоков чаще всего изготавливаются из хромированной латуни или пластика (пропилен, полиэтилен, ПВХ). Изделия из латуни с течением времени окисляются и накапливают грязь. Лучше отдать предпочтение сифону из пластика. Такое изделие не коррозирует, не подвергается гниению, оно износостойкое и прочное.

    Виды сифонов для кухни

    Рассмотрим устройство сифона на примере пластикового изделия. Стандартная комплектация сифона включает в себя:

      1. защитная решетка. Она устанавливается непосредственно в сливное отверстие раковины и препятствует попаданию в канализацию крупных кусков отходов.
      2. резиновая пробка. Предназначена для закупорки сливного отверстия мойки (в дешевых моделях сифонов, как правило, отсутствует).
      3. резиновая прокладка толщиной 3-5 мм. Она размещается между корпусом мойки и выпускным патрубком.
      4. выпускной патрубок. Некоторые модели патрубков имеют дополнительный отвод, к которому подключается слива стиральной/посудомоечной машины или отвод для смесителей с донным клапаном.
      5. резиновая прокладка выпускного патрубка
      6. пластиковая гайка выпускного патрубка
      7. соединительный винт Ø 6-8 мм из нержавейки. В дешевых моделях сифонов эти винты выполнены из простого железа с тонким напылением хрома или никеля. Такой винт ненадежен, быстро начинает ржаветь и разрушаться. Для покупки сифона с качественным винтом рекомендуется взять с собой небольшой магнит для проверки металла (нержавейка не магнитится).

    1. металлическая гайка. Она может быть латунной, медной или из нержавейки. Не следует брать сифон с железной гайкой. Она также быстро заржавеет и прослужит не более года.
    2. корпус сифона в виде бутылки или колена.
    3. стяжная пластиковая гайка.
    4. 2 конусные прокладки из резины или пластика.
    5. канализационный отвод. Он располагается с боку корпуса сифона.
    6. гайка соответствующего диаметра для крепления пластикового переходника.
    7. крышка или стакан сифона. Эту деталь чаще других приходится откручивать для прочистки сифона.
    8. большая плоская резиновая прокладка. Она служит для плотного примыкания крышки (стакана) сифона к корпусу.
    9. канализационный отвод. Он может представлять собой гибкий шланг, стандартную пластиковую трубу, гофрированную трубу или пластиковый патрубок. Здесь все зависит от модели приобретенного сифона и диаметра его выходного отверстия.

    Соединение с переливом

    Перелив представляет собой специальное отверстие на стенке мойки, к которому со стороны стены подводят гофрированную трубу. Эта конструкция позволяет защитить кухню от затопления, если забилось сливное отверстие. Снаружи оно может быть прикрыто декоративной решеткой. В более дешевых моделях раковин оно выглядит как несколько маленьких отверстий, в двойной мойке находится на перегородке между частями раковины.

    Для монтажа перелива берут дополнительную, обычно более тонкую, гофрированную трубку и фиксируют ее на мойке, напротив отверстия для перелива. Второй конец заводят в патрубок сифона. Гофру к раковине крепят болтом, к патрубку – накидной гайкой. При установке используют уплотнитель, который фиксируют под раструб, прикрепленный с обратной стороны мойки.

    После установки системы необходимо проверить ее герметичность. Для этого пробкой закрывают сливное отверстие и набирают в мойку воду. Жидкость должна вся вытечь через отверстие перелива. Никаких протечек быть не должно, если система установлена правильно.

    Видео

    В том видеоматериале подробнее рассказывается о тонкостях сборки и монтажа сифона на раковину:


    Двойная мойка

    В случае двойной раковины можно установить два сифона или же выбрать особую конструкцию. Второй вариант предпочтительнее, так как занимает меньше места. Специальные сифоны для двух раковин сделаны так, что от сливных отверстий чаш отходят трубы, соединяющиеся в одной общей конструкции. Их недостаток сводится к тому, что в случае засора на кухне нерабочими окажутся две раковины. Установка же очень похожа на монтаж обычного сифона, только количество деталей увеличивается.

    Несколько простых советов

    Эксплуатация самотечной канализации требует соблюдения определенных правил.

    Задаваясь вопросом, как правильно установить сифон на кухне, следует учитывать некоторые нюансы, хорошо известные профессионалам:

    • гибкий сливной шланг, ведущий от сифона к канализационной трубе, устанавливается минимально возможной длины, без лишних изгибов;
    • уклон канализационного лежака диаметром 50мм может составлять не менее 0,03, то есть 30мм на каждый погонный метр трубы, что обеспечит нормальный сток воды в системе;
    • при подсоединении к сифону сливных шлангов от бытовой техники, их необходимо дополнительно закрепить на соответствующих патрубках хомутами.Такая мера предосторожности предотвратит непредвиденный срыв шланга в результате повышения в нем давления, создающегося в системе слива работающей техники.

    В заключение остается добавить, что надлежащий уход и регулярная профилактическая очистка сифона от накопившихся загрязнений значительно продлит срок его эксплуатации и исключит дискомфорт при пользовании кухонной мойкой.

    Установка сифона: выберите материал и соберите своими руками

    Нажатие несколько раз на грушу не сложно, но замена батарей в сифоне — дополнительная головная боль. И что произойдет, если электрический двигатель все еще сломается ….

    Сифон на батареях с механическим фильтром

    Сифон для чистки аквариума не используется, только если аквариум полностью засажен растениями. Во-первых, я не могу представить, как вы можете сифонизировать, например, химиантус кубы или Элеохарис.

    Это неизбежно приведет к повреждению аквариумных растений. Во-вторых, весь осадок, накапливаемый в почве, является пищей для аквариумных растений. Я много лет не вылил почвы, полы были полностью грязными, но теперь мне кажется, что корень будет на моей земле.

    Но все же, если в аквариуме есть участки, в которых растения не растут сифонизированным, почва необходима.

    Почва превышает количество рыб в аквариуме: от одного раза в неделю до одного раза в месяц. Сифон для почвы подходит для комбинирования с частичными изменениями воды — 20% осадка высушивается, добавляется 20% пресной воды.

    Это не сложно сделать сифон для чистки аквариума своими руками. Для этого вам нужен шланг и пластиковая бутылка.

    на бутылке мы отрезали дно и соединили дверь с трубкой. Нелегко зафиксировать грушу для перекачивания воды, поэтому труба должна быть удалена, чтобы создать обратную тягу. Но, на мой взгляд, сифон для аквариума — это не оборудование, которое стоит экономить менее 100 рублей. Лучше покупать готовые, дешевые, и вас будут подавать в течение многих лет.

    При выборе сифона необходимо учитывать диаметр трубы, чем больший диаметр трубы, тем больше давление потока воды.

    И если у вас есть бак объемом 20 литров, то у вас нет времени, чтобы профонировать всю землю быстрее, чем объединить все количество воды в аквариуме :). 100-литровый аквариум хорошо вписывается в диаметр трубы в сантиметрах. Только в сифонном процессе будет собрано около 20 процентов воды, необходимой для замены воды.

    Назначение и стандартная комплектация сифона

    Главный секрет сифона – в его изгибе. Вода полностью не покидает трубу, оставаясь в этом изогнутом отрезке трубы. Получается своего рода постоянный отстойник. Благодаря водяному затвору неприятные запахи из канализационной трубы не могут проникнуть в помещение – ванную, кухню, туалет. Таким образом, небольшой изгиб в трубе, элементарная конструкция защищает наши квартиры от канализационных «ароматов».

    Сифонами обеспечены практически все мойки и раковины. Следовательно, устанавливая у себя на кухне новую мойку, нужно предусмотреть монтаж сифона – несложную процедуру, занимающую минимум времени. Самое простое устройство предназначено для моек с единственным сливным отверстием. Это сифон с компактным корпусом, диаметр патрубка которого составляет 32 мм. Само изделие и переливной канал выглядят как единое целое.

    Самый простой вид сифона для раковины — это модель с одним сливным отверстием; а пластик в качестве материала изготовления — это самый оптимальный вариант для кухни

    Чтобы лучше представить, как собрать сифон для раковины, рассмотрим стандартную комплектацию устройства:

    • корпус изделия;
    • пластиковый выпускной патрубок;
    • пластиковый манжет;
    • конусные манжеты из резины (32 мм);
    • пластиковые гайки (32 мм);
    • прокладки из резины;
    • резиновая пробка;
    • нижняя пробка;
    • винт для стяжки;
    • декоративная накладка для слива раковины.

    Лучший материал для изделий данного типа – пластик (например, полиэтилен или пропилен). Его преимущества очевидны: не поддается коррозии и гниению, прочен и стоек к износу. Некоторые используют трубы из бронзы и латуни, но у них есть один недостаток: с течением времени их поверхность окисляется и накапливает грязь.

    На схеме хорошо видны места соединений, которые герметично закручиваются

    Виды материалов

    Сифон изготавливается из пластика, металла и комбинированные. В частности, красиво выглядит латунный с глянцевым хромированным покрытием. Стоит задуматься над его покупкой, если под раковину вы не планируете устанавливать тюльпан, тумбу или шкаф. В таких случаях помимо надежности, сифон должен иметь и красивый внешний вид. Согласитесь, смотреть на пластмассовый сифон не так приятно, как на металлический, да еще и блестящий.

    Кроме всего прочего, это устройство изготавливается из других металлов, например, медь и бронза. Но за ними необходим специальный уход, так как спустя время они окисляются.

    Если вам необходимо выдержать определенный стиль интерьера ванной комнаты, то не только сифон, но и трубы, смеситель и другие элементы должны быть выполнены из одного материала.

    Чаще всего покупают пластиковые сифоны. Они имеют ряд преимуществ:

    • Низкая цена.
    • Прочность.
    • Небольшой вес.
    • Устойчивость к химическим воздействиям.
    • Простота в сборке и монтаже.
    • Возможность устанавливать в самых труднодоступных местах.
    • На поверхности пластика не образовывается известняковый налет.

    Помимо выбора материала, сифон также имеет разные виды, рассмотрим их дальше.

    Гофрированный

    Эту конструкцию в народе называют просто гофрой. Состоит она из гнущейся трубки, которой можно придать любую форму, а в частности, согнуть для образования гидрозатвора. Фиксируется гофрированный сифон при помощи специального хомута. К главному достоинству можно отнести низкую стоимость, а также возможность беспрепятственно передвигать мойку в сторону. Гофра без затруднений растянется и приобретет необходимую форму.

    Трубный

    Это изделие напоминает гофрированную конструкцию. Единственное различие в том, что сифон имеет достаточную прочность и жесткость. По своему внешнему виду такой сифон представляет изогнутую трубку необходимой формы для образования гидрозатвора. Подключается он к канализационной трубе и раковине без всевозможных гаек. Однако в нем имеется явный недостаток. Если потребуется передвинуть раковину, то сделать это будет затруднительно. Более того, такие сифоны плохо чистятся. Учитывая это, все больше людей отказываются от трубного сифона.

    Бутылочный

    Исходя из названия, форма такого устройства напоминает бутылку. Устройство его очень простое. В имеющейся колбе есть отстойник, который при необходимости можно легко почистить. Также в нем есть выводная гофрированная труба. Главное преимущество бутылочной конструкции в том, что ее очень легко обслуживать. Достаточно открутить 2 гайки и сифон можно полностью изъять из-под раковины для прочистки.

    Разновидности сифонов для раковин и кухонных моек

    Если у вас в доме будет стоять дорогая сантехника и хорошие смесители, в таком случае следует купить качественные сифоны. В зависимости от назначения сифона, он может быть укомплектован по-разному: для кухни подойдёт сифон с переливом, для ванной — имеющий отвод под стиральную машину.

    Сифон — важнейший сантехнический прибор, являющийся неотъемлемым аксессуаром раковин и моек, ведь водяной затвор, образующийся в «колене», не пропускает канализационные испарения.

    Выбираем и устанавливаем сифон для раковины в ванную с переливом

    Прежде сифон на кухне был необходим только «под раковину». В современных же мойках может быть несколько отделений, два или три. Не покупать же три сифона для каждого слива! Просто надо выбрать разветвлённый сифон, число «веток» которого совпадает с количеством сливов.

    Сифоны разветвлённого типа обслуживают современные мойки, в которых предусмотрено несколько сливов.

    Сифоны, имеющие отвод для стиральной либо посудомоечной машины.

    Технический паспорт некоторых стиральных машин содержит указание, в котором слив машины рекомендуется подводить к трубе канализации именно через сифон.

    Для мойки в кухню или раковины в ванную можно приобрести сифон, снабжённый специальным отводом, предназначенным для шланга стиральной машинки.

    Сифоны, имеющие слив-перелив. Во многих современных мойках предусмотрены сливы-переливы.

    Трубу для перелива подводят к специальной прорези. Мойку со сливом-переливом можно наполнять водой, без опасения затопить кухню.

    Существуют конструкции, предусматривающие наличие ручной заглушки: для слива воды, требуется дернуть за цепочку, к которой прикреплена заглушка, вставленная в отверстие слива.

    Сама же цепочка прикреплена к отверстию перелива. Удобнее вариант: сифон, оборудованный автоматическим сливом: для открытия отверстия слива и спуска воды нужно просто повернуть специальную ручку.

    Кол-во блоков: 27 | Общее кол-во символов: 30098
    Количество использованных доноров: 6
    Информация по каждому донору:

    Источник: http://kachestvolife.club/o-chistote/santehnika/ustanovka-sifona-na-kuhne-shema-sborki-i-ustanovka-dlya-moyki

    Как правильно собрать сифон для ванны – пошаговая инструкция

    Для защиты помещения от проникновения канализационных запахов используется специальное приспособление – гидрозатвор. Сборка сифона для ванны легко производится своими руками даже без наличия опыта.

    Виды сифонов и подготовка к сборке

    Сифоны классифицируются по конструктивным особенностям, принципам работы и материалам, из которых они изготовлены. По конструкции выделяют:

      Гофрированные. Состоят из сплошной гибкой гофрированной трубки, которая может принимать необходимую форму;

    Гофрированный сифон
    Плоские. Представляют собой конструкцию, в которой соединены вертикальные и горизонтальные трубы различных диаметров;

    Плоский сифон
    Бутылочные. Оснащены специальным гидрозатвором бутылкообразной формы. К нему подключены трубы слива и канализации. Этот вид чаще используется на кухне, чем в ванных комнатах.

    Бутылочный сифон

    По принципу работы различают ручные, автоматические и полуавтоматические. Отличия этих приспособлений между собой заключаются в принципе слива.

    Автоматический сифон

    У ручного сифона необходимо рукой вытащить запорную крышку, а полуавтоматические и автоматические приспособления открывают сливное отверстие при помощи специального механизма.

    Ручной сифон

    Для изготовления сифонов используются нержавеющие долговечные материалы. Это латунь, медь, пластик, чугун. Рекомендуем отдавать предпочтением прочной пластмассе или практически не изнашиваемой латуни. Отличие при установке заключается в том, что для пластиковых резьбовых соединений ФУМ-лента не используется, в отличие от металлический конструкций.

    Латунный сифон

    Как собрать ручной сифон

    Несмотря на разность конструкций этих элементов, сборка всех сифонов производится по аналогичной схеме.

    Конструкция ручного сифона для ванны

    Пошаговая инструкция, как собрать сифон для ванны:

      В комплект приспособления входят сам отстойник, трубки разных диаметров, уплотнительные элементы. Первым берется отстойник, на его нижнюю часть надевается самая большая плоская прокладка (чаще всего она синего цвета). При её установке не допускается перекосов или других искривлений;

    Патрубок для подключения к канализации

  • Трубы перелива и отстойника соединяются между собой. Если собирается пластиковый сифон, то ФУМ-лента не нужна – прокладки достаточно, но для соединения латуни или стали на резьба дополнительно уплотняется;
  • Сверху и сбоку такого сифона находится два отверстия разного диаметра. Одно предназначено для подключения бокового слива, а другой для соединения системы с канализационным отводом. В соответствии с размерами этих отверстий подбирается конусная прокладка (широкая) и накидная гайка;
  • Первым берется патрубок, который будет подключен к центральному сливу. На него надевается накидная гайка. Затем надевается уплотнительная прокладка. Обратите внимание на её конструкцию. Один конец прокладки тупой, а другой острый. Вот острым концом уплотнитель надевается к патрубку, тупой в последствии «сядет» на отстойник. Прокладка вставляется до максимального положения, но будьте аккуратны и не порвите её;

    Конструкция плоского сифона

  • Патрубок вставляется в соответствующее отверстие сифона, после закручивается накидная гайка. Точно также подключается патрубок, который будет вести к канализации;
  • Если всё сделано правильно, то остается широкая прокладка под раковину и тонкое резиновое кольцо для уплотнения патрубка, гайки для подключения канализации, фильтр слива мойки. На верхний патрубок устанавливается широкая прокладка. После отвод соединяется с раковиной;

    Пошаговая запрессовка прокладок

  • Подключение к раковине производится при помощи болтового соединения. Здесь рекомендуется также не использовать ФУМ-ленту (если сифон – пластиковый). Чтобы соединить все части конструкции, нужно на верхний участок слива установить уплотнительное кольцо, после металлическую сетку-фильтр. Снизу крепится патрубок сифона, вся конструкция закручивается болтом;
  • К канализации вывод подключается при помощи силиконового герметика (для соединения двух пластиковых элементов) или специальным переходником (для подключения металлического и пластикового патрубков). В первом случае торцевые части сифона и трубы канализации смазываются силиконом и соединяется между собой. Во втором смазываются торцы переходника.
  • После окончания монтажа нужно дождаться полного высыхания герметика (в среднем, от 4 до 6 часов), только потом системой можно пользоваться.

    Видео: сборка сифона для ванны

    Гофрированные модели не требуют сложных сборочных работ – зачастую, они просто подключаются к системе вывода стоков. При этом, плоские более сложны в конструкции. Главная проблема заключается в большом количестве труб разного диаметра.

    Советы для того, чтобы правильно собрать сифон:

    1. Все металлические резьбы должны уплотняться ФУМ-лентой;
    2. Ни одна прокладка или кольцо не должны остаться «без дела». Если после окончания сборки у Вас остались лишние детали, это значит, что где-то пропущено уплотнение и там будет течь;

    Прокладка под фильтр

  • При соединении труб можно использовать только одну прокладку. Некоторые домашние мастера на места соединения труб или во время ремонта для предупреждения течи, устанавливаются две прокладки. Это способствует нарушению герметичность системы;
  • При затягивании накидных гаек нужно быть очень аккуратным (в особенности, если работаете с пластиком). Нельзя чтобы соединение было «растянутым», но при сильном воздействии есть вероятность повредить крепежный элемент;
  • Тоже самое и при установке прокладок. Их нужно затягивать на патрубки до максимума, но если перетянуть уплотнители, то они порвутся;
  • Уплотнительные элементы подлежат регулярной замене. Прокладки сливов– 1 раз в 6 месяцев (в среднем), тонкие уплотнители между патрубками – 1 раз в 3 месяца. Эти сроки могут варьироваться, но своевременное предупреждение изношенности резинок поможет избежать затопления и протечки.
  • Как собрать полуавтоматический сифон

    Полуавтоматический сифон для ванны состоит из двух переливов, соединенных между собой трубой и тросиком, патрубка для подключения канализации, фильтров для переливных отверстий и уплотнительных прокладок.

    Конструкция полуавтоматического сифона

    Пошаговая инструкция, как производится сборка автоматического сифона для ванны:

    1. К центральному переливу подсоединяется патрубок для канализации. На месте стыка уже установлена прокладка, поэтому дополнительно ничего уплотнять не нужно. Труба должна вставляться в отверстие до упора, чтобы не допустить дальнейших протечек;
    2. Также на нижний перелив устанавливается фильтр для сливного отверстия. Прокладка-бабочка (широкий двойной уплотнитель) крепится на слив ванной, туда же устанавливается металлический фильтр;
    3. Для обеспечериния автоматического отвода воды к сливным отверстием крепятся плоские металлические крышки. Предварительно они при помощи винтового соединения подключаются к подвижному тросику, который будет регулировать их работу;
    4. Собранная конструкция подключается к переливам при помощи болтовых соединений. В каждом открытом отводе запрессована латунная резьба. На местах стыков обязательно устанавливаются прокладки различной конфигурации (для центрального перелива – бабочка, как сказано выше, для бокового – обычный тонкий уплотнитель).

    Источник: http://www.kanalizaciya-stroy.ru/kak-sobrat-sifon-dlya-vanny.html

    Смотрите также:
    03.11.2018

    Как сделать ручной гидравлический пресс из домкрата в домашних условиях Нередко для обработки металлических изделий требуется выполнить контролируемый процесс деформации. Сделать это без специального оборудования весьма проблематично, а стоимость заводских модели...

    30.04.2020

    Фрезер из дрели своими руками При ремонте и обустройстве квартиры иногда надо вырезать паз или красиво обточить торец доски. Ради этого не обязательно покупать дорогой электроинструмент. Можно сделать фрезер из дрели своими руками. Принцип передачи крутящего момента на...

    30.04.2020

    Даже не думай выбрасывать сломанный гаечный ключ! Не редко при откручивании гаек один рожок ключа лопается от большой нагрузки, и чаще всего такой инструмент отправляется прямиком на свалку. Предлагаю вдохнуть вторую жизнь в сломанный гаечный ключ. Как вы уже могли...

    Комментарии

    Комментирование отключено.

    Голосование

    Как Вы узнали о нашем сайте?

    Посмотреть результаты

    Загрузка ... Загрузка ...
    Форум
