Цепная пилорама из электропилы своими руками

Стоимость пиломатериала достаточно высока для большинства частных мастеров, занятых в частном строительстве, что вынуждает их проявлять чудеса изобретательности. Используя простые технологии распиловки бревен, можно не только экономить деньги, но эффективно и рационально использовать все имеющиеся личные ресурсы.

В первую очередь это касается древесины и оснастки, потому что именно они закладывают основу успешной работы. Отличной альтернативой стационарной пилораме является цепная пилорама из электропилы, которую можно сделать своими руками .

Что можно сделать из электропилы

Поскольку для распиловки бревен на бруски и доски всегда нужны режущая оснастка, в заводских пилорамах применяют реечные (ленточные) и дисковые пилы. Естественно, для строительства небольшого дома или изготовления нескольких кубов досок нецелесообразно и дорого приобретать такой станок. Лучшей альтернативой ему может стать самодельная конструкция на основе цепной электропилы.

Ее потенциала вполне хватит для удовлетворения небольших потребностей частных застройщиков, да и просто обычных домашних мастеров, которым не по карману готовый пиломатериал. Электропила здесь выступает основным устройством, сочетающим в себе универсальную механическую подачу режущего инструмента, электропривод. Цепная пилорама наилучшим образом, в отличие от дисковой пилы, подходит для продольной раскряжёвки и распиловки бревен, так как имеет:

  • грубый рез, достаточный для эффективного выброса опила;
  • емко скомпонованную электромеханическую подачу режущего инструмента (цепи);
  • относительно низкую стоимость.

Как сделать пилораму из электропилы своими руками

Фактически себестоимость всего оборудования зависит от поставленной задачи. Важно правильно оценивать потенциал имеющегося оборудования. Учету подлежит все – от плотности древесины до мощности электродвигателя самой пилы. Однако все эти расчеты довольно несложны. К тому же, практически в любом лесном районе есть возможность купить круглый лес, который по стоимости обойдется существенно дешевле, чем пиломатериал.

    1. Станина, в количестве двух штук.
    2. Крепеж как для самой пилы, так и для фиксации заготовки (бревна).
    3. Электрический провод с переключателем и штуцерной розеткой.

Совет: В большинстве случаев мы имеем дело с древесиной, имеющей низкую плотность волокон. Это сосна, липа, и подобны им деревья, что облегчит подбор пилы на основе электродвигателя. Для эффективной работы почти всегда подойдет пила мощностью более 1.5 кВт. Единственным ограничением здесь будет скорость ее работы. Чем сильнее движок, тем быстрее работа и чище распил.

Перечисленный список следует более подробно раскрыть на примере одной конструкции, поскольку все их модификации не представляется возможным описать в одной статье. Это, пожалуй, один, сравнительно дешевый, но весьма популярный проект. А по качеству распила почти не уступает известной мобильной пилораме Logosol.

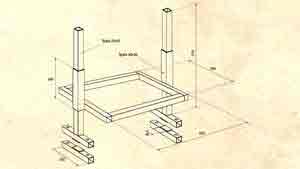

Станина

Их в рассматриваемой конструкции две: одна для пилы, а другая для фиксации заготовки. Принцип работы этой уникальной цепной пилорамы основан на ручной подаче электропилы на заготовку. Несложно понять, что она должна продвигаться по жесткой конструкции, которую принято называть станиной станка. В нашем случае это жесткая, но обязательно ровная во всех двух плоскостях обрезная доска. Для придания жёсткости направляющей нужно обрамить ее двумя жестяными уголками. Их легко купить в магазине профилей металлических конструкций.

Крепится она на деревянные столбы. В качестве таковых можно использовать заготовки (дровяные чурки) либо обрезки бруса сечением более 18 см. Устойчивей будет стоять сама станина, а также удобнее фиксировать доску максимальной ширины.

Чуть ниже следует расположить второю станину – для фиксации заготовки. Высота ее подбирается опытным путем, но лучше использовать подкладки из досок точного размера. Сама конструкция станины для бревна располагается на тех же чурочках.

Соединять их между собой – личное предпочтение, поскольку для работы достаточно жестко вкопать или прикрутить ее стойки. Расстояние между двумя параллельными станинами устанавливается произвольно. Однако учитывая длину шины пилы, не следует устанавливать его более чем на удалении в 3 см. Лучше чтобы она стояла впритык к направляющей для пилы и строго параллельно по горизонтали относительно ее же.

Крепеж пилы и фиксация заготовки

Для фиксации электропилы на направляющей станине используют металлический уголок. К одной полке крепят с помощью болтов пилу. К другой щечке уголка, которая ложится на плоскость направляющей доски, дополнительно фиксируют два алюминиевых, но лучше стальных уголка.

Основной уголок должен быть широкого сечения, желательно более 10 на 10 см. Таким образом жестче сядет сама пила, и легче прикрутить снизу второй полочки угольника направляющие уголочки. Направляющие уголки следует закреплять с небольшим зазором, учитывая ширину направляющей станины. Эта конструкция позволить легко снимать пилу со станины. Так будет удобней для наладки оборудования и демонтажа в конце работы.

  • По торцам бревна с помощью временно забитых гвоздей
  • Используя специальные колодки (изогнутые полукругом седла)

Крепеж бревен с помощью метизов – временный вариант, когда нужно распилить несколько бревен. Однако для постоянной и массовой распиловки желательно изготовить специальный крепеж. Седла, приблизительно копирующие радиус бревен, обычно делают из стальной жесткой ленты. В крайнем случае используют параллельно закрепленные бруски на каждой стойке станины.

Электрооборудование

Назвать электрооборудование самодельной пилорамы сложной нельзя, так как основная его часть уже имеется в пиле. Вам потребуется электрический провод, специальный разъем и вилка, а также переключатель. Вся будущая электрическая цепь будет выглядеть как универсальный удлинитель, подобный шнуру торшера либо бра.

Наличие переключателя позволит лучше контролировать работу самоделки, а специальный разъем для соединения вилки пилы удобен для перемещения, так как не застревает нигде. Чтобы питающий электрический шнур случайно не выскочил в процессе работы, его необходимо зафиксировать к самой пиле на уздечку либо изолентой. Обеспечить безопасную работу поможет наличие в электрощите автомата защиты от перегрузки и короткого замыкания.

Заключение

Цепная пилорама на основе подручных средств – не хуже заводского оборудования. Единственное, в чем она проигрывает, так это в скорости обработки древесины. Но учитывая характер и цели использования самодельного оборудования, в этом нет необходимости. Имея под рукой лишь электропилу и немного денег на сборку электрического удлинителя, вы получите прекрасную возможность иметь собственную пилораму.

Источник: http://pro-instrument.com/ruchnoj/tsepnaya-pilorama-iz-elektropilyi-svoimi-rukami.html

Пилорама из бензопилы своими руками как сделать быстро и легко

Сегодня купить стационарную пилораму для дома практически нереально, так как стоит она баснословных денег. Однако когда нужно распилить древесину или обработать ее, то остается только один выход — пилорама из бензопилы своими руками. Конечно, самодельному инструменту еще далеко до заводского аналога, однако для дома такой конструкции хватит с головой. Как сделать ее в домашних условиях, знают не многие, поэтому пора углубиться в этот вопрос.

Что такое пилорама из бензопилы

Чтобы узнать, как быстро и легко сделать пилораму из бензопилы, для начала необходимо разобраться, что же собой представляет устройство. Пилорама — это агрегат, который служит для того, чтобы обрабатывать заготовки в виде бревен. К процессу обработки относится распиливания бревна на доски и изготовление брусьев. Заводское устройство имеет большие размеры, откуда и возникает большая цена такого оборудования.

Чтобы не покупать пилораму заводского типа, в которой приводным механизмом выступает мощный электромотор, который питается от напряжения 380В, есть хорошая альтернатива — это агрегат с использованием бензопилы. Причем использовать можно не только бензопилу, но и электропилу. Конструктивно схема пилорамы будет идентична. Кроме цепных пил, можно также сделать пилораму из ленточной пилы. Различие в их применении следующее:

  1. Если изготавливается пилорама своими руками из бензопилы цепной, то такое оборудование позволяет производить распил круглого леса. В основание такого агрегата входит пильная цепь, главным недостатком которой является образование большого количества опилок. Кроме того, при продольном распиливании древесины требуются не только мощные инструменты, но еще и соответствующей прочности цепи, например, с победитовым или алмазным напылением, которые способствуют продлению срока службы насадки
  2. Мобильная ленточная пилорама применяется для распила бревен больших диаметров. Однако использование таких агрегатов также имеет свои недостатки, как например, распространение опилок на большую площадь от места обработки. Этот недостаток можно легко устранить, если подключить к стружкоотделителю гибкий воздуховод. Основное достоинство ленточных агрегатов в том, что срез получается тонким, и поэтому выделяется небольшое количество стружки

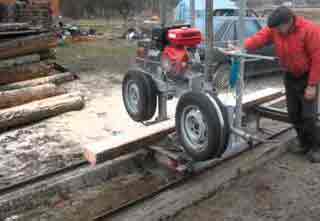

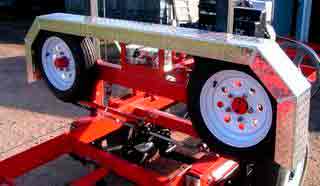

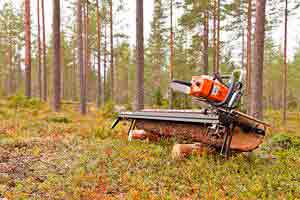

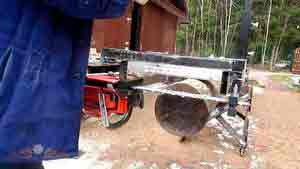

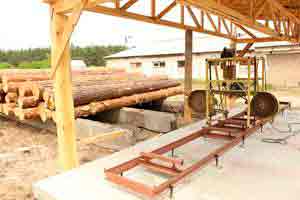

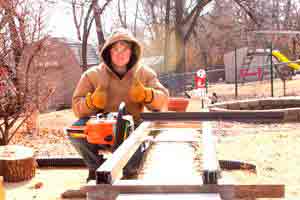

Ниже на фото изображено оба варианта пилорам из бензопилы и ленточного полотна, которые были сделаны своими руками.

Так выглядит простейшая конструкция рассматриваемого агрегата, в основе которой лежит пила с цепным режущим механизмом.

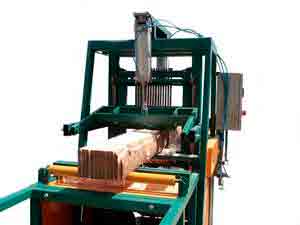

Если первый вариант считается мобильным, то второй стационарным, а также требует больших затрат для изготовления. Если поставлена цель быстро и легко сделать пилораму из подручных средств с применением бензопилы, тогда рассмотрим подробно, как реализовать задумку пошагово.

Для чего нужна пилорама из бензопилы в хозяйстве

С наступлением осени все чаще начинают раздаваться звуки работы бензо- и электропил. Это означает, что сезон заготовки дров в самом разгаре. Однако для каких целей может понадобиться пилорама, когда с заготовкой дров отлично справляется мобильный бензоинструмент. Пилить дрова, когда имеется в виде выполнение продольного распила, проще бензопилой, однако когда возникает необходимость их бревна получить доски, то для этих целей не обойтись без пилорамы.

Само слово пилорама означает «пила» на «раме». Конструктивно это станок, на который крепится режущий инструмент (в конкретном случае, это бензопила или электропила). Когда заготавливаются дрова на зиму, то часто попадаются ровные стволы, из которых, как говориться, грешно не изготовить доски. Другой вариант, когда вы проживаете в сельской местности и желаете заняться бизнесом с минимальными вложениями (открыть лесопилку). Здесь также на помощь придет бензопила, из которой можно сделать своими руками пилораму. Таким станком можно выполнять такие манипуляции:

  1. Распиливать бревна на доски, которые впоследствии можно продавать или использовать для строительства дома, дачи или прочих пристроек. Доска всегда является востребованным и дорогим стройматериалом
  2. Изготовление брусьев, которые также являются дорогим строительным видом строительного материал, получить который можно при наличии леса и лесопилки

При работе остаются пиломатериалы, которые можно использовать в качестве дров для растопки твердотопливных котлов. Мобильная пилорама из бензопилы имеет такие достоинства:

  • Она не занимает много места на участке, поэтому для нее не нужно сооружать дополнительное перекрытие
  • В любой момент ее можно разобрать, чтобы продолжить пилить деревья
  • Использовать можно как дома, так и в полевых условиях, например, в лесу сразу после валки деревьев

Однако все эти достоинства имеют портативные модели пилорам из бензопил. Если планируется изготовить пилораму в виде станка, то ее не так просто перемещать, поэтому воспользоваться ею можно только в одном месте, где она будет установлена.

Как сделать пилораму из бензопилы

Если нужна мини пилорама из бензопилы, то здесь все просто. Требуется взять металлические уголки, и сварить соответствующую конструкцию. При этом понадобится только предварительно подготовить чертеж, на котором спланировать конструкцию конечного оборудования.

Второй вариант, когда нужна домашняя пилорама, при изготовлении которой понадобятся:

  1. Бензопила, которая используется в качестве приводного режущего источника
  2. Механизм для передвижения заготовок. Это исключит необходимость передвигаться пильщику по заготовке, что является небезопасно
  3. Устройство для фиксации заготовок в конструкции оборудования. Фиксировать заготовку нужно для того, чтобы исключить ее проворачивание при воздействии режущим инструментом. Если не закрепить бревно, то оно будет проворачиваться, что снизит не только производительность труда, но еще и в итоге получится неаккуратная заготовка в виде доски

Имея представление о том, что собой представляет самодельный вариант устройства, можно приступать к его реализации. Здесь сразу нужно отметить, что изготовить пилораму можно любой сложности, на что, как говориться «горазды руки». Однако цель данного материала в том, чтобы показать, как сделать самую простую пилораму с использованием бензопилы.

Чертежи пилорамы из бензопилы фото

Перед тем, как изучить процесс изготовления рассматриваемого устройства, рекомендуется изготовить предварительно чертеж или схему. Для этого понадобится изначально решить, какой тип устройства нужен — мобильный или переносной, а также домашний или неподвижный. Ниже показано несколько разновидностей схем изготовления пилорам, сделать которые легко в домашних условиях.

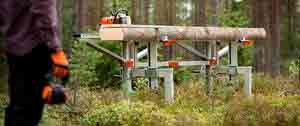

Это самый простой вариант изготовления мобильного станка для изготовления досок разной толщины.

Если первый чертеж пилорамы из бензопилы подразумевает передвижение пильщиком самого инструмента по заготовке, то второй вариант более универсален и практичен. Инструмент крепится на подвижной станине, а заготовка располагается на ровной поверхности. После этого выставляется необходимая толщина будущих досок или брусьев, что выполняется путем поднятия вверх или опускания вниз инструмента, фиксируемого на резьбовых шлицах.

Третий вариант пилорамы с бензопилой в качестве режущего инструмента — это стационарный станок. Сделать его гораздо сложнее, чем первые два, однако при этом значительно упрощается работа мастера. Все что понадобится от мастера, выполняющего распил на пилораме — это проталкивание заготовки к вращающейся цепи бензопилы. При помощи рычагов задается необходимая толщина для досок, которые получаются из распиливаемого бревна.

Пилорама из бензопилы своими руками инструкция с фото

Самодельная пилорама из бензопилы — это возможность хорошо сэкономить на покупке досок, которые понадобятся при выполнении любых строительных работ. Рассмотрим несколько вариантов, как быстро и легко сделать пилораму из бензопилы с минимальными финансовыми и физическими затратами.

Вариант изготовления простейшей пилорамы на базе бензопилы

Первый вариант самодельной пилорамы довольно прост, поэтому реализовать его сможет каждый желающий, потратив на это не более пары часов времени. Для реализации этого способа не понадобится даже сварочный аппарат, поэтому приступаем к действию. Изначально подготавливаем необходимые материалы:

  • Стальные пустотелые брусья размером 5х5 см и длиной по 1 метру. Количество таких брусьев составляет 6 метров (все зависит от длины шины инструмента)
  • Соединительные элементы в виде крепежных болтов диаметром 8-10 мм в количестве 10 штук

Когда все составные детали для изготовления устройства готовы, можно приступать.

  1. Первоначально нужно изготовить решетчатое основание из стальных брусков
  2. Размер основания равен длине шины инструмента
  3. Это основание является направляющим при пилении бревен
  4. Для закрепления инструмента и его регулировке перпендикулярно к основанию фиксируются два бруса
  5. На концах брусьев, которые крепятся к основанию, нужно сделать фиксаторы для закрепления шины бензопилы с проушинами, через которые будет происходить свободное перемещение цепи

В итоге получаем устройство следующего вида, как показано на фото ниже.

Конкретно для изготовления этой пилорамы использовался сварочный аппарат, за счет которого были сокращены расходы на соединительные элементы. Однако сделать его можно и без применения сварки, но с использованием дрели. Что лучше, решать можете сами, однако в итоге получаем расширение функционала полезного инструмента в хозяйстве — бензопилы. Как изготавливается такой тип пильного оборудования, подробно описано на видео.

Второй вариант как сделать пилораму с бензопилы

Еще один простой вариант, как сделать пилораму для своей бензопилы, который предусматривает применение следующих расходных материалов:

  1. Швеллер размером 10 на 5 и длиной не менее 5 метров. Длина влияет на размер распиливаемых бревен. Чем больше размер бревен, тем и длина швеллера должна быть соответствующей
  2. Стальной уголок размером 5х5 см
  3. Стальная трубка до 1 метра и диаметром 15-20 мм
  4. Крепежные детали в виде болтов с гайками

Принцип изготовления второго варианта пилорамы заключается в том, что швеллер является направляющей для движения инструмента. В качестве подвижных роликов применяется уголок, который располагается на верхней части швеллера. К уголкам, которые между собой жестко соединены, крепится трубка, а к ней фиксируется бензопила.

На фото видно, как выглядит готовое изделие для распиливания бревен. Как ним пользоваться, также просто, как и изготовить. Расположить на верхней части заготовки, отмерить нужный размер доски (толщину конечного изделия), завести агрегат и пройтись по бревну от начала до конца. Решающую роль играет время, которое нужно уделить, чтобы правильно выставить инструмент, однако такой недостаток окупается простотой конструкции агрегата.

Третий вариант — изготовление самодельной пилорамы из бензопилы

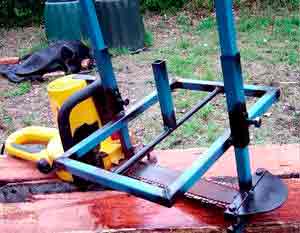

Сделать мобильную пилораму из бензопилы нетрудно, и не затратно, в отличие от стационарного устройства. Однако есть у них большой недостаток — это необходимость держать инструмент в руках или перемещать его практически вручную. Поэтому рассмотрим еще один вариант изготовления пилорамы из бензопилы своими руками, который является одним из самых универсальных.

На фото представлена модель такого устройства, изготовить которое сможет любой желающий. Конструкция хотя и простая, но требует немало усилий для изготовления. Пользоваться ею просто, для чего изначально нужно положить бревно на ровную поверхность, подкатить станок к заготовке, выставить толщину распила, и приступать. Перемещается станок вдоль заготовки, осуществляя распиливания досок нужного размера.

Какие бывают самоделки и как их сделать, вы теперь имеете представление, поэтому можно приступать к их реализации. Это самые простые, легкие и не затратные пилорамы из бензопил, сделать которые может каждый желающий.

Разновидности самодельных пилорам из бензопилы

Сколько людей, столько и изобретений, поэтому сделаем обзорную экскурсию по разным видам самодельных пилорам, и выясним и особенности конструкции и применения.

Первый вариант устройства, который показан на фото, подходит для тех случаев, когда предстоит распилить не одно и не два бревна, а несколько десятков. Удобство использования такого агрегата в том, что заготовка укладывается на основании, фиксируется, и после этого режущий инструмент перемещается по рельсовому пути. Специальная конструкция в виде арки, на которой крепится инструмент, перемещается по рельсам. Для установки толщины распила досок, в конструкции арки предусмотрена регулировка положения инструмента.

Упрощенная версия первого варианта. Простота изготовления этой модели заключается в том, что вместо швеллеров используется стальной уголок, из которого изготавливается основание. По внутренней части уголка перемещается изготовленная арка, на которой фиксируется инструмент. Уголки соединены продольными пластинами, на которых располагается заготовка. Упрощенная версия стационарной пилорамы из бензопилы позволяет не только быстро сделать ее своими руками, но еще и сэкономить на материалах.

Третий вариант стационарной пилорамы также можно сделать самостоятельно в домашних условиях, но для этого понадобится много расходных материалов. Принцип работы такого агрегата заключается в том, что бензоинструмент фиксируется на специальной подвижной станине. Станина перемешается вручную пильщиком по наружной части швеллера. Для установки необходимой толщины распиливаемых досок, швеллер поднимается или опускается вниз благодаря специальному механизму.

Как правильно пилить доски на самодельной пилораме

Если мастер справился с изготовлением самоделки, то разобраться, как она работает, не составит большого труда. Однако при пилении нужны не только умения и навыки, но еще и соблюдение техники безопасности. Кроме того, нельзя работать с бензопилой без защитной амуниции, в основании которой входят очки, каска с наушниками, перчатки, специальный комбинезон и боты с железным носком. Инструкция по первому запуску и работе на пилораме из бензопилы следующая:

  1. Для начала нужно проверить установку. Все соединения должны быть надежными, а инструмент должен прочно крепиться к станине
  2. Перед закреплением инструмента на станине нужно убедиться в том, что бензобак и масляный бак имеют достаточное количество топлива. Баки должны быть полными, так как инструмент эксплуатируется под углом 90 градусов
  3. После прочного закрепления инструмента, нужно приступать к фиксации бревна. Даже если используется мобильная установка, то бревно должно быть надежно закреплено, чтобы в процессе воздействия инструментом, оно не смещалось и не вибрировало
  4. Выставляется необходимая толщина распила досок
  5. Запускается бензопила только после того, как она будет закреплена на станине. После этого нужно медленно подносить ее к заготовке
  6. Зафиксировать курок бензопилы на оборотах выше средних, и приступать к распилу. При пилении нужно быть внимательными, так как не исключается возникновение ударов
  7. Перемещать бензопилу нужно медленно, чтобы инструмент работал в половину нагрузки

Итог самостоятельного изготовления пилорамы из бензопилы

Если поставлена цель соорудить мини пилораму для дома, то начинать нужно прежде с изготовления схемы самоделки. На основании схемы можно приступать к реализации задумки в жизнь. Сделать мобильный станок для распиливания досок не трудно, и с этим справится каждый мастер. Для этого нужно иметь под рукой необходимый инструмент в виде болгарки, дрели и сварочного аппарата, расходные материалы в виде крепежей, ручек и винтов, роликов, а также основные части — уголки, швеллера, трубки.

Дальше дело времени и мастерства. При работе на пилораме нужно учитывать следующее, что в конструкции бензопилу лучше использовать цепи из твердосплавных материалов с нанесением на зубьях победитового или алмазного напыления. Это продлит срок службы цепей, а также исключит избыточную нагрузку на инструмент, когда на обычных цепях затупляются зубья. Не рекомендуется проводить распил бревен при низких температурах, так как замерзшие заготовки еще быстрее будут затуплять зубья бензоинструмента. Имея в хозяйстве бензопилу, не стоит ограничиваться ее основным функционалом, так как этот инструмент способен выполнять множество полезной работы, заменяя такое дорогостоящее оборудование, как пилорама. Какие еще возможности имеет бензопила, которые можно расширить при помощи специальных насадок. можно почитать в материале.

Источник: http://moiinstrumentu.ru/pilorama-iz-benzopily-svoimi-rukami-kak-sdelat-bystro-i-legko.html

Процесс сборки шинной пилорамы своими руками

При строительстве любого объекта необходимо дерево: для стропил, лестниц, половой доски, предметов мебели. Приобретать готовые изделия очень накладно. Да и зачем? Можно все сделать своими руками. Нужно только желание и немного материалов.

Предназначение шинной пилорамы

Для жизнедеятельности человека необходима древесина разных пород, каждая для своей цели. Обрабатывали ее когда-то исключительно топорами и ручными пилами. На смену им пришли бензопила и деревообрабатывающие станки.

Оборудование постоянно модернизируется, появляется все больше удобных современных станков. В их числе шинные пилорамы. Они не могут заменить другие станки, такие, как оцилиндровочный станок или венцевой резак, но свои функции по обработке дерева выполняют успешно.

Если намечается строительство загородного дома или дачи из дерева, то материала потребуется довольно много. А если рядом лес и есть возможность запастись им, то лучше всего для его обработки и изготовления стройматериала сделать шинную пилораму своими руками.

Изготовление пилорамы своими руками поможет решить любую проблему, связанную с деревянными изделиями: сделать сарай или баню, беседку, дом из сруба.

Шинная пилорама собственного изготовления может производить:

  • высококачественную распиловку бревен в продольном направлении;
  • на ней можно придавать бревнам одинаковую форму и размер;
  • распиливать их на доски, брусья, рейки, и многие другие элементы.

Самодельной шинной пилорамой производят мелкие партии нестандартных деревянных заготовок и обрабатывают древесину разных пород.

Размещение и конструкции шинных пилорам

Чтобы смонтировать шинную пилораму, не потребуется большая территория. Ее можно установить на маленьком участке.

Созданная своими руками, она может быть стационарная, в которой установлен электрический двигатель, или передвижная (с использованием бензинового двигателя). Это позволит перемещать распиловочное оборудование в любое место, в том числе производить пиломатериалы в лесу.

Своими руками изготавливают следующие конструкции шинных пилорам:

  • С движением рабочего агрегата вдоль обрабатываемого дерева.
  • С продольным способом подачи дерева к агрегату.

Преимуществом первого вида шинной пилорамы является осуществление контроля за рабочим агрегатом на протяжении всего участка вдоль бревна. Это обеспечивает равномерность распила и высокую скорость.

Во втором случае контроль за распиловкой более сложный. Сильный толчок дерева может привести к тому, что цепь заклинит или перегреется двигатель. Преимуществом является отсутствие большого количества электрических проводов, двигающихся вслед за агрегатом.

Составные части пилорамы

Рабочий агрегат состоит из:

  • Станины:
  • шины;
  • электродвигателя;
  • механизма сцепления.

В качестве режущего инструмента здесь выступает цепная шина бензопилы. При использовании для распиловочного механизма цепной пилы, предназначенной для продольного пиления, поверхность распила получается гарантированно ровной.

В качестве силового агрегата устанавливается трехфазный электродвигатель мощностью 5,5 кВт либо четырехтактный бензиновый мотор мощностью 5,5 лошадиных сил.

Основой пилорамы является станина, по которой движется мобильная тележка с пилой, закрепленной в горизонтальном положении. Основа должна быть качественной, чтобы уменьшить вибрацию.

  • два стальных швеллера или рельса длиной 8 метров и высотой 14 см;
  • по всей длине швеллера установлены стяжки из отрезков металлической трубы;
  • в швеллерах делают отверстия и устанавливают в них стяжки через 1–1,5 метра.

Основные моменты эксплуатации

Шинную пилораму устанавливают в любом помещении или на открытой площадке.

  • Помещение должно хорошо вентилироваться и освещаться, поскольку агрегат относится к категории опасных.
  • На открытом воздухе электрическое оборудование должно быть защищено от попадания осадков.
  • Площадка под оборудование должна быть ровная. Если поверхность неровная, рельсовый путь ставят на анкеры.
  • Рельсовый путь и шина должны располагаться горизонтально.
  • Пилораму устанавливают на четырех опорных роликах, которые катят ее по направляющим рельсам.
  • Толщину выпиливаемой доски регулирует вертикальный винт, который при вращении поднимает или опускает тележку с пильным узлом.
  • Во время работы пилорамы бревно закреплено неподвижно вдоль станины.
  • Прижимные упоры для поддержки бревна имеют простую и удобную конструкцию: винты прижимают бревно к упорным флажкам.

Как работает пилорама

Распил осуществляется цепной шиной, закрепленной на каретке, движущейся медленно вдоль бревна. Следует учесть, что цепь предназначена для продольного пиления и должна быть острой, чтобы пилить было легче. Если используется цепь для поперечного пиления, ее нужно заточить под другим углом, пригодным для продольного пиления.

Новую цепь рекомендуют замочить в масле на ночь для продления срока службы.

Цепная пила, прикрепленная к шине, имеет долгий срок службы, быстро и легко устанавливается. При износе ведущей звездочки ее надо поменять, прежде чем надеть новую цепь.

Перемещение каретки с шиной осуществляется ручным способом. Высоту шины регулируют тоже вручную с помощью специальной ручки на винте. Шину можно поднять или опустить на определенное расстояние для обеспечения требуемой толщины распила.

Натяжение цепи должно быть отрегулировано, за этим постоянно следят во время работы. В носовую звездочку шины организуют постоянное поступление масла из масленки.

Качество распила на шинной пилораме не страдает даже при плохой заточке цепи. Жесткость шины позволяет поддерживать его на отличном уровне, без волнистости и бочкообразности.

Сборка шинной пилорамы своими руками

Сделать свою шинную пилораму нетрудно, хотя и хлопотно. Нужно заготовить соответствующие материалы и инструменты:

  • схему устройства;
  • швеллер или рельс;
  • стальные трубы для патрубков и распорок;
  • электродвигатель или бензиновый мотор;
  • шину, ведущую звездочку (можно взять от бензопилы);
  • сварочное оборудование с электродами;
  • дрель и режущий инструмент для металла;
  • вспомогательные материалы: мел, молоток, рулетку.

Вначале сооружается прямоугольный каркас:

  • по центру каркаса у его основания крепится шина;
  • крепление должно выдерживать повышенную нагрузку и быть надежным.

Соблюдают определенную последовательность изготовления шинного станка:

  • Режущий элемент крепится на оси из высокопрочной стали. Для этого используется отверстие, которое имеется на ведомой звездочке.
  • Благодаря оси пила не может перемещаться в горизонтальном направлении.
  • Чтобы предотвратить вертикальное смещение, на оси монтируют подшипники с двух сторон непосредственно возле шины.
  • Подшипники зажимают втулкой, ось приваривают к каркасу.
  • С другой стороны размещают двигатель и блок контроля за натяжением цепи. Все запчасти можно брать готовые, от бензопилы.
  • Ведущий барабан закрепляют на валу электромотора и фиксируют продольной шпонкой.
  • Производят центровку конструкции и надежно фиксируют ее в корпусе.

Двигатель нуждается в особенном внимании. Для исключения сильной вибрации тележка под него должна иметь достаточную жесткость. Ее монтируют из стального листа толщиной 4–6 мм. Для устранения поперечного люфта к тележке крепится упорный уголок.

Установка конструкции на основу

После окончания сборки рабочего агрегата его закрепляют на металлическом каркасе, который тоже можно изготовить своими руками.

Последовательность монтажа каркаса:

  • Сварить две заготовки буквой П из прочных стальных труб.
  • Сварить или закрепить болтами верхние части заготовок.
  • По центру каркаса приварить вертикально 4 патрубка.
  • На каждом патрубке с внешней стороны проделать углубления на расстоянии 20 мм друг от друга.
  • Четыре патрубка приварить к рабочему узлу. Они надеваются на патрубки каркаса.

Конструкция обеспечивает распиловочному узлу свободу движения в вертикальном направлении. Для фиксации узла в определенном положении по вертикали требуется установить болты.

Стационарный агрегат

Для стационарного распиловочного агрегата иногда делают бетонное основание.

Можно установить своими руками сцепление. Это промежуточный механизм передачи от двигателя к ведущей шестеренке. Передача осуществляется ремнями, натянутыми на шкивы двигателя и шестеренки. Ремни прижимаются специальными роликами. Такое устройство делает работу пилорамы более эффективным.

Процесс сборки многоэтапный, но сделать своими руками такой агрегат вполне возможно. Установка шинной пилорамы на загородном участке или на даче принесет немало пользы. Ведь с ее помощью можно изготовить большой ассортимент нужных деревянных изделий, а не бегать в поисках дорогостоящего материала по магазинам. Изделие, созданное своими руками, не потребует больших затрат.

Видео по теме: Самодельная шинная пилорама

Источник: http://promzn.ru/stanki-i-oborudovanie/protsess-sborki-shinnoj-piloramy.html

Как сделать пилораму своими руками

Пилорама это станок, предназначенный для распилки бревен разных пород древесины. Это довольно сложный инструмент, который облегчает работу при строительстве. Не обязательно покупать данный агрегат. Вполне можно сделать его в домашних условиях. При производстве необходимо определиться с типом пилорамы и количеством обрабатываемой древесины.

Полезные свойства аппарата

Большой плюс пилорамы в том, что запил всегда осуществляется продольный. Так как пилить древесину вдоль очень тяжело. Как правило, пилораму используют при работе с дикими бревнами. На крупных предприятиях есть инструменты и для работы с длинными бревнами.

Из чего состоит аппарат

Распиловочный станок состоит из следующих частей:

  • Сама пила.
  • Электропривод.
  • Пильная каретка.
  • Направляющая для пилы.
  • Опора для бревна.
  • Рама для конструкции.

Принцип работы

Пилорама состоит из двух подошв, сваренных между собой. На подошвах расположены ролики. За счет них передвигается рама. Основа аппарата имеет форму буквы «П». Она состоит из пары швеллеров. Главное колесо является стационарным с одной стороны рамы, а другое подвижное, перемещается вдоль рамы.

Также в конструкции предусмотрены направляющие. Расположены в основании аппарата и крепятся с помощью кронштейнов (соединительных устройств). Этот элемент является разборным, что очень удобно, если необходимо его транспортировать. Под направляющими располагаются ведущие ролики. Сверху закреплены опорные стойки. Пилорамы передвигаются благодаря цепному механизму, расположенному в рельсах.

В качестве режущего устройства используется пила ленточного типа. Ее ширина составляет около 60 миллиметров. Натяжение происходит за счет гидравлического механизма. В установке пилы принимают участие два замка. Они крепятся к основанию ведущего колеса. Центр управления расположен со стороны оператора. Также здесь имеется линейка для замеров. В устройстве расположена емкость со смазочно-охлаждающей жидкостью. Она необходима, чтобы избежать налипания щепок на пилу. Этот раствор поступает на место резки.

Основные типы пилорамы

На сегодняшний день пилорамы бывают нескольких видов. У каждого варианта есть свои плюсы и минусы.

Ленточная пилорама

Механизм основан на блочном принципе. Аппарат может функционировать и с дешевыми, и с дорогими комплектующими. Пилорама состоит из рамы, механизма для натяжения пилы, двигателя, зажима, колеса, и ременной передачи. Распиливание бревна происходит за счет ленточной пилы. А для обеспечения правильной работы предусмотрены удерживающие ролики. Это очень удобное устройство, но имеет свои минусы.

  • Возможен эффект волны при распиливании бревен.
  • Нужны навыки работы с оборудованием.
  • Перед распиливанием нужно регулировать аппарат.

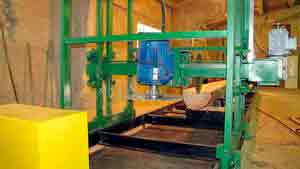

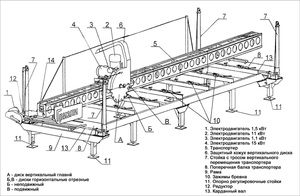

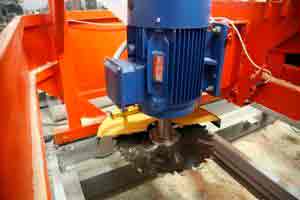

Дисковая угловая пилорама

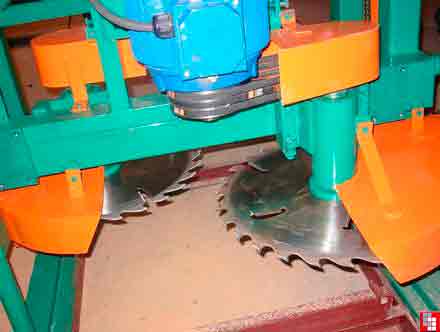

На сегодняшний день самая популярная модель. Также применяется на лесоперерабатывающих предприятиях. Конструкция оборудования очень проста. Состоит из опоры, на которой расположен вал с диском.

При распиливании диск движется вдоль полена. Это позволяет добиться точности результата.

Шинная рамная пила

Оборудование легко изготовить самостоятельно. Конструкция состоит из каретки, тележки, опоры, пилы, двигателя и шины. Подходит для распилки длинных бревен. Имеет небольшие габариты. Аппарат легко транспортировать. Работает от электрической сети, или от топливного генератора. Такое оборудование не подходит для работы с большим количеством древесины. Обычно применяется частными лицами.

Рамная пилорама

Самый редкий вид устройства. При работе механизм остается неподвижным. Способен распиливать сразу большое количество древесины. Основные недостатки аппарата:

  • Большое количество отходов.
  • Крупногабаритная конструкция.
  • Большая толщина режущего элемента.
  • Легкость в обслуживании.
  • Надежная конструкция.
  • Долговечность.

Самодельная ленточная пилорама

Сделать пилораму в домашних условиях довольно затратное занятие. Сложно добиться правильной работы всех составных частей. Потребуются нужные детали, инструменты для работы и чертежи. Работать оборудование может с максимальным весом в 300 килограмм. Также нужно отрегулировать нарезаемую толщину бревен. При работе с таким оборудованием обязательно соблюдайте технику безопасности. Прежде чем начать работу, подготовьте платформу для сборки. Нам понадобятся колеса и ленточная пила. После можно преступать к сборке основания. Первым делом собираем рельсы.

Устанавливают колеса, точно следуя чертежам. На рельсах параллельно друг другу крепим уголки. Из профтрубы изготавливаем шпалы. Устанавливаем их между уголками. К трубе привариваем крепеж для бревен. Он должен свободно перемещаться по всей поверхности. После необходимо собрать тележку и прикрепить к ней колеса. В последнюю очередь собирается электродвигатель. Данная пилорама будет отлично работать с двигателем от мотоблока. С помощью шкива он будет сообщаться с общей конструкцией.

Шинная пилорама

Конструкция очень похожа на ленточную пилораму. Но в данном случае в качестве режущего элемента используется цепная пила. Данный аппарат намного меньше и имеет более простой механизм. Значит, сделать ее самостоятельно намного легче. Для начала найдем ровную поверхность и установим самоделку так, чтобы удобно было подойти к ней. Прежде сооружаем основу из металлического профиля. Просверливаем несколько отверстий в каркасе.

После преступаем к сборке стойки и располагаем на ней раму. В итоге имеем основание цепного механизма. Остается смонтировать тележку. Но прежде собираем основание и устанавливаем на ней упор, зажимы и электродвигатель. Тележку крепим к металлическому основанию, устанавливаем двигатель с режущим элементом, натягиваем цепь. Пилорама готова.

Углоповоротная дисковая пилорама

Если нужно тангенциально распилить бревна на помощь придет угловая пилорама. Это многофункциональный аппарат, может справиться с большим количеством работы. Лучше сконструировать самостоятельно, так как готовый аппарат имеет высокую цену. Для начала необходимо подготовить чертежи. Прикупить все необходимые детали.

Первым этапом идет сборка каркаса. Он состоит из металлических труб. Соединяем все сварочным швом. Рельсы лучше всего подойдут в роли направляющей. После конструируем карету. Точно соблюдайте все размеры, указанные в схеме.

В данной пилораме в качестве «сердца» используется мощный топливный двигатель. Благодаря ему процесс работы с древесиной ускоряется. Двигатель устанавливают на каркас механизма. В угловых пилорамах монтируют цепную передачу, но есть риск перегрева мотора. При конструировании пилорамы строго соблюдайте правила техники безопасности, так как в процессе работы вы имеете дело с режущими элементами.

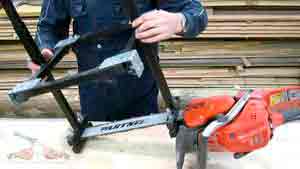

Переносная пилорама из бензопилы

Как правило, для личного пользования используются не пилорамы, а миниатюрные станки для распилки бревен. Их также можно сделать самостоятельно. Есть разные мини — пилорамы, все они миниатюрные и передвижные. Основным элементом конструкции выступает готовая бензопила.

Нам потребуются следующие материалы:

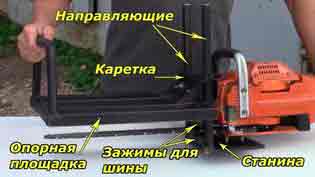

  • Бензопила.
  • Два швеллера.
  • Уголки металлические.
  • Рельсы.

Первым делом собираем каркас. Высверливаем несколько отверстий. Крепим стяжки для трубы. Все элементы скрепляем с помощью болтов. При изготовлении пилорамы точно проверяйте все углы между деталями. Чтобы усилить каркас, изготавливают ребра жесткости. После конструируют тележку из плиты. Снизу плиты крепят два уголка. Следующим шагом необходимо поставить плиту на ролики. На тележку также крепят уголки, они выступают в качестве крепления для бензопилы. В самом конце монтируют механизм для крепления бревен.

Пилорама логосоль

Нам понадобятся следующие материалы и инструменты:

  • Аппарат для сварки, электроды.
  • Режущий элемент, гвозди, шурупы.
  • Бензопила или электродвигатель.
  • Шины с цепями.
  • Металлический уголок.
  • Ролики.
  • Шнур.
  • Подшипник для роликов.

При изготовлении данной пилорамы первым делом необходимо составить чертежи. Подобрать материал для комплектующих.

Нужно изготовить каркас. Для этого подойдут металлические трубы. Соединяем трубы и уголок с помощью сварки. Следующий шаг это изготовление салазок. Можно их сделать из деревянной доски. При этом поверхность, по которой будет ездить салазок нужно покрыть оцинковкой или металлическим листом. Салазки также можно сделать из рельсов. Следующим делом необходимо изготовить механизм, предназначенный для регулирования толщины доски. Можно его сделать двумя способами:

  1. В пилораме бревно приподнимается, а режущий элемент остается неподвижным. Отлично подойдет для работы с маленькими бревнами. При таком способе распиловки не болит спина, и работа идет быстрее. В данном случае используются обычные домкраты, их высота подъема должна быть максимальной.
  2. В пилораме бревно остается неподвижным, пила опускается и поднимается. После к конструкции нужно прикрепить бензопилу. Удаляем люфты, проверяем механизм на прочность. Проверяем работу получившейся самоделки. Изделие готово.

Рекомендации при изготовлении пилорамы

Пилорама относится к опасным видам инструментов. Считается крупногабаритным аппаратом. Поэтому перед конструированием необходимо выбрать место, где будет эксплуатироваться данный агрегат. Отлично подойдут гараж, сарай или подсобка. Данное помещение должно быть просторным и светлым. Вы также можете работать с пилорамой и на свежем воздухе, но в таком случае нужно будет установить навес.

При наличии электрического двигателя требуется ответственно отнестись к монтажу проводки и креплению нужных автоматов. Также желательно иметь помещение, где будут размещены готовые доски. При конструировании аппарата в домашних условиях необходимо ответственно отнестись к режущим элементам. При эксплуатации пилорамы также следует соблюдать правила техники безопасности.

  • Контролировать соединения кабелей, следить за их исправностью.
  • Следить за цельностью кабелей заземления.
  • В случае необходимости замены пилы или ликвидации повреждений необходимо вырубить пилораму от электросети.
  • При коротком замыкании обязательно сразу отключите пилораму.
  • Пользователь устройства не должен находиться около патрубков выбрасывания опилок.
  • У пилорамы должна быть прочная опора.
  • При работе с аппаратом бревно всегда должно быть закреплено на рельсах.

Данные правила должны соблюдаться неукоснительно.

При изготовлении пилорамы и при работе с ней необходимо контролировать все узлы, соединения и стабильность механизма. После выполнения данных требований можно запускать аппарат.

Мы рассмотрели, как собрать пилораму самостоятельно. Данный агрегат отлично подойдет для работы по дереву. Поможет при строительстве. И сделать его своими руками довольно легко. Необходимо иметь навык работы с инструментами. Данные аппараты бывают нескольких видов. Перед началом необходимо подготовить чертежи для работы и точно соблюдать все размеры, чтобы не возникло ошибок при эксплуатации.

Источник: http://remboo.ru/instrumenty/kak-sdelat-piloramu-svoimi-rukami.html

Ленточная пилорама, изготовленная своими руками? Почему бы и нет!

Добавил(а): Виктор Каплоухий 6 июля

Популярность древесины в частном строительстве остаётся высокой даже с появлением самых новых строительных материалов. Во многом этому способствует её приемлемая стоимость, доступность и простота обработки. Несмотря на то что сегодня можно без проблем купить подходящую доску, брус или рейку, вопрос самостоятельного распила брёвен интересует каждого экономного хозяина. И это закономерно, ведь затраты на приобретение делового леса не идут ни в какое сравнение со стоимостью обрезного пиломатериала. Конечно, держать собственную лесопилку ради того, чтобы подправить забор или отремонтировать крышу, нецелесообразно. Если же речь идёт о начале строительства на пустом участке, то собственная пилорама будет очень кстати. А сэкономить на её покупке можно, если соорудить агрегат своими руками.

Устройство и принцип действия ленточного лесопильного агрегата

Современная ленточная пилорама представляет собой настоящий автоматизированный комплекс

Ленточной пилорамой называют универсальный станок, которым выполняют продольную распиловку брёвен с целью получения стандартных пиломатериалов — досок, бруса, шпал, лафета. Конструктивно агрегат состоит из четырёх основных узлов: ленточной пилы и её привода, механизма передвижения пильной рамы, устройства для регулировки высоты рабочего полотна и зажимного приспособления для крепления кругляка. Лесопилка приводится в действие электромотором или двигателем внутреннего сгорания. Независимо от используемого силового агрегата, его мощность должна обеспечивать длительную работу оборудования без перегрузок. Для непрофессионального станка будет вполне достаточно асинхронной электрической машины мощностью 5 кВт или бензиновой (дизельной) установки 6 – 8 л. с. Во время работы станка вращающий момент передаётся на рабочие колёса (шкивы) с установленной «бесконечной» пильной лентой шириной до 60 мм. Поскольку во время работы полотно пилы нагревается и провисает, используется натяжной механизм гидравлического или пружинного типа.

Устройство пильной рамы

Продольное перемещение рамы с установленным механизмом привода осуществляется по рельсам, установленным на прочном бетонном основании. Для этого в нижней части корпуса агрегата смонтированы стальные закалённые ролики, лёгкость вращения которых обеспечивают шарикоподшипники закрытого типа. От протяжённости рельсовых направляющих зависит максимальная длина обрабатываемого леса.

Толщина срезаемого с бревна древесного пласта определяется высотой пильного полотна над уровнем пола и регулируется специальным узлом, который включает парную резьбовую передачу и механизм её привода. Благодаря одновременному вращению двух винтов, расположенных по краям каретки, обеспечивается её перемещение по вертикальным направляющим и исключается перекашивание пилы.

С помощью лесопилки ленточного типа можно получить материал любой толщины при минимальных потерях на опилки

Смещение бревна во время работы агрегата предотвращает зажимное устройство, которое собирается из направляющей в виде круглой трубы и установленных на ней с большим зазором втулок с зацепами. Перекос подвижного узла с установленными «когтями» приводит к заклиниванию устройства, благодаря чему обеспечивается неподвижность кругляка в процессе обработки. Чтобы лучше представить работу этого приспособления, внимательно осмотрите представленную иллюстрацию.

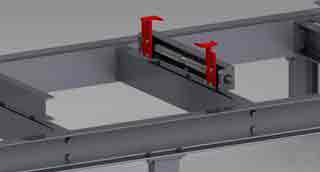

Работа зажимного приспособления

Принцип действия лесопильного агрегата предельно прост. Бревно, предназначенное для распиливания, укладывают в ложе между рельсовыми направляющими. Затем его фиксируют зацепами, которые расклинивают несколькими ударами молотка в края подвижных узлов. Каретка с ленточной пилой подводится к торцу кругляка, после чего выставляется высота рабочего полотна. После включения станка оператор плавно передвигает пильную раму вдоль рельс, благодаря чему происходит постепенное срезание доски нужной толщины. После достижения другого края бревна срезанный пиломатериал откладывается в сторону, пила приподнимается и агрегат возвращается в исходное положение.

В некоторых источниках предлагаются к повторению конструкции агрегатов, в которых пильная каретка установлена неподвижно, а распил осуществляется передвижением бревна, уложенного на подвижную платформу. Может, подобная схема и имеет право на существование, однако надо учитывать, что для её реализации потребуются рельсы удвоенной длины.

Описанный выше станок представляет собой простейшую пилораму. Если же говорить о современном оборудовании, то оно практически полностью исключает ручной труд. Все операции, включая перемещение пильной рамы и регулировку высоты ленточного полотна, выполняются автоматически, по команде с пульта управления.

Видео: Особенности работы ленточной пилорамы

Что понадобится для строительства лесопильной установки

Тем, кто считает постройку собственной пилорамы делом несложным, сразу скажем, что создать качественный, работоспособный агрегат непросто. И дело даже не в том, что здесь не обойтись без определённых финансовых затрат — как правило, бюджет самодельной лесопилки легко укладывается в сумму 30 – 40 тыс. рублей. Сборка агрегата, способного выдавать качественный пиломатериал, потребует решения задач, связанных со стабильностью работы, обеспечением прочности узлов и деталей, настройкой и регулировкой механизмов, изготовлением приспособлений для заточки ленточной пилы и разводки её зубьев и т. д. Не боитесь трудностей? Тогда ознакомьтесь с тем, какие материалы и инструменты потребуются для работы.

В качестве рельсовых направляющих можно использовать стальные уголки с шириной полки не менее 50 мм, швеллер или двутавровую балку. Основным требованием к рельсам является их прямолинейная геометрия. Надо иметь в виду, что любой недостаток нашей миниатюрной «железной дороги» скажется на качестве пропила, поскольку ленточное полотно скопирует каждую неровность, перенеся её на поверхность доски. Именно поэтому лучшим вариантом будет Т, Н или П-образный металлопрокат. К сожалению, уголки больше всего подвергаются искривлению при изготовлении и транспортировке. Самым же идеальным случаем будет использование заводских рельс, например, от узкоколейного транспорта, которые при определённом везении можно найти в пунктах приёма металлолома.

Ролики, обеспечивающие продольное перемещение лесопилки, можно выточить на токарном станке и закалить. В отдельных случаях допускается использование обычных шарикоподшипников.

Отличные ролики получаются из линейных направляющих на базе шарикоподшипников, которые можно найти в продаже. Это решение нельзя назвать самым дешёвым, однако в надёжности и долговечности такого узла можно не сомневаться

Собственно, рама, пильная каретка и ложе для укладки брёвен изготавливается из квадратных и прямоугольных профильных труб. Лучше всего использовать металлопрокат с максимальной толщиной стенки. Это обеспечит оборудованию необходимую прочность, поскольку работа станка связана с переменными динамическими нагрузками.

Для механизма регулировки высоты каретки (траверсы) понадобятся направляющие из стальных труб с ползунами и два длинных винта с гайками. В этих целях можно использовать детали от списанных токарно-винторезных станков (маловероятно, но чем чёрт не шутит), механических прессов, или прутки с нарезанной резьбой из строймага (самый доступный, но наименее предпочтительный вариант). Также можно заказать изготовление деталей у токаря — всё равно без обращения к специалисту обойтись вряд ли получится. Кроме того, потребуется цепная передача, которую нередко заимствуют из механизма газораспределения автомобильных двигателей. Как вариант, можно использовать велосипедную цепь и звёздочки.

В качестве рабочих колёс под ленточное полотно лучше всего подходят шкивы от старых отечественных комбайнов марки «Колос», «Нива» и другой сельхозтехники. Кстати, оттуда же можно взять валы и корпуса подшипников качения. Учтите, что диаметр направляющих должен быть не менее 30 см (оптимально 50 см), иначе излишние механические напряжения приведут к трещинам у основания зубьев пилы.

В конструкции привода ленточной пилы можно использовать шкивы от списанной отечественной сельхозтехники

Существуют конструкции самодельных установок с направляющими шкивами в виде колёс от легковых автомобилей. Для скептиков отметим, что такое кустарное решение имеет массу преимуществ начиная от возможности применения ступиц в сборе и заканчивая тем, что тонкую регулировку натяжения полотна в процессе работы можно осуществлять подкачкой шин.

Ленточную пилу можно купить новую или б/у. Лучше всего иметь в запасе несколько полотен, которые по мере затупления можно будет менять на острые.

Что касается инструмента, который понадобится в процессе работы, то он должен быть у каждого уважающего себя хозяина. В частности, потребуются:

  • сварочный аппарат;
  • «болгарка», или, профессиональным языком, угловая шлифмашина;
  • сверлильный станок или электрическая дрель;
  • набор свёрл по бетону и металлу;
  • комплект слесарных струбцин;
  • набор гаечных ключей;
  • молоток;
  • пассатижи;
  • крепёж (болты, гайки, шайбы различных размеров);
  • мерительный инструмент (линейка, штангенциркуль, рулетка);
  • уровень (лучше всего лазерного типа).

Не забудьте и о том, что понадобится подготовить прочное, ровное основание, поэтому будьте готовы к бетонным работам — сделайте запас песка, щебня и цемента, подготовьте бетономешалку, трамбовки, опалубку и длинное правило.

Подготовительные мероприятия

На этапе подготовки выбирают оптимальную конструкцию, делают необходимые расчёты и разрабатывают чертежи. После этого подготавливают материалы и инструмент и обустраивают место под монтаж лесопильного агрегата.

Проектировочные работы, чертежи

Строительство пилорамы начинают с выбора производственной площадки. Опытным путём установлено, что для этого понадобится участок размером не менее 3х6 м. В любом случае, планируя протяжённость рабочей зоны, надо обязательно учитывать максимальный размер обрабатываемого леса. Лучше всего, если агрегат будет установлен внутри помещения или под большим навесом. В таком случае можно будет работать в любую погоду.

Затем определяют количество уголков (швеллеров, двутавровых балок) и профильных труб, необходимых для изготовления рельсовых направляющих, ложе и пильной рамы. Расстояние между рельсами рассчитывают, прибавляя к максимальному диаметру бревна зазоры не менее 0.3 – 0.4 м с каждой стороны. Кроме того, необходимо учитывать поперечные усилители, которые устанавливают между рельсами через каждые 0.8 – 1 м. Опорные элементы под лесоматериал можно смонтировать на этих же усилителях, поднимая ложе на высоту не менее 0.2 м над уровнем направляющих.

В зависимости от конструкции составляют чертежи узлов, которые надо будет выточить на токарном станке — роликов, винтов, валов, корпусов подшипников, шкивов и т. д. Конструкцию самодельной пилорамы принимают исходя из финансовых возможностей, наличия материалов и отдельных узлов, поэтому точный проект агрегата каждый выполняет самостоятельно. Тем не менее мы предоставляем схемы и чертежи лесопилки и её отдельных узлов в качестве примера. Их можно будет использовать в собственных разработках.

Подготовка основания

Правильно сделанный фундамент обеспечит оборудованию стабильность линейных характеристик в процессе эксплуатации

Поскольку постройка собственной пилорамы — дело серьёзное, то и подойти к нему нужно ответственно. Возможно, в дальнейшем оборудование станет не только хорошим подспорьем в хозяйстве, но и источником дополнительного заработка. Такие важные факторы, как долговечность и надёжность работы лесопилки, удобство работы и качество получаемых пиломатериалов во многом зависят от того, насколько прочное и ровное основание у неё имеется.

Сооружение опорной плиты ничем не отличается от обустройства мелкозаглубленного плавающего или простого ленточного фундамента. О нём немало написано, поэтому нет необходимости останавливаться на процессе сооружения подробно. Напомним только, что потребуется подушка из песка и гравия, толщину основания делают не менее 10 – 15 см, а его прочность обеспечивают армопоясом из стального прутка диаметром не менее 10 мм. В этом случае значимые переменные нагрузки не приведут к трещинам или проседанию бетонной плиты.

Инструкция по изготовлению пилорамы своими руками

В качестве рабочего проекта возьмём известную своей простотой и низкой стоимостью конструкцию с колёсами от легкового автомобиля. Поскольку от каждого элемента зависит правильность и надёжность работы пильного агрегата, рассмотрим в деталях процесс изготовления каждого узла, нюансы сборки и настройки оборудования.

Рельсовые направляющие

Укладка рельсовых направляющих

При использовании в качестве рельс уголков размером 50х50 мм, их укладывают не на одну из полок, а ориентируя углом ребра вверх. Это позволит уменьшить износ деталей и обеспечит повышенную жёсткость конструкции. Если же для направляющих будет взят металлопрокат с полкой 100 мм, то такой уголок можно устанавливать в любом положении. Надо сказать, что наиболее удачным вариантом являются рельсы из двутавра или швеллера, поскольку они обладают повышенной жёсткостью даже не будучи «расшитыми» при помощи поперечных элементов. К слову, в качестве «шпал» используют квадратный профиль шириной не менее 25 мм. Детали рельсового полотна соединяют между собой при помощи электросварки. Устанавливая распорные детали, приваривают трубу диаметром полдюйма с установленными на неё приспособлениями для фиксации брёвен («когтями»).

Выполняя сварочные работы, надо следить за тем, чтобы заготовки не «повело», что нередко случается при перегреве деталей. Чаще всего подобные неприятности происходят с уголками и другим тонким металлопрокатом, поэтому в таком случае лучше воспользоваться сварочным полуавтоматом, работающим в среде углекислого газа.

Если не удаётся обеспечить прямолинейность рельс при сваривании, то монтаж поперечных элементов выполняют резьбовым соединением. К бетонному основанию направляющие крепят при помощи анкерных болтов.

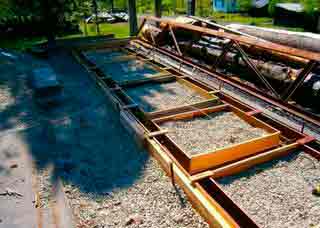

Одновременно с монтажом рельс обустраивают ложе для укладки лесоматериала. Для этого к «шпалам» крепят вертикальные Н-образные стойки с минимальной высотой штанг 10 см и выступами для предотвращения скатывания кругляка размером не менее 5 см.

Ложе для укладки пиломатериалов может иметь любую конфигурацию

Ближние 3 — 4 поперечины устанавливают на более коротком расстоянии — не более 0.5 м. Благодаря такому решению в дальнейшем можно будет работать не только с длинномером, но и с короткими заготовками.

Ролики

В качестве роликов можно использовать как детали, выточенные на токарном станке, так и обычные шарикоподшипники. В первом случае обязательно обеспечивают отверстие под установку узла вращения, а сами колёса подвергают закалке. Второй вариант подразумевает установку на ось одного увеличенного и двух-трёх одинаковых подшипников. Разумеется, детали подбирают с одинаковым внутренним размером, а вал вытачивают с упорным буртиком с одной стороны и резьбой для крепления роликов с другой.

Широкие ролики хороши тем, что в качестве рельс можно использовать любой металлопрокат, включая швеллеры и двутавровые балки

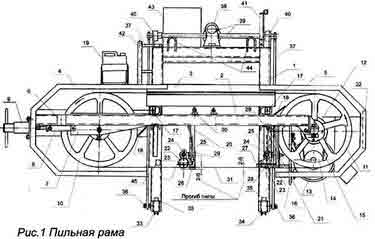

Пильная рама

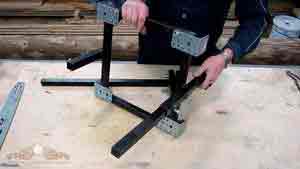

Изготовление пильной рамы начинают с вертикальных направляющих, которых потребуется две штуки. Лучше всего стойки и ползуны сделать из стальных труб, подобранных с минимальным зазором. После этого изготавливают прямоугольную раму каретки, к боковым сторонам которой приваривают верхние и нижние ползуны. Поскольку на нижней поперечине будут смонтированы рабочие колёса, то её обязательно следует сделать из жёсткой квадратной трубы или швеллера.

Примерка направляющих и ползунов

Корпус пилорамы не является чем-то сложным, поскольку представляет собой парные вертикальные и горизонтальные элементы, соединённые под прямым углом. Прочная станина получается из квадратного стального профиля шириной не менее 50 мм. В качестве распорок можно использовать прямоугольный металлопрокат меньшего размера.

Применение профильных труб обеспечит конструкции жёсткость. Если же в качестве конструкционных материалов используются уголки, то места их соединений дополнительно укрепляют стальными раскосами толщиной не менее 2 мм.

В нижней части рамы устанавливают ролики, предварительно определив расстояние между их упорными стенками. Оно должно соответствовать ширине рельсовых направляющих.

Пильная рама в сборе с направляющими и кареткой

Механизм подъёма каретки. Фотогалерея

Вертикальное перемещение каретки обеспечивает парный винтовой механизм с ручным приводом и цепной передачей. Гайки приваривают к нижним втулкам (ползунам), а упорную часть винта монтируют к верхней перекладине пильной рамы. Винты будут легко вращаться, если в качестве опор взять подходящие подшипники.

Чтобы подъёмный механизм работал без перекосов, на валы устанавливают звёздочки одинакового размера. После монтажа цепи её натягивают при помощи ролика или фторопластового сухаря. Привод гибкой передачи обеспечивают разноразмерные шестерни, одна из которой жёстко соединяется с одним из винтов, а другая крепится на отдельном валу. Применение ведущей звёздочки увеличенного размера позволит быстро перемещать каретку по направляющим. Механизм фиксации можно сделать из подпружиненного штифта, который после регулировки устанавливают между роликами цепи и неподвижно закреплёнными кронштейнами. После сборки привод снабжают удобной ручкой.

Шкивы

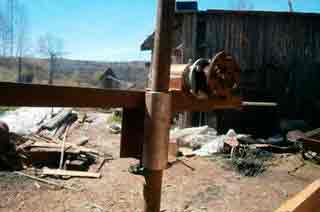

Изготовление узла регулировки ступиц

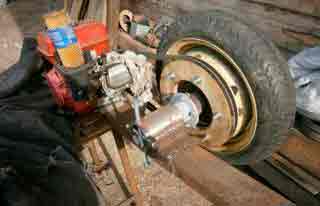

Для шкивов берут колёса и полуоси от заднеприводного легкового автомобиля. Чтобы закрепить их на нижней поперечине каретки, понадобятся подшипниковые узлы. Лучше всего заказать эти детали у токаря — в таком случае можно будет сделать их регулируемыми, что позволит смещать оси рабочих колёс в стороны. Дело в том, что при работе ленточная пила нагревается и удлиняется. Если вовремя её не подтянуть, то она может слететь с наших «шкивов». Если же развести их на пару градусов в сторону от продольной оси, то можно исключить эту опасность.

Монтаж ступиц на пильную каретку

Регулировочные узлы представляют собой отрезки труб, одна из которой установлена в другую с зазором до 5 мм. Внутренняя муфта является ещё и корпусом для подшипников полуоси, а её центровка обеспечивается винтами, установленными на внешней цанге.

Монтаж силового агрегата и элементов главного привода

Одно колесо устанавливают на каретку неподвижно, снабжая хвостовик его полуоси шкивом. Другое монтируют на подвижный узел, которым будет выполняться предварительное натяжение пильного полотна. Установку шкивов выполняют не горизонтально, а со смещением 2 – 4 мм в вертикальной плоскости. Выравнивание ленточной пилы по уровню происходит благодаря смещению узла поддержки режущего полотна. Этот элемент конструкции можно сделать из трёх шарикоподшипников, подобно роликам пильной рамы.

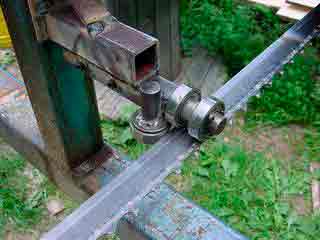

Узел поддержки пильного полотна можно сделать из шарикоподшипников

Монтаж узла поддержки ленточной пилы. Хорошо видно устройство механизма его регулировки

После сборки и установки всех узлов на агрегат монтируют силовую установку. Вращение от двигателя к ведущему колесу передают посредством клиноременной передачи. В зависимости от используемого мотора натяжение ремня делают при помощи подпружиненного ролика, если используется ДВС, или смещением рамы с установленным электродвигателем. Кроме того, изготавливают защитный кожух, который не позволяет опилкам разлетаться во все стороны. На последнем этапе устанавливают ёмкость со смазывающе-омывающей жидкостью (СОЖ), трубку от которой подводят к одному из режущих узлов.

Изготовление защитного кожуха

Настройка и запуск

В механизме натяжения пильного полотна можно использовать небольшой гидравлический домкрат

После сборки агрегата и проверки затяжки всех болтовых соединений на рабочие колёса устанавливают ленточную пилу, после натяжения которой производят пробный запуск лесопилки. Если тестовое включение проходит успешно, то двигатель отключают и после полной остановки пилы на ложе укладывают и фиксируют бревно. Механизмом подъёма пилы регулируют толщину первой доски, после чего производят пробный спил. Установку выключают и осматривают, делают заключение о работоспособности пилорамы.

Советы по эксплуатации

  1. Правильно натягивайте пильное полотно. Превышение допустимого усилия уменьшает срок службы инструмента. Для контроля можно использовать специальные приспособления. Пила не должна быть в работе более двух часов, после чего её надо демонтировать и подвесить на сутки для снятия остаточных напряжений.
  2. Обязательно применяйте смазочную жидкость для ленточного полотна. В тёплое время можно пользоваться водой с добавлением моющих средств типа «Gala», «Fairy» и т. д., а зимой — смесью керосина или дизтоплива с моторным маслом в пропорции 5:1 или смазкой для цепей бензопил.
  3. После окончания работы обязательно ослабьте натяжение пилы. Это не даст образовываться усталостным явлениям на её поверхности и продлит срок службы.

Вот то, ради чего всё затевалось

Видео: Ленточная пилорама, сделанная в домашних условиях

Надеемся, мы смогли вас убедить, что построить собственную пилораму хоть и сложно, но вполне возможно. Сделанный своими руками агрегат сможет работать не хуже заводской лесопилки только в том случае, если в процессе работы вы будете следовать рекомендациям опытных мастеров. Поверьте, что проявленная аккуратность и щепетильность найдут отражение в идеально ровных спилах. Ваш участок обретёт новые, стильные сооружения, построенные с использованием тёплого и благородного материала, полученного своими руками.

Источник: http://prorab.guru/insrtrument/lentochnaya-pilorama-izgotovlennaya-svoimi-rukami.html

Подробное описание изготовления своими руками шинной пилорамы

Для производства пиломатериалов используются станки для роспуска древесных стволов. Шинная пилорама с электродвигателем представляет один из возможных вариантов индивидуального производства бруса или досок.

Первичную переработку леса часто стремятся максимально сместить в зону его роста. Тогда древесные отходы послужат органическим удобрением для будущих лесных посадок. Перегнивая на земле и в почве, опилки, ветки, кора, остатки распила послужат основой для интенсивного роста молодых деревцев. Поэтому небольшая по размерам конструкция может использоваться сразу после валки дерева. Ее легко разместить в багажнике автомобиля. Из леса будут вывозиться только пиломатериалы.

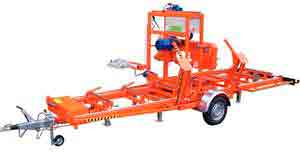

В некоторых странах промышленность изготавливает прицепную ленточную пилораму, которую можно прицепить к легковому автомобилю и вывезти для работы в лес.

  1. Пилорамы для домашнего пользования
  2. Как изготовить простейшую установку
  3. Проектирование устройства
  4. Пошаговое изготовление установки
  5. Заключение

Пилорамы для домашнего пользования

Для изготовления бруса и досок своими руками применяют несколько типов устройств:

  • Рамные, устанавливаются на мощный фундамент. Для обслуживания привлекаются не менее трех человек. Отличаются высоким уровнем энергопотребления и производительностью. Общий вид пилорамы рамного типа:

  • Ленточные могут производить распил бревен большого диаметра. Отдельные образцы оборудования способны распустить ствол дерева диаметром 3 м. Общий вид ленточной пилорамы:

  • Дисковые довольно часто применяются в личном хозяйстве для распиловки древесины. Отдельные образцы способны перерабатывать дерево диаметром до 1 м. Общий вид дисковой пилорамы (видно, что в ней используются диски, установленные перпендикулярно друг другу. За один проход выполняется распил в разных плоскостях):

  • Шинные в качестве рабочего органа шину от электро- и бензопил. С помощью подобных устройств пользователи в одиночку могут бревна диаметром около 60 см превращать в пиломатериал. Простейшая шинная пилорама (в этой конструкции пила перемещается по направляющей, изготовленной из швеллера):

На предприятиях по заготовке леса наибольшее распространение получили рамные установки. Настраивать на выпуск определенного формата пиломатериала довольно просто, между пильными полотнами выставляются требуемые расстояния. Использовать подобные пилорамы в личном хозяйстве довольно сложно. Установленная мощность приводов достигает д 30…40 кВт.

Некоторые самодельщики самостоятельно изготавливают подобные станки. Их привлекает возможность создать сравнительно несложное устройство. Их можно использовать на выезде в лес, организуя лесоперерабатывающий цех на заготовке леса.

Дисковые пилорамы конструктивно самые простые. Применяется диск большого диаметра, который выполняет длинный пил по заданным параметрам. На практике применяют двухдисковые станки, производящие распиловку бревна с двух сторон. Подобный подход позволяет использовать сравнительно небольшие диски.

Использование шины от пилы с электрическим или бензиновым двигателем позволяет применить их для выполнения длинного продольного пиления. Некоторые мастера изготавливают мобильные пилорамы, которые можно перевозить на стройку или в лес. Нужно только организовать раскладку бревен на опоры и установить вспомогательные устройства, обеспечивающие прямолинейное движение рабочего органа.

На практике используют шины с фиксацией в раме и без нее. Если зафиксировать полотно на жесткой рамке, то проще получать обработанную плоскую поверхность. Каркас предотвращает увод в сторону, что часто наблюдается при создании упрощенных устройств.

Специальная рамка для установки шины цепной пилы повышает жесткость конструкции и обеспечивает устойчивое положение полотна при выполнении работы:

Как изготовить простейшую установку

Домашний мастер сумеет изготовить небольшую пилораму для продольной распиловки бревен. Нужно иметь навыки работы со сварочным аппаратом, болгаркой и электродрелью.

Проектирование устройства

Любая работа начинается с проекта. На этапе проектирования нужно определиться с основными вопросами.

  1. Что будет перемещаться? Инструмент или бревно? Проще установить направляющую, по которой нужно двигать цепную пилу. Если задавать перемещение бревна, то необходимо создать мощный фундамент для промежуточных опор. Толкатель бревна должен преодолевать сопротивление сдвигу, а потом поддерживать перемещение с постоянной скоростью.
  2. Какой инструмент применить? Бензиновый или электрический? Если предусматривается изготовление станка для домашнего использования, то следует ориентироваться на электропилу. При необходимости создания мобильной установки предпочтение отдается бензиновой пиле.
  3. Какие требования к качеству досок? Если требуется получать идеально плоские поверхности распила, то нужно фиксировать полотно в специальной рамке. При менее жестких требованиях можно оставить свободный конец без дополнительной фиксации.
  4. Как фиксировать бревно? На практике закрепляют обрабатываемый материал с торцов или сбоку. У каждого способа есть свои преимущества и недостатки.

Торцевая фиксация позволяет проще настраивать ствол дерева перед началом обработки. Центрование производится просто.

Боковое крепление отличается большей жесткостью, но требует затрат времени на выставление бревна.

Пора переходить к вопросу, как сделать шинную пилораму своими руками.

Вариант шинной пилорамы, в которой движется бревно. Инструмент в процессе работы неподвижным:

Пошаговое изготовление установки

Будет изготавливаться малогабаритная пилорама. Для изготовления будет использована бензопила «Husqvarna» с мощностью двигателя 3 л.с. Для работы потребуется алюминиевая раскладная лестница. Она будет использована в качестве направляющей для перемещения инструмента.

Пилорама предназначена для переработки бревен, привезенных из леса. Рассматривается вариант использования установки непосредственно в лесу.

Там нужна регулярная санитарная расчистка. Много сухостоя подлежит утилизации. В лесничестве поставлена задача по выборочному удалению старых деревьев.

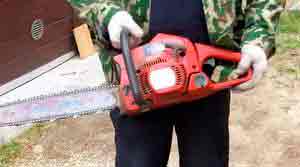

Бензиновая цепная пила «Husqvarna» имеет стандартную шину с рабочей длиной 38 см. Она будет использована в качестве основного инструмента в установке.

Небольшая масса и высокая удельная мощность, а также надежный редуктор – это основные критерии, по которым был произведен выбор инструмента.

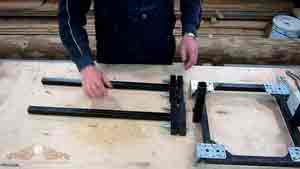

Из профильных труб квадратного сечения 25·25 мм со стенкой 2 мм сварена опорная рамка. Ее внутренний размер составляет 400·400 мм.

На станке можно будет производить пиление бревен диаметром до 400 мм. Углы рамки усилены косынками из полосы толщиной 4 мм. Смонтированы уголки из пружинной стали. Дополнительно к рамке приварены направляющие из профильных труб 30·30 мм.

На направляющих просверлены отверстия. К ним приварены гайки М8. Наличие подобных крепежей позволит фиксировать рамку на заданной высоте.

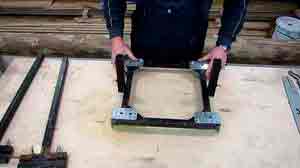

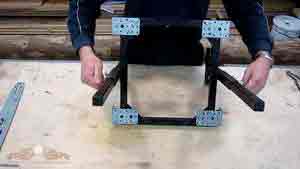

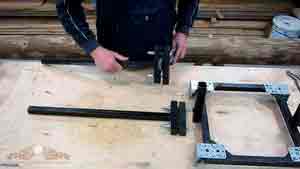

Специальные стойки оборудованы зажимами. В них будет фиксироваться шина от цепной пилы. Сами стойки плотно проходят по направляющим.

Пример установки шины внутри губок стойки. Передняя и задняя часть фиксируются с обеих сторон.

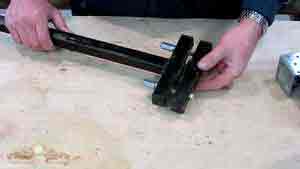

Закрепить полотно в губках можно с помощью болтов. Для удобства при эксплуатации используются гайки увеличенной длины. Их проще будет откручивать и закручивать для быстрого монтажа и демонтажа полотна пилы.

Обязательное условие для последующей качественной работы установки – это перпендикулярность губок к направляющей стойки. Поэтому после изготовления шина устанавливается в фиксаторах и проверяется качество сварных работ.

Чтобы не происходило заклинивание цепи, внутри приварены пластины толщиной 4 мм. Длина самих пластин составляет 40 мм. Элементы цепи и зубьями свободно пройдут в промежутке между внутренней пластиной и зажимными болтами.

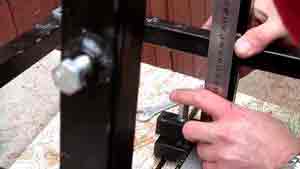

Стойки устанавливаются так, чтобы губки располагались ниже упругих уголков. Такой монтаж был продуман на стадии проектирования устройства.

Проверяется параллельность между стойками после их установки в направляющих. На этой стадии сборки обязательно контролируются расположение фиксаторов полотна относительно рамки.

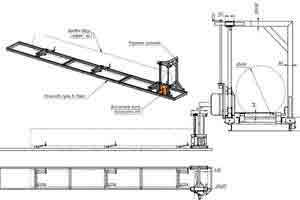

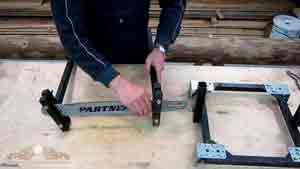

Представлен чертеж установки рамки, показаны основные размеры конструкции:

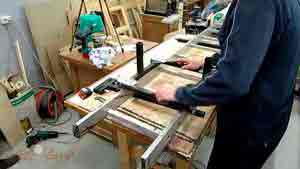

Чтобы рамка могла свободно перемещаться по направляющим, использованы мебельные ролики. Они смонтированы так, что происходит жесткое ориентирование перемещаемого объекта в вертикальной и горизонтальной плоскостях.

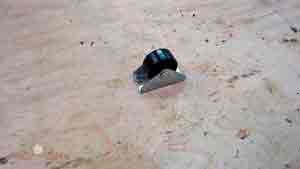

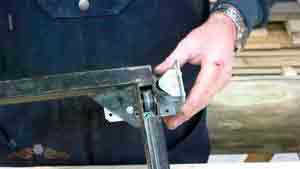

Простые мебельные ролики с внутренним подшипником будут двигаться без смещений вдоль направляющих.

Алюминиевая лестница будет использована в качестве направляющей опоры для изготовления пилорамы. Можно использовать одну секцию, но при необходимости соединяются все три. Тогда рабочая длина формируемых пиломатериалов может достигать 9 м.

Показано, как следует устанавливать рамку на лестнице. Важно добиться прижатия боковых роликов. Тогда рамка будет перемещаться без смещений.

Верхний и боковой ролик плотно прижаты к алюминиевой направляющей. При необходимости упругие уголки могут смещаться в ту или иную сторону.

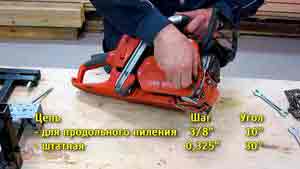

Для продольного пиления следует изменить цепь у инструмента. Для поперечного – используется зуб с наклоном 30 ⁰ и шагом 0,325 ”. Для продольного – угол наклона составляет 10 ⁰ и шаг 3/8 “.

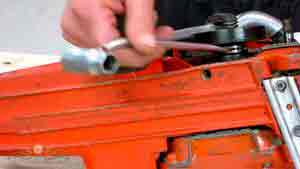

Выполняется замена ведущей звездочки. На замену тратится около двух минут.

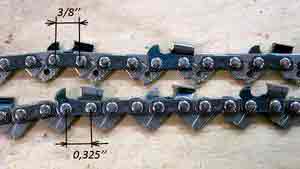

Показаны две разных цепи. Показаны их различия:

Чтобы иметь возможность распиливать бревна большого диаметра вместо штатной шины, используется аналог от цепной пилы «Partner». Длина плотна составляет 600 мм.

Сначала устанавливается стойка около пилы.

Затем выполняется монтаж второй стойки, расположенной на свободном конце шины.

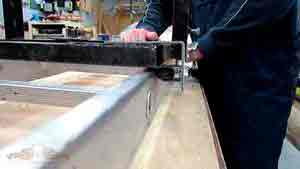

Сверху выполняется установка рамки. Проверяется свободный ход по направляющим. Только, убедившись, что перемещение происходит без лишних усилий, производится фиксация губок.

Внимание! Затягивая губки, нельзя прилагать лишние усилия. Может произойти зажим цепи.

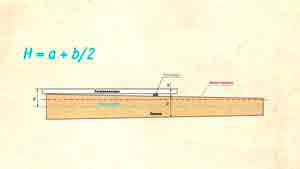

Бревна имеют разный диаметр по высоте. У комля значение больше. Дальше уменьшается.

Чтобы производить параллельное движение вдоль оси ствола, нужно подкладывать подкладыши под направляющую.

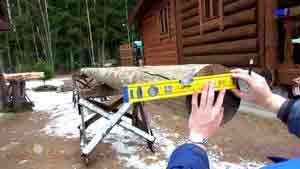

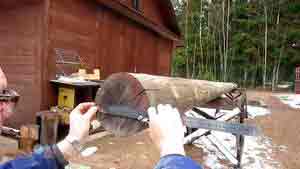

Бревно устанавливается на козлики. Выполняется поиск центра. Карандашом проводится горизонтальная линия.

Нужно провести вертикальную линию. Определяется центр бревна. Относительно него будут выполняться остальные измерения и расчеты.

Проводится линия, по которой в дальнейшем будет выполнен первый пропил.

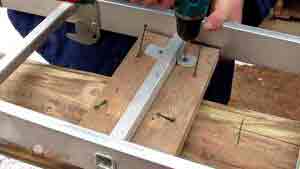

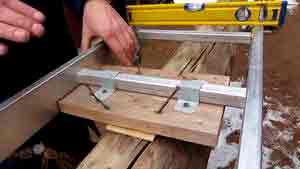

Специальные подкладные доски крепятся к ступенькам лестницы. Используются металлические хомуты, они придают жесткость конструкции.

В бревно будут ввернуты саморезы, они создадут прочное соединение бревна и лестницы.

На меньшем диаметре приходится подкладывать дополнительные дощечки. Они способствуют получению распила, параллельного оси бревна.

Выставляется положение рамки относительно стоек. Теперь пиление будет выполнено с заданной толщиной пластины.

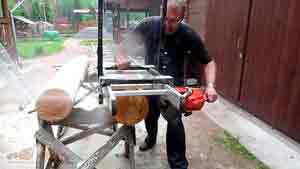

Станок готов к работе. Остается запустить двигатель и начать распил.

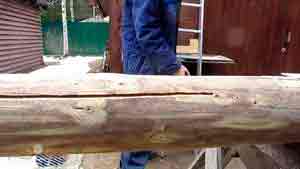

Распил на заданную длину завешен. Видно место, где прошел пропил.

Остается срезать пластину. При необходимости устанавливаются дополнительные секции, и бревно будет распилено по всей длине.

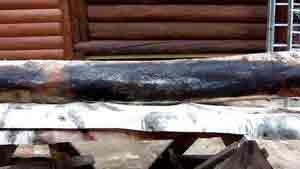

Вид поверхности, по которой двигалось полотно цепной пилы. Вся конструкция была достаточно жесткой. Поэтому получена ровная плоская поверхность на спиле.

При необходимости получения длинного пропила нужно жестко соединить между собой звенья лестницы. Обычная трехсекционная конструкция позволит распиливать бревна длиной до 9 м.

Можно приступить к изготовлению пиломатериалов из имеющихся бревен. Даже неровные в разных плоскостях стволы деревьев можно использовать для распиловки. Брус и доски будут иметь приемлемые параметры.

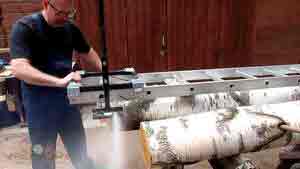

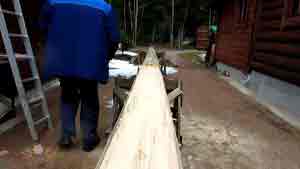

Направляющая лестница установлена на бревне. Началась распиловка по заданным размерам.

Видно, что направляющая расположена за пределами бревна. Врезание и последующее движение шины внутри древесины будет выполняться параллельно поверхности лестницы.

Так как длина направляющей больше чем у бревна, то происходит сход инструмента строго по лестнице. Плоскость будет близка к идеальной поверхности.

Спиливание последующих досок будет выполняться проще. Имеется готовая плоскость, относительно которой ориентируется рамка с шиной пилы.

Теперь не потребуется устанавливать дополнительные подкладки с одной из сторон. Настройка выполняется гораздо проще.

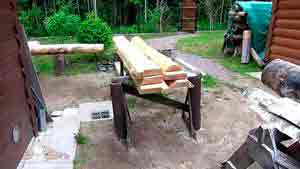

В результате работы пилорамы получены доски, которые могут быть использованы при строительстве или для изготовления мебели из массива.

Проверка работоспособности показала, что небольшая доработка и изготовление направляющих приспособлений позволили создать удобный станок для распиловки бревен.

По отзыву владельца данная пилорама отлично справляется с поставленными задачами. За 6…8 часов из имеющихся бревен один пользователь может заготовить до трех кубических метров пиломатериалов. Для малогабаритного и бюджетного инструмента показатель довольно приличный. По заявлениям изготовителя затраты на создание приспособления составили около 3 тыс. рублей в ценах 2017 года.

Готовую установку можно вывозить за пределы участка. Уже на месте вырубки леса заниматься производством досок и бруса.

Видео: шинная пилорама своими руками.

Источник: http://metmastanki.ru/kak-sdelat-shinnuyu-piloramu-svoimi-rukami

САМОДЕЛКИН ДРУГ

Ленточная пилорама своими руками чертежи

Уважаемые посетители сайта «Самоделкин друг« из представленного материала вы узнаете как можно самостоятельно сделать свою собственную ленточную пилораму. Каждый мастеровой человек мечтает иметь в своем хозяйстве свою собственную пилораму, потому как ее наличие в десятки раз уменьшит расходы на пиломатериал. При помощи данного станка можно самому распускать бревна на доски и бруски, так же отличный вариант и для тех кто строится, тоесть доски можно производить непосредственно на месте строительства будущего дома. А так же возможно открыть свою частную пилораму и распускать доски уже за деньги и пополнять семейную казну дополнительным заработком. Вообщем станочек очень хорош со всех сторон, да и самостоятельная его сборка опять же обойдется куда дешевле заводского аналога, потому как много запчастей можно использовать б/у и имеющихся в наличии у автолюбителя, к примеру : колеса от легкового автомобиля, ступицы, подшипники, болты и прочее что можно раздобыть в гараже)

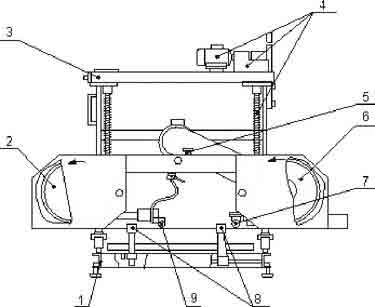

Конструкция ленточной пилорамы представляет из себя 1. рельсовую дорожку 2. станину с силовым агрегатом 3. полотно 4 механизмы регулировки и натяжения 5. каретка 6. ровная поверхность (желательно фундамент-плита)

И так, давайте ознакомимся с перечнем необходимых составляющих для сборки станка. А так же разберем весь процесс поэтапно.

Материалы

  1. уголок 100х100, швеллер, рельса от узкоколейки (для изготовления рельсового полотна)
  2. колеса от легкового автомобиля
  3. ступицы
  4. подшипники
  5. профтруба квадратного сечения
  6. шпилька с резьбой
  7. цепь
  8. домкрат
  9. капельница
  10. силовой агрегат (бензиновый или электродвигатель)
  11. арматура
  12. болты, гайки, шайбы, граверы
  13. листовой металл 1 мм
  14. шкив
  15. ремень

Инструменты

  1. сварочный аппарат
  2. дрель
  3. наждак
  4. болгарка
  5. молоток
  6. рулетка
  7. набор гаечных ключей
  8. уровень (лазерный)
  9. линейка
  10. уголок

Процесс сборки ленточной пилорамы своими руками.

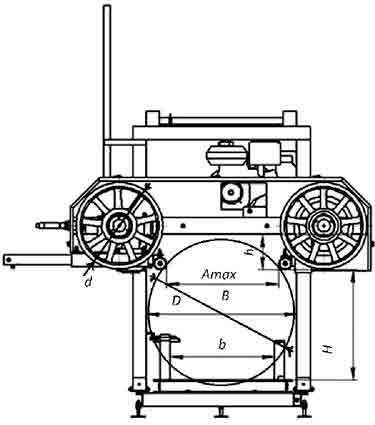

И так, первым делом стоит ознакомится с чертежами, потому как любое дело начинается с разметки, как говорится «Семь раз отмерь, один раз отрежь. Так с чертежами ознакомились, а теперь хочется еще отметить то, что самодельные пилорамы бывают нескольких видов

1 Ленточная пилорама с электродвигателем. 2. Ленточная пилорама с бензиновым двигателем. 3 Шинная пилорама. Принцип работы ленточного станка для распиловки древесины. Полотно натягивается на 2 горизонтально расположенных шкива, в данном случае это обычные автомобильные колеса с покрышкой и камерой, неоспоримый плюс данной конструкции в том, что можно производить натяжение пильного подкачкой шин. Ограничитель и поддерживающие ролики располагаются непосредственно в нижней части. Чтож принцип работы надеюсь понятен, далее стоит позаботится о размещении рельсовой дороги по которой будет ходить каретка с пильным полотном и распускать бревна на доски. Площадка должна быть размерами не менее 3 х 6 м, а самое главное ровной! Поэтому необходимо под пилораму залить плиту-фундамент и выровнять до идеально ровной поверхности. Копается углубление, укладывается песчаная подушка и заливается армированная плита из бетона. Далее идет установка самой рельсовой дороги, ее в лучшем случае можно сделать из рельс от узкоколейной железной дороги, но таковое трудно достать, так что придется делать из швеллера либо уголка. Обратите внимание. На фото уголок расположен ребром вверх. Соединять уголок между собой можно сваркой, но при нагреве металла его может повести, а нам нужна идеально ровная дорога, так же можно крепить рельс непосредственно к бетонному основанию при помощи анкерных болтов. Опорные ролики можно сделать из обычных подшипников, либо заказать у знакомого токаря. После чего изготавливается непосредственно сама пильная рама, где используются трубы разного диаметра которые можно вставить одна в другую. за счет чего ползун может подниматься вверх и вниз. Рама же сварена из профтрубы квадратного сечения. В нижней части устанавливают опорные ролики. они должны соответствовать ширине рельсовой дороги. Далее изготавливается механизм подъема. После чего устанавливаются шкивы и ступицы. Подключение к силовому агрегату. Выравнивание и поддержка пильного полотна осуществляется за счет подшипников. Сверху в обязательном порядке следует установить защитный кожух из металла. Техника безопасности здесь превыше всего, потому как полотно может и вылететь . Механизм натяжения можно сделать из небольшого домкрата. После полной сборки пилорамы проводится пробный запуск, если все в порядке, то отключается двигатель и укладывается и крепится бревно. Распускается бревно на доски. Так же можете посмотреть работу лесопилки наглядно на видео.

Вот такая замечательная пилорама вообщем то получилась, теперь распускай доски и бруски для строительства и ремонта сколько угодно, только успевай бревнышки подкидывай)

Источник: http://www.samodelkindrug.ru/lentochnaya-pilorama-svoimi-rukami-cher/

Цепная пилорама своими руками

Цепная пилорама своими руками

Цепная пилорама – незаменимый помощник для любого строителя. Без нее не обходится ни один серьезный ремонт. В особенности данный инструмент актуален для тех, кто проживает в частном секторе и постоянно сталкивается с проблемами строительства и ремонта.

Описание шинной пилорамы

По принципу действия шинная (цепная) пилорама в какой-то степени напоминает ленточную: распиливаемый ствол дерева (доска, бревно) так же находится в неподвижном зафиксированном состоянии, в то время как распил производится за счет пилы. Сама пила закреплена на движущейся каретке. Разница между шинной и ленточной пилорамами лишь в том, что в шинной используется именно цепная пила, а не ленточная.

Но почему цепная, если на сегодняшний день существуют и более эффективные разновидности пилорам? Проблема в том, что работа с шинной пилорамой является не такой высокопроизводительной и экономичной. Несмотря на эти недостатки, многие люди пользуются именно таким видом пилорам за счет его дешевизны и удобства, а истинные умельцы и вовсе делают цепные пилорамы своими руками. Кто-то таким образом экономит деньги, а кто-то просто желает создать инструмент, который бы полностью отвечал индивидуальным пожеланиям мастера.

Самодельная цепная пилорама

Итак, как сделать цепную пилораму самому? В первую очередь, определитесь с местом, в котором будет стоять пилорама. Проблема в том, что это далеко не самый легкий инструмент (в основном, за счет увесистой станины), и постоянно перетаскивать его будет сложно. Сориентируйтесь, где чаще всего будет использоваться цепная пилорама. Это может быть мастерская, гараж или двор. После этого можно приступать к созданию основной конструкции.

В качестве базиса необходимо взять два металлических (преимущественно используются стальные) швеллера или же два рельса. Высота и длина варьируются в зависимости от пожеланий мастера. Среднестатистическая конструкция включает в себя 2 швеллера или рельса высотой 1,4-1,5 см, длиной 8 м. Главное условие для основы – идеально ровные металлические заготовки. От этого будет зависеть и сама работоспособность пилорамы.

Далее, на расстоянии 1-1,5 м по длине заготовок нужно просверлить отверстия диаметром 15 (+/- 1) мм. Расстояние между этими отверстиями должно быть одинаковым, поэтому предварительно следует осуществить замерочные работы. Количество отверстий будет зависеть от длины шага и швеллера, поэтому оно может быть любым. В таком же количестве нам понадобятся отрезки водопроводных труб, каждый из которых должен составить 3 четверти в длину, по 2,5 см. Чтобы соединить стяжки со швеллерами, потребуются болты. Параллельно собираются и скрепляются (сваркой или болтами М12) стойки, которые могут состоять из швеллеров, труб или готовых уголков. Количество стоек варьируется в зависимости от длины общей конструкции. В случае с длинной станины в 8 метров, выйдет 4 стойки. На эти стойки станина устанавливается таким образом, чтобы крайние стойки находились на расстоянии 1 м от концов направляющих. Для обеспечения жесткости основы ставят раскосы, а чтобы придать горизонтальное направление, под стойками подкапывается грунт или же ставят ножки на доски, бруски и т.д. Это еще раз подтверждает необходимость создания цепной пилорамы непосредственно на том месте, где она и должна будет работать.

После изготовления основной конструкции приступаем к созданию подвижной тележки. За основу берется стальная плита. Ее длина должна соответствовать габаритам электродвигателя. В среднем, 60 см. Толщина плиты – 5 (+/- 1) мм. От толщины зажимных пластин и прокладок будет зависеть свободное перемещение по длине направляющих. При выборе толщины учитывайте тот факт, что зазор должен быть самым незначительным. Зажимные пластины и прокладки скрепляются болтами М8 в количестве 8 штук. Внизу тележки крепится упор уголок 4 см на 4 см, а вверху крепятся (здесь лучше подойдет сварка) два других уголка, на которых в будущем будет установлен наш электродвигатель. Чтобы тележка и электродвигатель с пилой могли перемещаться, используется цепь. Она максимально натягивается, чтобы работа пилорамы была гораздо более точной (свободная цепь не сможет обеспечить инструменту корректную работу).

В принципе, наша пилорама уже готова. Осталось доработать некоторые детали, которые позволят сделать распил более удобным и быстрым процессом, и поставить двигатель с пилой. Для фиксации распиливаемого ствола (бревна, доски) используют специальное устройство, изготовленное из труб диаметром до 4 см (но не слишком тонкие). В них должны войти движущиеся штанги, которые закрепляются на нужной высоте. На самих же штангах размещены механизмы зажима и прижимы, которые обеспечат нужную фиксацию.

Для вышеперечисленных параметров идеально подойдут пила диаметром 1 м, а также электродвигатель на 10 кВт. При создании основы, как уже писалось ранее, учитываются пожелания мастера, поэтому каждый устанавливает свои индивидуальные параметры. Это может быть пилорама под менее мощный двигатель и не под такую большую пилу (мини-пилорама), либо наоборот. Соблюдайте соответствие основы и «сердца» цепной пилорамы.

Теперь у вас есть своя рабочая цепная пилорама. Цена такого инструмента на розничном рынке составляет от $1000 и выше. Работать с самодельной шинной пилорамой не сложнее чем с покупной. Бревно кладут и фиксируют уже имеющимися на штангах зажимами. Включается двигатель, поворачивается штурвал, и тележка отправляет наше бревно на ровный красивый распил. Тележка передвигается в двух направлениях, что удобно и позволит свести к минимуму возможные погрешности работы. Время от времени проверяйте крепеж пилы, соблюдайте правила безопасности при работе с цепной пилорамой и держите пилу острой (при необходимости всегда заменяйте старую). Также можно найти чертежи цепных пилорам в сети Интернет (строительные форумы).

(Last Updated On: 20.01.2018)

Ленточная пилорама (фото)

Ленточная пилорама — сделать которую могут многие люди — в первую очередь, предназначена для распиловки и неглубокой обработки брёвен-кругляков и как результат — получения доски (как обрезной, так и не обрезной), а также – бруса и полубруса.

Ленточная пилорама своими руками – чертежи для которой проще всего найти в старых добрых советских книгах из серии «Сделай сам», также способна обеспечивать:

  • Высочайшее качество обрабатываемой поверхности.
  • Достаточную точность обработки (меньшее количество опилок и других отходов).
  • Большая производительность в сравнении с конкурентами – рамными пилорамами.
  • Повышенный КПД и соответственно энергоэффективность.
  • Отсутствует необходимость установки специального фундамента в основании ленточной пилорамы.
  • Точность обработки позволяет успешно работать и обрабатывать брёвна малых размеров.

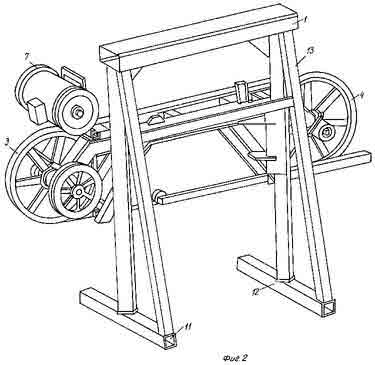

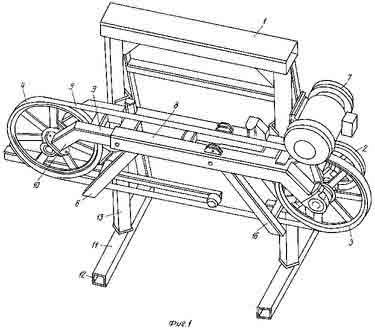

Чертежи для ленточной пилорамы своими руками:

Если Вы сделаете свой выбор в пользу ленточной пилорамы и тем более пилорамы собственными силами, то рекомендуем подобрать такую ленточную пилораму – чертежи для которой Вы полностью изучили и понимаете все процессы работы над ней, так как в противном случае Вы рискуете потерять время, деньги и свои нервы при неполучении должного результата.

В общем, ленточная пилорама своими руками и чертежи для неё – вещи нераздельные. Прежде, чем приступить рассчитывать собственные чертежи для ленточной пилорамы либо использовать уже готовые, определитесь типом пилорамы, которую Вы хотите получить:

    Дисковая пилорама предназначена для получения бруса и полубруса из кругляка.

При этом кругляк просто обрезается с двух сторон – сверху и снизу.

  • Кромкообрезная ленточная пилорама, позволяющая получить уже чистообрезной пиломатериал и тарной доски. Работа протекает в два этапа: сначала производится распиловка бревна на необрезную доску, а затем эти доски дорабатываются кромкообрезным профилем.
  • Материалы для ленточной пилорамы своими руками

    Качественная ленточная бензиновая пилорама своими руками – чертежи для который мы уже подобрали, не может быть сделана без соответствующих качественных материалов.

    Для этого нам понадобятся:

      Несколько новых или в хорошем состоянии шкивов, изготавливаемых преимущественно для комбайнов.

    Важно, чтобы диаметр таких шкивов был не меньше 30 см и их нужно так подогнать, чтобы, будучи надетыми, они немного выступали.

  • Запаситесь большим количеством полдюймовых труб и трубами, которые будут их в последствие покрывать.
  • Ленточная пилорама не сможет нормально функционировать без рельс.

    Их лучше всего изготовить из 50 мм уголка, при этом ребро уголка должно обязательно смотреть вверх, чтобы колёса при движении не изнашивались об него.
    Для шпал Вам понадобятся профильные трубы различных размеров (полудюймовые, 2,5 на 2,5 см – последняя должна быть приварена между другими профильными трубами.

    Для установки регулировочных болтов необходимо сделать небольшие выступы между профильными трубами и шпалами.

  • На уже установленные профильные трубки ставим мостики, служащие для установки бревна, подлежащего распиловке (при этом расстояние должно быть не менее 50 см).
  • На эти же трубки устанавливаются шкивы.

    Процесс сборки шинной пилорамы своими руками

    Вся полученная конструкция должна быть подвижной без каких-либо дополнительных усилий.

  • В качестве подвижного шкива, служащего для регулировки размеров получаемого материала, традиционно используется правый, натяжение которого должно обеспечиваться пружиной.
  • Заключительным этапом изготовления является сооружение рамы-каркаса, обычно для этого применяют швеллер.
  • Подводя итог вышесказанному, хотелось бы дать Вам совет.

    Ленточная пилорама своими руками и чертежи для неё, конечно, хорошая и занимательная вещь, но перед тем, как приступить к работе всегда трезво оценивайте свои силы. Возможно, будет проще купить ленточную пилу и не забивать голову.

    A — Video = Самоделки и Лайфхаки Своими руками. Что можно сделать из бензопилы Do it yourself = В руках умельцев обычная бензопила, изначально предназначенная для распиловки древесины, становится поистине многофункциональным устройством. При этом широта ее применения просто поражает своим разнообразием. Из неё, как оказалось, можно сделать очень много самоделок. Самоделки из бензопилы своими руками может сделать практически любой человек, мало-мальски разбирающийся в технике.

    Пилорама шинная своими руками

    = #Самоделки #самоделкисвоимируками #полезныесамоделки #Самоделкидлядачи = Все видео канала A — Video: Большое Спасибо Вам, за то что смотрите наше видео! Ставьте лайки и Подписывайтесь на наш канал A — Video = В подборке используется отрывок из видео » Снегоход из бензопилы «, автор Александр М ссылка на видео.

    Обзор ЭПЧ-3 снят на выставке ЛесПром-Урал 2016 в Екатеринбурге. Good whatever time of day it is where you are, my friends! In this video I am going to show you a great idea how you can make a mini dremel tool from almost any thing of naught.

    That is all folks I wished to share with you! Please subscribe to my YouTube channel with some more interesting video stories still waiting for you further on. -. Ради эксперимента но продолжение следует тесты еще в переди. Эксперементальная механическая ножовка, вернее съёмное приспособление к моему универсальному мотору-редуктору. Сделана из профильных труб: 20х20, 25х25, уголок 25, швеллер 8 и 16, а так же старая ножовка по металлу и б у коленвал от иж планета.

    Сделал Сам сайт о самоделках. На нашем сайте вы найдёте самоделки, чёткая инструкция поможет без проблем собрать и использовать в быту или на работе выбранную вами самоделку.

      Чем удобна аккумуляторная цепная пила?

      Аккумуляторная цепная пила приобретает все большую популярность у дачников. Это незаменимый помощник в саду. С его помощью быстро и легко обрезать ветки, заготовить дрова для камина или бани.

      Как работает пила?

      Данная пила работает благодаря литий-ионному аккумулятору.

      Такой аккумулятор заряжается быстро, а в то время когда пилой долго не пользуются, он не разряжается.

      Главные плюсы аккумуляторной пилы:

      Для аккумуляторной пилы не требуется электропитания, что удобно при работе в саду — провода не будут путаться под ногами. Отпадает проблема со сливом бензина на зимний период.

      Обладая небольшим весом от 3,9 до 5,4 кг (всё зависит от модели), с такой пилой может справиться даже хрупкая женщина.

      Пилой легко обращаться, она всегда готова к работе. При покупке пилы можно приобрести дополнительные аксессуары, для уменьшения нагрузки на руки. С их помощью пила располагается на поясе или спине.

      Правила безопасности при эксплуатации:

      1. Проверить наличие масла в бочке, иначе можно сжечь двигатель.
      2. Следить, чтобы во время работы под цепь не попали инородные предметы: гвозди, камни и др., иначе будут тупиться звенья цепи.

      Что может вызвать перегрузку двигателя.

    • Следить за натяжением цепи. Сильное провисание, как и чрезмерно тугая натяжка пагубно влияют на устройство.
    • На что обратить внимание при покупке

      • На рынке садовой техники доступны модели, оснащенные 18 или 36-вольтовыми аккумуляторами.

      И 40-вольтовыми, которые встречаются редко.

      Как сделать самодельную мини-пилораму из бензопилы своими руками

      Чем выше напряжение, тем больше производительность пилы. И тем дольше работает без подзарядки.

      • Двигатели в зависимости от модели могут размещаться как в продольном, так и в поперечном виде. В продольном расположении двигателя пила будет компактная. В поперечном размещении — с низким уровнем шума и меньше по весу.

      • Наличие двух тормозов в цепи и двигателе — обеспечат безопасную работу пилы.

    • Как можно продлить срок службы аккумулятора?
    • Что может быть причиной неисправности аккумулятора
    • Измельчитель ботвы
    • «Дружба» с электрической тягой
    • Деревообрабатывающий станок своими руками — чертежи

      Раздел: Стройка и ремонт Дата публикации: 16-01-2016, 00:32 Автор: samodelkin

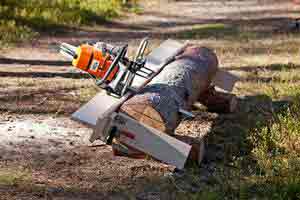

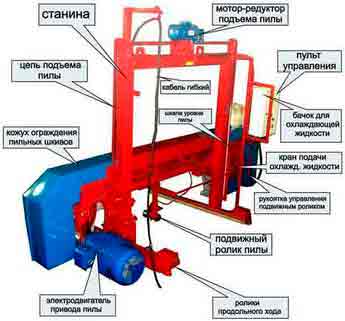

      Мини пилорама цепная

      Одним из самых удобных и финансово не затратным способом распиловки, лесопилением является применение мини пилорамы.

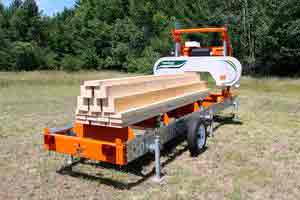

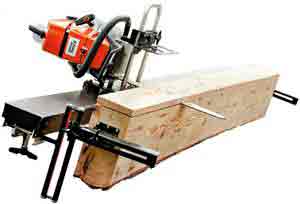

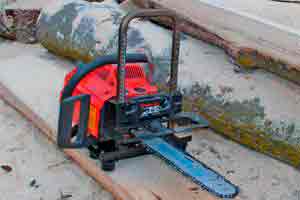

      Представляем цепную мини пилораму МПЦбензо-7, которая при своей относительно невысокой цене достаточно производительна и удобна в эксплуатации и применяется для самостоятельной высококачественной распиловки, получения необходимого количества пиломатериала.

      В этом лесопильном оборудовании работа мини пилорамы осуществляется при помощи четырехтактного, работающем на бензине марки АИ-92 бензинового двигателя «BRIGGS & STRATTON» (США), мощностью 7.0 л.сил, а при необходимости мы можем укомплектовать и более мощным бензиновым двигателем.

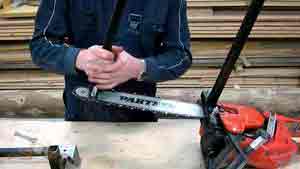

      Ознакомьтесь с подробным видео о работе мини пилорамы, специально снятым представителем компании «Станкей СПб»:

      В стандартную комплектацию бензиновой мини пилорамы входит:

      • Пильный узел с бензиновым двигателем (при необходимости на заказ оснастим более мощным вариантом);

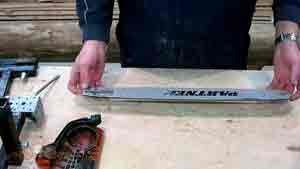

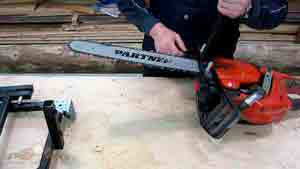

      • Шина «Stihl» или «Oregon»;
      • Цепь продольной заточки;
      • Рельсовый путь – 4,0х2 метра;
      • Боковой прижим бревна 2 шт.;
      • Флажки – боковые упоры 5 шт.;
      • Крепежный комплект (гайки, шайбы, болты);
      • Паспорт на бензиновый двигатель;
      • Руководство по эксплуатации лесопильного оборудования.

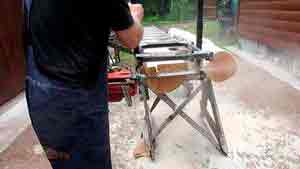

      Мини пилорама не занимает много места и спокойно размещается на загородном участке.

      Если Вы периодически закупаете шпон, необрезную доску, брус различного сечения, тонкомер и другие пиломатериалы, то, как раз мини пилорама цепная МПЦбензо-7 применяется для продольной распиловки различных пород древесины на необходимую толщину.

      Самодельная цепная пилорама: описание, применение, сравнение.

      Цена на цепную мини пилораму МПЦбензо 7 – 47500 рублей, пилорама МПЦ — 39500 руб., МПЦбензо — 43000 руб., МПЦбензо супер – 59500 руб. (действительно на 17.04.11). Все подробности Вы сможете узнать у наших менеджеров по телефонам:
      (812) 448-19-68

      Прочитать следующую подборку «станки, оборудование»:

      Источник: http://stroitel12.ru/cepnaja-pilorama-svoimi-rukami/

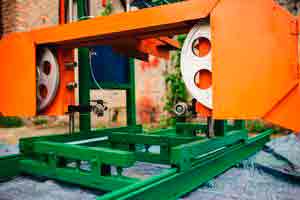

      Как сделать ленточную пилораму своими руками

      Обрезная доска является экологически чистым и простым в обработке материалом, но стоимость 1 кубометра качественной древесины обойдётся довольно дорого. В том случае, когда нужно приобрести большое количество стройматериалов, многие домашние мастера задумываются о самостоятельном изготовлении пиломатериалов.

      Для самостоятельного изготовления качественной доски или бруса не обойтись без использования специальных деревообрабатывающих устройств. Новое оборудование будет стоить десятки тысяч рублей. Поэтому при желании заняться самостоятельным изготовлением такого устройства, в статье будет описано пошаговое руководство, как сделать ленточную пилораму своими руками с минимальными финансовыми затратами.

      Принцип работы ленточного механизма

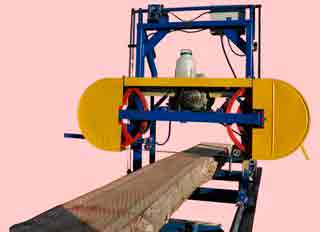

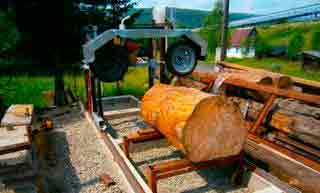

      Ленточная пилорама — это станок, который выполняет продольную распиловку брёвен. Благодаря возможности точно отрегулировать положение режущей поверхности, можно изготовить пиломатериал различной толщины.

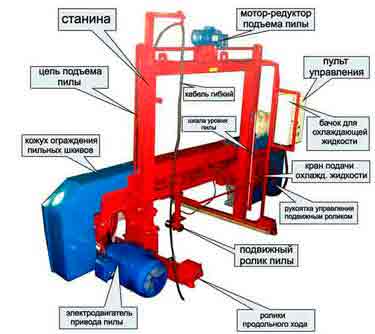

      Конструкция пилорамы состоит из следующих основных элементов:

      • Ленточной пилы.
      • Зажимного механизма.
      • Механизма передвижения рамы.
      • Устройства регулировки высоты полотна.

      На станок устанавливается электрический двигатель мощностью не менее 5 кВт. Может быть изготовлена пилорама с двигателем от мотоблока, но шумность такой установки будет значительно выше, чем при использовании электрического агрегата.

      Во время работы установки крутящий момент передаётся с помощью ременной передачи на рабочие шкивы, на которые устанавливаются пильная лента. Пильный механизм обязательно должен иметь в своей конструкции пружинное или гидравлическое натяжное устройство для автоматической корректировки ширины выдвижения шкивов, чтобы компенсировать тепловое расширение металлической ленты во время работы.

      Для обработки круглого леса, рама с установленной ленточной пилой и силовой установкой перемещается вдоль зафиксированного материала по рельсам установленным на бетонное основание. Регулировка высоты пильного полотна относительно нижней точки пилорамы осуществляется винтовым механизмом, который устроен таким образом, чтобы исключить вероятность образования перекосов во время работы установки.

      Для надёжного удержания бревна во время работы пилорамы заготовку укладывают между направляющими и фиксируют специальными зацепами. После укладки и фиксации бревна оператор производит плавное перемещение подвижной части установки, в процессе которого и происходит срезание верней части бревна. После завершения одного цикла режущая поверхности приподнимается и рама перемещается в исходное положение.

      При использовании самодельной пилорамы потребуется перемещать каретку над бревном вручную, в то время как заводские установки позволяют практически полностью автоматизировать процесс изготовления пиломатериалов. Качество бруса или доски, при правильном изготовлении пилорамы своими руками, не отличается от материалов произведённом на современном оборудовании.

      Что понадобится для самодельной пилорамы

      Самостоятельно изготовить сложные устройства и механизмы из металла можно только в том случае, если имеются навыки использования сварочного оборудования. Ленточная пилорама своими руками не может быть смонтирована без сварных соединений.

      Кроме сварочного аппарата потребуется приготовить для работы следующие инструменты:

      1. Болгарка.
      2. Электрическая дрель.
      3. Свёрла по бетону и металлу.
      4. Пассатижи.
      5. Гаечные ключи.
      6. Комплект слесарных струбцин.
      7. Строительный уровень.
      8. Гайки и болты.
      9. Бетономешалка.

      Для изготовления основания пилорамы потребуется бетономешалка. При отсутствии заводской модели устройство можно сделать самостоятельно из стальной бочки.

      Для монтажа самодельной деревообрабатывающей установки потребуется приобрести следующие материалы:

      • Металлический уголок 50 мм.
      • Ролики или шарикоподшипники.
      • Профильную трубу.
      • Стальную трубу.
      • Электрический или бензиновый двигатель.
      • 2 длинных винта с гайками.
      • Цепную передачу.
      • Колёса и ступицы от легкового автомобиля.
      • Цемент, песок и щебень для бетонного раствора.

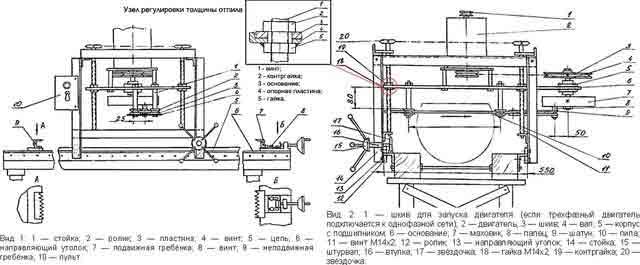

      Когда все инструменты и материалы будут приготовлены, необходимо сделать чертежи пилорамы по дереву.

      Чертежи для самодельной пилорамы

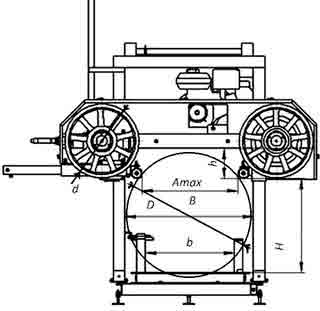

      Чтобы сделать чертёж самодельного станка, достаточно нарисовать на бумаге уменьшенную копию деревообрабатывающего устройства с указанием размеров каждой детали и механизма.

      При проектировании ленточной пилорамы, желательно установить значение длины не меньше 6, а ширины — 3 метров. Только в этом случае можно будет производить на самодельной устройстве пиломатериалы стандартной длины.

      По сделанным эскизам деревообрабатывающей установки несложно будет подсчитать количество материалов для изготовления рамы и направляющих рельс. Для того чтобы усилить конструкцию между двумя параллельными уголками направляющих, обязательно устанавливаются поперечные усилители, расстояние между которыми не должно превышать 1 метра.

      Если ленточная мини-пилорама своими руками изготовленная будет эксплуатироваться в помещении, то потребуется сделать чертёж только основного устройства. При размещении деревообрабатывающей установки на открытой площадке, желательно изготовить навес, чертёж которого также следует составить прежде, чем приступать к практической реализации данного проекта.

      Делаем основание

      Только правильно подготовленное основание для пилорамы позволит перемещаться раме с пильным механизмом равномерно. Плита на которой будут установлены направляющие рельсы изготавливается по принципу возведения обычного ленточного фундамента.

      Основание обязательно выливается на гравийнопесчаной подушке толщиной не менее 15 см.

      Чтобы повысить прочность плиты, перед заливкой бетона на основание укладывается металлическая армирующая сетка. После заливки бетона его необходимо выдержать не менее 2 недель, чтобы добиться максимальной прочности основания.

      Изготовление пилорамы: пошаговая инструкция

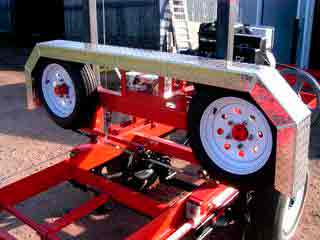

      Самодельная ленточная пилорама своими руками монтируется с использованием колёс от легкового автомобиля, ременной передачи и двигателя.

      В качестве направляющих используется уголок или швеллер. Уголок применяется сечением не менее 50 * 50 мм. Материал укладывается строго параллельно, внутренним ребром вверх, на заранее рассчитанном расстоянии.

      Затем между уголками устанавливаются шпалы, которые нарезаются из профильной трубы сечением 50 * 100 мм. При сваривании поперечных усилителей следует проявлять осторожность, чтобы не перегреть направляющие, которые может повести от высокой температуры. Когда шпалы будут приварены к направляющим производится фиксация металлической конструкции к бетонному основанию с помощью анкерных болтов.

      После окончания работ по фиксации рельс к бетонному основанию, по которому будет перемещаться каретка, в серединной части «железнодорожного» полотна устанавливается ложе для фиксации лесоматериала. Для удержания круглого леса, к шпалам приваривается Н-образная стойка с боковыми выступами. Минимальная высота штанги удерживающего устройства не должна быть меньше 100 мм.

      В качестве роликов для пилорамы могут быть использованы шарикоподшипники. На каждую ось рамы необходимо подобрать 2 подшипника большего диаметра и 4 — 6 меньшего. Разница в диаметре зависит от высоты ребра уголка. Например, если в качестве направляющей используется уголок 50 * 50 мм, то разница внешних диаметров подшипников должна составить 100 мм. При этом, внутренние диаметры деталей должны быть равны.

      Изготовление рамы начинается с установки 2 направляющих из стальной трубы. Направляющие устанавливаются в вертикальном положении, после чего на них монтируются ползуны, внутренний диаметр которых должен минимально отличаться от внешнего диаметра направляющих труб.

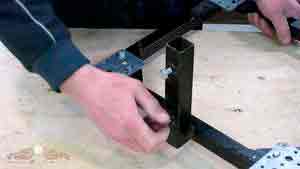

      Станина каретки сваривается из профильной трубы. Этот элемент должен представлять собой надёжную конструкцию прямоугольной формы, на которую затем будут привариваться вертикальные направляющие, а в нижней части — ось с подшипниками.

      Перемещение каретки в вертикальной плоскости осуществляется с помощью винтового механизма, который устанавливается с обеих сторон направляющих труб. Гайка приваривается к ползуну, а длинные шпильки фиксируют в верхней части рамы. Для того чтобы обеспечить лёгкое вращение регулировочного механизма рекомендуется шпильки установить на подшипники с обеих сторон.

      Для обеспечения синхронности вращения винтового механизма следует на каждую шпильку приварить небольшие велосипедные звёздочки одинакового диаметра, между которыми делается цепная передача с использованием велосипедной цепи. Для обеспечения постоянного натяжения цепного механизма, в его конструкции обязательно должен быть ролик, на рычаг которого устанавливается пружина.

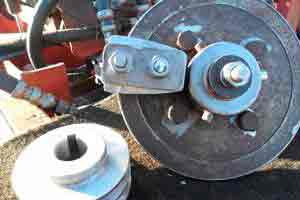

      В качестве шкивов в самодельной пилораме будут использоваться колёса и ступицы от заднеприводного легкового автомобиля. Чтобы обеспечить лёгкое вращение привода, необходимо собрать подшипниковый узел, который будет приварен с обеих сторон к поперечине каретки. На одну из ступиц устанавливается шкив, к которому затем будет передаваться крутящий момент от электрического или бензинового двигателя.

      Для повышения безопасности использования пильного механизма в нижней части каретки возле каждого из колёс устанавливается узел поддержки пилы, который состоит из оси, на которую установлены несколько шарикоподшипников небольшого диаметра. Со стороны ступицы, на которую был установлен шкив монтируется силовой агрегат.

      Если используется двигатель внутреннего сгорания, то для натяжения клиноременной передачи применяется подпружиненный ролик. Для натяжения ремня в случае применения электродвигателя, агрегат устанавливают на небольшую платформу, которую можно будет перемещать в горизонтальной плоскости.

      На следующем этапе на пилораму устанавливается ёмкость для смазывающе-омывающей жидкости, от которой необходимо подвести трубку к режущему узлу. Затем над режущим узлом изготавливается кожух из металлического уголка и жести, после чего можно приступать к первому запуску самодельной деревообрабатывающей установке, предварительно установив между колёсами ленточную пилу.

      Заключение

      Самодельная пилорама на автомобильных колесах является безопасным и эффективным устройством для обработки древесины в домашних условиях. После проверки и обкатки, деревообрабатывающий механизм может использоваться не только для изготовления доски или бруса для собственных нужд, но и для реализации другим частным строителям.

      Источник: http://plavitmetall.ru/oborudovanie/lentochnaya-pilorama-svoimi-rukami.html

      Смотрите также:
      30.04.2020

      Как отшлифовать паркет без шлифовальной машины. шлифовка паркета своими руками. подготовка пола к лакировке Нанесение декоративного покрытия Нанесение лака или масляно-воскового покрытия позволяет не только придать паркету красивый внешний вид, но и призвано защищать...

      03.11.2018

      Обратный молоток для кузова автомобиля своими руками Исправление дефектов автомобильного кузова не обходится без применения специальных инструментов. В частности, необходим вакуумный обратный молоток или его модификации. Виды различны, некоторые модели создаются своими...

      30.04.2020

      Даже не думай выбрасывать сломанный гаечный ключ! Не редко при откручивании гаек один рожок ключа лопается от большой нагрузки, и чаще всего такой инструмент отправляется прямиком на свалку. Предлагаю вдохнуть вторую жизнь в сломанный гаечный ключ. Как вы уже могли...

    • Комментарии

      Комментирование отключено.

      Голосование

      Как Вы узнали о нашем сайте?

      Посмотреть результаты

      Загрузка ... Загрузка ...
      Форум
