Газонокосилка своими руками

Как сделать газонокосилку своими руками?

Оформляя ландшафт приусадебного участка, часто свободные площадки отводятся под посев газонной травы. Независимо от высоты высаживаемых растений периодически требуется состригать отросшие побеги. Сделать это без газонокосилки ровно и красиво затруднительно. В данной статье мы будем учиться делать газонокосилку своими руками.

Можно ли сделать газонокосилку своими руками?

В магазинах садовой техники можно увидеть большой выбор различных моделей, отличающихся мощностью двигателя, конструктивными особенностями и источником питания. Каждое устройство обладает рядом преимуществ, которые обеспечивают простой уход за газоном.

Но ценовая политика не всегда приходится по карману потребителей. Если хозяин частного домовладения или дачи разбирается в механических узлах, смастерить самостоятельно газонокосилку не составит большого труда. Особенно приятно сделать полезную вещь своими руками, используя залежалую бытовую технику.

Самодельные косилки могут быть различной конструкции и принципа функционирования, что в основном и определяет степень сложности работ. Главным фактором, определяющим целесообразность сборки агрегата, является наличие большей части комплектующих элементов.

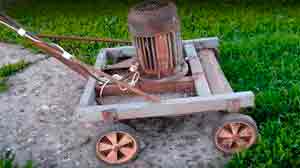

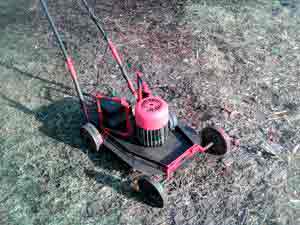

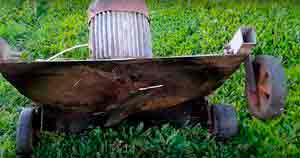

Небольшая газонокосилка, сделанная своими руками

Преимущества и недостатки самодельного агрегата

Основной плюс самодельной косилки заключается в экономии средств из семейного бюджета. Среди других преимуществ:

• возможность осуществлять ремонт и техническое обслуживание без услуг специалистов и сервисных центров;
• при сборке конструкции проявляется творческий потенциал;
• устаревшие предметы получают вторую жизнь;
• разобраться с конструкцией намного проще, ведь все элементы перебилась при монтаже руками;
• со временем агрегат можно модернизировать.

Принимаясь за работу, стоит учесть существующие недостатки и попытаться их исправить. К основным минусам самодельного устройства относятся:

• низкая степень защиты (отсутствие кожуха, слабые крепления, использование изношенных запчастей и др.);
• в электрических моделях возможно поражение электрическим током;
• ограничение захвата участка из-за длины кабеля.

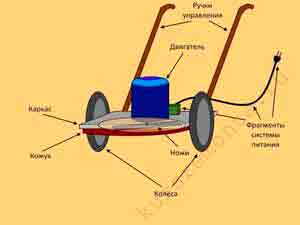

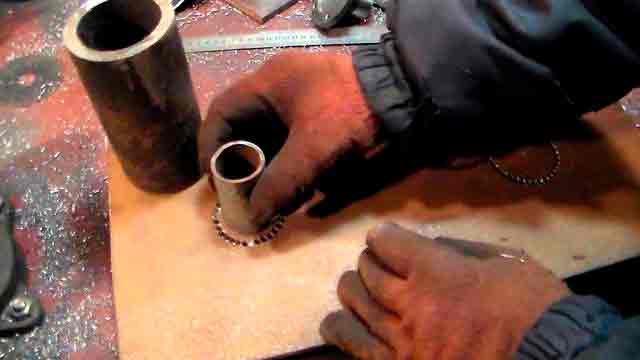

Схема крепления ножей к пластине

Описание принципа работы газонокосилки

Принцип работы у всех самодельных моделей практически одинаковый. Выходной вал при подключении к сети начинает вращаться под действием мотора, что приводит в движение ножи. Питание осуществляется через электрическую сеть с помощью кабеля. Агрегат перемещается по участку с помощью колёсиков и усилий оператора.

Как сделать газонокосилку своими руками?

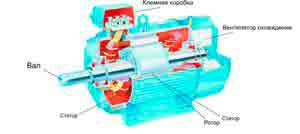

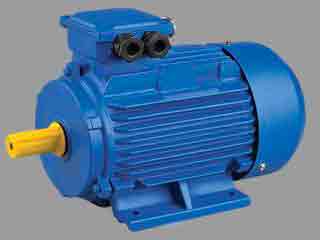

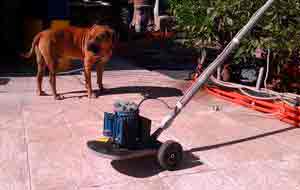

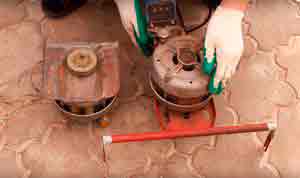

Двигатель можно использовать практически от любой старой бытовой техники: бензопилы, стиральной машины с центрифугой, болгарки, дрели. Идеальным вариантом считается мотор асинхронного типа, мощность которого стартует от 500 кВт (при 3000 об/мин).

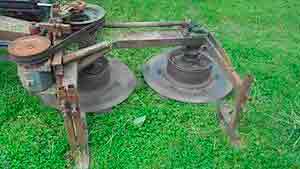

Кроме мотора, используются два шкива и ремень для передачи вращения с двигателя на привод ножей. Мотор закрепляют на платформе и подключают на одну фазу.

Такой агрегат может легко справиться с большой по размеру площадью территории. Маломощное устройство чаще собирают для обработки незначительных участков с непродолжительным режимом работы. Подбор мощности зависит от общих параметров косилки и диаметра ножа (больше площадь захвата – выше мощность).

Косильные ножи и рукоятка

От параметров и конфигурации ножей зависит результат покоса. В качестве режущего элемента рекомендуется использовать высококачественную твёрдую сталь (2-3 мм). Нож может состоять из одной полосы (≈ 50 см) с отверстием под крепление по центру или двух фрагментов, соединённых между собой болтами либо сваркой. Лучше, если резец будет в форме трапеции, что предотвратит наматывание травы на нож.

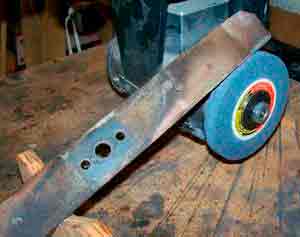

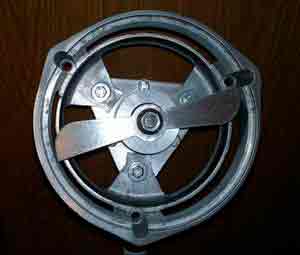

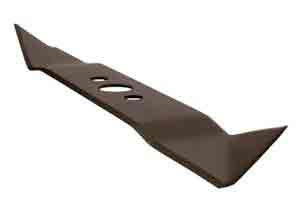

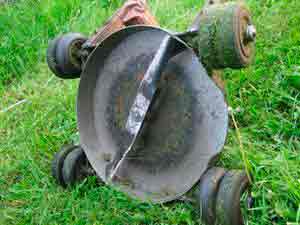

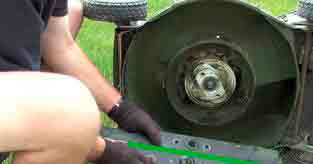

Косильный нож для газонокосилки

В качестве режущей части также используют:

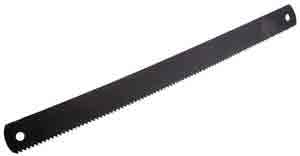

• полотна для пилы по металлу;
• цельный круглый диск.

Колёса подбираются с учётом расположения ножей относительно поверхности грунта. Оптимальной считается высота 5-6 см. Чем больше диаметр колеса, тем удобнее перемещать агрегат по участку. Количество движущих элементов зависит от конструктивных особенностей и предпочтения мастера.

В качестве рамы можно использовать шасси от тачки или детской коляски. Также можно изготовить её самостоятельно, используя металлические трубочки и уголки. Поверх рамы приваривается цельнометаллический лист (3 мм), в котором по центру следует сделать отверстие под вал двигателя.

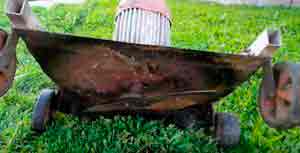

Некоторые мастера в качестве оправы используют неглубокий металлический таз, сковороду большого диаметра или полоску металла с фланцем. Двигатель нужно зафиксировать болтами для обеспечения безопасности во время работы.

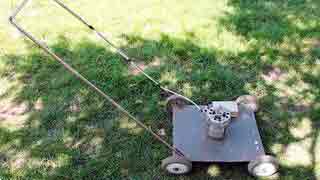

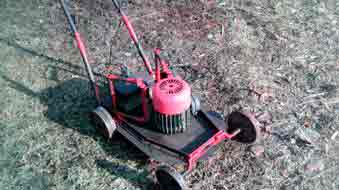

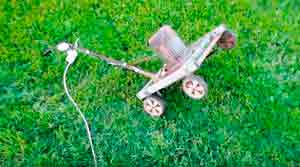

Вариант газонокосилки, собранный своими руками

Принцип сборки

Чтобы при сборке учесть все нюансы и соблюсти правила монтажа, стоит придерживаться такой последовательности.

1. Используя металлический уголок 25х25 мм, сварить раму. По краям прикрепить фрагменты такого же уголка под установку колёс.
2. Из листа металла изготовить каркас под мотор. Для этого нужно вырезать заготовку со сторонами 50х60 см, сделав по центру отверстие, равное диаметру вала. Приварить платформу на раму. К её нижнему краю по периметру приварить защитную полоску от ножей.
3. В зависимости от используемого двигателя следует определить способ его крепления. Если на нём имеются ушки, то к каркасу приваривают дополнительные крепежи. В других случаях фиксация выполняется с помощью болтов, проходящих через металлический лист и корпус двигателя.
4. На вал прикрепить ножи, проверить отсутствие перекосов.
5. К платформе агрегата прикрепить ручку.
6. К двигателю подсоединить кабель.

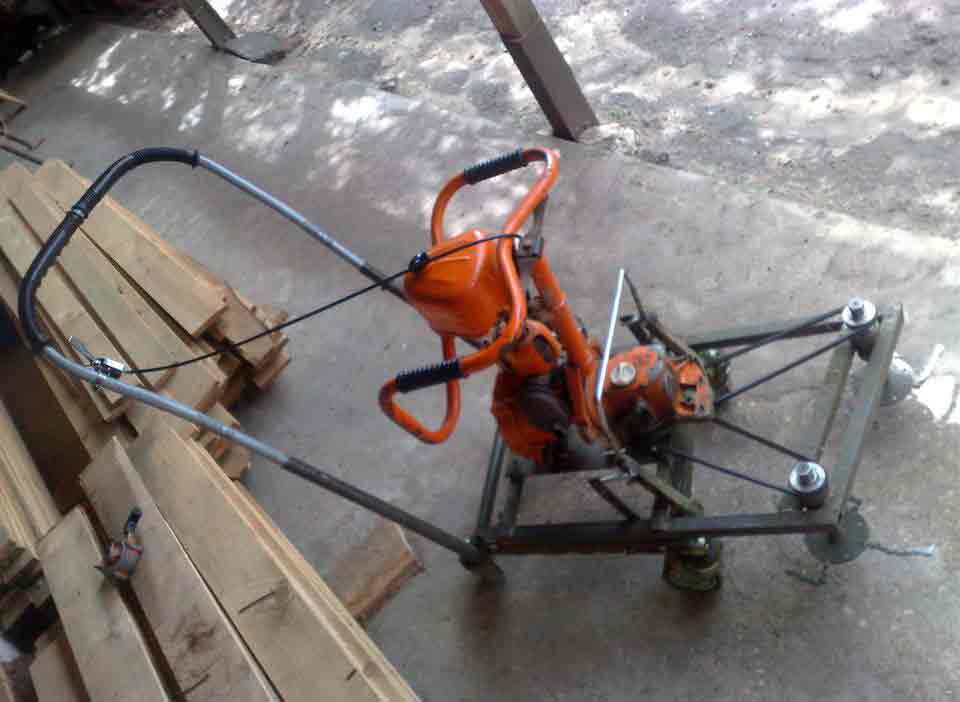

Схема бензиновой газонокосилки

Техника безопасности при использовании самодельного варианта

Самодельное устройство независимо от источника питания представляет опасность при работе. Это обусловлено вращением ножей на большой скорости. При самодельной сборке риск получить травму увеличивается, поэтому игнорировать данный фактор не стоит.

Основные правила техники безопасности:

• все соединения электрических проводов выполняются с использованием изолирующей ленты;
• подключение к сети выполняется с использованием УЗО (как альтернатива корпус заземляют одной из жил кабеля);
• кабель для питания двигателя выбирается 3-х жильный с двойной изоляцией;
• в области вращающихся ножей обязательно устанавливается защитный кожух;
• верхняя часть корпуса не должна быть открытой (через открытое пространство часто вылетают деформированные фрагменты ножей);
• косить траву нужно после высыхания росы, чтобы предотвратить удар током;
• при работе с агрегатом следует надевать сапоги, чтобы защитить кожный покров ног от ссадин.

Перед тем, как приступить к сборке самодельного агрегата, следует определить рельефность участка. Это необходимо для соблюдения конструктивного подъёма механических узлов над уровнем грунта и подбора параметров колёс. Стоит учесть, что устройства для ровной местности отличаются от моделей, которыми можно воспользоваться на участках с уклонами и впадинами.

Источник: http://proklumbu.com/preparaty/gazonokosilka.html

Как сделать газонокосилку своими руками?

Собственники частных домовладений держат придомовую территорию в чистоте. Это показатель статусности и аккуратности человека. Газонная трава нуждается в особом внимании, так как ее нужно уметь не только вырастить правильно, но и поддерживать в опрятном виде. Не составляет труда приобрести газонокосилку необходимой конфигурации и мощности.

Газонокосилка своими руками будет уместна для хозяев, которые хотят сэкономить денежные средства. При наличии двигателя и подручных средств можно за короткий промежуток времени собрать электрокосу самостоятельно.

1 Общее строение и разновидность

Существует несколько типов газонокосилок:

Преимущества первых — эффективности работы.

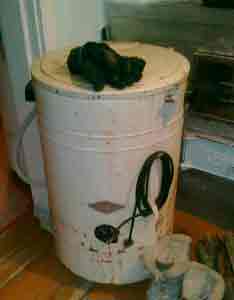

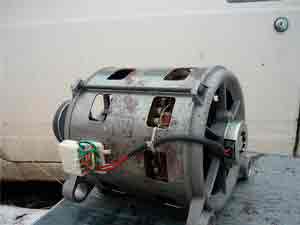

Газонокосилка из стиральной машины

Это универсальные механизмы для ухода за травой. Спектр использования в домашних условиях и коммунальными службами. Преимущество вторых — удобство эксплуатации, компактность. Работают от электричества, что ограничивает возможность эксплуатации. Простота строения преимущество третьих типов.

Недостаток — необходимость физических усилий, что ограничивает использование на участках площадью более 100 метров квадратных.

Преимущество последних — мобильность и отсутствие кабеля. Возможность применения на площадях от 200 метров квадратных.

Собрав самостоятельно это оборудование можно изучив соответствующую информацию. Сборка этого агрегата из подручных материалов не займет много времени и сэкономит семейный бюджет. Косилка из бензопилы, по мощности, не будет уступать готовым изделиям. Состоит косилка своими руками из следующих деталей:

• нож;
• ручка управления;
• колеса;
• двигатель достаточной мощности;
• защитный чехол;
• кабель питания.

Каркас — металлический лист, толщиной 3 мм. Лист укреплен рамой из металлических углов. Сверху размещается двигатель, снизу защитный чехол. Сбоку — оси для колес и рукоятки для управления механизмом.

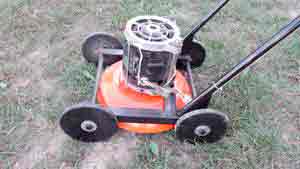

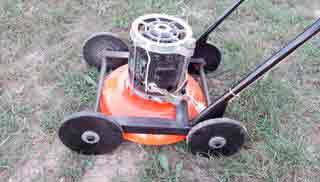

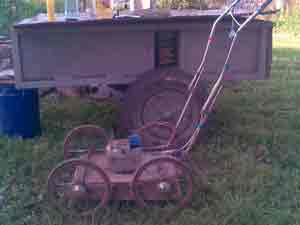

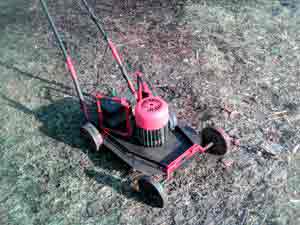

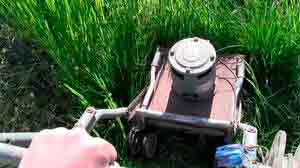

Газонокосилки сделанные своими руками

Двигатели для газонокосилки используют двух типов : фланцевый или обычный. В случае с первым крепление происходит к листу с помощью отверстий совпадающих с фланцевыми. Во втором привариваются две стойки из уголка (должны совпадать с лапами двигателя). Узел резки является центральным местом механизма. Состоит из оправы на которой размещены ножи.
к меню ↑

1.1 Как сделать газонокосилку своими руками?

В качестве основы используется готовый металлический каркас. Электродвигатель используется из бытового прибора. Основной критерий выбора — мощность 500 Вт и число оборотов 3000 об/мин. Чем выше количество оборотов, тем стрижка травы происходит ровнее.

Для этой цели послужит двигатель из бензопилы, стиральной машины или из старого пылесоса. При фиксировании электродвигателя необходимо следить чтобы вал был в центральной части шасси. Стандартная длина ручки 90 сантиметров. В зависимости от роста работника ее высота может варьироваться.

1.2 Газонокосилка своими руками (видео)

к меню ↑

Следующим этапом изготовления является нож. Изготавливается из стали листовой. Ширина отрезка 20-50мм. Нож должен быть тонким, но прочным. Может быть двух видов. Первый — в виде полосы, крепящейся симметрично оси оправки. Длинна ножа равна ширине захвата, что составляет 30 см. Концы полосы затачиваются. Второй вариант — крепящиеся по краям под углом 180 градусов относительно друг друга.

Нож длинной 80мм. Для предотвращения наматывания травы на вал режущие кромки должны быть чуть загнутыми вниз. Нож болтами крепится к диску. Крепление одним болтом позволяет режущему механизму складываться при препятствии. Деформация и поломка при этом исключены. Второй более надежен, однако есть риск повреждения режущего механизма. Для предотвращения откручивания при креплении используются шайба — гровер и контргайка.
к меню ↑

Диаметр вала равен диаметру отверстия. Отверстия симметричны относительно друг друга, и прорезаются заранее. Из стали изготавливается и защитный чехол(кожух). Представляет собой круг с диаметром 530 мм, отверстие, находящиеся посередине (диаметр превышает окружность вала на 5 мм).

Приваривается к корпусу так, чтобы перекрывать конец вала на 2,5-3 см. Необходим для защиты вала и двигателя от механических повреждений и загрязнения. Для охлаждения двигателя в чехле делаются отверстия. Газонокосилка из болгарки электрическая по функциональности и мощности не уступает промышленной.

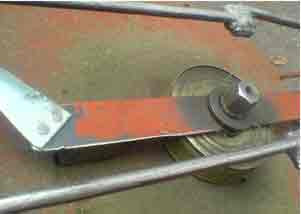

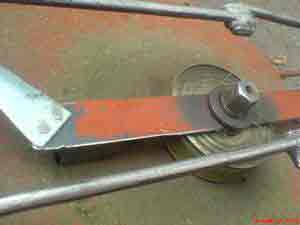

Вал с ножом для газонокосилки

Количество колес подбирается индивидуально. Возможность выбрать 3, 4, 2 колеса. Двухколесная электрокоса более маневренна и борется с травой в самых недоступных местах. Можно воспользоваться имеющимися или сделать самостоятельно. В качестве сырья подойдет фанера или подшипники. Чем больше диаметр тем лучше травокосилка передвигается по почве.
к меню ↑

1.6 Двигатель

Для такой цели подойдет любой исправный агрегат. Дрель, пылесос, бензопила, стиральная машина подойдут как нельзя кстати. Идеальная мощность один киловатт. Это дает возможность реже затачивать нож. Основной принцип выбора-площадь захватывания травы. Чем она больше, тем мощнее должен быть двигатель.
к меню ↑

2 Преимущества и недостатки

Основным преимуществом самодельной электрической газонокосилки является ее стоимость, возможность самому сконструировать из подручных деталей. В случае поломки ремонт газонокосилки своими руками обойдется бюджетней и займет меньше времени, нежели он будет делаться в специализированной мастерской.

Недостаток — угроза поражения электрическим током и травмирование режущим механизмом. Для предотвращения последних необходимо соблюдать меры предосторожности.
к меню ↑

2.1 Техника безопасности

Тщательно изолированные точки подсоединения электропровода являются основным правилом безопасности. Изоляция должна быть целой. Кабель с двойной изоляцией используют при питании двигателя. Электрокосилка должна иметь заземленный корпус.

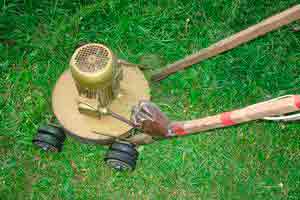

Самодельная газонокосилка на солнечных батареях

Самодельная газонокосилка используется в исправном виде, работающий находится в защитной одежде и обуви. Это избавит от травм. Эксплуатация проходит при сухой погоде. Придерживаясь правил безопасности мотокосилка позволит содержать свой газон в порядке не угрожая здоровью пользователя.

Самодельная газонокосилка принесет пользу хозяевам в том случае, если механизм сделанный с учетом требований безопасной эксплуатации.

Мотокоса Эхо обеспечит порядок на любимом газоне во дворе и за его пределами. Механическая газонокосилка — самый эффективный способ обработки территории. Изготавливая газонокосилку своими руками из стиральной машины, хозяин экономит денежные средства за счет использования подручных материалов. Газонокосилки из бензопилы своими руками альтернатива фирменным агрегатам.

Источник: http://moezerno.ru/texnika/mowers/kak-sdelat-gazonokosilku-svoimi-rukami.html

Газонокосилка своими руками – не сложнее, чем любое другое садовое приспособление

Любой владелец приусадебного участка, или просто частного дома с придомовой территорией, хочет иметь рядом со своим жилищем ухоженный газон.

Для равномерного покоса травы существует множество приспособлений, объединенных под названием газонокосилка.

Эти механические помощники стоят достаточно дорого, и не каждый землепользователь может позволить себе покупку. Выход напрашивается сам собой: самодельная газонокосилка.

Задача несложная, достаточно найти или приобрести следующие материалы:

• Силовая установка. Может быть использована электрическая или бензиновая, это не принципиально;
• Косильный щит, или рама. Изготавливается их любого подходящего материала – хоть из донышка старой кастрюли;
• Колеса. Подойдут от старого трехколесного велосипеда или тачки. Можно изготовить самостоятельно;
• Рукоятка для управления. Любой кусок трубы и велосипедный руль;
• Ножи. Их можно сделать из полосы инструментальной стали, или полотна от лучковой пилы.

Газонокосилка своими руками – общие принципы конструирования

Основой инструмента, безусловно, является нож. Самодельная газонокосилка это не полигон для исследований, поэтому роторные и прочие экзотические конструкции оставим промышленным производителям.

Самым надежным, простым в изготовлении (при этом достаточно эффективным) показал себя горизонтальный двухлопастной нож. Народное название – пропеллер. При высокой скорости вращения (как правило, 5000 – 12000 оборотов в минуту) срез получается ровным, трава остается красивым гладким ковром.

Изготовить качественный нож несложно, все зависит от качества заготовки. Различаются два вида насадок:

Цельный.
Представляет собой пластину твердой стали с отверстием посередине, и остро заточенными рабочими поверхностями по всей длине. Важно! Двухлопастной нож должен быть хорошо сбалансирован. Иначе вибрация быстро разрушит вал силовой установки.

На иллюстрации мы видим пример самодельной насадки, изготовленной из пластины инструментальной стали. По фронтальной стороне производим заточку, угол не должен быть меньше 60°, иначе нож будет быстро тупиться.

Тыльная часть изгибается, как в авиационном пропеллере. Это позволит равномерно укладывать траву при покосе и сдувать с нижней поверхности щита, налипшие растения. Сталь перед обработкой следует «отпустить» при помощи газовой горелки, а затем снова закалить. После этого производится финальная заточка.

Механическая часть косилки работает в экстремальных условиях. Поэтому следует защитить вращающиеся части вала от наматывания травы и стеблей кустарника. Для этого в центре устанавливается кожух, можно из плоской консервной банки.

Такой нож работает безотказно, до первой встречи с камнем или пнём, скрытым под густой травой. Для минимизации последствий удара изобретен нож со складными лезвиями.

Составной.
Поскольку конструкция газонокосилки предусматривает покос лишь по фронтальной части, делать рабочую поверхность ножа по всей его длине бессмысленно. Достаточно заострить отрезки длиной не более 5 см. Тогда есть смысл на полосу из менее твердого (а стало быть, хрупкого) металла крепить рабочие лезвия из высококлассной стали.

При ударе о твердую поверхность лезвие просто сорвется с крепления и загнется под углом 90°. Весь нож, и сам наконечник останутся целыми. Приводной вал также не получит повреждений от удара.
По такому же принципу устроено крепление гребного винта лодочного мотора. При попадании лопасти на камень – ломается шпонка, а остальной механизм остается целым.

Косильный щит и рукоятка

Является одновременно и рамой и крышкой для ножа. Без него самодельная газонокосилка будет слишком опасной для оператора. Как правило, форма щита повторяет траекторию ножа, с небольшими зазорами.

Наиболее удачное решение – использовать готовую форму. Металлическую миску, донышко от кастрюли, сковородку большого диаметра. Газонокосилка, сделанная своими руками из качественных материалов – выглядит и работает не хуже фабричной.

На фоне рабочей части инструмента, рукоятка выглядит как самый простой в изготовлении элемент. Помимо основной функции – удерживать косилку на траектории, рукоять несет на себе органы управления.

Силовая установка

Наиболее популярным инструментом промышленного изготовления, является газонокосилка бензиновая. Главное достоинство такой установки – полная автономность. Вы можете работать в чистом поле, на сложном рельефе, и не беспокоиться о том, куда подключить электрокабель.

Однако самостоятельное изготовление косилки с двигателем внутреннего сгорания – задача непростая. Тем не менее, отечественные кулибины с легкостью используют мотор из бензопилы.

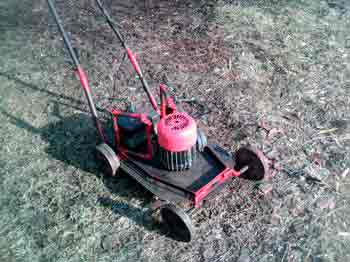

Вот удачный пример такой постройки:

Рама сварена из стального профиля 30 мм. С бензопилы демонтирован пилящий узел, вместо него установлен двойной шкив для приводного ремня. Колеса использованы от старой складской тачки.

В передней части рамы, на втулках с подшипниками установлены рабочие валы. На них с помощью приводного ремня подается крутящий момент от бензопилы. Снизу, к валам приварены стальные диски, на которых закреплены отрезки цепи длиной 250 мм.

В качестве донора использована цепь от той самой бензопилы. Отрезки цепи при работе немного перекрывают друг друга, поэтому необходимо установить фазу вращения дисков, чтобы не было ударов цепей с левого и правого диска.

Конструкция получилась настолько удачной, что за несколько лет эксплуатации не потребовалось ни ремонта, ни усовершенствования.

Следующий вариант с аналогичным движителем использует классический режущий инструмент. Приводной вал мотора, при помощи цепного привода вращает ось ножа пропеллерного типа, установленного под косильным щитом. Производительность у такой косилки выше, но и изготовление сложнее.

Газонокосилка из стиральной машины. Абсурд? Нет, реальность!

Собственно от прачечной установки, используется лишь электромотор. Он надежен, рассчитан на высокие нагрузки и продолжительную работу. К тому же, в стиралке уже есть готовая пара из шкивов и приводного ремня.

Остается лишь закрепить мотор на станине, и соединить ножевую систему с валом силовой установки.

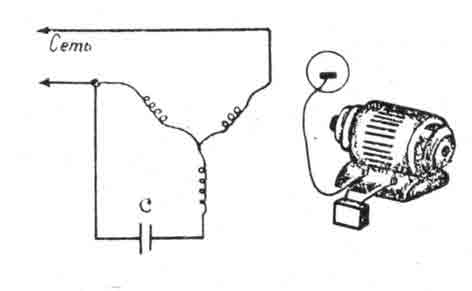

С подключением мотора проблем возникнуть не должно, несмотря на то, что в большинстве стиралок используется асинхронный мотор. Можно использовать штатный блок управления, или просто соединить обмотки при помощи пускового конденсатора и запускать его, как обычный однофазный мотор.

Подобная конструкция практически лишена недостатков. Никакого шума, запаха бензина или выхлопных газов, плавный пуск и поддержание оборотов. А главное – компактность приспособления, а также гораздо меньшее количество деталей.

Однако серьезный недочет все же есть. Свобода перемещения ограничена длиной питающего кабеля (если в радиусе действия вообще есть электричество). Ситуацию спасает тот факт, что большинство потенциальных пользователей (а стало быть, мастеров) живут на электрифицированных территориях.

Как сделать газонокосилку из электродрели

И в заключение пример газонокосилки из дрели, вариант экзотический, тем не менее, вполне работоспособный.

Собственно и конструкции как таковой нет. Все видно на иллюстрации. И самое главное – это работает! Так что выбирайте понравившийся проект, и по истечении пары выходных дней вы станете обладателями практически бесплатной газонокосилки.

Газонокосилка электрическая. Видео рассказ из чего изготовить и демонстрация возможностей самодельной косилки.

Источник: http://obinstrumente.ru/sadovyj-instrument/gazonokosilka-svoimi-rukami.html

Домашний умелец: газонокосилка своими руками

На рынке сельскохозяйственного оборудования, представлены различные модели косилок. Существуют электрические, механические и бензиновые агрегаты. В представленном разнообразии имеется всего один существенный недостаток – покупка хорошей косилки может ощутимо ударить по карману.

В конструкции косилки нет ничего сложного: рама, ходовая часть, двигатель и режущие элементы. Поэтому многие землевладельцы предпочитают не тратить деньги на покупку оборудования, а проявить немного смекалки и сделать это агрегат самостоятельно. Газонокосилка своими руками, делается из любых подручных материалов. В этой статье, мы расскажем вам об особенностях такой конструкции.

В качестве основания можно использовать металлический лист. Чтобы конструкция не получилась слишком тяжёлой, толщина металла не должна превышать 3-х миллиметров. Чтобы придать площадке нужный вид, придётся поработать сварочным аппаратом.

В частности, необходимо прорезать отверстие посредине для крепления двигателя, приварить ручки и сделать проушины для крепления колёс. Можно взять за основу старую садовую тележку или детскую коляску. В этом случае, конструкцию нужно будет усилить.

Например, детские коляски обычно делают из алюминия. Это довольно мягкий материал, который будет деформироваться от любых нагрузок. Поэтому нужно усиливать раму коляски металлическими пластинами или уголками.

Этот элемент является основным узлом всей конструкции. Выбор силовой установки остаётся на ваше усмотрение. Если вы хотите сделать электрическую модель, то можно позаимствовать двигатель из пылесоса или стиральной машины. В этой бытовой техники устанавливаются асинхронные моторы с пониженным уровнем шума. Если использовать двигатель синхронного действия, то шум работы вашей косилки будет слышен на расстоянии 50-70 метров. Согласитесь, что соседи вряд ли одобрят такое начинание.

Если пылесоса или стиральной машины под рукой нет, можно применить любой мотор мощностью от 1 кВт. Скорость вращения силового агрегата должна быть не менее 1 500 об/мин. Некоторые умельцы устанавливают полукиловаттные двигатели, но такие агрегаты не обладают достаточной мощностью. Соответственно, при работе с густой травой газонокосилка будет неэффективной. Обратите внимание, что двигатель устанавливается на раму валом вниз.

Из недостатков электрических газонокосилок можно выделить зависимость от источника питания. Потребуется или удлинитель от домашней электросети или аккумулятор, который придаст конструкции дополнительный вес, что отрицательно скажется на манёвренности.

Можно установить бензиновый двигатель. Для этого оптимально подходит силовая установка от бензопилы «Дружба». Мощность такого двигателя составляет около 4 лошадиных сил. Соответственно усилия хватит, чтобы убрать с участка кустарники и даже тонкие деревья. При условии, что выдержит режущий элемент. Из недостатков можно отметить высокий уровень шума, довольно ощутимый выхлоп и расходы на горючее.

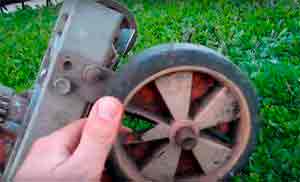

Ходовая часть

Рассказывая, как сделать газонокосилку своими руками, необходимо заострить внимание на колёсах. Этот элемент отвечает за проходимость и манёвренность изделия. Самодельные косилки делаются на двух или четырёх колёсах.

В первом случае, конструкция получается манёвренной, но часть нагрузки будет ложиться на плечи и ноги. Поэтому работать целый день будет весьма проблематично. Четырёхколёсные модели могут управляться одной рукой, но вызывают затруднения при поворотах. Некоторые конструкторы пробуют изготавливать трехколесные модели. Здесь переднее колесо является управляемым, а два задних выполняют функцию опорных.

В любом случае колёса должны быть большими, такая схема позволит обрабатывать даже высокую траву.

Чтобы добиться чистоты среза, диаметр шасси подбирается таким образом, чтобы режущий элемент, закреплённый на двигателе, находился на расстоянии 3-5 сантиметров от земли.

Режущий элемент можно получить в готовом виде, например, использовать диск от циркулярной пилы, или сделать самостоятельно из инструментальной стали. Чтобы изготовить нож, потребуется металлическая пластина, толщиной 2-4 миллиметра. Длина ножа зависит от ширины рамы, но обычно этот показатель составляет от 15 до 45 сантиметров, при ширине около 25 мм.

Обычно используется два варианта крепления режущих элементов:

1. Один длинный нож, установленный по центру.
2. Два симметрично расположенных ножа длиной 5-8 сантиметров.

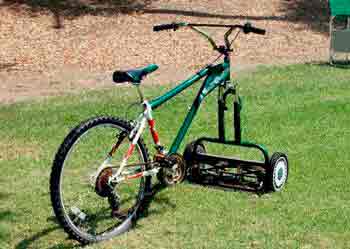

Отдельно стоит упомянуть про такую конструкцию, как газонокосилка механическая. Эта конструкция работает по принципу ножниц, Сделать такой агрегат без заготовки чертежей весьма проблематично. Здесь важно подогнать вращающиеся ножи к неподвижной режущей кромке. Такие косилки работают абсолютно бесшумно, но без определённого опыта браться за изготовление такой конструкции не стоит.

Дополнительные элементы

Чтобы подготовить косилку к работе, нужно установить ручки управления и пусковое устройство для запуска двигателя. Ручки можно взять с детской коляски, а кнопку запуска с бытовой техники, откуда вы ранее позаимствовали двигатель.

Нужно позаботиться и о безопасности. Для этого в верхней части рамы устанавливается защитный кожух. Этот элемент можно сделать из листового железа. Кожух препятствует разбросу травы и защитит вас от разлетающихся деталей в случае поломки косилки. Обратите внимание, что если вы планируете создать двухколёсную косилку, то защитный кожух должен находиться и в нижней части. Это предотвратит травмы ног.

Самодельные газонокосилки ничуть не уступают по производительности заводским моделям. При этом затраты на их изготовление минимальны.

Источник: http://mastertraktor.ru/sad-i-ogorod/gazonokosilka-svoimi-rukami.html

Газонокосилка своими руками: чертежи, фото, видео

Самодельная газонокосилка электрическая: чертежи, размеры, фото, видео. Подробное описание как сделать газонокосилку своими руками с видео обзором самоделки от автора.

Если у вас есть дача или дом в селе, то наверняка вы сталкивались с тем, что периодически нужно скашивать траву на участке. Косить траву вручную косой довольно утомительное занятие и занимает много времени, эту работу можно сделать намного быстрей с помощью газонокосилки.

Покупные варианты не дешёвые, но сделать самодельную газонокосилку можно своими руками ничего в этом сложного нет, конструкция косилки довольно проста и понятна.

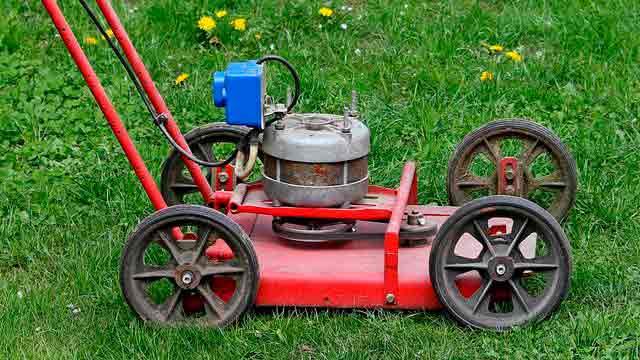

Самодельная газонокосилка.

Для изготовления косилки вам понадобится:

• Электродвигатель мощностью примерно на 1 кВт.
• Выключатель, конденсатор.
• Кабель.
• Металл (уголок или профильная труба, кусок листового металла толщиной 3 мм).
• Кусок закалённого металла длиной 50 см, толщиной 3 мм (для ножа газонокосилки).
• 4 небольших колеса (подойдут колёса от старой детской коляски).

Из инструментов понадобятся:

• Сварочный аппарат.
• Электродрель.
• Болгарка.
• Слесарный инструмент (гаечные ключи, пассатижи, молоток).

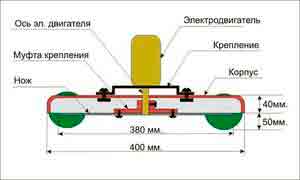

На рисунке предоставлены чертежи газонокосилки с приблизительными размерами.

В этой самоделке был использован электродвигатель на 1 кВт (1400 об/мин), двигатель установлен и закреплён болтами к раме, сваренной из профильной трубы. К раме приварена ручка, газонокосилки, на которой установлен выключатель двигателя и розетка для подключения кабеля.

Нож изготовлен из калёной стали, длина ножа 50 см, толщина 3 мм, нож выгнут по форме пропеллера, это нужно чтобы лежачая трава подымалась потоком воздуха и лучше косилась ножом.

Края ножа нужно заточить на наждаке, в процессе кошения травы, нож постепенно затупляется и его нужно периодически снимать и точить.

Нож крепится двумя болтами к муфте вала, сама муфта фиксируется на вале двигателя винтом.

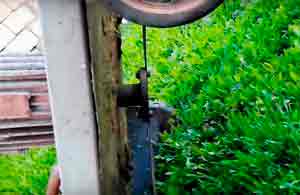

Высоту ножа от земли нужно отрегулировать, для стрижки газона оптимальная высота ножа – 5 — 8 см. В задней стороне косилки сделана защита из приваренной полоски металла на случай если из-под ножа вылетит камень.

На раме закреплены четыре небольших пластмассовых колеса.

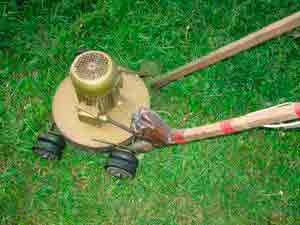

Самодельная газонокосилка с двигателем на 1 кВт, рассчитана на невысокую траву, высокую траву косить на ней уже тяжело, для высокой травы понадобится более мощный двигатель.

Рекомендую посмотреть видео автора, который сделал газонокосилку своими руками.

Источник: http://sam-stroitel.com/gazonokosilka-svoimi-rukami-chertezhi-foto-video.html

Как сделать газонокосилку своими руками

Для поддержания красоты газона на даче или участке частного дома необходима газонокосилка. Своими руками собрать ее или приобрести в магазине – выбор индивидуален, зависит от личных предпочтений и возможностей хозяина участка.

Плюсы и минусы самодельной газонокосилки

Главным преимуществом газонокосилки, сделанной своими руками, является дешевизна. Все необходимые детали берутся из старых неисправных приборов, других подручных средств. Следующее несомненное преимущество то, что мастер, собравший газонокосилку своими руками, чувствует гордость.

Качество работы газонокосилки зависит от мощности мотора, остроты ножей. Использование в самодельном приборе дешевой стали испортит весь результат работы. Мастера-умельцы рекомендуют использовать высококачественную сталь, точить ее неравномерно: более остро к концам, тупо к месту крепления. Таким образом, не происходит наматывание травы на винт, засорение двигателя.

По удобству эксплуатации, функциональности промышленная газонокосилка лучше собранной своими руками. Заводская газонокосилка имеет несколько скоростей, может регулироваться высота ножей, имеет гарантию на эксплуатацию без поломок, менее шумная.

Модернизация самодельного прибора возможна. Опытные умельцы снаряжают газонокосилку регулируемой длиной ручки, страховочными бамперами, травосборником, возможностью регулировать высоту кошения, и даже совмещают с велосипедом.

Газонокосилка электрическая

Составные части газонокосилки

Для изготовления электрической газонокосилки своими руками используется двигатель любого старого прибора. Моторы от мелких бытовых приборов не способны выдержать длительную работу, перегреваются, могут «сгореть». Даже двигатель пылесоса относительно слабый, требует оснащения вентилируемым корпусом, работы с перерывами при изменении звука мотора. Для комфортной работы требуется двигатель мощностью от 1 кВатт.

Нож для газонокосилки может быть вырезан и выточен из твердой стали, как единый элемент или, как несколько ножей прикрепленных в центре. Нож из тонких проводов, или лески для травы, как у промышленной ручной газонокосилки требует большую мощность прибора, частую смену насадок. Возможно использование заточенного своими руками круглого диска – он более прочный, безопасный, долговечный.

Ручка для газонокосилки может быть сварена специально, или взята от старой тележки, коляски. При выборе имеет значение легкость элементов. Использование всего каркаса от коляски или тележки упрощает процесс изготовления, но элементы должны быть прочными, не ржавыми. При отсутствии подручных средств, каркас и ручку можно сварить из стальных труб.

Шнур электропитания лучше удлинить, предусмотрев возможность заматывать-разматывать его. Колеса нужны небольшие, но высотой до центра не менее 10 см, для оптимального размещения ножей, комфортного передвижения по участку. При слишком маленьких колесах, например от пылесоса, можно нарастить высоту для ножей, но они не рассчитаны на значительный вес металлической конструкции газонокосилки.

Защитный кожух для ножей крепится вокруг режущих элементов, формируется из листа стали своими руками или используется готовый подходящий элемент. Он необходим как для безопасности косильщика, так и для защиты ножей от попадания на камни или другие твердые предметы.

Технология сборки газонокосилки

Как сделать газонокосилку своими руками? В первую очередь изготавливается металлический каркас. В него устанавливается двигатель, который крепится с помощью болтов. В нижней части каркаса крепится режущий механизм, соединенный с двигателем. Нормальное расстояние между ножами и грунтом – 7 см. Мешок для сборки травы крепится сразу за режущим механизмом, по образцу промышленного варианта.

Вокруг ножей нужно приварить защитный кожух. Двигатель и соединение с ножом должны быть прикрыты от попадания травы, при этом сохраняются вентиляционные отверстия. Наличие вентиляции особо важно для двигателей маленькой мощности.

Ручка должна быть приварена в удобном положении под правильным углом и нормальной длины. Применение сварки самый надежный метод изготовления каркаса и крепления деталей. Но при отсутствии аппарата или навыков в работе, допустима сборка из готовых элементов, присоединением болтами.

Газонокосилка механическая

Механическая газонокосилка, сделанная своими руками, отличается меньшим шумом, отсутствием энергопотребления, возможностью работать в дождь, но большей трудоемкостью изготовления. Проблема заключается в трудности правильной подборки ножей, размеров колес и шестеренок.

Косилка состоит из двух видов ножей: одни вращаются и собирают траву, а другой – неподвижный, подсекает вытянутую траву. Для работы механизма газонокосилки нужна хорошая скорость вращения ножей, которая создается благодаря передаточному движению от шестеренок и колес. Ножи должны быть очень острыми, защищенными кожухом от внешней среды.

Газонокосилка бензиновая

Газонокосилка своими руками на основе бензопилы тоже хороший вариант для изготовления эконом-варианта. Для этого необходим все тот же каркас, в который устанавливается двигатель и бензобак. Мощность такого прибора позволяет косить крупную плотную траву, и даже кустарник. В качестве основы для ножей может использоваться звездочка бензопилы. Конструкция собирается все по тому же принципу.Такой вариант изделия выбирают умельцы – любители более мощной техники.

Техника безопасности

Газонокосилка, сделанная своими руками из двигателя стиральной машины или другого крупного бытового прибора, требует внимательнейшего отношения при сборке, соблюдения техники безопасности при работе.

Перед эксплуатацией необходимо проконтролировать целостность провода – нет ли поврежденных открытых частей. Затем проверить, хорошо ли прикреплены все элементы, не расшатались ли они. Даже если предыдущая проверка была перед прошлым кошением травы. Газонокосилка сильно вибрирует, это способствует быстрому разбалтыванию креплений. Эти два нарушения в приборе могут быть опасными для человека. Ремонт, чистка, заточка ножей происходят только при выключенном от сети приборе.

Так же опасно нахождение на участке камней или других прочных элементов. При попадании на них, нож может разбиться, разлететься. Поэтому перед первым кошением нужно програблить участок, убрать все опасные элементы. Перед каждой последующей уборкой, делать визуальный осмотр. Присутствие детей и животных рядом с косильщиком недопустимо.

Оставлять прибор без присмотра включенным нельзя, необходимо отключение от сети. Но даже в выключенном состоянии огромный прибор с острыми ножами представляет опасность для детей. Необходимо провести профилактическую беседу с ними, не оставлять их без присмотра.

Заключение

Газонокосилка собранная своими руками позволит сэкономить средства, но это возможно при правильной качественной сборке, соблюдении техники безопасности при эксплуатации. Справиться с изобретением можно только имея навыки похожих работ, опираясь на опыт других умельцев. Свой вариант создания газонокосилки народные умельцы представляют во множестве видеороликов, один из самых удачных:

Источник: http://bouw.ru/article/kak-sdelaty-gazonokosilku-svoimi-rukami

Электрическая газонокосилка своими руками: 7 шагов к осуществлению задуманного

Самодельная газонокосилка обойдётся вам намного дешевле, чем покупка заводской модели

Устали скашивать траву на загородном участке ручной косой? Тогда у вас есть два выхода: купить газонокосилку заводской сборки или изготовить её самостоятельно. С точки зрения экономии более предпочтителен второй вариант, и я готов рассказать, как собирается газонокосилка своими руками из старых деталей.

Описание сборочного процесса

Электрическая газонокосилка состоит из:

1. Каркаса, на который устанавливаются все функциональные элементы;
2. Двигателя, обеспечивающего вращение рабочей части косилки;
3. Ножей, осуществляющих скашивание травы;
4. Кожуха, защищающего ноги оператора;
5. Колес, позволяющих перемещать газонокосилку по участку в процессе работы;
6. Ручки управления, дающей контроль над аппаратом;
7. Фрагментов системы питания, к которым относятся УЗО (устройство защитного отключения) и шнур с вилкой.

Устройство электрической газонокосилки включает в себя ненужные детали, которые хранятся в гараже или сарае

Шаг №1: изготавливаем каркас

Чтобы сделать газонокосилку своими руками, вам в первую очередь понадобится каркас:

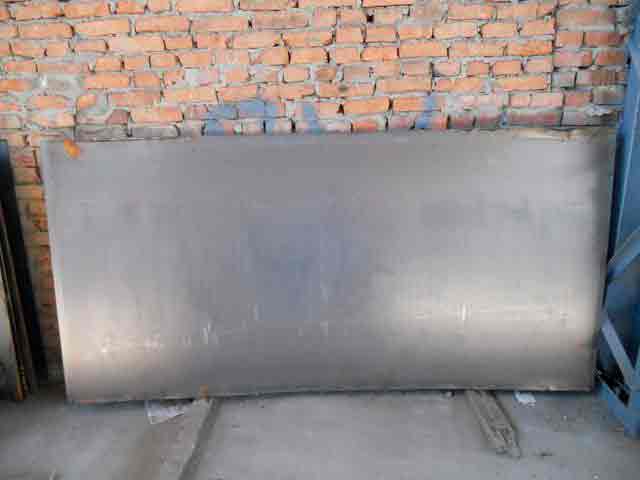

Идеальным вариантом в качестве сырья для создания каркаса станет металлический лист толщиной 2-3 мм.

Если лист слишком велик, то его следует обрезать с помощью болгарки. Для рассматриваемой затеи вполне подойдёт квадрат со стороной 500 мм.

Посередине получившейся секции понадобится сквозное отверстие под вал двигателя. Сделать его можно двумя способами:

• Вставить в дрель специальную коронку и высверлить нужный проём. Но стоит такая насадка недёшево, и покупать её специально для решения одной лишь описываемой задачи нерационально;
• Насверлить по окружности отверстий обычным сверлом по металлу, а потом выбить образовавшийся внутри круг.

Шаг №2: подбираем и устанавливаем двигатель

Самодельные электрические газонокосилки могут быть оснащены моторами, которые можно найти в домашнем хозяйстве:

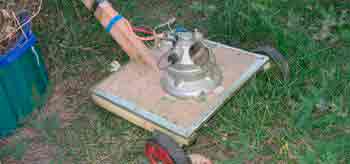

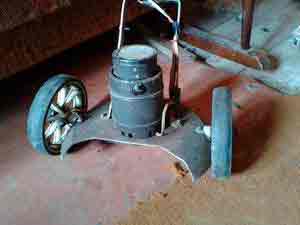

Электромеханическая газонокосилка — вторая жизнь старого пылесоса.

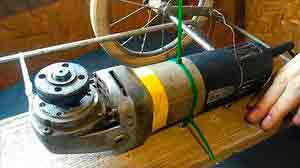

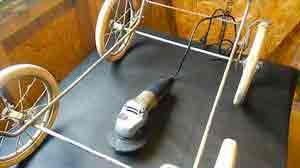

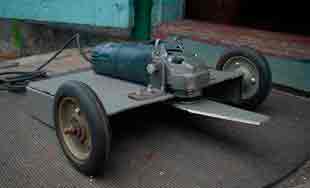

Закреплённая на каркасе угловая шлифовальная машинка также способна стать движущей силой для ножей самодельной газонокосилки.

И даже дрели приспосабливают для скашивания травы.

В этом случае у вас получится газонокосилка бензиновая, что освободит вас от проводов и розеток, зато привяжет к покупке бензина.

Ещё один представитель бытовой техники, который очень часто используется домашними мастерами. Как видно из фото — чертежи при сборке не применялись, цена деталей несущественна.

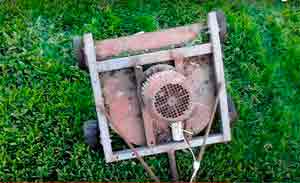

Рекомендую использовать асинхронный двигатель от стиральной машины. Он способен работать длительное время без перерыва, и при этом издает очень низкий уровень шума.

Устройство двигателя асинхронного типа позволяет ему работать долго и относительно бесшумно

Мощность и количество оборотов следует выбирать в соответствии с длиной устанавливаемых ножей. Так, например, для захвата в 400-500 мм достаточно будет следующих параметров:

• Мощность двигателя – 1 кВт;
• Число оборотов в минуту – 1500.

Если же ножи буду короче, то и мотор потребуется более мощный и с большим количеством совершаемых за минуту оборотов.

Ещё стоит обратить внимание на крепление:

• Ставим его в исходную позицию на пластину каркаса;
• Размечаем крепёжные отверстия;
• Просверливаем их с помощью дрели;
• Прикручиваем мотор болтами.

• Устанавливаем со стороны будущих ручек два уголка, направленных вертикально вверх на расстоянии друг от друга равном расстоянию между ушками креплений мотора;
• Сверлим в них отверстия;
• Ставим двигатель в исходную позицию и прикручиваем к уголкам болтами.

Можно усовершенствовать систему крепления обычного двигателя. Для этого достаточно просверлить в уголках несколько отверстий на разной высоте. Тогда мотор при необходимости можно будет поднимать или опускать, меняя тем самым высоту скашиваемой травы.

Шаг №3: изготавливаем и закрепляем ножи

Для ножа если газонокосилка изготавливается собственными руками, отлично подойдёт ножовочное полотно по дереву толщиной 2 мм.

Ножовочное полотно по дереву достаточно твёрдое, чтобы не тупиться быстро, и нехрупкое, чтобы не разлететься при малейшем контакте с возможным мусором

На толщине хочу остановиться отдельно:

• Тонкий нож более качественно режет траву;
• Толстый нож лучше переносит удары о камни.

Поэтому учитывайте особенности вашего участка при выборе данного параметра.

Для облагораживания ухоженной лужайки, на которой присутствие мусора исключено, можно изготовить более тонкие ножи

Инструкция превращения ножовки в рабочую часть газонокосилки выглядит так:

1. Обрезаем полотно в соответствии с размерами каркаса. В нашем случае это 400 мм;
2. Посередине сверлим или пробиваем пробойником отверстие под вал двигателя;
3. Затачиваем края с противоположных друг другу сторон в соответствии с вращением мотора;

Если для каждой половины ножа загнуть вдоль режущей кромки бортики, как это сделано в заводских моделях, то во время работы устройства скошенную траву станет выдувать из-под газонокосилки.

Принцип работы заводских ножей благодаря загнутым краям напоминает вращение лопастей вертолёта

1. Прикручиваем получившийся нож к валу двигателя с нижней стороны каркаса.

Для крепления обязательно используйте шайбу-гровер и контргайку, иначе от вибрации лезвия станут откручиваться и слетать с вала.

Для защиты вала и подшипника от мусора можно установить самую простую консервную банку

Шаг №4: приделываем защитный кожух

Защитный кожух представляет собой металлическую полосу, свёрнутую в кольцо и установленную под каркасом вокруг ножей. Благодаря ему ногам оператора не угрожает ни вылетающий из-под газонокосилки мусор, ни случайно открутившиеся и соскочившие с вала ножи.

Стальной кожух надёжно защитит ваши ноги в процессе эксплуатации газонокосилки

1. Вырезаем из металлического листа полосу шириной 150-200 мм. Если у вас в хозяйстве есть старая цилиндрическая стиральная машинка, то для получения нужного стального кольца можно отрезать часть её корпуса;

Корпус цилиндрической стиральной машины можно порезать на огромное количество уже практически готовых защитных кожухов

1. Загибаем в кольцо. При этом необходимо, чтобы сбоку осталось отверстие, через которое будет выбрасываться скошенная трава. Здесь даже можно приспособить травосборник для газонокосилки, которым снабжают заводские модели.

Шаг №5: подбираем и устанавливаем колёса

Что касается колёс, то здесь важно определиться с двумя основными пунктами:

1. Количество. Два колеса обеспечат максимальную манёвренность газонокосилке. Три или четыре задают более точное расстояние до земли, позволяя тем самым более ровно скашивать траву;

Четыре колеса гарантируют одинаковый угол скашивания травы по всей лужайке

1. Высота. Рассчитывайте так, чтобы ножи в результате оказались на высоте 50-60 мм над землёй. Расположив их выше, вы будет просто загибать траву, а не скашивать, а ниже — рискуете врезаться рабочей частью в землю на неровной местности.

Если подходящей пары-тройки колёс в вашем хозяйстве нет, то их можно сделать из дерева и подшипников самостоятельно, как это показано на фото

Шаг №6: подбираем и устанавливаем ручки

Здесь абсолютная свобода для вашего воображения. Главное, чтобы соблюдались два правила:

1. Приемлемая высота. Ручки должны быть на уровне, позволяющем вам держаться за них, не наклоняясь. В обратном случае вы заработаете боли в спине ещё до того, как закончите приводить газон в порядок;

Высота ручек должна позволять оперировать аппаратом с выпрямленной спиной, иначе вы будете очень быстро уставать

1. Правильное расположение. Если вы собираете газонокосилку с тремя колёсами, то ручки нужно устанавливать со стороны двух. Тогда вы сможете легко поворачивать агрегат, просто приподнимая переднее колесо.

Ручка от старой тачки или детской коляски может решить эту проблему.

Ручка толщиной 23 мм от коляски может продолжить свою службу уже на газонокосилке

Шаг №7: устанавливаем элементы системы питания

К изготовлению газонокосилки по части обустройства электропитания подходите ответственно, так как повреждение электрическим током — это вторая наибольшая опасность при её эксплуатации после возможности вылета ножей.

Придерживайтесь следующих правил:

1. Поднимите шнур. Закрепите изолентой вдоль ручки — это обезопасит его от вылетающего из-под агрегата мусора;

Чем выше провод, тем меньше опасность того, что он будет повреждён вылетающим мусором или колёсами

1. Установите пусковую кнопку на ручке;

Рекомендую использовать выключатель, который замыкает контакты в процессе нажатия и размыкает, как только вы его отпускаете. Это исключит возможность работы аппарата без вашего участия.

1. Тщательно заизолируйте все места соединения проводов. В особенности это касается точки подключения УЗО.

Заключение

Вы ознакомились с пошаговой сборкой самодельной газонокосилки. Видео в этой статье содержит дополнительные материалы, касающиеся рассмотренной темы. В комментариях вы можете задать любые интересующие вас вопросы.

Изготовленная собственными руками газонокосилка позволит привести в порядок траву на загородном участке при относительно невысоких финансовых затратах

Источник: http://kursremonta.ru/za-gorodom/gazonokosilka-svoimi-rukami-786

Пошаговая инструкция сборки газонокосилки электрической своими руками

На загородном участке, который предназначен в первую очередь для отдыха и лишь во вторую для получения урожая, без газонокосилки обойтись трудно. Даже газонокосилка электрическая своими руками намного упрощает уход за участком в сравнении с косой.

Электрическая газонокосилка применение

Газонокосилку электрическую или бензиновую назвать предметом первой необходимости вряд ли можно.

И все же, она помогает сделать аккуратным газон, являющийся не просто ухоженным и привлекающим взоры соседей участком, но и говорящим о статусе его владельца. Подыскать газонокосилку электрическую, соответствующую предпочтениям, в наше время не составляет проблем.

Однако, стоить такое удовольствие будет немало, поэтому для многих более привлекательным вариантом является газонокосилка электрическая своими руками. Для сборки столь необходимой электрической самодельной конструкции нужно потратить всего несколько вечеров, легко подыскав в хозяйстве мотор средней мощности: от бензопилы, пылесоса, дрели, даже стиральной машины.

Самодельное электрическое устройство и сэкономить позволяет изрядно, и получить от творчества удовольствие.

Из чего состоит газонокосилка электрическая

Конечно, важнейшей частью ее, в том числе самодельной газонокосилки электрической, является мотор. Двигатели способны преобразовывать энергию в механическую любой другой вид.

Их подразделяют на первичные, которые преобразуют энергетические ресурсы в механическую энергию, и вторичные, преобразующие энергию, которая вырабатывается иными источниками:

• химическую энергию топлива — двигатель внутреннего сгорания;
• топливную, т.е. при сгорании топлива – поршневой мотор;
• поджигающий в цилиндрах сжатую воздушную смесь – бензиновый;
• работающий благодаря воспламенению топлива, находящегося под давлением – дизельный, отличается который дешевизной и возможностью продолжительной эксплуатации;
• газовый, функционирующий за счет подвода тепла (при неизменном объеме);
• электрический.

Выбирая мотор, нужно знать, что качество стрижки напрямую зависит от числа оборотов двигателя: чем больше это значение, тем выше качество. То есть, оно зависит от линейной скорости, находящейся в прямой зависимости от скорости резцов: чем выше она, тем больше захват.

Из практики известно, что оптимальным является вариант самодельной конструкции электрической со следующими характеристиками:

• мощность мотора 1 кВт;
• количество оборотов – 1,5 тысячи об/мин;
• захват — 50 см. Будет косить сорняки и менее мощный двигатель – 500 кВт (1500 об/мин). Но делать это он будет хуже. При этом, у маломощных моторов быстрее тупятся ножи.

Есть у электрической косилки удобная ручка для управления и ножи. Поскольку питание самодельной конструкции происходит от сети, то необходим длинный шнур. Чтобы работать было удобно, не обойтись без колес, крепят которые на нижнюю часть каркаса, который удерживает вместе все детали.

Для удобства используется защитный кожух.

Где найти детали

Для электрической косилки подходит мотор мощностью от 500 Вт от устаревшей бытовой техники, который находится в рабочем состоянии. Это может быть пылесос, дрель, бензопила, болгарка или стиральная машина.

Чем больше мощность двигателя (в идеале 1 кВт), тем работать самодельное устройство будет на меньших оборотах. Следовательно, ножи тупиться будут меньше.

Помимо этого, от мощности мотора зависит площадь захвата, т.е. площадь, срезаемая ножом за один раз.

От выбранного двигателя зависит размер самодельной косилки электрической и диаметр ножа, также считающегося одной из основных деталей, качество которой влияет на результат и срок эксплуатации.

Каким должен быть нож самодельной конструкции?

Чтобы нож не нужно было часто точить, его изготавливать рекомендуется из высококачественной стали. Затачивают его для защиты вала двигателя от повреждений, неравномерно: остро затачивают края, не трогая в месте, где он прилегает к валу, поскольку трава практически не срезается в этом месте, а только накручивается на нож.

Полосы инструментальной стали шириной 20-50мм и толщиной 2-3 мм – подходящий исходный материал для изготовления этой детали. Хотя толстый нож прочнее, но сорняки лучше срезает тонкое лезвие.

Нож представлять собой может:

• полосу, концы которой заточены и выполняют ножей;
• состоять из двух ножей, по отношению друг к другу закрепленных под углом 180 градусов. Расположены они могут быть прямо или с наклоном.

В первом варианте равны длина ножа и ширина захвата – 30-50см. Длина ножей, используемых во втором случае, не превышают 50-80 см. Способов крепления ножей несколько – при помощи одного болта или двух. Надежнее, конечно, второй вариант. Но, закрепленные с помощью одного болта ножи, могут, при возникновении препятствия складываться, не деформируясь и не ломаясь.

По форме он может быть прямым, изогнутым (как у фирменных электрических устройств), фигурным (в форме трапеции). Заточенная с обоих концов деталь может быть сплошной с отверстием по центру для шурупа.

Может нож являться составной конструкцией, т.е. прикрепленным к стальной полосе сваркой или болтами остро заточенным отрезком. Самым необычным будет нож, представляющий собой заточенный цельный диск.

Такой нож наиболее безопасен: обычный, при попадании на камень, может сломаться, а диску это не грозит.

Ручка самодельной косилки электрической

Ручку можно сделать любой длины и формы – по усмотрению мастера. В практике часто используют шасси от детской коляски, чем решают сразу три проблемы, поскольку она служит одновременно каркасом, ручкой и колесами. Если нет коляски, ее делают из труб или черенков садового инструмента.

Из чего бы ни была сделана ручка, главное правильно ее подобрать по росту человека, который пользуется газонокосилкой. Оптимальная ее длина порядка 90 см.

На завершающем этапе подсоединяют шнур и устанавливают сетку, защищающую от срезанных сорняков. Крепится сетка над газонокосилкой. На этом работа по сборке газонокосилки закончена, и можно переходить к ее испытаниям.

Колеса обеспечивают удобство при работе, позволяя косилке легко перемещаться. Уже говорилось, что самым оптимальным вариантом выбора колес является детская коляска. Но, подойдут также колесики от пылесоса, большой детской машинки. В крайнем случае, их вырезают из дерева.

Видео: Самодельная газонокосилка

Диаметр колес для самодельной косилки электрической подбирают, исходя из того, что расстояние между землей и ножом составляет 5-6 см. Высота такая оптимальна с точки зрения эстетичности, так и качества подстрижки газона. При более высоком срезе травы, последняя «заламывается» и газон становится неровным. Если уменьшить эту величину, опасно работать из-за неровности земли.

Единого мнения о необходимом количестве колес нет. Это может быть 2,3 или 4 колеса.

Два колеса конструкции придают маневренность, позволяют даже в труднодоступных местах срезать траву. Да и найти их одинакового диаметра проще, чем 3 или 4.

Рекомендуем:

В последнем случае возможно очень точно задать расстояние до земли ножей. В трехколесном устройстве пара колес находится со стороны ручки, чтобы конструкцию легко было приподнять спереди и сделать разворот, надавливая на ручку.

Труднее работать с маленькими колесами, почему и рекомендуется их диаметр выбирать побольше.

Дополнительные опции

К ним относятся:

• регулируемая по высоте ручка;
• травосборник для сбора скошенных сорняков;
• страховочные бамперы, благодаря которым нож не соприкасается с грунтом.

Шнур питания

Шнур также подойдет от любого бытового прибора. Если его длина небольшая, помогут его подключить к электросети удлинители.

Изготовление каркаса

Каркас изготавливают из толстой фанеры или металла. Чтобы самодельная конструкция была безопасной и реже нуждалась в ремонте, необходим еще защитный кожух. Лучшим материалом для его изготовления будет металл.

Размер этой детали зависит от длины ножа. Но, редко, когда максимальная ширина делается больше 60 см. Взяв лист металла толщиной не меньше 3мм, вырезают квадрат 50х50 см (или 60х60см). Отверстие под двигатель нужно сделать по центру (на пересечении диагоналей квадрата).

Крепление фланцевого двигателя осуществляется снизу непосредственно к самодельному каркасу. Чтобы надежно закрепить мотор с ушками, потребуются дополнительные крепления, которые нужно приварить к каркасу.

Металлический каркас более надежный и меньше подвержен деформациям. Но, если нет металла, можно его изготовить из фанеры или доски.

Кожух необходим, чтобы предотвратить попадание на вал двигателя обрезков сорняков и прочего мусора. Простейшим вариантом будет использование в качестве него консервной банки. Если есть желание сделать кожух можно более эстетичного вида. Высокий кожух будет защитой и для электрического механизма.

Собираем газонокосилку

Для сборки потребуются такие инструменты:

• сварочный аппарат;
• ножовка по металлу.

Готовый кожух надевают на вал, затем, устанавливают заточенный нож, закрепляя болтом весь механизм. Когда это сделано, к каркасу крепят колеса, для чего к нему должны быть приварены уголки с предварительно просверленными отверстиями.

Размер колес подбирают таким образом, чтобы нож над грунтом проходил на высоте 5-7 см. При более низком его расположении, велика вероятность его контакта с грунтом, а при более высоком – сминания сорняков (не стрижки).

Косилка электрическая из дрели

Каркас делается изогнутой формы. Примером может быть самодельное устройство из дрели, где широкий нож крепится вместо сверла. Дрель закрепляется на ручке каркаса.

К плюсам такого устройства относят:

• отсутствие подсоединения шнура электропитания, поскольку используется механизм дрели;
• возможность подрезания травы у бордюров и под деревьями.

Крепление к каркасу дрели придумать несложно, но по продолжительности работы и надежности самодельная газонокосилка на ее основе будет уступать в разы асинхронным двигателям, которые чаще используются для этих целей. Поэтому для ухода за площадями большими, отдают предпочтение последним.

Больше подойдет дрель, если нужно собрать самодельный триммер.

Из бензопилы

На особый рамочный каркас, сваренный из труб, в этом случае устанавливают мотор бензопилы, крепят ножи. Мощный двигатель такой самодельной газонокосилки справляется не только с травой, но и с мелким кустарником.

Преимущества и недостатки самодельных конструкций газонокосилок

Они зависят от использованных для сборки деталей.

К главным преимуществам относятся:

• экологичность;
• дешевизна (поскольку использовать можно любой бытовой прибор);
• бесшумность (если используют асинхронный двигатель).

Малый шум – бесспорно, важный показатель, но, учитывая, что любая газонокосилка, включая самодельную, несказанно облегчает ручную работу, его можно перетерпеть, поэтому подойдет и любой другой мотор.

Не советуют использовать двигатель от пылесоса из-за быстрого его перегревания. Если нет другого, можно использовать и его. А с перегревом бороться с помощью правильного кожуха, изготовленного из металлической сетки или имеющего отверстия для циркуляции воздуха.

Недостатком самодельного инструмента является нерегулируемый по высоте нож. Но, при наличии определенных навыков и это его можно исправить.

Техника безопасности во время эксплуатации

Технику безопасности соблюдать необходимо как при работе с заводской газонокосилкой и самодельной, поскольку у них имеются ножи, и работает инструмент от электрической сети.

Важно, перед включением инструмента в сеть проверить:

• надежность закрепления болтов;
• остроту ножей;
• свободный ход колес.

На участке, который предстоит обработать, желательно собрать все, что может стать причиной поломки самодельной конструкции и травмирования управляющего ею человека: деревянные бруски, камни, мусор. Не должно быть на участке детей и домашних животных.

Использование устройства

Газонокосилку толкают впереди себя, отключая, при необходимости остановить работу электропитание, вытащив шнур из розетки, а, не нажав кнопку, находящуюся возле двигателя. Мокрую траву косить запрещено категорически.

Ремонт и чистку проводят только после отключения газонокосилки от сети и ее полного остывания. Если правила соблюдать неукоснительно, самодельное устройство прослужит много лет.

В помощь тем, кто решил собрать газонокосилку своими руками, видео приводится ниже.

Видео: Газонокосилка своими руками

Для сборки нужной в хозяйстве самодельной конструкции часто используют двигатель для газонокосилки с вертикальным валом, которые применяют также для лодок и культиваторов.

Применяют одно- и двухцилиндровые двигатели, у которых вал расположен вертикально, также для буровых установок и мотобуров, минитракторов, поливочных мотопомп, затирщиков бетонных швов, деревообрабатывающего оборудования и резчиков бетона. Из этих установок их и можно позаимствовать для сборки самодельной газонокосилки электрической.

Видео: Газонокосилка своими руками

Источник: http://motocarrello.ru/jelektrotehnologii/1459-sborka-gazonokosilki-svoimi-rukami.html

Газонокосилка своими руками из стиральной машины

Вопрос востребования газонокосилки возникает в летний период у дачников и владельцев частных дворов, имеющих большую прилегающую территорию. Сейчас купить инструмент для стрижки зеленой растительности не составляет особого труда. Но умельцы всегда стараются выйти из положения сами. За короткое время газонокосилка своими руками может быть собрана из старого электродвигателя и других подручных средств.

Устройство самодельных газонокосилок

Чтобы обкосить свой маленький двор не стоит покупать дорогую технику. Здесь можно найти два решения:

• приобрести газонокосилку механического типа;
• изготовить самостоятельно электрический или бензиновый агрегат.

Первый вариант проще, но требует прикладывать много усилий. Ведь механическую косилку постоянно нужно толкать руками.

Сделанный собственноручно агрегат с электрическим или бензиновым двигателем тоже нужно толкать руками, но процесс скашивания травы происходит легче и быстрее. Однако здесь тоже нужно найти для себя оптимальное решение. Электродвигатель найти проще. Его можно снять со старой бытовой техники: пылесос, стиральная машина, вентилятор. Однако газонокосилка с электродвигателем постоянно привязана к розетке и за ней все время будет волочиться кабель.

Бензиновый мотор можно снять с бензопилы. Такая косилка получится мобильной и мощной. Недостатком является постоянное приготовление топливной смеси для двухтактного двигателя, сильный шум и выхлопные газы.

Основой самодельной газонокосилки служит стальной лист толщиной минимум 3 мм, приваренный к раме из металлических уголков. Сверху на эту платформу крепят мотор, а снизу устанавливают нож. К каркасу косилки приваривают П-образную ручку. Под платформой крепят четыре колеса.

Если выбор для самоделки пал на электродвигатель, то нужно знать особенность конструкции этого оборудования. Электромоторы бывают с фланцевым креплением и на лапах. Первый вариант является самым удачным для газонокосилки. Фланец расположен на торце двигателя. То есть, на станину его ставят вертикально. Рабочий вал выступает перпендикулярно земле. На него остается только просто надеть нож.

При использовании электродвигателя на лапах, его придется крепить горизонтально. Тогда для передачи крутящего момента на нож придется конструировать систему шкивов. Можно такой мотор установить и вертикально. В этом случае нужно приварить к стальной площадке косилки две стойки и уже к ним прикрутить болтами лапы двигателя.

Механические газонокосилки

Механическая газонокосилка имеет самое простое устройство. Основой техники является корпус. Внутри установлена система ножей. К корпусу закреплены два колеса и рабочая рукоятка. Двигателя в механической косилке нет. Движение происходит за счет толкательных усилий оператора. Во время движения косилки начинают вращаться ножи, которые осуществляют срезание травы.

Теперь давайте подробней рассмотрим все узлы механической косилки:

• Ножи косилки собраны в блок. Он состоит из одного неподвижного и набора подвижных элементов. Неподвижное лезвие должно прилегать вплотную к газону, поэтому его крепят в нижней части корпуса. Подвижные лезвия закручены спиралью и закреплены на барабане. Весь этот механизм вращается на оси. Часто механические косилки называют шпиндельными или цилиндрическими. Разницы здесь большой нет. Просто такое название пошло от барабана. Неподвижное лезвие изготавливается из более твердой стали, чем подвижные элементы. Во время вращения происходит соприкосновение ножей, и они сами затачиваются. Однако такой вариант подходит только для блока газонокосилки контактного типа. У косилки с бесконтактным блоком зазор между неподвижным и подвижными ножами составляет около 0,05 мм. Сами лезвия не затачиваются, но механизм легче идет по траве и издает меньше шума.

• Диаметр колес рассчитывается производителем исходя размера механической газонокосилки. Здесь учитывается ширина, а также рисунок протектора, препятствующий скольжению по траве. От колес зависит скорость вращения блока ножей.
• Рукоятку обычно изготавливают складную, чтобы косилку проще было транспортировать.
• Корпус механической косилки закрывает ножи. Он может быть из пластмассы или стали.

Работает инструмент очень просто. Человек рукояткой толкает косилку впереди себя. Вращение колес приводит в движение блок ножей. Вот здесь стоит отметить еще одну важную деталь. Ножи вращаются в несколько раз быстрее, чем колеса. Это происходит за счет повышающего редуктора. Его шестерни передают крутящий момент от колес барабану.

Вращающиеся лезвия захватывают зеленую растительность, прижимают ее к неподвижному элементу, вследствие чего происходит срез.

Устроены все механические газонокосилки практически одинаково. В зависимости от модели ширина захвата может иметь диапазон 30–40 см. Высота скашивания варьируется от 12 до 55 мм. Регулировка происходит плавно или ступенями, которых обычно бывает от 3 до 7 шт. На барабане устанавливают 4 или 5 подвижных лезвий. Масса инструмента находится в пределах 6 –10 кг.

Самостоятельная сборка косилки из старой стиральной машины

При изготовлении своими руками газонокосилки из стиральной машины подразумевается использование только электродвигателя вместе с пусковым реле и конденсатором. Желательно, чтобы мощность мотора была не менее 180 Вт.

Колеса для косилки подойдут из тележки или детской коляски. На крайний случай их можно самостоятельно выпилить из толстого текстолита, а по центру прорезать посадочное место для подшипников. Диаметр колес подбирают так, чтобы высота ножа от земли получилась около 5 см. Хотя, это расстояние можно выдержать, закрепив ходовую часть на стойки. Колес желательно поставить 4 штуки. Можно обойтись тремя, но управлять такой косилкой будет сложнее. Маневренная газонокосилка получится на двух колесах, но нужно будет к такому агрегату привыкнуть.

Для платформы оптимальным вариантом является стальной лист размерами 30х50 см. Иногда умельцы за неимением этого материала собирают деревянный щит из досок.

Для изготовления ножа подбирают твердую, но не хрупкую сталь. Если в хозяйстве есть отслужившая пила по дереву, то из нее получится хороший режущий элемент.

А сейчас давайте рассмотрим, как сделать газонокосилку своими руками из подобранных материалов:

• Изготовление газонокосилки начинаем с рамы. Ее сваривают из уголка сечением 40х40 мм. Снизу фиксируют оси для колес. Сильно упростит задачу готовое шасси от детской коляски или тележки. Его можно использовать как раму для крепления платформы из стального листа.
• Рукоятку выгибают буквой «П» из стальной круглой трубы диаметром 15–20 мм. Для комфорта рук можно сверху на трубку натянуть резиновый шланг. Рукоятку приваривают к раме. Чтобы она не отломалась, стыки усиливают косынками из кусков стального листа.
• По центру платформы из стального листа сверлят отверстие. Его диаметр делают произвольно на несколько миллиметров больше толщины вала электродвигателя.
• Снизу платформы болтами крепят защитную решетку. Она нужна для безопасности в случае нож самопроизвольно слетит с вала. Зазор между решеткой и режущим элементом выдерживают около 1 см. До земли нужно выдержать зазор минимум 2 см.

• Электродвигатель вертикально ставят на платформу, заводя вал в подготовленное отверстие. Мотор крепят болтовым соединением. На вал надевают заточенный нож и прочно зажимают гайкой. К двигателю подключают длинный электрический кабель. Для его намотки на раме придется приварить пару штырей. Как вариант, провод от мотора можно вывести короткий с вилкой, а подключение к электросети выполнять через длинную переноску.

Нож самодельной газонокосилки сначала нужно провернуть руками. Если он нигде не цепляется, можно пробовать включать в сеть и начинать косить траву.

Источник: http://fermilon.ru/instrumenty-i-tehnika/gazonokosilka-svoimi-rukami-iz-stiralnoj-mashiny.html

Как собрать самодельную газонокосилку

Современный рынок предлагает большой выбор различных моделей газонокосилок в достаточно широком диапазоне цен. Но если требуется сэкономить, а косить вручную нет желания, то можно самостоятельно собрать машину для кошения травы из подручных деталей и доступных материалов на базе неиспользуемого электродвигателя от различных устройств. Газонокосилка своими руками обойдется значительно дешевле своего заводского аналога. Она позволит ухаживать за газонами, косить траву в саду и на даче. Вдобавок можно довольствоваться самим творческим созидательным процессом.

Необходимые детали для сборки самодельной газонокосилки

Косилка для газонов не относится к ряду устройств первейшей необходимости. Но ее наличие позволяет облегчить работы по покосу травостоя, а также увеличить производительность труда. Самодельные газонокосилки достаточно просто изготовить на основе электромотора. Они состоят из таких же основных деталей и узлов, что и заводские устройства:

• приводного механизма (электродвигателя), обеспечивающего вращение режущих насадок;
• каркаса, предназначенного для фиксации на нем всех остальных конструктивных элементов механизма;
• защитного кожуха;
• ручки, позволяющей управлять устройством во время уборки травы;
• ножей;
• от двух до четырех колес;
• электрической системы управления: кнопки включения/выключения, связывающих элементы цепи проводов;
• шнура питания с вилкой;
• травосборника.

Необходимо обеспечить безопасность проведения работ по кошению травы. Для этого технику рекомендуется подключать через устройство защитного отключения (УЗО).

Все электрические газонокосилки работают по одному принципу. При подаче напряжения на электродвигатель, его ротор начинает вращаться. Вследствие этого закрепленный на валу нож развивает высокую скорость, срезая при этом травяные стебли.

Выбор подходящего электродвигателя

В качестве привода можно использовать электродвигатель, предварительно извлеченный, например, из таких устройств:

• из пылесоса;
• из триммера;
• из старой стиральной машинки;
• из болгарки.

Если требуется выкашивать небольшие площадки, то подойдет даже ненужная электродрель. Ее разбирать не потребуется, а только закрепить в вертикальном положении.

Стиральная машина и пылесос советского образца содержат практически все необходимые детали, чтобы собрать самостоятельно простейшую газонокосилку.

Оптимальным вариантом при необходимости покоса травы на большой территории считается использование асинхронного электромотора (от него мало шума при работе) мощностью 0,5 кВт и более. Рекомендуемое число оборотов составляет 3000 в минуту. Чем выше скорость вращения ротора электрического двигателя, тем быстрее вращаются лезвия, обеспечивая более ровное и качественное скашивание травяного покрова.

Чем длиннее установленные ножи (шире захват рабочего участка), тем с меньшим числом оборотов можно использовать двигатель из-за возрастания линейной скорости лезвий. Только его мощность, напротив, должна увеличиваться, чтобы преодолевать рост нагрузки. Домашние мастера практическим путем показали, что вполне работоспособным получится устройство мощностью 1 кВт со скоростью вращения ротора 1500 об/мин. При этом захват скашиваемой полосы составляет 0,5 м. Если применять электродвигатель небольшой мощности, то следует постоянно следить за остротой лезвий, регулярно затачивая их.

Когда в наличии имеется только трехфазный электромотор, потребуется его подключать вместе с пусковыми и фазосдвигающими конденсаторами. Они должны быть соответствующими по емкости мощности двигателя. Схемы электрических подключений можно без проблем найти в сети Интернет или специальной литературе.

Необходимые материалы для изготовления других элементов конструкции

Ножи – это рабочая часть инструмента, обеспечивающая скашивание травы. Чтобы изготовить их своими руками, понадобятся сплошные полосы твердой, качественной инструментальной стали длиной до 50 см, шириной от 2 до 5 см, толщиной 2-3 мм. Тонкие рабочие насадки лучше косят, толстые являются более прочными.

Самодельные ножи для газонокосилки выполняют в разных конструктивных вариантах.

1. В виде одной сбалансированной относительно центра полосы длиной 30÷50 см с заточенными с нужной стороны ребрами и просверленным крепежным отверстием.
2. Сборная конструкция, состоящая из 2-х лезвий длиной 5-8 см, которые закрепляются на стальной полоске одним либо двумя болтами.
3. В форме диска.

Чертежи ножей представлены на фотографии ниже.

Колеса с ручкой можно взять со старой детской коляски. Фактически, она является готовым каркасом для самодельной газонокосилки. Также ручки можно сделать из металлических трубок.

При выборе колес необходимо учитывать, что оптимальной высотой ножей от поверхности почвы считается расстояние 5 см. Если поставить 2 ножа, то улучшается маневренность создаваемого агрегата, а если 3-4 штуки, то выше устойчивость. Колеса также можно вырезать из фанеры и установить совместно с подшипниками на посадочные валы.

Защитный кожух для электрического мотора можно сделать из жести, фанеры либо части стиральной машины, подходящая модель которой изображена далее на фотографии. При этом в нем делают отверстия, чтобы обеспечить нормальное воздушное охлаждение работающего электродвигателя.

Из крышки стиральной машины можно сделать также кожух вокруг ножей. Платформу для установки мотора изготавливают из фанеры или листового металла. Питающий шнур с вилкой подбирают от старых бытовых приборов, учитывая при этом мощность устанавливаемого электродвигателя.

Необходимые инструменты и материалы

Чтобы сделать газонокосилку из болгарки или стиральной машинки в домашних условиях, потребуется запастись следующими инструментами, приспособлениями и дополнительными материалами:

• электродрелью;
• болгаркой с дисками по металлу или электролобзиком с пилками по разным материалам;
• молотком;
• рулеткой или линейкой;
• карандашом либо маркером;
• тисками;
• плоскогубцами;
• отверткой;
• абразивным камнем либо наждачным станком;
• сварочным аппаратом и электродами к нему (если делать сварные соединения металла, а не болтовые);
• проводами;
• кнопкой включения/отключения (берутся с болгарки или стиральной машинки);
• болтами с гайками и шайбами (желательно гроверными);
• металлическими уголками или деревянными брусками.

Вместо болгарки или электролобзика можно воспользоваться ручной ножовкой по металлу либо пилой по дереву с мелкими зубьями. Предварительно рекомендуется также сделать чертеж самодельного механизма, чтобы иметь представление о конечном результате, исходя из имеющихся в распоряжении деталей.

Алгоритм сборки косилки с травосборником из стиральной машинки

Изготавливают газонокосилку из стиральной машины, выполняя действия в такой последовательности.

Изготавливают каркас (платформу под двигатель), вырезая из металлического листа квадрат примерно 50 на 50 см.

По центру платформы высверливают отверстие под вал электромотора.

С нижней стороны квадрата приваривают по периметру металлические уголки, либо закрепляют их болтами.

Устанавливают самодельные (например, как на фото ниже) или снятые с подходящего механизма колеса на железных косынках, либо соединив их металлическими осями.

Фиксируют на платформе электродвигатель. Для фланцевого высверливают в металле отверстия, а для обычного приваривают стойки из уголков под лапы, оснащенные прорезями.

Прикрепляют ручку управления.

Под платформой ставят кожух из крышки стиральной машины.

Устанавливают сделанный своими руками или готовый нож, прикручивая его к валу электродвигателя.

Чтобы защитить вал от травы, ставят обычную консервную банку под нож.

Механическая часть после проделанных действий собрана. После собирают электрическую схему механизма:

• устанавливают включатель, фиксируя его в удобном месте к ручке;
• подсоединяют питающий кабель с вилкой;
• устанавливают УЗО.

Итоговая конструкция будет иметь вид примерно как на фотографии ниже.

Если применять фанеру, то получится агрегат, возможный внешний вид которого представлен на фото далее.

Травосборник для газонокосилки устанавливают в самом конце. Его делают в виде короба или мешка. Некоторые варианты представлены на фотографиях ниже.

Ножи кожухом прикрывать обязательно — это повысит безопасность работы. Также кожухом можно закрыть электромотор, чтобы защитить его от попадания мусора или воды.

Газонокосилка из болгарки

Сделать из болгарки косилку можно разными способами. Самый простой вариант – это прикрепить ее к платформе, как на фотографии далее.

Очень легко сделать газонокосилку из болгарки, используя детскую коляску. Для этого делают следующее:

• разбирают коляску, оставляя колеса с ручкой;

• отрезают кусок доски, чтобы она ложилась на оси колес;
• фиксируют ее, например, стяжками;
• также стяжками (хомутами, проволокой) к доске крепят болгарку, сняв предварительно кнопку включения;

• устанавливают на болгарку насадку с леской или нож;

• прикрепляют выключатель к ручке.

Созданный механизм можно оснастить кожухом, который будет защищать от разлетающейся травы.

Народные умельцы придумали множество различных моделей самодельных газонокосилок. Они отличаются как внешне, так и сложностью сборки. Более сложные аппараты имеют механизм регулировки высоты ножей над почвой. Собирая своими руками механизм, необходимо помнить о личной безопасности. Рекомендуется устанавливать такую кнопку включения, чтобы после ее отпускания двигатель отключался.

Источник: http://tehnika.expert/dlya-sada/gazonokosilka/delaem-samodelnuyu.html
