Ленточная пила своими руками

Ленточная пила своими руками – не так страшен чертеж, как его воплощение

При большом объеме использования пиломатериалов, рано или поздно встает вопрос о собственной пилораме. Подобные установки имеются в продаже, но стоимость их чрезмерно высока.

Поэтому многие домашние мастера изготавливают распилочный станок самостоятельно. Используются следующие варианты:

В рабочем столе находится прорезь, из которой на поверхность выходит часть зубчатого диска. Заготовка движется поперек пилы, размещенной стационарно. С точки зрения самостоятельного изготовления – самый простой вариант;
Цепная (как правило, бензопила).

Бензопила устанавливается на кронштейн с направляющими, или стационарно. Оператор либо ведет инструмент вдоль заготовки, либо заготовка движется на цепь. Достаточно просто для самостоятельного изготовления, но годится лишь для чернового распила;
Ленточная подача.

В такой конструкции бесконечное полотно движется по кругу, опираясь на два вала (шкива). Самое сложное приспособление, с точки зрения кустарного производства. Но качество работ и универсальность компенсируют все издержки.

Самодельная ленточная пила – как изготовить пилораму

Главная проблема подобной установки – ее габариты. Владельцы квартир с лоджиями могут не беспокоиться. Это приспособление не для вас. Разве что настольный вариант – заменитель ручного лобзика.

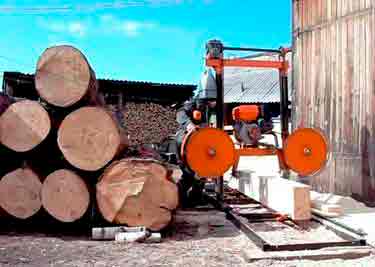

Если речь идет о роспуске кругляка на бревна – необходим просторный навес, сарай или отдельный цех. Разумеется, все это располагается во дворе частного дома.

Чертежи лучше изготовить с использованием специализированных программ, например – AutoCAD. Общий вид конструкции в трехмерном изображении представлен на иллюстрации:

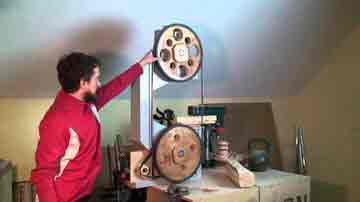

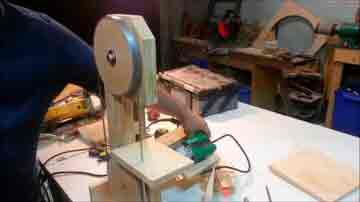

В данном материале описывается вертикальная ленточная пила.

Изготовление рамы

Самая ответственная часть станка – рама, или станина. Она несет на себе всю тяжесть конструкции и является опорой для рабочего стола. Можно изготовить ее из стального профиля или уголка, но с точки зрения стоимости материала – дерево предпочтительнее.

Пилорама может быть по дереву или по металлу, в зависимости от выбранного полотна. При этом правильно изготовленная станина обеспечит надежность работы с любым материалом.

Строить раму из фанеры или ДСП нежелательно. Лучшим материалом будет доска 20 мм, из которой можно собрать любую конфигурацию станины. Конструкция клеится по принципу – каждый следующий слой пересекает направлением волокон предыдущий.

Можно усилить конструкцию, применяя саморезы для скрепления слоев, однако – главным связующим материалом остается клей. Конструкция «С» образной формы получается жесткой, и в тоже время относительно упругой. То есть рама помимо несущей составляющей, выполняет роль своеобразного демпфера, что позволяет сгладить рывки полотна для ленточной пилы.

Блок верхнего шкива

Следующая ответственная часть установки – регулируемый блок верхнего колеса (шкива). Вал должен перемещаться вертикально для обеспечения натяжения полотна при его неизбежном растягивании в процессе работы. Рамка изготавливается из прочной древесины (бука или дуба).

Внутри рамки находится деревянная вставка из того же дерева, в которой непосредственно крепится вал для колеса. Вал вытачивается в соответствии с внутренним диаметром подшипника колеса.
Вставка с валом должна иметь одну степень свободы, для регулировки наклона оси.

Это потребуется при настройке натяжения ленточного полотна. Наклон регулируется шпилькой с резьбой и комплектом интегрированных в дерево гаек.

Вертикальное перемещение осуществляется с помощью винтового механизма с шестигранной головкой. Можно подтягивать блок торцевым ключом, или установить стационарную ручку для регулировки. Сама рамка блока движется по направляющим, установленным в верхней части станины.

Для этого в них предварительно фрезеруются пазы, соответствующие стойкам рамки.

Вал вытачивается с фланцем, при помощи которого он закрепляется с тыльной стороны на деревянной вставке. Пример такого фланца на иллюстрации:

Изготовление колес (шкивов)

Материал для склеивания колес – фанерные круги. Вырезаются при помощи фрезерного циркуля. В зависимости от толщины материала, слоев может быть 2 или 3. Общая толщина колес порядка 30 мм. После склейки необходимо вырезать отверстие для подшипника.

Для устойчивости конструкции, подшипник лучше закрепить в муфте, выточенной из фторопласта или текстолита. Можно обойтись алюминиевой, если найдете круг подходящего диаметра.
Со стороны блока на вал надевается фторопластовая шайба.

Металл использовать нежелательно, по причине ускоренного износа. Внешняя сторона подшипника фиксируется фланцем, на иллюстрации он квадратной формы.

Беговая поверхность колес обтачивается до бочкообразной формы. В этом случае ленточная пила самоцентруется. На готовую поверхность надевается и приклеивается велосипедная камера. После окончательной сборки колеса балансируются. Это можно сделать, изменяя диаметр отверстий, которые сверлятся в диске.

На нижнее колесо крепится приводной шкив. Вал устанавливается жестко, без возможности регулировки. Натяжение приводного ремня лучше регулировать положением двигателя, для этого его фундамент оснащается продольными пазами в местах крепления к основанию станка.

Нормальная скорость вращения колес для ленточной пилы – 700-900 об/мин. При расчете диаметров приводных шкивов необходимо учесть рабочие обороты электромотора.

Распилочный стол

Столешница вместе с основанием также делается из дерева. Основание выполняется в виде тумбы, внутри которой будет спрятан двигатель с пусковым устройством, и ящики для приспособлений и запасных частей.

Стол изготавливается из толстой фанеры, с рабочей стороны клеится текстолит. Неплохим вариантом может оказаться столешница от кухонной мебели с прочным ламинатом на поверхности.
Для удобства работы столешницу можно выполнить поворотной.

В этом случае можно будет выполнять распил под нужным углом. Механизм наклона столешницы описывать нет смысла, поскольку каждый мастер сам решит, какие степени свободы ему понадобятся.

В комплекте со столом надо изготовить параллельный упор. Конструкция самая разнообразная: от профиля с двумя струбцинами до роликовой системы направляющих.

Настройка ленточной пилы

Для начала выставляются колеса строго параллельно друг другу. Вертикальное смещение шкивов убирается при помощи фторопластовых шайб, надетых на валы. Первичный запуск осуществляется без направляющих, и делается пробный распил без нагрузки. Правильно настроенные колеса вращаются без рывков, лента не стремится соскочить со шкивов.

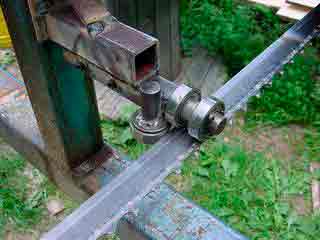

После настройки устанавливается блок направляющих полотна. Без него невозможно производить распил под нагрузкой. Особенность конструкции – модуль состоит из двух частей, но обе половинки должны быть выставлены строго по линии пильного полотна.

Полотна для ленточных пил

Есть мастера, которые самостоятельно изготавливают полотна для ленточной пилы. Можно приобрести заготовку в виде стальной полосы, и произвести заточку ленточной пилы по шаблону. Соединение полотна в замкнутую ленту является самым сложным этапом изготовления. Сварка ленточных пил производится контактным методом встык. Нахлеста быть не должно.

После соединения стык шлифуется.
Однако современный ассортимент полотен, позволяет купить комплект для любого материала по доступной цене.

Так что не тратьте свое время на изготовление расходных материалов – это не тот случай, когда имеет смысл применить свое мастерство.

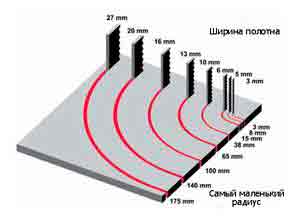

Перед покупкой воспользуйтесь справочным материалом по подбору ширины полотна в зависимости от радиуса закругления. Возможно, вы будете выпиливать на вашей пилораме фигурные изделия из дерева.

На видео пошагово рассказано как сделать самодельную пилу по дереву из фанеры и ступицы от жигулей. После сборки, для работы на пиле применяется полотно по дереву 6TPI 3380×0,65х10 мм. от станка JWBS-18 Jet PW10.3380.6. Вообще пильную ленту необходимо подбирать по профилю зуба в зависимости от породы дерева. Например: твердые породы дерева пилят лентой шириной от 80 мм.

Источник: http://obinstrumente.ru/elektroinstrument/lentochnaya-pila-svoimi-rukami.html

Самодельная ленточная пила своими руками

Любое строительство или крупный ремонт вряд ли обойдется без досок и различных брусьев. При этом весь этот материал необходимо распилить до нужных размеров.

Конечно, можно приобрести уже готовые доски или брусья. Но это потребует больших финансовых затрат. Поэтому многие домашние мастера и профессионалы предпочитают сделать все самостоятельно.

А для этого необходим нужный инструмент, например, ленточная пила. И в этом случае не стоит сразу бежать в магазин за покупкой станка.

Если есть небольшой опыт, то у вас обязательно получится самодельная ленточная пила. А о технологии ее изготовления будет рассказано в этой статье.

Подготовительный этап

Ленточная пила своими руками обойдется дешевле, чем ее заводской вариант. Но чтобы изготовить все правильно, следует в первую очередь разобраться с самой конструкцией. Ленточная пила предназначена для распиливания деревянных заготовок большого диаметра. Как правило, с ее помощью из бревен делаются доски или брусья.

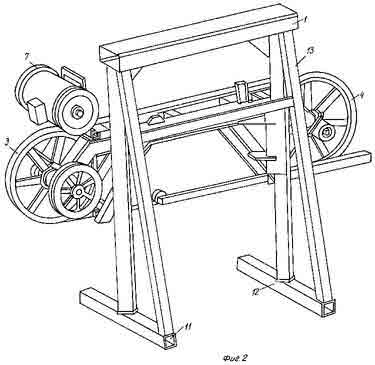

Сама конструкция представляет собой каркас, на который смонтированы электродвигатель и шкивы. Первый необходим для вращения шкивов, на которых закреплено режущее полотно. Именно с ее помощью и происходит распил заготовки.

Прежде чем приступить к работе по созданию ленточной пилы по дереву, стоит сделать чертеж. С его помощью все дальнейшие работы будут проходить быстрее и понятней для вас.

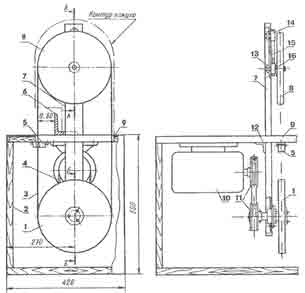

1 – нижний шкив привода; 2 — станина; 3 – ленточная пила; 4 — ремень клиновой А710; 5 — демпфер; 6 — направляющая; 7 – несущая штанга; 8 – верхний шкив привода; 9 — стол, 10 – электродвигатель (АОЛ-22-2); 11 — шкивы ременного привода; 12 – кронштейн; 13 — гайка M12, 14 – верхняя опора; 15 – регулировочный винт; 16 — ползун

Далее, подготовьте необходимый инструмент и материал. Для работы вам понадобится:

  • металлические уголки, профильные трубы, швеллера и прокат;
  • электродвигатель;
  • шкивы от старой сельскохозяйственной техники. Лучше всего подходят те, которые имеют диаметр в 30 сантиметров;
  • листы фанеры или ДСП для создания тумбы;
  • само режущее полотно;
  • сварочный аппарат и слесарный инструмент

Предварительно необходимо сделать раму (согласно ранее составленному чертежу). Она выполняется из швеллера (100) при помощи сварки. Высота рамы должна составлять около полутора метров. Также желательно изготовить ящик под рамой, в него будут собираться стружки. Такую конструкцию легко выполнить из листов фанеры или ДСП.

Верхний шкив привода ленты

Демпфер необходим для гашения колебаний ленты. Изготавливается из текстолита.
1 — основание, 2 — болт М6 (2 шт.), 3 — планка, 4 — гайка с шайбой

Направляющая служит для правильной подачи обрабатываемых заготовок

Рекомендации по изготовлению

Самодельная ленточная пила состоит из нескольких основных элементов. В первую очередь – это рама. Именно на нее будут крепиться остальные компоненты. На раму монтируется электродвигатель, который соединяется со шкивом. Также нужно сделать устройство для подачи бревна (или другой деревянной заготовки) для распила.

Переходим к шкивам. Их в конструкции используется две штуки. При этом правый шкив будет ведомым, поэтому жесткой фиксации не требует. Его необходимо оснастить пружиной, которая отвечает за натяжку полотна. Левый шкив, который является ведущим, фиксируется жестко на своем месте.

Сами шкивы монтируются на специальных направляющих, выполненных из труб. При этом необходимо предусмотреть их фиксацию при помощи болтов. Шкивы необходимо подточить так, чтобы края ленты выступали на пару сантиметров. Также само режущее полотно устанавливается с небольшим наклоном. В этом случае оно будет натягиваться само, что предотвратит спадание ленты во время работы станка.

Механизм натяжения ленты: 14 – верхняя опора, 15 – регулировочный винт, 16 — ползун, 17 — крышка, 18 — винт М4, 19 — подшипник 60203, 20 — сальниковое уплотнение, 21 — торцевая шайба, 22 — шайба Гровера

Узел крепления пилящей ленты (нижний шкив)
1- нижний шкив привода ленты, 4 – клиновой ремень, 7 – несущая штанга, 11 — шкивы ременного привода, 19 — подшипник 60203, 23 — шайба, 24 – стопорный болт М6, 25 — дистанционная втулка, 26 — корпус буксы, 27 — крышка буксы, 28 — вал.

Букса для ленточного станка

Ведущий вал ленточного станка

После подготовки все детали монтируются на раме. Шкивы подсоединяются к электродвигателю при помощи ременной передачи (можно смонтировать цепную передачу). Далее, производится установка кнопок включение и ручная ленточная пила по дереву готова к использованию.

Очень важный элемент такого станка – это режущее полотно. Некоторые мастера изготавливают пилу своими руками. Для этого можно приобрести специальные заготовки из стальных полос. Далее, с использованием шаблонов, делается заточка.

Место пайки полотна

Заготовки выпускаются в виде полос, а для станка необходимо «кольцо». Для этого заготовки свариваются. При этом необходимо применять сложный метод. Дело в том, что нахлеста получиться недолжно. Соединение полосы в единое кольцо делается встык. После сварки места соединения тщательно отшлифовывается.

Такая сложность изготовления режущего полотна вынуждает многих покупать уже готовые пилы. Сегодня в магазинах большой ассортимент подобных изделий. Главное, подобрать размер режущего полотна так, чтобы он подошел к вашим шкивам.

Кроме этого, при выборе пилы следует обратить внимание на толщину. Чем этот показатель больше, тем больше радиус закругления полотна. Для более точного подбора можно воспользоваться специальными таблицами.

Рекомендации по эксплуатации

Сделанная своими руками ленточная пила может быстро окупить затраченные на ее производство время и средства. Но это будет соответствовать истине, если соблюдать рекомендации по эксплуатации такого оборудования. Специалисты дают такие советы:

необходимо правильно натягивать режущее полотно. Величина такого натяжения будет зависеть от марки используемой при изготовлении пилы стали, а также ее ширины. Измерить этот показатель можно при помощи специального прибора – «тирзометра»;

не стоит думать, что пила сможет проработать непрерывно долгое время. Специалисты рекомендуют следующий режим работы – два часа распила, далее полотно снимается и вывешивается в свободное состояние на 12-24 часа. Таким способом вы сможете продлить срок службы пилы;

всегда используйте смазку, особенно если распиливаете свежую древесину. У только что срубленных деревьев идет обильное выделение смолы. Ее масса начинает забивать резцы. Как результат пила начинает греться и быстро выходит из строя. Для смазки (и одновременного охлаждения) можно использовать обычную воду с добавлением простого моющего средства. В зимний период специалисты рекомендуют применять смесь дизтоплива и моторного масла;

после окончания работы ослабьте режущее полотно. При распиле оно нагревается и немного расширяется. После окончания работы полотно начинает остывать и уменьшаться в размерах. Если оставить ее в натянутом состоянии, то будут образовываться отметины от шкивов, на месте которых впоследствии получатся потертости;

соблюдайте правила заточки зубьев. От этого будет зависеть как скорость самой работы, так и срок службы режущего полотна. Также следите, чтобы зубья были всегда хорошо заточены и соблюдался правильный их развод.

Также необходимо строго соблюдать технику безопасности. Ленточная пила – это довольно травмоопасное оборудование. Лучше всего оснастить ее защитным кожухом. Такое дополнение позволит повысить безопасность работы, и поможет улучшить отвод опилок.

Также внимательно отнеситесь к выбору места установки станка. Конечно, самодельная ленточная пила не займет много места. Но все-таки вокруг должно быть достаточно пространства для свободного передвижения.

Кроме того, позаботьтесь о качественном освещении рабочего места. Довольно часто такой станок устанавливают на улице. В этом случае старайтесь работать только в светлое время или при наличии хорошего уличного фонаря.

Из видео вы узнаете как изготовить ленточную пилу своими руками из доступных материалов.

Источник: http://teremizbrusa.ru/instrument/samodelnaya-lentochnaya-pila.html

САМОДЕЛКИН ДРУГ

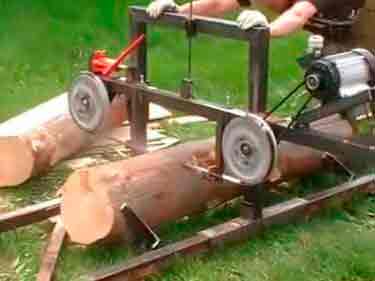

Ленточная пилорама своими руками чертежи

Уважаемые посетители сайта «Самоделкин друг« из представленного материала вы узнаете как можно самостоятельно сделать свою собственную ленточную пилораму. Каждый мастеровой человек мечтает иметь в своем хозяйстве свою собственную пилораму, потому как ее наличие в десятки раз уменьшит расходы на пиломатериал. При помощи данного станка можно самому распускать бревна на доски и бруски, так же отличный вариант и для тех кто строится, тоесть доски можно производить непосредственно на месте строительства будущего дома. А так же возможно открыть свою частную пилораму и распускать доски уже за деньги и пополнять семейную казну дополнительным заработком. Вообщем станочек очень хорош со всех сторон, да и самостоятельная его сборка опять же обойдется куда дешевле заводского аналога, потому как много запчастей можно использовать б/у и имеющихся в наличии у автолюбителя, к примеру : колеса от легкового автомобиля, ступицы, подшипники, болты и прочее что можно раздобыть в гараже)

Конструкция ленточной пилорамы представляет из себя 1. рельсовую дорожку 2. станину с силовым агрегатом 3. полотно 4 механизмы регулировки и натяжения 5. каретка 6. ровная поверхность (желательно фундамент-плита)

И так, давайте ознакомимся с перечнем необходимых составляющих для сборки станка. А так же разберем весь процесс поэтапно.

Материалы

  1. уголок 100х100, швеллер, рельса от узкоколейки (для изготовления рельсового полотна)

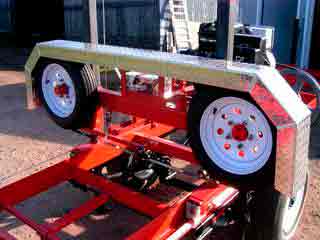

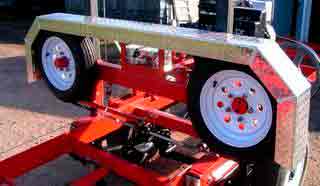

  2. колеса от легкового автомобиля
  3. ступицы
  4. подшипники
  5. профтруба квадратного сечения
  6. шпилька с резьбой
  7. цепь
  8. домкрат
  9. капельница
  10. силовой агрегат (бензиновый или электродвигатель)
  11. арматура
  12. болты, гайки, шайбы, граверы
  13. листовой металл 1 мм
  14. шкив
  15. ремень

Инструменты

  1. сварочный аппарат
  2. дрель
  3. наждак
  4. болгарка
  5. молоток
  6. рулетка
  7. набор гаечных ключей
  8. уровень (лазерный)
  9. линейка
  10. уголок

Процесс сборки ленточной пилорамы своими руками.

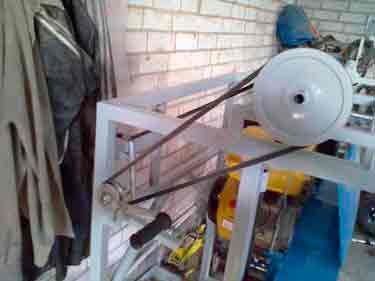

И так, первым делом стоит ознакомится с чертежами, потому как любое дело начинается с разметки, как говорится «Семь раз отмерь, один раз отрежь. Так с чертежами ознакомились, а теперь хочется еще отметить то, что самодельные пилорамы бывают нескольких видов

1 Ленточная пилорама с электродвигателем. 2. Ленточная пилорама с бензиновым двигателем. 3 Шинная пилорама. Принцип работы ленточного станка для распиловки древесины. Полотно натягивается на 2 горизонтально расположенных шкива, в данном случае это обычные автомобильные колеса с покрышкой и камерой, неоспоримый плюс данной конструкции в том, что можно производить натяжение пильного подкачкой шин. Ограничитель и поддерживающие ролики располагаются непосредственно в нижней части. Чтож принцип работы надеюсь понятен, далее стоит позаботится о размещении рельсовой дороги по которой будет ходить каретка с пильным полотном и распускать бревна на доски. Площадка должна быть размерами не менее 3 х 6 м, а самое главное ровной! Поэтому необходимо под пилораму залить плиту-фундамент и выровнять до идеально ровной поверхности. Копается углубление, укладывается песчаная подушка и заливается армированная плита из бетона. Далее идет установка самой рельсовой дороги, ее в лучшем случае можно сделать из рельс от узкоколейной железной дороги, но таковое трудно достать, так что придется делать из швеллера либо уголка. Обратите внимание. На фото уголок расположен ребром вверх. Соединять уголок между собой можно сваркой, но при нагреве металла его может повести, а нам нужна идеально ровная дорога, так же можно крепить рельс непосредственно к бетонному основанию при помощи анкерных болтов. Опорные ролики можно сделать из обычных подшипников, либо заказать у знакомого токаря. После чего изготавливается непосредственно сама пильная рама, где используются трубы разного диаметра которые можно вставить одна в другую. за счет чего ползун может подниматься вверх и вниз. Рама же сварена из профтрубы квадратного сечения. В нижней части устанавливают опорные ролики. они должны соответствовать ширине рельсовой дороги. Далее изготавливается механизм подъема. После чего устанавливаются шкивы и ступицы. Подключение к силовому агрегату. Выравнивание и поддержка пильного полотна осуществляется за счет подшипников. Сверху в обязательном порядке следует установить защитный кожух из металла. Техника безопасности здесь превыше всего, потому как полотно может и вылететь . Механизм натяжения можно сделать из небольшого домкрата. После полной сборки пилорамы проводится пробный запуск, если все в порядке, то отключается двигатель и укладывается и крепится бревно. Распускается бревно на доски. Так же можете посмотреть работу лесопилки наглядно на видео.

Вот такая замечательная пилорама вообщем то получилась, теперь распускай доски и бруски для строительства и ремонта сколько угодно, только успевай бревнышки подкидывай)

Источник: http://www.samodelkindrug.ru/%D0%BB%D0%B5%D0%BD%D1%82%D0%BE%D1%87%D0%BD%D0%B0%D1%8F-%D0%BF%D0%B8%D0%BB%D0%BE%D1%80%D0%B0%D0%BC%D0%B0-%D1%81%D0%B2%D0%BE%D0%B8%D0%BC%D0%B8-%D1%80%D1%83%D0%BA%D0%B0%D0%BC%D0%B8-%D1%87%D0%B5%D1%80/

Как сделать простую ленточную пилораму своими руками — инструкция, чертежи и материалы

Если подсчитать, из каких составляющих складывается конечная стоимость пиломатериалов – цена древесины + обработка + перевозка до места назначения – то становится понятно, на чем можно сэкономить. Заготовки из древесины (доска, брус, рейки) – одни из самых используемых образцов в сфере строительства и ремонта.

Учитывая простоту работы с деревом, имеет смысл заниматься его «роспуском» непосредственно на участке. Достаточно лишь сделать пилораму. С типовыми чертежами, порядком изготовления своими руками ее ленточной модификации и некоторыми особенностями конструирования ознакомит эта статья.

Целесообразность такого решения станет еще очевиднее, если просмотреть на сайтах расценки на заводские пилорамы. В продаже они имеются, но вот стоимость установок такова, что приобрести какую-либо модель для использования в быту вряд ли большинство из нас захочет. В зависимости от серий (в рублях): «Кедр» – от 138 000 до 194 000, «Тайга» – от 116 890 до 172 400. И это еще сравнительно недорогие образцы. Дешевле только мини-станки (порядка 94 000), но вряд ли они удовлетворят все потребности хозяина частного дома в деревообработке.

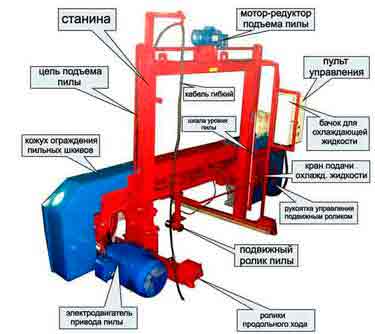

Общие сведения об устройстве пилорамы ленточного типа

Модификаций оборудования данного типа существует несколько. Но если речь идет о сборке пилорамы своими руками, то выбор небольшой – вариант с фиксированным положением пилы и подвижной станиной (тележкой), на которой располагается заготовка. Именно она и перемещается в процессе деревообработки по специальным направляющим (рельсам). Все остальное – это усовершенствования, «сервисы», облегчающие труд персонала и обеспечивающие качество продукции. Например, мобильная пила.

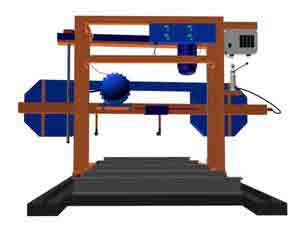

Вот несколько несложных в изготовлении моделей самодельных ленточных пилорам.

Особенности конструирования

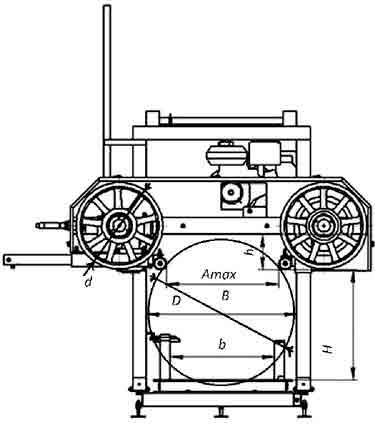

Габариты пилорамы определяются в зависимости от места ее расположения. Участки (придомовые, дачные или иные) отличаются планировкой, поэтому выбирать оптимальные размеры установки хозяину придется самостоятельно. Все чертежи, имеющиеся в доступе (специальная литература, интернет), могут служить лишь «ориентирами» – по соотношению отдельных частей, их линейным параметрам и так далее. Своими руками пилорама делается так, как удобнее работать именно в конкретном месте и с определенным видом сырья. В основном такое оборудование используется для роспуска бревен и обрезки досок.

Что учесть при проектировании пилорамы

Конструкция установки такого типа хороша тем, что ее можно постоянно дорабатывать и совершенствовать, более точно «подгоняя» ее характеристики и возможности под растущие потребности хозяина. К примеру, если она первоначально планировалась для роспуска бревен на доски, то вполне возможно, что через некоторое время встанет вопрос об организации собственного производства бруса.

Она собирается по блочно-модульной схеме, и при отсутствии практического опыта в изготовлении сложных механизмов, целесообразно начинать с простейших вариантов. Ленточную пилораму с ручным управлением впоследствии нетрудно оснастит элементами автоматизации (регулирование толщины реза, подача пилы, программатор и тому подобное). Именно поэтому далее – общие инструкции по составлению чертежей ленточной пилорамы и сборке. Автор настоятельно рекомендует соблюдать последовательность и первую в своей жизни установку монтировать по упрощенной схеме.

Существует множество модификаций ленточных пилорам. Первый вопрос – в какой плоскости предполагается вести рез? Это определяет расположение рабочего инструмента. Второй – однотипная ли продукция будет изготавливаться или придется использовать пилораму как устройство универсальное? Например, не только для роспуска лесоматериала на доски, но и для обрезки бревен на отдельные сегменты. Все это учитывается заранее. Желательно, чтобы раму, на которой крепится рабочая пила, можно было переустанавливать.

Изготовить ленточную пилораму – это полдела. Ее грамотная эксплуатация требует определенных навыков в настройке. Основной «подводный камень» – разводка и заточка пилы. Следует детально изучить данный вопрос!

Подготовительные мероприятия

Выбор места

Если есть подходящее помещение, то следует учесть, что его полезная площадь не должна быть менее 18 «квадратов». Этого достаточно, чтобы распускать на ленточной пилораме даже габаритные бревна.

В частном секторе редко кто может выделить под установку пустующее строение или хотя бы отсек. Как правило, деревообработкой приходится заниматься на улице. Вряд ли летящим по ветру опилкам и мелкой стружке соседи по смежным участкам станут аплодировать. Да и собственная территория довольно быстро окажется замусоренной. Вывод – после сборки ленточной пилорамы сразу же придется заниматься возведением ограждения сплошного типа. Например, из листов поликарбоната или многослойной фанеры.

Кроме того, придется заранее определиться, где будет организовано складирование готового пиломатериала. Следовательно, рядом с пилорамой должен быть еще хотя бы небольшой, но свободный участок земли.

Вот из этого и следует исходить при выборе рабочего места под оборудование.

Выбор материалов и комплектующих

Инструменты и оборудование

Здесь коротко – без сварочного аппарата не обойтись. Применительно к пилораме болтовые соединения практиковать не стоит. Со временем так или иначе, но они разболтаются, а заниматься ежедневным контролем состояния и подтяжкой – перспектива не самая лучшая.

Чертежи пилорамы

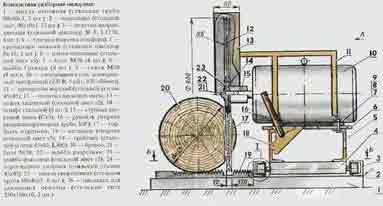

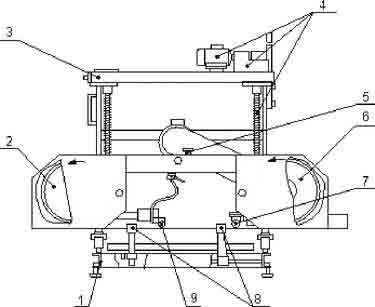

Ниже представлены чертежи простой ленточной пилорамы, которые вы сможете легко адаптировать под свои условия и потребности, соблюдая пропорции и принципы работы:



Особенности сборки ленточной пилорамы

Алгоритм действий довольно простой. Сложность – в изготовлении (с подгонкой по размерам) составных частей.

Опорная платформа

По ней будет перемещаться тележка с пиломатериалом. Плюс к этому, к рельсам крепится рама, на которой располагается рабочий инструмент. Главные требования – надежность такой опоры и выравнивание в горизонтальной плоскости. На чем ее крепить – специально оборудованном фундаменте (например, столбчатом) или на стойках, вкопанных в грунт – решается на месте.

О ее назначении уже сказано. Чтобы в процессе распиловки бревно находилось в фиксированном положении, передвижную станину следует оснастить «струбциной», которая и будет надежно прижимать заготовку к раме и не давать ей возможности сместиться. Соответственно, тележка должна иметь колесики, обеспечивающие ее подвижность.

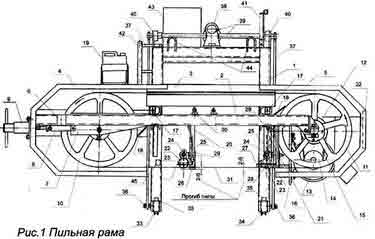

Рама для пилы

Сложность – в обеспечении возможности изменения положения режущего инструмента. Если не будет механизма регулирования, то вся продукция получится калиброванной (одного типоразмера, хотя тот же брус используется следующих размеров). Существует несколько инженерных решений, поэтому с данным вопросом придется разбираться отдельно. Приводить что-то конкретное бессмысленно, не зная, о какой модификации пилорамы идет речь.

Общий порядок изготовления и особенности работы в статье отмечены. Автор рекомендует сначала определиться, для каких именно целей предполагается собирать ленточную пилораму. И только потом искать оптимальный вариант. Можно просто скопировать имеющиеся в доступе чертежи, и своими руками собрать установку иных размеров, соблюдая масштабирование. Или взять конкретную схему за основу, доработав (видоизменив) ее под собственные запросы.

Удачи в конструировании ленточной пилорамы!

Источник: http://woodguide.ru/machines/lentochnaya-pilorama-svoimi-rukami/

Как сделать ленточную пилу в домашних условиях: способы создания

Пила – это сборочный инструмент, который используют для резки дерева, различных металлов и других материалов, подвергающихся воздействию.

Ленточные пилы используют в ремонтных работах для раскройки, выкройки и резки различных материалов.

Как сделать ленточную пилу в домашних условиях?

Ленточная пила своими руками дома- как сделать пилораму

Для начала нужно проанализировать какой материал будут подвергать воздействию пилой, а также качество инструмента, который будет использован в строительстве. В самом начале стоит проверить остроту пилы, её положение в руке и скольжение по материалу.

Ленточная пила своими руками

Для того чтобы изготовить ленточную пилу в домашних условиях, нужно выделить все типы ленточных пил:

  • металлическая пила
  • деревянная пила
  • мини деревянная пила

Металлическая пила изготовлена на основе сплавов различных металлов, наиболее распространенными из них считают сталь, чугун, медь и алюминий с оловом. Для того, чтобы выбрать материал, используют правила:

  • Материалы должны быть прочными для строительных работ, а также они должны обрабатываться разными методами , необходимыми для создания разных форм. (Для этого используют газовую или электрическую сварку для резки, сгибания и других действий).
  • Материал и соединяющие его швы обязательно должны быть прочными и устойчивы к действию коррозии.
  • Обязательным является использование недорогих и недефицитных материалов.

Теперь нужно рассмотреть металлы для создания ленточных пил и её типов. Стальные инструменты принято разделять на две категории:

  • конструкционные стали, используемые в общем строительстве
  • специальные стали, обладающими особыми свойствами, такими как: кислотоупорные свойства, жароустойчивые свойства

Универсальных сталей не существует. Сталь может быть устойчива к коррозии, но не устойчивой к действию других факторов.

  • Чугун используют при отливе крупных или мелких деталей. Из чугуна можно отлить металлическое основание ленточной пилы, с последующей заточкой зубьев, а также вырезка зубьев.
  • Медь и её сплавы используют в строительстве и ремонте, потому что она обладает высокой коррозионной устойчивостью.
  • Алюминий выпускается в виде листов, которые легко изменить в ленточную пилу и наточить в нижней части зубцы. Но главным недостатком алюминиевых листов является невысокая прочность при резке твердого дерева или легкого металла.
  • Олово используют, так как оно устойчиво к органическим кислотам. Его больше применяют как покрытие стали или чугуна, против кислот.

Как выше описана металлическая разнообразность ленточных пил, можно сделать небольшой вывод о производстве её в домашних условиях. Целесообразно использовать более прочные металлические пилы, чтобы не сломать при резке твердых материалов. Алюминиевые ленточные пилы можно применять при резке стекла, но осторожно!

Чтобы сделать ленточную пилу своими руками, нужно приобрести лист алюминия (например), обрезать по нужной длине и сваркой в нижней части сделать зубцы, с определенным шагом, например 5 сантиметров, и прорезать на одинаковом расстоянии. Это один из способов изготовления обычной ленточной пилы в домашних условиях.

Мини пилорамы из алюминия применяют для раскройки поперечного, продольного и кругового сечения.

Изготовление пильной рамы

Чтобы изготовить основу, то есть раму для будущей пилы, необходимо сделать чертеж на листе металла, в котором будет показан отступ последующего зубца от предыдущего. Чтобы зубцы получились ровными, нужно изгибать каждую часть расстояния зубца в сторону последующего зубца.

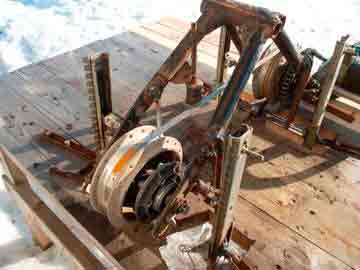

Домашняя пилорама из старого мотоцикла

Таким образом, останется лишь прорезать более прочными металлическими ножами эти отверстия, и получатся ровные зубья. Таким способом можно изготовить ленточную и мини ленточную пилу своими руками дома.

Верхний шкив и блоки

Для начала надо разобраться, что представляет собой шкив? Шкив – это колесо, который перетянут ремнем по кругу. Именно такое действие обеспечивает движение только ремню, а не шкиву.

Главной задачей является собрать «машину» для изготовления ленточной пилы своими руками, соорудить верхние и нижние шкивы с блоками и ремнями. Блок – это рама, которая будет держать колеса, или шкивы. Следует учесть тот факт, чтобы блок мог свободно и без помех вращаться и помогать двигаться шкивам.

Для этого следует провести:

  • сначала чертеж и понять суть работы машины
  • затем нужно присоединить колеса, которые могут быть из дерева, или из металла
  • потом в шкивах проделывают отверстия, на которые будет насаживаться блок вместе с рамой

Производство колес или шкивов

Шкивы бывают разного типа, для одного действия или для многих действий одновременно. Чаще всего их рекомендуют изготавливать из чугуна или стали, но в современное время можно встретить деревянные, и даже пластмассовые.

Если вариант только в домашних условиях, то используют различные электрические машины по рубке и резке средних деталей из металла.

Стол для распила

Место проведения распилочных работ должно быть в несколько раз больше самой ленточной пилы, потому что детали для распила могут быть больше инструмента. Для этого необходимо заранее найти помещение, в котором будут проводиться работы, и установить устройство вместе с пилой на одном уровне. При этом сами шкивы должны немного выходить за пределы стола. Стол должен быть обработан от вредителей, загрязнений и различных веществ.

Стол не должен мешать работающему человеку во время распила своими габаритами. Чаще всего его изготавливают из сосны или дуба, но нередко могут использовать бук и другие виды дерева, которые обладают высокой прочностью. Следует использовать дерево, которое будет противостоять вредителям, кислотам и высоким нагрузкам от распилочных работ.

Настройка ленточной пилы

Чтобы настроить самодельную ленточную пилу, следует провести несколько холостых ходов на ненужном материале, чтобы убедиться в правильности работы машины в домашних условиях.

Настройка самодельной ленточной пилы

Необходимо натянуть ремни на шкивы так, чтобы они находились в плотном и натянутом состоянии. Убедитесь в правильности насаждения блока и шкива по поверхности стола. Проверьте, не шатается ли стол и не сломается при больших нагрузках на него.

Соблюдая все технические требования, можно быть уверенным в правильности работы ленточной пилы своими руками в домашних условиях.

Полотна для ленточных и других пил

Пильное полотно представляет собой основу для самодельной пилы. Такие полотна чаще всего заказывают в специальных заводах по производству металлических полотен для различных действий.

Дешевле всего используют алюминиевые полотна, но они обладают меньшей плотностью и устойчивостью. Но, если добавить в алюминий какого-нибудь вспомогательного вещества, то можно получить более устойчивый сплав. Это нужно обращаться к производителю.

Лучше всего использовать сплавы алюминия с цинком или железом, так как их коррозия не ядовита.

Ленточная пила своими руками – на видео:

Заметили ошибку? Выделите ее и нажмите Ctrl+Enter, чтобы сообщить нам.

Источник: http://foxremont.com/instrumenty/machine/kak-sdelat-lentochnuyu-pilu-v-domashnih-usloviyah.html

Ленточная пила своими руками

GSA
Профи

Зарегистрирован: 04.08.2013
Сообщения: 153
Откуда (страна, город): Новочеркасск

Свое участие в Конкурсе решил начать с вот такой работы. Это мой самый продолжительный и технически сложный проект за прошедший год. Его можно охарактеризовать как «Изготовление инструментов с помощью продукции Энкор».
Все остальные работы были сделаны уже с участием этой пилы. Еще интересно узнать мнение тех, кто непосредственно занимается деревообработкой.

Желание иметь ленточную пилу возникло еще при изготовлении первой своей декоративной работы три года назад (мелкие детали пилить на циркулярной пиле или электролобзиком не всегда безопасно), но как это бывает у любителей, хотелось, чтобы по характеристикам она была большим станком, а цена не сильно сказывалась на семейном бюджете. Купить готовый станок при таких требованиях было нереально и я в Интернете набрел на сайт канадского мастера Матиаса Вандела. Там он предлагал сделать ленточную пилу из дерева. Кроме описания конструкции было множество положительных отзывов тех, кто ее повторил. Поэтому я купил у него чертежи и приступил к сборке. В первую очередь было просто интересно собрать действующий станок своими руками. Правда пришлось корректировать чертежи исходя из наших стандартов на материалы и оснастку.

По приведенным данным автора жесткость сосны на изгиб всего в 9 раз ниже жесткости чугуна, поэтому если увеличить сечение рамы более чем в 9 раз, мы получаем конструкцию ничем не хуже чугунной. При этом она будет значительно легче, проще в обработке и лучше гасит вибрацию. Есть проблема использовать ее во влажных помещениях, но мне это не грозило. Самым большим преимуществом такого станка, что любую запчасть или модернизацию можно легко сделать.

Очень подробно описывать процесс сборки не буду, так как это займет много времени. Остановлюсь только на самых основных этапах.

Начал с рамы. С помощью рейсмуса Корвет 21 подогнал сосновые доски под толщину 19мм, нарезал заготовки и начал клеить.

Для этого пришлось соорудить монтажный перфорированный стол, иначе была большая вероятность, что рама будет кривой. За неимением нужного количества струбцин использовал саморезы, но их каждый раз выкручивал перед приклеиванием следующего слоя. Постоянно контролировал все углы. Таким образом склейка рамы заняла достаточно большое время.

После я отшлифовал все неровности. Тут очень помог шлифовальный станок Корвет-50. Без него вообще было бы проблематично подгонять все детали конструкции.

Дальше собрал подвижную верхнюю рамку, на которую крепится блок оси верхнего колеса.

С помощью болтов производится натяжение полотна и регулировка наклона колеса.


Так как рамка имеет значительную нагрузку, делал ее из дуба и дополнительно усиливал. В качестве пружины применяются три дубовые пластины. Как не странно, но это очень эффективно.
Нижнее колесо крепится жестко с помощью деревянного блока в виде прямоугольного бруска. Можно было бы просто просверлить отверстие в раме, но если бы сверло немного ушло в сторону (рама толстая), то было бы проблематично это исправить, а так достаточно только правильно выставить брусок.

Дальше изготовлялись колеса и шкивы. Оси пришлось заказывать у «токаря» (это единственная сделанная на стороне деталь). Обошлось это чуть ли не в четверть стоимости всего станка и все равно пришлось их дорабатывать. Если для рамы использовать фанеру или МДФ нельзя, так как из-за перекрещивающихся слоев теряется жесткость, то для колес наоборот необходимо. Чтобы на станке можно было бы использовать полотна шириной от 6 до 19 мм толщину колеса делал примерно 30 мм. Для этого склеил несколько кругов из фанеры.



Круги, чтобы было меньше сколов резал фрезером. Фланцы под подшипники тоже фанерные. Внешний диаметр у подшипников 52мм. Чтобы их установить купил энкоровскую биметаллическую коронку на 52мм, но реально она резала почти на 3 десятки больше и подшипник вываливался. Пришлось на точиле слегка сточить выступающие зубы, пока не получился нужный диаметр. После этого подшипники запрессовал во фланцы. Чтобы расширить немного базу и чтобы подшипники не затирались о колесо установил фанерные прокладки. Перед сверлением в колесе и фланцах отверстий сначала собрал конструкцию на шканты и пометил их положение. Поэтому установка фланцев с подшипниками оказалась очень простой и практически отсутствовало биение (фанера безусловно должна быть ровная и хорошего качества). Осталось обработать и придать профиль торцу колеса. Он должен быть бочкообразной формы, тогда лента будет удерживаться на нем за счет разницы трения.
Для этого выточил шкивы. Сначала на двигателе, а затем сделал временный с прямоугольным пазом для колеса. Временный шкив нужен только для формирования колеса и дальше не используется, поэтому его размер, форма и точность центрирования могут быть приблизительные. Крепится шкив к колесу саморезами. Для подключения через ремень колеса к двигателю использовал крепежный брусок нижнего колеса. Всю конструкцию скрутил на старом щите.

Дальше с помощью токарных резцов по дереву и стамесок (безусловно энкоровских) подогнал диаметр колеса (его удобно проверять замеряя длину окружности) и придал бочкообразную форму. Даже если у колеса будет небольшое биение, то за счет того, что форму ему предавал уже в сборе, в рабочей области биения нет и колесо отлично работает. Конечно при сильных «восьмерках» будет вибрация, но я брал хорошую фанеру и этого избежал. Второе (нижнее) колесо делается аналогично первому, ко к нему нужно прикрутить жестко уже стационарный шкив и вместе с колесом проточить профиль под ремень. Диаметр шкивов рассчитывал исходя из скорости вращения двигателя, чтобы получить оптимальную скорость движения полотна. Скорость у меня всего одна и мне хватает, но сделать шкив на несколько скоростей не большая проблема. Чтобы колеса не изнашивались от полотен и само полотно не скользило, на рабочую их часть натянул разрезанные камеры от детского велосипеда. После окончательных подгонок их желательно приклеить, иначе с боков могут набиваться опилки. Когда с формой колес было покончено их еще предстояло отбалансировать.

Для этого зажал в тиски токую ось и на нее установил два маленьких подшипника под каждый колесный подшипник. Внешний диаметр маленького подшипника должен быть меньше внутреннего диаметра колесного. Самая тяжелая точка колеса всегда будет смотреть точно вниз. В этом месте нужно выбрать часть тела колеса. Я делал это с помощью сверла Форстнера. Нужно добиться, чтобы колеса оставались неподвижны в любом положении.

После изготовления колес я закрепил на раме блоки осей и двигатель, установил полотно, покрутил сначала колеса руками, затем подальше отошел ;, и сделал первый пуск.

И вот чудо, лента не слетала. С помощью регулирующего колеса и подбора шайб на осях я добился, чтобы лента была точно по середине колес. Здесь пришлось немного подкорректировать положение блока нижнего колеса. При обработке рамы я слегка завалил прямой угол, что исправил подкладкой.

Дальше изготавливался поворотный стол, который может наклоняться от 0 до 45 градусов.



На его опору крепится нижний блок направляющих ленты. Верхний блок собран на регулирующейся по высоте штанге с каналом для полотна. Полотно опирается на подшипник. С боков ленту удерживают «сухари». Можно поставить тоже подшипники, но это лишний шум. Сначала материалом для «сухарей» был фторопласт, но он легко стирался, позже я поставил текстолит и проблема ушла. Регулировочные пазы позволяют устанавливать полотна различной ширины.

На этом этапе станок получился уже функциональным. Я закрепил его на небольшом столе и решил немного поэксплуатировать, чтобы выявить явные недостатки. Без кожухов защиты это делать не желательно, но этот этап прошел у меня благополучно. После этого станок закрыл съемными панелями. Конструкция корпуса предполагает, что все опилки будут собираться внизу в тумбе. Если в ней сделать несколько ящиков, то в верхнем ящике. Для очистки нижнего колеса установил щетку.





Можно вывести трубу под пылесос, но я этого пока не делал. Для удобства работы добавил освещение. Тумба на фиксирующихся колесах. Всю конструкцию покрыл в несколько слоев лаком, чтобы не пачкалась и легче чистилась.

Основные характеристики пилы:

Высота (без тумбы) 1200 мм
Ширина (со столом) 900 мм
Глубина (со столом) 500 мм

Диаметр колеса 16” (400 мм)
Стол (ширина х глубина) 510 х 470 мм
Наклон стола 0-45 град.
Вес (без тумбы) 50 кг

Максимальная толщина заготовки 260 мм
Отступ полотна от рамы 400 мм

Длина полотнa 2667 мм
Ширина полотна 6-19 мм



Основные используемые инструменты для постройки пилы:

1. Циркулярная пила Корвет-15
2. Рейсмус Корвет-21
3. Шлифовальный станок Корвет-50
4. Сверлильный станок Корвет-44
5. Фрезер Энкор ФМЭ-1600
6. Шуруповерт Энкор ДШЭ-2 350ЭР/10
7. Резак универсальный Энкор МФЭ-260
Фрезы, сверла, диски, шлифовальные круги – тоже все от Энкор.

Дополнительно изготовил параллельный упор. Так как стол сделан из куска столешницы с закругленным торцом, пришлось немного повозиться с конструкцией. Направляющие пазы в столе пока не делал – не было необходимости.


Станок в работе около 8 месяцев. Как я без него раньше обходился даже не знаю. Пока из нареканий только мощность двигателя (у меня был двигатель только 400 Вт, но и с ним я распускал на досточки ореховое полено диаметром 240мм, правда медленно) и система натяжения ремня – когда буду менять двигатель немного упрощу эту операцию. Также надо доделать защиту на ремень, но я не знаю каких габаритов будет новый двигатель и пока не делал, хотя уже один раз ремнем протер шланг пылесоса .

Закончил полностью сборку в середине декабря 2014 года. Ушло на все около двух месяцев. Впереди был Новый год (год козы/овцы) и решил наделать самодельных сувениров для родных и знакомых, а заодно узнать возможности станка. Тут я напилился от души с новой игрушкой. И прямые резы бревен и криволинейные шкатулок. Качество реза меня вполне устроило. Возможно на профессиональном оборудовании было бы лучше, но я на это и не претендую.









Для изготовления шкатулок использовал свою ленточную пилу и шлифовальный станок Корвет-50. Плюс напильники, шлифовальные насадки на дрель и наждачная бумага.
Сначала клеится заготовка и режется внешний контур, затем отрезается задняя стенка и вырезается ящик. После у ящика отрезается передняя и задняя стенки, а в оставшемся «теле» ящика вырезается углубление. Потом все склеивается и шлифуется. Чем качественнее будет рез, тем меньше надо шлифовать и тем тоньше будут швы. В идеале это толщина полотна плюс развод зубьев, но на практике особенно на малых радиусах такое сложно сделать. В завершении шкатулка обрабатывается лаком или маслом.

Источник: http://enkor.ru/forum/viewtopic.php?t=5212&sid=371e1fad62c5fb19c7f8b8d7962d5a9c

Делаем ленточную пилораму своими руками — пошаговая инструкция с чертежами

Не каждый из нас сразу же сможет ответить на вопрос, что это такое? Хотя в принципе о ленточной пиле (чаще ее называют станок) слышали все. Это не что иное, как обыкновенная (небольшая) пилорама. Для собственника частного строения, да еще проживающего в сельской местности, вещь более чем необходимая (да и для городского жителя лишней в хозяйстве она не будет).

С ее помощью можно не только решать множество бытовых вопросов. Ленточная пила при разумном подходе становится надежным источником дополнительного заработка.

Такой станок при наличии желания, соответствующих навыков и инструмента вполне можно сделать своими руками. Но чтобы читатель заранее не обольщался легкой перспективой его сооружения, следует сразу оговорить, что дело это довольно сложное, так как возникнет ряд проблем, которые придется решать.

Организационные мероприятия

  1. Понадобится отдельное помещение или свободный участок на приусадебной территории. Как показывает практика, для нормальной работы ленточной пилорамы необходимо не менее 18 м². По размерам это большая комната в городской квартире.
  2. Учитывая вес заготовок (бревно, брус), с которыми придется работать, нужно обеспечить максимальную устойчивость всей конструкции. Так что устанавливать станок «просто на деревянный пол» смысла нет. Придется позаботиться о крепкой основе.
  3. Наибольшую сложность вызывает «конструирование» механизма регулировки. Без него все доски будут «выходить» только одной, стандартной толщины. Придется разобраться в специфике его устройства.
  4. Отладка работы всего механизма требует определенных познаний в механике. Кроме того, нужно освоить методику заточки пилы и ее разводки.
  5. Необходимо провести соответствующие мероприятия в целях соблюдения мер безопасности. В том числе, при монтаже пилорамы в закрытом помещении – обустройство принудительной вытяжки.
  6. Естественно, что нужно иметь под рукой необходимые инструменты и оборудование – сварочный аппарат, перфоратор и ряд других.

Если читателя все это не пугает, то продолжим рассказ. Кстати, ленточная пила считается идеальным «агрегатом» для точного нарезания досок любой толщины. Различных конструкций (чертежей, схем) пилорамы имеется с избытком. Хороший хозяин сам сможет подобрать оптимальный вариант.

Мы же рассмотрим конкретную модель, и на ее примере несложно будет понять все особенности сборки ленточных пил. Все указанные размеры – в «мм».

Чтобы после прочтения «Инструкции» не возникали дополнительные вопросы, сначала целесообразно остановиться на некоторых общих моментах.

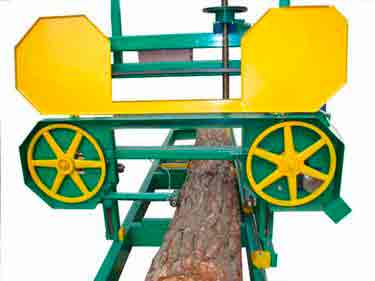

Принцип работы ленточной пилорамы

Сам механизм пилы находится в неподвижном, фиксированном положении. Заготовка же, предназначенная для разрезания, укладывается на тележку, которая перемещается вручную.

Расположение режущего инструмента может быть как вертикальным, так и горизонтальным. Настройка зависит от того, какую работу предполагается выполнять – распиловку бревен на части или их «роспуск» на доски.

Материалы и приспособления

В интернете много различных рекомендаций, в том числе, по сборке рабочего стола из элементов древесины и текстолита. Но вот насколько надежной будет такая конструкция, учитывая вес образцов «под распиловку»? Плюс – каким будет срок использования, так как любая древесина, как ее ни обрабатывай, подвержена гниению.

Вне помещений однозначно – металл. Конструкция получится значительно надежнее, если использовать для всех ее элементов такие материалы, как швеллер, уголок, стальную полосу.

В некоторых предлагаемых для самостоятельного изготовления моделей в качестве режущего механизма используется бензопила. Но насколько это целесообразно, если учесть ширину распила и как следствие, повышенный расход древесины (увеличение массы опилок)? Поэтому лучше установить стальное полотно, подготовленное соответствующим образом.

Как вариант – от механической ножовки. К тому же ленточная конструкция позволяет работать с заготовками большего диаметра.

В зависимости от того, что предполагается «производить» – доску или рейки, с какими сортами дерева работать, подбирается и модель двигателя (поз. 10). Для небольших пилорам достаточно двигателя мощностью 2,5 – 3 кВт.

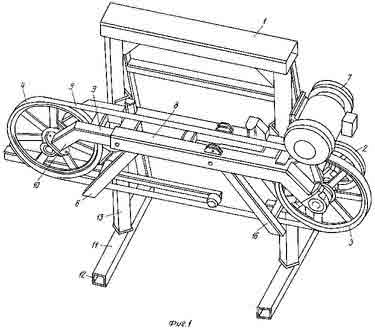

Порядок сборки

Размеры его (поз. 9) и каркаса (поз. 2) выбираются произвольно. В предлагаемой модели они 500 х 420 (мм). В качестве штанги (поз. 7) использован швеллер (№8), подготовленный для монтажа всех элементов.

Ее крепление к столу – уголком («сороковкой»).

Шкивы

Размеры даны на рисунках (поз. 11). Для верхнего (поз. 8) и нижнего (поз. 1) они одинаковы.

В целях обеспечения безопасной эксплуатации пилорамы верхний шкив должен быть накрыт кожухом.

Его задача – «гасить» колебания (поз. 5). Так как шкивы одинаковы, то коэффициент передачи = 1.

Направляющая

Обеспечивает центрирование заготовки, которая подается «на пилу» (поз. 6). В данном случае это металлический уголок. Вырезы и пазы обеспечивают возможность изменения положения (регулировки).

Лента

(Поз. 3). Если нет возможности приобрести изделие заводского изготовления, то можно сделать ее из стали (холоднокатаной – 65Г или У8, 10). Толщина полотна зависит от сорта дерева. Для мягких пород она рекомендуется от 0,2 до 0,4; для твердых – от 0,4 до 0,8.

На нем необходимо нарезать зубья, а потом спаять в кольцо. Как это сделать, а также произвести заточку – вопрос, требующий отдельного рассмотрения.

Механизм натяжения

Детали, не отмеченные в тексте:

  • клиновой ремень (поз. 4);
  • упор (поз. 12);
  • опора (поз. 14);
  • элемент регулировки (поз.15);
  • ползун (поз. 16).

Остается добавить, что все подвижные элементы устанавливаются на подшипниках и валах. Как их правильно подобрать по уже имеющимся чертежам, мастеровитому хозяину объяснять смысла нет.

Данная конструкция позволит решить множество хозяйственных проблем – нарезать доску, произвести ее обрезку, распустить на рейки и тому подобное.

Источник: http://ismith.ru/metalware/lentochnaya-pila-svoimi-rukami/

Ленточная пила своими руками

GSA
Профи

Зарегистрирован: 04.08.2013
Сообщения: 153
Откуда (страна, город): Новочеркасск

Свое участие в Конкурсе решил начать с вот такой работы. Это мой самый продолжительный и технически сложный проект за прошедший год. Его можно охарактеризовать как «Изготовление инструментов с помощью продукции Энкор».
Все остальные работы были сделаны уже с участием этой пилы. Еще интересно узнать мнение тех, кто непосредственно занимается деревообработкой.

Желание иметь ленточную пилу возникло еще при изготовлении первой своей декоративной работы три года назад (мелкие детали пилить на циркулярной пиле или электролобзиком не всегда безопасно), но как это бывает у любителей, хотелось, чтобы по характеристикам она была большим станком, а цена не сильно сказывалась на семейном бюджете. Купить готовый станок при таких требованиях было нереально и я в Интернете набрел на сайт канадского мастера Матиаса Вандела. Там он предлагал сделать ленточную пилу из дерева. Кроме описания конструкции было множество положительных отзывов тех, кто ее повторил. Поэтому я купил у него чертежи и приступил к сборке. В первую очередь было просто интересно собрать действующий станок своими руками. Правда пришлось корректировать чертежи исходя из наших стандартов на материалы и оснастку.

По приведенным данным автора жесткость сосны на изгиб всего в 9 раз ниже жесткости чугуна, поэтому если увеличить сечение рамы более чем в 9 раз, мы получаем конструкцию ничем не хуже чугунной. При этом она будет значительно легче, проще в обработке и лучше гасит вибрацию. Есть проблема использовать ее во влажных помещениях, но мне это не грозило. Самым большим преимуществом такого станка, что любую запчасть или модернизацию можно легко сделать.

Очень подробно описывать процесс сборки не буду, так как это займет много времени. Остановлюсь только на самых основных этапах.

Начал с рамы. С помощью рейсмуса Корвет 21 подогнал сосновые доски под толщину 19мм, нарезал заготовки и начал клеить.

Для этого пришлось соорудить монтажный перфорированный стол, иначе была большая вероятность, что рама будет кривой. За неимением нужного количества струбцин использовал саморезы, но их каждый раз выкручивал перед приклеиванием следующего слоя. Постоянно контролировал все углы. Таким образом склейка рамы заняла достаточно большое время.

После я отшлифовал все неровности. Тут очень помог шлифовальный станок Корвет-50. Без него вообще было бы проблематично подгонять все детали конструкции.

Дальше собрал подвижную верхнюю рамку, на которую крепится блок оси верхнего колеса.

С помощью болтов производится натяжение полотна и регулировка наклона колеса.


Так как рамка имеет значительную нагрузку, делал ее из дуба и дополнительно усиливал. В качестве пружины применяются три дубовые пластины. Как не странно, но это очень эффективно.
Нижнее колесо крепится жестко с помощью деревянного блока в виде прямоугольного бруска. Можно было бы просто просверлить отверстие в раме, но если бы сверло немного ушло в сторону (рама толстая), то было бы проблематично это исправить, а так достаточно только правильно выставить брусок.

Дальше изготовлялись колеса и шкивы. Оси пришлось заказывать у «токаря» (это единственная сделанная на стороне деталь). Обошлось это чуть ли не в четверть стоимости всего станка и все равно пришлось их дорабатывать. Если для рамы использовать фанеру или МДФ нельзя, так как из-за перекрещивающихся слоев теряется жесткость, то для колес наоборот необходимо. Чтобы на станке можно было бы использовать полотна шириной от 6 до 19 мм толщину колеса делал примерно 30 мм. Для этого склеил несколько кругов из фанеры.



Круги, чтобы было меньше сколов резал фрезером. Фланцы под подшипники тоже фанерные. Внешний диаметр у подшипников 52мм. Чтобы их установить купил энкоровскую биметаллическую коронку на 52мм, но реально она резала почти на 3 десятки больше и подшипник вываливался. Пришлось на точиле слегка сточить выступающие зубы, пока не получился нужный диаметр. После этого подшипники запрессовал во фланцы. Чтобы расширить немного базу и чтобы подшипники не затирались о колесо установил фанерные прокладки. Перед сверлением в колесе и фланцах отверстий сначала собрал конструкцию на шканты и пометил их положение. Поэтому установка фланцев с подшипниками оказалась очень простой и практически отсутствовало биение (фанера безусловно должна быть ровная и хорошего качества). Осталось обработать и придать профиль торцу колеса. Он должен быть бочкообразной формы, тогда лента будет удерживаться на нем за счет разницы трения.
Для этого выточил шкивы. Сначала на двигателе, а затем сделал временный с прямоугольным пазом для колеса. Временный шкив нужен только для формирования колеса и дальше не используется, поэтому его размер, форма и точность центрирования могут быть приблизительные. Крепится шкив к колесу саморезами. Для подключения через ремень колеса к двигателю использовал крепежный брусок нижнего колеса. Всю конструкцию скрутил на старом щите.

Дальше с помощью токарных резцов по дереву и стамесок (безусловно энкоровских) подогнал диаметр колеса (его удобно проверять замеряя длину окружности) и придал бочкообразную форму. Даже если у колеса будет небольшое биение, то за счет того, что форму ему предавал уже в сборе, в рабочей области биения нет и колесо отлично работает. Конечно при сильных «восьмерках» будет вибрация, но я брал хорошую фанеру и этого избежал. Второе (нижнее) колесо делается аналогично первому, ко к нему нужно прикрутить жестко уже стационарный шкив и вместе с колесом проточить профиль под ремень. Диаметр шкивов рассчитывал исходя из скорости вращения двигателя, чтобы получить оптимальную скорость движения полотна. Скорость у меня всего одна и мне хватает, но сделать шкив на несколько скоростей не большая проблема. Чтобы колеса не изнашивались от полотен и само полотно не скользило, на рабочую их часть натянул разрезанные камеры от детского велосипеда. После окончательных подгонок их желательно приклеить, иначе с боков могут набиваться опилки. Когда с формой колес было покончено их еще предстояло отбалансировать.

Для этого зажал в тиски токую ось и на нее установил два маленьких подшипника под каждый колесный подшипник. Внешний диаметр маленького подшипника должен быть меньше внутреннего диаметра колесного. Самая тяжелая точка колеса всегда будет смотреть точно вниз. В этом месте нужно выбрать часть тела колеса. Я делал это с помощью сверла Форстнера. Нужно добиться, чтобы колеса оставались неподвижны в любом положении.

После изготовления колес я закрепил на раме блоки осей и двигатель, установил полотно, покрутил сначала колеса руками, затем подальше отошел ;, и сделал первый пуск.

И вот чудо, лента не слетала. С помощью регулирующего колеса и подбора шайб на осях я добился, чтобы лента была точно по середине колес. Здесь пришлось немного подкорректировать положение блока нижнего колеса. При обработке рамы я слегка завалил прямой угол, что исправил подкладкой.

Дальше изготавливался поворотный стол, который может наклоняться от 0 до 45 градусов.



На его опору крепится нижний блок направляющих ленты. Верхний блок собран на регулирующейся по высоте штанге с каналом для полотна. Полотно опирается на подшипник. С боков ленту удерживают «сухари». Можно поставить тоже подшипники, но это лишний шум. Сначала материалом для «сухарей» был фторопласт, но он легко стирался, позже я поставил текстолит и проблема ушла. Регулировочные пазы позволяют устанавливать полотна различной ширины.

На этом этапе станок получился уже функциональным. Я закрепил его на небольшом столе и решил немного поэксплуатировать, чтобы выявить явные недостатки. Без кожухов защиты это делать не желательно, но этот этап прошел у меня благополучно. После этого станок закрыл съемными панелями. Конструкция корпуса предполагает, что все опилки будут собираться внизу в тумбе. Если в ней сделать несколько ящиков, то в верхнем ящике. Для очистки нижнего колеса установил щетку.





Можно вывести трубу под пылесос, но я этого пока не делал. Для удобства работы добавил освещение. Тумба на фиксирующихся колесах. Всю конструкцию покрыл в несколько слоев лаком, чтобы не пачкалась и легче чистилась.

Основные характеристики пилы:

Высота (без тумбы) 1200 мм
Ширина (со столом) 900 мм
Глубина (со столом) 500 мм

Диаметр колеса 16” (400 мм)
Стол (ширина х глубина) 510 х 470 мм
Наклон стола 0-45 град.
Вес (без тумбы) 50 кг

Максимальная толщина заготовки 260 мм
Отступ полотна от рамы 400 мм

Длина полотнa 2667 мм
Ширина полотна 6-19 мм



Основные используемые инструменты для постройки пилы:

1. Циркулярная пила Корвет-15
2. Рейсмус Корвет-21
3. Шлифовальный станок Корвет-50
4. Сверлильный станок Корвет-44
5. Фрезер Энкор ФМЭ-1600
6. Шуруповерт Энкор ДШЭ-2 350ЭР/10
7. Резак универсальный Энкор МФЭ-260
Фрезы, сверла, диски, шлифовальные круги – тоже все от Энкор.

Дополнительно изготовил параллельный упор. Так как стол сделан из куска столешницы с закругленным торцом, пришлось немного повозиться с конструкцией. Направляющие пазы в столе пока не делал – не было необходимости.


Станок в работе около 8 месяцев. Как я без него раньше обходился даже не знаю. Пока из нареканий только мощность двигателя (у меня был двигатель только 400 Вт, но и с ним я распускал на досточки ореховое полено диаметром 240мм, правда медленно) и система натяжения ремня – когда буду менять двигатель немного упрощу эту операцию. Также надо доделать защиту на ремень, но я не знаю каких габаритов будет новый двигатель и пока не делал, хотя уже один раз ремнем протер шланг пылесоса .

Закончил полностью сборку в середине декабря 2014 года. Ушло на все около двух месяцев. Впереди был Новый год (год козы/овцы) и решил наделать самодельных сувениров для родных и знакомых, а заодно узнать возможности станка. Тут я напилился от души с новой игрушкой. И прямые резы бревен и криволинейные шкатулок. Качество реза меня вполне устроило. Возможно на профессиональном оборудовании было бы лучше, но я на это и не претендую.









Для изготовления шкатулок использовал свою ленточную пилу и шлифовальный станок Корвет-50. Плюс напильники, шлифовальные насадки на дрель и наждачная бумага.
Сначала клеится заготовка и режется внешний контур, затем отрезается задняя стенка и вырезается ящик. После у ящика отрезается передняя и задняя стенки, а в оставшемся «теле» ящика вырезается углубление. Потом все склеивается и шлифуется. Чем качественнее будет рез, тем меньше надо шлифовать и тем тоньше будут швы. В идеале это толщина полотна плюс развод зубьев, но на практике особенно на малых радиусах такое сложно сделать. В завершении шкатулка обрабатывается лаком или маслом.

Источник: http://enkor.ru/forum/viewtopic.php?t=5212&sid=371e1fad62c5fb19c7f8b8d7962d5a9c#9826

Ленточная пила своими руками

GSA
Профи

Зарегистрирован: 04.08.2013
Сообщения: 153
Откуда (страна, город): Новочеркасск

Свое участие в Конкурсе решил начать с вот такой работы. Это мой самый продолжительный и технически сложный проект за прошедший год. Его можно охарактеризовать как «Изготовление инструментов с помощью продукции Энкор».
Все остальные работы были сделаны уже с участием этой пилы. Еще интересно узнать мнение тех, кто непосредственно занимается деревообработкой.

Желание иметь ленточную пилу возникло еще при изготовлении первой своей декоративной работы три года назад (мелкие детали пилить на циркулярной пиле или электролобзиком не всегда безопасно), но как это бывает у любителей, хотелось, чтобы по характеристикам она была большим станком, а цена не сильно сказывалась на семейном бюджете. Купить готовый станок при таких требованиях было нереально и я в Интернете набрел на сайт канадского мастера Матиаса Вандела. Там он предлагал сделать ленточную пилу из дерева. Кроме описания конструкции было множество положительных отзывов тех, кто ее повторил. Поэтому я купил у него чертежи и приступил к сборке. В первую очередь было просто интересно собрать действующий станок своими руками. Правда пришлось корректировать чертежи исходя из наших стандартов на материалы и оснастку.

По приведенным данным автора жесткость сосны на изгиб всего в 9 раз ниже жесткости чугуна, поэтому если увеличить сечение рамы более чем в 9 раз, мы получаем конструкцию ничем не хуже чугунной. При этом она будет значительно легче, проще в обработке и лучше гасит вибрацию. Есть проблема использовать ее во влажных помещениях, но мне это не грозило. Самым большим преимуществом такого станка, что любую запчасть или модернизацию можно легко сделать.

Очень подробно описывать процесс сборки не буду, так как это займет много времени. Остановлюсь только на самых основных этапах.

Начал с рамы. С помощью рейсмуса Корвет 21 подогнал сосновые доски под толщину 19мм, нарезал заготовки и начал клеить.

Для этого пришлось соорудить монтажный перфорированный стол, иначе была большая вероятность, что рама будет кривой. За неимением нужного количества струбцин использовал саморезы, но их каждый раз выкручивал перед приклеиванием следующего слоя. Постоянно контролировал все углы. Таким образом склейка рамы заняла достаточно большое время.

После я отшлифовал все неровности. Тут очень помог шлифовальный станок Корвет-50. Без него вообще было бы проблематично подгонять все детали конструкции.

Дальше собрал подвижную верхнюю рамку, на которую крепится блок оси верхнего колеса.

С помощью болтов производится натяжение полотна и регулировка наклона колеса.


Так как рамка имеет значительную нагрузку, делал ее из дуба и дополнительно усиливал. В качестве пружины применяются три дубовые пластины. Как не странно, но это очень эффективно.
Нижнее колесо крепится жестко с помощью деревянного блока в виде прямоугольного бруска. Можно было бы просто просверлить отверстие в раме, но если бы сверло немного ушло в сторону (рама толстая), то было бы проблематично это исправить, а так достаточно только правильно выставить брусок.

Дальше изготовлялись колеса и шкивы. Оси пришлось заказывать у «токаря» (это единственная сделанная на стороне деталь). Обошлось это чуть ли не в четверть стоимости всего станка и все равно пришлось их дорабатывать. Если для рамы использовать фанеру или МДФ нельзя, так как из-за перекрещивающихся слоев теряется жесткость, то для колес наоборот необходимо. Чтобы на станке можно было бы использовать полотна шириной от 6 до 19 мм толщину колеса делал примерно 30 мм. Для этого склеил несколько кругов из фанеры.



Круги, чтобы было меньше сколов резал фрезером. Фланцы под подшипники тоже фанерные. Внешний диаметр у подшипников 52мм. Чтобы их установить купил энкоровскую биметаллическую коронку на 52мм, но реально она резала почти на 3 десятки больше и подшипник вываливался. Пришлось на точиле слегка сточить выступающие зубы, пока не получился нужный диаметр. После этого подшипники запрессовал во фланцы. Чтобы расширить немного базу и чтобы подшипники не затирались о колесо установил фанерные прокладки. Перед сверлением в колесе и фланцах отверстий сначала собрал конструкцию на шканты и пометил их положение. Поэтому установка фланцев с подшипниками оказалась очень простой и практически отсутствовало биение (фанера безусловно должна быть ровная и хорошего качества). Осталось обработать и придать профиль торцу колеса. Он должен быть бочкообразной формы, тогда лента будет удерживаться на нем за счет разницы трения.
Для этого выточил шкивы. Сначала на двигателе, а затем сделал временный с прямоугольным пазом для колеса. Временный шкив нужен только для формирования колеса и дальше не используется, поэтому его размер, форма и точность центрирования могут быть приблизительные. Крепится шкив к колесу саморезами. Для подключения через ремень колеса к двигателю использовал крепежный брусок нижнего колеса. Всю конструкцию скрутил на старом щите.

Дальше с помощью токарных резцов по дереву и стамесок (безусловно энкоровских) подогнал диаметр колеса (его удобно проверять замеряя длину окружности) и придал бочкообразную форму. Даже если у колеса будет небольшое биение, то за счет того, что форму ему предавал уже в сборе, в рабочей области биения нет и колесо отлично работает. Конечно при сильных «восьмерках» будет вибрация, но я брал хорошую фанеру и этого избежал. Второе (нижнее) колесо делается аналогично первому, ко к нему нужно прикрутить жестко уже стационарный шкив и вместе с колесом проточить профиль под ремень. Диаметр шкивов рассчитывал исходя из скорости вращения двигателя, чтобы получить оптимальную скорость движения полотна. Скорость у меня всего одна и мне хватает, но сделать шкив на несколько скоростей не большая проблема. Чтобы колеса не изнашивались от полотен и само полотно не скользило, на рабочую их часть натянул разрезанные камеры от детского велосипеда. После окончательных подгонок их желательно приклеить, иначе с боков могут набиваться опилки. Когда с формой колес было покончено их еще предстояло отбалансировать.

Для этого зажал в тиски токую ось и на нее установил два маленьких подшипника под каждый колесный подшипник. Внешний диаметр маленького подшипника должен быть меньше внутреннего диаметра колесного. Самая тяжелая точка колеса всегда будет смотреть точно вниз. В этом месте нужно выбрать часть тела колеса. Я делал это с помощью сверла Форстнера. Нужно добиться, чтобы колеса оставались неподвижны в любом положении.

После изготовления колес я закрепил на раме блоки осей и двигатель, установил полотно, покрутил сначала колеса руками, затем подальше отошел ;, и сделал первый пуск.

И вот чудо, лента не слетала. С помощью регулирующего колеса и подбора шайб на осях я добился, чтобы лента была точно по середине колес. Здесь пришлось немного подкорректировать положение блока нижнего колеса. При обработке рамы я слегка завалил прямой угол, что исправил подкладкой.

Дальше изготавливался поворотный стол, который может наклоняться от 0 до 45 градусов.



На его опору крепится нижний блок направляющих ленты. Верхний блок собран на регулирующейся по высоте штанге с каналом для полотна. Полотно опирается на подшипник. С боков ленту удерживают «сухари». Можно поставить тоже подшипники, но это лишний шум. Сначала материалом для «сухарей» был фторопласт, но он легко стирался, позже я поставил текстолит и проблема ушла. Регулировочные пазы позволяют устанавливать полотна различной ширины.

На этом этапе станок получился уже функциональным. Я закрепил его на небольшом столе и решил немного поэксплуатировать, чтобы выявить явные недостатки. Без кожухов защиты это делать не желательно, но этот этап прошел у меня благополучно. После этого станок закрыл съемными панелями. Конструкция корпуса предполагает, что все опилки будут собираться внизу в тумбе. Если в ней сделать несколько ящиков, то в верхнем ящике. Для очистки нижнего колеса установил щетку.





Можно вывести трубу под пылесос, но я этого пока не делал. Для удобства работы добавил освещение. Тумба на фиксирующихся колесах. Всю конструкцию покрыл в несколько слоев лаком, чтобы не пачкалась и легче чистилась.

Основные характеристики пилы:

Высота (без тумбы) 1200 мм
Ширина (со столом) 900 мм
Глубина (со столом) 500 мм

Диаметр колеса 16” (400 мм)
Стол (ширина х глубина) 510 х 470 мм
Наклон стола 0-45 град.
Вес (без тумбы) 50 кг

Максимальная толщина заготовки 260 мм
Отступ полотна от рамы 400 мм

Длина полотнa 2667 мм
Ширина полотна 6-19 мм



Основные используемые инструменты для постройки пилы:

1. Циркулярная пила Корвет-15
2. Рейсмус Корвет-21
3. Шлифовальный станок Корвет-50
4. Сверлильный станок Корвет-44
5. Фрезер Энкор ФМЭ-1600
6. Шуруповерт Энкор ДШЭ-2 350ЭР/10
7. Резак универсальный Энкор МФЭ-260
Фрезы, сверла, диски, шлифовальные круги – тоже все от Энкор.

Дополнительно изготовил параллельный упор. Так как стол сделан из куска столешницы с закругленным торцом, пришлось немного повозиться с конструкцией. Направляющие пазы в столе пока не делал – не было необходимости.


Станок в работе около 8 месяцев. Как я без него раньше обходился даже не знаю. Пока из нареканий только мощность двигателя (у меня был двигатель только 400 Вт, но и с ним я распускал на досточки ореховое полено диаметром 240мм, правда медленно) и система натяжения ремня – когда буду менять двигатель немного упрощу эту операцию. Также надо доделать защиту на ремень, но я не знаю каких габаритов будет новый двигатель и пока не делал, хотя уже один раз ремнем протер шланг пылесоса .

Закончил полностью сборку в середине декабря 2014 года. Ушло на все около двух месяцев. Впереди был Новый год (год козы/овцы) и решил наделать самодельных сувениров для родных и знакомых, а заодно узнать возможности станка. Тут я напилился от души с новой игрушкой. И прямые резы бревен и криволинейные шкатулок. Качество реза меня вполне устроило. Возможно на профессиональном оборудовании было бы лучше, но я на это и не претендую.









Для изготовления шкатулок использовал свою ленточную пилу и шлифовальный станок Корвет-50. Плюс напильники, шлифовальные насадки на дрель и наждачная бумага.
Сначала клеится заготовка и режется внешний контур, затем отрезается задняя стенка и вырезается ящик. После у ящика отрезается передняя и задняя стенки, а в оставшемся «теле» ящика вырезается углубление. Потом все склеивается и шлифуется. Чем качественнее будет рез, тем меньше надо шлифовать и тем тоньше будут швы. В идеале это толщина полотна плюс развод зубьев, но на практике особенно на малых радиусах такое сложно сделать. В завершении шкатулка обрабатывается лаком или маслом.

Источник: http://enkor.ru/forum/viewtopic.php?t=5212&sid=371e1fad62c5fb19c7f8b8d7962d5a9c#9825

Сборка самодельной ленточной пилорамы из фанеры

Древесина – это востребованный в строительстве материал: из бруса возводят дома и хозяйственные постройки, из досок делают полы, ими отделывают стены. Для распиливания пиломатериалов в бытовых условиях часто используют ленточные пилы. Заводские модели оборудования не всем доступны из-за достаточно высокой стоимости. Но можно сэкономить, сделав ленточную пилу своими руками. В зависимости от размеров и установленного режущего полотна с ее помощью можно будет также работать с разными металлами и их сплавами, камнем, синтетическими материалами, например, полипропиленом.

Конструкция ленточной пилы

Домашними изобретателями предложены различные варианты конструкций станков с ленточными пилами. Для самостоятельной сборки подойдет модель пилорамы с вертикальным расположением режущего полотна, состоящая из следующих основных узлов и деталей:

  • рамы (каркаса);
  • стола для распиловки;
  • привода;
  • шкивов;
  • пилы.

Эти конструктивные элементы станка и более мелкие детали с базовыми размерами схематически представлены на чертеже ниже.

В качестве привода очень часто используют электродвигатели, работающие от сети напряжением 220 V.При этом, чем массивнее планируется распиливать заготовки, тем более мощный рекомендуется устанавливать двигатель. Трехфазные моторы (рассчитанные на 380 V) тоже применяют. Но для стационарных сетей такой вариант связан с некоторыми дополнительными проблемами: понадобится приспособить электродвигатель к сети 220 V, установив для этого фазосдвигающий и пусковой конденсаторы. Вместо электрических вполне можно использовать и бензиновые (дизельные) двигатели внутреннего сгорания.

Сплошное режущее полотно фиксируется на шкивах. Распиливание заготовок происходит за счет его движения по замкнутой овальной или круговой траектории.

Можно сделать небольшой настольный станок. Модель из электролобзика показана на фото ниже. Ориентируясь по нему, собрать устройство не вызовет никаких проблем, даже без детального описания всего процесса.

Важно! В общем случае размеры создаваемого оборудования зависят от предстоящих задач, которые планируется решать с его помощью. Для роспуска бревен на брус либо доски потребуется крупногабаритный агрегат. Владельцам квартир с лоджиями подойдет только настольный мини-станок.

Подготовительные мероприятия

Перед тем как приступить к сборочным мероприятиям, ориентируясь по чертежу, следует подготовить необходимые материалы и инструменты. Это позволит, в первую очередь, сориентироваться с тем, есть ли все нужное для работы (недостающее понадобится докупить), а также не отвлекаться по ходу процесса по мелочам.

Необходимые материалы и инструменты

Чтобы сделать ленточную пилу, потребуются следующие материалы и детали:

  • доски или лист фанеры (либо ДСП), из которых будет изготавливаться каркас, стол, шкивы;
  • листовая сталь (для пилы);
  • швеллер, используемый для создания опорной рамы, или металлические уголки, либо деревянные бруски и рейки;
  • подшипники;
  • стальной прут – для изготовления осей шкивов;
  • электродвигатель;
  • саморезы, болты с гайками и шайбами;
  • полиуретановый клей;
  • резина от велосипедной камеры;
  • текстолит;
  • втулки;
  • ремень клиновой;
  • лак или краска.

Рекомендуемая толщина досок – 20 мм. Лучше отдавать предпочтение пиломатериалам из прочных и твердых пород древесины.

Для работы потребуются такие инструменты:

  • шуруповерт (со сверлами);
  • молоток;
  • гаечные ключи (размером под болты);
  • отвертки;
  • плоскогубцы;
  • шлифовальная машинка;
  • болгарка;
  • точильный станок;
  • электролобзик.

Электроинструменты вполне можно заменить и их ручными аналогами. Но в таком случае сборка потребует больше времени и затрат труда. При использовании металлических уголков или швеллера вместо деревянных брусков понадобится также сварочный аппарат и электроды. Использование болтовых соединений создает дополнительные проблемы с плотным прилеганием деталей.

Рекомендации по выбору ленточного полотна

Сделать своими руками режущее полотно достаточно сложно. Для этих целей нужна инструментальная сталь марок У8 либо У10. Пила должна быть гибкой. Ее толщина для сравнительно мягких пород древесины составляет от 0,2 до 0,4 мм, а для твердых – от 0,4 до 0,8 мм. Длина полотна у собираемого варианта станка будет около 1,7 м. Понадобится самостоятельно вырезать зубья, правильно развести и заточить их. Чтобы спаять ленту в сплошное кольцо (при этом встык) потребуется использовать газовую горелку и припой. Соединительный шов нужно после отшлифовать.

Гораздо проще и удобнее приобрести готовое режущее полотно хорошего качества в магазине, чтобы не тратить время на его изготовление. Ширина изделий составляет от 18 до 88 мм. Ориентироваться при этом нужно на материал, который предстоит распиливать. Производители предлагают такие разновидности пил по данному критерию:

  • биметаллические, предназначенные для выполнения работ по металлу (нержавеющей стали и сравнительно прочным сплавам);
  • алмазные, с помощью которых можно пилить мрамор, кварц, гранит и прочие твердые материалы;
  • твердосплавные, позволяющие обрабатывать высокопрочные сплавы;
  • из полос инструментальной стали, применяемые для распиливания древесины.

Последней разновидностью довольно часто оснащают станки, собираемые в бытовых условиях. Это связано с ее ценовой доступностью и практичностью. Но если предстоит работать с твердыми материалами, то лучше приобрести более прочную, износоустойчивую и дорогую пилу, чтобы свести вероятность разрыва ленты к минимуму.

Если планируется с помощью сделанной ленточной пилы делать фигурный рез, то нужно ширину полотна подбирать с учетом радиуса закругления. Некоторые соотношения между этими величинами показаны на нижеследующей фотографии.

Выбирая пилу по дереву, также нужно учитывать шаг ее зубьев (расстояние между их центрами). От этого зависит твердость древесины, которую можно распиливать. Далее приведены наиболее распространенные профили зубьев, их маркировка и область применения.

Нужно обращать внимание и на качество заточки зубьев. Режущая кромка должна быть острой и ровной. Также следует поинтересоваться у продавца-консультанта о возможности затачивать ее повторно и о том, сколько раз это можно делать. Для собственной безопасности отдавать предпочтение рекомендуется более качественным полотнам.

Важно! Для установки на станок лучше выбирать универсальные пилы, подходящие для обработки древесины разной твердости. Это позволит гораздо реже менять такие полотна при замене обрабатываемого материала.

Этапы изготовления самодельной ленточной пилы

Чтобы в домашних условиях было легче собрать станок по чертежу, весь процесс можно разбить на отдельные этапы:

  • сборку рамы (каркаса или станины);
  • изготовление шкивов;
  • установку режущего полотна;
  • проверку работоспособности созданного станка.

Перед началом сборочных работ, необходимо определиться с местом установки создаваемой ленточной пилы, чтобы не возникло проблем с ее размещением и подведением питания. Для этого может понадобиться даже навес либо специальное помещение.

Сборка рамы, столешницы и штанги

Сборка рамы С-образного вида включает в себя изготовление столешницы со штангой под шкивы, отдела с электродвигателем. Детали конструкции делают согласно размерам, приведенным на чертеже выше. Последовательность действий при этом следующая:

  • из досок делают каркас в форме ящика (тумбы) размерами 42х72х50 см;
  • внутри устанавливают электродвигатель;

  • из бруса размером минимум 8 на 8 см изготавливают штангу;
  • к ней вверху и внизу крепят по опоре для шкивов из фанеры, размещая их на таком расстоянии друг от друга, чтобы было можно с удобством распиливать заготовки разных размеров;

  • соединяют тумбу с рамой;
  • в нижней опоре под шкив делают (примерно по центру) отверстие, в которое затем вставляют втулку с двумя подшипниками;
  • сверху укладывают столешницу из фанеры толщиной 20 мм (с приклеенным к ее рабочей поверхности текстолитом и прорезью под режущее полотно);
  • обшивают боковины так, чтобы потом легко можно было убирать опилки (отходы) и очищать пилу.

Отверстие в нижней опоре с подшипниками необходимо, чтобы соединить шкивы от двигателя и от режущей ленты. Они будут фиксироваться на одном валу из стального прута. Чтобы подогнать высоту станка по собственному росту, делают подставку, дополнительно повышающую устойчивость создаваемой конструкции. Используя сварку, можно сделать каркас из металла

Изготовление и монтаж шкивов

Шкивы вырезают из фанеры в виде кругов, которые потом склеивают, чтобы получилась деталь толщиной 3 см. Всего их нужно три: один – для ременного привода (с пазом), а два – для ленточного полотна. Последние делают с выпуклой под углом от 5 до 10 градусов кромкой (как на фото ниже), чтобы происходило самоцентрирование полотна при работе оборудования.

Шкив с ременной передачей располагают внутри тумбы.

Его диаметр подбирается в зависимости от числа оборотов устанавливаемого двигателя: он должен обеспечить скорость движения пилы 30 м/с.

Один из шкивов, которые приводят пилу в движение, устанавливают внизу, а другой – вверху. По центру последнего делают отверстие. Вставляют подшипник во втулку. Используя клей и деревянные рейки, ее фиксируют в подготовленном посадочном месте.

Далее этот шкив обтягивают велосипедной камерой. Ее подбирают с меньшим диаметром, чем у детали. Это делают, чтобы полотно не соскальзывало во время работы станка.

Верхний шкив крепят подвижно, чтобы можно было натягивать режущую ленту. Простейший подъемный механизм представлен далее на фотографии. Основными его конструктивными элементами являются пружина с рычагом, который в нужных положениях на разных уровнях фиксируется с помощью болтов.

Нижние шкивы неподвижно закрепляют на одном валу. На ведущий (передает движение пиле от двигателя) надевают ремень.

После монтажа шкивов нужно выровнять их так, чтобы они находились в одной вертикальной плоскости. Для этих целей используют шайбы. Весь процесс настройки схематически изображен на фотографии далее.

Следует учитывать, что чем больше диаметр шкивов, которые движут режущее полотно, тем оно дольше прослужит, лучше будет работать пила. На данные детали диаметром 40 см подойдет лента толщиной 4-6 мм.

Установка режущего полотна и направляющих

Режущую ленту фиксируют на шкивах. Для ровного распиливания пиломатериалов самодельный станок оснащают направляющим механизмом. Его монтируют вдоль стороны полотна без зубьев. За счет направляющей лента не будет выгибаться брусом. Проще всего сделать этот узел из трех подшипников роликового типа: один из них располагают с тупой стороны пилы, а два других – по бокам от нее. Детально конструкция механизма представлена на представленной ниже фотографии.

Важно! Направляющие следует практически идеально выровнять в месте фиксации к опоре. Если этого не сделать, то даже небольшое отклонение приведет с противоположной стороны к довольно значительному смещению ленты.

Чтобы усовершенствовать узел, можно прикрепить ограничители из деревянных реек вместо подшипников, а также под столешницей смонтировать направляющие. Получится механизм, подобный представленному на нижеследующем фото.

Направляющие лучше размещать наиболее близко к распиливаемой заготовке, идеальное расстояние составляет примерно 4 см. Если предстоит обрабатывать детали разных размеров, то следует предусмотреть механизм регулировки положения направляющих, который позволит изменять их высоту от столешницы.

Завершающая отделка, наладка и проверка работоспособности станка

Верхний шкив в конце сборки станка следует закрыть кожухом. С одной стороны, он улучшит внешний вид созданного оборудования, а с другой – повысит безопасность его обслуживания (задержит полотно при соскальзывании).

Электродвигатель со шкивами и ременной передачей также требуется защитить от пыли и опилок кожухом. Но предварительно его подключают к сети через пусковую кнопку, располагаемую в удобном месте. Нелишним для личной безопасности будет также подвести питание к оборудованию от отдельного дифференциального автомата или установить в электрической цепи устройство защитного отключения (УЗО).

Под столешницей рекомендуется сделать отдельный контейнер под опилки. Его нужно установить так, чтобы можно было быстро и без проблем достать для очистки от отходов.

После сборки вертикальная ленточная пила нуждается в настройке и проверке работоспособности. Эти мероприятия выполняют в такой последовательности.

  1. Натягивают по максимуму ленту с помощью верхнего (ведомого) шкива.
  2. Проверяют, чтобы полотно располагалось под углом 90 градусов к столешнице.
  3. Снимают направляющие.
  4. Выполняют тестовый запуск агрегата и пробный распил, практически не оказывая нагрузки на ленту. При этом шкивы должны вращаться плавно, без каких-либо рывков.

После проверки направляющие монтируют на место — это позволит работать с нагрузкой на полотно. Затем оборудование нужно покрыть антисептическим составом и лаком. Такая операция защитит от гниения материалы и продлит срок эксплуатации ленточной пилы.

Для удобства распиливания заготовок к столешнице рекомендуется приспособить направляющую рейку или металлический уголок. Сделать это нужно так, чтобы можно было легко менять ее положение при обработке материалов разных размеров.

Следует учитывать, что перекосы ленточного полотна могут привести к получению серьезных травм, а не только препятствовать нормальной работе оборудования.

Самодельная ленточная пила при правильной сборке и настройке обеспечит приемлемое качество выполнения работ, повысит их продуктивность. Также ее применение позволяет экономить: выгоднее распиливать пиломатериалы на заготовки нужного размера самостоятельно, чем покупать готовые изделия. Если помещения отапливаются дровами, то благодаря использованию агрегата заготовить их не составит особого труда. Работая с изготовленным самостоятельно оборудованием, необходимо всегда соблюдать технику безопасности.

Источник: http://tehnika.expert/dlya-remonta/elektropila/lentochnaya-pila-svoimi-rukami.html

Смотрите также:
30.04.2020

Мебельный щит своими руками – тонкости и нюансы изготовления Успешные занятые люди должны иметь хобби. Это снимает стресс и уменьшает опасность инфаркта. Можно собирать фантики и монетки, а можно заняться серьезным ремеслом. Например, склеить мебельный щит своими...

30.04.2020

Лазер для резки фанеры своими руками: особенности технологии и основные элементы конструкции Трудно ли собрать аппарат для лазерной резки фанеры своими руками? Каких проблем можно ожидать на разных стадиях реализации проекта?

30.04.2020

Гриндер своими руками по готовым чертежам с размерами: особенности сборки и назначение Что такое гриндер, и для чего он предназначен Как уже было сказано выше, гриндер – вариация шлифовального станка. Однако, в отличие от традиционного наждака – прибор более...

Комментарии

Комментирование отключено.

Голосование

Как Вы узнали о нашем сайте?

Посмотреть результаты

Загрузка ... Загрузка ...
Форум
