Стремянка своими руками

Стремянка из дерева своими руками. Как можно сделать дома стремянку?

Стремянками называются удобные складные лестницы, которые можно перемещать по дому. Такие изделия бывают разных размеров и подходят для различных видов работ. Их изготавливают из древесины, металла и других материалов. Металлические стремянки – самые прочные, но смастерить их своими руками довольно проблематично. Поэтому чаще всего для создания лестниц берут деревянные доски. Такое изделие получается лёгким и изготавливается очень просто. С работой может справиться даже непрофессионал.

Как сделать стремянку

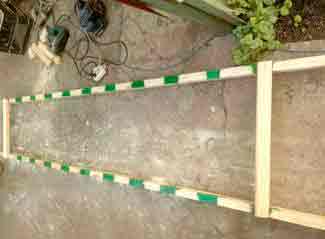

Для изготовления стандартной лестницы понадобится 14 метров бруса размером 60 × 40 мм и брусья длиной 4 м для выпиливания стоек. Их нужно приготовить 4 штуки. Древесину лучше брать с запасом. Для изготовления ступеней и перекладин понадобятся два бруска шириной 59 см, три бруска по 41 см и по одному бруску на 54,5, 45 и 50 см. Затем нужно нанести разметку на опорные стойки. Ступени будут располагаться на расстоянии 40 см, самая нижняя должна находиться примерно в 10 см от края стремянки. Пазы выбиваются глубиной 15 см.

Основа лестницы собирается из главных стоек и перекладин. Расстояние между верхними ступенями должно составлять 40 см, а внизу – 60 см. Ступени соединяются с соответствующими пазами при помощи шурупов или гвоздей. В верхней части лестницы с обратной стороны обязательно прибивают дополнительную перекладину. Схема для создания стремянки своими руками из дерева — на фото ниже.

Создание подпорной части

Подпорная часть изготавливается без ступеней и соединяется перекладинами в верхней и нижней части. Ещё один дополнительный элемент – косая балка, использующаяся для укрепления конструкции. Расстояние между верхней и нижней балками должно быть 30 см. После сборки обеих частей стремянки их нужно соединить друг с другом. Опорный элемент устанавливают так, чтобы его верхняя часть находилась между дополнительной перекладиной и верхней ступенью основания.

Такое расположение позволяет не делать лишнее крепление сверху и раздвигать ножки на необходимое расстояние, выбирая устойчивое положение для лестницы. Сделанную своими руками стремянку из дерева желательно оснастить дополнительными креплениями и крючками для облегчения размещения рабочего инвентаря. Отрезок трубы, привинченный к перекладине, послужит для удобного расположения крупных инструментов.

Как сделать конструкцию безопасной

Если сделанная своими руками стремянка из дерева крепилась только на столярный клей или деревянные заглушки, в задней части делают две спицы, зафиксированные крестообразно под ступенями на болты или гайки. Это позволяет укрепить конструкцию. Другой способ добавить надёжности – поместить между перекладинами деревянные бруски, равные по длине зазору. Для повышения надёжности по бокам конструкции прикрепляют цепи или шнуры, чтобы лестница не разъезжалась.

Насадки на ножки

Чтобы сделать лестницу-стремянку из дерева своими руками, недостаточно использовать только деревянные бруски и шурупы. Обязательным элементом в конструкции являются специальные противоскользящие насадки на ножки. Они также уберегут пол от повреждения острыми краями ножек. Насадки изготавливают из резины или ребристой пластмассы. Их можно сделать своими руками, используя пробковые заглушки или войлочные круги, вырезанные из старых валенок и прикреплённые саморезами. Некоторые мастера используют транспортёрную ленту, оплетают ножки стрейч-плёнкой.

Сделанная своими руками стремянка из дерева станет безопаснее, если для создания противоскользящих насадок нарезать отрезки штакетника шириной немного больше, чем диаметр ножки. Они крепятся на железные уголки или винты. Такой вариант позволяет не утяжелять конструкцию и использовать готовое изделие не только в помещении, но и в саду. Чтобы лестница при установке на почву не проваливалась, её ножки можно скрепить с доской, прорезав в ней отверстия, и использовать её как один длинный «башмак».

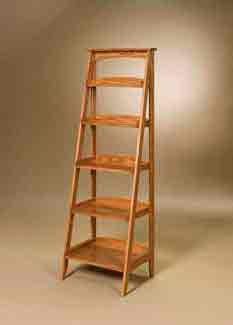

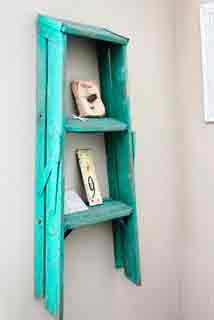

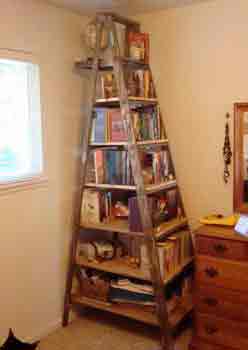

Лестница-стремянка своими руками из дерева как полка для мелочей

В современных японских домах часто встречаются небольшие ниши в стене, оформленные выдвижными ящиками и уголками, где располагаются коллекции и любимые предметы хозяев дома. Полкой для хранения различных мелочей может стать сделанная своими руками стремянка из дерева со ступеньками с обеих сторон. Можно сделать две одинаковые лестницы. Схема того, как сделать стремянку из дерева своими руками, была приведена выше. Затем элементы нужно соединить между собой при помощи крепления.

Использование такого элемента мебели позволяет красиво организовать пространство и сэкономить место в квартире. На лестнице можно расположить предметы, собранные во время путешествий, коллекции фарфоровых статуэток, книги и другие небольшие элементы интерьера. Для создания изделия вам понадобятся:

  • лестница-стремянка;
  • дрель-шуруповёрт;
  • свёрла ;
  • пила;
  • L-образные кронштейны ;
  • сосновые доски;
  • шурупы.

Сборка стеллажа из лестницы

Из сосновых досок выпиливаются заготовки по 120, 100, 80 и 60 см для полок. Затем лестницу нужно установить в нужном месте, где планируется расположить полку для мелочей. Все полки располагаются на поперечных планках, чтобы отрегулировать ширину расхождения ножек и размер досок.

После этого перекладины закрепляются кронштейнами при помощи дрели с четырёх сторон движением снизу вверх. Теперь необычная деталь интерьера готова. Остаётся лишь заполнить стеллаж различными мелкими статуэтками и элементами декора.

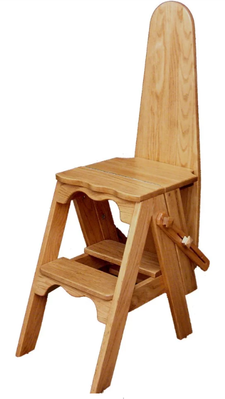

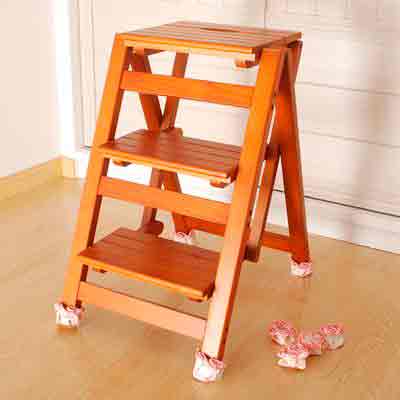

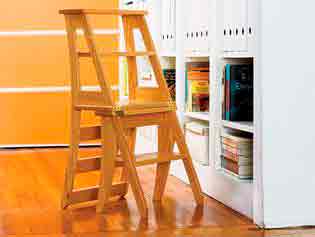

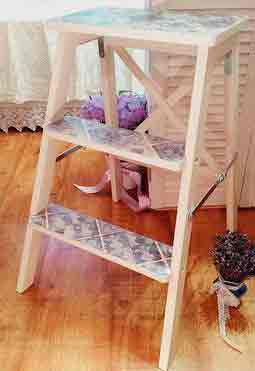

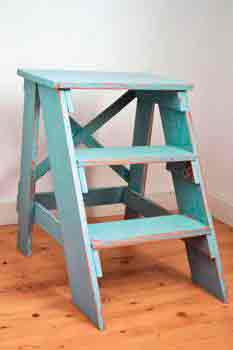

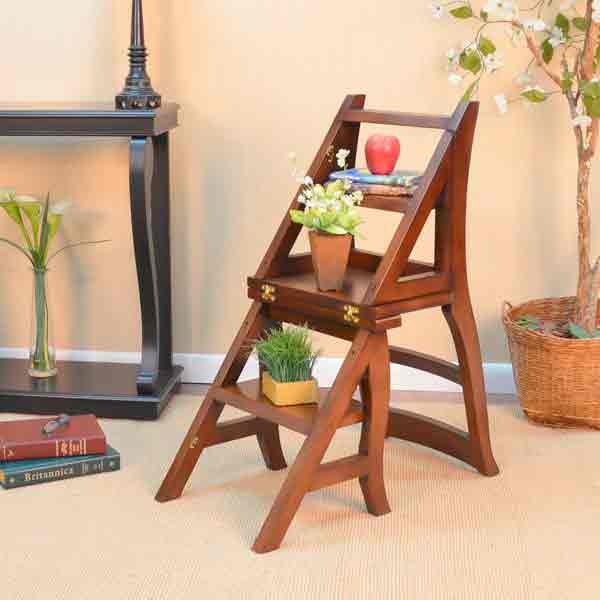

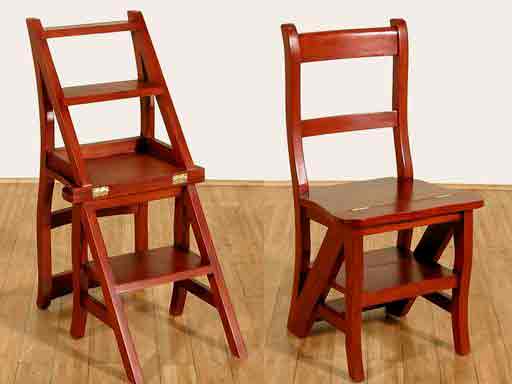

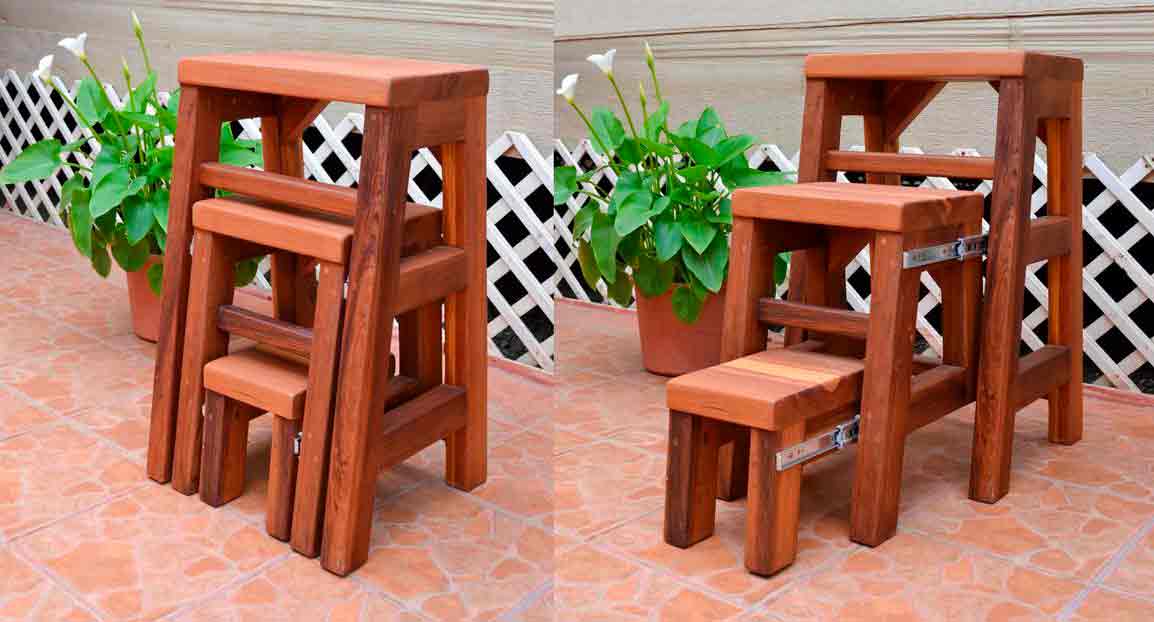

Стул-стремянка своими руками из дерева

Неоспоримыми преимуществами стремянки являются компактность и лёгкое хранение. Если сложить такую лестницу, её можно поставить в кладовку или повесить на стену. Поэтому в небольших помещениях (на маленькой кухне) удобнее использовать складную мебель: стулья, столы и подставки, которые после применения можно просто спрятать за дверь.

Если места в квартире совсем мало и хранить даже небольшую лестницу негде, можно сделать своими руками стул-стремянку, не требующий для хранения большого пространства. Но высота у такого изделия невелика, поэтому использовать его лучше всего в помещении. Создать компактную стремянку из дерева своими руками несложно. Её можно использовать не только для того, чтобы достать труднодоступную вещь, но и в качестве замены табуреток и стульев.

Для работы понадобятся доски толщиной 4,5 см и несколько брусков 3,5 х 4,5 см. Для крепления древесины используются деревянные штифты, шурупы или гвозди.

Сборка конструкции

Из-за небольших размеров конструкции её изготовление и сборка требуют аккуратного и внимательного отношения. Для работы понадобится точный чертёж с размерами, по которым нужно изготовить детали. Если допустить ошибку в размерах, сделанная своими руками стремянка из дерева не будет правильно складываться и раскладываться. Элементы конструкции не должны мешать друг другу при перемещении. Нижние ступеньки стула крепятся на вращающиеся штифты и в собранном состоянии лестницы должны находиться внутри табурета. В чертёж можно добавить специальный блокирующий элемент, фиксирующий стремянку в разложенном состоянии.

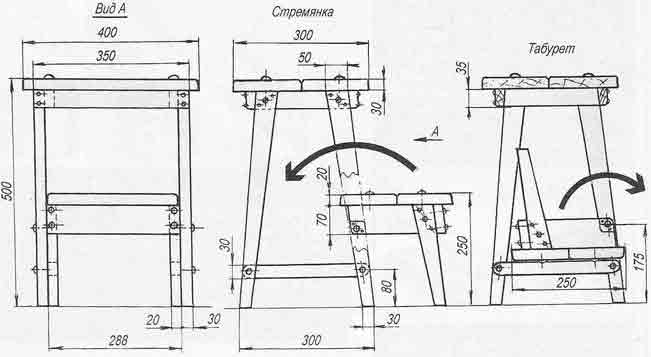

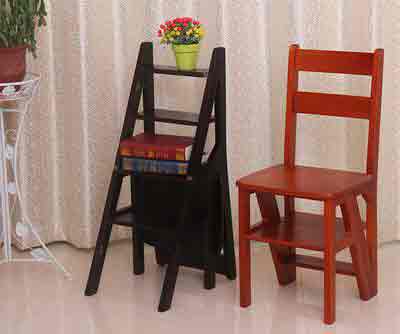

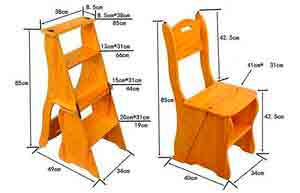

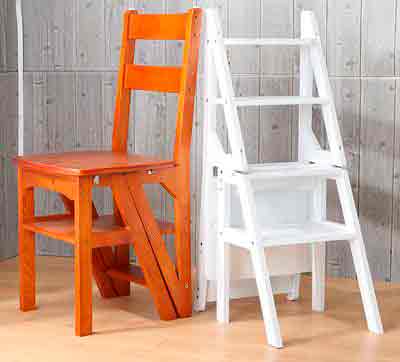

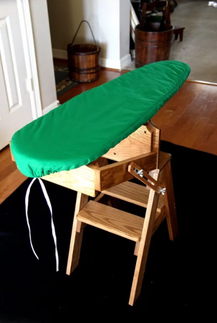

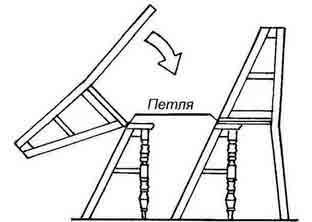

Как сделать многофункциональный стул-стремянку

Стремянка в доме чаще всего используется во время ремонта и изредка для того, чтобы достать труднодоступную вещь из верхних ящиков шкафов или с антресоли. Остальную часть времени складная лестница простаивает, но, добавив несколько новых деталей, её можно превратить в полезную и практичную вещь. Такое изделие будет использоваться не только для домашней работы, но и послужит столом, кроватью, мольбертом и для других целей.

Чтобы сделать многофункциональную стремянку, берут доски длиной 1 ,5 м и толщиной 6 см. В опорах выпиливаются пазы для ступеней, а подпорка изготавливается из перекладины, для которой сверлятся дополнительные отверстия, позволяющие её передвигать. Конструкция собирается на шарнирах, а к опорным доскам, края которых подпиливаются под нужным углом, прикручиваются дополнительные упорные части. Нижние кромки соединяются рояльной петлей, тогда защиты от разъезжания ножек не потребуется. Крепление при помощи рояльной петли будет фиксировать стремянку в нужном положении.

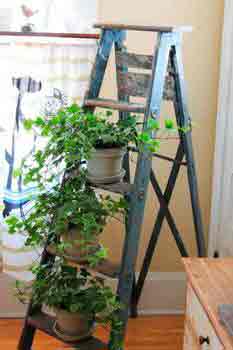

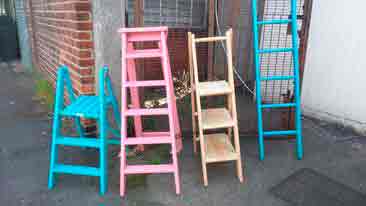

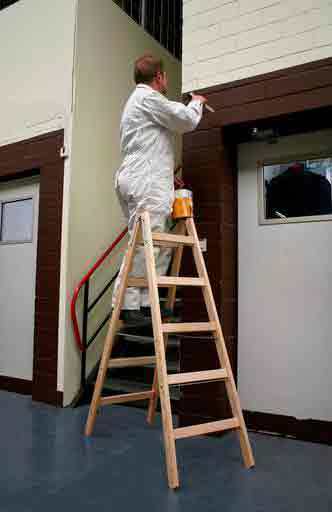

Варианты использования лестницы-стремянки

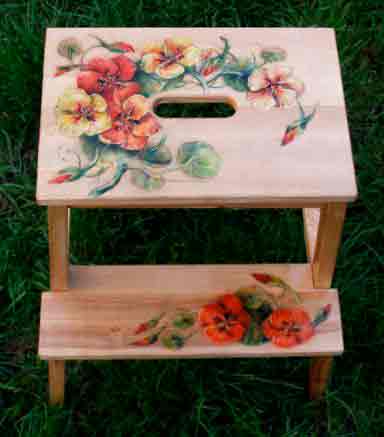

Раскладные лестницы из дерева можно использовать для рисования, достаточно поместить на верхнюю часть широкий щит и закрепить на нём бумагу. Стремянка станет элементом декора, если окрасить её и превратить в полку или стеллаж. Если соединить две стремянки и поместить широкую доску в центре, они превратятся в кровать или в широкий стол.

Источник: http://www.syl.ru/article/333407/stremyanka-iz-dereva-svoimi-rukami-kak-mojno-sdelat-doma-stremyanku

Как своими руками сделать стремянку, инструкции по изготовлению и чертежи

Стремянка считается обязательным приспособлением для каждого дома, которое облегчает выполнение многих видов ремонтных работ. Складная лестница изготавливается, в основном, из металла или дерева. Причем, несмотря на кажущуюся сложность, можно создать стремянку и своими руками. Однако для этого потребуется не только подготовить необходимый инструментарий, но и подобрать подходящий чертеж.

Назначение конструкции

Стремянка — это складная лестница небольшого размера и веса, применяемая, в основном, для проведения ремонтных работ. Также данную конструкцию используют для очистки потолка и иных труднодоступных мест. Общее назначение стремянки можно свести к следующему: эти лестницы используются в тех случаях, когда необходима устойчивая высокая подставка.

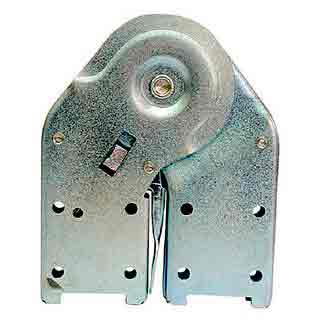

Такие конструкции обладают двумя характеристиками: наличие механизма складывания и небольшой вес, облегчающий переноску изделия. Кроме того, наверху стремянки должна находиться широкая платформа.

Для повышения безопасности на ножки лестницы наносят противоскользящие накладки. Благодаря этому стремянку можно устанавливать на любые, в том числе и гладкие, поверхности.

Что понадобится для изготовления самодельной стремянки

Тип инструментов и материалов подбирается с учетом характеристик выбранной конструкции. Для деревянных стремянок рекомендуется брать прочные бруски, способные долгое время выдерживать вес человека. А для металлической лестницы потребуется сварочный аппарат. Также для обоих случаев рекомендуется приобрести соответствующий клей и резиновую пленку, которую в конце работ нужно будет закрепить на лестницах, верхней платформе и ножках для создания антискользящей поверхности.

Для деревянной

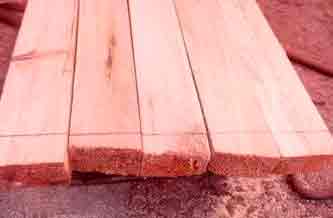

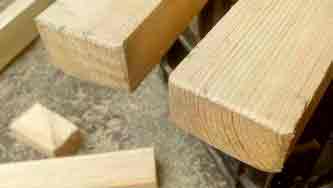

Для изготовления деревянной стремянки рекомендуется использовать пиломатериалы из:

  • дуба;
  • лиственницы;
  • сосны;
  • ели;
  • осины;
  • березы;
  • кедра;
  • липы.

Чтобы создать стремянку из древесины, необходимо подготовить:

  • сверла по дереву;
  • пилу (лобзик);
  • среднезернистую наждачную бумагу;
  • отвертки;
  • молоток;
  • саморезы.

Кроме того, для деревянной лестницы нужны 2 цепи и 4 скобы полукруглой формы, из которых будут изготовлены фиксаторы.

Для металлической

Для металлической стремянки нужны:

  • петли;
  • болгарка;
  • сварочный аппарат;
  • угольник;
  • крепежи-метизы;
  • дрель со сверлами по металлу.

Для изготовления стремянки из металла рекомендуется покупать алюминиевые профили и трубы. Данный материал не подвержен коррозии, легок и отличается повышенной прочностью к нагрузкам.

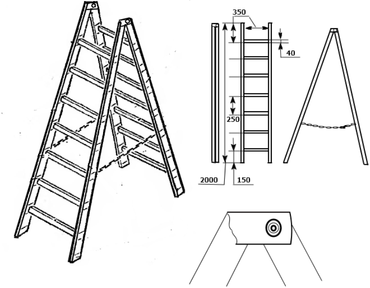

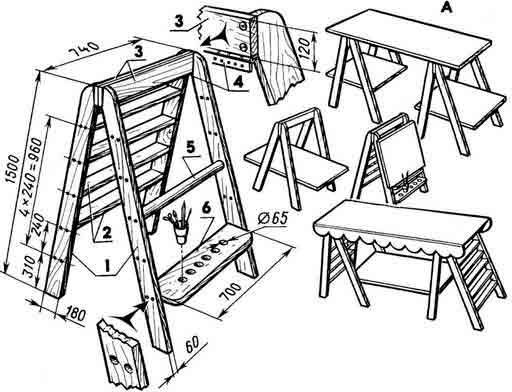

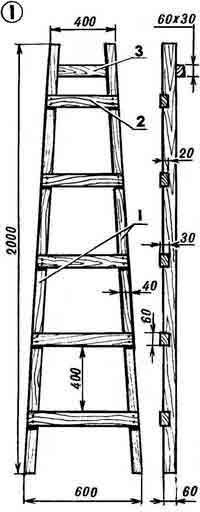

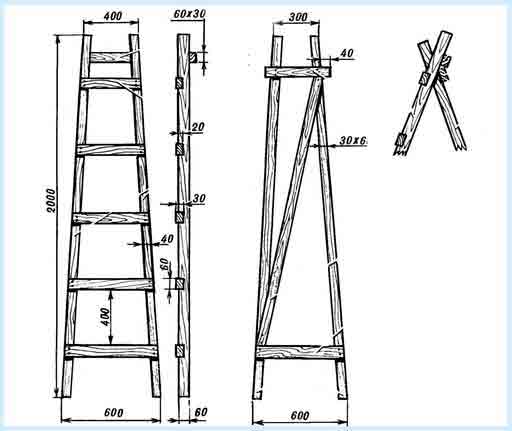

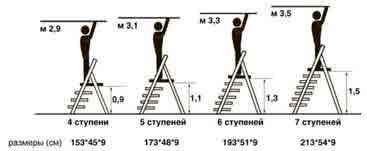

Чертежи и размеры

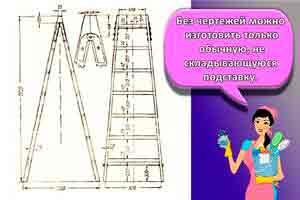

Без чертежей можно изготовить только обычную, не складывающуюся подставку. Если необходима полноценная стремянка, то без схематического рисунка не обойтись. При изготовлении лестницы можно ориентироваться на следующие размеры:

  • высота — 70-150 сантиметров;
  • разница в длине между первой и последней ступенькой — 30 сантиметров;
  • расстояние между каждой ступенькой — 250-330 миллиметров;
  • число ступеней — 4-6;
  • ширина ступени — 15-25 сантиметров.

Нижнюю ступень рекомендуется монтировать на расстоянии 25-35 сантиметров от пола. При необходимости указанные размеры можно менять в зависимости от задач, которые должна решать стремянка.

Телескопическая

Телескопические стремянки представлены в виде лестниц с несколькими выдвижными секциями. Последние фиксируются посредством крючков или иных замков. Такие складные лестницы бывают очень высокими.

Универсальная

Универсальная стремянка подразделяется на 2 вида: телескопическая и классическая. Однако в данном случае складная конструкция имеет ступени только с одной стороны. То есть эту стремянку можно использовать как обычную лестницу.

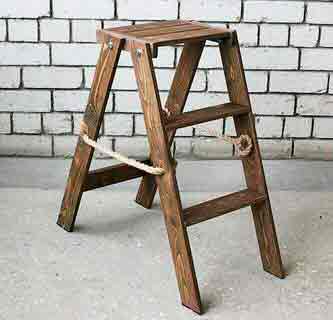

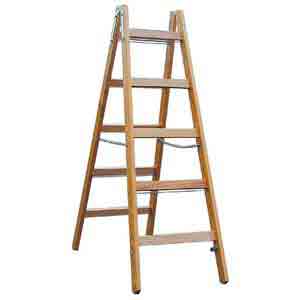

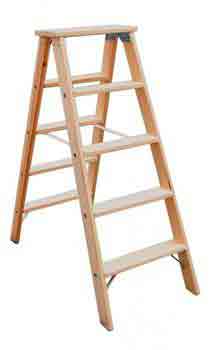

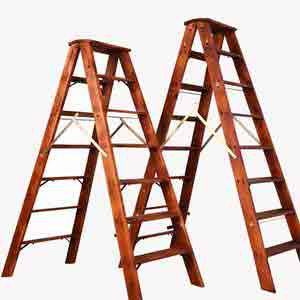

Классическая

Классические стремянки имеют ступени на двух сторонах и дополняются механизмом раскладывания. В конструкции таких лестниц обязательно предусматривается фиксатор.

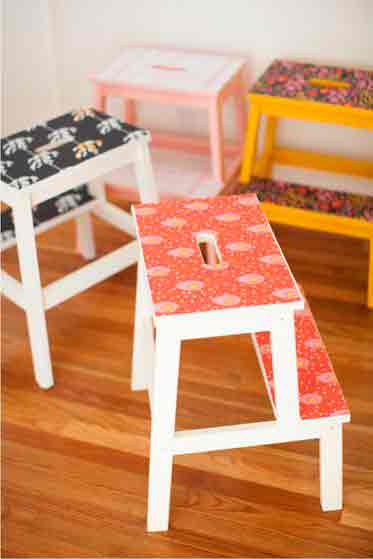

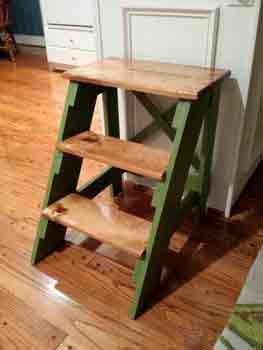

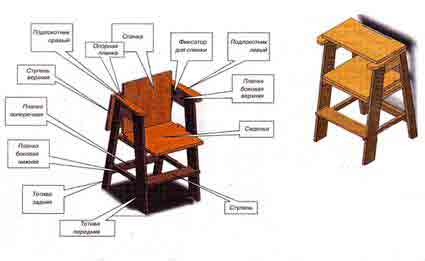

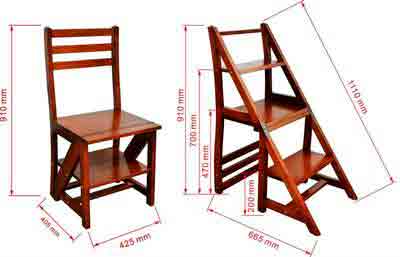

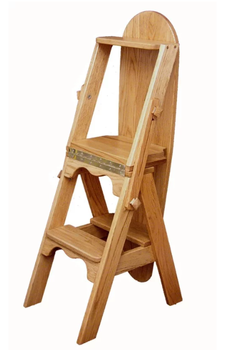

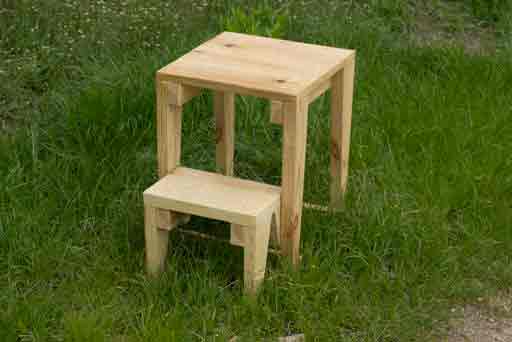

Стул-стремянка

Стул-стремянка — это компактная лестница с небольшими ножками и 2-3 ступеньками. Такие конструкции, в основном, изготавливают для квартир с невысокими потолками. Стул-стремянка неудобен тем, что данную лестницу нельзя сложить.

Этапы производства

Порядок изготовления стремянки существенно отличается в зависимости от материалов и типа выбранной конструкции. Однако, несмотря на сказанное, можно выделить несколько этапов создания данного изделия, которые можно применять во всех случаях.

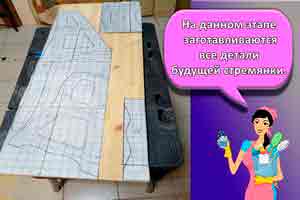

Подготовительные работы

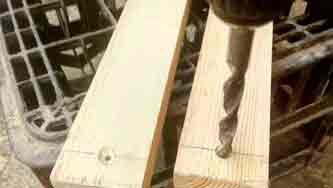

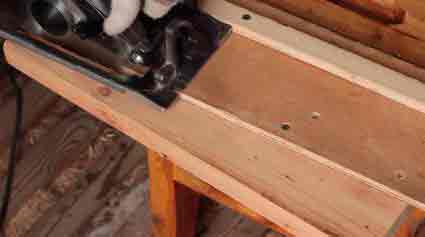

На данном этапе заготавливаются все детали будущей стремянки. То есть потребуется нарезать металл или дерево на части в соответствии с выбранным чертежом. Все материалы необходимо обработать от заусенцев. Кроме того, дерево следует прописать антисептиком, чтобы предотвратить в будущем гниение.

Сборка

Общий алгоритм сборки стремянки из заготовленных деталей выглядит следующим образом:

  1. В боковые планки с просверленными стоечными пазами вставляются ступеньки. Если для изготовления лестницы используется древесина, то каждый шип предварительно обрабатывается столярным клеем.
  2. С торцевой части каждый шип дополнительно усиливается крепежом. В частности, на деревянной лестнице для этого в боковые планки вбиваются гвозди или вкручиваются саморезы.
  3. Если вместо брусков используются доски, то каждая ступень крепится посредством металлических уголков.

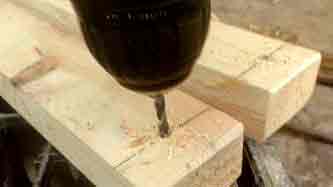

  4. Под каждой ступенькой высверливаются отверстия под шпильки, посредством которых монтируются тетивы. Такая стяжка повышает общую прочность конструкции и увеличивает срок службы лестницы.

После того, как собраны описанным способом две рабочие зоны (или одна рабочая и упорная), обе части конструкции соединяются сверху посредством шарниров с петлями либо кронштейнами. В конце в центре или снизу на стремянку монтируется цепь.

Финишная обработка

На конечном этапе изготовления складной лестницы потребуется:

  1. Отшлифовать наждачной бумагой все детали конструкции. Если речь идет о металлическом изделии, то нужно зачистить кромку и места крепления отдельных элементов стремянки.
  2. Обработать изделие антисептиком и лаком. В отношении металлической конструкции этот этап можно пропустить.

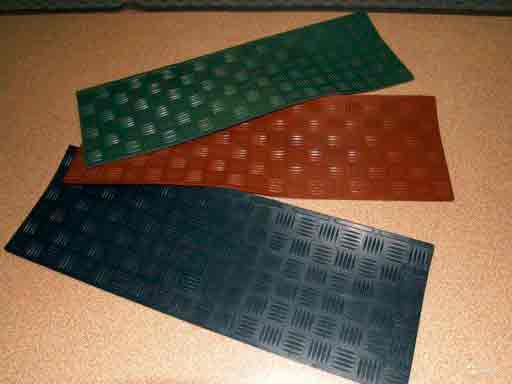

В конце также рекомендуется прикрепить к ступеням и ножкам антискользящий материал.

Инструкция по изготовлению

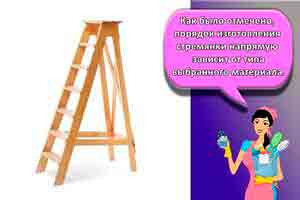

Как было отмечено, порядок изготовления стремянки напрямую зависит от типа выбранного материала.

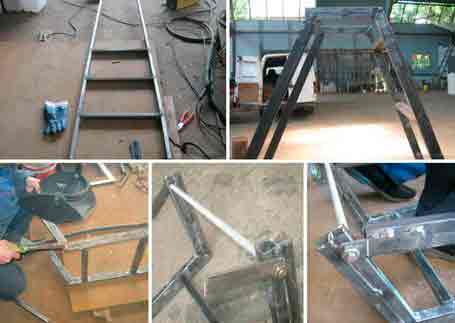

Из металла

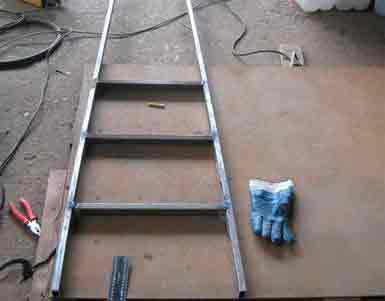

Чтобы создать металлическую складную лестницу, нужно:

  1. Разрезать металлический профиль сечением 20х40 миллиметров на 4 равных отрезка, из которых в дальнейшем будут изготовлены опорные стойки.
  2. Просверлить на равном расстоянии по бокам направляющих отверстия под крепление ступеней.
  3. Нарезать из металла ступени соответствующей длины.
  4. Скрепить направляющие наподобие вигвама посредством металлических шарниров.
  5. Посредством болтов закрепить ступени на направляющих. Для повышения прочности конструкции каждую деталь рекомендуется приварить к опорным стойкам. На этом этапе очень важно выдерживать уровень ступеней.

По окончании процесса также нужно закрепить ограничители, как было указано ранее.

Из дерева

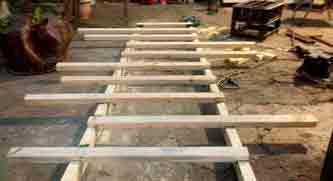

Для изготовления простой складной лестницы необходимо заготовить бруски следующих размеров:

  • 2 метра — 4 (для опоры);
  • 59 сантиметров — 2;
  • 50 и 50,4 сантиметра — по одной;
  • 45,5 сантиметра — 1;
  • 41 сантиметр — 3.

Также нужно подготовить 2 крепления с петлями. После этого необходимо выполнить следующие действия:

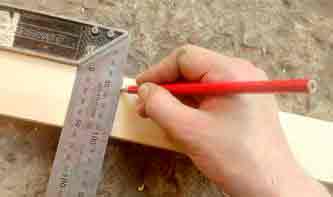

  1. Нанести разметку на 2 опорные стойки на расстоянии в 40 сантиметров. Нижнюю ступень нужно крепить на удалении в 10 сантиметров от пола.
  2. Согласно нанесенной разметке вырезать пазы на опорных стойках.
  3. Нарезать шипы на краях брусков, которые будут использованы в качестве ступеней.

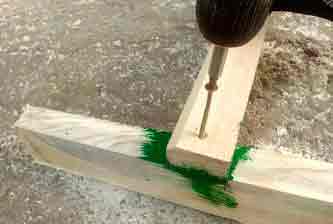

  4. Вставить шипы ступеней в вырезанные пазы и закрепить детали при помощи саморезов или гвоздей.
  5. Две оставшиеся опоры соединяются между собой планками, которые крепятся в виде буквы Z (две планки устанавливаются горизонтально, а третья — под углом к первым).

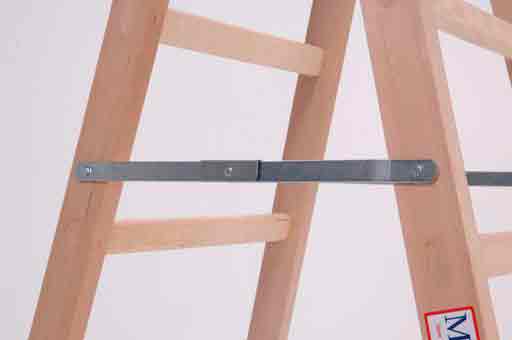

  6. Соединить между собой обе опорные конструкции, используя металлические замки с петлями или другой механизм, позволяющий складывать и раскладывать стремянку.

По окончании работ рекомендуется закрепить на ножках резиновые накладки, а всю конструкцию — обработать антисептиком и лаком (краской).

Советы и рекомендации

При изготовлении стремянки рекомендуется сверху разместить широкую платформу, используя для этого 2 доски. Эту ступень можно сделать съемной. В данном случае нужно вырезать на верхней платформе пазы, а на опорах — закрепить болты или другие подходящие элементы.

Для упрощения работ и повышения безопасности следует нарезать 2 более длинные опорные стойки. На боковых гранях рекомендуется закрепить металлические крюки, на которые можно повесить рабочий инструмент. Дополнительно нужно установить на стремянке механизм, который не позволит конструкции самопроизвольно раскрываться. Для этого достаточно навесить на одной опоре крючок, а на другой — металлическую пластину с соответствующим отверстием.

Источник: http://hozzi.ru/klining/stremyanka-svoimi-rukami

Стремянка своими руками или конструктор для взрослых

Необходимые инструменты

Трудно найти более прочный материал, чем сталь, и более легкий (при той же прочности), чем алюминий, поэтому самой надежной является лестница-стремянка для дома, своими руками сделанная из металла.

Стремянка своими руками: выбираем лучший вариант

Прочная и легкая лестница нужна и на загородном участке, например – в саду, и в частном доме, и в квартире с высокими потолками будет нелишней. И далеко не всегда самый лучший вариант – из достаточно легкого и крепкого дерева. Особенно, если речь идет об использовании инвентаря на жилплощади в многоэтажном секционном доме. Дело в том, что древесина требует особого ухода, ввиду того, что легко впитывает влагу и имеет тенденцию к рассыханию, а также легко становится обиталищем различных жучков. Металл менее уязвим, хотя и он может подвергнуться коррозии, если это не специальный сплав или алюминий.

Строительные стремянки бывают трех типов – обычные А-образные, универсальные и лестницы-трансформеры. Первые ничем не примечательны, а вот вторые уже могут вызвать интерес у многих владельцев загородных угодий. Дело в том, что универсальные конструкции способны раскладываться из А-образного положения в прямое, то есть превращаться в обычную лестницу. Иногда они имеют и третий вариант позиции, типа «козлы», то есть принимают форму буквы П. Что же касается трансформеров, они обычно могут быть частью интерьера, превращаясь за ненадобностью в столы и стулья.

Самый сложный вариант для самостоятельного изготовления – маленькая стремянка складная, как сделать ее своими руками знает только тот, кто весьма искушен в слесарных работах. Гораздо проще соорудить в домашних условиях обычную лестницу в виде буквы А, собрав ее с помощью болтового или сварочного соединения из стальных или алюминиевых заготовок. Впрочем, если будут использоваться длинные болты, допускается комбинирование металлов, например, стойки из алюминия и перекладины из стали, это значительно облегчит конструкцию.

Следует учитывать, что сварочное соединение является наиболее прочным и, в случае необходимости, достаточно легко восстанавливается, в отличие от болтового. Последнее при неправильном расчете сопротивления материала нагрузке чревато определенными проблемами. В частности, приложенная к болту чрезмерная масса деформирует его на изгиб, вследствие чего в точке наиболее высокого напряжения металл может лопнуть. Но даже просто согнутый болт уже доставляет неудобство при демонтаже стремянки. Также под нагрузкой иногда теряют форму отверстия под соединительные элементы, из-за чего также усложняется демонтаж.

Изготовление стремянки своими руками поэтапно

Поскольку вполне очевидно, что металл имеет некоторые преимущества перед древесиной, рассмотрим, как изготовить стремянку из обычной стали. Разумеется, крайне желательно иметь навыки работы со сварочным аппаратом. Также будем использовать и болтовое соединение. То есть у нас получится комбинированная сборка.

Стремянка своими руками — мастер-класс

Шаг 1: Соединение стоек

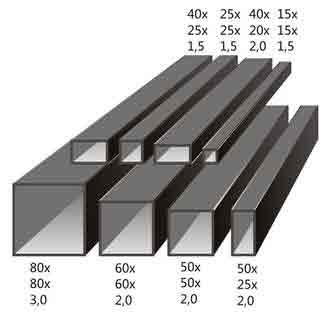

Для ног лестницы, то есть четырех ее опор, нам потребуются 4 трубы квадратного или прямоугольного профиля (более желателен последний вариант). Длина их должна быть одинаковой. На одном конце каждой делаем сквозное перфорирование с идентичным для всех заготовок отступом от торца. Далее просто соединяем опоры попарно длинными болтами с короткой резьбовой нарезкой на конце. Такие крепежные элементы позволят свободно двигаться опорам по отношению друг к другу, как на шарнире.

Источник: http://remoskop.ru/malenkaya-lestnitsy-samodelnaya-stremyanka-svoimi-rukami.html

Как сделать стремянку из дерева своими руками

Наверно почти каждый из нас что-то мастерил из дерева на даче. Кто-то сделал обычную табуретку, кто-то изделие посложней. В нашей статье мы постараемся рассказать как сделать лестницу на даче, при помощи которой вы сможете производить самые разнообразные работы. Ведь согласитесь, приятно сделать садовую лестницу своими руками, а после, с ее помощью собрать несколько ведер спелых фруктов.

Лестницы стремянки – это специальные переносные лестницы, предназначенные для выполнения самых разнообразных задач. Они используются как в домашнем хозяйстве, к примеру для обрезки деревьев или спуска в колодец, так и в библиотеках и даже в авиации. Стремянки используемые в нашем быту, можно разделить на такие виды:

  • Легкая переносная лестница
  • Лестница раскладная

Далее мы рассмотрим подробнее как изготовить каждый вид лестницы, а также способы применения их в хозяйстве.

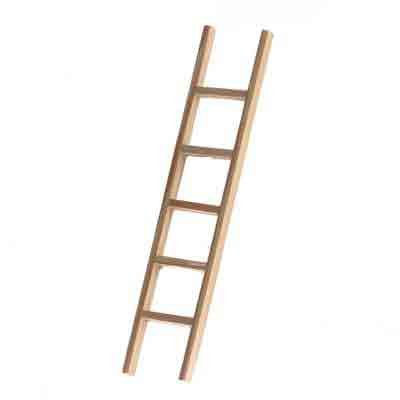

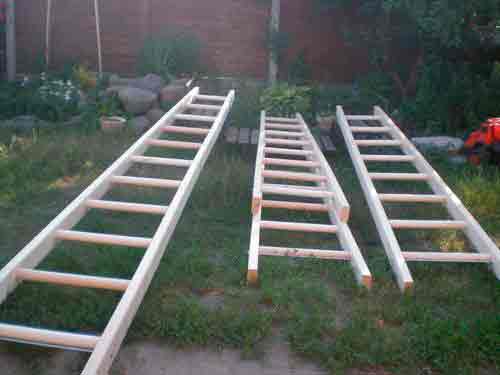

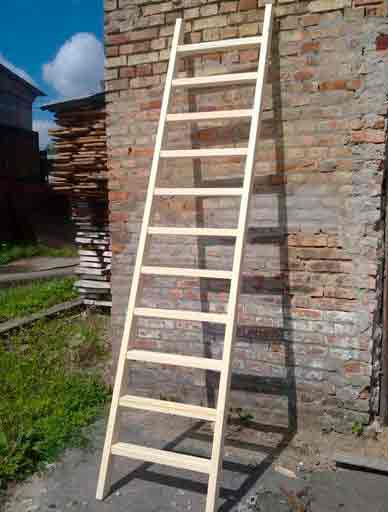

Легкая переносная лестница


Нельзя сделать деревянную лестницу, не зная ее размеры. Мы взяли проверенные — 150 см высота, 52 см ширина нижней части, 40 см ширина верхней части.
Чтобы собрать переносную лестницу своими руками вам понадобятся:

  • Брусья размером 6х3х150 см, 2 шт.
  • Доски размером 6х2х47, 4 шт.
  • Ручной фрезер или стамеска
  • Саморезы 75мм, 16 шт.
  • Транспортир
  • Рулетка
  • Карандаш
  • Линейка
  • Ножовка по металлу
  • Киянка

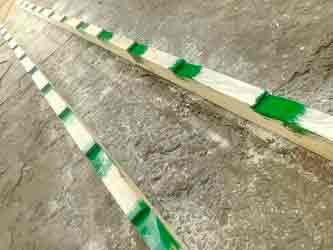

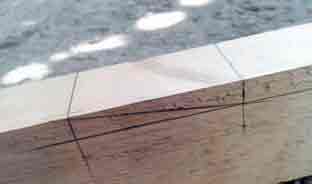

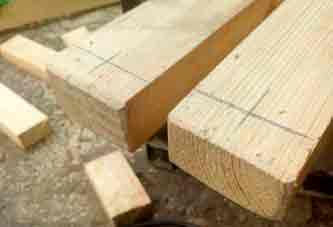

Размечаем место под пазы ступеней

Брусья будут служить опорной частью нашей лестницы и первое что нужно сделать, это разметить на них пазы под ступени. Размер шага(расстояние между ступенями) выбираем 35 см, а угол наклона ступени 105 градусов.

Для этого берем рулетку и карандаш, прикладываем рулетку к широкой части бруска (6см) и отмеряем 35 сантиметров от низа.Ставим пометку “А” на краю бруска, это будет начало паза для ступени. От поставленной метки, делаем замер еще на 2 см и ставим новую метку “B”, это будет ширина ступени. Смотрим Рис.1.

Теперь наша задача отмерять угол наклона ступени и на противоположном краю бруска поставить еще 2 метки. Для этого берем транспортир, его центр ставим в точку “A”, ищем на делениях угол 105 градусов. Затем прикладываем линейку таким образом, чтобы образовалась линия между центром транспортира и делением 105 градусов. В месте где противоположный край бруска будет соединяться с линейкой ставим метку “D”. То же самое проделываем с метками “B” и “C”. Когда у нас есть все 4 точки, под линейку соединяем их линиями, “A” и “D”, “B” и “C”. Место под паз первой ступени готово. Смотрим Рис.2.

Для того чтобы отметить последующие ступени, необязательно использовать транспортир. Достаточно просто от каждой из предыдущих точек, отмерять по 35 сантиметров вверх и поставить новые 4 точки, а затем таким же образом соединить их линиями.

Со второй опорной частью проделываем то же самое. Или для того чтобы сэкономить время, можно после замеров на первом бруске, положить две опоры впритык и перенести метки с одной стороны. После, приложить вторую опору к другой стороне первой опоры и скопировать метки оттуда. Останется только провести линии между точками.

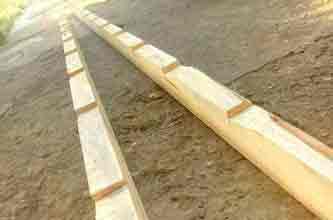

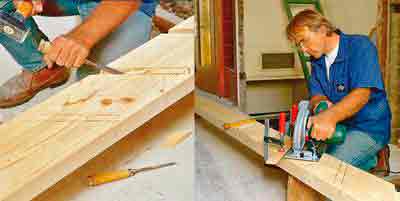

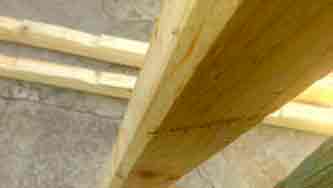

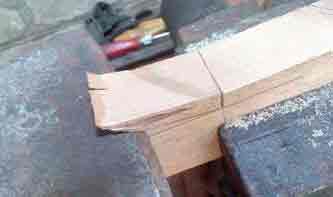

Вырезаем пазы для ступеней

Если после трудных замеров вы не сдались и не отказались от идеи сделать стремянку своими руками, продолжим. Ножовкой по металлу по расчерченным линиям на брусках, делаем легкие надпилы, делая тем самым своеобразные направляющие. Затем на фрезере устанавливаем глубину 5мм и делаем выборку по нашим направляющим. Если у вас нет ручного фрезера, можно воспользоваться стамеской, незабываем что глубина паза должна составлять 5мм.

Отмеряем первую и последнюю ступень

Так как наша лестница более широкая внизу и более узкая вверху, нам необходимо знать длину каждой ступени. Для этого, нам достаточно знать размеры первой и последней ступеней. Чтобы узнать размер первой ступени, нам необходимо взять ширину лестницы внизу 52 см и вычесть толщину опор 3 см. Но так как мы сделали пазы, нужно из толщины опор вычесть глубину паза 0.5см, получаем 2.5см. В итоге из 52см, мы отнимаем два раза по 2.5см(так как опоры две), получается длина первой ступени будет 47см. Для последней, самой верхней ступени, проделываем такие же расчеты. Ширина верха лестницы 42 см, поэтому 42-2.5-2.5=37см.

Если вы уже заготовили доски указанных размеров по нашему списку, то от первой ступени отрезать ничего не нужно. Необходимо лишь от последней ступени отрезать 10см, чтобы получилась доска 37см длины. В противном случае, сделайте две доски 47 и 37см соответственно.
Для получения размеров второй и третьей ступени, нам необходимо сделать предварительную сборку.

Делаем предварительную сборку


Укладываем одну из опор на твердую поверхность так, чтобы пазы под ступени оказались сверху. Берем первую ступень, вставляем в первый паз и забиваем киянкой до упора, затем, то же самое с последней ступенью, но уже забиваем в последний паз.

На том месте, которым ступень будет вставляться в паз, можно снять кромку стамеской, это облегчит монтаж ступеней.

Берем вторую опору и кладем сверху на торчащие ступени, соблюдая пазы. Остается лишь прибить опорный брус киянкой для закрепления конструкции. Чтобы ступени не выезжали, закрепляем их с наружной части опор саморезами. По 4 самореза на каждую ступень, 2 штуки с одной стороны и две с другой. Часть нашей лестницы готова, осталось отмерять и смонтировать вторую и третью ступени.

Отмеряем оставшиеся ступени


Теперь, когда у нас уже есть готовая конструкция, можно измерить длину оставшихся ступеней. Для этого берем наши доски и прикладываем к соответствующим пазам, а все что не помещается в паз, отмечаем карандашом, а затем обрезаем. Конечно можно воспользоваться формулами и изначально рассчитать размер ступеней, но у этого способа есть один недостаток. Если в процессе расчетов, или же при выпиливании пазов и ступеней будет допущена ошибка, даже в 1-2мм, ваши ступени могут оказаться короче или длиннее чем должны. И если длинные можно подрезать, то короткие в данной конструкции использовать уже не получиться.

Финальная сборка


Для завершения конструкции остается лишь смонтировать 2 оставшиеся ступени. Для этого кладем нашу конструкцию на твердую поверхность к нам лицевой стороной. Устанавливаем ступени в пазы и аккуратно забиваем киянкой. По бокам также закрепляем саморезами. Наша переносная деревянная лестница готова.

Если ступени в процессе эксплуатации расшатаются или же вы просто хотите укрепить конструкцию, под ступени можно установить уголки с обеих сторон и посадить на 4 самореза, 2 в ступень и 2 в опорную конструкцию.

Применение переносной лестницы


Чаще всего, применяется деревянная лестница на даче или в загородном доме. К примеру, стремянка для колодцев поможет провести ремонтные работы в трудно доступном месте. А вот садовые лестницы этого подвида, служат для обрезки деревьев.

Лестница раскладная


Чтобы сделать раздвижную лестницу, нам необходимо по изложенной выше инструкции изготовить 2 идентичных переносных лестницы, а затем скрепить их дверными навесами и установить на верхней ступени площадку. Единственное отличие между конструкциями, первая ступень второй лестницы, должна начинаться не с 35см, а с 20см, при этом все остальные ступени также сместятся вниз на 15см. Если мы захотим разложить лестницу в длину, это позволит сохранить размер шага 35см в месте соединения лестниц.
Чтобы изготовить лестницу стремянку своими руками вам понадобятся:

  • Набор материалов для легкой переносной лестницы, в двух экземплярах
  • Дверные навесы продолговатые, 2 шт.
  • Фанера 34х50
  • Болты м6 длина 75мм, 4 шт.
  • Болты м6 длина 50мм, 2 шт.(гайки 4шт.)
  • Болты длиной большей чем толщина фанеры, 5 шт.
  • Саморезы 55мм, 4 шт.
  • Уровень
  • Уголок мебельный продолговатый, 2 шт.
  • Уголок мебельный z-образный, 1шт.

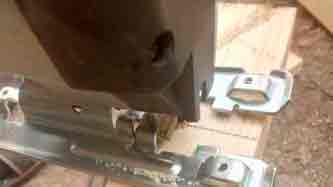

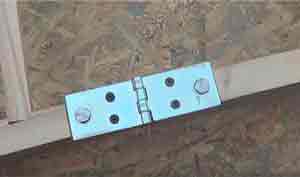

Скрепление дверными навесами

Для того, чтобы превратить нашу лестницу из бруса в стремянку, необходимы крепления, которые свяжут две лестницы в одну. На эту роль обычно берут специальный кронштейны, но так как мы изготавливаем лестницу из подручных материалов, мы выберем более доступный вид крепления, а именно дверные навесы. Если вы собираете лестницу на даче своими руками, поищите в сарае, там наверняка можно найти эту деталь, а если нет, ее можно приобрести в любом строительном магазине или на рынке.

В идеале, это должен быть навес продолговатый, шириной не более 4 см, длиной крепления не менее 6см. В навесе необходимо просверлить или расточить отверстия под болты. Далее лестницы складываем верхушками друг к другу и прикладываем дверные навесы таким образом, чтобы после складывания лестницы они были внутри треугольника. На балках лестниц делаем отметки в тех местах, где навесы будут крепиться болтами. В отмеченных метках сверлим отверстия под диаметр болтов. Далее вкручиваем саморезы, вставляем болты 75мм и с обратной стороны надеваем на болт сначала шайбу, затем закручиваем гайки. Ваше крепление готово.

Для того чтобы гайки не раскрутились, можно болт накернить.

Установка площадки

В конструкции лестницы, которую мы будем использовать, площадка будет играть роль не только подставки. Чтобы лестница не разъезжалась ее необходимо как-то закрепить. Для этого мы на нашу опорную площадку установим специальное крепление, которое будет предотвращать конструкцию от расхождения.

В качестве площадки, можно взять кусок фанеры подходящего размера, или сделать ее из дерева на даче. Также подойдет сиденье от старого стула. Ширина площадки должна быть 34см.
Берем уровень и ставим его на самую верхнюю ступень одной из лестниц, а на другой по уровню делаем пометку, куда при помощи уголка будет крепиться площадка. Повторяем процедуру с противоположной стороны.

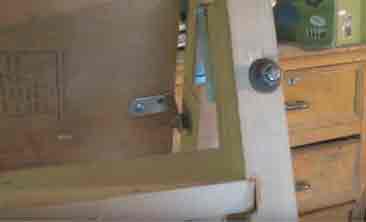

К отметке прикладываем уголок и засверливаем отверстие под болт, который будет скреплять лестницу с уголком.

Чтобы наш уголок был подвижным, необходимо сначала с наружной стороны лестницы вставить болт 55мм, а с внутренней, сначала шайбу, затем вкручиваем гайку, затем надеваем сам уголок и еще одну гайку, но не зажимаем ее до упора. Таким образом, уголок располагается между двумя гайками, тем самым он имеет возможность вращаться вокруг оси болта. С другой стороны лестницы крепим уголок тем же способом.

На верхнюю часть уголка устанавливаем фанеру и делаем отметку под отверстия для болтов, которые будут скреплять фанеру и уголок. Отверстия сверлим под диаметр болтов, а сверху площадки, откуда мы будем вставлять болты, отверстие делаем по диаметру шляпы болта, таким образом, чтобы болт вошел впотай и в дальнейшем не выступал на поверхности. Закрепляем при помощи болтов и гаек уголки и площадку.Остался финальный штрих, сделать крепление площадки к противоположной ступени.

Крепление верхней площадки

Если мы не хотим, чтобы наша лестница разъехалась, нужно создать механизм который будет препятствовать расхождению лестниц. Существует множество вариантов таких креплений, но в нашей модели мы будем использовать верхнюю площадку. Для этого нам понадобится z-образный уголок, как показано на картинке Рис.3.

Если у вас такого нет, можно попытаться выгнуть необходимую форму из обычного.
Задача этого уголка быть крюком и цепляться за верхнюю ступень лестницы. Крепится он будет болтом к площадке.
По принципу крепления предыдущих уголков, крепим z-образный по центру площадки так, чтобы при его повороте вокруг болта, он цеплялся за верхнюю ступень.

Это, во-первых, не даст площадке переворачиваться, во-вторые не позволит лестнице разъехаться, лестница стремянка из дерева готова.

Применение раскладной лестницы

Садовые лестницы этого подвида можно использовать как для обрезки деревьев, так и для сбора фруктов. Все благодаря верхней площадке, на которую можно установить ведро. Стремянка для колодцев из раскладной лестницы возможна лишь в случае, если лестница раскладывается на 180 градусов. Также благодаря компактности, стремянку легко можно использовать внутри жилища для проведения ремонтных работ на высоте.

Ниже представлено подробное видео:

Источник: http://boberprofi.ru/lestnici/kak-sdelat-stremyanku-svoimi-rukami/

Стремянка из дерева своими руками

В домашнем хозяйстве очень часто требуется повесить шторы или добраться до пыльной люстры. В этом вам поможет стремянка, которая может быть изготовлена своими руками в домашних условиях из дерева. Однако, сначала потребуется ознакомиться со всеми технологиями проведения такого типа работ, а также обзавестись нужными инструментами и материалами.

Инструменты и материалы

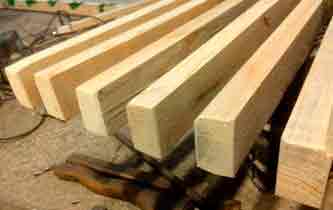

Если вы решили изготовить стремянку из дерева, то вам обязательно понадобится ножовка для дерева с толщиной зубцов в 3 мм. Также потребуется рулетка, стамеска, угольник и простой карандаш. Помимо вышеперечисленного, придется отыскать в вашем арсенале молоток, сверла, отвертку и лист наждачной бумаги средней зернистости. Сверла должны быть изготовлены специально для дерева, диаметр которых равен 12 и 3 миллиметра, а длина рабочей части составляет 50 мм. Шурупы-саморезы используем в качестве крепежа, они также должны быть изготовлены специально для дерева. Пригодятся 4 болта M10, длиной 120 миллиметров. К ним потребуется приобрести или отыскать гайки и шайбы (4-ки) в количестве восьми штук.

Перед изготовлением деревянной стремянки необходимо подготовить специальные цепи, которые в дальнейшем будут выступать в роли фиксаторов. Длина такой цепи должна составлять 50 сантиметров. Все звенья цепи должны быть изготовлены из проволоки толщиной в 1,5-2 миллиметра, при этом длина звена должна составлять не более 1 сантиметра. Также потребуется 4 полукруглых скобы для фиксации цепи.

Работа с деталями

Для изготовления деревянной стремянки своими руками рекомендуется использовать специальный брус, который был предварительно хорошо просушен. Из него будут изготовлены стойки и перекладины. Сечение такого бруса должно составлять 40 на 70 миллиметров. Если вы используете пиломатериал, который был уже давно куплен, то обязательно убедитесь, что на нем нет никаких дефектов, а поверхность идеально ровная. Наличие даже одного мелкого сучка может негативно сказаться на качестве всей конструкции. Цвет древесины не должен иметь посторонних серых и темно-коричневых включений. Идеальным выбором станет желтоватый оттенок.

Лестницы и подпорки — две главные части, которые будет иметь будущая конструкция. Они соединяются при помощи шарниров, которые выполнены посредством болтов и шайб. Перекладины и стойки скрепляются между собой саморезами. Также перекладины необходимо запилить на 3 сантиметра, а в стойках изготовить 20-ти миллиметровые пазы. Перед установкой данные элементы следует смазать клеем ПВА в местах соединения для более высокой прочности деревянной стремянки. Специалисты рекомендуют использовать специальный столярный клей, но за неимением такового неплохим вариантом будет применение ПВА.

Совет от мастера

  • При изготовлении деревянной стремянки своими руками следует сшить подпорку брусьями с помощью метода, который предполагает выкладку элементов внахлест.
  • Чтобы обеспечить дополнительную жесткость прикрепите каждый поперечный брус специальными саморезами к стойке. Длина такого самореза должна составлять не менее 6,5 сантиметров.
  • При помощи стальных уголков можно сделать конструкцию еще более крепкой, установив их на торцевой стороне опоры.

Проведение сборки

Изготовление деревянной лестницы своими руками должно обязательно сопровождаться тщательной обработкой деталей из дерева наждачной бумагой. Такая процедура позволит сделать все правильно, как требует того технология. Лишь после этого можно будет приступить к сборке деревянных заготовок своими руками. После сборки ожидаем несколько часов, пока клей полностью не высохнет.

Поверхность конструкции рекомендуется окрасить с помощью масляной краски, предварительно загрунтовав ее олифой. После этого соединяем лестницу с опорой, используя болты. Завершающим этапом станет фиксация конструкции с помощью цепей и скоб. Это сделает практически невозможным расхождение элементов лестницы в разные стороны и придаст конструкции огромную надежность.

Альтернативный вариант самодельной стремянки

Перед тем, как сделать садовую стремянку из дерева своими руками необходимо определиться с тем, из каких конструкций она будет состоять. К примеру, она может быть изготовлена по типу табурета. В таком случае садовая лестница состоит из частей: лесенка, соединительные рейки, опорная стойка и сиденье. Если вы хотите сделать габариты такими, какими их рекомендуют изготавливать профессионалы, то следующая информация для вас.

Шаг между тетивой и опорной стойкой должен быть около 60 сантиметров. Учтите, что данное значение эквивалентно максимальному. Также 60-ти сантиметрам будет равна высота сиденья, а его размеры должны составлять 30 на 50 см. Для нормальной эксплуатации должно хватить трех ступенек, располагающихся на расстоянии 20-ти сантиметров друг от друга. От нижней ступени до пола и от сиденья до верхней ступени расстояние должно также составлять 20 см.

Тонкости проведения работ

Для изготовления сиденья понадобятся две рейки-основы, а также пять поперечных реек. Перед скреплением реек между собой обязательно обработайте древесину с помощью наждачной бумаги средней зернистости. Отступив от края рейки основы 5 сантиметров, сделайте отметку для изготовления фрезы. Это будет способствовать укреплению на рейках-основах поперечных брусьев, с помощью которых и получится сделать сиденье.

При изготовлении самодельной лестницы лучше всего заранее сделать специальный чертеж. По такому чертежу легко ориентироваться при постройке, а без него легко запутаться. Горизонтально располагаем на чертеже ступеньки, в то время как лестничный марш фиксируется под определенным наклоном. Пазы для ступенек следует выполнить под углом. Для точного расчета градуса угла соберите на поверхности конструкцию, не используя рейки и ступени. Изготавливая пазы для ступеней, старайтесь сделать их меньше, чем предоставляет толщина самой заготовки.

Дополнительные удобства

Для того, чтобы работа, при которой вы будете применять деревянную стремянку стала проще и удобнее, можно изготовить дополнительные детали для деревянной конструкции. К примеру, пара крючков, прибитых с торца длинного элемента позволят при работе в саду или огороде не держать в руках тяжелое ведро с урожаем. Вы просто вешаете емкость, в которую собираете урожай на этот крючок и у вас тут же освобождаются руки, что повышает эффективность и скорость проводимой работы.

Также можно сделать на самой верхушке лестницы широкую ступень, чтобы можно было поставить на него ведро или банку с краской, а в случаях, когда нужно дотянуться повыше — встать на нее обеими ногами. Однако в таком случае стоит оборудовать лестницу специальной ручкой, за которую можно было бы держаться руками для большей безопасности.

Распространенные ошибки и советы по монтажу

  1. Для предотвращения возможного перекоса при соединении лестниц с отверстиями, просверливайте их параллельно. То есть выполняйте работу одновременно на двух элементах. Длинные сверла отлично справятся с такой задачей.
  2. Когда вы монтируете гайки, не забывайте об использовании шайб. Они помогут затянуть гайки более сильнее и значительно упростят вам работу. К тому же, если случилось так, что вы изготовили слишком большие отверстия для болтов — шайбы спасут ситуацию. При этом шляпка болта не должна затягиваться внутрь, наоборот — должна находиться на поверхности. При помощи гайки и шайбы можно легко варьировать степень усиления затягивания даже несмотря на то, что отверстия были изготовлены слишком большие.
  3. Используйте металлические спицы при монтаже ступеней. Достаточно просто затянуть их гайками с двух сторон и это даст вам гарантию того, что ступени не выпадут из своих пазов. Такие шпильки можно изготовить самостоятельно из любого стального элемента или приобрести их в строительном магазине.
  4. Вместо металлической цепи также можно использовать капроновый шнур. Однако учтите, что при больших нагрузках шнур может порваться, а железо — никогда.
  5. Даже если вы надежно сковали стремянку металлической цепью, следует надеть на ножки лестницы резиновые набалдашники. Альтернативным вариантом могут послужить пластиковые пробки или обмотанная в несколько слоев строительная изолента. Такая нехитрая манипуляция даст вам уверенности в том, что лестница не заскользит в нужный момент.

Таким образом, правильно изготовленную стремянку можно использовать практически на любых видах работ, связанных с высотой: в квартире или в саду. Предлагаемые производителями алюминиевые варианты лестниц не вызывают чувства надежности и устойчивости, а деревянная — совсем наоборот, да и к тому же, обойдется дешевле.

Источник: http://remontoni.guru/postrojki/lestnitsa/stremyanka-iz-dereva-svoimi-rukami.html

Деревянная стремянка: секреты изготовления надежной конструкции своими руками

Понятие «изготовление своими руками» подразумевает проявление творческих способностей, то есть свободное трактование всевозможных практических рекомендаций….

Понятие «изготовление своими руками» подразумевает проявление творческих способностей, то есть свободное трактование всевозможных практических рекомендаций. Поняв все тонкости, не составит труда выполнить чертежи стула-стремянки из дерева, своими руками собрать конструкцию, а также обработать ее. Деревянная стремянка обладает массой преимуществ, а сделать ее самостоятельно, благодаря податливости материала, довольно легко.

Стремянка является незаменимым атрибутом любого дома или квартиры

Стремянка своими руками: как правильно подобрать материал

Степень надежности всей конструкции, а также срок ее эксплуатации непосредственно зависят от сырья, которое было выбрано для ее изготовления. Даже при условии составления в процессе создания своими руками чертежей деревянной стремянки, если применялся некачественный материал, лестница вряд ли сможет похвастаться высокой прочностью и надежностью. Именно поэтому так важно не ошибиться в процессе подбора материала.

Чтобы изготовить надежную и долговечную вещь, необходимо использовать только качественные материалы

Наравне с заводскими изделиями самодельные стремянки призваны выдерживать существенные нагрузки: вес человека, а также массу инструментов и всевозможных приспособлений, необходимых для работы. В связи с этим качество древесины имеет определяющее значение. Конечно, эти требования не распространяются на деревянные стулья-стремянки. Независимо от модификации, наиболее важным условием выступает отсутствие трещин, сколов и гнили на материале.

К тому же древесину, выбранную для строительства, обязательно нужно хорошо просушить. Допустимый показатель влажности не должен быть больше 12%.

Важно! Применение чересчур влажной древесины со временем приведет к деформированию, а затем и к разрушению конструкции.

Если влажность превышает указанное значение, материал необходимо высушить в хорошо проветриваемом помещении, не допуская при этом прямого попадания солнечных лучей на него.

Древесина для стремянки должна быть хорошо просушенной

Немаловажную роль играет также диаметр брусьев. Даже если косоуры очень длинные, сечение должно достигать 4х4, 6х6 или 3х5 см. На вес конструкции это не сильно повлияет, однако надежность лестницы будет в полной мере обеспечена. Что касается точных габаритов и видов пиломатериалов, о них имеет смысл говорить лишь в том случае, если известны размеры будущей конструкции.

Самодельная стремянка: несколько слов о комплектующих

Изготавливая конструкцию самостоятельно, ее можно усовершенствовать посредством добавления отдельных элементов. К примеру, металлические спицы призваны обеспечить более надежную фиксацию ступеней.

Они располагаются под ступенью в специальных отверстиях и прикрепляются с помощью гаек и болтов. Длина данных элементов непосредственно зависит от размера проступи (ширины ступеней) и степени толщины косоуров. При этом их диаметр не должен быть меньше 8 мм. В противном случае они будут гнуться под тяжестью нагрузки. Именно благодаря спицам возрастает допустимое давление, которое смогут в дальнейшем выдерживать ступени деревянной лестницы-стремянки.

Нейлоновые шнуры либо железные цепи служат для того, чтобы соединить с двух сторон подпорки и основную часть, одновременно препятствуя их разъезжанию.

Защитные «башмаки» для ножек стремянки должны быть выполнены из жесткой резины

Защита напольного покрытия от царапин и недопущение скольжения является основной задачей так называемых «башмаков». Они выполняются из резины, причем в идеале она должна быть жесткая, поскольку мягкие насадки имеют небольшой срок эксплуатации. Кроме того, конструкция может дополняться крючками для ведер и другими аксессуарами для инструментов. Все зависит лишь от потребностей пользователя.

Размеры стремянки: секреты правильного расчета

Вне зависимости от того, что именно было решено сконструировать, будь то полноценная лестница или стул-стремянка своими руками, чертежи с размерами являются важнейшим условием для начала выполнения работ.

Говоря о высоте будущей лестницы, не следует забывать, для чего именно она предназначается. К примеру, для бытового использования оптимальной считается погонная длина в рамках 1,5-1,7 м. Принимая во внимание высоту большинства жилых помещений, а также показатель среднего роста взрослого человека. Этого вполне хватит для того, чтобы, находясь на верхней ступени, дотянуться до потолка.

Если же раскладная стремянка создается для применения в объемных помещениях, при расчете высоты конструкции следует учитывать, сможет ли человек не только дотянуться до верхних стеллажей, но и что-либо укладывать на них.

Стандартные размеры деревянных стремянок на 4, 5, 6 и 7 ступеней

Обратите внимание! Если речь идет о выполнении работ на садовых участках, оптимальным вариантом станет деревянная стремянка 3 ступени. Будучи довольно устойчивой, такая конструкция обеспечит возможность удобно собирать дары природы с большинства видов плодоносящих деревьев.

Величина проступи берется из расчета на 45-й размер обуви. Поскольку стремянка предназначается для удобной и безопасной работы на высоте, ширина ступени должна быть не меньше 30 см. А уж если конструкция изделия предусматривает верхнюю площадку, данный показатель может быть увеличен до 45 см. При этом для изготовления своими руками лестницы-стремянки из дерева вместо доски можно применить бруски.

Что касается количества ступеней, данный показатель придется определять самостоятельно. Зачастую расстояние между ступенями создается в пределах 20-30 см. При этом следует принимать во внимание общую высоту конструкции, а также ее крутизну. Как правило, в процессе расчета не получается ровное число ступеней. Оптимальное решение в таком случае – сократить интервал между рабочей и предпоследней площадками. Если учитывать все эти нюансы, с разметкой не возникнет трудностей.

Еще одним важным критерием в процессе расчета размеров будущего изделия является длина ступеней. Независимо от количества ступеней деревянной стремянки (2, 4, 6 либо 8), этот показатель изменяется в сторону уменьшения по высоте конструкции. Поскольку такое изделие собирается в форме пирамиды с усеченной вершиной, рекомендуемая длина ступенек составляет от 55 до 35 см – для нижнего и верхнего выступа соответственно. Этого достаточно для того, чтобы обеспечить удобство во время подъема и спуска.

Размер стремянки выбирается в зависимости от ее предназначения

Благодаря вышеописанным рекомендациям можно без труда самостоятельно рассчитывать габариты конструкции и понимать технологию ее изготовления, независимо от степени сложности чертежа стремянки своими руками из дерева.

Изготовление своими руками стремянки из дерева: подробное руководство

Говоря о том, как сделать стремянку своими руками из дерева, следует заметить, что прежде всего потребуется создать чертежи будущего изделия. Необходимо четко представить, как именно будет выглядеть конструкция, определить ее конфигурацию и базовые параметры. В процессе работы над рисунками также нужно продумать тип крепежа и сформировать перечень материалов, которые понадобятся для конструирования лестницы.

Сделать своими руками стремянку из металла – довольно трудная задача. Для этого понадобится множество специальных инструментов, а также необходимы навыки работы с металлическими изделиями. Именно поэтому деревянные конструкции пользуются огромной популярностью.

Для тетивы деревянных стремянок для дома зачастую применяют брусья размером приблизительно 5х5 см, а для ступенек – доску шириной до 4 см. Предстоит осуществить разметку и отрезать тетивы-балки нужной длины. Они непременно должны быть выдержаны в соответствии с высотой конструкции. Для того чтобы обеспечить устойчивость лестницы, нижние торцы балок следует срезать приблизительно под углом 30°.

Чертеж деревянной стремянки на пять ступеней

После того как были отрезаны балки необходимых размеров, можно начинать процесс изготовления ступенек. Длина нижней ступени должна быть приблизительно 65 см, верхней – не больше 35 см. Выполнять корректировку размеров придется уже в процессе конструирования стремянки. После подготовки ступеней нужного размера их рекомендуется пронумеровать с обратной стороны, чтобы избежать путаницы.

Важно! Для придания устойчивости изделию следует выполнить его таким образом, чтобы низ был шире верхней части.

Если конструкция изделия предусматривает дополнительную площадку, ее следует изготовить из такого же материала, что и ступени. Вторую часть стремянки, которая является опорной, собирают по такому же принципу. Единственным отличием считается то, что ступени с целью усиления прочности заменяют перекладинами, которые прибиваются в поперечном направлении либо по диагонали.

Ключевые моменты самой интересной части процесса изготовления

Создавая деревянную стремянку своими руками, для достижения надежного соединения всех элементов применяют болты, для придания подвижности частям изделия – специальные шарниры, а для фиксации положения – ограничители либо распорные механизмы, которые предотвращают скольжение ножек по поверхности.

Необходимо подготовить все детали стремянки и тщательно отшлифовать

Как сделать стремянку самостоятельно? Процесс монтажа следует начинать с соединения перекладин и тетивы. Для этого в торцах, в точках крепления ступеней, путем вкручивания располагают саморезы. Требуется обработать все стыки столярным клеем. Ступени должны находиться параллельно по отношению к полу в то время, когда лестница находится в разложенном состоянии. Если конструкция оборудуется площадкой, необходимо осуществить монтаж дополнительной опоры.

Подвижные элементы стремянки подлежат соединению посредством шарниров. При этом нужно позаботиться о наличии ограничителя хода, который следует закрепить на торцевых частях. Данный элемент является залогом устойчивости и надежности изделия.

Если крепление ступеней складной лестницы-стремянки происходит посредством клея, для повышения степени прочности конструкции тетивы стягивают с помощью металлических прутьев. Их размещают под ступеньками: под первой, в середине, а также под ступенью, располагающейся вверху. Прутья способствуют приданию прочности лестнице.

Для того чтобы уберечь стремянку от процесса гниения, на деревянные детали следует нанести антисептическое средство, которое образовывает пленку с водоотталкивающим эффектом. Кроме того, можно покрыть изделие лаковым составом, не касаясь при этом металлических элементов конструкции.

Соединять детали будущей стремянки рекомендуется посредством саморезов и шуруповерта

Следуя вышеуказанным рекомендациям, можно без труда создать своими руками лестницу-стремянку. Соблюдение пошаговой инструкции является залогом успеха.

Стул-лестница трансформер: инструкция по самостоятельному конструированию

При проектировании стула-стремянки трансформера своими руками, чертежи – это первое, чем предстоит вооружиться. От того, насколько корректными являются расчеты, зависит не только финальный вид изделия, но и его важнейшие характеристики: удобство, прочность и устойчивость.

Поскольку такой стул служит в первую очередь предметом мебели, он должен стать удачным дополнением интерьера. Кроме того, подобный табурет выполняет функцию миниатюрной лестничной конструкции. Он поможет легко добраться до полок, располагающихся на высоте, а также станет очень ценным помощником в процессе замены лампочек в люстре.

Это интересно! От стремянки деревянный стул-трансформер отличает то, что для пользования ступенями понадобится перевернуть изделие, точнее, установить одну его половину на противоположную.

Стул-лестница трансформер не только функциональное изделие, но также интересная деталь интерьера

Можно сконструировать такой стул, обладая хотя бы минимальными навыками работы с древесиной. Это связано с тем, что обработка некоторых его элементов происходит с помощью фрезеровочного станка либо дрели со специфическими насадками. В данном случае гораздо важнее рассчитать необходимые показатели так, чтобы после сборки все сошлось до миллиметра.

Планируемый для изготовления своими руками деревянный стул-стремянка трансформер может характеризоваться произвольной конфигурацией. Однако при этом необходимо вычислить следующие показатели:

  • длину опорных ножек;
  • высоту спинки;
  • количество ступеней;
  • габариты ступеней;
  • размер сиденья.

При формировании чертежа стула-стремянки следует учитывать, что от длины опорных ножек зависит степень высоты изделия при его эксплуатации. Дополнительно могут быть установлены более длинные ножки, которые размещаются под углом для повышения устойчивости конструкции.

Составление подробного чертежа — первый этап в изготовлении изделия

Что касается спинки, она должна быть расположена таким образом, чтобы в том положении, когда изделие превращается в стремянку, она находилась на полу вровень с базовой опорой, под прямым углом по отношению к поверхности.

Сиденье разбивается на несколько частей для возможности складывания конструкции. При этом лучшим вариантом для соединения половинок сиденья являются рояльные петли. Количество ступеней зависит от того, какова итоговая высота изделия. Зачастую их не больше 5 штук.

Чтобы не переживать о том, что ножки стула могут попросту выйти из пазов, не выдержав нагрузки, рекомендуется дополнительно применять металлические прутья, оснащенные гайками, выполняя стяжку деталей по бокам.

Стул-стремянка своими руками: поэтапная инструкция

Прежде всего для выполнения работ необходимо запастись определенными материалами. В список входят следующие наименования:

Важным этапом в изготовлении стремянки является разметка деталей

  • доски либо фанера толщиной 2 см;
  • лакокрасочные составы;
  • лобзик, оснащенный электроприводом;
  • дрель;
  • шуруповерт;
  • киянка;
  • клей ПВА;
  • наждачная бумага;
  • кисть;
  • саморезы;
  • петли;
  • древесные дюбели.

В первую очередь по заранее заготовленным бумажным лекалам из досок либо из фанеры следует вырезать заготовки, в которых предстоит проделать отверстия для шкантов или выпилить пазы, выемки и шипы.

Важно! Поверхность необходимо отшлифовать и пропитать составами, которые наделены влагозащитной функцией.

Затем на древесные дюбели требуется нанести клей, после чего посредством киянки забить их в подготовленные отверстия на сиденье, спинке и ступенях. Желая придать прочность конструкции, лучше использовать саморезы. В заранее созданные углубления необходимо установить петли и зафиксировать их. Следующим этапом является повторное шлифование поверхностей стремянки, особенно в местах вторичной обработки. После этого предстоит нанести морилку и лак либо олифу и краску.

Детали готовой конструкции не должны друг другу мешать при трансформации

Изготавливая своими руками табурет-лестницу, следует учитывать, что элементы изделия не должны быть помехой друг для друга во время движения. Две ступени, располагающиеся в нижней части, которые напоминают компактный стул, вращаются посредством штифтов. Во время складывания они размещаются внутри изделия. При этом можно продумать дополнительные крепежи. Наилучшим решением станет блокировка, которая служит для фиксации конструкции в разложенном виде.

Компактность изделия предусматривает внимательное отношение как к изготовлению элементов, так и непосредственно к сборке. Чертежи включают в себя информацию о размерах, соблюдение которых является обязательным. В противном же случае процесс раскладывания и сложения конструкции может стать затруднительным либо и вовсе невозможным.

Хотя лестницы, подобно любым другим складным конструкциям, не доставляют хлопот в процессе хранения, однако все же для этого требуется определенное пространство. Стулья, которые могут служить лесенкой, настолько компактные, что и вовсе не нуждаются в дополнительном месте. Запрос «как сконструировать стул-стремянку трансформер своими руками» встречается довольно часто, что является подтверждением огромной популярности подобных изделий.

Маленькая стремянка: нюансы конструирования

Человеку, который привык все конструировать самостоятельно, информация о том, какова специфика монтажа деталей лестницы, совершенно неинтересна. Для грамотного домашнего мастера осуществить сборку по готовым чертежам стула-стремянки своими руками не составит никакого труда. А вот некоторые аспекты действительно заслуживают особого внимания.

Для новичка будет проще изготовить стремянку небольшого размера

Во время разметки косоуров для определения точек установки ступеней следует обозначить и места сверления. Для достижения прочности в некоторых случаях желательно выполнить усиление элементов посредством металлических спиц. Если по каким-то причинам это сделать нельзя, можно воспользоваться мощными шурупами.

Касаемо крепления так называемых «башмаков», стоит знать, что оно тоже имеет свою специфику. Прежде всего, нижние резы косоуров следует немного округлить. Благодаря этому повысится удобство установки стремянки в любом месте и уменьшится износ набойки.

Кроме того, необходимо верно определить метод фиксации «башмаков». Если РТИ (резиновые технические изделия) характеризуются достаточной эластичностью, можно применять саморезы. При сильном вкручивании их головки утопают в резине и не оставляют царапин на напольном покрытии. Однако, поскольку габариты подобного крепежа несущественные, он может достаточно быстро порвать РТИ. Именно поэтому под головкой необходимо располагать шайбу.

Важно! Применяя жесткий РТИ, следует осуществлять посадку исключительно на клей. Вдавить головку в такую резину не получится, а значит, пол окажется поцарапанным уже не ножками конструкции, а самим крепежом.

Самые маленькие стремянки из дерева состоят всего лишь из двух ступеней

Для того чтобы ножки стремянки во время пребывания человека на ней не разошлись, примерно на половину высоты косоуров следует закрепить так называемый ограничитель. Данное приспособление домашние мастера нередко игнорируют, однако установленная цепочка либо длинный крюк зачастую спасает от падения с мини-конструкции.

Как сделать стремянку своими руками таким образом, чтобы она обеспечивала комфорт во время работы? Специалисты рекомендуют закрепить пару крючков на боковинах косоуров. На них можно расположить ведро с растворами либо краской, тару для сбора урожая либо сумку с необходимыми инструментами.

То, что конструкция, оснащенная подобными приспособлениями, будет намного удобнее в эксплуатации, – это однозначно. К тому же можно вверху закрепить хотя бы один отрезок пластиковой трубы. В результате получится функциональный футляр, где можно разместить молоток, отвертку либо другие приспособления, которые пригодятся для работы.

Деревянная стремянка: завершающие штрихи изготовления

Вот уже до окончания работы остается совсем немного – лишь обустроить верхнюю площадку и установить специальные ограничители, которые не допустят того, чтобы лестница разъехалась на большее расстояние, чем было предусмотрено. Что касается изготовления площадки, данный процесс не вызовет трудностей. Ее понадобится лишь выпилить из какого-либо материала, к примеру, из фанеры. К тому же ее предстоит закрепить на верхней ступени конструкции подвижным методом. Для этого отличным вариантом станут стандартные петли.

Одним из последних этапов изготовления является фиксация «башмаков»

Чтобы площадка могла одновременно выполнять и функцию удерживания, с противоположной стороны следует установить специальную защелку, которой она будет цепляться за верхнюю ступень второй лестницы. Выбирая ограничители, можно отдать предпочтение элементарным лямкам, которые связывают между собой лестницы внизу. Необходимо просто установить конструкцию в рабочее положение и скрепить нижнюю часть посредством пластичного троса.

Независимо от того, что именно было решено конструировать своими руками: табурет-стремянку либо полноценную конструкцию из дерева – все элементы изделия непременно должны подвергаться шлифовке и обработке специальными растворами.

Прежде всего посредством наждачной бумаги предстоит отшлифовать все детали, к которым будут прикасаться руки человека. Поверхности должны приобрести такую гладкость, чтобы в процессе эксплуатации лестницы вероятность загнать занозу была целиком исключена. К тому же необходимо осуществить зачистку поверхностей в том случае, если они поддались поражению плесенью.

Как продлить жизнь готовым изделиям: особенности защиты

Чтобы придать деревянному табурету-стремянке стойкость к внешним воздействиям, изделие следует пропитать специальным составом – морилкой. Данное средство выступает в качестве антисептика, препятствует гниению, а также появлению на поверхности древесины плесени.

Для защиты древесины стремянки используют морилку, краску, олифу, а также другие антисептические пропитки

Обратите внимание! Выполнять обработку элементов конструкции морилкой следует до момента ее сборки. Это даст возможность существенно продлить срок службы изделия.

Прежде всего древесину необходимо обработать антисептической пропиткой, которая станет надежной защитой от гниения и создаст пленку с водоотталкивающим эффектом. Оптимальным решением является покрытие лаком. При этом лучше стараться не задевать точки креплений. Что касается краски, она будет уместна далеко не всегда, а лишь сгодится в качестве варианта на крайний случай. Если сделать все правильно, стремянка будет радовать на протяжении не одного года.

Основываясь на вышеизложенных рекомендациях, можно сделать вывод, что привести изделие в рабочее состояние вовсе не сложно. Точно по такому же принципу можно сконструировать по чертежу своими руками стремянку из профильной трубы. Разница между ней и деревянной лестницей заключается лишь в материалах, а также необходимых для работы приспособлениях и методе соединения частей конструкции.

Таким образом, изготовить лестницу либо табурет-стремянку своими руками, чертежи которых заранее заготовлены, не составляет никакого труда. Главное – принять во внимание все существующие нюансы дальнейшей эксплуатации конструкции и корректно подобрать габариты всех деталей. Выше представлены способы изготовления нескольких наиболее легких и доступных для конструирования изделий. Творчески подойдя к процессу их обработки, можно получить оригинальную и невероятно красивую конструкцию.

Источник: http://psk-remont.ru/2019/09/27/%D0%B4%D0%B5%D1%80%D0%B5%D0%B2%D1%8F%D0%BD%D0%BD%D0%B0%D1%8F-%D1%81%D1%82%D1%80%D0%B5%D0%BC%D1%8F%D0%BD%D0%BA%D0%B0-%D1%81%D0%B5%D0%BA%D1%80%D0%B5%D1%82%D1%8B-%D0%B8%D0%B7%D0%B3%D0%BE%D1%82%D0%BE/

Как самостоятельно смастерить стремянку из профильной трубы: схемы, выбор материалов + пошаговая инструкция

Приветствую всех читателей моих публикаций. Хочу рассказать вам, дорогие читатели, о лестницах, их видах, характеристиках, как делается стремянка из профильной трубы своими руками, что для этого надо. Представлю вам чертежи, объясню, как ее смастерить.

Разновидности лестниц из профильной трубы

Лестницы бывают стационарными, их устанавливают на улице, внутри помещения. Переносные, которые бывают складными, приставными, проще сделать своими руками. Стремянка – мобильная конструкция, часто используемая в хозяйстве. Удачный материал для нее – профильная труба, из которой лестницу можно изготовить своими руками. Конструктивное разнообразие велико.

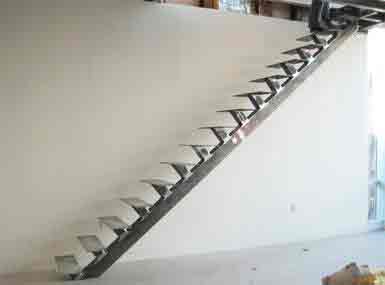

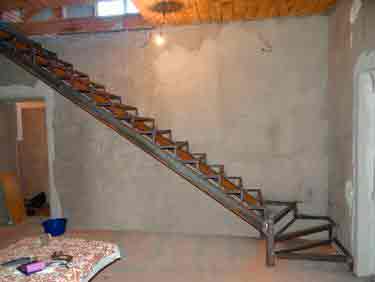

Маршевая

Это лестница, которая содержит одну или несколько деталей, называемых маршами. Он может быть прямым либо поворотным. Прямой марш представляет собой ступеньку большей ширины, чем основные. Поворотный с одной стороны шире, с другой уже, что формирует поворот лестницы.

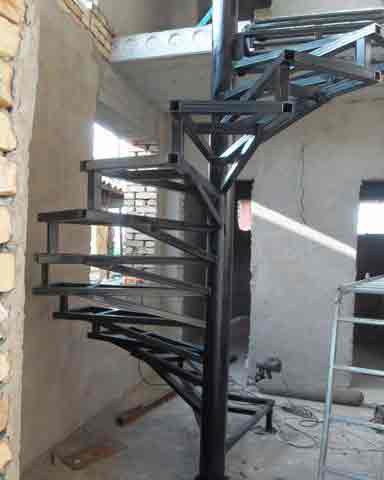

Винтовая

Ступени в винтовой лестнице располагаются по восходящей вокруг оси – трубы или колонны. В редких случаях торцы ступенек образуют пустое цилиндрическое пространство, от него лестница защищена перилами. У остальных перила только со стороны, противоположной оси. Винтовая конструкция занимает минимальную площадь основания, обеспечивая большую крутизну подъема.

Стремянка

Это переносные лестницы, обычно складные, предназначенные для временного использования на определенном месте. Стремянки применяются очень широко, их просто изготовить своими руками.

Преимущества и недостатки конструкции из профильного проката

Стремянка, изготовленная своими руками из профильной трубы, имеет такие преимущества:

  • мобильность;
  • простота;
  • компактность, особенно если раскладная;
  • оптимальное сочетание прочности металла с легким весом.

Но она не лишена некоторых недостатков:

  • склонность к падениям;
  • узкая площадь опоры.

Найти видео о стремянках несложно.

Купить или сделать самому

Для меня, например, своими руками изготовить предпочтительнее, чем купить. Потому что я при изготовлении подстраиваю ее под свои нужды. Кто-то скажет, что проще купить и не тратить время, переводя нервы, деньги, ведь профильный материал недешев. И каждый по-своему прав. Все же статья написана для тех, которые заинтересовались изготовить стремянку своими руками.

Самодельная для некоторых даже лучше купленной: приспособление решает определенные задачи, не всегда можно найти идеал. Универсальная будет стоить дорого, а своими руками можно изготовить любой высоты, с любым размером ступенек.

Еще один аргумент в сторону смастерить своими руками в том, что стремянок из профильной трубы в продаже очень мало. Обычно на продажу стараются изготавливать легкие и компактные лестницы. Но они менее прочны и устойчивы. Стремянка, изготовленная из профильной трубы, крепче, хотя и менее транспортабельна.

Какой вид профтрубы выбрать для лестницы и сколько их понадобится

Для стремянки, которую я вам предлагаю своими руками сделать, понадобится 8 м профильной трубы 60 × 40 мм, 4 по 2 м, 4,9 м профильного проката 40 × 40 мм. В качестве опорных стоек лучше применять предложенный, но можно и 80 × 40 мм или 80 × 60. Также понадобится цепь длиной 1,4 м, 2 куска по 70 см.

Применение квадратного профиля для стоек нежелательно, а вот на ступеньки – наоборот. Хотя не исключен вариант применения для ступенек профильной трубы размером 40 × 30 или даже 40 × 20. Последний вариант подойдет, если вес пользователя не больше 120 кг.

Как сделать стремянку своими руками: пошаговая инструкция

Сначала подготавливают опоры. Для изготовления Л-образной конструкции необходимы 2 профильные трубы длиной 2 метра каждая. Лестница состоит из 2-х таких конструкций. На опорных трубах делают разметку маркером, цвет которого хорошо виден на металле профильного проката. Все расстояния указаны на чертеже.

Шаг 1. К одному краю трубы приваривают пластинки длиной в две широкие стороны трубы, в нашем случае 120 мм. Их приваривают под углом, чтобы срез получился прямым, если соединенные опоры разложены. Это изображено ниже на фото.

Во второй трубе и пластинках просверливают отверстие Ø 10 мм. В него вставляют штырь для образования шарнирного соединения, края заклепывают. Или применяют специальные шарниры, их нужно лишь приварить к окончаниям отрезков так, чтобы сложенные профильные трубы прижимались и были параллельны друг другу. Вторая конструкция идентична первой.

Шаг 2. После изготовления Л-образных конструкций приваривают цепь, чтобы она была внатяжку, если угол на шарнирах 45˚. Предварительно подготавливают материал для ступенек, нарезают отрезки профильных труб 350 мм – 14 шт. Далее устанавливают эти конструкции параллельно на расстоянии 35 см. Здесь может понадобиться помощь друга, чтобы придержал своими руками, пока будет приварена одна из верхних ступеней.

Перед креплением остальных ступенек нужно еще раз сверить все расстояния и проверить метки. Монтировать ступеньки стремянки необходимо так, чтобы их стороны были параллельны земле.

Необходимые инструменты и материалы

Для изготовления своими руками стремянки необходим сварочный аппарат, дрель и болгарка. Трубы, которые предпочтительнее применить, я описал выше. Для шарнирного механизма можно использовать 4 пластинки размерами 160 × 80 мм и толщиной не менее 3,5 мм. Цепь с толщиной проволоки кольца от 2,8 мм до 5 мм.

Чертежи и схемы

Схема простой стремянки изображена на рисунке.

Ее достоинство – возможность одновременного подъема на ступеньки двоих человек. В хозяйстве такой вариант стремянки бывает попросту незаменим, например при сборе урожая с плодовых деревьев. Это удобно при совместном ремонте или при работе монтажника с помощником. Когда мастер занят работой, помощник может подавать инструмент, придерживать предметы. На других типах стремянок это невозможно.

Ход работ

При проведении сварочных работ необходимо соблюдать технику безопасности. Пользоваться маской типа хамелеон, руки защитить перчатками. Освещение должно быть хорошим.

Такая последовательность монтажа, которую я описал выше, позволит собрать своими руками ровную стремянку без каких-либо сложных вычислений и измерений.

Сначала приваривается верхняя ступенька, чтобы опорные конструкции стояли ровно. Поверхность ступеней всегда должна быть параллельна земле. Далее – нижняя перекладина противоположной лестницы. Если при этом одна из цепей немного ослаблена, а при ее натяжении образуется косина, то на этом этапе лучше всего переварить место крепления цепи.

Чтобы ровно обрезать края ножек стремянки, ее нужно перевернуть набок в разложенном состоянии. Линию обрезки можно отметить, приложив к бокам стоек длинную линейку. В крайнем случае можно натянуть шнур. Еще лучше, если приобрести в магазине стройматериалов специальные пластиковые ножки под имеющийся профиль.

Заключение

Вот и получилась несложная и очень удобная лестница. Собрать ее своими руками будет под силу многим, кто разберется в несложной конструкции из профильной трубы и попробует осуществить задумку на практике. Всем желаю успехов! Подписывайтесь на обновления, делитесь в социальных сетях. А я прощаюсь с вами до следующих публикаций.

Источник: http://vseotrube.ru/stroitelnye-konstruktsii/stremyanka-iz-profilnoj-truby-svoimi-rukami

Чертежи и порядок действий для сборки стула-стремянки своими руками

В домашнем хозяйстве не обойтись без многофункциональных вещей, которые служат долго и экономят свободное пространство. Отличный пример подобных изделий — стул-стремянка — универсальный, компактный и практичный. При необходимости сэкономить денежные средства можно изготовить подобную конструкцию своими руками. Процесс не слишком сложный, достаточно иметь элементарные навыки работы с электроинструментами и изучить порядок действий для каждой конкретной модели стула.

  1. Конструктивные особенности модели
  2. Классификация
  3. По материалу изготовления
  4. По типу конструкции
  5. Работа с чертежом
  6. Пошаговый алгоритм изготовления
  7. Трансформер
  8. Высокий табурет-стремянка
  9. Стул-лесенка
  10. Табурет-гладильная доска
  11. Финишная обработка
  12. Видео
  13. Фото

Конструктивные особенности модели

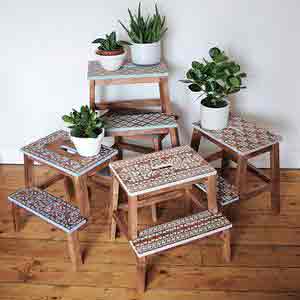

Табурет-стремянка чаще всего изготовлен из дерева. Выглядит конструкция как традиционный стул, но при необходимости преображается в удобную лесенку, которая позволяет доставать вещи с высоких полок, менять сгоревшие лампочки или выполнять мелкие ремонтные работы. Предмет мебели состоит из передней и задней боковин, сиденья, спинки, ступенек. Основные особенности изделия:

  • компактные габариты;
  • отсутствие потребности в дополнительной опоре;
  • простота перемещения с места на место;
  • способность выдерживать внушительный вес без потери устойчивости;
  • быстрая трансформация в лестницу.

Сиденье без труда откидывается, может использоваться в качестве ступеньки. Размеры и масса конструкций больше по сравнению со стандартной мебелью. В частных домах и просторных квартирах этот нюанс не имеет особого значения. В условиях ограниченной площади придется выделять отдельное место для хранения мебели.

Главные достоинства подобных стульев — универсальность использования, безопасность, удобство. Изначально конструкции нашли применение в библиотеках, поскольку позволяли дотягиваться до верхних полок. Впоследствии они получили куда более широкое распространение.

Внешний вид складных стульев-стремянок отличается разнообразием. Поверхность окрашивается в разные цвета, декорируется резными элементами, узорами.

Классификация

Сегодня практичные стулья в форме лесенки используются в офисных и жилых помещениях. Изделия классифицируются по материалу изготовления, типу конструкции, габаритам. Для выбора подходящей модели необходимо обращать внимание на все эти параметры.

По материалу изготовления

Для производства раскладных стульев-стремянок применяют три основных вида сырья. Конструкции бывают деревянными, металлическими, выполненными из древесно-стружечных плит. У каждого варианта есть свои особенности:

  1. Дерево — дорогой, прочный материал природного происхождения, при правильном уходе прослужит долгие годы. В большинстве случаев для производства стульев используется сосна или береза, но подойдут и другие породы: бук, дуб, акация. Последние стоят дороже, а их правильная обработка в домашних условиях возможна только при наличии столярных навыков.
  2. Древесно-стружечные плиты. Используются для изготовления сидушки, ступенек, спинки, реже — ножек. Комбинация панелей с натуральным деревом позволяет создавать надежные конструкции, оптимальные по стоимости и сложности работы.
  3. Металл. Характеризуется повышенной прочностью, долговечностью. Для сборки стульев применяются нержавеющая сталь, алюминий, которые менее подвержены коррозии. Выполнение сборки под силу мастерам, имеющим навыки работы с подобным материалом и сварочным аппаратом.

Сегодня распространена и пластиковая мебель, ее можно приобрести в готовом виде. Изделия доступны по стоимости, но имеют ограниченный срок эксплуатации. Конструкции из фанеры дешевле и легче по сравнению с натуральным деревом или древесно-стружечными материалами, но уступают им в прочности. Максимальная нагрузка для стула — не более 80 кг.

По типу конструкции

Существует несколько разновидностей раскладных стульев. Изделия отличаются конструктивными особенностями, вариантами трансформации, внешним видом. Самостоятельно можно изготовить следующие модели:

  1. Табурет-стремянка. Наиболее простая мебель, занимает достаточно много места, выглядит несколько примитивно. Изделие оснащается одним сиденьем и 2–3 ступенями, которые при необходимости складываются либо выдвигаются. Модель используется в качестве стула или тумбы, устанавливается на кухне, в спальне.
  2. Стул-трансформер. Главная особенность такой мебели заключается в том, что после откидывании сиденья образуется небольшая полноценная лесенка. Внешне конструкция напоминает традиционный стул, отличие заключается в наличии нескольких ступенек, спрятанных в нижней части.
  3. Лестница-трансформер. Выглядит, как обычный высокий табурет, иногда со спинкой. Ступени выдвигаются и задвигаются по направляющим. Модель проста в использовании, мобильна, подходит для помещений с ограниченной площадью.

Конструкция стула-стремянки может быть раскладной либо стационарной. Первые отличаются компактными размерами, но вторые более прочные и надежные. Модели, которые устанавливаются в конкретном месте и не передвигаются, используются в качестве подставок под разнообразные предметы либо горшки с комнатными растениями.

Табурет-стремянка Стул-трансформер Лестница-трансформер Раскладной Стационарный

Чтобы правильно изготовить стул-трансформер своими руками, необходимо уточнить типовые размеры изделий. Оптимальные параметры для высокого табурета-стремянки:

  • 4 основные ножки: 19 × 100 × 725 мм;
  • 4 средние ножки: 19 × 100 × 470 мм;
  • 2 маленькие ножки: 19 × 10 × 215 мм;
  • 2 нижние перекладины: 19 × 100 × 420 мм;
  • 2 верхние перекладины: 19 × 38 × 180 мм;
  • 2 боковые накладки: 305 × 170 × 250 мм;
  • 2 ступени: 19 × 180 × 298 мм;
  • 2 перекладины: 19 × 100 × 400 мм.

Потребуется подготовить по паре верхних и нижних царг. Размеры первых составляют 19 × 125 × 345 мм, вторых — 19 × 105 × 345 мм. Лестницы-трансформеры создаются на основе следующих параметров:

  • 6 планок: 20 × 20 × 95 мм;
  • 3 панели для спинки: 20 × 50 × 400 мм;
  • 3 ступени: 20 × 120 × 360 мм;
  • 2 передние боковины: 20 × 270 × 400 мм;
  • 2 задние боковины: 20 × 325 × 850 мм;
  • переднее сиденье: 20 × 90 × 400 мм;
  • заднее сиденье: 20 × 165 × 400 мм.

Стул-стремянка дополняется 2–3 ступенями, располагающимися на расстоянии 21 см друг от друга. Форма опор напоминает букву А за счет характерного расположения планок, соединенных с перекладинами. Угол наклона царги и ножек должен составлять 80º.

Работа с чертежом

Табурет складной можно изготовить самостоятельно либо приобрести готовое изделие. Покупка не всегда финансово доступна, поэтому мастера, имеющие опыт столярных работ, предпочитают создавать практичные конструкции своими руками. Процедура облегчается благодаря большому количеству готовых схем с подробным описанием процесса изготовления.

Чертеж стула будет зависеть от разновидности конструкции и используемых материалов. Необходимо уточнить назначение изделия. Исходя из этого, для работы подготавливаются деревянные, древесно-стружечные или металлические заготовки, а также подходящие инструменты.

Для самостоятельного изготовления мебели потребуются чертежи с размерами в объеме общих видов, узлов, разрезов. В схемах используются специальные обозначения, которые необходимо правильно читать. Линии на чертеже расшифровываются следующим образом:

  1. Сплошные толстые — контурные линии, изображающие предмет мебели.
  2. Сплошные тонкие — используются для обозначения параметров.
  3. Выносные тонкие — уточняют номера деталей.
  4. Пунктирные — служат для демонстрации элементов, которые не видны в определенном ракурсе.
  5. Штрихпунктирные — представляют собой осевые линии, показывающие середину мебели.
  6. Пересечения 2–3 осевых линий — отражают центры круглых деталей.

В мебельных чертежах все размеры указываются в миллиметрах, ставятся в натуральную величину, независимо от масштаба схемы. Параметры каждого элемента отражаются с учетом длины шипов. Заглавными русскими буквами обозначаются стрелки разрезов, римскими цифрами — узлы.

На чертежах стульев-стремянок подробно прорисовывается каждый элемент. Выполняется деталировка — вычерчивание конструктивных деталей, определение их размеров. Это творческий процесс, а не простое копирование изображений. По готовым схемам можно сделать все панели и царги на заказ.

Пошаговый алгоритм изготовления

Самостоятельное создание табуретки-лестницы — интересная творческая работа. Алгоритм изготовления включает составление или подборку чертежей, подготовку материалов и инструментов, производство, сборку заготовок и финишную обработку. Пошаговые мастер-классы помогут выполнить все этапы правильно.

Трансформер

Практичную многофункциональную мебель можно изготовить из дерева своими руками. В качестве основного материала используется сосна либо ясень. Для работы потребуются следующие элементы:

  • 2 боковины, для стула и подножки;
  • основание сиденья;
  • поворотная ступенька;
  • рейка спинки;
  • ступени.

Из инструментов необходимо подготовить сверла по дереву, дрель, шлифовальную машину, из расходников — шурупы, саморезы, направляющие, петли. После подготовки чертежа все элементы стула-лестницы-трансформера вырезают из выбранного материала, тщательно шлифуют. Все действия базируются на инструкции:

  1. Выполняют разметку и фаску в нижней части боковины.
  2. Вырезают внутренний и наружный контуры элемента.
  3. Рисунок переносят на деревянные заготовки.
  4. Торцевые части боковин шлифуют, острые края обрабатывают фрезером.
  5. Спинку изготавливают таким же способом, что и боковины.
  6. Для сборки среднюю ступеньку проклеивают и фиксируют саморезами.
  7. Закрепляют ступеньки, сиденье.
  8. Две готовые части конструкции соединяют рояльной петлей.

Все саморезы замазывают шпаклевкой по дереву, поверхность изделия шлифуют. На финальном этапе готовая табуретка окрашивается в выбранный цвет либо покрывается лаком.

Профессиональные сборщики мебели не рекомендуют использовать для фиксации элементов только клей без шурупов — конструкция будет неустойчивой и хрупкой.

Высокий табурет-стремянка

Для работы потребуются заготовки для ступенек и стула: перекладины, большие и маленькие ножки, царги и другие элементы. Из инструментов необходимо подготовить шуруповерт, шлифовальную машину, дрель. Процесс изготовления проходит пошагово:

  1. Все заготовки аккуратно выпиливают и шлифуют.
  2. Сборка подразумевает параллельное расположение ножек под углом 10º. Торцы фанерной накладки и перекладин при этом не должны расходиться.
  3. Если для фиксации элементов используют шпонки, предварительно для них готовят пазы.
  4. Царги обрезают под углом 80º.
  5. На нижней ступеньке выполняют пару разрезов для точного соединения с ножками.
  6. Перекладины прикрепляют к основанию, царги — к верхней ступени. В работе применяют шурупы.
  7. Средние ножки фиксируют шкантами, собирают переднюю царгу, ступеньки.

После сборки высокий табурет-трансформер устанавливают в подходящем месте, прикручивают направляющую. Конструкцию тщательно осматривают на наличие дефектов. Если недостатки не обнаружены, изделие демонтируют, затем собирают повторно с применением клея.

Стул-лесенка

Для изготовления подобных моделей необходимо подготовить основные элементы из дерева или древесно-стружечных плит. Потребуются боковые и задняя стенки, сиденье, пара оснований и опор, 4 поперечные планки. Из инструментов и расходников нужны шуруповерт, шлифовальная машина, дрель, а также саморезы, рояльная петля. Работу выполняют по инструкции:

  1. В первую очередь подбирают либо составляют для изготовления стула своими руками чертежи, по ним выпиливают все элементы.
  2. Детали шлифуют, острые углы и кромки сглаживают.
  3. Для сборки соединяют боковины изделия.
  4. Монтаж основания и ступеней выполняют за счет рояльной петли.

При изготовлении мебели своими руками из дерева необходимо позаботиться о тщательном разглаживании заостренных граней, углов. Процедура поможет продлить срок эксплуатации конструкций. Острые концы способны ломаться при воздействии высоких нагрузок.

Вырезать детали, зашлифовать острые углы и кромки Проклеить все элементы ступеньки Закрепить элементы друг с другом, а затем зафиксировать получившуюся конструкцию к табурету Готовое изделие

Табурет-гладильная доска

В последние годы при производстве деревянного стула-стремянки-трансформера своими руками используются разнообразные дополнения. Повысить функциональность мебели поможет гладильная доска, встроенная в спинку. Для работы потребуются заготовки, выпиленные из соснового бруса, а также фанера. Из инструментов необходимы циркулярная пила, дрель, сверла, лобзик, рубанок, шлифовальная машина. Стул-стремянка-трансформер своими руками собирается поэтапно:

  1. Подбирают готовый или создают индивидуальный чертеж с замерами.
  2. Необходимые элементы выпиливают из подходящих материалов.
  3. Детали собирают вместе при помощи соединительных реек. Гладильную доску крепят к спинке.

После выполнения сборки стул-лестница своими руками тщательно шлифуется для получения идеально гладкой поверхности. Затем изделие окрашивают, покрывают лаком либо декорируют любыми доступными способами. Для непосредственно гладильной доски шьют прочный тканевый чехол, под который укладывают толстый слой поролона.

Финишная обработка

Со временем даже самая качественно выполненная мебель теряет эксплуатационные характеристики, привлекательный внешний вид. Для продления срока службы поверхность табурета-ступеньки обрабатывают специальными составами. Это могут быть антисептические пропитки с водоотталкивающими свойствами, лак, олифа, морилка, красящие смеси.

Мебель, которую будут использовать ежедневно, покрывают тройным слоем лака. Поворотные элементы промазывают маслом для быстрого и простого преобразования в стремянку и наоборот.

Созданный своими руками стул-стремянка станет уникальным дополнением интерьера, если для повышения эстетических свойств изделия использовать разнообразный декор:

  • художественную роспись;
  • декупаж;
  • аппликации.

Перед созданием декора необходимо тщательно отполировать поверхность стула. Для этого используют наждачную бумагу либо шлифовальную машинку. Для сохранения естественной древесной структуры мебель покрывают грунтом, затем прозрачным лаком. Техника декупаж позволяет вписать конструкции в любой интерьер.

Популярны изделия с эффектом состаривания. Для его создания мебель равномерно покрывают краской металлического цвета. Ступеньки обрабатывают белым составом, украшают рисунками. После этого используют рисовую бумагу с выбранным узором. Ее прикладывают к конструкции и промазывают клеем. После высыхания затирают наждачной бумагой.

Оригинальный стул-трансформер всегда будет пользоваться спросом благодаря своей практичности и функциональности. Компактная мебель органично дополнит обеденный стол, облегчит выполнение строительных работ, возьмет на себя функцию стильного дизайнерского элемента. Модели, изготовленные своими руками, прослужат дольше при соблюдении техники производства и правильном уходе при эксплуатации.

Художественная роспись Декупаж Аппликация

Видео


Источник: http://mebel-sovet.ru/stulya/1249-stremyanka

Как сделать стремянку (лестницу) из профильной трубы

Профильные трубы — отличный вариант для сооружения стремянки, которая бывает столь необходимой в любом доме для выполнения повседневных задач. Сегодня на смену тяжелым металлическим конструкциям пришли достаточно легкие и прочные стремянки, выполненные из металлических профилей — изделий из стали с прямоугольным, квадратным или овальным сечением, которые можно приобрести в строительных магазинах, но дешевле сделать стремянку из профильных труб своими руками.

Виды лестниц, которые можно изготовить из профильных труб

Профильная труба — наиболее прочный материал для создания каркасов для построек любого типа, в том числе лестниц.

Из профилей выполняются:

  • Маршевая лестница — конструкция из двух балок, расположенных на одном уровне, на которые устанавливаются ступеньки. Балки или косоуры поддерживают ступеньки снизу. Лестница бывает одноуровневой или двухуровневой, когда состоит из двух рядов в одном пролете.
  • Винтовые лестницы состоят из одного косоура, вокруг которого крепятся ступени, закрепленными с другой стороны перилами. Сложная конструкция — крутая и не очень удобная, которую самостоятельно сделать мало кто может решиться.
  • Больцевые — лестницы, ступени которых крепятся к прочной стене болтами или больцами. При этом используется только одна балка-косоур из профиля.
  • Стремянка — приставная мобильная лестница для выполнения определенных задач: выполнения каких-либо действий на определенной высоте. Такая лестница должна быть устойчивой и желательно, легкой, чтобы ее просто было переставить в нужное место, не прилагая сверхусилий.

Разновидности лестницы-стремянки

Стремянка может быть односторонней, а может быть выполнена из двух частей. Устойчивость в первом случае достигается просто за счет стены, которая служит опорой.

Во втором случае, стремянка не нуждается в опоре, обе части устанавливаются под определенным углом наклона и скрепляются между собой навесом, который удерживает обе части. Помимо этого для фиксации лестница может закрепляться дополнительным ремнем, который не дает частям менять угол наклона, т.е разъезжаться. Обе части могут быть одинаковыми, либо одна из них выполняется просто в виде опоры, без ступеней.

Первый вид — самая простая приставная лестница, состоящая из двух параллельных опор, между которыми крепятся ступеньки-перекладины. Это приспособление отличается легкостью, хотя это довольно прочное, которое изготовить достаточно просто. Двусторонняя стремянка ненамного сложнее, поэтому сделать своими руками такую конструкцию не представляется сложным.

Преимущества самодельной лестницы-стремянки из профилей

Использование стремянки из профилированной трубы оказалось довольно удачным решением.

По сравнению со швеллерами или металлическими уголками, которые ранее также использовались для сооружения мобильных лестниц и довольно быстро выходили из строя, конструкция из профильных труб прослужит долго, ее просто использовать, а для сборки не понадобиться много времени и больших затрат. Главное — правильно выбрать профиль.

Какую трубу взять для изготовления стремянки

Казалось бы, чем толще стенки трубы, тем она должна быть надежней. Однако, толстостенные профили отличаются большим весом, а это не очень удобно, учитывая, что стремянка должна быть мобильной, а следовательно, не тяжелой и не громоздкой.

Кроме того, вес будет создавать дополнительную нагрузку на опоры и фундамент стремянки.

Также не подойдет слишком тонкий профиль, который может деформироваться при нагрузках.

Обратите внимание! Для устойчивой надежной конструкции рекомендуется выбирать профиль для стремянки толщиной 5-7 мм, оптимальный размер сечения профиля для опор — 40х40 или 50х50 мм, а для ступеней достаточно взять трубу 20×20 мм.

Что понадобиться для работы

Перед тем, как приступить к изготовлению стремянки, необходимо подготовить инструменты, сделать необходимые чертежи и нарезать трубу на отрезки нужных размеров.

Правильно выполненный чертеж не только позволяет рассчитать количество материала, но и наглядно представить будущую конструкцию.

Для изготовления складной стремянки необходимы следующие инструменты и приспособления:

  • болгарка;
  • сварочный аппарат;
  • дрель и сверла;
  • рулетка, маркер, уголок и молоток.

Кроме профилей нужного размера понадобиться шарнир, соответствующий размеру труб, который надевается на стойки, а затем крепиться к ним с помощью болтов и саморезов. С помощью шарнирного механизма монтируется складная лестница-стремянка.

Этапы работы

На две главные профтрубы, которые будут служить опорами, приваривают ступеньки. Для начала, предварительно, а затем, после необходимой проверки на отсутствие неровностей, ступени закрепляются окончательно.

Затем точно также изготавливают вторую часть стремянки.

Соединяют обе части с помощью шарнирного навеса.

На средней части конструкции выполняются отверстия, к которым будет крепиться ремень для фиксации лестницы, чтобы она надежно держалась во время эксплуатации в нужном положении.

Источник: http://infotruby.ru/svoimi-rukami/stremyanka-iz-profilnoj-truby

Как сделать деревянную лестницу стремянку своими руками

Как сделать стремянку из дерева своими руками

Наверно почти каждый из нас что-то мастерил из дерева на даче. Кто-то сделал обычную табуретку, кто-то изделие посложней. В нашей статье мы постараемся рассказать как сделать лестницу на даче, при помощи которой вы сможете производить самые разнообразные работы. Ведь согласитесь, приятно сделать садовую лестницу своими руками, а после, с ее помощью собрать несколько ведер спелых фруктов.

Лестницы стремянки – это специальные переносные лестницы, предназначенные для выполнения самых разнообразных задач. Они используются как в домашнем хозяйстве, к примеру для обрезки деревьев или спуска в колодец, так и в библиотеках и даже в авиации. Стремянки используемые в нашем быту, можно разделить на такие виды:

  • Легкая переносная лестница
  • Лестница раскладная

Далее мы рассмотрим подробнее как изготовить каждый вид лестницы, а также способы применения их в хозяйстве.

Легкая переносная лестница


Нельзя сделать деревянную лестницу, не зная ее размеры. Мы взяли проверенные — 150 см высота, 52 см ширина нижней части, 40 см ширина верхней части.
Чтобы собрать переносную лестницу своими руками вам понадобятся:

  • Брусья размером 6х3х150 см, 2 шт.
  • Доски размером 6х2х47, 4 шт.
  • Ручной фрезер или стамеска
  • Саморезы 75мм, 16 шт.
  • Транспортир
  • Рулетка
  • Карандаш
  • Линейка
  • Ножовка по металлу
  • Киянка

Размечаем место под пазы ступеней

Брусья будут служить опорной частью нашей лестницы и первое что нужно сделать, это разметить на них пазы под ступени. Размер шага(расстояние между ступенями) выбираем 35 см, а угол наклона ступени 105 градусов.

Для этого берем рулетку и карандаш, прикладываем рулетку к широкой части бруска (6см) и отмеряем 35 сантиметров от низа.Ставим пометку “А” на краю бруска, это будет начало паза для ступени. От поставленной метки, делаем замер еще на 2 см и ставим новую метку “B”, это будет ширина ступени. Смотрим Рис.1.

Теперь наша задача отмерять угол наклона ступени и на противоположном краю бруска поставить еще 2 метки. Для этого берем транспортир, его центр ставим в точку “A”, ищем на делениях угол 105 градусов. Затем прикладываем линейку таким образом, чтобы образовалась линия между центром транспортира и делением 105 градусов. В месте где противоположный край бруска будет соединяться с линейкой ставим метку “D”. То же самое проделываем с метками “B” и “C”. Когда у нас есть все 4 точки, под линейку соединяем их линиями, “A” и “D”, “B” и “C”. Место под паз первой ступени готово. Смотрим Рис.2.

Для того чтобы отметить последующие ступени, необязательно использовать транспортир. Достаточно просто от каждой из предыдущих точек, отмерять по 35 сантиметров вверх и поставить новые 4 точки, а затем таким же образом соединить их линиями.

Со второй опорной частью проделываем то же самое. Или для того чтобы сэкономить время, можно после замеров на первом бруске, положить две опоры впритык и перенести метки с одной стороны. После, приложить вторую опору к другой стороне первой опоры и скопировать метки оттуда. Останется только провести линии между точками.

Вырезаем пазы для ступеней

Если после трудных замеров вы не сдались и не отказались от идеи сделать стремянку своими руками, продолжим. Ножовкой по металлу по расчерченным линиям на брусках, делаем легкие надпилы, делая тем самым своеобразные направляющие. Затем на фрезере устанавливаем глубину 5мм и делаем выборку по нашим направляющим. Если у вас нет ручного фрезера, можно воспользоваться стамеской, незабываем что глубина паза должна составлять 5мм.

Отмеряем первую и последнюю ступень

Так как наша лестница более широкая внизу и более узкая вверху, нам необходимо знать длину каждой ступени. Для этого, нам достаточно знать размеры первой и последней ступеней. Чтобы узнать размер первой ступени, нам необходимо взять ширину лестницы внизу 52 см и вычесть толщину опор 3 см. Но так как мы сделали пазы, нужно из толщины опор вычесть глубину паза 0.5см, получаем 2.5см. В итоге из 52см, мы отнимаем два раза по 2.5см(так как опоры две), получается длина первой ступени будет 47см. Для последней, самой верхней ступени, проделываем такие же расчеты. Ширина верха лестницы 42 см, поэтому 42-2.5-2.5=37см.

Если вы уже заготовили доски указанных размеров по нашему списку, то от первой ступени отрезать ничего не нужно. Необходимо лишь от последней ступени отрезать 10см, чтобы получилась доска 37см длины. В противном случае, сделайте две доски 47 и 37см соответственно.
Для получения размеров второй и третьей ступени, нам необходимо сделать предварительную сборку.

Делаем предварительную сборку


Укладываем одну из опор на твердую поверхность так, чтобы пазы под ступени оказались сверху. Берем первую ступень, вставляем в первый паз и забиваем киянкой до упора, затем, то же самое с последней ступенью, но уже забиваем в последний паз.

На том месте, которым ступень будет вставляться в паз, можно снять кромку стамеской, это облегчит монтаж ступеней.

Берем вторую опору и кладем сверху на торчащие ступени, соблюдая пазы. Остается лишь прибить опорный брус киянкой для закрепления конструкции. Чтобы ступени не выезжали, закрепляем их с наружной части опор саморезами. По 4 самореза на каждую ступень, 2 штуки с одной стороны и две с другой. Часть нашей лестницы готова, осталось отмерять и смонтировать вторую и третью ступени.

Отмеряем оставшиеся ступени


Теперь, когда у нас уже есть готовая конструкция, можно измерить длину оставшихся ступеней. Для этого берем наши доски и прикладываем к соответствующим пазам, а все что не помещается в паз, отмечаем карандашом, а затем обрезаем. Конечно можно воспользоваться формулами и изначально рассчитать размер ступеней, но у этого способа есть один недостаток. Если в процессе расчетов, или же при выпиливании пазов и ступеней будет допущена ошибка, даже в 1-2мм, ваши ступени могут оказаться короче или длиннее чем должны. И если длинные можно подрезать, то короткие в данной конструкции использовать уже не получиться.

Финальная сборка


Для завершения конструкции остается лишь смонтировать 2 оставшиеся ступени. Для этого кладем нашу конструкцию на твердую поверхность к нам лицевой стороной. Устанавливаем ступени в пазы и аккуратно забиваем киянкой. По бокам также закрепляем саморезами. Наша переносная деревянная лестница готова.

Если ступени в процессе эксплуатации расшатаются или же вы просто хотите укрепить конструкцию, под ступени можно установить уголки с обеих сторон и посадить на 4 самореза, 2 в ступень и 2 в опорную конструкцию.

Применение переносной лестницы


Чаще всего, применяется деревянная лестница на даче или в загородном доме. К примеру, стремянка для колодцев поможет провести ремонтные работы в трудно доступном месте. А вот садовые лестницы этого подвида, служат для обрезки деревьев.

Лестница раскладная


Чтобы сделать раздвижную лестницу, нам необходимо по изложенной выше инструкции изготовить 2 идентичных переносных лестницы, а затем скрепить их дверными навесами и установить на верхней ступени площадку. Единственное отличие между конструкциями, первая ступень второй лестницы, должна начинаться не с 35см, а с 20см, при этом все остальные ступени также сместятся вниз на 15см. Если мы захотим разложить лестницу в длину, это позволит сохранить размер шага 35см в месте соединения лестниц.
Чтобы изготовить лестницу стремянку своими руками вам понадобятся:

  • Набор материалов для легкой переносной лестницы, в двух экземплярах
  • Дверные навесы продолговатые, 2 шт.
  • Фанера 34х50
  • Болты м6 длина 75мм, 4 шт.
  • Болты м6 длина 50мм, 2 шт.(гайки 4шт.)
  • Болты длиной большей чем толщина фанеры, 5 шт.
  • Саморезы 55мм, 4 шт.
  • Уровень
  • Уголок мебельный продолговатый, 2 шт.
  • Уголок мебельный z-образный, 1шт.

Скрепление дверными навесами

Для того, чтобы превратить нашу лестницу из бруса в стремянку, необходимы крепления, которые свяжут две лестницы в одну. На эту роль обычно берут специальный кронштейны, но так как мы изготавливаем лестницу из подручных материалов, мы выберем более доступный вид крепления, а именно дверные навесы. Если вы собираете лестницу на даче своими руками, поищите в сарае, там наверняка можно найти эту деталь, а если нет, ее можно приобрести в любом строительном магазине или на рынке.

В идеале, это должен быть навес продолговатый, шириной не более 4 см, длиной крепления не менее 6см. В навесе необходимо просверлить или расточить отверстия под болты. Далее лестницы складываем верхушками друг к другу и прикладываем дверные навесы таким образом, чтобы после складывания лестницы они были внутри треугольника. На балках лестниц делаем отметки в тех местах, где навесы будут крепиться болтами. В отмеченных метках сверлим отверстия под диаметр болтов. Далее вкручиваем саморезы, вставляем болты 75мм и с обратной стороны надеваем на болт сначала шайбу, затем закручиваем гайки. Ваше крепление готово.

Для того чтобы гайки не раскрутились, можно болт накернить.

Установка площадки

В конструкции лестницы, которую мы будем использовать, площадка будет играть роль не только подставки. Чтобы лестница не разъезжалась ее необходимо как-то закрепить. Для этого мы на нашу опорную площадку установим специальное крепление, которое будет предотвращать конструкцию от расхождения.

В качестве площадки, можно взять кусок фанеры подходящего размера, или сделать ее из дерева на даче. Также подойдет сиденье от старого стула. Ширина площадки должна быть 34см.
Берем уровень и ставим его на самую верхнюю ступень одной из лестниц, а на другой по уровню делаем пометку, куда при помощи уголка будет крепиться площадка. Повторяем процедуру с противоположной стороны.
К отметке прикладываем уголок и засверливаем отверстие под болт, который будет скреплять лестницу с уголком.

Чтобы наш уголок был подвижным, необходимо сначала с наружной стороны лестницы вставить болт 55мм, а с внутренней, сначала шайбу, затем вкручиваем гайку, затем надеваем сам уголок и еще одну гайку, но не зажимаем ее до упора. Таким образом, уголок располагается между двумя гайками, тем самым он имеет возможность вращаться вокруг оси болта. С другой стороны лестницы крепим уголок тем же способом.

На верхнюю часть уголка устанавливаем фанеру и делаем отметку под отверстия для болтов, которые будут скреплять фанеру и уголок. Отверстия сверлим под диаметр болтов, а сверху площадки, откуда мы будем вставлять болты, отверстие делаем по диаметру шляпы болта, таким образом, чтобы болт вошел впотай и в дальнейшем не выступал на поверхности. Закрепляем при помощи болтов и гаек уголки и площадку.Остался финальный штрих, сделать крепление площадки к противоположной ступени.

Крепление верхней площадки

Если мы не хотим, чтобы наша лестница разъехалась, нужно создать механизм который будет препятствовать расхождению лестниц. Существует множество вариантов таких креплений, но в нашей модели мы будем использовать верхнюю площадку. Для этого нам понадобится z-образный уголок, как показано на картинке Рис.3.

Если у вас такого нет, можно попытаться выгнуть необходимую форму из обычного.
Задача этого уголка быть крюком и цепляться за верхнюю ступень лестницы. Крепится он будет болтом к площадке.
По принципу крепления предыдущих уголков, крепим z-образный по центру площадки так, чтобы при его повороте вокруг болта, он цеплялся за верхнюю ступень.

Это, во-первых, не даст площадке переворачиваться, во-вторые не позволит лестнице разъехаться, лестница стремянка из дерева готова.

Применение раскладной лестницы

Садовые лестницы этого подвида можно использовать как для обрезки деревьев, так и для сбора фруктов. Все благодаря верхней площадке, на которую можно установить ведро. Стремянка для колодцев из раскладной лестницы возможна лишь в случае, если лестница раскладывается на 180 градусов. Также благодаря компактности, стремянку легко можно использовать внутри жилища для проведения ремонтных работ на высоте.

Ниже представлено подробное видео:

Стремянка своими руками из дерева

В доме и на приусадебном участке, во время ремонта или генеральной уборки, а также во многих других ситуациях лестница-стремянка является незаменимой вещью. Стремянками называют лестничные конструкции, имеющие форму равнобедренного треугольника. Возможны различные варианты в зависимости от конфигурации и материала изготовления. В данной статье мы поговорим о конструкциях из дерева. Стремянка деревянная – изделие, которое отличается не только экологичностью и простотой в изготовлении и уходе, но и прекрасным внешним видом, благодаря которому она может выступить даже в роли декора интерьера.

Особенности и виды деревянных стремянок

Стремянка из дерева имеет достаточно простое и незамысловатое устройство. Однако можно выделить несколько характерных особенностей данной конструкции:

  • Вверху лестница обычно имеет платформу или снабжена страховочной лентой, что делает ее устойчивой и безопасной.
  • Снизу ножки иногда скрепляют парами при помощи двух горизонтальных опор, что также придает большую надежность конструкции.
  • Максимально возможная длина такой лестницы – 5 м.
  • Верхний предел грузоподъемности – 100 кг.
  • Древесина является материалом, достаточно чувствительным к перепадам температур и влажности.

В качестве видов конструкции можно выделить следующие:

  • модели с узкими ступенями,
  • с широкими ступенями,
  • односторонние конструкции,
  • двусторонние лестницы,
  • модели с верхней площадкой,
  • табурет-стремянка,
  • деревянная стремянка-трансформер.

Варианты использования

В отличие от своих металлических аналогов, которые обычно используются в профессиональных областях, лестница-стремянка деревянная уже стала необъемлемым атрибутом бытовой сферы. Достаточно часто она также находит применение в общественных местах, например, в городских библиотеках.

В первую очередь это обусловлено некоторыми достоинствами дерева:

  • Оно достаточно устойчиво к механическим нагрузкам.
  • Является относительно недорогим материалом.
  • Легко поддается обработке и ремонту.
  • Имеет привлекательный внешний вид и приятно на ощупь.
  • Отличается длительным сроком эксплуатации.

Для изготовления таких конструкций рекомендуется использовать древесину прочных пород без сучков и трещин. Только тогда изделие получится качественным, надежным и удобным. Качественно смонтированная лестница станет незаменимым помощником в хозяйстве. При помощи нее можно будет доставать вещи с верхних полок и антресолей, мыть окна или собирать урожай в саду.

Деревянная стремянка своими руками

Перед тем как приступить к изготовлению деталей и монтажу, необходимо выбрать модель лестницы и подготовить чертеж.

Предлагаем вам стандартный вариант изготовления такой лестницы.

Весь процесс проходит в несколько этапов:

  1. Брус сечением 6Х6 см разрезается на полоски. Должно получиться 4 тетивы, 2 бруска, чтобы поддерживать ступеньки, и 2 – для опоры.
  2. Две тетивы снабжаются пазами глубиной 2 см и высотой 2,5 см на всем протяжении. Первый паз располагают в 12 см от верхушки, следующие пазы нарезают на расстоянии примерно 29 см друг от друга.
  3. В тетивах прорезается по 3 паза с такими же размерами. В них будут крепиться перемычки (снизу, сверху и посредине конструкции).
  4. Верхний край опорных брусков скругляют, а нижний край подрезают так, чтобы лестница устойчиво стояла на поверхности. На ножки крепят резину.
  5. Далее изготавливают ступени. Для них используют брусок толщиной 2,5 см. Каждая из них с двух сторон снабжается шипами шириной 2,5 см и длиной 2 см.
  6. Процесс сборки начинается с фиксирования ступеней на опорных стойках. Для достижения большей прочности конструкции понадобится столярный клей. Им смазывают шипы, перед тем как установить в пазы тетив. Каждый шип должен очень плотно войти в паз. Для удобства в данном процессе можно воспользоваться молотком. В завершение ступени дополнительно фиксируются с торцов тетив при помощи гвоздей.
  7. Если для изготовления лестницы используется не брус, а доски, то крепление к тетиве производится не в паз, а при помощи стальных уголков.
  8. Далее вверху конструкции с двух сторон при помощи саморезов фиксируют шарниры. С каждой стороны устанавливается ограничитель, контролирующий угол раскрывания.
  9. Конструкцию можно дополнить крючками или короткими отрезками трубы с небольшим диаметром. Ими можно будет воспользоваться, если в процессе работы необходимо будет закрепить какой-то инструмент, например, вставить молоток или что-то повешать.

Обработка готовой конструкции

Лестница-стремянка, сделанная своими руками из дерева, нуждается в обработке. Дерево – материал, достаточно чувствительный ко многим факторам окружающей среды. Чтобы предотвратить процессы порчи и гниения, изделие необходимо покрыть антисептическим составом. Для этих целей прекрасно подойдет морилка. Детали лучше обрабатывать перед началом монтажа.

На завершающем этапе готовую лестницу еще раз обрабатывают. На этот раз используется олифа. После высыхания слоя наносится краска или лак.

Деревянная лестница-стремянка, выполненная своими руками или приобретенная в магазине, поможет сделать домашний быт более комфортным, а также украсит интерьер.

Пошаговая инструкция по изготовлению приставной деревянной лестницы

Приставная лестница является полезным атрибутом в любом доме, особенно загородном. Она незаменима во время ремонта, при проведении строительных работ, при сборе урожая в саду или обработке деревьев. Ее можно купить в любом строительном магазине. Но каждый хозяин должен понимать, что приставную деревянную лестницу можно сделать и своими руками, и это совсем не сложно, если иметь под рукой данную пошаговую инструкцию.

Плюсы и минусы деревянной лестницы

Конструкция из древесины имеет ряд неоспоримых преимуществ над покупными металлическими вариантами:

  1. для ее изготовления используют экологически чистый материал;
  2. изделие легко собрать самостоятельно;
  3. поддается легкой обработке, не требуя при этом большого количества дополнительных средств, обойтись можно лишь лаком или краской.
  4. благодаря естественной красоте дерева лестницу можно использовать в качестве элемента декора для создания стильного интерьера.

Приставная лестница легка для переноски и абсолютно экологична

Несмотря на высокую популярность среди дачников и владельцев частных домиков, у изделия есть некоторые минусы. Основными недостатками считаются:

  1. низкая грузоподъемность – такие конструкции выдерживают, как правило, не более 120-150 кг;
  2. неустойчивость – деревянные стремянки в этом смысле более предпочтительны;
  3. подверженность воздействию внешних климатических факторов: резкие перепады температуры, влага и солнечные лучи делают свое дело – лестница со временем начинает гнить, рассыхаться, скрипеть под ногами.

Чтобы продлить срок эксплуатации изделия, его нужно хранить не на улице под открытым небом, а в помещении с умеренно влажным воздухом и постоянной температурой. Кроме того, следует позаботиться о ее защите с помощью различных средств: пропиток, антисептиков, лаков или красок.

Важные особенности конструкции

В отличие от раздвижной либо складной, приставная лестница имеет очень простое устройство. Она представляет собой цельную конструкцию, состоящую из двух длинных деревянных брусков и ступеней.

Боковые балки или тетивы выступают в качестве опор сооружения, которые соединяются перекладинами. Такое изделие предполагает отсутствие каких-либо механизмов, поэтому любой может сделать лестницу без наличия определенных навыков и знаний.

Инструменты и материалы

Чтобы сделать переносную лестницу, первым делом надо выбрать строительный материал. Учитывая условия ее эксплуатации, он должен иметь высокую степень износостойкости.

Для этих целей используют преимущественно хвойные породы дерева, сочетающие в себе прочность, низкую стоимость. Однако профессионалы советуют раскошелиться один раз, но купить качественные дубовые или кленовые брусья. Срок их эксплуатации гораздо больше, чем хвойных.

Для работы также понадобится небольшой набор инструментов и материалов:

  • пила;
  • саморезы;
  • шуруповерт;
  • рулетка;
  • антисептик;
  • клей по дереву;
  • башмаки из резины для упора.

Инструкция по изготовлению

Чтобы конструкция была максимально полезной в хозяйстве, при ее изготовлении следует учитывать некоторые правила:

  1. Максимальная длина составляет 5 м, рекомендуемый шаг поперечин – 35 см.
  2. Ступени крепят в пазы тетивы.
  3. Для укрепления конструкции опоры скрепляют внизу, вверху и в середине через каждые 2 м металлическими стяжками.
  4. Для опор необходимо использовать насадки или «башмачки», которые обеспечивают устойчивость изделия.

Расчет размеров

Несмотря на то что прямые лестницы просты в исполнении, без схемы или чертежа все равно не обойтись. Для их составления необходимо произвести простой расчет размеров изделия.

1 – тетива (опорные балки); 2 – ступени; 3 – стяжка жесткости.

Рекомендуемое расстояние между опорными балками (1) должно составлять внизу 0,6 м и 0,4 м вверху. Интервал между ступенями (2) равняется приблизительно 35 см. Для состыковки балок и ступеней в тетиве выбирают пазы, а на конце ступени делается шип длиной от 4 до 5 см. При сборке конструкции понадобятся стяжки (3) с расчетом 1 штука на два метра.

Лестница для наружных работ изготавливается из брусьев, которые должны соответствовать следующим критериям:

  • они должны быть одинаково ровными, как братья-близнецы;
  • трещины, сучки, сколы недопустимы на опорных балках – наличие даже очень маленького дефекта способно привести к внезапному разлому конструкции;
  • при высоте лестницы менее 3 м сечение бруса опорных балок должно быть не менее 4×6 см, при высоте более 3 м – не менее 4×8 см;
  • сечение ступеней-поперечин и стяжки – 3×6 см.

Сборка конструкции

Чтобы собрать простую деревянную лестницу своими руками, необходимо четко следовать пошаговой инструкции:

  • Чтобы укрепить конструкцию и придать горизонтальное положение верхней грани ступени при наклоне, нужно выполнить зарубки:
  1. По всей длине бруса нанесите метки там, где будут установлены ступени.
  2. Отмерьте от меток ширину перекладин (5см), поставьте вторую метку, нарисовав края зарубок под угольник.
  3. Поставьте метки на боковых гранях с обеих сторон и на нижней глубину зарубки (1,5-2 см).
  4. Выполните на отмеченную глубину пропил.
  1. Проведите косую линию, соединив метки.
  2. Снимите слой древесины, поставив топор лезвием на верхнюю метку и постукивая по нему молотком.

  1. Выровняйте топором скос зарубки.
  2. Подобным образом сделайте зарубки на двух опорных балках.

  • Отшлифуйте грани тетивы с помощью шлифмашинки.

  • Прошлифуйте скос зарубки.

  • Нанесите на зарубки краску, дайте ей подсохнуть.

  • Приступаем к ступеням. Снимите аккуратно на каждой доске фаску.

  • Сделайте один из торцов базовым. Для этого поставьте угольником разметку, отпилите неровные края, отшлифуйте торцы.

  • Обработайте бруски шлифовальной машинкой точно так же, как тетивы.
  • Переходим к изготовлению верхней и нижней перекладин. Первая делается короче второй. Ширину выбираете сами. В нашем примере она составляет 65 см внизу и 45 вверху. С помощью рулетки отмерьте необходимую длину.

  • Начертите линию распила и отрежьте лишнее.

  • От края каждого бруска отступите 2 см, проведите линию и отметьте на ней середину.

  • В пункте пересечения линий сделайте сквозное отверстие.

  • Выполните сверлом зенковку.

  • Поставьте перекладины в зарубки и выровняйте конструкцию таким образом, чтобы торцы ступеней были вровень с боковыми гранями опорных балок.

  • Найдите сверло, которое будет на 0,3 мм меньше диаметра стержня резьбы.
  • Через сквозные отверстия в ступенях поставьте метки на зарубках. Затем, убрав перекладины, просверлите отверстие на 2/3 глубины.

  • С тыльной стороны ступенек в местах их примыкания к опорам нанесите краску.
  • Поставьте перекладины на место и прикрутите их саморезами.

  • Прикручиваем оставшиеся ступени. Положите бруски в зарубки и расположите торцы вровень боковым граням тетивы.

  • Отметьте нужную длину с другой стороны и отпилите лишнюю длину промежуточных перекладин.
  • Оставшиеся ступени подготавливаются и устанавливаются так же, как и первые две.
  • Дополнительно для противостояния скольжению установите на нижние торцы опорных балок резиновые колпачки – их можно купить в магазине стройматериалов или изготовить самостоятельно.

Используя эту схему сборки лестничной конструкции, вы сможете легко и быстро достичь ожидаемого результата.

Покраска и защитная обработка

Собранная приставная лестница требует обработки дополнительными средствами. Это позволит улучшить ее эксплуатационные характеристики и защитить от негативного воздействия окружающих природных факторов.

В качестве защитных средств подойдут краски, лаки. Для покраски лестницы строго запрещено пользоваться масляными красками. Они делают конструкцию скользкой. Вместо них подойдет обычная олифа. Она наносится несколькими слоями и покрывается сверху лаком. Защитные средства наносятся на конструкцию с помощью валика или кисточки.

Как нарастить старую лестницу

Чтобы иногда подняться на чердак или отремонтировать фасад здания, не хватает имеющейся высоты лестницы. Чтобы нарастить старую лестницу, к опорным балкам прибиваются внахлест доски. Однако при этом следует проверить, насколько прочной является старая конструкция, выдержит ли она дополнительную нагрузку. Важно также помнить, что высота приставной лестницы не должна быть больше 5 метров.

Стремянка из дерева своими руками

В домашнем хозяйстве очень часто требуется повесить шторы или добраться до пыльной люстры. В этом вам поможет стремянка, которая может быть изготовлена своими руками в домашних условиях из дерева. Однако, сначала потребуется ознакомиться со всеми технологиями проведения такого типа работ, а также обзавестись нужными инструментами и материалами.

Инструменты и материалы

Если вы решили изготовить стремянку из дерева, то вам обязательно понадобится ножовка для дерева с толщиной зубцов в 3 мм. Также потребуется рулетка, стамеска, угольник и простой карандаш. Помимо вышеперечисленного, придется отыскать в вашем арсенале молоток, сверла, отвертку и лист наждачной бумаги средней зернистости. Сверла должны быть изготовлены специально для дерева, диаметр которых равен 12 и 3 миллиметра, а длина рабочей части составляет 50 мм. Шурупы-саморезы используем в качестве крепежа, они также должны быть изготовлены специально для дерева. Пригодятся 4 болта M10, длиной 120 миллиметров. К ним потребуется приобрести или отыскать гайки и шайбы (4-ки) в количестве восьми штук.

Перед изготовлением деревянной стремянки необходимо подготовить специальные цепи, которые в дальнейшем будут выступать в роли фиксаторов. Длина такой цепи должна составлять 50 сантиметров. Все звенья цепи должны быть изготовлены из проволоки толщиной в 1,5-2 миллиметра, при этом длина звена должна составлять не более 1 сантиметра. Также потребуется 4 полукруглых скобы для фиксации цепи.

Работа с деталями

Для изготовления деревянной стремянки своими руками рекомендуется использовать специальный брус, который был предварительно хорошо просушен. Из него будут изготовлены стойки и перекладины. Сечение такого бруса должно составлять 40 на 70 миллиметров. Если вы используете пиломатериал, который был уже давно куплен, то обязательно убедитесь, что на нем нет никаких дефектов, а поверхность идеально ровная. Наличие даже одного мелкого сучка может негативно сказаться на качестве всей конструкции. Цвет древесины не должен иметь посторонних серых и темно-коричневых включений. Идеальным выбором станет желтоватый оттенок.

Лестницы и подпорки — две главные части, которые будет иметь будущая конструкция. Они соединяются при помощи шарниров, которые выполнены посредством болтов и шайб. Перекладины и стойки скрепляются между собой саморезами. Также перекладины необходимо запилить на 3 сантиметра, а в стойках изготовить 20-ти миллиметровые пазы. Перед установкой данные элементы следует смазать клеем ПВА в местах соединения для более высокой прочности деревянной стремянки. Специалисты рекомендуют использовать специальный столярный клей, но за неимением такового неплохим вариантом будет применение ПВА.

Совет от мастера

  • При изготовлении деревянной стремянки своими руками следует сшить подпорку брусьями с помощью метода, который предполагает выкладку элементов внахлест.
  • Чтобы обеспечить дополнительную жесткость прикрепите каждый поперечный брус специальными саморезами к стойке. Длина такого самореза должна составлять не менее 6,5 сантиметров.
  • При помощи стальных уголков можно сделать конструкцию еще более крепкой, установив их на торцевой стороне опоры.

Проведение сборки

Изготовление деревянной лестницы своими руками должно обязательно сопровождаться тщательной обработкой деталей из дерева наждачной бумагой. Такая процедура позволит сделать все правильно, как требует того технология. Лишь после этого можно будет приступить к сборке деревянных заготовок своими руками. После сборки ожидаем несколько часов, пока клей полностью не высохнет.

Поверхность конструкции рекомендуется окрасить с помощью масляной краски, предварительно загрунтовав ее олифой. После этого соединяем лестницу с опорой, используя болты. Завершающим этапом станет фиксация конструкции с помощью цепей и скоб. Это сделает практически невозможным расхождение элементов лестницы в разные стороны и придаст конструкции огромную надежность.

Альтернативный вариант самодельной стремянки

Перед тем, как сделать садовую стремянку из дерева своими руками необходимо определиться с тем, из каких конструкций она будет состоять. К примеру, она может быть изготовлена по типу табурета. В таком случае садовая лестница состоит из частей: лесенка, соединительные рейки, опорная стойка и сиденье. Если вы хотите сделать габариты такими, какими их рекомендуют изготавливать профессионалы, то следующая информация для вас.

Шаг между тетивой и опорной стойкой должен быть около 60 сантиметров. Учтите, что данное значение эквивалентно максимальному. Также 60-ти сантиметрам будет равна высота сиденья, а его размеры должны составлять 30 на 50 см. Для нормальной эксплуатации должно хватить трех ступенек, располагающихся на расстоянии 20-ти сантиметров друг от друга. От нижней ступени до пола и от сиденья до верхней ступени расстояние должно также составлять 20 см.

Тонкости проведения работ

Для изготовления сиденья понадобятся две рейки-основы, а также пять поперечных реек. Перед скреплением реек между собой обязательно обработайте древесину с помощью наждачной бумаги средней зернистости. Отступив от края рейки основы 5 сантиметров, сделайте отметку для изготовления фрезы. Это будет способствовать укреплению на рейках-основах поперечных брусьев, с помощью которых и получится сделать сиденье.

При изготовлении самодельной лестницы лучше всего заранее сделать специальный чертеж. По такому чертежу легко ориентироваться при постройке, а без него легко запутаться. Горизонтально располагаем на чертеже ступеньки, в то время как лестничный марш фиксируется под определенным наклоном. Пазы для ступенек следует выполнить под углом. Для точного расчета градуса угла соберите на поверхности конструкцию, не используя рейки и ступени. Изготавливая пазы для ступеней, старайтесь сделать их меньше, чем предоставляет толщина самой заготовки.

Дополнительные удобства

Для того, чтобы работа, при которой вы будете применять деревянную стремянку стала проще и удобнее, можно изготовить дополнительные детали для деревянной конструкции. К примеру, пара крючков, прибитых с торца длинного элемента позволят при работе в саду или огороде не держать в руках тяжелое ведро с урожаем. Вы просто вешаете емкость, в которую собираете урожай на этот крючок и у вас тут же освобождаются руки, что повышает эффективность и скорость проводимой работы.

Также можно сделать на самой верхушке лестницы широкую ступень, чтобы можно было поставить на него ведро или банку с краской, а в случаях, когда нужно дотянуться повыше — встать на нее обеими ногами. Однако в таком случае стоит оборудовать лестницу специальной ручкой, за которую можно было бы держаться руками для большей безопасности.

Распространенные ошибки и советы по монтажу

  1. Для предотвращения возможного перекоса при соединении лестниц с отверстиями, просверливайте их параллельно. То есть выполняйте работу одновременно на двух элементах. Длинные сверла отлично справятся с такой задачей.
  2. Когда вы монтируете гайки, не забывайте об использовании шайб. Они помогут затянуть гайки более сильнее и значительно упростят вам работу. К тому же, если случилось так, что вы изготовили слишком большие отверстия для болтов — шайбы спасут ситуацию. При этом шляпка болта не должна затягиваться внутрь, наоборот — должна находиться на поверхности. При помощи гайки и шайбы можно легко варьировать степень усиления затягивания даже несмотря на то, что отверстия были изготовлены слишком большие.
  3. Используйте металлические спицы при монтаже ступеней. Достаточно просто затянуть их гайками с двух сторон и это даст вам гарантию того, что ступени не выпадут из своих пазов. Такие шпильки можно изготовить самостоятельно из любого стального элемента или приобрести их в строительном магазине.
  4. Вместо металлической цепи также можно использовать капроновый шнур. Однако учтите, что при больших нагрузках шнур может порваться, а железо — никогда.
  5. Даже если вы надежно сковали стремянку металлической цепью, следует надеть на ножки лестницы резиновые набалдашники. Альтернативным вариантом могут послужить пластиковые пробки или обмотанная в несколько слоев строительная изолента. Такая нехитрая манипуляция даст вам уверенности в том, что лестница не заскользит в нужный момент.

Таким образом, правильно изготовленную стремянку можно использовать практически на любых видах работ, связанных с высотой: в квартире или в саду. Предлагаемые производителями алюминиевые варианты лестниц не вызывают чувства надежности и устойчивости, а деревянная — совсем наоборот, да и к тому же, обойдется дешевле.

Все выше и выше: как сделать стремянку своими руками

Хорошему хозяину стремянка всегда пригодится, ведь работы по дому – хоть отбавляй: то лампочку вкрутить, то полочку повесить, обои поклеить. Не до всего можно дотянуться, особенно если люстра располагается на высоте 2,5 метров. Сооружать подставки из столов и стульев – небезопасно. Падение с такой высоты грозит ушибами и переломами. Тем, кто еще не обзавелся покупной лесенкой, будет полезно узнать, как в домашних условиях сделать стремянку своими руками.

Дерево или металл: выбираем материал

Лестницу-стремянку можно самостоятельно сделать из:

  • деревянных дощечек и брусков;
  • металлической трубы или профиля.

В первом случае лестница получится экологичной, но тяжелой, способной выдержать нагрузку не более 110 килограммов. Во втором – легкой, прочной, но рассчитанной уже до 100 килограммов. Самое разумное решение – объединить два материала в одной стремянке, сделать ее деревянно-металлической. А именно: ступени- из дерева, основа – металл.Тогда она получиться прочной, устойчивой, одновременно легкой и долговечной. Также для работы пригодятся гвозди и саморезы, шарниры, ограничители и противоскользящие накладки.

Стремянка дома – незаменимая помощница. Сделать ее можно из дерева и металла одновременно

Точно такие же накладки можно самостоятельно наклеить на каждую ступень лестницы. Тогда ступня в носке или мягком тапке не будет скользить – меньше шансов сорваться вниз.

Противоскользящие накладки на лестницу – это дополнительная гарантия безопасности. К тому же стоят они недорого

Для того, чтобы сделать лестницу-стремянку, приобретите:

  • металлический профиль с сечением 20×40 миллиметров либо металлическую трубу диаметром в 4-5 сантиметров;
  • деревянные бруски 20×20 миллиметров;
  • деревянные доски толщиной не менее 3, но не более 6 см.

Для того чтобы сделать конструкцию, подойдут следующие породы деревьев:

Другие считаются менее прочными, быстрее разрушаются.

Мастерим стремянку: начинаем с чертежа

Все стремянки сегодня разделяют:

  • на классические;
  • универсальные;
  • телескопические.

Классические изделия из дерева или металла сделаны так, что с обеих сторон имеются ступеньки. Универсальная лестница примечательна тем, что ступени расположены только с одной стороны. Такой агрегат предполагает применение в качестве стандартной (приставной) лестничной системы в случае надобности. Телескопическая стремянка – технически сложная, но максимально удобная в быту. Она раздвигается и собирается, превращаясь в компактную конструкцию, которая даже в багажник легкового авто поместится.

Чаще всего для домашнего использования делают универсальную стремянку своими руками из дерева и металла. Без чертежей приступать к производству самостоятельно не стоит. Особенно если вы не профессиональный строитель. Чертеж поможет упорядочить все «хотелки», собрать их воедино.

Примеры чертежей представлены ниже:

С помощью такого чертежа можно быстро соорудить самую простую стремянку

С помощью этого чертежа можно сделать стремянку, которая будет использоваться, как помощница в бытовых делах или простая полочка для цветов и аксессуаров

О том, как сделать чертеж своими руками, рассказано в видеоролике.

Важно знать: тонкости изготовления

Чтобы сделать стремянку своими руками из профильной трубы (металла) и дерева, которая станет незаменимой помощницей в домашнем хозяйстве, а не будет простаивать в чулане или на чердаке, необходимо определиться с ее размерами. Можно ориентироваться на представленные ниже данные:

  • оптимальная высота изделия – от 70 до 150 см;
  • конструкция всегда сужается к верху, разница между самой последней и первой ступенью может составлять до 30 см;
  • нормальное расстояние между ступеньками – 250-350 миллиметров;
  • оптимальное количество уровней – от 4 до 6;
  • ширина каждой ступеньки – от 15 до 25 см.

Как самостоятельно произвести расчет материала, если высота универсальной лестницы составляет 100 сантиметров:

  • первая ступень начинается на высоте 25-35 сантиметров;
  • для метровой стремянки из металла и дерева своими руками необходимо три ступени;
  • длина первой ступени – 60 сантиметров; второй – 45; третьей (последней) – 30 см. Эти значения можно изменять по своему усмотрению. Ширина деталей одинакова – 20 сантиметров. Так как ступени расположены в случае с универсальной конструкцией только на одной стороне, то понадобится 135 см деревянной доски шириной в 20 сантиметров. Примерная цена за метр составляет 150-300 рублей;
  • также потребуется 4 метра металлопрофиля или трубы (200-300 рублей за метр);
  • деревянные брусочки можно использовать для создания ограничителей. Их устанавливают на металлических «боках» лестницы. Еще один элемент, гарантирующий безопасное использование системы.

Ограничитель на стремянке можно сделать из металла или дерева. Этот элемент не даст лестнице разъехаться в процессе использования

По порядку: инструкция по изготовлению

Чтобы сделать стремянку своими руками из дерева и металла, потребуются такие инструменты и средства:

  • саморезы;
  • шарниры;
  • противоскользящие накладки;
  • столярный клей («ТИТАН», «ТЕКС», «Тайтбонд» – 200 р. за литр);
  • электропила;
  • дрель;
  • рулетка;
  • простой карандаш;
  • лак для обработки дерева («ЛАКСА», «Петри», «Тиккурила» – от 300 рублей за банку).

Изготовление лестницы-стремянки своими руками происходит так:

  • сначала из профиля или трубы делают 4 одинаковых по длине направляющих;
  • затем из доски выпиливают ступени (на них можно написать цифры по порядку, это облегчит процесс установки);
  • по две направляющих скрепляют между собой в форме вигвама. Делают это с помощью металлических шарниров – они похожи на шарики. Лестница в будущем сможет сдвигаться и раздвигаться по горизонтали;
  • к параллельным направляющим с помощью саморезов крепят ступени;
  • далее идет установка ограничителей;
  • потом деревянные части обрабатывают лаком, минуя металлические детали. Металлу лак не нужен;
  • после просушки через 24 часа на ступени и основание лестницы наклеивают противоскользящие накладки на металл и деревянные пороги.

После этого стремянка уже готова к эксплуатации. О том, как сделать деревянную стремянку-лестницу своими руками, расскажет видеоинструкция, представленная ниже.

Лишним не будет: детали для удобства

Чтобы сделать стремянку самостоятельно еще более практичной и удобной для эксплуатации, предусмотрите мелочи:

  • сделайте съемную верхнюю ступень, которая будет ставиться на стремянку. Она может быть выполнена из дерева, а за крепления ответят направляющие. С такой деталью будет удобно, если нужно покрасить потолок, тогда ведро с краской можно поставить рядом с собой. О том, как сделать такую деталь, расскажет видеоролик
  • прикрепите сбоку небольшие крюки из металла, куда вы сможете повесить инструменты или небольшое ведро с нужной технической жидкостью;
  • оборудуйте систему хотя бы одним поручнем – спускаться и подниматься будет быстрее и проще;
  • сделайте крючок из металла для скрепления частей стремянки, когда она сложена. Так вы избежите самопроизвольного раскрывания, если планируется использование в качестве приставной системы.

Обратите внимание: на самодельную стремянку не рекомендуется взбираться тем, чей вес превышает 100 килограммов. Это не безопасно, части конструкции не рассчитаны на такую нагрузку.

Самодельная стремянка не сможет выдержать более 100 килограммов на себе

В заключение

Сделать стремянку самостоятельно просто, главное, все заранее и точно просчитать, чтобы исключить лишние траты. Изучите видеоролики и не забудьте про чертеж. Он станет хорошим подспорьем в работе. Изготовление лестницы займет максимум 2 дня (с учетом высыхания лака). Любые украшения (ажурные элементы, наклейки) могут помешать нормальной эксплуатации лестницы.

Источник: http://7stroiteley.ru/lestnitsy/kak-sdelat-derevyannuyu-lestnitsu-stremyanku-svoimi-rukami

Смотрите также:
30.04.2020

Фуганок из электрорубанка своими руками На сегодняшний день довольно широкое распространение получили фуганки. Они применяются для строгания древесины. Процедура строгания предусматривает снятие верхнего слоя материала, придание заготовке определенной формы и размеров.

30.04.2020

Искусственное состаривание дерева Состаривание древесины – это долгий и кропотливый процесс, состоящий из механической обработки дерева и работы с лакокрасочными материалами. Этот способ отделки древесины ассоциируется у leon42, участника форума «Дом и дача», с...

03.11.2018

Как сделать ручной гидравлический пресс из домкрата в домашних условиях Нередко для обработки металлических изделий требуется выполнить контролируемый процесс деформации. Сделать это без специального оборудования весьма проблематично, а стоимость заводских модели...

Комментарии

Комментирование отключено.

Голосование

Как Вы узнали о нашем сайте?

Посмотреть результаты

Загрузка ... Загрузка ...
Форум
