Тепловой насос своими руками – это вполне реально. Люди, у которых есть небольшой загородный дом или дача, не редко осуществляют успешную разработку и установку тепловых насосов собственного изготовления.

Как сделать тепловой насос своими руками

Ниже описаны некоторые рекомендации по созданию данных приборов:

  • Первым делом, следует заняться приобретением компрессора, к примеру, такого как в кондиционере. Как правило, он крепится к стенке.
  • Изготовление другой важной части изделия, конденсатора, вполне реально выполнить своими руками. Чтобы сделать это, нужно медную трубу (диаметр не должен быть меньше 1 мм) изогнуть в форме змеевика, и уже в таком состоянии поместить в глубь металлического или пластикового корпуса. Как корпусом, можно пользоваться баком, подходящим по размерам. По окончании установки змеевика, части бака свариваются, и производится монтаж необходимых резьбовых соединений. Монтаж испарителя также чаще всего производится к стенке. Подсказка: для изготовления качественного змеевика, лучше всего произвести намотку медной сантехнической трубы поверх цилиндрического основания нужной толщины, для этого можно пользоваться газовым баллоном. Для достижения одинакового расстояния между витков, пользуются перфорированным алюминиевым уголком, на который и крепят витки змеевика.
  • Окончательным монтажом данных деталей, а именно пайкой медной трубки, закачкой фреона и т. п. должен заниматься исключительно профессиональный рабочий высокой квалификации. Выполнение этих работ без должного опыта может стать причиной повреждения оборудования, а помимо этого, значительно повышается вероятность получить бытовую травму.
  • Следующий этап – это подключение конструкции к отопительной системе строения.
  • После этого, следует перейти к монтажу и подключению наружного контура. Данный процесс обладает своими особенностями, которые различаются в зависимости от вида теплового насоса. Важно: до запуска теплового насоса, следует провести диагностику электрической проводки в доме и счетчика электроэнергии. Если описанное является ветхим и устаревшим, то потребуется замена. Приемлемой мощностью, которой обладает электросчетчик, можно считать отметку выше 40 ампер.

Стоит отметить, не всегда работа теплового насоса в отоплении дома полностью удовлетворяет всем требованиям хозяев. Обычно, это является следствием того, что термодинамические расчеты были выполнены неправильно. Результатом такой ошибки становиться система малой мощности, либо система получается слишком мощной, а это связано с перерасходом электроэнергии.

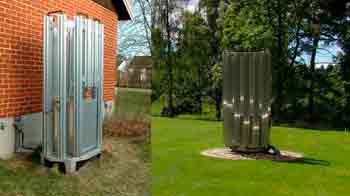

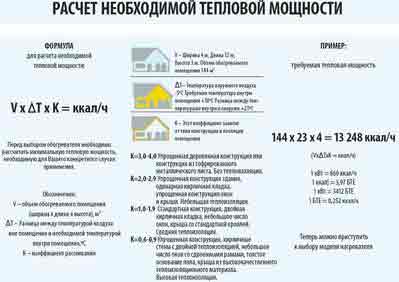

Для подбора системы, имеющей подходящую мощность, следует выполнить расчет теплопотерь постройки, и множество других расчетов. Такой расчет должен выполнять опытный инженер-проектировщик.

Тепловой насос своими руками видео

Насосы для отопления или тепловые насосы

У традиционных источников энергии есть один недостаток — большие финансовые затраты, кроме этого, они почти истощены. Человечеству ничего не остается, как заниматься поиском альтернативных источников энергии. Одними из таких источников на сегодняшний день являются насосы для отопления или тепловые насосы. Тепловой насос является экологически чистым и экономичным способом, обустроить отопление в доме.

Так как чистота окружающей среды в последнее время выходит на первый план ,тепловые насосы становятся все более популярными по всей планете. Приблизительные подсчеты показывают, что в мире существует 100 млн. насосов для отопления. Тепловыми насосами наиболее активно пользуются люди в таких странах как США, Япония и в европейских государствах.

Эти государства обладают даже специальными строительными нормами, по которым в новых домах тепловые насосы должны быть установлены в обязательном порядке.

Некоторые страны, к примеру, Швеция, могут похвастаться процентным соотношением тепловых насосов к другим отопительным системам 70 на 30.
Все тепловые насосы делятся на такие подвиды:

  • Грунт – Вода. Тепловые насосы этого вида пользуются геотермальной энергией почвы. Исполнение грунтового коллектора может быть горизонтальное или вертикальное. Ниже температуры промерзания, почва имеет постоянную температуру, какой бы холодной не была зима. Это дает возможность эффективно преобразовывать низко потенциальное тепло, и использовать его, чтобы обустроить горячее водоснабжение в загородном доме.
  • Вода – Вода. Тепловые насосы этого вида пользуются как источником тепла подземными грунтовыми водами. Такая вода круглогодично обладает температурой от 7 до 12 °С. Необходимое условие использования такого теплового насоса – это достаточное количество воды, которая будет прогнана по тепловому насосу. Данный параметр определяется производительностью насоса. Также, особого внимания требует и качество грунтовых вод.

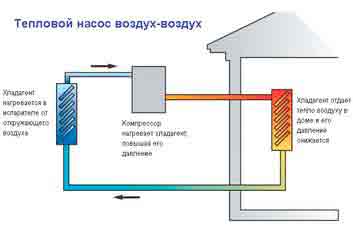

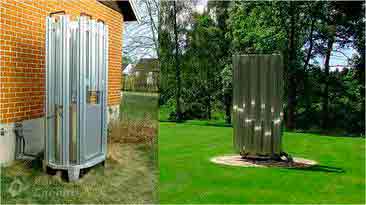

  • Воздух – Вода. Тепловые насосы этого вида используют как источник тепла атмосферный воздух, недостатка в котором никогда не бывает. Кроме этого, такие тепловые насосы могут пользоваться сбросовым теплом — теплым воздухом, получаемым при охлаждении, к примеру, компрессоров. Данные тепловые насосы могут использоваться в отоплении и горячем водоснабжении, а так же как охладители помещений, если включены в моно электрическую схему. В условиях слишком низких температур, пользуются пиковым электрообогревателем, чтобы покрыть все потребности постройки в отоплении. Эти насосы могут служить дополнением для уже существующих отопительных систем.
  • Воздух – Воздух. В тепловых насосах такого вида, тепло берется из воздуха или приточно-вытяжного воздуха, смотря какая конструкция. В данных насосах устанавливают высокопроизводительные радиальные вентиляторы, что позволяет решить проблемы вентилирования постройки, рекуперации тепла, осушки воздуха и поддержания микроклимата в винных погребах.
    Тепловые насосы – это будущее в развитии отопления.

Источник: http://postroyka-dom.com/proekt-htm/

Самодельный тепловой насос из компрессора

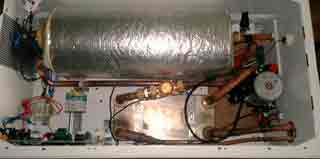

Тепловой насос — штука интересная, но дорогая. Примерная стоимость оборудования + устройства внешнего контура от 300$ до 1000$ за 1 кВт мощности. Зная «рукастость» российского люда, легко предположить, что уже не один тепловой насос, сделанный своими руками, работает на просторах нашей необъятной и разноклиматической родины. Чаще всего встречаются самодельные аппараты, которые изготовили «холодильщики». И это понятно, ведь тепловой насос и морозильная камера работают по одному и тому же принципу, просто система тепловых установок ориентирована на сбор тепла, а не на его отведение, и компрессор используется большей мощности.

О принципе работы читайте тут.

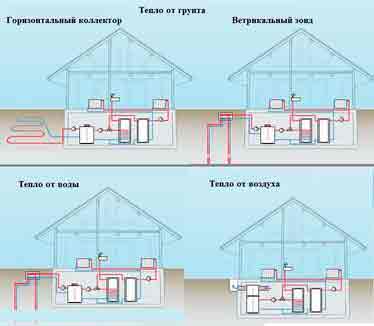

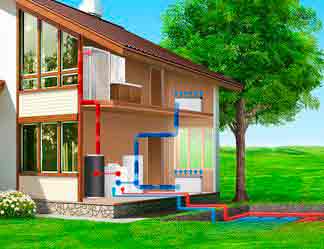

Что может стать источником тепла для теплового насоса

Тепло для обогрева помещения можно отбирать у воздуха на улице. Но тут неминуемо возникнут сложности при эксплуатации: слишком велики колебания температуры даже среднесуточные, не говоря уже о том, что нормальную эффективность тепловой насос показывает при температуре выше 0 o C. А как много регионов у нас имеют зимой такую картину? Весной, да и то не ранней, и не на всей территории, и не постоянно.

Источником тепла для вашего дома с отоплением от теплового насоса может стать любая среда

Намного более приемлемым выглядит источник тепла, расположенный в воде. Если рядом есть речка, озеро или приличной глубины пруд — это просто здорово: можно трубопровод просто утопить. Важно только чтобы там рыбаки с донками не рыбачили.

Еще один неплохой вариант — колодец, однако есть вероятность, что упадет уровень воды и придется вам искать другой источник. Но пока все нормально, работать будет неплохо: средняя температура воды в подземных горизонтах 5-7 o C. Этого для работы теплового насоса более чем достаточно.

Вы будете, возможно, удивлены, но использовать можно и канализацию — там температуры выше, чем в колодцах. Трубопровод можно будет разместить в сточной яме или колодце, но при условии, что он будет покрыт водой постоянно. И трубу нужно будет выбрать химически стойкую.

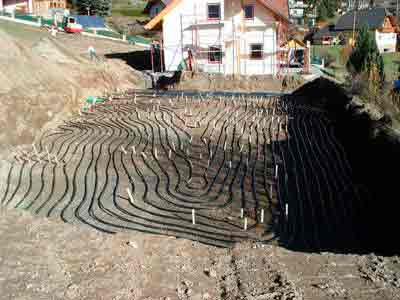

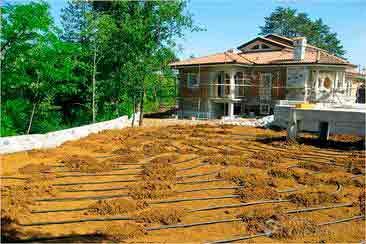

Горизонтальный подземный коллектор — дело чрезвычайно трудоемкое: снять грунт придется с нескольких соток на глубину ниже точки промерзания. Это очень большие объемы, которые в одиночку или даже с помощником не осилить. И, как показала практика, в наших климатических условиях такие системы малоэффективны: слишком суровы зимы.

С вертикальными коллекторами дело не лучше — без бурильной техники обойтись вряд ли удастся. Количество и глубина скважин зависят от грунта: разброс возможного съема тепла с метра скважины очень большой. От 25 Вт/м в сухом щебенистом и песчаном грунте, до 80-85 Вт/м во влажных щебенистых и песчаных почвах или в граните. Соответственно и разница в длине скважин в 3 раза и выше.

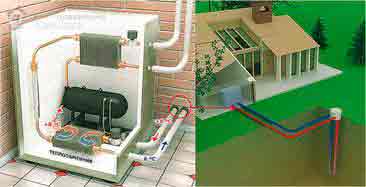

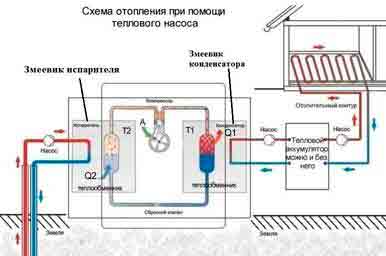

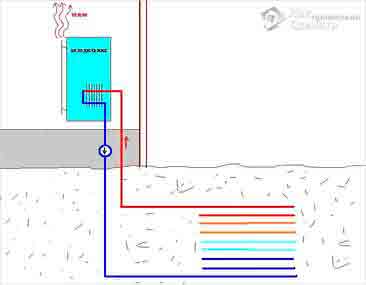

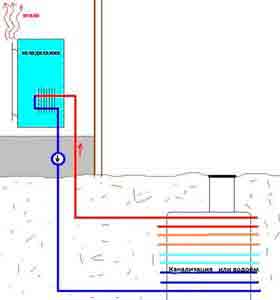

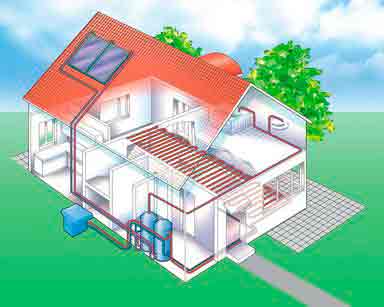

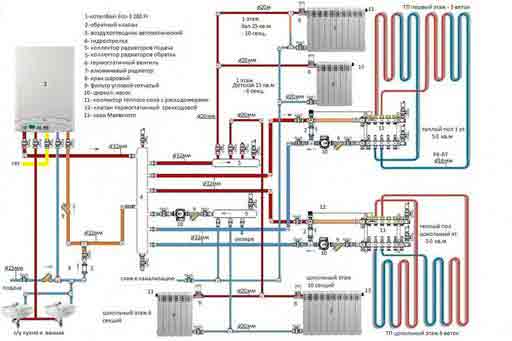

Вот схема отопления дома тепловым насосом. При использовании, как в описываемом примере, двух скважин и при отсутствии замкнутого контура, расстояние между двумя колодцами должно быть не менее 20 метров. И нужно учесть направление потока, чтобы холодная вода от насоса не снижала температуру в «донорской» скважине

В описываемом примере самодельного теплового насоса, источник тепла — колодец с хорошей скоростью поступления воды. Вода прибывает настолько быстро, что покрывает расход на бытовые потребности и ее хватает для переноса нужного количества тепла (была рассчитана необходимая скорости подачи воды, и соответственно подобран насос). Но источником тепла для этой модификации может служить любой из описанных выше, кроме воздуха. Определившись с источником тепла, можно будет изготовить тепловой насос для отопления дома.

Тепловой насос вода-вода из компрессора кондиционера

Этот тепловой насос из кондиционера несложно изготовить своими руками, но вам понадобиться помощь хорошего мастера по ремонту холодильной техники. Для изготовления вам нужно приобрести:

  • Рабочий компрессор от кондиционера. Это может быть новый, купленный в магазине, но вполне подойдет б/у, главное, чтобы он был рабочим и ресурс его еще не был выработан. Уточните, с каким хладагентом он работает: вам нужно будет заправлять систему.
  • Гибкая медная труба двух диаметров (сечение небольшое, типа тех, что используются в холодильниках) с толщиной стенки не менее 1 мм. Больший диаметр используем для изготовления змеевика конденсатора (12 метров), меньший — для змеевика испарителя (10 м).

Запчасти для изготовления теплового насоса

Все эти составляющие с платой за работу холодильщика (за сборку и пайку, заливку фреона) составили примерно 600$. Плюс затраты личного времени на обустройство входного контура и сборку.

Теперь приступаем к изготовлению самого теплового насоса.

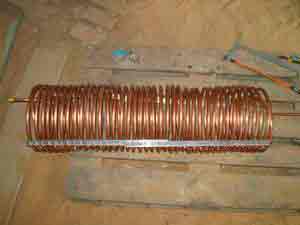

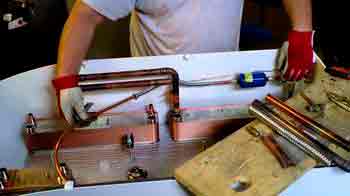

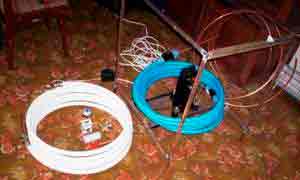

  1. Первыми можно сделать змеевики. Сначала медные трубы вставляете в металлопластиковые, сверху на металлопластик надеваете термоизоляцию. На шаблон наматываете витки трубы. Стараетесь расстояние между ними делать одинаковым.
  2. На каждый конец МП трубы устанавливается соединительный фитинг-тройник. Его надеваете на медную трубку. Получается, что из МП медь торчит. Устанавливаете фитинг — способ зависит от выбранного вами типа (о металлопластиковых трубах и фитингах читайте тут). Теперь нужно добиться герметичности: пространство между фитингом и медью заливаете высокотемпературным герметиком. Так обрабатываете все четыре края.

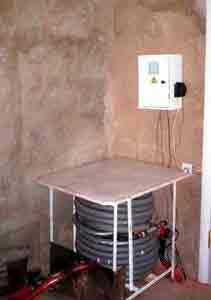

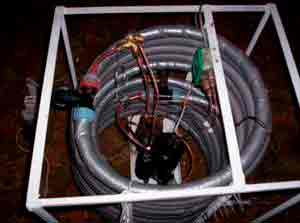

Это готовые теплообменники с установленными фитингами

Уделите больше внимания виброизоляции и шумопоглощению: если устройство будет стоять в доме, они без дополнительных мер по их нейтрализации прилично действуют на нервы.

  1. Теперь нужно будет установить и соединить теплообменники с компрессором. Для этого желательно пригласить «холодильщика», владеющего техникой капиллярной сварки (еще неплохо бы, чтобы он разбирался в тепловых насосах, а то вам долго придется объяснять, что и к чему). Он же заполнит систему фреоном и отрегулирует ее. Если вы не обладаете достаточными знаниями и навыками, самому это будет сделать в высшей степени проблематично, а работа с фреоном, вообще может закончиться травмой. Поэтому ищите хорошего специалиста и доверьте эту часть работы ему.

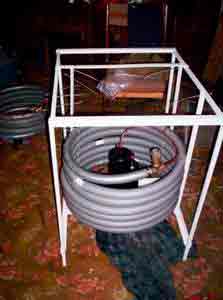

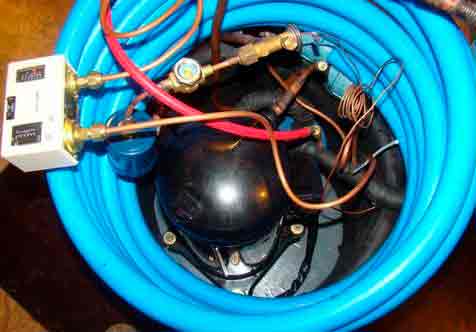

На раме нужно установить компрессор, затем собирать всю схему

В описываемом примере воду качают из колодца, водоносный горизонт расположен на глубине 4 метров. Один насос поднимает ее и подает в тепловой насос, во вторую скважину вода сбрасывается. Но можно организовать и замкнутый контур, тогда нужно будет рассчитать мощность циркуляционного насоса.

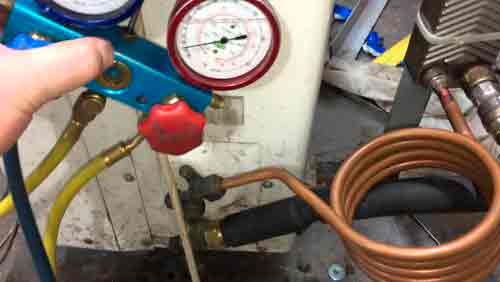

Это после работы «холодильщика»

  1. Дальше подключаем внешний контур и отопительный.
    1. К входу испарителя через тройник подключаем воду из внешнего источника.
    2. К выходу металлопластиковой трубы через аналогичный тройник воду отводим.
    3. Таким же образом подключаем отопительный контур к змеевику конденсатора.
  2. Включаем систему — все должно работать. Но для нормальной работы необходимо будет еще контролировать наличие движения теплоносителя в первичном и отопительном контуре, температуру в них, контролировать давление фреона, чтобы можно было отследить утечку. Вообще, системе нужна надежная автоматика, а пока ее не подобрали можно поставить обычный пускатель. Но нужно помнить, что после любого отключения компрессор запускать можно только после того, как выровняется давление фреона в системе (10-15 мин).

    Не самый презентабельный вид, но работает

    Из опыта эксплуатации сделанного своими руками теплового насоса

    Как показала практика использования, производительность представленного варианта невелика: 2,6-2,8 кВт. Говорить о высокой эффективности данного теплового насоса не приходится: на площади 60 м 2 при -5 o C на улице, сам он поддерживает +17 o C. Но система считалась и монтировалась под котел — радиаторы, при входящей температуры +45 o C, больше выдать просто не могут. Система в доме работала старая и количество радиаторов не увеличено, но пока в холода догревались печкой.

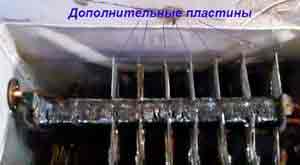

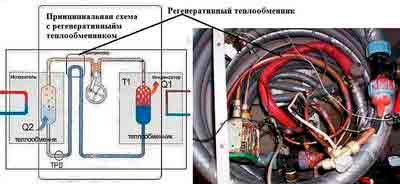

    Если в конструкцию добавить регенеративный теплообменник, это повысит эффективность на 10-15%. Учитывая то, что затраты невелики, можно делать. Понадобиться две медные трубки по 1,5 метра. Одна диаметром 22 мм, вторая — 10 мм. На более тонкую для увеличения площади теплообмена, наматывается 4-х жильный проводник (длина 3-4 метра, диаметр 4 мм), концы его припаиваются к трубке, чтобы не разматывались. Трубка с намотанной проволокой аккуратно вставляется в трубку большего диаметра. Ее нужно установить между компрессором и испарителем. Доработка незначительная, но довольно ощутимо повышает эффективность. Правда, при определенных условиях небезопасная: в компрессор может попасть теплый фреон, что приведет к выходу его из строя.

    Доработка схемы: можно добавить регенеративный теплообменник, что поднимет производительность примерно на 15-20%

    Второй вариант повышения эффективности, более безопасный и не менее эффективный — встроить дополнительный теплообменник для подогрева воды или гликоля.

    На что обратить внимание, если вы решили делать тепловой насос своими руками. Есть несколько вещей, о которых узнать можно только на опыте:

      • Пусковые токи конкретно этой установки были очень даже приличными. Не всегда ресурсов сети хватало для запуска установки. Потому, если делать серьезную установку, лучше брать трехфазный компрессор, и подводить, соответственно, трехфазный ввод. Да, недешево, но для стабильного старта однофазного компрессора требуется электронный стабилизатор приличной мощности, что тоже дешевым не назовешь.

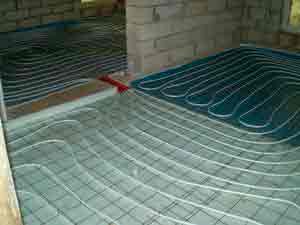

      • Тепловой насос на готовой радиаторной системе не даст нормальной температуры в помещении. Они рассчитаны на другую температуру теплоносителей, которую эти установки, тем более самодельные, дать в состоянии крайне редко. Потому или модернизируйте систему (добавив как минимум столько же секций радиаторов), или устанавливайте водяные полы.
      • Если в колодце есть три кольца воды, это не значит, что дебет у него большой. Нужно знать, сколько он в состоянии давать воды при постоянном ее отборе.

    Итоги

    Несомненно, стоимость теплового насоса из кондиционера в разы ниже готовых заводских вариантов, даже китайского производства. Но нюансов тут море: нужно позаботиться об источнике и количестве подаваемого тепла, правильно рассчитать длину теплообменников (змеевиков), установить автоматику, обеспечить гарантированное питание, и т.д. Но если вы в состоянии решит эти проблемы, то это, несомненно, выгодно. Позволим дать вам совет: в первый год очень желательно иметь резервное отопление, а испытания и пробный пуск, лучше проводить еще летом, чтобы было время на доработку агрегата до начала отопительного сезона.

    Источник: http://teplowood.ru/teplovoj-nasos-svoimi-rukami.html

    Самодельные тепловые насосы для отопления

    Повышение эффективности системы отопления дома является одной из главных задач его хозяина, поскольку расходы по этой статье в российских климатических условиях весьма значительны. Поэтому задача использования энергии окружающего пространства для отопления весьма интересна, постоянно развивается и остается предметом внимания, особенно в сообществе «самоделкиных». Собрать тепловой насос своими руками вполне доступно подготовленному человеку, поскольку особых сложностей эта работа не представляет, и необходимости в изготовлении деталей сложной конфигурации нет.

    Принцип действия устройства

    Он основан на сборе тепла из окружающего пространства и использовании его для системы отопления дома с целью уменьшения затрат на эту функцию. Аппараты такого типа имеются во многих домах, это холодильники, сплит – системы и кондиционеры. Некоторые из них имеют двойное назначение, выполняя по выбору пользователя либо отопление, либо охлаждение помещений в зависимости от потребности.

    Теоретической основой таких машин является обратный цикл Карно. Но, не вникая в подробности, просто опишем процесс работы такого устройства.

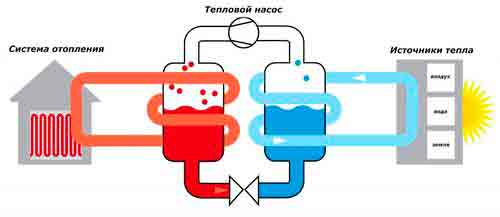

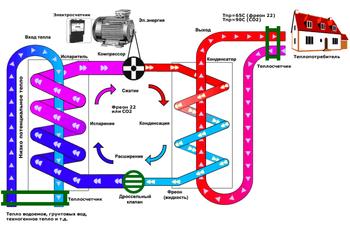

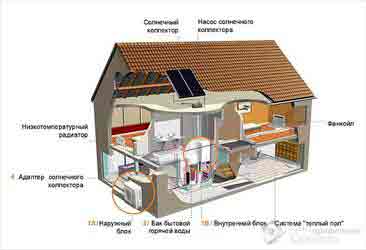

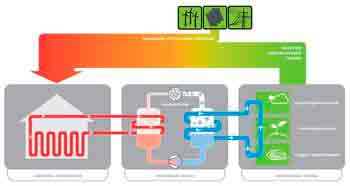

    Рис.1. Принципиальная схема работы теплового насоса в сети отопления

    Рабочим телом в таких устройствах, как и в холодильниках, является фреон или аммиак, который компрессором нагнетается в нагревательный контур. При этом давление внутри системы резко повышается, поскольку выход теплоносителя перекрыт дросселем. Полученным теплом согревается теплоноситель в системе отопления дома, как правило, температура достигает уровня 64 о С. Горячий поток дополняет циркулирующий в основной отопительной сети, снижая потребление топлива. При определенном давлении дроссель открывается, и рабочее тело поступает в камеру испарителя. При этом его температура снижается. Дополнительное тепло получается из регистра сбора тепла. Далее цикл повторяется, как и в устройстве холодильника.

    Расчет параметров системы

    Мощность, которую потребует самодельный тепловой насос, можно рассчитать из соотношения:

    R = (k * v * T)/860, где

    R мощность, необходимая для обогрева помещения

    k коэффициент для учета тепловых потерь зданием (1 – качественно утепленное помещение, 4 – дощатый барак);

    v – общий объем помещения, подлежащего отоплению;

    T наибольший перепад температур внешнего мира и внутридомового пространства;

    860 – коэффициент перевода результата расчета в кВт из ккал.

    В качестве примера приведем расчет для дома 200 квадратных метров с высотой потолков 2,8 метра:

    R = 1 * 200*2,8 * (22 — -25)/860 = 560 * 47 /860 = 30,6 кВт.

    Целесообразно использовать теплонасос с запасом мощности 10 – 12%, то есть – порядка 35 кВт.

    Нужно обратить внимание на такой показатель, как разность наружной и внутренней температур. Если брать подогретый воздух из окружающего пространства с температурой порядка 7 о С, показатель разности составит (22 – 7) 15 градусов, а мощность теплонасоса составит 9,8 кВт. Сравните два этих показателя и почувствуйте разницу при использовании тепла окружающего пространства.

    Состав оборудования

    Внешний контур

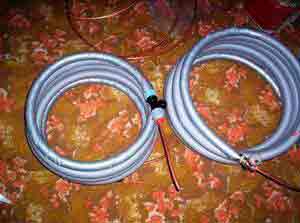

    Для внешнего контура агрегата отопления дома понадобятся трубы. Наибольшей теплопроводностью обладают изделия из металла (но не из нержавеющей стали), поэтому для системы сбора тепла лучше применять их.

    На рис.2 показан геотермальный тепловой насос своими руками с использованием деталей старого кондиционера и холодильника. Глубина скважины для сбора тепла геотермальных вод составляет порядка 60 – 120 метров. На приведенной схеме не показана обсадная труба, однако ее применение обязательно, поскольку обсадка защищает стенки скважины от разрушения. Регистр сбора внешнего тепла должен находиться внутри обсадной трубы.

    Сбор пространственной энергии для отопления дома может производиться не только через глубинную скважину, но и с использованием горизонтальной системы труб, заглубленных не менее, чем на величину промерзания грунта.

    Достаточный результат дает сбор тепла из водоема, поскольку на дне температура воды всегда составляет 4 градуса тепла, поскольку именно в таком состоянии она имеет наибольшую плотность. Привлекательной стороной является значительно меньший объем земляных работ.

    Используются для сбора тепла и системы, нагревающиеся под воздействием солнца. Такие блоки устанавливаются чаще всего на крыше дома и предназначаются для нагрева воды или воздуха. Они существенно повышают температуру в испарителе теплонасоса, повышая эффективность системы отопления дома.

    Испаритель

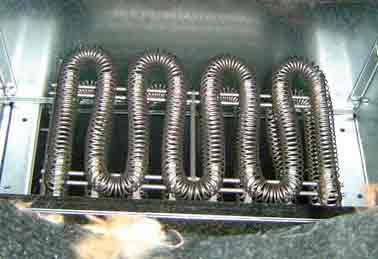

    Этот узел представляет собой емкость, в которой располагается теплообменник, несущий в себе носитель тепла, собранного наружным контуром. Конструктивное решение этой детали может быть различным, но чаще всего его выполняют из медных труб.

    Рис. 5. Форма теплоэлемента испарителя должна обеспечивать максимальный контакт с хладагентом

    Изготавливая тепловой насос своими руками, часто используют пригодные для эксплуатации узлы и детали из старого холодильника или кондиционера, а также вышедшей из строя сплит – системы.

    Компрессор

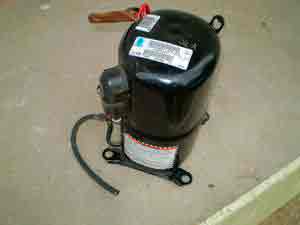

    На самодельных теплонасосах чаще всего применяют компрессоры из имеющейся в наличии старой техники. Когда система агрегата собрана и испытана, можно подумать о замене компрессора из старого холодильника на другой, более или менее мощный. Выбирая компрессор, лучше всего обратить внимание на узлы из сплит – систем, отличающиеся повышенной мощностью и надежностью. Современные агрегаты, как правило, оснащаются блоками автоматического управления и регулировки, что значительно упрощает управление этими агрегатами.

    Рис.6. Компрессор для теплового насоса

    Конденсатор

    К выбору этого элемента системы нужно подойти особенно тщательно, поскольку он представляет собой сосуд, работающий под давлением. Предпочтительно использовать старый газовый баллон. Его придется разрезать, чтобы поместить туда теплообменник, а затем снова сварить.

    Дроссели

    В теплонасосах это устройства для сброса давления из конденсатора в испаритель. Деталь легко найти в магазинах или мастерских по ремонту бутовой техники, поскольку они очень долговечны в работе.

    Рис.7. Дроссель для теплонасоса

    Тепловые насосы Френетта

    Эти устройства чрезвычайно просты и эффективны. Однако для их изготовление важна точность исполнения каждой детали и тщательная балансировка всей системы ротора.

    Рис.8. Схема теплового насоса Френетта

    При работе такого теплонасоса нагревается масло, и передача тепла в систему отопления дома производится через радиатор. Возможны вертикальные и горизонтальные схемы устройства.

    Тепловой насос френетта своими руками для отопления дома можно изготовить, только имея доступ к металлообрабатывающему оборудованию и хорошую слесарную подготовку.

    Рис.9. Вариант исполнения самодельного теплонасоса

    Заключение

    Использование энергии окружающего пространства заслуживает внимания, позволяя сократить расходы на отопление дома. При использовании теплоты геотермальных вод или грунтового подогрева воздуха быстро не окупится в связи с большими трудовыми и финансовыми затратами, однако экономичность процесса не подвергается сомнениям.

    Кроме того, имеется возможность использовать теплонасосы как сплит – системы, повышая комфортность проживания, а применение блока автоматического управления облегчит управление устройством.

    Источник: http://oburenie.ru/nasosy/teplovoi-nasos-svoimi-rukami.html

    Тепловой насос для отопления своими руками

    Такое устройство станет находкой для владельцев дач и частных домов, которые не подключены к газу. Главное преимущество такого способа обогревания помещения перед другими в том, что тепловые насосы потребляют мало энергии и способны довольно эффективно обогревать помещение. Таким тепловым насосом, как изготовил автор, происходит частичное обогревание дома в 2.5 этажа и площадью 213 кв. метров.

    В установке используется два компрессора 24000 БТУ, в итоге потребление электричества составляет около 4-ех киловатт в час, а выделяется теплоты при этом 16-18 киловатт.

    Два компрессора нужно для того, чтобы увеличить их срок службы, а также снизить пусковые токи, которые возникают при включении.

    Материалы и инструменты для изготовления:
    — два компрессора;
    — терморегулирующий клапан;
    — металлический бак для создания конденсатора;
    — медная труба для создания змеевика;
    — пластмассовая бочка для создания испарителя (около 120 л);
    — кронштейны и другие крепежные элементы;
    — ТРВ;
    — однофазное пусковое реле и другие элементы.

    Процесс изготовления теплового насоса:


    Шаг первый. Установка компрессора

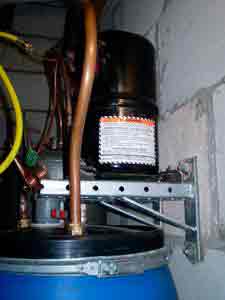

    Мощность компрессора должна быть около 25500 Бту. он крепится к стене так, как указано на картинке. Для этого используются кронштейны L-300мм.




    Площадь медной трубы змеевика рассчитывается по формуле M2 = kW/0,8 x ∆t.
    ∆t – разница температуры воды на входе и выходе системы. У автора это 35с-30с= +5 градусов С.
    M2 — площадь трубы змеевика (квадратные метры).
    kW – мощность тепловыделения системой (с работающим компрессором) в кВт.
    0,8 – коэффициент теплопроводности меди/воды при условии противотока сред.

    В итоге площадь теплообмена змеевика составляет порядка двух квадратных метров.

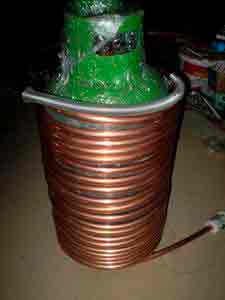

    Змеевик делается из медной трубки, которая наматывается на любой подходящий по форме предмет, у автора это газовый баллон. Общая длинна трубы составила 35 метров. Чтобы конструкция была прочной, ее нужно зафиксировать с помощью двух алюминиевых реек и медной проволоки.
    Концы змеевика выводятся при помощи сантехнических выводов. Вместо обжимного кольца использовалась льняная веревка с герметиком.

    Шаг третий. Устройство испарителя
    Для создания испарителя понадобится пластмассовая бочка на 127 литров с широкой горловиной. Испаритель изготавливается по такому же принципу, как и конденсатор. То есть понадобиться медная труба длиной 25 метров, из которой нужно сделать змеевик.

    Такой испаритель является затопленного типа. Жидкий фреон заходит через змеевик снизу, затем в нем испаряется и далее распространяется уже в виде газа, движется затем к компрессору. При этом улучшается теплоотдача.

    Переходы подойдут пластмассовые PE 20*3/4’, от питьевой воды. Подача и сток воды происходит через обыкновенные канализационные трубы. Впоследствии испаритель крепится на кронштейны размером L-400мм.

    Источник: http://usamodelkina.ru/6822-teplovoy-nasos-dlya-otopleniya-svoimi-rukami.html

    Как соорудить и произвести установку теплового насоса своими руками

    Тепловой насос – инновационное устройство, относящееся к альтернативным источникам энергии. Извлекая тепло из природных ресурсов вокруг, прибор является экономичным устройством с большой степенью автономности.

    Характеристики

    На отоплении и водоснабжении частного дома хочется сэкономить большинству рачительных хозяев. Для таких целей подходит тепловой насос.

    Его вполне возможно соорудить своими руками, хорошо при этом сэкономив − заводской прибор стоит очень недешево.

    Свойства и устройство

    Прибор имеет внешний и внутренний контур, по которым движется теплоноситель. Составляющие стандартного прибора: тепловой насос, устройство для забора и устройство для распределения тепла. Контур изнутри состоит из компрессора с питанием от сети, испарителя, дроссельного клапана, конденсатора. Используют также в приборе вентиляторы, систему труб, геотермальные зонды.

    • не выделяет никаких вредных веществ, абсолютно экологичный;
    • нет затрат на покупку и доставку топлива (электроэнергия затрачивается только на перемещение фреона);
    • нет необходимости дополнительных коммуникаций;
    • абсолютно пожаро — и взрывобезопасный;
    • полноценное отопление зимой и кондиционер летом;
    • сооруженный тепловой насос своими руками – это автономная конструкция, требующая минимум усилий по управлению.

    Применение

    Теплонасос, собранный своими руками, подойдет для таких случаев:

    • если есть желание сэкономить на топливе для обогрева дома;
    • если к дому невозможно подвести газ или сделать это слишком хлопотно, когда покупать баллонный газ – не выход из ситуации;
    • нет желания и возможностей топить углем, дровами, электричеством, иным топливом;
    • если хозяин дома является приверженцем использования экологически чистой альтернативной энергии. Устройство достаточно практичное даже наряду с наличием возможностей применять другие источники энергии.

    Тепловой насос своими руками изготовляется для дома, основываясь на технологиях забора тепла из земли, воды, воздуха. Он используется для отопления, нагрева воды и даже кондиционирования внутри помещения.

    Принцип работы

    Все окружающее нас пространство есть энергия — нужно только уметь ее использовать. Для теплового насоса нужно, чтобы температура окружающей среды была больше 1С°. Тут следует сказать, что даже земля зимой под снегом или на некоторой глубине сохраняет тепло. Работа геотермального или любого другого теплонасоса основывается на транспортировке тепла от его источника с помощью теплоносителя к контуру отопления дома.

    Схема работы прибора по пунктам:

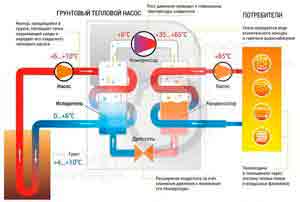

    • носитель тепла (вода, грунт, воздух) наполняет находящийся под грунтом трубопровод и нагревает его;
    • затем теплоноситель транспортируется в теплообменник (испаритель) с последующей передачей тепла на внутренний контур;
    • во внешнем контуре находится хладагент – жидкость с низкой точкой кипения под низким давлением. Например, фреон, вода со спиртом, гликолевая смесь. Внутри испарителя это вещество нагревается и становится газом;
    • газообразный хладагент направляется в компрессор, сжимается под высоким давлением и нагревается;
    • горячий газ попадает в конденсатор и там его тепловая энергия переходит к теплоносителю системы отопления дома;
    • завершается цикл превращением хладагента в жидкость, и она, вследствие потери тепла, возвращается назад в систему.

    Тот же принцип используется для холодильников, поэтому тепловые насосы для дома можно применять как кондиционеры для охлаждения помещения. Проще говоря, тепловой насос – это такой холодильник с обратным действием: вместо холода вырабатывается тепло.

    Тепловые насосы своими руками можно сконструировать на основе трех принципов — по источнику энергии, теплоносителю и их комбинации. Источником энергии может быть вода (водоем, река), грунт, воздух. Все виды насосов основаны на одном принципе работы.

    Классификация

    Выделяют три группы устройств:

    • вода-вода;
    • грунтово-водяные (геотермальные тепловые насосы);
    • используют воду и воздух.

    Тепловой коллектор «грунт-вода»

    Тепловой насос своими руками — самый распространенный и эффективный способ добычи энергии. На глубине нескольких метров грунт имеет одну постоянную температуру и мало подвержен погодным условиям. На внешнем контуре такого геотермального насоса применяется специальная экологически безопасная жидкость, в народе называемая «рассолом».

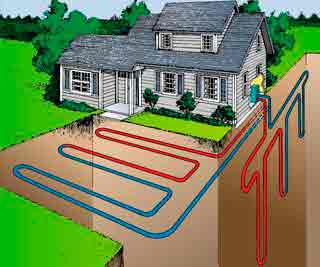

    Наружный контур геотермального насоса создают из пластиковых труб. Их вкапывают в грунт вертикально или горизонтально. В первом случае на один киловатт может понадобиться достаточно значительная площадь работ – 25–50 м2. Площадь нельзя использовать для посадочных работ — тут допускается только высадка однолетних цветущих растений.

    Вертикальный коллектор энергии требует несколько скважин на 50–150 м. Такое устройство более эффективное, тепло передают специальные глубинные зонды.

    «Вода-вода»

    На большой глубине температура воды постоянная и стабильная. Источником низкопотенциальной энергии может служить открытый водоем, грунтовые воды (колодец, скважина), сточные воды. Принципиальных различий в конструкции для отопления такого типа с разными теплоносителями нет.

    Устройство «вода-вода» наименее трудозатратное: достаточно оснастить трубы с носителем тепла грузом и поместить в воду, если это водоем. Для грунтовых вод потребуется более сложная конструкция и может возникнуть нужда в сооружении колодца под сброс воды, проходящей через обменник тепла.

    «Воздух-вода»

    Такой насос немного уступает двум первым и в холодное время его мощность снижается. Но он более универсальный: для него не нужно копать землю, создавать скважины. Нужно только установить необходимое оборудование, например, на крыше дома. Для этого не требуется сложных монтажных работ.

    Основным преимуществом является возможность повторно использовать тепло, покидающее помещение. Зимой рекомендуют иметь еще один источник тепла, поскольку мощность такого обогревателя может значительно уменьшиться.

    Этапы монтажа

    Тепловой насос своими руками можно сделать полностью из старых запчастей, взятых, например, из нерабочего кондиционера.

    Расходы, окупаемость, мощность

    Заводской прибор стоит около 4000 евро и выше. Самодельный насос для отопления 100 м² площади окупится приблизительно по прошествии 2-х лет. Для домов с не очень хорошей теплоизоляцией мощность должна быть 75 Вт/м²., с хорошей теплоизоляцией достаточно — 50 Вт/м², а при использовании современных теплоизоляционных материалов — хватит и 30 Вт/м².

    Идеальным вариантом будет, когда насос включается в проект для отопления дома с наличием теплого пола и плиточного покрытия.

    Процесс создания

    Сначала нужно достать компрессор от нерабочего кондиционера, необязательно нового. Дешевле будет приобрести его в мастерских по ремонту холодильников. Компрессор крепится к стене кронштейнами (подойдет L-300).

    Для изготовления конденсатора подойдет бак из нержавейки на 100–120 л. Он разрезается пополам, внутри устанавливается змеевик. Змеевик можно изготовить самому из сантехнической медной трубки или от холодильника. Тут нужны толстые стенки – от 1 мм и больше. Трубка наматывается на обычный баллон (газовый, кислородный) с равномерным расстоянием между витками и фиксируется в таком положении перфорированным алюминиевым уголком (им оформляются углы под шпаклевкой). Он приматывается к змеевику, чтобы каждый виток располагался против дырки в уголке.

    В результате будет ровный шаг витков и прочность конструкции. После создания змеевика половинки емкости свариваются. Резьбовые соединения также ввариваются. Затем создается испаритель. Для него может подойти обычная пластиковая емкость на 60–80 л. с вмонтированным внутри змеевиком из трубы диаметром ¾ дюйма. Простые трубы для водопровода используют для транспортировки воды.

    Испаритель крепится на стене L-кронштейном. А вот закачку фреона должен сделать специалист по холодильному оборудованию: он сварит трубки и закачает в них фреон. После чего конструкцию подключают к системе отопления внутри дома, а затем – к наружному контуру.

    Особенности для каждого вида

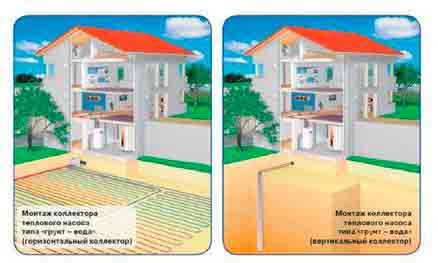

    Вертикальный насос для отопления «грунт-вода» требует создания скважины на 50–150 м. В нее помещаются геотермальные зонды и подключаются к насосу. Зонды берут тепло из грунта, которое переносится с незамерзающей водой к насосу, а оттуда уже в систему отопления. Для маленьких участков подходят зонды, для больших – горизонтальный коллектор.

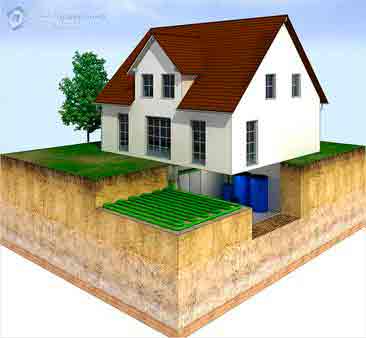

    Для горизонтального аппарата типа «грунт-вода» нужно создать коллектор из системы труб. Его располагают ниже уровня промерзания (1–1,5 м) и выглядит он как своеобразный змеевик под землей. Снимается слой почвы, укладываются трубы и грунт засыпается обратно. Можно уложить трубы в отдельных траншеях.

    Для агрегата по типу «вода-вода» собирается из ПНД-труб, которые заполняются носителем тепла и после этого переносятся к водоему. Трубы имеют вид большого змеевика на дне водоема. Желательно разместить их в его центре.

    Аппарат типа «воздух-вода» не требует трудоемких земляных работ. Выбирается место около дома или на его крыше, где самодельный тепловой насос соединяется с внутридомовым отоплением. Тепло извлекается вентиляторами и испарителем.

    Источник: http://x-teplo.ru/otoplenie/oborudovanie/teplovoj-nasos-svoimi-rukami.html

    Как сделать тепловой насос

    Людям, переезжающим жить за город, приходится решать вопрос с обогревом своего дома. Газопровод есть не везде, а устанавливать электрическое отопление очень дорого. Кроме того, в дачных посёлках часто бывают проблемы и перебои с электричеством. Установка теплонасоса может стать выходом из этой ситуации. Промышленность производит оборудование разного типа, вдобавок, можно изготовить тепловой насос своими руками.

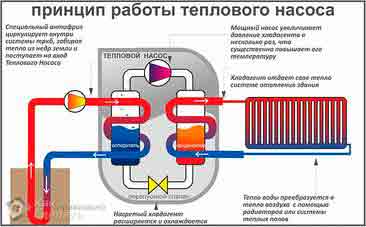

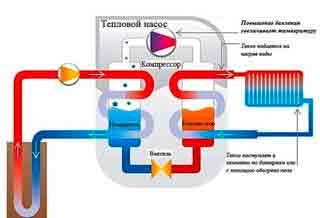

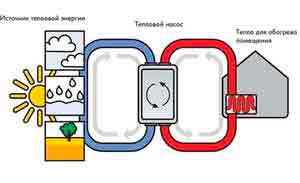

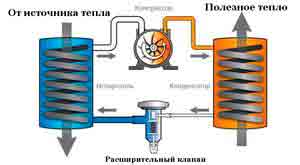

    Принцип работы теплового насоса для отопления дома

    Тепловым насосом называют не отдельно взятый прибор, а установку, состоящую из следующих компонентов:

    • Циркуляционного насоса;
    • И спарителя;
    • К омпрессора;
    • К онденсатора;
    • Д ругих коммуникаций в зависимости от типа установки.

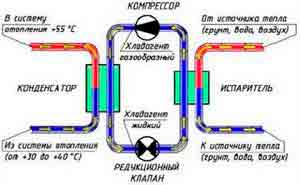

    Все элементы соединены в цепь при помощи трубопровода. Задачами системы являются сбор энергии, выделение тепла и перенос его к месту потребления. Примерами работы простейшего теплового насоса являются холодильник, кондиционер или сплит-система. Испаритель и конденсатор выполняют роль теплообменников.

    Разобравшись в принципе работы теплонасоса, не составит труда сделать такое устройство самостоятельно

    Теплонасосные установки можно классифицировать по источнику и носителю тепла.

    Виды устройств различают по двум признакам. Первый из них – среда, которая является источником энергии, второй – носитель, которому энергия передаётся, и который непосредственно обеспечивает обогрев жилища. Выделяют следующие типы систем:

    • Воздух – воздух;
    • В оздух – вода;
    • В ода – вода;
    • З емля – вода;
    • З емля – воздух.

    Насос приводится в действие электрическим током, дизельным генератором или работает от солнечной батареи. Теплоноситель (вода или воздух) циркулирует по трубкам, проходит через испаритель и отдаёт тепло хладагенту. Происходит переход хладагента из жидкого в газообразное состояние. Компрессор сжимает газ с повышением температуры. В конденсаторе происходит выделение энергии и нагревание теплоносителя. Далее вещество, нагретое до высокой температуры, поступает в систему отопления дома. Выходит теплоноситель уже охлаждённым, цикл повторяется. Таким образом, затраты электроэнергии (либо другого источника энергии) идут только на работу циркуляционного насоса и теплового прибора. Обогрев дома происходит не электричеством, а теплом природного накопителя энергии.

    Источники низкопотенциальной энергии

    К источникам низкопотенциальной энергии относят грунт, воду и воздух. Эти ресурсы возобновляемы, не расходуются в процессе работы насоса, поэтому неисчерпаемы. Их используют для отопления жилых зданий, обогрева пешеходных дорожек и стадионов, обеспечения горячего водоснабжения.

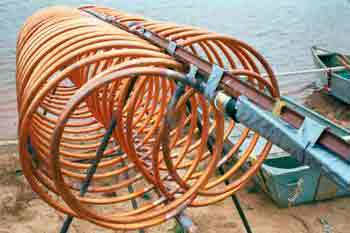

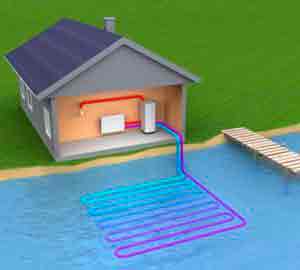

    Использование природных водоёмов

    Даже зимой природные источники не замерзают полностью. На определённой глубине сохраняется температура воды выше нуля. Это свойство рек, озёр и морей применяют для обогрева помещений при помощи теплонасосных установок типа вода – вода и вода – воздух. Примерная глубина установки элементов системы:

    • В северных регионах – 3 метра;
    • В южных регионах – 1 метр.

    Для эффективного использования ресурса водоём должен находиться на расстоянии не более пятидесяти метров от объекта, который нужно отапливать. Если расстояние больше, то возникают дополнительные затраты. На установку трубопровода уйдёт больше материала, да и работы по выкапыванию траншей тоже прибавится. И это при условии, что дом от водоёма отделяет только неиспользуемая земля. А вот если озеро находится непосредственно у жилища, то использовать его выгодно. Прокладка трубопровода в воде не является слишком трудоёмкой и затратной.

    Это важно! Глубина водоёма должна оставаться стабильной, без перепадов в течение всего периода использования.

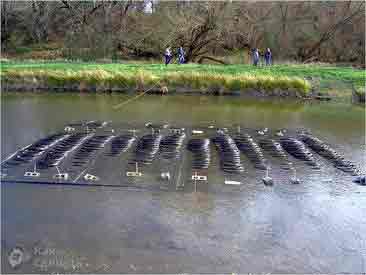

    Обустройство тепловой системы с использованием водоёма, находящегося рядом с домом

    Перед установкой теплового насоса берут пробу воды из водоёма для исследования её в лаборатории. Необходимо определить:

    1. Жёсткость воды и содержание отдельных микроэлементов. Опираясь на данные показатели, выбирают модель оборудования. Если тепловой насос подобрать неправильно, то оборудование быстро выйдет из строя из-за коррозии.
    2. Степень загрязнения воды. Для успешного функционирования системы устанавливают фильтры. При высокой степени загрязнения стоит подсчитать экономическую выгоду, так как система очистки будет стоить дорого.

    Энергия грунтов

    Земля обладает способностью накапливать солнечное тепло, а также получать энергию от земного ядра. Фактически грунт является неиссякаемым источником тепла. Тепловой насос типа грунт – вода и грунт – воздух нормально функционирует при температуре земли от +5 до +10° С. Чем ниже температура грунта, тем более мощное оборудование нужно использовать. Конструкция теплообменного контура может быть горизонтальной или вертикальной. Площадь, которую он занимает, также напрямую зависит от температуры земли. Ветви трубопровода укладывают на расстоянии одного (максимум 1,5) метров друг от друга.

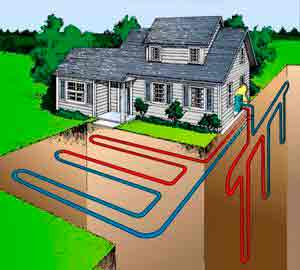

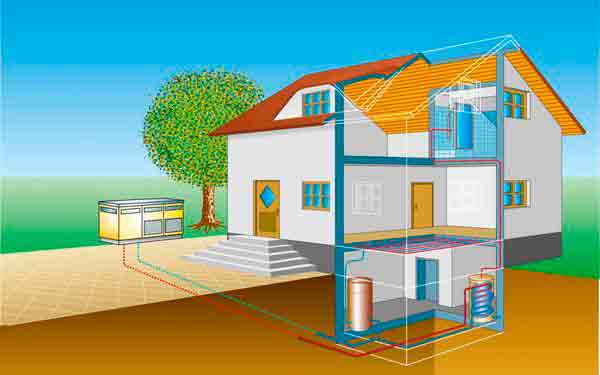

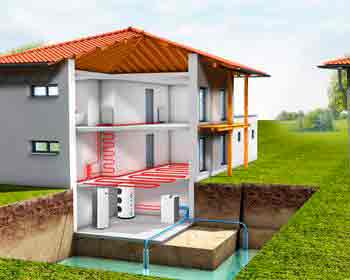

    Схема проведения тепловой системы в грунте в помощь умельцам

    Для использования данного источника тепла нужно выделить большую площадь. Эта территория не пригодна для посадки растений, так как они будут вымерзать. Трудности представляют монтаж системы и поиск специалиста, который справится с работой.

    Это важно! Теплоотдача грунта зависит от его вида. Меньше всего тепла можно получить из песка. Наибольшей теплоотдачей обладают гранит и известняк. Обычный грунт считается средним по способности выделять энергию.

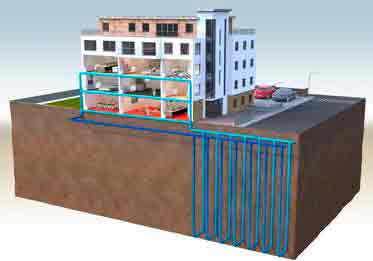

    При вертикальном расположении системы для обогревания дома в 200 м² потребуется пробурить примерно десять скважин глубиной 30 м (при средних показателях теплоотдачи) и диаметром 15 см. Для горизонтальной установки при тех же исходных данных придётся уложить около 500 метров трубопровода.

    Трудности монтажа и материальные затраты компенсируются:

    • Сроком эксплуатации теплонасоса, который составляет 50 – 70 лет;
    • Экономией денежных средств на оплату газового отопления.

    Тепло из скважин

    Грунтовую воду из скважины для обогрева жилья используют редко из-за сложности монтажа. Система должна состоять из двух скважин. Из одной отбирается вода для получения тепла. Во вторую сбрасывается пропущенная через систему отопления жидкость. Расстояние между скважинами должно быть не менее 15 метров.

    Перед установкой теплонасоса определяют направление течения грунтовых вод. Сливая скважина должна располагаться ниже по течению. Кроме того, необходимо обеспечить фильтрацию воды от механических и химических примесей.

    Тепловая энергия воздуха

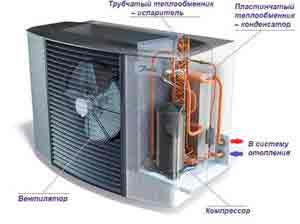

    Тепловой насос, использующий энергию воздуха, наиболее прост по конструкции. Трубопровод не требуется, так как воздух поступает к испарителю прямо из окружающей среды. Тепло передаётся хладагенту и далее теплоносителю в помещение. Теплоносителями могут быть воздух (через вентилятор доводчика) и вода (в радиаторах отопления и тёплом полу).

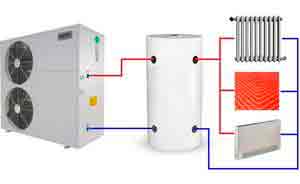

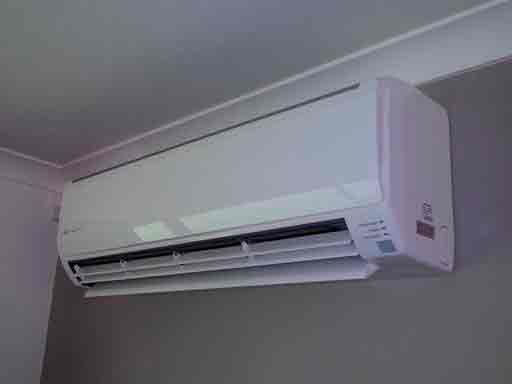

    Теплонасос типа воздух – воздух работает по принципу кондиционера с некоторыми отличиями:

    • Система функционирует при отрицательной температуре;
    • Т епловой насос может быть единственным источником тепла в доме;
    • Э кономичность в сравнении со стандартными кондиционерами, которые работают не только на охлаждение, но и на обогрев.

    Конструкцию теплонасоса, использующего энергию воздуха, воплотить в жизнь совсем несложно

    Энергия солнца является прекрасной альтернативой электричеству. Подробнее о солнечных батареях для дома можно прочитать здесь: https://teplo.guru/eko/solnechnye-batarei-dlya-doma.html

    Плюсы и минусы

    К преимуществам применения теплонасоса можно отнести:

    1. Возможность применения в отдалённых посёлках, где нет газопровода.
    2. Экономичное расходование электроэнергии только на работу самого насоса. Затраты значительно ниже, чем при использовании электроприборов для отопления помещения. Тепловой насос потребляет энергии не больше, чем бытовой холодильник.
    3. Способность использования в качестве источника энергии дизельного генератора и солнечных батарей. То есть при аварийном отключении электроэнергии обогрев дома не прекратится.
    4. Автономность системы, в которую не нужно доливать воду и контролировать работу.
    5. Экологичность установки. В процессе работы насоса не образуются газы, и нет выбросов в атмосферу.
    6. Безопасность работы. Система не перегревается.
    7. Универсальность. Можно установить теплонасос, работающий на нагрев и охлаждение.
    8. Долговечность эксплуатации. Компрессор требует замены один раз в 15 – 20 лет.
    9. Освобождение помещения, которое предназначалось под котельную. Кроме того, нет необходимости приобретать и хранить твёрдое топливо.

    Недостатки тепловых насосов:

    1. Установка стоит дорого, хотя и окупается в течение пяти лет;
    2. В северных районах понадобится использование дополнительных отопительных приборов;
    3. Г рунтовая установка хоть и незначительно, но нарушает экосистему участка: использовать территорию для сада или огорода не получится, она будет пустовать.

    Тепловой насос своими руками

    Для самостоятельной сборки теплового насоса выбирают наиболее простые схемы с минимальным использованием дорогих деталей. Прежде чем принять решение изготовить прибор самостоятельно, нужно позаботиться об утеплении дома. Если жилище будет быстро охлаждаться, то тепловой насос не сможет его обогреть.

    Из холодильника

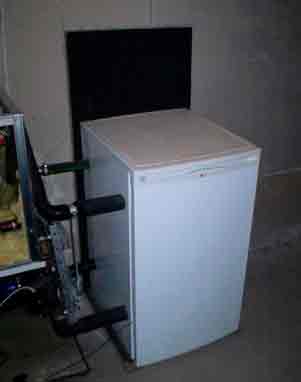

    Прибор, собранный из старого холодильника, может служить дополнительным источником тепла в помещении или обслуживать тёплый пол, а также обогреет небольшую комнату.

    Перед началом работы выбирают схему будущей конструкции и определяются с источником энергии. Обычно его выбирают под землёй или в водоёме, решают по поводу вертикального или горизонтального размещения.

    Конструкция тепловой системы из холодильника отличается простотой и доступностью

    После выбора схемы делают чертёж. На нём обязательно рассчитывают и обозначают размеры, исходя из индивидуальных данных жилья и подворья.

    Пример чертежа для самостоятельного изготовления тепловой системы из холодильника

    Помимо самого бытового прибора, нужно будет приобрести следующие детали:

    • Ц иркуляционный насос;
    • К ронштейны L-образной формы длиной 30 см;
    • Б ак из нержавеющей стали на сто или сто двадцать литров;
    • П ластиковую и металлическую ёмкости на 100 литров;
    • М еталлопластиковые и медные трубы различного диаметра.

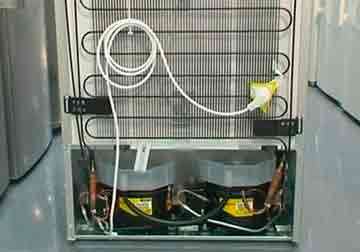

    Основная часть холодильника, необходимая для сборки насоса – компрессор. Деталь должна быть в рабочем состоянии.

    Инструменты, необходимые для сборки:

    • С варочный аппарат;
    • Б олгарка;
    • Н абор слесарных инструментов.

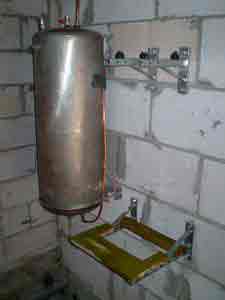

    После подготовки материалов и инструментов крепят компрессор к стене на кронштейны. Затем приступают к сборке узлов насоса:

    1. Изготавливают конденсатор. Разрезают пополам болгаркой подготовленную металлическую ёмкость. В одну из частей устанавливают медный змеевик. Затем половины соединяют при помощи сварочного аппарата. В получившейся ёмкости просверливают резьбовые отверстия для дальнейшего соединения цепи приборов.
    2. Делают теплообменник. На бак из нержавеющей стали накручивают медную трубу. Оба её конца закрепляют рейками и присоединяют к ним сантехнические переходы
    3. Собирают испаритель. Устанавливают змеевик в пластиковую ёмкость. Пластик подходит, так как эта деталь не перегревается.
    4. Полученный испаритель крепят кронштейнами к стене.

    После подготовки узлов собирают установку и монтируют терморегулирующий клапан. В систему закачивают хладогент и подключают к источнику энергии.

    Не спешите выбрасывать старый холодильник: в умелых руках он сможет обрести «вторую жизнь»

    Трубы системы располагают ниже уровня промерзания почвы либо в водоёме, также на соответствующей глубине. Есть примеры, когда хозяин устанавливал трубопровод в канализации. В данном случае потребовалась серьёзная система очистки. К трубопроводу подключают циркуляционный насос.

    Из кондиционера

    Соорудить теплонасос из кондиционера можно тремя способами:

    1. Поменять местами внешний и внутренний блоки. Теплоносителями могут служить вода и воздух. Если выбрана вода, то конденсатор устанавливают в ёмкость.
    2. Установить в кондиционер клапан, который будет переключаться между четырьмя режимами. Это работа для специалиста со знанием и навыками проведения таких модификаций. В данном случае целесообразно изначально использовать прибор, работающий на холод и на тепло с уже установленным переключателем.
    3. Полностью разобрать прибор и смонтировать по стандартной схеме теплового насоса с испарителем, компрессором и конденсатором.

    Для самостоятельной переделки сплит-системы в тепловой насос лучше использовать прибор, который уже так устроен, что работает на тепло и на холод. В некоторых случаях не приходится даже выпускать и заправлять хладагент. Собирают установку по схеме.

    Схема переделки сплит-системы в тепловой насос поможет создать тёплую атмосферу в доме

    Порядок работы по переделке кондиционера:

    1. Подбирают металлический бак. По длине он должен быть равен длине наружного теплообменника, по ширине – на десять сантиметров больше. В боковые стенки врезают трубки (штуцеры) для подачи и отвода воды.
    2. Снимают верхний кожух прибора и наружный теплообменник.
    3. Радиатор отодвигают, избегая заломов трубочек с хладагентом. Если это сделать осторожно, то перезаправка фреоном не потребуется.
    4. Снимают наружную крыльчатку с вала.
    5. К радиатору добавляют дополнительные пластины. Они могут быть медными и алюминиевыми. Радиатор, помещённый в водную среду без этих пластин, быстро сгорает.
    6. Не повреждая трубки с хладагентом, опускают радиатор в ранее подготовленный бак. Герметично закрывают и уплотняют вводы контуров.
    7. К трубкам для подачи и вывода воды подключают циркулярный насос и проверяют качество и герметичность системы.

    Установка дополнительных пластин – обязательный этап в переделке кондиционера

    Если не удаётся из-за трубок с фреоном корректно поместить радиатор в бак, то их разрезают на максимальном расстоянии от испарителя, а затем спаивают после повторной заправки хладагентом.

    В данном варианте переделки сплит-системы изменилась только среда, в которой находится радиатор. В заводской комплектации она была воздушной, теперь жидкая. Таким образом, может быть собрана система типа вода – вода или вода – воздух.

    Вариант сплит-системы из кондиционера в помощь тем, кто всё старается делать самостоятельно

    Подачу воды настраивают от скважины. Для этого соединяют штуцеры бака с трубопроводом.

    Между скважинами прокапывают неглубокую траншею для размещения труб контура. Сам трубопровод делают из полиэтиленовых труб. В каждую скважину опускают не менее двух петель из труб. Трубопровод фиксируют бетоном и утепляют грунтом. Прежде чем залить бетоном и засыпать, проверяют герметичность соединений. Для этого систему подключают к насосу, после набора воды насос останавливают и оставляют на несколько часов. Если протечек нет, то работы завершают.

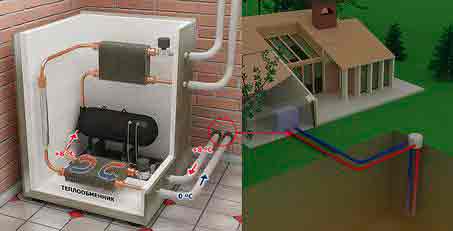

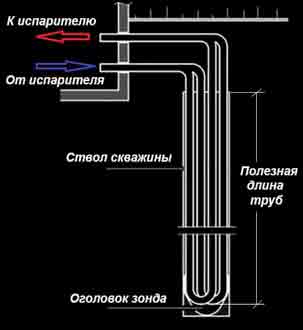

    Схема расположения труб в скважине

    Все трубки выводят к общей магистрали, заканчивающейся коллектором. Для герметичных соединений используют фитинги.

    Видео: как сделать тепловой насос

    Итак, немного технических знаний и применение их на практике позволяют внедрить проекты в использование и сделать отопление дома дешевле в два и более раз. Кроме того, описанные схемы подходят для утепления садовых дорожек и отопления хозяйственных построек. Установки небольшой мощности могут служить дополнительным источником тепла.

    Источник: http://teplo.guru/sistemy/kak-sdelat-teplovoy-nasos.html

    Тепловой насос своими руками

    Тепловой насос своими руками из холодильника

    Стоимость теплового насоса для геотермального отопления дома очень высока, поэтому многие мастера самоделки пытаются сделать тепловой насос своими руками. К этому их подталкивает различная информация, гуляющая по интернету, и видео, в котором рассказывается о том, как сделать геотермальный насос из холодильника или кондиционера.

    Целесообразно заметить, что даже при установке заводского теплового насоса платить за электроэнергию всё равно придется. Другими словами — геотермальный насос работает от электричества, потребляя 1 кВт электроэнергии, он способен выдавать 5,1 кВт тепла. Самодельный тепловой насос навряд ли сможет похвастаться таким КПД, однако ради эксперимента, попробовать всё-таки стоит.

    Что такое геотермальное отопление?

    Наверняка многие из вас знают, что глубоко под землей, температура практически не падает ниже 10 градусов с плюсом. Конечно же, речь идет не о каких-то 2-3 метрах, а о 20 и более. Так вот, геотермальное отопление, как раз и рассчитано на то, что получая тепло от земли, тепловой насос «увеличивает» её в несколько.

    Но так ли очевидна экономия при использовании теплового насоса, и, тем более, бесплатна? Как было сказано выше, тепловой насос работает от электроэнергии. Поэтому становится понятным, что какую-то её часть он все-таки будет потреблять, а, следовательно, и финансовые расходы за геотермальное отопление тоже будут.

    И если произвести все необходимые расчеты, то становится понятным, что экономия от установки теплового насоса в отопительном системе будет только в том случае, если в доме смонтированы низкотемпературные приборы отопления. В первую очередь, это теплые полы и напольные конвекторы, работа которых рассчитана на +30 градусов.

    В целом, чтобы отопить 100 квадратных метров дома, нужно потратить около 10 кВт тепловой энергии, всё зависит от того, насколько хорошо утеплено строения. Подсчитываем, что потребляя 1 кВт электроэнергии, тепловой насос с СОР в 5 кВт способен выдать пять киловатт тепловой мощности. Ну а на то, чтобы отопить целый дом в 100 м², геотермальный насос будет потреблять порядка 2 кВт электроэнергии в час.

    Не нужно, наверное, быть большим математиком, чтобы правильно подсчитать затраты на электричество, которое будет потреблять тепловой насос. За геотермальное отопление в месяц придется платить свыше 3000 рублей за электроэнергию. Собственно это и ставит под большой вопрос экономичность подобного рода отопления на сегодняшний день.

    Тепловой насос своими руками из холодильника

    Рассмотрим в данной статье сайта navseryki.ru способы изготовления теплового насоса своими руками. Кроме компрессора, который является главным морозильным агрегатом, из холодильника потребуется достать ещё кое-какие части.

    Кроме того в обязательно порядке понадобятся:

    1. Терморегулирующий клапан;
    2. L-образные кронштейны;
    3. Накопительный бак, не менее 90 л (можно из пластика);
    4. Медная труба (причем нужна будет труба разного диаметра;
    5. Металлопластиковые трубы.

    Из инструментов, перед тем, как сделать тепловой насос своими руками, обязательно потребуется иметь в наличии:

    1. Сварочный аппарат;
    2. Болгарку;
    3. Ключи и другой подручный инструмент.

    Итак, рассмотрим принципиальную схему изготовления теплового насоса из холодильника.

    Начинать сборку лучше всего с объемных элементов геотермального насоса, которыми является конденсатор, испаритель и теплообменник. Для этого бак нужно разрезать напополам. Затем намотав из медной проволоки змеевик, его помещают в бак, который заваривают обратно. Как вариант, можно использовать ненужный водонагреватель на 100 литров. Если его не разрезать, то нужно подумать над тем, как поместить в водонагреватель медный змеевик.

    Обязательно в баке должны быть предусмотрены резьбы, к которым можно было бы в дальнейшем подключить всю систему в сборе. Затем, рядом с конденсатором, на стене производится монтаж компрессора со старого холодильника. Закрепить его на стену можно посредством анкеров или кронштейнов. После того, как компрессор закреплён, приступают к изготовлению теплообменника теплового насоса.

    Для этих целей потребуется металлическая емкость (бак) объёмом не менее чем в 100 литров. Сверху металлической бочки следует намотать толстую медную трубу, как на картинках. К её выводам, будут в дальнейшем подсоединяться трубы от низкотемпературных приборов отопления. То же самое проделывают и с пластиковым баком, который выступает в роли испарителя. Его, также как и компрессор от холодильника, следует закрепить рядом к стене.

    После того, как вся системы собрана в сборе, остается лишь подобрать терморегулирующий клапан и закачать фреон в систему, марки R-422 или R-22. Далее можно приступать к изготовлению заборного устройства геотермального отопления, в качестве которого, лучше использовать металлопластиковую трубу, уложенную глубоко под землей. Именно по ней будет циркулировать теплоноситель, и отбирать тепло земли, отдавая его теплообменнику.

    Источник: http://navseryki.ru/teplovoj-nasos-svoimi-rukami.html

    Тепловой насос своими руками: рабочие варианты изготовления из подручных средств

    В котельных сжигается газ, уголь или мазут. В результате этого образуется тепло, которое при помощи теплоносителя по трубам подается в многоквартирные дома. В частном секторе для получения теплоснабжения также могут сжигать газ, уголь или дрова. В некоторых редких случаях для отопления может использоваться электроэнергия.

    В настоящее время имеются эффективные разработки тепловых насосов (далее — ТН). Их можно использовать для отопления домов частного сектора, садовых домиков и гаражей.

    Особенности тепловых насосов

    Для получения тепловой энергии в ТН не используются энергоносители, и поэтому не наносится вред окружающей природе. Такая установка производит тепловой энергии больше, чем потребляет электроэнергии.

    Принцип работы

    В основе работы ТН лежит принцип переноса тепла от более холодного источника к более теплому. То есть более холодное он делает еще холоднее, а более теплое — еще теплее. Это значит здесь не заложена идея вечного двигателя, потому что в сумме количество тепла сохраняется неизменным, а электроэнергия тратится только на разделение и перенос тепла.

    Для чего нужны

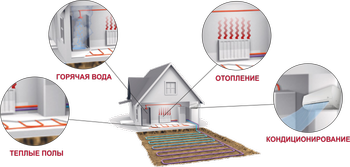

    Тепловой насос можно применить как для отопления, так и для охлаждения, потому что при помощи его происходит разделение и перенос тепла. Значит ту часть установки, которая становится холоднее, можно использовать для понижения температуры, а другую часть — для повышения.

    Виды насосов

    Имеются различные виды тепловых насосов, но все они основаны на использовании принципа получения тепла или холода методом разделения тепловой энергии и ее переноса. Лишь один ТН Френетта отличается. Кавитационный способ получения тепловой энергии при помощи гидродинамического генератора является разновидностью теплового насоса.

    Тепловая энергия, которая расходуется на отопление здания, является следствием преобразования энергии, осуществляемого при помощи теплового насоса. Причем получают тепло без сжигания топлива, а при помощи охлаждения наружной среды и выделения тепловой энергии внутри помещения, то есть в этом случае закон сохранения энергии соблюдается: сколько тепловой энергии забирается из внешней среды, столько же и выделяется внутри здания. Большинство таких устройств бытового назначения используют тепло солнца, которое накапливается поверхностью земли, водой или воздухом.

    Поэтому по типу первого контура все конструкции можно разделить на воздушные, грунтовые и водяные.

    По виду теплоносителя (В — вода, Г — грунт) в контурах насосы можно разделить на восемь типов:

    • В—В;
    • Г—В;
    • Г—воздух;
    • воздух—В;
    • воздух—воздух;
    • В—воздух;
    • хладагент—В;
    • хладагент—воздух.

    Они могут использовать также тепло выпускаемого воздуха, подогревая приточный, то есть работать в режиме рекуперации.

    Воздух-воздух

    По принципу работы тепловой насос напоминает тот, что применяется в кондиционере в режиме обогрева, но имеет единственное отличие. ТН настроен на отопление, а кондиционер на снижение температуры в комнате.

    Принцип действия установки В—В заключается в следующем: воздух даже при низких температурах имеет некоторое количество энергии. Только при абсолютном нуле тепловая энергия отсутствует. Большинство ТН способны получать тепло при температуре –15 °С. В настоящее время некоторые производители выпускают станции, сохраняющие отбор тепла при –30 °С. Забор тепла происходит при помощи испарения фреона, который циркулирует по внутреннему контуру. Для этой цели используется испаритель, в котором хладагент преобразовывается из жидкого состояния в газообразное. При этом поглощается тепло.

    Следующим блоком, который расположен в системе теплоснабжения В—В, является компрессор, который фреон из газообразного состояния превращает в жидкое. При этом выделяется тепло. Эффективность установки В—В напрямую зависит от температуры окружающей среды. Чем она ниже, тем и производительность станции меньше.

    Воздух-вода

    ТН типа воздух-вода является наиболее универсальной моделью. Она весьма эффективна в теплое время года, но в холодное время года производительность существенно падает.
    Простой монтаж является преимуществом системы. Подходящее оборудование монтируется в любом месте. Тепло, которое удаляется из помещения в виде газа либо дыма, может повторно использовать.

    Водяной ТН берет тепло из грунтовых вод, которые прокачиваются через испаритель. Подобный насос отличается неплохой эффективностью и повышенной стабильностью: эффективность — это результат значительной теплоотдачи воды.

    Разумеется, для использования установки такого типа, нужно чтобы грунтовые воды на территории имелись в достаточном количестве. Желательно, чтобы вода находилась не глубже 30 метров.

    Вода-вода

    При такой системе во внутреннем контуре циркулирует легко испаряющаяся жидкость, например, фреон. В качестве контура внутри помещения могут быть водяные трубы, регистры или батареи, заполненные водой.

    В качестве внешнего контура может выступать любой водоем, с достаточно большим количеством воды. Это может быть река, озеро или пруд. В этом случае теплоноситель забирает тепло с внешнего контура и отдает его контуру внутреннему.

    Геотермальный

    В качестве источника тепла у ТН используется запасенная тепловая энергия земли. Такие насосы считаются самыми эффективными, потому что температура грунта остается постоянной в течение всего года.

    Эти системы подразделяются на горизонтальные и вертикальные. Но для такого метода нужно довольно большая площадь под горизонтальные трубы, а для вертикальных систем необходимо выполнить значительные земляные работы.

    Цены на разные виды тепловых насосов

    Какой насос лучше сделать

    Для того чтобы накопить опыт по изготовлению ТН, желательно собрать такой агрегат из старого кондиционера или из старого холодильника. В этом случае можно наглядно увидеть, как работает система. Еще одно немаловажное преимущество— это использование готовых деталей от холодильника или кондиционера. Собрать тепловой насос для отопления дома своими руками, используя тепловую энергию земли, будет следующим шагом в этом направлении.

    Сборка простого насоса из кондиционера

    Современные кондиционеры могут выполнять функцию ТН воздух—воздух. Но их производительность падает вместе с температурой наружного воздуха.

    Доработав кондиционер, можно получить действительно работающую модель насоса. Для этого можно собрать самодельный ТН своими руками по рабочим вариантам чертежей из кондиционера, который отбирает энергию не у наружного воздуха, а от проточной воды. В этом случае от кондиционера используется только компрессор.

    1. К компрессору нужно сделать теплообменник. Медная трубка длиной 30 метров наматывается в форме змеевика на цилиндр. После чего эту конструкцию нужно поместить в стальную емкость, которая имеет патрубки для воды.
    2. Компрессор необходимо присоединить к нижнему вводу теплообменника, а к верхнему подключить регулирующий клапан.
    3. Заправить систему фреоном лучше всего поручить мастеру.
    4. Дальше следует всю конструкцию проверить и произвести пробный пуск ТН.
    5. После устранения недостатков система отключается от напряжения, все закрепляется, закрывается защитными кожухом и включается в работу.

    Сборка насоса из старого холодильника

    Тепловой насос изготовить из старого холодильника можно двумя способами.

    В первом случае холодильник должен находиться внутри помещения, а снаружи требуется проложить 2 воздуховода и врезать в переднюю дверку. По верхнему воздух попадает в морозилку, происходит охлаждение воздуха, и по нижнему воздуховоду он покидает холодильник. Помещение греется от теплообменника, который расположен на задней стенке.

    По второму способу своими руками сделать тепловой насос тоже довольно просто. Для этого понадобится старый холодильник, его надо только встроить снаружи отапливаемого помещения.

    Такой обогреватель может работать при наружной температуре до минус 5 ºС.

    Изготовление геотермальной установки

    Изготовить геотермальную установку своими руками вполне возможно. При этом для обогрева жилища используется тепловая энергия земли. Конечно, это трудоемкий процесс, но и выгода при этом получается существенная.

    Расчет контура и теплообменников насоса

    Площадь контура для ТН составляется из расчета 30 м² на каждый киловатт. Для жилого помещения площадью 100 м² нужно около 8 киловатт/час энергии. Значит площадь контура будет составлять 240 м².

    Теплообменник можно сделать из медной трубки. Температура на входе 60 градусов, на выходе 30 градусов, тепловая мощность 8 киловатт/час. Площадь теплового обмена должна быть 1,1 м². Медная трубка диаметром 10 миллиметров, коэффициент запаса 1,2.

    Длина окружности в метрах: l = 10 × 3,14 / 1000 = 0,0314 м.

    Количество медной трубки в метрах: L = 1,1 × 1,2 / 0,0314 = 42 м.

    Необходимое оборудование и материалы

    Во многом успех при изготовлении ТН зависит от степени подготовленности и знаний самого исполнителя, а также от наличия и качества всего необходимого для монтажа теплового насоса.

    Перед началом работ нужно приобрести оборудование и материалы:

    • компрессор;
    • конденсатор;
    • контроллер;
    • полиэтиленовые фитинги, предназначенные для сборки коллекторов;
    • труба на земляной контур;
    • циркуляционные насосы;
    • водопроводный шланг или труба ПНД;
    • манометры, термометры;
    • трубка медная диаметром 10 миллиметров;
    • утеплитель для трубопроводов;
    • комплект уплотнений для герметизации.

    Как собрать теплообменный блок

    Теплообменный блок состоит из двух составных частей. Испаритель нужно собрать по принципу «труба в трубе». Внутренняя медная трубка заполняется фреоном или другой быстро закипающей жидкостью. По наружной циркулирует вода из скважины.

    Перед сборкой конденсатора необходимо медную трубку намотать в виде спирали и поместить в металлическую бочку емкостью не менее 0,2 м³. Медная трубка заполняется фреоном, а бочка с водой подключается к системе отопления дома.

    Обустройство грунтового контура

    Для того чтобы подготовить необходимую площадь для грунтового контура, требуется выполнить большой объем земляных работ, которые желательно проводить механизированным способом.

    Можно использовать 2 метода:

    1. При первом способе необходимо снять верхний слой грунта на глубину ниже его промерзания. На дно получившегося котлована уложить змейкой свободную часть наружной трубы испарителя и произвести рекультивацию почвы.

    2. Во втором способе нужно сначала прокопать траншею по всей планируемой площади. В нее укладывается труба.

    Затем нужно проверить герметичность всех соединений и заполнить трубу водой. Если протечек нет, можно засыпать конструкцию землей.

    Заправка и первый запуск

    После окончания монтажа необходимо заполнить систему хладагентом. Данную работу лучше всего поручить специалисту, потому что для заправки внутреннего контура фреоном применяются специальные приборы. При заполнении нужно замерить давление и температуру на входе компрессора и на выходе.

    После окончания заправки нужно включить оба циркуляционных насоса на самую низкую скорость, затем запустить компрессор и контролировать работу всей системы по термометрам. При прогреве магистрали возможно обмерзание, но после полного прогрева системы обмерзание должно растаять. Циркуляционный насос grundfos вы найдете ответ по ссылке.

    Видео

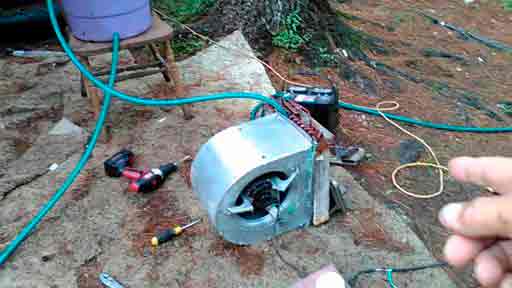

    В этом видео показано, как можно из кондиционера сделать тепловой насос.

    Из данного видео вы узнаете все о ТН: принцип работы, типы, преимущества и недостатки, правила монтажа.

    Евгений Афанасьев главный редактор

    Автор публикации 22.11.2018

    Понравилась статья?
    Сохраните, чтобы не потерять!

    Источник: http://otoplenie-expert.com/elementy-otopleniya/nasos-svoimi-rukami.html

    Тепловой насос своими руками: схема, расчет, применение

    Если рассматривать вопрос отопления с чисто теоретической точки зрения, то у человека достаточно много решений данной проблемы. На деле же все обстоит несколько хуже, так как возможность выбора ограничивается стоимостью, возможностью обслуживания установки и т.д.

    Отопление с тепловым насосом

    Установка отопительной системы своими руками с топливным насосом — это достаточно выгодно с точки зрения удобства использования. Когда данная установка включается, она не производит шума, не создает неприятного запаха, а также, что достаточно приятно, отсутствует необходимость в установке дымохода и других каких-либо дополнительных конструкций.

    Однако такая система полностью зависит от электрического питания. Для работы требуется минимальное количество энергии, однако если по какой-то причине электроэнергия пропадет, то и работа системы прекратится. Сборка теплового насоса своими руками, как и вся установка в целом, довольно экономична. Она обходится недорого, так же как и процесс обслуживания. Стоит отметить, что купить такую установку все же достаточно дорого.

    Сведения о насосе

    Когда мастера говорят об установке теплового насоса, то под этим они понимают установку определенного комплекса оборудования, а не одного насоса. Здесь важно отметить, что источником тепла для такой системы может стать практически любое вещество, температура которого — 1 градус по Цельсию и выше.

    Все системы делятся на несколько видов, к примеру «вода — воздух», «вода — вода» и т.д. Применение теплового насоса основывается на том, что тела способны передавать свою тепловую энергию другим телам или же среде. Первое слово в паре обычно указывает на ту среду, у которой данное тепло отбирают. Второе слово определяет вид носителя в системе, который и будет получать эту тепловую энергию. В современных вариантах источником тепла обычно является вода, воздух или грунт. Наиболее простая конструкция — это та, в которой в качестве источника используется воздушная среда.

    Эффективность устройств

    Естественно, что эффективность каждого из устройств не одинакова, а зависит она от системы, в которой работает насос. Наименее эффективными считаются именно воздушные установки. Кроме того, на показатели такой системы сильно влияет погода. Грунтовые установки отличаются хорошей стабильностью. Коэффициент полезности таких установок находится в пределах от 2,8 до 3,3, что достаточно хорошо. Наиболее эффективными стали установки «вода — вода». Во многом это связано с тем, что температура источника достаточно стабильна.

    Какие выгоды несет установка

    Как и любая другая система, эта обладает определенными выгодами, которые может получить ее владелец.

    Сборка и установка теплового насоса своими руками обладают следующими преимуществами:

    • Высокая экономическая эффективность. При электрических затратах в 1 кВт, к примеру, можно получить примерно 3-4 кВт тепловой энергии, что достаточно выгодно. Стоит также отметить, что эти показатели являются усредненными, так как точные цифры сильно зависят от конструкции и типа агрегата.
    • Экологичность. Собранный своими руками тепловой насос, как и вся установка в целом, во время своей работы не производит никаких вредных выбросов в окружающую среду. Использование таких приспособлений не вредит экологии.
    • Универсальность. При установке традиционных систем отопления приходится постоянно платить за газ или другие вещества. Солнечные установки или же ветрогенераторы не всегда работают стабильно. Тепловые насосы же практически универсальны, и можно устанавливать их где угодно. Главное, чтобы тип системы был выбран верно.
    • Стоит отметить, что тепловая система вполне многофункциональна. Если в зимнее время она используется, как и полагается, для отопления, то в летнее время можно применять ее в качестве кондиционера.
    • Безопасность системы отопления находится на достаточно высоком уровне, так как температура рабочих узлов не превышает 90 градусов, во время работы нет токсичных выбросов, а топливо для их работы не требуется. Она не опаснее холодильника.

    Разновидности систем для дома

    Тепловой насос для отопления дома может быть абсорбционного или компрессорного типа. Наиболее распространенными являются именно компрессорные. Такие системы также можно собрать из старого холодильника или же кондиционера, используя рабочий компрессор от этих устройств. Кроме компрессора необходимо также иметь расширитель, испаритель и конденсатор. Для того чтобы сконструировать тепловой насос для отопления дома абсорбционного типа, понадобится еще и такая деталь, как абсорбент-хладон.

    Тепловые установки также отличаются по виду используемого источника тепла. Они могут быть воздушными, геотермальными или же использующими вторичное тепло. Входной и выходной контуры могут применять либо один и тот же носитель, либо два разных. По этой причине системы могут быть со следующими видами теплоносителя:

    • «воздух — воздух»;
    • «вода — вода»;
    • «вода — воздух»;
    • «воздух — вода»;
    • «грунт — вода»;
    • «лед — вода».

    Важно отметить, что эффективность установки определяется коэффициентом преобразования. Это разница между затраченной энергией и полученной. Конечно, чем больше эта разница, тем эффективнее считается система.

    Начало работ

    Прежде чем приступить к разбору определенных методов сборки, необходимо определиться с источником тепла, а также составить схему прибора, по которому будет осуществляться сборка. Собрать своими руками рабочие варианты теплового насоса получится лишь после того, как будут взяты в аренду некоторые инструменты, а также куплены некоторые дополнительные узлы.

    Первый шаг. Чертеж

    Источник энергии для тепловой установки должен находиться под землей, а потому потребуется пробурить скважину или хотя бы вырыть небольшое углубление. Это значит, что на схему необходимо нанести место работ и глубину. Нужно учесть, что температура в месте установки детали не должна быть менее чем 5 градусов по Цельсию. Если рядом есть водоемы искусственного или природного происхождения, то можно использовать их в качестве места для установки.

    Стоит также отметить, что подобрать можно практически любую схему теплоустановки и работать по ней. Источник тепла практически никак не влияет на ход работ. Рабочий вариант теплового насоса, своими руками собранного из холодильника, — наиболее распространенная модель. Для этого нужно разобрать старое устройство и извлечь оттуда компрессор, который будет являться главным элементом системы, перекачивая фреон и воду по трубопроводу.

    Второй шаг. Выбор деталей для работы

    Очень важно отметить, что если компрессор из старого холодильника старый, нерабочий или барахлит, то лучше купить новый. Ремонтировать его нерентабельно, к тому же такая деталь долго не прослужит.

    Для сборки теплового насоса из холодильника своими руками потребуется еще и терморегулирующий клапан. Наилучшим вариантом будет, если оба элемента из одной системы, чтобы они точно подходили друг к другу. Для установки насоса потребуется приобрести L-кронштейны 30-сантиметровые. Кроме этого потребуется приобретение еще нескольких деталей:

    • емкость объемом в 120 литров с высокой герметичностью;
    • обычный пластиковый бак вместимостью до 90 л;
    • потребуются также 3 медные трубы с разным диаметром;
    • для трубопровода необходимо приобрести полимерные, а лучше металлопластиковые трубы.

    Чтобы выполнить установку теплового насоса, потребуются стандартные инструменты, а для резки труб пригодятся болгарка и сварочный аппарат.

    Третий шаг. Работа с узлами системы

    Первое, что необходимо сделать, — это установить компрессор на стену, используя для этого кронштейны. После того как с этим будет покончено, можно приступать к сборке конденсатора. Для его изготовления необходимо разрезать металлический бак напополам, в одну его часть нужно вставить медный змеевик. Затем емкость сваривается обратно, после чего в ней делают несколько резьбовых отверстий.

    Далее нужно перейти к работе с теплообменником. Чтобы установка теплового насоса была успешной, нужно намотать медную трубу на стальной бак с объемом 120 литров. Концы витков прикрепляются при помощи реек. К выводам трубы присоединяются сантехнические переходы. Эту же процедуру нужно провести и с пластиковым баком, он будет использоваться в качестве испарителя. Так как этот резервуар не будет перегреваться, наличие металлического элемента необязательно. Готовая конструкция также крепится к стене при помощи тех же кронштейнов.

    Когда все эти узлы будут готовы, можно приступить к подборке терморегулирующего клапана. Когда конструкция будет собрана, то в нее нужно закачать фреон определенной марки — R-22 или R-422. Если навыков работы с этим веществом нет, то лучше всего позвать специалиста, так как процедура достаточно небезопасна.

    Четвертый шаг. Соединение с устройством забора

    Здесь важно отметить, что схема теплового насоса, подключение системы к заборному устройству зависят от его типа:

    • «Вода — земля». Если выбрана эта схема, то коллектор должен быть установлен ниже уровня промерзания почвы. Трубопровод данной системы должен располагаться на той же глубине.
    • «Вода — воздух». Установка данной системы считается наиболее простой, так как для этого не потребуется выполнение каких-либо земляных работ. В качестве места для монтажа коллектора можно использовать любое место возле дома или даже на крыше.
    • Система «вода — вода» устанавливается только в том случае, если рядом есть водоем. Конструкция собирается из полимерных труб, которые после этого опускаются в центр водоема.

    При расчете теплового насоса может случиться так, что его мощности не хватит. В таком случае есть системы, которые называются бивалентными. Другими словами, тепловая установка устанавливается параллельно с электрическим котлом, к примеру, выполняет в этом случае функцию дополнительного отопления.

    Устройство из кондиционера

    Собрать можно тепловой насос из кондиционера своими руками. Однако здесь стоит заметить, что для этого потребуется помощь хорошего мастера по ремонту бытовой техники, если у хозяина таких навыков не имеется. В целом же стоит сказать, что собрать такую конструкцию своими силами достаточно просто.

    Детали для сборки

    Как сделать тепловой насос из кондиционера? Стоит отметить, что принцип здесь примерно тот же. Только потребуется брать компрессор не от старого холодильника, а от кондиционера. Также стоит проверить, с каким хладагентом он работает, чтобы потом заправлять систему. Далее, как и в предыдущем случае, потребуются две медные трубы с разным диаметром и толщиной стенки от 1 мм. Одна из них должна быть 12 м и будет использоваться для змеевика, а вторая 10 м — для испарителя. Потребуется терморегулирующий вентиль. Для изготовления змеевика потребуется достаточно толстая труба.

    Процесс сборки ничем не отличается от того, что был описан ранее, с компрессором от холодильника. Монтаж также осуществляется в зависимости от того, какой вид источника был выбран. Как показывает практика, такие самодельные системы отличаются мощностью в 2,6-2,8 кВт. Конечно, такая система не слишком мощная. К примеру, при температуре на улице в -5 градусов по Цельсию такой насос сможет поддерживать температуру в помещении 60 м 2 до +17 градусов по Цельсию.

    Расчет параметров системы

    Расчет теплового насоса проводится либо при помощи онлайн-кулькулятора, либо при помощи специалистов. Можно воспользоваться формулой:

    В данной формуле R – мощность, необходимая для обогрева помещения; k – коэффициент для учета тепловых потерь зданием (1 – качественно утепленное помещение, 4 – дощатый барак); V – общий объем помещения, подлежащего отоплению; T – наибольший перепад температур внешнего мира и внутридомового пространства; 860 – коэффициент перевода результата расчета в кВт из ккал.

    Потребители тепловой энергии

    После того была собрана какая-либо модель теплового насоса, необходимо подключить его к какому-либо потребителю. Так как мощность данной системы не слишком высокая, то следует подключать его к специализированным системам отопления, к примеру, обогревателю. Отличным вариантом будет подсоединить такое устройство к теплому полу. Возможен вариант соединения с низкоинерционными радиаторами из алюминия или же стали с большой площадью излучения.

    Уместно будет сказать, что самодельные варианты также лучше всего подходят только в качестве дополнительного источника отопления. Полностью обеспечить обогрев дома при помощи самоделки не получится, или же температура будет небольшой. Самостоятельно с этой задачей сможет справиться лишь промышленная установка. Кроме того, широкое распространение таких установок произошло благодаря тому, что они экологичны на 100 %. Переход на такие системы отопления значительно скажется на улучшении экологии.

    Источник: http://fb.ru/article/61987/uu-teplovoy-nasos-svoimi-rukami-shema-raschet-primenenie

    Тепловой насос своими руками

    • 1 Что такое геотермальный насос
    • 2 Насос из холодильника
    • 3 Виды тепловых насосов
    • 4 Советы
    • 5 Видео

    Тепловые насосы позволяют забирать рассеянную энергию из окружающей природы: воздуха, воды и земли, аккумулировать и направлять ее на отопление дома. Энергию также используют на нагрев воды для мытья или кондиционирование воздуха в помещениях. Это дает возможность экономить средства, уменьшая расход традиционных источников тепла: электричества, газа, дров. В статье мы расскажем, как сделать тепловой насос своими руками.

    Что такое геотермальный насос

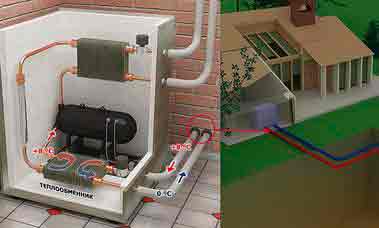

    Принцип работы теплового насоса

    Для начала нужно понять, что такое геотермальный насос, и по какому принципу работает, ведь именно он является сердцем всего описываемого нами устройства.

    Ни для кого не секрет, что в толще земли всегда поддерживается плюсовая температура. В таком же состоянии находится и вода подо льдом. В этой, относительно теплой среде, размещается замкнутый трубопровод с жидкостью.

    Схема работы у тепловых насосов достаточно проста и основана на обратном принципе Карно:

    1. Теплоноситель, продвигаясь по внешнему контуру, нагревается от выбранного источника и попадает в испаритель.
    2. Там он обменивается энергией с хладагентом (обычно это фреон).
    3. Фреон закипает, переходит в газообразное состояние и сжимается компрессором.
    4. Горячий газ (он нагревается в пределах 35–65 o C) поступает в другой теплообменник, в котором отдает свое тепло системе отопления или горячего водоснабжения дома.
    5. Остывший хладагент снова становится жидким и возвращается на новый круг.

    Насос из холодильника

    Тепловой насос из холодильника

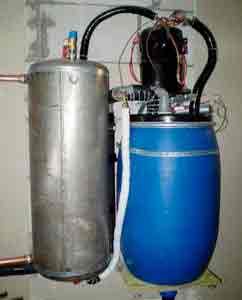

    Основной частью системы является компрессор. Его лучше купить готовым в магазине или использовать имеющийся от холодильника или кондиционера. Все остальные компоненты – испаритель, конденсатор, трубопровод – под силу собрать самому. Энергию такой аппарат будет потреблять только на сжатие и перенос тепла, вырабатывая при этом в 5 раз больше.

    Используя старый компрессор, нужно рассчитывать на то, что его срок службы может быть недолгим, а мощность системы снизится. Кроме того, мощности изношенного компрессора может не хвать для полноценной работы системы.

    Некоторые умельцы пошли дальше и сделали тепловой насос из холодильника, поместив внутри него радиаторы, подогреваемые теплом земли. Внутри постоянно поддерживается плюсовая температура, которая заставляет холодильник постоянно работать, нагревая радиатор, находящимся сзади него. Используя родной радиатор, делают из него теплообменник (или изготавливают самодельный), отбирают выделяемое им тепло.

    Эффективность работы такого теплового насоса подходит больше для демонстрации работы устройства, так как его КПД очень низкое. Кроме того, холодильник не рассчитан на такой режим работы и может быстро выйти из строя.

    Виды тепловых насосов

    Различают три типа насосов, в зависимости от источника получения тепла:

    «почва-вода»

    Насос грунт-вода

    «вода-вода»

    Насос вода-вода

    «воздух-вода»

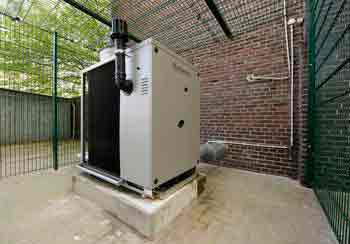

    Насос воздух-вода

    Установка вида «почва-вода» использует теплоту недр. Температура земли на горизонтах более 20 м остается неизменной всегда, поэтому и насос может круглогодично вырабатывать нужную энергию. Вариантов монтажа два:

    • вертикальная шахта;
    • горизонтальный коллектор.

    В первом случае бурится скважина глубиной около 50–100 м и в нее помещаются трубы с циркулирующим теплоносителем – особой незамерзающей жидкостью.

    На глубине 5 м прокладывают коллекторы, по которым также движется теплоноситель. Для обогрева дома площадью 150 м 2 необходим участок не меньше 250 м 2 , причем применять его под сельскохозяйственные посадки нельзя. Допустимо только устройство декоративного газона и клумбы.

    Насос «вода-вода» использует энергию воды из озер, колодцев или скважин. Некоторым удается извлекать тепло даже из стоков. Главное – чтобы не забивался фильтр и не разрушался металл.

    Этот тип обычно показывает самый высокий КПД, но установить его удается не на каждом загородном участке, а на эксплуатацию грунтовых вод нужно получать разрешение. Подобные устройства больше характерны для промышленных производств.

    Конструкция «воздух-вода» менее эффективна по сравнению с первыми двумя, поскольку выработка зимой значительно снижается. С другой стороны, при ее монтаже не надо ничего бурить или копать. Установка просто крепится на крыше дома.

    Советы

    Самостоятельный монтаж теплового насоса

    Как уже говорилось, компрессор предпочтительнее купить готовый. Пригодна любая модель, применяемая в кондиционерах.

    Все остальные составляющие собираем самостоятельно:

    1. В качестве корпуса конденсатора берется нержавеющий бак емкостью около 100 л. Его разрезают пополам и внутри монтируют змеевик из медной трубки толщиной стенки не меньше 1 мм. В оболочку впаиваются резьбовые соединения для подключения к контуру. После этого части бака можно сваривать.
    2. Для испарителя отлично подойдет полиэтиленовая бутыль объемом 80 л или отрезок трубы. В нее также вставляется змеевик и подводятся входы и выходы воды. Теплоносители изолируются от внешней среды поролоновой «шубой».
    3. Теперь необходимо поставить всю систему, спаять трубки и залить хладагент. Количество фреона очень важно для правильной работы насоса, этот расчет лучше поручить инженеру по теплотехнике. Он же сможет окончательно подключить установку и настроить компрессор.
    4. Осталось только присоединить наружный контур. Его сборка будет зависеть от типа насоса.

    Вертикальная установка «почва-вода» требует скважины, в нее опускается геотермальный зонд.

    Для горизонтального аппарата собирается коллектор и закапывается в землю на глубине, исключающей промерзание.

    В системе «вода-вода» контур состоит из сети пластиковых труб, по которым будет протекать теплоноситель. Затем все это надо закрепить в водоеме на необходимой глубине.

    Солнечная батарея

    Коллектор насоса «воздух-вода» выполняется также и монтируется на крыше дома или поблизости от него.

    Для стабильной работы и защиты от поломки машину желательно дополнить возможностью ручного запуска компрессора на случай внезапного отключения электричества. Стоимость подобной установки достаточно высока. Еще дороже стоит заводской насос. Однако практика показывает, что приобретение окупается за несколько лет эксплуатации.

    Видео

    Источник: http://kakpravilnosdelat.ru/teplovoj-nasos-svoimi-rukami/

    Ещё по теме  Ремонт электропилы своими руками
    Смотрите также:
    30.04.2020

    Как изготовить станок для производства шлакоблока своими руками Производство шлакоблока в домашних условиях – это прибыльная бизнес-идея. Бесплатно получив у нас чертежи, описание технологии и приложив немного усилий, вы получите качественное оборудование,...

    30.04.2020

    Гриндер своими руками по готовым чертежам с размерами: особенности сборки и назначение Что такое гриндер, и для чего он предназначен Как уже было сказано выше, гриндер – вариация шлифовального станка. Однако, в отличие от традиционного наждака – прибор более...

    30.04.2020

    Как сделать прицеп для мотоблока своими руками? Чертежи Материалы и инструменты Как изготовить самосвал? Как можно сделать двухосный прицеп? Как сделать тормоза? Мотоблок является очень удобным устройством для работы в малых и средних хозяйствах. Особенно удобно,...

Комментарии

Комментирование отключено.

Голосование

Как Вы узнали о нашем сайте?

Посмотреть результаты

Загрузка ... Загрузка ...
Форум
