Греющий кабель для водопровода своими руками

Монтаж греющего кабеля внутри трубы: инструкции по установке + советы по выбору

Хотите защитить водопровод в холодное время от замерзания, выполнив монтаж греющего кабеля внутри трубы? Согласитесь, что предупредить проблему гораздо дешевле и проще, чем потом ликвидировать плачевные последствия. Вы решили все работы выполнить своими руками, но не знаете, с чего начинать?

Мы поможем вам разобраться с установкой кабеля. В статье приведен подробный инструктаж этого процесса, сопровождающийся пошаговыми фото. Разобраны нюансы подготовки материалов для работы, особенности размещения системы внутри трубопровода.

Подобраны тематические видео, содержащие рекомендации экспертов по правильной подготовке и подключению обогревающей системы в домашних условиях. Также приведены советы, которые помогут вам подобрать лучший кабель.

Разновидности кабелей для обогрева труб

Правильно подобранная система обогрева – это залог долговечной защиты от замерзания любого типа трубопровода. Поэтому прежде чем остановиться на конкретном продукте, давайте ближе познакомимся с ассортиментом, предлагаемым рынком.

Кабельная продукция, имеющаяся в продаже, делится на 2 вида в зависимости от типа монтажа – предназначенная для размещения снаружи и внутри трубы.

Рассмотрим подробнее второй вариант, что в свою очередь подразделяется на 2 вида в зависимости от назначения трубопровода:

  • для пищевых целей;
  • для бытовых нужд и прочих задач.

В первом случае кабель имеет защитное покрытие из пищевого полимера, не влияющего на состав и качество воды, например, полиолефин, фторполимер.

Во втором случае жестких требований к типу покрытия не предъявляют, но такую систему нельзя использовать для обогрева трубопровода пищевого назначения. Еще одно различие между кабелями заключается в принципе действия.

Все предложенные пользователю варианты греющего кабеля делятся на две основные группы:

  • резистивными;
  • саморегулирующимися.

В первом случае речь идет об одно или двухжильном изделии. Производитель, как правило, сразу же выпускает готовую систему для монтажа, у которой предусмотрена определенная длина. Кабель часто снабжен вилкой для подключения в сеть. В резистивную систему дополнительно включается терморегулятор и датчик температуры.

А в случае с саморегулирующимся изделием дополнительные датчики и регуляторы не нужны. В нем за уровень нагрева отвечает полупроводящая матрица, способная включать и автоматически выключать систему при достижении определенных температурных показателей.

На что смотреть при выборе кабеля?

Перед покупкой следует сразу же определиться, кто будет выполнять монтажные работы. Если в планах самостоятельная установка, то лучше остановиться на более простом варианте. Рассмотрим подробнее, какие критерии важны при выборе.

Критерий #1 — назначение трубопровода

Если требуется обогреть трубу, поставляющую в дом питьевую воду, то следует покупать кабель в пищевой оболочке. Все производители и магазины обязательно указывают эту характеристику в сопроводительных документах. Требования к оболочке кабеля для систем, транспортирующих стоки и техническую воду, не такие строгие.

Не удивляйтесь, но изделие в безопасной для питьевой воды оболочке будет стоить дороже.

Критерий #2 — тип кабеля и длина системы

Перед покупкой нужно определить длину участка, который нуждается в обогреве. От этого будет зависеть и отрезок кабеля.

Сразу же стоит решить, какой тип греющего кабеля вам предпочтительнее – резистивный или саморегулирующийся. Первый вариант – более дешевый. Но его срок эксплуатации короче, а установка сложнее, особенно для новичка в этом вопросе.

Еще одно существенное отличие резистивного провода в том, что купить можно греющее изделие лишь определенной длины – производитель подготовил различные варианты. Поэтому выбирать придется из имеющегося наличия. Более того, резистивная система чаще всего снабжена вилкой для подключения к питающей сети.

Второй вариант дороже, но проще в монтаже. Саморегулирующийся кабель продается в бухте, если покупатель отрезает определенную длину, или же есть готовые варианты греющей системы, снабженные силовым кабелем.

В независимости от выбранного варианта, следует быть крайне осмотрительным – не стесняться требовать сопровождающие документы от фирмы-производителя, гарантийный талон и сертификат качества продукции.

Критерий #3 — предпочтительная мощность изделия

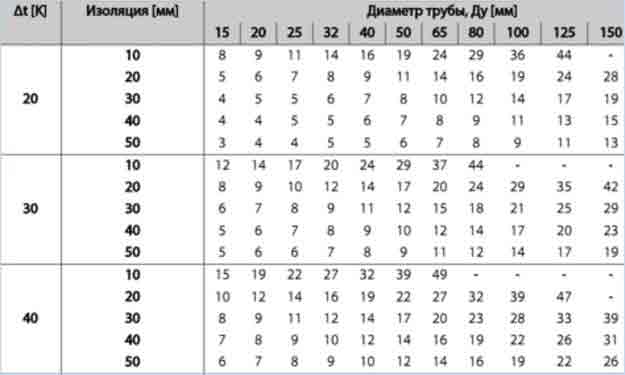

Чтобы установленный кабель смог обогреть коммуникации, нужно правильно подобрать мощность. Эта характеристика также указывается производителем.

Для водопроводных систем используют трубы диаметром до 32 мм, для которых рекомендуют применять греющие системы на 9-16 Вт. Причем это мощность одного погонного метра. Чтобы вычислить общее значение, нужно указанный параметр умножить на всю длину кабеля.

Более того, специалисты не рекомендуют в целях экономии покупать резистивный тип изделия, считая последний менее надежным для монтажа внутрь трубопровода.

Критерий #4 — стоимость греющей системы

Что касается стоимости, то этот критерий также важен: слишком дешевый кабель покупать нельзя. Правило “хорошее не может стоить дешево” в выборе кабеля полностью себя подтверждает.

Если цена очень низкая на понравившуюся кабельную систему и есть документы от производителя, то нужно обязательно обратить внимание на срок годности – недобросовестный продавец может предложить просроченное изделие, или срок истекает через 6-12 месяцев.

От такого «выгодного» предложения лучше отказаться – по окончанию гарантии кабель может перестать выполнять свои функции и его придется менять, что грозит повторными расходами.

Также при выборе кабеля для внутреннего обогрева лучше отдавать предпочтение известным производителям:

  • немецким – Eltherm Gmbh (Германия);
  • американским – Raychem и Heat Trace Products, LLC;
  • корейским – Caleo;
  • французским – Eltrace;
  • датским – Devi;
  • финским – Ensto.

На рынке присутствует много продуктов японского производства, предназначенных для обогрева водопровода. Здесь также следует быть внимательным и не купить дешевую китайскую подделку. Кроме провода и сальники нужно выбирать качественные.

Обратите внимание на форму сечения внутри уплотняющей резинки – она бывает круглой и прямоугольной/квадратной под различное сечение кабеля. Очень важно купить надежные муфтовые элементы – цена их должна быть не меньше, чем 5 м кабеля. В вопросе обогрева трубы не стоит чрезмерно экономить.

Этапы монтажа греющей системы

Рассмотрим обустройство системы обогрева трубопровода изнутри на примере водоснабжения. Для такой трубы лучше всего взять саморегулирующийся провод в пищевой оболочке.

Этап #1 — покупка нужных материалов

При покупке кабеля сразу же определяемся с нужным метражом, который равняется длине трубы, нуждающейся в обогреве. Вместе с кабелем лучше приобрести и расходные материалы, необходимые для монтажа: комплект муфт, сальник и секцию провода с евровилкой.

Источник: http://sovet-ingenera.com/vodosnab/v-drugoe/montazh-greyushhego-kabelya-vnutri-truby.html

Греющий кабель для водопровода: монтаж и изготовление своими руками

Когда градусник показывает далеко за нулевую отметку, то может произойти замерзание систем водоснабжения и канализации. Чем это чревато, известно любому человеку, который знаком с элементарной физикой – промерзание воды вызывает разрыв труб. Лучше всего заблаговременно застраховать трубы от промерзания.

  • Что такое греющий кабель
    • Резистивный кабель
    • Саморегулирующийся кабель
  • Прокладывание греющего кабеля
    • Мощность
    • Расположение кабеля
    • Термоизоляция
  • Греющий кабель своими руками
  • Последнее напутствие

Что такое греющий кабель

Это изобретение будет интересно главным образом владельцам частных домов, тем более, если они имеют свой автономный водопровод. Если на улице резко упала температура, то это может дойти до труб, тогда вода в них промерзает. Вначале это снижает ток воды, а затем и вовсе перекрывает. Наиболее опасное последствие такого промерзания – разрыв трубы, который оборачивается неминуемыми расходами на капремонт системы. Мы предлагаем эффективную предупреждающую меру – греющий кабель, который можно купить или сделать своими руками.

Греющий кабель преобразовывает электричество в тепло, подобно знакомым нам нагревательным элементам – спираль или ТЭН. Он может размещаться как снаружи, так и внутри трубы, преимущественно на самых подверженных холоду участках. В отличие от обычных нагревательных приборов, задача кабеля не заключается в нагревании воды до теплого состояния. Он поддерживает температуру воды в трубе на таком уровне, чтобы предотвращать ее переход в кристаллическое состояние.

Существует два варианты греющего кабеля:

  • Резистивный;
  • Саморегулирующийся.

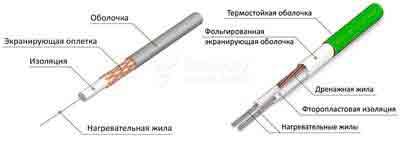

Резистивный кабель

Резистивный кабель более прост по своему устройству, которое заключается в системе датчиков, реагирующих на изменение температуры относительно заданных параметров. Когда температура ниже нормы, то датчики дают автоматике сигнал о включении обогрева, а при достижении нужной минимальной температуры происходит автоматическое отключение системы.

Проводник внутри кабеля представляет собой сплав с высоким сопротивлением, что вызывает его нагрев при прохождении через него тока. Такой кабель может быть одножильным и двухжильным. Первый вариант не очень популярен, поскольку законы электричества требуют смыкания цепи в кольцо. В одножильном варианте оба конца кабеля должны сходиться у источника питания. Говоря об обогреве трубопровода, такое условие выполнить крайне сложно, а порой – невозможно.

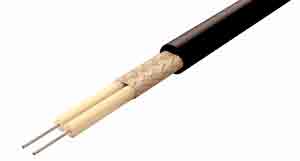

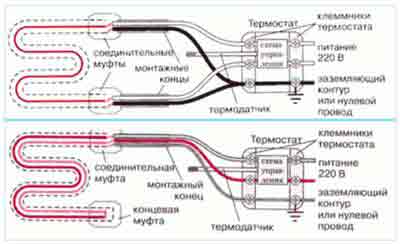

С двухжильным вариантом все куда проще, ведь с одной стороны его подсоединяют к сети, а на другом конце замыкают кольцо при помощи контактной муфты. Причем одна из двух жил может быть проводником, а другая только как конструкционная необходимость. Конечно, если греющими проводниками являются две жилы, то мощность такой системы очень высока.

Проводник необходимо надежно защитить несколькими слоями изоляции, а также экраном, как заземляющим контуром. Снаружи должен быть слой высокопрочного поливинилхлорида, стойкого к любым внешним воздействиям.

Плюсы резистивной модели:

  • Высокая теплоотдача и мощность системы, что является ключевым моментом для труб большого диаметра, а также при необходимости подогрева большого количества ключевых точек: фитинги, тройники, краны и т.д.;
  • Простота в исполнении , а также невысокая стоимость такой системы.

Минусы резистивной системы:

  • Дополнительные затраты финансов и сил на приобретение и установку термодатчиков, автоматики и блоков контроля;

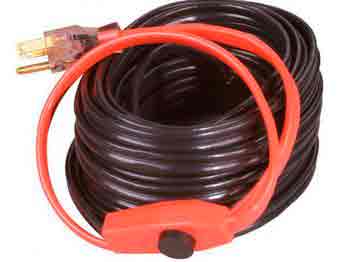

  • Готовый покупной резистивный кабель продается определенным метражом, причем самостоятельно изменять его длину нельзя. Контактная втулка изделия должна быть выполнена в заводских условиях.

Саморегулирующийся кабель

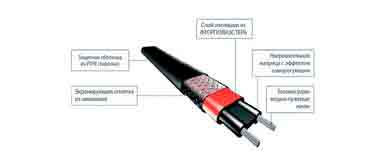

Данная модель призвана экономить электроэнергию. Ее устройство кардинально отличается от предыдущего варианта. Здесь два проводника из металла разделены матрицей из полупроводника, которая выделяет тепло. Уникальные свойства этого полупроводника таковы:

  • при низких температурах способность проводить ток максимальна;
  • при повышении температуры проводимость падает, снижая расход электроэнергии.

Очевидно, что температура в разных участках трубы зависит от глубины и других факторов, поэтому такие точки саморегуляции находятся по всей длине кабеля. Таким образом, каждый участок трубы получает необходимый нагрев благодаря матрице из полупроводника, которая находиться в этой точке — максимальны нагрев происходит в самых холодных местах.

Плюсы саморегулирующейся модели:

  • Экономия электроэнергии за счет минимально необходимого нагрева каждого отрезка трубы;
  • Любая длина кабеля доступна для покупки – покупаете, сколько вам нужно, но шаг нарезки от 200 до 500 м;

Минусы саморегулирующейся модели:

  • Немалая цена такого кабеля – минимальная цена за метр погонный от 200 рублей за самые дешевые модели и до 1000, а порой и более;

Прокладывание греющего кабеля

Если вы решили обустроить систему прогрева для водопровода своими руками, то нужно определиться с некоторыми вопросами:

  • Мощность;
  • Способ прокладывания.

Мощность

Мощность греющего кабеля может быть от 10 до 60 Вт на метр длины, так что можно просчитать энергозатраты системы. Если прокладка будет осуществляться внутри трубы, то достаточно будет удельной мощности в 10 Вт/м.

При расположении кабеля снаружи можно воспользоваться такой схемой расчета:

  • Диаметр трубы ½ — ¾ дюйма – 17 Вт/м;
  • Диаметр трубы ¾ — 1½ дюйма – 27 Вт/м;
  • Для канализационных труб с диаметром от 100 мм – 31 Вт/м

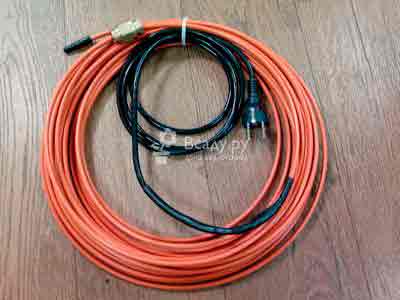

В комплект вместе с греющим кабелем идет и негреющаяся часть – провод для подключения с источником питания. Обычно соединить две части нужно самостоятельно, для чего в том же комплекте прилагаются переходники и термоусадочные трубки, а также втулки для надежной герметизации обрезанного конца (в случае саморегулирующегося варианта). А вот блок автоматики обычно приобретается отдельно.

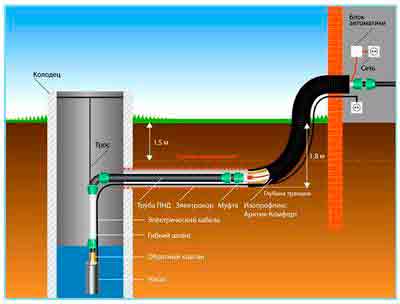

Система подогрева водопровода греющим кабелем предусматривает установку отдельного автомата, расчетная мощность которого составляет около 25 ампер. Также прекрасным решением станет внедрение УЗО – системы аварийной защиты, которая отключает питание к в случае любой опасности.

Расположение кабеля

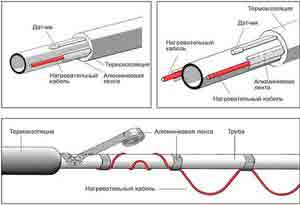

Греющий кабель можно установить как внутри трубы, так и снаружи. Внутритрубное расположение намного проще в исполнении, а также в обслуживании. Если система нагрева будет размещена снаружи трубы, которая закопана в землю, то его починка проблематична.

Снаружи трубы

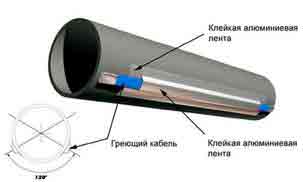

Обычно кабель крепят в одну линию вдоль трубы, но нежелательно размещать его сверху трубы, чтобы исключить возможность механического повреждения от падающих предметов, камня. Кроме того, жидкость начинает промерзать именно снизу, поэтому такое размещение греющего источника наиболее эффективно.

Разные варианты размещения снаружи трубы:

  • кабель можно размещать в одну или несколько прямых линий, расположенных на расстоянии друг от друга;

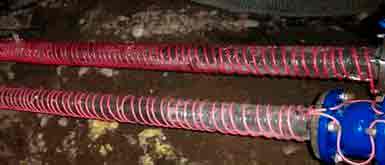

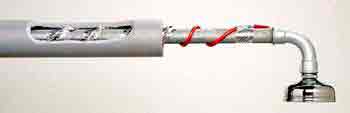

  • Укладка по спирали вокруг трубы с определенным шагом.

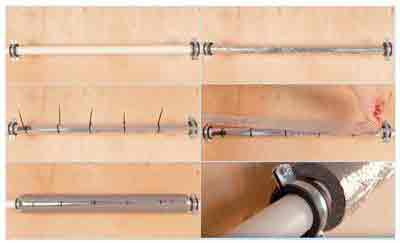

Нити кабеля нужно зафиксировать при помощи специального алюминиевого скотча. Он гарантирует наивысшую теплоотдачу, если его использовать по всей длине, как и положено. Для усиления теплоотдачи трубу оборачивают фольгой до монтажа системы подогрева. На поворотах кабель нужно размещать максимально близко к внешнему радиусу поворота. На участках с металлическими элементами опоры усиливают обогрев, вводя дополнительные петли в обмотку. Также и узловые элементы, как краны, фланцы или фитинги нужно укладывать по особой схеме, которая показана на фото.

Если система с термодатчиками, то их ни в коем случае нельзя размещать рядом с точкой нагрева, так он пользы не принесет. Он должен быть расположен на 90 градусов дальше и также не сверху трубы, а сбоку. Место приклеивания датчика проклеивается алюминиевым скотчем и сверху он также фиксируется таким же скотчем.

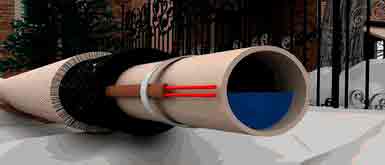

Внутри трубы

Как уже говорилось, укладка кабеля внутри трубы более выгодна с точки зрения экономии мощности и ремонтных работ. Порой наружное крепление просто невозможно. Но для внутренних работ нужно, чтобы труба была ровной и без изгибов или с минимальными изгибами.

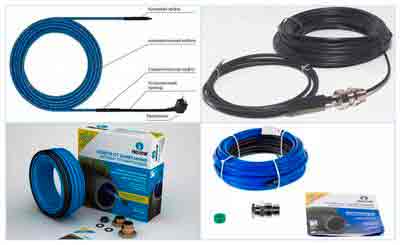

Для внутренней укладки нужно приобрести именно ту модель, который подходит для таких целей – круглое сечение и мощная изоляция. В комплекте идут специальные детали для монтажа его входа в трубу – шайбы, втулки и уплотнители.

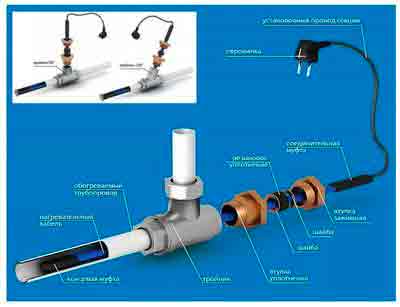

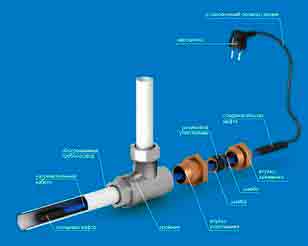

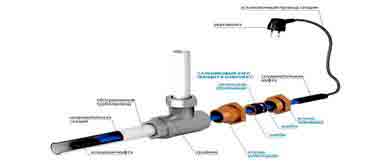

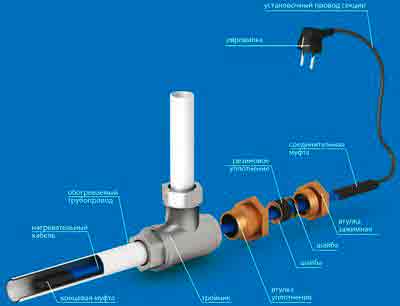

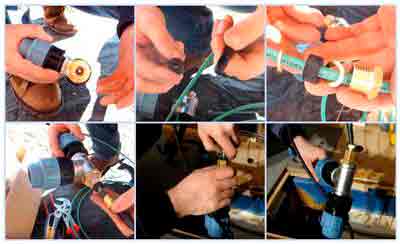

Установка внутри трубы:

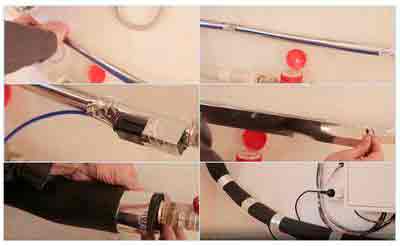

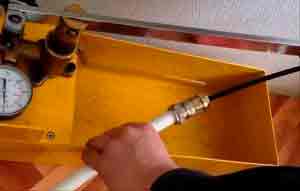

  • Все элементы для входа в трубу сразу одеваются на кабель, а потом его соединяют с холодным проводом;
  • Место входа оснащается тройником со специальной уплотнительной втулкой;
  • Кабель вводится трубу на расчетную длину, но стоит помнить, что он не должен проходить через вентили и краны, а также места с острыми выступами, которые могут повредить изоляции;
  • Теперь нужно осуществить фиксацию всех крепежей, сальникового узла, чтобы система была защищена от разгерметизации.

Не забудьте поинтересоваться, имеет ли такой кабель специальный сертификат для использования в местах контакта с питьевой водой.

Термоизоляция

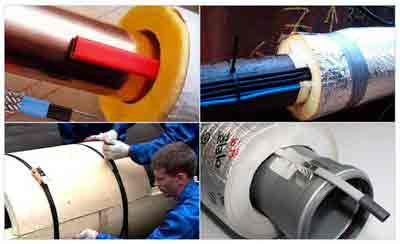

После завершения монтажа систему нужно утеплить, иначе подогрев не будет иметь смысла. Для этого существуют специальные разрезанные наполовину цилиндры для трубной термоизоляции из минеральной ваты, пенополиуретана, пенополистирола и других материалов. Термоизоляцию осуществляют сразу же по ходу прокладывания греющего кабеля, чтобы сразу же защитить его от повреждений.

Греющий кабель своими руками

Даже самый бюджетный вариант кабеля, который можно найти на рынке, в расчете на всю длину водопровода выйдет вам в копеечку. Можно ли сделать греющий кабель своими руками? Да, вооружившись разработками народных умельцев и имея определенную хватку, вы сможете сотворить свой собственную систему обогрева водопровода.

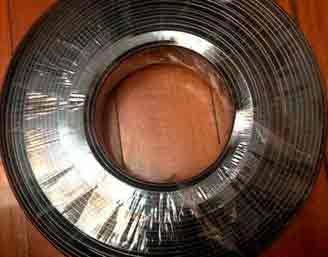

Как показала практика, лучшей заменой заводских вариантов может стать силовой телефонный кабель П-274М или «полевик». Его используют для военной полевой связи. Он отвечает основным качествам для обустройства греющего кабеля: прочный, жесткий, водонепроницаемый, хорошо изолирован и в то же время тонкий. Он годами находится под открытым небом без повреждений его целостности и функциональности. Греющий эффект обуславливается внутренней начинкой из медных и стальных жил.

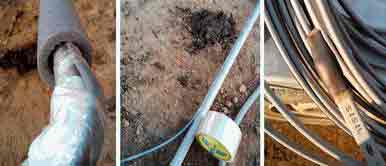

Чтобы провести такой сдвоенный силовой телефонный кабель снаружи трубы, нужно соединить провода на противоположном конце обогреваемого объекта через клеммник и тщательно заизолировать это соединение. Обматывать трубу кабелем нужно с шагом примерно 10 см, а для качественного прилегания к трубе, их оборачивают фольгой и закрепляют скотчем. В завершение нужно применить утеплитель вроде минеральной ваты.

Важно! Напрямую к сети с 220 V такой кабель подключать нельзя!

Нужное напряжение зависит от длины кабеля, который будет проложен: 1-1,5 вольт на 1 метр. То есть, на 30-метровый отрезок нужно будет дать напряжение около 30-36 вольт и ток 8-10 ампер. При таких условиях кабель будет прогреваться до 60 градусов, что вполне достаточно для растопки ледяного затора в трубе.

Это самый дешевый метод самодельного обогрева трубы, хотя вам нужно будет подыскать блок питания для подсоединения системы к электричеству. На рынке можно найти совсем недорогие варианты трансформаторов для этих целей.

Силовой телефонный кабель можно прокладывать и внутри трубы, но нужно будет расплести его на 2 провода. После этого получившиеся провода согнуть пополам и снова свить вдвое. На концах входа провода нужно обеспечить надежную герметизацию. Для такого герметичного входа можно приспособить фланец и гибкий шланг для подключения воды. Чтобы полностью изолировать вход от проникновения влаги, возьмите штуцер, в который будет продеты провода, и залейте эпоксидным клеем, немного сплюсните и затяните накидной гайкой.

Конечно, это будет элементарный вариант – без саморегуляции, кроме того, его лучше будет прокладывать на внешней стороне трубы, так как он не имеет пищевого изоляционного слоя. Очень подходит такой кабель для дачи, где он будет использоваться нерегулярно, а время от времени. В таком случае функции терморегуляции особо не понадобятся, так как она нужна для экономии электричества при постоянном пользовании.

Последнее напутствие

Купить греющий кабель или сделать своими руками, решать вам. Главное, перед монтажом греющего кабеля убедиться, что вся поверхность его изоляции целостна, иначе его нельзя использовать в обогреве труб. Совершенно очевидно, что при работе с электричеством и водой нужно быть уверенным в безопасности системы. При выполнении работ своими руками нужно исключить малейшую возможность плавления или другого повреждения самодельного кабеля с пробиванием напряжения на водопровод.

Источник: http://stoki.guru/truby-i-fitingi/uteplenie/greyuschiy-kabel-dlya-vodoprovoda-montazh-i-izgotovlenie-svoimi-rukami.html

Греющий кабель для водопровода.

Зима, особенно в России, бывает весьма продолжительной и ей присущи достаточно низкие температуры. В таких условиях большинство жителей частных загородных домов могут остаться без водопровода, из за обледенения всей системы водоснабжения. Помимо этого в подобных условиях может возникнуть поломка труб. Для предотвращения подобных неприятностей рекомендуется монтаж греющего элемента, подключаемого к обычной электросети.

Монтаж и подключение греющего кабеля могут быть выполнены самостоятельно. Но перед установкой греющего кабеля стоит ознакомиться с его устройством, типами и параметрами. Существует мнение, что если провести трубопровод ниже уровня промерзания почвы, то кабель не понадобится. Обычно на глубине до 2 метров. На подобной глубине температура составляет 2 — 4 градуса. Но стоит отметить некоторые нюансы препятствующие этому:

  1. Во первых — это повышенный уровень залегания грунтовых вод, из за чего весной трубопровод может оказаться затопленным.
  2. Во вторых, стоит помнить о местах подвода трубопровода к дому, как наиболее уязвимых участках.
  1. Греющий кабель для труб. Устройство и использование.
  2. Различают следующие виды греющего кабеля:
  3. Саморегулирующийся греющий кабель.
  4. Резистивный греющий кабель.
  5. Одножильный резистивный греющий кабель.
  6. Двужильный резистивный греющий кабель.
  7. Как подключить греющий кабель. Варианты монтажа.
  8. Монтаж греющего кабеля снаружи.
  9. Монтаж греющего кабеля внутри.
  10. Выбор греющего кабеля. На что следует обратить внимание.

Греющий кабель для труб. Устройство и использование.

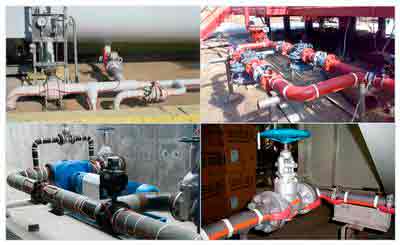

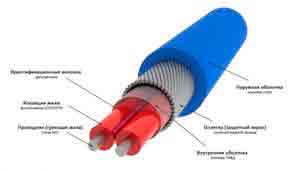

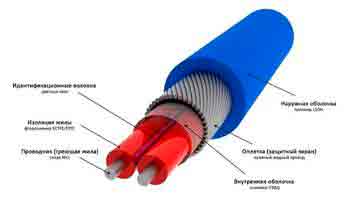

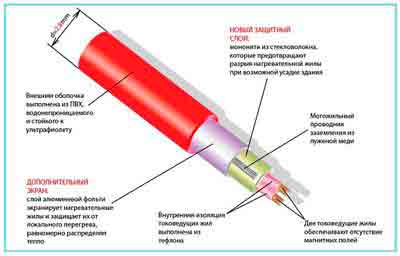

Нагревательный элемент применяется для обогрева сточных труб, водопровода, канализации и пр. Главная задача греющего кабеля это предохранить жидкость от промерзания, посредством увеличения её температуры. Основные места применения данных систем — это почва или открытый воздух. Конструкция греющего кабеля:

    От одной и больше внутренних жил. Они изготавливаются из сплавов с высоким электро. сопротивлением для повышения удельного тепловыделения.

  • Поверх жил расположена защитная оболочка из пластика. Так же при её изготовлении используются экран из алюминия. Либо применяется сетка из меди. Нередко медная сетка покрыта слоем никеля для улучшения свойств.
  • Наружная часть кабеля выполнена из ПВХ устойчивого к воздействию влаги и ультрафиолета.
    У различных изготовителей конструкция кабелей может несколько отличаться, при этом сохраняя общие конструктивные элементы.
  • Различают следующие виды греющего кабеля:

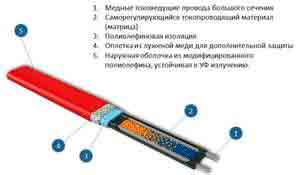

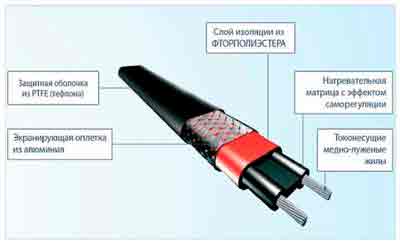

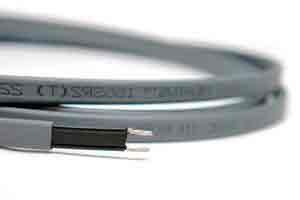

    Саморегулирующийся греющий кабель.

    Кабель греющий саморегулируемый универсален.

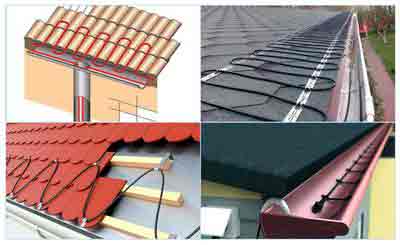

    Саморегулирующийся греющий кабель применим для нагревания элементов кровли, водопроводных систем, канализационных труб, баков с жидкостями.

    Его отличительная черта состоит в самостоятельном регулировании своей мощности и количестве подаваемого тепла.

    Самомостоятельная регулировка означает, что при понижении температуры объекта ниже определённой точки, саморегулирующийся греющий кабель автоматически начинает нагреваться.

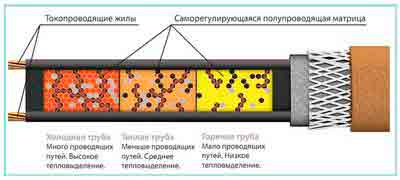

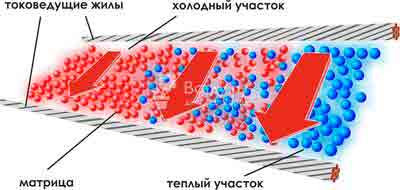

    Принцип работы подобного кабеля основан на способности проводника увеличивать или уменьшать силу тока. В момент повышения сопротивления сила тока понижается. Это приводит и к понижению мощности. В обратном случае (понижении температуры) сопротивление понижается и это приводит к увеличению силы тока и к нагреванию.

    Главный плюс саморегулирующихся кабелей заключен в способности самостоятельно распределять нагрузку на всю свою длину.

    То есть прогреть участки трубы на которых температура понижается и оставить оптимальную температуру в местах, где нет нужды в нагреве. Для полной автоматизации работы кабеля следует подключить его к уличному термостату. В результате, включение или выключение кабеля будет регулироваться температурой на улице.

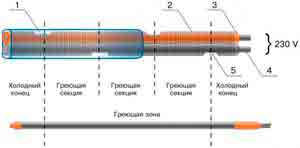

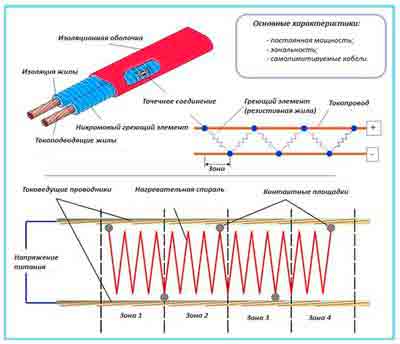

    Резистивный греющий кабель.

    Основа работы кабеля проста: по жилам (одна или две) проходит ток, который нагревает кабель. Жилы располагаются в изоляционном материале. Чем больше сопротивление и сила тока, чем больше коэффициент выделения тепла.

    Производителями выпускаются отрезки резистивного кабеля разной длины, которые имеют постоянное сопротивление.

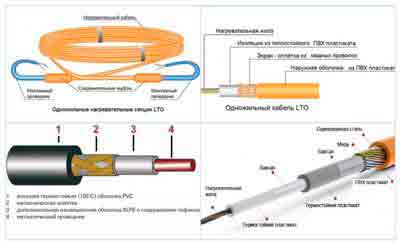

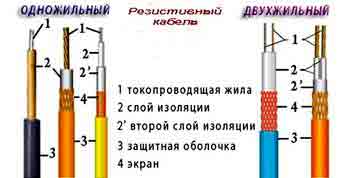

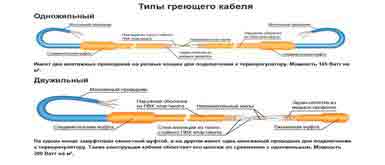

    Одножильный резистивный греющий кабель.

    Включает в себя одну жилу заключённую в два изоляционных слоя и наружную защиту. При монтаже следует не забывать, что резистивный греющий кабель с одной жилой подключается с двух концов. Одна жила служит как для подачи энергии, так и для нагревания. Система подобного типа чаще используется при нагреве кровельной системы, либо нагреве тёплого пола.

    Для внутренней установки лучше выбрать двужильный кабель, так как одножильный займёт много места и нахлёст его «петель» друг на друга может вызвать перегрев.

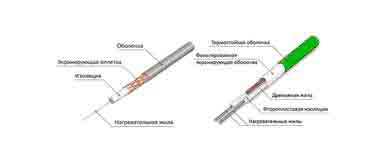

    Двужильный резистивный греющий кабель.

    В данном типе кабеля одна жила нагревает объект, а по второй происходит подача энергии. Один конец резистивного греющего кабеля подключается к источнику подачи энергии, а второй прокладывается вдоль трубы.

    Основное достоинство данного кабеля — достаточно низкая цена. Срок службы колеблется от 10 до 15 лет.

    Из минусов стоит выделить:
    1. увеличена возможность перегрева в тех местах, где несколько кабелей расположены близко друг к другу.
    2. определённая длина отрезков
    3. при поломке необходима полная замена кабеля. Замена отдельных частей невозможна.
    4. мощность всегда одинакова на всей протяжённости кабеля

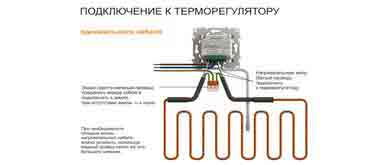

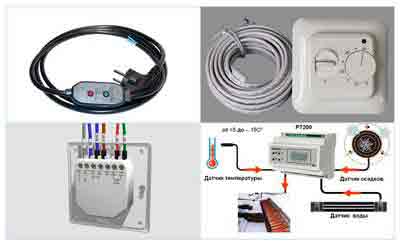

    Для автоматизации системы устанавливается термостат, включающий и отключающий кабель при изменении температуры.

    Как подключить греющий кабель. Варианты монтажа.

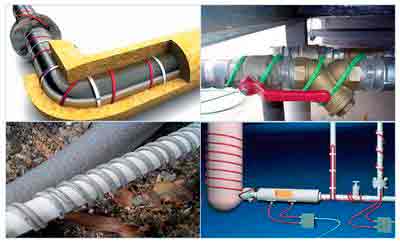

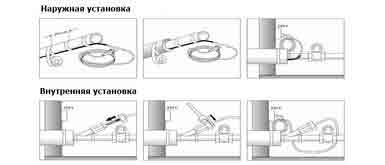

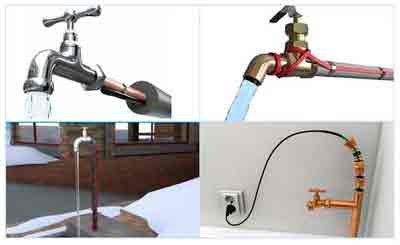

    Установка греющего кабеля бывает наружная и внутренняя. При наружном монтаже кабель проводится снаружи вплотную к трубе. При внутреннем монтаже он прокладывается внутри трубы.

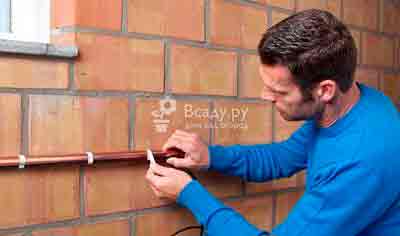

    Монтаж греющего кабеля снаружи.

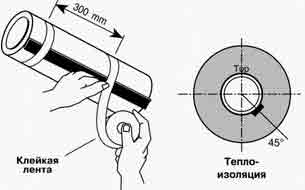

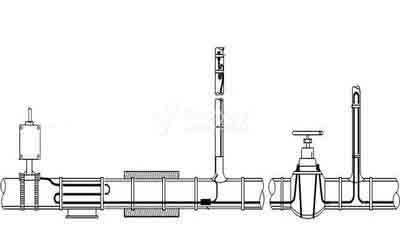

    Этот способ достаточно прост. Через каждые 30 см. кабель крепится к трубе при помощи термостойких хомутов из пластика, либо изоленты. Длина греющего кабеля будет равна длине обогреваемой трубы.

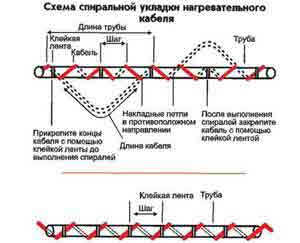

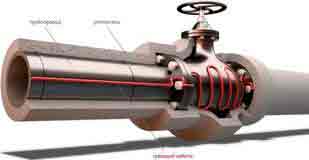

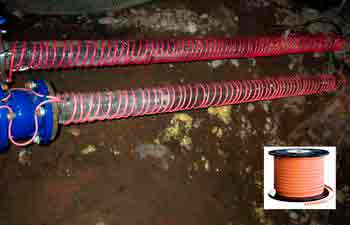

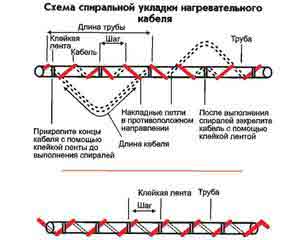

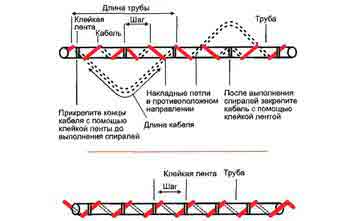

    Помимо обычной параллельной прокладки вдоль трубы возможна спиральная прокладка. Достоинство данного способа — максимальное соприкосновение с поверхностью.

    Недостаток — повышенный расход кабеля. Спиральная накрутка кабеля обычно используется для труб крупного диаметра.

    Монтаж греющего кабеля внутри.

    Данный способ применим для труб диаметром более 4 см. При более узких диаметрах греющий кабель будет затруднять ток воды. Монтаж подобным способом достаточно сложен и лучше всего подойдёт для коротких вертикальных участков труб (несколько метров).

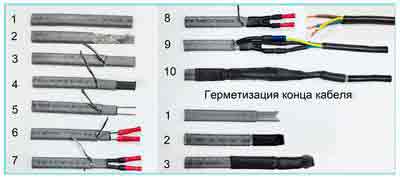

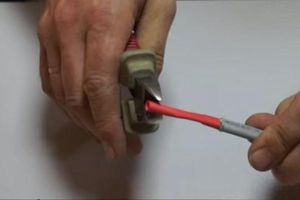

    Подготовка кабеля для прокладки внутри трубы включает в себя следующие этапы:
    1. срезать верхний изоляционный слой
    2. расплести оплётку и удалить уголок
    3. надеть внутреннюю муфту на конец кабеля
    4. надеть колпачок и зачистить герметичный конец

    После прокладки любого вида кабеля необходима его теплоизоляция вместе с трубой. В ином случае большая часть тепла будет просто рассеиваться в воздухе. Теплоизоляцию можно произвести с помощью пенополистирола. При установке кабеля в грунте его вместе с обогреваемой трубой и слоем теплоизоляции нередко помещают в ещё одну трубу для увеличения стойкости конструкции.

    Выбор греющего кабеля. На что следует обратить внимание.

    Выбирать греющий кабель следует исходя из диаметра обогреваемой трубы, её длины, температурных колебаний.
    До покупки кабеля необходимо учесть следующие моменты:

    • Лучше, чтобы кабель обладал защитной плёнкой, для увеличения его износостойкости.
    • Тип наружной изоляции должен подходить под условия эксплуатации кабеля
    • Мощность и температурный режим. Например: для трубы диаметром до 250 мм подойдёт кабель 10 Вт/м, для трубы диаметром от 250 до 400 мм — 16 Вт/м.
    • Из отечественных изготовителей следует обратить внимание на компанию Теплолюкс.

    Источник: http://ribler.ru/vodosnab/grejushhij-kabel-dlya-vodoprovoda/

    Выбираем и монтируем греющий кабель для водопровода своими руками

    Греющий кабель для водопровода при правильном монтаже обеспечит подогрев труб и бесперебойную подачу воды даже самой лютой зимой. Из нашей статьи вы узнаете о видах такого кабеля и их применении, нюансах подключения и укладки своими руками.

    Жимолость (лат. Lonicera)

    Кустарник из семейства жимолостных. Встречаются прямостоячие, вьющиеся или ползучие сорта. Известно примерно 190 видов этого растения. Цветы различны по окрасу. Ягоды синие, растут попарно и часто срастаются, съедобные лишь несколько видов.

    Зимний мороз — серьезное испытание для незащищенного водопровода и канализации. Защитой от замерзания служит теплоизоляция. Но, если ее недостаточно, или есть необходимость укладки труб выше глубины промерзания — можно воспользоваться специальным греющим кабелем. Рассмотрим принцип работы и способы использования греющего кабеля для обогрева водопроводных и канализационных труб.

    Что важно знать о греющем кабеле

    Греющий кабель — это электропровод с определенным электрическим сопротивлением. Кабель такого типа имеют одну или две нагревательных жилы, защищенных несколькими слоями термостойкой изоляции. Поскольку кабель работает в тяжелых условиях, а подключается к сетевому напряжению — качество изоляции определяет уровень безопасности его использования.

    Греющий кабель для водопровода

    Пластиковая оболочка обычного провода плохо передает тепло, но сама легко плавится при повышенной температуре! Именно поэтому крайне нежелательно делать греющий кабель для водопровода своим руками из проводов, не предназначенных для этой цели.

    Рекомендуется заранее предусмотреть необходимость использования греющего кабеля. Лучше всего провести укладку во время монтажа водопроводной системы. Это сэкономит вам не только время, но и средства, так как позволит выбрать более экономичный резистивный кабель для наружного использования.

    Подключать кабель в розетку необходимо зависимо от погодных условий, когда температура земли опустится до нуля. Но не стоит дожидаться сильных заморозков, это может быть чревато как для кабеля, так и для водопровода.

    Виды греющего кабеля для водопровода

    По типу действия греющий кабель для водопровода может быть резистивного или саморегулирующегося типа. Любой из них годится как для монтажа на новый трубопровод, так и для тепловой модернизации старого.

    Резистивный кабель

    Резистивные нагревающие кабели продаются в виде готовых изделий различной длины. Некоторые модели уже укомплектованы или предусматривают подключение дополнительной автоматики, регулирующей силу нагрева. Для обогрева длинных труб потребуется несколько таких обогревателей, соединенных между собой специальными контактными клеммами.

    Одножильный и двужильный резистивный греющий кабель

    Главное достоинство резистивного кабеля — низкая цена и простота конструкции. Ограничения по длине и одинаковый нагрев по всей протяженности является главными недостатками резистивного греющего кабеля, так как чем большее расстояние от жилого дома, тем ниже температура грунта.

    Саморегулирующий кабель

    Всех этих неудобств и проблем можно избежать, воспользовавшись саморегулирующимся кабелем. В качестве нагревателя в нем используется не металлический провод, а полупроводниковая перемычка между двумя параллельными проводниками.

    Сопротивление, а следовательно и количество выделяемого тепла такого полупроводника, зависит от его температуры окружающей среды. Происходит температурная саморегуляция: чем больше нагревается полупроводник, тем больше становится его сопротивление и тем меньше он начинает выделять тепла. Этот процесс саморегулирующегося нагрева происходит независимо на каждом участке кабеля. Благодаря этому трубы прогреваются именно там, где их температура ниже заданной.

    Принцип действия саморегулирующегося кабеля

    Длина такого греющего кабеля ограничивается максимальным током, который способны выдержать медные проводники этого изделия.

    Саморегулирующий греющий кабель обладает сразу несколькими достоинствами:

    • его можно резать на куски нужной величины;
    • сила нагрева каждого участка кабеля, независимо от других, автоматически устанавливается на нужном уровне без какого-либо участия человека;
    • максимальная длина саморегулирующегося кабеля значительно больше резистивного аналога.

    Главный и, пожалуй, единственный недостаток — высокая цена.

    Укладка греющего кабеля своими руками

    В зависимости от условий и требований, кабель может монтироваться поверх трубы или укладываться внутрь. Поверхностный монтаж более легкий и более дешевый. Внутренний монтаж — единственно доступный вариант для подземных, закрытых или недоступных трубопроводов.

    Внутренний монтаж

    Для нагрева изнутри используется только специальный греющий кабель для труб. Его изоляция рассчитана на долговременное пребывание в воде или в другой жидкости (подходит для применения в канализационных трубах), которая перекачивается по трубам.

    Саморегулирующийся внутренний нагревательный кабель

    Жесткость и гибкость кабеля подобраны таким образом, чтобы он мог пройти все изгибы уже смонтированного и действующего трубопровода по всей своей длине. Учитывая сложность контроля процесса работы, для внутреннего нагрева обычно используется саморегулирующийся кабель.

    Комплект подключения внутреннего греющего кабеля

    Греющий кабель внутри трубы подключается через специальный комплект втулок и сальников, обеспечивающих герметичность в месте ввода. Удобство внутреннего монтажа в том, что его можно выполнить даже поздней осенью или ранней весной, так как нет необходимости раскапывать мерзлую землю. Но важно сделать это до того как вода начнет застывать в трубах.

    Наружный монтаж

    Этот вид монтажа доступен только в сухую и теплую погоду, так как подразумевает земляные работы. Его редко используют для готового водопровода — только в случае, когда резко меняются климатические условия или жилье из временного становится постоянным, и используется в зимнее время. Поэтому необходимо продумать возможность замерзания труб заранее и выполнить укладку греющего кабеля в момент укладки водопровода.

    При наружном монтаже кабель равномерно наматывается на трубу, а в случае необходимости — и на запорные элементы. Для упрощения процесса намотки очень длинного кабеля обмотку трубы делают по отдельным участкам. Метод такой намотки понятен из рисунка ниже.

    Схема наружного монтажа греющего кабеля

    Если температурные условия не очень жесткие — греющий кабель для трубы можно уложить линейно вдоль трубопровода. Для фиксации нагревателя используют прочный металлический скотч, играющий роль теплового экрана, который отражает тепло внутрь трубы.

    Укладку кабеля по массивным элементам запорной арматуры лучше всего выполнять змейкой. Если в конструкции нагревателя предусмотрен датчик температуры — его следует закреплять в самом холодном месте трубопровода. Поверх кабеля и датчика одевается термоизоляция.

    Монтируем наружный греющий кабель своими руками

    Чтобы не повредить кабель — рекомендуется использовать короткие куски термоизоляции и одевать их по мере закрепления кабеля.

    После окончания всех работ производится пробное включение и регулировка нагревающей системы. Для нормальной работы водяных труб их температура не должна опускаться ниже 3-4 градусов.

    Использование греющего кабеля позволит минимальными усилиями и в очень короткий срок защитить водяные трубы от промерзания. Чтобы смонтировать греющий кабель своими руками и использовать его на даче не требуется высокой квалификации. Эта работа вполне под силу людям, не имеющих соответствующего опыта и знаний.

    Источник: http://vsadu.ru/post/grejushhij-kabel-dlya-vodoprovoda-svoimi-rukami.html

    Подключение греющего кабеля для обогрева загородных коммуникаций

    Борьба с замерзанием наружных трубопроводов в частном доме в холодное время года является актуальной задачей при вводе воды в дом от источников водоснабжения и выводе стоков. Одним из эффективных вариантов борьбы с промерзанием труб является подключение греющего кабеля к инженерным коммуникациям, в частности, водопроводной или канализационным магистралям.

    На строительном рынке представлен широкий ряд электрокабельной продукции для нагрева как отечественного, так и зарубежного производителя. Современные разработки, благодаря обратной связи, позволяют регулировать температуру нагрева провода за счет изменения потребляемого тока. При выборе продукции важно знать технологию правильного монтажа электрокабеля на различного вида трубопроводах и необходимую мощность теплоотдачи, которая связана не только с электротехническими параметрами, но и длиной проводника.

    Ещё по теме  Утепление гаража своими руками

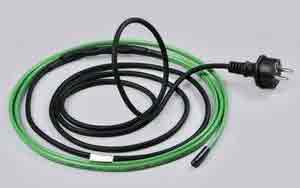

    Рис. 1 Комплектация греющего кабеля для водопровода

    Что такое и зачем нужен греющий кабель

    Принцип работы любого греющего кабеля довольно прост и ничем не отличается от всех электронагревательных приборов. Технология основана на сопротивлении материалов прохождению электрического тока – чем оно выше, тем больше тепла выделяется на нагревательном элементе. Греющий кабель подключается к сети переменного напряжения 220 В и выделяет тепло при прохождении по нему переменного электрического тока.

    Практически все устройства имеют ручную или автоматическую регулировку, позволяющую изменять температуру нагрева их жилы (матрицы). В быту широко известны электрокабельные системы для подогрева под названием теплые полы, в которых зигзагообразный провод в виде мата на сетке укладывается под стяжку или плитку.

    Аналогичное устройство с более высокой защитой от влаги имеет и нагревательный кабель для наружных трубопроводов, чаще всего применяемый в следующих бытовых целях:

    Обогрев водопровода

    При заборе воды из скважины или колодца чаще всего используют трубы ПНД (полиэтилена низкого давления), которые поступают от источника в дом через фундамент, при этом их закапывают под землей на расстояние от поверхности ниже глубины промерзания грунта.

    В соответствии со строительными нормативами, расстояние от поверхности грунта до точки залегания водопровода должна быть на 0,5 м больше глубины промерзания, в некоторых случаях расчетный показатель достигает 2,5 метра. В реальных условиях при использовании стандартного кессонного колодца высотой 2 м, из которого на полметра выходит обсадная труба, средняя глубина залегания водопроводной трубы составляет 1,5 м, что не всегда достаточно для ее защиты от промерзания.

    При этом использование тепловой изоляции трубопровода строительными материалами по всей длине может быть неэффективным, ведь изоляция не нагревает рабочую среду, а лишь увеличивает время ее замерзания.

    В этом случае использование электрокабеля для нагрева воды внутри или на поверхности труб гарантированно защитит линию от промерзания, при этом можно уменьшить глубину залегания водопровода под землей и сделать водоснабжение незамерзаемым.

    Рис. 2 Применение нагревающего кабеля на крышах и в водостоках

    Обогрев устья скважины и ввода трубы в дом

    При расположении скважины в кессонной яме актуальна проблема замерзания наружного трубопровода в зоне оголовка, а также оборудования и поверхностной насосной станции при ее применении. Если использовать электрокабель, погруженный на небольшую глубину в напорную трубу или в один из отрезков водопровода, расположенный на поверхности, проблема промерзания труб в кессонной камере легко решаема.

    Не каждый дом имеет ленточный фундамент, расположенный ниже уровня земли. Например, современные дачные дома из блоков или СИП панелей располагают на сваях выше уровня земли. Поэтому открытые точки входа в дом водопроводных труб нуждаются в утеплении, для обеспечения которого используют строительные материалы или электрический кабель.

    Прогрев канализационной трубы

    Если водопроводную трубу для борьбы с промерзанием можно опустить глубоко под землю, канализационные трубы, выходящие из дома, технологически должны находиться чуть ближе к поверхности. Связано это с тем, что для нормальной работы канализации необходимо соблюдать уклон, зависящий от диаметра труб. При стандартных размерах в 110 мм уровень трубопровода должен понижаться на 20 мм на погонный метр.

    Понятно, что если канализационный септик расположен на большом расстоянии, примеру 50 м от дома, то уклон составит 1 метр. Также следует учитывать, канализационные трубы должны заходить в верхнюю точку септика, и если точка входа расположена на большой глубине, собрать технически работоспособную конструкцию будет очень сложно. Поэтому важно обеспечить тепловую изоляцию канализационных труб, а еще лучше их обогрев в самой верхней точке на выходе из дома.

    Рис. 3 Обогрев подсоединением кабеля к водопроводному отводу

    Обогрев кабелем ливневой системы

    В холодное время года резкие перепады температур вызывают таяние снега на крышах с периодическим замерзанием воды – в результате льдом забиваются водосточные трубы, а по периметру водостоков образуются сосульки. Нагревательный кабель можно использовать для борьбы с замерзанием, прокладывая его поверхности или внутри водосточных труб, а также опуская в ливневую канализацию.

    Следует отметить, что помимо размещения в трубопроводных магистралях, выпускаются специальные модификации кабелей, предназначенные для растапливания льда и снега на крышах.

    Обогрев поверхностных трубопроводов и арматуры

    При устройстве кессонных ям часто выводят наружу трубу с запорным краном для использования воды в хозяйственных целях на приусадебном участке, обычно в теплое время к ней подключают шланг для полива огорода. Иногда бурят абиссинскую скважину и для забора воды используют не поверхностную насосную станцию, а ручной насос, через который откачивают воду, прилагая физические усилия.

    Во всех этих случаях, используя поверхностное водозаборное оборудование при отрицательных температурах, можно обогревать его электрокабелем, подключенным к сети переменного тока, который монтируют на внешней поверхности.

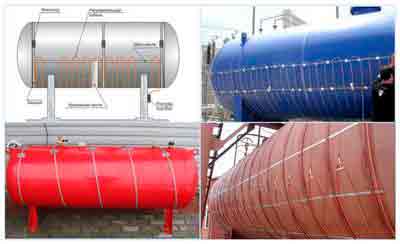

    Рис. 4. Как укладывают кабель для обогрева газовых газгольдеров

    Обогрев кабелем газовых резервуаров

    При автономном газоснабжении многие хозяева устанавливают газовые баллоны снаружи дома, которые для нормальной работы должны находиться в тепле. В зимнее время их удобно подогревать двужильным электрокабелем, используемым для работы в трубопроводных системах – в отличие от одножильной петли для теплых полов его намного проще монтировать. Известно, что многие передвижные газгольдеры на прицепах оснащаются подобной системой подогрева газовой емкости от производителя.

    Обогрев кабелем грунта

    Технологию могут использовать садоводы при разведении растений в парниках, теплицах и подвальных подземных помещениях в случаях, когда наружные морозы могут повредить урожай. В этом случае нагревательный кабель защищает корневую систему растений от поражения и прогревает воздух в зоне своего расположения.

    Тепловые системы

    При отоплении индивидуальных домов жидким или газообразным топливом можно использовать теплый электрокабель в качестве дополнительного источника тепла для прогрева теплоносителя. Его можно разместить в трубопроводной системе отопления и включать в ночное время по сниженным тарифам электропотребления – это поможет сэкономить финансовые средства и уменьшит промежуток между циклами заправки газгольдеров газом или поставками жидкого топлива.

    Аналогичным образом можно повышать температуру воды в системах горячего водоснабжения. На строительном рынке имеются в продаже модификации подогревающих электрокабелей для работы в среде с горячим теплоносителем.

    Рис. 5 Обогрев кабелем наружной запорной арматуры

    Как работает система обогрева с греющим кабелем

    Обогрев трубопроводов греющим кабелем, который подключается к электрической сети переменного тока 220 В, производят двумя основными методами:

    1. Кабель располагают снаружи трубы. Данным методом утепляют уже проложенную магистраль или канализационные трубы, при этом провод плотно прилегает к наружной поверхности трубы. На строительном рынке реализуются трубы с готовым каналом для размещения нагревательного кабеля – это позволяет сократить тепловые потери, также для экономии электроэнергии используют дополнительное утепление подземных трубопроводов скорлупой из пенопласта (пеноплекса) или полиуретана.

    Электрический кабель прокладывают вдоль трубопровода, для повышения температуры нагрева по всей длине или в ответственных узлах применяют спиральную намотку.
    Рис. 6 Схема обогрева скважинного водопровода

    2. Подогрев внутри труб. Основным недостатком наружного утепления электрокабелем является низкая эффективность – большая часть тепла уходит в окружающую среду и приходится дополнительно монтировать утеплитель, что приводит к удорожанию работ.

    Поэтому в водопроводных линиях лучше прокладывать нагревательный кабель внутри труб – это относится к водопроводным магистралям. В канализационной же системе нахождение внутри посторонних предметов может вызвать засор.

    Размещенные провода внутри труб невыгодно прокладывать по всей длине – кабель довольно дорог и увеличит гидравлические потери, снижая полезное сечение трубопровода. Поэтому рациональнее устанавливать его в зоне скважинного оголовка перед подающим воду в дом водопроводом и напорной трубой. В этом случае теплая вода предотвратит замерзание в скважине, автоматических приборах и поверхностной насосной станции, также подогретая вода будет поступать в водопровод, идущий к дому.

    Главная трудность при внутренней установке электрокабеля в трубопроводе – подобрать способ монтажа и герметичный фитинг для его стыковки с трубой при погружении провода.

    Виды и характеристики нагревательного кабеля

    Все водные нагревательные кабели делят на две большие группы: резистивные и саморегулирующиеся, последние появились на рынке относительно недавно и имеют ряд существенных отличий от традиционных устройств.

    Все типы кабелей оснащены системой регулировки температуры оболочки в зависимости от температуры нагреваемой среды – при ее повышении происходит уменьшение проходящего по цепи тока, что позволяет сэкономить потребляемую электроэнергию и установить необходимый тепловой режим.

    Основной характеристикой всех электронагревательных кабелей является мощность потребляемой электроэнергии на погонный метр, от которой зависит максимальная температура нагревания его оболочки.

    Рис. 7 Устройство одножильного кабеля разных видов

    Устройство греющего кабеля

    Все виды электрических кабелей имеет устройство, основными компонентами которого являются:

    • Токоподводящие провода и вилка. Нагревательный элемент подключают к кабелю питания, который идет от дома, поэтому для подачи на него электричества рабочую жилу соединяют с электрокабелем специальными методами, обеспечивающими надежную герметизацию стыка.
    • Нагревательный элемент. В устройстве резистивного принципа действия нагрев производится за счет высокого сопротивления проходящей внутри жилы, в саморегулирующихся модификациях температура повышается у пластиковой матрицы, расположенной между двумя токоведущими проводниками.
    • Изоляция. Защита оголенных электрических проводов от водной среды, в которой находится электрокабель, является основной задачей при его изготовлении, поэтому все устройства имеют как минимум два слоя внутренней изоляции.
      Также при ее изготовлении для снижения тепловых потерь стремятся использовать синтетические материалы с наилучшей теплопроводностью. Следует отметить, что существуют два основных варианта изоляции: для размещения внутри и снаружи водопровода, в первом случае используют пищевой наружный пластик.

    Рис. 8 Кабель зонально-резистивный для крыш – конструкция

    • Экран и заземляющий провод. Экранирующая оплетка применяется во всех высококачественных кабельных изделиях, она выполняет не только защитные функции от помех, но и дополнительно увеличивает безопасность использования кабеля, решая задачи заземляющего провода. Дело в том, что при подключении экранирующую оплетку заземляют или подсоединяют к нулевому проводу, и в случае повреждения кабеля токоведущие жилы с большой вероятностью станут контактировать с экраном и автомат отключит подачу питания.
    • Термодатчик. Если бы нагревательные кабели не имели обратной связи, позволяющей регулировать проходящий по ним ток и соответственно температуру нагрева в зависимости от состояния среды, в которую они погружены, их работа стала бы неэффективной и привела к повышенному расходу электроэнергии. К тому же физические параметры обогреваемой водосодержащей среды вышли бы за рамки допустимых норм – это все привело бы к невозможности использовать кабель по своему прямому назначению.
      Поэтому все нагревательные кабели оснащаются датчиками, позволяющими автоматически изменять силу тока в зависимости от температуры среды в месте их расположения, в саморегулирующих модификациях изменение температуры связано с проводимостью межпроводниковой матрицы.

    Рис. 9 Резистивные двужильные обогреватели для труб – устройство

    Резистивный греющий кабель

    Резистивный кабель изготавливают в одножильном и двужильном вариантах, первый вид должен подключаться в двух точках и широко применяется в модификациях для теплых полов, где провод образует извилистый зигзагообразный нагревательный контур и возвращается назад в исходную точку.

    Такой вариант слишком неудобен для размещения на трубопроводах, поэтому в системах обогрева труб используется двужильная конструкция, то есть нагревательный контур проходит и возвращается назад внутри провода.

    Нагревательная жила резистивного кабеля должна иметь высокое сопротивление электрическому току, поэтому ее делают из хромоникелевого сплава, обладающего нужными характеристиками. Соединение питающих проводов с оплеткой и нагревательной жилой производят в закрытой герметичной соединительной муфте, запитываемые проводники подключают к блоку автоматической регулировки, от которого отходит двухпроводной термодатчик.

    Отличительные особенности резисторных нагревателей:

    • Чуть меньшая стоимость по сравнению с основными конкурентами – саморегулирующимися электрокабелями.
    • Резистивный кабель поставляется в комплекте с терморегулятором, система рассчитана на работу только с этим изделием, имеющим рассчитанное сопротивление электрическому току – нельзя обрезать, удлинять или укорачивать провод.
    • При установке обязательно наличие термодатчика, который следует располагать в зоне нахождения кабеля – это усложняет его наружный монтаж и делает невозможным использование внутри трубопроводов из-за мешающего оголовка датчика температуры.
    • При повреждении и разрыве провода в любой точке он подлежит полной замене. Исключение составляют специально разработанные резистивные нагревательные кабели для борьбы с обледенением крыш и водостоков. В их конструкции токоведущие проводники соединяются проходящей внутри нагревательной спиралью во многих точках, поэтому нагреватель можно удлинять или укорачивать по желанию пользователя.
    • Минимальная мощность большинства резистивных устройств составляет 10 Вт на погонный метр (можно встретить модификации с мощностью 8 Вт) максимальное значение может достигать 60 Вт в зонально-резистивных модификациях для борьбы с обледенением крыш.

    Рис.10 Саморегулирующийся греющий кабель – принцип действия

    Саморегулируемый греющий кабель

    В настоящее время саморегулируемые греющие кабели практически вытеснили резистивных конкурентов из сферы обогрева труб благодаря своей простой конструкции и удобству подключения. Конструктивно кабель выполнен в виде двух токопроводящих жил, между которыми размещена термозависимая матрица с мелкодисперсионным графитовым порошком в составе.

    В холодном состоянии через микрографитовые контакты от одного провода к другому проходит электрический ток, нагревающий поверхность матрицы, и соответственно провод прогревает окружающую среду. При повышении наружной температуры нагрев матрицы еще более возрастает, ее материал увеличивается в объеме в результате термического расширения – это приводит к увеличению расстояния между токопроводящими графитовыми зернами. Возрастает сопротивление электрической цепи, падает ток и мощность нагрева, кабель охлаждается – таким образом происходит саморегулирование температуры.

    Саморегулирующийся греющий кабель имеет следующие особенности:

    • Универсальность. Саморегулирующие кабели можно использовать для нагрева трубопроводов внутри и на наружной поверхности, крыш и ливневых водостоков, в трубах отопительных систем и на различных резервуарах.
    • Экономичность. В отличие от резистивного кабеля, саморегулирующий сильнее всего нагревается в точке с наименьшей температурой, при этом на теплых участках потребление тока минимально.
    • Удобство монтажа. Кабель представляет собой два параллельных отрезка провода с нагревательной матрицей между ними, при установке саморегулируемых нагревателей их можно укорачивать или удлинять на существенное расстояние.

    Рис. 11 Устройство саморегулирующегося кабеля

    Мощность греющего кабеля для водопровода

    Точно определить, сколько мощности требуется для эффективной работы резистивного или саморегулирующегося нагревательного кабеля, пользователю даже с инженерным образованием довольно сложно – расчетные формулы слишком громоздки и подсчет занимает длительное время. Задача по силам только квалифицированным специалистам, a ее решение в быту осуществлено производителями и реализаторами нагревательной электрокабельной продукции.

    Опытным путем установлено, что для обогрева трубопроводов достаточно электрокабеля с мощностью 10 Вт на погонный метр при использовании скорлупы 50 мм из пенопластового или пеноплексового утеплителя и диаметре труб не более 50 мм, температура окружающей среды при этом не должна опускаться ниже -30º С.

    Для бытовых водопроводов из ПНД стандартным диаметром один или полтора дюйма, оптимальная толщина оболочки утеплителя составляет 30 мм, при использовании канализации понадобится кабель более высокой мощности около 20 Вт на метр или спиральная намотка, при толщине утеплителя 50 мм.

    Для наружного обогрева мощность нагревательного кабеля линейно связана с окружающей температурой и состоянием обогреваемых элементов, для трубопроводов ее среднее значение около 20 Вт на погонный метр, на крышах и в водосточных трубах используются мощные резистивные электрокабели до 60 Вт на погонный метр.

    Рис. 12 Схема подключения одножильного и двужильного кабелей

    Схема и подключение к сети греющего кабеля

    Любой греющий кабель подключают к терморегулирующему блоку, на котором обозначены контакты для подсоединения термодатчика, нагревателя и внешней электрической сети, при отсутствии обозначений на корпусе всегда можно воспользоваться инструкцией по подключению.

    Процедура соединения кабеля с коробкой не представляет особых сложностей, задачу облегчает знание цветовой маркировки: синий и коричневый провода подключают к электрической сети, желто-зеленый провод – к нулевой или заземляющей шине.

    Основные способы и виды прокладки

    Решая, как правильно уложить кабель в трубопроводной магистрали, исходят из ее назначения, места расположения, наличия дополнительного утепления, мощности обогревателя. При укладке используют линейный и спиральный монтаж, а кабель размещают внутри или на наружных участках водопровода. Основным условием при монтаже является запрет на использование металлических материалов и полимерных липких лент для крепления кабеля, также недопустимо его пересечение с контактированием поверхностей.

    Рис. 13 Линейный монтаж

    Линейный монтаж на подземных трубопроводах

    Решая, как подключить греющий кабель для водопровода, чаще выбирают линейный монтаж, который относится к основным видам соединения нагревателя с трубопроводом, при этом провод размещают на поверхности и фиксируют липкой лентой.

    Существенным недостатком метода является то, что пластиковые трубы обладают низкой теплопроводностью и простым размещением кабеля на их оболочке не всегда удается получить необходимый обогрев.

    Более высокой теплоотдачи можно добиться, используя специальные трубы с углубленным внутрь каналом – расположенный в нем электрокабель отдает намного больше тепловой энергии. При монтаже используют липкую ленту из алюминиевой фольги, процесс монтажа нагревателя на подземном трубопроводе состоит из следующих операций:

    1. При линейном монтаже кабель располагают с нижней стороны трубопровода, для этого по всей длине наклеивают полосу алюминиевой фольги – это необходимо для повышения теплоотдачи полимерным трубам, которые обладают низкой теплопроводностью.
    2. Приматывают кабель поперечными отрезками ленты с шагом 300 мм стараясь добиться хорошего натяжения и плотного прилегания без просветов.
    3. Сверху приклеивают алюминиевую ленту по всей длине кабеля, обеспечивая его плотный контакт с поверхностью трубопровода, при наличии термодатчика его провод и измерительный элемент подсоединяют отдельно поперечными стяжками.
    4. Затем кабель по всей длине дополнительно крепят нейлоновыми стяжками (крепление производят при отсутствии плотно прилегающей наружной изоляции) – это предотвратит его отслаивание в случае потери алюминиевым скотчем своих клеящих свойств от высокой температуры или старения в процессе эксплуатации.
    5. По завершении работы одевают на трубопровод теплоизолятор и фиксируют его клеем или стяжками. Если используется два и более проводника, их крепление производят аналогичным способом снизу на некотором расстоянии друг от друга.

    Рис. 14 Спиральная намотка для защиты от замерзания

    Спиральная установка на трубы под землей

    Спиральная установка позволяет увеличить мощность обогрева на всем протяжении или отдельных участках трубопровода (места расположения запорной арматуры), намотку на подземный пластиковый трубопровод проводят в следующем порядке:

    1. Оборачивают трубу по всей длине расположения кабеля фольгированным скотчем. Определяют по таблице количество (шаг) витков под конкретный диаметр трубы.
    2. Спирально наматывают электрокабель и закрепляют его липкой лентой по всей длине, при необходимости дополнительно фиксируют пластиковыми стяжками с шагом 300 мм, под которыми также прокладывают провода от термодатчика.
    3. Одевают на верх жесткий скорлуповый утеплитель, соединяя его сегменты методом шип в паз и фиксируя сверху скотчем.

    Рис. 15 Внутренний монтаж – переходные тройники

    Прокладка внутри трубы

    Внутренняя прокладка в трубопроводах является экономичным эффективным способом борьбы с их промерзанием, при этом следует учитывать, что кабель занимает в трубопроводе определенное пространство, уменьшающего его сечение и соответственно напор в магистрали. Поэтому его размещают в трубопроводах диаметром от 1 дюйма и выше на коротких участках по направлению водного потока, при использовании в скважинах эффективна вертикальная укладка.

    Для ввода в трубопровод используют специальные фитинги с герметичными прокладками (сальники), сквозь которые пропускают провод, на трубопроводе устанавливают резьбовой отвод для подсоединения арматуры.

    Если магистраль заранее монтируется под установку электрического кабеля, используют встроенные тройники с углом отвода для кабеля 30, 45 и 90 градусов. Для внутренней прокладки применяют только саморегулирующийся электрокабель, не имеющий температурного датчика, мешающего потоку жидкости в трубах, его опускают внутрь без фиксации в свободном положении.

    Рис. 16 Как устанавливать в трубу ПНД своими руками нагревательный кабель

    Наружный монтаж кабеля на поверхностных трубопроводах

    В индивидуальном хозяйстве иногда возникает необходимость в утеплении отдельных участков поверхностных трубопроводов из металла, при этом необходимо соблюдать следующие рекомендации:

    • Для обеспечения более плотного контакта металлические трубы должны быть очищены от ржавчины, окалины, грязи, фиксация кабеля производится при помощи хомутов или металлизированной клейкой ленты.
    • Часто используется совмещенная навивка на трубопровод – на прямых участках провод располагают линейно, в местах установки запорной арматуры его наматывают по спирали.
    • Существуют различные методы наматывания проводов, имитирующие спиральную намотку (волна), их используют на трубопроводе и вентильных запорах в различных вариантах. При монтаже кабеля необходимо соблюдать следующие условия:
    1. диаметр изгиба не должен быть менее его 6 диаметрам, а нагрузка на растяжение не более15 – 25 кг в зависимости от модификации.
    2. Температура воздуха при монтаже не должна опускаться ниже -5 С – в большинстве случаев при таких температурных показателях работа с холодным проводом затруднена из-за того, что он становится жестким и плохо гнется, неплотно прилегая к нагреваемой поверхности.

    Рис. 17 Наружный монтаж и фиксация электронагревательного кабеля

    Виды фиксации нагревательного кабеля

    Основной метод фиксации проводов на пластиковых трубопроводах – приклеивание при помощи фольгированного скотча, который располагают под проводом и на его поверхности. Такой же метод можно применить и для крепления к металлическим поверхностным трубопроводам, или воспользоваться помощью изоленты. Во многих случаях пластиковую трубу полностью обматывают металлизированным скотчем – это способствует повышению теплоотдачи и равномерному прогреву всей поверхности.

    Во избежание нарушения контакта провода в трубопроводе при потере клеящей лентой своих свойств, его дополнительно фиксируют пластиковыми стяжками, при этом запрещено использовать металлические хомуты без прокладок, острые края которых могут повредить кабельную оболочку.

    Рис. 18 Подсоединение к питающему напряжению с помощью термоусадочных трубок

    Подключение греющего кабеля к сети и управление температурой

    На рынке чаще всего можно встретить модификации кабельных нагревателей в комплекте терморегуляторами, при этом длина кабеля, который подключен к нагревательным элементам через специальные герметичные муфты, не превышает 3 – 5 метров.

    При обогреве трубопроводов терморегулятор устанавливают в удобном защищенном от вредных факторов окружающей среды месте как можно дальше (жилой дом), при этом возникает необходимость в герметичном соединении короткого кабеля с длинным проводом, идущим от дома. Для этого используют бытовой фен, специальные муфты и зажимы, монтажные работы проводят следующим образом:

    1. Обрезают проводники соединяемых кабелей на разном расстоянии (лесенкой) и освобождает от изоляции на длину 10 мм.
    2. Одевают на каждый проводник термоусадочные муфты, сверху на кабеле размещают общую муфту большого диаметра.
    3. Вставляют концы проводов в гильзы и зажимают с одной стороны плоскогубцами, после ввода вторых концов гильзу обжимают и с другой стороны.
    4. Натягивают на провода внутренние муфты малого диаметра и обогревают их феном, после сжатия одевает на место соединения наружную муфту и также греют ее феном.
    5. В саморегулирующихся кабелях необходимо герметизировать два конечных провода, для этого их обрезают лесенкой, одевают наверх специальную термоусадочную муфту с закрытым торцевым концом и нагревают ее феном.

    Для управления температурой нагрева используется термостатический регулятор, который размещают в удобном месте недалеко от электрического щитка, для повышения безопасности в его цепь устанавливают автоматические отключающие устройства УЗО, размыкающие цепь при возникновении в линии короткого замыкания.

    Рис. 19 Терморегуляторы, к которым подсоединен нагревательный кабель

    Терморегуляторы и датчики для греющего кабеля

    Терморегуляторы позволяют в несколько раз сократить расходы на электроэнергию при использовании кабельных подогревателей, с их помощью можно настроить пределы температур включения и отключения в зависимости от сфер применения.

    Выпускаемые терморегуляторы в зависимости от их назначения делят на несколько групп:

    • для теплых полов,
    • борьбы с обледенением на крышах,
    • для обогрева водопровода и канализации,
    • поддержания тепла в трубопроводах с горячей водой.

    Основное отличие всех видов терморегуляторов – температурные пороги срабатывания, при использовании в скважинах температуру включения устанавливают в пределах +2 – +3 градуса, отключения – +10 С, для экономии электроэнергии пороговые значения можно понижать. В наружные системы для борьбы с обледенением крыш устанавливают термодатчики с порогами срабатывания от -15 до +5 С.

    Терморегуляторы изготавливают в виде ручных или сенсорных устройств, при использовании нескольких проводных систем обогрева устанавливают многоканальные устройства, температурный порог которых меняется в широких пределах.

    Выпускаемые промышленностью термические датчики с двумя проводами и трубкой на конце отличаются принципом действия, наиболее популярны резистивные и полупроводниковые виды. Принцип работы первых основан на изменении электрического сопротивления резистора в зависимости от температуры, в полупроводниковых устройствах при изменении температурного режима меняются характеристики p-n-перехода.

    В обоих случаях проходящий через резистор или полупроводник электрический ток меняет свое значение от температуры, а электрический сигнал от датчика управляет работой электронной схемы, подающей питание на нагревательный кабель.

    Следует отметить, что современные полупроводниковые устройства работают в широком линейном диапазоне температур от -55 до +150 С, имеют высокую точность измерений около 2% и реакцию на изменение температур в 0,125 С.

    Рис. 20 Способы теплоизоляции

    Теплоизоляция греющих кабелей

    При укладке снаружи обязательно используют тепловую изоляцию – она предотвращает уход тепла от кабеля в окружающую среду, повышая тем самым эффективность обогрева. При погружении в землю используют жесткие виды водостойких изоляционных скорлуп из пенопласта, пеноплекса или пенополиуретана.

    При наружной прокладке трубопроводов на их изоляцию не оказывается давление землей, можно смонтировать канализационный вход в дом с подогревом, используя мягкие материалы – вспененный полиэтилен, все виды минеральных ват, стекловату. Также следует учитывать, что толщина защитной оболочки утеплителя при наружной прокладке должна быть больше подземного варианта.

    На что обратить внимание при выборе греющего кабеля

    При выборе греющего кабеля для труб учитывают следующие факторы:

    • Принцип действия. Недостатком резистивных кабелей является их равномерная температура нагрева по всей длине. В целях экономии электроэнергии лучше использовать на трубах под землей саморегулирующийся кабель. К тому же его конструкция при отсутствии выносного датчика удобна для расположения внутри трубопроводов, а минимальной мощности устройства в 10 Вт. на погонный метр достаточно для его линейного размещения под землей в теплоизолирующей оболочке.
    • Мощность. Для наружного обогрева используют устройства с большой мощностью, наилучшими показателями обладают линейно-кабельные модификации со спиралевидной намоткой нагревательного провода внутри.
    • Изоляция. При внутреннем расположении в водопроводах следует использовать устройства с изоляцией из пищевого пластика, лучше выбирать модификации с медным экраном – наличие элемента снижает помехи и защищает пользователя от поражения электрическим током при повреждении. Также оплетка из медных луженых проволок способствует более интенсивному отводу тепла от нагревательных жил или матриц.
    • Производитель. На рынке представлен широкий ряд моделей нагревательных кабелей от различных производителей, среди зарубежных поставщиков известностью пользуется продукция фирм Raychem, Nelson, Lavita, Ensto, Devi, на строительном рынке реализуется широкий ряд кабельный нагревательной продукции от отечественного производителя – компании из подмосковья Специальные системы и технологии ССТ.

    Рис. 21 Таблица зависимости мощности нагревателя от диаметра трубы и толщины изоляции

    Использование греющего кабеля для канализации и водопровода является наиболее эффективным методом борьбы с обледенением, ведь любая тепловая изоляция не обогревает трубопровод, а лишь увеличивает время его замерзания. Появившиеся в последнее время на строительном рынке саморегулирующиеся кабели чуть дороже и более эффективны по сравнению с резистивными устройствами, они являются оптимальным вариантом при опускании в водопровод.

    Источник: http://montagtrub.ru/pravilnoe-podklyuchenie-greyushhego-kabelya-kak-eto-delaetsya/

    Как выбрать и установить греющий кабель

    В регионах с суровым климатом греющий провод поможет решить проблему перемерзания инженерных сетей. Установить проводник можно как на стадии строительства дома, так и в уже эксплуатируемых зданиях. Монтаж эффективной системы обогрева подразумевает правильный выбор греющего кабеля. Для этого нужно знать о его видах, характеристиках и способах подключения.

    Что это такое, применение

    Греющий кабель — это гибкий проводник, представляющий собой одножильный, двухжильный или трехжильный провод. Основная функция кабельной продукции этого типа заключается в преобразовании электрической энергии в тепло, что становится возможным благодаря удельному сопротивлению металла.

    Греющий кабель предназначен для обогрева инженерных систем

    Кабельный обогрев используется не только для обеспечения бесперебойного функционирования трубопроводов. С его помощью можно решать и другие задачи.

    1. Монтировать систему «тёплый пол».
    2. Укладывать по периметру кровли, тем самым предотвращая образования сосулек.
    3. Обогревать грунт в дачных теплицах и парниках.
    4. Осуществлять подогрев лестниц, пандусов, уличных площадок и дорожек.
    5. Конструировать системы антиобледенения на морских судах, в авиации и на железнодорожном транспорте.

    Главное достоинство греющего провода в его гибкости. Провод можно уложить на любых криволинейных поверхностях. Привлекает в этой системе обогрева и простота её монтажа. Кабель, предназначенный для обогрева, состоит из нескольких элементов:

    • центрального металлического провода;
    • полимерной оболочки, которая может быть защищена экраном из фольги или медной оплётки (необходимы для предотвращения короткого замыкания и нейтрализации воздействия электромагнитного поля);
    • внешней прочной оболочки из полихлорвинила или нержавеющей стали.

    Виды греющего провода

    Производители предлагают два вида греющего кабеля:

    • резистивный; Резистивный кабель с одной и двумя жилами называется также последовательным
    • саморегулирующийся. Саморегулирующий кабель считается более экономичным

    Мощность любого вида гибких проводников рассчитывается в ваттах на 1 погонный метр. Резистивные и саморегулирующиеся кабели имеют несколько технических характеристик, на которые ориентируются при выборе материала для устройства системы обогрева.

    1. Максимальная длина цепи. Этот параметр определяет предельную длину линии, в том числе разветвлённой. Напрямую зависит от толщины и удельного сопротивления провода, количества жил. При превышении допустимой длины цепи высок риск выхода из строя всей системы обогрева.
    2. Максимальная рабочая температура. Сообщает о возможности кабеля поддерживать рабочую температуру на протяжении длительного периода времени.
    3. Максимальная температура без нагрузки. Эта характеристика определяет условия эксплуатации кабеля в отключенном состоянии.

    Независимо от вида проводников, различают три их линейки.

    Таблица: виды греющего кабеля с характеристиками

    Характеристика Максимальная рабочая температура (С°) Для каких целей предназначен Марки и бренды
    Низкотемпературный 65
    1. Устройство систем антиобледенения кровли.
    2. Систем обогрева инженерных сетей (водопровода и канализации).
    3. Системы «тёплый пол».
    4. Обогрева площадок перед домом и гаражом, лестниц, пандусов. заездов.
    Nelson CLT, CLTR, LT
    Raychem Frostop, ETL, BTV, GM-2-X, EM2-XR
    Nexans DeFrost Pipe
    ССТ КСТМ, VR, НТР.
    Среднетемпературный 120 Устройство системы обогрева трубопроводов и резервуаров, которые не подвергаются пропарке. Nelson QLT,
    Raychem QTVR.
    Высокотемпературный 12–240 Устройство системы обогрева трубопроводов и резервуаров, которые подвергаются пропарке. Raychem XTV, KTV, VPL
    Nelson HLT
    ССТ ВТХ, ВТС, VC.

    Резистивный и саморегулирующийся кабели отличаются принципом действия и способами подключения. Каждый из этих проводников имеет свои достоинства и недостатки.

    Резистивный: плюсы и минусы

    Резистивный кабель отличается более простой конструкцией и невысокой ценой. Бывает трёх видов:

    • одножильный;
    • двухжильный;
    • зональный.

    При монтаже требует внимательности и аккуратности, так как вывод из строя одного из участков требует замены всей цепи. Отличительная особенность резистивного кабеля в том, что он обеспечивает стабильный равномерный нагрев по всей протяжённости трассы.

    Выпускается в виде бухт и секций с заданной длиной и мощностью провода. Если заводское изделие укоротить, можно увеличить сопротивление проводника, и тем самым, повысить температуру его нагрева. Это чревато оплавлением изоляции и выходом системы обогрева из строя.

    Многие производители резистивных кабелей сопровождают свою продукцию подробной инструкцией по монтажу и комплектуют следующими материалами:

    • диском с видеоматериалами;
    • гофротрубой для установки термодатчика;
    • монтажной лентой.

    Одножильный

    Этот проводник прост по своей конструкции

    Наиболее простой в конструкции проводник. Состоит из нескольких элементов:

    • металлического провода (нагревательной жилы);
    • изоляции из полимерных сплавов или окиси магния;
    • медной оплётки, выступающей в качестве экрана;
    • внешней изоляции.

    Максимальная температура нагрева проводников этого вида — 60–65°С.

    Двухжильный

    Двухжильный кабель состоит из нескольких элементов

    Двухжильный отличается от одножильного количеством токопроводящих проводов и способом подключения. Является более мощным проводником, состоящим из нескольких элементов:

    • двух нагревательных жил, каждая из которых находится во фторопластовой изоляции;
    • одной дренажной жилы без изоляции (уложена поверх первых двух);
    • экранирующей оболочки из фольги, охватывающей все три жилы;
    • внешней термостойкой изоляции.

    Одножильный и двухжильный резистивные кабели называют «последовательными», так как токопроводящие элементы в них расположены равномерно на всем протяжении провода. Наиболее надёжную продукцию предлагают следующие компании:

    • норвежская NEXANS;
    • финская ENSTO;
    • DEVI (Дания);
    • испанская CEILHIT;
    • украинская «ЭКСОН»;
    • российская «ССТ».
    Ещё по теме  Утепление пола бани своими руками

    Зональный

    Зоны составляют систему нагревательных элементов

    Зональный резистивный кабель иначе называют «параллельным». Он отличается от двух предыдущих видов проводников резистивного типа конструкционным решением.

    1. Состоит из двух токопроводящих жил. Через определённое расстояние (100–150 см) в изоляции жил предусмотрены «контактные окна».
    2. Поверх жил уложена спираль, изготовленная из сплава с высоким удельным сопротивлением.
    3. Спираль в точках своего изгиба (контактных окнах) поочерёдно замыкается с каждой из двух жил. При этом образуются параллельно расположенные зоны нагрева, максимальная длина которых может оставлять 200 см.

    Зоны образуют систему нагревательных элементов — резисторов и являются самостоятельными, независимыми от других, секциями системы обогрева.

    Преимущества зонального кабеля:

    • гарантирует стабильность мощности, независимо от температуры окружающей среды;
    • позволяет проектировать системы любой длины без потери силы нагрева.

    Саморегулирующийся: плюсы и минусы

    Саморегулирующийся кабель работает по другому принципу и является более эффективным и экономичным проводником. Состоит из следующих элементов:

    1. Двух медных жил, покрытых сплавом олова или меди.
    2. Термопластичной матрицы, в которую впрессованы жилы.
    3. Первого и второго слоя внутренней изоляции.
    4. Медной оплётки.
    5. Внешней изоляции.

    Один из плюсов этого кабеля — простой монтаж

    Регулирующий элемент — полимерная матрица, в состав которой входит углерод. В зависимости от температуры, в ней образуется разное количество токопроводящих связей, возникающих под действием углерода.

    Термопластичная матрица и жилы расположены по всей длине провода. Поэтому ему не грозит перегрев или образование «холодных» зон, которые возможны у параллельного резистивного кабеля. Теплоотдача саморегулирующегося не зависит от его длины. Потому можно отрезать секцию нужного размера и в монтаже не опасаться перехлестов проводов друг с другом.

    Принцип работы саморегулирующегося кабеля

    1. При подаче напряжения на токопроводники (жилы), начинается их нагрев.
    2. В это время в матрице образуются множественные слаботочные электрические цепи.
    3. При нагреве матрица из термопластичной пластмассы увеличивается в размерах, вследствие чего количество слаботочных связей уменьшается.
    4. При достижении заданной температуры проводник обретает состояние термического равновесия.
    5. Если температура окружающей среды повышается, число слаботочных связей в матрице продолжает снижаться, что приводит к более низкому потреблению электроэнергии.
    6. При понижении температуры окружающей среды матрица начинает уменьшаться в размерах и в ней возрастает количество связей, требующих электропитания. Проводник нагревается и отдаёт больше тепла.
    • простой монтаж;
    • отсутствие риска перегрева при наложении отрезков кабеля друг на друга;
    • нет необходимости в терморегуляторе.

    Техника подключения кабеля для обогрева труб

    Независимо от вида греющего кабеля, при его подключении нередко возникает необходимость в соединении секций между собой и установке муфт на концевые точки. Для выполнения этих работ потребуются следующие инструменты:

    • отвёртка;
    • канцелярский нож;
    • пассатижи;
    • бокорезы;
    • промышленный фен.

    Этапы выполнения работ по подготовке и изоляции концевой муфты:

    1. Отступив 20 мм от конца кабеля, ножом срезают внешнюю оболочку.
    2. С помощью отвёртки и пассатижей снимают металлическую оплётку.
    3. Если кабель саморегулирующийся, бокорезами отрезают 10 мм одной из токопроводящих жил вместе с находящейся на ней матрицей. В результате должно получиться два разных по длине провода.
    4. Вставляют кабель в термоусадочную муфту и начинают нагревать её промышленным феном. Оптимальная температура — 350°С.
    5. Зажимают торец горячей термоусадочной муфты пассатижами.

    Этапы выполнения работ по соединению двух отрезков кабеля:

    1. Отступив от конца провода 20 мм, срезают внешнюю оболочку.
    2. Отвёрткой расслаивают металлическую оплётку и скручивают все тонкие проводки в жгут. Загибают его в сторону противоположного конца кабеля и прижимают к внешней оболочке.
    3. Снимают промежуточную изоляцию.
    4. Зачищают жилы и раздвигают их в противоположные стороны.
    5. Если провод саморегулирующийся, матрицу срезают в виде треугольника.
    6. Аналогичным образом подготавливают конец другого отрезка провода.
    7. На один из кабелей надевают термоусадочную трубку крупного сечения.
    8. Вставляют жилы двух кабелей в узкие термоусадочные трубки (для каждой жилы — своя трубка) и приступают к нагреву.
    9. Закрывают место изоляции крупной термоусадочной трубкой и нагревают её феном.

    Видео: как подключить греющий кабель

    Как установить и подключить резистивный провод своими руками

    В комплект поставки резистивных кабелей входят температурные датчики, управляющая автоматика, термоусадочные трубки. Установка одножильного проводника осуществляется подключением обоих его концов к терморегулятору. Двухжильный подключают только одним концом, второй изолируют с помощью концевой заглушки.

    Термодатчик устанавливают на внешней стороне трубы так, чтобы он находился на одинаковом расстоянии от начала и конца магистрали. Кабель можно проложить внутри или поверх труб. В первом случае потребуется менее мощный проводник. Варианты укладки провода:

    • прямой линией;
    • волнообразно;
    • по спирали.

    Рекомендуемая мощность греющего резистивного кабеля для труб разного сечения:

    • 15–25 мм — 10 Вт;
    • 25–40 мм — 16 Вт;
    • 40–60 мм — 24 Вт;
    • 60–80 мм — 30 Вт.

    Трубопровод с обогревом посредством резистивного кабеля не нуждается в утеплении, так как проводники этого вида способны поддерживать стабильность температуры за счёт контроля со стороны датчиков.

    Монтаж саморегулирующегося кабеля

    Саморегулирующийся кабель может продаваться метражом или готовыми к установке комплектами. В первом случае при монтаже потребуется установка муфт. При устройстве обогрева полипропиленовых и металлопластиковых труб рекомендуется предварительно укрыть их фольгой на всем протяжении трубопровода. Это обеспечит равномерное распределение тепла.

    При установке кабеля снаружи магистрали рекомендуется укладывать его спиралью с шагом 4–5 см. Прокладка внутри труб возможна только линейным способом: провод протягивают от одного конца магистрали до другого.

    Независимо от способа монтажа греющего кабеля, инженерную сеть теплоизолируют любым удобным способом: с помощью пенопластовых скорлуп, минеральной ваты, материалов на основе вспененного полиэтилена. Руководствуются правилом: чем толще слой теплоизоляции, тем лучше.

    Если кабель устанавливают внутри трубы, достаточно мощности 10 Вт. При наружном монтаже требуется 17–30 Вт, в зависимости от толщины теплоизолирующего слоя и климатических условий региона.

    Видео: монтаж саморегулирующегося греющего провода внутри трубы

    Эксплуатация систем обогрева с помощью кабелей резисторного типа требует периодической проверки функционирования датчиков температуры. Контроля за работой саморегулирующегося проводника не требуется. Единожды смонтировав систему обогрева трубопровода, можно не сомневаться в её безотказной работе на протяжении 15–20 лет.

    Источник: http://teplo.guru/sistemy/greyushhiy-kabel-dlya-vodoprovoda.html

    Греющий кабель для водопровода внутри трубы: виды кабеля, особенности монтажа +Видео

    Греющий кабель для водопровода внутри трубы. Греющий кабель для водопровода устанавливают внутри трубы для поддержания оптимальной температуры системы. Провод способствует сохранению бесперебойной работы трубопроводной сети в холодное время суток и зимой.

    Как выбрать греющий кабель для водопровода и установить его своими руками, рассмотрим ниже.

    Как работает греющий внутренний кабель

    С виду кабель похож на обычный провод, данным способом утепляют трубы в холодных российских регионах. Кабель оснащен сопротивлением, поэтому через металлический проводник проходит ток, который его нагревает.

    Внимание! Температуру нагрева кабеля регулируют с помощью силы проходящего тока. Если увеличивать сопротивление, то и температура прогрева будет повышаться.

    Электрокабель имеет внешнюю гидроизоляцию, так как имеет непосредственный контакт с водой. Как только внутренняя температура водопроводной трубы достигает пяти градусов выше ноля, необходимо включать электрокабель. Сопротивление в кабеле начинает расти с понижением температуры воздуха, не давая транспортируемой жидкости замерзнуть.

    Кабель имеет разные параметры длины, что позволяет применять его для прогрева всего водопровода либо его части. Чтобы установить саморегулирующийся кабель внутри трубы своими руками, нужно знать особенности, которые учитывают при выборе провода, и изучить инструкцию по монтажу.

    Как устроен электрокабель

    Саморегулирующийся кабель представляет собой электрический нагреватель в виде ленты.

    Греющий кабель в разрезе состоит из:

    • металлического нагревающего проводника.
    • жилы, изолированные утепляющим ПВХ.
    • внутренняя изоляция выполнена с помощью фторопласта.
    • экраны из медной сетки, в которой находятся проводники.
    • изоляция снаружи состоит из теплоизоляции ПВХ материала.

    Изоляционный материал противостоит воздействию воды, устойчив к повышенным показателям температуры, не подвержен влиянию вредной среды стоков. Материалы имеют допуск санпин, чтобы использоваться в пищевых водопроводах, поэтому кабели разрешено прокладывать в системах с холодной водой.

    Справка! Кабель имеет автоматический контроль над уровнем температуры снаружи трубы, поэтому называется саморегулирующимся, меняет уровень нагрева зависимости от температурного режима.

    Греющий кабель работает без контроля человека. Система автоматически прекратит работать, если температура окружающей среды превысит установленные значения. Саморегуляция охраняет систему от перегрева, экономя потребление электричества.

    К плюсам греющего кабеля можно отнести:

    1. Надежную и безопасную работу.
    2. Простота монтажных работ, его эксплуатация.
    3. Экономия электричества из-за автоматического контроля температуры.

    Главным недостатком считают энергозависимость кабеля. Некоторые участки водопровода приходится оснащать дополнительными розетками.

    Виды греющего кабеля

    Различают два типа электрокабеля в зависимости от размещения относительно трубы: либо снаружи, либо внутри.

    Внутренний кабель имеет два назначения:

    1. Применение в пищевой отрасли. Предполагает, что провод покрыт с помощью пищевых полимерных материалов, которые не изменяют состав воды. К таким материалам относят фторполимер либо полиолефин.
    2. Применение в быту и другие цели. Данный кабель для прогрева водопровода с питьевой водой не применяют.

    Кабели по принципу работы бывают:

    1. Резистивные электрокабели бывают одножильные либо двужильные. Кабели нельзя отрезать до нужной длины, провод имеет вилку, чтоб подключить к электричеству. Резистивный тип кабеля состоит из датчика температуры с терморегулятором.
    2. Саморегулирующийся тип не имеет температурных датчиков, регуляцию и контроль температуры осуществляет матрица, которая на автомате выключает систему прогрева при необходимости. Кабель со встроенной матрицей можно разрезать на необходимые отрезки.

    Критерии, по которым выбирают кабель

    Чтобы самостоятельно установить кабель в водопровод, надо правильно выбрать изделие.

    На какие критерии стоит обратить внимание:

    1. Для чего предназначена трубопроводная сеть.
      Кабель, предназначенный нагревать трубы, транспортирующие питьевую воду, должен иметь пищевое покрытие. Производители в инструкции указывают на эту особенность. Данный кабель имеет более высокую цену, нежели обычные.
    2. Разновидность провода, необходимая длина изделия. До приобретения кабеля устанавливают участок для прогрева, чтобы определить длину кабеля. От длины также зависит вид кабеля по принципу работу.

    Резистивный кабель нельзя отрезать до необходимой длины. Данный кабель имеет меньшую цену, но более сложен для установки, имеет малый эксплуатационный срок.

    Греющий кабель с саморегулирующейся работой можно разрезать на куски, он поставляется в бухте.
    Надо учитывать необходимую мощность кабеля. Размер коммуникационной системы влияет на уровень мощности провода. Чтобы он справился с задачей, необходимо подбирать электропровод, отталкиваясь от данного параметра. Как правило, трубы водопроводной системы устанавливают с сечением, равным 32 миллиметрам. Для данного размера трубы применяют электрокабели, имеющие мощность погонного метра от 9 до 16 ват. Для того, чтобы узнать мощность всей системы, умножают мощность погонного метра на длину участка.

    Важно! Саморегулирующиеся кабели считаются более усовершенствованными, специалисты рекомендуют устанавливать в водопроводы данный тип электрокабеля. Он отлично подходит для бытовых трубопроводов.

    Справка! Качество внутренней матрицы влияет на цену саморегулирующегося кабеля, и в то же время увеличивает срок работы системы. Некоторые кабели могут прослужить до 20 лет, имея гарантийный срок до трех лет. К примеру, такими качествами обладают кабели xLayder-EHL марки Caleo.

    При покупке стоит обращать внимание на качество проводов, также сальников. При этом имеет значение форма внутреннего сечения резинки для уплотнения: круглая, квадратная, прямоугольная. Она должна совпадать с сечением кабеля. Муфтовые соединения также надо выбирать качественные, они должны стоить примерно столько же, сколько пять метров кабеля.

    Особенности монтажных работ саморегулирующегося кабеля

    Для водопроводных труб рекомендуют использовать саморегулирующийся провод с внешней пищевой изоляцией.

    Какие этапы во время установки следует выделять и соблюдать:

      Приобретение необходимых деталей. Для начала определяют метраж трубы для прогрева, таким же будет и размер кабеля. Сразу надо купить необходимые элементы для установки: муфты, провод, снабженный евровилкой, сальник. У кабеля должна быть металлическая оплетка внутри, и внешняя изоляция из пищевых полимерных материалов.
      Также может понадобиться наличие тройника, если его нет на участке монтажа, также УЗО в десять миллиампер. Тройник необходим для введения кабеля в трубу, кабель не вводят в трубу, имеющую сгиб в 90 градусов. Для этого в необходимом месте устанавливают тройник, через который продолжают монтаж системы.

    Для подключения кабеля к электричеству, стоит выделить под него свою линию. Для подстраховки во время нарушения целостности оболочки, участок с кабелем оснащают системой заземления, также автоматическим выключателем.

    Для обеспечения рабочих качеств кабеля следует:

    1. Качественно сделать заделку на концах.
    2. Снабдить кабель проходным комплектом.
    3. Греющий кабель соединить отрезком провода с вилкой.

    Если тщательно выполнить концевую заделку, значит, узел на участке будет иметь герметичное соединение. При этом клей для муфт, должен быть тоже высокого качества.

    Как соединить греющий и питающий кабели:

    1. Конец кабеля зачищают от изоляционной оболочки на 5 см. Жилы оплетки из металла нельзя удалять, их скручивают в единую жилу. С помощью них далее выполняют заземление.
    2. Удалить верхние оболочки с матрицы.
    3. Жилы для проведения тока очищают от матрицы.
    4. Надевают на кабели трубки термоусадочные.
    5. Посредством обжимной гильзы соединяют оба кабеля.
    6. Выполняют изоляцию соединения кабелей с помощью термоусадочных трубок.
    7. Оплетку провода соединяют к жиле для заземления провода для питания электроэнергией.
    8. Проводят полную изоляцию соединительного узла.

    Как только муфты для изоляции остынут, можно переходить к следующему этапу.

    Установка кабеля внутри водопровода

    Как правильно ввести кабель в трубу:

    1. Осуществлять ввод провода с помощью тройника. По возможности исключать острые, прямые углы труб. Нельзя резко дергать кабель, также вводить с помощью силы.
    2. Начинают работу с тройника, когда введение кабеля закончилось, проводят герметизацию отверстия, через которое осуществлялся ввод.
    3. Для герметичности установки применяют проходку. Крепления туго затягивают, закручивая втулку для зажима сначала вручную, далее затягивают с помощью ключа.
    4. Уплотнитель из резины, установленный в сальнике сожмется и обеспечит герметичное соединение.
      Справка! Перед заключительным этапом герметизации входного отверстия, надо убедиться, что муфта для соединения и проходка не соприкасаются.
    5. Узел соединения греющего кабеля с питающим удаляют от втулки, которая имеет внешнюю резьбу до 10 сантиметров.

    Специалисты категорически запрещают проводить монтаж кабеля сквозь запорные устройства.

    Подведение кабеля к питанию

    Для подключения к электроснабжению стоит выделить дополнительную линию, оснащенную системой заземления, что защитит от ударов тока всех жильцов. Чтобы подвести кабель к питанию, надо вставить в розетку евровилку, которой снабжен конец силового кабеля. Контроль за работой кабеля ведет строенная матрица, которая выключит систему при необходимости.

    Внимание! Кабель работает при температуре воды до пяти градусов выше ноля, если вода прогреется до пятнадцати градусов, то кабель отключится.

    Срок эксплуатации системы укорачивается, если постоянно включать и выключать кабель из розетки, таким образом происходит сбой работы матрицы. Чтобы сэкономить расход электроэнергии, стоит предусмотреть внешнюю теплоизоляцию водопровода с помощью специальных материалов. У саморегулирующегося кабеля, имеющего мощность погонного метра в 10, 16 или 24 Вт, протяженность греющей нити внутри провода может достигать ста метров. Как правило, устанавливают кабели длиной не более двадцати метров. Самыми распространенными размерами считают пять, десять и двадцать метров.

    Источник: http://iseptick.ru/vodoprovod/greyushhii-kabel-dlya-vodoprovoda-vnutri-truby.html

    Обогрев водопроводных труб кабелем

    Не редкой проблемой частных домов считается промерзание водопровода в зимнее время. Вода в трубах замерзает по разным причинам – неправильный монтаж системы водоснабжения, слишком низкие температуры зимой или же просто отсутствие возможности проложить водопроводную систему ниже уровня промерзания. Чтобы решить проблему, рекомендуется сделать обогрев водопроводных труб кабелем, что под силу будет даже начинающему электрику. Далее мы расскажем, как произвести монтаж греющего кабеля для водопровода своими руками, предоставив инструкцию, наглядные фото и видео примеры, а также схемы укладки.

    Как работает система обогрева?

    Для начала рассмотрим, как происходит отопление труб электричеством. Принцип обогрева построен аналогично системе теплый пол электрический – саморегулирующийся или резистивный греющий кабель прокладывается в нужном месте, подключается к сети, в результате чего происходит нагрев площади. Существует два способа монтажа нагревательного проводника для водопровода – крепление изнутри или же снаружи. У каждого варианта есть свои преимущества и недостатки, о которых мы поговорим ниже.

    Что касается греющего кабеля, то резистивный применяется чаще, т.к. стоит на порядок дешевле. Важный нюанс – для обогрева водопроводных труб используют двухжильный проводник. Это связано с тем, что одножильный нужно закольцовывать, а это весьма проблематично в условиях монтажа кабельного подогрева для водопровода. Альтернативный вариант – прокладка саморегулирующегося проводника, который более экономично обогревает трубы и может работать без термостата. Недостатком применения саморегулирующейся модели считается более высокая стоимость (примерно в 2 раза).

    Способы крепления проводника

    Сначала рассмотрим, как выполнить монтаж греющего кабеля для водопровода внутренним и внешним способом, после чего поговорим о нюансах подключения и дополнительной теплоизоляции системы.

    По трубе

    На этапе прокладки контура водоснабжения более предпочтительным считается крепление греющего кабеля по трубе. Сделать это можно двумя способами – вдоль трубопровода или же вокруг. Рассмотрим инструкции по креплению каждым из способов.

    Вдоль трубопровода

    Проще всего выполнить монтаж греющего кабеля в одну линию вдоль контура. В этом случае обязательным условием должно быть крепление проводника под трубой, что позволяет защитить нагревательный элемент от механических повреждений сверху. Помимо этого вода начинает замерзать снизу, поэтому нижнее расположение гибкого обогревателя позволит быстрее устранить замерзание водопровода.

    Если же Вы решили проложить несколько кабельных линий вдоль трубы, делать это нужно так, как показано на схемах ниже:

    Что касается крепления греющего кабеля к водопроводным трубам, то для этого лучше всего использовать алюминиевый скотч, который надежно закрепляет проводник и повышает его теплоотдачу. Вместо скотча можно также использовать для крепежа клейкую ленту, которой оборачивают трубопровод по следующей схеме:

    Особое внимание уделите монтажу греющего кабеля для водопровода через углы. Чтобы изгиб был не слишком большим, рекомендуется размещать проводник по внешнему радиусу трубы, как показано на картинке ниже:

    Спиралью

    В регионах с очень низкими температурами рекомендуется полностью оборачивать нагревательный элемент вокруг трубопровода. В этом случае эффективность обогрева будет на порядок выше, т.к. шаг витка составляет около 5 см (можно по желанию увеличить). Длина проводника при обмотке спиралью должна быть примерно в 1,7 раз больше длины водопровода. Укладка кабеля спиралью в труднодоступных местах может делаться следующим образом:

    В этом случае греющий кабель сначала обматывают с припуском, после чего петли заворачивают в обратном направлении. В результате действий получается меньше, чем при пошаговой обмотке водопровода.

    Отдельные узлы

    На таких узлах, как металлические опоры, краны, задвижки и фланцы нужно закрепить больше гибкого обогревателя, т.к. здесь наблюдается больший отвод тепла. Наглядно увидеть схемы монтажа Вы можете ниже:

    Также рекомендуем просмотреть на видео, как выполняется прокладка греющего кабеля по трубам:

    Как провести гибкий обогреватель своими руками


    Отдельное внимание нужно уделить установке термодатчика. Чтобы обогрев водопровода работал исправно и кабель не перегревался, рекомендуется размещать датчик в самой холодной точке, как можно дальше от кабельной линии. Место установки термодатчика рекомендуется предварительно проклеить полосой алюминиевого скотча. Примеры правильного размещения датчика предоставлены ниже:

    Изнутри

    Монтаж греющего кабеля в трубе рекомендуется осуществлять в том случае, если нет возможности провести обогрев снаружи. Чаще всего такой способ выбирается, если водопровод уже смонтирован под землей, в бетонных сооружениях и других недоступных местах. Недостаток внутреннего монтажа гибкого обогревателя заключается в следующем:

    • Уменьшается просвет трубы (внутренний диаметр для подачи воды).
    • Проводник со временем начинает зарастать налетом, в результате чего образуются засоры.
    • Добавляется новая точка в водопроводе – тройник, которая понижает надежность контура.
    • Монтаж греющего кабеля допускается выполнять только на прямолинейных и малоизогнутых участках водопровода. Проводить гибкий обогреватель через тройники и запорную арматуру запрещается.

    В то же время положительными моментами считается низкое энергопотребление системы обогрева (прямой контакт обогревателя с водой), а также менее трудоемкий ремонт (достаточно просто вытянуть кабель из тройника, не нужно разрывать землю и т.д.).

    Итак, установка проводника внутри трубы осуществляется по следующей пошаговой инструкции:

    1. Первым делом на кабель нужно надеть сальниковый узел для размещения в трубе. Выглядит этот узел так, как показано на фото выше.
    2. В нужном месте водопровода монтируется тройник, через который будет осуществлять ввод гибкого электрического обогревателя.
    3. Кабель аккуратно прокладывается до проблематичного участка, который нужно будет подогревать.
    4. Сальниковый узел закручивается, герметизируется и обжимается.

    Как Вы видите, внутренняя установка греющего кабеля в водопровод не представляет ничего сложного. Теперь поговорим о завершающих этапах монтажа: подсоединении к сети и теплоизоляции труб.

    Подключение к сети

    Так как Вы только изучаете, как сделать электрический обогрев водопроводных труб, на этапе крепления мы не рассказали об одном очень важном нюансе, на котором остановимся сейчас – изоляция конца проводника. Для этого используется термоусадочная трубка, которая надежно защитит жилы от попадания влаги. Также для подключения гибкого обогревателя нужно соединить греющую часть с так называемой «холодной». Все этапы подключения рекомендуем наглядно просмотреть на видео:

    Монтаж наконечника и соединение двух участков

    Как правильно разделать саморегулирующийся проводник


    Для экономичной и безопасной работы обогрева водопровода рекомендуем также подключить два устройства: УЗО и терморегулятор. Первое устройство защитит систему обогрева от утечек тока, а второе позволит регулировать температуру нагрева через термодатчик. Важный нюанс – при подключении датчика к термостату нужно учитывать, что большинство моделей исправно работают только в том случае, если протяженность водопровода не превышает 50 метров (это лучше уточнить уже по месту в магазине).

    Теплоизоляция

    Ну и последнее, что нужно сделать – изолировать трубы для лучшего удержания тепла. В качестве утеплителя можете использовать специальные цилиндры, разрезанные с одной стороны. Они могут быть изготовлены из минеральной ваты, вспененного полиуретана или даже пенополистирола. Выберите подходящий вариант по цене и оберните им трубы. Помимо сбережения тепла, слой термоизоляции дополнительно защищает проводник от механического повреждения (при наружном монтаже). Толщина утеплителя должна быть не менее 20 мм для полудюймовых труб, 30 мм для дюймовых, 50 мм для двухдюймовых и 65 мм для остальных размеров.

    Вот и вся инструкция по установке и подключению обогрева водопроводных труб. Как Вы видите, технология достаточно трудоемкая, однако монтаж греющего кабеля для водопровода вполне реально выполнить своими руками.

    Источник: http://www.remontostroitel.ru/obogrev-vodoprovodnyh-trub-kabelem.html

    Греющий кабель для пластиковых труб и его монтаж

    Советы

    Чтобы монтаж был сделан по всем правилам, необходимо соблюдение дополнительных условий:

    • Если установка идет на пластиковые трубы, то следует сделать дополнительную алюминиевую прослойку из фольги.
    • Отрезки кабеля, длина которых менее 1,4 м, следует монтировать к трубопроводным вентилям или фланцам.
    • Не допускайте пересечения резистивного варианта во избежание поломки системы (перегорания).
    • Проконтролируйте защиту от влаги.

    Пример монтажа для подогрева снаружи

    Приобрести вы можете любой подходящий для вас вариант, тем более что выбор фирм и материалов изготовления в магазинах очень широк.

    Для полного представления о монтаже такого нагревательного элемента на водопроводную систему, предлагаем посмотреть видеоматериал.

    Конструктивные отличия саморегулирующихся систем

    Самреги (сокращенно) не нужно путать с резистивными аналогами – первыми модификациями греющих кабелей.

    Если кратко, то недостатки резистивного вида, вследствие которых его применяют все реже, следующие:

    • определенная длина, невозможность наращения или укорачивания;
    • постоянное сопротивление по всей длине, что делает невозможной регулировку температуры на отдельных участках;
    • подключение с обоих концов, вызывающее сложности при монтаже;
    • риск перегрева в местах пересечения;
    • отсутствие ремонта как такового, менять приходится всю систему целиком.

    Положительная черта резистивного вида – невысокая стоимость, поэтому его применяют там, где нуждаются в обогреве небольшие защищенные участки.

    Схема резистивного одножильного кабеля содержит четыре основных элемента: медную жилу, которая сочетает функции нагревания и передачи тепла, внутреннюю и внешнюю защиту, армирующую оплетку

    В конструкции саморегулирующего греющего кабеля есть принципиальные отличия:

    • Две жилы из меди с высокой степенью сопротивления. Чем больше сопротивление – тем выше возможности регулировки температуры.
    • Полупроводниковая матрица. Это значимый элемент кабеля, который и делает его саморегулирующимся. Матрица чутко реагирует на окружающую температуру. Как только температура падает, поднимается сопротивление материала, и он начинает выделять больше тепла.
    • Внутренняя изоляция. Качественный материал отличается равномерной структурой и максимальной теплопроводностью.
    • Экранирующая оплетка. Чаще всего она представляет собой медную сетку или экран из алюминия. Для защиты кабеля питание обязательно подключается посредством УЗО.
    • Наружная изоляция. Ее функция – защита всех элементов кабеля. От характеристик внешней изоляции зависит срок службы изделия.

    Способность самрега изменять собственное сопротивление (следовательно, и мощность) от колебаний температуры освобождает от покупки дополнительного оборудования – различного рода термостатов с датчиками.

    Схема самрега. Главный отличительный элемент — полупроводниковая матрица, расположенная между двумя медным жилами. Именно она регулирует уровень теплоотделения

    Кабель можно нарезать, а длину готового изделия при необходимости укорачивать или наращивать.

    Если две ветки кабеля случайно пересекутся, перегрева или выхода из строя системы не произойдет. В любой момент можно отрезать или заменить какой-то фрагмент без ущерба для всей обогревательной конструкции

    Но главное преимущество самрега – в его «избирательности». Матрица самостоятельно определяет холодные участки и доводит их температуру до оптимального значения.

    На достаточно обогретых участках она просто поддерживает нужные параметры (обычно + 3-5 ºС). Это очень удобно, когда необходимо защитить от промерзания кабель, на всем протяжении имеющий различные условия обогрева (например, проходит и через отапливаемое помещение, и через холодный грунт).

    По окончании холодного сезона отпадает необходимость обогрева труб, грунта или кровли, поэтому кабель отключают от электропитания. Когда существует вероятность сильных ночных заморозков, можно воспользоваться термостатом, автоматически подключающим систему.

    Полезные советы для начинающего мастера

    Если устанавливать кабель планируется на трубу с нестабильным режимом температуры, лучше приобрести саморегулирующийся кабель. Это верно, когда часть системы находится в помещении, а другая – на улице. Это обусловлено тем, что для использования долговечного и качественного резистивного кабеля необходим монтаж температурных датчиков на разных частях кабеля.

    Важно особенно серьезно подойти к выбору термоизоляции, которая укладывается поверх кабеля и трубы. От неё будет зависеть возможность снижения расхода электроэнергии и увеличения срока эксплуатации кабеля

    Укладывая провод поверх трубы, необходимо учитывать допустимые пределы изгиба. Если перегиб произойдет выше допустимого значения, то правильная работа может быть нарушена.

    Когда планируется обогревать трубы бытового назначения с использованием кабеля, их следует подсоединять через реле утечки тока. Это требование объясняется тем, что при повреждении изоляции может произойти поражение человека электрическим током. Подбирая кабель, важно учитывать не только его мощность, но и длину. Монтируя его методом наматывания, следует брать в расчет показатель, равный 1,7 от длины трубы.

    Инструкции по монтажу саморегулирующегося кабеля

    Вариантов укладки кабеля множество – выбор зависит от места и условий монтажа. При устройстве домашних автономных коммуникаций чаще всего приходится утеплять трубы, поэтому остановимся более подробно на описании процессов внутреннего и вешнего монтажа кабеля на трубопровод.

    Вариант #1 – внутренняя установка

    Монтаж греющего кабеля внутри водопроводной или канализационной трубы производят по разным причинам. Основная – невозможность фиксации из-за того, что трубопровод уже лежит в траншее и закрыт слоем грунта. Конечно, такой тип установки имеет некоторые минусы:

    Важный момент: самрег заводят только через специальный тройник, запорной арматурой при подключении нагревательных систем пользоваться запрещено!

    Производить ремонт или замену кабеля легко, все действия выполняются через тот же тройник. Главный плюс в том, что при внутреннем монтаже соприкосновение кабеля с жидкостью напрямую приводит к увеличению силы нагрева – отсюда прямая экономия

    Инструкция по применению готового комплекта:

    • подключение к кабелю всех функционально важных деталей (оформление оконцовки, присоединение кабеля питания);
    • врезка в трубу тройника со свободным отводом для кабеля;
    • заводка кабеля внутрь трубы на определенную длину;
    • герметизация узла с помощью проходных элементов или накидных гаек.

    Не рекомендуется вставлять самрег в трубу, сечение которой менее 40 мм – это повлияет на скорость и объем перемещаемой жидкости.

    Как подготовить кабель и надеть концевую муфту, можно увидеть в следующей инструкции:

    Необходимо оголить жилу и матрицу – для этого сначала удаляем наружную изоляцию, затем «распушаем» медную оплетку
    Муфту, подходящую по диаметру, надеваем на оголенный конец провода (при этом матрица остается на месте нетронутой) и обсаживаем феном
    Кончик муфты, пока он в разогретом состоянии, аккуратно прищипываем и склеиваем. Убираем лишнее

    Этап 1 – удаление изоляции и оплетки

    Этап 2 – обсадка конца кабеля

    Этап 3 – подклейка конца муфты

    Этап 4 – обсадка колпачка феном

    Сейчас кабель полностью готов к монтажу внутрь водопровода или канализационной трубы.

    Вариант #2 – наружная установка

    Внутрь трубы, особенно узкого сечения, больше одного кабеля вставлять не рекомендуется, а с наружной стороны можно разместить от 1 до 4 саморегулирующихся кабелей. Одного обычно хватает для трубы небольшого диаметра (40-50 мм), а от 2 до 4 штук используют для больших труб, расположенных в зонах низкой температуры.

    Для коммуникаций, помещенных в грунт, часто применяют «золотую середину» — два кабеля, идущих параллельно вдоль противоположных сторон.

    Для фиксации используют алюминиевый скотч, предназначенный для увеличения теплоотдачи и одновременной защиты. Однако иногда требуется более прочное крепление – на стяжки. Если на фрагмент трубы падают прямые лучи солнца, рекомендуется использовать устойчивые к УФ излучению стяжки черного цвета.

    Тип укладки выбирают в зависимости от необходимой степени обогрева – спиральный или линейный. Для спирального монтажа достаточно одного кабеля

    Спиральный способ охватывает максимальную площадь поверхности трубы. Чем меньше шаг между оборотами кабеля, тем эффективнее нагревание. Средний интервал – 5-6 см. Спираль по длине больше, чем линейно уложенный кабель, примерно в 1,7-1,8 раза. В качестве крепежа используется монтажная лента.

    Инструкция по укладке:

    • Расположение кабеля по всей длине участка трубы, требующего подогрева, линейным или спиральным способом.
    • Обмотка по ходу монтажа соединительных узлов, вентилей и другой запорной арматуры.
    • Фиксация монтажной лентой (алюминиевым скотчем, стяжками).
    • Теплоизоляция «в рукав».

    Последний пункт – обязательный. Благодаря утеплителю выделяемое кабелем тепло сохранится в зоне трубопровода. Вид и толщину теплоизоляции выбирают, ориентируясь на тип трубопровода и внешние условия. Предположим, для укладки водопровода в траншею помимо греющего кабеля потребуется изоляция 25-30 мм в толщину – пенопластовая «скорлупа», экструзионный пенополистирол или базальтовая вата.

    КОНТРОЛЬ ПЕРЕД МОНТАЖОМ

    * Непосредственно перед началом монтажа проведите измерения сопротивления изоляции.* На основе измерения сопротивления проверьте, соответствует ли длина поставленного греющего кабеля проектным данным.* Проверьте, весь ли материал, необходимый для монтажа системы сопутствующего электрообогрева, находится на строительном участке и не поврежден ли он.* Особенно следует проверить, соответствует ли обозначение греющего кабеля и его компонентов проектным документам (список материалов) и сертификату испытаний.* Проверьте с помощью инструкции по монтажу, приложенной к изделию, имеются ли в Вашем распоряжении все необходимые инструменты.* Подготовьте прокладку греющего кабеля, тщательно проверив состояние предназначенной для обогрева системы трубопровода.* Устраните острые края и неровности, которые могут повредить греющий кабель.* Лакированные и окрашенные трубы и поверхности к началу монтажа должны полностью высохнуть.* Проверьте, соответствует ли фактическая длина труб расчетной длине.* Перед началом прокладки греющего кабеля проверьте, соответствует ли внутренний диаметр труб расчетному диаметру. Обрезать кабель можно только после того, как он будет проложен на трубе и закреплен.

    Принцип действия кабельного обогрева

    Применение труб из пластика все более популярно, учитывая тот фактор, что такие изделия редко разрушаются при перемерзании, поскольку материал изготовления пластичен сам по себе. Но греющий кабель для разморозки пластиковых труб применяется все более активно, поскольку позволяет избежать широкомасштабных ремонтных работ и продолжить эксплуатацию трубопровода.

    Греющим элементом в таких системах является провод из сплава типа нихрома, покрытый термостойкой оболочкой. Непосредственно в контакте с ними располагаются дренажные провода, назначение которых – равномерное распределение тепла по сечению кабеля, чему способствует высокая теплопроводность материала.

    Эти элементы изготавливаются из медных проводов. От первых двух составляющих тепло передается на оболочку из алюминиевого сплава с высокой теплопроводностью и равномерно распределяется по поверхности проводника. Кроме того, алюминиевая прослойка придает греющему кабелю дополнительную прочность.

    Финишным покрытием проводника является термостойкий фторсодержащий пластик. Такая конструкция кабельной трассы для обогрева пластиковых трубопроводов обеспечивает его долговечность и функциональные качества.

    Кроме перечисленных составляющих, в конструкцию изделия часто вводится сигнальная жила с датчиком, реагирующим на понижение температуры греющего кабеля, и подающим сигнал на включение реле схемы управления нагревом.

    Такую греющую конструкцию для пластиковых труб целесообразно использовать для дачных и загородных домов, где человек присутствует периодически.

    Какие характеристики важны для выбора

    Перед походом в магазин обязательно уточните диаметр водопроводной трубы, длину участка, который нуждается в обогреве, максимально низкую температуру воздуха (грунта) – так будет легче определиться с выбором, потому что предложений действительно много.

    Итак, обращаем внимание на следующие моменты:

    • есть ли на кабеле защитная оплетка (она обеспечивает заземление и делает кабель более надежным);
    • тип наружной изоляции;
    • температурный класс и мощность;
    • компания-производитель.

    Возможно, для канализационной системы и подойдет кабель с изоляцией из полиолефина, но для внутреннего монтажа в водопроводную трубу рекомендуем защиту из фторопласта. Для наружной установки сгодится фторполимер, который защитит и от влаги, и от ультрафиолета.

    Если необходимо обогреть трубы небольшого диаметра, подойдет проводник низкотемпературного типа. Он нагревается до + 65 ºС, максимальная мощность – около 15 Вт/м

    Среднетемпературные системы годятся для труб большего диаметра. Максимальная температура нагрева – + 120 ºС, мощность достигает 33 вт/м. Наиболее мощными считаются высокотемпературные системы с максимальной температурой до + 190 ºС и удельной мощностью до 95 Вт/м, но их обычно в быту не применяют – это изделия для промышленного использования.

    Подходящую мощность можно выбрать, ориентируясь на диаметр трубы. Например, для водопроводов с диаметром до 2,5 см подходят кабели мощностью 10 Вт/м, от 2,5 см до 4 см – 16 Вт/м, от 4 до 6 см – 24 Вт/м и т.д.

    Есть несколько марок греющего кабеля, которые уже давно зарекомендовали себя только с лучшей стороны. Известная продукция зарубежных компаний:

    • Nelson;
    • Lavita;
    • Devi;
    • Ensto;
    • Raychem.

    Среди российских производителей выделяется компания ССТ (Теплолюкс), выпускающая качественные изделия бытового назначения.

    Как выбрать подходящий саморегулирующий провод

    Мы поговорили о принципе работы саморегулирующего греющего кабеля. Перейдем к следующему разделу – мы расскажем, как выбрать нагревательный провод по мощности. Для монтажа внутри трубы и снаружи мы будем использовать низкотемпературные образцы, которые нагреваются максимум до +60 градусов. Проводя расчет греющего кабеля, ориентируйтесь на следующие показатели:

    Именно количество проводящих путей в кабеле влияет на его максимальную выходную мощность

    • Внутреннее расположение при прохождении труб под землей – оптимальная мощность составит 5 Вт на погонный метр;
    • Наружное расположение при прохождении труб под землей – в зависимости от глубины залегания, вы можете использовать образцы мощностью 10-15 Вт/м;
    • Любое расположение при уличном расположении труб – выбираем тонкий греющий кабель мощностью 20-30 Вт.

    Низкотемпературный греющий саморегулируемый кабель для защиты трубопровода от замерзания имеет небольшую толщину и характеризуется гибкостью, благодаря чему он без проблем обматывается вокруг труб водоснабжения.

    Давайте теперь посмотрим, какой длины можно отрезать саморегулирующий греющий кабель. Мы уже говорили, что его длина – показатель произвольный. Но некоторые ограничения все-таки имеются. Максимально рекомендованная длина составляет 80-100 метров, минимальная – 20-30 см. Что касается радиуса изгиба, то он составляет от 6 диаметров.

    Стоимость саморегулирующего греющего провода зависит от его мощности, диапазон достаточно большой. Например, цена за метр греющего кабеля 30GSR2 мощностью 30 Вт/м составляет около 210-230 руб. А модификация 16GSR2 мощностью 16 Вт будет стоить 180-190 руб./м. Купить его вы сможете в магазинах сантехники и теплотехники своего города, в том числе и в строительных гипермаркетах.

    При выборе саморегулирующего греющего кабеля необходимо помнить, что он бывает двух видов:

    Особая двойная изоляция позволяет устанавливать греющие кабели прямо внутри труб. Однако, такой вариант требует более трудоемкой работы

    • Технического назначения – он применяется для обогрева водопроводных труб снаружи;
    • С безопасной изоляцией – его можно проложить внутри трубы, так как здесь используется безопасная фторсодержащая изоляция.

    Покупая тот или иной образец, обязательно уточните у продавца возможность использования греющего кабеля внутри трубы водоснабжения.
    Также в продаже имеются универсальные греющие кабели в силиконовой изоляции, годные для обогрева труб и работы в составе теплых полов.

    Способы укладки

    Монтаж установки нагревательного кабеля может быть выполнен с наружной или внутренней стороны трубопровода. Наружный способ делится на линейную и спиральную укладку.

    Линейный монтаж

    По отзывам специалистов, линейный способ укладки считается самым удобным. В этом случае нагревательный элемент протягивается вдоль всей трубы. При этом проводку обязательно нужно располагать с нижней стороны изделия, что позволит защитить ее от механических повреждений. Что касается крепления, то для КСО лучше выбрать алюминиевый скотч. В этом случае повысится качество закрепления и теплоотдача проводника.

    Спиральный монтаж

    Этот способ монтажа требует особой внимательности и аккуратности, иначе от резких и многократных изгибов нагревательный кабель выйдет из рабочего строя. Укладываться провод может вплотную к трубе или с провисанием. В первом случае нагревательный элемент аккуратно разматывается с муфты и с определенным интервалом наматывается на трубопровод. Во втором варианте кабель спиральным способом укладывается так, чтобы его нижняя часть провисала, а не прилегала к изделию.

    Внутренний монтаж

    Внутренний способ укладки КСО выполняется изнутри трубы. Чаще всего этот вариант используется в тех случаях, когда нет доступа к наружным сторонам водопровода. Для выполнения внутреннего монтажа понадобится в нужном месте трубы установить тройник, через который протянуть кабель до проблемного участка. Затем сальниковый узел закрутить и герметизировать.

    Как только будет выполнен один из приведенных монтажей, можно будет перейти к подключению греющего кабеля к электросети.

    Выбираем нагревательный кабель для водопровода

    Купленный электрический обогреватель не станет серьезным потрясением для бюджета, если на этапе проектирования тщательно рассмотреть все технические нюансы. В основе рационального выбора находится конкретная цель проекта и предполагаемые эксплуатационные характеристики.

    Для начала нужно запомнить, что термокабель подразделяется на бытовой, промышленный и загородный. Не сложно догадаться, что представленная классификации основана на месте установки конструкции.

    Другая система классификации основана на степени устойчивости материала – кабель для внутренних и наружных работ. Если речь идет о первом варианте, то его мощность рассчитывается таким образом, чтобы устройство создало оптимальную атмосферу в комнате с заданными параметрами.

    Помимо перечисленных характеристик, конструкции подобного рода имеют ряд других характеристик:

    1. В отдельную категорию выделяются системы, используемые в канализации. Их задача – обеспечить заданный температурный режим. В зависимости от технического задания, терморегулирующий кабель можно установить внутри водостока и водосброса. Помимо этого, наличие тройной обмотки защитит систему водоснабжения от замерзания.
    2. Для бытовых нужно рекомендуется использовать конструкцию, мощность которой не превышает 60 Ватт на 1 метр площади. Необходимо избежать подключения более мощного термошнура, иначе счета за коммунальные услуги существенно увеличатся.

    Правильно выбрать тип конструкции поможет предварительный расчет сети. Вне зависимости от производителя, все виды кабелей имеют две основных характеристики. В первом случае речь идет о мощности в состоянии покоя. В тот момент, когда провод не задействован в системе обогрева, данный показатель должен быть около «0». Второй значимой характеристикой является рабочая мощность трубопровода. Чем она больше, тем проще обогреть большое помещение.

    Виды обогрева трубопровода

    Нагревательные провода классифицируются по схеме тепловыделения на саморегулирующиеся и резистивные системы. Каждая из них имеет свои особенности.

    Резистивный вариант для обогрева

    Принцип работы такого кабеля заключается в нагревании изолированной металлической жилы, причем важно следить за температурой, чтобы не допускать сгорания нагревающего элемента. По типу конструкции такой кабель бывает с одной жилой или двумя. Первый вариант используется редко, так как требует замыкания цепи

    При обогреве труб такая система иногда вообще невозможна.

    Устройство резистивного кабеля

    двужильный провод практичнее – один конец кабеля присоединяется к сети, на другом устанавливается контактная муфта, которая обеспечивает замкнутость. Источником тепла может служить один проводник, тогда второй служит только для необходимой проводимости. Иногда используют оба проводника, повышая мощность самого обогрева.

    Защитой проводников служит многослойная изоляция, которая имеет заземление в виде контура (экрана). Для защиты от механических повреждений внешний контур изготавливают из поливинилхлоридной оболочки.

    Разрез двух видов резистивного кабеля

    У такой системы есть свои положительные и отрицательные стороны. К первым относится:

    • Большая мощность и отдача тепла, что нужно для трубопровода с внушительным диаметром или при немалом количестве деталей фасона (тройники, фланцы и т.д.)
    • Несложность конструкции при доступной стоимости. Такой кабель для обогрева водопроводной трубы с минимальной мощностью стоит 150 рублей за метр.

    К недостаткам системы относится следующее:

    • Для корректной работы необходимо приобретение дополнительных элементов (термодатчик, блок контроля для автоматического управления).
    • Кабель продается с определенным метражом, причем концевая контактная втулка монтируется в условиях производства. Запрещено производить самостоятельную резку.

    Для более экономичной эксплуатации используют второй вариант.

    Полупроводниковые регулирующиеся самостоятельно

    Эта система кабеля обогревающего саморегулирующегося для водопровода полностью отличается по принципу работы от первого варианта. Два проводника (металлические) разъединены особой полупроводниковой матрицей, выступающей в роли источника обогрева. Это обеспечивает высокую проводимость тока при малых температурах. При этом, когда температура повышается, потребление электричества заметно уменьшается.

    Обратите внимание! Процесс самостоятельной регуляции происходит в отдельных точках по всей длине обогрева.

    Такие особенности позволяют достичь самых высоких температур на более уязвимых участках. Есть у такой системы кабелей для обогрева водопроводных труб свои преимущества:

    • Увеличивается экономия на расходе электроэнергии, так как при повышении температуры окружающей среды система уменьшает мощность.
    • Купить можно необходимую длину, предусматриваются места реза с шагом 20 или 50 см.

    Есть и отрицательная сторона – высокая стоимость самого кабеля. Даже на простые разновидности цена около 300 рублей за метр, а наиболее «продвинутые» модели оцениваются свыше 1000 рублей.

    Вариант в разрезе с саморегулирующимся проводом для подогрева

    Любая система может быть установлена внутри или снаружи трубы. У каждой технологии свои особенности, которые стоит учитывать при монтаже. Так, для внешней конструкции лучше выбирать модели с приплюснутым сечением, так как большая поверхность кабеля будет контактировать с трубой, чем увеличится теплоотдача. Предел мощностей широк, вы можете подобрать от 10 до 60 Вт на один погонный метр.

    Проведение наружного монтажа

    Кабель для обогрева водопроводных труб снаружи укладывается наиболее часто, ведь этот способ является более практичным. Осуществить его можно самостоятельно, диаметр трубы при этом не меняют, а если в процессе эксплуатации возникнут неполадки, то всегда можно осуществить замену.

    Если вы приобрели достаточно мощный кабель, его следует обмотать вдоль трубы, закрепив специальным скотчем. Эта технология подходит, если вы проживаете в местности с умеренным климатом. Для подстраховки кабель можно уложить волной, что повысит площадь соприкосновения, а также термоотдачу. После этого труба и кабель должны быть защищены термоизоляцией.

    Довольно распространен сегодня для защиты от промерзания кабель для обогрева водопроводной трубы. Как установить его, вы сможете узнать, ознакомившись со статьей. При утеплении систем в местностях с суровым климатом лучше использовать монтаж, который предполагает плотную обмотку трубы кабелем с шагом в 5 см. Это расстояние должно быть соблюдено между витками.

    Резистивный одножильный кабель должен быть намотан в обратную сторону, когда вы дойдете до конца трубы. Закрепление необходимо осуществить в нескольких местах, используя всё тот же скотч. Он должен быть выполнен на основе алюминиевой фольги.

    Обогрев водопроводных труб греющим кабелем предполагает плотное наматывание скотча таким образом, чтобы провод был полностью закрыт. Это выступит дополнительной термоизоляцией между утеплителем и кабелем, а также исключит повреждение утеплителя и перегрев.

    Установка греющего кабеля на канализационную трубу

    Греющие кабель — это обычный провод с регулируемым электрическим сопротивлением

    Важно! Кабель можно крепить исключительно на наружной поверхности канализационных труб. . Существует два способа установки:

    Существует два способа установки:

    • вдоль трубы в виде одной или нескольких параллельных линий;
    • вокруг трубы в виде спирали (при условии, что длина кабеля позволяет).

    Этап 1. Вначале труба обматывается фольгой для обеспечения равномерного нагрева всей поверхности.

    Этап 2. Плотной термостойкой лентой фиксируется кабель.

    Важно! Недопустимо переплетение резистивного кабеля! Это способен выдержать лишь саморегулирующийся кабель, т. к. он при этом не перегорит.

    Этап 3. Укладывается термо- и гидроизоляция, после чего фиксируется температурный датчик (при помощи все той же термостойкой ленты).

    Этап 4 . Поверх всего этого проводится разметка, которая засвидетельствует размещение на магистрали греющего кабеля.

    Если четко следовать этой инструкции, то жидкость в трубах не будет замерзать даже при самых сильных морозах.

    Как подключить кабель

    Установка греющего кабеля

    Этап 1. Вначале на кабель надевается термоусаживаемая труба. Затем один конец кабеля очищается на 5 см от оболочки и на 1 см от оплетки. Провода разделяются и очищаются от изоляции.

    Этап 2. На каждый из проводов надевается дополнительная труба меньшего диаметра, после чего ее нагревают монтажным феном, аккуратно придерживая пинцетом. Концы проводов зачищаются на 0,6 см, скручиваются, вставляются в металлическую трубку и зажимаются.

    Этап 3. Питающий кабель очищается от оболочки на 8 см и распускается на отдельные провода. Все провода обрезаются на 3,5 см, за исключением одного – он станет 8-сантиметровым заземлением. После этого все они зачищаются на 0,6 см.

    Этап 4. Питающие провода соединяются с греющими. Для этого они помещаются в небольшую термоусаживаемую трубу с железной втулкой, нагреваются и зажимаются. Все соединения изолируются термостойкой лентой.

    Этап 5. Соединение закрывается трубой большего диаметра.

    Виды и характеристики нагревательного кабеля

    Все водные нагревательные кабели делят на две большие группы: резистивные и саморегулирующиеся, последние появились на рынке относительно недавно и имеют ряд существенных отличий от традиционных устройств.

    Все типы кабелей оснащены системой регулировки температуры оболочки в зависимости от температуры нагреваемой среды — при ее повышении происходит уменьшение проходящего по цепи тока, что позволяет сэкономить потребляемую электроэнергию и установить необходимый тепловой режим.

    Основной характеристикой всех электронагревательных кабелей является мощность потребляемой электроэнергии на погонный метр, от которой зависит максимальная температура нагревания его оболочки.

    Рис. 7 Устройство одножильного кабеля разных видов

    КОМПЛЕКТУЮЩИЕ ГРЕЮЩИХ СИСТЕМ

    * Для комплектного монтажа обогревательного контура обычно кроме греющего кабеля необходимы следующие комплектующие:* Подсоединительный элемент греющего кабеля* Холодные провода* Крепежные принадлежности для греющего кабеля* Проходы для теплоизоляции* Предупредительные таблички «Электрообогрев»* Дополнительно также могут понадобиться:* Соединительный элемент греющего кабеля* Подсоединительная / соединительная коробка* Монтажные уголки и монтажные пластины для подсоединительной/соединительной коробки* Регулирующие приборы

    ЕЩЕ НЕКОТОРЫЕ УКАЗАНИЯ ПО МОНТАЖУ

    * Смонтируйте подсоединения греющегo кабеля еще до подключения к источнику тока.* Установите подсоединительные коробки, так чтобы они были легко доступны.* При расположении подсоединительных коробок вводы с резьбовыми соединениями для питающего кабеля и греющего кабеля не должны быть направлены вверх.* При монтаже подсоединений следите за тем, чтобы по возможности использовать уже существующие кабельные пути.* Подсоединительная коробка во время монтажа должна оставаться как можно дольше закрытой, чтобы предотвратить попадание грязи и влаги.* Путем измерения сопротивления изоляции и петель проверьте правильность монтажа подсоединительной техники и функционирование обогревательного контура.* После монтажа коробок нужно проверить:* использованы ли подходящие и допущенные для этого резьбовые соединения и заглушки и правильно ли они смонтированы* хорошо ли сидят резьбовые соединения и заглушки* хорошо ли скреплен корпус с монтажным кронштейном

    ВЫБОР ТЕРМОРЕГУЛЯТОРА

    * Обычно для одножильных греющих кабелей необходим . При выборе необходимого терморегулятора следует учесть соблюдение в особенности следующих технических параметров:* рабочее напряжение* номинальный ток* диапазон терморегуляции* макс. допустимая температура / макс. допустимая температура датчика* IP-защита* взрывозащита, если необходима* сертификат испытаний* Для экономии энергии рекомендуется применение регулятора с контактным датчиком.* Удостоверьтесь перед монтажом, что используемый терморегулятор соответствует техническим требованиям и проектным данным.

    ТЕРМОРЕГУЛЯТОРЫ С ТЕРМОДАТЧИКАМИ

    * При сопутствующем обогревe трубопроводов термодатчик не должен устанавливаться в непосредственной близости от греющего кабеля ).* При закреплении термодатчика необходимо следить за хорошим теплообменом между термодатчиком и трубой (напр., используя алюминиевую клейкую ленту или теплопроводящую пасту).* Обычно во избежание ошибок при замере термодатчик закрепляется на расстоянии не менее 2 метров от арматуры, фланцев, насосов и опор.* Следуйте инструкциям по установке соответствующего терморегулятора.* Если месторасположение терморегулятора в проекте не указано, обратитесь к нашим специалистам.

    Технология укладки кабеля для обогрева труб

    Кабели обогрева систем обогрева водоснабжения, сконструированные по резистивному принципу отличаются небольшой ценой и предназначены для поддержания рабочей температуры жидкости на уровне +5 градусов, что вполне достаточно для эффективной и бесперебойной системы снабжения водой.

    Кабель обогрева трубопровода включается в сеть

    При проектировании система кабельного обогрева труб водоснабжения вам придется произвести расчет необходимой длины кабеля и мощности, которая будет подаваться на систему подогрева. При этом необходимо учесть следующие факторы: диаметр труб водоснабжения, глубину залегания системы, длину обогреваемой магистрали, климатические условия вашей местности и уровень теплоизоляции водопроводных труб.

    Отметим, что, например, толщина стенок труб систем водоснабжения прямо влияет на требуемую мощность обогрева.

    Толстые стенки водопроводных труб сохраняют температуру рабочей жидкости гораздо лучше.

    Процесс монтажа систем кабельного подогрева водоснабжения довольно прост. Подогревающий кабель прижимается к трубе водопровода и фиксируется на ней самоклеющейся алюминиевой лентой, выполняющей, кроме того, дополнительную функцию теплоизоляции.

    При осуществлении монтажа внимательно относитесь к состоянию кабеля подогрева. Резистивный кабель очень чувствителен к повреждениям, также при его монтаже недопустимы перехлесты и пересечения кабеля. Это может привести к выходу их из строя.

    Другая модификация кабеля подогрева водопровода – саморегулирующиеся кабели не так чувствительна к повреждениям и пересечениям.

    После монтажа обогревающего кабеля конструкция обертывается слоем теплоизоляции, в ряде случаев необходимо предусмотреть и наличии дополнительного гидроизолирующего строя. На критически важных участках системы водоснабжения крепятся термодатчики. Они просто фиксируются на поверхности трубы клейкой лентой.

    Пример укладки кабеля обогрева трубопровода на трубу

    При проведении монтажа в холодный период кабеля систем обогрева могут становиться жесткими и ломкими. В этому случае на определенных модификациях систем кабельного подогрева разрешается включение кабеля в сеть. Система приобретет необходимую гибкость и вы можете свободно установить ее на всем протяжении системы водоснабжения.

    Помимо наружного монтажа системы кабельного подогрева – нагревательный элемент можно прокладывать и внутри водопроводных труб. В этом случае процедура монтажа становится несколько сложнее, но, новые трудности с лихвой искупаются эффективностью работы такого типа системы.

    Внутренняя прокладка систем кабельного обогрева водоснабжения применяется обычно для обеспечения работоспособности сложных узлов водопровода, таких как краны или насосы. Данные тип системы нагрева может действовать как непрерывно, так и временно и включаться от отдельного контроллера или термостата.

    Применение внутренней системы кабельного обогрева узлов водоснабжения позволяет более эффективно расходовать электрическую энергию, ведь в этом случае нагревается непосредственно перемещающаяся по ним жидкость, а не стенки водопровода и не окружающие элементы.

    Применение систем кабельного подогрева водоснабжения позволит вам с небольшими затратами обеспечить круглогодичную работу водопровода. Вам больше не придется ежегодно по весне менять поврежденные участки водопровода. Вы сможете использовать вашу систему водоснабжения и в жаркие летние дни и в суровые крещенские морозы.

    Конструкция и способы применения

    В зависимости от вида и технических характеристик греющие кабели применяют для нагрева водостоков, канализационных и водопроводных труб, резервуаров. Главное назначение – предохранение жидкости от замерзания путем повышения температуры. Нагревательные системы актуальны для наружных коммуникаций, то есть для применения в грунте или на открытом воздухе.

    Основу функционирования составляет возможность кабеля преобразовывать электроэнергию в тепло. Сам провод не может передавать энергию, как это делают силовые аналоги. Он лишь принимает ее, а затем отдает тепло трубе (лотку, желобу, цистерне и т.д.)

    У нагревательных систем есть одна полезная способность – зональное применение. Это значит, что можно взять комплект элементов и собрать из него мини-систему для обогрева отдельно взятого участка, без подключения ко всей сети. Получается экономия материалов и электроэнергии. На практике можно встретить и миниатюрные «обогреватели» по 15-20 см, и 200-метровые обмотки.

    Главными составляющим частями греющего кабеля являются следующие элементы:

    • Внутренняя жила – одна или несколько. На ее изготовление идут сплавы с высоким показателем электрического сопротивления. Чем он выше, тем больше значение удельного тепловыделения.
    • Полимерная защитная оболочка. Вместе с пластиковой изоляцией применяется алюминиевый экран или сетка из медной проволоки.
    • Прочная наружная оболочка ПВХ, закрывающая все внутренние элементы.

    Предложения различных производителей могут отличаться нюансами – сплавом жилы или способом устройства защиты.

    Более надежным считаются экранированные виды, снабженные защитой из фольги и имеющие в составе 2-3 жилы вместо одной. Одножильная продукция – бюджетный вариант, который хорош как раз для сборки систем для небольших по протяженности участков водопровода

    Для улучшения характеристик медную оплетку никелируют, а толщину наружного слоя увеличивают. Кроме того, материал ПВХ должен быть влагостойким и не поддающимся воздействию ультрафиолета.

    Устанавливаем греющий кабель внутри трубы

    Как только основа водяной системы отопления подготовлена, можно смело переходить к основной части работы. Новичок обязан смонтировать все таким образом, чтобы исключить внеплановые потери тепла. Установка производится внутри канализационной системы с учетом необходимости формирования требуемого уровня сопротивления.

    Для начала производится монтаж трубы своими руками. Делается это открытым или закрытым способом в зависимости от климатических особенностей региона.

    После этого нужно зафиксировать кабель на поверхности трубы. Выбор здесь невелик, ведь подогревающий провод монтируется внутри или снаружи.

    Дальнейший порядок действий выглядит следующим образом:

    1. Выбор местоположения кабеля во многом зависит от климатических особенностей региона. К примеру, если речь идет о круглогодичном использовании, то в этом случае нужно зафиксировать источник тепла внутри шланга. Аналогичным образом рекомендуется поступить, если средняя температура самого теплого месяца не превышает -19С.
    2. Вне зависимости от положения, теплый Мерлен провод монтируется в несколько рядом. Оптимальным способом считается спиральная конструкция. В качестве амортизатора применяется пластиковая лента или сетка, сделанная из металла.

    Как уже говорилось ранее, каждый шаг определяется не только конечной целью, но и характеристиками эксплуатационных условий. К примеру, если погода за окном большую часть года не радует теплыми деньками, то качественный прогрев летом и зимой обеспечит установленный внутри шланга шнур.

    Технология укладки греющего провода

    Монтаж саморегулирующегося кабеля для обогрева труб проводят как снаружи, так и внутри трубопровода. Работы выполняют при температуре выше -5°С – при более низких температурах возможно повреждение полимерного защитного слоя. Если провод утратил гибкость при низкой температуре, его аккуратно разматывают с бухты, подключают к электропитанию на несколько минут, пока он не восстановит гибкость. После этого можно приступать к монтажным работам.

    Особенности внутреннего монтажа

    Этот способ прокладки греющего кабеля используют для трубопроводов небольшого диаметра – до 50 мм, прямой доступ к которым невозможен. В этом случае саморегулирующий провод проталкивают внутрь трубы на всю ее длину. Для ввода используют специальный сальниковый узел, который включает в себя две втулки, две шайбы и резиновые уплотнения.

    Греющий кабель внутри трубы для водопровода с помощью сальникового узла

    Для внутреннего обогрева трубопровода с питьевой водой допускается использовать только кабель для обогрева труб саморегулирующийся с внешней оболочкой из фторсодержащего полимера, который прошел все испытания на пищевую безопасность.

    1. Длина электрокабеля должна полностью совпадать с протяженностью трубопровода.
    2. Запрещено прокладывают саморегулирующийся провод сквозь запорную арматуру.
    3. Обязательно на трубе отмечают место установки системы обогрева.
    4. Ввод кабеля должен выполняться с особой аккуратностью – нельзя допустить повреждения наружной оболочки.
    5. В процессе ввода все острые края фитингов необходимо закрыть заводской лентой.

    Особенности внешнего монтажа

    При внешней укладке греющий кабель саморегулирующийся для обогрева труб располагают на поверхности трубопровода несколькими способами:

    • Линейно (вдоль трубы одной линией). Такой способ применяют для небольшого диаметра трубопроводов;
    • Параллельно (вдоль трубы прокладывается два или три кабеля). Этот вариант допустим для большого диаметра трубы или при необходимости большой мощности, если магистраль находится на открытых участках;
    • Спирально (труба «обертывается» кабелем по спирали). Шаг витка зависит от параметров кабеля, диаметра трубопровода и требуемой мощности;
    • Волнистой линией. Этот метод актуален, если стандартной длины кабеля не хватает на прокладку вышеуказанными способами. Свойство саморегуляции греющего кабеля допускает укладывать его внахлест для обогрева наружной запорной арматуры.

    При внешней укладке особое внимание уделяют местам соединения трубопровода с вентилями, фланцами, коленами и другими элементами, чтобы провод не мешал им функционировать, и в тоже время исключить его механическое повреждение (перетирание, сжатие-растяжение). Электрокабель плотно фиксируют к трубопроводу с помощью алюминиевого скотча

    После чего трубу теплоизолируют, чтобы снизить потери тепла и обеспечить эффективное функционирование системы обогрева.

    Инструкция по использованию греющего кабеля для обогрева труб регламентирует подключение к сети 220-240 В только через УЗО.

    Что представляет собой саморегулирующий кабель

    Саморегулирующийся кабель – это уникальное изобретение, представляющее собой гибкий провод, греющийся под воздействием электроэнергии. При этом он обладает свойством регулировать собственную мощность, ориентируясь на окружающую температуру. То есть, чем холоднее атмосфера, тем горячее саморегулирующий кабель. Он как бы приспосабливается к особенностям окружающей его среды, причем не по всей длине.

    Принцип работы саморегулирующего греющего кабеля заключается в его внутреннем обустройстве. Грубо говоря, он состоит из трех основных частей:

    Многослойная конструкция обеспечивает непревзойденную защиту и ударостойкость

    • Металлические проводники – обеспечивают подвод электроэнергии;
    • «Умная» полимерная матрица – именно она адаптируется под меняющиеся условия и вырабатывает тепло;
    • Изоляция – тут используется целый «бутерброд» из нескольких материалов.

    Ключевым звеном здесь является полимерная матрица. Именно она отвечает за саморегулирующие свойства. Причем буквально каждый ее сантиметр живет своей отдельной жизнью.

    То есть, один отрезок может быть холоднее или наоборот, горячее другого. И все это без какой-либо электроники, без каких-либо датчиков и всего остального – только полимерная основа из «умного» материала.

    Саморегулирующий греющий кабель для водопровода обладает еще одним интересным свойством – это произвольная длина. Мы можем взять прочные ножницы, перерезать его и опять включить в сеть – он будет работать как ни в чем не бывало. Здесь работает буквально каждый миллиметр, поэтому его длина не имеет особого значения. В отличие от новогодней гирлянды, он будет продолжать работать даже при случайном обрыве.
    Впрочем, саморегулирующий греющий кабель обладает достаточно прочной конструкцией, предотвращающей аварийные обрывы.

    Прочие свойства саморегулирующего греющего кабеля:

    «Умный» полимер в составе кабеля сам регулирует потребляемую мощность, что позволяет значительно экономить электричество

    • Высокая механическая прочность – он работает от электроэнергии, а это значит, что он нуждается в прочной многослойной изоляции;
    • Устойчивость к влаге – он спокойно работает в водной толще. Главное, заизолировать его конечную часть с помощью специальной термоусадочной пленки;
    • Экономичность в потреблении электроэнергии – обеспечивается за счет саморегулирующихся свойств (вплоть до полного отключения).

    Прочность саморегулирующего греющего кабеля обеспечивается его многослойностью. Первые два слоя – это медные проводники и «умный» полимер. Поверх них проходит изолирующий слой из полиолефина или фторполимера.

    Следующий слой играет роль брони – здесь применяется медная оплетка. Завершает наш «бутерброд» еще один слой изоляции из полиолефина. Благодаря такой конструкции, саморегулирующийся нагревательный кабель получается очень прочным и выносливым.

    Медная оплетка одновременно работает как защита от электромагнитного излучения – оно слабое, но все-таки есть.

    Преимущества электрического обогрева системы водоснабжения

    1. Обогрев системы водоснабжения поддерживает стабильную температуру воды.
    2. В системе водоснабжения не будут накапливаться примеси, которые имеют более низкую систему замерзания.
    3. Предотвращается застой и кристаллизация твердых фракций.
    4. В системе водоснабжения будет поддерживаться стабильная температура горячей воды.
    5. Облегчается проход по системе водоснабжения вязких жидкостей.
    6. Водопроводная система будет работать без перерывов.
    7. Наружная поверхность водопроводных труб не будет покрываться конденсатом и льдом.
    8. Наличие системы кабельного обогрева позволит не заглублять водопроводные трубы вашего дома глубоко в землю.
    9. Электроподогрев системы водоснабжения позволит не проводить ее ремонт по окончании зимнего периода.

    Итак, внедрение системы электрического обогрева водоснабжающих труб имеет несомненное преимущество. Радует и то, что такая система обходится ее владельцу недорого, кроме того, ее размещение и монтаж может провести даже домовладелец, не обладающий серьезными технологическими навыками.

    Прежде всего необходимо разобраться, каким образом происходит электрический обогрев систем водоснабжения и выбрать для себя наиболее подходящую технологию подогрева.

    Структура кабеля для обогрева водопроводных труб

    Кабельный метод обогрева системы наружного водоснабжения является, по-видимому, самым недорогим, распространенным и удобным способом. Его суть заключается в размещении вдоль всей водной магистрали специального кабеля, который нагревается сам и нагревает жидкость в трубах водопровода. Схема расположения нагревательного кабеля может различаться: его можно прокладывать непосредственно вдоль водопровода или обматывать вокруг труб водоснабжения. Выбор способа размещения нагревательного кабеля зависит от предпочтений домовладельца и технических характеристик систем кабельного обогрева.

    Кабельные системы подогрева водоснабжения состоят, как правило из следующих основных элементов:

    • систем запуска, расположенных в управляющем шкафу,
    • алюминиевой ленты, изолирующей систему подогрева,
    • материала для тепловой изоляции водопровода,
    • нагревательного кабеля,
    • регулятора уровня температуры.

    Однако, комплектация систем кабельного обогрева водоснабжения может отличаться в зависимости от комплектации и технических характеристик. Так при наличии в составе системы резистивного двухжильного саморегулирующегося нагревательного кабеля, наличие специального регулятора температуры не является обязательным. При подключении такого кабеля к силовой системе посредством специального соединительного элемента уровень его нагрева определяется автоматически.

    Как сделать греющий кабель своими руками.

    Приобрести греющие кабели можно в торговой сети, однако следует знать, что стоимость их довольно высока. Но, при определенной сноровке и некоторых технических навыках, можно попытаться сделать греющий кабель своими руками, используя для этого, альтернативный материал.

    Опытные умельцы утверждают, что наиболее подходящей заменой фирменному греющему кабелю является, так называемый «полевик» – силовой телефонный кабель, предназначающийся для устройства военно-полевой связи, его официальная маркировка – П-274М. Он тонкий, достаточно прочный, жесткий, имеет хорошую и надежную изоляцию, может использоваться во влажной среде.

    Естественно, система из самодельного греющего кабеля будет лишена некоторых качеств, например, на ней не будет специальной пищевой изоляции и будет отсутствовать функция саморегулирования. Если же работать она будет не постоянно, а только периодически (например, изредка включаться на даче, на которой зимой не живут постоянно, а только приезжают время от времени) и прокладку кабеля осуществлять не внутри трубы, а снаружи, то вполне можно обойтись и без вышеуказанных полезных качеств.

    При монтаже «полевика» внутри водопроводной трубы, чтобы в конце жилы не обнажать, лучше расплести его на два провода. Затем одинарный провод согнуть пополам и снова свить вдвое. На двух открытых концах нужно предусмотреть герметичный заход провода, его можно соорудить из фланца от гибкой подводки для воды. Ввод должен быть действительно герметичный и не пропускать ни капли влаги, для этого штуцер, с продетыми внутрь проводами, нужно залить эпоксидным клеем и слегка приплюснуть, накидная гайка позволит хорошо затянуть соединение.

    Если кабель предполагается прокладывать поверх трубы, тогда расплетать «полевик» не нужно, а просто произвести соединение проводов в противоположном конце обогреваемого участка. Соединение нужно тщательно заизолировать.

    Крепить провод к поверхности нужно очень плотно. Вначале трубу с кабелем следует обязательно обернуть фольгой, а поверх нее намотать скотч, который, собственно, и будет прижимать кабель к нагреваемому основанию. Далее все это обмотать утеплителем, к примеру, минеральной ватой.

    Таким способом обогрев можно устроить не только для водопровода, но и для канализации. Сила тока, пропускаемая по «полевику» не должна превышать 9А.

    Уважаемые читатели, комментируйте статью, задавайте вопросы, подписывайтесь на новые публикации — нам интересно ваше мнение

    Смотрите также:
    29.04.2020

    Как правильно укладывать пароизоляционную мембрану или пленку внутри дома: какой стороной клеить, виды крепления и варианты монтажа Виды применяемой пароизоляции для защиты стен дома от влаги. Зачем это нужно? Правильная укладка и фиксация материала. Советы, особенности...

    29.04.2020

    Гидроизоляция мансардной крыши Достаточно часто в современной жизни, возникает необходимость использовать все доступные площади для комфортного проживания. Отдельного внимания заслуживает облагораживание чердачного помещения. Как показывает практика, из мансарды, можно...

    29.04.2020

    Как сделать мокрый фасад? Технология монтажа своими руками- что это такое? Обзор +Видео Технология отделка всего фасада так называемым мокрым способом приобрела огромную популярность за счет минимального количества мостиков холода, которые очень характерны для прочих...

    Комментарии

    Комментирование отключено.

    Голосование

    Как Вы узнали о нашем сайте?

    Посмотреть результаты

    Загрузка ... Загрузка ...
    Форум
