Печь из трубы своими руками

Печи из трубы: куда подойдут, удачные конструкции, устройство, схемы, как сделать своими руками

Автор: Колесников Юрий Фёдорович, инженер-теплоэнергетик*

© При использовании материалов сайта (цитат, изображений) указание источника обязательно.

Делать металлическую печь из трубы во многих отношениях выгоднее, чем из других случайных полуфабрикатов:

  • Топка цилиндрической формы с точки зрения теплотехники лишь немного уступает идеальной – сферической – и существенно превосходит топку прямоугольную или граненую.
  • Толстые стенки стальных водопроводных и газовых труб позволяют получить лучшие теплотехнические параметры печи.
  • По той же причине долговечность печи из трубы оказывается весьма высокой при приемлемых массогабаритах: печь остается передвижной и транспортабельной.
  • Трубы малого и среднего диаметра лучше всего годятся на детали печи, и в то же время они широко востребованы для других работ: обрезки нужного размера почти всегда можно найти в продаже недорого; хотя бы и на ближайшем складе металлолома.
  • Обширный и подробный ряд типоразмеров подходящих для печи труб (детальнее см. далее) дает возможность подобрать нужные заготовки уже при покупке; тем самым трудоемкость изготовления печи существенно снижается.

Тем не менее, у каждой медали две стороны. Недостатки печей из труб обусловлены теми же причинами, что и достоинства: обрабатывать довольно толстый металл все-таки труднее, чем стальной лист или, скажем, бытовой газовый баллон, и рабочих органов инструмента (кругов для болгарки, сварочных электродов) потребуется больше. Поэтому нужно разобраться, куда и для чего годится печка из трубы.

Банные

Особенно привлекательно выглядит печь для бани из трубы: отношение толщины стенок водопроводных труб среднего размера (до 530 мм) к их внутреннему диаметру обеспечивает близкий к оптимальному режим протопки бани, а хорошая эффективность цилиндрической топки позволяет, не ухудшая каменки, встроить в печь водогрейку непосредственно, не возясь с монтажом теплооменника, трубопроводов и накопительного бака ГВС. Дополнительным достоинством банной печи из трубы можно считать и то, что многие хорошо зарекомендовавшие себя промышленные изделия такого рода делаются из тех же труб: есть проверенные образцы для подражания, а конструкции несложны и легко повторяемы кустарными способами.

Как топят баню?

Как известно, лучший пар в бане – легкий, с минимальным абсолютным, в граммах на кубометр, содержанием паров воды. В ходе специальных опытов добровольцы в абсолютно сухом воздухе выдерживали температуру до +126 градусов Цельсия (!) в течение 20 мин без какого-либо ущерба для здоровья. Свою баню так не «жгалят», но в легкой баньке при +60 могут париться все от мала до велика, если только нет прямых медицинских противопоказаний.

Как получить легкий пар? Важнейшая роль с этом принадлежит печи. Хорошие промышленные изделия проходят тщательные испытания, но и самодельная банная печь будет ничуть не хуже, если заранее точно знать, что от нее требуется.

Первым делом печка должна сама хорошо разогреться и своим тепловым излучением (ИК) прогреть стены бани; тогда они сразу же начнут поглощать влагу. Лучше всего, если баня внутри обшита пористым лиственным тёсом толщиной от 40 мм: тополем, осиной, березой, кленом, орехом. Бук и граб тоже годятся, но дубовая баня – это уже на любителя.

Примечание: в старину лучшими банями считались липовые. Но сейчас липу как ценный медонос и лекарственное сырье берегут, и промышленные заготовки липовой деловой древесины не ведутся.

Чуть погодя или тут же печь должна стать еще и мощным очагом конвекции, чтобы быстрее подогнать еще перенасыщенный влагой воздух к втягивающим ее стенам. Стабилизирует влагополощение при протопке каменка печи: чем она больше и чем лучше подобраны для нее камни, тем менее легкость пара зависит от параметров и конструкции парной. Хотя бетонная баня – все равно убойный нонсенс: никакая каменка всю влагу из воздуха не вытянет, она только регулятор. Баня и сама по себе должна быть легкой.

Примечание: лучшая внутренняя обшивка русской бани – березовый брус 100х100 мм. Тогда для прогрева бани будет достаточно тепловой мощности печи в 0,5-0,6 кВт на 1 куб. м объема парилки. Т.е., парную 3х4 м с потолком в 2,5 м «нажгалит» печка на 15 кВт; пол и потолок – тоже обшиты березой.

Какой должна быть каменка?

То, что печь в баню должна быть снабжена каменкой – общее место. Но какой нужно делать каменку? Вопроса подбора камней не касаемся, это отдельная тема. Однако в любом случае теплоемкость каменки будет большой, и просто завалить печь камнями нельзя: из печки получится просто костер в топке, а энергия топлива, вместо того, чтобы истопить баню и прогреть каменку, вылетит в трубу и осядет в ней сажей.

Прежде всего, проточную будем делать каменку или открытую? В первой камни в специальной камере омываются при топке дымовыми газами. Выставить режим протопки печи под помещение и наличные камни тут совсем просто: камни в ходе нескольких проб отбираются/подкладываются, пока баня не станет истапливаться как следует. Но париться в такой баньке с наддачей можно будет, только если для печи подобрано и подготовлено древесное топливо высочайшего качества, и наддавать пару можно только водой. В открытую каменку можно наддавать чем угодно, лишь бы здоровью не вредило (а кваском – у-ух!), однако правильно сделать ее сложнее.

Банные печи из трубы с каменками

Самый простой вариант открытой каменки на горизонтальной банной печи – лоток на топке печи (поз. 1 на рис.), однако такая конструкция требует предварительных расчетов с испытаниями прототипов: площадь теплового контакта камней со стенкой топки нужно выдержать довольно точно. Более терпима к изготовлению на-глазок каменка с подогревом в основном от дымовых газов через трубчатый теплообменник (поз. 2), но и сделать ее сложнее.

Оптимальная схема самодельной банной печи с открытой каменкой для начинающих мастеров, пожалуй, вертикальная с последовательным подогревом каменки и водяного бака, поз. 3. Если лоток для камней достаточно глубокий, то наладить каменку можно почти в таких же широких пределах, как закрытую. Однако вода в баке такой печи греется дольше, чем в аналогичной конструкции закрытого типа, поэтому умельцам поопытнее предпочтительнее взяться за печь параллельной схемы, поз. 4. Она ни в чем не уступает последовательной, вода греется быстро, но сделать ее сложнее.

Примечание: самый сложный, но и самый эффективный вариант металлической банной печи – колпаковая с открытой каменкой; она будет описана в конце «банного» раздела.

Удачные образцы

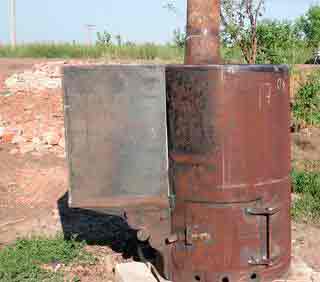

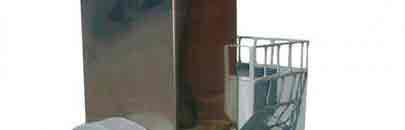

Вертикальная банная печь из трубы с проточной каменкой

Из широко известных конструкций по простоте изготовления и меньшей материалоемкости выделяется вертикальная печь с проточной каменкой, см. рис. Материал корпуса – труба 530 мм со стенками 10 мм и стальной лист 8-10 мм; дымохода – труба 130 мм со стенками любой толщины. Эта печь требует установки на подушку из 2-х рядов обычного керамического (красного) кирпича. При условии топки дровами при открытом твориле (дверце топки), толстых стенках топки и ее своде фактически из камней, колосниковая решетка не требуется: топливо сгорает до золы при топке прямо на поду.

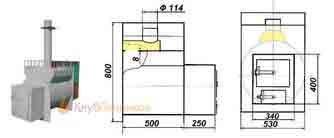

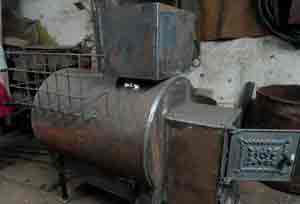

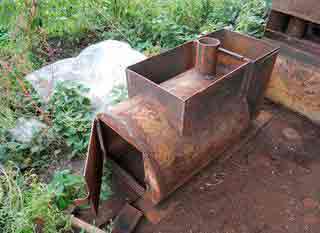

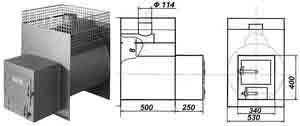

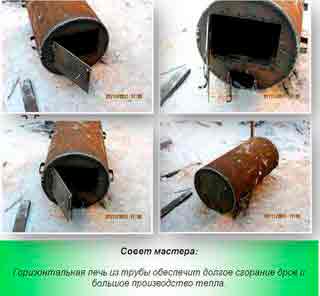

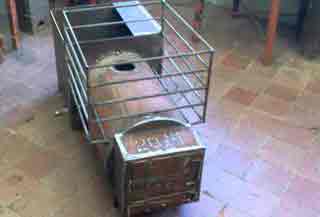

Горизонтальная печь из трубы для бани с открытой каменкой в единичном экземпляре для себя должна выполняться по прототипу: даже при промышленном производстве точно просчитать заранее площадь теплового контакта каменки с топкой не получается. Или топка переохлаждается и топливо не сгорает как следует, или печь долго греется, или дает более-менее приличный пар только в бане определенного размера и конструкции.

Российские производители предлагают довольно большой ассортимент банных печей и, надо сказать, почти все они доведены как следует. Из трубы делаются популярные печи «Жара»; чертежи «Жары-малютки», наиболее подходящей для небольшой своей баньки, приведены на рис. справа. Модели «Стандарт» и «Элит» отличаются от «Малютки» в сущности только длиной топки да обвязкой. Достаточно высоких качественных показателей печи при сохранении простоты конструкции и ее повторяемости конструкторам удалось добиться, применив комбинированный подогрев каменки: частично непосредственно от топки, а частично от жаровой камеры, выделена желтым на рис.

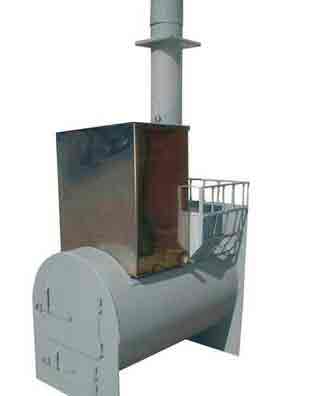

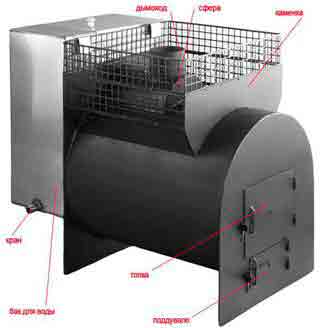

Банная печь из трубы “Жара – малютка”

Примечание: отзывы пользователей о печах «Жара» в целом положительные. Ее недостатки не существенны и характерны в общем для всех металлических печей, см. напр. видео ниже. Там, правда, висит рекламка от Google на другую тему, но не будем упрекать автора в желании подзаработать, о «Жаре» он судит вполне здраво.

Видео: о печи “Жара” на личном опыте

Делая «Жару» своими руками, нужно точно выдержать размеры топочно-жаровой части, они не с потолка взяты. Жаровая камера выполняется из половинки трубы с внутренним диаметром 150 мм и толщиной стенки 6 мм; ее длина 305 мм. Отверстие для перетока дымовых газов в камеру диаметром 100 мм, располагается оно вплотную к задней стенке. Толщина стенок топливной части 8 мм; диаметр дымохода дан внутренний.

Труба к трубе

Металлическая печь может истопить баню как следует только в комплексе с трубой. Вообще-то дымоходы и печные трубы – отдельная не то что тема, а большая отрасль печного дела. Но в данном случае придется немного коснуться и ее.

В бане моются. Водой, которая при этом испаряется. И в каменку наддают. Поэтому по мере помывки изначально легкий пар тяжелеет: поглотительная способность по водяному пару деревянных стен и каменки ограничена, а кирпичная баня из-за больших теплопотерь сквозь стены возможна только постоянно действующая, напр. общественная.

Если банная печь кирпичная, она легко поглощает излишки влаги из воздуха: тонна-две нагретого кирпича и в жилом доме хороший микроклимат установит. Но металлическая печь не дышит, и как тогда облегчать пар? Особенно, если парятся несколько человек друг за другом.

Выходы металлической банной печи в дымоход

На помощь приходит другая труба – дымовая. Простейший способ поддерживать должную влажность (точнее – сухость) воздуха в моечной/парной – печь с с экраном и металлической монотрубой, поз. 1 на рис. Конвективный поток между телом печи и экраном подтягивает самый влажный воздух снизу, раскаленная дымовая труба разгоняет его и лишняя влага буквально проталкивается сквозь дощатый потолок на чердак, где она пару уже не испортит.

У этого способа есть 2 недостатка. Во-первых, печка должна быть неэкономичной, прожорливой: здесь в трубу вылетает немалая доля энергии топлива. Во-вторых, чердак постоянно отсыревает, потом и потолок начинает гнить, проседать, и баню приходится вообще перестраивать.

Второй способ сложнее и дороже, но позволяет использовать в бане экономичные печи с боковым выходом в дымоход, да к тому же и регулировать тяжесть пара по своему усмотрению. Сущность его ясна из поз. 2 рис., это дымоход с композитной (сэндвичевой) коренной трубой. Подсушивают пар по мере надобности, отодвигая задвижку в корне дымохода над полом.

К трубе и трубу

Если уж делать «крутой» дымоход, то стоит покорпеть и над банной печкой к нему, сочетающей в себе достоинства «горизонталок» и «вертикалок», открытой и проточной каменки, да еще и потребляющую мало топлива. Что это за чудо такое? Банная колпаковая печь из трубы, см. рис. ниже.

Считается, что делать металлическую колпаковую печь нет смысла, но это не более чем устоявшееся представление. Железная печь колпаковой схемы вполне возможна, нужно только как следует утеплить колпак. Чем? С боков – хотя бы песком. А сверху – каменкой, которая при этом будет быстро прогреваться как при протопке, так и после наддачи. Банная «колпаковка» из трубы состоит из:

  1. корпуса – трубы 530х10 мм;
  2. пода печи – стальной лист 1,5…2,5 мм;

Колпаковая банная печь из трубы с открытой каменкой

Печь не особо чувствительна к пропорциям, размеры можно брать просто по масштабной линейке. Нужно только выдержать в указанных на рис. пределах превышение устья хайла над верхней точкой выхода в дымоход. Чтобы в топке не приходилось шуровать слишком часто, ее под выполнен наклонным к центру. Согнуть очень плоский усеченный конус из довольно толстого листа дома трудно, поэтому под топки сделан в виде опрокинутого 4-гранного шатра из секторов круга, это же упрощает установку колосников.

Примечание: насчет «металла той же толщины», старый армейский анекдот. Старшина учит новобранцев: «Рядовой Иванов, их чего сделан затвор в автомате Калашинкова?» – «Из стали, товарищ старшина!» – «А затворная рама?» – «Тоже из стали» – «Салабон бестолковый! Вот же, в наставлении ясно написано: из того же металла!»

Как выбрать трубу?

Выше нам уже встречались цифровые обозначения типоразмеров труб. Теперь посмотрим подробнее, что они значат и как с толком воспользоваться этими сведениями для дальнейшего.

В спецификациях круглые стальные трубы всегда классифицируют по внутреннему диаметру; 2-я цифра обозначает толщину стенки, а следующие символы, если они есть, тип и особые характеристики. Для профильных труб первые 2 цифры максимальные размеры сечения, тогда 3-я – толщина стенки. Единицы измерения по умолчанию миллиметры; иные указываются явно. Напр., «корпус – труба 530х10» значит, что он сделан из трубы с внутренним диаметром 530 мм и толщиной стенок 10 мм, т.е. внешний диаметр заготовки будет 550 мм плюс-минус 5,3 мм, т.к. допуск на поперечник обычной трубы дается 10% от внутреннего диаметра. В основном допуск расходуется на эллиптичность трубы.

Далее, толщина стенок может быть разной. Водопроводные трубы выпускают облегченными, обычными и усиленными. Но, к примеру, самая расхожая труба 530 выпускается со стенками толщиной от 6 до 12 мм с шагом в 1 мм; наиболее употребительные номиналы – 6, 8 и 10 мм.

Зачем все это знать? Чтобы правильно подобрать заготовки для печи. Оптимальный диаметр бытовой печки около полуметра, это позволяет получить как неплохую теплотехнику, так и достаточное удобство в работе. А для труб от 500 мм номинальный шаг типоразмеров – 10 мм, т.е. есть трубы 500, 510, 520 и 530; большие считаются уже трубами большого диаметра. Т.е., подобрав заготовки разного диаметра и с разной толщиной стенки, можно составить концентрическую конструкцию, части которой будут телескопически входить друг в друга с минимальным зазором. А набрать в поиске, скажем, «труба стальная водопроводная 510х8 обрезки купить» проще, чем гнуть обечайку из 8 мм листа, не так ли?

ГОСТ 10704–91 (трубы стальные прямошовные) и ГОСТ 20295 85 (трубы стальные со спиральным швом) задают диаметр труб от 1 мм; шаги размерной сетки для разных диапазонов типоразмеров имеют рекомендательный характер. Труба – одно из самых востребованных изделий вообще, и регламентировать их скрупулёзно было бы просто глупо. В диапазоне 250-400 мм ряд выпускаемых типоразмеров труб весьма обширен. Как это обстоятельство используется в трубно-печной самодеятельности – посмотрим ниже.

Примечание: для самодельной печи по возможности нужно выбирать обрезки спиральных труб. Они точнее, менее эллиптичны, чем прямошовные, из более качественной стали, а продаются все равно по цене металлолома. Цельнотянутые (бесшовные) трубы еще лучше, но годятся только для мелких деталей, максимальный диаметр – 250 мм.

Гаражные

Следующий по востребованности класс трубно-печных самоделок – печи для гаража на отработанном моторном масле. При теперешнем раскладе цен отработку выгоднее собирать, хранить и пускать на отопление зимой, как бы пожарники ни фыркали. Хорошо известный пример такой печи показан на рис. Напомним вкратце, как она работает; схема на врезке слева вверху.

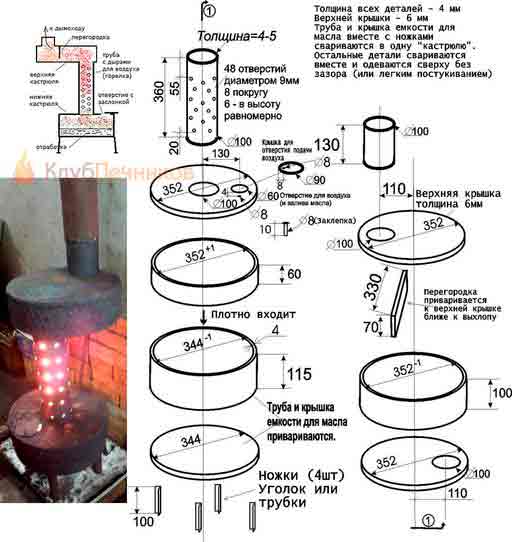

Гаражная печь на отработке из труб

В топливном резервуаре («нижняя кастрюля» на рис.) масло горит при дозированном отверстием с заслонкой (воздушным дросселем) притоке воздуха. Теплота пламени почти полностью идет на испарение горючего. В «трубу с дырами», «горелку» воздух поступает свободно. Здесь, в газификаторе с камерой сгорания, горение усиливается и происходит пиролиз паров масла, в результате чего образуется смесь легких горючих газов.

Печь из трубы на отработке для небольшого гаража

Самые легкие фракции сгорают сразу, а остатки догорают в «верхней кастрюле» – дожигателе. Дожигание происходит в общем в 2 стадии; чтобы они не мешали друг другу и не портили КПД печи, дожигатель разделен неполной перегородкой. Как выглядит такая печь в металле, показано слева внизу на рис.

Двухкамерная печь из труб на отработке развивает мощность до 18-20 кВт при довольно скромных размерах; ею можно обогреть гараж для 2-х автомобилей размером 7х8 м. В однобоксовый гараж для семейной/бюджетной машины более подойдет однокамерная печка мощностью до 5-7 кВт, для нее и отработки требуется меньше.

Благодаря уменьшению мощности удалось свести весь жаровой тракт в одну реакторную колонну, для которой использована газовая труба 150 мм, см. рис. справа. Резервуар – из 5-л пропанового баллона, но его размеры не критичны. Резервуар от описанной выше печи сюда тоже вполне подойдет.

Хозяйственные

Наконец, третья область применения, где печи из труб оказываются на своем месте – обогрев птичников и скотных дворов; кроме перепелятников и пр. для содержания теплолюбивых видов. Печи-калориферы типа булерьяна сюда не подходят. Ими хорошо обогревать теплицы с оранжереями, а товарным домашним животным при зимнем содержании тепличные условия противопоказаны: живность попростужается от сквозняков и перемрет. У буллеров же конвекторы включаются только при достаточно интенсивной топке; если печь-калорифер топить щепочками, она вообще греть не будет.

Оптимальный вариант в таком случае – чугунная буржуйка. При слабо- или среднеинтенсивной топке ее КПД оказывается вполне приемлемым и без специального дымохода. Но, ввиду довольно высокого спроса и архаичности технологии (детали льют в землю, как при Демидовых, и собирают в изделие вручную) чугунные буржуйки довольно дороги. Да еще производители мудрят над дизайном и, разумеется, берут деньги за элегантный современный вид, как «Мерседес» – за звездочку.

Обмуровка буржуйки из трубы для повышения КПД

В таком случае можно, и несложно, самому сделать печь-буржуйку из трубы (500…530)х(10…12), благодаря толстым стенкам она будет достаточно долговечной и в химически довольно агрессивной атмосфере. Правда, из-за меньшей, чем у чугуна теплоемкости и большей теплопроводности стали КПД печи упадет, но справиться с этим можно.

Самый простой выход – замуровать нижнюю треть печи в кирпич, см. рис. справа, удлинив поддувало (профтруба 130х60х2). Обмуровка обеспечит подогрев поступающего в топку воздуха и до некоторой степени оптимизирует температурный режим в ней. Дымоход – труба 100…120 мм.

Те, кто предпочитает металл камню и не боится приложить к печи руки, могут сделать буржуйку из той же трубы 530 с КПД почти как у буллера, да, да! Каким образом? Подав в топку вторичный воздух для дожигания. В прямоугольных буржуйках из листа такой фокус не проходит, должной внутренней циркуляции не получатся из-за углов. А в круглой – пожалуйста.

Чертежи такой буржуйки из трубы даны на рис. ниже. Помимо прочего, она и мобильная, т.к. не замурована. Проем для укладки колосников образуется 2-мя круговыми сегментами из листовой стали 4-8 мм, см врезку справа внизу рис. Топить эту печь можно, кроме дров и угля, еще и пеллетами. Правда, они при сжигании не в специальной горелке дают много золы, зато дешевы, а зола пригодна на удобрение. У хозяйственных буржуек из труб по сравнению с чугунными есть еще одно преимущество: на их варочной поверхности можно достаточно быстро подогреть корм с пойлом и при слабой топке.

Буржуйка из трубы 530 с подачей вторичного воздуха

Примечание: дымоход отопительной буржуйки в курятнике – обязательно вертикальная монотруба. На полезное для «человеческой» буржуйки горизонтальное колено глупые птицы обязательно будут садиться и пожгут себе лапки. Индюки, гуси и даже утки вроде как поумнее.

А как насчет кухни?

Труба как заготовка для кулинарных печей вообще говоря, подходит мало. Для летних варочных переносных она слишком тяжела, а для приготовления истинно печных деликатесов не годится однозначно, т.к. не кирпичная и не глиняная. Однако делать печь для казана из трубы имеет полный смысл: тяжелая основа придаст всему сооружению дополнительную устойчивость.

Вертикальная конструкция подойдет для большого котла, а горизонтальная – для нескольких меньших сразу. Последнее пригодится в животноводческом хозяйстве. Напр., для подмывания вымени коров и лап домашней птицы горячая вода нужна в небольших количествах, но достаточно долгое время. 2-3 сменяемых котелка обеспечат ее непрерывный поток, в т.ч. и на летнем выгоне/выпасе: печку из трубы такого размера можно возить в багажнике.

Видео: пример простейшей уличной кулинарной печи из трубы

Выводы

Отапливать жилые помещения печами из труб смысла нет: при нужной для этого тепловой мощности печь оказывается по массогабаритам, трудоемкости и, в конечном итоге, затратам на изготовление, сравнимой с кирпичной. Но нескольким поколениям она все равно не прослужит и, разумеется, дышать не будет.

Популярность банных и гаражных печей из труб вполне оправдана. Однако хозяйственные трубные буржуйки пока распространены мало, а зря. Во многих случаях они вполне способны заменить гораздо более дорогие и трудоемкие печи-калориферы и печи длительного горения. Последние без присмотра небезопасны, а ровный в пределах суток температурный режим зимнего содержания птицы и скота в умеренных широтах не обязателен и даже нежелателен.

Источник: http://clubpechnikov.ru/pech-iz-truby/

Как сделать печь для бани из трубы своими руками – пошаговое руководство

Баня на собственном участке – распространённая мечта многих дачников, однако на пути её реализации встречается множество проблем. Одной из них может оказаться главная составляющая бани – печь. Суть проблемы заключается в том, что покупка или кладка банной печи обходится в круглую сумму, потянуть которую не каждому под силу, однако у такой проблемы есть достаточно простое решение — печка для бани из трубы. В данной статье мы подробно расскажем вам о том, как сделать печь для бани из трубы, обладая лишь скромными навыками владения сварочным аппаратом.

Коротко о печах из труб

Прежде всего необходимо сказать о положительных качествах таких печей. Как и обычные железные печи, она легка в установке, уходе и эксплуатации, однако плюсом именно самодельной печи является низкая стоимость.

Также стоит вспомнить о негативных качествах такой печи: плохая теплоёмкость, а также низкий уровень пожаробезопасности. Минусы существенны, однако не торопитесь отказываться от такой печи, ведь все они легко устраняются, например, риск возгорания сводится к минимуму кирпичным или металлическим экраном, гасящим ИК-лучи, которые излучает печь.

Переходя к разговору об изготовлении печи для бани из трубы, необходимо уточнить, что инструкции будет две, ведь печь из трубы может быть построена вертикально и горизонтально, что крайне важно для некоторых бань.

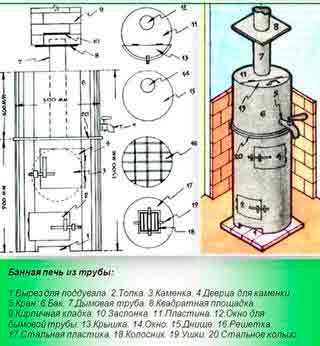

Вертикальная печь из трубы

Перед тем как сделать печку из трубы, необходимо задуматься о выборе необходимого инструмента и составляющих печи. Приготовьте следующее:

  • Сварочный аппарат;
  • Электроды для сварки металла;
  • Инструмент для резки металла, например, болгарку;
  • Две трубы длиной в 60 см и 90 см, диаметром от 50 см и толщиной стенок около 10 мм;
  • Трубу с диаметром в 35 см, из которой будет изготовлена каменка;
  • Два листа металла толщиной в 10 мм;
  • Дымоходную трубу, подбирая которую, важно учитывать, что она должна выходить над крышей;
  • Арматуру;
  • Колесник;
  • Врезной металлический кран;
  • И 4 комплекта дверных петель.

Заготовив необходимый материал, можно собирать печь для бани из трубы своими руками, следуя нашей подробной инструкции:

  1. Приварка дна печи. Вырежьте из заготовленного листа металла круг, диаметр которого соответствует диаметру основной трубы, если вы соблюдаете размеры, указанные в списке выше, то диаметр будет равен 50 см. Вырезав круг, приварите его к одному из концов трубы, после чего, рекомендуем создать металлический каркас из профиля, чтобы укрепить конструкцию.
  2. Изготовление дверки под колосником (поддувала). Используя болгарку, вырежьте из трубы ровный квадрат с размерами 25 на 8 см. Квадрат должен располагаться в 4 см от дна печи. Далее необходимо закрепить квадрат больших размеров, вырезанный из листа металла, петлями, которые можно приварить. Также сделайте ручку и защёлку.
  3. Изготовление колосника. Чтобы сделать колосник, снова возьмите лист металла и вырежьте из него круг, диаметр которого должен быть равен внутреннему диаметру основной трубы. В центре круга необходимо вырезать квадрат, и сделать на его месте решётку из прутьев арматуры. Получившийся круг приварите выше нижней дверцы.
  4. Дверца топки. Отступите от колосника примерно 20 см и вырежьте отверстие для дверцы (25X25 см). Вырежьте будущую дверцу из листа металла и закрепите её петлями, приваривая их. Также сделайте запорную ручку.
  5. Каменка. Каменка может быть выполнена различными способами, однако мы расскажем вам о самом простом, который вы можете модернизировать по своему желанию. Чтобы сделать дно каменки, на которое будут укладываться камни, отмерьте 15 см от верхнего края трубы. На этом уровне приварите решётку из арматуры. Чтобы менять камни или чистить их от нагара, сделайте дверцу таким же способом, который был описан выше. Размеры дверцы подбирайте самостоятельно, учитывая размер камней (прочитайте также: «Как сделать сетку на трубу для камней в бане – теория и практика»). Эксплуатировать получившуюся каменку необходимо с осторожностью, ведь если вы плотно заложите её камнями, то нарушите циркуляцию воздуха в печи, что приведёт к выбросам дыма в парилку.
  6. Бак для воды. Для изготовления бака используйте короткую трубу (60 см). Первым делом вы должны сделать дно бака: вырежьте из листа металла круг, диаметр которого должен соответствовать диаметру трубы; в вырезанном круге также необходимо прорезать отверстие для дымоходной трубы, после чего, приварить изготовленный круг к одному из концов стены бака (подробнее: «Как сделать и установить бак на трубу для бани – практические рекомендации»). Вварите дымоходную трубу, после чего, сделайте кран для забора воды. Заключающим штрихом станет крышка бака, которую также можно изготовить из листа металла.
  7. Сборка печи. Сварите все составляющие печи, помните, что швы должны быть крайне надёжными, ведь высокие температуры – это серьёзная нагрузка для них. После завершения всех этапов, печка для бани из трубы своими руками будет готова.

Горизонтальная печь из трубы

Горизонтальная печь из трубы изготавливается из тех же материалов, что и вертикальная, однако размеры труб для неё немного отличаются:

  • Основная труба должна быть длинной в 75 см и диаметром в 53 см;
  • Вторая труба должна быть меньшим диаметром (11,4 см).

Горизонтальные печи из трубы для бани делаются чуть сложнее, однако с такой конструкцией вы сможете самостоятельно решить, где вам расположить бачок с водой. Чаще бак устанавливают на топке или за ней.

Если вы решили выстроить именно такую печь, то следуя нашей инструкции, вы легко справитесь с поставленной задачей:

  1. Расположите трубу горизонтально и приварите к ней ножки;
  2. Изготовьте колосник. Для этого от нижней точки трубы отмерьте расстояние, равное 1/3 диаметру трубы. Далее необходимо вырезать из листа железа прямоугольник, длина которого будет равна 75 см, а ширина должна быть равна 1/3 диаметра основной трубы. Данный прямоугольник будет служить дном топки, поэтому в нём также необходимо сделать отверстие для колосниковой решётки. Далее остаётся только приварить данный прямоугольник к нижней части трубы.
  3. Торцы печи. Чтобы сделать торцы печи, вырежьте из листа металла два прямоугольника (53 на 70 см), после чего, приварите их к торцам трубы. На переднем торце сделайте дверцы поддувала и топки, о которых мы подробно рассказывали при изготовлении вертикальной трубы.
  4. Дымоход. Чтобы сделать правильный дымоход, сначала проделайте отверстие в основной трубе, ближе к заднему торцу. Далее возьмите маленькую трубу и разрежьте её пополам. У одной из половин необходимо заварить торцы листами железа с выемкой, чтобы позднее установить полученную конструкцию на поверхность основной трубы. Также в центре этого свода необходимо сделать отверстие для дымоходной трубы. После всех проделанных работ приварите изготовленный свод к основной трубе.
  5. Корзина для камней. Для изготовления каменки можно использовать пруты арматуры. «Сплетите» из них корзину и приварите к печи.
  6. Для изготовления бака используйте нержавеющую сталь. Сделанный бак можно прикрепить к задней стенке печи либо над топкой.

Как видите, самодельная печь для бани из трубы делается довольно просто, однако также не забывайте о дополнительных приспособлениях, которые сделают эксплуатацию печи безопасной.

Источник: http://trubaspec.com/montazh-i-remont/kak-sdelat-pech-dlya-bani-iz-truby-svoimi-rukami-poshagovoe-rukovodstvo.html

Как сварить печь для бани из металлической трубы

Если при обустройстве бани ваш выбор остановился на металлической печи, то проще всего пойти в магазин или на рынок и приобрести себе подходящий отопитель. Проще, но никак не дешевле, даже самая простецкая модель обойдется в кругленькую сумму. Человеку, владеющему навыками слесаря и сварщика, зачастую нет смысла тратить деньги на заводские изделия. Он может изготовить обогреватель самостоятельно из доступного материала, например, печь для бани из трубы. Данная тема интересует многих домовладельцев, поэтому мы раскроем ее как можно шире и предложим способы изготовления подобных печей.

Банная печь из трубы – что в ней хорошего?

Не растекаясь мыслью по древу, сразу же перечислим все конкретные преимущества самодельной железной печки, изготавливаемой из трубы:

  • стоимость: как говорят математики, цена самодельного отопителя стремится к нулю и зависит от наличия у вас тех или иных материалов. Но даже если вам придется все их купить, а сварочные работы заказать мастеру, то изделие все равно обойдется вдвое дешевле, нежели заводская печь из магазина;
  • простота изготовления своими руками: по сути, труба с толстыми стенками – это уже готовый корпус обогревателя;
  • цилиндрическая форма топки с точки зрения теории горения считается оптимальной;
  • размеры, конфигурация, срок службы, — все это в ваших руках. Хотите вечную печку – возьмите трубу со стенкой 10 мм, желаете сжигать в ней метровые поленья – пожалуйста, сделайте топку соответствующего размера.

Совет. Если вы взялись за изготовление банной печки впервые, то желательно за основу взять готовый чертеж, по которому уже делались рабочие экземпляры, либо сварить отопитель по существующему образцу. Таких в интернете – огромное количество.

По большому счету, самодельные металлические печи для бани бывают 2 видов – вертикальные и горизонтальные. Первые занимают меньше места, но для них придется готовить дрова короче, да и подкладывать их чаще. Горизонтально расположенная труба позволяет загружать в топливник больше длинных поленьев, благодаря чему увеличится время горения. Что касается КПД, то от ориентации трубы он практически не зависит. В качестве информации для справки можно отметить, что КПД подобных агрегатов не превышает 50%.

Вертикальная печь

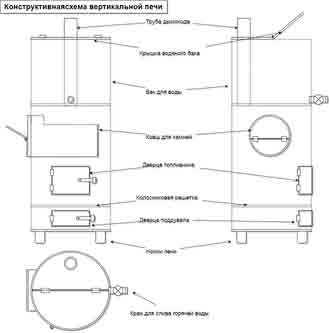

Простейшая печка, выполненная из трубы, изображена ниже на рисунке. Она отличается малыми размерами, не имеет зольника и устанавливается без всякого фундамента прямо на пол. Надо лишь подложить асбест и лист кровельного железа, а также присоединить дымоход. Обогревателя хватит для парной объемом до 15 м3.

Как видно на схеме, для изготовления этой мини-печки взяты обрезки труб различного диаметра и листовой металл. Конструкция проста, да не очень, поскольку здесь на дверце присутствует узел регулирования воздуха с заслонкой, о нем будет сказано ниже. Итак, чтобы сварить печь из трубы, понадобится:

  • отрезок трубы Ø 426 мм, толщина стенки – по желанию, но не менее 5 мм;
  • такой же толщины лист металла для дна и крышки;
  • короткие отрезки труб диаметрами 76, 159 и 219 мм;
  • листовая сталь толщиной 2 мм;
  • любой металлопрокат для ножек.

Из толстого металла вырезают 2 круга, в одном из них делают отверстие диаметром 150 мм, после чего приваривают к трубе в качестве дна и крышки. К последней посередине приваривается патрубок дымохода Ø159 мм. Затем в нижней части корпуса надо вырезать проем для будущей дверцы Ø210 мм и приварить к нему соответствующий патрубок. Далее, изготавливается самый сложный узел, которым оснащена наша печка для бани, — дверца с заслонкой. Ее конструкция показана ниже на рисунке:

Примечание. Конечно, можно просто вырезанный кусок металла приладить на петли в качестве дверцы, предварительно установив на нее ручку и устройство регулирования воздуха, так было бы еще проще. Но мы следуем задумке автора и рассказываем о его конструкции, все остальное – в ваших руках.

Дверцу, что предусматривает данная конструкция металлической печи, изготавливают из отрезка Ø219 мм, приварив к ней крышку из листовой стали, а затем петли и запорное устройство. Регулятор воздуха делается из трубы Ø76 мм очень просто: из тонкого металла под размер внутреннего сечения вырезается заслонка и приваривается к проволоке Ø6 мм, пропущенной сквозь патрубок. С обратной стороны поворотный механизм подпружинен и зафиксирован приваренной гайкой, как изображено на рисунке:

Ну и в конце из тонкого листа выполняется ограждение каменки. Не придумывая никаких сложных креплений, это ограждение делается такого размера, чтобы его с пристукиванием насаживать на цилиндрический корпус печки. На этом все, можно ее устанавливать и накладывать камни.

Печь с внутренней каменкой и баком для воды

Несколько сложнее изготовление и чертежи для металлической печи с закрытой каменкой и подогревом воды на помывку. Принцип работы отопителя таков: дрова в топливнике сгорают на колосниковой решетке, дымовые газы омывают каменку закрытого типа и нагревают ее, после чего отдают теплоту баку с водой, протекая по газоходной трубе.

Ее участок находится внутри бака, за счет чего и происходит подогрев воды, затем продукты горения отводятся в дымоход. Чертеж с размерами и схему печи можно увидеть на рисунках:

Чтобы изготовить металлическую печь, потребуются следующие материалы:

  • труба толстостенная Ø530 мм длиной 1.5 м;
  • труба Ø159 х 3 мм длиной 1 м;
  • колосниковая решетка из стали либо прутки Ø10—12 мм для ее изготовления;
  • листовая сталь не менее толщины стенки трубы;
  • самодельные петли на дверцы – 4 комплекта.

Работа начинается с того, что в будущем корпусе печи аккуратно вырезаются проемы для дверок. При этом куски металла должны оставаться целыми, к ним надо приварить петли, рукоятки и запоры, а потом установить в качестве дверец. Потом в соответствии с чертежом банная печь из трубы должна разделиться внутри на 4 отсека, разделенные перегородками. Получается, что из листового металла надо изготовить 5 круглых перегородок, причем 2 из них будут днищем и крышкой агрегата и вырезаются по наружному диаметру трубы.

Остальные перегородки – это колосниковая решетка, поддон для камней и днище бака, их надо изготовить по внутреннему диаметру корпуса. Каждую из этих деталей обрабатывают в соответствии с ее назначением и приваривают на место, начиная с внутренних перегородок. Не забудьте сделать отверстие для дымоходной трубы и все герметично и качественно обварить.

Совет. Данная самодельная печь может и не иметь колосников, днище тогда будет дном топки, но решение по изменению конструкции принимать вам. Однако, наличие зольника удобнее в эксплуатации, поэтому лучше повозиться с решеткой. Ее можно сварить из прутьев либо просверлить металл во многих местах, буквально сделав перфорацию, как на фото:

Последний этап сборки – крепление дверок и небольших массивных ножек из любого металлопроката. По окончании все сварные швы обязательно проверяются на проницаемость обмыливанием с продувкой, керосином или любым другим способом, после чего желательно провести пробное протапливание и испытание отопителя на улице. Ну и наконец, следует установка металлической печи в бане, не забывая о правилах монтажа. Деревянный пол защищается асбестом и кровельным металлом, а расстояние от него до зольника надо выдержать 140 мм.

Важно. Учитывайте, что печь, сделанная из трубы со стенкой 10 мм, вместе с камнями и водой будет иметь значительный вес, а значит, без фундамента не обойтись. Как видите, толстые стенки – это не всегда хорошо, практика показывает, что металл толщиной 6—7 мм тоже служит достаточно долго.

Горизонтальная печь

Как и в предыдущем случае, вначале вашему вниманию предлагается простая металлическая печь для бани, сделанная своими руками, можно сказать, прототип. Для ее изготовления требуется такой же набор материалов, как и для вертикальной, да и алгоритм выполнения работ одинаков. Чтобы в этом убедиться, стоит взглянуть на схему:

Изменилось лишь расположение трубы относительно горизонтали и появился переходной патрубок для отвода дымовых газов. Зато теперь увеличилась длина загружаемых поленьев, а еще такая печка лучше прогревает нижнюю зону парной, поскольку конвективные воздушные потоки лучше омывают ее корпус. Ниже на чертеже показана более совершенная конструкция цилиндрической горизонтальной печки, которую при должной сноровке вполне возможно повторить в домашних условиях:

Представленная горизонтальная печь из металлической трубы с выносной топкой потребует для своего изготовления такие материалы:

труба Ø530 мм с толщиной стенки до 10 мм и длиной 0.5 м;

  • труба Ø114 х 3 мм длиной 0.5 м;
  • стальная колосниковая решетка;
  • листовая сталь толщиной не менее 6 мм;
  • самодельные петли на дверцы – 2 комплекта;
  • решетка либо тонкий металл на ограждение каменки.

Устройство печи удобно тем, что не нужно тратить время и материал на вырезание кругов из толстого металла, как и приваривать к корпусу ножки. Достаточно заготовить детали согласно чертежу и собрать все вместе посредством сварки. Здесь важно приладить выносную топку таким образом, чтобы дно зольной камеры совпало с низом трубы корпуса. Корпус, находящийся внутри парной, впоследствии обкладывают кирпичом, чтобы смягчить воздействие жесткого инфракрасного излучения.

Совет. Если вам понадобилось сделать печь в баню с подогревом воды, то бак в этом случае можно прикрепить к заднему торцу цилиндрического корпуса. С целью экономии места подогрев делается и по-другому: бак выносится в моечную комнату, а на дымоход печи устанавливается теплообменник самоварного типа.

Заключение

Внимательно изучив чертежи и процесс изготовления, можно сделать вывод, что горизонтальную печку из трубы выполнить проще, да и по функциональности она выглядит предпочтительнее. Проигрывает она только по своим размерам. Однако, вопрос выбора той или иной конструкции для своей бани решать надо вам в зависимости от условий размещения и эксплуатации.

Источник: http://cotlix.com/pech-dlya-bani-iz-metallicheskoj-truby

Как сделать печь для бани из трубы своими руками – инструкция и советы мастера

Баня — непременный атрибут загородного дома. Основой хорошей бани является печь. Причем все чаще владельцы предпочитают классической кирпичной печке компактный металлический аналог. Заводская печь стоит недешево, сократить расходы можно, если смонтировать металлическую печь для бани из трубы своими руками.

Обладая навыками сварки и набором инструментов, можно сделать металлическую печь, идеально подходящую для конкретной планировки бани, площади парильни, моечного отделения (подробнее: «Как сварить печь в баню – делаем сами своими руками»).

Выбор металлической трубы

Для самодельной печи важно выбрать металлическую трубу оптимальной толщины и диаметра. Самодельная печь для бани из трубы должна равномерно и быстро разогреваться, но быть достаточно толстой, чтобы противостоять большим температурам в течение долгого периода эксплуатации.

Трубы отличаются не только величиной сечения и толщиной, но и рядом других параметров: маркой стали, способом изготовления. Однако для самодельной печи обычно применяются обрезки, поэтому маркировка не всегда доступна. Выбор делают исходя из диаметра и толщины, которые можно измерить вручную.

Оптимальный размер трубы для стандартной бани считается:

  • Диаметр от 0,5 до 0,55 м;
  • Толщина стенки от 8 до 12 мм.

Диаметр трубы важен и в плане расхода топлива: для большой печи расход топливного материала увеличивается.

Примечание: для печи применяются только стальные трубы — чугун быстро придет в негодность, он потрескается от попадания воды на раскаленную поверхность. Сталь не должна быть высокоуглеродистая — швы такого металла могут деформироваться и разойтись.

Высокоуглеродистую сталь можно узнать по искрам, образующимся при трении куска металла о наждачное кольцо: высокоуглеродистая сталь дает белые искры, звездочками рассыпающиеся в разные стороны. Для низкоуглеродистого металла характерны желтоватые прямолинейные искры.

Инструменты и материалы

Чтобы сделать печку для бани из трубы своими руками, необходимо запастись материалом и инструментом:

  • Отрезок трубы для тела печи — 0,5 м х 1,5 м (диаметр х длину);
  • Кусок трубы для газоотведения — 0,35 м х 0,5 м;
  • Лист металла 10–12 мм;
  • Печная фурнитура: колосники, дверцы для топки и поддувала, зольник;
  • Болгарка для резки металла;
  • Сварочный аппарат.

Примечание: дверцы, зольник можно изготовить самому, сварив их из металлических листов, колосники — из металлической рамки с наваренными параллельно прутками. Печка с самодельными деталями обойдется еще дешевле, но если в приоритете скорость и дизайн, то лучше приобрести готовые дверцы.

Конструкция печи

До начала работ необходимо определиться с тем, как будет выглядеть печка. Так как сварить печь для бани из трубы можно в двух вариантах: в горизонтальном и вертикальном исполнении.

У каждой модификации свои преимущества, поэтому выбор делают исходя из конкретных условий и приоритетов:

  1. Вертикальная печка занимает небольшую площадь пола, равную радиусу трубы. Этот вариант предпочтителен в помещениях с дефицитом места.
  2. Горизонтальный вариант дает возможность расположить печку так, что в парильне находится только парообразующая часть печи (каменка), а топка выносится в предбанник.

Необходимо выполнить (или найти готовые) чертежи печки для бани из металла, так как сделать печь для бани из трубы «на глазок» чревато ошибками в процессе работы, которые могут повлиять на работоспособность изделия. При непродуманном монтаже печи для бани существует вероятность угрозы здоровью человека.

Горизонтальный вариант печи

Считается, что при прочих равных условиях (толщина металла, величина топки) горизонтальная печка имеет больший коэффициент полезного действия (КПД). Поэтому, если нет острого недостатка площади, то горизонтальный вариант предпочтительнее.

Порядок работы по сварке печи для бани из трубы горизонтального профиля:

  • Вырезают болгаркой топку — кусок трубы нужного размера (в соответствии с чертежом). Оптимальная длина от 0,7 до 0.9 м;
  • Изготавливают колосники из металлической рамы и прутков, приваренных параллельно к раме на расстоянии около 50 мм;
  • Внутри полученной топки укрепляют колосники. Если используются готовые изделия, то их укладывают на приваренные изнутри металлические уголки;
  • Сверху топки вырезают отверстие для дымохода (15–20 см). Рекомендуется отступить от задней стенки топки на расстояние 15 см. Это нужно для того, чтобы дым и раскаленные газы не сразу выводились наружу, а слегка задерживались перед удалением, участвуя в теплообмене.

Небольшое отступление: некоторые прорезают отверстие для дымохода в задней стенке — этого делать не стоит. Уходящий напрямую горячий дым снижает КПД печки, увеличивает расход топлива.

  • Далее отрезают металлический лист по размеру задней стенки топки и приваривают его. Если проектом предусмотрено устройство каменки, то лист, образующий заднюю стенку печи, отрезают большего размера. Он должен выходить за пределы задней стенки топки, образуя верхней частью одну из сторон ящика для камней;
  • Отрезают переднюю стенку нужного размера, в которой прорезают отверстия для топки и зольника;
  • Приваривают фасад, после чего навешивают дверцы (магазинные или самодельные);

Банная печь из трубы горизонтальная своими руками готова, остается очистить изделие от окалины и ржавчины, проверить на работоспособность, произведя контрольную растопку.

Вертикальный вариант

Сварка вертикальной печи для бани аналогична с горизонтальным исполнением. Отличие состоит в положении отрезка трубы, при котором торцы трубы образуют, в отличие от предыдущего варианта, не переднюю и заднюю стенки, а дно и верх печки.

  • Отрезают 3 круга, равных диаметру трубы;
  • Приваривают 1 круг к торцу трубы, образуя дно печки;
  • Вырезают отверстие зольника на 4 см выше дна;
  • Из 2 круга сваривают колосник: вырезают в центре отверстие, которое затем закрывают решеткой из наваренных вдоль или поперек прутков. Иногда колосник изготавливают, просто просверливая отверстия в круге;
  • Вырезают отверстие под дверцу топки;
  • Следующий, 3-й круг, приваривают к верху печки, предварительно вырезав в нем отверстие под дымоход;
  • Навешивают дверцы.

Дальше работа по сварке вертикальной печи для бани из трубы идет в соответствии с чертежами выбранной модели. Обычно сверху наваривают бак для воды, а в верхней части топки вырезают дверцу и вваривают металлический короб для камней. Для создания пара дверцу открывают и поддают воду на раскаленные камни. Для упрощения работы вместо короба можно просто наварить еще один колосник. Читайте также: «Как сделать печь для бани своими руками – подробности от мастера».

Внимание: независимо от варианта устройства каменки в вертикальной печи (короб или колосник), необходимо оставлять достаточное отверстие для прохождения дыма в дымоход — не менее 1/3 диаметра печи.

Декоративная отделка

Банная печь из трубы своими руками сделанная по чертежам опытных мастеров, с соблюдением всех правил сварки, не уступает эксплуатационным качествам заводским аналогам, но проигрывает в декоративном плане. Для улучшения внешнего вида рекомендуется покрывать печь огнеупорной краской (прочитайте: «Чем покрасить печь в бане – выбор подходящей краски»).

Еще один способ улучшить внешний вид самодельной печки — это обложить ее кирпичом. Кирпичная кладка увеличит теплоотдачу, защитит от жесткого инфракрасного излучения, которое излучает раскаленный металл, продлит срок службы печки (подробнее: «Как обложить печь в бане кирпичом – руководство по облицовке печи»).

Самодельная печь — не только способ сэкономить на покупке заводского изделия, но и возможность реализовать оптимальный проект в соответствии с конкретными условиями: площадью парильни, требованиями к качеству пара (сухой или влажный), личными предпочтениями.

Источник: http://banyaspec.com/pechi/kak-sdelat-pech-dlya-bani-iz-truby-svoimi-rukami-instruktsiya-i-sovety-mastera.html

Металлическая банная печь из трубы – 2 варианта технических проектов для самостоятельного изготовления

Интерьер баньки с самодельной печкой.

Рано или поздно любой владелец загородного дома задумывается о строительстве на приусадебном участке собственной паровой бани, в которой можно не только помыться в конце трудового дня, но и время от времени отдыхать в кругу близких друзей и подруг, или регулярно принимать лечебно-оздоровительные процедуры. В настоящее время можно встретить большое количество всевозможных технических проектов, которые предлагают самостоятельное строительство бань практически любого типа (русскую, финскую, турецкую и пр.), из недорогих и доступных материалов, однако, как известно, основные потребительские качества любой паровой бани, главным образом, зависят от печи-каменки.

Готовую каменку можно приобрести в строительном гипермаркете, однако я считаю, что вертикальная или горизонтальная банная печь из трубы своими руками обойдется значительно дешевле, чем покупная, к тому же, при грамотном подходе к работе, самодельная печь будет лучше сохранять тепло, и сможет прослужить намного дольше.

Какой выбрать проект банной печи

Сразу хочу отметить, что в большинстве случаев, самодельные металлические печи не отличаются стильным оригинальным внешним видом или какими либо дизайнерскими изысками, но в то же время, в полной мере выполняют свое функциональное предназначение, и позволяют быстро и качественно протапливать помещение парной объемом до 20 кубических метров.

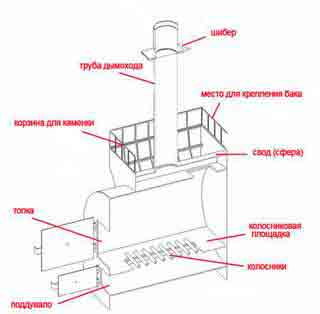

Схема работы дровяной печки-каменки в разрезе.

По своему конструктивному исполнению, банные печи из металлической трубы можно условно разделить на два вида, каждый из которых имеет свои положительные и отрицательные стороны, поэтому выбор конечного проекта каменки должен зависеть от размеров и планировки парной, а также от собственных предпочтений владельца бани.

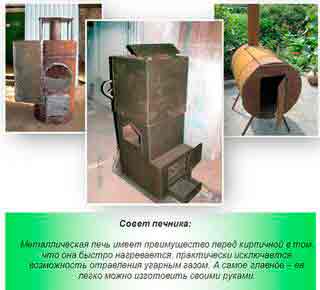

  1. Вертикальная банная печь имеет внешнее сходство с обычной буржуйкой, однако главное отличие заключается в том, что в ее конструкции, помимо топочного отделения, предусмотрена дополнительная емкость для закладки камней, и водяной бак для нагрева воды. Такая модель выглядит более компактно, и занимает меньшую площадь пола, поэтому ее можно использовать для парной небольшого размера, однако следует иметь в виду, что она обладает меньшей тепловой эффективностью, а ее главным недостатком считается то, что дверцы топки и поддувала будут расположены в парном помещении;

Разновидности вертикальных печей.

  1. Горизонтальная печь-каменка также имеет отделение для закладки камней и емкость для нагрева воды, однако в такой конструкции дверцы топки и поддувала расположены в торце трубы, что позволяет вынести их за пределы парной, в помещение предбанника или на улицу. В отличие от предыдущей модели, горизонтальная каменка занимает немного большую площадь пола, но благодаря низкому расположению печи и большей длине топки, существенно увеличивается площадь нагрева камней, и улучшается естественная конвекция разогретого воздуха в помещении парилки, поэтому, если позволяют размеры и внутренняя планировка бани, я бы отдал предпочтение именно этому варианту.

Металлическая банная печь с горизонтальной трубой.

Преимущества и недостатки печей из трубы

Среди основных технических требований, которые предъявляются к материалам для изготовления банных печей, прежде всего, я бы выделил жаростойкость, высокую механическую прочность, долговечность и высокую коррозионную устойчивость, способность выдерживать резкие перепады температуры, а также высокое значение теплоемкости и теплопроводности.

Источник: http://obustroeno.com/stroitelstvo/postrojki/banya/30150-bannaya-pech-iz-truby

Горизонтальная печь из трубы 500 мм своими руками

Проще всего оборудовать баню заводской печкой. Но тогда придётся раскошелиться. Тем, кто не обделён прямыми руками, целесообразней изготовить конструкцию самостоятельно. Горизонтальная печь – наиболее простое «кустарное» решение. Даже самые заковыристые чертежи не потребуют от мастера высокой квалификации и отточенных годами навыков.

Изготавливают такую печь для бани из трубы диаметром 500-530 мм. Взяв за основу подходящую заготовку, можно избавить себя от ненужных сложностей, связанных со сваркой агрегата из листового металла. Трубные конструкции бывают вертикальными и горизонтальными. У каждого варианта есть достоинства и недостатки.

Преимущества горизонтальных печей

У вертикального решения есть очевидный плюс – экономия площади. Для слишком маленьких бань сложно придумать что-либо более подходящее. Но в остальном плюсы «горизонтали» перевешивают.

На заметку! У обоих вариантов есть общее преимущество. Цилиндрическая форма способствует более качественному обтеканию воздушными потоками. Поэтому к каменке и гидробаку поступает больше тепла.

Достоинства горизонтального варианта:

  • продольно расположенный корпус агрегата способствует образованию термоизлучения, которое прогревает всё рабочее пространство помещения; хуже прогревается зона под топливником; вертикальные же печки лучше справляются с прогревом стен, тогда как немало полезной площади остаётся «за бортом» отопления;
  • конструкция подразумевает тонкослойное распределение твёрдого топлива в топке; благодаря этому поленья сгорают почти целиком и равномерно; в вертикальном оборудовании загрузка дров тонким слоем будет означать чрезмерно малую закладку;
  • каменка расположена ниже – это удобней;
  • загружать дрова в камеру, благодаря малой высоте, тоже комфортней;
  • быстрый прогрев бани – самодельный агрегат способен прогреть помещение за 40-60 минут;
  • долговечность – при качественном изготовлении печка для баньки прослужит не один десяток лет;
  • простота изготовления и монтажа – трубное оборудование сделать проще, чем, к примеру, кирпичный вариант;
  • бюджетность – даже если корпус придётся покупать, конечная цена изделия будет совсем невысокой; в сравнении с фабричными агрегатами или конструкцией из шамота, цена «трубы» и вовсе мизерная;
  • более привлекательный внешний вид.

Есть у этого варианта и минусы. Среди недостатков – довольно быстрое остывание. По этой причине печку приходится регулярно подтапливать. В объёмном помещении становится заметным ещё один минус – неравномерный обогрев бани. В небольшой парилке в этом плане всё в порядке, но в общественной бане лучше поставить несколько агрегатов в разных зонах.

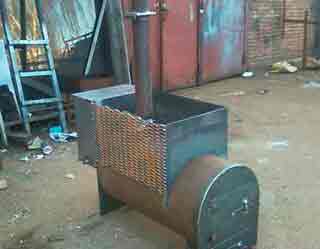

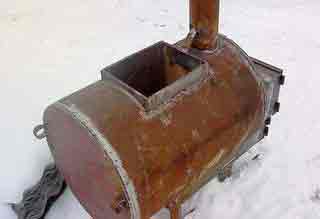

Рисунок 2. Один из вариантов горизонтального агрегата

Особенности горизонтального оборудования

Обычно умельцы изготавливают печи для бани из металлических труб 500 или 530 мм в диаметре. В ход идёт как б/у металл, так и заказные обрезки. Продольный вариант предполагает только использование округлых заготовок. Это не аксиома, но такая геометрия даёт дополнительную теплоотдачу.

Масса агрегата зависит от толщины металла и чаще всего колеблется в пределах 50-200 кг. Даже самая массивная конструкция не отличается слишком большим весом, поэтому мощного основания не требуется. Это тоже можно записать в список преимуществ. Обычно для монтажа трубчатой печи хватает небольшого металлокаркаса, установленного на теплоизоляционном слое.

Что понадобится для изготовления печки?

Из инструментов понадобятся:

  • сварочный аппарат;
  • металлорежущий инструмент (болгарка и/или ножницы по металлу).

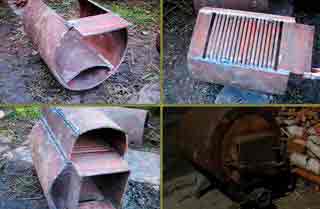

Рисунок 3. Приваривание боковин к печной трубе

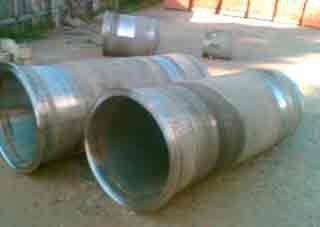

  • обрезок трубы указанного диаметра; длина обрезка – 800-1000 мм; 800-миллиметровой трубы хватит для качественного обогрева средней 20-кубовой бани; если помещение побольше, рекомендуется взять метровую заготовку;
  • ровный, не деформированный лист стали; размеры листа – примерно 700х1200 мм; минимальная толщина – 3 мм; наличие ржавчины – не проблема, но металл должен стремиться к идеальной плоскости;
  • 6-8-миллиметровая арматура из стали; хорошо подойдут обрезки длиной 500 мм;
  • металлический профиль; рекомендуется 50-миллиметровый уголок, но подойдёт и квадрат; общий расход профиля – 1,5-2 м;
  • 110-миллиметровая «двухколенная» труба длиной 1500 мм; угол колен зависит от особенностей конструкции, поэтому материал следует подбирать по ходу дела;
  • 2 дверцы – для топливника и зольника.

Кроме этого, потребуется приблизительно 5 электродов по нержавеющей стали и штук 20 – по чермету.

Совет! Нужно стараться избегать «бэушных» заготовок. Они обычно характеризуются определённой деформацией, которая нежелательна.

Изготовление горизонтальной банной печки

Если сравнить различные чертежи, можно заметить, что печь из трубы 530 мм имеет однотипную конструкцию. Главные конструктивные нюансы относятся к расположению каменки, дымоотводящей трубы и гидробака, а также к особенностям поддувала и зольника.

В простейшем варианте решётку и зольник приваривают к металлическим уголкам (или иному профилю). Решётку рекомендуется делать по всей длине трубы, но шириной максимум 100-120 мм. Более широкие элементы приведут к ухудшению тяги.

Совет! Лучше использовать чугунную решётку. Практика показывает, что в контексте печного отопления колосники из чугуна долговечней арматурных элементов.

Боковины (в вертикальном варианте – днища) вырезают, либо исходя из сечения трубы, либо с припуском относительно верхних и нижних точек. После монтажа нижние зоны боковин подгоняют под корпусные опоры. К низу корпуса можно приварить лист металла, образовав дополнительные «крылья». Последние служат бонусными теплопроводниками, усиливая теплоотдачу печи.

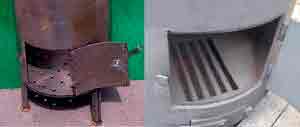

Рисунок 4. Чугунная решётка на дне трубы

Зольник рекомендуется делать в коробчатом формате. Обособленный компонент позволяет обходиться без забивки воздушного подсоса топливными остатками. Толщина металла для зольника в этом случае аналогична толщине корпусной трубы.

В такой конструкции печи для бани из трубы каменку располагают обычно ближе к дымоходу, в верхней зоне. Фронтальная зона трубы характеризуется более низкой температурой, поэтому её задача – подогрев банного воздуха. На некоторых схемах видно, что конструкторы изогнули дымоотводящую трубу не один раз. Благодаря этому площадь контакта с каменкой и гидробаком предельно увеличена. А, значит, и теплоэффективность такого агрегата выше.

Окошко для топливной загрузки тоже может иметь вариативное исполнение. Но чаще всего его делают в туннельном формате. Такое решение позволяет вывести элементы зольника из парилки в подсобку. Это же решает проблему грязи в устройстве.

Монтаж трубчатого агрегата в парилке

Чтобы грамотно сделать печь из трубы своими руками, нужно следовать определённой схеме:

  • Кромки корпуса подрезают углошлифовальной машинкой так, чтобы на выходе оказались боковины, расположенные строго под прямым углом относительно оси корпуса. Формируют фаску под боковины.
  • Металл зачищают от ржавого налёта и в трубе монтируют металлопрофиль, служащий опорой чугунной решётке (или решётке из стальной арматуры).
  • Если, согласно рекомендации, зольник делают обособленной коробкой, следующий шаг – формирование коробчатого элемента и приваривание его к внутренней части корпуса. На этой же стадии вертикально приваривают заготовленные стенки. На фронтальной стенке делают отверстие под загрузочную камеру. В альтернативном варианте можно просто приварить дверки зольника и топливника.
  • Монтируют гидробак и ёмкость для камней.
  • Формируют металлоопору под корпус. Под металлической основой обязательно прокладывают теплоизоляционный материал.
  • Из труб и коленных элементов изготавливают дымоотводящий канал. Важно сделать точную разметку и обеспечить безопасное подсоединение канала к корпусу и дымоходу. Это одна из главных проблем устройства продольно расположенной печи в баню. Поэтому нужно удостовериться в том, что всё рассчитано верно. Если всё просчитано корректно и согласно чертежу, готовый канал приваривают к полюсным элементам – трубе и дымоходу.
  • Поверхность корпуса прикрывают термоизоляцией и жестяным чехлом. Чтобы сохранить уровень теплоотдачи и умножить количество влаги в парилке, открытые корпусные зоны рекомендуется прикрывать съёмными кожухами.

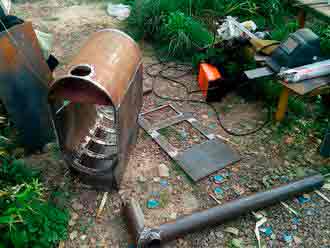

Рисунок 6. Готовая горизонтальная печка

Рекомендация! Перед эксплуатацией трубы нужно убедиться в том, что печка надёжно защищена от коррозии. Желательно на финальной стадии конструкцию тщательно отшлифовать болгаркой с шлифнасадкой. Чтобы усилить антикоррозийный эффект, печь можно покрыть термостойкой краской. После покрытия красящим полимерным составом изделие нужно протопить, чтобы краска стала одним целым с трубой. Но делать это нужно вне помещения.

Окрашивание позволяет, к тому же, избавиться в помещении от запаха металла. Но это всего лишь бонус, поскольку характерный запах быстро выветривается после нескольких топок и без дополнительного покрытия.

На этом работы по изготовлению печной конструкции закончены. Необходимо убедиться в том, что агрегат установлен надёжно и можно приступать к банным процедурам. Хотя небольшой уход от оси корпуса особо погоды не делает, лучше устанавливать конструкцию строго по осям.

Топить горизонтально расположенную печку следует по определённым правилам, с которыми можно ознакомиться на нашем сайте.

Заключение

Даже не самый «рукастый» пользователь наверняка заметил, что печка из трубы – действительно простейшее решение для обогрева бани. Следуя приведённой схеме, можно быстро, просто и дёшево оборудовать парилку эффективным и безопасным отопительным агрегатом. Зачем выворачивать карманы, если аналогичного эффекта можно добиться более простыми и экономичными путями?

Источник: http://znatoktepla.ru/pechi/gorizontalnaya-pech-500-mm.html

Самодельные банные печи из трубы 530: чертежи, видео инструкция

Практически каждый владелец загородного дома или дачи мечтает иметь на своем участке парную банку. В результате одни заказывают возведение небольшого сооружения строительным бригадам, а другие занимаются этим самостоятельно. Но построить и сделать отделку бани – это только полдела. Главное, для хорошей парной нужна печь-каменка. И не обязательно тратить деньги на ее покупку.

  • Выбор проекта для печи в баню
  • Особенности самодельной печи из трубы
    • Достоинства
  • Подготовка материалов и инструментов
  • Горизонтальная печь из трубы – видео
  • Вертикальная банная печь из трубы 530
  • Установка и эксплуатация печей из труб

Ознакомившись с видео инструкцией и несложными чертежами сделать хорошую печь можно своими руками. Понадобятся для этого самые простые материалы, основным из которых будет труба 530.

Выбор проекта для печи в баню

Самодельные каменки дизайнерскими изысками и стильным внешним видом не отличаются, но помещение парной объемом до 20 куб. метров отапливают качественно и быстро. По своей конструкции печи из трубы разделяются на два вида:

  1. Вертикальная банная печь их трубы 530. Конструкция похожа на обычную буржуйку, но, кроме отделения для топки, имеет еще водяной бак для нагрева воды и емкость для закладки камней. Это довольно компактная модель, которая занимает немного места, поэтому подойдет для небольших парных. В то же время главным ее недостатком является то, что поддувала и дверцы топки находятся в парной, а также она обладает меньшей тепловой эффективностью.
  2. Горизонтальная каменка. Конструкция также включает в себя бак для воды и емкость для камней, но при этом дверцы топки и поддувала можно вывести в соседнее помещение или на улицу. Горизонтальная печь из трубы занимает больше места, однако, благодаря большей длине топки и ее низкому расположению увеличивается площадь нагрева камней и улучшается теплообмен воздуха в парилке.

Выбор самодельной печи зависит от планировки и размеров парной, и от индивидуальных предпочтений владельца бани.

Особенности самодельной печи из трубы

Конструкция каменки включает в себя следующие элементы:

  • топку;
  • предназначенную для камней емкость, которая может быть расположена как внутри, так и снаружи корпуса;
  • дымоходную трубу;
  • камеру для сбора золы;
  • водонагревательный бак, который может быть частью корпуса или располагаться над камерой с камнями.

Камеры между собой отделяются решетками-колосниками.

Достоинства

Печи для бани из трубы являются не единственным вариантом, который можно выполнить своими руками. Но они имеют ряд неоспоримых достоинств:

  1. Большая толщина стенок имеет отличную теплоемкость, что позволяет сохранять тепло в парной даже после сгорания топлива.
  2. Металл, из которого изготовлены трубы, обладает механической прочностью и выдерживает значительные перепады температур.
  3. За счет круглого сечения трубы топочное отделение конструкции получается куполообразной или цилиндрической формы. Это способствует максимально эффективному распределению тепла и созданию естественной тяги.
  4. С помощью выполненной из трубы самодельной каменки, помещение прогреется за 40–60 минут.
  5. Конструкция из металла, в отличие от кирпичной печи, не нуждается в возведении фундамента.
  6. Под воздействием температурной и водной коррозии толстостенная труба разрушается не так быстро, поэтому выполненная из нее печь при грамотной эксплуатации прослужит не один десяток лет.
  7. Собрать металлическую каменку можно самостоятельно. Для этого нужно только иметь небольшие навыки обращения со сварочным аппаратом и инструментами по металлу.

Больших затрат закупка материалов для изготовления самодельной печи не требует. А если в хозяйстве найдется подходящий кусок трубы, банная каменка обойдется практически бесплатно.

Подготовка материалов и инструментов

Перед изготовлением печи для бани из трубы нужно изучить видео инструкцию и чертежи, а также подготовить рабочее место. Это может быть крытый навес на улице, домашняя мастерская или гараж.

Для работ понадобится:

  1. Металлическая труба с толстыми стенами длиной в 1,2–1,5 метра и диаметром от 500 до 650 мм. В конструкции она будет выполнять роль топки и водяного бака.
  2. Труба из металла для дымохода с толщиной стенок в 2–4 мм и диаметром в 120–150 мм.
  3. Стальная труба для оборудования каменки с диаметром в 350 мм. Толщина ее стенок должна быть от 5 до 8 мм.
  4. Металлические навесные гаражные петли.
  5. Несколько листов из металла с толщиной стенок в 2–4 мм и размерами от 600 до 800 мм.
  6. Готовые чугунные колосники или 500 мм металлической арматуры диаметров в 12–18 мм.
  7. Водопроводная труба с нарезной резьбой длиною в 50–80 см и диаметром в ½ дюйма. Такого же диаметра водопроводный кран с внутренней резьбой.
  8. Ручной или полуавтоматический сварочный аппарат.
  9. Набор слесарного инструмента.
  10. Электрическая дрель.
  11. Болгарка с зачистными и отрезными дисками.

Горизонтальная печь из трубы – видео

Основным отличием горизонтальной каменки является расположение корзинки для закладки камней и бака для воды снаружи топливного отделения. Поддувала и дверцы топливника выносятся за пределы парной.

Этапы работ по изготовлению печи своими руками:

  1. Толстостенная труба укладывается набок и чтобы не каталась, закрепляется. В ней, согласно чертежам, нужно сделать разметки. Для этого, отступив от низа 1/3 диаметра, на внутренних стенках проводятся две горизонтальные параллельные линии.
  2. Из толстого стального листа вырезается основание топливника. Его ширина должна быть равна расстоянию между проведенными линиями, а длина – длине трубы.
  3. Если в наличии есть заводские чугунные колосники, то посередине стального листа вырезается прямоугольное окно. Если готовых колосников нет, то их можно своими руками сделать из толстых арматурных прутков, наварив их на всю длину полученного окна снизу листа из стали.
  4. Полученное основание топливника вдоль начерченных линий вставляется в основу конструкции и приваривается к внутренним стенкам трубы.
  5. Торцевые стенки выполняются из толстых металлических листов. Их ширина должна получиться на 20 мм больше диаметра трубы, а в нижней части стенок для будущей печи нужно сделать ножки. Задняя стенка оставляется прямоугольной, поскольку к ней будет крепиться бак для воды, а переднюю можно закруглить. Тогда готовая печь для бани будет выглядеть более эстетично.
  6. В торцевой передней стенке прорезаются два проема. Один из них (для поддувал) должен находиться на 10–15 мм ниже колосников. Проем для топки вырезается на 30–40 мм выше основания топливника.
  7. Вырезанные из металлического листа фрагменты будут использоваться в качестве дверок. Крепят их к приваренным заранее к передней лицевой стенке гаражным петлям. Поддувала и топки перед установкой необходимо оборудовать запорными механизмами и ручками.
  8. Относительно основания топки в правильном положении устанавливаются торцевые стенки и по всему периметру с помощью сварочного аппарата на стыке герметично обвариваются с основной трубой.
  9. Между дымоходом и выходным отверстием топки можно установить вторичную камеру. В ней раскаленные продукты сгорания и дымовые газы окружающим камням будут передавать тепло, за счет чего повысится эффективность печи для бани. Сделать ее можно из трубы длиной в 350–450 мм и диаметром в 250–350 мм. Элемент разрезается на две равные части и торцы одной половинки завариваются вырезанными в форме полумесяца заглушками из стали.
  10. Для дымохода в верхней части купола прорезается круглое отверстие. Оно должно быть немного смещено от центра и иметь диаметр трубы для дымохода. В полученное отверстие вваривается патрубок длиной от 100 до 120 мм.
  11. Рядом с задней стенкой на самом верху основной трубы с диаметром от 150 мм прорезается еще одно круглое отверстие. Готовый купол нужно установить и приварить к основной трубе так, чтобы два отверстия относительно друг друга располагались вдоль продольной оси с небольшим смещением.
  12. Из тонких арматурных прутков или перфорированного листового металла вокруг вторичной камеры наваривается корзина для камней.
  13. К задней стенке полученной печи для бани крепится металлический бак для нагрева воды.

Горизонтальная банная печь готова. Теперь можно приступать к ее огневым испытаниям на улице.

Вертикальная банная печь из трубы 530

Если помещение парной небольшое, то его можно оборудовать вертикальной конструкцией.

Технология изготовления своими руками:

  1. Из куска трубы длиной в 1 м выполняется первая часть печи для бани. Для поддувала внизу заготовки вырезается отверстие размерами в 5х20 см.
  2. Над дверцей подувала, из металлического листа в виде круга крепится дно топки. В центре диска устанавливается самодельный или купленный в магазине колосник.
  3. Отступив от дна заготовки примерно 5 см, вырезается отверстие для топки. Размер ее дверок должен быть в 25х30 см. После этого навариваются петли, и устанавливается створка.
  4. Отсекатель выполняется из прямоугольного металлического листа, который по углам приваривается к трубе. Между краями листа и стенками трубы будет проходить воздух, что обеспечит лучший нагрев печи для бани.
  5. Над полученной конструкцией, отступив вверх 5–10 см, размещается каменка. Ее низ в виде решетки изготавливается из прутьев. Дверца каменки выполняется так же, как и топочная.
  6. Из оставшегося обрезка трубы длиною в 0,5 м изготавливается бак для воды. Дно заготовки заваривается листовым железом в виде диска, в центре которого для дымохода нужно сделать отверстие. Внизу резервуара врезается кран, а сверху устанавливается полукруглая съемная крышка. Располагается бак для воды над каменкой.

Вертикальная печь для бани готова. Теперь ее нужно проверить ее работу и можно устанавливать в парную.

Установка и эксплуатация печей из труб

Эксплуатация металлических печей связана с риском получения ожогов и возникновения пожара. Поэтому при их монтаже необходимо выполнять следующие правила:

  1. Устанавливать над уровнем пола на бетонный или кирпичный фундамент высотой от 20 см.
  2. Перед дверцами поддувала и топливника расположить металлический лист.

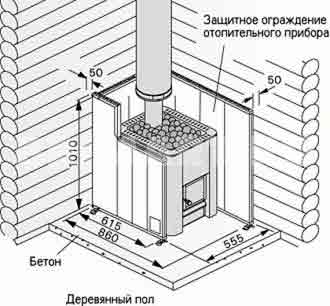

  3. Расстояние от деревянных стен бани до горячих поверхностей печи должно быть не менее 1 метра.

Бак для воды должен заполняться перед растопкой бани. В сухой горячий бак воду заливать нельзя, поскольку может возникнуть приводящий к ожогам паровой удар.

Посмотрев видео инструкцию и разобравшись с чертежами можно своими руками сделать печь для бани из трубы. Задача эта окажется действительно несложной. Конструкция получится с высоким КПД и, при правильной установке и эксплуатации, совершенно безопасной. Главное, выполнять все этапы работ строго по инструкции, не нарушая технологии.

Источник: http://bane.guru/pechi/samodelnye-bannye-pechi-iz-truby-530-chertezhi-video-instrukciya.html

Печка для бани из трубы своими руками

  • Какой выбрать проект банной печи?
  • Преимущества и недостатки печей из трубы
  • Вертикальная банная печь
  • Горизонтальная печь для бани
  • Как сделать своими руками. Что нужно для сборки печи?
  • Схема и чертеж
  • Подготовка инструментов и материалов
  • Фундамент
  • Изготовление и монтаж. Требования к установке печи
  • Колосник
  • Обустройство дымохода
  • Эксплуатация металлических печей

Металлическая печь для бани из трубы – это вариант стандартной железной каменки с баком для нагрева воды. Использование широкой трубы, корпуса бочки или баллона от пропана позволяют сэкономить время на поисках материалов для корпуса, нарезке и сварке его из листового металла. Толщина стенок трубы должна быть достаточно большой, чтобы выдержать высокую температуру в топке.

Какой выбрать проект банной печи?

Все разновидности конструкций с цилиндрическими корпусами можно условно разделить на 2 группы по расположению продольной оси:

  • вертикальный очаг;
  • горизонтальная печь.

Самодельная печь из трубы или подобных материалов диаметром 50-60 см имеет мощность, достаточную для отопления парной объемом около 20 м³ (примерные размеры – 2х3 м), получения 3-4 ведер кипятка и накаливания камней для образования качественного пара с температурой около +100°С. Эти показатели одинаковы для конструкций любого типа.

Преимущества и недостатки печей из трубы

Стальные сплавы, из которых изготавливают корпус труб большого диаметра, обладают достаточной прочностью и теплопроводностью, чтобы удовлетворять запросам при изготовлении банной печи. Стенки таких изделий рассчитаны на высокое давление и имеют толщину 6-8 мм. Это позволяет сварить печь для бани из трубы, и она не покоробится от жара и не прогорит при долговременной эксплуатации.

Среди преимуществ выделяют следующее:

  • удачная форма трубы круглого сечения позволяет максимально эффективно отбирать тепло при горении топлива и равномерно распределять его по поверхности;
  • печь из профильной трубы получится стандартной прямоугольной формы;
  • толстые стенки не только прочны, но и долго сохраняют тепло, печка не остывает при затухании;
  • малое количество самодельных сварных швов повышает прочность конструкции и препятствует развитию коррозии;
  • фрагмент трубы нужного диаметра легко приобрести и в магазинах фирм, торгующих метизами, и на металлплощадках (б/у).

Недостатком можно считать высокую стоимость нового изделия: толщина металла и большой диаметр делают трубы дорогими при покупке и метражом, и на вес. Дешевле приобрести бывший в употреблении материал на базах металлолома. Его продают только по весу, но цена такого металла ниже, чем нового.

При выборе желательно обратите внимание на тип трубы: хорошими вариантами являются бесшовная или прямошовная сварная с 1 продольным соединением. Спиралешовные могут оказаться дешевле, но при сильном нагреве деформируются.

Вертикальная банная печь

В зависимости от диаметра используемой трубы печь может быть достаточно компактной и не занимать большого пространства в парной. Сделать печку такого типа можно из круглых или профильных металлических изделий сечением не менее 50 см. Трубу при этом располагают вертикально, оснащая дверцами по бокам.

Недостаток конструкции в невозможности расположения дверец с выводом в предбанник, чтобы обеспечить чистую протопку парной. Дрова или уголь придется загружать из этого же помещения.

Горизонтальная печь для бани

Как и в первом случае, может быть сделана из круглой или профильной трубы. Для удобства изготовления и протопки лучше подобрать изделие большого диаметра (от 50 см), но можно изготовить и из меньших квадратных труб, соединяя 2 отдельные для топки и подтопочника.

Дверцы, расположенные в торцевой части, можно вывести в соседнее помещение. Чистка и загрузка топлива при этом могут производиться из предбанника.

Как сделать своими руками. Что нужно для сборки печи?

Для самостоятельного изготовления желательно иметь навыки работы с металлом и сварки деталей. Потребуется и оборудованное для производства таких работ место на открытом воздухе (под навесом, в мастерской и пр.). Техника безопасности подразумевает хорошее проветривание и отсутствие горючих материалов вблизи места проведения сварки.

Место в парной нужно заранее измерить и оценить возможность размещения печи указанного диаметра. Под сооружение придется положить фундамент. Его размеры по периметру превосходят проекцию печки для бани из трубы на 20-25 см, а глубина составляет не менее 50 см.

Схема и чертеж

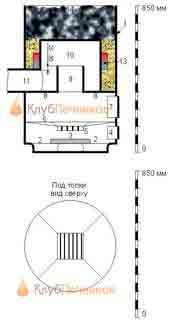

Чтобы оценить внешний вид и примерное устройство самодельного котла для бани, потребуется составление эскиза и примерной схемы изделия. Для сборки конструкции нужно подготовить более подробный чертеж с несколькими планами и указанием размера каждой деталь, а также общих размеров конструкции. Легче использовать уже готовые чертежи, разработанные народными умельцами, но можно разработать и собственный проект.

На схеме желательно учесть расположение печи относительно стен банного помещения, место установки бачка и каменки. Предусматривают и варианты вывода дымоходной трубы (сверху или сбоку от печки), а также способы выведения ее из помещения через стену или сквозь потолочные перекрытия.

Подготовка инструментов и материалов

Перед изготовлением банной печи из трубы нужно заранее подготовить все необходимые материалы и инструменты, тогда на сборку конструкции уйдет всего 1-2 дня. Потребуются:

  • щебень, песок и цемент;
  • лопата;
  • болгарка и диски по металлу;
  • сварочный аппарат с электродами;
  • отрезок трубы диаметром 50-60 см, длиной 1,5 м;
  • патрубок диаметром 25-30 см, длиной 60-70 см (каменка);
  • листовой металл такой же толщины, что и стенки труб;
  • навесные петли;
  • патрубок дымохода (диаметр трубы – 12-15 см);
  • водопроводный патрубок (d=1/2-3/4 дюйма);
  • кран шаровый;
  • готовые колосники или арматурный пруток (d=1,5 см);
  • листы асбеста и жести;
  • измерительный инструмент.

Фундамент

Если самодельный котел для бани из трубы планируют устанавливать еще на нулевом этапе постройки, место для фундамента определяют при проектировании сооружения. Печное основание не привязывают к ленточному фундаменту стен.

Потребуется выкопать котлован глубиной не менее 50 см и размером на 20 см больше (по периметру), чем корпус печи. На дно его насыпают 15-20 см ПГС, затем заливают бетон из 1 части цемента, 3 частей песка и 4 частей щебня. Заливку производят до уровня грунта, дают застыть в течение 24 часов.

Затем фундамент поднимают до предполагаемого уровня пола в бане. Для этого ставят опалубку из досок и производят заливку еще одного слоя бетона. Поверхность фундамента нужно скорректировать по строительному уровню. После заливки должно пройти не менее 7-10 суток, прежде чем на фундамент можно будет поставить печку.

Изготовление и монтаж. Требования к установке печи

Сборку конструкции осуществляют в зависимости от ее типа. Если удалось купить достаточно длинный отрезок трубы для корпуса, можно поступить следующим образом:

  1. Разметить на боковой стороне внизу отверстия для дверец подтопочника и топки на высоте примерно 2 см от кромки трубы (поддувало) и на 10-15 см выше верхнего края нижнего отверстия (топка). На высоте 10-15 см над топкой вырежьте люк для каменки внутреннего типа. Его диаметр равен размерам тонкой трубы.
  2. Приварить прутки поперек трубы (внутри) над и под топкой, формируя опору для каменки и колосников. Вставить трубу, обварить по контуру люка и внутри, прикрепляя к противоположной стенке. По краям останется пространство для пламени и выхода дыма.
  3. Вырезать из листового металла круг, диаметр которого равен внутреннему сечению трубы. Ближе к одной стороне сделать отверстие для дымохода. Сразу приварить трубу, делая герметичные швы. Опустить конструкцию внутрь корпуса и приварить ее по кругу немного выше края люка для каменки. Дымоходную трубу расположить на противоположной стороне от топки. Внизу емкости для воды (вся верхняя часть трубы над каменкой) приварить тонкий патрубок длиной 5-10 см и поставить кран.
  4. Вырезать 2 круга (диаметр равен внешнему размеру трубы). В детали для верха сделать отверстие для патрубка дымохода и люк для набора воды в получившийся бак. Нижний круг оставить целым, приварить к нему 4 ножки из листа или уголка.Заварить верх и низ трубной конструкции.
  5. Для дверец можно использовать вырезанные фрагменты стенки трубы или изготовить их из листового материала. Нужно сделать задвижки из полос металла, приварить верхние части петель. На краю отверстий для дверец поставить ответные части петель, вымерив их расположение. Навесить заслонки и определить места для крюков задвижек. Детали согнуть из прутка или вырезать из листовой стали и приварить сбоку от зева топки и подтопочника.

Собирая вертикальную печь из 2 коротких отрезков трубы (лучше выбрать одинаковый или близкий диаметр), топочные камеры оформляйте так же. Над топкой ставится сплошной свод из стального круга (можно вывести дымоход в него или в боковые стороны корпуса). Для каменки по верхнему краю наваривают бортик. Если высота отрезка над топкой позволяет, то можно просто опустить верхний круг на 7-10 см ниже кромок. Нижний круг приваривают, как в первом случае.

Особенность такого очага в боковом расположении бачка. Для его изготовления срезают часть стенки второго отрезка трубы (примерно 1/3 окружности). Остальное надо приварить сбоку, не опуская нижнюю кромку за уровень установки колосника. Чтобы заварить низ бака, нужно вырезать дополнительную деталь из листовой стали. Все соединения тщательно проварить. Установить края или оставить бак открытым сверху для набора воды ковшом.

Горизонтальная конструкция собирается проще:

  1. Внутреннее пространство делится примерно на 3 части. В нижней трети будет подтопочник, верх займет топка.
  2. Дверцы прорезаются в стальном круге для фасада печи и оснащаются петлями по описанной технологии.
  3. Тыльную часть можно дополнить баком, устанавливая его сбоку. Каменка в этом случае располагается в верхней части трубы в сваренном для этого ящике. Вариант с верхним расположением бачка подразумевает изготовление такого же ящика, но большего размера.

Противопожарные требования для установки печи подразумевают правила:

  • в деревянной бане печку можно разместить на расстоянии не менее 50 см от стен, которые дополнительно защищают асбестовым листом и обивкой из жести;
  • в каменной – предусмотреть достаточную площадь стен, не обшитых древесиной (на 20 см больше проекции печи по периметру);
  • перед топкой на деревянный пол стелют листы асбеста и жести шириной не менее 50 см и длиной на 15-20 см больше размера фасада в обе стороны.

Колосник

Удобнее всего купить готовые чугунные решетки. Они имеют форму, позволяющую золе хорошо проваливаться в подтопочник. Если такие детали взять негде, используют толстый арматурный пруток (1,5-2 см). Отрезки металла располагают внутри корпуса, приваривая к заранее закрепленным там опорам. Расстояние между деталями составляет 1-1,5 см.

Обустройство дымохода

Для дымовой трубы сейчас все чаще используют специальные изделия, созданные по технологии «сэндвич». Это легкие секционные конструкции из тонкого металла и теплоизолирующей негорючей прокладки между ними. Выпускаются прямые и угловые детали, тройники и сопутствующая фурнитура. Приобретя нужное количество секций, можно быстро собрать дымоход любой сложности, вставляя 1-метровые отрезки друг в друга и закрепляя их хомутами. Первая от печки секция надевается на выведенный из топки патрубок и герметизируется асбестовым шнуром и глиной.

Если применяется простая металлическая труба, ее часто обкладывают кирпичом, чтобы снизить риск получения ожога. Для дымоходов иногда используют и асбоцементные трубы подходящего диаметра. Установить их можно так же, как начальную сэндвич-секцию.

При проведении дымохода через стену или потолочные перекрытия важно соблюдать противопожарные правила. Согласно им, отверстие для проведения дымохода делают на 15-20 см больше по периметру. Вокруг него ставят короб из негорючего материала (например, жести). Зазор между дымоходом и стенками короба забивают глиной, керамзитом, другими негорючими и теплоизолирующими материалами (минеральная вата, печной шлак и пр.). Такой же короб делают при прохождении обрешетки кровли.

Иногда банную трубу выводят горизонтально из боковой поверхности корпуса и сразу делают выход для нее на улицу. В каменной бане дополнительных противопожарных мер при этом не предпринимают, только герметизируют зазоры между трубой и стеной. В деревянной бане выполняют устройство такого же короба, как для вывода через крышу. Снаружи дымоход поднимают выше конька на 50 см и более, а трубу крепят так, чтобы она находилась на расстоянии 50-100 см от стены и конструктивных элементов крыши. Наверх нужно обязательно поставить колпак-искрогаситель.

Эксплуатация металлических печей

При протапливании бани рекомендуется сначала заполнить бак водой, а затем растапливать печь. Если заливать воду в разогретую емкость, возникает риск получения ожога большим количеством перегретого пара. От резкого перепада температур страдает и металл: стенку может повести или даже разорвать.

Для растопки применяют бумагу и мелко наколотые сухие дрова или бересту. Жидкости для розжига и бензин в бане использовать нельзя: они могут спровоцировать пожар или появление неприятного запаха в парной.

Если есть возможность, вокруг нагревающихся частей печи устанавливают экраны из листового металла (как на печках-времянках) или красного кирпича. Между экраном и печью оставляют зазоры в 2-3 см, открытые сверху. Так время протопки бани не увеличится из-за долгого нагрева поверхностей экранов.

Источник: http://xn--80ac1bcbgb9aa.xn--p1ai/pechka-dlya-bani-iz-trubyi/

Климат

Обогрев бани с помощью самодельной печи – это существенная экономия и простота эксплуатации на долге годы. Самодельная печь из трубы сегодня не новинка, и многие мастера предлагают свою технологию изготовления в качестве примера. При наличии обрезков металлических труб, подходящего инструмента и некоторого опыта работы сварочным аппаратом такое отопительное оборудование легко сделать самостоятельно.

Оглавление:

  1. Почему востребованы самодельные печи из трубы?
  2. Основные требования к самодельным отопительным приборам
  3. Что важно знать о трубах для самодельной печи?
  4. «Горячая» и «холодная» конструкция печи
  5. Изготовление вертикальной печи из трубы

Почему востребованы самодельные печи из трубы?

Комфорт любого помещения в холодное время года во многом зависит от температуры. Тем более, это важно для:

  • бани или парилки;
  • домашней мастерской или мини-цеха;
  • подсобных помещений;
  • недостроенных зданий, где в зимний период идут работы.

Хорошая самодельная печь по многим параметрам не уступает заводским образцам, а по себестоимости обходится разы дешевле. И хотя самодельное оборудование не такое эстетичное, как фирменное, их экономичность и надежность никто не ставит под сомнение. К тому же в них можно сжигать любые отходы или ненужный хлам – стружки, ветошь, макулатуру, упаковка и пр.

Самодельная печь из трубы занимает мало места, а соорудить ее можно в любом месте на небольшом постаменте, главное – хороший дымоход и безопасность. Но важным преимуществом такого оборудования в бане является ее многофункциональность – обогрев воздуха, нагревание воды и камней. Если такую печь сделать по всем правилам, то ее обслуживание будет минимальным – только удаление из зольника твердых остатков процесса горения.

Конструктивные элементы печи из трубы:

  • топка;
  • место прогревания для банных камней;
  • зольник;
  • дымоход;
  • решетка–колосник (между зольником и топкой) для поддачи кислорода;
  • готовая дверца;
  • нагревательный бак для воды;

Однако не все они нужны в конструкции самодельной печи, например, емкость для воды или отсек для камней может отсутствовать, если печь не для бани. Иногда бак целесообразно делать как отдельный элемент, соединенный с печью из трубы.

Внимание: При любом варианте печь не должна стоять близко к легковоспламеняющимся поверхностям – правила пожарной безопасности пределе всего!

Основные требования к самодельным отопительным приборам

Соорудить из трубы металлическую печь можно самостоятельно или используя помощь профессионального сварщика. В любом случае, это будут дешевле, чем покупать готовый котел. И если окажется, что она уже не нужна, то не потребуется сложный демонтаж, поскольку конструкцию будет легко убрать из помещения. Но можно сделать не только стационарную, но и передвижную самодельную печь из трубы – фото:

Можно не только варьировать конструкцию печи на основе трубы, но и то, чем ее предполагается топить. Выбор вида топлива во многом определяет конструктивные особенности самодельной печи их трубы.

Топка может быть приспособлена под любой подручный материал:

  • обычные дрова;
  • стружка и опилки из столярного цеха;
  • еловые и сосновые шишки;
  • сельскохозяйственные отходы;
  • мазут или использованное машинное масло;
  • любой горючий материал для утилизации через сжигание.

1. Обеспечивать достаточную мощности и выдачу тепла, а процесс горения должен быть регулируемый.

2. Желательно обеспечить аккумулятором тепла и парогенератором, чтобы регулировать режим смены тепла и влаги (в бане).

3. Регулятор конвекции (поддержания физических законов горения) и подачи воздуха.

4. Соблюдение всех пропорций топки и дымохода для достаточной тяги.

5. Угольки из топки не должны выпадать наружу, чтобы защитить помещение от возможного пожара, а нижнее пространство у печи желательно оббить куском истовой стали или оцинковки с бортиком.

6. У самодельной печи должен быть небольшой фундамент или постамент.

Для обустройства подходящего места для самодельной печи в бане (другом вспомогательном помещении) из бетона или огнеупорного кирпича. Сначала выкладывают небольшой фундамент, но достаточно небольшого постамента до 30см высотой, к которому должен быть свободный доступ с разных сторон. Когда подготовлена площадка под фундамент, ее выравнивают бетоном. Поверх него площадку выкладывают огнеупорным кирпичом, ввязываемым раствором глины. По краю лучше сразу же оборудовать небольшой бортик.

Внимание: Стены бани или парной в срубе нужно защитить от перегревания защитным экраном, например, слоем кирпича. Саму печь нельзя ставить впритык.

Для равномерного и быстрого обогрева в большом помещении нередко используется сразу 2 печи – стационарная и самодельная, дополнительная. Есть даже мобильные варианты печей из трубы, на колесах, в народе именуемые «паровоз», которые перемещают при необходимости.

Что важно знать о трубах для самодельной печи?

Не каждая труба подойдет для обустройства полноценной печи, и стоит разобраться в их разновидностях, обозначенных маркировкой. Цифры обозначают:

  • марку стали;
  • размеры труб;
  • стандарт;
  • метод изготовления.

Важные параметры – внутреннее сечение (диаметр трубы) и толщина стенки труб. Например, 550*5, где первая цифра обозначает внутренний диаметр, а вторая – толщина стенки труб данной маркировки. Для печи из трубы важно, чтобы она выдерживала большую температурную нагрузку, равномерно прогревалась, долго сохраняла тепло, а на ее разогрев использовали минимальный расход топлива. Также нередко используется сэндвич труба для печи (двойная).

Совет: Качественные толстостенные трубы не деформируются от большой температуры, а большой диаметр очень удобен для закладывания дров или другого твердого топлива.

Для самостоятельного изготовления печи достаточно обрезка металлической трубы сечением около 500 мм. Работать придется:

  • сварочным аппаратом;
  • болгаркой;
  • станком для резки металла.

Чтобы сделать полноценный отопительный агрегат, также потребуется меньший отрезок меньшего диаметра трубы для печи – под дымоход.

Также понадобится листовая сталь, колосники или металлическая решетка, готовая печная дверца или металл, из которого ее сделают, и то, чем она будут крепиться к трубе. Для экономии можно воспользоваться обрезками труб из строительного магазина или с производства, где такие остатки предлагаются.

Важно также определить с тем, будет ли это печь из трубы горизонтальна или вертикальная конструкция. Вертикальная печь из трубы должна иметь боковое отверстие для дверцы. Для изготовления выбранного типа печи сначала делают предварительный набросок, используя чертежи печи из трубы. При наличии заготовок из труб важно сделать собственный чертеж, чтобы внести свои коррективы.

«Горячая» и «холодная» конструкция печи

От того, какая температура у наружной поверхности банной печи, их называют «холодными» или «горячими». Горячая стенка печи поддерживает высокую наружную температуру достаточно долго, например, порядка 100°С градусов – в парилке тепло. Их легко «раскочегарить» за короткий промежуток времени, и помещение быстро обогреется. Именно для этих целей больше всего подходит печь из трубы своими руками, особенно если баней не пользуются постоянно, а только периодически. В загородном домовладении, куда изредка наведываются, холодная печь для бани мало эффективна.

Горячие печи для парных – идеальный вариант, но такую баню легко перегреть, создав режим сауны. Но слишком высокую температуру не каждый выдерживает, особенно при высокой влажности. И большая площадь прогреваемой поверхности самодельной печи из металлической трубы из преимущества может легко превратиться в недостаток. Кроме того, большая площадь горячей поверхности опасна тем, что по неосторожности можно обжечься.

В бане, используемой постоянно, печи обложены эстетичным огнеупорным кирпичом. Нередко корпус печи защищен конвектором, который распределяет горячие потоки прогретого воздуха по всей площади бани. Он же защищает от соприкосновения с раскаленной поверхностью.

Внимание: Резко снижать температуру топки за счет обливания водой небезопасно, да и сама она прослужит недолго, поскольку резкая смена температурных режимов разрушает ее.

Изготовление вертикальной печи из трубы

Это самая примитивная конструкция, но ее тоже важно сделать грамотно. Для этого понадобится большой отрезок трубы, около 1,5 м на 1,5 м в диаметре. Подойдет толстостенный материал до 10 мм, а под печку-каменку достаточно трубы меньшего диаметра. Также нужны 3 комплекта стальных петель, арматура или готовые колосники, врезной кран и металлические листы до 8 мм.

Трубу понадобится разрезать на 2 неравных куска или сразу взять 2 отрезка примерно по 60 см и 90 см. Из большего фрагмента лучше сделать топку, а из меньшего – емкость для воды. Под бак для воды пойдет и готовая емкость нержавеющей стали, которая не боится коррозии и высоких температур.

Больший отрезок нудно снабдить поддувалом, чтобы в топку поступал кислород. Для этого вырезают сбоку отверстие прямоугольной формы примерно 7х20 см. Резать нужно ровно и аккуратно, чтобы из полученного фрагмента сделать дверцу, посаженную на комплект петель. Дверцу дополним защелкой и ручкой.

Далее режем из листовой стали круг, совпадающий с сечением трубы для печи из нержавейки, чтобы сделать днище топки. Его приделываем сваркой снизу трубы, но можно дополнительно сделать достаточно мощные ножки, способные выдержать вес самодельной печи. Но наиболее целесообразно днище вертикальной печи приварить не в самом низу, а чуть внутри, чтобы не делать ножек вообще.

Далее потребуется разместить колосник (или его замену из толстой стальной пластины), который внутри топки закрепляют сваркой. Основная цель колосника – поверхность с продолговатыми отверстиями, куда кладут дрова, а через них должен проходит воздух, участвующий в процессе горения.

Через эти отверстия зола и другие несгораемые остатки топлива будут осыпаться вниз, в поддувало. Оттуда их нужно будет периодически удалять, поэтому конструкция печи должна быть такой, чтобы это было делать удобно. Поэтому между колосниками и поддувалом должно быть достаточное пространство – зольник.

Основная часть любой печи – топка, где будут гореть дрова или другое топливо, поэтому она должна быть выполнена наиболее тщательно. Для этого сбоку трубы вырежем окно прямо над колосниками, примерно 25х30см. Желательно равномерно расположить над готовой дверцей зольника, чтобы было эстетично. Иногда это удобнее сделать сбоку, но не стоит делать слишком высоко или низко. А из вырезанного фрагмента трубы сделаем дверцу на петлях, которую дополним ручкой и защелкой.

Следующий этап – оборудуем каменку, например, из арматуры – в виде колосника над камерой топки, куда закладывают камни для прогревания. Но лучше соорудить его в форме совка – из отрезанного куска трубы. Он закрепляется над топкой перпендикулярно основанию, и часть будет наглухо приваренной, а другая останется открытой. Приделаем дверцу и получим расположенный над огнем совок для камней. Все эти конструктивные особенности должны быть заранее продуманы и внесены в чертежи печи из трубы.

Далее займёмся изготовлением бака для воды. Для этого к меньшему отрезку трубы, который у нас бал оговорен изначально, приварим дно, вырезанное из листовой стали около 7-8 мм. В днище бака делаем достаточное для прохождения трубы отверстие, куда приварим трубу дымохода из отсека топки. Горячий дым, проходящий по трубе, должен нагревать бак и находящуюся в нем воду. А внизу бака монтируем кран для набора воды.

Внимание: Сложность состоит лишь в том, чтобы самодельная емкость была абсолютно герметичной. Качество сварки проверяют до полноценного функционирования котла. Важно, чтобы вода не капала в топку на огонь – это спровоцирует выработку угарного газа.

Соединяем вместе бак и отсек для топки и, например, используя металлическую муфту – она станет отличным креплением для бака. Верхнюю часть бака нужно снабдить крышкой или оставить открытым. Но удобнее, когда крышка делится надвое – задняя часть приварена наглухо, а передняя открывается. Эти детали соединяют на петлях.

Несколько слов о дымоходе, который должен выходить из печи – он может быть сделан из цельной трубы или огнестойкой гофры (у мобильного варианта самодельной печи). Чтобы гарантировать пожарную безопасность, дымоход при прохождении через стену, потолок или крышу, нужно изолировать или обложить кирпичом.

В заключении хотелось бы добавить, что это только один из вариантов, например, горизонтальные печи. Предлагаем дополнительно посмотреть печь из трубы, видео:

Источник: http://strport.ru/klimat/pech-iz-truby-svoimi-rukami

Печь своими руками из металла: варианты изготовления, схемы, чертежи и проекты для начинающих (95 фото + видео)

Самодельная металлическая печь прекрасно подойдет для обогрева теплицы, гаража, рабочего помещения и даже жилой комнаты. Для сборки рассматриваемого агрегата можно использовать листы металла, бочки, трубы и даже огнетушители подходящего размера. Порядок изготовления печи остается одинаковым. Различия присутствуют лишь на начальных стадиях подготовки корпуса.

Печь своими руками из металла

Особенности конструкции

Самая простая конструкция металлической печи — так называемая буржуйка. Её конструкция довольно проста: металлический ящик с ножками дверцей, труба для отвода продуктов горения. Главный недостаток этой печи — большое потребление топлива и малая теплоотдача. А также большим минусом является опасность возникновения пожара.

Русское название этого типа печи базируется на ассоциации с карикатурным образом буржуя, изображаемого как человека с толстым брюхом.

Простая печь «буржуйка»

Современные металлические печи намного безопаснее «буржуйки». Их производство осуществляется из листовой стали, толщиной до 4–5 мм. В конструкции предусмотрена специальная камера для закладки камней. Предусмотрено обустройство водяного бака в качестве накопителя тепла, объёмом до 70 литров. Для равномерного прогрева печи, а также для снижения её пожароопасности, печь рекомендуют обкладывать жаростойким кирпичом.

Некоторые образцы современных печей

Печка длительного горения с наддувом

Показанная на чертеже дровяная буржуйка состоит из таких элементов:

  • горизонтально расположенный топливник объемом 50 литров;
  • снизу к топке приварен зольник, оснащенный отдельной дверцей;
  • вертикальная вторичная камера с патрубком дымохода;
  • проложенный сквозь нее наклонный воздушный канал;
  • третья камера с теплообменными ребрами и патрубком выхода нагретого воздуха.

Примечание. Печь на чертеже изображена в разрезе. Способ стыковки двух труб – произвольный, внутреннее проходное отверстие – квадратного сечения, размером 15 х 15 см.

На горизонтальный воздушный патрубок Ø100 мм, предусмотренный в вертикальной части буржуйки, устанавливается вентилятор. К выходному штуцеру теплообменной камеры подсоединяется гофрированная алюминиевая труба, нагнетающая горячий воздух в соседнее помещение.

Принцип работы железной печки основан на интенсивном подогреве воздушного потока, создаваемого вентилятором. Как функционирует отопительный агрегат:

  1. В топливнике горят дрова длиной 0.5—0.7 м, количество подаваемого воздуха регулируется дверкой зольника.
  2. Продукты горения проникают во вторую камеру, где дожигаются пиролизные газы. Плюс происходит передача теплоты наружным стенкам и внутренней наклонной трубе. Дальше отработанные летучие вещества выбрасываются на улицу посредством дымохода.
  3. Нагнетаемый вентилятором воздух предварительно нагревается в наклонном канале, затем поступает в основную теплообменную камеру, расположенную прямо над топкой.
  4. Окончательно прогревшись от внутренних ребер и раскаленного свода топливника, воздушный поток выходит через вертикальный патрубок и направляется в смежное помещение.

Самодельная печь – буржуйка данной конструкции отапливает комнату вокруг себя традиционным способом, и соседнюю – за счет принудительного воздушного обогрева. Продолжительность горения обеспечивается приличным объемом топки (50 л), куда укладываются длинные толстые поленья.

Длинный горизонтальный топливник позволяет закладывать в буржуйку почти метровые поленья

Вышеописанная металлическая печь развивает тепловую мощность порядка 7 кВт, то есть, способна отопить дачу, гараж или бытовку площадью 60—70 м². Установка буржуйки производится внутри большего помещения, воздушная труба прокладывается в меньшее.

Подбираем материалы

Круглый корпус печи делается из старого пропанового баллона либо тонкостенной стальной трубы диаметром 300 х 5 мм. Во втором случае длину топливника можно нарастить до 1 метра.

Совет. Лучше найти стандартные баллоны 50 л из-под сжиженного газа, на сборку печки пойдет 2 шт. Труба Ø300 толщиной стенки 5 мм — изделие нестандартное, искать придется долго. Более доступный вариант Ø300 х 8 мм получится слишком тяжелым.

Для изготовления железной печи потребуются следующие дополнительные материалы:

  • листовой металл толщиной 3 мм — на дверцы, зольник и воздухогрейную камеру;
  • арматура периодического профиля (так называемая рифленка) Ø10…12 мм — на усиление колосников;
  • кусок трубы Ø76 х 3 мм длиной 0.6—0.7 м;
  • обрезки Ø100 мм — на дымоходные и воздушные патрубки;
  • отходы металлопроката – уголки, маленькие швеллеры, профтрубы для ножек печки.

Монтаж заводских запоров (слева) и уплотнение графитно-асбестовым шнуром (справа)
Запорные ручки дверец проще купить готовыми, нежели изготавливать самостоятельно. На уплотнение притворов понадобится асбестовый шнур. Вентилятор – любая бытовая модель производительностью до 50 м³ воздуха в час.

Изготовление буржуйки – пошаговая инструкция

При использовании газовых баллонов первой операцией станет безопасное вскрытие этих сосудов. Порядок действий:

  1. Полностью откройте вентиль, переверните резервуар с целью максимально слить оставшийся конденсат.
  2. Выкрутите вентиль трубным ключом, заполните баллон доверху водой.
  3. Болгаркой аккуратно срежьте боковину, ориентируясь по заводскому сварочному шву.

Справка. Пропан тяжелее воздуха, поэтому самостоятельно не выветрится. Остатки газа вытесняются из сосуда только водой, резка выполняется при заполненном резервуаре.

Вообще-то, крышку отпиливать необязательно, поскольку конструкцией не предусмотрена установка внутренней колосниковой решетки. Можно сразу вырезать проем под монтаж дверцы или боковое квадратное отверстие для выхода дымовых газов.

Как сделать печь длительного горения для дачи своими руками:

    Выполните подготовительные работы – прорежьте щели колосниковой решетки, технологические отверстия для прохода газов и установки дверок. Распилите второй баллон, подгоняя будущую вторичную камеру под топливник.

Чертеж дровяной печки — вид сверху

Наварите на колосники усилители из арматуры или профиля, как сделано на фото. Иначе при нагреве металл начнет прогибаться.

  • Приделайте зольник из металлических полос и ножки печи, ориентируясь по чертежу.
  • Изготовьте дверцы и обрамление, как показано на картинке. Уплотняйте притвор асбестовым шнуром, внутрь заложите базальтовый утеплитель.

  • Выполните отверстия в вертикальном корпусе, поместите внутрь трубу Ø76 мм, соблюдая угол 35…40°. Герметично обварите торцы, состыкуйте готовый элемент с горизонтальным баллоном.
  • Сверху к своду топливника приварите несколько полос из обрезков металлопроката – они послужат ребрами воздушного теплообменника. Изготовьте корпус камеры, приделайте все патрубки.

    Приварите обрамление, установите дверцы топки и зольника.

    Совет. Не отступайте от чертежа и не увеличивайте размеры теплообменной полости – эффективность нагрева снизится. Угол монтажа наклонного канала дается приблизительно, главное, вставить трубу между боковыми стенками и хорошенько обварить.

    Патрубок для установки вентилятора не обязательно делать длинным (по схеме — 20 см). Чтобы крыльчатка не перегрелась, достаточно подключить нагнетатель через алюминиевую гофротрубу. Как самому сварить печку, смотрите на видео нашего эксперта:

    Отзыв о работе печки в реальных условиях мы поместили в конце публикации — в видеоролике рассказывается об отоплении гаража 6 х 12 м.

    Достоинства

    • Металл довольно прочный, но и более податливый материал, позволяющий придавать ему любую форму. Способен выдерживать большие перепады температур и жёсткие нагрузки при эксплуатации изделия.
    • Стоит отметить высокий КПД металлической печки, достигающий 95%.
    • Теплопроводность металла высока, соответственно довольно быстро происходит прогрев печи и нагревание помещения.
    • Прочность металла с убавлением толщины только растёт в отличие от керамики.
    • Вес печи на порядок, а иногда и более, ниже чем каменной или кирпичной, что в свою очередь, позволяет отказаться от устройства громоздкого монолитного фундамента.
    • Низкая себестоимость производимого тепла (у металлических печей в 10–20 раз ниже, чем у кирпичных) ещё один плюс в копилку достоинств этого вида печей.
    • Немаловажным фактором является транспортабельность такой печки и простота монтажа на месте, нужно только подвести дымоход.
    • За ненадобностью её легко убрать на хранение до следующего отопительного сезона.

    Конкретные примеры выбора

    Выбор металлической печки начинается с определения места ее установки. Отопительный агрегат размещают у стены, защищенной жаропрочным материалом. Некоторые хозяева ставят устройство прямо посередине большой кухни или комнаты.

    Стена, у которой стоит печка, нагревается, поэтому ее защищают термостойким материалом. Экран выполняют из кирпича, керамической плитки, брусков и плитки из природного камня. Толщина экрана зависит от степени нагрева стены.

    Для деревянного дома

    Для деревянного дома чаще выбирают печки, работающие на дровах. Для прогрева деревянного строения не нужно такого сильного жара, как для кирпичного и бетонного коттеджа. Рассмотрим выбор отопительно-варочной печи для небольшого брусового дома площадью до 50 квадратных метров.

    В продаже есть сотни моделей металлических печек от десятков российских и иностранных заводов. Хорошо зарекомендовали себя отопительно-варочные приборы зарубежных производителей:

    • Konig Feuer;
    • Trend;
    • Olimp;
    • Magnum;
    • Thorma;
    • Alma Mons;
    • Efel;
    • Ferlux.

    Печи смонтированы из стали и чугуна, имеют различный дизайн и конструкцию.

    Из чугуна выполнены топочные камеры, у всех моделей стены топки имеют шамотную, вермикулитовую или другую огнестойкую футеровку. Вермикулитовая футеровка топки позволяет раскалять ее до 1200 градусов, шамот — до 1300 градусов. Пища готовится на варочном настиле и в духовом шкафу.

    В продаже есть десятки надежных и качественных печей от российских изготовителей таких, как «Термофор», «Лиговъ», «Теплодар», «Ермак». Приборы имеют стальной корпус и канальные топки, что позволяет регулировать температуру и расход дров. Во многих печках, кроме варочного настила, установлен духовой шкаф.

    Во всех устройствах есть отдел-зольник, накрытый колосником, дроссели для регулировки подачи воздуха. Дверцы сплошные или с окошком из огнестойкого стекла.

    Для загородного дома

    Для загородного дома и дачи чаще выбирают компактные печки. Эти сооружения позволяют быстро прогревать небольшие помещения и удерживать приемлемую температуру 2—3 часа. Если в поселке нет проблем с электричеством, достаточно приобрести печь, предназначенную только для нагрева помещения.

    Фото 2. Печь модели «Булерьян». По изогнутым трубкам проходит горячий воздух и тепло держится дольше.

    В продаже есть компактные отопительно-варочные устройства. Если агрегат нужен исключительно для отопления, подойдут малые печи моделей «Булерьян», «Золушка», «Везувий», «Студент», «Инженер».

    Справка. Предприятия, как правило, выпускают десятки печей с одинаковым названием, но с разным цифровым кодом. Среди них есть варочные и варочно-отопительные приборы.

    Недостатки

    • Наверное, самый основной недостаток — печь не «дышит».Тогда как кирпичная печка при охлаждении вбирает в себя влагу, тем самым поддерживая оптимальную влажность. Небольшое «дыхание» печи появится после облицовки кирпичом, но пропадёт мобильность, и увеличатся габариты.
    • Из-за низкой теплоёмкости металла, теплоотдача после сгорания топлива обычно не превышает 2–3 часа.
    • Большой недостаток металлической печи — срок жизни. При рабочих температурах металл активно реагирует с содержащейся в воздухе влагой, и в результате чего ускоренно корродирует. Срок службы металлической печи обычно не превышает двадцати лет. Но это сполна компенсируется лёгкой и недорогой заменой печи и дешёвым топливом.

    Расчёт основных параметров

    Для изготовления выбрана металлическая печь-каменка закрытого типа.

    Её основание будет квадратной формы, размером 600х600 мм. Высота конструкции составит 1350 мм. Высота топочной части — 653 мм, дымоходной трубы — 600 мм. Для дымоходного канала потребуется труба сечением 150 мм.

    Чтобы рассчитать объём топочной камеры, необходимо использовать формулу нахождения объёма куба: V=h³, где h — высота, длина и ширина исследуемой фигуры. Подставим значения 0,6∙0,6∙0,35=0,126 м³.

    Чтобы рассчитать приблизительную теплоотдачу этой печи, необходимо кубатуру отапливаемого помещения умножить на значение — 21. Допустим, что комната имеет размеры: длину — 3 м, ширину -2,5 м, высоту-2,3 м. На примере это будет выглядеть так: 2∙2,5∙2,3=11,5 м³ — это объём комнаты. Теперь рассчитываем требуемую теплоотдачу печи для комнаты указанного размера: 11,5∙21=241,5 ккал/ч.

    В данный момент рынок предлагает два вида металлических печей для дома произведённых из чугуна и стали. Чугунная печка по теплоотдаче находится между кирпичной и стальной. Вариант чугунной печки для изготовления своими руками отпадает сразу, так как нужно организовывать процесс литья чугуна, что на загородном участке в принципе невозможно. Для этого нужно специальное оборудование. А вот печь из листового металла, соорудить под силу своими руками, а в некоторых случаях практически не затрачивая денежных средств.

    Печь изготовленная путём чугунного литья

    Образец стальной печи заводского изготовления.

    Печь изготовленная из листовой стали

    Делаем печь своими руками

    Изначально следует ознакомиться с чертежами печек, выполненных из металла. Важный нюанс – в разогретой печи достаточно сложно постоянно поддерживать единую температуру.

    Футеровка печи. Для этого нужно обложить изнутри топку при помощи огнеупорного кирпича. Таким образом будет прогреваться только каменка. Еще на этапе проектирования, делайте топку большего размера, с учетом места для футеровки.

    К сожалению, к минусам такого метода можно отнести выработку горячего дыма (снижает пожаробезопасность). Охлаждение можно провести, установив бак либо каменку на трубу.

    Установка кирпичного экрана возле печи в баню из металла своими руками. Экран можно поставить из керамики. Не забудьте оставить место для монтажа дверцы для контроля уровня прогрева воздуха.

    Принцип действия и конструкции

    Рассмотрим общие схемы работы печей. Основные применяемые схемы на рисунках:

    Схемы принципа работы печей

    Камерная система

    В печи камерной системы происходит перепуск продуктов горения в газовую камеру и там происходит их догорание. Приток воздуха образуется естественным путём. В камерных печах, предназначенных для бытового применения, топка и камера догорания находятся в одном модуле — горниле. Для полного дожигания газов, камера должна быть со сводчатыми стенами. Хороший пример камерной системы — русская печь. При определённом усовершенствовании камерные печи довольно эффективны.

    Канальная система

    В канальной системе организовано принудительное движение газов от источника огня, по каналам внутри печки, до дымовой трубы. Продукты горения, догорая и проходя по каналам остывают, отдавая тепло печке. КПД такой печи около 60%, и чтобы газы начали догорать, необходимо сначала довести печь до рабочей температуры в 400 градусов.

    Колпаковая система

    В этой системе газы находятся под куполом колпака и сгорая, спускаются по стенкам печи отдавая оставшееся тепло. В этой системе для начала сжигания газов необходимо прогреть небольшую область купола колпака. КПД в печах этого типа может достигать 70% и выше.

    Классификация печных агрегатов

    Чаще всего самодельные печки делают с варочными поверхностями.

    Согласно особенностям устройства их делают:

    • камерными;
    • канальными;
    • колпаковыми.

    В камерных печках топочные газы поступают в специальную камеру и там за счет естественной циркуляции полностью сгорают. Их конструкция создает подобие горения обычного костра в замкнутом пространстве. В бытовых моделях топочный отсек соединяют с дожигательным в единый модуль, называемый горнилом. Его сводчатая форма обеспечивает полный дожиг топлива. Примером подобной конструкции можно назвать классическую русскую печь.

    В канальном агрегате топочные газы сначала догорают, потом постепенно остывают и перемещаются по каналам, находящимся между перегородками. При передвижении они отдают тепло печному корпусу. Внутри догорание отсутствует до тех пор, пока температура в топочном отделении не достигнет 400 градусов. КПД этих приборов не превышает 60%.

    В колпаковой печи продукты горения движутся к своду особого колпака и там задерживаются, полностью догорая. Затем газы опускаются к низу и отдают тепло корпусу. Для растопки такого агрегата достаточно прогреть только небольшую зону колпака. Его КПД может составить 75%.

    Схемы металлических печей и усовершенствования

    Общеизвестно, что металл быстро нагревается, но и также быстро остывает, низкая теплоёмкость делает его неважным накопителем тепла, но если учитывать некоторые свойства материала классические схемы можно применить по отношению к печам из металла и получить от них максимальную отдачу, так как тепловые потери на разогрев минимизированы. Рассмотрим две схемы.

    Схемы металлических печей

    Камерная (А)

    Типичный представитель — «буржуйка». Её прообразы, комнатные печи, использовались в XIX веке и были на редкость прожорливы в плане топлива. Во времена разрухи и потрясений после революции «буржуйка» усовершенствовалась и окрестилась своим нынешним названием.

    Были сделаны следующие совершенствования:

    1. Для настройки мощности теплоотдачи, в горнило вставили колосник и поддувало с дверцей.
    2. Диаметр дымохода 9–10 миллиметров на 0.23 килокалории тепловой энергии.
    3. Небольшая высота дымохода, до 3 метров от плоскости колосника.
    4. Начало дымохода до 1–1,5 м сделано вертикально и укрыто теплоизолирующим негорючим материалом.
    5. Далее дымоход продолжался горизонтальным участком — боровом — длиной не меньше 2,5 м, его вставили в форточку и добавили ещё один вертикальный сегмент в 1–1,5 метра для обеспечения тяги.

    Канальная (Б)

    Буржуйку легко адаптировать под канальную схему. Конечно, общим с кирпичной печкой будет только внешний вид. От каналов будет мало пользы ввиду большой теплопроводности металла, от изначальной системы остаётся только горизонтальный участок, отделяющий камеру догорания и топку. Дополнительный воздух для дожига газов поступает из отверстий на варочной поверхности или через отдельный регулируемый воздуховод. Выход дымовой трубы горизонтальный.

    1. Благодаря дожигу газов в локализованном месте, КПД подрос до 70–80%
    2. Выделяемая тепловая энергия увеличилась в 2–3 раза.
    3. Печка нетребовательна к силе тяги и характеристикам дымохода, ведёт себя как простая буржуйка: повысилась тяга, увеличилось горение и разрежение среды в дожигателе газов. Поступает больше вторичного воздуха и газы сгорят полностью.
    4. Так как основная мощность производится в дожигателе, печь может работать в двух режимах: пламени и длительного горения.
    5. Хорошая передача тепла от топки посредством довольно тонкой перегородки даёт в дожигателе нужную температуру для возгорания несгоревших газов, потому печь входит в рабочий режим практически моментально.
    6. Отдельная подача воздуха в топку и дожигатель, допускает настраивать печь почти для любого твёрдого топлива.
    7. Мощность теплоотдачи печи легко регулировать уровнем подачи воздуха на поддуве. В классической буржуйке возушное регулирование мощности сильно ограничено.
    8. Благодаря дожигателю, под варочной поверхностью держится температура в пределах 250–300 градусов, что довольно комфортно для приготовления пищи.
    9. Высокое выделение тепловой энергии от печки позволяет равномерно и оперативно прогреть помещение.
    10. На вход в дымовую трубу можно также поставить теплообменный контур для горячего водоснабжения.
    11. Пользуясь качественными дровами или углём, чистить дымовую трубу придётся раз в 5 лет.

    Как выбрать домашнюю металлическую печь?

    Предприятия создают десятки железных печей, которые различаются размерами, объемом топки, конструкцией, внешним видом и режимами работы. Выбирая отопительный прибор из металла, учитывают ряд факторов:

    • регион проживания;
    • площадь дома, количество отапливаемых комнат;
    • периодичность использования печки;
    • дизайн интерьера и предпочтения хозяина дома.

    В регионах, где минусовые температуры держатся до 5—6 месяцев в году, требования к отопительным приборам повышаются, хозяева домов отдают предпочтение кирпичным сооружениям. Но если зимой температура редко падает ниже 10 градусов, домашний отопительный металлический прибор вполне подходит для обогрева жилья.

    При постоянном проживании хозяев в доме металлическая печь должна поддерживать комфортную температуру в течение нескольких часов после сжигания одной порции топлива.

    Площадь жилища и количество отапливаемых комнат также влияет на выбор устройства. Если дом состоит из просторных комнат, выбирают большую печь длительного горения с хорошей теплоотдачей. Для маленьких домов, где есть лишь кухня и пара комнат, достаточно агрегата средней мощности. Если хозяева появляются в жилище лишь время от времени, можно установить небольшую печку, быстро отдающую тепло.

    На выбор устройства влияют и вкусы хозяев дома. В продаже есть железные печи, оформленные в стилях хай-тек, барокко, прованс.

    Фото 1. Очень необычная металлическая печь, оформленная в виде ковша от трактора «Cat».

    Чертёж и расчёт параметров

    Каких размеры будет иметь печь и как будет выглядеть каждый должен решать сам. Люди с инженерным мышлением и практическими навыками могут в простейшую конструкцию внести свои корректировки для улучшения и упрощения системы.

    Эскиз и чертёж буржуйки:

    Материалы и инструменты

    • Чертёж и эскиз будущей конструкции с размерами.
    • Металл листовой, толщиной 4–5 мм.
    • Уголки стальные.
    • Стальные трубки диаметром 15–20 мм или арматура диаметром 10–12 мм для колосниковой решётки.
    • Металлическая труба диаметром 180 мм.
    • Сварка дуговая, электроды 3.
    • УШМ (болгарка) с отрезным кругом, молоток, рулетка, карандаш или маркер.

    Устройство дымохода, его изготовление и установка

    Порядовка дымохода имеет свои особенности. На месте соединения дымоходной трубы с кровлей имеется расширение кладки. С внешней стороны этот выступ защищает конструкцию от атмосферных осадков, с внутренней — снижает температуру выходящего потока. На схеме показана порядовка дымоходной трубы для печи-каменки из металла.

    Распушка даёт возможность не использовать утеплитель

    Выбор и подготовка места установки

    Для такого вида печек монолитный фундамент сооружать не нужно ввиду их небольшого веса. Для выбора места установки следует руководствоваться такими параметрами, как удалённость от дверей и окон (для меньших потерь тепла) и удобством вывода дымохода из помещения. В гаражах и подсобных помещениях, как правило присутствует бетонный пол, поэтому подстилать ничего не требуется. В помещения с деревянным полом следует настелить на место установки лист асбеста или жести и закрепить его по периметру саморезами. На стены возле места установки для избежания потерь тепла можно приклеить фольгированную теплоизоляцию.

    Типы конструкции железной печи

    Выделяют 2 типа устройств отопления из металла для бани:

    1. Горячего. Такие конструкции быстро нагреваются. Специалисты рекомендуют устанавливать их в помещениях непостоянного использования, например, на даче. В других помещениях контролировать температуру нагрева будет невозможно, что приведет к перегреву воздуха.
    2. Холодного. Агрегаты снабжают системой контроля температуры. Стенки таких устройств не нагреваются выше 50 0С.

    По типу конструкции устройства отопления делят на холодные и горячие

    Выделяют 3 вида конструкции отопительных устройств:

    1. Аппараты закрытого типа. Компактное оборудование устанавливают в небольших банях. Изнутри устройство обкладывают огнеупорным материалом для повышения теплостойкости. Также размещают решетку для камней.
    2. Агрегаты открытого типа. Аппараты часто снабжают емкостью для воды и открытой каменкой.
    3. Комбинированные аппараты.

    Выделяют печи открытого, закрытого и комбинированного видов

    По виду топлива выделяют печи для бани:

    • на угле;
    • дровяные;
    • электрические;
    • газовые печи.

    3 вида топлива: дрова, электричество и газ

    Эксплуатация

    Некоторые требования по безопасной эксплуатации, при соблюдении которых вы обезопасите себя и ваших близких:

    • Печка обязательно должна стоять на огнеупорном основании.
    • Все легковоспламеняющиеся предметы и жидкости должны находиться на безопасном расстоянии 80–100 см от печи.
    • Не следует за один раз полностью забивать топку дровами.
    • Всегда следите чтобы дверца топки при использовании печи была закрыта.
    • Регулярно осматривать дымоход на наличие прохудившихся мест, для избежания попадания дыма в помещение.
    • Не оставляйте работающую печь надолго без присмотра.
    • Не пытайтесь прикоснуться к корпусу печи при её работе во избежание ожогов.

    Рекомендации по установке печи

    Установка печи
    Металлические печки устанавливаются в соответствии с положениями и правилами актуальных нормативных документов.

    В случае если стены строения сделаны из древесины, расстояние между ними и печью должно составлять не менее 50-100 см. Если вы облицуете стену огнеупорным кирпичом, оштукатурите либо же обеспечите ее защиту при помощи толстого металлического листа, указанное расстояние можно будет уменьшить до 20-30 см.

    Топка и дымоход печи должны находиться на минимальном расстоянии.

    Установленная металлическая печь

    Легкие печи можно устанавливать без фундамента, на плотный металлический лист. Сравнительно тяжелые агрегаты нуждаются в индивидуальном основании из бетона либо кирпича. Рекомендованная высота фундамента – до 200 мм.

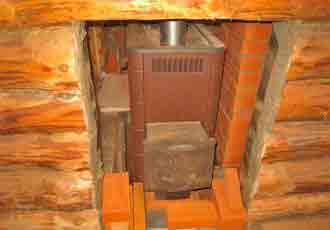

    Установка банной печи

    Теперь вы владеете информацией, необходимой для самостоятельного изготовления металлической печи. Следуйте положениям представленного руководства, и готовый отопительный агрегат будет долгие годы эффективно справляться с возлагаемыми на него задачами.

    Вариант установки печи

    Закладка топлива

    Чистка и обслуживание

    При интенсивном использовании печки в канале дымохода осаждается сажа и грязь, и постепенно накапливаясь, сужает просвет канала что влечёт за собой снижение тяги и общей эффективности конструкции. Дымоход достаточно проверять раз в год на наличие загрязнений и при необходимости прочищать от сажи. Есть несколько способов прочистки дымоходной трубы:

    • Механический, ёршиком или щёткой.
    • Химический, путём сжигания картофельных очисток в топке, при этом выделяемый крахмал размягчает сажу и она выходит.

    Для лучшей эффективности можно комбинировать эти два способа. Со стенок топки нагар лучше всего снимается щёткой по металлу. Зеркало и колосниковая решётка легко извлекаются для замены или мелкого ремонта.

    Устройство работы печки

    Для парилки хватит каменки, под которой будет находиться топка, прогревающая камешки до 250 градусов. Благодаря этому можно получать необходимый пар для сауны.

    Банька имеет другой микроклимат, который создают мелкие капельки, разогревающие воздух до 150 градусов по Цельсию. Благодаря этому пар называется сухим. Сухой пар мы получаем только при температуре свыше 500 градусов.

    Инструкция по изготовлению металлической печи

    Шаг 1. Заготовьте материалы. Для изготовления нужна листовая сталь, толщина чем больше, тем лучше. Но это может быть очень дорого, мы рекомендуем использовать листы толщиной 1,5÷2,0 мм.

    Металлические листы 2 мм

    Шаг 2. Сделайте эскиз печи с указанием всех размеров и частей. Подсчитайте количество деталей и их общую площадь. Это поможет вам определиться с потребностью листового железа.

    Нарисуйте эскиз вашей печи, например, мелом на стальном листе

    Схема – пример банной печи

    Шаг 3. Перенесите размеры на металл, вырежьте все элементы печи. Строго соблюдайте углы, они должны равняться 90°, противоположные боковины сделайте максимально одинаковыми. Резать металл нужно круглошлифовальной машиной, соблюдайте правила техники безопасности. Болгарка – очень опасный инструмент, шутить с ней не стоит, слишком тяжелые травмы в итоге можно получить. Заусеницы после обрезания заготовок следует убрать. Перед началом сваривания еще раз проверьте количество и размеры всех деталей.

    Сваривание печи

    Работы выполняйте на ровной площадке, освободите рабочее место от посторонних предметов. Начнем с изготовления каменки для печки.

    Шаг 1. Поставьте на ребро две боковины под прямым углом, начинайте делать прихватки.

    Стыкуем две заготовки под прямым углом

    Отрегулируйте силу тока, электрическая дуга не должна перегревать металл – шов получится неравномерным и непрочным. Прихватывайте по несколько миллиметров, на один угол достаточно 4÷5 прихваток. Постоянно контролируйте положение боковин. Сварной шов после остывания ведет листы в сторону, выравнивайте их положение. Проверьте угольником углы. Таким же образом прихватите две оставшиеся боковины каменки.

    Производим точечную сварку

    Шаг 2. Поставьте две подготовленные заготовки вместе, при необходимости откорректируйте углы и прихватите противоположные грани каменки. У вас получился короб каменки, осталось сделать дно и крышку.

    Четыре соединенных листа-заготовки, образующих короб

    Шаг 3. Прихватите дно и крышку. Во время вырезания вручную заготовок добиться идеальных размеров невозможно, всегда будут отклонения. Это не страшно, перед прихватыванием дна и крышки устанавливайте их таким способом, чтобы разбежность размеров были со всех сторон приблизительно одинаковыми. Щели в несколько миллиметров без проблем заварятся. Чтобы крышка не упала в короб, кладите одну строну на любую подставку, главное, чтобы она была тонкой и не нарушала нужное положение детали. С каждой стороны каменки сделайте по несколько прихваток, как и всегда, обращайте внимание на положение элементов и при необходимости исправляйте отклонения.

    Для дна внутренней каменки лучше взять лист толщиной 10 мм. На него приходится главный «улар» пламени, слишком тонкое дно может довольно быстро прогореть и дым начнет поступать в парную. Когда короб каменки полностью прихвачен, наложите полноценные швы.

    Делаем дно и крышку

    Шаг 4. Проделайте дверку в каменке. Положите короб горизонтально и сделайте разметку. Вырезать отверстие можно болгаркой или сваркой.

    Молотком выбиваем вырезанный прямоугольник и отставляем его в сторону

    В нашем варианте каменка состоит из двух частей: внутренней и внешней. Внешняя должна иметь размеры по периметру больше внутренней примерно на 10 сантиметров для прохода пламени и дыма в дымоход. Внутренняя каменка устанавливается во внешнюю на трубах, диаметр труб произвольный.

    Шаг 5. Проделайте в нижней части внешней каменки отверстия под трубы, на них будет стоять внутренняя каменка. Если у вас нет труб, можете использовать металлические прутки или арматуру. Следите, чтобы отверстия были горизонтальными и на одной высоте с двух сторон боковин внешней каменки.

    Делаем отверстия под трубы

    Таким же способом прихватите внешнюю каменку, топку печи и бак для воды. В топке вырежьте отверстия под дрова. Рекомендуем делать отверстия с таким расчетом, чтобы отрезанные части листа можно было использовать в качестве дверок. Для этого в топке делайте на 1 см отверстия больше, чем в каменке, из этой заготовки можно будет сделать к ней дверку – экономится материал.

    Видео – Изготовление печи из металла для бани (часть 1)

    Сборка отдельных элементов печи в единую конструкцию

    Элементы печи перед соединением

    Шаг 1. Заготовьте четыре пластины для сваривания двух каменок. Размеры пластин по длине должны отвечать размерам отверстия внешней каменки.

    Шаг 2. В верхней части внешней каменки вырежьте отверстия под дымоходную трубу. Размеры отверстия должны отвечать имеющейся у вас трубе и обеспечивать необходимую тягу в топке.

    Цены на дымоходные трубы

    Шаг 3. По периметру отверстия в печке под каменку приварите металлические полосы высотой примерно 2 сантиметра, размеры проема должны отвечать размерам внешней каменки.

    Изнутри топки приварите уголок 45×45 м, одна сторона уголка должна выходить в отверстие под каменку и образовывать квадрат. Сторона квадрата должна быть на 0,5÷1 см меньше размеров каменки. На эти полки в отверстии печи будет упираться конструкция. Для увеличения герметизации мета установки каменки используйте листовой асбест, вырежьте из него полоски шириной два сантиметра и положите между дном каменки и упорами из уголка. Разъемное соединение облегчит установку печки в парной. Конструкции печи изготовлены из толстой стали, имеют большие размеры и вес, приварить каменку к печи нецелесообразно. Намного удобнее сделать ее сборно/разборной, это облегчит транспортировку и установку.

    Шаг 4. На петлях приварите дверку топки. Двойным швом проварите все предварительно сделанные конструкции. Шов лучше класть снаружи и изнутри.

    Шаг 5. Вставьте внутреннюю каменку на место, она должна стоять на трубах и иметь вертикальное положение. С помощью заготовленных пластин соедините отверстия внутренней и внешней каменки. Если крепление внутренней каменки вызывает сомнения – закрепите ее сверху отрезками металла, угольниками или арматурой. Эти крепления будут скрытыми, можете использовать любые отходы металла.

    Соединение внешней и внутренней каменки

    Приваренные треугольники для укрепления соединения внешней и внутренней каменок

    Стрелкой показано технологическое отверстие для чистки сажи

    Отверстие закрыто дверцей. По периметру дверцы асбестовый шнур, крышка крепится болтами

    Шаг 6. Приварите верхнюю крышку внешней каменки. Прорежьте в ней отверстие под трубу дымохода. Проверьте качество всех швов, при необходимости поправьте пропуски.

    Каменка почти готова. Отсталость только сделать технологическое отверстие для очистки сажи, падающей из трубы и продумать установку печи. Сажа будет накапливаться на крышке внутренней каменки. Сбоку внешней стенки каменки сделайте отверстие, закрывайте его крышкой на болтах, для герметизации используйте асбестовый шнур. Аккуратно отшлифуйте болгаркой все углы, снимите заусеницы.

    Устанавливать печь мы предлагаем на металлические ножки. Высота ножек не менее 40 сантиметров, внизу обязательно следует класть асбест, сверху металлический лист. Это правила пожарной безопасности.

    Видео – Печка для бани (этапы сборки двойной каменки и установки ее на сваренную топочную камеру)

    Видео – Печка для бани (заключительная часть)

    Достоинства и недостатки печей длительного горения

    Как любой другой агрегат, такие печи имеют свои плюсы и минусы.

    К неоспоримым достоинствам можно отнести:

    • экономичный расход дров;
    • высокий КПД, до 85-90%;
    • универсальность в выборе топлива, подойдут и дрова, и отходы деревообрабатывающих предприятий, и опилки, и пеллеты;
    • небольшие размеры;
    • простота управления — с помощью заслонки для подачи воздуха;
    • простота конструкции, благодаря которой печь длительного горения несложно смастерить своими руками.

    Не лишены печки длительного горения и недостатков:

    • при горении выделяется конденсат, на котором в дымоходе активно осаждается сажа, поэтому к устройству дымохода предъявляются особые требования — он не должен иметь углов, изгибов, его конструкция должна быть максимально доступной для чистки;
    • чтобы перейти в режим длительного горения, печь сначала необходимо протопить в обычном режиме, чтобы прогреть саму печь и дымоход, иначе процесс горения прекратится.

    Все описанные особенности печек длительного горения актуальны как для отопительных агрегатов промышленного производства, так и для печей, сделанных своими руками.

    Увеличить эффективность можно, дополнив печку водяным контуром, как показано на видео.

    Инструменты и материалы, которые будут нужны

    Понадобится подготовить следующие элементы:

    • кирпич;
    • молоток;
    • горный песок без примесей;
    • глина;
    • двери;
    • задвижки;
    • скобы из металла;
    • асбестовый шнур;
    • обушок;
    • мастерок;
    • лопата для раствора;
    • рейка из дерева.

    Печной кирпич имеет размеры 230х114х40 мм. Из него можно соорудить голландскую конструкцию. Для камина материал не подойдет, так как он вбирает лишь небольшое количество тепла и быстро остывает. Соответственно, его можно использовать только для камина летней дачи.

    При кладке топки следует использовать шамотный кирпич. Его преимуществом является высокая теплопроводность в сочетании с повышенной теплоемкостью. Возводить печку целиком из шамотного кирпича не рекомендуется. С внешней части кладка из данного материала должна обкладываться керамическим кирпичом.

    Какой кирпич выбрать для возведения печки?

    Чтобы проверить качество материала, нужно простукать его молотком. Если звук звонкий или отрывистый, то это значит, что кирпич можно использовать. Качественный материал при ударе раскалывается на большие куски, при этом пыли практически не образуется.

    Внутренние элементы изготавливаются из клинкерного кирпича повышенной жаростойкости. Силикатный материал использовать не допускается.

    Для печки, период использования которой составляет более 10 лет, необходим горный песок без примесей. Если нет возможности его приобрести, можно использовать глиняный песок.

    Фиксация элементов производится с помощью раствора из песка и глины. Рецептов существует довольно много, есть смысл рассмотреть простой и качественный. Керамические кирпичи требуют использования огнеупорной глины. На 100 штук кирпича нужно 40 кг глины.

    Советы по определению готовности смеси для кладки печи

    В процессе приобретения глины важно проверить ее запах: если он есть, то это свидетельствует об органических добавках. Такую глину использовать для кладки печки нельзя. На следующем этапе понадобится определить количество песка в смеси, так как глина разных типов имеет различную жирность. На пробу следует взять 0,5–1 кг порошка из глины, залить водой в тазике и оставить раствор на 24 часа.

    Дальше нужно добавлять небольшое количество воды и вымешивать до консистенции пластилина. Замес надо разделить на несколько частей и в каждую добавить песок. Пробы вымешиваются и сушатся несколько часов.

    Из одной упаковки глины получится приблизительно 3–4 ведра готовой смеси.

    Далее нужно будет подготовить двери и задвижки, которые крепятся к телу печки. Для их крепления следует использовать металлические скобы и асбестовый шнур.

    Чтобы правильно выполнить кладку, следует подготовить деревянную планку 50х50 мм. По её сторонам нужно нанести номера рядов для разных типов кирпичей. Важно учесть толщину шва. Понадобится подготовить минимум 4 таких приспособления.

    Крепление рейки к кладке

    Инструкция по использованию будет следующей:

    1. Ряды нужно выложить в опалубке.
    2. По углам следует закрепить рейки. Сделать это можно с помощью использованиях нескольких скоб с острыми концами.
    3. К приспособлениям нужно прицепить шнур, по которому будет вестись кладка.
    4. Углы выверяются отвесами.
    5. В процессе кладки верхнюю скобу понадобится демонтировать из шва за счет покачивания.
    6. Углубления от скоб можно заделать раствором для кладки.

    На углах устанавливаются дополнительные рейки.

    Плюсы и минусы

    Специалисты выделяют такие преимущества печи:

    • пространство быстро нагревается, потребуется не более трех часов. При этом комната будет долго держать тепловой режим, а именно до 20 часов;
    • отличаются печи своей многофункциональностью, экономят деньги, ведь исполняют сразу две задачи: отопление помещения и плита, духовка.

    Также стоит выделить недостатки такого выбора:

    • ждать, пока нагреется помещение, придется – это два — три часа;
    • для изготовления потребуются недешевые материалы, поэтому конструкция в целом стоит денег.

    Самодельная или готовая топка?

    Существуют аргументы как «за», так и «против» обоих вариантов. Самодельные конструкции стоят гораздо дешевле, чем готовые. Они отличаются простой конструкцией, что упрощает обслуживание. Но есть и недостатки. Например, в домашних условиях невозможно создать сложное, качественное устройство. Примитивное оборудование способно только сжечь мусор. Выполнять другие функции оно не может.

    Чтобы сделать конструкцию для утилизации дачных отходов, нужно уметь пользоваться сварочным аппаратом. У мастера должен быть соответствующий инструмент, а также необходимые материалы. Тонкостенный металл для этих целей не подходит, а сделать качественный сварной шов в толстом металле при помощи бытового сварочного инвертора, сложно.

    Покупные изделия стоят больше, но их конструкция функциональнее. Тепло, вырабатываемое оборудованием, может применяться для обогрева дома или приготовления пищи. Оно долговечное, отличается хорошим качеством сборки. Вам не нужно иметь под рукой сварочный аппарат и уметь варить листы металла. Поэтому для многих дачников купить очаг гораздо проще.

    Внешний вид покупных моделей лучше. Многие из них имеют системы фильтрации дыма, снижающие количество вредных выбросов в атмосферу.

    Пошаговая инструкция строительства уличной печи из кирпича

    Начало работ – составление проекта, где рассчитывается расход материалов, их общая стоимость и выбор места. К этапам строительства относят:

    1. Заливку фундамента.
    2. Кладку основы, поддувала, дымовых каналов.
    3. Установку колосниковой решетки, топки.
    4. Крепеж варочной поверхности.
    5. Монтаж дымохода и фурнитуры.

    Схема кирпичной печи

    Из материалов и инструментов нужно подготовить:

    • огнеупорный, облицовочный кирпич;
    • цемент;
    • глину;
    • песок;
    • щебень;
    • дверцы топки, поддувала;
    • болгарку с дисковыми насадками;
    • стальную трубу;
    • металлические стержни;
    • асбестоцементную плиту;
    • лопату;
    • уровень;
    • молоток;
    • кельту;
    • шнур для разметки.

    Рассмотрим подробное описание каждого из этапов строительства.

    Строительство фундамента

    Под печь лучше заливать монолитный фундамент, предварительно разметив участок капроновым шнуром. При этом ширина территории должна быть на 10–15 см больше ширины кладки.

    Вырывается яма глубиной до 50 см. Грунт утрамбовывается. Горизонтально устанавливаются стальные стержни. Засыпаются слоем щебня. Яма заливается раствором цемента и песка в соотношение 1 к 3.

    Чтобы избежать трещин на фундаменте, его необходимо периодически поливать водой до полного высыхания.

    Выкладываются 2 слоя шлакоблока. Сверху устанавливается асбестоцементная плита. Это поднимет высоту печи.

    Другой вариант – монолит покрывается рубероидом для создания гидроизоляции основы.

    Кладка печи

    1. Порядовку в первом ряду начинают с целого кирпича, каждый последующий – три четверти, половинки. Ровность кладки проверяется уровнем.
    2. Во втором ряду устанавливается дверца поддувала, которая обматывается асбестовым шнуром. Предварительно в порядовку вкладывают железную проволоку 3 мм для крепежа дверцы.
    3. Проем между кирпичом и дверкой должен быть не более 10 мм. Перекрыв поддувало, монтируют колосники.
    4. Кладка проводится до высоты крепежа второй дверки. Размеры кирпича подгоняются болгаркой.
    5. Верх печи накрывают каменной плитой. Если же необходима варочная поверхность, то лучше закрепить чугунную.

    Кладка печи наглядно представлена на фото.

    Фото: выкладываем 2 и 3 ряд

    По желанию выкладывается арка из кирпича или камня.

    Дымоход

    Для его монтажа нужно учесть несколько важных рекомендаций:

    1. Крепеж дымохода начинают выполнять по направлению от печи.
    2. Наиболее удобна в установке модульная система, которую снаружи обкладывают кирпичом.
    3. На стыках модули обрабатываются жаростойким герметиком для целостности швов.
    4. Каждый элемент системы соединяется на глубину половины сечения трубы.
    5. Стыки частей дымохода не должны проходить в перекрытии конструкции. К ним обеспечивается свободный доступ, чтобы при необходимости устранить засорение.
    6. Рекомендуемое расстояние между кронштейнами при креплении модулей не менее 2 м.

    Выход дыма делают и из стальной трубы. Крепят ее сзади печи и цементируют.

    Как защитить печь от воздействия климатических факторов

    В конце кладки кирпичные швы тщательно проверяются на целостность, затираются. Выявленные щели заполняются раствором.

    Для эстетичного вида и продления срока службы устройство облицовывают огнеупорной плиткой, керамогранитом или натуральным камнем. Можно соорудить навес, что исключит попадание осадков на конструкцию.

    Значение формы банной печи

    Именно от данного параметра зависит производительность агрегата и то, насколько он удобен в эксплуатации. Как показывает практика, повышенным спросом пользуются печи, имеющие цилиндрическую форму и фигурную или горизонтальную конструкцию.

    Но самыми удобными в эксплуатации являются прямоугольные агрегаты. Причиной этого является наличие у них угловых зон, которые редко накаляются максимально. В результате бытует мнение, что такой каркас способствует сохранению формы печи. Кроме этого от данного параметра зависит равномерность прогрева агрегата.

    Правильный разогрев также влияет на устойчивость отопительной конструкции из металла. Подтверждением этому является то, что стенки печей круглой и цилиндрической формы делают усиленными. И хотя высокая степень устойчивости прямоугольной конструкции объясняется наличием у нее холодных углов, она все равно со временем теряет свою первоначальную форму.

    Выводы о вышесказанной информации

    Таким образом, для обогрева дач часто применяются печи. Они бывают разных видов, моделей. Есть дешевые и дорогие варианты. Рынок предлагает широкий ассортимент от разных производителей. Всегда хочется, чтобы агрегат был высококачественным, долговечным и при этом стоил недорого. В этом случае имеет смысл попытаться соорудить установку самостоятельно. Ничего сложного в такой работе нет. При этом для изготовления подойдут подручные средства. Например, хорошая печка получается из старого газового баллона либо другой металлической емкости. Реально даже соорудить печку из кирпича. Также читайте статью: Как организовать автополив на даче своими руками при помощи различных систем?

    Заключительная отделка

    Независимо от типа и размеров печи для бани конструкцию необходимо обработать термоустойчивой эмалью. Для этого поверхность обезжиривается, а затем органический состав наносится в несколько слоев. Нанесение термоустойчивой эмали

    Готовые печи нельзя запускать в работу сразу. Прежде всего, принудительно или естественным способом просушите банное помещение.

    Придерживаясь названных советов и обладая опытом сварки, вы получите печь, радующую долгие годы. Выбирайте вариант, который оптимально впишется в банное помещение и не «съест» дополнительную площадь.

    Полезное видео

    Не просто схемы, но еще и описание достоинств и недостатков вертикальной и горизонтальной конструкции (не обязательно из трубы). Плюс интересные лайфхаки.

    Еще больше схем, еще больше объяснений по их поводу. Однако основной заботой автора ролика является то, чтобы у вас получилась печка для настоящей русской бани. Так что любителям сауны его можно не смотреть).

    Надеемся, что какое-то целостное понимание того, что собой представляет банная печь, вы все-таки получили. Прочее можно узнать только из практики и эксперимента. Удачи вам!

    Использование банных печей из металла

    Уже на протяжении многих лет металлические печи составляют конкуренцию традиционным отопительным конструкциям, выложенным из кирпичей. Их устанавливают как в частных домовладениях, так и в банных постройках.

    Востребованность агрегатов из металла объясняется наличием у них важных достоинств:

    • нагрев в течение короткого времени;
    • доступная стоимость;
    • высокая теплопроводность;
    • нет необходимости возводить высокопрочный фундамент;
    • несложный процесс установки.

    Последнее преимущество является особенно важным для тех, кто планирует такой прибор изготовить самостоятельно. Но для этого нужно уметь читать чертежи банной печи из металла. Также следует знать, что в случае нерационального применения такого агрегата или несоблюдения технологии его изготовления велика вероятность возникновения пожара.

    Какой мусор можно сжигать на своем участке?

    На дачных участках скапливается разный мусор. В большинстве случаев его можно утилизировать самостоятельно. Отходы сжигают, освобождая место на участке. Но утилизировать таким способом можно только следующий мусор:

    • сухая трава;
    • бумага;
    • доски;
    • ветки и стволы деревьев;
    • ветошь;
    • сорняки;
    • пищевые отходы;
    • бумажные, картонные упаковки от продуктов, напитков;
    • старая ботва.

    Подобный мусор можно смело отправлять в топку. Но есть перечень отходов, которые нельзя сжигать в печи. К ним относятся:

    • пластик;
    • стекло;
    • электронику;
    • металл;
    • синтетические ткани;
    • аэрозольные баллоны;
    • окрашенные доски (кроме водоэмульсионных покрытий);
    • плакаты, бумага с плотным чернильным наполнением;
    • ДСП;
    • прочие материалы, предметы, содержащие в составе химические компоненты.

    Такие отходы при горении выделяют токсины или не утилизируются подобным образом. Их отправляют в специальные центры переработки.

    Поэтому перед отправкой мусора в топку его сортируют. Если есть запрещенные для подобной утилизации отходы, их вывозят в предназначенное для переработки место.

    Требования к металлическим источникам тепла

    При самостоятельном изготовлении печи важно держать под рукой необходимые инструменты, набор чертежей для строительства банных самодельных печей и обладать опытом сварщика. При работе с листами стали учитывайте, что при температуре в +150 градусов происходит изменение свойств железа, при +250 пропадает его выносливость при постоянных нагрузках, а при +550 сталь становится темно-коричневого цвета, что свидетельствует об изменении линейных свойств.

    Особенно осторожно требуется работать при разогреве металла до +900 градусов! При такой температуре возможна нежелательная деформация будущей печи.

    Учет названных нюансов обеспечит:

    • продолжительную аккумуляцию тепловых масс;
    • прогрев бани и поднятие в ней температурного режима в короткий срок;
    • высокий уровень безопасности для моющихся людей.

    Кроме того, для таких печей не потребуется много места благодаря их небольшим размерам.

    Краткое описание и размеры металлической печки

    Наша конструкция будет иметь отдельный бак для нагрева воды и встроенную в верхнюю часть печи каменку. Пламя со всех сторон нагревает каменку, это значительно повышает коэффициент полезного действия печи. Размеры можете брать произвольные, учитывайте параметры парной и количество одновременно моющихся людей. Мы для примера даем размеры своей печки.

    1. Внешняя каменка. Ширина 50 см, длина 50 см, высота 80 см.
    2. Внутренняя каменка. Ширина 40 см, длина 40 см, высота 50 см. Расстояние между стенками внутренней и внешней каменки составляют пять сантиметров по периметру.
    3. Печь. Ширина 50 см, длина 90 см, высота 50 см. Длину печки можете изменять, делать ее только под внешнюю каменку длиной 50 см (тогда бачок воды придется крепить со стороны на упорах) или увеличивать длину для увеличения объема бачка.
    4. Бачок для воды. Ширина 40 см, длина 50 см, высота 60 см. В бачок помещается 120 литров воды, что вполне достаточно для помывки трех-четырех человек. Конечно, горячую воду нужно разбавлять холодной.

    Выбор металла

    Если вы планируете изготавливать металлическую печь своими руками, стоит заранее озаботиться выбором материала.

    Разные металлы значительно отличаются физико-химическими свойствами, что прямо сказывается на качестве работы и долговечности печи.

    На фото металлических печей можно ознакомиться с разными моделями, производящимися из различных материалов. При выборе металла в первую очередь следует учитывать его свойства, конкретные потребности и условия эксплуатации.

    Разновидность

    Перед тем, как приступить к самим работам, стоит определиться с тем, какие виды есть. Выделяют несколько моделей кирпичных, но одно остается общее – их функциональная задача, с которой они отлично справляются.

    Печь, предназначенная для отопления. Ее главная задача – это создание комфортной, оптимальной температуры для организма человека. Монтажные работы не потребуют много усилий, их легко выполнит человек, не имеющий соответственной квалификации.

    Печь, которая предназначена не только для отопления, но и для приготовления пищи. Благодаря своей универсальности и многофункциональности такие модели наиболее востребованы.

    Таким образом, вы экономите топливо, то есть свои средства. Часто в такие конструкции встраивают духовой шкаф, что еще больше расширяет возможности проявить свой кулинарный талант.

    Печь – камин. Это такая модель, что по своим размерам достаточно компактная, но в то же время мощная. Идеально подойдет для обогрева небольшой комнаты, не занимая много пространства. Играет эстетическую роль в оформлении помещения.

    Такая конструкция без особого труда подчеркнет красоту помещения, ее индивидуальный стиль. Дизайнеры предлагают огромный выбор форм таких конструкций: прямоугольные, квадратные, круглые модели.

    Подготовительные работы и выбор места

    Строительство конструкции начинается с выбора подходящего места. Печка должна быть смонтирована с учетом эффективного обогрева. Поблизости с изделием должна быть расположена стенка, через которую будет выводиться дымоход на улицу. Важно учитывать тот факт, что конструкция имеет немалый вес. Если пол на даче выполнен из дерева, то нужно подбирать место, где с легкостью получится демонтировать напольное основание для заливки бетонного фундамента.

    Монтаж дымохода через стену дома

    Если устанавливать печку в средней части комнаты, то теплоотдача получится большой, а прогрев конструкции будет производиться со всех сторон. Тепло в таком случае отдается равномерно. При монтаже изделия у стенки потоки холодного воздуха от окон и дверей будут активно перемещаться по помещению.

    Если изделие предназначается для прогрева воздуха в комнате, то лучше всего его установить в стенке смежных помещений. Если планируется готовить еду с помощью печи, то можно выбрать место рядом с кухней.

    Подготовительные работы включают в себя возведение фундамента. Основание может быть бетонным или каменным. Последовательность действий будет следующей:

    1. Перед заливкой бетонной конструкции следует подготовить опалубку.
    2. По периметру котлована следует выложить рейки из дерева, после чего зафиксировать их прочными арматурными прутьями.
    3. После этого нужно залить бетонную смесь. Бетон подойдет марки М250.
    4. Когда раствор будет залит, фундаменту нужно дать просохнуть и затвердеть. Срок составляет примерно 1–2 недели.

    После того как бетон засохнет, можно будет начать строительство печки.

    Процесс изготовления

    Для начала необходимо сказать о том, что существует целый ряд подобных изделий, которые отличаются своей конструкцией и принципом работы. Поэтому чертежи печей для бань из металла бывают разными. Однако все они обладают приблизительно одинаковым принципом действия (см.также статью «Печь для бани из трубы: советы по изготовлению»).

    Простейший чертеж банной печи

    Топка

    • Прежде всего, необходимо изготовить топку. Ее размеры каждый определяет сам, но профессионалы советуют при ширине 0.5 метра делать такую же высоту.
    • Многие чертежи самодельной печи для бани из металла предполагают использование некоторых готовых элементов. К ним относятся решетки и дверцы. При этом мастера советуют выбирать эти детали, изготовленные именно из металла, поскольку чугунные изделия придется фиксировать особенным образом.

    Проект изготовления металлической конструкции с детальным указанием необходимых элементов и их размеров

    • Типовой чертеж печи для бани из металла предполагает, что топка будет состоять из двух секций. В первой из них происходит сжигание топлива, а вторая нужна для сбора золы. Учитывая это, их разделяют решеткой и делают отдельные дверцы.
    • Стоит отметить, что окно секций для сбора золы часто используют для создания тяги, которая необходима для горения.
    • Если чертеж банной печи из металла предполагает размещение каменки, то верхнюю часть топки также изготавливают из решетки

    Совет! Для изготовления печи стоит использовать толстый металл. Так конструкцию не поведет при нагреве, и она сможет выделять больше тепла.

    Подробный чертеж в правильном оформлении

    Читать также: Какой песок нужен для пескоструйного аппарата

    Каменка и бак с водой

    • Над топкой необходимо сделать отдельную камеру с дверцей, которая будет отделяться решеткой.
    • В нее помешают специальные камни для длительного поддержания температуры.
    • При этом чертежи банной печи из металла рекомендуют делать закрывающее окно, которое можно использовать для подачи воды и создания пара.
    • Необходимо отметить, что обычные камни для таких печей не подходят. Особенно это относится к материалу, содержащему кремний или другие включения.
    • Верх данного отсека делают с отверстием для трубы. Она будет отводить дым, и при этом подогревать воду.

    Принцип действия подобных печей

    • Емкость для жидкости устанавливают сверху. При этом чертежи печей для бани из металла советуют, чтобы печная труба проходила через ее середину. Так вода будет нагреваться и от дымохода и от верхней поверхности банной каменки.
    • Профессиональные мастера рекомендуют установить на низ такого бака кран. При этом нужно приобрести специальные устройства, цена которых может быть велика, но именно они смогут работать длительный срок в условиях постоянного перепада температуры.

    Два варианта создания горизонтальных устройств

    Отдельное внимание уделяют крышке емкости. Ее можно изготовить из древесины, но тогда нужно защитить область соприкосновения с дымоходом. При этом инструкция по монтажу советует делать в ней небольшие прорези для свободного выхода пара .

    Совет! Подобную конструкцию обычно изготавливают из толстостенной трубы. Это помогает решить вопрос о дешевых материалах, поскольку такие изделия можно найти на пунктах приема вторсырья по сходной стоимости.

    Проект металлической печи для бани с правильной установкой и организацией дымохода

    Дымоход

    Когда создают чертеж печки для бани из металла, то отдельное внимание уделяют дымоходу, а именно местам, где он будет проходить через крышу. Дело в том, что трубы при топке имеют довольно большую температуру и во избежание возгорания их нужно дополнительно изолировать. Также они должны располагаться на определенной высоте, чтобы создавать постоянную тягу.

    Правильная организация дымохода

    Создавая печи своими руками, многие мастера советуют для организации подобных проходов приобретать готовые изделия, которые делаются специально для данных целей. При этом их довольно часто выпускают в виде цельного комплекса с наружной трубой и грибком.

    Также нужно подумать и о защитном экране, в задачу которого входить предотвращать воздействие высокой температуры на стены из древесины. Их лучше всего создавать со светоотражающей поверхностью, чтобы осуществлять отвод инфракрасного излучения. Данные изделия довольно часто продаются в готовом виде и имеют относительно небольшую стоимость.

    Заводские изделия для организации отвода дыма имеют хороший внешний вид и отлично справляются со своими задачами

    Источник: http://proffstroygroup.ru/drugoe/pech-iz-metalla.html

    Смотрите также:
    03.05.2020

    Утепление наружных стен деревянного дома своими руками Однако дома в умеренных и северных климатических поясах надо утеплять. Утепление дома из бруса или бревна может быть внутренним или наружным, и для этого применяют несколько видов современной теплоизоляции.

    30.04.2020

    Как сделать печь «Булерьян» своими руками. Схема, чертеж и порядок действий, пояснения и фото Печь Bulerjan («Булерьян») имеет множество плюсов: быстро греет помещение, в режиме тления крупные дрова могут гореть до 6-8часов, она безопасна и имеет КПД около 80% (это...

    03.05.2020

    Как промыть теплообменник газового котла в домашних условиях? Для сохранения эффективной работы газового котла необходимо вовремя производить мероприятия по уходу за ним. Самым сложным и трудоемким является промывка теплообменника агрегата. При длительной эксплуатации,...

  • Комментарии

    Комментирование отключено.

    Голосование

    Как Вы узнали о нашем сайте?

    Посмотреть результаты

    Загрузка ... Загрузка ...
    Форум
