Как сделать вытяжку в погребе

Климат

После славной битвы за урожай, плодам своих трудов нужно еще обеспечить надлежащее хранение. Правильно обустроенный погреб поспособствует этой задаче в полной мере. В статье речь пойдет о том, как установить вытяжку в погребе.

Содержание:

Функциональным погреб может считаться только тогда, когда в нем созданы следующие условия:

  • Влажность. Относительный показатель по этому параметру должен равняться 90 %. Поэтому на этапе строительства так важно уделить максимальное внимание гидроизоляции.
  • Температура воздуха. Достаточное заглубление погреба обеспечивает в нем пониженную температуру (по сравнению с остальными помещениями частного дома).
  • Затемнение. Не существует погребов с окнами, пропускающими внутрь солнечные лучи. Они пагубно сказываются на хранящихся там овощах и заготовках. Освещение во всех подобных помещениях создается искусственным путем.
  • Вентиляция. Затхлый, сырой, тяжелый воздух, «встречающий» при посещении погреба – это прямое свидетельство того, что урожай в нем не долежит и до середины зимы. Такую атмосферу особенно любят грибки, плесень и бактерии. Поэтому обеспечение доступа чистого и свежего воздуха в помещение, где хранятся овощи и заготовки, одна из главнейших задач владельцев дома. При этом стоит понимать, что сквозняки также не являются благоприятными условиями для корнеплодов. Вот поэтому разговор об устройстве вытяжки в погребе должен быть основательным и подробным.

Качественная система подачи свежего воздуха и устранения уже отработанного — это вопрос, решаемый на этапах проектировки и возведения жилого здания. Правильная вентиляция поспособствует поддержанию других составляющих идеального микроклимата, а именно влажности и температуры.

Как работает вытяжка в погребе в различных видах вентиляционных систем

  • Одной из самых простейших систем вентилирования воздуха в помещении является сооружение нескольких отдушин. Они являют собой небольшие окошечки, проделанные в цокольной части фундамента. На летний период их закрывают решетками с мелкими ячейками (своеобразная защита от проникновения грызунов внутрь), а зимой плотно закупоривают подручным материалом. Минус такой системы продух очевиден: ее целесообразно устраивать только в небольших частных домах, где площадь, отведенная под погреб очень маленькая. С вентилированием большого помещения маленькие отдушины в полной мере не справятся.

  • Более эффективной на фоне вышеописанного способа выглядит приточно-вытяжная система. Ей под силу обеспечить замену воздуха в больших погребах с высотой потолков до двух метров. За счет двух труб происходит воздухообмен в хранилище. Приточный воздуховод размещается по одной из стен и заканчивается недалеко от пола. Труба, поднятая гораздо выше и проходящая по другой стороне помещения, выводит теплые воздушные массы.
  • Циркуляция обеспечивается естественным путем (достаточно вспомнить из школьного курса, что теплый воздух легче, и он поднимается вверх). С улицы вниз погреба поступают холодные воздушные массы. Они вытесняют уже имеющийся нагретый воздух в трубу, по которой он выводится наружу. За счет такой самостоятельной регулировки эта система в некоторых источниках называется естественной.
  • В противовес ей, когда в силу некоторых обстоятельств приточно-вытяжная вентиляция не справляется, ей «помогают» принудительно.
  • Если говорить о материале, из которого изготавливают трубы для этих целей, то особых требований нет. Это может быть привычный практичный пластик или оцинкованная сталь.

Иногда можно увидеть рекомендации, как оборудовать вытяжку в погребе с одной трубой, но, как правило, такая система не эффективна.

Расчеты для выполнения правильной вытяжки в погребе

Перед тем, как сделать вытяжку в погребе своими руками, нужно выполнить некоторые расчеты. От верно подобранного диаметра труб будет зависеть эффективность вентиляции. Для домашнего мастера не всегда представляется возможным получить результат от применения сложных формул со многими переменными. Для частного коттеджа вполне можно воспользоваться упрощенной схемой вычисления.

  • Исходить следует из того, что обеспечить эффективное вентилирование одного квадратного метра погреба способны 26 см² площади воздухоотводной трубы. Таким образом, для помещения площадью 8 м² расчеты выглядят так:
  • 8×26=208. Теперь полученную цифру делим на 13. Это квадратные сантиметры площади сечения, требуемые для 1 см диаметра. То есть 208÷13=16. Искомый диаметр трубы для обустройства приточно-вытяжной системы вентиляции погреба в 8 м² — это 16 см².
  • Аналогично можно провести расчеты для помещений с любой площадью.

Вытяжка в погребе фото

Как сделать вытяжку в погребе

  • Монтаж осуществляется в два этапа, на которых устанавливается каждая из труб. Они могут выходить через стены погреба (если он организован под домом или гаражом) или выводиться наверх (через крышу). Так поступают и в том случае, если речь идет о самостоятельном строении. В первом варианте, при возведении фундамента, в него закладываются трубы, предусмотренные под нужды вентиляции.
  • Вытяжная составляющая. Труба, предназначенная для выведения воздуха наружу, монтируется под потолком и выходит на крышу. Чтобы тяга была стабильной и достаточно мощной, конструкция должна существенно возвышаться над коньком крыши. Ее закрывают сверху решеткой, предотвращающей попадание мусора. Вертикально расположенный воздухоотвод рекомендуется закрывать защитным колпачком наподобие дымника. Он предотвратит попадание осадков. На нижнюю часть трубы устанавливают заслонку. Это даст возможность регулировать тягу вручную.
  • Приточная труба располагается по другой стене, напротив воздухоотводной. Она должна быть приподнята над полом примерно на полметра. Так же как и предыдущий элемент вентиляции, она выводится на крышу, закрывается дымником и сеткой. Ее следует делать короче, чем вытяжную трубу. Так воздухообмен будет намного эффективнее.
  • После того, как обе трубы заняли свое место в погребе, их работу проверяют одним из простых, но показательных способов.
  • Лист не слишком плотной бумаги, поднесенный поочередно к каждой из труб покажет, если ли тяга или приток свежего воздуха.

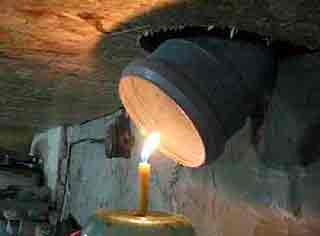

  • Можно зажечь в помещении спичку. Яркое и ровное пламя – это свидетельство хорошей вентиляции. Для горения нужен кислород, поэтому быстрое затухание и неравномерное горение – сигнал о его нехватке. А вот углекислый газ, наоборот, присутствует, то есть и выводная труба не функционирует в полной мере.
  • В металлическую емкость можно положить еле тлеющие угли. Если задымление, которое они производят плавно выходит через вытяжную трубу, а не скапливается в погребе, то все работы выполнены правильно.
  • Эти простые тесты одновременно помогают выявить и недоработки в системе вентиляции. Если отсутствует приток воздуха в достаточном количестве, то причиной может быть засор. Исключив этот фактор, и не добившись положительных результатов, можно попробовать укоротить приточную трубу. В том случае, если и этого недостаточно, то остается только заменить имеющиеся трубы (на другие с большим диаметром).

Вопросы и ответы по устройству и функционированию приточно-вытяжной вентиляции

На потолке образуются капли влаги. Что делать?

  • Иногда, даже с учетом исправно работающей системы вентиляции, на потолке погреба может образовываться конденсат. Можно попробовать устранить эту проблему, установив простейший поглотитель лишней влаги из воздуха. Его роль исполнит обычный ящик с гашеной известью или крупной солью, поставленный в помещении. Оба этих «наполнителя» хорошо впитывают влагу. Ситуация бывает и обратной: воздух в погребе становится слишком сухим и требует увеличения влажности. Можно наполнить ящик мокрым песком. Или насыпать на пол слой песка или опилок, которые нужно увлажнять из пульверизатора по мере необходимости.

  • Понизить уровень влажности можно с помощью регулярного проветривания. Это достигается когда все заслонки, люки и входы в погреб открываются на некоторый промежуток времени. Такие процедуры в летний период помогут просушить помещение за очень короткий срок.

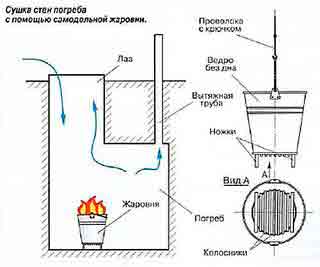

  • Если погреб был затоплен водой, то просушить его быстро и надежно можно с помощью тепловой пушки. Мощный поток тепла, распространяемый вентилятором внутри устройства – самый эффективный способ избавиться от избыточной влажности.

Зачем располагать трубы напротив друг друга?

  • Если приточный и воздухоотводный элемент системы расположить по соседству, то они не смогут обеспечить вентиляцию по всей площади погреба. Размещение на противоположных стенах или углах гарантирует то, что свежий поток, прежде чем выйти обратно, заполнит собой весь объем помещения.

Почему требуются трубы одинакового диаметра?

  • Соблюдение этого условия позволяет сделать циркуляцию равномерной. Грубо говоря, сколько воздуха поступает в погреб, столько же и уходит из него. И если сильно застоявшийся, насыщенный парами влаги воздух можно отводить трубой немного большего диаметра, то обратное изменение недопустимо.

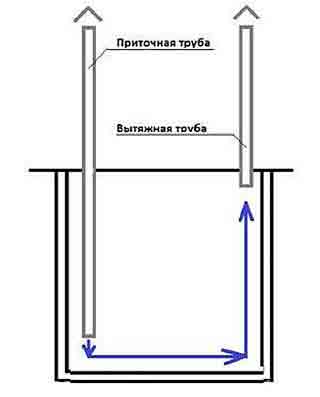

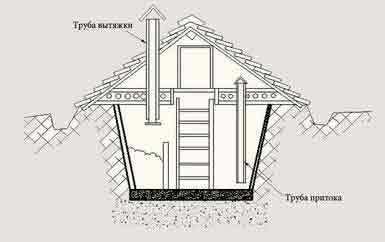

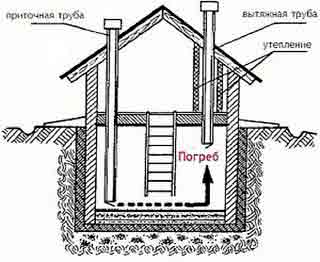

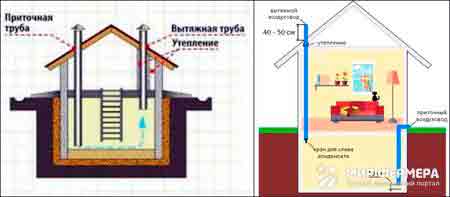

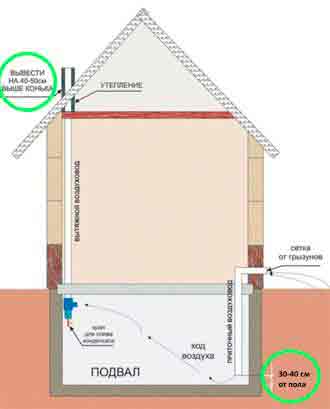

Схема вытяжки в погребе

Какая конфигурация труб допускается при сооружении такой системы вентиляции?

  • Чем меньше поворотов и изгибов будут иметь элементы притока и оттока воздуха, тем эффективнее будет действовать вентиляция. В этих же целях диаметр каждой из труб должен оставаться неизменным на всем их протяжении.

Есть ли альтернатива вытяжной трубе?

  • Если погреб устроен под гаражом или каким-то другим хозяйственным помещением, то вытяжную трубу можно заменить люком в полу, который одновременно будет служить входом в хранилище. Его обустройство потребует такого конструктивного решения, как двойная крышка.
  • Первая составляющая – утепленная, для защиты в зимний период.
  • Решетчатая часть, которую оставляют летом. Она делается с таким расчетом, чтобы сквозь ее прутья грызуны не могли проникнуть в подпол.

Есть ли минусы у естественной системы вентилирования подпола?

  • Да. Приточно-вытяжной вентиляции бывает недостаточно. Если помещение погреба очень большое, состоит из нескольких помещений, у владельцев дома есть планы по обустройству в подвале, например, спортивного зала, то нужно задуматься о принудительной вентиляции.
  • Ее создание оправдано еще и потому, что трубы притока и вытяжки эффективно работают только при определенной разнице температур. То есть, когда воздух на улице и внутри погреба прогреются одинаково (речь идет о теплом времени года), то естественная система вентиляции становится бесполезной. Поэтому владельцы домов находят спасение в монтаже дополнительных устройств.

Принудительная вентиляция в погребе. Варианты обустройства

  • Суть принудительной системы вентиляции та же – это две трубы, работающие на подачу и на выведение воздуха из помещения. Самый простой способ перевести их на принудительную работу – это установить вентилятор в вытяжной канал. Его включение приведет к тому, что в погребе возникнет искусственное разрежение. А это заставит воздух с улицы поступать через приточную трубу внутрь помещения. Современные модели отличаются экономичным потреблением электроэнергии, поэтому нужный микроклимат в погребе будет достигаться без разорения владельца дома.

  • Мощность устанавливаемого вентилятора зависит от площади погреба. Если конфигурация подвальных помещений достаточно сложная, то вентиляторами оборудуются обе трубы. Для расчета их мощности лучше привлечь специалиста.

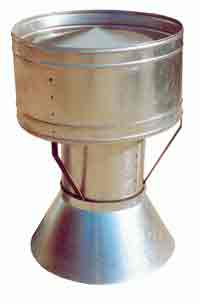

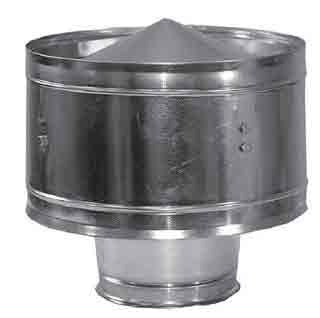

  • Альтернативой вентиляторам могут стать специальные устройства – дефлекторы. Они монтируются наверху труб вместо защитных колпачков. Их устройство позволяет использовать силу ветра для создания в трубах дополнительного разрежения. Таким образом, естественная вентиляция значительно усиливается.
  • Мини-турбины имеют похожий механизм действия. Сила ветра вращает имеющийся в них механический вентилятор. При установке принудительной системы вентиляции, зависящей от ветра, важно установить регулировку тяги. Заслонки, открывающиеся на нужный просвет, позволяют создавать в погребе идеальный микроклимат.

Как несложно убедиться, с технической точки зрения устройство вентиляции не слишком сложный процесс. Его под силу освоить даже начинающему мастеру, главное, правильно рассчитать диаметр труб и соблюсти приведенные рекомендации при монтаже.

Вытяжка в погребе видео

Источник: http://strport.ru/klimat/kak-sdelat-vytyazhku-v-pogrebe

Устройство вентиляции погреба с одной и двумя трубами: обзор важных технических аспектов

Владельцы частных домов, как правило, используют для хранения продуктов погреб. Но из-за отсутствия окон помещение лишено нормального уровня воздухообмена. Это приводит к повышенной влажности, образованию грибка с плесенью, ускоренной порче продуктов, что весьма неприятно, не так ли?

Хотите предотвратить подобные проблемы, но не знаете как? Мы подскажем вам решение – ведь обеспечить приток воздуха поможет правильно организованная вентиляция погреба с двумя трубами. И ее под силу сделать самостоятельно.

Основные этапы проведения работ и правила обустройства подробно рассмотрены в нашей статье. Материал дополнен наглядными фотоинструкциями и снабжен подробными видеорекомендациями по организации оптимальных климатических условий в погребе. Изучив которые даже новичок сможет разобраться с основами устройства системы вентиляции в домашних условиях.

Требования к обустройству подвала

Подвальное помещение, как правило, есть в каждом частном доме. Многие обитатели частного сектора оборудуют в нем хозяйственные помещения, погреб, устраивают сауны, спортзалы, комнаты для отдыха, что требует обустройства сложной системы принудительной вентиляции.

Однако чаще всего подвал применяется для хранения продуктовых запасов, которые хоть и нуждаются в определенном микроклимате, но не требуют устройства принудительной вытяжки.

В этом случае вполне достаточно будет сделать естественную приточно-вытяжную вентиляцию.

Тем не мене, чтобы обеспечить сохранность продуктов и правильное функционирование погреба, необходимо придерживаться некоторых правил в обустройстве этого помещения.

Рассмотрим их детальнее:

  1. Исключить попадание в подвал естественного освещения. В подвале не должно быть окон, допускается периодическое использование электрического освещения.
  2. Организовать благоприятный температурный режим. Для этого погреб обустраивают таким образом, чтобы одна из его сторон контактировала с наружной стеной дома.
  3. Обеспечить нормальный воздухообмен помещения, что обеспечивается наличием вентиляции.
  4. Поддерживать необходимую влажность помещения. Оптимальный показатель – порядка 90%. Этот параметр также зависит от вентиляции.
  5. Обустроить хорошую гидроизоляцию, чтобы исключить попадание в погреб грунтовых вод.

Из приведенного выше перечня требований к правильному обустройству подвала видно, что два из пяти необходимых условий обеспечивает вентиляция.

Но чтобы она эффективно функционировала и создавала оптимальный режим для хранения продуктов, нужно соблюдать определенные правила ее установки.

Недостаточное вентилирование помещения приводит к увеличению влажности и образованию плесени, избыточное может стать причиной излишней сухости подвала, что также неблагоприятно отразится на сохранности урожая.

Поэтому здесь нужно придерживаться правила золотой середины, но чтобы его соблюсти, важно сделать правильные расчеты, которые зависят от размеров и характеристики помещения.

Источник: http://sovet-ingenera.com/vent/raschety/ventilyaciya-pogreba-s-dvumya-trubami.html

Способы сделать вытяжку в погребе и подвалах дома и гаража

Помещение, расположенное ниже земной поверхности, должно проветриваться во избежание образования в нём сырости и плесени. Чтобы сделать вытяжку в погребе или подвале, надо ознакомиться со схемами вентиляции и способами организации воздухообмена. Существуют особенности проветривания подземелий в зависимости от места их расположения: отдельно от построек или в основании дома, гаража. Монтаж вентиляционной системы можно выполнить самостоятельно.

Возможные схемы проветривания помещений

Циркуляция воздуха в ограниченном пространстве обеспечивается посредством монтажа элементов системы вентиляции в соответствии с выбранной схемой проветривания. Применяются два способа воздухообмена: естественный и принудительный. Первый основан на разнице давлений и температур снаружи подземного хранилища и внутри него. При определённых обстоятельствах циркуляция газов происходит в помещении недостаточно интенсивно, тогда прибегают ко второму способу проветривания — посредством встраивания в вентиляционный канал небольшой воздуходувки.

Краткое описание каждой из схем:

  1. Естественная — подходит для малых площадей, выполняется из двух труб оптимального диаметра, располагаемых в определённом порядке. Один канал предназначен для удаления скопившихся газов, по другому осуществляется приток свежего воздуха. Если погреб совсем мал, обходятся установкой единственной трубы, но разделённой на 2 канала. Каждый газоотвод оборудуется своей задвижкой, чтобы регулировать вытяжку и приток воздуха.
  2. Принудительная схема отличается от предыдущей системы дополнением её вентиляторами, назначение которых — обеспечение движения потоков по воздуховодам. Установка приборов производится в одном из каналов и называется, соответственно, приточной или вытяжной. Схема с установкой вентиляторов на оба газохода является комбинированной. С её помощью проветривают овощехранилища больших объёмов.

Существует зависимость между площадью подземной камеры и сечением вытяжного канала: на каждый квадратный метр помещения требуется 26 см² воздуховода. Для погреба 2х2,5 м потребуется газоотвод размером: R =(√26*2*2,5)/3,14=3,6 см. Полученный размер рекомендуется увеличить на 10―15%, тогда необходимый диаметр трубы D составит 80 мм.

Есть и другая формула для вычисления: D=15*S. При использовании этого выражения результат получится такой же (D=15*2*2,5=75 мм).

Устройство вытяжки в подземном хранилище

Погреб и подвал имеют разное предназначение: первый сооружают под землёй специально для длительного хранения продуктов. Другой относится к помещениям технического назначения и является частью дома или гаража — там могут находиться коммуникации и кладовки под хозяйственный и спортивный инвентарь. У каждого из вариантов расположения овощехранилища есть особенности обустройства проветривания.

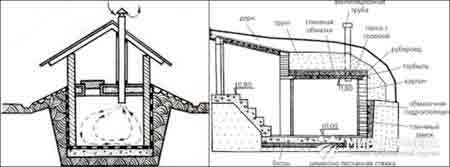

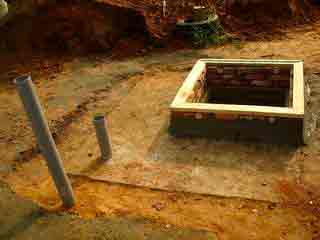

Отдельно стоящий погреб

Погреб может быть частью дома, гаража или устраиваться отдельной постройкой, полностью заглублённой в землю. При расположении внутри здания проветривание хранилища осуществляется с использованием общедомовой вентиляции. Устройство вытяжки в погребе, стоящем на расстоянии, выполняется в автономном варианте. Для монтажа схемы потребуются воздуховоды — они бывают прямоугольного сечения или круглого, изготавливаются из разных материалов:

  • дерева;
  • асбоцемента;
  • пластмассы;
  • металла.

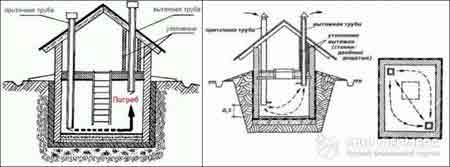

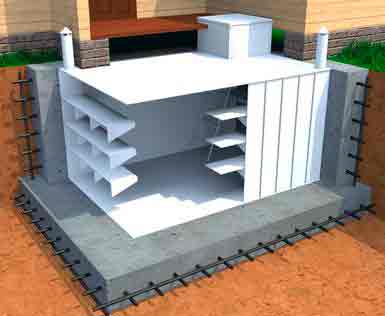

Правильная вытяжка в погребе состоит из двух вертикальных каналов: для удаления воздуха и его притока, — расположенных в диаметрально противоположных углах камеры. Такое размещение обеспечивает лучшее протягивание газов по всему объёму погреба. Нижний торец вытяжной трубы устанавливают в 20 см от потолка, а другой выводится как можно дальше над земной поверхностью. Чем выше оголовок, тем естественная тяга будет лучше.

Высокая труба при отсутствии других строений вблизи погреба вызывает сложности её закрепления. Фиксирование осуществляется тросами, или вытяжной канал заключают в деревянный короб с бетонным обрамлением на приземном участке. Пространство между трубой и внешним каркасом заполняют утеплителем.

Нижний конец приточного воздуховода от пола располагают на расстоянии 20―50 см, а верхний поднимают на 0,5 м и более над постройкой.

Для обеспечения естественного проветривания такой схемы достаточно, если потребуется её улучшить, можно сделать систему принудительной — установить канальный вентилятор.

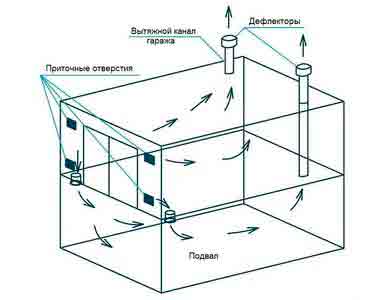

Продуктовый склад под полом гаража

Помещение для стоянки автомобиля относится к пожароопасным объектам. Кроме того, в нижней части строения могут скапливаться угарные выхлопные газы, поэтому вытяжка в подвале гаража требует правильного исполнения во избежание несчастных случаев. Существуют нормативы, применение которых поможет избежать неприятностей:

  1. Схема проветривания принимается естественной по причине того, что использование электровентилятора для воздухообмена повышает риск создания пожароопасной ситуации. Для воспламенения паров бензина достаточно даже небольшой искры.
  2. Приточный канал должен обеспечивать поступление только наружного свежего воздуха, а не из помещения, где стоит автомобиль.
  3. Вытяжная труба прокладывается по внутренней стене гаража и выводится выше конька крыши на 0,8 м. Это позволяет утеплять только наружный участок канала. Для улучшения тяги на оголовок устанавливают дефлектор — специально созданное для этого устройство.

Работоспособность системы проветривания в зимний период эксплуатации необходимо поддерживать: отбрасывать снег от устья приточной трубы, ограничивать тягу при низких отрицательных температурах, чтобы не подморозить овощи. Регулировка воздухооборота осуществляется заслонками на газоходах.

Вытяжная вентиляция подвала дома

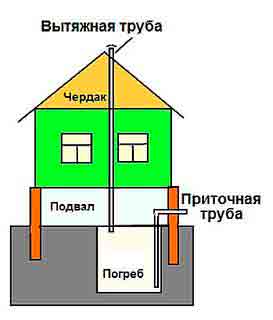

Когда над погребом располагается жилое помещение, важно знать, как правильно сделать вытяжку в подвале, чтобы запахи из него не нарушали комфортный микроклимат дома. Проветривание подполья осуществляется обязательно через 2 отдельные трубы — отводящую газы и обеспечивающую приток наружного воздуха. В отношении обустройства проветривания подвала дома действуют следующие правила:

  1. Трубопровод подачи свежей струи прокладывается сквозь стенку фундамента горизонтальным участком непосредственно в подвал выше уровня почвы. Посредством отвода 90º его направление меняется вертикально вниз. Торец трубы не достаёт до пола погреба 20―50 см. Диаметр воздуховода на всём протяжении не меняется, а количество изгибов должно быть минимальным.
  2. Вход в приточный канал закрывают решёткой и сеткой от птиц, грызунов и мошек. Такую защиту используют и в предыдущих вариантах погреба. Зимой прилегающее к отверстию пространство периодически очищают от снега.
  3. Вытяжной газоход частного дома прокладывают по трассе дымового канала внутри стены или по ней в помещении.
  4. Расположение погреба удобно устраивать под кухней — вытяжная труба может быть объединённой.

Вентилятор добавляют в схему проветривания подвала, если его площадь помещения большая. Принудительный обмен предотвратит застаивание воздуха по другим углам подземной камеры.

Монтаж вентсистемы самостоятельно

При устройстве вытяжки в погребе своими руками необходимо руководствоваться общими правилами, независимо от его расположения: под домом, гаражом или отдельным строением. Монтаж естественной и принудительной систем проветривания различается только установкой для последней схемы вентилятора. Основные рекомендации заключаются в размещении воздуховодов.

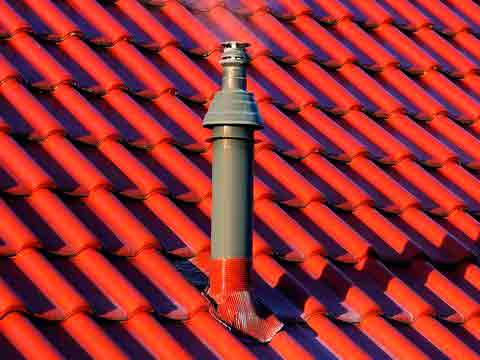

Вытяжной канал располагается всегда вертикально, верхняя отметка трубы над уровнем земли 2,5―3 м. Для погреба в доме или гараже — дополнительное условие: возвышение над коньком крыши 0,5―1 метр. Входное отверстие приточного воздуховода должно быть в 50 см от земли. Сделать проветривание более эффективным можно, если применить специальные устройства:

  • флюгер-диффузор на входе в приточный канал при ветреной погоде способствует задуванию наружного воздуха внутрь погреба;
  • дефлектор на оголовке вытяжки хорошо усилит тягу, если соотношение диаметров сочетаемых частей 2:1;
  • встраиваемый вентилятор в вытяжном канале может заменить маломощная лампочка накаливания, что ставится в холодильнике: подогретый воздух увеличивает конвекцию в трубе.

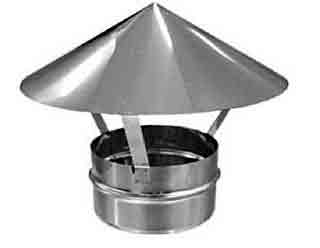

По завершении монтажа наружные элементы системы защищают козырьками и решётками от атмосферных осадков.

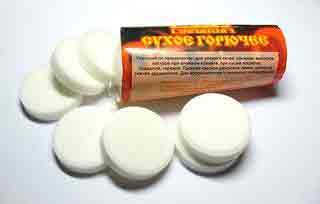

Испытание присутствия тяги в построенной вентиляции проверяется горением спички в подвале: яркое пламя свидетельствует о достаточном количестве кислорода в воздухе. И наоборот, затухание укажет на преобладание в помещении углекислого газа.

Источник: http://topventilyaciya.ru/ventilyaciya/sdelat-vytyazhku-v-pogrebe.html

Как правильно сделать вентиляцию в подвале: варианты исполнения и расчеты

Подвальное помещение – это неотъемлемая часть современного частного дома или коттеджа. Оно служит для размещения в нем коммуникаций систем отопления и водоснабжения, может использоваться в качестве гаража, мастерской или овощехранилища. В любом случае подвал нуждается в поддержании заданного уровня температуры и влажности. Сырость негативно влияет на сохранность сельскохозяйственной продукции, приводит к появлению плесени, разрушает стены дома и негативно влияет на другие предметы. Решить эту проблему поможет грамотно обустроенная вентиляция подвала.

Плюсы и минусы

Отметим положительные моменты от применения систем вентилирования в подвале и цокольном этаже:

  • Комфортный микроклимат в доме, нет ощущения сырости на первом этаже;
  • Возможность обустроить кладовую, в которой поддерживается постоянная температура и содержание влаги в воздухе;
  • Увеличивается срок эксплуатации несущих конструкций жилого дома или погреба, особенно если они выполнены из дерева;
  • Эксплуатация газового и отопительного оборудования невозможна в непроветриваемом помещении по соображениям безопасности;
  • В сухом подвале никогда не заведутся споры плесени, вызывающие орви, аллергию и астму.

Все типы вентиляции делятся на несколько видов, в зависимости от ее назначения, сложности обустройства и принципа действия. Но принцип действия любой из них будет основан на законах физики о движении воздушных масс. Холодный воздух опускается вниз, а теплый поднимается вверх.

Естественная приточная вентиляция

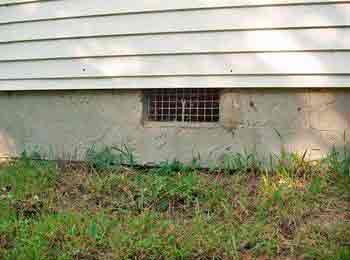

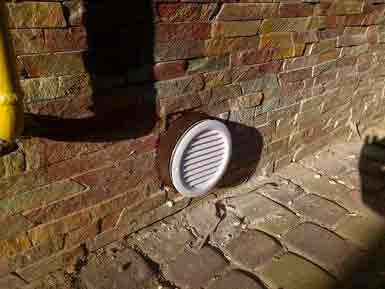

Простейшая, система продухов в фундаменте или цоколе. Обустраивается на этапе строительства дома и представляет собой небольшие отверстия в верхней части подвального помещения.

Если подвал находится ниже уровня земли, то вытяжка обустраивается с помощью пластиковых или асбестоцементных труб диаметром 10-15 см. Они выводятся над поверхностью на высоту 30 см и прикрываются решетками от мусора и грызунов. Такой способ является естественным и зависит от колебаний уличной температуры, силы ветра, влажности.

При расчете ее пропускной способности берется 1/400 от общей площади подвального помещения – так получим суммарную площадь всех продухов.

Отверстия должны располагаться с подветренной стороны, наименее подверженной осадкам. Дома со сложной формой фундамента и расположенные в низменных местах могут иметь до одного отверстия на каждые 3-4 метра. Продухи закрываем решетками с наружной стороны.

Этот недорогой вариант хорошо подходит для вентиляции гаражей и нежилых подвалов или в качестве дополнительного средства к основной системе проветривания.

Естественная вытяжная вентиляция

Приточно-вытяжного типа. Для правильной работы потребуется установить две трубы для вентиляции, а устройство приточно-вытяжной вентиляции выглядит так.

  • Первая труба располагается под самым потолком подвала и предназначена для оттока теплого воздуха. Вытяжную трубу размещаем как можно выше, желательно на уровне конька крыши. Это необходимо для обеспечения хорошей тяги. Часть трубы, которая находится на открытом воздухе, обязательно должны быть утеплена, чтобы исключить обмерзание в зимний период и прикрыта козырьком от осадков.
  • Вторая труба для притока свежего воздуха располагается на высоте 30-40 сантиметров от уровня пола, а ее вход располагаем на улице в метре над землей и прикрываем решеткой. Конвекция будет происходить за счет разницы температур уличного и подвального воздуха. Эффективнее всего такая система будет работать при разнесении приточных каналов по разным сторонам подвала.

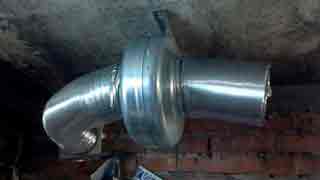

Принудительная

Применяется, если естественная приточная вентиляция не может справиться или нет физической возможности ее использовать. Обычно используется в следующих случаях:

  • Площадь подвального помещения от 40 м2 или имеет несколько изолированных друг от друга помещений;
  • Высокая влажность помещения, когда конденсат в вытяжном канале замерзает зимой и ухудшает проходимость воздушных масс;
  • Архитектура дома не предусматривает высоких вентиляционных труб;
  • В подвале оборудуется сауна, кафе, тренажерный зал, мастерская или другой источник неприятных запахов.

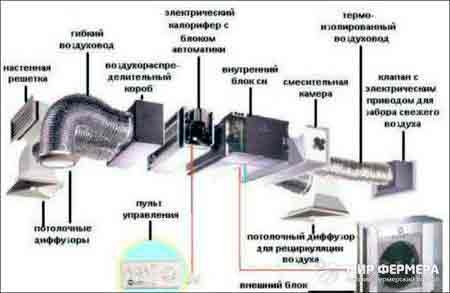

Устройство принудительной приточно-вытяжной вентиляции имеет систему каналов и вентиляторов, перегоняющих воздух.

Главное условие – это заставить воздух постоянно циркулировать, что обеспечивается синхронной работой вытяжных и приточных вентиляторов. Их количество рассчитывается в зависимости от объема погреба или подвала и пропускной способности воздуховодов.

Собираем осушитель воздуха своими руками: схема и принцип работы.

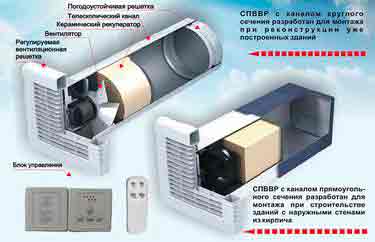

Приточно вытяжная вентиляция с рекуперацией тепла

Для цокольного этажа, в котором планируется постоянное проживание недостаточно установить просто систему принудительного проветривания. Помещение в обязательном порядке утепляется и проводится его гидроизоляция. Также решается вопрос с отоплением и подогревом.

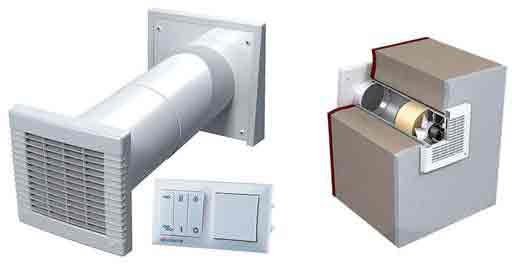

Все чаще в такие схемы встраивается приточно-вытяжная с рекуперацией тепла.

В вытяжную трубу поступает уже хорошо прогретый воздух, а чтобы не выбрасывать в атмосферу уже готовые калории воздух пропускают через специальный керамический рекуператор. Нагреваясь, он отдает тепло свежему воздуху. Воздушные потоки при этом не пересекаются. КПД такого устройства составляет 50-90% в зависимости от конструкции теплообменника. Все рекуператоры тепла очень надежны, не требуют дополнительного обслуживания и могут служить десятилетиями.

Оборудуется влагоуловителями, фильтрами от пыли, датчиками, контролирующими влажность и температуру воздуха. Для жилого помещения эти показатели лежат в пределах 50-65% относительной влажности и 18-220С . Такие системы чаще всего встречаются в «умных домах», а их монтаж сложен и должен проводиться только профессионалами.

Устройство приточно вытяжной вентиляции

Разберем теперь, как сделать вентиляция в подвале. Проще всего будет изготовить вентиляцию в погребе или подвале приточно-вытяжного типа или принудительную.

Для начала проведем расчет.

На 1 м2 площади должно приходится 25 см2 поперечного сечения воздуховода.

С увеличением высоты потолка или влажности диаметр воздуховода увеличивается. Деревянный короб можно разделить на две половинки для приточной и вытяжной вентиляции, но лучше всего использовать пластиковые трубы или металлические гофрированные короба.

Устройство приточно-вытяжной вентиляции может быть дополнено дефлектором на крыше дома. Он будет создавать дополнительное разрежение в трубе и улучшать выход теплого воздуха.

Управляемая принудительная система будет гораздо эффективнее при сравнимых трудозатратах. Для этого нам понадобятся специальные канальные вентиляторы, которые работают от напряжения 36 В. Эта особенность связана с категорией всех подвальных помещений, допускающих использование только таких токов.

Поэтому в электрическом щитке устанавливается трансформатор, понижающий напряжение с 220 В до 36 В. А проводка обязательно уложена в кабель-каналы. Эти и другие правила можно найти в СНиП 41-01-2003 отопление, вентиляция и кондиционирование.

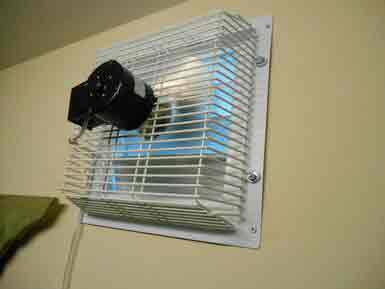

Для небольших помещений будет достаточно только одного такого вентилятора на вытяжной рукав. Приток свежего воздуха будет осуществляться за счет разрежения в подвале. Но эффективность системы будет намного выше, если установить второй приточный насос и объединить их работу на один пульт управления.

Сейчас в продаже можно встретить программируемые пульты управления с датчиками температуры и влажности, а сами канальные вентиляторы выпускаются всех типоразмеров и совместимы практически с любыми вентиляционными коробами. Для удобства уже встроены в корпус, имеют защитную решетку и сменные фильтры.

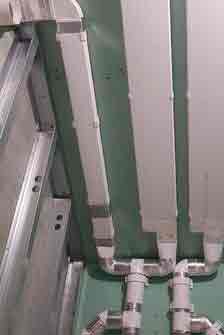

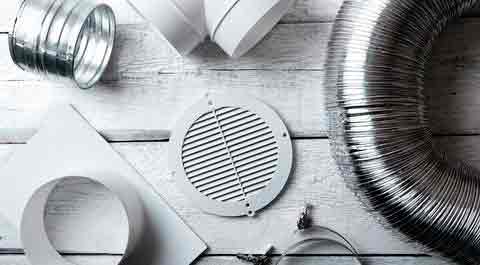

В качестве труб для вентиляционных коробов в собственном доме предпочтительнее использовать ПВХ. Они достаточно прочны и легки, чтобы прикреплять их к стенам и потолкам с помощью обычных дюбелей. Не боятся влаги и перепадов температур, а стоимость ниже стальных конструкций.

Проверка работоспособности

Определить циркуляцию воздуха достаточно просто. Для этого можно воспользоваться открытым пламенем спиртовой горелки или свечи или приложить бумажный лист к отверстию вытяжного канала. Хорошая вытяжка будет надежно удерживать листок. Не повредит и термометр, установленный в районе канала приточного воздуха.

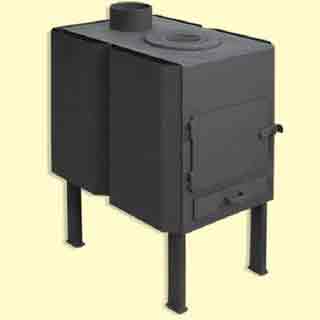

Ещё по теме  Буржуйка для гаража своими руками

О плохой вентиляции подвала, гаража говорят такие признаки:

  • Появление конденсата на стенках, а влажность превышает 95%. Допустимая максимальная влажность для хранения заготовок и урожая – 85-90% при температуре 3-40С. Для жилых помещений, гаража показатели влажности не должны превышать 40-50%;
  • Плесень и грибковые образования на стенах и потолке;
  • Неприятный запах в помещении и тяжелый спертый воздух;
  • Резкие перепады температуры говорят о неправильном устройстве приточно-вытяжной вентиляции или ошибках в расчетах сечения каналов;
  • В теплое время конденсат может быть не заметен, зато зимой стены будут обильно покрываться инеем;
  • В погребе с овощами может накапливаться углекислый газ. Определить его можно по гаснущей свечке или спичке. В этом случае необходимо открыть все заслонки и проветрить в течение суток, не спускаясь в помещение без средств защиты.

Вентиляция в ванной комнате и туалете: выбор и установка вытяжного вентилятора — подробная статья.

Установка систем вентилирования будет намного эффективнее, если вместе с ней проводить мероприятия по поддержанию микроклимата:

  • Периодические проветривания с открытием всех дверей и люков. Особенно это требование актуально для владельцев погребов. Лучше всего это делать летом, а из погреба достать все деревянные предметы;
  • Регулярно обрабатывать стены известкой или специальными составами. Они защитят от появления плесени и неприятного запах в помещении. Примерный рецепт такого состава: на ведро воды 3 кг извести и 50 г медного купороса;
  • С излишками влаги в воздухе можно бороться с помощью ящика с песком, опилками, солью, негашеной известью. Периодически ящик достается и тщательно просушивается на солнце. В погребе можно оставить лаз незапертым, а прикрыть его старыми одеялами или матрасами, чтобы улучшить циркуляцию воздуха;
  • Помогает установка дополнительного источника тепла (небольшая печка, жаровня, калорифер, лампа) или просто горящую свечу;

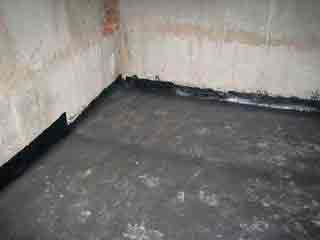

  • Выполнить гидроизоляцию подвала или погреба битумными составами;
  • Установить регулируемые заслонки на приточную и на вытяжную вентиляцию. С их помощью можно будет исключить сквозняки и промерзание подвала зимой;
  • Если погреб находится в гараже, то система вентиляции у него должна быть отдельной. Повышенная влажность овощного погреба противопоказана автомобилю;
  • Установить обычный домашний вентилятор.

Сколько стоит сделать вентиляцию

Обеспечить хороший микроклимат в подвальном помещении недорого. Простые варианты могут быть выполнены из отходов строительства и подручных материалов, более сложные потребуют дополнительных вложений.

На стоимость всей системы будут влиять такие факторы:

  • Площадь подвального помещения и высота всего строения. По этим параметрам рассчитывается количество и размер воздуховодов, которые будут составлять весомую часть во всем проекте;
  • Материал воздушных коробов. ПВХ – дешевле, но имеет ограничения по размеру и максимальному диаметру трубы. Оцинкованная сталь надежнее и позволяет выполнить вентиляцию любой степени сложности и конфигурации, но значительно дороже, тяжелее и может потребовать специального оборудования;
  • Степень автоматизации (простой канальный вентилятор стоит от 2000 рублей, переключатель от 1400 рублей);
  • Наличие сложных и дорогих дополнительных устройств – сплит-системы, рекуператоры, осушители, гигрометры и датчики (стоимость такой системы под ключ может превышать 100 тыс. рублей);

Вентиляция в подвале важна как для сохранности хранящихся там продуктов, так и для благополучия всего дома. Простейшие варианты могут быть изготовлены самостоятельно или заложены на этапе строительства. Более сложные типы вентиляции потребуют специальных навыков и опыта. В любом случае, эта система всегда должна быть исправна и своевременно обслуживаться.

Источник: http://klimatlab.com/ventilyaciya/systema/kak-sdelat-v-podvale.html

Вентиляция в погребе с двумя трубами: схема и инструкция по установке

Вентиляция в погребе с двумя трубами состоит из приточного канала и вытяжки. Она эффективнее одноканальной, поскольку при ее использовании происходит интенсивный воздухообмен. Чтобы привести поток в движение, необходимо два канала — для поступления нового и удаления отработанного газа. Вытяжка действует благодаря перепаду давления внутри и снаружи помещения. Чем больше высота, тем давление ниже. Нагретый газ стремится равномерно заполнить объем и движется туда, где атмосфера разрежена. Однако, движения не происходит, если он оказывается заперт в замкнутом пространстве с одним выходом. Чтобы движение началось, необходим приток, заполняющий освободившееся место. Именно по этой причине одиночная вытяжка функционирует только при открытой входной двери.

Обустраиваем вентиляцию в погребе

Важность приточно-вытяжной системы в подвале

Она необходима для поддержания микроклимата в помещении. Жилые и подсобные комнаты, расположенные в цокольном этаже, нуждаются в проветривании, без которого находиться в них будет некомфортно. Для жилых домов его интенсивность устанавливается государственными санитарно-техническими нормативами.

Если внизу находится гараж, появляется риск отравления выхлопными газами и испарениями бензина. Отделение, оборудованное под кладовку, должно соответствовать общепринятым нормативам.

На фото часто приходится видеть термометры и приборы для измерения уровня влажности, висящие на старых кирпичных стенах. Их используют не только виноделы и производители элитных сыров. Чтобы продукты сохранялись как можно дольше, внутри должна быть температура от 1 до 10 градусов и влажность 85-95 %. Поддерживать такой микроклимат можно только при хорошо отрегулированной циркуляции внутренних потоков. Они нагревают и охлаждают воздух до нужного уровня, замедляют распространение плесени, выводят этилен, выделяющийся консервами.

Избыточная влажность приводит к разрушению стен и потолка. На их поверхности появляется конденсат, вызывающий коррозию железобетона.

Структура кирпича отличается большим количеством открытых пор. Попадая в них, вода разрушает материал, оказывая на стенки расклинивающее воздействие. То же самое происходит и с трещинами в бетонном основании. Со временем они постепенно расширяются и осыпаются. Этому процессу способствует появление бактерий, активно размножающихся во влажной среде.

Не следует допускать, чтобы пар надолго задерживался внутри. Он должен постоянно обновляться и поступать в заданном количестве.

Расчет диаметра входных и вытяжных труб

Сечение труб не должно быть меньше 1/400 площади всего помещения. Таким образом, на 1 м 2 приходится 25 см 2 каналов. Для подвала в 10 м 2 площадь одного сечения (S) составит 0,025 м 2 .

Радиус вычисляем по формуле: R = √ S/π = √ 0,025/3,14 = 8,9 см. Диаметр также считаем по известной всем формуле умножения радиуса на два: 8,9х2=18 см.

Расчет диаметра очень важен. Если этот параметр превышает норму, летом внизу температура поднимается выше необходимой. Зимой она упадет ниже нуля. В обоих случаях это приведет к порче продуктов и выходу оборудования из строя. Опасность представляет жидкость, замерзшая в коммуникациях. При замерзании вода расширяется и разрывает пластик и металл. Чтобы уменьшить сечение, устанавливают регулируемые заглушки с поворотным механизмом.

При недостаточно широком входе решить проблему сложнее. Разрабатывая схему вентиляции погреба с двумя трубами, сечение принимают с запасом 10%. В случае необходимости погрешность легко исправить.

Элементы вентиляции

Как правило, применяются асбестовые, металлические и пластиковые круглые воздуховоды. Металл подвержен коррозии. Кроме того, поверхность хорошо резонирует. Асбест сложно резать. Детали обладают большой массой, что затрудняет монтаж и транспортировку. Пластик не создает шума и других неудобств. Он прослужит так же долго, как сталь и алюминий. Его прочность ниже, но ее запаса достаточно для прокладки подземных коммуникаций — поверхность не испытывает значительных нагрузок.

Можно использовать канализационную проводку диаметром от 11 до 25 см и длиной от 1 до 6 м. Толщина стенки — от 4 мм. Материалом служит плотный ПВХ, рассчитанный на механические нагрузки, в несколько раз превышающие давление потока. Изделия имеют герметичные стыки. Они хорошо приспособлены для работы во влажной и агрессивной среде. Класс жесткости SN4 позволяет им выдерживать давление грунта на глубине 1 м. При температуре ниже -15°C стенки теряют гибкость и легко ломаются, поэтому их следует утеплить, обернув снаружи слоем минеральной ваты и гидроизолятора. Изнутри их будет прогревать теплый воздух из помещения. Теплоизоляция позволяет избавиться от конденсата на внутренней поверхности.

В набор входят поворотные рукава, тройники, фитинги, создающие герметичное прочное соединение и упрощающие монтаж. С помощью сборных элементов каналу задают нужное направление. Но учтите: чем меньше поворотов, тем лучше работает система, и тем проще ее прочищать.

Чтобы дождевая и талая вода не затекала в вытяжку, сверху на нее монтируют дефлектор с горизонтальной крышкой. Благодаря системе заслонок он увеличивает тягу. Со стороны, противоположной направлению ветра, создается разрежение, ускоряющее внутренний поток. Чем сильнее ветер, тем больше разрежение.

Основные принципы устройства вентиляции

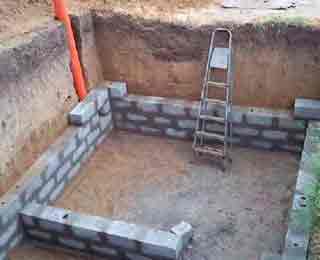

  • Монтаж желательно выполнить на стадии строительства здания — иначе придется вырезать отверстия под коммуникации в стенах и перекрытиях. Одна из проблем заключается в их размещении в верхней жилой части дома. Проводку при строительстве лучше расположить в толще стены — так она не будет занимать пространство комнат.
  • Если подвал находится глубоко, к нему будет сложно подобраться с внешней стороны. Создание котлована и прокладка подземных путей отнимет много времени и сил.
  • Чтобы система работала эффективно, нужно правильно расположить ее составные части. Они должны иметь одинаковый диаметр. Объем притока равен объему оттока.
  • Вход и выход размещают в разных углах по диагонали. Чем больше расстояние между ними, тем лучше. Вытяжку делают на уровне потолка, приточный клапан размещают настолько близко от пола, насколько это возможно. Как правило, его высота составляет от 20 до 40 см.
  • Выходное отверстие должно располагаться выше уровня потолка. Чем больше расстояние между ними, тем лучше тяга. Если разница составляет меньше 1 м, система перестает работать. Лучше всего вывести канал на кровлю. Он должен стоять на удалении от стен, крутых высоких скатов и других преград. Допускается объединение с общей шахтой.
  • Летом в теплую погоду тяга почти не работает, поэтому на вытяжку необходимо установить заслонку, перекрывающую нагретый поток сверху.

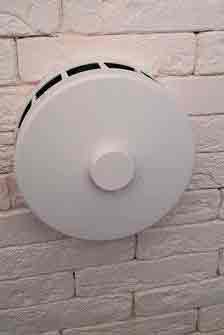

  • Входной канал снабжают решеткой, защищающей его от мусора, грызунов и крупных насекомых. Его размещают над уровнем снега — иначе отверстие придется постоянно откапывать.
  • Чем меньше поворотов, тем сильнее поток. Чтобы внутри не скапливался конденсат, в нижнем колене встраивают кран для его слива.
  • В каждом помещении необходимо обустроить отдельную систему, обеспечивающую нормальную циркуляцию.
  • Перекрытие над цокольным этажом жилого дома следует покрыть толстым слоем теплоизоляции, иначе подвал будет нагреваться от жилых комнат, находящихся над ним. Вход лучше сделать со стороны улицы. Если погреб соединен с теплым отапливаемым пространством, потребуется устройство тамбура.

Обустройство вентиляции погреба с двумя трубами

Монтажные проводят в несколько этапов. Первый из них является наиболее важным. Он включает в себя подготовку схемы вентиляции в погребе с двумя трубами. Если дом является объектом ИЖС, ее придется включить в проект переустройства и согласовывать в государственных инстанциях. В Жилищном кодексе РФ указано, что установка инженерных сетей является переустройством. Составлять проект, включающий в себя эти изменения, могут только ремонтно-строительные организации с соответствующей лицензией. На этапе проектирования составляется смета, проводится расчет количества материалов, устанавливается последовательность проведения работ.

Согласно разработанному плану из заготовок вырезают детали необходимой длины. Для этого используют дисковую пилу по металлу или дереву. Заусенцы удаляют ножом и зачищают наждачной бумагой.

Приточный клапан с решеткой монтируют на внешнюю стену чуть выше уровня снега. Замерять его не обязательно — этот показатель берут из СНиПа. Воздуховод прокладывают вниз и выводят в помещение на высоте 20-40 см от пола. Отверстие во внешней стене вырезают с помощью круглой алмазной коронки соответствующего диаметра. В отличие от перфоратора она оставляет отверстие с идеально ровными краями, не нуждающимися в подравнивании и укреплении. Щели вокруг рукава замазывают цементным раствором, герметиком или холодной битумной мастикой.

Вытяжку размещают на потолке либо в верхней части стены. Чтобы проделать отверстие, используют алмазную коронку. Металлические детали стыкуют с помощью сварки. Соединения с пластиковыми сборными элементами помещают в муфты, установленные в стенах и перекрытиях, и замазывают герметиком.

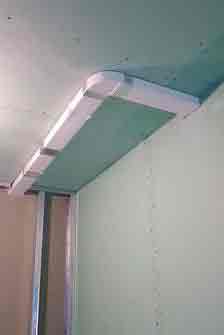

Если планируется прокладка коммуникаций внутри дома, необходимо заранее продумать расположение рукавов. Чтобы они не мешали, их совмещают с основной вентиляционной шахтой либо прокладывают рядом с другими коммуникациями. Удобнее спрятать их в технический шкаф с открывающейся дверцей. Обычно такие шкафы находятся возле кухонь и санузлов. Их стараются не приближать к жилым комнатам, поскольку они являются источниками постоянного шума.

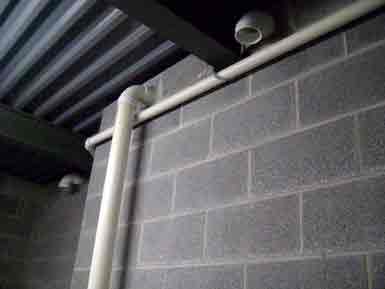

Детали крепятся к стенам и потолку с помощью металлических хомутов, установленных на шурупы с дюбелями. На горизонтальных участках создают небольшой уклон, позволяющий конденсату стекать в накопитель.

При прокладке канала в земле возникает опасность его смещения и разрушения. Грунт, содержащий суглинки, плохо пропускает воду. Во время продолжительных осадков и весенних паводков она скапливается в его толще, вызывая значительные деформации и приводя верхние слои в движение. Монтаж представляет меньший риск, если почва состоит из песка и камней, пропускающих воду.

Стенки, контактирующие с холодной землей, утепляют. Снаружи их оборачивают геотекстилем либо обматывают минеральной ватой, покрытой снаружи толстым слоем полиэтилена.

Когда основная часть готова, клапаны закрывают решетками, а на верхние трубы крепят козырьки и дефлекторы.

Монтаж приточных устройств

Чем больше перепад температур в доме и на улице, тем лучше работает вытяжка. Летом тяга почти отсутствует. Систему проветривания приводят в действие, монтируя в воздуховод вентилятор. Чтобы прибор не перекрывал поток, его корпус сажают на поворотные петли и отводят в сторону, когда он выключен.

Следует учесть, что приточное устройство будет перегружать общую шахту. При слишком интенсивной работе отработанный газ начнет поступать в верхние комнаты. Чтобы этого не происходило, вентилятор нужно разместить в отдельном канале с собственным выходом.

Подключение желательно производить не во влажном погребе, а в соседнем сухом помещении. Если электропроводка находится внизу, необходимо использовать розетки с устройством защитного отключения, применяющиеся для кухонь и санузлов.

Источник: http://www.ivd.ru/stroitelstvo-i-remont/ventilacia-i-kondicionirovanie/ventilyaciya-v-pogrebe-s-dvumya-trubami-shema-i-instrukciya-po-ustanovke-56911

Как правильно сделать вентиляцию в погребе

Если вы уже построили погреб, но в нем постоянно скапливается конденсат или повышается температура, возможно, вы неправильно обустроили систему вентиляции и приток свежего воздуха в помещение нарушен. Вытяжку нужно продумать еще на этапе строительства, так как исправить ситуацию позже будет сложнее.

Из этой статьи вы узнаете, как правильно сделать вентиляцию в погребе и какие работы нужно провести для качественного проветривания помещения.

Как правильно сделать вентиляцию в погребе

Циркуляцию воздуха в подземном хранилище можно обеспечить естественным или искусственным путем. В первом случае воздух поступает через специальные отверстия, а во втором – с помощью вентиляторов (рисунок 1).

Самым простым, недорогим, но при этом действенным способом проветривания считается приточно-вытяжная система. Для ее обустройства на разном уровне устанавливают две трубы, концы которых выводят на улицу. Через одну из помещения выводится теплый воздух, а через другую – поступает прохладный. Далее мы рассмотрим детальнее, как обустраивать различные системы проветривания в подвалах.

Почему необходима система вентиляции в погребе

Многие владельцы приусадебных участков считают, что обустраивать какую-либо вытяжку в подвале не имеет смысла. Также есть ошибочное мнение, что наличие отверстий в стенах или крыше хранилища будет нарушать стабильный микроклимат. На самом деле все происходит наоборот.

Рисунок 1. Принцип работы вытяжки в подвальных помещениях

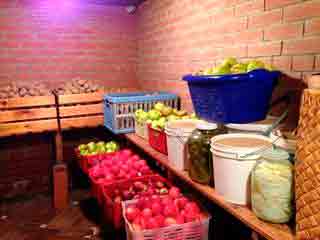

В жилых помещения температура слишком высокая для хранения свежих овощей и заготовок в банках, а на улице (зимой) слишком холодно. В подземном хранилище, при условии правильной вентиляции, поддерживается не только стабильная температура, но оптимальная для хранения овощей влажность. Именно с этой задачей успешно справляется качественная вытяжка, через которую выводится теплый воздух, и поступает умеренное количество свежего кислорода.

Расчет и устройство

Для небольших погребов будет достаточно одного или нескольких отверстий в стенах, выведенных наружу с помощью труб. Однако, если хранилище достаточно большое, лучше обустроить приточно-вытяжную систему, которая будет эффективно справляться с поддержкой микроклимата.

Примечание: В больших промышленных хранилищах устанавливают специальные вентиляторы, которые обеспечивают постоянный и равномерный приток свежего воздуха. Однако такие системы слишком дорогие, и использовать их в приусадебном хозяйстве экономически невыгодно.

Чтобы определить, какое количество каналов понадобится для вашего подвала, нужно провести некоторые расчеты. Во-первых, подсчитывают площадь помещения, умножая ширину на длину. Во-вторых, следует учитывать, что на каждый квадратный метр площади необходимо 26 квадратных сантиметров вытяжного канала. К примеру, если площадь погреба составляет 6 квадратных метров, этот показатель нужно умножить на 26. Полученное число (156 квадратных сантиметров), будет означать общую площадь вентиляционных отверстий. Чтобы определить, какой диаметр будет оптимальным, нужно выделить квадратный корень этого числа, разделенного на число Пи. В нашем примере этого показатель будет составлять 14 см. Однако, для более качественного отвода теплого воздуха и притока свежего этот показатель можно самостоятельно увеличить на 10-15%.

Монтаж своими руками

После того, как вы провели все необходимые расчеты и определились с подходящим диаметром, можно приступать к непосредственному монтажу системы.

Установка вытяжки в погребе проводится так:

  1. Если вытяжка монтируется в уже готовом хранилище, необходимо проделать в крыше несколько отверстий.
  2. Через одно отверстие вставляют вытяжную трубу и закрепляют ее так, чтобы нижний край находился на 10-15 см ниже потолка, а верхняя часть выступала над поверхностью грунта на 70-80 см.
  3. В противоположном углу также делают отверстие и вставляют в него приточную трубу. Ее нужно закрепить таким образом, чтобы нижний край не доходил до пола на 15-20 см, а верхний всего на 20-25 см выступал над поверхностью почвы.

После установки наружные части желательно прикрыть козырьками и решетками, чтобы внутрь не попадали атмосферные осадки. Проверить интенсивность тяги очень просто: достаточно приложить к приточному каналу лист бумаги. Если он интенсивно колеблется, значит приток воздуха в помещение хороший.

Схема вентиляции в погребе с одной трубой

Система с одной трубой применима только для небольших помещений, так как для хранилищ большой площади такого притока воздуха будет недостаточно для поддержки оптимальной температуры и влажности.

Оборудование

Для монтажа такой вытяжки понадобится труба, которую разрезают на две части и вставляют в заранее подготовленные каналы. Кроме того, вам понадобятся заслонки или козырьки, чтобы можно было самостоятельно контролировать отвод теплого воздуха и поступление свежего (рисунок 2).

В случае, если канал выводится не через стену, а через крышу, также необходимо установить козырьки, которые будут защищать внутреннее пространство помещения от проникновения дождевой воды.

Какой диаметр трубы нужен для вытяжки

Как правило, в качестве вытяжных каналов используют изделия диаметров 14 см. однако, если вы опасаетесь, что такой вытяжки будет недостаточно, вы можете подобрать модели большего диаметра.

При выборе необходимо учитывать площадь помещения. От этого будет зависеть не только диаметр самих труб, но и их количество. Так, для небольших подвалов достаточно одной или двух, а для больших хранилищ потребуется обустройство более обширной вентиляционной системы.

Правила установки воздуховодов

Если вы выбрали проветривание с помощью одного канала, вам следует учесть, что в подвале все равно придется обустраивать два воздуховода. Но, в отличие от приточно-вытяжной системы, их обустраивают не в противоположных частях помещения, а параллельно друг другу.

Рисунок 2. Схема проветривания с одним каналом

На каждом канале устанавливают заслонку, которая будет помогать контролировать обмен воздуха. В данном случае для отвода теплого воздуха достаточно открыть сначала один канал, а потом и другой – для поступления свежего кислорода.

Вентиляция в погребе с двумя трубами

Принудительная система с двумя трубами считается более практичной и удобной. Несмотря на то, что для ее обустройства потребуется больше усилий, готовая конструкция будет успешно функционировать практически без участия человека. Все, что вам потребуется, это периодически проверять тягу.

Рассмотрим детальнее, как правильно обустроить такую вытяжку в домашнем погребе своими руками (рисунок 3).

Оборудование

Существует несколько способов обеспечения принудительной вентиляции с помощью двух труб. Самый простой – это установить в противоположных углах помещения каналы одинакового диаметра. При этом их следует устанавливать на разном уровне, чтобы теплый воздух эффективно выводился из помещения, а прохладный равномерно поступал внутрь.

Также вентиляционную систему можно снабдить специальными вентиляторами, которые будут обеспечивать постоянный приток воздуха. Однако в данном случае необходимо предусмотреть специальную защиту техники от влаги. Также их можно снабдить специальными устройствами – дефлекторами, которые будут улавливать воздушные потоки и обеспечивать более интенсивную тягу.

Как определить диаметр труб

Чтобы микроклимат в погребе был стабильным в любое время года, необходимо не только правильно провести монтаж системы, но и подобрать подходящие для этой цели трубы.

Рисунок 3. Принцип работы вытяжки с двумя каналами

В большинстве случаев погреба в приусадебных хозяйствах являются небольшими, и для них вполне достаточно нескольких труб диаметров 10-14 см. Однако, при расчете их количества следует руководствоваться площадью хранилища. Для небольших помещений (около 6 квадратных метров), будет достаточно одной приточной и одной вытяжной. Но, если помещение больше (к примеру, 15-20 квадратов), понадобится по две пары. Необходимо учитывать, что в среднем, на квадратный метр помещения должно приходиться 26 квадратных сантиметров воздуховода.

Правила установки воздуховодов

При использовании приточно-вытяжной системы проветривания ключевую роль играет правильная установка.

Для этого в противоположных концах помещения делают отверстия в крыше. Их диаметр должен совпадать с диаметром используемых труб. Далее в одно отверстие вставляют вытяжную трубу. Ее следует располагать таким образом, чтобы нижний конец находился в 15-20 см от потолка, а верхний выступал над грунтом на 70-80 см.

Приточную монтируют в противоположном конце помещения и устанавливают практически над полом (в 15-20 см от поверхности). Верх, соответственно, лишь на несколько сантиметров приподнимается над грунтом. Края, выведенные наружу, желательно прикрыть козырьками, чтобы в помещение не попадала дождевая вода.

Естественная вентиляция в погребе

Естественное проветривание погреба считается простым, так как подобные системы легко монтировать, а для их обустройства не требуется много материалов. Однако следует учитывать, что обеспечить стабильный микроклимат в помещении будет сложнее, чем при использовании приточно-вытяжной системы. Кроме того, если показатели температуры внутри погреба и снаружи будут совпадать, циркуляция воздуха может быть минимальной или полностью отсутствовать.

Поэтому, если вы планируете хранить в подвале продукты, которым требуется определенная температура, лучше приложить немного больше усилий и обустроить приточно-вытяжную систему.

Принцип работы

Принцип действия естественной вентиляции очень простой и основан на разнице в давлении и температуре внутри и снаружи хранилища. Через одну трубу, расположенную практически под потолком, из подвала удаляется теплый воздух, а через другую, которая находится почти над полом, поступает свежий кислород.

Однако следует учитывать, что такой способ проветривания подходит только для небольших помещений. В хранилищах большой площади преимущество следует отдавать принудительному проветриванию.

Оборудование

Как уже говорилось выше, для установки естественной вентиляции не потребуется много материалов. В данном случае вам нужно заготовить две одинаковые трубы (для монтажа самой системы), а также листовой металл или решетки для защиты системы от грызунов и осадков.

Рассмотрим детальнее, как осуществляется монтаж подобных систем и какие особенности следует учитывать при их установке.

Монтаж системы своими руками

В первую очередь следует учесть, что предусмотреть отверстия для прокладки вентиляционных каналов нужно еще на этапе строительства. Когда погреб уже построен, провести необходимые работы будет сложнее.

Естественная вентиляция монтируется так:

  1. В стенах или потолке на противоположных концах погреба делают отверстия.
  2. В них вставляют трубы и закрепляют их.
  3. Вытяжную размещают так, чтобы ее нижний край на 15-20 см не доходил до пола, а остаток (70-80 см) выступал над поверхностью грунта.
  4. Приточную располагают в противоположном конце помещения и опускают практически к полу (на 15-20 см не доходя до пола), а остаток также выводят наружу.

Сверху их обязательно прикрывают козырьками, иначе дождевая вода сможет свободно попадать в помещение. Также желательно установить на нижних частях мелкие решетки, чтобы в хранилище не проникали грызуны.

Принудительная вентиляция в погребе своими руками

Фактически принудительная вентиляция отличается от естественной только тем, что внутрь труб (вентиляционных каналов) устанавливают вентиляторы, которые обеспечивают более интенсивный приток и отведение воздуха (рисунок 4).

Принцип работы

Принцип действия принудительной вентиляции достаточно простой. В самом простом варианте вентилятор устанавливают только на вытяжную трубу. Таким образом создается более активное движение воздуха через приточное отверстие.

В больших помещениях есть смысл устанавливать вентиляторы и на вытяжную, и на приточную. В данном случае справиться самому будет сложно и лучше обратиться к специалисту, который поможет определиться подходящий диаметр труб и мощность вентиляторов.

Оборудование

Поскольку принудительное проветривание считается более надежным и современным, для его обустройства понадобится дополнительное оборудование. Конечно, в первую очередь нужно подготовить необходимое количество каналов подходящего диаметра. После этого следует купить вентиляторы подходящего размера и мощности.

Рисунок 4. Основные элементы принудительной вентиляции

Также необходимо предусмотреть гидроизоляцию приборов от влаги, которая может попадать в помещение снаружи или просачиваться сквозь стены.

Монтаж системы своими руками

Принудительную вентиляцию монтировать немного сложнее, чем естественную. Чтобы вы могли самостоятельно провести установку, рекомендуем воспользоваться нашей пошаговой инструкцией.

Принудительную вытяжку в погребе устанавливают так:

  1. В стенах или потолке сверлят отверстия для прокладки каналов, или используют пустоты, которые были заранее оставлены для этой цели на этапе строительства.
  2. В отверстия укладывают трубы. Можно использовать металлические, пластиковые или цементные изделия.
  3. Приточную и вытяжную трубу устанавливают в противоположных углах помещения и на разном уровне, как и в случае с естественной вентиляцией.
  4. Внутрь каждой трубы монтируют вентилятор и устанавливают заслонки, чтобы можно было регулировать интенсивность проветривания при необходимости.

Верхние части труб, выступающие на поверхность, нужно обязательно прикрыть козырьками. В случае с естественной вентиляцией это требование является скорее рекомендацией, тогда как для принудительного типа его нужно соблюдать обязательно, так как дождевая вода может повредить вентиляторы и вся система нарушится.

В видео показано, каким образом лучше обустраивать естественную вентиляцию в подвале.

Закрывать ли вентиляцию в погребе зимой

Если система проветривания спроектирована и смонтирована правильно, можно не закрывать отверстия на зиму. Однако это полностью зависит от климатических условий. К примеру, если температура на улице опустится ниже -10 градусов, нужно периодически прикрывать отверстия, так как разница температур внутри и снаружи создаст мощную тягу, которая приведет к быстрому переохлаждению хранилища.

В очень сильные морозы вентиляционные каналы лучше полностью закрыть, а при небольшом повышении температуры можно ненадолго приоткрыть для проветривания.

Какие трубы для вентиляции в погребе лучше

Современный рынок строительных материалов предоставляет широкий выбор труб, которые можно использовать в качестве вентиляционных каналов. При выборе чаще всего руководствуются личными предпочтениями и финансовыми возможностями.

В последнее время большинство владельцев погребов выбирают трубы ПВХ или цементные изделия. Это объясняется тем, что такие трубы стоят сравнительно недорого, легко монтируются, но при этом обладают устойчивостью к грибкам и отличаются длительным сроком эксплуатации.

Нужна ли вентиляция в погребе зимой

Проветривать погреб нужно в течение всего года, хотя некоторые владельцы подземных хранилищ считают, что в зимнее время вентиляция не нужна. Это распространенное заблуждение, но доля правды в нем все же есть.

Если на улице очень холодно (порядка -10-20 градусов), разница в температурах внутри и снаружи становится слишком большой и тяга в вентиляционных каналах сильно увеличивается. Если вовремя не закрыть отверстия, погреб может быстро промерзнуть, и свежие овощи или заготовки испортятся. Поэтому рекомендуется контролировать температуру в помещении, а в сильные морозы полностью закрывать каналы до потепления.

Полезные рекомендации по монтажу вентиляционной системы вы найдете в видео.

Источник: http://mirfermera.ru/520-kak-pravilno-sdelat-ventilyaciyu-v-pogrebe.html

Вентиляция подвала частного дома — устройство и монтаж

Большинство частных домов оборудовано подвалами, в которых обеспечивается хранение сельскохозяйственной продукции и домашней консервации. В погребах организовываются домашние мастерские, тренажерные залы, складские помещения или игровые комнаты. Независимо от функционального назначения помещения, расположенного ниже нулевой отметки, важно с помощью вентиляции обеспечивать поступление свежего воздуха в подвал. Это позволит создать благоприятную влажность и температурный режим помещения, не допустить появления сырости, сокращающей сроки хранения домашних запасов и постепенно разрушающей основание здания. Остановимся детально на вопросах создания надёжной вентиляции подвального помещения, методике расчёта и особенностях установки.

Ещё по теме  Печь “Шведка” своими руками

Почему необходима система вентиляции в подвале

Многие, к сожалению, ошибочно недооценивают необходимость вентиляции подвала, который является не только помещением, используемым для хранения продуктов, но и основанием здания, воспринимающим повышенные нагрузки.

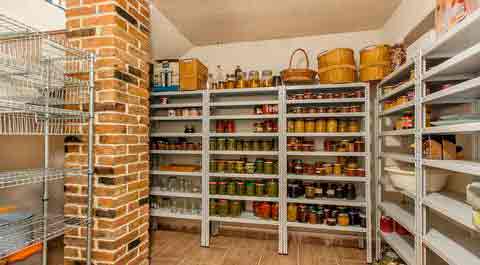

В подвале с хорошей вентиляцией не возникает проблем с хранением продуктов

Пренебрежительное отношение к вопросам вентилирования и отсутствие нормального воздухообмена создают неблагоприятные условия для хранения сельскохозяйственной продукции, снижают прочность строительных конструкций. В условиях повышенной влажности подвала развивается плесень и грибок.

Результат отсутствия вентиляции — образование плесени

Оснащение подвального помещения системой вентиляции обеспечит комфортный микроклимат и благоприятные условия проживания в частном доме. Проектирование вентиляционных коммуникаций осуществляется на проектной стадии. Многие обращали внимание на приточные магистрали и отдушины, оборудованные в фундаменте здания.

Воздух в подвал поступает через входные трубы и отдушины, закрытые решётками

Через эти каналы в цокольной части поступает внешний воздух. Однако, если существуют проблемы с вентиляцией, можно обеспечить перемещение воздушных потоков путём правильной установки вентиляционных устройств в существующем помещении.

Вентиляция подвала избавит владельцев жилья от повышенной концентрации влаги, предотвратит образование плесени, обеспечит сохранность запасов, а также продлит срок эксплуатации здания, которое сохранит привлекательность и тепло на протяжении долгих лет.

Вентиляционная система представляет собой комплекс воздушных коммуникаций, обеспечивающих циркуляцию воздуха, комфортный температурный режим и нормальную влажность.

Расчёт и устройство

Устройство вентиляционных коммуникаций осуществляется на основании проекта и предварительно выполненных расчётов. Для обеспечения циркуляции воздуха необходимо ответственно подойти к выполнению расчётов.

Подбирая диаметр воздушных магистралей, предназначенных для подачи и отвода воздушных масс, руководствуйтесь следующим правилом: 25 кв. см воздушной магистрали способны обеспечить воздухообмен в помещении погреба на площади 1 кв. метр.

Например, для вентиляции подвального помещения площадью 12 кв. метров необходимо использовать воздушную магистраль диаметром 300 кв. см. Зная формулу определение площади окружности S = πR², легко рассчитать радиус вентиляционного канала. Для рассматриваемого случая значение составляет 9,8 см. Округлив значение, получим диаметр магистрали, равный 20 см. В случае применения труб, имеющих прямоугольное сечение, руководствуйтесь значением площади, полученным расчётным путём. Предложенная методика расчёта позволяет ориентировочно определить размеры воздуховодов без учёта интенсивности циркуляции.

Для эффективного проветривания подвала находящийся в помещении воздух хотя бы 2 раза на протяжении часа должен замещаться свежими воздушными массами. Подбор производительности принудительной системы вентиляции осуществляется путём умножения объёма подвала на коэффициент кратности обновления воздуха в помещении.

Определим объем обновляемого воздуха для подвала площадью 50 кв. метров и высотой 2 метра. Перемножив площадь подвала на высоту, получим объём. Его величина составит 100 куб. метров. При необходимости двукратного на протяжении часа замещения воздуха, следует умножить объем помещения на коэффициент кратности. Получим: 100х2=200 куб. метров в час. Полученное значение соответствует требуемой производительности принудительной подачи воздуха.

Вентиляционные сети, в зависимости от типа системы воздухообмена, могут состоять из металлических или пластмассовых труб, а также вентиляторов.

Применение стандартных пластиковых элементов позволяет избежать коррозии и снизить расходы по устройству вентиляции

Для обеспечения притока воздуха к подвальному помещению здания применяются следующее виды вентиляции:

    Естественная система воздухообмена. Принцип циркуляции воздушных масс основан на разности перепада температуры внутри помещения и с внешней стороны подвала. Конструкция достаточно проста — включает приточную трубу и вытяжную магистраль. Классический вид циркуляции происходит путём заполнения подвального пространства холодным воздух с одновременным выходом наружу нагретых воздушных масс.

Естественная вентиляция воздуха в подвале

Система принудительного воздухообмена оснащена автоматикой и включает дополнительное оборудование

Своими силами при небольших затратах несложно смонтировать систему элементарной естественной циркуляции, а также систему принудительного воздухообмена.

Далее, более детально остановимся на особенностях устройства вентиляционных систем.

Особенности естественной циркуляции воздуха

Естественное поступление воздуха в подвал происходит благодаря разнице внутренней и внешней температуры, вызывающей движение воздуха по трубам. Благодаря этому простому свойству свежий воздух с улицы по приточной магистрали поступает в подвал и вытесняет по вытяжному воздуховоду затхлый и влажный воздух из помещения.

Для обеспечения тяги следует обеспечить максимальный перепад между магистралями

Положительные моменты системы естественной циркуляции — незначительные затраты, связанные с установкой, и простота конструкции.

Главными элементами системы естественной циркуляционной являются:

    Приточная магистраль, оснащённая на входе защитной сеткой, и предназначенная для поступления свежего воздуха.

Входная магистраль обеспечивает приток воздуха

Труба вытяжки собирается из унифицированных элементов

Продух с решеткой способствует воздухообмену в подвале и защищает помещение от грызунов

Несмотря на простоту системы, основные недостатки — слабая эффективность циркуляции воздушных масс и зависимость тяги от природных факторов (давления воздуха и скорости ветра), влияющих на эффективность воздухообмена.

Классический вариант создания контура естественной циркуляции предусматривается на стадии проектирования. По результатам расчётов определяется пропускная способность магистралей, учитывающая объём подвального помещения. Организация приточно-вытяжной вентиляции не нуждается в специальных инженерных знаниях. Главное, обеспечить противоположное расположение магистралей, правильно выполнить разметку, соответствующую диаметру.

Вытяжной короб следует располагать в потолочной части помещения с возвышением магистрали не менее 0,6 метра относительно верхней точки здания. Входящая в подвал приточная магистраль вводится с противоположной зоны помещения на расстоянии 0,2–0,4 м от основания. Оптимальные условия для естественного воздухообмена обеспечивает применение магистралей диаметром 12–15 см.

Устройство системы принудительного воздухообмена

Действие принудительной системы вентиляции основано на передвижении воздушных масс с использованием вентиляторов. Устройство принудительной подачи может комплектоваться фильтровальными элементами, устройствами нагрева и регулировки температуры в зависимости от степени оснащённости системы и требований заказчика.

Главные элементы системы принудительного вентилирования:

  1. Воздушные магистрали, по которым осуществляется передвижение потоков воздуха.
  2. Нагнетательная установка, обеспечивающая интенсивность обмена воздушных масс.
  3. Устройство обеспечения комфортной температуры, предназначенное для кондиционирования помещения подвала.
  4. Каналы вентилирования, осуществляющие процесс воздухообмена.
  5. Заборники воздуха, необходимые для обеспечения воздушной циркуляции.
  6. Диффузоры, объединяющее воздушные магистрали различного сечения.
  7. Тройники, используемые при необходимости объединения воздушных потоков.

Система принудительной вентиляции обладает следующими достоинствами:

  • возможностью автономной работы, независимо от природных факторов;
  • наличием автоматики, осуществляющей регулировку воздушных потоков и температурный режим;
  • возможностью установки в помещениях увеличенной площади.

Повышенные затраты, связанные с приобретением оборудования и установкой, а также сложность осуществления монтажных операций затрудняют массовое использование устройства принудительной подачи воздуха.

Установку оборудования принудительной вентиляции осуществляйте согласно предварительно разработанной схеме. Обязательно выполняйте расчёт, определяющий интенсивность воздухообмена и цикличность работы системы.

Оборудуя помещение подвала устройством принудительного вентилирования, учитывайте комплекс факторов, связанный с особенностями эксплуатации, степенью автоматизации, площадью помещения и компоновкой оборудования.

Вентилятор, установленный на вытяжной трубе, повышает интенсивность воздухообмена

Изучив литературные источники, основываясь на рекомендациях специалистов, несложно самостоятельно разработать компоновочную схему и выполнить расчёты. Это позволит обеспечить экономию финансовых ресурсов и самостоятельно, более детально, изучить конструктивные особенности принудительной вентиляции.

Монтаж вентиляции своими руками

Самостоятельное выполнение работ по установке оборудование циркуляции воздуха в подвальном помещении требует детального ознакомления с особенностями оборудования и принципами осуществления вентиляции.

В зависимости от размеров подвального помещения производите монтаж конкретный системы циркуляции воздуха:

  1. Установку естественной вентиляции осуществляйте при площади подвала менее 50 квадратных метров.
  2. Монтаж принудительной вентиляции производите при увеличенной площади подвального помещения.

Выполнение работ по установке вентиляционного оборудования в построенном здании можно выполнить своими силами. Понадобится перфоратор, болгарка и дрель для выполнения отверстий и формирования каналов в основании здания, стенах, цоколе и перекрытии. Остановимся детально на этапах выполнения мероприятий по монтажу вентиляционных коммуникаций.

Этапы выполнения работ по установке

При небольшой площади подвального помещения для обеспечения воздухообмена выполните в цоколе зданий небольшие каналы (продухи), расположенные на противоположных стенах.

Вентилирование небольших подвалов осуществляется через каналы в основании здания

Установите решётки, предотвращающие проникновение грызунов в подвал.

Установка решетки надежно защитит подвал от крыс и мышей

Смонтируйте внутри подвала заслонки на отверстиях, предназначенные для регулировки объёмов поступающего воздуха.

Система естественного воздухообмена не нуждается в использовании специальных устройств. Воздушные массы попадают в подвальное помещение частного дома через приточную магистраль и выходят через натяжной канал. Важное условие — расположение воздуховодов в противоположных зонах подвального помещения.

Не всегда продухи обеспечивают желаемую эффективность воздухообмена. В этом случае рекомендуем установить вентиляцию приточно-вытяжного типа.

Приточно-вытяжная вентиляция состоит из двух воздушных магистралей

Производите монтаж следующим образом:

    Подготовьте металлические или пластиковые трубы для приточной магистрали и вытяжного канала диаметром 10–15 см.

Использование стандартных элементов ускорит монтаж

Использование специального приспособления облегчает работу

Приточный канал обеспечивает поступление воздуха

Утеплив трубы, можно уменьшить вероятность образования конденсата

Установка колпака защитит магистраль от осадков

Установка в выходной магистрали небольшого осевого вентилятора, предназначенного для функционирования в вытяжном режиме, повысит интенсивность циркуляция воздуха, обеспечивая принудительную вентиляцию.

Используйте для крепления труб хомуты, надёжно закрепляйте элементы системы при монтаже.

Эффективная работа приточно-вытяжной системы гарантирована при площади подвала 20–40 кв. м. Для увеличенных помещений потребуется монтаж установки принудительного воздухообмена. Установку сложных вентиляционных систем, оборудованных устройствами кондиционирования и регулирования температурного режима рекомендуем поручить профессионалам.

Видео по монтажу оборудования

Представленное видео предоставит дополнительную информацию об установке элементов вентиляционной системы.

Проверка работоспособности вентиляции

Проверка эффективности функционирования вентиляционной системы не требует специальной подготовки.

Отклонение пламени свидетельствует о нормальной тяге

Для определения качества воздухообмена зажгите спичку или зажигалку и поднесите её к вытяжной магистрали. Если горение прекратится, значит, увеличена концентрация углекислого газа в подвальном помещении.

Проблема решается путём увеличения площади сечения приточной магистрали. Уменьшенный диаметр входного канала затрудняет поступление воздушных масс. Для регулирования интенсивности воздухообмена оснастите трубы шиберной заслонкой, позволяющей регулировать скорость подачи воздуха.

Убедившись в работоспособности вентиляции, отрегулируйте с помощью заслонок сечение каналов, обеспечивая оптимальный воздухообмен.

Видео: как сделать вентиляцию подвала своими руками

На видеоролике представлен простой вариант естественной вентиляции погреба, изготовленный своими руками.

Несложно своими силами обеспечить эффективную вентиляцию подвального помещения. Важно тщательно продумать технические особенности системы вентилирования и, обладая небольшими строительными навыками, надёжно выполнить монтаж элементов. Самостоятельный монтаж устройства воздухообмена позволит обеспечить комфортную влажность воздуха в помещение подвала, а также сэкономить финансовые ресурсы. Разработав чёткий план действий, приступайте к оснащению подвала частного дома устройством вентиляции.

Источник: http://aqua-rmnt.com/ventilyaciya/ventilyaciya-podvala-chastnogo-doma-ustrojstvo-i-montazh.html

Вентиляция погреба своими руками: схема и процесс работы

Без устройства вентиляционной системы не может обойтись ни одно подвальное помещение, так как при отсутствии постоянного притока свежего воздуха сырости избежать не удастся. В подвалах и погребах обычно хранятся не только консервированные запасы, но и свежие овощи и фрукты, которые «дышат», от чего в помещении обязательно скапливается влага. Кроме этого, стены могут впитывать сырость из почвы, находящейся с внешней стороны, если при строительстве плохо была устроена гидроизоляция фундамента и цоколя.

Вентиляция погреба своими руками

Вентиляция погреба своими руками делается достаточно просто. Причем установить и наладить работу этой системы постоянного воздухообмена можно не только на стадии строительства, но и уже в готовом хранилище.

Принцип работы системы

В основе работы системы вентиляции лежат законы физики, и если внимательно рассмотреть ее принципиальную схему, то можно видеть, что она устроена весьма просто и понятно.

Общий принцип вентиляции — чрезвычайно прост

В помещении погреба предусматриваются два вентиляционных отверстия, через одно из которых свежий воздух поступает в подвал, а через второе — выводится вместе со всеми испарениями. Но система была бы недостаточно эффективна, если к вентиляционным отверстиям не были бы подведены трубы определенного диаметра.

Также качество работы вентиляции сильно зависит от правильного расположения вытяжной и приточной труб и от поднятия их над поверхностью грунта над погребом.

Трубы вентиляции могут быть установлены в стенах подвала, если он находится под домом или гаражом, или же выведены через потолок, в том случае, когда погреб устроен во дворе, как отдельная постройка.

Еще одним важным моментом при расчете и монтаже системы является высота установки труб от пола подвала и выведения их на улицу, так как в помещение может поступать слишком большое количество холодного воздуха, что будет опасным для овощей, хранящихся в ларях в свежем виде. Нельзя сделать отверстия и слишком маленькими, так как затхлый воздух не будет уходить из помещения полностью, а значит , хранящиеся в нем продукты обязательно начнут портиться.

Рекомендации по устройству вентиляции погреба

Прежде чем начать монтаж любой из разновидностей вентиляционных систем, нужно ознакомиться с некоторыми рекомендациями, которые необходимо учесть во время проектировочных и строительных работ:

  • Будет правильно, если система вентиляции начнет закладываться в процессе постройки погреба – в этом случае в кладке стен оставляются каналы, в которые устанавливаются вентиляционные трубы.

Безусловно, оптимальный вариант — устройство системы вентиляции еще при строительстве погреба

Чтобы впоследствии не гадать, где лучше установить трубы, вентиляцию нужно сразу включить в проект погреба.

  • Устанавливаемые трубы должны иметь одинаковый диаметр — этот параме тр сд елает циркуляцию воздуха равномерным. При необходимости ускорить отвод застоявшегося, пропитавшегося сыростью воздуха, вытяжную трубу можно взять немного большего диаметра, чем у приточной. Однако, ни при каких обстоятельствах нельзя устанавливать вытяжную трубу с диаметром меньше, чем у приточной, так как воздух при таких условиях может начать задерживаться внутри помещения. Это негативно будет влиять на хранящиеся в погребе продукты, но главная опасность в се же в другом — создается определенная угроза здоровью человека при его спуске в загазованное подземное помещение.
  • Никогда не располагают обе вентиляционные трубы рядом друг с другом, так как помещение в этом случае не будет хорошо проветриваться. Их необходимо монтировать на противоположных стенах или в противоположных углах. Это делается для того, чтобы свежий поток, прежде чем выйти на улицу, прошел через все помещение и подтолкнул застоявшийся воздух на выход в вытяжную трубу.
  • Отверстие вытяжной трубы необходимо монтировать под самым потолком, так как отработанный более теплый воздух устремляется вверх. Такое ее месторасположение будет способствовать постоянной очистке воздуха, без застоя в области потолка, а значит – и хорошей сохранности продуктов.
  • Вентиляционная труба вытяжки для обеспечения хорошей тяги поднимается выше конька или насыпи над потолком погреба, как минимум на 1500 мм.
  • Для системы проветривания чаще всего используют пластиковые трубы, предназначенные для проведения канализации. Для небольших помещений такого диаметра обычно бывает достаточно.
  • Если погреб располагают под гаражом или под другим хозяйственным помещением, то в качестве вытяжного отверстия, можно использовать входной люк.

В этом случае, делается две две рцы, одна утепленная — зимняя , а другая — в виде каркаса, с закрепленной на нем мелкой решеткой . Решетка необходима для того, чтобы в подвал не проскочили мелкие грызуны.

Утепленный люк снимают в летний период для постоянного проветривания погреба. Если же помещение над подвалом утеплено, то и в зимнее время можно проводить сеансы проветривания.

Вариант — погреб в подвальном помещении под домом

  • Устанавливая вентиляцию в погребе, находящимся под домом или гаражом, нужно предусмотреть то , чтобы изгибов и поворотов и у приточной, и у вытяжной трубы было как можно меньше . В идеале лучше добиться такого расположения, чтобы труба была абсолютно прямая.
  • Труба по всей своей длине должна иметь один диаметр, без расширений и сужений.
  • На улице приточная труба, если она располагается невысоко над землей , должна быть обязательно закрыта сеткой ( решеткой ), чтобы защитить погреб от проникновения грызунов или иных мелких животных и птиц.

Приточный патрубок, забранный решеткой

  • Рекомендовано в обе трубы установить регулирующие приток и отток воздуха заслонки, которые особенно необходимы в зимний период. Они помогают дозировать поступление холодного воздуха в сильные морозы и, соответственно, отток теплого , для поддержания необходимого микроклимата в погребе.

Зонтик для оголовка вытяжной трубы

  • Если оголовки труб расположены строго вертикально, их необходимо защитить от попадания вовнутрь атмосферных осадков, пыли и мусора, установив сверху металлический зонтик или дефлектор.

Дефлектор — выгоднее, так как он создает искусственное разрежение и повышает тягу

При использовании дефлектора, вокруг него создается область разряжения, и это явление способствует увеличению тяги.

  • Отрезок вытяжной трубы, находящийся на улице, должен быть хорошо утеплен , во избежание возникновения конденсата в холодный период года.

Виды систем вентиляции погреба

Существуют два базовых вида вентиляционных систем — это естественная и принудительная. А выбирается тот или иной вариант в зависимости от объема и планировки помещения подвала.

Естественная система вентиляции

Естественная вентиляция основа на на разнице давления и температур в помещении и на улице. Эффективная работа во многом зависит от правильного месторасположения труб. Так, приточное отверстие должно находиться на высоте максимум в 250 ÷ 300 мм от пола, а вытяжное — ниже уровня потолка на 100 ÷ 200 мм. Размещать его еще ниже непозволительно, иначе потолок начнет сыреть.

Этой системы вентиляции может быть явно недостаточно для большого по объему помещения погреба, или же в том случае, если он состоит из нескольких комнат.

Видео: Естественная вентиляция в погребе под гаражом

Принудительная система вентиляции

В системе принудительной вентиляции имеются все те же каналы (трубы), но в них встраиваются вентиляторы для создания принудительного движения воздуха.

В самых простых системах принудительного типа вентилятор устанавливается на вытяжной канал. Таким образом, в помещении создается искусственное разрежение, способствующее активному поступлению свежего воздуха в погреб через приточное отверстие. Мощность выбираемого вентилятора будет зависеть от объема помещения.

Канальный вентилятор в кожухе

Поступают и по-другому – устанавливают вентиляторы и на приточный, и на вытяжной канал. Это бывает актуально в объёмных, сложных по конфигурации подвальных помещениях. Здесь обязательно потребуется помощь специалиста, чтобы рассчитать согласованность поступления и выхода воздуха, то есть диаметров каналов и мощности (производительности) установленных в них вентиляторов.

Видео: пример самодельной принудительной вентиляции погреба

Расчет диаметров вентиляционных каналов

При любом виде вентиляции очень важно правильно определиться с диаметрами труб. Алгоритмы расчёта, которыми пользуются профессиональные проектировщики, очень сложны, и приводить их полностью не имеет никакого смысла. Однако, при оборудовании вентиляции в небольшом частном погребе можно воспользоваться упрощенной методикой подсчета .

Так, с некоторыми допущениями, приемлемыми в данных условиях, можно считать, что для одного квадратного метра площади погреба требуется 26 квадратных сантиметров площади сечения вентиляционного канала. Так, можно для примера прикинуть, какой диаме тр тр убы нужен будет для погреба размерами 3 × 2 метра.

Находим площадь помещения:

S = 3 × 2 = 6 м²

Согласно указанному соотношению, для нее потребуется труба следующей площади сечения канала:

Т = 6 × 26 = 156 см²

Остается найти радиус трубы:

R = √ (Т / π) = √ (156 / 3,14) ≈ 7,05 см

Стало быть, диаме тр пр иточной трубы:

Dп ≈ 14 см = 140 мм.

При условии, если в подвале устанавливается только приточная вентиляция, а роль вытяжной будет играть люк, то можно несколько увеличить сечение входного канала, установив трубу с диаметром 150мм .

Для гарантированного обеспечения воздухообмена принято устанавливать на вытяжной канал трубу с диаметром, на 10 ÷ 15% больше, нежели на входе. В рассматриваемом примере можно на вытяжном канале установить:

Dв = Dп + 15% = 140 + 21 ≈ 160 мм

Монтаж вентиляции

Проведя необходимые расчеты , учитывая все вышеописанные нюансы, можно переходить к монтажу вентиляции.

Примерное расположение приточной и вытяжной труб

  • Если система вентиляция устанавливается уже после постройки погреба, то в его потолке необходимо проделать отверстие для прохождения воздуховода.
  • Затем, через отверстие в погреб опускается труба, которая будет работать на вытяжку , ее закрепляют под потолком, не более, чем на 100 ÷ 150 мм ниже его поверхности.
  • На улице вытяжную трубу поднимают на высоту не менее 1500 мм над грунтом или над поверхностью крыши.

Приточная труба всегда располагается ниже

  • В противоположном углу погреба также проделывают отверстие в потолке или же стене, и в нее устанавливается и закрепляется приточная труба, которую опускают низко к полу. Она должна располагаться не ниже 200 мм от пола и не выше 500 мм.
  • На улице приточную трубу не следует делать очень высокой. Если она выходит через потолок, достаточно поднять ее на 200 ÷ 250 мм. Следует учитывать то, что чем ниже расположено заборное отверстие приточной трубы, тем выше разница давления на входе и на выходе, тем сильнее будет естественная тяга, а значит – и приток воздуха.
  • Если приточная труба выводится через стену, то на нее надевается вентиляционная решетка или пластиковый дефлектор.

Возможное расположение приточной трубы

  • В том случае, когда монтаж вентиляции для погреба проводится в доме, где установлены камин или печь, рекомендовано поднимать вытяжную трубу рядом с дымоходом, так как это активирует отвод отработанного воздуха из подвального помещения за счет большой разницы температур.

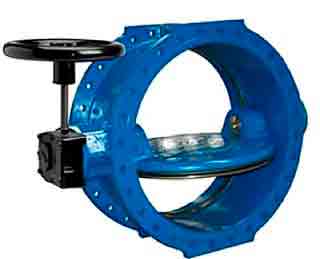

Точно регулировать процесс вентиляции помогут заслонки на трубах

  • На трубы внутри погреба для регулировки силы воздушных потоков рекомендуется устанавливать заслонки. Открытием их на нужный просвет в помещении регулируется интенсивность циркуляции, влажность и температура воздуха. Именно от наличия заслонки и правильного регулирования микроклимата в погребе будет зависеть, сохраняться ли заготовки в надлежащем состоянии долгое время.

После того, как система собрана, обязательно следует ее проверить на на личие нормальной тяги.

  • Чтобы проверить напор воздушного потока на входе, к приточной трубе нужно приложить листок тонкой бумаги. Если она начнет явственно колыхаться, значит, интенсивность поступления воздуха хорошая.
  • Другим способом проверить работу системы является направление дыма, который может исходить от зажженной в металлическом ведре бумаги. Достаточно будет пару старых газет, которую нужно зажечь, дать догореть до половины, а затем притушить до состояния тления.

Дополнительные действия для поддержания нормального микроклимата

Чтобы поддерживать в погребе комфортный для хранения продуктов микроклимат, следует периодически осуществлять следующие действия:

Для того чтобы содействовать понижению влажности в подвале, необходимо проводить его регулярное проветривание. Так, в летний период открываются все двери или люки и полностью открываются заслонки на отверстиях. Горячий летний ветер сделает свое дело — высушит и проветрит погреб. Ниже будут описаны другие, более эффективные способы принудительной просушки погреба.

Бывают случаи, когда необходимо наоборот — увеличить влажность в помещении хранилища. Тогда в погребе с помощью пульверизатора распыляют воду, посыпают пол влажными опилками или устанавливают ящик, наполненным влажным песком. Опилки и песок по мере надобности смачивают водой.

Просушка погреба

Проце сс пр осушки погреба тоже можно отнести к вентиляционным мероприятиям, поэтому о них тоже следует иметь достаточное представление. Тем более, что существует несколько способов выполнения этой процедуры.

Как говорилось выше, все процессы просушивания проводят в летнее время, но дополнительно рекомендовано выполнить их еще один раз непосредственно перед закладкой в погреб овощей.

Если помещение сильно отсырело, то из него следует удалить все предметы «подвальной мебели» и ящики (лари) для хранения овощей. Их желательно просушить под прямыми солнечными лучами – их ультрафиолетовая составляющая будет отличным «лекарством» от плесни и грибка.

Все двери и люки открываются настежь, а если в подвале установлен вентилятор, то его тоже можно включить. Таким образом, погреб должен проветриваться в течение 3 ÷ 5 дней, и это станет предварительной подготовкой перед основными мероприятиями по осушке.

Первый способ – ящики с гигроскопичным веществом

В процессе просушки иногда можно обойтись совсем несложным методом. В погреб заносится ящик, наполненный негашеной известью или поваренной крупной солью. Эти компоненты недороги, отличаются высокой гигроскопичностью и отлично поглощают влагу. Мало того, они также дезинфицируют воздух и стены помещения.

Второй способ – старый метод со свечкой

Очень старым, популярным, чрезвычайно простым и доступным способом просушки является установка у вытяжной трубы горящей свечи. Ее нужно обязательно установить в железную емкость и на устойчивую подставку.

Простой и эффективный способ просушки — с помощью свечи

Свеча способствует созданию более интенсивной тяги в вытяжной трубе, поэтому циркуляция воздуха в помещении ускоряется, и обмен его происходит значительно чаще, чем при обычном режиме вентиляции.

Кроме свечи, для этой же цели может использоваться обычная спиртовка на жидком или на сухом топливе.

Ничуть не хуже получится и с использованием сухого спирта

Просушку таким способом продолжают несколько дней, в зависимости от того, насколько увлажнено помещение. Свечу или топливо в горелке по мере необходимости заменяют несколько раз — до получения желаемого результата.

Третий способ – металлическая жаровня

Более хлопотный, но не менее надежный способ быстрой просушки — при помощи импровизированной жаровни, которую можно изготовить из металлической емкости , например — из старого ведра.

Схема просушки с использованием самодельной жаровни

В нем делают несколько отверстий для увеличения тяги, а затем загружают в емкость дрова, желательно березовые , так как они способны создать благоприятный дезинфицирующий дым.

Можно создать и более сложную конструкцию с применением чугунной колосниковой решетки , которую устанавливают на кирпичи, подложенные по ее углам. Сверху решетки устанавливается ведро без дна, в которое также укладываются дрова и поджигаются. Преимущество этого способа в том, что колосник способен раскаляться докрасна, а затем медленно остывать, отдавая тепло в помещение. При этом увеличивается тяга, и соответственно — ускоряется воздухообмен.

Огонь должен гореть беспрерывно, как минимум 12 ÷ 14 часов, поэтому на эти процедуры нужно выделить целый день и заготовить достаточно много березовых дров.

Подъем жаровни для дозагрузки дров и опускание производят через люк с помощью тросика с крючком. Место для такого импровизированного «огороженного костра» должно быть заранее подготовлено, чтобы не создавалось никаких предпосылок пожара.

Четвертый способ – использование электронагревателей

Не слишком хлопотным можно назвать способ с использованием электронагревателей. Для этой цели подойдет любой из имеющихся в продаже приборов, но лучше всего использовать конвекторные или « ветродуйные » модели.

Электронагреватели помочь в просушке смогут, но это будет достаточно дорого

Обогреватель устанавливается посередине погреба для того, чтобы тепло равномерно распространялось по всей площади помещения.

При использовании этого способа нужно в полной мере понимать, что подобный проце сс пр осушивания достаточно долог и, стало быть, дорог, поэтому нужно сразу рассчитать свои финансовые возможности.

Просушка погреба мощным теплогенератором достаточно популярна, так как этот способ очень эффективен. Его используют даже для просушки подвалов домов, переживших наводнение.

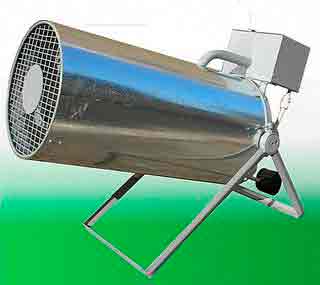

Тепловая пушка будет более эффективна

За счет теплового излучения и мощного потока, создаваемого вентилятором, погреб просыхает достаточно быстро. Прибор тоже работает от электричества, но такая просушка обойдется дешевле, так как пройдет гораздо быстрее. Впрочем, можно попробовать найти тепловую пушку, работающую и на пропане.

Цены на популярные модели электрообогревателей

Пятый способ – обычный домашний вентилятор

Так как вентиляторы есть почти в каждом доме, их также часто используют для удаления из погреба излишней влажности. Вентилятор устанавливают в центре погреба и включают его на три ÷ пять дней. При этом все имеющиеся отверстия, двери или люки должны быть открыты настежь.

Шестой способ – переносная печурка

Используют для процедур просушивания подвальных помещений и обычные печки-буржуйки.

Дымоотводную трубу печи в этом случае подводят к вытяжному отверстию, и топят буржуйку в течение трех ÷ пяти дней. Воздухообмен в погребе при этом стремительно возрастает, что приводит к эффективной просушке помещения.

Можно на время просушки установить в погребе небольшую буржуйку

Если же в погребе нет вытяжной трубы, то этот способ использовать не имеет смысла, так как в помещении будет много дыма, но эффе кт пр осушивания будет совсем небольшой.

Ещё по теме  Ремонт увлажнителя воздуха своими руками

Гидроизоляционная обработка погреба

После просушивания погреба для максимально длительной сохранности достигнутого состояния помещения, поверхности стен и пола рекомендовано покрыть составами гидроизоляции.

  • Если стены выведены из бетона, то используется пропитка глубокого проникновения, которой обрабатывают поверхности в несколько слоев .

С каждым слоем она проникает вглубь бетонной плиты, закрывая все поры внутри ее , таким образом , создавая водонепроницаемую, но дышащую поверхность.

  • Покрывают высушенный погреб и рубероидом, который является отличным гидроизолятором .

Гидроизоляция пола в подвале рубероидом

В этом случае можно получить желаемый эффект, если материал будет настилаться на ровную поверхность. На нее наносится мастика, которая затем нагревается, а затем на нее клеится рубероид, создавая водонепроницаемые стены и пол.

  • Отличным гидроизоляционным экологически чистым материалом является глина.

Этот способ гидроизоляции помещения называют набивкой. Единственное требование к природному материалу для устройства пола и стен — это высокий процент жирности.

Набивка и затирка глиняного пола

— Для процесса понадобятся камни, которые укрепят пол погреба . Их насыпают на его поверхность, затем сверху них выкладывают раствор из глины с добавлением песка. Этот слой должен составлять не менее 100 ÷ 120 мм. Консистенция глиняного раствора должна быть достаточно густой.

— Глину распределяют по по верхности и утрамбовывают ее среди камней, создавая смешанное покрытие.

— Полностью уплотнив поверхность до ровного состояния, на нее засыпают слой крупнозернистого песка, толщина которого должна составлять 40 ÷ 60 мм. Песок также уплотняется трамбовкой – это делает поверхность еще более плотной. Остатки песка затем просто сметаются с пола. Если хочется добиться аккуратной ровной поверхности, то сверху она окончательно выглаживается с помощью специального инструмента для затирки.

— Глиняный пол сохнет долго — от 20 до 40 дней, поэтому эту работу нужно начинать в начале лета. Тогда погреб будет в полной мере готов к эксплуатации осенью.

  • Земляные стены тоже можно гидроизолировать глиной. На них при помощи небольших металлических скоб закрепляется сетка-рабица или обычная мягкая проволока. Затем на эту основу набрасывают глиняный раствор. Когда он подсохнет, наносится еще один слой, который разравнивается вручную или с помощью затирки, круговыми движениями.

Кроме этих гидроизолирующих материалов, используются и другие, но вышеперечисленные можно назвать самыми доступными и безопасными для помещения, где будут храниться продукты питания.

Устройство вентиляции в погребе необходимо, и лучше подумать об этом заранее, проведя ее монтаж еще при постройке хранилища. Если система будет установлена правильно, то можно избежать серьезных и долговременных процессов просушки, так как вполне достаточно будет обходиться обычным проветриванием.

Видео : как может быть устроена вентиляция в погребе

Источник: http://stroyday.ru/stroitelstvo-doma/pridomovye-postrojki/ventilyaciya-pogreba-svoimi-rukami.html

Вентиляция погреба своими руками: схема и процесс работы

Как правильно сделать вентиляцию в погребе

Циркуляцию воздуха в подземном хранилище можно обеспечить естественным или искусственным путем. В первом случае воздух поступает через специальные отверстия, а во втором – с помощью вентиляторов (рисунок 1).

Самым простым, недорогим, но при этом действенным способом проветривания считается приточно-вытяжная система. Для ее обустройства на разном уровне устанавливают две трубы, концы которых выводят на улицу. Через одну из помещения выводится теплый воздух, а через другую – поступает прохладный. Далее мы рассмотрим детальнее, как обустраивать различные системы проветривания в подвалах.

Почему необходима система вентиляции в погребе

Многие владельцы приусадебных участков считают, что обустраивать какую-либо вытяжку в подвале не имеет смысла. Также есть ошибочное мнение, что наличие отверстий в стенах или крыше хранилища будет нарушать стабильный микроклимат. На самом деле все происходит наоборот.

Рисунок 1. Принцип работы вытяжки в подвальных помещениях

В жилых помещения температура слишком высокая для хранения свежих овощей и заготовок в банках, а на улице (зимой) слишком холодно. В подземном хранилище, при условии правильной вентиляции, поддерживается не только стабильная температура, но оптимальная для хранения овощей влажность. Именно с этой задачей успешно справляется качественная вытяжка, через которую выводится теплый воздух, и поступает умеренное количество свежего кислорода.

Расчет и устройство

Для небольших погребов будет достаточно одного или нескольких отверстий в стенах, выведенных наружу с помощью труб. Однако, если хранилище достаточно большое, лучше обустроить приточно-вытяжную систему, которая будет эффективно справляться с поддержкой микроклимата.

Чтобы определить, какое количество каналов понадобится для вашего подвала, нужно провести некоторые расчеты. Во-первых, подсчитывают площадь помещения, умножая ширину на длину. Во-вторых, следует учитывать, что на каждый квадратный метр площади необходимо 26 квадратных сантиметров вытяжного канала. К примеру, если площадь погреба составляет 6 квадратных метров, этот показатель нужно умножить на 26. Полученное число (156 квадратных сантиметров), будет означать общую площадь вентиляционных отверстий. Чтобы определить, какой диаметр будет оптимальным, нужно выделить квадратный корень этого числа, разделенного на число Пи. В нашем примере этого показатель будет составлять 14 см. Однако, для более качественного отвода теплого воздуха и притока свежего этот показатель можно самостоятельно увеличить на 10-15%.

Монтаж своими руками

После того, как вы провели все необходимые расчеты и определились с подходящим диаметром, можно приступать к непосредственному монтажу системы.

Установка вытяжки в погребе проводится так:

  1. Если вытяжка монтируется в уже готовом хранилище, необходимо проделать в крыше несколько отверстий.
  2. Через одно отверстие вставляют вытяжную трубу и закрепляют ее так, чтобы нижний край находился на 10-15 см ниже потолка, а верхняя часть выступала над поверхностью грунта на 70-80 см.
  3. В противоположном углу также делают отверстие и вставляют в него приточную трубу. Ее нужно закрепить таким образом, чтобы нижний край не доходил до пола на 15-20 см, а верхний всего на 20-25 см выступал над поверхностью почвы.

После установки наружные части желательно прикрыть козырьками и решетками, чтобы внутрь не попадали атмосферные осадки. Проверить интенсивность тяги очень просто: достаточно приложить к приточному каналу лист бумаги. Если он интенсивно колеблется, значит приток воздуха в помещение хороший.

Список необходимого инвентаря и установка приточного воздуховода

Правильная вентиляция погреба обеспечивает оптимальные условия для воздухообмена в помещении. Однако перед созданием системы необходимо собрать и подготовить инструмент, который пригодится в процессе дальнейших работ. Этот шаг даст возможность существенно ускорить строительство, избавив от необходимости постоянно отвлекаться на поиски того или иного инвентаря, и универсализировать его. Организовать полноценную систему помогут следующие инструменты:

  • набор отверток;
  • рулетка;
  • отвес;
  • уровень;
  • мел или карандаш;
  • дрель;
  • шуруповерт;
  • плоскогубцы;
  • молоток;
  • болгарка;
  • зубило.

Приведенный выше список инструментов является оптимальным, а его предварительная подготовка способствует ускорению работы. При этом его компоненты могут изменяться в зависимости от материала стен и потолка, а также формы самих воздуховодов. Так, для работы с бетоном может понадобиться перфоратор, а обработки дерева электролобзик. В любом случае, постройка вентиляционных каналов начинается с проделывания отверстий в стенах и потолке погреба.

Для обеспечения организованной приточно-вытяжной вентиляционной системы необходимо создание двух равноценных воздуховедущих линий. Одна из них будет отвечать за приток свежего воздуха, а вторая обеспечивать отвод отработанного. При этом приточная труба должна быть расположена не выше 30-40 см от поверхности пола погреба, а второй ее конец выведен на улицу и установлен не более чем на 40-50 см от поверхности земли. Подобное размещение дает возможность обеспечить помещение наиболее охлажденным воздухом, который будет по каналу проникать непосредственно на его пол.

Для создания полноценного приточного канала можно использовать воздуховоды, изготовленные из любого материала. Сегодня огромной популярностью пользуются алюминиевые гофрированные гибкие системы, позволяющие избежать прямых углов и дающие возможность сэкономить значительную часть материальных средств. Кроме того, их монтаж является наиболее простым и не требует наличия каких-либо специфических навыков.

Как правило, приточный канал располагается в одной из углов комнаты и выводится наружу через потолок либо стену. Для того чтобы воздуховод проник сквозь стену в ней необходимо проделать отверстие при помощи дрели, лобзика или лома в зависимости от структуры материала поверхности. Проделанное отверстие и ее диаметр должен полностью совпадать с размерами трубы или быть немного шире ее. Установка приточного канала должна осуществляться по возможности вертикально и содержать минимальное количество изгибов и поворотов. При этом внутри помещения на конец трубы устанавливается защитная решетка, а внешняя часть закрывается зонтиком, призванным предотвратить попадание атмосферных осадков в воздуховод.

Естественная вентиляция подвала в частном доме

Наименее затратный способ — это устройство естественного проветривания через продухи. На стадии возведения фундамента предусмотрите парные отверстия, расположенные на противоположных стенах. Согласно п.9 СНиП 31.01*2003, суммарная площадь отдушин составляет не менее одной четырехсотой к площади всего подвала.

Схема естественной вентиляции

Рассчитайте количество и размер каждого отверстия. Форма продух не регламентируется.

  • Для исключения «мертвых зон», отступите 0,9 метра от внутренних углов, и распределите продухи равномерно по всей длине стены.
  • Сделайте аналогичную разметку для противоположной стены. Если размер отверстия превышает 0,3х0,3 метра, армируйте по периметру. Чтобы исключить затекание паводковых вод, учтите, минимальная высота нижней части продухи по внешней стене должна быть не менее 0,3 метра от уровня грунта.
  • Закройте отверстия сеткой от грызунов.

При заливке ленточного фундамента вставьте через равные промежутки обрезки канализационных ПВХ труб, герметично закрыв отверстия. После застывания бетона и снятия опалубки вы получите аккуратные продухи.

Обратите внимание! Если планировка подземного этажа предусматривает нескольких изолированных помещений, обеспечить воздухообмен нужно для каждого.

Если необходимо пробить продухи в готовом фундаменте, рассчитывайте их совокупный размер по аналогичной схеме. Для работы понадобится перфоратор или коронка по бетону для бурения круглых отверстий. Помните, что нарушение целостности фундамента может ослабить его несущую способность, проконсультируйтесь со специалистом, или выберите другой метод проветривания подпольного пространства.

Приточно-вытяжная система

  • низкая себестоимость;
  • простота сборки;
  • наличие фасонных деталей;
  • малый вес конструкции.

Выполнить монтаж сможет даже человек, не имеющий строительной квалификации. Для работы не требуется дорогостоящий инструмент.

Этапы работ

Приточная и вытяжная труба должны располагаться на противоположных стенах.

  • На расстоянии 0,5 метра от нижней точки закрепите трубу и выведите ее на поверхность на высоте 1 метр, тем самым вы обеспечите приток свежего воздуха.
  • Установите вытяжную трубу таким образом, чтобы ее нижняя часть находилась на расстоянии 1,5 метра над полом, а верхняя возвышалась над коньком крыши на высоте 0,5 метра.
  • Обеспечьте герметичность стыков.
  • Утеплите воздуховод.
  • Установите на верхнюю часть системы зонт, препятствующий попаданию осадков.

В правильно установленной системе перепад температур и разность давления создадут тягу.

По окончании работ проверьте тягу, поднеся зажженную свечу к вытяжке. Если пламя свечи отклоняется в сторону ее отверстия, значит система работает корректно. Если огонек отклоняется в другую сторону, это свидетельствует о наличии обратной тяги. Исправить проблему можно наращиванием высоты вытяжной трубы или установкой оголовка-дефлектора.

Принудительная вентиляция подвала в частном доме

При низкой эффективности естественного воздухообмена, смонтируйте в вытяжной трубе канальный вентилятор. Установка второго прибора в приточную трубу повысит производительность системы. Принцип работы заключается в нагнетании уличного воздуха в подпол и более интенсивном отведении отработанных воздушных масс наружу.

Мощность приборов рассчитывается консультантом специализированного магазина на основании размера помещения.

Современные канальные вентиляторы оснащены кожухом и комплектуются крепежом, поэтому их установка не вызовет затруднения. Некоторые модели оснащены таймером, что позволяет автоматизировать периодичность включения системы.

Согласно санитарным нормам, отапливаемые жилые помещения цокольного этажа нуждаются в кондиционировании и фильтрации. Установка рекуператора позволит подогреть поступающий воздух за счет тепла отводимого. В связи со сложностью расчетов и большим объемом работ, доверьте специалистам проектирование и монтаж таких систем.

Принудительная вентиляция подвала

Устройство принудительной вентиляции

Естественная вентиляция может не справляться со своими функциями в жаркую безветренную погоду, когда перепад температур очень мал. Если дом находится на пригорке, где почти всегда дует ветерок, такой системы вполне достаточно. А чтобы усилить тягу, приточный канал устанавливают с северной части, в 2 метрах от ближайшего забора или стены.

Часто никакие ухищрения не заставляют воздух двигаться. И тогда прибегают к использованию принудительной вентиляции в подвале частного дома.

Кроме этого принудительную тягу оборудуют:

  • В больших подвалах площадью 40 кв. метров и более. Зимой по вытяжной трубе проходит теплый воздух. При соприкосновении его с холодной трубой выпадает конденсат, оседающий на стенках и постепенно замерзающий. Во время длительных морозов весь просвет трубы может покрыться снегом и вентиляция в подвале этого дома прекратится;
  • Когда в подвале собираются оборудовать сауну, зал для спортивных занятий, игровую или мастерскую. Принудительная вентиляция такого подвала в частном доме поможет заодно удалить неприятные запахи и обеспечить людей свежим воздухом.

Стандартная схема принудительной вентиляции заключается в механической подаче воздуха с улицы, который проходит фильтрацию, доводится до необходимой температуры и подается в подвал. Одновременно отработанный воздух вытягивается через отводящие каналы на улицу.

Для ее реализации необходимо много громоздкого и дорогого оборудования:

  • вентканалы;
  • диффузоры;
  • воздухоотводы;
  • воздухозаборники;
  • камеры смешивания воздушных потоков;
  • нагнетатели (если приточная вентиляция будет обслуживать не только подвал, но и жилые помещения).

Фотография такой системы вентиляции подвала в частном доме наглядно демонстрирует ее сложность и монументальность.

Плюсы принудительной вентиляции в подвале деревянного дома:

  • независимость от погодных условий;
  • постоянная работа в нужном режиме.
  • сложный монтаж;
  • высокая цена.

Мы предлагаем две схемы принудительной вентиляции в подвале частного дома, которые можно воплотить самостоятельно.

Способ №1

Вентилятор на вытяжку

Необходима пара вентиляторов (иногда один). Его монтируют на внутренний просвет вытяжного канала для усиления вытяжки. При включенном вентиляторе в подвале разряжается воздух, недостаток компенсируется через приточный канал. Если площадь подвала велика, устанавливается пара вентиляторов.

Второй потребуется для притока, чтобы уравновесить его с оттоком воздуха. Это устройство вентиляции в подвале частного дома очень просто. Смонтировать его сможет самостоятельно хозяин, обладающий простейшими строительными навыками.

Вся система вентиляции подвала загородного дома управляется одним выключателем. При монтаже следует иметь в виду, что цокольные этажи относятся к категории влажных помещений. Поэтому разрешается устанавливать только электрооборудование, работающее от 36 Вольт и снабженное предохраняющими устройствами. Иначе возможны пробои на корпус, замыкания и все последующие неприятности.

Способ №2

Вентиляционный дефлектор

Как сделать энергонезависимую вентиляцию в подвале частного дома? Такой способ есть, принудительная тяга обеспечивается движением ветра. Наружный конец вытяжного канала заканчивается дефлектором особого типа. Приблизительно такими конструкциями снабжаются вагоны поездов. Когда ветер бьет в один бок дефлектора, в другом увеличивается давление. За счет этого эффекта тяга усиливается в разы. Можно устанавливать и маленькие турбинки, работающие по принципу флюгера. Вращаясь, они передают движение через систему валов на вентилятор, встроенный в вентканал.

Оба способа позволяют изменять интенсивность движения воздуха и использовать естественную вентиляцию. Поэтому располагают трубы для вытяжки и притока согласно правилам о монтаже систем приток-выдув. А вот диаметр труб выбирается поменьше раза в полтора, ведь механическая тяга достаточно интенсивна.

Принудительная вентиляция в погребе своими руками

Фактически принудительная вентиляция отличается от естественной только тем, что внутрь труб (вентиляционных каналов) устанавливают вентиляторы, которые обеспечивают более интенсивный приток и отведение воздуха (рисунок 4).

Принцип работы

Принцип действия принудительной вентиляции достаточно простой. В самом простом варианте вентилятор устанавливают только на вытяжную трубу. Таким образом создается более активное движение воздуха через приточное отверстие.

В больших помещениях есть смысл устанавливать вентиляторы и на вытяжную, и на приточную. В данном случае справиться самому будет сложно и лучше обратиться к специалисту, который поможет определиться подходящий диаметр труб и мощность вентиляторов.

Оборудование

Поскольку принудительное проветривание считается более надежным и современным, для его обустройства понадобится дополнительное оборудование. Конечно, в первую очередь нужно подготовить необходимое количество каналов подходящего диаметра. После этого следует купить вентиляторы подходящего размера и мощности.

Рисунок 4. Основные элементы принудительной вентиляции

Также необходимо предусмотреть гидроизоляцию приборов от влаги, которая может попадать в помещение снаружи или просачиваться сквозь стены.

Монтаж системы своими руками

Принудительную вентиляцию монтировать немного сложнее, чем естественную. Чтобы вы могли самостоятельно провести установку, рекомендуем воспользоваться нашей пошаговой инструкцией.

Принудительную вытяжку в погребе устанавливают так:

  1. В стенах или потолке сверлят отверстия для прокладки каналов, или используют пустоты, которые были заранее оставлены для этой цели на этапе строительства.
  2. В отверстия укладывают трубы. Можно использовать металлические, пластиковые или цементные изделия.
  3. Приточную и вытяжную трубу устанавливают в противоположных углах помещения и на разном уровне, как и в случае с естественной вентиляцией.
  4. Внутрь каждой трубы монтируют вентилятор и устанавливают заслонки, чтобы можно было регулировать интенсивность проветривания при необходимости.

Верхние части труб, выступающие на поверхность, нужно обязательно прикрыть козырьками. В случае с естественной вентиляцией это требование является скорее рекомендацией, тогда как для принудительного типа его нужно соблюдать обязательно, так как дождевая вода может повредить вентиляторы и вся система нарушится.

В видео показано, каким образом лучше обустраивать естественную вентиляцию в подвале.

Естественная вентиляция правильное устройство:

  • для обеспечения хорошей вентиляции устанавливают 2 трубы: приточную и вытяжную;
  • воздухообмен будет лучше, если вентиляционные трубы располагать в двух уровнях и, если позволяет конструкция хранилища, — в разных местах, что позволит избежать подсасывания свежего воздуха;
  • вытяжную вентиляционную трубу помещают вверху — под самым потолком;
  • приточную трубу вентиляции погреба, наоборот, внизу на высоте 50-60 см от пола;
  • на рисунках ниже показаны правильное и неправильное устройство вытяжки погреба;
  • использовать большее количество вентиляционных труб с меньшим сечением – нежелательно, что особенно актуально для северных районов;
  • при таком устройстве вентиляции погреба воздухообмен происходит благодаря разности удельного веса теплого внутреннего воздуха и холодного наружного. Это естественный процесс, поэтому вентиляция погреба по такой схеме называется естественной;
  • вытяжная труба должна быть выведена выше конька кровли и утеплена (её делают двойной) в том месте, где она проходит через погребицу или чердак. Тяга в вытяжной вентиляционной трубе тем больше, чем она сама выше;
  • сечение труб вентиляции зависит от размера погреба. Так, при площади погреба 6-8 кв. м вытяжную требу делают сечением 120х120 мм, но если погреб оборудуют только одной трубой, то её сечение должно быть минимум 150х150 мм;
  • для изготовления вентиляционных труб используют доски толщиной 30-40 мм. Их хорошо подгоняют, плотно сколачивают и снабжают клапанами (задвижками) и заслонками, которые позволят регулировать воздухообмен и температурно-влажностный режим;

если погреб имеет небольшие размеры, то для его вентиляции достаточно одной двухканальной трубы с ветроулавливанием (см. рисунок). При такой конструкции труба имеет два канала — один для притока воздуха в погреб, другой для вытяжки. Каждый канал может быть снабжен самостоятельной задвижкой;

  • вентиляцию некоторых разновидностей погребов (например, если он расположен под гаражом) можно обустраивать через люк, закрытый решеткой. Сверху решетку утепляют старым одеялом или иным утеплителем;
  • проверить эффективной работы вентиляции, можно приложив листочки тонкой бумаги к выходным отверстиям труб. Если есть конвекция, то бумага начнет колыхаться;
  • второй способ проверить работает ли вентиляция погреба – поставить в него ведро с раскаленными углями. По движению дыма от углей можно наблюдать за воздушными потоками внутри овощного хранилища;
  • недостаточность вентиляции легко обнаружить по следующим признакам: спертый и затхлый воздух; плесень; ощущение сырости; конденсат на потолке, закромах, стенах, стеллажах;
  • для понижения влажности погреб нужно проветривать. Для этого внутренние двери делают решетчатыми и осенью открывают все, что можно открыть – люки, двери, задвижки. Одновременно в погреб вносят ящик, наполненный крупной поваренной солью или негашеной известью (они не только поглощают влагу, но и дезинфицируют воздух);

если наоборот, необходимо повысит влажность в построенном своими руками погребе, то можно разбрызгать воду, посыпать пол в погребе мокрыми опилками или поставить ящик, наполненный мокрым песком.

Основные факторы стабильной работы системы

Принципами работы системы являются:

  • движение воздуха вследствие нагрева вентканала;
  • воздействие ветра, выдувающего воздушные массы из труб.

То есть для обеспечения качественной работы циркуляции при установке основных элементов своими руками необходимо создать тягу. Используемые при этом дефлекторы в безветрие становятся менее эффективными. Однако эффективность вентиляции не теряется, поскольку основная роль отведена тепловому побуждению.

Несмотря на наличие массы достоинств, все же такая система обладает некоторыми недостатками, связанными с влиянием температуры. Так во время жары из-за отсутствия ветра может ухудшаться работа вентиляции погреба дома. В зимний период на трубах может образовываться иней, потому их рекомендуется дополнительно утеплять.

Обустройство естественной вентиляции

Схема естественной вентиляции.

Такая система идеально подходит для небольших помещений. Ее монтаж не требует особых усилий и значительных финансовых затрат. Среди ее достоинств также выделяют такие показатели как: надежность, низкая цена, долговечность, возможность совмещения с искусственной циркуляцией воздуха с помощью кондиционера или вентилятора, а также сохранение работоспособности при отсутствии электричества.

Технология монтажа естественной циркуляции воздуха

Процесс установки не отличается трудоемкостью. Все работы каждый может выполнить своими руками без помощи специалистов.

Разберемся с тем, как сделать вентиляцию погреба. Для этих работ нам понадобятся трубы из пластика или металла, также дефлекторы и хомуты, посредством которых будет осуществляться крепление труб.

Диметр используемых вентканалов влияет на объем проходящего воздуха, а от их высоты зависит скорость его движения. Поскольку циркуляция воздуха зависит от погодных условий, то определить точные параметры труб сложно.

Для погреба, имеющего площадь в 40 кв.м потребуются трубы диаметров в 120 мм. Однако для увеличения скорости воздушных потоков рекомендуют брать трубы большего диаметра.

Следующая инструкция описывает последовательность монтажа системы.

  1. В случае обустройства вентиляции на этапах строительства дома трудностей возникнуть не должно. Потребуется лишь организация в конструкции дома отверстий подходящего для труб диаметра.
  2. После этого устанавливают трубы в эти проемы и фиксируют монтажной пеной или цементным составом.
  3. Вытяжной вентканал следует располагать под потолком, как показано на фото. Сама труба возвышается над крышей, на расстоянии полуметра от верхней части кровли. Приточный канал полностью находится в помещении так, чтобы между выходным отверстием и полом было 500 мм, а входное отверстие располагалось бы над землей на уровне полуметра.

Естественная вентиляция.

  1. Поскольку в приточной трубе имеет свойство образовываться конденсат, то ее конец оборудуют специальным сборщиком влаги, снабженным краном для слива воды.

Монтаж принудительной системы

Результат работы данной схемы зависит от типа используемого вентилятора.

Принудительная циркуляция воздуха осуществляется следующими способами.

Автоматическая характеризуется автономностью. Контроль работы системы осуществляется установленными датчиками, потому при необходимости она может сама отключаться или включаться.

Механическая вентиляция предусматривает вмешательство человека для включения и регулирования вентиляторов

Также в этом случае потребуется регуляция воздушных потоков с помощью задвижек, что особенно важно в холодное время года. Сильная тяга способна привести к замерзанию плодов.

Механическая принудительная вентиляция.

Самодельная принудительная вентиляция погреба предусматривает такое же расположение труб, как и в первом варианте. В вытяжную трубу устанавливают вентилятор, посредством которого будет приводить воздух в движение. Устремляющийся наружу воздушный поток создает вихрь, обеспечивающий поступление свежего воздуха снаружи.

Создать воздушный поток можно не только с помощью вентилятора, но и таких устройств:

Диффузор-флюгер поворотного типа, вращение которого происходит под воздействием энергии ветра. Устанавливают его в приточной трубе.

Диффузор-флюгер поворотного типа.

Также на вытяжной трубе может монтироваться дефлектор, способствующий увеличению скорости потока воздуха.

Дефлектор для вытяжной трубы.

Наиболее простой способ – это установка в вытяжном вентканале лампочки «миньон», которая нагревая трубу, обеспечивает движение воздуха.

Особенности устройства погреба или подвала

Помещения погреба или подвала располагаются, как правило, ниже уровня земли, благодаря чему появляется возможность обеспечения их хорошей теплоизоляции. При этом необходимо следить за тем, чтобы места расположения погребов или подвалов были надежно защищены от воздействия грунтовых вод качественно обустроенными системами гидроизоляции и дренажа.

Правильная схема строительства подвала в частном доме

Чтобы обеспечить в подвале нужные показатели влажности и температуры воздуха, одних только конструктивных особенностей бывает недостаточно. Прежде всего, стоит учитывать, что заготовки также могут выделять влагу и тепло и, кроме этого, в результате разности температур снаружи и внутри из воздуха на потолке и внутренних стенах помещения может появиться конденсат.

Вентиляция подвала в частном доме как раз и предназначена для того, чтобы устранить избытки влаги и решить данную проблему.

Чтобы это сделать, в противоположных углах помещения размещают два вертикальных канала, которые ведут наружу, как можно выше. Один из них – приточный, с отверстием на уровне пола; второй – вытяжной, с отверстием, находящимся на уровне потолка. Размер этих каналов полностью зависит от здания, под которым располагается подвал, при этом желательно, чтобы наружное отверстие приточного канала располагалось немного ниже, чем наружное отверстие вытяжного канала.

Схема устройства естественной вентиляции подвала в частном доме

Естественная вентиляция подвала или погреба происходит в результате разности температур плотностей воздуха внутри и снаружи помещения. Плотность воздуха, в свою очередь, зависит от его давления и температур, причём уровень давления на разных высотах обладает различными показателями. Соответственно, чем выше наружное отверстие вытяжного канала, тем разница давлений снаружи и внутри будет выше, и вентиляция помещения будет более эффективной.

Второй канал будет обеспечивать приток свежего воздуха при условии меньшей разницы давлений, чем в вытяжном. Поэтому его наружное отверстие должно располагаться ниже наружного отверстия вытяжного канала, что позволит добиться большей разницы высот и эффекта от вентиляции.

На сечение каналов влияет размер помещения, его конструктивные особенности, назначение и расположение. Для вентиляции подпола или погреба небольшого размера достаточно трубы, диаметр которой достигает 100 мм, для подвала под жилым домом – канала с диаметром 140х140, для хранилищ больших размеров – 140х270.

Отверстия каналов, которые находятся внутри подвала, должны быть оснащены шиберами, регулируемыми решётками или задвижками, что позволит управлять величиной воздухообмена, а также влажностью и температурой воздуха в разное время года.

Вентиляционный шибер

Источник: http://vse-otoplenie.ru/kak-sdelat-vytazku-v-pogrebe-osnovnye-vidy-podvalnoj-ventilacii-pravilnaa-konstrukcia-svoimi-rukami

Как сделать вытяжку в погребе

Вы используете устаревший браузер. Этот и другие сайты могут отображаться в нём некорректно.
Необходимо обновить браузер или попробовать использовать другой.

Пропитки, краски, масла, гидроизоляция от FORUMHOUSE

FORUMHOUSE в этом году исполняется 15 лет! За это время миллионы людей построили себе дома благодаря знаниям, полученным у нас на сайте. Нам хочется, чтобы при строительстве использовались только качественные и безопасные материалы, которые помогут сохранить дома на долгие десятилетия. Поэтому мы запустили проект собственной торговой марки FORUMHOUSE, под которой будут выпускаться строительные материалы и оборудование, которые прослужат вам долгие годы и сделают вашу жизнь в собственном доме комфортнее и безопаснее.

Мы начали этот проект с ЛКМ для деревянных поверхностей. В прошлом году сотни форумчан уже протестировали и дали положительные отзывы о нашей защитно-декоративной пропитке для дерева. Теперь в нашем ассортименте полный спектр продуктов для деревянных домов (пропитки, краски, масла, лаки и гидроизоляция).

В этой теме мы с радостью проконсультируем вас и подберем лучшие решение для покраски вашего дома!

С уважением, команда FORUMHOUSE.

Участвуй в хрониках загородной самоизоляции с FORUMHOUSE

Сидеть дома за городом круто: гулять на своем участке можно сколько хочешь без последствий, а еще можно сделать ремонт, разобрать завалы на чердаке, заняться садом, организовать огород, сделать мастерскую, построить бункер на случай апокалипсиса, в общем, кому что по душе. Уверены, у многих из вас будет список достижений за время карантина, и мы очень хотим, чтобы вы делились ими, поддерживая и вдохновляя форумчан.

Принимайте участие в нашем проекте «Сидим дома» и сможете получить мощную аккумуляторную пилу в подарок!

Источник: http://www.forumhouse.ru/threads/66960/

Смотрите также:
03.05.2020

Системы вентиляции в частном доме – как правильно сделать Коттедж без эффективной вентиляционной системы назвать комфортным для проживания сложно. Приток свежего воздуха в него снаружи должен быть постоянным и достаточным, иначе микроклимат в комнатах станет...

03.05.2020

Как установить фильтр для воды – полезные советы Как установить фильтр для воды – полезные советы Сегодня очень сложно найти по-настоящему чистую воду, не требующую дополнительной фильтрации. В основном природные источники содержат огромное количество вредных для...

03.05.2020

Как сделать вентиляцию в гараже без подвала своими руками? Чтобы в гараже не завелась плесень, а вы не дышали выхлопными газами, в помещении обязательно должна быть вентиляция. Глухая коробка из металла или кирпича опасна не только для вашего авто, но и для здоровья.

Комментарии

Комментирование отключено.

Голосование

Как Вы узнали о нашем сайте?

Посмотреть результаты

Загрузка ... Загрузка ...
Форум
