Печка буржуйка своими руками: схема самодельной буржуйки для дачи и гаража

Часто домовладельцы предпочитают собирать простые и полезные самоделки из подручных и ненужных материалов, вместо того, чтобы купить готовое. И буржуйка – одно из таких полезных приспособлений.

Главная особенность буржуйки заключается в том, что, что она так же быстро нагревается, как и остывает. Поэтому сфера ее использования сужена в основном до тех помещений, где необходимо обеспечить быстрый нагрев, при этом внешний вид устройства для пользователя часто совершенно неважен.

Изготовлена может быть печка-буржуйка своими руками, а при желании модернизирована для достижения более эффективной теплоотдачи.

Вы тоже задумались о сборке такой самоделки и не знаете с чего начинать? Мы поможем вам в реализации задачи – в статье рассмотрен порядок сборки различных вариантов печи-самоделки, приведены чертежи и схемы.

Также подробно разобраны способы усовершенствования самодельной буржуйки, в результате чего КПД печки станет заметно выше.

Как сделать буржуйку: устройство и схемы

Выбор конструкции печи зависит от того, какой материал применяется в качестве топлива. Каждый пользователь сам определяет степень его доступности и экономической целесообразности.

Именно горючий материал, который имеет разную температуру и характер горения, диктует принципы создания разных модификаций устройства.

Форма буржуйки может быть разная, часто она зависит от наличия подходящего материала. Это может быть старый бидон, газовый баллон, металлическая емкость — все, что найдется под рукой. Главное, при ее выборе — толщина металла и форма, которая требует минимум переделок.

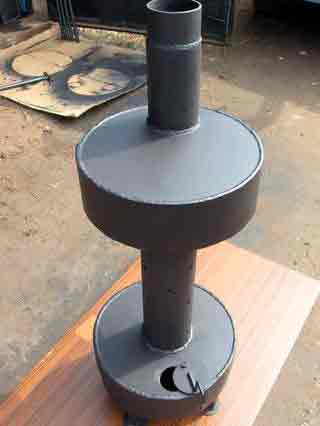

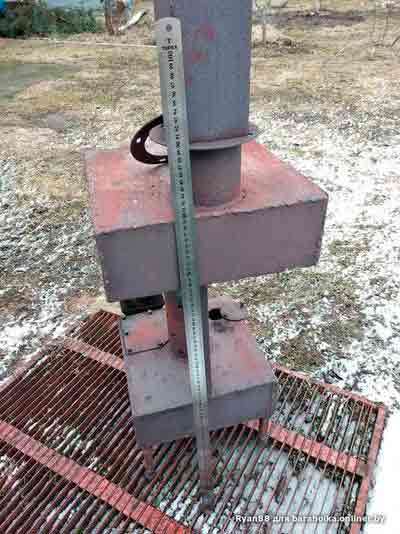

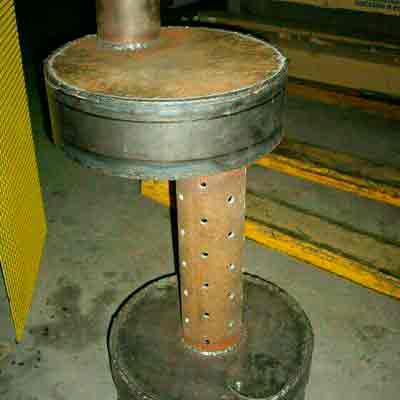

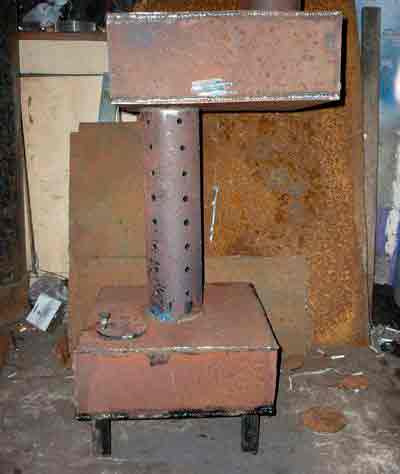

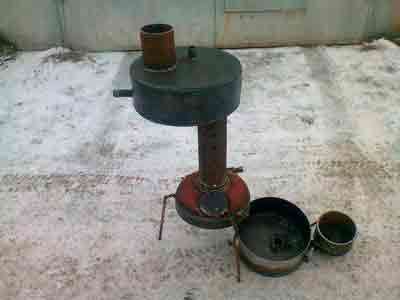

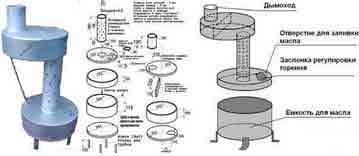

Печка на отработанном масле

Отработанное машинное масло является многокомпонентным слабо воспламеняющимся веществом, которое чтобы сжечь, нужно сначала расщепить на простые составляющие. Для этого применяется метод пиролиза или пламенного разделения, при котором нагревают и испаряют горючее.

Для этого разжигают огонь с помощью ветоши, смоченной в бензине или керосине. Топливо, нагреваясь, расщепляется на более простые легковоспламеняющиеся вещества. Дальше процесс пиролизного горения поддерживает сам себя.

Поэтапное описание работ

Изготовление буржуйки на отработанном масле проводят в такой последовательности:

  1. Берут два отрезка трубы высотой 100 и 115 мм, диаметром 350 мм — они послужат основой для создания двух камер.
  2. К кольцу с большей высотой приваривают днище и крышку с отверстиями: первое диаметром около 100 мм под трубу; второе — небольшого размера, для поступления воздуха. Для поддувала делают заслонку из кружка чуть большего диаметра.
  3. В трубе, которая закрепляется сверху на топливном отсеке, высверливают равномерно по всей длине отверстия.
  4. Изготавливают вторую камеру с отверстиями под дымоход и трубу вторичного сгорания топлива. Внутри ее делают перегородку из прямоугольного листа металла.
  5. Сверху устанавливают дымоходную трубу, к основанию приваривают ножки.

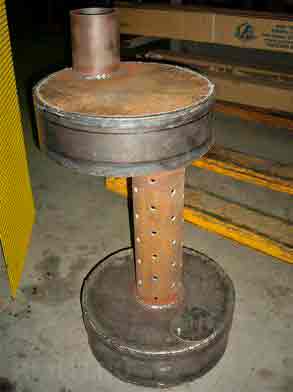

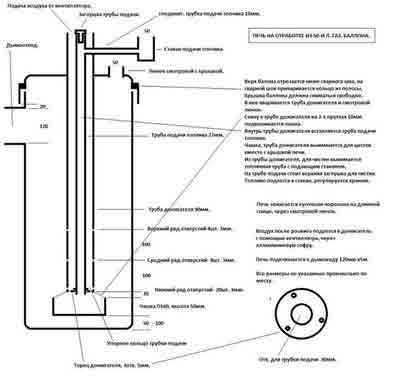

Конструкция цилиндрического двухобъемного котла на отработке обеспечивает высокую температуру и полное сгорание топлива. Вместо цилиндрических можно использовать прямоугольные камеры.

Принцип работы печи

В нижний резервуар буржуйки заливают топливо через небольшое отверстие. Одновременно он служит испарителем и камерой первичного горения. Небольшое отверстие на крышке предназначено также для розжига, подачи воздуха и регулировки его притока (с помощью заслонки).

Труба с отверстиями, установленная на первом отсеке служит камерой вторичного дожига — в ней происходит пиролизное разложение горючего, которое испаряется вследствие нагрева в первой камере.

Следующая цилиндрическая емкость снабжается внутренней перегородкой для снижения скорости при движении продуктов горения, обеспечивая увеличение степени окисления соединений азота. Одновременно она служит и инфракрасным и конвекционным нагревателем.

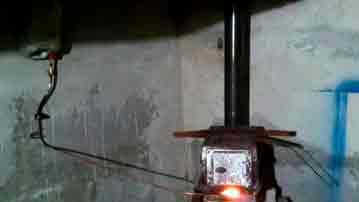

Именно в буржуйках для гаража чаще всего используют отработку в качестве топлива. Из всех отопительных устройств она является одной из самых опасных.

Если уж кто-то решается нарушать правила пожарной безопасности и изготавливать печь самостоятельно, лучше все-таки выделить отдельное помещение под котельную или отгородить ее кирпичным простенком.

На нашем сайте есть и другие материалы по изготовлению печек на отработанном масле:

Устройство печки под твердое топливо

Дрова, кирпич, уголь — это пока самый доступный и экономичный топливный материал. Его использование наименее безопасно, а значит и печь, работающую на таком топливе, сделать проще всего.

Вариантов различных модификаций буржуек, сделанных своими руками чрезвычайно много. Рассмотрим самые распространенные модели.

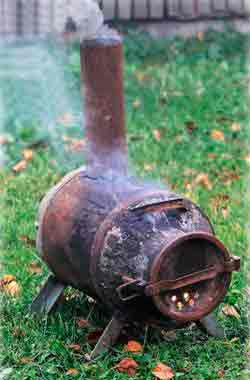

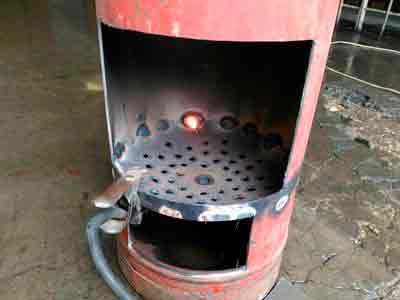

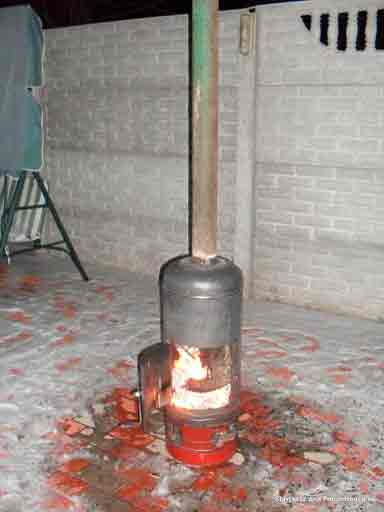

Печь-буржуйка из баллона и бочки

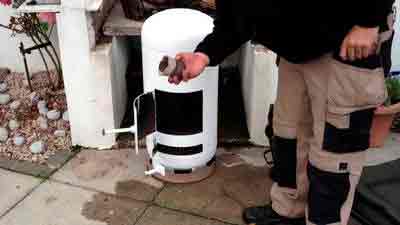

Старый газовый баллон из толстостенного металла подойдет для любых видов топлива, в том числе угля. Простая конструкция справится с задачей быстрого прогрева помещения, но как только поступление топлива прекратится, она будет быстро остывать.

Самодельная печь из баллона компактная, имеет аккуратный вид. Такую буржуйку используют для дачи, времянки, гаража.

Чтобы из газового баллона получилась печь, в корпусе необходимо вырезать отверстия для дверки и под дымоход. Вырезанные участки металла послужат дверцами, после того, как к ним приварят завесы и запирающий механизм. Для поступления воздуха в топку дверку внизу сверлят насквозь.

Подробное описание процесса изготовления самодельного дымохода для буржуйки мы рассмотрели в другой статье.

В нижней части камеры размещают колосник из решетки (он может быть сварен из арматуры), под которым будет скапливаться зола. Можно также организовать варочную поверхность. Сделать это легче на горизонтально расположенном баллоне, приварив на нем с двух сторон уголки.

Буржуйку из газового баллона можно использовать также как основу для дальнейшего сооружения водогрейной колонки, как ее еще называют — «Титан». Для этого поверх печки устанавливают нержавеющую емкость, сквозь которую проходит труба дымохода.

Вода в дровяном бойлере нагревается быстро, а дров используется мало — в летнее время достаточно одной закладки в небольшую топку.

Для буржуйки подойдет также металлическая емкость со стенками, толщиной не менее 3 мм. Открытый верх емкости закрывают кругом из металлического листа и заваривают.

В крышке или стенке вырезают отверстие под дымоход. Его диаметр должен составлять не менее 100—150 мм. Верх в такой буржуйке будет нагреваться настолько, что на нем можно будет готовить пищу, греть воду.

У нас на сайте есть также более подробная инструкция со схемами и чертежами по изготовлению буржуйки из газового баллона.

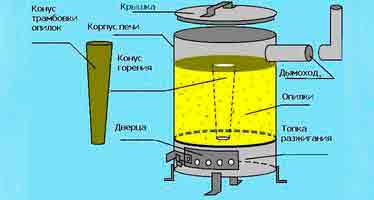

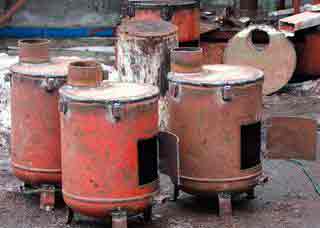

Особенности буржуйки на опилках

Если в хозяйстве нет недостатка в опилках, то такой вид топлива вполне оправдает свое использование. Такая буржуйка не требует частой загрузки — утрамбованные опилки внутри не горят, они медленно тлеют, выделяя тепловую энергию постепенно и обеспечивая теплом длительное время.

Рекомендуем вам посмотреть информацию о том, как изготовить брикеты из опилок своими руками.

Основой печи может послужить металлическая бочка с открытым верхом (если емкость герметична, то верхушку срезают) или труба диаметром от 300 до 600 мм.

Затем из листа, толщиной в три или больше миллиметров, вырезают металлический круг, который должен быть меньшим чем внутренний диаметр бочки. В его середине прорезают отверстие диаметром 100 мм под конус для трамбовки опилок.

Заготовку приваривают к стенкам бочки. С помощью этого круга отгораживают зольник — в нем, с помощью стружки или щепок, будет проводиться розжиг. Высота зольника должна быть 100—200 мм.

Ниже приваренного круга вырезают окошко, которое будет служить как поддувало. К вырезанному кусочку металла приваривают завесы, делая дверцу для того же отверстия.

В крышке емкости делают выход к дымоходу. Крышка должна плотно одеваться на буржуйку и быть из достаточно толстого листа, иначе быстро прогорит.

Улучшить эту же модель можно, добавив дополнительный цилиндр. В этом варианте опилки будут находиться во внутренней камере, а пространство между двумя отсеками послужит для дожига газов и увеличения площади нагрева. В таком варианте выход дымных газов устраивают в нижней части печки.

Как можно усовершенствовать буржуйку?

Обычная буржуйка имеет массу положительных качеств, но также имеет и много существенных недостатков. Она неспособна аккумулировать тепло и отапливает помещение пока горит огонь. Требует непрерывной подачи топлива, в среднем — каждые 30—40 мин.

Кроме того, большое количество тепла вылетает через дымоход в атмосферу, не принося пользы. Именно поэтому работа над усовершенствованием буржуйки ведется не прекращаясь.

Стандартная конструкция печки-буржуйки имеет множество модернизированных конструкций, которые позволяют:

  • сэкономить топливо;
  • повысить КПД печки;
  • увеличить теплоемкость;
  • уменьшить частоту закладки топлива.

Самые распространенные методы повышения эффективности работы буржуйки — создание режима медленного горения, системы дожига газов, установка жаропрочной облицовки внутренних стенок.

Улучшить качественные показатели печки можно также путем увеличения площади теплоотдачи с помощью приваренных труб и установленного вентилятора, который будет прогонять через них потоки воздуха.

Промышленная модель такой буржуйки называется «Булерьян», но, кроме нее, существует еще множество различных конструкций, изготовленных кустарным способом. Рекомендуем посмотреть подробный мастер-класс по самодельному изготовлению печи «Булерьян».

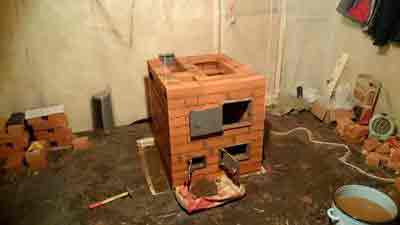

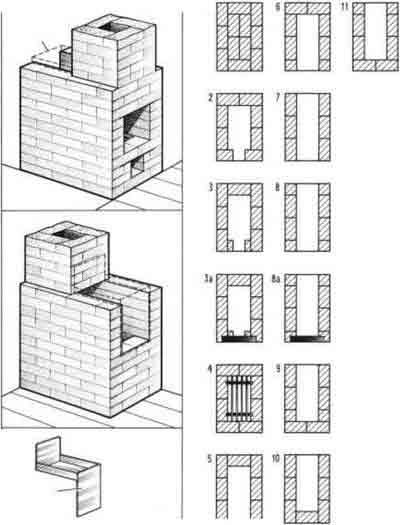

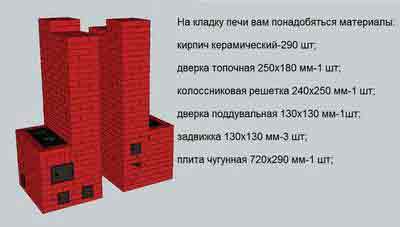

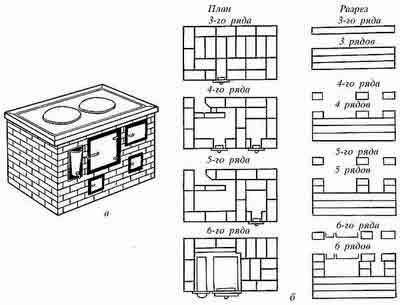

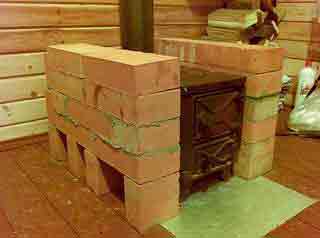

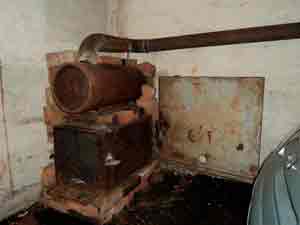

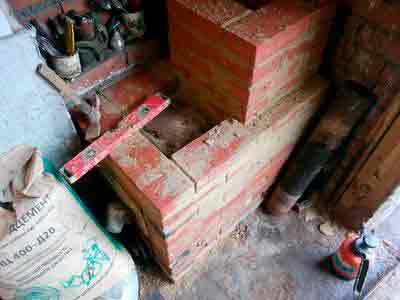

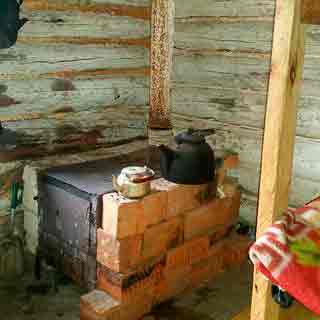

Увеличить время теплоотдачи можно, если обложить печь кирпичной кладкой. Такая буржуйка будет медленнее нагреваться, но и дольше отдавать тепло, поддерживая температуру в помещении еще некоторое время после затухания огня.

Вас заинтересовала кирпичная кладка? У нас на сайте есть подробное руководство по кладке печи своими руками со схемами и чертежами.

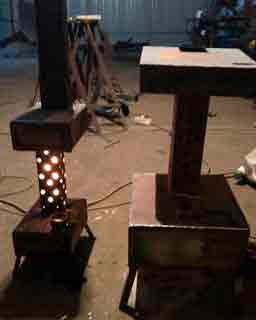

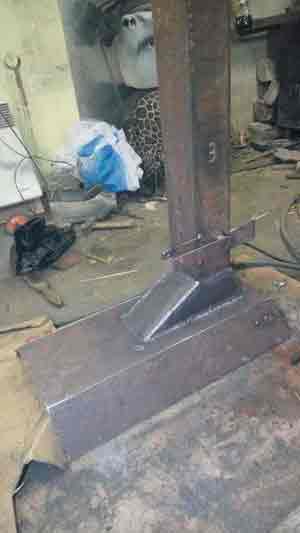

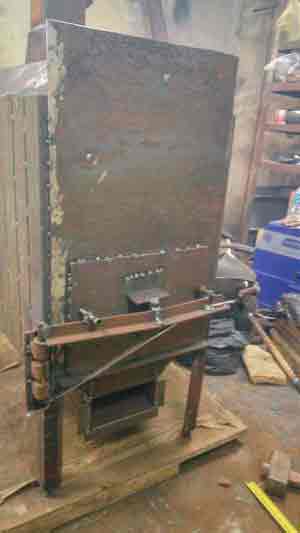

Вариант #1 – печь с увеличенной закладкой топлива

Эта модель разработана с целью увеличения КПД и времени беспрерывного горения. За основу берут горизонтальную прямоугольную буржуйку на массивных, устойчивых ножках и дополняют ее кассетой из глухого герметичного цилиндра. Такие конструктивные дополнения значительно повышают ее эффективность.

К цилиндру-кассете высотой около 400 мм приваривают фланец. После установки цилиндра в конфорочное отверстие его край должен опускаться на 5— 10 мм ниже печной плиты. Чтобы цилиндр было удобно устанавливать и снимать, к его корпусу приваривают ручки.

Как работает буржуйка:

  1. Нижняя часть дров, опустившись на угли подготовительного розжига, разгорается. При этом верхняя часть, находящаяся в кассете, гореть не будет из-за нехватки кислорода, зато будет сушиться под действием горячего дыма.
  2. Под весом собственной массы и по мере сгорания дрова постепенно опускаются в топку.
  3. Горячий газ, находящийся некоторое время в цилиндре, отдает ему тепло, увеличивая тем самым площадь теплоотдачи в помещении. При этом крышка цилиндра может служить варочной поверхностью.
  4. Одновременно снижается температура выходящего дыма, а значит, растет теплоемкость и КПД буржуйки.

В результате такой модернизации увеличивается временной интервал между закладкой дров и повышается эффективность использование печи.

Вариант #2 – буржуйка длительного горения «Бубафоня»

Низкий КПД обычной буржуйки — давно известный и проверенный многими пользователями факт.

Один из методов его повышения — замедление процесса горения путем ограничения поступления в топочную камеру воздуха. Это усовершенствование можно встретить в таких печках, как «Бубафоня», «Филиппинка».

Используют эту модель буржуйки в нежилых помещениях — мастерских, теплицах, других хозяйственных постройках. Для работы в течение 9—12 часов достаточно бывает одной закладки мелких дров, щепок, опилок. В этой модели отопительного устройства нельзя использовать крупно наколотые и сырые дрова.

Буржуйку можно создать из любого металлического резервуара. Чаще всего используют бочку из-под горюче-смазочных материалов или старый баллон.

Изготовление проводят в такой последовательности:

  • Из доступной цилиндрической емкости готовят топочную камеру, в верхней части которой вырезают отверстие под дымоход.
  • Из металла (не менее 10 мм в толщину), вырезают круг, чуть меньший, чем внутренний диаметр бочки.
  • В центре круга делают отверстие диаметром 100—150 мм (точный размер зависит от диаметра используемой трубы для стержня).
  • На одну из плоскостей круга приваривают ребра высотой до 50 мм.
  • К центру круга приваривают трубу. Ее длину рассчитывают таким образом, чтобы поршень в опущенном состоянии возвышался над крышкой резервуара приблизительно на 100 мм. Если оставить трубу длиннее, чем необходимо, в ней будет возникать тяга, она начнет дымить.
  • Далее, сооружают крышку, которая будет плотно одеваться на бочку и прорезают в ней отверстие, подходящее под трубу поршня

Еще больше повысить эффективность этой модели можно, организовав поступление в топку воздуха с улицы. Таким образом, подогретый воздух из помещения не будет вылетать в дымоход.

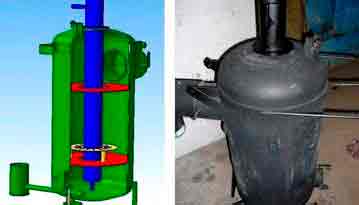

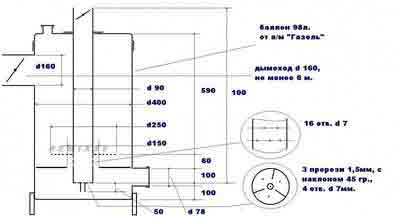

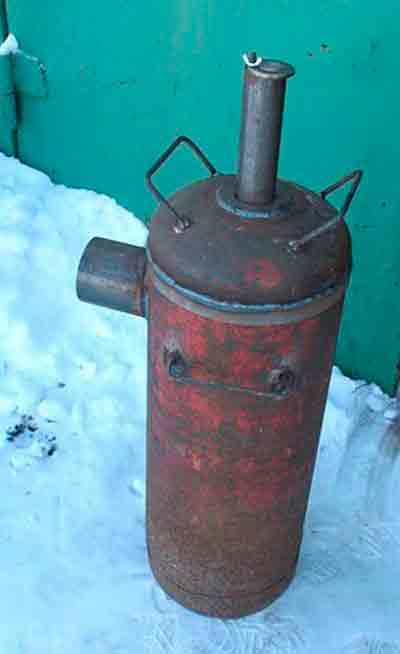

Вариант #3 – печь со вторичным дожигом «Филиппинка»

В работе печи использованы два способа увеличения ее эффективности, основанные на принципах длительного горения и пиролиза. Для ее изготовления понадобятся два газовых баллона, которые послужат камерами для первичного и вторичного горения.

Последовательность действий по изготовлению буржуйки такова:

  1. Баллоны подготавливают к работе, выпуская из них остатки газа и заполняя их водой. Без этой процедуры разрезать их категорически нельзя, иначе искры, которые образуются при работе болгарки, могут спровоцировать взрыв газа, некоторое количество которого всегда остается в баллоне.
  2. В первом баллоне, который послужит камерой для топки и зольника, снимают кран и отрезают верхушку (ее используют для изготовления дверцы), вырезают отверстие под установку дымовой трубы.
  3. Напротив отверстия под дымоход приваривают трубу, другой конец которой не должен упираться в крышку второй камеры, оставляя свободное пространство для выхода дыма.
  4. На выходе трубы из первого баллона приваривают металлическое кольцо, оно послужит опорой для установки верхнего баллона. В нем просверливают отверстия.
  5. Ко второму баллону в месте среза верхушки также приваривают металлическое кольцо, в котором отмечают места для отверстий, ориентируясь на уже сделанные отверстия в первом кольце.
  6. Прежде, чем окончательно устанавливать второй баллон, в него заводят трубу для подачи воздуха.
  7. Надевают верхнюю камеру на трубу, совмещая отверстия, между кольцами наматывают термостойкий жгут, закрепляют соединение винтами.
  8. Выход дымохода делают снизу камеры вторичного дожига.

Чтобы получить устойчивую конструкцию, к нижней камере приваривают надежные ножки. Устанавливают дверку на навесы. Ее можно дополнительно усовершенствовать, добавив возможность регулировать поступающий в топку воздух.

В первой камере буржуйки сгорают дрова, выделяя при этом горючий газ. Горячие дымовые газы, попадая во вторую камеру и перемешиваясь с воздухом, загораются и полностью сгорают.

С помощью поддувала регулируется тяга, которую, после того как дрова хорошо разгорелись, можно уменьшить до минимума, чтобы снизить скорость движения газов и потери тепла.

Выводы и полезное видео по теме

Как максимально использовать потенциал буржуйки на отработанном машинном масле:

Усовершенствованная печь-буржуйка из газового баллона с камерой вторичного дожига:

Конструкция и правила использования печи «Бубафоня» длительного горения:

Изготавливая самодельную буржуйку, не следует забывать о мерах предосторожности. Ее конструкция должна максимально защищать от распространения огня.

Пренебрежение правилами пожарной безопасности может сыграть злую шутку с желающими сэкономить на покупке промышленной модели.

Вы используете самодельную буржуйку уже не первый год? Расскажите, какую схему вы применили и что было самым сложным при сборке печки.

Возможно вы усовершенствовали свою буржуйку по одному из способов, рассмотренных в статье? Поделитесь своим опытом и снимками печки-самоделки в комментариях к этой статье – ваши успехи вдохновят на эксперименты других пользователей.

Источник: http://sovet-ingenera.com/otoplenie/pechi/pechka-burzhujka-svoimi-rukami.html

Самодельная печь буржуйка своими руками

Небольшой дачный домик, гараж или мастерскую можно отопить с помощью небольшой компактной металлической печи, называемой буржуйкой. Ее можно сделать как из старой стальной трубы, газового баллона, бочки и даже старой фляги, так и сварить из листов металла. Самое главное, чтобы металл для изготовления такой печи был не слишком тонким.



Буржуйка из газового баллона, старой фляги, бочки и печь, работающая на отработанном топливе

Материалы и инструменты

Для создания буржуйки понадобятся:
• металл толщиной 3±0,5 мм: более тонкие листы быстро прогорят, кроме того, под действием высокой температуры их может повести, и печь станет бесформенной; толстостенный же металл будет прогреваться очень долго;
• труба для дымоотвода;
• прутки 16 мм;
• лист металла толщиной от 0,3 мм для устройства ящика для сбора золы;
• рулетка, линейка, мел;
• сварочный аппарат 140-200А;
• болгарка для резки металла; для проделывания круглых отверстий удобней пользоваться газовым резаком;
• металлическая щетка для зачистки мест сварки;
• наждачный круг для подгонки дверок;
• дрель и сверла.

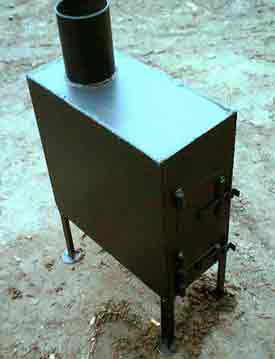

Схемы буржуек

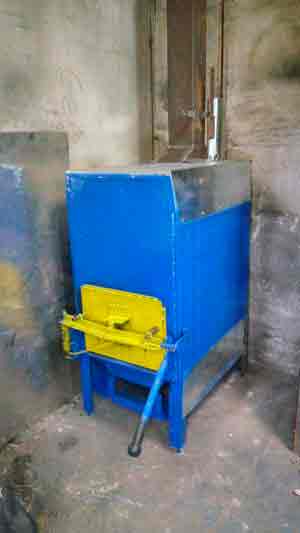

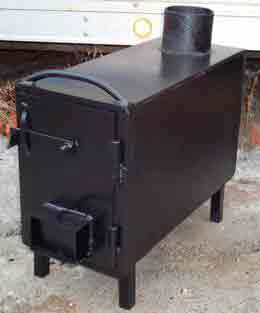

Основным достоинством печки прямоугольной формы, в отличие от овальных изделий, выполненных из труб или газовых баллонов, заключается в большей площади прогреваемой поверхности, поэтому ее КПД будет гораздо больше. Оптимальный размер для буржуйки 800х450х450 мм. Печь таких размеров не займет много места и легко поместится даже в небольшом помещении.

Важным отличием печи Логинова является наличие двух пластин (отражателей) в верхней части топочного отделения. Так как путь продвижения газов при этом увеличивается, теплоотдача такой буржуйки существенно выше, чем у обычной металлической печи.

Совет. Если требуется уменьшить размер печи Логинова, то изменять желательно лишь ее ширину. При изменении длины и высоты конструкции ее эффективность может существенно понизится.

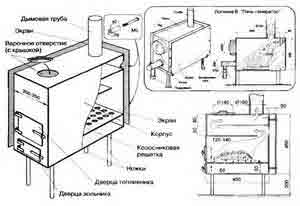

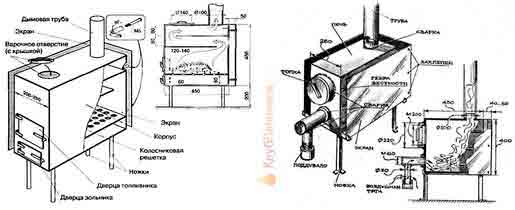

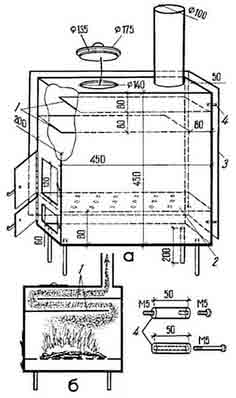

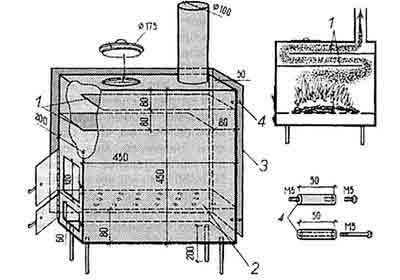

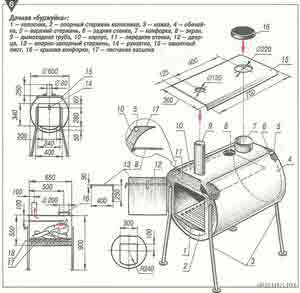

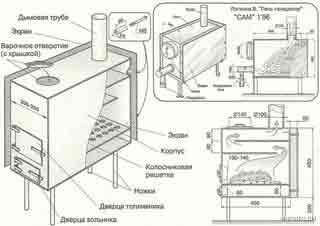

Подробная схема буржуйки Логинова

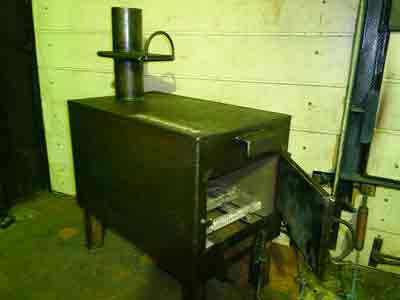

Основные этапы изготовления буржуйки

1. На листе металла размечаются все детали: 6 стальных прямоугольников для стенок печи, 1 прямоугольник для создания отражателя дыма, пластины для колосника и щеколды для дверки.
2. Раскроить лист металла можно на любой металлобазе. Гильотина, в отличие от болгарки, позволяет нарезать (нарубить) его более точно. В таком случае рихтовку (выравнивание листов) делать не придется.
3. Корпус печи изготавливается в виде прямоугольника. Их стороны стыкуются между собой под углом 90° и свариваются между собой.

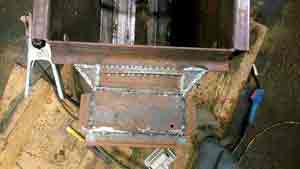

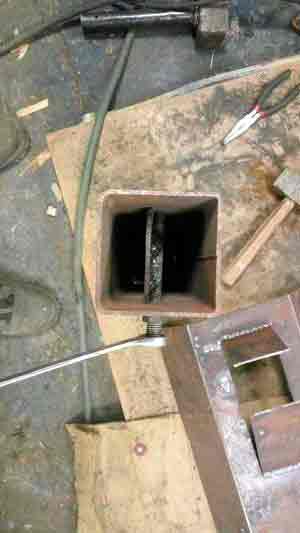

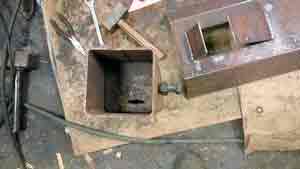

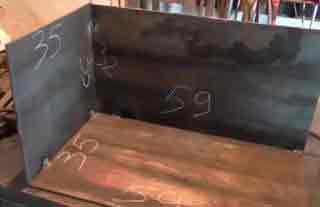

Сварка короба

4. Чтобы избежать ошибок, короб для печи вначале лишь прихватывается сваркой в нескольких местах, а лишь затем, после проверки его горизонтали и вертикали, его швы довариваются.

Важно! Все соединения в корпусе тщательно провариваются; для проверки швов на герметичность можно обмазать стыки мелом или керосином.

5. Сварочные швы зачищаются металлической щеткой.

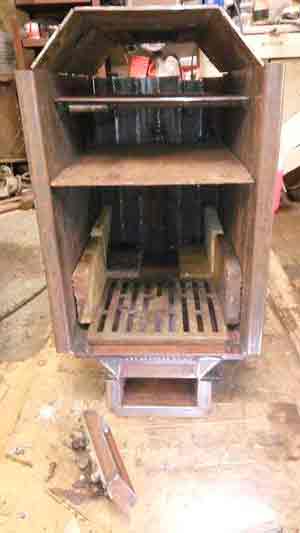

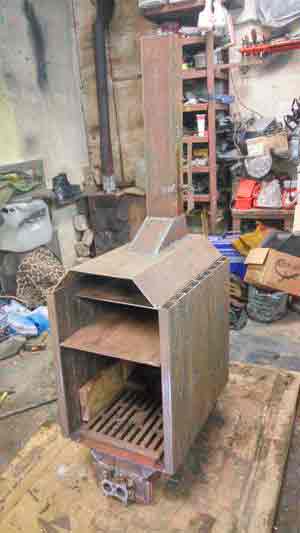

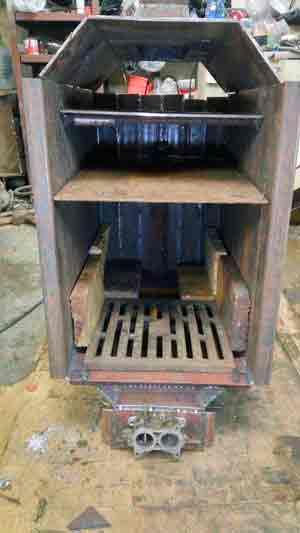

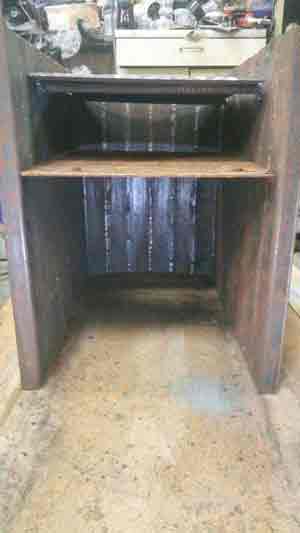

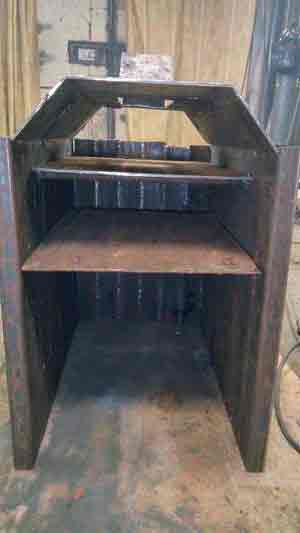

6. Внутреннее пространство буржуйки делится на три части: топка, камера дымооборота и зольник. Чтобы отделить топку от зольника, между ними прокладывается колосниковая решетка, на которой будет размещаться топливо. Для этого на высоте 10-15 см от низа печи с боков и на задней части короба привариваются уголки 5х5 см, на которых будет располагаться решетка.

Совет. Колосник лучше изготавливать из 2-3 разъемных частей. В противном случае при замене прогоревшей решетки ее будет трудно достать из топки.

7. Решетка сваривается из толстых прутков стали или полос шириной 30 мм. Они крепятся к 2 ребрам жесткости – прутьям диаметром 20 мм. Так как колосники с течением времени прогорают, такую решетку лучше делать съемной.

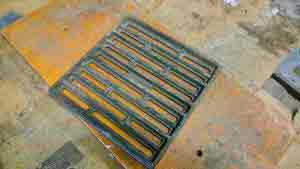

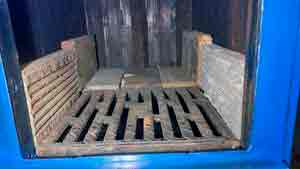

Изготовление колосниковой решетки

8. На расстоянии 15 см от верхней части короба привариваются два прочных прута, на которых будет размешаться один или два съемных отражателя – толстостенных листов металла, которые будут задерживать поток горячих газов и отправлять их на дожиг. При этом они не должны полностью перекрывать печь. Чтобы горячий дым имел возможность поступать в трубу, от передней (для первого листа) и задней части печи делается отступ около 8 см.


Схема прохождения газов в простейшей буржуйке и печи с установленным отражателем

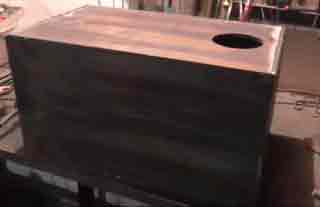

9. Далее заваривается верхняя часть короба, а затем в ней вырезается отверстие для трубы.


Отверстие для трубы

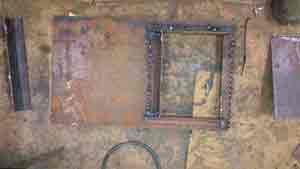

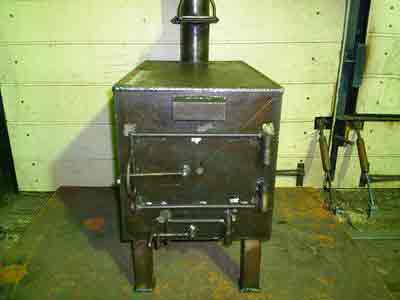

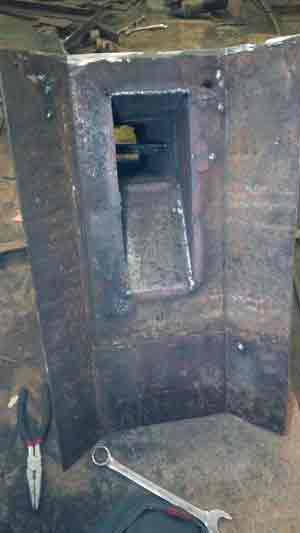

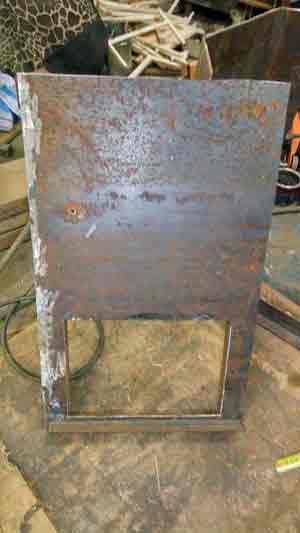

10. Передняя часть печи с вырезанными в ней отверстиями для дверок топки и зольника, приваривается последней.
11. Размер дверки топливника должен быть достаточным, чтобы можно было без усилий закладывать топливо и менять колосники. Отверстие для зольника делается чуть меньше.

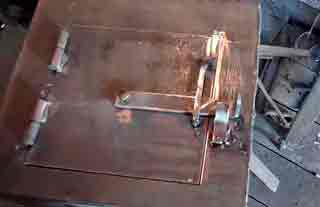

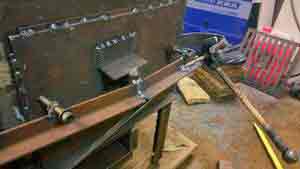

12. Петли привариваются вначале к дверке, а затем и корпусу буржуйки. Их можно купить готовыми или сварить из двух трубок разного диаметра. Ручки для дверки могут изготавливаться из полосы металла или прутка.

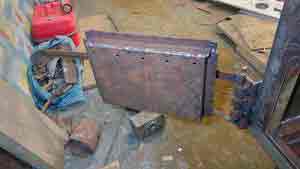

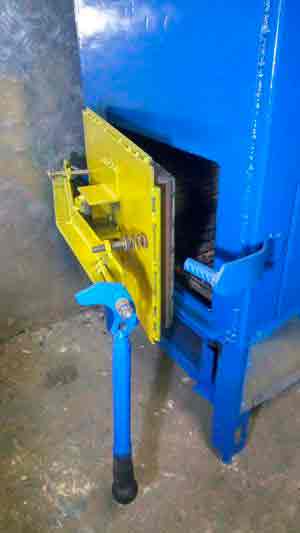

Приваривание дверки

Важно! При креплении дверок следует подгонять их к корпусу как можно плотней; для этого производится их рихтовка (выравнивание) и зачистка наждачным кругом. Клиновые щеколды, закрывающие дверцы, подгоняются к корпусу как можно плотней.

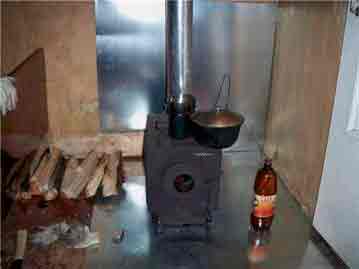

13. На такой печи можно приготовить пищу или согреть воду. Для этого в верхней части короба прорезается отверстие необходимого диаметра. Конфорку для печи, которая будет вставляться в это отверстие, можно приобрести в любом строительном магазине.
14. Для удобства пользования конструкция устанавливается на ножки или сварную подставку из труб.

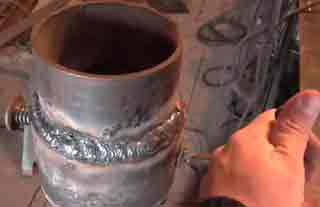

15. Дымоходная труба присоединяется к печи с помощью гильзы.
16. Для вставки заслонки-шибера, регулирующего выход дыма, в трубе просверливаются два отверстия. Прут металла вставляется в отверстия и сгибается под 90°. К нему в центре трубы прихватывается «пятак» из металла – шибер, диаметр которого должен быть чуть меньше диаметра самой трубы на 3-4 мм.


Шибер для регулировки выхода дыма

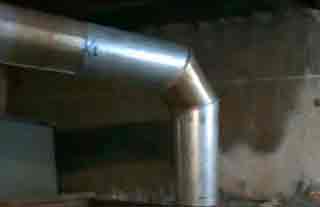

Устройство дымохода

• Чтобы через трубу слишком быстро не уходило драгоценное тепло, она должна иметь особую конструкцию. Такое устройство имеет две основных части: вертикальная высотой от 1,2 м, устанавливаемая под углом 90° над печью и наклонная часть, называемая боровом, длиной 2,5-4,5 м и более, в которой дым догорает. Именно боров дает до 1/4 тепла всей печи.


Боровы печной трубы

• Человек высокого роста может задеть нагретую трубу, поэтому боров должен иметь защитный кожух в виде сетки. Во избежание ожогов расстояние от пола до этой трубы должно составлять 2,2 м. Вертикальная часть трубы, исходящая от печи, дополнительно обматывается теплоизоляцией.

Важно! Труба должна располагаться вдали от оштукатуренных стен на расстоянии 1,2 м. Расстояние от деревянных конструкций – 1,5 м.

Совет. Прокладка трубы через деревянное потолочное перекрытие и крышу – процесс достаточно трудоемкий. Гораздо проще вывести ее через отверстие в стене или окошке.

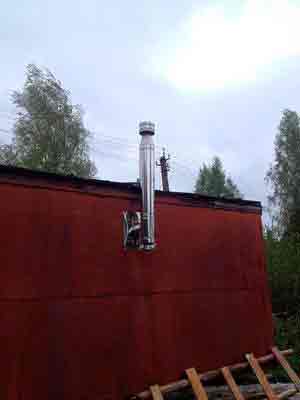

Вывод дыма через окно

Правила безопасной установки металлической печи

Буржуйка накаляется гораздо сильней, чем кирпичная печь, поэтому все легковоспламеняющиеся предметы должны находиться от печи на достаточном расстоянии. Если пол в помещении деревянный, она устанавливается только на кирпичах или металлическом листе. Металл, в свою очередь, укладывается на лист асбеста с выносом его на 35 см или более от краев печки. В передней части перед топкой он должен выступать на 5,5 см. Асбест можно заменить войлоком, пропитанным глиной. Установить такой экран для отражения тепла можно и на бетоне.

Важно! Работающая печь требует присмотра. Не следует надолго отлучаться из помещения, где топится буржуйка.

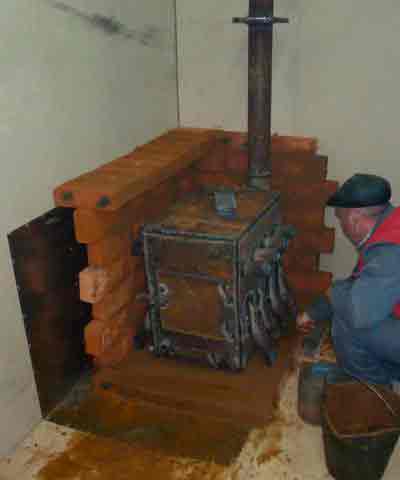

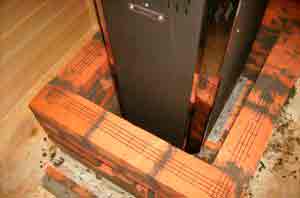

Установка буржуйки на кирпичное основание

Увеличиваем КПД печи

Буржуйка способна обогреть помещение буквально за считанные минуты. Причем в топку можно закидывать все, что попадется под руку: так как в ней нет разветвленной сети дымоходов, и дым в ней выходит «напрямую», можно не опасаться, что они забьются.

Но если обычная отопительная печь, устанавливаемая в помещениях для постоянного проживания, имеет разветвленную сеть дымоходов, которые задерживают тепло, в буржуйке оно выходит напрямую в трубу, поэтому ее КПД не слишком велик. Именно поэтому она слишком уж «прожорлива» и требует немало топлива.

Чтобы снизить потребление топлива, можно воспользоваться следующими советами бывалых печников:
дверка в топку и поддувало в такой печи должны быть максимально герметичными; в противном случае подача воздуха в буржуйку увеличится, и топливо будет слишком быстро прогорать;
• для регулировки выхода теплого дыма в дымоходе желательно предусмотреть заслонку-шибер;
• рядом с печью можно предусмотреть боковые металлические экраны на расстоянии 5-6 см от печи, в таком случае она будет отапливать помещение не только за счет излучения тепла, но и с помощью конвекции (циркуляции теплого воздуха);

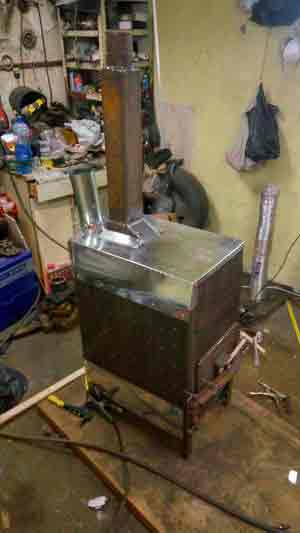

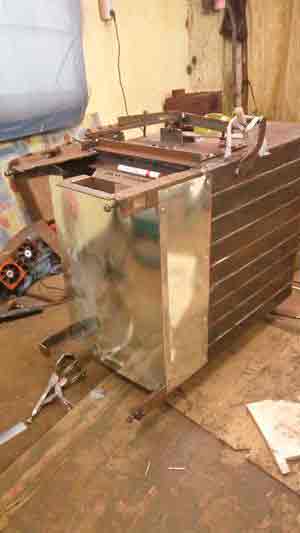

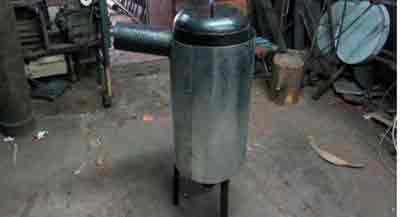

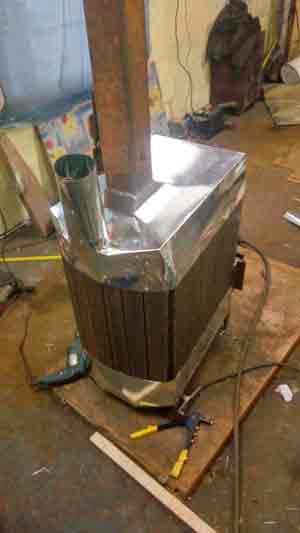

• буржуйка, «одетая» в металлический кожух, поможет сохранить тепло гораздо дольше;

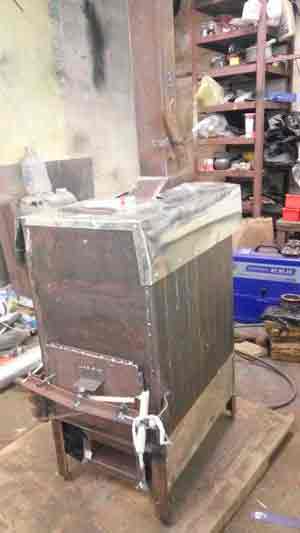

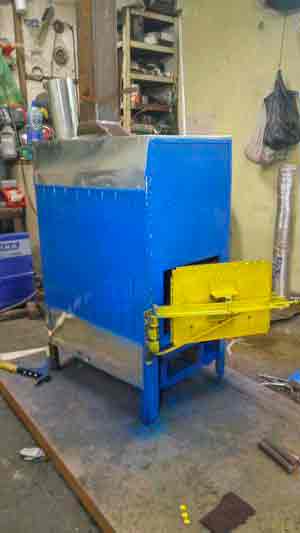

Буржуйка в кожухе


Круглая печь с камерой дожига и кожухом с тепловой пушкой

• для задержки тепла в помещении следует нарастить в трубе колена; однако при этом в них будет задерживаться сажа, поэтому желательно создать сборно-разборную конструкцию;
• трубе можно также придать ступенчатую форму: расположить колена поэтапно, при каждом шаге делая поворот на 30°; при этом каждое из колен должно быть надежно прикреплено прутками к стене;

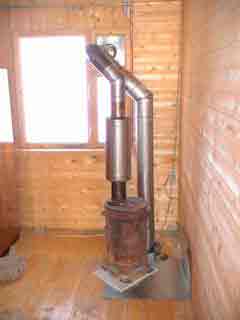

Печь с коленами для дымохода

пропускная способность дымовой трубы должна быть меньше производительности самой печи, в таком случае горячие газы будут уходить в трубу не сразу; ее диаметр должен быть лишь в 2,7 раза больше, чем объем топки, к примеру, при объеме топки 40 л диаметр должен быть равен 110 мм;

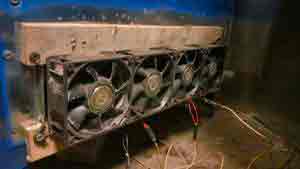

• можно увеличить КПД печи и с помощью обдувки дымохода вентилятором – это превратит печь в своеобразную дымовую пушку;
• для уменьшения циркуляции воздуха дрова в печи должны укладываться максимально плотно; если же она отапливается углем, ворошить образовавшуюся золу нужно как можно реже;
• для регулировки притока воздуха дверку в поддувало можно сделать регулируемой, снабдив ее вертикально расположенными щелями и задвижкой, которая будет перекрывать эти щели;

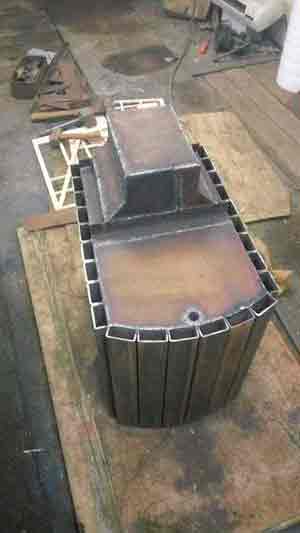

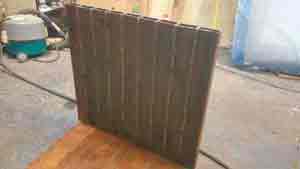

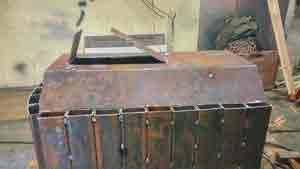

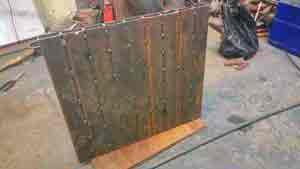

• чтобы увеличить площадь обогрева, ее можно оребрить, то есть приварить на ее корпус перпендикулярно печи полосы из металла;

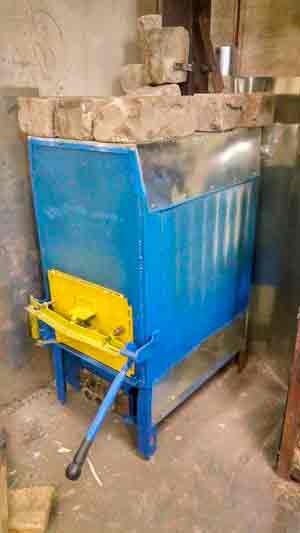

• если поставить на печь пару ведер или металлический ящик с песком, то они будут накапливать тепло и хранить его даже после угасания печи; песчаную засыпку или теплоаккумулятор из камней можно зашить и внутри металлического корпуса печи;


Схема буржуйки с песчаной засыпкой, печь изготовлена из трубы диаметром 500 мм, ее длина составляет 650 мм

• печь, обложенная 1-2 слоями кирпича, будет хранить тепло гораздо дольше;


Кирпичный экран

• имеет значение и объем печи: чем больше площадь её стенок, тем больше тепла они будут отдавать в помещение;
кирпичи или металлический лист, на которые устанавливается печь, помогут не только обезопасить помещение от пожара, но и сохранять тепло.

Видео по теме: Печь буржуйка своими руками

Источник: http://svoimi-rukamy.net/28-burzhuyka.html

Инструкция по изготовлению простой буржуйки своими руками

Иногда возникают ситуации, когда необходимо без существенных материальных затрат, максимально эффективно и быстро отопить малогабаритное помещение (гараж, мастерскую или склад). Отличным решением проблемы станет компактная буржуйка сделанная своими руками, для создания которой необходимы смекалка, желание, инструменты и металл.

  • 1 Вводное видео по работе печи
  • 2 Прямоугольная буржуйка с отражателем
  • 3 Простая буржуйка из бидона
    • 3.1 Видео — еще один вариант изготовления печи

Простая буржуйка может строится из материалов, которые имеются под рукой. Можно воспользоваться обычным бидоном или толстостенной бочкой. Многолетняя практика показала, что очень толстый металл (свыше 8 мм) слишком трудно прогреть. Таким образом снижается КПД и большая часть тепла идет не на отопление.

Если металл окажется слишком тонким, под действием высоких температур он начнет деформироваться и быстро утратит первоначальную форму. Самый лучший из вариантов – стенки около 3-4 мм.

Вводное видео по работе печи

Прямоугольная буржуйка с отражателем

Решая вопрос какую форму и размеры должна принимать готовая буржуйка, каждый должен самостоятельно. Человек с инженерным образованием и навыками может взять любую, даже самую простую конструкцию, и внести в нее желаемые изменения, направленные на улучшения.

Чертеж прямоугольной буржуйки:

Простая и многофункциональная буржуйка своими руками изготавливается из следующих материалов:

  • Наброски и простой чертеж конструкции с указанием всех основных размеров
  • Листовой металл (его количество зависит от желаемых габаритов печи)
  • Стальные уголки (толщина 4-5 мм)
  • Металлическая трубка 25-30 мм
  • Труба 180 мм
  • Сварочный аппарат
  • Рабочий ручной и электрический инструмент

Корпус печи будет делаться в виде прямоугольника стальными листами, которые свариваются между собой встык. Необходимо нарезать заготовки под пять основных плоскостей (дно, верх, боковые и задняя стенки). На лицевой панели расположится поддувало и дверка для топочной, поэтому с ней можно будет решить вопрос позже.

Вначале привариваются боковые поверхности ко дну. Необходимо следить, чтобы они располагались строго вертикально, воспользовавшись уровнем или угольником, и стыковались под прямым углом. Прихватив в 2-3 местах, еще раз убеждаемся в правильности их расположения и довариваем.

После приваривается задняя стенка. Все внутреннее пространство необходимо поделить на три части:

  1. Дымооборот
  2. Топка
  3. Зольник

Рекомендуем к прочтению: статью о том как самостоятельно сделать пиролизный котел

Последние два необходимо разделить колосниковой решеткой, на которую будет укладываться твердое топливо (торф, дрова). Ее делают следующим образом:

  1. Изнутри по бокам на определенной высоте (10-15 см) приваривают на всю длину уголки
  2. Для решетки необходимо подготовить из толстой листовой стали полоски шириной 25-30 мм и длиной, соответствующей ширине буржуйки
  • Расстояние между пластинами – около 5 см
  • Привариваются полосы к двум металлическим прутам диаметром 15-20 мм максимально надежно, так как им предстоит выполнять еще одну роль – ребра жесткости

Нет необходимости приваривать решетку ко внутренним уголкам. В случае необходимости (чистка буржуйки, ремонт) ее можно легко будет достать. Спустя некоторое время некоторые пластины могут перегореть и станут нуждаться в замене. Можно назвать еще множество причин оставить решетку съемной.

На следующем шаге необходимо приварить сверху два металлических прута, на которых будет располагаться отражатель. Последний представляет собой металлический лист, который разделяет дымооборот и топку. Отражатель делается съемным.

Необходимо расположить отражатель так, чтоб спереди образовался канал, позволяющий уходить дыму. Он будет разогреваться внутри больше всех, поэтому делают его из очень толстого металла (12-16 мм).

Наступает время приступать к завершающим этапам работ. Вначале приваривается будущая крышка буржуйки. Будет не лишним заранее предусмотреть отверстие для дымоходной трубы. Затем вырезается и приваривается верхняя перемычка, затем более узкая, размещенная на уровне колосниковой решетки и отделяющая дверцы колосниковой решетки и зольника.

Заморачиваться сильно по поводу размеров дверок не стоит. Главное, чтоб через них было удобно закладывать дрова и удалять пепел с золой. Дверца для топки делается, как правило, почти на всю ширину, чтобы можно было извлекать отражатель и колосниковую решетку, для зольника – уже.

Далее необходимо приварить ручки для дверок для буржуйки, защелки и завесы. Последние рекомендуется сделать самому из толстого прута и стальной трубки. Сложности такая работа составить не должна.

Собрав все воедино, наступает пора подумать над тем, чтоб установить готовую конструкцию на ножки. Их рекомендуется выполнять из металлической трубки 2-3 см в диаметре и 8-10 см по длине с приваренной на конце гайкой и вкрученным болтом. Это позволит регулировать высоту. Многим такой шаг может показаться странным, но в процессе монтажа все станет понятно.

Наступает пора подумать о дымоходе, который будет изготовлен из трубы диаметром 15-18 см. При этом она должна выводится наружу посредством отверстия в стене. Изгибы делаются под углом в 45 градусов, никаких участков, расположенных горизонтально, быть не должно.

На нижнем конце дымоходной трубы необходимо предусмотреть вращающуюся заслонку. Для нее из листового металла вырезается окружность, диаметром чуть меньше аналогичной характеристики трубы, в которой сверлится отверстие под ручку для вращения. Последнюю можно сделать из металлического прутка.

Размещать дымоходную трубу необходимо на гильзе высотой 15-20 см. Она делается из изделия диаметром чуть меньше дымоходного и приваривается по отверстию к верхней крышке. Настала пора установить буржуйку, отрегулировать высоту и все – можно греть помещение.

Возможно вас так же заинтересует статья о способах реализации альтернативного отопления частного дома

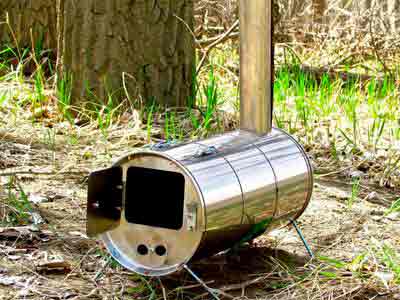

Простая буржуйка из бидона

Самая простая буржуйка своими руками изготавливается из обычного бидона. О долговечности такой конструкции говорить не приходится, но она быстро строится, легко монтируется и дает достаточно тепла.

Вся работа заключается в монтаже ножек, обустройстве отводящей трубы и некоторых косметических операциях. Для работы необходимы:

  • Бидон
  • Труба для дымоотвода
  • Проволока для колосника
  • Сварочный аппарат
  • Рабочие инструменты

Приступаем к работе

  1. Устанавливаем бидон горизонтально и отмечаем, где будет поддувало, имеющее форму прямоугольника или серпа. Располагают его под крышкой
  2. В стенке или днище бидона вырезается отверстие, равное диаметру трубы для дымоотвода
  3. Для изготовления колосника необходимо запастись стальной проволокой. Ее сгибают, через крышку проносят во внутрь и аккуратно разгибают, чтобы зигзаг расположился в нужном положении, при этом оставалось удобно закладывать щепки, дрова и т. д.
  4. Бидон необходимо закрепить на ножках, которые вырезаются из трубок или уголков и привариваются
  5. Приваривается дымоотвод

На внешней стороне бака можно закрепить отражатель, благодаря которому будет улетучиваться меньше выделяемого тепла. Приварив с боков ручки, конструкцию можно будет переносить в любое иное место.

Плюсы и минусы самодельных буржуек

Среди многочисленных преимуществ такой невзрачной, но полезной установки выделяют:

  • Полная автономность и энергетическая независимость
  • Работа на любом твердом топливе, включая растительные остатки – это позволяет сэкономить немало денежных средств
  • Универсальность конструкции, которую можно не только установить в различных помещениях, но и использовать для готовки пищи
  • Простая конструкция, которую можно соорудить самому из имеющихся в гараже материалов
  • Нет необходимости в возведении монолитного фундамента и монтаже капитальной дымоотводной трубы

Но несмотря на весомые и немалочисленные преимущества, можно выделить ряд минусов буржуек:

  • Высокая теплопроводность металла приводит к быстрому выгоранию топлива и остыванию печи
  • Если толщина стенок недостаточна, в скором времени они начнут выгорать и печь выйдет из строя
  • Нужно смотреть за процессом горения и вовремя подбрасывать дрова, контролировать тягу
  • Смолянистые и сырые поленья становятся причиной трудно выводимой копоти в дымоходной трубе

Видео — еще один вариант изготовления печи

Самодельная буржуйка – это надежный и эффективный помощник в холодном рабочем помещении или собственном гараже. Ее изготовление не составляет труда, а для начала работ нет необходимости в больших материальных вложениях.

Источник: http://v-teplo.ru/kak-sdelat-pech-byrjuiky.html

Делаем печь-буржуйку своими руками

Металлическая печь с металлическим дымоходом, в простонародье — буржуйка — стала популярной в первой половине XX века. Затем ее популярность приглушили центральная система отопления и газовые печи. Буржуйки, обычно кустарного производства, применялись во время Второй мировой войны, когда в квартирах и учреждениях отключали центральное отопление.

Также ими обогревали блиндажи, землянки, вагоны-теплушки. Во второй половине XX века буржуйки стали активно использовать в садовых домиках. Сегодня они особенно востребованы для временного отопления подсобных помещений площадью 10−15 кв. м., например, гаражей, маленьких дачных домиков, теплиц и т. п

Достоинства и недостатки печей-буржуек

Буржуйки, как и все приборы отопления, имеют положительные и отрицательные качества.

К положительным относятся:

  • использование недорогого отопления— дрова, торф, опилки, щепа и т. п. ;
  • минимальные затраты (по сравнению с другими отопительными агрегатами, например, печь каменная) на изготовление печи;
  • компактность буржуйки;
  • возможность установки без фундамента и капитальной дымовой трубы.

Недостатки:

  • требуется обустройство эффективной вентиляции, т. к. конструкция буржуйки не способна аккумулировать образовавшееся тепло при горении;
  • высокий расход топлива. Топим — тепло, не топим — холодно, поэтому использовать в отоплении помещения, где постоянно проживают люди не рентабельно.

Можно сократить расход топлива используя печь особой конструкции. В конструкции этой печи выходной патрубок устанавливается на крышке (над загрузочной дверце). Продукты сгорания попадают в выводную трубу и отдают тепло стенкам камеры. Чтобы увеличить теплоотдачу корпуса буржуйки, печь следует обложить кирпичом. В итоге повысится не только теплоотдача, но и скорость обогрева.

Стоимость буржуек отечественного производителя начинает отсчет от 4 000 рублей.

Изготовление печей на отработке из газовых баллонов или стальных листов изложено в данном материале: https://teplo.guru/pechi/zhidkostnye/pech-na-otrabotke-svoimi-rukami.html

Виды буржуек

Буржуйки изготавливаются из чугуна и нержавеющей стали. Конструкция печи представляет собой бункер с дверцей топки, в некоторых моделях — зольником и патрубком для дымохода.

  • печь с варочной плитой для приготовления пищи;
  • печь с варочной плитой, духовкой и конфорками;
  • печь-калорифер— обладая кожухом вокруг своего корпуса, печь-калорифер способна эффективно увеличивать теплоотдачу. Воздух всасывается в пространстве между печкой и ее кожухом в нижней зоне, поднимается, нагревается о стенки печи и выходит в верхней зоне из-под крышки или сквозь отверстия в ней. Невысокая температура кожуха создает безопасную для человека поверхность, о которую не обожжешься. Кожух может быть стальным и керамическим.
  • газогенераторная печь— стальная конструкция, покрытая жаропрочной краской, состоящая из двух камер горения: нижняя — камера газификации; верхняя — камера дожига.

Инструкция по изготовлению буржуйки из металла

Изготовить буржуйку можно из металлического ящика, молочного сорокалитрового бидона, старой газовой колонки или любой другого металлического предмета, подходящему по размеру.

Возьмем для примера молочный бидон. Технология изготовления:

  1. Пробиваем зубилом в бидоне немного ниже горловины щель серповидной формы небольшого размера для поддувала;
  2. В днище бидона делаем отверстие для изогнутого патрубка, вставляем патрубок и насаживаем дымовую трубу. Если владеете сварочным аппаратом, то патрубок можете изготовить сами, если нет — купите готовый с флюгаркой;
  3. На патрубок насаживаем дымовую трубу;
  4. Змеевидный колосник делаем из стальной проволоки диаметром 6 мм, затем устанавливаем через горловину внутрь бидона (самодельной буржуйки);
  5. Растягиваем колосник так, чтобы обеспечить максимально эффективное горение топлива методом эксперимента;
  6. По бокам буржуйки делаем стальные кольца-опоры из полудюймовых труб;
  7. К нижней части привариваем ножки или устанавливаем буржуйку на стойки из кирпичей высотой от 13 см.

Чем длиннее дымовая труба к вытяжному окну, тем меньше тепловые потери. Хорошая герметичность соединения узлов конструкции способствует полному выводу дыма вне помещения.

Инструкция по изготовлению буржуйки на отработке

Каждый владелец гаража имеет свой автомобиль, соответственно и отработанное масло. Вы можете изготовить буржуйку специально для этого вида отходов. Двойная польза — утилизация отходов и бесплатное топливо.Конструкция печи включает два резервуара, соединительную трубу и дымоход. Толщина металла 4 мм, кроме верхней крышки верхнего резервуара — 6 мм.

Соединительная труба должна быть диаметром от 100 мм, длина в 4 раза больше диаметра, примерно 35−40 см. По всей длине трубы высверливаются 50 штук 9-миллиметровых отверстий в порядке: по диаметру -8 шт, по длине трубы — 6 шт. (Рис.1)

Как видно на рис. 2., соединительная труба из жаростойкого материала размещается над верхним резервуаром. Дымоход должен быть высотой от 4 метров и выше.

К нижней части резервуара приваривают ножки. На ее верхнюю поверхность плотно надевают крышку с отверстиями для воздуха и масла. Сваривают крышку с отверстием + соединительную трубу + верхний резервуар.

Как пользоваться буржуйкой

Через заправочную горловину в холодную печь заливают отработанное масло, количество может колебаться 0,7−2 литра в час. Главное условие — уровень топлива должен быть на несколько сантиметров ниже крышки резервуара. Затем в эту же горловину укладывают растопочный материал — газета, ветошь или др. Поджигают, соблюдая технику безопасности. Горение сопровождается небольшим гудением. Дополнительно на этом варианте буржуйки можно разогревать пищу и кипятить воду.

Пожароопасность буржуйки

Главным недостатком всех буржуек является их повышенная пожароопасность. Пространство вокруг печи должно быть полностью чистым, рядом не должны располагаться какие-либо предметы, способных к быстрому возгоранию. Использовать в таких печах ацетон, бензин и другие легковоспламеняющиеся вещества строго запрещено. Также оберегайтесь попадания воды в резервуар с маслом. Кроме того, в помещении, где установлена печь на отработке должно иметь вентиляционные отверстия, чтобы угарный газ не накапливался.

В уже работающую печь доливать масло нельзя. Требуется подождать, пока она остынет, и лишь после этого заправлять ее.

Подводя итоги, можно сказать следующее, буржуйка при минимальных материальных и временных затратах может быть самым оптимальным вариантом отопления для вашей мастерской или гаража.

Видеоинструкции создания буржуек своими руками

Источник: http://teplo.guru/pechi/burzhuiki/delaem-pech-burzhuiku-svoimi-rukami.html

Мини-буржуйка своими руками на дровах и отработке

Первый запуск буржуйки

шиберная заслонка позволяет контролировать тягу в буржуйке, тем самым влияя на расход топлива и температуру.

Установка завершена – можно выполнить первый запуск. Для этого укладываем внутрь небольшое количество щепы и бумаги, разжигаем огонь. Далее укладываем небольшое количество дров и ждём, пока буржуйка прогреется. Дрова должны быть сухими (не более 15-20% влаги), иначе копоть от них быстро загрязнит всю печку и дымоход. Убеждаемся, что дым исправно уходит в трубу, подкидываем ещё дров, закрываем дверцу топки и открываем дверцу зольника (она работает как поддувало).

Спустя 20-30 минут температура поднимется до комфортной отметки. Для экономии топлива закрываем поддувало – пламя притухнет. Тем самым достигается регулировка температуры. Также можно дооснастить дымоход шиберной заслонкой.

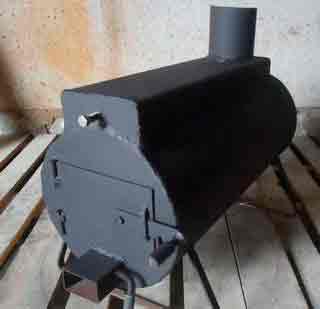

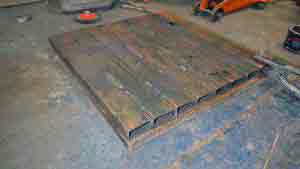

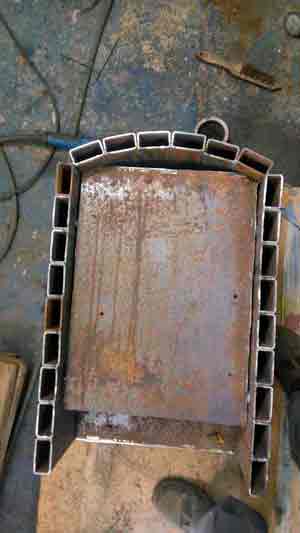

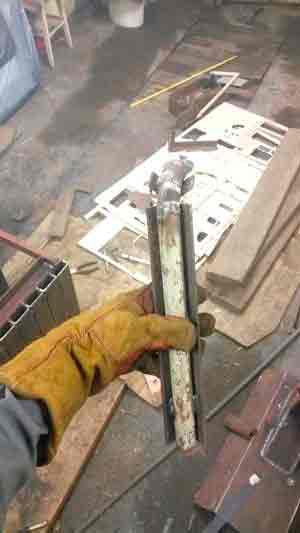

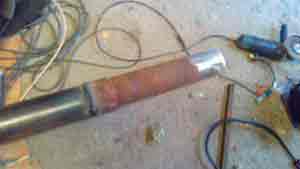

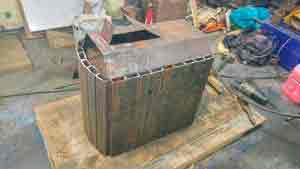

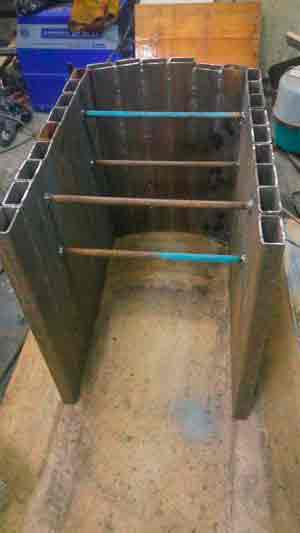

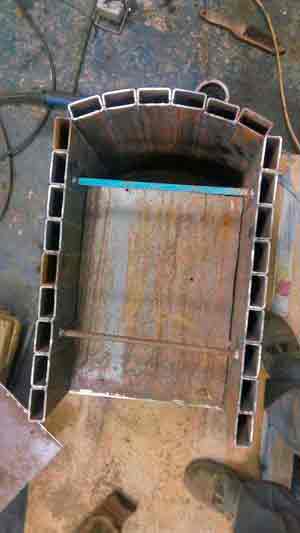

Сборка печки-буржуйки из трубы

В данном случае без сварочного аппарата не обойтись. Функцию основы конструкции будет выполнять отрезок обыкновенной металлической трубы. Подойдет даже старая бочка. Сборка будет осуществляться по уже знакомой вам схеме. Сделайте из прутков колосниковую решетку и скрепите ее с корпусом. Соединение выполняется при помощи сварки. У этой буржуйки будет сразу 2 заслонки: поддувала и топки. Модель можно успешно использовать как для прогрева различных помещений, так и для приготовления разнообразной пищи.

Сборка печки-буржуйки из трубы

Буржуйки ценят именно за то, что они способны прогреть помещение за максимально малое время. Но одновременно с этим возникает и главный минус подобных печек – после прекращения горения они остывают так же быстро, как и нагреваются. Металл практически не аккумулирует тепло.

Для устранения приведенного выше недостатка достаточно обложить самодельную буржуйку огнеупорным кирпичом

Для устранения приведенного выше недостатка достаточно обложить самодельную буржуйку огнеупорным кирпичом. Он хорошо накапливает тепло и продолжает отдавать его окружающему пространству в течение долгого времени после завершения работы печки. Однако для того чтобы помещение прогрелось печь придется топить дольше, чем без подобного кирпичного ограждения. Но и этот недостаток с легкостью устраняется. Достаточно лишь сделать в кирпичном экране несколько вентиляционных отверстий. Подобные системы довольно часто используются в банях.

Кирпичный экран выкладывается на некотором расстоянии от стенок агрегата. Это очень важный момент. При выборе подходящего расстояния следует ориентироваться на площадь обогреваемого помещения и габариты самой печи.

Буржуйка, огражденная кирпичным экраном, будет максимально эффективно расходовать топливо и качественно обогревать помещение в течение весьма продолжительного времени.

Основные модели самодельных буржуек

По своим принципам, буржуйка практически ничем не отличается от моделей специального твердотопливного устройства. Это определенная разновидность очень простой печи категории камина. Есть и особые модели, которые оснащены варочными конфорками и особые банные устройства.

Используемый материал для выполнения печки

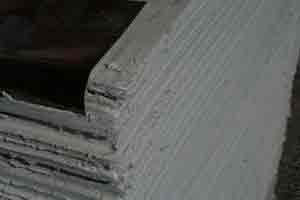

Часто буржуйка изготавливается из качественной стали, но в некоторых случаях может быть использован чугун. При разных видах металла, часто используются выполненные из натурального камня элементы. Если используется чугун, то стоит рассчитывать на низкие параметры теплоемкости, найти его очень сложно и варить его непросто. Многие именно по этой причине отдают предпочтение стали, она намного проще в процессе работы. При этом, чем толще материал, тем более долгое время он прослужит. Если планируется сделать устройство для редкого применения, например, для аварийных ситуаций с системой отопления, то изготавливайте его из простого железа, у которого толщина равна 1 мм.
В процессе изготовления печи вся фасонина вполне может использоваться заводская. Это касается таких элементов, как колосники, необходимые дверцы, конфорки и задвижки. Многие мастера изготавливают их своими руками, используя сталь.

Форма и материал для корпуса
При желании сделать буржуйку, используя чертежи или фото, необходимо использовать метод раскроя металлического листа.

  • Кроме того, используются такие элементы, как:
  • Погонажные профили;
  • Квадратной формы труба;
  • Специальные уголки;
  • Арматура;
  • Прут.

Все это требуется, чтобы сделать корпус печи прямоугольной формы. По причине наличия специальных плоскостей, корпус будет отличаться идеальными свойствами эргономики. Говоря иными словами, буржуйка будет максимально устойчивой, ее легко обрабатывать и облицовывать. Печку можно будет легко и просто состыковать с самыми разными конструкциями, предметами и деталями.

В качестве основы могут быть использованы разные выполненные из металла корпусные изделия, ящики. Нередко это элементы цилиндрической формы, например, большого диаметра трубы, бидоны, газовые баллоны.

В процессе изготовления печи своими руками в обязательном порядке потребуется применять сварку

Если же металл не очень толстый, печь можно будет сделать при помощи болтов, винтов и сверла.Вне зависимости от выбранной модели, в основе изготовления важно использовать чертежи, т.к. несмотря на относительную простоту, требуется соблюдать определенные инструкции по выполнению средства обогрева.

Изготовление своими руками

Существует множество разнообразных вариации печей в гараж, которые довольно просто можно сконструировать своими силами из имеющихся материалов.

Самой массовой и известной моделью буржуйки является печь, сделанная из металлической бочки. Это предельно простая конструкция, представляющая собой бочку на ножках с дверцей. Такая печь довольно хорошо подходит для утилизации отходов. Главное достоинство такой печи – её простое изготовление. Но такая буржуйка имеет несколько недостатков.

Стенки бочки тонкие, и вряд ли она сможет долго прослужить, так как стенки могут быстро прогореть. Также недостатком является громоздкость такой конструкции, которая займет много места в помещении.

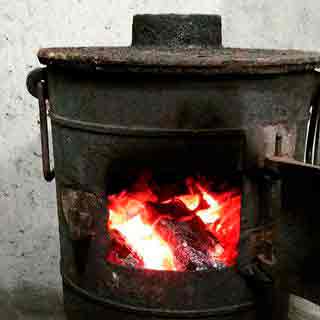

Можно изготовить печь из металлического бидона. Работ здесь даже меньше, так как бидон уже имеет дверцу, которую можно использовать без изменений.

Ещё одним популярным вариантом для изготовления печи-буржуйки является газовый баллон. Такие баллоны имеют довольно хороший уровень теплоемкости и толстые стенки, позволяющие прослужить печи длительное время. Необходимо помнить, что газовый баллон нужно подготовить в соответствии с правилами пожарной безопасности перед тем, как приступать к изготовлению буржуйки

Крайне важно помнить, что в таком баллоне может находиться остаток взрывоопасных паров.

В целях противопожарной безопасности настоятельно рекомендуется наполнить эту емкость водой и оставить её на всю ночь.

При выполнении данной печи своими руками из баллона стоит приварить к нему в нижней части систему поддува, а в самом баллоне просверлить несколько отверстий, которые соединены с этой системой.

Рассмотрим более подробно этапы изготовления печи из баллона для газа.

При использовании буржуйки в помещении гаража крайне важно следовать правилам пожарной безопасности. Поэтому необходимо правильно подобрать место установки печи. Чтобы поставить печь, очень хорошо подходит гаражный угол, который располагается возле стен, противоположно находящихся к воротам помещения.

  • Первый этап. Лучше всего сделать предварительный чертёж и расчет размеров будущего изделия. Но такая печь довольно проста в изготовлении, можно обойтись и без него. Далее стоит сделать на изделии разметки. Используя фломастер, на корпус баллона наносятся контуры будущих дверец, поддувала и топочной системы. Отсек с топкой будет располагаться примерно в центре конструкции, а поддувало разместить снизу. Расстояние между ними не должно превысить 100 мм. Далее маркером проводится сплошная линия по центру между дверцами, а затем следует разрезать баллон по намеченной линии используя болгарку.

  • Второй этап. Необходимо взять железные пруты в диаметре примерно 14-16 мм. Затем сварить из них решетку и закрепить сваркой полученную конструкцию к нижней части баллона. А после чего баллон снова сваривается в одну конструкцию.
  • Третий этап. Необходимо вырезать отверстия для топочного отсека и отверстия с наддувом, а затем петлями на них крепятся дверцы.

  • Четвертый этап. На финальном этапе стоит усиленно заняться монтажом дымохода, так как это очень важная часть устройства печки. Для этих целей, используя болгарку, нужно отрезать вентиль на баллоне, приварив на его место длинную трубу из металла диаметром 9-10 см. Сам дымоотвод следует вывести из гаража через дыру в стене или на крышу. Не стоит соединять дымоотвод с общей вытяжкой помещения, потому что её тяги может не хватить, вентиляция не справится, и угарный газ будет проникать в помещение гаража.

И это вся довольно простая инструкция по изготовлению печи-буржуйки собственными силами из обычного газового баллона.

Также в конце данной работы можно нанести на печь дополнительный термостойкий состав.

Рекомендации по эксплуатации

Если для отопления либо приготовления пищи используется буржуйка, очень важно соблюдение правил ее эксплуатации. Их выполнение, кроме пожарной безопасности, поможет увеличить и срок ее службы

  • Перед первой растопкой печку обязательно надо проверить и убедиться в герметичности всех соединений, узлов, немедленно исправить все недоделки, чтобы избежать проникновения продуктов горения и угарного газа в помещение гаража.
  • По вполне определенным причинам дымоход обязательно выводится наружу. Его часть, находящаяся внутри гаражного пространства, обязательно должна быть герметичной.
  • Дымоход строго запрещается выводить в вентиляционную систему. Даже если печь установлена в подвале, она должна иметь отдельный дымоход.
  • Проходы стены или перекрытия дымовыводящей трубы обязательно изолируются огнеупорными не пожароопасными материалами.

  • Ящик с песком и огнетушитель в обязательном порядке должны находиться в гараже, в соответствии с правилами пожарной безопасности.
  • Печь-буржуйку также используют в качестве плиты и для кипячения воды. Для этого на ней устанавливают варочную поверхность с конфорками (обычно ее делают из чугунной плиты) или бак для нагрева воды.
  • Печь-буржуйка быстро нагревается, но и быстро остывает. Такой недостаток можно частично компенсировать кирпичным экраном, аккумулирующим тепло и возвращающим его в помещение по мере своего остывания после того, как буржуйка потухнет.

Запрещается непосредственный контакт экрана и буржуйки. Зазор между ними оставляют не менее, чем в 10 см.

  • Обычно кирпичный экран имеет значительный вес, поэтому, вероятнее всего, ему потребуется собственный фундамент. Рассмотрим этапы его изготовления.
    1. Выкапывают яму глубиной около 50 см.
    2. Дно ямы укрывают слоем песка (средний расход песка 3-4 ведра), утрамбовывают.
    3. Следующий слой – 10-15 см щебня, который тоже утрамбовывают.
    4. Уложенные слои разравнивают, затем заливают слоем цементного раствора.
    5. Ожидают полного затвердевания цементного слоя. Чем дольше время затвердевания, тем лучше (обычно промежуток времени составляет более суток или дольше, фундаменту это придаст дополнительную прочность).
    6. Затем укладывают несколько слоев рубероида.
    7. Сам экран выкладывают в половину кирпича, начальные два ряда выполняют сплошной кладкой на рубероид. В 3-4 ряду необходимо проделать вентиляционные зазоры, затем снова продолжить класть кирпич сплошным слоем.

Правильные способы чистки печи-буржуйки в основном сводятся к удалению загрязнений внутри дымохода, что производится относительно редко. В основном используют ершик. Его вполне можно сделать своими руками из щетки в форме цилиндра, привязав ее к веревке.

Лучше всего использовать щетки со щетиной из пластика либо железной проволоки. Диаметр щетки подбирается таким образом, чтобы при прохождении дымовой трубы не было значительного сопротивления.

Чистку применяют для того, чтобы повысить прохождение потока дыма сквозь трубу, улучшить теплоотдачу. Последовательность процесса чистки:

  • топочное отверстие заткнуть ветошью;
  • проделать 2-3 осторожных движения ершиком, чтобы не нарушить герметичность дымохода (делать остановки, если ершик двигается свободно);
  • повторить пункт 2 нужное количество раз;
  • удалить угли, золу и сажу из зольника.

О том, как установить буржуйку в гараж, смотрите в следующем видео.

Делаем прямоугольную печку

Из чего только не делают буржуек! Фантазия народных умельцев не ограничена. Но для тех, кто ни разу не брался за такую конструкцию, стоит начинать с более упрощенного варианта – прямоугольной буржуйки. Это самая популярная модель, которая, к тому же, достаточно легко собирается.

Для того, чтобы сделать буржуйку самостоятельно, понадобится подготовить следующий материал и инструмент:

  • план-чертеж – в нем отмечаются размеры каждого элемента;
  • металлические листы – их количество зависит от желаемого размера печки, главное чтобы материал был не тоньше 4 мм;
  • стальные уголки;
  • металлическая труба (30 мм);
  • труба (180 мм);
  • сварочный аппарат.

Для создания такого варианта понадобится выполнить следующие действия:

  1. Металлические листы сначала нужно очистить и обезжирить, иначе сварочный аппарат не сможет их надежно соединить. Для этого можно использовать обыкновенный мыльный раствор или специальные чистящие вещества.
  2. На листе металла, который будет служить лицевой частью, необходимо вырезать два отверстия – одно будет служить для сбора золу, а другое дверцей топливника. Размер дверцы должен быть на 3-4 см меньше, чем ширина будущей буржуйки. Что касается высоты расположения, то обычно ее делают 1\3 ниже, чем верхний край. Не стоит забывать, что снизу будет еще одно прямоугольное отверстие для зольника. Их желательно разделять.
  3. Для изготовления дверцы понадобится металл чуть большего размера, чем получившиеся окошко. Чтобы соединить два элемента, можно использовать стальные петли. На дверце в обязательном порядке должна присутствовать ручка, которая позволит открывать и закрывать буржуйку.
  4. Теперь металлические листы сваривают между собой, чтобы получилась прямоугольная коробка. Начинать стоит с боковых стенок, которые фиксируются на дно. Чтобы проконтролировать вертикаль и горизонталь направления, стоит пользоваться во время такой работы строительным уровнем. Далее приваривают заднюю стенку. Внутреннее пространство делится на три части – дымооборот, топка и зольник. Между последними двумя частями устанавливается колосниковая решетка. На боковых стенках отмеряют 10-15 см и приваривают на всю долину уголки. К ним фиксируются заранее подготовленные полоски из той же листовой стали с шириной в 2,5-3 см. что касается длины, то тут нужно ориентироваться на имеющиеся размеры буржуйки. Расстояние – 5см. все элементы привариваются к двум прутам. Тут нужно максимально качественно выполнить эту работу, так как такие полоски дополнительно выполняют функцию ребер жесткости.

    Саму решетку к стенкам приваривать не стоит, ведь когда понадобится чистка или замена какого-либо элемента в буржуйке, то придется всю конструкцию разбирать. А так хватит и просто вытянуть решетку.

Теперь нужно в верхней части боковых стенок фиксируется два металлических прута. Они будут служить опорой для отражателя. Его располагают таким образом, чтобы спереди оставался канал, по которому дым будет покидать буржуйку. Отражателю предстоит выдерживать самые большие температуры. Поэтому для его изготовления лучше выбрать металл толщиной в 1,5 см.

  • Теперь можно приступать к верхней крышке. Тут лучше заранее сделать отверстие под будущий дымоход. Далее вырезают и приваривают перемычку. Потребуется сделать еще более узкую, которую размещают на уровне колосниковой решетки. Именно она будет отделять дверцу решетки и зольника.
  • Теперь привариваются ручки для дверки, защелки и завесы. Что касается последних элементов, то для надежности стоит использовать толстый прут и стальную трубу.
    1. Как только конструкция будет готова, ее устанавливают на ножки. Для таких целей отлично подойдет металлическая труба (диаметр 8-10см), которую разрезают на отрезки в 2-4 см. на каждый конец приваривают по гайке с вкрученным болтом. Это обеспечит надежную устойчивость.
    2. Последним этапом идет обустройство дымохода. Тут нужна труба в 15-18см по диаметру. Если говорить о длине, то ее должно хватить, чтобы вывести дымоход наружу. Поэтому, чтобы избежать перерасхода материала, стоит задуматься над местом расположения буржуйки. Так как дымоход подразумевает под собой изгибы, каждый такой угол должен быть равным 45 градусам. На нижнем конце оборудуют вращающуюся заслонку. Сам дымоход размещают на гильзе высотой в 15-20см. Для такой цели используют изделие диаметром меньше, чем основная труба. Для соединения используют варку.

    После того, как изделие готово, его можно устанавливать и начинать эксплуатировать.

    Принцип работы

    Рассмотрим подробнее схему работы самодельной буржуйки:

    • через поддувало в топку печи подается воздух для горения;
    • в процессе горения выделяется тепло, которое нагревает кирпичи и стенки печи;
    • дым, сажа и продукты горения вытягиваются через дымоход;
    • регулирование горения с получением необходимой теплоотдачи производится при помощи увеличения/уменьшения открытого зазора дверцы поддувала;
    • буржуйку топят, используя различные виды как жидкого, так и твердого топлива (дрова, отработка, солярка, уголь, торф).

    Буржуйка на отработке

    Буржуйка, топливом для которой служит не древесина, а отработанное масло, имеет свои особенности. Она может представлять собой как небольшую печурку для обычного гаража, так и устройство, предназначенное для обогрева больших территорий. В любом случае работают все модели по одному и тому же принципу и имеют похожие конструкции и принцип работы.

    • Буржуйка имеет 2 части. В нижнюю часть заправляют отработанное масло, где его разжигают и доводят до кипения.
    • Пары вытягиваются по перфорированной трубе для доступа кислорода, где происходит их начальный дожиг.
    • Полностью пары окисляются и сгорают в верхней части, соединенной с дымоходом.
    • Температура в нижней ёмкости относительно невысока, до максимума нагревается верхняя камера, обогревая помещение. Ее стенки могут даже светиться от жара. Соответственно, это влияет на выбор материала для изготовления камер.

    Чертеж-схема буржуйки на отработке с условными размерами и пропорциями.

    Рассмотрим достоинства буржуек на отработке.

    • Неприхотливость и «самостоятельность». Постоянно подкладывать дрова или производить какие-либо действия не нужно, основное требование – правильная регулировка зазора заливной горловины (10-15 мм).
    • Эффективная теплоотдача.
    • Отсутствие копоти из дымохода, печка не дымит.
    • Относительная пожаробезопасность, так как отработка топлива трудновоспламеняема, а горят только пары масла.

    Недостатки:

    • шумность;
    • характерный запах (от него иногда избавляются при помощи установки водяного контура или воздушного теплообменника с наддувом вентилятором, который направляет часть воздуха из дымохода в другое помещение для обогрева);
    • камеру сгорания (соединительная труба с перфорацией) и дымоход приходится достаточно часто прочищать;
    • коксованный слой сгоревшего масла в нижней камере также довольно проблематично удалять.

    При использовании печки-буржуйки с топливом-отработкой необходимо придерживаться обязательных правил.

    • Не допускается использование масляной отработки с бензином либо с другими горючими примесями.
    • Обязательна фильтрация отработки от твердых частиц.
    • Нельзя допускать попадание воды в отработку.
    • Не допускаются сильные сквозняки.
    • Соблюдение всех противопожарных правил при установке печки в помещении.
    • Обязательное наличие надежной вентиляции.

    • Категорически воспрещается оставлять печь без присмотра, спать при работающей печке.
    • Не применять воду для тушения!
    • Горизонтальные участки вытяжки дымохода запрещены. Допустимый угол наклона дымохода – 45°.
    • Дымоход должен иметь длину от 4 до 7 м.
    • Заливать отработку в печь рекомендуют на высоту, составляющую менее ? объема нижней камеры.
    • Необходимо иметь в непосредственной близости от такой печи порошковый огнетушитель и/или песок.

    Как топить буржуйку

    Буржуи, придумавшие буржуйку, умели работать не только головой, но и руками в лаборатории. Поэтому, чтобы их печка проявила все свои достоинства, нужно определить минимальную и максимальную закладку каждого вида топлива. Тепло от перекормленной/недокормленной буржуйки вылетит в трубу из-за того, что в топке не сформируется циркуляция. В первом случае избыток газов просто не оставит для нее места, а во втором не хватит самих газов.

    К счастью, буржуйка и тут неприхотлива: диапазон топливной массы, при которой сохраняется КПД, весьма широк. Определить его сразу можно так:

    • Готовим ведро топлива.
    • Закладываем буквально горсточку, разжигаем.
    • Подкладываем понемногу, пока начало борова не засветится вишневым.
    • Смотрим, сколько отобрано из ведра, это минимальная закладка.
    • Подкладываем еще, порциями побольше, пока темной не останется 1/5-1/6 дальней части борова.
    • Смотрим, сколько теперь отобрано, это максимальная закладка.

    Примечание: определять нужно в пасмурный зимний день или при слабом рассеянном освещении такой же силы.

    На высококачественном топливе (антрацит, пеллеты) боров может раскаляться кольцом, меняющимся по ширине и «гуляющим» по его длине. В таком случае для определения объема/массы закладок понадобится несколько топок. По мере выгорания топлива кольцо будет сужаться и смещаться к началу борова. На максимальной закладке оно в начале топки займет до трети его длины на дальнем конце, а при минимальной возникнет посередине него и будет в 3-4 ладони шириной.

    Видео: буржуйка в отоплении гаража

    Вариант из бака ресивера на дровах

    Бак ресивер отлично подойдет для изготовления печи. Дверцу для загрузки дров можно не делать. Сверху откидывается крышка люка, через которую будут загружаться дрова. Она оснащается ручкой для удобства использования. Внизу вырезается отверстие для забора пепла. Советуем подробнее изучить схему буржуйки на дровах и найти ответы на интересующие вопросы.

    Так выглядит бак ресивера для воды

    Этот вариант несложный в изготовлении, но требует осторожности при использовании. Недостатком такой модели, является неудобность очистки зольника

    Но для использования в гараже или на даче — это отличный вариант.

    Секции бака разделяют самодельной колосниковой решеткой, которую можно изготовить даже из арматуры

    Как вариант, маленькая буржуйка своими руками делается из листов стали. Ниже приведен чертеж простой печки из готовых стальных пластин. Рисунок содержит все размерности. Две перегородки позволят извлечь максимальный КПД из топлива, по тому что благодаря лабиринту внутри камеры, продукты сгорания медленно покидают её. Советуем также изучить из кирпича в дополнение к данной статье.

    С помощью листового металла можно придать печке любую форму и размер

    Толщина металлических листов должна быть не менее 4 мм. Колосниковой решеткой может стать металлическая пластина с высверленными отверстиями или даже арматура.

    Корпус можно заковать в кожух из 2 мм стали. Это позволит избежать следующих проблем:

    • раскаленная поверхность печи, не станет причиной ожога или случайного возгорания;
    • количество инфракрасного излучения уменьшится в несколько раз;
    • воздушная прослойка между кожухом и поверхностью печки, позволит ей равномерно нагреваться и лучше отапливать помещение.

    Буржуйка в гараже плюсы и минусы

    Автолюбители устанавливают самодельную буржуйку в гараже по нескольким причинам:

    • печь обогревает помещение зимой;
    • на буржуйке можно приготовить пищу или разогреть чайник;
    • самодельный отопительный прибор при дизайнерском подходе может стать украшением гаража.

    Советуем подробнее прочитать почему дымит буржуйка и найти ответы на интересующие вопросы.

    Печь-буржуйка в сравнении с другими отопительными приборами обладает рядом преимуществ:

    • Для растопки можно использовать разнообразное топливо — дрова, угли, строительные отходы, нефтепродукты, отработанное масло и др.
    • Главное достоинство буржуйки — скорость обогрева помещения. Благодаря высокому КПД и мощности печь нагреет гараж площадью 50-60 кв. м. за 15-20 минут.
    • Печь равномерно распределяет тепло вне зависимости от места, где она находится.
    • Буржуйка является экономичным отопительным прибором. К примеру, отопление гаража буржуйкой обойдется в несколько раз дешевле, нежели электрическим обогревателем.
    • Дополнительное преимущество буржуйки в гараже — возможность приготовить или разогреть еду. Создавая печь самому, достаточно закрепить на верхней ее части варочную поверхность из металла.
    • Самодельная печь обойдется автолюбителю практически бесплатно, если в гараже завалялись ненужная бочка, лист металла и труба.

    Ранее мы уже писали статью про установку буржуйки для обогрева и рекомендовали добавить ее в закладки.

    Печь-буржуйка гармонично впишется в интерьер любого гаража. Кроме функции обогрева отопительный прибор имеет «режим приготовления пищи». В верхней части буржуйки устанавливают варочную панель, где можно подогреть чайник или приготовить еду.

    Недостатками буржуйки в гараже являются:

    • необходимость устройства дымохода в гараже;
    • периодическая чистка дымоотводной трубы;
    • необходимость постоянной подачи топлива;
    • невозможность аккумулировать тепло.

    Читатели считают данные материалы полезными:

    • Изготовление чудо-печки для отопления своими руками: особенности работы печи из баллона

    Буржуйка на отработанных нефтепродуктах

    Печь на отработанном нефтепродукте представляет собой устройство, состоящее из двух камер. В первой сгорает масло, а во второй — образовавшиеся газы вместе с воздухом.

    Совет! В качестве топлива часто используют нефтяное машинное масло, солярка, дизельное топливо, керосин, мазут, трансформаторное или трансмиссионное масла. Ни в коем случае нельзя жечь ацетон и бензиновые растворители.

    Как выглядит такая буржуйка на отработанном масле и её основные составляющие

    Чтобы сварить такую печь, мастеру понадобится не более 2-3 часов. Она изготавливается из следующих материалов:

    • труба для дымохода;
    • топливный бак/готовый металлический ящик;
    • листовой металл.

    Видео: обзор буржуйки для гаража

    Из инструментов понадобятся:

    • сварочный аппарат;
    • болгарка;
    • зубило;
    • кувалда;
    • рулетка, маркер/мел;
    • молоток;
    • перфоратор;
    • заклепки.

    Важно! Все сварочные работы рекомендуется проводить в специальной одежде и защитных очках. .

    Чертеж буржуйки «на отработке». На рисунке изображено два отдела, в первом осуществляется подача и горение масла, во втором — горение газов вместе с воздухом.

    Чтобы сделать такую печь своими руками, следует действовать поэтапно:

    • Сначала делают чертеж буржуйки для гаража. На рисунке схематично отмечают все детали и заготовки с размерами.
    • В качестве топливного отдела используют готовый бак или металлический ящик с вырезанным отверстием для подачи топлива. К баку при помощи сварочного аппарата крепят ножки.
    • Верхний отдел делают в форме вытянутого цилиндра. С нижней камерой его соединяют при помощи трубы. Для этого в ящике вырезают небольшой круглый проем. Все стыки проверяют на герметичность. В трубе проделывают отверстия (10 мм в диаметре) для поступления в канал вторичного воздуха.
    • Дымоотвод делают в верхней части конструкции под наклоном на высоте нескольких метров.
    • Верхнюю поверхность буржуйки можно использовать в качестве «кухонной плиты». Это самое горячее место в печи.
    • Чтобы разжечь печку, в камеру заливают несколько литров «отработки», добавляют немного печного топлива, кладут бумагу и поджигают. По мере необходимости масло доливают небольшими частями.

    Прочитайте статью о возведении мини-буржуйки и найдите ответы на интересующие вопросы.

    Совет! Чтобы печка прослужила на несколько лет дольше, на верхнюю платформу крепят трехмиллиметровый стальной лист.

    Буржуйку на отработанном масле изготавливают из металлического ящика или бака. Верхняя камера обязательно должна быть цилиндрической формы.

    Этот материал отлично дополнят следующие публикации:

    • Обзор отопительных печей термофор для дома и бани — лучшее из Сибири

    Расчёт основных параметров с чертежами и размерами

    Высокий КПД печки-буржуйки можно получить только в том случае, если правильно произведён расчет всех основных параметров конструкции.

    Труба

    В данном случае очень важен диаметр этого элемента. Пропускная способность дымохода должна быть меньше производительности топки печи, в чем и заключается основная отличительная черта буржуйки. Это позволит теплому воздуху не сразу уходить из печки, а задерживаться в ней и нагревать окружающий воздух.

    Очень важно произвести точный расчёт для нее. Диаметр должен быть в 2,7 раза больше объёма топки

    При этом диаметр определяется в миллиметрах, а объём топки в литрах. Например, объём топочной части составляет 40 л, значит, диаметр дымохода должен быть около 106 мм.

    Если в буржуйке предусмотрена установка колосников, то высота топки считается без учета объёма этой детали, то есть от верха колосниковой решетки.

    Очень важно правильно рассчитать диаметр трубы буржуйки

    Экран

    Очень важно заставить раскалённые газы не остыть, а полностью догореть. К тому же топливо должно сгорать путем частичного пиролиза, для чего нужна чрезвычайно высокая температура. Достичь подобного эффекта поможет металлический экран, который располагается с трех сторон печки. Ставить его нужно на расстоянии 50–70 мм стен печки, благодаря чему большинство тепла будет возвращаться к печке. Такое движение воздуха даст необходимую высокую температуру, и убережет от пожара.

    Экран буржуйки из красного кирпича способен аккумулировать тепло

    Подстилка

    Она обязательно должна быть. На это есть две причины:

    • часть тепла излучается вниз;
    • пол, на котором стоит печка, нагревается, а значит, есть риск возгорания.

    Подстилка решает сразу две эти проблемы. В ее качестве можно использовать металлический лист с выносом 350 мм (в идеале 600 мм) за контур самой печи. Есть и более современные материалы, которые отлично справляются с данной задачей, например, лист асбеста или каолинового картона, толщиной не менее 6 мм.

    Для подстилки под буржуйку можно использовать асбестовый лист

    Дымоход

    Несмотря на все расчёта, в дымоход газы иногда уходят не полностью догоревшими. Поэтому делать его нужно особенным образом. Дымоход состоит из:

    • вертикальной части (1–1,2 м), которую рекомендуется укутать теплоизоляционным материалом;
    • боров (слегка наклоненная часть или полностью горизонтальная), длиной 2,5–4,5 м, который должен отстоять от потолка, который не обезопасен жаропрочными материалами, на 1,2 м (от деревянной поверхности на 1,5 м), от пола — на 2,2 м.

    Дымоход обязательно нужно выводить на улицу

    Фотогалерея: схемы устройства буржуйки для гаража

    Сборка буржуйки

    Установка буржуйки начинается с её покупки или самостоятельной сборки

    Выбирая покупной вариант, обратите внимание на чугунную модель советского образца.

    Они начали выпускаться в 1955 году и до сих пор хранятся на армейских складах. Не будем углубляться, откуда они взялись в продаже. Но скажем о том, что это превосходные печи. Судите сами:

    Чугунная буржуйка имеет весьма внушительный внешний вид и за счёт своей толщины способна прослужить не один десяток лет.

    • Тепловая мощность – около 4-5 кВт, что хватит для обогрева гаража площадью до 40 кв. м;
    • Надёжный чугун – его толщина составляет 10 мм;
    • Советская сборка – тут комментарии излишни, тогда умели делать качественные вещи;
    • Всеядность – работает на угле, дровах, опилках;
    • Подходит для установки казана вместо верхней крышки.

    Стоимость агрегата составляет в пределах 4-5 тыс. рублей. Штука действительно классная, но адски тяжёлая, её вес около 60 кг.

    Также можно собрать буржуйку для гаража самостоятельно. Например, по данной схеме:

    Схема сборки одной из самых простых и тем не менее достаточно эффективных и надежных буржуек.

    Собирается она из листовой стали. Рекомендуемая толщина составляет 4-5 мм. Этого хватит, чтобы сталь не прогорела в ближайшие несколько лет. Утверждение наиболее актуально при использовании угля, который сгорает при более высокой температуре. Для сборки необходимо нарезать металл на станке или с помощью мощной болгарки. Ножки можно делать, а можно и не делать – в этом случае производится установка буржуйки на каменное основание.

    Для сборки печи понадобятся дополнительные материалы – это металлическая труба, дверки и арматура для сборки колосниковой решётки. Труба необходима для создания дымоходного патрубка – к нему подключается дымоход. Дверок нужно две – одна большая, вторая маленькая. Большая вваривается напротив камеры сгорания (топки), маленькая – между днищем и колосником. Если делаете ножки для напольной установки, возьмите прочные металлические уголки или арматуру толщиной не менее 15 мм.

    Диаметр дымохода по данной схеме составляет 100 мм – этого вполне достаточно (для данного чертежа). Собирается буржуйка с помощью сварочного аппарата. Сварным швам уделяется особое внимание, чтобы они выдерживали нагрев и не пропускали дым в сам гараж. Собирая корпус, не забудьте выполнить установку колосниковой решётки и дымооборотов.

    Дымообороты улучшают отдачу тепла и являются заделом под пиролизное горение – в этом случае в заднюю стенку над уровнем первого оборота вваривается трубка для подачи вторичного воздуха.

    Буржуйка из бочки

    Этот вариант подходит для тех, кто не особо озабочен эстетикой, а требует только тепла. Данный вариант подходит не только для бочек, но и для труб очень большого диаметра.

    Для того чтобы получилась такая печка, нужно выполнить следующие действия:

    • с наружной стороны вырезают два отверстия прямоугольной формы – вход в топочный отсек и зольник;
    • «лишние» кусочки бочки обрамляют полосками из металла и оснащают ручкой с щеколдой – в последующем это будут дверцы;

    • на 10см вниз от топочного отверстия, с внутренней стороны бочки приваривают кронштейны уголковые, поверх которых укладывают колосниковую решетку (приобретается отдельно или изготавливается самостоятельно);
    • с внешней стороны к дну приваривают ножки – для этого можно использовать трубы или металлические уголки;
    • далее возле отверстий и на дверцы крепят петли и соединяют элементы;
    • рекомендуется в конце зачистить все швы, чтобы печка выглядела более аккуратной и менее травмоопасной;
    • как только все будет готово, прибор можно подключить к дымоходу, который заранее выводят на улицу.

    Данный метод изготовления буржуйки отлично подходит и для трубы. Только после того, как будет установлена колосниковая решетка, стоит не забыть заварить дно трубы и верхнюю часть. А так ничего сложного!

    На самом деле, вариантов того, как можно сделать буржуйку своими руками множество. Порой народные умельцы додумываются до таких шедевров, что магазинные дизайнерские устройства просто даже рядом стоять не могут. Но гнаться нужно не за красотой и оригинальностью, а за безопасностью. Ведь во время работы буржуйки будут выделяться угарные газы, которые могут даже и отравить человека. Поэтому работая в помещении, отапливаемом таким устройством, раз в 30-40 минут нужно выходить на свежий воздух и проветривать пространство.

    Разновидности чугунных буржуек

    Чугунная буржуйка для дачи – это самый простой вариант обогрева дачного домика. Но когда начинаешь выбирать печку, начинают разбегаться глаза. В продаже присутствуют десятки и сотни видов чугунных печей-буржуек. Поэтому сейчас мы попробуем разобраться во всем этом многообразии.

    Отличия по форме и дизайну

    Чугунные печи-буржуйки для дачных домов выполняются в самых разных форм-факторах. Например, они могут быть прямоугольными или бочкообразными. У одних агрегатов корпуса вытянуты по горизонтали, а у других по вертикали. Выбор подходящего варианта осуществляется в зависимости от условий эксплуатации – если есть свободное место, можно обойтись горизонтальным вариантом. Если же места на даче мало, лучше присмотреться к вертикальному агрегату.

    Также существуют отличия по дизайну. Мы уже говорили, что чугунные печи-буржуйки исключительно просты. Но многим такая простота не по душе. Специально для таких людей были созданы дизайнерские печки с красивыми корпусами с вензелями и рисунками. Вид у них действительно впечатляющий, поэтому они станут достойным украшением вашего интерьера.

    Загрузочная дверца

    На дачу люди нередко едут за отдыхом – хочется отдохнуть от городской суеты и побыть в тишине

    Поэтому обустройству своих дачных домов они уделяют особое внимание. Для того чтобы сделать дачный интерьер более интересным и уютным, можно украсить чугунной печью-буржуйкой с каминной дверцей

    В большинстве случаев дверцы делаются глухими – они служат исключительно для загрузки топлива. В отдельных моделях они играют не только основную, но и декоративную роль.

    Выбирая чугунную буржуйку с каминной дверцей, проследите, чтобы она была оснащена системой «чистое стекло». В противном случае вам придется постоянно очищать стекло в вашей печи от сажи.

    Варочная поверхность

    Обустраивая свою дачу, люди часто строят однокомнатные домики, обходясь без кухонных помещений. Готовка пищи в таких условиях затруднена. Но если купить чугунную печь-буржуйку с варочной поверхностью, то проблема будет решена – по крайней мере, в отопительный сезон, когда на улице стоят холода. Сюда можно поставить чайник или кастрюлю с супом, можно даже что-то приготовить на сковороде.

    Варочная поверхность – это отличное дополнение в чугунных буржуйках. Но вам нужно проявлять аккуратность. Все дело в том, что если случайно пролить холодную воду на чугун, печь может лопнуть. При нагреве чугун становится более хрупким, поэтому сильные удары и резкие перепады температур приводят к его разрушению.

    Пиролизные печи

    Чугунная печь-буржуйка для дачи может работать по пиролизной технологии. Такая схема позволяет несколько увеличить теплоотдачу и КПД. Дрова здесь сгорают в бедной кислородом атмосфере, выделяя продукты пиролиза, которые сжигаются в камере дожигания. Конструкция таких чугунных буржуек более сложная, зато она позволяет повысить КПД примерно на 5-10%. Дополнительным плюсом становится увеличение длительности горения чугунной печи.

    Длительное горение в чугунных печах типа буржуйка реализуется и другим способом – с помощью больших камер сгорания. Чем больше камера, тем больше дров в нее помещается. А 10-12 кг дров будут гореть явно дольше, чем несчастные 1,5-2 кг. Благодаря этому эксплуатация печек значительно облегчается – это наиболее актуально в ночное время, когда хочется спать, а не заниматься подкладыванием дров.

    Безопасная эксплуатация

    Самоделки всегда опасны тем, что вовремя их конструирования, человек может упустить из вида какие-либо детали, которые ему покажутся незначительными. А на самом деле, именно они и будут отвечать за травмоопасность конечного изделия. Тоже самое касается и буржуек своими руками.

    Чтобы домашняя печка принесла только тепло, стоит обратить внимание на следующие моменты:

    • печка должна стоять на огнеупорной поверхности – кафельной плитки, кирпичной кладки, металлическом листе хорошей толщины и т.д.;

    • если печка стоит возле стен, то их также рекомендуется обезопасить – для таких целей можно использовать ту же самую плитку, огнеупорный гипсокартон или любой другой материал, который не боится контакта с высокими температурами;
    • возле прибора не должно находится никаких легко воспламеняющихся материалов или веществ – максимально допустимое расстояние не ближе 1,5 метров (пожарные вообще рекомендуют в помещении таких предметов не держать);
    • так как буржуйка собиралась самостоятельно, то она не безопасна со стороны производства вредных веществ, поэтому в помещении должна быть хорошая вентиляция (как искусственная, так и естественная);
    • в изготовлении изделия лучше выбирать только качественный материал – как минимум, такое изделие прослужит дольше, а как максимум, не принесет ни какого вреда своему хозяину.

    Срок службы и качество тепла напрямую зависит от того, как человек подошел к решению этого вопроса. Поэтому лучше немного потратиться, тем более, что пару листов металла точно выйдут дешевле, чем полноценный обогреватель. Зато в помещении будет тепло и уютно.

    Советы

    Сделать печку-буржуйку – полдела. Надо еще получить удовольствие от ее использования. Казалось бы, что тут сложного – закинул дрова и грейся. Но не все так просто, как может показаться на первый взгляд.

    Почему готовые устройства стоят дороже? Потому, что инженеры-сборщики предусмотрели все удобства. Чтобы самодельная печка тоже приносила удовольствие стоит подумать над такими моментами:

    • защита – во время закладки топлива, старые угольки могут выпадать наружу, что вполне травмоопасно, поэтому перед топочной камерой нужно соорудить небольшую сетку;
    • так как печка раскаляется, то ее с внешней стороны стоит немного теплоиизолировать, или по крайней мере, провести изоляцию приближенных поверхностей – это снизит риск возгорания;

    • желательно покрыть буржуйку жаростойкой краской или антикоррозионным покрытием – так изделие послужит намного дольше;
    • на корпусе стоит приделать ручки, так как во время горения топлива, стенки устройства будут сильно раскаляться;
    • обязательно нужен регулировщик тяги через колесники – это делает работу буржуйки более комфортной;
    • если буржуйка делается из старого газового баллона, то важно убедится, что внутри емкости не осталось опасного вещества – в обратном случае высок риск взрыва.

    Плюсы и минусы буржуек

    Отопление гаражей с помощью буржуек вполне оправдано. Электрический обогрев приводит к большим расходам на электроэнергию, учитывая большое количество тепловых потерь. То же самое относится к обогреву соляркой и сжиженным газом. Остаётся обогревать гаражное помещение с помощью буржуйки. Эта простая по конструкции печь может работать на дровах, угле, топливных брикетах и других видах топлива. Она всеядна и не требует разрешения на установку и эксплуатацию.

    Рассмотрим положительные качества буржуек:

    У буржуйки весьма разумный показатель КПД – он варьируется в пределах 70-80%, что зависит от её конструкции и типа используемого топлива.

    • Подходят для обогрева гаражей и любых других помещений технического назначения;
    • Дают большое количества тепла, что зависит от типа используемого топлива – используя дрова с высокой теплотворностью, вы добьётесь хорошего жара;
    • Быстрый прогрев – выгребаем оставшуюся с прошлой растопки золу, загружаем свежие дрова, ждём 15-20 минут. По истечении этого времени в гараже станет заметно теплее. Минут через 30-40 температура достигнет комфортного предела (не стоит поднимать её выше +23-24 градусов);
    • Простая установка – нужно смонтировать её на негорючем основании и подключить дымоход;
    • Возможность модернизации – буржуйку легко переоборудовать под жидкостные и газовые горелки. Также существуют определённые методики по поднятию эффективности – мы затронем этим моменты в обзоре.
    • Не самый презентабельный внешний вид, но в гараже и другом техническом помещении это не имеет ни малейшего значения;
    • Неправильно собранная буржуйка может оказаться слишком прожорливой и неэффективной – 40-50% тепла улетят наружу;
    • Нужна установка высокого дымохода – надлежащая тяга обеспечивается установкой дымохода до 4-5 метров в высоту.

    Кроме того, буржуйки нуждаются в регулярной очистке. Одно дело убрать накопившиеся угольки и золу, и другое дело удалить смолу из трубы. Проблема со смолами решается установкой дымохода из трубы диаметром минимум 100 мм (а лучше 120 мм).

    Модернизация буржуйки

    Установка буржуйки в гаражном помещении подарит тепло и комфорт. Но эффективность этой печи можно увеличить на 10-15%. Вот перечень технических решений:

    • Установка кирпичной рубашки с задней и боковых сторон – об этом мы уже говорили. Толщина составляет полкирпича;
    • Установка дымохода с длинной горизонтальной секцией – она сохранит часть тепла, улетающего в трубу. Ставим печку в одном углу, протягиваем дымоход к другому, после чего выводим наверх;
    • Обшиваем стены стальными листами – они отразят инфракрасное излучение обратно в помещение;
    • Установка стальной рубашки вокруг печи – окружаем буржуйку стальными листами, располагающимися на расстоянии 40-50 мм от её стенок. Такое решение образует конвектор, заставляющий воздух циркулировать по гаражу.

    Изготовление буржуйки.

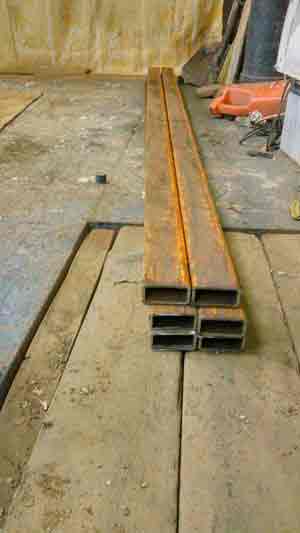

    Купил 12 метров профильной трубы, чтобы влезла в машину, попросил распилить на 6 кусков по 2 метра.

    Сразу прикупил чугунные колосники 270 х 270 мм.

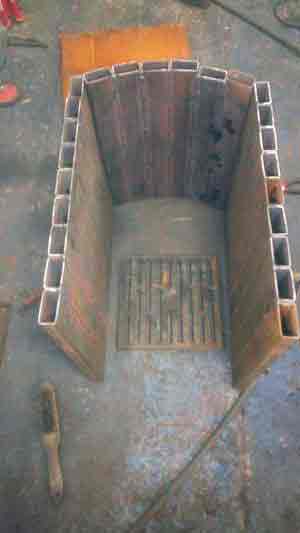

    Нарезал трубы на куски длиной по 50 см и начал варить боковые стенки.

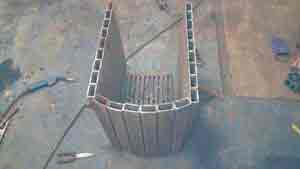

    Заднюю стенку решил изогнуть.

    Вот примерные размеры топки:

    • высота 50 см,
    • длина 55-60 см,
    • ширина 40 см.

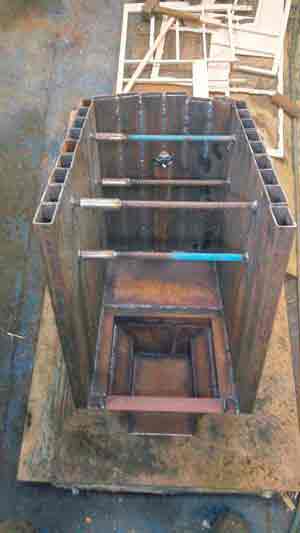

    Боковые стенки выставил параллельно, измерил диагонали, напилил 4 прутка одинаковых и вварил. Они будут держать горизонтальные перегородки

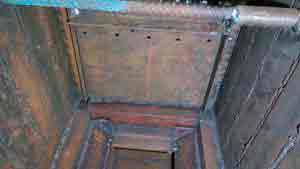

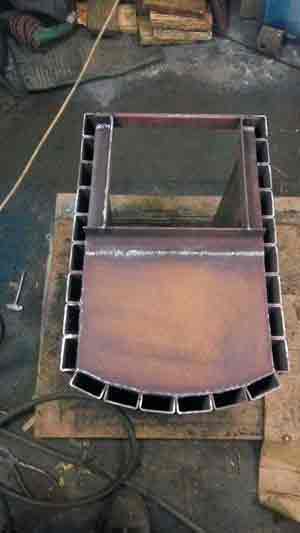

    Затем вырезал из 4 мм листовой стали нижнюю перегородку. Она сдвинута вперед, сзади печки имеется проход газов 33 х 12 см.

    Верхняя вторая перегородка имеет тот же размер для прохода газов, но она уже смещена назад. Сзади имеется небольшая щель для снижения аэродинамического сопротивления.

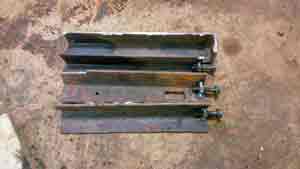

    Перегородки эти съемные, будут усилены уголком немного. Вынимаются легко через топку.

    Следующий этап это изготовление верхней крышки. Форму сделал такую чтобы увеличить проход газов, и снизить аэродинамическое сопротивление на входе в трубу.
    В камере над топкой будет расположена трубка с отверстиями, через которые будет подаваться теплый вторичный воздух для дожигания.

    Нашёл в гараже кусок квадратной профильной трубы 100 х 100 мм, газоход на выходе из печи будет в начале квадратным.
    Так даже проще изготовить заслонку. Нам потребуется ось (я использовал длинный болт), пружина для фиксации заслонки, сама заслонка и ручка с противовесом.

    Заслонка толщиной 4 мм.

    Затем приварил трубу к верху буржуйки, сделал плавный переход для газов.

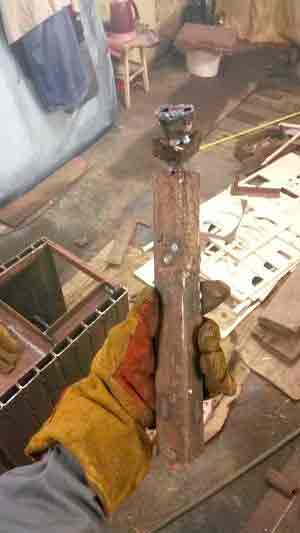

    Изготовил трубку для вторичного воздуха.
    Суть такая, что подается горячий воздух в зону за топкой, и происходит дожиг дымовых газов. Теоретически это дает увеличение температуры во второй камере.
    Чтобы трубка не перегорела защитил уголком. Само сопло сплющил и обварил сваркой для большей прочности.

    Ну, и вварил трубку.

    Так же распилил арматуру и сделал вставку из толстостенной трубы. С одной стороны приварил трубу, второй конец свободный. Это сделано для температурного расширения арматуры.

    Сделал плотный лючек для удаления золы, Стенки зольника усилил уголком. Вставляется крышка очень легко, зазор выставлял при помощи толстой бумаги.

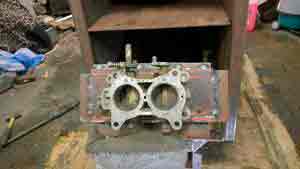

    В лючке сделал 4 отверстия и закрепил нижнюю часть от карбюратора с заслонками. Ими буду очень точно регулировать поачу воздуха.

    Чтобы предотвратить прогорание печки, и сохранить больше тепла в зоне активного горения использую кирпичи огнеупорные. Размеры 23 х 11.5 х 3 см.

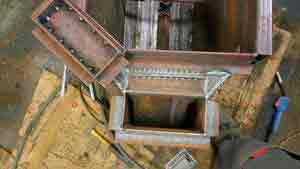

    Сделал переднюю стенку, вырезал окно под дверцу топки и усилил каркасом.

    Далее, сделал дверку из вырезанного куска передней стенки, уголков и листа металла. Снаружи имеются отверстия в нижней части, изнутри тоже, но уже сверху. Так дверка охлаждается! Конечно конструкция не очень удачная, нужно внутренний лист закрепить на шпильках, а не обваривать по периметру. Он сильнее греется, расширяется и выгибает дверку наружу. Исправлю!

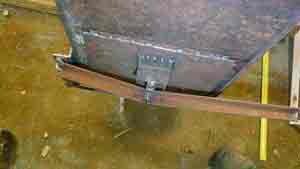

    Изготовил 4 ножки. 3 из них регулируемые по высоте.

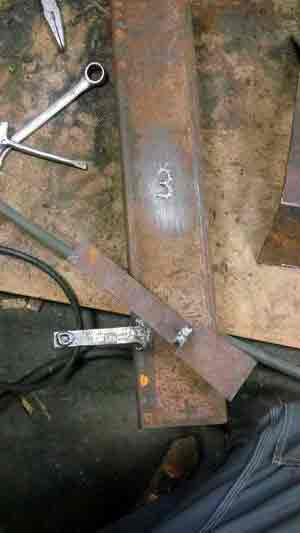

    Приварил ножки на место, сделал механизм запирания дверцы. Кусок пластины ГУРа, арматура, шаровая.
    Так же сделал упоры для дверцы, она на шарнире.

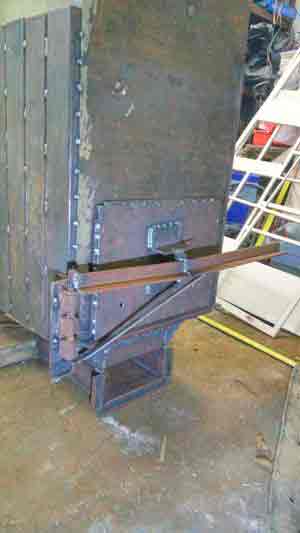

    Делаю воздушный контур чтобы сделать принудительный обдув. Купил лист жести 0.5 мм, крепил саморезами и заклепками.

    Забор будет снизу, и подаваться по гофре вдоль гаража.

    В гараже лежали начатые баллончики термокраски, решил использовать.

    Растопил печь. Сразу скажу с краской я погорячился, на баллончике написано 400 градусов, но фаренгейта. Краска выгорала, воняла.

    Самодельная буржуйка из старого бидона

    Работа по самостоятельному изготовлению буржуйки начинается с выбора типа конструкции. Печка может иметь круглое и прямоугольное сечение. Для сборки такого агрегата подойдет даже старый бидон для воды, молока и прочих жидкостей.

    Самодельная буржуйка из старого бидона

    Никаких дорогих материалов и труднодоступных инструментов не потребуется. Все необходимое можно найти в сарае или приобрести в хозяйственном магазине.

    Отделка самодельной печи буржуйки

    Инструменты и материалы для сборки буржуйки

    1. Бидон.
    2. Металлический пруток диаметром 0,6 мм.
    3. Молоток.
    4. Зубило.
    5. Труба для отвода дыма.
    6. Напильник.

    Для сборки некоторых моделей буржуйки потребуется сварочный аппарат, но при большом желании все можно сделать и без применения сварки. Преимущество использования сварочного аппарата в том, что с его помощью можно обеспечить более высокую надежность и жесткость конструкции. Рекомендации по каким-то конкретным размерам не приводится, т.к. в случае с самодельными буржуйками все подбирается в индивидуальном порядке. При выборе размеров дополнительных агрегатов ориентируйтесь на габариты основной емкости.

    Буржуйка из бидона

    В первую очередь нужно подготовить поддувало . Возьмите свой бидон и сделайте в нем отверстие. Его следует обустроить чуть ниже уровня горловины. Выпиленному отверстию следует придать форму правильного прямоугольника. Для этого возьмите напильник и тщательно отшлифуйте края полученного разъема.

    Следующее отверстие необходимо подготовить в днище бидончика . Оно должно быть такого диаметра, чтобы в будущем труба для отведения продуктов сгорания входила в него с достаточно большими усилиями. Определить подходящий размер предельно просто. Подготовьте разметку в месте устройства дымохода. Наметьте отверстие размером примерно на 15-20 мм меньше, чем диаметр дымоходной трубы. Далее вам необходимо будет вооружиться зубилом и обыкновенным молотком. Этими простыми инструментами вы сможете выбить нужное отверстие. В завершении останется лишь выровнять его напильником.

    Возьмите дымоотводящую трубу и попробуйте вогнать ее в подготовленный разъем . Если дымовая труба не проходит, придется еще какое-то время поработать напильником. Однако слишком усердствовать тоже не нужно. Дымовая труба, как уже отмечалось, должна входить в разъем с достаточно большими усилиями.

    Возьмите металлический прут диаметром 0,6 мм и попытайтесь согнуть его змейкой. В будущем вы будете использовать эту змейку в качестве колосниковой решетки . Подготовленную решетку нужно согнуть, чтобы ее можно было нормально расположить в горловине. В завершении останется лишь выровнять колосниковую решетку в емкости, и самодельная печка будет готова.

    Специалисты рекомендуют устанавливать такие печки на специальные подставки. Так более надежно и безопасно.Дополнительно конструкцию самодельной буржуйки можно усовершенствовать путем установки заслонки на поддувало. Она позволит регулировать интенсивность тяги, расхода топлива и уровень обогрева.

    Таким образом, элементарная буржуйка может быть собрана даже из старого бидончика. Никаких дорогостоящих специальных приспособлений для такой работы не требуется. В завершении останется лишь разместить печь в подходящем месте и подсоединить дымоходную трубу. Самодельная печка будет обеспечивать качественный обогрев комнаты до тех пор, пока вы не решите установить более функциональную и производительную систему.

    Самодельная печка будет обеспечивать качественный обогрев комнаты до тех пор, пока вы не решите установить более функциональную и производительную систему

    Развитие и усовершенствования

    «Буржуйская» буржуйка была рассчитана более всего на сухие дрова или торф: она родилась, когда беляки зажали Советскую Россию со всех сторон. Все угледобывающие районы и пригодные для разработки лесные массивы были в руках неприятеля. Только потом, когда Советский Союз уже встал на ноги, буржуйку приспособили под другие виды твердого топлива.

    Сделать для этого пришлось совсем немного: добавить в топку колосниковую решетку и горизонтальные перегородки, образующие дымовые каналы. На переднем изгибе канала давление при наличии тяги всегда будет ниже атмосферного, чего не обеспечивала первоначальная буржуйка. Поэтому там возможно стало и оборудовать печку конфоркой, превратив в отопительно-варочную. Если же трубу вывести не менее чем на 1,5 м над коньком крыши и оборудовать аэродинамическим грибком-зонтиком, то, не опасаясь угара, такую буржуйку можно сделать и двухконфорочной. Чертеж улучшенной буржуйки приведен на левой поз. рис.

    С развитием теплотехники все более распространялись печи медленного горения, весьма экономичные и простые в пользовании. Буржуйка оказалась пригодной и для этого режима топки: достаточно оказалось убрать колосники, вернувшись к глухому поду, а поддувало снабдить воздушным дросселем, регулирующим режим горения и тепловую мощность. На правой поз. рис. показана буржуйка с удобным и технологичным воздушным регулятором В. Логинова.

    О колосниках и поддувале

    Чтобы превратить буржуйку из обычной печки в медленную, колосниковую решетку нужно убирать. Медленное горение обеспечивается подачей воздуха к топливу сверху, чтобы тлеющая масса сама подсасывала себе, сколько ей нужно. При подаче воздуха снизу сквозь колосники либо верхний слой топлива истлеет, а низ останется нетронутым, либо, если топливо воздухопроницаемое и сухое, горение перейдет в пламенное. Вспомните хлопоты с шашлыком на мангале: то на угли приходится поддувать, то гасить вспыхнувшие.

    Поэтому колосниковую решетку в многорежимной буржуйке нужно делать не цельной из стального листа, ее ведь никак не вытащишь через дверцу топки, а наборной из отдельных чугунных колосников. Опорой им могут быть приваренные изнутри к стенкам топки стальные уголки или (лучше) куски арматурных прутков 10-15 мм диаметром.

    А вот поддувало в любом случае стоит сделать круглым, как в печке Логинова, и снабдить его установленным на винтах или заклепках патрубком М60х1. От сварки резьбу поведет напрочь, а метчиками, как известно, большие резьбы не проходят, только на станке.

    Буржуйка с круглым резьбовым поддувалом становится поистине универсальной:

    • Поддувало полностью открыто – буржуйка , угле, торфобрикетах, пеллетах.
    • На поддувало навинчен дроссель Логинова, колосники убраны – буржуйка медленного горения на опилках, щепе, отходах бумаги/картона и другом бросовом топливе.
    • Колосники установлены, в поддувало введен выходной патрубок газификатора (см. далее) – буржуйка на отработке, темном печном топливе.

    Водяная

    Комнаты в буржуйских квартирах (в особняках жили те, которые драпанули) были, по теперешним представлениям, очень большими. Поэтому в стационарном режиме горения существенную роль в их обогреве играло ИК от экрана. В теперешнем жилье достаточно конвекционного нагрева, тепловое излучение будет только перегревать стены, увеличивая теплопотери наружу.

    Избыток ИК лучей лучше всего использовать, окружив буржуйку вместо экрана П-образным водогрейным котлом. Режима горения в печке он не собьет, т.к. ИК отражается внутренним поверхностным слоем металла экрана, а его отражающая способность от температуры поверхности почти не зависит.

    Доля ИК от экрана наружу составляет для буржуйки 1/5-1/7 часть ее тепловой мощности, поэтому водяная буржуйка обеспечит только ГВС с накопительным баком. Но для дачи или сельского дома и это уже находка.

    Как установить

    Специалисты с опытом рекомендуют размещать печь буржуйку примерно в углах помещения, а дымоотводную трубу вывести на другую сторону. Применяя такое размещение, можно достигнуть максимальной теплоотдачи печи. Чтобы тепло не ушло вместе с дымом, трубу стоит протянуть под углом, который составляет 30 градусов. Также надо стараться избегать прямых участков трубы, расположенных по горизонтали.

    Для размещения печи-буржуйки в помещении гаража необходима система приточной вентиляции и хорошей вытяжки.

    Никогда не стоит ставить печь близко к автомобилю. Буржуйка должна находиться от него на расстоянии 1.5, а то и 2 метра. Также любые быстровоспламеняющиеся предметы и составы необходимо переместить от буржуйки на примерное схожее расстояние.

    С боков и в передней части печи следует установить стенки из кирпичей. Это не только обеспечивают защиту от нечаянных касаний к горячей конструкции, но и обеспечивают аккумулирование тепла, которое дает печь, что позволяет довольно существенно повысить уровень КПД печи-буржуйки.

    Если же стенки гаража сделаны из древесины, то между ними и самой печью должно быть около 100 см свободного расстояния. Сами деревянные стены необходимо укрыть листами из асбеста, обложить кирпичами или же обеспечить их защиту какими-либо иными огнестойкими средствами.

    В основание буржуйки крайне важно поместить лист железа толщиной до двух см или же залить бетонную стяжку, что поможет избежать распространения огня в тех случае, если из печки выпадут искры, угли и так далее. .

    Буржуйку следует использовать исключительно в помещениях, где обеспечена хорошая приточная вентиляция. Главный фактор огня – это кислород. Поэтому свежий воздух должен поступать в гараж в хороших объемах, в противном случае огонь просто не разгорится, и тепла от такой печи будет минимум. Порой вполне достаточно для этой цели оставить не очень широкую щель между воротами гаража и землей. Если же такого зазора нет, то необходимо либо самостоятельно сделать его, либо же сделать приточную вентиляционную систему.

    Ни в коем случае нельзя оставлять возле буржуйки легковоспламеняющиеся материалы.

    Если рядом с горящей печью будет находиться древесина, емкости с бензином и маслами, то их возгорание может привести к крайне негативным последствиям.

    Подбираем конструкцию печки

    Поскольку на просторах интернета хватает чертежей обычных буржуек, мы предложим на выбор 4 оригинальных конструкции, одна из которых непременно подойдет для ваших условий:

    1. Двухходовая печь на дровах и угле, сваренная из листового металла.
    2. Вертикальный отопитель из газового баллона с воздушным или водяным контуром.
    3. Пиролизная печка длительного горения из баллона или трубы, установленной горизонтально.
    4. Капельница на отработке автомобильных и других масел.

    Агрегат с двумя дымооборотами

    Примечание. Отопительную печь также можно построить из керамического кирпича, о чем доступно рассказывается в этой теме. Подобный источник тепла неплохо впишется в интерьер дачи, но неудобен для гаража из-за размеров кирпичного строения, долгого прогрева и отсутствия мобильности.

    Дровяной отопитель с воздушной камерой вверху

    Теперь дадим ряд рекомендаций по выбору конструкции самодельной буржуйки:

    1. Если вы проводите в гараже немного времени (1—3 часа в день), то понадобится быстрый нагрев помещения, а его обеспечит вертикальная дровяная печка с воздушным теплообменником (вариант №2), представленная на фото. Благодаря вентилятору, прогоняющему воздух сквозь верхнюю камеру, она действует по принципу тепловой пушки.
    2. Тот же второй вариант сгодится для боксов больших размеров (стандартные габариты гаража — 6 х 3 м). Тогда воздушная камера превращается в водяной контур, подключаемый к регистрам отопления.
    3. Для постоянного обогрева стандартного гаража подойдет вариант №1 – эффективная двухходовая печь на дровах, либо №3 – агрегат продолжительного горения. Выбор зависит от наличествующего у вас материала: первая делается из пропанового баллона, вторая – из листового железа толщиной 4 мм.
    4. Тем, кто планирует сжигать для отопления отработанные масла, рекомендуется сварить из круглой трубы печку капельного типа (вариант №4). При желании и умении можно провести ее модернизацию — переделать в котел, изготовив водяную рубашку.

    Двухкамерная пиролизная печка

    Справка. Из популярных гаражных самоделок стоит упомянуть еще 2 конструкции: знаменитая печь — буржуйка верхнего горения Бубафоня и маленький отопитель из колесных дисков. Изготовление первой подробно описано , второго – показано в видеосюжете:

    Какая печь лучше чугунная или металлическая

    Чугунная буржуйка имеет много преимуществ перед железной. Тонкостенная сталь быстро нагревается и легко выносит внутреннее тепло наружу. Как только топливо сгорает — она очень быстро остывает.

    Печь буржуйка из чугуна отличается долговечностью

    В отличие от стали толстый литой чугун имеет достаточно высокую теплоемкость, но более низкую теплопроводность. Иными словами — он не спеша нагревается, накапливает в себе тепло и, за счет своей теплоемкости, после сгорания всего топлива еще некоторое время отдает тепло.

    Кроме того, часть тепла чугунные стенки отражают обратно в топочную камеру. Это создает идеальные условия для длительного горения и полного сгорания любого вида топлива.

    Источник: http://www.tproekt.com/mini-burzujka-svoimi-rukami-na-drovah-i-otrabotke/

    Делаем самую эффективную буржуйку своими руками

    Время не стоит на месте, все меняется – и вот уже дизайнеры добрались и до буржуйки. Ее обновленный вид способен гармонично вписаться и даже приукрасить собой помещение в элитном особняке.

    Нас же больше волнует вопрос не эстетический, а практический: как самому сделать печь-буржуйку, что для этого требуется? Эта статья будет в помощь тому, кто задумал самостоятельно изготовить такой вид полезного отопительного прибора.

    Достоинства и недостатки буржуйки

    Печь-буржуйка – довольно распространенный вид обогревательного оборудования. Она ценится за ряд положительных моментов:

    1. Универсальность. Возможность использования для обогрева практически любого вида твердого сырья: дров, опилок, угля, щепок, брикетов, пеллет, торфа. Иногда в некоторых моделях в качестве топлива берется отработанное машинное масло.
    2. Простота конструкции и удобство монтажа. Это позволяет сделать печь буржуйку своими руками. Причем для этого подойдет любой подручный материал.
    3. Небольшие размеры и вес позволяют разместить эту конструкцию в маленьком помещении, в условиях ограниченного пространства.
    4. Пожалуй, самый главный момент – отсутствие таких требований, как возведение фундамента, обустройства площадки, монтажа дымоходной трубы.

    При всех положительных свойствах буржуйка, как и любое оборудование, имеет некоторые недостатки:

    1. Требуется защита от выпадающих из топки элементов горения, например, угольков, искр.
    2. Соблюдение правил безопасности при работе с печкой. Существует риск получения ожогов от сильно и быстро нагревающихся стенок конструкции.
    3. Значительное расходование топлива при работе. Оптимальный вариант – использование буржуйки для отопления непродолжительное время.

    Разновидности буржуйки

    Существует множество вариаций печной конструкции типа буржуйка. Поэтому не составит особого труда выбрать именно ту модель, которая идеально подойдет к определенному помещению: будет иметь набор соответствующих технических параметров, а также удовлетворять своим внешним видом. Для изготовления буржуйки берется любой подручный материал, будь то металлический бак или труба среднего диаметра, бочка, старый газовый баллон, листы железа, толщина которых не меньше 3 мм. Главное – чтобы материал был прочный, с надежными стенками.

    Что касается отопления гаража, то подходит любой вариант буржуйки, в жилом же помещении – некоторые модели будут неуместны.

    Предлагаем вам рассмотреть несколько видов печки-буржуйки, их особенности, способы самостоятельного изготовления. Так, вы сможете сделать правильный выбор в пользу понравившейся модели.

    Модель № 1 – буржуйка на отработанном масле

    Сразу хочется заметить, что такая конструкция не подойдет для эксплуатации в жилом помещении, где постоянно находятся люди. Почему? Дело в том, что во время работы, в процессе горения масляной отработки выделяется специфический аромат, не поможет и обустройство хорошей вытяжки.

    Материалы

    Для создания такого варианта необходимы следующие виды материала:

    1. лист металлический, несколько штук, толщиной 5 мм. Из них будем делать все детали, заготовки.
    2. Трубы для выполнения некоторых конструктивных элементов.
    3. Труба под дымоход.

    Процесс создания

    На приведенном ниже чертеже буржуйки, представлены все необходимые детали, с указанием их размеров.

    Итак, всю работу по созданию буржуйки, использующей отработку в качестве сырья, разделим на последовательные шаги:

    1. На листе металла размечаем все необходимые детали, после чего вырезаем их, используя шлифовальную машинку. У полученных заготовок нужно хорошо зачистить края.
    2. Берем трубу, необходимой длины, и высверливаем в ней круглые отверстия. В дальнейшем при помощи этой трубы будут соединяться верхняя и нижняя емкости печки.
    3. Берем верхний бак и сверху прорезаем проем необходимого размера. Этот проем будет располагаться не по центру, а сместится влево от него. Это отверстие мы подготавливаем под дымоходную трубу.
      С нижней же стороны вырезаем проем, смещая его вправо. Он послужит в качестве входа для соединительной трубы.
    4. Привариваем две окружности к части трубы, по которой определяется толщина верхней емкости.
    5. Точно так же поступим и с нижней частью печки. Но теперь проем для входящей соединительной трубы вырежем по центру емкости. Помимо этого, нужно прорезать еще одно отверстие – горловину, через которую будем заправлять печь топливом. На этом отверстие предусматриваем наличие сдвижной крышки.
    6. С обратной стороны нижнего бака привариваем 3–4 ножки. Это обеспечит устойчивость.
    7. Чтобы придать жесткость конструкции, усилить ее, оба бака соединяем между собой при помощи металлических кронштейнов.
    8. Основные рабочие моменты завершены, пришло время подумать о красоте. Сварные швы тщательно зачищаем, после чего окрашиваем печку, используя жаростойкую краску. Окраска печи также позволит уберечь ее от преждевременного ржавления.
    9. Последний шаг – монтаж дымоходной трубы.

    Принцип работы

    Работу этого вида буржуйки можно описать так: налить отработанного масла в нижнюю емкость через горловину. Далее, используя лучину или бумагу, поджечь топливо сквозь проем. Как только масляное сырье разгорится в баке, закрыть отверстие сдвижной крышкой.

    Процесс горения усиливается за счет воздуха, попадающего внутрь соединительной трубы через проделанные отверстия. Воздух согревается и поднимается по трубе в верхнюю часть конструкции, при этом раскаляя поверхность емкости так, что на ней легко можно согреть чайник. Большой плюс такой модели буржуйки состоит в том, что не возникнет неприятных ситуаций с отсутствием топлива, так как у автомобилистов в гаражном помещении всегда имеется отработанное масло.

    Почему нельзя тушить кипящее масло, жир, парафин водой. Если пользуетесь печкой на отработке, то обязательно должен быть огнетушитель и песок.

    Модель № 2 – печь-буржуйка из металлической бочки или трубы

    Для этой конструкции берется металлическая бочка либо труба, с определенным диаметром. Отличный вариант для домика на даче, а если еще красиво выполнить сборку, облагородить, то вполне хорошо будет смотреться и в жилом помещении, при этом еще и отлично обогревая.

    Пошаговая инструкция выполнения:

    1. Берем емкость для печки и размечаем два прямоугольника. Это будут входы для топки и зольника. Вырезаем эти отверстия.
    2. Отрезанные прямоугольники не выбрасываем, так как они послужат материалом для дверок. Для этого каждая дверца доводится до необходимого размера, для чего обрамляется полосками из металла. Дальше устанавливаем ручку-щеколду.
    3. Внутри емкости (бочки, трубы), отступив 10 см вниз от дверки топки, прикрепляем уголковые кронштейны. На них потом поместим колосник.
    4. Колосник можно купить готовый, а можно выполнить своими руками, сваривая его из арматурных прутьев.
    5. Если в качестве основы взяли трубу, то теперь следует заварить ее дно и верхнюю часть.
    6. Для придания устойчивости, поднятия над полом к днищу емкости привариваем несколько ножек.
    7. В верхней части бака подготавливаем проем для дымоходной трубы, куда потом ее и ввариваем.
    8. Фиксируем петли и навешиваем на них дверки. Размечаем и закрепляем крюк под замок.
    9. Немаловажную роль играет внешний вид, поэтому следует зачистить поверхность, швы. Покрытие печки краской, жаропрочной, позволит нашей конструкции составить конкуренцию фабричной модели.
    10. Когда печная конструкция полностью собрана, необходимо подсоединить ее к дымоходной трубе, которую выводим наружу, на улицу.

    Этот тип буржуйки – неплохой вариант для отопления помещения при условии достаточного пространства, так как печь довольно большого размера. Но еще один ее плюс – вместительная верхняя панель, на которой можно установить как чайник, так и сковороду.

    Модель № 3 – буржуйка из газового баллона

    У газового баллона практически идеальная, готовая форма для печной конструкции. Печь-буржуйка из баллона хорошо подходит для отопления гаража и дачного домика.

    Рассмотрим, как можно соорудить из баллона печь:

    1. Начнем с того, что срежем верхнюю часть баллона, где находился кран, и приварим сюда заглушку.
    2. Далее, на дне баллона вырежем квадратный проем. Это будет вход в топку. Отрезанную часть мы не будем выбрасывать, так как из нее сделаем дверку. Нужно только обварить эту деталь, доведя ее до нужного размера.
    3. Привариваем петли, устанавливаем дверку, крепим к ней ручку-замок.
    4. На той стороне баллона, которая станет днищем конструкции, делаем отверстия. Они возьмут на себя функцию колосника.
    5. Подготавливаем короб, выполняя его из металла меньшей толщины, и закрепляем под отверстиями – колосником. Короб будет играть роль зольника, в которого попадают остатки продуктов горения, а также одновременно выступая поддувалом. На зольник нужно прикрепить дверку.
    6. Для печной конструкции осталось сделать ножки. Для этого воспользуемся трубой или металлическим уголком. С помощью сварки приладим их ко дну топливного бака.
    7. В верхней части, в противоположной стороне от топки, зольника прорезаем проем и ввариваем дымоходную трубу.
    8. При желании на верхней плоскости печки можно соорудить панель для варки. Делается это просто – приваривается рамка из стальной арматуры. Такая панель получается довольно вместительной, можно поставить одновременно два предмета.

    Модель № 4 – прямоугольная буржуйка

    По мнению многих специалистов, этот вид считается наиболее оптимальным, эстетичным, компактным из всех перечисленных до этого моделей буржуек. Такая конструкция прекрасно подходит для отопления жилого помещения.

    Прямоугольная буржуйка может быть выполнена в двух вариациях:

    1. Первая – это печь «Гном». Компактная, простая модель, состоящая из двух камер, топки и зольника, трубы для дымохода и ножек.
    2. Вторая – более сложная, сохраняющая длительное время тепло. Это печь Логинова. Поэтому она заслуживает детального рассмотрения.

    Основное назначение

    Главной задачей буржуйки прямоугольного типа является отопление комнаты, размером до 15 кв. м. Обычная буржуйка характеризуется быстрой теплоотдачей, но при этом она очень быстро остывает, как только прогорят дрова. Этот минус можно частично устранить, если обложить печь кирпичами. Но это невыход, так как кирпичи значительно замедлят скорость теплоотдачи, а тепловую энергию сохранят лишь на короткое время.

    Модернизация печного устройства

    Внесенные изменения в конструкцию буржуйки, иной способ снабжения топливом позволили улучшить эксплуатационные свойства. При этом сохранялись ее основные положительные характеристики: быстрая теплоотдача, небольшие габариты, легкость монтажа, обустройства, без дополнительного возведения фундамента, создания капитальной трубы.

    Что для этого сделали? В самом топливном баке, его верхней части, вварили 2 пластинки, которые образуют лабиринт. Таким образом, был увеличен путь прохождения газов, а, значит, они оставляют в печи большее количество тепла. За счет расширения металлических поверхностей стал более эффективным теплообмен между газами и стенками емкости.

    Улучшили и противопожарные составляющие такой модели: ее дымовая труба не раскаляется, но оставаясь при этом горячей. Правильное расположение оголовка трубы обеспечит достаточную тягу. В этом случае оголовок размещается так, чтобы исключить нахождение в зоне повышенного давления, каким бы ни был ветер. Поэтому лучше будет установить его выше, чем конек крыши.

    Так как существует резерв тяги, образующийся благодаря температуре печных газов, можно установить в печи еще несколько дополнительных пластин – лабиринтов. Это намного повысит результативность работы печного устройства.
    Еще одна особенность такой печки – максимально плотное расположение дверец на корпусе топливного бака. Это возможно за счет выполнения качественной рихтовки и зачистки дверей на наждаке. В этом случае ручки для дверец выполняются в виде клиньев. Они непросто ручки, но и щеколды, которые заходят в зацепы.

    Эксплуатация печи

    Процесс использования, работы печи заключается в следующем: начинается работа с протапливания печи щепками, лучинками. Когда отсутствует тяга, снимается крышка с варочного проема, а под трубу помещается горящая бумага, и крышка снова ставится на место. Регулировать процесс горения можно путем полного или частичного открытия дверки зольника.

    При достижении требуемой температуры воздуха в комнате, нужно в печку на угли положить четыре не очень толстых полена, 40 см в длину и затем хорошо закрыть дверцы. Недостаток кислорода приводит к снижению интенсивности горения, которое переходит в тление. Влажность, размер, порода древесины влияют на процесс тления, которое может продолжаться несколько часов. И все это время печь будет отдавать тепло в окружающую среду.

    В утепленном доме, без щелей, даже в холодные дни с минусовой температурой можно спокойно переночевать, имея такую печь для обогрева.

    Что касается опасности отравления угарным газом, то это исключается. Углерод, образуемый при горении, намного легче воздуха и печных газов, поэтому он вытягивается, выплывает через дымовую трубу. Тем более что процесс горения регулируется при помощи дверок, а не вьюшек. Даже если дверцы остались неприкрытыми, вам грозит всего лишь быстрое прогорание топлива.

    Способ изготовления

    Сразу заметим, что размеры можете брать свои, исходя из имеющегося в наличии материала. Мы использовали лист из стали 200х450 мм. При этом толщина у него была 3 мм.

    Собрать такую буржуйку, можно выполнив следующие операции:

    1. Сварить между собой стенки конструкции.
    2. Приварить наверх крышку.
    3. Выставить пластины лабиринта, решетку колосника, прикрепить их, используя сварку. Для того чтобы выдержать расстояние между пластинками и решеткой, расположите деревянные бруски между ними. Их не нужно потом специально убирать – они сами прогорят во время топки.Некоторые рекомендуют делать решетку для колосника не из прутьев, а воспользоваться для этого листом, на котором проделаны отверстия, 20 мм в диаметре.
    4. Сделать днище для печки.
    5. Смонтировать трубу для дымохода. Лучше взять стальную трубу, с толстыми стенками. Важный момент: труба должна быть цельносварной на всем участке расположения в доме. Если труба прямая, то — это просто. Когда надо вывести трубу на улицу через стену, то рекомендуется сделать шаблон из проволоки и по нему сварить трубу и повороты. Вне дома, снаружи, трубу можно нарастить, просто надевая один отрезок трубы на другой.

    Почему же труба должна быть цельной в помещении, потому что в трубе под действием печных газов появляется плохо пахнущий конденсат. Именно он, просачиваясь сквозь неплотно прилегающие соединения, распространяет специфический запах.

    Правила пожарной безопасности

    Для повышения безопасности эксплуатации печь устанавливается на огнеупорный материал, например, кирпичи, плиту из асбоцемента. Для защиты от выпадения угольков, искр пол возле дверей накрывают металлическим листом либо укладывают кафель.

    Чтобы оградить стены, предметы мебели и прочие вещи от воспламенения, на стенках буржуйки прикрепляют защитные экраны, выполненные из асбоцементных листов. В этом случае можно не облицовывать поверхности котла термостойким материалом. Экраны крепятся на резьбовые шпильки или болты с втулками.

    Хотя труба не настолько горячая, как в остальных моделях, все же ее стоит пропустить через стену, используя рассечку. Она подразумевает нахождение трубы в ней, с выдерживанием расстояния в 20 см. При этом пустое пространство заполняется смесью асбеста и жидкой глины.

    Вот и все правила, выполнение которых позволит обеспечить безопасную эксплуатацию.

    Самая эффективная буржуйка, которую можно сделать своими руками мы рассмотрели. К сожалению, явного лидера среди них нет. Под каждые условия подходит свой вариант.

    Но все же самой эффективной буржуйкой можно назвать печь на отработке. В ней КПД максимальный, т. к. имеется эффект пиролиза (догорания газов).

    На втором месте идет прямоугольная буржуйка с внутренним лабиринтом газов. Это тоже значительно помогает увеличить КПД.

    Хочется отметить, что каждая из печей имеет большой потенциал для доработок и усовершенствований. На просторах интернета очень много разных вариантов, как увеличить КПД буржуйки. От направления на нее вентилятора, до создания водяного контура. Эти момент мы осветим в отдельной статье.

    Заключение

    У каждой печки есть свои плюсы и минусы. Каждая подходит под определенные условия. Но прослужить она сможет вам долго, помогая во многих домашних делах, а не только в обогреве помещения. Для этого надо лишь хорошо обдумать, выбрать ту модель, которая подойдет именно для вашего помещения.

    Но если у вас нет достаточных навыков, то вы можете всегда купить печь. На местном форуме в вашем регионе всегда найдется умелец с уже готовыми продуктами или готовый сделать печь на заказ.

    Источник: http://pechnoedelo.com/metallicheskie/samaya-effektivnaya-burzhuyka.html

    Печь длительного горения — самодельная буржуйка, котел с водогрейкой, бубафоня, слобожанка

    Сборка

    Сделав заготовки, приступаем к сварке и сборке печки.

    Элемент днища кладём на горизонтальную поверхность и ставим у её края боковую стенку. Проверяем угольником прямой угол между ними, привариваем на точечные прихваты с шагом 10 см. Убеждаемся, что у нас получился прямой угол, затем провариваем стык. Аналогично поступаем со второй стенкой.

    Отрезаем два куска уголка: их длина совпадает с размером печки. Ставим метки изнутри на стенках, где будет располагаться колосниковая решётка, и привариваем по ним уголки (полками вниз). Стык уголка и стенки провариваем с двух сторон.

    Придаём конструкции жёсткость и соответствие нужной геометрии: закрепляем заднюю стенку. Здесь всё просто: приставляем её к торцам боковин и прихватываем изнутри без полной проварки стыка; если вдруг что-то пойдёт не так, мы подрежем болгаркой прихватки и отсоединим деталь для корректировки конструкции.

    Устанавливаем зеркало и перегородку, образующие верхнюю камеру. Но перед этим приварим крепления для них. Отрезаем 8 кусков арматуры длиной 5 см и диаметром 8–10 см. Делаем метки по высоте канала (смотрите в чертёж) и привариваем, как показано на рисунке. Жёсткое крепление перегородок недопустимо: из-за высокой температуры в этой части буржуйки они со временем придут в негодность и потребуют замены.

    Приступим к изготовлению колосниковой решётки. Арматуру диаметром 8–10 см нарезаем на 25 полос (их длина меньше ширины печи на 2 см), этим мы обеспечим запас хода, и решётка будет становиться на своё место свободно. Вырезаем две полоски из листовой стали (ширина совпадает с шириной уголка). Размещаем их на первом и последнем кусках арматуры по краям и прихватываем сваркой. Аналогичные действия совершаем с остальными кусками арматуры. Переворачиваем решётку и провариваем стыки с обратной стороны.

    В вырезанной по размерам крышке делаем отверстие и ставим гильзу для подсоединения дымохода. Легче всего отверстие прорезать пропановым резаком, но если таковой отсутствует, то можно прожечь по контуру дуговой сваркой на повышенном токе. Для гильзы нужен отрезок трубы диаметром 10 см и высотой 20 см. Привариваем её.

    Ставим готовую колосниковую решётку на место.

    Установка лицевой части. Сначала вырежем верхнюю панель по размерам из чертежа и просверлим 5 отверстий в шахматном порядке для забора вторичного воздуха (сверлом 5–6 мм). Прихватываем панель сваркой в нескольких точках по верхней части и бокам корпуса, она при этом должна слегка прикрывать торец зеркала. Как только проверили геометрию и размеры, провариваем стыки.

    В самой дверке сверлим отверстие под болтовое соединение запирающей лямки (это стальная полоска шириной 2–3 см и длиной 10–12 см, с загнутым концом в 2–3 см). Завес делается из куска трубы и стальной пластины. Дверка надевается трубкой на пруток, приваренный к корпусу слева от проёма. Для запирания справа на корпусе приваривается кусок уголка или изогнутая полоска.

    Дверца топки (центральная часть печи) и завесы делаются аналогично нижней, исключение только составит то, что не придётся вырезать проём под неё в цельном листе: делать будем из полос шириной 4–5 см. Крепятся они сваркой к торцам боковых стенок, к верхней и нижней лицевым панелям.

    Для улучшения внешнего вида агрегат покрывается термостойкой краской. Дымоход стоит делать разборным: с хомутными соединениями для удобства чистки. Конструкция дымохода зависит от места установки печи, чтобы вывести его наружу.

    Устанавливая печь в гараже, важно заранее продумать дополнительные меры безопасности нахождения печи рядом с автомобилем и способы удержания тепла во время работы печи

    Изготавливаем мини-буржуйку самостоятельно

    Собрав такую печь самому, вы недорого сможете отопить любое небольшое помещение. Мини-буржуйка своими руками собирается просто. Для этого необходим определенный перечень инструментов:

    • уровень для строительства, сантиметровая лента;
    • сварочник;
    • балгарка;
    • зубило;
    • листовой металл для составных частей;
    • дымоходный канал;
    • бочка (для цилиндрической модели);

    Распространенным вариантом котла, является дровяной. Благодаря высокому КПД, этот прибор может равномерно отапливать помещение до тех пор, пака горят дрова. Ниже следует подробная инструкция сборки дровяной буржуйки.

    Пример простой буржуйки из бочки или пустого газового баллона

    Ход работы

    Будущая печь должна представлять собой камеру, разделенную на 2 отсека. Верхний предназначен для сгорания топлива, нижний нужен для накопления золы. Отделения разделяются решеткой. Готовое изделие должно иметь 2 дверцы, одну для топочного окна, другую для зольника. В верхней части буржуйки оборудуется патрубок для отвода продуктов горения. Ниже приведены несколько вариантов изготовления буржуйки. Советуем подробнее прочитать на нашем сайте инструкцию по буржуйке длительного горения.

    Ёмкость будущей печи будет стоять горизонтально. Для этого возьмем старый газовый баллон. Это почти готовая мини-буржуйка на дровах. Не нужно делить его на 2 части, вместо этого, камеру для золы можно приварить снизу, что сэкономит рабочий объём устройства. Далее следует вырезать топочное окно.

    В корпусе баллона высверливаются отверстия, через которые в зольник будет попадать отработанное горючее.

    Топочная дверца покупается отдельно и врезается в подготовленное отверстие. Когда отсек для золы приварен, можно начинать делать опоры для печи. Для этого, сварочным аппаратом к днищу камеры крепятся металлические трубы. Длина труб выбирается индивидуально. С обратной стороны делается отверстие для патрубка дымовой трубы.

    Когда свободного пространства мало, можно сконструировать вертикальную модель. Делить баллон на 2 части обязательно. К внутренним стенкам баллона привариваются крепления, на них будет опираться решетка. Верхняя часть закрывается стальным листом. Он может служить варочной поверхностью.

    Вертикальный вариант мини-печки занимает меньше места и позволяет разогревать пищу

    Котелок с крышкой стал хорошей заглушкой

    В качестве дымохода, можно позади приварить 90 градусный отвод. К нему крепится остальная часть дымовой трубы.

    Читатели считают данные материалы полезными:

    • Печь «Шведка» — способ порядовки с колпаковым режимом топки и лежанкой
    • Самостоятельное возведение печи голландки по схемам и чертежам

    Другие варианты печей

    Конечно, далеко не все выбирают буржуйки. Многие автовладельцы в поисках самых экономных способов обогрева гаража зимой останавливаются на вариантах, работающих на отработке или от газовых баллонов. Несмотря на то, что схема работы таких печей приблизительно схожа, все же остановимся подробнее на альтернативах, чтобы вы смогли выполнить проект своими руками без какой-либо помощи специалистов.

    На отработанном масле

    Главное отличие такой конструкции от стандартной буржуйки — она состоит из 2 камер. Их между собой соединяют металлической трубой с отверстиями: из них как раз и выходит пламя.

    • нижняя камера — предназначен для отработанного топлива, здесь оно сгорает и превращается в газ;
    • верхняя камера — для смешивания образовавшегося газа с воздухом, чем оптимальнее конструкция — тем лучше теплоотдача.

    Порядок работы:

    1. берем листовой металл и придаем ему нужную конфигурацию, этот этап можно пропустить, если у вас есть готовая круглая либо прямоугольная металлическая емкость;
    2. делаем из него нижний отдел, в который заливается отработанное топливо, изготавливаем заслонку, чтобы можно было регулировать поступающий в камеру воздух;
    3. приделываем ножки снизу из толстой проволоки или любого подручного материала — обеспечат устойчивость печи;
    4. в отверстие сверху вставляем перфорированную трубу с толстыми металлическими стенками — она служит опорой для верхнего отсека и постоянно подвергается воздействию высокой температуры, поэтому должна быть надежной;
    5. для изготовления верхней камеры берем металлическую заготовку цилиндрической формы;
    6. финальный штрих — дымоход, устанавливается сверху.

    Длительного горения

    Такую печь легко изготовить из старого газового баллона. Либо металлической бочки с прочными стенками. Обязательные условия:

    • цилиндрическая форма;
    • вертикальное расположение.

    Для изготовления необходимо сварить между собой металлический круг, выполняющий функцию груза, и небольшую трубу. Они помещаются непосредственно в заготовку и обеспечивают равномерное горение топлива за счет стабильной подачи воздуха.

    Сверху должна быть установлена съемная крышка, а дым выходит по трубе из верхней боковой стороны. Хорошо, если получается приварить ручки — удобство!

    Дрова, опилки и любой другой вид твердого топлива закладываются как в камеру первичного сгорания — самый низ цилиндра, так и непосредственно на металлический круг. Длительного горения такие печи называют как раз из-за того, что используемая для растопки древесина медленно тлеет и выделяет газ, который и сгорает в верхней части, обеспечивая нужный уровень тепла.

    Кирпичная

    Пожалуй, самый трудоемкий и далеко не всегда оправданный вариант, который подкупает эстетичным внешним видом и высоким КПД.

    Для того, чтобы придать конструкции устойчивость и повысить пожаробезопасность, необходимо возвести фундамент.

    Кирпичная кладка тоже осуществляется по специальной схеме, чтобы повысить прочность до максимального уровня. Для склейки используется глиняный раствор, а швы между фрагментами достигают 1,5 см.

    Также придется изготовить топочную и поддувальную дверцы. Для золы необходимо поставить решетку. Не забудьте про чугунную панель: на ней и будет размещено твердое топливо. Конечным пунктом выглядит выполнение задвижки, но это мелочь в сравнении с тем, что предстоит выполнить до.

    Вам в помощь чертежи уже опробованных на практике проектов.

    Создание буржуйки с водяным контуром своими руками

    При монтаже такого вида отопительной системы можно как встроить водяной котел в буржуйку, так и создать саму печь с нуля. Поэтому условно процесс можно поделить на два этапа.

    Рекомендуем также изучить статью: Водяное отопление от печи на нашем сайте!

    Формирование печи-буржуйки

    Перед началом работ составляются чертежи, включающие все размеры печи, и подготавливаются основные материалы для работы с металлом: сварочный аппарат, молоток, болгарка, а также плоскогубцы и спецодежда.

    Составляя схему буржуйки с водяной рубашкой своими руками, важно учесть толщину элементов будущего агрегата. После того как была произведена раскройка металла, можно приступать к дальнейшим шагам:

    После того как была произведена раскройка металла, можно приступать к дальнейшим шагам:

    Соединить дно со стенами, исключая переднюю. Все элементы стоит приваривать под прямым углом.

    Поддувальный проем должен быть до 3 см меньше в сравнении с самим поддувалом.

    • На передней стенке проделываются проемы для дверок. После этого ее можно установить к основной конструкции;
    • По бокам передней части добавляются навесы, ставятся дверцы;

    Все дверцы лучше оснастить засовами

    К верхней части печи приваривается дымоходная труба.По завершению работ необходимо проверить все части на наличие дефектов в швах. Если таковых не обнаружено, можно приступать к следующему этапу — добавлению водяного контура.

    Добавление водяного контура в буржуйку

    Основу подобного вида печи составляет теплообменник, который можно сконструировать из разных материалов, например, полых стальных труб или листов стали. Помимо теплообменника для создания буржуйки с водяным контуром понадобятся:

    • Корпус готовой печи.
    • Радиаторы.
    • Трубы.
    • Металлические листы.

    Советуем прочитать про водяное отопление от печи на нашем сайте.

    Монтаж системы производится так:

    В верхней части основы буржуйки проделываются два отверстия для подачи и обратного возвращения воды.

    Упростить ведение работ поможет составление чертежа будущей буржуйки с водяным контуром, создаваемой самостоятельно.

    • Из металла или из других подходящих неиспользуемых материалов формируется водяной бак, для него по сравнению с топкой и зольником должно быть выделено наибольшее пространство. В баке делаются отверстия для патрубков, затем он устанавливается за топкой. Пространство отделяется металлическим листом.
    • Далее производится монтаж трубной разводки. Он может быть одно-, двухтрубным и коллекторным.

    Радиаторы рекомендуется ставить под окнами. Это увеличит теплопроводность буржуйки. Конструкция буржуйки с водяным контуром проверяется на отсутствие дыр, где вода может вытекать через контур.

    К подающей линии ставится расширительный бак, который исключит подачу холодной воды. Его размер подбирается исходя из объема воды, который будет находиться во всей системе — бак стоит делать на 20% больше.

    Пример буржуйки с расширительным баком

    При правильном возведении вода будет нагреваться в теплообменнике, проходить по трубам к радиаторам, остывать и снова возвращаться в теплообменник.

    Советуем подробнее прочитать про виды теплообменников в дополнение к данному материалу.

    Готовую конструкцию можно красить или обкладывать кирпичом в зависимости от того, какой внешний вид для владельца будет предпочтительным.

    Видео: проект буржуйки с водяным контуром

    С помощью сконструированной своими руками буржуйки с водяной рубашкой можно значительно сэкономить на отоплении загородного дома. Такое сооружение может обеспечить необходимым количеством тепла любое помещение.

    Делаем буржуйку

    Печи длительного горения буржуйки хороши тем, что они делаются из любых доступных материалов – это различные бочки, старые вместительные бидоны, куски труб большого диаметра или просто листовой металл. В качестве исходного материала мы выбрали листовую сталь – это более удобный в обработке материал. Вы можете приспособить для этого бочку, но выполнять работы в ее внутреннем объеме не очень удобно.

    Все размеры представлены скорее как ориентиры, некий усредненный наилучший вариант. Вы же, в свою очередь, можете отклоняться от размеров деталей для создания печки, удовлетворяющей Ваши конкретные пожелания.

    Конструкция печи длительного горения вполне понятна из представленного выше чертежа. Вот ее основные узлы:

    • Камера сгорания – в ней горят дрова с образованием пиролизного газа;
    • Камера дожига – в ней происходит сгорание продуктов пиролиза;
    • Дверки камеры сгорания и зольника – они приобретаются в магазине, но их можно изготовить и своими руками;
    • Дымоход – в большинстве случаев это труба диаметром 100-150 мм.

    Вы можете отклониться от чертежа в ту или иную сторону. Но помните, что с уменьшением размеров уменьшается время горения и уменьшается мощность печи длительного горения.

    Чем меньше мощность, тем меньше отапливаемая площадь. Поэтому лучше всего предусмотреть небольшой запас.

    Для изготовления печи длительного горения типа буржуйка нам понадобится листовая сталь толщиной не менее 3 мм – это обеспечит продолжительный срок службы отопительного оборудования. Если сталь будет тонкой, она начнет прогорать – через пару сезонов в ней образуются дыры

    Поэтому толщине стали уделяется особое внимание. Оптимальное значение толщины составляет 3-5 мм

    Для нашего примера мы возьмем классическую схему буржуйки, доработаем и получим в свое распоряжение эффективную печь для дома на дровах. На начальном этапе готовим боковые листы – на нашем чертеже они имеют размеры 450х450 мм. Далее изготавливаем нижние стенки, переднюю и задние стенки – их размеры составляют 200х450 мм. В итоге у нас должен получиться прямоугольный короб. Но не спешите сваривать его воедино – впереди полно работы.

    Для начала нужно изготовить основу – это нижняя стенка и две боковые. Свариваем их воедино, на высоте 80 мм от дна привариваем колосниковую решетку. Теперь нужно подготовить переднюю стенку печи длительного нагрева – ввариваем в нее обе дверцы, после чего привариваем ее к нашей конструкции.

    Готовим два металлических листа размером 200х370 мм. Первый из них привариваем к передней и боковым стенкам на высоте 160 мм от верха. Далее готовим заднюю стенку – ввариваем в нее небольшие металлические трубки, которые должны входить в пространство между двумя внутренними листами, образующих камеру дожигания – через них будет подаваться вторичный воздух. Потом привариваем заднюю стенку и второй металлический лист на высоте 80 от верха (приваривается к боковым и задней стенкам).

    Шибер используется для регулировки воздушных потоков. Именно он повышает эффективность и качество тяги.

    Наша печь длительного горения своими руками почти готова – осталось разобраться с верхней крышкой. В ней мы делаем отверстие диаметром 100 мм и ввариваем кусок трубы для будущего дымохода. Теперь остается выяснить, нужна вам варочная поверхность или нет – она тоже вваривается в верхнюю крышку. На последнем этапе устанавливаем крышку на место и привариваем ее – печка готова, теперь ее можно установить на негорючее основание, приделать дымоход и запустить.

    При запуске представленной выше печи длительного сгорания дайте ей разгореться, после чего прикройте поддувало, чтобы дрова еле тлели и началась генерация пиролизного газа.

    Еще одна интересная пиролизная печь длительного горения представлена на следующем рисунке. Она изготавливается из бочки или отрезка трубы большого диаметра и снабжается подходящей крышкой. В нижней части, на расстоянии 80-100 мм от дна, вваривается металлический диск с отверстием посередине. Между диском и дном, на боковой стенке, вваривается дверца. Полученное пространство образует у нас топку. В верхней части ввариваем дымоход диаметром 70-100 мм.

    В плане дешевизны использования такая печь сущий подарок, так как недостатка в опилках в частном доме не бывает.

    Полученная печь длительного горения получает тепло за счет сжигания пиролизных газов, образующихся при нагреве опилок. Сами опилки засыпаются в основной объем, а для того чтобы они не просыпались в топку, производится их трамбовка с помощью деревянного конуса. При запуске печи в топке разводится огонь, конус извлекается – через некоторое время агрегат начнет давать тепло.

    Как увеличить показатели эффективности печи

    Есть очень простой метод увеличения общей площади, где будет долгое время сохраняться тепло. Для этого достаточно просто увеличить общую площадь металлических поверхностей. Многие используют печь такого плана в качестве нагревательной поверхности, чтобы заниматься приготовлением пищи. Данная цель может быть достигнута посредством установки специальных теплосъемников на самом верху камеры для осуществления топочных процессов. Во внутренней части стоит приварить специальные уголки по всей длине. Данные детали в состоянии примерно на 10% увеличить качество обогревательного процесса и значительно усилить стенки такой печи, как бубафоня.

    Если все трубы присоединить к корпусу баллона, можно рассчитывать на значительное увеличение получения тепла.

    Многие принимают решение сделать печь, обложенную стандартным кирпичом. Благодаря этому обеспечивается особый эффект выполненного из камня теплового аккумулятора и присутствует защита стен помещения от сильного нагревания.

    Если уложить вокруг печи камни, что часто применяется в банях, можно увеличить эффективность на 20%.

    Некоторые специалисты направляют на печь бубафоня вентилятор, который в состоянии эффективно предотвратить перегрев, то есть сделать в помещении максимально комфортную и равномерную температуру. Данный фактор добавляет еще примерно 10% к общей эффективности.

    Необходимо помнить, что повышение общей эффективности автоматически приводит к тому, что увеличивается вес самой печи — бубафони из баллона

    В процессе создания фундамента это обязательно нужно принимать во внимание.

    Конструктивные особенности для лучшего обогрева

    Если нужно отапливать большое здание, то целесообразно, чтобы труба-вытяжка шла горизонтально в помещении. Ведь если из печи она выходит сразу вверх и наружу, то с дымом всё тепло также быстро окажется на улице. Поэтому температура в комнате быстро снизится. А если труба из печи выходит горизонтально по всему помещению, дым намного дольше сохраняется в ней: вытяжка — словно батарея, у которой довольно высокая температура. И в этом случае буржуйка, своими руками сделанная, становится, как котёл.

    Чтобы поверхность буржуйки не могла обжечь, к ней приделывают короб. Это дополнительные пластины, которые устанавливают с трёх сторон печи на расстоянии в 5–10 см. Поверхности буржуйки и короба не должны соприкасаться. Воздушная прослойка между ними не позволяет коробу сильно нагреваться. Это, во-первых, уберегает от пожара помещение, а во-вторых, позволяет комфортнее себя чувствовать вблизи печи. Такую защиту удобнее делать для прямоугольной конструкции, однако можно изготовить её и для буржуйки, сделанной из баллона. Тем более что короб можно соорудить из обычного куска жести, ведь он не нагревается настолько, чтобы прогореть.

    Изготовление экономной печи на дровах своими руками

    Безусловно, приобрести уже готовый отопительный агрегат длительного горения легче, чем сделать его собственноручно. Но, как уже говорилось, стоят такие установки недорого.

    При желании изготовить эконом печь на дровах самостоятельно можно задействовать старый газовый баллон, металлическую бочку, листовую сталь и прочие подручные материалы, подходящие для данной цели.

    Прежде всего, нужно подготовить основные материалы, которые могут потребоваться:

    1. Металлическая бочка объемом примерно 200 литров без ржавчины или других явных повреждений. Ее стенки должны быть прочными, сделанными из чугуна или стального сплава.
    2. Старый огнетушитель большого объема, который станет хорошей основой для агрегата.
    3. Отрезок толстостенной широкой трубы из металла.
    4. Отслуживший свой срок газовый баллон.
    5. Стальные листы, имеющие толщину не менее 5 миллиметров.

    Для котла с круглым основанием требуются опорные ножки, которые можно изготовить из:

    • отрезков арматуры;
    • кусков тонких труб;
    • металлического профиля.

    Помимо этого домашнему умельцу будут нужны:

    Список требуемых для работы инструментов небольшой:

    • электросварочная установка стационарного или переносного типа;
    • болгарка или автоген;
    • топор с молотком;
    • уровень, отвес, рулетка.

    Немаловажное значение имеет помещение, в котором предстоит собирать эконом печку на дровах. При проведении монтажных работ у домашнего умельца все время должен быть доступ к электропитанию, хорошее освещение и достаточный уровень вентиляции.

    Нужно выбирать просторное подсобное помещение с хорошей звукоизоляцией, надежно защищенное от атмосферных осадков, в котором можно безопасно сохранять уже изготовленные части пиролизной печки.

    Сборку отопительного агрегата длительного горения выполняют в следующей последовательности:

    1. С металлической бочки снимают крышку. Когда для основы используют баллон или огнетушитель, то его верхнюю часть аккуратно срезают болгаркой или с помощью автогена. Прежде, чем выполнять распил, нужно заранее открыть вентиль и залить внутрь воду. Верх не нужно выбрасывать, поскольку он еще пригодится. Кстати, большей устойчивостью отличается корпус, имеющий квадратную форму, который можно изготовить из листовой стали.
    2. К круглому дну – основе приваривают опорные элементы, сделанные из швеллера, трубок или арматуры.
    3. Далее из стального листа вырезают прижимной круг, он должен беспрепятственно проходить внутрь бочки.
    4. Круг соединяют с трубой. С этой целью в центре прижимного элемента вырезают отверстие диаметром 10 сантиметров и приваривают трубу к кругу. Получившаяся деталь после размещения внутри бочки должна выступать над ее уровнем приблизительно на 15 сантиметров.
    5. На обратной стороне круга крест-накрест приваривают швеллеры, способствующие более плотному прилеганию дров в процессе их тления.
    6. Для печного агрегата делают крышку. Ею может стать как верхняя часть, которая была отрезана на первом этапе или еще один стальной круг. В крышке также следует сделать отверстие круглой формы так, чтобы внутренний отрезок трубы с прижимным кругом свободно двигался под собственным весом и одновременно плотно прилегал к стенкам конструкции.
    7. Устанавливают дверцу. Внизу основы будущей пиролизной печки вырезают отверстие для дверцы и закрепляют ее так, чтобы после завершения прогорания твердого топлива можно было без проблем убирать золу.
    8. Монтируют дымоход. С этой целью в верхней части корпуса вырезают круг, имеющий диаметр 15 сантиметров, и с помощью сварочного аппарата закрепляют дымоходную трубу. Главное при этом помнить, что минимальная длина у нее должна превышать поперечное сечение бочки или любого другого основания.

    Также следует изолировать места, в которых дымоходная конструкция проходит сквозь стены, потолочное перекрытие и поверхность крыши. На конце дымоотводящей трубы следует установить зонтик или грибок – элемент, препятствующий попаданию атмосферных осадков внутрь.

    После завершения сборки пиролизного устройства его желательно обложить кирпичом, который не только станет аккумулировать тепло, но и будет защитой для окружающих предметов обстановки от избыточного жира.

    Буржуйка на отработанных нефтепродуктах

    Печь на отработанном нефтепродукте представляет собой устройство, состоящее из двух камер. В первой сгорает масло, а во второй — образовавшиеся газы вместе с воздухом.

    Как выглядит такая буржуйка на отработанном масле и её основные составляющие

    Чтобы сварить такую печь, мастеру понадобится не более 2-3 часов. Она изготавливается из следующих материалов:

    • труба для дымохода;
    • топливный бак/готовый металлический ящик;
    • листовой металл.

    Видео: обзор буржуйки для гаража

    Из инструментов понадобятся:

    • сварочный аппарат;
    • болгарка;
    • зубило;
    • кувалда;
    • рулетка, маркер/мел;
    • молоток;
    • перфоратор;
    • заклепки.

    Чертеж буржуйки «на отработке». На рисунке изображено два отдела, в первом осуществляется подача и горение масла, во втором — горение газов вместе с воздухом.

    Чтобы сделать такую печь своими руками, следует действовать поэтапно:

    • Сначала делают чертеж буржуйки для гаража. На рисунке схематично отмечают все детали и заготовки с размерами.
    • В качестве топливного отдела используют готовый бак или металлический ящик с вырезанным отверстием для подачи топлива. К баку при помощи сварочного аппарата крепят ножки.
    • Верхний отдел делают в форме вытянутого цилиндра. С нижней камерой его соединяют при помощи трубы. Для этого в ящике вырезают небольшой круглый проем. Все стыки проверяют на герметичность. В трубе проделывают отверстия (10 мм в диаметре) для поступления в канал вторичного воздуха.
    • Дымоотвод делают в верхней части конструкции под наклоном на высоте нескольких метров.
    • Верхнюю поверхность буржуйки можно использовать в качестве «кухонной плиты». Это самое горячее место в печи.
    • Чтобы разжечь печку, в камеру заливают несколько литров «отработки», добавляют немного печного топлива, кладут бумагу и поджигают. По мере необходимости масло доливают небольшими частями.

    Прочитайте статью о возведении мини-буржуйки и найдите ответы на интересующие вопросы.

    Буржуйку на отработанном масле изготавливают из металлического ящика или бака. Верхняя камера обязательно должна быть цилиндрической формы.

    Этот материал отлично дополнят следующие публикации:

    • Обзор отопительных печей Термофор для дома и бани — лучшее из Сибири
    • Использование реактивной печи-ракеты с лежанкой для отопления дома или бани

    Достоинства и недостатки

    Давайте посмотрим, чем хороши самодельные буржуйки, изготавливаемые народными умельцами:

    • Дешевизна – большинство материалов можно найти бесплатно или отдать за них сущие копейки;
    • Всеядность – фактически, в печке буржуйке может гореть любое твердое топливо;
    • Простая конструкция – если мы посмотрим на чертежи, мы не обнаружим в них ничего сложного;
    • Возможность приготовления еды – для этого печки буржуйки оснащаются варочными отверстиями с крышками;
    • Простота в эксплуатации – при условии наличия хорошего дымохода, буржуйка будет работать исправно и не чадя на все помещение.

    К сожалению, отопление буржуйкой имеет и свои минусы:

    • Низкая эффективность печки – без должной модернизации большая часть тепла будет улетать в трубу;
    • Не самый солидный внешний вид – хотя некоторые умельцы делают из буржуек самые настоящие произведения искусства;
    • Высокая температура корпуса – чревато ожогами;
    • Большой расход топлива – для того чтобы печь долго сохраняла тепло, не требуя сжигания тонн дров, придется идти на ухищрения.

    Несмотря на некоторые недостатки, простые буржуйки на дровах по-прежнему востребованы среди тех, кто нуждается в тепле при отсутствии газовой магистрали.

    Процесс возведения буржуйки

    В первую очередь необходимо провести подготовку баллона или бочки, в зависимости от того, что используется.

    1. Далее осуществляются следующие действия:

    При помощи работающего на газе резака срезается верх основы. Данная операция должна быть проведена с максимальной аккуратностью. Причина в том, что данный элемент может понадобиться немного позже при выполнении буржуйки. Если за основу была взята труба, обязательно нужно к ней приварить дно, основой для него послужит лист стали, предварительно вырезанный в форме круга. Присутствует и иная практика, многие специалисты вырезают небольшой квадрат. Это обеспечивает конструкции идеальную стойкость.

    Работа, связанная с выполнением своими руками такого устройства, как печь особого длительного процесса горения, относится к довольно грязной и одновременно шумной. Именно по этой причине процесс сборки стоит осуществлять в условиях грамотно обустроенной мастерской. Предварительно стоит проверить наличие электричества, без которого не обойтись при осуществлении сварки.

    • Из качественного металла вырезается круг, причем диаметр ее должен быть не меньше самого корпуса. На данном же этапе производится вырезание еще одного небольшого круга, который равен 10 см. Оба элемента свариваются.
    • К самой нижней части круга следует приварить предварительно заготовленные швеллера. Их необходимо максимально тщательно отмерить, чтобы они очень легко и просто входили во внутреннюю часть топки, т.к. все они выполняют функции груза. Он будет немного придавливать топливо при осуществлении тления до тех пор, пока круг из стали будет опускаться вниз.

    Протяженность трубы, которая приваривается к стальному пруту, примерно на 20 см должна быть больше показателей высоты основной емкости.

    • Следующим этапом в процессе выполнения своими руками такого приспособления, как печь буржуйка или бубафоня, является изготовление крыши. На данном этапе потребуется ранее срезанная верхушка или стальной лист. Вне зависимости от вида печки – бубафоня или простая из баллона, в листе прорезается для трубы небольшое отверстие.
    • В самом корпусе прорезается отверстие, через которое будет укладываться необходимое топливо, в т.ч. поленья, если печь буржуйка работает на дровах.
    • Изготовление дверцы. Данная деталь может быть выполнена своими руками, а можно приобрести готовую. Для удобства открывания стоит приварить к дверце ручку. Многие делают еще одну дверку, меньшую по размеру, она требуется для уборки остатков топлива.

    Окончательная сборка и монтаж

    Для того, чтобы установить дверцу зольника, на корпусе вначале нужно наметить и вырезать нишу для доступа внутрь камеры. Далее в этот проем монтируются герметично закрывающаяся дверца. Баллон вставляется внутрь теплообменника. Используя сварочный аппарат, бак тщательно проваривают сверху: это дает возможность достичь абсолютной герметичности корпуса, с расположенной внутри топкой круглой формы.

    Во время работы самодельного котла длительного горения с водяным контуром важно достичь дозированной подачи воздуха. Топливо загружают максимально плотно: пустоты между слоями должны быть сведены к минимуму

    Бывает так, что плотная укладка поленьев разного размера затруднена: в таком случае оставшиеся ниши заполняют бумагой или стружкой. Плотность твердотопливной закладки напрямую влияет на продолжительность ее горения.

    Порядок загрузки топлива в ТТ котел:

    1. Вначале нужно извлечь ограничитель подачи воздуха.
    2. Провести закладку дров через специальное отверстие, предварительно смазав их жидкостью для быстрого розжига.
    3. Ограничитель установить на прежнее место.
    4. Далее следует зажечь спичку и бросить ее в топку.
    5. Убедившись в том, что топливо начинает постепенно разгораться, дверцу плотно закрыть.

    В процессе перегорания топлива будет наблюдаться постепенная усадка трубы внутрь баллона. Высота ее положения дает точную информацию о количестве дров в топке. Схема котла на угле практически ничем не отличается.

    Источник: http://vse-otoplenie.ru/burzujki-na-drovah-dlitelnogo-gorenia-samodelnye-ekonomnye-pecki-certez

    Буржуйка длительного горения: простая конструкция для изготовления своими руками

    Необходимость в отоплении гаражей, мастерских и других помещений хозяйственно-бытового назначения вынуждает искать простые и дешёвые способы их обогрева. В эпоху недорогого электричества с этим проблем не возникало — можно было использовать элементарный калорифер, собранный из отрезка асбестовой трубы и нихромовой спирали. Сегодня эксплуатация даже экономичного ИК-обогревателя выльется в круглую копеечку, а о прожорливом кустарном оборудовании лучше и вовсе не вспоминать.

    Выход из сложившейся ситуации лежит на поверхности — достаточно изготовить печку-буржуйку своими руками. Народными умельцами разработан не один десяток простых и эффективных конструкций, рассчитанных на использование жидкого или твёрдого топлива. Если ваш выбор — отопительный прибор, работающий на дровах или древесных отходах, то лучшей конструкции, чем буржуйка длительного горения, не найти.

    Секреты длительной работы твердотопливных агрегатов

    Весь секрет длительного горения буржуйки скрыть в способе закладки топлива в неё. Дрова в такой печи поджигаются сверху, поэтому нет опасности возгорания одновременной всех поленьев, заложенных в топливную камеру.

    Несмотря на непритязательный внешний вид, самодельная буржуйка длительного горения успешно соперничает со многими дровяными печами заводского изготовления

    Дополнительно этому способствует способ подачи воздуха. Кислород, необходимый для горения, поступает только к верхнему слою топлива. Подобные решения дают возможность увеличить размер закладки настолько, насколько это позволяют сделать размеры печи. Разумеется, время непрерывной работы таких агрегатов увеличивается в десятки раз.

    Секретом печей длительного горения является эффективный способ сжигания топлива

    Ещё больше увеличить длительность одного отопительного цикла позволяет пиролитическое разложение твёрдого топлива, которое происходит при высокой температуре и недостатке кислорода. Дрова при этом не горят, а тлеют, одновременно образуя большое количество летучих углеводородных соединений. Пиролизные газы сгорают под сводом печи с выделением большого количество тепла. Таким образом, тление способствует удлинению непрерывного периода горения, а пиролиз позволяет увеличить КПД теплогенератора во много раз.

    Ещё один из вариантов печей длительного горения — Бубафоня. Сделать её можно самостоятельно в домашних условиях. В нашей следующей статье представлена схема и пошаговая инструкция по монтажу: https://aqua-rmnt.com/otoplenie/bubafonya-svoimi-rukami.html.

    Устройство и принцип работы буржуйки длительного горения

    Описанные выше способы увеличения времени непрерывной работы печи успешно реализованы в конструкции буржуйки, которую мы предлагаем к изготовлению. Агрегат состоит всего из нескольких частей и отличается необыкновенной простотой, что, впрочем, не мешает ему успешно конкурировать с более сложными отопительными приборами.

    Дрова закладываются в корпус, который чаще всего выполняется в виде цилиндра. Сверху топливо прижимается воздухораспределительным устройством в виде полого стержня с поршнем (тяжёлым металлическим диском, по центру которого проделано отверстие для подачи воздуха). К нижней части стального блина приварены опорные лопатки (лопасти), ширина которых определяет высоту зазора между топливом и поршнем. Другими словами, от размера лопастей зависит объём камеры сгорания. К обратной стороне диска приварена труба, по которой в печь поступает воздух. Для регулирования его количества канал полностью или частично можно перекрыть при помощи сдвижной заслонки.

    Устройство и принцип действия буржуйки длительного горения

    В верхнюю часть корпуса буржуйки врезан патрубок для подсоединения дымохода. Чтобы обеспечить нормальную тягу высота трубы должна быть не менее 4 м. Сверху агрегат закрывается крышкой, которая имеет отверстие для воздухораспределительного устройства.

    Первичный воздух подаётся непосредственно под поршень, который делит рабочее пространство на две камеры. Точное дозирование кислорода даёт возможность уменьшить интенсивность пламени, способствуя переходу в режим газогенерации. При этом тепловая энергия выделяется не только горящим топливом, но и пиролизными газами, которые активно дожигаются под крышкой. Вторичный кислород для их окисления подаётся через специальное окно в верхней части печи, а в самом простом случае — сквозь щель между трубой подачи воздуха и верхней крышкой. После прогорания верхнего слоя дров металлический диск под собственным весом опускается, обеспечивая доступ кислорода к новому топливному горизонту.

    Продукты сгорания выводятся из печи по дымоходу, врезанному в верхнюю часть корпуса. Для того чтобы ещё больше повысить теплоотдачу, дымовую трубу присоединяют к отопительному прибору посредством небольшого горизонтального перехода, который играет роль воздушного теплообменника.

    Что понадобится для работы: инструменты и материалы

    Эту модель «долгоиграющей» печки можно изготовить всего за несколько часов. Всё, что для этого понадобится — огромное желание и правильная организация рабочего процесса. Также потребуется досконально разобраться с конструкцией агрегата и заблаговременно подготовить всё необходимое.

    Из инструментов вам понадобятся:

    • сварочный аппарат — лучше всего для этих целей подходит небольшой, лёгкий инвертор с возможностью регулировки силы тока до 200 А;
    • угловая шлифовальная машина (в просторечье шлифмашина или «болгарка»);
    • отрезной и шлифовальный диски, предназначенные для работ по металлу;
    • сверлильный станок или электрическая дрель;
    • набор свёрл;
    • молоток с бойком среднего размера;
    • паяльная лампа;
    • зубило;
    • кувалда;
    • рулетка и металлическая линейка;
    • керн (приспособление, предназначенное для нанесения меток, облегчающих сверление);
    • чертилка для нанесения разметки на металлические поверхности.

    Что касается материалов, то точно следовать списку нет необходимости. Вся прелесть самодельных конструкций как раз и заключается в том, что для них пойдёт любое железо, которое можно найти на заднем дворе или по углам гаража (мастерской).

    Для изготовления корпуса печи подойдёт любая габаритная ёмкость, например, ненужная металлическая бочка

    Итак, перечень необходимых материалов:

    • стальные трубы диаметром от 80 до 250 мм, которые понадобятся для изготовления стояка воздухоподачи и дымохода;
    • подходящая металлическая ёмкость диаметром от 300 до 600 мм с толщиной стенок не менее 2,5 мм (можно использовать отслуживший свой срок газовый баллон, бочку из-под ГСМ или отрезок трубы длиной не менее 120 см);
    • металлический лист толщиной не менее 4–5 мм, из которого будет изготовлен воздухораспределительный поршень;
    • прочные металлические петли, которые понадобятся для крепления топочной и зольной дверцы;
    • асбестовый шнур (он нужен для герметизации загрузочного окна и других эксплуатационных проёмов);
    • уголки с полкой от 50 мм, швеллеры и профильные трубы — для изготовления лопастей воздухораспределителя, опорных ножек и других конструкционных элементов;
    • круглый металлический блин толщиной не менее 5 мм и диаметром 120–150 мм (можно взять любую подходящую шестерню или звёздочку от автомототехники);

    Если отопительный прибор планируется оборудовать водяной рубашкой, то дополнительно следует подготовить листовую сталь толщиной не менее 2 мм и патрубки для подключения жидкостного контура к магистрали отопления (горячего водоснабжения).

    Патрубки также используются и при сборке буржуйке с водным контуром. Пошаговая инструкция приведена в нашей статье: https://aqua-rmnt.com/otoplenie/burzhuyka-s-vodyanyim-konturom-svoimi-rukami.html

    Как правильно спроектировать буржуйку длительного горения: схемы и чертежи

    В качестве внешнего кожуха буржуйки пиролизного горения можно взять любую подходящую ёмкость. Использование бросовых материалов даст возможность получить отопительный прибор с практически нулевой стоимостью. Единственное, что понадобится сделать — спроектировать все остальные элементы конструкции в соответствии с размерами подобранного корпуса. Это даст возможность построить не только дешёвую, но ещё и производительную, экономичную печь.

    Для определения размеров и параметров, оказывающих влияние на работоспособность и тепловую эффективность буржуйки, можно воспользоваться специальной схемой. Чтобы сделать расчёт, отталкиваясь от габаритов найденной ёмкости, необходимо измерить её диаметр (D) и высоту (H). Это и будут внешние параметры отопительного прибора.

    Схема к расчётам буржуйки длительного горения поможет скорректировать параметры деталей в зависимости от размеров основы

    Полная методика вычислений:

    1. Соотношения диаметра (D) и высоты (H) буржуйки должны находиться в пределах 1:3(5). В слишком узкой и высокой печке зона дожигания продуктов сгорания будет растянута по высоте, а это значит, что часть газов не сможет вовремя воспламениться и попросту уйдёт в трубу. Если же построить низкий и широкий агрегат, то поверхностное горение будет слишком неравномерным. Воздух подаётся в среднюю часть закладки, поэтому топливо там будет прогорать намного быстрее, чем по краям. Это приведёт к образованию впадины в центре закладки и зависанию поршня на несгоревших остатках у стенок. При этом ни о какой нормальной работе, а тем более пиролизном сжигании, не может быть и речи.
    2. От толщины металла (Δ), необходимого для изготовления корпуса, зависит долговечность отопительного прибора. Лучше всего для этих целей подойдёт ёмкость со стенками 4–5 мм.
    3. При расчёте воздухораспределителя важно правильно определить не только диаметр, но и толщину поршня. Массивная деталь будет раскаляться и активно подогревать воздух, поступающий в зону горения, что окажет положительное воздействие на производительность печки. Кроме того, тонкий диск не будет плотно прижиматься к верхней плоскости закладки, а это приведёт к увеличению воздушного зазора и неэкономичному расходу топлива. Слишком тяжёлый поршень, напротив, будет стремиться уменьшить зазор. Чрезмерное уплотнение топлива может привести к полному затуханию буржуйки. Ситуация усложняется ещё и тем, что вес металлического блина зависит не только от его толщины, но и от диаметра. Следовательно, чем габаритнее будет поршень, тем тоньше берут металл для его изготовления.

    Табица для расчёта толщины поршня поможет найти оптимальное соотношение диаметра и толщины блина поршня

    Таблица для определения параметров лопастей подойдет для стандартных печей

    Конечно же, соблюдать размеры всех частей печи нет необходимости. Без последствий их можно закруглять в любую сторону. Что же касается зазоров и переходных отверстий, то от их величины зависит правильная работа отопительного прибора. Эти параметры должны полностью соответствовать расчётным значениям.

    В монтаже топочной дверцы для буржуйки диаметром от 450 мм нет необходимости, поскольку агрегат легко загружать дровами через верх. Если же в качестве корпуса будет использоваться газовый баллон, то трудности во время его эксплуатации поджидают не столько во время закладки топлива, сколько при очистке буржуйки от золы. Чтобы длинная, узкая ёмкость не доставляла неудобств во время работы, потребуется установить дверцу зольника.

    Чтобы не обустраивать проём для чистки печи, можно использовать диск с бортиками, который опускают на дно. Приваренный к его центру стальной прут позволит без труда вытащить ёмкость с золой. Металлический стержень совершенно не мешает работе буржуйки — после установки зольника на дно его пропускают сквозь трубу для подачи воздуха.

    Схемы и чертежи позволяют точно определить все конструктивные параметры отопительного прибора и построить производительную буржуйку из любой подходящей ёмкости. Точно придерживаться размеров не нужно — достаточно соблюдать соотношения между всеми составными частями конструкции.

    Фотогалерея: схемы и чертежи буржуйки длительного горения

    Как построить буржуйку длительного горения из металлической бочки

    Построить её можно всего за несколько часов, а материалом для работы послужит отслужившая металлическая бочка из-под ГСМ, толстый металлический лист и различные куски труб, уголков и швеллеров. Разумеется, столь дешёвый вариант имеет определённые недостатки, связанные с небольшой толщиной стенок — от этого страдает как теплоёмкость сооружения, так и его срок службы. Тем не менее использование столь габаритного корпуса имеет и свои плюсы:

    • объём позволит печке работать до 12 часов на одной закладке;
    • даже если со временем стенки бочки прогорят, то корпус буржуйки можно будет быстро заменить;
    • сечение загрузочного проёма позволит с лёгкостью топить и обслуживать печку, поэтому можно обойтись без обустройства загрузочного и зольного окна.

    Поэтапное выполнение работы позволит избежать ошибок и облегчит изготовление обогревающего агрегата, что может быть полезно как для новичка, так и для домашнего мастера со стажем.

    Подготовительные работы

    Для строительства простейшего дровяного теплогенератора подойдёт любая стальная бочка из-под химреактивов, ГСМ и т. д. Если на её поверхности есть небольшие вмятины, то их необходимо выровнять при помощи молотка и кувалды, которую приставляют с обратной стороны. Эту работу надо выполнить тщательно и аккуратно, иначе при эксплуатации воздухораспределительный поршень будет зависать над дровами, что приведёт к нарушению нормальной работы агрегата.

    Если стенки бочки покрыты остатками нефтепродуктов, клея или краски, то их обжигают при помощи газовой горелки или паяльной лампы. После этого все поверхности очищают жёсткой металлической щёткой. Конечно, при полной уверенности в целостности стенок можно обойтись без обжига и скобления стенок, но если ёмкость длительное время хранилась под открытым небом, то лучшего способа провести её подготовку не существует.

    Вырезать заготовки из толстого металлического листа лучше всего при помощи плазмореза

    Поскольку поршень и лопасти изготавливаются из толстого металла, вырезать их болгаркой будет достаточно сложно. Лучше воспользоваться для этого услугами автосервиса или обратиться на производство. Как правило, там можно найти опытного сварщика, работающего с газорезом или плазменным резаком. Он сможет вырезать нужные детали за несколько минут, и всё, что вам останется — сбить капли расплавленного металла на наждачном круге.

    Следующим этапом подготовительных работ является выбор и правильное обустройство места для монтажа буржуйки. При её установке необходимо обеспечить выполнение нескольких обязательных условий:

    1. Основание пола должно представлять собой ровную, горизонтальную поверхность. Независимо от того, каким образом печка будет опираться на пол — ножками или нижней частью корпуса, основание площадки защищают при помощи негорючих материалов. Лучше всего, если это будет шамотный кирпич, но можно использовать и асбестоволоконные плиты или металлические листы. Разумеется, два последних варианта подходят только для укладки на негорючие поверхности.
    2. Буржуйку следует устанавливать вдали от мест хранения горюче-смазочных и легковоспламеняющихся материалов. Не допускается монтаж дровяного теплогенератора под навесным оборудованием, полками и т. д.
    3. При выборе места обязательно учитывают, каким образом будет устроен дымоход. Если вся его вертикальная часть проходит снаружи здания, то часть печной трубы прокладывают горизонтально. В противном случае львиная доля тепла будет попросту выброшена в воздух. Если же труба проходит в помещении, то буржуйку устанавливают любым способом.

    Следует понимать, что удлинение горизонтального участка печной трубы более чем на 400–500 мм чревато уменьшением тяги, которое в итоге приведёт к падению КПД буржуйки.

    Как и любой другой дровяной теплогенератор с открытым пламенем, буржуйка длительного горения в процессе работы сжигает немалое количество кислорода. Следует ещё на начальном этапе продумать, каким образом будет осуществляться приток воздуха. Без качественной системы вентиляции эксплуатация печи может быть небезопасной.

    Пошаговая инструкция по изготовлению буржуйки своими руками

    Вся основная работа по изготовлению данного вида печи состоит из нескольких этапов:

      Бочку устанавливают на твёрдой, ровной поверхности и срезают с неё крышку. Для этого лучше всего воспользоваться болгаркой, прорезая сварной шов в месте её присоединения к корпусу. Это позволит аккуратно отделить верхнюю часть, получив цилиндрический корпус с заводской заделкой края. Отрезанную деталь выбрасывать не надо — после небольшой доработки она будет служить верхним люком буржуйки.

    Крышку с бочки следует срезать как можно аккуратнее

    Верхний срез ёмкости подгибают внутрь

    Прежде чем вырезать отверстие, крышку нужно подготовить

    Изготовление прижимного круга зависит от того, какой материал был взят за основу

    Труба для подачи воздуха должна быть смонтирована по уровню

    Монтаж патрубка для подключения дымохода происходит в верхней части бочки

    Для устранения температурных перепадов, которые приводят к выпадению конденсата, дымоход оборудуют внешним кожухом, а образовавшееся пространство между его стенками заполняют минеральным утеплителем. Кроме этого, верх печной трубы защищают от осадков при помощи металлического колпака.

    После установки на постоянное место печку подсоединяют к дымоходу и заполняют топливом. К испытаниям буржуйки длительного горения приступают после того, как будет установлен поршень и верхняя крышка.

    Буржуйка длительного горения готова к работе

    Как правильно эксплуатировать печку

    Для использования в пиролизных отопительных печах подходит только сухая древесина. Связано это с тем, что при сжигании влажного топлива выделяется много водяного пара, который снижает температуру в рабочей зоне. Разумеется, в таком случае об эффективном сжигании пиролизных газов не может быть и речи. Кроме того, появляются и другие неприятные моменты, связанные с неполным сгоранием летучих компонентов. Во-первых, охлаждаясь в дымоходе, они выпадают на его стенках в виде дёгтя, креозота и других трудноудаляемых веществ. Во-вторых, содержание опасных химических соединений на выходе из печной трубы превышает все допустимые нормы, что негативно влияет на окружающую среду и здоровье людей. И, напротив, при сжигании хорошо просушенной древесины уходящие газы состоят преимущественно из двуокися углерода и водяного пара, а о работе буржуйки снаружи можно судить лишь по небольшому движению нагретого воздуха у верхнего среза дымовой трубы.

    Перед закладкой топлива поршень вынимают и откладывают в сторону, а пространство внутри печки заполняют дровами. Следует помнить, что от плотности укладки зависит тепловая мощность и длительность работы отопительного прибора, поэтому все промежутки между поленьями должны быть засыпаны стружкой, щепками, древесной шелухой и т. д. Сверху укладывают смоченную в керосине или дизтопливе тряпку, устанавливают воздухораспределительный поршень и закрывают агрегат крышкой.

    Для розжига можно использовать ветошь, смоченную легковоспламеняющейся жидкостью

    Розжиг печи проводят при полностью открытой заслонке воздухоподающей трубы, бросая в неё горящую ветошь, которую предварительно пропитывают жидкостью для барбекю или другой подобной. После того как дрова разгорятся, подачу воздуха уменьшают.

    Для того чтобы сделать эксплуатацию буржуйки безопасной, следуют нескольким простым правилам:

    1. Если для поджигания дров применяют легковоспламеняющиеся вещества (бензин, керосин, растворитель, специальные средства для дровяных печей), то необходимо установить поршень и закрыть печь крышкой, прежде чем бросить зажжённую спичку.
    2. Использовать в качестве топлива пластмассу, резину, пенопласт и другие бытовые отходы не рекомендуется по двум причинам. Во-первых, это связано с выделением чрезвычайно ядовитых веществ, которые не смогут сгореть даже в процессе пиролитического разложения. Во-вторых, при высокотемпературном окислении таких материалов выделяется огромное количество сажи, а значит, чистить дымоход придётся несколько раз в месяц.

    Нередко для того чтобы сделать буржуйку более презентабельной, её корпус грунтуют и красят в нужный цвет. Следует понимать, что при эксплуатации печи краска будет выгорать, поэтому лучше использовать только защитные составы, предназначенные для работы в условиях высоких температур.

    Несмотря на то что пиролизное разложение способствует наиболее полному сгоранию топлива, во время работы печи всё же образуется небольшое количество сажи и золы. Для удаления нагара можно воспользоваться металлическим скребком и щёткой. Что же касается золы, то чистить буржуйку из бочки удобнее всего железным совком с короткой ручкой. При этом не нужно удалять весь пепел. Слой золы толщиной 2–3 см будет работать в качестве теплоизоляции, не допуская прогорания днища отопительного прибора.

    Видео: как работает самодельная буржуйка длительного горения

    Такой производительный и экономичный отопительный прибор, как буржуйка длительного горения, позволит успешно обогревать любые технические и бытовые помещения. Благодаря простой, нетребовательной к материалам конструкции, построить печку можно собственноручно, потратив на это всего несколько часов. Точный расчёт, аккуратность в работе и внимание во время эксплуатации — вот и все слагаемые, необходимые для получения комфортного, уютного, а главное, безопасного тепла.

    Источник: http://aqua-rmnt.com/otoplenie/burzhujka-dlitelnogo-goreniya-prostaya-konstrukciya-dlya-izgotovleniya-svoimi-rukami.html

    Печь-буржуйка: устройство, применение, разновидности самодельных и заводских, чертежи

    Автор: Колесников Юрий Фёдорович, инженер-теплоэнергетик*

    © При использовании материалов сайта (цитат, изображений) указание источника обязательно.

    Печь-буржуйка – едва ли не самый простой вид бытовых отопительно-варочных печей. И, наверное, самый дешевый и непритязательный в эксплуатации. В продаже имеется множество видов буржуек – от сугубо утилитарного облика до ретро в художественном исполнении и современных высокотехнологичных, созданных с применением композитов и наноматериалов, см. рис.

    Цель настоящей статьи, во-первых, помочь читателю разобраться во всем этом многообразии. Пользуясь популярностью народного бренда, рекламисты с маркетологами что только не обзывают буржуйками. Можно даже встретить названия вроде «печь буржуйка-булерьян». Надо думать, скоро начнут предлагать соленый сахар, вяленые арбузы или арктическо-тропические курорты…

    Во-вторых, помочь тем, кто хочет сделать буржуйку своими руками. Буржуйка – не собирательное название чего-то технически аморфного, а конструкция, созданная для определенной цели с соблюдением четких принципов.

    В-третьих – развенчать некоторые предубеждения относительно буржуек. Считается, что они прожорливы, как жадный буржуй, привередливы к топливу, как гурман к меню в дорогом ресторане, пожаро- и травмоопасны. Между тем буржуйка родилась в условиях, требующих прямо противоположных качеств. И создавали ее отнюдь и отнюдь не тупые дилетанты…

    Родословная с историей

    Печку-буржуйку придумали недобитые революцией буржуи; по терминологии победившего пролетариата – «бывшие». Только не спекулянты-эксплуататоры. Те еще в годы столыпинского подъема перед мировой войной перевели капиталы в тогдашние оффшоры, а когда брусиловский прорыв («Казаки в пяти переходах от Берлина!») при мягком, но сильном содействии агентуры царицы и Гришки Распутина захлебнулся, массово рванули в Париж, Лондон, Бруклин.

    Оставшиеся «бывшие» были большей частью высококлассными специалистами в различных отраслях и глубоко порядочными людьми. За это пролетарии их жаловали не более, чем Полиграф Полиграфыч Шариков – профессора Преображенского. Использовать-то использовали, но при военном коммунизме еду и топливо выделяли разве что по мандату, подписанному лично Лениным.

    К счастью, помереть «бывшим» не дали ученики и коллеги помоложе подходящего происхождения. В фильме о А. Н. Туполеве есть очень правдивый эпизод: будущий великий авиаконструктор, а тогда еще студент, пилит на дрова с другим будущим великим авиатором – Н. Н. Поликарповым – в квартире отца аэродинамики Н. Е Жуковского, украденное в парке дерево, и тут же пышет жаром буржуйка.

    Но буржуйку изобрели не авиаторы, а теплотехники. Россия издавна славилась своим печным делом. Побывавшие в ней иноземцы как один, восхищались совершенством русских печей, Олеарий и Казанова и лазили в них, чтобы исследовать устройство. Казанова пишет в своих мемуарах: «Мастерство русских в устроении печей превосходит мастерство венецианцев в устройстве искусственных водоемов». Из уст венецианца это похвала экстраординарная.

    Отсюда сразу же становится ясно, что прожорливость буржуек – просто следствие неправильной конструкции и/или эксплуатации. Дерево или забор просто так не стыришь, ЧК не дремлет вплоть до расстрела на месте. Печку нужно было создать такую, чтобы венского гарнитура хватило хотя бы на зиму. А уж в теплотехнике и прочих нужных для печного дела науках «бывшие» толк знали.

    Современная буржуйка в художественном исполнении

    С началом НЭПа и подъема СССР отношение к «бывшим», по крайней мере в верхах, в корне изменилось. Но буржуйка не пропала за ненадобностью. Еще при Ленине рабочим начали раздавать земельные участки в пригородах под, как тогда говорили, подгородные огороды. Которые есть не что иное, как теперешние дачи. И буржуйка, экономичная, элементарно простая и неприхотливая, для дачи пришлась как раз впору. В каковом качестве более всего используется и в наши дни.

    Именно тогда и был начат промышленный выпуск печей-буржуек. Правда, не для рабочего класса, а для защитников революции – Красной Армии. При этом ее конструкция была доведена до полного совершенства, и оказалась настолько удачной, что художественно оформленные буржуйки в немалом количестве шли на экспорт, доставляя СССР валюту в обход тогдашних санкций.

    Вдали от родины буржуйка не осталась незамеченной тамошними буржуями. Первыми за границей начали ее промышленный выпуск финны, еще в 20-х годах. И сейчас на печном рынке канадские, шведские, финские буржуйки держатся уверенно, см. рис. справа. Прежде всего – благодаря очень умеренной, сравнительно с сопоставимыми печами других конструкций, цене и удобству пользования.

    О цене и качестве

    Тут уместно будет сразу же затронуть вопрос: а что лучше – купить или построить? Скажем сразу – решайте сами, смотря по наличным средствам, умению и способностям к техническому творчеству. Расходы на сооружение собственной буржуйки будут вряд ли меньше, чем на покупку готовой. Но зато в буржуйке проще реализовать и проверить новые печные идеи.

    К примеру, показанная на рис. простейшая печка «Гном» стоит что-то около 6000 руб. А показанная на рис. выше – уже 20-25 тыс. руб. И она того стоит, если будет использоваться в качестве камина; об этом далее будет особый раздел.

    Если имеется достаточно средств на покупки печки, то лучше брать литую из чугуна. Чугунная буржуйка по своим качествам предпочтительнее всех иных прочих. «Военные» буржуйки, о которых тоже речь пойдет особо, в большинстве своем чугунные. Желающим обзавестись буржуйкой также следует обратить самое пристально внимание на интернет-аукционы и печные сайты с распродажей. Дело в том, что там можно найти чугунные буржуйки не дороже простейших сварных новых, см. рис. ниже. За печку явно антикварного вида в идеальном состоянии и просят соответственно, до 100 000 руб. и более, зато «чугунка» подржавевшая, но с художественным литьем и двухконфорочной варочной поверхностью «тянет» на 7-8 тыс.

    Конструкция и принцип работы

    Теперь поясним тем, кто хочет сделать буржуйку, чем же она хороша. Устройство, так сказать, первозданной буржуйки схематически показано на след. рис. справа. На вид – примитивная печь с глухим подом, с КПД 5-10% Но «бывшим» требовалось, сохранив простоту конструкции (все ведь в разрухе, гвоздя не найдешь) добиться КПД до 60% и более. Меньшее значение могло стоить жизни, если отапливаться венскими гарнитурами. Как же буржуи этого добились?

    Схема устройства простейшей буржуйки

    Труба

    Первая изюминка буржуйки – труба. Точнее, ее диаметр. Пропускная способность дымохода должна быть меньше производительности топки по дымовым газам. Тогда они не смогут сразу уйти в трубу, и сделают внутри топки несколько оборотов в вертикальной плоскости, подсасывая заодно воздух, необходимый для полного сгорания топлива. В дымоход газы протиснутся, когда уже довольно остынут.

    Нужное газораспределение обеспечивается точным расчетом диаметра трубы. Он должен быть (в миллиметрах) в 2,7 раза больше объема топки, считая его в литрах. К примеру, у показанного выше «Гнома» объем топки – около 40 л. Тогда оптимальный диаметр трубы – 106 мм. В реальной конструкции – 110, что говорит о ее хорошей продуманности.

    Если буржуйка с колосниками и горизонтальными дымовыми каналами, см. далее, то высота топки считается от верха колосниковой решетки до низа перегородки первого канала. Диаметр дымохода можно, чтобы уложиться в стандартный ряд размеров, брать в пределах 2,5-3 объемов топки; соотношение то же, миллиметры-литры. Для справки: 2,7 – округленное значение основания натурального логарифма е = 2,718281828…

    Экран

    Раскаленные газы, просто так крутящиеся в железном ящике, остынут слишком быстро. А они должны не просто остывать, а догорать. И топливо должно сгорать в режиме частичного пиролиза, для чего тоже нужна высокая температура. Наиболее экономичного полного пиролиза от сухой, как порох, венской мебели, не добьешься. Иногда удается разжиться угольком, но он под пиролиз не годится, поэтому печка должна сама плавно переходить из режима в режим и работать также на тлении.

    Отсюда – второй секрет буржуйки: металлический экран с трех сторон, с боков и сзади. Т.е., экраном прикрыта половина площади поверхности печки. Половина здесь тоже взята не наобум, а в результате сложных выкладок и точного расчета.

    Экран должен отстоять от тела печи на 50-70 мм. При этом он отразит обратно на нее более половины ИК излучения. Это даст как раз нужную температуру внутри топки, а заодно уменьшит опасность ожога или пожара. Кроме того, зазор между экраном и телом печки необходим, чтобы еще повысить ее экономичность в начале топки, см. ниже.

    Конвекция

    Высокоэнергичное топливо (сухие дрова, каменный уголь) в начале горения выделяет очень много тепла. Даже если растапливать печь понемногу, оно вылетит в трубу, что замерзающему в бобровой шубе «бывшему» никак не нужно. Тем более, что и топлива ограниченный запас, а возможности регулярного его пополнения весьма проблематичны. Отсюда – нужно первоначальную вспышку тепла как-нибудь очень быстро передать в комнату.

    Физически способ есть: самый скоростной механизм теплопередачи – конвекция. Нужно только не дать наружному воздуху возле печи сразу «разбежаться в стороны», а задержать его возле раскаленной поверхности и пустить по ней потоком вскользь. Что и делает экран. Так что его отстояние на 50-70 мм от тела – тоже не с потолка. Кто смыслит в аэродинамике, прикиньте, выйдет ли при этом за пределы ламинарности число Рейнольдса при нормальных условиях? Отсюда же и понятно, что огораживать экраном горизонтальные поверхности смысла нет, а передняя нагрета пока очень слабо и конвекцию не усилит, только материал лишний нужен и пользоваться печкой будет неудобно.

    Подстилка

    Под буржуйки нагрет по сравнению со стенками умеренно, но все равно, интенсивно излучает ИК вниз. КПД печи это не ухудшает, но до пожара при установке на деревянном полу недалеко. Поэтому установка буржуйки должна производиться на металлический лист с выносом не менее чем на 350 мм по контуру печи (в идеале – от 600 мм), уложенный, в свою очередь, на лист асбеста или современного, совершенно безопасного для здоровья, материала – базальтового или каолинового картона толщиной не менее 6 мм. Сейчас это еще и повысит экономичность буржуйки: во времена «бывших» бетонные перекрытия были редкостью.

    Дымоход

    Наконец, буржуйка все-таки не полноценная пиролизная печь, и при всех описанных выше ухищрениях газы в дымоход уходят еще очень горячие и не вполне догоревшие. Чтобы выжать их них все тепло, нужно было и дымоходом заняться всерьез.

    Дымоход для буржуйки строится следующим образом: вначале идет вертикальная часть высотой не менее 1-1,2 м. Ее желательно укутать теплоизоляцией, хотя бы тем же базальтовым картоном. Тогда в ней образуется газовый экономайзер, послабее, чем в печи булерьян, но все же достаточно активный.

    Затем – боров, горизонтальная или немного наклонная (плюс-минус 10 градусов) труба того же диаметра. Именно в борове догорают остатки дымовых газов, и он отдает в помещение до четверти тепла от печки. Минимальная длина борова – 2,5 м, а лучше всего – 4,5 м и более. В буржуйских квартирах это обеспечивалось без труда, но с появлением привычки к малогабаритному жилью роль борова оказалась подзабытой.

    Боров должен отстоять от потолка и от стен, оштукатуренных обычной, не жаростойкой, штукатуркой, не менее чем на 1,2 м. Это объясняется не только требованиями пожарной безопасности: от переменных тепловых нагрузок штукатурка скоро пойдет пучиться и отслаиваться. От деревянной стены боров должен отстоять не менее чем на 1,5 м.

    По требованиям травмобезопасности от низа борова до пола должно быть не менее 2,2 м, чтобы человек высокого роста в головном уборе не задел головой раскаленную трубу. Буржуйские потолки в 3,5 – 4 м ныне тоже редки, поэтому в современном жилье боров желательно окружить защитным ограждением в виде цилиндра из металлической сетки.

    Развитие и усовершенствования

    «Буржуйская» буржуйка была рассчитана более всего на сухие дрова или торф: она родилась, когда беляки зажали Советскую Россию со всех сторон. Все угледобывающие районы и пригодные для разработки лесные массивы были в руках неприятеля. Только потом, когда Советский Союз уже встал на ноги, буржуйку приспособили под другие виды твердого топлива.

    Сделать для этого пришлось совсем немного: добавить в топку колосниковую решетку и горизонтальные перегородки, образующие дымовые каналы. На переднем изгибе канала давление при наличии тяги всегда будет ниже атмосферного, чего не обеспечивала первоначальная буржуйка. Поэтому там возможно стало и оборудовать печку конфоркой, превратив в отопительно-варочную. Если же трубу вывести не менее чем на 1,5 м над коньком крыши и оборудовать аэродинамическим грибком-зонтиком, то, не опасаясь угара, такую буржуйку можно сделать и двухконфорочной. Чертеж улучшенной буржуйки приведен на левой поз. рис.

    С развитием теплотехники все более распространялись печи медленного горения, весьма экономичные и простые в пользовании. Буржуйка оказалась пригодной и для этого режима топки: достаточно оказалось убрать колосники, вернувшись к глухому поду, а поддувало снабдить воздушным дросселем, регулирующим режим горения и тепловую мощность. На правой поз. рис. показана буржуйка с удобным и технологичным воздушным регулятором В. Логинова.

    О колосниках и поддувале

    Чтобы превратить буржуйку из обычной печки в медленную, колосниковую решетку нужно убирать. Медленное горение обеспечивается подачей воздуха к топливу сверху, чтобы тлеющая масса сама подсасывала себе, сколько ей нужно. При подаче воздуха снизу сквозь колосники либо верхний слой топлива истлеет, а низ останется нетронутым, либо, если топливо воздухопроницаемое и сухое, горение перейдет в пламенное. Вспомните хлопоты с шашлыком на мангале: то на угли приходится поддувать, то гасить вспыхнувшие.

    Поэтому колосниковую решетку в многорежимной буржуйке нужно делать не цельной из стального листа, ее ведь никак не вытащишь через дверцу топки, а наборной из отдельных чугунных колосников. Опорой им могут быть приваренные изнутри к стенкам топки стальные уголки или (лучше) куски арматурных прутков 10-15 мм диаметром.

    А вот поддувало в любом случае стоит сделать круглым, как в печке Логинова, и снабдить его установленным на винтах или заклепках патрубком М60х1. От сварки резьбу поведет напрочь, а метчиками, как известно, большие резьбы не проходят, только на станке.

    Буржуйка с круглым резьбовым поддувалом становится поистине универсальной:

    • Поддувало полностью открыто – буржуйка на дровах, угле, торфобрикетах, пеллетах.
    • На поддувало навинчен дроссель Логинова, колосники убраны – буржуйка медленного горения на опилках, щепе, отходах бумаги/картона и другом бросовом топливе.
    • Колосники установлены, в поддувало введен выходной патрубок газификатора (см. далее) – буржуйка на отработке, темном печном топливе.

    Водяная

    Комнаты в буржуйских квартирах (в особняках жили те, которые драпанули) были, по теперешним представлениям, очень большими. Поэтому в стационарном режиме горения существенную роль в их обогреве играло ИК от экрана. В теперешнем жилье достаточно конвекционного нагрева, тепловое излучение будет только перегревать стены, увеличивая теплопотери наружу.

    Избыток ИК лучей лучше всего использовать, окружив буржуйку вместо экрана П-образным водогрейным котлом. Режима горения в печке он не собьет, т.к. ИК отражается внутренним поверхностным слоем металла экрана, а его отражающая способность от температуры поверхности почти не зависит.

    Доля ИК от экрана наружу составляет для буржуйки 1/5-1/7 часть ее тепловой мощности, поэтому водяная буржуйка обеспечит только ГВС с накопительным баком. Но для дачи или сельского дома и это уже находка.

    Армейки и чугунки

    Соотношение теплоемкости и теплопроводности чугуна таково, что литой из него буржуйке экран не нужен. Это качество первыми оценили военные: подумайте, долго ли протянет тонкий экран на шпеньках в казарме, где деды приказы на дембель празднуют, да и вообще, мало ли чего в солдатской жизни бывает.

    Сейчас армейские буржуйки есть в широкой продаже. В основном предлагают круглые казарменные, литые их чугуна, от монументальных сооружений времен Чапаева с Петькой (слева на рис. ниже) до современных со складов НЗ, тщательно законсервированных (посредине на том же рис.) Однако на сайтах, предлагающих военное имущество, можно найти и прямоугольные разных типоразмеров, от палаточных на 7-12 кВт (справа на рис.), до миниатюрных, обогревавших мелкие аппаратные вроде радиорелейной станции Р-405.

    Прикидывая, стоит ли покупать «военную» буржуйку, нужно учитывать следующее:

    1. Армейки отличаются высокой прочностью и тепловой эффективностью.
    2. Могут работать на любом твердом топливе без переналадки и переборки.
    3. Цена – выше, чем у гражданского аналога.
    4. Оборудовать армейку водогрейным контуром нельзя.

    Первое и второе объясняется тем, что конструкция армейских буржуек тщательно прорабатывалась специалистами. Во-первых, может не хватить транспорта для подвоза на передовую боеприпасов, воды, продовольствия, медикаментов и перевязочных материалов, а тут еще дрова/уголь, поэтому армейка должна быть всеядной. А топлива на месте может оказаться мало, но замерзший боец – не боец. Кроме того, дым из трубы не только индикатор вылетевшего в трубу тепла, но и сильный демаскирующий фактор. Поэтому по экономичности из печки нужно выжать все возможное и невозможное.

    Почему с водогрейкой в чугунной армейке не получится ничего, понятно. Раз экрана нет, то и котел ставить некуда, а отнимешь лишнее тепло из топки или дымохода – КПД упадет, дым пойдет. Но и окружать прямоугольную армейку котлом тоже толку нет: они изготовлялись из спецсталей, по теплотехническим свойствам похожих на чугун. Автор помнит подначку для дневальных-салажат: вскипятить на казарменной армейке без конфорки чайник к утру. Кто посообразительнее, те просто перед подъемом ходили на кухню за кипятком.

    В общем, в дом армейская буржуйка подходит плоховато, на хозяйственные нужды она никак не рассчитана. Лучше всего подойдет в хозяйственные помещения с разного рода миазмами в воздухе: коровник, свинарник, птичник, теплицу. Там ее «дубовость» обеспечит многолетнее пользование без хлопот.

    Самоделки

    Самодельные буржуйки можно разделить на три группы:

    • Хорошо продуманные, воплотившие в себе полезные идеи.
    • Работоспособные, но недостаточно проработанные.
    • Просто курьезы.

    Хорошие

    Кирпичная буржуйка для бани

    Из хороших прежде всего хочется отметить буржуйку из кирпича для бани, схема которой показана на рис. справа. Вообще говоря, кирпич как материал для буржуйки противопоказан, она изначально рассчитывалась на металл. Но в данном случае автор удачно решил все проблемы, создав печку намного проще в исполнении и требующую меньше материала, чем обычная банная. Правда, КПД ее из-за отсутствия борова в дымоходе вряд ли превысит 40%, но для банной печи это не главное.

    Вторая конструкция – уже упоминавшаяся буржуйка на отработке. Ее схема показана на рис. слева ниже. Казалось бы, чего проще – изогнуть верхний конец газификатора и засунуть его в поддувало буржуйки под колосниковую решетку, которая при этом станет камерой догорания (дожигателем)? Колосники сыграют роль горячего газового дросселя, аналогичного неполной перегородке в дожигателе обычных печей на отработке.

    Схема буржуйки на отработке

    Но не все так просто. Если газообменные отверстия в изогнутом газификаторе распределить, как в прямом вертикальном, равномерно по его образующей, то газовый столб в нем собьется в мечущийся пульсирующий жгут. Это аварийный режим, чреватый возгоранием и даже взрывом.

    Механизм этого явления тонкий, причин несколько, в том числе и нескомпенсированные силы Кориолиса, возникающие вследствие вращения Земли. Но принципы построения масляной приставки к буржуйке несложны:

    1. Общее количество и диаметр отверстий в газификаторе остаются неизменными.
    2. От четверти до трети их располагаются равномерно по окружности на его горизонтальной части.
    3. Остальные сверлятся в два ряда на боковой поверхности изогнутой и вертикальной частей симметрично относительно продольной вертикальной плоскости газификатора.

    Неизвестно, пришел ли автор конструкции, показанной на след. рис. справа, к тем же выводам путем умозаключений и расчетов, или путем ряда экспериментов; надо сказать, довольно рискованных. Но, судя по видимому на снимке характеру горения, его изделие вполне работоспособно и дает хороший КПД.

    Буржуйка на отработке в действии

    Добавить хотелось бы только одно: ради экономии места, особенно в гараже, топливный бак желательно засунуть под печку. Для этого нужно, во-первых, удлинить ее ножки до 400-450 мм, сократив соответственно вертикальную часть дымохода. При топке отработкой КПД это не ухудшит.

    Во-вторых, при этом появляется соблазн заправочное отверстие (оно же воздушный дроссель) разместить рядом с газификатором, чтобы не лезть рукой под раскаленную печку. Делать этого ни в коем случае не следует! Иначе горение масла в баке станет нестабильным, возможен выброс его в газификатор, а это 100% возгорание рядом с автомобилем и ГСМ.

    Заправочное отверстие нужно расположить в дальнем от газификатора углу бака. Правом или левом – все равно, смотря по расположению печки на месте. Для долива топлива (печь на отработке нельзя погасить, пока все масло не выгорит и печка не остынет) нужно использовать воронку с длинным изогнутым носиком, строго соблюдая правила пожарной безопасности.

    Видео: описание самодельной сварной буржуйки

    Рабочие, средненькие

    Буржуйка из бочки

    Распространенная самодельная буржуйка – из бочки. На первый взгляд, неплохо: обычная 200-л бочка для горючего имеет диаметр 600 мм. В такую окружность вписывается шестиугольник со стороной в 314 мм, что обеспечивает необходимый технологический припуск при установке стандартных печных приборов. Однако КПД бочечной буржуйки оказывается не более 15%, а при попытке повысить его экранированием печь при регулярной топке прогорает менее чем за сезон.

    Причина не только в тонком металле, но более в слишком большой высоте бочки: 850 мм. Высота топки буржуйки должна быть в 1,3-1,5 раза меньше ее глубины. Если же приподнять колосники и сделать высоким поддувало, то нижняя часть печи заберет от топочной и отдаст воздуху необходимое для правильной газодинамики буржуйки тепло. Тут возможны два выхода:

    1. Замуровать бочку на треть или половину высоты в кирпич, как показано на рис. справа.
    2. В верхней трети печи оборудовать футерованную огнеупором духовку, сквозь которую пройдет дымоход.

    В том и другом случае работа усложняется, а печь прослужит лет 5, не более, из-за того же тонкого металла. И КПД получится не выше 20%, тут уже играет роль другое соотношение размеров: глубина топки должна быть примерно вдвое больше ее ширины, иначе не сможет как следует сформироваться внутренний газовый вихрь.

    Второй популярный вариант – буржуйка из баллона. Промышленный, узкий и высокий, не пойдет однозначно. Разве что вырезать большую часть его середины и сделать буржуйку-мини. Но при этом проявят себя другие факторы, см. ниже.

    Бытовой газовый баллон по размерам больше подходит. Его для буржуйки приходится класть на бок: если использовать под дымоход штатную горловину, то КПД более пресловутых 5-7% не получится. Дымоход буржуйки должен располагаться в дальней части топки. А в буржуйке из баллона на боку очень трудно ставить/снимать колосники и приспособить к ней воздушный дроссель, так что для медленного горения она мало пригодна.

    В том и другом случае под и свод печи получаются изогнутыми, цилиндрическим или сферическим. То и другое буржуйке противопоказано. Вся ее газодинамика изначально рассчитывалась под плоский под и свод. Скругленные в одной или двух плоскостях собьют широкий газовый вихрь в жгут, который, не успев догореть как следует, унесет с собой в трубу тепло. Боров на дымоходе не поможет, чтобы жгут в нем успел раскрутиться, догореть и остыть, нужна его длина около 12 м.

    Видео: самодельная буржуйка из газовых баллонов

    Курьезы

    Из курьезных воплощенных в металле конструкций самая заметная – газовая буржуйка. Вставляют в топку пропановую горелку – и готово. Гореть-то горит, но баллон газа такое «усовершенствование» съедает быстрее, чем тепловая пушка. Причина – буржуйка никоим образом не рассчитана на газ. Все печи на газообразном топливе должны иметь, независимо от конструкции горелки, развитую внутреннюю теплообменную поверхность: оребрение, водогрейный регистр и т.п. Газ – чрезвычайно энергичное топливо, продукты сгорания очень легкие и быстро проскакивают в трубу. В буржуйке нет ничего, что могло бы задержать их, пока не отдадут тепло. В смысле конструкции хорошая газовая печь и буржуйка – антагонисты.

    Как говорится, хохмы ради, стоит упомянуть о буржуйке… из алюминиевой 40-литровой молочной фляги! В источниках есть только схемы, что вполне понятно: чем бы это «авторы» стали топить печь, выполненную из материала с температурой плавления 660 градусов Цельсия?

    Видео: необычная не совсем буржуйка из автомобильных дисков

    Буржуйка в интерьере

    Из рисунков в тексте видно, что буржуйка может быть украшением интерьера, значащим, и даже доминирующим элементом его дизайна. Буржуйка-камин – одно из самых востребованных изделий своего сектора. Выполнена она может быть как стилизованной под старину, так и по-современному стильной (см. рис.) В любом случае в основе – готовая каминная топка на биотопливе. В сущности, это просто передвижной мини-камин, именуемый буржуйкой.

    Но и старая, отреставрированная дровяная буржуйка в художественном оформлении отлично сыграет роль камина и в городской квартире, был бы в ней отдельный дымоходный канал (сталинки, хрущевки/брежневки с титанами или газовыми колонками, современные квартиры под свободную планировку в домах-монолитах). Самое главное ее достоинство в этом качестве – можно обойтись без разрешения пожарников (!). Почему? А она – не стационарный отопительный прибор. Кто и когда требовал разрешения на хранимый на балконе или в чулане мангал? Юридически переносная буржуйка на ножках – то же самое.

    Второе ее достоинство – цена. До 20 тыр за новую, хорошую, красивую – это в каминном деле курам на смех. Только проект стационарного камина в городе, даже еще без согласования, обойдется дороже. Конечно, если по вине владельца камина-буржуйки случится пожар, ответственности в полной мере ему не избежать. Но наложить штраф за буржуйку-камин юридически столь хлопотно, что пожарникам легче закрыть на нее глаза.

    Примечание: вышесказанное не относится к армейским буржуйкам, в т.ч. и к мелким прямоугольным. У них у всех есть лапы с отверстиями под болты в фундаменте, а это значит – прибор стационарный. Точно так же – готовые фабричные печи с лапами под болты.

    Как топить буржуйку?

    Буржуи, придумавшие буржуйку, умели работать не только головой, но и руками в лаборатории. Поэтому, чтобы их печка проявила все свои достоинства, нужно определить минимальную и максимальную закладку каждого вида топлива. Тепло от перекормленной/недокормленной буржуйки вылетит в трубу из-за того, что в топке не сформируется циркуляция. В первом случае избыток газов просто не оставит для нее места, а во втором не хватит самих газов.

    К счастью, буржуйка и тут неприхотлива: диапазон топливной массы, при которой сохраняется КПД, весьма широк. Определить его сразу можно так:

    • Готовим ведро топлива.
    • Закладываем буквально горсточку, разжигаем.
    • Подкладываем понемногу, пока начало борова не засветится вишневым.
    • Смотрим, сколько отобрано из ведра, это минимальная закладка.
    • Подкладываем еще, порциями побольше, пока темной не останется 1/5-1/6 дальней части борова.
    • Смотрим, сколько теперь отобрано, это максимальная закладка.

    Примечание: определять нужно в пасмурный зимний день или при слабом рассеянном освещении такой же силы.

    На высококачественном топливе (антрацит, пеллеты) боров может раскаляться кольцом, меняющимся по ширине и «гуляющим» по его длине. В таком случае для определения объема/массы закладок понадобится несколько топок. По мере выгорания топлива кольцо будет сужаться и смещаться к началу борова. На максимальной закладке оно в начале топки займет до трети его длины на дальнем конце, а при минимальной возникнет посередине него и будет в 3-4 ладони шириной.

    Видео: буржуйка в отоплении гаража

    В заключение

    Печь-буржуйка – наглядный пример того, что все гениальное просто. Но столь любимое неформалами разных толков обратное утверждение: «Все простое гениально» абсолютно неверно. Поэтому и покупать, и самому делать буржуйку нужно с полным знанием дела, умом, вниманием и наблюдательностью.

    Источник: http://clubpechnikov.ru/burzhujka/

    Как сделать буржуйку своими руками: советы новичку

    Печка-буржуйка всегда выручала в экстренных ситуациях и была надежным помощником дачников, автомобилистов, имеющих гараж, а также владельцев небольших частных домов.

    Печь-буржуйка, сваренная новичком

    Сегодня она, зачастую , приобретает новый облик, разработанный дизайнерами интерьеров, поэтому хорошо вписывается и в залы элитных особняков. Можно ли изготовить этот полезный, а иногда и просто необходимый отопительный прибор своими руками, если у вас недостаточно опыта сварки и резки металла?

    Конечно да и еще раз да, для того, чтобы сварить буржуйку вам достаточно понимать общие принципы сварки металлов, даже если у вас получится кривой шов — его всегда можно будет зачистить болгаркой , посмотрите на фото ниже, какую печь сварил новичок, который сварочный аппарат держал всего два раза в жизни:

    Инструменты , требуемые для работы

    Для изготовления любых металлических конструкций необходим определенный набор инструментов, к которым относятся:

    1. Сварочный аппарат, по меньшей мере , на 200 А и электроды, защитная маска и костюм для сварки ;
    2. Болгарка ( шлифмашинка ), отрезные и шлифовальные круги по металлу. Некоторые фигурные детали можно будет вырезать только газовым резаком.
    3. Шлакоотделитель (молоток) ;
    4. Щетка металлическая ;
    5. Обычный молоток, зубило, плоскогубцы ;
    6. Рулетка, складной метр и мел для отметок ;
    7. Дрель и сверла по металлу.

    Виды самодельных буржуек

    Для разных помещений можно подобрать свой вид буржуйки, который больше подойдет по техническим характеристикам и по внешнему виду. Их изготавливают из металлических баков, труб средних диаметров, бочек, газовых баллонов и листов толщиной не менее 3 — 5 мм.

    Для обогрева в помещении гаража подойдет любой из вариантов буржуйки, а вот для использования в жилом помещении от некоторых моделей лучше отказаться.

    Эффективная буржуйка для обогрева больших помещений

    Поэтому нужно рассмотреть самые популярные варианты буржуек, чтобы узнать какую из них выбрать и изготовить самостоятельно.

    Буржуйка на отработке — просто и дешево

    Это именно тот вариант, который мало подходит для использования в помещениях, где проживают люди. Объясняется просто — при горении масляная отработка издает специфический запах, даже если устроена хорошая вытяжка.

    Эскиз буржуйки, работающей на масляной отработке

    Для изготовления потребуется листовой металл толщиной 4 — 5 мм, из которого будут вырезаться все необходимые детали. Также необходима труба для изготовления некоторых элементов буржуйки и дымохода.

    На представленной схеме хорошо видны все размеры деталей, которые нужно заготовить.

    Чертеж с размерами

    • На металлическом листе делается точная разметка всех элементов и вырезается с помощью шлифмашинки . Все края деталей тщательно зачищаются.
    • В подготовленной нужного размера по высоте трубе высверливаются круглые отверстия. Она будет соединять верхнюю и нижнюю емкости буржуйки.
    • В верхней плоскости верхнего бака, в намеченном по схеме месте, прорезается отверстие нужного диаметра. Оно смещено от центра в левую сторону и будет предназначено для трубы дымохода. На нижней стенке отверстие смещено к правой стороне окружности, и в него будет входить соединительная труба.
    • Две окружности привариваются к отрезку трубы, который будет определять толщину верхнего бака.
    • Таким же образом делают и нижнюю часть печки. Только отверстие для вхождения трубы вырезается в центре круга. Кроме того, вырезается еще одно, которое будет служить горловиной для заправки печи. На него закрепляется сдвижная крышка.
    • На нижнюю сплошную плоскость привариваются три или четыре ножки.
    • Для жесткости верхний бак соединяется с нижним металлическими кронштейнами.
    • Чтобы печь была красивой и не ржавела, все сварные швы хорошо зачищаются, а затем все поверхности окрашиваются защитной жаростойкой краской.
    • Последним этапом в работе идет подсоединение печи к дымоходу.

    Вот что должно получиться

    Работает такая печь следующим образом: в нижний бак заливается отработка, далее с помощью лучины или свернутой бумаги, через отверстие она поджигается. Сдвижную крышку на отверстии закрывают после того, как отработка внутри бака загорится. Кислород, попадающий через отверстия в трубе, которая соединяет два бака, способствует интенсивному горению. Горячий воздух, проходя через верхнюю часть печи, нагревает ее до высокой температуры, поэтому на ее поверхности легко можно подогреть чайник. Так как в гараже всегда есть отработанное топливо, проблем для заправки печки-буржуйки никогда не будет.

    Буржуйка из старой бочки или трубы

    Эту печку можно сделать из обычной металлической бочки или трубы определенного диаметра. Она вполне подходит для установки в жилом помещении дачи, а при красивом аккуратном исполнении может подойти и для жилого дома.

    Несложный вариант буржуйки из стальной трубы

    1. На нужном уровне будущей печи размечаются и вырезаются два прямоугольных отверстия, которые будут входами в топку и зольник.
    2. Вырезанные части пригодятся для изготовления дверец. Их обрамляют металлическими полосками, доводя их размер до нужного, и устанавливают специальную ручку с щеколдой.
    3. Примерно на десять сантиметров ниже дверцы топки, внутри бочки или трубы приваривают уголковые кронштейны, на которые будет уложен колосник.
    4. Колосник можно самостоятельно сварить из арматуры.
    5. Если печка изготавливается из трубы, заваривается ее дно и верхняя часть.
    6. К нижней донной части привариваются ножки.
    7. В верхней панели вырезается отверстие для дымохода, и в него вваривается труба.
    8. Затем на закрепленные петли устанавливаются дверцы. По их расположению, размечается и закрепляется крюк для замка.
    9. Для того, чтобы печь имела эстетичный вид, все сварочные швы должны быть тщательно зачищены. Если потом печь покрыть жаростойкой краской, то ее будет невозможно отличить от заводского изделия.
    10. Затем, когда печь полностью будет готова, ее подключают к дымоходу, выведенному на улицу.

    В целом , удачный вариант буржуйки, если для него хватит места в помещении, так как эта модель займет достаточно большую площадь. Нужно отметить, что верхняя панель буржуйки достаточно велика, и на нее можно спокойно установить чайник или, например, сковороду.

    Печь-буржуйка из плохого газового баллона

    Газовый баллон имеет практически готовую форму для хорошей буржуйки.

    Буржуйка из плохого баллона

    • Верх баллона с краном срезается, и на это место впоследствии приваривается заглушка.
    • В донной его части вырезается квадратное отверстие, которое будет служить входом в топку. Вырезанную часть также не следует выбрасывать. Ее обваривают, и, таким образом, полотно для дверцы будет готово.
    • К ней закрепляется замок-ручка , и дверца устанавливается на приваренные петли.
    • На стенке баллона, которое будет дном будущей печки делаются отверстия — они сами по себе будут исполнять роль колосника.
    • Под ними сваркой закрепляется короб, изготовленной из более тонкого металла. Это будет зольник, для сброса отходов от сгоревших дров, одновременно играющий и роль поддувала. К зольнику тоже необходимо закрепить дверцу.
    • После этого привариваются ножки — их можно сделать из металлического уголка или труб.
    • В верхней задней части буржуйки вырезается круглое отверстие, в него вваривается дымоходная труба.
    • Если есть необходимость, сверху можно устроить и варочную панель. Для этого на верхней части баллона достаточно приварить рамку из стальной арматуры. На такой варочной панели вполне можно разместить два предмета – например, для приготовления пищи и подогрева воды.

    Буржуйка из газового баллона отлично подойдет как для гаражного помещения, так и для комнаты в дачном домике.

    Опытом, как сделать буржуйку своими руками из баллона с вертикальным его расположением, делится на видео один из домашних мастеров:

    Видео урок по постройке буржуйки из газового баллона

    Буржуйка из листовой стали прямоугольной формы

    Это, пожалуй, самый оптимальный , эстетичный, компактный вариант из всех предложенных выше буржуек. Он лучше всего подойдет для обогрева жилых помещений. Конструкцию этой печки хорошо видно на двух представленных схемах.

    Компактный, простой в исполнении «Гном»

    На первой из них представлена печь «Гном». Она имеет простое строение: две камеры — топка и зольник, труба дымохода и ножки.

    На второй же схеме показано более сложная внутренняя конструкция буржуйки, которая поможет ей сохранять тепло на более долгий срок. Эту буржуйку и стоит рассмотреть.

    Проверенная, эффективная, многофункциональная схема

    • Для изготовления этой печи понадобится листовой металл, толщиной не менее 3 мм, уголок 5 × 5 см, труба для дымохода, крышка для конфорки.
    • На металлических листах делается разметка и расчерчиваются все необходимые детали: стенки печи, дно буржуйки, варочная панель; колосник, две внутренние металлические пластины, направляющие поток сгоревших газов, их дожиг , и задерживающие быстрый выход тепла.
    • В передней стенке печи вырезается два прямоугольных отверстия для топки и поддувала. Здесь впоследствии будут закрепляться на петли дверцы с замками и щеколды для них.
    • В верхней плоскости вырезается аккуратный проем для конфорки (в зависимости от размеров приобретенной детали), а также отверстие для дымовой трубы.
    • К нижней, донной части закрепляются ножки.
    • На боковых панелях размечается место, где будет положен колосник. На эти места привариваются уголки, они и станут кронштейнами для колосниковой решетки .
    • Для того чтобы сделать колосник, можно в листе металла высверлить большое количество круглых отверстий, или же сварить решетку из арматуры.
    • В верхней части буржуйки, на расстоянии 16 см от варочной панели, приваривается пластина, имеющая длину на 8 см меньше глубины буржуйки, т.е . она не должна доходить до задней стенки корпуса печи на 8 см.
    • Такую же пластину приваривают к задней стенке, выше первой пластины на 8 см, она не должна доходить до передней панели также на 8 см. Таким образом, после монтажа всех деталей, образуется лабиринтообразный коридор, по которому будет проходить горячий воздух, нагревая эти пластины, и не давая теплу сразу уйти в трубу.
    • Далее необходимо смонтировать вместе все детали буржуйки сваркой. Все стыки деталей в обязательном порядке усиливаются металлическим уголком.
    • В последнюю очередь приваривается дымоходная труба, и зачищаются все сварочные швы.
    • Для придания буржуйки эффектного вида, ее окрашивают жаростойкой краской.

    Правила безопасной установки буржуйки

    Чтобы самодельная буржуйка приносила в дом только уют и тепло, а не создавала проблем, необходимо соблюдать правила безопасности.

    • Установка печи производится на огнестойкую поверхность. Ее можно устроить из кафельной плитки или в виде кирпичной кладки. Стены вокруг печи также нужно обезопасить от перегревания. Это можно сделать с помощью огнестойкого специального гипсокартона или другого негорючего материала.
    • Нельзя располагать рядом с топкой легковоспламеняющиеся материалы.
    • В помещении, где будет находиться печь, должна быть устроена хорошая система вентиляции. Это важно для того, чтобы в помещении исключалась вероятность скопления угарного газа.
    • Для изготовления любой буржуйки необходимо использовать только качественный материал.

    Буржуйка прослужит и эффективно и долго, будет хорошим помощником в домашних делах и согреет зимними вечерами. Главное – хорошо продумать модель, аккуратно ее сделать, и соблюдать при эксплуатации все требования безопасного обращения.

    Понравилась статья?
    Сохраните, чтобы не потерять!

    Источник: http://kamin-expert.ru/otopitelnaya/kak-sdelat-burzhuyku-svoimi-rukami.html

    Смотрите также:
    03.05.2020

    Печь шведка: порядовка своими руками по правильной схеме Редко какой частный дом обходится без отопительной печи. Они могут иметь различную конструкцию, но независимо от этого, основным их предназначением является обогрев помещений. Некоторые отопительные агрегаты могут...

    03.05.2020

    Монтаж мультисплит-систем При невозможности установить в каждой комнате или кабинете отдельный кондиционер, альтернативой является монтаж мультисплит-систем. Кардинальное отличие от обычной сплит-системы заключается в количестве наружных блоков. Мультисплит-система...

    03.05.2020

    Подбор материалов для вентиляции на кухне и процесс монтажа своими руками Вентиляция на кухне своими руками – это тот вопрос, который интересует сегодня все больше людей вследствие того, что естественная вентиляционная система функционирует не очень качественно и...

    Комментарии

    Комментирование отключено.

    Голосование

    Как Вы узнали о нашем сайте?

    Посмотреть результаты

    Загрузка ... Загрузка ...
    Форум
