Печь “Шведка” своими руками

Печь шведка: порядовка своими руками по правильной схеме

Редко какой частный дом обходится без отопительной печи. Они могут иметь различную конструкцию, но независимо от этого, основным их предназначением является обогрев помещений. Некоторые отопительные агрегаты могут использоваться и в качестве варочной поверхности. Помимо русской печки (детальнее: «Как построить русскую печь своими руками — делаем кладку сами»), немалой популярностью пользуется и печь шведка порядовка которой не вызывает сложностей. Главные ее преимущества – небольшие размеры и экономичность.

Отопительно-варочная «шведка» имеет практически ту же самую конструкцию, что и русская печь (прочитайте также: «Порядовка русской печи — кладка своими руками»). Основное отличие заключается в том, что вторую из них устанавливают посреди комнаты, а «шведку» – между соседними помещениями. Таким образом, на кухне ее используют для приготовления пищи, а в комнате – для обогрева воздуха. В результате комната будет хорошо прогреваться, но сам процесс нагрева кирпичей происходит на кухне. Как выглядит такая печь, можно посмотреть на фото.

Материалы для печи шведка

При создании данной конструкции используется два вида кирпичей: красный и шамотный (огнеупорный) — вместо него иногда используют сырец. Перед укладкой материал на 24 часа замачивают в воде. Фундамент агрегата укладывают на цементный раствор, а саму конструкцию – на глиняный. Долговечность «шведки» зависит от качества глиняного раствора – чем оно выше, тем дольше прослужит печь.

Какой бы ни была порядовка печи шведка, в конструкции обязательно присутствуют металлические детали – заслонки, дверцы, задвижки. Чаще всего они изготавливаются методом чугунного литья. Для перекрытий применяют металлические уголки, арматурную сетку, шины и листы металла.

Часто используются и различные отделочные материалы, но «шведку» обычно просто красят известью. Но встречаются и конструкции, украшенные декоративным камнем, изразцами и прочим.

Для порядовки печи потребуются:

• емкость для раствора;
• металлическое сито с ячейками 1-2 миллиметра;
• молоток;
• штыковая лопата;
• мастерок;
• отвес;
• уровень.

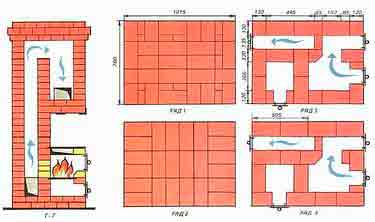

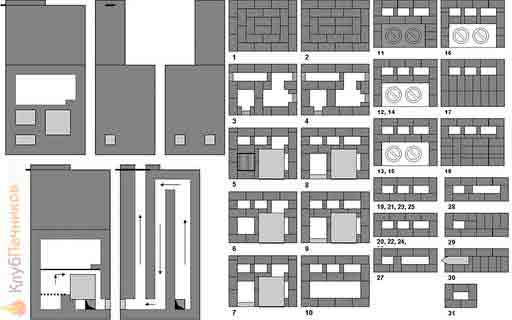

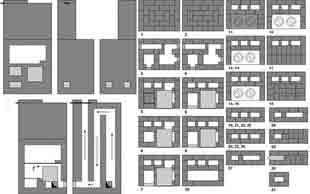

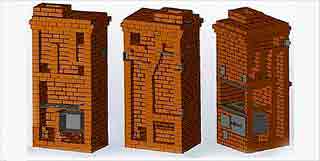

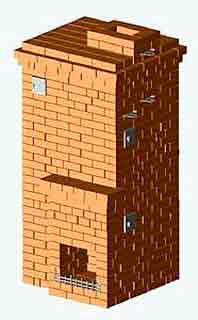

Печь шведка: порядовка и схема кладки

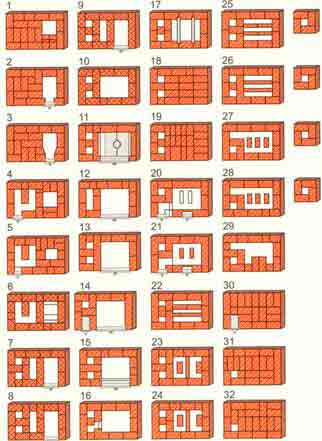

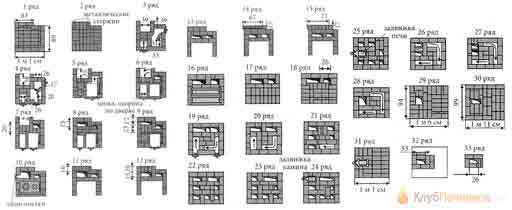

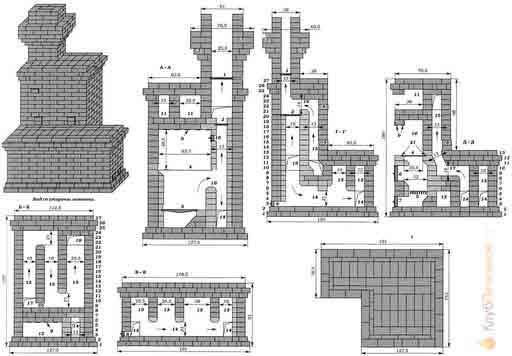

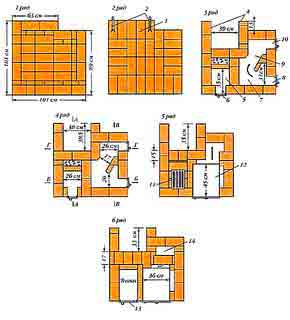

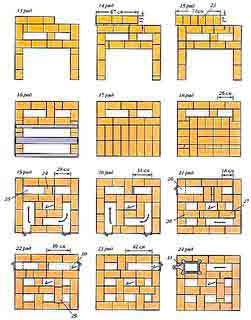

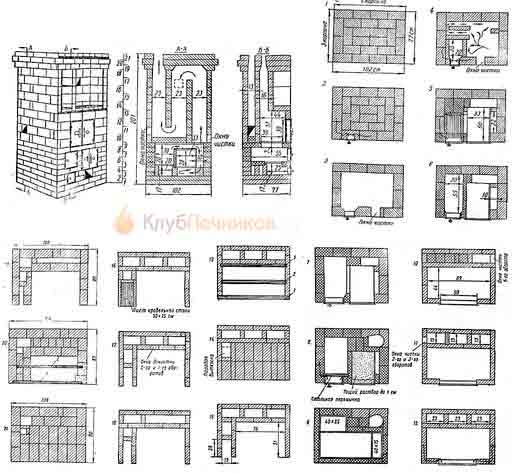

Порядовка отопительно варочной печи шведка – это специальная схема кладки каждого ряда кирпичей. Конструкцию строят в точном соответствии со схемой.

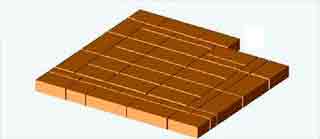

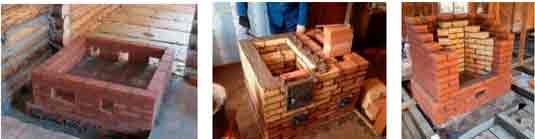

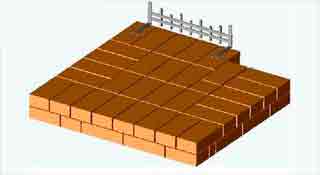

Первой и второй ряды должны быть сплошными. Они служат фундаментом печи и выкладываются из красного кирпича строго горизонтально. С помощью угольника проверяются углы кладки.

Порядовка третьего ряда предполагает основания вертикальных каналов, зольной камеры с дверцей и отсека нижнего нагрева. Для кладки используется красный кирпич, огнеупорными изделиями выкладывается лишь поддувало.

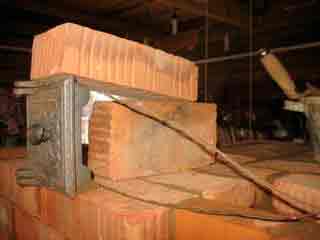

В четвертом ряду продолжается создание вертикальных каналов, зольной камеры и отсека нижнего нагрева. Из шамотного кирпича выкладывается поддувало, из красного – все остальное. Второй и третий вертикальный канал на третьем и четвертом ряду объединены в единое целое. Схожим методом укладывается и печь с лежанкой.

Пятый ряд выкладывают слева направо. Завершается формирование зольной камеры, дверца поддувала перекрывается. Колосниковую решетку устанавливают с учетом того, что при нагревании металл будет расширяться. Между кладкой и решеткой обязательно оставляют зазор величиной в 12-16 миллиметров – его засыпают песком. Все выкладывают красным кирпичом, огнеупорным – только зольник.

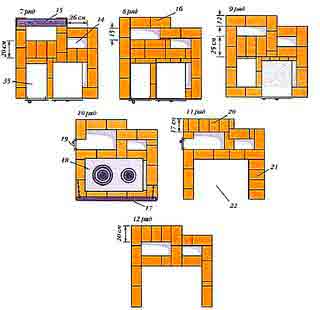

На шестом ряду начинают формировать основание топливной камеры, формируют дверку для нее. Устанавливают духовку. Топку и духовку разделяют стенкой из шамотного кирпича, что касается остальной кладки, то ее выполняют красным кирпичом. Из П-образного канала создается три вертикальных.

На седьмом ряду обустраивают топку из шамотного кирпича.

На восьмом шагу создается печь шведка своими руками: порядовка выглядит следующим образом. Закрывается вертикальный канал, но продолжается формирование топливной камеры.

Девятый ряд находится в верхней части дверцы топочной камеры. Кирпичи данного ряда стесывают под углом с нижней и верхней стороны для перехода газа из топки в дымоход.

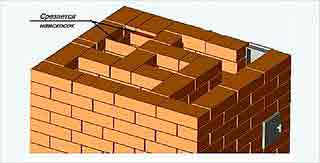

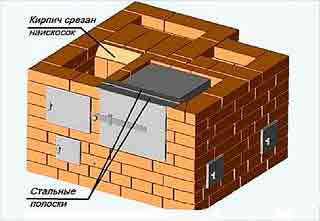

Кладка десятого ряда более сложная. Кирпичи стесываются под тем же углом, что и в предыдущем ряду. Стенку между топливной камерой и духовым шкафом не выкладывают. Ряд обязательно выравнивают по уровню, на него помещают варочную поверхность, делая для нее вырез с запасом в 12-16 миллиметров (из-за температурного расширения). Вровень с внешней стенкой печи закладывают металлический уголок размером минимум 45х45 миллиметров.

На одиннадцатом ряду формируется начало варочной камеры, при этом по всей длине закладывается кирпичом отверстие, образовавшееся с правой стороны. Ряд выкладывают красным кирпичом. Если установить съемную дверцу, то варочную камеру можно будет использовать и в качестве духовки (подробнее: «Отопительно варочная печь своими руками — ничего сложного»).

Двенадцатый ряд кладут из красного кирпича. В данном ряду два левых канала соединяют в один.

На тринадцатом ряду порядовку выполняют точно так же, как и на двенадцатом, кроме канала, который снова делится на две части.

Четырнадцатый и пятнадцатый ряды выкладывается точно тем же образом, что и предыдущий.

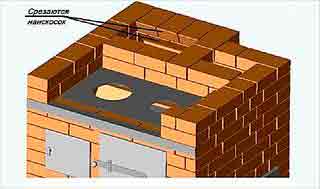

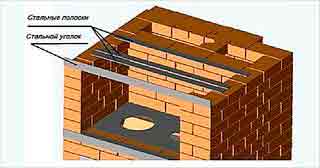

На шестнадцатом ряду перекрывают варочную камеру, устанавливая четыре металлических уголка размером 45х45 миллиметров подходящей длины. Схема кладки такая же, как и в предыдущем ряду. Читайте также: «Как построить печь шведку с плитой – теория и практика».

На семнадцатом ряду варочная камера полностью перекрывается, а для отвода пара оставляют отверстие размером, равным половине кирпича.

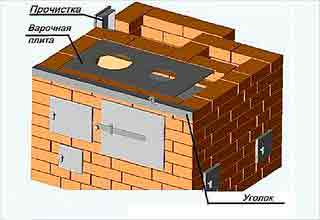

На восемнадцатом ряду закладывают страховочный металлический уголок с целью укрепления низа сушильных камер размером не менее 45х45 миллиметров.

На девятнадцатом ряду начинают кладку вытяжной вентиляции из варочной камеры и формируют две сушильные камеры. Следующие два ряда выкладываются одинаково.

Двадцать второй ряд формируется так же, как и предыдущие, но меньшую сушилку перекрывают металлической пластиной.

На двадцать третьем ряду создают сушильные камеры, подготавливая место для задвижки на вытяжном канале варочной камеры.

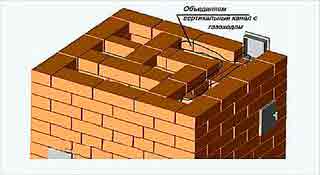

В двадцать четвертом ряду объединяют первый и второй вертикальный канал.

На двадцать пятом ряду вытяжку варочной камеры объединяют с третьим каналом.

В двадцать шестом ряду сушильные камеры перекрывают металлическим уголком, а по нему выкладывают перекрытие. Сверху помещают металлическую арматурную сетку. На данном этапе самые сложные работы завершаются. Чтобы получилась печка шведка — порядовка выполняется данным образом. Читайте также: «Как класть печь из кирпича схема».

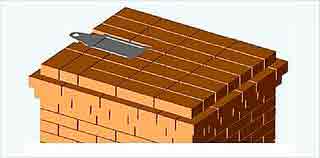

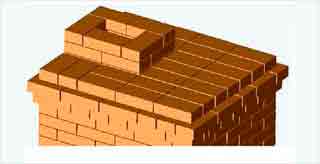

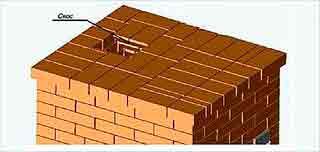

На двадцать седьмом ряду верх печи перекрывают, оставляя открытым лишь третий вертикально направленный канал. Периметр кладки при этом увеличивают на 3-4 сантиметра. На следующем ряду формируют бортик, а периметр кладки увеличивают еще на 3-4 сантиметра. На двадцать девятом ряду кладку возвращают к прежним размерам.

На тридцатом ряду формируют трубу, а в печи создают отверстие для задвижки. В дальнейшем остается только выложить трубу нужной высоты. Кладку выполняют вертикально по отвесу.

Печь шведка удобна в эксплуатации и экономична. С ее помощью можно эффективно прогревать дом, а в дополнение к этому еще и готовить пищу. Если собрана такая печь шведка порядовка которой указана выше, то она будет долговечной и функциональной. Конструкция ее довольно проста, поэтому с работой можно справиться, даже не обладая специальными знаниями и умениями.

Преимуществ самостоятельного создания печи много: это не только экономия, но и возможность придумать оригинальный дизайн конструкции. Кроме того, вещь, сделанная своими руками, будет служить предметом гордости мастера, и вызывать восторг у гостей.

Пример порядовки печи шведка на видео:

Источник: http://teplospec.com/pechi-kaminy/pech-shvedka-poryadovka-svoimi-rukami-po-pravilnoy-skheme.html

Согреет тело и душу: печь-шведка с духовкой и плитой как воплощение уюта

Печь-шведка хоть и появилась на свет благодаря шведским мастерам-конструкторам, но сегодня распространена уже по всему миру.

Она главная конкурентка русской печи, хотя общего у них мало: совсем разные размеры, устройство и способность к отоплению.

Печь-шведка может нагреть только небольшие по площади помещения – от 20 до 35 квадратных метров. Поэтому для отопления всего дома она не подходит, в отличие от русской печи.

Зато шведский отопительный прибор быстрее растапливается, имеет большой коэффициент полезного действия, экономно расходует топливо. Чаще всего такую печь устанавливают на дачах и небольших частных домиках (например, гостевых).

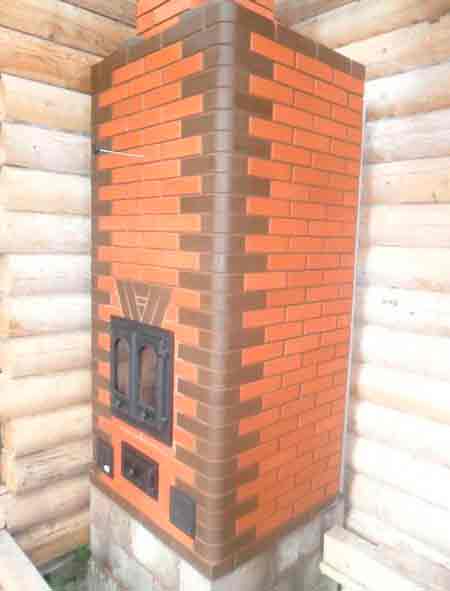

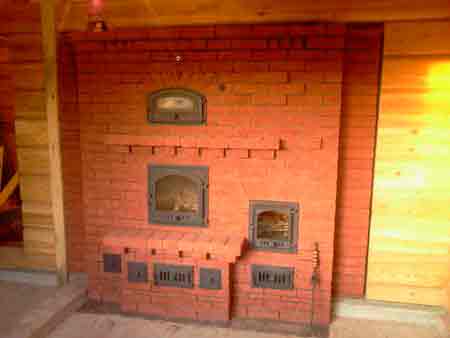

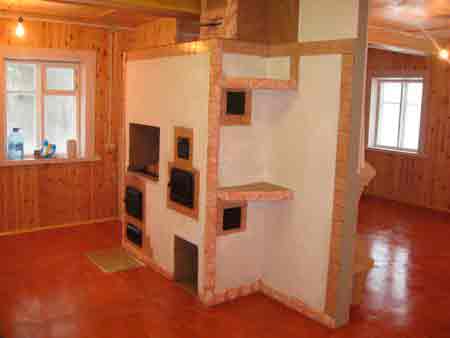

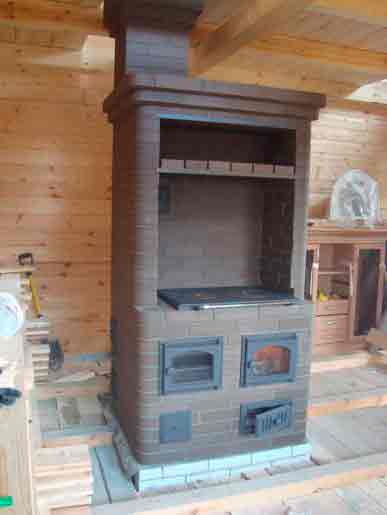

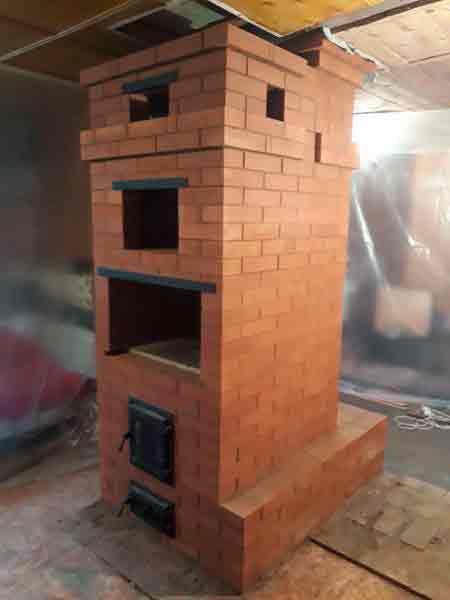

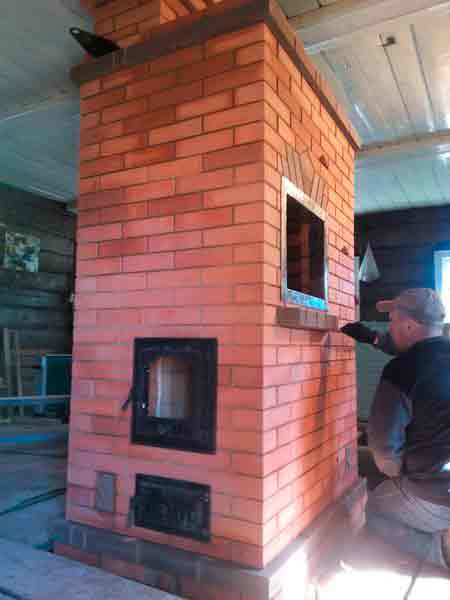

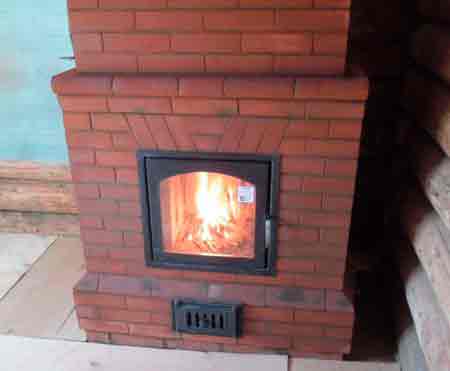

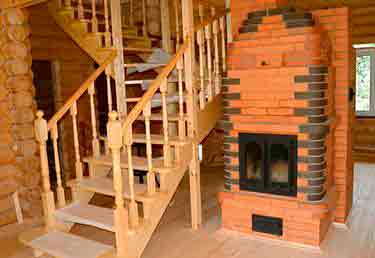

Современная кирпичная шведская печь

Складывают шведку самостоятельно, не прибегая к помощи профессионала.

Важно определиться со схемой, выбрать местоположение будущей печи, подготовить фундамент, необходимые для кладки инструменты.

Особое внимание уделяют качеству материала для изготовления печи — оно должно быть наивысшим, рассчитанным на большие температуры.

Виды печей со схемами кладки и порядовкой

Всего известно 4 типа печей-шведок. Все они одинаково популярны, но имеют свои особенности.

Шведки по видам разделяют:

• на обычную печь с плитой;
• на систему с плитой и духовым шкафом;
• на конструкцию с камином;
• на установку с лежанкой.

Все эти печи не занимают слишком места (даже та, что с лежаком), их можно устанавливать между кухней и гостиной, тогда получится прогреть одновременно два помещения. Важно грамотно продумать дымоход, чтобы дым вовремя уходил из комнаты, не причиняя вреда домочадцам. А еще все шведки не слишком подвержены воздействию копоти и сажи. Грязь, конечно, скапливается на внутренних поверхностях, но не в таком большом количестве, как в русской печке.

Быстрый нагрев — еще одна особенность любой шведки. Уже через 15 минут в помещении комфортно. Распределение тепла можно контролировать. Для этого предусмотрен режим — зима/лето. Печка имеет специальную заслонку. В холодное время ее открывают, конструкция нагревается целиком. В теплую пору заслон закрывают, поэтому нагревается только варочная панель и духовой шкаф.

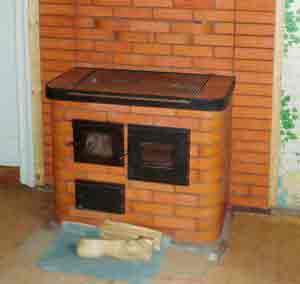

Обычная печь-шведка с плитой

Обычная печка с плитой отличается своей простотой и компактностью — минимум деталей, ничего лишнего. Такой вариант понравится тем, кто не имеет в своем распоряжении большого количества свободных квадратных метров. Агрегат займет около 80 сантиметров в длину и примерно 40 в ширину. Этого вполне достаточно, чтобы прогреть две смежные комнаты целиком.

Внимание! Целесообразно сложить печь насухо, без использования раствора, чтобы проверить кладку. Это займет гораздо больше времени, зато позволит избежать грубых ошибок.

Инструкция по кладке шведки с плитой выглядит так:

1. Первые два ряда выкладывают «наглухо», без выемок и полостей.
2. С 3 по 11-й ряд необходимо предусмотреть дверцы для камер (поддувальной и очистительной).
3. 12-й ряд должен быть цельным.
4. С 13 по 16-й ряды необходимо предусмотреть выемку под отопительно-варочную поверхность.
5. 17-й и 18-й ряды — ровные.
6. Далее выполняется дымоход.

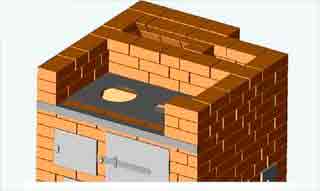

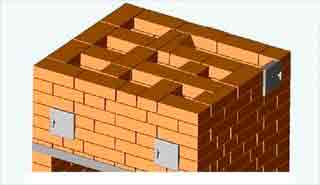

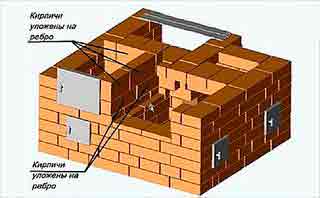

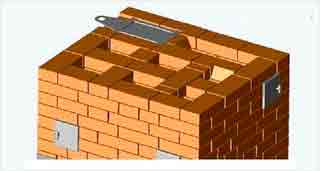

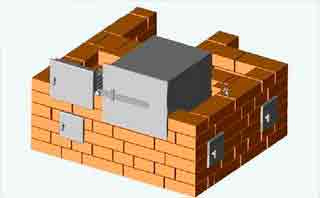

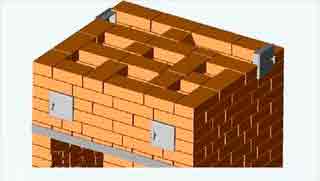

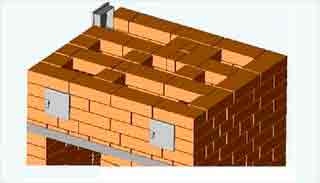

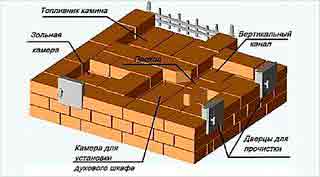

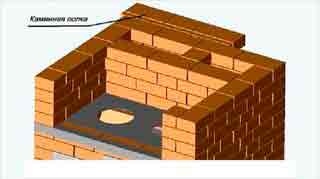

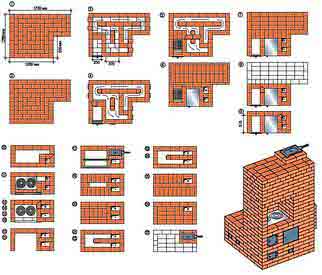

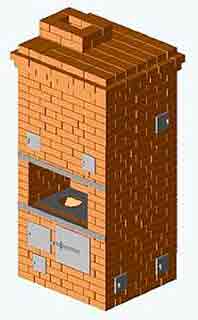

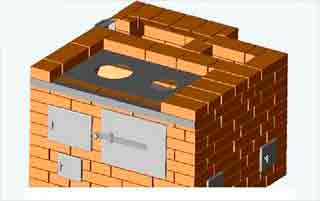

Фото 1. Объемная схема кладки для первых рядов, когда начинают делать поддувальную и очистительную камеры.

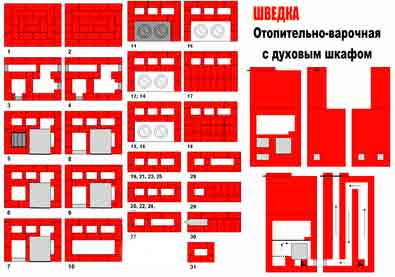

Печь с плитой и духовкой

Шведка с плитой и духовкой считается более сложным агрегатом, чем система только с плитой. Но в быту первый вариант гораздо практичней. Хозяйка сможет приготовить несколько блюд одновременно — что-то сварить, что-то запечь. Если семья большая — без духовки точно не обойтись.

В печке с варочной частью и духовым шкафом предусмотрено большее количество рядов, чем у отопительного устройства без них.

Инструкция по созданию шведки с печкой и духовкой выглядит так:

1. 1-й и 2-й ряд делают глухими.
2. С 3 по 10-й ряды предусматривают место для духовки, там же находится растопочная камера и очистительная часть.
3. С 11 по 16-й ряды оставляют место для комфортной работы с варочной поверхностью.
4. 17-й ряд снова глухой.
5. С 18 по 31-й ряд печь укладывают так, чтобы она могла адекватно функционировать: у нее появляется система воздухообмена и дымоход.

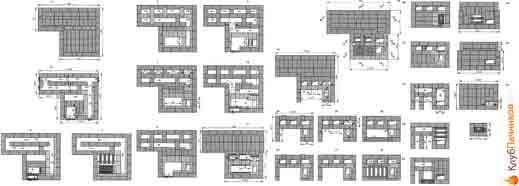

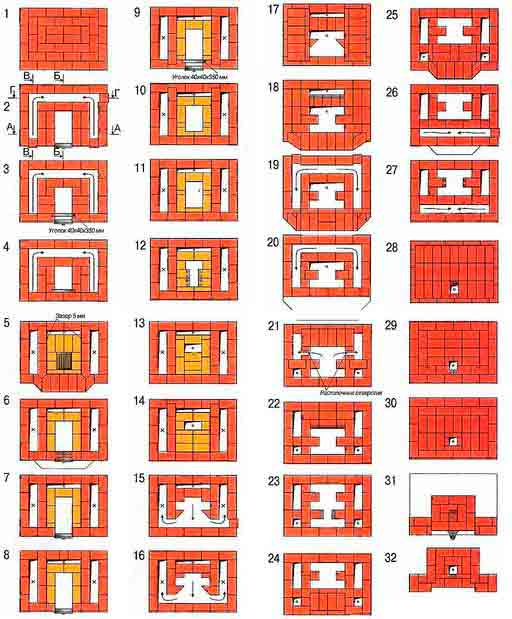

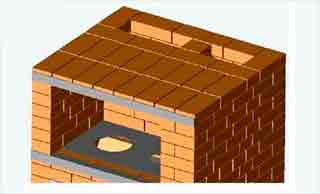

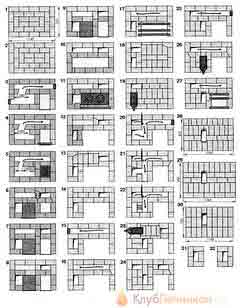

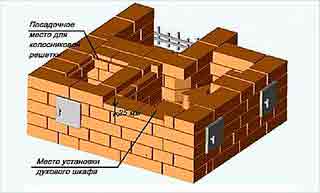

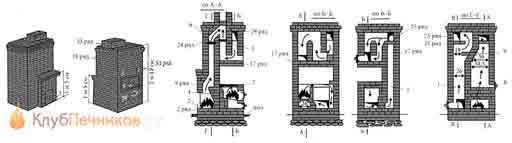

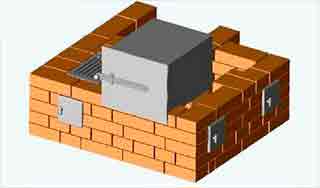

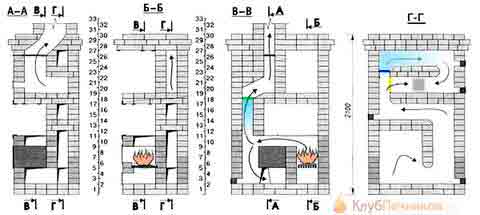

Фото 2. Схема кладки для печи с духовкой сложнее: больше рядов, появляется система дымохода.

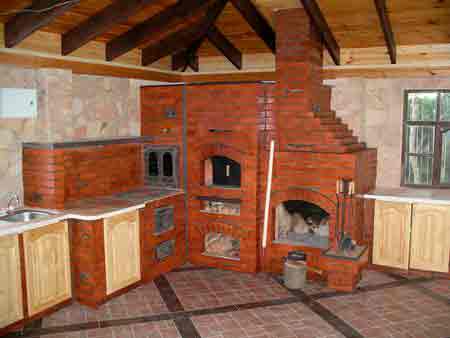

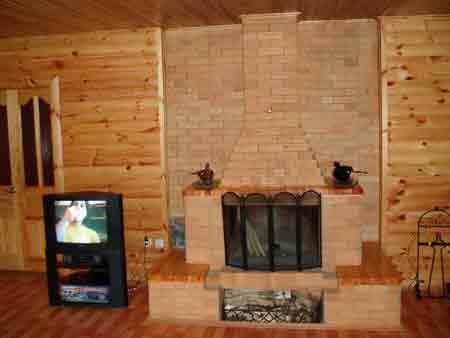

Печь-шведка с камином

Агрегат с камином понравится эстетам, которые ценят уют в собственном доме или на даче. Камин — это стильно и дорого. Вокруг него будут собираться домочадцы, чтобы обсудить последние новости или провести семейный совет. А как уютно у камина долгими зимними вечерами.

Но камин — это еще и опасно. Его не рекомендуют устанавливать в доме, где есть маленькие дети.

Внимание! Варочная панель будет находиться в одной комнате, а камин — в другой. Если делать их рядом друг с другом, получится как минимум неудобно — невозможно будет готовить еду, пока горит камин.

Ничего сложного в обустройстве печи с камином нет.

Инструкция по кладке отчасти напоминает установку системы с варочной поверхностью. Только в данном случае с 3 по 15-й ряд выкладывается каминная часть. Обрешетка обязательна, так угольки не будут рассыпаться.

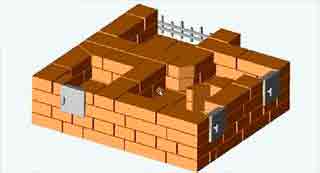

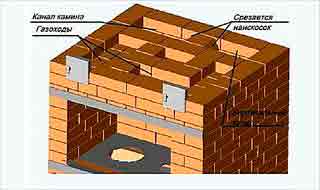

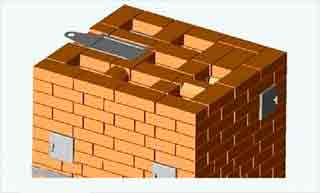

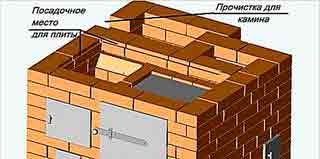

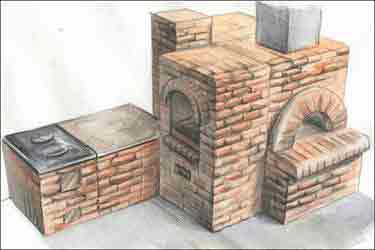

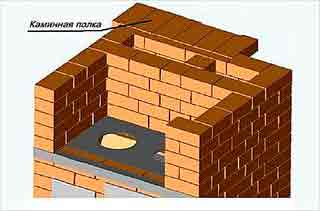

Фото 3. Объемная схема порядовки, демонстрирующая отличия печи с камином еще на начальной стадии.

Печь с лежанкой

Печка с лежанкой — это дополнительное спальное место. Оно особенно актуально в зимний период, когда в доме прохладно, а на печи тепло и комфортно. Шведка не рассчитана на большие размеры, поэтому и лежанка весьма компактна — максимум 1 метр 80 сантиметров в длину. Иначе печь не будет работать правильно — она не прогреет помещение и варочную панель должным образом.

Печная система имеет варочную панель и лежанку. Последняя не имеет выступов или подлокотников. Это прямая поверхность, на которую можно положить мягкий матрас. На лежанке удобно сушить вещи. Они высыхают очень быстро, не мнутся.

Всего предусмотрено 27 рядов. Первый и второй, как и во всех предыдущих случаях, цельные, без полостей и неровностей.

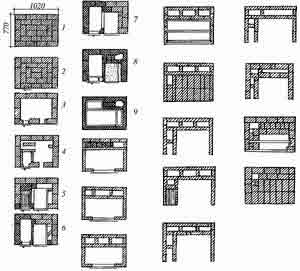

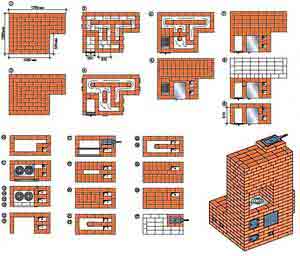

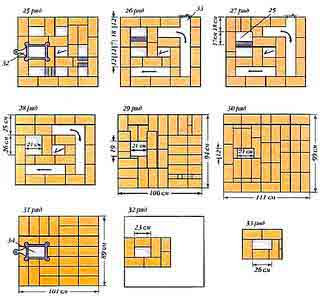

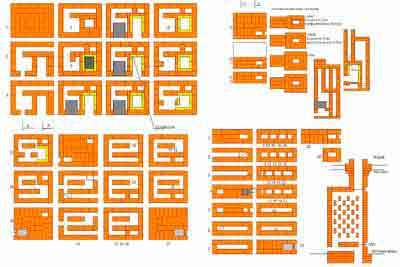

Фото 4. Порядовка для печи с лежанкой. В правом нижнем углу показано, как выглядит готовая конструкция.

Как сложить малую печь своими руками

Чтобы создать печку качественно, не обязательно быть опытным печником, важно разобраться в тонкостях схем и действовать строго по ним, не отступая от плана. Ознакомьтесь с представленным в интернете видео, чтобы понимать процесс укладки в деталях. Инструкция выглядит так:

1. Выберите место для установки агрегата — подальше от двери и окон.
2. Создайте крепкий и надежный фундамент.
3. Выложите гидроизолирующий слой, чтобы из фундамента в печь не поступала жидкость. Для таких целей подойдет обычный рубероид. Он кладется в 3—4 слоя, скрепленные между собой гвоздями или строительным степлером.
4. Начинайте установку печи. Каждый ряд должен быть ровным. Здесь не обойтись без строительного уровня.
5. Выполните установку дымохода и трубы.
6. Просушите печь. На это потребуется около 2 недель. Начинают с постепенной непродолжительной растопки, постепенно увеличивая временные промежутки.

Важно! 1 и 2 ряд нужно делать сплошными, чтобы печь устойчиво стояла на своем месте.

Выбор проекта

Чтобы выбрать печь, которая будет целиком соответствовать запросам конкретной семьи, необходимо четко определить, какие задачи ей необходимо выполнять:

1. Если агрегат нужен только для приготовления пищи, целесообразно поставить обычную шведку с варочной панелью и духовым шкафом, не тратить деньги на лишнее — камин, лежанку.
2. Если в помещении не хватает спального места, то печь с лежанкой — «маст хев» для конкретной комнаты или дома.
3. Если система выполняет еще и эстетическую функцию, тогда без камина не обойтись.

Внимание! При укладке следите за схемой. Недопустимо вносить в нее коррективы, если в печном деле вы разбираетесь поверхностно. Даже дополнительный третий глухой ряд снизу повлияет на печь с худшей стороны, не говоря о других частях системы.

Меньше всего места займет обычная печь-шведка, больше всего — конструкция с лежаком. Сложнее собирать систему с камином, там довольно трудоемкий вывод дыма и воздушная часть.

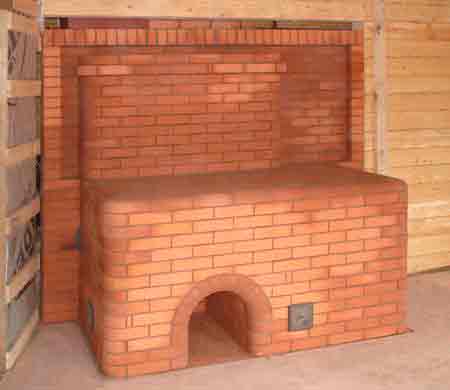

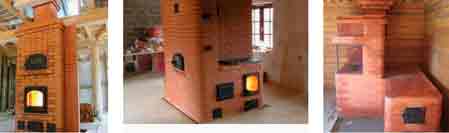

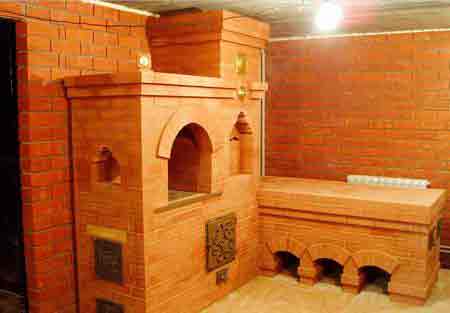

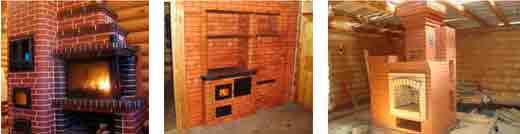

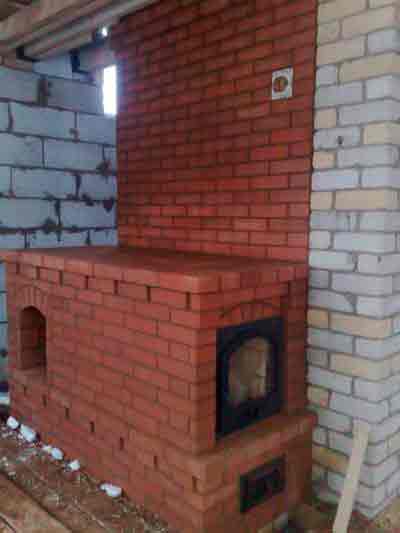

Фото 5. Возможный вариант печи с лежанкой. Спальное место получается не слишком большое, но достаточное для одного человека.

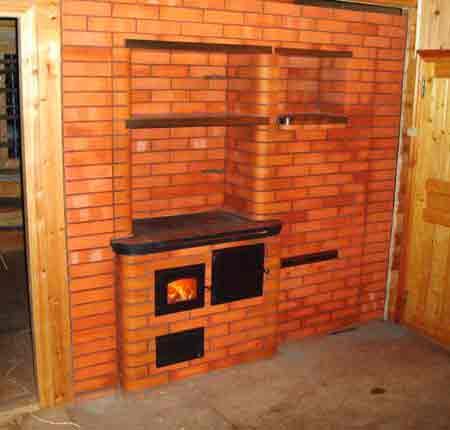

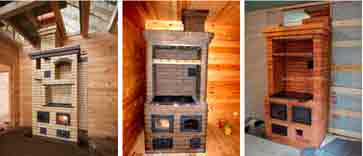

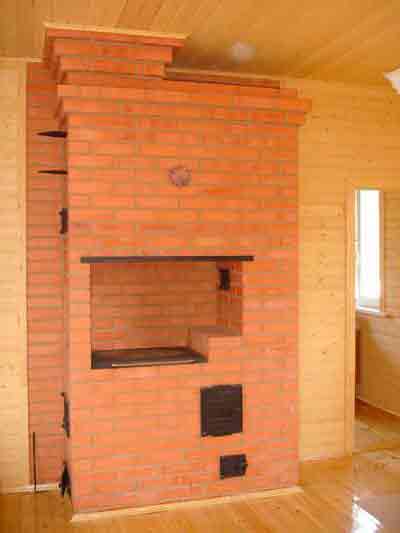

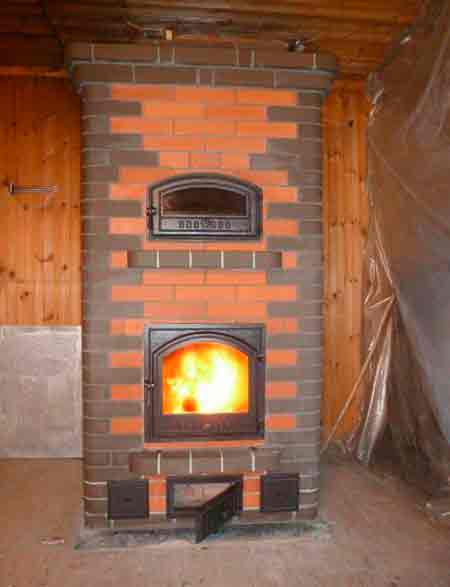

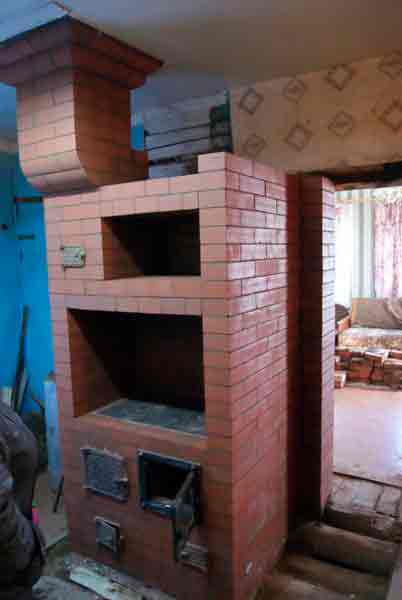

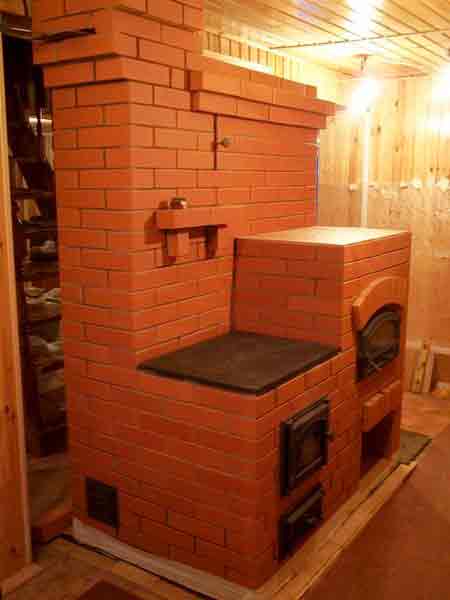

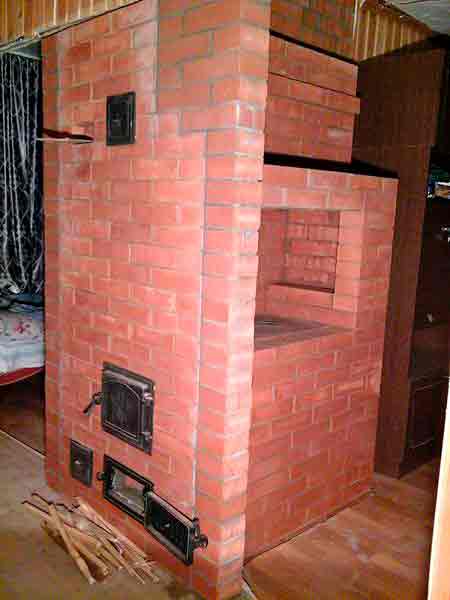

Фото 6. Пример печи с духовкой: компактная, практичная, сладывается легко и хорошо выглядит.

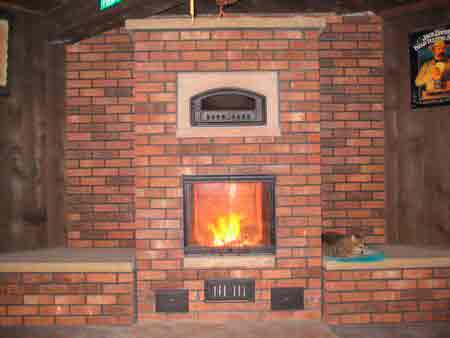

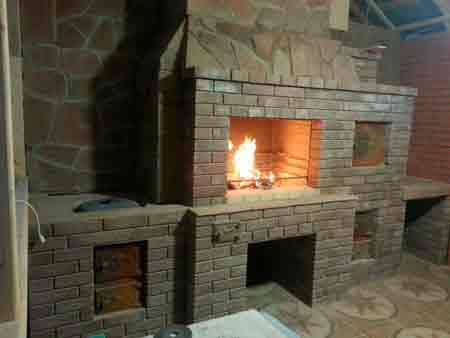

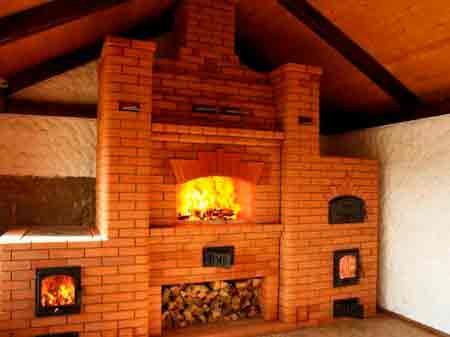

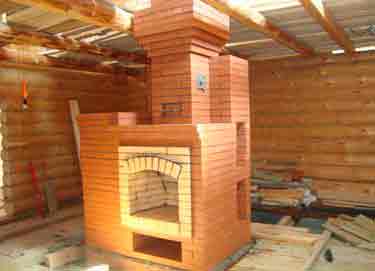

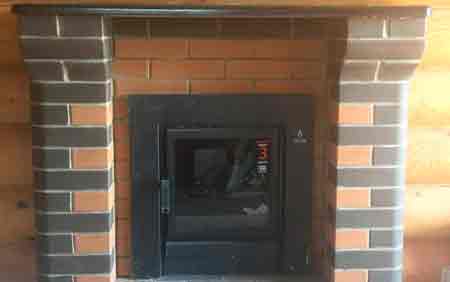

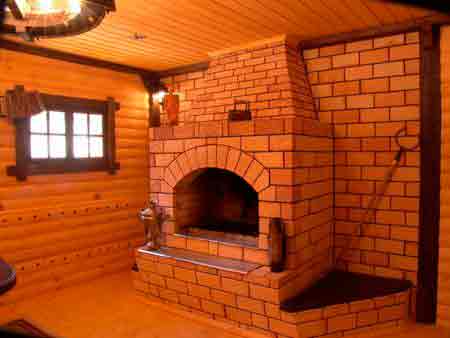

Фото 7. Большой и внушительный камин украшает печь. Но не для всех такой проект будет удобен.

Как выбрать кирпич и другие материалы

Чтобы построить добротную печь-шведку, необходимо запастись следующими материалами:

• Глиной для выкладки печи — нужна специальная, а не та, что достали из реки. По консистенции раствор — густой, напоминает жирную сметану, не растекается, плотно держится на своем месте.
• Кирпичом шамотным. Он считается огнеупорным, не имеет полостей. Изделие должно соответствовать ГОСТу, все кирпичики — одинакового размера, цвета и структуры.
• Дверцами металлическими для поддувальной и очистительной камер.
• Деревянными досками.
• Решеткой.
• Тремя задвижками.
• Духовым шкафом.
• Металлическими уголками.
• Варочной поверхностью.
• Красным кирпичом для облицовки (можно обойтись без него или использовать глину, специальную штукатурку).

Внимание. Главное в кладке печи — кирпич. Подходит только шамотный. Некоторые специалисты советуют использовать и красный. Но шамотный считается более прочным и устойчивым к тепловому воздействию.

Подготовка инструментов

Чтобы выложить качественную печь, одних лишь материалов и умелых рук будет недостаточно. Желательно запастись инструментами. В частности:

• лопаткой;
• строительным миксером;
• ведром для производства раствора;
• ситом;
• мастерком;
• строительным степлером;
• молотком (обычным или резиновым);
• строительным уровнем;
• рулеткой.

Хорошо иметь под рукой все перечисленные выше инструменты, тогда процесс укладки печи будет быстрым и не слишком затратным по времени. Не обязательно покупать самые дорогие, достаточно обыкновенных.

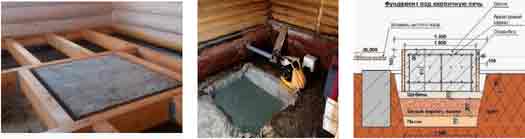

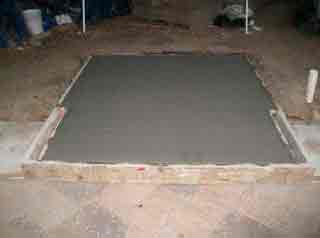

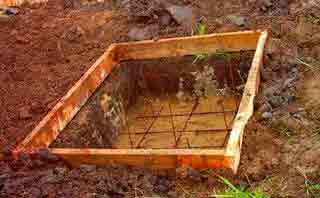

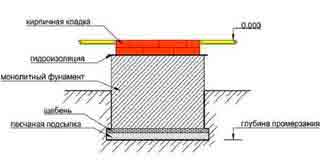

Заливка фундамента

Строят шведку только на фундаменте. Печка имеет значительный вес, обычный пол быстро деформируется, и печная система провалится. Инструкция выглядит так:

1. Если пол уже готов, его нужно разобрать. Вырезают отверстие, которое по периметру на 10 сантиметров больше предполагаемого устройства для отопления.

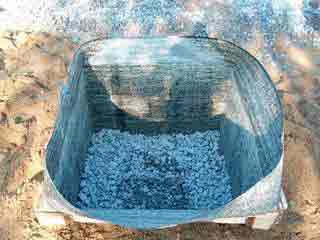

2. В земле роют яму глубиной в 70—100 сантиметров.
3. Яму засыпают щебенкой примерно на 10 сантиметров.
4. Далее — слой песка в 5 сантиметров.
5. Снова щебенка (еще 5—10 сантиметров).
6. Начинается строительство опалубки для фундаментального основания. Его можно выполнить из старых деревянных досок. Опалубка должна возвышаться над полом на 5—10 сантиметров. А доски впоследствии будут не нужны.
7. Яму заливают бетонным раствором. В него для прочности подмешивают щебенку.

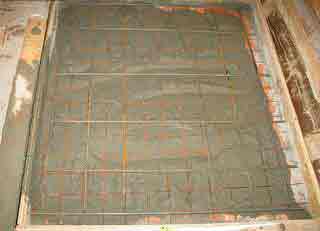

8. На слой устанавливают армирующую сетку.
9. Когда бетон застынет (на это уйдет дня 2—3) можно заливать финальный слой бетона.

Важно! Необходимо дать фундаменту хорошо просохнуть, прежде чем сооружать печь на нем. Если позволяет время, желательно выдержать около недели. Тогда в прочности основания сомнений не будет.

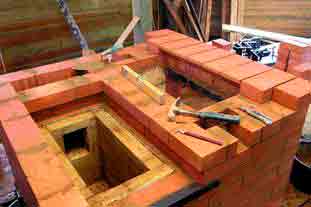

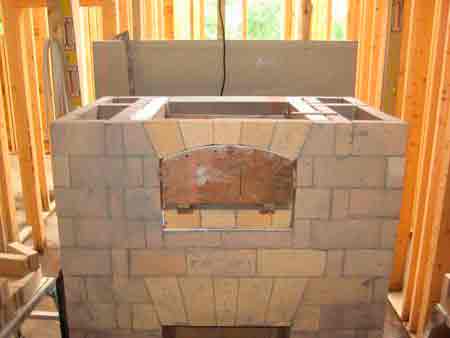

Изготовление печи-шведки: точный порядок

Точный порядок укладки системы выглядит следующим образом:

1. 1-й и 2-й ряд — глухие.
2. С 3 ряда берет свое начало очистительная камера, там же начинается поддувальная часть. В этом месте скапливается зола, частички топлива.
3. Дверцы в 3 ряду должны быть установлены максимально ровно, важно ориентироваться по уровню, иначе, они просто не будут нормально закрываться и открываться.
4. В 5 ряду появляется топочная камера.
5. Потом устанавливают духовой шкаф.
6. С 6 ряда идет формирование места под варочную поверхность.
7. Начинается формирование воздуховодной системы.
8. Варочная поверхность чаще всего кладется на 11 ряду.
9. Далее идет пространство, необходимое для нормальной работы варочной части.
10. Формируются камеры сушильного типа. Они начинаются с 19—20 ряда.
11. С 29 ряда обычно монтируют дымоход, устанавливают трубу.

Важно! В каждом конкретном случае схема кладки различается. Это вполне обоснованно, ведь и в конструкциях системы имеют некоторые отличия. Агрегат с лежаком отапливается несколько иначе, чем с камином. Вот почему так важно следить за схемами и сделать пробную выкладку без раствора.

О проблемах

Иногда уже после установки печи возникают проблемы. Например:

1. Конструкция «завалилась» набок. Значит, фундамент недостаточно просох. Это большая неприятность. Печь придется разбирать и собирать заново.
2. Лежанка не греется. Значит, неправильно смонтирована система воздушного обмена внутри печи. Вероятно, печь придется демонтировать и проверять по схеме, все ли выполнено в строгом соответствии с ней.
3. Не греет плита или духовой шкаф, значит, открытый огонь слишком удален от них из-за большого количество рядов. Их нужно уменьшать, для этого — разбирать систему.
4. Дым остается в помещении — не функционирует дымоход и труба. Этот вопрос нужно решать срочно, чтобы избежать несчастного случая. Печь разбирают и проверяют на соответствие схеме. Дымоход может быть очень узким, иногда ему требуется расширение.
5. Печь очень быстро нагревается и быстро остывает. Возможно, выбран неправильный и некачественный кирпич, который не соответствует государственному стандарту. Чтобы решить проблему, придется всю работу переделывать.

Не допускайте эксплуатации печного сооружения, если агрегат функционирует неправильно. Лучше потратить время и переделать, чем пострадать от угарного газа или слабой топки.

Где лучше всего расположить печь-шведку

Верный друг и отличный отопитель — это печь-шведка. Она станет незаменимой помощницей на кухне и самым теплым предметом в доме. Располагать агрегат нужно подальше от двери и окон, в месте, где кухня соединяется с комнатой.

Перед кладкой кирпича его желательно замочить на две минуты — тогда процесс станет эффективней. Кирпич не будет забирать жидкость из раствора и не растрескается в процессе.

Такая печь не годится для отопления больших помещений. Ее максимум — 35 квадратных метров. Зато шведка многофункциональна: служит для приготовления пищи, сна и отдыха, сушки одежды и обуви.

Полезное видео

Познакомьтесь с видеосюжетом, в котором продемонстрированы все этапы строительства печи-шведки, от фундамента до дымохода.

Источник: http://ogon.guru/stroitelstvo-svoimi-rukami/pech/vidi-pechey/shvedka.html

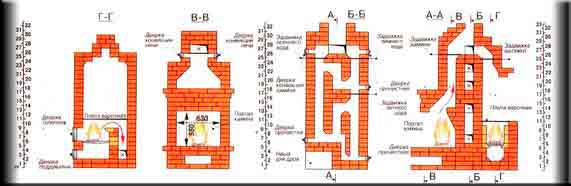

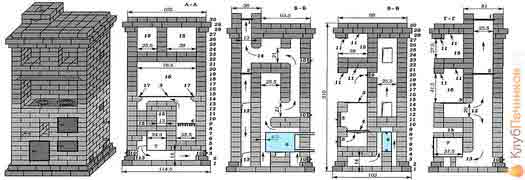

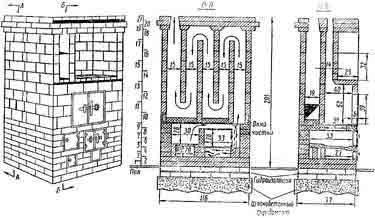

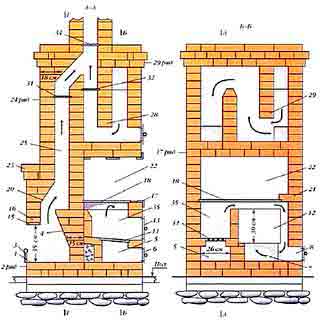

Печь шведка: схемы, чертежи, порядок работ и особенности постройки своими руками

Одним из эффективных способов решения проблемы отопления в частном доме является сооружение печи-шведки. Она размещается в простеночной зоне между кухней и жилой комнатой. Особенности конструкции обеспечивают высокий КПД работы с быстрым разогревом и передачей тепла в смежное помещение. Именно так родились идеи шведских печек с лежанкой, камином или варочной плоскостью.

Краткое содержимое статьи:

• Конструкция печи
• Достоинства и недостатки
• Разновидности
• Обустройство фундамента
• Особенности кладки

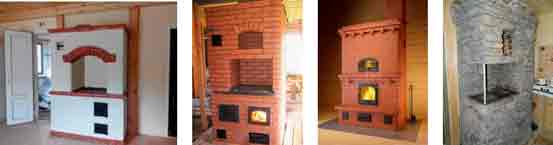

• Фото печей шведка

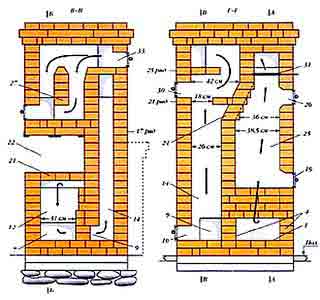

Конструкция печи

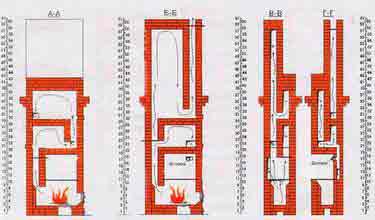

В процессе работы отопительной системы теплообмен идет в колпаковой части печи, которая расположена сверху топки и камеры сушки. При этом газы из топки в трубу попадают через дымоход канального типа.

Конструктивно выделяют и такие особенности:

Большая духовка изготовлена из литого чугуна. Ее роль состоит в ускорении нагрева, который начинается сразу же после растопки печи. Поскольку духовой шкаф обустроен ниже топки или на ее уровне, то в результате дожига дров выделяется много тепловой энергии. Это приводит к поступлению в комнату горячего воздуха, идущего снизу вверх.

Верхняя ниша обогревается за счет первичного и вторичного тепла. Температура в этой зоне постоянна. Здесь можно удобно просушивать несколько комплектов одежды.

Углубление над поверхностью варочной плиты играет роль термоса.

Благодаря вьюшке, которую надо закрыть сразу после окончания топочного процесса, тепло сохраняется длительное время.

Задняя поверхность, как это видно на фото печи шведки, выполняет роль стенки, ведущей в комнату. Здесь обустраивают лежанку или камин.

Достоинства и недостатки

Прежде чем определяться с вопросом, как правильно класть шведку из кирпича, необходимо оценить все ее преимущества и проблемные места.

Специалисты выделяют такие достоинства:

• компактность – площадь основания до 1 кв. м и высота не более 2 м;
• возможность использования как для отопления, так и при приготовлении пищи, отдыха, для просушивания вещей;
• прекрасные показатели эффективности – высокие КПД и теплоотдача;
• простота конструкции;
• декоративная функция украшения помещения;
• возможность регулирования режимов отопления;
• оперативность разогрева;
• простота в обслуживании и нечастая укладка топлива.

Эффективное применение шведки возможно только при регулярном топочном процессе. Если помещение обогревается не слишком часто, то необходимо просушивать ее.

Оптимальной площадью отапливаемого помещения считается 40 кв. м. При кладке печи нужно использовать качественное сырье, а дверь камеры для топки должна быть обязательно литой.

Разновидности

Важно понимать, какие бывают шведские печи, поскольку от этого будет зависеть схема кладки и расположения в доме. Популярны такие модели:

• с камином, когда плита для варки развернута в сторону кухни, а в гостиную будет направлен каминный очаг;
• печь шведка с плиткой и духовкой – используется для отопления помещения полностью;
• с лежанкой для комфортного отдыха с одновременным обогревом дома.

Вне зависимости от выбранного вида конструкции, требуется правильно определить параметр сечения трубы. Для этого нужно узнать:

• габариты топочной камеры посредством умножения длины топки на ее ширину и высоту;
• удельную теплотворность топлива – применяются табличные данные.

При расчете теплоотдачи теплотворность в удельных единицах умножают на объемные характеристики топки. Полученное значение множат на:

• КПД – 40%;
• уровень сгорания – 80%;
• степень загрузки топливом – 63%.

Обустройство фундамента

Глубина закладки может быть разной. Определяется она по характеру промерзания почвы в зимний период и в среднем составляет 80-100 см. Ширина фундамента должна на 10-15 см превышать размеры самой печи.

•

В вырытую траншею на дно укладывают слой песка 15-20 см, что позволит выровнять поверхность, обеспечить дренажные функции и перераспределить давление на грунт. Сверху насыпают крупный щебень, осколки кирпича или природного камня и заливают цементный раствор для прочности.

Для закрепления бетона и температурного регулирования за 10-15 см до начала слоя стяжки закладывается арматурная сетка. Инструкции как можно сделать печь шведку предполагают необходимость гидроизоляции фундамента.

Для этого после выравнивания бетона и его затвердевания выкладывается рубероид в 2-3 слоя. Можно применять также толь или материалы из синтетики с фольгой.

На последнем этапе необходимо проделать отверстие для кладки, а затем увеличить покрытие в месте прилегания к основанию печи. Здесь устанавливаются плинтуса. К половицам саморезами можно прикрепить лаги из бруса.

Особенности кладки

Отопительно варочная печь шведка выкладывается следующим образом. Первые два ряда устанавливаются со смещением и перевязкой. Они должны быть прочными. Два последующих ряда начинают формировать зольник и очистные каналы.

Здесь крепятся двери для поддувала и прочистки. Металлические компоненты ставятся так, чтобы оставался зазор 4-5 мм на тепловое расширение. Промежуток закладывается шнуром из асбеста.

•

В пятом ряду при помощи шамотного камня начинают закладывать топку. На ее дно устанавливают решетку, а по периметру делают зазор 4-5 мм, засыпанный песком. Для установки духовки в раствор вплетается проволока из стали.

Дымоход с топкой обустраиваются и в шестом ряду, а вот три последующих ряда используются для формирования отсека топки. Применяется шамотный кирпич. Зазор для топочного расширения на стыке шамотного и красного кирпича не заполняют цементом. Также необходимо установить дверцу.

Перекрытие вертикального канала из камеры нижнего уровня перекрывают в 8-м ряду. Кирпич, соединяющий топку с духовкой, кладется ребром. В 9-м ряду кирпичи стачиваются в угловом направлении, чтобы задать движение газов в дымоход.

Горизонтальная перегородка накрывает топку с духовкой в 10 ряду. На плите в лицевой части крепят угол из металла. В 11-м ряду варочная плита ставится в нужное положение и продолжается кладка.

В рядах с 12-16 обустраивается дымоход со швабровкой внутренней поверхности каналов. Ряды 17-18 ставятся на опоры и закрывают варочную зону. Крепление к уголкам производится проволокой.

•

Для обустройства сушильного отсека сначала производится его закладка (19-20) с установкой дверей в месте точки прочистки канала дымохода, а затем выкладываются ряды с 21 по 28 – полость сушилки.

Задвижка со стандартным зазором ставится в 27-м ряду. На раму рекомендуется закрепить шнур асбестового типа. Перекрытие каналов строится в 29 ряду. Кладку следует расширить, чтобы сформировать карниз.

Не забудьте закрыть сушилку. Для этого используется лист из металла. В нем вырезают канал для дымохода. В 30 ряду расширение сохраняется, а в 31-м осуществляется возврат к начальным размерам.

На следующем этапе выкладывается прямая труба с распушкой в точке прохождения через перекрытие. При этом необходимо соблюсти высоту расположения оголовка. После окончания кладки печь просыхает 1-2 недели, а потом такой же период надо постепенно протапливать ее. Соблюдение простых рекомендаций позволит соорудить надежную и комфортную систему отопления частного дома.

Источник: http://mirstrojka.ru/pech-shvedka/

Печь Шведка

Печь шведка в доме, основные особенности и преимущества.

Появление современных моделей отопительного оборудования позволило значительно повысить комфортность жилища. Казалось бы, такие конструкции, как печи должны уйти в небытие, остаться лишь в музеях, да в народной памяти. Но наблюдается обратная ситуация.

Владельцы загородных домов все чаще проявляют к ним интерес, желание возвести печь в своем доме. Причин такому явлению несколько.

Печь-шведка – весьма эффективный и практичный отопительно-варочный прибор, который вполне возможно построить своими руками домашнему мастеру, ранее не занимавшемуся печными работами.

Если учесть, что трескучий мороз зимой бывает не всегда, то по КПД в среднем за отопительный сезон шведская печь немногим уступает русской, но компактнее и быстро разогревается.

По своей конструкции печь-шведка с плитой рассчитана на размещение в простенке между кухней и общей жилой комнатой, как в традиционных скандинавских жилищах, или между кухней и гостиной, в домах посовременнее и побогаче.

Кухня хорошо и быстро прогревается на период готовки, но накопленный в печи запас тепла большей частью постепенно отдается в смежную комнату. Там к печи можно пристроить, смотря по вкусу и достатку хозяев, лежанку или камин.

Главными преимуществами шведки являются:

• компактность;
• высокий КПД.
• функциональность
• простота

Конструкция средних размеров занимает всего один квадратный метр и при этом способна отапливать дом в 30 м2 при условии, что печь размещается в двух комнатах.

Топка располагается в кухне, а задняя стенка обогревает гостиную или спальню. Такая эффективность и экономичность обеспечивается сложной системой дымоходов, позволяющих рационально использовать тепло.

Важным достоинством этой печи является возможность одновременно создать два или три варианта топки: зимний, летний и осенний.

Для каждого предусмотрен свой путь прохождения дыма, что позволяет летом готовить, не повышая температуру в доме. Эта система одновременно поддерживает печь в рабочем состоянии постоянно, исключая задымление, с которым приходится сталкиваться при начале отопительного сезона владельцам обычных конструкций.

Печь-шведка – это уникальная по своим характеристикам конструкция, которая подходит как для обогрева жилых помещений, так и для приготовления разнообразной пищи.

Особенности конструкции и сравнительно небольшие размеры агрегата позволяют размещать его в смежных комнатах. Обычно лицевую сторону шведки выводят в кухню, а заднюю стенку – в жилую комнату для ее обогрева.

В конструкции шведской печи больше всего привлекает эффективность сгорания топлива .

Благодаря удачной технической конструкции, в топке сгорает уголь, дрова, камыш или мелкая древесина, образуя большую массу тепловой энергии.

В отличие от традиционной русской печи, которой требуется немало времени, прежде чем она начинает отдавать тепло, шведка очень быстро разогревается. Благодаря этому, уже через 10-15 минут после закладки и розжига дров, помещение наполняется теплом.

При этом, она не только быстро прогревает помещение, но и сохраняет тепло. Для этого, после угасания дров, необходимо плотно закрыть задвижку. В противном случае, все тепло, которое накопилось в печи, быстро выйдет наружу.

Подобно популярной голландке, шведка очень компактна и занимает не много место в доме, что незаменимо в небольших загородных домах, где расположение большой русской печи просто не имеет смысла.

Кроме того, варочная поверхность для приготовления еды и духовка создает дополнительный комфорт и повышает функциональность печи.

• компактные размеры;
• функциональность (варочная поверхность, духовка, нагрев воды и т.д.);
• экономичность расхода топлива;
• возможность прогреть одновременно две комнаты.

Но, говоря о достоинствах шведки, было бы несправедливо не заметить и некоторые ее недостатки.

Конструкция шведской печи очень требовательна к выбору материала. Если для создания русской печи подойдет обычный шамотный кирпич, то здесь необходимо запастись очень качественными материалами, иначе будет сильно снижена эффективность отопительного аппарата.

Кроме того, конструкция такой печи достаточно сложна и требует определенных знаний и очень тонкого скрупулёзного подхода. После монтажа и запуска, очень сложно будет устранить свои ошибки.

• Зачем мочить печной кирпич перед кладкой
• Почему скапливается сажа в дымоходе

Шведская печь всегда выполняет как минимум 2 функции:

• отопительную;
• варочную.

Размер топки 35-50 см, размер плиты 41-71 см. Если вы, к примеру, захотите изменить размеры топки, то вам придется пересчитывать все остальные параметры печи. Недаром же лучшие математики прошлых времен рассчитывали со скурпулёзной точностью свое детище.

Прежде чем выбрать определенную модель печи, подумайте, какая функция у нее будет главной, от этого зависит очень многое.

Если, к примеру ваша печь будет только отопительно-варочным сооружением, то ее можно разместить на кухне и сделать небольшого размера.

Если предполагается задача обогрева целого дома, то выберите место, откуда тепло будет свободно распространятся по всему дому. Какую бы модель печи вы не предпочли, работа начинается с сооружения фундамента под размеры печи.

Шведская печь предназначена для дома небольших размеров с простой планировкой (в идеале двухкомнатного). Обычно мощности теплогенератора хватает для строений площадью 30-50 квадратных метров при условии, что будет производиться две топки за сутки.

Устройство, как правило, возводят между кухней и основным помещением, то есть печка играет роль перегородки.

Дверца топки и поддувала, задвижки, плита и ниши находятся в кухне (отсюда же происходит управление печью), а тыльная плоскость с дымовыми каналами обращена в комнату.

Стараются собрать шведку ближе к центру дома, лишь изредка её ставят возле наружной стены или в углу.

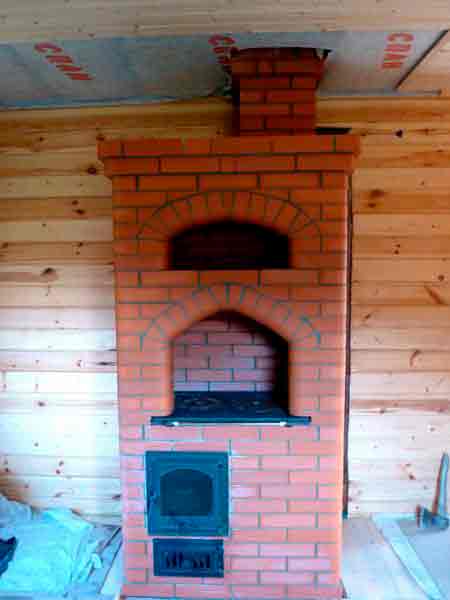

По форме печь шведка напоминает вертикально ориентированный блок-шкаф, который имеет высоту от 2 метров, часто она поднимается почти до самого потолка.

Модель примечательна своими скромными размерами по полу, её длина редко превышает порог в 1300 мм, а ширина – 900 мм. То есть в свободном пространстве теряем только 1 м2 (вместо 3-4, как в случае с русской печкой).

В небольших габаритах скрыт большой потенциал, производительность тут будто сконцентрирована. Например, если из того же количества кирпича сложить голландку, то её тепловая производительность будет где-то на треть ниже.

Коэффициент полезного действия шведских печей почти такой же, как у русской печки, но они менее материалоёмкие и намного проще в монтаже.

Принцип работы печи

1. В топке разгорается топливо, и получившийся газ проходит под варочную плиту.
2. Происходит нагрев плиты, духового шкафа.
3. Отопительные газы скапливаются в замкнутом пространстве отопительной камеры, где ее нагревают.
4. Через боров дымовой трубы газы удаляются.

Что привлекает в данных печках, так это эффективность сжигания и нетребовательность к топливу.

В камеру сгорания загружаются дрова, уголь, мелкая древесина или камыш, — все это успешно сгорает и выделяет массу тепловой энергии в доме, благодаря удачной конструкции.

Очень удобно, что горячий воздух из духовки начинает поступать в комнату практически сразу после растопки. В то же время тыльная сторона, которую нагревают дымовые газы, достаточно долго держат тепло. Главное, после угасания топки не забыть закрыть задвижку, иначе печка быстро остывает.

Как и голландка, шведка занимает немного места в доме, притом устанавливается в простенке между комнатами, что еще больше способствует экономии места.

Плита для варки и ниша для сушки вещей создает дополнительный комфорт при эксплуатации подобного рода источников тепла.

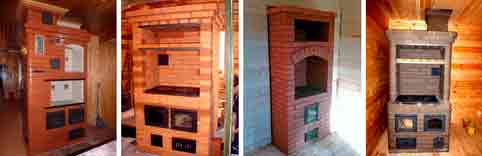

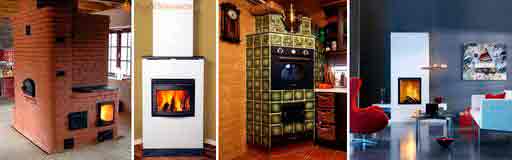

Виды печей и их характеристики

Существует несколько моделей печи шведка:

• отопительно-варочная печь, имеющая только плиту, а также при желании оснащенная дополнительно духовкой, водогрейным баком и нишей для сушки;
• печь-камин, который может быть расположен таким образом, что отопительно-варочная часть сооружения будет выходить в кухню, а декоративная каминная сторона в спальню или гостиную;
• шведка, имеющая лежанку – такая печь имеет более сложную конструкцию, но зато она может выполнять в зимнее время функцию теплой кровати.

Шведка с лежанкой является аналогом русской печи и еще относительно недавно была довольно распространена. Сейчас же такие конструкции вытеснились более компактными классическими вариантами.

Однако широко известен положительный эффект таких печей при простудных заболеваниях. Наши предки считали, что стоит поспать на хорошо прогретой печи, и болезнь отступит.

Модель выбирается в зависимости от площади, которая может быть под нее использована, так как некоторые из разновидностей — достаточно массивны, а другие, наоборот, имеют компактные формы.

При выборе печи, кроме площади, конечно же, учитываются предъявляемые к ней требования по функциональности.

Например, если шведка устанавливается в кухне и место ее расположения не граничит с другими комнатами, то выбор обычно падает на компактную отопительно-варочную печь.

Если же необходимо обогреть весь дом, то для печи выбирается соответствующее место, где она будет обогревать сразу две комнаты, или же вариант с лежанкой, от которой исходит также достаточно большое количество тепла.

Шведка с камином отлично подойдет для романтического интерьера – ее обычно выбирают те хозяева, которые любят проводить вечера около огня. Если кладка каминного отдела произведена правильно, то он также вполне сможет обогреть комнату, в которую выходит его топка.

Относительно построения щитка такие печи также делятся на несколько видов:

В случае горизонтального построения щитка прогревание конструкции происходит равномерно.

Однако для прочистки такой системы необходимо большое количество прочистных отверстий, оснащенных дверками, что делает такую конструкцию более сложной в возведении и дорогостоящей.

В случае с вертикальным расположением газоходных каналов в такой печке может быть лишь один прочистной люк.

Поскольку чаще всего такие печи располагаются между двух комнат, то одна из них будет прогреваться быстрее другой. Это объясняется тем, что в первом канале, расположенном со стороны печи, температура будет существенно выше, чем в третьем, куда отводятся уже несколько остывшие газы.

Шведка с колпаковым режимом топки.

Данный вариант обладает достоинствами обеих вышеописанных систем. Прогрев печи в данном случае происходит равномерно, а для самой конструкции требуется лишь одно прочистное окошко. Еще один плюс – для строительства такой печи необходимо меньшее количество кирпича. К тому же, и остывает такая конструкция сравнительно медленнее.

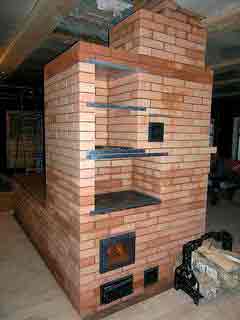

Печь шведка своими руками

Печь шведка своими руками может быть возведена лишь в том случае, если у домашнего мастера уже есть устойчивые навыки каменщика и, хотя бы небольшой, опыт работы с печами.

Сама по себе шведка является достаточно сложной конструкцией, явно непредназначенной для первичного обучения подобным технологиям.

Какая бы модель печи ни была выбрана, работу все равно начинают с устройства основы-фундамента.

Ключевой материал для сооружения отопительно-варочной шведки своими руками – это красный кирпич из керамики.

Категорически запрещено для кладки использовать ранее применяемый кирпич, например, со старой разобранной печи. Для топки применяйте шамотные кирпичи.

Для изготовления печи небольших размеров вам могут потребоваться следующие материалы:

• Глина;
• Красный и шамотный кирпич;
• Дверцы различного типа (поддувальная, топочная, ревизионная);
• Задвижки;
• Варочная чугунная плита;
• Колосниковая решётка;
• Стальные уголки и полосы;
• Мертель.

Как и прочие типы кирпичных печей, шведку следует укладывать на фундамент, который предварительно следует приготовить.

Его установка не отличается от укладки подобного при возведении других отопительно-варочных и прочих типов печных и отопительных конструкций.

Помните, что размер фундамент обязан превышать размеры печи. Его выкладывают на основе щебня и битого кирпича, затем послойно заливают бетоном.

Последний слой фундамента подлежит гидроизоляции и затем можно осуществлять кладку кирпичей согласно порядовке конструкции.

Фундамент рекомендуется делать ещё на этапе закладки фундамента самого дома, где будет расположена печка.

Но не всегда печь планируется на этапе строительства дома, поэтому зачастую приходиться делать дыры в уже готовом полу. Но в любом случае фундамент печки и основа здания из бетона должны быть отделены между собой. Иначе, в случае неудачной усадки одной стороны, может перекоситься следом и другая, тем самым деформируя всю кладку.

Для возведения такого мощного агрегата нужен соответствующий фундамент, который будет уходить в глубину грунта почти на метр, а точнее на 70 сантиметров. Если грунт промерзает глубже, то и яму, соответственно, стоит рыть более глубокую. Об этой информации следует позаботиться заранее.

Если строительство печки происходит в уже готовом доме, а не на этапе строительства, то осуществлять разметку будущей шведки стоит прямо на полу с тем условием, что отверстие в нём должно быть больше размеров фундамента на 10–15 сантиметров во все стороны.

После того как разметка и дыра в полу сделаны, нужно разметить грунт и выкопать котлован. Дно засыпать смоченным водой песком. Его тоже утрамбовать. Толщина слоя утрамбованного песка должна быть 10–20 сантиметров. Конкретные данные зависят от глубины вырытого котлована.

Затем идёт слой щебня в 15–15 сантиметров, тоже хорошо утрамбованный.

Далее установите опалубку, закрепите на её стенках рубероид для гидроизоляции. Опалубка должна подниматься над слоем грунта на всю высоту фундамента, который либо на 1 слой кирпича не доходит до пола, либо на 8–10 сантиметров возвышается над ним.

При кладке необходимо соблюдать ровность поверхности и прочность. Изнутри каналы должны иметь гладкую поверхность, а швы не должны содержать пустоты и излишки раствора для кладки.

Швы следует контролировать при помощи уровня, они не должны иметь слишком большую толщину. Если применяется керамический кирпич, допустимый параметр в данном случае составляет полсантиметра, а если шамотный – то 0,3 см соответственно. Перевязывать их следует на полкирпича.

Основным аккумулятором тепла в печи-шведке являются дымоходы, выложенные в простенке или задней стенке печи.

Основной вариант — вертикальные колодцы, количество которых зависит от желания хозяина и длины простенка.

Нижняя часть стены прогревается хуже, но образуется меньше сажи, а чистить каналы намного проще.

Горизонтальные каналы лучше прогревают нижнюю часть помещения, но для чистки нужно устанавливать больше дверок и сажа накапливается гораздо быстрее.

Оба варианта не требуют особых знаний и большого опыта, их кладка выполняется исходя из конкретных размеров и конструкции печи.

Обязательно следите за сечением дымового канала, чтобы оно не менялось во время работы печи. Если оно начинает сужаться даже немного, дымовые газы не смогут нормально выходить и могут попасть в помещение, образуя задымление.

Кладка начинается с первого ряда и очень важно выложить его с максимальной точностью, ведь именно он определяет надежность и прочность всей печи. При его кладке используйте уровень для контроля ровности.

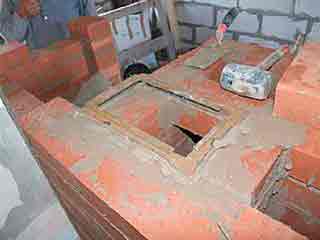

После того, как первый ряд выложен, поставьте дверцу для поддувала. Далее следуйте порядовке при кладке последующих рядов.

Чтобы сформировать внутреннее пространство поддувала, топки и других внутренних элементов печи следует кирпичи немного стесать.

Очень важно, чтобы совпали верхняя кладочная часть и высота дверец. В следующем ряду дверцы перекрываются.

Помните, чтобы кирпичи и металл имеют разные конфигурации в плане расширения тепла, при их установке рядом соблюдайте зазор на полтора сантиметра.

Заполните зазоры сухим песком, а пространство вокруг топочной камеры и саму топку заделайте шамотом.

Не допускайте отклонений и перекосов на этом этапе работы, чтобы без труда на кладку можно было поставить варочную плиту из чугуна для приготовления пищи.

Любая шведская печь является отопительно-варочной. Это значит, что топка перекрывается чугунной плитой с конфорками, на которой можно готовить.

Используется плита стандартного размера, естественно, устройство адаптировано под наше двухконфорочное изделие 410 Х 710 мм.

Для кулинарных манипуляций используется два режима – зимний и летний. Летний прямой ход открывается, когда при помощи задвижек отсекается основной дымооборот, это позволяет не перегревать кухню в тёплое время года.

Чтобы поверхность хорошо нагревалась, топку делают сравнительно небольшую по высоте – от 280 мм до 330 мм. Её ширина до 350 мм, а длина до 505 мм.

В большинстве конструкций обязательным элементом является духовка. Она предназначена как для запекания блюд, так и для передачи тепла в помещение. По сути, это основная функция.

Ящик играет роль конвективного теплообменника: при розжиге теплогенератора, не придётся ждать прогрева кирпичей, горячая волна воздуха сразу пойдёт из духовки.

Духовой шкаф представляет собой стальной короб почти таких же габаритов, как и сама топка. Духовка устанавливается сразу после топочной камеры, но на некотором расстоянии от колосников, чтобы пламя особо не касалось металла.

Приемлемой считается дистанция порядка 25-30 см или немного меньше (можно и придвинуть, если ближнюю к горящим дровам стенку защитить вермикулитом или отгородить огнеупорным кирпичом, кладкой толщиной в четверть).

Зазор около четверти кирпича оставляют между задней стенкой духовки и кладкой, так изделие будет «омываться» горячими газами с трёх сторон.

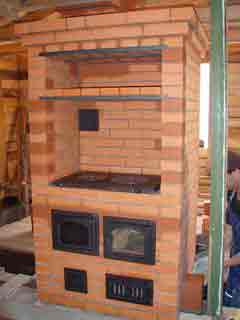

В большинстве шведских печей для дома с лицевой стороны создаётся несколько крупных ниш (шириной как плита, а высотой в 5-8 рядов). Одна обычно находится над плитой, а другая – выше неё. Их прямое назначение – сушка одежды, обуви, ягод, грибов и т.д.

Внизу во время протопки жар более интенсивный, ведь чугунная плита сильно нагревается, тогда как верхняя ниша работает только за счёт теплоотдачи от кирпича.

А, например, в модели «шведка упрощённая» вторую нишу не формируют, единственное перекрытие над варочной плитой является просто удобной полкой.

Перекрытия в основном делают прямыми горизонтальными, лишь изредка прибегают к использованию арочных конструкций, которые более нарядно выглядят, но требуют больше материалов и сложнее в исполнении.

Иногда для длительного сохранения тепла проём ниш закрывают дверцами из металла или вставками из древесины, получается своего рода низкотемпературный духовой шкаф.

Заканчивать строительство печи своими руками лучше в тёплое время года, так как она должна пройти период обсушки, иначе придётся сушить её электровентилятором, что приведёт к дополнительным расходам.

Сначала в течение 2 недель проводится предварительная обсушка. Затем — тёплая просушка (шведка протапливается незначительным количеством дров также на протяжении 12-14 дней).

И на заключительном этапе необходимо произвести горячую сушку прибора, то есть несколько раз в день доводить температуру до максимальной и обратно.

Печь шведка— идеальный вариант для обогрева деревенского дома или небольшой дачи.

Её конструкция легко комбинируется с другими приборами отопления, например, с камином и сложить её своими руками может каждый. Главное — это иметь желание, материал и необходимый инструмент.

Процесс кладки печи по проекту

Фундамент конструкции выкладывается из двух сплошных рядов красных кирпичей, которые устанавливаются в горизонтальное положение. При помощи угольника необходимо проверить точность выполненных углов.

• На 3 ряду нужно предусмотреть закладку зольной камеры, установку дверцы, закладку нижней камеры печи, а также оснований каналов. Этот уровень порядовки также выполняется из красного кирпича, при этом поддувало делается из огнеупорных элементов.
• 4 ряд предусматривает дальнейшее формирование ранее заложенных деталей конструкции: вертикальных каналов, зольной камеры, камеры нижнего подогрева.
• Следует, как и ранее, выкладывать поддувало из огнеупорного кирпича, а остальные элементы выполнять из красного. На уровне 3 и 4 рядов каналы соединены между собой.
• В 5 ряду процесс кладки начинают выполнять слева направо. На этом уровне перекрывается дверца поддувала и окончательно формируется зольная камера.
• При установке колосниковой решетки следует обязательно учитывать расширение металла вследствие нагревания печи. Для этого между кладкой и решеткой оставляют небольшой промежуток шириной 1,2-1,6 см. Этот зазор заполняют песком. Зольник шведки выкладывается из шамота, а все остальные элементы продолжают формироваться из красного кирпича.
• На 6 ряду закладывают основание топки и для нее оборудуют дверцу. На этом же уровне устанавливают духовку. Между топливной камерой и духовкой делают стену из шамота, всю остальную кладку продолжают выполнять из красного кирпича.
• Соединенные ранее вертикальные каналы на этом уровне разделяются. Из одного П-образного канала делается 3.
• 7 ряд предполагает дальнейшее формирование топки из огнеупорного кирпича.
• На 8 ряду продолжают выполнять топку, а также закрывают первый вертикальный канал.
• 9 ряд располагается на верхнем уровне дверцы топки. Чтоб дым из топочной камеры плавно переходил в дымоход, на 9 ряду кирпичи снизу и сверху стесывают под углом.
• На 10 ряду внутреннюю часть печи формируют из шамота, на этом же уровне перекрывают дверцу духовки. Так же, как и в вышеописанном случае, кирпичи срезают под углом. При укладке этого ряда стену между топкой и духовкой не выкладывают.
• Готовый 9 ряд выравнивают строго горизонтально, после чего поверх него устанавливают варочную плиту. При установке плиты следует предусмотреть вырез с небольшим запасом, примерно в 1,2-1,6 см, поскольку металл при нагревании печи будет расширяться. Вровень с внешней стенкой конструкции устанавливается металлический уголок 45х45 см.
• На 11 ряду начинают выкладывать варочную камеру. Отверстие справа от плиты заполняют кирпичом. Ряд выполняется из красного кирпича. На этом же уровне иногда оборудуют дверцу, чтоб иметь возможность пользоваться варочной камерой как второй духовкой.
• 12 ряд формируется из красного кирпича. На этом этапе работы левые вертикальные каналы объединяются в один.
• 13 ряд выполняется по аналогии с предыдущим, но в процессе укладки вертикальный канал опять делится на две части.
• 14 и 15 ряды выкладываются аналогично предыдущему, в работе используется красный кирпич.
• На 16 ряду можно перекрывать варочную камеру. Для этого используются металлические уголки размером 45х45 см. Уровень выполняется по той же схеме, что и предыдущие ряды.
• На 17 ряду перекрывается варочная камера. Чтоб во время готовки блюд пару было куда выходить, при перекрытии камеры нужно оставить отверстие размером в полкирпича.
• 18 ряд выполняется по схеме порядовки, на этом уровне закладывается страховочный металлический уголок, который послужит укрепительным элементом нижней части сушильных камер.
• В 19 ряду формируется вытяжная вентиляция из варочной камеры, в процессе работы также закладываются сушильные камеры.
• В 20 и 21 рядах укладку печи продолжают аналогично предыдущему уровню.
• 22 ряд выполняется по той же схеме, но на этом уровне сушильную камеру меньшего размера перекрывают пластиной из металла.
• На 23 ряду полностью формируют сушильные камеры и подготавливают место, где будет располагаться задвижка вытяжного канала.
• В 24 ряду соединяются первый и второй вертикальные каналы.
• При укладке 25 ряда вытяжку объединяют с третьим вертикальным каналом.
• 26 ряд формируется согласно правилам порядовки. Камеры для сушки белья накрывают металлическим уголком и выполняют по нему перекрытие. Поверх конструкции укладывают металлическую арматурную сетку.
• В 27 ряду верхняя часть шведки полностью закрывается, открытым остается только третий вертикальный канал. В процессе работы периметр кладки следует увеличить примерно на 3-4 см.
• В 28 ряду на печи формируют бортик и увеличивают периметр еще на 3-4 см.
• При выполнении 29 ряда периметр возвращают к предыдущим показателям.
• На 30 ряду закладывается основание трубы, в кладке предусматривается место для установки задвижки. Дальнейший процесс работы направлен на формирование трубы необходимой высоты.

Готовую печку следует высушить. Если она была выложена летом, то конструкция высохнет естественным образом, зимой же можно прибегнуть к помощи вентилятора, а потом протопить печь в течение 2 недель.

Правила эксплуатации печи

Как и любая другая печь, перед тем как ее ввести в эксплуатацию, шведка требует соблюдения основных требований:

1. Нельзя растапливать печку сразу же после установки. Ей нужно время, для того чтобы все хорошенько застыло и просохло. Очень важно учитывать при этом погодные условия. Если за окном идет дождь, следует подождать, пока он прекратиться.
2. В течение первых четырнадцати дней ее топят маленькими порциями. Это необходимо чтобы вся конструкция хорошенько просохла.
3. Положив в дверцы мятые газеты, можно поддержать необходимый градус. Высушенной конструкцию можно считать только тогда, как бумага перестала тлеть и полностью высохла.

Иногда уже после установки печи возникают проблемы.

• Конструкция «завалилась» набок. Значит, фундамент недостаточно просох. Это большая неприятность. Печь придется разбирать и собирать заново.
• Лежанка не греется. Значит, неправильно смонтирована система воздушного обмена внутри печи. Вероятно, печь придется демонтировать и проверять по схеме, все ли выполнено в строгом соответствии с ней.
• Не греет плита или духовой шкаф, значит, открытый огонь слишком удален от них из-за большого количество рядов. Их нужно уменьшать, для этого — разбирать систему.
• Дым остается в помещении — не функционирует дымоход и труба. Этот вопрос нужно решать срочно, чтобы избежать несчастного случая. Печь разбирают и проверяют на соответствие схеме. Дымоход может быть очень узким, иногда ему требуется расширение.
• Печь очень быстро нагревается и быстро остывает. Возможно, выбран неправильный и некачественный кирпич, который не соответствует государственному стандарту. Чтобы решить проблему, придется всю работу переделывать.
• Не допускайте эксплуатации печного сооружения, если агрегат функционирует неправильно. Лучше потратить время и переделать, чем пострадать от угарного газа или слабой топки.

Похожие конструкции или с чем сравнивают печь шведку

Печь шведка — достаточно эффективное и практичное приспособление для отопления помещения и эксплуатации варочной поверхности.

Среди схожих приборов стоит отметить несколько наиболее популярных разновидностей:

Особенностью данного вида печи является работа печи исключительно для обогрева помещения. Она компактная и не занимает слишком много места, поэтому для ее построения необходимо небольшое количество материалов, что делает ее более экономичным вариантом.

Разумеется, не всегда отсутствие варочной поверхности может удовлетворить потребности клиента, но зная основные правила и технологию как сложить печку голландку вы обеспечите себя отоплением на весь период холодов. Обратите внимание, что высота КПД в разы ниже в отличие от шведки (примерно на треть);

Данная модель относиться к разновидности печи шведки с духовкой и плитой, только является более усовершенствованной. Имея одинаковые габариты, она значительно практичнее, так как все элементы сооружения расположены более обдуманно (учитывая дальнейшие условия эксплуатации).

Как правило, данная печь имеет следующие функциональные части: зольник, очистительные люки, колосниковую решетку, топку, поверхность для приготовления пищи, систему вентиляции, емкость для подогрева воды, духовка, задвижки (зимняя, летняя и центральная).

Стоит отметить, что для малогабаритного дома (до 50 квадратных метров) она подходит идеально, единственную сложность может представлять ее самостоятельная стройка, которую без наличия опыта создать практически невозможно;

Печь с лежанкой и плитой.

В каком-то смысле данную разновидность печи можно отнести к более упрощенному варианту стандартной русской печи. Это обусловлено тем, что лежанка является не обычной кирпичной пристройкой, а настоящим местом, имеющее полноценный бережный обогрев.

Что касается эксплуатации — то данная печь не имеет каких-либо существенных недочетов, чего не скажешь про массу конструкции.

Кроме того, за счет наличия лежанки для установки данной печи необходимо выделить существенную площадь помещения.

Если строить намеревается начинающий строитель, скажу откровенно — порядовка достаточно непростая, и для новичка трудно понять, как сложить печь с плитой;

Печка шведка с камином.

Чаще всего данную конструкцию предпочитают устанавливать между комнат. Печь удобная в использовании и имеет высокий КПД. Сложность для новичка по-прежнему заключается в кладке и соединении всех функциональных деталей.

Как выбрать печь

Чтобы выбрать модель печи и определиться с ее габаритами, несомненно необходимо отталкиваться от индивидуальный предпочтений.

Но существуют некоторые определенные критерии, на которые следует обратить внимание прежде всего.

• Если хозяину печи не хочется расходовать лишнее время на дополнительный распил дров, то лучше всего выбирать удлиненные модели печек.
• Если топка будет расположена с торца печи, то ширину рекомендуется выкладывать в 2,5-3 кирпича, при размещении ее спереди — 3,5-4 кирпича. Только тогда можно растапливать шведку поленьями размером до 60 см.
• Один из немаловажных моментов — это расстояние от пола до варочной плиты.
• По старым правилам допускалось выкладывать 11 рядов кирпичей, что составляет примерно 76-78 см, а это довольно низковато. Поэтому сейчас рекомендуется делать высоту кладки в 12-13 рядов, тем более, что это позволяет установить дверки со стеклом для камина.
• Поскольку шведка представляет собой и обогревательное сооружение, и элемент интерьера, то ее наружный вид стоит на одном из первых мест.
• К тому же он очень зависит от внутреннего наполнения печи шведка и может состоять из лежанки, сушилки и водогрейного бака.

Поэтому встречается огромное разнообразие кирпичных печей шведка с фигурной облицовкой, художественных изразцов, керамической плитки и мозаики.

В этих вопросах нужно принимать во внимание личный вкус, дизайн комнаты и количество финансов.

Источник: http://kaminproekt.ru/site/pech-svoimi-rukami/pech-shvedka/

Печь-шведка своими руками: устройство, конструктивные особенности, порядовка

Большинство домовладельцев, желающих обзавестись кирпичной печью, возводят традиционную русскую — как наиболее экономичную. Но если дом отличается скромными размерами, этот заманчивый вариант становится неприемлемым: русская печь занимает довольно много места. Приходится подбирать более компактную разновидность и в этом случае лучшим выбором является печь шведка. Соблюдая пошаговые действия, вы сможете построить её своими руками.

Чем примечательна печь-шведка?

Варианты шведской печи

По назначению «шведка» относится к отопительно-варочным печам, причём есть все основания считать её наиболее удачной среди таковых. Готовить на ней удобней, чем в русской печи, поскольку хозяйке не приходится наклоняться и пользоваться ухватом. Кроме варочной плиты имеется духовка, в которой можно готовить выпечку и быстро разогревать блюда. А в довершение ко всему, в классической «шведке» имеется ниша, предназначенная для просушки вещей.

Исходная модель печи «шведки»

Конструкция печи позволяет её тыльную сторону, выходящую в жилую комнату (передняя часть с плитой располагается на кухне), оборудовать тёплой лежанкой или камином.

Кроме функциональных есть у «шведки» и технические достоинства:

1. Быстрый прогрев.
2. Простое устройство и низкая стоимость. В этом отношении шведская печь сравнима с голландкой, но обладает более высокими КПД (60% против 40%) и теплоотдачей («голландка» мощностью 2,9 кВт и «шведка» мощностью 4,1 кВт обладают равной материалоемкостью).
3. Наличие духовки, которая при открытой дверце уже через несколько минут после начала топки (можно применить даже бросовое топливо) обеспечивает форсированный инфракрасный прогрев промокшего или замёрзшего пользователя.
4. Направленный вниз дымооборот после топки, обеспечивающий качественный прогрев печи не только сверху, но и снизу.
5. Низкая температура дымовых газов в канальной части, благодаря чему её можно строить из обычного кирпича с применением цементно-песчаного раствора.
6. Пластичность. Строгим канонам приходится следовать только при возведении меньшей, высокотемпературной части печи. Остальное можно без потери качества подстроить почти под любое жилище.
7. Возможность производить отбор тепла для приготовления горячей воды без ухудшения режима горения в топке.
8. Возможность «подключить» лежанку.

Перечисленным достоинствам можно противопоставить следующие минусы:

1. Из-за солидной тепловой нагрузки высокотемпературную часть печи приходится возводить только из самых качественных материалов. Высокие требования предъявляются и к качеству работ (мастер должен обладать достаточным опытом).
2. Если после полного прогорания топлива забыть закрыть вьюшку, выстуживание печи происходит очень быстро.
3. В обязательном порядке требуется фундамент. Это связано с неравномерной нагрузкой на отдельные части печи и её вытянутой формой.

Без надёжного основания агрегат окажется неустойчивым.

Устройство печи

Если русскую и голландскую печи принято считать продуктом народной смекалки, то у «шведки» имеется вполне определённый авторский коллектив. Возглавляли его академики шведской Академии Наук К. Констедт и Ф. Вёрд. Тогдашнее руководство страны поставило перед разработчиками задачу: создать такую печь, которая была бы лучше приспособлена к холодному и влажному местному климату и дефициту топлива, чем самая распространённая на тот момент в Европе «голландка». Кроме того, новый агрегат должен был иметь компактные размеры (нехватка земли не позволяет шведам строить слишком просторные дома) и быть как можно более простым и недорогим.

О том, как правильно сделать расчёт материалов и самостоятельно сложить печь-голландку, читайте в нашем следующем материале: https://aqua-rmnt.com/otoplenie/pech-gollandka-rukovodstvo-po-izgotovleniyu-dlya-domashnego-mastera.html.

То, что получилось в итоге, состоит из двух частей: одна представляет собой камерную печь, в которой обдуваемая раскалёнными дымовыми газами камера одновременно является духовкой; вторая — растянутый в стороны и помещённый за первую часть канальный конвектор от голландской печи. Как будто бы ничего сложного, но пришлось долго и кропотливо подбирать и рассчитывать параметры, при которых КПД агрегата, скорость нагрева и теплоотдача оказались бы максимальными.

Схема шведской печи

Рассмотрим технические особенности:

1. Назначение камерной части помимо приготовления пищи — усвоить самое первое тепло, образующееся при сгорании лёгких фракций угля и дров. В этом состоит первое отличие от «голландки»: в ней эта теплота почти полностью выбрасывалась в дымоход, так как кирпич из-за низкой теплопроводности не успевал её усвоить.
2. В голландской печи не было зоны для дожигания таких фракций. «Шведку» же оснастили подобием колпака, в котором газы полностью догорают, а для наилучшего усвоения тепловой энергии в кирпичное тело печи внедрили большую металлическую духовку (поз. 1). Благодаря высокой теплопроводности стали разогревается она почти мгновенно, что и сделало возможным эффект форсированного прогрева.
3. Если варочную нишу с установленной в ней плитой (поз. 2) закрыть деревянной заслонкой, то приготовленные на завтрак и оставленные на печи блюда к утру будут ещё тёплыми. Их можно быстро разогреть в духовке, которая раскалится почти одновременно с началом утренней протопки.
4. Также печь снабдили просторной нишей-сушилкой (поз. 3), в которой за ночь можно полностью высушить пару комплектов очень мокрой одежды.
5. Ради упрощения и удешевления конструкции хайло, представляющее собой довольно сложный элемент, шведские инженеры применять не стали. Под духовкой просто было устроено переточное окно. Именно этим обусловлена неспособность «шведки» долго хранить после протопки тепло при открытой вьюшке.
6. Роль накопителя тепла играет установленный за камерной печью вертикально вытянутый канальный конвектор. Он устроен по голландскому принципу: внутри имеется лабиринт каналов, по которому проходят дымовые газы перед попаданием в дымоход. Здесь усваивается тепло, образующееся при сгорании и дотлевании основного массива топлива.

Изначально каналы делали вертикальными. При этом ухудшался обогрев нижней части печи, но зато топливо сгорало в более полном объёме. В модификации с горизонтальным расположением каналов низ обогревается куда лучше, но печь быстрее обрастает сажей (признак неполного сгорания топлива). В целом же манипуляции с канальной частью, не имеющей каких-либо хитрых теплотехнических приспособлений, на характеристиках печи никак не отражаются. Можно смело варьировать её размеры и положение относительно камерной части, так что становится возможным обогрев 3-х помещений.

Вариант размещения шведской печи

«Шведка» может попутно взять на себя функцию приготовления горячей воды для хозяйственно-бытовых нужд. Теплообменник в виде изогнутой трубы следует установить в духовке — здесь он никак не повлияет на показатели печи. Накопительный бак ставят либо в нише-сушилке, либо на перекрыше.

Своды в шведской печи выполнены не в виде арок, а при помощи перекрытий из стального проката — уголка и полосы. Обычно печники стараются избегать внедрения в кладку металлических элементов — из-за существенной разницы в значениях коэффициентов теплового расширения кирпича и металла.

Но в данном случае авторы все же решились на такой шаг по двум причинам:

• арочный свод значительно увеличивает высоту печи, что для низких шведских потолков было неприемлемо;
• он приводит к заметному удорожанию конструкции, поскольку является довольно сложным узлом.

Как показало время, сосуществование кирпича и стали в шведской печи вполне возможно, если только между ними нет непосредственного контакта: оба материала всегда следует разделять заполненным раствором швом шириной в 6 мм.

Расчёт

Как уже говорилось, показатели печи-шведки в значительной степени зависят от размеров элементов камерной части и их соотношений. Вот какие параметры следует считать оптимальными:

1. Варочная плита: 710х410 мм. Важно, чтобы её материал обладал умеренной теплопроводностью — применяют спецсталь или чугун. В противном случае конфорки будут греться слишком сильно, плита быстро прогорит, а режим горения из-за чересчур интенсивного отбора тепла будет нарушен.
2. Топочная камера: высота — от 280 до 330 мм; ширина — 305 до 355 мм; глубина — от 405 до 505 мм.
3. Духовка: высота — от 281 до 305 мм; ширина — от 330 до 380 мм; глубина — от 455 до 505 мм.
4. Толщина стенок духовки: 4–6 мм. При меньшей толщине стенок этот элемент окажется недолговечным (быстро прогорит), при большей — будет дольше греться, что приведёт к падению КПД.
5. Расстояние между духовкой и ближайшим к ней краем колосниковой решётки: от ¾ до 1-го кирпича. Этот размер можно уменьшить, если изолировать стенку духовки со стороны топки вермикулитом (наилучший вариант) или асбестом.
6. Просвет между задней стенкой духовки и стенкой топочной части: ¼ кирпича (необходим для того, чтобы духовка обдувалась раскалёнными газами с тыльной стороны).

Теперь кое-что о пропорциях:

• глубина топки подбирается в соответствии с другими её размерами. Если высота и ширина приняты минимально допустимыми, то и глубина должна быть наименьшей;
• если значения первых двух размеров взяты из середины допустимого диапазона, то и глубину следует назначать среднюю;
• топка с максимальными высотой и шириной и глубину должна иметь максимальную. Если глубину топки непропорционально увеличить, будет иметь место недожог; если сократить — КПД печи окажется пониженным.

Глубина духовки привязана к её высоте и ширине не столь жёстко: её можно уменьшить, отклоняясь от пропорции. Но при этом данный размер не должен оказаться менее указанного минимально допустимого значения.

В данной статье будет рассмотрен порядок строительства «шведки» с камином, имеющей размеры 1020х890х2170 мм.

Материалы

В ходе геологической истории в Швеции образовались богатейшие месторождения отличной шамотной глины на основе алюмосиликатов, поэтому шведскую печь конструировали с учётом доступности высококачественного огнеупорного шамотного кирпича. Именно он позволяет развивать в топке столь высокую температуру, необходимую для полного дожигания топлива в условиях активного отбора тепла духовкой.

Правильнее всего было бы выложить шамотным кирпичом всю топочную часть, начиная 3-м рядом и заканчивая тем, который уложен поверх плиты. Но в таком случае печь получится слишком дорогой — из-за высокой стоимости данного материала. Поэтому шамот обычно применяют только для футеровки стенок топки изнутри.

Прочие элементы камерной части следует выкладывать из печного кирпича (красный керамический полнотелый) марки М200. Важно, чтобы грани всех блоков по ½ или ¾ кирпича были ровными, поэтому их нельзя заготавливать при помощи молотка-кирочки. Нужно либо резать болгаркой, либо приобретать в готовом виде.

Печной полнотелый кирпич

Канальный конвектор можно строить из обычного кирпича: поскольку дожигание газов происходит в камерной части, сюда они поступают с температурой ниже 800 градусов.

Раствор замешивают на глине особого сорта — обычная не подходит. Как правило, используют мергель.

Понадобится и шамотная глина — из неё будет замешиваться раствор для шамотного кирпича.

Песок следует использовать горный, для которого характерны минимум органических примесей и угловатая форма гранул. Приготовленный на гладком речном песке раствор быстро растрескается.

Для возведения канального конвектора применяют обычный цементно-песчаный раствор.

Высокие тепловые нагрузки предъявляют особые требования и к топочной дверце. Недорогая модель, выполненная из листовой стали методом штамповки, довольно быстро расшатается. Лучше установить литую чугунную дверку с крепёжными элементами, которые зажимаются между кирпичами.

Печная дверца: чугунное литье

Если все же принято решение использовать штампованную дверцу, её нужно снабдить такими фиксаторами самостоятельно: к каждому углу рамки приваривают по два отрезка стальной проволоки (отожжённой) диаметром 3–4 мм и длиной 50–70 мм. При монтаже эти «усики» разводят в стороны, так чтобы их концы отстояли друг от друга на 40–50 мм, и закладывают в швы. Сверху над штампованной дверкой нужно устроить перекрытие из стального уголка или полосы.

Изделия и материалы следует приобретать согласно следующей спецификации:

1. Кирпич печной М200: 717 шт. (без учёта дымохода).
2. Кирпич шамотный марки Ш8: 154 шт.
3. Асбестовый шнур.
4. Отрезки стального равнополочного уголка 50х5 мм длиной 1020–1030 мм: 2 шт.
5. Отрезки стальной полосы 50х5 мм: 3 шт. длиной по 920 мм, 2 шт. длиной по 54 мм, 2 шт. длиной по 48 мм.
6. Колосниковая решётка с размерами 200х300 мм.
7. Дверца для топки, размер — 250х210 мм.
8. Дверца для поддувала, размер — 140х140 мм.
9. Прочистные дверцы размером 140х140 мм: 8 шт.
10. Духовка с размерами 450х360х300 мм.
11. Дымоходные задвижки размером 250х130 мм: 3 шт.
12. Плита варочная размерами 710х410 мм.
13. Решётка для камина длиной 690–700 мм. За неимением покупной можно сварить из стального прута.
14. Материал для устройства несгораемого покрытия перед печью: стальной лист толщиной от 1,5 мм либо керамическая плитка.

Пол должен быть защищён в радиусе 1,2 м от центра топочной дверцы.

Выбор места и подготовительные работы

Конструкция шведской печи предусматривает её размещение в перегородке между кухней и жилой комнатой или гостиной. При этом важно убедиться, что дымовая труба не упрётся в балку чердачного перекрытия или стропильную ногу.

Определившись с местом, приступают к строительству фундамента. Его подошва должна опираться на достаточно прочный слой грунта и располагаться ниже глубины его промерзания. Если помещение отапливается постоянно, то есть грунт не промерзает вовсе, заглубляются на 600–700 мм; если же оно зимой надолго остаётся без присмотра, глубину заложения фундамента следует выбирать сообразно глубине промерзания грунта, характерной для данного региона.

Если печь возводится одновременно с домом, фундаменты обоих сооружений следует делать раздельными. Будучи связанными, они из-за различий в величине усадки будут оказывать друг на друга нежелательное влияние, следствием чего станет перекос и деформация кладки.

С каждой стороны фундамент должен выходить за границы печи на 100–150 мм.

Подготовив выемку с нужными размерами и глубиной, трамбуют её дно и устраивают на нём песчано-щебёночную подушку: сначала засыпают песок слоем в 100–200 мм, который нужно смочить водой и утрамбовать; сверху на него укладывают слой щебня толщиной 150–170 мм, который тоже трамбуется.

После установки опалубки, стенки которой изнутри обкладываются гидроизоляцией (обычно используют рубероид), приступают к заливке фундамента. Этот процесс разделяется на три этапа:

1. Слоем в 150 мм укладывают грубый бетон, состоящий из крупного щебня, цемента и небольшого количества песка. В этот раствор нужно вдавить сетку из арматурной стали.
2. Поверх бетона заливается цементно-песчаный раствор в таком количестве, чтобы его поверхность оказалась вровень с грунтом. Когда этот слой немного затвердеет, в него тоже вдавливают арматурную сетку.
3. Далее опалубку до самого верха (примерно 100 мм над уровнем пола) заливают бетоном, который сверху следует хорошо выровнять. К дальнейшим работам фундамент будет готов через 25–28 дней, когда полностью затвердеет.

Залитый фундамент под печь

Поскольку нижняя часть «шведки» прогревается очень хорошо, поверх созревшего фундамента помимо гидроизоляции нужно настелить достаточно мощный теплоизолирующий слой. Наилучший вариант — три листа базальтового картона толщиной 5 мм каждый, причём средний должен быть фольгированным.

Совет. Если вы собираетесь резать кирпич на половинки и трехчетверки болгаркой, то лучше сделать это загодя на открытом воздухе: эта операция сопровождается образованием огромного количества пыли. При выполнении работы в помещении, мастеру очень скоро просто нечем будет дышать.

Кладка печи-шведки с плитой своими руками: порядовка

При возведении печи кирпичи укладывают так, как показано на порядовке. Выполнить работу правильно помогут следующие пояснения:

кладка первого ряда

Ряды № 1 и 2 представляют собой подножие печи. Для них характерна увеличенная ширина швов — от 6 до 13 мм. Благодаря этому тело печи будет располагаться как бы на слегка выступающем постаменте. Кирпичи перед нанесением раствора следует в течение 10–15 с ополоснуть водой. Эта процедура поможет избавиться от пыли и обеспечит надёжный контакт с раствором. К сухой пыльной поверхности глиняная смесь прилипает гораздо хуже и кладка получается непрочной, что в условиях высоких тепловых напряжений является недопустимым.

Обратите внимание! Нельзя долго держать кирпич под водой, а тем более замачивать его на длительное время. Поглощённая им влага будет выделяться в раствор, вызывая его разжижение, так что кладка в итоге вообще может разрушиться ещё до окончания строительных работ.

На 2-м ряду необходимо заложить опорные стержни для каминной решётки, которую сразу же следует к ним приварить.

Порядовка: ряд второй

Рядом №3 начинается формирование прочистных каналов, поддувальной камеры, вертикального канала дымооборота и ниши для установки духового шкафа. На тыльной стороне печи формируется каминная топка.

Кладка третьего ряда

Установленные дверцы можно временно подпереть кирпичами, пока крепёжные элементы не будут зафиксированы последующими рядами.

В тыльной части ниши для духовки нужно устроить проход, соединённый с прочистными камерами. С этой целью подрезают угол кирпича, установленного в этом месте.

Ряд №4 идентичен 3-му, только кирпичи укладываются несколько по-иному — обеспечивается перевязка швов.

Совет. Не торопитесь сразу выкладывать кирпичи на раствор. Сначала каждый ряд выкладывают насухо: возможно, какие-то кирпичи имеют недопустимо большие отклонения размеров и их нужно будет заменить.

С 5-го ряда начинается формирование напуска дымового зуба. На этом же ряду устанавливается колосниковая решётка. Жёлтым цветом на порядовке помечен шамотный кирпич. Важно помнить: из-за значительной разницы в коэффициентах температурного расширения швы между керамической и шамотной кладками должны иметь ширину не менее 6 мм.

Внимание! Не пренебрегайте скруглением рёбер на кирпичах, если это предписано порядовкой. Для «шведки» характерна слабая тяга и сглаживание углов необходимо для предотвращения образования вихрей, которые ухудшают её ещё больше.

Духовку и дверцу топки перед установкой следует обмотать асбестовым шнуром. Он сыграет роль уплотнителя (для дверцы) и одновременно обеспечит металлическим элементам возможность свободно расширяться при нагреве.

В ряду №6 берёт начало стенка между топкой и духовкой, которая состоит из уложенных на ложок (ребро) кирпичей. Уменьшить её толщину до ¼ кирпича нам позволила теплоизоляция духовки в виде обмотки асбестовым шнуром.

Ряды № 7, 8 и 9 выкладываются согласно порядовке. Обратите внимание, что в 7-м и 9-м рядах ниши перекрываются стальными полосами. Как уже говорилось, между сталью и кирпичом нужно оставить зазор в 6 мм, заполненный раствором.

Порядовка: ряды 7–12

Выложив 9-й ряд, нужно дать раствору высохнуть, после чего следует сгладить при помощи болгарки дымовой зуб. Внутренние напуски также рекомендуется сгладить (это несколько повысит КПД), но болгаркой к ним не подобраться — необходимо стёсывать.

В кирпичах ряда №10 необходимо вырезать четверти для установки варочной плиты. Если она имеет рёбра жёсткости, под них вырезаются пазы. Плиту сажают на раствор, но предварительно под неё следует уложить асбестовые полосы.

В этом же ряду устанавливается прочистная дверца.

Те части ряда, которые перекрывают дверцу топки и нишу духовки, укрепляются стальными уголками.

В 11-м ряду кирпичи над топкой нужно косо подрезать. Наклонные грани будут отклонять поднимающийся дым в направлении дымохода.

Последующие ряды следует выкладывать согласно схеме. Обратите внимание: в 14-м ряду кирпичи на 25 мм выдвигаются — формируется каминная полка.

В 16-м ряду при помощи стальной полосы устраивается перекрытие варочной ниши, а передняя часть этого ряда укрепляется стальным уголком.

Порядовка с 15-го ряда

Уложив в соответствии с порядовкой 17-й и 18-й ряды, приступают к формированию отверстий дымоотводов (ряд №19). При этом кирпич, установленный между печным (вертикальным) и каминным дымоотводящими каналами нужно косо подрезать с двух сторон.

На 19-м, 21-м и 22-м рядах устанавливаются прочистные дверцы.

Ряд двадцать первый

В рядах № 24 и 25 устанавливаются задвижки.

Ряд двадцать четвертый

В 26-м ряду вертикальный канал объединяется с газоотводом, здесь же устанавливается последняя прочистная дверца, используемая для очистки каналов.

Ряд двадцать шестой

Выложив согласно порядовке 27-й и 28-й ряды, перекрывают все каналы (ряды 29 и 30). Кирпичи в отверстии для дымовой трубы необходимо косо подрезать.

Ряд тридцать первый

В 31-м ряду монтируется общая задвижка дымохода, а с 32-го начинается возведение дымовой трубы.

Ряд тридцать второй

Дымоход

Печи-шведке свойственно значительное сопротивление потоку дымовых газов, так что приличной тягой она похвастаться не может. В связи с этим оголовок дымохода рекомендуется поднимать хотя бы на 60 см выше конька. При этом его следует снабдить достаточно широкой распушкой (уширением), которая будет рассекать и как бы подбрасывать ветровой поток, предотвращая задувание в трубу.

Ширина распушки, если считать от края устья дымохода, должна составлять полкирпича в каждую сторону.

Минимальная толщина стенки дымохода — полкирпича.

В местах пересечения дымоходом перекрытия и кровли требуется устройство противопожарных разделок. Они предотвратят перегрев и воспламенение деревянных строительных конструкций. Разделку можно делать либо в виде распушки, либо в виде оболочки из асбеста, либо в виде стального короба, заполненного смесью керамзита и песка.

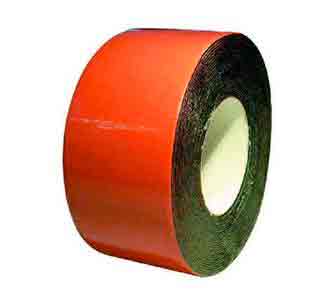

Зазор между дымоходом и кровельным покрытием удобно герметизировать специальной клейкой лентой «Ондубанд».

Герметизация трубы ондубандом

Запуск в эксплуатацию

Готовую печь на 2 недели оставляют в покое для просушки. Если на улице в течение этого периода наблюдается сухая тёплая погода, никаких дополнительных мер предпринимать не нужно. А вот в условиях сырости печь придётся сушить тепловентилятором.

Следующие 2 недели печь непрерывно топят высококачественным топливом — осиной или антрацитом (дают минимум сажи), загружая его в количестве 2–4 кг. Как только одна загрузка прогорит, сразу или хотя бы с определённой периодичностью закладывают и поджигают следующую. При этом в прочистные дверцы нужно натолкать скомканные сухие газеты или обёрточную бумагу.

Бумажные вкладыши будут выступать в роли индикаторов: как только они перестанут отсыревать, сушку печи можно считать завершённой. Загореться они не могут, если только топливо будет загружаться в указанных небольших объёмах.

Далее следует разгонная топка. На неё отводится 2 дня, в течение которых печь топится дважды в сутки (утром и вечером, всего 4 топки) с постепенным увеличением топливной закладки от наименьшей до максимальной. Многоходовую печь на данном этапе нужно обязательно переключить на зимний ход.

Если вы выбираете подходящую конструкцию кирпичной печи, то обратите внимание на угловые камины: https://aqua-rmnt.com/otoplenie/effektivnoe-teplo-stroim-pech-kamin-svoimi-rukami.html. Один из плюсов — возможность использовать два режима отопления.

Оборудование водяным контуром

Змеевик для приготовления горячей воды следует размещать у задней стенки духового шкафа. Накопительный бак можно установить двумя способами:

1. В сушильной нише: максимально возможный объем — 120 л. Бак расположен невысоко, поэтому его удобно заполнять вручную — актуально для домов без водопровода. Но и напор при такой высоте окажется слабым.
2. На перекрыше печи: баку придают Г-образную форму, чтобы увеличить площадь контакта с дымоходом. В отличие от первого варианта, он ориентируется горизонтально и имеет в высоту всего 400–450 мм.

Оборудование шведской печи водяным контуром

Теплоизоляцию лучше всего сделать из фольгированного базальтового картона толщиной 10 мм, но можно применить и базальтовую вату плотностью 30–50 кг/м 3 . Снаружи бак с теплоизоляцией нужно обшить влагостойким гипсокартоном.

При подключении бака к водопроводу его необходимо снабдить поплавковым клапаном для бачка унитаза. При этом важно обеспечить поступление холодной воды в самую нижнюю часть ёмкости, иначе она будет постоянно перемешиваться с горячей, понижая её температуру. С этой целью в бак вваривают не достигающую дна косую перегородку, по которой холодная вода стекает вниз.

В вертикально ориентированном баке (установка в сушильной нише) можно применить более простое решение — надеть на клапан вертикальную трубку, второй конец которой находится у самого дна. Но этот приём менее эффективен: горячей вода останется только в верхних двух третях бака.

Видео: шведская печь своими руками

Для небольшого дома, в котором русская печь смотрелась бы чересчур громоздко, «шведка» является наиболее подходящим вариантом. Она имеет сравнительно простое устройство, довольно функциональна и в то же время не так прожорлива, как «голландка». Но при длительных простоях «шведка» активно впитывает влагу, от которой приходится избавляться многократными разгонными топками.

Источник: http://aqua-rmnt.com/otoplenie/pech-shvedka-svoimi-rukami.html

Шведская печь (шведка) — предназначение, устройство, чертежи, как сложить различные виды

Автор: Колесников Юрий Фёдорович, инженер-теплоэнергетик*

© При использовании материалов сайта (цитат, изображений) указание источника обязательно.

Печь-шведка – весьма эффективный и практичный отопительно-варочный прибор, который вполне возможно построить своими руками домашнему мастеру, ранее не занимавшемуся печными работами. Если учесть, что трескучий мороз зимой бывает не всегда, то по КПД в среднем за отопительный сезон шведская печь немногим уступает русской, но компактнее и быстро разогревается.

По своей конструкции печь-шведка с плитой рассчитана на размещение в простенке между кухней и общей жилой комнатой, как в традиционных скандинавских жилищах, или между кухней и гостиной, в домах посовременнее и побогаче. Кухня хорошо и быстро прогревается на период готовки, но накопленный в печи запас тепла большей частью постепенно отдается в смежную комнату. Там к печи можно пристроить, смотря по вкусу и достатку хозяев, лежанку или камин.

Различные виды шведских печей

Современная шведская печь может быть и «весомой, грубой, зримой», как на первой слева поз. рисунка, и декоративной затиснутой в угол крохой (след. поз.), и отделанной под старину изразцами (третья слева поз.), и суперсовременной из титановых сплавов и талькомагнезита, вписывающейся в интерьер модерн, хайтек или фьюжн, как на последней поз. Такие, очень дорогие, поставляются готовыми, их просто ставят на место, как шкаф.

Как же сложилась такая замечательная печь? Наверное, столетиями. Вовсе нет.

Немного истории

По расхожей легенде, печь-шведку принесли в Россию при Петре Великом пленные шведы, но это не более чем миф. Высокоэффективная отопительно-варочная печь, известная ныне как «шведка», была разработана в 1767 г, когда Швеция, по выражению шведского же историка, «окончательно сошла с подмостков мировой истории и скромно заняла место в зрительном зале».

Примечание к истории: в 1788 Густав III, возомнив себя вторым Карлом XII, взял да и начал войну с Россией, что при дворе Екатерины было воспринято скорее с удивлением. В 1790-м русские войска, так же пожимая плечами и недоуменно переглядываясь, без особых затруднений и больших потерь взяли Стокгольм, перейдя по льду Балтику, после чего монарху-баламуту волей-неволей пришлось успокоиться.

Задание на разработку выдал шведской Академии наук король Адольф Фредерик Гольштейн-Готторп. Причины – самые прозаические: дефицит топлива (вековые дремучие леса давно уже были сведены) и суровый климат, в котором широко распространившиеся к тому времени голландки с отоплением не справлялись. И дефицит места под застройку; пригодной для хозяйственного использования земли в Скандинавии всегда было мало. Руководили работой академики Ф. Вёрд и К. И. Констедт.

Надо сказать, что шведские ученые мужи показали себя в полном блеске, благо математика к тому времени была достаточно высоко развита. Благообразные люди в париках, кафтанах, гарусных чулках и туфлях с пряжками гусиным пером выводили формулы, от которых и у теперешних суперкомпьютеров, образно выражаясь, чипы от натуги лопаются. Печка-шведка удалась на славу.

С идеей шведские ученые, попросту говоря, не заморачивались: растянули в стороны надтопочную часть прекрасно зарекомендовавшей себя голландки, да и засунули ее в запечек простецкой кухонной плиты. Но чтобы голая идея заработала, нужен точный расчет размеров, пропорций, прочности, теплотехнических параметров, выбор материалов и много чего еще. С заданием шведский коллектив справился на 5+. Посмотрим, что у них получилось.

Что нужно от шведки?

Исходная шведская печь (см. рис.) – кирпичная печь комбинированной конструкции. Исходным пунктом ТЗ на печь были специфические местные условия.

Во-первых, в Швеции поистине сибирские морозы сочетаются с высокой влажностью воздуха: Балтика и Атлантика с Гольфстримом под боком. Во-вторых, уже упоминавшийся дефицит топлива и места. В-третьих, в Швеции, на территории которой почти до исторических времен лежал ледник, было вдосталь шамотной (жаропрочной) глины высочайшего качества.

Примечание: шамотная глина – не огнеупор шамот, а лишь сырье для его производства. Также и шамотный кирпич не целиком состоит из шамота. В просторечии шамотную глину, кирпич и кладку из них для краткости называют шамотом. Шведские шамотные глины – тончайшие алюмосиликатные отложения, оставленные отступающим ледником. Бывает еще корундовый и цирконовый шамот, особо прочные, жаростойкие и очень дорогие.

И самое главное – образ жизни простых потомков викингов. Валуны, болота, мало пахотной земли, суровый климат: выжить до весны без подспорья просто невозможно. Зимой шведы не могли себе позволить отлеживаться на печи, но рыболовные угодья были перехвачены Норвегией и Данией; Балтика на сей счет не весьма обильна, а зимой замерзает. Поэтому занимались охотой, лесозаготовками, старательством – Фенноскандия богата ценными минералами. В тундрах финской Лапландии до сих пор находят опалы.

В результате – хозяин со взрослыми сыновьями приплетались домой после работы более похожими на свеженькие торосы, чем на теплокровных. Чтобы не заболеть, нужно было немедленно обогреться и к завтрему высушить промокшую, хоть выжимай, одежду. А растапливать печь загодя нельзя было: топлива до весны не хватит. Из этого и исходили шведские академики.

Как работает шведка?

Духовка-раз

Схема шведской печи классического типа показана на рисунке. Первая ее изюминка – большая духовка (1), предназначенная не только и не столько для выпечки. И расположена духовка сбоку от топки тоже не зря.

Схема шведской печи

Ученые решили использовать первый жар – тепло от сгорания летучих компонентов древесины или угля. В канальных печах он просто вылетает в трубу, не успев нагреть массивный и плохо проводящий тепло кирпич. В русской печи первый жар прекрасно догорает под сводом, но в исконный хуторской hus (дом) русская печка не поместится, и ее нужно долго протапливать, пока из нее пыхнет жаром.

В шведской печи топочная часть – своего рода вырожденный колпак, у которого осталась лишь одна функция: химическое дожигание топлива. А металлическая духовка, которой пламя не касается, от первого жара мгновенно раскаляется. Если открыть ее дверцу, то через 2-3 мин после растопки, хоть щепками или соломой, вошедших окатит теплая волна. С головы до пят, т.к. дымовые газы из топки уходят вниз, и шведка греет начиная от пола. Теперь за легкие можно не бояться, и сугрев изнутри тож впрок пойдет. В чем, как известно, скандинавы промашки не дают.

Верхняя ниша

Верхняя ниша шведки (3) вместительна и подогревается и первым жаром, и вторым (см. ниже), и дотлевающими угольями. В нее помещаются два комплекта зимней одежды; чтобы не вываливались, поперек натягивали веревочку. К утру одежда будет совершенно сухой.

Ниша над плитой

В старых шведских печах ниша над плитой (2) после протопки и закрывания вьюшки прикрывалась деревянной крышкой. Вставали на работу до света, и приготовленное с вечера на завтрак заставали еще теплым; до горячего завтрак быстро разогревался в духовке первым жаром утренней топки.

Дымооборот

Хайло между топкой и дымооборотом шведы делать не стали: это довольно сложный узел, он удорожает печь. Ограничились простым переточным окном (перетоком) внизу под духовкой. Если забыть после топки закрыть вьюшку, печь моментально выстудится, но шведы народ обстоятельный, аккуратный, прижимистый – не забудут и не упустят из виду.

Самый же аккумулятор тепла, не мудрствуя лукаво, устроили по проверенной канальной схеме. Прогревался он вторым жаром (от сгорания массива топлива) и остаточным теплом тлеющих угольев. Классическая схема – с вертикальными каналами. Печь немного хуже греет внизу, но сажи накапливается меньше, что важно при топке разносортным топливом. В домах побогаче, обитатели которых были не так заняты, меньше уставали и много времени проводили на ногах, дымооборот делали с горизонтальными каналами: лучше греет внизу, но чистить придется чаще.

Канальный дымооборот устроен без каких-либо тонких принципов, так что выдерживает едва ли не любые ухищрения конструкторов. Поэтому порядовка печи-шведки может меняться в зависимости от конкретных требований заказчика без заметного ухудшения качеств печи. Некоторые конструкции будут рассмотрены далее.

Духовка-два

Утром горячая волна от первого жара снова окатывала вставших ото сна, а пока завтракали, кухня прогревалась почти как сауна. Пропитавшись теплом до мозга костей, в высохшей насухо одежде, можно было и в болото по морозу лезть – до вечера хватит.

Традиционная шведская кровать

Дополнения

Тыльная часть печи выходила в жилое помещение. Там, как сказано, мог быть камин или лежанка. Печи с камином и лежаком будут рассмотрены, но кое-что о шведской лежанке нужно сказать заранее.

Длина шведского лежака (на полати он никак не тянет) из-за недостатка места не превышала 6 футов, а ширина – 2,25 фута; ок. 180х66 см. Поэтому на лежак не стелили. Над ним устраивали шведскую кровать (см. рис). Спалось при подогреве снизу сладко, и было место для ящиков, белье в которых никогда не отсыревало.

Прелюдия к дальнейшему

Конструкция шведской печи – образец совершенства. Обладая КПД почти как у русской, она не намного сложнее и дороже голландки. Есть у нее и благоприобретенное полезное качество: повышенные тепловая мощность и теплоотдача. Из количества материалов, потребных для голландки на 2500 ккал/час, можно сложить шведку, отдающую 3500, причем требуются всего две топки в сутки. И можно готовить, как в русской, но не нагибаясь и не орудуя ухватом.

Но совершенство даром не дается. Шведка требовательна к качеству материалов; выложить ее из старой плинфы на овражной глине, как русскую, нельзя. Фурнитура, какая придется, тоже не пойдет. Работать же нужно аккуратно, точно соблюдая определенные правила.

Как ее строить?

Размеры и пропорции

Шведские академики много голову поломали над расчетами и проверкой правильных размеров и пропорций топливной части. Качество печи в основном ими и определяется. Итоги таковы:

• Плита – 28х16 дюймов, что почти точно соответствует нашей 710х410 мм.
• Топка – 11-13 дюймов высота, 12-14 дюймов ширина, 16-20 дюймов глубина, т.е. (281-330)х(305-356)х(406-506) мм.
• Духовка – 11-12 дюймов высота, 13-15 дюймов ширина, 18-20 дюймов глубина; (281-305)х(330-381)х(456-506) мм.
• Толщина железных стенок духовки – 1/6–1/4 дюйма, ок. 4-6 мм.
• Расстояние от края колосниковой решетки до ближайшей стенки духовки – от 3/4 фута до 1 фута; в 3/4 кирпича или в кирпич.

Толщина стенок духовки имеет важное значение. Духовка из тонкого кровельного железа быстро прогорит, а слишком массивная будет слишком быстро отводить тепло и медленно прогреваться, что приведет к недожогу, осаждению сажи и ухудшению КПД. То же относится и к плите, поэтому она должна быть из плохо проводящего тепло металла – чугуна (литая) или спецстали. Посуда греется от конфорок.

Нужно выдерживать не только размеры, но и пропорции. Если, скажем, размеры топки взяты по минимуму, то и глубина ее должна быть минимальной. В слишком глубокой топке – недожог со всем вытекающим, а в слишком короткая ухудшит КПД.

Духовка омывается горячими газами не только с боков, но и сзади. Поэтому от ее задней стенки до стенки топочной части должен быть зазор не менее чем в четверть кирпича. Глубину духовки можно сокращать при том же ее устье, но не выходя за указанные выше пределы. А вот придвинуть духовку вплотную к топке можно, если изолировать ее ближнюю к топке стенку от огня вермикулитом или (хуже) асбестом.

Дверца топки

Топочная дверца – слабое место шведки. Из-за больших тепловых нагрузок дешевая штампованная из листа дверца скоро расшатывается, а может и вовсе выпасть. Поэтому дверцу нужно брать литую, с усами, замуровываемыми в кладку.

Усы можно сделать и самому, приварив к углам рамки дверцы по паре горизонтально расположенных кусков отожженной стальной проволоки 3-4 мм диаметром и длиной 50-70 мм. Проволочные усы разводят в стороны в виде буквы V на 40-50 мм, и также замуровывают. Но чтобы штампованная дверца с таким дополнением держалась долго, ее сверху нужно подкрепить стальной полосой или уголком, см. след.

Кладочные тонкости

Сложить печь-шведку тоже не так-то просто. Из схемы видно, что шведка вовсю греет в пол, поэтому теплоизоляция от фундамента совершенно необходима. Сейчас для этого есть отличный и не очень дорогой материал – базальтовый картон. Изолируют в три слоя 5-мм листами. Средний слой настилают из фольгированного листа. 15 мм базальтового микроволокна с двумя отражающими ИК экранами сведут нагрев прямо вниз на нет.

Далее, подножие печи. Его (1 и 2 ряды для всех печей) выкладывают с уширенными до 6-13 мм швами, чтобы получить выступ-постамент. Но делать швы шире 13 мм (полдюйма) нельзя. Здесь и далее, для всей печи, каждый кирпич перед укладкой 10-15 с прополаскивают в воде, чтобы смыть пыль и улучшить адгезию. Тепловые напряжения в шведке велики, и кладка из сухого пыльного кирпича выйдет непрочной. Но замачивать кирпичи ни в коем случае нельзя – кирпич наберется воды, она пойдет в раствор, тот раскиснет, и печь может вообще развалиться не доведенная до верха. Кладочный раствор также необходим хорошего качества, на мергеле. Если какую-то печь допустимо класть на обычном глиняном растворе, это указывается в ее спецификации.

Следующий момент – топочная часть. Для эффективного дожигания топлива при условии довольно интенсивного отвода тепла через духовку температура в топке должна быть весьма высокой, на что шведка и рассчитана. Поэтому обычный кирпич не пойдет, нужен шамотный (светло-желтого цвета). Раствор для шамотной кладки замешивают на шамотной же глине. ТКР шамота и простого красного кирпича различны, поэтому класть шамот и красный впритык недопустимо. Минимальная ширина шва между шамотной и обычной кладкой – 6 мм.

Идеально было бы всю топочную часть, от 3-го ряда и до следующего над плитой, выложить из шамота, но он дорог. Поэтому из шамота обычно выкладывают внутреннюю облицовку топки. В таком случае на печь требуется 50-100 шамотных кирпичей.

Примечание: далее на схемах и чертежах шамотная кладка выделена тоном или цветом.

Важное значение имеет и ровность всех поверхностей трехчетверок и половинок кирпича. К счастью, теперь чуть ли не каждого есть болгарка, так что колоть обушком нет нужды. Но пыли будет много, так что заготовку не-целых кирпичей лучше провести заранее на открытом воздухе по шаблону и сообразуясь с порядовкой печи.

То же касается и кирпичей со скругленными углами. Там, где указано на чертеже, скруглять углы нужно обязательно. Сопротивление току газов в шведской печи велико, и тяга ее довольно-таки слабая, а завихрения на углах еще более ее ослабят. По этой же причине и устье дымника (дымовой трубы) нужно делать с распушкой (она рассекает ветер, не давая ему задувать в трубу) пошире, и поднять не менее, по расчетам шведов, чем на 2 фута (60 см) над коньком крыши. По тем же расчетам, ширина распушки, считая от краев устья – полфута (полкирпича) в каждую сторону.

Видео: процесс-кладки печи-шведки

Металл в печи

Печники знают: чем меньше в печи железа, тем она надежнее. Но шведы сразу заложили в конструкцию своей печи использование для подкрепления висячей кладки железных полос и уголков. Причина – удешевление печи (арочные своды дороги) и уменьшение ее высоты. Потолки в шведских сельских домах низкие, и высокая печь с арками там просто не поместилась бы. Железо в шведках прошло проверку временем, но при том же, что и для шамота, условии: ничего впритык и ничего на голый кирпич. Прослойка раствора со всех сторон железа, кроме наружной – 6 мм. Плита укладывается в вырезанные в кирпичах четверти также на растворе.

Ввод в эксплуатацию

Забегая вперед, расскажем и о подготовке шведки и использованию. Сразу топить сырую шведку никак нельзя. Важное условие – подгадать завершение печи к долгому периоду сухой теплой погоды; если нет – придется две недели оплачивать электроэнергию для тепловентилятора, но без двухнедельной «холодной» сушки запускать печь нельзя. Сырого кирпича в кладке печь-шведка не терпит.

Затем – тоже 2 недели «теплой» сушки. Печь регулярно (в идеале – непрерывно, по мере прогорания предыдущей) подтапливают минимальными (2-4 кг) порциями антрацита или осиновых дров. Березовые и сосновые не годятся – дают много тепла, но и сажи много.

На время теплой сушки в прочистные дверцы закладывают смятые сухие газеты или оберточную бумагу. Бояться нечего – тепла слишком мало, чтобы загорелось. Теплая сушка считается законченной, когда бумага перестанет отсыревать.

Наконец – горячая сушка. Это 3-4, по утрам и вечерам, протопки с постепенным наращиванием загрузки топки от минимальной до максимальной. Если печь многоходовая (многорежимная), по-горячему сушат на зимнем ходу.

Строим шведку: c лежанкой

Печь-шведка с лежанкой, чертеж и порядовка которой приведены на рисунке, предназначена для отопления дома жилой площадью 25-40 кв. м, в зависимости от климатических условий местности. Лежанка – максимально возможного для шведки размера, так что человек среднего роста может спать непосредственно на ней. Включается лежанка закрыванием задвижки 2.

Схема печи-шведки с лежанкой

Деталировка к рисунку:

1. Вьюшка;
2. Задвижка летнего хода;
3. Противопожарная разделка;
4. Варочная плита;
5. Колосниковая решетка;
6. Топочная дверца;
7. Поддувальная дверца;
8. Прочистные дверцы;
9. Стальной крепеж;
10. Варочная ниша;
11. Печурки;
12. Расширительная камера;
13. Колпаки;
14. Горизонтальные каналы зимнего хода;
15. Вертикальные каналы зимнего хода;
16. Вентиляционная дверца;
17. Вход дымовых газов в дымооборот;
18. Выход дымовых газов в дымник;
19. Хайло;
20. Байпас (переток, от англ. bypass – обход);
21. Термокомпенсационные зазоры.

Порядовка шведской печи с лежанкой

На эту печь потребуется 600 шт. красного полнотелого кирпича М200, 200 шт. шамотного Ш8 и 150 кг мергеля. Горного или кварцевого песка – по потребности для замешивания раствора густоты сметаны. Кроме того, 0,8 м стального уголка – шестидесятки и 5 м стальной полосы 50х5 мм.

Из фурнитуры понадобится стандартная 710х410 мм чугунная плита, колосниковая решетка 250х400 мм, топочная дверца 210х250 мм, поддувальная дверца 140х250 мм. Задвижек потребуется 7 шт: 2 дымовых 130х260 мм (вьюшка и летнего хода/лежаночная) и 5 прочистных 70х130 мм.

Духовка в этой печи не предусмотрена – предназначенное для нее тепло уходит в большую лежанку, а летом оно вообще не нужно. Дожигание топлива обеспечивается колпаками 13. Хотя по теплотехнике с газодинамикой эта печь работает как шведка, но из-за лежанки более пригодна для мест с морозным, но сухим (континентальным) климатом. В местах с холодным морским климатом волны жара, необходимой, чтобы быстро отогреться, такая печь не даст. В общем, русско-азиатская шведка.

Видео: печь-шведка с лежанкой

С камином

Здесь на рисунке – шведка с камином; спецификация к нему в списке. Нужно сказать, что существуют два способа объединения шведской печи с камином. По первому – камин просто пристраивается к тылу печи; дымоходы с дымниками раздельные. Так экономится меньше материалов, то топить печь и камин можно порознь как угодно. По второму способу дымоходы печи с камином частично объединены и выходят в один дымник. Помимо большей экономии материала и работы сберегается еще и часть тепла камина, но топить такую печь с камином можно ТОЛЬКО РАЗДЕЛЬНО; иначе – угар.

Схема шведской печи с камином

1. Дымоход;
2. Штыри каминной решетки;
3. Каминная решетка;
4. Дымовой зуб кмина;
5. Вьюшка печи;
6. Вьюшка камина;
7. Металлический крепеж;
8. Прочистная дверца (чистка);
9. Внутренний напуск.

Порядовка шведской печи с камином

Описываемая печь выполнена вторым способом, с общим дымоходом. Для нее потребуется:

• Красный кирпич М200 – 690 шт;
• Глиняный раствор средней жирности и густоты;
• Топочная дверка 210х450 мм –1 шт;
• Поддувальная дверка 140х140 мм –1 шт;
• Дверка чистки 70х140 мм –4 шт;
• Плита варочная чугунная 410х710 мм –1 шт;
• Колосниковая решетка 175х225 мм –1 шт;
• Задвижка с отверстием 120х360х300 мм –3 шт;
• Духовой шкаф 450х360х300 мм –1 шт.

Эта печь – настоящая шведка без особых затей, и класть ее несложно. Стержни – держатели каминной решетки – закладываются на втором ряду. Формировать напуск дымового зуба начинают с пятого ряда. Дойдя до 9-го, кладку приостанавливают до высыхания раствора, затем болгаркой сглаживают дымовой зуб. Аналогично формируются внутренние напуски, но тут придется стесывать: болгарка не пролезет. Их, впрочем, можно и не сглаживать ради упрощения работы, но КПД печи получится ниже.

Почти что классика

Теперь мы рассмотрим печь, очень похожую на ту, чертеж которой во время оно представили своему сюзерену достопочтенные Вёрд и Констедт. Внешнее отличие всего одно: вместо ниши – полка, см. рис. В наше время отхожими промыслами занимаются в более-менее цивилизованной обстановке и домой с работы возвращаются во вполне пригодном к дальнейшему существованию облике, а на хозяйстве полка удобнее.

Упрощенная шведская печь: схема и порядовка

Материалов на такую шведку понадобится куда как меньше, чем на предыдущие:

• Кирпич красный М200 – 540 шт;
• Кирпич шамотный любой – 30 шт;
• Уголок стальной 40х40 – 5,25 м;
• Полоса металлическая 50х5 – 1,35 м;
• Сталь оцинкованная 0,6 мм – 1 лист;

Фурнитура – стандартная, как перечислено выше; всего по одной позиции, кроме прочистных дверец, тех нужно 3. Духовка также стандартная 500х330х280 мм. Летнего хода не предусмотрено, благодаря чему и достигается простота, экономичность и высокая эффективность; схема кладки рассчитана в основном на цельные кирпичи, а подтесывать по ходу кладки вообще нигде не нужно. На селе летом готовят, как правило, на камельке в летней кухне или в уличной печи.

Тепловая мощность – 5 кВт, что при регулярной двукратной топке в сутки дает теплоотдачу 3500 ккал/час – хватит в средних широтах на 50 кв. м как минимум. Еще эта печь, как исконная шведка, безо всякого выдерживает перетопку в 30-40% от тепловой мощности, что позволяет без особых проблем наладить и горячее водоснабжение, см. далее.

Малая дачная

Здесь на чертеже – малая печь-шведка Буслаева. Рассчитана для дач, постоянно обитаемых в течение сезона полевых работ; скажем, если на дачном участке организовано товарное хозяйство. Поэтому ниша сохранена: сушить одежду и обувь приходится часто.

Малая шведская печь

Фурнитура такая же, как в предыдущей печи; духовка способна давать теплую волну. Материалоемкость вследствие уменьшенных размеров ниже, но меньше и тепловая мощность – печь рассчитана на обогрев 20-25 кв. м при наружной температуре выше –15 градусов. Конструкция и порядовка просты, как и в предыдущем варианте.

О малютках

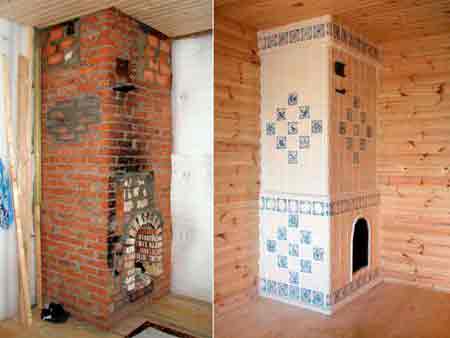

Выражение «маленькая шведская печь» включает в себя два принципиально различных понятия. Во-первых, это канальная печь с варочной плитой, по габаритам в плане немногим более голландки-колонки. Духовка если и есть, то расположена далеко от топки по ходу дымовых газов. Соответственно, первый жар духовка не ловит, теплой волны при растопке не дает. Камеры дожигания рядом с топкой, в чем и есть изюминка шведки, тоже нет. КПД, тепловая мощность и теплоотдача такой печи вполне голландские, а шведское – только название.

Во-вторых, это декоративные печи промышленного производства (см. рис. в начале) из специальных сплавов, современных, рассчитанных на компьютерах огнеупоров, с биотопками. Внешне такая печь может ничуть не походить на старую шведку, но рассчитывается исходя из тех же принципов. Поэтому декоративная малютка – самая настоящая шведская печь; недаром лучшие из них шведские. Для сравнения: поставить рядом с Т-50 биплан братьев Райт – все равно видно, что оба они самолеты, а не вертолеты, дирижабли или ракеты.

Колпак в шведке?

В руководствах по печному делу (не во многих, однако) колпак печи иногда определяют как часть ее, в которую дымовые газы поступают снизу и снизу же выходят. Верно, но это только верхушка айсберга. Роль колпака в печи двоякая.

Во-первых, под сводом колпака газообразные частицы топлива задерживаются и догорают, увеличивая КПД и теплоотдачу печи. Для исправного выполнения этой функции свод колпака должен быть сводом, т.е. округлым. Под плоским сводом 100% дожигания не добиться.

Во-вторых, выход топки в колпак выполняется в виде сужающегося сопла – хайла. Устье хайла (его верхний срез) располагается ГОРИЗОНТАЛЬНО, хотя канал хайла может быть и наклонным. Это дает так называемую газовую вьюшку: тяжелый холодный воздух не может пройти под колпак, как вода – в люк водолазного колокола-кессона. Если после протопки не закрывать штатную вьюшку (что на 100% спасает от угара), то печь будет потихоньку остывать как ни чем ни бывало.

Если же устье хайла наклонное, тут же развивается локальная конвекция, как из щели под дверью холодом тянет. Наклонившийся кессон заливает водой, отчего он опрокидывается и тонет – у подводников ходит немало страшных баек на этот счет – а печь с наклонным устьем хайла при открытой вьюшке быстро выстывает.

Теперь вернемся к шведке. Из схемы в начале видно, что колпак, как таковой, устроить просто негде – там плита с сушильной нишей. Дожигание топлива обеспечивается по-иному, а топочная часть связана с дымооборотом обычной подверткой с вертикальным срезом. Может быть, и удастся все переконфигурировать и получить колпаковую печь с варочной поверхностью, но ее термо- и газодинамика будут уже совсем иными. Может быть, такая гипотетическая печь выйдет и лучше шведки, но шведкой она уже не будет.

Для примера – см. рис. «Хайло» выделено красным градиентом. Видны и два вроде как колпака, но где же устье с горизонтальным срезом? Колпаки здесь – просто расширительные камеры безо всякой возможности устроить газовую вьюшку. Если такая «двухколпаковая шведка» держит тепло при открытой вьюшке, то и пушка может стрелять из-за угла. Потому что снаряд орудия в полете описывает криволинейную траекторию, артиллеристы-то знают.

ГВС от шведки

Популярная тема – ГВС и отопление нескольких комнат от одной печи – проходит под лозунгом «халявное тепло». Посмотрим, что тут реально возможно, а что нет. Серийных промышленных моделей для готовки, ГВС и водяного отопления очень мало, и стоят они дорого. Это уже настораживает.

Теплотехника

Если дом при заданной разнице температур внутри и «за бортом» теряет 12 кВт тепла, а печь дает 5, то топи – не топи, а дом остынет до температуры, при которой потери сравняются с генерированием; вечного двигателя не бывает. Если даже к вам в погреб выходит пласт чистейшего антрацита, а перетаскать и вбухать в топку 6-8, а то и 10 ведер вам все равно, что Илье Муромцу перышко с ладони сдунуть, печь столько топлива не примет, ее тепловая мощность ограничена конструкцией. Перетопка даст что угодно – дым, сажу, угар – но не тепло сверх того, что может отдать печь.

Котел и теплообменник

Допустим, печь мощная, а горячая вода нужна только для хозяйственных нужд. Как ее получить? Общеизвестны два способа: охватывающий топку П-образный котел и теплообменник в дымоходе. Котел самодельщики используют мало: о него охлаждается пламя, идет недожог даже при нормальной топке; отсюда – дым, сажа. Сам же котел довольно быстро прогорает, а может и вовсе закипеть, что приведет к аварии.

Теплообменник в дымовом тракте тоже, оказывается, не выход. Резкий скачок давления вследствие остывания газа на теплообменнике приводит к возникновению местной турбулентности. Энергия потока тратится на ее создание и поддержку, а не на тягу. Возникает так называемый «мертвый столб», своего рода действующая наоборот газовая вьюшка, никоим образом не нужная. И опять – дым, сажа, а то и угар при нормальной топке.

Шведская печь с водогрейным котлом

Справиться с этим явлением можно, пустив газовый поток вскользь к теплообменнику, а не заставляя газ запутываться в нем. Но горячей воды удается получить совсем немного, и сажу приходится выгребать гораздо чаще обычного. К примеру, в шведке с водогрейным котлом, схема которой приведена на рисунке, емкость котла – аж 10 л (500х500х50 мм). Не хватит на посуду и умывание.

И все-таки можно!

Тем не менее, самодельная шведка с котлом ГВС – вещь возможная. Нужно только не жадничать и не стремиться к невозможному, а брать там, где доступно и не повредит.

Начнем с топки. Перетопку в 20% своей мощности выдержит самая дрянная печка. Это дает 1-2 кВт тепла. Уже неплохо; за день можно нагреть 100-200 л воды до 65-70 градусов, смотря какой котел и с какой изоляцией. Хватит семье и на мытье, и на стирку.

Теперь, откуда это тепло взять? А вот шведка как раз для этого и годится наилучшим образом. Используем тот факт, что мы уже не полудикари и климат наш ровнее. Стало быть, тепло из сушильной ниши и теплую волну из духовки можно пустить в воду, не ухудшая работу печи. Скорее всего, и перетопка не потребуется. Есть еще в шведке лакомый по теплу кусочек – ее верх. Он более греет излучением потолок и чердак, что, в общем-то, не нужно.

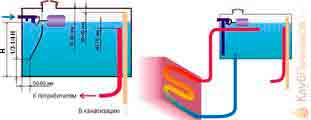

Схема ГВС от шведской печи

Исходя из этого, получается давно известная система (см. рис): змеевик у дальней стенки духовки и накопительный бак с хорошей теплоизоляцией (базальтовая вата, базальтовый картон; поверх – гипсокартон). Бак можно расположить двояко:

1. Вертикальный плоский в нише (справа на рис.) – емкость до 120 л. Напор небольшой, но в доме без водопровода удобно наполнять через горловину.
2. Г-образный низкий широкий, но не менее 40-45 см высотой, наверху печи – слева на рис. Г-образный – чтобы охватывал дымник.

Оба бака атмосферные, с дренажным отверстием в крышке горловины, и могут пополняться автоматически через поплавковый клапан от унитазного бачка, но в последнем случае нужны некоторые изюминки. Главная – косая перегородка-дефлектор за клапаном подачи холодной воды. Коромысло поплавка и подающая труба горячей воды от змеевика проходят соответственно через прорезь и отверстие в ней.

Назначение дефлектора – направить холодную воду медленным широким языком на дно бака. Иначе из-за турбулентности в вытекающей струе и гидродинамического «подсоса» слои воды в низком баке быстро перемешаются и горячей удастся отобрать всего ничего. Крепить дефлектор нужно не крышке (это сильно усложнит сборку), а к бортам бака. Если бак вертикальный в нише, то вместо дефлектора можно просто надеть на излив клапана трубку. Но водоотбор в таком случае получится не более 2/3 емкости бака.

Вторая изюминка – коромысло поплавка нужно укоротить или доработать так, что при полностью закрытом новом клапане расстояние от верхней точки поплавка до крышки бака было не менее 30 мм. Этот запас необходим на износ иглы клапана и обрастание ее и седла солями.

Для сезонно обитаемых помещений устраивать дренаж для слива остатков воды на зиму – лишняя работа. Проще выпустить шлангом-сифоном через горловину, как когда-то на трассе бензином делились.

Примечание: система работоспособна лишь при сочетании змеевика с поддерживающим подогревом от тела печи. Поодиночке – вода или чуть подогреется, или будет быстро остывать. Расчетная теплоизоляция – двусторонне фольгированный базальтовый картон 10 мм и влагостойкий гипсокартон. Еще лучше ЭППС 20 мм, но он дороже.

А в регистры как же?

Но, может быть, можно самому построить печь с контуром водяного отопления? К сожалению, в домашних условиях это вряд ли возможно. Элементарный теплотехнический расчет говорит: для отдельно стоящего дома в 100 кв. м в плане, утепленного ЭППС 80 мм и с трехкамерными стеклопакетами в окнах, нужна тепловая мощность от 25 кВт. Котлы с топкой, способной переваривать такие количества твердого топлива, требуют не только сложного расчета, но и специальных материалов и промышленной технологии для изготовления.

Экономим на погоде

Соблазнительной в средних широтах с умеренным климатом выглядит печь с тремя режимами топки: летним, осенне-весенним и зимним. Но при конструировании многорежимных (многоходовых) печей приходится преодолевать подводные камни.

• Первое – за или перед закрытой сезонной заслонкой может возникать уже упомянутый мертвый столб. Дымоток он уже не нарушит, но КПД печи уменьшит и прогреваться она будет дольше. Как раз тогда, когда нужно лучше и быстрее.
• Второе – сложность манипуляций с заслонками. Захлопотавшаяся хозяйка может забыть или не сообразить, что нужно закрыть, а что открыть, и угореть на работе в прямом смысле слова.
• Третье – вялая растопка зимой. По длинному извилистому дымовому тракту еле нагретым дымовым газам трудно выпихнуть наружный холодный, плотный и тяжелый воздух.

И здесь опять приходят на выручку основательно продуманные принципы устройства шведской печи. На рисунках – печь Григорьева, свободная от указанных недостатков. Она даже четырехходовая; четвертый ход – для лютой зимы.

Схема многоходовой шведской печи

В печи Григорьева три сезонных заслонки; на рисунке они условно показаны цветами: летняя зеленая, осенняя желтая, зимняя синяя. Алгоритм переключения интуитивно прост: заслонка по сезону открыта, остальные закрыты. Для растопки зимой на 5-20 мин открывают летнюю заслонку, а когда пламя заметно потянется в дымоход, или загудит, закрывают. Для усиленного зимнего хода открывают осеннюю заслонку, не закрывая зимнюю. Тяга усилится, и можно закладку топлива дать побольше.

Порядовка многоходовой шведской печи

Мертвые столбы в этой печи, в принципе, могли бы образоваться в зонах, отмеченных голубым градиентом. Но на деле холодный воздух (или остывший газ) оттуда сразу вытекут, а взамен поднимется горячий. Автор, образно выражаясь, и потонувший водолазный колокол приспособил к делу, и внутренний теплообмен в печи практически не зависит от режима топки.

Порядовка печи Григорьева (рис. справа) не намного сложнее обычной шведки, а для ее постройки потребуется:

• 600 шт. обычного красного кирпича;
• простой глиняный раствор средней жирности;
• 6 погонных метров стальной полосы 60х5 мм;
• 4 шт. однотипных стандартных дымовых задвижек, считая с вьюшкой;
• 6 шт. прочистных дверец, тоже стандартных;
• стандартные же плита, духовка, колосниковая решетка, топочная и поддувальная дверцы – по 1 шт.

Видео: трехрежимная шведка

Предназначена шведская печь для дома небольшой площади, постоянно обитаемого круглый год или длительное время. Для нерегулярной топки на даче или в хозпостройках, а также в комнатах многокомнатного жилища более подходит голландка. Топить шведскую печь нужно регулярно; насосавшаяся влаги, она требует долгой просушки предварительными (разгонными) топками. Но при регулярной топке печь-шведку по совокупности качеств можно считать самой удачной отопительно-варочной бытовой печью. Русская печь превосходит шведскую по техпараметрам, но ненамного, зато сложна и громоздка.

Источник: http://clubpechnikov.ru/shvedskaya-pech/

Шведская печь. Подробно и обстоятельно о ней

Печь-шведка представляет собой удобный в использовании отопительно-варочный прибор. Печь отличается высокой эффективностью, создать ее можно самостоятельно даже в том случае, если раньше не приходилось заниматься печными работами. КПД шведской печи немного ниже, чем у русской печки. Но зато имеются другие важные преимущества – сооружение обладает компактными размерами, его разогрев не требует значительных временных затрат.

Особенности конструкции позволяют построить печь с плитой в простенке, выбрав для ее расположения участок между жилым помещением и кухней. В современных домах расположение может быть другим – между гостиной и кухней. Во время готовки в печи накапливается тепло, большая часть которого постепенно проникает в соседнее помещение. При желании конструкцию можно дополнить лежанкой или камином.

Внешний вид печей бывает самым разнообразным. Шведская печь может быть довольно заметной, находясь ближе к центру помещения, или небольшой, спрятанной в угол. Для отделки нередко используются изразцы. Возможно применение титановых сплавов и талькомагнезита, сооружения, выполненные из этих материалов, идеально сочетаются со стилями фьюжн, хайтек, модерн. Такие приборы устанавливаются в готовом виде и являются дорогостоящими.

История создания шведки

В соответствии с существующей легендой в России печь-шведка появилась при Петре Великом, и принесли ее пленные шведы. Однако это всего лишь миф. Такую высокоэффективную печь по заданию короля создали в шведской академии наук (1767 г.). Была поставлена задача, разработать экономичное отопительное устройство. Причинами, по которым требовалось ее реализовать, стали суровый климат и недостаток топлива. В то время активно использовались голландки, но свою функцию они выполняли недостаточно хорошо. Поскольку в Скандинавии всегда существовала проблема, связанная с дефицитом земли для использования в хозяйственных целях и под застройку, должно было получиться сооружение небольших размеров. Деятельность, направленная на создание экономичной печи, осуществлялась под руководством академиков Констедта К. И. и Вёрда Ф.

Шведские ученые хорошо постарались, результат оправдал ожидания, поставленная задача была выполнена в полном объеме. Качественная реализация необходимых работ позволила получить практичную печку, которая хорошо обогревает помещения.

Новую идею шведские ученые не искали, воспользовались старой идеей и придумали конструкцию на основе голландки. Печь-шведку удалось получить путем растягивания подтопочной части голландки в стороны, для размещения этой части был выбран запечек кухонной плиты. Чтобы воплотить идею в жизнь, ученые произвели множество различных расчетов, которые позволили определить точные пропорции и размеры конструкции, теплотехнические параметры, прочность, наиболее подходящие материалы и много другой важной информации. Рассмотрим получившуюся конструкцию более подробно.

Чем руководствовались ученые при разработке шведской печки?

Шведская печь – это комбинированное сооружение, созданное из кирпича. В процессе ее разработки в основном учитывался довольно специфический климат, проживание в условиях которого нужно было сделать более комфортным.

Сибирские морозы Швеции в сочетании с высокой влажностью воздуха, нахождение поблизости Балтики и Атлантики с Гольфстримом повлияли на решение создать усовершенствованный вариант печи. Как упоминалось ранее, дефицит свободной территории и топлива также в значительной мере поспособствовали принятию такого решения. Кроме того, известно, что в Швеции был значительный запас шамотной глины высокого качества, жаропрочного материала с прекрасными характеристиками, который является основой для производства шамота. Шамотная глина Швеции – это тончайшие алюмосиликатные отложения, на месте которых долгое время находился ледник. В процессе изготовления печей используются и другие виды шамота (цирконовый, корундовый материал), отличающиеся особой прочностью и повышенной жаростойкостью, что отражается на их стоимости.

Большое значение имел образ жизни простых людей. Пахотной земли было мало, кругом болота и валуны, суровые климатические условия. Чтобы дожить до весны, ежедневно приходилось много трудиться. Зимой шведы не могли себе позволить сидеть без дела. Поскольку рыболовные угодья перехватили Дания и Норвегия, а Балтика замерзала, оставалось лишь заниматься лесозаготовками и старательством, ходить на охоту. В Фенноскандии много ценных материалов, что очень выручало шведов. Даже сейчас в тундрах финской Лапландии нередко обнаруживаются опалы.

В результате такой нелегкой деятельности хозяин и его сыновья приходили домой уставшими и промокшими до нитки, важно было согреться, чтобы не заболеть, и высушить вещи, которые утром нужно опять надевать и отправляться на работу. Поскольку не было возможности растапливать печь заранее из-за высокой вероятности остаться без топлива до окончания зимы, академики создали печь, которая быстро нагревается и обеспечивает наличие достаточного количества тепла.

Принцип работы

Духовка

Печь имеет большую духовку и это одно из главных отличий сооружения. Ученые не зря расположили ее сбоку от топки. Было решено применить первый жар – тепло, возникшее вследствие процесса горения летучих компонентов, входящих в состав угля и древесины. Шведка существенно отличается от канальных печей, т. к. в ней первый жар прогревает массивный кирпич, который плохо проводит тепло, а не сразу выходит через трубу.

Касательно русских печей, первый жар отлично догорает, находясь под сводом. Однако для небольших домов такая печка слишком массивная, к тому же, используя ее, не удастся быстро прогреть помещения.

В конструкции шведской печи топочная часть выполняется в виде вырожденного колпака, что сохранил всего одну функцию, суть которой заключается в химическом дожигании топлива. Пламя не касается металлической духовки, ее моментальный нагрев происходит благодаря жару. При открытой дверце, независимо от того, чем производится растопка, уже через несколько минут можно ощутить тепло, которое постепенно поднимается от пола.

Утром кухня быстро наполнялась теплом за счет первого жара, за то время, пока жители дома завтракали, она полностью и очень хорошо прогревалась.

Верхняя ниша

Это довольно вместительная часть печки, ее нагрев осуществляется за счет первого, второго жара и дотлевающих углей. Здесь можно было свободно вместить одежду, которая насквозь промокала зимой (2 комплекта). За ночь вещи становились полностью сухими.

Ниша над плитой

В старых вариантах шведок после завершения протопки и закрывания вьюшки эту часть прикрывали деревянной крышкой, чтобы сохранить тепло. Таким образом, утром удавалось экономить много времени, достаточно было немного растопить печь и получить горячий завтрак. Еду готовили с вечера, а утром ее только разогревали.

Дымооборот

При разработке конструкции шведской печи ученые отказались от хайла, расположенного в голландке между дымооборотом и топкой, поэтому сооружения строят без него. Причина данного решения – повышенная сложность создания такого узла и увеличение стоимости строительства. Вместо хайла внизу под духовкой делается переток. Когда дом отоплен, очень важно не забыть закрыть вьюшку. Если этого не сделать, шведка выстудится очень быстро.

Аккумулятор тепла в печке создан по канальной схеме. Прогревание выполняется вторым жаром, полученным в процессе сгорания массива топлива, и благодаря теплу, которое исходит от тлеющих углей. В классическом варианте предусмотрена реализация схемы с вертикальными каналами. При таком подходе печь греет немного хуже, чем могла бы, но зато скопление сажи незначительное, что немаловажно, когда для топки применяются разные виды топлива.

В домах, где проживали люди побогаче и занятость сопровождалась меньшей усталостью, поскольку на тяжелую работу затрачивалось не слишком много времени, дымооборот строили с использованием горизонтальных каналов. Такие печки лучше грели в нижней части, но чистить их приходилось не так редко.

Канальный дымооборот создается легко, этот процесс исключает соблюдение определенных особенностей, поэтому часто подвергается различным ухищрениям конструкторов и успешно их выдерживает. Порядовка шведских печек выполняется с учетом определенных требований, которые устанавливаются заказчиком, качество сооружения от этого не страдает.

Дополнения

Задняя часть шведки находится в жилом помещении, эта сторона идеально подходит для обустройства лежанки или камина. Ввиду недостатка свободного места раньше лежаки делали длиной и шириной не более 6 и 2,25 футов соответственно, ок. 180х66 см. Понятно, не было смысла стелить на лежак, в этом месте делали шведскую кровать. Благодаря наличию подогрева сон был замечательным. Оставалось место для ящиков, в них хранили белье, которое не отсыревало, всегда было сухим.

Особенности

Шведскую печь можно считать совершенным сооружением с КПД практически равным русской печи. Строительство шведки по своей сложности и цене почти не отличается от процесса создания голландки. Зато конструкция шведки имеет важное преимущество, которым можно считать улучшенные характеристики, такие как теплоотдача и тепловая мощность.

Материалов, наличие которых требуется для создания голландки (2500 ккал/час), достаточно для строительства шведки (3500 ккал/час). Причем в течение суток топку нужно производить всего два раза. Готовить в шведской печи намного проще и удобнее, чем в русской.

Однако создать совершенную конструкцию не так просто, как кажется. Чтобы работа сооружения была эффективной, его надо строить из материалов высокого качества. В этом деле качество материалов существенно влияет на окончательный результат. Причем все действия должны быть аккуратными и выполненными в соответствии с существующими правилами.

Строительство

Соблюдение необходимых пропорций и размеров

На выбор правильных размеров, определение пропорций топливной части, выполнение различных подсчетов академики затратили много времени. Все эти подсчеты важны для получения качественной печи.

Требуется наличие плиты размером 28×16 дюймов.

Размеры топки должны быть такими:

1. высота — от 11 дюймов, но не больше 13;
2. ширина — от 12 дюймов, максимум 14;
3. глубина — в пределах от 16 дюймов до 20.

Для духовки предусмотрены следующие размеры:

1. высота — около 11 дюймов (не больше 12);
2. ширина — в среднем 14 дюймов (не меньше 13, но и не больше 15);
3. глубина — до 20 дюймов (не меньше 18)

Духовка должна иметь стенки, соответствующие определенной толщине — от 1/6 дюйма до 1/4, необходимая ок. составляет 4-6 мм.

Колосниковую решетку следует располагать на расстоянии 0,75-1 фут от стенки духовки, что равно определенному количеству кирпича — 0,75-1 кирпич.

Очень важно сделать духовку с нормальной толщиной стенок. Не стоит использовать кровельное железо небольшой толщины, поскольку духовка быстро прогорит, но и не рекомендуется выбирать слишком массивный материал по причине быстрого отвода тепла и медленного прогревания помещений, последствиями чего являются недожог, низкий КПД, осаждение большого количества сажи. То же самое касается плиты, спецсталь, чугун — идеальные материалы, т. к. плохо проводят тепло. Нагреваться должны конфорки, а не сама плита.

Важны размеры и пропорции, их следует соблюдать. Например, если в процессе строительства за основу используются минимальные размеры топки, то другие части печки тоже должны соответствовать минимальным размерам. Если глубина топки слишком маленькая — снижается КПД, а если очень большая — присутствуют недожог и другие последствия.

Тепло образуется не только по бокам духовки, но и за ней, а значит, между стенками этой части и топки нужно оставлять зазор (минимум четверть кирпича). Максимально сдвинуть топку и духовку можно, если стенку духовки, которая находится наиболее близко к топке, защитить от воздействия огня с помощью асбеста или слоя вермикулита.

Дверца топки

При эксплуатации печи по причине высоких тепловых нагрузок часто страдает топочная дверца. Если берется дверца, выполненная из дешевого материала плохого качества, она быстро расшатывается, а иногда даже выпадает. Желательно, чтобы дверца была литой, с усами, которые замуровываются в кладку. Эти усы можно сделать самостоятельно, достаточно к краям изделия приварить предварительно отожженную стальную проволоку (длина от 50 до 70 мм, диаметр — 3 или 4 мм). Самодельные усы направляют в разные стороны так, чтобы их расположение соответствовало букве V, и расстояние составляло 40-50 мм, после чего замуровывают. Для получения надежной дверцы дополнительно надо применить стальную полоску либо уголок.

Кладочные тонкости

Чтобы правильно сложить печку, надо постараться. Поскольку шведка очень хорошо прогревает пол, надо обеспечить наличие теплоизоляции от фундамента. В качестве материала можно использовать выгодный по цене базальтовый картон с хорошими характеристиками. Изоляция должна состоять из трех слоев, основа которых — листы, имеющие небольшую толщину 5 мм. Средний слой следует формировать из фольгированного листа. Наличие теплоизоляционного материала (15 мм) и двух фольгированных листов исключает чрезмерный нагрев внизу.

Далее создают подножие печи (первых два ряда), выкладывая которое, швы расширяют до 6-13 мм, в итоге получается выступ-постамент. Перед началом работ кирпичи опускают в воду на 10-15 сек., и промывают, чтобы удалить пыль и добиться лучшей адгезии. Из-за высокого теплового напряжения при использовании сухого кирпича, который покрыт пылью, кладка не получится прочной.

Нельзя замачивать материал! В таком случае он отдаст лишнюю воду, которая попадет в кладочный раствор, впоследствии тот закиснет, и сооружение может разрушиться. Надо использовать раствор высокого качества, замешенный на мергеле. В случаях, когда допустимо применять раствор на основе глины, эту информацию можно найти в спецификации.

Следующая важная часть — топочная. Температура в шведке должна быть довольно высокой, при соблюдении данного условия дожигание топлива происходит эффективно, тепло интенсивно поступает в помещения через духовку. Обычный кирпич с такой задачей не справляется, поэтому нужно использовать шамотный кирпич. Основой раствора должна стать шамотная глина. красный кирпич и шамот отличаются коэффициентом температурного расширения, поэтому их нельзя класть впритык. Делая шов, нужно соблюдать расстояние минимум 6 мм.

В идеале основой для всей топки должен стать шамот, но поскольку этот материал дорогой, его используют только для облицовки внутри. Такой вариант топки реализуют при наличии от 50 до 100 шамотных кирпичей.

Важно все поверхности делать ровными, использовать ровные половинки кирпича. Поскольку сейчас практически у всех есть болгарка, добиться такого результата несложно. Из-за большого количества пыли заготовку кирпича рекомендуется производить заранее на открытом воздухе. Все работы необходимо выполнять в соответствии с чертежом, если на чертеже присутствует кирпич со скругленными углами, его обязательно надо привести в такой вид. Шведская печка отличается высоким сопротивлением току газов при слабой тяге, наличие завихрений на углах приводит к еще большему снижению тяги. По этой же причине на этапе создания устья дымовой трубы рекомендуется делать широкую распушку, которая, рассекая ветер, не позволит ему проникнуть внутрь. Расстояние от конька крыши должно составлять минимум 2 фута, ширина распушки — в стороны от устья по полкирпича (по 0,5 фута).

Применение металла

Чем меньше используется железа при строительстве печи, тем надежнее получается сооружение. Но поскольку у шведских ученых была цель создать экономичный вариант печи, они сделали удешевленную конструкцию, в которую включены железные уголки и полосы, уменьшили ее высоту. В селах дома имеют низкие потолки, по этой причине печь-шведку и сделали небольшой.

Сооружения, в конструкции которых присутствовало железо, были проверены временем и доказали свою эффективность при отапливании домов. Используя железо, следует соблюдать правило, существующее для шамота — не класть материал на голый кирпич, не располагать вплотную. Со всех сторон железа, за исключением наружной стороны, создают слой раствора толщиной 6 мм. Плиту также укладывают с применением раствора, подготовив в кирпичах четверти.

Эксплуатация печи

Готовить печь к использованию надо правильно. Нельзя обогревать дом, пока шведка сырая. Завершать строительство печи лучше в теплое время года при сухой погоде. Если не приходится рассчитывать на хорошую погоду, стоит воспользоваться тепловентилятором, благодаря которому печка высохнет за две недели. Шведкой можно пользоваться лишь после «холодной» сушки, выполненной в течение двух недель, и последующей двухнедельной «теплой» сушки.

Печь надо протапливать постепенно, используя небольшие порции осиновых дров или антрацита (не больше 4 кг, достаточно двух). Когда прогорела первая порция, надо добавлять новую, и так постоянно. Нельзя использовать сосновые и березовые дрова, от них появляется много тепла и сажи.

Чтобы понять, когда заканчивать «теплую» сушку, в прочистные дверцы надо положить смятую бумагу (можно взять газеты, они не загорятся, поскольку для данного процесса в печке недостаточно тепла). Во время сушки бумага отсыревает, когда она становится сухой, можно переходить к следующему этапу — осуществлению горячей сушки, которая предусматривает выполнение трех-четырех протопок в утреннее и вечернее время. Загрузку следует увеличивать постепенно, доводя ее до максимальной. Если требуется просушить многоходовую печь, реализовывать данную задачу надо на зимнем ходу.

Шведка с лежанкой, как создать?

Печь с лежанкой используется в домах, жилая площадь которых составляет 25-40 кв. м. Такие печи строят там, где климатические условия требуют наличия большого количества тепла в помещениях.

Лежанка шведки имеет достаточные размеры для того, чтобы на ней мог спать человек со средним ростом. Конструкция печки состоит из:

1. вьюшки;
2. задвижки летнего хода;
3. противопожарной разделки;
4. варочной плиты;
5. колосниковой решетки;
6. топочной, поддувальной и прочистной дверок;
7. стального крепежа;
8. варочной ниши;
9. печурки;
10. расширительной камеры;
11. колпаков;
12. каналов зимнего хода (вертикальных, горизонтальных);
13. вентиляционной дверцы;
14. входа и выхода для дымовых газов из дымооборота в дымник;
15. хайла;
16. байпаса;
17. термокомпенсационных зазоров.

Чтобы создать печку с лежанкой, надо подготовить шамотный кирпич (Ш8, 200 шт.) и красный полнотелый (М200, 600 шт.), мергель (150 кг), песок (подойдет как кварцевый, так и горный) в количестве, достаточном для замешивания раствора до состояния густой сметаны. Также нужно подготовить стальные полосы и уголки (по 5 (50×5 мм) и 0,8 м (шестидесятки) соответственно).

1. чугунная плита стандартных размеров (710×410 мм);
2. дверцы (поддувальная и топочная по 140×250 и 210×250 мм соответственно);
3. колосниковая решетка (необходимый размер составляет 250×400 мм).

1. прочистные (5 шт. размером 70×130 мм);
2. дымовые (летнего хода/лежаночная, вьюшка размером по 130×260 мм).

Печь с лежанкой строится без духовки. То тепло, которое могло направляться в духовку, проникает в лежанку. Дожигание топлива происходит за счет наличия колпаков.

Благодаря лежанке печка подходит для местностей, которые характеризуются континентальным климатом и сильными морозами. Сооружение такого типа больше пригодно для сухого, чем для влажного климата, поэтому его можно рассматривать как русско-азиатский вариант шведки.

Как построить печь с камином?

Печь-шведку с камином можно строить двумя способами. Чтобы реализовать первый вариант объединения основы с камином, надо пристроить камин к конструкции печи с тылу. В этом случае используются раздельные дымоходы с дымниками. Данный вариант строительства печки является выгодным, т. к. позволяет сэкономить на материалах за счет уменьшения их количества. Камин и печь можно топить как угодно, что очень удобно.

Второй способ основан на применении одного дымника для камина и основного сооружения. В этом случае материалов экономится больше, но появляются ограничения, связанные с использованием печи-камина. Камин и печь можно топить только раздельно, очень важно придерживаться этого правила, иначе — угар.

Печка с камином состоит из:

1. дымохода;
2. штырей решетки камина и самой решетки;
3. каминного зуба;
4. вьюшки камина и печи;
5. металлического крепежа;
6. прочистной дверцы;
7. внутреннего напуска.

Для печки с общим дымником нужно такое количество материалов:

• 690 шт. красного кирпича М200;
• духовка размерами 450×360×300 мм;
• поддувальная и топочная дверки размерами 140×140 и 210×450 мм соответственно;
• 4 дверки чистки размерами 70×140 мм;
• глиняный раствор средней густоты;
• варочная плита из чугуна размерами 410×710 мм;
• 3 задвижки с отверстием размерами 120×360×300 мм;
• колосниковая решетка размерами 175×225 мм.

Создается такая шведка легко. Стержни, выполняющие функцию держателей решетки камина, необходимо вводить в конструкцию во втором ряду. К созданию напуска каминного зуба переходят в пятом ряду. После завершения девятого ряда не переходят к другим этапам, пока не высохнет раствор. Позже с помощью болгарки производят сглаживание каминного зуба. Далее формируются остальные напуски, и поскольку болгаркой воспользоваться не получится, их необходимо стесать. Это действие не является обязательным, но позволяет добиться лучшего КПД.

Классический вариант

Рассмотрим вариант печи, наиболее приближенный к тому сооружению, чертеж которого был сделан Констендтом и Вёрдом. Из внешних отличий присутствует только наличие полки вместо ниши.

В современных условиях ниша не настолько необходима, как это было когда-то, теперь людям удобнее пользоваться полкой.

Для создания такой шведки требуется наименьшее количество материалов. Надо подготовить:

• по 30 и 540 шт. шамотного и красного кирпича М200 соответственно;
• один лист оцинкованной стали толщиной 0,6 мм;
• 1,35 метров металлической полосы размерами 50×5;
• 5,25 метров стального уголка размерами 40×40.

Из фурнитуры нужны духовка размерами 500×330×280 мм и три прочистных дверцы, в остальном набор стандартный, как в предыдущем варианте, и включает по одной позиции каждого элемента.

Печка не имеет летнего хода, поэтому создается она максимально просто. Сооружение получается экономичным и эффективным, строится в основном из целых кирпичей. К тому же, процесс исключает необходимость что-либо подтесывать при выполнении кладки. Летом в селах готовку обычно осуществляют в летних кухнях, шведка в этот период не особо нужна.

Тепловая мощность сооружения составляет 5 кВт, если каждые сутки выполняется по две топки, теплоотдача соответствует 3500 ккал/час, чего вполне достаточно для площади больше 50 кв. м. Такая шведская печка способна выдерживать перетопку до 30 или даже 40% от тепловой мощности, что позволяет обеспечить снабжение дома горячей водой.

Небольшая печка для дачи

Шведская печка Буслаева идеально подходит для использования на даче, где на протяжении всего сезона полевых работ проживают люди. В конструкции присутствует ниша, на которой можно быстро высушить обувь и одежду, что очень важно, если делать это приходится часто.

Фурнитура печи соответствует фурнитуре предыдущего варианта. Духовой шкаф сооружения способен давать тепловую волну. За счет небольших размеров материалов затрачивается немного, но малые размеры печи повлияли и на тепловую мощность в сторону ее уменьшения. Шведка рассчитана на обогрев дома площадью не более 20-25 кв. м. при температуре снаружи больше 15 градусов. Конструкция легкая, порядовка вполне понятная.

Маленькая печка является канальным сооружением и включает в себя варочную плиту, габариты которой незначительно превышают размеры голландки-колонки. Если духовка устанавливается, то ее располагают на немалом расстоянии от топки. Первый жар никак не влияет на духовку, когда растапливают печку, тепловой волны от духовки нет.

Рядом с топочной частью нет камеры, в которой происходит дожигание, чем и отличается маленькая печка от обычных сооружений. Своей работой печь больше напоминает голландку, нежели печь-шведку, от шведской печки взято только название.

Печи небольших размеров представляют собой декоративные приборы, имеют в своей основе специальные сплавы и устанавливаются в готовом виде. Это современные изделия, расчет размеров которых осуществляется компьютерами огнеупоров. Внешне они могут выглядеть иначе, чем старый вариант шведки, но расчет выполняется с учетом одинаковых принципов.

Зачем нужен колпак?

В некоторых вариантах колпак представлен частью печи, через которую снизу проходят дымовые газы и там же выходят обратно. Рассмотрим подробнее эту часть печи и ее роль в конструкции. Именно под его сводом происходит процесс догорания топлива, в результате чего теплоотдача и КПД увеличиваются.

Чтобы колпак полноценно выполнял поставленную задачу, он должен быть округлым, поскольку плоский свод полного дожигания обеспечить не может. Топка и колпак соединены хайлом. Верхняя часть хайла расположена в горизонтальном направлении, но его канал может быть расположен под наклоном, что обеспечивает газовую вьюшку: холодный воздух не способен проникнуть под колпак. Когда помещения достаточно протоплены, штатная вьюшка обязательно должна быть закрытой, в данном случае защита от угара составляет 100%. Если устье хайла наклонное, в данном случае присутствует локальная конвекция.

Вернемся к печке. Как показывают схемы, колпак поместить негде, поскольку там, где он должен быть, находятся ниша и плита. Дожигание топлива происходит иным образом, а связь между дымооборотом и топкой устроена подверткой при наличии вертикального среза. Возможно, получится изменить конструкцию и создать печь с колпаком и варочной поверхностью, но в этом случае показатели газодинамики и термодинамики будут другими. Может быть, печь с такой конструкцией окажется эффективнее, но это будет уже не шведка.

В двухколпаковой шведке роль колпаков выполняют расширительные камеры, что исключает возможность наличия газовой вьюшки.

Источник: http://fireplace.su/shvedskaya-pech.html

Печь шведка своими руками: изучаем чертежи, как делается порядовка печи для самостоятельного строительства

Печь шведка своими руками может быть возведена лишь в том случае, если у домашнего мастера уже есть устойчивые навыки каменщика и, хотя бы небольшой, опыт работы с печами. Сама по себе шведка является достаточно сложной конструкцией, явно непредназначенной для первичного обучения подобным технологиям.

Печь шведка своими руками

Существует несколько моделей печи типа «Шведка»:

— отопительно-варочная печь, имеющая только плиту, а также при желании — оснащенная дополнительно духовкой, водогрейным баком и нишей для сушки;

— печь-камин, который может быть расположен таким образом, что отопительно-варочная часть сооружения будет выходить в кухню, а декоративная каминная сторона — в спальню или гостиную;

— «Шведка», имеющая лежанку – такая печь имеет более сложную конструкцию, но зато она может выполнять в зимнее время функцию теплой кровати.

Модель выбирается в зависимости от площади, которая может быть под нее использована, так как некоторые из разновидностей — достаточно массивны, а другие, наоборот, имеют компактные формы.

При выборе печи, кроме площади, конечно же, учитываются предъявляемые к ней требования по функциональности. Например, если «Шведка» устанавливается в кухне и место ее расположения не граничит с другими комнатами, то выбор обычно падает на компактную отопительно-варочную печь. Если же необходимо обогреть весь дом, то для печи выбирается соответствующее место, где она будет обогревать сразу две комнаты, или же вариант с лежанкой, от которой исходит также достаточно большое количество тепла.

«Шведка» с камином отлично подойдет для романтического интерьера – ее обычно выбирают те хозяева, которые любят проводить вечера около огня. Если кладка каминного отдела произведена правильно, то он также вполне сможет обогреть комнату, в которую выходит его топка.

Какая бы модель печи ни была выбрана, работу все равно начинают с устройства основы-фундамента.

Фундамент под печь

Фундамент под печь рекомендовано устраивать еще при закладке фундамента дома, если конечно, это возможно. Если нет – то придется его возводить в уже готовой постройке. Но и в том, и в другом случае нужно обязательно отделить фундамент печи от бетонного основания всего здания. Это необходимо для того, чтобы при неудачной усадке одной из конструкций, она не «потянула» бы за собой другую, и не создала тем самым деформации кладки.

• Для массивного строения печи устраивается надежный фундамент, который должен уходить вглубь грунта на 700 ÷ 800 мм.

При условии промерзания грунта на большие глубины, котлован тоже углубляют — этот параметр должен быть известен заранее, еще до начала строительства.

Немаловажно для надежности конструкции узнать и особенности грунтов в регионе строительства, так как от этого тоже зависит заглубление основы и ее укрепление. Всеми этими данными можно «разжиться» в любой местной строительной организации.

• Если кладка печи будет осуществляться в уже возведенном доме с устроенным полом, то разметку производят прямо на покрытии, так, чтобы вырезать нужный его фрагмент и добраться до уровня грунта. Отверстие в полу должно иметь размеры, которые превышают на 100 ÷ 150 мм основание печи в каждую из сторон.

Примерная схема фундамента для массивной кирпичной печи

• Далее, размечается грунт и роется котлован нужной глубины.
• Дно готового котлована утрамбовывается, и на него засыпается песок, который смачивается водой, и также тщательно утрамбовывается. Толщина песчаной подушки в утрамбованном виде должна составлять не менее 100 ÷ 200 мм, в зависимости от глубины котлована.
• Затем следует щебень – он засыпается на подушку из песка слоем толщиной в 150 ÷ 170 мм. Его также нужно хорошенько уплотнить.
• Следующим этапом идет установка опалубки под фундамент. Как правило, ее борта сбивают из низкосортных досок. Если между досок образуются зазоры, то внутри опалубку выстилают полиэтиленовой пленкой, которую закрепляют на дощатых стенках с помощью степлера.

Гидроизоляция котлована под фундамент рубероидом

Кроме пленки, для гидроизоляции фундамента можно использовать рубероид, который также нужно закрепить на стенках.

• Опалубку поднимают над грунтом на высоту фундамента, который может не доходить до уровня пола на один слой кирпича или же подниматься над ним на 80 ÷ 100 мм.

Вторым вариантом может быть установка опалубки только вокруг котлована, но гидроизоляционный материал нужно закрепить обязательно.

• Затем заливается грубый раствор бетона, который изготавливают из крупно-фракционного щебня и цемента, с небольшой добавкой песка. Толщина этого слоя должна составлять около 150 мм.
• Далее, устанавливается арматурная конструкция из металлических прутьев, которую вжимают в свежий раствор.

Установка нижнего армирующего пояса

• Следующим слоем заливается более тонкий цементный раствор, на высоту грунта — он разравнивается и оставляется для схватывания.
• После того, как он схватится и немного отвердеет, сверху него укладывается арматурная сетка.

Верхняя армирующая сетка фундамента

• Уложив сетку, ее заливают бетонным раствором на высоту опалубки. Залитый раствор разравнивается, а после этого фундамент должен полностью схватиться, отвердеть и набрать необходимую прочность. Эти процессы займут достаточно много времени, и обычно к последующим операциям переходят не ранее, чем через 25 ÷ 28 дней.

Фундамент залит и оставлен до набора прочности

• После этого верхняя часть опалубки снимается, и на ровную поверхность фундамента настилается гидроизоляционный слой, состоящий из 2-3 прослоек рубероида, склеенных между собой в толщину.

По завершению этого этапа подготовки фундамента, можно приступать непосредственно к кладке печи.

«Шведка» с камином

Эта модель печи вполне удовлетворит тех, кто предпочитает и практический подход к вещам, и ценит настроения романтических вечеров. Ее устанавливают так, чтобы варочная сторона сооружения выходила на кухню, а камин — в одно из жилых помещений, предназначенных для отдыха.

Вид со стороны варочной части

Печь становится частью стены или же разделителем двух зон в большой комнате, что характерно для дачных или небольших частных домов.

«Шведка» со стороны камина

Внутреннее строение печи-камина можно рассмотреть на ее изображениях в разрезе, где хорошо видно, как устанавливаются металлические элементы.

Проекции в разрезе дадут более полное представление об устройстве печки

Материалы

Для постройки этой печи необходимо приобрести высококачественные строительные материалы — только в этом случае можно получить надежное, прочное, долговечное и красивое внешне сооружение. Кирпич и строительные смеси покупаются с запасом, примерно на 15% больше необходимого для постройки материала. Кроме этого потребуются некоторые металлические (чугунные и стальные) элементы.

Итак, для данной модели «Шведки» нужно приобрести:

• Красный, желательно — клинкерный кирпич, из которого легче сделать аккуратную ровную кладку. Его понадобится 717 штук, не считая возведения трубы.
• Силикатный или шамотный кирпич для кладки топочных камер — 154 штуки.
• Песок, глина и цемент или же готовые жаростойкие смеси для раствора.
• Проволока стальная, диаметром в 4 ÷ 5 мм — для закрепления чугунных деталей.
• Асбестовый лист и такой же шнур — для противопожарной защиты стены дома, и для предохранения металлических элементов от преждевременного прогорания.
• Стальной уголок 50×50×5×1020 ÷ 1030 мм — 2 шт., он нужен для укрепления поверхности варочной панели.
• Стальные полосы 50×5×920мм — 3 шт., 50×5×54 мм — 2шт., 50×5×48 мм — 2шт. Эти детали потребуются для создания основы для кладки очередного кирпичного ряда над варочной камерой.
• Колосник, размером 200×300 мм — 1 шт.
• Топочная дверца 210×250 мм -1 шт.
• Дверцы для очистных камер 140×140 мм — 8 шт.
• Дверца для поддувала 140×140 мм -1 шт.
• Духовой шкаф 450×360×300 мм -1 шт.
• Задвижки для дымоходных каналов 130×250 мм — 3 шт.
• Варочная плита 410×710 мм -1 шт.
• Каминная решетка, длиной 690 ÷ 700 мм — ее можно приобрести в готовом виде или же изготовить самостоятельно из стального прута.
• Металлический лист, размером 500×700 мм, в количестве 2 шт. Он понадобится, если будет выбран такой вариант настила на полу перед топкой. Вместо него для этой цели может быть использована керамическая плитка.

Эта модель печи имеет размер 1020×890×2170 мм. Кроме этого, каминная топка выступает вперед всей конструкции на 130 мм.

Цены на клинкерный кирпич

Кладка печи

Чтобы иметь представление, как отводится дым внутри конструкции по дымоотводным каналам, и как располагаются остальные элементы, необходимо тщательно изучить план-схему. Она поможет разобраться во внутренних полостях и камерах, а также определиться, как укладываются кирпичи в том или ином отделе возводимой печи.

Схема «шведки» с камином, пути движения продуктов сгорания — рисунок первый … … и второй

Имея такую схему, по ней можно провести предварительную кладку всей конструкции «насухо» — это поможет окончательно внести ясность в конфигурацию каждого из рядов.

Кроме этого, опытные мастера советуют при работе по возведению кирпичных печей уже на раствор, каждый из рядов также сначала попробовать выложить «насухо». Это делается для того, чтобы заранее подогнать кирпичи по размеру для каждого ряда. Только проведя эти предварительные процессы, можно будет приступать к окончательной кладке на раствор.

Благодаря составленным схемам-порядовкам будет намного проще попробовать свои силы в возведении «Шведки».

Порядовка с 1 по 6 ряды кладки

Прежде чем начать выкладывать первый ряд, необходимо на рубероиде, настеленном на фундамент, сделать его точную разметку — расчертить с помощью мела края будущей основы.

По сделанной разметке выкладывается первый ряд печи. Он должен быть смонтирован идеально точно, так как от его ровности будет зависеть то, насколько стройной и надежной будет вся конструкция.

1 ряд — сплошной. Должен получиться идеально ровным

Первый ряд, как и во всех моделях печи, выкладывается сплошным.

Второй ряд — установка каминной решетки

Второй ряд кладут по несколько другой раскладке, но он тоже полностью заполняется кирпичом. Область, где будет располагаться каминная топка, выкладывается силикатным кирпичом. Выложив ряд, сверху него устанавливают держатели, а на них сваркой закрепляется каминная решетка.

3 ряд — начало формирование внутренних полостей и каналов

В третьем ряду начинают оформлять поддувальную камеру и прочистные каналы, а также место для установки духового шкафа. Кроме этого, начинают устраивать вертикальный дымоотводный канал. С другой стороны конструкции начинает формироваться топливная камера камина.

Одновременно с кладкой этого ряда, в него встраиваются в нужных местах дверцы, которые закрепляются с помощью подготовленных отрезков проволоки.

Так обычно устанавливаются все чугунные дверцы

С задней части камеры для установки духового шкафа оставляют соединённый с камерами очистки проход. Для этого угол кирпича, устанавливаемого в этом месте, срезается.

4 ряд

Четвертый ряд полностью повторяет третий по конфигурации, только что кирпичи идут «в перевязку».

5 ряд — готовятся места под колосник и топочную камеру

На пятом ряду сверху поддувальной камеры оформляется место для установки колосника, а в остальном — он полностью повторяет предыдущие ряды. Ряд выкладывается силикатным кирпичом, в областях, которые будут непосредственно соприкасаться с огнем — это зоны, где будет производиться укладка колосниковой решетки.

Далее, на пятом же ряду устанавливается духовой шкаф, который предварительно обматывается асбестовой веревкой.

«Примерка» духового шкафа

Затем, устанавливается решетка — ее необходимо закрепить на раствор.

На этом же ряду можно установить дверцу топки, обвязав ее по бокам веревкой, а можно перенести ее установку на шестой ряд, оставив для нее проем между кирпичами.

6 ряд — установка дверцы топочной камеры

На шестом ряду, устанавливается дверца (если ее не установили на пятом) и закрепляется с помощью проволоки, которую вмуровывают в швы между рядами.

Силикатные кирпичи, которые будут создавать стенку между топкой и шкафом духовки, устанавливаются на ребро. Благодаря такой конструкции духовка будет быстрее прогреваться.

На шестом же ряду перекрывается оставляемый в нижних рядах зазор сзади духовки — между ней и выкладываемым вертикальным каналом.

Порядовка с 7 по 12 ряды Седьмой ряд — металлические полоски для перекрытия камеры камина

Седьмой ряд не отличается от шестого практически ничем, кроме того, что сверху него укладывается металлическая полоса, которая станет опорой для укладки следующего ряда кирпичей.

На восьмом ряду работа идет, согласно схеме.

8 ряд — духовка полностью установлена на свое место

Девятый ряд имеет такое же строение, как и предыдущий, кроме той особенности, что над духовым шкафом размещают две металлические полосы, на которые будет укладываться следующий ряд. Эти полоски помогут снять нагрузку с точек опоры камеры.

9 ряд

На десятом ряду сначала подготавливается место для укладки варочной плиты. Край над топочной дверцей и духовым шкафом укрепляется уголком. Под края варочной плиты укладываются асбестовые полоски. С левого края печи, в стене, оставляется зазор для установки дверцы.

Кладка 10 ряда с установкой варочной панели

Далее на подготовленные места устанавливается варочная панель и дверца для прочистки канала.

11 ряд — начало выкладывания ниши для варочной части

На одиннадцатом ряду начинается формирование варочной ниши. Кирпичи, уложенные с правой стороны от плиты, перекрывают отверстие между стеной печи и плитой, которое осталось незакрытым на предыдущем ряду. Остальные элементы укладываются согласно схеме.

12 ряд — особое внимание скошенной части кирпичей

На этом уровне кирпичи, перекрывающие топочную камеру, срезаются наискосок. Это необходимо для правильного направления дыма в сторону дымохода.

Порядовка с 13 по 24 ряды 13 ряд

13 ряд выкладывается точно по схеме-порядовке.

14 ряд — начало формирования каминной полки

На четырнадцатом ряду формируется каминная полка, с помощью выступа кирпича вперед кладки и по бокам, примерно на 25 мм.

15 ряд — расширение каминной полки

На этом ряду продолжает формироваться полка над топким камином — кирпичи теперь укладываются перпендикулярно нижнему ряду. Их выдвигают вперед и в боковые стороны еще на 25 мм.

16 ряд — полосы и уголок для кладки перекрытия ниши

На шестнадцатом ряду ниша над варочной плитой перекрывается стальными полосами, а на передний край укладывается уголок.

18 — 17 ряды — полное перекрытие варочной ниши

17 и 18 ряды выполняются согласно порядовке. При их укладке варочная ниша перекрывается двумя сплошными рядами кирпича.

19 ряд — система внутренних каналов и прочистные дверцы

На 19 ряду оформляются отверстия дымоотводов. Кирпич, разделяющий каминный и вертикальный печной канал, срезается наискосок с двух сторон. Кроме этого, устанавливаются дверцы на прочистные каналы.

20 ряд выкладывается по схеме. При его укладке не устанавливается никаких дополнительных элементов.

21 ряд — еще одна ревизионная дверца

На 21 ряду устанавливается еще одна дверца — на прочистной канал.

Кладка 22 ряда

На 22 ряду также производится установка дверцы — на еще один прочистной канал.

23 ряд

23 ряд выкладывается строго по схеме.

24 ряд — установка задвижки

На 24 ряду на дымоотводный канал камина устанавливается задвижка

Порядовка с 25 ряда и выше 25 ряд — еще одна задвижка

На 25 ряду устанавливается вторая задвижка дымохода.

26 ряд с последней ревизионной дверцей

На 26 ряду монтируется последняя дверца на канал для очистки, а также проходит объединение вертикального канала с газоотводом.

27 и 28 ряды

27 ÷ 28 ряды монтируются по схеме, и практически идентичны между собой.

29 и 30 ряды полностью закрывают верхнюю часть печки. Здесь требуется полнейшая герметичность швов

29 ÷ 30 ряды закрывают все каналы сплошным покрытием, оставляется только одно отверстие для дымоходной трубы, кирпичи в котором выкладываются со скосом.

31 ряд — устанавливается последняя, общая задвижка

На тридцатом первом ряду на дымоход устанавливается общая задвижка.

Начиная от 32 ряда и выше идет кладка дымоходной трубы

С 32 ряда начинается кладка трубы. Ее высота будет зависеть от высоты потолка в помещении. Толщина стенок дымохода должна составлять, как минимум полкирпича.

Если решено возводить именно такую модель печки, то хорошим подспорьем станет и прилагаемый к статье видеоролик:

Видео: Печь-шведка с каминной частью

«Шведка» с лежанкой

Эта модель «шведки» получается весьма массивной, так как имеет достаточно большую лежанку, которая расположена в задней части конструкции.

Весьма практичная модель «шведки» с подогреваемой лежанкой

Подобный вариант отопительного сооружения особенно удачен для дачных домиков, так как, несмотря на массивность, эта печь поможет сэкономит место, потому что, имея ее, можно не устанавливать кровать.

Кроме этого, не всегда летние ночи бывают теплыми, а с вечера протопленная печь способна сохранить тепло лежанки до самого утра.

Размер печи составляет 1781×1280 мм, лежанка имеет длину в 1781 мм, а ширину в 630 мм. Такое отопительное строение способно обеспечить теплом жилую площадь в 30 кв. м.

Узнайте, как построить печь голландку своими руками, а также рассмотрите порядовку и инструкцию, из нашей новой статьи.

Материалы

Для того чтобы возвести такую печь, придется приобрести следующие материалы:

Наименование материалов и элементов	Количество в шт.	Размеры элементов в мм
Красный кирпич М-200	900-920
Шамотный кирпич Ш-8	200-215
Дверца для топки	1	210×250
Дверцы для очистных каналов	3	70×130
Дверца для поддувала	1	140×250
Задвижки для дымохода	2	130×260
Колосник	1	250×400
Варочная панель	1	310×610
Стальная полоса	5м	50×5
Стальной уголок	80 см	60×60×5
Глина, песок
Мертель шамотный (мелкоизмельчённая неупорная смесь, отлично подходящая для подготовки кладочного раствора)	160 кг
Духовой шкаф	1	450×360×300

Выкладывается печь с лежанкой также по схеме-порядовке на подготовленный описанным выше способом фундамент.

Порядовка печки с лежанкой

В соответствии с имеющейся схемой-порядовкой, работу проводят следующим образом:

• Первые два ряда выкладываются сплошными массивами — ими задают направление всей будущей кладки строения.
• С третьего ряда начинается формирование внутренних газоотводных каналов и поддувальной камеры, а также на нее устанавливается дверца. Правила установки дверцы – точно такие же, как рассказывалось в описании предыдущей модели печи.
• На четвертом ряду дверцы устанавливают на камеры очистки, и подготавливается место для колосниковой решетки.
• На пятом ряду идет установка дверцы топки и укладка колосника.
• На шестом ряду монтируется духовой шкаф. Между ним и топкой кирпич устанавливается на ребро.
• Седьмой ряд является последним для кладки лежанки — далее идет кладка непосредственно варочной части печи.
• Восьмой, девятый и десятый ряд монтируются согласно схеме — поднимаются стенки топки и камеры вокруг духовки.
• На одиннадцатом ряду на подготовленное место укладывается варочная панель, под края которой настилаются полоски асбеста. Передний край этого ряда укрепляется стальным уголком.
• С 12 по 16 ряд поднимаются стенки ниши, окружающей варочную плиту.
• На 17 ряду ниша перекрывается металлическими полосами и укрепляется уголком, а также устанавливается первая дымоходная задвижка. Ее раму вначале монтируют на раствор, а затем в нее устанавливают подвижную часть.

Так устанавливаются металлические задвижки

• С 18 по 26 ряд кладка идет строго по схеме порядовки, без каких бы то ни было особенностей.
• На 27 ряду устанавливается вторая задвижка дымохода.
• Далее идет кладка дымовой трубы.

Если сравнить две модели, то можно видеть, что вторая не сложнее в монтаже, чем первая. Поэтому, если выбирать конструкцию по сложности возведения, то их можно назвать равноценными. Остается сделать выбор только по функциональным особенностям.

Установка металлических элементов печей проходит по одной схеме с использованием стальной проволоки, которая вмуровывается в швы между кирпичами. Обязательно нужно использовать асбестовые защитные обмотки, которые помогут герметизировать швы вокруг топочных дверок и защитят тонкий металл коробки духовки от быстрого прогорания.

Видео: пример строительства печки-«шведки» с лежанкой

Немного стоит сказать и о кладке дымоходной трубы. При ее монтаже особое внимание нужно уделить изоляции от легко возгорающихся материалов при прохождении конструкции через потолочное перекрытие.

Перекрытие можно обезопасить с помощью устройства между ним и трубой асбестовой прокладки или же засыпки слоя керамзита, для которого изготавливается металлический короб с квадратным отверстием для дымохода в середине его дна.

После прохождения через чердак, труба выводится на крышу и поднимается над ней не меньше, чем на полтора метра. Зазоры между кровельным материалом и кирпичной кладкой трубы должны быть хорошо герметизированы.

Для подобных целей можно использовать специальный материал — ондубанд, который производится в виде ленты, и уже имеет клеящийся слой.

Ондубанд — удобный материал для герметизации прохода трубы через кровлю Примерная схема использования ондубанда

На оголовок трубы сверху надевается металлический зонтик, который защитит дымоход от прямого попадания атмосферных осадков и грязи.

Вообще, устройство дымоходов для печей или твёрдотопливных котлов – это вопрос, требующий особого рассмотрения. В частности, с некоторыми вариантами их обустройства можно ознакомиться на страницах нашего портала .

Полностью сложенную печь, прежде чем топить на полную мощность, необходимо обязательно просушить, примерно в течение 10 ÷ 12 дней. Это можно делать естественным путем, открыв все задвижки и дверцы, а можно помочь в этом вопросе и «искусственным» способом, в котором применяется обычная электрическая лампочка большой мощности. Ее помещают в топку, затем закрывают дверцу, включают электропитание и оставляют так на весь период сушки.

После этого первоначальную топку проводят с маленькой закладкой дров в течение трех-четырех дней. Затем количество топлива постепенно увеличивают. Такая сушка хорошо укрепит и закалит раствор в швах.

Если планируется произвести внешнюю отделку сооружения, то этот процесс проводится только после полной просушки печи, а лучше даже — после одного сезона полноценной эксплуатации.

Самостоятельно возвести печь — не так просто, как кажется, поэтому перед тем, как браться за дело, рекомендовано реально оценить свои силы. Можно провести несколько пробных тренировок, произведя обычную кладку кирпича на раствор. Обязательно надо досконально, до мелочей, разобраться в нюансах порядовок. Только после удачных завершений процессов такого «обучения» можно будет приступать к самостоятельной работе над печью. И все равно – было бы не лишним обезопасить свою работу, изыскав возможность пригласить для контроля и руководства знающего человека.

Понравилась статья?
Сохраните, чтобы не потерять!

Источник: http://stroyday.ru/stroitelstvo-doma/pechi-i-sistemy-otopleniya/pech-shvedka-svoimi-rukami.html

Шведская печь: как построить практичный и производительный отопительный прибор своими руками

Необходимость обустройства печного отопления чаще всего связана с отсутствием других альтернатив — до газовой магистрали не дотянуться, а обогревать дом электричеством невыгодно. С другой стороны, неугасающая популярность дровяных печей связана с тем потрясающим ощущением настоящего домашнего тепла и комфорта, которое может дать только рассыпающийся угольками, потрескивающий очаг. Как известно, огнём можно любоваться бесконечно, так почему бы в это же самое время не обеспечить свой дом ещё и недорогим теплом? А вот для этого придётся построить такой отопительный прибор, который бы мог обеспечить визуальную картинку, обладал хорошей теплоотдачей и органично вписался в интерьер. В полной мере этим требованиям отвечают шведские печи, которые, кроме всего прочего, ещё и позволят готовить или разогревать пищу. Не будем скрывать, что шведка (а именно так издавна называют это замечательное сооружение на Руси) предоставляет определённые трудности в изготовлении. Тем не менее, используя наши рекомендации, чертежи и схемы порядовок, построить практичную и чрезвычайно тёплую шведскую печь своими руками сможет даже начинающий мастер.

К истокам популярности шведских варочных печей

Классическая шведская печь и красива, и функциональна

По существующей легенде первая шведская печь была построена в России солдатами, попавшими в плен во время одного из сражений Северной войны, которую начал шведский король Карл XII в далёком 1700 году. Тем не менее это не более чем миф, поскольку есть документальное подтверждение, что отопительный прибор, известный в нашей стране как «шведка», разработали в далёкой северной стране в 1767 г. Поручение Академии наук было выдано королём Адольфом Фредерик Гольштейн-Готторпом. Возможно, именно это и способствовало сохранению исторических материалов о разработке дровяной печи новой конструкции. Причины, побудившие короля Швеции лично заниматься столь приземлёнными вопросами, были достаточно прозаическими. Дело в том, что дремучие леса, которыми так гордились шведы в Средние века, к этому времени уже были основательно вырублены — древесина активно использовалась в военном и жилищном строительстве, да и другого топлива шведы в то время попросту не знали. Жилища простых людей чаще всего отапливались наскоро построенными кирпичными каминами, требующими постоянной топки. К слову, печи знати также особой экономичностью не отличались — в лучшем случае использовались объёмные «голландки», которые в ту пору были весьма прожорливыми.

Используя дошедшую до наших дней поговорку о том, что «всё новое — это хорошо забытое старое», шведские учёные с конструкцией долго не мудрили. За основу была взята хорошо изученная голландская печь, которая во время работ была тщательно переделана.

Изменения в первую очередь коснулись функциональности – «шведку» снабдили питой для приготовления пищи, духовкой и практичными нишами, одна из которых предназначалась для сушки одежды, а другая использовалась для того, чтобы приготовленная еда весь день оставалась тёплой. Подобная компоновка была чрезвычайно удобной для небольших домов, поскольку печь, установленная в простенок между кухней и комнатой, обеспечивала все потребности обычной семьи в тепле.

Высокая функциональность шведки может быть дополнена удобной и тёплой лежанкой

Изначально было разработано несколько модификаций шведских печей, которые с небольшими изменениями дошли и до наших дней:

• отопительно-варочный агрегат с одной лишь плитой;
• шведка с плитой и духовкой;
• дровяной отопительный прибор, оснащённый плитой, духовкой (одной или двумя) и водогрейным баком;
• печь-камин двухстороннего типа — варочная часть печи находится в кухне, а декоративная выходит в зал или гостиную;
• шведка с лежанкой.

Кроме того, в зависимости от личных пожеланий, печь, как и прежде, может иметь одну или две ниши, расположенные над плитой.

Печь-шведка с камином

Основные конструктивные параметры были просчитаны шведскими учёными настолько точно, что практически не изменились за несколько веков. С полной уверенностью можно сказать, что именно правильный расчёт и хорошо продуманная конструкция шведки являются первопричиной всех её достоинств:

• компактные габариты;
• функциональная и практичная конструкция;
• высокий КПД и теплоотдача;
• быстрый нагрев благодаря простым и эффективным решениям в теплообменной части агрегата;
• универсальность;
• нетребовательность к топливу — можно сжигать любые виды твёрдого топлива, от стружки и камыша до угля;
• вариативность отопительного прибора — его функциональность и дизайн можно менять согласно своим предпочтениям и потребностям;
• простота в работе и обслуживании;
• экономичность;
• возможность постройки своими руками.

Недостатки «шведки» — такие же, как и у других канальных печей. Прежде всего это быстрое остывание при незакрытой задвижке, а также необходимость в периодической чистке каналов агрегата от сажи. Кроме того, дровяной теплогенератор выдвигает повышенные требования к технологии строительства — для изготовления «шведки» подходит только новый, качественный кирпич, а в процессе работы потребуется повышенная концентрация, аккуратность и максимальная отдача.

Устройство и секреты высокой эффективности

Шведская печь начинает излучать тепло как только появляются первые устойчивые языки пламени. Секрет таких возможностей исходит из решения скандинавских учёных установить духовку (на приведённой схеме она указана цифрой 1) сразу же за топкой. Тепло от горящих летучих газов, которое печники называют его первым жаром, раскаляет её металл докрасна, а боковой выход позволяет удачно скомпоновать внутреннее пространство печи. За счёт преграды, установленной на пути горячих газов, удалось снизить их первоначальную скорость — при высокой интенсивности пламени тепло не улетает в трубу, как это происходит в большинстве канальных печей. Кроме того, как можно увидеть на схеме, в этом случае свод топки служит неким подобием колпака, под которым неплохо дожигаются пиролизные остатки. Преимущество такого расположения духовки ещё и в том, что огибающие её поверхность продукты сгорания уходят вниз, поэтому стенки отопительного агрегата начинают прогреваться буквально от пола, а ведь одной из составляющих успешной теплоотдачи является большая площадь поверхности, не так ли?

Устройство шведской печи

Способствует высокой тепловой производительности и варочная плита (2), а также расположенное над ней углубление. Благодаря подогреву первым жаром тепло от них расходится не хуже, чем из духовки. После того как первое тепло начнёт распространяться по дому, нишу можно прикрыть деревянной заслонкой. Даже после полного прогорания дров тепло в проёме будет сберегаться в течение 6–8 часов, что удобно использовать, чтобы держать тёплой приготовленную еду.

Ниша (3), расположенная верхним ярусом, более вместительна и прогревается не так сильно, поэтому при необходимости в ней можно просушить мокрую одежду. Как и в нижнем углублении, её задняя часть выполнена тонкостенной. За счёт этого тыльная сторона эффективно прогревается на всех режимах работы печи, начиная от интенсивного горения и заканчивая тлением раскалённых углей.

Хайло в традиционном понимании этой детали печи у шведки отсутствует. Учёные решили упразднить сводчатый элемент ввиду усложнения и удорожания конструкции, установив взамен простое окно для перетока газов из пространства под духовкой.

Схема движения газов в каналах печи

Хайло в дровяных печах — это сводчатый дымосборник между топкой и теплообменными каналами или дымоходом, предназначенный для перенаправления газового потока и улучшения тяги. Точно рассчитанное и обустроенное по всем правилам хайло не пустит дым в помещение даже в печах с открытыми топливными камерами, включая агрегаты барбекю или простые камины.

Теплосборник предприимчивые шведы полностью позаимствовали у голландок, обустраивая его по проверенной схеме с вертикальными каналами. Конечно, в этом случае больше нагревается верхняя часть печи, однако встроенная духовка неплохо выравнивает градиент температур по высоте отопительного прибора. Благодаря классической компоновке теплообменника в каналах образуется меньше сажи. При этом чистить агрегат намного удобнее, а это немаловажно, поскольку изначально печь разрабатывалась под топливо любого типа.

На самом деле изначально были разработаны печи с двумя вариантами теплообменников — вертикальным и горизонтальным. Агрегат второго типа устанавливали в своих домах богатые шведы, у которых для чистки каналов всегда был под рукой кто-нибудь из прислуги. Сейчас же подобный отопительный прибор встречается крайне редко.

Печь-шведка чаще всего устанавливалась в простенке между комнатами, поэтому появлялась дополнительная возможность повернуть её каналы в лежанку. Этой возможностью пользовались по большей части простые шведы, знать же предпочитала в этом месте обустроить более презентабельное сооружение — камин.

Конструкция теплообменных каналов шведки позаимствована у популярных в то время голландских печей

Благодаря инновациям в топливной и теплообменной части шведская печь в то время была образцом совершенства. Конечно, по сравнению с голландкой она обходилась владельцу дороже, да и в изготовлении была сложнее. Тем не менее высокая мощность и уникальная теплоотдача шведки обеспечили ей популярность на ближайшие двести лет.

Основные параметры, чертежи, схемы и порядовки

Мы уже неоднократно акцентировали внимание на том, что отличная производительность и высокие эксплуатационные показатели шведских дровяных теплогенераторов во многом обусловлены точными расчётами их конструктивных параметров. Пришло время поделиться с вами размерами канонической шведки:

• плита — 710х410 мм;
• топочная камера: высота 280–330 мм, ширина 300–350 мм, глубина 400–500 мм;
• духовка: высота 280–300 мм, ширина 330–380 мм, глубина 400–500 мм;
• расстояние от передней поверхности духовки до края колосников составляет 190–250 мм (от ¾ до 1 кирпича).

Поскольку духовка находится в высокотемпературной зоне, к толщине её стенок предъявляются повышенные требования. Здесь не подойдёт тонкий металл, поскольку он прогорит в течение нескольких сезонов. Слишком толстый материал также брать не рекомендуется — массивная конструкция прогреваться будет намного хуже, что чревато не столько снижением теплоотдачи, сколько недожогом. В итоге печь отличается повышенным сажеобразованием и пониженным КПД. Лучшим материалом для духовки является конструкционная сталь толщиной 3–4 мм.

При проектировании шведки нет нужды точно придерживаться указанных выше размеров. Если потребуется повысить её тепловую мощность агрегата, то добиться этого простым пережогом не удастся — потребуется пропорционально увеличить размеры всех частей отопительного прибора.

Для постройки шведской печи с духовкой и варочной плитой лучше всего воспользоваться порядовками и схемами, которые мы приводим ниже.

Чертёж внутренних каналов печи

Чертёж внутренних каналов печи

Размеры печи-шведки

Размеры шведки

Порядовки классической шведской печи

Порядовка печи на языке специалистов обозначает чертёж, на котором указан точный порядок укладки кирпичей в каждом ряду, а также представлены особенности обустройства перекрытий и определены места установки всех конструктивных элементов — колосников, дверец, заслонок, плит и духовок.

В случае когда тыльную сторону обогревающего агрегата планируют оборудовать камином, его хайло выводят в общий со шведкой газовый канал или же устанавливают отдельный дымоход. В первом случае топить одновременно оба прибора не получится, поскольку не позволит проходное сечение газохода. Печь придётся оборудовать дополнительной заслонкой, которая будет отсекать неработающий агрегат. Второй способ потребует дополнительных затрат труда и материалов, но даст уникальную возможность в одном термодинамическом пространстве эксплуатировать два отопительных прибора.

Что понадобится для строительства отопительного прибора

Печь, которая предлагается к изготовлению, имеет ширину 1020 мм, высоту 2170 мм и глубину 880 мм. Выбор этих параметров обусловлен размерами стандартных кирпичей — при кладке агрегата не придётся лишний раз искать половинку или трёхчетвертной кусок, что значительно сокращает время строительства. Принцип кратности габаритов печи размерам красного кирпича рекомендуется использовать и при изменении её пропорций под собственные потребности.

В процессе кладки понадобится как простой красный, так и огнеупорный шамотный кирпич

К слову, в скандинавских странах выпускаются целые наборы для строительства печей любого размера. В такой «конструктор» входит всё необходимое, включая смесь для приготовления раствора. Мы же сможем немного сэкономить, поскольку из приведённого ниже списка необходимых материалов кое-что всегда найдётся у запасливого и экономного хозяина. Итак, вот перечень того, что понадобится:

• 500–700 шт. качественного красного кирпича марки М-150 и выше, который обязательно должен пройти хороший обжиг и не иметь инородных включений больше, чем того требует ГОСТ;
• огнеупорный шамотный кирпич марки ША-8 (его размеры соответствуют красному кирпичу, что облегчит укладку);
• топочная и поддувальная дверцы — по 1 шт.;
• прочистные дверцы — 4 шт.;
• предтопочный лист толщиной от 0.5 до 2 мм;
• духовка;
• колосники;
• чугунная двухконфорочная плита;
• металлический уголок с полкой не менее 40 мм;
• задвижка вытяжная;
• сталь листовая;
• цемент;
• песок;
• сетка строительная для армирования;
• трамбовка;
• доски для опалубки;
• правило длиной не менее 1 м;
• огнеупорная кладочная смесь (в крайнем случае можно заменить смесью глины с песком);
• асбестовый или базальтовый уплотнитель.

Печное литьё оказывает решающее влияние на внешний вид печи, так почему бы при его выборе не воспользоваться оригинальными разработками дизайнеров литейных заводов?

Инструменты, которые понадобятся для приготовления раствора и собственно возведения шведской печи:

• строительный молоток-кирка;
• кельма;
• киянка деревянная или резиновая;
• расшивка;
• уровень строительный;
• угольник;
• шнур и отвес;
• рулетка;
• лопата совковая;
• ёмкости для раствора.

Без удобной кельмы в процессе строительства не обойтись

Классическая шведская печь в отличие от «голландки» кафельной плиткой или изразцами не облицовывается. Тем не менее ничто не мешает декорировать печь по своему усмотрению, если кирпичная кладка не вписывается в дизайн интерьера.

Подготовительные работы

Прежде чем приступать к самостоятельной кладке печи-шведки, необходимо обустроить надёжный фундамент и приготовить рабочий раствор. Выбирая место для отопительного прибора, придерживаются двух основных правил. Первое — агрегат устанавливают в простенок между двумя помещениями, лучше всего в углу. Второе — дымоход печи должен находиться как можно ближе к центру здания. В этом случае труба для выхода продуктов горения будет находиться в наиболее выгодном месте — возле конька, что даст хорошую тягу и обеспечит соответствие конструкции нормам пожарной безопасности.

Схема монтажа внешней части дымохода

Лучше всего, если основание будущей печи будет заложено одновременно с фундаментом дома. При этом оба основания должны отделяться песчаной подушкой — она предотвратит опасные смещения отопительного прибора, если опора под стенами дома даст усадку.

Выбрав место для установки шведского теплогенератора, намечают контур фундамента. Напоминаем, что он должен выступать за внешний периметр печи не менее чем на 10–15 см. Если строительству основания мешает дощатый пол, то в нём делают вырез, соответствующий сечению отопительного прибора. После этого копают котлован, глубина которого соответствует точке промерзания грунта.

Дно ямы утрамбовывают и засыпают слоем песка толщиной от 100 до 200 мм. Песчаную подушку проливают водой и на высоту 150–170 мм засыпают щебнем. Дренажный пласт хорошо уплотняют, после чего по краям котлована устанавливают опалубку. Обычно её сбивают из чего попало. Мы же рекомендуем взять хоть и низкосортные, но ровные обрезные доски. Помните, что аккуратно сбитые и выставленные по уровню борта опалубки позволят соорудить идеально ровный фундамент с минимальными затратами времени и сил.

Конструкцию изнутри выстилают полиэтиленом или рубероидом, после чего на высоте 5–10 см от днища устанавливают армировочную сетку. Затем замешивают густой бетон, в состав которого входит 1 часть цемента марки М-400, 3 части песка и 6 частей щебня. Раствор заливают в подготовленное ограждение, после чего поверхность плиты уплотняют и выравнивают. Изначально выставленные по уровню борта из обрезной доски чрезвычайно упрощают эту работу. Всё, что надо сделать для получения идеально ровного фундамента — провести по ним правилом, которое сможет перекрыть обе стороны опалубочной конструкции.

Устройство фундамента шведской печи

Залитый бетон оставляют на несколько дней, а после его полного схватывания деревянный щит изымают и укрывают фундамент рубероидом или другим гидроизоляционным материалом.

Приготовление строительного раствора начинают с разминания и замачивания глины. После этого к ней добавляют песок и смесь тщательно перемешивают. Количество того или иного компонента определяют в зависимости от жирности глины — чем этот показатель выше, тем больше потребуется песка. Не надо сразу же готовить большое количество раствора, поскольку при отстаивании он будет разделяться на составляющие части — придётся проделывать всю работу заново. Что касается заводских огнеупорных составов, то, кроме всего прочего, они имеют ещё и срок годности при смешивании, который рекомендуется неукоснительно соблюдать. Опытные печники используют на каждую сотню кирпичей до 20 литров кладочной смеси. Вот на эту цифру и рекомендуется ориентироваться в процессе подготовки к работе.

Пошаговая инструкция: как построить печку своими руками

Прежде чем уложить первый кирпич, следует уяснить основное правило качественной кладки — контроль и ещё раз контроль. Идеально выложенным должен быть не только первый ряд, но и все ниши, углы и внутренние камеры и каналы. Для этого печник всегда должен иметь под рукой строительный уровень, угольник и шнур. Начинающим мастерам рекомендуется натянуть вертикальные отвесы по всем углам и устанавливать горизонтальный шнур-причалку для каждого ряда. Это обеспечит верную геометрию отопительного прибора даже несмотря на небольшие огрехи в толщине швов.

Чтобы во время кладки влага из глиняного раствора не впитывалась порами кирпича, его необходимо замочить. Для этого необходимое количество стройматериала помещают в чан с холодной водой и оставляют на одни сутки.

Чтобы не запутаться с многочисленными этапами кладки, схему порядовки рекомендуется распечатать, а саму работу вести по строго намеченному плану.

1 ряд. Кладку первого ряда выполняют особо тщательно, контролируя все параметры при помощи уровня и угольника. Он выкладывается всплошную на гидроизолированный фундамент, после чего полностью заливается рабочим раствором.
Внутри кладки допускается использование кирпичных половинок при условии их надёжной перевязки следующим рядом. Внешние стенки рекомендуется выполнять только целым кирпичом — так будет обеспечен красивый внешний вид печи после расшивки.

Укладка первых рядов формирует основание печи, поэтому выполняется всплошную

2 ряд выкладывается аналогично первому — сплошным массивом согласно схеме порядовки. Первым двум рядам уделяют особенное внимание, поскольку они должны сформировать надёжное и устойчивое основание печи.

3 и 4 ряд формирует зольник. Здесь же устанавливают поддувальную и три прочистные дверцы. Для того чтобы при работе печи место их примыкания к стене не растрескивалось (а это обязательно произойдёт из-за различного теплового расширения металла и керамики), щели вокруг дверных рамок заделывают при помощи асбестового или базальтового уплотнителя.

При установке дверцы потребуется подрезать лицевую сторону кирпича

Начиная с 5 ряда, устанавливают духовку и встраивают колосниковую решётку. После этого над прочистками и поддувальной дверцей монтируют перекрытие. Верхний кирпич укладывают на металлический уголок, который врезают в кирпичи нижнего ряда.

Один из вариантов установки колосниковой решётки

С 6 по 10-й ряд выкладывают топочную камеру. Между топкой и духовкой устанавливают перегородку, в качестве которой используют установленный на ребро шамотный кирпич. При перекрытии топливника над переборкой должен образоваться проём, поэтому её высота относительно верхней плоскости уменьшается на 1 кирпич. После укладки десятого ряда над топочным проёмом устанавливают чугунную плиту с конфорками. Её уплотнение выполняют при помощи всё того же асбеста или базальтового картона. Для дополнительной прочности кирпичной кромки с лицевой стороны её защищают металлическим уголком. Для его надёжного крепления с двух сторон выполняют сверления, в которые продевают стальную проволоку. Уложенная в межкирпичный шов, она предотвратит сдвиг уголка и обеспечит ему дополнительную прочность. Такой же уголок устанавливают и для защиты верхней кромки проёма, с опорой на боковые кирпичи 16 ряда.

По ходу кладки производят расшивку швов. При этом важно не допускать полного высыхания раствора.

Укладывая 11 ряд, перекрывают канал, разделяющий топку и газоход на правой стороне печи.

С 12 по 16-й ряд выкладывают варочный проём и вертикальные каналы. Отверстия газоходов в этом месте необходимо выполнять огнеупорным кирпичом.

Схема порядовок, формирующих вертикальные каналы

17–18-й ряд нужен для формирования перекрытия ниши, которая находится над плитой. Опору кирпичам верхнего ряда придаёт полоса из стального листа, уложенная поверх металлических уголков.

Начиная 19 и 20-й ряд, на фронтальной стенке крепят два люка для прочистки газоходов.

Порядовка для наращивания массива печи

С 21 по 28-й ряд наращивают вертикальные каналы отопительного прибора. Выкладывая 27-й ряд, устанавливают печную задвижку, над которой оставляют технологический проём.

29 и 30-й ряд немного расширяют по периметру (достаточно выступа 50 мм), получая карниз печи. Этими двумя рядами перекрывают дымоходные каналы, оставляя лишь один проём для выхода продуктов сгорания в дымоход.

Порядовка перекрытия печи

В 31 ряду сечение печи уменьшают — оно должно соответствовать параметрам 27 ряда.

Начиная с 32 ряда, выкладывают дымоход. Сечение его канала принимают равным 130х250 мм — стандартные размеры позволяют выполнять кладку целым кирпичом.

Порядовки дымохода

Дымоход необходимо выгнать на нужную высоту и снабдить колпаком, после чего строительство печи можно считать завершённым.

Запуск шведки в эксплуатацию

Печь лучше всего строить летом или ранней осенью, чтобы кладку могло просушить естественное тепло. В холодную пору удалить влагу из стенок и каналов помогут различные приспособления — калориферы, тепловые пушки и т. д.

Сушка печи при температуре воздуха не ниже 20° С выполняется в течение 10–12 дней. При этом открываются все дверцы и задвижки. Если же влагу удаляют принудительно, то в топливник помещают тепловентилятор, а все печные проёмы закрывают, оставляя проход воздуха к дымоходу.

Печь-шведка в работе

Первую топку рекомендуется проводить только при полностью сухой кладке. При этом важно соблюдать определённую очерёдность действий.

1. В течение двух недель шведку протапливают минимальными закладками, которую формируют из небольших, тонких поленьев. При этом желательно не допускать полного остывания печи. Качество первичного обжига проверяют при помощи смятых газет, которые укладывают в прочистные каналы. Слабая интенсивность пламени не даст бумаге загореться, а вот то, сырой или сухой она будет после протопки, послужит отличным индикатором качества просушки.
2. Горячий обжиг также проводят постепенно, протапливая печь несколько раз в день, утром и вечером. Мощность наращивают постепенно, с каждым разом немного увеличивая количество топлива.

Выполнение правил сушки и обжига позволит укрепить и закалить кладочные швы, что будет служить залогом надёжной и долгой работы шведской печи.

Периодичность чистки каналов отопительного прибора зависит от качества топлива и может выполняться 1–2 раза в год. Лучшими дровами считаются, конечно же, крупные берёзовые поленья — они дадут и пламя, и длительный жар. Опытные печники рекомендуют раз в две недели протапливать печь сухой осиной — она способствует удалению сажи естественным путём. А вот выжигать печь различными легковоспламеняющимися веществами небезопасно — это может привести к пожару. К сожалению, даже в наше высокотехнологичное время лучшего способа, чем удаление сажи вручную при помощи скребков и щёток, пока не существует.

Видео: порядовка печки шведки

Как вы уже, наверное, и сами поняли, шведскую печь невозможно построить из чего попало — прежде всего, потребуются качественные материалы. Кроме того, опытные печники рекомендуют приступать к строительству только в хорошем расположении духа — тогда и дело спорится, и работа быстрее продвигается, и, как говорится, душа поёт. Мы же советуем подойти к процессу со всей скрупулёзностью и терпением, на которые вы только способны. Поверьте, за это шведка отблагодарит вас таким комфортом и уютным теплом, на которое только способна простая дровяная печь, рождённая в гостеприимной, сказочной стране.

Источник: http://www.comfortclub.ru/publ/19-1-0-1599

Печь Шведка своими руками: устройство и руководство по кладке

Среди традиционных источников тепла, пришедших в наше время из прошлого и активно использующихся по сей день, шведская печь занимает особое место. Считается, что она была разработана в 1767 году шведскими учеными по приказу короля, именно тогда сложилась концепция этой печи в том виде, каком знаем ее мы. Ученым действительно удалось изобрести отопитель, позволяющий эффективно сжигать разные виды твердого топлива, и наделенный несколькими функциями, о которых будет сказано ниже.

Устройство и особенности шведской печи

При разработке «шведки» за основу была взята «голландка», последняя на тот момент была уже достаточно распространена и зарекомендовала себя с хорошей стороны. Но поскольку климат Скандинавского полуострова суровее европейского, а запасов топлива меньше, голландку основательно переделали и приспособили под свои условия, в результате чего на свет появилась отопительно-варочная шведская печь.

Она частично сохранила принцип действия голландки, но при этом добавились элементы, позволяющие готовить пищу и сушить одежду, а в разных типах печки присутствует и лежанка. Мы говорим о разных видах, поскольку печь шведка может дорабатываться и изменяться конструктивно, сохраняя общую концепцию. А концепцией предусмотрен канальный принцип действия, как у голландки, но с дополнительными устройствами для отбора тепла:

1. Металлическая духовка.
2. Варочная панель с нишей.
3. Верхняя ниша.

Ниже на фото представлена схема шведской печи, на которой перечисленные элементы обозначены соответствующими цифрами.

Духовка из металла находится сбоку от камеры сжигания и предназначена для отбора от нее тепла напрямую и передаче его в помещение. Приготовление выпечки – не основная функция духовки, она буквально через 5 минут после растопки уже пышет жаром, стоит только распахнуть дверцу. На схеме видно, почему так происходит. Продукты сгорания, прежде чем опуститься к полу и уйти, нагревают корпус духовки сверху и сбоку, а с другой стороны он нагревается топкой. Такая конструкция делает возможным применение любого мелкого топлива для отопления дома и приготовления пищи.

Ниша над плитой прогревается непосредственно от камеры сгорания, распространяя теплый воздух в помещении кухни. Верхняя ниша, изначально задуманная для просушки вещей, снизу нагревается от плиты и сзади от каналов, где проходят продукты сгорания. Последние, обогнув духовку, выходят в систему вертикальных каналов и там передают свое тепло телу печи, после чего выбрасываются через дымоход.

В силу особенного строения дымовых каналов шведка будет интенсивно прогревать полы и грунт под ними, что нерационально. По этой причине установка отопительно-варочной печи должна выполняться на основание с теплоизоляцией. Для нее прекрасно подойдут листы базальтового картона толщиной 5 мм, их потребуется уложить в три слоя с прослойкой из алюминиевой фольги в качестве отражающего экрана.

Размещение шведской печи в частном доме

Поскольку основное тепло дымовых газов отдается задней стенке печки, ее принято устанавливать в простенке между помещениями кухни и спальни (либо гостиной). В некоторых разновидностях шведок с тыльной стороны устраивается камин или лежак относительно небольших размеров. Габариты лежака в шведском варианте – 1800 х 660 мм, что маловато для комфортного отдыха и сна.

Шведская отопительно-варочная печь с лежаком отличается от обычной конструкции наличием горизонтальных каналов и режимов работы зима/лето. Это реализовано с помощью дополнительной задвижки, устанавливаемой в прямом вертикальном канале. Зимой задвижка закрывается и продукты сгорания движутся по большому кругу, через горизонтальные газоходы лежанки, после чего возвращаются в дымоход. Летом заслонка открыта и свободен прямой путь в вертикальную трубу, по ней дымовые газы просто выходят наружу. Таким образом, греется только варочная плита.

Рекомендации по строительству и по выбору материалов

Шведку, в отличие от голландки, нельзя строить из бросовых или бывших в употреблении материалов, так как печь тщательно разработана и рассчитана для эффективной работы. Здесь рекомендуется применять качественный шамотный и красный кирпич. При этом для кладки камеры сжигания раствор необходимо замешивать из шамотной глины, простая из оврага не подойдет.

Остальной раствор для кладки тоже нужен качественный, из хорошей глины средней жирности. Размешивать его следует тщательно, чтобы не оставалось мелких комочков, до консистенции сметаны. Проверить качество раствора можно сбрасыванием его с мастерка, на поверхности инструмента должен оставаться тонкий слой материала.

Ни для кого не будет секретом, что из-за своего веса кирпичная печь шведка требует хорошего основания для постройки. Таким основанием может служить железобетонная плита либо фундамент, отлитый из тяжелого бетона на уплотненном грунте с уплотненной же подсыпкой. Прежде чем приступать к строительству печки, новый монолит требует для полного застывания не менее 3 недель. Затем на него кладут гидроизоляционный материал (можно рубероид), а сверху – теплоизоляцию, описанную выше.

Схема порядовки, согласно которой строится классическая варочная печь шведка, показана ниже.

Схема кладки печи

Построив такого рода печку, вы получите отопление дома мощностью 5 кВт, что достаточно на 50 м2. По сравнению с голландкой, этот показатель выше на 20—25%. При этом потребуется такое количество изделий и материалов:

• керамический красный кирпич марки 200 – 540 шт;
• огнеупорный кирпич – 30 шт;
• вентиляционная дверца – 1 шт;
• уголок равнополочный 40 х 40 мм – 5.5 м;
• сталь полосовая 50 х 5 мм – 1.4 м;
• лист стальной оцинкованный толщиной 0.6 мм – 2 м2;
• топочная дверца – 1 шт.

Для домовладельцев, интересующихся шведкой с лежаком и двумя режимами работы, ниже представлена схема порядовки.

Схема кладки печи с лежанкой

Здесь работа гораздо сложнее и доверять ее кому попало нельзя, требуется как минимум опыт профессионального каменщика, в идеале – печника. Подробно разобраться в процессе выкладывания шведки с лежанкой поможет видео.

Чем так хороша шведка?

Что привлекает в данных печках, так это эффективность сжигания и нетребовательность к топливу. В камеру сгорания загружаются дрова, уголь, мелкая древесина или камыш, — все это успешно сгорает и выделяет массу тепловой энергии в доме, благодаря удачной конструкции. Очень удобно, что горячий воздух из духовки начинает поступать в комнату практически сразу после растопки. В то же время тыльная сторона, которую нагревают дымовые газы, достаточно долго держат тепло. Главное, после угасания топки не забыть закрыть задвижку, иначе печка быстро остывает.

Как и голландка, шведка занимает немного места в доме, притом устанавливается в простенке между комнатами, что еще больше способствует экономии места. Плита для варки и ниша для сушки вещей создает дополнительный комфорт при эксплуатации подобного рода источников тепла.

Выводы о недостатках можно сделать из всего вышесказанного. Изделие требует качественных строительных материалов и скрупулезного подхода при выполнении работ и пуске в эксплуатацию, исправить потом ошибки будет очень затруднительно.

Заключение

Все шведские печи разработаны на основании серьезных расчетов и являются продуктом, близким к совершенству. Если вы примете решение об устройстве такого источника тепла в своем небольшом доме, то жалеть об этом не придется.

Источник: http://cotlix.com/pech-shvedka-svoimi-rukami-ustrojstvo-i-rukovodstvo-po-kladke
