Проточные и накопительные водонагреватели своими руками

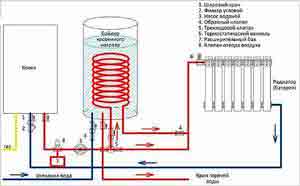

Делаем бойлер косвенного нагрева своими руками

Что такое косвенный нагрев, и как его реализовать своими руками? Концепция работы такая-же, как у теплоэлектростанций (ТЭС). В процессе решения основной задачи (работа генераторов на пару) появляется «лишняя» тепловая энергия. Ее можно безответственно выпускать в атмосферу, или направить на организацию отопления микрорайона.

Так же точно работает агрегат косвенного нагрева. Берем источник тепла (который существует вне зависимости от вашей потребности извлечь из него дополнительную выгоду), и «отбираем» у него часть тепловой энергии.

Таким образом жители коммунальных квартир без горячего водоснабжения добывали горячую воду (в основном для мытья посуды, иногда для принятия душа). Для этого в содружестве с соседями изготавливался бойлер косвенного нагрева своими руками. Решение простое, но требующее как минимум газовой горелки для сварки труб. Либо агрегат изготавливался «левым» способом по основному месту работы (как правило, завод, или ремонтный цех).

Простейший теплообменник

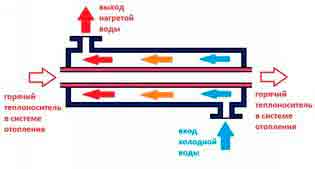

Самодельный нагреватель выглядит следующим образом:

На трубу центрального отопления наваривается оболочка большего диаметра. Получается герметичный сосуд, внутри которого протекает горячий теплоноситель. С противоположных сторон внешней трубы (фактически, это бойлер), устраиваются фланцы для подачи (стока) холодной воды. При достаточно горячем теплоносителе, вода в бойлере быстро нагревается. После чего верхний кран можно открывать, и пользоваться горячим водоснабжением, пока горячая вода не будет замещена холодной.

Если оставить за скобками законность переоборудования коллективной сети отопления (едва ли за это предусмотрена серьезная ответственность), система работает эффективно. Горячая вода условно бесплатная, за вычетом разовых вложений на материалы, и бутылку горячительного напитка для сварщика.

Если вы устраиваете такой проточный водонагреватель своими руками в частном домовладении — никаких условных проблем не будет.

Единственное ограничение — объем наружной емкости. В реальном времени вода нагреваться не будет, слишком малый запас тепловой энергии в трубе отопления. Поэтому система работает циклично: нагрев — использование — нагрев. Чем выше коэффициент соотношения диаметров (или чем длиннее труба), тем больше запас горячей воды. Соответственно, тем дольше она будет прогреваться.

Еще один серьезный недостаток: летом (при выключенном отоплении) такие нагреватели не работают.

Усовершенствованная конструкция

Как улучшить теплообмен? Правильно, необходимо увеличить площадь контакта. Разумеется, материал внутренней трубы также важен, медная труба передает тепло гораздо эффективнее. Но в данной конструкции, ставка делается на экономию, поэтому делаем бойлер косвенного нагрева своими руками из стали.

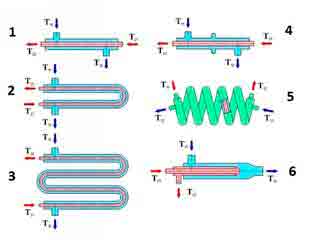

Для улучшения коэффициента теплообмена, можно применить несколько схем:

  1. Классический вариант мы уже рассмотрели.
  2. «U» образная форма при той же габаритной длине улучшает характеристики почти вдвое.
  3. Двойное «U» гарантирует двукратное увеличение КПД

Важно по п.п. 2 и 3:

Термодинамика — не линейная наука. При увеличении площади обмена в таких несовершенных конструкциях, как бойлер «труба в трубе», коэффициент полезного действия меняется дифференцировано.

  1. Создание дополнительного объема за счет образования своеобразной «складки» во внешней трубе. Позволяет накопить больше воды вторичного нагрева.
  2. Змеевик существенно увеличивает длину устройства, при неизменных габаритах.
  3. Так называемая «турбо» схема. Сложная конструкция первичной трубы (с теплоносителем) увеличивает время прохождения тепла через внешнюю оболочку.

Накопительные системы с большим объемом

Мы выяснили, в чем основной недостаток водонагревательного элемента «труба в трубе». Косвенный нагрев происходит слишком долго. Поскольку увеличение теплоотдачи затруднительно, для нагрева воды можно использовать емкость покрупнее. Тогда и над теплообменником можно «поколдовать». Оптимальный вариант на иллюстрации: змеевик внутри широкого корпуса.

Конструкция представляет собой бак требуемой емкости (50, 100, 200 литров), внутри которого, расположен змеевик (чем длиннее, тем эффективнее прогрев). Источник тепла не имеет значения: обычно, это контур отопления помещения. Вода в санитарном (внутреннем) баке достаточно быстро прогревается. Единственная проблема — неравномерность распределения тепла. В нижней части емкости остается «холодная» область. Несмотря на правильную схему отбора нагретой воды (приемный патрубок сверху), холодная область не дает прогреться всему объему.

При самостоятельном изготовлении рекомендуется использовать нержавеющий бак и медный змеевик. Дополнительные затраты окупятся высокой эффективностью системы.

Тем более, что материалы дефицитом не являются. Бак подойдет от старой стиральной машинки активаторного типа. А медная трубка продается в любом сантехническом магазине.

Еще один вариант: «бак в баке». Если перед вами встает вопрос, как сделать бойлер своими руками, присмотритесь к такой схеме.

Внутренняя емкость (в которой будет происходить косвенный нагрев) подбирается с гофрированными стенками (желательно). Так больше площадь теплообмена. А вода первичного нагрева протекает через точку внешнюю. Если вы охлаждали кастрюлю с горячим компотом в тазу с холодной водой, принцип работы нагревателя понятен.

Разумеется, выполнить такою систему сложнее, но эффективность будет выше.

Общие правила изготовления бойлеров косвенного нагрева

  • Обязательно наличие теплоизолирующей оболочки. Иначе нагретая вода будет стремительно охлаждаться через внешние стенки. Оптимальный вариант — установка рабочей емкости в более крупную бочку, и задувание промежутка между стен строительной пеной.
  • Можно укутать емкость строительными теплоизоляционными материалами, правда это выглядит не так эстетично (зато недорого). Если бойлер расположен в помещении котельной, можно сэкономить.
  • Внутренняя труба (если применяется схема со змеевиком) должна быть коррозийно устойчивой. После сборки конструкции доступ для обслуживания будет затруднен.
  • При использовании электрохимических пар (например, алюминиевый бак + медная трубка) фланцы подключения должны быть изолированы нейтральными прокладками.
  • Желательно устраивать в стенке наружного бака ревизионное окошко, через которое проводится чистка или обслуживание.

Подручные материалы

Мы уже говорили о баках из нержавейки от старых стиральных машин. Однако найти такую заготовку непросто. Отличным донором может стать списанный пропановый баллон на 100 л. Давление он не держит (потому и списали), а в качестве бака для воды еще послужит. Разумеется, бойлер из газового баллона должен быть тщательно очищен (особенно изнутри) и покрашен качественной водостойкой эмалью.

Для изготовления не требуется промышленное оборудование. Достаточно «болгарки» и сварочного аппарата. Срезается верхняя часть, затем в ней формируется нагревательная арматура.

При свободном доступе к иным материалам, можно выполнить нагреватель хоть из листовой нержавейки. Посмотреть, как изготовить бойлер косвенного нагрева своими руками, можно на видео (смотреть ниже).

Возможно, страдает эстетика, но качество и долговечность сделанного нагревателя, не хуже заводского.

  • Мы уже знаем, что в теплое время года, когда котел отопления не работает, косвенные нагреватели остаются не при делах. В этом случае поможет электрический ТЭН, встроенный в бак в качестве резервного элемента.
  • Еще один вариант получения горячей воды летом — установка второго контура теплообмена, подключенного к солнечным системам нагрева.
  • В результате можно собрать систему нагрева 3 в 1. От котла отопления (вне зависимости от вида топлива), от электрического ТЭНа и от энергии солнца. При пропадании двух их трех источников энергии, вы все равно сможете обеспечить жилище горячей водой.

Электрический косвенный нагреватель

Использование ТЭНа не относится к косвенным способам нагрева, поскольку присутствует прямой контакт воды с первичным источником тепла. Исключение составляет индукционный водонагреватель. Жидкость получает энергию как бы виртуально, не касаясь внутреннего термоэлемента. Собственно, его вообще нет в конструкции.

Проточный водонагреватель своими руками делается по принципу индукционных варочных поверхностей. Только вместо кастрюли с водой, нагревается металлическая труба.

Главное преимущество системы в том, что нагрев происходит не за счет прямого теплового контакта с источником электрической энергии, а с помощью вихревых токов. Потери на коэффициент теплопередачи минимальны, КПД стремится к 100%. При этом, нагревается как металлическая труба, так и непосредственно жидкость (если она достаточно теплопроводна). Кроме того, проточные индукционные нагреватели существенно безопаснее бойлеров с традиционным электрическим нагревателем: нет контакта воды с подключенным к электросети элементом.

Недостаток очевиден: для нагрева требуется подключение к электропитанию. То есть, вариант косвенного нагрева с помощью дровяного (газового) котла не работает. Помещение должно быть электрифицировано.

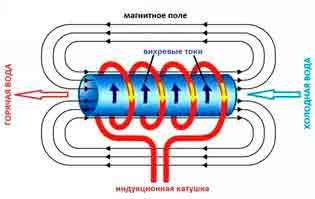

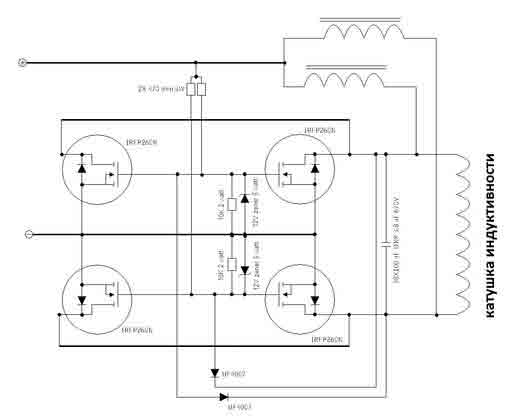

Схема устройства и принцип работы

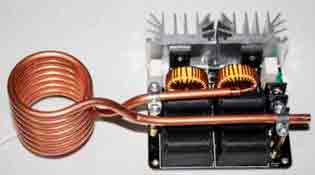

С помощью генератора высокой частоты (десятки кГц), в индукционной катушке генерируется переменный ток. По законам физики, в этот момент возникает магнитное поле с постоянно меняющимся вектором. В проводнике, попавшем под действие магнитного поля, возникают беспорядочные вихревые токи. Молекулы начинают хаотичное движение и материал быстро нагревается.

С помощью такого индуктора можно даже раскалить докрасна металлическую заготовку. Поскольку в трубе протекает вода, избыточного нагрева не происходит.

Генератор можно позаимствовать из варочной поверхности (разумеется, индукционной), либо изготовить самостоятельно.

Еще один вариант донорства — инверторный сварочный аппарат.

Хотя, учитывая простоту электрической схемы, многие домашние мастера изготавливают подобные генераторы из доступных радиоэлементов.

Вывод

В зависимости от энерговооруженности вашего жилища и способа его отопления, можно подобрать, разработать, и сделать своими руками любой из перечисленных бойлеров косвенного нагрева. Затраты на «производство» зависят от доступности материала и элементной базы.

Видео по теме

Источник: http://profazu.ru/bytovaya-tehnika/samodelki/delaem-bojler-kosvennogo-nagreva-svoimi-rukami.html

Самодельный проточный водонагреватель для мелких бытовых нужд

Необходимые материалы

Источником нагрева воды будет являться варочная газовая плита. Существует 2 варианта, как быстро изготовить проточный водонагреватель, но принцип работы их одинаковый.

В первом случае, потребуется медная трубка. Во втором варианте – старый автомобильный радиатор (отдавать предпочтение лучше медному, а там, какой есть). Также потребуется 2 шланга и 2 хомута.

Этапы изготовления водонагревателя

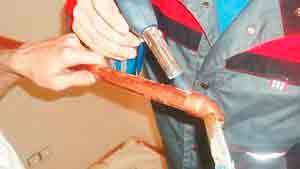

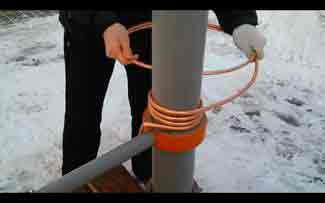

Если в качестве нагревательного элемента использовать медную трубку, то изначально ее потребуется согнуть таким образом, чтобы получилась спираль. Змеевик сделать аккуратным и ровным можно, если обернуть трубку несколько раз вокруг другой трубы необходимого диаметра или чего-то схожего, как это показано на фото.

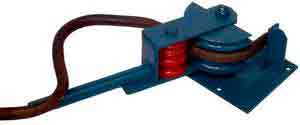

(Картинка взята из сети в качестве примера, так как свой процесс изгибания не был снят на камеру по причине того, что я отдал предпочтение сделать проточный водонагреватель из радиатора печки авто).

Главное чтобы один край трубы был свободным, в противном случае снять спираль не получится.
Все дальнейшие действия по изготовлению проточного водонагревателя для медного змеевика и радиатора одинаковые.

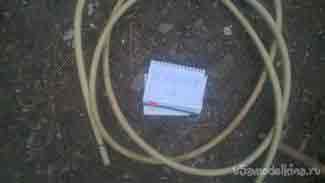

Нужно взять 2 шланга. Один из них подсоединяем к крану с холодной водой, а второй конец к патрубку радиатора печки (или медной трубки). Второй шланг, соответственно, ко второму патрубку. Из него будет течь нагретая вода.

Чтобы не было течи — зажать края на месте соединения шланга с элементом водонагревателя хомутом. В моем случае, таких действий не потребовалось, так как все село достаточно плотно.

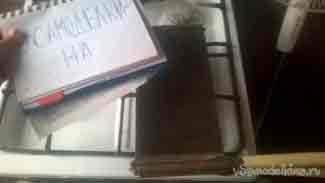

Открываем кран холодной воды, зажигаем огонь и ложем сверху на решетку варочной плиты радиатор (или змеевик).

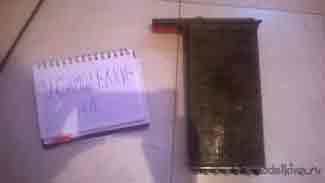

Конечный результат

В ходе всех вышеперечисленных действий, проточный водонагреватель нагрел воду. Ее температура находилась в пределах 37-41 градуса. Напор воды был небольшой.

Самодельный газовый проточный водонагреватель работает и хорошо подойдет для многих бытовых нужд, но есть и свои недостатки. За счет того, что вода успевает прогреваться при небольшом напоре, самодельный нагреватель использовать для того чтобы покупаться в душе будет неудобно.

Источник: http://usamodelkina.ru/9513-samodelnyy-protochnyy-vodonagrevatel-dlya-melkih-bytovyh-nuzhd.html

Установка проточного водонагревателя своими руками: пошаговый инструктаж

Многие из нас неоднократно сталкивались с проблемой аварийного отключения горячей воды. Согласитесь, довольно неудобно греть воду в кастрюле для того чтобы вымыть посуду или искупаться. А если семья большая, то это может стать настоящей проблемой.

Но выход есть – это проточные водонагреватели. Они помогают повысить уровень комфорта в городских квартирах и обеспечивают горячей водой круглый год загородные дома. Разберемся, как производится установка проточного водонагревателя своими руками, с которой сможет справиться любой домашний мастер.

Мы расскажем о принципах работы нагревателя и о том, какие факторы нужно учитывать при его выборе. Рассмотрим особенности подключения электрического и газового оборудования. Здесь вы найдете видеоинструкции по монтажу, которые помогут лучше разобраться с установкой.

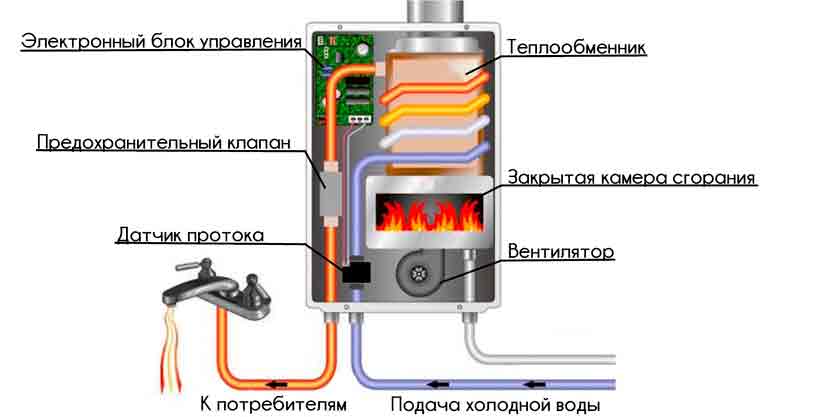

Принцип проточного нагревания воды

Если вы собрались самостоятельно устанавливать водонагревательное оборудование, нужно обязательно познакомиться с его устройством и принципом работы.

Нагревание воды в приборе проточного типа происходит довольно просто: холодная вода из водопровода проходит через нагревательные элементы и на выходе имеет температуру, в несколько раз превышающую начальный показатель.

Например, вода с температурой + 10º С нагревается до температуры, комфортной для принятия душа – + 36-40º С. Параметры регулируются с помощью кнопок управления, расположенных на лицевой стороне корпуса.

Нагрев воды начинается автоматически, с момента открытия крана. Несмотря на миниатюрные размеры прибора, он способен обеспечить нагрев до температуры + 50-65º С, достаточной, чтобы вымыть посуду или принять горячий душ.

Чтобы оборудование работало исправно, при установке необходимо учитывать следующие нюансы:

  • прочность стены, на которую монтируют прибор;
  • необходимое давление в водопроводе;
  • пригодность электрической сети.

Если все условия соблюдены, качество функционирования водонагревателя будет зависеть только от ваших умений.

Факторы выбора водонагревателя

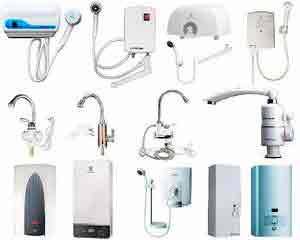

Если вы уже точно решили, что проточный водонагреватель вас полностью вас устраивает, необходимо определиться с нужной моделью.

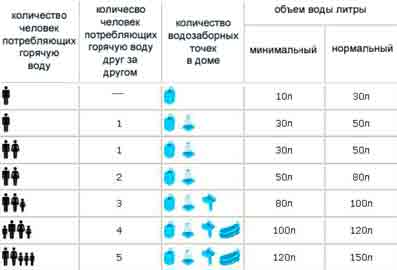

Для этого постарайтесь уточнить желаемые характеристики прибора, то есть проанализируйте следующую информацию:

  • количество постоянно проживающих людей;
  • максимальный объем расхода воды при одновременном включении всех точек водоразбора;
  • общее число всех точек водоразбора;
  • желательная максимальная температура нагрева;

Сбор данных поможет рассчитать мощность оборудования. При этом лучше опираться на информацию, предоставленную производителем. Если к даче подведен газ, то стоит задуматься о подключении газовой колонки, а если вы постоянно проживаете в доме, то газового котла.

В жилых домах этажностью свыше пяти установка газового оборудования категорически запрещена. В этом случае выбор предопределен – покупать нужно электрический водонагреватель. Он “спасет” во время сезонных отключений горячей воды.

Отдать предпочтение электрическим вариантам оборудования, осуществляющего подготовку санитарной воды, придется владельцам частных домов, не имеющих возможности подключиться к системам с магистральным газом. Это в случае, если не планируется использовать баллонный газ или устанавливать газгольдер.

Для самостоятельного монтажа также важна степень сложности установки, стоимость прибора, начальная комплектация, возможность быстрого ремонта и наличие запчастей, условия гарантийного обслуживания и гарантийный срок.

Если продавец предлагает услуги по монтажу – рассмотрите и этот вариант, особенно при покупке электрической напорной модели или газовой колонки.

Дополнительно с аргументами выбора проточного водонагревателя ознакомит другая статья, которую мы рекомендуем к прочтению.

Причины самостоятельной установки прибора

Монтаж своими руками прибора, напрямую связанного с системой водоснабжения и электрической сетью – дело ответственное и серьезное, поэтому неопытным пользователям лучше довериться профессионалам.

Однако существует несколько причин, которые допускают самостоятельную установку:

  • дефицит денежных средств на оплату услуг;
  • необходимость срочной установки прибора;
  • желание обучения и приобретения новых навыков (лучше под контролем специалиста);
  • перспектива ремонта или замены.

Безусловно, если вы самостоятельно разберетесь в устройстве водонагревателя, изучите инструкцию и установите его, в дальнейшем ремонт или замена изношенных частей станут привычным делом.

К тому же бывают особые жизненные обстоятельства, заставляющие учиться все делать своими руками. Например, проживание на отдаленном хуторе, от которого до ближайшего сервисного центра более 300 км.

Инструкция по монтажу электрической модели

Итак, постараемся разобраться, как правильно установить проточный водонагреватель своими руками, чтобы он проработал намного дольше срока, указанного в гарантийном талоне. Но запомните, что общие рекомендации необходимо дополнять руководством, изложенным в технической документации.

Шаг #1. Подготовительные работы – проверка электросети

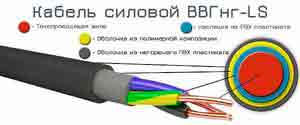

Не каждая электрическая сеть может выдержать мощность выбранной вами модели. На рынке представлены водонагреватели мощностью в среднем от 3 кВт до 27 кВт. Для работы слабых приборов достаточно и старой проводки, но эксплуатацию мощного напорного нагревателя может обеспечить только новая сеть и подключение через УЗО.

Таким образом, для подключения большей части водонагревателей проточного типа потребуется стационарный метод установки, электросеть переменного тока с напряжением 220 В, трехжильный медный кабель с минимальным сечением 3 мм Х 2,5 мм, автоматическая защита 30 А.

Не забудьте об обязательном заземлении. Если прибор зафиксирован на нагревающейся стене, сечение кабеля следует увеличить.

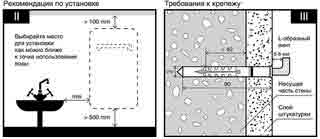

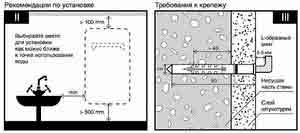

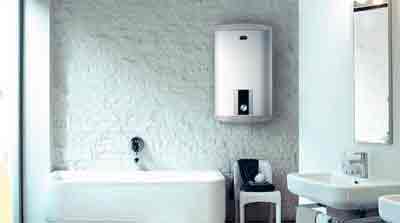

Шаг #2. Выбор места для установки

Место монтажа зависит от типа оборудования. Водонагреватель безнапорного типа обычно монтируют около точки водопотребления, то есть над раковиной, под раковиной или сбоку от крана. Если безнапорная модель кроме крана-гусака снабжена шлангом с душевой насадкой, следует продумать место крепления и для него.

Модели с маркировкой IP 24 и IP 25 изначально защищены от прямого попадания воды, тем не менее, их лучше разместить там, где нет угрозы заливания водой из душа – под раковиной.

Одновременно они должны быть доступны для включения (механического), регулировки напора и температуры – значит, располагаться около душа или раковины. Следовательно, установка проточного водонагревателя в туалете – плохая идея, в ванной – хорошая.

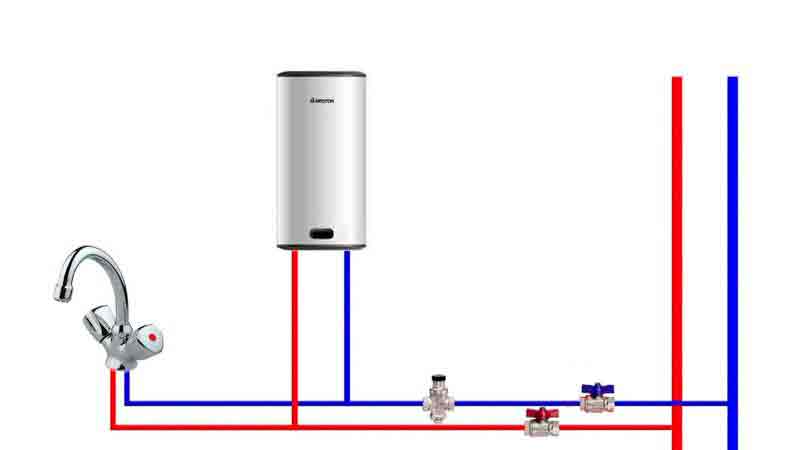

Выбор напорного прибора диктует другие условия. Обычно его устанавливают недалеко от точки водоразбора, которая имеет максимальную загруженность, или возле стояка. Мощный водонагреватель способен обеспечить горячей водой кухню, ванную, душевую, поэтому место выбирают, исходя из целесообразности и удобства обслуживания.

Такие приборы не нуждаются в постоянной регулировке – они запрограммированы.

Источник: http://sovet-ingenera.com/otoplenie/vodonagrevatel/ustanovka-protochnogo-vodonagrevatelya-svoimi-rukami.html

Делаем экономичный самодельный водонагреватель

Иногда самодельный водонагреватель — это отличный вариант сэкономить на необходимом дорогостоящем оборудовании. Его можно использовать в качестве временного варианта в случае поломки старой техники, либо на постоянной основе, например, в дачных домиках, где потребность в горячей воде сезонная. Конечно, для постоянного водоснабжения в частном доме или квартире лучше всего использовать заводские системы. Изготовление и монтаж самодельного устройства для нагрева воды не требует специального опыта, его может изготовить любой. Главное – наличие необходимого материала и инструментов для работы. Итак, как сделать водонагреватель своими руками?

Напорный или безнапорный вариант

Безусловно, напорные самодельные накопительные водонагреватели, сконструированные своими руками, будут удобнее в эксплуатации. Но для их сборки требуются дополнительные вложения и знания. Такие системы должны оснащаться циркуляционным насосом, чтобы поддерживать давление в 1 атм или подключаться к уже проведенной в дом системе водопровода.

Если же бюджет ограничен и нет возможности приобретать подобное дополнительное оборудование, или вообще отсутствует система водоснабжения в доме, стоит обратить внимание на безнапорный вариант. Такой водонагреватель своими руками можно сделать из обычного ведра или кастрюли большой емкости. Главное — монтировать такое устройство повыше, чтобы вода выбегала из него под действием силы притяжения. Но придется все время следить за наполнением накопительного резервуара и температурой воды.

Поскольку в таком самодельном устройстве трудно предусмотреть систему смешивания, нагревать воду стоит изначально не выше 40 градусов.

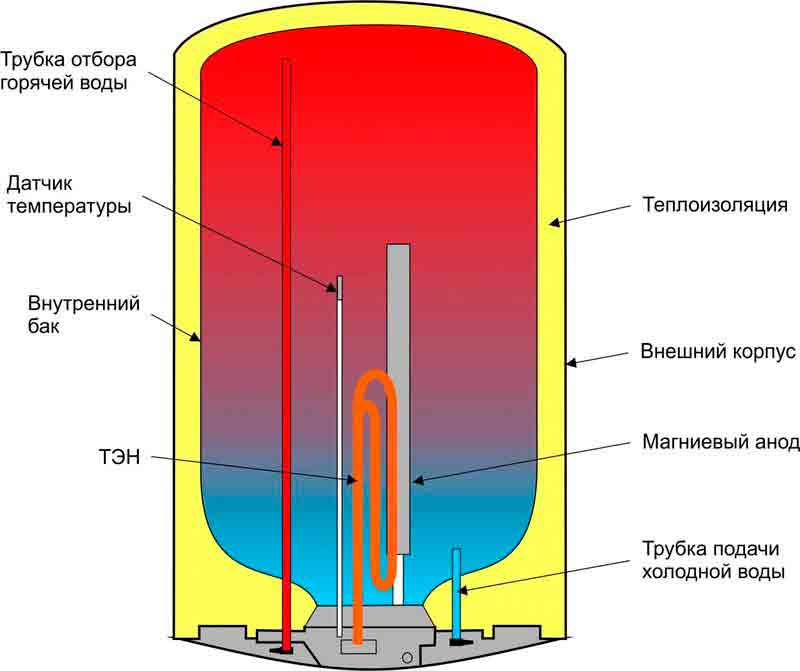

Из чего сделать накопительный бак

Перед тем, как сделать водонагреватель, необходимо определиться с конструктивными особенностями будущего бойлера. Чаще всего, это накопительная емкость с установленным внутри ее ТЭН, который отвечает за нагрев воды.

Для накопительного бака лучше выбирать емкости из стойкого к коррозии металла. Наиболее походящие варианты: нержавеющая или эмалированная сталь, качественный пластик, алюминий. Можно использовать и железные баки, только их придется предварительно обрабатывать специальным защитным составом, который минимизирует образование ржавчины. В противном случае вода, проходящая через такое нагревающее устройство, может быть не пригодна для бытовых нужд.

Для самодельных накопительных водонагревателей используют самые различные емкости, в качестве примера можно отметить газовый баллон. Это довольно удобный по размерам, форме и прочности резервуар.

Как сделать водонагреватель из газового баллона

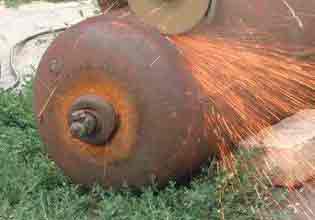

Идеально, если для этого будет приобретен новый сосуд. В случае отсутствия такой возможности, используйте бывший в употребление баллон. Чтобы избавиться от запаха газа, его следует тщательно обработать нитрогрунтовкой и промыть внутреннюю поверхность. Для этого баллон придется сначала разрезать, а потом снова сварить.

Стоит обратить особое внимание, что перед выполнением работ, которые будут связаны с нарушением целостности баллона, его необходимо наполнить водой, чтобы исключить возможность взрыва.

Инструменты и материалы:

  • сварочный аппарат и дрель по металлу;
  • металлорежущий инструмент для нанесения резьбы (плашка);
  • отвертки и газовый ключ;
  • пустой газовый баллон;
  • нагревательный элемент с терморегулятором;
  • изолирующий состав для тэна (смазка или пакля);
  • металлические подводки;
  • гайка, предохранительный и обратный клапаны;
  • крепежные элементы для фиксации готового бойлера.

Инструкция по изготовлению.

  1. В чистом, подготовленном для работы баллоне, при помощи дрели и насадки для металла выполняются два отверстия: в нижней части — для забора воды, в верхней – для выхода нагретой до нужной температуры воды. Такое расположение отверстий способствует максимально эффективной работе водонагревающего оборудования. Объясняется это тем, что горячая вода по законам физики поднимается, соответственно, максимальная температура жидкости будет в верхней части. Можно сделать оба отверстия и с одной стороны (где находиться газовый вентиль), а между ними будет установлен ТЭН. Такая конструкция будет напоминать стандартные навесные водонагреватели.
  2. Ввариваются трубки. Стоит обратить внимание, что, если оба отверстия делаются снизу, то трубка, по которой будет происходить забор горячей воды, должна иметь длину, соответствующую размеру бака. Это необходимо, чтобы на выходе вода имела максимальную температуру нагрева.
  3. Устанавливаются краны. На кран, который предназначен для холодной воды, подсоединяется обратный клапан — он будет препятствовать выходу холодной жидкости обратно. На горячий кран устанавливается предохранительный клапан. Он выполняет защитные функции: предотвращает разгерметизацию резервуара с водой из-за давления, выпускает излишек жидкости, поскольку при нагреве вода увеличивает свой объем на 2-3%. Также он позволяет слить воду для демонтажа конструкции.
  4. Нагревательный элемент устанавливается на место крепления газового вентиля. Для этого врезается резьба размером 32 мм. ТЭНовая группа изолируется паклей. Для удобства во время эксплуатации здесь же следует подцепить светодиод — он будет сигнализировать работу нагревательного элемента.
  5. Самодельный бойлер должен иметь хороший теплоизоляционный слой, чтобы минимизировать потерю тепла. Для этих целей можно использовать: монтажную пену, изолон, пенополиуретан, фольгированную подложку, пеноплен. Выбранный материал крепиться на баллон, сверху надевается кожух из тонкого металла.

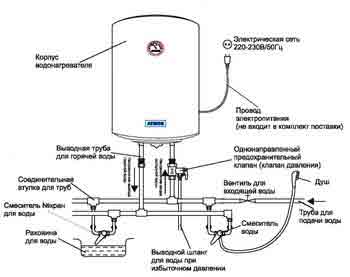

  6. Готовый электрический водонагреватель монтируется на стену при помощи кронштейнов.

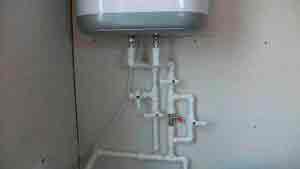

  7. Теперь к отверстиям для воды можно подсоединять металлические подводки, которые крепятся к водопроводным трубам.

Водонагреватель своими руками практически готов. Теперь сделанное устройство можно заполнить водой и проверить на предмет протечки. Если все хорошо, можно подключать ТЭН и пользоваться прибором.

Экономный водонагреватель своими руками

Постоянное повышение тарифов на электроэнергию заставляет переходить в режим экономии многих потребителей. Неплохой вариант — накопительный бойлер своими руками, работающий на солнечной энергии.

Для его изготовления потребуется:

  • накопительный резервуар большого объема (100-200 литров);

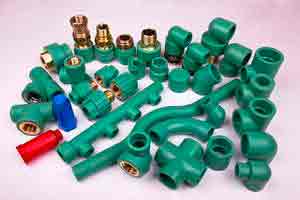

  • пвх трубы и шланги для подачи воды;
  • крепежные элементы.

Инструкция, как сделать экономный бойлер для дачного участка:

  • в накопительной бочке проделываются отверстия для патрубков;
  • к ним подсоединяются шланги;
  • емкостный бак устанавливается в защищенном от ветра солнечном месте;
  • организуется подача воды (это может быть шланг, подключаемый к водопроводу);
  • делается вывод на кран или летний душ.

Под действием солнечных лучей вода в бочке нагревается, и ее можно использовать для своих нужд. Это практичный вариант для организации летнего душа на своем садовом участке. Зачастую такие бочки устанавливают прямо на крыше различных построек. Чтобы по максимуму использовать естественную энергию и добиться максимальной эффективности от такого устройства, рядом с резервуаром, в котором находится вода, размещаются светоотражающие элементы (например, остатки фольгированной подложки для ламината), либо сам бак краситься в темный цвет.

При желании, водонагреватель своими руками сделать может любой. Главное, заранее продумать конструктивные особенности оборудования, подобрать подходящие материалы и обезопасить систему нагрева воды.

Источник: http://tehnika.expert/klimaticheskaya/vodonagrevatel/samodelnyj.html

6 шагов монтажа водонагревателя своими руками

В отличие от накопительного бойлера, проточный водяной нагревательный прибор работает по принципу пропускания воды через себя. Нагрев воды занимает несколько минут, ее можно использовать для мытья посуды на кухне или душа в ванной.

Неисправности и ремонт проточного водонагревателя своими руками

Водонагреватели используются не только в квартирах, но и в частных коттеджах или дачных домиках. Многие владельцы отдают предпочтение именно проточным электрическим водонагревателям из-за их достоинств – компактность, надежность, экономичность, длительный срок эксплуатации и приемлемая цена.

Даже у самых надежных и качественных водонагревателей могут возникнуть поломки, которые можно попробовать устранить своими руками.

Прежде чем приступать к ремонту прибора, обязательно нужно отключить его от электросети во избежание несчастных случаев. Для починки водонагревателя понадобятся различного вида отвертки, разводные ключи, тестер и необходимые запчасти.

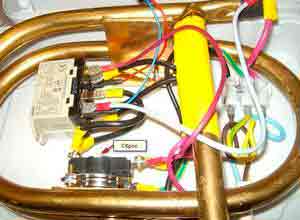

Поломки водонагревателей:

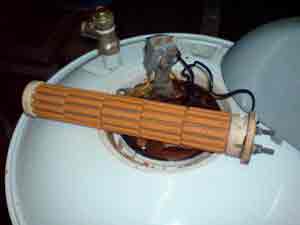

  • Поломка ТЭНа. Эта неисправность приводит к невозможности регулировать и нагревать воду, лампочка на индикаторе не горит, вода из крана течет с накипью. Чаще всего вышедший из строя ТЭН заменяют на новый.
  • Неисправность термореле и термостата. При поломке одного из двух элементов не включается ТЭН либо прибор работает на самой низкой мощности при установке регулятора на крайнюю отметку. С помощью тестера проводится измерение сопротивления. Поломанный элемент выбрасывается, на его место устанавливается новый.
  • Засор. При работе нагревателя слышны посторонние звуки или наблюдается понижение мощности работы прибора. Для этого нужно почистить ТЭН от накипи и грязи специальными средствами.
  • Нарушение герметичности прибора. Единственно верный вариант поломки – износ материала, к которому крепится ТЭН. Для этого нужно открутить ТЭН и провести замену фланца под ним.

В случае если проблемы с проточным нагревателем воды возникли, пока прибор еще находится на гарантии, не рекомендуется чинить его в домашних условиях. При малейших неполадках лучше обратиться в сервисный центр.

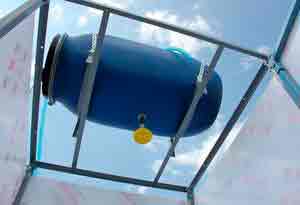

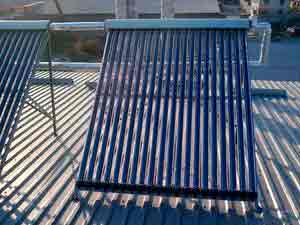

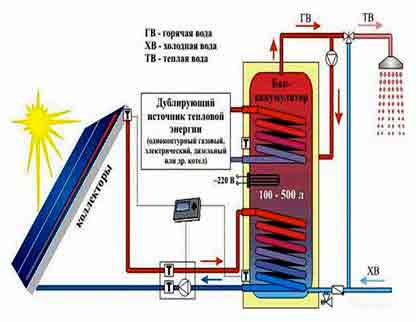

Пассивный солнечный водонагреватель своими руками: схема прибора

Солнечный нагреватель воды – прибор, для работы которого нет необходимости подключаться к электроэнергии и использовать насосы для циркуляции воды. Самый простой агрегат, часто используемый для летнего душа или самодельного водопровода – большой металлический бак, наполненный водой. За день вода в нем может нагреться до 40 градусов. Благодаря разводке труб, можно пустить воду, как в душ, так и на кухню.

Используя солнечную энергию для нагрева воды, можно значительно сэкономить электроэнергию или газ, необходимые для проточного водонагревателя.

Солнечный конвектор состоит из накопительного бака, водопроводных труб, поглотителя тепла и теплообменника. На бытовые нужды достаточно 200 литрового бака и солнечного конвектора, площадью 2-2,5 кв.м. Такой прибор сможет нагреть достаточное количество воды за пару солнечных часов.

Схема работы над солнечным конвектором:

  1. Цельнотянутые трубы сварить между собой, формируя решетку. С помощью сварки прикрепить ее к листу из прочной стали и покрыть черной краской.
  2. Изготовить раму из влагостойкой фанеры и прикрепить ее к стальному листу, прорезав в раме отверстия для труб.
  3. Утеплить трубы и накрыть коллектор стеклом, соединив части силиконом. Свободное пространство между рамой и стеклом также промазать силиконом.
  4. Медную трубу согнуть по спирали, вывести ее край наружу. Бак утеплить для лучшего сохранения тепла.
  5. Установить коллектор на место, соединить его с трубами для холодной и горячей воды. Расширительный бачок установить при поступлении горячей воды в баке.

Чтобы проверить бойлер на работоспособность нужно наполнить бак водой, залить воду и в систему конвектора. При нагревании воды, она будет подниматься вверх и заполнять бак, а из него в систему будет поступать холодная вода.

Как сделать водонагреватель электрический своими руками

Довольно часто в городских домах, подключенных к газовой магистрали, используется проточный газовый водонагреватель, в народе именуемый «колонка». Также довольно популярны приборы на газовой плите, обеспечивающие горячей водой кухню и ванную.

Для загородных коттеджей чаще всего используется электрический бойлер, который не только нагревает воду для бытовых нужд, но и позволяет подключить автономное отопление.

Бака, емкостью 120 л, должно хватить на семью из 4 человек на несколько дней. Установив самодельный бойлер на высокий шкаф, вода из него будет подаваться самотеком.

Ход работы:

  1. Подготовить емкость необходимого размера;
  2. Изготовить змеевик из медных труб;
  3. Утеплить конструкцию;
  4. Собрать проточный водонагреватель;
  5. Подключить ТЭН;
  6. Вывести трубы для горячей и холодной воды, установить краны на входе.

Самодельный проточный водонагреватель от электросети можно изготовить из старого газового баллона или приобрести большую емкость из нержавеющей стали или алюминия.

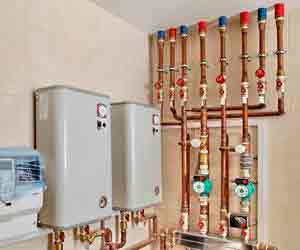

Отопление от водонагревателя своими руками: нюансы работы

Как правило, бойлер используют преимущество для обеспечения жилья горячей водой. Воду, текущую по трубам, нагревает ТЭН. Уже горячая вода распространяется по трубам в ванную или на кухню.

Проточный электрический водный обогреватель можно использовать как котел для обогрева помещений.

Чаще всего небольшие проточные нагреватели применяются для обогрева дач с непостоянным проживанием. Существенный недостаток использования такого прибора – большой расход электричества. Перед использованием бойлера, как отопительного котла, нужно оборудовать его насосом для циркуляции теплоносителя и предусмотреть возможность пополнять систему напрямую из водопровода. Для отопительной системы не рекомендуется использовать самодельный водонагреватель в связи с небезопасностью его использования.

Последнее время набирают популярности индукционные водонагреватели, которые используются для нагрева воды и обогрева помещений.

Как сделать бойлер своими руками (видео)

Проточные электрические водонагреватели требуют замены счетчика и прокладки отдельной проводки до прибора. Такой отопительный прибор можно установить самому, имея малейший опыт работы с электрикой.

Источник: http://homeli.ru/stroitelstvo-doma/inzhenernye-sistemy/kanalizatsiya/vodonagrevatel-svoimi-rukami

Электрический и газовый водонагреватель своими руками

Сегодня в продаже можно встретить различные устройства, предназначенные для нагрева воды. Отличаются они принципом работы и стоимостью. Но совсем несложно изготовить водонагреватель и своими руками. Самодельный агрегат будет актуален для частного домовладения, где часто возникают проблемы с электричеством или установкой газового котла. Существует несколько доступных способов нагрева воды, каждый из них имеет свои достоинства и недостатки.

  • 1. Промышленные модели
    • 1.1. Бойлер накопительного типа
    • 1.2. Проточный нагреватель
  • 2. Схемы самодельных конструкций
    • 2.1. Использование газового баллона
    • 2.2. Змеевик и отопление

Водонагреватель — это устройство, предназначенное для трансформирования различного рода энергии в тепло, передаваемое затем теплоносителю, в качестве которого используется вода. Промышленность предлагает различные варианты таких устройств. Источником тепла в них может быть электричество, газ, твёрдое или дизельное топливо. Наряду с этим становятся популярными и альтернативные источники энергии — солнце, ветер.

Все представленные на рынках системы для подогрева разделяются на два типа:

  • накопительные;
  • проточные.

Конструкция первых предполагает использование бака, в котором поддерживается определённая температура. При открытии крана в герметичную ёмкость поступает холодная вода, а горячая выдавливается в трубопровод. Таким образом, в середине бака постоянно находится какое-то количество нагретого теплоносителя. Накопительные агрегаты отличаются своими размерами и длительным нагревом воды. Их использование оправдывается в системах с большим количеством водозаборных точек. Устройства выпускаются с объёмом бака от 10 до 200 литров.

Проточные же приспособления имеют совершенно иной принцип работы. В них вода нагревается только в случае её циркуляции, то есть когда открывается кран. Их преимущество — в небольших габаритах и простой установке. Из существенных недостатков выделяют большую мощность, необходимую для быстрого нагрева воды.

При этом, если одновременно используется несколько водозаборных точек, бак не сможет обеспечивать равномерный нагрев и температура теплоносителя начнёт скачкообразно изменяться. Практически, чтобы из крана потекла вода с нормальной температурой, понадобится от 30 секунд до 2 минут.

Такую конструкцию используют как в частном секторе, так и многоквартирных домах. Главной частью такого приспособления является накопительный бак, помещённый внутрь корпуса. Между ними находится слой теплоизолятора, необходимого для экономии энергоресурсов. Ёмкость для хранения воды изготавливается из различных металлов: эмалированная или нержавеющая сталь, медь.

Нагрев теплоносителя происходит с помощью газовой горелки, расположенной снизу бака, или электронагревательного элемента (ТЭН). Но существуют также изделия, использующие для поддержания температуры теплоносителя водяной или паровой обменник.

В замкнутой системе постоянно циркулирует горячая вода, а её нагрев осуществляется с помощью отопительного котла. Такой тип работы называется косвенным нагревом.

Кроме бака и источника тепла, в конструкцию накопительного устройства входят:

  1. 1. Устройство контроля температуры. Это совокупность приборов, предназначенная для поддержания установленного значения нагрева. Чаще всего используются термодатчики, подключённые к блоку электроники, которая управляет включением и отключением системы нагрева.
  2. 2. Защита. Для избежания повышения давления внутри бака, возникающего из-за расширения нагретой воды, используются различные приспособления. Это может быть как дополнительный расширительный бачок, так и предохранительный клапан. Кроме этого, в зависимости от источника нагрева используется комплекс защитных устройств, предотвращающий утечку газа, возникновения пробоя тока на корпус.
  3. 3. Раструб. В водонагревателях используются две трубы: одна служит для подвода холодного носителя, а вторая — для выдачи горячего.
  4. 4. Обратный клапан. Это небольшое устройство позволяет сохранять воду в баке, даже если в подводящей системе она будет отсутствовать. Он пропускает среду в одном направлении и не даёт ей протекать в обратном.

Бойлеры могут быть закрытого и открытого типа. Первые используются совместно с системой централизованного водоснабжения, а вторые предназначены для обслуживания одной водозаборной точки посредством перекрытия трубопроводной воды не на выходе, а на входе в бойлер. Именно такой водонагреватель сделать своими руками проще всего.

Источник: http://oventilyacii.ru/otoplenie/elektricheskij-i-gazovyj-vodonagrevatel-svoimi-rukami.html

Подключение накопительного и проточного водонагревателя (бойлера) к водопроводу – схемы и видео инструкции для проведения монтажа своими руками

Проживание в доме без горячей воды нельзя назвать комфортным. Вода нужна буквально ежеминутно для самых различных целей. Поэтому подключение накопительного или проточного водонагревателя планируется заранее и производится в плановом порядке еще на стадии выполнения отделочных работ. В действующем доме подключение обычно совмещается с ремонтом в помещениях. Прежде, чем приступать к выполнению этих работ, нужно определиться, какого типа водонагреватель будет оптимальным для установки в Вашем доме.

Для проживания семьи более чем из трех человек – достаточно проточного агрегата. Но только в том случае, если дом не является объектом периодического посещения.

А при более значительном составе семьи, а также при возможности приезда гостей, нужно организовать и возможность пользования горячей водой для нескольких водоразборных точек одновременно.

Это становиться доступным только при подключении именно накопительного водонагревателя емкостью не менее 100 литров, а непосредственно схема подключения будет зависеть от его вида и конструкции.

Рассмотрим типы накопительных нагревателей

Такие устройства могут быть нескольких типов, и их место в водопроводной сети зависит от конструкции и принципа действия самого прибора.

Накопительный водонагреватель косвенного нагрева

Нагреватели косвенного нагрева работают от теплоносителя из отопительной сети, который проходит через бак по спиральному нагревательному элементу. Он изготавливается в большинстве случаев из меди, имеющей высокую теплопроводность.

Теплоноситель в этот момент имеет максимальную температуру, поскольку в этот контур она попадает непосредственно от котла. Температура воды в таком водонагревателе в большинстве случаев не превышает 80 градусов. Во время интенсивного использования горячей воды она может снижать в момент подкачки для пополнения уровня в бойлере.

Особенность условий эксплуатации состоит в том, что процесс отопления не осуществляется в непрерывном режиме. Это значит, что нагрев воды в межотопительный период не производится. Но возможно выделение контура бойлера в частном доме в отдельную сеть и нагревать ее в это время на минимальном режиме работы котла.

Кроме того, в любой отопительной системе, желательна установка резервной тепловой установки на альтернативном виде топлива. Обычно это котел меньшей мощности.

Его и можно переключить на водонагреватель по отдельному контуру. Водопроводная и отопительная система при этом несколько усложняется, но не настолько, чтобы подключение водонагревателя своими руками стало невозможным.

Нагреватели накопительного типа

В таких видах бойлеров нагрев воды производится непосредственным воздействием электрических теплоэлектронагревателей (ТЭН) на нагреваемую среду. В зависимости от емкости бака могут использоваться несколько ТЭНов, один из которых подключается периодически при падении температуры в сосуде, что производится в автоматическом режиме.

Схема установки накопительного водонагревателя – определим в каком месте лучше расположить, какие инструменты и материалы нам понадобятся

Выбор места размещения водонагревателя зависит от его вида. Устройства напольного типа имеют значительные габариты и требуют много места в помещении. Тем более что вокруг агрегата должно быть достаточно пространства для обслуживания и ремонта.

Поэтому такие устройства приобретаются только в том случае, если имеется обширное помещение для его размещения. Установка водонагревателя не сложна и подробно описана в соответствующем разделе инструкции по эксплуатации.

Кроме сочетания указанных условий, нужно, чтобы место его расположения было максимально приближено к точкам потребления горячей воды, что позволит сократить тепловые потери при прохождении по трубам.

При установке бойлера необходимо выполнить следующие операции:

  1. Установить агрегат на выбранное место. Тщательно выставить его по горизонту, используя строительный уровень. Для этого в нижней части устройства имеются регулировочные винты. При необходимости используются пластины из любого, достаточно прочного, листового материала.
  2. Монтаж трубопровода, подключение бойлера и предохранительного клапана для обеспечении безопасности. Предназначение предохранительного клапана – защита накопительной емкости от деформации и повреждения при увеличении давления или температуры. Для выполнения этих работ понадобится набор инструментов сантехника, а также специфический инструмент для выполнения стыковки отдельных элементов трубопровода в зависимости от материала труб.
  3. Монтаж электропроводки и заземление Поскольку водонагреватели имеют значительную мощность, устанавливается отдельная проводка для подключения к электрической сети. Сечение провода подбирается в зависимости от мощности, подключение производится через отдельный автомат на 9-16 ампер. При прокладке линии может понадобиться инструмент для штробления канала в стенах, электромонтажный инструмент, дрель для сверления отверстий в стенах.
  4. Для навесных бойлеров понадобится крепление по системе «дюбель – винт» или специальные крюки для подвески. Слабые стены-перегородки укрепляются дополнительной металлической пластиной или сварной металлической рамой из стального уголка.

Монтаж трубопровода упрощен из-за максимального приближения агрегата к точке расхода воды.

Смотреть видео
[sociallocker]

[/sociallocker]

Схема подключения проточного водонагревателя

Такие тепловые приборы конструктивно несколько проще накопительных агрегатов. Вода в них нагревается при прохождении через небольшое замкнутое пространство, в котором располагается нагревательный элемент. Очевидно, что процесс происходит в очень короткое время, для чего требуются мощные ТЭНы.

Особенностью устройства проточного типа является возможность использования прибора только для одной точки. Есть конструкции, позволяющие запитывать несколько объектов одновременно, но они достаточно дороги и отличаются значительным потреблением электроэнергии.

Разумеется, можно установить проточные водонагреватели в нескольких точка. Но и в этом случае пользоваться ими можно будет только по очереди, в противном случае может не выдержать электросеть, подвергаемая значительным перегрузкам. Можно сделать вывод, что такое устройство применимо только для небольшой семьи, состоящей из двух-трех человек.

Смотреть видео
[sociallocker]

[/sociallocker]

Самый простой способ подключения к водопроводу предусмотрен для проточного нагревателя в виде крана.

Конструкций таких приборов множество и они имеют свои индивидуальные особенности. Поэтому при покупке нагревателя необходимо внимательно ознакомиться с правилами установки и скрупулезно их исполнять.

Настенные и другие навесные варианты проточных водонагревателей можно подключить к водопроводу с использованием стандартной гибкой трубки.

Смотреть видео
[sociallocker]

[/sociallocker]

Подключение водонагревателя к электросети

Среди потребителей бытует мнение, что подключение водонагревателя к электропитанию заключается в том, чтобы воткнуть вилку в розетку. Однако нужно учитывать, что именно в этом устройстве происходит непосредственный контакт воды и электричества. Что может породить обстоятельства, приводящие к поражению человека электрическим током.

Имеют место несколько обстоятельств, на которые следует обращать внимание:

  • выбор сечения электрического кабеля, который определяется потребляемой мощностью водонагревателя;
  • подбор автоматического выключателя для сети питания бойлера;
  • подбор розетки, если она используется.
  • заземление.

При подключении бойлера мощностью от 3,5 кВт следует использовать трехжильный провод сечением 3 мм 2 .

Подключение бойлера через розетку предусматривает установку изделия класса IP44. Это влагозащищенные устройства, предназначенные именно для установки в помещениях с высокой влажностью.

Автомат для подключения бойлера следует подбирать, исходя из потребляемой устройством мощности. Можно руководствоваться следующими соображениями:

  • для приборов мощностью до 2-х кВт можно использовать автомат на 9 ампер;
  • для устройств, потребляющих до 3,5 кВт подойдет автомат на 16 А;
  • для более мощных агрегатов следует использовать прибор до 25 А.

Если мощность бойлера более 3,5 кВт, его надо подключать не через розетку, а только напрямую.

Как работать с трубопроводами различных типов

Еще не так давно вопроса из чего сделать водопровод практически не существовал. Всегда для этого были металлические трубы различных видов.

А для ускоренного качественного монтажа использовались дополнительные детали – фитинги для соединения различных элементов трубопровода в единую работоспособную систему. Они всегда подразделялись на резьбовые и приварные.

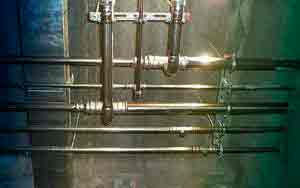

Монтаж металлического трубопроводных систем

Водопроводные сети из металла могут быть изготовлены из двух основных материалов – стали или меди. Случаи монтажа из других видов можно считать экзотикой.

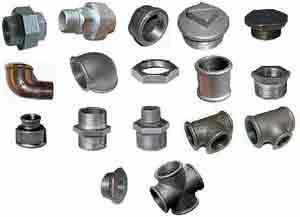

Основным способом соединения для стальных труб является резьбовые и сварные. Чтобы исключить применение резьбонарезного инструмента в ряде случаев используются приварные резьбовые концы. Основная сборка, в том числе для трубопроводов сложных конфигураций, производится с применением фитингов.

Такой вид соединений в трубопроводах, как фланцевый, для систем отопления и горячего водоснабжения в загородных домах и квартирах практически не применяется.

При необходимости выполнения изгибов нужно учитывать, что его минимальный радиус для стальных труб составляет 2,5 величины диаметра трубы. Для гибки в домашних условиях можно использовать ручные механические или гидравлические трубогибы.

Медные трубы монтируются таким же образом, что и стальные. Различие заключается в способе соединения. Медные детали монтируются способом пайки.

При этом часто производится развальцовка концов труб, обеспечивающая надежность соединения. Такая технологическая операция возможна благодаря высокой пластичности металла.

Используется также соединение с использованием резьбовых фитингов. В этом случае также применяется развальцовка концов, но она производится под углом порядка 45 градусов.

Преимуществом водопроводов из меди является:

  1. Устойчивость к гидравлическим ударам;
  2. Отсутствие известковых отложений на внутренней поверхности стенок труб.
  3. Долговечность – срок службы составляет до 50 лет.

К недостаткам можно отнести высокую стоимость материалов.

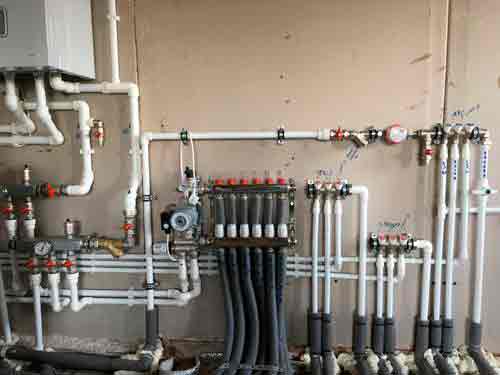

Монтаж трубопроводов из полипропилена

Полипропилен, как альтернативный материал для монтажа водопроводов и отопления, появился несколько десятков лет назад и сразу стал популярным заменителем металлических труб. Это стало возможным по причине технологичности при монтаже, небольшой вес, упрощающий доставку, длительный срок службы.

Особенностью материала изготовления является его невосприимчивость к изгибам, поэтому монтаж ведется строго по прямым линиям. Для соединений используются фитинги из такого же материала.

Разработаны и применяются также резьбовые фитинги, основное применение которых заключается в использовании на местах перехода от металлического трубопровода к полипропиленовому, например, при установке элементов трубопровода с металлическими корпусами. Это могут быть краны, заглушки, приборы контроля и управления и так далее.

Используя полипропилен в качестве основного материала в отопительных сетях и системах горячего водоснабжения, следует учитывать, что максимальная температура, которую он переносит без последствий, составляет не более 90 градусов.

Этого вполне достаточно, для отопления любого помещения. При использовании труб из полипропилена в экстремальных условиях в отоплении и ГВС их долговечность составляет порядка 20 лет, в низкотемпературных водопроводах он может достигать 50 лет.

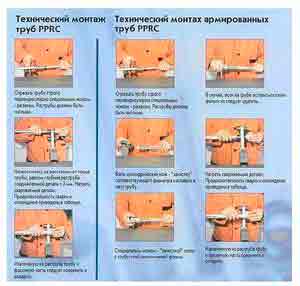

Соединение элементов трубопроводов из полипропилена производится методом пайки. Для этого применяется специальный паяльник.

Для труб различных диаметров время прогрева в паяльнике составляет от 5 до 10 секунд. Удерживать стык неподвижно при соединении надо в течение 15-20 секунд.

Монтаж пайкой производится на верстаке, при этом собираются отдельные звенья сети, которые в состав системы устанавливаются «на руках». Это менее удобно и нужно воспользоваться услугами помощника.

Такой порядок монтажа исключает установку закрытых сетей отопления – при возникновении протечек стену придется разрушить.

Монтаж металлопластиковых систем

Применение алюминиевой прослойки в стенке водопроводной трубы как для холодной, так и горячей воды, вызвано необходимостью защиты металлических частей системы от окисления.

Кислород воздуха способен проникать через пластик в атомарном виде и растворяться в воде. При этом она приобретает агрессивные свойства и активно окисляет металл, способствуя выходу из строя.

Для защиты от этого используется алюминиевая фольга, которая наносится на заготовку по клеевому слою. Материал наносится по спирали, стык проваривается лазером.

Поверх фольги наносится второй клеевой слой и наружный слой пластика. Таким образом, создается препятствие для проникновения агрессивного вещества, а способ называется кислородной защитой.

Монтаж труб из металлопластика отличается от описанного выше только необходимостью зачистки металлической прослойки перед пайкой. Для этого применяется специальное приспособление.

Физические свойства труб из металлопластика позволяет в процессе монтажа применять изгибы. Это позволяет выполнять бесстыковые секции водопровода, соединения в которых выполняются только на выходе из канала, упрятанного в стене или в полу.

Такой способ широко применяется при устройстве теплого пола и скрытого водопровода. По этой причине металлопластиковые трубы выпускаются в бухтах длиной до 600 метров.

Применение обратного клапана

Этот механизм относится к системе безопасной эксплуатации. Его использование на устройстве, работающем под давлением, необходимо.

При нагревании вода в бойлере заметно увеличивает свой объем, в результате чего растет давление в сосуде. Крайним проявлением этого процесса является его разрыв. В результате помещение наполняется паром и горячей водой, что может нанести людям значительный вред.

Установленный на бойлере клапан при достижении критичных значений открывает пружинную заслонку для сброса воды, которая выводится через штуцер. Для ее утилизации на штуцер устанавливается шланг, подключаемый к ближайшему сбросу в водопровод канализации. Его нужно надежно закрепить, поскольку сброс может производиться с большим напором. После сброса излишней воды пружинный клапан закрывается.

На клапане также имеется рычаг для сброса воды, который можно использовать принудительно в ручном режиме.

Опрессовка

Таким термином называют контрольное испытание, подтверждающее работоспособность оборудования и водопровода. Когда оно проводится в квартире или частном доме, используется специальное устройство, при помощи которого в систему нагнетается вода и в ручном режиме повышается давление. Это исполняется в следующем порядке:

  1. Опрессовщик подключается к водопроводу, заполненному водой. Давление повышается до величины в 4-5 атмосфер.
  2. Производится осмотр системы для выявления протечек и их устранение по мере выявления.
  3. Дальнейшее повышение давления до 10-12 атмосфер производится после их ликвидации.
  4. В таком состоянии нагреватель и трубопроводы к нему оставляются на сутки.

Смотреть видео
[sociallocker]

[/sociallocker]

Водонагреватель считается готовым к работе, если в течение суток максимально достигнутое давление в водопроводе не изменится.

Источник: http://trubanet.ru/vodoprovodnye-truby/podklyuchenie-vodonagrevatelya-nakopitelnogo-i-protochnogo.html

Схема подключения проточного и накопительного бойлера в квартире или частном доме.

Бойлер – это необходимый бытовой прибор, который помогает значительно облегчить жизнь. По способу нагрева бойлеры делят на проточные и накопительные. Отличаются они принципом работы, количеством потребляемой электроэнергии.

В проточных нагревателях вода нагревается, протекая через нагревательный элемент. В накопительных же происходит нагрев уже налитой воды в бак. Установить и те и другие бойлеры своими руками, в принципе, не сложно.

Прежде всего, необходимо осуществить выбор бойлера, исходя из тех целей, которым он будет служить. Будите ли вы его использовать круглый год или сезонно, возможно вы собираетесь принимать ванну, или вам достаточно будет принять душ и вымыть руки. От ваших целей будет зависеть тип бойлера и его мощность.

После этого, нужно правильно выбрать место и схему установки бойлера, а так же осуществить правильное подключение бойлера к электрической сети. Как правило, водонагреватель устанавливают в ванной, где его проще всего подключить к системе водоснабжения. Однако следует учесть габариты бойлера, будет ли он уместен в совмещенном санузле малогабаритной квартиры.

Установка бойлера своими руками требует некоторых инструментов, которые необходимо приготовить предварительно. Вам понадобятся:

  • Рулетка.
  • Перфоратор.
  • Гаечный и разводной ключи.
  • Отвертка.
  • Пассатижи.
  • Тройники.
  • Запорные краны.
  • Изоляционные материалы (пакля или герметичная лента, паста).
  • Гибкие соединительные шланги (если их нет в комплекте, необходимо приобрести 2 шт.).
  • Металлопластиковая труба (размер и длина зависят от условий подключения).

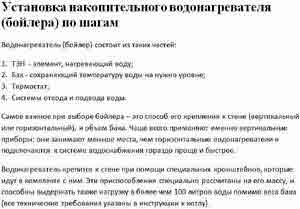

Установка бойлера.

Описанным ниже способом можно подключить накопительный водонагреватель таких фирм, как Elenberg , Eltron, Etalon, Ferroli, Gorenje, Polaris, Stiebel, Thermex, Vega, Термекс, Ariston, Atmor и прочих. Он считается самым эффективным вариантом для присоединения простого вертикального бойлера, но для начала разберемся в конструкции прибора.

Бойлер состоит из таких частей:

  • ТЭН — элемент, нагревающий воду ;
  • Бак — сохраняющий температуру воды на нужно уровне;
  • Термостат;
  • Системы отвода и подвода воды.

Самое важное при выборе бойлера – это способ его крепления к стене (вертикальный или горизонтальный), и объем бака. Чаще всего применяют именно вертикальные приборы: они занимают меньше места, чем горизонтальные водонагреватели и подключаются к системе водоснабжения гораздо проще и быстрее.

Пошаговая инструкция установки накопительного бойлера:

Бойлер крепится к стене при помощи специальных кронштейнов, которые идут в комплекте с ним. Эти приспособления специально рассчитаны на его массу, и способны выдержать также нагрузку в более чем 100 литров воды помимо веса бака (все технические требования указаны в инструкции к котлу).

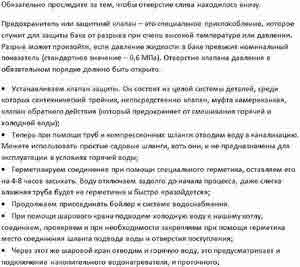

Обязательно проследите за тем, чтобы отверстие слива находилось внизу.

Предохранитель или защитный клапан – это специальное приспособление, которое служит для защиты бака от разрыва при очень высокой температуре или давлении. Разрыв может произойти, если давление жидкости в баке превысит номинальный показатель (стандартное значение – 0,6 МПа). Отверстие клапана давления в обязательном порядке должно быть открыто.

Зачастую стандартный клапан в наборе с водонагревателем чаще всего просто не справляется со своей задачей, и возможно вам стоит приобрести защитное приспособление отдельно, предусмотрев потребности и возможности бойлера.

  • Устанавливаем клапан защиты. Он состоит из целой системы деталей, среди которых сантехнический тройник, непосредственно клапан, муфта «американка», клапан обратного действия (который предохраняет от смешивания горячей и холодной воды);
  • Теперь при помощи труб и компрессионных шланги отводим воду в канализацию. Можете использовать простые садовые шланги, хоть они и не предназначены для эксплуатации в условиях горячей воды;
  • Герметизируем соединение при помощи специального герметика, оставляем его на 4-8 часов засыхать. Воду отключаем задолго до начала процесса, даже слегка влажная труба будет не герметична и быстро «разойдется»;
  • Продолжаем присоединять бойлер к системе водоснабжения.
  • При помощи шарового крана подводим холодную воду к нашему котлу, соединяем, проверяем и при необходимости закрепляем при помощи герметика место соединения шланга подвода воды и отверстия поступления;
  • Через этот же шаровый кран отводим и горячую воду, это предусматривает и подключение накопительного водонагревателя, и проточного;

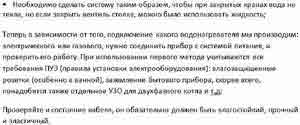

  • Необходимо сделать систему таким образом, чтобы при закрытых кранах вода не текла, но если закрыть вентиль стояка, можно было использовать жидкость;

Теперь в зависимости от того, подключение какого водонагревателя мы производим: электрического или газового, нужно соединить прибор с системой питания, и проверить его работу. При использовании первого метода учитываются все требования ПУЭ (правила установки электрооборудования): влагозащищенные розетки (особенно в ванной), заземление бытового прибора, скорее всего, понадобится также отдельное УЗО для двухфазного котла и т.д;

Проверяйте и состояние кабеля, он обязательно должен быть влагостойкий, прочный и эластичный.

Устанавливаем проточный водонагреватель (бойлер косвенного нагрева).

Монтаж проточного или горизонтального бойлера не займет много времени. Такие бойлеры имеют мощность часто больше 50 кВт, и весят они не мало, поэтому их сложно транспортировать или просто передвигать самостоятельно. Система подсоединяется к горячей и холодной воде таким же образом, как и вертикальный водонагреватель только с тем отличием, что сливное отверстие находится сверху.

Система заземления также более серьезна, для мощных котлов предусматривается отдельный вывод. Её легко можно сделать своими руками, просто ответвляем от железной части прибора провод и соединяем.

Данное устройство в основном используется на производстве, т.к. у него достаточно большой объем, да и цена высока.

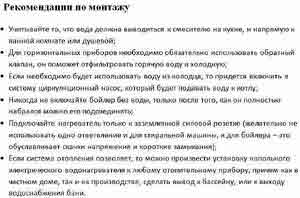

Общие советы по монтажу.

  • Учитывайте то, что вода должна выводиться к смесителю на кухне, и напрямую к ванной комнате или душевой;
  • Для горизонтальных приборов необходимо обязательно использовать обратный клапан, он поможет отфильтровать горячую воду и холодную;

  • Если необходимо будет использовать воду из колодца, то придется включить в систему циркуляционный насос, который будет подавать воду к котлу;
  • Никогда не включайте бойлер без воды, только после того, как он полностью набрался можно его подсоединять;
  • Подключайте нагреватель только к заземленной силовой розетке (желательно не использовать одно ответвление и для стиральной машины, и для бойлера – это обуславливает скачки напряжения и короткие замыкания);
  • Если система отопления позволяет, то можно произвести установку напольного электроводонагревателя к любому отопительному прибору, причем как в частном доме, так и на производстве, сделать вывод к бассейну, или к выходу водоснабжения бани.

Как видите, подключение проточного водонагревателя – это несложная задача, требующая максимальной концентрации внимания. Если неправильно присоединить муфту или слабо затянуть её, то поломка неминуема, из-за этого также может значительно уменьшиться срок службы.

Никакие специальные документы не нужны, если покупаете водонагреватель, а не газовую колонку.

Источник: http://www.calc.ru/Skhema-Podklyucheniya-Protochnogo-I-Nakopitelnogo-Boylera-V-.html

Как подключить водонагреватель на даче

Наличие горячей воды на даче обеспечивает комфортное проживание. Лучший вариант – накопительный водонагреватель, работающий от электричества. Недостатки проточного: большой расход энергии, требует высокого давления поступающей воды, одна точка разбора, если бюджетная модель. Монтируется легче, менее функционален.

Накопительный на даче позволяет принять душ, умыться, вымыть посуду, овощи, фрукты, постирать руками. Использует воду из проведенного водопровода, подвесных цистерн. Важно не только подобрать оптимальный прибор, но и правильно установить. Как подключить бойлер на даче своими руками, узнаете в нашей статье.

Накопительный агрегат требует исправной проводки и достаточного напора жидкости в системе. Если обеспечить эти условия, прибор будет работать исправно, долго, постоянно снабжать горячей водой.

Виды нагревателей для дачи

Есть разные типы бойлеров, отличающихся конструкцией, видом питания, способом монтажа. Рассмотрим их.

Накопительный электрический

Самый востребованный. Нагревает жидкость ТЭНом, установленным снизу. Есть регулятор температуры нагрева – термостат. Бывает механическое/электронное управление, дисплей. Форма корпуса цилиндрическая/плоская, подбирается под размеры любого помещения. Преимущества: предварительный ночной нагрев, отсутствует камера сгорания, хорошие показатели мощности.

Конструкция сетевого нагревателя

  • Корпус, теплоизоляционный слой.
  • Бак внутренний.
  • Трубки входа, выхода воды.
  • Фланец.
  • ТЭН, термостат.
  • Терморегулятор, анод.

Проточный электрический

Простая конструкция. Жидкость проходит через емкость с ТЭНом без задержки. Быстро нагревает. Компактный, легкий вес 1-5 кг. Высокая мощность 3000-9000 Вт, потребляет много энергии.

Из чего состоит

  • Корпус
  • ТЭН в виде трубки со входом/выходом.
  • Индикация нагрева.
  • Датчик протока.
  • Реле, клеммная коробка.

Накопительный газовый

Отдельный тип оборудования, не проточная газовая колонка. Жидкость накапливается во внутреннем баке, согревается энергией сгоревшего газа. Самостоятельная установка нежелательна, газовые работы должны выполнять специалисты. Также требуется правильная сборка дымохода, чтобы вредные вещества после сгорания полностью удалялись из помещения.

Состав прибора

  • Внешняя оболочка.
  • Полиуретановый теплоизолят.
  • Внутренний резервуар.
  • Емкость сбора конденсата.
  • Трубки горячей/холодной воды.
  • Горелка с дымовым рассекателем.
  • Блок газовый.
  • Вытяжка.
  • Анод, термостат.

Оборудование косвенного нагрева

Большой бак без ТЭНа. Источник тепла – отопительные системы с газовым/топливным котлом, солнечными батареями. Крепятся к стене/полу, объемы больше 500 литров.

Конструктивные элементы

  • Кожух, изолят полиуретановый.
  • Теплообменник.
  • Прибор циркуляции.
  • Анод.
  • Трубки подхода/выхода жидкости.
  • Термостат.

Различия объема, мощности

Рассчитать нужный объем нагревателя для дачи несложно. Нужно замерить количество использующейся жидкости для гигиенических процедур, мытья посуды, других бытовых нужд.

Например, за 24 часа три человека расходуют 180 л. Можно купить прибор меньшего объема. Обычно горячая жидкость 60-75 0 С разбавляется холодной, в результате выходит 250 литров в среднем. Рассчитайте нужный объем самостоятельно.

Важно! Трем людям хватит бака 120 л. Вариант 180 литров будет неэкономным.

Мощность влияет на скорость подогрева. Не готовы ждать долго по приезду на дачу? Нагреватели отключаются в период отсутствия хозяев. Берите предельно мощное оборудование – сможете быстро, комфортно принять душ.

Важно! При частых отключениях жидкость застаивается внутри. Чтобы не было проблем, оставляйте устройство включенным.

Удобны варианты с двумя ТЭНами: два работают на нагрев, один поддерживает нужную температуру. Обеспечивается быстрый нагрев, экономятся ресурсы, когда нет нужды в подогретой воде.

На оборудовании обязательно указывается мощность, максимально высокая температура, скорость согревания. Стоит помнить, зимой вода центральной системе холоднее на 10 градусов, чем в летний период.

Разновидности установки нагревателей

Настенный

Модели 200 л можно вешать на стену. Используют минимум 4 кронштейна, надежные анкера. Монтаж только на несущих конструкциях, иногда дополнительно укрепленные. Подойдет стена из бетона, кирпича.

Проточные вешаются над/под раковиной, в шкафу.

Напольный

Занимает много места, устанавливается с поддерживающей конструкцией, подставкой. Требует прочного, ровного пола. При установке перекосы исключаются.

Вертикальный

Модель объемом 100 л подвешивается на двух опорах, больше – на четырех. Более комфортное использование, нет резкого перепада температур. ТЭН расположен в нижней части – более эффективный нагрев. Стоимость ниже, чем горизонтальные модели.

Горизонтальный

Компактные размеры. Удобен для небольших санузлов, можно крепить под потолок. Нагревательный элемент расположен сбоку, подогрев хуже, чем вертикально. Холодная жидкость постоянно перемешивается с горячей, из крана потечет разбавленная вода.

Принцип работы

Накопительные

  1. Внутри расположен нагревательный элемент – ТЭН, согревает поступающую в бак жидкость. Подача холодной снизу, забор горячей – сверху, поэтому не происходит смешивание. Интенсивность нагрева регулируется системой управления.
  2. После подогрева начинается процесс поддержания температуры. ТЭН включается, когда жидкость остывает.
  3. Открывается кран смесителя – горячая вода вытекает из бака. Одновременно внутрь подается холодная под давлением.

Проточные

  1. Вода проходит внутри трубчатого ТЭНа, нагревается.
  2. При открывании горячего крана нагретое вытекает из лейки душа/излива.

Устройства косвенного нагрева

  1. Нагревая вода поступает в змеевик, расположенный в баке с водой, нагревает ее.
  2. Нагретая жидкость долго держится в теплом состоянии благодаря теплоизоляции, функции рециркуляции. Иногда комплектуются ТЭНами для нагрева в период плановых отключений.

Общий план работ по монтажу бойлера

  1. Выберите подходящий тип устройства: проточный, накопительный. Решите, какой вид нужнее: вертикальный, горизонтальный, напольный, настенный. Электрический или газовый.
  2. Определите количество точек водоразбора: душевая, ванна, умывальник, кухонная раковина. Их число влияет на сложность монтажа и мощность.
  3. Выберите оптимальное по габаритам место установки. Сделайте замеры с небольшим запасом.
  4. Узнайте всё о проводке помещения. Следует выявить предельную нагрузку и сечение. Отнеситесь серьезно к этому вопросу. Воспользуйтесь услугами электрика, выявите, выдержит ли проводка нагрузки от нагревателя. Слабое напряжение требует проведения отдельного кабеля.
  5. Степень загрязненности воды. Она должна проходить очистку перед попаданием в бак нагрева. Плохое качество жидкости требует обязательной установки фильтра на входе, если хотите сохранить работоспособность оборудования.
  6. Прикрепите устройство максимально надежно. Недопустимо болтание или шевеление, сдвиги с места на место запрещены правилами безопасности.
  7. Крепко загерметизируйте систему. Протечек быть не должно.
  8. Используйте материалы хорошего качества, иначе система может потечь. Надежностью отличается медные, стальные, пластиковые и металлопластиковые изделия.
  9. Включайте оборудование только с наличием воды в системе. Иначе бойлер сгорит.

Этапы установки нагревателя

  1. Осмотреть системы, подготовить инструменты, место для монтажа.
  2. Прикрепить бойлер к стене.
  3. Подсоединить к водопроводу или бочке.
  4. Включить в сеть.

Подготовка систем

  1. Осмотрите водопровод на наличие неисправностей, подведите систему к месту установки.
  2. Проверьте подходящее напряжение в сети, усовершенствуйте в случае нехватки.
  3. Запаситесь нужными материалами и инструментами.

Инструменты и материалы для подключения

Вам понадобятся инструменты:

  • Ключи – рожковый и газовый;
  • Перфоратор, дрель, буры, сверла;
  • Аппараты резки и спайки труб;
  • Отвертки – прямой и крестовой шлиц;
  • Пассатижи, кусачки;
  • Рулетка.
  • Металлопластиковые трубы;
  • Шланги;
  • Тройники;
  • Анкеры;
  • Вентили запорные;
  • Герметизирующие элементы – фум-лента, жидкий герметик, лен.

Выбираем место монтажа нагревателя

Перед установкой нужно выбрать подходящее место. Что следует предусмотреть:

  1. Габариты оборудования. Замерьте заранее нужное место, чтобы агрегат вместился. Оборудование до 200 л можно вешать, более массивное – только напольная установка.
  2. Стена. Выбирайте несущую стену, вес бойлера большой. Можно дополнительно построить укрепления или поддерживающие конструкции.
  3. Монтаж. Используйте анкерные болты для надежного крепления. Они не входят в комплектацию. Крепление на нескольких болтах повышает надежность конструкции. Модели от 100 л должны иметь минимум четыре монтажных точки.
  4. Точка водораздачи. Располагайте максимально близко.
  5. Отдельное помещение. Желательно выделить целую комнату-котельную. Узкие модели можно разместить в сантехническом шкафу санузла. Обеспечьте свободный доступ к оборудованию для удобного обслуживания, слива, ремонта.
  6. Тип нагревателя. Газовый потребует прокладки системы отведения воздуха.

Важно! Розетки должны быть изолированы от влаги крышками или заглушками.

Вешаем на стену

Нагреватели обычно крепятся к стене анкерами. В инструкции указываются размеры крепежа. Число анкеров зависит от количества кронштейнов.

  1. Разметить зону установки.
  2. Просверлить отверстия перфоратором.
  3. Вкрутить крепежные элементы, повесить агрегат.

Схемы монтажа

Давление жидкости в дачной системе обычно небольшое. Оно необходимо для полноценного функционирования оборудования. Забор воды осуществляется из водопровода или глубоких емкостей.

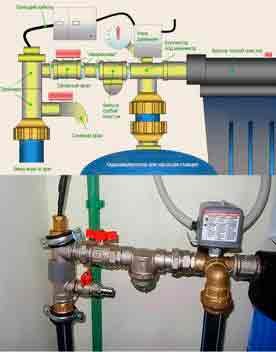

Как подключить к емкости

Обычно их крепят на крышу дома, подвешивают. Обратный клапан не используется. Резервуар должен быть в несколько раз объемнее бака нагревателя. Также используется поплавок для отслеживания уровня жидкости. Соединительная трубка должна обладать запорным вентилем. Главное условие – удаленность бойлера от резервуара более 2 м. В холодное время емкости нужно обязательно опустошить.

  • Если емкость ближе двух метров, на входе в бак ставится тройник и сливной кран. Тройник от емкости монтируется выше нагревателя.
  • Разница высот больше 2 метров – добавляется предохранительный клапан, тройник от резервуара монтируется ниже нагревателя.

Важно! Давление воды не более 6 бар. При превышении перед прибором устанавливается редуктор для снижения напора. Это предотвратит поломку.

Как подключить к водопроводу

Советы перед установкой:

  • Используйте только оригинальные детали, рекомендованные поставщиком.
  • Не включайте устройство без воды, он может сгореть.
  • Жидкость из бойлера пить нельзя.
  1. Определить тип водопровода.
  2. Прикрепить устройство к стене.
  3. Подключить согласно правилам и схемам, представленным ниже.

Важно! Установите фильтр при низком качестве воды. Это продлит жизнь бойлеру.

Смотрим на тип водопровода

Метод подключения бойлера зависит от типа системы подачи воды. Рассмотрим популярные разновидности. Перед подключением перекрываем доступ.

Из металла

Стальные. Подсоединять к ним сложно, требуется металлический хомут с врезным патрубком для больших нагрузок.

Подключаем правильно:

  1. Зачистить место соединения, удалить старую краску и грязь.
  2. Соединить хомут и трубу, используем прокладку для уплотнения.
  3. Просверлить отверстие в трубе через патрубок, ширина отверстия и втулки должны совпадать.
  4. Нарезать резьбу и ставим сгоны – резьбовые элементы соединения.
  5. Установить краны.
  6. Подключиться к кранам и бойлеру.

Из полипропилена

Для подключения потребуются специальные повороты и муфты. Используйте материалы, армированные дополнительным слоем алюминия – стабилизированные.

План работы:

  1. Сделать разрез в трубах, припаять тройники.
  2. Отверстия тройников спаять с трубами для нагревателя.
  3. Подключить к агрегату через оконечную муфту и кран.

Из металлопластика

Современный материал, прочный и легкий. Возможность простого открытого монтажа.

Правила сборки:

  1. Разрезать трубу, подсоединить тройники.
  2. Сформировать отведение к водогрею.
  3. Подключиться к нему.

Устанавливаем запорные элементы

Важные элементы системы водоснабжения, они перекрывают доступ воды. Устройства для горячей и холодной воды различаются.

Для холодной воды

  1. К патрубку бойлера поставить тройник.
  2. Боковое отверстие тройника подключить к крану слива.
  3. Установить обратный или предохранительный клапан на тройник.
  4. Ставим после клапана отсекающий кран.
  5. Врезаем данную систему в трубу.

Для горячей воды

  1. Установить отсекающий кран непосредственно на патрубок агрегата.
  2. Соединить с трубой.

Подключаем к сети

Что нужно знать:

  • Безопасное подключение возможно только с защитным устройством, предохранителем. Все устройства должны использоваться с устройством защитного отключения – УЗО.
  • Оборудование требует кабели определенного сечения. Диаметр должен быть больше 2,5 мм.
  • Популярный вариант установки маломощных моделей – через розетку. Важно подключать только в розетку с тремя полюсами и устойчивую к попаданию влаги. Заземление важно.
  • Нельзя пользоваться розеткой, если оборудование очень мощное. Это приведет к появлению искр и ослабеванию контактов. Возможно возгорание. Для этого протягивается кабель напрямую от агрегата к электрощитку.
  • Предохранитель требуется для безопасной эксплуатации, отключения бойлера. Выбирайте с достаточным уровнем чувствительности, чтобы избежать отключений без причины. Оптимальный – 16 А.
  • Соблюдайте технику безопасности, пользуйтесь услугами профессионалов.

Советы перед подключением:

  • Использовать специальные розетки – влагозащищенные. Располагать в не доступном для воды месте.
  • Обязательно заземлить оборудование перед включением. Используйте трехжильный кабель и трехполюсную розетку.

Важно! Монтаж проводов выполнять только в сухом помещении.

Способ №1:

  1. Отмерить расстояние от розетки до точки монтажа водогрея.
  2. Разобрать электровилку, снять изоляцию кабеля.
  3. Счистить изоляцию с жил с обеих сторон.
  4. Припаять жилы к контактам вилки – к нолю голубой, к фазе красный, к земле остальные.
  5. Открыть панель бойлера, соединить жилы с контактами. Закрыть.

Способ №2: подключение к электрощиту

  1. Протянуть кабель от нагревателя к щиту питания.
  2. Смонтировать автомат рядом с агрегатом, провести кабель.
  3. Оголить кабель на 10 см и фазу.
  4. Присоединить к нижней фазе кабель водогрея, к верхней – автомата.
  5. Оголить кабельные жилы с двух сторон.
  6. Снять панель корпуса нагревателя, присоединить жилы к клеммам.
  7. Перекрыть подачу питания, подключить агрегат к щитку.

Что делать нельзя

Вы знаете, как подключить водогрей. Расскажем, что не рекомендуется делать при монтаже.

  1. Увеличивать давление воды выше 6 атм. Иначе систему разорвет от избытка жидкости.
  2. Включать сухое ненаполненное оборудование. Грозит перегоранием ТЭНа.
  3. Монтировать агрегат без технических знаний.
  4. Сливать бак, не отключив электропитание.
  5. Игнорировать правила безопасности.
  6. Использовать некачественные запчасти неизвестных брендов.
  7. Монтировать без предохранительного клапана.

Выбирая модель, учитывайте размеры места крепления, ваши потребности, требования интерьера. Пользуйтесь услугами профессионалов или делайте сами правильно, используя наши рекомендации.

Как включить уже установленный нагреватель

Конструкционно все устройства похожи, включение аналогичное.

  1. Перекрыть доступ горячей воды. Будет слышен характерный звук. Это обязательное условие, иначе нагретая жидкость побежит обратно.
  2. Открыть горячие краны смесителя и бойлера, выпустить воздух.
  3. Открыть вентиль холодной воды на входе в бак. Дождаться ровной струи.
  4. Перекрыть всё, включить оборудование в сеть. Установить нужную температуру. Некоторые модели автономно заработают при достаточном напоре жидкости.
  5. Проверить работу. Дождаться нагрева всего объема.

При отсутствии опыта включения, сомнениях доверьте процесс мастеру. Иначе придется тратиться на ремонт, устранять протекания.

Особенности установки газовых и индукционных нагревателей

Газовый агрегат служит альтернативой электроприборам в домах с проведенным газом. Принцип нагрева проточный или накопительный, требуется обязательное использование газовой колонки. Без нее включать бойлер нельзя.

Индукционный бойлер нагревает воду от магнитного поля. Накипь не образуется. Подключается только к автомату.

Советы:

  • Размер помещения должен быть больше 7,5 кв. м, высота от 2 метров. Санузел не подойдет.
  • Установка принудительной вентиляции и дымохода шириной от 2 см.
  • Негорючее покрытие стен, газовая колонка удалена.

Вам потребуется:

  • Монтажное кольцо для дымохода нужного размера.
  • Оцинкованный или гофрированный газоход толщиной от 1 мм; металлическая/асбестовая для отвода дыма.
  • Шланг газа с запасом длины. Тип резьбы и диаметр должны совпадать со входом нагревателя.
  • 2 водопроводных шланга/трубы.
  • Крепеж для вешания бойлера.
  • Водяной фильтр, по необходимости.

Важно! Перед установкой проверьте весь газопровод на наличие неисправностей.

Демонтаж старой колонки

  1. Перекрыть доступ газа.
  2. Открутить гайку, фиксирующую газовый шланг. Осмотреть его на неисправность, заменить, если требуется.
  3. Перекрыть воду.
  4. Снять трубу отвода воздуха, убрать колонку.

Установка газового водонагревателя

  1. Определить место, повесить оборудование.
  2. Подключить водяные трубы/шланги к нагревателю и водопроводу. Проверить герметизацию, открыв краны.
  3. Подвести газовый шланг от доступа газа к отверстию агрегата. Проверить герметичность мыльным раствором: промазать стыки и открыть вентиль газа. Появились пузыри – затяните гайки крепления.
  4. Установить гофру. Один конец к выходу дыма прибора, другой – в дымоход.
  5. Проверить работу: открыть горячий кран, отрегулировать температуру воды.

Монтаж индукционного водогрея

Установить оборудование, как показано на схеме. Только вертикальное расположение.

Особенности установки настенного водонагревателя

Подробная схема монтажа приведена выше.

Особенности подключения напольного водонагревателя

Электрические и газовые бойлеры представлены в настенном и напольном варианте. Напольные – это устройства косвенного нагрева с вместительным баком и змеевиком. Основное правило: установка прибора рядом с коммуникациями и электросетью. Монтируются рядом с основным нагревателем, обычно еще подключаются к отопительной системе.

Монтаж напольного агрегата одинаков с навесным. Отличие: отверстие слива расположено сверху. Обязательно заземляем устройство.

Важно! Низ устройства должен быть ниже верхней точки основного нагревателя/котла.

Что потребуется:

  • дрель, сверла;
  • ключ газовый;
  • отвертка;
  • шурупы;
  • герметик.

План подключения

  1. Выполнить монтаж бойлера косвенного нагрева на расстоянии полметра от нагревателя.
  2. Устройство имеет несколько выходов. На трубу холодной воды поставить клапан. Подсоединить к нижнему выходу.
  3. Второй выход подсоединить к горячему направлению к отопительной системе.
  4. Третий – смонтировать с обратным выходом из радиаторов.
  5. Четвертый соединить с горячим каналом, подсоединить насос. Он нужен для напора в дальних точках водоразбора.
  6. Пятый – поток нагретой жидкости из соседнего нагревателя.

Важно! Обязательно требуется заземление оборудования.

Особенности монтажа проточного водонагревателя

Советы:

  • Удобство расположения. Проверьте, легко ли включать агрегат, удаленность от потенциальных брызг, комфортное пользование душевой лейкой.
  • Легкость подключения. Это важно при монтировании устройства своими руками.
  • Обязателен хороший напор воды. Иначе выходная струя будет слабой.
  • Высокая мощность требует хорошей электропроводки, использования УЗО.
  • Заземляйте оборудование.
  • Крепите рядом с точкой водоразбора: раковиной, ванной, душевой кабиной.
  • Вешайте прибор максимально ровно, иначе образуются пробки воздуха, аппарат быстро ломается.

Правильно закрепляем устройство на стене

Пригодится карандаш, уровень, линейка, дрель, сверло по бетону.

  1. Сделать разметку будущего места крепления.
  2. С прибора снять верхнюю часть, прислонить к стене.
  3. С помощью уровня провести ровную линию по горизонтали, отметить точки крепления.
  4. Проделать отверстия, вставить дюбели, повесить устройство, закрутить шурупы.

Важно! Обычно в наборе присутствует крепеж, но лучше купить и использовать хороший, подлиннее.

Схемы установки проточного оборудования

Облегченная

Подойдет для периода планового двухнедельного отключения летом.

  1. Открутить лейку душа, шланг вставить в отверстие входа холодной воды водогрея.
  2. Переключить смеситель на душ, потечет нагретая жидкость из нагревателя.
  3. При переключении на излив пойдет холодная вода из крана.
  4. Централизованная подача горячей воды возобновилась – отсоединить, прикрутить обратно лейку.

Надежная

  1. Отключить устройство (кнопка «выкл.»), прикрепить к стене анкерами.
  2. Подготовить отверстия для воды.
  3. Отключить всё электричество. Протянуть трехжильный кабель в отверстие задней крышки.
  4. Зачистить провода, подключить жилы к клеммам. Другие концы подвести электрощиту, подсоединить.
  5. Подготовленные трубы подключить к водопроводу фитингами. Провести к прибору, смонтировать.

Подключение к отводу стиральной машины

Нужен запорный кран, тройник, герметик, трубный ключ.

  1. Поставить пластиковый разветвитель, после него монтируется кран.
  2. Подвести трубу к электроприбору, можно использовать гибкую подводку. Используйте скобы для крепления к стене.

Важно! Выбирайте деталь с легким поворотом крана, вы будете использовать его часто.

Монтаж для 2 точек водоразбора

Этот способ подходит, когда нужна теплая вода в кране и душе.

  1. Подключить прибор водопроводу.
  2. На выходе горячей установить тройник с краном, подсоединить гусак и душевой шланг.

Подключение к электрической сети

Проточные водогреи обычно имеют высокую мощность – до 9000 Вт. Для безопасного и правильного подсоединения нужна выделенная линия с УЗО. Простая может не выдержать высокую нагрузку. Позаботьтесь заранее о проводке. В старых домах она не рассчитана на мощные устройства.

Почему нельзя включать в розетку? Приборы выше 3кВт подсоединяют в сеть, потому что розетки недостаточно хорошо заземлены для этого.

Действия

  1. Установить автомат отдельно на оборудование. Он должен выдерживать требуемую нагрузку. Смотрите информацию в паспорте изделия.
  2. Протянуть кабель.
  3. Подсоединить УЗО.

При подсоединении жил соблюдайте полярность – к нулю Р2, N, В; к фазе P1, A, L.

Правильное использование

Используйте инструкцию по эксплуатации, приложенную к товару.

Соблюдайте последовательность: выключить прибор, затем перекрыть воду. При включении наоборот: открыть кран, включить агрегат.

Важно! Перед включением заполните емкость! Иначе устройство может сгореть.

Источник: http://www.bigam.ru/stati/Kak-podklyuchit-vodonagrevatel-na-dache/

Климат

Вопрос выбора проточного или накопительного водонагревателя решается с учетом ряда требований к нагревательному устройству: места расположения, объема и скорости нагрева воды, мощности и простоты установки. Сопоставив аргументы «за» и «против», ознакомившись с устройством и технологией монтажа, получится сделать правильный выбор и выполнить установку бойлера самостоятельно.

Водонагреватель проточный или накопительный. Что лучше?

Дилемма выбора между двумя категориями водонагревателей решается достаточно просто, если понимать принцип работы обоих моделей и знать их эксплуатационные особенности.

Достоинства и недостатки разных модификаций

Проточный водонагреватель используется для мгновенного подогрева воды. Оборудование отличается компактными габаритами, так как в устройстве нет накопительного резервуара. Проточные модели менее производительны и экономичны.

Основные части проточного нагревателя: блок автоматики и колба с ТЭНом. После открытия крана автоматика включает устройство в работу, ТЭН моментально разогревается и передает свое тепло воде. ТЭН автоматически выключается после закрытия крана. Конструкция не имеет крупных элементов. Скорость нагрева обеспечивает мощный ТЭН (более 3 кВт). Для подсоединения проточного нагревателя потребуется электропроводка соответствующей мощности.

С точки зрения потребителя проточные водонагреватели обладают следующими преимуществами:

  • скромные габариты, позволяющие выполнить монтаж над мойкой;
  • вода нагревается моментально – нет необходимости ждать пока запас теплой воды восполнится, как в накопительной системе;
  • доступная цена.

Недостатки проточных моделей:

  • высокая мощность обуславливает большой расход электроэнергии;
  • монтаж выполняется при наличии качественной мощной проводки;
  • обслуживание единой точки водозабора – этот минус касается водонагревателей «открытого» типа;
  • для нормальной работы прибора требуется высокое давление воды в системе, поэтому его использование на верхних этажах многоквартирного дома ограничено.

Учитывая перечисленные плюсы и минусы, можно сделать выводы. Проточную систему целесообразно устанавливать в следующих случаях:

  1. В ванной комнате мало места для монтажа накопительного бака.
  2. Не требуется разогрев воды до высокой температуры.
  3. Редкое использование нагревателя, например, на даче или в подсобном помещении.
  4. Горячая вода нужна исключительно под рукомойник. Такое использование не приведет к большим расходам электроэнергии.

Накопительная система имеет более сложную конструкцию. Устройство водонагревателя состоит из таких элементов:

  1. Корпус накопительного бака выполняется из металла или пластика.
  2. Теплоизоляционный слой нагревателя сокращает теплопотери, обеспечивает более эффективную и экономичную работу устройства.
  3. Внутренний бак нагревателя, где расположена основная «начинка» системы.
  4. Труба, подающая горячую воду к смесителю.
  5. Труба для поступления холодной воды.
  6. Анод из магния для сбора накипи и защиты ТЭНа.
  7. Нагревательный ТЭН.
  8. Термостат.
  9. Цифровой или стрелочный температурный указатель. Цифровые датчики более точные, но они устанавливаются на дорогих моделях водонагревателей.
  10. Крышка для удобного открывания бака при ремонте и обслуживании.

При включении устройства бак заполняется проточной водой, которая в течение 15-40 минут нагревается до выставленной температуры 35°-85°С. После этого срабатывает термостат и ТЭН отключается. Когда вода остывает на 0,5°-1°С бойлер автоматически включается в работу.

Достоинства накопительной системы:

  1. Электропроводка не требует доработки. Нагреватель можно подключить в обычную розетку.
  2. Экономичность работы. Современные модели оснащены регулировкой мощности нагрева. Выставив нужный показатель, удастся сократить потребление электричества.
  3. От накопительного нагревателя можно сделать разводку на несколько точек потребления горячей воды.

Основной минус накопительного устройства – внушительные габариты. Место под установку/навешивание бака необходимо продумать заранее. По желанию можно подобрать плоскую модель агрегата.

Сравнительная характеристика водонагревателей проточного и накопительного типа

Чтобы понять, какой водонагреватель лучше – проточный или накопительный, необходимо сравнить основные критерии и параметры оборудования.

Производительность. Независимо от температуры поступающей воды и мощности устройства бойлер справится с задачей и разогреет воду до необходимых параметров – требуется только время.

С проточными моделями все несколько сложнее. Далеко не каждый нагреватель разогреет необходимый объем воды за считанные минуты. В этом случае эффективность напрямую зависит от температуры воды «на входе» и мощности устройства

В таблице приведены объемы воды, которые за одну минуту смогут нагреть проточные системы разной мощности.

Важно! В зимнее время года температура воды в системе может понижаться до 6-10°С и маломощный проточный нагреватель не обеспечит жильцов достаточным количеством теплой воды.

Расход электричества. Проточные устройства потребляют энергию интенсивно, но короткий период времени – пока открыт кран. Накопительная система – продолжительно, но в меньшем объеме. Если оценивать суммарный расход, то обе модели примерно на одном уровне.

Габариты и простота установки. Монтаж накопительного бойлера выполняется на прочное основание – кирпичную или бетонную стену. Гипсокартон и дерево для этой цели не подойдут. Однако подключение к электропитанию не вызывает сложностей, в отличие от проточного нагревателя. Чтобы при включении «проводника» в подъезде не выбило пробки, требуется проводка отдельной линии, установка УЗО и обустройство заземления.

Удобство использования. В этой категории вполне обоснованно лидируют «накопители», выдающие достаточный объем воды на разные точки водозабора. При этом температура остается на должном уровне.

Период эксплуатации и обслуживание. Накопительные нагреватели требуют периодической чистки бака от загрязнений и накипи, а также замены магниевого анода. При должном использовании бойлер прослужит около 10-ти лет. Проточные системы менее прихотливы в обслуживании. Для улучшения эффективности их работы иногда нужно менять ТЭН.

Безопасность пользования. При соблюдении технологии монтажа (наличие устройства защитного отключения, заземления) и правил эксплуатации оба варианта безопасны для жизни пользователей.

Совет. Для установки в частном доме, коттедже или квартире лучше приобрести накопительный бойлер. При кратковременном или сезонном использовании целесообразнее применять «проточники».

Порядок установки проточного нагревателя своими руками

Подготовка инструментов и монтаж нагревателя к стене

Для монтажа проточного водонагревателя необходимо подготовить следующие инструменты:

  • дрель, сверло по бетону;
  • шурупы, дюбели;
  • молоток и отвертка;
  • трехжильный электропривод с двойной изоляцией;
  • розетка с заземляющим контактом;
  • рожково-накидные ключи;
  • фум-лента (герметик из фторопластового уплотнителя);
  • плоскогубцы;
  • труба металлопластиковая и сантехническая запорная арматура.

К месту расположения корпуса нагревателя предъявляются некоторые требования:

  1. Доступ к обслуживанию и управлению водонагревателем должен быть свободным.
  2. Размещение «проточника» рекомендовано выполнять выше точки вытекания воды – это убережет устройство от перегрева.
  3. Корпус нагревателя должен находиться строго вертикально в единой плоскости с основанием, перпендикулярно полу. Отклонение в какую-либо сторону чревато перегревом и сгоранием нагревательного элемента.

Перед установкой надо выполнить разметку, просверлить отверстия, вставить дюбеля и зафиксировать нагреватель на стене.

Подключение к электросети

Особое внимание при монтаже водонагревателя проточного типа уделяется грамотному подсоединению к сети. Предварительно следует выполнить расчет по электроснабжению. Необходимо посмотреть ток выключателя на вводе в квартиру, определить рабочее напряжение сети. Например, сила тока (I) – 16 А, напряжение (U) – 220 В. Допустимая электрическая мощность в сети определяется как произведение I*U. В приведенном примере этот показатель составляет 3520 Вт (3,52 кВт). При расчете надо учитывать все точки электропотребления в квартире (телевизор, компьютер, освещение, электрочайник и т.д.).

В старых многоэтажных и частных домах электросчетчики и автоматы рассчитаны на небольшой ток – 6, 10 или 16 А. Этих показателей недостаточно для работы современных приборов. Для нормальной работы бытовых электроприборов на вводе надо устанавливать автоматы на 50-63 А.

Потребуется выполнить частичную реконструкцию электропроводки:

  1. Изменить питающий кабель. Понадобится трехжильный провод ПВС 3*4.
  2. Установить УЗО, рассчитанное на ток в 32 А.
  3. Подключить провод через клемму.

Важно! Замену проводки и подключение электричества к водонагревателю лучше доверить профессиональному электрику. Ошибки в системе электрификации могут иметь плачевные последствия.

Подсоединение холодного водоснабжения

Заключительный этап – подключение к централизованной или автономной системе водоснабжения. Практикуются два варианта инсталляции: временный и постоянный.

Первый метод установки и монтажа водонагревателя подразумевает использование душевого шланга. В трубопровод подачи воды врезать тройник, монтировать запорный вентиль, а гибкий шланг подсоединить к вводу «приточника». Открыть кран холодной воды и выводящий вентиль, подключить к сети. Вода нагреется за 20-30 секунд.

Стационарное подключение позволит использовать подогретую воду параллельно с работой центрального водоснабжения. Порядок установки:

  1. В трубы горячей/холодной воды врезать тройники.
  2. Установить вентили и проконтролировать герметичность соединительных стыков.
  3. Подключить водонагреватель к электропитанию.

Важно! Установка «проточника» требует перекрытия «горячего» стояка в многоэтажном жилом доме. Это мера предотвратит отток подогретой воды.

Монтаж водонагревателя: видео

Монтаж накопительного нагревателя

Установка крепежных элементов

Монтаж накопительного водонагревателя выполняется двумя способами. Первый – напольная установка, второй – настенный. Крупногабаритные баки, как правило, выставляются на пол, после чего проводится подключение коммуникаций.

Алгоритм фиксации бойлера к стене:

  1. Выполнить разметку под крепежные элементы. До потолка должно оставаться не меньше 10-ти см.
  2. Подготовить отверстия перфоратором и установить в них анкера.
  3. Отмерять величину бака и наметит на стене точки размещения нижних анкеров.

Когда крепежи для навешивания бойлера готовы, можно подсоединить электропитание и монтировать запирающие краны на выводы воды нагревателя.

Подключение бойлера к электрической сети

Водонагреватель обязательно надо заземлить. Для подключения используется кабель с тремя жилами. Сечение провода определяется с учетом мощности оборудования. В большинстве случаев достаточно кабеля из меди с ПВХ изоляцией сечением 3*2,5 кв.мм.

Порядок подключения провода:

  1. Снять нижнюю крышку корпуса.
  2. Завести провод через специальное отверстие с защитным уплотнителем.
  3. Зачистить концы провода и подсоединить их к клеммам на бойлере.
  4. Установить крышку обратно.
  5. С другой стороны кабеля установить силовую вилку для розетки. Для подключения надо использовать розетку с заземлением под трехжильный провод, номинальным ток – 16 А.
  6. В сети питания надо установить УЗО, автомат для защиты от перегрузок, скачков напряжения и короткого замыкания.

Монтаж водяной арматуры

  1. На резьбу достаточно плотно намотать герметизирующую ленту.
  2. К подводу проточной воды на баке прикрутить предохранитель, а на его конец – обратный клапан.
  3. Установить запирающиеся краны на выход подогретой воды и обратного клапана. Они понадобятся в случае проведения ремонта и необходимости отключения от сети.
  4. Рекомендуется монтировать тройник с краном на поступление холодной воды. Он пригодится для быстрого слива воды. Запорная арматура размещается между двумя клапанами.
  5. К отводящей и питающей сети накопительный бойлер подключается посредством «американки».
  6. Навесить бак на кронштейны.
  7. На предохранительный клапан надеть силиконовую трубку, через прорезиненную манжету вывести ее конец в канализацию.

Проверить функциональность водонагревателя – монтаж воды и электропитания должны быть выполнены согласно инструкции, поставляемой в комплекте с нагревательным прибором.

Альтернативные водонагреватели

Проточно-накопительный водонагреватель электрический – гибрид накопительного бойлера и проточного нагревателя. Устройство обеспечивает очень быстрый нагрев воды и сохранение ее температуры на стабильном уровне. Фактически, нагреватель работает в двух режимах – моментальный нагрев и накопление. Наиболее популярны модели на 10-30 литров. Некоторые разновидности оснащены встроенным смесителем.

Газовые нагреватели работают по проточному принципу. Его монтаж возможен при наличии газовой колонки. Установку такого водонагревателя необходимо согласовывать с обслуживающей газовой компанией. Опытные специалисты выполнят монтаж в соответствии с законом и нормативами.

Индукционные нагреватели функционируют за счет переменного магнитного поля индуктора. Существенный плюс моделей – отсутствие накипи на нагревательном элементе и сохранение высокого КПД долгое время.

Накопительный и проточный нагреватель похожи между собой в плане требований безопасности. Однако с точки зрения удобства эксплуатации – каждый хорош на своем месте.

Как выбрать водонагреватель: видео

Источник: http://strport.ru/klimat/protochnye-i-nakopitelnye-vodonagrevateli-vybor-i-montazh-svoimi-rukami

Смотрите также:
03.05.2020

Климат Владельцы частных домов зачастую сами решают проблемы, связанные с организацией автономной отопительной системы. Воздушное отопление является хотя и не самым популярным видом, но довольно действенным способом поддержания оптимального температурного режима. В...

03.05.2020

Печь для гаража своими руками: обзор лучших вариантов самоделок К сожалению для гаражей отопление не предусмотрено (хотя, может, и к счастью, учитывая нынешние тарифы), потому обогреваться приходится самостоятельно. Ну а любой обогрев — это печка. В данном случае она...

03.05.2020

Ремонт увлажнителя воздуха своими руками Увлажнитель воздуха небесполезная вещь, даже если принято думать иначе. Правильно поставив дело, значительно снизите заболеваемость домашних. Главное уместить показатели относительной влажности нужными рамками, врачи рекомендуют...

Комментарии

Комментирование отключено.

Голосование

Как Вы узнали о нашем сайте?

Посмотреть результаты

Загрузка ... Загрузка ...
Форум
