Отопление частного дома своими руками

Как сделать отопление в частном доме своими руками

В нашей стране без отопления выжить вряд ли получится — слишком суровые зимы. Если владельцам квартир выбирать не приходится — что есть, тем и греются, то система отопления частного дома — личное дело его владельца. Выбирайте тот вариант, который вам больше подходит.

Без обогрева зимой в наем климате никак не выжить

Виды систем отопления

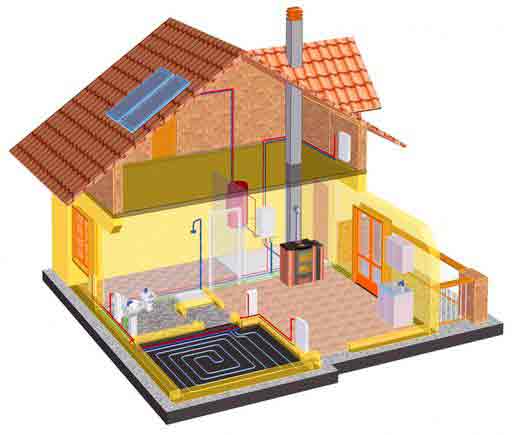

В частном доме можно реализовать практически любую систему отопления а также их комбинации. Чтобы правильно выбрать тип отопления, надо знать все их особенности, достоинства и недостатки.

Печное отопление

Еще столетие назад именно так обогревалась большая часть домов — больших и не очень. Это всего-лишь печь без каких-либо дополнительных элементов. Одна или несколько — зависело от размеров дома и возможностей владельцев. В избах обычно стояла большая русская печь, в домах интеллигенции и знати — более утонченные голландки или шведки.

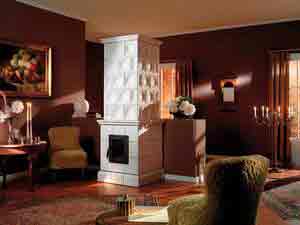

Голландки и шведки ставят и сейчас

Встречается печное отопление и сейчас, но большей частью уже на дачах, в качестве временного решения для поднятия температуры в помещении или в качестве альтернативного источника тепла. Можно найти печное отопление и в деревенских домах, но уже редкость.

Печное отопление теряет популярность, так отличается цикличностью: затопили — жарко, прогорело — холодно. Это очень неудобно. Второй серьезный минус- невозможность регулировать температуру. Интенсивность горения можно менять в каких-то пределах при помощи вьюшек, но не кардинально: если дрова горят, то выделяют определенное количество тепла. Его выделение немного можно «растянуть», ограничив приток воздуха, но только немного.

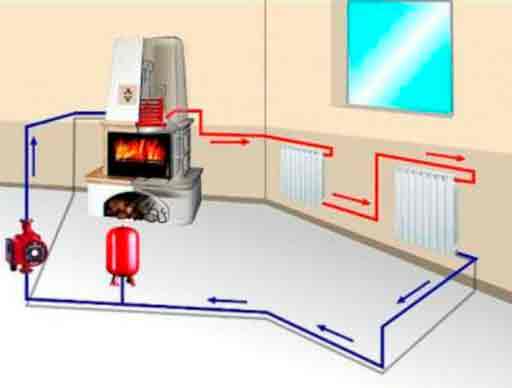

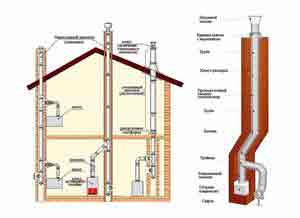

Пример печного отопления двухэтажного дома

Третий недостаток — неравномерность распределения тепла. Греются те комнаты, в которые выходят бока печи, да и то, пол остается холодным. Кроме того даже в обогреваемых помещениях возле печи тепло, в дальнем конце комнаты может быть даже холодно. Четвертый недостаток — необходимость постоянного обслуживания — надолго ее не бросишь. Приходится постоянно (или почти) находится возле печи: поддерживать горение, чистить и затапливать ее по-новой. Все эти причины и привели к тому, что печь в частном доме обычно появляется как один из возможных источников тепла и редко бывает основным.

Водяное

Самая распространенная в нашей стране система отопления — водяная и если говорят что хотят сделать отопление частного дома своими руками, в 98% имеют в виду именно такую систему. И это несмотря на то, что она дорого обходится при устройстве. Это, пожалуй, самая дорогая в монтаже система. Но имеет приличное количество плюсов, чем и обусловлена ее популярность.

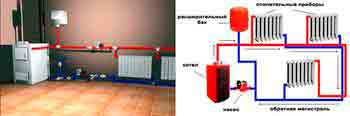

Состоит она из водогрейного котла, трубопровода и отопительных приборов — радиаторов отопления — по которым циркулирует теплоноситель. Чаще всего это вода, но может быть и специальная незамерзающая жидкость. Все сложность в создании этой самой системы трубопроводов — надо обеспечить перенос тепла в требуемом количестве.

Водяное отопление — самое дорогое в устройстве

Первый положительный момент — система может работать как в циклическом так и в постоянном режиме. Он зависит от выбора котла. Если источником тепла для такой системы служит обычный твердотопливный котел (на дровах или угле), то цикличность присутствует. Чтобы ее практически свести на нет, в систему добавляют аккумулятор тепла — большой резервуар с теплоносителем, в котором тепло в период интенсивного нагрева накапливается. А ночью, когда котел прогорит, накопленное тепло поддерживает в доме комфортную температуру.

Если в системе стоит любой другой котел — газовый, на жидком топливе, пеллетный — цикличности нет. После того как система вышла на рабочую температуру, она поддерживается с довольно небольшой разницей (при правильном расчете мощностей и проектировании).

Второй положительный момент: большая часть современных котлов отопления оснащены автоматикой, которая руководит их работой и следит за безопасностью. Такие системы могут работать довольно продолжительный срок без вмешательства человека (кроме твердотопливных). Третий плюс — требуется редкое обслуживание.

Потому в большинстве случаев отопление в частном доме и делают водяное. Порой владельцы даже не задумываются о возможности устройства какой-то другой системы.

Воздушное

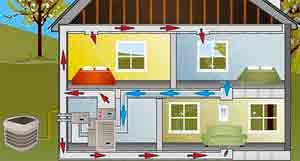

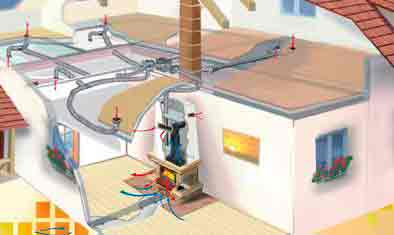

Центром воздушной системы отопления тоже является источник тепла, и обычно это котел, только греет он не воду, как в водяной системе, а воздух. Источником тепла может быть мощный конвектор, работающий на газу, электричестве или жидком топливе.

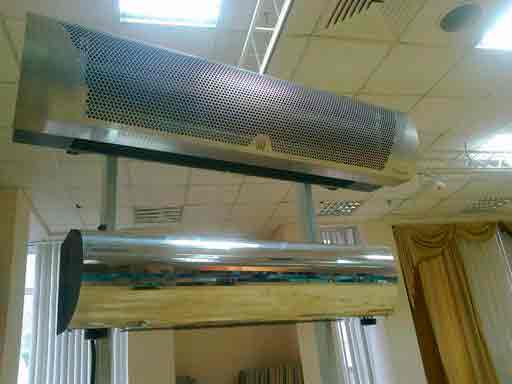

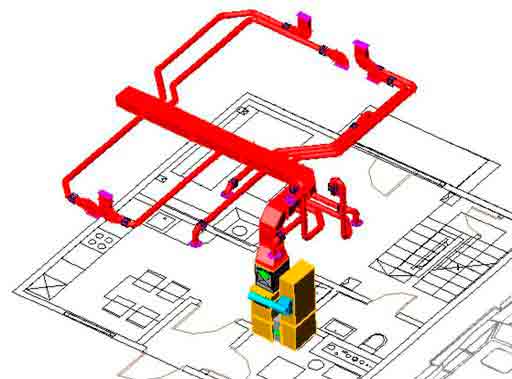

Чтобы нагретый воздух попадал в другие помещения, от источника тепла ведут систему воздуховодов. Движение воздуха по ним может быть естественным (гравитационные системы) и принудительным (с вентиляторами).

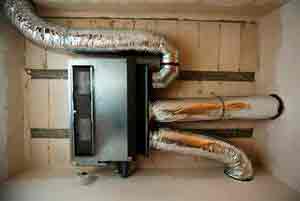

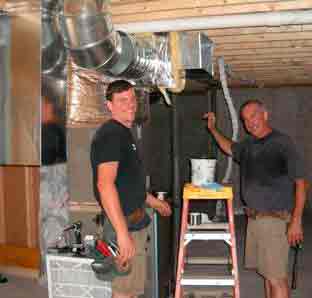

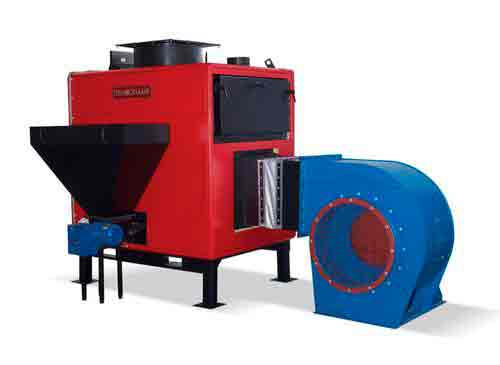

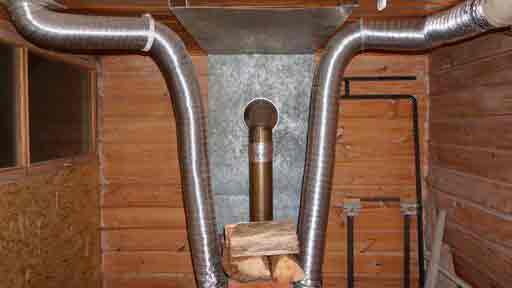

Теплогенератор и идущие от него воздуховоды

По сравнению с водяным отоплением тут требуется намного меньше средств. В маленьких домах — на одну две комнаты (обычно это дачи) — вообще достаточно одного теплогенератора без воздуховодов. В таком случае теплый воздух через открытые двери попадает в другое помещение, согревая и его.

Недостатки тут очевидны: пока работает теплогенератор — тепло, перестал — сразу стало холодно. Никакой тепловой инерции, как в водяной системе (пока вода остынет в доме тепло). Второй момент — пересыхающий воздух. Он и при других типах отопления сохнет, но воздушное отопление частного дома, пожалуй, лидер в этом отношении.

Электрическое

Отопление частного дома при помощи электричества — одно из самых простых в устройстве. Только покупаете конвектора и развешиваете их в ключевых местах. Можно под окнами, можно — под потолком. Обе системы работают. Недостаток этих систем — значительные расходы на поддержание стабильной температуры.

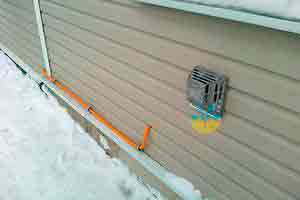

Система состоит из некоторого числа конвекторов, которые в состоянии компенсировать теплопотери. В данном случае, вообще никаких сложностей, кроме электропроводки подходящего сечения и выделения требуемых на обогрев мощностей. В конвекторе есть нагревательный элемент, через который движется поток воздуха. Проходя вдоль нагретого элемента, воздух разогревается, разнося тепло по помещению.

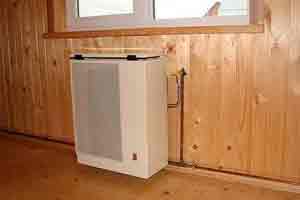

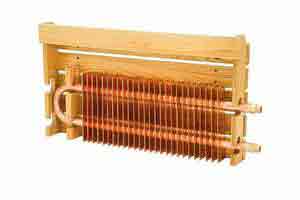

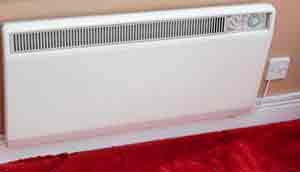

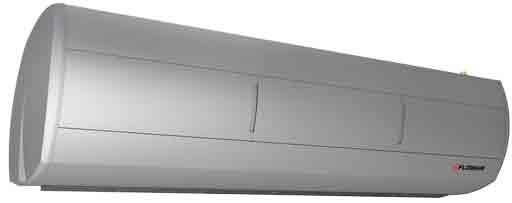

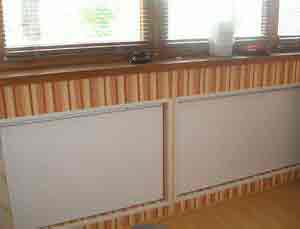

Такие конвектора ставят в частных домах

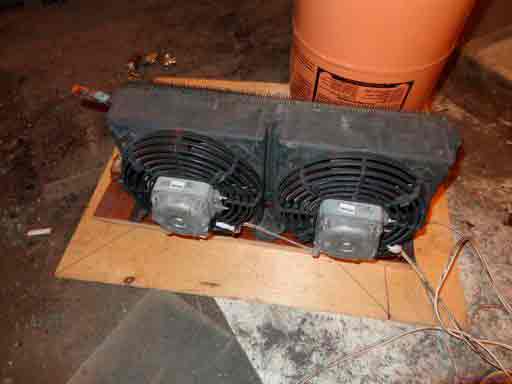

Движение воздуха в конвекторе организуется двумя способами: при помощи вентилятора или без него, за счет естественных процессов. Более эффективный обогрев с принудительным движением воздуха. Но такая мощность нужна далеко не всегда (да и вентиляторы создают шумы), потому многие модели имеют два режима работы — с вентилятором и без.

Такой тип отопления вполне комфортен — современные конвектора могут поддерживать заданную температуру с точностью до двух градусов. Их работой руководит автоматика, которая включает и выключает их по мере необходимости. При наличии электропитания никакого обслуживания они не требуют.

Недостаток — активная конвекция (движение воздуха) переносит большое количество пыли. Второй минус — пересушивание воздуха, но это недостаток всех систем отопления. Если в качестве нагревательного элемента используется обычная спираль, она выжигает находящийся в воздух кислород (разогревается до красного свечения). Но такие элементы теперь используются только в самых дешевых небольших напольных моделях. Более серьезное оборудование греет воздух керамическими нагревателями, которые кислород не сжигают (почти).

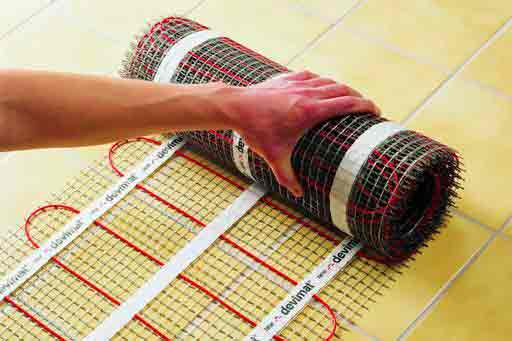

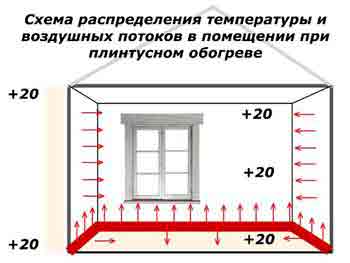

Есть еще такая система как теплый пол, но это — отдельная тема и описаны водяные теплые полы тут, а электрические — в этой статье.

Какую систему выбрать

Собственно тип отопления частного дома зависит от климата и режима использования помещений. В большинстве стран с мягкой зимой используют электрический обогрев или воздушный. В нашей же стране на большей части территорий применяется водяное отопление. Такую сложную систему имеет смысл строить в домах с постоянным проживанием. ТОгда такие материальные вложения оправданы.

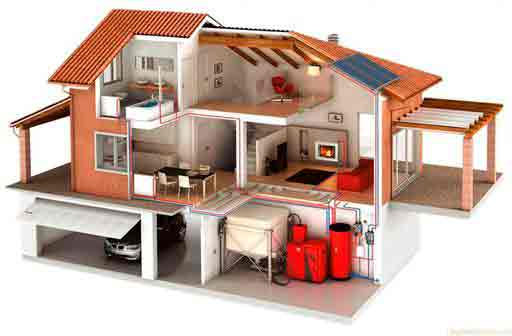

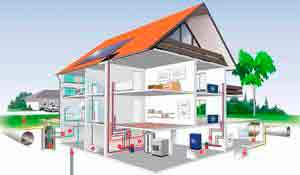

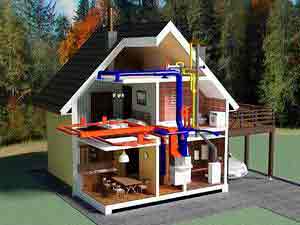

Чтобы в доме было уютно зимой, нужна надежная система отопления

Если вы подбираете систему отопления для дачи, где зимой будете появляться только наездами и не планируете поддерживать плюсовую температуру, то лучший вариант — воздушное отопление. С воздуховодами или без — это уже зависит от размеров дачи. Почему не электрическое? Потому что зимой подача электроэнергии в сельских регионах крайне нестабильна. Так что лучше печка типа Булерьяна.

Виды систем водяного отопления

Так как водяное отопление частного дома ставится в большинстве случаев, рассмотрим каких типов оно бывает. Есть довольно существенные отличия.

По способу циркуляции теплоносителя

Есть водяное отопление двух типов: с естественной и принудительной циркуляцией. Системы с естественной циркуляцией используют всем известное физическое явление: более теплые жидкости поднимаются наверх, более холодные опускаются вниз. Так как система замкнута, образуется круговорот.

Достоинства такой системы — она энергонезависима, то есть для ее работы не требуется электричество. Это важно во многих сельских регионах, где зимой перерывы с электричеством скорее норма, чем исключение.

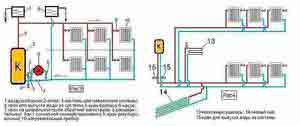

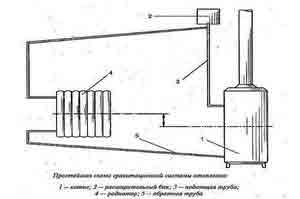

Система с естественной циркуляцией

  • Трубы надо использовать большего диаметра — скорость передвижения теплоносителя невелика, потому для переноса достаточного количества тепла требуется больший объем теплоносителя. укладывать их надо с постоянным немаленьким уклоном (порядка 3%), что не добавляет эстетики помещению.
  • В при естественной циркуляции трубы располагаются или а высоте около метра, что не красит помещение. Второй вариант — разгонная петля, которая тоже не очень привлекательна. Лучше обстоит дело с двухэтажными домами. В них второй этаж — своего рода разгонная петля.
  • Котел требуется тоже энергонезависимый, а это — твердотопливный на дровах или угле. Все остальные требуют наличия электропитания.
  • Середина радиаторов должна находится выше чем середина котла (для обеспечения циркуляции). Если в доме нет цокольного этажа, приходится или задирать радиаторы, или делать углубление для котла. Тоже не самая веселая задача.
  • Невозможность регулировать скорость движения теплоносителя и тепловой режим в помещении.

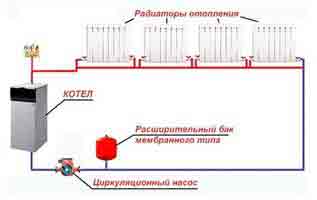

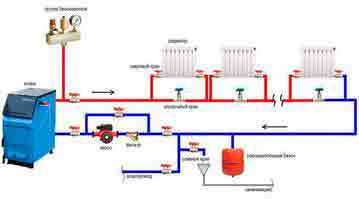

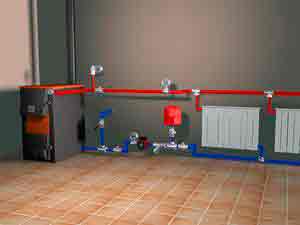

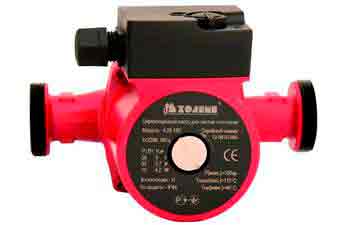

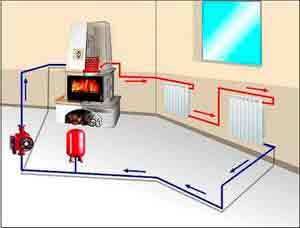

В системы с принудительной циркуляцией встроен циркуляционный насос. Он не создает избыточного давления, просто гоняет воду по трубам с заданной скоростью. Такой насос может быть встроен в котел (газовые отопительные агрегаты) или устанавливается отдельно на обратном трубопроводе перед входом в котел.

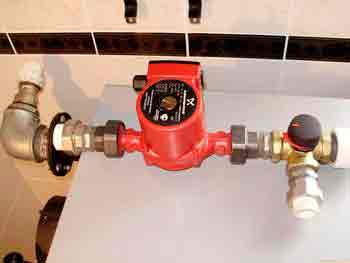

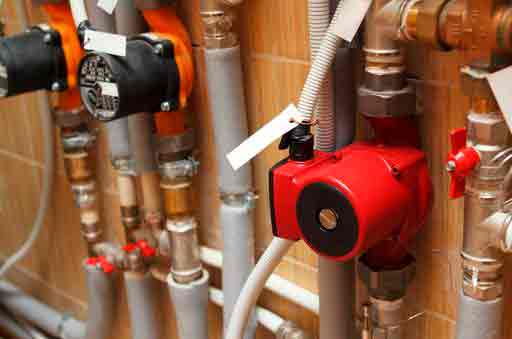

Циркуляционный насос — основное отличие системы отопления частного дома с принудительной циркуляцией

Плюсы такого решения:

  • Трубы прокладываются внизу — по полу или под полом.
  • Скорость движения теплоносителя можно регулировать (многоскоростной насос), регулирую тем самым температуру в помещении.

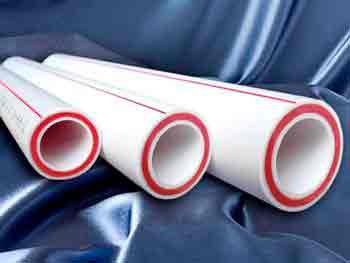

  • Диаметр труб невелик. Для частного дома среднего размера это обычно 20 мм или около того.
  • Котел можно ставить любой, с любой автоматикой. Автоматика обеспечивает более высокий уровень комфорта и возможность точно поддерживать желаемую температуру.

Недостаток — необходимость электроэнергии. И дело не в том, что ее требуется много, как раз наоборот, потребляет система 100-250 Вт/час как обычная лампочка. Дело в том, что без электричества она неработоспособна. Для редких случаев отключения подойдет стабилизатор питания с аккумулятором, а если питание все-таки отключается часто, необходим резервный источник — генератор.

По типу разводки

Есть системы двух типов:

  • однотрубные;
  • двухтрубные.

Однотрубные системы

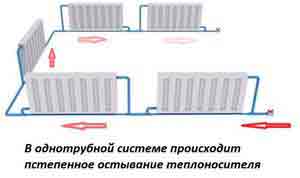

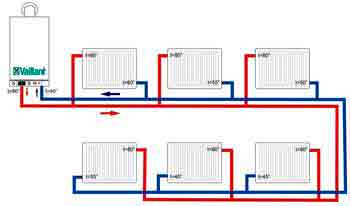

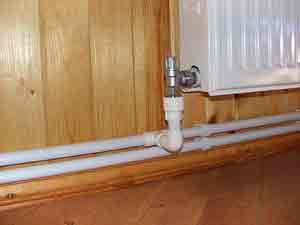

В однотрубных из котла выходит труба, последовательно оббегает все радиаторы отопления, и с выхода последнего попадает на вход котла. Основное достоинство — минимальное количество труб. Недостатков такого устройства отопления частного дома больше:

  • Ближние к выходу котла радиаторы всегда горячие, дальние — почти холодные. И решить проблему регулировкой невозможно. Можно только у дальних увеличивать теплоотдачу за счет увеличения количества секций, у ближних, соответственно, ее уменьшать.
  • Однотрубная система в чистом виде (без байпасов) не позволяет снимать радиаторы без останова и слива системы.

Лучше в этом плане усовершенствованная система — Ленинградка. В ней каждый радиатор имеет байпас — отрезок трубы, подключенный параллельно к отопительному прибору. В таком варианте на входе и выходе радиаторов можно ставить шаровые краны, при помощи которых можно отключать радиаторы. Теплоноситель в этом случае будет двигаться по байпасу.

Ленинградка позволяет поставить на каждом радиаторе по два крана и отключать радиаторы при необходимости

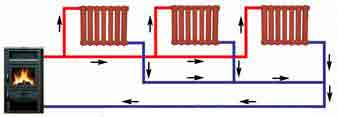

Двухтрубная разводка

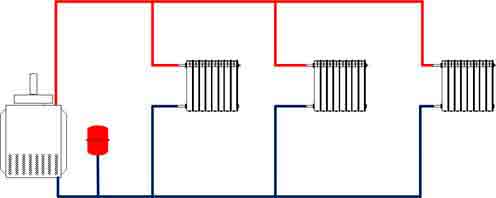

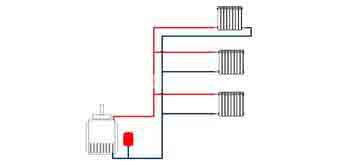

В данной системе имеется две трубы, к которым параллельно подключены радиаторы отопления. По одной трубе подается горячий теплоноситель, по другой отводится остывший.

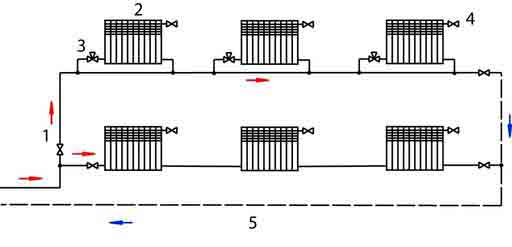

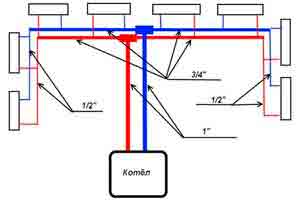

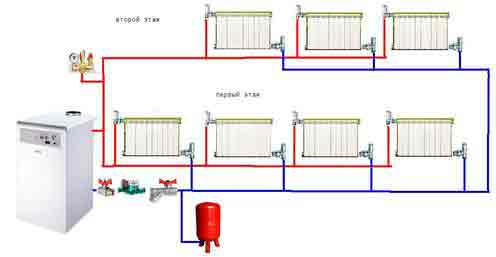

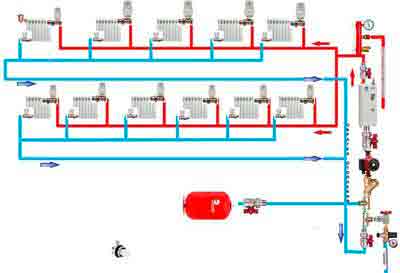

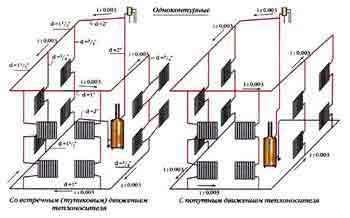

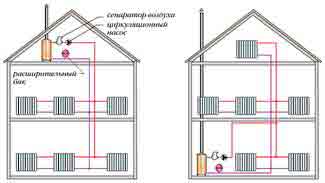

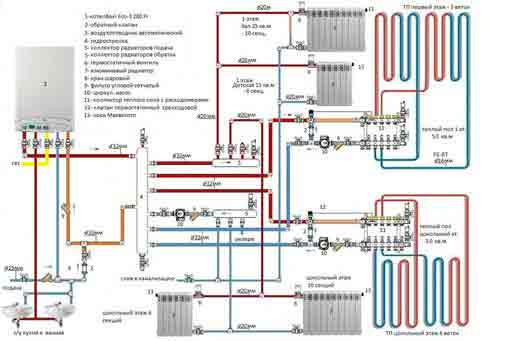

Пример двухтрубной системы на два контура

Минусы — большой расход труб, зато на вход каждого радиатора подается вода одинаково температуры, есть возможность установки регулятора на каждый их отопительных приборов, благодаря чему систему можно сбалансировать (выставить требуемую теплоотдачу для каждого радиатора).

Есть несколько разновидностей двухтрубных систем отопления:

    Тупиковая. Для ее устройства требуется самое небольшое количество труб, но ее недостаток — при большой протяженности контура последние радиаторы расположены далеко от котла, что усложняет балансировку (они могут хуже греться). Потому отопление частного дома по такой схеме делают, если в контур небольшой длинны — до 6-7 радиаторов.

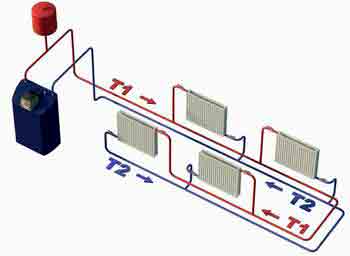

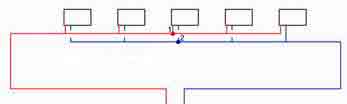

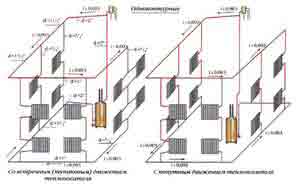

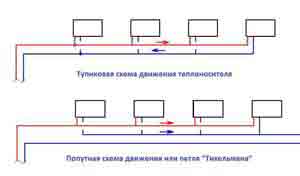

Двухтрубное отопление частного дома: тупиковая схема и схема Тихельмана

Лучевая схема устройства отопления в частном доме

По способу подачи теплоносителя

Есть системы с верхней и нижней подачей теплоносителя. Все схемы выше — с нижней раздачей. Системы с верхней подачей в встречаются редко. В основном реализуются в двух (и более) этажных домах для более экономного построения системы.

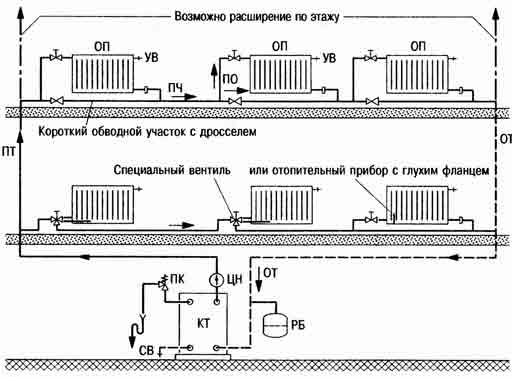

Двухтрубная система с верхней разводкой

По типу системы: открытые и закрытые

Так как температура теплоносителя в системе меняется, меняется и ее объем. Чтобы было куда девать излишки, устанавливают в системе расширительные бачки. Эти бачки бывают открытые (обычный бак) и закрытые (мембранные). Соответственно, и системы называют открытыми и закрытыми.

В открытый расширительный бак ставят обычно на чердаке частного дома. Он, конечно дешев, но в такой системе происходит постепенное испарение теплоносителя. Потому за количеством жидкости надо следить или сделать автоматическое устройство, которое будет реагировать на понижение уровня. Обычно это поплавковый механизм (как в унитазе), который открывает/закрывает подачу воды. Система проста и довольно надежна, но в ней может циркулировать только вода. Незамерзайки заливать нельзя, так как не допускается изменение их концентрации (а при испарении это и происходит). К тому же большая часть антифризов токсичны и их пары тоже не лечебны.

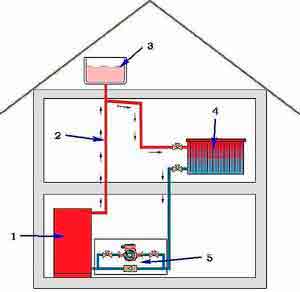

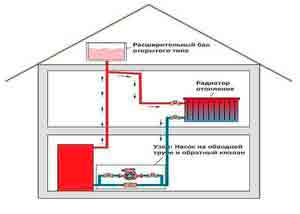

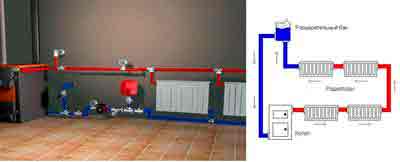

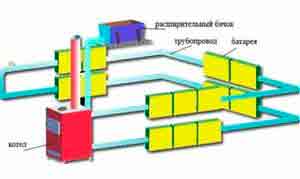

Открытая система отопления частного дома

Где могут применяться такие бачки, так это в системах с естественной циркуляцией — мембранный при таком небольшом давлении просто не будет работать.

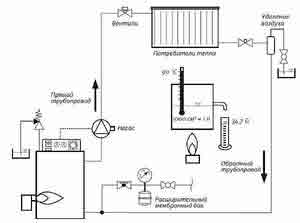

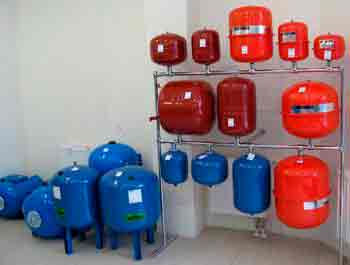

Расширительный бачок закрытого типа разделен на две половины эластичной мембраной. При недостатке теплоносителя она вытесняет его из бачка, при избытке (повышается давление) теплоноситель растягивает мембрану, занимая больший объем.

Эти системы отлично работают с принудительной циркуляцией, поддерживая стабильное давление.

Источник: http://stroychik.ru/otoplenie/kak-sdelat-otoplenie-v-chastnom-dome

Своими руками

Организовать отопление своими руками – задача сложная, но выполнимая. Для этого потребуются минимальные знания в области сантехники, а также навыки сварщика и строителя. Ведь для прокладки труб придется делать отверстия в стенах, а сами трубы спаивать. В остальном же главное – правильно организовать процесс!

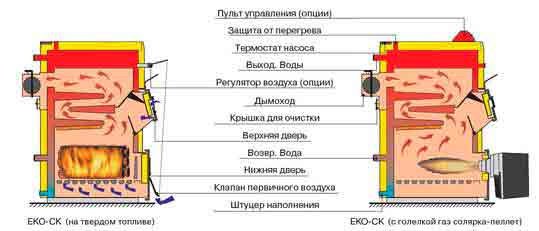

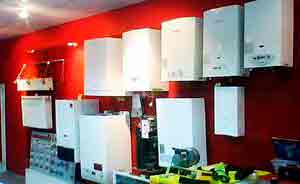

Выбор котла для системы отопления

Схема отопления не зависит от типа выбранного котла, но это ключевой элемент системы отопления в частном доме. От правильности выбора будут зависеть расходы на отопление, техобслуживание котла и время на его заправку.

Газовый, твердотопливный или электрический?

Тип котла зависит от доступности различных видов топлива. Так, установка газового котла возможна только при наличии газовой магистрали и подключения к ней дома. Это потребует дополнительных затрат и получения разрешительных документов, а подсоединение котла к системе отопления может совершаться только специалистом. Такой котел требует системы вентиляции и дымохода.

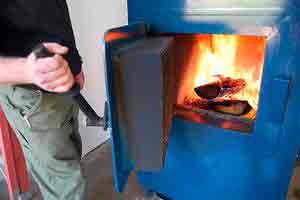

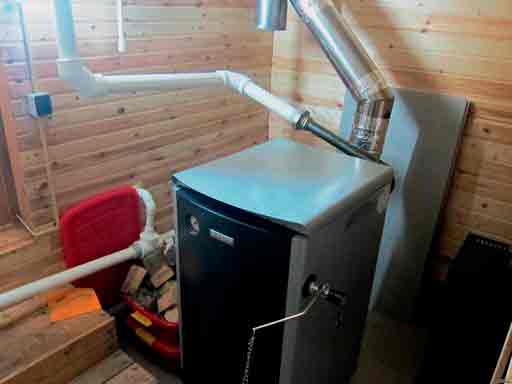

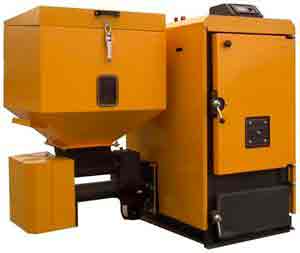

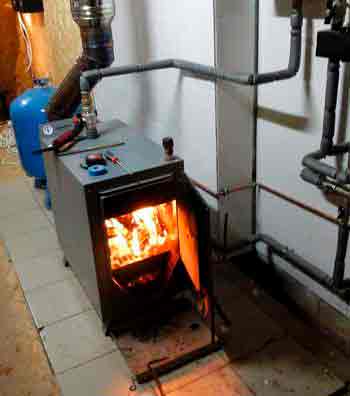

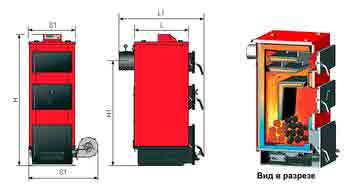

Твердотопливные котлы гарантируют полную автономность от внешних факторов. Но при этом придется организовать место для хранения топлива, а загрузка котла отнимает много времени. Ведь даже котлы длительного горения нужно загружать раз в 3 дня. Дымоход и вентиляция тоже нужны.

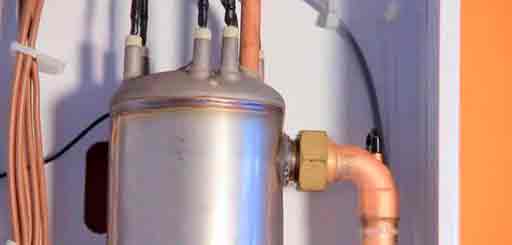

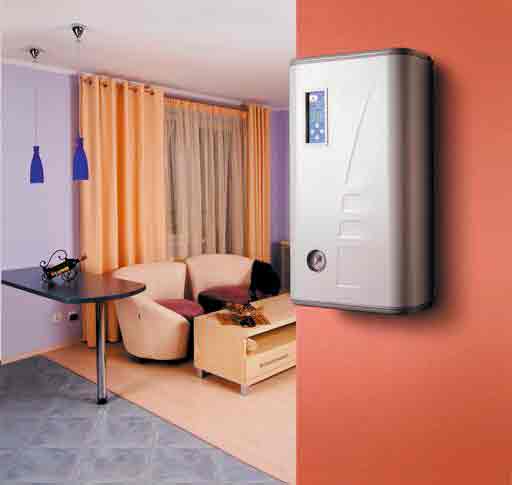

Самый недорогой и простой в использовании – электрический. Но счета за электроэнергию способны отпугнуть даже очень ленивых хозяев. Такой котел подойдет для мягкого климата, небольшого домика и, желательно, с солнечными батареями и ветряком.

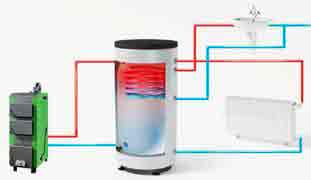

Одноконтурный и двухконтурный?

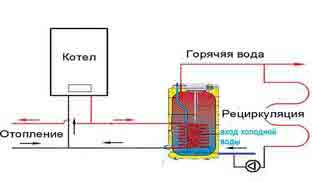

Двухконтурные котлы выполняют сразу две функции – отапливают помещение и подогревают воду. Это гораздо экономнее и не требует установки дополнительного оборудования. Но в летний период их использование нерентабельно, единственный выход – газовые двухконтурные котлы. У них есть возможность отключения контура отопления и работа только в режиме ГВС.

С твердотопливными котлами можно выйти из ситуации, замыкая контур отопления с помощью кранов. Так тепло будет расходоваться только на нагрев воды, что в разы снижает расход топлива. Единственное неудобство –загрузка котла необходима даже летом.

При использовании одноконтурного котла придется дополнительно устанавливать бойлер или колонку, но в некоторых случаях такая схема окажется выгоднее. Например, установив еще и бойлер косвенного нагрева, в зимний период водоподогрев всё равно будет осуществляться котлом, экономя электричество.

Этот сложный выбор – батареи или теплый пол

Еще одна дилемма, встающая перед владельцами частного дома – выбор способа отопления. Ведь и батареи, и теплые полы имеют свои преимущества. Например, монтаж радиаторов гораздо проще устройства теплого пола, но по эффективности последний гораздо лучше.

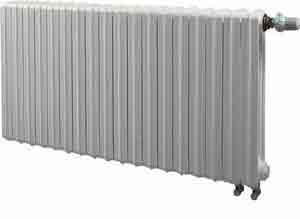

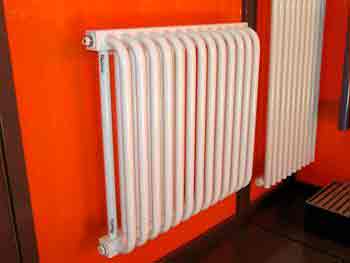

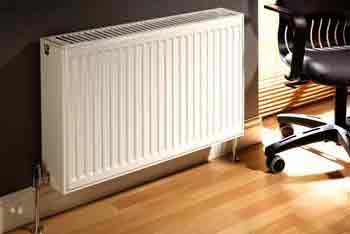

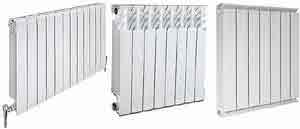

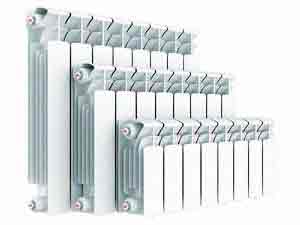

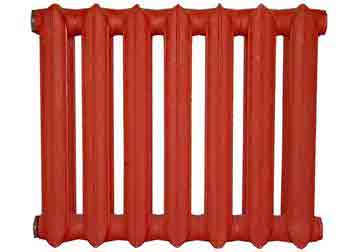

Чугунные, стальные или алюминиевые радиаторы?

Учитывая низкое давление в системе отопления частного дома, выбор радиаторов ничем не ограничивается. Чугун долговечен, неприхотлив к качеству теплоносителя и перепадам давления. Но чугунные батареи нельзя использовать в системах с терморегуляцией, ведь они медленно нагреваются и так же медленно остывают.

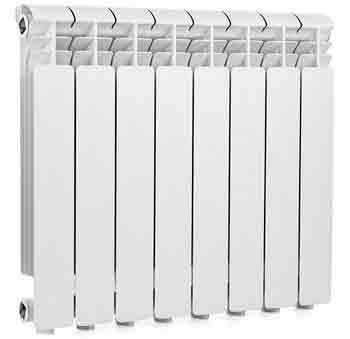

Алюминиевые радиаторы можно считать универсальными. Небольшая цена, быстрый нагрев и возможность подключения терморегулятора делают их очень популярными. Но при повышенной щелочности воды велик шанс появления коррозии и течи между секциями.

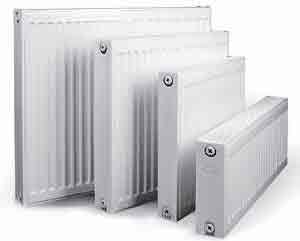

Единственный минус стальных батарей – неустойчивость к гидроударам, которых не бывает в системе частного дома. При этом низкая цена, стойкость к коррозии и быстрая теплоотдача делают их идеальными для автономного отопления.

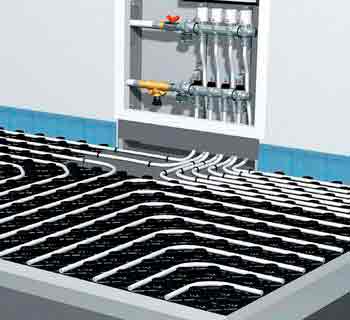

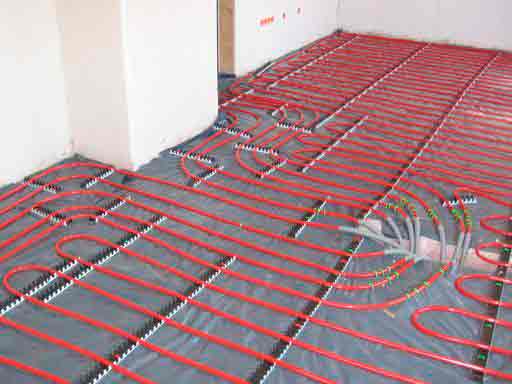

Преимущества и недостатки водяного теплого пола

Сложность укладки водяного теплого пола делает его практически недоступным для организации собственными руками. Но в качестве отдельного элемента отопления он очень удобен и относительно прост в исполнении. Например, в ванной комнате пол с подогревом будет как нельзя кстати.

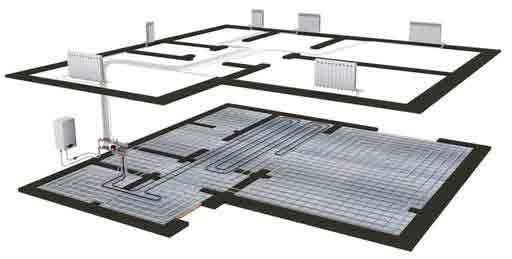

Для такого решения подойдет только коллекторная разводка – наиболее технологичная, но и самая сложная для реализации собственными руками. В то же время, теплые полы могут быть противопоказаны по состоянию здоровья, например, при варикозном расширении вен. Зато для семей с маленькими детьми полы с подогревом – идеальное решение.

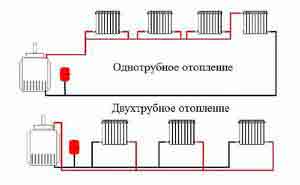

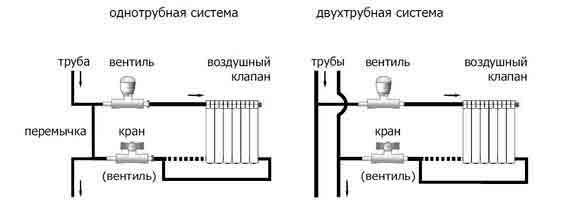

Схемы отопления – однотрубные, двухтрубные и коллекторные

Схема однотрубной системы отопления – экономно, но неудобно

Однотрубная система отопления позволяет максимально эффективно использовать трубу отопления – ведь по всему периметру идет только горячая вода. Такой вариант подойдет для небольших однокомнатных дач, ведь каждый следующий радиатор будет холоднее предыдущего.

Кроме того, придется устанавливать насос, который обеспечивает принудительную циркуляцию теплоносителя. А это делает дом зависимым от электричества, даже если котел работает на твердом топливе.

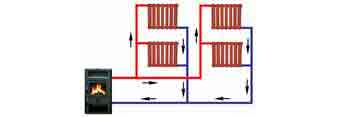

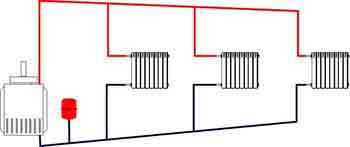

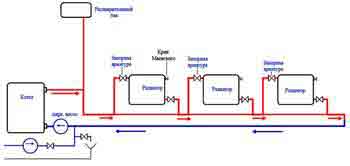

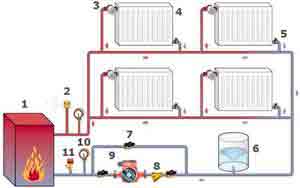

Двухтрубная схема – простота монтажа и удобство пользования

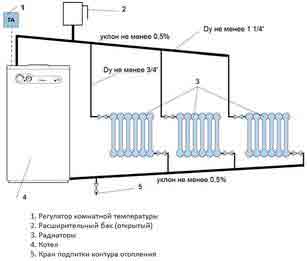

Если есть цель сделать дом полностью автономным, можно устроить отопление с естественной циркуляцией. Но для этого придется укладывать трубы с уклоном не менее 0,05%, чтобы пузырьки воздуха попадали в открытый расширительный бак, а сам теплоноситель лучше циркулировал.

По стояку горячая вода поднимается на нужную высоту самостоятельно, а на этаже уклон труб должен быть всегда вниз от стояка – так нагретый теплоноситель будет попадать в радиаторы, а от них уже остывший – в котел. Для двухэтажного здания естественная циркуляция не всегда подходит, так как нижние этажи будут всегда холоднее верхних.

Схема принудительной циркуляции двухтрубной системы гораздо проще. Для организации отопления своими руками это оптимальный вариант, ведь трубы можно проложить снизу вдоль стены и спрятать в декоративных панелях. Это не потребует штробления стен или заливки пола поверх труб.

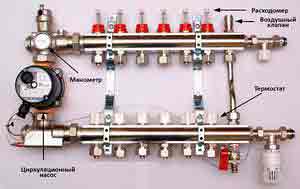

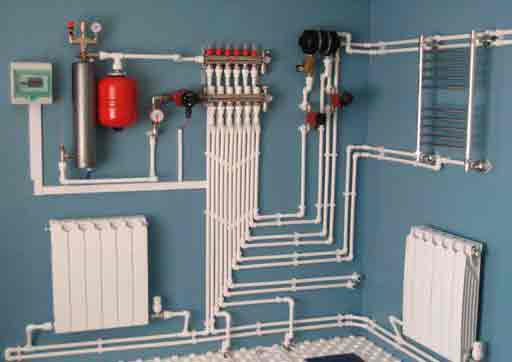

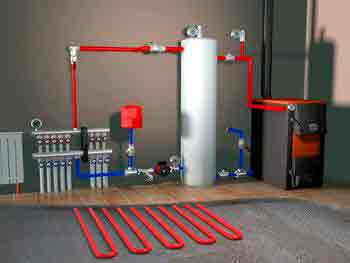

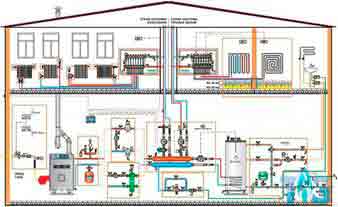

Коллекторная схема – в ногу с прогрессом

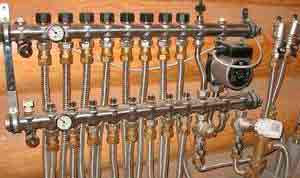

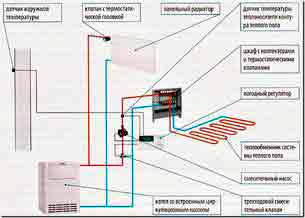

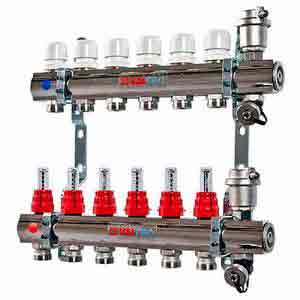

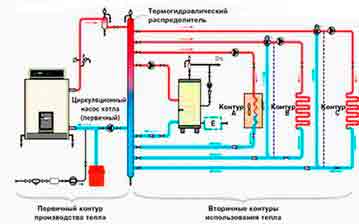

В этом случае между отопительными приборами и котлом устанавливают коллектор. С его помощью можно оптимально распределять теплоноситель в каждой комнате в зависимости от потребностей. Но такая схема отопления гораздо сложнее и собственными руками осуществить её можно только при наличии опыта.

Еще один её недостаток – высокая стоимость из-за большого количества расходуемого материала. Трубы, коллекторные шкафы, насосы и фильтры – обязательные элементы коллекторной схемы отопления. Зато это позволяет комбинировать различные отопительные приборы и очень точно регулировать температуру в помещениях.

Монтаж отопления своими руками

После выбора схемы отопления, подсчета количества материалов и приобретения отопительного оборудования, производится его монтаж. Следует соблюдать правильную очередность:

• установка котла;
• подключение насоса и других измерительных приборов возле котла;
• установка коллектора;
• разводка труб;
• устройство теплых полов
• монтаж радиаторов;
• подключение всех отопительных приборов и запуск системы.

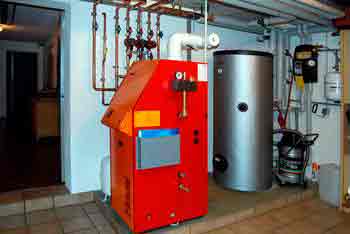

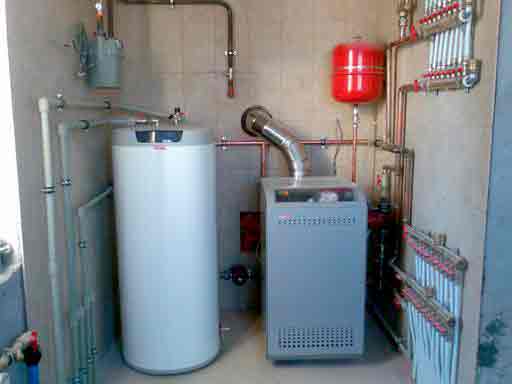

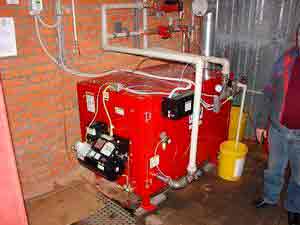

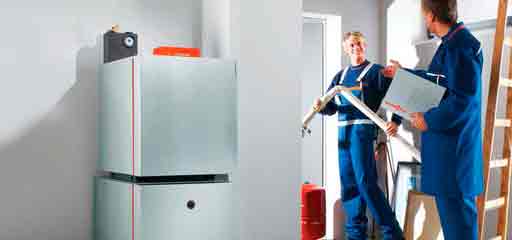

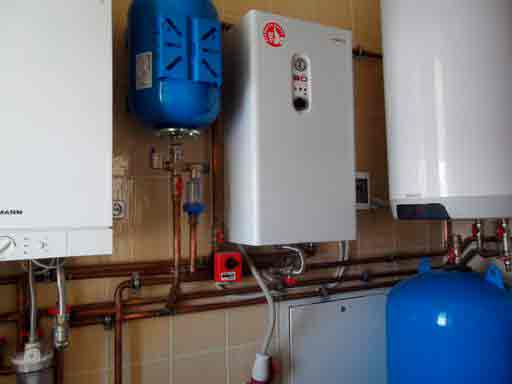

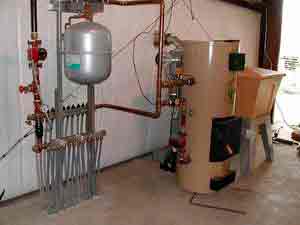

Установка котла

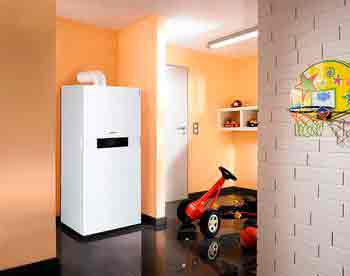

Котел должен быть установлен в отдельном помещении с вентиляцией. Исключение – электрические котлы, которые можно устанавливать в жилых помещениях и газовые котлы с закрытой камерой сгорания.

Настенные модели крепятся к специальной планке на стене. Непосредственно на стену их монтировать запрещено. Напольные модели также устанавливаются на подставку – на фото твердотопливный котел стоит на кирпичной подставке. Должны соблюдаться указанные в паспорте расстояния от стен и других предметов, а само помещение оборудовано в соответствии с нормами пожарной безопасности.

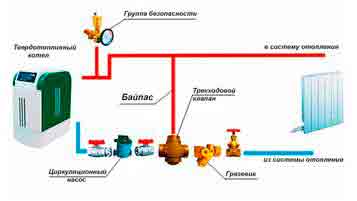

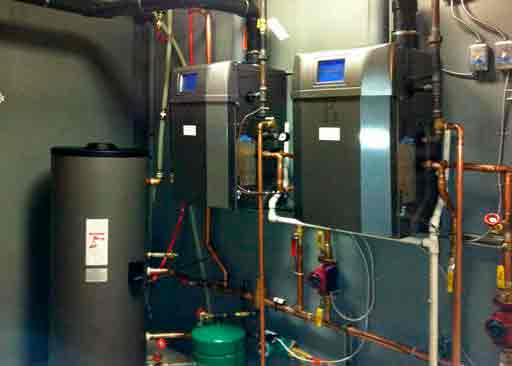

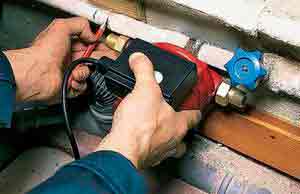

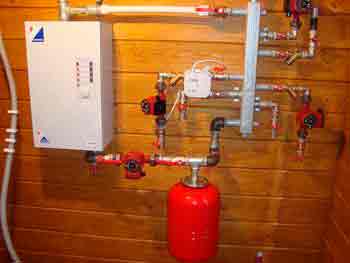

Циркуляционный насос подключается после установки котла. Если выбранная модель оборудована расширительным баком и группой безопасности, отдельно их устанавливать не нужно. Также на этом этапе устанавливаются бойлеры и резервные котлы, если они предусмотрены схемой.

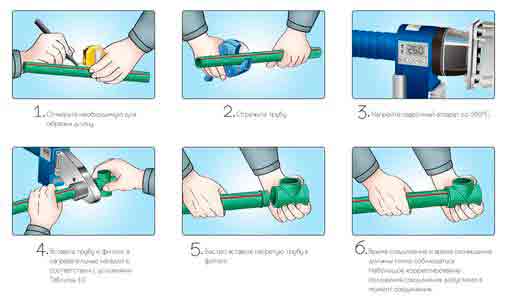

Разводка труб и устройство теплых полов

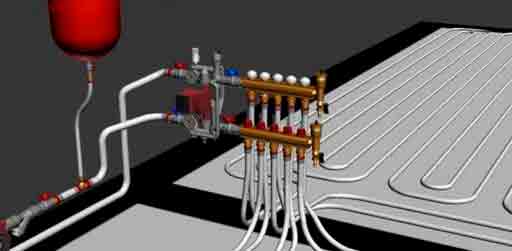

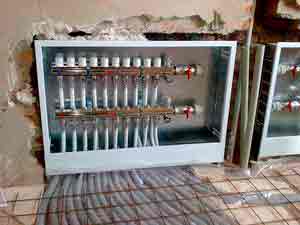

Если выбрана коллекторная схема, устанавливаются коллекторные шкафы, а уже после этого разводятся и укладываются трубы отопления. Монтаж труб вдоль стен позволяет существенно упростить организацию отопления дома собственными руками. Но в этом случае увеличивается расход материалов.

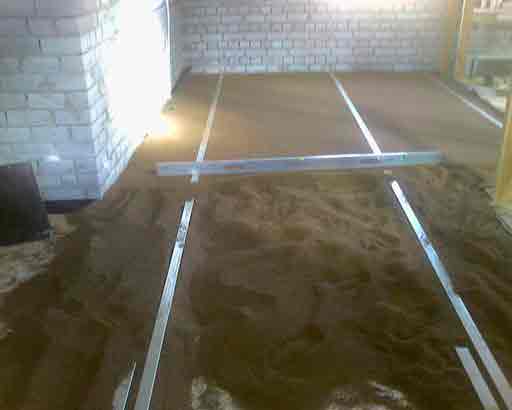

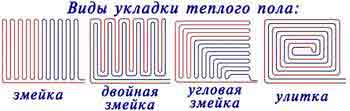

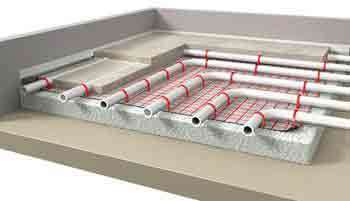

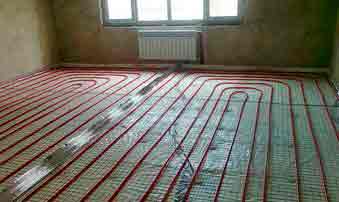

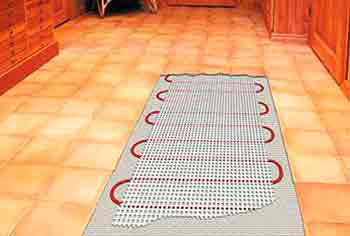

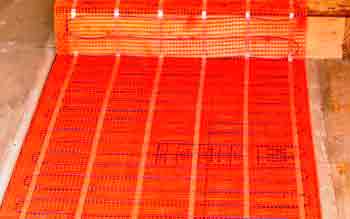

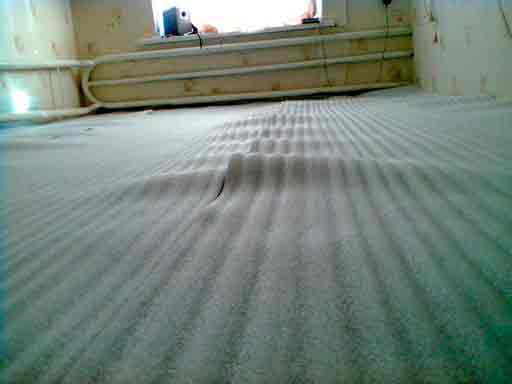

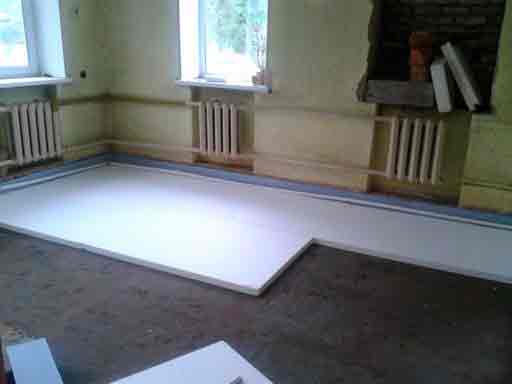

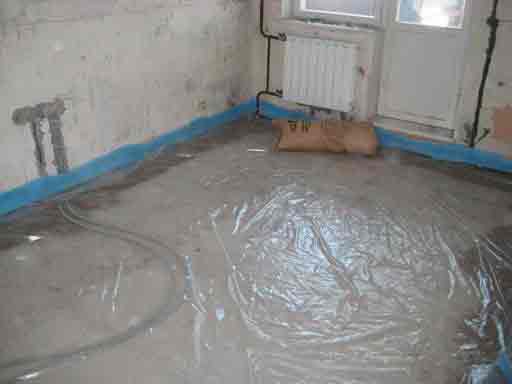

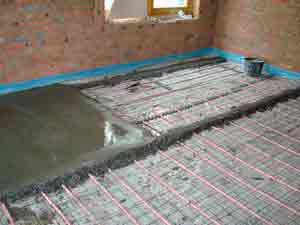

Устройство полов с подогревом проводится двумя способами – бетонированием или настильным способом. В первом случае потребуется до 4 недель для высыхания бетонной стяжки, зато пол будет прогреваться гораздо быстрее.

Использовать специальные пластиковые или деревянные модули гораздо проще, но они дороже и полы прогреваются медленнее. Зато в случае неисправностей обслуживать такие полы гораздо проще разобрать.

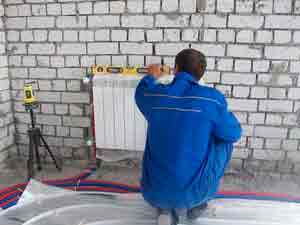

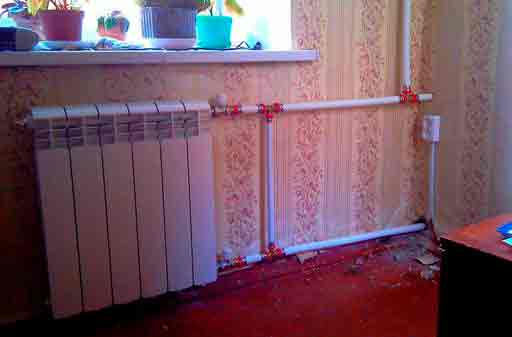

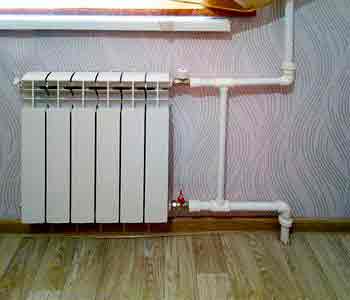

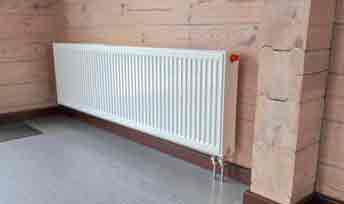

Монтаж и подключение радиаторов

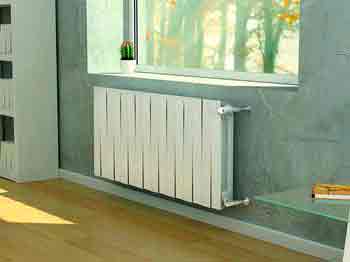

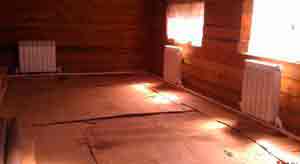

Батареи устанавливаются под каждым оконным проемом, а количество секций рассчитывается в зависимости от размеров помещения. Крепятся радиаторы на кронштейны, которые выставляются по уровню. Важно соблюдать расстояния – от пола и подоконника не меньше 6-10 см, от стены около 5 см.

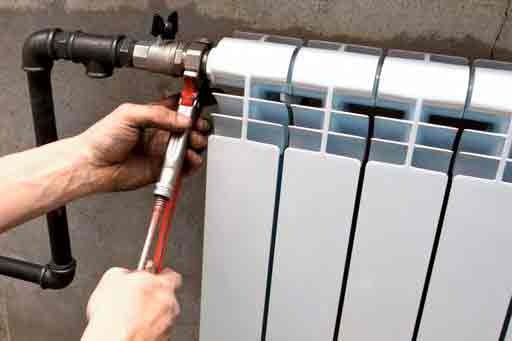

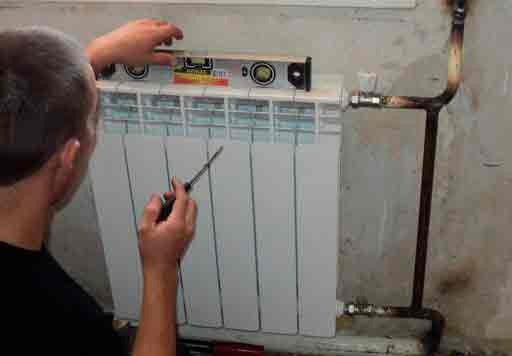

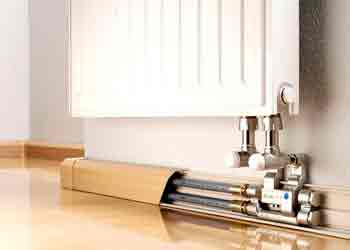

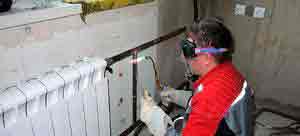

Подключение к трубам отопления производится после установки батареи на кронштейны. Подсоединение проводится с помощью переходников, поэтому необязательно подгонять разводку под расположение отверстий. Кроме того, элементы подводки к радиаторам должны иметь наклон в 0,5 см в сторону циркуляции на каждый метр трубы. Иначе скапливающийся воздух в батарее придется выдувать вручную.

Итоги

Самая простая в исполнении – двухтрубная система отопления с принудительной циркуляцией и установленными радиаторами. Но всё же тем, кто ни разу не сталкивался с монтажом системы отопления и не имеет строительных навыков, лучше обратиться к специалистам.

При этом не следует забывать контролировать исполнителей! Всё, что нужно знать начинающему «строителю» для правильной организации системы отопления, рассказывается в видео:

Источник: http://svoimirukami.lesstroy.net/otoplenie/otoplenie-v-chastnom-dome-svoimi-rukami/

Схемы отопления частного дома

Отопительная система должна быть экономичной и эффективной. Проектирование и монтаж ее следует производить грамотно. Иначе зимой от холода страдать придется не только снаружи, но и в жилище. Исполнить отопление частного дома своими руками можно несколькими способами. Классический вариант его устройства – это электрический или газовый котел плюс однотрубная либо двухтрубная разводка. Но возможны и иные комбинации. Чтобы правильно выбрать наиболее подходящую схему, следует основательно разобраться во всех их особенностях.

Содержание

Однотрубные схемы

Проще всего выполнить расчеты и сборку системы отопления с однотрубной схемой прокладки трубопроводов для теплоносителя. Нагретая вода в ней последовательно проходит от котла через все батареи в доме, начиная с первой и заканчивая последней в цепочке. При этом тепла каждому последующему радиатору достается все меньше и меньше.

Основных плюсов у такой разводки отопления в частном доме четыре:

Небольшая кубатура теплоносителя;

Гидравлическая устойчивость системы;

Малый расход материалов.

С монтированием трубопровода по этой схеме и подключением его к котлу своими руками при наличии даже минимальных навыков можно справиться за два–три дня. Плюс затраты на создание в доме системы водяного отопления под однотрубную разводку выходят самыми минимальными в сравнении с остальными вариантами.

Фитингов, арматуры и труб здесь потребуется немного. Экономия на материалах существенна. И неважно выбран для возведения коттеджа клееный брус или кирпич. Если жилье хорошо утеплено, то даже простой однотрубной системы для его обогрева хватит с лихвой.

Среди слабых мест данной схемы отопления числятся:

Невозможность точно отрегулировать подачу тепла в каждой комнате;

Ограничение на общую протяженность трубопровода по дому (не более 30 м);

Малый объем тепловой энергии в самой удаленной от котла батарее;

Уязвимость в плане разморозки и порывов.

Чтобы нивелировать недостатки, в однотрубную систему приходится встраивать циркуляционный насос. Но это дополнительные расходы и потенциальные поломки оборудования. Плюс при любых проблемах на каком-либо участке трубы прекращается обогрев всего коттеджа.

Однотрубная горизонтальная

Если частный дом небольшой и одноэтажный, то однотрубную систему отопления лучше всего делать в горизонтальном исполнении. Для этого в комнатах по периметру коттеджа прокладывается кольцо из одной трубу, которая подключается к входу и выходу котла. Радиаторы врезаются в трубопровод под окнами.

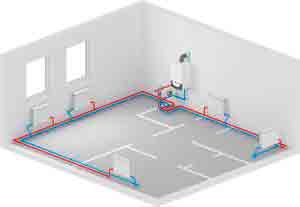

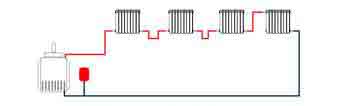

Однотрубная горизонтальная схема — идеальный вариант для небольших помещений

Батареи здесь подключаются нижним либо перекрестным соединением. В первом случае теплопотери будут на уровне 12–13%, а во втором они сокращаются до 1–2%. Именно перекрестному способу монтажа стоит отдавать предпочтение. Причем подвод теплоносителя к радиатору следует делать сверху, а отвод снизу. Так отдача тепла от него выйдет максимальной, а потери выйдут минимальными.

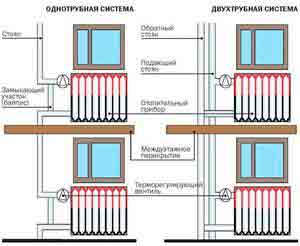

Однотрубная вертикальная разводка

Для двухэтажного коттеджа больше подходит однотрубная система отопления вертикального подвида. В ней труба от оборудования нагрева воды идет вверх на чердак или второй этаж, а оттуда уже спускается назад в котельную. Батареи в этом случае подключаются также последовательно одна за другой, но боковым подсоединением. Трубопровод для теплоносителя обычно при такой разводке отопления по малоэтажному дому прокладывается в виде единого кольца сначала по второму, а потом по первому этажу.

Однотрубная вертикальная схема — экономим на материалах

Но возможен и пример с вертикальными отводами от общей горизонтальной трубы наверху. То есть сначала делается кольцевой контур от котла вверх, по второму этажу, вниз и по первому этажу обратно к нагревателю воды. А уже между горизонтальными участками прокладываются вертикальные стояки с подключением к ним радиаторов.

Самой холодной батареей в такой системе отопления частного дома будет опять последняя в цепочке – внизу у котла. При этом на верхнем этаже тепла будет переизбыток. Необходимо как-то ограничивать объемы теплоотдачи наверху и повышать их внизу. Для этого на радиаторах рекомендуется установить перемычки-байпасы с регулирующими кранами.

Ленинградка

У обеих описанных выше схем есть один общий минус – температура воды в последнем радиаторе оказывается очень низкой, тепла она помещению отдает очень мало. Чтобы компенсировать это остывание, однотрубный горизонтальный вариант отопления частного дома рекомендуется усовершенствовать за счет установки байпасов снизу батареи.

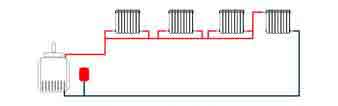

Ленинградка — усовершенствованная однотрубная система

Такая разводка получила название «ленинградка». В ней радиатор подключается сверху к проходящему вдоль пола трубопроводу. Плюс на отводы к батареям ставятся краны, которыми можно регулировать объем поступающего теплоносителя. Все это способствует более равномерному распределению энергии по отдельным комнатам в доме.

Двухтрубные системы отопления

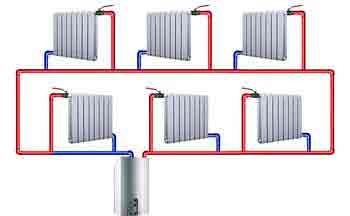

В двухтрубной системе отопления батареи подсоединяются уже не к одной общей магистрали, а к двум – подающей и обратке. Так распределение тепла по зданию происходит более равномерно. К каждому теплообменнику вода подходит примерно одинаково нагретой. Не зря такую схему принято использовать в многоэтажках с большим количеством обогреваемых помещений. Но и в коттеджах ее также часто устанавливают, особенно если они большие и в несколько этажей.

Двухтрубная схема организации отопления имеет следующие достоинства:

Возможность точной регулировки в помещении температурного режима;

Равномерность раздачи тепла по отдельным комнатам;

Высокая надежность работы;

Допустимость ремонта одной батареи при продолжении работы всей системы.

Схема двухтрубного отопления для частных домов обладает только одним серьезным минусом – ценой. Часто в сравнении с однотрубным аналогом упоминается ее дороговизна. Однако трубы в этом случае требуются меньшего диаметра. Их протяженность увеличивается здесь в два раза. При этом за счет уменьшения сечения итоговая смета оказывается не такой завышенной, как может показаться на первый взгляд.

Это, анализируя виды фундаментов, можно сразу однозначно сказать, что монолит выйдет дороже ленточного основания. С обустройством отопления частных домов все не столь просто и легко. При его монтаже используются разные по диаметру трубы, различные фитинги и термостаты. Общая стоимость каждой разновидности надо рассчитывать индивидуально для реального строения и под конкретные параметры требуемого температурного режима.

С нижней разводкой

При нижней схеме обе трубы укладываются над полом или в нем. А к батареям от них снизу подводится пара отводов. Подобное подключение часто применяется для сокрытия трубопроводов отопления за отделкой. Это больше дизайнерское решение, особых преимуществ в вопросе теплоотдачи оно не дает.

Двухтрубная с нижней разводкой

Наоборот, нижний способ подсоединения радиаторов предполагает самые высокие теплопотери. Его вообще не рекомендуется использовать в отопительных системах с естественной (гравитационной) циркуляцией. Если выбрана эта разводка, то придется позаботиться о наличии специального оборудования для прокачки теплоносителя, а батарее выбирать с большей мощностью. Котел без циркуляционного насоса с подачей тепла по дому здесь в одиночку не справится.

С верхней разводкой

У верхней разводки отопления подсоединение радиаторов к трубам может быть диагональным либо боковым. Здесь это не самое важное. Главный отличительный признак этого вида водяного обогрева – наличие расширительного бачка.

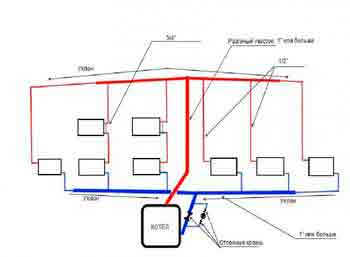

Двухтрубная с верхней разводкой

Бак-расширитель ставится на чердаке. Нагретая в котле вода фактически попадает сначала в этот накопитель. В подающую трубу теплоноситель идет уже естественным путем из него сверху вниз. А далее вода после отдачи тепла в радиаторе отправляется по обратке вновь в нагреватель.

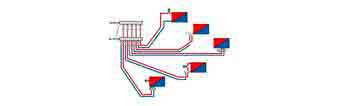

Лучевая система

Коллекторная (лучевая) схема отопления – самая продвинутая и современная по теплоэффективности. В ней к каждому из радиаторов подходит пара труб от двух общих для этажа коллекторов, которые сами подключены к котельному оборудованию. Регулировка температуры при данной разводке более гибкая. Плюс к коллекторам допустимо подключить не только батареи, но и «теплый пол».

Среди достоинств такой системы отопления частного дома следует отметить:

Удобную и гибкую регулировку;

Высокую эффективность распределения тепловой энергии;

Возможность замены отдельных элементов без отключения обогрева в целом.

Трубопроводы в этом случае можно прокладывать как угодно. Часто их просто закладывают под заливной пол. Главный недостаток лучевой схемы – высокая стоимость системы в целом и большая протяженность труб. Плюс последние в уже отделанном коттедже прокладывать в огромном количестве будет сложно. Их устройство следует заранее планировать еще на стадии проектирования жилища.

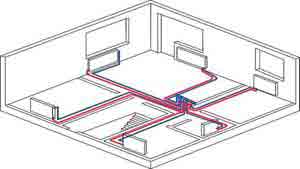

Лучевая схема — идеальное распределение тепла

Это шифер при необходимости относительно легко можно заменить другим кровельным материалом. Схема прокладки отопительных труб более мудрена, изменить ее впоследствии не так-то просто. Даже жесткие размеры листа ондулина не так страшны, обрезков выходит много, но это всего лишь незначительное увеличение сметы кровли. С отопительными трубопроводами, тем более под лучевую разводку, все гораздо сложнее.

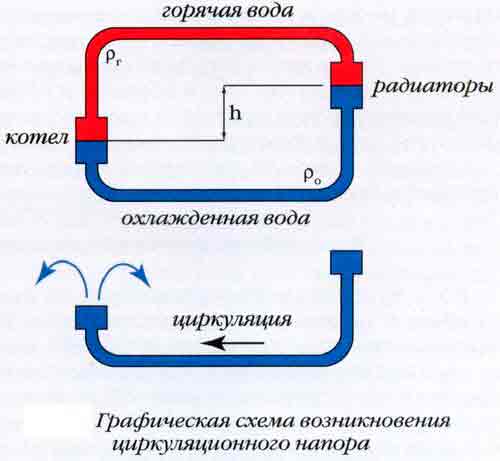

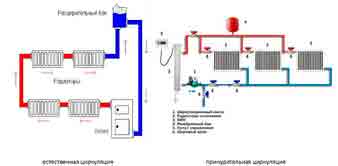

Естественная и принудительная циркуляция отопления

Неважно газовое, дровяное, угольное или электрическое отопление в частном доме планируется монтировать. В любом случае есть котел (печь или водонагреватель) для нагрева теплоносителя, а также трубы для его движения по контуру. При этом вода в трубопроводах может течь естественным образом под действие гравитации и конвекции либо принудительно с помощью насоса.

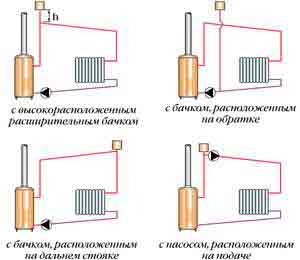

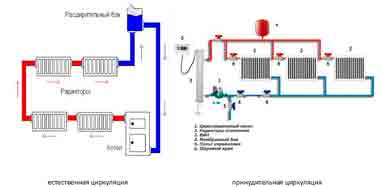

Схема видов циркуляций отопления

Первый пример дешевле и тише работает, нежели второй. Однако принудительная циркуляция позволяет сильно улучшить работу всей отопительной системы. Нередко без насоса подкачки отопление частного дома обойтись вовсе не может. Из-за большого количества радиаторов, поворотов труб и арматуры гидравлическое сопротивление в трубопроводе оказывается слишком высоким. И компенсировать это можно только работой насосной техники.

Какую систему отопления дома выбрать

Разновидностей систем отопления существует несколько. Они различаются разводкой труб, способами подключения радиаторов и тем, как движется в них теплоноситель. Грамотно выбрать наиболее эффективный вариант возможно только при наличии познаний в теплотехнике. Надо производить сложные расчеты и готовить проект. Для небольшого по площади коттеджа вполне подойдет простейшая однотрубная схема. В остальных случаях проектирование лучше перепоручить профессионалу. А вот монтажные работы выполнить вполне можно и самостоятельно.

Источник: http://sdelat-dom.ru/remont/otoplenie/otoplenie-chastnogo-doma/

Водяное отопление частного дома своими руками: схемы трубных разводок, правила выбора оборудования

Время чтения: 11 минут Нет времени?

Отправим материал вам на e-mail

Водяное отопления для частных домов – идеальное решение. Оно затратное в плане монтажа и использования большого количества различных материалов, но эффективное и экономичное в эксплуатации. Основная задача – это правильно выбрать схему разводки труб. Многие пытаются собрать несложные разводки своими руками и натыкаются на проблемы, связанные с нюансами сборки, невыполнение которых приводит к неэффективной работе отопления в целом. Поэтому в этой статье мы разберем водяное отопление частного дома своими руками, схемы, фото и практические рекомендации.

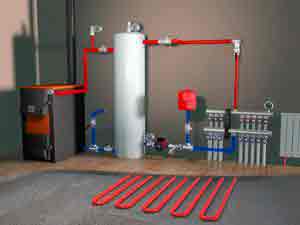

Отопительная система в частном доме

Преимущества и недостатки системы водяного отопления

Основной недостаток водяного отопления в частном доме – это необходимость приобретения большого количества различных материалов. А именно: трубы, запорная арматура, фитинги, радиаторы, котел и циркуляционный насос. Последний не во всех системах используется.

И другие недостатки, которые можно обозначить, как нонсенс, если хозяин дома относится к своему жилищу равнодушно:

  • Протечки воды в процессе эксплуатации. Сегодня эта ситуация встречается редко, потому что взамен стальным трубам стали использовать пластиковые. Но даже они иногда подтекают в местах стыковки с другими материалами. Это уже претензии к производителю монтажных работ.
  • Вода внутри системы может замерзнуть, если ее не слить на зиму. Эта ситуация для домов, которые не эксплуатируются в холодное время года.

Пластиковые трубы решили многие проблемы

Преимуществ у водяного отопления больше, именно поэтому его и выбирает основная часть застройщиков новых домов:

  • равномерное распределение тепла по всем комнатам;
  • установка одного нагревательного котла дает возможность контролировать процесс из одного места;
  • все оборудование, кроме радиаторов, и трубную разводку можно сделать скрытой. То есть, организовать в служебном помещении котельную, а трубы спрятать в штробы на стенах или в полу. Использование системы теплых полов вообще решает проблему скрытого монтажа. Даже радиаторов видно не будет;
  • температура теплоносителя не превышает +95°С. А поверхность батарей нагревается до +65°С. Обжечься о них нельзя, пыль на них не горит;
  • водяное отопление выдает мягкое тепло.

Система отопления со скрытой проводкой труб

Особенности системы водяного отопления

Из самого названия становится понятным, что теплоносителем в данном случае выступает вода. Это та среда, которая хорошо аккумулирует тепловую энергию и легко ее отдает. Она обладает высокой теплоемкостью, при нагревании расширяется, но плохо сжимается при увеличении давления. Плотность воды – 950 кг/м³. Сам принцип работы водяного отопления достаточно прост. Вода нагревается в котле, а затем по трубам движется к радиаторам, где отдает свое тепло, и возвращается по обратному контуру в котел.

Как движется теплоноситель по отопительной системе

Основная задача сборки отопления – это заставить теплоноситель двигаться по контуру. Поэтому существуют две разновидности отопительных систем: с естественной циркуляцией теплоносителя и с принудительной. В первом случае вода движется по трубам под действием физических законов, когда теплая среда поднимается вверх, а холодная опускается вниз. Во втором движение происходит за счет работы циркуляционного насоса. Но об этом чуть ниже, а сейчас рассмотрим, какие материалы и оборудование лучше выбрать для монтажа водяного отопления.

Основные элементы водяного отопления

В систему водяного отопления входят:

  • генератор тепла, он же котел или печь;
  • трубы;
  • радиаторы;
  • циркуляционный насос;
  • расширительный бак.

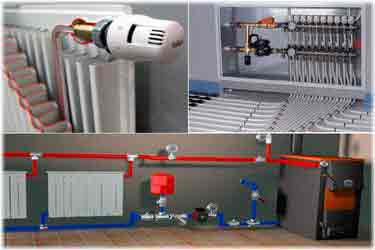

Полный комплект: котел, радиаторы, насос и расширительный бачок

Котлы для отопления

Перед тем как приобрести и установить котел отопления в частном доме, надо рассчитать его мощность. Этот показатель отражает количество выдаваемой тепловой энергии. И чем больше площадь частного дома, тем мощнее оборудование надо устанавливать.

Газовый генератор для отопления частного дома

Подсчитать мощность агрегата несложно. Для этого надо знать одно соотношение – на 10 м² необходимо 1 кВт тепловой энергии. Это с учетом, что высота потолков в помещениях не больше 3 м. Но необходимо понимать, что это соотношение будет действовать по-разному в разных климатических регионах. Поэтому в СНиПах заложены климатические коэффициенты.

Регион Северный Средняя полоса Южный
Коэффициент 1,5-2,0 1,0-1,2 0,7-0,9

К примеру, общая площадь частного дома, который располагается в Мурманске – 100 м². Определяется мощность котла так:

  • 100 / 10 = 10 кВт;
  • 10 х 2 = 20 кВт, где «2» — это северный коэффициент.

Жидкотопливный котел в сборе

Теперь, что касается классификации. В основном отопительные агрегаты делятся по типу используемого топлива: газовые, электрические, на твердом или жидком топливе. Если в дом проведен газ, то это самый лучший вариант. Все остальные виды рассматриваются с учетом – что выгодно. Если подача электроэнергии непостоянная или напряжение в сети слабое, то предпочтение лучше отдать твердотопливным котлам. Кстати, последние – это не только дровяные конструкции, это современные пелетные варианты, у которых и функционал пошире, и эффективность повыше.

Твердотопливный котел на дровах в эксплуатации

Внимание! Приобретение котла – дело недешевое, поэтому в качестве генераторов для отопления можно использовать камины, кухонные печи, в которые устанавливается теплообменник.

Электрический котел отопления

Статья по теме:

Котлы длительного горения на дровах для дома. Из данной публикации вы узнаете все о дровяных котлах, их разновидностях и нюансах использования.

Трубы

Здесь все просто – использовать надо только пластиковый вариант. Обращайте внимание на его температурный предел использования. Потому что трубы есть для холодной воды и для горячей. В отоплении применяется вторая позиция.

Пластиковые трубы для отопления

Говорить о диаметре труб можно лишь, проведя полный расчет системы. Но предварительно можно сказать, что на подающий и обратный контур нельзя использовать материал диаметром меньше 40 мм. Подводка к радиаторам – это изделия диаметром 20-25 мм.

Статья по теме:

Трубы для отопления: какие лучше. Разновидности изделий, их достоинства и недостатки, как выбрать правильно диаметр, как утеплить — все это и многое другое Вы найдете в нашей публикации.

Радиаторы для отопления

Производители сегодня предлагают четыре разновидности отопительных батарей:

  • чугунные,
  • стальные (трубчатые или панельные),
  • алюминиевые,
  • биметаллические (внутри трубы стальные, сверху алюминий).

Чугунный радиатор — гармошка

Статья по теме:

Какие радиаторы отопления лучше ставить в квартире. В данном обзоре мы рассмотрим виды радиаторов, их достоинства и недостатки, популярные модели и производителей.

У каждого типа свои плюсы и минусы. К примеру, чугунные нагреваются медленно, но долго держат тепло. Алюминиевые быстро нагреваются, больше всех отдают тепловую энергию, но быстро подвергаются коррозии. В этом плане оптимальный вариант биметаллические или стальные, как золотая середина.

Стальной трубчатый радиатор

Важно рассчитать необходимое количество секций батарей, потому что от этого значения зависит, сколько тепла будет отдаваться в комнаты дома. Сделать расчет своими руками несложно. Для этого надо знать площадь помещения, среднее значение теплоотдачи одной секции, а также учитывается соотношение площади комнаты и отдачи тепла от радиатора. Последнее – это диапазон 60-200 Вт в зависимости от климатического региона.

Алюминиевая модель с самой высокой теплоотдачей

К примеру, площадь комнаты – 20 м², среднее значение теплоотдачи одной секции – 170 Вт, соотношение берется 100 Вт. Два последних показателя можно найти в СНиПах. Теперь проводим следующие математические действия.

  • 20 х 100 = 2000 Вт тепла потребуется для отопления комнаты;
  • 2000 / 170 = 11,76 штук или 12.

То есть, получается, чтобы обогреть комнату площадью 20 м², потребуется радиаторная батарея с 12 секциями. Конечно, это приблизительный расчет, потому что здесь не учитывались высота потолка и тип батареи.

Биметаллические батареи с высокой эффективность теплоотдачи и длительным сроком службы

Чугунные Стальные
Плюсы Минусы Плюсы Минусы
Высокая тепло
емкость
Большой удельный вес Высокая прочность Боятся гидроударов
Большой срок службы Эксклюзивные модели стоят очень дорого Высокая теплоотдача При отсутствии воды начинают происходить коррозионные процессы
Выдержи
вают давление до 22 бар
Не презентабельный внешний вид у гармошек Два типа: трубчатые и панельные
Невысокая цена Низкая ударная прочность Невысокая цена
Требуется небольшой объем теплоносителя
Алюминиевые Биметаллические
Плюсы Минусы Плюсы Минусы
Самая высокая теплоотдача Боятся гидроударов Выдерживают высокое давление Не самая высокая теплоотдача в сравнении с другими моделями
Малый удельный вес Подвержены коррозии Легко справляются с гидроударами Не самая низкая цена
Небольшой срок службы Очень простой монтаж
Высокая стойкость к коррозийным процессам

Специально для наших читателей мы разработали удобный калькулятор для расчета количества секций радиатора.

Калькулятор расчета количества секций радиатора отопления

Расширительный бачок

Перед тем как провести отопления в частном доме, надо продумать все позиции, чтобы конечный результат не разочаровал. Поэтому выбор типа и объема расширительного бака – наиважнейшая составляющая монтажного процесса. Единственное его назначение – это вбирать в себя воду, объем которой увеличился за счет нагрева. Как дополнительная функция – это удаление воздуха из системы.

Расширительные бачки для отопления всегда красного цвета

Расширительный бачок может быть открытого или закрытого типа. Первый – это обычная емкость с открытым верхним торцом. То есть, вода напрямую соприкасается с воздухом. Его обычно устанавливают выше всех остальных узлов отопления. Через открытую горловину теплая вода постепенно испаряется, поэтому периодически ее надо будет добавлять. Второй – это герметичный сосуд, внутри которого располагается резиновая мембрана. Растянутая водой она создает давление внутри системы, что помогает движению теплоносителя. Обычно закрытую модель устанавливаются с циркуляционным насосом. При этом нет обязательного требования установки высоко. То есть, бак устанавливается в любом удобном месте.

Что касается его объема, то данный показатель – это 15% от объема теплоносителя. Последний рассчитать непросто. Придется узнавать объем воды, который помещается в котел (в паспортных данных), в радиаторах (там же), в трубах. Последний надо будет рассчитывать по формуле объема цилиндрических фигур с учетом длины и диаметров труб. Гораздо проще воспользоваться специально разработанным нашей командой калькулятором, где учтены все сложности расчета.

Калькулятор расчета объема расширительного бака для отопительной системы

Циркуляционный водяной насос для отопления частного дома

Используют этот прибор только в системах с принудительной циркуляцией теплоносителя. Удобен он тем, что внутри трубной разводки создается давление, которое увеличивает скорость движения воды. Таким способом теплоноситель равномерно распределяется по радиаторам.

Циркуляционный насос для перемещения теплоносителя

Главный параметр водяного насоса для отопления частного дома – производительность. Для его расчета используется формула: Q = N/1,16x(tвых-tвх), где N – это мощность генератора, tвых и tвх – температуры теплоносителя на выходе и входе из котла, «1,16» – это теплоемкость воды. Разница температур – это параметр, который надо измерять. Но сделать это, если система отопления еще не включена, невозможно. Поэтому есть усредненные показатели.

Тип отопления Радиаторное С установкой конвекторов Система теплый пол
Разница температур, С 20 15 5

Как надо правильно устанавливать насос

Калькулятор расчета производительности циркуляционного насоса

Калькулятор расчета напора циркуляционного насоса

Классификация водяных систем отопления

Как уже говорилось выше, делится отопление по способу движения теплоносителя на: с естественной циркуляцией и принудительной.

Система отопления с естественной циркуляцией теплоносителя в одноэтажном доме

Сразу же оговоримся, что систему отопления с естественной циркуляцией лучше использовать именно в одноэтажных домах. Все дело в том, что теплоноситель подниматься высоко даже при температуре +95°С не сможет. Конечно, никто не ограничивает высоту распределения, просто сама система будет работать малоэффективно.

Принципиальная схема отопления с естественной циркуляцией горячей воды

Суть естественной циркуляции – это движение воды под действием законов физики. Но есть здесь один нюанс, который надо знать, проводя монтаж отопления своими руками. Это уклон горизонтальных контуров от котла в сторону радиаторов и от радиаторов к котлу. Этот показатель должен составлять минимум 0,5%. То есть, этого достаточно, чтобы заставить воду перемещаться самотеком.

Внимание! Преимущество данной схемы – полная независимость от электроэнергии.

На что надо обратить внимание, монтируя отопление без насоса:

  • Котел надо располагать в самом низком месте относительно всей трубной разводки. Оптимальный перепад высот – 0,5÷1 м.
  • Расширительный бачок устанавливают выше всей трубной разводки. Разница высот – до 0,5 м.
  • Отходящий от котла стояк должен выводиться вертикально вверх.
  • Скорость движения теплоносителя в системе должна быть не меньше 0,1, и не выше 0,25 м/с. Чтобы этого добиться, надо точно рассчитать диаметр используемых труб с учетом температуры воды на выходе и входе.
  • Если отопление этого типа комплектуется закрытым расширительным баком, то его устанавливают на уровне котла. При этом в систему надо обязательно установить воздухоотводчик, который надо установить в самой высокой точке трубной разводки.

Схема с принудительной циркуляцией воды

Схема отопления одноэтажного дома с принудительной циркуляцией теплоносителя

Отличается эта схема от предыдущей не только наличием насоса, но и расположением труб. В ней нет необходимости проводить монтаж под углом. Это очень важно для тех, кто сам в первый раз собирает схему отопления.

Но есть в этой системе один очень важный нюанс.

Внимание! Устанавливать насос надо на обратном контуре около котла. Именно на этом участке температура теплоносителя самая низкая. А это важно для насоса, а точнее, для его резиновых прокладок и манжет, которые высокую температуру просто не выдержат. Они начнут ссыхаться и лопаться, что приведет к протечкам и выходу из строя насосной установки.

Правильное место установки насоса

Необходимо отметить, что схема отопления с принудительной циркуляцией можно использовать не только для одноэтажных домов. Если точно подсчитать мощность циркуляционного насоса, то он спокойно потянет несколько этажей. Хотя опытные сантехники рекомендуют на большой дом в несколько этажей устанавливать несколько котлов с отдельными насосами.

Статья по теме:

Отопление загородного дома: варианты и цены. В отдельном обзоре представлен сравнительный анализ различных способов отопления с советами и рекомендациями.

Схемы подключения радиаторов

Для обывателей, которые не задумываются над тем, как подключены радиаторы в их собственном доме, все равно, какая схема используется. Главное для них – тепло в доме. Но, как показывает практика, именно схема подключения радиаторных батарей влияет на качество отдачи тепла. А схем две: одно- и двухтрубная.

Как сделать однотрубную систему отопления частного дома своими руками

В первую очередь надо понять, почему она так называется. По сути, однотрубка – это кольцо, в центре которого стоит котел. Трубы проложены вблизи от пола по кругу, к ним подключены батареи. Каждая из них забирает теплоноситель с одной стороны с нижнего патрубка и в эту же трубу с другого противоположного патрубка (нижнего) выдавливает уже охлажденную воду.

Скажем прямо, не самый лучший вариант, потому что имеет один существенный недостаток. В дальние от котла радиаторы поступает теплоноситель со значительно сниженной температурой. То есть, ближние батареи к котлу будут горячими, дальние теплыми. А значит, в каких-то комнатах будет прохладно.

Однотрубка с подключением радиаторов к одному контуру

Но если частный дом небольшой в 3÷6 комнат, то однотрубная система отопления в нем оправдана за счет простоты проведения монтажа своими руками, плюс небольшое количество труб, запорной арматуры и фитингов. То есть, это самый экономичный вариант в плане сооружения. Схема и порядок монтажа однотрубного отопления хоть и считаются несложными, все равно ответственность проводимых операций высокая. Особенно это касается систем с естественной циркуляцией теплоносителя. Здесь важно точно соблюсти уклон трубной разводки.

Двухтрубная схема

Эта водяная система по проведению монтажных работ более сложная, плюс в ней используется большее количество материалов. Но работает она гораздо лучше, чем однотрубная. Чисто конструктивно схема расположения труб в ней – это два контура: подающий и обратный. Необходимо отметить, что оба трубопровода являются глухими и соединяются между собой только через радиаторы и нагревательный котел. По самим названиям становится понятным, что по подающему контуру к радиаторам подается нагретый теплоноситель, а по обратному охлажденный отводится в котел.

При этом подсоединяться радиаторы к подающему контуру могут по-разному. Вариант первый – схема с нижней разводкой. Это когда труба подачи теплоносителя проходит по полу с подключением к верхним патрубкам радиаторов. Обратка проводится тут же, но с подключением к нижним патрубкам отопительных батарей.

Двухтрубка с нижней разводкой

Второй вариант – схема с верхней разводкой. Это когда от котла вверх проводится трубный стояк, который переходит в контур, распределяющий теплоноситель по радиаторам. Последний монтируют под потолком или на чердаке. Обратку монтируют, как обычно, на уровне пола или в подвале.

Внимание! Все трубы в неотапливаемых помещениях (чердак) теплоизолируются.

Необходимо обозначить, что верхняя разводка – это два варианта распределения труб от стояка.

  • Когда проводится одна горизонтальная труба, а от нее к радиаторам сверху спускают стояки из труб небольшого диаметра.
  • Когда на стояке устанавливается коллектор, от которого к каждой батареи отводится свой контур. Такую систему так и называют – коллекторной. Хотя в народе можно часто услышать и другие названия – паук или лучевая схема. Кстати, специалисты считают, что это самый лучший вариант для частного дома, если ставиться задача монтажа отопления своими руками. Она самая эффективная, но и самая затратная в плане расхода труб.

Двухтрубка с верхней разводкой

Обратите внимание на фото выше. На нем четко показаны участки отопительной системы, где «1» — это общий контур, «2» — основной стояк от котла, «3» — горизонтальный участок с уклоном, обычно он располагается на чердаке. «4» — это стояки, подающие теплоноситель на радиаторы. «5» — стояки, отводящие теплоноситель от батарей и «6» — это обратка.

И еще две разновидности двухтрубной системы – это с горизонтальной разводкой и вертикальной. Первая используется для одно- или двухэтажных строений, вторая для многоэтажных. Отличительная особенность второй перед первой – наличие высокого стояка, от которого по этажам распределяются подающие контуры.

Схемы отопления в двухэтажном частном доме своими руками

Двухэтажные частные дома – это сегодня самые часто возводимые здания. Поэтому большое количество людей сталкиваются с вопросами отопления, а точнее, выбора его схемы. Рекомендуется использовать вертикальную двухтрубную разводку или с естественной циркуляцией теплоносителя, или с принудительной.

Схема с естественной циркуляцией

Данная схема – это котел в подвальном помещении, от которого выводится стояк на чердак. Там происходит разводка труб по радиаторам, которые обычно на втором и пером этажах располагаются друг над другом. То есть, получается так, что два радиатора на двух этажах соединяются между собой и образуют один стояк, который в нижней части подключен к обратному контуру.

Поэтажное вертикальное движение теплоносителя к котлу

Понятно, что при такой схеме основная тепловая энергия будет отдана радиаторам на втором этаже. Но разница не будет значительной, поэтому ощущаться не будет сильно.

Схема с принудительной циркуляцией

В данном случае надо организовать разводку так, чтобы она на каждом этаже была горизонтальной. То есть, под отопительными батареями укладываются и подающий контур, и обратный. При этом каждый радиатор соединен и с первым, и со вторым.

Распределение теплоносителя по этажам происходит через небольшой стояк, высота которого ограничена полом второго этажа. То есть, он будет продолжением подающего контура на втором этаже. На первом от него делается отвод в сторону горизонтальной разводки.

Схема отопления на двух этажах с принудительной циркуляцией

Такая схема отопления в частном доме, сделанная своими руками, неплохо будет работать и при естественной циркуляции, но подстраховаться не мешает. Циркуляционный насос равномерно произведет подачу горячей воды по контурам. Поэтому можно сделать байпас. Это обводная труба, по которой вода будет двигаться помимо насоса. То есть, такая схема может работать и как естественная. И как принудительная.

Виды водяного отопления

Все, о чем было сказано выше, в основном касается радиаторного отопления частного дома. Но есть еще два вида: система теплый пол и плинтусные батареи.

Теплый пол

Отношение к теплым полам неоднозначное. С одной стороны это на самом деле лучший вариант равномерного нагрева помещений. С другой стороны, если напольное основание часто не мыть, то пыль все время будет подниматься вверх. Для аллергиков – это большая проблема.

Трубная разводка теплого пола

Но теплые полы используют, тем более, именно в частных домах для них оптимальный режим эксплуатации. В принципе, сложного в монтаже ничего нет. Надо просто выбрать схему укладки трубы, потому что контур будет достаточно длинным, а проходящий по нему теплоноситель постепенно будет остывать. То есть, уже в конце от его температуры (а это не больше +55°С) не останется и следа. Поэтому чаще всего трубу укладывают или улиткой, или двойной змейкой.

Внимание! Теплые полы – это отопительная система с принудительной циркуляцией теплоносителя.

Схемы укладки теплого пола

Статья по теме:

Монтажные схемы водяных теплых полов в частном доме. Какие существуют схемы теплых полов? В чем преимущества каждого вида? Какая подойдет именно вам? Читайте!

Перед тем как в частном доме сделать отопления «теплые полы», надо предварительно провести утепление самого напольного основания. Без утеплителя большая часть тепловой энергии будет уходить в бетонный пол. То есть, эффективность упадет. Это говорит о том, что теплые полы – сооружение затратное.

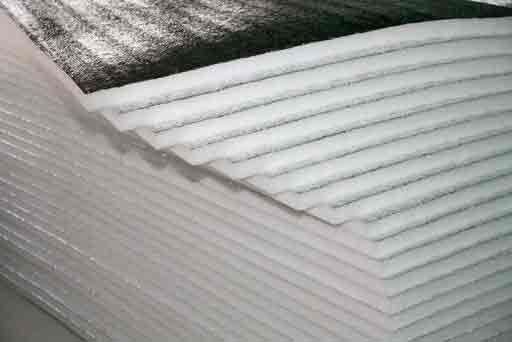

Укладывать теплый пол надо только на утеплитель

Плинтусное отопление

Теплый плинтус – это своеобразный симбиоз теплого пола и радиаторов. По внешнему виду и внутренней конструкции – это компактный металлический радиатор, по способу подключения – теплый пол. Чисто конструктивно – это медная труба, на которую насажаны пластины из алюминия или стали, выполняющие функции теплоотражающих ребер. Сверху все закрыто металлический корпусом.

Отопительные плинтусы по периметру комнаты

Приборы устанавливают вдоль стен по периметру или только по внешним стенам, они подключаются к котлу последовательно. Соединение производится пластиковыми трубами мелкого диаметра. Нередко для этого используют трубу от теплых полов.

Принцип обогрева помещений плинтусами состоит в том, что основная часть тепловой энергии уходит на нагрев стен, которые затем излучают тепло сами. Меньшая часть тепла работает по принципу конвекции.

Нагреваются стены, которые затем излучают тепловую энергию

Заключение по теме

Как видите, схем водяного отопления загородного дома, которые можно собрать своими руками, немало. Главное – правильно выбрать одну из них под параметры самого строения, где большую роль играет этажность здания.

Как показывает практика, вопрос, как правильно сделать отопление частного дома, остается для многих обывателей риторическим. Собрать разводку и провести монтаж оборудования – задача не из простых. Особенно, если дело касается многоэтажного дома. Поэтому если возникли проблемы или появились вопросы, касающиеся некоторых нюансов проводимых процессов, задавайте нам. Пишите в комментариях, вам обязательно ответит наш специалист.

Видео: однотрубная или двухтрубная система отопления: что выбрать

Экономьте время: отборные статьи каждую неделю по почте

Источник: http://homemyhome.ru/vodyanoe-otoplenie-chastnogo-doma-svoimi-rukami-skhemy.html

Схемы отопления частного дома своими руками

Здесь вы узнаете:

  • Однотрубные системы
  • Однотрубная горизонтальная
  • Однотрубная вертикальная
  • Схема «Ленинградка»
  • Двухтрубная система с нижней разводкой
  • Двухтрубная система с верхней разводкой
  • Лучевая система с коллекторами
  • С принудительной и естественной циркуляцией

Одним из этапов постройки частного дома является проектирование и создание отопительной системы. Это сложный этап, так как нужно не просто спроектировать отопление, но и сэкономить на материалах. Немаловажным фактором является и то, что созданное отопление должно отличаться эффективностью и экономичностью. Создаем отопление частного дома своими руками – схемы разводки (самые основные) вы сможете найти в нашем обзоре.

Существует очень много схем разводки труб отопления по частным домовладениям. Некоторые из них являются комбинированными, что позволяет повысить эффективность системы и добиться более равномерного прогрева всего дома. В нашем обзоре мы рассмотрим только самые основные схемы:

  • однотрубная горизонтальная схема;
  • однотрубная вертикальная схема;
  • схема «Ленинградка»;
  • двухтрубная система с нижней разводкой;
  • двухтрубная система с верхней разводкой;
  • лучевая система с коллекторами;
  • схемы с принудительной и естественной циркуляцией.

Давайте рассмотрим особенности представленных схем, а также обсудим их достоинства, недостатки и особенности монтажа.

Однотрубные системы

В однотрубных системах отопления теплоноситель последовательно проходит по всем радиаторам.

Создавая отопление частного дома своими руками, проще всего обустроить однотрубную систему отопления. Она обладает множеством преимуществ, например, экономичностью использования материалов. Здесь мы можем неплохо сэкономить на трубах и добиться доставки тепла в каждое помещение. Однотрубная система отопления предусматривает последовательную доставку теплоносителя в каждую батарею. То есть теплоноситель покидает котел, заходит в одну батарею, потом в другую, потом в третью, и так далее.

Что происходит в последней батарее? Достигнув конца отопительной системы, теплоноситель разворачивается и отправляется обратно в котел по цельной трубе. В чем заключаются основные преимущества подобной схемы?

  • Легкость в монтаже – нужно последовательно провести теплоноситель по батареям и вернуть его обратно.
  • Минимальный расход материалов – это самая простая и дешевая схема.
  • Низкое расположение труб отопления – их можно смонтировать по уровню пола или вовсе опустить под полы (это можно увеличить гидравлическое сопротивление и потребовать применения циркуляционного насоса).

Присутствуют и некоторые недостатки, с которыми приходится мириться:

  • ограниченная длина горизонтального участка – не более 30 метров;
  • чем дальше от котла, тем холоднее радиаторы.

Впрочем, есть некоторые технические ухищрения, которые позволяют нивелировать эти недостатки. Например, с длиной горизонтальных участков можно справиться установкой циркуляционного насоса. Он же поможет сделать последние радиаторы более теплыми. Компенсировать падение температуры помогут и перемычки-байпасы на каждом из радиаторов. Давайте теперь обсудим отдельные разновидности однотрубных систем.

Однотрубная горизонтальная

Самый простой вариант однотрубной горизонтальной системы отопления с нижним подключением.

При создании системы отопления частного дома своими руками схема с однотрубной разводкой может оказаться самой выгодной и дешевой. Она одинаково хорошо подходит как для одноэтажных домов, так и для двухэтажных. В случае с одноэтажным домом она выглядит очень просто – радиаторы соединяются последовательно – с целью обеспечения последовательного протекания теплоносителя. После последнего радиатора теплоноситель отправляется по цельной обратной трубе в котел.

Достоинства и недостатки схемы

Для начала мы рассмотрим основные достоинства схемы:

  • простота реализации;
  • отличный вариант для небольших домов;
  • экономия материалов.

Однотрубная горизонтальная схема отопления — отличный вариант для небольших помещений с минимальным количеством комнат.

Схема действительно очень простая и понятная, поэтому с ее реализацией сможет справиться даже новичок. Она предусматривает последовательное соединение всех устанавливаемых радиаторов. Это идеальная схема разводки отопления для частного дома небольших размеров. Например, если это однокомнатный или двухкомнатный дом, то «городить» более сложную двухтрубную систему не имеет особого смысла.

Глядя на фото такой схемы, мы можем отметить, что обратная труба здесь цельная, она не проходит через радиаторы. Поэтому такая схема более экономичная в плане расхода материалов. Если у вас нет лишних денег, такая разводка станет для вас наиболее оптимальной – она сэкономит деньги и позволит обеспечить дом теплом.

Что касается недостатков, то их мало. Главным недостатком является то, что последняя батарея в доме будет холоднее, чем самая первая. Это связано с последовательным проходом теплоносителя через батареи, где он отдает накопленное тепло в атмосферу. Еще одним недостатком однотрубной горизонтальной схемы является то, что при выходе из строя одной батареи придется отключать сразу всю систему.

Особенности монтажа однотрубной горизонтальной системы

Создавая водяное отопление частного дома своими руками, схема с однотрубной горизонтальной разводкой окажется самой простой для реализации. В процессе монтажа необходимо смонтировать батареи отопления, после чего соединить их отрезками трубы. После подключения самого последнего радиатора необходимо развернуть систему в обратном направлении – желательно, чтобы отводящая труба проходила по противоположной стене.

Однотрубная горизонтальная схема отопления может использоваться и в двухэтажных домах, каждый этаж здесь подключается параллельно.

Чем больше ваше домовладение, тем больше в нем окон и тем больше в нем радиаторов. Соответственно, растут и тепловые потери, в результате чего в последних комнатах становится ощутимо прохладнее. Компенсировать падение температуры можно путем увеличения количества секций на последних радиаторах. Но лучше всего смонтировать систему с байпасами или с принудительной циркуляцией теплоносителя – об этом мы расскажем чуть позже.

Аналогичная схема отопления может быть использована для обогрева двухэтажных домов. Для этого создаются две цепочки радиаторов (на первом и втором этажах), которые подключаются параллельно друг другу. Обратная труба в этой схеме подключения батарей одна, она начинается от последнего радиатора на первом этаже. Туда же подключается обратная труба, спускающаяся со второго этажа.

Однотрубная вертикальная

Как еще можно отапливать однотрубной системой двухэтажные домовладения? Альтернатива действительно есть – это однотрубная вертикальная система отопления, которой пользуются многие люди, подыскивающие подходящую схему парового отопления в частном доме. Никаких сложностей в подобной схеме нет, нужно просто вывести подающую трубу с теплоносителем на второй этаж и подключить располагающиеся там батареи, после чего сделать отводы вниз, на первый этаж.

Достоинства и недостатки однотрубной вертикальной схемы

Как обычно, начнем с положительных черт:

В однотрубных вертикальных системах отопления теплоноситель проходит от радиатора на верхнем этаже к нижним этажам.

  • более выраженная экономия на материалах;
  • сравнительно одинаковая температура воздуха на первом и втором этажах;
  • простота реализации.

Список недостатков такой же, как и у предыдущей схемы. В него вошли потери тепла на последних радиаторах. А так как теплоноситель у нас подается через верхний этаж, то на первом этаже может быть прохладнее, чем на втором.

Экономия на материалах получается более чем солидной. Наверх у нас отправляется всего одна труба, от которой теплоноситель распределяется по всем радиаторам второго этажа (не последовательно). От каждого верхнего радиатора трубы спускаются к радиаторам на первом этаже, после чего попадают в одну общую обратную трубу. Таким образом, данная схема предполагает минимальное использование материалов.

Особенности монтажа однотрубной вертикальной системы

При монтаже вертикальной однотрубной системы вы получите столько цепочек, сколько радиаторов у вас будет располагаться на каждом этаже.

В предыдущей схеме газового отопления в частном доме трубы последовательно обходили радиаторы на первом и втором этажах. То есть у нас получались две параллельные цепочки, в каждой из которых включалось несколько радиаторов. В текущей схеме у нас тоже есть цепочки, но они вертикальные. Например, если на каждом этаже по четыре радиатора, то у нас получаются четыре цепочки, соединенные параллельно.

Данная схема предполагает одну цельную подающую трубу, проходящую по верхнему этажу. От нее делаются отводы к каждому радиатору. После прохождения верхних радиаторов теплоноситель поступает к нижним радиаторам, лишь после этого – в обратную трубу, проходящую по первому этажу.

Однотрубная вертикальная схема отопления частного дома с газовым котлом может быть реализована без принудительной циркуляции теплоносителя. Все дело в том, что температура теплоносителя, поступающего к радиаторам второго этажа, одинаковая. Падение температуры наблюдается лишь на первом этаже. Но если мы дополним радиаторы перемычками-байпасами, то изменение температуры будет минимальным – им можно будет пренебречь.

Схема «Ленинградка»

Система отопления Ленинградка является усовершенствованной однотрубной системой.

Обе рассмотренные схемы обладают одним общим недостатком – падением температуры в последних радиаторах. В случае с горизонтальной схемой у нас имеются холодные радиаторы в горизонтальных цепочках, а в случае с вертикальной – в вертикальных цепочках. То есть в последнем случае это целый первый этаж.

Схема отопления «Ленинградка» в частном доме позволяет компенсировать остывание теплоносителя при прохождении очередного радиатора. Как она реализуется? В этой схеме предусмотрены перемычки-байпасы, располагающиеся под батареями. Что они дают? Перемычки позволяют направить часть теплоносителя в обход радиаторов, поэтому на выходе теплоноситель столь же теплый, как и на входе (незначительными отклонениями можно пренебречь).

Достоинства и недостатки схемы «Ленинградка»

Ленинградка способствует более равномерному отапливанию помещений.

У каждой схемы есть свои достоинства и недостатки. В чем заключаются плюсы схемы «Ленинградка»?

  • Более равномерное распределение тепла по всему дому.
  • Сравнительно простая модернизация.
  • Возможность регулировки температуры в отдельных помещениях (как в двухтрубных системах).
  • ограниченная длина магистрали – если радиаторов в горизонтальной цепочке много, то потери все-таки будут;
  • необходимость использования труб большого диаметра для более равномерного распределение тепла.

От последнего недостатка можно избавиться путем установки в систему циркуляционного насоса.

Особенности монтажа «Ленинградки»

Варианты подключения «Ленинградки» в однотрубной вертикальной схеме.

Создавая системы отопления частных домов своими руками, многие люди активно используют схему «Ленинградка». Как она прокладывается? Для создания схемы необходимо разместить радиаторы и проложить под ними трубу, от которой делаются отводы к входам и выходам радиаторов. То есть под каждым радиатором образуется перемычка. Кроме того, на каждый радиатор мы можем установить три крана – первые два крана устанавливаются на входах и выходах, а третий устанавливается на саму перемычку. Что это дает?

  • С помощью кранов можно регулировать температуру в отдельных комнатах.
  • Возможность исключения какого-либо радиатора без отключения всей системы (например, если один радиатор потек и требуется его замена).

Таким образом, схема «Ленинградка» является оптимальной схемой для одноэтажных и двухэтажных домов небольшого размера – можно сэкономить на материалах и добиться равномерного распределения тепла по помещениям.

Двухтрубная система с нижней разводкой

Далее мы будем рассматривать двухтрубные системы, отличающиеся тем, что они обеспечивают равномерное распределение тепла даже по самым большим домовладениям с множеством комнат. Именно двухтрубная система используется для обогрева многоэтажных домов, в которых очень много квартир и нежилых помещений – здесь такая схема работает великолепно. Мы же будем рассматривать схемы для частных домов.

Двухтрубная система отопления с нижней разводкой.

Двухтрубная система отопления состоит из подающей и обратной труб. Между ними устанавливаются радиаторы – вход радиатора подключается к подающей трубе, а выход – к обратной. Что это дает?

  • Равномерное распределение тепла по помещениям.
  • Возможность регулировки температуры в помещениях путем полного или частичного перекрывания отдельных радиаторов.
  • Возможность обогрева многоэтажных частных домов.

Существуют две основные разновидности двухтрубных систем – с нижней и верхней разводкой. Для начала мы рассмотрим двухтрубную систему с нижней разводкой.

Нижняя разводка используется во многих частных домах, так как позволяет сделать отопление менее видимым. Подающая и обратные трубы проходят здесь рядом друг с другом, под батареями или даже в полах. Удаление воздуха осуществляется через специальные краны Маевского. Схемы отопления в частном доме из полипропилена чаще всего предусматривают именно такую разводку.

Достоинства и недостатки двухтрубной системы с нижней разводкой

При монтаже отопления с нижней разводкой мы можем спрятать трубы в полу.

Давайте посмотрим, какими положительными чертами обладают двухтрубные системы с нижней разводкой.

  • Возможность маскировки труб.
  • Возможность использования радиаторов с нижним подключением – это несколько упрощает монтаж.
  • Минимизируются тепловые потери.

Возможность хотя бы частично сделать отопление менее видимым привлекает многих людей. В случае с нижней разводкой мы получаем две параллельные трубы, идущие вровень с полом. При желании их можно завести под полы, предусмотрев эту возможность еще на этапе проектирования системы отопления и разработки проекта строительства частного дома.

Что касается недостатков, то они заключаются в необходимости регулярного ручного удаления воздуха и необходимости использования циркуляционного насоса.

Особенности монтажа двухтрубной системы с нижней разводкой

Пластиковый крепеж для труб отопления разного диаметра.

Для того чтобы смонтировать систему отопления по данной схеме, необходимо проложить по дому подающую и обратную трубы. Для этих целей в продаже есть специальный пластиковый крепеж. Если используются радиаторы с боковым подключением, делаем отвод от подающей трубы к верхнему боковому отверстию, а забираем теплоноситель через нижнее боковое отверстие, направляя его в обратную трубу. Рядом с каждым радиатором ставим спускники воздуха. Котел в такой схеме устанавливается в самой нижней точке.

Такая схема чаще всего делается замкнутой, с использованием герметичного расширительного бака. Давление в системе создается с помощью циркуляционного насоса. Если нужно обогреть двухэтажный частный дом, прокладываем трубы на верхнем и нижнем этажах, после чего создаем параллельное подключение обоих этажей к отопительному котлу.

Двухтрубная система с верхней разводкой

В двухтрубной системе отопления с верхней разводкой расширительный бак ставится в самой верхней точке.

Эта двухтрубная схема очень похожа на предыдущую, только здесь предусматривается установка расширительного бачка в самой верхней части системы, например, на утепленном чердаке или под потолком. Оттуда теплоноситель спускается к радиаторам, отдает им часть своего тепла, после чего отправляется через обратную трубу в отопительный котел.

Для чего нужна такая схема? Она оптимальна в многоэтажных домах с большим количеством радиаторов. Благодаря этому достигается более равномерный прогрев, пропадает необходимость установки большого количества воздушных спускников – воздух будет удаляться через расширительный бак или через отдельный спускник, входящий в состав группы безопасности.

Достоинства и недостатки двухтрубной системы с верхней разводкой

Положительных черт очень много:

  • можно отапливать многоэтажные здания;
  • экономия на спускниках воздуха;
  • можно создать систему с естественной циркуляцией теплоносителя.

Присутствуют и некоторые недостатки:

Использование вертикальной разводки приведет к дополнительным трудностям при скрытом монтаже отопления.

  • повсюду видны трубы – такая схема не подойдет для интерьеров с дорогой отделкой, где элементы отопительных систем принято прятать;
  • в высоких домах необходимо прибегнуть к принудительной циркуляции теплоносителя.

Несмотря на минусы, схема остается довольно популярной и распространенной.

Особенности монтажа двухтрубных систем с верхней разводкой

Данная схема предусматривает отсутствие необходимости в расположении отопительного котла в самой нижней точке. Сразу после котла подающая труба отводится вверх, а в самой верхней точке устанавливается расширительный бак. Подача теплоносителя в радиаторы осуществляется сверху, поэтому здесь используется боковая или диагональная схема подключения радиаторов. После этого остывший теплоноситель отправляется в обратную трубу.

Лучевая система с коллекторами

Лучевая система отопления с использованием коллектора.

Это одна из самых современных схем, подразумевающая прокладку индивидуальной магистрали к каждому отопительному прибору. Для этого в системе устанавливаются коллекторы – один коллектор является подающим, а другой – обратным. От коллекторов к батареям расходятся отдельные прямые трубы. Такая схема позволяет обеспечить гибкую регулировку параметров отопительной системы. Также она дает возможность подключить к системе теплые полы.

Лучевая схема разводки активно используется в современных домах. Подающие и обратные трубы здесь могут прокладываться как угодно – чаще всего они идут в полах, после чего подходят к тому или иному отопительному прибору. Для регулировки температуры и включения/отключения отопительных приборов в доме устанавливаются небольшие распределительные шкафы.

Достоинства и недостатки лучевых систем

Положительных качеств набралось много:

  • возможность полностью спрятать все трубы в стены и в полы;
  • удобная настройка системы;
  • возможность создания дистанционной раздельной регулировки;
  • минимальное количество соединений – они сгруппированы в распределительных шкафах;
  • удобно ремонтировать отдельные элементы, не прерывая работу всей системы;
  • почти идеальное распределение тепла.

При монтаже лучевой системы отопления все трубы прячутся в полу, а коллекторы в специальном шкафу.

Есть и парочка недостатков:

  • высокая стоимость системы – сюда закладываются расходы на оборудование и расходы на монтажные работы;
  • трудность в реализации схемы в уже построенном доме – обычно эта схема закладывается еще на этапе создания проекта домовладения.

Если с первым недостатком еще приходится мириться, то от второго никуда не деться.

Особенности монтажа лучевых систем отопления

На этапе создания проекта предусматриваются ниши для прокладки отопительных труб, указываются точки монтажа распределительных шкафов. На определенном этапе строительства прокладываются трубы, устанавливаются шкафа с коллекторами, монтируются отопительные приборы и котлы, производится тестовый запуск системы и ее проверка на герметичность. Лучше всего доверить всю эту работу профессионалам, так как эта схема является самой сложной.

С принудительной и естественной циркуляцией

Все представленные выше схемы могут создаваться на основе отопительных котлов любого типа. Например, схема печного отопления частного дома строится на основе дровяной или угольной печи, а разводка труб может выполняться практически по любой из вышеописанных схем. Правда, во многие из них не помешало бы добавить принудительную циркуляцию. Для чего она нужна?

Главным отличием системы с принудительной циркуляцией теплоносителя от системы с естественной является циркуляционный насос.

Как мы помним, для однотрубных отопительных систем характерно уменьшение температуры теплоносителя по мере удаления от котла – часть тепла остается в радиаторах. Эти потери частично компенсируются с помощью схемы «Ленинградка», но в некоторых случаях недостаточно и этого. Для того чтобы исправить ситуацию, в отопительную систему устанавливается циркуляционный насос, обеспечивающий принудительную циркуляцию теплоносителя.

Принудительная циркуляция необходима и во многих других схемах, в том числе в двухтрубных. Все дело в том, что небольшой диаметр современных полипропиленовых труб, многочисленные соединения и повороты создают гидравлическое сопротивление. Кроме того, применение принудительной вентиляции позволяет обеспечить более быстрый прогрев домовладений.

Достоинства и недостатки принудительной и естественной циркуляции

У каждой системы есть свои достоинства и недостатки:

При отапливании помещения с большим количеством радиаторов циркуляционный насос просто необходим.

  • естественная циркуляция проще и дешевле – отсутствуют расходы на циркуляционные насосы;
  • принудительная циркуляция позволяет улучшить работу отопления в больших зданиях – в некоторых случаях можно обойтись и естественной циркуляцией, но тогда увеличивается время прогрева системы;
  • принудительная циркуляция характеризуется легким гудением – естественная циркуляция обладает полной бесшумностью.

То есть во всем есть свои преимущества и недостатки.

Особенности монтажа систем с принудительной циркуляцией

Здесь все очень просто – циркуляционный насос устанавливается рядом с отопительным котлом. Обязательно создание байпаса, чтобы насос можно было исключить из общей схемы или выполнить его замену в случае поломки. Рекомендуется выбирать производительные малошумящие насосы, чтобы они не донимали еле слышимым, но от этого не менее противным гудением.

Источник: http://remont-system.ru/otopitelnye-sistemy/shemy-otopleniya-chastnogo-doma-svoimi-rukami

Отопление в частном доме своими руками – схемы и монтаж от А до Я

Устройство отопления в частном доме или на даче жизненно необходимо как для проживающих в нем жильцов, так и для самого строения, увеличивая срок его эксплуатации. Для этого в доме устраивается отопление, и часто оно делается своими руками, по однотрубной или двухтрубной схеме.

Причем, необходимо включать нескольких видов отопления, на случай перебоев с тем или иным типом топлива или аварийного выхода системы из строя.

В этой статье мы раскрыли все вопросы касающиеся данной темы, тут вы найдете различный схемы и инструкции, видео уроки, из каких элементов состоит отопительная система, как ее рассчитать и много другой полезной информации.

Виды отопления в частном доме

Обогрев загородного дома производится несколькими способами:

  1. Традиционно используется печное, когда в качестве теплового источника применяется твердотопливная печь, отапливаемая дровами, углем, торфом и другими горючими материалами. Так же еще сегодня используются высушенные продукты жизнедеятельности животных (кизяк), которые в степных районах являются основным источником обогрева.

Печи могут быть разнообразных конструкций в зависимости от традиций разных народов. Так, в Европе большое распространение получили открытые очаги в виде каминов. Их топят дровами, а тепло по строению распространяется конвекцией. При этом в целях экономии, часто отапливаются не все комнаты, а только те, которые обогревать крайне необходимо.

В южных районах Европы специальных отопительных систем часто вовсе не делали. Источником тепла в холодное время года служила кухонная печь, использовавшаяся для приготовления пищи, жилые комнаты устраивались на верхних этажах.

Отопительные устройства появились позже, когда тепло стали распределять по дому равномерно с использованием трубных разводок. Первоначальной причиной тому являлось задымление продуктами сгорания, часто с трагическими последствиями. Поэтому возникла идея отделить источник тепла от жилого пространства, а для выхода дыма устроить специальный канал – дымоход.

  1. Воздушный обогрев производится от источника, нагревающего воздух собственной поверхностью или в специально оборудованных каналах. Распределение горячего воздуха происходит путем естественной конвекции. Забор производится в нижней части, от пола, а разогретый поднимается вверх в соответствии с законами физики. Примером такого способа отопления может служить печь «Булерьян», ставшая популярной вследствие своей экономичности и эффективности. Следует заметить, что КПД подобных установок достигает 90%, что недоступно многим другим приспособлениям. Печи воздушного обогрева чаще всего применяются для отопления технических помещений, например, таких как теплицы. В ряде случаев их устанавливают в качестве резервного топливного агрегата в частном доме.

Для распределения тепла по разветвленному жилому строению могут применяться и трубные разводки. Но требование к большому диаметру труб таких радиаторов делают их неудобными в эксплуатации.

  1. Времена массового сжигания нефтепродуктов для получения энергии постепенно уходят в прошлое. И первым в ряду заменяющих способов стали электрические приборы для частного дома. Явное практическое преимущество чистой энергии пока еще не получила широкого распространения, это можно объяснить ее дороговизной в сравнении с газовыми системами. Основными способами использования электроэнергии для получения тепла являются:
  2. Центральные электрокотлы, греющие теплоноситель, который циркулирует по трубопроводу системы, обогревая здание батареями.
  3. Электроконвекторы, генерирующие тепло электрическими нагревателями непосредственно в месте потребление. В данном случае имеется возможность регулировать степень нагрева. В таких устройствах применяется принудительная циркуляция воздуха, что позволяет снижать температуру, препятствуя пережиганию кислорода. Использование электроконвекторов требует значительно меньших затрат в сравнении с центральным котлом, но эксплуатационные расходы примерно те же.
  4. Обогрев инфракрасными излучателями производится при размещении специальной пленки на потолке. Производимые им волны в узком диапазоне нагревают не воздух, а находящиеся в помещении предметы. Прибор потребляет незначительное количество электроэнергии и представляет собой экономичный вид отопления. Используемые терморегуляторы только оптимизируют работу системы и способствуют снижению расходов. Вместе с тем, оборудование инфракрасной системы отопления стоит довольно дорого, и для монтажа понадобиться участие специалиста. Излучатели используются также для устройства теплого пола, при этом пленка располагается под его финишным покрытием.

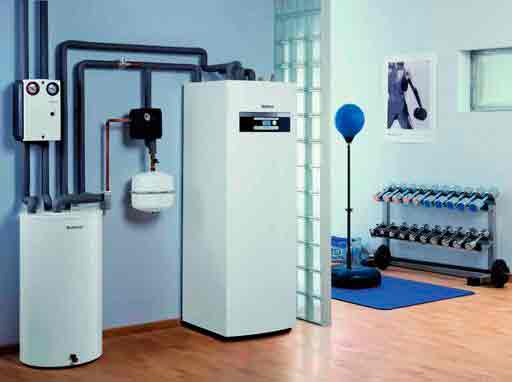

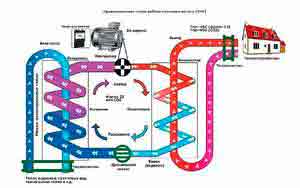

  5. Отопление с использованием теплового насоса пока еще не находит широкого применения. Основной причиной является большая трудоемкость при монтаже и значительная стоимость устройства. Принцип действия тот же, что и у холодильника, только отбирается не холод, а тепло. При эксплуатации затраты на обогрев минимальны, но значительная стоимость становится решающим фактором отказа.
  6. Индукционные котлы нагревают воду очень быстро и эффективно. Впрочем, назвать устройство котлом можно с натяжкой. Вода в нем нагревается от металлического наполнителя, размещенного в трубе, при прохождении тока повышенной частоты по катушке, намотанной поверх нее. В схеме управление используется инвертор, при помощи которого производится регулировка степени нагрева. Такое устройство необходимо использовать только при условии принудительной циркуляции отопительной системы. Поэтому в его управлении предусматривается блокировка включения при неработающем циркуляционном насосе. Привлекательным является то обстоятельство, что такой нагревательный прибор не может быть объектом внимания контролирующих организаций.

  1. Водяная система отопление предусматривает теплообмен через батареи, по которым перемещается вода. Традиционно использовалась именно вода, откуда и название. В настоящее время на замену ей пришли различные незамерзающие в определенных интервалах температур жидкости (тосол, антифриз). Это особенно актуально при устройстве системы отопления в частных домах периодического посещения. При этом используются самые различные виды тепловых приспособлений.

Применяемые в частном доме виды отопления весьма разнообразны, но следует заметить, что самым эффективным по стоимости является использование газовых котлов с водяными циркуляционными системами.

Если местность не газифицирована, основным видом генерации тепловой энергии остаются твердотопливные печи.

Выбор способа отопления частного дома

В условиях России на выбор влияют множество факторов:

  • климатические условия региона строительства;
  • доступность того или иного топлива;
  • наличие на рынке отопительных агрегатов нужного типа;
  • личные предпочтения застройщика.

Если в регионе строительства нет газопровода, можно соорудить газгольдер и устроить отопление газовыми приборами. Но это при условии, что есть организация, занимающаяся монтажом оборудования и поставками пропан-бутана для них. Стоимость такого вида газоснабжения ниже, чем при использовании магистрального газа.

При выборе типа системы обычно выбирают не одну. Возможны перебои с подачей топлива, с отоплением таких проблем быть не должно. Поэтому параллельно с газовым или электрическим котлом устанавливают дровяные печи или агрегаты на жидком топливе, например, солярке. В таком случае отопление гарантировано при любых сбоях.

Кроме того, многие пользователи любят посидеть у открытого огня и устраивают, кроме основных агрегатов, камины, очаги и прочие подобные устройства.

Это касательно приспособления для генерации тепловой энергии. Но имеет значение и рациональное распределение тепла внутри помещения. В частном доме чаще всего используются радиаторное водяное отопление. В последнее время в такие системы активно включаются устройства обогрева пола как вспомогательный элемент.

Это повышает эффективность обогрева и позволяет снизить температуру в радиаторных контурах. В результате меньше перегорает кислород воздуха, и улучшаются условия пребывания в таком доме.

Современные системы, как правило, выполняются многоконтурными, с раздельной регулировкой температуры в каждом из них. Обычно производится контроль в автоматическом режиме обратки с подмесом горячей воды из котла, или холодной из расширительного бачка для получения нужного нагрева системы.

Некоторые особенности имеют системы отопления двухэтажного дома. Значительная высота подъема теплового носителя в данном случае обеспечивает самопроизвольную циркуляцию естественным образом. Это позволяет отказаться от использования в трубопроводах циркуляционного насоса, а расширительный бак можно устанавливать не на чердаке, а непосредственно в котельной.

Такие устройства заполняются значительным количеством воды, поэтому их прогрев происходит медленно. Чтобы избавиться от такого недостатка, рекомендуется применять циркуляционную установку. Мощность его не велика, и, как правило, не превышает 90 Вт, а включение может производиться периодически.

Элементы отопительной системы

Отопительная система состоит из нескольких узлов, без применения которых создать ее невозможно.

В данном разделе мы подробно разберем элементы отопления, их предназначение, технические характеристики и какими функциональными особенностями они обладают.

Котел

По виду используемому источнику энергии различают несколько разновидностей:

    • На газу – отличаются значительной производительностью и экономичностью. Их желательно использовать, если имеется доступ к магистральному газу.

    • Дизельные работают на недорогой, переработанной из нефтепродуктов солярке, допускается использование отработанных сред (отработке масла). В связи с этим будут наиболее эффективны. Недостатком становится необходимость его размещения в отдельной проветриваемой пристройке. В противном случае при горении присутствие запаха топлива или продуктов сгорания в жилье неизбежен.

    • Электрические будут самыми чистыми по способу получения тепла. Но они не экономичны и уязвимы в отношении регулярности поступления энергии. Их применение оправдано при использовании резервных мощностей на альтернативных видах топлива.

  • Твердотопливные могут работать на любых его видах, включая уголь, дрова, пеллеты, торф и прочее подобное. Демократичны по отношению к любым видам топлива, характерны значительной теплоотдачей и невысокими ценами.
  • Комбинированные способны использовать многие виды энергоносителей – газ, твердое или жидкое топливо, электроэнергию. Особенно применимы в местностях, где случаются перебои с подачей энергоносителя.

Трубопроводы тепловых коммуникаций

Распределение тепла в доме производится по внутреннему трубопроводу, доставляющему теплоноситель к батареи в виде радиаторов.

В водяных системах эту роль выполняют трубы. Трубы могут изготавливаться из различных материалов:

  1. Металлические трубы – из низко углеродистых марок стали или меди. Их основным недостатком становится ограниченный срок эксплуатации (для стали) и значительная стоимость меди.
  2. Пластиковые трубы, армированные различными способами. Чаще всего используется полипропилен или сшитый полиэтилен. При этом лучшие показатели дает использование труб, армированных сплошным алюминием. Их долговечность составляет, по заявкам производителей, до 50 лет. Кроме того, использование металлизации повышает срок службы других стальных деталей отопления, перекрывая доступ атмосферного кислорода в теплоноситель.

В модных ныне теплых полах пластиковые трубы используются в бухтовом исполнении, что дает возможность изготавливать бес стыковые соединения. Производство ремонта трубопровода, скрытого в полу предусматривает выполнение значительного объема строительных работ при замене или ремонте теплого пола.

Отдельные контуры системы отопления сводятся в единый центр регулировки и управления, называемый коллектором.

Радиаторы для системы отопления

Разумеется, основное внимание уделяется радиаторам, через которые тепло передается в окружающее пространство. Поэтому основное внимание уделяется теплопроводности материала и площади поверхности обмена. Радиаторы бывают:

    1. Классический вариант, это – чугунные радиаторы, хорошо знакомые всем с советских времен. Они долговечны и совершенно не требовательны к качеству теплоносителя. Но их недостаток заключается в низкой теплопроводности. Чугунные батареи нагреются до 40 градусов на наружной поверхности только при температуре воды не менее 70 градусов.

  1. Популярной разновидностью стали радиаторы из алюминия. Этот материал обладает хорошими показателями теплопроводности и изделия из него очень эффективны. Недостатком алюминиевых радиаторов – значительные требования к чистоте теплоносителя. Наличие загрязнений в нем быстро приводит устройство к негодности. Поэтому в тепловых системах нужно использовать различные фильтры, что приводит к заметному росту расходов. Для таких радиаторов недопустимо большое давление, поэтому их не используют в промышленности.
  2. Широкое применение получили стальные радиаторы ввиду их значительной эффективности. Они бывают панельными и трубчатыми. Изделия из стали будут одними из самых бюджетных вариантов, при этом они выглядят вполне эстетично, чем обусловлено их широкое распространение. Срок службы составляет около 25 лет, что считается хорошим показателем. В тоже время трубчатые стальные радиаторы считаются товаром из премиального разряда.
  3. Радиаторы отопления биметаллические имеют очень высокую эффективность, что обусловлено использованием в конструкции алюминия наряду со сталью. При всех положительных качествах их применение ограничивается высокой стоимостью.
  4. Медные радиаторы по функциональным качествам, пожалуй, наиболее эффективны. Они не создают сопротивления потоку теплоносителя, благодаря высокой теплопроводности меди, в максимальной степени передают тепло в атмосферу. Они эффективно противостоят гидравлическим ударам. Единственным, но существенным недостатком становится их высокая стоимость.
  5. Следуя велению времени, производятся радиаторы и из пластика. Это вполне симпатичные и эффективные изделия по бюджетной цене и долговечные. Традиционно, учитывая характеристики материала, имеется существенное ограничений – температура воды не должна превышать 80 градусов.

Автономные радиаторы

Такие радиаторы работают от электрической сети и используются для поддержания определенного микроклимата в отельном помещении. Могут быть настенными или напольными. Корпус такого радиатора наполняется маслом.

Недавнее пополнение в строю отопительных приборов представлено кварцевыми устройствами. Их изготавливают из сплава никеля и хрома (нихром), имеющего высокое сопротивление и поэтому нагревающихся при прохождении тока. Греющий элемент герметично упакован в корпус из спеченного кварцевого песка.

Расширительный бак

Он представляет собой обычную емкость, объем которой должен составлять порядка 10% от общего количества воды в трубопроводе. При запуске котла происходит нагрев жидкости, а следовательно происходит увеличение ее объема. Поэтому и используется емкость, которая должна принять этот прирост.

Схемы отопления бывают открытыми и закрытыми. В первом случае на баке отсутствует крышка, что позволяет уровню жидкости свободно изменяться. Логично устанавливать его в самой высшей точке отопительной разводки и обычное место его расположения – на чердаке.

Кроме компенсации объема теплового носителя расширительный бак открытого типа служит для выпуска воздуха из трубопровода. При таком расположении емкости неизбежен значительный нагрев теплоносителя в бачке, а следовательно и интенсивное его испарение. При такой ситуации это приспособление станет единственным местом, которое необходимо использовать для долива жидкости.

В схемах закрытого типа расширительный бак герметичен и может быть установлен в любом месте отопительной сети. Оптимальным является вариант его размещения в котельной, где установлено и все остальное оборудование. Здесь применяются герметичные мембранные баки.

Однако в последнее время принято устанавливать дополнительные расширительные баки. Например, система работает более надежно, если такое устройство монтируется на бойлере.

При этом снижается общая нагрузка на отопительную сеть. Дополнительный бак устанавливают также в непосредственной близости от теплового источника, который в ряде случаев внутри дома располагается на кухне. Бачок при таком его расположении монтируют под потолком. Не слишком эстетично, зато надежно.

Циркулярные насосы

Эти агрегаты применяются для создания принудительной циркуляции теплоносителя по трубам системы отопления. Их назначение состоит в ускорении его прохождении, что способствует повышенной теплоотдаче.

При использовании циркулярных насосных станций упрощается процесс регулировки в тепловой сети и отпадает необходимость в размещении топливного котла в самой нижней точке разводки.

Создаваемый напор должен иметь достаточную мощность для преодоления гидравлического сопротивления элементов отопления – труб, батарей и прочих препятствий.

Насосы бывают двух модификаций – сухие и мокрые. В жилищном строительстве применяются агрегаты мокрого типа. Они работают практически бесшумно, что позволяет устанавливать их непосредственно в жилом доме.

При проектировании многоконтурных схем отопления использование насоса предусматривается в каждом отдельном ответвлении.

При необходимости ремонта предусматривается байпас, позволяющий циркуляцию теплоносителя без участия насосной станции. Это позволяет быстро заменить вышедший из строя агрегат на новый.

Срок эксплуатации современных циркулярных установок сравним с этим показателем для системы отопления.

Запорно – регулирующая аппаратура

В качестве таковой применяются:

  1. Краны шаровые для перекрытия потока теплоносителя по трубам. Применяются в двух положениях – «закрыто» и «открыто», для регулировки потока не используются.
  2. Краны, регулирующие для управления силой потока в трубах. Обычно располагаются на трубу – обратку. Могут работать в ручном и автоматическом режиме по сигналу термодатчика. Для этого применяются краны функционирующие посредством электропривода.
  3. Краны специальной конструкции для стравливания пробок из разводки отопления. Могут работать самостоятельно, сбрасывая воздушную пробку по мере ее образования.

Защитные устройства

В контурах отопительной системы они представлены клапанами давления и температурными датчиками. Первые применяются в механическом исполнении, и не используют в работе какую либо энергию.

Срабатывают при превышении давления (в котле, бойлере), открывая сброс при превышении.

Термодатчики и терморегуляторы срабатывают при критичном повышении температурного режима, отключая отопительное устройство или давая сигнал автоматике управления на включение подмеса холодной воды.

Какой нагреватель выбрать

Как подобрать котел для системы отопления частного дома, чтобы было тепло и оборудование служило надежно. Выше мы уже рассмотрели основные типы котельного оборудования, их достоинства и недостатки. Какие еще критерии могут повлиять на выбор типа и конструкции:

  1. Топливо которое будет использоваться. Это обстоятельство зависит от его доступности. Нет смысла покупать газовый котел при отсутствии в доступной близости магистрального газа. Самым дешевым и надежным вариантом является дровяное отопление, но оно превращает жильца в кочегара. Можно так же обратить внимание на дизельный или электрический агрегат.
  2. Особенности размещения котла в доме. Может быть выбран настенный или напольный вариант.
  3. Конструкция котла – он может быть одноконтурным или двухконтурным.

Строительный рынок заполнен котельным оборудованием импортного и отечественного производства. Ведущие позиции на нем традиционно занимают производители из Германии, Словакии, Франции, Италии и Чехии.

Некоторые из них присутствуют на рынке котельного оборудования уже более века. Однако имеет смысл обратить внимание на оборудование отечественных производителей, которое, в ряде случаев, надежнее импортного и более ремонтопригодно.

Особое внимание при покупке котла нужно обратить на состояние сопровождающей техдокументации, которая включает в себя:

  • гарантийную книжку;
  • сертификат соответствия;
  • акт санитарной экспертизы;
  • разрешение на эксплуатацию.

Следует понимать, что на рынке присутствует множество подделок, особенно известных брендов. При приобретении котла желательно участие опытного специалиста.

Не следует ограничиваться эксплуатацией всего лишь одного котла. Тогда при выходе из строя одного агрегата или при перебоях с горючим, в качестве временной замены надо использовать второй, резервный – твердотопливный котел для отопления частного дома.

Мощность агрегата должна обеспечить нагрев до приемлемой для проживания температуры. Поддержание ее стабильного уровня также требует определенных затрат, зависящих от степени утепления дома. Прошли те времена, когда теплоносители были дешевы и о высоком их расходе мало кто заботился.

Сегодня обязательным считается утепление снаружи и изнутри, использовании герметичных стеклопакетов и плотно закрывающихся дверей.

Величина тепловых потерь для различных зданий принимается следующей:

  1. В размере 130-200 Вт/м для домов без утепления;
  2. 90-110 Вт/м, если здание постройки 80-х или 90-х годов прошлого века с утеплением по нормативам того периода;
  3. 50-70 Вт/м для домов с хорошими стеклопакетами, тщательно изолированных и построенных от конца 90-х.

Для определения необходимой компенсирующей мощности агрегата указанные нормативы нужно умножить на суммарную площадь обогреваемых помещений.

Необходимая мощность котла в первом приближении может быть определена из расчета 1 кВт на 10 м3 отапливаемой площади.

Выбирая двухконтурный газовый котел для системы отопления можно решить проблему не только обогрева жилища, но и горячего водоснабжения.

Наиболее эффективными на сегодняшний день являются газовые котлы, как в части экономии, так и по безопасности эксплуатации.

Электрокотел способен сильно удивить потребителя счетами за электроэнергию. К тому же мощность и техническое состояние поселковых электросетей не всегда обеспечивает необходимое количество энергии. Без света может оказаться весь поселок.

Дизельные котлы очень неудобны в эксплуатации, поскольку требуют размещения в отдельном здании из-за присущего солярке запаха. К тому же они требуют повышенного внимания по причине образования огромного количества сажи и гари.

Расчет системы отопления

Как и все тепловые расчеты, этот при доскональном исполнении довольно сложен. Но мы приведем очень простую методику, позволяющую определить необходимые параметры с достаточно высокой точностью.

Исходными данными для расчета являются следующие параметры:

  1. Площадь отапливаемых помещений. Следует использовать только данные по комнатам, в которых устанавливается отопление, то есть одной или двумя стенами дома контактирующими с улицей.
  2. Климатическая мощность. Этот параметр учитывает место расположения частного дома. Так, для южных районов он составляет 0,8-0,95, для центральных регионов – 1,3-1,6, а для северных – 1,6-2,2.

Расчет для помещения площадью 130 метров в квадрате выглядит следующим образом:

N = 130 x 1,2 / 10 = 15,6 (кВт)

Расчет в обязательном порядке включает в себя вычисление количества секций радиаторов. Для этого используются следующие данные:

  1. Площадь – учитываются только комнаты, в которых устанавливаются батареи.
  2. Число 100 определяется из требования СНиП к мощности одной секции на квадратный метр площади.
  3. Площадь составляет 30 метров квадратных.
  4. Мощность одной секции батареи составляет 180 Вт.

N = 30 x 100 / 180 = 16,7 = 17 (шт)

Расчет системы отопления по указанной методике вполне достоверен и годится для практического применения.

Схемы отопления – однотрубная и двухтрубная система, какая лучше, и от чего зависит выбор схемы

Отопление частного дома может быть выполнено своими руками по различным схемам. Основных способов устройства два – однотрубная и двухтрубная схема.

Однотрубная система отопления весьма популярна в среде индивидуальных застройщиков по следующим причинам:

  1. Относительно демократичная стоимость устройства и его простота, позволяющая реализовать все своими руками. Достаточно владеть навыками сварщика средней квалификации.
  2. Гидроустойчивость, при которой теплоотдача разводки не изменяется при отключении отдельного нагревательного элемента.
  3. Экономное расходование основного материала – труб.
  4. Система характерна невысокой инерционностью и быстрым прогревом контура, что объясняется уменьшенным количеством теплоносителя при такой схеме.
  5. Эстетичный внешний дизайн, особенно, когда магистральная труба проводится в стене.
  6. Применение современного запорного и регулирующего оборудования (автоматические и ручные регуляторы температурных значений) позволяет производить точную настройку системы и обеспечить ее стабильность.
  7. Простота конструкции, определяющая ее надежность.
  8. Простой монтаж, обслуживание и эксплуатация.

Использование средств автоматизации позволяет включить однотрубную систему в комплекс схемы управления «Умный дом», регулирующий ее работу в зависимости от погодных условий, времени суток, сезона и других факторов.

Основные нарекания на такую схему подключения для частного дома состоят в неравномерности нагрева отдельных элементов – чем больше удаленность от котла, тем медленнее нагреваются батареи, поскольку теплоноситель охлаждается по мере перемещения по контуру.

Частично такой эффект нивелируется использованием циркулярного насоса. Можно также увеличить количество секций в удаленных батареях, что позволит выровнять теплоотдачу.

Такими мерами можно в значительной степени снизить влияние отрицательных факторов. В результате водяное отопление, выполненное по такой схеме, считается лучшим для частных домов площадью до 150 м3.

В двухтрубной системе отопления, наполнение всех радиаторов происходит одновременно. Этим обусловлен равномерный нагрев всего трубопровода.

Видео – Однотрубная / двухтрубная схема


Одновременно возникает возможность регулировки количества теплоносителя, проходящего в любом из коллекторов системы.

Такая схема, сделанная правильно своими руками имеет ряд определенных преимуществ:

  1. Возможность автоматической регулировки температуры в каждом помещении.
  2. Любой контур работает независимо, сбой в работе одного из них не влияет на функционирование остальных.

Вместе с тем имеются и определенные недостатки:

  • повышенная сложность конструкции;
  • большая материалоемкость разводки;
  • повышенная трудоемкость исполнения.

От выбора схемы отопительной системы загородного дома, зависит стабильность работы все системы. Так, для зданий с постоянным проживанием, допустимо использовать однотрубную схему подключения.

Двухтрубную систему лучше применять в домах периодического посещения, когда можно прогревать жилище с пониженным расходом горючего.

Выбор варианта подключения зависит от пожеланий застройщика и полностью находится в его компетенции.

Какая циркуляция будет оптимальной и почему – принудительная или естественная

Рассматривая этот вопрос, обращаем внимание на следующие обстоятельства:

  1. Схема отопления с естественной циркуляцией применяется в строениях небольшого размера. Насосные установки для такого жилья устанавливаются при необходимости регулирования температуры, как в целой системе, так и в отдельных ее контурах.
  2. Произвольная циркуляция используется вынужденно при отсутствии электроэнергии или длительных перебоях в ее подаче.
  3. Когда по условиям эксплуатации требуется повышенное давление в отопительной системе, применяются циркуляционные насосы в системах.

Для таких целей в настоящее время используются циркулярные установки с мокрым ротором. Их выбор производится исходя из особенностей монтажа и условий эксплуатации.

В качестве теплоносителя для системы отопления частного дома применяются различные материалы. Это зависит от условий эксплуатации здания.

Для строений периодического посещения предпочтительны незамерзающие жидкости (антифриз, трансформаторное масло), не приводящие к разрывам трубопровода при значительном холоде.

В домах постоянного проживания можно применять воду.

Монтаж системы отопления в частном доме своими руками

Это ответственное мероприятие, для выполнения которого нужна определенная квалификация исполнителей и твердое знание теории. Порядок выполнения работ может быть следующим:

  1. Разработать и прорисовать эскизный проект системы отопления в схеме (пример представлен ниже).
  2. Приобрести все необходимые составляющие, включая радиаторы, трубы, запорно-регулирующую аппаратуру, источник тепла, фитинги, элементы крепления и прочее.
  3. Установить котел по месту его постоянной дислокации. При эксплуатации открытой схемы с естественной циркуляцией его нужно устанавливать в нижней точке разводки.
  4. Смонтировать канал удаления продуктов горения.
  5. Закрепить радиаторы по месту установки в соответствии с проектом.
  6. Монтаж трубной разводки в котельной частного дома с установкой запорно-регулирующей аппаратуры, байпасов, воздушных клапанов и прочего оборудования.
  7. Подключение контуров к коллектору, установка циркулярных насосов и контрольной аппаратуры.
  8. Пробный пуск в холодном режиме для выявления дефектов монтажа. Производится путем подачи воды в каждый контур отдельно с визуальным контролем стыков и сварных швов. При установлении протечек их нужно ликвидировать немедленно, после чего продолжается проверка других ответвлений.

Какие трубы и какого диаметра выбрать

В настоящее время выбор труб очень велик. По материалам это два варианта:

  • пластиковые, среди которых возможны варианты – полипропиленовые, из сшитого полиэтилена, армированные алюминием или стекловолокном;
  • металлические – стальные, стальные нержавеющие, медные.

Для отопления частного дома чаще всего используются полипропиленовые трубы.

Имеет также значение диаметра. Если установить маленькие размеры, перемещение теплоносителя может быть нарушено из-за повышенного гидравлического сопротивления. В результате система будет работать с шумом.

Если размер труб больше оптимального, скорость перемещения воды снижается с нарушением интенсивности теплообмена. Расчет диаметра труб для отопления частного дома может быть выполнен по соответствующей формуле:

Q – нагрузка на определенный участок системы, кВт;

dT – разница в температуре на входном и обратном трубопроводе;

V – скорость потока теплоносителя, м/сек.

Кроме того, в самотечных схемах для распределительного контура используется выходная труба большего диаметра, чем для основной разводки. Принцип расчета ее диаметра основывается на равенстве секундных объемов вытекающего потока и суммы распределяемого. То есть размер питающей трубы зависит от количества батарей и размера расхода.

При монтаже такого трубопровода нужно соблюдать правила установки с уклоном. Он выполняется с подъемом в сторону движения жидкости для питающей трубы, и наоборот – для обратки.

Самостоятельное подключение котла

Перед тем, как установить котел отопления, нужно подготовить помещение для него. Требования к нему будут следующие:

  1. Оно должно быть оборудовано приточно – вытяжной вентиляцией.
  2. Основание для котла при строительстве должно быть выполнено из негорючих материалов и находится над уровнем пола на 20-25 сантиметров. Если пол выполнен из горючих материалов, его на расстоянии около метра обивают металлическим листом.
  3. Должен быть выполнен подвод дымохода.
  4. При применении котла на стене дома, ее нужно также обшить металлом.

Установку нужно производить в точном соответствии с требования инструкции, прилагаемой к тепловому агрегату. Монтаж газового котла в доме производится при участии специалиста газового хозяйства, и запуск производится с его разрешения.

При подключении тепловой установки используются все комплектующие, прилагаемые к нему. Разводка труб от котельной производится в соответствии с проектом.

Опрессовка системы отопления своими руками

Опрессовка, то есть испытание разводки повышенным давлением, является итогом мероприятий по ее созданию. Эта операция производится закачкой в нее воды и постепенное повышение давления.

Одновременно производится визуальный и инструментальный контроль трубопроводов. Вначале давление поднимается до 2-х атмосфер, спустя несколько часов – до 4-х – 6-ти.

Наблюдения производятся в течение 3-4 часов, при отсутствии протечек его повышают до 8-9 атмосфер, и такое давление в системе оставляют на сутки.

Положительным результатом считается, если давление в системе за это время не снизилось, следовательно, протечек не имеется.

Типичные ошибки при монтаже

Отопления предназначено для длительной эксплуатации, а внезапные поломки в отопительный период способны создать массу хлопот. К этому могут привести следующие обстоятельства:

  1. Котельная должна быть достаточно просторной, чтобы расстояние до стен было не менее метра. Это позволит получить доступ к нему для вскрытия и ремонта.
  2. Предпочтительно размещать оборудование вдоль одной стены, оставляя место для других систем.
  3. Важен аккуратный монтаж трубопровода, это облегчит обслуживание и установление неисправностей.
  4. Распространенным недостатком является игнорирование использования фильтра. Его нужно размещать на обратке, устанавливая вниз отстойником. Отсутствие фильтра приводит к засорению трубопровода и полному его заиливанию.
  5. Циркулярный насос устанавливается на обратке, где значение теплоносителя ниже. Превышение необходимой мощности агрегата приводит к существенной скорости потока в трубах, шумной работе и нарушению теплоотдачи.
  6. Емкость расширительного бачка должна составлять не менее 10% от объема воды в сети, место крепления – перед циркулярным насосом.

Чаще всего ошибки в проектировании и монтаже отопления приводят к созданию сложных и опасных ситуаций, поэтому важно участие опытного специалиста хотя бы на уровне консультаций, даже если работы выполняются своими руками.

Источник: http://trubanet.ru/truby-dlya-otopleniya/otoplenie-v-chastnom-dome-svoimi-rukami-video-instrukcii.html

Варианты отопления частного дома своими руками

Близость к водоёму и лесу, чистый воздух, тишина — это самое большое преимущество, чтобы загородный дом стал основным местом проживания. Детям также гораздо лучше расти не на шумных улицах города, а проводить своё свободное время, безбоязненно катаясь на веловипеде и роликах. Единственная причина, по которой не все хотели бы жить в частном загородном доме — это отсутствие нормального отопления.

Иногда единственным источником тепла в доме бывает печь, которую надо растапливать каждый день, прочищать дымоход, выгребать скопившуюся золу, колоть дрова, покупать щепу и тому подобное. Такая перспектива не прибавляет энтузиазма, поэтому создание современной системы отопления дома станет решающим фактором для переселения всей семьи за город.

Водяное отопление

Основной принцип работы: котёл нагревает воду, которая затем по трубам поступает в батареи, и снова возвращается в котёл. Система водяного отопления — это замкнутая цепочка котёл-трубопровод-батарея-трубопровод-котёл. Существует водяная система отопления с естественной циркуляцией носителя и с принудительной системой. Первая система работает за счёт движущей силы, возникающей в результате разности плотностей горячей и холодной воды в подающей и обратной трубах.

При нагревании в котле менее плотная горячая вода вытесняется вверх более плотной холодной водой. Далее она идёт по трубам к радиаторам, отдаёт тепло и, остывая, возвращается в котёл. При такой системе важными параметрами являются диаметр труб и угол их наклона. Также существует система «принудительной» циркуляции носителя. В ней движущей силой выступает циркуляционный насос. Помимо этой схемы, в систему водяного отопления входят расширительный бачок для излишков воды при нагревании, циркуляционный насос, терморегулятор, манометр, воздухоотводчики, предохранительные клапаны.

Преимущества водяного отопления:

  • практичность, ведь водяной котёл не требует отдельного помещения. Его можно разместить на кухне, в подвале или ванной комнате.
  • экономичность. По сравнению с печным отоплением экономия топлива достигает 20%.
  • естественная циркуляция воды не требует применения насоса
  • система водяного отопления считается самой надёжной и простой

Недостатки водяного отопления:

  • трудоёмкий и дорогой монтаж
  • необходимость профилактических работ
  • смена антифриза каждые пять лет

Этапы подготовки к установлению водяного отопления:

1-й этап: для начала нужно сделать расчёты отапливаемой площади, чтобы купить котёл необходимой мощности. Если площадь дома не превышает 200 м 2 , то достаточно приобрести котёл мощность 25 кВт. Помещение 200−300 м 2 обогревается котлом в 35 кВт, площадь 300−600м 2 будет хорошо прогреваться котлом мощностью 60 кВт, а если площадь помещения больше 600м 2 , то надо покупать котёл мощностью 100 кВт.

2-й этап: покупаем трубы для отопления. Стальные трубы имеют малую коррозионностойкость. Нержавеющие и оцинкованные трубы должны иметь резьбовые соединения. Медные трубы выдерживают и высокое давление, и высокие температуры, но они очень дорогостоящие. Полимерные трубы удобны при монтаже, недорогие, но имеют большой коэффициент теплового расширения. В случае аварии зимой, простояв какое-то время без горячей воды, при перезапуске происходит сильное расширение, и трубы могут дать течь. Поэтому полимерные трубы больше используют в многоквартирных домах.

3-й этап: выбираем систему водяного отопления. Одноконтурная система предназначена только для отопления. При двухконтурной системе, помимо отопления горячая вода подаётся и для бытовых нужд. Иногда применяют две одноконтурных системы, одна из которых летом выключается, а другая работает на подачу горячей воды в краны.

4-й этап: выбираем вариант разводки труб внутри помещений. Для частного дома будет оптимальна двухтрубная «кустовая» система. Своё название она получила от особенности расположения труб по отношению к отопительному прибору. При этой система к каждому отопительному приборы подведены две трубы: с горячей и холодной водой.

5-й этап: теперь предстоит выбрать, на каком топливе будет работать котёл. Если к дому подведён природный газ, то самым оптимальным вариантом станет, соответственно, газовый котёл. Он, конечно, требует регулярного обслуживания и контроля специальными службами.

Внимание: газовый котёл монтируется ИСКЛЮЧИТЕЛЬНО специалистом. Если местность не газифицирована, то тогда надо выбирать котёл на твёрдых видах топлива (уголь, дрова, торфобрикеты). В этом случае необходимо позаботиться о создании тёплого сухого помещения для складирования топлива. Котлы на жидком топливе, например, на дизельном топливе, являются пожароопасными. К тому же такое отопление будет очень дорогим.

6-й этап: на листе бумаги рисуем точную систему прокладки труб и установки радиаторов в каждом помещении (надо сказать, что фирмы, продающие котлы, трубы, насосы и комплектующие предоставляют расчёт и подбор бесплатно). Батареи с секциями не менее 7-ми штук устанавливаем под каждым окном. На каждом этаже батареи располагаются друг под другом. Отмечаем, где надо установить краны и фитинги (краны нужны перед каждым радиатором для регулировки подачи воды). В нижней части системы нужен кран для слива воды из контура. Исходя из схемы, нужно просчитать длину и количество труб, кранов, фитингов и других компонентов.

Для установки двухтрубной системы водяного отопления своими руками необходимо приобрести:

  • расширительный бочок
  • металлопластиковые трубы необходимого размера
  • котёл
  • радиатор
  • вентили, клапаны, заглушки, краны
  • пресс-фитинг
  • компрессионный фитинг
  • калибратор
  • рулетка
  • гаечные ключи
  • обжимные муфты
  • нож для обрезки труб
  • пресс-клещи

Особенности установки системы водяного отопления:

  1. в частных домах отдают предпочтение металлопластиковым трубам. В местах, где должны проходить трубы сквозь стены и потолок, делаются разметки. Затем в местах разметок сверлятся отверстия соответствующего диаметра.
  2. в верхней точке отопительной системы дома устанавливается расширительный бак открытого типа на высоте не менее 3-х метров по вертикали от уровня котла. Расширительный бак закрытого типа можно установить в том же помещении, где стоит сам котёл.
  3. после установки бака можно монтировать трубы. Порядок установки таков: трубопровод от котла доводится до первого радиатора и соединяется с ним. Выход радиатора соединяется с обратной магистралью. Также идёт подсоединение и отвод к каждому радиатору.
  4. самым сложным этапом будет соединение обратной магистрали с котлом. Таким образом, создаётся замкнутая отопительная система. Всё, водяное отопление дома готово.

Паровое отопление

Суть работы паровой системы отопления таков: котёл нагревает воду до той температуры, когда вода превращается в пар. Он идёт по трубам, снова превращается в воду и опять возвращается в котёл. Паровое отопление также может быть как одноконтурным, т. е. только для отопления, и двухконтурным, когда подаётся горячая вода для бытовых нужд. В случае применения паровой системы отопления трубы и радиаторы могут нагреваться до 100 0 С. Паровые системы бывают собирательными и прямыми. В первом случае пар собирается в специальном баке, из которого обратно уходит в котёл. В другом варианте пар возвращается по специальной отводной трубе.

Преимущества парового отопления:

  • недорогой монтаж и компактные размеры
  • нет потери тепла в теплообменниках
  • высокая теплоотдача
  • пар, в отличие от воды, не замерзает в трубах
  • экономичность

Недостатки парового отопления:

  • пар постепенно разрушает трубы
  • невозможно плавно регулировать температуру в посещении
  • поверхность радиаторов раскаляется до высокой температуры, и при случайном касании можно получить ожёг

Этапы подготовки к установлению парового отопления:

1-й этап: выбираем паровой котёл. Его мощность аналогична мощности водяного котла. Он также работает на природном газе, твёрдом и жидком топливе.

2-й этап: выбираем трубы, по которым будет идти пар. Стальные трубы всем хороши, но у них низкие антикоррозионные свойства. Оцинкованные и нержавеющие трубопроводы хорошо противостоят коррозии, но стоят довольно дорого. Тот же недостаток и у медных труб, зато их легко вмуровывать в стены, они хорошо выдерживают высокую температуру и давление. Пластиковые трубы применять опасно, потому что они не выдерживают давления. Главное условие, независимо от материала труб покупайте трубы заводского изготовления. Монтировать их между собой необходимо в здании, а не на улице.

3-й этап: делаем схему устройства будущей отопительной системы. Учитывается общая длина трубопровода со всеми ответвлениями, материал, из которого он будет сделан, контрольно-измерительные приборы, предохранительная и запорная арматура, количество тройников и переходов. Опять-таки, всё это смогут сделать сотрудники фирмы, где Вы будете покупать всё необходимое.

4-й этап: устанавливаем паровой котёл. Помещение, где он будет размещаться, должно быть высотой не ниже 2,2 метра. Расстояние от стены до котла должно быть не менее метра. Стены должны быть сделаны из кирпича или облицованы огнеупорной плиткой. В помещении обязательно должно быть окно и работать система вентиляции. Котёл монтируется ниже уровня радиаторов. Это позволит пару подниматься вверх, а скопившийся конденсат самостоятельно стечёт обратно в котёл. Вместе с котлом проводится монтаж датчиков, клапанов, предохранителей и прочих устройств.

5-й этап: производится установка радиаторов. Они должны быть минимум 7-коленными. Их можно прикрепить к стене при помощи дрели, перфоратора и шуруповертов. В отопительную систему радиаторы монтируются посредством резьбового соединения или сварки. Соблюдение герметичности является жизненно важным! Иначе радиаторы будут пропускать пар. Монтаж труб осуществляется не ранее установки радиаторов.

Внимание: при первом запуске котла и всей отопительной системы нужно обязательно позвать специалистов! Они запустят систему по всем нормам и стандартам, укажут на ошибки или недочёты. Даже если Вы прекрасно установили всю систему, не пренебрегайте помощью квалифицированного специалиста! Ведь от этого зависит жизнь и здоровье Вашей семьи!

Воздушное отопление

Суть работы такова: при помощи специального теплогенератора, в котором имеется вентилятор и теплообменник, нагревается воздух, который идёт по воздуховодам в помещение, вытесняя из труб холодные массы. Они же в свою очередь опять попадают к генератору. Генератор работает как на твёрдом, так и на жидком топливе. Продукты сгорания должны выходить через трубу.

Для установки своими руками системы воздушного отопления необходимо приобрести:

  • фильтры для очистки воздуха
  • генератор
  • УФ-фильтр для очистки воздуха
  • увлажнитель воздуха
  • система воздуховодов
  • термостат
  • воздуховоды

Преимущества воздушного отопления:

  • вся система отопления монтируется в стене
  • происходит равномерный прогрев помещения
  • нет шума
  • воздушное отопление на 20−30% экономичнее водяного
  • система воздушного отопления в обязательном порядке имеется функция фильтрации воздуха. При этом воздух очищается от пыли и неприятного запаха, а фильтрующий элемент меняется каждые полгода
  • воздух при воздушном отоплении всегда достаточно увлажнён
  • быстрое нагревание помещения
  • специальный термостат позволяет варьировать температуру в комнате от 5 0 до 35 0 С

Недостатки воздушного отопления:

  • монтаж воздушной системы отопления можно сделать только при возведении здания
  • тёплый воздух подаётся из-под потолка, а он должен опуститься вниз, что весьма затруднительно. Поэтому сквозняки, пусть и тёплые, присутствуют в помещениях с воздушным отоплением
  • как правило, такой вид отопления совмещён с кондиционированием и увлажнением воздуха, что увеличивает стоимость всей системы
  • в жилых помещениях такая система применяется редко

Этапы монтажа системы воздушного отопления:

1-й этап: надо хорошенько просчитать, сможет ли данная воздухонагревательная система прогреть такую площадь помещения. Если воздух подавать с большой скоростью, то система будет работать с шумом.

2-й этап: воздухопровод в деревянном доме, например, из клееного бруса можно проложить в перекрытии. В каменном или бетонном домах нужно применять дроссельные заслонки воздуховодов. Воздуховоды крепятся с помощью анкеров. Если воздуховоды проходят какой-то участок «впустую», то их надо утеплить во избежание теплопотери. Воздуховоды в зависимости от типа теплогенератора могут быть гибкими, жёсткими или комбинированными. Помимо самих воздуховодов, в комплект к ним необходимо приобретать анкеры, дроссельные заслонки, врезки и т. п. Общая длина воздуховода не должна превышать 30 м, иначе будут сильные потери тепла.

3-й этап: в качестве воздуховодов в помещениях могут служить круглые диффузоры и прямоугольные решётки. Последние смотрятся эстетичные, но от них теряется скорость подачи воздуха. Круглые диффузоры применяют на полу.

Внимание: воздушное отопление устанавливать самостоятельно сложно и небезопасно! Обратитесь к квалифицированному специалисту!

Электрическое мобильное отопление

Суть заключается в преобразовании электроэнергии в тепловую энергию без посредничества теплоносителя. Современные электрические отопительные приборы оснащены системой автоматического регулирования температуры, автоматическим переходом к экономичному режиму работы, возможностью работать по заданной программе.

Преимущества электрической отопительной системы:

  • бесшумность работы
  • установка температуры от 5 0 С до 30 0 С
  • простота в эксплуатации
  • небольшие габариты отопительных приборов

Недостатки электрических отопительных приборов:

  • высокая стоимость электроэнергии
  • для горячего водоснабжения нужно дополнительное оборудование
  • в случае перебоев с электроэнергией может промёрзнуть весь дом

Виды электрических систем отопления

Электрическая система отопления имеет свои разновидности:

Отопительные батареи на электрическом питании:

конвекторы: потоки непрогретого воздуха через специальные щели и отверстия в панели прибора естественным образом поступают внутрь, где нагреваются и устремляются наружу. Таким образом, прогревается весь воздух в комнате. При этом воздух хорошо увлажнён, не пересушен, а сам конвектор мало восприимчив к влаге. Стоимость конвекторов в России от 1200 до 2000 рублей.

тепловентиляторы или тепловые пушки имеют встроенный вентилятор, и нагретый воздух выходит из тепловентилятора с ускорением. Помещение с его помощью прогревается быстро и равномерно, но этот прибор требует больших расходов электроэнергии, а также сжигает кислород, чувствителен к влажности. К тому же мощные тепловые пушки стоят от 20 000 российских рублей.

масляные обогреватели прогревают воздух благодаря специальному нагревательному элементу, состоящему из нагревательной спирали и корпуса с минеральным маслом. Нагревательный элемент накаливает масло, и тепло от него исходит по всей комнате. При этом прибор работает бесшумно и не сжигает кислород. Но масляные обогреватели занимают довольно громоздкие и неравномерно прогревают воздух.

настенные электрические батареи работают по принципу масляных обогревателей. Их можно повесить рядом с диваном, и тогда всё тепло будет идти туда. Они имеют высокий КПД, имеют компактный дизайн, поэтому стали весьма популярны на рынке отопительных приборов.

электрическая система «тёплый пол». Под напольным покрытием вмонтированы нагревательные элементы, которые преобразуют электрическую энергию в тепловую. Тёплый воздух имеет свойство подниматься вверх. Таким образом, равномерно прогревается всё помещение.

Преимущества электрической системы «тёплый пол»:

  • комфортное распределение температуры по всему помещению
  • долгий срок службы
  • быстрый прогрев помещения
  • в случае повреждения кабеля можно легко устранить поломку, не повреждая весь пол

Недостатки электрической системы «тёплый пол»:

  • высокая стоимость электроэнергии
  • вредное воздействие магнитного поля на человека
  • в случае неправильной укладки кабеля может нарушиться структура линолеума или ламината

Материалы для монтажа электрического отопления

Резистивные нагревательные кабели. Для проведения тёплого пола в санузлах, прихожих и ванных комнатах подойдут одножильные кабеля. Для детских, залов или спален лучше применять двухжильные кабели. Либо используйте саморегулирующиеся нагревательные кабели. Проводником тепла в них является полимерная матрица, которая не боится местного перегрева и не может покоробить напольное покрытие.

  • KIMA TERION 110 W (двупроводниковый бронированный), мощность 105 ВТ, длина 7 м, цена 3 216 руб.
  • KIMA TERION 300 W (двупроводниковый бронированный), мощность 285 ВТ, длина 19 м, цена 5 424 руб.
  • KIMA TERION 800 W (двупроводниковый бронированный), мощность 765 ВТ, длина 50 м, цена 9 024 руб.
  • KIMA TERION 1300 W (двупроводниковый бронированный), мощность 1245 ВТ, длина 82 м, цена 12 384 руб.
  • KIMA TERION 2300 W (двупроводниковый бронированный), мощность 2200 ВТ, длина 144 м, цена 19 296 руб.
  • KIMA ARMOR 100 W (однопроводниковый), мощность 95 ВТ, длина 6 м, цена 2 736 руб.
  • KIMA ARMOR 500 W (однопроводниковый), мощность 480 ВТ, длина 29 м, цена 4 848 руб.
  • KIMA ARMOR 1800 W (однопроводниковый), мощность 1720 ВТ, длина 104 м, цена 11 712 руб.
  • KIMA ARMOR 5000 W (однопроводниковый), мощность 3825ВТ, длина 290 м, цена 28 896 руб.
  • KIMA K -3 100 W (однопроводниковый), мощность 19ВТ/м, длина 0,2−500м, цена 720 руб./м
  • КIMA CHARL — M 110 W (однопроводниковый), мощность 105 ВТ, площадь 0,95 м 2 , цена 5 520 руб.
  • КIMA CHARL — M 430 W (однопроводниковый), мощность 410 ВТ, площадь 3,6 м 2 , цена 8 880 руб.
  • KIMA CHARL — M 880 W (однопроводниковый), мощность 840 ВТ, площадь 7,4 м 2 , цена 14 352 руб.
  • К IMA CHARL — M 1550 W (однопроводниковый), мощность 1480 ВТ, площадь 13 м 2 , цена 22 272 руб.

2. Термостаты, которые бывают программируемые и непрограммируемые. С их помощью можно регулировать температуру и временные параметры работы системы.

  • REGIN FL 1 G (термостат со встроенным датчиком и выносным датчиком пола)— 2 640 руб.
  • REGIN TM 1 N / D + TG — B 130 (термостат на DIN -рейку с выносным датчиком пола) — 6 000 руб.
  • OJ OCD 2−1999- RU (программируемый термостат с выносным датчиком пола) — 4 800 руб.
  • OJ OTN -1999 (термостат со встроенным датчиком воздуха) — 2 640 руб. ​

3. Теплоизоляция

  • PAROC Hvac Lamella Mat Alucoat, базальтовая вата, покрытая алюминиевой фольгой, размер 90 см/8 м, плотность 35 кг/м 3 , цена 1 400 руб. за рулон
  • Утеплитель фольгированный Изолайн, вспененный полиэтилен, покрытый алюминиевой фольгой, размер 1,2 м/25 м, плотность 30 кг/м 3 , цена 2 000 руб. за рулон

4. Строительный скотч

  • Скотч алюминиевый, ширина 5 см, длина 25 м, цена 165 руб.
  • Лента «Зубр» клеящая, прозрачная, ширина 4,5 см, длина 60 м, цена 60 руб.
  • Лента STAYER 12088−50−10, клейкая, универсальная, армированная, ширина 5 см, длина 10 м, цена 80 руб.

5. Армирующая сетка

  1. Сетка Синтофлекс Е, размер 2/10 м, размер ячейки 12/14 мм, цена 10 000 рос. руб. за рулон
  2. Сетка армирующая пластиковая РФ1, 2/50 м, размер ячейки 27/40 мм, цена 10 000 рос. руб. за рулон

Установка системы «тёплый пол»

Используем нагревательные маты

2-й этап: мат прикрепляется к полу с помощью термопистолета или скотча. Иногда на поверхности мата уже нанесён клеевой слой на сетке, и мат сам хорошо клеится.

3-й этап: поверх мата наносится слой плиточного клея. Нужно дать ему полностью высохнуть в течение 5−7 дней.

4-й этап: необходимо выполнить все соединения и подключить термостат. Проверяется работоспособность и исправность отопительной системы.

5-й этап: на полностью высохшую клеевую основу можно положить покрытие пола.

Используем кабель

Если тёплый пол будет в помещении основным источником отопления, то в качестве нагревательного элемента лучше использовать кабель. При этом для укладки кабеля понадобится гораздо больше времени, и высота пола увеличится на 10−15 см.

1-й этап: пол перед укладкой теплоизолятора очищается от старой плитки или другого материала. Выметается весь мусор, убирается пыль.

2-й этап: на очищенную поверхность выкладываются листы теплоизолятора. Стыки между листами проклеиваются скотчем.

3-й этап: поверх термоизолятора выкладывается армирующая сетка и проводится заливка промежуточной стяжки не толще 3 см. Подождать 3−5 дней до её полного высыхания.

4-й этап: после полного высыхания стяжки на неё наносится монтажная лента.

5-й этап: составляется подробная схема укладки кабеля. Начинать укладывание надо с моста подключения проводки к термостату. Надо учитывать рекомендации производителя кабеля по минимальному радиусу изгиба кабеля и минимальному расстоянию между нитями кабеля. Нельзя проводить кабель под участками, где впоследствии будет установлена сантехника и мебель.

6-й этап: термостат устанавливается внутри гофрированной трубки. Подключаются все компоненты электрической системы.

Внимание! Лучше всего доверить такое ответственное мероприятие специалисту. Он же проверит исправность работы всей системы. Желательно сделать фотоснимок всей системы, чтобы в случае поломки специалисты видели, как выглядит системы под полом.

7-й этап: после проверки работы отопительной системы укладывается вторая стяжка высотой 3−10 см. Надо подождать месяц до её полного высыхания.

8-й этап: теперь можно класть любое половое покрытие.

Стоимость электрического тёплого пола в помещении 15 кв. м. составляет 600−1000 у.е. в зависимости от используемых материалов.

Видео монтажа теплого пола

Источник: http://teplo.guru/sistemy/varianty-otopleniya-doma-svoimi-rukami.html

Отопление дома своими руками

Задача создать отопление дома своими руками – хоть и сложная, но вполне решаемая. Причин, из-за которых приходится выбирать подобный вариант обустройства обогрева может быть множество, начиная от высокой стоимости выполнения работ сторонними организациями и заканчивая привычкой все делать самостоятельно. Но независимо от мотивов, заставивших остановиться на таком варианте, для успешного создания отопления необходимо знать, как оно работает.

  • Про отопление дома в целом
  • Какой котел надо использовать?
  • О выборе схемы отопления
  • Как подключить радиатор отопления

Про отопление дома в целом

Водяное отопление любого частного дома состоит, как минимум, из следующих элементов:

  • нагревательного котла;
  • расширительного бака;
  • радиаторов отопления;
  • трубопроводов;
  • регулирующей арматуры.

И здесь проявляется первая особенность – среди оборудования не упомянут циркуляционный насос. Дело в том, что для некоторых вариантов создания отопления дома, своими руками оно будет выполнено или нет, насос не требуется. Но в этом случае появляются другие требования, которые будут затронуты немного позже.

Поэтому, определяясь с будущей системой водяного обогрева, начинать работу необходимо с основных моментов – решить, какой будет схема отопления, и выбрать мощность нагревательного котла.

Какой котел надо использовать?

Это достаточно сложная задача, при решении которой необходимо учитывать множество различных моментов.

1. Выбор вида топлива. Ориентироваться надо на доступные и дешевые энергоносители, лучшим считается магистральный газ. При его отсутствии использовать другие виды топлива:

  • твердое (уголь, дрова, торф, пелеты и т.д.);
  • жидкое (солярку);
  • электрическую или какую-либо другую энергию. Топливо надо выбирать наиболее дешевое и доступное, учитывая, что эти затраты определят в дальнейшем ваши расходы на обогрев дома.

2. Каким образом будет использоваться котел – только как элемент системы отопления или еще как источник горячей воды. В зависимости от назначения можно выбрать двухконтурный или одноконтурный котел.

3. Какую площадь необходимо обогревать, создавая домашнее отопление своими силами, и характеристики отапливаемых помещений. При подобном расчете надо учитывать практически все:

  • географическое расположение дома;
  • количество этажей;
  • материал, из которого изготовлен дом, толщину стен, использование при его постройке утеплителя и т.д.;
  • периодичность работы котла, возможность его функционирования в автоматическом режиме;
  • место расположения, габариты, возможность и необходимость проведения регламентных работ и обслуживания;
  • наличие или возможность создания необходимой вентиляции для удаления продуктов сгорания.

Приведенные вопросы представляют лишь незначительную часть тех, на которые вы должны ответить, прежде чем вами будет создана система отопления дома своими руками.

О выборе схемы отопления

Отопление может быть выполнено по самым разным схемам. При этом для каждого конкретного случая может быть применен свой, наиболее подходящий вариант. Выбирая его, необходимо учесть особенности, присущие различным системам отопления.

1. Они бывают с естественной (гравитационной) и принудительной циркуляцией. Особенностью гравитационной циркуляции является возможность обогрева дома без использования дополнительного оборудования, такого как циркуляционный насос, и возможность работы элементов системы при атмосферном давлении.

Подобный подход позволяет обеспечить уменьшение затрат при создании отопления, правда, для этого надо выполнить ряд дополнительных требований:

  • нагревательный котел должен быть расположен ниже радиаторов, а расширительный бачок выше;
  • трубопроводы должны иметь уклон, создающий самотек теплоносителя в сторону радиаторов при движении горячей воды, и в сторону котла при обратке;
  • должно быть обеспечено крепление трубопроводов, исключающее образование противотока;
  • трубы для подачи горячей воды должны быть большего сечения, чем для обратки.

Система обогрева с принудительной циркуляцией является наиболее универсальной, и при ее создании не требуется выполнения такого количества требований.

2. Монтаж отопления может быть выполнен однотрубным и двухтрубным способом. Особенности этих схем отопления показаны на фото

При однотрубной системе вода через радиаторы проходит один за другим и потом возвращается в отопительный котел, а при двухтрубной в каждый радиатор вода поступает отдельно из магистрали и потом туда же возвращается.

Традиционно считается, что двухтрубная схема отопления наиболее эффективная, но и у однотрубной есть свои плюсы, среди которых надо признать, что это самый простой и наиболее доступный вариант создания обогрева дома, к тому же и наиболее дешевый.

А что касается недостатков, присущих однотрубной схеме, то наиболее популярный ее вид, называемый «ленинградкой», благодаря усилиям многочисленных специалистов-теплотехников в значительной степени от них избавлен.

Если смотреть на создаваемое самодельное отопление в доме с такой точки зрения – простота и приемлемая цена всей системы, то «ленинградку» можно считать, наверное, одним из самых подходящих вариантов.

Более подробно с тонкостями и особенностями этой системы можно ознакомиться с помощью видео

Как подключить радиатор отопления

Немаловажным фактором, обеспечивающим нормальную работу системы отопления, являются используемые радиаторы. Существует много разновидностей таких изделий, изготавливают их разной формы и из разного материала, добиваясь от них максимальной теплоотдачи, но основную роль при обогреве помещения играют другие факторы:

1. Количество секций радиатора. Установившаяся практика рекомендует задействовать одну секцию на обогрев трех кв.м. площади, при этом температура теплоносителя должна составлять семьдесят градусов.

Однако количество секций не может быть беспредельным, не стоит забывать, что каждый элемент в системе создает сопротивление прохождению воды, и если оно будет слишком большим, то обогрев просто не будет работать.

2. Каким образом подключен радиатор к системе отопления. Приведенный ниже рисунок позволит оценить, насколько различается при различных способах подключения батарей эффективность обогрева:

3. В каком месте и как осуществляется установки радиатора.

Эти данные должны заставить более тщательно отнестись к задаче определения места установки радиатора. И если обычно батарею располагают под оконным проемом (по центру), и это вполне правильное решение, то вот установка любых декоративных экранов или других предметов декора (шторы, занавески) ухудшает теплоотдачу и эффективность обогрева.

Хотя создание обогрева частного дома необходимо считать достаточно сложной задачей, тем не менее, ее можно решить и собственными силами.

Существующее многообразие вариантов реализации системы отопления дает возможность любому выбрать наилучшим образом подходящий под собственные силы, умение и средства.

Источник: http://otoplenie-doma.org/otoplenie-doma-svoimi-rukami.html

Отопление частного дома своими руками: видео, схемы

Основное преимущество частного дома состоит в том, что здесь существует полная независимость от различных коммунальных благ. При этом они должны быть, но намного эффективнее, чем предлагают сегодня коммунальные службы. Наверное, самое главное то, что в своем доме отопительный сезон может начаться, когда Вы пожелаете, и закончиться тогда, когда Вам будет удобно. Но важно и то, как он будет проходить. И ниже мы рассмотрим, как устроить отопление частного дома своими руками, предложим видео и схемы, которые помогут Вам освоить все этапы этого ответственного процесса.

Содержание материала:

Виды отопительных котлов: газовый, электрический, угольный, комбинированный.

Типы отопительных систем и их монтаж: воздушное отопление, водяное отопление, паровое отопление, электрическое отопление.
Теплые полы в частном доме.
Комбинированное отопление.

Отопительную систему нельзя просто купить в магазине и установить у себя дома. Безусловно, все ее составляющие на рынке или в магазине как раз и продаются, но обойтись их одним комплектом точно не получится. Чтобы создать отопительную систему частного дома своими руками, прежде всего, Вы должны знать:

  • Чем будет отапливаться дом?
  • Какой нужно использовать энергоноситель в системе?

Проектирование отопительной системы – один из самых важных этапов в коммуникациях частного дома. После этого необходимо выполнить массу расчетов, чтобы определить необходимое количество радиаторов отопления и труб. Все это должно отвечать друг другу по разным параметрам.

Прежде всего, Вы должны определиться с тем, какой именно котел может отапливать дом.

Какие бывают виды отопительных котлов?

Хочется, чтобы в частном доме было тепло, и чтобы его можно было достигнуть с минимальным вмешательством человека. По этой причине отопительный котел должен покупаться, исходя из того, какой вид топлива лучше подойдет для его бесперебойной работы.

Котлы могут быть:

  • комбинированные.

Внимание! Все современные модели котлов в той или иной степени экономичны, работают без всякого шума, имеют небольшие размеры, а также отличаются простотой в обслуживании. Однако для всех, даже если это касается угольных котлов, требуется электричество для запуска.

Газовый котел

При наличии газа в доме это самый недорогой и простой способ обогрева жилья. Современные модели газовых котлов работают бесшумно, рассчитаны на конкретную мощность, могут быть двухконтурными, а значит они способны и обогревать, и обеспечивать жилье горячей водой.

С помощью электричества Вы можете экологически безопасно, эффективно обогреть большое пространство. Причем диапазон мощности котлов, которые стоит использовать в частных домах, может варьироваться от 4 до 300 КВт.

Основные преимущества таких котлов:

  • они могут обогревать до 300 м 2 жилища, причем находятся в два, а то и три этажа;
  • им не требуется специальная вентиляция и дымоход;
  • они ничего не загрязняют и не излучают;
  • отличаются компактными размерами.

Некоторые недостатки:

  • Требуется мощная электрическая проводка в трехфазной сети и стабильное напряжение.
  • Стоимость отопления может обходиться довольно дорого.

Как и все мощные современные котлы, электрические обогревают не только жилое пространство, но и применяются для нагрева воды.

Угольный котел

Котлы, работающие на твердом топливе, достаточно эффективны. В основе их работы используется принцип действия печей Колпакова. Он заключается в следующем: уже прогретый котел требует поступление топлива для поддержания стабильной температуры теплоносителя (раз в день). Эти устройства характеризуются высоким КПД, приближенным к 100%.

Современные угольные котлы делаются напольными. Они имеют достаточно компактные размеры. Их корпус не нагревается во время работы.

Основные преимущества:

  • можно топить не просто углем, но и дровами, включая отходы, которые горят (опилки, бумага, торф);
  • высокая мощность;
  • небольшие размеры;
  • недорогой вид топлива.

Основные недостатки:

  • современные твердотопливные модели котлов могут быть эффективными, но их основной недостаток – грязь во время их эксплуатации (нужно найти место под складирование угля и утилизировать перегоревшую золу);
  • довольно долго разогреваются (чтобы достигнуть высокой мощности, должно пройти не меньше 30 минут, после того как топливо разгорится);
  • важен грамотно сконструированный дымоход;
  • больше, чем вмещает топочная камера, нельзя засыпать угля, в противном случае топливо может «заштыбоваться» (стать монолитной структурой, которую не повернуть, не достать, не разбить).

Комбинированные котлы

Эти котлы не то чтобы малоэффективны, просто их КПД составляет не больше 90%. Здесь может быть только одна комбинация – газ и твердое топливо.

Такие отопительные агрегаты используют тогда, когда дом построен, и Вы планируете подвести газ, но уже следующей зимой. По этой причине владельцы предпочитают приобрести угольно-топливный котел и первую зиму топить твердым топливом.

Переход с одного топлива на другое проходит путем смены горелок. Это довольно несложно и может производиться достаточно быстро.

Каждый котел представляет собой часть отопительной системы, хоть она и не будет очень важной. Его выбор, а именно характеристики, должны основываться на том, какой именно энергоноситель будет циркулировать в системе.

Какие бывают типы отопительных систем

Сегодня в частном доме может применяться шесть основных типов отопительных систем:

  • воздушное отопление (в таком случае энергоносителем выступает горячий воздух);

  • водяное отопление (по трубам циркулирует вода, которая была нагрета до необходимой температуры);

  • электрическое (жилье обогревается с помощью электрических тэнов);

  • паровое (по трубам циркулирует пар);

  • комбинированное отопление (могут быть самые разные варианты);

Каждый из них имеет свои преимущества, но есть и некоторые недостатки.

Водяное отопление в частном доме

Самое доступное, простое, не требующее специальных условий эксплуатации – водяное отопление. Его принцип работы состоит в следующем: необходимо грамотно рассчитать количество батарей и определиться с выбором мощного котла. Нужно залить воду в готовую систему и в конце сезона сливать ее совсем не обязательно.

Эта система является самой простой в обслуживании. Циркуляция воды в ней может происходить двумя способами:

  • самотеком;
  • при помощи насоса.

Как бы там ни было, система водяного отопления в частном доме, сделанная своими руками, может быть исключительно замкнутого типа.

Особенности принудительной циркуляции воды

В системе водяного отопления устанавливается центробежный или циркуляторный насос. Его основная задача – подача воды к котлу и от него (при нагревании) раз в определенный интервал.

Современные системы отопления автоматизировали этот процесс. По этой причине участие человека для запуска насоса и контроль за температурой абсолютно не нужны. Принудительная система энергоносителя дает возможность хорошо отапливать частный дом в несколько этажей.

Естественная циркуляция воды

Этот способ движения воды по системе применяется сегодня крайне редко. Он построен на элементарных законах физики, когда холодные и теплые воды перемещаются за счет различного веса. Вода самотеком может идти в той системе, где все трубы находятся под небольшим наклоном. Естественная циркуляция воды оправдана в одноэтажных домах.

В системе водяного отопления может работать любой из вышеперечисленных котлов.

Установка водяной системы отопления в частном доме

Нужно выполнить точные расчеты количества батарей и труб. Все это делается с учетом площади помещения, которую стоит отапливать. Для всех котлов, за исключением электрического, понадобится дымоход.

Система отопления частного дома может быть:

  • с двумя трубами (подача и обработка);

  • с одной трубой (подача нагретой воды котлом).

Для начала в нужное место по уровню выставляются радиаторы. Как их установить и выбрать, Вы можете ознакомиться с нашего видео.

Следующий этап – проведение труб. Сейчас металлические трубы использовать достаточно хлопотно и невыгодно, а полипропиленовые Вы с легкость установите своими руками.

Для отопления применяются полипропиленовые толстостенные трубы. Их укладывают по всем помещениям (чтобы они могли свободно переходить из одного в другое, нужно сделать в стенах отверстия немного больше диаметра труб). Их соединяют в нужных местах с помощью специальной сварки.

Установка двухтрубной системы

От котла к расширительному бачку ведется труба. Котел стоит установить на первом этаже дома, а бойлер на втором или же просто выше уровня котла.

Монтаж однотрубной системы

Для устройства системы отопления таким способом труб понадобится меньше. Система может быть исключительно с верхней разводкой. Она прекрасно подходит для небольших частных домов с чердаками. Батареи подключаются последовательно. Поэтому каждый следующий будет немного холоднее.

В системе должны быть:

  • расширенный бак;
  • котел;
  • фильтры очистки воды;
  • батареи;
  • возможно, насос.

Внимание! Выставлять температуру в жилище с такой системой очень проблематично. Одна выключенная батарея может привести к остановке всей системы.

Как только Вы определитесь с видом системы, схемой циркуляции и разводкой труб, нужно нарисовать на бумаге схему водяного отопления дома с указанием расположения котла, батарей, запорной арматуры, фитингов, прочего дополнительного оборудования (гидроаккумулирующий или расширительный бак, циркуляционный насос, блок безопасности, фильтр и т.д.).

Также нужно измерить и нарисовать на схеме расстояние между ними, схему и диаметр разводки. При этом такие схемы должны быть разработаны по каждой комнате дома и отдельно одна общая схема для всего дома. Их составление не доставит Вам никаких сложностей, а при установке будет все просто и ясно: что и где устанавливается, способы соединения.

Монтаж водяного отопления частного дома своими руками: видео, схемы

Установка такого отопления включает следующие этапы:

  • Установка одного или нескольких котлов отопления.

  • Монтаж батарей.

  • Разводка труб.

  • Монтаж необходимого дополнительного оборудования.

  • Соединение всех элементов в единую систему с помощью пайки (сварки), проводок и фитингов.

Установка котла

Установка котла отопления всегда выбирается из расчета максимального упрощения разводки труб по дому и их минимального расхода. Более того, при установке электрического или газового котла нужно учитывать место будущего или существующего ввода электропроводки или газопровода.

Выбирая место установки печи с водяным контуром или твердотопливного котла, определяющим фактором является возможность устройства дымовой трубы в определенном месте дома.

Установка радиаторов отопления

Обычно радиаторы располагают у входа в помещение или под окнами. Их установка производится в зависимости от их размеров и вида на соответствующее крепление. Чем больший будет вес радиатора отопления, тем надежнее должно быть крепление.

Батареи устанавливаются горизонтально с незначительными отступами от пола (60 мм) и от подоконника – 100 мм. Хорошо, если Вы установите краны (запарную арматуру), автоматический воздушный клапан и регулятор на каждый радиатор. Запорная арматура понадобится для отключения радиатора от системы отопления. Воздушный клапан автоматически стравливает воздух из радиатора, как при пуске системы отопления, так и во время его эксплуатации.

Разводка труб и установка дополнительного оборудования

Как правило, разводку труб начинают от отопительного котла, согласно с составленной ранее монтажной схемой, и с применением необходимых фитингов (тройников, уголков, соединителей, переходников и т.д.). Все виды труб отличаются своими особенностями монтажа и разводки.

Разводка может быть открытого типа, когда трубы отопления остаются на виду, и скрытой, когда он укладывается в специальные борозды или ниши и после монтажа заделывается с помощью шпаклевки или штукатурки.

Вместе с разводкой труб осуществляется подключение батарей и установка дополнительного оборудования водяного отопления дома. В закрытых системах отопления с принудительной циркуляцией – это монтаж циркуляционного насоса, фильтра, гидроаккумулирующего бака, блока безопасности (манометр, предохранительный и воздушный клапаны). В открытых системах отопления с естественной циркуляцией – это расширительный бак, устанавливающийся в самой высокой точке водяного отопления.

Обычно в открытых системах с принудительной циркуляцией расширительный бак устанавливается перед циркуляционным насосом и закрепляется на максимальной высоте (на чердаке или под потолком).

Воздушное отопление

Такой способ обогрева сейчас достаточно востребован. Воздушное отопление подразумевает наличие в каждой комнате специальных вентканалов или калориферов, через которых поступает горячий воздух. Такие устройства располагаются на потолке или стенах.

Выделяют три вида воздушного отопления:

  • центральное;
  • местное;
  • завесы из воздуха.

Местное отопление

Этот способ обогрева жилища нельзя относить к полноценному отоплению, но как бы там ни было, он может быть качественным. Для этого в каждом помещении нужно установить тепловые пушки или тепловентиляторы и радоваться теплу. Тепло будет находиться в комнате, только при условии, если двери будут закрыты.

Тепловой вентилятор устанавливается в комнате, но Вы сможете вмонтировать его в стену, в качестве части центрального воздушного отопления.

Центральное отопление дома

Системы, где горячий воздух подается в дом централизовано, могут быть:

  • с полной рециркуляцией;
  • с прямоточной рециркуляцией;
  • с частичной рециркуляцией.

Как правило, вентиляционные каналы находятся над навесным потолком, оставляя отверстия, через которые в помещение будет поступать горячий воздух.

Все это можно сделать и в стенах, если пространство позволяет забрать определенную часть с целью спрятать трубы.

Воздушные завесы

Устройства, которые напоминают кондиционеры, должны устанавливаться рядом с входными дверями или над ними. Из занавеса выходит струя теплого воздуха, блокирующего холодный, проникающий в помещение во время открывания двери. Такой занавес в частном доме можно установить исключительно при входе в него, при условии если двери часто открываются.

Сделать воздушное отопление в частном доме своими руками будет дорож, чем водяное. Любой котел (чаще всего газовый или электрический) может нагревать воздух.

Преимущества такой системы отопления:

  • Циркуляция теплого воздуха всегда осуществляется по завершению его фильтрации.
  • В доме царит постоянный приток свежего воздуха, поскольку система берет его с улицы.
  • Возможность установки капельного увлажнителя воздуха.

Недостатки:

  • Дороговизна монтажа.
  • Невозможность смонтировать систему в доме.

Монтаж воздушного отопления частного дома своими руками: видео, схемы

Воздушное отопление загородного дома, сделанное своими руками, подразумевает наличие такого оборудования:

  • теплогенератора;
  • воздухоотводов;
  • декоративных решеток;
  • вентилятора;
  • рукавов для забора воздуха снаружи дома.

Основные этапы монтажа

Воздушное оборудование своими руками проходит в несколько этапов:

  • монтаж теплообменника и котла;

  • установка вентилятора;

  • монтаж, разводка воздухоотводов;

  • утепление подающих и обратных каналов;

  • создание отверстия в стене постройки для забора воздуха и монтаж рукава.

Процесс разводки всегда начинается с присоединения к магистрали подающего канала гибких воздухоотводов. Обычно они имеют круглое сечение. Затем делают обратный воздухоотвод, диаметр которого больше, но выходов у такого канала будет меньше, чем у подающего.

Чтобы в рукаве не образовался конденсат, его стоит утеплить. Затем в трубе устанавливают дроссельную заслонку, с помощью которой осуществляется процесс регулирования количества попадающего свежего воздуха. Когда система будет смонтирована, есть смысл скрыть все провода и трубы гипсокартонными коробами, придав помещению большей эстетичности.

Электрическое отопление

В основе этого отопления заложено наличие электрического конвектора в каждом помещении. Чем современнее устройств, тем больше оно имеет функций. К примеру, это может быть регулятор температуры. Он может быть автоматическим: Вы сами задаете температуру, при которой конвектор отключается, а при ее снижении включается.

Преимущества электрического отопления:

  • быстрота монтажа;
  • удобство в эксплуатации;
  • возможность помещения конвекторов между помещениями.

Недостатки:

  • наличие хорошей электросети;
  • большие расходы на электроэнергию.

Это отопление будет оправданным, только в качестве временного варианта, и там где отсутствуют другие виды топлива.

Паровое отопление

Его принцип действия точно такой же, как и в водяной системе. Единственное отличие состоит в том, что по трубам циркулирует пар. Этот тип отопления используется в частных домах. Его принцип работы и монтажа точно такой же, как при циркуляции воздуха.

Отапливать помещение таким способом можно с помощью специальных котлов, работающих вместе с устройством, которое вырабатывает пар. В системе должны быть фильтры, подготавливающие воду, перед тем как она перейдет в газообразное состояние.

У такой системы для частного дома намного больше недостатков, чем достоинств:

  • довольно дорогой монтаж (учитывая особый котел и фильтры);
  • эксплуатация системы может быть опасной (если лопнет батарея или труба, то находящийся рядом человек может получить ожог).

К преимуществам стоит отнести экономию энергоносителя и скорость нагревания всей системы отопления.

Монтаж электрического отопления частного дома своими руками: видео, схемы

Электрические котлы по способу установки делятся на настенные и напольные. Важное преимущество такого котла – для его монтажа не понадобится дополнительное помещение. Более того, он удобный в переноске и легкий в демонтаже.

Нельзя не отметить то, что электрический котел Вы сможете устанавливать самостоятельно, и Вам не потребуется большое количество согласований (только разрешение от Энергонадзора).

Котел крепится к стене анкерными болтами или дюбелями. Прибор должен ровно висеть, в горизонтальной или в вертикальной плоскости (в зависимости от конкретной модели).

Обычно напольные котлы устанавливаются на специальные подставки, а для перекрытия воды используются шаровые краны. Важный момент: во время подключения котла воду в отопительной системе необходимо перекрыть.

Подсоединив котел к отопительной системе, начинают работу с электрической частью. Понадобится монтаж, автоматический выключатель, заземление.

Сечение проводов выбирают с полным учетом рекомендаций от компании-производителя и в строгом соответствии с мощностью прибора. Присоединив котел к электропитанию, нужно заполнить систему водой и затем проверить ее работу.

Система «теплый» пол

На первом этаже частного дома часто устанавливают теплый пол. Однако лучше всего тепло поступает через керамическую плитку. Поэтому устройство такой системы, где в качестве напольного покрытия используется паркет, ламинат или линолеум, нецелесообразно, так как они отличаются низкой проводимостью тепла.

Теплые полы бывают:

  • электрическими;

Суть в этих системах одна – тепло будет проникать в помещение сразу, а монтаж, как и принцип действия, отличаются.

Водяной теплый пол

Трубы, которые подключены к общей системе водяного отопления, укладываются на ровную поверхность на специальную подложку, не позволяющую теплу уходить вниз.

Дальше нужно выполнить стяжку, сверху которой укладывается необходимое напольное покрытие. Этот способ достаточно экономичный, но и в тоже время трудоемкий. Намного проще устанавливать электрические.

Монтаж водяного теплого пола своими руками: видео, схемы

  1. Подготовительный этап.

Прежде чем устанавливать теплый пол от отопления, нужно подготовить ровное и прочное основание. В его состав входит паро- или гидроизоляция, утеплитель и цементно-песчаная стяжка.

Более того, помещение должно быть укомплектовано дверями и окнами и должно иметь оштукатуренные стены, размеченные места подсоединений канализационного, отопительного и водяного трубопровода.

  1. Подготовка плиты перекрытия.

Если Вы монтируете теплый пол на железобетонную плиту перекрытия, то сперва на нее укладывают слой гидро- или пароизоляции. Применяют обмазочную гидроизоляцию на основе битума или оклеечную с использованием стеклохолста, рубероида, стеклоткани, которые тоже приклеивают составами, включающие битум.

В качестве пароизоляции можно применять полиэтиленовую плитку, толщина которой должна быть не меньше 0,2 мм или прочие аналогичные материалы. И паро-, и гидроизоляция должны предохранять утеплитель от влаги, которая может образоваться в результате образования конденсата при взаимодействии холодной земли и теплой плиты перекрытия.

Оклеечную гидроизоляцию или пароизоляцию из пленки проводят, укладывая полосы материала с нахлестом в 10-15 см. Если применяется пленка, то нужно скрепить края полотнищ с помощью скотча. Они закрепляют битумными составами. Каждый вид изоляции заводят на вертикальные поверхности над утеплителем и приклеивают к стенам дома.

  1. Подготовка грунтового основания.

Нередко индивидуальные дома строят без плит перекрытия, когда не устраивают подвальные помещения. В таком случае выполняют подготовку из щебня и песка послойно, с высотой слоя в пределах 10 см. Причем каждый слой увлажнят и трамбуют.

Затем площадь помещения, где Вы планируете монтаж водяного пола, заливают бетонной смесью. Для надежности Вы сможете уложить арматурную сетку.

Поверхность обязательно должна быть горизонтальной, для чего применяется строительный уровень. Бетон заливают по маячным рейкам, которые, помимо соблюдения горизонтальности, выполняют функцию температурных швов. Согласно строительным правилам и нормам, допустимы перепады по горизонтали не больше 1 см.

Теплоизоляция – важное звено в системе такого пола. Она должна закрывать теплу доступ от труб с горячей водой в нижнюю зону подпольного пространства – в подвал или грунт, и соответственно наоборот, направлять тепло вверх в жилое помещение.

Внимание! От правильно выбранного материала для обеспечения теплоизоляции и его толщины зависит, насколько выгодным будет отопление.

Расчет толщины такого утепляющего слоя делают на основе:

  • особенностей климата;
  • данных о материале стен;
  • уровня грунтовых вод – ели отсутствует плита перекрытия;
  • объема помещения, где устанавливают теплый пол.

Толщина утепляющего слоя, по которому выполняется стяжка полов, над холодным подвалом или грунтовым основанием, согласно нормативам, должна быть от 50 мм. Для плит перекрытия она может быть меньшей.

В роле утеплителя обычно используют пенополистирол, который покрыт фольгой с одной стороны. При его использовании могут возникнуть некоторые неудобства, поскольку закрепление труб нужно выполнять подручными средствами, к примеру, клипсами или хомутами.

Сегодня на рынке предлагается огромное количество плит из пенополистирола, укладка которых осуществляется с лучшим качеством и быстрее. Их конструкция предусматривает надежное крепление между собой в результате замковых устройств. Как следствие, создается прочное, сплошное и ровное основание.

Этот материал покрыт пароизоляцией в виде пленки из полистирола и отличается высокой плотностью. Более того, в теле плит есть специальные каналы, в которые укладываются трубы отопления.

Важно укладывать пенополистирольные плиты по площади пола, а не просто в местах прохождения труб подпольного отопления. Это будет залогом высокой прочности бетонной стяжки, а также надежности всей отопительной системы.

Электрический теплый пол

Отличается простотой монтажа. На поверхность укладываются готовые маты, а сверху производится минимальная стяжка. Правда, Вы можете обойтись и без нее.

Предлагается и более дешевый вариант. На специальную подложку нужно уложить кабель, который закрепляют, а сверху напольное покрытие или стяжка.

Обычно теплые полы представляют только часть общей системы отопления.

Монтаж электрического теплого пола своими руками: видео, схемы

Предлагаем рассмотреть самостоятельную установку электрического пола в частном доме (точно так же он производится и в квартире). Нужно убедиться в том, что заложенная в доме проводка способна справиться с нагрузками от нагревательных элементов, и у Вас установлены автоматические включатели определенной мощности.

Перед тем как монтировать теплый пол, необходимо уложить слой теплоизоляции из вспененного пенополистирола, толщиной в 20-50 мм. Это важно, если под полом находится холодное помещение. Теплоизоляцию нужно укладывать на выровненное основание и для надежности неплохо было бы уложить ее на специальный клей.

Затем нужно произвести армированную стяжку, толщиной раствора в 10-20 мм. Вы можете армировать как пластиковой, так и оцинкованной штукатурной сеткой. Поверх стяжки укладывается фольга для отражения инфракрасного излучения от нагревательных элементов.

Приступаем к установке электрического пола своими руками и выбираем место расположения нагревательного кабеля, учитывая расстановку разной мебели, убедившись, что провода находятся на расстоянии до 5 см от мебели. Осуществляя прокладку нагревательного кабеля, нужно крепить его к нижнему основанию с помощью монтажной пены, после чего заливают цементно-песчаной стяжкой или готовой смесью.

Комбинированное отопление

Используя комбинированное отопление в доме, у Вас может получиться так: в некоторых помещениях, чаще в ванной, на кухне, коридорах, устраиваются теплые полы, а в спальне и гостиной водяное отопление. Но можно пойти и другим путем: во всем доме будет находиться водяное отопление, а в нескольких помещениях (к примеру, которые достраивались позже) – электрическое. Самый выгодный вариант – когда в системе один теплоноситель и один котел.

Источник: http://remontik.org/dom/otoplenie-chastnogo-doma-svoimi-rukami-video-shemy/

Отопление в частном доме – схемы и процесс создания

Если нужно создать или модернизировать отопление в частном доме, то лучше сперва потратить час-другой на изучение вопроса, подборку мнений специалистов, и в частности, на прочтение данного материала, — рассмотреть наиболее распространенные ситуации и проверенные временем решения.

Знание вопроса – ключ к успеху. Даже если отопление в доме самостоятельно делаться не будет, то тогда с пришлыми монтажниками, хозяину лучше разговаривать на их языке. Проще будет проконтролировать правильность и бюджет процесса, самостоятельно можно будет закупить материалы, — значит значительно сэкономить. Поэтому изучить, как делается система отопления, – выгодно.

Как работает отопление

Для обычного жилого дома в подавляющем большинстве случаев применяется водяная система с принудительной циркуляцией жидкости. Теплоноситель движется по трубам под воздействием насоса, нагревает радиаторы, от которых греется воздух. Энергия генерируется в котле.

Все, что этому не соответствует, называется, как «редкость», а специалисты еще называют «дикость», — настолько оно будет уступать по потребительским качествам для жильцов дома обычной площади 70 – 500 м кв.

Из чего состоит

В отоплении всегда применяется ряд узлов и агрегатов, о которых стоит узнать поподробнее.

  • Котел – теплогенератор, сжигающий топливо, нагревающий воду (теплоноситель).
  • Циркуляционный насос – может не только устанавливаться отдельно, но и находится в составе автоматизированного котла, как и некоторые другие элементы. Гоняет теплоноситель по трубам.
  • Трубы – применяются современные пластиковые, металлопластиковые изделия, подбираются по диаметру.
  • Радиаторы – передают энергию воздуху.
  • Расширительный бак – обязательный элемент, поддерживает стабильное давление при тепловом расширении воды. Предохраняет систему от аварии.
  • Группа безопасности — может быть в составе котла или отдельно, включает предохранительный клапан, автоматический воздухоотводчик, манометр. Обязательно устанавливается в любой замкнутой системе.
  • Фильтр очистки – небольшой обязательный элемент.

Это минимум обычной системы. Если это грамотно смонтировать, для чего применяются фитинги и краны, то отопление начнет обогревать дом.

Дополнительные элементы системы

  • Краны шаровые – два режима работы «открыл-закрыл».
  • Вентили балансировочные – похожие на обычные краны — тонкая настройка системы.
  • Клапаны дух-трех-ходовые – автоматические регуляторы потока.
  • Термоголовки – устройства, управляющие клапанами в зависимости от температуры и ручных установок.
  • Краны Маевского – ручные воздухоотводчики, для спуска воздуха.

Чем топить

Прежде всего хозяев волнует вопрос, — чем отапливать дом. В каждой местности сложились свои приоритеты.

  • Много домов сейчас отапливается природным газом из магистралей. Это дешевый и удобный вид топлива. Если есть газовая труба, то раздумывать не о чем, нужно подключаться и ставить газовый котел.
  • Но также часто можно встретить отопление дровами в твердотопливных котлах. В большинстве регионов это дешево. Но не удобно. Чтобы упростить процесс топки систему дополняют буферной емкостью, или, что хуже – сложными, не лучшими по качествам, устройствами – котлами длительного горения.
  • Уголь вытесняет из употребления дрова в отдельных угольных регионах, где он дешев.
  • Пеллеты – «автоматизированые дрова», удобней, но дорого.
  • Электричество – вытесняет потихоньку дрова, так как очень удобно, и при ночном тарифе – терпимо по цене. Но при дневном тарифе – слишком дорого.

Подробней, чем лучше топить дом можно прочитать здесь…

Какой котел поставить

Какая мощность отопления будет в самый раз?

  • С электрическим понятно – сколько разрешит энергонадзор, столько и поставим. Котел скорее всего будет в качестве резервного (или ночного) теплогенератора.
  • С твердотопливным все просто, — если строить для себя, то можно взять в запас двойную–тройную мощность – тогда реже топить, можно в режиме тления, быстрее нагреть буфер, быстрее прогреть дом.

  • Но с мощностью газового автоматизированного не стоит сильно перебарщивать, так как слишком мощный агрегат будет работать во вредном режиме с частыми остановками. Лучше взять с запасом мощности 20% от расчетных теплопотерь.
  • Не считаем теплопотери

    Точный расчет теплопотерь частного дома может произвести только научно-исследовательская организация. Влияют множество факторов, например, площадь освещаемой солнцем стены и угол ее расположения к солнцу…. На практике, владельцу дома такие данные вообще не нужны.

    Точность подбора мощности отопления тут же будет снивелирована, к примеру, заменой окна, выросшим деревом, другим качеством газа, плохим монтажем…

    С теплоплотерями все просто – их значения, для определения мощности отопления, грубо принимаются из расчета 1 кВ на 10 м кв. Если такой мощности в итоге окажется мало, то увеличивать ее, при нынешний ценах на энергоносители, — не выгодно. Правильно будет модернизировать дом, утеплять…

    Как побороться с холодом в доме

    Достаточно знать, что котел не должен быть слабее 10 кВт на 100 м кв. А если при этих условиях, будет прохладно, то и 20 кВт могут не помочь, потому, что хозяин из своего кармана отапливает космическое пространство, которое нагреть сложно.

    Прежде всего нужно побороть сквозняки любыми методами и организовать нормальную вентиляцию – как делается вентиляция чтобы сберечь тепло

    Дальше нужно перебороть холодный чердак, или крышу и обеспечить их нормативным слоем утепления. Например – утепляем крышу лучшим утеплителем

    Желательно термоизолировтать пол, и организовать отопление теплым полом. Как делаются теплые полы – краткая инструкция

    После этих мероприятий, если они нормально выполнены, в доме будет тепло…
    Как построить теплый дом

    Подробней о том, как сделать отопление

    Отопление в доме делается в следующей последовательности.

    • Принимается решение о схеме подключения отопительных приборов, определятся их точки размещения и соответственно места нахождения трубопроводов. Определяется мощность оборудования и другие технические параметры (составляется проект!…)
    • Выбирается место для котла и устанавливается котел, возможно по проекту газификации дома, возможно в связи с привязкой дымохода на естественной тяге.
    • Делается обвязка котла, — монтируется трубопровод и обязательное оборудование обеспечивающее его работу и всей системы.
    • Распределяются и устанавливаются радиаторы по комнатам в соответствии с необходимой мощностью отопления для каждой комнаты. С этим вопросом можно ознакомится здесь
    • Прокладывается трубопровод, подключаются радиаторы и котел со своей обвязкой.
    • Система заполняется теплоносителем и испытывается.

    Обвязываем котел

    Автоматизированные котлы, как правило, содержат в своем корпусе и насос и группу безопасности, а иногда и расширительный бак. Вся их обвязка заключается в установке отключающих кранов.

    Для твердотопливного котла устанавливается насос, расширительный бачок, группа безопасности, регулирование температуры, возможны и блоки автоматизации и управления.

    В сложных системах все это дополняется гидрострелкой (или контуром первичного кольца) с дополнительными насосами на каждом ответвлении, а также возможно устанавливается буферная емкость, ставиться и бойлер ГВС.

    В простейшем варианте твердотопливный котел нужно правильно обвязать – как сделать подключение не автоматизированного котла

    Элементы, которые встречаются в сложных системах

    • Гидрострелка – принадлежность сложных систем с 3 и более контурами, для выравнивания давления в них.
    • Буферная емкость – теплоаккумулятор на большой запас воды, полезен для периодически действующих котлов или для электрокотла на ночном тарифе.

    Распределительный коллектор – устройство упрощающее разводку и подключение труб к магистрали в теплых полах и в сложных схемах.

    Бойлер косвенного нагрева – устройство для нагрева воды от отопительной системы, которая расходуется на бытовые нужды.

    Старые системы не применяются

    Упоминалось, что в современном представлении теплоноситель должен двигаться под воздействием насоса. Все самотечное – анахронизм, не практичный, не функциональный и в два раза дороже.

    Также по современным представлением система отопления должна быть двухтрубной, а однотрубная – дорогая и в создании и в эксплуатации, громоздкая и не обеспечивающая… Ее цена догоняется за счет большого диаметра труб и фитингов, а кольцевая схема создает и трудности прокладки и сложность в обеспечения одинаковой температуры радиаторов.

    Выбираем схему – одну из трех

    • Наиболее практичной и широкоприменяемой оказывается тупиковая схема подключения. До 5 радиаторов в одном тупике.
      Тупиков может быть несколько, с помощью этой схемы можно охватить даже дом средних размеров.

    Также не редка для средний и больших домов попутка. Но она несколько дороже и ей присуща сложность обвода полного кольца по дому – мешают двери. Если это решается, то схема самая стабильная.

    Если есть возможность прокладывать трубы под полом без проблем, то лучевая, как практичная и стабильная, хоть и несколько более дорогая по сравнению с тупиковой может быть применима.

    Как совмещают отопление с дизайном

    Сейчас все больше стараются убрать не только трубы под пол, но и сами радиаторы. Устанавливают внутрипольные конвекторы, хоть и более дорогие, но зато не загромождающие интерьер. О наличии отопления с ними будет напоминать декоративная решетка под подоконниками, под входными дверями…

    Промежуточный вариант более практичный в эксплуатации – спрятать под пол трубы, на стенах оставить радиаторы с нижним подключением – трубы выходят из пола под радиаторами.

    При этом под полом разводка может быть по любой схеме, но наиболее дешевой и практичной оказывается тупиковая с ответвлениями более тонкими трубами от магистрали. Под полом допускается установка обжимных фитингов на металлопластиковых трубах. Часто подключение радиаторов совмещается с разводкой теплого пола в одном пространстве.

    Выбрать трубы и радиаторы

    Самый дешевый вариант и легко исполняемый самостоятельно — монтаж системы из полипропиленовых труб …. Но его порекомендовать нельзя. Он же самый ненадежный. Виной всему невозможность обеспечения стандартного качества соединения и номинального просвета труб в сварных стыках.

    Рекомендуется для надежности использовать металлопластиковые трубы, хоть их фитинги дороги.

    О подборе радиаторов можно спорить долго… но подойдут для частного дома любые, которые встретятся в магазине. Подробнее о выборе современных радиаторов
    Подключить и установить радиаторы нужно по правилам…

    Монтаж

    Теперь дело за малым – собрать воедино все элементы, которые и были спроектированы. Кстати, конечно лучше воспользоваться готовым проектом отопления, если таковой имеется….

    Вопрос монтажа самостоятельно упирается лишь в вопрос навыков «крутить гайки». Сложного ничего нет, нужно лишь прочитать немного теории и попробовать собрать для начала немного простейшего. Ключевым моментами здесь будут – как обеспечить плотность резьбовых соединений

    А если это известно, то и система отопления должна работать исправно… Осталось как залить систему отопления, чтобы она все таки заработала

    Источник: http://teplodom1.ru/domotopl/296-otoplenie-v-chastnom-dome-shemy-i-process-sozdaniya.html

    Ещё по теме  Монтаж труб из сшитого полиэтилена своими руками
    Смотрите также:
    30.04.2020

    Как сделать печь «Булерьян» своими руками. Схема, чертеж и порядок действий, пояснения и фото Печь Bulerjan («Булерьян») имеет множество плюсов: быстро греет помещение, в режиме тления крупные дрова могут гореть до 6-8часов, она безопасна и имеет КПД около 80% (это...

    03.05.2020

    Печи из трубы: куда подойдут, удачные конструкции, устройство, схемы, как сделать своими руками Автор: Колесников Юрий Фёдорович, инженер-теплоэнергетик* © При использовании материалов сайта (цитат, изображений) указание источника обязательно. Делать металлическую...

    03.05.2020

    Климат Владельцы частных домов зачастую сами решают проблемы, связанные с организацией автономной отопительной системы. Воздушное отопление является хотя и не самым популярным видом, но довольно действенным способом поддержания оптимального температурного режима. В...

    Комментарии

    Комментирование отключено.

    Голосование

    Как Вы узнали о нашем сайте?

    Посмотреть результаты

    Загрузка ... Загрузка ...
    Форум
