Особенности вентиляции погреба в гараже своими руками

Как сделать вентиляцию в гараже без подвала своими руками?

Чтобы в гараже не завелась плесень, а вы не дышали выхлопными газами, в помещении обязательно должна быть вентиляция. Глухая коробка из металла или кирпича опасна не только для вашего авто, но и для здоровья. Как сделать вентиляцию правильно, расскажем в статье.

Что вас ждет, если вы прочитаете текст ниже, но руки так и не дойдут до вентиляции? В помещении будет повышенная влажность и сырость, особенно зимой и осенью, когда с машины будет капать вода. Это приводит к ржавлению и металла, и электроники в авто.

На стенах, балках из дерева, на полу появятся грибок и плесень. Будут портиться вещи, которые вы храните в помещении. Вывод: обустройство вентиляции — процесс, который должен быть организован в обязательном порядке.

Особенности вентиляции гаражей без подвалов

В помещении без подвалов есть главная особенность, которая делает обустройство вентиляции в гараже максимально простым. Вам не нужно постоянно поддерживать низкую температуру в подвале, где могут храниться банки с огурцами. Поэтому сделать минимальное проветривание гаража можно своими руками.

Естественная, комбинированная и механическая вентиляция

Желательно на этапе строительства гаража продумать его вентиляцию. Существует три варианта в зависимости от типа помещения, задач и вашего бюджета.

  • Естественная вентиляция. Использует разницу температуры на улице и в гараже. Можно сделать самостоятельно, самый бюджетный вариант. Малоэффективна летом.
  • Комбинированная вентиляция. Всё то же, только добавляется вентилятор для принудительной вытяжки теплого воздуха. Также можно сделать своими руками.
  • Механическая вентиляция. Устанавливается специальное оборудование, которое осуществляет принудительный воздухообмен. Обязательно обратитесь к специалисту: схема вентиляции гораздо сложнее, чем в предыдущих двух случаях.

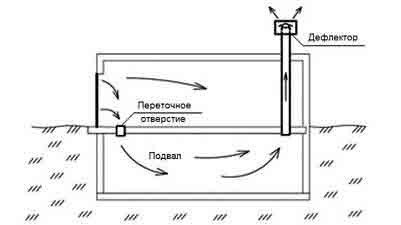

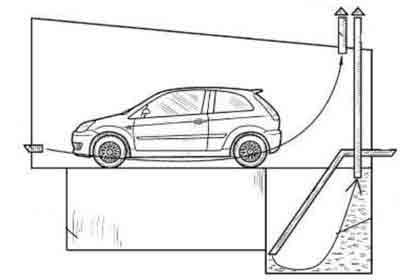

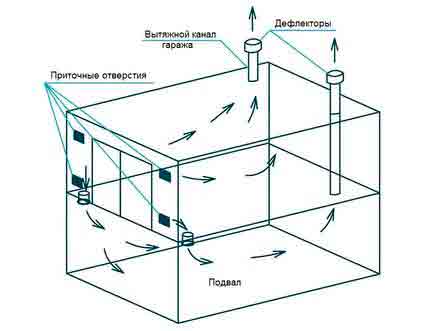

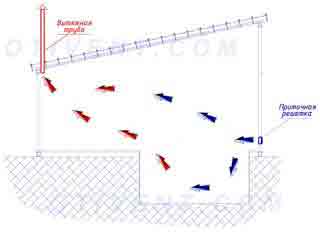

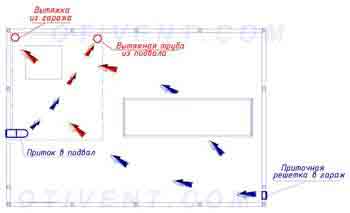

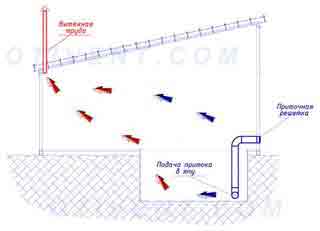

Схема естественной вентиляции

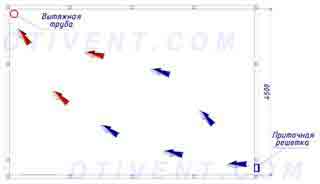

Ниже представлена схема естественной вентиляции помещения. Бюджетный вариант обустройства, который можно сделать своими руками. Помните: в теплое время года такой вариант малоэффективен.

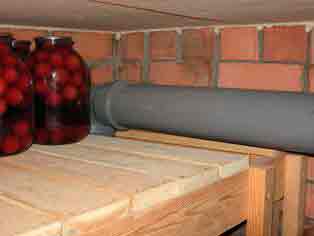

Пример естественной вентиляции гаража

Пошаговая инструкция по монтажу вентиляции

При обустройстве естественной вентиляции в гараже понадобится сделать два отверстия: для вытяжки и притока свежего воздуха. Причем второе должно быть на высоте 10 см от поверхности пола, а первое – в 10 см от потолка. Обязательно расположить их по диагонали.

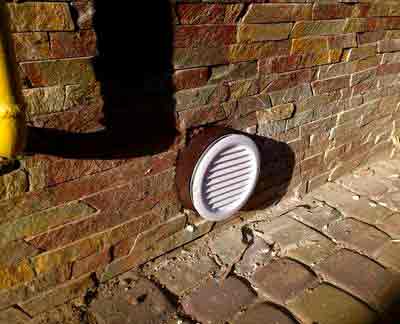

Труба приточного отверстия должна возвышаться над землей на 25 – 30 см. Труба вытяжного отверстия — на 40 – 50 см над крышей или от стены. Обе трубы желательно закрыть сеткой, чтобы грызуны, насекомые не пришли к вам в гараж.

Диаметр трубы рассчитывается исходя из требований на 1 кв.м площади 15 мм диаметра трубы. Для стандартного гаража 24 кв.м нужна труба диаметром 36 мм.

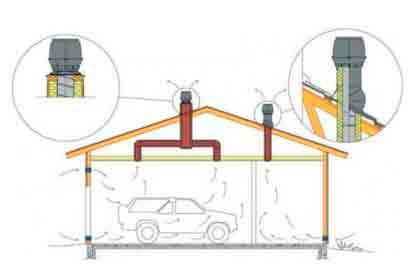

Схема комбинированной вентиляции

Вариант, который практически не отличается от описанного выше. Подобный способ проветривания помещения также выполняется своими руками.

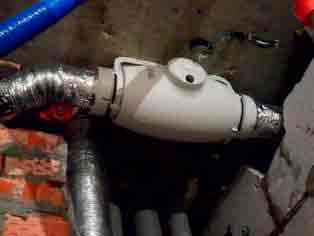

Пример комбинированной вентиляции гаража

Пошаговая инструкция по монтажу вентиляции

Для комбинированной системы вентиляции тоже нужны вытяжное и приточное отверстия. Делаем их в 10 см от поверхности пола и потолка соответственно. Можно сделать в любом месте, только не напротив друг друга.

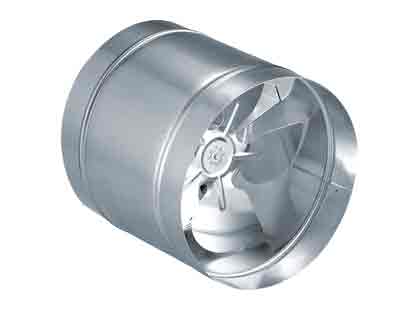

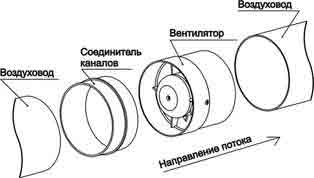

Дополнительно в вытяжное отверстие устанавливается вентилятор. Он принудительно удаляет воздух из гаража, который замещается свежим с улицы. Определить необходимый диаметр можно по схеме аналогичной обустройству естественной вентиляции.

Плюсы такой системы — эффективность в любой сезон. Кроме того в сопоставлении с механическим способом вентиляции этот стоит гораздо дешевле.

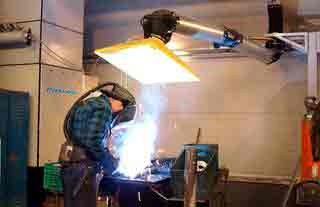

Схема механической вентиляции

Такой способ проветривания необходим для отапливаемых помещений с повышенными требованиями к воздухообмену. А также для подземных гаражей, где другая схема невозможна.

Есть два варианта конструкции: модульная и моноблочная. В первом случае система состоит из отдельных блоков вытяжки и притока воздуха, их работу контролируют и согласовывают датчики. Второй вариант — единый блок, который отвечает за приток воздуха и его вытяжку одновременно. Считается вариантом экономичным по сравнению с модульным.

На какой из систем вентиляции для гаража остановиться? Ответ на вопрос зависит от площади помещения, его конструкции и финансовых трат, которые может себе позволить владелец. Но делать вентиляцию необходимо в любом случае. Это убережет гараж от скорого ремонта и поможет бороться с ржавчиной на автомобиле.

Источник: http://garagetek.ru/blog/advices/kak-sdelat-ventilyaciyu-v-garazhe-bez-podvala/

Вентиляция погреба в гараже своими руками

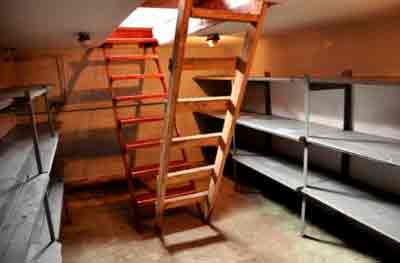

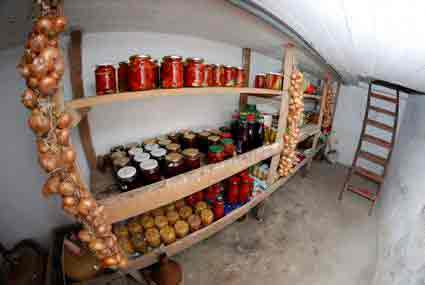

Большинство современных гаражей обустроено погребами, где принято хранить различные продукты, овощи, соленья и т.п. В том случае, если подвал устроен не верно, продукты быстро испортятся, для этого и необходима качественная система вентиляции в погребе гаража.

Когда устройство вытяжки в погребе не обеспечивает полноценный воздухообмен, стены начинают сыреть, появляется плесень и трещины. Чтобы избежать подобных проблем, то нельзя экономить на организации вентилирования погреба в процессе строительства.

Как правильно сделать вентиляцию в погребе

Чтобы верно сделать вытяжку в погребе своими руками, рекомендовано применить четкие чертежи и схемы, это поможет предотвратить образование конденсата, спасти урожай от порчи. Благодаря шикарному ассортименту строительных материалов, есть возможность смастерить вентиляцию погреба в гараже своими руками.

Когда под гаражом расположен погреб, но в нем отсутствует вентиляция, на продукты будут пагубно влиять различные яды и токсины, выделяемые автомобилем. Решить данную проблему поможет проточно-вытяжная вентиляция. Такой тип воздухообмена возможен даже естественным образом либо за счет вентиляторов. Что касается верхушки трубы, то она выводится над гаражом.

Точная, правильная схема вытяжки поможет устранить проблему в самые сжатые сроки. Если монтировать приточную трубу, есть возможность прохождения очищенного воздуха в подвал. Роль трубы с вытяжной функцией в гараже с погребом – ликвидация чрезмерной влажности, ядовитых веществ. Оптимальный выход – удачная комбинация вытяжной, приточной системы, что можно сделать двумя методами:

  1. Естественный воздухообмен. Данный вариант является наиболее популярным и распространенным, понадобится монтаж двух труб – приточной и вытяжной. Устройство прекрасно функционирует, ведь температурный показатель в подвале и снаружи существенно отличается. Основной недостаток в том, что в теплый период вытяжка не функционирует. Что касается зимы, то ее придется прогревать дополнительно.
  2. Принудительная вентиляция в погребе. Предложенная система – самый лучший вариант из всех существующих. Благодаря данной вентиляции удается добиться оптимального микроклимата, который аналогичен уличному. Помогает обеспечить идеальный воздухообмен, так как задействованы разнообразные агрегаты, вентиляторы.

Обустройство принудительной вентиляции выполняется с помощью электрических вентиляторов, которые добавляют в систему. Сделать подобную систему своими руками очень просто. Основное преимущество – стабилизация температуры и уровня влажности, несмотря на погоду и сезон.

Схема предложенного устройства почти не отличается от естественной вентиляции. Алгоритм действий прост: крепление труб, монтаж вентилятора в вытяжную трубу. Вместо вентилятора можно использовать иффузор-флюгер поворотный, его устанавливают на верхушку приточной трубы, функционирует от ветра. Обеспечить хорошую вентиляцию поможет дефлектор, который улучшает воздухообмен и разрежает воздух.

Лучшим и наиболее продвинутым вариантом считается принудительная вентиляция механизированного типа с помощью специального моноблока. В нем устанавливается ПО, что и управляет модульной системой. Основная проблема и недостаток – высокая стоимость.

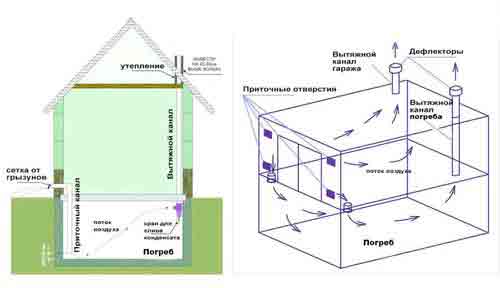

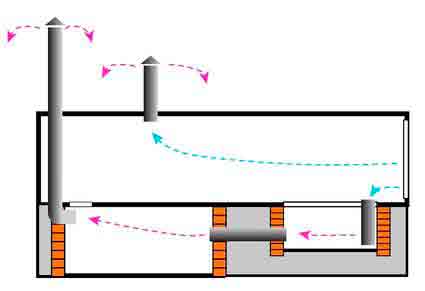

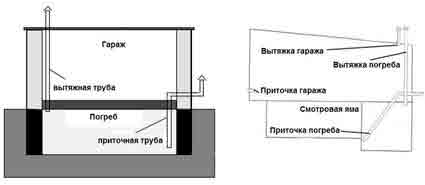

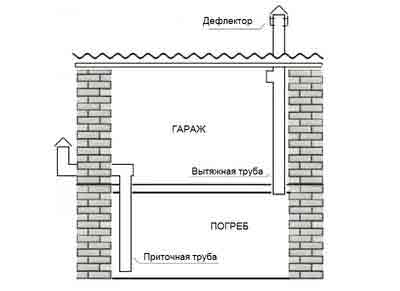

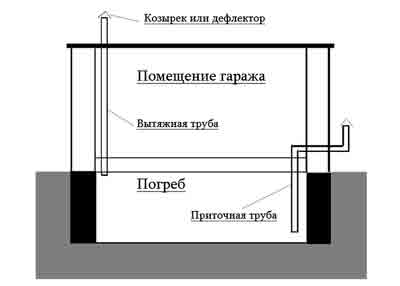

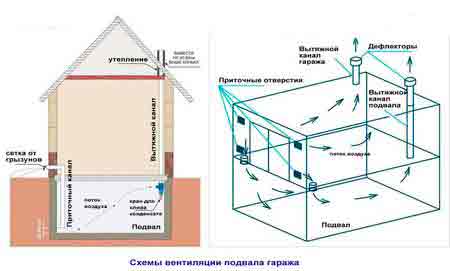

Схема правильной вентиляции погреба в гараже

Чтобы эффективно пользоваться погребом гаража, важно обеспечить правильную, полноценную вентиляцию. Для создания естественного вентилирования, можно самостоятельно смонтировать систему, используя пластиковые канализационные трубы. В процессе работы стоит соблюдать некоторые правила и советы:

  • вентиляционная схема обязана содержать ограниченное количество изгибов, поворотов труб;
  • нужно утеплить вытяжную трубу, иначе будет появляться конденсат;
  • закрыть колпаком вход в трубу, чтобы предотвратить попадание осадков;
  • вся длина трубы должна иметь равный диаметр.

Чтобы обустроить естественную вентиляцию, следует выполнить расчет площади всех отверстий. Начало приточной трубы на 50 см выше пола подвала, ее выводят наружу. Что касается вытяжной, то ее фиксируют под потолком, протягивают за крышу гаража. Важно, чтобы трубы находились в противоположных углах помещения.

Выполнив все расчеты, определив сечение диаметра, необходимо определиться с материалом труб для вентиляционной системы. принято использовать два основных вида, а именно асбестоцемент и полиэтилен пониженного давления. Трубы, изготовленные из асбестоцемента, структурой похожи на шифер, поэтому их принято называть шиферными. Такое сырье считается долговечным, прочным и надежным.

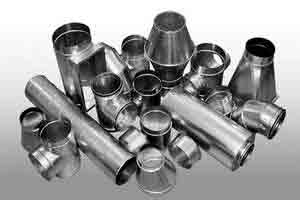

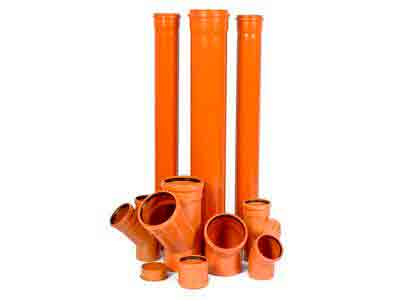

Полиэтиленовые трубы совершенно не уступают в прочности, но у ни намного проще способ установки, не придется пользоваться услугами профессионалов. Основное условие – их нужно спаивать.

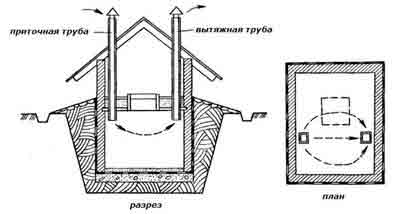

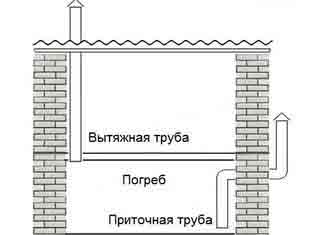

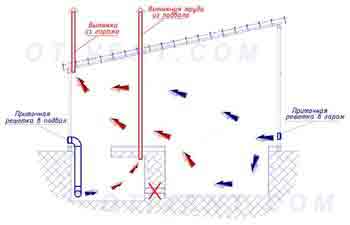

Вентиляция в погребе с двумя трубами

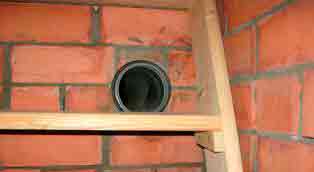

Вариант с двумя трубами

Чтобы сделать вентиляцию правильно, желательно ознакомиться с нюансами, тонкостями строительства и проектных работ:

  • Идеальный вариант – закладка вентиляции на стадии строительства.
  • Трубы для циркуляции воздуха должны быть одинакового диаметра. Нельзя делать приток больше, нежели вытяжку, иначе вся продукция в погребе будут испорчена.
  • Запрещается располагать трубы вблизи друг с другом, иначе погреб не будет проветриваться полноценно. Эксперты советуют монтировать их противоположных углах, это позволит дать застоявшемуся воздуху толчок.
  • Вытяжка монтируется возле потолка, так как теплый воздух идет вверх. Это позволит выполнять постоянную чистку воздуха, избегать застоев, обеспечивая оптимальный микроклимат.
  • Отверстие вытяжки обязана располагаться над крышей на полтора метра, поэтому нужно учесть длину трубы.
  • Чаще всего систему делают из пластика.
  • Вытяжная система будет проходить через специальный люк.
  • Если вентиляция предназначена для погреба, который находится под домом, нужно качественно утеплить двери.

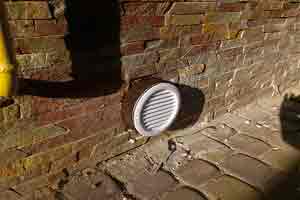

  • Наружная приточная труба обустраивается решеткой, чтобы обезопаситься от насекомых, пыли, грызунов, грязи.

Края вентиляции с двумя трубами должны быть разноуровневыми. Верх одной трубы помещают у самого потолка, а низ следует опустить до пола. Учитывая температурные перепады, смену давления на выходе и входе из трубы, происходит активная циркуляция воздуха.

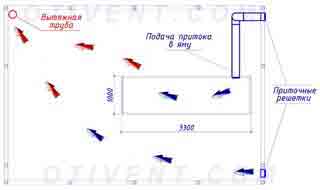

Наглядная схема вентиляции погреба

Проверка вентиляции погреба должна начаться с простого эксперимента: важно спровоцировать воздушную циркуляцию, создав разные температурные показатели внутри и на поверхности.

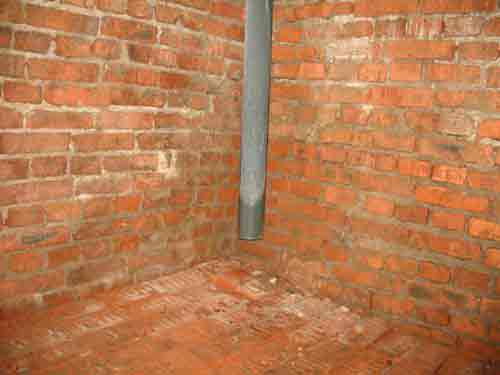

Вытяжка в погребе с одной трубой

Чтобы подвал был вентилируемым, сухим, хватит даже одной трубы. Положительную роль сыграют любые щели.

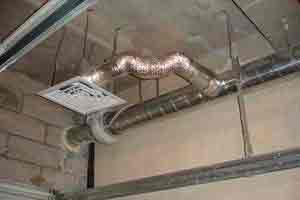

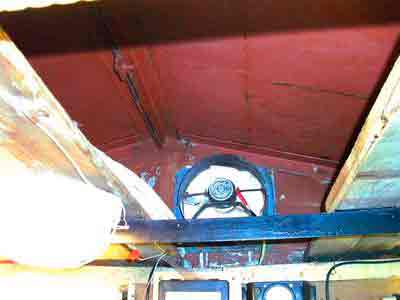

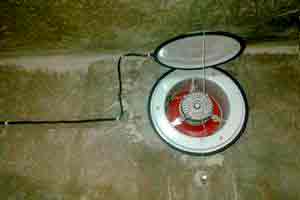

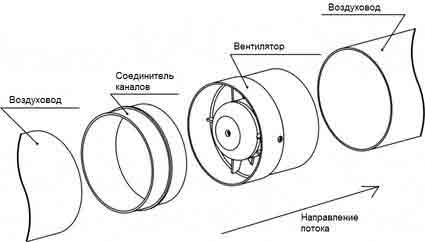

Вытяжка с вентилятором

Единственное, на что стоит обратить внимание, так это то, что диаметр трубки воздуховода обязан быть не более пятнадцати сантиметров. Если не получается наладить циркуляцию воздуха, рекомендовано организовать процесс с помощью механического пробуждения. Все предельно просто: установить вентилятор в вытяжной трубе.

Главная составляющая прекрасного микроклимата в погребе – влажность воздуха, которую можно регулировать с помощью вентилятора. Важно заметить, что слишком высокий уровень влажности ухудшает качество вентилирования. Такое случае в том случае, если в подвал проникают грунтовые воды, что бывает весной при таянии снега. В этот период погреб сыреет, а вентиляционная система не способна справляться с такими серьезными нагрузками.

Решить вопрос можно следующим образом: взять жестянку, она должна быть больше на полтора миллиметра отверстия трубы. У дна просверлить боковушку, аккуратно вырезать отверстие, а ниже прикрепить винт, чтобы снаружи осталась гайка и резьба. Получается балансировочная самодельная система, способная обиться ровного положения для ветроуловителя. В боковой части банки, а именно напротив отверстия, следует монтировать хвост трапециевидный, чтобы он выполнял функцию флюгера, а именно разворачивал прибор к ветру и ловил воздушные потоки.

Ветроулавливающую систему установить на трубку: поставить ось с резьбой, закрепить кронштейном. В центре просверлить дно, изнутри протянуть болт и навернуть ось с резьбой. Завершить процесс монтажа балансированием. С помощью подобного устройства можно существенно улучшить вентиляцию. Принцип деятельности хитрого прибора невероятно простой. Система поворачивается за счет флюгера таким образом, чтобы боковое отверстие направлялось против воздушного потока. Благодаря такой схеме, чистый воздух может легко проникать в трубу и поступать в подвал.

Подводя итоги, можно отметить, что грамотно обустроенная вентиляция показывает собственные приоритеты в течение нескольких недель. Воздух погреба очистится, слегка увлажнится, а продукты не будут промерзать и сохнуть. Что касается показателей температурного режима, то они смогут легко стабилизироваться.

Источник: http://ventilation-conditioning.ru/montazh/ventilyaciya-pogreba-v-garazhe.html

Организация вентиляции в погребе гаража своими руками

Наличие погреба в гараже – обычное явление. Это оптимальный способ максимального использования, имеющегося в распоряжении пространства.

Чтобы подвал был полезен и эффективен, необходимо грамотно оборудовать систему вентиляции. При игнорировании этого момента в подвальном помещении сформируется неблагоприятный температурный и влажностный режим, что непременно скажется на полезности его применении.

Чтобы подвал гаража сделать полезным и эффективным, необходимо обустроить систему вентиляции

Общая информация

Зачем нужна система воздухообмена в гаражном подвале?

  1. Поддержание показателей влажности на оптимальном уровне. Влажность главный враг овощей, корнеплодов и других продуктов, которые обычно хранятся в подвале. Этот фактор играет огромную роль в отношении самого помещения, где оставляется транспортное средство, тем более, если отсутствует самостоятельная вентиляция гаража. Высокий уровень влажности в подвале при неправильной работе вентиляции приведёт к повышению рисков образования и развития коррозии на кузове и других конструктивных деталях.
  2. Организация постоянного поступления свежего воздуха, в нужных объёмах и без сквозняков.

Ключевые параметры для погреба в гараже:

  • влажность, превышающая показатели в 80%;
  • невысокая температура;
  • отсутствие естественного освещения;
  • постоянное поступление свежего воздуха в нужных объёмах.

Низкие показатели температуры успешно поддерживаются за счёт конструирования подвального помещения с прямым контактом с одной из внешних стен. Вопрос с освещением решается за счёт отсутствия окон.

Все микроклиматические параметры без проблем формируются и поддерживаются при монтаже приточно-вытяжной линии.

В погребе гаража используется два типа вентиляции:

  • естественная;
  • принудительная.

При естественной системе обновление воздуха и удаление влаги происходит за счёт поднятия к потолку и выведению тёплых масс, место которых занимает более холодный воздух извне.

При принудительной системе обмен масс газов осуществляется с помощью специальных механизмов (вентиляторов). Плюсы принудительной вентиляции:

  1. Возможность лёгкого регулирования параметров микроклимата.
  2. Постоянное поддержание необходимого уровня влажности, температуры и т. д.
  3. Низкая зависимость от конструктивных требований по оборудованию труб.
  4. Высокая эффективность.

Минусы принудительной вентиляции:

  1. Дороговизна.
  2. Возможность поломки оборудования.
  3. Потребление электроэнергии. Система бесполезна в случае отключения электроэнергии.

Устройство и схема

Схема естественной приточно-вытяжной системы:

  1. Прямая вытяжная труба.
  2. Труба для утепления большего диаметра, чем вытяжная.
  3. Утеплительный материал.
  4. Ёмкость и кран для удаления конденсата.
  5. Приточная труба с наличием изгибов.
  6. Сетка от грызунов и насекомых.
  7. Специальные задвижки для труб.

Устройство вентиляции в погребе гаража:

  1. Вытяжной воздуховод устанавливается вертикально, через потолок и выводится на крышу гаража. Лучше всего его оборудовать в одном из углов помещения. Труба должна выходить таким образом, чтобы её верхнее окончание возвышалось над коньком кровли минимум на 50 см.
  2. Нижний край вытяжной трубы располагается под самым потолком, выше уровня приточного воздуховода.
  3. Вытяжной воздуховод оборудуется краном, который используется для слива конденсата.
  4. Для снижения уровня образования конденсата и инея зимой вытяжной воздуховод утепляется.
  5. Приточная труба устанавливается в противоположном углу от вытяжки. В подвале она должна заканчиваться на расстоянии 50—80 см от пола.
  6. Верхний конец выводится через перекрытие и уходит в боковую стену гаража. Он возвышается над поверхностью земли на 50—80 см. Для защиты от грызунов и насекомых входное отверстие «притока» оборудуется специальной защитной сеткой. Её можно купить или подобрать из имеющихся вариантов. Главное, чтобы сечение было небольшим, а материал прочным и устойчивым.

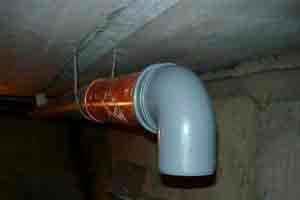

Схема вытяжного воздуховода

Для утепления вытяжной системы отлично подойдёт система, при которой труба помещается в другую трубу большего диаметра, а пространство между ними заполняется утеплителем (минеральной ватой или другим аналогичным материалом). Толщина утеплителя не должна быть меньше 50 мм.

С помощью такой приточно-вытяжной системы происходит постоянное обновление воздуха в помещении. Движение масс осуществляется самостоятельно за счёт разницы удельного веса холодных и тёплых газов. Разница в высоте входных отверстий труб позволяет воздушным массам свободно перемещаться.

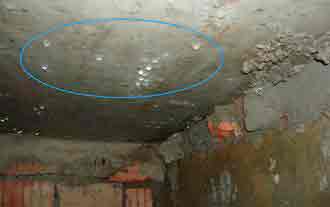

В естественной системе нельзя допускать, характерной для зимы, большой разницы в температурах. В противном случае будут возникать сквозняки с высокой скоростью перемещения воздушных масс. Это приведёт к вымораживанию помещения и всего, что там находится. Для решения такой проблемы рекомендуется на трубах оборудовать специальные задвижки, с помощью которых при необходимости перекрывать поступление или выведение воздушных масс.

При принудительной системе вентиляции схема дополняется вентиляторами, которые монтируются на вытяжную и приточную линии. Здесь большую роль играет грамотный расчёт электрических сетей гаража и примыкающего погреба.

Требования к электрическим сетям в подвале:

  • возможности кабелей и оборудования должны отвечать планируемым нагрузкам;
  • выключатели, розетки должны иметь защиту от влаги и конденсата.

Одно из главных требований к электрическим сетям в подвале — использование розеток с защитой от влаги

  1. Большая площадь подвала.
  2. Хранение большого количества продуктов, овощей и корнеплодов.
  3. Важность поддержания определённого уровня микроклимата.
  4. Высокий уровень влажности.

Рекомендации по оборудованию вентиляции гаража

Как правильно сделать вентиляцию в погребе? Рекомендации по монтажу:

  1. Трубы устанавливаются в противоположных углах. Такая конфигурация позволит обеспечить движение масс по всей площади помещения, что не позволит воздуху застаиваться в «мёртвых» зонах.
  2. Расчёт диаметра вентиляционных труб производится с учётом следующего соотношения: 25 кв. см. трубы на один метр пространства погреба.

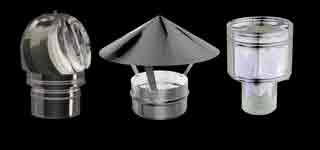

  3. На верхнем окончании вытяжной трубы рекомендуется устанавливать дефлектор. Он позволит усилить вентиляцию, защитит конструкцию от попадания пыли, грязи и других посторонних предметов.

Монтаж системы вентиляции делается двумя способами:

  1. За счёт сквозной установки труб через перекрытие пола, потолок, кровлю и стены. Трубы в таком случае находятся внутри помещения.
  2. Через стены. Большая часть труб находится снаружи гаража. При таком способе уменьшаются объёмы внутренних работ, экономится внутреннее пространство, но возникает необходимость серьёзного утепления и защиты системы, находящейся снаружи здания. Труба должна располагаться на определённом расстоянии от стены гаража: не менее 50 см, не более 1,5 метров. Такие параметры позволяют обеспечить естественный температурный режим труб, без влияния тепла от стен гаража. Общая длина труб должна быть не менее 2,8—3 м.

Пошаговая инструкция

Как сделать вентиляцию в гараже своими руками? При проведении работ можно выделить несколько этапов:

  1. Подготовка.
  2. Создание условий для монтажа вентиляции.
  3. Обустройство системы воздухообмена.
  4. Проверка.

Подготовительный этап подразумевает:

  • создание проекта и схемы, с учётом конструктивных особенностей гаража;
  • подготовка инструмента и материалов;
  • освобождение пространства в гараже и подвале для проведения работ.

Под этапом создания условий понимаются действия по проделыванию отверстий в плите перекрытия, потолке, кровле, стенах.

Обустройство системы воздухообмена выполняется в следующей последовательности:

  1. Через перекрытие, потолок и кровлю устанавливается труба. Лучше использовать сборную пластиковую, она позволить избежать проблем с состыковкой отверстий и позволит легко подогнать конструкцию.
  2. После точной установки вытяжной трубы, она фиксируется к стене с помощью хомутов или других зажимов. Бетонным раствором или другим материалом заделывается стык в пролёте, потолке и кровле.
  3. На вытяжку монтируется дефлектор, задвижка и конденсационный кран.
  4. Аналогичным образом производится монтаж приточной трубы с учётом соотношения к вытяжке для эффективного воздухообмена.

После монтажа вентиляции, производится её проверка. Для этого берётся лист бумаги или металлическая ёмкость с углями, от которых идёт дым. Лист бумаги при прикладывании к приточному отверстию должен колыхаться и «втягиваться» в неё. Дым также должен уходить в трубу, а через некоторое время уходить из помещения.

Проверить работу вентиляции можно с помощью листа бумаги

Зимний воздухообмен

Вентиляция погреба в гараже зимой имеет свои особенности и обязательные условия, которые нужно соблюдать. Эффективность естественной системы воздухообмена в подвале гаража существенно снижается летом. Это вызвано тем, что вытяжка не может эффективно выводить воздух из-за выравнивания наружной и внутренней температур. Зимой же возникают другие проблемы:

  • снег засыпает входные отверстия воздуховодов;
  • образуется обледенение и закупорка труб.

По этой причине в зимний период естественную вентиляцию необходимо периодически осматривать, удалять с кровли излишки снега, при необходимости прогревать трубы.

Если воздуховод выведен за стены гаража, его требуется дополнительно утеплять. Для этого отлично подойдёт система с двойными трубами различного диаметра, где между ними укладывается утеплитель.

Подойдёт и способ обматывания трубы утеплителем или заделывание её в специальный короб. Если трубы располагаются внутри гаража, то герметизировать и утеплить стоит места выхода труб на кровле и из стен.

Источник: http://vozduhstroy.ru/ventilyaciya/v-pogrebe-garazha-2.html

Как организовать вентиляцию в подвале гаража? Схемы монтажа

Обустройство подвального помещения в гараже – обычное явление. Это очень удобно, практично, при этом образуется довольно приличный объем, который можно использовать как место хранения вещей, урожая, консервации. Как правило, подвал и используют как хранилище продуктов, овощей. В связи с этим возникает дополнительная потребность качественного проветривания как самого подвала, так и гаражного помещения в целом. Вентиляция в подвале гаража – простой, надежный способ организовать нужный для этих помещений микроклимат.

Особенности устройства подвала в гараже

  • Гаражный подвал представляет собой изолированную от внешней среды конструкцию. Вход обустраивается внутри гаража.
  • Полностью отсутствуют источники естественного притока воздуха.
  • Учитывая глубину, на которой он оборудуется, можно говорить о том, что зимой там достаточно тепло. Это неизбежно вызывает скопление конденсата.
  • Через входной проем влажность проникает в гаражное помещение, создает там избыточную сырость, что сказывается на строении самым негативным образом.
  • Обустройство подвала вентиляцией проходит через или с помощью гаражного пространства.
  • Размещение подвала в земле требует особенной гидро- и теплоизоляционной отделки внутренних поверхностей (пропитка пола, стен, специальными материалами, утепление перекрытий минватой).

Зачем нужна вентиляция подвала в гараже?

Для сохранения благоприятной микросреды подвального помещения крайне необходимо его постоянное эффективное проветривание, что обусловлено рядом причин:

  • В холодное время года земля вокруг подвала не промерзает, ее температура остается положительной, прогревая воздух помещения. Это создает высокий уровень влажности, который способствует постоянному скоплению конденсата.
  • Сырость пагубно влияет на деревянные элементы, части подвала, является благоприятной средой появления плесени, грибка, болезнетворных микроорганизмов, влаголюбивых насекомых. Это особенно опасно, если подвал предполагается использовать как хранилище для урожая.
  • Также крайне нежелательно поступление избытка влаги внутрь помещения гаража, где она будет оседать на металлических поверхностях, вызывая коррозию (автомобиля в частности).
  • Если рядом проходят грунтовые воды, высокая влажность будет сохранятся долгое время. Поэтому подвальное помещение должно просушиваться постоянно.
  • Кроме того, необходимо соблюдать определенный температурный режим, когда летом требуется прохлада, зимой – допустимый уровень тепла (если речь идет о хранении овощей, консервации).
  • При устройстве подвала под гаражом высока вероятность проникновения туда токсичных веществ, паров топлива, выхлопных газов и т.д. Пусть их будет малое количество, тем не менее это совсем не желательно.

Учитывая приведенные факторы, с уверенностью можно говорить о том, что правильная вентиляция гаража с подвалом просто необходима. При этом само гаражное помещение также должно хорошо проветриваться.

Вентиляция в офисе. Как организовать, нормативы. Все самое интересное про вентиляцию!

Естественная вентиляция подвала в гараже

Естественное устройство вентиляции в подвале гаража – самый простой, наименее затратный из всех возможных способов. Данный вариант проветривания отличается преимущественно недостатками, нежели достоинствами. Но при определенных условиях может стать довольно хорошим решением организации воздухообменных процессов подземного хранилища.

Плюсы:

  • Легкость монтажа, простой принцип действия, основанный на законах физики.
  • Доступная стоимость.
  • Минимум усилий по установке.

Минусы:

  • Силы естественного воздушного потока может не хватить для хорошего проветривания подвального пространства. Особенно, если оно постоянно набирает влагу из земли.
  • Летом, когда температура воздуха высокая, тяга слабеет, иногда совсем прекращается, циркуляция воздуха останавливается.
  • Большая зависимость от атмосферных условий среды.
  • Сбой воздухообмена из-за сильного ветра с неподходящей стороны.

Естественная вентиляция может быть эффективной, когда:

  1. подвал устроен с хорошей тепло-, гидроизоляцией;
  2. конденсат не скапливается большими объемами;
  3. почва вокруг сооружения не насыщена грунтовыми водами, а значит, избыточная влажность внутри него отсутствует;
  4. вход приточного канала устроен внутри наружной стены гаража, а не в потолочном перекрытии.

Принудительная вентиляция в подвале гаража

Устройство вентиляции в подвале гаража принудительным способом – наилучший вариант, особенно для хранилища урожая.

Представляет собой организацию воздухообмена при помощи приточных/вытяжных электрических механизмов. Они размещаются внутри вентиляционных каналов (канальные вентиляторы), проемов (осевые, центробежные вентиляторы). При этом необходимо проследить за электрической безопасностью при установке. Ведь сооружение – с большим уровнем влажности. Оно должно быть качественно гидроизолировано, всю проводку также рекомендуется заизолировать.

Преимущества механического проветривания для подвального пространства:

  • Постоянная смена воздушных потоков нормализует уровень влажности. Сырость не застаивается, выводится наружу.
  • Кратность смены воздуха подвального пространства – согласно установленным санитарным нормам.
  • Температурный режим соответствует приемлемым показателям.
  • Нормализуется микросреда, способствующая долгому хранению урожая, препятствующая появлению плесени, грибка, гнили, насекомых (если речь идет об использовании подвала как погреба).
  • Проникающие пары химических веществ, токсичные газы, выхлопные продукты выводятся через вытяжной канал, не задерживаясь внутри подвального пространства.
  • Время работы регулируется таймером.

Недостатки:

  • Стоимость оборудования.
  • Затраты на электроэнергию, от которой работают механизмы.
  • Монтаж системы проветривания усложняется.

Комбинированная система вентиляции подвала гаража

Комбинированный вариант также позволяет организовать хорошую вентиляцию в подвале гаража, сэкономив при этом на приточном вентиляторе. Здесь вентиляционный механизм устанавливается внутри вытяжного проема/канала, образуя с естественным проветриванием смешанный тип циркуляции воздуха.

Для подключения вентилятора требуется подведение электропитания, хорошо заизолированного. Принцип действия – за счет усиления оттока отработанного воздуха увеличивается тяга, и соответственно приточный воздух поступает большим объемом.

Достоинства:

  • Хорошие показатели вентилирования хранилища.
  • Увеличивается отведение застоявшегося воздуха
  • Возможность устанавливать временные интервалы работы вентилятора (при наличии таймера).
  • Не самый сложный вариант установки.

Недостатки:

  • Затраты на электроэнергию.
  • Стоимость вытяжного оборудования.

Как правильно сделать вентиляцию в подвальном помещении

Рассмотрим несколько вариантов, как сделать вентиляцию в подвальном хранилище своими руками. Приведенные ниже способы – монтаж системы естественного проветривания, которая с легкостью станет принудительной или комбинированной после дополнительной установки вытяжных/приточных вентиляторов.

Гараж + подвал
Очень часто вентиляционные каналы из хранилища проходят сквозь гаражное помещение и выводятся за его пределы. Здесь есть два варианта размещения воздуховодов.

Вариант 1. Прямая подача воздуха снаружи гаража своими руками схема.

  1. Определить, где будут располагаться вентиляционные каналы. Наиболее эффективный вариант – противоположные углы, чтобы поступающий воздух по возможности максимально охватил весь объем пространства. В наружной стене постройки строго вертикально над приточным подвальным проемом размечается отверстие выхода трубы для поступающего воздуха.
  2. Вычислить необходимый диаметр трубы из расчета 1,5 см диаметра на 1 м² помещения.
  3. Сделать проемы внутри стен для вытяжного/приточного воздуховодов соответствующего размера. Важно, чтобы приточный проем располагался на высоте не более 20 см от пола, вытяжной – не ниже 10 см от перекрытия, а лучше внутри потолка. Так вырастет разница в температуре, а значит увеличится тяга.
  4. Установить воздуховоды (пластиковые, асбест-цементные, из нержавейки или др.). Вытяжная труба выводится через гараж как можно выше (для усиления воздухообмена). Минимально – 50 см над гаражной кровлей.
  5. Приточный канал небольшой, через гаражное помещение выводится к наружной стене строения. Расстояние от приточного проема до окончания вытяжки – от 250-300 см.
  6. Главное, чтобы диаметр труб сохранял свою величину по всей длине. Использовать как можно меньше сгибов.
  7. После монтажа воздуховодов, необходимо устранить зазоры возле труб с помощью монтажной пены, цементного раствора.
  8. Снаружи приточный выход закрывается решеткой, защищающей его от мелких животных, мусора.
  9. Вытяжка оснащается металлическим колпаком для защиты от атмосферных осадков. Можно установить дефлектор, чтобы усилить тягу воздуховода.
  • Для регуляции воздушного потока можно установить заслонки. Особенно актуально зимой, при сильных морозах. Когда нужно сохранить температуру внутри подвала, приточный канал перекрывается такой заслонкой.

Это общая схема монтажа естественной вентиляционной системы для подвального пространства. Чтобы организовать принудительное (механическое) или смешанное проветривание, достаточно установить внутри воздуховодов вентиляторы, которые усилят циркуляцию воздушных потоков.

Вариант 2. Косвенный приток воздуха из гаражной вентиляционной системы.

Схема установки идентична первому варианту с той лишь разницей, что приточный канал выходит внутрь гаражного строения. Свежий воздух забирается не с улицы, а из самого помещения, куда он попадает через общегаражную вентиляцию. Приточный воздуховод располагается рядом с вентиляционными решетками внутри ворот, либо приточным отверстием внутри гаражной стены.

Недостаток данного варианта – вместе со свежим воздухом внутрь подвального пространства попадают токсические химикаты, пары топлива. При эффективной циркуляции воздуха они выводятся наружу. Если же проветривание налажено слабо, могут оседать внутри хранилища.

Подвал + смотровая яма

Устройство системы воздухообмена, когда рядом с подвалом находится смотровая яма:

  1. Для подвального помещения монтируется вытяжной канал, выводится над гаражной крышей (см. вариант 1).
  2. Для гаража также устанавливается вытяжная труба.
  3. Внутри гаражных ворот/наружной стены проделываются вентиляционные проемы, устанавливаются решетки для поступления воздушного потока.
  4. Внутри ямы, рядом с вентиляционным проемом ворот устанавливается приточная труба, по которой свежий воздух будет поступать внутрь смотрового отсека.
  5. В противоположном углу ямы сквозь стену монтируется еще один приточный воздуховод, но уже для подвала.

Воздухообмен происходит следующим образом. Через вентиляционные решетки гаражных ворот/наружной стены воздушный поток попадает внутрь строения, а также в приточную трубу смотровой ямы. Далее, двигаясь вперед через промежуточный воздуховод, оказывается внутри подвального хранилища. После, отработанный, воздух отводится вытяжным каналом. Параллельно выводится застоявшийся воздух из гаражного помещения.

Данный способ организации вентилирования хорош тем, что происходит проветривание сразу всех помещений здания.

Источник: http://foundmaster.ru/ventilation/kak-organizovat-ventilyatsiyu-v-podvale-garazha-shemy-montazha.html

Обустройство вентиляции в погребе в гараже. Тонкости процесса

Обустройство качественной вентиляции в погребе в гараже способствует образованию здорового микроклимата в помещении. Правильный воздухообмен позволяет практически круглогодично хранить овощи, фрукты или консервы. Постоянная смена воздуха препятствует образованию сырости и как следствие – грибков и плесени. В противном случае продукты будут довольно быстро портиться, а образующаяся влага может не только со временем разрушить погреб, но и навредить машине, стоящей в гараже.

Погреб требует обустройства качественной вентиляции

Выбор типа вентиляции

Для нормального здорового микроклимата в погреб должно поступать достаточное количество воздуха. Его приток можно обеспечить двумя способами:

  • обустройством естественной вентиляции;
  • созданием принудительного вытяжного механизма.

Естественная вентиляция работает по принципу тепловой конвекции. Поступающий с улицы более сухой воздух опускается на самое дно подвального помещения, а затем, нагревшись, поднимается вверх, освобождая пространство для новой порции свежего воздуха.

Принудительная вентиляция по принципу обустройства очень похожа на естественную, но только при ее сборке используют дополнительные электрические механизмы, способствующие более быстрому движению воздуха. Используемые нагнетатели обеспечивают большую эффективность вентиляционной системы.

Схема приточно-вытяжной вентиляции в погребе

Выбор труб для обустройства вентиляции

В качестве основы всей системы вентиляции в погребе в гараже можно использовать трубы практически из любого материала:

  • металлические;
  • асбестовые;
  • пластиковые;
  • из алюминия и прочие.

Подойдут и другие варианты труб, например, из чугуна, но их применение часто нецелесообразно из-за более высокой стоимости. Обычно используют воздуховоды диаметром от 110 до 200 мм.

Оба воздуховода, обеспечивающие вентиляцию в погребе в гараже должны оснащаться заслонками. Их задача – частичное или полное перекрытие движения воздуха. Это может потребоваться при морозах.

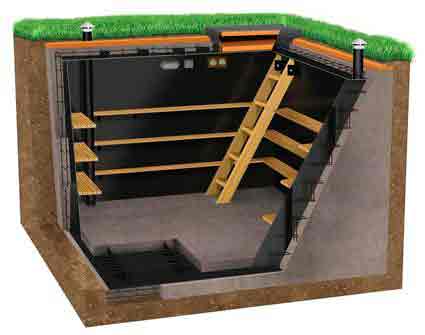

Обустройство погреба с вентиляцией, армированными основаниями стен и пола и утепленным потолком

Обустройство естественной вентиляции в погребе в гараже

Такая система состоит всего из двух труб. Одна из них отвечает за поступление свежего, сухого воздуха, а вторая за удаление отработанного, путем вывода его наружу. Самыми выгодными местами для прокладки труб считаются противоположные углы погреба. При таком расположении значительно снижена вероятность образования мест, в которых будет застаиваться воздух.

Приточная труба должна быть опущена до уровня примерно 0,4-0,5 м от пола, тогда как вытяжная – до 1,5-2 м. Вытяжной воздуховод должен быть длиной более 2,5 м, чтобы обеспечивалась достаточная разница температур, способствующая движению воздуха. На верхнюю его часть, возвышающуюся над крышей, устанавливают специальный дефлектор. Он прекрасно защитит подвальное помещение от проникновения пыли и осадков, а также позаботится о более эффективной вытяжке.

Приточная часть воздуховода располагается таким образом, чтобы ее верхняя часть находилась примерно в полуметре от земли. На нее дополнительно устанавливают мелкоячеистую решетку, которая защитит от проникновения в погреб всякой живности: крыс, мышей, кошек.

Схема естественной вентиляции в гараже, под которым расположен подвал

Принудительная вентиляция

Конструкция принудительной вентиляции в погребе в гараже практически такая же, как и при естественном воздухообмене, только дополнительно оснащается вентиляторами, работающими от сети. Именно поэтому необходимо соблюдать основные правила электробезопасности, ведь скопившийся в трубах конденсат может вызвать короткое замыкание. Приобретать нужно оборудование, которое может работать во влажных условиях и обязательно выполнить качественную гидроизоляцию.

Вентиляторы могут устанавливаться только в одной трубе. Обычно это делается в вытяжном воздуховоде. Если поставить нагнетатель в приточную трубу, эффективность вентиляции в погребе в гараже будет значительно выше. Еще одним плюсом механического проветривания является независимость системы от погодных условий. В любом случае помещение будет быстро осушаться и поддерживать в нем необходимую влажность не составит большого труда.

Варианты вентиляции погреба с одной или двумя вытяжными трубами

Приточную вентиляцию можно организовывать не только с помощью вентилятора. Можно использовать:

  • Диффузор-флюгер. Его устанавливают на верхний конец приточного воздуховода. Работает такая конструкция за счет энергии ветра.
  • Низкомощная лампочка – миньон. Она повышает качество воздухообмена за счет подогрева потоков.

Также существует возможность создания автоматической системы, которая будет работать самостоятельно, практически без контроля со стороны. Такие вентиляционные конструкции оснащаются специальными датчиками, которые будут самостоятельно включать приточный и вытяжной механизм при изменении параметров воздуха: влажности, температуры. Отключаются такие системы тоже самостоятельно при нормализации всех показателей.

Схема сборки канального вентилятора

Когда естественной вентиляции недостаточно?

Организованной системы естественной вентиляции может быть недостаточно в следующих случаях:

  • Большая площадь погреба (более 40 м?). В таком случае в морозное время года вытяжная труба может полностью закрываться инеем, образующимся благодаря замерзшему конденсату. В результате движение воздуха значительно уменьшается и становится недостаточным для организации правильного микроклимата. Если подвальное помещение, имеющее такую площадь, разделено на отдельные комнатки и в каждом установлены трубы, то механическая вентиляция не понадобится.
  • Естественного воздухообмена будет недостаточно, если в гаражном погребе планируется обустроить мастерскую или мини-спортзал. С подачей достаточного объема кислорода справятся только вентиляторы.
  • Движение воздуха с помощью нагнетателей потребуется, если планируется хранить большое количество припасов. Если в погребе хранятся овощи, то вытяжное устройство еще будет бороться с неприятным запахом.

Пример неправильного устройства вентиляции (трубы находятся на одном уровне и не снабжены задвижками)

Контроль вентиляционной системы

Качество вентиляции в погребе в гараже, а также ее работоспособность рекомендуется периодически проверять. Для этого спускаются в погреб и зажигают спичку. Если пламя быстро погасло, то в помещении находится большое количество углекислого газа, следовательно, воздухообмен довольно слабый.

Система вентиляции в погребе в гараже требует периодического осмотра и очищения от скопившейся грязи и мусора. Она периодически обрастает паутиной, слоями пыли. В проверке нуждается и механическая часть конструкции. Для более эффективной работы и контроля количества поступающего воздуха один приточный канал делят на две части с помощью специальной перегородки. Таким образом, удается нормализовать объем поступающего воздуха.

Погреб под гаражом

Монтаж вентиляционной системы: основные этапы

При монтаже системы проветривания не потребуется большое количество инструментов. Понадобятся:

  • сами трубы;
  • крепежные хомуты;
  • саморезы и дюбеля;
  • решетки для защиты;
  • дефлекторы или козырьки;
  • дрель и молоток.

Удаление воздуха происходит через вытяжной канал, приемное отверстие которого располагается напротив ворот

Для крепления труб в стенах пробиваются отверстия, устанавливаются крепежные детали. Секции воздуховодов собираются на полу, после чего готовая конструкция фиксируется в подготовленных креплениях. Все стыки необходимо уплотнить специальной лентой или герметиком.

Процесс обустройства вентиляции в погребе в гараже, как видно, несложен. Оптимальным вариантом считается система, созданная еще на этапе постройки. Но если таковая отсутствует, то собрать самому всю конструкцию не составит особого труда.

Вентиляция в погребе в гараже (видео)

Источник: http://ibuildrussia.ru/obustrojstvo-ventilyacii-v-pogrebe-v-garazhe-tonkosti-processa

Устройство вентиляции в погребе под гаражом

У многих в гаражах имеются погреба и подвалы, в которых хранятся всевозможные продовольственные запасы. Но если погреб будет устроен неправильно, то продукты достаточно быстро придут в негодность. Именно поэтому необходима правильная вентиляция погреба в гараже.

Без хорошего воздухообмена погреб достаточно быстро отсыреет, разрушится, и его придется полностью перестраивать. Поэтому на этапе строительства не стоит экономить или же не обращать внимания на стандартные правила организации воздухообмена в подземном помещении.

Правильный воздухообмен

Устройство качественной вытяжки защищает погреб от множества негативных моментов. Если воздухообмен не предусмотреть, то в овощной яме начнет образовываться конденсат, который приведет к крайне нежелательным последствиям. Высокая влажность в овощной яме – источник заражения овощей. Они загнивают, появляется грибок и неприятная спертость воздуха.

Холодный воздух опускается вниз по одной трубе, а нагретый выходит наружу по другой.

В зимнее время тепло, поступающее от земли, становится причиной того, что в подвале становится намного теплее, чем в гараже. Поэтому воздух начинает постепенно подниматься вверх. Влага, источником которой является овощная яма, способствует возникновению коррозии на кузове и деталях автомобиля и других металлических объектах, находящихся в гараже. Для того чтобы избежать этих проблем, вентиляцию подвала гаража нужно сделать правильно и по всем нормам.

Если вентиляция в погребе под гаражом не предусмотрена, на хранящиеся в нем продукты будут воздействовать токсичные вещества. Работающий двигатель авто, а также все химические жидкости, хранящиеся в гараже, выделяют ядовитые соединения. Для минимизации их воздействия вытяжка должна не только выводить воздух из овощной ямы, но и обеспечивать его приток внутрь. Создание приточно-вытяжной вентиляции в погребе гаража решает эту задачу.

Следует отметить, что такой воздухообмен может происходить естественным образом (за счет того, что теплый воздух легче холодного) или при помощи включения дополнительных вентиляторов. Верхушка трубы должна быть выведена над подвалом и гаражом.

Какая вытяжка нужна вашему погребу?

Правильно сделанная система вентиляции подвала гаража позволит максимально быстро устранить воздействие всех негативных факторов.
Монтаж приточной трубы погреба позволит обеспечить поступление чистого воздуха к овощам и продуктам. Назначение вытяжной трубы вентиляции в гараже с погребом – удалять из воздуха влагу и ядовитые вещества.

Циркуляция воздуха помогает поддерживать нормальную влажность в помещении.

Лучшая организация воздухообмена – комбинация приточной и вытяжной систем в подвале и погребе. Она может быть выполнена двумя способами:

  1. Создание естественного воздухообмена в погребе – это самый популярный вариант. В этом случае хватает монтажа двух труб: приточной и вытяжной. Подобное устройство работает благодаря тому, что температура в овощной яме и снаружи различается. Но такая вытяжка перестанет работать в теплое время года, когда температура начинает выравниваться. С другой стороны, зимой вытяжка ямы закупоривается снегом и инеем, и с этим трудно что-то сделать (трубу придется дополнительно прогревать). Именно поэтому устройство естественной вентиляции рекомендовано для небольших гаражей, в которых владелец будет периодически осматривать и прочищать трубы, а также утеплять их зимой.
  2. Наличие принудительной вентиляции в гараже с подвалом – наилучший вариант. В этом случае микроклимат ямы предельно приближен к уличному. Такая вентиляция в погребе обеспечивает движение воздушного потока с помощью дополнительных вентиляторов или иных агрегатов. Как правило, система состоит из двух труб или же одной двустворчатой трубы.

Естественная вентиляция имеет неоспоримое преимущество – доступность. В том случае, если у вас большой по размерам гараж, который предполагает стоянку в нем автобуса или грузовика, то вытяжку нужно делать принудительную.

Устройство естественной вытяжки

Вентиляцию в погребе под гаражом можно сделать одним очень простым способом: в кирпичной кладке необходимо сделать канал, сечение которого не должно превышать одного кирпича. Кроме того, такой же канал можно сделать из блоков, уложенных на боковую грань. Схема очень проста, но она способна обеспечить воздухообмен в погребе. Обязательно надо установить металлическую сетку на канал, защищающую от крупных жуков и птиц.

Правильное устройство естественной вытяжки.

Традиционный вариант организации естественной вентиляции подразумевает наличие двух труб в разных углах ямы. Один воздуховод будет отвечать за приточную, а второй – за вытяжную вентиляцию. Такая схема работает в любых подвалах и погребах, которые располагаются не только под гаражом, но и в других местах (в том числе на открытом пространстве).

Чтобы воздухообмен происходил максимально эффективно, и воздух поднимался и опускался по трубам, конец приточной должен отстоять от пола на 40–45 см. Конец вытяжной трубы должен быть размещен прямо под потолком. Трубы можно сделать практически из чего угодно (асбестоцемент, жесть, поливинилхлорид и т. д.).

Таким образом, вентиляция гаража с подвалом может осуществляться с помощью естественной вытяжки. Этот подход, конечно, не идеален, но все же позволяет обеспечить и в гараже, и в погребе более-менее чистый воздух.

Выполнение работы происходит поэтапно:

  • Вытяжной воздуховод закрепляется таким образом, чтобы один его конец располагался на уровне 150–200 см от пола. Наружный конец трубы выводится над крышей гаража на высоту 40–45 см.
  • Приточный воздуховод фиксируется в противоположном углу с соответствующим отступом от пола. Наружу трубу необходимо вывести на 20–30 см.
  • Вентиляционный канал должен быть защищен от грызунов и птиц металлической сеткой. Кроме того, выходные каналы рекомендуется накрыть колпачками от осадков.

Чтобы контролировать работу вентиляции погреба под гаражом, потребуется монтаж заслонок, которые позволят регулировать воздушный поток в холодное время, когда важно не выстудить помещение, чтобы продукты в яме не заморозились.

Самый дешевый и простой вариант организации вентиляции в подвале гаража – вместо приточной трубы сделать отверстие нижней части стены и закрыть его сеткой.

Организация принудительной вытяжки

Принудительная вентиляция в подвале гаража устраивается посредствам добавления в систему электрических вентиляторов. Сделать такую вентиляцию несложно. Ее основное преимущество – поддержка нормального температурного и влажностного режима независимо от сезона и капризов погоды.

Схема монтажа канального вентилятора.

Схема устройства контролируемой вентиляции практически не отличается от принципов создания естественной вентиляции погреба под гаражом: трубы крепятся по аналогичному принципу, после чего внутрь вытяжной трубы монтируется вентилятор. За счет вентилятора гарантируется наличие свежего воздуха в любой момент, когда он необходим. Следует отметить, что создать такую вытяжку можно не только с помощью вентилятора.

Вот еще способы:

  • Поворотный диффузор-флюгер. Это устройство монтируется на вершину приточной трубы и работает при напоре ветра.
  • Эффективную вентиляцию в погребе под гаражом также обеспечивает дефлектор, создающий зону разреженного воздуха и способствующий улучшению воздухообмена. Дефлекторы устанавливаются на верхушке вытяжной трубы.
  • Традиционный вариант – монтаж нагревательной лампочки в вытяжной трубе. Это позволит улучшить вытяжку, которая будет обеспечена за счет нагрева воздуха, движущегося по трубе.

Вентилятор встроенный в вытяжную трубу.

Конечно, самым продвинутым способом организации принудительной вентиляции погреба под гаражом можно назвать механизированный тип, когда циркуляцию воздуха регулирует моноблок. Установленное в нем ПО полностью управляет модульной системой, поэтому подобная вытяжка является лучшим вариантом на сегодняшний день. Единственная проблема заключается в высокой цене системы.

Консультант сайта, строитель-монтажник с 8-и летним стажем. Начинал свой путь монтажником-отделочником, на данный момент работает бригадиром в компании, занимающейся загородным строительством.

Источник: http://podvaldoma.ru/mikroklimat/ventilyaciya/pogreba-v-garazhe.html

Как сделать естественную и принудительную вентиляцию в гараже

Воздушная среда гаражного помещения насыщается испарениями хранящихся жидкостей и масел. Дополнительные источники загрязнения: выхлопные газы автомобиля, влага, выделения от сварочных и прочих ремонтных работ. Приточно-вытяжная вентиляция в гараже решает проблему — снижает уровень влажности и удаляет вредные пары, замещая чистым уличным воздухом. Задача автолюбителя — организовать правильный воздухообмен, руководствуясь нашей инструкцией.

  • 1 Типовая схема естественного вентилирования
  • 2 Воздухообмен в смотровой яме
  • 3 Организуем вентиляцию гаражного погреба
  • 4 О принудительной вытяжке
  • 5 Печной дымоход как элемент вентсистемы
  • 6 Расчет объема вентиляционного воздуха и сечения каналов
  • 7 Заключение

Типовая схема естественного вентилирования

Первым делом рассмотрим устройство вентиляции в гараже самого распространенного типа:

  • гараж – металлический либо каменный без погреба и смотровой ямы;
  • режим пользования – периодический (в среднем владелец пребывает в помещении не более 1—2 часов за сутки);
  • сооружение используется для стоянки транспортного средства, хранения некоторого запаса автомобильных жидкостей и выполнения мелкого ремонта.

Сразу разберем вопрос, нужна ли в подобном помещении принудительная вытяжная и приточная система. Ответ звучит так: если гараж не превращен в мастерскую, то для удаления влаги и газов вполне достаточно естественной вытяжки с притоком.

Местный отсос с вентилятором поможет уловить дым от сварки

Когда необходима принудительная вентиляция:

  1. Зимой в закрытом помещении хозяин работает сваркой.
  2. Владелец постоянно занимается ремонтом либо покраской автомобилей.
  3. В гараже часто применяются жидкости с вредными летучими парами, например, мебельный и резиновый клей, ацетон, уайт-спирит и так далее.

Важный нюанс. Вытяжка неспособна функционировать без притока, причем независимо от силы тяги в вертикальном выходном канале. Если не предусмотреть воздушный поток с улицы, то даже механический вентилятор не сможет выбрасывать водяные пары – крыльчатка станет перемешивать воздух в одном месте.

Теперь поясним, как своими руками сделать вентиляцию в гараже без подвала:

  1. На фронтальной стене гаража по бокам от ворот пробейте приточные отверстия расчетного размера. Оптимальный вариант – заложить гильзы, когда строите здание. Высота проемов над землей — 20–50 см (чтобы ветром задувало поменьше пыли).
  2. Чтобы правильно подобрать сечение труб и стеновых отверстий, произведите расчет количества воздуха. Методика представлена в последнем разделе данного руководства.
  3. Установите в отверстия наружные решетки, а изнутри придумайте шиберы либо дверцы. Цель – ограничение и регулировка воздушного потока в холодный период.
  4. Максимально уплотните все дверные притворы, откуда бесконтрольно может просачиваться воздух, зимой повесьте изнутри штору. Исключение – секционные ворота, подогнанные вплотную к проему.
  5. В перекрытии у противоположной стены просверлите отверстие и выведите наружу вертикальный канал из асбестоцементной или канализационной трубы высотой 2 метра. Оголовок прикройте от осадков зонтом.

Разновидности применяемых зонтов (посередине) и дефлекторов

Совет. Если в силу объективных причин поднять срез трубы на 2 м не удается, поставьте вместо колпака дефлектор, усиливающий тягу за счет ветра (показан на фото).

Схема функционирует просто: из-за разницы внешней и внутренней температуры, а также перепада высот между торцами вытяжной трубы возникает естественная тяга, увлекающая гаражный воздух. Давление внутри помещения падает, разрежение провоцирует всасывание воздушной массы через решетки приточной системы.

Схема движения потоков в плане

Воздухообмен в смотровой яме

Канава, предназначенная для осмотра днища авто, нуждается в проветривании. Причина – влага, проникающая из грунта сквозь кирпичные или бетонные стенки, плюс стекающая с машины вода. Если сверху яма не закрыта досками, подойдет описанная выше схема, дорабатывать ничего не придется:

  1. Из-за большей плотности и веса холодный поток стремится опуститься вниз, вытесняя теплые воздушные массы. Часть воздуха из приточных отверстий движется на дно канавы.
  2. Перемешиваясь с внутренним воздухом, приток нагревается и становится легче. Его вытесняет вверх следующая порция холодной воздушной смеси.
  3. Попадая в зону действия вытяжки, воздух увлекается тягой вертикального канала и выводится наружу. Принцип работы вентиляции проиллюстрирован ниже на схеме.

Приямок успешно проветривается, если не закрывать его досками

На практике чаще наблюдается другая ситуация: яма перекрыта досками, влага оттуда не удаляется и выпадает конденсатом на внутренней стороне щитов. Дерево гниет, железные уголки обрамления канавы точит коррозия.

Правильное решение проблемы — закладка под стяжку подземного воздуховода нужного диаметра, ведущего из ямы на улицу. Практикуется 2 варианта устройства вентиляции в яме:

  • труба подключается к приточному стеновому отверстию и опускается на высоту 15—20 см от дна канавы;
  • отдельный вытяжной воздуховод прокладывается из ямы под полом и вертикально поднимается на кровлю.

Провести в яму приточную трубу — самый доступный способ устроить проветривание

В первом случае мы подаем прямо в канаву свежий приток, во втором – отсасываем влажный воздух. Образовавшийся конвекционный поток заставит воздушные массы просачиваться сквозь щели меж досками. Оба варианта одинаково работоспособны. Обычно удобнее организовать приток – яма всегда устраивается ближе к воротам и входным отверстиям.

Примечание. Проложить дополнительный воздуховод при залитой стяжке непросто – придется долбить бетон и рыть траншею. Легче открыть приямок, а летом просушить деревянные щиты. Но на этапе строительства гаража лучше заранее разработать и реализовать проект вентиляционных систем.

Пластиковые трубы внутренней канализации – наиболее практичное решение для устройства естественного воздухообмена в ремонтной яме. Они дешевы и создают минимальное аэродинамическое сопротивление потоку. Дополнительное удобство – применение готовых колен и тройников.

На плане видно, что при подобной схеме нужно задействовать 2 приточных решетки, размещенных на фасаде строения

Организуем вентиляцию гаражного погреба

В качестве примера возьмем гараж длиной 6 м с отдельным подвалом 2 х 3 м и смотровым приямком. Здесь важно соблюсти одно условие: воздух гаражного помещения и канавы не должен проникать внутрь овощного хранилища, как предлагают схемы некоторых интернет-ресурсов.

Рекомендация. Прокладывайте в погреб обособленные вентканалы, не связанные с другими помещениями.

Как правильно делается вытяжка из подвала в гараже:

  1. Через перекрытие заведите в подземное хранилище 2 вертикальных воздуховода – приточный и вытяжной.
  2. Трубу притока опустите до высоты 10—20 см над полом, второй конец выведите на улицу по кратчайшему пути.
  3. Вытяжной канал начинается под потолком погреба, транзитом проходит через автомобильный бокс и поднимается над кровлей (высота 1,5—2 м).

Ставить переточную трубу из смотрового приямка в овощной погреб не допускается, туда нужно подавать только свежий воздух

Совет. Транзитный участок вертикальной трубы, пересекающий гаражное помещение, обязательно утеплите. Иначе нагретый и влажный подвальный воздух станет выделять конденсат от соприкосновения с холодными стенками. Вы не достигнете желаемого результата – удаляемая влага стечет водой обратно в хранилище.

Воздуховоды монтируйте из тех же серых пластиковых труб с уплотнительными резиновыми кольцами в раструбах. Альтернативный вариант – асбестоцемент, но его ставить сложнее из-за приличного веса и отсутствия заводских фитингов.

Приточный воздухопровод заводится в подвал двумя способами:

  • пропустить вентканал сквозь подвальное перекрытие в бокс, повернуть коленом и выйти наружу сквозь стену (высота 200—500 мм от уровня земли);
  • сразу пройти подвальную стену, повернуть кверху и вертикально вывести трубу на улицу через отмостку.

Так выглядит движение потоков воздуха в боксе и погребе (вид сверху)

Второй вариант обойдется дешевле, если класть воздуховод в процессе строительства, когда отмостка вокруг здания отсутствует. В готовом гараже лучше реализовать первый способ – аккуратно просверлить стену с перекрытием и своими руками установить приточный вентканал.

Не забудьте утеплить пересекающий бокс верхний участок, иначе он «вспотеет» снаружи. Пример обустройства комплексной гаражной вентиляции смотрите на видео:

Источник: http://otivent.com/ventiljacija-v-garazhe

Как правильно сделать своими руками вентиляцию в гараже с подвалом, материалы и схемы

Для правильного монтажа вентиляции в гараже с подвалом учитывают некоторые обязательные нормы. Обращают особое внимание на то, для чего именно используется подвал и, исходя из этого, выбирают тип вытяжки — принудительная или естественная. Но, так или иначе, без вентилирования не обойтись. Пренебрежение этим моментом приводит к плохим последствиям, вплоть до разрушения самого помещения.

Какие функции выполняет вентиляция

Зачем владельцы гаражей с подвалом делают вытяжку? Ответ прост: если отказаться от вентиляции, то внутри помещения нарушатся циркуляция воздуха и баланс влажности. Стены подвала отсыреют, а вещи и продукты, которые в нем хранят, — заплесневеют. В худшем случае неправильно обеспеченные воздухообмен и вентилирование приведут к разрушению стен подвала и последующей необходимости в его ремонте или даже перестройке.

Очевидный признак того, что вентиляции нет или она обустроена плохо — появление конденсата на стенах и поверхности вещей. Он обозначает нарушение температурного режима или проблемы с повышенной влажностью.

Требования к вентиляционной системы в гараже с подвалом

Решив поставить в погреб вентиляционную систему, учитывают некоторые особенности и требования. Так, основная задача подобной конструкции — вывод из погреба лишней влаги и приведение к балансу температур внешней среды и помещения. Если речь идет об организации вытяжки в подвальной яме, то именно влажности уделяют особое внимание. Подвальные помещения иного типа требуют других подходов.

Независимо от того, о какого типа подвале идет речь, выбирают между двумя типами вентиляции:

  1. Естественной.
  2. Принудительной.

Первый вариант — самый популярный из-за своей дешевизны и простоты. Принцип его работы заключается в установке минимум двух труб, одна из которых служит в роли приточной, а другая — вытяжной. За счет разницы температур между внешней средой и помещением, воздух циркулирует по ним в обоих направлениях.

Недостаток подобной конструкции в том, что она не обеспечивает циркуляцию воздуха во время минимальной разницы температур. Да и регулировать показатели влажности сложно.

Для избежания вышеописанных проблем прибегают ко второму варианту — принудительному вентилированию. Кроме более легкого контроля, ее плюс еще и в том, что такая система дает возможность обойтись лишь одной трубой. Хотя владельцы гаражей и подвалов предпочитают две.

Организация принудительной вытяжки

Если решено делать принудительную вентиляцию в гараже с подвалом, стандартные вытяжные каналы дополняют специальными вентиляторами, обеспечивающими принудительный воздухообмен. Самостоятельное изготовление подобной системы не составляет особого труда. Это связано с тем, что она по своей конструкции мало отличается от естественной вытяжки.

Важнейшим достоинством искусственного проветривания считают его способность поддерживать как температурный режим, так и режим влажности в любых условиях. Для устройства принудительной вентиляции своими руками внутри гаража обустраивают ведущие к поверхности трубы. Их делают несколько: часть отвечает за приточную, а часть — за вытяжную подачу воздуха. В трубы, отвечающие за вытяжку, и устанавливают электрический вентилятор.

Вентилятор — не единственное средство, с помощью которого организовывают принудительную вытяжку. Для этого используют и такие способы, как:

  • диффуз-флюгер;
  • дефлектор;
  • нагревательная лампочка.

Первый способ требует действия потоков входящего воздуха на вершине приточной трубы. Второе же устройство устанавливают на вытяжную трубу, и оно создает зону разряженного воздуха. Что касается лампочки, то она нагревает входящие потоки до нужного уровня температуры.

Проектирование

Первый этап работ по самостоятельному созданию принудительной вентиляционной конструкции — ее проектирование. Составляется схема подвала и расположения вентиляционных каналов. На ней рисуют и то, как именно будут проходить каналы-трубы.

Во время проектирования решают, куда они выходят и как производится забор воздуха. Так, важно предусмотреть правильное расположение заборной поверхности на крыше или стене гаража своевременно.

Приобретение необходимых материалов

По окончанию проектирования приобретают все необходимое для создания системы и её монтажа. В частности, не обойтись без:

  • вентиляционных труб;
  • защитных решеток;
  • козырьков для уличных концов труб;
  • дефлекторов;
  • вентиляторов;
  • кабеля;
  • крепежных хомутов;
  • дюбелей и саморезов;
  • молотка;
  • дрели.

Этого инструментария хватит для выполнения всех стандартных монтажных работ. Главное – правильно рассчитать количество на основании созданной схемы.

Выполнение монтажных работ

Наиболее распространенный вариант принудительной вытяжки — с двумя трубами. Первым делом пробивают в намеченных местах стен отверстия и монтируют крепежные конструкции. Далее на полу собирают сами воздуховоды. Изгибов в них избегают. В трубы помещают вентилятор, и проводят провода для их питания. Неподалеку устанавливают выключатели.

После того, как трубы установлены на свои места, с внешней стороны ставят козырьки, защищающие от осадков, и мелкозернистые решетки против птиц и грязи.

Проверка работы системы

Проверку тяги в вентиляции производят просто — с помощью зажженной свечи или спички. При наличии хорошего потока воздуха пламя отклоняется в ту или иную сторону (зависит от типа канала).

Устройство и установка естественной вытяжки

Правильного устройства естественной вентиляции добиться довольно просто. Для этого устанавливают две трубы, служащие в роли каналов. Для создания циркуляции воздуха этих каналов должно быть не менее двух, ведь через один поступит холодный воздух, а через другой — выйдет нагретый. Сам процесс монтажа идентичен установке принудительной вытяжки, отличается он лишь необходимостью ставить электроприборы.

Заключение

Вентиляция в подвале под гаражом — необходимость, если его владелец желает, чтобы все, что там лежит, осталось в полной сохранности, как и само помещение. Выбирают между естественным и принудительным типом конструкции, по возможности отдавая предпочтение последней.

Хотя первая несколько дешевле и проще для самостоятельного монтажа.

Источник: http://garazhyk.ru/kommunikatsii/ventilyatsiya-v-garazhe-s-podvalom

Вентиляция гаража с подвалом + схема — объясняем все нюансы

Наличие погреба под гаражом решает ряд важных проблем. В нём можно хранить овощи, фрукты, консервы. Это возможно при наличии вентиляции, которая обеспечит оптимальную температуру и уровень влажности в подземном помещении.

Принцип построения вентиляции гаража

В обычном «классическом» варианте строение гаража обычно состоит:

  • Сам гараж
  • Смотровая яма (может иногда служить одновременно и погребом)
  • Погреб для бытовых нужд

Все они, как правило, располагаются друг под другом. Поскольку все помещения сообщаются друг с другом, то и вентиляция обычно одна на весь гараж, состоит из вытяжной и воздухозаборной трубы. Если вы не хотите иметь мокрые стены и лужи на полу, то важно отнестись к этому вопросу со всей серьёзностью.

Погреб без вентиляции никогда не будет сухим

Обычно систему делают без дополнительного вентилятора в трубе, который выгоняет или же нагнетает потоки воздуха, но в некоторых случаях могут его устанавливать.

Какая вытяжка нужна вашему погребу?

Правильно сделанная система вентиляции подвала гаража позволит максимально быстро устранить воздействие всех негативных факторов.
Монтаж приточной трубы погреба позволит обеспечить поступление чистого воздуха к овощам и продуктам. Назначение вытяжной трубы вентиляции в гараже с погребом – удалять из воздуха влагу и ядовитые вещества.

Циркуляция воздуха помогает поддерживать нормальную влажность в помещении.

Лучшая организация воздухообмена – комбинация приточной и вытяжной систем в подвале и погребе. Она может быть выполнена двумя способами:

  1. Создание естественного воздухообмена в погребе – это самый популярный вариант. В этом случае хватает монтажа двух труб: приточной и вытяжной. Подобное устройство работает благодаря тому, что температура в овощной яме и снаружи различается. Но такая вытяжка перестанет работать в теплое время года, когда температура начинает выравниваться. С другой стороны, зимой вытяжка ямы закупоривается снегом и инеем, и с этим трудно что-то сделать (трубу придется дополнительно прогревать). Именно поэтому устройство естественной вентиляции рекомендовано для небольших гаражей, в которых владелец будет периодически осматривать и прочищать трубы, а также утеплять их зимой.
  2. Наличие принудительной вентиляции в гараже с подвалом – наилучший вариант. В этом случае микроклимат ямы предельно приближен к уличному. Такая вентиляция в погребе обеспечивает движение воздушного потока с помощью дополнительных вентиляторов или иных агрегатов. Как правило, система состоит из двух труб или же одной двустворчатой трубы.

Естественная вентиляция имеет неоспоримое преимущество – доступность. В том случае, если у вас большой по размерам гараж, который предполагает стоянку в нем автобуса или грузовика, то вытяжку нужно делать принудительную.

Способы устройства вентиляции в погребе гаража

Существуют два типа вентиляционных схем:

  • Принудительная вентиляция.
  • Система с естественным воздухообменом.

Достоинства и минусы естественной схемы вентиляции

Данная система получила широкое распространение благодаря множеству достоинств:

  • Легкость и дешевизна обустройства.
  • Отсутствие шума.
  • Простота эксплуатации.

Естественную вентиляцию легко устроить своими руками, схема воздухообмена включает в себя всего лишь две трубы: для отвода и для притока воздушных масс.

При этом такая система имеет множество недостатков:

  • Отсутствует возможность регулировки.
  • Воздух нельзя нагревать и охлаждать.
  • Работа системы нестабильна во времени.

Вентиляция погреба в гараже зимой может ухудшиться из-за промерзания труб и возникновения в них инея, а в теплое время года будет затруднена вследствие недостаточной разницы температур.

  • Нет защитных фильтров. В помещение для хранения может попадать воздух с вредными примесями.

Преимущества и недостатки принудительной системы

Принцип работы принудительного воздухообмена основан на искусственном нагнетании воздуха. Кроме того, осуществляется фильтрация воздуха и его охлаждение или подогрев.

Главное преимущество такой схемы:

  • обеспечение необходимого микроклимата помещений при любых внешних условиях.

Но у данной системы также можно выделить некоторые недостатки:

  • Сложность устройства.
  • Множество элементов, которые в процессе эксплуатации могут повредиться или выйти из строя.
  • Дороговизна оборудования.
  • Необходимость постоянного энергоснабжения для работы системы.

Создание вентиляционной системы в погребе

Наиболее популярной схемой считается естественная вентиляция погреба в гараже: для ее внедрения достаточно установить трубы, которые используются для притока воздуха и вытяжки. Конструкция работает за счет разницы в атмосферных температурных режимах, однако при ее обустройстве нужно помнить о сложностях:

  • Летом разница температур практически исчезает, и движение воздушного потока прекращается.
  • Зимой вытяжную трубу может забить наледью и снегом, поэтому ее требуется прогревать.

Более эффективным вариантом является принудительная система: в ней передвижение воздуха осуществляется с помощью вентилятора и пары труб. Перед тем как сделать вентиляцию в погребе под гаражом, следует выполнить расчет мощности оборудования, которое потребуется приобрести: для этого нужно определить площадь гаража и параметры подвального помещения.

Вентиляция в гараже своими руками: схема, фото примеры и способы устройства

Многие недооценивают важность наличия правильной вентиляции в гараже, считая, что отравление угарным газом не слишком опасно. Но это весьма опасное заблуждение. Основная опасность состоит в том, что человек практически не чувствует, как угарный газ воздействует на организм. Достаточно нескольких минут, чтобы он потерял сознание. А закончится это может летальным исходом, как чаще всего и происходит.

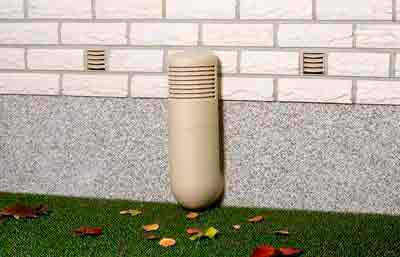

Снаружи приточка выглядит практически незаметно

Рассмотрим различные способы того, как правильно сделать вентиляцию гаража своими руками, а также сравним эффективность того или иного вида. Ведь не всегда будет достаточно естественных потоков воздуха – иногда необходимо наличие и дополнительных приспособлений. К тому же вентиляция погреба или подвала гаража так же имеет свои нюансы.

Устройство в гараже естественной вентиляции

Устроить естественную вентиляцию гаража с подвалом можно по принципу, схожему с воздухообменом выгребной ямы. Для этого слишком больших затрат времени и средств не понадобится. Но необходимо понимать, что приток воздуха и его отвод должны осуществляться из разных углов помещения. Идеальным вариантом будут противоположные по диагонали. Именно в этом случае достигается максимальный охват объема, который может обеспечить устройство естественной вентиляции в гараже.

Устройство подобной вентиляции обойдется достаточно дорого

Если рассмотреть чуть подробнее, то приток осуществляется по трубе, верхняя часть которой находится выше уровня пола гаража на 15-25 см, а нижняя – на том же уровне от пола подвала. При этом вытяжка располагается под потолком подпола и выводится как можно выше.

Важная информация! Чем выше будет находиться верхний край вытяжной трубы, тем лучше будет работать устроенная своими руками вентиляция гаража. Причина этому объясняется простейшими законами физики из школьного курса.

При этом устраивать воздухообмен только лишь в подвале нерационально. Обычно вместе с ним предусматривается и схема естественной вентиляции гаража своими руками. Дело в том, что скомбинировать их намного выгоднее и проще, чем делать отдельные контуры на эти помещения.

Отсутствие вентиляции приведет к постоянной сырости внутри помещения

Но, как уже упоминалось, не всегда естественный отток воздуха может справиться с отводом отработанных выхлопных газов из помещения. Многие автолюбители для этой цели держат в гараже гибкий толстый резиновый шланг, один конец которой одевается на выхлопную трубу, а второй выводится за пределы гаража. Конечно, подобным способом достигается максимальный отвод ядовитых газов наружу, но он не очень удобен по той причине, что появляется необходимость загонять автомобиль в гараж лишь в определенном положении, например, передом. Если же машина становится наоборот, то подобное приспособление уже невозможно подвести к выхлопной трубе. В этом случае необходимо устройство принудительной вентиляции.

Устройство принудительной вентиляции гаража и его варианты

Если делать все правильно, то при подобной работе необходимы некоторые расчеты. Но чаще всего автомобилисты делают по-другому. Двигатель с вентилятором берется помощнее, там самым отпадает необходимость вычислений. И все же это тоже «палка о двух концах». Ведь в таком случае возникает проблема переплаты за электроэнергию, которая расходуется бесполезно.

Достаточно дорогое, но при этом эффективное устройство для подачи и нагрева воздуха

Имеет смысл досконально разобраться в расчетах необходимой принудительной вентиляции своими руками в гараже, каким образом их произвести и что для этого потребуется. По нормам СанПиН воздухообмен должен составлять 180 л/ч на каждые 10 м2. Причем это касается как естественной, так и принудительной вентиляции в подвале гаража и в самом боксе.

Конечно, с одной стороны может показаться, что принудительная вентиляция имеет только лишь плюсы, однако это не совсем так. Есть у нее и свои недостатки:

  • Обратные клапаны в вытяжке заводского производства с электроприводом достаточно жесткие, а значит при отсутствии электроэнергии воздухообмен будет полностью перекрыт;
  • Дополнительная проводка создает опасность замыкания и самовозгорания, особенно при неправильном монтаже;
  • Как и любое электрооборудование, вытяжные двигатели требуют периодической ревизии и обслуживания.
  • Затраты на электроэнергию тоже стоить принять во внимание.

При правильном расчете вентиляции гаража с газами от автомобиля может справиться и естественная вентиляция, однако здесь есть небольшой нюанс.

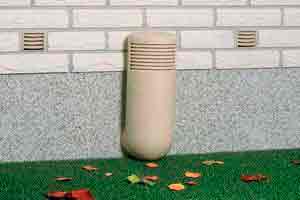

Забор воздуха для вентиляции выглядит довольно эстетично

Важный совет! Если планируется устройство лишь естественной вентиляции, то не стоит делать вытяжную трубу большого диаметра и в одном месте. Лучше смонтировать несколько вытяжек в разных местах. Это обеспечит намного лучший воздухообмен.

И все же, если есть подозрение, что подобная схема не справится, существует вариант комбинации обоих типов, о чем сейчас и поговорим.

Приточный клапан в стену. Обеспечить здоровое состояние атмосферы можно разными способами. Если установить приточный клапан в стену – задача будет решена быстро. В специальной публикации рассмотрим как его грамотно выбрать и смонтировать.

Организация комбинированной вентиляции гаража и подвала и как ее лучше устроить

В этом случае в помещении помимо естественной делается и принудительная подача либо отвод воздуха. Преимущество подобной схемы в том, что даже при отсутствии напряжения в сети, воздух будет свободно поступать в гараж или погреб и так же свободно удаляться. Однако, следует понимать, что зимой в таком помещении будет значительно холоднее, но и эта проблема решаема. Обычно воздуховоды приточно-вытяжных систем вентиляции в гараже можно с легкостью заглушить, открывая их только тогда, когда это необходимо.

Попробуем рассмотреть более подробно, каким образом можно устроить комбинированную вентиляцию своими руками при помощи небольшого фотоотчета.

Фото примерВыполняемые действия
Для начала имеет смысл составить примерную схему циркуляции воздуха в гараже и погребе или подвале. Сделать это можно на любой фанерке или листке бумаги – значения не имеет. Ее единственный смысл – помочь определиться со способом устройства
Именно такими трубами из пластика, диаметром 110 мм наиболее удобно монтировать всю схему. На фото примере показана приточка воздуха из самого гаража в погреб или подвал. Дело в том, что делать его можно (и даже удобнее) в противоположном от ворот углу. При таком расположении воздух будет немного нагреваться, проходя через помещение, тем самым создавая более высокую температуру внизу. Особенно это актуально, если в погребе хранятся овощи
А здесь показан вывод воздуха из подвала. Немного ниже объясним, каким образом все устроено внизу
Сверху, над гаражом, на трубе обязательна подобная насадка – рефлектор. При этом указанные отверстия должны быть как можно шире. Имеет смысл даже расширить их при помощи дрели. Многие скажут, что таким образом холодный воздух при помощи ветра может пойти обратно, но это не так. Напротив, он поможет усилить поток на вытяжку
В этом фото примере показано отверстие, на которое можно установить вентилятор, тем самым скомбинировав естественную и принудительную вытяжку. Зимой, когда в гараже нет автомобиля, его имеет смысл перекрыть
Маркером (вдоль верхнего угла) отмечено место, куда в последствии будет установлена пластиковая труба вытяжки с отверстиями. Это позволит лучше удалять угарный газ из помещения при работе двигателя.
Пенопласт здесь не позволяет образовываться конденсату, что достаточно важно. Именно в верхней точке он будет скапливаться, независимо от качества вытяжки
Потолок погреба или подвала так же необходимо обшить пенопластом и основательно пропенить швы. Сейчас объясним назначение этих действий. Даже если потолок из бетона или кирпича, грунт, находящийся выше, будет холоднее, чем воздух в помещении. Таким образом это будет способствовать образованию конденсата не потолке, что повысит влажность в помещении. Ошибкой будет считать, что при этом вся влага будет скапливаться между потолком и пенопластом. Ведь при отсутствии там тепла (материал его туда просто не пропустит) исчезают условия образования конденсата
Все же небольшая влажность в помещении нужна. Именно по этой причине нужно поставить хотя-бы литровую банку с водой в погребе. В нашем случае это ведро с водой и известью, что более практично
Ну и напоследок нельзя не упомянуть о покрытии потолка гаража. Именно оно дополнит всю систему вентиляции, позволив ей работать более функционально.

Как становится понятно, схема вентиляции включает в себя не только устройство воздухообмена. Очень важны в этом деле и другие факторы, такие как утепление. Ну а для более полного понятия всей подобной работы, предлагаем просмотреть небольшое видео вентиляции в гараже, выполненной не профессионалами, а обычными домашними мастерами:

Устройство правильного воздухообмена

Для наиболее грамотного устройства вентиляции в подвале гаража необходимо учитывать следующие моменты:

  • Наиболее эффективной считается вытяжная система, обеспечивающая циркуляцию воздушных масс даже летом.
  • При использовании вентилятора в схеме следует позаботиться о его изоляции и защите проводки от влаги, которая образуется в процессе.
  • Если площадь помещения меньше 40 квадратов, и внутри хранятся продукты, необходимо устраивать вытяжку.
  • При выборе оборудования важно понять, какой вентилятор брать: слишком мощное устройство расходует больше энергии, а чересчур слабая модель не позволяет удалить всю влагу до конца.

Какую выбрать для монтажа своими руками

Основной критерий, по которому выбирается тип вентиляции для конкретного погреба под гаражом — площадь помещения.

  • Владельцы небольших гаражей (до 50 квадратных метров), которые согласны проводить периодический осмотр и прочистку труб, могут ограничиться естественной системой вентиляции.
  • Если подвал расположен под большим гаражом, предназначенным для стоянки больших грузовых автомашин и автобусов, в нём нужно оборудовать принудительную вентиляцию, обеспечивающую воздухообмен при помощи дополнительных вентиляторов или других механических нагнетателей.

Организация принудительной вытяжки

Принудительная вентиляция в подвале гаража устраивается посредствам добавления в систему электрических вентиляторов. Сделать такую вентиляцию несложно. Ее основное преимущество – поддержка нормального температурного и влажностного режима независимо от сезона и капризов погоды.

Схема монтажа канального вентилятора.

Схема устройства контролируемой вентиляции практически не отличается от принципов создания естественной вентиляции погреба под гаражом: трубы крепятся по аналогичному принципу, после чего внутрь вытяжной трубы монтируется вентилятор. За счет вентилятора гарантируется наличие свежего воздуха в любой момент, когда он необходим. Следует отметить, что создать такую вытяжку можно не только с помощью вентилятора.

Вот еще способы:

  • Поворотный диффузор-флюгер. Это устройство монтируется на вершину приточной трубы и работает при напоре ветра.
  • Эффективную вентиляцию в погребе под гаражом также обеспечивает дефлектор, создающий зону разреженного воздуха и способствующий улучшению воздухообмена. Дефлекторы устанавливаются на верхушке вытяжной трубы.
  • Традиционный вариант – монтаж нагревательной лампочки в вытяжной трубе. Это позволит улучшить вытяжку, которая будет обеспечена за счет нагрева воздуха, движущегося по трубе.

Вентилятор встроенный в вытяжную трубу.

Конечно, самым продвинутым способом организации принудительной вентиляции погреба под гаражом можно назвать механизированный тип, когда циркуляцию воздуха регулирует моноблок. Установленное в нем ПО полностью управляет модульной системой, поэтому подобная вытяжка является лучшим вариантом на сегодняшний день. Единственная проблема заключается в высокой цене системы.

Материалы и оборудование для устройства вентиляции в гараже

Конечно, наиболее важными деталями вентиляции являются воздуховоды. И для того, чтобы не переплачивать лишних денег на их приобретение, многие монтируют вентиляцию в гаражах из канализационных труб. При этом, помимо дешевизны этого материала, он еще и достаточно надежен, а значит его применение наиболее оптимально. А мы сейчас попробуем сравнить стоимость не только воздуховодов из различного материала, но и вентиляторов, которые могут не только нагнетать или вытягивать воздух, но и прогревать его. Для начала обратим внимание на трубы для вентиляции гаража.

НаименованиеРазмерМатериалСтоимость, руб.
Труба110х3000ПВХ400
Труба110х3000Латунь1100
Воздуховод250х1000Алюминий340
Воздуховод204х60х1000Пластик160

А теперь рассмотрим нагнетатели различных типов.

НаименованиеМодельПроизводительностьСтоимость, руб.
Нагнетатель с нагревом650 м3/ч51000
Приточная вентиляция600 м3/ч38000

Таким образом приобретение установки с подогревом становится довольно затратным предприятием. Именно по этой причине стоит обратить внимание на возможность ее изготовления своими руками. Ведь обычный вентилятор для вытяжки в гараже обойдется в гораздо меньшую сумму. Тем более, что их ассортимент на российских прилавках достаточно широк. Средняя цена, за которую можно приобрести вытяжной вентилятор для гаража колеблется в диапазоне от 1500 до 4000 руб.

Ассортимент пластиковых труб для вентиляции

Устройство естественного воздухообмена: инструкция

Конструкция естественной вытяжки состоит из ряда элементов:

  1. Входная труба, через которую свежий воздух поступает в погреб. Диаметр — от 100 до 250 мм.
  2. Выходная труба, через которую отработанный воздух покидает помещение. Диаметр — аналогичный входной конструкции.
  3. Резервуар для сбора конденсата
  4. Мелкоячеистая сетка
  5. Конусный козырёк.

Для воздуховода используются трубы из любого подходящего материала — жести, асбестоцемента, поливинилхлорида и других.

Перед монтажом системы вентиляции необходимо провести теплоизоляционные и гидроизоляционные работы. Их желательно проводить ещё на этапе строительства погреба. Если по какой-то причине это не было сделано, работы следует закончить до монтажа вытяжной системы.

Стены погреба тщательно пропитываются проникающей изоляцией. Это исключает проникновение грунтовых вод в помещение. Для теплоизоляции необходимо провести отделку стен и пола. Лучше всего для этого подойдёт эковата, достаточно дорогой и качественный материал, отпугивающий грызунов. В целях экономии можно использовать и другие теплоизоляционные материалы, к примеру, плиты полиизоцианата. Самый дешёвый вариант утепления — разместить под полом тщательно утрамбованный песок и отделать стены геотекстилем или керамзитом.

Работы по обустройству естественной вытяжной системы ведутся в несколько этапов:

  1. Фиксация вытяжного воздуховода. Нижний конец располагается в полутора-двух метрах от пола, в зависимости от высоты подвального помещения. Внешняя часть выводится наружу. Верхний конец трубы должен быть выше высшей точки кровли гаража примерно на полметра. Возможны два варианта установки вытяжной трубы:
    • Сквозной. При данном способе трубу проводят насквозь через пол гаражного помещения и выводят через потолок и кровлю.
    • Сквозь стену. Нижняя часть вентиляционной трубы располагается горизонтально, выходит через боковую стену погреба за пределы гаража и поднимается вверх рядом с основным строением.
  2. Монтаж приточного воздуховода. Нижняя часть трубы заходит в погреб в углу, противоположном от того, где установлена вытяжка, и фиксируется на уровне полуметра от пола. Другой конец трубы выводится наружу на уровень 20–30 см над уровнем земли, для забора воздуха.
  3. Проверка воздушной тяги, вставка в трубы мелкоячеистой металлической сетки для защиты от птиц и грызунов. Выходные отверстия можно дополнительно прикрыть небольшими колпачками для защиты от снега и дождя.

Выходные отверстия защищаются конусным козырьком

В процессе работы вытяжной системы образуется конденсат. Для его сбора и удаления под выходной трубой устанавливается специальная ёмкость.

Наглядно установка естественной системы вентилирования описывается в следующем видеоролике.

Обустройство и схема работы на видео

Для контроля за вентиляцией можно установить специальные заслонки. Они помогают регулировать воздухообмен в зимнее время, когда критически важно не перестудить помещение. В противном случае хранимые в погребе продукты могут заморозиться.

Выводы

В заключении следует так же отметить, что многие ставят в приточную вентиляцию дополнительно вентиляторы для нагнетания воздуха. В этом вопросе нет однозначного ответа, хорошо это или плохо. Поскольку вытяжка в подвале гаража, как и строение его самого, имеет разные проектные нюансы.

Многие не могут сделать вертикальную трубу по причине технологических особенностей конструкции, и приходится делать изгибы, муфты и колена. В таком случае принудительная вентиляция оправдывает себя. В иных случаях, в выключенном состоянии вентилятор создаёт препятствие для потока.

Учитывая все конструктивные особенности вашего погреба в гараже и местоположения, вы сможете правильно установить вентиляцию и обеспечить хорошие условия хранения овощей и солений.

Переоборудование естественной вытяжной системы в принудительную

Не всегда простейшая вытяжная система может справляться со своими обязанностями. Увеличение эффективности естественной вентиляции необходимо в следующих случаях:

  1. Появление избыточного конденсата в погребе.
  2. Появление грибка, плесени.
  3. Спёртый воздух в помещении.

Эффективность вытяжной системы можно повысить несколькими способами:

  1. Увеличение диаметра вентиляционных труб. При размерах погреба не превышающих 10–12 квадратных метров, вытяжная труба может иметь сечение 120*120 мм, и 150 мм, если она является единственной.
  2. Наращивание высоты вытяжной трубы. Это позволит увеличить тягу.
  3. Сделать дополнительные вытяжные и приточные каналы.
  4. Поставить в трубу вентилятор, обеспечивающий принудительную циркуляцию воздуха.

Первые три варианта требуют серьёзной переработки вентиляционной системы. Четвёртый вариант сводится к созданию принудительной вентиляции на основе уже имеющейся естественной вытяжки. Процесс переоборудования происходит в несколько шагов:

  1. Подводка кабелей электропитания к месту монтажа электропитания.
  2. Демонтаж декоративной решётки.
  3. Установка вентилятора.
  4. Монтаж декоративной решётки.
  5. Подключение вентилятора к электропитанию.

В большинстве случаев достаточно установить один вентилятор, на вытяжной трубе. Чтобы усилить эффект, второй можно встроить во входной канал. Для максимального усиления тяги устанавливается центробежный вентилятор. Он имеет увеличенную мощность и уровень шума. Такая конструкция устанавливается снаружи, при установке придётся провести частичную разборку канала.

После завершения работ по установке или переоборудованию вентиляционной системы необходимо проверить тягу. Для этого к вентканалу подносится зажжённая свеча или спичка. При наличии хорошей тяги пламя немного склоняется в сторону воздуховода.

При хорошей тяге огонек свечи склоняется к воздуховоду

В заключение

Безусловно, вентиляция в гараже, независимо от того, есть ли в нем погреб или подвал – это довольно важно. И это касается не только сохранности автомобиля или запасов. Главным образом вентиляция гаража защищает жизнь и здоровье самого автомобилиста. Ведь опасность отравления угарным газом достаточно велика. Именно поэтому не стоит экономить время и средства на подобной работе.

Весьма простой способ принудительной вентиляции в железном гараже

Что же касается сохранности овощей в погребе, то работа по устройству вентиляции и здесь не слишком сложна. Вряд ли стоимость простейшей вентиляции выльется в сумму, превышающую затраты на закупку такого же количества овощей. А ведь и своей работы в течение лета будет очень жаль. Именно поэтому стоит детально продумать схему и все же смонтировать в гараже вентиляцию. Ведь эту работу придется выполнить лишь один раз. Зато после, на многие годы пропадет волнение как за сохранность овощей зимой, так и за свое здоровье, которое можно сильно испортить выхлопными газами от работающего двигателя.

Очень надеемся, что информация, изложенная в статье, была полезна. Если же остались вопросы, Вам всегда помогут в обсуждении. Пишите, спрашивайте и делитесь своими советами.

Ну а для закрепления информации предлагаем посмотреть еще одно небольшое видео:

Примерные расходы на установку

Стоимость вентиляционных установок может составлять до ста тысяч рублей. Это происходит в случае, если для создания принудительной системы используется сложная программируемая система. Подобные конструкции устанавливаются в больших и специализированных подвальных помещениях, к примеру, в винных погребах.

Стоимость оборудования указана примерно. В каждом конкретном случае она зависит от диаметра трубы, мощности и функциональности вентилятора и прочих показателей.

Создание вентиляционной системы — несложное, но ответственное мероприятие. Тщательность соблюдения технология установки обеспечивает «здоровье» подвального помещения и гаража. Если вентиляция не была оборудована заранее, она обустраивается в начале эксплуатации погреба по прямому назначению.

Рекомендации специалистов

При устройстве вентиляции в погребе гаража следует учитывать ряд следующих моментов:

  • Функционирование естественной конструкции во многом зависит от климатических условий, погоды, сезона и температуры. Пик эффективности такой системы приходится на поздние осенние месяцы и зиму, когда перепад между температурными режимами так силен, что воздух циркулирует по помещению без использования оборудования.
  • Если в погребе устроена естественная система, следует внимательно следить за колебаниями температур: попадание внутрь большого объема холодного воздуха приводит к промерзанию, может навредить хранящимся внутри вещам и продуктам. Если температура резко падает, следует частично перекрыть каналы снаружи. Обычно для очень морозной зимы продухи оставляют открытыми только на четверть, осенью и весной можно открывать их наполовину.
  • Летом перепад между температурой внутри и снаружи минимален, движение воздушных масс практически прекращается. По этой причине, если гараж с погребом находится на участке в южном регионе, нецелесообразно устраивать естественную вентиляцию: стоит отдать предпочтение комбинированной схеме, чтобы в теплый сезон включался вентилятор.
  • Если погреб маленький, можно устроить систему из одной трубы, однако потребуется разделить ее на выводной и принимающий канал. Каждый из них оснащается собственной задвижкой, которая необходима для регулировки интенсивности потока.

Вывод: если в гараже обустроен погреб или подвал, служащий для хранения заготовок, инструмента, свежих овощных или злаковых культур, создание вентиляционной конструкции обязательно. Наиболее эффективной считается комбинированная система, а естественная вентиляция обходится дешевле всего. Вне зависимости от типа конструкции смонтировать ее своими руками вполне возможно, на это понадобится минимум инструментов, а работа займет в среднем 1-2 дня.

Источник: http://arbolit.org/materialy-i-instrumenty/ventilyaciya-v-garazhe-s-podvalom-vse-sekrety-pravil-nogo-vybora.html

Как правильно сделать вытяжку в погребе в гараже?

Обустройство погреба своими руками способно помочь в решении многих проблем. В частности, там можно хранить овощную продукцию в свежем и переработанном виде всю зиму.

  • Необходимость вытяжки в погребе гаража
  • Виды вентиляционных систем
  • Естественная вентиляция
  • Вентиляция принудительного типа
  • Выбор системы вентиляции
  • Обустройство естественной схемы вентиляции
  • Монтаж принудительной системы вентиляции в погребе гаража
  • Переоборудование естественной системы в принудительную

Припасы будут в нужной кондиции долгое время, если грамотно подойти к обустройству помещения – задуматься, как сделать вытяжку в погребе своими руками, правильную вентиляцию подвалов, поддерживать оптимальную температуру и влажность воздуха под землей.

Необходимость вытяжки в погребе гаража

Многие владельцы автомобиля, делают именно под гаражом погреб. Сделанная вентиляция приспосабливает это помещение к хранению съестных запасов.

Чтобы понять, как правильно сделать вытяжку в погребе в гараже, необходимо узнать некоторые особенности обустройства такого рода помещения:

  • Если воздухообмен будет нарушенным, то возможно образование конденсата, который приводит к образованию грибка и плесени на стенах и других поверхностях помещения. Такое явление может испортить все хранимые запасы и придать неприятный запах подземному пространству;
  • Зимой температура воздуха в погребе выше, чем в гараже. Если вентиляция недостаточна, воздух поднимается по естественным законам кверху, вместе с влагой, скопившейся в яме. Тогда на металлических элементах автомобиля гараже и деталях конструкции может образовываться коррозия;
  • Если циркуляция воздуха недостаточна, то припасы могут стать токсичными. Это обусловлено работой двигателя и ядовитыми химикатами, которые залиты в авто, и хранятся в помещении гаража. Необходимо обеспечить правильный выход воздуха и обновление его свежим. Проблема решаема установкой приточно-вытяжной вентиляцией.

Правильное обустройство приточной схемы позволит обеспечить постоянное обновление воздуха за счет свежего притока с улицы. А через вытяжку будет удаляться отработанный воздух с влагой, испарениями и токсичными парами.

Виды вентиляционных систем

Правильная вытяжка в погребе своими руками функционирует на основе усиленной циркуляции воздуха. Отработанные пары содержат в себе многие примеси, которые выводятся наружу, заменяясь свежим потоком.

Таким образом, чтобы организовать правильно вытяжную схему, нужно использовать две трубы — для притока и для вытяжки.

Системы вентиляции такого рода можно разделить на две основных категории:

Естественная вентиляция

За счет тепла в доме отработанный воздух из погреба понимается кверху, а пар, который копится внутри ямы, покидает помещение, заменяясь сухим свежим воздухом снаружи. Такую схему воздухообмена легко установить, без сложных механизмов. Дополнительно стоит отметить полную автономность работы.

Если вытяжка в гараже делается в яме, то обходятся вентиляцией с одной трубой, выходной, а воздух, который обновляет подземное помещение, поступает через лестницу или люк в гараже.

Достоинствами естественной вентиляции считают недорогую стоимость обустройства, бесшумность работы и простота в монтаже. К недостаткам можно отнести нестабильность работы, особенно в летний период, когда наружный воздух может быть одной температуры с температурными показателями внутри.

Зимой возникает проблема затора в трубе из-за инея, который образует конденсат. Для того, чтобы избежать таких последствий, нужно сделать особые вентиляторы прямо внутри трубы, которые усилят поток воздушных масс, проходящий из погреба.

Систему нельзя регулировать, не получится также охлаждать или нагревать воздух, невозможно оборудовать фильтрацию, за счет чего внутрь могут проникать вредные вещества снаружи.

Вентиляция принудительного типа

Обмен воздушными массами между погребом и улицей осуществляется при помощи дополнительного нагнетания механическими устройствами, которые вставляют внутрь трубы.

Эта система гораздо более эффективна, чем естественная, но больше потребуется финансов на содержание и обслуживание, поскольку требуется постоянный доступ к электроэнергии.

Пока воздух принудительно нагнетается, он проходит фильтрацию и меняет температуру – нагревается или охлаждается (регулируется системой). Именно такая система в погребе гаража может сделать микроклимат оптимальным в любое время года.

Из недостатков отметим сложность в установке, множество деталей в устройстве, что может вызвать сложность с ремонтом, высокую цену, большое потребление энергоресурсов.

Выбор системы вентиляции

Главным параметром при выборе типа воздухообмена является площадь погреба. Если пространство занимает менее 50 квадратных метров, то можно сделать естественную вентиляцию, регулярно осматривая и обслуживая её (устраняя засоры).

Если же погреб находится под большим гаражом со стоянкой большегрузов, то необходима принудительная схема с дополнительным оборудованием в виде вентиляторов и прочих устройств. В открытых источниках есть множество видео готовых примеров обустройства таких помещений.

Обустройство естественной схемы вентиляции

  • Приточная, как и вытяжная, труба берется диаметра от 10 до 25 сантиметров;
  • Емкость для стока конденсата;
  • Сетки для защиты от мусора и насекомых с мелкими ячейками;
  • Козырёк конусообразной формы.

Трубы могут использоваться из жести, пластика, асбестоцемента.

Перед тем, как делать вентиляцию, необходимо закончить гидроизоляционные работы и утепление. Лучше всего это сделать ещё при строительстве погреба.

Все стены пропитываются проникающей защитой от воды, тогда грунтовые воды не попадут в подвал. Теплоизоляция делается по полу и стенам.

Оптимальным вариантом станет эковата, которая хоть и дорога, но ещё и отпугивает грызунов. Самый простой способ утепления– обустройство под полом песчаной подушки и отделка стен геотекстилем.

Последовательность работ будет следующей:

  • Крепеж воздуховода, работающего на вытяжку. Нижний конец размещают на расстоянии в два метра от пола (исходя из высоты погреба), внешняя часть выводится наружу на полметра выше крыши гаража. Можно сделать как сквозным методом, так и через стену горизонтальным выводом.
  • Обустройство воздуховода, который отвечает за поступление свежего воздуха. Фиксация нижнего окончания делается на уровне полуметра от напольного покрытия. Верх трубы должен быть на 30 см выше почвы, чтобы получать доступ к свежему воздуху.
  • Проверяется тяга, делаются вставки на окончания труб против грязи и мелких насекомых и птиц, также делают колпачки на трубы от атмосферных осадков.

Пока делается устройство вытяжки в погребе, может образовываться конденсат. Для этого необходимо подготовить специальный резервуар для его сбора.

Чтобы регулировать интенсивность поступающего воздушного потока следует поставить заслонки в трубы, тогда зимой можно проветривать помещение, но не переохлаждать его.

Монтаж принудительной системы вентиляции в погребе гаража

Принудительная система в погребе обеспечит требуемый микроклимат круглогодично, вне зависимости от температуры окружающей среды. Летом разницы по градусам почти нет, за счет чего естественная система может остановить свою работу.

Тогда на помощь придут вентиляторы, которые принудительно будут нагнетать сухой воздух в погреб. Перед установкой следует четко определиться с местом установки вентилятора — запрещено устанавливать его на крыше или в погребе.

Влажность может быстро вывести его из строя, к тому же возможно замыкание электропроводки. Высокий уровень шума не позволит и установку в гараже.

Можно поставить вентилятор на входной трубе, в месте забора воздуха. Входное отверстие защищается сеткой. В зимнее время следует следить за высотой снежного покрова, который не должен перегородить пространство вокруг трубы. Можно, как альтернативу, установить канальный вентилятор.

Начало работ по монтажу системы вентиляции напоминает естественную схему, но дальше есть разница.

  • Внутрь трубы вставляют вентилятор;
  • Обустраивают кабель для вентилятора;
  • Делают выключатель;
  • Снаружи закрывают сеткой против птиц и грызунов, мусора и грязи.

Источник: http://propodval.ru/mikroklimat/ventilyatsiya/kak-pravilno-sdelat-vytyazhku-v-pogrebe-v-garazhe.html

Смотрите также:
03.05.2020

Выбираем и монтируем под мойку кухонный водонагреватель Необходимость приобретения для кухни локального устройства, способного нагреть воду, становится актуальной в разных ситуациях (отключение горячего водоснабжения, дачные условия). Решить проблему несложно, так как...

02.05.2020

Участок Мотивация строительства отапливаемой теплицы бывает разной. Она нужна для круглогодичного выращивания овощей. А также для продления срока черенкования садовых растений и успешной зимовки молодых саженцев. Цель, с которой строится зимняя теплица, напрямую...

30.04.2020

Как сделать печь «Булерьян» своими руками. Схема, чертеж и порядок действий, пояснения и фото Печь Bulerjan («Булерьян») имеет множество плюсов: быстро греет помещение, в режиме тления крупные дрова могут гореть до 6-8часов, она безопасна и имеет КПД около 80% (это...

Комментарии

Комментирование отключено.

Голосование

Как Вы узнали о нашем сайте?

Посмотреть результаты

Загрузка ... Загрузка ...
Форум
