Монтаж и установка электрического котла своими руками

Установка и подключение электрического котла в частном доме

Электрические отопительные агрегаты пользуются высоким спросом благодаря удобству и безопасности использования. Они могут служить основным поставщиком тепла, но чаще используются как дополнительный теплогенератор, поскольку электричество является самым дорогим энергоносителем. Установка электрокотла в частном доме не требует оформления разрешительной документации, монтаж агрегата можно выполнить своими силами.

Подключение электрокотла в частном доме

Инструменты и материалы

Монтаж и установка электрического котла требует использования:

  • рулетки, строительного уровня, карандаша или маркера;
  • перфоратора/электрической дрели;
  • крепежных элементов (диаметр анкеров должен соответствовать диаметру сверла);
  • электропровода, кабеля (сечение определяется на этапе подготовки к монтажу);
  • труб из металла или металлопластика;
  • арматуры, фитингов, соответствующих трубам.

Также важно иметь в наличии заранее подготовленную схему установки электрокотла в систему отопления и руководство пользователя, которое прилагается к агрегату.

Правила установки

Рассматривая, как подключить электрический котел отопления, обратите внимание на выбор места установки агрегата. В идеале это отдельное помещение — котельная, оснащенная электросиловым оборудованием, куда нет доступа посторонним лицам и детям. ТЭНовые модели электрокотлов заводского изготовления допускается монтировать на кухне.

Отопительный агрегат устанавливают таким образом, чтобы над его верхней частью и по бокам оставалось свободное место. Это даст возможность производить профилактические и ремонтные работы в удобных условиях. Соблюдаются следующие расстояния:

  • до потолка — от 80 см;
  • до пола (для навесной модели) — от 50 см;
  • от корпуса до стен — 5 см;
  • до трубопроводов — от 50 см;
  • перед передней панелью — от 70 см.

Изучая, как правильно устанавливать котел для обогрева дома или квартиры, внимательно отнеситесь к разметке места установки. Агрегат должен быть расположен строго горизонтально, поэтому разметку проводят по уровню и этим же инструментом проверяют результат после установки котла на крепежные элементы.

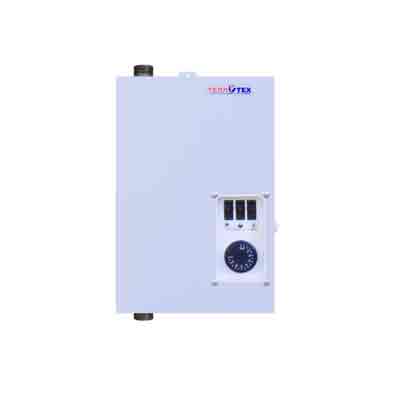

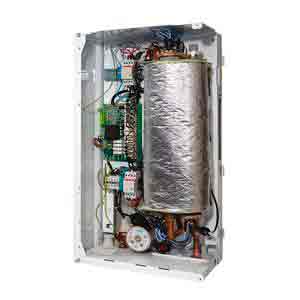

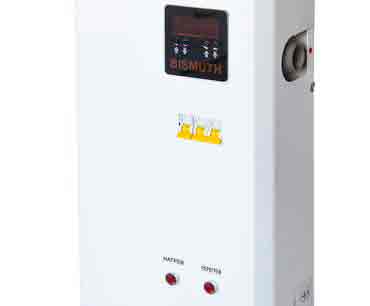

Механический электрический котел отопления

Прежде чем установить электрический котел отопления, требуется разработать схему подключения теплогенератора к отопительному контуру и к электросети. Сечение трубопроводов должно соответствовать параметрам встроенного в котел циркуляционного насоса.

Выбирая сечение кабеля для подключения к электрической сети, учитывайте мощность агрегата. Обратите внимание: для моделей небольшой мощности достаточно подключения к бытовой сети 220 В, для мощных агрегатов потребуется трехфазная сеть 380 В.

Помимо настенных моделей производители предлагают агрегаты в напольном исполнении. Монтаж напольных электрокотлов выполняется с использованием штатной подставки или они устанавливаются на специально подготовленную площадку.

Правила безопасности

Монтаж электрического котла должен выполняться с соблюдением правил безопасности:

  • Перед началом работ убедитесь, что отключена подача электрического тока.
  • Запрещается установка электрокотла отопления в непосредственной близости с водопроводом или источником воды.
  • Следует соблюдать рекомендованные расстояния между корпусом агрегата и строительными конструкциями.
  • Убедитесь, что параметры электропроводки соответствуют мощности котла (подсоединение мощного агрегата к бытовой сети 220 В способно вызвать перегрузку и короткое замыкание).
  • Для котла обязательно подключение к заземляющему контуру.
  • Установка электрокотла разрешена на стену из негорючего материала. Если стеновые конструкции изготовлены из дерева или иного материала, склонного к возгоранию, на стену монтируется негорючая обшивка из базальтового картона и листового металла.
  • Силовые кабели запрещается прокладывать под трубами отопительного контура или водопровода. Если этого избежать невозможно, используйте специальные герметичные кожухи из металла или пластика, чтобы защитить кабель от возможного попадания влаги.
  • Устанавливая котел отопления своими руками, трубопроводы отопительного контура, которые к нему подсоединяются, следует надежно прикрепить к стене, чтобы они не добавляли нагрузки на корпус агрегата.

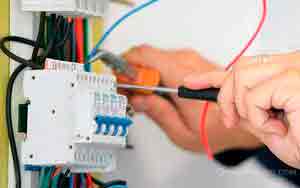

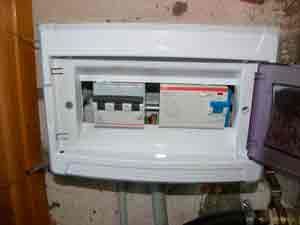

Установка устройства защитного отключения электросети

Монтажные работы

Схема установки электрического теплогенератора зависит от его типа. Сегодня для обогрева индивидуального дома используются ТЭНовые котлы, а также электродные и индукционные модели. Агрегат с трубчатым нагревательным элементом оснащен циркуляционным насосом и автоматикой для управления и контроля работы. Такие котлы требуют только подсоединения к отопительному контуру и электросети. При подключении электродных и индукционных электрических котлов необходим монтаж наружной обвязки.

На первом этапе установки электрокотла выполняют разметку в выбранном месте, на удалении от водопроводной системы. При монтаже напольного агрегата к полу прикрепляют металлическую подставку.

Для навесной модели на стене размечаются места установки крепежных элементов и просверливаются отверстия. В ходе работ важно проверять горизонтальность расположения крепежа при помощи строительного уровня. Перед началом работ убедитесь, что стена способна выдержать все заполненного водой котла. Далее на стену монтируется крепежный профиль с установочной планкой, навешивается котельный агрегат. Он должен надежно держаться и висеть строго горизонтально.

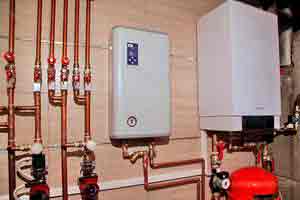

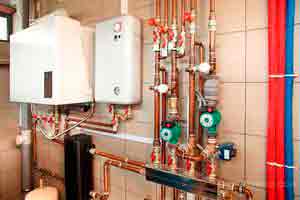

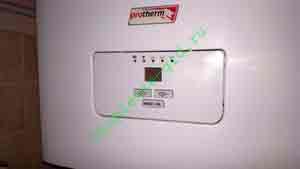

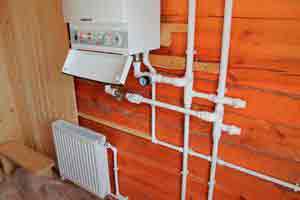

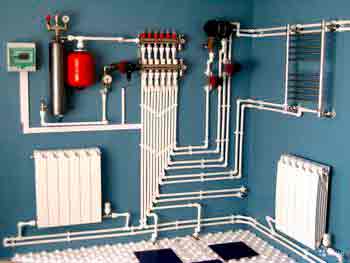

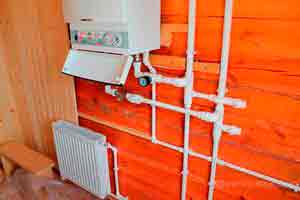

Установленный агрегат отопления

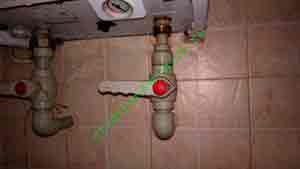

Подключение к контуру отопления и водопроводу

Установка электрокотла сопровождается подключением к системе отопления. Если агрегат двухконтурный и рассчитан на приготовление горячей воды, его также подсоединяют к водопроводу.

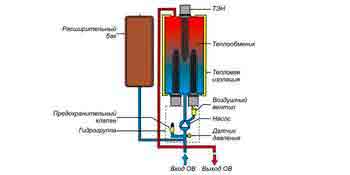

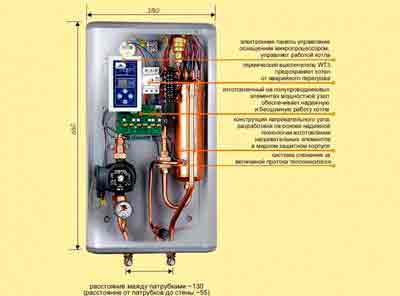

ТЭНовый агрегат для отопления частного дома, в корпусе которого размещен циркуляционный насос и автоматика, подсоединяется к системе следующим образом:

  • к входным патрубкам крепятся трубы для подсоединения к подающей и обратной трубе отопительного контура, подсоединение выполняется через шаровые краны с американками для быстрого монтажа/демонтажа;
  • на обратную магистраль устанавливают фильтр-грязевик (перед ним желательно врезать шаровой кран, чтобы было удобнее производить очистку фильтра), а также расширительный бак мембранного типа, если нет встроенного или его объем недостаточен для имеющейся системы.

Обратите внимание! На схеме не указано расположение патрубка для слива теплоносителя из системы. Его монтируют на обратную трубу после шарового крана.

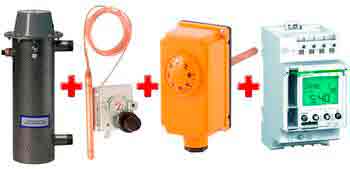

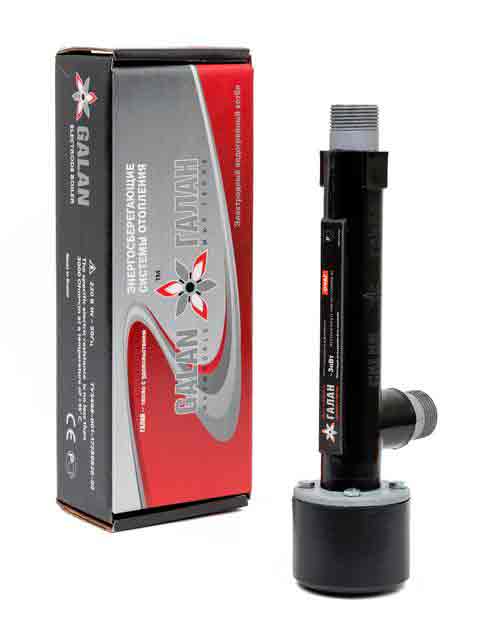

Отдельно рассмотрим, как установить электрокотел, если он электродный или индукционный. Подключение электрического котла отопления в этом случае требует монтажа обвязки с центробежным насосом и группой безопасности, в состав которой входит манометр, клапан предохранительный и воздухоотводчик, работающий в автоматическом режиме. По какой схеме осуществляется подсоединение агрегата к системе отопления, показано на схеме:

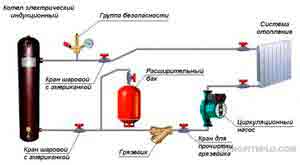

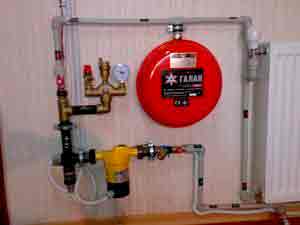

Обвязка электрического индукционного котла

Внимание! Монтаж электродных котлов отопления выполняется по той же схеме, что применяется для индукционных. На обратную трубу после шарового крана ставят патрубок для слива теплоносителя.

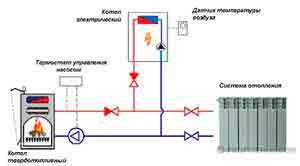

Электрокотел в частном доме нередко задействуется в качестве дополнительного теплогенератора в комплексе с твердотопливным котлом. Это позволяет круглосуточно поддерживать оптимальную температуру теплоносителя, поскольку электрокотел автоматически включается, когда в твердотопливном прогорает закладка топлива и жидкость в отопительном контуре начинает остывать. Схема подключения электрокотла к системе отопления в таких случаях следующая:

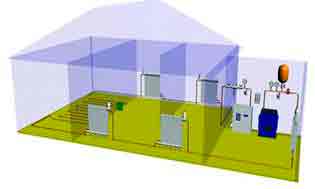

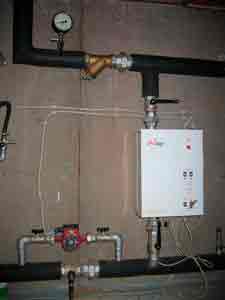

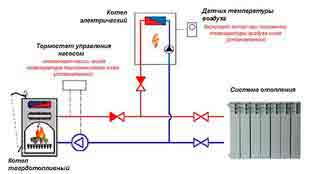

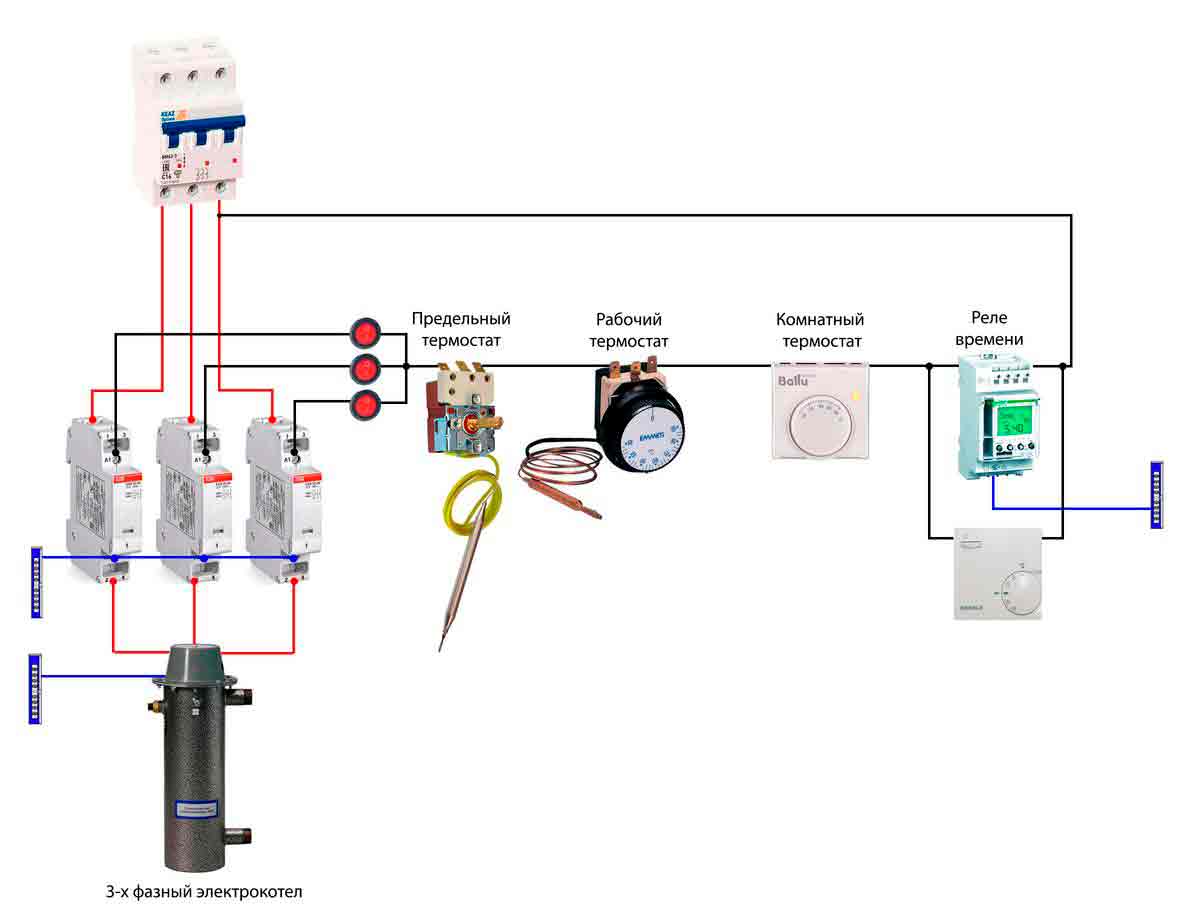

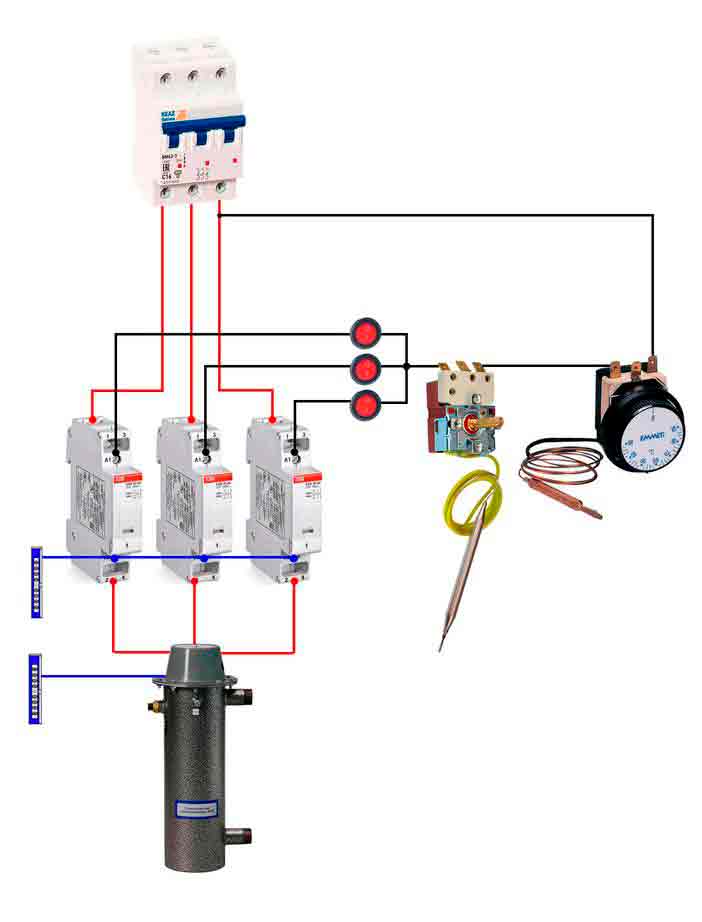

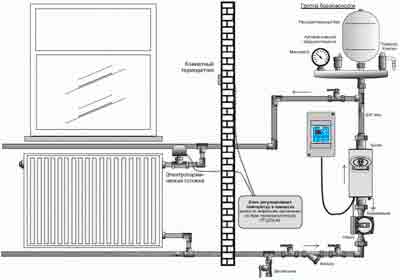

Схема подключения электрокотла к отопительной системе

Подключение электрокотла к системе отопления рекомендуется выполнять с использованием металлических (сталь, медь) или металлопластиковых труб, которые характеризуются низким коэффициентом температурного расширения.

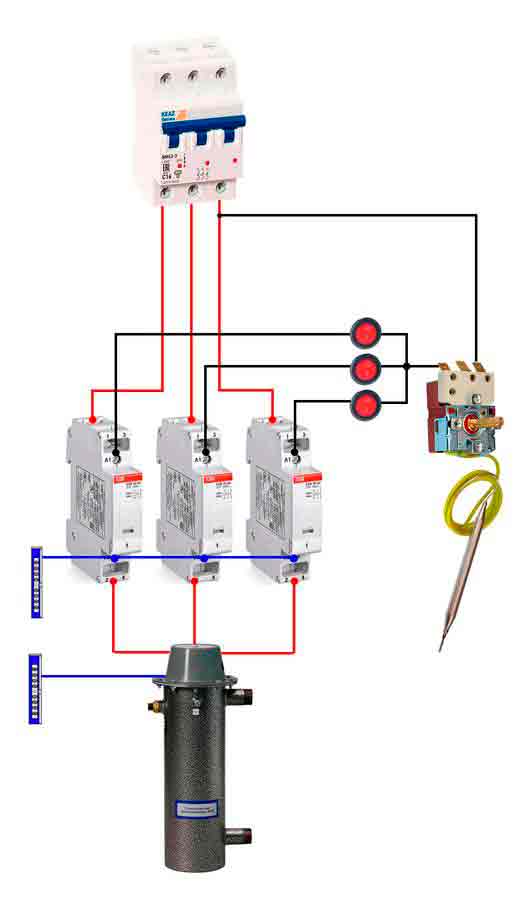

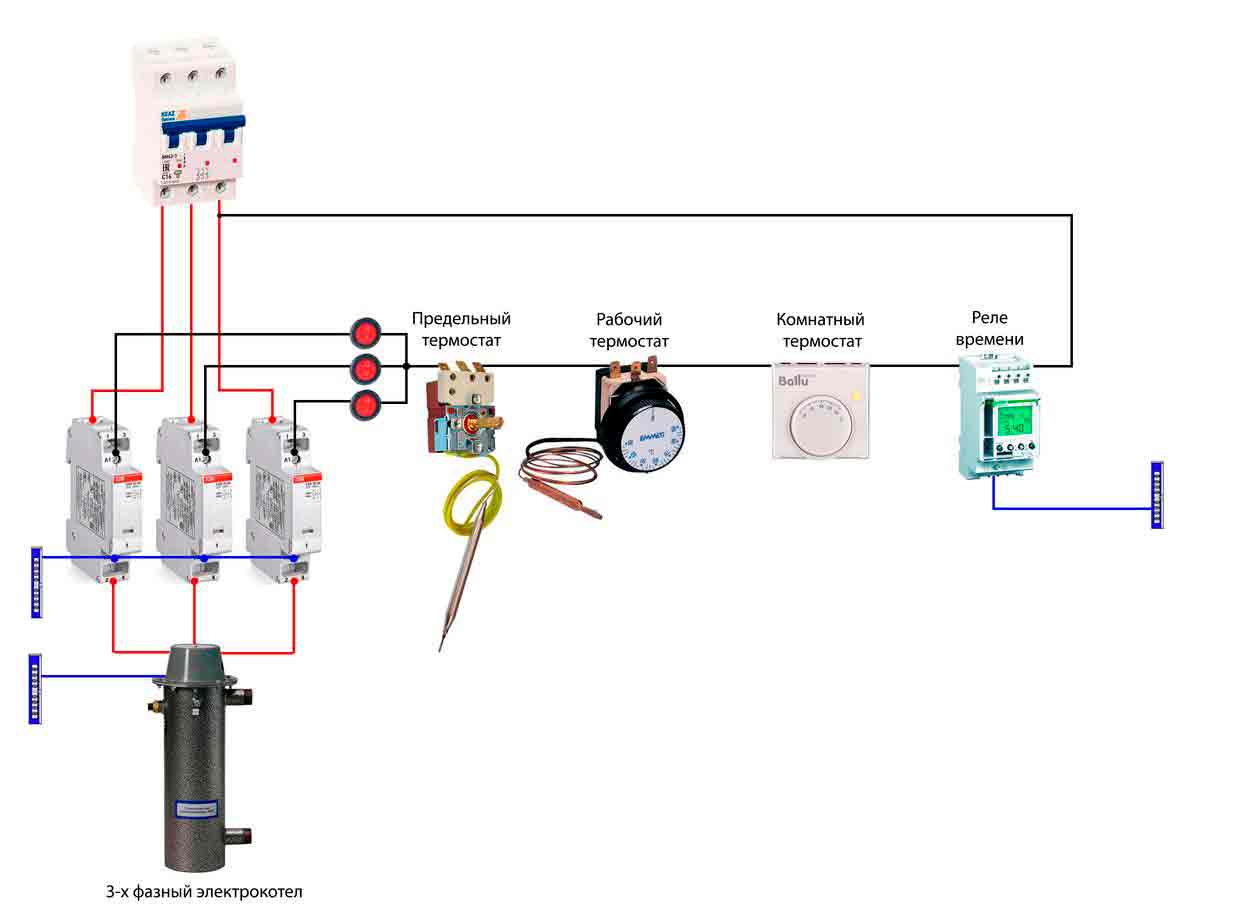

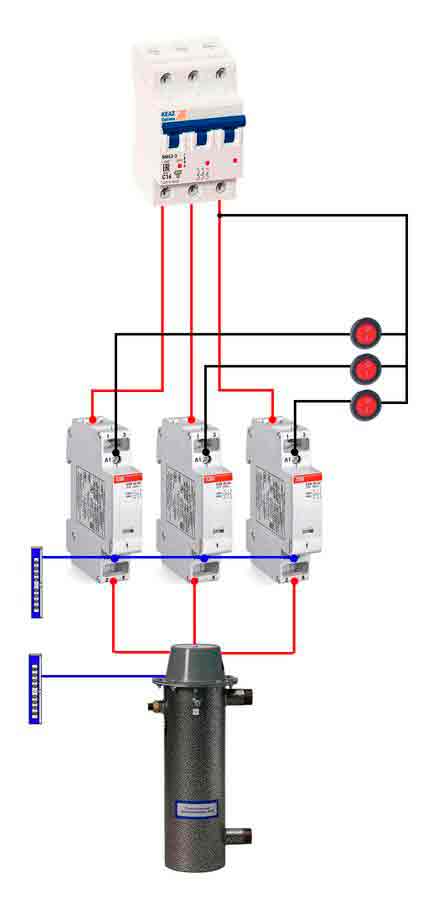

Подключение к электросети

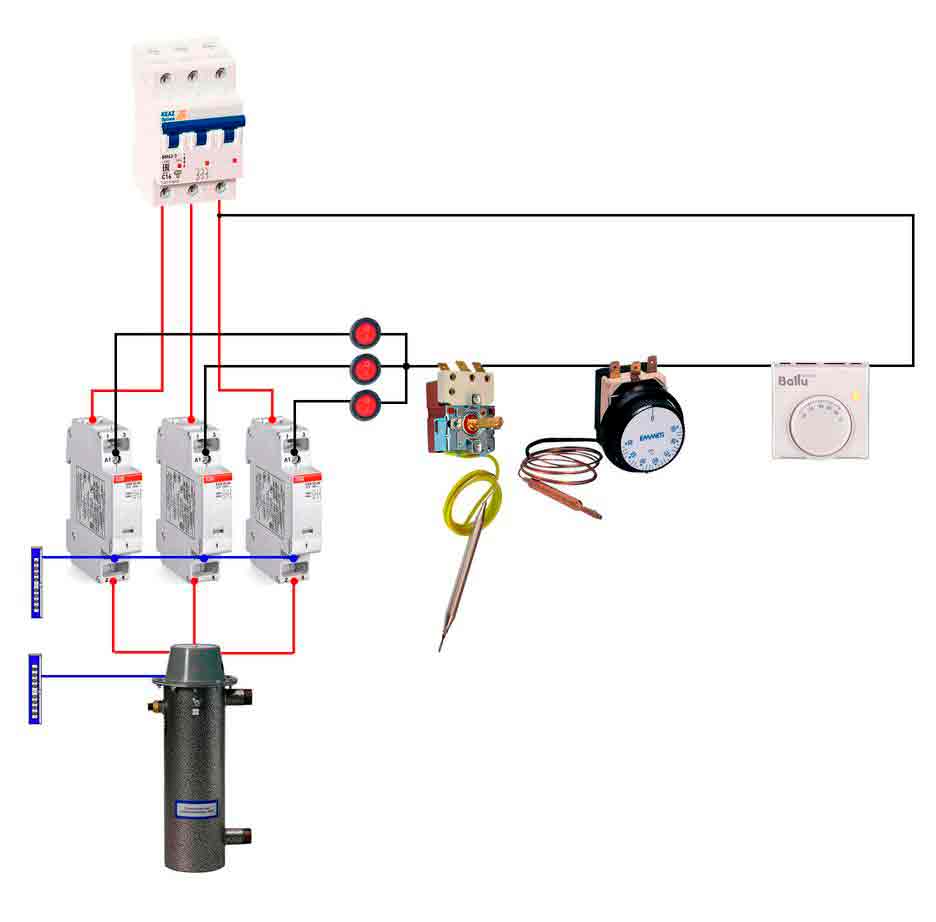

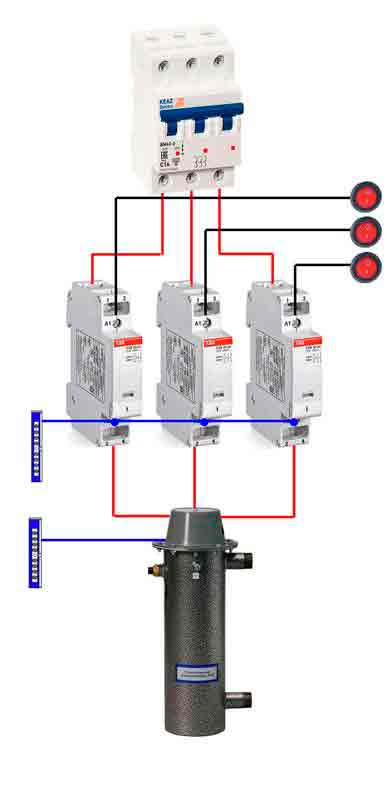

При подсоединении котла отопления своими руками к сети электропитания, необходимо позаботиться о заземлении. Некоторые модели не включаются при отсутствии заземляющего контура. Для обустройства заземления в грунт заглубляют металлические штыри, к которым приварены перемычки из того же материала. Провод от заземляющего контура подводят к отдельному автомату, к которому подсоединен кабель от розетки для подключения котла.

Минимальное сечение кабеля производитель указывает в инструкции по эксплуатации. При отсутствии этих данных, предлагается воспользоваться таблицей:

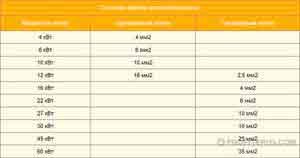

Размеры сечения кабеля для электрического котла

Чтобы обеспечить безопасность использования электрокотла, требуется установить автомат с подходящим номиналом и УЗО – при наличии устройства защитного отключения, пользователи будут ограждены от риска поражения электротоком из-за какой-либо неисправности.

Если устанавливаем индукционный или электродный котел, дополнительно монтируются датчики температуры, которые соединяют проводами с выносным блоком управления. Схема монтажа оборудования указывается в техническом паспорте агрегата.

К смонтированному на стене котлу протягивают электрокабель требуемого сечения. Для агрегата мощностью до 6 кВт допускается присоединение к однофазному автомату, двухфазные требуются для котлов мощностью от 6 до 12 кВт, а более мощные теплогенераторы нуждаются в установке трехфазных устройств.

Электропровода рекомендуется спрятать в кабель-каналы. Проверьте правильность подключения фазового и нулевого провода, заземления. Между контактами должен оставаться промежуток не менее 0,03 см.

Установив на место кожух котла и включив электропитание, проверяют работу системы. Контур отопления следует заполнить теплоносителем и протестировать систему во всех возможных режимах. Необходимое для опрессовки повышенное давление создают компрессором или насосом.

Итоги

Электрокотел — это отапливаемая жилая площадь без дополнительных хлопот, связанных с доставкой и хранением топлива. Ставить агрегат допускается своими силами, но при этом важно соблюдать все правила электробезопасности.

Видео по теме:

Источник: http://profiteplo.com/elektricheskie/75-kak-ustanovit-elektrokotel-v-chastnom-dome.html

Устанавливаем и подключаем электрический котел отопления своими руками

Добавил(а): Евгений Удальцов 29 января

Современный электрокотел является хорошим решением вопроса с отоплением, а также с горячим водоснабжением Вашего дома. Обладающие целым рядом преимуществ в сравнении с другими котлами, они все чаще становятся предметом выбора российского покупателя, когда речь заходит об автономной системе отопления. Однако электрокотел надо еще правильно установить, и пусть это не самое сложное дело, оно, тем не менее, нуждается в отдельном освещении.

Преимущества электрокотла

Чем же так хорош электрокотел и за что его выделяют среди других вариантов? Ну, для начала стоит выделить хотя бы самые простые вещи, вроде небольших габаритов, экологичность и почти полное отсутствие шума при работе. То есть, такой котел Вы легко можете установить на своей кухне, на озадачивая себя вопросом, надо ли искать отдельное помещение под котельную.

Именно благодаря малым габаритам и весу электрокотел легко транспортировать и устанавливать.

Правда, есть один сильный нюанс – использовать электричество для отопления дома – достаточно затратное дело, поэтому взвесьте все «за» и «против», прежде чем отправляться за покупкой.

Как правильно произвести монтаж

Чтобы Вам было проще понять основные моменты, связанные с монтажом электрического котла, следует вникнуть в его суть. А именно – в особенности конструкции. Она такова, что электрокотлы монтируются на стену, при этом они одноконтурные и не имеют встроенного бойлера.

Чтобы обеспечить дом горячей водой, нужно приобрести нагреватель воды, который обычно бывает проточный или емкостный. В том случае, когда оборудование встроено в систему и выполняет функцию резервного поставщика тепла, в то время как главный котел работает на солярке, газе или твердом топливе, появляется возможность подключить его к бойлеру.

Правила монтажа электрокотла описаны в документах, идущих в комплекте с ним.

Ко всем электрокотлам предъявляется ряд требований:

— Монтаж должен осуществляться специалистом центра сервиса, который имеет разрешение на проведение электромонтажных работ;

— Прежде чем вешать электрокотел на стену, убедитесь в том, что она способна выдержать его вес без различного рода деформаций;

— Чтобы облегчить доступ к агрегату при проведении ремонтных работ или техобслуживания, оставьте немного свободного пространства с одной или нескольких сторон.

Этапы установки

Монтаж электрического котла является наиболее простым в сравнении с установкой других типов котлов. Поскольку в процессе отопления будет участвовать электричество, нужда в хранении и подаче газа либо жидкого и твердого топлива, создании дымохода отсутствует. Монтаж электрокотла можно разделить на несколько этапов:

— На стену устанавливаются крепления, необходимые для котла, кронштейны выравнивают по уровню и следят за тем, чтобы не было никаких перекосов;

— Нужно создать заземление;

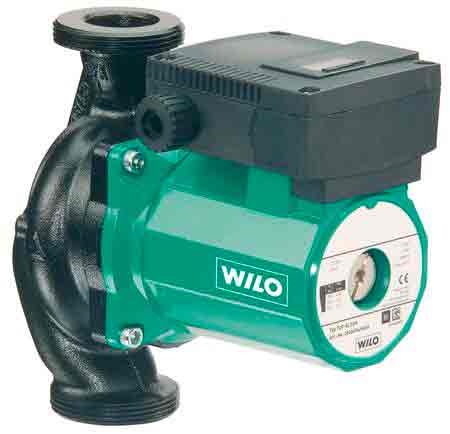

— Котел подключается к отопительной системе. Циркуляционный насос и расширительный бак, если не встроены в конструкцию котла, должны быть установлены отдельно;

— Осуществляются работы по пуску и наладке оборудования. Система проверяется на герметичность на всех участках, после чего избавляются от лишнего воздуха и проверяют работу агрегата во всех режимах.

Перед установкой оборудования нужно проверить, все ли инструменты находятся под рукой. В их число входят:

— Инструкция, идущая в комплекте с агрегатом;

— Трубы, подходящие по габаритам;

— Кабель, имеющий определенное сечение;

— Метизы, с помощью которых котел крепится к стене;

— Планка для монтажа;

— Схема, в которой отображена правильная установка электрокотла.

Процесс монтажа в нужном порядке (видео)

Итак, проверив стену, к которой будет крепиться котел, и убедившись в ее способности нести необходимую нагрузку, мы оставляем немного свободного места для доступа к котлу (обычно оно указывается в инструкции) и устанавливаем агрегат, проверяя ровность его расположения помощью уровня.

Стена, на которую крепится котел, должна быть выполнена из негорючих материалов.

Монтажная планка пригодится Вам для грамотной установки котла. Трубопроводы должны подбираться исходя из того, какой насос установлен в системе.

В основном, монтаж электрокотла несложен, однако, как и во всяком деле, здесь есть свои интересные моменты. Так, котлы с небольшой мощностью всегда хорошо работают в обычной сети с напряжением в 220В. Другое дело, если модель достаточно мощная, требуется ее подключение к трехфазной сети. Именно поэтому так важно правильно рассчитать сечение кабеля. Правильно подобранный кабель способен выдержать мощность агрегата и без сбоев пропускать ток нужной величины.

После того, как котел будет установлен, к нему подводят трубы отопительной системы и системы водоснабжения. Здесь и пригодятся муфты и фланцы.

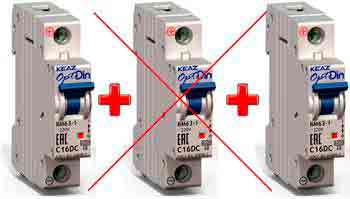

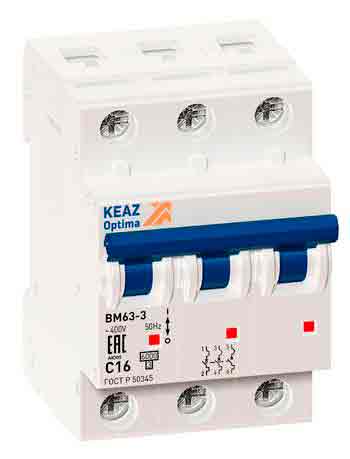

Следующим шагом будет подсоединение к электросети. УЗО и автоматы с необходимыми номиналами устанавливаются предварительно, и выполняются заземлительные работы. Кабель оснащается выключателем, расстояние между контактами которого равняется 3мм. Как только аппарат будет подключен к системе, можно набрать воду, запускать агрегат и проверять его в деле.

Между установкой настенных и напольных котлов почти нет разницы, кроме того, что напольные устанавливаются на специальную подставку.

Особенности установки котла

Если Вы чувствуете в себе силы для самостоятельной установки электрокотла, воспользуйтесь советами знающих специалистов. Лучше всего, если электрический источник обогрева будет задействован как резервный – это позволит грамотнее расходовать получаемое тепло в помещении.

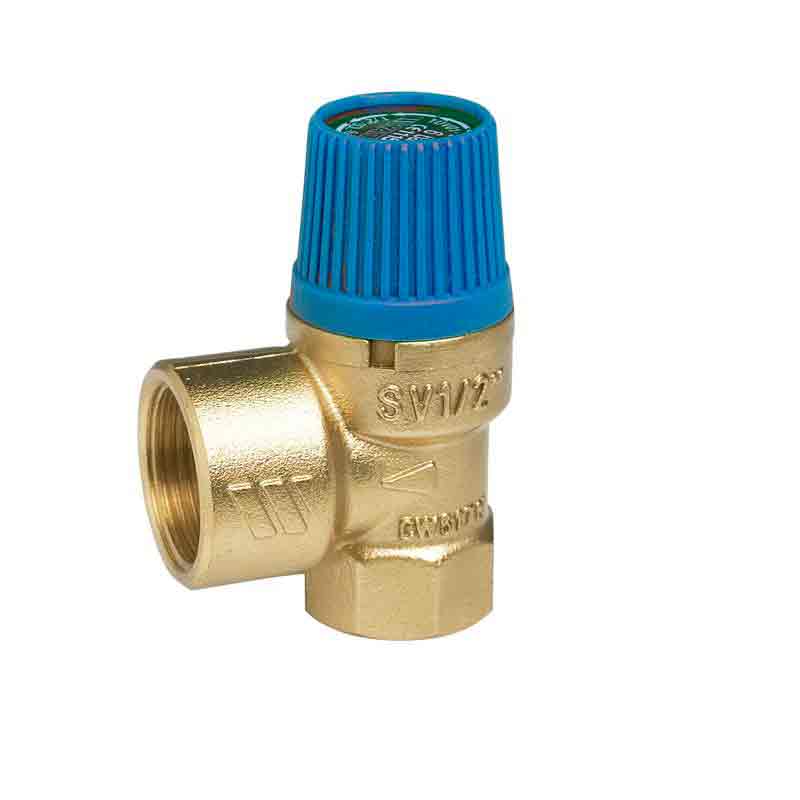

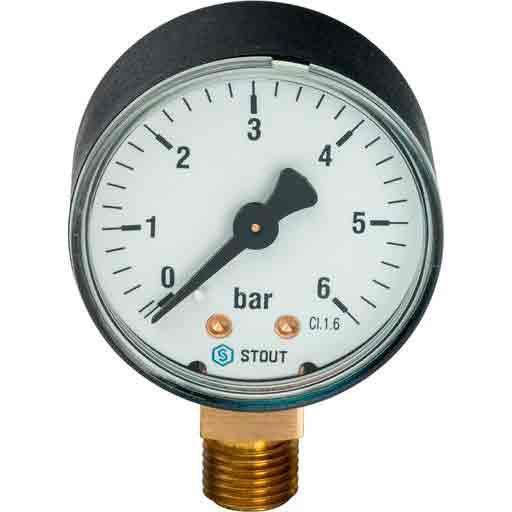

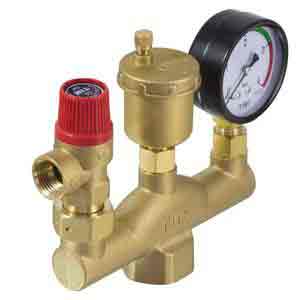

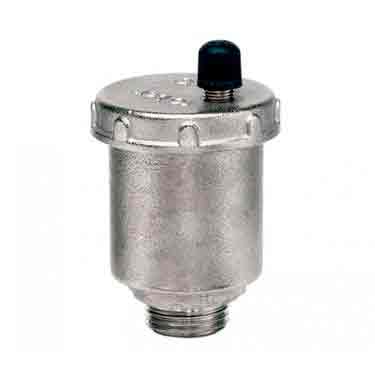

Обратно-предохранительный клапан, манометр и воздухоотводчик – это те элементы, с которыми Вы познакомитесь в случае установки котла электродного типа.

Если у Вас открытая отопительная система, то на том участке трубопровода, что идет от расширительного бака, устанавливается запорная арматура.

Для заземления используется медный провод с четырехмиллиметровым сечением при подключении проводника к нулевой клемме оборудования. Ее можно найти на корпусе котла в его нижней части.

Лучше всего, если котел будет встроен в новую систему, а не в существующий контур. В противном случае контур надо промыть со всей тщательностью с помощью предназначенных для этого средств.

После установки электрокотла убедитесь, что все правила безопасной эксплуатации соблюдены, а сам котел работает нормально во всех режимах. В этом случае монтаж можно считать успешным.

Источник: http://prorab.guru/zagorodniy-dom/ustanavlivaem-i-podklyuchaem-elektricheskiy-kotel-otopleniya-svoimi-rukami.html

Установка электрического котла в доме своими руками

С наступлением холодов очень хочется, чтобы в жилище было тепло и комфортно. Установка электрического котла поможет создать такие условия. Современный рынок предоставляет большое количество отопительных приборов, так что с выбором подходящего агрегата трудностей случиться не должно. Проблема может возникнуть с подключением, поэтому стоит разобраться в особенностях и принципах работы устройства.

Особенности и виды

Электрокотел — это часть системы отопления, его основной функцией является обогрев жилища и подача воды. Основная задача прибора трансформировать электрическую энергию в тепловую. Сразу нужно отметить, коэффициент полезности такого устройства составляет 96-99%, а вот газовые и твердотопливные котлы имеют гораздо меньший показатель, который не превышает и 80%.

Все котлы, работающие от электричества, можно разделить на реостатные и теновые виды. Существуют также агрегаты электродного типа и прямого действия. Они работают следующим образом: электроток проходит через воду выделяет тепло и нагревает ее. К преимуществам можно отнести компактность и абсолютную безопасность. Кроме этого, в них практически не появляется накипь. Дело в том, что молекулы воды в этих приборах расщепляются на ионы.

Индукционные модели ценятся за высокий показатель КПД, притом что нагревательные элементы не используются. Несмотря на высокую стоимость, такие агрегаты пользуются огромной популярностью. Это объясняется их безопасностью. Принцип работы состоит в том, что прибор собран из специального материала, который под действием тока начинает выделять тепло.

В этом видео вы узнаете, как установить котёл своими руками:

Как и все остальные отопительные приборы, установленные в частном доме, электрокотлы имеют свои плюсы и минусы. К достоинствам установки электрокотла для отопления частного дома можно отнести следующие:

  • отсутствует открытое пламя;
  • легко регулирует температуру;
  • не оставляет после работы отходов горения;
  • компактность;
  • высокий КПД;
  • просты в установке;
  • не нуждается в дымовой трубе и системе вентиляции;
  • экологичны;
  • безопасны.

Все эти качества обеспечивают отопительному агрегату длительный эксплуатационный срок. Естественно, если соблюдать все требования по уходу и установке. Основными недостатками считается высокая цена, которую не каждый может себе позволить. Да и установка таких агрегатов, например, в дачных домиках просто нецелесообразна.

Кроме этого, устройства перестают работать, если случаются перебои в электроснабжении. К тому же электронагревательный прибор провоцирует образование накипи, а это, в свою очередь, значительно увеличивает расход электроэнергии.

При установке электрокотла своими руками необходимо позаботиться о качественной теплоизоляции. В этом случае тепло не будет расходоваться впустую, а значит можно сэкономить на плате за электроэнергию.

Правила безопасности

Перед тем как приступать к монтажу, необходимо ознакомиться с правилами безопасности. Перед тем как подключить электрокотел к системе отопления нужно обязательно отключить электропитание, только в таких условиях можно приступать к установке.

Не забываем о правилах безопасности при установке котла

Кроме этого, нужно соблюдать следующее:

  • нельзя устанавливать котлы рядом с водопроводом или другими источниками воды;
  • во время монтажных работ категорически запрещено использовать запорные арматурные прутья;
  • котловому агрегату требуется заземление;
  • перед тем как установить устройство нужно получить разрешение от специальной службы;
  • в случае ремонта обращаться только к специалистам;
  • использовать электрический кабель, который соответствует мощности котла;
  • прибор располагают на расстоянии, которое прописано в инструкции;
  • крепежная стена должна быть выполнена из негорючего материала.

После того как отопительный радиатор поставлен на место, нужно убедиться, что все требования и условия соблюдены. Устройство должно правильно и бесперебойно работать на всех режимах.

Расчет мощности

Перед тем как приобретать электрический котел, необходимо определиться с мощностью, которая требуется для обогрева жилища. При этом нужно учитывать разницу температуры на улице и в доме, количество окон и состояние, в котором находятся окошки, двери и пол. Мощность таких устройств может варьироваться от 2 до 60 кВт.

Чтобы вычислить необходимую мощность, можно воспользоваться простой формулой F = S × F 1/10, где:

  • F — мощность прибора;
  • S — общая площадь комнаты;
  • F 1 — удельная мощность на 10 м².

Нужно учитывать массу факторов перед самостоятельной установкой нагревателя

Помимо основного расчета, существует еще ряд условий, которые влияют на отопление в помещении. Принимаясь самостоятельно устанавливать нагревательный котел, нужно учитывать следующие факторы:

  • качество теплоизоляционного материала;
  • число комнат в доме;
  • количество и размер окошек;
  • наличие в жилище подвального и чердачного помещения;
  • количество этажей;
  • климатические особенности местности;
  • имеется ли вентиляция;
  • утеплена ли крыша.

Так как такой расчет произвести достаточно сложно, особенно неопытному мастеру, то лучше обратиться за помощью к специалистам. Хотя если жилье имеет площадь меньше 150 м², то можно воспользоваться формулой, добавив 1,5 кВт — этот показатель и будет минимальной мощностью электрокотла.

Пошаговая установка

Отопительные котлы, работающие от электросети, подключить несложно. Но сначала надо разобраться со способом крепления, он бывает двух видов:

  • настенный;
  • напольный.

Схема подключения электрокотла к системе отопления у обоих видов имеет один принцип. Единственное отличие, что один прикрепляется к стенке, а другой к полу. Для начала нужно подготовить инструменты и необходимый материал, который понадобится во время работы:

  • ударная дрель;
  • строительный уровень;
  • электрический кабель;
  • крепежные детали;
  • профиль для крепежа и установочная планка;
  • слесарные ключи;
  • металлопластиковые трубы;
  • руководство пользователя и схема.

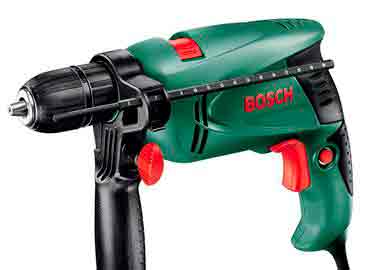

Вам понадобится как минимум ударная дрель

Установка электрокотла в частном доме начинается с разметок. Для этого необходимо с помощью уровня разметить местоположение прибора. Лучше всего установить его подальше от системы водопровода.

Затем все действия выполняются строго по инструкции:

  1. Используя перфоратор, просверливают нужное количество отверстий. Но следует предварительно убедиться, что стена способна выдержать вес отопительного прибора.
  2. Прикрепляют крепежный профиль и устанавливают планку.
  3. С помощью уровня измеряют, насколько ровно расположены крепежные элементы.
  4. На следующем этапе закрепляют котел дюбелями. Если устройство напольного типа, то предварительно к полу монтируются специальные подставки из металла.
  5. Теперь приступают к заземлению, если пренебречь этим пунктом, то работа прибора станет небезопасной. Для начала нужно сделать центр, то есть соединить арматурой несколько металлических штырей, а уже эти прутья заглубить в землю.
  6. После подключения прибора к отдельному автомату, нужно нулевой провод провести к этим металлическим прутьям, все излишнее перенапряжение будет уходить в землю.

После всех проделанных действий нужно произвести расчет сечения кабеля: чем выше мощность, тем больше сечение. Теперь этот провод проводят к котлу, где устанавливают автомат защитного отключения. А вот от датчиков, которые регулируют температуру, протягивают отдельные электрические кабели.

В случае если котел не оснащен насосом и расширительным баком, то его устанавливают самостоятельно. Сделать это можно при помощи крепежа и электродрели. Соединяют оба прибора с основным устройством металлопластиковыми трубами и закрепляют рядом. Всю проводку лучше всего убрать в кабель-каналы, а после установить защитный кожух.

Чтобы подключить обогревательный котел к системе отопления, нужно перекрыть в доме воду. А затем, используя фланец и муфту прикрепить прибор к трубопроводу. Остается проверить электрокотел на работоспособность.

Источник: http://kaminguru.com/kotel/ustanovka-jelektricheskogo.html

Как просто и быстро подключить электрокотел: установка своими руками и пробный запуск

Установка электрического котла не требует получения каких-либо разрешительных документов и может быть проведена полностью своими силами.

Для этого необходимо владеть минимальными навыками в электротехнических и сантехнических работах и знать правила устройства электроустановок (ПУЭ), которые подробно описывают все работы с электроприборами — ведь именно электрическая часть прибора требует особенной ответственности при монтаже.

Что необходимо для установки электрокотла своими руками?

При установке котла потребуются следующие материалы и инструменты:

  • дрель или перфоратор для создания отверстий в стене на месте крепления прибора;
  • анкера, дюбели, саморезы для крепления элементов монтажа;
  • отвёртка или ключи, в зависимости от типа крепёжных элементов;
  • строительный уровень для монтажа аппарата строго горизонтально;
  • рулетка для проведения замеров;
  • маркер для нанесения отметок;
  • переходные муфты и фланцы для крепления котла к трубам;
  • трубы для монтажа обвязки;
  • трубный ключ или переставные клещи для затягивания резьбовых соединений;
  • влагозащищенная розетка, электрические кабели для присоединения к электросети дома;
  • отвёртка-индикатор для проверки электрической сети;
  • планка для монтажа (в настенных моделях);
  • инструкция к устройству;
  • схема монтажа.

Выбор и подготовка места для монтажа в частном доме

Месторасположение котла не лимитируется, но при его выборе следует придерживаться нескольких правил:

  • При возможности аппарат лучше расположить в отдельном помещении, чтобы уменьшить вероятность его случайного повреждения или несанкционированного вмешательства в его работу.
  • Размещать прибор следует таким образом, чтобы впоследствии иметь лёгкий доступ для его обслуживания и обвязки.
  • Настенные котлы с ТЭНами монтируются не ниже 1,5 м от уровня пола.
  • Индукционные и электродные модели крепятся на любой высоте, но только вертикально.
  • Нижнюю трубку аппарата рациональнее разместить ниже радиаторов отопления, что создаст лучшие условия для циркуляции теплоносителя.
  • В помещении не должно быть повышенной влажности, во избежание повреждения электрокотла.
  • Устройство должно быть защищено от случайного попадания на него воды.
  • Для питания аппарата проводится однофазное или трехфазное питание, в зависимости от его типа.

Место для установки котла должно предусматривать соблюдение минимальных расстояний до других объектов:

  • до потолка — 80 см;
  • до пола — 50 см;
  • до стен — 5 см;
  • до ближайших труб — 50 см;
  • для обслуживания котла спереди — 70 см.

Перед монтажом электрокотла выполняются следующие работы:

  • При помощи запорной аппаратуры перекрывается доступ воды в систему.
  • Все поверхности очищаются от пыли и грязи.
  • Электропроводка проверяется на соответствие паспортным данным устройства и отсутствие повреждений. При обнаружении порывов соединение восстанавливается и изолируется.

Важно! Необходимо предусмотреть заранее, чтобы в процессе монтажа устройства к нему не имели доступа дети, посторонние лица и домашние животные.

Кау установить электрический котел

Перед началом работ все монтируемые элементы проверяются на целостность и отсутствие повреждений, которые могут привести к неисправности котла. Работы проводятся в следующем порядке:

  • При помощи уровня и рулетки на стене отмечается место для навешивания аппарата. Маркером отмечаются точки для сверления отверстий.

Рядом с местом крепления не должны проходить водопроводные и электрические сети.

  • На стене фиксируется монтажная планка для навешивания устройства. Она выравнивается при помощи уровня и крепится в заранее проделанных отверстиях дюбелями.
  • Аппарат навешивается на планку и закрепляется на ней.
  • Напольные модели крепятся на специальную подставку, входящую в комплект поставки.
  • Монтируется устройство защитного отключения (УЗО). Оно необходимо для автоматического отключения котла, когда ток в сети поднимется до определённого критического значения.

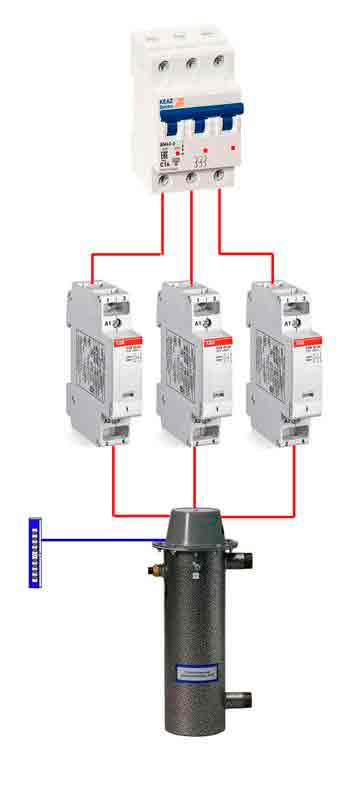

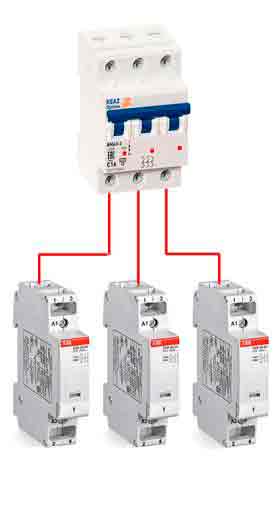

  • Если аппарат питается от трехфазной сети, то возле него устанавливается автомат-выключатель.
  • Медным проводом сечением не менее 4 кв.мм производится присоединение розетки к сети заземления дома. Запрещается выполнять присоединение к металлическим трубам и другим предметам, не предназначенным для этой цели.
  • При необходимости добавляется насосное оборудование для повышения давления в сети.

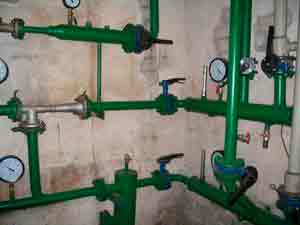

Подключение к системам отопления и водоснабжения

Производится обвязка электрокотла. Она зависит от его модели и описана в инструкции к прибору. Для обвязки классического типа потребуются:

Ещё по теме  На что обратить внимание при изготовлении буржуйки своими руками.

    Запорная аппаратура, позволяющая отключать устройство для его замены или ремонта.

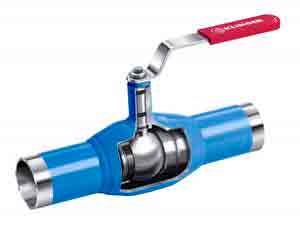

Фото 1. Стандартнопроходный шаровый кран из стали с рукояткой, Серия 282, производитель — «Темпер», Россия.

  • Фильтр для отсеивания частиц, способных повредить оборудование.
  • Предохранительные и обратные клапаны.
  • Трубы, соединительные тройники и уголки.
  • Кронштейны для крепления труб.
  • Манометр и термометр.
  • Врезка котла в системы отопления и водоснабжения выполняется по одинаковым правилам:

    • Котёл монтируется в разрыв системы. В местах врезки устанавливаются трехходовые клапаны и байпасная линия. Эти элементы позволяют перекрывать ток воды через устройство и направлять его в обход, для проведения ремонта или обслуживания.
    • Для сброса излишнего давления в системе устанавливается предохранительный клапан, защищающий её от повреждения.
    • Перед входом в котёл устанавливается фильтр.

    Пробный запуск

    После завершения всех работ по монтажу и присоединению электрокотла проводится подготовка системы к пробному запуску в следующей последовательности:

    • Открываются краны на котле, насосе и расширительном баке.
    • Открываются вентили или терморегуляторы на батареях отопления.
    • Закрываются краны Маевского и краны на коллекторе.
    • В систему отопления заливается теплоноситель, а в систему горячего водоснабжения — вода. Для этого водопроводная вода подаётся к входному клапану коллектора или котла. Давление при этом должно подняться до 1,5 атмосфер.
    • После наполнения сети отопления кранами Маевского из радиаторов стравливается скопившийся там воздух. Для этого по очереди во всех радиаторах по ходу движения воды открываются краны Маевского, как только из них перестаёт идти воздух и появляется вода, кран закрывается.
    • После этой процедуры возможно падение давления в системе. Это нормальное явление, придётся добавить ещё воды до первоначального давления 1,5 атмосферы.

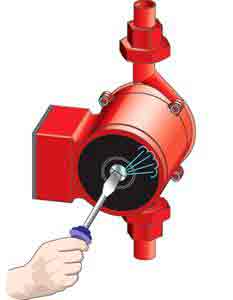

    • Далее, выпускается воздух из нагнетательного насоса через специальный винт на его корпусе.

    После подготовки системы проводится пробный запуск системы:

    • Котёл запускается на 10—15 мин. Через каждые 2—3 мин. необходимо откручивать выпускной винт и проверять — течёт ли оттуда вода.

    Если течёт — все в порядке и можно продолжать пробный пуск. Если нет — в системе накопился воздух и его необходимо выпустить.

    • При пуске необходимо следить за давлением в системе и поддерживать его на уровне 1,5 атмосфер, добавляя воду при его снижении.
    • После этого включается котёл на пониженную мощность (40—50 °C) и проверяются все радиаторы в доме. Основной признак правильности установки и подключения аппарата — полностью функционирующая система примерно через час после запуска.
    • Если все работает нормально, котёл можно включить на полную мощность (70 °C). В этом режиме системе нужно дать проработать несколько часов, чтобы убедиться в правильности присоединения устройства.

    На что необходимо обратить внимание при запуске

    В процессе работы необходимо контролировать состояние котла и обращать внимание на следующие признаки, которые характеризуют его неправильное подключение или выход из строя:

    • Рост давления в системе.
    • Невозможность регулировки температуры в моделях, которые технически на это способны.
    • Щелчки, шум и другие звуки в котле.
    • Быстрое закипание котла.
    • Высокий расход электроэнергии.
    • Датчик температуры показывает высокую температуру, а система отопления фактически холодная.

    В этих и других ситуациях, когда котёл работает неправильно, необходимо немедленно его выключить и обратиться к специалистам, которые разберутся в причинах и исправят неправильное подключение, если оно произошло.

    Полезное видео

    Ознакомьтесь с видео, в котором рассказывается, как самостоятельно установить электрокотел в доме.

    Правила безопасности

    При установке котла необходимо соблюдение следующих мер безопасности:

    • Все работы должны проводиться на отключённом участке электросети.
    • Проводка должна соответствовать мощности прибора.
    • Обязательно выполняется заземление устройства.
    • Между строительными конструкциями и корпусом котла необходимо соблюсти все рекомендованные расстояния.

    Несоблюдение этих правил может не только привести к выходу из строя устройства, но и привести к человеческим жертвам. Избежать печальных последствий несложно, если тщательно и не торопясь поводить все работы в соответствии с рекомендациями.

    Источник: http://ogon.guru/otoplenie/kotli/elektrokotli/ustanovka.html

    Какой электрокотел выбрать для отопления частного дома и как его подключить

    Как работает электрокотел

    Для того, чтобы правильно выбрать электрокотел для отопления дома, нужно знать его характеристики, и убедиться, что они соответствуют требованиям сети. Любой электрический отопительный котел для дома включает следующие элементы:

    1. Корпус. Внешняя оболочка, внутри которой собраны все детали котла;
    2. Теплообменник. Нагреватель и емкость с теплоносителем;
    3. Блок управления. Система управления, контроля и регулировки процесса.


    Схема устройства электрокотла с ТЭНом

    Как рассчитать мощность электрического котла

    Перед тем, как покупать котел, необходимо сделать расчет требуемой мощности. Мощность котла должна учитывать лимиты на электроэнергию. Из-за ограничения электроэнергии, поставляемой местными электросетями, при превышении потребления срабатывает автомат, и система обогрева дома может оказаться обесточенной. Таким образом, при выборе мощности котла следует ориентироваться на расчеты, и не допускать превышения.

    Ограничением может стать площадь сечения питающего электрического кабеля. При выборе однофазного или трехфазного котла необходимо проверить соответствие мощности оборудования сечению установленного кабеля. Кроме того, на рынке предлагаются котлы постоянной и переменной (модулируемой) мощности. Первые более предпочтительны, поскольку они не могут допустить превышения потребления электроэнергии.

    Приблизительный расчет мощности учитывает площадь всех обогреваемых помещений в доме и делается по формуле: М = П x Куд. / 10м2

    где М – мощность электрического котла (кВт);

    П – площадь отапливаемых помещений;

    Куд. – удельная мощность котла, зависящая от региона:

    • для холодного климата Куд. 1,2 – 2,0
    • для умеренного 1,0 — 1,3
    • для южных районов 0,7 – 0,9

    Как показывает практика, для отопления дома площадью 100 м2 в средней полосе нужен электрический котел мощностью не менее 100 х 1 / 10 = 10 кВт. Кроме мощности, отопительное оборудование можно подобрать по площади и объему дома.

    Как рассчитать мощность электрокотла по площади дома

    Простейший метод выбора оборудования по площади дома основан на определении нормативных потерь тепла с метра отапливаемой площади. Но нормам для небольших строений до 200 кв.м потери тепла с 1 м2 площади составляют 0,1 кВт. При площади дома в 100 м2 расчетная сумма потерь составит 0,1 х 100 = 10 кВт. Прибавляя к полученным тепловым потерям 20% (поправка на аномальные холода), получим 12 кВт.

    Таким образом, для дома 100 м2 понадобится электрический котел мощностью 12 кВт. Соответственно, для дома площадью 150 м2 необходимая мощность котла составит: 0,1 х 150 х 1,2 = 18 кВт. Для дома площадью 200 м2: 0,1 х 200 х 1,2 = 24 кВт

    Как рассчитать мощность электрокотла по объему помещения

    Расчет мощности элетрокотла для отопления дома по кубатуре основан на норме 4 – 8 Вт/ч электроэнергии на единицу объема. Результат окончательного расчета зависит от тепловых потерь всего дома и удельной величины этих потерь за сезон. Дополнительный коэффициент в расчетах зависит от потерь тепла через стены дома, окна, трубопроводы, проложенные в холодных помещениях и т.д. Продолжительность отопительного сезона в расчетах составляет 7 месяцев.

    Какой электрический котел самый экономичный

    Критерии, по которым подбирают котлы отопления для частного дома на электричестве, следующие:

    1. площадь отопления, от которой будет зависеть мощность котла;
    2. характеристики помещения;
    3. цены на оборудование;
    4. размер и вес отопительного котла;
    5. срок службы;
    6. экономичность котла.

    Выбирать будем из следующих типов электрических котлов для отопления:

    • Индукционные. Основным рабочим узлом таких котлов котла является катушка индуктивности. Эти котлы имеют большую мощность, но крупные габариты и высокую стоимость.
    • ТЭНовые. Теплоносители в таких котлах нагреваются термоэлектрическими нагревателями (ТЭН), работающие с контроллерами мощности и температурными датчиками. ТЭН нагревает воду, которая передает тепло помещению. Недостаток таких котлов – отложение накипи, которая препятствует нормальной работе и выводит ТЭНы из строя.
    • Электродные. Наиболее экономичные котлы, примерно на 40% экономичнее тэновых. К преимуществам можно отнести также небольшие размеры, быстрый нагрев воды и отсутствие накипи при работе.

    Электрокотлы, помимо перечисленных видов, могут быть также:

    • Настенными или напольными. Настенные котлы, как правило, маломощные, а используют их для отопления дачных домиков;
    • Одно- и трехфазными;
    • Одно- и двухконтурными.

    Окончательное решение, какой самый экономичный электрокотел выбрать для дома, зависит от условий проживания. По моему мнению — это электродный котел, который предусматривает подключение к стандартной электрической сети и использует в качестве теплоносителя воду или незамерзающую жидкость.


    Схема устройста электродного котла

    Какой электрокотел лучше для отопления частного дома

    Популярность электрических котлов определяется:

    • безопасностью;
    • невысокой стоимостью;
    • надежностью;
    • небольшими размерами;
    • простотой установки и эксплуатации;
    • бесшумной работой;
    • экологической чистотой.

    Чтобы выбрать и купить лучший электрокотел, нужно:

    1. сделать расчет и определить необходимую мощность;
    2. определиться с типом котла;
    3. сравнить варианты выбранного типа и отобрать лучший.

    Напомню, что перед покупкой нужно обязательно уточнить режим работы местных электросетей – возможно, сети не справятся с нужной нагрузкой, и покупка окажется напрасной.

    Решая вопрос, какой электрический котел выбрать для отопления частного дома, большинство потребителей останавливаются на ТЭНовых котлах. Они намного дешевле электродных и индукционных котлов, и их легко обслуживать. Судя по отзывам покупателей, для отопление частного дома лучшим электрическим котлом на рынке РФ являются:

    • Польские агрегаты «KOSPEL EKCO» с КПД более 99%. Котлы этого производителя используются для радиаторного отопления и могут работать вместе с водонагревателями для горячего водоснабжения. Фирма предлагает ручные модели для малых помещений, а автоматические трехфазные модели котлов мощностью более 50 кВт для больших помещений. Недостаток котлов типичен для ТЭНового оборудования – образование накипи на нагревательных элементах. По отзывам покупателей, котлы этого производителя очень экономичны и надежны.
    • Электрокотлы российской фирмы «Галан» также популярны на отечественном рынке. Котлы трех уровней мощности этого производителя работают от обычной и трехфазной сети, и, по отзывам покупателей, вполне надежны.
    • Электродные котлы также неплохо зарекомендовали себя. Они более экономны, чем ТЭНовые и позволяют обходиться без тепловых элементов. Самым популярным котлом этой группы считаются модели «Гейзер» компании «Галан», мощность которых от 9 до 15 кВт. Известны на рынке также маломощные модели «Очаг» и большие котлы «Вулкан» мощностью до 50 кВт. Неудобства таких котлов – опасность поражения электротоком и обязательное привлечение специалиста для замены электродов.
    • Индукционные котлы представлены российскими моделями «SAV» компании ИНЭРА. Цена на такое оборудование высокая – от 30 до 160 тысяч рублей, что зависит от мощности (для индукционных котлов она составляет 2,5 – 100 кВт).


    На фото польский электрокотел «KOSPEL EKCO.R1-6»

    Как правильно подключить электрокотел к системе отопления

    Коротко о том, как правильно установить электрокотел отопления в частном доме. Для начала выполнения монтажных работ перечислим основные правила безопасности, которые должны соблюдаться:

    1. Во время подключения оборудования электроэнергия должна быть выключена.
    2. Между котлом и ближайшими конструктивными элементами дома должно быть выдержаны следующие расстояния: до стены – не менее 5 см, до потолка – не менее 80 см, до пола не менее 50 см, до ближайшей трубы – не менее 50 см.
    3. Доступ к передней панели для обслуживания должен быть свободным.
    4. Сеть для подключения должна быть трехфазной (380 В), чтобы избежать самовозгорания и замыкания проводки.
    5. Соединения проводов должны быть защищенными от воды и герметичными. Кабель лучше защитить гофрой или кабель-каналом из самозатухающего материала.

    Шаг 1 — установка электрокотла

    Напольный котел устанавливается на специальную подставку, которая продается в комплекте с агрегатом. Настенный крепится к стене анкерами с дюбелями. Расположение котла по вертикали и горизонтали должно быть точным — перекосы могут привести к выходу из строя или преждевременному износу оборудования.

    Шаг 2 — подключение котла к электросети

    1. Электрический котел обычно имеет большую мощность, поэтому подключать его нужно не от розетки, а от электросети. От распределительной коробки в комнате нужно проложить отдельную линию к месту установки котла. Кабель лучше скрыть для защиты от случайных повреждений.
    2. Сечение кабеля нужно подобрать так, чтобы он надежно выдержал высокие нагрузки.Электрокотлы до 7 кВт можно подключать к однофазной сети, которая, как правило, сохранилась в старых советских квартирах. Для малых котлов до 3,5 кВт отдельная линия не нужна, их можно подключать прямо к розетке.

    Шаг 3 — установка защиты

    1. Защитное отключение (УЗО) и автоматический выключатель нужно установить на главный щит после подвода подключения проводов к электрокотлу. Назначение УЗО и автоматических выключателей – защита от короткого замыкания и перегрузки проводки.
    2. Стабилизатор напряжения понадобится для того, чтобы исключить выход их строя котла в случае колебаний напряжения. Категорически запрещается пользоваться оборудованием без заземления. Провод заземление должен идти от шины к корпусу котла.

    Шаг 4 — пуск котла

    После того, как проводка соединена, нужно убедиться, что не осталось оголенных контактов. Все краны, муфты, стыки и т.д. должны быть осмотрены и проверены. Сначала открываются вентили и задвижки, а затем включается электропитание котла. Датчики температуры и давления должны работать согласно инструкции. При явных отклонениях от нормы следует отключить котел и вызвать лицензированного специалиста.

    Как сделать электрический котел своими руками

    Электрокотлы для отопления частного дома на 220 вольт часто делают самостоятельно – это несложно, если есть необходимые материалы и навыки. Простейший котел представляет собой емкость из металла, в которой установлены ТЭНы. Обычно самостоятельно делают котлы мощностью 6 кВт – такого оборудования достаточно для отопления небольшой квартиры или дачного дома. Котел, сделанный своими руками, обойдется, как минимум, наполовину дешевле купленного. Самостоятельно можно изготовить ТЕНовый или электродный котел.

    Материалы для изготовления котла на ТЭНах

    Для такого котла понадобится резервуар любой формы, в котором воду будут подогревать ТЭНы. Резервуар можно изготовить из трубы д. 150 мм. Для небольшого котла достаточно 2-3 ТЭНа, стоимость каждого около 10 долларов. Материалы:

    1. труба стальная д. 150 мм;
    2. пластины круглые л. 150 мм, 2 шт.;
    3. патрубки д. не меньше, чем контура – 3 шт.;
    4. ТЭНы;
    5. гайки;
    6. воздухоотводчик автоматический;
    7. шаровой кран.

    Материалы для изготовления электродного котла

    Для изготовления электродного котла своими руками понадобится:

    1. труба 50 мм;
    2. стальной пруток 20 мм;
    3. фланец и муфта с внутренней резьбой (2 шт.);
    4. любой диэлектрик;
    5. уплотнительная резина;
    6. болты, гайки.

    Подробные инструкции по изготовлению изложены на многих сайтах в интернете, поэтому не станем повторяться. Там же можно посмотреть описания и схему подключения простейшего блока управления с термодатчиком.

    Источник: http://otlad.ru/otoplenie/elektrokotel/

    Электрокотел для отопления: как установить в частном доме

    Удаленность магистралей централизованной газификации вынуждает домовладельцев искать альтернативные источники тепловой энергии для автономных систем отопления.

    Наряду со сжиганием твердого или жидкого топлива, переводом газового оборудования на пропанобутановую смесь, активно используют электрические котлы. Этот тип преобразователей электричества в тепло применяют как в качестве основного теплогенерирующего агрегата, так и в виде резервного источника для обогрева помещений.

    Разновидности

    Конструктивные подходы, принципиальные схемы электрогенераторов тепла обуславливают широкий диапазон мощностей для этого вида котлов.

    Кроме деления по типу питающей электросети на однофазные приборы и трехфазные агрегаты, тепловые преобразователи классифицируются следующим образом:

    1. Тэновые. Нагрев циркулирующего теплоносителя осуществляется посредством взаимодействия жидкости с термоэлектрическими нагревательными элементами в камере прибора.
    2. Электродные. Сопротивление электролита (солевого раствора) при пропускании через него переменного тока сопровождается выделением тепловой энергии, которая передается отопительным радиаторам (теплым полам).
    3. Индукционные. Отбор тепла происходит от своеобразного трансформатора с первичной и вторичной (короткозамкнутой) обмоткой.

    Требования к подаче питания

    Номинальная мощность электрических котлов для частного дома колеблется в диапазоне от 1,5 до 36 кВт.

    Такая потребляемая нагрузка на электросеть требует выделенной линии для подключения преобразователя.

    Питающие кабели к нему прокладываются непосредственно от прибора учета (электросчетчика). Для аварийного или планового отсекания генератора используют автоматические выключатели, которые параллельно выполняют функцию предохранителя при коротком замыкании.

    Допускается подключение к однофазной сети моделей с мощностью до 9 кВт включительно, более мощное по отбору оборудование работает на трех фазах.

    [warning]Обратите внимание: котел обязательно подключается к электрической сети с заземлением.[/warning]

    Как избежать замерзания и закипания теплоносителя

    Применение электрических источников тепла в контурах водяного отопления сопряжено с риском закипания жидкости.

    Поэтому агрегаты практически не встраиваются в гравитационные системы отопления частных домов, а монтируются в комплексе с циркуляционными насосами, обеспечивающими круговорот теплоносителя.

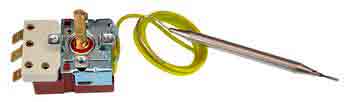

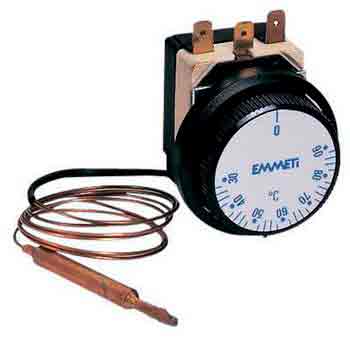

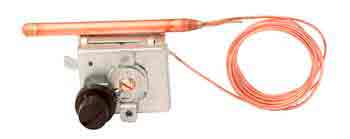

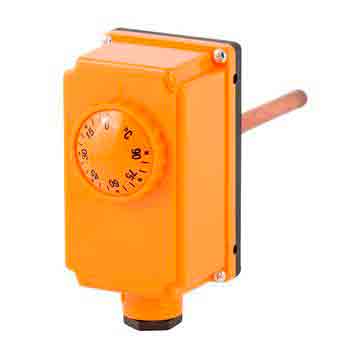

    Особое внимание при установке уделяют термостатическому устройству, которое отвечает за включение/выключение электрокотла в автоматическом режиме. Термостатное реле может также работать в роли защиты от замерзания системы в том случае, когда генератор применяется как резервное оборудование.

    Безопасность водяного отопления

    Беспрерывная цикличность работы электрического оборудования, безаварийная эксплуатация требует установки в отопительной схеме защитных устройств и приспособлений.

    Они монтируются отдельно или собираются в группу безопасности, которая представлена такими деталями:

    1. Автоматический клапан для выпуска воздуха с водяного контура (АВК).
    2. Предохранительный клапан мембранного типа для сброса избыточного давления из системы при отказе терморегулятора или возникновении засора в трубопроводе.
    3. Манометр. Контрольно-измерительный прибор служит для визуального слежения за состоянием рабочей среды в контуре. Иногда вместо манометра применяют комбинированное устройство, показывающее помимо давления и температуру теплоносителя.

    [advice]Замечание специалиста: в схеме закрытого отопления обязательно монтируют расширительный бак с литражом, обеспечивающим компенсацию линейного расширения всего объема теплоносителя в системе.[/advice]

    Подключение к водопроводу котельного оборудования

    Длительная (сезонная) эксплуатация отопления неизбежно сопровождается уменьшением количества жидкости в контуре.

    Нивелировать это явление призвано подключение водопровода к системе обогрева помещений.

    Соединительный трубопровод, как правило, оборудуют двумя шаровыми кранами, между которыми устанавливают приспособления для водоподготовки. Это может быть фильтр, заполненный полифосфатной солью. Наполнитель на химическом уровне препятствует образованию солевых отложений на нагревательных элементах котлов.

    [warning]Примите к сведению: эффективность электродных котлов зависит от концентрации солей в растворе для электролиза, в этом случае водоподготовка сопровождается процессом обогащения жидкости солью.[/warning]

    Монтаж электрического котла не регламентируется органами надзора. Необходимо только согласовать выделение мощностей для оборудования, если его потребление выходит за рамки, обозначенные в договоре.

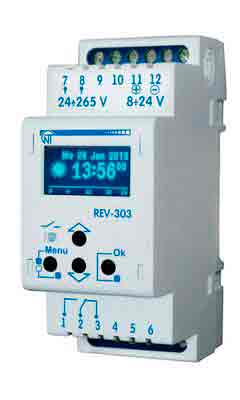

    Оптимизации оплаты за электроэнергию, стоимость которой варьирует в различное время суток, обуславливает модернизацию узла учета потребляемых киловатт.

    Устанавливают счетчик с двумя или более градациями тарифов.

    Ежемесячная цена за отопление с электрическим котлом при использовании временной тарификации существенно уменьшается.

    Подключение электрокотла в систему отопления можно произвести своими руками, но если Вы хотите сделать всё правильно, сомневаетесь в своих силах или у Вас недостаточно времени на самостоятельную работу, доверьтесь монтажным организациям с большим опытом работы. Чтобы отопление в доме прослужило Вам как можно дольше, покупайте устройства только качественных производителей.

    Смотрите видео, в котором специалист разъясняет, как правильно подключить электрокотел для отопления:

    Источник: http://teplo.guru/kotly/elektricheskie/kak-ustanovit.html

    Выбор и установка электрокотла для отопления частного дома: тип, обвязка, правила монтажа

    Приветствую, камрады! Вокруг электрических отопительных установок ходит много мифов, созданных недобросовестной рекламой. Сегодня я развею некоторые из них и расскажу, чем различаются между собой разные электрокотлы и как правильно подключить такой прибор.

    Правильно подобранный и установленный электрокотел в системе отопления коттеджа.

    Какими они бывают

    В продаже можно встретить котлы трех типов:

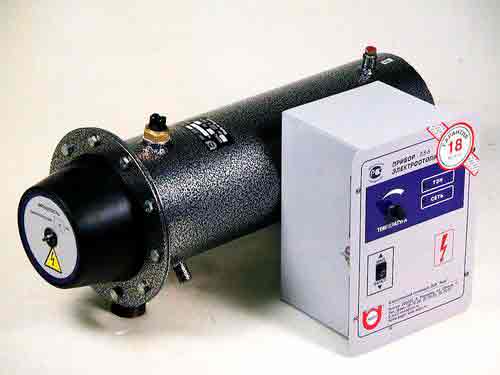

    1. ТЭНовые (на трубчатых электрических нагревателях). За нагрев отвечает батарея ТЭНов, помещенных в бак теплообменника;
    2. Электродные. Вода греется текущим через нее током;

    Благодаря растворенным в ней солям вода является электролитом — жидким проводником с высоким сопротивлением. При подаче на погруженные в нее электроды напряжения между ними возникает ток. Движущиеся в электромагнитном поле ионы при соударении с молекулами воды заставляют их двигаться быстрее, то есть вызывают нагрев среды.

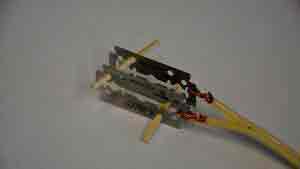

    На фото — «армейский кипятильник», действующая модель электродного котла из подручных средств.

    1. Индукционные. Теплообменник — закрепленный в диэлектрической трубе ферромагнитный стержень. При протекании тока через намотанную на трубу катушку индуктивности в теле теплообменника наводятся разогревающие его вихревые токи.

    Кроме собственно котлов, нынешние магазины отопительного оборудования предлагают электрические радиаторы — алюминиевые секционные батареи с собственными ТЭНами. Несколько таких радиаторов позволяют организовать отопление дома с распределенной нагрузкой на проводку: вместо одного прибора мощностью 6-24 кВт устанавливается несколько по 1-2 кВт.

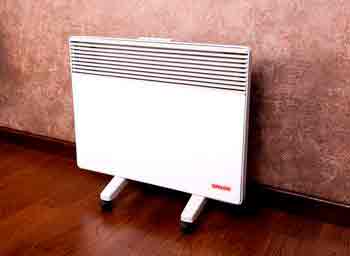

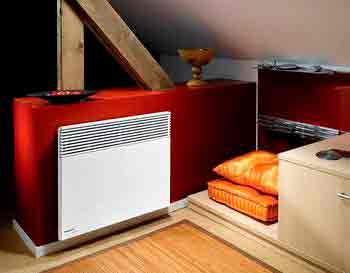

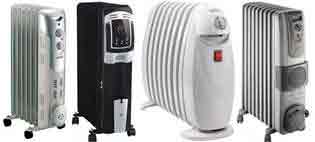

    Несколько электрических радиаторов могут успешно заменить котел и систему водяного отопления.

    Реклама позиционирует как экономичные решения электродные, индукционные котлы водяного отопления и электрорадиаторы. Предпочтения по экономичности, разумеется, определяются тем, что именно продает рекламодатель. Типичный размер экономии 30-40%, что за сезон выливается в довольно значительную сумму.

    В частности, мощность нагревательного элемента котла реклама предлагает рассчитывать как 50–60 ватт на квадратный метр отапливаемой площади. Для сравнения: нормой в средней полосе России считаются 100 ватт на м2.

    Норма мощности отопления — 100 ватт на квадратный метр. Она может быть уменьшена только для зданий с качественной внешней теплоизоляцией.

    Факты

    Уважаемый читатель, если вы ищете экономичный электрокотел — это означает лишь то, что школьный курс физики забыт вами полностью. Реклама лжет.

    Ни один прибор прямого нагрева не может быть более экономичным по сравнению с другими.

    Почему? Это прямо вытекает из закона сохранения энергии. Если электроэнергия не преобразуется в механическую (то есть ваш котел или другие предметы вокруг него не подпрыгивают и не летают), у нее один выход — полностью превратиться в тепловую энергию. В нагрев.

    Электрическая энергия в отопительном приборе прямого нагрева может превращаться только в тепловую.

    Да, часть тепла не перейдет к теплоносителю, а рассеется в воздухе. Однако:

    • Количество потерь определяется качеством теплоизоляции корпуса, а не типом нагревательного элемента;

    Теплоизоляция теплообменника призвана уменьшить рассеивание тепла в воздухе.

    • Оно послужит обогреву помещения, в котором установлен котел.

    На КПД электрокотла может повлиять лишь его установка в неотапливаемом помещении без теплоизоляции. Тогда нагрев окружающего воздуха будет бесполезным.

    Я все еще не убедил вас? Хорошо, посмотрим на проблему с другой стороны.

    Функция системы отопления — компенсировать утечки тепловой энергии через стены, вентиляцию, окна, пол и т.д. Количество утечек определяется:

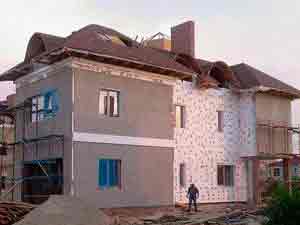

    1. Теплоизоляцией ограждающих конструкций. Тип котла, понятно, никак на нее не влияет;
    2. Разницей температур по обе стороны наружных стен. Чем холоднее на улице и чем теплее в доме, тем больше тепла будет теряться. Опять-таки независимо от типа котла.

    Подчеркиваю: тип источника тепла никак не влияет на требуемую мощность котла отопления .

    Означает ли это, что между разными электрокотлами и электрическими нагревателями нет никакой разницы в плане эксплуатационных качеств?

    Есть, и еще какая. Но к экономичности она не имеет отношения.

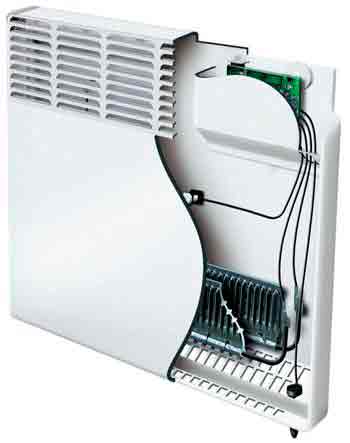

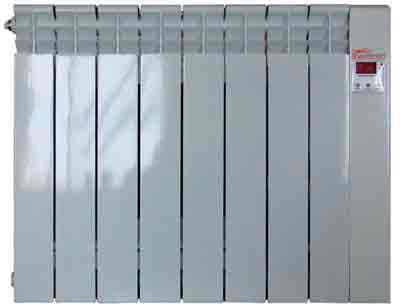

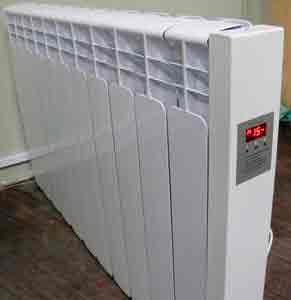

    Электрорадиатор: создает распределенную нагрузку на проводку и благодаря этому нетребователен к ее сечению.
    Индукционный котел: имеет небольшие габаритные размеры.

    Исключительно отказоустойчив, поскольку теплообменник лишен собственного нагревательного элемента, а расположенные вне рабочей среды катушка индуктивности и контроллер питания не подвержены деструктивным воздействиям воды и растворенных в ней солей.

    Работает с любыми теплоносителями.

    Электродный котел: требует периодической замены постепенно растворяющихся в воде электродов. Очень компактен.

    В качестве теплоносителя может использоваться только вода со строго определенным количеством солей (читай — питьевая вода ГОСТ Р 51232-98).

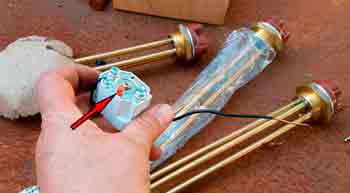

    ТЭНовый котел: страдает от отложений накипи на ТЭНах. Отличается от конкурирующих решений большими габаритными размерами: объем емкости бака-теплообменника ограничена снизу размерами ТЭНов.

    В закрытой системе отопления накипи на ТЭНах электрического котла можно не опасаться. В объеме контура содержится ограниченное количество солей, и после их выпадения в осадок образование накипи прекратится.

    Обвязка

    Что должна включать схема обвязки электрокотла?

    Циркуляционный насос. Он заставляет теплоноситель двигаться по контуру, обеспечивая равномерный нагрев радиаторов.
    Расширительный бак. Его функция — вместить избыток расширяющегося при нагреве теплоносителя. Без бачка избыточное давление в контуре вполне может порвать трубы или теплообменник котла.
    Предохранительный клапан. Его задача — сбросить избыток теплоносителя в дренаж в аварийной ситуации (при закипании воды вследствие остановки насоса или в том случае, если вместимость расширительного бачка окажется недостаточной).
    Автоматический воздушник. Он отводит воздух, препятствующий циркуляции и создающий гидравлические шумы.
    Манометр. Нужен для визуального контроля давления.

    Как правильно подобрать эти приборы в систему отопления с электрическим котлом? Инструкция — к вашим услугам.

    Насос

    Он подбирается по двум параметрам — напору и производительности.

    Напор — параметр, которым в абсолютном большинстве случаев можно смело пренебречь. Его минимальное значение у младших моделей — 2 метра, и этого вполне достаточно для работы контура отопления частного дома любых разумных размеров.

    Справка: напор в те же два метра заставляет работать системы отопления многоквартирных домов с десятками квартир и сотнями отопительных приборов.

    Элеваторный (тепловой) узел многоквартирного дома. Перепад давлений между началом и концом отопительного контура — 0,2 кгс/см2, что соответствует напору в 2 метра.

    Как подобрать производительность насоса?

    Ее минимальное значение вычисляется по формуле Q=0,86R/Dt. Переменные в ней (слева направо):

    • Производительность (м3/час);
    • Тепловая мощность контура (суммарная мощность батарей или мощность котла) в киловаттах;
    • Перепад температур между подающим и обратным трубопроводом (градусы).

    В автономном контуре типичное значение Dt — 20 С.

    Давайте, в качестве примера, вычислим производительность для мощности котла в 12 кВт при 70 градусах на подаче и 50 на обратке.

    У многих циркуляционных насосов производительность можно регулировать.

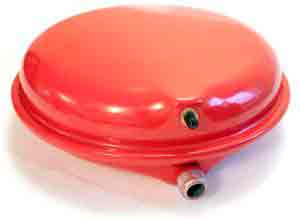

    Расширительный бачок

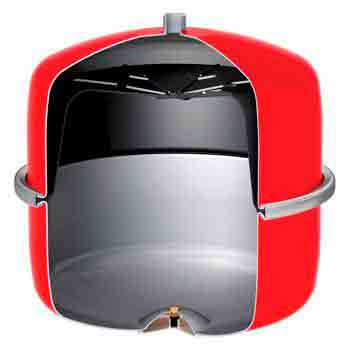

    В закрытых (не сообщающихся с атмосферой) системах используется мембранный бак, часть объема которого заполнена воздухом или азотом. Воздушная камера отделена от камеры с теплоносителем упругой мембраной. При нагреве практически несжимаемая жидкость вытесняется в бачок и сжимает газ в воздушной камере.

    Простейший способ подбора объема бачка — взять 10% от объема отопительного контура. Последний можно вычислить, слив заполненную систему отопления в мерную емкость.

    В закрытом контуре может стоять несколько расширительных баков в разных точках розлива. Их объем суммируется.

    Стандартное давление зарядки (давление азота или воздуха в воздушной камере) — 1,5 кгс/см2. Оно может быть увеличено простой подкачкой велосипедным насосом через золотник.

    Золотник (вверху) позволяет накачать воздух в расширительный бачок велосипедным насосом.

    Клапан

    Давление срабатывания предохранительного клапана равно верхнему порогу допустимого давления в системе (обычно 2,5 кгс/см2).

    Воздушник и манометр

    Единственное требование к ним — диапазон шкалы манометра. Он должен показывать давление как минимум до 4 бар (4 кгс/см2).

    Клапан, воздушник и бачок часто объединяются в один узел — группу безопасности котла.

    Клапан, воздушник и манометр образуют группу безопасности.

    Расположение

    Где располагаются элементы обвязки?

    • Насос — перед котлом, на участке с наиболее низкой температурой;
    • Группа безопасности — на выходе из котла, там, где при остановке циркуляции в контуре начнет расти давление;
    • Расширительный бак — в любой точке контура, но не ближе чем в 2 диаметрах розлива от крыльчатки насоса при монтаже перед ним и в 8 диаметрах розлива — после него. Цена нарушения этого требования — ускоренный износ мембраны, вызванный постоянными колебаниями давления в баке из-за турбулентностей (завихрений) потока.

    Обвязка электродного котла Галан: насос стоит непосредственно перед котлом, группа безопасности — после него, расширительный бачок — после группы безопасности.

    Особый случай

    Во многих ТЭНовых котлах группа безопасности, насос и расширительный бак расположены прямо в корпусе прибора, что превращает его в полноценную мини-котельную.

    Такой котел подключается в разрыв отопительного контура. В качестве дополнительной обвязки нужна только пара шаровых кранов на входе и выходе: они позволяют снять котел без сброса всего объема теплоносителя.

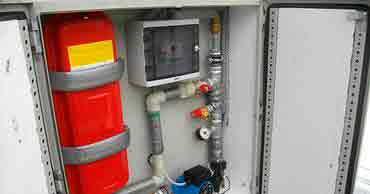

    Обвязка электрической мини-котельной — шаровые краны на входе и на выходе.

    Показания манометра и термометра в этом случае выводятся на индикатор на лицевой поверхности прибора.

    При включении котла индикатор на лицевой панели показывает параметры теплоносителя.

    Питание

    Как установить электрокотел в частном доме и подключить его к питанию?

    Запитать его можно своими руками, не прибегая к услугам электрика. Правила подключения вполне обычны:

    • Через розетку можно подключать маломощные котлы и электрорадиаторы до 3,5 кВт включительно;
    • Отдельным проводом от щитка можно запитать прибор мощностью до 7 кВт. При этом сечение медного провода подбирается из расчета 10 ампер максимального тока (при 220 вольтах — 2,2 кВт мощности) на 1 мм2;
    • К питанию напряжением 380 вольт рекомендуется подключать котлы мощностью 8 кВт и выше;
    • Котел подключается через свой автомат. Ток срабатывания автомата должен лишь незначительно превышать максимальный рабочий ток.

    Автомат в цепи питания котла.

    Напомню: ток рассчитывается как частное при делении потребляемой мощности на напряжение питания.

    Трубы

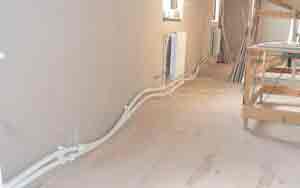

    Какими трубами можно выполнять монтаж розлива и подводок к котлу и отопительным приборам?

    Невысокие эксплуатационные температуры и умеренное рабочее давление допускают использование всех видов металлических, высокотемпературных пластиковых и металлопластиковых труб. Отдельно оговорить нужно лишь применение полипропилена:

    • Трубы должны быть армированы алюминиевой фольгой. Она уменьшит удлинение трубопровода при нагреве воды в контуре;

    Труба из полипропилена без армирования при нагреве с 20 до 70 градусов удлиняется на 6,5 мм. Алюминиевая фольга сокращает удлинение до 1,5 мм.

    Применение полипропиленовых труб без армирования для нужд отопления. Нагревшиеся розливы удлинились и пошли волной.

    • На длинных прямых участках труб нужны компенсаторы — П-образные, кольцевые или сильфонные. Они не позволят розливу или стояку выгнуться при нагреве воды в трубах;

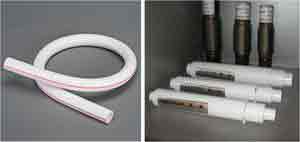

    Кольцевой и сильфонные компенсаторы удлинения для полипропиленовых трубопроводов.

    • Прямые участки крепятся подвижно, скользящими хомутами;
    • В концах штроб при скрытой прокладке труб остаются зазоры. Они позволят трубе удлиняться, не разрушая заделку штробы.

    Отопительные приборы

    Выше я писал, что тип котла не влияет на экономичность системы отопления. А вот выбор отопительных приборов очень даже влияет.

    Наибольшую экономию в связке с электрокотлом обеспечивает водяной теплый пол — помещенный в стяжку или под чистовое напольное покрытие трубчатый теплообменник. Он превращает в источник тепла всю поверхность пола.

    • Субъективный комфорт. Температуры распределяются в полном соответствии с известной пословицей: «Держи ноги в тепле, а голову в холоде»;

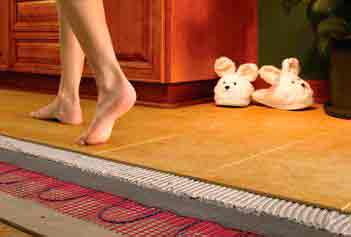

    Теплый пол — это комфортно.

    • Снижение средней температуры в помещении. При конвекционном отоплении для того, чтобы нагреть воздух над полом до минимально комфортных +20, нужно поднять температуру под потолком до 28 — 30С; средняя температура составит 24 — 25С . В нашем случае при +22 на полу под потолком будет +18, что в среднем даст +20С. Снижение средней температуры в доме уменьшит дельту с улицей, а вслед за ней и теплопотери.

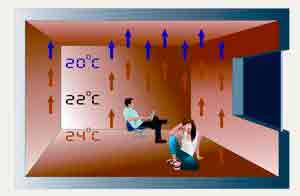

    Температура воздуха при внутрипольном отоплении.

    Можно обойтись и без посредничества теплоносителя, смонтировав кабельный или пленочный теплый пол. Такие системы обогрева подключаются к питанию через терморегуляторы и поддерживают постоянную температуру пола или воздуха вне зависимости от тепловой нагрузки на отопительную систему.

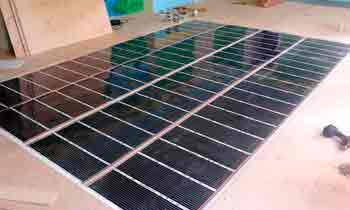

    Нагревательный элемент пленочного теплого пола.

    Выводы

    Надеюсь, что мои рекомендации помогут читателю самостоятельно смонтировать электрическое отопление, сделать его безопасным и экономичным. Как всегда, дополнительные материалы вы найдете в видео в этой статье. Жду ваших дополнений. Успехов, камрады!

    Источник: http://otoplenie-gid.ru/kotli/elektricheskiye/ustanovka-elektrokotla-dlya-otopleniya-chastnogo-doma-808

    Установка электрического отопления в частном доме

    Преимущества и недостатки электрического отопления в квартире

    Выбор системы отопления для городской квартиры представляет собой сложный и ответственный процесс. Для жителей многоквартирных домов с центральным отоплением вопрос обогрева жилья решается просто. Похолодало, значит жди включения отопления. Та категория граждан, которые решили самостоятельно заботиться о собственном комфорте стоит перед сложным и трудным выбором — какому виду автономного отопления для квартиры многоэтажного дома отдать предпочтение

    Для хозяина квартиры важно, что бы система была максимально эффективной, безопасной в эксплуатации и экономичной. Из всех существующих на сегодняшний день видов автономного домашнего отопления всем перечисленным критериям отвечает отопление электричеством

    Отопительный сезон, который многие из нас ждут с нетерпением, для квартир с электрическим обогревом теперь не зависит от конкретной даты. С помощью электричества в своей квартире можно в любой момент добиться приемлемой температуры, создать необходимый комфорт и микроклимат.

    Монтаж отопительной системы

    Положительно разрешить проблему – как сделать отопление в частном доме схема его приведена выше, можно, если соблюдать определенные правила и последовательность работ. Монтажные работы начинаются с установки и последующей обвязки котла. Газовые котлы с мощностью до 60 кВт, монтируются в кухонном помещении. Все правила установки котлов подробно изложены в инструкциях к ним.

    Обвязка отопительного котла — процесс подключения нужного оборудования.

    Смонтировать контур отопления из газоводопроводных (металлических) труб можно двумя способами — методом сварки и с применением резьбовых соединений. Конечно, сварочным методом можно быстро создать систему, но она получится неразборной. Соединив трубы системы резьбовыми соединениями можно в любой момент легко изменить конфигурацию или произвести замену любого отрезка магистрали. Особого внимания, при любых методах монтажа, требует схема подключения радиаторов отопления в частном доме, и ее нужно заранее нарисовать и рассчитать.

    Электрообогрев частного дома

    Организовать электрическое отопление частного дома в какой-то степени проще, нежели в квартире. Лимит потребляемой мощности гораздо выше, есть возможность проконтролировать и привести в порядок всю проводку, начиная от линии электропередач. Из списка, приведенного выше, для коттеджа более всего подойдет система водяного отопления с электрическим котлом. Причина проста: нужно обеспечить использование разных энергоносителей, а не одной электроэнергии. Это значит, что нужно подобрать котел, установить его и смонтировать одно – или двухтрубную систему.

    В данный момент на рынке предлагается 3 вида бытовых источников тепла, что применяются с целью устроить электрический обогрев дома:

    • ТЭНовые;
    • электродные;
    • индукционные.

    Электродные котлы дешевле ТЭНовых, но не столь хорошо укомплектованы. Циркуляционный насос и расширительный бак придется купить отдельно и смонтировать своими руками. Так что установка агрегата в целом выйдет дороже.

    Плюс нужно выдержать химический состав теплоносителя, чтобы он содержал необходимое для процесса электродного нагрева количество солей. И еще один важный момент: электродный котел не может работать вполсилы, а только на полную мощность.

    Регулирование температуры происходит в режиме включения / отключения.Покупка и установка в частный дом индукционного теплогенератора потребует самых больших затрат. По обвязке он аналогичен электродному котлу, поскольку в комплекте имеет только шкаф управления с автоматикой. Сам агрегат надежен и долговечен, но отличается высокой ценой.

    Подходящее оборудование для конкретных условий

    Прежде всего, нужно сказать, что для каждого определенного случая нужно правильно подобрать систему электрического отопления дачи. Все зависит от того, насколько часто Вы навещаете дачный домик и для каких целей он у Вас построен. Рассмотрим каждую из существующих ситуаций более подробно.

    Редкий визит

    Если Вы посещаете дачный участок крайне редко, особенно зимой, тогда конечно же нет смысла осуществлять установку капитальной отопительной системы на даче своими руками. Здесь рекомендуется использовать подключение электроконвекторов, тепловентиляторов либо масляных радиаторов. Конвекторы могут крепиться на стену, в пол либо устанавливаться на роликах. У каждого из типов конструкции свои преимущества и недостатки. Рекомендуем сразу же ознакомиться с советами по выбору электрического конвектора, чтобы купить наиболее подходящую модель для отопления дачи.

    Что касается тепловентиляторов и масляных обогревателей, они позволяют в кратчайшие сроки прогреть помещение, что как раз и нужно при редком визите на дачу.

    Отдых на выходных

    Если дачный домик представлен утепленной капитальной постройкой, здесь уже есть смысл самому сделать более качественное электрическое отопление дачи. Лучше всего в этом случае зарекомендовал теплый пол, который позволяет прогреть помещение за небольшой промежуток времени и держать определенную температуру в доме столько, сколько нужно.

    Одного лишь теплого пола может не хватить, если Вы решили сделать электрическое отопление на даче площадью 100 кв м и больше. В этом случае рекомендуется дополнить систему подключением инфракрасных обогревателей, имеющих высокий КПД и относительно невысокое энергопотребление. Комбинация из теплого пола и ИК-панелей, как показано на структурной схеме выше, позволит быстро и недорого прогреть дачный домик для отдыха на выходных зимой.

    Частое посещение

    Ну и последний вариант, который встречается реже всего – загородный дом, в котором хозяева проводят значительную часть своего времени. При таких условиях необходимо позаботиться о качественном обогреве, и если нет газа на даче – обязательно сделать электрическое отопление своими руками.

    Тут уже не рационально использовать оборудование с высоким энергопотреблением – тепловентиляторы и масляные обогреватели. Более грамотным решением будет подключение электрического котла, работающего вместе с водяными радиаторами. Помимо этого в комнатах рекомендуется подключить электрический теплый пол, и при необходимости установить потолочные ИК-панели, управляемые регуляторами температуры. Такая система отопления дачи не требует установку дымохода, получения различных разрешений и вызова мастера для монтажных работ, что делает ее лучшей при отсутствии газа на участке.

    Сразу же рекомендуем просмотреть видео с обзором современной системы электроотопления, которая за короткий промежуток времени набрала множество положительных отзывов в интернете:

    Видео обзор экономичной системы обогрева дачного дома больших размеров

    Какой вариант лучше обходить стороной

    Мы поговорили о дешевых и эффективных системах экономичного отопления частного дома, но также хотелось бы отметить наиболее затратные варианты, которые необходимо обходить стороной. Вершину рейтинга занимают масляные радиаторы. Они всем известны тем, что имеют высокую мощность, поэтому при работе зимой можно увидеть заметное повышение расхода электричества.

    Мало того, что данные изделия обладают высокой мощностью, так еще и эффективность прогрева у них весьма слабая. К примеру, ИК-панель таких же габаритов и такой же мощности позволит быстрее сделать дом теплым, поэтому лучше отдавайте предпочтение ей.

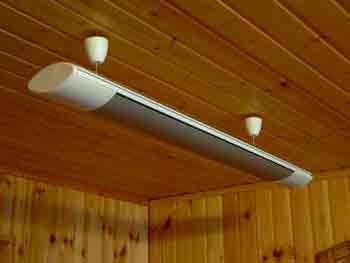

    К тому же, инфракрасный обогреватель устанавливается на потолке либо стене, тем самым не занимает свободное пространство, чего нельзя сказать про электрические радиаторы.

    Еще один не рекомендованный вариант – тепловентиляторы. Данные устройства не только сжигают кислород, но и «гоняют пыль», к тому же шумят. Эффективность их использования не слишком велика, т.к. между потолком и полом температура может отличаться на несколько градусов, при том, что мощность изделий велика (от 1,5 кВт).

    Выбор подходящей системы

    В зависимости от площади жилого помещения и качества утепления стен выбирается подходящий вариант автономного электрического отопления квартиры. Если Вы являетесь владельцем однокомнатной либо двухкомнатной хрущевки, тут может справиться система теплый пол в сочетании с электроконвекторами либо ИК-панелями. Комбинаций с инфракрасными обогреватели более выгодная и эффективная, т.к. тепловое излучение будет направлено сверху вниз и все тепло будет циркулировать в нижней части комнаты. Отопление квартиры электрическими конвекторами лучше только из-за того, что устройства не сушат воздух и не оказывают негативное влияние на самочувствие человека. Существует множество отзывов о том, что ИК-обогреватели при постоянном излучении отрицательно влияют на здоровье, что и является их недостатком.

    С остальными преимуществами и недостатками инфракрасных обогревателей Вы можете ознакомиться в соответствующей статье. Все же, как показывает статистика, в 2017 году такие устройства активно покупаются для бытового применения!

    Что касается электрического теплого пола, он действительно очень популярен и эффективен. Осуществить укладку пленочного теплого пола под ламинат сможет любой, даже чайник в электрике. К тому же из материала можно сделать только подогреваемые дорожки в квартире, а не стелить пленку по всей площади пола. Такой вариант отопления положительно отобразиться на экономии электроэнергии и в то же время будет эффективно прогревать помещение.

    Если же Вы проживаете в трехкомнатном либо четырехкомнатном жилище, тут уже более разумно будет использовать подключение электрического водяного отопления в квартире. Связано это с большой суммарной площадью комнат, на которую потребуется полноценная, мощная отопительная система. К примеру, если площадь составляет 130 м. кв., с расчетом 1 кВт/10 м.кв. нужно будет установить не меньше, чем 13-киловаттную связку из электрообогревателей. Конечно же, зимой Вы будете отдавать немало денег на эксплуатацию индивидуальной системы электрического отопления. К тому же, для использования такого варианта проводка должна быть мощной, способной выдержать высокие токовые нагрузки. В этом случае без замены электропроводки в квартире не обойтись, что, опять-таки, ударит по Вашему бюджету. В то же время, если использовать водяные радиаторы, работающие от электрокотла, отопление будет автономным и менее затратным, что позволит «убить одним выстрелом двух зайцев».

    Рекомендуем сразу же ознакомиться со статьей о том, как правильно подключить котел к сети своими руками, чтобы Вы не наделали ошибок и система прослужила дольше!

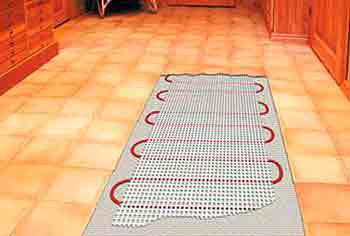

    Электрические теплые полы

    Самый популярный вариант электрообогрева частного дома основывается на использовании системы теплого пола.Такое отопление можно организовать в любом помещении дома, даже в санузле.

    Электрические теплые полы

    При желании можно отдать выбор в пользу «умной» модели электрического теплого пола. Специальные датчики и прочие средства автоматизации позволят системе определять температуру в помещении и самостоятельно менять мощность для обеспечения максимально комфортных условий. Монтаж такого обогрева осуществляется в несколько этапов.

    Электрические тёплые полы

    Первый этап. Тщательно очистите и выровняйте основание при помощи бетонной стяжки.

    Второй этап. Уложите на высохшее основание утеплитель и гидроизоляционный материал.

    Третий этап. Уложите конструкцию теплого пола. Существует несколько модификаций. В инструкции к выбранной вами системе будет приведена оптимальная схема укладки.

    Четвертый этап. Установите терморегулятор и прочие сопутствующие элементы, а затем подключите теплый пол к упомянутой электронике. Рекомендации по размещению всех механизмов, а также их соединению друг с другом производители приводят в инструкциях к своей продукции.

    Пятый этап. Залейте бетонную стяжку и дождитесь, пока она высохнет.

    Шестой этап. Уложите на высохшую стяжку выбранное финишное покрытие.

    Особенности двухтрубной разводки контура

    Двухтрубная система представлена несколькими разновидностями. У них отличается схема подключения батарей отопления в частном доме, и вектор движения теплоносителя.

    В небольших частных домах применяются такие типы двухтрубных систем отопления:

    Краткие характеристики двухтрубных систем

    Тупиковая система — вся трубопроводная сеть представляет собой два плеча (ветви) по одному производится подача, а по другому плечу возврат теплоносителя. Движение воды происходит во встречных направлениях.

    Попутная двухтрубная система — обратное плечо служит продолжением подающего плеча (ветви), т. е система закольцована. Такая схема подключения отопления в частном доме пользуется заслуженной популярностью.

    Коллекторная — самая затратная схема разводки отопления частного дома из-за необходимости прокладки труб к каждой батарее, а их прокладка делается скрытой.

    Открытая «самотечная» двухтрубная система

    Рассмотрим введенное отопление в частном доме своими руками схема выбрана двухтрубная открытая и установлен открытый бак в верхней точке контура. От высоты подъема бака зависит напор, определяющий скорость движения жидкости в «самотечной» системе. Главное преимущество двухтрубной системы — вода поступает к радиаторам с одинаковой температурой, а четкое разделение трубопроводов на подающий и «обратку» облегчает автоматизацию управления.

    Для успешной работы «самотечной» системы во время монтажа обеспечивается уклон 3-5 мм/м. За счет гравитации может работать система отопления любого типа, если будут созданы необходимые условия — уклон магистралей подачи теллоносителя для естественной циркуляции. Нужно учитывать — «самотечная» система способна работать только с отрытым расширительным баком.

    Закрытая двухтрубная система

    Монтируется паровое отопление в частном доме схема выбрана закрытой, и ее вид зависит от этажности здания. Если дом одноэтажный, то прокладываются две ветви трубопровода — подающий и «обратка», а уже к ним параллельно подключаются приборы отопления.

    А чтобы смонтировать отопление двухэтажного частного дома своими руками схемы проводки должны содержать нужное количество ветвей подачи жидкости. Одна ветвь коллектора должна запитать батареи верхнего этажа, второе плечо запитывает батареи нижнего этажа. Отдавшая свое тепло вода по «обратке» возвращается в котел. Закрытая система должна иметь циркуляционный насос для создания напора.

    Варианты электрического отопления частного дома

    Подобная схема отопления предполагает применение различных видов оборудования.

    Применение котла

    Не редкость установка электрического котла для отопления дома 220в. Подобное устройство относится к бюджетным вариантам и отличается простотой монтажа.

    Котлы, работающие на электричестве, бывают следующих видов:

    На схеме показан принцип работы с ТЭНом

    Устройство электродной модели

    Установка индукционного устройства

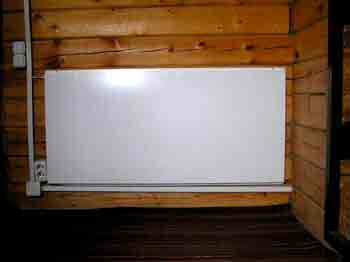

    Выбор ИК-панелей

    Определяясь, как обогреть дом электричеством экономно, можно рассмотреть вариант монтажа инфракрасных конструкций. Такие изделия прогревают не воздух внутри комнат, а различные предметы. Если в варианте с котлом воздушные массы перемещаются вверх, а затем остывают, то в этом случае горячие потоки направляются к полу.

    Инфракрасные конструкции не занимают много места

    Если к ИК-приборам добавить терморегуляторы, то они станут работать более эффективно. Чтобы управлять тремя обогревателями достаточно одного регулятора. Данное оборудование экономично в процессе применения, но дорогостоящее, что касается монтажа и стоимости конструкции. ИК-устройства потребляют небольшое количество электроэнергии. Кроме того, они рационально распределяют тепло. Ими можно выполнять точечный и зональный обогрев. Даже после того как конструкция выключена, предметы длительное время выделяют тепло.

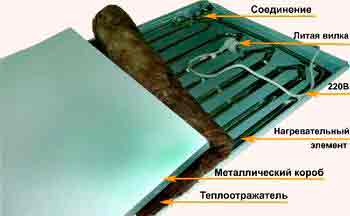

    Устройство инфракрасной панели

    Монтаж такого оборудования можно выполнить самостоятельно. Инфракрасная система используется как в качестве основного типа топлива, так и в качестве дополнительного. К преимуществам варианта относится длительный срок службы, до 80 лет.

    Обогрев дома электричеством также выполняется с помощью инфракрасного теплого пола. Это экономичное и эффективное средство. Такая конструкция не боится неожиданных скачков электроэнергии и не ломается при небольших повреждениях. Устанавливать подобное устройство можно под различное напольное покрытие кроме паркетного. Инфракрасные лучи прогревают только твердые предметы, поэтому при прогревании пола, сами элементы не нагреваются.

    Монтаж инфракрасного напольного покрытия

    Инфракрасные панели для потолка

    Преимущества конвекторов

    При выборе самого экономного электроотопления без котла стоит изучить возможности конвекторов. Как утверждают производители, конвектор, работающий от электросети, качественно обогревает пространство и при этом тратит незначительное количество электроэнергии. Основное достоинство прибора в том, что его установка отличается простотой.

    На прогрев ТЭНа уходит около двух минут, что намного быстрее, чем при обогреве водяными устройствами. К преимуществам подобных конструкций стоит отнести:

    • небольшую стоимость оборудования;
    • пожаробезопасность;
    • систему обогрева можно комплектовать не сразу, докупая радиаторы по необходимости;
    • современное оформление;
    • бесперебойная работа даже при резких переменах напряжения;
    • небольшие размеры.

    Данный способ поддерживает нужное соотношение влажности в комнате и не уничтожает при этом кислород. Отличные технические свойства и прекрасные показатели мощности позволяют применять электрические конвекторы для обогрева как большого, так и маленького частного дома.

    Подобные конструкции отличаются компактными размерами и мобильностью

    Главным элементом конструкции является ТЭН, который преобразует энергию электричества в тепловую. Принцип работы состоит в конвекции воздуха. При этом охлажденные потоки проникают в прорези нижней части корпуса, а затем выходят через верхние отверстия. Конвектор может работать отдельно или в системе с контролем регулятора температуры.

    Настенные модели характеризуются функциональностью и позволяют освободить пространство

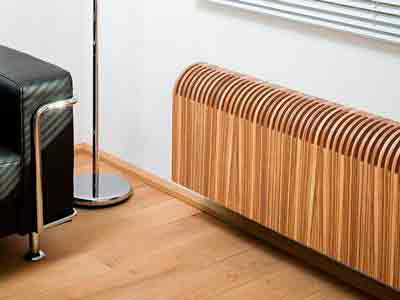

    Электрические конвекторы и их разновидности

    Электрические конвекторы и их разновидности

    Не менее популярными агрегатами для устройства электрообогрева частного дома являются конвекторы с их множеством модификаций в виде тепловых завес, «пушек» и тепловентиляторов.

    Тепловые завесы в жилых помещениях не используются. Обычно их размещают над дверными проемами. В момент открытия двери завеса автоматически включается и не позволяет холодному воздуху проникнуть внутрь помещения.

    Для установки достаточно закрепить устройство над дверным проемом и подключить его к сети. В зависимости от особенностей конкретной конструкции порядок ее подключения может иметь индивидуальные особенности. Поэтому обязательно детально изучите инструкцию к приобретенной вами завесе.

    Тепловые пушки в частных домах тоже применяются очень редко, разве что для обогрева подвалов. Работают по предельно простому принципу: агрегат подключается к электросети, встроенный вентилятор начинает нагнетать воздух, который проходит через встроенный же ТЭН и равномерно обогревает окружающее пространство. Каких-либо специальных монтажных мероприятий не требуется, все сводится к подключению агрегата в сеть.

    Электротепловентиляторы обычно применяются в качестве дополнительных источников тепла. В помещениях небольшой площади их можно использовать как единственный и основной обогрев. Встроенный регулятор позволяет с легкостью выставить нужную мощность вентилятора и обеспечить комфортный микроклимат в помещении.

    Современные модели лишены главного недостатка своих предшественников – тепловентиляторы больше не сушат воздух. Дополнительным преимуществом подобных обогревателей является простота подключения и использования – устройство попросту размещается в удобном месте, включается в сеть и устанавливается на требуемую мощность.

    Отличным вариантом устройства электрообогрева является использование электрических масляных обогревателей. Они имеют привлекательный дизайн и отлично вписываются в окружающую обстановку. Обычно такие обогреватели монтируются под оконным проемом вместо стандартной батареи либо же размещаются сбоку от дверного проема.

    Масляные электрические обогреватели

    Установка предельно проста.

    Первый этап. Нанесите метки для установки креплений. На корпусе масляного обогревателя есть специальные элементы, которыми он будет навешиваться на крепежи. Приставьте корпус обогревателя к месту установки и нанесите метки по этим навесам.

    Второй этап. Просверлите в стене отверстия в соответствии с нанесенной разметкой.

    Третий этап. Закрепите в подготовленных отверстиях крепежные элементы. Обычно крюки для навешивания обогревателей идут в заводской комплектации. В противном случае вам придется докупить данные изделия в хозяйственном магазине.

    Четвертый этап. Подключите электрический масляный обогреватель в сеть и выставьте на нужный режим работы. Современные модели могут оснащаться датчиками, благодаря которым мощность обогрева будет устанавливаться в автоматическом режиме. Если ваша модель тоже может работать в комплексе с таким датчиками, установите их по инструкции производителя.

    Обогреватель электрический бытовой настенный

    Преимущества отопления электричеством

    Итак, выбрав для своего частного дома систему электрического отопления, Вы получаете массу преимуществ:

    • Простота оформления и установки. Электросистему организовать гораздо проще, чем газифицировать дом или построить систему печного отопления. Юридическое оформление монтажа такой системы в разы легче, чем получение массы разрешений на установление газового котла или ведение расчетов по строительству вентиляции и решение проблем с тягой в печи.
    • Самые низкие затраты на ведение монтажных работ. Если для установления газового котла Вам необходимо будет платить за разработку проекта и вызов контролирующих органов, то при монтаже электросистемы достаточно будет купить котёл или другое оборудование, один раз заплатить монтажникам и дальше долгие годы наслаждаться теплом. К тому же Вам не потребуется отдельное помещение для котельной.
    • Электросистемы удобны в эксплуатации, на них достаточно просто выставить нужный режим или задать необходимую систему обогрева.
    • Безопасность электрического отопления несомненна – оно не продуцирует угарного газа; электрические котлы не взрываются при нарушении условий эксплуатации, как газовые.

    Установка электрической системы отопления в Вашем частном доме будет, несомненно, самым мудрым решением – простым, безопасным и экологичным.

    Главные преимущества индивидуального электроотопления

    Чтобы понять все преимущества электрообогрева, нужно сравнить его с другими существующими вариантами отопления частного дома. К примеру, что нужно сделать для устройства газовой отопительной системы? Как минимум потратить довольно серьезную сумму на покупку необходимых агрегатов и выделить несколько недель на обход различных инстанций и получение требуемых разрешений.

    Электрическое же отопление не требует получения никаких предварительных разрешений. Нужно лишь купить оборудование, установить его своими руками или с помощью монтажников и подключить в сеть. На всю работу уходит день, редко – два.

    При любых обстоятельствах на покупку и настройку электрообогрева вы потратите меньше денег, чем на обустройство котельного помещения, прокладку газопроводов и покупку котла.

    Электрические обогреватели не нуждаются в отдельной котельной. Теплые полы, конвекторы, тепловентиляторы, инфракрасные обогреватели – все это устанавливается в удобном месте, укладывается под стяжку пола либо же вешается на стены.

    Электрические обогреватели не нуждаются в отдельной котельной

    Газовое отопление является потенциально опасным. При неправильном подключении и эксплуатации котел может отравить жильцов дома или даже взорваться

    Электрические же обогреватели полностью безопасны, нужно лишь соблюдать элементарные меры предосторожности

    Электроустановки гораздо более надежны по сравнению с системами централизованного отопления. Отказавшись от центрального обогрева, владелец дома освобождает себя от не самого выгодного и удобного сотрудничества с коммунальными службами.

    Отказавшись от центрального обогрева, владелец дома освобождает себя от не самого выгодного и удобного сотрудничества с коммунальными службами

    Электроотопление не вынуждает своего владельца выделять отдельное место для хранения топлива и постоянно думать о необходимости регулярного пополнения запасов горючего.

    Электроотопление не вынуждает своего владельца выделять отдельное место для хранения топлива и постоянно думать о необходимости регулярного пополнения запасов горючегоЭлектроотопление не вынуждает своего владельца выделять отдельное место для хранения топлива и постоянно думать о необходимости регулярного пополнения запасов горючего

    Отдельного внимания заслуживает вопрос экономической выгоды обогрева дома при помощи электричества. Ранее считалось, что электообогрев – это самый дорогой вариант индивидуального отопления. И это утверждение было абсолютно правильным. Сегодня же ситуация кардинально изменилась.

    1. Во-первых, владелец дома может установить многотарифный счетчик. В большинстве регионов страны электричество по-разному тарифицируется днем и ночью. Благодаря такому счетчику расходы на обогрев можно сократить в разы.
    2. Во-вторых, систему можно укомплектовать накопительными аккумуляторами тепла. Такие устройства подключают в сеть ночью, когда электричество стоит максимально дешево. При подключении к электросети внутренние элементы подобных накопителей, изготовленные из высокотехнологичного магнезита, накапливают тепло, а после отключения от сети отдают аккумулированное электричество в дом.

    За правильность работы накопителя отвечает компактный датчик. Он же способствует регулированию температуры в помещениях и позволяет поддерживать комфортный микроклимат. Накопители абсолютно безопасны и продаются по сравнительно доступной стоимости. Придется, конечно же, потратить больше денег на устройство системы обогрева, однако все расходы очень быстро окупятся, т.к. рассмотренные устройства позволяют снизить затраты электроэнергии до 5-7 раз.

    Преимущества и недостатки системы

    На сегодняшний день все большую популярность набирает использование электрообогревателей. В доме из дерева такой вариант является наиболее актуальным только в том случае, если на участке нет газа (отсутствует магистраль).

    Преимущества электроотопления в следующем:

    • При правильном расположении электрических обогревателей эффективность системы будет в разы выше, чем при печном либо водном варианте (наглядно данное преимущество Вы можете увидеть на принципиальной схеме ниже).
    • Отсутствие вредных выбросов в атмосферу (в отличие от печного варианта), к тому же не нужно устанавливать дымоход.
    • Легкость монтажа (к примеру, установить электрический котел либо ИК-обогреватель можно запросто своими руками).
    • Современный подход к управлению (использование электронных терморегуляторов и других устройств, которые позволяют сделать систему электрического отопления в деревянном доме полностью автоматической).
    • Ремонт электрической отопительной системы происходит крайне редко, тем более, если все устройства изготовлены качественными производителями.
    • Отсутствие потребности в хранении дров, угля либо других видов топлива.
    • Экономичность системы (об этом мы поговорим ниже).
    • Отсутствие радиаторов и труб по всему помещению, что положительно влияет на скорость установки системы, а также интерьер всех комнат.
    • Компактность электрообогревателей.
    • Электрическое отопление в деревянном доме можно использовать в качестве основного либо резервного.

    Что касается недостатков, то основными считаются:

    • Подведенная к дому электросеть часто может отключаться для ремонта и обслуживания (тем более в отдаленных районах города). Нет электричества – нет и тепла.
    • Необходимость установки дизельного генератора, который позволит на некоторое время выйти из ситуации, описанной выше. Стоимость данного агрегата довольно высокая.
    • Без использования многотарифных счетчиков и других устройств, позволяющих сэкономить электроэнергию, система обойдется Вам намного дороже, чем альтернативные варианты.
    • Электрообогреватели, особенно инфракрасные, являются пожароопасными устройствами. К их подключению и месту установки предъявляется множество требований.

    Ознакомиться с тем, как выглядит один из вариантов электрического отопления в деревянном доме Вы можете на наглядном видео примере:

    Видеообзор отопления частного дома электричеством

    Инфракрасные обогреватели

    Совсем недавно на нашем рынке появились современные инфракрасные обогреватели. Чаще всего они устанавливаются под потолок или в пол, это могут быть как отеплительные приборы, так и специальная инфракрасная пленка.

    Рис.3 Инфракрасное отопление

    Особенностью данного типа отопления является то, что нагревается не воздух, а предметы, что расположены в помещении и уже от них греется воздух.

    Такой способ обеспечивает то, что это отопление экономное и удобное.

    Обычно схема монтажа данных приборов предусматривает использование контроллеров, что позволяет снизить затраты электроэнергии почти в 2 раза.

    Недостатком такого отопления является высокая стоимость оборудования и его монтажа. Если у вас нет специальных навыков, то установить такую систему своими руками не получится.

    Варианты используемого оборудования

    Для организации отопления можно использовать:

    • Масляные и безжидкостные электрические радиаторы. Они отличаются высокими показателями безопасности и КПД.
    • Кабельные и пленочные системы подогрева в напольном покрытии. Популярность теплых полов в последнее время все возрастает. Для нагрева пола используются нагревательные кабеля разных видов. Их можно монтировать прямо в бетонную стяжку или под напольным покрытием. Для устройства теплого пола нужны теоретические знания и опыт работы. Тонкая пленочная, из матов или нагревательного кабеля системы отличаются установкой и подключением.

    Перед монтажом теплого пола делается надежная теплоизоляция основания. В каждой комнате, где смонтирован теплый пол, устанавливается терморегулятор для регулирования работы системы электроотопления. Такие полы устраивают во всех помещениях или выборочно. В основном монтаж проводится в ванных, туалетах или на кухне.

    Настенные конвекторы сухие и жидкостные. Сухие конвекторы электрическую энергию сразу преобразуют в тепловую. Их основное преимущество состоит в том, что они могут быть отключены длительное время без угрозы размораживания. Особых трудностей с проведением монтажа конвекторов не наблюдается. Для каждого установленного конвектора проводится заземленная силовая розетка с установленным в электрощите автоматом. Жидкостные конвекторы заполняются незамерзающей жидкостью или водой. После выключения такой конвектор еще некоторое время отдает тепло помещению.

    Инфракрасные обогреватели нагревают рядом стоящие предметы и пол, а от них прогревается воздух. Их использование дает возможность отдельно регулировать заданный температурный режим в каждой комнате. Если у вас в доме пять комнат, вам понадобится по пять инфракрасных обогревателей, автоматов, терморегуляторов и электрический кабель. Одно из преимуществ этой системы обогрева дома — экономия полезной площади.

    Водяное электроотопление нашло свое широкое применение для обогрева частных домов. От газовой системы или печной с водяным контуром отличается установкой электрического котла. Если в доме уже установлено водяное отопление, электрокотел можно установить вместо или параллельно старому котлу. Недостатком такой системы считается использование водяного контура.

    Эти системы используют для постоянного обогрева здания. Для временного обогрева дома электричеством используют электрокамин или тепловентилятор.

    Отопление электричеством: выгоды, затраты, выводы

    Для того, чтобы ответить на вопрос, можно ли отапливать частный дом электричеством, следует произвести некоторые расчеты.

    Исходные данные: кирпичный дом с базовым утеплением чердака и пола, площадью 150 м2. Московская область. Исходим из данных, что для обогрева 10 м2 требуется 1 кВт тепловой мощности. Для обогрева такой недвижимости требуется 15 кВт электроэнергии в час. На практике, в течение отопительного сезона бывает примерно половина таких дней, когда такой мощности не требуется. Принимаем среднее значение – 7,5 кВт/ч на отопление исходного загородного дома.

    Итак: 7,5 кВт/ч умножаем на 24 часа и на 30 дней. Получаем 5400 кВт. Так как средняя продолжительность отопительного сезона в центральном регионе страны равна 5 месяцем, полученное значение умножаем на 5 и на стоимость 1 кВт/ч в Москве (5,03); 5400 х 5 х 5,03 = 135810 руб. Данная цифра показывает стоимость оплаты электроэнергии за пользование электрической СО один сезон. Сюда стоит добавить стоимость оборудования: для конвекторного обогрева это будет 300-400 у.е. Для водяной системы данная сумма увеличится до 8 – 10 тыс. у.е на создание проекта СО, покупку оборудования и стоимость монтажных и пусконаладочных работ.

    Для примера, газовая СО потянет за собой следующие затраты:

    • Закупка необходимого оборудования, проект, монтажные и пусконаладочные работы составят 10 -13 тыс.у.е.
    • При КПД котельной установки 90% средний расход газа на исходный загородный дом будет составлять в сезон 3,5 – 4 тыс. м3. В Москве, стоимость 1 м3 газа варьируется в пределах 6 руб.Итого за сезон будет потрачено 24 тыс. руб.
    • Стоимость подключения к газовой магистрали – более полумиллиона рублей.

    Даже не вдаваясь в подробности видна разница в эксплуатационных затратах, на основании чего можно сделать вывод: газовое отопление дешевле, если не считать грандиозных первоначальных вложений.

    Совет: если нет возможности, средств или желания использовать газ в качестве энергоносителя, то самый экономный способ отопления дома электричеством – это применение электроконвекторов.

    Источник: http://vse-otoplenie.ru/desevoe-otoplenie-doma-elektricestvom-obsie-svedenia-montaz-sistemy-svoimi-rukami-tehnika-bezopasnosti

    Отопление от электрокотла: варианты организации отопления на основе электрического котла

    Если подключение загородного участка к централизованному газоснабжению невозможно по каким-либо причинам и в ближайшие годы как минимум не планируется, то для обогрева частных домов нередко используется отопление от электрокотла – решение имеет ряд преимуществ, хотя и не лишено недостатков.

    Чтобы использование прибора было эффективным, важно грамотно подобрать электрооборудование и схему контура. Предлагаем разобраться в конструктивных и функциональных особенностях разных типов электрокотлов, а также оценить особенности различных вариантов подключения агрегатов к отопительной системе.

    Для тех, кто планирует организовать обогрев жилья от электрического прибора, будет полезно узнать, как использовать двойной тариф с целью снижения платы за электричество.

    Классификация оборудования и принцип работы

    Электрокотел преобразует электрическую энергию в тепловую и в зависимости от особенностей конструкции может быть:

    • ТЭНовым;
    • электродным;
    • индукционным.

    Независимо от вида современные модели снабжены термостатом, с помощью которого можно корректировать мощность устройства и степень нагрева теплоносителя.

    Обычно есть и возможность получать сведения с внешнего датчика, чтобы контролировать температуру воздушной массы в конкретном помещении.

    Устройство с нагревательным ТЭНом

    Внутри емкости, предназначенной для воды, устанавливают нагревательные элементы – ТЭНы. Они могут быть выполнены в виде трубок или пластин. Чтобы регулировать степень нагрева, нагреватели включаются поочередно.

    Вода поступает в бак, нагревается, затем передается на контур. По мере ее остывания или нагрева отдельные ТЭНы включаются или выключаются. Движением теплоносителя управляет встроенный циркуляционный насос.

    Можно выбрать двухконтурные модели таких котлов, они подогревают воду не только для отопления, но и для водопровода. ТЭНовые устройства популярны за счет простой конструкции и относительно невысокой цены. При правильной эксплуатации они ломаются крайне редко.

    Помимо воды в качестве теплоносителя применяются различные по концентрации антифризы или масляные составы. Но размеры у таких устройств обычно достаточно большие, что ограничивает возможности при выборе места для их установки. Со временем на ТЭНах оседает налет, периодически нагревательные элементы нужно заменять.

    Электродный котел для отопления

    Для нагрева здесь используется разница потенциалов на двух электродах и естественное сопротивление воды, возникающее благодаря растворенным в ней солям. Это компактные устройства, которые могут быстро нагревать небольшие объемы воды.

    Встроенный циркуляционный насос здесь не нужен. Это простой прибор, который почти никогда не ломается. А если такое и случится, его не сложно отремонтировать. Цену на устройства этого типа можно назвать демократичной.

    Но масло и антифриз для такого котла не подойдут, в качестве теплоносителя приемлема только вода, но не дистиллированная. Со временем электроды изнашиваются, растворяются в воде. Их нужно периодически заменять новыми элементами.

    Прибор с индукционным нагревом

    В таких котлах нагревательный элемент выполнен из диэлектрического корпуса с навитой на него катушкой и сердечником. Ток в катушке вызывает разницу потенциалов в сердечнике, который достаточно быстро нагревается. Тепловая энергия передается теплоносителю.

    Это котел с высоким КПД и длительным ресурсом эксплуатации. Промышленные модели довольно дорогие, но при желании можно изготовить самодельный индукционный аналог. Подходит любой жидкий теплоноситель, а случаи поломок крайне редки.

    Варианты подключения к отопительной системе

    Электрокотлы используют в системах с жидким теплоносителем, который циркулирует по трубам.

    Это могут быть традиционные радиаторные варианты:

    • с естественным движением теплоносителя;
    • с принудительной циркуляцией;
    • комбинированные варианты.

    Кроме того, бойлеры успешно применяют в системах водяного напольного обогрева. Подойдут они и там, где сочетают радиаторы как основной источник обогрева и ТП в качестве дополнения к нему. При устройстве отопления на базе электрического котла следует подобрать подходящую схему.

    Система естественного типа

    Такая система работает на использовании способности воды расширяться при нагреве. Горячий теплоноситель стремится вверх, вытесняя остывшую воду из контура. Она возвращается в теплообменник, нагревается, замещает остывшую жидкость и т.д. Электрокотел в этом случае ставят в нижней части контура.

    Реализация системы с естественной циркуляцией воды по контуру требует грамотного расчета и правильного монтажа.

    Понадобится значительное количество труб определенного диаметра, которые должны быть уложены с нужным уклоном. Могут возникнуть проблемы, если понадобится отрегулировать мощность прибора и изменить уровень нагрева теплоносителя.

    Контур с принудительной циркуляцией

    Здесь движение горячей воды по трубам обеспечивает насос, подключенный к системе. Помимо него понадобится также мембранный расширительный бак и оборудование, обеспечивающее его функционирование: манометр, запорные краны и т.п.

    Электрокотел ставят внизу, затем к системе подключают расширительный бак, после чего монтируют циркуляционный насос.

    Контур этого типа менее чувствителен к характеристикам труб и радиаторов, что предоставляет широкие возможности для выбора подходящих комплектующих. Именно в таких системах можно использовать антифриз. Расширяются и возможности для регулирования температуры воды в контуре.

    Комбинированный вариант системы

    Такой контур выполняют изначально на основании тех же принципов, что и систему с естественным движением потока теплоносителя. Поэтому котел ставят в нижней точке, чтобы обеспечить свободное перемещение теплой воды.

    Но систему дополняют расширительным бачком и циркуляционным насосом, чтобы присутствовала возможность принудительного перемещения теплоносителя. Это делают для того, чтобы можно было свободно выбирать режим функционирования отопительной системы.

    Комбинированный вариант сочетает преимущества обоих описанных выше систем. Для работы циркуляционного насоса, с которым качество отопления обычно значительно выше, необходима электроэнергия.

    Если ее поступление по какой-то причине прерывается, движение теплоносителя в принудительной системе прекратится, а вот в комбинированной – нет.

    Вода продолжит двигаться по контуру естественным образом. Для обогрева в этом случае можно использовать альтернативный источник электроэнергии или другой вид топлива. Существуют варианты, позволяющие переключать систему с электрического на твердотопливный или газовый котел.

    Водяной теплый пол

    Этот тип автономного отопления, популярность которого стабильно растет. Он считается более экономичным в эксплуатации, чем радиаторные системы. Отопительный контур из узкой пластиковой трубы укладывают в стяжку под напольное покрытие.

    Теплоноситель можно разогревать только до 26-28°С, чтобы обеспечить дом достаточным количеством тепла. Максимально допустимая температура составляет около 50°С, но такой сильный нагрев обычно не нужен. Для водяного теплого пола хорошо подходят котлы с ТЭНом, которые позволяют широко варьировать температуру воды.

    Если предполагается с помощью этого же нагревателя обеспечивать водопровод горячей водой, придется брать модель с ТЭНом. В обвязку обязательно включают бойлер косвенного нагрева, чтобы вода в контуре ГВС была теплее, чем для отопления примерно на 15°С.

    В электродных устройствах нагрев составляет обычно 60°С или больше. Их можно использовать для ТП, но понадобится дополнительный монтаж узла подмеса, чтобы остудить теплоноситель до приемлемого уровня.

    Гидравлическая гребенка, содержащая такой узел, в любом случае понадобится для правильной установки отопления этого типа. Контроль нагрева выполняется с помощью термодатчика, определяющего текущую температуру теплоносителя.

    Существуют модули автоматического управления, позволяющие дополнительно учитывать нагрев воздуха в комнате.

    Чтобы теплый пол успешно функционировал, нужен еще ряд важных элементов. Например, труба для каждого отдельного контура должна быть цельной, никакие соединения не допускаются. Нужно тщательно рассчитать длину такой конструкции, учитывая схему укладки контура ТП.

    Для этого можно использовать специальные формулы, чтобы выполнить расчеты вручную. Удобно применять калькуляторы, имеющиеся на профильных сайтах. После введения информации о площади, схеме и других характеристиках ТП программа выдаст необходимые сведения.

    Обычно расчетную длину трубы немного увеличивают, чтобы иметь небольшой запас. Если она кажется слишком короткой, придется просто покупать новую. Для теплого пола нужна система фильтрации, чтобы теплоноситель был достаточно чистым.

    Электрокотел и двойной тариф

    Одна из значимых причин использования электрокотла для отопления – возможность использования двойной тарификации за использование электроэнергии. Снижение платы в ночной период позволяет заметно сократить расходы.

    Понадобится приобрести и установить двухтарифный счетчик. Стоит отметить, что двухконтурные модели оборудования с ТЭНом подают горячую воду к разборному крану с характерной заметной задержкой. В результате часть тепла теряется, что снижает эффект от экономии электричества.

    Имеет смысл дополнить такую конструкцию внешним теплоаккумулятором, способным длительное время сохранять высокую температуру подогретой воды. Такое устройство вполне эффективно при использовании двухтарифного счетчика.

    Вода подогревается ночью, хранится в теплом виде и используется в течение дня, расход электроэнергии в дневной период снижается, как и счета за использованное электричество.

    Выводы и полезное видео по теме

    Порядок монтажа электрокотла:

    Хотя использование электрокотла в качестве отопительного прибора считается слишком затратным, его достоинства очевидны. Такие устройства безопасны для людей и окружающей среды, работают в автоматическом режиме, доступны и просты в эксплуатации.

    Если тип системы отопления выбран правильно, а все ее компоненты профессионально смонтированы, котел будет работать длительное время без лишних расходов.

    Есть опыт использования электрического котла для обогрева жилья? Или хотите задать вопросы по теме? Пожалуйста, комментируйте публикацию и участвуйте в обсуждениях. Блок обратной связи расположен ниже.

    Источник: http://sovet-ingenera.com/otoplenie/otop-oborudovanie/otoplenie-ot-elektrokotla.html

    3 схемы подключения автоматики электрического отопления.

    Практически любой электрический котел требует обязательного наличия автоматики управления.

    Вы не можете установить один единственный выключатель на вводе, которым будете запускать и отключать обогрев.

    При этом остановимся на самых минималистичных и простейших вариантах, которые вы сможете собрать самостоятельно своими руками.Ведь как известно, чем меньше элементов, тем больше надежность всей системы. Поэтому самые простые варианты и работают дольше и надежнее остальных.

    Принципиальная схема автоматики электрокотла всегда начинается с подачи напряжения через вводной автомат.

    Электрическое отопление подразумевает, как правило, наличие трехфазного ввода 380В. Значит и автомат должен быть трехполюсным.

    Обратите особое внимание, это должен быть именно один трехполюсный выключатель, а не три отдельных однополюсных.

    При КЗ и повреждении греющего элемента любой фазы, защита должна прекращать подачу напряжения по всем фазам.

    После вводного автомата фазные проводники нужно разделить.

    Делается это на электромагнитных пускателях.

    Именно на них и ложится основная работа по автоматической коммутации эл.сети. Автомат то вы включаете и выключаете ручками, а пускатель будет это делать без вашего участия, на основе подачи управляющего напряжения от соответствующих датчиков.

    При этом в отличие от автомата, покупайте три отдельных однофазных модульных пускателя. Старые модели типа ПМЛ, ПМА, КМИ здесь не подойдут. И дело вовсе не в их шумной работе и громких щелчках.

    Модульный трехфазный экземпляр в едином корпусе, тоже будет не пригоден для нашей схемы.

    Самое главное преимущество однофазных – возможность ручной и очень простой регулировки мощности электрокотла. Подробнее об этом будет сказано ниже.

    К силовым клеммам каждого контактора, как раз-таки и подключаются нагревательные элементы (ТЭН, электроды) котла отопления.

    Замкнутое или разомкнутое положение контактов зависит от того, подано или снято напряжение с его катушки управления. Получается, чтобы собрать автоматику, на клеммы этих самых катушек мы должны через какие-то другие элементы подавать управляющие сигналы (напряжение).

    Катушка имеет два контакта А1, А2.

    При покупке обращайте внимание, пускатели могут идти с катушками на 380В и 220В. Лучше брать последний вариант.

    В этом случае на один из контактов вы напрямую подключаете нулевой проводник, а в разрыв второго устанавливаете кнопки-микровыключатели.

    Для чего они нужны? Благодаря им, у вас появляется возможность включать поочередно 1,2 или 3 тэна, тем самым увеличивая или уменьшая мощность отопления.

    К примеру, на улице за окном температура -5С. Нажимаете одну кнопку и запускаете в работу всего один ТЭН мощностью 2квт. Ударили морозы -25С, нажимаете все три кнопки и повышаете мощность в три раза.

    При этом количество ступеней обогрева будет зависеть от номинальной мощности каждого нагревательного элемента. Если они все будут по 2квт – это всего три ступени.

    А вот если один будет 2квт, второй 3квт, а третий 4квт, то количество ступеней автоматически возрастает до семи!

    Все будет зависеть от того, какие фазы (тэны) и в какой последовательности подключать.

      по отдельности 2квт – 3квт – 4квт
      вместе 2квт+3квт+4квт
      раздельно 2квт+3квт
      раздельно 2квт+4квт
      раздельно 3квт+4квт

    Ток в цепях управления катушек очень небольшой (несколько миллиампер). Соответственно ставить сюда полноценные выключатели не нужно.

    На все эти три микровыключателя должна быть подана одна фаза. Допустим фаза С. Берете ее с нижних контактов вводного автомата.

    Вот именно из этой точки и начинается вся дальнейшая схема автоматики.

    Обязательный элемент такой схемы – предельный термостат.


    Это защитное устройство, которое отключит ваш электрокотел, если он пошел, что называется в разнос.

    Например, перестал работать циркуляционный насос или где-то образовался засор. В результате этого температура начала резко возрастать и превысила допустимые значения.

    Данную температуру вы устанавливаете самостоятельно при помощи ручного регулятора.

    Так как это защитный элемент, который должен полностью “гасить” котел, подключать его нужно последовательно в разрыв управляющей фазы, как на рисунке внизу.

    Помимо безопасности, нам потребуется еще один элемент. Элемент управления, который будет его периодически включать и выключать для поддержания заданной температуры воды.

    Этим устройством является рабочий термостат.


    Не путайте его с предельным. В предельном имеется взводимая вручную кнопка, которая при срабатывании препятствует самостоятельному включению датчика.

    То есть, когда он сработал один раз, вам потребуется осмотреть всю систему и схему, дабы разобраться в причине срабатывания. И только после этого, нажав эту кнопочку, отопление можно будет запустить заново.

    Данный термостат монтируется после предельного, опять же в разрыв цепи.

    Таким образом мы получили элемент защиты и элемент управления. В принципе, это и есть самая примитивная схема №1 для автоматики электрического отопления.

    Чтобы получить более функциональный вариант, добавим сюда прибор для отслеживания температуры воздуха в помещении – комнатный термостат.

    Ему не важно какая будет температура котловой воды, он реагирует именно на комфортную температуру воздуха в вашем доме.

    По аналогии с предыдущими элементами монтируете его в разрыв, перед рабочим термостатом. Вторая простейшая схема готова.

    Но человек всегда стремится к большему и помимо комфорта при электрическом отоплении, всегда хочется еще и сэкономить. Все таки электроотопление за редким исключением, в наших реалиях не совсем дешевая штука.

    Как это сделать, усовершенствовав вышеприведённую схему подключения? Для этого дела существует ночной тариф.

    Чтобы им воспользоваться в полной мере, нам потребуется реле времени.

    Оно будет запускать электроотопление только в заданный промежуток суток. Размещайте его в схеме перед комнатным термостатом.

    Однако при этом обратите внимание на один нюанс. При наличии в схеме такого устройства, обязательно параллельно ему монтируется термостат минимальной температуры воздуха.

    Днем в ваше отсутствие, температура на улице может резко упасть. Уезжали при -5С, приехали вечером — за окном минус 25С. Соответственно и дома существенно похолодает.

    Она запустит отопление, как только температура в доме упадет ниже минимального порога. В итоге не даст дому остыть, а системе разморозиться.

    Чтобы визуально наблюдать включены датчики или выключены в данный момент, можно подключить в общую точку перед микровыключателями сигнальную лампочку и вывести ее на видное место.

    Особенно это полезно при нахождении щитка управления и самого котла в подвале дома или в соседней пристройке.

    Большинство заводских электрокотлов отопления построено именно на таких принципиальных схемах управления. Есть одна питающая линия (фаза), подающая сигнал на катушку прибора с силовыми элементами, а все дополнительное оборудование, датчики и релюшки, как раз-таки и “навешиваются” на эту самую линию, выполняя защитную и контролирующую функции.

    Как видите, ничего сложного и замысловатого здесь нет.

    Источник: http://domikelectrica.ru/3-sxemy-podklyucheniya-avtomatiki-elektricheskogo-otopleniya/

    Смотрите также:
    03.05.2020

    Как промыть теплообменник газового котла в домашних условиях? Для сохранения эффективной работы газового котла необходимо вовремя производить мероприятия по уходу за ним. Самым сложным и трудоемким является промывка теплообменника агрегата. При длительной эксплуатации,...

    03.05.2020

    Климат После славной битвы за урожай, плодам своих трудов нужно еще обеспечить надлежащее хранение. Правильно обустроенный погреб поспособствует этой задаче в полной мере. В статье речь пойдет о том, как установить вытяжку в погребе. Содержание: Функциональным погреб...

    03.05.2020

    Собираем самодельный твердотопливный котел своими руками в домашних условиях Долгие годы дрова, уголь и торф были единственными доступными источниками топлива. Именно поэтому использование самодельных твердотопливных печей имеет богатую историю. Однако недавно, на смену...

    Комментарии

    Комментирование отключено.

    Голосование

    Как Вы узнали о нашем сайте?

    Посмотреть результаты

    Загрузка ... Загрузка ...
    Форум
