Устанавливаем вентилятор для кухни своими руками

Подбор материалов для вентиляции на кухне и процесс монтажа своими руками

Вентиляция на кухне своими руками – это тот вопрос, который интересует сегодня все больше людей вследствие того, что естественная вентиляционная система функционирует не очень качественно и никакого толка от нее, в сущности, нет. Кроме прочего, многие воздуховоды в отечественных строениях забиты всевозможным мусором или вообще замурованы по тем или иным причинам. Вследствие этого по всему дому начинают распространяться не самые приятные запахи, мириться с которыми мало кому хочется.

Но заказывать изготовление вентиляционной системы у монтажников зачастую слишком дорогое удовольствие и потому людей интересует вентиляция на кухне своими руками. Оказывается, это вполне возможно даже без наличия особенных навыков.

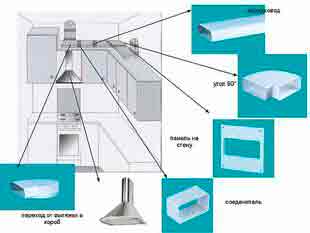

Подбор материалов

Начинать необходимо с правильного подбора материалов. Устройство вытяжки оказывается довольно простым, поскольку представлено системой аэробных каналов, сделанной из трубопроводной сетки и дополнительного оборудования.

Прежде всего, нужны трубы, которые еще называются воздуховодами. Они могут быть составлены из пластика или металлического материала, обладать сечением в виде круга или прямоугольника. В частности, трубы из пластика, имеющие прямоугольное сечение, считаются наиболее оптимальными. Благодаря своему размеру – 50 на 100 миллиметров они легко прячутся за подвесным потолочным покрытием. Обычно эти трубопроводы продаются метровыми, а также двухметровыми отрезками. Прикреплять их можно посредством специальных кронштейнов (иногда вместо них используются хомуты) либо эти крепления можно тоже изготовить самостоятельно.

Другим необходимым элементом считаются повороты, которые могут быть нескольких видов:

1. Поворотный угол.
2. Поворотная плоскость (вертикальный вариант используется для трубных опусков, а горизонтальный помогает менять направление трубной прокладки).

Немаловажными считаются воронки для переходов. Поскольку воздуховоды в большинстве своем имеют круглую форму сечения, соединять их с сечением, имеющим прямоугольную форму, можно лишь посредством специальных переходников. У этих воронок одна сторона сделана прямоугольным раструбом, а другая – обладает округлым отверстием.

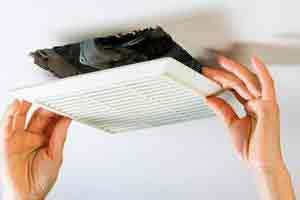

Установка вентиляции на кухне также будет не полной без обратных клапанов, поскольку они мешают воздуху проникать в помещение при выключенной принудительной вытяжке. Особенно эта система оказывается полезной в зимнее время, когда уличная температура очень морозная.

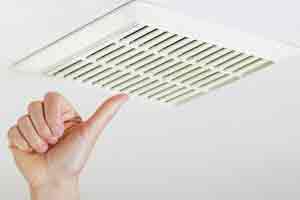

Что касается устройства приточного регулируемого диффузора, его основной задачей является регулировка подачи свежих воздушных потоков извне. Наряду со всем у этого диффузора стоит отметить декоративные свойства, благодаря которым он будет неплохо смотреться в любом интерьерном кухонном рисунке.

Монтажные работы

Вышеуказанные материалы – при знании их назначения дают возможность понять общее вентиляционное устройство. Не меньше внимания необходимо уделять тонкостям монтажных работ.

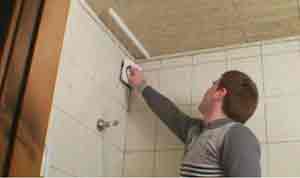

Сначала следует определиться с точным местом, где будет установлена вытяжка. Чаще всего она монтируется сверху кухонной плиты. После этого рассчитывается точка для опускания воздуховода, что сделать оказывается несложно. Несколько сложнее найти место, где будет выводиться отработанный воздух, и забираться свежий (те отдушины, которые уже имеются в доме, вряд ли могут считаться действительными).

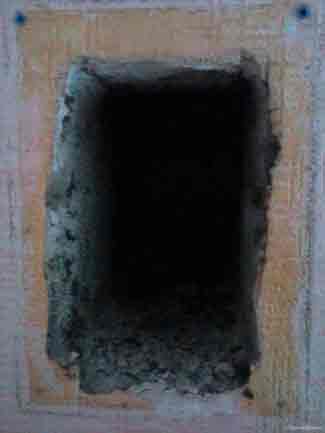

Для создания таких отдушин обычно под потолочным покрытием пробиваются стенные отверстия (желательно, чтобы на этой стене было окно). Впрочем, выбор места может определяться положением предметов мебели и коммуникациями, проведенными в помещении. Показатели диаметра таких отверстий равны 120 миллиметрам.

В них следует вставить трубы с сечением в форме прямоугольника, с обязательным соблюдением уклона по направлению к улице, чтобы конденсат мог удаляться. Затем другие отверстия герметизируются посредством монтажной пены, а сами пластиковые трубы для вентиляции на кухне монтируются так, чтобы был примерно 60 миллиметровый выход.

Когда монтажная пена полностью высохнет, на трубу, которая ближе всех к стенному покрытию (вдоль нее обычно устанавливают мебель в кухне) необходимо надеть обратный клапан. Смотрите, чтобы стрелка указывала по направлению к улице. Соединять же трубы и остальные системные элементы можно посредством герметика из силикона.

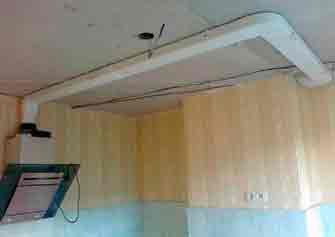

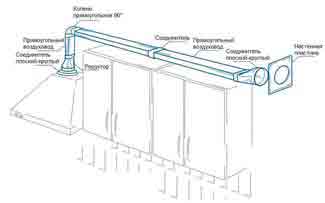

С помощью поворотов и трубопроводов осуществляется прокладка отводящего воздуховода туда, где устанавливается вытяжка. Там, где труба заканчивается, устанавливается поворот, а там, где будет подвесной потолок, устанавливается воронка для соединения.

Приточные технологии

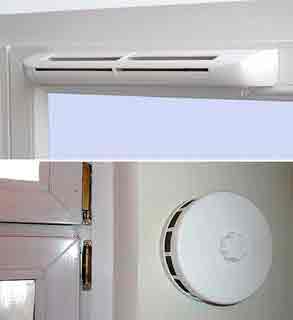

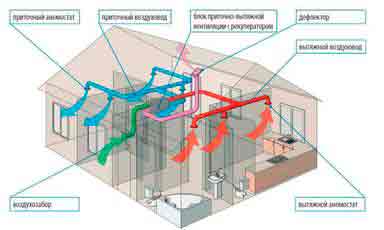

После организации систем, ответственных за удаление воздушных масс, приступаем к организации приточной технологии. Для этого определяется конечная точка, могущая быть расположенной, где угодно на потолочном покрытии.

Смотрите, чтобы не был испорчен внешний облик помещения, и не было никаких проблем, связанных с эксплуатацией комнаты.

Здесь, собственно, все делается так, как и с каналом, ответственным за удаление воздуха. Прокладка магистрали осуществляется с помощью трубных систем, а также поворотов. Потом она опускается туда, где будет расположено будущее потолочное покрытие и монтироваться воронка для расширения. Внутрь воронки вставляется диффузор, который может регулироваться.

Когда производится монтаж вентиляции на кухне, каждый трубопровод обязан крепиться к потолочному покрытию с соблюдением метрового шага, что позволит уменьшить рабочий шум (наряду с прокладками из резины и специальными кронштейнами для крепежа). Еще с уменьшением шумового уровня помогает утеплительный материал, вроде минеральной ваты.

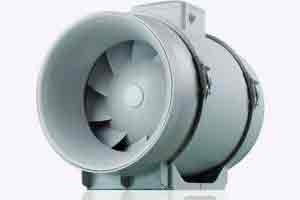

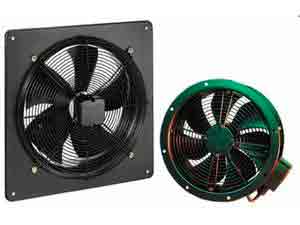

Немаловажным показателем при установке может считаться мощность монтируемой вытяжки. Данный показатель влияет на способности системы к удалению загрязненной воздушной массы из комнаты. Старайтесь подбирать технологию, имеющую изначально небольшой запас. В целом, большинство передовых устройств функционирует с большим количеством режимов. Благодаря этому возникает возможность управления скоростными показателями удаления воздушных масс, которые загрязнены.

Виды кухонных вентиляторов

Если говорить о том, как выбрать вентилятор для кухни, необходимо знать, что они могут быть различными по своей конструкции:

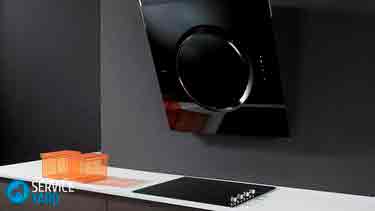

• Настенные устройства напоминают по собственному виду зонт, имеющий длинную трубу. По названию видно, что они должны крепиться к стене, а их оформление соотносится с мебельным дизайном. Поскольку внешне они напоминают дымоходы от каминов, они еще называются каминными вытяжками. Так может быть организована отменная вентиляция на кухне через стену.
• Островные устройства, которые монтируются к потолочному покрытию. Монтаж таких аппаратов удобен, когда плита располагается в центре.
• Устройства, которые монтируются внутрь навесных шкафов.
• Настольные устройства, монтируемые внутрь варочной панели. Они представлены чаще всего дополнительным модулем.

Когда люди интересуются тем, как установить вентиляцию на кухне, им следует знать, что высококачественное функционирование устройства оказывается возможным только тогда, когда зонт для приема воздуха полностью закрывает плиту. Это минимизирует утечку воздушных масс, которые загрязнены.

Непосредственная высота, на которой размещается зонт, должна определяться эргономическими правилами, а также пожарной безопасностью. Если вытяжка будет расположена низко к плите, она лучше будет ловить вредные запахи с испарениями. Вместе с тем слишком небольшое расстояние чревато повреждением вентилятора вследствие перегрева или из-за того, что возгорится жир. Вот почему необходимо соблюсти, как минимум, 50 сантиметров дистанции. Посмотрите в технический паспорт: там, по идее должны указываться интересующие вас цифры. Если же говорить об эргономике: нужно, чтобы высота системы не мешала кулинарному процессу.

Ремонт кухни с вентиляционным коробом будет несложным делом, если изначально все выполнить на должном уровне – предусмотреть, правильно установить и заделать. Как видите, при соблюдении вышеуказанных правил вполне возможно и самостоятельно справиться с подобными работами: было бы желание, необходимые материалы и немного терпения.

Источник: http://remvizor.ru/kuxnya/ventilyaciya-na-kuxne-svoimi-rukami.html

Сообщества › Сделай Сам › Блог › Ремонтируем своими руками кухонную вытяжку.

На даче в старой кухонной вытяжке от времени и большой температуры развалились пластмассовые лопасти вентилятора. Подобрал на замену подходящий вытяжной вентилятор выполненный полностью из металла.

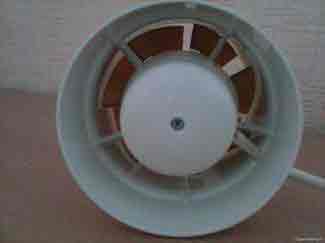

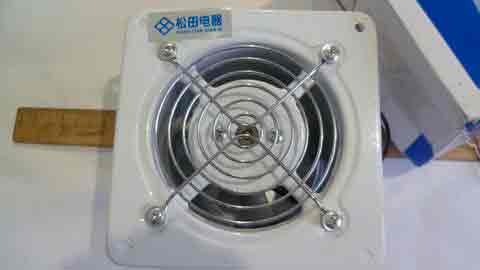

Вытяжка простейшая в виде металлического зонта с вытяжным вентилятором.

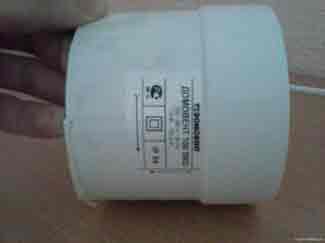

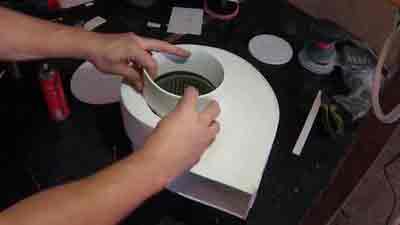

Так как диаметр нового вентилятора был немного меньше вырезал из пенопласта переходное кольцо. Пенопласт заодно будет меньше передавать шум вентилятора на кожух (кожух работает как рупор- еще может усилить звук вентилятора).

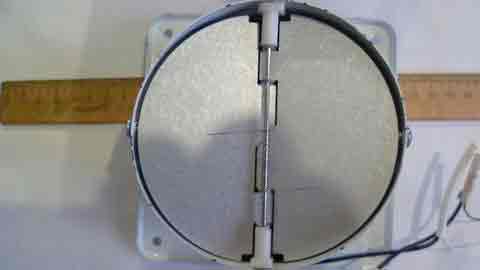

Предварительно демонтировал обратный клапан с вентилятора-в таком режиме он не нужен.Клапан этот может пригодится при установке вентилятора в стену — чтобы холодный воздух не проходил в помещение.При выключенной вытяжке в этом случае клапан закроется.

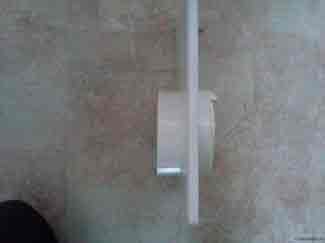

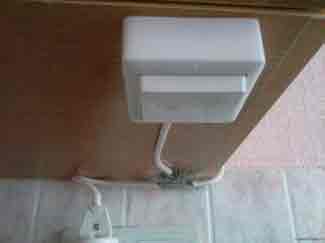

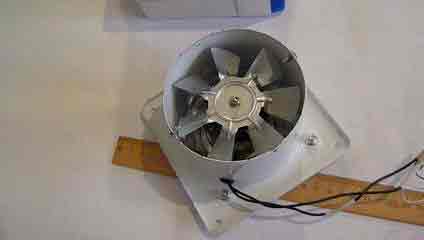

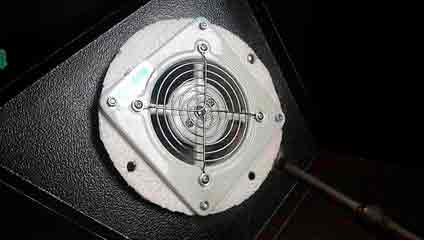

Путем нехитрых манипуляций вентилятор был установлен в корпус вытяжки.Испытания в реальных условиях показали неплохую тягу, шум от вентилятора небольшой.Так что думаю вытяжка еще поработает.Такой вытяжной вентилятор можно также применить в гараже, санузле, ванной и т.п.
Подробнее, кому интересно, показано в видео

Источник: http://www.drive2.ru/c/495609265340285101/

Как сооружается вентиляция на кухне: правила и схемы устройства вытяжки

В результате повсеместного использования пластиковых окон в кухнях наших домов нарушилась естественная вентиляция, которую обеспечивали рамы из древесины. Между тем эффективная вентиляция на кухне просто необходима.

Причем организовывать её нужно со знанием дела, чтобы вместо вытяжки кухонного воздуха не получить приток «ароматов» из соседних квартир или из туалета. Вас тоже волнует эта проблема, но вы не знаете с чего начать? В нашем материале речь пойдет о обустройстве вентиляции на кухне. Мы расскажем о видах вытяжек и нюансах их монтажа.

Зачем нужно вентилировать кухни?

Большинство отечественных квартир оборудовано плитами, в работе которых используется природный газ. В процессе его сгорания образуется углекислый газ, ядовитые свойства которого проявляются по мере увеличения его концентрации в воздухе.

Самое разумное и современное решение этой проблемы – установка вытяжки и принудительная вентиляция помещения.

Итак, вентиляция необходима даже в случае идеальной работы газовой плиты. Потребность в ней возрастает при ошибках в настройке оборудования, которые могут стать причиной выделения угарного газа. Он значительно опаснее углекислого, а его присутствие можно и не заметить: этот газ не имеет ни цвета, ни запаха.

Кроме того, газопроводный или природный газ может сгорать не полностью, накапливаясь в воздухе. Бывают ситуации, когда пламя горелки погасло. Например, его залило «сбежавшим» молоком. Если нет специальной защиты, то поступающий в помещение газ может спровоцировать взрыв, способный натворить бед во всем доме.

Получается, что, приступая к работе с газовой плитой, нужно сразу же включать вентилятор вытяжного устройства. Но и присутствие в кухне электроплиты не уменьшает значимость вентиляции этого помещения.

Пригорание пищи, которое частенько случается у любителей жареной картошки и рыбы, сопровождается выделением вредных соединений, которые образуются в результате пиролиза органических соединений. Те же, кто предпочитает продукты, приготовленные на пару, знают, что испарения приводят к росту влажности в помещении. И её уровень тоже необходимо понижать.

И даже сторонники запаха свежей выпечки понимают, что насыщать этим замечательным ароматом всю квартиру нельзя. Смесь привлекательных на первых порах запахов со временем превращается в мешанину частично разложившейся летучей органики, присутствие которой в воздухе вряд ли кому-то понравится.

Вывод: вытяжка в условиях современной кухни – это не дань моде, а жизненная необходимость.

Разновидности кухонных вытяжек

Разные потребности пользователей заставляют товаропроизводителей разрабатывать предложения, которые бы оптимально подходили под запросы конкретного покупателя. Поэтому ассортимент вытяжных устройств для кухни, который предлагает нам современный рынок бытовых приборов, достаточно широк. Постараемся разобраться в их многообразии.

По способу очистки воздушных масс

Очищать воздух на кухне можно разными способами.

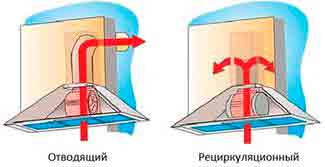

В зависимости от того, какой из них применяется в конкретной модели, вытяжки подразделяются на:

• Эвакуирующие. Эти модели выводят воздух из кухни наружу по воздуховодам, выполненным в виде металлического короба или гофрированной трубы. Чтобы такое устройство заработало, необходимо наличие вентиляционного канала или простого отверстия. Обычно воздуховод снабжают клапаном, предотвращающим возникновение обратной тяги.

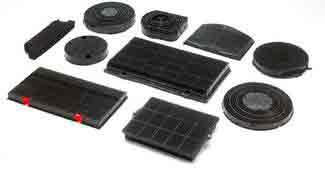

• Циркуляционные. В этой модели предусмотрен угольный фильтр, похожий на противогазный. По сути, это не вытяжка, а фильтрующая установка, очищающая воздух от основных «ароматов»: воздухообмен с внешней средой отсутствует. Такое устройство привлекает простотой своего монтажа, но оно не способно защитить, например, от утечки газа.

Циркуляционные вытяжки могут соседствовать со штатной вентиляцией кухни. К их недостаткам обычно относят высокую стоимость и дорогое обслуживание: угольные фильтры требуют периодической замены.

Особенностью эвакуирующей вытяжки является то, что она выводит и избыточное тепло, которое всегда образуется в период готовки. У циркуляционной модели такой функции нет.

Деление по типу конструкции

Помимо основной функции покупатели обращают внимание и на другие отличительные характеристики различных моделей. Вытяжное устройство должно хорошо вписываться в общий интерьер помещения, быть удобным в эксплуатации и ещё: хорошо, если бы можно было сэкономить и установить его самостоятельно.

Поэтому современные вытяжки отличаются не только мощностью очищения воздуха, но и способом монтажа, дизайном, материалом изготовления и наличием дополнительных опций.

По типу конструкции вытяжные устройства подразделяют на:

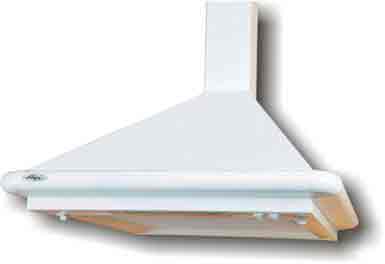

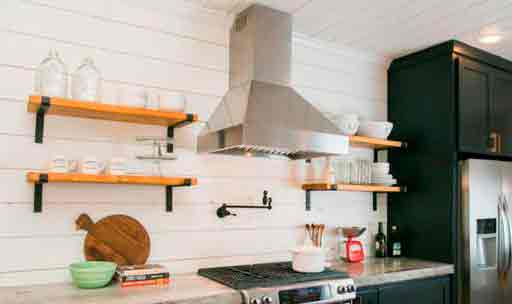

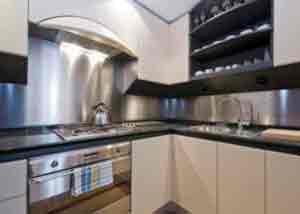

• Купольные. Эта модель получила своё название благодаря форме воздухозаборника. Он похож на усеченную пирамиду, купол которой располагается непосредственно над плитой. От отверстия в верхней части купола отходит воздухопровод, транспортирующий воздух за пределы кухни через отверстие в стене или через вентиляционный канал.

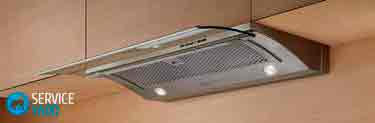

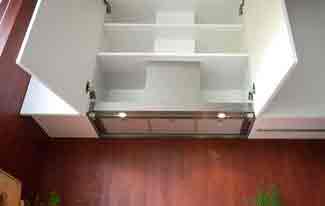

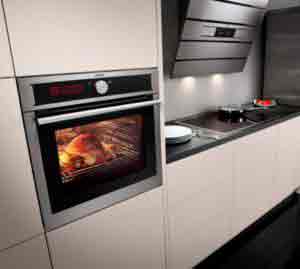

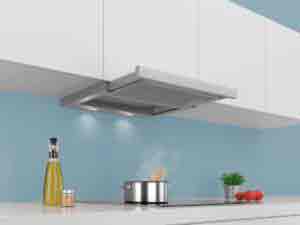

• Встраиваемые. Такая вытяжка располагается внутри мебели на кухне. Довольно часто встроенная вытяжка комплектуется выдвижной панелью, что позволяет экономно расходовать пространство помещения и, одновременно, обеспечить комфортное управление оборудованием.

Перед тем, как заказывать мебель и покупать вытяжку, следует распланировать помещение кухни, чтобы предметы мебели и бытовой техники не мешали друг другу, выглядели бы эстетично, а пользоваться ими было бы удобно.

Пространственная планировка очень важна и при устройстве встраиваемой вытяжки. Как правило, если вытяжка не входит в комплект изначально, мебель под неё делают на заказ. При этом обязательно предусматриваются все нюансы, позволяющие красиво и аккуратно расположить все элементы встроенного оборудования.

Классификация по месту монтажа

Вытяжное оборудование устанавливается в кухне с учетом разных факторов: размера помещения, местоположения плиты и так далее.

По месту установки вытяжки делятся на:

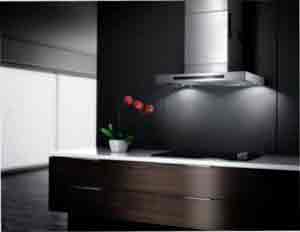

• Настенные. В этом случае одна сторона купола вытяжки прилегает непосредственно к стене, а вторая находится над плитой.
• Угловые. Размещение плиты в углу не только экономит площадь кухни, но и делает варочную поверхность доступнее. Сама конструкция купола угловой вытяжки имеет форму, при которой две её стороны вписываются в угол помещения, плотно прилегая к стенам.

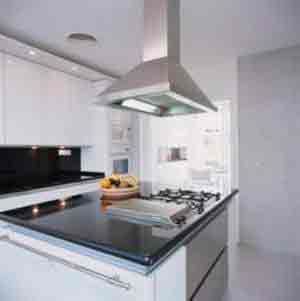

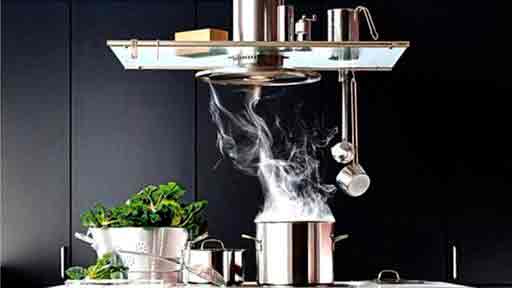

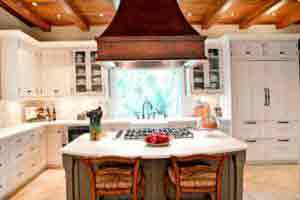

• Островные. Счастливчики, которые располагают большим помещением кухни, могут позволить себе установку островной конструкции. Её размещают над плитой, расположенной в центре комнаты.

В ассортименте выпускаемых моделей есть разнообразные по форме варианты вытяжек. Например, плоские модели монтируются под мебелью так, чтобы нависать над плитой.

Прежде, чем самостоятельно устанавливать вытяжку на кухне, необходимо тщательно изучить инструкцию. Для каждой из моделей есть собственные нюансы монтажа, но кое-какие общие правила распространяются на все вытяжки.

Это высота, на которой они должны располагаться относительно поверхности плиты. Для газовых плит расстояние составляет от 75 см, а для электрических – не меньше 65 см.

Итак, нижний уровень установки определен, верхний же выбирается самостоятельно. И зависит он от роста владельцев квартиры: пользоваться плитой и вытяжкой должно быть удобно. Более подробно о нюансах монтажа вытяжки можно прочесть в этом материале.

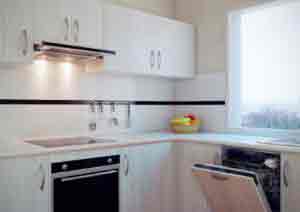

Чаще всего современные покупатели отдают предпочтение встроенным моделям. Они обходятся дешевле, и их достаточно просто смонтировать своими руками.

Принципиальная схема устройства кухонной вытяжки

В состав любой вытяжки входят следующие элементы:

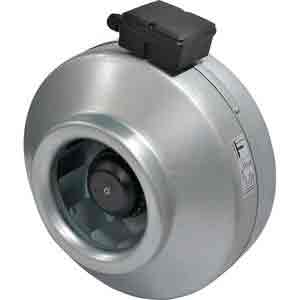

• Вентилятор с электродвигателем. Многоскоростной асинхронный двигатель обеспечивает вращение вытяжного вентилятора, благодаря которому воздушные потоки проходят через фильтры, задерживающие жир.
• Фильтры. Все вытяжки оснащаются жироулавливающими фильтрами многоразового или одноразового использования. Угольные фильтры присутствуют только в циркуляционных моделях и действуют аналогично активированному углю. Их замена выполняется раз в 3-4 месяца эксплуатации.

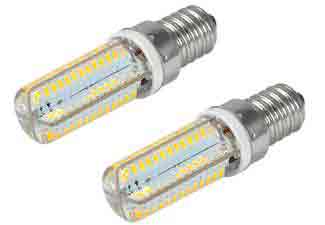

• Лампы освещения. Освещение варочной поверхности выполняется с помощью ламп накаливания, светодиодных или галогенных световых приборов.

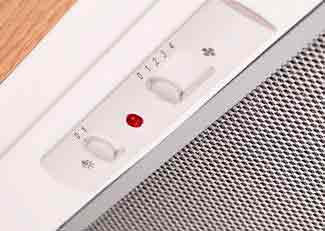

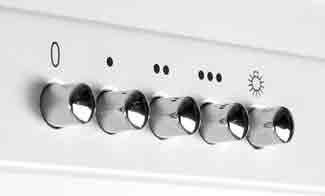

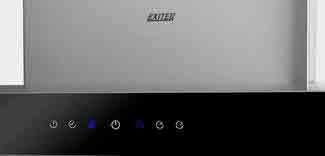

• Схема переключения скоростей. В разных моделях переключение скорости осуществляется различными способами: с помощью сенсорных устройств, посредством кнопок или с применением ползункового переключателя.

Взгляните на стандартную электросхему вытяжки, в которой присутствуют все названные выше элементы.

Обеспечение безопасности конструкции

В комплект вытяжного оборудования обязательно входит вентилятор, а это значит, что вытяжка должна подключаться к розетке. Если вы только приступили к ремонту в новой квартире, обязательно предусмотрите для вытяжки отдельную розетку, потому что данное оборудование постоянно должно находиться в подключенном состоянии.

Занятость розетки единственным прибором позволяет спрятать её за элементами мебельного гарнитура. Но не забудьте обеспечить к ней легкий доступ. Существует и ещё одно важное правило: розетка должна располагаться не ближе 60 см от раковины мойки и от плиты.

Помните, что этот вытяжка – электроприбор, который способен поразить током, поэтому к вопросам электробезопасности нужно относиться серьёзно.

Кухня, как и ванная комната, – помещение, в котором одновременно может быть и жарко, и влажно. Лишняя влага и жир от готовки оседают на решетке вытяжки. Это создаёт благоприятные условия для электрического пробоя на металлический кожух от мотора вентилятора. Именно по этой причине прибор следует подключать к электрической сети при помощи трех проводов.

В составе проводки должны быть ноль, фаза и «земля». Провод заземления легко отличить по желтой изоляции и по продольной зеленой полосе. Современные дома заблаговременно оборудуются евророзетками и контуром заземления. В этом случае достаточно заземляющий провод соединить с соответствующей клеммой штепселя. Её несложно отличить от других по значку в виде трех разновеликих параллельных линий.

Постройки постарше могут не иметь контуров заземления. В этом случае необходимо позаботиться о защите самостоятельно. В случае возникновения пробоя на корпус заземление позволит защитному автомату отключиться. Кроме того, оно необходимо для выравнивания потенциалов.

В качестве дополнительной защиты рекомендуется проводку для розетки вытяжки сделать отдельным кабелем с защитой УЗО и выключателя-автомата.

Как самостоятельно сделать защитное заземление?

Чтобы соорудить в старом доме защитное заземление, совершенно не обязательно копать траншею и вбивать в землю металлические штыри. Нельзя заземлять вытяжное оборудование на водопровод, теплоцентраль и, тем более, на газовую трубу. Это опасно не только для вас, но и для соседей.

Для устройства заземления в доме старой постройки необходимо отыскать глухую нейтраль и подключиться к ней. Для этого откройте вводный щиток в вашем подъезде или в квартире. Входящие в него провода заключены в трубу, которая замурована в стене. На ней должен находиться резьбовой штырь, возможно, с подключенными ранее заземлениями. Это искомая глухая нейтраль: труба надежно заземлена.

Нужно взять гибкий многожильный провод, сечение которого составляет не менее 2,5 мм 2 , и провести его от нейтрали до места установки розетки. Вытяжку следует подключать к сети с использованием автомата-разъединителя на 6,3 Ампер.

Как уже было сказано выше, на глухой нейтрали могут находиться и другие заземления. Их отключать нельзя. Свою клемму следует накинуть поверх уже имеющихся и закрепить её с помощью гайки. При гладкой поверхности нейтрали для закрепления заземления можно использовать хомут. Отлично, если в выполнении этой работы поучаствует электрик вашей Управляющей компании.

Возможные проблемы с вентиляцией

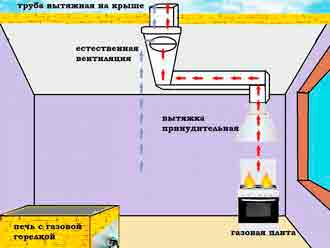

При установке вытяжки может быть нарушена штатная вентиляционная система квартиры. Попыткой решить эту проблему является пробивание специально для вытяжки дополнительного отверстия наружу или в канал вентиляции. Но нужного эффекта таким путем не достичь. Площадь сечения того же вентиляционного канала не увеличивается при появлении в нем ещё одной дыры.

При удачном стечении обстоятельств лишь ¾ чада из кухни отправятся в канал, а ¼ останется в квартире. Если же снаружи будет сильный ветер или возникнет тяга с нижних этажей, то вся гарь вернётся на кухню или отправится к соседям, что может обернуться испорченными отношениями с ними.

Что касается вывода воздуха наружу через пробой в стене, то при этом затрагивается несущая конструкция. Такие работы необходимо предварительно согласовывать, составлять проект вносимых изменений. Кроме того, такое решение создаёт опасность оседания конденсата как в воздуховоде, так и на моторе вентилятора. Тогда-то пробой на корпус практически неизбежен.

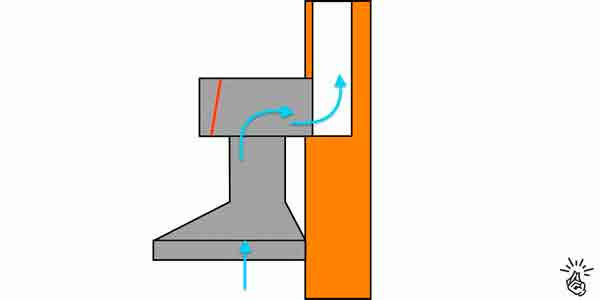

В качестве выхода из возникшей ситуации предлагается использовать дополнительный участок воздушного короба, оснащенный клапаном-хлопушкой. Схема этого устройства приведена ниже.

Под воздуховод вытяжки нужно окно в форме квадрата, сторона которого составляет ¾ диаметра воздуховода. Это позволяет площади его поперечного сечения соответствовать аналогичной площади воздуховода. Периметр же окажется немного меньше, чем длина окружности воздуховода. Тогда и с подключением сложности не возникнет.

Заслонку можно сделать из алюминия толщиной 0,5 мм или из такого же по толщине фторопласта или стеклотекстолита. Предпочтительнее изделие из алюминия, потому что важна не только жесткость и толщина материала, но и его легкость. Срабатывание хлопушки будет эффективнее при меньшем удельном весе материала, из которого её сделали.

Заслонка оснащается слабой тонкой пружинкой. Её функция такова: когда заслонка будет поднята в верхнее положение и воздействие на неё прекратится, она должна плавно вернуться на своё место. Если пружина слабо натянутая, но жесткая, то для нашей цели она не подойдет.

Поволока, составляющая пружину, должна иметь в диаметре 0,2-0,3 мм. При длине в 120-150 мм диаметр самой пружины должен составлять 3-5 мм.

Подробнее о том, как правильно подключить кухонную вытяжку к вентиляции, читайте далее.

Использование нейтрализаторов запаха

Часто кухонные вытяжные устройства снабжают нейтрализаторами запаха.

В наших магазинах можно встретить три типа нейтрализаторов:

• Химические. Эти нейтрализаторы нужно часто менять, потому что они быстро затягиваются жировой пленкой и перестают действовать, не выработав до конца собственный ресурс. Кроме того, они и сами источают соединения, способные нанести вред здоровью.
• Электроионизационные. Если у вас имеется ионизатор, то принцип действия этого устройства вам тоже знаком. Но в любой комнате дома вредные вещества находятся в значительно меньшей концентрации, чем в кухне над варочной поверхностью. Для их нейтрализации необходим сильный разряд, который может навредить и хозяйке, стоящей у плиты.
• Ультрафиолетовые. При использовании нейтрализаторов этого типа необходимо иногда очищать лампочки от налёта и менять их примерно раз в два года. А лампочки эти стоят недешево. Зато такой нейтрализатор безопасен для здоровья людей. Более того, лампы излучают не один лишь ультрафиолет, а ещё и свет: белый или с небольшой голубизной.

Вооруженные полученной информацией, мы выберем себе нужный нейтрализатор не вслепую, а со знанием дела.

Несколько слов о воздуховодах

В комплект вытяжки воздуховод не входит. Его придется покупать отдельно. Считается, что металлический короб с прямоугольным сечением выглядит эстетичней алюминиевого гофра, но и у него есть свои достоинства.

Гофру следует выбирать с таким диаметром, который соответствует входному отверстию в верхней части колпака вытяжки. Если длина этой трубы менее 1,5 метров, то аэродинамическое сопротивление этого материала практически ничтожно в сравнении со случайными потерями, возникающими в результате завихрений в вентиляции. Гофру легко разрезать обычными ножницами.

Гофре можно придать квадратную форму, чтобы соединить его с хлопушкой. У нее напрочь отсутствуют резонансные свойства, иногда возникающие у жестких коробов. Если вы все-таки предпочтете приобрести гофру, то готовку пищи в вашем доме никогда не будет сопровождать монотонный гул.

Выводы и полезное видео по теме

Рекомендации специалиста в этом ролике помогут вам не растеряться, рассматривая модели вытяжных устройств, которые предлагают вам современные супермаркеты электрической бытовой техники. Выбор нужно делать со знанием дела, поэтому прислушайтесь к консультации профессионала:

При монтаже вытяжки могут возникать и нестандартные ситуации. Справиться с поставленной задачей вам помогут практические советы мастера, которые вы найдете в этом видео:

Соорудить вентиляцию на кухне можно и своими руками. Но перед тем как приступить к работе, необходимо узнать, какие виды вытяжных устройств предлагает современный рынок, какие правила и схемы устройства вытяжки для кухни существуют.

Если вам приходилось сталкиваться с обустройством кухонной вентиляции и есть что посоветовать нашим читателям, или остались вопросы, на которые хотелось бы получить ответ, оставляйте, пожалуйста, свои комментарии в расположенном ниже блоке.

Источник: http://sovet-ingenera.com/vent/montazh/ventilyaciya-na-kuxne.html

Как установить вытяжку на кухне своими руками

Узнайте, как правильно закрепить устройство и подключиться к вентканалу, чтобы обеспечить бесшумность и не ухудшить работу основной вентиляции.

1. Приготовьте материалы

• Вытяжка;
• воздуховоды;
• фланец для вентканала;
• герметик;
• кромочный профиль для ДСП;
• хомуты;
• шуруповёрт;
• лобзик;
• ножовка по металлу;
• дрель;
• перфоратор;
• уровень;
• рулетка;
• карандаш;
• шило;
• циркуль.

2. Определитесь с высотой

Уровень, на котором будет располагаться нижний край вытяжки, зависит не только от вашего роста и высоты подвесных шкафов кухни. Эти параметры тоже важны, но прежде всего следует руководствоваться рекомендациями производителей устройства и плиты.

В зависимости от типа последней минимальное расстояние от вытяжки до варочной поверхности отличается. Как правило, для индукционных и электрических плит оно составляет от 45 до 75 см, для газовых — от 55 до 85 см. Роль играет ещё и вид самой вытяжки: у моделей с прямым расположением высота больше, у наклонных — меньше.

Всё это обусловлено тем, что в процессе работы на сетчатых фильтрах накапливается жир, который при чрезмерном нагреве может воспламениться и стать причиной пожара.

3. Сделайте разметку

Для аккуратной и точной установки очень важно правильно выполнить разметку. Для настенных вытяжек достаточно точек под сверление крепёжных отверстий. Встраиваемые модели помимо этого нуждаются в выпиливании гнёзд под воздуховод в днище шкафа.

В обоих случаях разметка осуществляется по монтажному шаблону, который обычно идёт в комплекте с вытяжкой. Процесс разметки детально описывается в инструкции. Последовательность операций примерно такая.

Настенные модели

Найдите центр плиты и отметьте от этой точки вертикальную осевую линию. Для удобства наклейте на стену малярную ленту и рисуйте карандашом на ней. Затем на нужной высоте прочертите горизонтальную линию, на которой будет располагаться низ вытяжки.

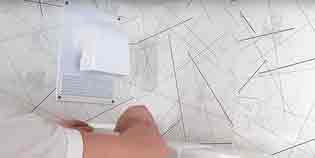

Приклейте трафарет малярной лентой и карандашом или шилом пометьте точки для сверления отверстий. Если шаблона в комплекте нет, воспользуйтесь крепёжным кронштейном и сделайте по нему метки в нужных местах. Другой вариант — измерить рулеткой расстояния до отверстий на корпусе и перенести их на стену, отмеряя от осевой линии.

Встраиваемые модели

Снимите со стены шкафчик, на который будет устанавливаться вытяжка. Демонтируйте днище и малярной лентой приклейте к нему трафарет. Отметьте шилом точки крепления, а также центр гнезда под воздуховод. Измерьте циркулем радиус трубы по шаблону и начертите окружность, по которой затем вырежете ДСП.

Если трафарета для монтажа нет, то задвиньте вытяжку в шкаф, установив её таким образом, чтобы она была вровень с фасадами с учётом толщины дверцы. Наденьте на выход воздуховода раструб и нанесите по контуру герметик. Затем аккуратно приложите сверху днище, чтобы на ДСП остался отпечаток, и обведите след карандашом.

Если воздуховод пройдёт над шкафами, то подобным образом необходимо разметить вырез для трубы в верхней крышке.

4. Подготовьте шкаф

Дрелью просверлите отверстие для захода лобзика, а затем вырежьте по размеченной ранее окружности гнездо для воздуховода. Чтобы защитить срезанные края ДСП от разбухания, наклейте поверх них кромку или пластиковый профиль. В крайнем случае обработайте торцы спила силиконовым герметиком. Также сделайте небольшой вырез для кабеля у задней стенки.

Поместите вытяжку в шкаф и закрепите вырезанную полку на нужной высоте шурупами или конфирматами, предварительно просверлив в стенке отверстия меньшего диаметра.

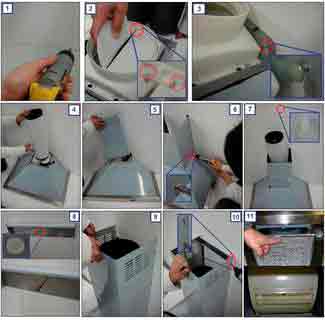

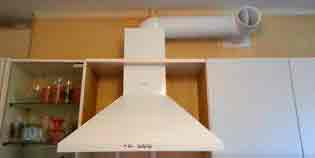

5. Смонтируйте вытяжку

В зависимости от выбранной производителем конструкции монтаж может отличаться, поэтому ориентируйтесь на инструкцию. В целом же алгоритм следующий.

Настенные модели

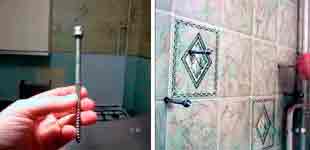

По размеченным ранее точкам просверлите отверстия перфоратором и установите в них дюбели. Шурупами закрепите крепёжную пластину. Если её нет, просто вверните крепёж в стену, не докручивая на 1–2 мм.

Навесьте вытяжку на кронштейн или шурупы в стене. Разместите электрический кабель таким образом, чтобы не передавить его. При необходимости выровняйте корпус и окончательно зафиксируйте.

Встраиваемые модели

Если шкаф, куда монтируется вытяжка, массивный, сразу установите его на стену и выровняйте относительно остальных. Затем прижмите корпус устройства к полке, уложите в подготовленный вырез кабель и прикрепите вытяжку к шкафу с помощью шурупов.

Если шкафчик небольшой, можно привинтить к нему вытяжку и уже потом навесить на стену всю конструкцию в сборе.

6. Прикиньте конструкцию воздуховода

Для подключения вытяжки к вентканалу используют гибкую алюминиевую гофру либо жёсткие пластиковые трубы круглого или прямоугольного сечения.

Первый вариант дешевле и проще в монтаже, поскольку позволяет проложить воздуховод под любым углом без использования дополнительных фитингов. Недостатки гофры — неэстетичный внешний вид, а также высокий шум и склонность к обрастанию жиром из‑за ребристой внутренней поверхности.

ПВХ‑трубы выглядят гораздо привлекательнее, менее шумные за счёт гладких стенок, а при выборе прямоугольного профиля легко прячутся под потолком. Платой за это является более высокая цена, к которой добавляется стоимость фитингов для соединения и поворотов.

Независимо от материала для наиболее эффективной и бесшумной работы сечение воздуховода должно быть таким же, как у выходного раструба вытяжки, или минимально отличаться от него. Как правило, это 125–150 мм. Помните, что уменьшение диаметра не только снижает производительность, но и резко увеличивает шум.

7. Проложите воздуховод

Неважно, какой материал трубопровода выбран, он должен иметь наименьшую длину и количество изгибов. При этом все соединения должны быть герметичны, а стыки — надёжно закреплены.

Для снижения шума можно оклеить поверхность воздуховода вспененным полиэтиленом или другим звукоизолирующим материалом. Хотя бы в самом громком месте — переходе с большего диаметра на меньший.

Алюминиевая гофра

Максимально растяните трубу, чтобы распрямить складки и уменьшить сопротивление воздуха. Один конец наденьте на патрубок вытяжки и зафиксируйте хомутом. Если диаметр гофры отличается от выходного раструба, воспользуйтесь переходным адаптером из комплекта поставки.

Без резких изгибов проложите гофру по стене или шкафчикам до вентканала. Для лучшего прохождения воздуха приподнимите горизонтальный участок трубы в сторону вентканала примерно на 10 градусов.

Пластиковые трубы

Наденьте на выход вытяжки раструб или отвод в зависимости от ситуации и соберите весь воздуховод до вентканала. Колена и другие фитинги соединяйте между собой трубами необходимой длины. Размечайте их рулеткой и отрезайте с помощью ножовки по металлу. Выдержите небольшой подъём в сторону вентканала.

Сначала соберите всю конструкцию насухо, а затем промажьте стыки силиконом, чтобы добиться максимальной герметичности соединений. Не используйте жидкие гвозди и другой клей, иначе разобрать воздуховод при необходимости будет уже невозможно.

8. Подключитесь к вентканалу

Соединение воздуховода с вентиляцией — один из самых важных моментов. Из‑за неправильного подключения может нарушиться вентиляция не только на кухне, но и во всей квартире. При этом даже самая дорогая вытяжка будет шуметь, как самолёт, и не справится со своей задачей.

Как быть, если канала два

В новостройках на кухне по два вентканала: один для естественной вентиляции, второй — специально для вытяжки. Если у вас так, то всё, что нужно сделать, — это снять с одного из каналов решётку и подключить вместо неё воздуховод с помощью соответствующего фланца.

Как быть, если канал один

Если вентканал один, присоединяться к нему напрямую ни в коем случае нельзя. Вытяжка не заменяет естественную вентиляцию, поскольку улавливает только пары и жир в районе плиты, никак не реагируя на спёртый и загрязнённый воздух под потолком. При прямом подключении вентиляция просто перестаёт работать из‑за сопротивления воздуха, которое оказывают фильтры и лопасти турбины.

Кадр: @Александр А Любименко / YouTube

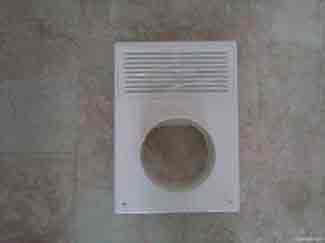

Поэтому в таком случае есть два варианта: использование фланца с решёткой или установка тройника с клапаном. Первый проще, но менее эффективен: вместо полного перекрытия вентканала оставляют решётку, через которую осуществляется естественная вентиляция. Тяга станет похуже, к тому же во время работы вытяжки часть пара будет попадать назад в кухню.

Кадр: @Анатолий Лупашин / YouTube

Более правильной будет установка на воздуховод тройника с обратным клапаном. При выключенной вытяжке он открыт, и естественная вентиляция действует как полагается. Во время работы вытяжки клапан закрывается потоком воздуха, и вентилятор выводит пары в шахту вентканала. Как только прибор отключится, клапан автоматически откроется и работа естественной вентиляции восстановится.

Минусы такого способа в громоздкости конструкции и не очень эстетичном виде, когда воздуховод не скрыт.

9. Подключитесь к электросети

После установки воздуховода остаётся подключить устройство к сети. Вытяжка не является мощным прибором, поэтому не требует прокладки отдельной линии. В большинстве случаев достаточно вставить вилку в ближайшую розетку, желательно с заземлением.

На некоторых моделях вилки может не быть. В таком случае придётся сначала установить её или воспользоваться для подключения автоматическим выключателем либо клеммной колодкой.

10. Проверьте работу вытяжки

По завершении всех подключений и монтажа проверьте, что внутри вытяжки нет посторонних предметов вроде документов, крепежа и забытых инструментов. Установите на место фильтры, лампы и другие съёмные детали согласно инструкции. Включите вытяжку и убедитесь в корректной работе.

Источник: http://lifehacker.ru/ustanovka-vytyazhki-na-kuxne/

Кухонный вентилятор для вытяжки

В любом жилом помещении особое значение отводится воздухообмену. Для решения подобных проблем используется вентилятор для вытяжки. Необходимость использования дополнительных средств объясняется тем, что зачастую естественному движению воздуха препятствуют различные негативные обстоятельства. Речь идет о:

• повышенной влажности;
• небольших помещениях (где часто нет окон);
• неэффективных системах, где стены и прочие поверхности покрываются конденсатом.

Вытяжные кухонные вентиляторы помогают избавиться от отработанных воздушных масс, создавая принудительный воздухообмен.

Чтобы подобные устройства работали с максимальной эффективностью, следует произвести предварительные расчеты. В противном случае владелец жилья рискует столкнуться с проблемами:

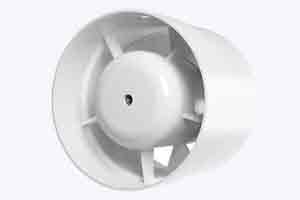

Канальный вентилятор для вытяжки

1. Если кухонный вытяжной узел обладает большей производительностью, то возникают излишне сильные воздушные потоки. Воздух становится разряженным, появляются сквозняки. Это неприемлемо для ванных комнат, где излишняя «свежесть» опасна для здоровья людей.
2. Когда устройство является слишком слабым, то его функционирование не может изменить ничего (воздух будет в комнате по-прежнему «стоять»).

Какими бывают вытяжные вентиляторы?

Современный рынок предлагает потребителям большую линейку вытяжной техники. Такие вентиляторы для вытяжки предназначены для кухонь и санузлов. Можно говорить о следующих видах этого оборудования:

Осевой вентилятор для вытяжки

1. Канальные. Такая техника монтируется в пространстве самого воздухопровода. Существуют вытяжные вентиляторы для кухни, рассчитанные на установку в круглых и вентиляционных каналах прямоугольного сечения. Некоторые канальные устройства дополнены системами, контролирующими уровень влажности. Присоединенные к ним датчики отключения сберегают технические ресурсы. Канальные вентиляторы имеют защищенные от влаги корпуса, позволяющие эксплуатировать подобные устройства во влажных средах.
2. Бесшумные. Такие вентиляторы для вытяжки привлекают почти полным отсутствием шума в процессе работы. Подобные характеристики важны в тех случаях, когда принудительные вентиляционные системы монтируются в жилище с небольшой кубатурой (к примеру, в однокомнатных квартирах).
3. Бытовые. Такие версии устанавливаются в помещениях, для того чтобы отработанный воздух возвращался. Подобная циркуляция воздуха необходима для кухонь и санузлов. В современных зданиях многие жильцы многоквартирных проектов зачастую устанавливают вентиляционные системы, которые врезаются в пространство центральной магистрали. Шахта утрачивает герметичность, а массы отработанного воздуха с загрязнениями и примесями проникают в соседние квартиры. Здесь пригодятся дополнительные вентиляторы, работающие в тандеме с обратными клапанами в автоматическом режиме.
4. Центробежные. Перед тем как выбрать нужную систему, полезно знать, что такие комплексы монтируются для обслуживания промышленных мощностей, поскольку не всегда эти системы можно возвести в домашних условиях. Их спиралевидные корпуса похожи на улитки. Конфигурации лопастей, их размеры определяют скоростные (производительные) характеристики комплекса.

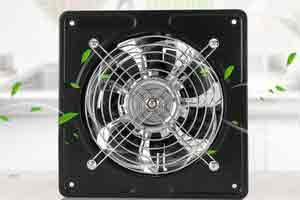

5. Осевые. Наиболее распространенный тип изделия. Подобная популярность объясняется наличием максимально эффективных факторов. Кухонный вытяжной вентилятор легко монтируется, а управление не представляет особого труда. Благодаря высокой производительности подобные системы способны обслуживать помещения различной площади.

О нюансах выбора вентилятора

Вентилятор для кухни устанавливается для усиления действующих вытяжных систем. Порой может быть заменено и само устройство. Приспособления монтируются рядом с вентиляционным каналом или же фиксируются либо на входах, либо внутри воздуховодного устройства. Приборы, работающие от электросети в ванных комнатах, функционируют во влагозащищенных корпусах с агрегатами не мощнее 36 В.

Обеспечение достаточного уровня безопасности в помещениях с повышенной влажностью достигается соблюдением ограничений, которые должны учитываться в процессе выбора подходящей вытяжной системы.

Умножив объем помещения на кратность воздухообмена в час, вы получите требуемую мощность

Ее производительность для кухни рассчитывается следующим способом. Номинальная кратность воздухообмена, определенная для данного помещения СНиПом, умножается на кубатуру помещения, в котором предполагается установить кухонный вытяжной вентилятор. Произведение и будет расчетным значением производительности.

Расчет целесообразно производить с запасом, поскольку конфигурация помещения может трансформироваться. Количество человек, находящихся в комнате, может меняться. Вычисленная мощность сравнивается с имеющимися нормативами. Окончательный выбор следует остановить на больших значениях. По аналогичному принципу определяются величины допустимых шумовых эффектов.

Монтаж канального вентилятора

Советы по установке

Чтобы подключенная вытяжная система работала оптимально, требуется соблюдать определенные правила техники безопасности в процессе подбора и расположения вентиляторного узла:

1. Независимо от того, каким способом монтируется вентилятор, его полагается водружать на достаточной высоте. При этом локальные точки возможного притока воздуха должны находиться на максимальном отдалении. Подобное расположение гарантирует, что воздух в помещении будет циркулировать наилучшим образом.
2. Категорически запрещается устанавливать кухонный вентилятор там, где окружающий воздух прогревается выше 40-60º С (например, выше кухонных плит или каминных решеток).
3. Если вентиляторы монтируются в помещениях, где функционируют устройства с открытым пламенем (либо стоят плиты, в которых отсутствуют регулируемые дымоходы), то необходимо обеспечение достаточного притока воздуха.
4. Электровентиляторы, устанавливаемые в ванных комнатах, должны располагаться на внушительном расстоянии от тех мест, где принимаются водные процедуры.
5. Душевые кабинки необходимо оборудовать исключительно низковольтными вентиляторами либо устройствами, встроенными в воздуховоды.

Поскольку напряжение в сети может значительно колебаться, то электронные компоненты блоков управления вентиляторов могут преждевременно выйти из строя. Поэтому если в помещении используются люминесцентные лампы-индикаторы включения/выключения, способные вызвать скачки напряжения, то вентиляторы для вытяжки подключаются через сетевые фильтры.

Самостоятельный монтаж вентиляторов

Если есть желание существенно сэкономить деньги, то возможно смонтировать вытяжной вентилятор своими руками. В особенности это имеет смысл тогда, когда требуется небольшая модернизация уже работающего вентиляционного комплекса.

Встречаются варианты, когда вентилятор с круглым креплением предстоит установить в прямоугольной шахте. В таком случае надо воспользоваться переходником, который фиксируется дюбелями или полимерным клеем.

Можно резюмировать: наибольшей популярностью пользуются бытовые вытяжные вентиляторы, в которых элемент с лопастями фиксируется на оси электродвигателя. Агрегаты могут включаться вручную через встроенный таймер. Встречаются варианты, когда в цепь включено дополнительное устройство с предохранителем. Для устойчивой работы вентиляторов их монтируют в местах наиболее удобного забора воздуха.

Источник: http://dekormyhome.ru/remont-i-oformlenie/kyhonnyi-ventiliator-dlia-vytiajki.html

Зачем нужен вытяжной вентилятор на кухне, как его выбрать и установить?

Возникающие на кухне во время приготовления пищи гарь, запах пищи, копоть, конденсат не только оседают на мебели и кухонной утвари, но и неприятны для дыхания, неполезны для здоровья. Поэтому если есть желание сделать свое присутствие на кухне более комфортным и безвредным, установка вытяжного вентилятора здесь крайне необходима.

1. Предназначение и принцип работы устройства
2. Виды вытяжных вентиляторов для кухни
3. Критерии выбора прибора
4. Лучшие модели вытяжных вентиляторов для кухни
5. Установка вентилятора на кухне: пошаговая инструкция, советы

Предназначение и принцип работы устройства

Вытяжной вентилятор осуществляет воздухообмен в помещении. Он поглощает неприятный и утяжеленный воздух, а выделяет уже очищенный и свежий.

В каждой квартире есть отверстия в стене, которые ведут в общий вентиляционный канал дома. Но со временем такие воздухоотводы забиваются, их мощность ослабевает, поэтому процесс поглощения посторонних частиц в воздухе замедляется. Вытяжной вентилятор улучшает процесс воздухообмена.

Вентилятор для кухни представляет собой компактное устройство с лопастями. Работа устройства осуществляется после подсоединения в электросеть. Начиная активно вращаться, лопасти затягивают «отработанный» на кухне воздух, проталкивают его сквозь устройство и выталкивают его наружу. Система многих моделей вентиляторов предотвращает возврат такого воздуха благодаря специальному клапану.

Виды вытяжных вентиляторов для кухни

Практически все модели вытяжных вентиляторов, которые есть в продаже, имеют схожую конфигурацию, представленную ротором и лопастями. И все же некоторые различия имеются.

Разновидности вентиляторов по типу ротора и лопастей

Выделяют следующие виды устройств:

• Осевые или аксиальные. Лопасти при такой конструкции располагаются вокруг оси, по ее окружности они и осуществляют вращение. Такие модели вентиляторов имеют самое простое устройство и наиболее распространены в домах и квартирах.
• Центробежные или радиальные. Отличие таких вентиляторов в том, что на роторе лопасти располагаются по спирали. Это способствует захвату воздуха по соответствующей лопастям траектории, что существенно увеличивает мощность таких устройств. Именно поэтому радиальные вытяжные вентиляторы используют в кухнях промышленного назначения.
• Диаметральные (второе название «Беличья клетка»). Такой тип вентилятора отличается продолговатой цилиндрической формой, а его стенки – это длинные загнутые во внутрь лопасти. Процесс работы заключается в том, что, вращаясь, ротор помогает лопастям захватывать воздух и проталкивать его вглубь вентиляционного канала. Такой тип вытяжного вентилятора используется для профессиональных кухонь.

Разновидности вентиляторов по месту установки

По этому критерию различают:

• Оконные вентиляторы. Такие устройства монтируются непосредственно в небольшой оконный разъем, который вырезают самостоятельно. Все испарения кулинарного процесса выводятся непосредственно на улицу.

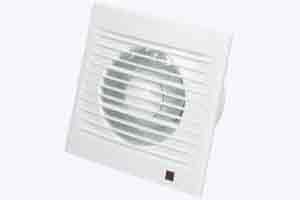

• Настенные. Такие виды кухонных вентиляторов можно устанавливать как на внутренней, так и на наружной стене (то есть на стене с окном). В первом случае утяжеленный воздух будет проводится в вентиляционную шахту, а во втором – на улицу.
• Потолочные. Как правило, такие вентиляторы встраиваются в подвесной потолок, поскольку в пространстве между потолочной плитой и навесом выводят проход в вентиляционный канал.

Есть еще один вид кухонных вентиляторов, который представлен в виде люстры. Работа лопастей осуществляется по кругу, разгоняя тем самым воздух. Разумеется, такие вентиляторы не обладают высокой мощностью, поэтому их целесообразно использовать в столовой или над обеденной зоной. Их использование больше направлено на эстетику помещения.

Критерии выбора прибора

Ответственный подход к выбору очищающего воздух устройства для кухни гарантирует комфортное пребывание на кухне в процессе его работы. При подборе вытяжного кухонного вентилятора следует обратить внимание на:

Мощность вентилятора

Этот параметр учитывается исходя из площади кухни. Чем больше помещение, тем выше должна быть производительность устройства. И наоборот – для маленькой кухни достаточно будет невысокой мощности вентилятора.

Для того, чтобы точно рассчитать нужную для своей кухни производительность устройства, пользуются специальной формулой: объем кухни (без учета расположенной в ней мебели) умножают на коэффициент 10.

Конструкция вентилятора в соответствии с монтажом

Иными словами, если подразумевается встраивание вытяжного устройства в стену или вытяжной канал в стене, то приобретать нужно модель для настенного монтажа. Аналогично: для установки на потолок – вентилятор для потолочного монтажа, для оконной установки – соответствующую модель.

Шумовой эффект

Работа вентилятора сопровождается изданием характерных шумов, и это стоит учесть. Рекомендуется не брать модели, издающие звук интенсивностью более 40 децибел. Соответственно, чем ниже будет показатель шума, тем менее приметен будет вытяжной вентилятор в процессе работы.

Наличие обратного клапана

Этот критерий стоит взять во внимание, если речь идет о выборе настенного или оконного вентилятора. Наличие клапана поспособствует воспрепятствованию проникновения посторонних запахов из вентиляционного канала или улицы.

Устойчивость к повышенной влаге и перепадам температуры

Эти критерии актуальны для кухонного вентилятора, поскольку в кухонном помещении постоянно происходит перепад температур и образование конденсата.

Габариты вентилятора

Приобретенное устройство должно не только идеально вписываться в место своей установки, но и закрывать собой границы старой рамки от вентиляционного канала.

Тип управления

По этому критерию выделяют вентиляторы с автоматическим управлением и механическим.

Первый вариант самый удобный. Он оснащен датчиками движения, датчиками изменения температуры и влаги и в зависимости от показателей этих параметров меняет интенсивность своей работы или выключается совсем. Управляется при помощи дистанционного пульта.

Второй тип – включение/выключение вентилятора осуществляется посредством шнура электросети или при помощи отдельного выключателя.

Дизайн

Внешний вид вытяжного вентилятора должен вписываться в общий интерьер кухни.

Лучшие модели вытяжных вентиляторов для кухни

Вытяжные вентиляторы различаются многими параметрами, в том числе и стоимостью. В вопросе выбора она имеет немаловажное значение, к тому же, среди бюджетных вариантов можно отыскать вполне достойные вытяжные вентиляторы.

Далее будет представлено несколько моделей популярных вытяжных вентиляторов. Их достоинства оценены множеством покупателей, отзывы которых рекомендуют их для покупки.

ERA D 100 (PROFIT 4 12V)

Бюджетное вытяжное устройство для небольшой кухни. Его стоимость составляет 500-550 рублей в специализированных магазинах.

«Эра» D 100 – это представитель аксиального вытяжного вентилятора, который прекрасно впишется в разъем вентиляционного канала. Корпус выполнен из прочного пластика, который защищен от выгорания на солнце. Ротор не перегревается, защищен от наседания конденсата.

Уровень выделяемого шума не превышает 35 Дб.

Планета Perfecto 100К с обратным клапаном

Это еще один вариант бюджетного вентилятора, ценник которого варьируется в пределах 600-700 рублей. Устройство – типичный представитель осевого вентилятора, ротор которого оснащен обратным клапаном. Это очень удобно для кухни, поскольку после выключения вентилятора в помещение не возвращается неприятный запах.

Мощность аппарата 14 Вт, что вполне сгодится для небольшой кухни. К тому же, акустическое давление «Планета Перфекто 100К» не превышает нормальных показателей – 39 Дб.

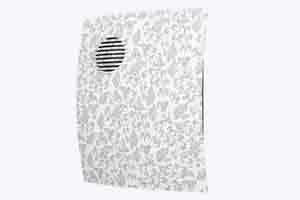

DICITI D 100 (PARUS 4C)

Оригинальный по своему дизайну (представлен в нескольких цветовых вариантах) вытяжной вентилятор выполнен из прочного АБС-пластика, который оберегает устройство от термоперепадов, повышенной влаги и выцветания.

Производитель гарантирует 40000 часов беспрерывной работы вентилятора, что становится возможным благодаря мощности двигателя в 16 Вт. Уровень шумовых волн не превышает 35 Дб. Вентилятор надежно удерживает поглощенный воздух, не допуская его обратного выхода.

Стоимость устройства «Парус 4C» составляет 980 рублей.

Вентилятор Вентс TT PRO 200

Этот вытяжной аппарат обойдется в 4000 рублей, но прекрасно справится со своими функциями.

Его рекомендовано задействовать в кухне, где отмечается повышенная влажность и частые перепады температуры. Корпус изготовлен из качественного, прочного пластика, который уберегает внутреннюю «начинку» устройства. Последняя представлена ротором и клеммной коробкой, которые закреплены хомутами.

Максимальная мощность – 108 Вт. Акустическое давление – 45 Дб.

Установка вентилятора на кухне: пошаговая инструкция, советы

Монтаж оконного и настенного вентиляторов отличаются друг от друга. Первый вариант установить проще, невзирая на погодные условия и проведение ремонта в квартире. А вот настенное устройство придется совместить с общей переделкой помещения, а также предусмотреть еще несколько нюансов.

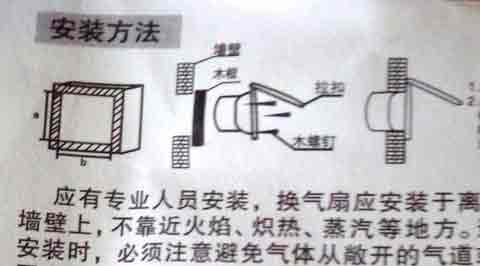

Монтаж вентилятора оконного типа

1. Как правило, в типичных квартирах кухонное помещение оснащено одним окном. Если же их несколько, то встраивать вентилятор нужно в то, что расположено ближе к зоне готовки – к плите.
2. Высоту для встраивания выбирают максимально возможную, но так, чтобы до края стекла окна оставалось не менее 20 см.
3. Измеряют параметры вентилятора (длину и ширину), не нарушая границ кожуха, и согласно измерениям вырезают стеклорезом разъем в оконном стекле.
4. На кожух вентилятора устанавливают резиновые вкладки, которые поспособствуют лучшей фиксации устройства на окне. После этого, вентилятор помещают в подготовленный разъем.
5. В кожух располагают ротор с лопастями так, чтобы края последних не касались стенок.
6. После этих манипуляций вентилятор подключают к электросети и проверяют правильность его установки. Если все работает, то приступают к установке защитной решетки.

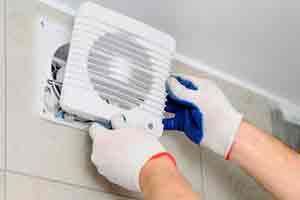

Монтаж вытяжного вентилятора настенного вида

Описанные ниже пункты монтажной работы подходят для установки вентилятора и для наружной, и для внешней (оконной) стены. Разница лишь в том, что при установке вентилятора на наружной стене его прикрывают решетками не только внутри помещения, но и снаружи.

1. Перед установкой настенного кухонного вентилятора необходимо подготовить вентиляционный канал. При необходимости его прочищают. Если дом только сдан в эксплуатацию, этого может не потребоваться.
2. Чаще всего вентиляционный канал имеет выход на кухню в виде отверстия, закрытого решеткой. Ее нужно снять. В случае, если отверстие в стене не подходит для встраивания вентилятора, его нужно расширить. Для этого используют перфоратор по бетону.
3. После этого в отверстие устанавливают небольшой отрезок трубы, а затем и само вентилирующее устройство.
4. В завершении монтажа проверяют работу аппарата путем подключения его к сети питания. Если все работает исправно, то устанавливают защитную поверхностную решетку.

Вытяжной кухонный вентилятор для кухни – устройство необходимое, особенно если кухня небольшая и установка вытяжки в ней неуместна или необходимо дополнение к установленной вытяжке. Вентилятор сделает пребывание на кухне более комфортным, поскольку поглотит все испарения и запахи, а выделит свежий и приятный воздух.

Источник: http://sovetexpert.ru/vytyazhnoy-ventilyator-dlya-kuhni.html

Вытяжной вентилятор на кухню

У меня не было возможности установить на кухне полноценную вытяжку, так как пришлось бы тянуть вытяжную трубу через всю кухню, а это сильно портило внешний вид комнаты. Решение было принято в пользу установки стационарного вентилятора на вытяжном отверстии кухни.

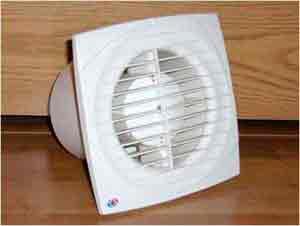

Для удешевления я приобрел осевой вентилятор домовент вко-100 (100 мм) стоимостью 200 руб.

Также купил за 100 рублей решетку на стену под вентилятор с отверстием как и у моего вентилятора 100 мм и размером 125х250 мм (размер отверстия в стене 80х200 см).

Верхнюю решетку я заклеил скотчем, чтобы не возникало эффекта рециркуляции, то есть вытягиваемый воздух обратно выдувался в комнату.
Можно было купить вентилятор в сборе с решеткой. Однако они дороже и тяжело найти подходящий размер, чтобы полностью закрывало отверстие в стене.

Для начала сделал на стене отметки крепления решетки, просверлил перфоратором и закрепил её (решетку) с помощью саморезов.

Подсоединил электрический провод к вентилятору как было показано в инструкции (ничего сложного: снял крышку вентилятора, зачистил кабель ПВС 2х1 и подсоединил).

Засунул осевой вентилятор до упора в отверстие решетки (у вентилятора есть переходный выступ, видно на боковом фото).
Кабель был длиной 3 м. Протянул его за шкафом кухонного гарнитура поближе к розетке и зачистил концы.
В дальнейшем понадобился наружный выключатель и вилка (самые простые за 35 и 15 руб.).

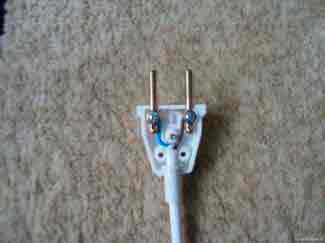

Подсоединил 2 отдельных провода длиной примерно 15 см к вилке и к выключателю, зачистил обратные концы.

Закрепил выключатель на шкафу гарнитура в нижней его части саморезами, чтобы не бросался в глаза.

Таким образом, осталось соединить лишь провода идущие от вилки, выключателя и вентилятора. Всего их шесть. Первый провод от вилки соединяем с одним из проводов вентилятора. Второй провод от вилки соединяем с одним из проводов от выключателя. Оставшиеся два провода (один от выключателя, второй от вентилятора) также соединяем между собой. Все соединения тщательно изолируем изолентой. Получается что-то вроде этого:

Провода я приклеил скотчем к нижней части гарнитура, чтобы не провисал. Готово. Подключаем розетку и нажимаем на выключатель, вентилятор работает.

Источник: http://usamodelkina.ru/1904-vytyazhnoy-ventilyator-na-kuhnyu.html

Как установить вытяжку на кухне своими руками правильный монтаж воздуховода

Электробезопасность

Вытяжное устройство относится к разряду электрических приборов, которые создают опасность поражения электрическим током. В результате оседания жира и влаги в механизме возможен пробой электричества с двигателя вентилятора на металлический каркас. Кроме этого, само помещение также является опасным из-за повышенной температуры среды и высокой влажности.

Разберемся, как правильно сделать вытяжку, выполняя все требования по электробезопасности.

Важно: изделие подключают к сети 3 проводами: фаза-0-земля. Перед монтажом выполняют надежное заземление

Для этого подключаются к глухой нейтрали. Нельзя заземлять вытяжку к водосточной или газовой трубе.

Процесс защитного заземления выполняют так:

1. Открывают вводный щиток в доме, подъезде. Здесь потребуется осторожность и внимание, ведь напряжение составляет 220 В.
2. Провода выходят из встроенной в стене трубы.
3. Найдите резьбовой штырь с подключенными к нему заземлениями. Это глухая нейтраль, которая уже заземлена в специальном месте. Не отключайте другие заземления – это опасно для жизни.
4. Накиньте клемму наверх и затяните гайкой.
5. Подведите к месту установки устройства провод 2,5 мм².
6. Вытяжку соедините с электрической сетью через автомат-разъединитель на 6,3 А.

Проводку для оборудования прокладывают в зависимости от оформления кухни. Если подключение осуществляется автоматом, ее монтируют за обшивку стены, в ПВХ-коробе, под плинтусом, при включении вилкой в розетку – за мебелью.

Если возникают проблемы с проведением электричества к вытяжке, лучше воспользоваться услугами электрика.

Схема кухонной вытяжки

Для того, чтобы лучше понимать, что вы собираетесь делать, нужно в первую очередь знать схему прибора и принцип его работы, иначе ничего не получится сделать нормально. Также это необходимо для того, чтобы можно было самостоятельно разобрать и затем снова собрать вытяжку в случае поломки или прочистки, которую желательно делать как минимум каждые полгода во избежание возможного возгорания.

Большую роль в вытяжке играет ее двигатель или двигатели, так как в некоторых более мощных моделях их устанавливают по два. Это своего рода «сердце» всего прибора, от него зависит мощность работающего аппарата. Чаще всего подобные двигатели имеют мощность от 50 до 200 ватт, скорость их оборота составляет от 1500 до 2000 в минуту. От этого зависит производительность прибора, но не стоит забывать, что чем больше мощность, тем больше электроэнергии будет потреблять вытяжка, обязательно учитывайте это

К тому же более мощные вытяжки будет иметь высокий уровень шума, на это тоже нужно обратить внимание.

Большую роль в энергопотреблении вытяжки и ее строении играют лампы, установленные в ней и направленные на освещение плиты или варочной поверхности. Чаще всего устанавливаются светодиодные или галогенные лампы. Если вы хотите сэкономить в будущем на энергопотреблении, то стоит отдать предпочтение светодиодным лампам, так как галогенные потребляют фактически столько же энергии, сколько и обычные лампы накаливания.

Для подключения прибора к сети используется обычный шнур, чаще всего его длина составляет полтора-два метра, если для вас это мало, то придется использовать удлинитель. Если вам захочется скрыть шнур и удлинитель, то продумайте это заранее.

Немаловажную роль в строении вытяжки играет антижировой фильтр, который находится буквально «на входе» прибора и виден над варочной поверхностью. Этот фильтр нужен для того, чтобы улавливать неприятные запахи, а также защищать двигатель и другие части от грязи и крупных примесей. Это своего рода металлическая сетка или плотная перфорированная фольга, имеющая несколько слоев, в идеале она должна иметь антикоррозионное покрытие.

Некоторые недорогие модели имеют так называемые одноразовые фильтры, изготовлены они из синтетической ткани, очень скоро их придется менять. Стоят они недорого, но это не очень удобно, поэтому лучше отдать предпочтение первому варианту. Периодически нужно чистить фильтры, так как они покрываются копотью и жиром, это может вызвать наличие неприятных запахов и испортить работу прибора.

В некоторых более дорогих моделях есть угольные фильтры, которые устанавливаются обычно за двигателем вытяжки. Подобные фильтры помогают дополнительно очищать воздух, в них есть микрогранулы из угля, работающие по тому же принципу, что и фильтры для очистки воды. Недостатком подобных фильтров является то, что их нужно часто менять, делать это просто, но требует некоторой сноровки. Загрязненные или старые фильтры мешают нормальной работе вытяжки на кухне.

Вытяжки также имеют несколько видов управления, которые отличаются между собой, выбирать нужно тот вид, который кажется удобным для вас, каких-то функциональных различий по большому счету они не имеют. Вот основные виды управления:

• Кнопочное управление. Представляет собой наличие обычных утапливаемых кнопок, которые знакомы каждому человеку. Обычно кнопки расположены на передней панели вытяжки, они легкодоступны. Такое управление чаще всего находится в наиболее дешевых моделях прибора, но при этом оно и самое надежное

Ползунковое управление. Также недорогой вид управления, который есть во многих экономичных моделях. Работает по принципу передвижного рычажка, он движется по делениям, меняя мощность прибора и иногда освещение варочной поверхности

Сенсорное управление. Такое управление наиболее популярно, оно есть в большинстве современных устройств. Во-первых, выглядит оно очень стильно, не требует особого ухода и не теряет товарного вида даже после долгой эксплуатации. Сенсорная панель чаще всего располагается на передней панели вытяжки, работает от малейшего прикосновения. В более дорогостоящих моделях даже можно устанавливать определенную программу работы прибора. Например, при резком появлении сильного запаха мотор начинает работать в усиленном режиме, направленном на быстрое устранение неприятного аромата, при приближении человека срабатывает световой индикатор, который освещает поверхность.

Видео — монтаж кухонной вытяжки

Некоторые наиболее «умные» модели также работают без участия человека, они включаются и отключаются автоматически при появлении запаха или включении/выключении плиты.

Естественная вентиляция

На этапе проектирования дома в обязательном порядке составляется схема естественной вентиляции. Принцип ее действия заключается в проветривании дома за счет естественной циркуляции воздушной массы. Чтобы система выполняла свою функцию должным образом, приток свежего воздуха и отвод уже влажного должны выполняться через разные помещения. Обычно пространство через которое поступает воздух называется сухим, а выводящее помещение — влажным.

Внимание! На нашем сайте заработал онлайн 3D конструктор кухни. Ознакомиться с ним и спроектировать кухню своей мечты можете здесь совершенно бесплатно! .

Можно проветривать дом четырьмя способами:

• канальным, когда дом оснащается вертикально расположенными каналами.
• бесканальным. Этот способ может применяться для жилых строений, однако он больше подходит для производственных зданий.
• постоянным. В этом случае помещения обеспечиваются значительным притоком воздуха, который поступает через воздушные каналы.
• периодическим, когда «новый» воздух поступает в определенные промежутки времени.

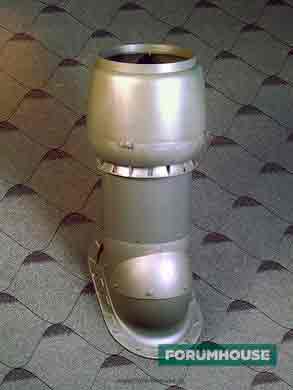

Чтобы повысить уровень воздухообмена в доме, на отводящие каналы монтируются специальные вентиляторы, которые могут работать как постоянно, так и в установленное время. Соответственно, для такого оборудования требуется подключение к сети электропитания.

Достоинства

Она не нуждается в установке дорогостоящего оборудования, поломки системы автоматически исключаются. Но даже с установленными на вытяжные каналы вентиляторами, система циркуляции естественным образом потребляет электроэнергию в малых количествах. Следовательно, происходит экономия денежных средств. Еще одним плюсом системы является ее совместимость с другими типами воздухообмена.

Недостатки

Такой вид вентиляции в деревянном доме напрямую зависит от погодных условий, что непосредственно влияет на проветривание здания. Как правило, недостаточное поступление свежего воздуха проявляется в виде возникновения грибка, а также скопления токсичных веществ, которые могут исходить от строительных материалов. Таким образом, она, не совмещенная с другими системами, не всегда сможет обеспечивать должный обмен воздуха в доме.

Типы и классификация кухонных вытяжек

Современная индустрия производства предлагает массу вариантов устройств, которые различаются по форме, фактуре, дизайну, цене и производительности. Но в целом по типу работы все вытяжки для кухни делятся на:

1. Пассивные. Устройства по типу купола удаляют отработанный воздух только при помощи восходящей тяги. Такой вид техники не напичкан электродвигателями, вентиляторами, сложными механизмами и электроникой. Пассивная вытяжка работает эффективно только в случае, если вентиляционные ходы и вся система в хорошем состоянии.
2. Активные. Более современный вид техники основан на работе электродвигателя. Кроме того, такой вид устройств снабжен вентиляторами и фильтрами. К минусам активных вытяжек можно отнести: отсутствие свежего воздуха и необходимость очистки фильтров.

По типу монтажа вытяжки бывают:

1. Купольные. Монтируются устройства непосредственно над плитой. Все они однотипные: имеют конусообразную форму и воздуховодную трубу.
2. Плоские. Компактные приборы не имеют встроенного воздуховода, а работают за счет встроенных фильтров. Если площадь кухни небольшая, то это идеальный вариант. Устройства такого типа смотрятся очень современно и стильно. При этом, они достаточно эффективны в работе. Устанавливать технику очень легко, так как плоские вытяжки достаточно мобильны.
3. Встраиваемые. Устройства монтируются в кухонную мебель и не занимают много места. Вытяжки данного типа прекрасно вписываются в любой интерьер. Устройства могут быть: модульные и телескопические. Если первый вариант имеет небольшие габариты, то второй — обладает вытяжной панелью и встраивается в шкаф. Оба варианта работают за счет фильтров.

Важно! Вне зависимости от типа вытяжки, устанавливать ее необходимо на высоте 70 сантиметров над варочной поверхностью, а минимальное расстояние над газовой плитой должно быть 80 сантиметров. .

Выбор системы

Как только вы определились с типом устройства, приступайте к чертежной части разработки дизайна, используя наши рекомендации:

• Если у вас уже есть система вентиляции, соорудите устройство пассивного типа.
• Если воздуховода в доме нет, создайте устройство с активной вентиляцией и встроенным электродвигателем.

Как выбрать воздуховод для вытяжки на кухне

В продаже имеются различные воздуховоды для вытяжки на кухне:

• Алюминиевая гофрированная труба круглого сечения. Дешёвый и удобный в прокладке вариант. Труба хорошо гнётся, не нужны переходные элементы, потребуются лишь хомуты для фиксации гофры на раструбах вытяжки и входа в вентиляцию. Если под рукой нет хомута, мягкую трубу можно закрепить проволокой. Недостаток гофры — сомнительная эстетика. При работе мощного вентилятора в максимальном режиме труба может начать вибрировать и, чтобы избежать дребезжания, её следует закрепить к стене либо шкафчикам.
• Жёсткие пластиковые трубы дороже, в том числе из-за необходимости приобретать переходные элементы: углы, повороты, подсоединения. Внешний вид пластика не вызывает нареканий, а конструкция обеспечивает лучшую звукоизоляцию. Жёсткие трубы могут иметь как круглое, так и прямоугольное сечение. Последние имеют меньшую высоту и применяются в случаях, когда воздуховод необходимо скрыть либо для его прокладки маловато места.

Преимущество плоских прямоугольных труб — минимальная высота. Конструкция, которую мы видим на фото, будет спрятана в натяжной потолок, почти не отняв высоты у помещения

При выборе сечения воздуховода следует ориентироваться на сечение выхода (раструба) из вашей модели. Если сечение будет заужено, удаление загрязненного воздуха будет затруднено.

Монтаж козырьковой кухонной вытяжки Hansa OSC 511 WH

По рекомендации компании для начала нужно схематично прочертить вертикальную линию, обозначающую центр варочной поверхности.

Понадобятся линейка, уровень (гаечный отвес на нитке). Затем снимается нижняя панель корпуса. Под ней должна найтись риска, помогающая выравнивать центр вытяжки относительно прочерченной линии. Порекомендуем нарисовать горизонталь на высоте «Min 65/70 см» до того, как монтировать вытяжку на кухне. Облегчит дальнейший процесс.

Будете размечать монтажные отверстия, лучше делать ровно по верхнему краю каждого. Условие «Min» не нарушено, козырьковая кухонная вытяжка повиснет ровно

Обратите внимание, диаметр сверл по бетону выбирается согласно идущим в наборе колышкам. Придется померить штангенциркулем, потом дойти до строительного магазина

Напомним, прибор отпускают ценой 1800 рублей при производительности 335 кубометров в час, мощности двигателя 135 Вт. Учитывая сумму, возможности, инструкция хороша. Не верхний ценовой сегмент, монтаж козырьковой кухонной вытяжки по всем признакам пройдет славно без четких указаний.

Устройство получило второй класс электрозащиты, заземление не понадобится, однако рекомендуем сразу класть розетку трехжильным кабелем ПВС3. Оборудование сменится, отпадет надобность проводить демонтаж электросети, заменять проводку. Допустимую мощность посчитайте, исходя из сечения, интернет предоставит исходные цифры для расчетов. Для удобства приведем некоторые сведения:

1. ПВС3 х 0,75 мм – 6 А.
2. ПВС3 х 1 мм – 10 А.
3. ПВС3 х 1,5 мм – 16 А.
4. ПВС3 х 2,5 мм – 25 А.
5. ПВС3 х 6 мм – 50 А.

Ток дается для напряжения 380 В, чтобы получить фазу на домашнюю розетку, необходимо умножить на 1,5. Инженерные коммуникации берутся с запасом полтора-два раза, реальный ток должен быть меньше указанного. Не забывайте: большинство моторов, используемых сегодня техникой, асинхронного типа, при запуске потребляет мощность минимум вдвое больше номинальной. Сомневаетесь, при первом запуске подключите последовательно с розеткой защитный автомат на число амперов, соответствующее максимальной прочности проводника.

Для козырьковой кухонной вытяжки должно с избытком хватить ПВС3 х 0,75.

1. Вытяжной. Чтобы определить режим работы, вытяжной или рециркуляция, используйте специальный переключатель на боковине пластикового корпуса двигателя. Понадобится залезть внутрь кухонной вытяжки, произвести настройку. Что касается воздуховодов, не остается вариантов, кроме как купить гофр диаметром 120 мм. В противном случае понадобятся специальные переходники, например, 125 мм. Хомут покупается вместе с воздуховодом, длина гофра прикидывается из соображений размещения оборудования на кухне. Если имеются горизонтальные полки над вытяжкой, необходимо пробить под воздуховод. Проще орудовать электролобзиком. Понадобятся специальные шлифовальные сверла для зачистки боковин отверстия.
2. Встраивание. Установка вытяжки своими руками в шкаф ведется по иной схеме. Придется вырезать в днище секции отверстие по размеру корпуса. Крепление ведется на винты, придется докупить крепеж. Не закрывайте решетку корпуса, предназначенную для рециркуляции, если предусмотрен указанный вид функционирования. В остальном последовательность действий прежняя: берется гофр, пробивается потолок секции шкафа, монтаж ведется до победного конца возле вентиляционного отверстия кухни. Для стыковки в магазине продается специальная решетка. По необходимости используйте переходник для прямоугольного воздуховода, которым увенчается гофр возле потолка над вытяжкой. Потрудитесь прикупить герметик для заделывания щелей, хотя по нашему разумению они – дополнительная вентиляция в помещении, независимо от того, работает оборудование или нет.
3. В режиме рециркуляции мало того переключатель двигателя установите в соответствующее положение, еще угольный фильтр придется докупить. Отверстие корпуса под воздуховод прикрывается специальной заглушкой, идущей комплектом козырьковой кухонной вытяжке.

Активная вытяжка из фанеры

Для организации активной вытяжной системы центральным элементом является двигатель, благодаря которому воздух будет всасываться в воздуховод. Сделать самодельный вентилятор для вытяжки достаточно сложно, для этого требуются познания в этой теме. Поэтому для сбора самодельной вытяжки для кухни за основу стоит принять старое устройство, находящееся в рабочем состоянии. Если такового нет, выходом станет приобретение недорогой модели, подходящей по производительности и размерам.

Изготовление кухонной вытяжки активного типа начинается со сборки корпуса. Для начала собирается нижняя рама, на которой установлен двигатель и вытяжная решетка. Далее, изготавливаются основные элементы каркаса, которые крепятся к основе. Самодельная кухонная вытяжка может быть любой желаемой формы, поэтому комплектующие изготавливаются в зависимости от личных предпочтений

Здесь важно учитывать один момент: внутри каркаса должна размещаться труба воздуховода.

Детали для отделки воздухоочистителя изготовляются из . Далее, они последовательно приклеиваются к каркасу. После полного высыхания клея поверхность фанеры шлифуется и шпатлюется.

Вытяжка должна быть максимально полезной

Заключительным этапом изготовления декоративной вытяжки для кухни активного типа является процесс ее художественного оформления. В зависимости от предпочтений воздухоочиститель может быть окрашен, покрыт лаком либо облицован иными материалами.

Готовое устройство необходимо подключить к вентиляционной системе здания. Для этого воздухоочиститель монтируется при помощи крепежных элементов, после чего к нему подключается воздуховод. При необходимости его также можно скрыть в декоративном коробе.

Придерживаясь изложенных рекомендаций, сделать вытяжку на кухне в квартире либо частном доме не сложнее, чем прикрепить приобретенное устройство. Кроме того, этот вариант позволит изготовить изделие, подходящее под стиль и характер интерьера. Теперь вы знаете, как сделать вытяжку на кухне.

Обеспечение безопасности конструкции

В комплект вытяжного оборудования обязательно входит вентилятор, а это значит, что вытяжка должна подключаться к розетке. Если вы только приступили к ремонту в новой квартире, обязательно предусмотрите для вытяжки отдельную розетку, потому что данное оборудование постоянно должно находиться в подключенном состоянии.

Занятость розетки единственным прибором позволяет спрятать её за элементами мебельного гарнитура. Но не забудьте обеспечить к ней легкий доступ

Существует и ещё одно важное правило: розетка должна располагаться не ближе 60 см от раковины мойки и от плиты. Помните, что этот вытяжка – электроприбор, который способен поразить током, поэтому к вопросам электробезопасности нужно относиться серьёзно

Кухня, как и ванная комната, — помещение, в котором одновременно может быть и жарко, и влажно. Лишняя влага и жир от готовки оседают на решетке вытяжки. Это создаёт благоприятные условия для электрического пробоя на металлический кожух от мотора вентилятора. Именно по этой причине прибор следует подключать к электрической сети при помощи трех проводов.

Схема подключения вентилятора, входящего в комплектацию кухонной вытяжки, наглядно демонстрирует, что необходимы три провода: фаза, ноль и «земля»

В составе проводки должны быть ноль, фаза и «земля». Провод заземления легко отличить по желтой изоляции и по продольной зеленой полосе. Современные дома заблаговременно оборудуются евророзетками и контуром заземления. В этом случае достаточно заземляющий провод соединить с соответствующей клеммой штепселя. Её несложно отличить от других по значку в виде трех разновеликих параллельных линий.

Постройки постарше могут не иметь контуров заземления. В этом случае необходимо позаботиться о защите самостоятельно. В случае возникновения пробоя на корпус заземление позволит защитному автомату отключиться. Кроме того, оно необходимо для выравнивания потенциалов. В качестве дополнительной защиты рекомендуется проводку для розетки вытяжки сделать отдельным кабелем с защитой УЗО и выключателя-автомата.

О вытяжках и конструктивных особенностях

Для покупателя вытяжки следующие особенности станут важными.

1. Двигатель внутри становится основой для любых таких приборов. Если его обмотка будет герметичной, то и рабочий ресурс повышается. Шума и вибрации при работе, наоборот, становится меньше.
2. Крыльчатка обеспечивает захват воздуха с гарью. Она отвечает за вывод вредных веществ.
3. Многослойный алюминиевый фильтр необходим для комплекта. Он становится первичным барьером для взвеси жиров. Но нуждается в периодической очистке. С этой задачей справляются посудомоечные машины.
4. Все детали монтируются в корпус, который выполнен из металла, либо других материалов. Сталь считается наиболее качественной основой для кухни и шкафа.

Рабочая зона в центре кухни с вытяжкой.

Решаем вопросы с электробезопасностью

На длину сетевого шнура нужно обращать внимание. Для кухонной вытяжки чаще предусматривается отдельная розетка, потому такие шнуры выполняются короткими

И располагается всё рядом с куполом. Для самостоятельного наращивания шнура обрезание вилки запрещается. Особенно, если количество и сечение проводов не совпадают друг с другом по характеристикам. Из-за этого установка вытяжки усложняется.

Многофункциональная вытяжка в современной кухне.

Использование изоленты и самодельных скруток так же под запретом. Иначе возникает угроза для общей безопасности. И велика вероятность потерять гарантию на ту или иную вытяжку. Хотя воздуховод не пострадает.

Рекомендуется заранее позаботиться о создании дополнительных розеток и удлинителей для проводом на кухне, если это необходимо. Поскольку при строительстве домов изначально о таких мелочах практически не задумываются. Проблему лучше решить ещё до начала монтажа. И рекомендуется обращаться только к профессионалам в этой сфере. С ними установка вытяжки пройдёт легче.

Островное размещение вытяжки в кухне.

Вопрос заземления тоже решается. С проводами это обязательно.

Что следует знать о вытяжках, предназначенных для кухни

Следует иметь представление о том, как работает этот агрегат. Само по себе слово «вытяжка» подразумевает процесс, во время которого что-то вытягивается. И это «что-то» — воздух с загрязнениями.

Большинство вытяжек не просто втягивают в себя грязный воздух, они перерабатывают его при помощи фильтров и выпускают обратно, уже очищенный. Некоторые модели просто удаляют загрязненный воздух через систему вентиляции, к которой они подсоединены.

Важно! Если вы решили сделать вытяжку самостоятельно, обязательно проследите за тем, чтобы вентиляционные каналы вашего дома были исправны. .

Схема установки вытяжки.

В том случае, когда вентиляция забита или частично загрязнена, тяговая сила понижена. А порой вовсе отсутствует. Следовательно, вытяжка не сможет справляться со своей задачей на максимальном уровне. Чтобы помочь работе прибора, следует прочистить систему вентиляции дома и во время работы осуществить дополнительный приток воздуха на кухню.

Правило: если в вашем доме окна повышенного уровня герметичности, установите режим минимального проветривания благодаря специальным клапанам для вентиляции.

Виды кухонных вытяжек:

• активные;
• пассивные.

Первый тип кухонных вытяжек предполагает аппараты, в которых встроен электрический двигатель. Они зарекомендовали себя как отличные вытягивающие устройства. Но и у них есть недостатки. Например, высокий уровень расхода электроэнергии.

Второй вариант представляет собой более простую модель вытяжки. Принцип работы заключается в удалении загрязненного воздуха при помощи внутреннего мотора и вентилятора. Но обязательное условие для качественно работы прибора — поддержание вентиляционной системы в идеальном техническом состоянии.

Вернуться к оглавлению

Процесс изготовления вытяжки

Его можно разделить на этапы:

Схема работы вытяжки.

1. Первый этап — подготовка материалов и оборудования. Если чего-то из указанного списка нет, следует посетить строительный магазин. Приборы можно взять напрокат.
2. Второй этап — нанесение разметки. Для того чтобы не испортить эстетический облик помещения, следует тщательно произвести замеры. Потребуется обустройство не только вытяжки. Вам следует разместить также воздуховод. Его можно аккуратно замаскировать, воспользовавшись гипсокартоном. Самый простой вариант разметки получается в случае, когда отверстие под вентиляцию проделано сверху над плитой. Когда отверстие расположено в ином месте кухни, потребуется разместить короб, в котором будет проложена воздуховодная труба. Совет! Если на вашей кухне планируется отделка потолка гипсокартоном, вы можете частично скрыть воздуховод под ним.
3. Третий этап — создание каркаса под воздуховод. Для этого потребуются оцинкованные металлические профили. При помощи анкеров их закрепляют по всему периметру будущего воздуховода. Хорошо, если труба будет идти по прямой. В том случае, когда такой вариант невозможен, профиль следует закреплять с изгибами в необходимых местах. Разметку для воздуховода наносят на потолке. Первый профиль, который служит стартом, вниз прокладывают несколькими отдельными частями. Их же крепят при помощи саморезов.
4. Четвертый этап — завершение работ по обустройству гипсокартонного короба. Чтобы закончить работы, потребуется на уже выполненные подвесные части закрепить вторую панель от первичного профиля. Его вы использовали как точку старта работ. Когда будет готова нижняя часть, на нее монтируют планки поперечного типа. Их же впоследствии следует обшить гипсокартоном.
5. Пятый этап — формирование корпуса кухонной вытяжки. Итак, когда все черновые работы выполнены, можно приступать к обустройству непосредственно вытяжки. На стены кухни закрепляется нижняя часть будущего прибора. Ее также выполняют из профиля. Если на вашей кухне для вытяжки предусмотрена ниша, это дополнительно облегчит задачу. В противном случае придется дополнительно прикреплять нижнюю часть к основному коробу с боков. Все части вытяжки вырезаются из металлического профиля и соединяются с нижней частью. Чтобы сделать конструкцию более жесткой, потребуется усилить боковые стороны перемычками. Их также выполняют из профиля.
6. Шестой этап — присоединение воздуховода к вентиляционной системе. Это делается при помощи трубы гофрированного типа. Важно! Чтобы вытяжка работала с минимальным шумом, воздуховодную трубу следует обернуть материалом с повышенным уровнем звукоизоляции. Если вы проверили вашу вентиляционную систему и знаете о ее неисправности, следует обратиться к специалистам. Они прочистят каналы, что, в свою очередь, обеспечит в будущем хорошую тяговую силу в вентиляции.
7. Этап седьмой — отделка. Чтобы выполнить процедуру по отделке кухонной вытяжки, ее корпус и короб, в котором размещается воздуховод, обшивают гипсокартоном. Затем на готовую конструкцию наносят шпаклевку. С ее помощью маскируются крепежные элементы и гипсокартонные швы. После этого вытяжку можно покрасить. Некоторые предпочитают другие варианты декорирования этого кухонного прибора.

Схема расположения розеток на кухне.

Этот вид конструкции прекрасно подойдет как для активной, так и для пассивной вытяжки. Если вы выберете первый тип, внутрь корпуса потребуется вмонтировать двигатель электрического типа. Его нужно будет подсоединить к сети.

Второй вариант самодельной кухонной вытяжки выполняется из фанеры. Эта вытяжка используется только для активного типа приборов.

Для этого вам понадобится приобрести модель вытяжки небольшой стоимости или найти старый агрегат, который еще вполне сносно работает.

Вернуться к оглавлению

Тонкости работы кухонной вентиляции

разбитая вентиляционная шахта на кухне

Перед тем, как сделать качественную систему вентиляцию на кухне в квартире, важно понять принцип ее работы. Большинство старых домов сдавались с выступами вентиляции на кухне – обязательными составляющими системы воздухообмена по типу магистрали и спутников

От квартир-«спутников» воздух собирается в общую магистраль и выводится наружу. При подобной схеме вентиляции кухонь невозможно проникновение воздуха из шахты в квартиру, попадание его из одних квартир в другие, в том числе и при пожаре на нижних этажах. Шахта для вентиляции кухни скрывается в выступе, показанном на фото выше.

Особенности вентиляции многоквартирных домов:

• Воздушные каналы(воздуховоды) из кухонь разных квартир взаимосвязаны;
• В час из одной квартиры должно удаляться от 60 до 90 кубометров воздуха.

Основной закон воздухообмена – это кругооборот. Чтобы отработанный воздух вытягивался на улицу, его должен замещать свежий. Но большинство владельцев многоэтажек уже заменили старые деревянные окна пластиковыми, создающими герметичную конструкцию, полностью перекрыв чистому воздуху путь в квартиру.

Хозяева полагают, что решение проблемы в более частых проветриваниях. Но это ошибка. Здоровый микроклимат может обеспечить только постоянный и регулируемый воздухообмен.

Открытые зимой форточки приводят к резким скачкам температуры в квартире, сквознякам. При этом отток воздуха через вентканалы (если они не забиты) возможен лишь при открытых форточках.

В остальное время жильцы страдают от:

• повышенной влажности;
• нехватки кислорода;
• повышенного уровня углекислоты;
• развития плесени;
• распространения запахов приготовляемой еды по всей квартире.

Значит, чтобы вентиляция на вашей кухне работала отлично, необходимо обеспечить всего два условия:

• приток свежего воздуха;
• выдув отработанного воздуха.

Теперь сделать вентиляцию на кухне своими руками для вас не составит сложностей. Работы по восстановлению кухонной вентиляции следует начинать с диагностики.

Общая информация o кухонных вытяжках, принцип их работы

Как становится понятно из названия, вытяжка – прибор, который буквально «вытягивает» воздух, причем именно загрязненный воздух, появляющийся над плитой, именно поэтому вытяжку устанавливают именно там, этот воздух вытяжка убирает из помещения.

В подавляющем большинстве случаев грязный воздух после «вытягивания» попадает в вентиляцию дома, перед установкой вытяжки крайне важно обратить внимание именно на вентиляцию в помещении. Если дом уже довольно старый, вентиляционные каналы давно не прочищались, а тяга крайне мала, то в вытяжке будет мало смысла, уровень ее работы будет очень низок

После того, как вы убедились в том, что с вентиляцией все в порядке, нужно позаботиться o том, чтобы в помещении был постоянный приток свежего воздуха. Для того, чтобы это случилось, достаточно периодически проветривать помещении, а если в квартире или доме установлены пластиковые окна, нужно обеспечить микропроветривание или же установить на окна специальные вентиляционные клапаны.

Современный рынок кухонной техники обеспечивает большой выбор различных моделей вытяжек с огромным количеством функций, но в основном их все делят на две группы согласно принципу их работы:

1. Активные. Данные приборы работают с электродвигателем внутри, они обычно более стабильны и способны функционировать даже с не самой лучшей вентиляцией в доме. Существенный недостаток этих моделей заключается в том, что они потребляют довольно много электроэнергии, да и стоят дороже
2. Пассивные. Подобные приборы встречаются чаще, они стоят дешевле и на свою работу тратят значительно меньше электроэнергии за счет отсутствия в них вентилятора и специального электромотора. Они имеют куполообразную форму и работает за счет восходящей в них тяги, для подобных вытяжек обязательно наличие качественной вентиляции в доме

Если у вас есть свободное время, или вы попросту не хотите тратить большие деньги на прибор из магазина, попробуйте изготовить вытяжку на кухне своими руками, это несложный процесс, который поможет сэкономить достаточное количество средств и изготовить индивидуальный прибор, не похожий на остальные. Есть пара способов изготовления подобного прибора.

Как установить кухонную вытяжку своими руками

Сделать монтаж вытяжки над плитой на самом деле несложно, если есть минимальные навыки слесарно-ремонтных работ. Начать нужно с электрической части.

Подключение к электричеству

Для подключения подойдёт обычная розетка. Но если рядом с местом монтажа нет питающих точек, то поступить нужно следующим образом.

Необходимо подвести к разметке для вытяжки электрический кабель, попутно спрятав его в стену. Делать это нужно в следующей последовательности:

Сначала найдите ближайшую распределительную коробку. От неё до планируемого места монтажа вытяжки проделайте канал посредством штробления перфоратором и специальной лопатки.

Во время штробления очень важно правильно держать инструмент

Аккуратно поддевая отвёрткой, снимите круглую крышку распределительной коробки. Внутри этой полости находится разводка. Определите «фазу» с помощью отвёртки-тестера, по соседству окажется «ноль». Именно к этим выводам подключите новый кабель, например, с помощью клеммной колодки.

От комплекта клеммных колодок отламывают нужную часть по количеству проводов

Установите накладную розетку для вытяжки и заведите оголённые концы кабеля в её контакты, закрепите их.

Работать с электроприборами можно только при отключенном питании

Соберите розетку. Теперь можно включить питающий автомат.

Заземление для вентиляции обычно не используется.

Как и на какую высоту установить корпус вытяжки

Обычно устройство принудительной вентиляции располагают над плитой прямо на стену. Чаще всего достаточно двух точек опоры. Как правило, к покупной вытяжке прилагается руководство по установке и эксплуатации.

Оптимальная высота над газовой плитой около 80 см (над электрической достаточно 70 см). Нужно отступить данную величину от плиты и прочертить карандашом горизонтальную линию. Здесь будет нижняя поверхность вытяжки. Отталкиваясь от неё, можно разметить отверстия для подвеса.

Достаточно рулеткой измерить расстояния от нижней стенки прибора до отметок для крепежа к вертикальной плоскости. Эти же величины необходимо отметить уже на стене.

Далее просверлить отверстия, забить пластиковые дюбеля, вкрутить шурупы и на них повесить корпус устройства.

Саморез распирает дюбель в стене

Монтаж встроенной вытяжки

Процесс закрепления такого изделия прост. Корпус прикручивается саморезами к верхней стенке навесного шкафчика в четырёх местах. Когда дверца закроется, он останется невидимым.

Но у таких устройств в нижней части обязательно есть плоская панель с фильтрами. Она-то как раз должна остаться на виду. Чаще всего у неё есть выдвижная часть и подсветка.

Разметка для закрепления корпуса производится по шаблону, который обязательно должен лежать в комплекте документов к данной вытяжке. Проверяйте его наличие при покупке.

Фильтр встроенной вытяжки меняется снизу

Электрическое подключение кухонной вытяжки

В инструкции электрических дрелей написано: категорически запрещается заземлять. Почему, спрашивается. Считаем, речь касается процесса работы. Допустим, если сверлить батарею, начнется пробой на землю. Очевидно: редуктор стальной, ось. Возникнет значительный ток утечки. Инструкции напишет: нельзя заземлять прибор. Штекер попросту лишен боковой клеммы.

Бытовой инструмент относят к классу II электробезопасности. Двойная, эквивалентная изоляция. При нарушении целостности кембрика, выносе потенциала на шпиндель тряхнет, что ГОСТы из головы повылетают.

Нарушение инструкций, полагаем. В книге Полонского П.А. «Монтаж линейно-кабельных сооружений городских телефонных сетей 1978» указывается (стр. 80): электродрель должна иметь непременно заземление. Некоторые производители оборудования нарушают общепринятые нормы. Достоверно известно: некоторых людей убивало, работающих электродрелью — касались батареи центрального отопления. Избегая повторения с кухонной вытяжкой, домохозяйкой, прибор следует непременно заземлить. При невозможности мероприятия – занулить!

Полагаем, сказанное доступно изложено. Добавим, не принято кухонные встраиваемые приборы включать в розетку. Для коммутации с электрической сетью используются колодки, перед вставкой проводника лучше залудить, дабы не трепались, не покрывались налетом оксида. Рассказ про то, как установить вытяжку, подходит к концу. Наверняка найдутся у читателей другие пожелания, можете озвучить комментариями.

Вытяжка на кухню своими руками вариант 1

Самый простой и недорогой вариант изготовления техники для очищения воздуха в помещении — модель из гипсокартона.

Инструменты и материалы

Для изготовления устройства вам понадобятся следующие материалы:

1. Листы гипсокартона. Выбирайте марку материала, с повышенной влагостойкостью
2. Металлические профили.
3. Гофрированная труба для воздуховода.
4. Уголки металлические.
5. Отделочные материалы для короба: шпатлевка, краска.
6. Материал для изоляции воздуховодной трубы.

Важно! Воздуховод можно сделать из гофрированного материала или использовать пластиковую трубу. Выбор за вами, так как каждый материал имеет свои достоинства и недостатки: . Для монтажа гофрированной трубы нужны: фитинг, решетка и хомут

Воздуховод из гофрированного материала легко устанавливается, его можно растягивать до нужного размера.

Труба из пластика обычно имеет прямоугольную или круглую форму и ее можно скрыть внутри кухонного шкафа. Кроме того, на пластиковых трубах не скапливается жир и пыль, а, в процессе работы, отсутствует посторонний шум.

• Для монтажа гофрированной трубы нужны: фитинг, решетка и хомут. Воздуховод из гофрированного материала легко устанавливается, его можно растягивать до нужного размера.
• Труба из пластика обычно имеет прямоугольную или круглую форму и ее можно скрыть внутри кухонного шкафа. Кроме того, на пластиковых трубах не скапливается жир и пыль, а, в процессе работы, отсутствует посторонний шум.

Пошаговая инструкция по изготовлению

Чтобы сделать вытяжку на кухню своими руками качественно и быстро, соблюдайте такой алгоритм очередности работ.

Этап №1. Разметочные работы

На стене поставьте отметины для будущего устройства. Обязательно учтите, что на стене будет располагаться не только сама вытяжка, но и воздуховод.

Важно! Внешний вид всего приспособления будет гораздо эстетичнее, если воздуховод спрятать внутрь гипсокартонной конструкции.

Этап №2. Создание каркаса для воздуховодной трубы:

1. При помощи строительного уровня, прикрепите сначала верхнюю планку для короба. Если вы решили изготовить изогнутый короб, то перед креплением профиля, надрежьте его и изогните, придав нужную форму.
2. Установите стартовый профиль.
3. Опустите вниз вертикальные элементы.
4. Закрепите нижней планкой из того же профиля все вертикальные фрагменты.
5. К профилю прикрепите и поперечные панели, которые помогут соединить стенки гипсокартона.

Этап №3. Создание короба для вытяжки

Панели короба (жесткая рама) собираются из оцинкованного материала. Перед сборкой, обязательно выполните все расчеты вытяжки и сделайте подробный чертеж. На чертеже нанесите все размеры профиля, чтобы избежать ошибки в процессе изготовления.

Важно! Особое внимание при изготовлении каркаса уделите дополнительным поперечным перемычкам, которые крепятся сбоку. Они необходимы для придания жесткости всей конструкции

Перед тем, как приступать к обшивке короба, присоедините воздуховод к вентиляционному отверстию.

Этап №4. Отделка короба

Вытяжка для кухни с воздуховодом своими руками превращается в индивидуальный дизайн, и может иметь самую разнообразную форму. Гипсокартон и оцинкованный профиль позволяют создать шедевр дизайнерской мысли, а придать завершающий вид и воплотить в жизнь дизайнерскую задумку поможет отделка.

Вот самый простой способ завершающего этапа:

1. Каркас обшейте гипсокартоном, усильте металлическими уголками.
2. На стыках гипсокартонных листов и местах вкручивания гаек и болтов, проведите обработку шпатлевкой.
3. Покрасьте, побелите, отделайте декоративной панелью или покройте лаком конструкцию.

Важно! Представленную выше пассивную вытяжку легко преобразовать в активную. Для этого установите внутри корпуса электродвигатель и подключите технику к электропитанию.

Полезные советы:

1. При создании вытяжки остро встает вопрос, какие материалы использовать? Кроме гипсокартона, используйте фанеру, ДВП или МДФ. Для отделки примените деревянные багеты, выкрасив их морилкой до необходимого цвета. Использовать для отделки можно и декоративные полиуретановые плинтуса.
2. Для того чтобы воздуховод не шумел, оберните его звукоизоляционным материалом.
3. Если в дальнейшем вы планируете подвесной потолок в кухне, то существенную часть воздуховода спрячьте под обшивкой потолка.
4. При монтаже вентиляции максимально снизьте количество изгибов трубы. Это позволит усилить тягу воздуха, ведь при каждом повороте мощность устройства теряется на 10%.

Как сделать вытяжку из гипсокартона своими руками

Рассмотрим процесс изготовления вытяжки, характеризуемой как куполообразная. Пассивный тип. Сначала определимся с материалом и инструментом, а затем разберем все этапы предполагаемой работы.

Материалы

Для обустройства рассматриваемого варианта вытяжки потребуется следующий набор материалов:

• гипсокартон для возведения конструкции. Желательно, чтобы он был влагостойкий. Это позволит сохранить в целостности воздуховод;
• уголки из металла на 75 мм при толщине 2 мм;
• металлические профили, необходимые для крепления гипсокартона;
• гофра, имеющая длину от 2 до 5 м, что индивидуально. Присутствует зависимость расстояния между прибором и шахтой вентиляции;
• шпатлевка и эмаль для финишной отделки.

Внимание! Каркас вытяжки должен находиться на расстоянии не менее 65 см от поверхности плиты. При этом допустимый максимум такой высоты – 75 см

Что касается инструмента, то потребуется наличие:

• перфоратора;
• шуруповерта;
• ножниц по металлу;
• шпателей и кистей;
• рулетки и уровня (желательно лазерного).

Порядок действий

Первый этап работы – разметка кухонного помещения. Надо сориентироваться на отверстие для вентиляции и определиться с положением короба для отвода воздуха. Ширина вытяжки должна соотноситься с размером верхней поверхности плиты. Если выход в вентиляционную шахту находится в стороне, то потребуется гофрошланг. В противном случае, когда нужное отверстие располагается непосредственно над плитой, от гофры можно отказаться. Необходимо соблюдение условия, когда вытяжка, находящаяся под гипсокартоном, и плита совпадают по осям.

Сборка каркаса выглядит так:

1. На стену крепится оцинкованный профиль. Посредством уровня отмечается низ будущего короба. Монтаж производится за счет использования анкеров.
2. В соответствии с разметкой устанавливается стартовый профиль. Если требуется придание рельефа коробу, то профилю задается нужное направление. Для этого его просто сгибают или предварительно подрезают в нужных местах.
3. К смонтированному профилю крепится несколько вертикальных направляющих. Применяют саморезы. Формируются подвесы, на которых закрепляется еще один профиль. На этом сборка каркаса завершается.
4. К нижней части крепятся планки, устанавливаемые поперек.

Инфо! Материалом вытяжки может служить МДФ, влагостойкий гипсокартон, фанера, жесть, толстая фольга и негорючий пластик.

Следующий этап – сборка такой части конструкции, как короб для вытяжки на кухне:

1. Из профиля изготавливается рама и закрепляется на стене. Боковые части корпуса потребуется прикрепить к уже установленной конструкции.
2. Используется основной профиль для изготовления элементов, необходимых для состыковки с нижней рамой.
3. С помощью перемычек из профиля задается требуемая жесткость короба. Это достигается за счет усиления его боковых частей.
4. Устанавливается гофра. Предварительно надо проверить, что в вентиляционной шахте есть тяга. Для уменьшения шума воздуховод, созданный своими руками, заматывается звукоизоляционным материалом.
5. Производится обшивка гипсокартоном. Листы режутся таким образом, чтобы заготовки были ровными. Если это будет не так, то не удастся добиться приемлемого качества стыков, а это негативно отразится на процессе отделки. Используйте герметик для сокрытия огрехов работы. Для защиты углов вытяжки подойдет металлический уголок.
6. Последний этап работы отличается вариативностью. Применение шпатлевки с покраской – это наиболее простой способ финишной отделки. Надо лишь подобрать нужный цвет, гармонирующий с интерьером кухни. Выбор декоративной отделки не только усложняет работу, но и приводит к дополнительным тратам, связанным с покупкой соответствующего материала. Наконец, орнаменты и узоры придают оригинальность кухонному помещению. Хотя такое оформление требует определенных навыков.

Обозначенные выше действия позволяют собрать вытяжку пассивного типа. Хотя это не приговор. Достаточно установить на входе электровентилятор, чтобы тип вытяжки изменился.

Важно! При установке активной вытяжки не забудьте про обратный клапан – вариант дверки с пружиной. Поток воздуха, создаваемый вентилятором, открывает клапан, что приводит к выбросу чада наружу, а его остановка блокирует забор воздушных масс извне

Централизованные принудительные вентиляционные системы

Стоит упомянуть и о централизованных вентиляционных системах. В офисных зданиях и гостиничных комплексах зачастую устраивают единую систему вентиляции, обслуживающую все помещения здания. В жилье, как правило, вентиляцию объединяют в пределах квартиры или частного дома.

Централизованная принудительная вентиляция может быть вытяжной, приточно-вытяжной и приточно-вытяжной с рекуперацией тепла. Мы убеждены, что для отечественного холодного климата подходит только последний вариант.

Приточно-вытяжная система с рекуперацией тепла обходится недёшево, но она даёт реальную отдачу в виде экономии расходов на отопление и благоприятного микроклимата. Варианты без рекуперации при меньших затратах в нашем холодном климате малоэффективны.

В приточно-вытяжной системе воздух удаляется из «грязных» помещений и подаётся в «чистые» комнаты по системе вентиляционных каналов. Отработанный и свежий воздух «встречаются» в рекуператоре, где тепловая энергия от удаляемого нагретого воздуха передаётся к холодному, поступившему с улицы. При этом воздушные потоки не перемешиваются.

Принцип работы вентиляционного блока с пластинчатым рекуператором. Тёплый удаляемый и холодный свежий воздух проходят во встречных направлениях через теплообменник, состоящий из множества пластин, изготовленных из материала с хорошей теплопередачей. Тёплый воздух, непосредственно не контактируя с холодным, отдаёт ему тепловую энергию

Правильно запроектированная и смонтированная вентсистема с рекуперацией тепла обеспечивает передачу до 90% тепловой энергии от тёплого воздуха к холодному, что позволяет существенно сократить затраты на отопление и подавать в помещения воздух комфортной температуры.

Приточно-вытяжные рекуперативные вентиляционные системы наилучшим образом подходят для современных энергосберегающих домов. В скандинавских странах такой тип вентиляции уже не один год является обязательным для строящихся зданий, заменив естественную вытяжку.

Устройство централизованной приточно-вытяжной системы вентиляции с рекуперацией тепла. Удаляемый воздух собирается в «грязных» помещениях, подогретый в теплообменнике свежий подаётся в «чистые».

Централизованные вентсистемы проблематично сочетать с газовыми кухонными плитами. Для газовой плиты всё равно придётся делать естественную вентиляцию из помещения либо устанавливать сложную аварийную автоматику. Адекватно сочетать две разные вентсистемы (с вытяжкой — три) в одном помещении сложновато. Электроплита не создаёт таких проблем.

Процесс монтажа вытяжки

Конечно же, монтаж кухонной вытяжки своими руками зависит от её вида и расположения вентиляционной шахты. Вначале мы рассмотрим установку на примере встроенного устройства в шкаф.

Антивозвратный механизм

• Антивозвратный клапан не даст воздуху возвращаться обратно на кухню
• Если вы решили сделать все на совесть, то начинайте с изготовления короба для хлопушки. Корпус можно изготовить из алюминия, оцинкованного листа или жести по схеме, которая была приведена выше. Либо, чтобы не мучиться, просто купите антивозвратный клапан, который открывается, как бабочка. Он ставится перед вентиляционной шахтой.
• Для удобства установите корпус на настенный шкаф над плитой. Потом закрепите его более плотно, заделав все щели монтажной пеной и приклеив к шкафу, во избежание резонанса.
• Вначале только примерьте корпус хлопушки и сделайте разметку на шкафу для отверстия. После этого можно снимать шкаф со стены и вырезать в нижней стенке электролобзиком отверстие под обрамление. Для этого просверлите отверстие внутри области разметки большим сверлом, а затем вставьте в него пилку лобзика и начинайте вырезать нужную вам форму в шкафу.
• Далее, таким же образом сделайте отверстия во внутренних полках (если они есть) под воздуховод. В верхней стенке нужно сделать квадратное отверстие с запасом 3-5 мм под хлопушку.

Подключение воздуховода

• Следующий этап – подключение воздуховода. Просуньте гофру в проделанные отверстия, а в верхней стенке шкафа придайте ей нужную форму квадрата. Обрежьте гофру с небольшим запасом, надрежьте углы и загните их наружу.
• Теперь шкаф с гофрой можно вешать на стену. Не забудьте обработать все стыки воздуховода силиконовым герметиком, чтобы не терялась мощность.
• Закрепите самодельный короб на шкаф, чтобы он соединил гофру с вентиляционной шахтой. Клеим его также на силикон, а большие щели заделываем пеной.
• После этого можно закрепить вытяжку в шкафу. Прикрутите её на саморезы, или на дюбели – если крепление предназначено для стены.
• Надежно закрепите гофру на вытяжку и зафиксируйте с помощью хомута. В этом месте герметиком промазывать соединение не обязательно.
• В случае если вы подключаете вытяжку напрямую, то просто подсоедините воздуховод к вентиляционной шахте. Чтобы удобно было состыковать их, используйте специальную решетку с круглым отверстием, которая показана на фото. Крепление гофры к вентиляции
• При использовании ПВХ воздуховодов установка аналогична: просто соединяем трубы с комплектующими углами и проводим до вентиляции.

Комплектующие для пластикового воздуховода

Совет! При монтаже вентиляции старайтесь максимально снизить количество изгибов трубы, чтобы тяга воздуха оставалась достаточно хорошей. При каждом повороте мощность теряется примерно на 10%.

Крепление на стену без шкафа

• Далеко не все над плитой располагают настенные шкафы, опасаясь их быстрой порчи от пара и высокой влажности. Тем более, настенные шкафы обычно узкие, что не позволяет крепить широкие вытяжки внутрь. Если встроенного крепления нет, то для этого к стене крепится П-образная рама из уголков на дюбели. Такое крепление выступает в качестве опоры для корпуса.
• А как установить кухонную вытяжку, если обычными дюбелями к стене её закрепить не получается? Такие проблемы часто возникают у владельцев газовых плит, когда труба мешает нормальному креплению.
• В этом случае можно купить длинные сантехнические саморезы-шпильки, которые, с одной стороны, выглядят как саморез, а с другой, имеют резьбу с гайкой. Вы просто вкручиваете их в стену как дюбели, и к ним прикрепляете корпус вытяжки на необходимом отступе от стены.

Крепление вытяжки рядом с газовой трубой Установка вытяжки на кухне – видео-инструкция:

И в конце остается только подключить вытяжку к сети, через розетку, либо постоянным подключением через предохраняющий автомат. Не забудьте в первую очередь подсоединить зануление, оно уведет возможное напряжение с корпуса при работе вентиляторов.
Если все работает, можно надевать декоративный колпак и радоваться свежему воздуху при приготовлении пищи!

Какой бывает вытяжка по конструкции

• Циркуляционные и эвакуационные.

Их различают по принципу действия. Одна разновидность создана для того, чтобы прогонять воздух через поглотители запаха на кухне, а затем возвращать его. Другая нужна только для того, чтобы удалять гарь, через окно её уходит недостаточно. Иногда эвакуационные конструкции преобразуют в циркуляционные. Для этого просто требуется поставить дополнительный угольный фильтр. Установить вытяжку на кухне не составит труда.

Вытяжка с дополнительным угольным фильтром.

• Тип размещения кухонной вытяжки зависит от места и способов проведения монтажа. Конструкции бывают встроенными и настольными, настенными и потолочными.

1. Островные или потолочные разновидности очень удобны для небольших кухонь-студий. Так поступают, когда сама плита по центру. Она и называется «островом» в данной ситуации. Она функционирует, чтобы обеспечить вам общий вывод воздуха, без применение принудительной циркуляции. Но процесс установки лучше доверить профессионалам.
2. К стене монтируются так называемые зонты, или настенные разновидности. Здесь важным становится оформление, поскольку практически все детали видны невооружённому взгляду.
3. Настольные вытяжки часто используются в местах общественного питания. Не важно, есть ли окно.
4. Есть так же интегрированные модели, которые устанавливаются своими руками прямо внутрь мебели.

Потолочная система размещения вытяжки.

У интегрированной есть свои подгруппы. Например, угловые. На кухне по удобству они уступают аналогам. Некоторые изделия монтируются между навесными столами. Воздуховод обустроить вам не составит труда.

Каминные вытяжки имеют много общего с обычными кухонными. Каминные варианты крупные сами по себе. И изготавливают их из материалов, способных сопротивляться открытому возгоранию. По своей сути, это открытые дымоходы, которые монтируются внутри помещений. Они способны отлично вписаться в любые интерьеры, и нет необходимости в применении гофрированной трубы.

• При выборе не меньше внимания вам стоит уделить и размерам.

Дизайнерское расположение вытяжки в кухне.

Широкие конструкции не нужны вам, когда на кухне используются двухкомфорные печи, либо компактные электроплиты. Иначе конструкция будет мешать, сильно выдаваться вперёд. Внимания требует установочная высота. Стандартной шириной для приборов считается ширина в пределах от 50 до 120 сантиметров. Плита и раструбы должны иметь одинаковые габариты. Иначе воздуховод тоже не будет работать.

Над плитами высота размещения составляет 70-80 сантиметров. Низкое расположение не сделает эксплуатацию удобной. И установка вытяжки не будет такой удобной.

• Производительность обозначает вам объём воздуха, который поглощается устройством за единицу времени. Единицы измерения – куб/час. Для небольших помещений достаточно мощности до 300 куб/час. Мощность в пределах 600-800 куб/час нужна уже для более просторных помещений. В инструкции указан максимум производительности, когда воздух отходит. Это важно. Дополнительная нагрузка на вентилятор предполагается при включении режима рециркуляции. Производительность прибора снижается до 60 процентов. Это не зависит от гофрированной трубы.

Кухня с вытяжкой в стиле хай-тек.

После знакомства со всеми этими особенностями вам будет проще сделать правильный выбор. Тогда не придётся переплачивать за красивый внешний вид и функции, которые с большой вероятностью останутся невостребованными на кухне, над плитой. Ведь от них не зависит эффективность воздуховода.

Монтаж кухонной вентиляции

Внимание! Перед тем как делать план вентиляции всего дома рекомендуется выяснить уровень загрязненности воздуха того района, где будет построен дом, так как может понадобиться дополнительное оборудование для очистки воздуха.

Для наиболее эффективной циркуляции воздуха во всех помещениях построенного здания проделываются отверстия, отвечающие за вход и выход кислорода. Согласно принятым нормам втяжное отверстие располагается над фундаментом на поверхности наружной стены. Вытяжное же делается на крыше, причем возвышающаяся над крышей труба для выхода загрязненного воздуха, составляет как минимум 0,5 м.

При правильно рассчитанной системе проветривания движение воздуха в здании будет перемещаться по вентиляции из комнат в кухню, откуда уже и будет выводиться наружу (смотрите приложенную схему).

Схема движения воздуха

Особое внимание уделите изучению вопроса правильного расположения каналов вентиляции, а также подбору качественных материалов. При помощи специальных инженерных таблиц рассчитайте длину и ширину прямоугольного сечения канала, которые бы обеспечили быстрый и полный вывод отработанных масс воздуха наружу. Во время строительства канал монтируется в стены постройки.

Вентиляционный канал рекомендуется использовать из нержавеющей стали. Стенки внутри трубы-канала должны быть гладкими, чтобы сажный налет и жирные пары не цеплялись за заусеницы. Это облегчит вам уход за вентиляцией. В помещении все отверстия воздуховода защищают специальными решетками для предотвращения попадания в них инородных предметов.

Как обеспечить отток воздуха в квартире

Если общедомовая система вентиляции на кухне не работает, можно организовать отток воздуха своими силами при помощи механической тяги.

Вытяжной вентилятор вентиляции

Очень простое и эффективное средство, когда вытяжная система вентиляции на кухне не работает. Вентилятор можно использовать самостоятельно, а также в дополнение к кухонной вытяжке. Многие специалисты рекомендуют установить вытяжку с рециркуляцией воздуха (фильтр, очищающий воздух и подающий его обратно в помещение) и вентилятор на выход воздуховода кухни своими руками.

Обычно для правильной организации вентиляции кухни используются осевые вентиляторы.

При выборе модели для вентиляции кухни в квартире учитывают следующие параметры:

• мощность определяется по формуле: площадь кухни * высота потолков * 10. Здесь 10 – это кратность воздухообмена в час;
• издаваемый шум – от 40 до 70 децибел;
• безопасность (работа с горячим воздухом). Существуют модели, выдерживающие до 120 градусов;
• наличие жировых фильтров;
• наличие датчиков влажности. Включаются и выключаются в автоматическом режиме.

Перед тем, как правильно сделать вентиляцию на кухне с помощью вытяжного вентилятора, нужно выбрать место для его установки. Это может быть окно, вентиляционное отверстие в кухонной несущей стене или вентиляционный канал.

вентиляторы установлены непосредственно в шахту

Пример установки механизмов для вентиляции кухни на фото.

Кухонная вытяжка в вентиляцию

Большинство владельцев квартир прибегают к этому способу. Он действительно эффективен, так как вытяжное устройство располагается непосредственно над варочной панелью и сразу эвакуирует пары и запахи. От вытяжки вентканал выпускается непосредственно в общедомовую вентиляцию. И тут нужно непременно соблюсти одно правило:

В продаже есть специальные вентиляционные решетки с двумя выходами: для естественного движения воздуха и для трубы вытяжки. Такое решение самое правильное.

Пары и теплый воздух в помещении поднимаются вверх и для эвакуации парового облака необходимо оставить открытой решетку. Через нее удаляется и отработанный воздух жилых помещений.

Перекрыв решетку, вы совершенно нарушаете работу естественной вентиляции. Сотрудники газовой службы укажут на эту ошибку и предпишут исправить ее в кратчайшие сроки.

Важно правильно подобрать кухонную вытяжку. Ее габариты и мощность должны быть адекватны помещению

Так, наиболее эффективна вытяжка, зонт которой равен площади варочной панели.

Самые слабые кухонные вытяжки работают с производительностью 250 – 300 кубометров воздуха в час. Наиболее мощные — 1200 кубометров воздуха в час. Чересчур мощный прибор на кухне может нарушить циркуляцию воздуха в общедомовой схеме вентиляции, рассчитанной в среднем на 75 кубометров воздуха в час из одной квартиры. В системе кухонной вентиляции создается подпор воздуха, выталкивающий «ваши» запахи в соседские квартиры.

Поэтому производительность подсчитывают по формуле:

Площадь кухни умножить на 10.

Для эффективной и безопасной работы вытяжки в качестве элемента схемы вентиляции кухни важно правильно ее установить. Чем ближе зонт к варочной панели, тем меньше жара и ароматов кухни распространится вокруг. Но слишком низко установленная, вытяжка может мешать при приготовлении пищи и даже оплавиться от температуры.

Оптимальная высота установки вытяжки – 55 – 56 см над плитой.

Кроме описанных выше схем вентиляции кухни, существуют еще приточно-вытяжное оборудование, обеспечивающее максимальный комфорт. Но оно достаточно громоздко и дорого, поэтому при оборудовании кухонь многоквартирных домов обычно не используется.

Основные режимы работы вытяжки

Помимо разделения изделий по видам, вытяжки имеют отличия в зависимости от режима их работы, т.е. режима вентиляции .

• Проточный режим вентиляции. Такой режим основан на том, что изделие вытягивает плохой и загрязненный воздух из помещения кухни в шахту вентиляции. Еще этот режим работы называют отводом воздуха или вытяжным режимом. Это самый эффективный и производительный режим вытягивания и очищения воздуха.
• Циркуляционный режим работы. В этом режиме изделия начинают пропускать грязный воздух через угольные фильтры, расположенные в корпусе на выходе вытяжки, тем самым получая уже очищенный воздух. Для таких изделий необязательно наличие вытяжной трубы на кухне. Осуществить монтаж такой вытяжки достаточно просто и легко. К сожалению, такие изделия являются малоэффективными в плане очистки воздуха.

Источник: http://www.tproekt.com/kak-ustanovit-vytazku-na-kuhne-svoimi-rukami-pravilnyj-montaz-vozduhovoda/

Система вентиляции кухни: требования, особенности, правила обустройства

Конструкция вентиляционных и вытяжных систем для кухонных помещений, по сути, очень проста. Существует множество нюансов, игнорируя которые, мы имеем все шансы создать неправильную и неэффективную вентиляцию. Вентиляцию, которая вместо того, чтобы очищать воздух, будет, в прямом смысле, отравлять нам жизнь.

Естественная вентиляция кухни и закон сохранения объема воздуха

Давно прошли те времена, когда жители частных домов и городских квартир устраивала естественная вентиляционная система на кухне. Несмотря на сравнительно низкую эффективность подобных систем (особенно в моменты приготовления пищи), принципы их обустройства будут актуальны всегда. Дело в том, что непрерывное функционирование естественной вентиляции возможно только при соблюдении определенных условий. А именно: вентиляционные каналы должны обеспечивать беспрепятственный отвод воздушных масс из помещения, а приток свежего воздуха на кухню должен осуществляться непрерывно.

Что поставить для притока воздуха на кухне

Обеспечить соблюдение первого условия можно своевременной чисткой и обслуживанием вентиляционных каналов. Выполнение второго условия поможет простейший приточный клапан на кухню в составе вентиляционной системы.

Всегда можно врезать в стену приточный клапан, который усилит естественную вентиляцию.

Всего пару десятилетий назад большинство жилых помещений были оснащены деревянными окнами. Их герметичность, как мы знаем, оставляла желать лучшего. Поэтому вопрос о принудительной вентиляции не вставал: приток свежего воздуха в квартиру или дом происходил практически без участия человека. Сегодня, когда мы имеем дело с герметичными стеклопакетами и мощными кухонными вытяжками, клапан приточной вентиляции, встроенный в конструкцию пластикового окна или вмонтированный в стену, является отнюдь не капризом, а необходимостью.

Простейшая приточно-вытяжная вентиляция своими руками

Если в вашем доме или в квартире есть система естественной вентиляции с вытяжным отверстием на кухне, то появление запаха пирожков в спальне вам практически не грозит. Если ваш дом только строится, то позаботиться о наличии подобной системы – самое время. Функционируя в штатном режиме, она постоянно будет обновлять воздух в кухонном помещении, а при недостаточной эффективности ее всегда можно усовершенствовать, оснастив небольшим вытяжным вентилятором.

Если вы проживаете в частном доме, то крышной вентилятор, установленный в вентиляционном канале, поможет модернизировать конструкцию системы, не создавая шума во время работы.

Если частный дом, то проблема решается просто – установкой крышного вентилятора. Поставить, и пусть шумит себе на улице.

Если вы проживаете в квартире, то вентилятор, установленный в вентиляционное отверстие, качественно улучшит процесс поступления свежего воздуха в помещение.

Когда я включаю обычный вентилятор, встроенный в вентиляционное отверстие на кухне, даже при открытой двери запах идет в вентиляцию.

Неплохим решением может стать канальный вентилятор, способный значительно усилить мощность вытяжного потока.

Поставив перечисленные устройства, вы своими руками сможете превратить естественную вентиляцию в простейшую приточно-вытяжную систему.

Правила создания воздуховодов

Система естественной вентиляции, в которой отсутствуют вспомогательные вентиляторы, в любой момент может сыграть над вами злую шутку. Речь идет о таком физическом явлении, как «опрокидывание тяги». Оно наблюдается тогда, когда под воздействием внешних факторов вытяжной поток теряет силу или вовсе меняет свое направление (воздух с улицы начинает поступать в помещение через вентиляционную шахту). Поэтому вентиляционный канал целесообразно вывести на крышу, а его высота должна превышать высоту конька. Это требование актуально как для естественной вентиляции, так и для системы «принудительная вентиляция» на кухне.

Опрокидывание тяги часто случается в межсезонье, когда на улице влажно и промозгло. Если вентиляционную трубу установить ниже конька, то опрокидывание станет постоянным явлением и будет зависеть от направления ветра.

Трубу и воздуховод, которые будут проходить через холодные места (чердак и наружное пространство здания), следует утеплить.

Вентиляция на кухне с вытяжкой

Мы рассмотрели особенности систем, которые функционируют непрерывно и призваны обеспечивать эффективный воздухообмен в помещении кухни. Теперь поговорим о кухонных вытяжках – устройствах, которые включаются в работу в самые «жаркие» часы, принудительно помогая нам избавиться от запаха готовящейся на плите еды.

Кухонная вытяжка, в отличие от стандартной вентиляционной системы, помогает улавливать дым, пар и частички жира, попадающие в воздух во время приготовления пищи. Поэтому требование монтажа вытяжного устройства в дополнение к действующей вентиляционной системе оправданно.

Вытяжка нужна, если на кухне не хочется часто делать ремонт. Не бывает чудес, и без принудительного удаления продуктов испарения наружу они оседают на стенах, на потолке, на мебели и людях.

Вытяжка на кухне нужна, давайте подумаем, какую вытяжку сделать.

По принципу работы вытяжки делятся на два вида — проточные и рециркуляционные. Проточные отводят воздух из помещения на улицу, в то время как рециркуляционные – отфильтровывают примеси и поставляют воздух обратно в помещение.

По всему видно, что рециркуляционные вытяжные устройства у пользователей нашего портала не пользуются популярностью. И тому есть несколько причин: необходимость в частой замене фильтра, низкая эффективность и неспособность отводить избыток тепла из помещения.

Толку от такой вытяжки мало (у меня дома стоит только потому, что лень к каналу трубу тянуть). Жир быстро накапливается на стенах и очень трудно отмывается (особенно, если отделка дома из дерева). Если озадачиться установкой вытяжки, что очень полезно (особенно, если любите жареную рыбу, мясо и прочие гриль), то вывести нужно в вентканал (просто наружу через стену не рекомендую, потому как стена испачкается со временем).

Учитывая все недостатки рециркуляционных установок, их следует использовать только в исключительных, специальных случаях.

Проточная вытяжка выводит побочные примеси, образующиеся во время приготовления пищи, за пределы помещения. По способу установки проточные вытяжки бывают подвесными, встраиваемыми, угловыми, купольными и островными. Независимо от того, к какому типу установки относится вытяжка, отвод воздуха из помещения должен быть организован по одному и тому же принципу. Он заключается в том, что действующая вытяжка должна быть подключена только к обособленному вентиляционному каналу.

Вытяжку от кухонной газовой плиты никогда и ни с чем соединять нельзя. И воздуховод от плиты должен идти вертикально вверх.

Если вы не боитесь испортить фасад своего дома (квартиры) пятнами от жира, сажи и пара, то для вытяжки в стене можно проделать отдельный горизонтальный канал. Выходное вентиляционное отверстие будет располагаться прямо на наружной поверхности стены. Подобное устройство вентиляции на кухне дома желательно оснастить обратным клапаном (если его наличие не предусмотрено в конструкции самой вытяжки) или инерционной решеткой.

Клапан с приводом – это хорошо, но у вытяжек есть обратные клапаны. Остается только следить за тем, чтобы воздух не задувал напрямую в воздуховод.

Выполнить такое » уменьшение вентиляции в стене на кухне»
помогут инерционные решетки или дефлекторы.

В идеале, воздуховод для вытяжки должен быть создан по тем же принципам, по которым создаются другие вентиляционные каналы. А именно: для того чтобы воздуховод обеспечивал естественную тягу при отключенной вытяжке, его следует вывести на крышу дома (чуть выше конька).

Особое внимание нужно уделить утеплению воздуховода на чердаке и на улице, которое будет препятствовать образованию конденсата.

Воздуховоды, что будете по чердаку прокладывать, ватой оборачивают.

О вентиляционных выходах: целесообразно приобретать уже готовые изделия, которые в соответствии с существующими стандартами утепляются на этапе изготовления.

Правила вентиляции кухни. Материал воздуховода

Материал воздуховода, используемого для подключения кухонной вытяжки, должен соответствовать следующим условиям:

1. Создавать минимальное сопротивление воздушному потоку;
2. Иметь высокую антикоррозионную стойкость;
3. Обладать достаточной площадью внутреннего сечения.

Беря во внимание первое условие, гибкий гофрированный патрубок, стенки которого обладают достаточно высоким сопротивлением, рекомендуется использовать исключительно для соединения вытяжки с вентиляционным каналом.

Чтобы ржавчина не разрушала воздуховод, многие люди стремятся внедрить в его конструкцию пластиковые канализационные трубы с толстым сечением. Но этот материал склонен накапливать жировые отложения, но безопасными такие трубы назвать никак нельзя. Их применение может привести к пожару (стоит только маслу воспламениться на раскаленной сковороде при работающей вытяжке). Именно по этой причине от использования канализационных труб следует отказаться заблаговременно.

Пластик ни в коем случае не применяется для вытяжки от кухонной плиты. Даже алюминий нельзя. Только оцинковка или нержавейка.

Вот что говорят наши пользователи о сечении труб, предназначенных для создания вентиляционных каналов.

У вытяжек подключение – 150 мм. Диаметр трубы по стояку должен быть – 200 мм (эквивалент квадратный подберите сами).

Требования по вытяжной вентиляции на кухне. Расчет мощности

Выбирая вытяжку для собственной кухни, каждый из нас задумывается о том, какова должна быть мощность у этого устройства. Во всех случаях этот показатель зависит от площади кухонного помещения. Если площадь вашей кухни менее 10 м² (включительно), а высота – 2,5 — 2,7 м, то вытяжка, пропускающая через себя 280–350 м³ воздуха за один час, вполне сможет удовлетворить вашим потребностям. Если площадь кухни больше, то и мощность устройства должна быть соответствующая.

В принципе, этот параметр можно узнать у продавцов, а можно самостоятельно рассчитать по формуле: V=S*H*10*1.3. В ней: S и H – это площадь и высота помещения, V – объем (м³/ч).

Узнать об общих принципах создания вентиляционных систем в частном доме, а также получить исчерпывающую информацию об особенностях вентиляции помещений с повышенной влажностью вы можете, прочитав пару полезных статей, размещенных на портале FORUMHOUSE. Если вам интересны принципы обустройства вентиляционных систем в кухонных помещениях, если у вас есть практический опыт, и вам не терпится поделиться своими наработками в этой области, то посетите соответствующую тему, где сможете найти для себя много интересного. А видео об устройстве приточно-вытяжной вентиляции с рекуператором поможет вам решить вопросы, ответы на которые вы по какой-то причине не смогли найти, ознакомившись с предыдущими материалами.

Источник: http://www.forumhouse.ru/journal/articles/6886-sistema-ventilyacii-kuhni-trebovaniya-osobennosti-pravila-obustrojstva

Вытяжка для кухни своими руками

В процессе приготовления пищи газовой варочной плитой выделяются вредные, нежелательные продукты горения, отрицательно влияющие на организм человека. При длительном нахождении в помещении с повышенным содержанием канцерогенов резко снижается работоспособность, ухудшается самочувствие, повышается риск развития опасных заболеваний. Кухонная вытяжка является решением такой проблемы.

Для крупногабаритных квартир, ресторанов, столовых покупают стандартную заводскую технику и устанавливают ее. В маленьком помещении после ремонта или при смене дизайна можно смастерить вытяжку для кухни своими руками. При соблюдении описанных рекомендаций процесс самостоятельного изготовления не займет много времени, труда и средств.

1. Функции кухонной вытяжки
2. Схема кухонной вытяжки
3. Виды креплений
4. Выполняем расчет мощности
5. Электробезопасность
6. Изготовление вытяжки на кухне своими руками
7. Из гипсокартона
8. Из фанеры
9. Чистка и уход

Функции кухонной вытяжки

Каждый час в помещениях, используемых для приготовления пищи, должен происходить 10-кратный обмен воздуха, для осуществления которого выполняют следующее:

1. Помещение необходимо очищать от вредных примесей, образующихся в результате тепловой обработки продуктов.
2. Поверхность плиты тщательно обрабатывают моющими средствами.
3. Хозяин квартиры должен обязательно сделать вытяжку на кухне.

Кухонная конструкция выполняет следующие функции:

• защита потолка, стен и мебели от попадания копоти и жирной пыли;
• очистка и фильтрация воздуха;
• улавливание дыма, запаха, возникающих в результате горения;
• удаление испарений, исходящих от плиты;
• предотвращение распространения вредных канцерогенов в смежные комнаты.

Такое оборудование на кухне часто является элементом дизайна. Каркасы выполняют из дерева, стекла, гипсокартонных листов или фанеры в разных формах и с декором, что напрямую влияет на устройство кухонной вытяжки.

Схема кухонной вытяжки

Вытяжной механизм для кухни состоит из таких деталей:

1. Корпус.
2. Вентиляционный механизм.
3. Редуктор.
4. Прямоугольный воздуховод.
5. Орган управления.
6. Фильтры.
7. Соединители.
8. Колено прямоугольное.
9. Настенная пластина.

Электрическая схема состоит из следующих компонентов:

Вытяжной вентилятор с электромотором.	Главный элемент вытяжки обеспечивает движение потока воздуха через фильтрующие детали. Электромотор представляет собой асинхронный многоскоростной двигатель, в котором его частота вращения меняется за счет разного подключения статорных обмоток. Конструкция вентилятора может быть осевой или тангенциальной.
Переключатель скоростей.	Простым и удобным способом переключения являются кнопки и ползунковый переключатель. Они мгновенно изменяют параметры электрической сети, подавая напряжение на обмотки двигателя. Сенсоры с подсветкой и оригинальным дизайном используют в дорогих моделях.
Осветительные лампы.	Освещение поверхности плиты осуществляется с помощью ламп накаливания, галогенами или светодиодами. Светодиодные приборы экономичнее.
Фильтры.	Применяют жироулавливающие фильтры, предназначенные для защиты от грязи и очистки воздуха, и фильтры тонкой очистки, или угольные, используемые для обеззараживания.

Кухонная вытяжка своими руками подразделяется на 2 типа:

1. Проточная. Устройство работает с отводом загрязненного воздуха. Воздуховод выводит его через вентиляционную систему из помещения на улицу. Такая установка характеризуется высокой производительностью и максимальной эффективностью.
2. Циркуляционная. Оборудование работает в режиме рециркуляции без подключения к вентиляционной системе. Процесс очистки осуществляется угольными фильтрами, находящимися в корпусе устройства, в котором уже очищенный воздух станет поступать обратно. Такой тип вытяжки менее производителен, но отличается быстрой и удобной установкой.

Стандартный размер короба для вытяжки купольного типа имеет такой вид:

• ширина – 50-90 см;
• длина – 50, 70, 90, 120 см;
• глубина – 50 см.

При определении параметров оборудования необходимо учитывать размеры плиты. Варочная поверхность не должна быть больше, чем поверхность вытяжного устройства.

Источник: http://vseme.ru/kuhnya/vytyazhka-svoimi-rukami
