Системы вентиляции в частном доме – как правильно сделать

Коттедж без эффективной вентиляционной системы назвать комфортным для проживания сложно. Приток свежего воздуха в него снаружи должен быть постоянным и достаточным, иначе микроклимат в комнатах станет неблагоприятным.

Делается вентиляция в частном доме по одной из двух схем – с естественной либо принудительной тягой. Причем выполнить ее монтаж вполне получится и самостоятельно. А вот проект в отдельных случаях придется заказывать у профессионалов.

Есть упрощенные расчеты устройства воздухообмена в малоэтажных жилых зданиях, но они не всегда подходят. Здесь надо быть максимально внимательным, чтобы все правильно сделать.

Содержание

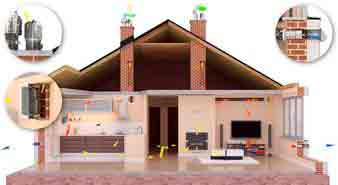

Виды вентиляционных систем

Все вариации систем вентиляции делятся на два вида:

Естественные.
Принудительные (управляемые, механические).

Первые предполагают отсутствие любых механических средств циркуляции воздушных масс по дому. В этом случае все происходит благодаря естественной тяге, образующейся за счет разницы давлений и температур в разных точках системы вентиляции. Работа вторых наоборот обусловлена наличием в их составе воздушных вентиляторов вытяжного либо приточного направления.

Чем отличается естественная и принудительная вентиляции

Естественная

Для создания естественной вентиляции частного дома необходимо лишь проделать в его стенах отдушины и создать вытяжной вентканал. Этот вариант наиболее прост и быстр в реализации. Достаточно еще на стадии строительства коттеджа предусмотреть отверстия для поступления и выхода воздуха. А если здание уже построено, то проделать их в стеновых конструкциях также не слишком сложно.

Среди преимуществ естественной вентиляции особо выделить стоит:

дешевизну монтажа;
высокую надежность и полную энергонезависимость системы;
отсутствие необходимости в сложном обслуживании;
бесшумность работы.

Естественная вентиляция не перестанет работать при перебоях в электроснабжении. В ней нет механизмов, которые способны сломаться в неподходящий момент или шуметь при функционировании.

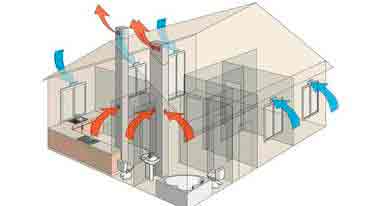

Естественная вентиляция с применением вентшахт

В числе недостатков системы вентиляции с естественной тягой:

отсутствие фильтрации и очистки воздушных масс от пыли, запахов и пыльцы;
повышение шумности в доме за счет наличия в стенах дополнительных отверстий;
сложность регулировки вентиляции по объему воздухообмена;
увеличение потребления тепла на обогрев помещений зимой из-за поступления в больших объемах холодного воздуха с улицы;
зависимость тяги от внешних атмосферных факторов.

Эту схему вентиляции рекомендуется использовать, когда коттедж стоит далеко от автомагистралей и в чистой местности. То есть там, где нет необходимости в дополнительной очистке приточного уличного воздуха и нет сильного шума. В большинстве остальных случаев стоит присмотреться к варианту с вентилятором.

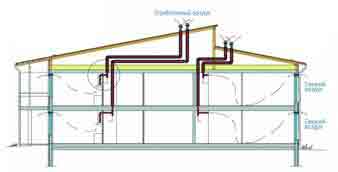

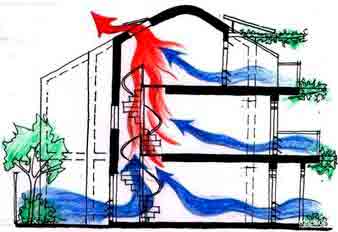

Естественная вентиляция в доме с мансардой

Принудительная

В отличие от естественной вентиляция в частном доме принудительного типа более эффективна и способна контролировать в помещении не только температуру, но и влажность. Однако стоит она гораздо дороже и требует постоянного электропитания. Главный элемент такой системы – вентилятор в том или ином виде.

Среди достоинств вентиляции с принудительной тягой числятся:

возможность точной регулировки мощности и настройки иных характеристик системы отдельно для каждой комнаты;
возможность автоматического контроля помимо температуры также влажности и чистоты комнатного воздуха;
автономность работы оборудования без необходимости постоянной его ручной подстройки;
стабильность воздухообмена по всему дому и в каждом помещении отдельно;
наличие опции подогрева уличного воздуха за счет рекуперации или электрического нагревательного элемента.

Принудительный вариант позволяет более точно контролировать все параметры микроклимата в комнатах. Однако за это придется заплатить не только более высокими издержками на этапе строительства, но и расходами потом при эксплуатации.

Принудительная вентиляция в частном доме

К минусам принудительной вентиляции дома относятся:

необходимость электроснабжения и затраты на него;
высокая цена оборудования;
дополнительные финансовые издержки на обязательное обслуживание электротехники;
повышенные требования к качеству расчетов и проекта.

Главный нюанс этого варианта – зависимость от электричества. При отключении электропитания вентилятор перестанет работать и толку от всей системы будет ноль. Если в поселке регулярно пропадает напряжение в сети, то при обустройстве вентиляции этого вида необходимо заранее позаботиться о бесперебойнике.

Схемы вентиляции

Схема организации принудительной вентиляции в частном доме может быть:

приточной (вентилятор работает на приток воздуха в комнаты);
вытяжной (вентилятор вытягивает воздух на улицу);
комбинированной приточно-вытяжной.

В первых двух случаях система состоит из вентиляционного канала (на вытяжку либо приток) с вентилятором и фильтрами, который дополняется отдушинами или воздуховодами для естественного тока воздуха. А в третьем вентиляция выстраивается из двух вентканалов, имеющих каждый свой нагнетатель.

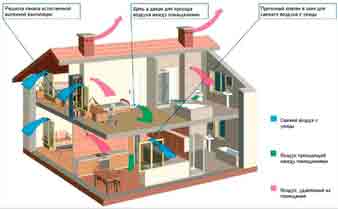

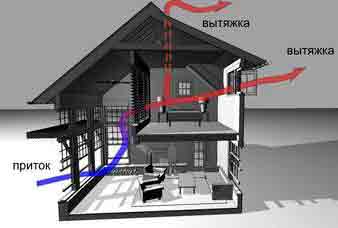

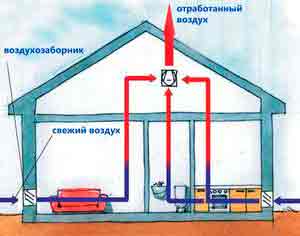

Потоки воздуха в частном доме

Приточная

При приточной вентиляции воздух забирается с улицы, очищается и подогревается или охлаждается по необходимости, а только потом подается в помещения. Выход его наружу из коттеджа происходит по обычным вытяжным воздуховодам и через подоконные отдушины. То есть происходит его механическое нагнетание внутрь, а уходит он уже на улицу самостоятельно естественным образом через вентиляционные отверстия, двери и окна.

В самой простой схеме подобная система состоит из одного вентилятор в подсобном помещении и нескольких вентиляционных каналов из этой подсобки до каждой жилой комнаты. Такой вариант позволяет свести к минимуму шум от работающего оборудования и сильно упрощает расчеты.

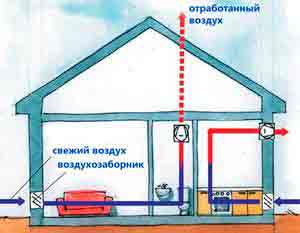

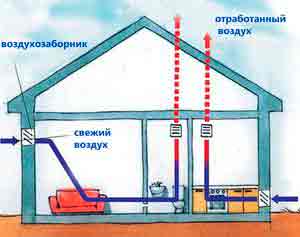

Воздухообмен в доме в приточной вентиляцией

Если вентиляция устраивается в небольшом по квадратуре частном доме, то описанный выше способ ее организации является наиболее оптимальным. Достаточно правильно рассчитать необходимый воздухообмен и мощность вентилятора.

Монтаж вентиляции после вряд ли вызовет трудности. Воздуховоды для нее обычно делаются из гибких гофрированных труб соответствующего диаметра. А вентиляционное оборудование со всеми фильтрами, ионизаторами и т.п. приобретается в виде готовой установки. Ее надо будет лишь закрепить в выбранном месте и соединить с вентканалами.

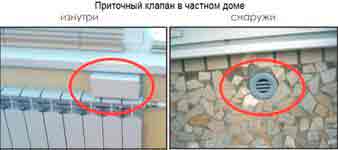

Приточный клапан в частном доме

Вытяжная

В вытяжной вентиляции все происходит наоборот. Приток свежего воздуха в дом происходит естественным образом. Для этого обустраиваются отдушины и вентиляционные шахты с отверстиями в стенах. А вот вытягиваются использованные воздушные массы из комнат уже принудительно с помощью механической вытяжки с вентилятором.

Главный недостаток данного варианта – втягивание в дом холода с улицы по зиме вместе с поступающим извне свежим воздухом. Если коттедж построен в местности с холодным климатом и низкими зимними температурами, то компенсировать этот момент придется большим объемом тепла от обогревателей. А это дополнительные траты на отопление.

Однако если поток холодного уличного воздуха пустить не через отдушины непосредственно во внешних стенах, а через подпол, то он по пути до жилых комнат немного нагреется. И проблема будет не такой серьезной. Но при проектировании данный вопрос крайне важно просчитать и все предусмотреть заранее.

Конструктивные особенности вытяжной вентиляции

Приточно-вытяжная

Комбинированный вариант состоит из двух принудительных подсистем. Одна используется на приток воздуха, а вторая на вытяжку. Они могут быть разъединенными, каждая сама по себе, и пересекающимися в рекуператоре.

Это самая сложная в проектировании и устройстве вентиляция. Она требует сложных расчетов и большого количества воздуховодов. Однако используя ее, хозяин коттеджа гарантирует себе максимально комфортный микроклимат в жилище. Такая система позволяет в автоматическом режиме контролировать все параметры комнатного воздуха. Не зря именно ее часто выбирают в качестве одного из элементов «умного дома».

Чтобы снизить издержки на подогреве зимой втягиваемого с улицы воздуха, приточно-вытяжную вентиляцию обычно дополняют рекуператором. Он забирает часть тепла у вытягиваемых из коттеджа масс и отдает его поступающим извне. Это сильно снижает траты на отопление, так как практически вся тепловая энергия остается в жилище и не покидает его.

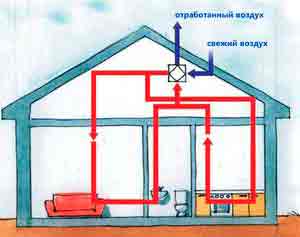

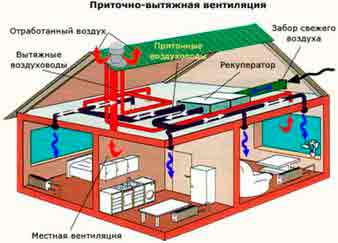

Как оборудовать приточно-вытяжную вентиляцию в частном доме

Подготовка к монтажу вентиляции частного дома

Правильная вентиляция – это та, что в самом начале грамотно запроектирована. Допущенные в расчетах ошибки потом исправить будет практически невозможно либо слишком дорого. Лучше все изначально сделать по всем правилам.

Это для облицовки цоколя можно взять самые разные материалы. Особых строительных норм здесь нет. А вот проект для системы вентиляции или свайного фундамента должен рассчитываться с соблюдением массы СНиПов и ГОСТов. Иначе долго коттедж не простоит либо жить в нем будет просто некомфортно.

При проектировании домашней вентиляции следует учесть:

Наличие в помещении плиты или камина.
Кубатуру каждой комнаты и коттеджа в целом.
Количество проживающих.
Необходимость встраивания в систему воздушных фильтров и их тип.
Индивидуальные архитектурные особенности здания и многое другое.

По нормам в жилых помещениях коттеджа весь объем воздух должен за час меняться минимум один раз (кратность воздухообмена равна «1»). Для подсобок, подвалов и коридоров этот коэффициент уменьшается до «0,2».

В кухне воздух должен меняться со скоростью 60–100 м3/час в зависимости от типа плиты. Причем если последняя газовая, то замена должна производиться с кратностью не ниже трех раз за час по объему кухонного помещения. В санузлах и туалетах воздухообмен должен равняться 25–50 м3/час.

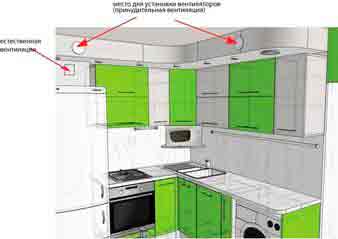

Принудительно-вытяжная вентиляция в кухне

Для внутридомовой канализации вентиляция обустраивается отдельно посредством вывода вентиляционной трубы с общего стояка. Также отдельно рекомендуется обустраивать вентканал для вытяжки над кухонной плитой. Причем сводить воздуховод от нее и из санузла в одной шахте нельзя. Это может привести к выходу канализационных “амбре” в кухню.

При подготовке проекта также надо учесть размеры вентиляционных каналов и их пропускную способность, мощность системы отопления и габариты вентиляторов. Параметров рассчитать придется немало. И все они должны быть точными и безошибочными, иначе эффективность вентиляции получится не такой, как хотелось бы.

Для небольшого одноэтажного домика в несколько комнат подобный расчет можно составить самостоятельно. Надо взять кубатуру комнат и перемножить ее на соответствующие коэффициенты плюс добавить объемы воздухообмена для кухни и туалета.

Однако проект вентиляции для большого дома лучше заказать у специалистов в этой области с соответствующими инженерными познаниями. Здесь цена ошибки может выйти слишком высокой.

Вентиляция своими руками

Имея на руках готовый проект, смонтировать самостоятельно вентиляцию в частном доме не так сложно. Вентканалы собираются из гофрированных труб либо отдельных металлических или из ПВХ элементов прямоугольного сечения. Все это нужно лишь собрать воедино как конструктор.

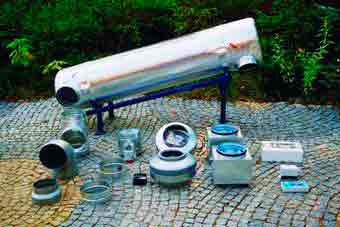

Для простоты монтажа воздуховодов сейчас выпускаются:

каналы разной длины и сечения;
разнообразные соединители с встроенными клапанами и без;
колена с различными углами поворота;
тройники и переходы;
решетки отдушин;
держатели и подвесы.

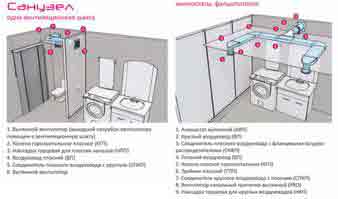

Все это надо соединить между собой и с вентиляционной установкой, канальным вентилятором или рекуператором. Сложностей возникнуть должно минимум.

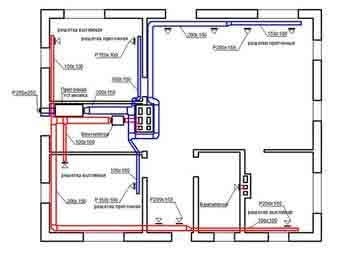

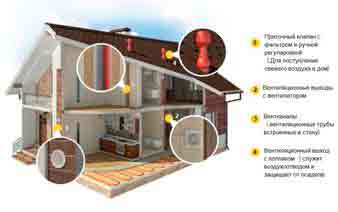

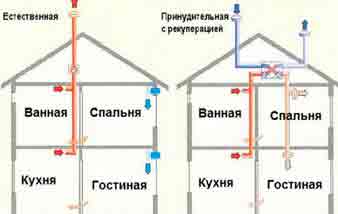

Схема вентиляции в частном доме

Пошагово монтаж производится в следующем порядке:

Производится разметка отверстий в стенах и перегородках, где по плану будут проходить вентканалы.
На стенах и потолке наносятся осевые линии будущих воздуховодов с указанием поворотов и ответвлений.
Размечается место инсталляции вентиляционной установки (для принудительной системы).
Выполняется сверление стен, а также и крепление подвесов и кронштейнов.
Производится раскрой каналов и их соединение между собой с фиксацией стыков саморезами и последующим закреплением всей конструкции на держателях.
Вентиляционные магистрали подсоединяются к оборудованию.
Устанавливаются диффузоры и решетки.
Вентиляционная техника подключается к электросети и производится тестирование системы.

Чтобы защитить на улице выходы воздуховодов от мусора и осадков, на них монтируются колпаки, сетки и дефлекторы. При этом уличные участки вентиляционных каналов, шахт и труб подлежат утеплению. Если этого не сделать, то в них будет выпадать конденсат, что неизбежно приведет к проблемам.

Самому сделать вентиляцию в своем коттедже нетрудно. Если на руках есть проект со спецификацией требуемых материалов и планом, то особых сложностей не должно возникнуть.

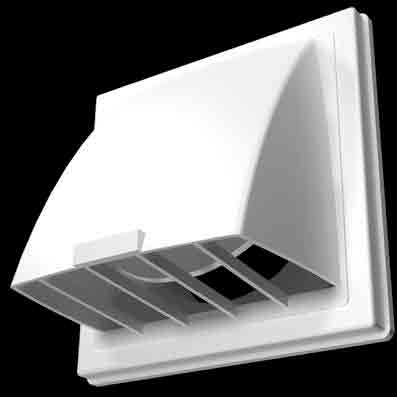

Главное в завершении работ не забыть установить на фасаде декоративные вставки на выходах вентканалов. Иначе потом даже на сделанных издалека фото домов с сайдингом или иной экстерьерной отделкой эти места выглядят неприглядно. Небольшая не доделанная в конце мелочь, а общий вид она портит сильно.

Смотрите также видео о том, как сделать вентиляцию в частном доме:

Источник: http://sdelat-dom.ru/remont/ventilyaciya/ventilyaciya-v-dome/

Как сделать вентиляцию в погребе своими руками

Долгосрочное хранение в погребе овощей, фруктов и других продуктов питания, а также заготовок возможно только при организации правильного микроклимата. Чтобы сделать качественную замену воздуха в погребе, потребуется знание принципов работы системы вентилирования.

Необходимость вентилирования погреба

Отсутствие хорошей вентиляции в погребе чревато появлением конденсата и грибкового налёта. Воздух в таком помещении застоявшийся, запах неприятный.

В непроветриваемом хранилище овощи быстро гниют, из-за чего выделяются опасные для жизни и здоровья метан и углекислый газ.

Даже незначительное скопление этих веществ может вызвать потерю сознания и отравление у находящегося внутри погреба, а в тяжёлых случаях возможен летальный исход. Помимо этого, метан — легковоспламеняющийся газ, который взрывается при малейшем контакте с открытым огнём.

Из-за плохой вентиляции подвала портятся не только продукты питания. В таких условиях быстро ржавеют конструкции и предметы из металла, а стеллажи и ящики из древесины поражаются грибком и разрушаются.

Принцип работы и устройство вентиляции в погребе

Принцип работы вентиляции в погребе основан на естественном или принудительном движении холодных и тёплых потоков воздуха. Известно, что нагретый воздух направляется вверх, а холодный остаётся внизу. По такому же принципу работает вентиляция погребов и подвалов. На схеме показано функционирование такой системы.

Правильное расположение приточной и вытяжной трубы позволяет воздуху двигаться в нужном направлении

Хорошая вентиляция нужна не только в подвале под домом, но в гараже. Как её правильно сделать, читайте в следующем материале: https://aqua-rmnt.com/ventilyaciya/ventilyatsiya-v-pogrebe-garazha.html.

Возведение качественной вентиляции в погребе подразумевает соблюдение следующих правил:

диаметры вытяжного и приточного каналов должны быть одинаковыми. Это обеспечит равномерную транспортировку воздушных потоков. Больший диаметр допустим только для вытяжных труб. В этом случае отвод воздуха из погреба будет осуществляться быстрее. Диаметр вытяжной трубы меньше, чем приточной, недопустим, так как воздух будет задерживаться в помещении. Такие условия создадут неблагоприятный микроклимат для продуктов и опасность для жизни человека;
вентиляционные трубы нельзя устанавливать рядом,так как в этом случае не обеспечивается циркуляция воздуха по всему погребу. Поэтому трубы рекомендуется устанавливать у противоположных стен или углов. Так застоявшийся воздух будет выталкиваться потоками и выходить наружу;
нижняя сторона вытяжной трубы монтируется как можно ближе к уровню потолка. Идеальным вариантом будет отверстие, к внешней стороне которого закреплена труба. В этом случае гарантированы качественный отвод воздуха и отсутствие конденсата на стенах и потолке;
хорошая тяга вентиляционной трубы обеспечивается за счёт размера (длину рекомендуется делать не менее 150 см). Труба должна возвышаться над коньком крыши или насыпью. В системах вентиляции погребов применяют канализационные трубы из пластика. Диаметр таких труб достаточен для проветривания небольших помещений;
в качестве вентиляционной шахты используют входной люк, если погреб расположен под гаражом или хозяйственной постройкой. В этом случае люк изготавливают в виде рамы с решёткой, которая послужит преградой для грызунов;
независимо от расположения погреба приточная и вытяжная трубы должны иметь максимально прямую форму. Изгибы и повороты труб снижают тягу, в этих местах накапливается конденсат;
трубы в системе вентиляции должны иметь одинаковый диаметр по всей длине. Недопустимы расширения или сужения воздушных каналов;
если приточная труба расположена невысоко над землёй, то отверстие необходимо оборудовать сеткой или решёткой от проникновения насекомых, мелких грызунов и мусора;
приточную и вытяжную трубу рекомендуется оснастить специальными заслонками, регулирующими движение воздушных масс. Это особенно удобно в зимний период, когда нужно ограничить поступление холодного воздуха и задержать выведение тёплого потока. Таким образом создаётся требуемый микроклимат;

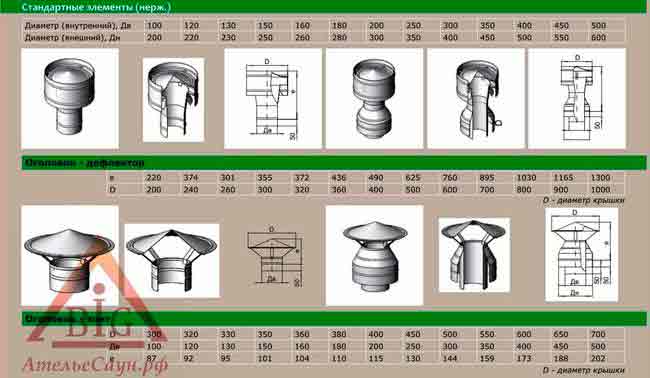

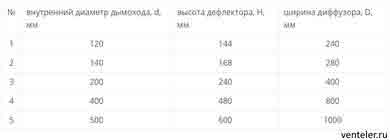

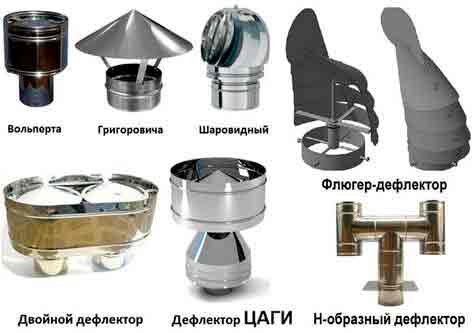

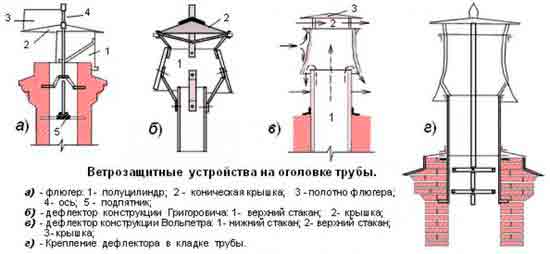

на верхние торцы труб устанавливают металлический зонтик или дефлектор. Это предотвратит попадание осадков и мусора внутрь погреба;
части труб, которые расположены на улице, утепляют. Если этого не сделать, в холодное время года в этих участках системы будет образовываться конденсат.

Виды вентиляции в погребе

Для создания микроклимата и проветривания в погребе используют две основные системы вентиляции — естественную и принудительную.

Выбор того и или иного вида вентилирования помещения зависит от его объёма и особенностей планировки.

Естественная вентиляция

Представляет собой проветривание погреба в результате разницы давления и температуры воздуха внутри и снаружи помещения. Эффективность такой системы напрямую зависит от грамотного выбора места и монтажа вентиляционных труб. Высота от нижнего торца приточной трубы до пола должна быть в пределах 25–50 см, а расстояние от нижнего края вытяжного канала до поверхности потолка не может превышать 20 см.

Эта система теряет свою эффективность при установке её в большом погребе или в помещении с несколькими комнатами. Естественная вентиляционная система не обеспечивает достаточную циркуляцию воздуха в таких помещениях.

Эффективность вентиляции зависит от правильного расположения и монтажа приточной и вытяжной труб

Тяга в канале естественной вентиляции зависит от трёх факторов:

высота столба. Чем выше канал естественной вентиляции, тем сильнее тяга;
перепад плотности воздуха. Плотность воздуха изменяется под воздействием температур. Например, в погребе — +10 °C, а на улице — 30 °C, в этом случае тяга будет максимальной. В летний период, когда разница температур в погребе и на улице минимальна, тяга отсутствует. В этих условиях канал вытяжной вентиляции будет работать в обратном направлении — на приток воздуха;
труба должна обдуваться со всех сторон, поэтому её высоту планируют не ниже конька крыши. Воздух, попадая в верхнюю часть приточной трубы, образует завихрения, способствующие хорошей тяге.

Видео: естественная вентиляция погреба своими руками

В нашем следующем материале вы узнаете все подробности о монтаже системы естественной вентиляции в частном доме: https://aqua-rmnt.com/ventilyaciya/estestvennaya-ventilyatsiya-v-chastnom-dome.html.

Принудительная вентиляция

Этот вид вентиляции также подразумевает установку приточной и вытяжной труб, но, в отличие от естественной системы, воздух движется под воздействием кулеров и электрических вытяжек.

Принудительная система допускает установку приточных и вытяжных труб в горизонтальном положении. Грамотно организованная система принудительной вытяжки предполагает оборудование диффузором с поворотной функцией.

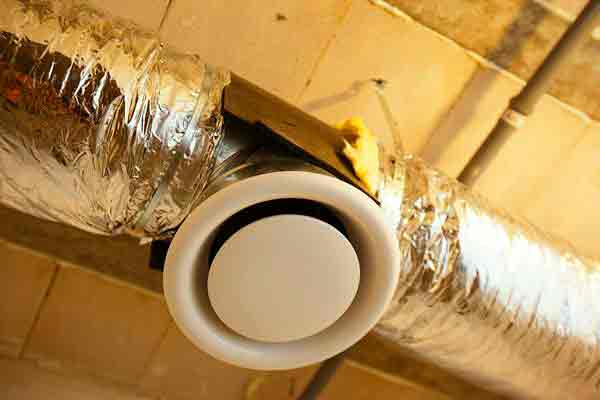

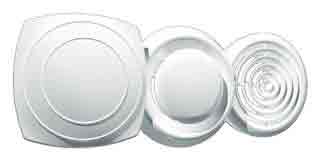

Диффузор предназначен для ввода или вывода, а также для перемешивания воздуха в погребе

Устанавливать вентиляторы большой мощности нецелесообразно, поскольку в летний период мощная вытяжка будет обеспечивать быструю циркуляцию тёплых потоков. В результате воздух в погребе не будет остывать, отчего микроклимат для продуктов питания станет неблагоприятным.

Рекомендуется периодически включать и выключать вытяжку, чтобы контролировать температуру внутри погреба.

Если не работает естественная вентиляция, необходимо установить принудительную

Различают автоматический и механический типы принудительной системы вентилирования погреба по способу контролирования:

вариант с автоматической вентиляцией представляет собой программируемую конструкцию, работающую автономно, без вмешательства человека. Такие системы оборудуют специальными датчиками и индикаторами, способными самостоятельно определять время включения и отключения кулеров, степень влажности и чистоты воздуха;
механический тип вентиляции подразумевает ручное управление и контроль над всеми режимами системы. Владельцу такой системы придётся самому следить за степенью очистки воздуха, контролируя работу электрического вентилятора, а также собственноручно закрывать и открывать шиберные заслонки подачи воздуха.

Видео: приточная вентиляция подвала

Вам также может быть полезен материал о расчёте и обустройстве приточной вентиляционной системы в доме: https://aqua-rmnt.com/ventilyaciya/pritochnaya-ventilyatsiya-v-chastnom-dome.html.

Расчёт вентиляции по диаметру канала и объёму помещения

Эффективность работы вентиляционной системы в погребе зависит от способности пропускать достаточное количество воздуха. Решающее значение для этого имеет правильно подобранный диаметр воздуховодов. Чтобы достичь идеального проветривания погреба, необходимо сделать расчёты вентиляционных каналов в соответствии с объёмом помещения. Для этого не нужна помощь специалистов, реально это сделать самому, применив несколько формул.

Прежде всего рассчитывают объём помещения подземного хранилища. Рекомендованное количество обновлений воздуха в погребе за один час — 2–4 раза. В зависимости от вида продуктов число обновлений воздуха можно изменять, но для общих расчётов применяется среднее значение, равное трём. Для расчёта объёма помещения погреба используют формулу: V=h 3 , где h — длина, ширина и высота помещения. В качестве примера использован погреб с параметрами 2×4×2,5 м. Применив формулу, перемножаем эти параметры: 2×4×2,5=20 м³.
Для определения количества воздуха, который обновится за один час в указанном погребе, его объём умножают на рекомендованное значение, равное трём: 20×3=60 м³.
Теперь рассчитываем площадь сечения воздуховодов. Для этого потребуется формула: F=L/(S×3600), где S — среднее значение скорости движения воздушных потоков, равное 1 м/с, L — объём прохождения воздуха за один час. Подставим значения: F=60/(1 м/с×3600)=0,0166 м².
Для эффективного воздухообмена вычисляем радиус трубы круглого сечения по следующей формуле: R=√(F:π), где R — радиус трубы воздуховода, F — сечение, π — математическая константа, определяющая отношение длины окружности к длине её диаметра, равная 3,14. Подставим значения: √(0,0166:3,14)=0,072 м².

Монтаж вентиляции в погребе своими руками

Для установки вентиляции в погребе потребуются следующие материалы:

асбоцементные трубы диаметром от 110 до 160 мм (можно использовать пластиковые трубы для канализации);
слой утеплителя (можно использовать различные варианты утеплителей, однако наиболее эффективный — минеральная вата);
изоляционное покрытие (подходит фольга для изоляции отопительных систем);
специальные крепежи для труб;
защитные элементы для вентиляционных систем — заглушки, сетки, зонтики;
монтажная пена;
битумная мастика или герметик на битумной основе.

Прежде чем делать разметку для просверливания отверстий в потолке или стене, необходимо определить лучшее место для воздуховодов. Точки входа и выхода воздушных потоков должны располагаться на расстоянии друг от друга, у противоположных стен подвала. Такое размещение труб обеспечит эффективную циркуляцию воздуха во всём помещении.

Монтаж приточно-вытяжной системы

Для установки труб потребуется сделать отверстия в потолке погреба. Используют перфоратор с корончатым буром для работ с бетонными поверхностями, чтобы отверстия были идеально круглой формы с ровными краями.

При использовании перфоратора с корончатым буром отверстия получаются идеально ровными

Процесс монтажа вытяжной трубы подразумевает следующие действия:

Используемый при монтаже специальный пластиковый отвод предотвращает попадание неприятного запаха в погреб

Хомут для вентиляционных труб создаёт жёсткое крепление и дополнительно фиксирует трубу

Конструкция оснащена сеткой и зонтиком для защиты от осадков и мусора

Монтаж электрооборудования в центре трубы либо к её нижнему торцу зависит от расположения труб в подвале

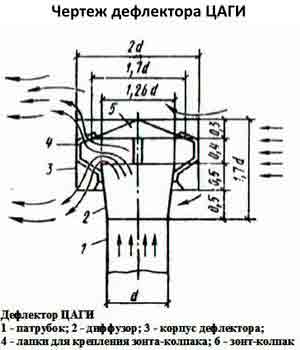

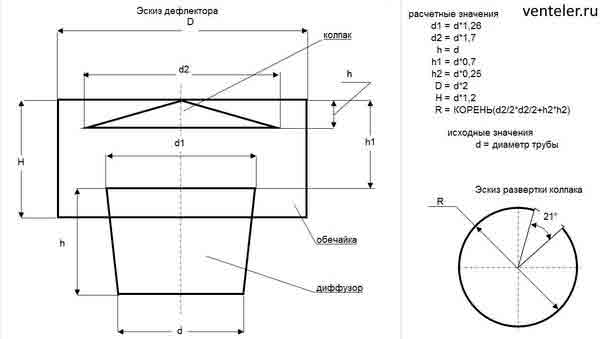

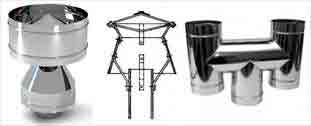

Дефлектор создаёт в трубе дополнительную тягу

Монтаж приточной трубы выполняется следующим образом:

С противоположной стороны помещения устанавливают приточную трубу. Для этого в подготовленное отверстие вставляют отвод.
Фиксируют его с помощью герметика и монтажной пены.

Монтажная пена создаёт теплоизоляционный слой

Установленные трубы — это отнюдь не конец монтажных работ. Следует обязательно проверить наличие тяги. Для этого можно воспользоваться свечой или обычными спичками. Достаточно поднести пламя к отверстию трубы, и оно укажет на наличие воздушных потоков. Если пламя наклоняется к отверстию трубы, то с вентиляцией все в порядке. Если пламя затухает, это признак недостаточного воздухообмена в системе. Дрожащее пламя свидетельствует о неправильно спроектированной вентиляции или о засорении её каналов.

Чтобы исправить обнаруженные дефекты системы, регулируют высоту вытяжной трубы и уменьшают длину приточного канала. Если такой способ не решит проблему, то увеличивают диаметр труб.

Довольно часто встречается проблема сырости в погребе при нормальном воздухообмене. Это можно исправить, если на полу погреба оставить ведро с гашёной известью, которая впитает из воздуха лишнюю влагу.

Устройство и монтаж вентиляции для кессона

Кессоны для погреба представляют собой цельную конструкцию из металла, железобетона или пластика в форме куба, цилиндра или параллелепипеда, оборудованную люком. Вентиляционная система для кессона погреба изготавливается по тому же принципу, что и в обычных подземных хранилищах.

При изготовлении кессонов вытяжные и приточные трубы монтируются в конструкцию с помощью сварки. Длина и расположение делаются в соответствии с требованиями по изготовлению подобных систем.

Если в кессоне для погреба не предусматривались отверстия для вентиляционных труб, то их просверливают с помощью корончатых свёрл по соответствующим материалам. Когда система воздухообмена установлена, то стыки и щели вокруг труб тщательно заделывают герметиками или сваркой. Маленькие щели и трещины вызывают коррозию металлической конструкции.

Так как конструкция кессона для погреба герметична и напоминает капсулу, она изолирована от плесени и внешней влаги. Чаще всего эти сооружения оснащаются естественной вентиляционной системой, оборудованной вытяжной и приточной трубами.

Кессон для погреба — это полностью герметичная сухая камера, расположенная в грунте, имеющая специальное отверстие для входа

Грамотное проектирование и конструирование приточно-вытяжной вентиляции погреба создаст благоприятные условия для долгосрочного хранения овощей, фруктов и заготовок. Надёжная вентиляция в подземном хранилище защитит от скопления газов, появления сырости и плесени.

Источник: http://aqua-rmnt.com/ventilyaciya/kak-sdelat-ventilyatsiyu-v-pogrebe.html

Вентиляция в квартире своими руками: обзор нюансов обустройства вентиляционной системы

Независимо от того, выполнена ли вентиляция в квартире своими руками или с помощью специалистов, она должна способствовать созданию здорового микроклимата в помещении.

Можно самостоятельно рассчитать необходимые объемы воздухообмена и выполнить большинство работ, что приведет к значительной экономии средств. А как это сделать – мы подробно рассмотрим в этой статье.

А также разберем нюансы обустройства вытяжки и организацию притока свежего воздуха.

Нормативные требования к вентиляции квартир

Так как воздухообмен напрямую влияет на качество жизни, то для определения его оптимальных параметров были проведены научные исследования, результаты которых отражены в нормативных актах.

Основным документом, регулирующим правила организации вентиляции жилых помещений, является СП 54.13330.2016 “Здания жилые многоквартирные”, актуализированная редакция СНиП 31-01-2003.

Правила вычисления минимального объема воздухообмена

Минимальный объем воздуха для различных типов помещений можно рассчитать с помощью данных таблицы 9.1. СП 54.13330.2016.

При расчете нельзя просто суммировать полученные цифры. Для жилых комнат под воздухообменом понимают поступление воздуха снаружи и отток его в кухню, санузел и т.д, а для технических помещений – приток из жилых комнат и выпуск за пределы квартиры.

Поэтому нужно отдельно вычислить необходимые объемы притока и вытяжки, чтобы взять в результате максимальное значение этих двух величин.

Здесь есть один нюанс. Проектировщик многоквартирного дома обязан вычислить значение притока для расчета теплового баланса, а значение вытяжки – для расчета параметров вентиляционных блоков.

Жители же квартир имеют право на свое усмотрение реализовать вентиляцию меньшей пропускной способности, что в подавляющем большинстве случаев и происходит.

Самостоятельно определить объем воздухообмена с хорошей точностью можно только при использовании принудительной вентиляции.

Детальный расчет вентиляции с формулами и реальными примерами расчета для конкретных помещений мы рассмотрели в другой статье.

При естественном обороте воздуха необходимо обращать внимание на следующие показатели:

избыток влаги в воздухе (можно измерить с помощью гигрометра) – выражается в появлении грибка на стенах и потолке, а так же запотевании оконных стекол в зимний период времени;
недостаток кислорода или избыток углекислого газа (можно измерить с помощью газоанализатора) – выражается в затруднении дыхания всех людей, которые находятся в квартире.

Если такие эффекты можно наблюдать во всей квартире, то это означает недостаток общей приточной или вытяжной вентиляции. Если они происходят в отдельных помещениях, то это свидетельствует о локальных проблемах воздухообмена, связанных с образованием зон застоя воздуха.

Как обеспечить циркуляцию воздуха?

Согласно пунктам 9.6 и 9.7 СП 54.13330.2016 приток наружного воздуха необходимо обеспечить в жилых комнатах и кухне, а удаление – из кухонь, ванных комнат и уборных.

При этом недопустимо попадание воздуха из технических помещений в другие части квартиры. Он должен быть выведен непосредственно в вентиляционную шахту.

Таким образом, достаточно легко составить схему движения воздуха в зависимости от планировки квартиры, когда его поступление извне будет осуществляться в помещениях имеющих окна, а отток происходить в местах выходов вентиляционных шахт.

Перемещение воздуха между помещениями квартиры должно происходить и при плотно закрытых дверях.

Для этого можно выполнить следующие действия:

монтаж специальных вентиляционных отверстий, которые представляют собой обыкновенные дыры в двери, закрытые специальными декоративными элементами;
использование дверной коробки без порога, что позволяет оставить щель высотой 5-10 мм между полом и закрытой дверью;
владельцы домашних кошек часто вынуждены устанавливать лазы в межкомнатных дверях, которые также выполняют функции вентиляционного отверстия.

Процедура организации вентиляции в дверях из массива дерева, ДСП или МДФ достаточна проста. Для этого необходимо с помощью дрели или лобзика вырезать отверстия, в которые будут посажены на клей специальные кольца.

Либо можно проделать одно окно и закрыть его декоративной решеткой, которую необходимо прикрепить к двери на саморезы.

Прорезать самостоятельно вентиляционные отверстия в пластиковой или тем более стеклянной двери достаточно сложно. Для этого нужен навык и специальный инструмент, иначе велик риск порчи двери, а также возможно получение серьезной травмы.

Создание условий для работы вытяжки

При плохом воздухообмене невозможно создание положительного микроклимата в помещении. Поэтому в любом доме предусмотрены специальные вентиляционные шахты для оттока воздуха из квартир наружу.

Большинство работ, связанных с обеспечением правильного функционирования вытяжной вентиляции можно выполнить самостоятельно без привлечения специалистов.

Проверка работоспособности вентиляционной шахты

Приток свежего воздуха в квартиру может происходить в разных местах, а удаление – с помощью одного или двух отверстий, ведущих в вентиляционные шахты. Поэтому по силе потока через них проще всего судить об интенсивности воздухообмена.

Для этого нужно к вентиляционной решетке приложить лист обыкновенной бумаги, полностью закрыв ее.

При нормальном потоке воздуха бумага прилипнет к вытяжному отверстию. В противном случае можно констатировать факт отсутствия нормального воздухообмена в квартире.

Для выяснения основной причины плохой тяги следует открыть ближайшее к отверстию окно или входную дверь и снова приложить лист к решетке.

В этом случае существует два варианта:

если бумага “прилипла” к решетке, то это означает недостаточный приток воздуха при закрытых окнах;
если поток остался настолько слабым, что не в состоянии удержать бумагу, то проблема в вентиляционной шахте или в ответвлении которое к ней ведет.

Если недостаток воздухообмена возник по причине проблем с вентиляционной шахтой, то необходимо обратиться в управляющую организацию, ответственную за многоквартирный дом.

Несмотря на то, что в интернете есть много советов по прочистке шахты собственными силами, делать это не надо по следующим причинам:

в загрязненной шахте много пыли, плесени и вредных микроорганизмов, поэтому работы по ее очистке проводят в специальном снаряжении;
даже если удастся обнаружить засор, то его невозможно будет продуть с помощью бытового фена или пылесоса, а при попытке пробить препятствие можно повредить короб шахты;
в шахте могут обитать крысы, пауки, осы и другие живые организмы, конфликт с которыми для человека может принести ему неприятности;
самовольное изменение конфигурации шахты (например, расширение или вынос выхода) является административным правонарушением.

Управляющая организация обязана следить за состоянием вентиляции и немедленно устранять возникшие проблемы. Шахта является общедомовой собственностью, поэтому все работы должны быть проведены за счет общих средств.

На нашем сайте есть другие статьи с подробными инструкциями по проверке вентиляции в квартире и обзоры способов устранения проблемы:

Обустройство вытяжных отверстий

Ведущие к вентиляционной шахте отверстия закрывают специальными пластиковыми решетками, которые имеют декоративное и функциональное предназначение. Обычно в месте установки вставляют дюбеля и затем крепят конструкцию на саморезы.

При облицовке стены плиткой можно приклеить легкую решетку с помощью силиконового герметика, минимизировав риск повреждения кафеля.

В случае недостаточности скорости оттока воздуха при естественной циркуляции приобретают и устанавливают решетку со встроенным вентилятором лопастного (осевого) типа. Монтаж такого устройства на стену необходимо выполнить только с помощью саморезов.

При покупке вентилятора следует обращать внимание на мощность, уровень шума и соответствие сечению вытяжного канала.

Если вентиляционное отверстие будет облицовано плиткой, то лучше прокинуть питающий провод заранее, даже при отсутствии планов установки вентилятора. Иначе потом придется реализовывать наружную прокладку питающего кабеля, что отрицательно скажется на дизайне помещения.

Так как необходимость в постоянной работе вентилятора отсутствует, то для него устанавливают отдельный выключатель. Для ванных комнат популярна схема подключения вентилятора к сети, когда он включается вместе с лампой.

Существуют и более сложные варианты, когда включение происходит по таймеру или по показаниям датчиков влажности.

Рекомендуем ознакомиться с пошаговой инструкцией подключения вентилятора к выключателю.

На любое отверстие, ведущее в вентиляционную шахту, необходимо установить обратный клапан. Он предохраняет помещение от смены направления воздушного потока и попадания воздуха из шахты, который часто не соответствует санитарно-гигиеническим нормам.

Реверс потока может произойти по следующим причинам:

постепенное уменьшение живого сечения канала шахты в результате засорения;
резкое уменьшение живого сечения канала шахты в результате попадания постороннего предмета;
увеличение притока воздуха из соседних квартир.

Обратный клапан можно установить отдельно, но проще приобрести его в комплекте с вентилятором и решеткой.

Организация поступления свежего воздуха

Новейшие технологии домостроения, а также активное применение пластиковых окон, надежно защищают современное жилье от промерзания и сквозняков. Вместе с этим возникает проблема недостатка свежего воздуха, поступление которого необходимо для создания благоприятного микроклимата.

Приточную вентиляцию в квартиру можно сделать как самостоятельно, так и заказать готовое решение у специалистов.

Снижение герметичности оконных блоков

В старых домах поступление воздуха в комнаты происходит в основном через щели в оконных рамах. Поэтому одним из распространенных способов создания достаточной приточной вентиляции признана организация пропуска воздуха через элементы пластиковых окон и балконных дверей.

Для окон лучшим решением является установка приточного вентиляционного клапана при монтаже оконного блока.

Монтаж приточного клапана обговаривают еще на стадии заказа. Если же окно уже установлено, то можно внедрить устройство пропуска воздуха самостоятельно, однако эта процедура довольно трудоемкая и специфическая, из-за чего ее лучше доверить ее профессионалам.

Также существуют несколько методов снижения герметичности окна основанных на частичном удалении уплотнителя:

Сделать часть уплотнителя съемным, для того чтобы при сильном ветре можно было поставить его обратно.
В нижней части снаружи окна и в верхней изнутри снять небольшие фрагменты уплотнителя (длиной 5-7 см). Это позволит воздуху проникать между рамой и оконной коробкой, нагреваться и выходить в комнату.

Однако это крайние меры: их нельзя часто применять в зимний период по причине образования конденсата, его замерзания с образованием наледи и выхода механизма фиксации положения окна из строя.

Монтаж настенной приточной вентиляции

С позиций эффективности проветривания и простоты самостоятельной установки наилучшим решением является монтаж стенового приточного клапана. Это устройство позволяет регулировать скорость поступления уличного воздуха в помещение.

Процедура установки стенового клапана следующая:

В стене необходимо пробурить отверстие с небольшим уклоном наружу. Для кирпичных стен подойдет обыкновенная дрель, а вот для панельных домов придется применять процедуру алмазного бурения. При этом желательно использовать пылесос с водосборным кольцом.
Вставить воздуховод и качественно выполнить его теплоизоляцию, иначе возможно промерзание клапана. В качестве материала можно использовать минвату и монтажную пену.
Приложить корпус клапана, отметить места крепления, просверлить отверстия и вставить дюбеля. Надев корпус, прикрутить его к стене.

В завершении следует установить наружную решетку. Здесь необходимо соблюдать меры безопасности.

Советуем также ознакомиться с другой нашей статьей, содержащей поэтапный процесс монтажа вентклапана в стену.

При выборе места установки клапана необходимо учитывать следующие моменты:

легкость и безопасность монтажа наружной решетки для расположенных не на первом этаже квартир;
правильное размещение внутреннего оголовка клапана с позиции дизайна помещения;
возможность нагрева поступающего воздуха от стационарных приборов отопления.

Поэтому наиболее популярным местом установки клапана является пространство между окном и батареей отопления.

Для более интенсивной подачи воздуха используют клапаны со встроенными вентиляторами. Однако они требуют подвода электричества и издают некоторый шум, особенно слышимый в ночное время.

Дополнительно к оснащенному вентилятором приточному клапану можно подключить увлажнитель и калорифер для поддержания параметров благоприятного микроклимата в жилом помещении.

Однако их необходимо грамотно вписать в дизайн комнаты, так как вся конструкция будут занимать гораздо больше места, чем оголовок обыкновенного устройства.

Установка канальных систем воздухообмена

При установке канальных систем вентиляции или кухонной вытяжки используют специальные короба или гибкие гофрированные трубы.

Также они нужны для перемещения воздуха из технических помещений к удаленному входу в вентиляционную шахту. Выполнить работы по монтажу такого воздуховода можно собственными силами.

Основные правила проектирования воздуховода

Для квартир нет необходимости использовать металлические вентиляционные короба, предназначенные для пропуска потока воздуха с большими скоростями и для работы при минусовых температурах. Пластиковые короба просто монтировать и легко вписать в дизайн любого помещения.

Можно найти множество предложений пластиковых воздуховодов для вентиляции, отличающихся по цвету, площади сечения, форме, способу соединения секций и методу крепления к стенам и потолку.

Наличие большого числа фасонных элементов позволяет создать вентиляционный канал любой геометрии. Выбор между круглой и прямоугольной формой сечения с технической точки зрения не принципиален.

Площадь сечения следует подобрать таким образом, чтобы скорость потока не превышала 2 м/с. В противном случае будет возникать шум в канале, а рост сопротивление приведет к быстрому износу оборудования.

При проектировании геометрии воздуховода желательно минимизировать количество поворотов, сужений и переходов, которые увеличивают аэродинамическое сопротивление движению потока, генерируют шум и накапливают отложения жира и пыли.

Особенности монтажа пластиковых коробов

Пластиковые детали вентиляционного короба обладают малым весом, поэтому каких либо особых действий при креплении не требуют.

В зависимости от места их расположения монтаж происходит следующим образом:

Внутри шкафов элементы крепят с помощью хомутов к стенкам шкафа. В места прохождения через стены и перегородки внедряют пенопластовые или поролоновые вставки для недопущения дребезжания во время работы системы.
Над шкафами элементы крепят с помощью любых держателей и саморезов.
К стене и потолку конструкцию фиксируют с помощью специальных хомутов, которые можно приобрести под любой типоразмер канала. Расстояние между крепежными элементами должно быть не более 1 метра.

Сразу после монтажа вентиляционного канала, который впоследствии будет скрыт за натяжным или подвесным потолком, необходимо проверить его работу на максимально возможной мощности воздушного потока. Обнаруженные проблемы легче устранить сразу, пока доступ к системе не затруднен.

Промазав стыки элементов силиконовым герметиком, можно получить дополнительную гарантию плотности соединений конструкции.

Для этих целей не надо использовать клей или составы типа “жидкие гвозди”, так как в дальнейшем будет практически невозможно разобрать систему для обслуживания или изменения ее конфигурации.

Если же разгерметизация все же произошла, а для ее устранения нет возможности разобрать воздуховод, то в этом случае необходимо обмотать проблемный стык самоклеющейся лентой под цвет фасонных элементов.

Выводы и полезное видео по теме

Все этапы установки простейшего настенного приточного клапана:

Процедура обеспечения вентиляции через межкомнатные двери:

Совмещение естественной и принудительной вентиляции с помощью тройника и обратного клапана:

Проверку качества воздухообмена в квартире и большинство работ, связанных с обеспечением нормальной циркуляции воздуха можно выполнить собственными силами. Однако для установки сложного оборудования или выполнения работ, связанных с риском лучше пригласить специалистов.

Занимаетесь обустройством вентиляционных систем и хорошо ориентируетесь в теме? Может вы заметили неточность или ошибку в рассмотренном материале? Напишите нам, пожалуйста, об этом в комментариях.

Или у вас возникли сложности при обустройстве венсистемы и вы хотите уточнить определенные моменты? Спрашивайте совет у нашего инженера – мы постараемся вам помочь.

Источник: http://sovet-ingenera.com/vent/montazh/ventilyaciya-v-kvartire-svoimi-rukami.html

Лучший дефлектор на дымоход своими руками: чертеж и размеры

Дефлектор — это вентиляционное устройство для создания дополнительной тяги, устанавливаемое, как правило, на дымоход. При изготовлении системы необходимо строго соблюдать пропорции на заданные размеры.

1 Виды
2 Функции
3 Размеры и чертеж
4 Изготовление своими руками
- 4.1 Рекомендуем:

Существуют множество разновидностей вентиляторов, но основных типов и их разновидностей не очень много: Н — образные, Григоровича, ЦАГИ. Также, существует так называемый флюгер – изделие для дымовых труб, создающие рабочую зону для постоянной тяги, и имеет место аппарат турбинного типа, создающий дополнительную тягу по принципу торнадо.

Функции

Дефлектор способствует увеличению скорости воздушного потока до двадцати процентов. Вторая его важная функция — защита системы вентиляции от попадания атмосферных осадков, мусора, насекомых, нормализует тягу в отопительных каналах.

Начиная делать вентиляцию своими руками, нужно чётко представлять для себя план работы, иметь чертёж, расчёты относительно внутреннего диаметра воздуховода, дымохода.

Размеры и чертеж

Ниже приводится таблица соотношения размеров воздуховода (дымохода) к размерам дефлектора:

: внутр. Диаметр : Высота деф — : Ширина

: Дымохода : лектора Н, мм : диффузора

Можно прибегнуть к формулам, если внутренний диаметр не подходит к значениям таблицы: D=2d

Высота рефлектора = 1,7 d

Ширина зонта = ( 1,7d…..1,9)d

Замеры делать очень тщательно, не лениться, перепроверить. Важное замечание — труба и дефлектор должны совпадать по форме.

Изготовление своими руками

Для изготовления аппарата потребуются дрель, лист плотной бумаги, оцинкованная жесть, ножницы по металлу, карандаш или чертилка.

Сперва необходимо сделать из бумаги выкройку составляющих частей изделия – колпака, диффузора, внешнего цилиндра.

Из выкроек собираем дефлектор. Если всё совпало, работу можно переносить в металл.

Бумажные выкройки кладём на оцинкованную жесть и обводим чертилкой. По линиям кроя вырезаем ножницами по металлу детали.

Диффузор сворачиваем и соединяем края болтами или точечной сваркой, либо клёпками. Места изгибов расклёпываются.

Сборка внешнего цилиндра аналогична сборке диффузора. Колпак сворачивается на конус, края соединяются удобным для нас способом.

Длиной двадцать сантиметров и шириной около семи сантиметров вырезаются металлические полоски, подгибаются молотком, прикрепляются к колпаку. Этими же полосками зонтик прикрепляется к диффузору и всё это вставляется в цилиндр.

Дефлектор Григоровича, если мы надумали делать его, дополняется обратным конусом и увеличением защитного зонта на четыре сантиметра в диаметре.

Для крепления обратного конуса на большом конусе делаются нарезы на равном расстоянии около восьми лепестков и загибают их внутрь. Таким образом обратный конус крепится в защитном зонтике.

Если система работает в агрессивной среде, то изготавливать вентилятор лучше из нержавеющей стали, пластика, металлопластика, материалов стойких к коррозии.

К дефлектору, как к изобретению, отнесся российский авиаконструктор Д. П. Григорович. И образовавший с ним симбиоз конструкторской мысли математик А. Ф. Вольперт.

Сначала они рассчитали обычный зонтик, с необычными свойствами. А. Д. Вольперт предложил надеть на зонтик диффузор. Потом, после испытаний в аэродинамической трубе «родился» дефлектор ЦАГИ, до сих пор самый надёжный и распространённый. Эволюция вытяжки привела к созданию совершенно закрытого устройства, работающего в любых условиях.

Атмосферные осадки, пыль, лёд снаружи почти не влияют на его работу. Не страшны и динамические нагрузки. Сложность конструкции и сборки – единственные его недостатки.

Если браться за изготовление изделия своими руками, то было бы хорошо научиться некоторым приёмам жестяных работ – соединение в фальц, лежачий или стоячий, научиться делать выкройки деталей.

Долго не засоряется и сохраняет тягу двухэтажный зонт.

Кандидат технических наук. Начальник Центра образовательных стандартов и программ «Московского государственного строительного университета» ( НИУ «МГСУ» ).

Источник: http://venteler.ru/ventilyaciya/deflektor-svoimi-rukami-chertezh.html

Как сделать вентиляционный дефлектор своими руками — от чертежа до готового устройства

Нормальная работа системы вентиляции предполагает наличие тяги в каналах и воздуховодах. Но со временем в шахту может попасть мусор, каналы могут просто забиваться пылью, которая накрепко прилипает к их стенкам, в особенности если на них есть жировой налет. Все это уменьшает диаметр воздуховодов, что негативно сказывается на работе всей системы вентиляции.

Именно поэтому многие домовладельцы устанавливают на оголовках вентиляционных труб специальные устройства под названием дефлекторы.

Особенности работы устройства
Существующие типы дефлекторов
Изготовление простейшего прибора своими руками

Особенности работы устройства

Это описание принципа действия всех дефлекторов, конструкций которых существует огромное количество. Многие устройства не только отклоняют воздушные потоки, но и увеличивают скорость их прохождения над оголовком вентиляционной трубы, за счет сужения канала, тем самым значительно усиливая тягу (принцип аэрографа).

Грамотное использование дефлектора способствует увеличению производительности всей вентиляционной системы до 20%, особенно полезен он на вентиляционных каналах с большими горизонтальными участками и изгибами.

Кроме того, дефлектор на вентиляционной трубе прекрасно защищает от попадания внутрь различного мусора, мелких птиц, насекомых, а главное, атмосферных осадков. В основном, материал, из которого изготавливают эти аппараты, стойкий к коррозийным проявлениям. Это оцинкованная или нержавеющая сталь, керамика или пластик.

Существующие типы дефлекторов

На сегодняшний день существует огромное количество различных конструкций таких приборов. Среди них, наиболее востребованными моделями являются:

ЦАГИ – эффективное и простое конструктивно устройство перенаправления ветра.
Григоровича – также очень популярная конструкция дефлектора.
Н-образный прибор для эффективного увеличения тяги в вентиляционных и дымовых трубах.

Кроме того, часто используются различные конструкции открытых дефлекторов как на оголовках вентиляционных, так и дымовых труб.

Все многообразия моделей можно классифицировать по некоторым отличительным качествам:

По форме навершия устройства.
Вращающийся (роторный или турбинный).
Дефлекторы-флюгеры.

Кроме такого распространенного материала как металл, эти устройства изготавливают из пластика. Дефлектор вентиляционный пластиковый менее долговечный, чем его стальной аналог, но имеет более низкую стоимость и более утонченный внешний вид.

Именно поэтому пластиковые приспособления украшают вентиляционные шахты большинства частных домов. Но у него, кроме срока службы, есть еще один серьезный недостаток. Пластик не выносит высоких температур, поэтому его использовать на дымоходах не рекомендуется.

Флюгеры – дефлекторы, обычно, устанавливают на дымовые трубы, но и для вентиляционных систем они вполне пригодны. Воздушный поток, проходя через систему козырьков и щелей в корпусе изделия, перенаправляется благодаря чему над трубой создается зона пониженного давления. Следует напомнить, что флюгер имеет такую конструкцию, которая позволяет постоянно быть повернутым этому аппарату, рабочей стороной к ветру.

Вращающийся дефлектор вентиляционный благодаря своей конструкции не только усиливает тягу в вентиляционной шахте, но и эффективно защищает его от различного мусора и насекомых. Этот прибор, как правило, имеет шарообразную форму, поэтому выделяется среди всех оригинальным дизайном.

Существует еще один оригинальный тип вентиляционного дефлектора – ротационный, или как его еще называют турбинный. Это устройство преобразует энергию воздушных потоков во вращательное движение турбины, которая закручивает воздух, по принципу торнадо, тем самым создается увеличение тяги в воздуховоде. Этот аппарат показывает прекрасные результаты даже в теплое время года, создавая тягу в системе вентиляции.

Изготовление простейшего прибора своими руками

Несмотря на сложность конструкции сделать дефлектор своими руками сможет каждый домашний мастер. Достаточно только иметь необходимые инструменты и материалы. Для самостоятельного изготовления этого устройства понадобится:

Лист плотной бумаги или картона.
Лист оцинкованного металла.
Чертеж дефлектора с расчетами относительно диаметра трубы.
Заклепочный пистолет.
Ножницы по металлу.
Дрель с набором сверел.
Маркер или чертилка.

После подготовки инструмента, материала и средств индивидуальной защиты(очки, перчатки), можно приступать к изготовлению вентиляционного дефлектора своими руками.

Прежде всего, следует перевести контуры изделия с чертежа на металл. Должны быть развертки всех основных частей устройства: колпак, диффузор, внешний цилиндр, стойки.
После этого, нужно вырезать все части устройства, по полученной выкройке.
Соединить все части устройства, согласно чертежу или эскиза, при помощи заклепочного пистолета.
Соединить две части дефлектора с помощью стоек, вырезанных из того же металла.

После изготовления можно устанавливать дефлектор на оголовок трубы, тщательно закрепив его с помощью хомутов.

Совет:
Дефлектор создаст дополнительную тягу в каналах только в том случае, если все его детали будут выполнены по определенным размерам. Следует помнить, что установку следует проводить, работая на высоте, поэтому лучше это делать вдвоем и со страховкой. Если вы не уверенны в своих силах обратитесь к профессионалам, которые имеют опыт в изготовлении и установке этих нужных приборов.

Источник: http://ventilationpro.ru/vytyazhnaya-ventilyatsiya/kak-sdelat-ventilyacionnyjj-deflektor-svoimi-rukami-ot-chertezha-do-gotovogo-ustrojjstva.html

Вентиляционный диффузор

Система вентиляции — одна из ключевых инженерных систем жилых, офисных и промышленных помещений. Эффективная работа системы вентиляции повышает комфорт и поддерживает здоровый микроклимат. В данной статье речь пойдёт о небольшом, но важном элементе вентиляционной системы — диффузоре.

Что такое диффузор для вентиляции?

Диффузор — это вентиляционная решётка сложной конструкции, выполняющая также функцию декоративного элемента. Он предназначен для ввода и вывода воздушных масс из помещения. Также способствует эффективному перемешиванию и передвижению воздушных масс внутри помещения.

Место установки для диффузора

Диффузоры разделяются по типу крепления:

настенные;
потолочные;
напольные.

Диффузоры могут устанавливаться внутри помещения (внутренние), и снаружи (наружные).

Большинство квартир оборудованы вентиляционными каналами, расположенными на стенах кухни и ванной комнаты. Вентиляция в таких квартирах работает на отвод отработанных воздушных масс из жилого помещения. В этом случае в вентиляционные каналы устанавливаются обычные решётки. В наличии диффузоров нет необходимости.

Ситуация меняется, когда устанавливается подвесной потолок. Для подключения к воздуховоду монтируется диффузор, цель которого эффективно отводить воздух из помещения.

При проектировании приточно-вытяжной вентиляции с сетью воздуховодов, в жилом, или любом другом помещении, наличие изделия обязательно. Они монтируются в соответствии с разработанным проектом. Данный элемент системы вентиляции часто монтируется в коммерческих помещениях: магазинах, спортзалах, салонах красоты, кафе, банках и прочих.

Назначение вентиляционного диффузора

Основная задача элемента — эффективное распределение воздушных масс в помещении. Что это означает на практике? Если бы воздуховод приточной вентиляции заканчивался в помещении открытым отверстием, это создало бы массу проблем — образование сквозняка, наличие мёртвых воздушных зон, из-за неравномерного проветривания. Для равномерного распределения воздуха и придания ему нужного направления, монтируется диффузор.

Благодаря особенностям конструкции, он способен регулировать объём поступаемого воздуха. Конструкция некоторых вариантов позволяет менять скорость подачи или отвода воздушных масс. В случае необходимости, устройство позволяет полностью перекрыть подачу воздуха.

Так как диффузоры — конечный элемент системы вентиляции, они имеют привлекательный декоративный вид.

Диффузоры отличаются по типу назначения:

Приточные. Монтируются к воздуховодам, подающим свежий воздух в помещение.
Вытяжные. Монтируются к воздуховодам, отводящим отработанный воздух из помещения.
Приточно-вытяжные. Считаются универсальным вариантом, могут быть установлены как на приток, так и на отток воздуха.
Комбинированные. Более сложное устройство. Декоративный корпус имеет отверстия, отвечающие и за подачу, и за отток воздушных масс. Подключаются к двум разным воздуховодам.

Типы вентиляционных диффузоров

На рынке вентиляционного оборудования представлен широкий ассортимент данных приборов — настенных, потолочных, напольных. Данный элемент системы вентиляции классифицируется и по другим параметрам.

Разделение по материалу

В продаже можно найти изделия из трёх видов материалов корпуса:

Пластиковый корпус. Самый распространённый вариант. Отличаются доступной ценой и меньшим весом. По характеристикам не уступают металлическим аналогам. Могут иметь дизайнерский вид.
Металлический корпус. Применяются разные виды металла. Корпус может быть выполнен из алюминия, оцинкованной или нержавеющей стали. Отличаются большей прочностью и долговечностью. Не рекомендуется устанавливать в системах кондиционирования. Металл имеет свойство быстро остывать, что может приводить к конденсированию.
Деревянный корпус. Монтируется преимущественно в банях и саунах. Может быть изготовлен по индивидуальному заказу.

Различия по форме

Изделия разделяются по форме корпуса:

Круглые. Могут быть регулируемыми и нерегулируемыми, иметь различный диаметр.
Прямоугольные и квадратные. Также могут быть оснащены функцией регулировки воздушного потока.

Отличительные особенности по конструкции

Модели разных типов крепления и назначения могут иметь более узконаправленные конструктивные особенности.

Щелевые. Поступаемый воздух проходит через ряд щелей в устройстве. Количество щелей может варьироваться от 1 до 6 — с высотой щели от 8 до 25 мм. Некоторые модели имеют функцию направления воздушного потока. Монтируются в подвесных и многоуровневых потолках.
Струйные. Пропуская воздух через себя, конструкция формирует его в одну или несколько струй. Повышает скорость и дальность подачи воздуха. Модели бывают подвижными и стационарными.
Перфорированные. Оснащены большим количеством отверстий небольшого размера. Способствуют равномерной и сбалансированной подаче или отводу воздуха.
Вихревые. Отличаются радиальным расположением перемычек. При прохождении через них, воздух закручивается в виде воронки. Такая конструкция повышает скорость подачи воздуха и эффективность его перемешивания. Монтируются в помещениях с необходимостью быстрого воздухообмена, таких как ванная комната. Чтобы избежать образования сквозняка, можно устанавливать вихревой диффузор с камерой статичного давления.
Линейный. Имеет удлинённую форму с небольшим количеством пропускных щелей.

В продаже доступны модели и других типов.

Преимущества и недостатки диффузора для вентиляции

К преимуществам можно отнести:

простоту монтажа и эксплуатации;
функцию регулировки и направления подачи свежего воздуха;
работа устройства исключает образование застойных воздушных зон;
привлекательный декоративный вид, который прекрасно впишется в современный интерьер.

Безусловным преимуществом устройства является эффективное воздухораспределение в больших складских помещениях.

Недостатки:

образование сквозняка при определённых обстоятельствах.

Эта проблема устраняется установкой камеры статического давления. Она препятствует образованию сквозняка.

Как подобрать диффузор для вентиляции?

Чтобы правильно подобрать изделие, следует обратить внимание на несколько критериев.

Сечение. Изделие подбирается в согласии с диаметром сечения воздушного канала, к которому оно будет подключаться. Параметры изделия и сечение канала должны быть согласованы.
Материал корпуса. Изделие следует подбирать, учитывая характер помещения и температуру пропускаемого воздуха. В системах кондиционирования лучше устанавливать пластиковые изделия. Для обустройства наружных систем вентиляции предпочтительней использовать металлические корпуса.
Дизайн корпуса. В продаже представлен большой ассортимент декоративных решений. Подбор изделия по этому критерию — вопрос вкуса, либо стиля, создаваемого в помещении.
Требуемые объёмы и скорость воздуха, поступаемого в помещение.

Справка! Уровень шума, создаваемого устройством, в жилых помещениях не должен превышать 45–55 децибел.

В соответствии с требуемыми критериями, можно подобрать вариант из каталога производителя.

Способы монтажа вентиляционного диффузора

Доступны три варианта подключения к системе вентиляции.

Напрямую к гибким вентиляционным рукавам или жёсткому коробу.
Монтаж к системе вентиляции через камеру статического давления. Данный вариант более предпочтительный. Для монтажа камеры требуется больший зазор между основным и декоративным потолком.
В уже существующий вентиляционный канал, расположенный в стене.

Все изделия поступают в продажу с предусмотренными для установки защёлками, либо отверстиями для болтов и саморезов. Данный элемент системы вентиляции должен устанавливаться в специально подготовленное отверстие с соответствующим диаметром.

Размещение в канале вентиляции

При установке изделия в жёсткий канал следует придерживаться определённой последовательности.

Определяются параметры входного отверстия в канал. В зависимости от размеров короба подбирается соответствующий диффузор.
Осуществляется монтаж рассеивателя в проём.
Устройство проверяется на предмет надёжной фиксации в канале вентиляции. Фиксируемые защёлки должны сработать на защёлкивание.

Монтаж в гофре или металлическом рукаве

Последовательность монтажа диффузора в гибкий вентиляционный рукав.

Конец гибкой гофры вытаскивается из вентиляционного канала.
К входному отверстию гофры крепится устройство рассеивания воздуха соответствующего диаметра.
По окончании проделанной работы, в канал вводится сначала рукав, а затем диффузор. Ввод устройства продолжается до характерного щелчка. Устройство должно равномерно, без щелей, примыкать к потолку или стене.

Особенные характеристики вентиляционного диффузора

Чтобы вентиляция, которой оснащен дом, могла работать бесперебойно и качественно, необходимо организовать сбалансированную конструкцию системы. Если в конструкцию не включен диффузор вентиляционный, то рассчитывать на то, что вентиляция будет обеспечивать необходимые условия относительно воздушного пространства, в таком доме не стоит. Диффузор вентиляционный отвечает за ряд очень важных функций, которыми должна быть наделена любая грамотная и качественная система. В чем заключается его функционирование и особенности работы следует рассмотреть более детально, а также понять каким образом происходит процесс монтажа.

1 Цены на вентиляционные диффузоры
2 Для чего применяется и принцип работы
3 Виды вентиляционных диффузоров
4 Разнообразие форм
5 Различие назначения
6 Как правильно произвести установку вентиляционного диффузора
- 6.1 Заключение

Цены на вентиляционные диффузоры

Модель	Цена, рубли
Универсального типа из металла ДЕВЕНТ DAK 150	742 руб. Купить
Вытяжного типа, материал — металл ДЕВЕНТ EAV 250	409 руб. Купить
Сопло JN-A 160	1715 руб. Купить
Универсального типа, материал — пластмасса ДЕВЕНТ PAV 200	320 руб. Купить
Сопло JN-A 315	4180 руб. Купить
Универсального типа из металла ДЕВЕНТ DAK 250	1280 руб. Купить
Вытяжного типа ДЕВЕНТ EAV 200, материал — металл	367 руб. Купить
Приточного типа ДЕВЕНТ SAV 125, материал — металл	180 руб. Купить
Диффузор UAV 100	150 руб. Купить
Универсального типа ДЕВЕНТ PAV 125, материал — пластик	207 руб. Купить

Для чего применяется и принцип работы

Достаточно много требований предъявляется к системе вентиляции, устанавливаемой в дом или квартиру. Одним из тех приспособлений, которые делают атмосферу в помещении комфортной, является диффузор вентиляционный. В таблице указаны все характерные функции для такого приспособления.

Устранение сквозняков	Когда воздушный поток при поступлении в комнату образует единую струю, то это сулит появлением сильных сквозняков, которые не очень хорошо сказываются на здоровье, особенно тех, кто не обладает сильной иммунной системой. Такое явление может устранить вентиляционный дефлектор, который обеспечивает расхождение воздуха и поток рассеивается.
Распределение воздушных потоков	Проветривание также становится более эффективным благодаря диффузору вентиляционному. Минусом проветривания в помещениях, не оснащенных диффузором, является то, что проветрить можно только определенную часть помещения, по которой проходят воздушные потоки, потому как поступление воздуха струйное. При помощи диффузора можно сделать так, чтобы струя рассеивалась, и воздух распределялся равномерно по всему объему воздушного пространства в комнате. Происходить это может несколькими способами, в основном популярны модели, имеющие рассеивающий тип принцип работы или же работающие по принципу завихрения. Такое устройство как вентиляционный дефлектор способны снизить скорость, с которой воздушные массы проходят по гибкому воздуховоду, либо усиливать скорость после попадания в вытяжку.
Модернизация вытяжки	Помогает рассеять воздушные потоки вентиляционный диффузор и в случае встраивания его в систему вентиляции, характерной вытяжным типом. Без диффузора такая конструкция, несмотря на то, что создает разряжение воздушных масс, все равно образует струи из воздуха, которые неблагоприятны для атмосферы в помещении. При чем, от того, насколько сильно изменилась направленность потока воздуха, зависит количество, которое может поступить в вытяжное отверстие. Чем больше изменение потока, тем меньшее количество воздушных масс будет проходить в вентиляцию. Диффузор справляется и с этой задачей.
Контроль над процессом	Установка диффузора предполагает возможность осуществлять контроль над потоками воздуха, которые поступают в помещение или выходят из него, настроив при помощи специального пульта работу диффузора. Такая функция обеспечивает дополнительный комфорт и предотвращает появления сквозняков или некачественного проветривания. Плюс ко всему устройство устраняет шумы, которые могут издаваться из-за сильных воздушных масс, которые «гуляют» по помещению.

Такое устройство в основном представлено конструкцию, которая имеет различную форму (такую можно выбрать в зависимости от желаний и необходимости), материал также может варьировать, и в дополнение оснащено специальным прокладочным материалом из резины, которая обеспечивает герметичность. В случае если диффузор вентиляционный приобретается приточного типа, то его конструкция оснащена воздухонаправляющим кольцом и крыльчаткой. Некоторые элементы конструкции и функционал зависят от разновидности диффузора вентиляционного.

Виды вентиляционных диффузоров

Видовое разнообразие вентиляционных диффузоров достаточно обширно из-за множества критериев, по которым происходит их разделение на таковые. В таблице указаны все возможные модификации вентиляционных диффузоров.

Разделение на виды в зависимости от:
Материала изготовления корпуса	Назначения	Места установки	Формы
металлические	приточные	потолочные	прямоугольные
пластиковые	вытяжные	настенные	круглые
сопловые
регулирующие подачу воздуха

Если рассматривать каждую разновидность более детально, то можно охарактеризовать каждый следующим образом.

Разнообразие форм

Выбирая диффузор себе домой, необходимо знать ряд их особенностей, которые помогут остановиться на правильной модели. Касаемо различия по формам вентиляционные диффузоры могут характеризоваться следующими особенностями:

диффузор круглой формы;
диффузор прямоугольной формы.

Справка: относительно дизайна интерьера, в который будут включены и диффузоры, можно отдать предпочтение моделям с круглой формой, потому как они по внешнему виду схожи с ламповыми плафонами и это позволяет им гармонично вписываться в любое дизайнерское решение в помещении.

Модельный ряд, разделяющийся относительно формы, может иметь некоторые свои особенности в назначении:

Диффузор веерного типа имеет встроенный клапан, который контролирует количество проходящего воздуха, также оснащен специальными приспособлениями, которые позволяют установить устройство на потолок;
Тарельчатый тип используется крайне редко, поскольку не отвечает требованиям, относительно дизайна помещений;
Щелевая разновидность устанавливается для того, чтобы скорректировать направленность воздушных потоков. Учитывая форму такого диффузора можно менять угол воздушного выходящего потока. Кроме этого устройство имеет небольшие размеры, а короба, в которых производится установка, очень компактны, что обеспечивает их практически полную незаметность в стене или потолке. Установка таковых также очень проста, для нее необходимы лишь кронштейны, и возможен монтаж в очень маленьком пространстве.

Выбор для дальнейшей установки определенной разновидности должен зависеть только от индивидуальных особенностей и желаний каждого.

Различие назначения

Отталкиваясь от практической стороны в вопросе о выборе и приобретении диффузора в вентиляцию, можно охарактеризовать все его разновидности следующим образом.

Приточная разновидность	Такой тип модели необходим для того, чтобы захватывать свежие воздушные потоки, которые поступают снаружи и проводить за короткий промежуток времени в атмосферу пространства комнаты через вентиляционную систему.
Вытяжная разновидность	Такой тип диффузора вентиляционного осуществляет свою работу по аналогичному принципу с теми разновидностями, что выводят воздушные массы из помещения. Они обеспечивают равномерность распределения масс воздуха, что позволяет проветривать максимальные площади жилой комнаты. За счет того, что струя воздуха проходит через диффузор, она становиться рассеянной и двигается по круговой траектории, выходя наружу. Такие устройства еще называют вихревыми, поскольку их принцип работы позволяет забирать различные струи воздуха в вентиляцию с разных точек комнаты. Это обеспечивает немаловажный момент удаления переработанного воздуха их комнаты. Помимо этого воздух выводится с очень высокой скоростью благодаря диффузору.
Универсальная разновидность	Такая разновидность диффузора способна осуществлять передачу воздушных потоков в противоположных направлениях. При этом происходит перемещение различных воздушных масс между вентиляционными системами оттока и притока.
Сопловая разновидность	Сопловая разновидность позволяет создавать при необходимости потоки воздуха узкой направленности, а именно струйный поток. Это необходимо в тех случаях, если нужно осуществить подачу воздушных масс на такое расстояние, на котором прокладка системы для реализации вентиляции возможной не представляется.

Кроме стандартных диффузоров, предназначенных для установки в систему вентилирования помещений, часто причисляют и простые решетки или жалюзи, с их помощью осуществляется защита вентиляционной системы, чтобы в нее не попадала грязь и различного рода предметы. Такие приспособления также производят рассеивание проходящих через них воздушных масс.

Есть еще разновидность диффузоров, которая позволяет регулировать силу и скорость, с которой производится подача, либо устранение воздуха. Такая функция доступна благодаря оснащению диффузоров механическим приводом, которым можно управлять дистанционно, используя специальный пульт.

Что касается разнообразия видов, в основе которого лежит материал, из которого производят диффузоры, то они могут различаться по следующим характеристикам:

Металлические

Пластиковые. Из преимуществ диффузоров вентиляционных, которые сделаны из такого материала можно назвать такие как неподверженность коррозионным процессам и процессам гниения. Также они очень легкие и относительно дизайна их выбор гораздо обширнее, потому как имеются различные варианты цветов.

Как правильно произвести установку вентиляционного диффузора

Любая разновидность диффузора, которая имеется в ассортименте в продаже, предназначена для установки в уже имеющееся и специально сделанное под это устройство отверстие, которое будет отвечать необходимым требованиям относительно формы и размера. Диффузоры оснащены специальными защелками, которые необходимы для обеспечения фиксации. Диффузоры можно устанавливать в гибкий воздуховод, либо в жестяной канал.

Справка: для того, чтобы избежать проблем при установке, следует заранее позаботиться о том, чтобы отверстие для устройства отвечало необходимым параметрам в точности, а именно повторяло форму и размер диффузора. Подбор же устройства подходящего цвета сможет вписать его в любой интерьер.

Если есть необходимость повести монтаж диффузора в канал жесткого типа, то следующий алгоритм в этом поможет:

Первым делом определяются размеры отверстия, в которое будет вмонтировано устройство и производится подбор такового в точности с этими параметрами.
Непосредственная установка приспособления для рассеивания воздуха заключается в том, чтобы вставить его в имеющийся проем до момента пока не будет слышен характерный щелчок. Делать это следует плавно, чтобы корпус не треснул.
После того, как диффузор был вставлен в отверстие, следует внимательно просмотреть всю поверхность на предмет выступов или неровностей между устройством и проемом.
В случае обнаружения неровного монтажа, необходимо убедиться в том, что все защёлкивающиеся механизмы сработали, в ином случае надавить в необходимой части на устройство до момента его ровной установки.

Если к мягкому каналу вентиляции нужно присоединить диффузор, то последовательность действий будет такой:

Изначально необходимо достать мягкий рукав, после чего осуществить прикрепление диффузора.
После этого в нужно рукав поместить обратно в канал, а после этого устройство для рассеивания воздуха.
Когда вся система будет соприкасаться со стеной, необходимо немного сильнее надавливать на сам диффузор, чтобы защелкивающиеся механизмы могли сработать.
Обязательно необходимо проконтролировать равномерность установки и отсутствие выступов над стеной.

Если есть необходимость осуществить монтаж диффузора в вентиляционную систему вытяжного типа, то процесс следующий:

Первостепенно должно быть приготовлено отверстие, в которое будет вставлен диффузор. Лучше всего прибегнуть к использованию труб, в которых имеется место, предназначенное для установки диффузора.
Из трубы можно сделать отверстие в стене для диффузора, отмерив длину между внешним и внутренним краем стены, после чего отрезать часть трубы аналогичного размера.
Отрезанная часть трубы вставляется в отверстие, после чего производится монтаж диффузора по аналогичному выше принципу.
Крепить трубу можно при помощи монтажной пены.

Справка: в случае отсутствия на диффузоре креплений-защелок, присоединение устройства можно организовать, воспользовавшись анкерами, саморезами или клеем.

Заключение

За счет того, что в комнате установлено такое нехитрое устройство, как диффузор, кроме правильно распределенных воздушных масс, в ней происходит сохранение тепла. Помимо этого такое устройство как диффузор вентиляционный способны гармонично смотреться в интерьере.

Источник: http://v-teplo.ru/ventilyacionnyj-diffuzor.html

Диффузор: как правильно использовать?

Человек издревле ароматизировал себя и жилище. В Древнем Риме ароматным маслом натирали даже домашних животных. На пирах выпускали птиц, крылья которых обрызгивали ароматизированной жидкостью! (Какой экзотический способ ароматизировать пространство, правда?!) В наше время, конечно, все проще. Один из самых эффективных и безопасных способов ароматизировать свой дом — поставить диффузор с палочками. Но даже тут есть свои нюансы и тонкости.

1. Первое правило выбора аромата — он должен нравиться! Не важно, покупаете вы аромат для себя или для дома. Но если при выборе духов мы наносим парфюм на кожу и ждем раскрытия, то при выборе аромата для дома он должен просто нравится и наносить на кожу его не нужно. Помните: лучший советчик при выборе аромата — это ваш собственный нос! Вы — индивидуальны. Вам могут понравится самые неожиданные ароматы. Поэтому доверяйте только себе!

2. Второе — обратите внимание на флакон. В идеале он должен быть невысоким и увесистым, что позволяет ему быть устойчивым. Особенно, если у вас домашние животные или маленькие дети. Ротанговые палочки, насыщаясь ароматической жидкостью, становятся очень гибкими и упругими. Поэтому, если ваш любимый кот заденет хвостом палочки, которые стоят в тяжелом флаконе, то он вряд ли его опрокинет. 🙂 В связи с этим, рекомендую выбирать широкие и тяжелые флаконы из толстого стекла.
Форма флакона тоже важна. В диффузоры круглой формы легче поставить палочки — они естественным образом распределяются по кругу. Наоборот, в диффузорах квадратной формы вам придется потрудиться, чтобы распределить их равномерно: палочки утыкаются в углы флакона,сбиваясь в плотные группы, что ухудшает распространение аромата.

3. Далее мысленно представьте себе, куда вы поставите диффузор и как он будет смотреться в интерьере вашего дома или офиса? Этикетка не должна быть яркой и кричащей, если только вы не любитель поп-арта или авангарда. Диффузор не только ароматизатор, но и стильная вещица интерьера. В большинстве случаев раскинутые веером палочки смотрятся интересно и элегантно в разных по стилистике помещениях: от скандинавского и японского минимализма до чувственного модерна или строгой классики.

4. Палочки, какие выбрать? Из натурального ротанга или синтетические? Как правило, мы покупаем готовый набор, состоящий из диффузора и 7-10 палочек. То есть, вопрос о том, какие выбрать палочки, решил за нас производитель. Главное преимущество ротанговых палочек — их натуральность и экологичность. К тому же, они более гибкие, когда пропитаются ароматической жидкостью. Палочки из синтетического фиброволокна, благодаря своей пористой структуре, впитывают больше наполнителя, поэтому отдача аромата происходит быстрее. Соответственно, ароматическая жидкость расходуется интенсивнее.

Итак, вы — счастливый обладатель ароматического диффузора с палочками, с чего начать?

✅ Первое — распакуйте коробку или откройте тубус. Осторожно, не повредив этикетку, достаньте флакон и палочки.

✅ Второе: не выбрасывайте пластиковую пробку от флакона. Если аромат вам надоест или вы надолго уезжаете в отпуск, можно будет снова закрыть флакон и убрать его до вашего возвращения.

✅ Попробуйте сначала использовать 3-5 палочек. Возможно, для ароматизации помещения этого вам будет достаточно. Дождитесь, чтобы палочки пропитались не менее суток. Если вы хотите увеличить интенсивность аромата, добавьте ещё палочек.

✅ Флакон лучше всего размещать ближе к центру помещения, где есть движение воздуха (поставив флакон в нише или в углу, скорее всего, аромат будет распространяться хуже) и на высоте 0,7-1,2 метра (не рекомендуем ставить диффузор на полу или на высокий шкаф).

✅ Не ставьте диффузор под прямые солнечные лучи. В составе аромата содержатся натуральные эфирные масла (особенно это касается цитрусовых), которые могут окислиться на свету.

✅ Чтобы аромат был интенсивнее, палочки можно по желанию переворачивать раз в несколько дней. В случае, если капнули ароматическую жидкость на флакон, необходимо сразу протереть флакон сухой мягкой тканью, чтобы избежать следов потеков.

✅ Рекомендую иметь в запасе дополнительный набор ротанговых палочек. По сути, палочки из ротанга — это расходный материал, комплектующие для диффузора. Поэтому, если чувствуете, что интенсивность испарения аромата существенно ослабла, можно поменять ротанговые спицы. Я рекомендую делать эту процедуру один раз в 2-3 месяца.

✅ Чем длиннее палочки, тем интенсивнее аромат. Для флакона емкостью 100 мл оптимальная длинна палочек — 30 см.

✅ Степень испарения аромата зависит от многих факторов, но важнейшие из них — это температура и уровень влажности в помещении. Общее правило такое: чем выше температура и уровень влажности, тем насыщеннее аромат и тем быстрее он расходуется. Например, в ванной комнате аромат будет звучать интенсивнее, нежели в гостиной и закончится ароматическая жидкость быстрее.

✅ Если в помещении работает кондиционер, содержимое диффузора будет испаряться быстрее.

P.S. Диффузор — оригинальный подарок для женщин и мужчин любых возрастов. В отличие от обычного парфюма, аромат для дома не нужно наносить на кожу и ждать раскрытия. Поэтому он более универсален в качестве подарка: от новоселья до Нового года.

Надеюсь, мои рекомендации помогут сделать ваш дом ароматным и желанным для себя, близких и гостей!

Источник: http://www.livemaster.ru/topic/3323180-article-diffuzor-kak-pravilno-ispolzovat

Как правильно сделать вентиляцию в частном доме?

Почему вентиляция в частном доме так важна?
В каком количестве свежего воздуха нуждается дом?
Общие рекомендации и примеры расчета потребности в свежем воздухе
Виды вентиляции – схема
Как определить, достаточна ли вентиляция в доме домашним методом?
Как правильно сделать вентиляцию в частном доме?
Естественная гравитационная вентиляция
Механическая вентиляция
Как правильно сделать естественную вентиляцию в доме?
Как дешево повысить эффективность вентиляции в доме?
Можно ли контролировать подачу и отвод воздуха?
Как экономить энергию, используемую для вентиляции в доме?
Как работает вентиляция с рекуперацией тепла?
Какие типы рекуператоров можно использовать в системе вентиляции?
Как можно использовать в системе вентиляции естественное тепло земли?
Как правильно сделать вентиляцию в доме – видео

Уже на стадии проектирования следует подумать о вентиляции, тогда будет несложно создать по-настоящему современную и эффективную систему. Как правильно сделать вентиляцию в доме, достаточно ли естественной вентиляции или нужна механическая, как ее обеспечить – этим вопросам посвящена данная статья.

Почему вентиляция в частном доме так важна?

Вентиляция – это обмен воздуха в помещениях. Отработанный воздух выбрасывается наружу, а в комнаты поступает свежий. А если этого не происходит? В комнате будут накапливаться различные загрязнители – главным образом, выдыхаемый углекислый газ, а также вездесущая пыль, пылевые клещи, споры плесени. А еще – вредные химические вещества, которые выделяет мебель и разное оборудование, а если есть курильщики в доме – это еще и ядовитые соединения, которые несет сигаретный дым.

Воздух, выдыхаемый людьми, пар, поступающий из кухни и ванной комнаты, вызывают увеличение влажности. Водяной пар осаждается на холодных поверхностях, например, на окнах и в углах комнаты. Влажные поверхности являются питательной средой для пылевых клещей, обитающих в домашней пыли и плесени. Эти микроорганизмы могут стать причиной аллергии. Споры плесени атакуют еду, могут также разрушить стену, на которой формируется ее колония.

Длительное пребывание в комнатах, которые плохо проветриваются, очень вредно. Это стимулирует сонливость, головную боль, головокружение, плохое внимание, слабость. Мы можем почувствовать тошноту и общую усталость и даже депрессию. Иногда организм может реагировать на духоту раздражением глаз и дыхательных путей, и даже сердечной аритмией. Кроме того, нельзя недооценивать канцерогенное влияние плесени. Поэтому очень важно избавиться от проблем с вентиляцией, если они есть.

Известно – в доме должна работать система вентиляции и непрерывно удалять любые загрязнения воздуха. Кроме того, следует обеспечить безопасное использование газовых приборов – котла, обогревателя, плиты, камина. В случае любой неисправности этих устройств – следует немедленно удалить из дома ядовитые газы.

Необходимо также удалить избыточную влагу из дома, выделяемую нашим дыханием, накапливающуюся в результате приготовления пищи, сушки белья, а также запахи, которые появляются в жилых закрытых помещениях.

В каком количестве свежего воздуха нуждается дом?

Чтобы обеспечить жилье достаточным количеством свежего воздуха, прежде всего, необходимо определить потребность в воздухообмене. Как это сделать?

Общие рекомендации и примеры расчета потребности в свежем воздухе

Общие рекомендации в этом отношении следующие:

в течение часа в помещении должно быть заменено столько воздуха, сколько составляет кубатура помещения;
на каждого человека, живущего в комнате, необходимо 30 м³ воздуха в течении часа.

Из этих двух значений желательно выбирать большее.

Пример.

Жилая площадь 20 м² требует обмена 50 м³ воздуха в час, но если это спальня для двух человек – то 60 м³/ч.

Также есть подход к расчету, по которому предполагается, что достаточный воздухообмен составляет 0,5-0,8 от объема комнаты в час.

Пример.

Жилая площадь 20 м² требует обмена 25-40 м³/ч.

Однако следует учитывать, что в условиях более интенсивного загрязнения, потребуется более интенсивный воздухообмен.

Виды вентиляции – схема

В зависимости от финансовых возможностей и предпочтений, мы можем использовать два вида вентиляции:

дешевая домашняя гравитационная вентиляция;
эффективная механическая вентиляция;
самая энергоэффективная вентиляция с рекуперацией тепла.

Эти рекомендации не следует воспринимать слишком буквально. Они не могут быть достаточными в доме, в котором курят сигареты, живет много людей или часто принимают гостей. На количество выделяемых загрязнений влияет также:

как часто и как много людей стирают и сушат белье;
сколько раз в день принимают ванну или душ;
как часто готовят;
тип печи (газовая или электрическая);
и даже расположение дома – если он находится в тени, то будет собирать больше влаги, которая также провоцирует загрязнение.

Немного отличается, количество свежего воздуха, которое должны получить такие помещения, как: кухня, ванная комната, туалет. Они требуют интенсивной вентиляции во время использования. Итак:

ванная требует, по крайней мере, 50 м³/час свежего воздуха;
туалет – 30 м³/час;
кладовая – 15 м³/час;
кухня с электрической плитой – 50 м³/час;
кухня с газовой плитой – 70 м³/час.

Отдельные требования предъявляются к гостиной с камином, котельной, прачечной и комнате для сушки белья.

Как определить, достаточна ли вентиляция в доме домашним методом?

Домашний способ проверить, является ли вентиляция достаточной, является измерение влажности в помещении в зимнее время. Если она составляет не более 50-60%, это значит, что вентиляция работает должным образом.

Как правильно сделать вентиляцию в частном доме?

Количество свежего воздуха, которое должно быть доставлено в комнату, как видно из расчетов, приведенных выше, очень большое. А зимой его придется прогреть, так как свежий воздух достаточно холодный. Это повлечет очень высокие затраты, которые будут больше, чем будет холоднее на улице.

Поэтому системы вентиляции следует оценивать не только с точки зрения инвестиционных затрат, но и с учетом эксплуатационных расходов. Как правильно сделать приточную вентиляцию?

Естественная гравитационная вентиляция

Самая простая – это система естественной вентиляции. Воздух поступает в помещение через вентиляционные отверстия, и удаляется через выпускные каналы. Эта система является недорогой в производстве. Однако ее недостатком является высокая стоимость, связанная с нагревом поступающего холодного воздуха – в естественной системе вентиляции мы не можем полностью контролировать количество воздуха, которое поступает в помещение. Чем холоднее, тем больше поступает холодных воздушных масс, и тем больше мы тратим на отопление.

Механическая вентиляция

Другой вариант заключается в механической вентиляции, в которой воздухообмен в доме усиливает вентилятор. В зависимости от расположения вентиляторов и всей системы, вентиляция может быть вытяжной или приточно-вытяжной. Она может контролировать количество свежего воздуха, который поступает в глубь дома, но, к сожалению, нам придется опять оплачивать дополнительные расходы на отопление.

Тем не менее, можно сократить расходы на нагрев воздуха. Холодные воздушные массы, входящие в помещение, можно предварительно нагреть, используя тепло отработанного воздуха из дома или тепло, накопленное в земле. Для этого применяют устройства рекуперации (которые мы рассмотрим в этой статье ниже). Они позволяют получить предварительный нагрев приточного воздуха, таким образом, снижая общие затраты на отопление.

Как работает естественная вентиляция в доме?

Естественная гравитационная вентиляция – схема работы

Как правильно сделать естественную вентиляцию в доме?

Из чего состоит установка естественной вентиляции в доме и как правильно сделать систему вентиляции?

Система вентиляции состоит из диффузоров, через которые свежий воздух поступает в дом и вентиляционных каналов, через которые воздух удаляется из него.

Диффузоры могут быть установлены фабрично в окнах, но можно купить полностью герметичные окна, а диффузоры установить в стене. Если разместить их на высоте около 2 метров, то люди не будут чувствовать холодных потоков воздуха, так как наружный воздух успевает смешиваться с теплым воздухом в комнате. Также можно установить вентиляционные отверстия над радиаторами – таким образом холодный воздух будет сразу нагреваться.

Диффузоры могут управляться вручную или автоматически. Используя более дешевые модели с ручным управлением, регулируют степень открытия каждого из них. Более удобны автоматические модели, которые регулируют количество поступающего воздуха до конкретного уровня – давления или влажности, реже: температуры, которая измеряется внутри помещения и снаружи.

Вентиляционные каналы. Используемый воздух выдувается наружу через вентиляционные отверстия в вентиляционных каналах. Если они оснащены заслонкой, можно регулировать количество отработанного воздуха и уменьшить его во время слишком холодной погоды.

Иногда диффузоры устанавливают в окнах.
Также они могут быть установлены в наружной стене. Фото. Диффузоры для монтажа в наружной стене здания

Как дешево повысить эффективность вентиляции в доме?

Самый простой и дешевый способ – установить вытяжные вентиляторы в вентиляционные каналы. Они могут управляться вручную или автоматически (например, могут реагировать на включение света или движение в комнате). Приток воздуха в этом случае осуществляется так же, как и в гравитационных системах вентиляции – через диффузоры. Вентиляторы обычно помещают на кухне, в ванной комнате и туалете, или там, где есть запахи и влага, которые должны быть удалены как можно скорее.

Использование вентилятора обеспечивает эффективную вентиляцию дома в теплые летние дни, но он имеет и недостатки:

дополнительные расходы, связанные с потреблением электроэнергии этими устройствами;
еще одним недостатком является шум, который они производят, его можно избежать, если установить вентиляторы в конце отводящего канала на крыше.

Можно ли контролировать подачу и отвод воздуха?

Регулирование не только количества отработанного воздуха, но и подачи можно обеспечить в системе приточно-вытяжной вентиляции. Как правильно сделать вытяжную вентиляцию и приточную? Для этого требуется два вентилятора – приточный и вытяжной, которые могут быть размещены вдали от комнат, например, в мансарде – это хороший вариант.

Вентиляторы соединяются со всеми помещениями по двум трубопроводам: приточному и вытяжному. Один обеспечивает подачу свежего воздуха, второй – удаляет загрязненный. Хотя это требует больше средств, но таким образом можно полностью контролировать количество воздуха, поступающего в отдельные комнаты, а также мы можем установить в такую систему дополнительное оборудование:

фильтры, очищающие поступающий воздух;
воздухонагреватель для предварительного нагрева;
увлажнитель воздуха, что позволит улучшить его качество в зимний период, когда в комнатах, как правило, слишком сухо.

Как экономить энергию, используемую для вентиляции в доме?

Установка приточно-вытяжной инсталляции обычно влечет за собой еще одно решение – установку системы рекуперации (то есть обратного получения) тепла. Хотя приточно-вытяжная инсталляция является дорогостоящей, а с блоком обработки воздуха с рекуперацией тепла – она будет стоить еще дороже, такая конструкция поможет снизить эксплуатационные расходы, что в будущем окупится за счет экономии тепла.

При вентиляции дома в зимний период, мы теряем много тепла, которое вместе с загрязненным воздухом удаляется наружу. Поступающий свежий воздух надо нагреть – и это может увеличить до половины расходы, которые мы платим за отопление дома за это же время. Если, например, стоимость отопления 3000 рублей, то с учетом потерь на вентиляцию, она может вырасти до 4500 рублей!

Вот почему все больший интерес вызывают устройства, позволяющие сохранить часть тепла, которое обычно теряется, через его возврат, а также благодаря системе вентиляции, в которой свежий воздух предварительно нагревается в земле.

Принцип рекуперации тепла в рекуператоре перекрестного типа

Как работает вентиляция с рекуперацией тепла?

Как правильно сделать вентиляцию в помещении, чтобы она была энергосберегающей? Современный и относительно несложный способ – это рекуперация. Основным элементом такой системы является теплообменник – рекуператор. Через него проходит поток холодного воздуха и выпускается поток отработанного теплого воздуха. Специальная конструкция теплообменника позволяет отработанному воздуху передать часть тепла поступающему воздуху. Насколько эффективно устройство передает тепло – зависит от температуры в помещении и температуры наружного воздуха, влажности и конструкции теплообменника.

Это устройство полезно не только зимой. В жаркие летние дни можно таким образом охладить приточный воздух.

Не выгодно пользоваться рекуператором только в переходные периоды, когда разность температур внутри и снаружи мала и рекуперация тепла становится неэкономичной. Чтобы воздух пропускался через рекуператор, необходимо два вентилятора – для притока и вытяжки воздуха, а их работа также стоит денег, так как они также потребляют электроэнергию.

Теплообменник с вентиляторами входит в устройство под названием вентиляционная установка с рекуперацией тепла. В дополнение к теплообменнику в термически и акустически изолированной панели корпуса находятся воздушные фильтры, а иногда и нагреватель.

Так выглядит агрегат с рекуператором перекрестного типа

Внешние элементы системы с рекуперацией тепла – это воздухозаборник, через который воздух заходит внутрь, и расположенный на расстоянии от воздухозаборника выпускной желоб, через который отработанный воздух выбрасывается наружу.

Свежий воздух поступает в корпус через воздухозаборники, там охлаждается летом и прогревается зимой, и через вентиляционные каналы поступает в помещение. Отработанный воздух выпускается из каналов обратно в корпус устройства, там он отдает тепло, и затем удаляется из здания.

Рекуператор может быть установлен на чердаке или в подвале. Для этого требуется четыре соединительные трубы – две впускные и две выпускные. Впуск отработанного воздуха соединяется с системой труб в кухне, ванной и туалете, а выход свежего, нагретого воздуха подключают к вентиляционным каналам с концевыми регулируемыми диффузорами, расположенными в гостиной, прихожей и спальне. Остальные две трубки выходят наружу здания.

Какие типы рекуператоров можно использовать в системе вентиляции?

Наиболее популярными являются рекуператоры пластинчатого типа. Их действие очень простое – потоки горячего и холодного воздуха протекают параллельно друг другу между теплообменными пластинами, что обеспечивает обмен тепла без перемешивания. Приводят воздух в движение два вентилятора. Эффективность рекуперации тепла в таком рекуператоре составляет 60-70 %.

Панель управления с теплообменником с поперечным потоком

Очень похоже устроены противоточные теплообменники, только воздух проходит через них немного по-другому. Такие устройства больше по размеру, но имеют более высокую эффективность – до 90%.

Иногда используются трубчатые теплообменники, однако, из-за большого размера их применение ограничено, несмотря на относительно высокую эффективность – выше 90%.

В продаже также можно встретить роторные рекуператоры. Они очень эффективны – КПД 80-90%. Но в них может иметь место попадание небольшого количества отработанного воздуха к свежему, что может привести к распространению запахов в доме. Их преимуществом является частичное отведение влаги. Сторонники роторных рекуператоров говорят, что передача запахов незначительна. Такие модели очень популярны в странах Северной Европы – в Скандинавии.

Рекуператор с ротором, фото

В доме, в котором живут аллергики, можно использовать фильтр для подачи воздуха, таким образом мы убираем аллергенные частицы.

Приобретая рекуператор, стоит выбрать модель с плавной пятиступенчатой переменной скоростью вентилятора. Чем больше возможности регулировки, тем лучше рекуператор регулирует скорость в соответствии с потребностями воздухообмена.

Как можно использовать в системе вентиляции естественное тепло земли?

Если свежий воздух будет поступать в дом через грунтовой теплообменник, это позволит использовать в системе вентиляции природное тепло или холод, которые накапливаются в земле: на определенной глубине температура грунта практически постоянна и не зависит от температуры наружного воздуха. Такой теплообменник можно использовать круглый год – зимой он согревает наружный воздух и охлаждает его летом. Эффективность теплообмена зависит от площади поверхности теплообменника, глубины, на котором он распложен и интенсивности воздушного потока.

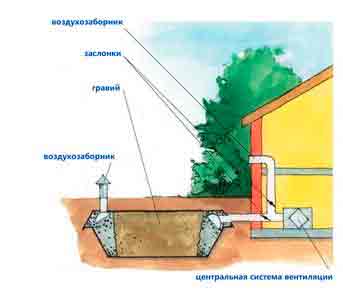

Устройство гравийного теплообменника – схема

Устройство трубчатого теплообменника – схема

Грунтовой теплообменник строится как система труб или используется слой гравия. Воздух втягивается через впускное отверстие. Полученный от земли холод может полностью удовлетворить потребности частного дома для одной семьи во время жаркой погоды.

Условием для правильной работы теплообменника является соблюдение его надлежащего размера. Он не может быть слишком маленьким, потому что земля перестанет тогда отдавать достаточно тепла или забирать его в периоды, когда система используется для охлаждения. Такое устройство не требует электроэнергии и поэтому очень экономично.

Грунтовой теплообменник для рекуперации работает только тогда, когда жарко или очень холодно. В течение переходного периода его выключают, и обмен воздуха осуществляется из внешнего воздухозаборника, расположенного на стене здания.

Как правильно сделать вентиляцию в доме – видео

Источник: http://rem-stroitelstvo.ru/kak-pravilno-sdelat-ventilyaciyu

Дефлекторы для вентиляции: изготовление, устройство, расчет турбодефлектора

Дефлекторы крепят на выходы труб естественной вентиляции над крышами небольших предприятий, общественных зданий, жилых домов. Используя напор ветра, дефлекторы побуждают тягу в вертикальных вентканалах. Вторая важная функция дефлекторов это защита от попадания в вентиляционные шахты дождя и снега. Разработаны десятки моделей вентиляционных дефлекторов, устройство некоторых описывается ниже. Простейшие варианты дефлекторов можно сделать своими руками.

Устройство вентиляционного дефлектора

Любой вид дефлекторов вентиляции содержит стандартные элементы: 2-х стаканы, кронштейны для крышки и патрубок. Наружный стакан расширяется книзу, а нижний ровный. Цилиндры надеты друг на друга, над верхним прикреплена крышка. Вверху каждого цилиндра расположены отбои в виде колец, которые изменяют направление воздуха в вентиляционном дефлекторе любого размера.

Отбои устанавливаются таким образом, чтобы ветер на улице создавал подсос через пространства между кольцами и ускорял вывод газов из вентиляции.

Устройство дефлектора вентиляции таково, что при направлении ветра снизу, механизм срабатывает хуже: отражаясь от крышки, он направляется навстречу газам, которые выходят в верхнее отверстие. Этот недостаток в большей или меньшей степени есть у любого вида вентиляционных дефлекторов. Чтобы его устранить, крышку делают в форме 2-х конусов, скрепленных основаниями.

Когда ветер сбоку, отработанный воздух отводится одновременно и сверху, и снизу. Когда ветер направлен сверху, отток происходит снизу.

Другое устройство дефлектора вентиляции – те же стаканы, но крыша в форме зонтика. Именно крыша играет здесь важную роль в перенаправлении ветрового потока.

Принцип действия дефлектора вентиляции

Принцип действия дефлектора вытяжной вентиляции очень прост: ветер ударяется в его корпус, рассекается диффузором, в цилиндре понижается давление, а значит, усиливается тяга в вытяжной трубе. Чем большее сопротивление воздуху создает корпус дефлектора, тем лучше в вентканалах тяга. Считается, что более качественно работают дефлекторы на трубах вентиляции, установленных слегка под наклоном. Эффективность работы дефлектора зависит от высоты над уровнем крыши, размера, формы корпуса.

Дефлектор вентиляционный в зимний период на трубах обмерзают. У некоторых моделей с закрытым корпусом снаружи наледь не видна. А вот при открытой зоне протока наледь появляется с наружной части нижнего стакана и заметна сразу.

Правильно подобранный дефлектор может повысить коэффициент полезного действия вентиляции до 20%.

Чаще всего дефлекторы используются в вытяжной вентиляции естественной тяги, но иногда усиливают принудительную. Если здание располагается в районах с редкими и слабыми ветрами, главная задача устройства предотвратить снижение или «опрокидывание» тяги.

Виды дефлекторов

Подбирая вентиляционный дефлектор, можно растеряться от разнообразия.

Наиболее распространенные сегодня виды дефлекторов вентиляции:

ЦАГИ;
Григоровича;
в форме звезды «Шенард»;
ASTATO открытый;
шарообразный «Волпер»;
Н-образный.

Пластиковые вентиляционные дефлекторы используются редко, так как они недолговечны и хрупки. Разрешается установка пластиковых дефлекторов на вентиляцию подвалов, цокольных этажей. Широко используются пластиковые дефлекторы только как автомобильные аксессуары.

Некоторые потребители ошибочно называют распределяющие устройства для вентиляции натяжных потолков дефлекторами. Вентиляционные дефлекторы устанавливаются только на концы вытяжных каналов. Вентиляция вытяжных потолков обеспечивается диффузорами и анемостатами, через которые воздух равномерно и в нужных количествах проникает в помещение.

Дефлектор ASTATO

Модель вращающегося вентиляционного дефлектора, которая использует и механическую, и ветровую тягу. При достаточной силе ветра двигатель выключается и ASTATO работает по принципу дефлектора вытяжной вентиляции. В штиль запускается электродвигатель, никак не влияющий на аэродинамику в системе вентиляции, но обеспечивающий достаточное разрежение (не более 35 Па).

Электродвигатель очень экономичен, включается он по сигналу датчика, измеряющего давление на выходе вентканала. В принципе большую часть года дефлектор вентиляции работает на ветровой тяге. В устройство дефлектора вентиляции ASTATO входят датчик давления и реле времени, которые автоматически запускают и выключают двигатель. При желании это можно делать вручную.

Статический дефлектор с эжектирующим вентилятором

Частично вращающийся дефлектор вентиляции – это новинка, которая очень успешно работает уже несколько лет. На выходы вентканалов устанавливаются дефлекторы ДС, чуть ниже располагаются низконапорные вентиляторы с пониженной шумоотдачей. Вентиляторы запускаются датчиком давления. Стакан выполнен из оцинкованной стали с термоизоляцией. К нему подведены воздуховоды с шумоизоляцией, дренаж. Вся конструкция прикрывается снизу навесным потолком.

Дефлектор-флюгер

Устройство относится к категории активных вентиляционных дефлекторов. Его вращает сила движущихся потоков воздуха. Вращаются корпус с крышками за счет подшипникового модуля. Во время движения между козырьками, ветер формирует зону пониженного давления. Преимущество этого вида вентиляционного дефлектора в возможности «подстроиться» под любое направление ветра и хорошей защите дымохода от ветра. Недостаток вращающегося дефлектора вентиляции в необходимости смазывать подшипники и следить за их состоянием. В сильные морозы флюгер обмерзает и плохо выполняет свою функцию.

Ротационная турбина

В тихую погоду турбодефлектор для вентиляции в виде турбины совершенно бесполезен. Потому ротационные турбины не так широко распространены, несмотря на привлекательный вид. Устанавливают их лишь в местностях со стабильным ветром. Еще одно ограничение – такой турбодефлектор нельзя использовать для дымоходов печей на твердом горючем, так как он может деформироваться.

Вентиляционный дефлектор своими руками

Чаще всего своими руками для вентиляции изготавливают дефлектор Григоровича. Устройство достаточно просто, а работа этого вида дефлектора вентиляции бесперебойна.

Чтобы изготовить своими руками дефлектора вентиляции Григоровича понадобятся:

оцинкованная или листовая нержавейка;
заклепки, гайки, болты, хомут;
электродрель;
ножницы по металлу;
чертилка;
линейка;
карандаш;
циркуль;
несколько листов картона;
ножницы по бумаге.

Шаг 1. Расчет параметров дефлектора

На этом этапе нужно вычислить размеры вентиляционного дефлектора и начертить схему. Все первичные расчеты основываются на диаметре вентиляционного канала.

Н=1,7 х D,

где Н – высота дефлектора, D – диаметр дымохода.

Z=1,8 x D,

где Z – ширина колпака,

d=1,3 x D,

d – ширина диффузора.

На картоне создаем схему элементов дефлектора вентиляции, своими руками и вырезаем.

Если у вас нет опыта изготовления дефлекторов, рекомендуем потренироваться на картонном макете.

Шаг 2. Изготовление дефлектора

Обводим чертилкой на листе металла лекала и с помощью ножниц получаем части будущего устройства. Детали соединяем между собой маленькими болтами, заклепками или сваркой. Для установки колпака вырезаем кронштейны в форме изогнутых полос. Закрепляем их снаружи диффузора, обратный конус крепим на зонт. Все комплектующие готовы, теперь прямо на дымоходе собирается весь диффузор.

Шаг 3. Монтаж дефлектора

На трубу дымохода устанавливаем нижний стакан и крепим болтами. Поверх надеваем диффузор (верхний стакан), зажимаем хомутом, прилаживаем к кронштейнам колпак. Заканчивается работа по созданию дефлектора вентиляции своими руками установкой обратного конуса, который поможет устройству функционировать даже при нежелательном направлении ветра.

Выбор дефлектора вентиляции

Любой хозяин хочет подобрать для вентиляции дефлектор как можно более эффективный.

Лучшими моделями дефлекторов вытяжной вентиляции считаются:

тарельчатый ЦАГИ;
модель ДС;
ASTATO.

Работа дефлектора при расчетах определяется двумя параметрами:

коэффициент разряжения;
коэффициент местных потерь.

Коэффициенты зависят только от модели, а не от размеров вентиляционного дефлектора.

Например, для ДС коэффициент местных потерь составляет 1,4.

На коэффициент разряжения влияет скорость ветра.

Расчет дефлектора для вентиляции типа ДС.

Скорость ветра в км\ч	0,005	0,007	0,01
Ветровое разрежение дополнительное, Па	11	21,6	44,1

Разработан способ подбора дефлектора вентиляции по полному ветровому разрежению.

Хотя последние десятилетия дефлекторы вентиляции были незаслуженно забыты и повсеместно заменялись зонтиками, сегодня они возвращаются. Это действительно недорогой и эффективный способ улучшить работу естественной вентиляции жилых и общественных зданий.

Ролик о дефлекторе-искрогасителе для вентиляции и как его подобрать:

Источник: http://strojdvor.ru/ventilyaciya/vidy-podbor-i-izgotovlenie-vytyazhnyx-deflektorov-dlya-ventilyacii-svoimi-rukami/

Ещё по теме Печь из трубы своими руками

Смотрите также:

Установка газовой колонки своими руками

03.05.2020

Как установить и подключить газовую колонку Инсталляция проточного нагревателя воды в инженерные сети и интерьер дома не представляется чем-то особенно сложным. Но процесс имеет ряд нюансов: надо обеспечить герметичное соединение водопровода и газа, выдержать все... →

Как сделать вытяжку в погребе

03.05.2020

Климат После славной битвы за урожай, плодам своих трудов нужно еще обеспечить надлежащее хранение. Правильно обустроенный погреб поспособствует этой задаче в полной мере. В статье речь пойдет о том, как установить вытяжку в погребе. Содержание: Функциональным погреб... →

Монтаж полипропиленовых труб своими руками

03.05.2020

Монтаж полипропиленовых труб своими руками 1 Преимущества монтажа 2 Подготовка инструмента 3 На чем можно сэкономить 4 План работы 5 Особенности пайки трубопровода 6 Пайка трубы 7 Монтаж системы 8 Видео 9 Фото Наибольший спрос при монтаже... →

Комментарии

Комментирование отключено.

Голосование

Загрузка ...

Форум

Вентиляционный диффузор в жилище своими руками

Системы вентиляции в частном доме – как правильно сделать

Содержание

Виды вентиляционных систем

Естественная

Принудительная

Схемы вентиляции

Приточная

Вытяжная

Приточно-вытяжная

Подготовка к монтажу вентиляции частного дома

Вентиляция своими руками

Смотрите также видео о том, как сделать вентиляцию в частном доме:

Как сделать вентиляцию в погребе своими руками

Необходимость вентилирования погреба

Принцип работы и устройство вентиляции в погребе

Виды вентиляции в погребе

Естественная вентиляция

Видео: естественная вентиляция погреба своими руками

Принудительная вентиляция

Видео: приточная вентиляция подвала

Расчёт вентиляции по диаметру канала и объёму помещения

Монтаж вентиляции в погребе своими руками

Монтаж приточно-вытяжной системы

Устройство и монтаж вентиляции для кессона

Вентиляция в квартире своими руками: обзор нюансов обустройства вентиляционной системы

Нормативные требования к вентиляции квартир

Правила вычисления минимального объема воздухообмена

Как обеспечить циркуляцию воздуха?

Создание условий для работы вытяжки

Проверка работоспособности вентиляционной шахты

Обустройство вытяжных отверстий

Организация поступления свежего воздуха

Снижение герметичности оконных блоков

Монтаж настенной приточной вентиляции

Установка канальных систем воздухообмена

Основные правила проектирования воздуховода

Особенности монтажа пластиковых коробов

Выводы и полезное видео по теме

Лучший дефлектор на дымоход своими руками: чертеж и размеры

Функции

Размеры и чертеж

Изготовление своими руками

Как сделать вентиляционный дефлектор своими руками — от чертежа до готового устройства

Особенности работы устройства

Существующие типы дефлекторов

Изготовление простейшего прибора своими руками

Вентиляционный диффузор

Что такое диффузор для вентиляции?

Место установки для диффузора

Назначение вентиляционного диффузора

Типы вентиляционных диффузоров

Разделение по материалу

Различия по форме

Отличительные особенности по конструкции

Преимущества и недостатки диффузора для вентиляции

Как подобрать диффузор для вентиляции?

Способы монтажа вентиляционного диффузора

Размещение в канале вентиляции

Монтаж в гофре или металлическом рукаве

Популярные модели диффузоров, их стоимость и производители

Особенные характеристики вентиляционного диффузора

Цены на вентиляционные диффузоры

Для чего применяется и принцип работы

Виды вентиляционных диффузоров

Разнообразие форм

Различие назначения

Как правильно произвести установку вентиляционного диффузора

Заключение

Диффузор: как правильно использовать?

Как правильно сделать вентиляцию в частном доме?

Почему вентиляция в частном доме так важна?

В каком количестве свежего воздуха нуждается дом?

Общие рекомендации и примеры расчета потребности в свежем воздухе

Виды вентиляции – схема

Как определить, достаточна ли вентиляция в доме домашним методом?

Как правильно сделать вентиляцию в частном доме?

Естественная гравитационная вентиляция

Механическая вентиляция

Как правильно сделать естественную вентиляцию в доме?
