Установка водонагревателя своими руками

Климат

После того как произведен выбор водонагревателя, независимо от его типа, возникает вопрос связанный с его установкой. Здесь есть два пути: произвести установку водонагревателя самому или доверить ее специалистам. Второй вариант для большинства людей проще и предпочтительнее, но есть и одно но – стоимость услуг. К примеру, стоимость подключения бойлера до 50 литров в Москве Вам обойдется в 100 – 120 у.е. А если Вам необходима замена старого, то к этой сумме необходимо добавить рублей 300 за демонтаж. Сумма не является заоблачной, но почему бы не попытаться ее сохранить в кармане, установив водонагреватель.

Работа по установке водонагревателя своими руками займет в среднем 2 часа, при наличии всего необходимого инструмента. А приобретенные навыки пригодятся в дальнейшем, да и сумма, предназначенная для оплаты установки – останется у Вас.

Содержание

  1. За и против установки водонагревателя своими руками
  2. Общие рекомендации
  3. Установка электрического водонагревателя проточного типа
  4. Установка электрического водонагревателя накопительного типа
  5. Установка газового водонагревателя

За и против установки водонагревателя своими руками

Народная мудрость настаивает на том что бы мы «семь раз отмерили» и лишь один раз отрезали. И думаю это правило применимо и к выбору способа установки водонагревателя. Если у Вас нет хоть самого малого опыта сантехнических работ, лучше всего доверится специалистам. Это особенно относится к тем случаям, когда происходит установка водонагревателя в квартире, а этажом ниже находятся соседи. Если что – то пойдет не так, Вы рискуете их затопить.

Но, если Вы стараетесь ремонтные работы производить самостоятельно, то следуя шаг за шагом, без особых проблем установите водонагреватель. К достоинствам самостоятельной установки можно отнести следующее:

  • экономия средств;
  • экономия времени;
  • приобретение навыков, которые станут незаменимы при обслуживании или ремонте водонагревателя;
  • в случае ремонтных работ в помещении, где установлен водонагреватель, Вам не потребуется вызов мастера для демонтажа.

Общие рекомендации

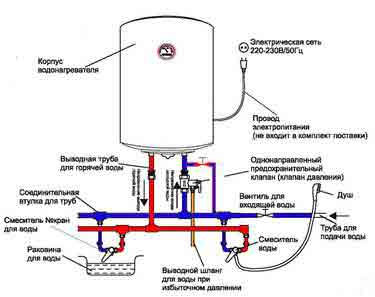

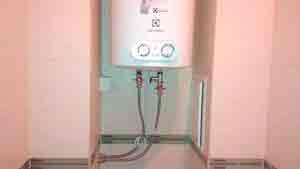

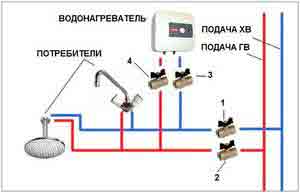

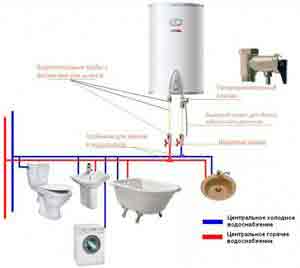

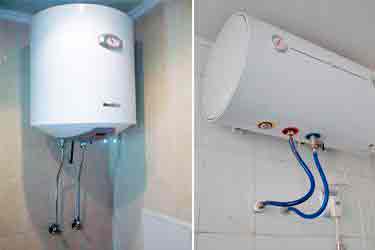

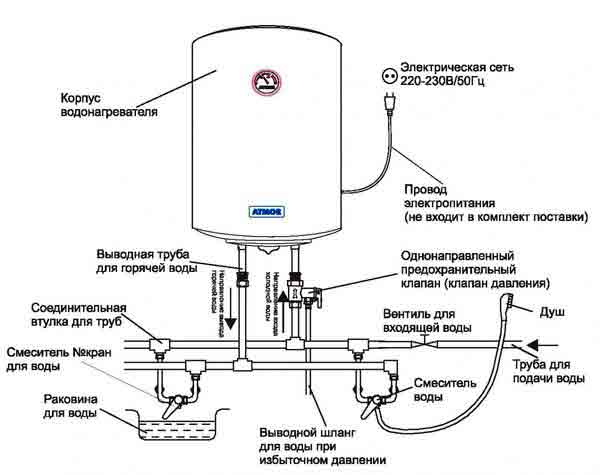

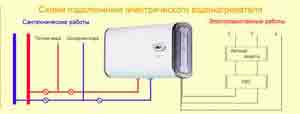

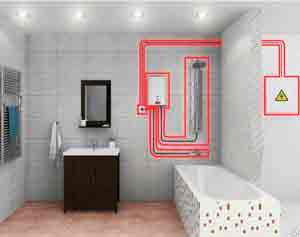

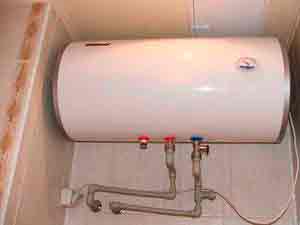

Схематическое фото установки водонагревателя

Помимо выбора модели и типа водонагревателя, еще до начала работ необходимо определится со следующими моментами. Место установки:

  • доступ к водонагревателю должен быть свободен на протяжении всего периода эксплуатации;
  • стена, на которую крепится водонагреватель, должна выдержать двойной вес (т.е. при емкости в 50 л. необходимо рассчитывать нагрузку в 100 кг.);
  • если в жилище проводка не менялась очень давно, необходимо определить ее состояние, сечение и способность выдержать нагрузку электрического водонагревателя (к примеру, для накопительного водонагревателя мощностью в 2000Вт сечение медного провода должно быть 2,5мм2);
  • состояние труб и стояков, если не проводилась замена или уже не выведены «точки» для подключения водонагревателя (по собственному опыту знаю, когда вместо установки бойлера, был вынужден менять все трубы в квартире, так как их состояние не позволяло «врезаться»).

Перед началом работ по установке водонагревателя Термекс или любого другого, приготовьте весь необходимый инструмент: рулетка, перфоратор с соответствующим буром, гаечные ключи и/или разводной ключ, отвертки двух типов, кусачки, пассатижи.

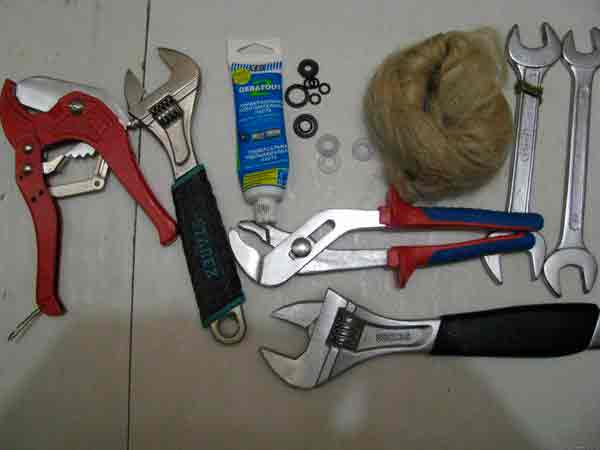

Материалы, которые Вам понадобятся: пакля, паста (например, Унипак) или лента фум, краны запорные (3 шт. для накопительного водонагревателя и 2 шт. для проточного), соответственно 2 или 3 тройника, два гибких соединительных шланга (если отсутствуют в комплекте), металлопластиковая труба (метраж зависит от Ваших условий и места подключения).

Если необходима замена проводки: провод трехжильный (длину определяете самостоятельно), автомат или розетку. Вот собственно и все, водонагреватель купили, все вышеозначенное в наличии – можно приступать к установке.

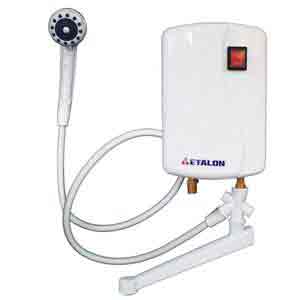

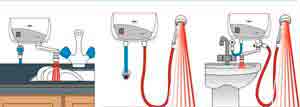

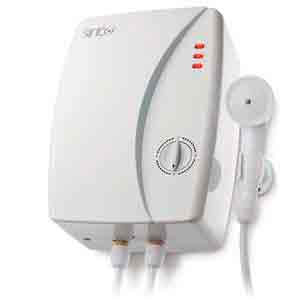

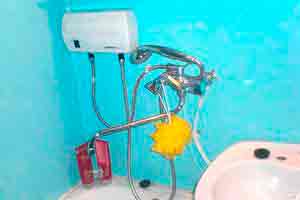

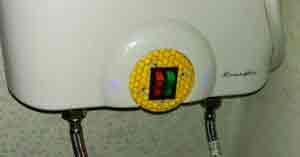

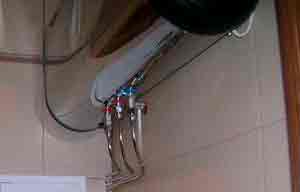

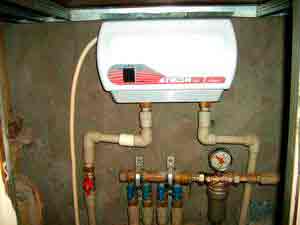

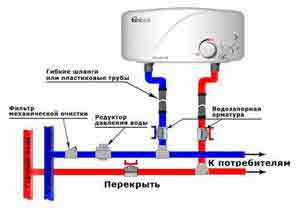

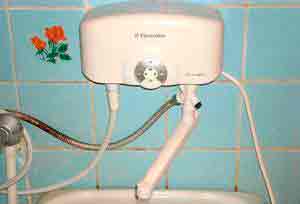

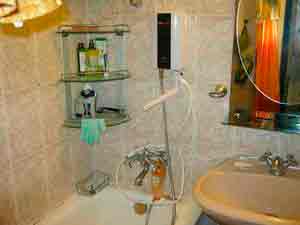

Установка электрического водонагревателя проточного типа

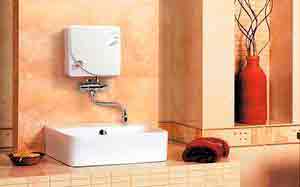

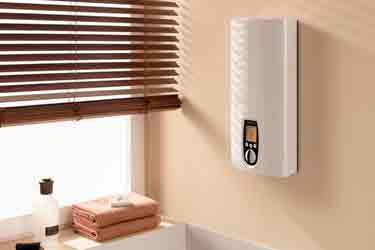

Отличительной чертой данного типа водонагревателей является их малый вес и размеры, что значительно расширяет место их установки. Например, доступна установка водонагревателя под раковину на кухне. Но поскольку нагрев воды должен осуществляться очень быстро, в них установлены очень мощные ТЭНы. А это в свою очередь предъявляет требования к проводке, так в зависимости от производительности устройства необходима прокладка кабеля от 4 до 6мм2. Кроме того, Вам следует узнать, на какую силу тока рассчитан счетчик, если менее 40А – необходимо будет заменить и его. Для подключения проточного электрического водонагревателя Вам понадобится автоматический выключатель на 32 – 40А, кабель ПВС 3X6 или 3X8, в том случае если у Вас в квартире проводка не рассчитана на использование электроплит.

Решив проблему с подводом напряжения, переходим непосредственно к установке. Данный тип водонагревателя имеет два варианта подключения: стационарный и временный. Временный осуществляется при помощи душевого шланга, и при подаче горячей воды его с легкостью можно перекрыть и не использовать. Для такого типа подключения необходимо осуществить подачу холодной воды. Для этого врезаем тройник в трубу с холодной водой, устанавливаем запорный кран и при помощи гибкого шланга соединяем с вводом водонагревателя. Открываем кран холодной воды, открываем вывод нагретой воды и включаем в сеть, на протяжении 30 сек, получаем горячую воду.

При стационарном способе подача и забор нагретой воды будет осуществляться параллельно общей системе водоснабжения. Для этого нам необходимо два тройника, врезаем их в трубу горячей и холодной воды. Ставим краны, соединение не забываем делать герметичными при помощи пакли с герметизирующей пастой или лентой фум. Далее в зависимости от Вашего выбора способа подключения, соединяем трубу с холодной водой с вводом в нагреватель, подача холодной воды обозначена, синим цветом. Выход нагретой воды при помощи шланга или металлопластиковой трубы соединяем с запорным краном горячей воды. Открываем краны и смеситель, смотрим все ли у нас герметично, если течи нет – включаем автомат или вилку в розетку, из смесителя должна пойти горячая вода. При стационарном способе подключения не забудьте перекрыть стояк горячей воды, если Вы живете в многоквартирном доме. В противном случае нагретая вода пойдет в трубы к соседям.

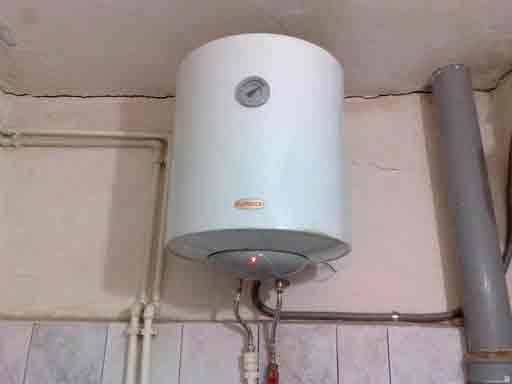

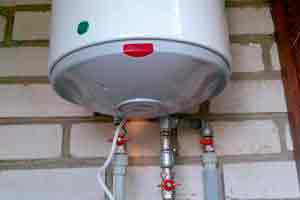

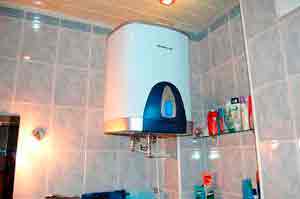

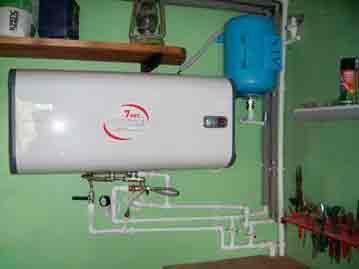

Установка электрического водонагревателя накопительного типа

Отличительной особенностью электрических водонагревателей накопительного типа является их значительно меньшая цена и отсутствие особых требований к электропроводке. Именно поэтому они более распространены.

Рассмотрим пошагово установку накопительного водонагревателя своими руками:

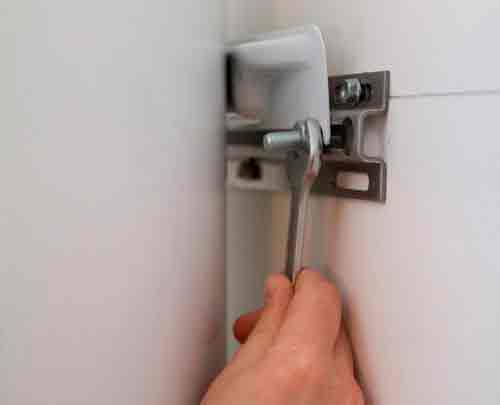

  • На выбранном месте отмечаем место под крепление бойлера к стене. При помощи рулетки измеряем расстояние между осями отверстия в анкерах водонагревателя. При помощи перфоратора высверливаем отверстия под дюбеля, в зависимости от конструкции водонагревателя их может быть 2 или 4, как правило, их два. Вставляем дюбеля и забиваем/закручиваем крючки. Еще один момент при разметке, измерьте высоту от отверстий на анкерах бойлера и самой его верхней точкой. Это же расстояние с небольшим запасом должно быть соблюдено от дюбеля до потолка или верхней части ниши, в которой осуществляется установка. Если этого не сделать – Вы не сможете одеть устройства на крючки.​
  • После того как наш водонагреватель закреплен на стене, приступаем к подключению водопровода. Если места подключения уже выведены, нет ничего проще – соединяем при помощи гибких шлангов или труб ввод и выход нагревателя. Если соединение осуществляется при помощи гибких шлангов – пакля Вам не понадобится, т.к. герметичность такого соединения достигается за счет уплотнительной резиновой прокладки. На ввод холодной воды в бойлер (обозначен, синим цветом) не забываем установить специальный клапан для сброса избыточного давления (изображен на фото). Он идет обычно в комплекте, если нет – приобретите, он должен быть обязательно. Перед запорным клапаном, желательно установить еще один тройник и подсоединить к нему кран. Можно обойтись и без него, но тогда при техническом обслуживании будет сложнее спускать воду из водонагревателя. Этот момент освещен на нижеприведенном официальном видео по установке водонагревателя Аристон. На все места соединения наматываем паклю с пастой или фум ленту.​​​

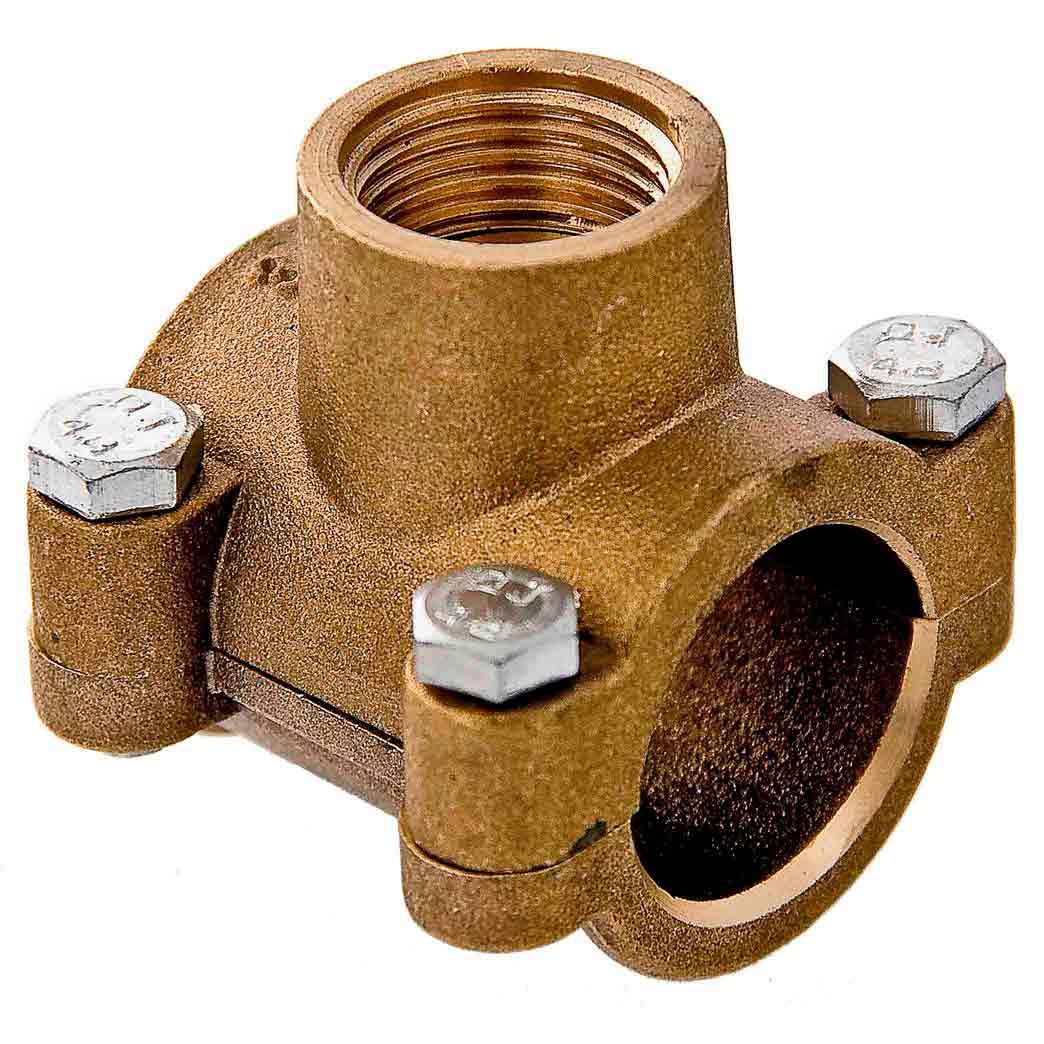

  • Если выводов нет, необходимо их смонтировать. В том случае если у Вас разводка водопровода выполнена металлопластиковыми трубами – работы минут на 20, если металлические трубы – посложнее. Для «врезки» тройников в металлические трубы помимо всего Вам понадобится плашка с диаметром соответствующим диаметру трубы в месте соединения. Возможно, понадобится соответствующий переходник. Порядок работы таков: отключаем воду, болгаркой обрезаем трубу в месте установки тройника, при помощи плашки нарезаем резьбу, наматываем паклю и соединяем переходник или тройник с трубой, далее устанавливаем краник и далее как в пункте 2. Выводы под водонагреватель лучше всего подготовить заранее. Описывать подробнее не будем, так как этот вид работ относится больше к монтажу водопровода, на нашем сайте имеются статьи с подробным описанием этих работ.
  • После подключения холодной воды, соединяем кран горячей воды с выходом на водонагревателе, он обозначен красным цветом. В этом соединении никаких дополнительных элементов не нужно.
  • После подключения водопровода, открываем кран холодной и горячей воды, ждем, пока из крана горячей воды не перестанет выходить воздух и не пойдет вода. Попутно смотрим, нет ли течи в местах только что произведенных соединений.
  • Если течи нет, воздух из бойлера стравлен, подключаем источник питания. Способ подключения выбирать Вам, это может быть розетка или соединение через отдельный автоматический выключатель. На клеммах бойлера контакты обозначены, L – фаза (соответствует обычно коричневый провод в вилке или проводке), N – ноль или обратный провод (обычно голубым цветом) и заземление (желтый или любой другой в трехжильном проводе). Соединяем и подаем напряжение, на водонагревателе должен засветиться индикатор работы, регулируем температурный режим согласно инструкции по эксплуатации и пользуемся.

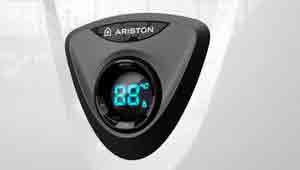

​Не забывайте заглядывать в руководство по установке водонагревателя Аристон, Термекс и многие другие фирмы достаточно подробно освещают порядок подключения. Ничего принципиально непонятного и сложного нет.

Пошаговая ​установка водонагревателя видео

​​

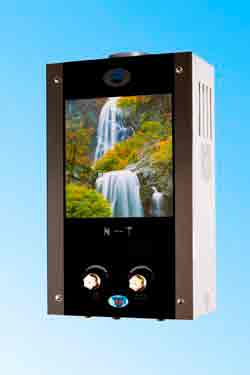

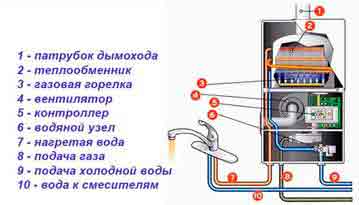

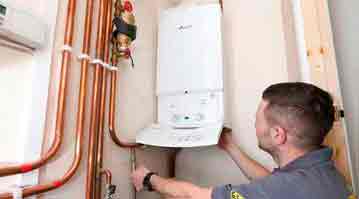

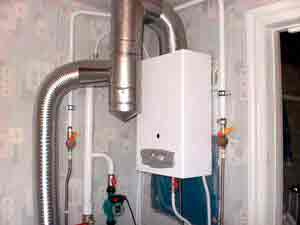

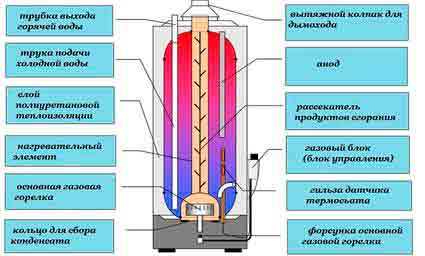

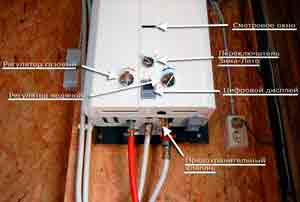

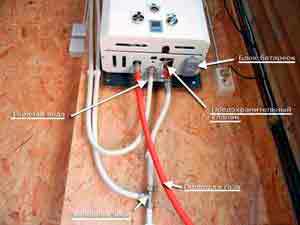

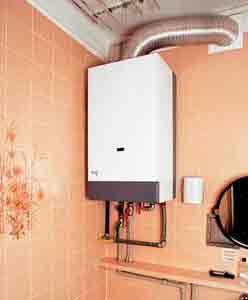

Установка газового водонагревателя

Данный раздел статьи предназначен для замены газовой колонки, т.к. если ее нет вообще, самому ее устанавливать нельзя. Вам необходим соответствующий проект, все положенные по закону согласования. В противном случае это нарушение Закона с соответствующими последствиями.

Если соответствующий проект есть в наличии, газовое хозяйство произвело все надлежащие работы по подводке газовой трубы к колонке, установлен газовый счетчик – остальную часть работ можно произвести самому, т.е. произвести установку газового проточного водонагревателя.

Порядок работ следующий:

  1. В месте установки согласно проекту размечаем отверстия под дюбеля аналогично вышеописанному способу. Высверливаем отверстия и забиваем крючки.
  2. Вешаем газовую колонку на крепления в стене.
  3. Устанавливаем гофру для отвода угарного газа в дымоход. Один ее конец должен плотно входить в дымоход, другой одеваем на выходное отверстие колонки. Следите за тем, что бы диаметр гофры соответствовал диаметру выходного отверстия газового водонагревателя.
  4. Соединяем газовую трубу с местом ввода газа в колонке при помощи специального сертифицированного резинового шланга. Открываем кран и пускаем газ к колонке. Готовим мыльный раствор и «от души» смазываем все только что произведенные соединения. Внимательно смотрим на эти места соединения, не идут ли «мыльные пузыри». Если они появляются, при помощи ключа поджимаем гайку соединения шланга, и наблюдаем, помогло или нет. Если пропуск газа таким способом устранить не удается – вызывайте газовщика. А по уму, так лучше такое подключение доверить ему, родному газовому хозяйству. С одной стороны более безопасно и надежно, с другой – к Вам не будет никаких претензий.
  5. Следующая операция – подвод воды. Осуществляем его или при помощи гибких шлангов, или труб ПВХ, это как Вам угодно. Процедура аналогична подключению электрического водонагревателя, только без дополнительных элементов. То есть последовательность такова: труба, тройник, краник, труба или шланг соединения с колонкой. Можно на трубу холодной воды установить солевой фильтр – это продлит срок эксплуатации колонки. Ввод холодной воды, аналогично, как и на бойлере, обозначен, синим цветом. Выход горячей воды – красным.
  6. Открываем кран холодной и горячей воды, пропускаем по системе и ищем течь. Если находим, устраняем: либо дотягиваем гайки, либо перематываем паклю. Гайки дотягиваем с чувством, без лишнего усердия, резьбу не рвем.
  7. После того как убедились в отсутствии течи, устанавливаем источник питания и открываем кран горячей воды. Колонка должна самостоятельно включить нагрев воды и за несколько секунд должна идти теплая вода. Регулировку температуры проводим согласно инструкции к газовому водонагревателю.

Вся вышеперечисленная работа стоит от 60 у.е. Если Вы все сделали самостоятельно – Вас можно поздравить с заработком.

Источник: http://strport.ru/klimat/ustanovka-vodonagrevatelya-svoimi-rukami

Как установить накопительный электрический водонагреватель своими руками

Горячая вода – одно из важных слагаемых комфортного быта современного человека. За ее бесперебойную подачу в городах отвечают коммунальщики, но как быть тем, кто не подключен к централизованной сети?

Выход один – приобрести и установить водонагреватель. Такие приборы отличаются разнообразием, но как показывает практика, электрические накопительные модели пользуются особым спросом у покупателей.

Монтаж оборудования достаточно прост и не вызовет особых затруднений у домашнего мастера. И все же давайте подробно разберем, как установить накопительный электрический водонагреватель.

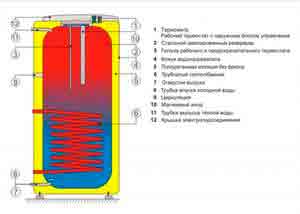

Оборудование накопительного типа: устройство и принцип действия

Прибор представляет собой теплоизолированный бак произвольной формы. В него вмонтирован ТЭН, который прогревает воду до заданной владельцем температуры.

Она варьируется в пределах от 35 до 85С. В теплоизолированной емкости нагретая жидкость сохраняет температуру в течение 2-3 часов. После того, как вода остынет на 0,5С, срабатывает автоматика и нагреватель включается, чтобы подогреть жидкость.

По достижению заданной температуры прибор отключается. Такой режим работы позволяет устройству экономно расходовать электроэнергию.

Нагреватели, встроенные в бак, могут быть трубчатыми или спиральными. Первый вариант более надежен, не боится воздушных пробок, однако со временем обязательно покрывается накипью.

Спиральным устройствам накипь не страшна и греют они на порядок быстрее. Бак может быть стальной или пластиковый. Его внутренняя поверхность покрывается эмалью или стеклокерамикой.

Чтобы сварные швы стальной емкости не ржавели, в бак вставляются особые анодные стержни, не дающие железу окисляться. Их нужно менять с периодичностью в 5-8 лет.

В стандартную конструкцию водонагревателя входит термостат, отвечающий за поддержание заданной температуры. Система управления прибором может быть как ручной, так и автоматизированной.

Устройство может оснащаться дополнительной функцией быстрого нагрева воды. Накопительные водонагреватели различаются объемом, который, в свою очередь, влияет на скорость нагрева воды.

Чем больше объем, тем дольше оборудование будет прогревать жидкость. Желательно точно рассчитать потребность в горячей воде, чтобы не заставлять устройство работать вхолостую и при этом не испытывать ее нехватки.

Типы накопительных водонагревателей

Один из важнейших критериев выбора устройства – его тип по способу подключения. Существует два вида таких приборов.

Тип #1: Напорное оборудование накопительного типа

Используется в системах, где давление воды постоянное. При этом тип водоснабжения значения не имеет, важно, чтобы в магистрали поддерживалось давление. Напорные приборы имеют множество достоинств:

  • Постоянное наличие горячей воды, поскольку бак устройства никогда не пустует. По мере того, как расходуется подогретая вода, на ее место под давлением заливается холодная.
  • Хороший напор воды. Он определяется максимальным давлением в трубопроводе и обычно бывает достаточно высоким, особенно по сравнению с безнапорным аналогом.
  • Простота подключения к электросети. Учитывая, что прибор имеет мощность 3-4 кВт, проблем с электросетью не возникает.

Есть у оборудования и недостатки. Самый значимый – быстрое снижение температуры в бачке при поступлении большого количества холодной воды.

Невысокая мощность не позволяет нагревательному элементу быстро нагреть воду, поэтому приходится ждать, пока устройство справится со своей задачей. Особенно заметен этот недостаток у приборов небольшого объема.

Например, 50-литровый бак при использовании душа с расходом 3-5 л воды в минуту уже через15 мин. будет заполнен холодной водой. Для продолжения водных процедур придется подождать некоторое время.

Этот недостаток нивелируется правильным выбором объема прибора.

Тип #2: Безнапорные накопительные водонагреватели

Оборудование предназначено для работы с трубопроводами, в которых отсутствует постоянное давление. Воду в бак подают при помощи насоса, включающегося вручную или же автоматически.

В последнем случае внутри емкости монтируется поплавковый выключатель. Безнапорную систему многие считают неудобной и устаревшей, однако в некоторых случаях ее использование вполне оправданно.

Например, устройство будет очень уместно в дачном домике, владельцы которого не хотят обустраивать полноценную водопроводную систему. К числу достоинств безнапорного оборудования можно отнести:

  • Невысокую потребляемую мощность, что позволяет устанавливать прибор в домах со старой проводкой.
  • Простоту монтажа и подключения.
  • Медленное смешивание внутри бака горячей и вновь поступающей холодной воды.

Недостатков у безнапорных водонагревателей не очень много. Среди них – невысокая мощность, которая заставляет достаточно долго ждать, пока вода прогреется до нужной температуры.

Кроме того, нужно помнить, что жидкость в емкость поступает медленно. Поэтому уровень воды может опуститься ниже минимальной отметки, а это приведет к выходу из строя ТЭНа.

Важно всегда отслеживать этот момент.

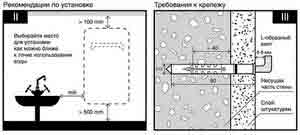

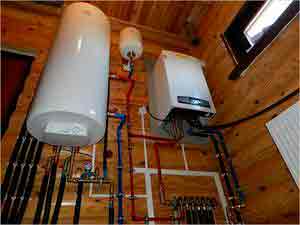

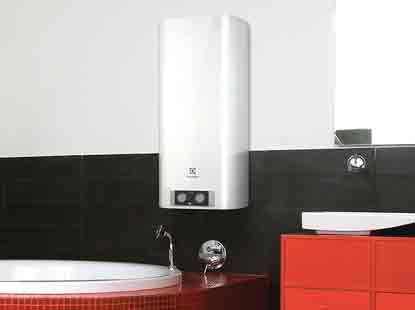

Выбираем место для установки оборудования

Перед установкой прибора выбираем место, где он будет находиться. Накопительные водонагреватели отличаются достаточно большими габаритами, что обязательно нужно учесть при их размещении. Различают три типа приборов:

  • Настенные, емкость которых не превышает 200 л.
  • Напольные, объемом от 200 до 1000 л.
  • Встраиваемые, имеющие различную вместимость.

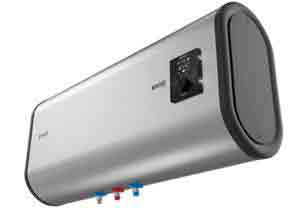

Кроме того, различают устройства вертикального и горизонтального типов. В зависимости от этого типа прибор и должен располагаться.

Неверное размещение затрудняет работу оборудования и быстро выводит его из строя. Все эти факторы обязательно должны быть учтены при выборе места для водонагревателя.

Помимо этого должен быть выполнен еще целый ряд требований. Аппарат нужно монтировать в защищенном от холода месте, чтобы вода не замерзала. Он должен располагаться вблизи от водоразборных точек.

При этом желательно, чтобы длина водопроводных труб была минимальной.

В случае если водоразборные трубы слишком удалены друг от друга, стоит рассмотреть вопрос об установке нескольких водонагревателей. Выбрать место для прибора желательно так, чтобы трубопроводы с холодной и горячей водой располагались достаточно близко и были легко доступны.

Важно также изучить состояние проводки. Особое внимание следует обратить на ее сечение и возможность выдержать дополнительную мощность. При необходимости проводку придется заменить.

Еще один важный вопрос – доступность оборудования. На месте установки прибора должно быть достаточно пространства для беспрепятственного проведения монтажных работ, последующего обслуживания и возможного демонтажа.

Исходя из этого, необходимо предусмотреть свободное расстояние от ближайшей поверхности до защитной крышки аппарата. Оно не может быть меньше 50 см.

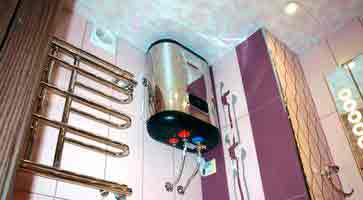

Если водонагреватель планируется установить в ванной, нужно учитывать что здесь существуют зоны с различным уровнем влажности. В некоторых из них монтаж электрооборудования категорически запрещен.

При креплении настенных приборов очень важно определить прочность стены. Кирпичные и бетонные перегородки, даже если за ними проходят вентшахты, смогут выдержать прибор до 100 л. Оборудование объемом до 200 литров можно навешивать только на несущие стены.

Если же существуют серьезные сомнения в прочности стены, не стоит вешать на нее прибор емкостью больше 50 литров. В этом случае придется установить специальный несущий каркас из металла.

Место для встраиваемых водонагревателей выбирается в точном соответствии с рекомендациями производителей.

Установка водонагревателя

После того, как место для оборудования выбрано, можно приступать к его монтажу.

Закрепление прибора

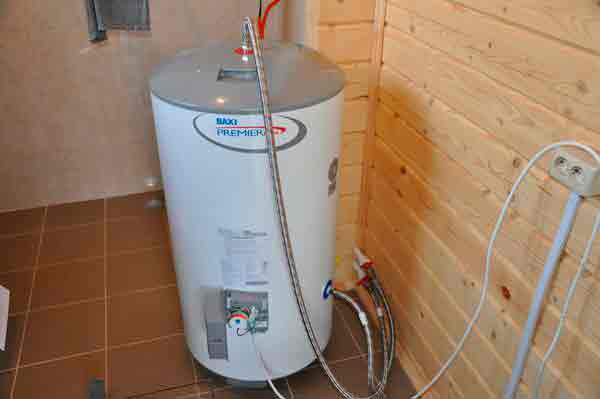

Проще всего установить напольный водонагреватель. Чаще всего это массивное устройство, которое ставится прямо на пол или на небольшую подставку.

Главное условие – чтобы основание было достаточно прочным и ровным, поскольку оборудование должно стоять без перекосов. С креплением на стену все обстоит несколько иначе.

Вертикальные нагреватели объемом до 100 л обычно навешиваются на две опоры. Для устройств большего объема и горизонтальных моделей предусмотрено четыре точки крепления.

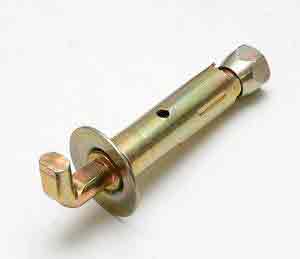

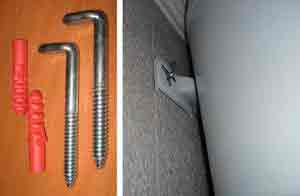

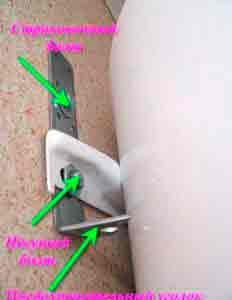

Схема крепления у водонагревателей различается. В качестве крепежей можно использовать анкеры по бетону, дюбели с шурупами или L-образные шурупы для дерева.

Важно правильно выбрать крепления, чтобы они подходили к материалу стены. В комплекте с устройством может идти специальная крепежная планка.

Выполняем следующие операции:

  • Размечаем стену. Если прибор закрепляется на планку, прикладываем ее к стене, выверяем горизонталь и отмечаем места под крепежи.

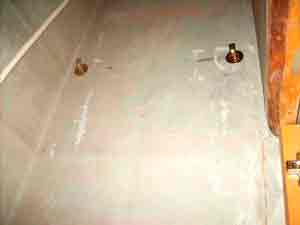

  • Готовим отверстия. Ударной дрелью или перфоратором выполняем отверстия и вставляем в них крепежи.
  • Навешиваем прибор и надежно закрепляем его.

Если модель водонагревателя не предусматривает наличия крепежной планки, корпус снабжается кронштейнами с проушинами.

В этом случае нужно особенно тщательно провести разметку крепежей, поскольку в случае ошибки проушины попросту не попадут на крюки.

Устанавливать нагреватель следует в точном соответствии с его конструкцией, так, чтобы все горизонтальные и вертикальные патрубки были расположены именно так, как рекомендует производитель.

Кроме того, крюки на стене должны быть установлены так, чтобы самопроизвольное перемещение прибора по стене было полностью исключено.

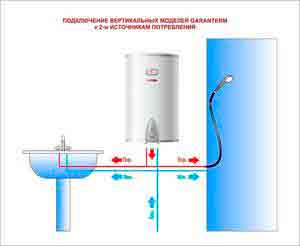

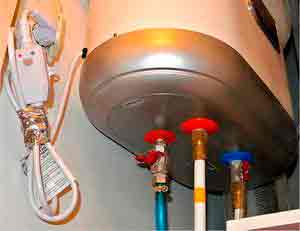

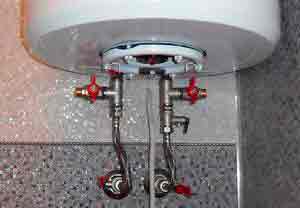

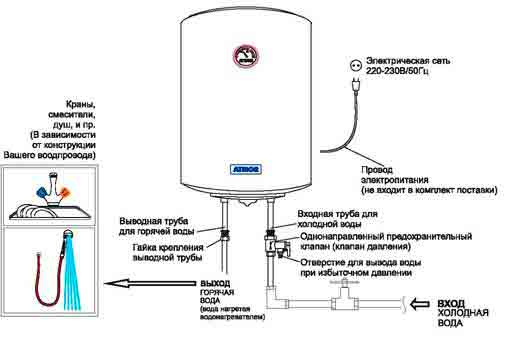

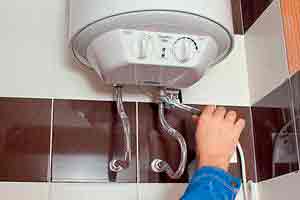

Подключение к водопроводу

Производитель наносит на бак нагревателя маркировку, обозначающую места подключения горячей и холодной воды. Они обозначаются красным и синим цветом.

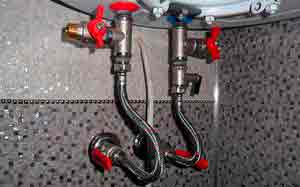

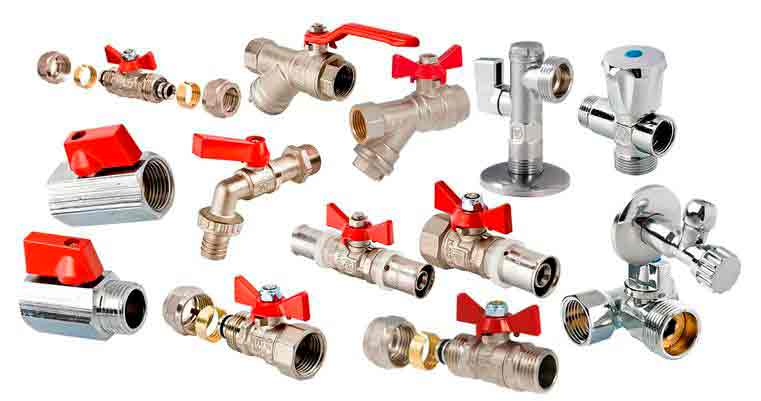

При соединении прибора с трубопроводами следует установить на обе магистрали запорные краны и обратно-предохранительный клапан на трубу с холодной водой.

Краны необходимы для отключения оборудования в случае его периодического использования или для обслуживания и ремонта при постоянной эксплуатации.

Обратно-предохранительный клапан ставится на входе в водонагреватель. Он предназначен для защиты прибора от перегрева или избыточного давления. Кроме того, при прекращении подачи холодной воды он будет препятствовать ее вытеканию из бойлера.

Для продления срока службы прибора рекомендуется также установить фильтр. На практике все это происходит следующим образом:

  1. Подключаем прибор к трубопроводу с холодной водой. Для этого нам нужно накрутить тройник на входной патрубок бачка. Не забываем про уплотнительную ленту-фум или паклю с силиконом.
  2. На боковой патрубок тройника устанавливаем кран, который будет работать в качестве аварийного слива. Специалисты рекомендуют обязательно смонтировать эту деталь, поскольку штатное сливное отверстие нагревателя чаще всего очень мало и процедура слива может затянуться на несколько часов.
  3. На нижнюю часть тройника ставим обратно-предохранительный клапан.
  4. В нижней части конструкции монтируем запорный или отсекающий кран.
  5. Устанавливаем резьбовой переходник и с его помощью соединяем холодный трубопровод с бойлером.
  6. Подключаем горячую воду. Сначала устанавливаем запорный кран.
  7. Подключаем бак к трубопроводу посредством резьбового переходника.

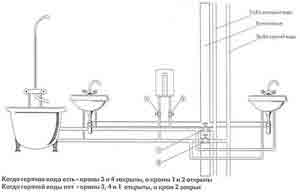

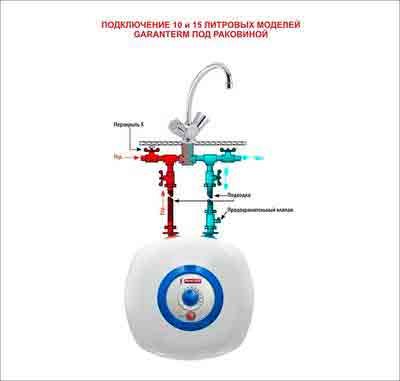

Приведенная общая схема предназначена для подключения напорных моделей. Если же производится монтаж безнапорного прибора, действуем немного иначе.

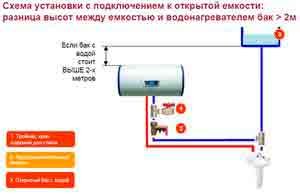

В этом случае подключать устройство будем к вспомогательной емкости, которая используется в качестве накопителя. Она должна быть установлена на высоте не меньше 2 м от верхней точки нагревателя.

При этом если давление в водопроводе будет превышать 6 бар, придется перед водонагревателем на входе установить редуктор, который будет снижать избыточное давление.

Профессионалы рекомендуют: чтобы сократить теплопотери в трубах с горячей водой, желательно устанавливать бойлер максимально близко к точкам водоразбора. Если это невозможно, стоит установить на трубы теплоизоляцию.

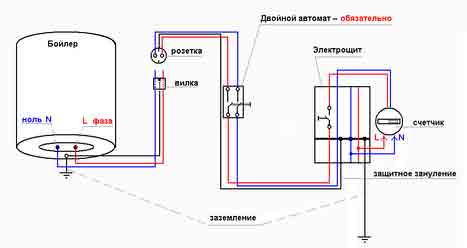

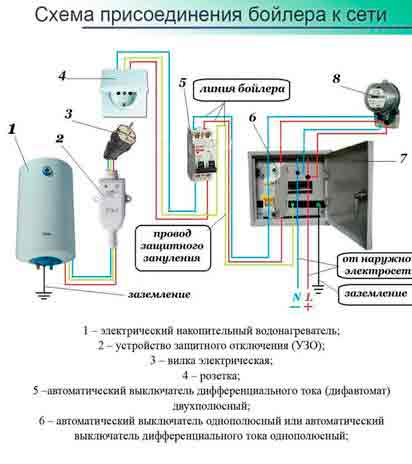

Подключение к электросети

Накопительный водонагреватель – достаточно мощный электроприбор, для работы которого следует оборудовать отдельную брызгозащищенную качественную розетку. Она должна располагаться в максимально защищенном от влаги месте и иметь клемму заземления.

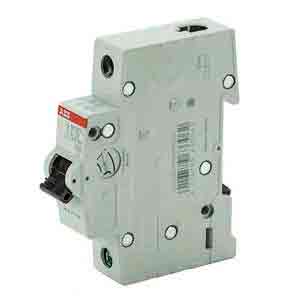

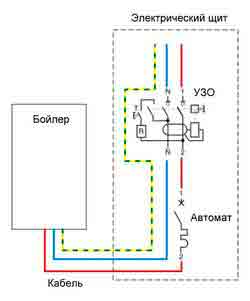

Подводящую линию следует оснастить УЗО (устройством защитного отключения) и автоматическим выключателем, который защитит сеть от токов перегрузок в нагревателе и возможных коротких замыканий.

Номинал устройства – 16 А. Установка УЗО необходима для защиты пользователя от возможного поражения электротоком от водонагревателя.

Устройство может устанавливаться в щитке или же иметь вид переходника. При этом номинал токов утечки не может быть больше 30 мА при минимальной нагрузке 16 А.

При желании можно провести к бойлеру отдельный кабель, он будет идти непосредственно от счетчика. Перед началом работ нужно трезво оценить свои силы. Работа с электропроводкой предполагает наличие определенных знаний и навыков.

Ошибки при монтаже грозят поражением током и выходом приборов из строя. Если опыта работы с электричеством нет, лучше обратиться за помощью к специалистам.

Подготовка прибора к работе

Для подготовки водонагревателя к работе необходимо удалить из вторичного контура скопившийся в нем воздух, иначе при нагревании воздушные пузырьки будут перемещаться по теплоносителю и станут причиной неприятного шума.

Для этого нужно до отказа заполнить водонагревательный контур водой. При этом до полного наполнения емкости кран с горячей водой остается открытым.

Накопительный электронагреватель – практичное решение для обеспечения дома горячей водой. Разные типы устройства могут быть подключены как к водопроводу, так и к накопительному баку с водой или насосу.

Монтаж оборудования может быть проведен самостоятельно, особенно если у домашнего мастера есть опыт проведения сантехнических работ. Важно точно соблюдать инструкции производителя и правильно провести монтаж и подключение нагревателя.

Только тогда устройство будет служить своему владельцу долго и бесперебойно.

Источник: http://vannapedia.ru/santex/boiler/kak-ustanovit-nakopitelnyj-elektricheskij-vodonagrevatel.html

Устанавливаем водонагреватель своими руками фото + видео

Купить водонагреватель — это еще не все. Его еще требуется установить, а потом и подключить. Причем подключить и к водопроводу, и к электричеству. Как установить водонагреватель зависит от его типа: проточный или накопительный. В зависимости от размеров и формы выбирается место установки. От мощности зависят требования к линии электропитания, а от внутреннего устройства водонагревателя — схема подключения к водопроводу.

Виды электрических водонагревателей

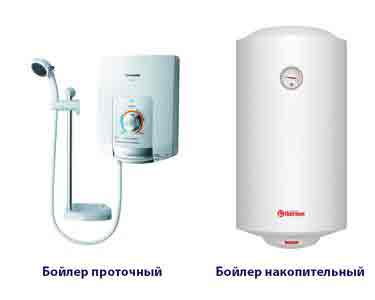

Есть две большие группы: проточные и накопительные. Проточные водонагреватели подогревают воду, которая через них проходит. В связи с этим имеют относительно небольшие размеры, но очень высокую мощность — до 24 кВт, но это — максимум. Для мытья посуды и принятия душа достаточно мощности в 4-6 кВт, для принятия ванной — 10-12 кВт. Так что для подключения такого оборудования требуется выделенная линия электропитания с УЗО.

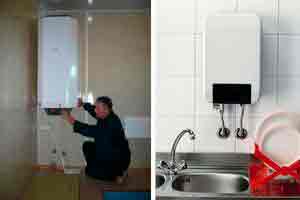

Водонагреватели разного типа

Накопительные водонагреватели называют еще «бойлеры», они имеют резервуар и небольшую, по сравнению с проточными, мощность — от 0,8 кВт до 4 кВт. Тем не менее, для них тоже желательна отдельная линия электропитания. Размеры бойлеров зависят от объема воды, которая содержится в резервуаре. Форма у них цилиндрическая, а цилиндр может располагаться вертикально (более дешевый вариант) и горизонтально (стоят дороже).

Место для установки водонагревателя выбирают в основном в зависимости от имеющихся условий подключения. Чаще всего это или санузел или кухня: в обоих помещениях подведена вода. Во вторую очередь место выбирается из эстетических соображений: чтобы оборудование не очень «бросалось» в глаза. С этой точки зрения выбирают обычно туалет или ванную. При наличии места, этот выбор оптимальный.

Как установить бойлер (водонагреватель накопительного типа )

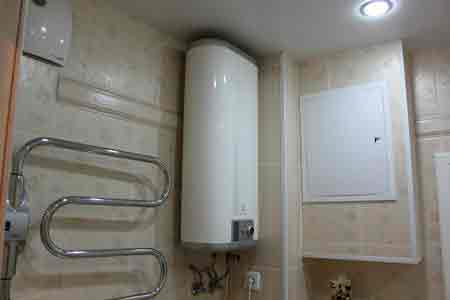

Начнем с монтажа на стену, ведь именно там его обычно крепят. Пустые бойлеры имеют солидный вес, да еще и воды в них содержится до 150 литров. Потому к креплению предъявляются жесткие требования: они должны выдерживать двойной вес, равный удвоенной емкости. То есть, если бойлер у вас на 80 литров, крепеж должен выдерживать 160 кг. В связи с этим монтируется он только на основания с хорошей несущей способностью на анкера с крюками.

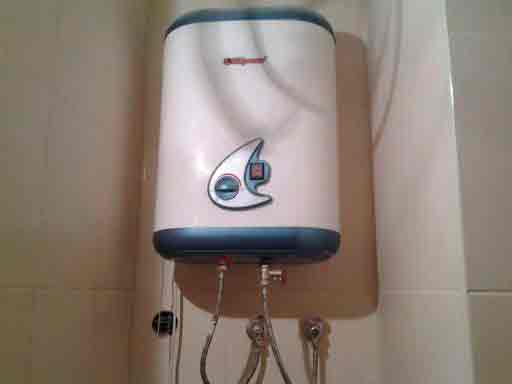

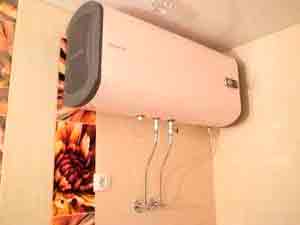

Навешивание бойлера на стену

На задней стенке водонагревателя вверху есть монтажная пластина (иногда их две — вверху и внизу). В ней имеются прорези, в которые продеваются крюки. Таким образом бойлер навешивается на стену. Есть два разных способа отметить, куда вбивать крепеж:

  • Если есть помощники и пространство позволяет относительно свободно двигаться, можно бойлер прислонить в нужном месте к стене, после чего обвести прорези.
  • Замерять расстояние, на котором находится планка от верха водонагревателя, измерять также расстояние между центрами монтажных отверстий. Отложить все эти параметры на стене, найдя необходимые точки.

Один нюанс: если собираетесь навешивать водонагреватель под потолком, необходимо чтобы от его верхушки до потолка был зазор не менее 5 см. Это необходимо чтобы была возможность его приподнять, насаживая на крючки. В противном случае повесить бойлер не получится.

Как подключить бойлер к водопроводу

Мы будем исходить из того, что точка подвода холодной воды уже есть, также как и собрана гребенка разводки горячей воды. Немного о том, чем соединять выходы бойлера с трубпроводом горячей и холодной воды. Удобнее использовать гибкие шланги, но не те, которые — просто резинка в оплетке, а гибкие из гофрированной нержавейки. Они также есть разной длинны, имеют на концах накидные гайки с прокладками, но срок их службы и надежность в разы выше. Если бойлер висит над ванной и все соединения находятся там же, то даже в случае порыва шлангов вам ничего не грозит: вода окажется в ванной. Если же нет, вы можете затопить соседей.

Ещё по теме  Как изготовить котел своими руками

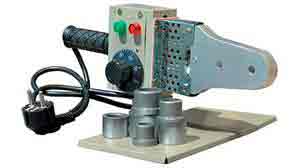

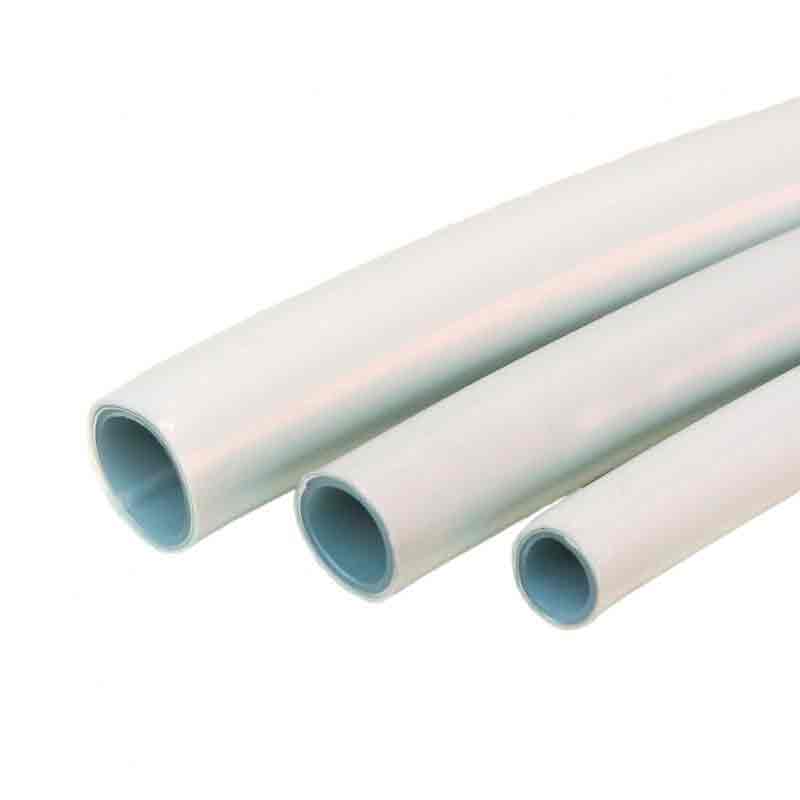

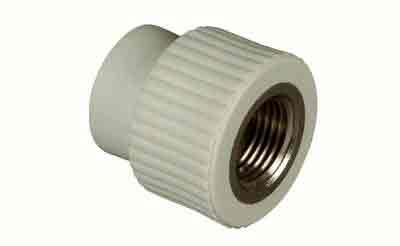

Еще вариант — использование пластиковых (полипропиленовых или металлопластиковых) труб. Этот вариант используется, если одновременно делается разводка горячей воды по точкам раздачи. Иначе, удобнее использовать гибкие соединители. Только при использовании труб, учтите, что на горячую воду ставят специальные трубы, на которых обычно нанесена маркировка красным цветом, на трубах для холодной воды ее может не быть совсем, или она имеет синий/голубой цвет.

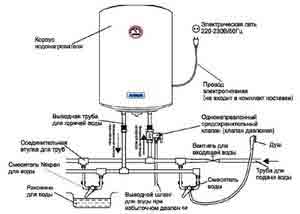

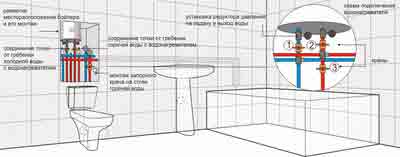

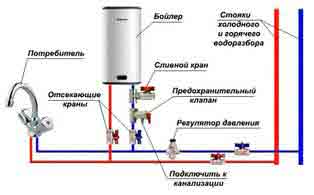

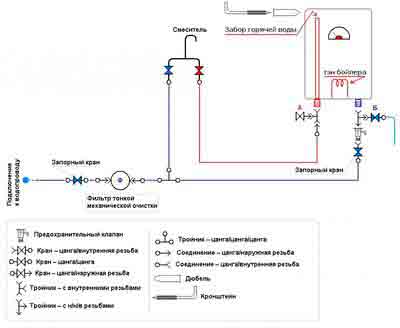

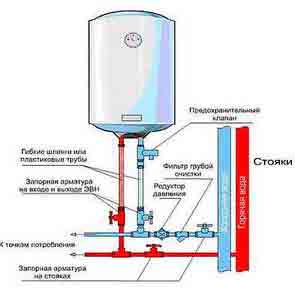

Схема подключения водонагревателя к водопроводу

Теперь непосредственно о схеме подключения бойлера к водопроводу. Хотя современные водонагреватели часто оборудованы автоматикой, периодически, при нагреве происходит резкий скачек давления, что может привести к нарушению герметичности емкости. Чтобы избежать скачков, на входном патрубке холодной воды устанавливается предохранительный клапан. При превышении порогового значения в нем открывается кран и стравливается какая-то часть воды, выравнивая давление. Потому при установке крана следите, чтобы сливной выход (маленький раструб) был направлен вниз. Если хотите, чтобы ваш бойлер работал долго, поставьте этот клапан обязательно.

Удобно, если он имеет и вторую функцию — работает еще как обратный клапан, перекрывая отток воды при отсутствии давления в системе.

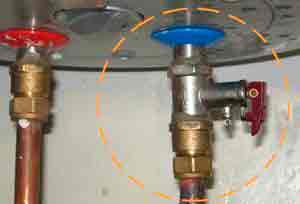

Предохранительный клапан для бойлера

Если посмотрите на фото, на корпусе есть стрелка, которая показывает направление движения воды. Если такая стрелка есть, устройство работает и как обратный клапан, не давая выливаться воде. Если стрелки нет, придется ставить еще и обратный клапан (выше предохранительного).

О том, какие функции выполняет предохранительный клапан, и как его лучше устанавливать, если он находится не над ванной, смотрите в видео.

Еще одна обязательная деталь схемы — отсечные краны. Их ставят обычно на ответвлении от стояка горячей и холодной воды. Эти краны обязательны. Иногда ставят еще перед группой безопасности, но они уже не являются обязательными, а служат лишь для более удобного ремонта.

Группа безопасности — это фильтр грубой очистки и редуктор давления. Если этих устройств нет на входе в дом или квартиру, ставить их очень желательно: они продлевают срок эксплуатации водонагревателя.

Пояснения схемы подключения бойлера смотрите в видео, здесь же разобраны типичные ошибки подключения к водопроводу.

Подключение бойлера к электричеству

Все производители водонагревателей рекомендуют включать бойлеры к электричеству к отдельной линии от электрощитка, на которой установлен двойной автомат и УЗО, Обратите внимание, что автомат обязательно двойной — то есть такой, который разрывает одновременно и фазу и ноль. Обязательно также наличие заземления. Эти меры обеспечивают безопасность, так что пренебрегать ими не стоит.

Как установить водонагреватель: электрическая схема

Вместо связки УЗО+автомат можно поставить дифавтмат. Он также будет контролировать и ток утечки и короткое замыкание, но выполнен в одном корпусе. На бойлер средней мощности достаточно автомата на 16 А, а УЗО ток утечки 10 мА. Сечение медного провода (моножила) достаточно 2,5 мм.

Как установить водонагреватель проточного типа

Как уже говорили, проточный водонагреватель имеет меньшие габариты, потому место для него найти проще. Его можно повесить рядом на стене, а можно -упрятать в шкафчик. Его габариты обычно 15*20 см*7 см или около того. В общем — небольшие. Вес — от силы 3-4 кг, так что и к крепежу требования минимальны. Обычно или навешивается на два вкрученных в стену дюбеля небольшого диаметра, или имеет монтажную пластину, которая прикручивается к стене, а не нее уже навешивается водонагреватель. Как установить водонагреватель проточного типа разобрались, теперь о подключении.

Подключение проточного водонагревателя к водопроводу

С этой стороны все просто. Но недостатком является то, что одновременно снабжать водой он может только одну точку. В зависимости от места установки на выход теплой воды ставят или душевую лейку с гибким шлангом, или гусак — для мытья посуды. Есть возможность через тройник поставить и «гусак» и лейку (как крайней справа картинке).

Как подключить проточный электрический водонагреватель

Чтобы была возможность при необходимости снять водонагреватель и не перекрывать при этом воду во всей квартире или доме, на входе и на выходе ставят шаровые краны. Они относятся к обязательному оборудованию. Подключение от патрубков до точи врезки в линию подачи холодной воды осуществляется так же, как и при подключении бойлера: гофрированными шлангами из нержавейки или пластиковыми трубами. Горячая вода до точки при необходимости ведется гибким шлангом: тут температур слишком высоких в принципе не бывает, так что он должен выдержать.

Схема подключения проточного водонагревателя к водопроводу

Еще одна особенность проточных нагревателей воды состоит в том, что они могут нормально нагреть только определенное количество воды. При увеличении потока или чересчур низкой температуре на входе они с задачей на справляются. Потому чаще всего такой водонагреватель используется как временный — на даче или при отключении горячего водоснабжения на профилактику (на лето).

Решить вопрос с чрезмерным количеством воды (при повышении давления выше нормативного) несложно: или поставить редуктор на входе или ограничитель потока. Редуктор — более серьезное устройство и его рекомендуют ставить на входе в квартиру, а ограничитель потока — небольшой цилиндр с клапаном. Его накручивают на входной патрубок холодной воды. Пример того, как установить водонагреватель проточного типа и куда накрутить ограничитель потока — в видео.

Подключение к электричеству

С электрической частью подключения все также как и с бойлером: выделенная линия, УЗО+автомат. Другие только номиналы и сечение проводов. Номинал при мощности до 5 кВт — 25 А, до 7 кВт — 32 А, от 7 до 9 кВт — 40 А. Сечение жиды медного провода — 4-6 мм (моножила).

Источник: http://stroychik.ru/vodosnabzhenie/kak-ustanovit-vodonagrevatel

Сэкономьте на коммунальных тарифах, установив водонагреватель за один вечер

Горячая вода в кране – явление, довольно-таки, непостоянное. Централизованное горячее водоснабжение зависит от нескольких факторов, влиять на которые простые потребители не могут. Ежегодная профилактика и затянувшиеся ремонты старых труб заставляют думать об альтернативных вариантах подачи теплой воды. А повышение коммунальных тарифов только быстрее подталкивает к намеченной цели – установки водонагревателя.

p, blockquote 1,0,0,0,0 —>

В этой статье подробно расписаны все шаги, необходимые для подключения и эксплуатации популярных водонагревателей.

p, blockquote 2,0,0,0,0 —>

p, blockquote 3,0,0,0,0 —>

Разрешается ли самостоятельная установка бойлера

С юридической точки зрения установка водонагревателя своими руками вполне допустима. Единственный нюанс заключается в подготовке разрешительной документации, связанной с дополнительными рисками, к примеру, на подключение газовой колонки. Однако, базовые знания по сантехнике при установке любого водонагревателя обязательны. Ведь каждая ошибка может привести к повреждению оборудования и затоплению соседей со всеми разбирательствами. Но, при четком следовании нижеприведенных рекомендаций, проблем не будет.

p, blockquote 4,0,0,0,0 —>

Более того, самостоятельная установка дает ряд неоспоримых плюсов:

p, blockquote 5,0,0,0,0 —>

  • Экономия средств на вызове специалиста в т.ч. при демонтаже старого оборудования.
  • Приобретение навыков, необходимых для дальнейшего обслуживания прибора.
  • Экономия времени.

Виды водонагревателей

Среди продаваемых в магазинах устройств есть несколько вариантов основных приборов, которые отличаются не только мощностью нагрева, но и принципом работы:

p, blockquote 6,0,0,0,0 —>

Проточные водонагреватели

Их суть заключается в том, чтобы поток воды нагревался моментально за счет встроенных нагревательных элементов.

p, blockquote 7,0,1,0,0 —>

  • Газовые. Здесь горящий газ нагревает теплообменник, который уже, в свою очередь, нагревает воду.
  • Электрические. В них поток воды запускает реле, управляющее нагревательным элементом.

Накопительные водонагреватели

Такие приборы являют собою металлический бак для воды, размерами от 50 до 300 литров, внутри которого расположен нагревательный элемент. За счет отличной теплоизоляции и специальных датчиков, в бойлерах постоянно поддерживается установленная температура воды, которая при охлаждении автоматически подогревается.

p, blockquote 8,0,0,0,0 —>

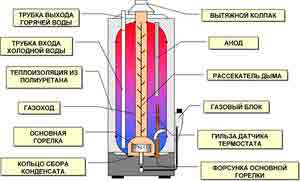

  • Газовые. Нагревающий воду теплообменник, представлен в виде латунного или медного змеевика, который расположен либо в нижней части бойлера, либо распределен по всему корпусу. Такой змеевик получает тепло уже от газовой горелки, размещенной в нижнем отсеке бойлера.
  • Электрические. Нагрев при этом происходит за счет тэна, который может быть мокрым – при непосредственном контакте с водой и «сухим» без прямого доступа к жидкости. Во втором случае специальная изоляция от воды – термоэмаль — защищает также металл от коррозии, что продлевает срок его службы на несколько лет. Для защиты внутренних стенок бака от коррозии предусмотрен магниевый анод.

Накопительные водонагреватели, в зависимости от типа конструкции, делятся на:

p, blockquote 9,0,0,0,0 —>

  • Вертикальные. Особенность их работы заключается в том, что трубка по которой поступает холодная вода расположена снизу бака, а для вывода уже горячей — в верхней части. Из-за разницы в плотностях горячая вода всегда остается наверху, а холодная внизу, что предотвращает их смешиванию. В результате, потребитель всегда получает теплую воду заданной температуры.
  • Горизонтальные. Такой тип устанавливается, в основном, при недостатке места. Следует учитывать, что смешение холодной и горячей воды неизбежно, поэтому температурный режим воды придется регулировать смесителем.
  • Напольные. Главное их отличие — большой объем бака. Данный вид бойлеров выпускается от 200 литров. Для таких гигантов напольное крепление является единственно возможным вариантом.

Инструменты для работы

При установке водонагревателя накопительного своими руками или замены старого поржавевшего нужны одни и те же инструменты:

p, blockquote 10,0,0,0,0 —>

  • Строительный уровень. При выборе нужно обратить внимание на точность, которая варьируется от 0,5 до 1 мм/м – чем этот показатель ниже, тем лучше. Важна также длина корпуса, границы которой составляют от 300 до 1000 мм. На больших поверхностях лучше производить разметку длинным уровнем.
  • Разводной ключ. Большинство моделей, представленных на рынке, будут «разводиться» на нужную ширину гаек, но удобнее будет работать ключом с тонкими усиками. При установке бойлера грубых узлов нет.
  • Плоскогубцы. Для домашней установки лучше выбрать универсальные «Пассатижи» от хорошего производителя.
  • Маркер. Существует различные виды «фломастера», которые пишут либо по конкретным поверхностям, либо универсальные, стоящие подороже. Стоить учитывать также смываемость маркировки – она нужна только временно.
  • Перфоратор.
  • Крестовидная отвертка со средним размером №2.
  • Рулетка. Достаточно будет бытового варианта длинной до 3 метров.

Кроме инструментов необходимо также купить полипропиленовые трубы и ФУМ-ленту, вместо которой иногда используют льняные нити.

p, blockquote 11,0,0,0,0 —>

p, blockquote 12,0,0,0,0 —>

Как установить бойлер в ванной комнате

Установка водонагревателя в квартире ограничена двумя возможными местами – в кухне, что не всегда целесообразно и в ванной. Оба варианта объединяют два момента — установка прибора только на несущие стены и близость к выводному крану (чрезмерно долгий путь по трубам приводит к охлаждению воды). Высота бойлера каких-либо четких ограничений не имеет – она просто должна быть удобной для регулировки, к примеру, температурных режимов.

p, blockquote 13,0,0,0,0 —>

Ниже представлена последовательность работ по установке бойлера своими руками в ванной.

p, blockquote 14,0,0,0,0 —>

Подготовительный этап

Перед началом работ стоит позаботиться о месте установки. К бойлеру должен быть беспрепятственный доступ абсолютно на весь период его эксплуатации. Также необходимо проверить состояние стояков и труб. Очень часто бывает, что в процессе установки бойлера приходится менять трубопровод, потому что «врезка» в отработанный материал становится невозможной. Одним из ключевых факторов также является надежная электропроводка, так как нагрузка от бойлера довольно-таки ощутимая.

p, blockquote 15,1,0,0,0 —>

Соблюдение технических требований

Как установить водонагреватель накопительный, чтобы не повредилась проводка? Ведь бойлеры имеют мощный ТЭН априори. Без него основная функция — нагревание воды за короткий промежуток времени – будет нереализованной. Первое из требований — это кабель 4-6 мм2 и счетчик мощностью не менее 40 ампер. Как показывают расчеты – большинство старых счетчиков не могут справиться с высокой нагрузкой и требуют замены на новые. Также для подключения необходимо приобрести специальный выключатель под соответствующее количество ампер и кабель 3*8 или 3*6.

p, blockquote 16,0,0,0,0 —>

Непосредственный монтаж

Вначале нужно обозначить место крепления водонагревателя на стене:

p, blockquote 17,0,0,0,0 —>

  • Нужно отметить маркером нижнюю точку бойлера на стене.
  • Измерить расстояние на приборе от низа до крепежной планки, расположенной вверху бойлера.
  • Отметить на стене вторую точку, учитывая измеренный промежуток.

После этого можно уже сверлить намеченные отверстия под крепления. При бетонной или кирпичной стене необходимо победитовое сверло. Именно оно имеет твердый сплав на наконечнике, которое будет не резать, а крошить твердый материал. При деревянной стене нужно брать обычное железное сверло, так как победитовое просто порвет дерево на волокна и отверстие будет неровным.

p, blockquote 18,0,0,0,0 —>

Сама крепежная планка бойлера навешивается на крючковые анкеры. Для их установки нужно забить молотком дюбеля в просверленные отверстия. Далее ввинтить специальный железный крюк – тот самый анкер до упора на глубину 8-12 см. Он и будет держать вес водонагревателя. Финальный штрих – крепление бойлера на крюки. Все! Процесс установки прибора завершен!

p, blockquote 19,0,0,0,0 —>

p, blockquote 20,0,0,0,0 —>

Подключение водонагревателя накопительного к водопроводной системе

Для подключения можно использовать различные материалы:

p, blockquote 21,0,0,0,0 —>

  • гибкие шланги;
  • металлопластиковые трубы;
  • полипропиленовые трубы.

Схема подключения к водопроводу несложная.

p, blockquote 22,0,0,0,0 —>

На водонагревателе имеются два специальных разъема. Один обозначен синим цветом для подачи холодной воды, а второй — красным для вывода горячей. Среди комплектующих бойлера обязательно должен быть предохранительный кран, который устанавливается в месте забора холодной воды. Для этого место стыковки сначала необходимо обмотать уплотнителем, потом прикрутить кран и на предохранитель, размещенный в нижней части, закрепить гибкий шланг. Но можно закрепить другой вариант из представленных выше. При гибком шланге имеется небольшой плюс — лента-уплотнитель не нужна, так как в гайке предусмотрена резиновая подкладка с аналогичной функцией. Точно так же устанавливаем вторую часть шланга к трубе, через которую будет идти подача горячей воды.

p, blockquote 23,0,0,1,0 —>

Теперь можно взяться за шланг, предназначенный для холодного водоснабжения. Один конец необходимо подсоединить к трубопроводу, а второй прикрутить к синему (для холодной воды) входному отверстию водонагревателя.

p, blockquote 24,0,0,0,0 —>

Важно! Предварительная установка в этом месте крана даст возможность перекрывать при необходимости воду.

Подключение электропроводки

Как установить бойлер уже понятно. А как подключить его в сеть правильно еще предстоит разобраться.

p, blockquote 26,0,0,0,0 —>

  • Если в комплекте с бойлером не было шнура с вилкой и реле предохранения, то ими нужно обзавестись заранее.
  • Вначале необходимо поставить заземленную(!) розетку недалеко от бойлера.
  • Поставить альтернативу розетке в виде автоматического выключателя. В нем каждая из трех клемм имеет свой цвет – коричневый предназначен для фазы, голубой – для нуля, и оставшийся желтый (третий цвет может варьироваться) – для заземления. Теперь можно соединить все контакты и подключить напряжение. При правильных действиях, на бойлере загорится индикатор.

Важно! При пустом водонагревателе этого делать нельзя!

Пробный запуск

Сначала нужно заполнить бойлер, открыв при этом кран горячей воды. Таким образом, выпускается из системы весь воздух. Затем следует включить водонагреватель в розетку. Если индикатор загорелся, то через пару часов, можно пользоваться бойлером уже постоянно.

p, blockquote 28,0,0,0,0 —>

Важно! Чаще всего к розетке подключаются маломощные бойлеры – максимум в 3 киловатта.

p, blockquote 30,0,0,0,0 —>

Установка проточного водонагревателя

Самый простой способ установки водонагревателя в домашних условиях представлен в нескольких шагах:

  • Для начала в душевом шланге откручиваем «дождик».
  • Прикручиваем шланг к входному отверстию холодной воды водонагревателя.
  • Устанавливаем смеситель на положение «душ» — начинается эксплуатация водонагревателя.
  • Если повернуть ручку на «кран», то из крана будет литься холодная вода уже без водонагревателя.

Источник: http://otlichnyjremont.ru/santehnika/sekonomte-na-kommunalnyh-tarifah-ustanoviv-vodonagrevatel-za-odin-vecher.html

Как самостоятельно установить водонагреватель в доме

Сегодня мы расскажем, как установить водонагреватель дома своими руками.

Про признаки комфортности проживания

Наличие горячей воды в доме является одним из основных признаков комфортного жилья.

В многоквартирных домах подача горячей воды зачастую является централизованной. Вода разогревается отдельно в котельной и подается во все квартиры.

Однако сейчас такое снабжение водой является экономически неэффективным, к тому же имеет много недостатков в виде возможного отключения подачи горячей воды во время порывов трубопроводов или обслуживающих работ в котельной.

Владельцам же частных домов и такое обеспечение теплой водой не доступно, поэтому проблему с подачей им приходится решать самому.

Выходом является использование автономной подачи горячей воды. В доме устанавливается водонагреватель, который и обеспечивает нагрев.

Данный метод обеспечения горячей водой становится настолько популярен, что владельцы квартир зачастую отказываются от централизованной подачи в пользу автономной.

Водонагреватели обеспечивают жилье горячей водой в нужном количестве, доступна она в любой время, и является это экономически выгодным.

Виды водонагревателей

Основными видами водонагревателей, которые сейчас используются, являются электрические и газовые.

В свою очередь, электрические водонагреватели делятся на накопительные и проточные.

Однако способ нагрева воды у них один – при помощи ТЭНов.

В газовых же нагревателях повышение температуры воды выполняется за счет сгорания газа.

Следует также отметить, что работы по установке водонагревателя в доме не такие уж и сложные, их вполне можно выполнить и самостоятельно, имея под рукой не особо много инструментов и оборудования.

Конечно, с газовыми водонагревателями ситуация несколько сложнее, но о ней – ниже.

Положительные и отрицательные качества

Устанавливая самостоятельно водонагреватель, можно неплохо сэкономить, это и является основным преимуществом. Но есть у самостоятельного монтажа и другие достоинства.

Поскольку работы проводятся самим хозяином дома, то при обслуживании или потребности в замене неисправного водонагревателя не нужно будет разбираться в системе подключения.

В дальнейшем замена нагревателя будет и вовсе простой. К тому же монтажные работы повысят умения в выполнении разных домашних работ.

Из недостатков самостоятельной установки водонагревателя можно отметить возможное возникновение проблем с подключением как к системе подачи воды, так и с энерго- или газообеспечением.

К тому же неправильность проведения работ может привести к тому, что система работать не будет.

Перед выполнением работ по монтажу водонагревателя следует учитывать несколько факторов.

1. Нужно сразу определиться с видом водонагревателя.

Электрический накопительный нагреватель, он же «бойлер» меньше потребляет электроэнергии, но он имеет довольно крупные габариты, поэтому следует сразу определиться имеется ли место под его установку.

Проточной же электрический водонагреватель значительно компактнее и место под него найти легче. Но он потребляет больше электроэнергии.

2. При выборе накопительного обогревателя сразу следует определиться, выдержит стена, на которой он будет располагаться, значительный вес.

3. Сразу же нужно поинтересоваться проводкой дома. Если она старая, то вряд ли выдержит большую нагрузку. Поэтому возможно потребуется замена электросети дома.

Вычислить, сможет ли проводка удерживать нагрузку, поможет сечение провода.

Так, чтобы проводка выдержала нагрузку, создаваемую бойлером в 2 кВт, требуется провод сечением не менее 2,5 мм. Если устанавливается проточной нагреватель, то проводка должна быть еще толще.

4. Системой подачи воды тоже следует поинтересоваться. Если при ее прокладке предусмотрели отдельные выводы для подключения – то это очень хорошо.

Если их нет, но система состоит из пластиковых труб, то произвести врезку выводов не так уж и сложно. Сложнее всего дела будут обстоять с металлическими трубами.

А вот если система водоснабжения уже устаревшая, то вполне возможно, что придется ее полностью менять. Также важно знать, как можно установить розетку в ванной комнате.

Требуемый инструмент и материалы

Если проводка дома вполне способна работать с водонагревателями и есть возможность подключить его к системе водоснабжения или произвести врезку, то можно приступать к работам.

Из инструментов понадобиться:

  1. Перфоратор с буром нужной толщины;
  2. Рулетка;
  3. Набор ключей;
  4. Отвертки;
  5. Плоскогубцы;
  6. Молоток и т.д.

Дополнительно может понадобиться паяльник для пластиковых труб или плашка для нарезания резьбы на металлических трубах.

Эти инструменты нужны в случае надобности врезки с систему водоснабжения.

Потребуются также такие материалы:

  • Пакля с пастой для герметизации соединения или фум-лента;
  • Запорные краны (количество – от 1 до 3 шт.);
  • Тройники (пластиковые или металлические);
  • Монтажные крюки;
  • Соединительные шланги (если их нет в комплекте);
  • Предохранительный клапан (для бойлера);
  • 3-жильный кабель (по длине его должно хватить до счетчика);
  • Автоматический выключатель или розетка.

Дальше рассмотрим последовательность действий для установки и подключения водонагревателей разных типов.

Монтаж проточного водонагревателя

Первыми будут водонагреватели проточного типа. Эти нагреватели делятся на переносные и стационарные.

С переносными водонагревателями и вовсе проблем по установке не должно быть. Зачастую подача воды в них производится из душевого шланга с предварительно снятым распылителем.

Для установки достаточно выбрать место его расположения. Затем произвести замеры мест крепления. При этом нужно учитывать длину проводки, ее должно хватить до ближайшей розетки.

Далее в отмеченных местах нужно перфоратором просверлить отверстия в стене и вкрутить в них монтажные крюки.

После этого нагреватель повесить на крюки, подсоединить к входящему выводу шланг от душа и подключить к розетке.

На этом монтаж будет завершенным. Ниже представлены примеры работ.

Сложность установки стационарного проточного водонагревателя зависит в основном от системы водообеспечения дома.

Если в дом заходит только трубопровод с холодной водой, то монтаж будет проще, а если и с холодной и горячей – потребуются дополнительные работы.

Вначале рассмотрим первый случай.

Первым делом опять же потребуется определение места расположения нагревателя. Но здесь нужно ориентироваться на трубопровод с водой, нагреватель должен располагаться недалеко от него.

Далее производится закрепление прибора в выбранном месте. Процесс установки идентичен описанному.

Если в трубопроводе с водой имеется вывод с запорным краном для подключения, то обеспечить подачу воды будет несложно.

Достаточно присоединить гибкий шланг к запорному крану и к подающему выводу самого нагревателя.

Но следует побеспокоиться и о выводящем выходе нагревателя. К нему нужно тоже подсоединить гибкий шланг, а второй конец – к смесителю.

Если будет несколько точек забора воды, то потребуется прокладка пластиковых трубопроводов к ним, а после уже подсоединять шланг от нагревателя к этому трубопроводу.

Если же отдельного вывода в системе обеспечения нет, то придется его сделать.

Если трубы пластиковые, то из инструментов дополнительно нужен будет паяльник для пластиковых труб, ножницы для их резки, а из материалов – тройник и запорный кран.

Перед началом работ нужно перекрыть подачу воды в систему и слить ее остатки.

Затем произвести разрезание трубы в месте, наиболее близком к месту расположения прибора.

При помощи паяльника в место разреза впаять тройник, а уже к нему подсоединить кран. После произвести подсоединение шлангов к прибору.

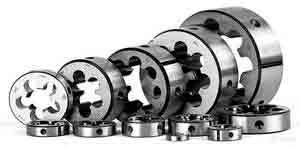

Если трубы металлические, то для врезки нужна будет плашка для нарезания резьбы на трубах.

Последовательность работ та же, что и у пластиковых: труба разрезается, нарезается резьба на ее концах, вкручивается тройник, а на него – запорный кран.

После монтажа следует проверить герметичность всех соединений. Для этого подача воды включается и проверяются соединения на наличие течей.

Далее прибор включается в розетку и проверяется работоспособность системы.

Второй случай.

Если в дом заходит также трубопровод с горячей водой, то помимо подключения подачи на нагреватель от трубопровода с холодной водой, потребуется установка дополнительных двух запорных кранов и одного тройника.

Тройник врезается в трубопровод подачи горячей воды. Перед ним устанавливается первый кран, а второй – на выходе из нагревателя.

Таким образом будет обеспечиваться подключение и отключение горячей воды от разных источников.

При использовании горячей воды из централизованной подачи перекрываются краны на вводе и выводе в нагреватель.

Если же будет использоваться вода, нагретая прибором, то краны, ведущие на него, открываются, а кран, установленный перед тройником, врезанный в трубопровод с горячей водой перекрывается.

Установка накопительного водонагревателя

Примерно так же производиться монтаж накопительного водонагревателя.

Вначале выбирается место расположения бойлера. К нему должен быть хороший доступ для проведения обслуживания.

Затем производятся все замеры и сверление отверстий для установки монтажных крюков.

Дополнительно может понадобиться установка страхующих болтов.

Другой способ.

Затем производится подключение водоснабжения. Если в дом заходит только трубопровод с холодной водой, то в него врезается тройник, а на него уже запорный кран.

На подводящем выводе в бойлер должен располагаться предохранительный клапан, которым обеспечивается поддержание нужного давления в бойлере.

Поскольку в этом клапане имеется вывод для воды, то к нему нужно будет подсоединить силиконовую трубку, конец которой вывести в слив.

К выходу из бойлера присоединяется шланг, по которому горячая вода будет подаваться на трубопровод, ведущий к потребителям.

Поэтому прокладку этого трубопровода желательно произвести заранее.

После производится подключение нагревателя к электрической сети. Подключение лучше производить к распределительной коробке, расположенной ближе всего к счетчику. Сейчас уже для этих целей можно использовать умные розетки, но нужно знать модели, которые могут выдержать большую нагрузку.

Провод желательно укладывать в штробу с последующей ее заделкой. Недалеко от бойлера в проводку нужно установить автоматический выключатель.

Принципиальная схема установки бойлера.

Если в дом заходит и трубопровод с горячей водой, то нужно будет производить врезку выводящего патрубка с бойлера в этот трубопровод и установку еще одного тройника и двух дополнительных кранов.

После понадобиться закачка нагревателя водой. Для этого нужно открыть один из кранов точки потребления, а после уже – кран подачи воды на нагреватель.

Если имеется подключение к трубопроводу централизованной горячей воды, кран, установленный перед тройником нужно закрыть и открыть кран на выводе из бойлера.

Вода, заполняя систему, будет выталкивать имеющийся в системе воздух и тот будет выходить через кран точки потребления.

Во время закачки нужно осмотреть все соединения трубопроводов на наличие течей.

При надобности соединения можно подтянуть. Если после подтяжки течь сохраняется, соединение лучше перепаковать, предварительно перекрыв все краны подачи и слив воду из системы.

Примеры установки бойлера .

После заполнения систем водой, выполняется подключение бойлера к сети.

Установка газового водонагревателя

С газовыми водонагревателями все несколько сложнее. Если ранее такой нагреватель не использовался, самостоятельно произвести установку не получиться.

Для установки потребуется согласование с соответствующими органами, установку водонагревателя производят тоже они.

А вот заменить неисправный газовый водонагреватель самому вполне возможно. Тем более что все соединения уже имеются.

Для замены нужно будет вначале полностью перекрыть подачу газа на водонагреватель.

Обычно при установке такого нагревателя перед входом в него газового трубопровода устанавливается кран.

Также нужно перекрыть и водные краны и слить остатки воды.

Далее нужно раскрутить все трубопроводы, подходящие к водонагревателю – газовые и водопроводные.

Затем снимается неисправный водонагреватель, а на его место закрепляется новый.

Далее на нагреватель надевается гофрированная труба вытяжки.

Важно проследить, чтобы посадка этой трубы была плотной.

Если имеется зазор и она надета свободно, возможно потребуется замена ее на трубу с меньшим диаметром.

Далее производится подсоединение трубопроводов. Вначале подключается газовый трубопровод.

Для этого возможно понадобиться специальный резиновый шланг с переходниками на концах.

После подключения сразу же нужно проверить соединения. Для этого их нужно обильно смочить мыльным раствором и открыть кран подачи газа.

Если подключение произведено правильно, в местах соединения не должно возникать никаких пузырьков в мыльном растворе.

Если они имеются, нужно перекрыть подачу газа, а соединения подтянуть и произвести повторную проверку.

Последним производится подключение к нагревателю водяных трубопроводов. Можно сделать это и раньше, но подача воды должна быть перекрыта.

Опять же после монтажных работ с трубопроводами следует проверить их на наличие течи и при надобности устранить ее путем подтяжки соединения или полной переупаковки.

Далее уже выполняется пробный запуск системы. Но перед этим нужно изучить правила эксплуатации водонагревателя и включение его в работу выполнять его согласно инструкции.

Это все основные моменты, которые важны при монтаже и подключении водонагревателей разных типов самостоятельно.

Конечно, могут возникнуть определенные нюансы при подключении того или иного вида водонагревателей, но большинство из них зависит от разных факторов.

Это места установки, планировки квартиры, особенностей системы водо- и электроснабжения.

Источник: http://elektrikexpert.ru/ustanovka-vodonagrevatelya-svoimi-rukami.html

Как правильно установить бойлер своими руками

Установка бойлера в частном доме, в квартире или на даче является разумным решением для обеспечения горячей водой требуемых помещений. Монтаж аппарата можно доверить специалистам, а также, если у вас есть необходимые навыки, установка водонагревателя своими руками не вызовет затруднений.

Ещё по теме  Экономичная печь на отработке своими руками

Виды бойлеров

Бойлеров существует несколько видов, и то, как будет производиться монтаж водонагревателя, зависит от конструкции и типа агрегата.

  1. Агрегат косвенного нагрева. В них отсутствуют ТЭНы, а жидкость в баке может нагреваться от внешних источников (системы отопления, с использованием твердотопливного или газового котлов, гелиосистемы, с применением солнечных батарей). Аппараты могут быть как настенные, так и напольные (емкость может достигать до 1000 литров, и при монтаже их приходится ставить на пол).
  2. Газовый накопительный бойлер. Данный вид аппаратов не стоит путать с газовыми колонками, по своей сути являющиеся нагревателями проточного типа. Вода в газовом агрегате греется за счет сгорания газа и находится в специальном резервуаре. Установка бойлера своими руками не рекомендуется по причине того, что подключение к газу должно проводиться специалистами. Кроме того, нужно обеспечить хорошую вытяжку для продуктов сгоревшего газа.
  3. Электрический накопительный агрегат. Электрические бойлеры пользуются наибольшей популярностью. Жидкость в них нагревается с помощью ТЭНов, установленных внизу бака. Температура регулируется встроенным термостатом. На примере водонагревателя Термекс можно увидеть, что существует и электронное управление нагревом жидкости в агрегате. Электрические аппараты имеют компактные размеры и просты в установке и подключении.

Общие правила

Если вопрос с выбором водонагревателя уже решился, и куплен настенный вариант электрического агрегата, можно приступить непосредственно к его монтажу. Но перед этим следует учесть некоторые нюансы.

  1. Первым делом требуется определить место монтажа устройства. Расположение агрегата должно быть таким, чтобы с легкостью можно было проводить профилактические и, если возникнет необходимость, ремонтные работы.
  2. Перед тем, как установить водонагреватель, необходимо оценить, в каком состоянии находятся водопроводные трубы. Если трубы старые, рекомендуется их заменить полностью или хотя бы участок врезки.
  3. В подавляющем большинстве случаев устройство крепится на стену (исключением может быть монтаж бойлера косвенного нагрева, который может быть и напольным, и настенным), поэтому стена должна выдерживать нагрузку в 2 раза больше, чем емкость бака. Например, при объеме бака 100 литров, стена должна выдерживать массу 200 кг. Конечно же, гипсокартон для этих целей не подойдет.
  4. В случае монтажа водонагревателя на даче на деревянную стену, убедитесь в ее прочности.
  5. Кроме того, поскольку в агрегате используются мощные ТЭНы, то перед тем, как повесить водонагреватель, нужно учесть, что проводка должна выдерживать определенную нагрузку. Поэтому рекомендуется провести отдельную линию от счетчика с установкой автоматического выключателя перед аппаратом. Сечение провода должно быть 2,5 мм.

Водонагреватель на укрепленной стене дачного дома

Монтаж водонагревателя

После проведения всех подготовительных работ, можно приступать к установке (монтажу) накопительного водонагревателя на стену.

  1. Необходимо учитывать, перед тем, как установить накопительный бойлер, что между потолком и баком должен оставаться зазор минимум 20 см. Поэтому ставим метку ниже потолка на 20 см.
  2. Далее от верха устройства замеряем расстояние до монтажной планки, приваренной на задней части аппарата.
  3. На стене отмечаем это расстояние от уже нарисованной метки, и с помощью уровня проводим горизонтальную линию. На этой высоте мы будем крепить агрегат.
  4. Теперь нужно определиться с центром линии, от которого будет откладываться расстояние до петель. Если вы хотите установить накопительный водонагреватель в нише, то находится центральная точка между стенами. Если монтаж производится в широкой комнате, то отступите от стены необходимое расстояние, после чего измерьте расстояние между центрами крепежных отверстий.
  5. От центра линии на стене отмерьте в обе стороны по половине расстояния между петлями. Таким образом вы получите проекцию крепежных отверстий.
  6. При помощи перфоратора просверлите стену на нужную глубину (глубина зависит от размера дюбеля или анкерного болта). Крепление водонагревателя к стенеиз кирпича лучше производить, используя пластиковый дюбель с крюком. В просверленное отверстие, применяя молоток, забейте дюбели и закрутите в них крюки.

Дюбель с крюком

Анкер для бетона

Схема установки

Следующим важным моментом установки водонагревательного бака является подсоединение его к водопроводным трубам. В интернете существует масса видео уроков по этой теме. Но можно воспользоваться и данной инструкцией. На рисунке показана схема установки водонагревателя.

Подводка делается следующим образом:

  1. Красными стрелками показано движение горячей воды, а зелеными – холодной при установке электрического агрегата. На отводке от стояков (2 и 3) обязательно нужно устанавливать запорные краны (4 и 5).
  2. Вентиль (4) применяется для перекрытия подачи воды на бойлер, например, если потребуется ремонт агрегата или профилактическая очистка от накипи.
  3. Кран под номером 5 перекрывает подачу магистрального горячего водоснабжения, если используется подогретая вода из аппарата.
  4. Далее, продолжая установку бойлера, в трубы, идущие на квартиру, требуется врезать тройники (6 и 7), от которых пойдет разводка на аппарат.
  5. На отводке на аппарат рекомендуется установить вентили (8 и 9). Они пригодятся при профилактическом обслуживании агрегата, чтобы не отключать основную разводку. Также от этих кранов начинается подводка труб (10 и 11) к патрубкам устройства. Можно использовать трубы из металлопластика, гибкие шланги или полипропиленовые трубы.
  6. На подводке с холодной водой необходима установка предохранительного клапана (12). Этот элемент защищает агрегат от воздействия избыточного давления. Если в резервуаре аппарата образуется избыток давления, с помощью открывшегося предохранительного клапана вода будет сброшена в канализацию или специальную емкость через дренажную трубку (13).
  7. Выше предохранительного клапана устанавливается еще один тройник, а к нему присоединяется вентиль (14). С помощью этого крана можно сливать воду из устройства при необходимости. Такой же тройник с вентилем рекомендуется ставить и на трубу горячей воды, перед патрубком бойлера. Служит он в качестве подсоса воздуха для быстрого слива жидкости из аппарата. В рабочем состоянии должен быть закрыт.

Как установить водонагреватель своими руками на даче, если нет централизованной подачи воды? Чтобы обеспечить нормальную работу электрического водонагревателя, потребуется установка накопительной емкости для воды. Обычно ее располагают на крыше, но это не принципиально. Главное, чтобы высота накопительного бака над агрегатом была не менее 2-х метров.

Подключение к электросети

Для подключения агрегата к электричеству желательно сделать для него отдельный распределительный щит с автоматическим выключателем, и расположить его не в сыром помещении. После чего протянуть кабель к бойлеру и подключить его к контактам аппарата. Кабель должен быть трехжильным (с сечением 2,5 мм), с жилой для заземления. Автоматический выключатель будет оберегать аппарат от скачков напряжения, которые могут вывести ТЭНы из строя. Автомат должен быть рассчитан на силу тока 16 А. Также рекомендуется применение УЗО (устройства защитного отключения), которое убережет человека от удара током.

Ниже приведена схема подключения аппарата к сети.

Если вы недостаточно хорошо разбираетесь в электромонтаже, лучше не испытывать судьбу, а обратиться к специалисту, который сделает правильное подключение электроприбора.

Что не рекомендуется делать

Как правильно установить бойлер, было рассмотрено выше. Но есть рекомендации по поводу того, чего делать во время монтажа и пользования агрегатом, нельзя:

  • включать установленный агрегат, не наполненный водой;
  • подсоединять на водонагреватель трубу от водной магистрали, если давление в ней больше 6 атмосфер;
  • снимать защитную крышку агрегата и сливать с него жидкость, не отключив его от электропитания;
  • заниматься установкой, если вы не знаете, как установить бойлер своими руками;
  • применение “левых” комплектующих, отличных от тех, что рекомендует производитель;
  • устанавливая агрегат, игнорировать монтаж предохранительного клапана;
  • не соблюдать правила установки и безопасности.

Чтобы выбрать бойлер для дома, следует руководствоваться вашими потребностями, а также учитывать его размеры и соответствие интерьеру. Установку можно доверить специалисту или сделать самостоятельно, тем более, что это не такая уж сложная задача, если все делать правильно, следуя вышеописанным рекомендациям.

Источник: http://tehnika.expert/klimaticheskaya/vodonagrevatel/ustanovka-bojlera.html

Установка водонагревателя своими руками: особенности и видео

Отсутствие централизованного горячего водоснабжения на сегодняшний день – проблема не только мелких населенных пунктов, но и крупных городов. Иногда воду могут отключать, или же она в разное время суток имеет разную температуру, либо идет слишком ржавая. Естественно, что платить за горячую воду, которую часто отключают или подают в некачественном виде, готовы не все. Именно поэтому установка бойлера – лучшее решение, которое позволит обеспечить себя и свою семью горячим водоснабжением, когда это нужно.

  • Установка бойлера: видео
  • Особенности установки своими руками
  • Особенности выбора водонагревателя
  • Установка бойлеров своими руками
    • Как установить водонагреватель проточного типа
    • Правила установки накопительного бойлера

Сегодняшний материал будет посвящен тому, как устанавливать водонагреватель в квартире или на даче. Также в материале присутствует обучающее видео касательно особенностей установки бойлеров своими руками.

Установка бойлера: видео

Производители водонагревателей предлагают покупателям своей продукции разные модификации изделий, которые рассчитаны на установку как в доме, так и в квартире , как в ванной комнате, так и в других помещениях. В зависимости от потребностей бойлеры имеют разный объем бака.

Наиболее распространенные типы электрических водонагревателей в быту – это:

  • накопительные;
  • проточные.

Оба типа бойлеров имеют свои особенности работы, но каждый из них, если подключить его правильным образом, будет обеспечивать горячей водой одновременно и кран и душ. Таким образом, если установить водонагреватель нужным способом, вы сможете получать горячую воду как в ванной комнате, так и на кухне от одного устройства.

Независимо от типа конструкции, электрический водонагреватель работает по принципу преобразования энергии тока в тепловую энергию. Поэтому оба типа бойлеров оснащены нагревательным элементом. При наличии схемы подключения, инструментов и расходных материалов вы сможете без труда установить у себя в квартире или на даче бойлер своими руками.

Ниже прилагаем обучающее видео о том, как установить своими руками водонагреватель, и что для этого потребуется.

Особенности установки своими руками

Естественно, чтобы своими руками установить в доме или квартире водонагреватель любого типа, нужно хотя бы на минимальном уровне понимать особенности работы с сантехникой и понимать, по какому принципу работает бойлер.

При установке водонагревателя нельзя упускать даже малейшие детали работы, иначе вы можете своими неверными действиями нарушить всю схему подключения и устройство будет некорректно работать.

Конечно же, установка водонагревателя своими руками позволит сэкономить средства на работе мастера, но покупать аксессуары для монтажа конструкции все равно придется . Также помните, что в зависимости от типа бойлера его устанавливать следует в соответствии с правилами безопасности.

Итак, перед установкой следует сделать следующее:

  • четко продумайте, где будет размещена конструкция;
  • свободный доступ к бойлеру должен быть не только при его установке, но и при последующем использовании;
  • стена, где будет установлен водонагреватель, должна быть ровной и выдерживать вес конструкции;
  • обратите внимание, в каком состоянии находится электрическая проводка в вашем доме. При установке водонагревателей качество проводов и их состояния являются важным условием для безопасности при их использовании;
  • проверьте состояние всех труб и стояков. При необходимости замените их;
  • держите при себе схему подключения с указанием разводки труб на кран и душ.

Как правило, конструкция бойлера включает в себя такие элементы:

  • корпус;
  • провод питания;
  • выводная труба для воды;
  • клапан давления.

Особенности выбора водонагревателя

Выбор водонагревателей в специализированных магазинах, рынках и в Интернете сейчас огромен, они отличаются друг от друга по объему , мощности, типу установки, цене и прочим параметрам.

Вполне естественно, что любой хочет приобрести модель, которая бы сочетала в себе разумную цену и достойное качество, и обладала при этом рядом полезных функций.

Итак, что же нужно учитывать при покупке бойлера, независимо от его типа, марки-производителя и стоимости:

  • конструкция должна быть надежной;
  • желательно, чтобы водонагреватель был универсальным в плане установки, особенно если вы планируете на лето переезд из квартиры на дачу;
  • как накопительный, так и проточный водонагреватель должен одновременно подавать воду на душ и на кран;
  • желательно, чтобы конструкция подразумевала наличие предохранительного клапана в качестве защитного средства от неисправностей;
  • бойлер должен быть сделан только из качественных материалов;
  • конструкция должна быть такой, чтобы прибор можно было установить дома своими руками и в оперативном режиме;
  • изделие должно быть привлекательным внешне и быть качественно изготовленным;
  • обязательно при покупке водонагревателя интересуйтесь, какие существуют условия его корректной эксплуатации, чтобы в будущем он не пришел раньше времени в негодность.

Установка бойлеров своими руками

Устанавливать водонагреватель своими руками нужно согласно существующим правилам и требованиям в зависимости от его типа. Так, особенности установки проточного прибора будут несколько отличаться от установки накопительного. Давайте рассмотрим и один и второй случай.

Как установить водонагреватель проточного типа

Одна из ключевых особенностей водонагревателей проточного типа – это их компактность, это позволит поставить их на кухне или ванной комнате прямо под раковиной. Жидкость в таких приборах нагревается в специальной трубе из металла, в которой содержатся мощные нагревательные элементы.

Такие особенности конструкции прибора требуют, чтобы электрическая проводка в доме или квартире работала исправно и была в состоянии выдерживать большие нагрузки. Желательно для нагревателя проточного типа ставить отдельный автомат, а нему присоединять провод с большим сечением.

После того как вы закончите работу с подводкой электричества, можно установить и сам бойлер. Его устанавливают по временной или по стационарной схеме.

Временная схема предусматривает, чтобы в трубу с холодной водой был врезан дополнительный тройник, который будет соединен с водонагревателем посредством специального вентиля. Чтобы это сделать, нужно подать на водонагреватель напряжение и открыть кран, подающий горячую воду.

А вот стационарная схема предполагает, что подача и забор воды в трубах будет осуществляться параллельно с общей системой водоснабжения. Чтобы установить конструкцию согласно стационарной схеме, в трубы врезаются тройники под горячую и холодную воду. Затем нужно поставить запорные краны и загерметизировать их с помощью простой пакли или фум ленты.

Дальнейшие действия такие:

  • соедините входной патрубок бойлера с трубой, которая подает холодную воду ;
  • подключите выходной патрубок к крану подачи горячей воды ;
  • подайте в трубы воду и убедитесь в том, что все соединения при включении воды в кране и душе герметичны ;
  • при нормальной работе системы можете подавать электричество на водонагреватель, затем из нужного крана должна политься горячая вода ;
  • чтобы повысить уровень безопасности всей водопроводной системы и водонагревателя, сразу же вместе с ним поставьте предохранительный клапан.

Посмотреть наглядно на процесс установки проточного аппарата можно на видео.

Правила установки накопительного бойлера

Если вы планируете своими руками ставить аппарат накопительного типа, то требования к состоянию проводки будут не такими строгими, как в предыдущем случае. А еще накопительные нагреватели стоят несколько дешевле проточных. Помимо этого, их популярность объяснима тем, что очень часто на них распространяется схема, при которой можно одновременно осуществлять подачу воды на кран и душ.

Установить такой агрегат при наличии инструментов и материалов можно быстро, сама работа при этом не покажется слишком сложной, она состоит из таких действий:

  • устраните неисправности в электропроводке или водопроводной системе, если таковые имеются, проверьте их состояние;
  • сделайте на стене разметку под конструкцию и поставьте нужные крепежные элементы для ее установки;
  • зафиксируйте водонагреватель на стене и присоедините предохранительный клапан;
  • после установки бойлера на стену, подключите его к водопроводу;
  • подведите трубы через клапан к соответствующим входам и выходам на корпусе;
  • сначала установите и подключите холодную воду, причем предохранительный клапан в это время должен быть закрытым;
  • также при закрытом клапане установите трубы и на горячую воду;
  • подключите конструкцию к электрической сети и проверьте, как он работает.

Если все действия были выполнены правильно, то из соответствующего крана должна потечь горячая вода. В это время все трубы и соединения бойлера должны быть хорошо загерметизированы, а провода не должны перегреваться.

Конечно же, если вы не уверены в своих силах и даже наглядный обучающий материал в формате видео не может помочь вам усвоить особенности поэтапной установки бойлера своими руками, то не рискуйте, а пригласите специалиста. Некорректная установка нагревателя может его преждевременно вывести из строя и спровоцировать протечки и другие проблемы. Поэтому беритесь за самостоятельную установку лишь тогда, когда вы уверены в своих силах и знаете, что все будет выполнено качественно и правильно.

Источник: http://stoki.guru/santehnika/boylery-i-vodonagrevateli/ustanovka-vodonagrevatelya-svoimi-rukami-osobennosti-i-video.html

Установка водонагревателя своими руками

Водонагреватель уже давно перестал считаться предметом роскоши. В настоящее время такое оборудование установлено практически в каждом жилье. Наибольшей популярностью пользуются проточные и накопительные электрические нагреватели воды. Вашему вниманию предлагается обзор основных достоинств и недостатков упомянутого оборудования, а также инструкции по его самостоятельному монтажу и правильному использованию.

Установка водонагревателя своими руками

Содержание пошаговой инструкции:

Достоинства и недостатки проточного водонагревателя

Преимущества

  1. Компактные размеры. Проточный обогреватель не занимает много пространства. При этом в продаже доступны модели нагревателей, укомплектованные смесителем и лейкой душа, что позволяет дополнительно сэкономить.
  2. Быстрый нагрев. В отличие от моделей накопительного типа, проточные нагреватели начинают давать теплую воду уже спустя 30-60 секунд после запуска.
  3. Отсутствие ограничений на объем подогретой воды. Пользователь может получить ровно такое количество горячей воды, которое ему нужно, в отличие от накопительных баков, объем которых ограничен.
  4. Сравнительно низкая цена.

Недостатки

  1. Сравнительно высокое потребление электроэнергии.
  2. Требовательность к проводке, автомату и счетчику.
  3. Ограниченная производительнос ть. Этот недостаток актуален только для маломощных и компактных бюджетных моделей, способных готовить горячую воду исключительно для ванной комнаты. При необходимости обустройства разводки и на кухню придется потратить больше денег на покупку более энергоемкой и габаритной модели.
  4. Сравнительно дорогая эксплуатация по причине существенного потребления электроэнергии.

Установка водонагревателя своими руками

Проточные водонагреватели лучше всего подходят для домов и квартир, укомплектованных электрическими плитами. В данном случае счетчик и электропроводка уже будут соответствовать нормативным требованиям.

Достоинства и недостатки накопительных нагревателей

Преимущества

  1. Отсутствие необходимости доработки электрической сети. Накопительный нагреватель можно включать в обыкновенную электророзетку.
  2. Экономичность. В среднем за час работы накопительные водонагреватели потребляют примерно такое количество электроэнергии, как обыкновенный пылесос. При этом в продаже доступны модели с возможностью регулирования мощности нагрева. От установленной мощности напрямую зависит время, необходимое для приготовления требуемого объема воды нужной температуры.
  3. Возможность обустройства разводки на санузел и кухню.

Недостатки

Единственным существенным недостатком накопительных водонагревателей являются их внушительные габариты. Однако на сегодняшний день компании-произво дители предлагают своим потребителям большой выбор моделей нагревателей, позволяющих экономить пространство. К примеру, при желании вы можете приобрести плоский агрегат.

Как установить водонагреватель

Монтаж проточного водонагревателя

Процесс установки проточного водонагревателя не требует от исполнителя наличия каких-либо серьезных навыков. Существует два варианта монтажа такого агрегата: для временного использования и для постоянной работы.

Подключение 10 и 15 литровых моделей

Временное подключение

Этот вариант обычно используется при необходимости получения подогретой воды при отсутствии возможности подключения к центральному водоснабжению. После появления такой возможности, водонагреватель с легкостью отключается либо даже демонтируется до следующего применения – много времени на это не уходит.

Наиболее удобными для временного применения являются модели, изначально укомплектованные смесителем и лейкой душа.

Первый шаг. Закрепите нагреватель в удобном месте дюбелями и шурупами.

Второй шаг. Снимите лейку со шланга домашнего душа и подключите шланг к входу водонагревателя.

Третий шаг. Подключите комплектную лейку к выходу водонагревателя.

В результате холодная жидкость будет входить в нагреватель от смесителя, подогреваться при прохождении через него и выходить из комплектной лейки уже теплой.

Установка водонагревателя своими руками

Постоянное подключение

Этот вариант используется в тех ситуациях, когда нагреватель планируется эксплуатировать регулярно. В данном случае агрегат подключается к системе водообеспечения.

Подключение выполняется по уже рассмотренной схеме, однако подача и вывод жидкости обустраиваются стационарно. Для такого подключения используются специальные тройники, а также запорные краны.

В результате подогретая вода будет выходить из смесителя.

После установки нагревателя удостоверьтесь в герметичности всех соединений и лишь затем принимайте прибор в постоянное пользование.

Установка горизонтального водонагревателя своими руками

Как пользоваться проточным нагревателем?

Важно разбираться не только в порядке подключения проточного водонагревателя, но и в особенностях его использования.

Главное правило: проточный нагреватель воды можно включать исключительно после полного заполнения спирали нагревателя водой.

В случае если спираль нагревателя будет покрыта жидкостью в недостаточном объеме, она сломается и пользоваться прибором станет невозможно.

Как пользоваться проточным нагревателем

Схема подключения водонагревателя в квартире

Вне зависимости от выбранного вами варианта подсоединения проточного нагревателя использование такого устройства выполняется в следующем порядке:

  • открывается вентиль;
  • холодная вода переводится на нагреватель;
  • через некоторое время из лейки нагревателя начинает выходить холодная жидкость;
  • вы включаете водонагреватель;
  • спустя 30-60 секунд из лейки идет уже нагретая вода.

Как пользоваться проточным нагревателем

Выключение прибора выполняется в аналогичном порядке – вы отключаете нагреватель, ждете, пока из душевой лейки начинает идти холодная жидкость, и лишь после этого выключаете подачу воды.

Монтаж накопительного нагревателя

Установка электрического бойлера

В случае с накопительными нагревателями временная установка не предусматриваетс я. Вы, конечно же, можете подключить к выходу теплой воды обыкновенный шланг с лейкой, однако пользоваться подобным агрегатом будет категорически неудобно.

Схема подключения водонагревателя

Первый шаг. Выберите подходящее место для установки водонагревателя и проверьте стену.

Проточные модели имеют довольно малый вес. Накопительные же будут оказывать на стену гораздо более существенную нагрузку. Поэтому при выборе места для установки нагревателя нужно обращать внимание не только на степень удобства подводки труб, но и на прочность поверхности.

Как установить накопительный водонагреватель

Как правило, нагреватели объемом до 200 л крепятся к стене. Баки большего объема предполагают исключительно напольную установку. Если нагреватель имеет объем свыше 50 л, его рекомендуется крепить исключительно к несущей стене.

Второй шаг. Подготовьте все необходимые приспособления для установки водонагревателя.

Материалы, которые Вам понадобятся

  • перфоратор (если стена бетонная) либо ударная электродрель (если стена кирпичная);
  • маркер;
  • рулетка для измерений;
  • сверло для кафеля (если поверхность в месте будущего крепления нагревателя отделана плиткой);
  • защитный клапан;
  • лента ФУМ;
  • дюбеля и крепежные крюки;
  • строительный уровень.

При наличии требуемой разводки с предварительно смонтированными тройниками и запорной арматурой установка накопительного нагревателя выполняется в предельно простой последовательнос ти.

Как установить бойлер

Первый шаг. Отступите примерно 150-200 мм от поверхности потолка и оставьте на стене метки для будущих отверстий. Благодаря такому зазору вы сможете удобно приподнимать водонагреватель для навешивания и снятия бака.

Второй шаг. Вооружившись дрелью (перфоратором) с подходящим сверлом сделайте в стене отверстия глубиной, соответствующей длине монтажных крюков.

Третий шаг. Забейте в подготовленные отверстия дюбеля, а затем вкрутите в них винты. Обязательно оставьте зазор для размещения крепежной планки водонагревателя.

Четвертый шаг . Установите бак на крепления.

Пятый шаг. Установите защитный клапан на вход холодной жидкости. С его помощью из системы будет удаляться чрезмерное давление. Трубку для слива лишней жидкости подключите к трубе канализации. Также эту трубку можно аккуратно ввести в бачок унитаза.

Шестой шаг. Подсоедините трубу холодной воды к входу водонагревателя. Вход маркируется синим. Подключение выполняйте исключительно через защитный клапан. На выход (маркируется красным) подсоедините трубу вывода готовой горячей жидкости.

Типовая схема установки накопительного водонагревателя

Еще раз обратите внимание на важность предохранительно го клапана. Без наличия такого приспособления бак может серьезно повредиться либо даже разорваться по причине чрезмерного повышения давления в процессе приготовления горячей воды.

Схема подключения бойлера к сети своими руками

При наличии же защитного клапана лишнее давление будет попросту стравлено и устройство продолжит работать в нормальных условиях. Также с помощью предохранительно го клапана вы сможете быстро и удобно сливать из нагревателя воду при необходимости выполнения работ по обслуживанию и ремонту оборудования.

Таким образом, установка водонагревателя не отличается особой сложностью. При желании вы можете самостоятельно выполнить установку и подключение накопительной модели либо проточного нагревателя. Достаточно лишь следовать положениям представленного руководства и все обязательно получится.

Схема газового водонагревателя

Видео – Установка водонагревателя своими руками

Источник: http://svoimi-rykami.ru/remont-kvartiry/vodosnabzhenie-i-kanalizaciya/ustanovka-vodonagrevatelya-svoimi-rukami.html

Как подключить накопительный водонагреватель?

Накопительный водонагреватель идеален для дачи, т.к. он намного меньше нагружает вашу электропроводку. В данной статье поговорим о том, как самостоятельно осуществляется подключение накопительного водонагревателя.

Выбор места для установки

Перед установкой нужно выбрать подходящее место.

Что следует предусмотреть:

  1. Габариты оборудования. Замерьте заранее нужное место, чтобы агрегат вместился. Оборудование до 200 л можно вешать, более массивное – только напольная установка.
  2. Стена. Выбирайте несущую стену, вес бойлера большой. Можно дополнительно построить укрепления или поддерживающие конструкции.
  3. Монтаж. Используйте анкерные болты для надежного крепления. Они не входят в комплектацию. Крепление на нескольких болтах повышает надежность конструкции. Модели от 100 л должны иметь минимум четыре монтажных точки.
  4. Точка водораздачи. Располагайте максимально близко.
  5. Отдельное помещение. Желательно выделить целую комнату-котельную. Узкие модели можно разместить в сантехническом шкафу санузла. Обеспечьте свободный доступ к оборудованию для удобного обслуживания, слива, ремонта.
  6. Тип нагревателя. Газовый потребует прокладки системы отведения воздуха.

Важно! Розетки должны быть изолированы от влаги крышками или заглушками.

Нагреватели обычно крепятся к стене анкерами. В инструкции указываются размеры крепежа.

Число анкеров зависит от количества кронштейнов.

Как повесить на стену:

  1. Разметить зону установки.
  2. Просверлить отверстия перфоратором.
  3. Вкрутить крепежные элементы, повесить агрегат.

Что требуется для подключения?

Для того, чтобы подключить водонагреватель к системе водопровода, вам понадобится запастись набором необходимых инструментов и материалов.

В процессе монтажа вам потребуются:

  • трубы нужного диаметра;
  • тройники для труб;
  • запорные вентили;
  • герметик для сантехнических работ;
  • гибкие шланги;
  • труборез – ручной или электрический;
  • паяльник;
  • несколько ключей разного размера.

Схемы подключения своими руками

Давление жидкости в дачной системе обычно небольшое. Оно необходимо для полноценного функционирования оборудования. Забор воды осуществляется из водопровода или глубоких емкостей.

К емкости с водой

Обычно их крепят на крышу дома, подвешивают. Обратный клапан не используется. Резервуар должен быть в несколько раз объемнее бака нагревателя.

Также используется поплавок для отслеживания уровня жидкости.

Соединительная трубка должна обладать запорным вентилем.

Главное условие – удаленность бойлера от резервуара более 2 м. В холодное время емкости нужно обязательно опустошить.

Правила:

  • Если емкость ближе двух метров, на входе в бак ставится тройник и сливной кран. Тройник от емкости монтируется выше нагревателя.
  • Разница высот больше 2 метров – добавляется предохранительный клапан, тройник от резервуара монтируется ниже нагревателя.

Важно! Давление воды не более 6 бар. При превышении перед прибором устанавливается редуктор для снижения напора. Это предотвратит поломку.

К водопроводу

Советы перед установкой:

  • Используйте только оригинальные детали, рекомендованные поставщиком.
  • Не включайте устройство без воды, он может сгореть.
  • Жидкость из бойлера пить нельзя.

Этапы подключения:

  1. Определить тип водопровода.
  2. Прикрепить устройство к стене.
  3. Подключить согласно правилам и схемам, представленным ниже.

Установите фильтр при низком качестве воды. Это продлит жизнь бойлеру.

Метод подключения бойлера зависит от типа системы подачи воды. Рассмотрим популярные разновидности. Перед подключением перекрываем доступ.

Из металла

Стальные. Подсоединять к ним сложно, требуется металлический хомут с врезным патрубком для больших нагрузок.

Инструкция:

  1. Зачистить место соединения, удалить старую краску и грязь.
  2. Соединить хомут и трубу, используем прокладку для уплотнения.
  3. Просверлить отверстие в трубе через патрубок, ширина отверстия и втулки должны совпадать.
  4. Нарезать резьбу и ставим сгоны – резьбовые элементы соединения.
  5. Установить краны.
  6. Подключиться к кранам и бойлеру.

Из полипропилена

Для подключения потребуются специальные повороты и муфты. Используйте материалы, армированные дополнительным слоем алюминия – стабилизированные.

Инструкция:

  1. Сделать разрез в трубах, припаять тройники.
  2. Отверстия тройников спаять с трубами для нагревателя.
  3. Подключить к агрегату через оконечную муфту и кран.

Из металлопластика

Современный материал, прочный и легкий. Возможность простого открытого монтажа.

Инструкция:

  1. Разрезать трубу, подсоединить тройники.
  2. Сформировать отведение к водогрею.
  3. Подключиться к нему.

Установка запорных элементов

Важные элементы системы водоснабжения, они перекрывают доступ воды. Устройства для горячей и холодной воды различаются.

Для холодной воды:

  1. К патрубку бойлера поставить тройник.
  2. Боковое отверстие тройника подключить к крану слива.
  3. Установить обратный или предохранительный клапан на тройник.
  4. Ставим после клапана отсекающий кран.
  5. Врезаем данную систему в трубу.

Для горячей воды:

  1. Установить отсекающий кран непосредственно на патрубок агрегата.
  2. Соединить с трубой.

Подключение водонагревателя к сети

Что нужно знать:

  • Безопасное подключение возможно только с защитным устройством, предохранителем. Все устройства должны использоваться с устройством защитного отключения – УЗО.
  • Оборудование требует кабели определенного сечения. Диаметр должен быть больше 2,5 мм.
  • Популярный вариант установки маломощных моделей – через розетку. Важно подключать только в розетку с тремя полюсами и устойчивую к попаданию влаги. Заземление важно.
  • Нельзя пользоваться розеткой, если оборудование очень мощное. Это приведет к появлению искр и ослабеванию контактов. Возможно возгорание. Для этого протягивается кабель напрямую от агрегата к электрощитку.
  • Предохранитель требуется для безопасной эксплуатации, отключения бойлера. Выбирайте с достаточным уровнем чувствительности, чтобы избежать отключений без причины. Оптимальный – 16 А.
  • Соблюдайте технику безопасности, пользуйтесь услугами профессионалов.

Правила перед подключением:

  • Использовать специальные розетки – влагозащищенные. Располагать в не доступном для воды месте.
  • Обязательно заземлить оборудование перед включением. Используйте трехжильный кабель и трехполюсную розетку.

Важно! Монтаж проводов выполнять только в сухом помещении.

1 способ подключения

  1. Отмерить расстояние от розетки до точки монтажа водогрея.
  2. Разобрать электровилку, снять изоляцию кабеля.
  3. Счистить изоляцию с жил с обеих сторон.
  4. Припаять жилы к контактам вилки – к нолю голубой, к фазе красный, к земле остальные.
  5. Открыть панель бойлера, соединить жилы с контактами. Закрыть.

Способ №2: подключение к электрощиту

  1. Протянуть кабель от нагревателя к щиту питания.
  2. Смонтировать автомат рядом с агрегатом, провести кабель.
  3. Оголить кабель на 10 см и фазу.
  4. Присоединить к нижней фазе кабель водогрея, к верхней – автомата.
  5. Оголить кабельные жилы с двух сторон.
  6. Снять панель корпуса нагревателя, присоединить жилы к клеммам.
  7. Перекрыть подачу питания, подключить агрегат к щитку.

Чего нельзя делать?

Что не рекомендуется делать при подключении:

  1. Увеличивать давление воды выше 6 атм. Иначе систему разорвет от избытка жидкости.
  2. Включать сухое ненаполненное оборудование. Грозит перегоранием ТЭНа.
  3. Монтировать агрегат без технических знаний.
  4. Сливать бак, не отключив электропитание.
  5. Игнорировать правила безопасности.
  6. Использовать некачественные запчасти неизвестных брендов.
  7. Монтировать без предохранительного клапана.

Выбирая модель, учитывайте размеры места крепления, ваши потребности, требования интерьера. Пользуйтесь услугами профессионалов или делайте сами правильно, используя наши рекомендации.

Подключение напольного водонагревателя

Электрические и газовые бойлеры представлены в настенном и напольном варианте. Напольные – это устройства косвенного нагрева с вместительным баком и змеевиком.

Основное правило: установка прибора рядом с коммуникациями и электросетью. Монтируются рядом с основным нагревателем, обычно еще подключаются к отопительной системе.

Монтаж напольного агрегата одинаков с навесным. Отличие: отверстие слива расположено сверху. Обязательно заземляем устройство.

Важно! Низ устройства должен быть ниже верхней точки основного нагревателя/котла.

Что потребуется:

  • дрель, сверла;
  • ключ газовый;
  • отвертка;
  • шурупы;
  • герметик.

Инструкция:

  1. Выполнить монтаж бойлера косвенного нагрева на расстоянии полметра от нагревателя.
  2. Устройство имеет несколько выходов. На трубу холодной воды поставить клапан. Подсоединить к нижнему выходу.
  3. Второй выход подсоединить к горячему направлению к отопительной системе.
  4. Третий – смонтировать с обратным выходом из радиаторов.
  5. Четвертый соединить с горячим каналом, подсоединить насос. Он нужен для напора в дальних точках водоразбора.
  6. Пятый – поток нагретой жидкости из соседнего нагревателя.

Обязательно требуется заземление оборудования.

Источник: http://ks5.ru/vodosnabzhenie/vodoprovod/podklyuchenie-vodonagrevatelya.html

Как установить бойлер своими руками: инструкция +фото и видео и пошаговая инструкция

5 советов по выбору места для бойлера

Когда бойлер выбран и приобретен, можно приступать к его монтажу. Для начала нужно его закрепить на стене. При выборе стены обязательно нужно учитывать габариты и вес устройства в наполненном состоянии.

  • Бойлер должен крепиться только на несущую стену, так как вес его в наполненном состоянии может превышать 100 кг.
  • Расположен бойлер должен быть как можно ближе к точке выдачи горячей воды.
  • Учитывайте габариты изделия и его конструктивные особенности (вертикальное или горизонтальное расположение, верхнее или нижнее подключение коммуникаций).


Монтируется бойлер на несущую стену

Монтировать бойлер можно на любую высоту. При этом нужно помнить, что в домах, где напор воды «не очень», поднимать бойлер под потолок – рискованно, вода к нему может просто не дойти.

Особенности использования водонагревателя проточного типа

В случае со стационарной установкой проточного водонагревателя используют схему одновременной подачи и забора воды. Монтаж выполняется параллельным способом к системе водоснабжения частного дома или квартиры. Такой способ подразумевает установку тройников совместно с вентилями на каждую трубу. Благодаря этому, в случае необходимости нагреватель проточного типа можно полностью исключить из системы внутриквартирного водоснабжения.

Трубу холодного водопровода подключают на вход бойлера, а с выхода прибора выполняют подсоединение к горячей трубе с помощью армированного шланга

В случае установки водонагревателя в многоквартирной постройке важно перекрыть вентиль горячей воды на центральном стояке, чтобы не допустить попадания нагретой жидкости в водопровод соседней квартиры

Как видно, устанавливать бойлер как проточного, так и накопительного типа достаточно просто и, вполне возможно, своими руками. А если у кого-то остались вопросы, то в статье представлено подробное видео по врезке водонагревателя в систему водоснабжения и подключению к сети переменного тока.

Установка газового нагревателя

Установка горизонтального газового водонагревателя сложнее, чем электрического. В этом вопросе лучше обратиться к профессионалам. Но в случае самостоятельной установки необходимо четко следовать инструкциям, обозначениям и правилам. Высота потолков должна быть не менее двух метров, а площадь комнаты более 7,5 кв. метра. К тому же в комнате должно быть окно, кроме этого, в помещении обязательно должна быть дверь. Чаще всего такие приборы устанавливают на кухне, рядом с газовой трубой.

Очень хорошим способом обнаружения протечек газа является установка газового анализатора. Такой прибор обнаруживает утечку пропана и подает предупредительный сигнал. Но также обязательно наличие вентиляции. Для правильной работы газового водонагревателя к нему должен быть подведен дымоход. Он может быть включен в общую систему либо же выведен отдельно сразу на улицу. Он не должен иметь более двух изгибов под прямым углом, а его общая длина должна быть не более трех метров. При установке оборудования на деревянную стену дымоход не должен соприкасаться с ней. Обязательно проложить теплоизоляцию, к примеру, из минваты.

Нужно знать, что газовый водонагреватель не должен размещаться на несущей стене. Расстояние до противоположной стены должно быть не менее одного метра. Газовые трубы нельзя монтировать в стены. Но также нужно учесть, что газовое оборудование нельзя размещать над плитой. Нежелательно, чтобы водонагреватель подвергался постоянному воздействию солнечного света и перегревался. Для того чтобы проверить герметичность газовых труб, можно воспользоваться обычным мылом. Его нужно растворить в емкости с водой, а затем с помощью кисточки нанести на соединения труб. Если появляются пузыри, значит, имеет место утечка. И ее необходимо срочно устранить. Проверять трубы на предмет утечек запрещено с помощью огня. Это может привести к непоправимым последствиям.

Установка проточного бойлера

Ввиду быстрого нагрева воды проточные бойлеры оснащены довольно мощными тэнами

По этой причине особое внимание уделяется электропроводке. Сечение кабеля должно превышать 4 мм²

Обязательно выясняется сила тока автомата, к которому укладывается электропроводка. Сила тока для одного водонагревателя должна быть в пределах 32-40 А.

Установка электрического бойлера предусматривает два способа подключения:

  • временный;
  • стационарный.

Временный способ установки бойлера предполагает использование обычного душевого шланга. Алгоритм подключения временного водонагревателя заключается в следующем:

  • в трубу с холодной водой врезается тройник;
  • производится монтаж запорного крана;
  • гибким шлангом кран соединяется с вводом бойлера;
  • включается кран и водонагреватель;
  • открывается вывод бойлера;
  • спустя 30-40 секунд из него будет литься горячая вода.

Стационарная схема установки бойлера заключается в параллельной подаче воды относительно системы водоснабжения. Выполняются следующие действия:

  • два тройника врезаются в трубу с холодной и горячей водой;
  • происходит монтажа кранов;
  • для качественного устройства всех соединений используется лента фум или пакля с пастой;
  • ввод бойлера соединяется с трубой, подающей холодную воду;
  • выходное отверстие горячей воды соединяется с запорным краном;
  • проверка герметичности соединений осуществляется путем открытия смесителя и кранов;
  • если все в порядке, водонагреватель подключается к электрической сети.

Владельцам квартиры в многоквартирном доме нужно обязательно перекрыть стояк с горячей водой. Иначе горячая вода поступит в водопроводную систему соседей.

Монтаж накопительного водонагревателя

Бойлеры накопительного типа являются более распространенным оборудованием. Это поясняется тем, что они дешевле стоят и не нуждаются в использовании мощной электропроводки.

Установка бойлера своими руками начинается с разметки места его крепления. Замеряется расстояние между элементами крепления водонагревателя. Оно переносится на стену. Сверлятся 2 отверстия (в зависимости от модели бойлера может понадобиться и 4 отверстия), в них вставляются дюбели и закручиваются крючки. Бойлер навешивается на крючки.

Подключение бойлера к системе водоснабжения осуществляется в зависимости от того, выведены элементы соединения труб с водонагревателем или нет. Если место подключения уже подготовлено, то для соединения труб с входом и выходом оборудования можно воспользоваться гибкими шлангами, которые оснащены уплотнительными прокладками из резины.

Монтаж накопительного водонагревателя предполагает использование клапана, с помощью которого снижается избыточное давление в системе. Рекомендуется воспользоваться тройником, который размещается перед запорным клапаном. С тройником соединяется кран, который предназначен для спуска воды при техническом обслуживании бойлера.

При отсутствии выводов, их нужно сделать. При наличии пластиковых труб врезка соединительных элементов делается максимум 15-20 минут. Если трубы сделаны из металла, то помимо тройников, нужна будет плашка, которая по размерам должна совпадать с диаметром трубы. В некоторых случаях потребуется и переходник соответствующего размера.

Последовательность действий следующая:

  • отключается подача воды;
  • в месте крепления тройника происходит обрезка труб;
  • с помощью плашки нарезается резьба;
  • осуществляется обмотка резьбы паклей;
  • тройники (или переходники) соединяется с трубой;
  • производится монтаж кранов.

Подключив холодную воду, нужно соединить выходное отверстие бойлера с краном, который будет регулировать подачу горячей воды. Подключив водопровод, открываются краны горячей и холодной воды. Ожидается, пока из крана горячей воды не выйдет весь воздух и не начнет течь вода. Сразу на наличие протечек осматриваются все соединения.

После стравливания всего воздуха бойлер подключается к электрической сети. В качестве источника может выступать как розетка, так и отдельный автомат. О нормальной подаче напряжения будет свидетельствовать датчик, который горит на бойлере. Регулировка температуры осуществляется согласно инструкции по эксплуатации оборудования.

Необходимые инструменты для установки накопительного нагревателя

Любой монтаж начинается с подготовки инструментария. Если тот будет полностью укомплектован, значит работа будет выполнена быстро и качественно.

Для установки бойлера потребуются:

  • дрель с ударным механизмом либо перфоратор плюс набор сверл по бетону;
  • отвертка;
  • болгарка, если водопровод собран из металлических труб, или труборез — если из пластиковых;
  • пара газовых ключей либо разводных гаечных;
  • строительный уровень;
  • плоскогубцы.

Дополнительно может потребоваться инструмент для монтажа трубных соединений:

  • для стального водопровода: сварочный аппарат и набор плашек для нарезания резьбы;
  • для полипропиленового: нагреватель для сварки деталей трубопровода (его называют паяльником или утюгом);
  • для металлопластикового: пресс-клещи, если предполагается использовать пресс-фитинги, а также калибровка для выравнивания торца трубы перед установкой фитинга.

Кроме инструментов понадобится уплотнительный материал для герметизации резьбовых соединений между элементами трубопровода. Опытные мастера для этого используют паклю или сантехнический лен в сочетании с пастой Унипак, новичку же будет проще работать с ФУМ-лентой или специальной льняной нитью типа «Тангет Унилок».

Порядок установки

Процесс монтажа бойлера включает в себя следующие этапы:

  • навешивание на стену;
  • подключение к водопроводу;
  • подключение электропитания.

Выпускаются и напольные бойлеры, но в быту чаще всего приходится иметь дело с настенными. В заполненном состоянии прибор имеет большой вес, поэтому крепить его можно только к капитальной стене

При этом важно правильно подобрать диаметр и длину крепежных элементов:

Таблица подбора размеров анкерных болтов с учетом объема водонагревателя и материала стены

Объем водонагревателя, л Нагрузка на вырывание, кг Материал основания (стены) Рекомендуемый диаметр болта, М Рекомендуемая длина болта, мм
30-50 15-25 Шлакоблок, кирпич 8-10 80-100
Бетон 6-8 60-80
80-100 25-35 Шлакоблок, кирпич 10-12 100-120
Бетон 8-10 80-100
150-200 45-60 Шлакоблок, кирпич 12-14 120-150
Бетон 10-12 80-120

Наиболее удобны анкерные болты с крючками — бойлер нужно просто повесить на них после ввинчивания в стену. Но у некоторых приборов нет зацепов для навешивания на такие болты — для них потребуются анкерные болты с головками под крестовую отвертку или шестигранник.

Схема подключения водонагревателя

На тонкой стене из кирпича (толщиной в половину или даже четверть кирпича) или сложенной из пеноблоков, гипсовых блоков, армированного гипса водонагреватель нужно крепить при помощи обычных болтов, которые должны пронизывать стену насквозь. Под гайку устанавливается шайба толщиной в 1,5 – 3 мм, диаметр которой должен быть тем больше, чем более тяжелым является бойлер и чем более тонкой является стена.

При закреплении приборов объемом более 100 л под гайки укладываются отрезки уголков, при помощи которых нагрузка распределяется на достаточно большую площадь.

Расположенные на одной высоте анкерные болты должны лежать на строго горизонтальной прямой, поэтому разметку для них следует наносить с применением строительного уровня.

Расстояние между патрубками бойлера и водопроводными трубами должно быть достаточным для того, чтобы могли уместиться все необходимые элементы арматуры (они перечислены ниже). Обычно бывает достаточно 30 – 50 см.

Виды бойлеров

Современные бойлеры бывают двух типов, существенно разнящихся между собой по принципу нагрева воды:

  1. Проточные – нагревают воду по мере использования. Объем горячей воды, выдаваемый таким водонагревателем – неограниченный. В то же время потребляемая им мощность очень высокая.
  2. Накопительные – имеют резервуар, в котором вода подогревается тэнами. Температура воды в резервуаре поддерживается на зафиксированном уровне постоянно.

Выбор бойлера с различным объемом накопительного резервуара основывается на нескольких правилах:

  • 10-15 л – такой бойлер обеспечит горячей водой на мелкие бытовые нужды (например, умывальник);
  • 50 л – этого объема будет вполне достаточно для снабжения горячей водой душевой кабины;
  • 80-100 л – такой объем горячей воды способен удовлетворить все потребности в ней (ванна, душ, кухонная мойка).

В быту более востребованы накопительные бойлеры. И это вполне оправдано, ведь они обеспечат горячей водой сразу несколько точек. Кроме того, в доме всегда будет запас воды.

Подготовительные работы

Подключение бойлера к водопроводу своими руками – не сверхсложная задача, справиться с которой сможет любой уважающий себя хозяин.

Подготовительные работы к подключению бойлера включают в себя:

  1. Детальное изучение прилагаемой к бойлеру инструкции.
  2. Установка бойлера на стене.
  3. Подвод водопроводных труб к бойлеру. Если бойлер расположен вблизи водопровода, да к тому же открытого – задача упрощается, и этот пункт можно опустить. В противном случае водопровод нужно подвести к бойлеру, используя металлопластиковые или полипропиленовые трубы.
  4. Подготовка необходимого инструмента: рулетки, трубореза, паяльника для пластиковых труб или сварки, разводного ключа.
  5. Приобретение сопутствующих материалов: запорных кранов, фитингов, тройников, труб или гибких соединительных шлангов, американок, льняной пакли и фум-ленты.

Совет. При выборе сопутствующей арматуры учтите, что дешевые некачественные материалы прослужат недолго.

Список необходимых инструментов

Прежде чем узнать, как правильно подключить бойлер к водопроводу в квартире следует заняться подбором нужного инструментария для проведения работы. Сразу следует отметить, что для проведения монтажа не обязательно использовать высококачественные и дорогие инструменты, чаще всего, большая часть указанных материалов, есть у каждого хозяина под рукой. Если же таковых нет, их без труда можно приобрести в строительных точках продаж.

Крепление можно осуществить с помощью:

  • строительно-монтажного пистолета;
  • перфоратора или электрической дрели;
  • металлических крючков;
  • дюбелей;
  • шланг с высоким качеством;
  • винтов;
  • кабеля;
  • специальных патрубков;
  • самого агрегата.

В качестве крепежных элементов для бака используют специальные стальные крючки с диаметром от 10 мм, и дюбеля. Все это закрепляется при помощи строительно-монтажного пистолета, если таковой отсутствует, то отверстия под крепежи делают с помощью дрели или перфоратора.

Если на стене есть слой отделочного материала, можно применить десяти сантиметровые винты, их часть сделанная на основе пластмассы должна составлять не менее восьми сантиметров.

Не следует в процессе подводки воды к агрегату использовать гибкие шланги или дешевые изделия. Они очень быстро приходят в непригодность и нуждаются в частой замене. Лучше один раз потратить немного больше средств на качественные материалы и быть спокойным в процессе использования установки. Также не рекомендуется применять изделия из металла, для такой работы идеально подойдут составляющие из меди.

Что лучше

Чтобы учесть все необходимые детали, рекомендуют доверить установку специалистам. В этом случае стоимость установки накопительного бойлера обойдется дороже, но вы получите гарантию на то, что ваш прибор не выйдет из строя уже завтра.

Однако поручение такого ответственного дела посторонним людям, пусть даже и профессионалам, по душе не каждому. Поэтому все больше пользователей предпочитают проводить установку бойлера своими руками: видео такой работы мы предоставили в нашей статье чуть ниже. Кроме того, в инструкции по эксплуатации товара производитель обычно приводит требования к правильной установке бойлера. Пошаговое их соблюдение позволит сделать эту сложную работу успешно и получить ряд преимуществ:

  • Сэкономить время и деньги.
  • Овладеть навыками установки водонагревателя, которые пригодятся в случае проведения в квартире ремонтных работ или при обслуживании водонагревателя.

Не каждый бойлер можно установить своими руками: газовые водонагреватели, например, требуют только профессионального подхода. В то же время установка электрического бойлера вполне по силам новичку.

Бойлеры Термекс

Некоторые советы

  1. Перед тем как выбрать бойлер следует учитесть не только ширину и высоту стены, на которую будет производиться крепление, но и то, насколько водонагреватель будет выступать вперед. Кроме того, установка бойлера в квартире, с учетом специфики материала стен, требует подбора специальных креплений.
  2. Горизонтальные водонагреватели следует устанавливать только горизонтально. Вертикальные не нужно ставить на пол: в нижней части водонагревателей расположены устройства, обеспечивающие их работу.
  3. Для подключения водонагревателя Термекс к водопроводу рекомендуют использовать медные трубы в пластиковой оплетке. Это более надежный вариант, кроме того, при монтаже такие трубы выглядят очень аккуратно.
  4. Подключать Термекс к сети можно только при полном баке. В противном случае он может выйти из строя.
  5. Не рекомендуют подключать к одному кабелю помимо водонагревателя еще какой-либо прибор. Кроме того, нельзя подключать бойлер напрямую к автомату.
  6. Даже если водонагреватель не используется, сливать из него воду нежелательно.

Достоинства и недостатки проточного водонагревателя

Преимущества

  1. Компактные размеры. Проточный обогреватель не занимает много пространства. При этом в продаже доступны модели нагревателей, укомплектованные смесителем и лейкой душа, что позволяет дополнительно сэкономить.
  2. Быстрый нагрев. В отличие от моделей накопительного типа, проточные нагреватели начинают давать теплую воду уже спустя 30-60 секунд после запуска.
  3. Отсутствие ограничений на объем подогретой воды. Пользователь может получить ровно такое количество горячей воды, которое ему нужно, в отличие от накопительных баков, объем которых ограничен.
  4. Сравнительно низкая цена.

Недостатки

  1. Сравнительно высокое потребление электроэнергии.
  2. Требовательность к проводке, автомату и счетчику.
  3. Ограниченная производительность. Этот недостаток актуален только для маломощных и компактных бюджетных моделей, способных готовить горячую воду исключительно для ванной комнаты. При необходимости обустройства разводки и на кухню придется потратить больше денег на покупку более энергоемкой и габаритной модели.

Сравнительно дорогая эксплуатация по причине существенного потребления электроэнергии.

Проточные водонагреватели лучше всего подходят для домов и квартир, укомплектованных электрическими плитами. В данном случае счетчик и электропроводка уже будут соответствовать нормативным требованиям.

Стационарная или временная установка?


стационарной схемы размещения

Стационарный вариант подключения электрического проточного или накопительного бойлера способен обеспечить одновременную подачу холодной и горячей воды. При подобном варианте работа выполняется одновременно с монтажом основной системы водоснабжения. Суть подобного монтажа заключается во врезке в трубу тройников и размещение на каждом из них вентилей. При использовании подобного метода подключения удается избежать установки электрического бойлера в систему водопровода. Для подключения к трубе с холодной водой используется ТЭН, а вывод горячей воды осуществляется при помощи гибкого армированного шланга либо металлопластиковой трубы, которую подключают к запорному вентилю.

Установка газового оборудования

Естественно, что запрещается производить установку газового бойлера с «нуля». Этим должны заниматься работники газовой службы. Самостоятельно осуществлять замену газового водонагревателя можно, когда представителями газовой службы установлен счетчик.

При монтаже газового водонагревателя производятся следующие работы:

  • размечаются места для отверстий под дюбели;
  • сверлятся отверстия и монтируются крюки;
  • навешивается газовый бойлер;
  • происходит крепление гофры, которая удаляет угарный газ в дымоход;
  • газовая труба соединяется с отверстием, через которое в бойлер попадает газ;
  • осуществляется проверка соединений;
  • к бойлеру подводится вода и проверяется нормальная работа системы.

При установке гофры один ее конец должен плотно стыковаться с элементами дымохода. Другой конец гофры одевается на выходное отверстие водонагревателя. Перед приобретением гофры тщательно делаются все замеры. Ее внутренний диаметр должен совпадать с внешними размерами отверстия бойлера.

Для соединения газовой трубы с входным отверстием используется специальный резиновый шланг. После надежной фиксации шланга все места соединений покрываются мыльным раствором. Открывается кран подачи газа.

Пока газ направляется к бойлеру, нужно внимательно осмотреть места соединений. Если на каком-то участке появились мыльные пузырьки, то это свидетельствует об утечке газа. С помощью ключа поджимаются гайки на «проблемных» участках. Если утечку не удалось ликвидировать, лучше обратиться к специалистам газовой службы.

После правильного подключения газа к бойлеру нужно подвести к нему воду. Для этого также используются гибкие шланги. Подвод воды к газовому водонагревателю осуществляется в таком же порядке, как подключается электрический бойлер.

Схематично последовательность элементов отображается следующим образом: «труба—переходник—кран—труба—шланг—водонагреватель». Входное отверстие с холодной водой обозначается синим цветом, выходное с горячей — красным. Для увеличения эксплуатационного периода бойлера на трубу, которая подает холодную воду, устанавливается солевой фильтр.

Открываются краны с горячей и холодной водой. Проверяем все соединения. Если есть протечки, их следует устранить с помощью затягивания гаек или использования новой пакли. Подается газ и открывается кран горячей воды. Спустя 20-30 секунд из смесителя должна пойти горячая вода.

Важные нюансы установки бойлера

Приступая к монтажу электрического водонагревателя своими руками, следует определиться с наиболее подходящим местом для его размещения и условиями, которые должны быть соблюдены, чтобы прибору была обеспечена правильная и безопасная работа.

Особенности монтажа

Устанавливать водонагреватель своими руками следует таким образом, чтобы к нему и узлам управления его работой можно было легко добраться и выполнить ремонт либо профилактику узлов.
Местом монтажа водонагревателя может выступать лишь несущая стена либо перегородка, способная справиться с двойной нагрузкой веса

Иными словами, если владелец приобрел модель емкостью 100 литров, то она должна быть рассчитана на вес не менее, чем 200 килограмм.
Следует уделить внимание и электропроводке в комнате, которая должна справляться с полной нагрузкой. Если работы проводятся в квартире, где проводку не меняли на протяжении нескольких десятилетий, то желательно подвести к водонагревателю новый кабель достаточной мощности, позаботившись о его заземлении

Скажем, если мощность водонагревателя составляет 2 кВт, то придется проложить медный кабель, площадь сечения которого должна составлять 2,5 кв. мм либо его можно заменить алюминиевым проводом с сечением 3,5 кв. мм.
Следует провести осмотр водопроводных труб для оценки их состояния. В случае обнаружения повреждений желательно еще перед установкой выполнить замену труб путем установки металлопластикового трубопровода.

Материалы и инструменты

Еще до начала работ по монтажу водонагревателя своими руками следует позаботиться о наличии необходимых инструментов и материалов:

  • Перфоратор с буром диаметром 10 мм, рулетка, ножницы для обрезания металлопластиковых труб или болгарка.
  • Гаечный ключ 24 х 27, 19 х 22, газовый или разводной ключ.
  • Отвертка плоская и крестовая, плоскогубцы и кусачки.
  • Промасленная пакля, монтажная паста или FUM лента.
  • Вентили запорные — при установке накопительного бойлера достаточно будет одного,в случае же монтажа проточного — двух.
  • Тройники диаметром 0,5 дюйма — чтобы сделать точный выбор, следует учитывать тип устанавливаемого бойлера. Не исключено, что во время работы придется использовать переходники диаметром 0,5-0,75 дюйма.
  • Гибкие армированные шланги.
  • Металлопластиковая труба — для определения длины трубопровода следует исходить из конкретных условий монтажа.

Следует также быть готовым к прокладке новой электропроводки либо силовой линии. Для проведения этих работ потребуется:

  • Трехжильный кабель, гофрированный шланг.
  • Автоматический выключатель или электророзетка.

После подготовки инструментов и материалов можно переходить к монтажу водонагревателя и сборки труб и запорной арматуры.

Цена за внешнюю установку

Если после изучения материала по самостоятельной установке бойлера, вы решили все-таки довериться профессионалам, то ценовой диапазон будет варьироваться в зависимости от необходимого количества работ и объема устройства:

  • В базовую установку прибора входит монтаж, обеспечение герметизации, подсоединение к сети, а также к водопроводу, монтаж клапана и инструктаж по ТБ.
  • К дополнительным услугам можно отнести установку тройника, автомата, кранов и вентилей, а также перфорацию стен и прокладку кабеля.

С помощью этого перечня можно понять, что стоимость услуги варьируется от проделанной работы. Прежде чем принять решение, необходимо взвесить все плюсы и минусы, после чего вы возможно придете к мысли о самостоятельной установке. Самое главное, что теперь вы знаете как правильно установить бойлер. Глаза боятся — руки делают!

Подключение холодной воды и вывод горячей

Итаку, бойлер выбран, расходные материалы куплены, инструмент приготовлен. Самостоятельная установка бойлера не требует разрешений от коммунальных служб, составления проектов и других документальных подтверждений. На практике схема подключения бойлера к водопроводу несложная. Водонагреватель должен подключаться к водопроводу после водомера, например, в месте установки вентиля на сливном бачке унитаза. Обычно при разводке труб по квартире используется диаметр ½ дюйма. Врезку тройника для подключения бойлера нужно начинать только после перекрытия холодной воды на всю квартиру.

Схема подключения бойлера к водопроводу.

Для создания линии ГВС необходимо после вентиля установить стандартный фитинг диаметром ½ дюйма. Все фитинги, гайки и вентили имеют правую резьбу, то есть – закручивать их нужно по часовой стрелке. Для прокладки ГВС можно использовать обычные фитинги диаметром ½ дюйма или ¾ дюйма – как вам удобно, учитывая уже проложенные трубы в квартире. Практика показывает, что средний срок эксплуатации дешевых фитингов составляет 2-3 года, поэтому лучше покупать качественную арматуру. Для паковки всех резьбовых соединений используется льняная пакля в паре с монтажной пастой или FUM лента.

И паклю, и ленту FUM нужно наматывать по часовой стрелке. Пакли будет достаточно 3-4 витка, FUM ленты – 15-20 витков, лишнее выдавится при закручивании. На входном штуцере подачи холодной воды не забудьте установить обратный клапан – он должен быть в комплекте с бойлером. Клапан накручивается на муфту, а на выходной штуцер накручивается фитинг для перехода на входной трубопровод. Таким же образом ставится переходник на выход с горячей водой.

После монтажа фитингов бойлер можно подвешивать на стену и подключать трубы для холодной и горячей воды. Трубы вставляются в фитинг до конца, перед этим обрезанный конец нужно немного развальцевать. При затягивании гаек на фитинге не прикладывайте максимальных усилий, иначе гайка из цветного металла может лопнуть. При опрессовке (проверке водопровода под давлением) лучше гайки поджать позже, если обнаружится подкапывание. Для входа и на выходе бойлера используются шаровые краны, как более надежные в работе.

Заключение

Недорогие модели бойлеров управляются посредством простых клавиш или вращающейся рукоятки, определённое положение которой даёт команду для нагрева воды до той или иной температуры. В них имеется индикатор в виде встроенного в корпус или тумблер выключателя светодиодной лампочки, по которой можно ориентироваться в фазах работы агрегата.

Кнопки включения и остановки нагревателя

Вариант с вращающейся рукояткой

Модель с ЖК дисплеем

Более «продвинутые» нагреватели оснащены ЖК дисплеем или дистанционным пультом, их режимы работ можно выставлять по своему усмотрению, в том числе и по времени. Может все эти функции не столь и востребованы, но в современных системах «умного дома» они обязательно присутствуют.

Источник: http://sdelai-lestnicu.ru/pechi-i-kaminy/ustanovka-bojlera-svoimi-rukami-video-instrukcia

Смотрите также:
02.05.2020

Как сделать печь на отработанном масле своими руками Пожалуй, нет такого человека, который бы не пытался сэкономить на топливе для отопления. Это возможно, если использовать отопительные печи на отработанном масле. В них можно подавать любое масло, способное гореть:...

03.05.2020

Как сделать вентиляцию в гараже без подвала своими руками? Чтобы в гараже не завелась плесень, а вы не дышали выхлопными газами, в помещении обязательно должна быть вентиляция. Глухая коробка из металла или кирпича опасна не только для вашего авто, но и для здоровья.

03.05.2020

Как правильно заменить отопительные батареи в квартире Многим городским жителям знакома ситуация, когда после начала отопительного сезона долгожданного тепла в доме не наблюдается. При этом соседи говорят, что у них жара. Винить в такой ситуации нужно не Энергосбыт, а...

Комментарии

Комментирование отключено.

Голосование

Как Вы узнали о нашем сайте?

Посмотреть результаты

Загрузка ... Загрузка ...
Форум
