Экономичная печь на отработке своими руками

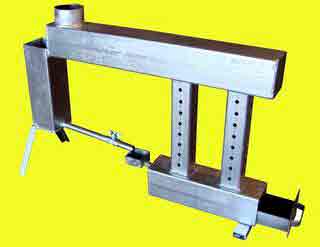

Как сделать печь на отработанном масле своими руками

Пожалуй, нет такого человека, который бы не пытался сэкономить на топливе для отопления. Это возможно, если использовать отопительные печи на отработанном масле. В них можно подавать любое масло, способное гореть: трансмиссионное, дизельное, машинное, кондитерское и растительное. И в результате, с печью не возникнет никаких проблем. Ниже мы расскажем о том, как соорудить самодельную печь на отработанном масле, используя для этого самые дешевые подручные материалы.

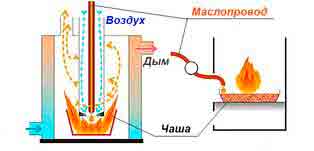

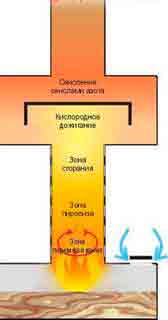

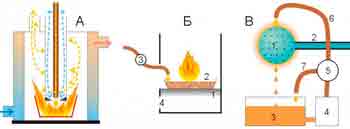

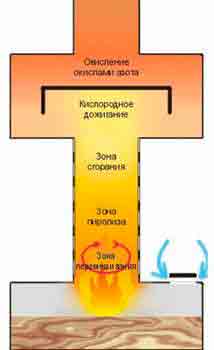

Как работают самодельные масляные печи

При поджоге любого отработанного масла оно будет сильно чадить и неприятно пахнуть. В связи с этим, прямое горение не применяется. Вначале летучие элементы испаряют, после чего сжигают. Такой подход ложится в основу работы печи данной конструкции.

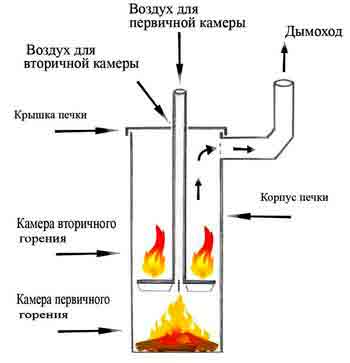

Бывают масляные печи с двумя камерами сгорания. Нижняя камера предназначена для нагрева топлива с последующим его испарением. Горючие пары направляются вверх, насыщаясь кислородом при прохождении через трубу с отверстиями. Попадая в верхнюю часть трубы, смесь воспламеняется, а ее догорание происходит во второй камере. При этом высвобождается большее количество тепла при меньшем количестве дыма.

Второй способ расщепления тяжелого топлива на легко воспламеняемые составляющие является эффективнее, но и более сложным в исполнении. Для получения нужного по эффективности испарения в нижней камере монтируют металлическую чашу. После ее раскаливания, отработанное масло испаряется.

Чтобы процесс горения получался предельно эффективным, масло в нижнюю камеру нужно подавать малыми порциями, тоненькой струйкой или капельным методом. Такую технологию называют капельной подачей (детальнее: «Как сделать печь на отработке капельного типа своими руками – пошаговое руководство»). Такие печи имеют несколько вариантов исполнения, некоторые из которых мы опишем далее.

Плюсы и минусы таких печей

Основным плюсом масляных печей является то, что они могут использовать в качестве топлива отработанное масло, которое было бы утилизировано. При правильной технологии изготовления печи после сгорания масла в атмосферу практически не выбрасывается вредных элементов.

Дополнительно можно отметить такие достоинства:

  • простота конструкции;
  • высокая эффективность;
  • минимальные затраты на оборудование и топливо;
  • возможность использования масел любого происхождения;
  • масло может содержать до 10 % грязных примесей.

Однако присутствуют и значительные отрицательные качества. Во-первых, если не соблюдать технологию, то топливо будет загораться частично. В результате, вредные испарения могут накапливаться в помещении, что может грозить опасными последствиями для человека. Поэтому обязательным условием является оборудование комнаты с масляным котлом системой вентиляции.

Стоит выделить такие дополнительные минусы:

  • для получения достаточной тяги дымоход должен быть не менее 500 см в высоту;
  • крышу и дымовую трубу следует каждый день обслуживать;
  • сложный розжиг: вначале нужно раскалить чашу, а уже после подавать топливо;
  • сложность в изготовлении котла с возможностью подогрева воды.

Ввиду описанных выше особенностей, в качестве отопления жилых домов такие печи практически не используются.

Область применения

Печи отопления на отработанном масле простых конструкций направлены на нагрев воздуха. Они еще именуются тепловыми пушками, теплогенераторами или калориферами. Они способны пересушивать воздух, поэтому для обогрева жилых помещений практически не используются. Основное их назначение – обогрев технических помещений, таких как: автомойки, СТО, гаражи, цеха, а также склады, на которых отсутствуют горючие вещества.

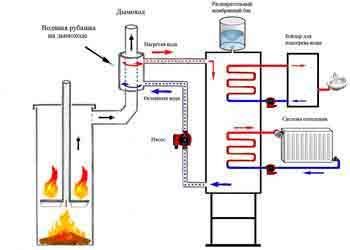

Если печь доработать, установив змеевик для подогрева воды, или соорудить водяную рубашку, то ее уже можно будет использовать как водяной отопительный агрегат.

Так как вы интересуетесь вопросом, как сделать масляную печь своими руками, ниже приведем подробную инструкцию этого процесса.

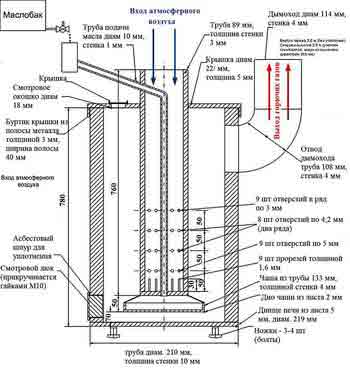

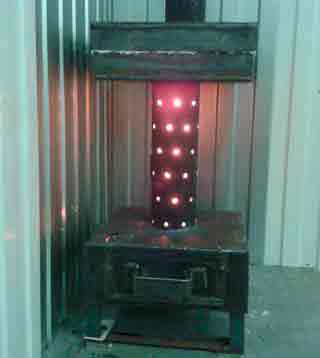

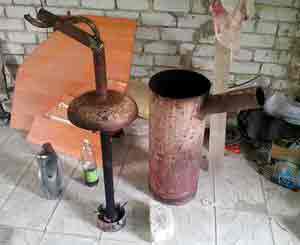

Печь на отработанном масле из трубы своими руками

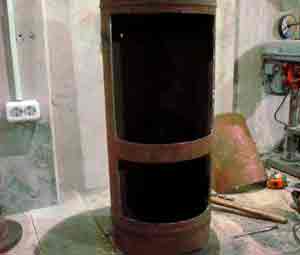

Легче всего корпус для печи изготовить из газового или кислородного баллона, трубы или бочки с толстыми стенками (прочитайте: «Как сделать печь на отработке из газового баллона – теория и практика»). Такой агрегат будет способен выдать максимум 15 кВт тепла. Превысить этот порог не удастся, так как вследствие нарушения теплового режима котел начнет чадить, а это достаточно опасно.

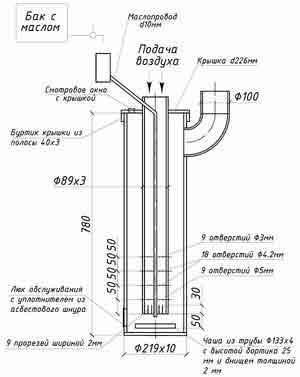

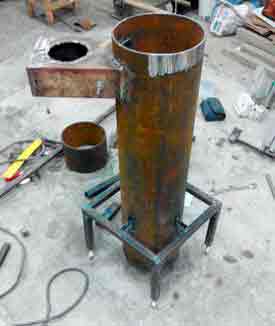

Вначале нам нужно создать корпус – делается это в такой последовательности:

  1. Берем трубу сечением 21 см с толщиной стенки 1 см и высотой 78 см.
  2. Для изготовления дна берем листовую сталь толщиной более 0,5 см. После вырезания дна диаметром 21,9 см привариваем его с одной стороны.
  3. Далее к дну приваривают ножки, которые можно изготовить из болтов.
  4. Теперь нужно сделать смотровое окошко, которое располагают на расстоянии 8 см от дна. Оно необходимо для наблюдения за разгоранием чаши на старте. Размеры окошка определяют исходя из личных предпочтений. Дверцу изготавливают из отрезанного куска трубы, к которому приваривают тонкий буртик. Чтобы дверца закрывалась герметично, по ее периметру укладывается асбестовый шнур.
  1. Дымоотводящую трубу сечением 10,8 см и стенками с толщиной в 0,4 см приваривают с противоположной стороны корпуса, в 7-10 см от верха.

  1. Берем кусок металла толщиной 0,5 см и вырезаем из него круг диаметром 22,8 см.
  2. По краю круга привариваем буртик из 3 миллиметрового металла высотой 4 см.
  3. В центре крышки проделываем отверстие сечением 8,9 см, а сбоку прорезаем отверстие диаметром 1,8 см. Второе отверстие необходимо для получения дополнительного смотрового окошка. Для него необходима крышка, которая является еще и предохранительным клапаном.

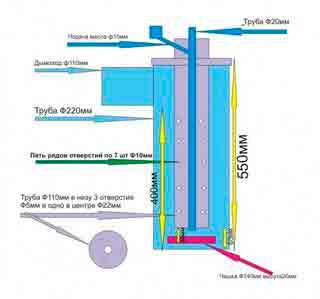

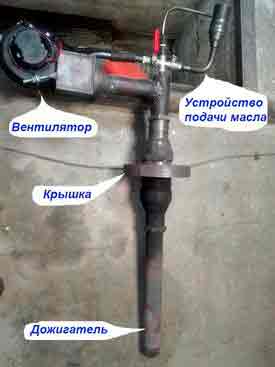

Теперь, для печи на отработке с наддувом необходимо сделать трубу для транспортировки воздуха и топлива:

  1. Потребуется труба сечением 8,9 см, толщиной стенок 0,3 см и длиной 76 см.

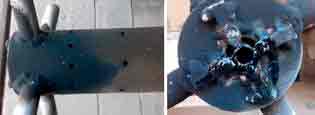

  2. Просверливаем 9 отверстий по окружности, при этом от края нужно отступить 5 см, а их диаметр должен составлять 0,5 см.
  3. Отступив вверх 5 см, проделываем еще два ряда, по 8 штук, отверстий сечением 0,42 мм.
  4. Еще через 5 см высверливают 9 отверстий в четвертом ряду сечением 0,3 см.
  5. С той же стороны по краю делают 9 прорезей толщиной 0,16 см и высотой 3 см. Для этого можно воспользоваться болгаркой.
  6. С противоположного торца трубы, отступив от края 0,5-0,7 см, делаем отверстие сечением 1 см.
  7. В подготовленное отверстие заводим трубу подачи топлива. Толщина ее стены должна составлять 0,1 см, а сечение должно быть 1 см. Она должна быть в один уровень с трубой для подачи воздуха. Ее изгиб и длина определяются расположением емкости для топлива.
  8. Труба для подачи воздуха и топлива приваривается к крышке. Ее нужно выставить таким образом, чтобы от нее до основания корпуса оставалось 12 см.

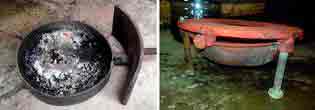

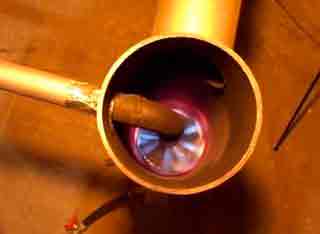

Пришло время для печки на отработке с наддувом сделать чашу для топлива:

  1. Сначала берем трубу сечением 13,3 см и толщиной стенок 0,4 см, отрезаем кусок длиной 3 см.
  2. Теперь из 2 миллиметровой листовой стали вырезаем круг диаметром 21,9 см.
  3. Приварив ее к куску трубы, получим чашу, в которую будем подавать топливо.

Начинаем собирать гаражную печь на отработке:

  1. Отступаем от дна корпуса 7 см и монтируем внутри него чашу.
  2. Монтируем крышку вместе с приспособлением для подачи топлива.
  3. Устанавливаем дымоход на дымовой патрубок. Дымоход должен быть расположен строго по вертикали, даже незначительные уклоны запрещены. Часть трубы, которая остается в помещении, можно не изолировать, а ту часть, которая выходят на улицу, лучше утеплить.

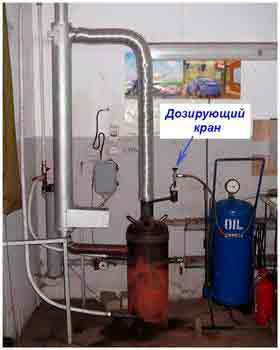

После того как установлена масляная форсунка для печки и маслоблок, переходят к испытаниям. Сперва в чашу закладывают некоторое количество бумаги, добавляют горючую жидкость и поджигают. К подаче масла переходят после того, как бумага практически догорит.

С учетом расхода топлива 1-1,5 литра в час, можно будет отопить до 150 квадратных метров помещения.

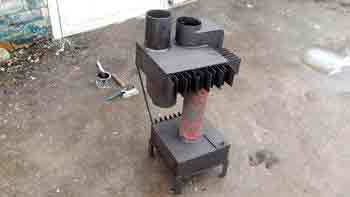

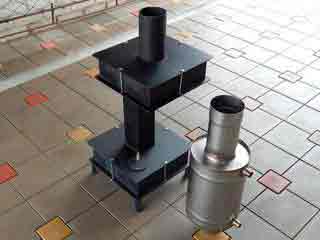

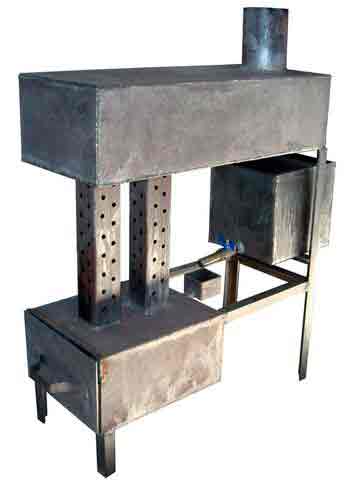

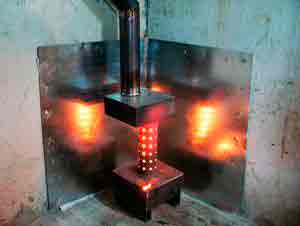

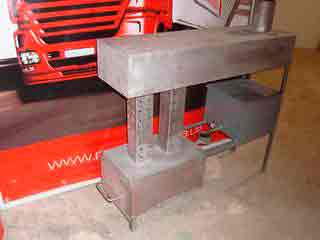

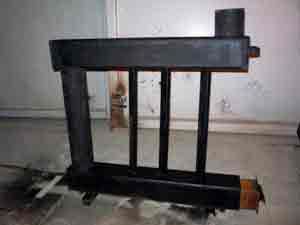

Самодельная мини печь на отработке

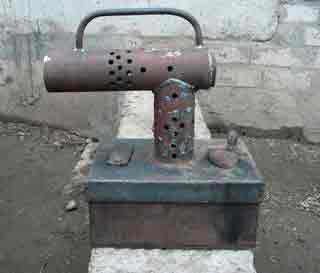

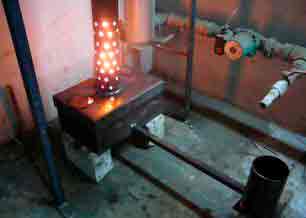

Довольно легко соорудить мини-печь на отработке своими руками. Такие печи имеют небольшие размеры и массу всего в 10 кг, при этом они потребляют около 1,5 литра топлива в час с выделением 5-6 кВт тепла. При увеличении мощности выше этих показателей печь может взорваться. Это незаменимая мини-печка на отработке для гаража (прочитайте: «Как сделать мини печь на отработке – устройство, варианты конструкции»). Она даст возможность быстро прогреть помещение при сильных морозах. Она не только компактная, но еще и очень экономична, поэтому ее еще называют гаражной.

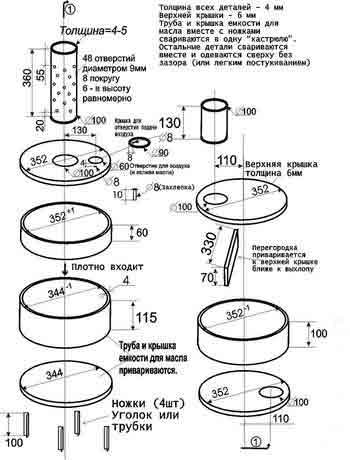

Емкость для топлива этой печки имеет дно и верхушку в виде стандартного 50 литрового газового баллона. В итоге мы имеем очень надежные конструкции. Резервуар может быть изготовлен из другой схожей емкости с похожими размерами: диаметр 20-40 см при высоте около 35 см.

Помимо емкости для топлива потребуется соорудить трубу с толщиной стенок как минимум 4 мм для смешивания топлива с воздухом. Конусы могут быть сварены из конструкционной стали толщиной 4 мм и более.

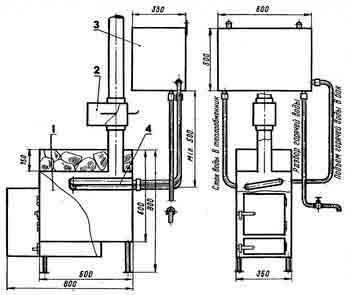

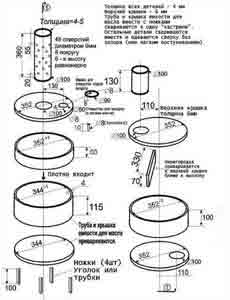

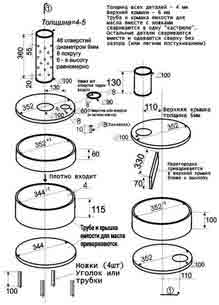

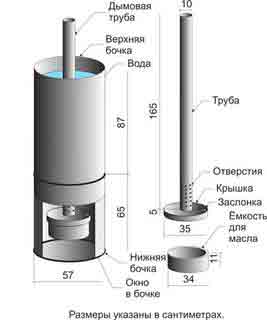

Имеющиеся в чертеже размеры печи могут быть отредактированы в ту или иную сторону, но не более чем на 2 см. Особое внимание стоит уделять свариванию швов в воронках.

Длина дымовой трубы не должна превышать 350 см, в противном случае, вследствие чрезмерной тяги топливо начнет поступать в трубу, из-за чего увеличится расход топлива и ухудшиться теплоотдача.

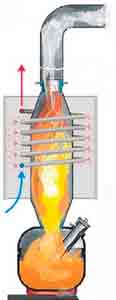

Вокруг верхушки дожига в печи на отработке с водяным отоплением делают несколько витков из стальной трубки, по которой подают в воду. Чтобы снизить падение температуры газов, змеевик прячут под теплоотражающим стальным кожухом. Подающаяся снизу холодная вода после прохождения через спираль нагревается и попадает в систему. Читайте также: «Как работает печь на отработке с водяным контуром – устройство, как сделать своими руками».

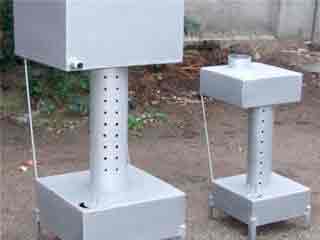

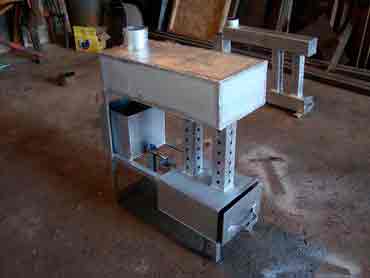

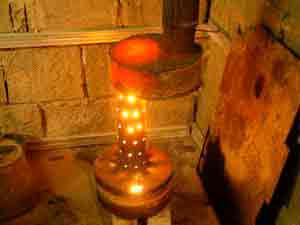

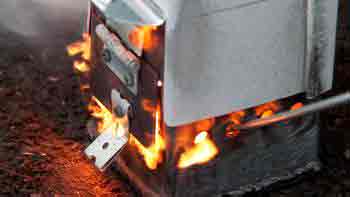

Чудо печь на отработке

Такой вариант печи довольно популярен для установки на дачах и в гаражах. Она имеет маленькую удобную печку, оснащенную круглыми или квадратными зонами горения. Конструкция печи столь удачна, что существует даже промышленные варианты ее исполнения. В продаже можно встретить такую печь с названием Рица.

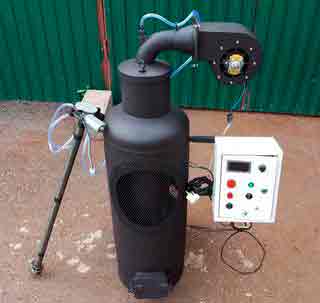

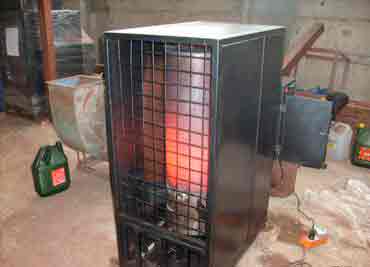

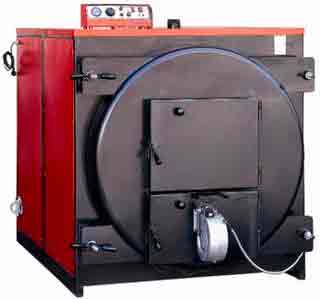

Заводские агрегаты с наддувом

Бывают не только сделанные своими руками печи на отработке с наддувом, но и те, что изготавливаются на предприятиях. Существуют импортные варианты и российские. Импортные котлы работают на жидком топливе. Благодаря принципу наддува, масло в них распыляется на мельчайшие капельки, которые поджигаются уже после соединения с воздухом. Печи импортного изготовления работают по тому же принципу, однако они обустроены особой горелкой, в которой топливо вначале прогревается, а уже потом распыляется.

В российских печах чаще всего применяется первый принцип, при котором на раскаленную чашу подается топливо, которое позже, превращаясь в газ, соединяется с воздухом и зажигается.

Такой принцип работы имеют устройства со следующими названиями:

  • Геккон. Изготавливается во Владивостоке. Бывают мощностью 15, 30, 50 и 100 КВт/час. Такие печи могут нагревать воду, поэтому их можно встраивать в водяные отопительные системы.
  • Тайфун. Реализует такие печи фирма «Беламос». Они предназначены для нагрева воздуха. Предложены две модели – Тайфун ТМ 15 и ТГМ 300, которые способны выдавать 20-30 КВт/час.
  • Елочка-Турбо. Можно приобрести печь мощностью 15 и 30 кВт. Они также предназначены для разогрева воздуха, однако присутствует возможность сделать водяную рубашку.
  • Тепламос. Бывают мощностью от 5 до 50 кВт/час. Являются тепловыми пушками. Для их запуска вначале разогревают при помощи электричества плазменную чашу, а уже после достижения определенной температуры переходят к подаче топлива и воздуха в область горения.

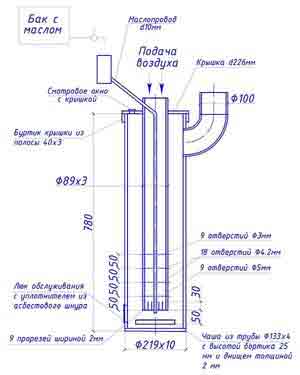

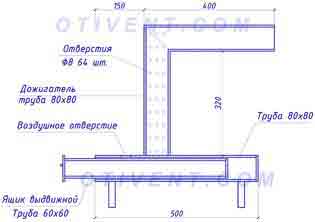

Чертежи и схемы

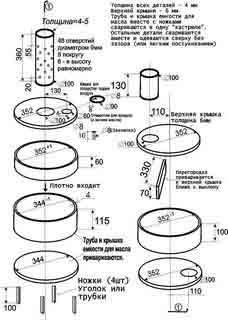

Разработано огромное количество различных чертежей для сооружения масляных печей. Рассмотрев хотя бы несколько из них более подробно, вы сможете получить представление об их конструкции, чтобы создать безопасную и эффективную печь на отработке самостоятельно.

Источник: http://teplospec.com/pechi-kaminy/kak-sdelat-pech-na-otrabotannom-masle-svoimi-rukami.html

Как сделать своими руками печь на отработанном масле

С целью обустройства автономной системы отопления многие народные умельцы создают самые различные конструкции. Одной из наиболее продуктивных является печь на отработанном масле, которой пользовались еще в советские времена. КПД этого обогревателя находится на высоком уровне, и даже стремительное развитие технологий не нарушает популярность изобретения.

История появления масляной печки

История происхождения масляной печки уходит своими корнями в далекие 60-е годы прошлого столетия, когда должность президента Советского Союза занимал Никита Сергеевич Хрущев. Как известно, именно этот человек открыл людям возможность покупать собственные автомобили, осуществил массовый запуск гаражных кооперативов, а также вовсю раздавал участки для развития предприятий. Множество изменений переживало и сельское хозяйство, которое становилось механизированным. И уже в эти времена стали появляться первые ростки экологического мышления.

Гаражные постройки и частные дачи нуждались в полноценном отоплении, а топливо, которое в настоящее время считается большой ценностью и носителем энергии, продавалось по невероятно низким ценам. Однако и тогда люди учились экономить, используя отработанное масляное сырье для различных бытовых целей. Ведь в советские времена за слив отработки можно было получить огромный штраф, который составлял 1\3 часть от месячной зарплаты.

В этом видео вы узнаете, как сделать безопасную печь на отработке:

Использовать в качестве источника тепла уголь было недешево, а газовые баллоны вообще являлись роскошью и экзотикой. Несанкционированная вырубка дров в лесу могла привести к криминальной ответственности, причем тогда все решалось без суда и следствия.

В таких обстоятельствах люди стали искать альтернативные способы обогрева бытовых помещений, что и привело к созданию первой печки на отработке (мазуте). Правда, в то время применялся обиходный варочный прибор — керогаз.

Принцип действия обогревателя обосновывался на дожигании испарившего керосина в специальном резервуаре. В отличие от примуса паяльной лампы, где осуществляется горение сильно нагретых паров, керогаз считался сравнительно безопасным для использования, а любые отклонения от рабочего режима сопровождались специфической вонью и копотью, поэтому вероятность аварий была минимальной.

Масляная печка функционировала по аналогичному принципу, только перед мастерами возникла необходимость полного сжигания загрязненного вязкого топлива в домашних условиях.

Еще одним прародителем обогревательной системы на масле стала газогенераторная установка. Ее активно использовали во время войны, когда лучшие топливные смеси отправлялись на фронт.

Сравнение с современными моделями

Что касается сегодняшних печей, то они вовсе не похожи на старые прототипы, за исключением буржуйки, которая сохраняет изначальный принцип работы. В шестидесятые годы прошлого века сгорание топлива до состояния углекислого газа и водяных паров не считалось чем-то вредным, чего нельзя сказать о нынешнем времени. Сейчас же любые парниковые газы являются опасным врагом экологии, поэтому люди стараются отказываться от систем, загрязняющих окружающую среду. Обеспечить полное дожигание отработки по-прежнему невозможно, но вот достичь максимальной экономичности вполне реально.

Современные масляные печи отличаются от первоначальных

Также в далеком прошлом на рынке не было моторных масел с синтетическими добавками и хитроумными присадками, которые способны в несколько раз сократить расход топлива ДВС, но при неправильном сгорании выделяют канцерогены, токсические вещества и мутагены. Да и люди тогда были более устойчивы к различным окружающим воздействиям, а численность населения примерно в 2,5 раза была меньше, чем сейчас.

И в конце концов, советское машинное масло являлось натуральным нефтяным продуктом, изготовленным на основе насыщенных углеродов, которые не могли достигать высокой температуры горения. Это значит, что появление вредных и опасных окислов азоты в тех обогревателях практически исключалось. Современные установки выбрасывают такие вещества в значительных объемах, что заставляет искать более чистые и альтернативные решения.

Об окислах азота

Любые оксиды азоты — серьезная опасность для человеческого организма. В медицинской отрасли задействуется наиболее слабый из них — закись азота, при соблюдении строгой дозировки и постоянном наблюдении анестезиолога. Если соединить большое количество азота с кислородом, это приведет к непоправимым последствиям. Баки с окислителями для боевых ракет содержат в себе тетраокись азота N204 — довольно едким и ядовитым «собратом» гептила.

Если говорить о масляных печках, то в этом случае важно учитывать такие моменты:

  1. При достижении температуры от 900°C объемы выкидываемых окислов азота достигают максимального уровня.
  2. Если газовоздушная смесь содержит избыток кислорода, то при пиковых температурах он начинает «захватывать» частицы топливного состава, а образованные окислы азота перемещаются по дымовому тракту.
  3. При температуре 600°C активность оксидов азота становится выше, чем у кислорода. Из печки выходит практически безвредный азот, углекислый газ и водяные пары.
  4. При снижении температуры до отметки 400°C окислы приобретают вторую стадию стабильности. Окислить тяжелые органические вещества они уже не могут.

Если у вас есть гараж, значит, имеется и отработка, так в самый раз сделать печь на отработке-экономном варианте топлива

Характер и тонкости работы

Перед тем как создать печь на отработке капельного типа своими руками, важно разобраться с принципом работы системы-капельницы, а также провести несколько расчетов. Масляная печка представляет собой сложную отопительную установку, которая работает на тяжелом, плохо горящем и грязном топливе со специфическим составом. Чтобы достичь полного сгорания смеси, некоторые тяжелые составляющие нужно тщательно расщепить на более легкие. То есть, нужно окислить все добавки, которые не подвластны кислороду.

Процедура подобного расщепления может называться:

  1. Пиролизом.
  2. Плазменным расщеплением.

Для расщепления необходимо задействовать теплоту горения самой топливной смеси, что делает процесс самоподдерживающимся и саморегулирующимся. Однако до этого масло испаряют, а пары нагревают в температурном режиме 300-400°C. В результате произойдет нарастающий пиролиз, который выпалит буквально все сложные частицы. В домашних условиях этого достигают двумя путями.

Как сделать печь на отработанном масле:

Первый принцип

Первая методика плазменного расщепления подразумевает банальное сжигание масла в специальном резервуаре. Разогреваясь до определенной температуры, топливо переходит в газообразное состояние и начинает испаряться. Затем оно проходит через простую вертикальную трубу (допускаются трубы с изгибами).

Такая печь очень удобна в транспортировке

Подача воздуха в емкость с горящим маслом осуществляется с помощью горловины со специальной дроссельной заслонкой. Ее задача заключается в регулировке интенсивности горения без изменения степени сгорания. Чтобы достичь этого, газовоздушную смесь нужно постоянно перемешивать.

На этапе подобной обработки в камеру сгорания периодически подают свободный приток воздуха. Для этого в резервуаре проделывают специальные дыры, а в качестве расширения над камерой сгорания используется либо колпак, либо неполная перегородка.

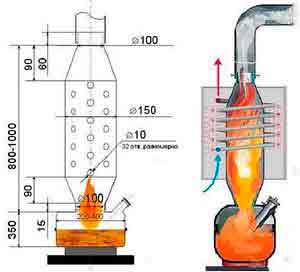

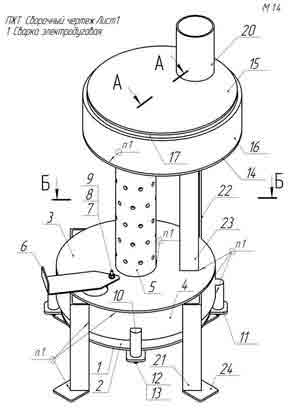

Следуя чертежу, можно легко сделать печь своими руками

Чертежи печи на отработанном масле своими руками создаются за несколько минут. Главное, понимать основные особенности принципа и следовать за пошаговым руководством.

Недостатки технологии

Каждая печь, работающая по описываемому принципу, имеет массу недостатков.

Среди них следует выделить такие моменты:

  1. Установка работает с открытым пламенем, а зона, к которой можно по неосторожности прикоснуться, раскаляется докрасна. Это значит, что размещать такие обогревательные системы в домах и жилых объектах категорически запрещено. А при монтаже конструкции в гаражных или других бытовых постройках появляется высокий риск пожарной опасности. Чтобы избежать непредвиденных последствий, необходимо дополнительно сооружать отбор и отвод тепла.
  2. Увеличивать размеры самодельной печки для получения тепловой мощности больше 15 кВт бесполезно. Вместо требуемой продуктивности, придется бороться с сильной сажей и чадом.
  3. Потушить печь при превышении допустимой степени горения непросто. Для этого нужно использовать углекислотный огнетушитель, но ни в коем случае не порошковый. Дело в том, что при контакте с раскаленным металлом порошок начнет взрываться.
  4. Еще одним недостатком технологии являются весомые сложности отбора тепла для отопления или ГВС. Из-за чрезмерного остывания наружных частей внутренний температурный режим существенно меняется, что ухудшает показатели КПД, а также приводит к осаждению сажи. Получить большой тепловой потенциал от подобной системы, к сожалению, нельзя.
  5. Заправка резервуара слишком обводненным составом может привести к мгновенному вскипанию, а затем и к взрыву печки.

Подробнее о двухконтурной печи:

Ну и подобная обогревательная система не способна полностью расщепить тяжелые фракции топлива, хотя в плане экономичности она вполне хороша. Любые оставшиеся частицы оседают в шлам в резервуаре, а через 4-5 топок их нужно доставать из емкости, что требует особых усилий.

Второй вариант

При изготовлении печи на масле своими руками по первому принципу можно столкнуться с различными минусами. Но народные умельцы нашли массу выходов из подобной ситуации и стали изобретать продуктивные установки, которые лишены таких минусов. Сегодня масляные печки активно используются в жилых помещениях, кухонном пространстве, гаражах и в любых других постройках. Правда, чтобы создать безопасный механизм придется серьезно потрудиться и проявить определенное мастерство.

По желанию, при изготовлении печи можно организовать место для подогрева пищи

Если учесть вышеизложенную информацию, то становится понятно, что главным источником повышенной опасности печки на саможоге является контейнер с кипящим топливом. Чтобы предотвратить непредвиденное возгорание смеси, ее нужно испарять каким-либо другим методом. При этом зону плазменного расщепления, сгорания и дожигания лучше объединить в факеле пламени, чтобы не влиять на функциональность печи. Также целесообразно сделать так, чтобы печь работала на обводненном источнике энергии. В результате появляется логическая необходимость создать горелку.

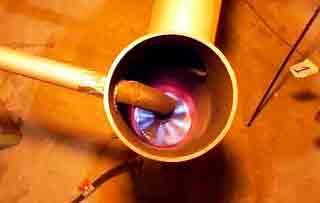

Горелки для отработки

Чтобы сделать печь на отработанном масле, важно заранее найти подходящие схемы, чертежи и пошаговые инструкции, а затем пошагово переходить от одного действия к следующему. В промышленных условиях практически любые топливные смеси сжигаются в форсунках. Достичь полного сгорания в факеле можно с помощью 2-3-ступенчатого образования топливовоздушной смеси. Роль форсунки заключается в окончательном сжигании всех частиц, включая льяльные воды судов.

Схема поможет сделать печь на отработанном масле

Чтобы обеспечить стабильную работу механизма, важно не только правильно сварить и изготовить его, но и подобрать правильные материалы.

Также появится необходимость обустроить мини-цех подготовки топливной смеси, который состоит из таких частей:

  • гомогенизатор;
  • диспергатор;
  • насосы;
  • фильтрующие установки;
  • системы подогрева.

Также следует подготовить систему автоматического управления всеми этими узлами, иначе функциональные возможности обогревателя окажутся под угрозой. При этом для отработанного масла и такая расширенная конструкция может оказаться недостаточно мощной. Объясняется этот парадокс наличием тяжелым битуминозных составляющих. С целью повышения продуктивности работы форсунку дополняют жаровым кожухом и камерой дожигания с теплоизоляционными элементами.

Как сделать горелку на отработке:

Горелка для отработки считается наиболее простым и доступным для самостоятельного создания вариантом масляного обогревателя. При желании можно изготовить обогревательную систему с высокими показателями КПД своими руками.

Источник: http://kaminguru.com/pech/na-otrabotannom-masle.html

Как сделать печь на отработанном масле

Количество автомобилей на наших дорогах растет из года в год. Повышается и уровень вредных выхлопных газов в атмосфере, увеличивается масса изношенных шин и запчастей на свалках. Однако, один вид автомобильных отходов все же может принести реальную пользу. Это отработка масла из двигателя и прочих узлов и агрегатов, применяющаяся многими автолюбителями и даже домовладельцами в качестве энергоносителя для обогрева гаражей и домов. Главную роль здесь играет печь на отработанном масле, чаще всего – самодельная. Цель нашей статьи – рассказать об устройстве подобных печек и способах их изготовления в домашних условиях.

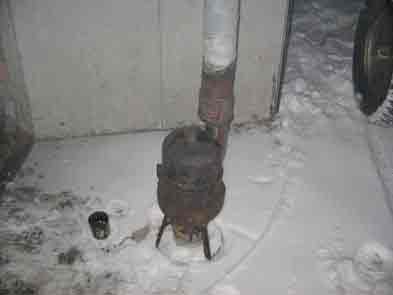

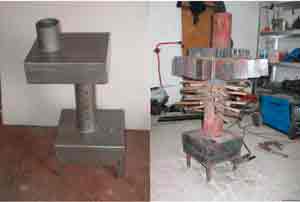

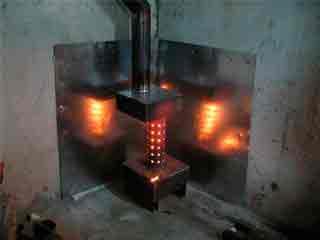

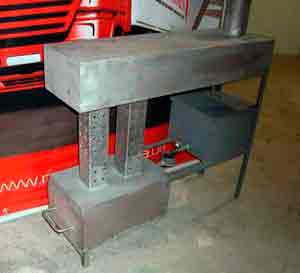

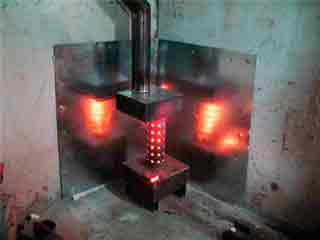

Печь на отработке для гаража

В широких кругах автовладельцев этот простой агрегат хорошо известен. С его помощью можно успешно отапливать небольшие помещения, где нет высоких требований к чистоте или эстетике. Это гаражи, небольшие дачные домики, мастерские и прочие аналогичные строения.

Показанные на рисунке самодельные печи на отработанном масле имеют следующие достоинства:

  • простота конструкции и дешевизна;
  • нетребовательность к качеству топлива;
  • хорошая теплоотдача;
  • отопитель спокойно переносит периодические растопки в зимнее время;
  • компактность и мобильность;
  • отсутствует необходимость проведения монтажных работ.

Для того чтобы простая масляная печка функционировала надежно и устойчиво, требуется только одно — дымоходная труба с хорошей тягой.

Из недостатков необходимо отметить низкий КПД самого агрегата и присутствие неприятного запаха паров масел, появляющихся на некоторых режимах работы. Также стоит отметить разные загрязнения в виде пятен на полу или одежде, неизбежно возникающие при прямом контакте с автомобильной отработкой. Впрочем, повысить эффективность работы печки вполне по силам каждому домашнему мастеру, об этом будет сказано ниже.

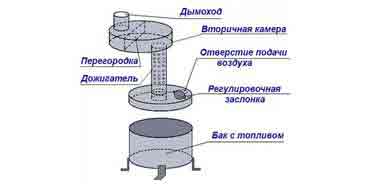

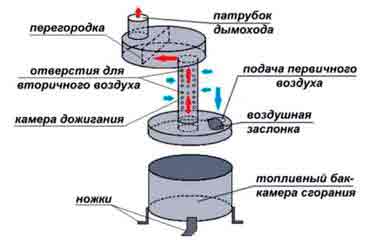

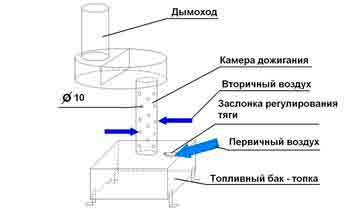

Устройство и принцип работы печки

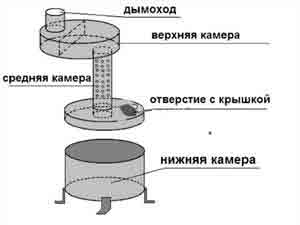

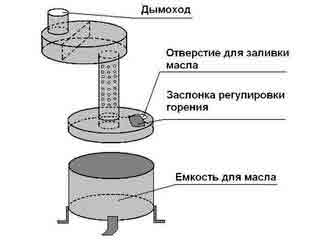

Агрегат состоит из двух бачков – верхнего и нижнего, соединенных между собой перфорированной трубой. При этом верхний бачок смещен относительно поперечной оси нижнего. В идеале форма этих емкостей – цилиндрическая, но, как показывает практика, печка с прямоугольными бачками работает ничуть не хуже. Для установки на пол конструкция имеет ножки. Ниже на схеме показано устройство печи:

Аппарат работает по принципу пиролизного сжигания тяжелого топлива. Как известно, температура воспламенения машинного масла достаточно велика, поэтому в домашних условиях можно его сжечь, если только обратить в пары. Чтобы этого достичь, нижний бак заполняется отработкой через воздушное отверстие примерно наполовину, после чего производится розжиг. Тут не обойтись без легкого топлива наподобие бензина или растворителя.

Горение бензина вызывает нагрев отработанного масла и его испарение, вследствие чего пары воспламеняются и печка постепенно переходит в рабочий режим. В нижнем баке, являющимся одновременно камерой сгорания, происходит первичное сжигание топлива с подачей воздуха через отверстие. Интенсивность процесса регулируется заслонкой, перекрывающей поток воздуха. Расход топлива на максимуме составляет 2 л / час, в режиме поддержания температуры – 0.5 л / час.

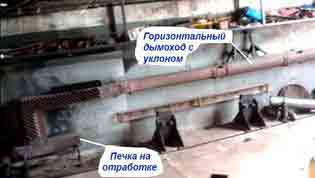

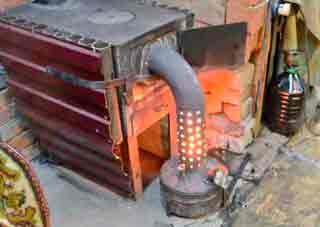

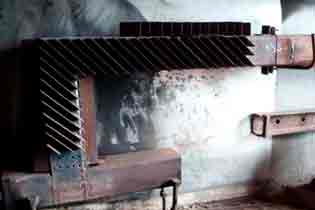

Самодельный отопитель на отработанном масле оборудован вертикальным газоходом с множеством отверстий для прохода вторичного воздуха. Попавшие в перфорированную трубу продукты горения вперемешку с масляными парами успешно дожигаются в ней, а также внутри верхнего бачка. Затем дымовые газы огибают перегородку и покидают печь через патрубок дымохода. Их температура достаточно велика, и чтобы не потерять львиную долю тепла вместе с газами, рекомендуется выполнить такие мероприятия:

  • проложить дымоходную трубу вдоль стены через все отапливаемое помещение с уклоном в сторону печи, способ проверенный, стенки трубопровода отдают много тепла в пространство комнаты;
  • сразу за патрубком газохода установить водяной контур – экономайзер, подключив к нему пару отопительных батарей и небольшой бак – аккумулятор.

Печь на отработке с водяным контуром может работать лишь в условиях постоянного обогрева здания. В случае периодического протапливания систему придется заполнить антифризом. Зато КПД установки вырастет с безнадежных 40%, как у буржуйки, до оптимистичных 50—55%.

Как изготовить?

Любой домашний мастер, владеющий техникой и приемами сварочных работ, может спокойно и быстро изготовить этот незамысловатый агрегат. Вначале следует сделать заготовку материалов, ориентируясь на чертежи печи, работающей на отработанном масле:

Следуя столь подробному руководству, остается только взять и выполнить сборку заготовленных деталей. Для работы потребуется стандартный набор инструментов и приспособлений:

  • сварочный аппарат;
  • угловая шлифовальная машина;
  • дрель с набором сверл;
  • комплект слесарного инструмента;
  • измерительные приспособления.

По окончании сборки важно проверить обе емкости на герметичность и качество сварочных швов, поскольку масляная отработка со временем может просочиться через мельчайшие дефекты и поры. Выполнить это своими руками несложно, существует множество способов. Можно промазывать швы керосином и определять наличие дефектов визуально, либо намыливать стыки и подавать внутрь баков сжатый воздух.

Чтобы обогревать помещения средней площади, мощность масляной печи нужно увеличивать, предложенной выше простой конструкции будет недостаточно. Используя этот принцип работы, мощность нельзя наращивать бесконечно, но все же варианты есть. Например, печь с двумя камерами дожигания, отдельным топливным баком и выдвижной топкой, что представлена ниже:

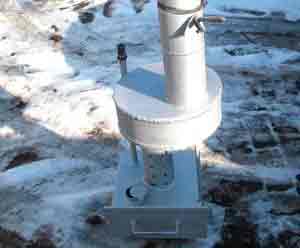

Масляная печь с принудительным нагнетанием воздуха

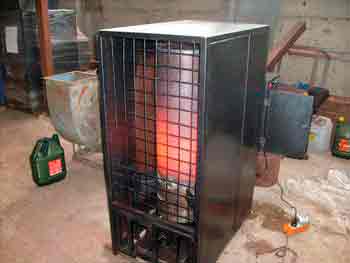

Снабдить теплом целый частный дом площадью порядка 100 м2 может печка, работающая на масле и снабженная принудительным нагнетанием воздуха в зону горения. Ее преимущества очевидны:

  • большая мощность;
  • высокий КПД сжигания топлива;
  • можно добиться хорошего КПД использования теплоты сгорания путем автоматизации агрегата;
  • экономичность.

Конечно, в изготовлении такая печь несколько сложнее, кроме того, появляется прямая зависимость работы отопителя от надежности электроснабжения. В районах, где часты отключения электроэнергии, придется принять меры по обеспечению бесперебойной работы печи с помощью различных генераторов.

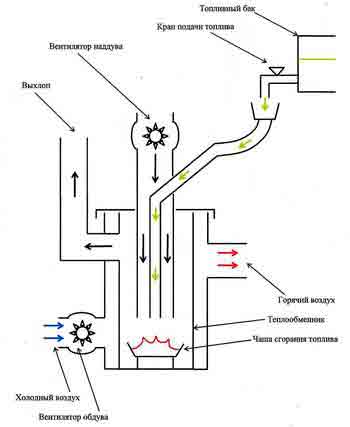

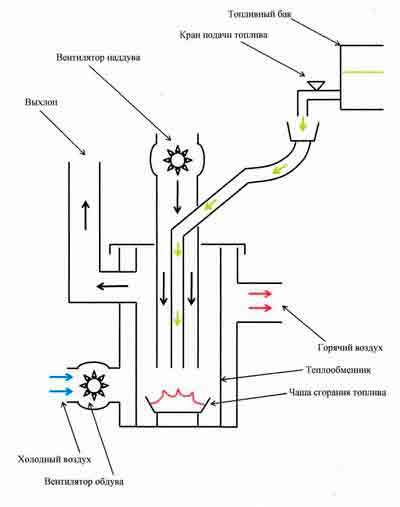

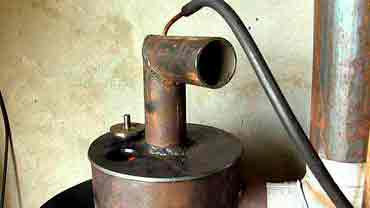

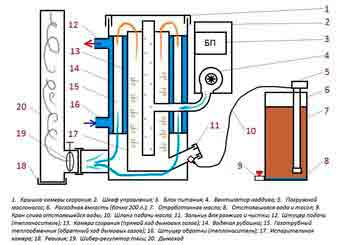

Конструкция печи с наддувом

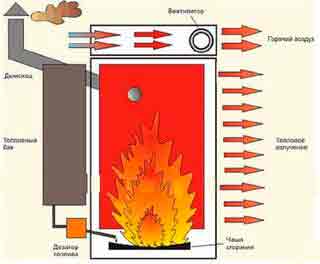

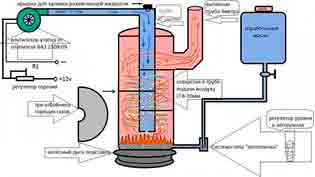

Наддувная самодельная печка на отработке представляет собой цилиндрический сосуд закрытого типа, внутри которого расположена хорошо нам знакомая камера дожигания в виде трубы с отверстиями. В нижней части сосуда находится дверца для доступа к топке и розжига. Патрубок дымохода приварен к верхней части цилиндра, а принудительная подача воздуха в трубу с отверстиями через верхнюю крышку либо простой врезкой сквозь боковую стенку.

Отработанное масло располагается на самом дне сосуда и подается по мере необходимости в автоматическом режиме. Способы подачи могут быть различными: из емкости погружным насосом либо посредством поплавкового механизма, кому что больше нравится. Выше на рисунке показана схема печки с нагнетанием воздуха, водяной рубашкой и топливоподачей с помощью поплавкового клапана.

Отработанное масло на дне емкости разжигается путем добавления небольшого количества бензина или растворителя, затем включается вентилятор-нагнетатель. После прогрева топливо начинает активно выделять пары, что сжигаются с избытком кислорода. В результате образуется мощный факел пламени, распространяющийся во все стороны, как видно на фото.

Совет. Данная конструкция печи имеет одну особенность: от сильного пламени низ сосуда раскаляется докрасна. Когда нужно обогревать одно помещение, то напротив этой зоны снаружи ставят вентилятор обдува. Если же речь идет об отоплении дома, то печь снабжают водяной рубашкой.

Продукты горения, покидающие тело печи, имеют очень высокую температуру (иногда до 400 ºС), как и в предыдущем случае. С целью недопущения выброса тепла и повышения КПД агрегата дымоход надо обязательно снабдить водяным теплообменником, подключенным к системе отопления через накопительный бак. Тогда можно добиться показателя эффективности печи порядка 80—85%.

Рекомендации по изготовлению

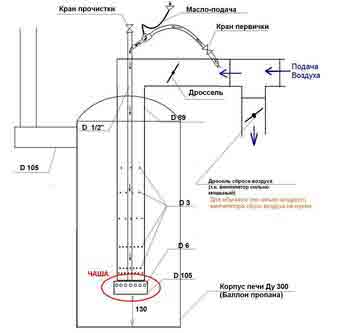

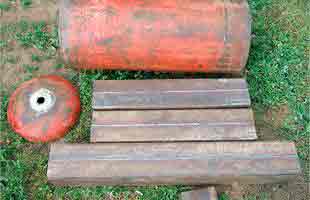

Чтобы сделать печь на отработке с наддувом, проще всего взять старый баллон из-под пропана. В нем надо вырезать проемы для дверцы и дымохода, а также врезать трубу для подачи воздуха. Диаметр последней не имеет решающего значения, в нашем случае подойдет размер 50 мм. Отверстия в трубе надо проделать диаметром 9 мм по такой же схеме, как и в обычной печке. Кроме того, придется отрезать верх баллона и выполнить крышку с уплотнением из асбестового шнура. Для удобства не помешает приварить к ней ручки. Как это все реализовано на практике, можно посмотреть на видео:

Чтобы печь на отработке, сделанная своими руками, могла работать в разных режимах и поддавалась регулировке, ее снабжают соответствующей автоматикой. Для этого приобретают контроллер с датчиками температуры и связывают его по схеме с вентилятором. Тогда появится возможность устанавливать необходимую температуру нагрева и управлять ею, снижая при необходимости производительность нагнетателя.

Для справки. Зачастую такая конструкция изготавливается без принудительной подачи воздуха. Работа агрегата полностью зависит от силы тяги в дымоходе, а регулирование происходит вручную, заслонкой.

Заключение

Нельзя сказать, что самодельная масляная печь – это очень простое устройство и сделать его раз плюнуть. Но, с другой стороны, никаких особенных сложностей здесь нет, серьезно повозиться придется лишь с наддувной версией печи на отработке. Много времени отнимет изготовление водяной рубашки или теплообменника на дымоход, да еще монтаж и настройка автоматики.

Источник: http://cotlix.com/kak-sdelat-pech-na-otrabotannom-masle

Интрукция по самостоятельной сборке печи работающей на отработанном масле

Печка на отработке своими силами – это вполне осуществимый способ обустроить эффективное автономное отопление в разного рода нежилых помещениях (к примеру, в гараже, теплице). Сегодня мы расскажем, как сделать такую печь в домашних условиях, ознакомимся с некоторыми вариантами и по традиции приведем подробную пошаговую инструкцию.

  • 1 Особенности отопительных конструкций на «отработке»
    • 1.1 Видео – Как работать с печью на «отработке»
  • 2 Основные виды
    • 2.1 Видео – Схема печи на отработке
  • 3 Изготовление печи из стальных листов – советы домашним мастерам
    • 3.1 Видео – Печь на «отработке» с маслонасосом
  • 4 Как правильно пользоваться самодельным агрегатом?
  • 5 Мастер-класс. Печь на «отработке» с закрытой горелкой и пламенем из газового баллона
    • 5.1 Этап первый. Подготавливаем все необходимое
    • 5.2 Этап второй. Делаем корпус
    • 5.3 Этап третий. Делаем горелку, дно топливника
    • 5.4 Этап четвертый. Делаем поддон для отработанного масла
    • 5.5 Этап пятый. Заботимся о подаче отработанного масла
    • 5.6 Этап шестой. Обустраиваем дымоход
    • 5.7 Этап седьмой. Собираем теплообменник
    • 5.8 Этап восьмой. Делаем бак для топлива
    • 5.9 Этап девятый. Обустраиваем дверцы
  • 6 Правила розжига и остановки печи – о чем нужно знать?
  • 7 Правила чистки отопительного прибора
    • 7.1 Видео – Отопление гаража печью на отработке

Особенности отопительных конструкций на «отработке»

Приборы, которые описаны в данной статье, в народе часто именуют чудо-печками, ведь для их работы используются отработанные масла (моторные, трансмиссионные), которые стоят очень мало. Благодаря этому, эксплуатация подобного рода печей обходится дешево. Еще чудо-печки, которые нас интересуют, не будут функционировать на бензине, дизтопливе, керосине и прочих легко воспламеняемых смесях.

Приборы на «отработке» отапливают помещения путем непосредственного нагрева воздуха, который в них находится. С конструктивной точки зрения, такой агрегат – это два отсека горения. В отсеке No1 сжигается применяемое масло, вследствие чего образуются горючие пары. После этого пары подаются в отсек No2, где смешиваются с воздухом и, имея достаточно высокую температуру, быстро сгорают, из-за чего выделяются большие объемы тепловой энергии.

Обратите внимание! Конструкция, описанная выше, будет работать правильно только тогда, когда воздух будет перманентно подаваться в оба отсека агрегата. Более того, отсек No1 должен оборудоваться специальной заслонкой, предназначенной для регулировки объема поступающего в камеру воздуха.

В большинстве случаев оба отсека соединятся между собой при помощи трубы. Важно, чтобы в последней были просверлены отверстия диаметром около 10-ти миллиметров – через них воздух будет поступать в отсек No2 для смешивания с горючими парами.

Ниже приведены основные преимущества агрегатов на «отработке».

  1. Они достаточно безопасны, поскольку сгорают в данном случае пары масла, а не само отработанное масло.
  2. Такую печь вполне можно сделать своими руками, используя для этого дешевые и доступные материалы.
  3. Наконец, такие приборы легко устанавливать и использовать, что не может не радовать.

Но есть и некоторые минусы, о которых должен знать каждый, кто планирует самостоятельное изготовление чудо-печки.

  1. Для хранения отработанного масла должно использоваться исключительно теплое помещение. При минусовой температуре оно попросту замерзнет и лишится всех своих свойств.
  2. Кроме того, это масло должно быть специально профильтрованным. Запрещается применять простую загрязненую «отработку» с автомобильных сервисов. Очистить загрязненное масло в домашних условиях почти что невозможно.

На заметку! Еще при помощи таких агрегатов нельзя отапливать жилые комнаты. Да, для гаража это – идеальный вариант, а вот для помещения, в котором все время находятся люди, не подходит.

Видео – Как работать с печью на «отработке»

Основные виды

В принципе, домашний мастер может изготовить подобную конструкцию из:

  • из металлических листов или газового баллона;
  • конструкция, в которой масло поступает по каплям;
  • агрегат со вспомогательным наддувом.

Самым простым вариантом является использование газового баллона (детальнее эту конструкцию мы рассмотрим несколько позже), толстых стальных листов или же металлических труб большого сечения. Сложнее соорудить печь, предусматривающую дополнительный наддув воздуха – здесь, помимо всего прочего, потребуется установка вентилятора для того, чтобы подавать воздух на отсек No2, в котором происходит сгорание паров топлива.

Благодаря вентилятору, топливная смесь будет сгорать более эффективно, а выработанное тепло будет равномерно и быстро распространяться по отапливаемому помещению. Подобные конструкции подходят для гаражей, которые нужно нагреть как можно оперативнее.

Агрегат с капельной подачей топлива крайне непросто изготовить собственноручно. Для этого нужны чертежи, сделанные профессионально (их можно отыскать в соответствующей литературе или в Сети), а также соответствующие знания в области отопительного оборудования на отработанном масле. Но если все сделать правильно, то можно будет обзавестись небольшим, экономным и поистине функциональным прибором, с помощью которого можно обогревать теплицу, гараж и прочее.

Видео – Схема печи на отработке

Изготовление печи из стальных листов – советы домашним мастерам

Агрегаты из стальных листов пользуются немалой популярностью среди собственников гаражей и мастерских. Такая печь будет не только отапливать помещение – с ее помощью можно даже готовить пищу! Что характерно, габариты конструкции довольно компактны.

Алгоритм действий при изготовлении печи из листов стали выглядит следующим образом.

Шаг 1. Для начала вы должны найти подходящий чертеж печи на «отработке».

Шаг 2. После этого изготовьте дно топливника и дно корпуса, используя для этого листы 6-миллиметровой толщины. Для изготовления самого резервуара используйте сталь толщиной 4 миллиметра. Все эти заготовки довольно легко сделать, если вооружиться болгаркой.

Шаг 3. Возьмите лист толщиной 4 миллиметра, вырежьте из него полоску, ширина которой составляет 11,5 сантиметра, сложите ее в кольцо диаметром порядка 34 сантиметров (для этого удобно использовать листосгибочный станок), после чего приварите полосу к нему. В результате у вас получится труба резервуара для отработанного топлива.

Шаг 4. Взяв тот же лист, вырежьте 34-сантиметровый круг, который послужит в роли крышки для изготовленного в предыдущем шаге резервуара. Приварите к крышке с 4-х сторон железные уголки.

Шаг 5. Теперь возьмите лист толщиной 6 миллиметров, вырежьте из него полосу 6-сантиметровой ширины, а затем – второй круг. Диаметр этого круга, равно как и кольца, должен несколько превышать 35 сантиметров.

Шаг 6. Прорежьте в центре круга 10-сантиметровое отверстие под дымоход, а рядом с ним – еще одно, на 5,5 сантиметра. Через второе отверстие будет производиться подача горючего. В конце сварите кольцо и круг в единую конструкцию, чтобы получить бак для заливки отработанного масла.

После этого можете приступать к изготовлению нижней части бака. Возьмите лист толщиной 6 миллиметров, вырежьте из него круг и, отступив от края 2 сантиметра, проделайте в нем (круге) отверстие под патрубок для дымохода. Для изготовления самого патрубка отрежьте 13-сантиметровый кусок трубы, имеющей сечение 10 сантиметров. Следующий этап – создание перегородки, для чего будет использоваться все та же 6-миллиметровая сталь. Вырежьте из нее прямоугольник 7х33 сантиметра, а готовую перегородку установите в круг диаметром 35 сантиметров и надежно приварите. Теперь можете устанавливать и сам патрубок.

Продолжаем изготавливать печь на отработанном масле своими руками. Возьмите первую трубу, проделайте в нижней ее части 48 отверстий по 0,9 сантиметра каждое (по восемь на окружность, суммарное количество кругов – шесть, а расстояние между ними – шесть сантиметров). Теперь эту трубу после обработки можно устанавливать в крышку бака для топлива. Важно, чтобы в итоге труба располагалась абсолютно ровно. Если заметите отклонения, обработайте трубу с помощью напильника либо болгарки.

На заметку! Не нужно сваривать крышку и трубу между собой! Но необходимо, чтобы вторая входила в первую максимально ровно.
Последующие действия ничего сложного собой не представляют.

  1. Соединяются две части емкости, причем их также не нужно сваривать. Для обеспечения плотного соединения используются уплотняющие кольца.
  2. К трубе, на которой 48 отверстий, необходимо приварить емкость для заливки топлива, в то время как с другой стороны – пару деталей, соединенных кольцами.
  3. Затем на дырку для подачи масла ставится глазок (специальная круглая пластинка), который можно будет легко открывать и закрывать.

В самом конце необходимо установить дымоход. Длина его должна составлять минимум 4 метра. Важно, чтобы снаружи он был расположен по вертикали (никаких отклонений быть не должно – используйте строительный уровень). А вот в самом помещении допускается незначительный наклон дымоходной трубы.

Видео – Печь на «отработке» с маслонасосом

Как правильно пользоваться самодельным агрегатом?

Описанный выше агрегат нельзя располагать около смесей или предметов, которые могут легко воспламениться, или же на сквозняке. Еще важно, чтобы дымоход печи был полностью герметичным, а вокруг было хотя бы 50 сантиметров свободного пространства в каждую из сторон. Обязательно нужно следить, чтобы в используемое горючее не попадала вода, в противном случае оно будет выплескиваться из дырок в трубе.

«Отработка» будет нагреваться очень быстро. Заливайте емкость на две трети высоты, после чего, добавив 25 граммов бензина либо растворителя, поджигайте полученную смесь через отверстие для заливки топлива. Для розжига предпочтительнее использовать горящий фитиль, прикрученный к куску проволоки.

Обратите внимание! Регулярно проверяйте, как работает агрегат. Для регулировки интенсивности горения пользуйтесь пластинкой. Никогда не оставляйте работающую печь без присмотра!

Мастер-класс. Печь на «отработке» с закрытой горелкой и пламенем из газового баллона

Начнем с некоторых важных моментов. Принцип, по которому действует описанная ниже печь на отработанном масле своими руками, предельно прост. После розжига масло начинает гореть на корпусе и раскалять агрегат. Пары же при этом отводятся через дымоход благодаря тяге.

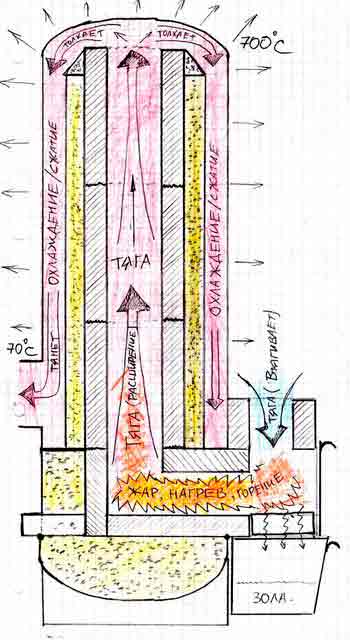

Примерно принцип действия конструкции показан на изображении ниже.

Этап первый. Подготавливаем все необходимое

Для работы потребуется:

  • 50-литровый газовый баллон;
  • петли;
  • стальная труба (длина – 200 сантиметров, диаметр – 10 сантиметров);
  • полудюймовый вентиль;
  • 5-сантиметровый стальной уголок (потребуется немного больше метра);
  • кусок трубы на полдюйма;
  • стальной лист толщиной 4 миллиметра (около 50 квадратных сантиметров);
  • два хомута;
  • тормозной автомобильный диск, который свободно входит в баллон;
  • кусок шланга;
  • баллон из-под фреона для топливного бака.

После подготовки всего необходимого можно приступать к последующим действиям.

Этап второй. Делаем корпус

Вначале рекомендуется открыть вентиль газового баллона (на всякий случай) на ночь. Затем в днище необходимо просверлить отверстие. Сверло рекомендуется предварительно смочить маслом, дабы не было при работе искр.

Далее нужно заполнить баллон водой и слить ее, чтобы избавиться от остатков газа. Работать при этом следует предельно аккуратно. После этого необходимо вырезать два проема: в нижнем будет располагаться горелка с поддоном, в то время как в верхнем – теплобменник и камера сгорания. К слову, если сделать камеру вверху большой, то в качестве топлива можно будет использовать и пеллеты, дрова, проч.

После всего этого баллон необходимо еще раз промыть от газового конденсата.

Этап третий. Делаем горелку, дно топливника

Чтобы сделать дно для верхнего отсека конструкции, нужно взять стальной лист толщиной 4 миллиметра.

Что же касается размеров горелки, то в данном случае вполне достаточно и 20-ти сантиметров.

По окружности следует сделать много отверстий, дабы воздух свободно поступал к маслу. После подготовки всех отверстий внутреннюю часть горелки нужно отшлифовать. Это нужно делать в обязательном порядке! Горелку необходимо вварить в дно верхней камеры, после чего установить их на нужное место. На подобную полку вполне можно будет укладывать дерево (к примеру, если нет возможности приобрести отработанное масло).

Ещё по теме  Утепление кирпичного дома своими руками

Этап четвертый. Делаем поддон для отработанного масла

Для изготовления нужно использовать чугунный тормозной диск. Этот металл достаточно устойчив к повышенным температурам, а потому в данном примере используется именно он.

В нижней части необходимо приварить днище.

В верхней части приваривается крышка. Здесь вы можете заметить проем, посредством которого будет подаваться воздух. Лучше, чтобы этот проем был широким, в противном случае тяга будет слабой, а масло, как следствие, не будет попадать на поддон. После этого необходимо сделать муфту для соединения горелки и поддона. Благодаря этому, обслуживание агрегата заметно упростится.

Для изготовления муфты используется труба диаметром 10 сантиметров – ее нужно просто разрезать по продольной грани. В муфте можно не заваривать проем, поскольку в этом нет никакой необходимости.

Этап пятый. Заботимся о подаче отработанного масла

После этого можно приступать к работе над системой подачи топлива. Кусок трубы нужно приварить к поддону, используя предварительно проделанное отверстие. Важно, чтобы труба была подрезана заранее.

Трубку необходимо провести к баку, а затем – поставить вентиль.

Этап шестой. Обустраиваем дымоход

Для изготовления дымохода используется 10-сантиметровая труба. Ее необходимо попросту приварить к отверстию в центре верхней части корпуса. Вывести дымоход наружу можно через стену, как в нашем примере. В целях пожарной безопасности к стене рекомендуется прикрепить кусок металлического листа. Еще желательно использовать специальный огнеупорный стакан, чтобы вывести трубу сквозь стену.

Этап седьмой. Собираем теплообменник

Продолжаем изготавливать печь на отработке. Здесь заметим, что при наличии водяных батарей в помещении воздушный теплообменник не требуется – достаточно пустить через верхнюю камеру несколько водяных «змеевиков», выполнив параллельное подключение. При этом дополнительно потребуется установка вентилятора и циркуляционного насоса.

Теперь о теплобменнике. Он установлен между горелкой и дымоходом, так как именно в этом месте больше всего тепла. К обменнику нужно приварить железную пластину для лучшего удерживания пламени. Кроме того, пластина будет распределять огонь внутри корпуса агрегата. В самом теплообменнике устанавливается воздушный завихритель, с которым вы можете ознакомиться из иллюстраций, представленных ниже.

После этого нужно установить на одну сторону теплообменника канальный вентилятор. К слову, к нему можно дополнительно подключить и термореле, чтобы экономить ресурсы и самостоятельно задавать температуру.

Тепловая энергия будет концентрироваться в отсеке топливника.

Этап восьмой. Делаем бак для топлива

Для его создания используется, как уже отмечалось ранее, баллон из-под фреона. Достать его несложно, поэтому останавливаться на этом не будем. Важно лишь, чтобы игольчатый вентиль в нем был исправным (он необходим для точного контроля объема поступающего масла).

Бак необходимо соединить с агрегатом посредством шланга. Последний, в свою очередь, подключается к вентилю. Сама емкость должна быть закреплена в перевернутом положении.

Обратите внимание! В баке необходимо вырезать отверстие, через которое в дальнейшем будет заливаться отработанное масло.

Этап девятый. Обустраиваем дверцы

Агрегат практически готов, осталось всего несколько моментов. Вырезается проем в дверце нижней камеры, посредством которого воздух будет беспрепятственно подаваться к горелке и поддону.

Что же касается проема в верхней дверке, то его необходимо оборудовать упорными пластинами, дабы обеспечить максимальную герметичность.

Также важно, чтобы верхняя дверка закрывалась как можно надежнее, для чего вы можете собрать такой вот несложный замок.

Прикручиваются к стене несколько куском железного уголка. Поверх устанавливается агрегат, что и удобно, и полезно.

Правила розжига и остановки печи – о чем нужно знать?

Разжигать такую печь несложно. Вначале в поддон наливается немного масла (чтобы перекрывало дно), затем берется кусок поролона, хорошенько увлажняется растворителем либо бензином и помещается в поддон таким образом, чтобы нижняя часть погрузилась в топливо.

Поролон поджигается. Горит он хорошо, а потому поддон быстро прогреется до требуемой температуры. Вентиль резервуара с маслом осторожно открывается – оно должно вытекать очень тонкой струей. Регулировать подачу следует плавно и осторожно. Вскоре агрегат начнет работать в нормальном режиме, но не забывайте время от времени проверять, сколько масла в поддоне.

Для остановки агрегата нужно просто перекрыть вентиль на резервуаре, а потом, когда топливо перестанет вытекать, и аварийный вентиль. Спустя три-пять минут работа печи закончится, и корпус постепенно будет остывать.

Правила чистки отопительного прибора

В ходе эксплуатации в поддоне, дымоходе и горелке будет неизбежно скапливаться нагар. Очевидно, что к чистке печи можно приступать только тогда, когда она полностью остынет.

Алгоритм действий в данном случае должен быть примерно следующим.

  • Нужно взять несколько горстей мелкого щебня или просеянного песка и по очереди закидывать в выход дымохода с наружной стороны.
  • Через верхнюю камеру щебень/песок убирается из трубы вместе с сажей.
  • Гарь смахивается прутком в поддон со стенок горелки.
  • В конце извлекается сам поддон, отходы вытрушиваются.

Надеемся, что статья оказалась полезной для вас, и вы сможете без особых проблем соорудить печь на отработанном масле своими руками. Удачи в работе и теплых зим!

Видео – Отопление гаража печью на отработке

Источник: http://v-teplo.ru/pech-na-otrabotannom-masle.html

Как сделать печь на отработанном масле

В последние годы отработавшие машинные масла и светлое печное топливо подскочило в цене, поэтому покупать его для обогрева стало не слишком выгодно. Тем не менее многие владельцы гаражей и мастерских остаются приверженцами масляного отопления, поскольку горючее достается им недорого. А если изучить, как сделать саму печь на отработке своими руками, то можно сэкономить еще больше, ведь заводские отопители тоже стоят денег. Представляем 2 популярных конструкции жидкотопливных буржуек, которые вы сможете изготовить самостоятельно.

Разновидности масляных печей

Если вы уже пытались разобраться в самодельных обогревателях на отработанном масле и искали чертежи в интернете, то наверняка ознакомились с огромным разнообразием изделий от домашних мастеров. В действительности все отопительные агрегаты – это производные от двух базовых конструкций, работающих по принципу пиролизного сжигания:

  1. Двухкамерная чудо-печь прямого горения с открытой перфорированной трубой – дожигателем.
  2. Печка – капельница с дожигателем закрытого типа, помещенным внутрь топливника.

Двухкамерная чудо печка

Справка. Эффективно сжигать сильно загрязненные жидкие смазки можно также с помощью горелок. Но они довольно сложны в изготовлении, да и применять горелочные устройства лучше в котлах, подключенных с водяному отоплению.

Принцип действия чудо-печки, изображенной на фото, очень простой. Поскольку маслоотработка самостоятельно не воспламеняется и не горит, ее нужно сначала нагреть и испарить. Это происходит в первичной камере, заполняемой топливом примерно на треть. Печь работает по такой схеме:

  1. Отработку надо разжечь с помощью легковоспламеняющегося горючего, после чего она начинает испаряться и гореть. Воздух подается через заслонку в крышке топливника.
  2. Масляные пары и пиролизные газы устремляются вверх по трубе, где смешиваются с воздухом из отверстий. За счет этого происходит их сжигание.
  3. Во вторичной камере дожигание газов продолжается. Чтобы выделяемое тепло сразу не вылетало в дымоход, камера поделена на 2 отсека перегородкой, задерживающей продукты горения.

Гаражные умельцы, чаще всего применяющие эти печи на отработке, вносят в конструкцию множество изменений – изогнутый под 90° дожигатель, вторичная камера в виде бочки или стального теплообменника, приваренный бак для автоматического пополнения топлива и так далее. Это не меняет принцип работы агрегата и делается с одной целью — повысить эффективность отопителя и получить больше тепла.

Капельная печь отличается тем, что перфорированная труба установлена внутри топливной камеры и служит для подачи воздуха на горение. Отработка, поступающая по маслопроводу, капает в специальную чашу, где благополучно сжигается, как это показано на схеме. Для предварительного разогрева топливная трубка прокладывается внутри дожигателя. Агрегат может функционировать как за счет естественной тяги в дымоходе, так с наддувом воздуха вентилятором. Второй вариант позволяет повысить теплоотдачу печи при неизменном расходе горючего.

Чтобы вы могли выбрать себе подходящий вариант масляного обогревателя для гаража, дачи или теплицы, предлагаем разобрать плюсы и минусы обеих конструкций.

Преимущества и недостатки чудо-печки

Двухкамерная печь на отработанном масле обладает одним существенным достоинством – простотой и дешевизной изготовления. Сделать ее – не проблема для любого человека, владеющего навыками сварочных работ. Второй плюс – способность сжигать самые загрязненные масла, поскольку они заливаются прямо в камеру без всяких трубок, которые могут засориться.

Теперь о недостатках:

  • низкий КПД, на что указывает высокая температура отходящих газов (к дымоходу не притронешься);
  • средний расход горючего – 1,5 л./час, максимальный – до 2 литров, что очень много;
  • печь дымит в помещение при розжиге и немного коптит после прогрева;
  • высокая пожароопасность.

Важный момент. Если в самодельную печку налить отработку с примесью воды или антифриза, то при его испарении в камере появляются хлопки с разбрызгиванием капель горящего масла через отверстия дожигателя. Отсюда возникает опасность пожара, который нельзя тушить водой.

Указанные недостатки проверены на практике и подтверждаются многочисленными отзывами реальных пользователей. Чтобы у вас не возникало сомнений на этот счет, предлагаем ознакомиться с видео, где показана работа печи на масле вперемешку с водой:

Плюсы и минусы капельницы

В отличие от предыдущего обогревателя, печь на отработке капельного типа безопасна в эксплуатации, потому что горючее подается малыми порциями в чашу, а труба с отверстиями упрятана в стальной корпус. Сильные стороны печки выглядят так:

  • экономичный расход топлива – от 0,5 до 1,5 л/час;
  • возможность сжигания масел с примесью воды либо антифриза;
  • эффективное горение топлива, что подтверждается бездымным выхлопом на улицу;
  • печь с принудительным наддувом воздуха нетребовательна к высоте дымохода;
  • агрегат не дымит в помещение.

Так происходит горение в капельнице

При желании капельницу можно усовершенствовать, снабдив автоматикой безопасности, либо превратив в котел путем монтажа водяной рубашки. Для подачи тепла к 2—3 регистрам достаточно сварить печь с водяным контуром в виде змеевика, установленного в верхней части корпуса.

Справка. Некоторые умельцы заранее прорезают в корпусе печки дверцы. Они служат не только для очистки от сажи, но и для загрузки дров, если кончилась отработка.

Негативный момент – засорение маслопроводов при эксплуатации отопителя. Чтобы этого избежать, отработавшую смазку приходится процеживать и отстаивать. С той же целью в отдельном топливном баке штуцер маслопровода врезается на 5—10 см выше дна емкости, куда оседает мусор.

Изготавливаем простую печь

Если вас не отпугивают недостатки двухкамерной печки либо вы располагаете отработкой без примесей, то приготовьте для сборки агрегата следующие материалы:

  • металл толщиной 4—5 мм или обрезки толстостенных труб большого диаметра для корпуса;
  • куски металлопроката для ножек;
  • труба 100 х 4 мм пойдет на дожигатель и выход дымовых газов;
  • кусочек стального листа толщиной до 2 мм – на воздушную заслонку.

Примечание. Форма корпуса не имеет большого значения. Из кусков трубы печка выйдет круглой, из листовой стали – квадратной. Из труб диаметром 200—300 мм можно изготовить мини-печь, хотя в нее придется чаще подливать горючее.

Ориентируясь по размерам, указанным на чертеже масляной печи, вырежьте заготовки и приступайте к сборке в соответствии с инструкцией:

  1. Сварите нижнюю (первичную) камеру и приделайте к ней ножки. Вырежьте сверху круглое отверстие и поставьте на заклепке воздушную заслонку.
  2. Просверлите в трубе диаметром 100 мм отверстия, как это указано на чертеже.
  3. Приварите готовый дожигатель к топливнику.
  4. Соберите вторичную камеру с перегородкой и патрубком дымохода. Сварите ее с верхним торцом перфорированной трубы. На этом печка готова.

Несколько слов о том, как сделать модернизацию печи на отработке. Если вы изготовите 2 дожигателя и увеличите размеры вторичной камеры, то сможете нарастить мощность отопительного агрегата. Образец такого изделия показан на фото, к нему также приделан топливный бак с системой безопасного пополнения «на ходу».

Пример оригинальной конструкции с согнутым дожигателем, предназначенным для бани, вы сможете увидеть в очередном видеоматериале:

Как сделать капельную печь из баллона

Как правило, печка на отработке с капельной подачей масла в чашу делается из трубы диаметром 200 мм либо старого газового баллона из-под пропана. Последний лучше взять советского образца, где толщина стенок составляет до 5 мм.

Совет. Не стоит брать для сборки отопителя кислородный баллон. Причин две: слишком большой вес и длительный прогрев из-за толстых стенок, а также опасность взрыва во время резки металла.

При изготовлении топливника из трубы вам придется сделать и приварить к ней дно с крышкой. В этом плане газовый баллон удобнее: нужно выкрутить вентиль, наполнить его водой и отрезать болгаркой верхнюю часть. После этого действуйте по инструкции:

  1. Проделайте отверстия в корпусе для дымохода и в крышке – под монтаж дожигателя. В нижней части баллона можно прорезать ревизионный проем, закрываемый крышкой на болтах, что и показано на чертеже.
  2. Изготовьте трубу дожигателя, просверлив отверстия согласно чертежу. В нижнем торце сделайте отрезным кругом 9 пазов.
  3. Смастерите стальную чашу, можно из автомобильного тормозного диска, как показано на фото. Установите ее на дно топливника, приподняв ее на 3—5 см.
  4. Поставьте на место дожигатель и наденьте крышку баллона. Вставьте в трубу маслопровод, чтобы его конец находился над чашей.
  5. Сделайте топливный бак со штуцером (например, из расширительного бачка отопления) и подвесьте его на стену возле печки. Остается лишь подключить дымоход и можно приступать к розжигу.

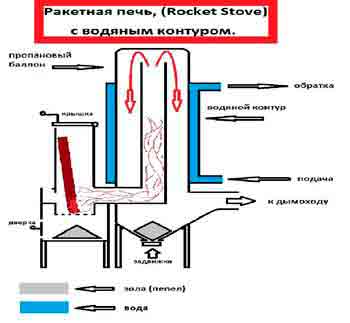

Если вы хотите сделать печь на отработке с водяным контуром, то поместите внутрь топливника змеевик из толстостенной трубки, лучше – из нержавейки. Разместите его в верхней зоне, а концы трубок выведите наружу сквозь отверстия в стенках. Потом их можно подключить к батареям водяного отопления гаража, как это сделано на фото.

Подробно об устройстве капельной печи на отработанном масле, изготовленной своими руками из газового баллона, рассказано в следующем видео:

Заключение

Самодельные печки на отработке могут быть очень эффективными, особенно когда они сделаны по уму и модернизированы. В отдельных случаях масляным отопителем можно обогревать частный дом, но тогда нужно сварить для печи водяную рубашку и превратить ее в котел. Последний придется вынести в отдельное здание, например, летнюю кухню или сарай. Иначе в котельной появится грязь и стойкий запах отработанного масла.

Источник: http://qustu.com/kak-sdelat-pech-na-otrabotannom-masle/

Печь на отработке своими руками

Отработка — это дешёвое топливо, которое можно использовать для работы печи. Отработанное моторное, индустриальное и трансмиссионное масло имеется в большом количестве на автотранспортных предприятиях и СТО. Вместо утилизации отработанное масло можно использовать повторно, что сэкономит немалое количество денег. Теплоотдача от отработанного масла равноценна электрическому обогревателю в 15 кВт. Расход топлива при этом 0,5−2 литра в час. Однако и здесь встречаются некоторые трудности. Подробнее о них, а так же о том, как самому сделать печь на отработке вы узнаете из статьи.

Плюсы и минусы использования отработанного масла

Печи на отработке берут на вооружение принцип прямого нагревания воздуха, и в результате такого использования отработанного масла можно отапливать гаражи, теплицы, мастерские. Лучше всего применять такие печи на автосервисах, потому что отпадает необходимость искать топливо. Оно и так под рукой в большом количестве.

Достоинства использования отработанного масла:

  • при сгорании масла нет гари и копоти
  • простота эксплуатации
  • пожаробезопасность (само по себе отработанное масло не горит, горят только его пары)

Недостатки использования отработанного масла:

  • отработанное неочищенное масло из техносервисов не подходит для котлов, потому что оно содержит много примесей, воду, спирты и пр. Использование такого неочищенного масла приведёт к засорению фильтра, форсунок, а то и вообще может взорваться в блоке подогрева топлива. Поэтому отработанное масло нужно очищать и фильтровать, что в домашних условиях сделать невозможно. Подготовленное очищенное отработанное масло стоит примерно 12 рублей за литр (солярка стоит от 28,4 рублей за литр).
  • любой автосервис и государственное автотранспортное предприятия обязаны заключать договоры с фирмами, занимающимися утилизацией отработанного масла. они платят деньги за то, чтобы от него избавиться, то, соответственно, не будут за просто так раздавать отработанное масло налево и направо.
  • отработанное масло нельзя держать в холоде. На улице оно замёрзнет, поэтому необходимо либо хранить масло в отапливаемом помещении, либо зарывать бочку на глубину промерзания земли.

Виды печей на отработке

Самыми популярными печами на отработанном масле являются пиролизные печи и турбо-горелки. В пиролизных печах отработанное масло нагревается при недостатке кислорода в первой камере, где происходит разложение масла. Продукты разложения сгорают во второй камере с достаточным количеством кислорода, выделяя при этом большое количество тепла. Температуру пиролиза можно менять путём уменьшения или увеличения подачи воздуха в пиролизную камеру. Главный недостаток такой печи — необходимость регулярной чистки от накапливающихся в камере фракций, а также невозможности автоматического поддержания определённой температуры.

Турбо-горелки работают по принципу дизельных двигателей. Масло выбрызгивается в камеру, и масляные пары начинают гореть. Недостатком такого вида печей можно считать высокую чувствительность к качеству масла, а также необходимость разогревать его перед использованием.

По типу конструкции печи на отработке подразделяются на печи, изготовленные из газового баллона, конструкции с поддувом и модели с капельной подачей топлива.

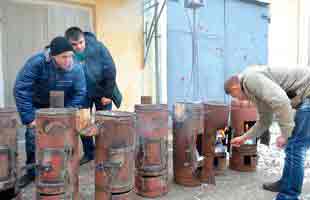

Печь на отработке из газового баллона

​ Материалы и инструменты для изготовления печи

Проще всего изготавливается печь из использованного газового, кислородного или углеродного баллона. Баллоны имеют хорошую толщину стенок, благодаря чему такая печь прослужит не один год. Отопительный агрегат из одного баллона сможет отапливать помещение до 90 м 2 . Также такую конструкцию можно переоборудовать для водного отопления. Печка из баллона не потребует принудительной подачи воздуха, а масло будет поступать самотёком. Чтобы баллон не нагревался до пожароопасных температур, необходимо высоту контура агрегата установить в соответствии с высотой источника горения внутри устройства. Для изготовления печи из отработанного баллона необходимо приобрести:

  • трубы для дымохода внутренним диаметром не менее 10 см, толщиной стенок не более 2 мм и длиной не менее 4 м;
  • резервуар для топлива объёмом 8−15 литров;
  • трубы для горелки;
  • сварочный аппарат и электроды;
  • болгарка;
  • напильник;
  • стальные уголки;
  • дрель и набор свёрл;
  • уровень и рулетка.

Технология изготовления

Берём использованный бесшовный баллон на 50 л толщиной до 1,5 см. Если стенки будут толще, то баллон не будет достаточно прогрет изнутри, и пары масла не будут испаряться. Температура кипения масла примерно 300 0 С, поэтому в камере будет выше 600 0 С. Затем нужно избавиться от неприятного запаха одоранта (газа для определения утечки) в газовом баллоне. Для этого на улице сливается конденсат, и промывают несколько раз водой. Затем баллон заливается до верха водой, ставится вертикально в специальный поддон или закапывается до устойчивого положения в землю.

Болгаркой срезается верх баллона. После первого надреза вода начинает стекать в поддон или на землю. Когда она стечёт вода, можно продолжить срез верха. Большая часть низа будет служить камерой, а срезанный верх с вентилем станет крышкой печи.

К нижней части баллона при помощи сварочного аппарата привариваем из стальных уголков 20 см «ножки» для печки. Затем баллон ставится на «ножки». В верхней части отпиленной нижней половины баллона отступаем сверху 10−15 см и при помощи сварки прорезаем отверстие для основной вытяжной трубы по диаметру трубы.

В качестве вытяжки надо выбрать тонкостенную дымоходную трубу диаметром не менее 10 см и длиной не менее 4 м. Вставляем её в проделанное отверстие, держим строго вертикально и привариваем. В дымоходной трубе также надо сделать небольшое отверстие, прикрытое пластиной. С его помощью можно регулировать подачу воздуха.

ВНИМАНИЕ! Дымоход должен быть прямым и вертикальным. Никаких наклонов и углов! Длина дымоходной трубы не должна быть меньше 4 м.

От места сварки отступаем вверх 10 см и проделываем сварочным аппаратом маленькое отверстие диаметром 2−3 мм. Через 5 мм вверх делаем ещё одно отверстие. Таким же образом делаем 10 аналогичных отверстий, последняя должна быть на высоте 50 см от места сварки.

В этой же трубе на высоте одного метра от пола делается отверстие для новой трубы диаметром 5−8 см и длиной 2−4 м. Труба вставляется параллельно полу и заваривается при помощи сварки.

В отрезанной верхней части баллона прорезается отверстие диаметром 5−8 см. Туда будет заливаться переработанное масло.

ВНИМАНИЕ! Ни в коем случае нельзя заливать в такую конструкцию неочищенное масло. Оно может содержать воду или спирты, и в случае повышения температуры может произойти взрыв и пожар. Если всё это будет происходить в гараже, то последствия могут быть катастрофическими!

В верхней снимаемой части баллона можно подсоединить «поднос», на котором можно будет подогреть кружку воды или кашу. Для этого из стального листа вырезается квадрат или прямоугольник небольшого размера и приваривается к крышке. Либо его можно установить на трубе, которая расположена параллельно полу.

Эксплуатация печи

Наливается отработанное масло на 2/3 баллона. Затем нужно зажечь лист бумаги, положить его поверх масла и закрыть крышку печи.

Через определённое время температура внутри печи начнёт повышаться, масло будет испаряться и произойдёт самовозгорание масляных паров.

ВНИМАНИЕ! Нельзя подливать масло в работающую печь. Также нельзя использовать в качестве топлива бензин и керосин.

После окончания работы и остывания печи надо очистить её от содержимого. Верхнюю снимаемую часть очистить от скопившейся сажи, постучав крышкой о баллон.

Печь на отработке из стальных листов

Материалы и инструменты

Весьма популярны среди умельцев из народа конструкции печей на отработанном масле, выполненные из стальных листов. Такая печь имеет компактные размеры (70/50/35 см без дымохода), весит 27 кг, к ней можно подключить отопление, её можно использовать на морозе, а верхнюю часть печи можно использовать для приготовления пищи. Для изготовления такой печи нам понадобится:

  • стальной лист толщиной 4 мм
  • стальной лист толщиной 6 мм
  • болгарка
  • напильник
  • сварочный аппарат и электроды
  • труба с внутренним диаметром 10 см, длиной не менее 4 м и толщиной стен 4−5 мм для дымохода
  • стальные уголки высотой 20 см 4 штуки в качестве ножек для печи
  • чертёж
  • уровень и рулетка
  • молоток
  • трубы для горелки из стали, меди или окрашенной жести

Этапы изготовления печи из стальных листов

Для начала распечатываем чертёж будущей печи с нарисованными на нём деталями.

  1. Далее делаем детали согласно чертежу. Детали для резервуара делаются из стального листа толщиной 4 мм, а для дна топливника и крышки резервуара из листа в 6 мм толщиной. Листы раскладываются на ровной поверхности, на них делаются разметки и с помощью болгарки вырезаются детали. Все сварочные швы проверяются на герметичность и зачищаются напильником.
  2. Из листа толщиной 4 мм вырезается полоса шириной 115 мм, и складываем на листогибочном станке полосу в кольцо диаметром 34−34,5 см.Привариваем электросваркой полосу. У нас получилась труба ёмкости для масла.
  3. Из того же стального листа вырезаем круг диаметром 34,5 см. Это будет крышка ёмкости для масла. Привариваем крышку к трубе для ёмкости масла. Также к крышке привариваем с 4-х сторон уголки. Ёмкость для масла готова!
  4. Из стального листа толщиной 6 мм вырезаем полосу шириной 6 см и сворачиваем из неё кольцо, чтобы получился диаметр 35,2 см.
  5. Из того же листа в 6 мм врезаем круг диаметром 35,2 см. Делаем ровно посередине круга отверстие диаметром 10 см. В него будет вставляться труба дымохода. Справа от отверстия отступаем 4 см и делаем ещё одно отверстие в 5−6 см, куда будет вливаться масло. Свариваем кольцо диаметром 35,2 см с кругом диаметром 35,2 см. Бак для заливки масла готов!
  6. Изготавливаем нижнюю часть резервуара. Из стального листа толщиной 6 мм вырезаем круг диаметром 35,2 см. Отступаем несколько сантиметров от края круга и вырезаем отверстие диаметром 10 см. От центра отверстия до центра самого круга должно быть примерно 11 см. Это будет отверстием для патрубка, в который вставиться дымоходная труба.
  7. Из трубы диаметром 10 см отрезаем часть высотой 13 см. это будет патрубок.
  8. Из листа толщиной 6 мм вырезаем прямоугольник шириной 7 см и длиной 33 см. Это будет перегородка. Её надо поместить в круг диаметром 35,2 см ближе к отверстию диаметром 10 см и приварить. Вставляем в отверстие 10 см выхлопной патрубок высотой 13 см.
  9. Подготавливаем трубу для горелки. На ней снизу на расстоянии 36 см делаем равномерно 48 отверстий в 9 мм, 6 кругов по 8 отверстий через 6 см друг от друга.
  10. Вставляем трубу с отверстиями в крышку ёмкости для масла, изготовленную из листа толщиной 4 мм. С помощью уровня смотрим, чтобы труба была вставлена ровно. Если есть какие-то отклонения, то они устраняются с помощью напильника и болгарки. Детали должны плотно входить друг в друга, но не привариваться.
  11. В отверстие бака для заливки масла вставляем выхлопной патрубок высотой 16 см.
  12. Соединяем нижнюю и верхнюю часть резервуара. ВНИМАНИЕ! Не свариваем! Детали должны вставляться друг в друга. Для укрепления делаем уплотнительное кольцо диаметром 35,4 см и надеваем поверх конструкции резервуара. Проверяем уровнем точность прилегания деталей.
  13. Привариваем электросваркой бак для заливки масла к трубе с 48-ю отверстиями. С другой стороны трубы с отверстиями привариваем конструкцию, скреплённую уплотнительным кольцом. Перед сваркой внимательно выверяем уровнем точность установки деталей! Отверстие для заливки масла оснащаем круглой пластиной, которую можно легко сдвигать-отодвигать по принципу дверного глазка.
  14. Теперь из трубы длиной 4 м монтируем дымоход. Если в помещение он может располагаться под наклоном, то на улице строго вертикально, чтобы не происходило задувание ветра. ВНИМАНИЕ! Ни в коем разе нельзя проводить дымоход горизонтально! Если наклонные трубы длинные, то их можно укрепить специальными отводами из стальных прутьев.

Эксплуатация печи на отработке

При желании можно придать печи эстетичный вид. Для этого делаем специальную краску: в литровую банку наливаем пол-литра жидкого стекла, 200 грамм алюминиевой пудры и 20 грамм мела. Банка закрывается крышкой и интенсивно встряхивается. Этой смесью при помощи обычной кисти прокрашивается печь. Получившейся смесью можно покрасить три печи, поэтому количество ингредиентов смело можно уменьшить вдвое.

Чтобы пользоваться печью на отработке, нужно соблюдать определённые меры предосторожности.

  • не ставить на сквозняке
  • нельзя располагать печь вблизи с легко воспламеняемыми предметами
  • вокруг печи должно быть по полметра свободного пространства
  • нельзя допускать, чтобы в масло попадала вода, иначе кипящее масло начнёт выплёскиваться через отверстия в трубе
  • внимательно проверяйте герметичность дымохода
  • в качестве топлива используйте только техническое масло

Печь нагревается до рабочего состояния за 5 минут. Для этого надо залить на 2/3 бак для топлива и сверху долить немного бензина и растворителя (20−30 грамм). На длинной проволоке надо сделать горящий фитиль и через отверстие для заливки масла поджечь бензин. Он поможет маслу разогреться до нужной температуры, чтобы началось испарение паров и их воспламенение. После этого в трубе с отверстиями образуется устойчивый столб пламени, питающегося кислородом. Интенсивность пламени можно регулировать отверстием-поддувалом, куда заливается масло.

ВНИМАНИЕ! Не оставляйте работающую печь без присмотра!

Видеообзор печи на отработанном масле

Источник: http://teplo.guru/pechi/zhidkostnye/pech-na-otrabotke-svoimi-rukami.html

Печь на отработке своими руками: схема и инструкции, как сделать печь на масле отработке

Печь на отработке своими руками может быть изготовлена разными способами. Она отлично подойдет для обогрева технических помещений, таких, как мастерские или гараж. При удачном выборе модели и правильной ее сборке, этот отопительный прибор не только станет хорошим обогревателем, но и поможет согреть воду для приготовления чая, мытья рук или других технических надобностей.

Печь на отработке своими руками

В этих рабочих помещениях далеко не всегда есть место для хранения дров или другого топлива, зато отработанные ГСМ , такие как трансмиссионное и моторное масло, обычно находятся в избытке.

Отработанные масла чаще всего отправляются на утилизацию, поэтому их всегда можно достать практически даром, сэкономив на электричестве или покупке дров. Теплоотдачу от сжигаемой отработки вполне можно назвать равноценной теплу от электрического нагревателя, а расход топлива составляет от половины до двух литров в час.

У этого способа отопления есть немало достоинств, но есть и свои недостатки. Информация о них поможет разобраться, на что нужно обратить особое внимание в процессе изготовления и эксплуатации печи.

Достоинства и недостатки печей на отработке

К достоинствам печей на отработанном масле можно отнести следующие моменты:

  • Такие печи хорошо нагревают закрытые пространства, поэтому они подходят не только для технических помещений, но и для обогрева небольших теплиц и сельскохозяйственных построек, где содержатся домашние животные и птица.
  • Правильно устроенная печь не коптит и не дает большого количества гари.
  • Подобный отопительный прибор очень прост в эксплуатации ;
  • Так как отработка сама по себе не горит, а сгорают лишь ее пары, то печь можно назвать достаточно пожаробезопасной, при соблюдении правил ее эксплуатации.

К недостаткам этого способа отопления можно отнести:

  • В печи нельзя использовать отработку, имеющую посторонние примеси – это взрывоопасно. В лучшем случае , отходы от горения такого топлива будут быстро забивать фильтр и форсунки, поэтому его перед применением следует фильтровать, но можно приобрести и отфильтрованное масло.
  • Дымоход, равно, как и сама печь, довольно часто требуют очистки от продуктов горения ;
  • В процессе своего интенсивного горения печь достаточно сильно гудит.

Виды печей, работающих на отработке

Печи на отработанном масле можно изготовить самостоятельно, а можно приспособить под это топливо пиролизный агрегат или печь с турбо-горелками , так как они работают по тому же принципу сжигания выделенных испарений.

Пиролизная печь вполне может быть приспособлена для работы на отработанном масле

В этом случае в вакуумной камере печи при недостатке кислорода отработка нагревается, и происходит ее разложение. В процессе распада выделяются испарения, которые поднимаются в другую камеру, куда уже интенсивно поступает кислород. Там испарения сгорают, отдавая достаточно много тепла.

Удобство использования этого вида печей состоит в том, что интенсивность горения можно менять, увеличивая или уменьшая поступление кислорода в пиролизную камеру.

Общая схема работы такой печи

Недостатком использования в подобных пиролизных агрегатах отработки является быстрое загрязнение камер и дымохода продуктами сгорания. Кроме этого, при этом виде отопления невозможно поддерживать температуру автоматически, поэтому нужно держать печь под постоянным контролем.

Самостоятельно изготавливают подобные приборы, работающие на отработанном сырье , из газовых или кислородных баллонов большого или маленького размера, труб различного диаметра или металлических листов. Конструкция агрегата на отработке может быть с капельной топливной системой или с поддувом .

Видео: усовершенствованная печь на масляной отработке

Цены на популярные модели пиролизных печей

Печь на отработке, изготовленная из газового баллона

Баллоны из-под кислорода или природного газа отлично подходят для того, чтобы изготовить печку на отработанном сырье . Они имеют нужную форму, а толщина металла позволит пользоваться прибором весьма длительное время.

Печка, изготовленная из баллона стандартного размера, позволит отапливать помещение в 70 ÷ 85 кв. м., а кроме этого, несколько доработав конструкцию, можно будет использовать такой прибор и для контура водяного отопления. Подобная печь не требует установки турбо-горелки для принудительной подачи кислорода. Отработка поступает в нее самотеком .

Общая принципиальная схема работы печек на отработанном масле

Для того чтобы изготовить такую печь, необходимо иметь следующие материалы:

  • Газовый баллон на 50 литров со стенками толщиной не более полутора сантиметров. Если взять емкость с более толстыми стенками, пропадает эффект быстрого нагревания и своевременного испарения паров отработки. Масло закипает при 280 ÷ 300 градусах Цельсия, при этом в камере сгорания температура поднимется до 550 — 600 градусов.
  • Металлические листы для изготовления емкости для топлива
  • Дымоходные трубы с толщиной стенок два — три миллиметра, определенного диаметра.
  • Трубы, предназначенные для устройства горелки.
  • Стальные уголки.

Из инструментов потребуются сварочный аппарат, дрель, углошлифовальная машинка – «болгарка», рулетка, строительный уровень, другой обычный слесарный инструмент.

Общая схема-чертеж печки на отработке из газового баллона

Процесс изготовления

Процесс изготовления агрегата начинается с подготовки самого газового баллона. Это необходимо сделать, чтобы избавиться от остатков газа и одорантного запаха.

  • Из баллона сливается скопившийся конденсат, и емкость тщательно промывается водой в несколько приемов . Весь процесс необходимо проводить на улице.
  • Далее емкость устанавливается вертикально и заливается до самого верха водой. Для устойчивости баллон закапывают наполовину в грунт или же устанавливают в узкий поддон, имеющий большой вес.
  • Затем ставятся отметки для ровного среза верха баллона.
  • Верхняя часть емкости баллона надрезается болгаркой, и, естественно, из него начинает вытекать вода. Нужно дождаться пока она стечет до уровня зареза, а затем срезать верх полностью.

Срезанная часть затем станет крышкой емкости для топлива, а нижняя часть баллона будет согревать комнату. Теперь воду из баллона можно слить полностью.

  • Баллон лучше приподнять от пола, поэтому к нижней его части необходимо приварить ножки из стального уголка, они должны быть высотой около 200 ÷ 250 мм.
  • Далее обрезанный баллон устанавливается на ножки, и на расстоянии в 70 ÷ 100 мм от верха сваркой вырезается круглое отверстие для дымоотвода. Отверстие должно иметь тот же диаметр, что и подготовленный для этого патрубок длиной около 400 мм.

Этот патрубок устанавливают и вваривают в вырезанное отверстие. Сварочный шов должен быть ровным и герметичным.

  • Затем, к горизонтальной трубе приваривается вертикальный участок высотой в 3,5 — 4 метра с переходом на вертикаль с помощью отвода. Дымоходная труба затем выводится на улицу.
  • В нижней части баллона вырезается квадратное отверстие, которое будет служить поддувалом. На него устанавливается дверца, которая поможет регулировать количество подаваемого воздуха.
  • Следующим этапом нужно изготовить емкость для топлива, которая будет установле на на дно баллона. Она обычно изготавливается из куска трубы, высотой в 70 ÷ 100 мм и диаметром в 140 мм. Этот патрубок герметично заваривают снизу.
  • Крышка для полученной емкости вырезается из листа металла, и в ней сразу же сверху вырезаются два отверстия:

— одно в центре диаметром в 100 — 110 мм — к нему будет привариваться труба такого же размера;

— второе – ближе к краю окружности. Его диаметр будет составлять 50 ÷ 70 мм, на нее закрепляется подвижная крышка. Через это отверстие в емкость будет добавляться топливо и регулироваться подача воздуха.

  • Затем в трубе, высотой равной высоте баллона и диаметром в 100 — 110 мм, один конец заваривается круглой металлической заготовкой, по диаметру равной размеру баллона. Нижний же конец трубы вваривается в емкость для топлива. Получается конструкция, напоминающая штангу.
  • Высверливается пять рядов по семь отверстий размером в 10 мм. Они должны быть распределены на 400 мм высоты нижней части трубы получившейся «штанги».
  • Далее полученная конструкция устанавливается вовнутрь подготовленного баллона. Сверху крышка приваривается к его стенкам.
  • Теперь можно залить в нижнюю емкость топливо и провести испытание — этот процесс лучше проводить на улице. Если он пройдет успешно, можно заносить печь в помещение и выводить дымоход на улицу.

На первой схеме элементы печи на отработке расположены немного по-другому, и монтаж ее более сложный, но эффект от использования агрегата будет одинаков.

Еще один вариант печки на отработке из баллона — с водяным баком

Еще один вариант печи на отработке, который сможет нагреть комнату, подогреть воду, а при подключении контура стать водяным отоплением, хорошо подойдет для использования в теплицах и инкубаторах.

Видео: Печка на отработке с дополнительным водяным контуром

Работы проводятся в той же последовательности, что и при изготовлении первой модели, но с некоторыми отступлениями, так как в этом случае, нужно сделать герметичную емкость для воды. Ее располагают в верхней части баллона, а через нее будет проходить нагреваемая труба, по принципу самовара, отдавая тепло воде, которая будет поступать в систему отопления или к точкам водоразбора .

Существуют и другие модели агрегатов, работающих на отработанном топливе, изготовленные с использованием газового баллона. Можно придумать и собственную конструкцию, зная принцип работы этой печи.

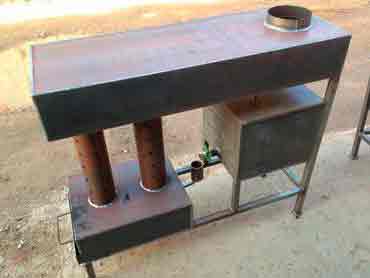

Печь на отработке, выполненная из листового металла

Более распространенной и популярной моделью агрегата на отработке является конструкция, изготовленная из металлических листов. Этому есть вполне логичное объяснение: во-первых, она компактна, во-вторых, вес ее составляет всего 25 — 30 кг, а в-третьих, преимуществом является наличие своеобразной варочной плиты, которая поможет не только согреть воду, но и позволит приготовить простую пищу.

Один из вариантов печки на отработке, сделанной из листового металла

Нужно отметить, что существуют несколько типов печей, различающихся по внешнему виду, но работают они по одному принципу.

Для того, чтобы изготовить эти модели печей, необходимы те же инструменты, что и для агрегата из баллона, но материалы несколько другие:

— стальные листы, имеющие толщину четыре и шесть миллиметров;

— отрезки стальной трубы толщиной стенок 4 мм, диаметром 352 мм – длиной 60 и 100 мм, и диаметром 344 мм, длиной 115 мм.

— труба диаметром 100 мм и толщиной стенок 4 ÷ 5 мм, длиной 500 мм.

— металлический уголок 30×30, длиной 800 ÷ 900 мм;

— стальная полоса толщиной в 3 ÷ 4 мм.

Подготовив материалы и инструменты, можно приступать к следующим этапам работы.

Общая схема печки на отработке с использованием листового металла и обрезков труб

Процесс изготовления деталей и их монтажа

Первое, что нужно сделать — это составить чертеж конструкции печи. Его можно разработать самостоятельно, а можно воспользоваться готовым вариантом, внеся свои дополнения, если это будет необходимо,

Сборочный чертеж печки на отработке

Далее необходимо изготовить все детали, опираясь на данные и размеры чертежа.

  • Для емкости , куда будет заливаться отработка, с помощью болгарки отрезается кусок трубы (Ø 344), в данном случае — высотой 115 мм.

— Для ее дна из металлического листа, используя сварочный аппарат, вырезают окружность.

— Из уголка нарезаются детали ножек.

— Когда все для изготовления емкости будет готово, нужно сразу же собрать этот элемент печки с помощью электросварки.

  • Далее необходимо сделать еще одну деталь — это крышка, которая покроет емкость для отработанного масла.

— Для этого используется отрезок трубы Ø 352 мм, высотой 60 мм. Для него готовится крышка. Для этого из металлического листа вырезается круг с таким же диаметром.

— В центре этой металлической крышки размечают и вырезают отверстие диаметром 100 мм – по диаметру трубы, которая будет к ней приварена позже.

— Ближе с краю нужно вырезать еще одно круглое отверстие диаметром 60 мм. Через эту горловину в емкость будет заливаться отработка, и производиться зажигание печи.

— Это отверстие закрывают подвижной крышкой. Ее также вырезают из металлического листа, устанавливают на поверхность крышки, делая подвижной – проворачивающейся на оси. Для удобства открывания и закрывания на подвижной детали приваривают небольшую ручку. Эта крышка поможет регулировать поступление воздуха вовнутрь емкости с топливом, а от этого будет зависеть интенсивность горения.

Готовая конструкция плотно надевается на ранее подготовленную емкость для отработки. Разборным этот узел делается для того, чтобы была возможность регулярной прочистки отопительного прибора.

  • Далее отрезается кусок трубы диаметром в 100 мм и высотой в 360 мм. В этой трубе высверливается шесть рядов отверстий, по восемь штук в каждом, диаметром в 10 мм. Эта труба вваривается в готовую крышку нижней емкости .
  • Следующим этапом изготавливается верхняя часть печки.

Для нее потребуются:

— Отрезок трубы Ø 352 мм, высотой в 100 мм;

— Две круглых заготовки из металлического листа того же диаметра;

— Металлическая пластина для внутренней перегородки, высотой в 70 см и длиной в 330 мм. Эта деталь устанавливается для того, чтобы тепло задерживалось внутри печки на более долгий срок, не уходя сразу в дымоходную трубу.

— В обоих круглых заготовках вырезаются отверстия Ø 100 мм, в которые будут ввариваться трубы — в одну из них труба, идущая снизу, с мелкими отверстиями, а в другую — дымоотводная. Отверстия вырезаются эксцентрично – их центр отстоит от центра заготовки на 110 мм

— К отрезку трубы – корпусу приваривается верхняя крышка. Сразу же после этого необходимо приварить перегородку – она максимально смещается в сторону дымохода и проваривается к самой крышке и к стенкам цилиндра.

— Теперь можно приварить нижнюю крышку. Ее отверстие должно расположиться диаметрально противоположно отверстию на верхней крышке.

— К верхней крышке приваривается патрубок дымохода, диаметром 100 мм и длиной 130 мм.

— Затем собранный узел стыкуется сваркой с вертикальной перфорированной трубой.

  • Последним этапом идет установка дымоотводной трубы, и, если есть необходимость, подпорки из металлической полосы для дымохода или для самой печки.
  • Все сварные соединения должны быть абсолютно герметичны.

Если нет возможности отыскать трубы большого диаметра, то верхний и нижний узел можно сделать коробчатыми, сварив их из стального листа толщиной 4 мм. Изменится немного лишь внешний вид печки, но на принцип ее конструкции и работы это ничуть не повлияет.

Размеры печек также могут существенно различаться

Существуют и другие модели печек на отработке. Они могут отличаться своим внешним видом, расположением нагревающих поверхностей, способами подачи топлива и объемами емкостей для него, но принцип работы агрегатов остается единым.

Меры безопасности при эксплуатации печей на отработке

При использовании печки, использующих в качестве топлива отработку, необходимо соблюдать определенные меры безопасности, так как пламя у них достаточно открыто.

Ещё по теме  Водонагреватель под мойкой своими руками

Эксплуатация печек на отработке требует соблюдения особых мер предосторожности

  • Установка агрегата должна производиться на негорючую поверхность. Стены вокруг печи также должны быть отделаны жаростойким материалом.
  • Нельзя устанавливать отопительный прибор такой конструкции на сквозняке, так как он может перекинуть огонь на горючие предметы.
  • Категорически запрещено располагать рядом с печью легковоспламеняющиеся предметы.
  • Для топки необходимо использовать только очищенное от примесей отработанное масло.
  • Нельзя доливать топливо в процессе интенсивного горения.
  • Емкость при зажигании печи должна быть заполнена отработкой на две трети. Сверху масла добавляют немного растворителя или бензина, чтобы началось горение, нагрелось масло и пошло испарение.
  • Поджигают печку с помощью фитиля или свернутой в длинную трубку бумаги, направляя огонь в отверстие для заливки топлива.

Видео: инструкция по эксплуатации печки на масляной отработке

Имея навыки работы со сварочным аппаратом и другими необходимыми инструментами, при желании и наличии материалов, изготовить такую печку не составит труда. В случае необходимости проведения работ в холодное время года в гараже или мастерской всегда будет возможность согреться около огня. Весной, когда погода еще неустойчива, а рассада в теплицы уже высажена, печка на дешевом топливе поможет поддержать нужную температуру в помещении. Можно найти применение этому отопительному агрегату и при других обстоятельствах, когда нужно быстро обогреть техническое или хозяйственное помещение. Поэтому, если таковое есть в наличии, то просто необходимо иметь в хозяйстве подобный обогревательный прибор.

Понравилась статья?
Сохраните, чтобы не потерять!

Источник: http://stroyday.ru/stroitelstvo-doma/pechi-i-sistemy-otopleniya/pech-na-otrabotke-svoimi-rukami.html

Печь на отработанном масле своими руками: конструкция и принцип работы

Сделать печь на отработанном масле своими руками несложно, особенно для опытных мастеров. Это довольно дешевый способ обогрева теплиц, бытовых построек, складов и других подобных помещений. Устройство совместимо с системой водяного отопления, если конструкцию дополнить баком. Одно из главных преимуществ такого варианта отопительной системы — доступность материалов и самого топлива, которое можно купить по невысокой цене даже на ближайшей станции техобслуживания автомашин. От нефтепродуктов охотно избавляются, поскольку у автосервисов часто возникают проблемы с утилизацией.

Плюсы и минусы печей на отработанный нефтепродуктах

Такой способ обогрева стал популярен из-за дешевого топлива. Используется не печное, а уже отработавшее свой ресурс масло — топливное, трансмиссионное, моторное, допускается применение дизтоплива.

Плюсы таких печей:

  • легкое изготовление оборудования;
  • доступная стоимость материалов;
  • дешевизна топлива сравнительно с электричеством, газом;
  • обслуживание не требует каких-либо существенных затрат;
  • надежность конструкции;
  • после небольшой доработки на печи можно готовить еду.

Печь для гаража длительного горения была и остается актуальной, особенно – в регионах с суровыми климатическими условиями. Сделать такую конструкцию можно даже своими руками. В специальной статье расскажем как собрать такую печь.

Таблица 1. Показатели работы печи при использовании моторного масла МГ-10

Показатель Значение
Расход моторного масла Max — 2 л/ч, nom — 500 мл/ч
КПД 75%
Параметры печи
Высота и диаметр дымохода 4 м, 102 мм
Высота/ширина/глубина печи 700/300/500 мм

Недостатки таких печей:

  • необходимо установить дымохода без горизонтальных участков;
  • потребность тщательной очистке, по крайней мере, раз в неделю, поскольку сгоревшие нефтепродукты засоряют трубку;
  • сильный нагрев корпуса, что требует особой осторожности при обращении с аппаратом;
  • неприятный запах при сгорании отработанного масла;
  • пламя гаснет только после того, как топливо полностью выгорит;
  • при работе слышен характерный шум;
  • топливо загорается только при достижении температуры вспышки.

Внимание! Нельзя использовать такую печь, если приходится оставлять ее без присмотра. Это чревато пожаром.

Конструкция и принцип работы отопительного устройства

В основе лежит принцип работы керогаза. Это нагревательный прибор, использующий для получения тепловой энергии пары керосина и воздуха.

Состоит отопительный прибор из следующих блоков:

  1. Нижний отсек. Сваривается из листовой стали 4 мм. Обязательно имеет круглую форму. Через заслонку внутрь идет воздух, который нужен для процесса горения. Если дверцу полностью закрыть, то горение постепенно прекратится.
  2. Крышка с отверстием.
  3. Средний отсек. Это перфорированная труба. Отверстия необходимы для неограниченного поступления воздуха. Для изготовления этой и остальных частей берут металл 5,5 мм и толще.
  4. Верхний отсек.
  5. Дымоход. Служит для отвода продуктов сгорания. Длина трубы — от 4 метров, оптимально — 5–7 метров. Допускаются наклонные участки до 45 °С, повышающие эффективность отопительного оборудования. Но чем большим будет наклон, тем больше осядет сажи. Горизонтальных участков быть не должно, верхняя часть направляется только вертикально. Для изготовления этой части печи берут несгораемые материалы — жесть, медь, нержавеющую сталь. Дымоход устанавливается в верхней части корпуса. Желательно, чтобы он отделялся — это упрощает обслуживание.

Детали сваривают между собой сплошным швом.

Эффективность отопления повышает система обдува. Также к верхней части трубы, соединяющей верхнюю и нижнюю камеру, приваривают мелкие трубы. При этом повышается теплоотдача, а верхняя камера нагревается меньше. Также на верхний модуль иногда наваривают вертикальные ребра.

Работает установка так. В нижний отсек заливают масло, и при помощи фитиля поджигают. После закипания верхнего слоя загорается пар. Создается турбулентность, заменяющая дроссель и закручивающая вихрем газы. Так горящие пары попадают в перфорированную, где под действие кислорода происходит окисление. В этой камера температура доходит до 800°С и более. Азот приобретает большую активность, чем кислород, возникает много ядовитых соединений азота и углерода.

В верхней части пиролизные остатки окончательно дожигаются. Здесь же температура резко понижается, азот теряет активность и вытесняется кислородом. Поэтому из обогревательного устройства выходит безвредный газ азот, пар, твердые соединения оксида углерода частично оседают внутри дымохода.

Видео — Принцип работы масляной печи

Как пользоваться печью?

Печь устанавливают так, чтобы заливочное отверстие и регуляторы режима горения (если такие имеются) были расположены спереди. Пол должен быть ровным, плоским.

Перед розжигом внимательно осматривают оборудование. Следят за тем, чтобы в нижней заливочной камере не оказалось воды.

Если оборудование пребывает в исправном состоянии, нижний резервуар наполняют 2-3 л масла. Емкость не надо переворачивать полностью, поскольку на иногда содержится некоторое количество воды. Сверху доливают до 100 мл керосина, дизельного топлива. Делают из бумаги или ветоши фитиль, просачивают его маслом, поджигают и кладут на дно нижней камеры. Отверстие прикрывают не до конца, оставляя проход 2 см. Следят за тем, чтобы жидкость загорелась. Регулировкой размера щели добиваются стабильного горения.

Внимание! Можно обойтись и без жидкостей для розжига. Но тогда берут побольше бумаги.

Масло внутрь добавляют порционно только через заливочное отверстие. Перед использованием нового топлива, сначала наполняют резервуар небольшой порцией, и проверяют реакцию.

Чистка печки

Периодически устройство необходимо очищать от продуктов сгорания. Работы проводят в таком порядке:

  1. Прекращают подачу горючего, и дожидаются, пока его в нижнем баке останется минимальное количество.
  2. Не останавливая горение, кочергой очищают горелку внутри от кокса.
  3. Когда масло полностью выгорит, собирают со дна нижней камеры кокс.

Такую очистку рекомендуют производить ежемесячно. Это обеспечит более эффективную работу устройства.

Обслуживание дымохода

Так, необходимо подготовить несколько горстей щебенки и песка, который предварительно просеивают. С наружной стороны в трубу дымохода поочередно закидывают камень и песок. Затем убирают очистительный материал из верхней камеры печки вместе с сажей.

Цены на гранитную щебень

Простая модель печи из газового баллона

Особенность самодельного устройства в том, что нефтепродукты подаются капельными способом. Это удобно тем, что сокращается расход масла. К тому же, они отличаются безопасностью, поэтому приобрели немалую популярность. Еще одно преимущество — доступность материалов, которые при этом используются.

Цены на популярные модели сварочных аппаратов

Чтобы сделать такое же отопительное устройство, потребуются следующие инструменты:

  • аппарат для сварки;
  • дрель, к ней сверло по металлу;
  • УШМ, к ней — отрезной и шлифовальный круги;
  • краска, которой потом красят корпус снаружи.

Для печей разработали специальные термостойкие краски. Лучше использовать продукты для t° 400-650°С. Такие краски не плавятся и не деформируются. Стойкости способствует силикон, цинк и алюминий. В их числе — Цельсит, Церта.

Термокраску можно изготовить и самостоятельно. Рецепт приготовления:

  • строительное жидкое стекло — 0,5 л;
  • серебрянка — 0,2 кг;
  • молотый мел — 0,02 кг.

Компоненты смешивают. Если краска получилась слишком жидкой, добавляют чуть больше мела.

Цены на термостойкие эмали

Для сборки самой печи берут:

  • газовый баллон 50 л — 1 шт.;
  • петли;
  • стальную трубу диаметром 10 см — 2,4 см;
  • вентиль и небольшой отрез труба 0,5 дюйма;
  • лист стальной (4 мм) — 50 см²;
  • хомут — 2 шт.;
  • стальной уголок 5 см — 1,20 м;
  • чугунный тормозной диск автомобиля, который бы свободно размещался в баллоне;
  • шланг;
  • баллон из-под фреона для топливного бака.

Внимание! Перед тем, как приступить к работе с баллоном, вентиль необходимо открыть и остановить на ночь. Это дополнительная мера безопасности, которая не допустит взрыва в случае, если газ использован не полностью.

Последовательность сборки

Таблица 2. Сборка печи

Фото Описание
В днище сверлят отверстие. Сверло смазывают маслом, чтобы при контакте с металлом баллона не образовывались искры. Емкость наполняют водой, затем опорожняют, чтобы удалить хранившийся там газ. То же повторяют после разрезания емкости.

Вырезают два проема в корпусе баллона: в нижней части приблизительно вдвое меньший по высоте, чем в верхней.

Для того, чтобы соорудить дно верхней камеры, из листа стали вырезают круг, немного меньше диаметра емкости. В центре проделывают круглое отверстие 10 см.

От подготовленной трубы отрезают кусок 20 см и просверливают многочисленные отверстия для доступа кислорода. Внутреннюю часть трубы, которая выполняет роль горелки, хорошо шлифуют.

Горелку приваривают к изготовленному ранее дну верхнего отсека.

Устанавливают конструкцию в баллон.

К нижней части тормозного диска прикрепляют методом сварки дно, как показано на рисунке. Диск должен быть именно из чугуна, поскольку этот материал хорошо переносит высокие температуры.

Изготовляют поддон для горючего. К верхней части диска приваривают крышку. В конструкции оставляют проем — через него поступает воздух для нормальной тяги.

Делают муфту, которая будет соединять поддон и трубу. Для этого используют трубу чуть большего диаметра, которую сначала разрезают продольно.

В нижней части корпуса, где будет находиться камера для сгорания масла, просверливают отверстие диаметром 0,5 дюйма.

Подрезают один конец трубы косым резом, вставляют в отверстие и приваривают снаружи.

Трубку соединяют с вентилем, на другом конце которого установлен шланг, соединяющий печку с баком для подачи топлива.

С верхней части корпуса снимают вентиль и горловину. Вместо этого приваривают трубу диаметром 10 см.

Изготавливают теплообменник, который устанавливают между горелкой и дымоходом — на этом участке температура выше всего. Для этого внутрь приваривают металлическую пластину. Еще одна цель этой детали — более равномерное распределение пламени.

Из стального листа изготавливается и устанавливается завихритель.

С одной стороны устанавливают канальный вентилятор.

По окончании изготовления печки на отработанном масле дымоход выводят на улицу. Вывести трубу наружу можно сквозь специально проделанное отверстие в стене. Чтобы исключить риск возгорания, к стене прикрепляют металлический лист. Не лишним будет использование огнеупорного стакана при переходе дымоходной трубы. Рядом с местом установки печки стены оббивают железом, кусок пластины кладут на пол.

Если в помещении используется водяное отопление, то теплообменный узел, о котором идет речь выше, не нужно. Тогда через верхнюю камеру пропускают несколько параллельно подключенных змеевиков. Однако это потребует установки дополнительного оборудования — вентилятора, циркуляционного насоса.

Дверцы

Готово, приваривают дверцы. Их изготовляют из кусков металла, которые были вырезаны из корпуса. В нижней дверце вырезают щель. Это необходимо для того, чтобы воздух беспрепятственно попадал внутрь печи.

Дверной проем в верхней камере усиливают огнеупорными пластинами. Это обеспечит герметичность камеры. Как уже говорилось, на этом этапе сгорания образуются опасные вещества. Чтобы обеспечить плотное закрывание, здесь также устанавливают надежный замок — например, такой, как на фото ниже.

Изготовление бака для топлива

Бак для топлива изготавливают из баллона для фреона. Перед началом переделки необходимо убедиться, что в баллоне не осталось фреона, сама посудина не находится под давлением.

Важно! Для топлива берут баллон, в котором исправен игольчатый вентиль. Эта деталь поможет правильно контролировать объем масла, которое в него вливается.

В нижней части фреонового баллона проделывают отверстие, через которое внутрь будет заливаться отработанное масло.

Шланг, один конец которого подсоединен к вентилю, другим концом присоединяют к баку. В самой емкости делают отверстие, через которое потом планируется подавать масло в печь.

Как пользоваться печью из газового баллона?

Правила использования устройства такие же, как и для стандартных печей. В поддон наливают масло так, чтобы его слоем было покрыто днище. Затем кусок поролона пропитывают бензином и помещают на поддон, чтобы нижний конец оказался в топливе.

После этого осторожно открывают вентиль, который подключен к резервуару с маслом. Струя, поступающая в печь, должна быть очень тонкой.

Внимание! Даже когда печь начала стабильно работать, время от времени необходимо контролировать слой масла на дне.

Остановить печь тоже просто. Вентили просто перекрывают. Сначала прекращается подача масла, а потом постепенно остывает корпус устройства.

Видео — Печь на отработанном масле, изготовленная самостоятельно

Правила безопасной эксплуатации печки на отработанном масле

Ввиду особенностей работы отопительного устройства, при его эксплуатации необходимо четко соблюдать правила техники безопасности.

Поскольку такая печь является дополнительным фактором риска, то в помещении необходимо постоянно держать наготове огнетушитель.

Когда разжигают печь, поверх масла наливают легковоспламеняющуюся жидкость — бензин, растворитель.

Внимание! Нельзя легковоспламеняющиеся продукты заливать в бак вместо топлива.

  • поливать раскаленный корпус печи водой, чтобы остудить его;
  • закрывать перфорацию трубки;
  • прекращать работу отопительного прибора другими средствами, кроме углекислотного огнетушителя.

Если обнаружены сбои в работе печи, подачу масла прекращают, ждут, когда пламя погаснет и устраняют неполадки.

Внимание! В используемом топливе не должно содержаться воды. В противном случае возможно масло может вытечь из резервуара и загореться.

При работе корпус прибора сильно нагревается, особенно верхний барабан и начальный участок дымохода. Это необходимо учитывать при подливе масла в работающую печь.

Источник: http://remont-book.com/pech-na-otrabotannom-masle-svoimi-rukami/

Печка на отработке своими руками чертежи, видеоинструкции и материалы для изготовления

Положительные и отрицательные качества различных видов печей на отработке

Независимо от типа печки, все они имеют как положительные, так и отрицательные качества. Рассмотрим их подробнее.

К достоинствам таких устройств относят:

  • неплохой обогрев закрытых пространств, к которым можно отнести гаражи, теплицы, бытовые постройки;
  • энергонезависимость (в случае монтажа печи без наддува);
  • простая эксплуатация;
  • небольшие габариты, позволяющие транспортировку агрегата;
  • дешевизна топлива;
  • возможность приготовления пищи;
  • отсутствие открытого пламени.

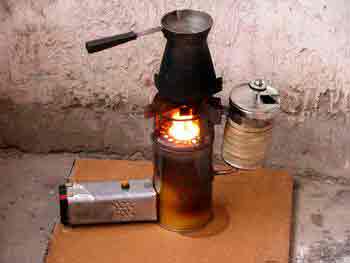

Примус капельного типа на отработке – удобная вещь в гараже

Однако у таких печурок присутствует и масса недостатков:

  • необходимость фильтрации отработанного масла;
  • дымоход, который требует частой чистки, должен быть не менее 4 м;
  • раскалённые поверхности весьма опасны;
  • специфический запах отработанного масла;
  • невозможность погасить пламя, вплоть до полного выгорания топлива;
  • пожароопасность при неправильной эксплуатации;
  • ощутимый гул в процессе работы.

Если в процессе сравнения достоинств и недостатков первая категория более существенна, то такой агрегат точно подходит домашнему мастеру.

Главная опасность использования таких устройств − воспламенение

Печь на отработанном масле из трубы своими руками

Легче всего корпус для печи изготовить из газового или кислородного баллона, трубы или бочки с толстыми стенками (прочитайте: «»). Такой агрегат будет способен выдать максимум 15 кВт тепла. Превысить этот порог не удастся, так как вследствие нарушения теплового режима котел начнет чадить, а это достаточно опасно.

Вначале нам нужно создать корпус – делается это в такой последовательности:

  1. Берем трубу сечением 21 см с толщиной стенки 1 см и высотой 78 см.
  2. Для изготовления дна берем листовую сталь толщиной более 0,5 см. После вырезания дна диаметром 21,9 см привариваем его с одной стороны.
  3. Далее к дну приваривают ножки, которые можно изготовить из болтов.
  4. Теперь нужно сделать смотровое окошко, которое располагают на расстоянии 8 см от дна. Оно необходимо для наблюдения за разгоранием чаши на старте. Размеры окошка определяют исходя из личных предпочтений. Дверцу изготавливают из отрезанного куска трубы, к которому приваривают тонкий буртик. Чтобы дверца закрывалась герметично, по ее периметру укладывается асбестовый шнур.
  1. Дымоотводящую трубу сечением 10,8 см и стенками с толщиной в 0,4 см приваривают с противоположной стороны корпуса, в 7-10 см от верха.

  1. Берем кусок металла толщиной 0,5 см и вырезаем из него круг диаметром 22,8 см.
  2. По краю круга привариваем буртик из 3 миллиметрового металла высотой 4 см.
  3. В центре крышки проделываем отверстие сечением 8,9 см, а сбоку прорезаем отверстие диаметром 1,8 см. Второе отверстие необходимо для получения дополнительного смотрового окошка. Для него необходима крышка, которая является еще и предохранительным клапаном.

Теперь, для печи на отработке с наддувом необходимо сделать трубу для транспортировки воздуха и топлива:

  1. Потребуется труба сечением 8,9 см, толщиной стенок 0,3 см и длиной 76 см.
  2. Просверливаем 9 отверстий по окружности, при этом от края нужно отступить 5 см, а их диаметр должен составлять 0,5 см.
  3. Отступив вверх 5 см, проделываем еще два ряда, по 8 штук, отверстий сечением 0,42 мм.
  4. Еще через 5 см высверливают 9 отверстий в четвертом ряду сечением 0,3 см.
  5. С той же стороны по краю делают 9 прорезей толщиной 0,16 см и высотой 3 см. Для этого можно воспользоваться болгаркой.
  6. С противоположного торца трубы, отступив от края 0,5-0,7 см, делаем отверстие сечением 1 см.
  7. В подготовленное отверстие заводим трубу подачи топлива. Толщина ее стены должна составлять 0,1 см, а сечение должно быть 1 см. Она должна быть в один уровень с трубой для подачи воздуха. Ее изгиб и длина определяются расположением емкости для топлива.
  8. Труба для подачи воздуха и топлива приваривается к крышке. Ее нужно выставить таким образом, чтобы от нее до основания корпуса оставалось 12 см.

Пришло время для печки на отработке с наддувом сделать чашу для топлива:

  1. Сначала берем трубу сечением 13,3 см и толщиной стенок 0,4 см, отрезаем кусок длиной 3 см.
  2. Теперь из 2 миллиметровой листовой стали вырезаем круг диаметром 21,9 см.
  3. Приварив ее к куску трубы, получим чашу, в которую будем подавать топливо.

Начинаем собирать гаражную печь на отработке:

  1. Отступаем от дна корпуса 7 см и монтируем внутри него чашу.
  2. Монтируем крышку вместе с приспособлением для подачи топлива.
  3. Устанавливаем дымоход на дымовой патрубок. Дымоход должен быть расположен строго по вертикали, даже незначительные уклоны запрещены. Часть трубы, которая остается в помещении, можно не изолировать, а ту часть, которая выходят на улицу, лучше утеплить.

После того как установлена масляная форсунка для печки и маслоблок, переходят к испытаниям. Сперва в чашу закладывают некоторое количество бумаги, добавляют горючую жидкость и поджигают. К подаче масла переходят после того, как бумага практически догорит.

С учетом расхода топлива 1-1,5 литра в час, можно будет отопить до 150 квадратных метров помещения.

Как сварить простую печь

Нет смысла пояснять, как сделать стандартную и самую распространенную конструкцию, изображенную ниже на сборочном чертеже. Во-первых, схема очень понятная, а во-вторых, в информации подобного рода нет недостатка.

Перейдем к более сложному варианту обогревателя с дожигателем, согнутым под 90° (угол поворота можно делать и больше, но не острее). Цель мероприятия проста – организовать отбор тепла у раскаленных дымовых газов, а не сразу выбрасывать их на улицу. Второе отличие – выдвижной ящик с маслом вместо традиционной закрытой емкости, которую неудобно чистить. Конструкция печи с размерами показана на чертеже.

Размеры агрегата — произвольные и могут меняться при необходимости

Пошаговая инструкция сборки печи для сжигания отработки выглядит так:

  1. Нарежьте заготовки для корпуса, выдвижного ящика и дожигателя. Для последнего трубы нужно резать под углом 45°.
  2. В профиле меньшего сечения выпилите болгаркой одну стенку, а по бокам приварите заглушки, чтобы получилась открытая емкость. К передней части, выступающей за борта ящика, приделайте ручку.
  3. Сварите конструкцию, как показано на чертеже, просверлите воздушное отверстие сверху топливной камеры и выполните перфорацию вашей изогнутой трубы. Отопитель готов.

Здесь мастер для лучшей теплоотдачи поставил ребра из полосы 40 мм

Несколько слов о том, как подобрать количество и диаметр отверстий дожигателя. В нашем примере его сечение составляет 80 х 80 = 6400 мм², для расчета нужно взять половину – 3200 мм². Если применить сверло 8 мм, то площадь каждого отверстия составит 50 мм². Делим 3200 на 50 и получаем 64 шт., которые надо просверлить в процессе сборки, при настройке их число вырастет.

Важный момент. Перед запуском отопительного агрегата убедитесь, что общая высота дымохода (считается от масляной камеры до среза трубы на улице) составляет не менее 5 м, в противном случае нарастите его до нужной отметки.

Один из простых способов отбора тепла – подключение печки к горизонтальной трубе длиной 3—4 м, идущей под уклоном вдоль стены помещения. Проследите, чтобы над ней и отопителем не стояли деревянные полки или канистры с горючим. Стены около печки лучше оградить листовым железом.

Теперь остается выполнить розжиг, прогрев и настройку печи. Ваша задача – добиться минимальных выбросов черного дыма на улицу, свидетельствующих о недостатке воздуха для горения. Нужно сверлить по 3—5 дополнительных отверстий в дожигателе и снова проверять работу агрегата, пока выброс не станет максимально прозрачным.

Совет. Не перестарайтесь и не наделайте много сверлений, из-за чего буржуйка станет дымить в помещение. Очень развернуто об изготовлении, настройке и обслуживании рассказывается в видео:

Комбинированная буржуйка

Если немного видоизменить конструкцию классической буржуйки, можно сделать универсальную печь, которая будет работать не только на отработанном топливе, но также и от розжига твердых материалов.

Для этого необходимо сделать несколько дополнительных элементов. При розжиге дров труба должна быть герметичной, поэтому из стали нужно сделать четыре пластины, которые смогут закрывать трубу от проникания воздуха. Для этого следует сделать на трубе несколько креплений для болтов, чтобы можно было с легкостью прикрутить дополнительные элементы.

На основании нижнего бака размещается колосник или стальная решетка. Необходимо сконструировать дополнительный контейнер, который будет размещаться в нижнем баке. Необходимо сделать так, чтобы контейнер можно было с легкостью установить через съемный верх печки. Именно он будет служить резервуаром для отработанного масла.

Чем больше съемных элементов будет в буржуйке, тем легче почистить печь после использования отработанного масла

Также стоит с осторожностью обращаться с печкой. Чтобы масло сгорало равномерно, не бурлило и не шипело, необходимо учесть несколько важных моментов

Резервуар необходимо заполнять отработанным топливом не более чем на две трети. Лучше всего использовать машинное масло, при этом оно должно постоять. Масло, которое слили из машины несколько часов назад, будет плохо гореть.

Эксплуатация печи на отработке

При желании можно придать печи эстетичный вид. Для этого делаем специальную краску: в литровую банку наливаем пол-литра жидкого стекла, 200 грамм алюминиевой пудры и 20 грамм мела. Банка закрывается крышкой и интенсивно встряхивается. Этой смесью при помощи обычной кисти прокрашивается печь. Получившейся смесью можно покрасить три печи, поэтому количество ингредиентов смело можно уменьшить вдвое.

Чтобы пользоваться печью на отработке, нужно соблюдать определённые меры предосторожности. . не ставить на сквозняке

нельзя располагать печь вблизи с легко воспламеняемыми предметами

вокруг печи должно быть по полметра свободного пространства

нельзя допускать, чтобы в масло попадала вода, иначе кипящее масло начнёт выплёскиваться через отверстия в трубе
внимательно проверяйте герметичность дымохода

в качестве топлива используйте только техническое масло

  • не ставить на сквозняке
  • нельзя располагать печь вблизи с легко воспламеняемыми предметами
  • вокруг печи должно быть по полметра свободного пространства
  • нельзя допускать, чтобы в масло попадала вода, иначе кипящее масло начнёт выплёскиваться через отверстия в трубе
  • внимательно проверяйте герметичность дымохода
  • в качестве топлива используйте только техническое масло

Печь нагревается до рабочего состояния за 5 минут. Для этого надо залить на 2/3 бак для топлива и сверху долить немного бензина и растворителя (20−30 грамм). На длинной проволоке надо сделать горящий фитиль и через отверстие для заливки масла поджечь бензин. Он поможет маслу разогреться до нужной температуры, чтобы началось испарение паров и их воспламенение. После этого в трубе с отверстиями образуется устойчивый столб пламени, питающегося кислородом. Интенсивность пламени можно регулировать отверстием-поддувалом, куда заливается масло.

ВНИМАНИЕ! Не оставляйте работающую печь без присмотра!

Масляная печь с принудительным нагнетанием воздуха

Снабдить теплом целый частный дом площадью порядка 100 м2 может печка, работающая на масле и снабженная принудительным нагнетанием воздуха в зону горения. Ее преимущества очевидны:

  • большая мощность;
  • высокий КПД сжигания топлива;
  • можно добиться хорошего КПД использования теплоты сгорания путем автоматизации агрегата;
  • экономичность.

Конечно, в изготовлении такая печь несколько сложнее, кроме того, появляется прямая зависимость работы отопителя от надежности электроснабжения. В районах, где часты отключения электроэнергии, придется принять меры по обеспечению бесперебойной работы печи с помощью различных генераторов.

Печное топливо

Как мы уже говорили, в качестве топлива для печей на отработке могут использоваться любые виды топлива. Самый простой вариант – приобрести отработанное машинное масло. Его стоимость составляет от 25 рублей за литр. Если хорошо постараться, можно отыскать масло по более доступным расценкам. В этом отношении везет мастерским по замене автомобильного масла – его можно добыть из клиентских автомобилей (обычно его никто не забирает).

Помимо отработки, можно использовать любые виды масел:

Растительное масло быстро воспламеняется, если его хорошенько разогреть. Это даже становится причиной пожаров.

  • Растительное – самое обычное подсолнечное масло хорошо горит, выделяя большое количество тепловой энергии;
  • Трансмиссионное масло – если вам посчастливилось раздобыть бочку этого масла, то вы можете использовать его для работы своей печки;
  • Синтетические масла – отличное жидкое топливо для печей на отработке.

Помимо масла, для растопки печки вам может потребоваться керосин – он применяется в пиролизных печах.

Использовать бензин и растворители для розжига печей строжайше запрещено – они обладают повышенной летучестью и воспламеняются с хлопками и взрывами. Тот же керосин поджигается мягко и безопасно.

Конструкция

Печь обычно состоит из цилиндрического корпуса или имеет прямоугольную форму. Внутри расположена топочная камера. В нижней ее части находится емкость для отработанного масла и отверстие для подсоса воздуха.

При нагревании масло начинает испаряться, и его пары смешиваются с находящимся в камере воздухом. Эта смесь поднимается под воздействием конвекции вверх по топке, где и сгорает с выделением большого количества тепловой энергии.

В верхнюю часть корпуса можно встроить , это позволит полнее и равномернее обогреть всю площадь помещения или смонтировать контур горячего водоснабжения.
Капельная подача осуществляется по металлической трубке, подведенной к масляному испарителю. Другой конец трубки выведен наружу и подсоединен с помощью гибкого шланга к баку.

В верхней части печи находится дымовой патрубок, подсоединяемый к дымоходу. Температура вверху печи, даже оснащенной теплообменником, высока, поэтому должен монтироваться со строгим соблюдением правил пожарной безопасности.

Не рекомендуется делать печь с капельной подачей в открытом исполнении! Масло может воспламениться!

Чертежи печи на отработке с капельным поливом приведены на рисунке.

Делаем капельный отопитель

Чаще всего для сборки капельниц мастера-умельцы используют старые кислородные и пропановые баллоны с диаметром 220 и 300 мм соответственно. Первые предпочтительнее из-за мощных толстых стенок, способных долго служить и не прогореть. Также подойдет труба из низкоуглеродистой стали (Ст 3—10) с толщиной стенок от 5 мм.

Совет. Идеальный вариант долговечного корпуса – труба из жаропрочной нержавеющей стали, легированной хромом, молибденом или никелем (например, 15Х1МФ либо 12X18H12T) со стенкой не больше 3 мм. Возможно, такая найдется у вас или у соседа в гараже. Специально покупать ее не нужно – обойдется слишком дорого.

Металлопрокат для остальных деталей подбирайте по чертежу печи с верхней подачей отработки в зону горения. Вентилятор для нагнетания – «улитка» от салонного отопителя ВАЗ 2108 либо его китайский аналог, топливная магистраль – нержавеющая трубка диаметром 8—10 мм.

Технология изготовления такая:

  1. Сделайте пламенную чашу из обрезка трубы или возьмите готовую стальную емкость. Она должна выниматься через ревизионный люк, так что не делайте поддон слишком большим.
  2. Вырежьте в корпусе проемы для дымоходного патрубка и прочистного люка. В последнем сделайте обрамление и установите дверцу (можно с креплением на болтах).
  3. Изготовьте дожигатель. Не торопитесь сверлить все отверстия, указанные на чертеже, выполните сначала 2 нижних ряда. Остальные доделаете в процессе настройки печи.
  4. Приварите к дожигателю крышку и воздуховод с фланцем для монтажа вентилятора. Присоедините устройство топливоподачи, как это сделано на фото.
  5. Соберите отопительный агрегат и подсоедините его к дымоходу.

Совет. Для большей устойчивости к корпусу не помешает приварить раму из стального профиля или уголка по примеру, изображенному на фото.

Дожигатель крупным планом — вид сбоку и с торца

Чтобы регулировать мощность нагрева, нужно предусмотреть управление оборотами вентилятора и устройство для дозирования топливоподачи (как правило, применяют автопоилку с разрывом струи). По отзывам мастеров на , где обсуждаются вопросы отопления отработкой, расход горючего в печи можно контролировать визуально. Тенденция такая: если в разрыве струи масло идет каплями, то сгорает меньше 1 литра в час, а когда течет тоненькая струйка – более 1 л/час.

Рекомендация. Управление производительностью вентилятора реализуйте с помощью дешевого китайского ШИМ – регулятора (цена вопроса – около 8 у. е.).

Разные конструкции чаш для капельницы

После розжига и прогрева отопителя необходимо настроить оптимальный режим работы. Процедура выполняется по той же схеме, что и с чудо-печкой: нужно добиться максимально прозрачного дыма из трубы путем сверления в дожигателе дополнительных отверстий. Идеальный цвет пламени – синий, нормальный – желтый, а красноватый — неудовлетворительный. В последнем случае наблюдается низкая теплоотдача, высокий расход и образование сажи. Подробности о конструкции и сборке печи смотрите в видеосюжете:

Особенности устройства и работы

Для работы печи подойдет любое углеводородное масло, по консистенции и свойствам сходное с моторным. Могут использоваться гидравлические, и балластные жидкости, все, что может гореть в сильно разогретом состоянии. Отдельные любители умудряются сжигать прогоркшее растительное масло, и даже расплавленные консистентные отработанные смазки.

Важно! Все варианты возможны при условии отсутствия в масле присадок или добавок, дающих при сгорании или пиролизе токсичные или ядовитые соединения.

Что и где горит в печи

Конструкция печки на отработанном масле имеет две основные зоны горения и одну вспомогательную. Как такового, обособленного фронта или факела горения топливовоздушной смеси в печи нет. Условная область горения находится в камере сгорания – перфорированной трубе, соединяющей верхнюю и нижнюю часть печи.

В нижней камере находится запас отработанного масла, чем меньше его объем, тем быстрее и лучше прогревается отработанное масло, быстрее испаряется и сгорает. К нижнему резервуару через металлический маслопровод подключается дополнительная емкость или бак с основным запасом отработки.

Самое сложное — процесс розжига печи. Для этого в камору горения заталкивают несколько кусочков пакли, обильно смоченной керосином. В нижнюю емкость печи через отверстие с крышкой заливают отработку на ¾ номинального объема. Поджигают паклю, и процесс розжига пошел.

По мере прогревания масло начинает интенсивно испаряться, пары, смешиваясь с разогретым воздухом, поступают в камору и усиливают горение. Под действием тяги воздуха в трубе продукты горения быстро удаляются на безопасное расстояние.

Вариант капельной печи

Кроме приведенного варианта печи на отработке, похожего на гигантскую гантель, поставленную вертикально, существует еще одна очень интересная схема печи на моторном масле. Такую конструкцию еще называют печкой с жаровой чашкой. Принцип работы понятен из приведенного чертежа печи на отработке.

На дне баллона располагается открытая мелкая емкость, с наполнителем в виде ломаной проволоки-путанки. По вертикальной трубе сверху вниз стекает и капает отработка. Капли отработанного масла, попадая на раскаленный металл, испаряются с разложением тяжелых нефтепродуктов на более легкие компоненты. Они очень хорошо горят и дают меньше сажи.

Тепло от облака горящего масла передается через стенки в окружающий воздух или в массив воды бака или теплообменника.

К сведению! Подобная конструкция печи на масле сложнее и тяжелее предыдущего варианта, но при этом легко управляется, дает хорошее качество сгорания и абсолютно нечувствительна к качеству топлива.

Если вопрос не стоит о мобильности печи на отработке, лучше использовать конструкцию с капельным подводом масла.

Как организовать грамотный теплосъем с поверхности печи

Создать горящий клубок огня мало. Необходимо еще как-то правильно отвести тепло в окружающее пространство и согреть воздух в помещении. По сути, это масляный аналог буржуйки, рядом тепло, а чуть поодаль холодно.

Вот здесь в печи на отработанном масле проявляются некоторые ее недостатки, о которых надо знать, и быть готовым устранить возможные последствия:

Капельница из трубы

Устройство печки-капельницы из трубы с нижней подачей топлива

Печка-капельница, работающая на отработанном масле, расходует масло экономнее, чем буржуйка. Это связано с тем, что горючее поступает в печь постепенно. Принцип работы печки-капельницы довольно прост. За счет испарений в чаше розжига, теплый воздух циркулирует по трубе и обогревает помещение. Делать печку-капельницу необходимо пошагово, соблюдая правильные размеры:

  1. Для корпуса капельницы из трубы необходима труба диаметром в 21 сантиметр. Толщина стенки трубы должна быть не менее одного сантиметра. Высота – 78 сантиметров. Дно изготавливается из стального листа. Толщина стали должна быть от 5 миллиметров. Необходимо вырезать дно, учитывая толщину трубы, и приварить его к конструкции. На дне необходимо разместить чашу для розжига. Ножки печки можно сделать из любого материала. Например, подойдут широкие болты.
  2. В трубе необходимо проделать отверстие. Расстояние от него до дна конструкции должно составить минимум 7 сантиметров. Через это отверстие можно будет наблюдать за работой печки, а также дополнительно разжигать чашу. Отверстие должно закрываться при помощи дверцы. Для этого из листа стали или остатков трубы необходимо сделать небольшую дверцу. Чтобы она закрывалась герметично, следует по периметру прикрепить шнур из асбеста.
  3. С обратной стороны от отверстия приваривается труба. Ее диаметр – 10 сантиметров. Толщина трубы должна быть не менее 4 миллиметров. Данная труба будет служить для отвода дыма.
  4. Крышка конструкции также делается из листового металла. Для этого необходимо вырезать круг диаметром в 22, 8 сантиметров. По краю привариваются стенки шириной в 4 сантиметра. Следует сделать два отверстия. Одно сверху крышки диаметром в 9 сантиметров. Другое должно размещаться сбоку и быть не более 2 сантиметров. На второе отверстие понадобится сделать дверцу, также необходимо будет использовать асбестовый шнур для герметичности. Маленькое отверстие будет выполнять функцию смотрового окошка.
  5. Следующим шагом является создание трубы для подачи воздуха. Для этого необходима стальная труба длиной в 76 сантиметров и диаметром в 9 сантиметров. В трубе необходимо будет сделать несколько отверстий диаметром в пол сантиметра, отступив от края трубы 0,5 сантиметра. Должно получиться 9 отверстий, размещенных по окружности. Еще через пол сантиметра – 8 отверстий диаметром в 4 миллиметра. Через такой же промежуток следует сделать 9 отверстий по 3 миллиметра. При помощи болгарки вырезается 9 тонких прорезей в 3 сантиметра. На другом конце трубы делается отверстие диаметром в 1 сантиметр, через которое будет вставлять трубка для подачи топлива.
  6. Трубка для подачи топлива должна быть небольшой, диаметром всего в 1 сантиметр. Длину и изгиб следует делать таким образом, чтобы топливо из резервуара могло постепенно поступать в печь.
  7. Трубки для подачи воздуха и топлива необходимо приварить к крышке печи.
  8. Дымоход следует делать, учитывая возможности помещения. Высота трубы дымохода должна быть не менее, чем 4 метра. Дымоход должен быть прямым, без изогнутых участков.

Капельница из трубы — схема сборки

Печка-капельница расходует в час всего 1-1,5 литра отработанного масла. Этого достаточно, чтобы отопить помещение объемом до 150 м3.

Два принципа в одном принципе

Самодельная печь на отработке на вид может быть не намного сложнее кастрюли, но происходящие в ней процессы очень и очень непросты. Иначе полного сгорания с высоким КПД и безвредного выхлопа не добиться. Для полного их понимания и выбора подходящей конструкции для выполнения, или прототипа для собственной, необходимо сначала вспомнить о силе Кориолиса.

Сила Кориолиса

Кориолисова сила, как известно, возникает вследствие вращения Земли; это яркий пример того, как огромное и медленное проявляется в малом и быстро. Именно сила Кориолиса закручивает стекающую из ванны воду. Поскольку скорость тока воды в трубе много меньше звуковой в ней же (скорость потока дымовых газов в дымоходе – тоже), кориолисова закрутка – она возникает только в вертикальных участках трубы – передается обратно, и образование вихря зависит от длины вертикальной части отводной трубы.

Убедиться в этом просто: берем обычную воронку, затыкаем лейку пальцем, наполняем водой и палец отпускаем. Вода вытекает ровно. Теперь надеваем на лейку кусок шланга от метра и более, оставляем его висящим вниз и делаем то же самое. Вода закрутилась.

Величина кориолисовой силы зависит еще от отношения плотности среды к ее вязкости, поэтому закрутить «по-кориолису» газ труднее. Кроме того, газы сжимаемы, поэтому проявляют себя еще число Рейнольдса и другие факторы. Высокая труба котельной может испускать ровный столб пара.

Но зачем закручивать дымовые газы? Без этого невозможно добиться качественного, полного и безопасного, сгорания топлива. Чтобы тепло от первоначального сгорания легких фракций пошло на расщепление тяжелых, которые потом дадут основную массу тепла, смесь нужно все время хорошенько перемешивать. Закручивать можно разными насадками, наддувом и т.п., но такие конструкции (мы их тоже рассмотрим) рядовому самодельщику сделать трудно. А вот силу Кориолиса использовать проще; далее увидим, как.

Вывод по силе Кориолиса: при повторении конструкций печей нужно точно выдерживать указанные размеры и пропорции. От несоблюдения – чад, прожорливость, отрава.

Достоинства и недостатки

Главный и основной плюс в том, что используется отработанное топливо и масла, которые в противном случае подлежали утилизации. При соблюдении технологии, сгорание настолько полное, что практически никаких вредных выбросов в атмосферу не происходит. Остальные плюсы не менее весомые:

  • простая конструкция;
  • высокая эффективность;
  • низкая стоимость оборудования и топлива;
  • работает на любых маслах, органического, синтетического, растительного происхождения;
  • допускается содержание до 10% загрязняющих веществ.

Недостатки есть и серьезные. И главный состоит в том, что при несоблюдении технологии, сгорание топлива происходит неполностью. И пары его попадают в помещение, а это очень опасно. Потому основное и главное требование: печи, работающие на отработанном масле, устанавливаются исключительно в помещения, имеющих систему вентиляции.

Для сравнения: это котел на отработанном масле с надувной горелкой. Технология иная, как и конструкция (подробнее в видео почти в конце статьи)

Есть еще минусы:

  • для обеспечения хорошей тяги дымоход должен быть прямой и высокий — не менее 5 метров;
  • требуется регулярная чистка чаши и дымовой трубы — ежедневная;
  • проблемный розжиг: нужно сначала чашу раскалить, потом подавать топливо;
  • водогрейные варианты возможны, но их самостоятельное конструирование сложная задача — нельзя сильно понижать температуру в зоне горения, иначе весь процесс развалится (как вариант — установить водяную рубашку на дымоход, тут уж он точно не помешает распаду топлива).

Из-за таких особенностей для отопления жилых домов такие агрегаты используются редко. Если и ставят их, то в отдельных помещениях и в доработанном виде.

Рекомендации по самостоятельной сборке печи

Печь на отработке

Лучший вариант для самостоятельного изготовления – агрегат из листов металла либо пустого газового баллона. Также подойдет большой огнетушитель.

Для изготовления отопительной конструкции из листового металла нужно владеть более серьезными навыками выполнения сварочных работ. В данном случае вам придется самостоятельно сварить две топливные камеры, приварить к нижнему корпусу устойчивые ножки, после чего соединить оба корпуса при помощи трубы с предварительно подготовленными отверстиями, затем установить дымоотводящую трубу и выполнить прочие сопутствующие мероприятия.

Устройство печей на отработке

Вы же можете пойти гораздо более простым путем, использовав для изготовления отопительного агрегата, работающего на отработке, пустой баллон от газа либо большой огнетушитель. У подобных емкостей довольно толстые и надежные стенки, позволяющие обеспечить высокие пожаробезопасные свойства готовой конструкции и продолжительный срок ее службы.

Вне зависимости от того, будете ли вы использовать для сборки печи листовой металл либо баллон, при сооружении отопительного агрегата нужно строго придерживаться следующих важных правил:

  • подача воздуха в печку должна быть регулируемой. Обеспечить выполнение этого правила можно при помощи обыкновенной заслонки. Вы будете менять размер зазора, регулируя за счет этого интенсивность тяги;
  • камера для сгорания отработанного масла должна быть разборной. Это сделает ее обслуживание и чистку гораздо более легкой;
  • дымоотводящая труба должна быть установлена строго в вертикальном положении. Использование наклонных и горизонтальных отрезков в случае с такой печкой запрещено;
  • для обеспечения необходимого уровня тяги, дымоотводящую трубу нужно делать длиной от 400 см.

Правила эксплуатации и ТБ

Сколько бы ни говорили о безопасности самодельных печей, они остаются устройствами, неправильное обращение с которыми может привести к ожогам или загоранию окружающих предметов. Вследствие этого существует ряд запретов.

Нельзя производить следующие действия:

  • применять вместо отработанного масла другие виды топлива;
  • использовать неисправное оборудование;
  • устанавливать обогревательное устройство в помещении без хорошо налаженной вентиляции;
  • разжигать огонь, если печь не оборудована дымоотводным каналом;
  • перегораживать отверстие в горелке;
  • покидать помещение с работающей печью надолго;
  • размещать около нагретого корпуса легковоспламеняющиеся жидкости или предметы;
  • разбрызгивать на раскаленную поверхность масло или воду.

Пользоваться печью имеют право только взрослые, детей или животных в процессе работы агрегата к нему подпускать запрещено.

Печь на отработке из стальных листов

Материалы и инструменты

Весьма популярны среди умельцев из народа конструкции печей на отработанном масле, выполненные из стальных листов. Такая печь имеет компактные размеры (70/50/35 см без дымохода), весит 27 кг, к ней можно подключить отопление, её можно использовать на морозе, а верхнюю часть печи можно использовать для приготовления пищи. Для изготовления такой печи нам понадобится:

  • стальной лист толщиной 4 мм
  • стальной лист толщиной 6 мм
  • болгарка
  • напильник
  • сварочный аппарат и электроды
  • труба с внутренним диаметром 10 см, длиной не менее 4 м и толщиной стен 4−5 мм для дымохода
  • стальные уголки высотой 20 см 4 штуки в качестве ножек для печи
  • чертёж
  • уровень и рулетка
  • молоток
  • трубы для горелки из стали, меди или окрашенной жести

Этапы изготовления печи из стальных листов

Для начала распечатываем чертёж будущей печи с нарисованными на нём деталями.

  1. Далее делаем детали согласно чертежу. Детали для резервуара делаются из стального листа толщиной 4 мм, а для дна топливника и крышки резервуара из листа в 6 мм толщиной. Листы раскладываются на ровной поверхности, на них делаются разметки и с помощью болгарки вырезаются детали. Все сварочные швы проверяются на герметичность и зачищаются напильником.
  2. Из листа толщиной 4 мм вырезается полоса шириной 115 мм, и складываем на листогибочном станке полосу в кольцо диаметром 34−34,5 см.Привариваем электросваркой полосу. У нас получилась труба ёмкости для масла.
  3. Из того же стального листа вырезаем круг диаметром 34,5 см. Это будет крышка ёмкости для масла. Привариваем крышку к трубе для ёмкости масла. Также к крышке привариваем с 4-х сторон уголки. Ёмкость для масла готова!
  4. Из стального листа толщиной 6 мм вырезаем полосу шириной 6 см и сворачиваем из неё кольцо, чтобы получился диаметр 35,2 см.
  5. Из того же листа в 6 мм врезаем круг диаметром 35,2 см. Делаем ровно посередине круга отверстие диаметром 10 см. В него будет вставляться труба дымохода. Справа от отверстия отступаем 4 см и делаем ещё одно отверстие в 5−6 см, куда будет вливаться масло. Свариваем кольцо диаметром 35,2 см с кругом диаметром 35,2 см. Бак для заливки масла готов!
  6. Изготавливаем нижнюю часть резервуара. Из стального листа толщиной 6 мм вырезаем круг диаметром 35,2 см. Отступаем несколько сантиметров от края круга и вырезаем отверстие диаметром 10 см. От центра отверстия до центра самого круга должно быть примерно 11 см. Это будет отверстием для патрубка, в который вставиться дымоходная труба.
  7. Из трубы диаметром 10 см отрезаем часть высотой 13 см. это будет патрубок.
  8. Из листа толщиной 6 мм вырезаем прямоугольник шириной 7 см и длиной 33 см. Это будет перегородка. Её надо поместить в круг диаметром 35,2 см ближе к отверстию диаметром 10 см и приварить. Вставляем в отверстие 10 см выхлопной патрубок высотой 13 см.
  9. Подготавливаем трубу для горелки. На ней снизу на расстоянии 36 см делаем равномерно 48 отверстий в 9 мм, 6 кругов по 8 отверстий через 6 см друг от друга.
  10. Вставляем трубу с отверстиями в крышку ёмкости для масла, изготовленную из листа толщиной 4 мм. С помощью уровня смотрим, чтобы труба была вставлена ровно. Если есть какие-то отклонения, то они устраняются с помощью напильника и болгарки. Детали должны плотно входить друг в друга, но не привариваться.
  11. В отверстие бака для заливки масла вставляем выхлопной патрубок высотой 16 см.
  12. Соединяем нижнюю и верхнюю часть резервуара. ВНИМАНИЕ! Не свариваем! Детали должны вставляться друг в друга. Для укрепления делаем уплотнительное кольцо диаметром 35,4 см и надеваем поверх конструкции резервуара. Проверяем уровнем точность прилегания деталей.
  13. Привариваем электросваркой бак для заливки масла к трубе с 48-ю отверстиями. С другой стороны трубы с отверстиями привариваем конструкцию, скреплённую уплотнительным кольцом. Перед сваркой внимательно выверяем уровнем точность установки деталей! Отверстие для заливки масла оснащаем круглой пластиной, которую можно легко сдвигать-отодвигать по принципу дверного глазка.
  14. Теперь из трубы длиной 4 м монтируем дымоход. Если в помещение он может располагаться под наклоном, то на улице строго вертикально, чтобы не происходило задувание ветра. ВНИМАНИЕ! Ни в коем разе нельзя проводить дымоход горизонтально! Если наклонные трубы длинные, то их можно укрепить специальными отводами из стальных прутьев.

Изготовление печи на отработанном масле своими руками

Сварку элементов между собой следует производить так — сначала проходим всю длину стыка точечными прихватками с шагом 3–4 см, затем только провариваем стык полностью. Обязательно следим за качественной проваркой шва, иначе масло будет просачиваться даже в микроскопическую трещинку.

    Отрезаем куски труб согласно размерам из чертежа.

Резаком вырезаем круги из кусков листового металла по размерам чертежа. В случае неимения пропанового резака можно прожигать металл электородами. А также можно это сделать и болгаркой, но это довольно долго и небезопасно, так что лучше воспользоваться одним из двух других вариантов.

Заготовки для печки

После вырезания днища для масляного бачка, отрезаем одинаковые куски трубок для ножек и привариваем к нему, это упростит последующую сборку печи. На основание ножек можно приварить квадратные куски стали 5*5 см для лучшей устойчивости.

Привариваем отрезок трубы к днищу для формирования бачка для топлива. Варим сначала прихватами через каждые 3–4 см и затем провариваем стык полностью.

Бачок для топлива

Бачок делается разборным и состоит из двух частей для удобства очистки от нагара. Далее собираем крышку бачка из отрезка трубы и вырезанного круга металла с двумя отверстиями под заправочное отверстие и дожигатель. Внешний диаметр отрезка трубы для крышки должен быть немного меньше внутреннего диаметра бачка, благодаря этому крышка будет свободно его закрывать.

Крышка для бачка

Следющий шаг — приваривание к крышке пиролизного дожигателя с предварительно просверлёными отверстиями в корпусе по схеме в чертеже.

Привариваем основание и стенку верхней части печи. Здесь повторяем действия описанные в пункте 4.

Приваривание верхней части печи

Следующий этап — перегородка. По сути, это просто полоска листовой стали 33*7 см и толщиной 4 мм, но в зависимости от ваших конкретных размеров её размер тоже может меняться. Она приваривается ближе к дымоходному отверстию печки.

Привариваем крышку положив её на верхнюю часть печи.

Крышка на верхней части

Осталось приварить патрубок для вывода дымохода. На его роль отлично подойдёт отрезок трубы диаметром 10–12 см. и длиной 13 см. В завершении всей конструкции нужно приварить стальной пруток между верхним и нижним баками, таким образом, обеспечивается дополнительная жёсткость конструкции. После выполнения всех сварочных работ, сварные швы нужно зачистить болгаркой с зачистным диском, от заусенец и острых краёв, дабы не пораниться при дальнейшей эксплуатации печи. Верхнюю часть также можно сделать разборной изготовив её по аналогии с бачком для масла.

По окончании сборки обязательно нужно проверить все сварные швы на герметичность с помощью мыльного раствора и подачи сжатого воздуха в полости печки.

По аналогии можно изготовить печь из листовой стали с той лишь разницей, что немного увеличится количество деталей и сварных операций, Поэтому описывать отдельно её не имеет практического смысла. Ниже представлен чертёж для печи из листовой стали:

Чертёж второго варианта печи

Хорошее видео по изготовлению и установке печки на отработке из листового металла

Правила розжига и остановки печи о чем нужно знать

Разжигать такую печь несложно. Вначале в поддон наливается немного масла (чтобы перекрывало дно), затем берется кусок поролона, хорошенько увлажняется растворителем либо бензином и помещается в поддон таким образом, чтобы нижняя часть погрузилась в топливо.

Поролон поджигается. Горит он хорошо, а потому поддон быстро прогреется до требуемой температуры

Вентиль резервуара с маслом осторожно открывается – оно должно вытекать очень тонкой струей. Регулировать подачу следует плавно и осторожно

Вскоре агрегат начнет работать в нормальном режиме, но не забывайте время от времени проверять, сколько масла в поддоне.

Для остановки агрегата нужно просто перекрыть вентиль на резервуаре, а потом, когда топливо перестанет вытекать, и аварийный вентиль. Спустя три-пять минут работа печи закончится, и корпус постепенно будет остывать.

Особенности эксплуатации печки на отработке

Розжиг печи

До розжига печи её сначала нужно заправить отработкой не менее чем в полбака и сверху долить несколько грамм бензина или растворителя. Обычно нагревание до рабочей температуры занимает не более пяти минут. На куске длинной проволоки надо намотать кусок бумаги сделав своеобразный фитиль, поджечь его, и через отверстие для заправки отработки аккуратно поджечь бензин. Бензин разогревает масло до температуры испарения горючих веществ где дальше происходит их воспламенение. В перфорированной трубе образуется устойчивое горение паров масла. Интенсивность горения регулируется прикрытием или открытием заправочного отверстия, откуда непосредственно происходит поддув воздуха.

Видеоинструкция по использованию

Безопасность

Какой бы надёжной ни казалась ваша печь, не стоит забывать и всегда нужно соблюдать, элементарные правила пожарной безопасности:

  • Не оставляйте горящий очаг надолго без присмотра.
  • Не устанавливайте печь рядом с легковоспламеняемыми предметами и материалами.
  • Не располагайте никаких предметов на дистанции ближе чем 0,5 метра от печи.
  • Регулярно проверяйте дымоход на предмет прохудившихся мест.
  • В качестве топлива используйте только предварительно отфильтрованную отработку без малейшего присутствия воды.

Чистка и ремонт

Регулярной чистке в нашем случае будет подвергаться только нижний бак, так как там происходит осаждение несгоревших компонентов и копоти. Для очистки бака достаточно снять с него верхнюю часть и доступ открыт. Стенки лучше всего очищать жёстким металлическим предметом наподобие шпателя или же щёткой по металлу. После очистки стенки можно промыть небольшим количеством бензина и после этого высушить. Ставим всю конструкцию на своё место и можно снова пользоваться печью.

Печь на жидком топливе, в частности на отработанном моторном масле, в изготовлении не сложнее обычной дровяной буржуйки, а в чём-то даже и проще её. Любой человек владеющий навыками сварки и работавший с металлом, в состоянии её собрать у себя в гараже, можно сказать, на коленке. В холодное время года такая печка всегда будет палочкой выручалочкой в гараже или на даче.

Основные виды

В принципе, домашний мастер может изготовить подобную конструкцию из:

  • из металлических листов или газового баллона;
  • конструкция, в которой масло поступает по каплям;
  • агрегат со вспомогательным наддувом.

Самым простым вариантом является использование газового баллона (детальнее эту конструкцию мы рассмотрим несколько позже), толстых стальных листов или же металлических труб большого сечения. Сложнее соорудить печь, предусматривающую дополнительный наддув воздуха – здесь, помимо всего прочего, потребуется установка вентилятора для того, чтобы подавать воздух на отсек No2, в котором происходит сгорание паров топлива.

Благодаря вентилятору, топливная смесь будет сгорать более эффективно, а выработанное тепло будет равномерно и быстро распространяться по отапливаемому помещению. Подобные конструкции подходят для гаражей, которые нужно нагреть как можно оперативнее.

Агрегат с капельной подачей топлива крайне непросто изготовить собственноручно. Для этого нужны чертежи, сделанные профессионально (их можно отыскать в соответствующей литературе или в Сети), а также соответствующие знания в области отопительного оборудования на отработанном масле. Но если все сделать правильно, то можно будет обзавестись небольшим, экономным и поистине функциональным прибором, с помощью которого можно обогревать теплицу, гараж и прочее.

Видео – Схема печи на отработке

Принцип действия

Основой для печи на отработке послужил керогаз, который ранее использовался на дачах и в деревнях. В качестве топлива в нем применялся керосин, пары которого дожигали в отдельной камере. Чтобы не тратиться на топливо, был разработан способ сжигания отработанного масла, которое некоторые предприятия отдают дешево или даром.

Сделать печь своими руками не так трудно, но процессы сгорания масел, происходящие в ней, сложны. Чтобы пары полностью сгорали, их надо закручивать для лучшего перемешивания. Для полного сгорания масла тяжелые компоненты надо предварительно расщепить на легкие. Процесс называется пиролизом. Для испарения необходим подогрев самого масла.

Принцип работы масляной печи заключается в том, что сначала отработку поджигают в нижней камере. При этом в нее поступает воздух через дроссельную заслонку, которой регулируют интенсивность горения. Пары масла вместе с воздухом поднимаются вверх по вертикальной трубе, которая вместе с верхним бачком является камерой дожигания. При этом смесь перемешивается под действием силы Кориолиса. Интенсивность зависит от правильности выбора длины и диаметра камеры сгорания.

Для полного сгорания воздух через нижнюю заслонку поступает в недостаточном количестве. Поэтому он дополнительно подсасывается через отверстия, выполненные в вертикальной соединяющей бачки.

Затем поток газов переходит в камеру окончательного дожигания, выполненную в виде расширенной емкости сверху. Она сделана с горизонтальным разносом между выходом камеры сгорания и входом дымохода, необходимого для создания температурного скачка между зонами кислородного и окисно-азотного дожигания. Дело в том, что при температуре ниже 6000С оксиды азота активней кислорода, и они окисляют частицы топлива в первую очередь, разлагаясь при этом. С ростом температуры основным окислителем становится кислород и вредные вещества уходят через дымоход в атмосферу. Поэтому высокая температура в верхнем бачке нежелательна.

Длительность работы и расход топлива

Расход топлива в такой печи составляет примерно литр на час работы, а при использовании вентилятора наддува — до полутора литров. Если вы хотите добиться более длительной работы печи без долива масла, то можно установит рядом с ней емкость большего размера и соединить нижние части трубкой. Принцип сообщающихся сосудов сработает — жидкость в камере сгорания и дополнительной емкости окажется на одном уровне.

Нет смысла делать камеру сгорания большой, потому что топливо в ней не прогреется до нужной температуры. Дополнительная емкость с дроссельной заслонкой поможет создать запас топлива на несколько часов горения, даже на ночь, не рискуя “перелить” или прервать подачу отработки.

Опасности, сложности, альтернативы самодельной печи на отработке

Описанная нами конструкция обладает серьезными недостатками.

  1. Самодельная печь на отработке является прибором с частично открытой камерой сгорания, и это исключает ее установку в жилых помещениях. Кроме того, ее корпус раскаляется до очень высоких температур, что тоже опасно. Вам придется строить для нее отдельное помещение и проводить тепло в дачный домик либо по воздуховоду, либо с использованием теплоносителя. Это сводит к нулю все преимущества использования отработки и простоты конструкции.
  2. Подобное устройство при пожаре станет поводом для отказа в страховых выплатах — печь не сертифицирована, проверок не проходила, паспорта не имеет.
  3. При попадании в резервуар печи отработки с большим содержанием воды возможное мгновенное вскипание смеси с выбросом паров — это взрыв, от которого пострадают люди и строение.
  4. Использование такой печи в автосервисе или мастерской предпринимателя — источник проблем с пожарными службами, бесконечные штрафы.

Форсунки и пламенные чаши

Более безопасный вариант конструкции — использование форсунки или чаши сгорания топлива с капельной подачей, но здесь возникает масса технологических и конститутивных сложностей. Изготовление этих узлов связано с работой очень точного современного оборудования. Форсунка должна работать при постоянном притоке сжатого воздуха, а подача топлива каплями в чащу связана с точными дозировками и подъемом отработки на высоту — над камерой сгорания.

Пламенная чаша рассматривается как вариант создания печи на отработанном масле, но ее конструкция очень сложна в изготовлении. Без навыков такое устройство не построить. Для него придется покупать или собирать вентилятор поддува — “улитку” для закручивания потока воздуха, рассчитывать место установки. Это задача для профессионалов, но в промышленности, где есть профессионалы, она непопулярна. Там выгоднее использовать форсунку или горелку с подачей сжатого воздуха, фильтром и насосом подкачки топлива.

Пламенная чаша с фильтрующим пористым элементом хоть и дает устойчивое экономичное горение, не может быть собрана в полностью безопасную конструкцию своими руками. Это слишком сложно. Более того, никакие инспекторы и страховщики не станут признавать такое устройство безопасным, а экспертиза обойдется невероятно дорого.

Печь на отработке промышленного изготовления

Желающим все же воспользоваться возможностями отработки — особенно владельцам автосервисов, мастерских — лучше поискать и купить печь, работающую на отработанном масле промышленной разработки и сборки. Для обогрева производственных помещений существует более эффективный вариант с вентилятором поддува, который создает хорошие условия для перемешивания воздуха. При этом нагрев воздуха происходит в теплообменнике без попадания туда продуктов сгорания отработки.

Любителям паллиативных решений, самодеятельности и экзотики хотелось бы посоветовать — соотносите выгоды от использования такой печи с ее ограниченными возможностями и стоимостью. Для того, чтобы самодельная печка на отработке стала безопасной и удобной, придется затратить немало труда и докупить много оборудования. Не проще ли сразу купить готовое и сертифицированное изделие, которое можно не только ставить в гараже!

Согласитесь, что для отопления одного гаража и сарая усилия просто неадекватны! А для безопасного обогрева производства, даже самого малого, есть компактные и производители печи, нагреватели воздуха и котлы на отработанном масле. Изготовить печь на отработке самостоятельно весьма сложно и хлопотно. Ее безопасность и производительность в любом случае окажутся гораздо ниже, чем у проверенных промышленных изделий с современными горелками и даже чашами сгорания.

Подготовка чертежа и расчёт параметров

Будем ориентироваться на готовый чертёж печи из отрезков труб, так как этот материал наиболее доступен. Первым делом стоит изучить готовый чертёж и рассчитать количество материала нужного для изготовления маслянной печки. Если нет в наличии точных диаметров что указаны в чертеже это не критично, главное примерное соотношение размеров. Чертёж советую распечатать чтобы всегда был под рукой в процессе сборки печи.

Чертёж печи на отработке

Материалы

В качестве материала для цилиндров в этом примере использован отслуживший свой век пропановый баллон, но вполне сгодятся отрезки металлических труб других диаметров.

  • Отрезки пропанового баллона (трубы) согласно чертежу.
  • Труба для камеры дожига. Размеры на чертеже.
  • Листовая сталь.
  • Трубки для ножек диаметром 20 мм или уголок.

Инструменты

Для выполнения работ потребуются следующие инструменты:

  • Сварочный аппарат маска и электроды, пропановый резак (если имеется в наличии).
  • Болгарка с отрезным и зачистным кругами.
  • Дрель и сверло диаметром 9 мм.
  • Молоток, рулетка, карандаш или маркер.
  • Защита для глаз и рук.

Печь на отработке из газового баллона

​ Материалы и инструменты для изготовления печи

Проще всего изготавливается печь из использованного газового, кислородного или углеродного баллона. Баллоны имеют хорошую толщину стенок, благодаря чему такая печь прослужит не один год. Отопительный агрегат из одного баллона сможет отапливать помещение до 90 м 2. Также такую конструкцию можно переоборудовать для водного отопления. Печка из баллона не потребует принудительной подачи воздуха, а масло будет поступать самотёком. Чтобы баллон не нагревался до пожароопасных температур, необходимо высоту контура агрегата установить в соответствии с высотой источника горения внутри устройства. Для изготовления печи из отработанного баллона необходимо приобрести:

  • трубы для дымохода внутренним диаметром не менее 10 см, толщиной стенок не более 2 мм и длиной не менее 4 м;
  • резервуар для топлива объёмом 8−15 литров;
  • трубы для горелки;
  • сварочный аппарат и электроды;
  • болгарка;
  • напильник;
  • стальные уголки;
  • дрель и набор свёрл;
  • уровень и рулетка.

Технология изготовления

Берём использованный бесшовный баллон на 50 л толщиной до 1,5 см. Если стенки будут толще, то баллон не будет достаточно прогрет изнутри, и пары масла не будут испаряться. Температура кипения масла примерно 300 0 С, поэтому в камере будет выше 600 0 С. Затем нужно избавиться от неприятного запаха одоранта (газа для определения утечки) в газовом баллоне. Для этого на улице сливается конденсат, и промывают несколько раз водой. Затем баллон заливается до верха водой, ставится вертикально в специальный поддон или закапывается до устойчивого положения в землю.

Болгаркой срезается верх баллона. После первого надреза вода начинает стекать в поддон или на землю. Когда она стечёт вода, можно продолжить срез верха. Большая часть низа будет служить камерой, а срезанный верх с вентилем станет крышкой печи.

К нижней части баллона при помощи сварочного аппарата привариваем из стальных уголков 20 см «ножки» для печки. Затем баллон ставится на «ножки». В верхней части отпиленной нижней половины баллона отступаем сверху 10−15 см и при помощи сварки прорезаем отверстие для основной вытяжной трубы по диаметру трубы.

В качестве вытяжки надо выбрать тонкостенную дымоходную трубу диаметром не менее 10 см и длиной не менее 4 м. Вставляем её в проделанное отверстие, держим строго вертикально и привариваем. В дымоходной трубе также надо сделать небольшое отверстие, прикрытое пластиной. С его помощью можно регулировать подачу воздуха.

ВНИМАНИЕ! Дымоход должен быть прямым и вертикальным. Никаких наклонов и углов! Длина дымоходной трубы не должна быть меньше 4 м

От места сварки отступаем вверх 10 см и проделываем сварочным аппаратом маленькое отверстие диаметром 2−3 мм. Через 5 мм вверх делаем ещё одно отверстие. Таким же образом делаем 10 аналогичных отверстий, последняя должна быть на высоте 50 см от места сварки.

В этой же трубе на высоте одного метра от пола делается отверстие для новой трубы диаметром 5−8 см и длиной 2−4 м. Труба вставляется параллельно полу и заваривается при помощи сварки.

В отрезанной верхней части баллона прорезается отверстие диаметром 5−8 см. Туда будет заливаться переработанное масло.

ВНИМАНИЕ! Ни в коем случае нельзя заливать в такую конструкцию неочищенное масло. Оно может содержать воду или спирты, и в случае повышения температуры может произойти взрыв и пожар. Если всё это будет происходить в гараже, то последствия могут быть катастрофическими!

В верхней снимаемой части баллона можно подсоединить «поднос», на котором можно будет подогреть кружку воды или кашу. Для этого из стального листа вырезается квадрат или прямоугольник небольшого размера и приваривается к крышке. Либо его можно установить на трубе, которая расположена параллельно полу.

Эксплуатация печи

Наливается отработанное масло на 2/3 баллона. Затем нужно зажечь лист бумаги, положить его поверх масла и закрыть крышку печи.

Через определённое время температура внутри печи начнёт повышаться, масло будет испаряться и произойдёт самовозгорание масляных паров.

ВНИМАНИЕ! Нельзя подливать масло в работающую печь. Также нельзя использовать в качестве топлива бензин и керосин.

После окончания работы и остывания печи надо очистить её от содержимого. Верхнюю снимаемую часть очистить от скопившейся сажи, постучав крышкой о баллон.

Способы эксплуатации

Само по себе масло не горит. Для начала реакции в него нужно бросить быстровоспламеняющуюся «затравку». В топливном отсеке поверх отработанного масла наливают около стакана бензина, спирта или растворителя. С помощью фитиля на длинном основании затравку поджигают. При горении «затравки» выделяется определенное количество тепла, необходимое для закипания масла.

При кипении масло испаряется. В трубу-дожигатель поступают раскаленные масляные пары, которые дают устойчивый столб огня в трубе. Через 5-10 минут после разогрева печь выходит на устойчивый режим работы. При помощи поддувала-заслонки можно определить интенсивность разогрева и мощность отопления в целом.

Экодовески наших дней

Сегодняшние печи на отработке не повторяют конструкции тех дней, кроме , о которой речь пойдет отдельно. И тому есть веские причины.

В 60-х сгорание до углекислого газа и водяных паров считалось абсолютно чистым и безопасным. В наши дни и то, и другое, увы, парниковые газы, действие которых уже вполне ощутимо на собственной шкуре в буквальном смысле

Дожечь еще глубже невозможно, но экономичность печи приобретает особо важное значение.

Не было тогда и синтетических моторных масел, и хитроумных присадок к ним. Они позволяют вдвое и более сократить литровый расход топлива ДВС по сравнению с тогдашним, но при неполном сгорании дают канцерогены, токсины, мутагены и бог весть что еще. А люди тогда были в целом здоровее и выносливее. Опять ничего не поделаешь – чуть более чем за полвека население Земли увеличилось в 2,5 раза и продолжает расти. Применительно к печке – дожигать нужно на 100% и никак не менее.

Наконец, тогдашнее машинное масло – натуральный нефтяной ректификат из насыщенных углеводородов – не могло развивать очень высокую температуру при горении. Поэтому очень вредные и опасные окислы азота в тогдашних печках образовывались разве что отдельными молекулами. А нынешняя простая печка на отработке может выбрасывать их в ощутимых для здоровья количествах. Так что на оксидах азота стоит остановиться подробнее.

Окислы азота

Все оксиды азота опасны для человека. В медицине для наркоза применяется самый легкий из них – закись азота, веселящий газ, но строго по дозировке под наблюдением анестезиолога. Чем больше азота соединяется с кислородом, тем опаснее результат. Окислительные баки боевых ракет заправляют тетраокисью азота N2O4 – достойной по едкости и ядовитости «сестрицей» горючего – гептила (несимметричного диметилгидразина), который она окисляет. Адская начинка современных машин массового уничтожения таится не только в боеголовках.

Как может окисел окислять? Дело в том, что оксиды азота – соединения эндотермические, на их образование нужно затратить энергию; азот с кислородом «не любят» друг друга, разность их электрохимических потенциалов и квантовые свойства электронных оболочек не позволяют им сильно связываться. При взаимодействии с соединениями, обладающими восстановительными свойствами (легко соединяющимися с кислородом, галогенами и их родственниками по таблице Менделеева) оксиды азота так же легко отдают кислород, что и есть окисление с выделением энергии, т.е. горение. Применительно к ракетам – тяжелое по молекулярной массе горючее с тяжелым окислителем дает большую массу выхлопа и сильную реактивную тягу.

Что касается печей, то здесь нужно знать следующее:

  1. При температуре от 900 градусов окислы азота образуются в заметных количествах.
  2. Если в газовоздушной смеси есть избыток кислорода, то при высокой температуре он «перехватывает» частицы топлива, и окислы азота уходят дальше по дымовому тракту.
  3. При примерно 600 градусах окислительная активность оксидов азота становится выше, чем у кислорода, и окислять еще не сгоревшие частицы топлива начинают они; в результате получается совершенно безвредный во всех смыслах азот, углекислый газ и пары воды.
  4. Если температура упала ниже 400 градусов, то окислы азота попадают во вторую «яму стабильности» своей фазовой диаграммы; тяжелую органику окислить они уже не могут (кислород – тоже) и уходят с дымовыми газами наружу.

Как правильно пользоваться печью на отработке

Итак, технологию изготовления печи мы рассмотрели, осталось выяснить некоторые важные моменты касаемо эксплуатации. В целом процедура розжига предельно проста. Сначала кладете в топку бумагу и заливаете литр отработки. Поджигаете бумагу, она горит и нагревает этим масло до температуры самовоспламенения. В дальнейшем топливо нужно подливать маленькими порциями на протяжении всей эксплуатации прибора. Для регулировки интенсивности горения используйте поддувало.

Запомните: самодельная печь такой конструкции способна функционировать лишь на отработанном масле, заливать в нее солярку и тем более бензин строго запрещается!

Вполне очевидна разница между водным и воздушным обогревом. В данном случае, то есть при воздушном отоплении, помещение прогревается быстрее, но это не единственная причина огромной популярности печей на отработанном масле

Другой важной особенностью можно считать отличия в монтаже. Описанная нами конструкция требует лишь установки дымохода и топливного резервуара, в то время как водное оборудование требует немало сил и денег на установочные работы

Буржуйка

Буржуйка, или же печка прямого действия, является одной из самых простых конструкций. Она состоит из двух камер сгорания, соединяющей трубки и дымоотвода.

Самодельная буржуйка

Для создания буржуйки понадобятся два контейнера из металла. Можно сделать их самостоятельно при помощи сварки. Буржуйка может быть любой формы, но предпочтительней сделать овальные контейнеры, так как теплоотдача у них будет выше.

Конструкция буржуйки, работающей на отработанном масле

Из плотного листа стали необходимо сделать устойчивые ножки. Их следует приварить к нижнему контейнеру. Нижний бак будет использоваться для отработанного масла, поэтому стоит сделать его более крупных размеров, чем верхний. Сверху контейнера следует сделать небольшое отверстие для заливки топлива и розжига смеси. Обязательно сконструируйте заслонку, так как при использовании отработанного масла и процессе горения нижний бак должен быть полностью герметичным.

Следом на крышку нижнего контейнера размещается металлическая труба, которая будет соединять две части конструкции. В трубе должны быть проделаны небольшие отверстия для подачи воздуха. Таким образом, пары горючего будут смешиваться с кислородом. Труба должна быть расположена полностью вертикально.

После на конструкцию устанавливается контейнер для вторичного сгорания. Температура во втором баке значительно выше, так как в нем происходит горение газово-воздушной смеси. Желательно для удобства делать во втором баке съемную крышку.

Последнее, что необходимо для создания буржуйки – это присоединить дымоход к верхнему баку.

Сборочный чертеж буржуйки

Источник: http://www.tproekt.com/pecka-na-otrabotke-svoimi-rukami-certezi-videoinstrukcii-i-materialy-dla-izgotovlenia/

Печка на отработке своими руками: чертежи, видеоинструкции и материалы для изготовления

автор Сергей Соболев 2.5k Просмотров Мнений

Без отопления гаража или другого подсобного помещения порой не обойтись. А вот как его организовать – этот вопрос для большинства становится неразрешимым. Установка твердотопливных печей несложна, однако, они требуют приобретения дров, угля, что является проблемой в регионах, где нет лесов. Куда проще договориться с автосервисом, приобретать отработанное машинное масло за бесценок или вовсе даром – ведь утилизация тоже стоит денег. Мастера с радостью согласятся отдавать это топливо, при условии самовывоза. Сегодня поговорим о печках на отработке своими руками. Чертежи, видеоинструкцию мы предоставим, а значит, читатель без труда во всём разберётся.

Читайте в статье:

Что такое отработка, и как её использовать в отоплении

Отработкой называют моторное масло, которое отслужило свой срок в двигателе автомобиля и подлежит замене. Его сливают, меняя на свежее, а старое подлежит утилизации в специализированных сервисах – ведь вылить его на улицу нельзя.

Отработанное машинное масло используют в отопительных системах в качестве теплоносителя, однако, для подсобных помещений существует более простой вариант, который не требует больших затрат на монтаж магистралей и установку котла. Речь идёт о самодельной печи на отработке, в которой масло используется в качестве топлива. Может показаться, что сделать подобный агрегат сложно, однако, это заблуждение. Решается вопрос модернизацией – монтируется вставыш на отработке для печки. Эта работа под силу даже мастеру, который ни разу не сталкивался с подобными конструкциями. Но обо всём по порядку.

Принцип действия печки на отработке

Понятно, что если просто зажечь масло, помещение моментально наполнится едким дымом, и находиться в нём не будет возможности. Этот вопрос и решает вставыш – перфорированная труба. Разберёмся в принципе работы агрегата.

Простыми словами, к камере сгорания обычной печи добавляется вторая камера, которая соединяется с первой отрезком трубы. Масло, залитое в первую камеру, воспламеняется, но при этом копоти (по сути, несгоревшему топливу, которое и даёт основное тепло) деваться некуда, и оно устремляется через перфорированную трубу во вторую камеру (дровяную печь). Через отверстия смесь насыщается кислородом, который позволяет ей гореть. В результате внутри трубы возникает интенсивное горение, переходящее во вторую камеру, а уже оставшаяся копоть удаляется на улицу через дымоход.

Но понимать принцип работы – ещё полдела. Для того чтобы понять, как сделать печь на отработке, нужно учитывать множество нюансов, знать схему агрегата. К тому же сами отопительные устройства могут быть различных типов. Попробуем разобраться с этим вопросом.

Разновидности печек на отработанном машинном масле

Среди общей массы подобных агрегатов выделяют 3 основных вида:

  • печки открытого типа;
  • закрытого (капельного) типа;
  • устройства с наддувом.

Главное сейчас, чтобы читатель разобрался, какие конструктивные особенности есть у каждого из этих видов, и какими они обладают достоинствами и недостатками. Разберём каждый из них подробно.

Печь-буржуйка открытого типа: её особенности и недостатки

О простоте печки-буржуйки на масле-отработке мы говорили. Стоимость тоже будет достаточно низкой. Ещё одним преимуществом можно назвать автономность – от наличия или отсутствия электроэнергии его работа не зависит. Но… наверное, на этом плюсы этого вида и заканчиваются. А вот отрицательных качеств насчитывается куда больше. Среди них:

  1. При малейшем ухудшении тяги в дымоходе печка начнёт чадить внутрь помещения, а пламя будет затухать.
  2. Попавшая в масло любая жидкость вызовет разбрызгивание горящего топлива через отверстия дожигателя. Результат предсказуем. По этой причине отработку следует готовить перед тем, как залить в ёмкость, отфильтровывая воду или иные жидкости.
  3. Низкий КПД при высоком расходе горючего.
  4. Корпус агрегата тяжело поддаётся чистке от сажи.

Однако некоторые недостатки можно удалить, если применить некоторые конструкторские хитрости.

Печи на отработке закрытого капельного типа и их особенности

Этот вид имеет кардинальные конструктивные отличия от предыдущего. Перфорированный дожигатель размещается не снаружи, а внутри резервуара. Это может быть ёмкость, сваренная из трубы, листов железа или даже газового баллона. Это обеспечивает более высокую пожарную безопасность. Под дожигателем размещается чаша, на дно которой падают капли масла. Это обеспечивает малый расход отработки и повышение коэффициента полезного действия.

Минусом подобной конструкции можно назвать сложность её сборки. Дело в том, что собрать такой агрегат по чужим чертежам, соблюдая идеальные пропорции, вряд ли удастся. В любом случае понадобятся некоторые доработки в процессе эксплуатации.

Печка на отработке капельного типа может быть и такой

Печь на отработке с наддувом: нюансы изготовления

Принцип работы печи на отработанном масле с наддувом, изготавливаемой своими руками, мало чем отличается от предыдущего варианта. Особенностью является то, что в конструкцию включается вентилятор, обеспечивающий принудительную подачу воздуха. Также в схему монтируется обратный клапан, который исключает попадание продуктов горения в помещение в случае отключения вентилятора.

Материалы изготовления обогревателей на отработанном масле

Основным материалом для изготовления печи в гараж на отработке является металл, хотя некоторые утверждают, что в качестве перфорированного дожигателя удобно использовать асбоцементную трубу. Однако практика показывает, что подобный материал недолговечен, а значит, его использование нерентабельно.

Наиболее частым вариантом можно назвать масляную печку на отработке, выполненную из газового баллона, но нельзя сказать, что сложной является конструкция из труб различного диаметра. Основная задача здесь – правильный расчёт сечений труб как для резервуара, перфорированного дожигателя, так и для поддувала. При любом расхождении агрегат будет работать нестабильно. Именно поэтому опытные домашние мастера говорят, что такой обогреватель на отработанном масле придётся несколько раз переделывать, доводя до совершенства, даже если он выполнен по чётким чертежам.

Полностью защищённая печурка. Но даже такую не стоит оставлять без присмотра

Положительные и отрицательные качества различных видов печей на отработке

Независимо от типа печки, все они имеют как положительные, так и отрицательные качества. Рассмотрим их подробнее.

К достоинствам таких устройств относят:

  • неплохой обогрев закрытых пространств, к которым можно отнести гаражи, теплицы, бытовые постройки;
  • энергонезависимость (в случае монтажа печи без наддува);
  • простая эксплуатация;
  • небольшие габариты, позволяющие транспортировку агрегата;
  • дешевизна топлива;
  • возможность приготовления пищи;
  • отсутствие открытого пламени.

Однако у таких печурок присутствует и масса недостатков:

  • необходимость фильтрации отработанного масла;
  • дымоход, который требует частой чистки, должен быть не менее 4 м;
  • раскалённые поверхности весьма опасны;
  • специфический запах отработанного масла;
  • невозможность погасить пламя, вплоть до полного выгорания топлива;
  • пожароопасность при неправильной эксплуатации;
  • ощутимый гул в процессе работы.

Если в процессе сравнения достоинств и недостатков первая категория более существенна, то такой агрегат точно подходит домашнему мастеру.

Главная опасность использования таких устройств − воспламенение

Как сделать печку на отработке своими руками: некоторые советы и пошаговая инструкция

Как уже говорилось, изготовление подобного агрегата сложным назвать нельзя, однако, в любой, даже самой простой работе есть свои нюансы. Сейчас попробуем разобрать изготовление простейшей печки капельного типа из газового баллона. Для этого понадобится:

  • непосредственно сам газовый баллон;
  • труба диаметром 100 мм (2 м);
  • уголок 5×5 см (около 1 м);
  • стальной лист, толщиной 4 мм (около 50 см 2 );
  • автомобильный тормозной диск;
  • шланг из маслостойкой резины и хомуты под него.

Приготовив все необходимые детали, можно приступать к изготовлению.

Изготовление печки на отработке капельного типа своими руками: пошаговая инструкция

Для удобства читателя оформим пошаговую инструкцию в табличной форме.

Иллюстрация Выполняемое действие
Первым делом нужно в дне баллона высверлить отверстие для выхода остатков газа. Чтобы предотвратить искры, сверло необходимо смачивать маслом. Обороты дрели должны быть минимально возможными.
Теперь при помощи болгарки можно вырезать отверстия по заранее подготовленному чертежу (некоторые из них будут представлены ниже).
Из листовой стали вырезаем донце с отверстием. Вырезанную среднюю часть выбрасывать не стоит – она нам пригодится позднее.
Примерно так будет располагаться донце в нашей печке. Примеряем его и вытаскиваем снова – с ним ещё предстоит некоторая работа.
Следующий шаг – подготовка трубы. Высверливаем в ней отверстия для подачи воздуха. Это необходимо для нормальной работы агрегата.
Вот таким образом сваривается готовое донце с перфорированной трубой. Сварочные швы должны быть качественными. Если у домашнего мастера нет опыта работы со сварочным аппаратом, лучше обратиться за помощью к профессионалам.
А вот теперь пригодится вырезанная из донца середина. Её следует приварить к тормозному диску от автомобиля.
В итоге получится вот что. Теперь, прорезав небольшое отверстие и приварив кусок трубы, получим полноценную муфту.
Можно начинать сборку. Обратите внимание на патрубок справа. Именно по нему в печку будет поступать отработанное масло.
Снаружи монтируем кран и присоединяем к нему шланг из маслостойкой резины.
Сверху газового баллона ввариваем остаток трубы – это и будет отвод дымохода.
Остаётся лишь вывести трубу дымохода наружу из помещения.
Поднять дымоход на необходимую высоту. Обычно она составляет 4 м. Этого достаточно для обеспечения нормальной естественной тяги.

Печка на отработке своими руками: чертежи, видеоинструкции и некоторые хитрости

Разобравшись в общих чертах, каков алгоритм выполнения работ, перейдём к чертежам и видеоинструкциям. Начнём с той же печи из газового баллона.

Печь на отработке из газового баллона: чертежи для изготовления

Рассмотрим чертежи печи на отработке своими руками.

Ниже можно ознакомиться с видеоинструкцией изготовления подобного агрегата.

Видео и чертежи печи на отработанном масле с водяным контуром

Обогреватели с водяным контуром немного сложнее в изготовлении, однако, и эта работа под силу домашнему мастеру. Предлагаем ознакомиться с чертежами подобных агрегатов.

Видео, представленное ниже, поможет более полно понять алгоритм работ.

Котёл на отработке своими руками: чертежи и видеоинструкция изготовления

Естественно, что водяной контур подразумевает наличие котла. Именно о нём и пойдёт сейчас речь. Ниже представлены чертежи этой конструкции.

Ну и, конечно, видеоурок по изготовлению котла.

Как можно убедиться, чертежи горелок на отработке своими руками несложны, а значит, при наличии времени вполне можно попробовать собрать такой агрегат. Тем более, что затрат средств он практически не потребует.

Правила эксплуатации и обслуживания печей на отработанном масле

Для того чтобы эксплуатация подобных агрегатов была безопасной, редакция Seti.guru рекомендует соблюдать некоторые правила:

  1. Категорически запрещается допускать к розжигу детей.
  2. Нельзя использовать для розжига легковоспламеняющиеся жидкости, такие как ацетон или бензин. В результате вспышки паров можно легко получить ожоги.
  3. Не стоит использовать отработку с частицами воды. Это приведёт к пожару.
  4. Добавлять отработку до полного выгорания топлива.
  5. Использовать печь в помещении без необходимой вентиляции.
  6. Запрещается использование печи при её неправильной работе (агрегат коптит или его горение нестабильно).

Обслуживание таких устройств сводится к периодической чистке камеры сгорания от негорючих остатков и прочистке дымохода от сажи (не реже одного раза в месяц).

Несоблюдение основных правил приводит к печальным последствиям

Если же по какой-то причине у домашнего мастера нет возможности самостоятельно изготовить подобный агрегат, его вполне можно приобрести в специализированных магазинах или на интернет-ресурсах.

По какой цене можно купить печь на отработке на российском рынке

Рассмотрим, по какой стоимости можно приобрести подобные устройства. Цены указаны по состоянию на март 2018 года.

Thermobile AT 400

Euronord EcoLogic 180

Thermobile SB 80

Euronord EcoLogic 30

DanVex B 100

Марка, модель Мощность, кВт/ч Расход топлива, кг/ч Средняя цена (по состоянию на март 2018), руб.
27 4 260 000
80 7,2 102 000
11,5 9 680 000
16−43 1,4−4 70 000
94 8,7 425 000

Как можно убедиться, стоимость агрегатов заводского производства довольно высока. А значит, выгоднее потратить немного времени и сил, сделав подобное устройство своими руками.

Аккуратность при изготовлении – залог безопасной работы печи на отработанном масле

Подведём итоги

Прочитав сегодняшнюю статью, кто-то скажет, что проще купить печку на отработанном масле заводского производства. Однако стоимость таких агрегатов не каждому по карману. Изготовление же своими руками затрат практически не требует, что является огромным плюсом. Конечно, придётся идти методом проб и ошибок, но в итоге такая печь будет не только прогревать воздух в помещении. Также тепло будет и на душе от осознания того, что все работы были выполнены самостоятельно.

Надеемся, что изложенная сегодня информация была полезна нашему уважаемому читателю. Если у вас остались вопросы, мы будем рады на них ответить в обсуждениях ниже. Также будем благодарны, если вы поделитесь своим опытом – это поможет начинающим домашним мастерам. А напоследок предлагаем посмотреть короткий, но весьма информативный видеоролик по теме, который поможет научиться правильно разжигать подобные агрегаты.

Источник: http://seti.guru/pechka-na-otrabotke-svoimi-rukami-chertezhi-video

Смотрите также:
03.05.2020

Как демонтировать кондиционер своими руками Встречаются ситуации, когда требуется демонтаж системы кондиционирования. К примеру, вы запланировали капитальный ремонт, перенос кондиционера или переезд. Чтобы демонтировать сплит-систему, необходимо знать особенности данной...

03.05.2020

Печь из кирпича с котлом водяного отопления своими руками Для отопления дома с большой площадью, состоящего из нескольких комнат, стоит выбирать максимально экономичный вариант, например, печь с котлом. Современная кирпичная печь с водяным контуром дает возможность...

03.05.2020

Климат После того как произведен выбор водонагревателя, независимо от его типа, возникает вопрос связанный с его установкой. Здесь есть два пути: произвести установку водонагревателя самому или доверить ее специалистам. Второй вариант для большинства людей проще и...

Комментарии

Комментирование отключено.

Голосование

Как Вы узнали о нашем сайте?

Посмотреть результаты

Загрузка ... Загрузка ...
Форум
