Монтаж труб из сшитого полиэтилена своими руками

Способы монтажа труб из сшитого полиэтилена – варианты соединений

Все детали и оборудование систем водопровода и отопления имеют свой срок службы. Самым простым решением при создании таких систем будет использование пластиковых труб. При ремонте может появиться потребность в монтаже труб из сшитого полиэтилена. Главное при проведении таких работ, обладать необходимыми знаниями, понимать технологию проводимых работ, а также нюансы, которые могут в этом процессе возникнуть. О том, как соединить трубы из сшитого полиэтилена, и о других особенностях, и пойдет речь в этой статье.

Особенности материала

Полиэтилен производят путем полимеризации этилена. В процессе сшивки химический состав материала не меняется – такая технология значительно улучшает характеристики и возможности полиэтилена, то есть расширяются возможности применяемости готового изделия.

К важнейшим преимуществам таких труб можно отнести:

устойчивость к высоким температурам: без давления могут выдерживать до 200 ºC без изменения конфигурации;
высокая устойчивость к ударам, вплоть до температур до -50 ºC;
присутствие баланса между эластичностью и твердостью;
не боятся окисления;
трубы обладают отличной гладкостью и гибкостью, способны нейтрализовать механические вибрации и звуки;
не подвергаются воздействию химических веществ;
в материале не присутствуют тяжелые металлы;
способность материала легко сгибаться, не повреждаясь при этом;
малые габариты, небольшой вес, большой срок службы.

У подобных полимерных материалов есть свойство усадки, то есть, они могут принимать изначальную форму через определенный период после растягивания. К тому же, особые сложные инструменты для монтажа труб из сшитого полиэтилена не нужны.

Технология сшивки полиэтилена

Сшивка нужна для устранения одного из главных минусов материала – термопластичности. Благодаря такому процессу трубопровод из сшитого полиэтилена остается гибким, не меняя своей формы даже при температуре свыше 80 ºC.

Стоит отметить, что благодаря насыщению материала чистым углеродом, его плавление начинается только при достижении 400 ºC.

На технические характеристики изделия влияет метод сшивки, который бывает:

силановым;
пероксидным;
электронно-лучевым.

Первый метод подразумевает проведение реакции замещения. Для второго – смешивают сырье с ингибитором, а саму сшивку осуществляют под давлением. Третий способ заключается в проведении облучения, в процессе которого происходит изменение связей за счет замещения.

Зависимость видов труб от установки в различных местах

Инструмент для монтажа полиэтиленовых труб может немного отличаться в зависимости от области их применения. Для различных систем – отопления, подачи холодной или горячей воды, канализации – существуют разные условия передачи воды, поэтому и изделия в каждом конкретном случае будут отличаться.

К примеру, для подвода холодной воды, как правило, применяются однослойные трубы из сшитого полиэтилена сечением 16-20 мм, которые выдерживают до 95 ºC. Зачастую такие трубы производятся электронно-лучевым методом – эти изделия имеют доступную цену.

Для водопроводов с горячей водой нужны многослойные конструкции, так как температура, которую они должны выдерживать, находится в пределах 110 ℃, то есть, достаточно высокая. С этой целью, в подобных изделиях изнутри располагают слой сшитого полиэтилена, полученного пероксидным методом, в центре размещают алюминиевую прослойку, а сверху – еще один слой полиэтилена.

Благодаря наличию центральной алюминиевой прослойки, труба становится достаточно прочной в местах сгиба, чтобы не допустить попадания в нее кислорода. А вот внешний слой полиэтилена способен защитить трубу от ультрафиолетового излучения и повреждений механического характера. Сечение таких труб находится в диапазоне 16-63 мм. В случае с отопительными системами, можно также воспользоваться многослойными изделиями с параметрами 16-20 мм.

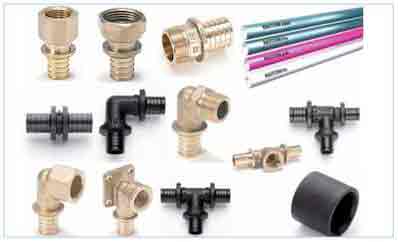

Разновидности фитингов

Производить изгибание труб из сшитого полиэтилена очень просто – для этого их нужно только прогреть строительным феном. Однако при монтаже системы могут понадобиться не только изгибы, но и стыковка отдельных кусков трубы – в данном случае применяют фитинги.

Различают такие виды фитинги по функциональному назначению:

тройники и крестовины;
угловые детали;
муфты;
заглушки;
сгоны.

В тех местах, где планируется сделать изменение направления трубопровода, обычно используют уголки. На прямолинейных участках для стыковки применяются муфты. Если требуется нарастить к готовому трубопроводу дополнительный участок, то используют сгоны. Предназначение тройников и крестовин – выполнение разводки трубопровода, а заглушки служат для закрытия торцов.

Вместе с тем, различают несколько видов материалов для фитингов:

поливинилхлорид;
полиэтилен;
полипропилен;
комбинированный материал.

Чаще всего используются латунные стыковочные детали. Соединять отрезки трубы одинакового сечения нужно прямыми фитингами, а разного диаметра – редукционными.

Методы стыковки труб из сшитого полиэтилена

Для монтажа труб из сшитого полиэтилена применяются три различных метода. При этом они отличаются типом используемых инструментов. Самой простой техникой монтажа трубопровода считается применение обжимных фитингов. Читайте также: «Как выполнить монтаж полиэтиленовых труб – последовательность действий, материалы и инструменты».

Системы, смонтированные таким способом, имеют такие преимущества:

требуется самый простой набор инструментов;
сборка труб осуществляется быстро и в любое время;
возможна укладка, как горячего, так и холодного водоснабжения.

Для второго способа используется специальный пресс для труб из сшитого полиэтилена и пресс-фитинги. Прелесть данного способа в том, что стыки получаются очень прочными, хотя и неразъемными. В данном случае работа основывается на способности сшитого полиэтилена восстанавливать форму после сжатия. При этом после прессовочных работ полимерные молекулы фитинга постепенно распрямляются и заполняют зазоры внутри детали, так что сцепка получается очень надежной.

Стоит отметить, что допустимые нагрузки для соединения компрессионными фитингами составляют 2,5 атмосферы, а для надпрессовочных – 5-6 атмосфер. Этот показатель следует учитывать при выборе способа монтажа трубопровода.

Самым сложным, но, в то же время, самым надежным способом монтажа фитингов на трубы из сшитого полиэтилена, считается сварной метод. Однако для его осуществления нужен опыт и специальное оборудование.

Техника крепления фитингов компрессионного типа

Для работы с деталями такого типа вам понадобятся два гаечных ключа и секатор.

Сборка труб из сшитого полиэтилена в единый трубопровод с помощью компрессионных фитингов выполняется в несколько шагов. На первом этапе, на торце трубы помещают обжимную гайку. Ее резьба должна быть обращена к соединителю. Следующим фиксируют разрезное кольцо, установив его так, чтобы отступ от среза трубы до края кольца составлял 1 мм.

В конце участок трубы из сшитого полиэтилена, с надетой на него гайкой и кольцом, до упора насаживают на штуцер фитинга. После этого гаечными ключами плотно затягивают обжимную гайку. Обратите внимание, что перед надеванием трубы на данный фитинг, его не нужно разбирать или удалять фаску. Единственная предосторожность при работе с этими элементами заключается в контроле усилий при затягивании гаек, чтобы труба не деформировалась.

Стыковка труб опрессовочными соединениями

Крепление трубных изделий на пресс-фитингах требует наличия следующих инструментов:

пресс для обжимки фитинга;
секатор или ножницы для резки трубы;

расширительный пистолет с набором насадок.

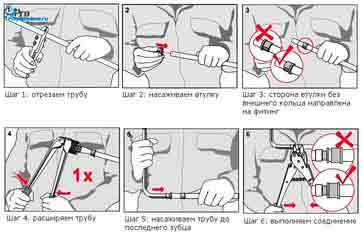

Прежде всего, выполняется нарезка труб. Очень важно, чтобы срезы были гладкими и ровными, без заусенцев – для этого пригодятся специальные ножницы.

На подготовленный край помещают гильзу, которая впоследствии будет подвержена опрессовке. Обратите внимание, что надеть гильзу нужно до проведения работ по расширению края – в противном случае, она уже не налезет.

Следующим этапом будет расширение входного отверстия трубы на несколько миллиметров специальным пистолетом с насадкой нужного размера. В расширенный вход вставляют штуцер фитинга, облегчив себе работу специальной смазкой, входящей в комплект.

На последнем этапе гильзу на трубах из сшитого полиэтилена фиксируют специальным прессом. Тут тоже нужно быть осторожными, чтобы не деформировать стыковочный узел.

Что еще важно знать о монтаже труб из сшитого полиэтилена

Прежде чем начинать монтаж труб рехау, нужно составить схему. Такой чертеж позволит правильно произвести расчеты необходимого количества материалов, то есть, полиэтиленовых труб, переходников и фитингов. Кроме того, у вас будет возможность подготовить инвентарь.

Чертеж даст вам возможность правильно нарезать трубы на куски нужного размера. Чтобы убедиться в том, что все будет сделано правильно, нарезанные части трубопровода можно расположить на полу в нужном порядке, сверяясь со схемой.

Обратите внимание, чтобы все стыкуемые элементы были размещены параллельно. Любые сдвиги и перекосы при стыковке элементов труб и фитингов могут грозить утратой герметичности и нарушением прочности соединения.

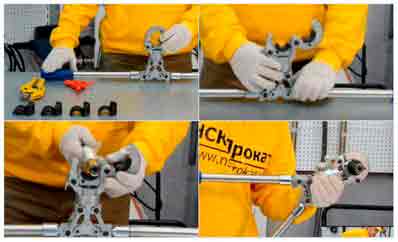

Правильно оперировать прессом для труб из сшитого полиэтилена следует таким образом:

инструментом захватывают соединение целиком;
для выполнения опрессовки рычаг переводят в верхнее положение;
надвигают гильзу до фланца фитинга, сведя рукоятки эспандера;
после работы рычаг возвращают в исходное нижнее положение;
приводят инструмент в первоначальное положение, сдвинув рукоятки вместе и резко подняв подвижную часть на 90°.

Стоит отметить, что соблюдение правил техники безопасности является обязательным при работе с оборудованием для сборки труб. В частности, речь идет о применении средств для защиты рук и глаз.

При наличии некоторого опыта и необходимых инструментов, справиться с укладкой и опрессовкой труб из сшитого полиэтилена можно и самостоятельно. Однако при монтаже конкретной системы следует знать, какой именно материал и способ монтажа к ней применим.

Источник: http://trubaspec.com/montazh-i-remont/sposoby-montazha-trub-iz-sshitogo-polietilena-varianty-soedineniy.html

Инструмент для монтажа труб из сшитого полиэтилена и технология выполнения работ

При организации индивидуального водоснабжения и современных отопительных систем все большее применение находят трубы из синтетических материалов, основными из которых является полипропилен, металлопластик и полиэтилен двух типов: низкого давления (ПНД) и сшитый (PEX). При устройстве трубопроводной магистрали из последнего вида используют специализированный инструмент для монтажа труб из сшитого полиэтилена и технологии, отличные от работы с похожими материалами.

Монтаж трубопроводной линии из сшитого полиэтилена несложно провести своими руками при наличии нужного инструмента после изучения технологии стыковки. При этом полезно знать свойства PEX полиэтилена и области его применения.

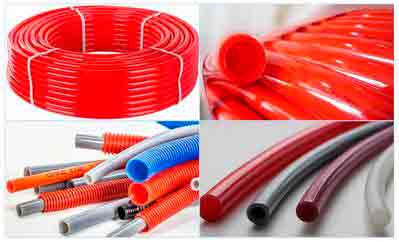

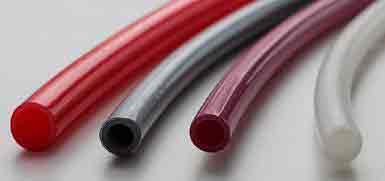

Рис. 1 Внешний вид изделий из сшитого полиэтилена

Технология производства труб из сшитого полиэтилена

Обычный полиэтилен имеет низкую термостойкость, поэтому находит применение в быту только при организации холодного водоснабжения. Современные технологии, которые называют сшивкой, позволили получить из полиэтилена материал с более высокими техническими характеристиками под условным обозначением PE-X (PE – PolyEthylene, X – Cross-linked).

Изменение параметров достигается выбиванием атомов водорода из полиэтиленовых молекул с их дальнейшей поперечной сшивкой в трехмерную сетку следующими химическими и физическими способами:

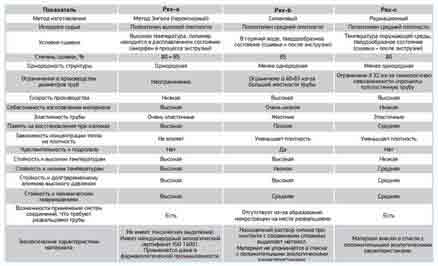

Пероксидный (PE-Xa). Методика заключается в перемешивании полиэтиленовых гранул и пероксидов с дальнейшим нагревом смеси до высокой температуры.
Силановый (PE-Xb).При данной обработке полиэтиленовую заготовку пропускают через ванну с силаном и катализатором, в результате чего молекулы водорода замещаются силаном. Метод отличается равномерностью сшивания по всему сечению изделия.
Электронный (PE-Xc). Высокопроизводительный способ, при котором удаление водорода из молекулярной решетки происходит путем бомбардировки его структуры электронами при рентгеновском излучении. Недостаток данного способа – неравномерная структура материала с более высоким процентом сшивки молекул на наружной поверхности.
Азотный (PE-Xd). Редко используемый из-за малой эффективности метод обработки полиэтилена азотными радикалами.

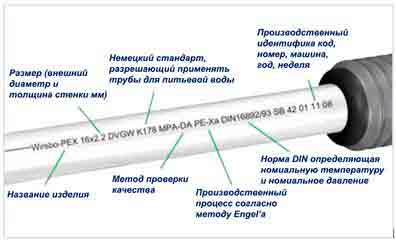

Рис. 2 Маркировка PE-X

Обычно метод сшивания указывается на маркировке изделия, лучшими считаются марки, изготовленные по технологии А, типы В и С имеют ограничения в использовании, связанные с их прочностными и пластическими характеристиками.

Стандартный технологический процесс производства PE-X состоит из следующих этапов:

Расплавленный гранулированный полиэтилен вместе с красителем, прессом выдавливается через кольцевое отверстие экструдера, образуя цилиндр необходимого сечения.
Если изделие предназначено для отопительных систем или теплых полов, его поверхность обрабатывается спиртовым раствором этиленвинила, в результате чего образуется пленка, препятствующая диффузии кислорода.
Конечной стадией процесса производства является обработка изготовленной трубной поверхности по одной из приведенных выше методик, при этом молекулы сшиваются с разной степенью эффективности.

Основные технические характеристики труб из сшитого полиэтилена

Трубы из сшитого пластика широко используют в быту при:

Монтаже линий и элементов систем отопления.

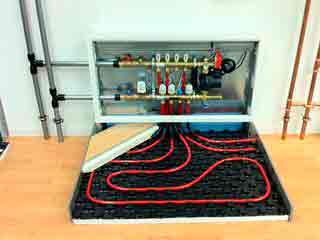

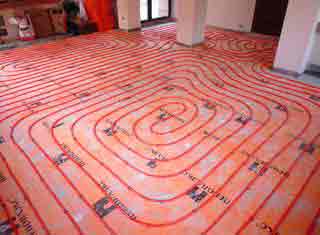

Устройстве теплых полов под стяжкой.
Подключении радиаторов отопления при переноске.

Рис. 3 PE-X – свойства материала

Широкое применение полиэтиленовых труб, изготовленных способом сшивания, обусловлено их следующими свойствами:

В отличие от обычного полиэтилена, который рассчитан на работу под давлением с температурой жидкости, не превышающей 40 С., PEX могут длительное время функционировать в системах с температурой воды до 95 С. Максимальная рабочая температура, которую выдерживают трубопроводные линии из РЕХ, зависит от способа изготовления и может достигать 120 С.
Материал легче стали в 8 раз.
Гладкая поверхность внутренних стенок уменьшает потери давления в трубопроводе, на них не образуется накипь.
Многие марки PEX способны работать при давлениях до 20 бар.
Магистраль из сшитого полиэтиленового трубопровода поглощает вибрации от работающего оборудования (компрессионных электронасосов) и шумы от проходящего водного потока.
РЕХ устойчив к воздействию большинства агрессивных химических веществ, число которых достигает 200 наименований.
Срок службы РЕХ составляет 50 лет при эксплуатации в режиме 90 С./7 бар. или 70 С./11 бар.
Материал устойчив к коррозии, не выделяет в протекающую жидкость вредных токсинов и химических веществ во всем диапазоне рабочих температур.
Пластичность позволяет монтировать трубопровод с минимальным радиусом изгиба в 6 диаметров.
РЕХ не теряет своих свойств при замерзании жидкости внутри.
Поверхность, покрытая слоем поливинилэтилена (EVON), препятствует диффузии кислорода.
Трубопровод из РЕХ легко монтируется своими руками с помощью простых механических приспособлений.
Изделия обладают обратной усадкой, то есть принимают начальную форму в случае пластической деформации.

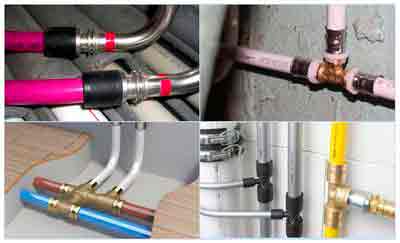

Рис. 4 Примеры соединения труб из сшитого полиэтилена

Обладают ли изделия из PEX недостатками

Сшитый пластик имеет недостатки, которые производитель устраняет на стадии производства, основные из них:

Высокая кислородопроницаемость. Правилами технической эксплуатации нормируется содержание в воде, циркулирующей в сетях отопления, кислорода. Его наличие в жидкости приводит к окислению металлических изделий в результате взаимодействия, из-за чего образуются оксиды металлов (ржавчина), приводящие к ускоренному разрушению металлических частей. Поэтому при производстве PEX покрывают диффузионным слоем из синтетических компонентов, препятствующих поступлению кислорода в воду.
PEX боится воздействия ультрафиолетового излучения. Для защиты его окрашивают на стадии изготовления и эксплуатируют внутри помещений.
Для монтажа трубопровода требуется приобретение соединительных фитингов и специализированного инструмента, что с экономической точки зрения довольно накладно, как и стоимость 1 погонного метра труб, составляющая около 0,7 у.е.

Особенности соединения сшитых полиэтиленовых труб

Основная технология стыковки полиэтиленовых труб – использование фитингов. При этом существуют 3 основных метода стыковки труб – компрессионный (обжимной), прессовый (пресс-фитинги, обжимные кольца) и напрессовочный (надвижные гильзы).

Сущность компрессионного способа состоит в обжимании фитинга, помещенного внутрь трубы, с помощью металлического кольца с прорезью на поверхности, которое сжимается накидной гайкой. Технология является универсальной и широко используется для соединения ПНД и металлопластиковых труб.

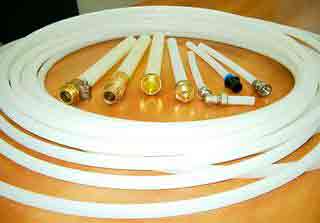

Рис. 5 Виды фитингов

Благодаря своей пластичности для монтажа РЕХ разработана спецтехнология напрессовки, при которой фитинг вставляется в механически расширенное гнездо на конце трубы. Помимо того, что после установки фитинга пластик автоматически сжимается вследствие своей молекулярной памяти, обеспечивая прочную и герметичную фиксацию, сверху на соединение механическим методом натягивается металлическая гильза, обеспечивающая очень надежную фиксацию.

Прессованием фиксируют фитинги, специально изготовленные для запрессовки на наружной трубной поверхности или расположенные внутри стенок, в последнем случае их зажим происходит наружными зажимными кольцами.

Почему сшитый полиэтилен не сваривается

В отличие от полипропилена, который легко сваривается паяльником для сварки полипропиленовых труб в домашних условиях, сварка полиэтилена любого вида в быту не применяется из-за высокой стоимости оборудования и непрактичности.

Сварочная технология используется для состыковки промышленных и магистральных труб большого диаметра из полиэтилена низкого давления (ПНД), при этом применяют две методики сварки полиэтиленовых труб: электромуфтовая сварка при помощи пластиковых электросварных муфт или стыковая сварка, сварное сопряжение под давлением после расплавления трубных концов специализированным стыковым сварочным аппаратом.

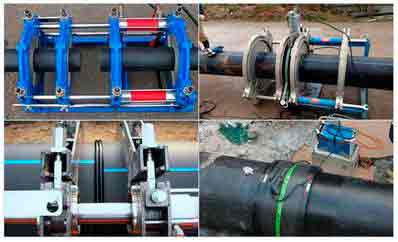

Рис. 6 Особенности соединения труб ПНД большого диаметра сваркой

Электросварные муфты для сваривания ПНД имеют высокую стоимость, к тому же для их использования требуется дорогостоящий прибор, обеспечивающий прохождение электрического тока с заданными параметрами. Во втором, более «дешевом» способе, помимо использования паяльного диска с электронным прибором, задающим температуру и время его нагревания, трубы помещают в массивную конструкцию, позволяющую соединять их нагретые концы под давлением.

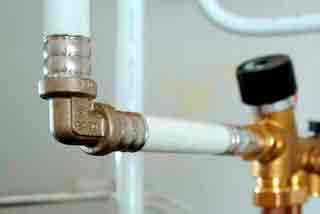

Соединение PEX с помощью пресс-фитингов

Стыковка пластиковых труб пресс-фитингами аналогична производству данных операций с изделиями из металлопласта и выполняется в следующей последовательности:

Обрезают трубные концы ножницами-секаторами и снимают внутреннюю фаску разверткой.
В стандартные пресс-клещи вставляют насадку нужного размера, наиболее распространенные наружные диаметры – 16, 20, 25 и 32 мм.
Разводят рукоятки инструмента на 180 градусов и открывают его головку, после чего в ее пазы вставляют две половинки пресс-насадок, их закрепляют кнопочным фиксатором.
Одевают пресс-фитинг поверх трубы до упора (его расположение и точность установки можно посмотреть в контрольном окошке).
Раздвигают рукоятки инструмента на 180 градусов, открывают замок, вставляют пресс-фитинг и сдвигают рукоятки, для чего прилагают определенные усилия.
После совмещения ручек прибора обжимку пресс-фитинга в системах с опрессовкой можно считать завершенной.

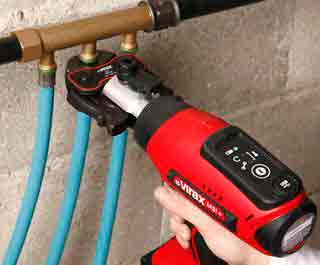

Рис. 7 Фрагменты видео установки пресс-фитингов

Следует отметить, что данная методика рассчитана на жесткие трубопроводы, так как пресс-фитинг помещается и обжимается снаружи трубной поверхности, поэтому ее использование для монтажа эластичных PEX практически не применяется.

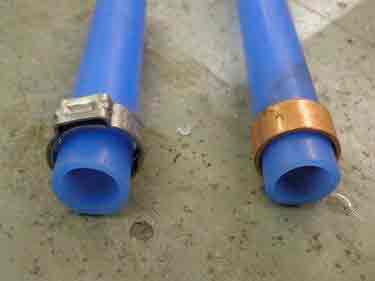

Опрессовка

В отличие от предыдущего метода, фитинг вставляется внутрь трубы, а его контакт со стенками происходит при помощи обжимного кольца, операцию производят в таком порядке:

Ножницами-секаторами обрезают трубные концы под углом 90 градусов к центральной оси.
Калибратором обрабатывают конец, придавая ему круглую форму, выравнивая края и снимая с внутренней стороны фаску, образованную после обрезки. В случае отсутствия калибратора для снятия фаски можно воспользоваться наждачной бумагой.
Вставляют в трубу штуцер фитинга до упора и надевают на ее конец обжимную муфту.
С помощью ручных или электрических пресс-клещей производят обжимание муфты, которая по окончании проводимых работ должна иметь углубления в виде колец правильной формы.

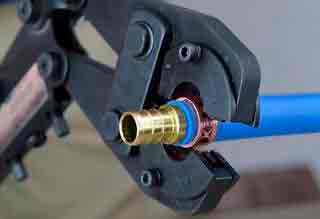

Рис. 8 Опрессовка

Данный технологический процесс хотя и может теоретически использоваться для крепления фитингов в PEX видах, обеспечивает менее надежный контакт, чем специально разработанная методика для состыковки друг с другом сшитых полиэтиленовых труб.

Напрессовочный метод

Наиболее правильная методика монтажа труб из сшитого пластика, при которой в полной мере используется такие качества материала, как гибкость и молекулярная память. При работах на трубу одевают гильзу и запрессовывают штуцер фитинга в трубном отверстии.

Соединение отличается самой высокой степенью герметизации в отличие от рассмотренных выше методов, обеспечивает высокую надежность трубопровода. Технология состоит в развальцовке трубного края, после чего в него вставляется фитинг компрессионного типа. Его крепление происходит при помощи металлической гильзы, которая натягивается сверху на трубу в место расположения штуцера.

Рис. 9 Компрессионный способ соединения труб PE-X

Соединение труб посредством компрессионных (обжимных) фитингов

Метод не требует специализированного инструмента и является основным способом соединения труб ПНД малого диаметра, широко применяемых для организации индивидуального водоснабжения в быту. Если для стыковки ПНД используются пластиковые фитинги, то металлопластик или сшивной полиэтилен состыковывают при помощи арматуры из металла, при этом не требуется дорогостоящий сантехнический инструмент, достаточно разводного или обычного ключа.

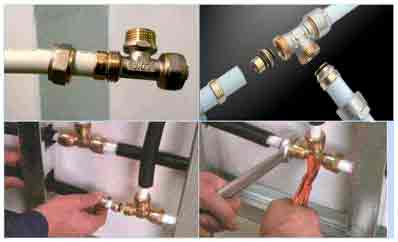

Технология монтажа с использованием муфт компрессионного типа состоит из следующих этапов:

На пластиковую трубу одевается обжимная гайка с конусом внутри и разрезное кольцо (иногда в системе присутствует резиновая прокладка), после чего в нее вставляется специальный компрессионный фитинг.
При помощи разводного ключа накидная гайка с кольцом до упора прикручивается к фитингу через его наружную резьбу, в результате чего происходит сжатие разрезного кольца и соответственно трубной поверхности. Это обеспечивает прочную и надежную фиксацию фитинга, дополнительную изоляцию обеспечивают резиновые кольца, которые одеваются на штуцер.

Преимуществом технологии является возможность разборки, к недостаткам относят необходимость обслуживания – накидная гайка в процессе эксплуатации может откручиваться, тем самым ослабляя контакт.

Данный недостаток является довольно существенным и ограничивает использование данной технологии в системах отопления и горячего водоснабжения в случаях, если к муфтам невозможен прямой доступ.

Рис. 10 Специальный инструмент для сшивки трубопроводов из PE-X

Инструмент для монтажа труб из сшитого полиэтилена и методика производства работ по стыковке PEX

Основной технологией соединения сшитых полиэтиленовых труб является напрессовка наружной гильзы на место расположения вставленного фитинга. Для проведения данных работ промышленность выпускает ручной механический инструмент, также в продаже имеются его электрические аналоги, уменьшающие время монтажа.

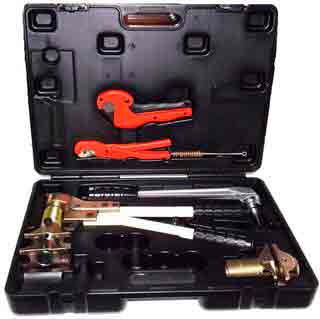

Инструмент для монтажа труб из сшитого полиэтилена

Для соединения своими руками PEX потребуется следующий инструмент:

Секатор. Используется для ровной обрезки трубных концов под прямым углом.

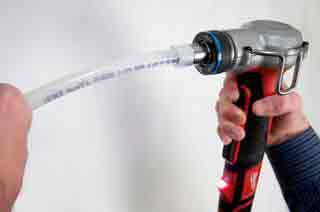

Эспандер (Расширитель). Расширитель для труб из сшитого полиэтилена предназначен для развальцовки их концов до размеров, создающих удобное посадочное гнездо для фиксации фитинга.
Пресс. Гидравлический пресс служит для задвижки гильзы в место установки фитинга.
Насадки. Для работы с трубами диаметром 16, 20, 25, 32 мм. используются специальные насадки для пресса и расширителя.
Смазка. Ее использование облегчает вставку штуцера в расширенное гнездо.

Рис. 11 Детали для напрессовки

Подготовительные работы – рекомендации

Перед проведением работ приобретают необходимые фитинги и инструмент с учетом того, что качественное и надежное соединение может быть выполнено только при использовании труб, фитингов и инструмента от одного производителя.

Иногда, при длительном хранении РЕХ в бобинах, они теряют свою форму – вернуть им первоначальный вид можно путем нагревания. Для этого используют бытовой фен, прогревая деформированный участок горячим воздухом – спустя некоторое время нагретая поверхность возвращается в первоначальное состояние.

Порядок выполнения монтажных работ

Монтажные работы по подключению фитингов к PEX, посредством которых происходит их стыковка, состоят из нескольких простых операций:

С помощью специальных ножниц обрезают трубу нужного размера, следя за тем, чтобы срез был выполнен под прямым углом относительно центральной оси.
Надевают гильзу и расширяют трубный конец, при необходимости используя нужные насадки с необходимым диаметром.
Вставляют фитинговый штуцер в посадочное гнездо, используя мыльный раствор или смазку, но обычно для надежности крепления обходятся без этих вспомогательных материалов.
При помощи ручного эспандера или электрического пресса надвигают гильзу на место установки штуцера.

Рис. 12 Этапы выполнения работ по закреплению фитинга в РЕХ

Для получения надежного и герметичного стыка в сшитых полиэтиленовых трубопроводах используют инструменты из расширителя и пресса, позволяющие надежно фиксировать фитинги, с участием которых происходит монтаж элементов в линии. При работах применяют расширитель с насадками для разных диаметров трубы и гильзу, которую надвигают на место установки штуцера, для проведения операции по перемещению гильзы используется специальный пресс.

Источник: http://montagtrub.ru/instrument-dlya-montazha-trub-iz-sshitogo-polietilena-tehnologiya-vyipolneniya-rabot/

Монтаж и соединение сшитого полиэтилена

Коммуникации из сшитого полиэтилена набирают популярность с каждым днем, ведь этот сравнительно дешевый материал имеет массу полезных свойств: трубы PEX прочные и в то же время гибкие, не боятся высоких температур, химически активных веществ и гниения, имеют очень долгий срок службы. При этом немаловажную роль в надежности трубопровода играет правильное соединение его элементов. Монтаж сшитого полиэтилена хотя и не сложен, но имеет свои особенности и нюансы, знание которых поможет вам выполнить его без проблем своими руками.

Особенности соединения элементов PEX

Материал PEX – это тот же термопластичный полимер, поэтому для соединения элементов из него вполне годятся способы монтажа полиэтиленовых элементов других видов. Разница заключается в том, что его эластичность позволит сделать фитинговые соединения более герметичными, а сварочные операции потребуют значительно более высоких температур.

Способы соединений

Существуют следующие три варианта решения задачи, как соединить сшитый полиэтилен:

Компрессионными (обжимными) фитингами, при котором сам набор инструментов и монтажные работы будут наиболее простыми. Этот способ может использоваться для устройства как «холодных», так и «горячих» систем, имеет возможность легкого демонтажа в любой необходимый момент.
Напрессовочными фитингами (пресс-фитингами) получают неразъемное, но очень надежное соединение отрезков труб. В этом случае используется способность сшитого полиэтилена к восстановлению формы после деформации: распрямляющиеся после прессования на фитинге полимерные молекулы полностью заполняют специальные углубления и зазоры, создавая надежное герметичное соединение.
Электросварными фитингами для сшитого полиэтилена пользуются очень редко, так как этот способ требует специального сварочного оборудования и навыков работы. Сварочный способ дает очень прочные и надежные соединения труб для использования в различных системах.

ВНИМАНИЕ! При выборе способа соединения труб необходимо учитывать давление, которое предполагается в будущей системе, так как компрессионные фитинги выдерживают не более 2,5 атм, напрессовочные – до 5-6 атм, а сварные почти аналогичны монолиту.

Инструменты

Для монтажных работ с трубами PEX потребуются следующие инструменты и материалы:

Гаечные ключи,
Нож-секатор,
Пресс ручной либо гидравлический (для работы с пресс-фитингами),
Расширители необходимых диаметров,
Сами фитинги в полной комплектации.

Подготовка

В работе с трубами из сшитого полиэтилена следует помнить, что:

Желательно выполнять соединительные работы только на выходах тройников коллекторов. Это обеспечит большую надежность системы, тем более что при необходимости создания поворотов трубы PEX очень хорошо гнутся.
При покупке фитингов нужно отдавать предпочтение тем, которые предназначены именно для сшитого полиэтилена,
Водопроводы обязательно должны иметь защиту: для холодного водоснабжения от конденсата, а для горячей воды – от нежелательных потерь тепла,
Неплохо еще до монтажа трубопроводов предусмотреть теплоизоляционные прокладки и подложки.

ВАЖНО! Перед монтажом труба PEX фиксируется специальными скобами, так как из-за высокой эластичности плохо сохраняет приданную ей форму.

Инструкция к монтажу

Монтаж трубопровода в каждом из методов соединения включает следующие этапы:

Компрессионный способ

Сначала на открытый срез трубы надевается обжимная гайка, резьба которой должна быть обращена в сторону соединителя.
Далее натягивается и фиксируется разрезное кольцо с таким расчетом, чтобы срез трубы оказался от него на расстоянии 1 мм.
Затем конец трубы вместе с обжимной гайкой и кольцом натягивается на штуцер фитинга очень плотно, до упора.
При помощи двух гаечных ключей плотно затягивается (но не перетягивается во избежание повреждения трубы и резьбы фитинга) обжимная гайка.

ПРЕДУПРЕЖДЕНИЕ! Перед натягиванием трубы на фитинг он ни в коем случае не разбирается, а также не проводится никаких дополнительных действий (снятие фаски и т.п.)

Напрессовочный способ

Сначала на трубу надевают зажимную пресс-гильзу.
Затем конец трубы растягивается специальным инструментом (расширителем) до придания ему несколько большего диаметра и возможности свободного надевания на штуцер фитинга: расширитель вводится в трубу, его ручки натягиваются до упора и придерживаются так несколько секунд.
Теперь можно легко натянуть срез трубы на штуцер фитинга плотно до упора.
Полученную конструкцию следует ненадолго зафиксировать в полученном положении. Благодаря свойству памяти формы через несколько минут отрезок трубы, натянутый на фитинг, «сядет» на него максимально плотно.

Электросварочный способ

На срез трубы надевается электросварная муфта.
К клеммам сварного фитинга подключается специальный сварочный прибор.
С прибора подается напряжение на внутреннюю спираль фитинга, которая разогревает до плавления все его составные элементы и срез трубы (до температуры не менее 170-ти 0 C).
После отключения сварочного прибора и остывания полиэтилена получается прочное соединение, выдерживающее давление 10-12 атм и более.

ВНИМАНИЕ! Если у вас нет опыта в работе с полиэтиленом, то даже при большом желании выполнить все самостоятельно будет надежнее предоставить это дело специалистам.

Источник: http://propolyethylene.ru/shitiy/montaj.html

Самостоятельный монтаж труб из сшитого полиэтилена

Ежедневно растет популярность низкотемпературных отопительных систем, что вызвало повышение спроса на недорогие трубы из специально обработанного полиэтилена. Монтаж труб из сшитого полиэтилена легко выполнить самостоятельно, без применения уникальных инструментов и материалов.

Схема монтажа трубы из сшитого полиэтилена.

Отопительная система находится практически в каждом доме. Каждый тип оборудования охарактеризован определенным эксплуатационным сроком, по истечении которого необходимо его заменить либо ремонтировать. Малейшие деформации, протекания или повреждения могут привести к простою и неисправности всей полноценной системы. Благодаря использованию труб, основой для которых стал сшитый полиэтилен, можно в значительной мере продлить срок службы любой из отопительных систем и выполнить замену компонентов в самые сжатые сроки, без привлечения редких инструментов и навыков.

Впервые подобные материалы начали использовать около 40 лет назад. На протяжении этого времени технология производства прочных труб завоевала популярность во многих европейских странах. В данный момент около половины всех конструкций водоснабжения и отопления функционируют с такими трубами.

Ещё по теме Утепление деревянных стен своими руками

Преимущества

Таблица видов и размеров труб из сшитого полиэтилена.

У данного вида труб есть масса преимуществ. Они обладают высокой степенью усталостной прочности, в том числе и во время использования при предельных рабочих температурах (больше 90 градусов). Еще одно положительное качество — стабильность формы. При условии, что прилагаемая нагрузка будет отсутствовать, эти трубы не будут деформироваться, при t до 200 градусов включительно.

Особенностью полиэтиленовых труб является ударная вязкость и высокая степень ударной прочности в участках совершения надрезов, в том числе и при t ниже -50 градусов. Трубы из этого материала чрезвычайно устойчивы к образованию трещин, отличаются уравновешенным сочетанием гибкостных и прочностных характеристик, коррозионной устойчивостью и стойкостью к влиянию химически активных веществ. Многие отдают предпочтение трубам из полиэтилена из-за того, что они не содержат тяжелые металлы и галогены.

Эксплуатация гарантирует, что при t рабочей среды выше 90 градусов и условиях стабильного внутреннего давления около 9 бар они прослужат более 15 лет. Использование при аналогичном уровне давления и постоянной температуре около 70 градусов увеличивает их эксплуатационный срок до 50 лет.

Поперечные связи, которые составляют сшитый полиэтилен, позволяют трубам значительно лучше воспринимать воздействие низкой температуры.

Схема трубы из сшитого полиэтилена.

По сравнению со стандартным полиэтиленом данный материал в гораздо меньшей степенью обладает склонностью к ломкости и может эксплуатироваться в зависимости от уровня воздействующей нагрузки в температурном промежутке от -120 до +120 градусов. Механические свойства труб из сшитого полиэтилена напрямую зависят от того, какая температура на них воздействует.

При сшивании полиэтиленовых труб в значительной степени понижается кристалличность материала, что придает ему высокую гибкость и устойчивость к многократным изгибам.

Сшитый полиэтилен устойчив к воздействию ароматических, алифатических растворителей и хлорированных углеводородов. Если на него будут воздействовать труднолетучие органические соединения (типа жиров, воска или масел), труба из данного материала может несколько набухнуть.

Одним из явных преимуществ полиэтиленовых труб является наличие у них памяти. После небольших деформаций они легко возвращают себе прежнюю форму. Такие свойства могут стать незаменимыми в системах, в которых наблюдается нерегулярная подача воды.

Небольшие габариты данного вида труб делают их легкими и практичными в монтаже. Благодаря своему компактному размеру они не занимают много пространства даже в малогабаритном помещении.

Недостатки

Схема соединения трубы из сшитого полиэтилена.

К немногочисленным недостаткам сшитого полиэтилена можно отнести его горючесть, вызванную свойствами полимера, созданного на чистой углеводородной основе. При воздействии на него температуры больше 400 градусов сшитый полиэтилен теряет форму и начинает стекать каплями. Распадаясь, он образует чистую воду и углекислый газ. Как известно, данные вещества не являются ядовитыми и не вызывают коррозии.

Негативно воздействуют на трубы из сшитого полиэтилена некоторые сильные окислители — азотная кислота или галогены, приводящие к разъеданию материала. Если воздействовать на трубы моющими средствами, присадками и стандартными антифризами, на них не будут образовываться трещины.

К минусам изделий из сшитого полиэтилена можно отнести некоторые особенности. Например, латунные фитинги не должны контактировать напрямую с материалами стяжки или штукатуркой. Контакт этих материалов приводит к нарушению нормальной эксплуатации или коррозии.

Соединение фитингами

Схема соединения труб зажимными фитингами.

Монтаж изделий, материалом для которых стал сшитый полиэтилен, реализуется посредством двух способов — с применением напрессовочных или с компрессионных фитингов.

Инструмент для монтажа должен включать в себя соответственно тот или иной тип фитингов. Крепежные детали компрессионного типа считаются наиболее простыми при монтаже и могут использоваться как при монтировании трубопроводов с горячей водой, так и в системах холодного водоснабжения.

Инструмент для монтажа:

гаечные ключи;
разрезное кольцо;
обжимная гайка;
компрессионный фитинг;
нож-секатор.

Схема герметизации стыка труб.

Этих инструментов будет вполне достаточно для того, чтобы соединить между собой две трубы. Так, в первую очередь на конец одной трубы следует со стороны соединителя надеть обжимную гайку. После нее необходимо зафиксировать разрезное кольцо таким образом, чтобы его край был расположен на расстоянии 1 миллиметра относительно к срезу трубы. Она должна насаживаться на штуцер фитинга максимально в упор. Никаких дополнительных действий, в том числе снятия фаски, выполнять не нужно. Обжимная гайка должна быть прикручена при помощи гаечных ключей.

В момент затягивания гайки следует проявлять осторожность и не прилагать много усилий, так как это может привести к прорезыванию.

Зафиксировать трубы на поверхности стен или пола в доме (при сооружении системы отопления с холодной водой) можно при помощи методики прокладывания техникой клипс. При таком способе монтажа зафиксировать трубы можно где угодно.

Установку водопровода можно выполнить самостоятельно, но желательно периодически консультироваться с профессионалами. Всегда присутствует в большой степени риск нанести разного рода повреждения, негативно сказывающиеся на работоспособности всей установки. Если монтаж и подключение будут выполнены правильно, дальнейшее их техническое обслуживание на случай неисправности либо других проблем будет протекать значительно быстрее и легче.

Монтаж

Формула расчета веса трубы.

Напрессовочные фитинги, применяющиеся с изделиями из сшитого полиэтилена, дают возможность надежно между собой соединить две водопроводные трубы. Стоит учитывать, что после соединения эти трубы окажутся неразъемными. Для реализации монтажа труб таким путем понадобится применение пресс-инструмента.

Инструмент для монтажа труб:

расширитель соответствующего диаметра;
ручной или гидравлический пресс;
зажимная неразрезная гильза;
напрессовочный фитинг.

Для того чтобы выполнить надежное соединение труб с прессовыми фитингами, следует зажимную неразрезную гильзу надеть на трубу. После этого в нее вставляется до упора расширитель соответствующего диаметра. Равномерно следует свести до упора рукоять расширителя и зафиксировать в такой позиции ее на несколько секунд. Далее в трубу необходимо вставить штуцер фитинга до самого упора. Издедлия, выполненные из сшитого полиэтилена, благодаря своей молекулярной памяти быстро поддаются обратной усадке, и по прошествии нескольких минут трубу с фитинга снять будет практически невозможно. Для того чтобы запрессовать фитинг на гильзу, необходимо воспользоваться ручным или гидравлическим прессом.

Эксплуатация труб

Обогрев труб при помощи кабеля.

Наиболее явным преимуществом данного вида труб является то, что они не обладают высоким линейным расширением, что позволяет применять их в трубопроводах с горячей водой.

Конструкция труб из сшитого полиэтилена разработана таким образом, что появляется возможность непосредственно сразу после проведения монтажа ввести водопровод в режим активной эксплуатации. При этом нет необходимости в проведении проверок, направленных на контроль герметичности и общей целостности конструкции.

Все монтажные работы легко выполняются методом холодного прессования. Пайка, сварка и клейка в таком случае становятся определенно неуместными. Некоторые компании, производящие полиэтиленовые трубы, разрабатывают собственные инструменты для проведения монтажа.

Избежать возможных неприятностей при проведении монтажных работ поможет правильная установка системы водопровода и своевременные консультации со специалистами по организации отопления.

Нежелательно, чтобы в водопроводную систему, в которой используется данный вид труб, проникали прямые солнечные лучи: существует большая вероятность распространения множества бактерий в воде.

На отечественном рынке трубы обработанного полиэтилена продаются по достаточно высокой цене, поэтому отопление из этих материалов может обойтись значительно дороже, чем система с пластиковыми или чугунными трубами. Но нужно учитывать, что высокая цена полностью оправдана долговечностью и качеством изделий. Сэкономить поможет уникальная система прессовочных фитингов, которая обходится намного дешевле других расходных материалов. Для осуществления установки или замены таких труб следует определиться со схемой будущего трубопровода.

Источник: http://masterseptika.ru/montazh/trub-iz-sshitogo-polietilena.html

Правила и способы монтажа труб из сшитого полиэтилена своими руками

Статьи по теме

Несмотря на то, что для систем отопления и водоснабжения на строительном рынке представлены трубы из металла, металлопластика и полипропилена, в последние годы появился еще один новый вид материала – сшитый полиэтилен. В статье пойдет речь о том, что это за материал и в чем его преимущество. А также будет дана инструкция по монтажу сшитого полиэтилена своими руками.

Содержание:

Что собой представляют трубы из сшитого полиэтилена?

В качестве основного сырья выступает полиэтилен плотный полиэтилен. Изготовление из него труб – это сложный технологический процесс. При добавлении химических соединений и под воздействием высокой температуры, давления, облучения электронами происходит образование плотного сырья с трехмерной структурой. В дальнейшем его сшивают в экструдере.

Все это позволяет создать уникальный материал, который имеет свойства недоступные металлу и пластику.

Пожалуй, самое главнее преимущество – это молекулярнаямеханическая память. При деформации вследствие излома, расширения при замерзании в них воды или перехлеста. Труба из сшитого полиэтилена полностью восстанавливает свой внешний вид и все технические характеристики. Для этого ее достаточно нагреть с помощью строительного фена. В этот момент материал приобретает те формы, которые были преданы ему экструдером. Это важное свойство позволяет использовать их для водоснабжения на улице и не бояться, что зимой они могут лопнуть из-за плохо слитой воды.

Отсутствие железистых и известковых образований внутри труб из сшитого полиэтилена – это второе преимущество. Это важно как для отопительной, так и для водопроводной системы. Внутреннее уменьшение диаметра труб приведет к снижению эффективности отопления, а в случае с водоснабжением – к постоянным засорам, размножению бактерий и неприятному запаху. Всего этого можно избежать при выборе труб из сшитого полиэтилена.
При работе с трубами не нужны дополнительные уплотнители на соединения с фитингами. Со временем они изнашиваются, и происходит разгерметизация. Плотность пайки всех соединительных элементов настолько высока, что трубы из сшитого полиэтилена используют для водяного теплого пола, который монтируются в бетонную стяжку и заменять отдельные элементы будет если не невозможно, то очень трудно и дорого.

Небольшой вес. Благодаря небольшому весу и пластичности их легко транспортировать даже в легковом автомобиле.
Длительная и безопасная эксплуатация. Это экологичный материал безвреден для человека и окружающей среды. Он не ржавеет и не реагирует на химические воздействия. Гарантированный срок службы более 50 лет.

Виды труб из сшитого полиэтилена

Существует 2 вида труб из сшитого полиэтилена:

универсальные, которые одинаково подходят как для системы отопления в квартире или загородном доме, так и для теплого пола, который монтируется в стяжку и работает от горячей воды;

специализированные. Они могут использоваться только для отопления или только для теплого пола.

Для отопления в трубах из сшитого полиэтилена допускается использовать воду или антифриз.
Большинство труб может быть использовано для загородного дома, но при подключении к центральному отоплению в квартире, трубы из сшитого полиэтилена должны иметь специальную маркировку. Она означает, что в них есть дополнительная теплоизоляционная оболочка.
Трубы для водоснабжения, неважно универсальные или специализированные, безопасны и экологичны. Их разрешено монтировать на питьевую воду.
Трубы из сшитого полиэтилена имеют стандартные диаметры, но для крепления используются специальные фитинги для пайки, резьбовые соединения и желоба для фиксации вдоль стены. Данные комплектующие гарантируют прочное соединение и красивый вид при наружной проводке.

По способу обработки исходного сырья их делят на 4 категории с соответствующей маркировкой:

PEXa – сшивка труб происходит пероксидным методом;
PEXb – обрабатываются газом;
PEXc – трубы облучаются электронами внутри электромагнитного поля;
PEXd – на трубы осуществляется воздействие соединений азота.

Основные производители труб из сшитого полиэтилена

Наиболее известный бренд труб из сшитого полиэтилена – REHAU (Германия). Она на протяжении многих лет изготавливает специализированные и универсальные трубы под торговым брендом RAUTITAN. Модельный ряд имеет все размеры (от 12 до 250 мм) и 4 типа: FLEX, HIS, STABIL, PINK.
Финский концерн UPONOR тоже зарекомендовал себя как производитель высококачественный труб под брендом WIRSBO. Размерный ряд от 12 до 150 мм.

Израильская фирма GOLAN изготавливает самый большой диаметр труб от 12 до 500мм.

Стоимость самих труб основных по популярности брендов практически одинаковая, разница лишь в цене на фитинги и комплектующие, которая может достигать 10-15%.

Способы соединения сшитого полиэтилена

Существует 3 способа, которыми можно соединять трубы из сшитого полиэтилена.

Электросварочные фитинги. Это высокоэффективный способ. Но для реализации нужно специальное оборудование и навыки, поэтому его относят к малораспространенным методам.
Прессовочные фитинги. Они есть у таких производителей, как UPONOR, REHAU и Бир Пекс. Главное достоинство – восстановительные характеристики полиэтилена. Так, при прессовке фитинга, находящиеся в нем полимеры заполняют все пространство, и место крепления получается высокопрочным.
Обжимные фитинги. Это самый простой и доступный способ соединения труб из сшитого полиэтилена, который доступен для домашнего применения.

Инструмент для соединения труб из сшитого полиэтилена своими руками

Cписок небольшой и состоит из:

гидравлического пресса;
расширителя;
комплекта соединительных элементов (фитингов);
специальных ножниц;
плоскогубец.

Подготовительные работы

Выходы коллектора, к которым будут подключаться трубы, должны быть в исправном состоянии и обеспечивать абсолютную герметичность.
Перед началом работ рабочее место должно быть очищено от мусора и пыли, чтобы никакая грязь не попала в места соединения.
Раскладывается необходимое количество труб и фитингов.
Желательно перед глазами иметь схему разводки труб.
В загородных домах вода поступает напрямую из скважины, поэтому имеет низкую температуру и в помещении на трубах с холодной водой образуется конденсат. А горячая вода в них быстро остывает и приходится каждый раз достаточно долго ее пропускать. Чтобы этого избежать, на трубы из сшитого полиэтилена в системе водоснабжения рекомендуется надевать дополнительную теплоизоляцию, например, гофру.
Из-за высокой пластичности труб, перед началом работы их прикрепляют к стене на специальные скобы-держатели.

Как правильно работать с шитым полиэтиленом

Главный залог успеха в монтаже труб из сшитого полиэтилена – это качественный срез под углом 90°. Он должен производиться точно перпендикулярно продольной оси.

Для обеспечения максимально прочного соединения в фитингах, край среза труб должен быть абсолютно ровным, без заусенцев, надрезов и волн. При наличии вышеперечисленных неровностей, во время стыковки край трубы может пострадать еще сильнее и нарушится герметичность. Очевидность проблемы будет понятна только во время эксплуатации.
Для резки рекомендуется применять специальные труборезы. Это ножницы, которые наподобие секатора ровно отрезают даже толстую трубу без больших усилий. Они бывают в разной ценовой категории и для домашнего использования подойдут недорогие модели.

Монтаж труб из сшитого полиэтилена компрессионным методом

Обжим труб из сшитого полиэтилена одинаково подходит для водоснабжения с холодной водой и для отопительных систем. При необходимости без труда демонтируется.

Этапы работ

Трубу отрезают на нужную длину и на ее конец надевают гайку резьбой к соединителю.
Затем надевают разрезное кольцо. Так как оно не плотное и имеет разрез, то сделать это своими руками несложно. Кольцо располагают на расстоянии 1 мм от края трубы.
Затем в трубу вставляют сам соединительный фитинг, разрезное кольцо должно расположиться непосредственно на штуцере фитинга.
Пододвигают и гайку и при помощи гаечных ключей начинают ее затягивать. Она должна встать плотно, но нельзя перетягивать. Иначе можно повредить резьбу на фитинге.

Этот метод особенно хорош, если стоит вопрос, чем соединять сшитый полиэтилен без специального пресса.

Монтаж труб из сшитого полиэтилена своими руками видео

Монтаж труб из сшитого полиэтилена с помощью пресс-фитингов

Этот некомпрессовочный метод гарантирует цельное и высокопрочное соединение. Но при необходимости демонтировать его уже не получится.

Этапы работ

На трубу надевают пресс-гильзу в виде кольца.
В конец трубы вставляют расширитель нужного диаметра, нажимают рукоять и увеличивают диаметр до тех пор, пока он свободно не наденется на фитинг.
На расширенный конец трубы одевают фитинг до упора.
Сверху натягивают пресс гильзу. После расширения, благодаря молекулярной памяти сшитого полиэтилена, через некоторое время труба обратно вернет свою форму, плотно обжав фитинг.

Монтаж труб из сшитого полиэтилена электросварным методом

На срез трубы одевается электросварная муфта.
На фитингах для сварки есть специальные клеммы. К ним подключают сварочный аппарат.
Перед тем, как сварить сшитый полиэтилен, на внутреннюю часть фитинга подается напряжение. Оно разогреет соединительные элементы и конец трубы до температуры 170°C.
Осталось только выключить сварочник и подождать, когда труба и фитинги остынут. Сшитый полиэтилен вернет свою первоначальную форму. Получившееся соединение выдержит рабочее давление в трубах до 12 атмосфер.

На этом монтаж закончен и останется только произвести подключение труб из сшитого полиэтилена к коллектору.

Монтаж труб из сшитого полиэтилена своими руками

Определяющую роль в продолжительном периоде эксплуатации играет качественное проведение работ по скреплению всех составляющих элементов.

Сборка таких конструкций – процесс довольно несложный, однако, имеет определенные особенности и важные моменты, знание которых позволит осуществить монтаж труб из сшитого полиэтилена своими руками без особых трудностей.

Современные магазины представляют взору покупателей огромный выбор изделий, предназначенных для оборудования коммуникационных систем частных домов и квартир.

Однако трубы марки Rehau занимают лидирующие позиции в этом сегменте рынка.

Обладая огромным опытом работы, немецкие поставщики уже довольно продолжительное время специализируются на изготовлении высококачественных расходных материалов, что позволило им обзавестись солидной репутацией.

Особенности соединения изделий

Названным производителем в качестве основы для таких труб выбраны привычные всем термопластичные полимеры с линейной структурой молекул.

Единственное отличие от изделий конкурирующих фирм заключается в оптимальной эластичности элементов, которая придает местам стыков требуемую герметичность.

Вместе с тем чтобы выполнить качественный монтаж труб Rehau, потребуется использование сварочных аппаратов, работающих на предельно высоких температурах.

Виды крепления

Соединение полиэтиленовых труб осуществляется тремя способами:

Обжимной фитинг. Этот тип является наиболее простым и требует наличия обычных инструментов. Свое применение находит при обустройстве как горячих, так и холодных коммуникаций, а также предоставляет возможность быстрого демонтажа конструкции в случае непредвиденных ситуаций.
Прессовочный фитинг. Названный тип крепления позволяет получать цельное и надежное соединение при стыковке нескольких труб. В таком варианте исполнения акцент делается на восстановительное свойство сшитого полиэтилена, позволяющее приобретать свою первоначальную форму после прессовки. Входящие в состав полимеры заполняют все зазоры и обеспечивают плотный контакт.
Электросварочный фитинг. Представленный вид довольно редко встречается на практике за счет того, что требует особенные сварочные аппараты и специальные навыки. Однако является наиболее эффективным из всех перечисленных способов.

Требуемый инструмент

Перед проведением работ с трубами из сшитого полиэтилена надлежит подготовить следующий набор инструментов и расходных материалов:

набор гаечных ключей;
нож и ножницы-секатор;
гидравлический ручной пресс;
комплект соединительных приспособлений (фитинги).

Подготовительные работы

В момент приобретения фитинговых приспособлений уделите внимание тем видам, которые предназначены именно для названного типа труб.

Вместе с этим нелишним будет обеспечить защиту будущей системы от конденсата или потери тепла в зависимости от предполагаемой температуры носителя.

Порядок выполнения

Каждому типу соединения характерны свои особенности и несколько другой порядок действий:

Обжимной тип предусматривает надежную фиксацию компрессионной гайки на срез трубы, при этом ее резьба должна смотреть в сторону будущего соединения. Затем необходимо натянуть и закрепить разрезное кольцо таким способом, чтобы конец трубы находился на расстоянии не более 1 мм. Далее на штуцер скрепляющего приспособления натягиванием срез трубы с подготовленными на нем элементами. В завершение гаечными ключами производим затяжку компрессионной гайки до плотного прилегания.
При прессовочном типе следует вначале надежно зафиксировать гильзу-зажим на срезе трубы. Потом посредством расширителя производим натягивание соединительной трубы на штуцер фитингового приспособления и удерживаем в таком положении несколько минут. Впоследствии за счет выполнения последнего пункта отрезок трубы максимально плотно самостоятельно прижмется.
Электросварочное соединение осуществляется посредством фиксации на срез трубы специальной муфты. Затем посредством сварочного оборудования следует нагреть конец внутренней спирали фитингового приспособления. Вследствие чего разогретый полиэтилен идеально принимает форму штуцера и остывает, обеспечивая при этом максимально плотный контакт.

Сшитый полиэтилен

Отопительная система из сшитого полиэтилена

Для того чтобы возведенная система коммуникаций прослужила долгое время нелишним будет максимально изучить всю имеющуюся в общем доступе информацию, сделав акцент на практических советах профессионалов.

Как сделать монтаж труб из сшитого полиэтилена своими руками — видео, инструменты

На современном этапе искусственные полимеры стали отличной заменой традиционным материалам во многих областях.

Один из таких материалов — сшитый полиэтилен (PEX), трубы из которого широко используются для водопроводных и отопительных систем.

Это стало возможным благодаря эксплуатационным характеристикам сшитого полиэтилена, и низкой, по сравнению с трубами из металла, цене.

Сшитый полиэтилен обладает уникальным набором свойств, которые обусловил его широкое распространение. Среди них специалисты отмечают:

механическую прочность – PEX трубы могут работать в условиях давлений до 20 атмосфер;
прочность на растяжение;
прочность усталостную – материал сохраняет механические свойства даже в условиях длительного воздействия предельно допустимых температур;
устойчивость к износу;
эффект «памяти формы», благодаря которым, материал обладает свойствами термоусадки и способностью восстановления формы после деформации;
комбинацию гибкости и упругости, которых вполне, достаточно, для успешного решения задач прокладки и монтажа (пластиковых труб для водопровода своими руками);
стойкость к коррозии;
невосприимчивость к воздействиям большинства агрессивных химических веществ и биологическому разложению.

Одно из достоинств сшитого полиэтилена, благодаря которому, он нашел применение в системах отопления (особенно низкотемпературного, типа «теплый пол» — расстояние между трубами узнаете здесь) – хорошая теплоотдача.

При этом большинство труб выполняются из материала, который из-за невысоких значений коэффициента теплового расширения не требует армирования или применения специальных методов укладки.

Форма выпуска труб из сшитого полиэтилена – бухты различной длины.

Соответственно, при монтаже магистралей (про мини-канализационные насосные станции написано здесь) количество соединений составляет только необходимый минимум.

Однако, даже в этом случае соединения являются одним из главных факторов, от которого зависит надежность системы. Определяющим в этом отношении становится технология соединений.

Способы монтажа

При изготовлении сшитого полиэтилена применяются несколько технологий, каждая из которых имеет собственные особенности.

Несколько отличаются по характеристикам и полученные в результате разновидности материала.

При этом сохраняются и присущие этому полимеру термопластичные свойства, что значительно упрощает монтаж даже такого оборудования, как аэрационная колонна (принцип работы описан здесь).

Для сборки PEX трубопроводов подходят методы, которые применяются для монтажа любых полиэтиленовых труб.

Характерные для PEX эластичность и усадочные свойства играют роль факторов, дополнительно повышающих надежность и улучшающих такой показатель, как герметичность соединений.

В то же время, выполнение операций сварки из-за структуры материала требует использования более высоких температур.

Основными стали 3 способа монтажа труб из сшитого полиэтилена:

с использованием обжимных (компрессионных) фитингов;
с использованием пресс-фитингов (напрессовочное соединение);
с применением электросварки.

При монтаже с помощью обжимных фитингов получают разборное соединение, характеризующееся высокой степенью надежности герметичности.

Наиболее часто используют этот метод для трубопроводов (как установить отвод стальной 90 градусов, прочитайте здесь) систем ХВС и низкотемпературного отопления.

Основное его достоинство – ремонтопригодность и простота выполнения операций, для которых не требуется специализированное оборудование и инструмент.

Этот способ соединения отлично зарекомендовал себя на трубопроводах, рабочее давление которых составляет до 2.5 МПа.

Напрессовочный метод дает надежное и герметичное, не разборное соединение.

При монтаже, важную роль играет эффект «памяти формы» — молекулярной памяти материала, благодаря которому, материал восстанавливает форму после деформаций.

После установки на фитинг, PEX труба дает обратную усадку, плотно, обтягивая детали соединения, и обеспечивая высокую степень герметизации.

Операции выполняются с использованием специального оборудования и инструмента.

Надежность соединений позволяет использовать их в системах, например, когда обвязывается газовый накопительный водонагреватель Аристон (написано здесь), работающих с давлением среды до 5-6 МПа.

Электросварный способ является наиболее надежным методом монтажа.

Однако, для его реализации требуются не только специальные фитинги (электросварные муфты), но и специализированное оборудование, для обращения с которым необходима профессиональная подготовка и опыт.

Именно поэтому в бытовых системах, которые нередко монтирую своими руками, широкого распространения данный метод не получил.

Неразъемное сварное соединение обеспечивает герметичность и надежность стыков на магистралях, максимальное рабочее давление которых лежит в переделах 12 МПа.

Технологии соединений

Каждый из способов монтажа PEX требует наличия определенного набора инструментов и соответствующих фитингов.

Для всех, требуется минимальная подготовка трубы, главная операция в которой – резка.

Несмотря на кажущуюся простоту, для качественной заделки потребуется выполнить ряд обязательных требований:

угол резки должен быть, максимально, приближен к 90 градусам (резка осуществляется перпендикулярно продольной оси);
поверхность среза должна быть ровной, без механических повреждений стенок трубы и заусенцев.

В этом случае обеспечивается плотное прилегание материала трубы к деталям фитинга.

Кроме того, опасность разрушения трубы при заделке – минимальна, что является гарантией надежности и герметичности стыков.

Для выполнения этой операции следует пользоваться острыми ножницами-секаторами или труборезами, предназначенными для порезки трубы соответствующего диаметра.

Выпускаются такой инструмент множеством производителей, например, известной компанией Uponor.

Замечание!
Для надежной фиксации трубы во время выполнения работ используют специальные скобы.

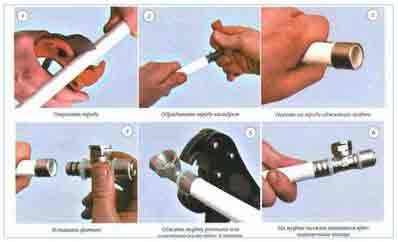

Сочленение обжимными фитингами

В комплект обжимного фитинга входят обжимная гайка, разрезное кольцо и штуцер.

Сборка выполняется в следующей последовательности:

обжимную гайку надевают на конец трубы, подготовленный для заделки, резьба должна быть направлена к месту будущего соединения;
на трубу натягивают разрезное кольцо так, чтобы расстояние от него до среза составило 1 мм;
на штуцер фитинга натягивают конец трубы до упора;
на наружную резьбу фитинга накручивают обжимную гайку, затягивают соединение гаечными ключами.

При этом обжимная гайка сжимает разрезное кольцо, которое плотно охватывает трубу и штуцер, обеспечивая надежное герметичное соединение.

Важно! Во время затягивания обжимной гайки не следует прилагать чрезмерных усилий, поскольку, это может привести к повреждению резьбы на фитингах и трубы.

Выполнение операций требует наличия минимума инструмента – двух гаечных или разводных ключей.

Снятие фасок на конце трубы не производят.

Для получения надежного и герметичного соединения, например, при обвязке котла отопления полипропиленом (схемы посмотрите на этой странице) требуется применение фитингов, предназначенных, именно, для работы с PEX трубами.

В противном случае, даже, если трубу удастся успешно заделать, долговечность и герметичность такого соединения будут под вопросом.

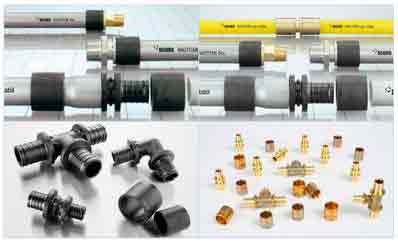

Установка напрессовочных фитингов

В состав фитингов для такого монтажа входит, как правило, всего 2 детали – неразрезная гильза и штуцер.

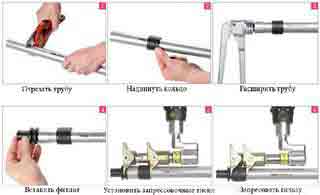

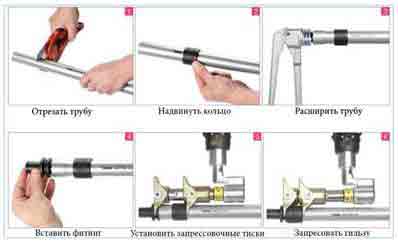

Монтаж выполняют в следующей последовательности:

цельный пресс-фитинг натягивают на трубу;

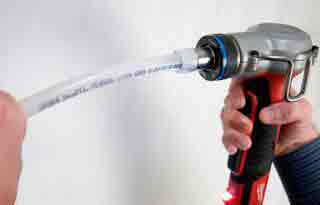

на конце трубы делают расширение (используется специальный инструмент – расширитель), диаметр которого позволяет свободно надеть трубу на штуцер;
расширенный конец трубы надевают на штуцер до упора;
дожидаются в течение нескольких минут обратной усадки;

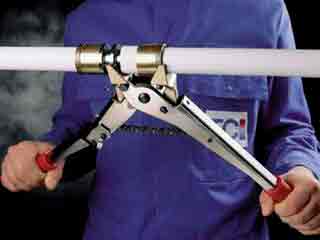

натягивают на соединение пресс-гильзу и запрессовывают с помощью ручного или гидравлического пресса.

Процесс обратной усадки трубы продолжается и после запрессовки, в результате соединение получает высокую степень герметичности.

Для такого монтажа необходим расширитель и пресс.

Производителями выпускаются несколько моделей ручных и электрических расширителей.

Все они работают по одному принципу – рабочий орган (губки или кулачки) расширителя вводят в трубу и за счет механического усилия деформирует ее край.

Практическое замечание!
Нередко, при однократном воздействии, добиться необходимого увеличения диаметра трубы не удается.

В этом случае производят несколько однотипных операций с поворотом инструмента на угол 30-45 градусов!

Электросварные приспособления

Для электросварки труб из сшитого полиэтилена применяется особый вид фитингов — входит электросварная муфта. Технология монтажа включает следующие операции:

электросварная муфта надевается на срез трубы;
к ее клеммам подключают сварочный прибор;
включают прибор, разогревая за счет тепловыделения внутренней спирали фитинга под элементы соединения до температуры, при которой материал близок к состоянию плавления (порядка 170 градусов);
отключают прибор и дожидаются естественного остывания соединения.

Ещё по теме Буржуйка для гаража своими руками

В деталях конструкции, нагретых до такой температуры (таблица значений для полипропиленовых труб опубликована здесь), активно протекают процессы диффузии, в результате которых происходит взаимное проникновение частиц материала фитинга и трубы.

По мере остывания, массив образует монолитную конструкцию с высокой степенью герметизации и возможностью противостоять давлениям вплоть до 12 МПа.

Очень важно! Сварочные работы проводятся с использованием специализированного оборудования.

Работа на нем требует опыта и профессиональной подготовки, знания технологических процессов и характеристик материалов.

Поэтому, желательно, привлечь к выполнению таких работ квалифицированных специалистов!

Сварочный прибор – оборудование, достаточно, дорогое, и его приобретение для однократного использования (даже, если объем работ в частном доме достаточно велик) – нерациональный расход средств.

Гораздо выгоднее оплатить работу профессиональных сборщиков, которые гарантируют качество выполнения всех операций.

Кроме сборки трубопроводов, во время монтажа систем, необходимо проведение и других работ (монтаж водопровода из полипропиленовых труб своими руками).

Чаще всего, требуется придать трубе из сшитого полиэтилена необходимую форму. Работа эта, благодаря свойствам ЗУЧ, сопряжена с определенными трудностями.

Для ее выполнения потребуется либо воспользоваться специализированным инструментом – трубогибом, либо изгибать предварительно нагретую трубу.

Температура нагрева в этом случае (так же, как и для исправления дефектов, полученных в результате неосторожного обращения с материалом) составляет 100 градусов.

Получить ее можно при постепенном прогревании материала строительным феном. После остывания материал хорошо держит форму.

При исправлении дефектов во время разогрева работает эффект «памяти формы» сшитого полиэтилена.

Хотите узнать, что может понадобиться для монтажа радиатора в системе отопления, собранной из труб сшитого полиэтилена, посмотрите видео.

Монтаж труб из сшитого полиэтилена своими руками

При ремонте квартиры важно позаботиться о смене всех водопроводных труб. Ведь вода, подведенная к дому, играет важную роль в комфорте и удобстве жилища. Поэтому желательно произвести замену старой металлической разводки на новую полиэтиленовую.

Данная процедура в разы улучшит качество самой жидкости, протекающей по ним. Да и сам материал имеет очень большой срок службы. При желании самостоятельный монтаж системы вполне возможен.

Для этого вам понадобятся комплектующие и специальный инструмент для сварки.

Подготовка к работе и выбор материалов

Для проведения работ необходимо очистить рабочее пространство от пыли и мусора. При монтаже полиэтиленовых труб используют несколько вариантов соединения стыков. Это сварка, резьба и склейка.

Для выполнения всех этих видов монтажных работ вам потребуется специальный фитинг, который непосредственно будет играть роль соединителя.

Стоит отметить, что данный вид оборудования имеет несколько вариаций, а потому прежде чем его приобрести, постарайтесь получить консультацию специалиста или продавца.

Немаловажным является и то, что все приобретаемые товары, необходимые для проведения такого типа работ, в обязательном порядке должны быть цельными и чистыми. Именно поэтому прежде чем купить тот или иной материал, внимательно его осмотрите, для того чтобы удостоверится в его качестве, также позаботьтесь о правильной транспортировке и при необходимости хранении.

Приступаем к работе

Прежде чем вы займетесь монтажными работами, внимательно подумайте над тем, как ваш трубопровод в дальнейшем будет защищен.

Как рекомендуют специалисты в данной области, полиэтиленовые системы лучше всего укладывать под защитное бетонное основание или стяжку.

Это необходимо для того, чтобы защитить их от внешних механических и природных воздействий, в том числе и от перегрева или переохлаждения.

Независимо от того, где именно вы прокладываете разводку, прежде чем приступить к монтажу, подготовьте все необходимое оборудование и инструменты.

Возьмите электросварной фитинг и внимательно изучите инструкцию, предоставленную его производителем. Это нужно для того, чтобы во время монтажа полиэтиленовых труб у вас не возникло непредвиденных проблем.

Электросварной фитинг «паяльник», оснащен нагревательным элементом. Под действием напряжения, он начинает накаляться и плавит полиэтилен, образуя плотное соединение в местах стыков.

При помощи специального оборудования, возможно выставление необходимого напряжения и времени спайки. Для выполнения данных видов работ не требуется каких-либо профессиональных навыков, так как данный аппарат все выполнит самостоятельно.

Все что требуется от вас, — это замерить нужную длину трубы и ровно ее отрезать.

Затем необходимо зачистить образовавшиеся заусенцы, особенно если для распила использовался такой инструмент, как ножовка. На самой трубе необходимо сделать отметки глубины установки фитинга. Далее вам нужно смазать край отрезка специализированным составом, а точнее смазкой для сантехнических работ.

С предварительно раскрученного фитинга снимаем гайку для зажима и одеваем ее непосредственно на саму трубу, затем сверху натягиваем упорное резиновое кольцо. В результате проделанной процедуры торцы нагреваются и соединяются под давлением. Сварка очень надежно прикрепляет детали друг к другу.

Обратите внимание на температурный режим.

Еще одной распространенной ошибкой является неправильно подобранное расстояние, которое вы отмечаете между креплениями, которое в обязательном порядке приведет к сильному провисанию.

Стоит отметить и то, что если трубы, установленные вами, предназначены для холодного водоснабжения, то без изоляционного слоя будет образовываться конденсат, а при горячем образуется тепловая потеря.

Технология монтажа несложная, но требует соблюдения определенного ряда правил, а потому, если вы проводите работы самостоятельно, не ленитесь и соберите как можно больше информации, а лучше всего получите консультацию специалиста.

Видео

Предлагаем вашему вниманию видеоролик о правилах монтажа труб из сшитого полиэтилена.

Как укладывать сшитый полиэтилен для теплого пола: укладка труб своими руками

Чтобы водяной пол прослужил долго и качественно, для его обустройства нужно использовать трубы из меди, металлопластика или сшитого полиэтилена. Последний вариант является наиболее недорогим, отвечая при этом всем эксплуатационным требованиям.

Как производятся трубы для теплого пола

Прочность сшитого полиэтилена объясняется особенной технологией его изготовления, благодаря чему создается трехмерная молекулярная сетка.

Для этого используются следующие методы:

Нагревание полиэтилена вместе с пероксидом (РЕХ-а).
Воздействие влаги и имплантированного силама, совместно с катализатором (РЕХ-в).
Бомбардировка электронами (РЕХ-с).
Применение азота (это вариант используется очень редко).

В итоге удается сообщить полиэтилену такие характеристики, которые делают его одним из наиболее подходящих материалов для изготовления труб водяного теплого пола.

Преимущества и недостатки сшитого полиэтилена

Трубы из сшитого полиэтилена для теплого пола обладают целым рядом достоинств:

Эластичность. Это позволяет применять при укладке наиболее оптимальный уровень изгиба, без риска последующих растрескиваний и изломов. Особенно качественной в этом отношении считается продукция компании Rehau.
Экологичность. В составе сшитого полиэтилена отсутствуют вредные компоненты, которые бы выделялись во время нагревания. Это дает гарантию безопасности в укладке теплых полов внутри жилых помещений.
Высокая температура горения. Материал начинает плавиться лишь после достижения температуры +400 градусов. В результате распада вещества образуется вода и углекислый газ, которые полностью нетоксичны.
Отличные эксплуатационные характеристики. Обустроенной из сшитого полиэтилена системе не страшно гниение, коррозия и химические воздействия. Все это является залогом длительной и безупречной работы водяного теплого пола.
Морозостойкость. В случае значительного понижения температуры полиэтиленовые изделия не деформируются.
Звукопоглощающие способности. Благодаря этому не возникает шум от циркулирующего внутри контура теплоносителя.

этот материал не очень хорошо держит приданную ему выгнутую конфигурацию. Кроме того, замечена не очень хорошая устойчивость полиэтиленовых изделий к прямым солнечным лучам.

Проводить укладку контура необходимо максимально осторожно, избегая всяческих повреждений защитного слоя.

Какие трубы для теплого пола лучше

Определяясь с трубами для водяного нагревательного контура, рекомендуется обратить внимание на продукцию компании Rehau.

Данный производитель выпускает несколько марок труб для теплого пола из сшитого полиэтилена:

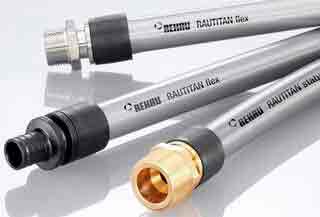

Rautitan stabil диаметром 16–40 мм. Стенки этих изделий имеют трехслойную структуру. В качестве внутреннего слоя используется сшитый полиэтилен РЕХ-с, со степенью сшивки 60%. Далее идет алюминиевая фольга, противостоящая проникновению кислорода. В качестве наружного оформления используется листовой полиэтилен РЕ. Трубы данного типа рассчитаны на рабочую температуру до +90 градусов, при давлении не более 10 бар.
Rautitan flex диаметром 16–63 мм. Изготовляются из инновационного полиэтилена типа РЕХ-а со степенью сшивки 70%, для производства которого применяется пероксидная технология. Внешним покрытием здесь выступает этилвинилалкоголь, отличающийся полной воздухонепроницаемостью. Трубы Rautitan flex имеют хорошую эластичность, что позволяет организовывать теплые полы сложной конфигурации.
Rautitan pink. Характеристики этих изделий в основном такие же, как и у предыдущей разновидности. Хорошая эластичность труб Rautitan pink позволяет им сохранять эксплуатационные показатели во время изгибания. Рекомендованные условия применения: температура – до +95 градусов, давление – до 9 бар.

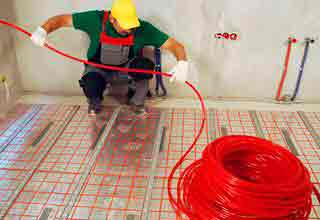

Как провести монтаж

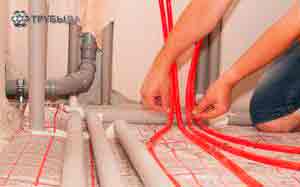

Перед началом укладки сшитого полиэтилена для теплого пола необходимо выбрать наиболее оптимальный способ соединения отдельных элементов теплого пола. Проще всего это делать с помощью напрессованных и компрессионных фитингов.

Фитинги для укладки труб

Для проведения этой операции потребуется несколько приемов. Далее проводится фиксация штуцера подходящего по диаметру фитинга, с последующим надвиганием на него гильзы.

Подобные соединения отличаются очень высокой степенью устойчивости к большинству агрессивных воздействий (в том числе повышенного давления и нагревания).

Если есть весь необходимый инструмент, установка водяного теплого пола из сшитого полиэтилена не занимает слишком много времени.

При этом особенные навыки обычно не требуются: главное при этом – строго соблюдать инструкцию. Благодаря отсутствию в системе резиновых комплектующих удается добиваться значительного увеличения срока эксплуатации.

Речь прежде всего идет об уплотнителях из резины, которые довольно быстро выходят из строя.

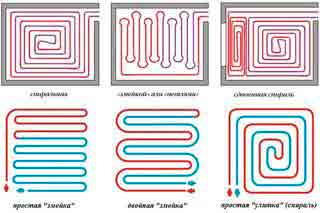

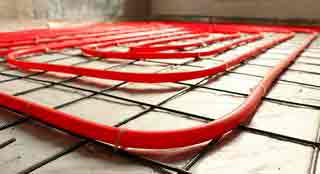

Схема укладки

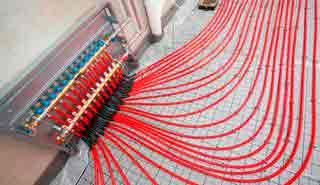

Для правильного проведения монтажных работ во время разработки проекта составляется четкая схема того, как именно будут располагаться трубы. Наиболее популярными схемами укладки является одинарная или двойная змейка, а также спираль.

При этом важно соблюдать рекомендованные специалистами параметры:

Средний параметр длины нагревательного водяного контура рекомендован в пределах 40-60 м. В любом случае, делать трубопровод длиннее 120 м не эффективно.
Минимальное значение шага укладки труб – 10 см, максимальное – 35 см. Если комната имеет сложную форму, или когда требуется увеличить уровень обогрева, допускается использование различных дистанций между отдельными витками контура. Уменьшение шага укладки разрешается возле наружных стен или входной двери.
Чтобы уложить демпферную ленту, от стен по периметру делается отступ в 20-30 см.

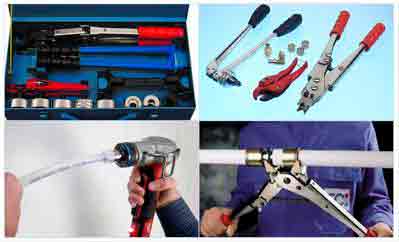

Какие инструменты нужны

Для монтажа водяного теплого пола из сшитого полиэтилена своими руками необходимо обзавестись некоторыми инструментами (их можно арендовать, во избежание лишних финансовых трат).

Компания Rehau предлагает для своей продукции комплектацию марки Rautool:

Специальные ножницы для порезки труб из полиэтилена.
Расширитель и насадки разного диаметра.

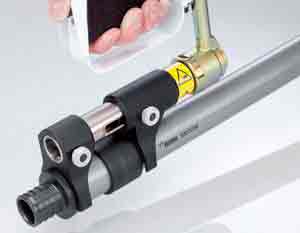

Ручной пресс. С его помощью проводится опрессовка надвижных гильз, имеющих специальные штифты и насадки для крепления. Надвижные элементы имеют стандартные диаметры.
Пружины, которыми сгибаются трубы Rautitan Stabil. Обычно они приобретаются отдельно.

Особенности монтажа водяного теплого пола

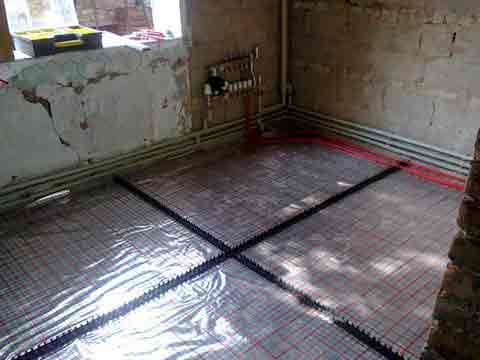

На готовое основание настилается утеплитель со специальным отражателем, препятствующий теплопотерям в сторону перекрытия. Далее укладывают слой гидроизолирующей пленки и арматурной сетки с фиксирующими хомутами.

В качестве альтернативного решения довольно часто используются полистирольные маты с углублениями.

Монтаж теплого пола из сшитого полиэтилена осуществляется по ранее составленной схеме. Для соединения отдельных участков используются вышеупомянутые фитинги. Готовая система коммутируется с коллектором и тестируется на предмет работоспособности. На этой стадии важно обнаружить и устранить любые протечки, т.к. после заливки финишной стяжки сделать это будет гораздо сложнее.

Монтаж труб полиэтиленовых: способы соединений сшитого полиэтилена, прокладка и ремонт, переход со стальных труб на полиэтиленовые

Учитывая доступную стоимость, долговечность и надежность изделий из сшитого полиэтилена, нет ничего удивительного в том, что все чаще при прокладке водопровода, отопительного контура или газовой магистрали производят монтаж труб полиэтиленовых.

Особенности полиэтиленовых труб

В настоящее время на рынке можно встретить трубы разного диаметра и качества из полиэтилена, но когда требуется проведение водопровода или отопления, то, как правило, для этого выбирают изделия из сшитого полиэтилена.

Особенностью этого материала является:

Изготовление этого полимера путем добавления в линейное молекулярное соединение дополнительных реагентов, молекулы которых переводят его структуру на уровень высокомолекулярных ячеек. Чем больше образуется дополнительных связей, тем прочнее полиэтилен.
Рабочая температура нового полимера равна +80°C, а аварийная — +120°C, что позволяет производить монтаж труб из сшитого полиэтилена в отопительных системах и горячего водоснабжения.
Не страшны данному материалу и морозы, что делает их идеальными «кандидатами» для укладки открытым способом или на большой глубине в грунте.
Они легкие и гибкие, что облегчает работу, когда требуется монтаж полиэтиленовых труб своими руками.
Этот материал долговечен, и если при его эксплуатации температура носителя не превышает 70°C, то трубы из него служат более 50 лет. В том случае, если динамические нагрузки постоянно меняются, то повышаясь, то понижаясь, срок службы подобного изделия составит 15-20 лет.
Прокладка труб из сшитого полиэтилена стала популярна в последнее время в связи заменой старых металлических аналогов на новые. Многие потребители выбирают этот материал из-за его свойства не разрушаться при -120°С и не выделять вредных веществ при +120°С.
Химический состав этого вида полимера нейтрален ко всем видам носителей.
Цена так же является дополнительным бонусом, если сравнить со стоимостью аналогов из стали, а тем более из меди.

Именно эти свойства делают трубы из сшитого материала лидерами продаж, когда дело касается прокладки горячего и холодного водоснабжения, отопления или газовой магистрали.

Подготовительные работы и инструменты для установки

Когда предстоит произвести установку водопровода, отопления, канализационной или газовой системы из полиэтиленовых труб, требуется, как подготовить инструменты для этого, так и произвести некоторые расчеты.

Чтобы правильно произвести монтаж труб из сшитого полиэтилена своими руками, необходим:

Специальный паяльник для труб с насадками.
Ножницы для резки пластиковых труб.
Газовый ключ.
Фитинги для соединения отрезков.

Иногда неопытные мастера считают, что можно отрезать полиэтиленовую трубу при помощи обычного лобзика, и это так, но следует учесть, что края у отрезка будут рваные и неровные. Это усложнит дальнейшее соединение разных участков магистрали.

Как правило, газовый ключ необходим для соединения труб из сшитого полиэтилена, для чего так же потребуются прокладки (уплотнители) изо льна. Все необходимое можно купить в магазине стройматериалов, а некоторые производители предлагают клиентам комплекты, куда входят паяльник с насадками и ножницы для резки сшитого полиэтилена.

Подготовка к монтажу заключается в следующем:

Производится расчет количества труб с учетом всех углов и возможных перепадов.
Если проводится водопровод или отопительный контур, то следует отключить подачу воды.
После того, как трубы были предварительно разложены по длине контура, в местах их последующего соединения подготавливаются фитинги.

После того, как все готово к работам, можно приступать непосредственно к их монтажу и соединению.

Фитинги для труб из сшитого полиэтилена

Соединительные элементы для полимерных труб – это важная часть всей системы, так как от правильно подобранного фитинга зависит ее герметичность и надежность.

Основные виды соединителей для сшитого полиэтилена:

Фитинги, которые применяются при электросварке, снабжены нагревательным элементом, который при разогреве во время работы слегка плавит материал. Это обеспечивает плотность их соединения, так как отрезки труб становятся однородным целым.
Если предстоит монтаж труб диаметром от 1.6 см до 10 см, то подойдут обжимные, или как их еще называют, компрессионные фитинги. Как правило, они продаются в комплекте со всем необходимым, поэтому лучше всего подходят для неопытных начинающих мастеров.
Если требуется стыковая сварка труб из полиэтилена, то лучшим выбором станут литые фитинги – спиготы, в которых нет нагревательных элементов.
Когда производится соединение – переход со стальной трубы на сшитый полиэтилен, используют стальные фланцы с полиэтиленовой втулкой под них.

Подготавливаясь к монтажу, нужно не забывать о переходниках, без которых не обойтись при соединении труб разного диаметра или при подключении магистрали к счетчикам или к распределительному элементу.

Правила и способы монтажа

Используя полиэтиленовые трубы для водоснабжения, монтаж нужно производить с учетом некоторых нюансов:

Редко встречаются водопроводные системы, в которых бы не было поворотов и углов. Перед тем, как приступать к установке, особенно своими руками, нужно знать, как согнуть трубу из сшитого полиэтилена. Хотя этот материал считается достаточно гибким, важно, чтобы минимальный радиус изгиба не превышал диаметр самой трубы более чем в 8 раз.
Если предстоит укладка полиэтиленовых труб в стяжку в полу или в стену, потребуется их изоляция, а при наружном монтаже, следует оставлять расстояние от стены не менее 2 см, что убережет трубопровод и стены от образования и накопления конденсата.
Нельзя оставлять участки с провисающим трубопроводом. Лучше поставить лишнюю опору, чем иметь проблемы с разгерметизацией системы.

Каждая магистраль, при установке которой использовались полиэтиленовые трубы, какой бы длины и уровня сложности она ни была, должна проводиться с учетом всех нюансов и особенностей самого материала.

Существует несколько способов, как отдельные части трубопровода сделать единым целым.

Если магистрали предстоит работать под давлением или пропускать через себя очень горячий или агрессивный носитель, то применяется муфтовая сварка или встык. Это самый лучший и надежный способ соединения пластика.
Резьбовое соединение фитингами с применением подмотки, например, из тефлона так же эффективно. Этот способ подходит так же для труб из разных материалов (металл и пластик) с диметром не более 40 мм.
Склеивание отрезков допустимо на ровных участках магистрали.

Монтаж трубы из сшитого полиэтилена (видео рассказывает более подробно) можно произвести самостоятельно, но если в контуре есть трудные участки или требуется соединение разных видов материалов, то лучше обратиться за помощью к специалисту.

Самостоятельный монтаж водопровода из полиэтилена

Любые строительные работы начинаются с составления схемы их проведения и водопровод в доме не исключение. В ней должны быть указаны:

Место расположения источника воды.
Количество и длина труб.
Сколько будет мест соединения и количество фитингов для них.
Перечислены необходимые инструменты: краны, переходники, ножницы для резки пластика и другие.

Делая монтаж полиэтиленовых труб для водоснабжения своими руками, следует учесть:

В заранее вырытой траншее нужно сделать «подушку» из песка (можно использовать мелкий гравий). Она должна быть 10 см толщины после утрамбовки.
Каждое стыковое соединение отрезков нужно слегка «утопить» в подушку.
Чтобы согнуть полимерную трубу и не повредить ее, в домашних условиях можно использовать фен или горячую воду.

В остальном, проведение водопровода – это несложная работа, если не требуются навыки сварщика и специальное оборудование. Сегодня в магазинах продаются фитинги, которые облегчают работу и делают ее более быстрой.

Не рекомендуется использовать в одной магистрали полиэтиленовые трубы разных производителей, так как у каждого из них свои способы изготовления, установки и эксплуатации изделий.

Монтаж полиэтиленовых труб в отопительных, водных, канализационных и газовых системах сегодня становится популярным. Связано это с невысокой стоимостью этого материала, надежностью и долговечностью магистралей. При наличии нужных инструментов и соединительных элементов даже новичок справится с их монтажом и соединением.

Источник: http://profpipe.ru/drugoe/pravila-i-sposoby-montazha-trub-iz-sshitogo-polietilena-svoimi-rukami.html

Как сделать монтаж труб из сшитого полиэтилена своими руками — видео, инструменты

Это стало возможным благодаря эксплуатационным характеристикам сшитого полиэтилена, и низкой, по сравнению с трубами из металла, цене.

Свойства и популярность

механическую прочность – PEX трубы могут работать в условиях давлений до 20 атмосфер;
прочность на растяжение;
прочность усталостную – материал сохраняет механические свойства даже в условиях длительного воздействия предельно допустимых температур;
устойчивость к износу;
эффект «памяти формы», благодаря которым, материал обладает свойствами термоусадки и способностью восстановления формы после деформации;
комбинацию гибкости и упругости, которых вполне, достаточно, для успешного решения задач прокладки и монтажа (пластиковых труб для водопровода своими руками);
стойкость к коррозии;
невосприимчивость к воздействиям большинства агрессивных химических веществ и биологическому разложению.

А вам известно, чем отличаются поля орошения и поля фильтрации? В полезной статье подробно написано, как создать автономную, локальную систему сбора и очистки канализационных стоков.

Про принцип работы фильтра с обратным осмосом прочитайте на этой странице.

Форма выпуска труб из сшитого полиэтилена – бухты различной длины.

Способы монтажа

Несколько отличаются по характеристикам и полученные в результате разновидности материала.

Для сборки PEX трубопроводов подходят методы, которые применяются для монтажа любых полиэтиленовых труб.

Основными стали 3 способа монтажа труб из сшитого полиэтилена:

с использованием обжимных (компрессионных) фитингов;
с использованием пресс-фитингов (напрессовочное соединение);
с применением электросварки.

Напрессовочный метод дает надежное и герметичное, не разборное соединение.

А знаете ли вы про безупречное устройство выгребной ямы в частном доме? Инструкция по ее сооружению в полном соответствии со СНиП написано в полезной статье.

Про ремонт шарового крана смесителя своими руками прочитайте здесь.

На странице: написано, в каких случаях устанавливается только кран шаровый, нержавеющий, муфтовый.

Операции выполняются с использованием специального оборудования и инструмента.

Электросварный способ является наиболее надежным методом монтажа.

Технологии соединений

Каждый из способов монтажа PEX требует наличия определенного набора инструментов и соответствующих фитингов.

Для всех, требуется минимальная подготовка трубы, главная операция в которой – резка.

угол резки должен быть, максимально, приближен к 90 градусам (резка осуществляется перпендикулярно продольной оси);
поверхность среза должна быть ровной, без механических повреждений стенок трубы и заусенцев.

В этом случае обеспечивается плотное прилегание материала трубы к деталям фитинга.

Выпускаются такой инструмент множеством производителей, например, известной компанией Uponor.

Замечание!
Для надежной фиксации трубы во время выполнения работ используют специальные скобы.

Сочленение обжимными фитингами

В комплект обжимного фитинга входят обжимная гайка, разрезное кольцо и штуцер.

Сборка выполняется в следующей последовательности:

обжимную гайку надевают на конец трубы, подготовленный для заделки, резьба должна быть направлена к месту будущего соединения;
на трубу натягивают разрезное кольцо так, чтобы расстояние от него до среза составило 1 мм;
на штуцер фитинга натягивают конец трубы до упора;
на наружную резьбу фитинга накручивают обжимную гайку, затягивают соединение гаечными ключами.

Выполнение операций требует наличия минимума инструмента – двух гаечных или разводных ключей.

Снятие фасок на конце трубы не производят.

Установка напрессовочных фитингов

В состав фитингов для такого монтажа входит, как правило, всего 2 детали – неразрезная гильза и штуцер.

Монтаж выполняют в следующей последовательности:

цельный пресс-фитинг натягивают на трубу;
на конце трубы делают расширение (используется специальный инструмент – расширитель), диаметр которого позволяет свободно надеть трубу на штуцер;
расширенный конец трубы надевают на штуцер до упора;
дожидаются в течение нескольких минут обратной усадки;
натягивают на соединение пресс-гильзу и запрессовывают с помощью ручного или гидравлического пресса.

Для такого монтажа необходим расширитель и пресс.

Производителями выпускаются несколько моделей ручных и электрических расширителей.

В этом случае производят несколько однотипных операций с поворотом инструмента на угол 30-45 градусов!

Ещё по теме Печь из трубы своими руками

Электросварные приспособления

электросварная муфта надевается на срез трубы;
к ее клеммам подключают сварочный прибор;
включают прибор, разогревая за счет тепловыделения внутренней спирали фитинга под элементы соединения до температуры, при которой материал близок к состоянию плавления (порядка 170 градусов);
отключают прибор и дожидаются естественного остывания соединения.

Очень важно! Сварочные работы проводятся с использованием специализированного оборудования.

Поэтому, желательно, привлечь к выполнению таких работ квалифицированных специалистов!

Другие способы сборки трубопроводов

Кроме сборки трубопроводов, во время монтажа систем, необходимо проведение и других работ (монтаж водопровода из полипропиленовых труб своими руками).

Понравилась статья? Подписывайтесь на обновления сайта по RSS, или следите за обновлениями В Контакте, Одноклассниках, Facebook, Google Plus или Twitter.

Источник: http://ru-canalizator.com/vodosnabzhenie/tsentralizovannoe/montazh-shitogo-polietilena.html

Монтаж труб из сшитого полиэтилена своими руками

В последнее время огромную популярность набирают коммуникации, выполненные из сшитого полиэтилена, поскольку этот материал является относительно недорогим и обладает рядом весомых достоинств: оптимальное сочетание прочности и гибкости, стойкость к воздействиям высоких температур, химических соединений и разрушению. Определяющую роль в продолжительном периоде эксплуатации играет качественное проведение работ по скреплению всех составляющих элементов. Сборка таких конструкций — процесс довольно несложный, однако, имеет определенные особенности и важные моменты, знание которых позволит осуществить монтаж труб из сшитого полиэтилена своими руками без особых трудностей.

Современные магазины представляют взору покупателей огромный выбор изделий, предназначенных для оборудования коммуникационных систем частных домов и квартир. Однако трубы марки Rehau занимают лидирующие позиции в этом сегменте рынка. Обладая огромным опытом работы, немецкие поставщики уже довольно продолжительное время специализируются на изготовлении высококачественных расходных материалов, что позволило им обзавестись солидной репутацией.

Особенности соединения изделий
Виды крепления
Соединение полиэтиленовых труб осуществляется тремя способами:
Требуемый инструмент
Перед проведением работ с трубами из сшитого полиэтилена надлежит подготовить следующий набор инструментов и расходных материалов:
Подготовительные работы
Порядок выполнения
Каждому типу соединения характерны свои особенности и несколько другой порядок действий:
Сшитый полиэтилен
Отопительная система из сшитого полиэтилена
Отопление водоснабжение котельная
Ремонт отопления
Ремонт водоснабжения

Особенности соединения изделий

Названным производителем в качестве основы для таких труб выбраны привычные всем термопластичные полимеры с линейной структурой молекул. Единственное отличие от изделий конкурирующих фирм заключается в оптимальной эластичности элементов, которая придает местам стыков требуемую герметичность. Вместе с тем чтобы выполнить качественный монтаж труб Rehau, потребуется использование сварочных аппаратов, работающих на предельно высоких температурах.

Виды крепления

Соединение полиэтиленовых труб осуществляется тремя способами:

Обжимной фитинг. Этот тип является наиболее простым и требует наличия обычных инструментов. Свое применение находит при обустройстве как горячих, так и холодных коммуникаций, а также предоставляет возможность быстрого демонтажа конструкции в случае непредвиденных ситуаций.
Прессовочный фитинг. Названный тип крепления позволяет получать цельное и надежное соединение при стыковке нескольких труб. В таком варианте исполнения акцент делается на восстановительное свойство сшитого полиэтилена, позволяющее приобретать свою первоначальную форму после прессовки. Входящие в состав полимеры заполняют все зазоры и обеспечивают плотный контакт.
Электросварочный фитинг. Представленный вид довольно редко встречается на практике за счет того, что требует особенные сварочные аппараты и специальные навыки. Однако является наиболее эффективным из всех перечисленных способов.

Важным моментом при определении оптимального вида соединения является учет давления будущей коммуникационной системы, поскольку первый тип крепления способен выдерживать до 2,5 атм, второй — не более 6 атм, а третий — практически неограничен.

Ремонт отопления
Отопление дачи
Отопление дома
Водоснабжение дома
Водоснабжение дачи

Требуемый инструмент

Перед проведением работ с трубами из сшитого полиэтилена надлежит подготовить следующий набор инструментов и расходных материалов:

набор гаечных ключей;
нож и ножницы-секатор;
гидравлический ручной пресс;
комплект соединительных приспособлений (фитинги).

Подготовительные работы

Проведение всех работ по соединению стоит начинать от выходов коллектора. Это обстоятельно позволит обеспечить полную герметичность системы и легкий монтаж элементов, поскольку изделия Rehau легко гнутся. В момент приобретения фитинговых приспособлений уделите внимание тем видам, которые предназначены именно для названного типа труб. Вместе с этим нелишним будет обеспечить защиту будущей системы от конденсата или потери тепла в зависимости от предполагаемой температуры носителя.

Ремонт отопления
Отопление дачи
Отопление дома
Водоснабжение дома
Водоснабжение дачи

Отопления для дома
Отопление в доме
Отопление частный дом
Отопление в частный дом
Отопление в домах
Частный дом монтаж отопления
Отопление
Дом отопление
Системы отопления частных домов

Перед проведением монтажных работ необходимо зафиксировать трубу из сшитого полиэтилена двойными скобами, входящими в состав комплекта, поскольку высокая эластичность будет препятствовать сохранению заданной формы.

Порядок выполнения

Каждому типу соединения характерны свои особенности и несколько другой порядок действий:

Обжимной тип предусматривает надежную фиксацию компрессионной гайки на срез трубы, при этом ее резьба должна смотреть в сторону будущего соединения. Затем необходимо натянуть и закрепить разрезное кольцо таким способом, чтобы конец трубы находился на расстоянии не более 1 мм. Далее на штуцер скрепляющего приспособления натягиванием срез трубы с подготовленными на нем элементами. В завершение гаечными ключами производим затяжку компрессионной гайки до плотного прилегания.
При прессовочном типе следует вначале надежно зафиксировать гильзу-зажим на срезе трубы. Потом посредством расширителя производим натягивание соединительной трубы на штуцер фитингового приспособления и удерживаем в таком положении несколько минут. Впоследствии за счет выполнения последнего пункта отрезок трубы максимально плотно самостоятельно прижмется.
Электросварочное соединение осуществляется посредством фиксации на срез трубы специальной муфты. Затем посредством сварочного оборудования следует нагреть конец внутренней спирали фитингового приспособления. Вследствие чего разогретый полиэтилен идеально принимает форму штуцера и остывает, обеспечивая при этом максимально плотный контакт.

Сшитый полиэтилен

Перед проведением натяжки на фитинговый соединитель никогда не осуществляйте его предварительный разбор и какие-либо манипуляции по увеличению надежности контакта.

Отопительная система из сшитого полиэтилена

Самостоятельное выполнение процедуры соединения труб из сшитого полиэтилена довольно несложное занятие, однако, качественный монтаж требует определенных знаний и учета ряда важных особенностей. Для того чтобы возведенная система коммуникаций прослужила долгое время нелишним будет максимально изучить всю имеющуюся в общем доступе информацию, сделав акцент на практических советах профессионалов.

Как выбрать водопроводные трубы
Как сделать отопление для загородного дома
Как устранить течь в системе отопления
Как грамотно установить отопительные трубы

ООО ДИЗАЙН ПРЕСТИЖ

Отопление водоснабжение котельная

8(495)744-67-74

Ремонт отопления

Ремонт водоснабжения

Инженерные системы: отопление водоснабжение:

Трубы STOUT PEX-A из сшитого полиэтиленаТипы отопления:: Водяное Автономное Газовое Stout Труба PEX-A из сшитого полиэтилена с кислородным слоем, красная 16×2,0 Код товара50 руб.ООО ДИЗАЙН ПРЕСТИЖТипТруба Размер16×2,0 мм+7(495)744-67-74resant.ru Stout Труба PEX-A из сшитого полиэтилена с кислородным слоем, красная 20×2,0 Код товара64 руб.ООО ДИЗАЙН ПРЕСТИЖТипТруба Размер20×2,0 мм+7(495)744-67-74resant.ru Stout Труба PEX-A из.
Трубы из сшитого полиэтилена и фитингиТрубы из сшитого полиэтилена Rehau и система фитингов Rautitan Система трубопроводов Royal Thermo AXIOpress Отопление водоснабжение котельная.
Трубы Uponor Aqua Pipe из сшитого полиэтилена PE-ХaТрубы Uponor Aqua Pipe из сшитого полиэтилена PE-Хa серия S3,2 PN10 в бухтах Трубы предназначены для систем горячего и холодного водоснабжения. Изготавливаются из сшитого полиэтилена PE-Xa по методу Энгеля, в соответствии с EN ISO 15875 и ГОСТР 52134. Максимальная температура.
Трубы Uponor из сшитого полиэтилена PE-XaТрубы Uponor из сшитого полиэтилена РЕ-Ха обладают уникальным набором качеств, которыеделают их идеальными для подачипитьевой воды. В дополнение к выдающейся механической прочности,главным преимуществом этих труб является исключительная стойкостьк температурным воздействиям, что позволяет использовать трубы РЕ-Хатакже для трубопроводов горячеговодоснабжения. Все это.
Трубы Uponor evalPEX из сшитого полиэтилена PE-ХaТрубы Uponor evalPEX из сшитого полиэтилена PE-Хa серия S3,2 PN10 в бухтах Трубы Uponor evalPEX предназначеныдля систем напольного, радиаторного отопления и охлаждения. Изготавливаются из сшитого полиэтилена PE-Xa пометоду Энгеля, в соответствии с EN ISO 15875 и ГО СТР 52134, серия.
Трубы и фитинги Uponor из сшитого полиэтилена PE-XaТрубы Uponor из сшитого полиэтилена PE-Xa Система соединений Uponor Quick & Easy Фитинги Uponor PE-Xa Quick & Easy для подключения радиаторов Зажимные фитинги Uponor Аксессуары Uponor PE-Xa Трубы Uponor из сшитого полиэтилена РЕ-Ха обладают уникальным набором качеств, которыеделают их идеальными.
Фитинги для сшитого полиэтилена и их видыОглавление: [скрыть] Виды существующих фитингов Общая технология монтажа Особенности монтажа фитингов Вы решились поменять трубы и выбрали простой и надежный вариант труб из сшитого полиэтилена? Ничего удивительного, ведь изделия из такого материала выдерживают большой разброс температур, не подвержены коррозии, нетоксичны.
Трубы Uponor Combi Pipe из сшитого полиэтилена PE-ХaТрубы Uponor Combi Pipe из сшитого полиэтилена PE-Хa серия S3,2 PN10 в бухтах Трубы Uponor Combi Pipe предназначены для систем напольного, радиаторного отопления,охлаждения, холодного и горячего водоснабжения. Изготавливаются из сшитого полиэтилена PE-Xa пометоду Энгеля, в соответствии с EN ISO 15875.
Трубы из сшитого полиэтиленаТрубы из сшитого полиэтилена. Трубы из сшитого полиэтилена для отопления более 30 лет удачно используются в Америке и многих странах Европы. Сейчас эта тенденция дошла и до нас. И теперь самым популярным материалом для изготовления трубопроводов в системе отопления и.
Труба универсальная из сшитого полиэтилена Elsen PE-Xa Elspipe 20 x 2,2Монтаж систем отопления, водоснабжения, котельных агрегатов EPU20.2211-120ООО ДИЗАЙН ПРЕСТИЖ работает круглосуточно, выезд по Москве и Московской области ElsenРазмер, : 20 x 2,2Упаковка, : 120Страна производства, : ЧехияПредназначение, : Отопление + водоснабжениеМатериал, : Сшитый полиэтиленРабочая среда, : Вода + теплоноситель Трубы.
Труба универсальная из сшитого полиэтилена Elsen PE-Xa Elspipe 32 x 4,4Монтаж систем отопления, водоснабжения, котельных агрегатов EPU32.2211-50ООО ДИЗАЙН ПРЕСТИЖ работает круглосуточно, выезд по Москве и Московской области ElsenРазмер, : 32 x 4,4Упаковка, : 50Страна производства, : ЧехияПредназначение, : Отопление + водоснабжениеМатериал, : Сшитый полиэтиленРабочая среда, : Вода + теплоноситель Трубы.
Монтаж труб из сшитого полиэтиленаМонтаж труб из сшитого полиэтилена В настоящее время, при монтаже систем водопровода и отопления, широкое применение получили трубы из шитого полиэтилена Rehau (Германия) и Uponor (Швеция). Внешне напоминающие металлопластиковые трубы, в отличие от полипропиленовых, медных, металлических и металлопластиковых труб, трубы.
О Своде правил «Проектирование и монтаж подземных сетей горячего водоснабжения из труб ПЭ-С (сшитого полиэтилена) с тепловой изоляцией из пенополиуретана в полиэтиленовой оболочке»Услуги по монтажу отопления водоснабжения ООО ДИЗАЙН ПРЕСТИЖ 8(495)744-67-74 Кроме быстрого и качественного ремонта труб отопления, оказываем профессиональный монтаж систем отопления под ключ. На нашей странице по тематике отопления > resant.ru/otoplenie-doma.html resant.ru/otoplenie-doma.html resant.ru/otoplenie-doma.html resant.ru/otoplenie-doma.html

Для отправки комментария вам необходимо авторизоваться.

Источник: http://resant.ru/montazh-trub-iz-sshitogo-polietilena-svoimi-rukami.html

Сообщества › Сделай Сам › Блог › Монтаж водяного теплого пола из сшитого полиэтилена

Отопление частного дома, коттеджа или площадей общественного пользования решается с помощью современного способа – монтажа теплого пола. Это решит вопрос создания комфортных условий пребывания в помещениях различного назначения, а также позволит сэкономить на монтажных работах. Облегчается и эксплуатация такого пола. Его гораздо быстрее смонтировать, чем установить радиаторное отопление.
Комплектующие и материалы, необходимые для обустройства теплого пола

Чтобы создать водяной теплый пол необходимы ниже перечисленные комплектующие и материалы:
котел водонагревательный;
бак расширительный;
насос нагнетающий;
клапаны шаровые;
трубы из пропилена или полиэтилена сшитого (16 — 20 мм);
коллектор;
обжимной фитинг;
профиль крепежный;
крепежные материалы (дюбеля, шурупы);
лента демпферная;
сетка армирующая.

Трубы должны выдерживать высокое давление и высокую температуру (до 950). Чаще всего применяются полиэтиленовые трубы. Они характеризуются тем, что при нахождении в них горячей воды, имеют низкую степень расширения.

Коллектор снабжен всеми необходимыми элементами и приборами, с помощью которых можно регулировать и настраивать на необходимый режим работу теплого пола.
Основные этапы монтажа теплого пола

Работы, которые необходимо проделать, сводятся к следующим:
рассчитать необходимую длину труб для каждого помещения и шаг установки;
выбрать тип котла;
обустроить основание под укладку труб;
осуществить монтаж труб;
залить стяжку.

Все эти этапы работы для специалистов не представляют особых усилий и трудностей. Самому же необходимо вникнуть в каждый пункт, чтобы не наделать ошибок и не испортить стройматериалы.

Обустройство теплого пола начинается с удаления старой стяжки и выравнивания основания. Допускаются перепады до 5 мм. Полученная поверхность с помощью пылесоса очищается от пыли.

Cледующий этап — укладка слоя гидроизоляции. Затем по всему периметру помещения тщательно закрепляется демпферная лента, назначение которой компенсировать то расширение, которое может возникнуть при нагревании теплого пола. Затем необходимо утеплить поверхность по всей площади. И тут понадобится специальный материал — вспененный полиэтилен. В очень холодных помещениях может понадобиться заполнение всей площади пола слоем керамзита с последующим покрытием его листами пенополистирола. Толщина этих листов должна быть не менее 10 см. Можно воспользоваться специальными утеплительными листами, у которых для труб уже предусмотрены каналы. Это значительно облегчит работу при монтаже теплого пола. На имеющийся утеплитель ложем армирующую сетку. Трубу изгибаем вручную и укладываем спиралью с определенным шагом (не более 10 см). Концы труб обязательно подводятся к коллектору. Для фиксации с коллектором используем обжимной фитинг.

Далее система теплого пола заливается водой и проверяется в рабочем режиме на возможные дефекты. Только после всех перечисленных работ она может быть залита бетонным раствором. Заливку обязательно осуществляют при работающей системе. После заливки теплого пола бетонным раствором, дают ему выстояться не менее месяца. По истечению этого срока переходят к следующим работам – укладке необходимого напольного покрытия.

Источник: http://www.drive2.ru/c/524578098197302118/

Что нужно учитывать при монтаже труб из сшитого полиэтилена

Монтаж труб из сшитого полиэтилена выполняется с применением разных технологий, но всегда задействуют фитинги. Этот материал отличается от поливинилхлорида и других разновидностей по технологии производства (полимеризация этилена). В результате сшивки полиэтилена меняется его структура, но состав остается прежним. По этой причине тщательно подбирается метод стыковки коммуникаций, благодаря чему увеличивается срок службы трубопровода.

Способы соединения труб
Компрессионный
Напрессовочный
Электросварочный
Выполнение монтажа труб своими руками
Подготовка
Необходимые инструменты и материалы
Чертеж и схемы
Порядок выполнения работ
Особенности монтажа
Частые ошибки и проблемы при установке

Способы соединения труб

При монтаже необходимо учитывать свойство материала давать усадку. Если решается вопрос, как соединить полиэтиленовые трубы, следует выбирать методы, основанные на плотной стыковке изделий. Благодаря этому даже незначительная усадка не приведет к существенному изменению параметров трубопровода. Наоборот, применение фитингов разных видов позволяет повысить качество стыковки, что обусловлено эластичностью материала.

Соединение труб из сшитого полиэтилена может проводиться с применением технологий, основанных на тепловом воздействии. Однако для обеспечения герметичности материал должен подвергаться влиянию более высоких температур. Кроме того, при выборе способа монтажа нужно учитывать уровень давления в проектируемой системе.

Компрессионный

Данный метод основан на применении обжимных фитингов. Другое название компрессионные. Они могут устанавливаться в системе, давление в которой не более 2,5 атм. Значит, этот вариант стыковки не рассчитан на высокие нагрузки. Его преимуществом является простота монтажа, отсутствие необходимости использования дорогостоящего оборудования. Применяются компрессионные фитинги при прокладке труб системы холодного и горячего водоснабжения.

Напрессовочный

Для крепления изделий из сшитого полиэтилена используют пресс-фитинги. В результате получают неразъемное соединение. Если в будущем потребуется демонтировать систему, сделать это быстро не получится. Пресс-фитинги можно снять только методом резки труб. Этот вариант стыковки предназначен для обустройства системы, уровень давления в которой достигает 6 атм.

Принцип такого соединения основан на способности изделий из сшитого полиэтилена восстанавливать первоначальную форму. После сжатия трубы происходит заполнение мелких неплотностей и специальных пазов фитинга. За счет этого обеспечивается высокая надежность шовного соединения, а дополнительно исчезает возможность демонтажа данного участка трубопровода.

Электросварочный

Этот метод стыковки коммуникаций позволяет получить монолитное изделие. В процессе сварки 2 участка труб соединяются настолько прочно, что полученный трубопровод может выдерживать высокие нагрузки. Электросварочный метод подходит для монтажа трубопроводов любого назначения.

Однако из-за повышенной сложности работ его применяют нечасто. При этом необходимо использовать сварочный аппарат, а еще требуется наличие опыта. Коммуникации соединяют посредством фитинга особого вида электросварной муфты.

Выполнение монтажа труб своими руками

Принцип стыковки полиэтиленовых изделий отличается в зависимости от того, какой метод при этом используется. Изменяется не только инструкция по выполнению работ, но и требуется другой инструмент в большинстве случаев. Монтаж труб из сшитого полиэтилена своими руками легче всего произвести, используя компрессионные или пресс-фитинги.

Подготовка

Убирают помещение: нужно избежать оседания пыли на торец труб, т. к. любые загрязнения могут негативно повлиять на качество соединения. Чтобы избежать появления конденсата, рекомендуется защитить коммуникации, используя теплоизоляционный материал. Распространенные варианты: гофра, специальный утеплитель в форме цилиндра (полый внутри). Дополнительно рекомендуется зафиксировать трубы на предполагаемом участке стены, т. к. они имеют свойство несколько видоизменяться из-за пластичности. С этой целью используют скобы.

Необходимые инструменты и материалы

Для работы потребуется:

нож-секатор;
гаечные ключи;
расширители;
рулетка;
строительный уровень.

Набор инструментов может незначительно меняться в зависимости от используемой технологии стыковки труб. Например, для работы с компрессионными фитингами нужно дополнительно подготовить пресс (гидравлический, ручной).

Чертеж и схемы

Во время работы с изделиями из сшитого полиэтилена составляют проект системы коммуникаций. В домашних условиях достаточно эскиза с обозначением основных параметров: диаметра труб, их длины, мест расположения фитингов.

Порядок выполнения работ

На трубу из сшитого полиэтилена для отопления или системы водоснабжения надевают обжимную гайку.
Устанавливают разрезное кольцо. Его край должен располагаться на расстоянии 1 мм от края.
Затем соединяют участки коммуникаций, затягивают обжимную гайку ключом.

Применение электросварного метода:

На торец полиэтиленового изделия надевается фитинг.
Чтобы обеспечить достаточную интенсивность прогрева, к соединительному элементу подключают сварочный аппарат. С этой целью используют клеммы. Под воздействием напряжения часть изделия, закрытая фитингом, начнет оплавляться.

Трубы стыкуются с помощью зажимной пресс-гильзы. Ее надевают на один участок изделия.
С помощью расширителя увеличивают внутренний диаметр трубы. Затем ее насаживают на штуцер фитинга.
В таком положении изделие рекомендуется подержать в течение нескольких минут. По окончании времени сборка труб заканчивается, т. к. они принимают первоначальную форму. Учитывая, что на торце установлен фитинг, материал будет плотно прилегать к нему.

Особенности монтажа

Схема системы водоснабжения или отопления составляется не только с целью определения точек установки фитингов, но и для подсчета материала. По эскизу вычисляют длину трубопровода, количество соединительных элементов, которые планируется монтировать. Перед началом работ необходимо расположить все участки коммуникаций и фитинги на полу в требуемой последовательности. Это позволит избежать ошибок в процессе монтажа. Нельзя допускать перекосов при стыковке элементов.

Частые ошибки и проблемы при установке

Когда выполняется установка пресс-фитинга, случается, что монтаж производится повторно. Этого нельзя допускать, т. к. в данном случае не удастся обеспечить требуемый уровень надежности системы.

Перед началом монтажа нужно провести обработку торцевых участков труб. Во время нарезки полиэтилена возникают заусенцы. Если их не убрать, они поспособствуют снижению надежности шовного соединения. Кроме того, в процессе эксплуатации частицы полиэтилена могут попасть в просвет трубопровода.

Источник: http://greendom74.ru/trubyi/chto-nuzhno-uchityivat-pri-montazhe-trub-iz-sshitogo-polietilena

Как укладывать сшитый полиэтилен для теплого пола: укладка труб своими руками

Как производятся трубы для теплого пола

Для этого используются следующие методы:

Нагревание полиэтилена вместе с пероксидом (РЕХ-а).
Воздействие влаги и имплантированного силама, совместно с катализатором (РЕХ-в).
Бомбардировка электронами (РЕХ-с).
Применение азота (это вариант используется очень редко).

Преимущества и недостатки сшитого полиэтилена

Трубы из сшитого полиэтилена для теплого пола обладают целым рядом достоинств:

Эластичность. Это позволяет применять при укладке наиболее оптимальный уровень изгиба, без риска последующих растрескиваний и изломов. Особенно качественной в этом отношении считается продукция компании Rehau.
Экологичность. В составе сшитого полиэтилена отсутствуют вредные компоненты, которые бы выделялись во время нагревания. Это дает гарантию безопасности в укладке теплых полов внутри жилых помещений.
Высокая температура горения. Материал начинает плавиться лишь после достижения температуры +400 градусов. В результате распада вещества образуется вода и углекислый газ, которые полностью нетоксичны.
Отличные эксплуатационные характеристики. Обустроенной из сшитого полиэтилена системе не страшно гниение, коррозия и химические воздействия. Все это является залогом длительной и безупречной работы водяного теплого пола.
Морозостойкость. В случае значительного понижения температуры полиэтиленовые изделия не деформируются.
Звукопоглощающие способности. Благодаря этому не возникает шум от циркулирующего внутри контура теплоносителя.

Что касается слабых сторон полиэтилена, то обычно указывают на необходимость грамотных монтажных работ. К примеру, поворотные участки рекомендуется надежно зафиксировать, т.к. этот материал не очень хорошо держит приданную ему выгнутую конфигурацию. Кроме того, замечена не очень хорошая устойчивость полиэтиленовых изделий к прямым солнечным лучам. Проводить укладку контура необходимо максимально осторожно, избегая всяческих повреждений защитного слоя.

Какие трубы для теплого пола лучше

Данный производитель выпускает несколько марок труб для теплого пола из сшитого полиэтилена:

Rautitan stabil диаметром 16–40 мм. Стенки этих изделий имеют трехслойную структуру. В качестве внутреннего слоя используется сшитый полиэтилен РЕХ-с, со степенью сшивки 60%. Далее идет алюминиевая фольга, противостоящая проникновению кислорода. В качестве наружного оформления используется листовой полиэтилен РЕ. Трубы данного типа рассчитаны на рабочую температуру до +90 градусов, при давлении не более 10 бар.
Rautitan flex диаметром 16–63 мм. Изготовляются из инновационного полиэтилена типа РЕХ-а со степенью сшивки 70%, для производства которого применяется пероксидная технология. Внешним покрытием здесь выступает этилвинилалкоголь, отличающийся полной воздухонепроницаемостью. Трубы Rautitan flex имеют хорошую эластичность, что позволяет организовывать теплые полы сложной конфигурации.
Rautitan pink. Характеристики этих изделий в основном такие же, как и у предыдущей разновидности. Хорошая эластичность труб Rautitan pink позволяет им сохранять эксплуатационные показатели во время изгибания. Рекомендованные условия применения: температура – до +95 градусов, давление – до 9 бар.

Подбор труб Rehau для организации теплых полов осуществляется в диапазоне диаметров 12-32 мм: это позволяет обойтись без обустройства очень толстой и тяжелой стяжки. То же самое касается и продукции других компаний.

Как провести монтаж

Фитинги для укладки труб

Компанией Rehau предлагаются надвижные муфты и фитинги, обеспечивающие высокую надежность соединения труб из сшитого полиэтилена. По ходу установки труба сначала оснащается надвижной муфтой. Далее в работу вступает специальный экспандер, способный расширить внутренний диаметр изделия до нужного значения. Для проведения этой операции потребуется несколько приемов. Далее проводится фиксация штуцера подходящего по диаметру фитинга, с последующим надвиганием на него гильзы. Подобные соединения отличаются очень высокой степенью устойчивости к большинству агрессивных воздействий (в том числе повышенного давления и нагревания).

Если есть весь необходимый инструмент, установка водяного теплого пола из сшитого полиэтилена не занимает слишком много времени. При этом особенные навыки обычно не требуются: главное при этом – строго соблюдать инструкцию. Благодаря отсутствию в системе резиновых комплектующих удается добиваться значительного увеличения срока эксплуатации. Речь прежде всего идет об уплотнителях из резины, которые довольно быстро выходят из строя.

Схема укладки

При этом важно соблюдать рекомендованные специалистами параметры:

Средний параметр длины нагревательного водяного контура рекомендован в пределах 40-60 м. В любом случае, делать трубопровод длиннее 120 м не эффективно.
Минимальное значение шага укладки труб – 10 см, максимальное – 35 см. Если комната имеет сложную форму, или когда требуется увеличить уровень обогрева, допускается использование различных дистанций между отдельными витками контура. Уменьшение шага укладки разрешается возле наружных стен или входной двери.
Чтобы уложить демпферную ленту, от стен по периметру делается отступ в 20-30 см.

Перед покупкой полиэтиленовых труб для теплого пола первым делом нужно определиться с общей длиной контура.

Какие инструменты нужны

Компания Rehau предлагает для своей продукции комплектацию марки Rautool:

Специальные ножницы для порезки труб из полиэтилена.
Расширитель и насадки разного диаметра.
Ручной пресс. С его помощью проводится опрессовка надвижных гильз, имеющих специальные штифты и насадки для крепления. Надвижные элементы имеют стандартные диаметры.
Пружины, которыми сгибаются трубы Rautitan Stabil. Обычно они приобретаются отдельно.

Особенности монтажа водяного теплого пола

Перед укладкой контура с основания пола необходимо тщательно убрать всю грязь. При наличии перепадов высоты их необходимо выровнять. Если дефекты серьезные, зачастую приходится укладывать черновую стяжку. На готовое основание настилается утеплитель со специальным отражателем, препятствующий теплопотерям в сторону перекрытия. Далее укладывают слой гидроизолирующей пленки и арматурной сетки с фиксирующими хомутами. В качестве альтернативного решения довольно часто используются полистирольные маты с углублениями.

Источник: http://teplospec.com/teplyy-pol/kak-ukladyvat-sshityy-polietilen-dlya-teplogo-pola-ukladka-trub-svoimi-rukami.html

Смотрите также:

Печь булерьян своими руками

30.04.2020

Как сделать печь «Булерьян» своими руками. Схема, чертеж и порядок действий, пояснения и фото Печь Bulerjan («Булерьян») имеет множество плюсов: быстро греет помещение, в режиме тления крупные дрова могут гореть до 6-8часов, она безопасна и имеет КПД около 80% (это... →

Монтаж и установка электрического котла своими руками

03.05.2020

Установка и подключение электрического котла в частном доме Электрические отопительные агрегаты пользуются высоким спросом благодаря удобству и безопасности использования. Они могут служить основным поставщиком тепла, но чаще используются как дополнительный... →

Устанавливаем вентилятор для кухни своими руками

03.05.2020

Подбор материалов для вентиляции на кухне и процесс монтажа своими руками Вентиляция на кухне своими руками – это тот вопрос, который интересует сегодня все больше людей вследствие того, что естественная вентиляционная система функционирует не очень качественно и... →

Комментарии

Комментирование отключено.

Голосование

Загрузка ...

Форум

Монтаж труб из сшитого полиэтилена своими руками

Способы монтажа труб из сшитого полиэтилена – варианты соединений

Особенности материала

Технология сшивки полиэтилена

Зависимость видов труб от установки в различных местах

Разновидности фитингов

Методы стыковки труб из сшитого полиэтилена

Техника крепления фитингов компрессионного типа

Стыковка труб опрессовочными соединениями

Что еще важно знать о монтаже труб из сшитого полиэтилена

Инструмент для монтажа труб из сшитого полиэтилена и технология выполнения работ

Технология производства труб из сшитого полиэтилена

Основные технические характеристики труб из сшитого полиэтилена

Обладают ли изделия из PEX недостатками

Особенности соединения сшитых полиэтиленовых труб

Почему сшитый полиэтилен не сваривается

Соединение PEX с помощью пресс-фитингов

Опрессовка

Напрессовочный метод

Соединение труб посредством компрессионных (обжимных) фитингов

Инструмент для монтажа труб из сшитого полиэтилена и методика производства работ по стыковке PEX

Инструмент для монтажа труб из сшитого полиэтилена

Подготовительные работы – рекомендации

Порядок выполнения монтажных работ

Монтаж и соединение сшитого полиэтилена

Особенности соединения элементов PEX

Способы соединений

Инструменты

Подготовка

Инструкция к монтажу

Компрессионный способ

Напрессовочный способ

Электросварочный способ

Самостоятельный монтаж труб из сшитого полиэтилена

Преимущества

Недостатки

Соединение фитингами

Монтаж

Эксплуатация труб

Правила и способы монтажа труб из сшитого полиэтилена своими руками

Статьи по теме

Что собой представляют трубы из сшитого полиэтилена?

Виды труб из сшитого полиэтилена

Основные производители труб из сшитого полиэтилена

Способы соединения сшитого полиэтилена

Инструмент для соединения труб из сшитого полиэтилена своими руками

Подготовительные работы

Как правильно работать с шитым полиэтиленом

Монтаж труб из сшитого полиэтилена компрессионным методом

Монтаж труб из сшитого полиэтилена с помощью пресс-фитингов

Монтаж труб из сшитого полиэтилена электросварным методом

Монтаж труб из сшитого полиэтилена своими руками

Особенности соединения изделий

Виды крепления

Требуемый инструмент

Подготовительные работы

Порядок выполнения

Как сделать монтаж труб из сшитого полиэтилена своими руками — видео, инструменты

Способы монтажа

Технологии соединений

Сочленение обжимными фитингами

Установка напрессовочных фитингов

Электросварные приспособления

Монтаж труб из сшитого полиэтилена своими руками

Подготовка к работе и выбор материалов

Приступаем к работе

Видео

Как укладывать сшитый полиэтилен для теплого пола: укладка труб своими руками

Как производятся трубы для теплого пола

Преимущества и недостатки сшитого полиэтилена

Какие трубы для теплого пола лучше

Рекомендации к применению

Как провести монтаж

Фитинги для укладки труб

Схема укладки

Какие инструменты нужны

Особенности монтажа водяного теплого пола

Монтаж труб полиэтиленовых: способы соединений сшитого полиэтилена, прокладка и ремонт, переход со стальных труб на полиэтиленовые

Особенности полиэтиленовых труб

Подготовительные работы и инструменты для установки
