Демонтаж сплит системы своими руками

Как демонтировать кондиционер своими руками

Встречаются ситуации, когда требуется демонтаж системы кондиционирования. К примеру, вы запланировали капитальный ремонт, перенос кондиционера или переезд.

Чтобы демонтировать сплит-систему, необходимо знать особенности данной операции. Рассмотрим последовательность действий при демонтаже кондиционера, а также последствия некорректного демонтажа системы кондиционирования.

В каких случаях не нужно снимать кондиционер

Исходя из масштабов планируемого ремонта и плотности прилегания внутреннего блока к стенке, вместо того, чтобы сразу начать демонтировать систему кондиционирования, можно прибегнуть к другому способу решения вопроса.

Случай № 1

Если вы планируете переклеить обои и промежуток между стенкой и внутренним блоком достаточно большой, то необязательно демонтировать весь кондиционер, достаточно отсоединить блок от пластины.

Случай № 2

Если при ремонте вы планируете штукатурить и выравнивать стены, то можно также демонтировать только внутренний блок. По окончании ремонта протяжённости коммуникации должно хватать для обратного монтажа модуля.

Случай № 3

Встречаются случаи, когда блок необходимо демонтировать с трассой. Это может быть вызвано рядом обстоятельств:

  • запланировано «понижение» потолка;
  • гайки присоединения трассы к модулю располагаются в стене;
  • с целью недопущения соединения гаек внутри стенки после ремонта;
  • для перемещения внутреннего блока.

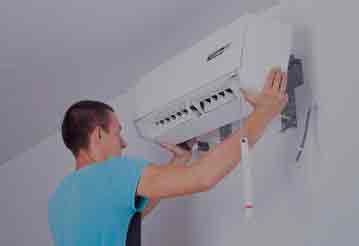

Как снять кондиционер со стены самостоятельно: инструкция

Перед началом снятия сплит-системы, нужно подготовить не только обычные бытовые инструменты, но и профессиональные.

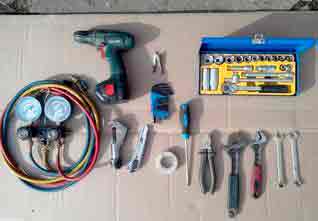

К необходимым инструментам для демонтажа сплит-системы относятся:

  • труборез;
  • бокорез;
  • строительный нож;
  • крестовая и интегральная отвёртки;
  • торцевые ключи-шестигранники;

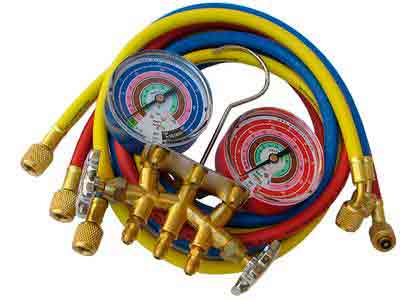

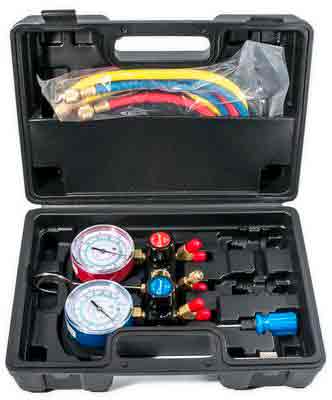

  • манометрический коллектор;
  • рожковые и разводные ключи;
  • дрель;
  • шуруповёрт.

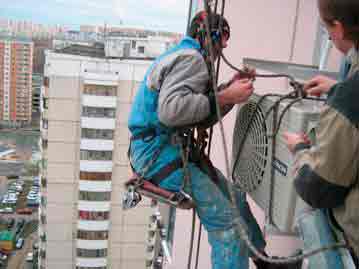

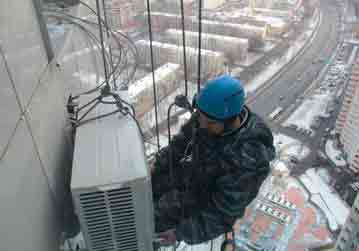

В ряде случаев может понадобиться страховочное снаряжение.

Подготовительный этап

После подготовки инструмента изучите рекомендации специалистов по правильному демонтажу системы кондиционирования. Большинство пренебрегает рекомендациями профессионалов, после чего кондиционер демонтируется с множеством ошибок.

Демонтаж без закачки фреона в устройство приводит к его утечке. Восстановить фреон затем достаточно непросто и дорого. Минимальная сумма финансовых затрат — четыре тысячи рублей.

Спуск фреона

Предусмотрено три основных метода, как произвести демонтаж кондиционера собственноручно:

  • разбор с выпусканием фреона;
  • сохранение фреона в приборе;
  • сбережение хладагента в полном объёме благодаря применению особой методики и специализированного оборудования.

Последний метод позволяет получить максимальный эффект без потерь, но остальные методы также широко используются.

По компетентному мнению специалистов, рекомендуется сохранять фреон в полном объёме для того, чтобы при повторной установке не возникли проблемные вопросы.

Перед проведением работ внимательно рассмотрите конструктивные особенности системы кондиционирования. Она представляет собой замкнутый контур с хладагентом и включает компрессор, испаритель с конденсатором и систему медных трубок для соединения всех составляющих элементов и обеспечения подачи и отбора хладагента.

Для отключения системы кондиционирования без потери хладагента нужно закачать его в конденсатор. Это возможно при функционировании в режиме охлаждения посредством перекрытия вентиля от изделия к трубочке. Для перекачки фреона в полном объёме потребуется не более одной минуты. После перекачки необходимо перекрыть вентиль на трубке. С помощью данной операции вы сможете прекратить полную подачу газа.

Демонтаж

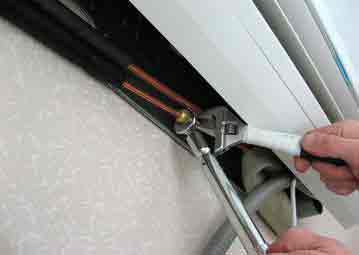

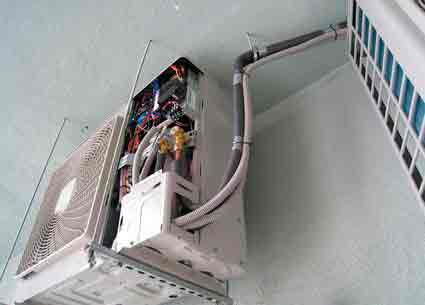

Работы начинаются со снятия внешнего блока. Для этого сначала необходимо отсоединить медные трубки. Трубки обрезаются на расстоянии порядка двадцати сантиметров от штуцера, а после зачеканить срезы для полной герметизации.

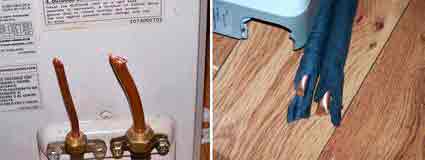

При длительном хранении устройства в разобранном состоянии медные трубки заполняются азотом, обеспечивают герметичность для предотвращения окисления.

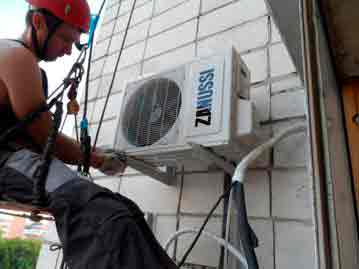

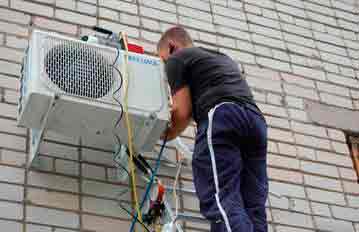

Наружный блок

После отсоединения медных трубок устраните тепловую изоляцию. Желательно, чтобы операция производились двумя людьми: один будет работать снаружи здания, а другой внутри помещения. Это значительно упростит и ускорит процесс.

Так, один человек произведёт отключение электрической энергии, а другой отсоединит провода.

Трубки следует выпрямить, чтобы они смогли пройти сквозь отверстия в стенке. Далее, к ним прикручивается конец кабеля, перетаскиваемого в помещение. После этого откручиваются гайки, которые поддерживают внешний блок на кронштейнах.

В завершении операции блок снимают и перетаскивают в здание. Хранение его возможно только вертикально.

Отсоединение компрессора

Компрессор очень важно демонтировать правильным образом. Для этого необходимо произвести следующие операции:

  1. Снять крышку с внешнего модуля.
  2. Отсоединить трубки всасывания и нагнетания.
  3. Обесточить электропроводку.
  4. Открутить крепёж конденсатора и вентилятора.
  5. Вытащить конденсатор.
  6. Удалить крепления и произвести демонтаж компрессора.

При данной последовательности мероприятий устраняется возможность дефекта труб и становится возможным проведение ремонта прочих узлов.

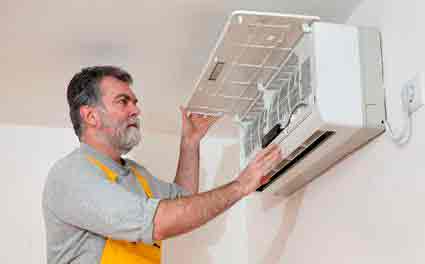

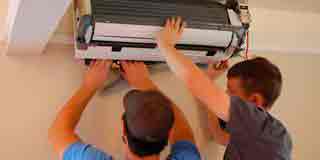

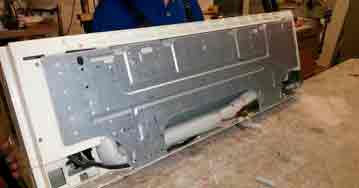

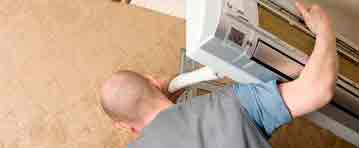

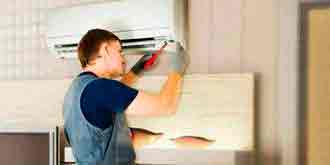

Внутренний блок

Имеются случаи, когда хозяева ограничиваются демонтированием только внешнего блока. К примеру, при ремонте компрессора. Когда требуется удаление всей сплит-системы, важно учитывать имеющиеся нюансы демонтажа внутреннего блока.

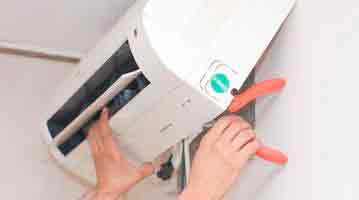

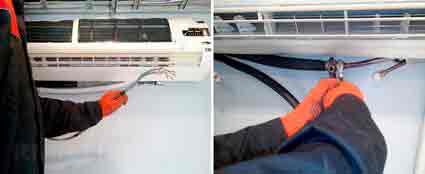

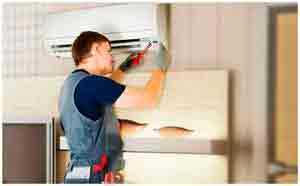

Чтобы демонтировать внутренний модуль кондиционера, необходимо выполнить следующие действия:

  1. Снять крышку корпуса, ориентируясь на указатели, находящиеся в нижней части изделия.
  2. Отсоединить электрокабель путём откручивания от клемм, после чего осторожно вынуть из сплит-системы.
  3. Отцепить патрубок, установив заранее резервуар, оттуда может вытечь жидкость.
  4. Снять теплоизолятор и отсоединить трубопровод с хладагентом.
  5. Открутить осторожно трубки как при снятии внешнего блока, и замотать их изолирующей лентой, либо закрутить крышками.

Совет! Трубки также можно обрезать, стиснуть и после этого закрутить. Главная цель — предотвращение их загрязнения.

  1. Аккуратно демонтировать внутренний модуль и удалить установочную пластинку.

Особенности работы в зимнее время

В холодную погоду закачать хладагент в конденсатор практически невозможно: масло сильно густеет, и при попытке подключить кондиционер в данной ситуации, легко может возникнуть неисправность нагнетателя. Эта ситуация не страшна моделям кондиционеров, которые оснащены специальным зимним комплектом. Комплектация включает подогрев картера компрессора и дренажа, а также замедлитель скорости вращения вентилятора.

Если же у вас установлена модель без данной комплектации, то фреон можно перекачать посредством манометрической станции для сбора газа.

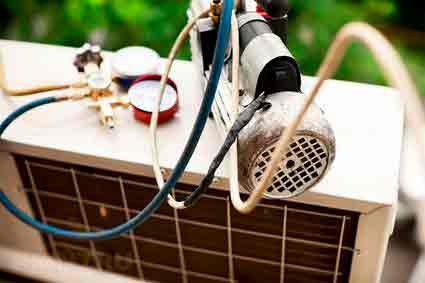

Подключение данной станции производится к клапану шредера, подобно манометрическому коллектору.

Последствия неправильного демонтажа

Приведём ряд вероятных последствий при некорректном демонтировании системы кондиционирования вручную:

  1. Потеря герметичности охладительного контура и утечка фреона. Устранение этой неприятной ситуации потребует значительных финансовых вложений.
  2. Засорение внутреннего контура системы пылью, проникновение внутрь влаги. Эти обстоятельства особенно воздействуют на функционирование компрессора, и на работу кондиционера в общем. Поэтому, нельзя выполнять снятие изделия в дождливую и снежную погоду.
  3. Падение тяжёлого внешнего блока с высоты. Даже если изделие упадёт с небольшой высоты, в большей части случаев это приведёт к его поломке и замене.
  4. Механическое повреждение поверхности внешнего модуля и других элементов, которое способно вызвать разгерметизацию контура. Даже малейшая трещина может вызвать утечку газа, и попадание внутрь пыли и влаги.

Источник: http://tehnikoved.ru/klimaticheskaya-tehnika/konditsioner/kak-snyat-konditsioner.html

Несколько правил, как демонтировать бытовой кондиционер

Демонтировать бытовую климатическую технику также ответственно, как и устанавливать ее. Особенно, если планируется ее дальнейшее использование, например, при переезде на другое место жительства. Рассмотрим основные правила того, как демонтировать кондиционер самостоятельно без потери его эффективной работоспособности.

Набор инструментов

Разборку, как и установку кондиционера настоятельно рекомендуется доверять профессиональным монтажникам. Это во многом гарантирует качественно проведенную процедуру монтажа, без появления неприятных последствий в обоих случаях. Но если средств на дорогостоящую услугу нет, при определенных умениях, навыках разборку возможно произвести самостоятельно.

Основной момент при демонтаже сплит-системы – аккуратное, последовательное соблюдение основных правил, которые позволят сохранить функционирование оборудования. Во многом здесь будут полезны специальные инструменты, которые помогут совершить разборку с наименьшими усилиями, более качественно. К ним относятся:

  • труборез
  • бокорез
  • строительный нож
  • отвертка крестовая
  • отвертка интегральная
  • шестигранные ключи торцевые
  • ключи рожковые
  • ключи разводные
  • дрель, шуруповерт
  • манометрический коллектор.

Набор этих инструментов обязателен, потому что не многие стандартные монтажные приспособления могут пригодиться. Используя последние, вероятно нанести непоправимые повреждения системе, после чего ее придется менять.

Как правильно демонтировать кондиционер? Правила безопасности

Существуют определенные правила, условия, которые необходимо соблюдать, чтобы обезопасить здоровье, оборудование от поломок, неисправностей. Перечислим их:

  • нельзя допускать разгерметизации охладительного контура. Он работает под давлением 15 А. При резкой утечке высока вероятность попасть под струю газа очень низкой температуры;
  • можно получить обморожение от струи холодного фреона при его утечке;
  • следует избегать при разборке попадания внутрь контура пыли, влаги, разрушающе действующих на систему;
  • при перевозке внешнего блока, содержащего фреон, может произойти взрыв;
  • во время транспортировки необходимо аккуратно обращаться с оставшимися отрезками труб, так как их повреждение приведет к замене всего блока;
  • запрещено отвинчивать со штуцеров накидные гайки;
  • аккуратно необходимо обращаться с защелками внутреннего блока, чтобы не сломать их.

Транспортировка фреона

При демонтаже наружного модуля первостепенной задачей является «упаковка» фреона. Необходимо качественно произвести эту процедуру, чтобы впоследствии не тратить время, деньги на дозаправку кондиционера. следует обратить внимание на точность, аккуратность проведения перекачки хладагента.

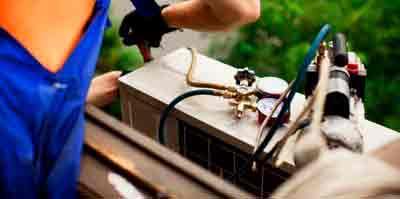

Воспроизвести возможно с помощью манометрического коллектора, либо без него. Этот прибор сможет показать, когда в охлаждающем контуре будет достигнут вакуум. Именно в этом случае и следует перекрывать второй вентиль для «запаковки» фреона внутри конденсатора.

  • манометрический коллектор подключить к ниппелю на штуцере вместо патрубка с жидкостью охладительного контура (он тоньше по сравнению со вторым, по которому проходит газовый фреон);
  • если прибор отсутствует, начинать необходимо со следующего пункта;
  • поставить сплит-систему на режим охлаждения, определив самую низкую температуру, на которую способно оборудование по своим техническим характеристикам (необходимо узнать в инструкции по эксплуатации). Так блок работает не менее 10 минут;
  • закрыть вентиль жидкостного патрубка (более тонкий. Закрывается шестигранным ключом под защитным колпачком);
  • на манометрическом коллекторе следить за стрелкой, пока она не достигнет уровня вакуум. Если манометра нет, необходимо засечь на часах 1 минуту;
  • по истечении времени/достижения нужного показателя на приборе закрыть вентиль газового патрубка шестигранным ключом;
  • выключить кондиционер;
  • защитные колпачки поставить обратно.

Перекачка фреона в зимнее время

Непростая задача перегона хладагента может усложниться в холодное время года, когда кондиционер включать нельзя. Масло компрессора загустевает, его беспрепятственная работа невозможна. Если оборудование оснащено «зимним комплектом», позволяющим работать оборудованию на охлаждение даже при минусовой температуре, проблема легко решается запуском отогревающих приборов, размещенных в картере компрессора, дренажа. После 10 минут прогрева можно запустить климат-систему на охлаждение и перекачать фреон, следуя вышеописанным рекомендациям.

Источник: http://foundmaster.ru/climatic/neskolko-pravil-kak-demontirovat-bytovoj-konditsioner.html

Демонтаж кондиционеров: как снять сплит-систему своими руками

Демонтировать сплит-систему, состоящую из внутреннего и внешнего блока, намного сложнее, чем моноблочный оконный кондиционер. Основная проблема в распределенной схеме циркуляции хладагента, которую придется разгерметизировать. Давайте подробно поговорим о том, как снять сплит-систему и сохранить ее работоспособность.

  • В каких случаях можно провести демонтаж своими руками
  • Почему важно сохранить фреон
  • Демонтаж внешнего блока
  • Особенности расположения и подключения внутренних блоков

В каких случаях можно провести демонтаж своими руками

Есть несколько обязательных условий, при которых имеет смысл проводить демонтаж сплит-системы своими руками:

  1. Расположение внешнего блока позволяет отключить трубы и кабели, демонтировать сам блок и монтажную конструкцию без использования снаряжения для промышленного альпинизма или специального оборудования.
  2. Есть в наличии (свой или взятый в аренду) манометр или манометрическая станция (коллектор) для работы именно с тем типом фреона, который закачан в систему.
  3. Для демонтажа довольно тяжелых внешнего и внутреннего блоков, а также для безопасного отключения компрессора необходим помощник.

Почему важно сохранить фреон

Если кондиционер исчерпал свой ресурс, то его можно демонтировать без сохранения фреона. Конечно, как утверждают ученые, такой способ нанесет определенный ущерб окружающей среде, но он будет совершенно незначительным (даже в сравнении с неправильной утилизацией лампы дневного света).

Проведение демонтажа без сохранения фреона «рабочего» внешнего блока сплит-системы технически проще, но после этого кондиционер придется выбросить. И причиной этого будет практически гарантированный выход из строя вакуумного насоса компрессора.

Герметичность камер насоса при его работе обеспечивается не прокладками или поршневыми кольцами (значительную разницу температуры и давления они просто не выдержат), а высокой точностью обработки и идеальной сбалансированностью деталей. Малейшая царапина на поверхности камеры от пыли или льдинки замерших паров воды, которые наверняка попадут в насос вместе с атмосферным воздухом, приведут к потере работоспособности этого основного узла компрессора после вторичного подключения и закачки фреона.

Демонтаж внешнего блока

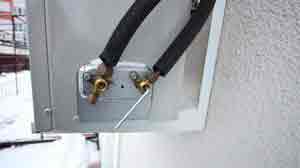

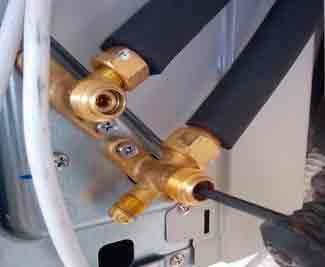

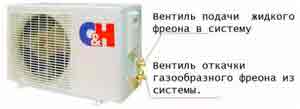

На внешнем блоке расположены два штуцера, к которым подходят трубки: тонкая для жидкого фреона от конденсатора и толстая для газообразного фреона от испарителя из внутреннего блока.

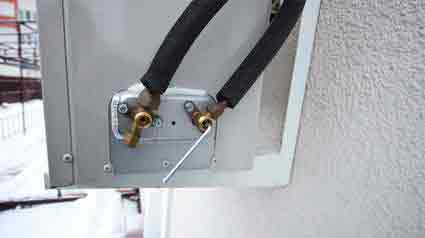

Оба штуцера имеют перекрывающие клапаны, закрытые крышками на резьбе. Клапаны регулируются головками под торцевые гаечные ключи. От газового штуцера отходит ниппель, также закрытый крышкой.

Перед началом работ все крышки необходимо снять.

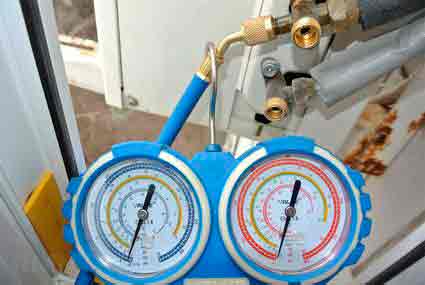

К ниппелю подключают манометр и включают кондиционер в режиме «холод».

Спустя 10 минут, когда кондиционер войдет в заданный рабочий режим, клапан жидкостного штуцера затягивают, чем отключают подачу фреона от конденсатора внешнего блока.

Далее контролируют давление в газовой трубе по манометру. При показании -1 МПа (технический вакуум), перекрывают клапан газового штуцера и немедленно выключают кондиционер.

Затем снимают манометр и навинчивают на штуцеры все три крышки.

В это время весь фреон собран в конденсаторе внешнего блока, а в остальной части системы (испарителе и трубках) — технический вакуум.

Теперь необходимо отключить внешний блок от трубопроводов. Есть два варианта:

  1. Отвинтить накидные гайки, крепящие на фланцы штуцеров развальцованные трубки. Входы в штуцеры закрыть заранее подготовленными крышками с таким же диаметром и шагом резьбы, что и у гаек. Но если крышек нет, то идут вторым, более радикальным, путем.
  2. С помощью бокорезов обрезают (по очереди) трубки в 10–15 см от штуцеров. Сгибают обрезанный конец со стороны штуцера и крепко зажимают слесарными тисочками. Ту же процедуру проделывают с «ответной частью». Такой способ считается более надежным, так как снижает риск попадания пыли в сам штуцер во время отсоединения трубки.

Остается только отключить от внешнего блока кабели (силовой и сигнальный), открутить крепеж блока к монтажной конструкции, снять блок.

Особенности расположения и подключения внутренних блоков

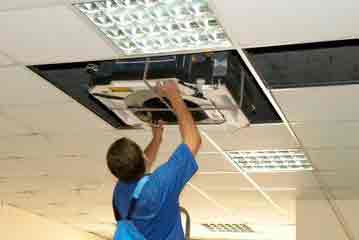

Внутренние блоки сплит-систем имеют разные варианты размещения и крепления.

В принципе, большинство типов блоков (кроме канального) имеют схожий алгоритм демонтажа:

  • снимают крышку;
  • отключают кабели;
  • отсоединяют трубы системы циркуляции хладагента (те же два варианта, что и для внешнего блока);
  • обрезают дренажную трубу;
  • опорожняют дренажную емкость;
  • раскрывают защелки, крепящие внутренний блок к монтажной пластине (у каждого типа и торговой марки своя система);
  • снимают блок;
  • демонтируют пластину.

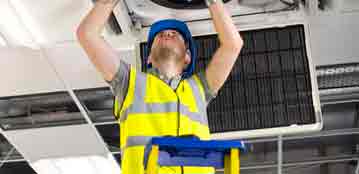

Самый сложный демонтаж у канального кондиционера. И не столько сложно снять внутренний блок, хотя до него надо еще добраться, сколько демонтировать систему воздуховодов, адаптеров, диффузоров и решеток.

Источник: http://www.rmnt.ru/story/appliance_climate/demontazh-konditsionerov-kak-snjat-split-sistemu-svoimi-rukami.1121727/

Демонтаж кондиционера своими руками

Демонтаж этой бытовой системы производится для последующего ремонта или при переезде, многие пользователи решают проблему просто — вызывают мастеров из сервисного центра. Рачительный хозяин, у которого есть навыки и желание, может сэкономить и все сделать самостоятельно, а как правильно снять кондиционер, избежав при этом ошибок и негативных нюансов, мы подскажем.

Предосторожности

Любая современная сплит-система, к которой относится бытовой кондиционер, состоит из блоков для внутреннего и наружного расположения. Их соединяют две магистрали, по которым перемещается хладагент. По трубке меньшего диаметра циркулирует фреон в жидком состоянии от комнатного блока к наружному, по более толстой медной трубке в обратном направлении курсирует он же, но в газообразном состоянии.

Именно здесь кроются проблемы, которые могут испортить все ваши действия при попытке снять кондиционер самостоятельно.

  1. В результате неправильного отключения магистральных трубопроводов может произойти частичная или полная потеря фреона.
  2. В трубки и теплообменник может попасти воздух, содержащий влагу, что чревато поломкой при работе кондиционера на новом месте — несжимаемая влага попадает в компрессор и выводит его из строя.
  3. Попадание в медные трубки мелких частиц при их вытягивании через стену или во время неправильной транспортировки приводит к быстрой поломке системы.
  4. Особое внимание надо обращать на припаянные к трубкам сгоны на резьбе, если их повредить, то потребуется весьма дорогостоящий ремонт.
  5. Неправильное отсоединение проводов. Если не поставить специальные метки на клеммах — может привести к некорректному подключению на новом месте.
  6. Слишком коротко обрезав дренажную трубку, которая выводит конденсат за пределы наружного блока, вы обрекаете себя на ее преждевременную полную замену.
  7. Во время транспортировки изделия на новое место службы есть опасность потерять мелкий крепеж и детали, если они не надежно закреплены после разборки.

Все перечисленные выше случаи приводят к весьма дорогостоящему ремонту всей системы, поэтому прежде, чем начинать демонтаж кондиционера своими руками — изучите инструкцию.

Подготовка

Прежде чем осуществить демонтаж сплит системы своими руками, необходимо подготовить инструмент, не простой из домашнего арсенала, а чисто профессиональный, как показано на фото:

Многие пользователи не принимают всерьез советы профессиональных мастеров, как правильно демонтировать любые сплит-системы. В результате отключение выполняется с многочисленными нарушениями: они демонтируют изделие, не закачав фреон в кондиционер, происходит его утечка, которую восполнить будет не так легко, как думают многие.

Новое заполнение всей системы хладагентом выльется в серьезные финансовые затраты:

  • вначале мастер проверит целостность всех трубопроводов — 600 р.;
  • заправка кондиционера с мощностью до 4,5 кВт — до 3 тысяч рублей;
  • те же действия при мощности оборудования до 7 кВт — до 3,5 тыс. р.

При самом минимальном раскладе для бытовых кондиционеров эта операция вам обойдется не менее 4 тысяч рублей, в зависимости от применяемого хладагента.

Спуск фреона

Существует три способа демонтировать кондиционер своими руками:

  • разборка с выпуском фреона;
  • сохранить газ внутри кондиционера примерно или «на глазок»;
  • полностью сберечь фреон с помощью профессионального оборудования, используя специальную методику.

Третий вариант дает наилучший эффект без каких-нибудь потерь, но многие пользователи используют все способы. Специалисты советуют полностью сохранять хладагент, чтобы не возникало проблем при установке демонтированного оборудования на новом месте.

Чтобы правильно демонтировать кондиционер, необходимо знать конструкцию сплит-системы, которая состоит из замкнутого контура, заполненного фреоном. Основные составляющие — это компрессор, испаритель с конденсатором и система медных трубок, которая связывает всю конструкцию и обеспечивает подачу и отбор хладагента.

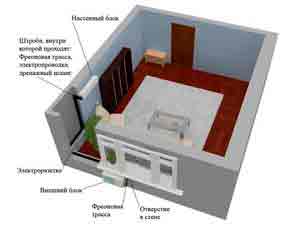

Вот так выглядит схематическое устройство современного кондиционера или любой сплит-системы:

Чтобы отключить кондиционер самому без потерь фреона, необходимо перекачать его в конденсатор, для этого при работе оборудования в режиме охлаждения следует перекрыть вентиль между изделием и трубкой тонкого диаметра. Когда весь хладагент в течение минуты — именно столько времени понадобится для полной закачки газа — перекачается в конденсатор, надо перекрыть вентиль на толстой трубке, отключая фреоновую подачу, и «закрыть» его в импровизированной ловушке.

Демонтаж

Прежде чем осуществлять демонтаж внешнего блока, надо отсоединить медные трубки, но на практике их повторно не используют, т. к. наращивание их категорически запрещено. Надо отрезать их на расстоянии около 200 мм от штуцера и зачеканить срезы для полной герметизации.

Внимание! При долгом хранении изделия в разобранном виде, трубки заполняют азотом, обеспечивают герметичность, чтобы предотвратить окисление внутренней поверхности.

Наружный блок

Инструкция гласит: после работы с медными трубками надо удалить теплоизоляцию, как правило, все мастера работают вдвоем, один внутри помещения, а второй снаружи. Таким образом, демонтаж производится быстрее: напарник отключил электроэнергию и теперь можно отсоединять провода в месте их подключения, предварительно пометив клеммы.

Трубки выпрямляются вручную, чтобы они без помех прошли через отверстия в стене, к ним прикручивают и конец кабеля для его удаления вовнутрь помещения.

После этого откручиваем гайки, которые удерживают наружный блок на специальных кронштейнах, вдвоем с помощником аккуратно снимаем блок и перемещаем его вовнутрь квартиры. В последнюю очередь снимаются кронштейны со стены здания.

Важно! Демонтированный наружный блок при транспортировке и во время хранения располагается только вертикально, чтобы исключить механические повреждения от тряски — его вставляют в коробку, с пенопластом снизу.

Компрессор

Иногда производится демонтаж только наружного блока, например, если необходимо отремонтировать только компрессор, а внутренний блок кондиционера остается на месте. Во время аналогичных операций внутренний блок сплит-системы также не трогают.

Главное условие — правильно демонтировать компрессор:

  • снимаем крышку с наружного блока;
  • затем отсоединяются трубки всасывания и нагнетания;
  • отключается вся электрическая проводка;
  • откручивается крепеж конденсатора и вентилятора;
  • удаляем из корпуса блока конденсатор;
  • доступ к компрессору открыт — удаляем крепления и демонтируем его.

При таких действиях исключается риск нанести повреждения трубопроводам и появляется реальная возможность произвести ремонт других элементов, расположенных в корпусе наружного блока, при необходимости.

Внутренний блок

Демонтаж внутреннего блока кондиционера имеет свои весьма специфические нюансы, без знания которых все ваши усилия будут бесполезны, а в некоторых случаях неосторожные действия могут привести к поломке довольно нежных креплений, например, защелок испарителя или фиксаторов, удерживающих блок на направляющих.

Чтобы понять, как снять кондиционер со стены, надо изучить инструкцию по эксплуатации, где есть интересующий вас раздел. Многим пользователям эта операция будет не по силам — придется обращаться к профессионалам.

Снять внутренний блок системы кондиционирования получится только после удаления лицевой панели, потом еще требуется отсоединить всю электропроводку, подводящие и отводящие трубки фреона. Разбирать сплетение проводов надо осторожно и без суеты. Но и это еще не все испытания — производители надежно закрыли доступ к защелкам испарителя, чтобы демонтаж проводили только специально обученные люди.

Доступ закрывает крышка, фиксаторы которой довольно плотно прижаты к стене — к ним можно подобраться, используя две отвертки с очень тонким жалом. Ваш напарник должен придерживать во время этого трудоемкого процесса весь блок.

Сняв испаритель, можно открутить монтажную пластину, которая закрывает доступ к питающим изделие электропроводам и трубкам фреонопроводки, скрытых в специальном желобе внутри стены. Последним откручивают декоративный короб, который идет вдоль наружной стены до самого наружного блока.

Отсоединенные провода аккуратно скручиваются и складываются в отдельную коробку для транспортировки. В помощь домашним умельцам есть видео, как демонтировать кондиционер своими силами, не обращаясь к специалистам:

Демонтаж зимой

Многих пользователей интересует вопрос: как снять сплит систему в зимний период, когда из-за низкой температуры нельзя перекачивать хладагент в конденсатор. Масло в компрессоре загустеет, и все попытки включить его могут закончиться весьма плачевно.

Если у вас стоит специальная модель, оснащенная комплектом, где есть подогрев картера компрессора и всей линии дренажной системы, а также блок, замедляющий вращение вентилятора, то ваши намерения увенчаются успехом. При ее отсутствии можно воспользоваться специальной станцией сбора хладагента, которую подключают аналогично манометрическому коллектору.

Еще несколько дельных советов: начинать самостоятельный демонтаж можно только, когда вы полностью уверены в собственных возможностях, и есть квалифицированный напарник. Также наличие специального инструмента намного облегчает работу.

Источник: http://tehnika.expert/klimaticheskaya/kondicioner/kak-snyat.html

Как самостоятельно демонтировать кондиционер – инструкция с видео

Причины снятия с места составных частей сплит-системы могут быть разными – капитальный ремонт в комнате, переезд в новое жилище. Если для демонтажа кондиционера приглашать специалиста, то за эту услугу придется заплатить от 2 800 до 4 500 рублей (в зависимости от модели). Но главное не в этом – сколько придется ждать мастера? А если обстоятельства сложились так, что времени нет? Разберемся, как все сделать своими руками.

  1. Рекомендуемый порядок работы
  2. Удаление хладагента из внутреннего блока
  3. Обесточивание системы
  4. Демонтаж коммуникаций
  5. Снятие внутреннего блока
  6. Наружный блок
  7. Рекомендации

Рекомендуемый порядок работы

Первое, что необходимо проделать – убедиться, что заземление не нарушено. Элементарная предосторожность, не более.

Далее – общий алгоритм действий. При самостоятельном демонтаже (как и при установке сплит-системы)необходимо учесть все особенности установки системы, специфику подключения к эл/питанию и другие нюансы.

Удаление хладагента из внутреннего блока

  • Газ циркулирует по замкнутому контуру. Следовательно, путь его поступления к внутреннему блоку следует перекрыть. Для этого закрывается краник на том, что за окном (внешнем). Он располагается на подходящей к нему медной трубке (тонкой). Чтобы его закрутить, нужен ключ-шестигранник.
  • Включается кондиционер. Режим – охлаждение.

Здесь может возникнуть ряд вопросов и проблем:

Во-первых , система сразу же даст «отказ». Очень редко, но случается. Выход простой – подключить внешний блок напрямую к розетке. Естественно, для этого необходимы хотя бы элементарные познания в эл/технике. Если для хозяина такая перекоммутация представляет сложность, то не грех обратиться и к знающему соседу. Выход всегда есть.

Во-вторых , сколько так «гонять» систему? Точного ответа не даст никто. Продолжительность работы зависит от модели. Кстати, этим секретом не любят делиться сотрудники сервисных служб, чтобы не терять потенциальных клиентов. Но анализ всех отзывов и советов по этому вопросу позволяет сделать вывод, что в пределах 60 секунд (± 2).

В процессе работы кондиционера газ будет удален из внутреннего блока и частично – из соединительной трубки. Естественно, некоторых потерь фреона в процессе дальнейшей разборки системы не избежать, но это уже издержки самостоятельного демонтажа.

Прибор выключается и перекрывается кран на второй подходящей к наружному блоку трубке – более толстой, а также дополнительно подтягивается первый (если необходимо). Все — хладагент «загнан» и закупорен в конденсаторе.

Обесточивание системы

Если вилка включена в розетку, то она вытаскивается. В случае подключения напрямую к щитку с помощью удлинительного кабеля – отключается автомат защиты и отсоединяются все концы.

Демонтаж коммуникаций

Откуда начинать? Как удобнее. Задача – снять все трубки и провода. Главную сложность представляет отсоединение от внутреннего блока. Если потребуется его «отжать» от стены, бояться не нужно – корпус зафиксирован только в верхней части, на горизонтальной планке.

На заметку! Если необходимо трубки свернуть в бухту, то ее допустимый минимальный диаметр – 0,6 м. При более плотном скручивании есть риск повреждения (расплющивания, излома) стенок.

Снятие внутреннего блока

Никаких сложностей в этом нет. Достаточно открыть крышку кожуха, и сразу станет понятно. Как правило, блок просто приподнимается немного вверх, и на себя. Кстати, это удобный момент, чтобы почистить кондиционер, а также фильтры.

Наружный блок

Если все отсоединения сделаны, то он просто вынимается из посадочного «гнезда». Сложность в том, что он имеет значительный вес. У каждой модели этот параметр свой. Возможно, понадобится и помощь. Но как вдвоем работать в оконном проеме, чтобы не мешать друг другу? Все это необходимо продумать.

На заметку! Вес наружного блока можно уточнить по его паспорту. Если он утерян, то в интернете достаточно информации по различным системам.

Рекомендации

  • Если предполагается перевозка блока и неизвестно, когда он будет смонтирован вновь, все патрубки желательно закрыть заглушками. Например, скрученными кусками ткани, плотной бумагой. Но это необходимо сделать, чтобы в каналы не попала пыль. Иначе придется вызывать мастера и оплачивать принудительную очистку системы.
  • При отсоединении трубок, проводов их концы необходимо помечать (маркировать). Дополнительно все зарисовать. Неизвестно, когда будет производиться повторная сборка, поэтому надеяться на собственную память и на то, что со временем метки не сотрутся, не стоит.
  • Следует учесть, что нарушение правил демонтажа наружного блока часто приводит к утечке хладагента. Значит, потребуется вызов специалиста для его закачки. Сама работа оценивается невысоко (порядка 650 рублей), но газ довольно дорогой. Восстановление работоспособности внешнего блока сопоставимо со стоимостью услуг профессионалов по демонтажу. Если нет уверенности в своих силах, то целесообразнее обратиться к ним сразу.
  • При перевозке кондиционера следует соблюдать осторожность. Самая «нежная» часть системы – вакуумный насос, который стоит достаточно дорого. Плюс – его установка и регулировка системы.

И последнее — прежде чем разбирать систему кондиционирования, следует изучить устройство именно данной модели, принцип ее функционирования хотя бы в общих чертах. Лезть с отверткой и ключом «вслепую» – гарантия того, что придется отдавать климатический прибор в ремонт.

Источник: http://masterim.guru/sovety/demontazh-kondicionera-svoimi-rukami/

Демонтаж кондиционера (сплит-системы) своими руками: руководство к действию для домашнего мастера

За демонтаж самой популярной разновидности кондиционеров — сплит-системы — специалисты берут плату из расчёта 1 р. за каждый киловатт мощности. Многие владельцы охлаждающих устройств, которым приходится переезжать, с целью сэкономить свои кровные берутся демонтировать кондиционер своими руками. Сделать работу чисто, избежав фатальных ошибок, поможет ряд полезных рекомендаций.

Возможные проблемы при самостоятельном снятии

Рассказ о том, как демонтировать кондиционер своими руками, следует начать с предупреждения о подводных камнях, ожидающих неподготовленного мастера. Вот что может случиться:

  1. Утечка хладагента: улетучившийся в атмосферу фреон причиной экологической катастрофы не станет, этого бояться не нужно. Но и даром такое событие не пройдёт: при установке кондиционера на новом месте придётся оплатить его заправку. Поэтому весьма желательно демонтировать прибор так, чтобы весь имеющийся хладагент остался внутри него.
  2. Попадание во внутренний контур воды или пыли: такая «добавка» к хладагенту быстро приводит компрессор в негодность. Возможно, на первый взгляд вода может показаться вполне безобидным веществом, но нужно учесть, что в испарителе она будет замерзать, превращаясь в лёд. А это уже твёрдые частички, наличие которых «не совместимо с жизнью» компрессора. Чтобы свести риск попадания влаги во внутренний контур к минимуму, следует избегать производить демонтаж кондиционера во время дождя или снегопада.
  3. Падение наружного блока: даже если внешний блок висит рядом с балконом или окном, работать с ним крайне неудобно. При этом данный узел является довольно тяжёлым, так что, не рассчитав свои силы, его легко можно уронить. Профессионалы от подобных случайностей застрахованы, так как при работах выше первого этажа пользуются автовышкой или снаряжением для промышленного альпинизма. Обывателю же для надёжности следует пригласить помощника.
  4. Повреждение элементов прибора: наиболее ощутимыми являются повреждения, вызывающие разгерметизацию контура. Трещина может быть совсем незаметной, но вполне достаточной для утечки фреона или попадания внутрь грязи и воды. Чтобы избежать подобных неприятностей, в первую очередь следует быть аккуратным.

При выполнении своими руками такой сложной операции, как отсоединение испарителя внутреннего блока, весьма желательно пользоваться не подручными инструментами — отвёрткой и пассатижами, а профессиональными, предназначенными специально для неё.

Набор необходимых инструментов и материалов для демонтажа

Пользователи же на этом этапе зачастую орудуют, чем придётся, в результате чего повреждаются трубки испарителя, расположеные близко к креплениям. Проблема в том, что профессиональный инструмент стоит довольно дорого и даже его аренда может обойтись в сумму, вполне соизмеримую со стоимостью услуг квалифицированного мастера.

Подготовка кондиционера: «упаковываем» фреон

Итак, прежде всего, необходимо обеспечить сохранность хладагента. Чтобы понять, как это делается, нужно вспомнить устройство сплит-системы. Она представляет собой заполненный фреоном замкнутый контур, который состоит из компрессора, двух условно говоря, камер (испаритель и конденсатор) и связывающих эти элементы фреонопроводов (медные трубки).

Из конденсатора в испаритель хладагент поступает в жидком виде, поэтому трубка, по которой он течёт, имеет меньший диаметр.

По второму фреонопроводу — из испарителя в компрессор — фреон следует уже в газообразном состоянии, поэтому диаметр этой ветки увеличен.

Чтобы осуществить демонтаж без потери газа, необходимо собрать его в конденсаторе:

  • во время работы кондиционера на охлаждение перекрывают вентиль между конденсатором и тонкой трубкой;
  • когда весь хладагент благодаря работе компрессора «переберётся» в конденсатор, нужно будет закрыть ещё и вентиль между толстой трубкой и компрессором.

Перекрываем хладагент

Важный момент: через какое время следует перекрывать второй вентиль? Правильнее всего отслеживать давление газа по вакуумному манометру. Но для этого придётся одолжить у мастеров специальный инструмент — манометрический коллектор.

Те, у кого такой возможности нет, просто выжидают около минуты: как показывает опыт, за это время бытовой кондиционер обычно успевает закачать в конденсатор почти весь фреон.

Манометры для контроля давления при перекачке фреона

Переходим от теории к практике:

  1. Если вам удалось раздобыть манометрический коллектор, присоедините его к ниппелю (клапан шредера) на штуцере, к которому подсоединён «газовый» фреонопровод. При отсутствии такого инструмента этот пункт просто пропускаем.
  2. Включаем кондиционер и вводим с пульта настройки: работа на охлаждение, режим «турбо», температура — как можно более низкая (допустимый минимум нужно уточнить в паспорте). Так прибор должен отработать 10 мин.
  3. На внешнем блоке найдите вентиль, к штуцеру которого подключён жидкостный фреонопровод (напомним, что он является тонким). Под защитным колпачком, который необходимо снять, обнаружатся шлицы под шестигранник. Вставив ключ, вентиль необходимо закрыть.
  4. Теперь следует наблюдать за манометром либо, если его нет, за часами. В первом случае ожидаем, когда прибор покажет наличие вакуума; во втором — засекаем 1 минуту.
  5. Далее нужно произвести снятие защитного колпачка со второго вентиля на наружном блоке, к которому подсоединена толстая «газовая» магистраль, и также закрыть его при помощи шестигранника. Кондиционер после этого сразу же выключаем. Защитные колпачки возвращаем на свои места.

Всё, теперь фреон в ловушке и систему можно смело разбирать и демонтировать.

Инструкция по демонтажу кондиционера своими руками

Переходим непосредственно к деинсталляции.

Наружный блок

Отсоединяем фреонопроводы. Это можно сделать путём отвинчивания гаек, которыми магистрали прикручены к штуцерам наружного блока. К такому способу прибегают в том случае, если длина трубок позволяет использовать их на новом месте. Открытые штуцеры нужно надёжно заклеить изолентой или скотчем — это предотвратит их засорение.

Демонтаж наружного блока

Но в большинстве случаев фреонопроводы повторно не используют, тем более что их наращивание не допускается. Тогда трубки просто обрезают труборезом на расстоянии в 150–200 мм от штуцеров, сразу же зачеканивая их концы слесарными тисками.

Зачеканенные магистрали

Совет. Если известно, что кондиционер будет храниться в разобранном виде достаточно долго, трубки можно заполнить азотом и плотно закупорить. В отличие от воздуха, точнее, содержащегося в нём кислорода, азот не приводит к окислению материала.

После всех манипуляций с наружной части фреонопроводов необходимо снять теплоизоляцию.

Убедившись, что прибор отключён от сети, снимаем защитную крышку над местом присоединения электрокабеля. Его клеммы необходимо каким-либо образом пометить, чтобы избежать путаницы при подключении на новом месте. После этого нужно открутить зажимы, при помощи которых жилы прикручены к контактам наружного блока. Освободившийся конец кабеля прикручивают к фреонопроводам, которые после этого вручную выпрямляют, чтобы иметь возможность вытащить их через отверстие в стене.

Теперь откручиваем гайки, удерживающие наружный блок на кронштейнах, и вместе с помощником снимаем его, а затем и сами кронштейны.

Обратите внимание! Во время хранения и перевозки наружный блок должен быть в вертикальном положении. При транспортировке очень важно избежать тряски и ударов — для этого лучше поместить блок в коробку с предварительно уложенным в неё пенопластом.

Отсоединение компрессора

Если демонтаж кондиционера производится с целью ремонта компрессора, последний нужно правильно отсоединить. Делается это так:

  1. С наружного блока снимаются крышки.
  2. После этого можно будет отсоединить от компрессора трубки всаса и нагнетания.
  3. Отключаем провода, питающие компрессор и вентилятор.
  4. Откручиваем крепления, удерживающие вентили и конденсатор.
  5. Снимаем конденсатор, получая доступ к креплениям компрессора.
  6. Снимаем компрессор.

Действуя таким образом, вы исключите риск повреждения трубопроводов обвязки. Ещё один плюс: появляется возможность вести ремонт нескольких элементов наружного блока одновременно, что позволит справиться с задачей быстрее.

Чтобы с компрессором можно было работать, нужно вылить имеющееся в нём масло.

В случае с поршневой моделью оно без проблем сливается через всасывающий патрубок. У спиральных и роторных моделей приходится просверливать днище (диаметр отверстия — 5–6 мм). Насквозь сверлить нельзя, иначе внутрь попадёт стружка. Оставляют тонкую перегородку, которую затем протыкают пробойником.

Как снять внутренний блок

Чтобы получить доступ к фиксаторам внутреннего блока, необходимо снять с него лицевую панель. Затем отсоединяют фреонопроводы, электропровода, отщёлкивают фиксаторы и снимают блок с направляющих.

Демонтаж внутреннего блока

Обратите внимание! На этом этапе обыватель сталкивается с некоторыми трудностями: при неосторожных действиях легко можно повредить защёлки испарителя.

Этот элемент производитель обычно закрывает крышкой, фиксаторы которой прижаты к стене. Труднодоступными их сделали специально: такая мера предосторожности, по мнению разработчиков, является гарантией того, что демонтажом прибора будут заниматься только специалисты. Чтобы подобраться к фиксаторам, воспользуйтесь двумя тонкими отвёртками. При этом необходимо, чтобы кто-нибудь придерживал блок.

Соблюдать осторожность следует и при отщёлкивании фиксаторов, удерживающих блок на направляющих. Если их повредить, прибор не удастся прочно зафиксировать на новом месте и он быстро выйдет из строя из-за вибраций.

Соблюдайте осторожность с защелками!

Сняв внутренний блок, откручивают монтажную пластину, извлекают из стены фреонопроводы с питающим кабелем и откручивают декоративный короб, уложенный вдоль наружной стены.

Особенности работы в зимнее время

При низких температурах нет возможности перекачать фреон в конденсатор: масло в компрессоре становится густым и попытка включить в таких условиях кондиционер приведёт к поломке нагнетателя. Такая опасность не грозит только моделям, оснащённым так называемым зимним комплектом, в котором имеются подогрев картера компрессора и дренажа, а также замедлитель скорости вращения вентилятора.

Манометрическая станция для сбора хладагента

Те, у кого подобной системы нет, могут изъять хладагент при помощи манометрической станции для сбора фреона. Подключается она, как и манометрический коллектор, к клапану шредера.

Видео: демонтируем кондиционер с последующей установкой на новом месте

Процедура демонтажа кондиционера технически является достаточно простой. Сложность, с точки зрения обычного пользователя, состоит в том, что некоторые операции трудно выполнить без профессионального инструмента. Если вы все же твёрдо решили не обращаться к специалистам, рекомендуем пригласить ещё одного человека в помощь — тогда даже без специнструментов задача окажется вполне посильной.

Источник: http://tehznatok.com/kak-podklyuchit/demontazh-konditsionera-split-sistemyi-svoimi-rukami-rukovodstvo-k-deystviyu-dlya-domashnego-mastera.html

Демонтаж сплит-системы: пошаговый инструктаж

  1. Распространённые причины снятия
  2. Необходимый инвентарь
  3. Подготовка рабочего места
  4. Этапы демонтажа
  5. Нюансы при снятии сплит-систем разных типов
  6. Разборка канального кондиционера
  7. Разборка потолочного кондиционера
  8. Отключение сплит-системы зимой

Современные кондиционеры – это в основном сплит-системы одной из нескольких разновидностей, от настенного до канального внутреннего блока. За высокую энергоэффективность, холодопроизводительность и шумоизоляцию сплит-систем (по сравнению с оконными моделями) потребитель расплачивается сложностью монтажа и снятия таких устройств.

Распространённые причины снятия

Сплит-кондиционер снимают по причине:

  • переезда владельца на новое место жительства;
  • замены отслужившей свой срок техники на новую (аналогичную);
  • переноса кондиционера в другое помещение;
  • на время ремонта (перекрашивание, побелка, снятие блока со стены для поклейки новых обоев, установка стеновых панелей, кафеля и т. д.);
  • капитальная перестройка и перепланировка одного помещения, всего этажа или крыла здания.

В последнем случае демонтаж производится, когда помещение превратилось, например, в склад и тесно заставлено, а специфика комнаты такова, что в ней какое-либо охлаждение вообще не требуется.

Необходимый инвентарь

Вам понадобится следующий инструментарий:

  • шуруповёрт и набор бит для него;
  • устройство вакуумирования и заправки фреоном, баллон со сжатым хладагентом;
  • бокорезы и пассатижи;
  • пара разводных ключей (на 20 и 30 мм);
  • пара накидных или рожковых ключей (номинал зависит от используемых гаек);
  • плоская и фигурная отвёртки;
  • набор шестигранников;
  • изолента или скотч;
  • набор головок под ключи;
  • струбцина или мини-тиски;
  • монтажный нож.

Если кондиционер на первом этаже – со стремянки или облегчённого «трансформера» вы легко достанете до наружного блока. Демонтаж кондиционера на втором этаже может потребовать трёхсекционной раздвижной лестницы. Для третьего и более высоких этажей арендуется автокран. Подъём выше 5-го этажа может потребовать специальный наружный подъёмник, используемый строителями, или услуги промышленных альпинистов. Демонтаж наружного блока, если требуется сохранение фреона, не выполняется по частям. Разъединять компрессор и холодильный контур нельзя. Чтобы снять наружный блок безразборно, требуется помощь напарника: мощная сплит-система весит порядка 20 кг.

Подготовка рабочего места

Необходимо выпроводить лишних в данный момент людей с территории или места работ, обеспечить безопасность прохожих, поставив опознавательные знаки. Если работы ведутся на несущей стене высотного дома, место оцепляется красно-белой лентой. Дело в том, что если запчасть или инструмент случайно упадёт с 15-го этажа – то этот предмет может убить прохожего или разбить стекло автомобиля.

В месте работ уберите из комнаты мебель и личные вещи, домашних животных и т. д. Если кондиционер демонтируется зимой, примите меры к тому, чтобы не замёрзнуть самому и не причинить неудобства другим людям.

Если используется страховочный инвентарь – проработайте план его использования. Он убережёт вас от неприятных и даже катастрофичных последствий. Расположите инструменты в доступном месте – это придаст вашей работе оперативности.

Этапы демонтажа

Сохранение фреона поможет снизить стоимость повторного монтажа кондиционера на новом месте, где он впоследствии и продолжит работу. Правильная перекачка фреона – без потерь, о чём и сообщает инструкция по эксплуатации. Фреон разрушает озоновый слой земной атмосферы и сам по себе является парниковым газом. Да и перезаправка кондиционера на 2019 г. новым фреоном, когда вы потеряли старый, обойдётся в несколько тысяч рублей.

Освобождение контура системы от хладагента

Обязательно перекачайте фреон в наружный блок. Это делается следующим образом.

  1. Запустите «холодный» режим работы.
  2. Выберите с помощью пульта нижний температурный предел, например, 17 градусов. Это позволит внутреннему блоку быстрее перекачать фреон в наружный. Дождитесь, пока не подует холодом.
  3. Выкрутите бронзовые заглушки, закрывающие вентили трубок «трассы».
  4. Закройте вентиль между уличным блоком и тонкой трубой. У кондиционеров, выпущенных за последние несколько лет, задвижки крутятся с помощью шестигранных ключей.
  5. Подключите к отводу большей задвижки манометр.
  6. Подождите несколько минут, чтобы фреон весь ушёл в контур уличного блока. Процесс перекачки фреона удобно отследить с помощью стрелки, которая должна дойти до нулевой отметки манометра.
  7. Дождитесь, пока не подует тёплым воздухом, и закройте вентиль на толстой трубке. Отключите кондиционер. О его выключении свидетельствуют горизонтальные и/или вертикальные жалюзи, закрывающиеся автоматически после остановки обоих блоков.
  8. Навинтите обратно заглушки на вентили. Так вы обезопасите внешний блок от проникновения внутрь посторонних частиц, мешающих его работе. Если отдельные заглушки отсутствуют – замотайте эти отверстия изолентой.

Прогоните кондиционер в режиме вентиляции (без компрессора). Поток тёплого воздуха выдует остатки водного конденсата. Обесточьте устройства.

Если вытащить трубки из стены нельзя, то перекусите с помощью бокорезов медные трубки на расстоянии в 20 см от штуцеров, сплющите и загните образовавшиеся концы.

Отключение электрических цепей

Снятие электрики и трубопроводов производится по следующей схеме.

  1. Корпус внутреннего блока снимается. Отсоединяются и вынимаются электропровода.
  2. Отключается и снимается дренажный шланг.
  3. Откручиваются и снимаются фреонопроводы.

После этого внутренний блок легко сдвинуть и снять. Внешний блок разбирается ещё проще, но в такой же последовательности.

  1. Отключите кабели электропитания. Перемаркируйте их – это позволит вам при повторной установке сплит-системы быстро, за пару минут подключить их к соответствующим клеммам.
  2. Отвинтите трубку меньшего диаметра от штуцера. Аналогично снимите с другого штуцера трубку большего диаметра.
  3. Отключите дренаж и слейте воду, не удалённую при работе кондиционера в режиме продувания.

Съём внутреннего и внешнего модулей

Для съёма внутреннего блока сделайте следующее.

  1. Определите места защёлок и замков корпуса, аккуратно отщёлкните их. Для этого используйте особый съёмник, рассчитанный именно под защёлки и замки. Плоские отвёртки (даже с тонким остриём), ножи и монтажные лопатки, которыми, например, снимают резину с колёс велосипеда, могут сломать эти замки. Действуйте крайне аккуратно.
  2. Ориентируясь по стрелкам на корпусе, отвинтите саморезы, удерживающие внутренний блок на монтажной пластине.
  3. Освободив корпус от нижних креплений, отодвиньте его нижний край от стены. Пока не снимайте его полностью.
  4. Снимите электрокабель, питающий внутренний блок. Для этого демонтируйте крышку клеммника, освободите концы кабеля и вытащите его за пределы внутреннего блока.
  5. Отключите сливной шланг. На вас может вылиться до стакана воды – заранее подставьте стакан или кружку.
  6. Снимите термоизолятор и открутите со штуцеров фреонные трубки. Сразу же заглушите штуцеры, чтобы во фреонопроводы внутреннего блока не попала пыль и влага из воздуха.
  7. Приподнимите внешний блок вверх. Снимите его с удерживающей пластины.
  8. Отставьте блок в сторону. Снимите саму монтажную пластину.

Внутренний блок снят. Для снятия внешнего блока сделайте следующее.

  1. Снимите монтажную крышку сбоку, отсоедините электропровода от кондиционера и вытащите их из клеммника. Завинтите винты клемм и закройте эту крышку.
  2. Отключите дренажный шланг, сливающий конденсат из наружного блока на улицу.
  3. Снимите фреонопроводы аналогично, как и на внутреннем блоке. Отодвиньте их в сторону.
  4. Выкрутите болты на кронштейнах, удерживающих внешний блок. Снимите сам блок с этих креплений.
  5. Выкрутите болты, удерживающие кронштейны в стене. Снимите с нее крепления.
  6. Вытяните из отверстий в стене «трассу» и электрокабели.

На этом демонтаж сплит-кондиционера завершён. Упакуйте наружный и внутренний блок (и весь крепёж).

Нюансы при снятии сплит-систем разных типов

Если демонтаж (перемонтаж) простой сплит-системы сравнительно прост, то более сложные устройства, например, канальные кондиционеры, значительно сложнее в их переносе. Они обладают большим набором комплектующих и весом, требуют особых подходов при встраивании в интерьер помещений. Электрическая линия обесточивается и отсоединяется до снятия гидравлики, а не после неё. Перед установкой кондиционера на новом месте необходимо продуть и отвакуумировать фреонные контуры обоих блоков. Замурованные жёстко коммуникации попросту обрезают.

Если отверстие довольно широкое, чтобы их вытащить, то начинают с наиболее лёгких в вытаскивании частей. Затем извлекают остальные.

Нельзя хранить разобранный сплит-кондиционер в течение года и более. Со временем фреон весь улетучится. Внутрь сквозь рассыхающиеся прокладки вентилей попадёт воздух с влагой и окислит трубопроводы. В таком случае весь контур подлежит замене. Зачастую деталей для старого кондиционера не оказывается ни у одного мастера, т. к. вся линейка совместимых моделей давно снята с производства, и владелец вынужден покупать новую сплит-систему.

Разборка канального кондиционера

Разборку канальной сплит-системы начинают с демонтажа воздуховодов. Работа начинается там, где решётки воздуховодов сообщаются с воздухом в охлаждаемых помещениях. Сняв каналы, приступают к извлечению комнатных и уличных модулей техники. Прогон кондиционера осуществите после перекачки фреона в уличный блок – вентили, удерживающие его, должны перекрываться и изолироваться с помощью заглушек. По окончании продувания системы отключается силовой кабель.

Разборка потолочного кондиционера

Потолочный кондиционер устанавливают, когда подвесной полоток типа «армстронг» ещё не до конца смонтирован. Так, в месте установки кондиционерного модуля отсутствуют плиточные сегменты. Для каркаса в бетонное перекрытие вмурованы лишь подвесы. При этом удерживающие алюминиевую или волокнистую плитку рамки намечены, но не собраны или же установлены частично.

Такая последовательность установки потолочных кондиционеров и вентиляторов соблюдается, чтобы монтажники не выполняли один вид работ дважды и не повредили уже установленный потолок.

Часто кондиционер ставят вместе с новым потолком – при капремонте здания или постройки. Для снятия потолочного внутреннего блока снимите соседние с ним плиточные секции подвесного потолка. Затем демонтируйте сам блок. Требуется предельная аккуратность – стены, на которую он опирается, может не быть рядом. Когда кондиционер установлен в середине потолка, рядом со светильником. Не забудьте установить потолочные секции на их прежние места.

Отключение сплит-системы зимой

Современный кондиционер – это и тепловентилятор, и охладитель. В мороз тщательная перекачка фреона может не потребоваться – температура в наружном блоке довольно низкая, чтобы удержать его в жидком состоянии. Закрыв вентили, можно почти сразу, как давление фреона упадёт до нуля (за секунды), перекрыть вентили, снять электропровода, дренаж и фреонопроводы. Если задвижки примёрзли и не движутся – прогрейте их, например, феном. То же самое проделайте с компрессором, если тот не запускается.

Не пытайтесь поступить наоборот – перекачать жидкость во внутренний блок. На нём нет таких же задвижек. Теоретически змеевик внутреннего блока выдержал бы такое давление. Но не думайте, что если за окном «минус», то поступают иначе. И в жару, и в мороз фреон сжижается на хранение в наружном блоке, а не во внутреннем.

Подробнее смотрите далее.

Источник: http://stroy-podskazka.ru/split-sistemy/demontazh/

Демонтаж кондиционера со стены своими руками

Переезды часто подразумевают частичный или полный демонтаж кондиционера. И если некоторая разновидность техники не требует применения специального инструмента и определённых технических навыков (например, стиральная машина), то к другим устройствам необходим бережный подход. И к таким устройствам относятся кондиционеры.

Можно ли демонтировать кондиционер своими руками

Достаточно иметь под рукой заранее приобретённый специализированный инструмент, знать некоторые технические тонкости и не торопиться. Возникает вопрос: зачем тратить время и силы, если можно вызвать соответствующих специалистов, которые произведут необходимые операции за короткое время? Можно, но существует две причины, по которым делать этого не следует:

  • Цена – самый важный аспект. Средняя ценовая политика на демонтаж современной сплит-системы составляет 4000 рублей. Речь идёт о небольших квартирных моделях. Если устройство имеет солидные габариты и устанавливается преимущественно в офисах, то цена поднимется до 10000 рублей. Довольно существенно для бюджета.
  • Вероятность попадания на низкокачественных «специалистов». Современное желание населения на своё собственное дело приводит к массовому появлению людей, не разбирающихся в той работе, которую они выполняют. Также и с некоторыми «мастерами» кондиционеров. Поэтому увеличивается шанс, что за большие деньги процедура будет выполнена некачественно.

Но следует сразу сказать, что не всегда снятие сплит-системы вручную может завершиться успехом. Частой проблемой является полное вытекание фреона, который достаточно дорогостоящий, и цена нового составляет не менее 1500 рублей. Поэтому при снятии кондиционера своими руками все действия следует выполнять точно.

Необходимый инструмент и возможная его замена

Если есть средства, можно нанять мастера по снятию и установке современных сплит-систем, при этом даже не обращая внимания на производителей данного инструмента, от которого меняется ценовая политика. Но тогда пропадает смысл самостоятельного демонтажа, который выполняется с целью экономии средств. Поэтому некоторые разновидности инструмента лучше всего заменить более дешёвым, а от некоторого и вовсе придётся отказаться.

Перечень инструмента, который необходим при разборке:

  • Манометрический коллектор. Вещь необходимая, так как он покажет давление при перекачке фреона в наружный блок. И именно данный измерительный прибор подпадает под категорию инструментов, от которых стоит отказаться (на свой страх и риск), так как его минимальная стоимость составляет 1500 рублей. Более надёжный обойдётся в 3000-3500 рублей.

Пример манометра для сплит-систем

  • Набор шестигранников. Эта позиция обязательна, так как штуцера по-другому открутить не получится. К счастью, цена таких ключей не заоблачная – 3000-350 рублей.
  • Труборез. Стоит он недорого (около 300 рублей), но можно ещё больше снизить расходы и приобрести обыкновенную ножовку по металлу, которая потом неоднократно пригодится по хозяйству.
  • Плоская и фигурная отвёртки. Сейчас продаются в любом как строительном, так и хозяйственном магазине.
  • Страховочное снаряжение, если кондиционер расположен на верхних этажах. Здесь экономить не стоит, и не обращать на товар, стоимость которого менее чем 1000-1500 рублей.

И ещё одно обязательное условие – наличие помощника, а лучше двух. Как внешний, так и внутренний блок имеет солидный вес, поэтому самому будет справиться проблематично, можно случайно повредить устройство.

На что обращать внимание при демонтаже

Самым хрупким местом в кондиционере является насос компрессора. Не взирая на компактные размеры, конструкция такого насоса включает в себя сложные механические составляющие: роторы с кулачками, герметичные элементы системы и камера, в которой происходит основная работа.

При попадании обыкновенной пыли могут быть повреждены стенки камеры, соответственно – фреон будет бесцельно перемещаться по системе, не совершая какую-либо полезную работу. Поэтому основным лозунгом при демонтаже кондиционера является сохранность вакуума в системе, что, в свою очередь, требует герметичности всех наружных отверстий.

Основные разновидности снятия: с сохранением фреона и без него

Как снять или перевесить кондиционер со стены, и не потерять фреон? Как было сказано выше, фреон является достаточно дорогостоящим, и при снятии кондиционера своими руками его следует сохранить. Но если срок эксплуатации устройства продолжителен, и фреон подлежит замене, то при переезде его можно и не сохранять, а просто слить и утилизировать.

Если же принято решение сохранить фреон, то последовательность снятия кондиционера следующая:

  1. На наружной части сплит-системы установлены сервисные вентили с защитными колпачками, закрывающими специальные шлицы. Для доступа к шлицам колпачки следует разобрать и установить шестигранник только в вентиль на тонкой трубке, расположенной снизу устройства.

Снятие специальных шестигранных шлицев

  1. Теперь следует установить самую низкую температуру охлаждения воздуха и включить устройство на максимальный режим работы. На некоторых моделях предусмотрена опция «турбо».
  2. После включения усиленного режима работы вентиль (с установленным шестигранником) следует закрутить. С этого момента система должна проработать не менее одной минуты, за которую весь фреон перетечёт во внешний блок.
  3. После перекачки фреона в наружный блок перекрывается газовая магистраль и устройство выключается. Следует помнить, что продолжение работы кондиционера в таком режиме с двумя перекрытыми вентилями приведёт к порче сплит-системы.
  4. Открутить гайки крепления медных магистралей, покрытых теплоизоляционным слоем, который также следует снять. Теперь трубки аккуратно сгибаются и их можно достать через отверстие в стене.

При снятии внешнего блока необходим помощник

После выполнения всех вышеперечисленных операций можно приступать к непосредственному демонтажу кондиционера, который лучше начинать со снятия внешнего блока.

Очень важно помнить, что трубы после снятия следует закупорить. Часто для этого используют простой скотч, плёнку или изоленту. Более надёжным способом является их закрытие с помощью простых пассатижей. Если же подходить к проблеме со всей ответственностью, то концы труб следует надёжно закрыть, используя слесарные тиски, препятствуя таким образом проникновению влаги и пыли в испарительную камеру.

Как правильно и быстро демонтировать внешний блок сплит-системы

Данную процедуру не следует выполнять, если система установлена на верхних этажах многоэтажного дома. Это может быть опасно для жизни.

Снятие внешнего блока на верхних этажах

Снятие внешнего блока сплит-системы происходит только после того, как будут правильно выполнены все вышеописанные операции. Начинать демонтаж следует с отключения входного электрического кабеля, провода которого подходят к клеммной коробке кондиционера, расположенной под специальной защитной крышкой. Для упрощения подключения устройства на новом месте провода следует промаркировать соответствующими цветами (красный – фаза, синий – ноль, жёлто-зелёный – заземление).

Остаётся только открутить гайки, которые крепят кондиционер к кронштейнам. Проблемы в этом нет, но необходим помощник, поддерживающий внешний блок во время всего процесса. Когда гайки откручены, можно аккуратно снимать блок и готовить к транспортировке.

Не стоит забывать кронштейны, к которым крепится кондиционер. Обычно их монтируют с помощью дюбелей к внешней части стены, и на демонтаж уходит немного времени.

Следует знать, что производители сплит-системы категорически запрещают перевозить устройства, в которые закачан фреон. Почему? Ответ прост: после всех вышеописанных действий, в системе образуется чрезмерное давление, а корпус кондиционера не рассчитан на даже на малейшее механическое воздействие. Поэтому без необходимых условий (обкладывание блока уплотнителем или специальной плёнкой) корпус блока может просто прорвать. Понять это можно по характерному шипению.

Снятие внутреннего блока

После того, как демонтирован внешний блок, необходимо произвести демонтаж внутреннего (размещённого в помещении) блока кондиционера. Проблем с ним меньше, так как нет необходимости работать даже на небольшой высоте, но определённый порядок демонтажа и дополнительные хитрости присутствуют.

Не стоит расслабляться и думать, что достаточно открутить несколько гаек, снять внутренний блок, и отправить на новое место. Основная хитрость заключается в желании производителей кондиционеров сделать максимально недоступным процесс снятия устройства для мастеров. Именно поэтому, на каждом внутреннем блоке предусмотрена система защёлок, с помощью которой он крепится к стене. Работать с такими креплениями можно только с помощью специального инструмента, но нет безвыходных ситуаций, и вполне можно подобрать что-то более простое.

Две отвёртки помогут быстро справиться с защёлками

Ещё один совет: при снятии блока, лучше всего иметь не одного помощника, а двух. Обусловлено это тем, что внутренний блок достаточно громоздкий и тяжёлый, и один человек может просто не справиться.

Два наиболее распространённых варианта снятия внутреннего блока:

  • Самая простая конструкция иногда бывает самой сложной, именно поэтому производители сплит-систем стараются спрятать защёлки под крышкой испарителя. Болты крышки расположены вовнутрь, поэтому для их откручивания потребуется специальная короткая бита в виде фигурной отвёртки и головка с трещоткой.
  • Помимо крепления крышки испарителя, сами защёлки стараются сделать внутренними. При отсутствии специального инструмента, можно воспользоваться двумя плоскими отвёртками и просунуть их между кронштейном и стеной. Теперь достаточно немного надавить (слишком усердствовать не стоит, снимаются они без усилий), и помощник может спокойно снимать внутренний блок.

Снятие внутреннего блока с помощником

Существует одно обстоятельство, которое может существенно помешать работе – это наличие большого количества испарительных трубок, и обычно они размещены возле кронштейнов крепления. Поэтому работая с кронштейнами, следует быть максимально осторожным, чтобы не повредить их.

Как правильно перевесить кондиционер

Часто возникают ситуации, при которых перенос кондиционера актуальнее, чем его полный демонтаж. При этом один из блоков оставляют на своём месте, а для второго просто удлиняют трубки. Процесс снятия как внутреннего, так и внешнего блока ничем не отличается от описанных выше, единственным отличием становится необходимость в наращивании медных или обыкновенных патрубков.

При демонтаже одного из блоков также следует следить за сохранностью фреона и перед проведением всех операций закачать его в наружный блок. Перевесить сплит-систему после её отстыковки необходимо максимально аккуратно, не повредив корпус кондиционера. Для большей экономии средств пайкой труб можно не заниматься самостоятельно, а поручить это дело специалистам. У мастеров по обслуживанию сплит-систем есть соответствующая графа в прайс-листе, которая называется, как удлинение межблочной трассы.

Несколько полезных советов

Приготовив необходимый инструмент, ознакомившись с инструкцией и просмотрев соответствующие видео в интернете, также следует узнать несколько важных тонкостей:

  • Как при полном демонтаже сплит-системы, так и при частичном переносе устройства не следует слишком беспокоиться за сохранность медных трубок. Их замена не будет стоить слишком больших средств и установка новых всегда лучше, чем ремонт старых.
  • Если тяжело понять, какой трубопровод жидкостный, а какой газовый, то необходимо обратить внимание на диаметр патрубков. Жидкостный трубопровод, он также отводящий, всегда тоньше чем газовый подводящий.

Примеры трубок на кондиционере

  • При транспортировке систему следует обкладывать любым уплотнителем, так как любой удар по корпусу может привести к потере фреона или выходу из строя устройства.

И самый главный совет – никогда не спешить, так как данные системы требуют точных и аккуратных движений, сила здесь поможет не всегда.

Источник: http://technosova.ru/klimaticheskaja-tehnika/kondicioner/demontazh/

Демонтаж сплит системы своими руками

Для проведения демонтаж сплит системы самостоятельно узнайте механизм оборудования. Процессы схожие, действия идут в обратном порядке. Начинаются процедуры с внутреннего блока – демонтаж заканчивается. Читайте дальше секреты мастера по установке сплит систем.

Порядок установки сплит систем обратный демонтажу

Кондиционер распаковывают, выверяют испещренные цифрами шильдики, на стену в помещении монтируется панель. Внутренний блок преимущественно крепится по верхней кайме – не бойтесь в последнюю очередь приподнять низ, добраться до узлов расстыковки коммуникаций.

  • Блок вешается на стену, рабочие (не подключая) ищут путь коммуникации. Стены дырявятся сверлом Форстнера, в будущем коммуникации уложат в кабель канал. В коридорах коммуникации уходят под прямым углом в стену, идут к наружному блоку по той стороне. Делается для сохранения эстетичности.
  • Место под наружный блок выбирается не далее 5-ти метров от внутреннего, прочее переводит установку в разряд нестандартной – добавляет стоимости к оплате. Чаще наружный блок подвешивается на кронштейны. Предпоследний шаг – снять оборудование с улицы. Иногда для этого вызывают высотника – рисковать жизнью за жалкие 150$ не хочется.
  • Третий шаг: смотать в бухту трубки, шланги. Коммуникации при установке подключаются внутри. С обратной стороны блока по нижней кромке идет углубление: лежат три коммуникации. Тонкая медная трубка входная, поступает охлажденный фреон для забора тепло змеевика, испарившись. По толстой медной трубке фреон уходит назад, к компрессору, создавая разряжение. Шланг нужен для стока жидкости, не перегибайте при прокладке, старайтесь не заводить выше блока.
  • В последнюю очередь коммуникации присоединяются к наружному блоку. Внимание: фреон находится внутри кондиционера, во внешнем блоке. Трубки аккуратно подключаются (перепутать невозможно) каждая к своему разъему. Гайки закручиваются.
  • Проводим вакуумирование системы. Понадобится компрессор, втягивающий воздух. Подрубаем к сервисному разъему коллектор за левый шланг (краны закрыты). Подключаем вакуумный насос к среднему шлангу (краны закрыты). Открываем левый кран коллектора, включаем насос. Стрелка начинает медленно ползти вниз. Достигнет нуля – внутри вакуум. Пусть прибор работает некоторое время – удалит воздух с гарантией (внутри испаритель, нужно дать опорожниться).
  • Коллектор потребуется отстыковать: если уверены, в достаточности фреона внутри для нормальной работы сплит системы. В противном случае для дозаправки понадобится присоединить. Шланг сервисный обладает некоторым объемом, вакуумирован мастером перед началом измерений. Стоит распахнуть вентили внешнего блока – фреон хлынет в шланг подводки.
  • Подключаем питание. Сначала ведем монтаж внешнего кабеля. Все равно, откуда начинать: снаружи, изнутри. Найдите щиток (иногда под три фазы), сообразно обозначениям монтируйте проводку. Чаще кабель цветной, сделайте фото, запишите. На другой стороне сплит-системы проделайте то же. Не забудьте о заземлении для избегания несчастных случаев.
  • Время открыть вентили. Патрубки, куда цепляли на внешний блок подводку, угловые. С торца крышки – заглушки. Отвинтите гаечным ключом, можно разводным. Под ними будут шестиугольные отверстия, похожи на складном велосипеде советского производства. Купите набор нужных ключей. Сперва отвинчивается на толстой трубке, затем второй.
  • Процесс подошел к концу. Достаточность фреона определяется по перепаду температур на фланцах в месте выхода (только с одного конца выпускали). При проверке подключают коллектор, меряют давление. Типичные цифры 8 – 9 атм. Показания зависят от температуры окружающей среды.

Демонтаж сплит системы

Демонтаж сплит системы проводится в обратном порядке. О демонтаже наружного блока:

  1. Не трогаем электрику, проверяем заземление. Заземления нет – цепляем провод на нуль фазу розетки (нет напряжения) одним концом, за корпус внешнего блока другим. Риск несчастного случая снижается.
  2. Для начала уберем фреон из контура. Подключим коллектор – потеряем чуточку фреона. Не годится. Закрываем выходной кран внешнего блока, на тонкой трубке.
  3. Запускаем сплит-систему на охлаждение. Компрессор начнет работать, качать фреон. Начнет скапливаться на конденсоре. Постепенно внутренний блок опорожнится, освободятся медные трубки. Хватает минуты – измерить нет возможности! У некоторых кондиционеров хитрые методики измерения давления фреона. Попробуйте полистать коды ошибок. Кондиционер откажется работать с закрытым краном, если неисправности нет – подключите внешний блок напрямую к источнику питания. Не исключаем: для индикации достаточности вакуумирования есть код. В сервисном центре не скажут.
  4. Фреон согнан в наружный блок. Сняв колпачок, подтяните кран на тонкой трубе, затяните на толстой трубе, выключайте прибор.
  5. Выдерните вилку из розетки. Займитесь коммуникациями. Все равно, с какой стороны начинать. Демонтаж проводки ведется совместно с фреоновым контуром. Относительно улицы – линия находится на виду. Изнутри ищите места разъемов за внутренним блоком, приподняв от стены, не снимая с монтажной пластины. Медные трубки откручиваются, шланг примотан изолентой. Отстыкуйте, смотайте аккуратно бухтой не менее 60 см в диаметре. С внешней стороны тоже, шланг будет висеть в воздухе. Смотрите по месту для лучшего установления коммуникации через стены.
  6. Лучше заняться наружным блоком. Внешний блок висит на уровне, выше второго этажа – доставит немало хлопот. Пусть даже страх высоты на третьем не играет большой роли, падение оттуда обеспечит больничным на неопределенный срок. Рекомендуем изучить инструкцию на предмет веса. Ящик весит килограммов двадцать – мужчина втянет без проблем. Люди вызывают альпинистов – дырявят стены дюбель-гвоздями (анкерами), монтируют кронштейны, снимают.

Прочие шаги очевидны. Каждый может снять внутренний блок, демонтировать несущую скобу, перетащить агрегат к месту нового базирования. Лучше использовать заводскую тару, не забывайте сверять шильдики.

Хотим поблагодарить энтузиастов, догадавшихся снимать видео. Догадки проверены по материалам, полученным при помощи кинокамер. Рассматриваем обзор как пояснение к материалу на Ютуб.

Источник: http://vashtehnik.ru/kondicionery/demontazh-split-sistemy-svoimi-rukami.html

Демонтаж кондиционера

Способы демонтажа кондиционера

Демонтаж внешнего блока

  1. Снимают крышки со штуцеров жидкостного трубопровода (меньшего сечения) и газового. Под ними расположены вентили с головками под шестигранный ключ.
  2. К сервисному нипелю газового штуцера присоединяют манометр.
  3. Включают кондиционер в режиме «охлаждение» на полную мощность.
  4. После того, как из внутреннего блока пошел холодный воздух, перекрывают вентиль жидкостного штуцера и контролируют давление фреона в газообразном виде по манометру.
  5. После того, как давление упадет ниже нулевой отметки, перекрывают вентиль газового штуцера и немедленно отключают кондиционер. В это время весь фреон находится внутри конденсатора внешнего блока.
  6. После этого необходимо «закрыть» входы в конденсатор. Самый простой и надежный способ: обрезать медные трубы на расстоянии около 15 см от штуцеров (труборезом, бокорезом или ножницами по металлу), согнуть концы под 180° и зажать их маленькими тисками (ручными или настольными). Можно отвинтить со штуцеров накидные гайки медных труб, а вместо них навинтить заглушки. Но делать это надо оперативно и аккуратно, чтобы пыль и мусор не попали внутрь штуцера.

Демонтаж внутренних блоков

  • снимают крышку корпуса;
  • отсоединяют (обрезают) трубопроводные магистрали и закрывают их (как и у внешнего блока);
  • обрезают дренажную трубу;
  • отключают кабели;
  • раскрывают защелки (у каждой торговой марки своя конструкция);
  • снимают внутренний блок с монтажной пластины, а затем и саму пластину.

Кассетные, напольные и напольно-потолочные кондиционеры — это разновидность сплит-систем, которые отличаются только способом размещения и крепления внутреннего блока. Их демонтаж не сложнее, чем у настенных моделей.

Демонтаж внутреннего блока канального кондиционера самый трудоемкий — необходимо отсоединить адаптеры, воздуховоды, решетки и диффузоры. Внутренние коммуникации довольно протяженные, а их устройство сложное.

Источник: http://www.mosng.ru/articles/demontazh-konditsionera/

Смотрите также:
03.05.2020

Утепление наружных стен деревянного дома своими руками Однако дома в умеренных и северных климатических поясах надо утеплять. Утепление дома из бруса или бревна может быть внутренним или наружным, и для этого применяют несколько видов современной теплоизоляции.

03.05.2020

Установка и подключение электрического котла в частном доме Электрические отопительные агрегаты пользуются высоким спросом благодаря удобству и безопасности использования. Они могут служить основным поставщиком тепла, но чаще используются как дополнительный...

03.05.2020

Как промыть теплообменник газового котла в домашних условиях? Для сохранения эффективной работы газового котла необходимо вовремя производить мероприятия по уходу за ним. Самым сложным и трудоемким является промывка теплообменника агрегата. При длительной эксплуатации,...

Комментарии

Комментирование отключено.

Голосование

Как Вы узнали о нашем сайте?

Посмотреть результаты

Загрузка ... Загрузка ...
Форум
