Вентиляция в квартире своими руками

Улучшение вентиляции в квартире: проверка, чистка, дополнительный воздухообмен

Дома все время душно, окна запотевают, кухонный чад и запах туалетного дезодоранта долго стоят в комнатах. В ванной, что в плохо обустроенной бане, дышать впору жабрами, а дверь открыть – по помещению как парной волной даст. Смириться? Пойдет коробиться мебель, отслаиваться обои, книги плесневеть, а там и до мокреца по стенам недолго. И все это бьет по здоровью. Причина ясна: плохая вентиляция в квартире. Своими руками тут можно что-то поправить, или нужно изыскивать деньги в уплату мастерам?

Да, самому можно сделать в квартире отличную вентиляцию. Никаких особых навыков для этого не требуется. Достаточно элементарных знаний по строительным работам и умения обращаться с простым обиходным инструментом.

Рассмотрим, как улучшить вентиляцию в жилом помещении, в порядке возрастания сложности работ и затрат. Сначала покажем, что и как нужно делать, если не работает вентиляция, которая все же есть. А затем расскажем, как устроить вентиляцию там, где ее пока нет – в частном доме, гараже, на даче.

Для справки: вентиляция жилых помещений по санитарным нормам считается достаточной, если в каждой комнате обеспечивается не менее двух обменов воздуха в час. Если же ощущается сквозняк, в холодное время года при надлежащем поступлении тепла от системы обогрева температура в помещении падает ниже санитарной нормы (+18 градусов), или заметно поступление снаружи пыли и запахов – вентиляция избыточна.

Первый этап: проверка

Прежде чем думать да гадать, как сделать вентиляцию в квартире, нужно убедиться, что действующая действует как надлежит, но почему-то уже не справляется. А затем разобраться, чего же ей не хватает для нормальной работы.

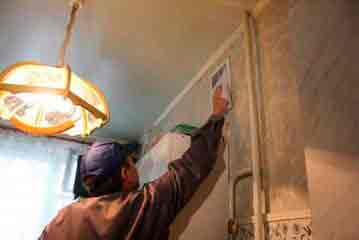

Сначала подносим к имеющимся вентиляционным отдушинам полоску газетной бумаги длиной 15-20 см и шириной 2-3 см на расстоянии 5-7 см от отверстия. Конец полоски при исправной вентиляции должен касаться среза отдушины, или затягиваться в него.

Предупреждение 1: нельзя проверять вентиляцию пламенем спички или свечи. В вентиляционном ходе может оказаться горючий газ. Такие случаи бывают редко, но без серьезных последствий (вынесенный взрывом кусок стены у соседей, например) не обходятся.

Помимо гниения в замусоренных вентходах, в последнее время отмечены случаи загазованности вентиляции от кустарного химического производства в домашних условиях. Занимаются этим наркоманы, любители-пиротехники и прочие безответственные субъекты.

Положим, бумажка либо не отклоняется, либо отклоняется слабо. Значит, у нас все же плохая вентиляция.

Теперь проверяем, в порядке ли вентиляционные ходы, или ухудшился приток. Открываем настежь двери и окна и опять проверяем бумажкой. Отклонилась, даже затянуло ее в отдушину – ходы чистые, нужно искать дальше. Ток воздуха в отдушины не увеличился – где-то там засор, и вентходы нужно чистить.

Видео: самостоятельная проверка работы вентиляционных шахт

Второй этап: чистка

Проверяем по отдельности каждую отдушину. Есть разница в отклонении бумажки – засор в коробах внутри помещения. Это не самый худший случай: сажаем посудный ерш на тонкий гибкий стальной тросик (лучше) или на алюминиевую проволоку (на крайний случай), и шуруем как можно дальше по ходу. Остатки мусора вытягиваем пылесосом с длинной трубкой – хорошо подойдет кусок винилового шланга для полива. Он достаточно жесткий и в то же время гибкий.

Не помогло? Не обнаружилось мусора? Значит, забит все-таки главный вентход. Чистим так же, но ерш нужен побольше. Скорее всего, понадобится и штанга, деревянная или металлическая, или кусок стеклопластикового прута, которым пользуются кабельщики, с крюком.

Предупреждение 2: При чистке главных вентходов соблюдайте осторожность! Там может оказаться гнездо ос или скопище других опасных тварей.

стандартная схема вентиляции в многоквартирном доме

Если вы живете в многоквартирном доме, чистка вентиляции – обязанность домовладельца либо организации, которой поручена эксплуатация зданий, а вам в главный ход и лезть нельзя. В таком случае нужно предъявить претензию и дать заявку.

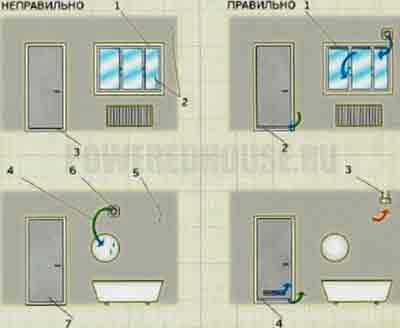

Третий этап: обеспечиваем циркуляцию

Допустим, естественная вытяжка есть. Прежде чем браться за довольно сложные работы по обеспечению притока, проверим, а не ухудшилась ли циркуляция воздуха в помещении? И улучшим ее, если нужно.

Проверка вентиляции в квартире на предмет правильной циркуляции производится все той же неизменной бумажкой у отдушины, но входные двери и окна оставляем закрытыми. А вот все двери между комнатами распахиваем настежь. Дотянулась бумажка до нормы? Дело в циркуляции.

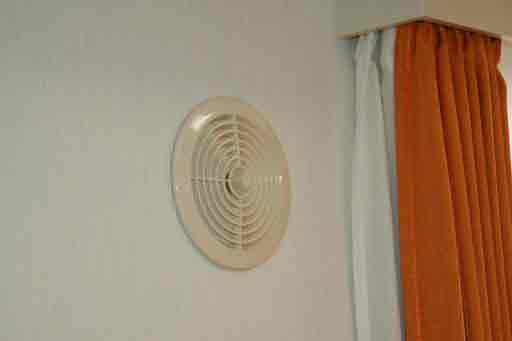

Улучшить воздухообмен между комнатами можно, не пробивая стен и не устанавливая там приточные клапаны (см. ниже). Для этого достаточно обеспечить зазор между низом двери и полом в 3-4 см.

Если же вам так не нравится, то в нижней части двери можно насверлить 2-3 ряда отверстий диаметром 8-15 мм, и наложить на них с обеих сторон декоративные накладки с частой сеткой. Сетка заглушит звуки. В спальне родителей, в ванной и в туалете отверстия лучше сверлить с наклоном снаружи внутрь. Если любимому чаду в переходном возрасте захочется подглядеть, пусть смотрит на пол.

Как оформить такие продухи – дело вкуса, но сетку нужно ставить стальную, мелкоячеистую, нержавеющую. Можно в 2-4 слоя с промежутком в 2-3 мм. Это даст еще лучшую звукоизоляцию.

Четвертый этап: создаем приток воздуха

Естественная система притока воздуха в жилые помещения – форточки, щели и щелки в дверях и окнах. Но на зиму их, тепла ради, стараются заделать, а форточки держат закрытыми. Современные же двери и окна закрываются так плотно, что в такой квартире можно в космос лететь. Поэтому приток воздуха в холодное время года приходится обеспечивать дополнительными мерами.

Старые окна

Если у вас окна старого типа, в деревянных рамах, на зиму их не заклеивайте. Утепляйте полосками поролона на клейкой основе, они специально для этого есть в продаже. При покупке нужно следить, чтобы поролон был достаточно рыхлый, воздухопроницаемый.

Погодите, зачем так зимой? Нужно же заделываться поплотнее! Поплотнее, но с умом и знанием физики. Ветер, или разность температур, проталкивают воздух сквозь поролон в дом. В мелких извилистых порах возникает т. наз. дроссельный эффект. Попросту, воздух нагревается от трения сам об себя. И злющий ветер, который раньше выстуживал дом, теперь может его даже обогревать. Чем сильнее свирепствует, тем сильнее дроссельный эффект.

Раньше, когда не было поролона, для этой цели между рамами укладывали валики из ваты. На них еще ставили маленькие фигурки: снеговичков, елочки, Деда Мороза со Снегурочкой и пр. Некоторые умельцы создавали такие композиции, что прохожие долго застаивались перед их окнами.

Стеклопакеты

Современные ПВХ окна специально утеплять не нужно, они и так закрываются очень плотно. В большинстве моделей, кроме совсем уж дешевых, от которых даже оффшорные китайцы шарахаются, предусмотрены вместо форточки приточные регулируемые щели (см. рисунок справа). Расположение такой щели вверху физически правильно. Система эта действует в холодное время, воздух из щели идет вниз, смешивается с теплым воздухом от батареи, и температура в помещении выравнивается.

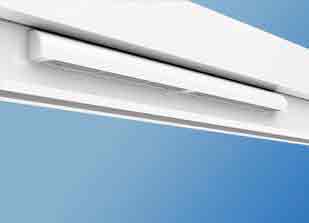

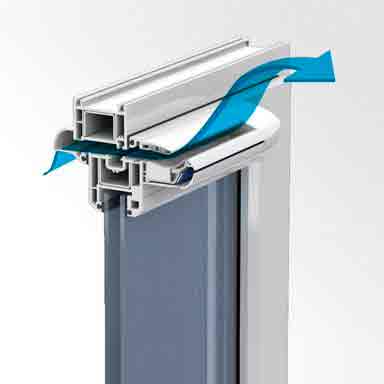

ПВХ окна с притоком рассчитаны на совместное использование с алюминиевыми отопительными радиаторами современного типа. При их работе в паре какого-то дополнительного притока воздуха в жилые комнаты, скорее всего, не понадобится.

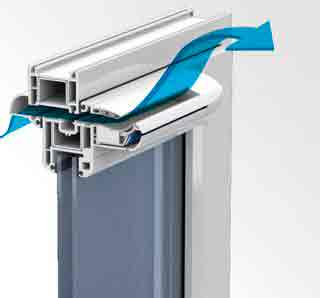

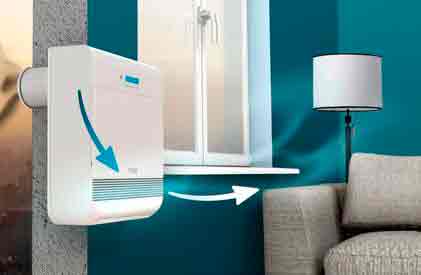

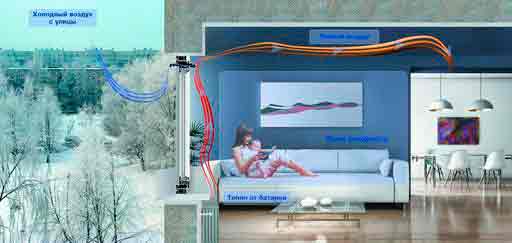

Приточные клапаны

В помещениях общественного назначения, где толпится много народу (офисы, магазины и т.п.) и в кухнях (см. иллюстрацию 1), где от плиты выделяется много тепла, а от продуктов и в процессе готовки источаются всевозможные испарения, притока воздуха из окон может не хватить. В таком случае придется ставить стеновые приточные клапаны.

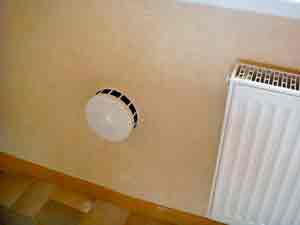

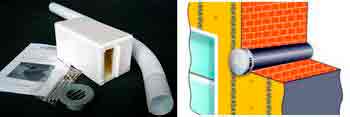

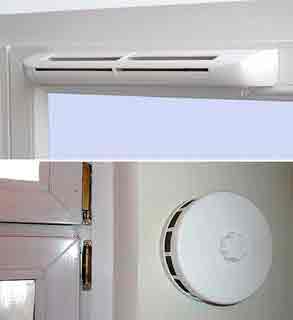

Приточные клапаны бывают двух типов: прямые жесткие и угловые с гибким воздуховодом (см. иллюстрацию 2). И те, и другие – с регулируемыми заслонками (вьюшками). Прямой клапан дополнительно может оснащаться воздушным калорифером или лабиринтом, в котором действует тот же дроссельный эффект.

Угловые клапаны чаще всего дешевле, в помещении не бросаются в глаза – их монтируют над батареями, и действуют они аналогично щелям в ПВХ окнах. Гибкий воздуховод можно проложить в стене с уклоном наружу вниз, что исключит попадание внутрь влаги при ненастье и резко уменьшит поступление в комнату пыли. Заборная решетка такого клапана мало заметна на наружной стене.

Прямые клапаны понадобятся, если в помещении народу бывает, что сельдей в бочке. Помимо меньшего сопротивления притоку, в них легко встраиваются калорифер, фильтр, увлажнитель. Но есть у них, кроме цены, еще один минус: наружная часть такого клапана, воздухозаборник – довольно сложная и заметная конструкция. Она может испортить внешний дизайн здания и стать объектом вандализма.

Видео: выбор приточного клапана

Пятый этап: дополнительная вытяжка

Если усиления притока оказалось недостаточно, чтобы освежить воздух, значит, нужна дополнительная вытяжная вентиляция в квартире. Принцип ее устройства прост: либо нагнетающие («тянущие») электровентиляторы в отдушинах, либо блок-вентилятор в виде секции вентиляционного короба.

Устройство такой вентиляции для помещений разного назначения имеет свои особенности:

    • Вентиляция на кухне должна затягивать воздух через раструб – улавливатель над плитой. Иначе от чада не избавиться. Многие кухонные запахи быстро распространяются путем диффузии, поэтому раструб («вытяжка») должен быть снабжен также нейтрализаторами запахов. Надежны, долговечны и совершенно не опасны для здоровья, но потребляют электричество нейтрализаторы ультрафиолетовые, со специальными лампами. Ультрафиолета от них в несколько раз меньше, чем от Солнца на пляже летом в средних широтах. С химическими нейтрализаторами нужно быть осторожнее: даже в продукции известных европейских производителей иногда обнаруживаются канцерогены.

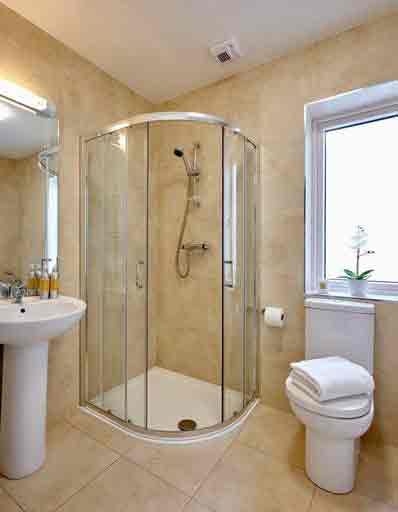

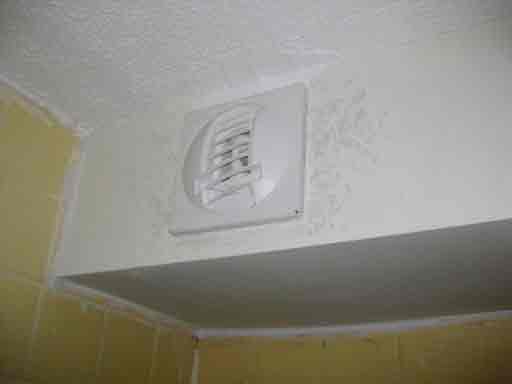

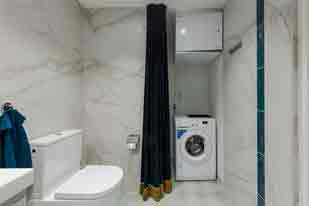

    • Вытяжная вентиляция в туалете и в ванной, ради экономии электроэнергии, должна включаться одновременно с лампочкой. При частом включении/выключении лампочка-экономка быстро сгорает, но в туалете она и не нужна, даже вредна. Тут лучше маломощная лампа накаливания. Ныне считается доказанным, что неравномерный, «изрезанный» спектр экономок подавляет перистальтическую активность кишечника, а вот неяркий очень теплый свет с гладким спектром, наоборот, ее активирует. Включаются же лампочки в туалете и ванной нечасто и ненадолго. Впрочем, это смотря у кого.
  • Если вентиляция в туалете и ванной выполнена в виде общего короба с одним выходом в главный вентход (так чаще всего делается в городских квартирах), то, чтобы вентиляторы не гоняли зря воздух оттуда-сюда, они должны быть с клапанами-хлопушками. Клапан-хлопушка – легкая, свободно вращающаяся на вертикальной оси на 75-80 градусов заслонка. Любой домашний умелец сможет сделать ее самостоятельно. При поддуве из короба внутрь комнаты хлопушка захлопывается. И зимой она не даст холодному воздуху через главный вентход выстудить помещения, где люди раздеваются.
  • Вентиляция в ванной, где в вытяжку идет насыщенный влагой воздух, требует особенно тщательного выбора вентилятора.

Видео: вентиляция на кухне и вытяжка

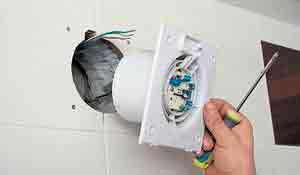

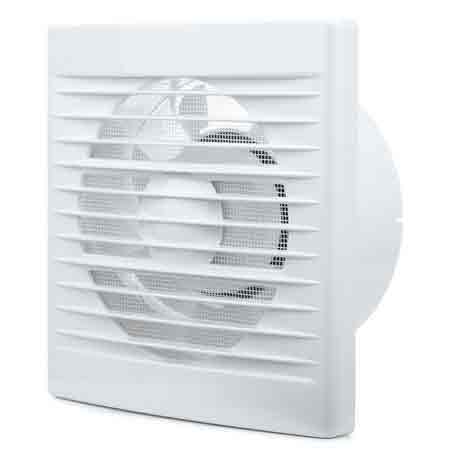

Выбор вентилятора для вытяжки

Идеальный по всем параметрам, кроме одного (ниже) – старый советский промышленный вентилятор ВН-2. По габаритам он как раз подходит к квартирной вытяжке. Электричества потребляет немного – 22 Вт, а воздух гоняет хорошо: 2,5 куб. м. в час. «Неубиваемый», десятилетиями работает в самых чудовищных условиях: в металлообрабатывающих и литейных цехах.

Но есть у «вээнки» недостаток: немного шумит. Правда, это скорее шуршание, чем шум: негромкий, с мягким спектром, для здоровья не чувствительный. Но слышать в «службах» шелест над собой не всякий согласится. В таком случае нужен современный малошумящий вентилятор.

«Настоящие» бесшумные вентиляторы – низкооборотные с саблевидными лопастями. Прочие ухищрения потребительской аэродинамики при накоплении на лопастях пыли начинают шуметь больше промышленных. И все бесшумные вентиляторы потребляют больше электричества, чем обычные.

При покупке вентилятора обратите внимание на материал корпуса, если он пластиковый. Надежны корпуса из акрила и АВС (полиизопропилена). Корпуса из ПВХ прочих пластмасс общего назначения долго не выдерживают, а вентилятор с покоробленным корпусом ремонту не подлежит.

Вентилятор для ванной нужно покупать во влагостойком исполнении (вентилятор должен быть пригоден для наружной установки).

Видео: вентилятор в ванной комнате

Приток воздуха в служебные помещения

Кухни, кладовки, чуланы, туалет и ванная чаще всего с наружными стенами не контактируют. Поэтому приточная вентиляция в них обеспечивается через дверь, как было описано выше. Если же вы хотите поставить в них приточные клапаны, то воздух должен забираться не из кухни, и обязательно снизу. Вспомните – внутри жилья нет существенной разности температур, и при заборе из-под потолка воздух пойдет из верха в верх, а там, где он больше всего нужен, получится застой.

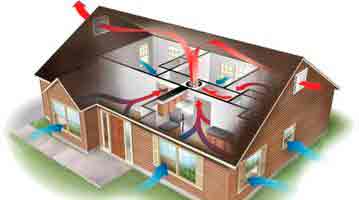

Централизованная воздушная сплит-система

В особняках и пентхаузах обеспеченных домовладельцев удобна, незаметна и экономична принудительная вентиляция с кондиционированием воздуха (сплит-система). Это, в порядке следования секций-коробов: общий воздухозаборник, фильтр, нагнетатель, охладитель/калорифер двухстороннего кондиционера, увлажнитель/осушитель, магистральный короб, распределительные патрубки, потолочные отдушины с вьюшками в комнатах.

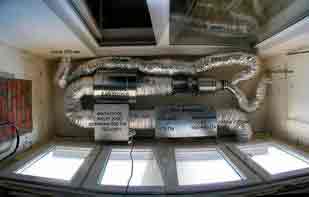

Монтируется такая система в запотолочном пространстве (на чердаке или между подвесным декоративным потолком и капитальным перекрытием). Практически незаметна, не портит как внешний, так и внутренний дизайн. Но проектирование и монтаж вентиляции такого типа – дело рук профессионалов, так что ее установка обойдется недешево. В процессе эксплуатации такая вентиляция требует ухода, поэтому ее чаще всего заказывают в специализированных фирмах с абонентским обслуживанием.

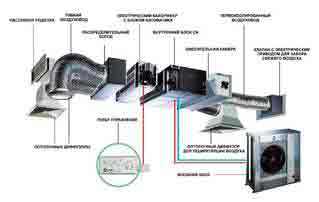

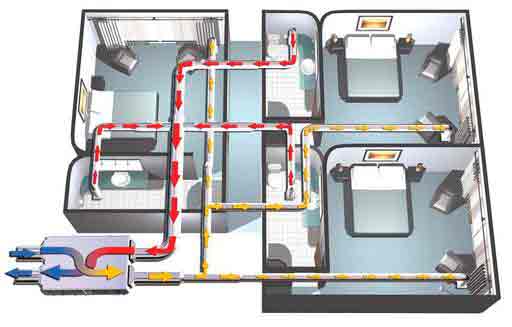

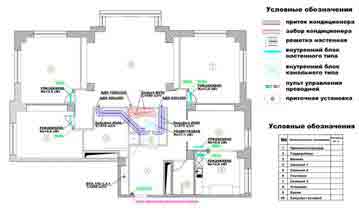

типичная схема построения сплит-системы

Хозпостройки и подсобки

В сарае, погребе, гараже также нужна вентиляция. Меньше будут портиться и дольше храниться продукты, не возникнет опасность возгорания. Вентиляцию в надворных постройках вполне по силам устроить самостоятельно любому домашнему мастеру.

Естественная вентиляция своими руками для помещений такого рода делается, как описано выше: приток – через щели или отверстия с регулировкой или без; вытяжка – из-под потолка. Но, поскольку главного вентхода нет, нужно сделать вытяжную трубу.

По СНиП (Строительные Нормы и Правила) вентиляция нежилых помещений, где есть продукты и горючее, должна также обеспечивать не менее 2-х обменов воздуха в час. Вместо расчета трубы, довольно сложного, можно принять простое правило: 130 мм диаметра трубы на 10 куб. м объема помещения. Если больше – не повредит.

Трубу нужно брать асбоцементную или металлическую. Пластиковая долго не продержится, а выкладывать из кирпича или пустотелых блоков хлопотно, разве что у вас они от стройки остались и девать некуда.

Труба, по тем же СНиП, должна выступать не менее чем на 1,5 м над высшей точкой плоской или односкатной крыши и не менее чем на 60 см над коньком крыши двухскатной или вальмовой. Трубу нужно снабдить грибком, коническим, полусферическим или эжекторного типа. Плоская «нахлобучка» не подходит по аэродинамике.

Делать верх трубы изогнутым вниз, «гусем», как, например, выхлопные трубы дизель-генераторов, нельзя. Без сильного поддува в трубу гусек может сработать как незаполненный сифон, образуется воздушная пробка, и вентиляция прекратится.

Источник: http://vopros-remont.ru/obshhie-voprosy/ventilyaciya-v-kvartire-svoimi-rukami-kak-sdelat-proverku-chistku-i-uluchshenie/

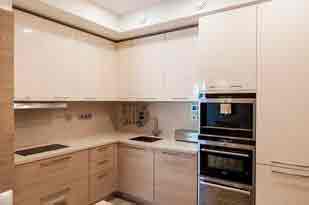

Система вентиляции кухни: требования, особенности, правила обустройства

Конструкция вентиляционных и вытяжных систем для кухонных помещений, по сути, очень проста. Существует множество нюансов, игнорируя которые, мы имеем все шансы создать неправильную и неэффективную вентиляцию. Вентиляцию, которая вместо того, чтобы очищать воздух, будет, в прямом смысле, отравлять нам жизнь.

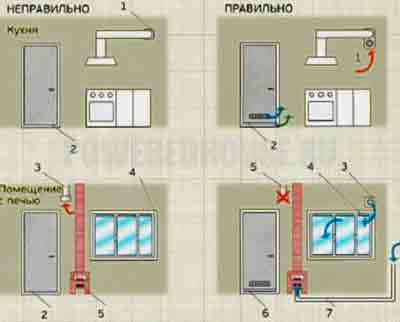

Естественная вентиляция кухни и закон сохранения объема воздуха

Давно прошли те времена, когда жители частных домов и городских квартир устраивала естественная вентиляционная система на кухне. Несмотря на сравнительно низкую эффективность подобных систем (особенно в моменты приготовления пищи), принципы их обустройства будут актуальны всегда. Дело в том, что непрерывное функционирование естественной вентиляции возможно только при соблюдении определенных условий. А именно: вентиляционные каналы должны обеспечивать беспрепятственный отвод воздушных масс из помещения, а приток свежего воздуха на кухню должен осуществляться непрерывно.

Что поставить для притока воздуха на кухне

Обеспечить соблюдение первого условия можно своевременной чисткой и обслуживанием вентиляционных каналов. Выполнение второго условия поможет простейший приточный клапан на кухню в составе вентиляционной системы.

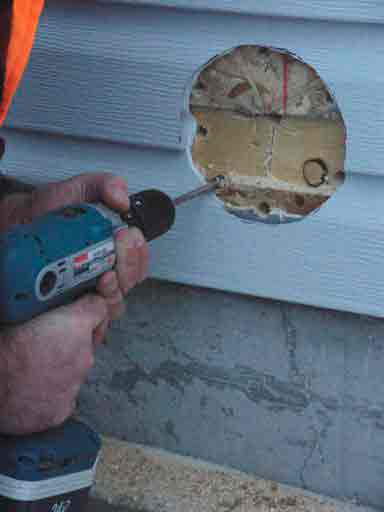

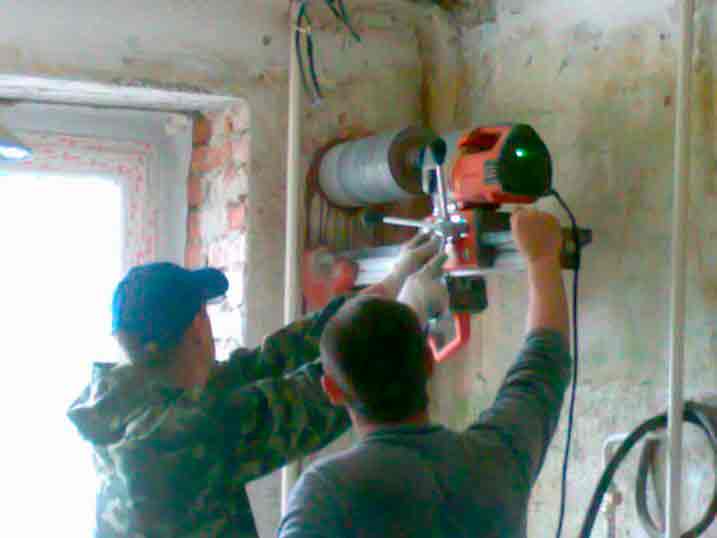

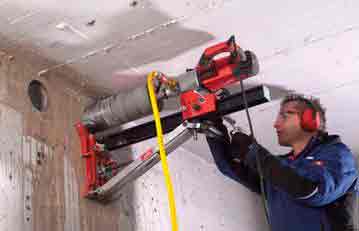

Всегда можно врезать в стену приточный клапан, который усилит естественную вентиляцию.

Всего пару десятилетий назад большинство жилых помещений были оснащены деревянными окнами. Их герметичность, как мы знаем, оставляла желать лучшего. Поэтому вопрос о принудительной вентиляции не вставал: приток свежего воздуха в квартиру или дом происходил практически без участия человека. Сегодня, когда мы имеем дело с герметичными стеклопакетами и мощными кухонными вытяжками, клапан приточной вентиляции, встроенный в конструкцию пластикового окна или вмонтированный в стену, является отнюдь не капризом, а необходимостью.

Простейшая приточно-вытяжная вентиляция своими руками

Если в вашем доме или в квартире есть система естественной вентиляции с вытяжным отверстием на кухне, то появление запаха пирожков в спальне вам практически не грозит. Если ваш дом только строится, то позаботиться о наличии подобной системы – самое время. Функционируя в штатном режиме, она постоянно будет обновлять воздух в кухонном помещении, а при недостаточной эффективности ее всегда можно усовершенствовать, оснастив небольшим вытяжным вентилятором.

Если вы проживаете в частном доме, то крышной вентилятор, установленный в вентиляционном канале, поможет модернизировать конструкцию системы, не создавая шума во время работы.

Если частный дом, то проблема решается просто – установкой крышного вентилятора. Поставить, и пусть шумит себе на улице.

Если вы проживаете в квартире, то вентилятор, установленный в вентиляционное отверстие, качественно улучшит процесс поступления свежего воздуха в помещение.

Когда я включаю обычный вентилятор, встроенный в вентиляционное отверстие на кухне, даже при открытой двери запах идет в вентиляцию.

Неплохим решением может стать канальный вентилятор, способный значительно усилить мощность вытяжного потока.

Поставив перечисленные устройства, вы своими руками сможете превратить естественную вентиляцию в простейшую приточно-вытяжную систему.

Правила создания воздуховодов

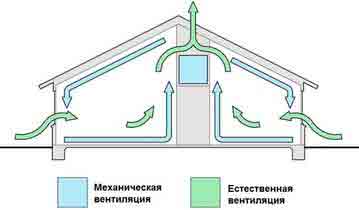

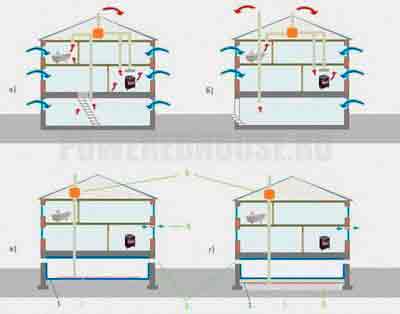

Система естественной вентиляции, в которой отсутствуют вспомогательные вентиляторы, в любой момент может сыграть над вами злую шутку. Речь идет о таком физическом явлении, как «опрокидывание тяги». Оно наблюдается тогда, когда под воздействием внешних факторов вытяжной поток теряет силу или вовсе меняет свое направление (воздух с улицы начинает поступать в помещение через вентиляционную шахту). Поэтому вентиляционный канал целесообразно вывести на крышу, а его высота должна превышать высоту конька. Это требование актуально как для естественной вентиляции, так и для системы «принудительная вентиляция» на кухне.

Опрокидывание тяги часто случается в межсезонье, когда на улице влажно и промозгло. Если вентиляционную трубу установить ниже конька, то опрокидывание станет постоянным явлением и будет зависеть от направления ветра.

Трубу и воздуховод, которые будут проходить через холодные места (чердак и наружное пространство здания), следует утеплить.

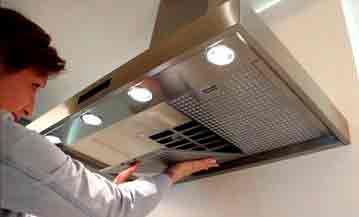

Вентиляция на кухне с вытяжкой

Мы рассмотрели особенности систем, которые функционируют непрерывно и призваны обеспечивать эффективный воздухообмен в помещении кухни. Теперь поговорим о кухонных вытяжках – устройствах, которые включаются в работу в самые «жаркие» часы, принудительно помогая нам избавиться от запаха готовящейся на плите еды.

Кухонная вытяжка, в отличие от стандартной вентиляционной системы, помогает улавливать дым, пар и частички жира, попадающие в воздух во время приготовления пищи. Поэтому требование монтажа вытяжного устройства в дополнение к действующей вентиляционной системе оправданно.

Вытяжка нужна, если на кухне не хочется часто делать ремонт. Не бывает чудес, и без принудительного удаления продуктов испарения наружу они оседают на стенах, на потолке, на мебели и людях.

Вытяжка на кухне нужна, давайте подумаем, какую вытяжку сделать.

По принципу работы вытяжки делятся на два вида — проточные и рециркуляционные. Проточные отводят воздух из помещения на улицу, в то время как рециркуляционные – отфильтровывают примеси и поставляют воздух обратно в помещение.

По всему видно, что рециркуляционные вытяжные устройства у пользователей нашего портала не пользуются популярностью. И тому есть несколько причин: необходимость в частой замене фильтра, низкая эффективность и неспособность отводить избыток тепла из помещения.

Толку от такой вытяжки мало (у меня дома стоит только потому, что лень к каналу трубу тянуть). Жир быстро накапливается на стенах и очень трудно отмывается (особенно, если отделка дома из дерева). Если озадачиться установкой вытяжки, что очень полезно (особенно, если любите жареную рыбу, мясо и прочие гриль), то вывести нужно в вентканал (просто наружу через стену не рекомендую, потому как стена испачкается со временем).

Учитывая все недостатки рециркуляционных установок, их следует использовать только в исключительных, специальных случаях.

Проточная вытяжка выводит побочные примеси, образующиеся во время приготовления пищи, за пределы помещения. По способу установки проточные вытяжки бывают подвесными, встраиваемыми, угловыми, купольными и островными. Независимо от того, к какому типу установки относится вытяжка, отвод воздуха из помещения должен быть организован по одному и тому же принципу. Он заключается в том, что действующая вытяжка должна быть подключена только к обособленному вентиляционному каналу.

Вытяжку от кухонной газовой плиты никогда и ни с чем соединять нельзя. И воздуховод от плиты должен идти вертикально вверх.

Если вы не боитесь испортить фасад своего дома (квартиры) пятнами от жира, сажи и пара, то для вытяжки в стене можно проделать отдельный горизонтальный канал. Выходное вентиляционное отверстие будет располагаться прямо на наружной поверхности стены. Подобное устройство вентиляции на кухне дома желательно оснастить обратным клапаном (если его наличие не предусмотрено в конструкции самой вытяжки) или инерционной решеткой.

Клапан с приводом – это хорошо, но у вытяжек есть обратные клапаны. Остается только следить за тем, чтобы воздух не задувал напрямую в воздуховод.

Выполнить такое » уменьшение вентиляции в стене на кухне»
помогут инерционные решетки или дефлекторы.

В идеале, воздуховод для вытяжки должен быть создан по тем же принципам, по которым создаются другие вентиляционные каналы. А именно: для того чтобы воздуховод обеспечивал естественную тягу при отключенной вытяжке, его следует вывести на крышу дома (чуть выше конька).

Особое внимание нужно уделить утеплению воздуховода на чердаке и на улице, которое будет препятствовать образованию конденсата.

Воздуховоды, что будете по чердаку прокладывать, ватой оборачивают.

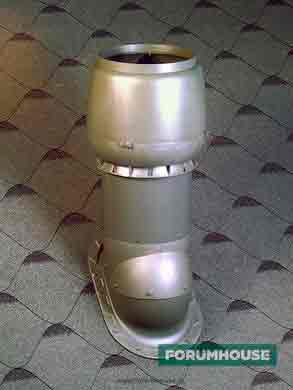

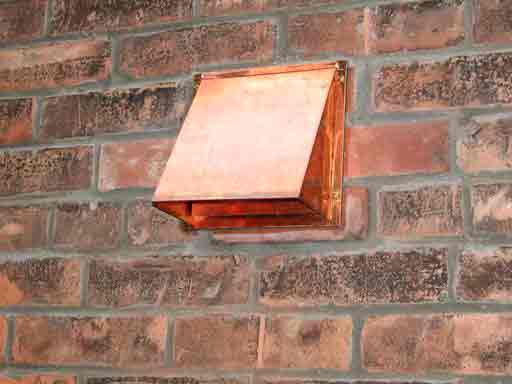

О вентиляционных выходах: целесообразно приобретать уже готовые изделия, которые в соответствии с существующими стандартами утепляются на этапе изготовления.

Правила вентиляции кухни. Материал воздуховода

Материал воздуховода, используемого для подключения кухонной вытяжки, должен соответствовать следующим условиям:

  1. Создавать минимальное сопротивление воздушному потоку;
  2. Иметь высокую антикоррозионную стойкость;
  3. Обладать достаточной площадью внутреннего сечения.

Беря во внимание первое условие, гибкий гофрированный патрубок, стенки которого обладают достаточно высоким сопротивлением, рекомендуется использовать исключительно для соединения вытяжки с вентиляционным каналом.

Чтобы ржавчина не разрушала воздуховод, многие люди стремятся внедрить в его конструкцию пластиковые канализационные трубы с толстым сечением. Но этот материал склонен накапливать жировые отложения, но безопасными такие трубы назвать никак нельзя. Их применение может привести к пожару (стоит только маслу воспламениться на раскаленной сковороде при работающей вытяжке). Именно по этой причине от использования канализационных труб следует отказаться заблаговременно.

Пластик ни в коем случае не применяется для вытяжки от кухонной плиты. Даже алюминий нельзя. Только оцинковка или нержавейка.

Вот что говорят наши пользователи о сечении труб, предназначенных для создания вентиляционных каналов.

У вытяжек подключение – 150 мм. Диаметр трубы по стояку должен быть – 200 мм (эквивалент квадратный подберите сами).

Требования по вытяжной вентиляции на кухне. Расчет мощности

Выбирая вытяжку для собственной кухни, каждый из нас задумывается о том, какова должна быть мощность у этого устройства. Во всех случаях этот показатель зависит от площади кухонного помещения. Если площадь вашей кухни менее 10 м² (включительно), а высота – 2,5 — 2,7 м, то вытяжка, пропускающая через себя 280–350 м³ воздуха за один час, вполне сможет удовлетворить вашим потребностям. Если площадь кухни больше, то и мощность устройства должна быть соответствующая.

В принципе, этот параметр можно узнать у продавцов, а можно самостоятельно рассчитать по формуле: V=S*H*10*1.3. В ней: S и H – это площадь и высота помещения, V – объем (м³/ч).

Узнать об общих принципах создания вентиляционных систем в частном доме, а также получить исчерпывающую информацию об особенностях вентиляции помещений с повышенной влажностью вы можете, прочитав пару полезных статей, размещенных на портале FORUMHOUSE. Если вам интересны принципы обустройства вентиляционных систем в кухонных помещениях, если у вас есть практический опыт, и вам не терпится поделиться своими наработками в этой области, то посетите соответствующую тему, где сможете найти для себя много интересного. А видео об устройстве приточно-вытяжной вентиляции с рекуператором поможет вам решить вопросы, ответы на которые вы по какой-то причине не смогли найти, ознакомившись с предыдущими материалами.

Источник: http://www.forumhouse.ru/journal/articles/6886-sistema-ventilyacii-kuhni-trebovaniya-osobennosti-pravila-obustrojstva

Как сделать принудительную вентиляцию в доме и квартире своими руками, затратив минимум средств

Приточно-вытяжные вентиляционные установки эффективны, надежны и долговечны. Но! Они дороги.

Поэтому многие владельцы жилья, сталкиваясь с нехваткой чистого воздуха в квартире, пытаются самостоятельно решить проблему. Они сооружают принудительную вентиляцию своими руками. Простая на первый взгляд задача «как правильно сделать принудительную вентиляцию» таит множество подвохов. Недостаточно лишь подобрать мощные вентиляторы и проложить незаметные воздуховоды. Требуется расчет всех элементов принудительной вентиляции, их грамотное размещение и компоновка.

О принудительной вентиляции

Воздушный поток, образованный с помощью механизмов и подаваемый в помещение и называется принудительной системой вентиляции. По направлению движения воздуха она может быть:

  • приточной;
  • вытяжной;
  • приточно-вытяжной.

По способу доставки воздуха:

  • с воздуховодами;
  • без воздуховодов.

Многие владельцы квартир ограничиваются принудительной приточной вентиляцией, когда подаваемый вентилятором воздух создает повышенное давление. Тем самым усиливается вытеснение отработанного воздуха через централизованные вентиляционные каналы.

Еще один способ улучшить воздухообмен – принудительная вытяжная вентиляция. Выходы вентиляционных каналов в кухне, туалете и ванной оснащаются вытяжными вентиляторами. Они создают разрежение воздуха. Для восполнения нехватки, воздух поступает в квартиру через форточки или приточные устройства.

На верхних этажах многоэтажек вышеизложенные способы редко полностью удовлетворяют потребности в свежем воздухе.

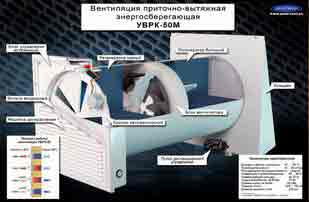

Наиболее действенна принудительная приточно-вытяжная система вентиляции. При которой и приток, и вытяжка воздуха обеспечивается механизмами. Собрать ее самостоятельно не так уж сложно, особенно если воспользоваться нашими советами.

Устройство принудительной вентиляции

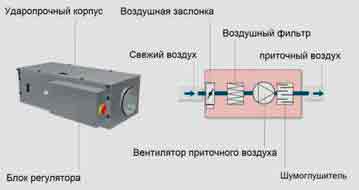

Устройство принудительной вентиляции в квартире или коттедже представляет собой соединение элементов различного назначения, которые все вместе выполняют одну задачу:

  • Решетки для забора воздуха. Они защищают воздуховоды от проникновения мышей, насекомых и мусора. Крепятся с внешней стороны воздуховодов;
  • Фильтры. Очищают воздух от пыли, пуха. Особенно тонкие осаждают даже пыльцу растений. Существует множество модификаций фильтров разной формы и степени очистки;
  • Клапаны воздушные. Необходимы для регулировки воздушного потока, подаваемого снаружи. В холодное время года прикрывают систему от ледяных порывов ветра;
  • Вентиляторы. Создают постоянный напор воздуха в вентканалах;
  • Звукопоглотители. Это материалы, которые поглощают шум механизмов и аэродинамический шум в воздуховодах;
  • Калориферы. Обогревают приточный воздух зимой;
  • Вентканалы или воздуховоды – трубы, по которым двигается воздух;
  • Автоматический блок. Делая принудительную вентиляцию в частном доме своими руками, как правило, этим блоком пренебрегают. Автоматика управляет системой, включает и выключает вентиляторы, калориферы. Наиболее совершенные модификации изменяют скорость движения лопастей.

Выбор схемы принудительной вентиляции

  1. Комбинированная. При такой системе принудительная вытяжка сочетается с естественной подачей воздуха или наоборот. Самое широко распространенное устройство вентиляции в квартире или частном доме. Монтируется довольно просто, не требует специального ухода. О недостатках мы уже сказали выше.
  2. Принудительная приточная вентиляция с охлаждением требует внедрения в систему кондиционера. Такое оборудование устанавливается сразу на стояк или частный дом, оно достаточно дорого и громоздко.
  3. Принудительная приточная вентиляция с подогревомвоздуха. Наиболее простой способ ее организовать – установить рекуператор. Он сэкономит расходы на электроэнергию, используя тепло отработанного воздуха. Минус – рекуператор достаточно дорог.
  4. Приточно-вытяжная принудительная вентиляция с рециркуляцией. Отработанный воздух фильтруется, частично смешивается с уличным и возвращается в помещение. Такое устройство принудительной вентиляции достаточно сложно, поэтому в квартире своими руками его берутся делать лишь опытные мастера.

Расчет принудительной вентиляции

Задумав сделать своими руками принудительную вентиляцию в частном доме, следует предварительно провести расчеты. Довольно сложные вычисления требуются для принудительной приточно-вытяжной вентиляции:

  • Производительность;
  • Мощность и число вентиляторов;
  • Уровень шума;
  • Сечение воздуховодов;
  • Мощность и виды вспомогательных устройств: обогревателей, рекуператоров.

Перед тем, как делать принудительную вентиляцию, важно правильно провести расчеты.

Расчет по кратности

Это одна из основных величин, используемых при расчете принудительной системы вентиляции. Кратность воздухообмена показывает, сколько раз должен поменяться воздух в помещении за 1 час. Например, кратность «2» обозначает, что за час воздух поменяется дважды.

Таблица кратностей воздуха согласно СНиП

Назначение комнатыТемпература зимойОбъем отводимого воздуха или кратность
Отток
Спальня, гостиная203 кубометра воздуха на 1 кв.метр жилой площади комнаты
Совместный санузел2525 кубометров в час
Туалет1825 кубометров в час
Ванная комната2525 кубометров в час
Кладовка181,5 (кратность)

Расчет по площади

Такой расчет подойдет домашним мастерам, решившим своими руками собрать принудительную вентиляцию частного дома или квартиры. Расчет принудительной вентиляции усредненный для помещений высотой около 3 метров: приток воздуха на 1 кв. метр общей площади составляет 3 кубометра в час.

Расчет площади вентканалов

Площадь сечения воздуховодов тоже очень важна для эффективной работы принудительной системы вентиляции. На размер сечения влияют объем и скорость отводимого воздуха.

Сейчас своими руками выбираем, какой тип вытяжки: принудительная или естественная, лучше для вентиляции. В первом случае скорость воздуха должна быть около 3,5 м/секунду, во втором – около 1,5 м/секунду.

Чтобы правильно подобрать площадь сечения воздуховодов, воспользуйтесь нашей диаграммой.

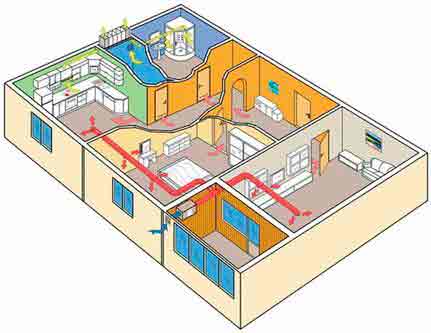

Распределение воздуха

Эффективность работы принудительной вентиляции квартиры, собранной своими руками, часто снижается из-за неграмотного воздухораспределения.

При хорошо спланированном воздухораспределении в доме или квартире не остается «мертвых зон» со стоячим воздухом. Чем ниже показатель воздухообмена, тем выше вероятность этого явления.

Для притока в жилое помещение установите 2 приточных распределителя со стороны внешней стены, а на противоположной стене 1 или 2 вытяжных.

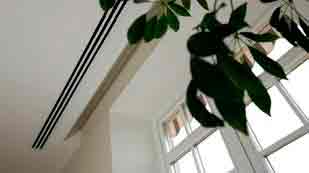

Наилучшие воздухораспределители для принудительной системы вентиляции не только тихо подают воздух в комнату, но еще и незаметны. Самый простой распределитель – просверленная под «дуршлаг» пластина металла. Хорошо продумав и рассчитав, можно сделать отверстия и непосредственно в воздуховоде.

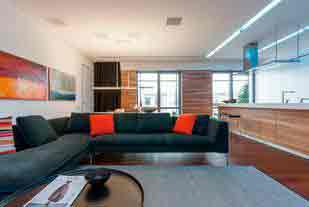

Спрятать приточные отверстия можно за шторы, под диван или шкаф, между уровнями потолка. Вытяжные решетки необходимо размещать как можно выше.

Соотношение притока и вытяжки зависит от характера помещения и уклада жизни домочадцев. Например, в гостиной для курящих вытяжной вентилятор должен быть мощнее приточного. Таким образом создается разряжение воздуха и дым не проникает в соседние помещения.

По этому же принципу рассчитывается вентиляция кухни и других помещений с повышенным уровнем влажности.

Выбор оборудования для принудительной вентиляции

Приступая к изготовлению принудительной вентиляции в частном доме своими руками, можно выбрать один из вариантов:

  • Недорогие системы, собранные из разрозненных компонентов;
  • Усовершенствованная принудительная система вентиляции в квартире, часто содержащая рекуператор.

Большинство домашних мастеров, имеющих навыки, останавливаются на втором варианте. Лучше переплатить за качественную технику и смонтировать ее, сэкономив на монтаже.

Место установки

Место для вентиляционной установки должно быть максимально удалено от спален, детских и комнат отдыха.

  • Кухня;
  • Прихожая;
  • Балкон.

Владельцам частных домов намного проще, у них есть еще чердаки. Да и соседи далеко.

Оборудование с хорошей шумоизоляцией практически неслышно за 2-мя закрытыми дверями.

Воздушный баланс

Рассчитывая принудительную вентиляцию, следует придерживаться положительного баланса. Это означает, что объем приточного воздуха больше, чем объем вытяжного.

Главное правило: воздух перемещается из чистых помещений (спальни, гостиные) к грязным (кухня, санузел).

Если в доме принято плотно прикрывать двери с плинтусами, нужно оборудовать их решетками для вентиляции. Тогда воздух сможет беспрепятственно циркулировать из комнаты в комнату.

В закрытые помещения воздух подается и удаляется механически.

Соотношение притока и вытяжки в помещениях различного назначения.

Назначение комнатыПодачаОтток
Гостиная200 кубометров/ч200
Спальня250 кубометров/ч200
Коридор50
Кухня100 кубометров/ч150
Совмещенный санузел50 кубометров/чавтономная
Всего (необходимый минимум)600 кубометров/ч600

Принудительная приточная вентиляция своими руками

Для удобства сборки и крепления придется заменить оконный стеклопакет, выходящий на балкон. Новый должен быть на 20 см ниже, а получившуюся дыру закрываем вставкой из ППУ.

  • Аккуратно врезаем в ППУ ниппель на 125. Если сделать это правильно, даже не придется уплотнять место врезки.
  • Подальше от вставки из ППУ устанавливаем фильтр ФВК или ФВ на 125. В качестве воздушного клапана послужит окно на лоджии.
  • Соединяем фильтр с электронагревателем типа НК с помощью полужесткого шланга. Расстояние между фильтром и нагревателем может быть любым. Нагреватель следует разместить вдали от горючих поверхностей или заизолировать его корпус. Корпус может нагреваться до 70 градусов, а крышку придется периодически снимать.
  • На расстоянии 250 мм от электронагревателя закрепите вентилятор. Чтобы сделать его работу бесшумной, вставьте в коробку и залейте монтажной пеной. Перед этим укрепите два отрезка воздуховода и предусмотрите подключение электропитания.
  • Далее в квартире своими руками крепим прямой воздуховод для принудительной вентиляции, где воздушный поток будет выравниваться, и устанавливаем шумоглушитель. Достаточно будет и 60 см, но если место есть лучше 90 см. Общая длина системы принудительной вентиляции, своими руками собранной, будет около 150 см.
  • Подача воздуха в комнаты будет по воздуховодам, в которые врезаются решетки 10 х 15 см, не меньше трех на всю систему принудительной вентиляции в квартире. Если длина воздуховода более 5 м, следует воспользоваться оцинкованной трубой.
  • Автоматизируем систему принудительной вентиляции в квартире. Для этого по схеме подключаем регулятор температуры, используя трехжильный кабель. Все электрооборудование снабжено схемами, которыми и нужно пользоваться. В средней части воздуховода, не ближе 1,5 метров от электрообогревателя устанавливается канальный термодатчик. Запитывается аппаратура от стандартной электрической розетки.
  • Сделать принудительную вентиляцию в доме, как видите, не слишком сложно. Представленная нами схема подойдет для двухкомнатной квартиры. Правильно сделанная принудительная вентиляция будет работать при открытой форточке или хорошей вытяжке. В качестве вытяжки достаточно вмонтировать в вентиляционную решетку санузла бытовой вентилятор, мощностью равный приточному.

    Принудительная вытяжная вентиляция своими руками

    Организовать принудительную вытяжную вентиляцию значительно проще, нежели приточную.

    Основа системы – это вытяжной вентилятор. Самые удобные полуавтоматические с гигрометром и таймером. Они включаются при повышенной влажности и выключаются через заданное время.

    Вентилятор устанавливают на выходе вентканала в туалете или ванной комнате и прикрепляют к стене дюбелями или саморезами. К распределительной коробке подводится провод, в удобном месте устанавливают выключатель.

    Кабель можно уложить в специально выдолбленную канавку в стене или прикрыть пластиковым коробом.

    Подключить вентилятор к электросети очень просто, к устройству прилагается схема. Если вентилятор устанавливается во влажном помещении, соединения закрепляются клеммами, а не методом скрутки.

    Видеоролик о том, как самостоятельно сделать принудительную вытяжную вентиляцию в ванной комнате:

    Источник: http://strojdvor.ru/ventilyaciya/kak-sdelat-prinuditelnuyu-ventilyaciyu-v-dome-i-kvartire-svoimi-rukami-zatrativ-minimum-sredstv/

    Вентиляции в квартире своими руками: виды и особенности монтажа

    Иногда в квартире или доме становится душно, или начинают надоедать кухонные и туалетные запахи, которые распространяются по всей жилой площади. Если такие проблемы имеют место быть, то пришло время задуматься о вентиляции в квартире или доме. Сегодня мы рассмотрим, как организовать все это самостоятельно. Приточная вентиляция в квартире с фильтрацией – это оптимальный вариант, но начнем разбираться с вопросами постепенно. Сначала рассмотрим вопрос о неполадках существующей вентиляции. Затем поговорим о том, как сделать вентиляцию в квартире своими руками.

    Актуальность

    Вообще, наличие вентиляция в квартире – это очень положительный момент. Вентиляция поможет не только избавиться от ненужных ароматов, но и удалит лишнюю влажность. Влажность – это очень опасный аспект для жилища. Дело в том, что она может привести к плесени и образованию грибка. Из-за этого обои могут начать вздуваться и отваливаться от стен. Ну, и в целом, влажность в квартире должна быть в пределах нормы, излишние показатели не идут на пользу вашему здоровью.

    Сложность процесса

    Вентиляцию в квартире можно организовать своими силами. Это совсем несложное мероприятие, оно не требует от вас каких-то особенных навыков и узкоспециализированного образования. Вы справитесь с задачей, если имеете базовые навыки работы со строительным инструментом. Сегодня мы подробно опишем процесс организации системы вентиляции в квартире. Если вы будете придерживаться этого плана, то у вас все получится.

    Требования

    Существуют специальные санитарные нормы, которые регламентируют все показатели данного вопроса. Считается достаточной вентиляция, если она во всех помещениях справляется с удалением отработанного воздуху и полностью заменяет его свежим, как минимум, два раза в час.

    Если мы ведем речь про городское многоквартирное жилье, то тут система вентиляции в квартире изначально должна быть вмонтирована, из каждой квартиры она выводится в общий вентиляционный канал. Но бывают случаи, когда мощности стандартной системы мало. Иногда это — издержки планировки системы, а иногда данная ситуация усугубляется с годами. В любом случае, проблема сводится к тому, что системы вентиляции воздуха в квартире становится недостаточно, и она попросту начинает не справляться со своими задачами.

    Для проверки эффективности системы не обязательно приглашать специалистов, можно выяснить этот момент самостоятельно. Вы можете использовать элементарные приемы, которые позволят вам судить о качестве воздухообмена самостоятельно.

    Проверка вентиляции

    Способ проверки прост – это обыкновенный лист бумаги. Начните с элементарной проверки вытяжки при помощи бумаги. Лист бумаги прикладывается к вытяжной вентиляции в квартире. В идеальном состоянии вытяжной системы, лист бумаги притянется к ней примерно с расстояния пяти сантиметров и будет удерживаться там.

    Если лист не притягивает, то это значит, что ваша система не идеальна, но она все равно может быть достаточной. Приложите лист к системе вплотную, если он будет удерживаться, то не все так печально. Если лист упадет, то ваша система бесполезна и неисправна.

    Диагностика проблем

    Если диагностика вентиляции в квартире своими руками на чистоту каналов системы с листом бумаги зашла в тупик, то пора искать проблему. Делается это очень просто. Вам нужно открыть окна и двери в своей квартире, после этого нужно повторить вышеописанную проверку с листом бумаги. Если лист бумаги начнет прилипать к отдушине вентиляции, то с ходами системы полный порядок. При отсутствии изменений с проверкой с листом бумаге можно сделать вывод, что причина неполадок – это засор в канале вентиляционной системы.

    Чистка каналов

    Проверку с бумагой нужно провести у каждой отдушины. Если поведение листа бумаги будет различным, то проблема во внутренних каналах. Для устранения проблемы можно обойтись посудным ершиком, его нужно присоединить к гибкому и тонкому стальному тросу. Этим инструментом нужно будет пройтись по вентиляционному ходу. Кроме этого, можно удалить мусор из принудительной вентиляции в квартире, используя пылесос с длинной трубкой. Можно присоединить на шланг пылесоса обычный шланг для полива.

    Если после таких манипуляций проблема не решится, то это значит, что проблема кроется на уровне главного вентиляционного хода. Читка аналогична описанным выше действиям. Если не удастся решить проблему самостоятельно, следует обратиться в соответствующие службы. Теперь поговорим о монтаже вентиляции в квартире своими собственными силами.

    Планировка установки вентиляционных клапанов

    Традиционно установка вентиляции в квартире планируется таким образом, что клапаны системы устанавливаются над радиаторами отопления (в пространстве до линии подоконников). Работу клапана можно описать простой схемой: посредством трубы системы вентиляции в клапан попадает уличный воздух, так как клапан находится близко к радиатору, то он (уличный воздух) будет прогреваться до комнатной температуры. Клапан конструктивно выполнен таким образом, что воздух, который поступает с улицы, будет очищен от частичек пыли. Это так называемая приточная вентиляция в квартире с фильтрацией.

    Монтаж клапанов

    Изначально требуется пробурить в стене отверстие, его диаметр должен равняться примерно 60-70 мм. Бурить нужно таким образом, чтобы будущее отверстие имело легкий уклон вниз (в сторону улицы), это необходимо для удаления конденсата. Бурить нужно при открытом окне, чтобы в созданное вами отверстие не начала засасываться пыль от выполняемых работ.

    После того, как отверстие готово, нужно в него вставить подходящую по размерам трубу. Внешний конец этой трубы должен быть сделан заподлицо с общей стеновой поверхностью. А уже внутри помещения трубка должна выступать на расстоянии, которое приблизительно равно одному сантиметру.

    Все зазоры между стеной трубкой необходимо заполнить монтажной пеной, трубку на стене с наружной стороны нужно закрыть специальной декоративной решеткой и заштукатурить вокруг, если это требуется. Далее, внутри помещения крепится короб из комплекта клапана, он фиксируется к стене на дюбеля. После этого короб заполняется шумопоглощающими материалами, которые также должны входить в комплект поставки клапана. Далее устанавливается клапан, и короб закрывается лицевой крышкой.

    Чтобы добиться достаточного и равномерного поступления и распределения притока чистого свежего воздуха, такие клапаны нужно сделать в каждом помещении жилища. Один клапан может обеспечивать приток свежего воздуха около 30-45 м 3 в час. По нормативам считается, что одному взрослому человеку для нормальной жизнедеятельности необходимо получать около 30 м 3 свежего воздуха в час.

    Ванная или туалет

    Вентиляция в ванной в квартире имеет свои нюансы, впрочем, как и туалет. Тут необходима установка вентилятора вытяжного типа. В таких помещениях, как туалет или ванная комната, нужно получить максимальную эффективность и производительность приточно-вытяжной вентиляции для квартиры. Современные вытяжные вентиляторы – это стопроцентное решение такой задачи. Монтаж вентилятора прост, его можно производить самостоятельно.

    Важно подобрать модель вентилятора, которая будет соответствовать помещению. Расчет прост. Объем помещения умножается на семь, и получаем необходимую мощность. Также нужно сказать, что для ванной лучше купить вентилятор, который дополнительно оснащен датчиком влажности. Датчик будет срабатывать автоматически, когда уровень влажности превысит норму.

    Если говорить про туалет, то можно порекомендовать вытяжной вентилятор с таймером. Таймер настраивается таким образом, чтобы вентилятор периодически включался и выключался. Практика говорит о том, что это очень актуально и удобно.

    В санузле многие специалисты рекомендуют подключать вентилятор напрямую к выключателю. Таким образом, вентилятор будет включаться тогда, когда включится свет. Но, если мы говорим про модели с таймерами, то такое подключение не актуально.

    Установка вентилятора проста, она выполняется по указаниям в инструкции. Обычно все заключается в креплении корпуса вентилятора и сопутствующих деталей к стене с помощью саморезов или дюбелей.

    Кухня

    Зачастую на кухне достаточно вытяжки, но иногда этого мало, и требуется дополнительная вентиляция. Для кухни также подойдет вентилятор, аналогичный моделям в туалет или ванную комнату. Отличие составляет лишь подбор модели по мощности. В случае с кухней, ее объем умножают на десять и получают необходимую мощность электровентилятора для вытяжной системы. Монтаж аналогичен вышеописанному процессу по установке вентилятора вытяжки в ванной комнате или туалете.

    Модель для кухни можно выбрать с дополнительной сеточкой. Это будет некая вентиляция в квартире с фильтрацией, сеточка защитит от просачивания различного мусора, насекомых и прочего.

    Возвращаясь к разговору про кухонную вытяжку, все же это — локальная мера. Вытяжка удаляет запахи лишь с рабочей зоны, поэтому желательно решать вопрос для кухни глобально и дополнять вытяжку системой вентиляции кухни с вентилятором.

    Вентиляция в частном доме

    Если вы хотите организовать в своем доме систему вентиляции, то это необходимо делать еще на стадии проектирования. Таким образом вы сможете провести каналы системы в стенах и перекрытиях. Если говорить про уже готовые дома и создание в них системы вентиляции, то, к примеру, короба с каналами можно разместить под самым потолком, для каналов используется специальная вентиляционная труба. Для большей эстетичности трубу можно убрать в короб квадратной формы, такой короб можно создать, к примеру, из листов гипсокартона, выглядит все это эстетически привлекательно.

    Важно понимать, что ваши каналы вентиляции должны быть всегда расположены выше, чем отдушины, это создает тягу, которая и является принципом работы всей системы вентиляции. Далее ваши каналы должны соединяться в один главный, и он (главный канал) должен подниматься вертикально вверх, желательно вывести этот канал выше конька крыши дома. Внешне его нужно оформить таким образом, чтобы в систему не попадали осадки. Для таких целей можно использовать уже готовые специальные трубы для вентиляций, они выполнены в виде «зонтика».

    Подвал

    Вентиляция в подвале дома – это качественная и надежная защита от образования плесени и сырости в помещении. Требования к подвальной вытяжке формулируются с учетом назначения помещений в подвале. Если площадь подвального помещения не превышает сорока-пятидесяти квадратных метров в малоэтажном строении (дом три и менее этажей, не считая цокольного этажа), то достаточно будет установить естественную вентиляцию.

    Входное отверстие вентиляции закрывают декоративной решеткой, которая одновременно является защитой от проникновения в подвал грызунов. Отверстие приточной трубы в подвальном помещении обычно монтируется на расстоянии выше уровня пола приблизительно на тридцать сантиметров.

    Вытяжку рекомендуется устанавливать по диагонали. Вход трубы делается приблизительно на двадцать сантиметров ниже потолка в подвальном помещении. На зиму устанавливается специальная заглушка (для защиты от попадания в подвал холодного воздуха). Система выводится на крышу, по возможности выше уровня ее конька, на крыше ставится труба типа «зонтик» с защитой от попадания в нее осадков.

    Типы вентиляции

    Различают два основных типа вентиляции. Первый тип – это естественная вентиляция (природная). Второй тип – это механическая вентиляция (принудительная). У каждого типа вентиляции есть свои особенности. Начнем с особенностей естественного вентилирования помещения.

    Природный воздухообмен в жилых зданиях основан на разнице давления внутри помещения и на улице. Кроме этого принципа, в основу положены также воздействия ветра на здание. Температура в жилом помещении выше уличной, а это означает, что кислород в доме имеет более легкую структуру. Это заставляет его подниматься по шахтам вентиляции и выходить на улицу.

    В жилом помещении происходит разрежение воздуха, оно затягивает свежий поток воздуха с улицы через специальные отверстия в конструкции дома. Поступившие воздушные массы имеют более тяжелую структуру, поэтому располагаются внизу помещений. Они воздействуют на легкий теплый воздух, и он (легкий теплый воздух) вытесняется из комнат наружу.

    Ветер является ускорителем для такого воздушного обмена. С возрастанием разницы в температуре в помещении и на улице скорость воздушного обмена также растет. Этот же эффект наблюдается при повышении влажности вне дома.

    Раньше организация такой вентиляции не требовалась, потому как она образовывалась сама. Местами поступления уличного воздуха в том случае являлись негерметичные окна, двери, а также пористые стены. Но современные материалы и технологии строительства полностью убирают эти дефекты. Именно по этой причине в наше время очень актуально организовывать приток свежего уличного воздуха через специальные клапаны, которые монтируются или в окна, или в стены здания.

    Отработанный кислород в помещении в таком случае уходит через вертикальные вентиляционные каналы дома, их располагают обычно в кухне и санузле. Именно по ним воздух выводится наружу. Дополнительно проветривание можно устраивать с помощью открывания не некоторое время форточек окон.

    Сильные стороны такой системы:

    • Экономичность. По сути, нет никаких дополнительных трат на покупку дополнительного оборудования.
    • Отсутствие аварий. Система простая, ломаться нечему, а также нет перебоев из-за отключения электроэнергии.
    • Надежность. Нет никакого регулярного технического обслуживания системы.
    • Работа системы бесшумна.
    • Есть возможность сочетания системы с очисткой воздуха и его кондиционированием.
    • Главный недостаток такой системы – это слабый воздухообмен. Это будет приводить к конденсату, накоплению неприятных запахов, образованию плесени, грибков и прочего. Все это грозит не только медленным разрушением дома, но и подрывает здоровье людей, которые проживают в таких условиях.
    • Естественная система циркуляции воздуха никак не регулирует объем удаляемого и подаваемого воздуха. Переработанный воздух или не успевает вовремя выводиться наружу, или же удаляется слишком быстро, а это потеря тепла в помещении.
    • В летнее время, когда образуется почти равенство температур как внутри помещения, так и снаружи, пропадает тяга воздуха, а это сводит движение воздуха в системе к нулю. Дома становится душно.

    Природная (естественная) циркуляция в современном домостроении почти не применяется. Если она встречается, то только в сочетании с механической (принудительной) системой.

    Принудительная система циркуляции воздуха организовывается человеком искусственно. Циркуляция воздуха осуществляется с помощью специальных нагнетательных приборов (различные вентиляторы, воздушные насосы, компрессоры). Такая система встречается в частных домах. Преимущества системы:

    • Система не зависит от колебания уличных температур, силы ветра и прочего.
    • Система позволяет подготавливать воздух, который попадает в помещение. Его можно сделать комфортным, предварительно подогреть или охладить, также есть возможность увлажнять и осушать воздушные массы и дополнительно их очищать.

    Недостатки у принудительной схемы вентиляции также можно найти:

    • Дороговизна. Обустройство системы очень затратное, также сюда добавятся дополнительные траты на электропотребление системы.
    • Требуется регулярное эксплуатационное профилактическое обслуживание.

    Теперь вы полностью владеете информацией в вопросе о том, как сделать вентиляцию в квартире. Это очень серьезный вопрос. Не стоит недооценивать важность системы вентиляции в квартире или доме. От чистого свежего воздуха многое зависит. Все познается в сравнении, есть такие категории людей, который себе в ущерб живут без системы вентиляциями годами, дыша плохим воздухом.

    Этому нет объяснения, ведь, как выясняется, организовать систему вентиляции совсем не трудно и не слишком затратно в финансовом плане. Более того, вытяжная система не требует никаких вложений с годами, а ее обслуживание практически сведено к нулю. Требуется лишь устранение засоров, которые возникают крайне редко.

    Источник: http://www.syl.ru/article/386487/ventilyatsii-v-kvartire-svoimi-rukami-vidyi-i-osobennosti-montaja

    Монтаж вентиляции в квартире своими руками

    Эффективная вентиляция в помещениях обеспечивает постоянный приток свежего воздуха, что помогает не только избавиться от появления неприятных запахов, но и предотвращает возникновение сырости. Это самым положительным образом сказывается на условиях эксплуатации бытовых приборов, обоев, мебели, а также предотвращает развитие целого ряда болезней. Вентиляция в квартире своими руками может быть сделана правильно, быстро и профессионально. Однако для этого необходимо четко понимать принцип действия всех элементов системы и особенности их функционирования.

    При качественной работе вентиляции весь воздух, который находится в квартире, должен быть полностью заменен за 1-2 часа. Для каждого помещения нужно производить расчет мощности вентиляции таким образом, чтобы обеспечить приток свежего воздуха в размере 3 м3 на 1 м2 помещения (в квартирах, где на одного человека приходится до 20 м2 площади). Кроме того, нужно учитывать, что для каждого взрослого человека необходимо около 30 м3 воздуха в час. Такие расчеты легко выполнить, зная производительность вентиляторов приточных или вытяжных устройств.

    Все эти данные обязательно должны быть учтены при составлении схемы вентиляции в квартире. Кроме того, следует принимать во внимание, что циркуляция воздуха между помещениями может быть затруднена вследствие плотного закрытия дверей.

    Типы вентиляционных систем

    На сегодняшний день различают два основных типа вентиляционных систем:

    • Системы естественной вентиляции. Принцип их действия основан на движении воздуха, которое возникает из-за разности температур на улице и в вытяжном вентиляционном канале. Таким типом вентиляции оборудовано большинство квартир в многоэтажных домах. При этом предполагается, что воздух будет поступать в помещение через щели в балконных и оконных рамах или через открытые для проветривания окна. Удаляется воздух из помещений через специальные вытяжки, при этом его циркуляция обеспечивается естественным путем, то есть без применения вытяжных вентиляторов. Поскольку в современных квартирах устаревшие оконные и балконные блоки заменяются герметичными стеклопакетами, то эффективность естественной вентиляции резко снижается. Особенно это актуально зимой, когда большую часть времени окна в помещениях закрыты.

    Типовая схема циркуляции воздуха в квартире представлена на рисунке.

    • Системы принудительной вентиляции. В настоящее время такой тип вентиляции наиболее востребован. Он предусматривает использование специальных устройств, обеспечивающих принудительное движение воздуха вне зависимости от температурных и погодных условий.

    В свою очередь, принудительная вентиляция помещений может быть выполнена одним из следующих способов:

    1. Вытяжная система. Предусматривает использование вентиляторов, устанавливаемых в воздуховодах для принудительного удаления воздуха из квартиры. При этом создается область разреженного давления, позволяющая обеспечить проникновение свежего воздуха в помещения через специальные вентиляционные отверстия.
    2. Приточные системы. Нагнетание воздуха в квартиру выполняет вентилятор, устанавливаемый в приточных устройствах.
    3. Приточно-вытяжные. Это комбинированные системы, в которых используются одновременно приточные и вытяжные вентиляторы. Также в таких системах возможен монтаж моноблочных вентиляционных установок.

    Распространенной причиной низкой эффективности вентиляционных систем может стать засорение их воздуховодов. Также к снижению качества работы вентиляции приводит установка мощных кухонных вытяжек отдельными жильцами.
    Чтобы правильно подключить кухонную вытяжку, не нарушая при этом естественной вентиляции помещений, необходимо организовать выведение воздуха наружу через специально сделанный воздуховод с обязательным использованием обратного клапана.

    Для того чтобы повысить эффективность работы вентиляции в квартире, следует в первую очередь определить причину, из-за которой система не справляется со своими функциями. Для этого нужно проверить работу вентиляционных каналов путем поднесения к их отверстиям небольшого листа бумаги. Если вытяжная система работает нормально, то бумага притягивается к отверстию и даже удерживается на нем. В противном случае следует принимать меры по обеспечению нормальной работы вытяжной вентиляции.

    Для этого, в первую очередь, необходимо прочистить воздуховод с помощью специального ерша, одетого на гибкий резиновый шланг. Что касается прочистки общих вентиляционных каналов многоэтажных домов, то за нее отвечают представители специальных служб, которых и нужно привлекать для выполнения подобных работ.

    Чтобы обеспечить необходимое движение воздуха в квартире, можно установить вытяжные вентиляторы, а также приточные клапаны.

    Использование приточного клапана

    Приточный клапан может быть установлен в современный оконный блок или в наружную стену помещения. В первом случае возможна его самостоятельная установка или покупка оконных систем, уже имеющих такое устройство в своей конструкции.

    Что касается установки приточного клапана во внешней стене помещения, то она также не представляет особой сложности и может быть выполнена своими силами. Такой клапан монтируется над батареей отопления или под потолком. В первом случае появляется возможность несколько повысить температуру поступающего в квартиру воздуха в зимний период.

    Для повышения эффективности функционирования такого клапана может использоваться вентилятор. В тех местностях, где средняя температура зимой опускается до низких значений, используют электрический подогрев воздуха в приточных клапанах.

    С внешней стороны стены отверстие для забора воздуха закрывается решеткой, что позволяет избежать попадания в него пыли, мелкого мусора, насекомых и т. д.

    Монтаж вытяжного вентилятора

    Для осуществления качественной циркуляции воздуха в помещениях целесообразно использовать вытяжные вентиляторы. Такие устройства устанавливаются на вентиляционные отверстия воздуховодов в кухнях, туалетах и ванных комнатах.

    Поскольку для работы этого устройства необходима электроэнергия, то его можно подключить к ближайшей распределительной коробке. В этом случае вентилятор должен быть снабжен автоматикой, реагирующей на изменение температуры или давления. При использовании более дешевых моделей, не предусматривающих автоматическое включение и отключение устройства, его можно подсоединить к цепи выключателя света. Таким образом, вентилятор будет включаться при каждом включении освещения в туалете или ванной комнате.

    Монтаж приточно-вытяжной вентиляционной системы

    Принудительное нагнетание и удаление воздуха в помещения квартиры на сегодняшний день позволяет добиться наиболее эффективной вентиляции помещений. Монтаж такой системы позволяет не только обеспечить квартиру свежим воздухом, но и дает возможность сделать дополнительную его фильтрацию, увлажнение, а также рекуперацию тепла. Для этих целей можно применять компактные моноблочные вентиляционные установки.

    При использовании подобных устройств эффективная вентиляция осуществляется только в том помещении, где они установлены. Поэтому для обеспечения требуемого движения воздуха во всей квартире может понадобиться прокладка воздуховодов, которые монтируются под прикрытием подвесного потолка. Такое решение требует значительных финансовых затрат, однако обеспечивает абсолютно автономную вентиляцию всех помещений квартиры, не зависящую от состояния общей системы.

    Таким образом, монтаж вентиляции в квартире вполне можно сделать самостоятельно. В большинстве случаев для обеспечения необходимого движения воздуха достаточно установить несколько приточных клапанов и вытяжной вентилятор.

    Источник: http://mr-build.ru/ventilyatciya/ventilyaciya-v-kvartire-shema.html/

    Вентиляция в квартире: тонкости системы и правила ее организации

    1. Как это работает?
    2. Нормативные требования
    3. Виды
    4. Тонкости устройства
    5. Как сделать?
    6. Как проверить?

    Вентиляционные системы в квартирах могут выполняться как собственными руками, так и с помощью профессионалов. Однако основной задачей этой работы является формирование и поддержание здорового микроклимата в помещении. Сделать это довольно сложно, при этом придется учесть множество нюансов.

    Как это работает?

    Системы вентиляции в квартире делятся на:

    • природный;
    • комбинированный;
    • механизированный типы.

    Действие контуров первого рода происходит за счет естественных процессов, толкающих массы воздуха в нужную сторону. Так как в комнате и на улице он находится под разным давлением, имеет неодинаковую температуру, возникают атмосферные потоки, проходящие через любое доступное отверстие. Когда новая порция пройдет через все помещения, она уходит сквозь отдушины, размещенные под потолком. Чтобы такое решение могло решить поставленные задачи, надо категорически избегать преграждения пути для воздушных струй. Описанный вариант до минимума сокращает расходы на монтаж и использование, действует беспрерывно (за исключением летних месяцев) и может быть создан своими руками.

    Но проход потока воздуха через стену лимитируется погодными факторами. Если метеорологическая обстановка неблагоприятна, вместо оттока может наблюдаться, к примеру, усиленное поступление свежих порций газа извне. При этом внутрь заходят сначала те части атмосферы, которые должны быть эвакуированы вовне. Потому домашняя среда перестает быть приятной и комфортной, а иногда даже появляется опасность для здоровья.

    Когда вентиляция должна работать вне зависимости от ситуации на улице, придется выбирать механическую конструкцию.

    Чтобы оптимизировать расходы, прибегают к комбинированной вентиляции. Она подразумевает приток через окна либо особые клапаны. Последующее удаление отработанного воздуха производится вытягивающей системой. Выбор конкретного метода лучше всего поручить профессионалам. В случае возникновения проблем надо не стараться поставить более мощную систему, а сначала установить, нет ли каких-то препятствий для воздушных масс.

    Нормативные требования

    Поскольку обмен воздуха непосредственно воздействует на качество жизни, точные параметры его указаны в специальных нормативных документах. Их составители широко использовали плоды многолетних научно-технических исследований. Главным источником, с которым следует ознакомиться любым заказчикам вентиляционных систем, является свод правил 54.13330.2016 «Здания жилые многоквартирные» – это дальнейшее развитие норматива 2003 года. Но важно понимать, что расчеты нельзя завершать простым суммированием цифр по отдельным помещениям. В случае жилых комнат воздухообмен трактуется как приход воздуха снаружи и отвод его в кухню или санитарный узел.

    Что касается технических частей квартиры, тут воздухообмен определяется как сочетание приходящего из жилых комнат воздуха и его отвода за пределы объекта владения. Отсюда следует, что придется вычислять нужные величины приточной и выходящей массы. За основу обычно берут наибольшее значение, чтобы гарантированно застраховаться от неожиданностей.

    Но организации, проектирующие многоквартирные дома, рассчитывают приток по тепловому балансу, а выход воздуха – исходя из свойств вентиляционного оборудования.

    Приличный уровень расчета воздухообмена (с минимальной погрешностью) возможен исключительно для искусственного варианта. Нормативы предусматривают, что при естественной циркуляции должны учитываться:

    • избыточная концентрация водяных паров;
    • дефицит кислорода;
    • избыточная по сравнению с нормой концентрация углекислоты.

    Другим требованием, предусмотренным в российской нормативной базе, будет поддержание притока уличного воздуха в жилой и кухонной зоне. Удалять воздушную массу нужно как минимум из кухонь, туалетов и ванных, вне зависимости от площади этих комнат. Строжайше запрещается проникновение воздуха, побывавшего в технических помещениях, в другие помещения квартир. Стандарты предусматривают также то, что воздух должен проходить из одного помещения в другое даже тогда, когда двери плотно притворены. Придется или делать отверстия, или поднимать полотно над порогом, оставляя зазор.

    Приточная вентиляционная установка должна содержать вентиляторы последних поколений. Чтобы справиться с чрезмерным нагревом или сыростью в комнатах, нужно использовать кондиционеры. Среди них лучше всего подходят сплит-системы, объединяющие доступность по цене, малый уровень шума и простоту установки. Сплит-системы необходимого размера позволяют без особых трудностей обеспечить нормальную циркуляцию воздуха в квартире небольшой площади. Однако справиться со всеми поставленными задачами они вряд ли смогут.

    На кухнях рекомендуется использовать дополнительную автономную вытяжку, заранее определяясь с ее типом. Проще и дешевле всего установить подвесную конструкцию, но она требует регулярной замены угольных фильтров. Если актуальна повышенная мощность такого устройства, надо выбирать встраиваемый вариант. Дополнительным преимуществом его оказывается длительная эксплуатация алюминиевого фильтра. Этот очиститель просто моют и возвращают на место.

    Бывает так, что даже сила встроенных моделей не удовлетворяет людей. В этом случае нужно выбирать каминные (иногда называемые купольными) вытяжки. Они становятся отличными помощниками в кухне большого размера. Что касается ручного проветривания, его смело можно охарактеризовать как наименее эффективный способ решения проблемы. Дело не только в зависимости от человеческих усилий: снаружи поступает воздух, который обильно насыщен токсинами, аллергенами, в комнате становится шумно.

    Вентиляция с подогревом актуальна в зимнее время. Но потребность в ней также присутствует и осенью, и весной. Во многих регионах России погодные условия и в летний период могут ухудшаться до опасных значений. Подогрев входящего воздуха помогает избавиться от опасности холодных сквозняков и провоцируемых ими респираторных заболеваний.

    Особенностью такой системы является то, что воздуховод обязательно нужно утеплять.

    Тонкости устройства

    Квартиры с пластиковыми окнами из исключения за последние 15-20 лет стали правилом. Но конструкции из ПВХ, удерживая тепло, одновременно мешают нормальному поступлению воздуха. Чтобы привести атмосферу в домах в норму, требуется использовать специальные технические решения. Они могут быть разными, но в любом случае такая вентиляция будет работать принудительно. Как и в других ситуациях, полезно обращать внимание на указания СНиП.

    Типичная схема принудительной вентиляции в квартирах может быть образована:

    • приточным аппаратом и вентиляционными шахтами естественного режима;
    • приточным блоком и вытягивающими вентиляторами;
    • машинной вытяжкой и природным притоком;
    • комплексным приточно-вытяжным контуром с использованием рекуператора.

    Рассчитать и настроить на полноценную работу легче всего именно последний тип вентиляции. Он полностью управляется и исключает практически на 100% все отклонения от нормы. Благодаря рекуператору можно сделать выгоднее обогрев поступающего воздуха. Но при этом придется больше внимания уделить расчетам воздухообмена. Подобные аппараты не учитывают присутствие обособленных вытяжек над газовыми и электрическими плитами, над ванной и унитазом.

    Несмотря на дешевизну приточных клапанов, их слабостью является невозможность гибкой регулировки количества поступающего воздуха. В значительной комнате придется ставить сразу несколько клапанов. Расчет потребности в притоке должен быть отдельным для любого помещения. Не разобравшись с этим моментом, нельзя выяснить, какое оборудование требуется поставить.

    В последнюю очередь уже составляется проект сети воздуховодов, подбираются точки установки вентиляционных блоков.

    Свои особенности имеет обустройство вентиляции в студии. Как и в других местах, идеальным решением становится очищающая приточная система. Оснащать ли ее нагревателями – решать только владельцам квартиры. Если в студии размещается вытяжка, она должна обеспечивать обновление воздуха в обслуживаемом объеме 10-12 раз за 60 минут. Это требование позволяет определить минимальную планку возможностей устройства, без которых и говорить не о чем.

    В помещениях, где есть газовые приборы, обязательно должны устанавливаться так называемые проветриватели. Они открываются, когда включается оборудование, и позволяют обеспечить подкачку кислорода. Стоимость подобных приборов относительно невелика. Категорически неприемлема ситуация, когда сначала советуются с дизайнерами, и только затем составляют технический проект.

    Нередко приходится заниматься восстановлением вентиляционных магистралей в квартирах. Как центральные стояки, так и обособленные вентиляционные ходы слишком сложны для самостоятельной реконструкции. Непрофессиональное вмешательство грозит возникновением серьезных инженерных проблем. Если каналы проложены обособленно, придется выходить на крышу дома.

    Чтобы как можно реже сталкиваться с подобными проблемами, требуется уделить больше внимания проектированию вентиляционных магистралей.

    Без составления проекта можно установить бризеры и иные автономные аппараты, а также клапаны для притока. Проектировать обязательно требуется все канальные сооружения. Потери воздуха при транспортировке его рассчитываются укрупненным способом. Указания нормативных актов для воздухообмена в жилых комнатах иногда оказываются недостаточно велики, а вот в санитарных помещениях они существенно завышены. По большому счету, следовать таким нормам надо только в общественных туалетах и ванных комнатах.

    Точно и грамотно определить истинную потребность помогает измеритель диоксида углерода. Именно он покажет, какой уровень активности вентиляции станет оптимальным в конкретном месте. Применять дроссель клапаны, в том числе ирисовую разновидность их, смысла нет – это только добавит шума. Регулировать расход гораздо уместнее при помощи диафрагм. Отсутствует необходимость также в монтаже звукоизолированных корпусов.

    Как сделать?

    Просто составить проект недостаточно. Надо еще правильно выполнить установку избранного оборудования своими руками. Для этой цели стоит учитывать рекомендации изготовителей. При монтаже принудительной вентилирующей системы можно сделать как комплекс в виде единого блока, так и наборную конструкцию. В последнем случае работу системы улучшит применение калорифера и автоматических компонентов.

    Определять величину воздуховода можно с учетом часового расхода воздуха, скорости его потока и основного конструкционного материала. Нормальная скорость перемещения воздуха в трубах составляет от 150 до 800 см за 1 секунду. Если канал изготавливается из черной стали, ее шероховатость резко увеличивает аэродинамическое сопротивление. При самой установке начинают с выяснения высоты, на которой фиксируется труба.

    Если очень сложно подготовить отверстие в стене, нужно воспользоваться помощью профессионалов, занимающихся алмазным бурением.

    Крепеж воздуховода выполняется на стену. Хомутом опутывают трубы, после чего оценивают точность линий расположения. В потолке сверлится отверстие, крепится один из концов хомута. Во второе такое же отверстие монтируют второй конец, добиваясь горизонтального расположения воздуховода. Усиленная фиксация трубы производится в 150-200 см от хомута. Если трубопровод сборный, закреплять его потребуется на начале и конце всех секций, а сами секции прикручивают друг к другу на винты.

    Каждый вынужденный горизонтальный участок оснащают вентиляторами. Выбирать, где их расположить, а также определять конкретную модель должны специалисты. При установке клапанов притока их надлежит утеплять без оставления щелей. Корпус снабжается устройством, гасящим шум. Наружная часть трубы прикрывается решеткой.

    Как проверить?

    Когда вентиляционные каналы в квартире смонтированы и настроены, их обязательно проверяют. Даже если всю работу выполнили профессионалы, проверка полученного результата очень важна, чтобы понимать – за что платятся деньги. Тем более тест требуется проводить, когда вентиляция создавалась самостоятельно. Как только поставлена решетка, к ней прикладывают полностью закрывающий просвет бумажный лист.

    Если движение воздуха соответствует норме, бумага прилипает надежно к вытяжке, держать ее руками не потребуется.

    Достаточно заметить, что отрывается хоть один угол или что лист колышется, что позволит сказать, что качественная вентиляция не обеспечена. Огневой способ проверки тяги в шахте вентиляции опасен. Да, пластиковая решетка вряд ли загорится. Но легко может вспыхнуть пыль или горючий газ. Тогда остается надеяться только, что не вся квартира выгорит до прибытия экстренных служб. Самостоятельно очищать вентиляционные шахты нельзя.

    Даже опытные представители специализированных эксплуатационных организаций работают в специальных костюмах, применяют сложные инструменты. Ведь внутри содержится немало пылевых скоплений, плесневых грибков и других опасных объектов. Обнаружение засора потребует большого искусства, а удаление его или не получается, или грозит поломкой шахтного короба. Часто в шахтах вентиляции поселяются ядовитые и опасные животные. Кроме того, вентилирующие системы – собственность управляющих организаций и относятся всецело к их ведению.

    О том, что такое вентиляция в квартире, смотрите в следующем видео.

    Источник: http://stroy-podskazka.ru/ventilyaciya/v-kvartire/

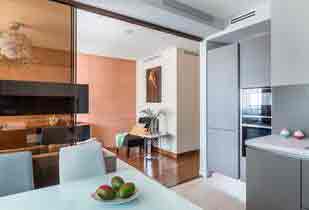

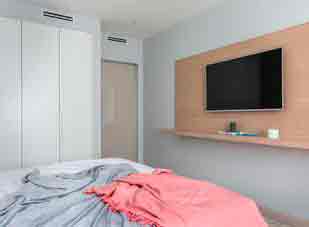

    Зачем вам: Приточная вентиляция в типовой квартире

    Вопрос, на который у архитекторов есть несколько правильных ответов

    Что вообще такое приточная вентиляция
    Это система устройств, благодаря которым в помещение (с закрытыми окнами) попадает чистый воздух. Открытая форточка — это не приточная вентиляция, поскольку воздухообмен между улицей и помещением происходит естественным образом. Речь идет о ситуациях, когда окна плотно закрыты, а в помещение постоянно поступает (иногда — нагнетается) свежий воздух.

    Делать ли приточную вентиляцию в типовой квартире? На этот вопрос дизайнеры дают разные ответы. И по-разному аргументируют.

    Приготовьтесь: будет шумно
    Основной блок приточно-вытяжной системы размещают в технических помещениях не только для того, чтобы сохранить высоту потолков в жилой части. Оборудование довольно шумное, и от этого шума не спасает даже звукоизоляция.

    Хорошо, если подходящее техническое помещение находится в центре квартиры — тогда можно обойтись без каналов в комнатах, а просто вывести в них вентрешетки. В других случаях канальную разводку обычно ведут вдоль стен, а в закрывающие ее гипсокартонные короба (15х15 см минимум) или ниши снизу вставляют светильники.

    Не делать! Это так дорого, что бессмысленно
    «В типовой дом с потолками 2,65 м не въедет человек, думающий над приточно-вытяжной вентиляцией, — уверен архитектор Илья Насонов. — На квартиру 50 – 70 метров полноценная система будет стоить 500 тысяч рублей плюс-минус 20%. В затратах на ремонт типовых квартир это сопоставимо с тратами на отделочные материалы. Это неразумные траты».

    Действительно, полноценная приточно-вытяжная вентиляция, да еще и с рекуперацией — это дорого дважды: при реализации и в обслуживании. Поэтому, по словам архитектора Елены Куртиной, в типовых квартирах на нее соглашаются очень редко. А если нужно обеспечить приток воздуха, ставят вентклапаны на окна или под подоконник, КИВы или бризеры — в стену.

    «Я за приточку, если помещение больше 100 кв.м. Выходит дешевле, чем ставить в каждом помещении кондиционеры», — уверяет дизайнер Женя Постухова.

    «Приток не стоит своих денег нигде, коме помещения бассейна в большом доме», — не согласен архитектор Роман Леонидов. По его мнению, для решения проблемы в типовой квартире надо всего-то заменить дешевые пластиковые окна на хорошие, со встроенной вентиляционной системой.

    Делать! Но не под потолком, а на окнах
    Дизайнер Ирина Кашаева не раз обсуждала различные варианты приточки с инженерами по вентиляции и кондиционированию: «Либо выходит очень дорого, либо оборудование банально мешает». В итоге Ирина пришла к выводу, что лучшее решение для типовой квартиры — микропроветриватели в пластиковых окнах, а все остальное «от лукавого».

    Такие проветриватели могут быть двух видов: механизм дискретного открывания (он же «зимнее проветривание»), образующий небольшую щель между створкой и рамой, через которую идет воздухообмен, и клапан приточной вентиляции.

    Факт: Как только вы приоткроете окно (даже микроскопически), сразу начнете слышать уличные шумы. Если для вас это критично, разумнее будет ставить клапан (о них ниже). Клапаны имеют специальный внешний козырек, который как раз отвечает за шумоподавление.

    Приточная вентиляция своими руками
    Один из «народных» способов организовать приток — фрагментарно вырезать уплотнитель на раме стеклопакета. В результате прежде герметичное окно превращается в аналог столярки со щелями. Ни один из опрошенных нами профессионалов НЕ советовал подобное решение. Однако это едва ли не самая популярная и обсуждаемая «приточная вентиляция своими руками» в сети. Подумайте дважды.

    Клапан приточной вентиляции для пластиковых окон встраивают в профиль стеклопакета. Если его толщины не хватает, то в стену.

    «Такие клапаны не уменьшают количество света, не вызывают ощущения сквозняка (в отличие от того же зимнего проветривания), поддерживают воздухообмен, создают постоянный приток свежего воздуха. При этом просты в монтаже и стоят от 1500 рублей», — агитирует архитектор Виктория Харченко.

    Факт: Все это верно в случае заказа проветривателя вместе с новым окном. Если решитесь врезать в старое окно, стоимость клапана и работ по врезке (для двухкомнатной типовой квартиры, цены Москвы на октябрь 2018 г.) составит около 35 000 руб.

    Поставить качественные пластиковые окна с вентклапаном — самое бюджетное решение вопроса. И тогда можно обойтись без понижения потолков и снять проблему конденсата на окнах.

    Что не делают клапаны — они не очищают поступающий уличный воздух (как это делает приточная вентиляция в квартире с фильтрацией. Тогда вам понадобится хотя бы «мойка воздуха».

    Делать! Но не приточно-вытяжную систему, а проветриватели в стенах
    Есть случаи, когда без приточки — никак. Так, если окна выходят на оживленные улицы, остро стоит вопрос экологии и шума, есть резон организовать приточную вентиляцию в квартире. Магистраль — это шум, пыль, сажа и выхлопные газы.

    Держать окна настежь в сезон цветения не могут и аллергики. «Также приточка в квартире желательна, особенно если это квартира линейной планировки, — добавляет архитектор Анна Жемерева. — Но зимняя система приточной вентиляции (с подогревом воздуха) очень энергоемкая. Поэтому надо либо устанавливать рекуператор и полноценную систему вентиляции с расчетным воздухообменом, либо ограничиться приточными вентиляционными клапанами».

    Идея: английская форточка
    Проверенный способ сделать приточную вентиляцию в квартире — поставить приточный клапан в стену, он же КИВ (клапан инфильтрации воздуха), он же «альпийская форточка». Устройство оснащено фильтром: чистый воздух, отсутствие комаров, минимум пыли. Поток воздуха регулируется вручную, движение идет за счет естественной тяги. Клапан приточной вентиляции стоит от 1000 рублей.

    Архитектор Елена Мамаева в своей квартире обошлась именно КИВом: «Пока он спасает, но при неправильной установке может выпадать конденсат, не исключено промерзание. Другой вариант — бризеры, где воздух подается принудительно. Они бывают без обогрева воздуха, стоимостью от 10 тысяч рублей и с обогревом — от 35 тысяч. Отзывы о последних положительные, из недостатков — небольшой шум». Бризер обычно ставят в каждой комнате.

    Для монтажа проветривателей и бризеров на внешней стене сверлят сквозной канал диаметром 9–15 см. Для рекуператора делают либо два отверстия 9–10 см, либо одно — диаметром около 22 см. Если здание — объект культурного значения или имеет статус памятника, портить фасад вам не разрешат. В остальных случаях ориентируйтесь на региональные нормы: например, в Санкт-Петербурге можно не согласовывать сквозные отверстия до 20 см. Свыше — понадобится архитектурный проект. В некоторых регионах любые отверстия и проемы в несущих стенах должны быть одобрены жилинспекцией.

    Не делать! Просто чаще проветривать и расслабиться
    По мнению Ирины Батуриной, дизайн приточных установок, которые монтируются через стену, как правило, ужасный и это большая проблема. «В них используется пластик, а пластик сегодня — антитренд», — говорит дизайнер. С другой стороны, если опустить потолок на 2,50 м, воздуха в квартире будет еще меньше.

    «Приточка нужна для наполнения квартиры свежим воздухом. Самый дешевый способ — открыть окна и проветрить помещение. Понижать потолки и ставить приточку имеет смысл в той квартире, в которой постоянно находится “табор” людей», — уверен дизайнер Константин Прохоренко.

    «Естественное проветривание — лучшее решение, — согласен с коллегой дизайнер Максим Севостьянов. — Приточная или вытяжная системы в большинстве случаев означают лишние затраты: обслуживание, фильтры, сомнительное качество воздуха. Это необходимо только в ресторане, магазине и других общественных местах».

    А может, принудительная вентиляция?
    Иногда просто приточки мало — нужно принудительно нагонять воздух в квартиру.

    Вопрос, нужна ли приточная вентиляция в квартире, зависит от многих обстоятельств. Например, состояния канала естественной вентиляции в доме: он забит или перекрыт кем-то из соседей в случае незаконной перепланировки. И тогда духота вам гарантирована даже при открытых окнах. Это говорит о том, что воздухообмен идет слишком медленно.

    «Как вариант, можно поставить принудительную вентиляцию дополнительно к существующим выходам — и включать электровентилятор [на вентканале] по требованию», — советует дизайнер Татьяна Красикова.

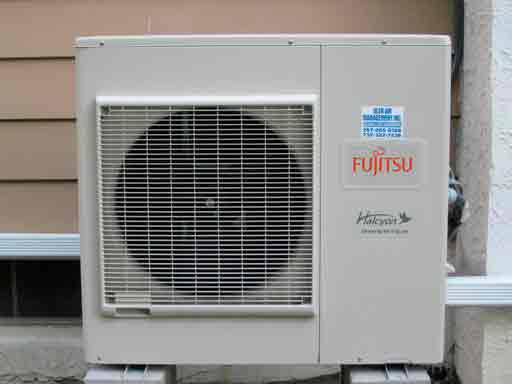

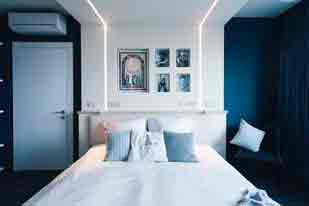

    Что лучше — кондиционер или приточная вентиляция?
    «На практике в борьбе с духотой люди чаще обходятся кондиционерами, — делится опытом дизайнер Катерина Колмыченко». Тем более что есть варианты кондиционеров с функцией забора и очистки воздуха с улицы. По сути своей — принудительная приточная вентиляция.

    Это опция есть далеко не у каждого кондиционера: среднестатистические модели просто гоняют воздух в помещении по кругу, охлаждая или нагревая его.

    Подведем итоги
    Оценим основные варианты сделать воздух в квартире свежим.

    1. Микропроветривание через окно. Минусы: постоянное открывание, шум, пыль. Плюсы: бесплатно, безвредно для интерьера.

    2. Приточный клапан КИВ (пассивная вентиляция). Минусы: внешний вид, низкий КПД, не решает проблему полностью. Плюсы: низкая стоимость.

    3. Канальный рекуператор (активная вентиляция). Минусы: внешний вид, подключение к электричеству, шум. Плюсы: относительно невысокая стоимость, высокий КПД.

    4. ПВСВ (приточно-вытяжная система вентиляции). Минусы: понижение уровня потолков, расходы на электричество и сервис. Плюсы: нет шума (если блок находится в техническом помещении), нет пыли, подогретый воздух зимой.

    5. ПВСВ с рекуператором. Минусы: понижение уровня потолков, электричество, сервис. Плюсы: высокий КПД, нет шума, нет пыли, подогретый воздух зимой.

    6. ПВСВ с рекуператором и канальным кондиционированием. Минусы: понижение уровня потолков, электричество, сервис. Плюсы: высокий КПД, нет шума, нет пыли, подогретый воздух зимой, прохладный летом, окна можно вообще не открывать.

    «1, 2, 3 варианты — это решения для типовой квартиры, — говорит архитектор Артём Степанов. — Но, учитывая площадь жилья и предпочтения хозяев, можно рассмотреть и более сложные системы. 4, 5, 6 варианты — решения для крупных квартир и загородных домов. Но обстоятельства нужно рассматривать в комплексе. Не каждое решение можно применить. Бывает, застройщик не дает портить фасад, или не хватает мощности электричества для ПВСВ. Или высокие потолки, но нет места для блока ПВСВ. Поэтому перед началом ремонта нужно детально изучить вопрос, а не просто почитать отзывы. Так как после ремонта вам останется только первый, и иногда — второй варианты».

    ВАША ОЧЕРЕДЬ…
    Если вы установили систему приточно-вытяжной вентиляции, расскажите — какими аргументами руководствовались? Довольны ли результатом? Если где-то ошиблись, поделитесь собственными выводами с теми, кто только планирует приточку в квартире

    Источник: http://www.houzz.ru/statyi/zachem-vam-pritochnaya-ventilyatsiya-v-tipovoy-kvartire-stsetivw-vs~115169697

    Простейшая вентиляция в квартире и её модернизация

    • Проверка существующей вентиляционной системы
    • Модернизация приточной вентиляционной системы
    • Ремонт вытяжной вентиляционной системы

    Качественная вентиляционная система обеспечивает помимо регулярного притока свежего воздуха ещё и снижение вероятности образования грибка на стенах. Известно, что в условиях неблагоприятного климата в квартире на стенах жилых комнат (а не только ванной, где особенно влажно) появляется столь непривлекательная и не менее опасная для здоровья плесень. Решением может стать модернизированная вентиляция в квартире своими руками. При этом речь вовсе не идёт о преобразовании общей системы многоквартирного дома, а всего лишь – о монтаже дополнительных устройств в собственном жилье.

    Проверка существующей вентиляционной системы

    Такое понятие, как тяга, подразумевает вытяжку воздуха из помещения внутрь воздуховодов. В случае, когда имеет место естественная вентиляция в квартире, которая обычно закладывается в проект многоэтажного дома. В её основе лежит прокладка вентиляционных каналов.

    На входе каждого из них располагается известная многим несимпатичная решётка, приток воздуха осуществляется посредством свободного доступа из щелей в рамах окон и форточек. Для обеспечения достаточного уровня циркуляции воздушных потоков, необходимым условием является качественный отток отработанного воздуха.

    Если владельцы жилья заметили, что углы комнат темнеют, и появляется грибок или же часто ощущается застой воздуха, следует выяснить причину данных проблем. Решением является проверка вентиляции в квартире. Рекомендуется для этого использовать полоску бумаги шириной не более двух сантиметров. Это необходимо, чтобы полоса свободно поддавалась воздействию даже малейшего дуновения ветра, трудно не согласиться, что еле заметный сквозняк вряд ли приведёт в движение целый лист плотной бумаги.

    Решая вопрос, как проверить вентиляцию в квартире, запрещается применять для этой цели горючие приспособления: зажигалки, зажжённые спички, факелы и прочее. Это небезопасно с учётом вероятности того, что в воздуховоде может случайным или нарочным образом оказаться газ.

    Именно поэтому наиболее безопасным способом определить нарушение вентиляции в квартире является безобидная полоска бумаги. Её необходимо подвести к вентиляционной решётке (такие обычно располагаются на кухне, в санузле) и наблюдать за дальнейшим поведением бумаги.

    Единственно правильным поведением полосы является её колыхание разной степени интенсивности. Разумеется, чем сильнее происходят колебания, тем качественней работает вентиляционная система. В случае если бумага и вовсе остаётся неподвижной, следует задуматься, как улучшить вентиляцию в квартире.

    Модернизация приточной вентиляционной системы

    Решить вопрос улучшения циркуляции воздуха в помещении можно, если снабдить уже существующую естественную вентиляцию (которая, как выяснилось, не выполняет свою прямую задачу) дополнительными клапанами и вентиляторами, превратив её в принудительную систему циркуляции воздушных потоков.

    Для осуществления подобной задумки необходимо установить в определённых местах помещения приточные клапаны, а также вытяжные вентиляторы.

    Восстановление вентиляции в квартире подразумевает монтаж клапанов для притока воздуха в каждой комнате. Наилучшим местом при этом является пространство под окном рядом с батареей, что позволит дополнительно прогревать приточный воздух. Для этого необходимо выполнить ряд простых по своему принципу действий, которые позволят воплотить усовершенствования в жизнь:

    1. В стене нужно пробурить отверстие, диаметр которого не превышает 7 см. Отрез трубы по ширине стены рассчитывается с учётом выступа в 1 см с внутренней стороны и положения заподлицо снаружи.
    2. Во время бурения отверстия следует открыть окно, что позволит образовавшейся пыли свободно выходить наружу, а не втягиваться внутрь помещения новообразованным приточным клапаном. Снаружи труба комплектуется решёткой для защиты от возможного попадания внутрь крупного сора. Также следует учесть, что бурение должно осуществляться под наклоном вниз во избежание попадания влаги в отверстие осадков.
    3. Щели между трубой и стеной в полученном отверстии запениваются. Внутри помещения поверх выступающей части трубы монтируется коробка, которая заполняется шумоизоляционным материалом. Это позволит установить подобные приточные клапаны даже в спальне.

    Данный способ решит проблемы с вентиляцией в квартире лишь частично, так как необходимо ещё и обеспечить достаточной силы отток воздуха, для чего монтируется вытяжной вентилятор. Делается это в помещениях специального назначения: в ванной, туалете и кухне. С учётом того, что вентиляция в квартире на кухне часто не справляется с объёмами отработанного воздуха благодаря регулярно и часто включаемой плите, следует правильно подобрать вентилятор.

    Ремонт вытяжной вентиляционной системы

    Выбор вентилятора для кухни и санузла заключается в подборе устройства по значению мощности. Данный параметр взаимосвязан с площадь комнаты: чем она больше, чем более мощное устройство следует приобрести. Существует специальная система расчёта, которая базируется на знании объёма кухни или ванной. Данное значение следует умножить на коэффициент, который для кухни составляет 10, для ванной – 7.

    Но одного вентилятора недостаточно, необходимо, чтобы приточный воздух беспрепятственно поступал в помещение. С этой целью между полом и дверью оставляют щель достаточных размеров. Если с учётом готового ремонта это уже невозможно осуществить, можно облагородить установленную дверь дополнительными отверстиями в нижней её части. Поверх монтируется декоративная решётка.

    Нередко владельцы задаются вопросом, почему вентиляция дует в квартиру. Это объясняется несколькими причинами, среди которых:

    • нарушен вентиляционный канал;
    • один из соседей снабдил своё жильё мощным вытяжным вентилятором;
    • воздуховод или вентиляционный выход на крыше засорён.

    Поэтому прежде, чем делать ремонт вентиляции в квартире, следует обратиться в домоуправление с просьбой проверить вентиляционную шахту на наличие засора. Если это результатов не принесло и воздуховоды оказались чисты, рекомендуется уточнить у соседей, как у них обстоят дела с вентиляцией.

    Данные методы позволят выяснить причину неполадки и по возможности решить её без лишних затрат. Однако намного проще будет установить обратный клапан на вентиляционный выход.

    Сегодня возможностью улучшить циркуляцию воздуха в помещении является также вентиляция в квартире с рекуперацией. Это инновационный способ, позволяющий наладить приток и отток воздуха. Причём каждый из воздушных потоков, проходя через устройство, не смешиваются, что обеспечивается наличием двух каналов – для каждого потока свой собственный. Приточный воздух прогревается при этом благодаря теплу отработанного воздуха, который направляется к выходу из квартиры.

    Альтернативой данному устройству является совмещённое кондиционирование и вентиляция в квартире. Таким образом, можно не просто улучшить приточно-вытяжную вентиляционную систему, но также и регулировать температуру воздуха, что в результате обеспечит приятный климат.

    Источник: http://oventilyatsii.ru/kak-sdelat-ventilyaciyu-v-kvartire.html

    Простые решения. Как улучшить вентиляцию в городской квартире

    Вентиляция в многоквартирных домах часто работает неудовлетворительно. Из-за этого болеют дети и взрослые, портится мебель, покрываются грибком строительные конструкции. Не решают проблемы ни воздухоочистители, ни бытовые кондиционеры воздуха. Для воздушной гигиены комнат необходима организация воздухообмена. Далеко не каждая семья может позволить себе установку дорогостоящей вентсистемы. Однако в битве за свежесть зачастую можно обойтись малой кровью, взяв на вооружение самые простые и доступные технологии.

    Дороги воздушных масс

    Конденсат на окнах — один из признаков недостаточного воздухообмена в помещениях

    В большинстве жилых многоквартирных зданий современной постройки предусмотрена естественная (гравитационная) вытяжная вентиляция. Свежий воздух поступает в комнаты в основном через неплотности в окнах (между створкой и рамой) и оттуда через подрезы межкомнатных дверей движется в коридор, а затем — к вентиляционным решеткам в санузле и на кухне. По пути воздух впитывает в себя различного рода загрязнения.

    Из квартир загрязненный воздух попадает в вытяжные каналы естественной вентиляции, которые в многоэтажных домах (6 и более этажей), как правило, транспортируют его на теплый чердак, с которого воздух удаляется в атмосферу через общедомовые сбросные шахты. В домах высотой до 5 этажей «выхлоп» обычно идет непосредственно в атмосферу (вентканалы в этом случае выведены на крышу, их оголовки закрыты дефлекторами).

    Приточная установка на фасаде многоквартирного дома

    Каналы естественной вентиляции монтируются в домах на этапе строительства: делают их из поэтажных унифицированных бетонных блоков. Каждую вертикаль квартир могут обслуживать два вентканала, а если санузел и кухня рядом, то хватит и одного.

    Для обеспечения пожарной защиты и оптимальной аэродинамики в большинстве современных домов загрязненный воздух попадает в вентканалы не сразу, а через воздуховоды-спутники. Исток спутника — за настенными вентрешетками на кухне (в туалете, ванной), а выпуск, состыкованный с общедомовым каналом, — этажом выше.

    К сожалению, гравитационная вентиляция не всегда работает достаточно эффективно. Кроме того, жильцы, желая втиснуть в свои малометражные кухни и санузлы побольше очень нужного им оборудования, частенько посягают на целостность вентканалов, хотя делать это категорически запрещено. В результате нарушается работоспособность системы естественной вентиляции, восстановление которой становится делом очень трудным и затратным.

    Способы организации эффективной вентиляции в масштабах целого дома подробно рассмотрены в современной технической литературе, например, в рекомендациях ТР АВОК-4–2004. Мы ограничимся обзором типовых проблем вентиляции квартиры и простых технических решений, которые несложно реализовать для улучшения воздухообмена.

    Только вентиляторы…

    Производительность естественной вентиляции зависит от случайных климатических факторов — скорости и направления ветра, температуры воздуха в помещении и за его пределами и других. Например, зимой, при большом перепаде температур в квартире и на улице, система естественной вентиляции может работать хорошо, летом же ее эффективность резко падает.

    Вытяжной вентилятор в санузле

    Если в квартире установлены обыкновенные деревянные окна (те, что во времена СССР монтировались во всех жилых домах), зимой, осенью и весной эффективность вентиляции жильцов вполне устраивает, то проблема решается с помощью одного-двух вентиляторов, устанавливаемых в вытяжные отверстия в санузлах и на кухне.

    Наиболее широко сегодня применяются вентиляторы, работающие от напряжения 220 В (в помещениях с повышенной влажностью используют вентиляторы, рассчитанные на 12 В). Такие приборы закрепляются в вытяжных отверстиях в сбросных шахтах или на конце воздуховода. Включаться и выключаться такой прибор может с помощью веревочного выключателя или же, что бывает чаще, от клавиши включения света при входе на кухню или в санузел.

    Впрочем, возможны и другие способы управления, в зависимости от типа вентилируемого помещения.

    Например, ванная комната — основной источник повышенной влажности в квартире. Здесь часто применяют влагозащищенные модели с датчиком влажности. Такой прибор самостоятельно включается, когда уровень относительной влажности воздуха в ванной комнате превысит заданный предел (можно настроить на включение при 60–90 %), и выключается, когда улетучится пар, мокрые поверхности подсохнут, испарение замедлится и воздух в помещении станет суше.

    Среди моделей с датчиком влажности можно отметить Decor 300CH от Soler&Palau, CB-100 PLUS H фирмы Cata, E-Style 100 PRO MHY (smart) от Elicent и другие.

    После установки пластиковых окон для разгерметизации квартиры и восстановления работы вентиляции бывает достаточно перевести оконные створки в режим летнего (а) или зимнего (б) проветривания. Правда, от сквозняков, пыли и шума такая система воздухозабора квартиру не защитит

    В туалетах очень часто используют вентиляторы с датчиком движения и таймером задержки отключения. При появлении человека такой вентилятор автоматически включается, а после того как помещение опустело, работой вентилятора в течение установленного времени (2–20 минут) управляет таймер. По окончании периода задержки он деактивирует вентилятор. В качестве примера можно привести модель 100/125 МА ТР от Vents.

    На кухне находят применение вентиляторы, включение которых происходит по сигналу выносного датчика качества воздуха.

    Датчик обычно представляет собой прибор размером с сигаретную коробку, его сенсоры постоянно следят за качеством воздуха в помещении. Как только оно ухудшается (появляются запах сигаретного дыма, а также неприятные запахи), активируется вентилятор. После того как качество воздуха нормализовалось, датчик с небольшой задержкой по времени (3–20 минут) автоматически выключает прибор.

    Примером может служить модель осевого настенного вентилятора Vario (Vortice) с датчиком C Smoke.

    Свежий воздух может поступать в комнаты и при герметично закрытых окнах при условии, что они оборудованы приточными клапанами

    Дешевые модели вентиляторов — расходный материал, будьте готовы к их замене через 3–6 месяцев непрерывной эксплуатации. Только самые высококачественные приборы могут работать до 30 000–40 000 ч к ряду (примерно 4,5 года). Если вы хотите, чтобы квартира проветривалась интенсивнее, купите вентилятор с мощным двигателем, имеющим функцию «турбо». Однако здесь надо знать меру. Чтобы не навредить окружающим, производительность вентилятора по воздуху не должна превышать 90–120 м 3 /ч.

    Помимо вентиляторов перечисленных фирм стоит отметить приборы торговых марок Sylavent, O. ERRE , Xpelair, Ductex, Systemair, Maico Ventilatoren, Ballu Machine а также «Арктос» и Smart.

    Если эффективность вентиляции в квартире до установки герметичных пластиковых окон со стеклопакетами вас вполне устраивала, а после их монтажа вы почувствовали нехватку свежего воздуха, решение проблемы воздухоснабжения жилища может оказаться неожиданно простым. Поставьте шпингалеты окон в режим зимнего проветривания (ручка шпингалета вверх и немного вправо) или летнего проветривания (ручка вверх). Через образующиеся при этом в притворах окон щели в комнаты будет просачиваться необходимый для дыхания свежий воздух. Никаких дополнительных приборов и устройств вам не понадобится.

    Приточный клапан Aereco на створке окна

    Увы, через приоткрытые даже таким способом окна в дом будет проникать уличный шум, возникнут сквозняки, особенно опасные для стариков и детей. Если эти явления недопустимы, для разгерметизации квартиры лучше использовать приточные вентиляционные клапаны, которые обеспечивают бесшумный доступ в жилище свежего воздуха и нормализацию работы естественной вентиляции.

    Приточные вентиляционные клапаны могут монтироваться в различных местах квартиры. Это может быть внешняя стена — сбоку от окна, на высоте человеческого роста (например, клапаны КИВ-125), запененный стык окно–стена (клапаны «Климабокс» от КВЕ), створочный или импостный профиль пластикового или деревянного окна (клапаны ЕММ от «Аэрэко»). Siegenia — Aubi предлагает очень интересные модели приточных вентиляционных клапанов, монтируемых в зазор между торцом стеклопакета и оконным профилем («Аэромат-80») или под подоконную доску («Аэрофлэт»).

    Электроэнергии приточные вентиляционные клапаны не потребляют, их пропускная способность в зависимости от модели может составлять от 2 до 50 м 3 /ч (у некоторых моделей расход может регулироваться вручную или автоматически).

    Количество и месторасположение клапанов определяется согласно расчету. Обычно их ставят в каждом жилом помещении, не менее двух клапанов на квартиру. К примеру, для нормализации работы системы естественной вентиляции, удаляющей из дома 90 м 3 /ч вытяжного воздуха, достаточно установить в жилых комнатах 3–4 клапана производительностью по 30 м 3 /ч каждый при перепаде давлений между квартирой и улицей 10 Па.

    Надо сказать, что чем лучше тяга в вентканалах и выше ветровое давление на фасады, тем больше воздуха будет поступать через приточные вентиляционные клапаны в жилище. Иногда приточного воздуха может оказаться даже слишком много, поэтому клапаны приходится прикрывать. Не рекомендуется располагать изголовье кровати, особенно детской, рядом с клапанами, так как зимой от них заметно тянет холодом.

    А вот летом, в безветренную погоду, свежий воздух может и вовсе не идти в дом, даже в том случае, если клапаны полностью открыты. Поэтому для обеспечения квартиры свежим воздухом (особенно если она расположена на последнем или предпоследнем этаже дома) помимо клапанов лучше все же оборудовать вытяжные отверстия на кухне и в санузле хорошими вытяжными вентиляторами.

    Капремонт или замена?

    Приточный клапан, монтируемый в сквозное отверстие в наружной стене здания

    Перепланировка, выполненная соседом сверху, или банальное засорение спутникового воздуховода (после длительной эксплуатации из него извлекают килограммы сажи, куски бетона…) часто приводит к тому, что вытяжной воздух из квартиры не удаляется вовсе. Пламя свечи перед вентрешетками даже не колышется. Чтобы реанимировать вентсистему, достаточно бывает обратиться в управляющую компанию, специалисты которой помогут выяснить и устранить причину отсутствия тяги. Впрочем, помощи можно и не дождаться…

    Если терпеть затхлый воздух в своем доме вы не в силах, есть вариант организовать индивидуальную систему вытяжной вентиляции квартиры, сбрасывающую отработанный воздух из кухни и санузла непосредственно на улицу, а на существующие вытяжные вентиляционные отверстия в этих помещениях просто поставить заглушки.

    Приточная установка для одной комнаты в интерьере

    Такая система может работать в постоянном режиме или же «по требованию» (например, включаться по сигналу от датчиков влажности или датчиков качества воздуха в квартире). Узкое место подобных установок — обмерзание вытяжных отверстий на улице в лютые холода. Однако большую часть года они функционируют без проблем — было бы в доме электричество.

    Первым делом для нормальной работы системы необходим доступ свежего воздуха с улицы в жилые помещения — спальню, гостиную. Если в комнатах старые деревянные окна, никакого специального оборудования не потребуется. Если же установлены пластиковые окна с герметичным притвором, то приток воздуха в жилые комнаты, скорее всего, придется организовать. Например, с помощью уже упомянутых выше приточных клапанов, монтируемых в сквозные отверстия в наружных стенах.

    Вытяжку воздуха из кухни часто устраивают с помощью настенного центробежного вытяжного вентилятора, накладываемого на сквозное отверстие, прорезанное в наружной стене дома. Со стороны фасада дома отверстие замыкается вытяжной вентрешеткой.

    Центробежный настенный вентилятор для кухни должен иметь встроенный обратный клапан, дабы не допустить притока холодного воздуха в помещение с улицы, когда он выключен. Пример: вентиляторы серии ЦФ (Vents). В южных регионах применяют также осевые вытяжные вентиляторы с автоматическими жалюзи, монтируемые в сквозное отверстие диаметром 100–150 мм в оконном остеклении. Подобные устройства поставляются на российский рынок под торговыми марками Vortice, Sylavent, O. ERRE , Xpelair, Ductex и другими.

    Для вытяжки воздуха из ванной и туалета — помещений, которые обычно не соприкасаются с наружными стенами дома, потребуется влагозащищенный канальный вентилятор производительностью примерно 80–150 м 3 /ч: ставят его обычно в санузле, за подшивным потолком. Влажный воздух из ванной и туалета выкачивается с его помощью на улицу по воздуховоду — влагостойкому и шумоизолированному. Прокладывать такой воздуховод приходится через жилые комнаты, по кратчайшему пути к ближайшей наружной стене, в пространстве за подшивным потоком, или же в пустотах декоративного понижения потолка по периметру помещения. Воздухозабор в санузле и выпуск воздуховода на улице закрывают вентрешетками.

    Для санузлов в квартире логично покупать центробежный вентилятор с пониженным уровнем шума (32–36 дБ (А)), приспособленный для долговременной работы (ресурс — не менее 30 000–40 000 часов).

    Приточная установка для одной комнаты Marta

    Можно порекомендовать VKP-mini (Vents) производительностью от 80 до 176 м 3 /ч. К впускным патрубкам этого устройства могут подключаться до 4 коротких воздуховодов, выпускной патрубок — всего один. Долговечные модели канальных вентиляторов из полимерных материалов, которым нипочем долго­временный контакт с влажным загрязненным воздухом, выпускают Vortice (модельный ряд Lineo), Cata ( SMT ), Panasonic (FV-12NS1), Shuft и другие.

    Среди производителей воздуховодов отметим компании DEC , Diaflex, Sodiamex. Качественные приточные и вытяжные вентрешетки в широком ассортименте есть у компаний Trox, Systemair, Halton, Swegon, IMP Klima, «Арктос».

    Без смога и запаха

    В современных мегаполисах пластиковые окна часто устанавливают только для того, чтобы наглухо отгородить квартиру от улицы. Воздух за окнами из-за близости к автомобильной трассе загрязнен сонмами опаснейших химических соединений. И его вдыхание со временем обязательно сказывается на здоровье домочадцев…

    Увы, герметизация жилища, как единственная мера по борьбе со смогом, ничего хорошего жильцам квартиры не сулит. В задраенном жилище воздух быстро становится еще более токсичным, чем на улице. Поэтому помимо установки герметичных окон приходится оборудовать жилище системой механической вентиляции.

    Простейшее решение — приточная установка, тщательно очищающая уличный воздух от загрязнений и при необходимости подогревающая его до комфортных +17 ºС, прежде чем подать в квартиру. Сброс отработанного воздуха из жилища организуется через каналы естественной вытяжной вентиляции (если они находятся в рабочем состоянии), в противном случае — с помощью индивидуальной системы вытяжной вентиляции квартиры.

    Подобные системы, если, конечно, они правильно спроектированы и установлены, поддерживают в помещении наиболее высокий уровень климатического комфорта, не создают сквозняков. Проблем с подогревом приточного воздуха не возникает даже в лютые холода.

    Для организации притока свежего очищенного воздуха в помещение площадью 10–30 м 2 очень удобны приточные установки для одной комнаты, например Marta, или другие подобные устройства. Монтируется такая установка под окном или в любом другом месте помещения, но обязательно на граничащей с улицей стене. Воздух из атмосферы (как правило, в объеме от 40 до 120 м 3 /ч) она всасывает через пробуренный в стене канал диаметром 100–150 мм, обрабатывает поток до требуемых кондиций, после чего запускает в комнату.

    Моноблочная приточная вентиляционная установка TA Mini

    Примечательно, что приточные установки для одной комнаты можно монтировать и в уже отделанные помещения, не нарушая интерьера, не портя отделки, и всего за несколько часов. В режиме рециркуляции установка работает как высокоэффективный очиститель воздуха в комнате.

    Если очищенный от загрязнений уличный воздух нужен сразу нескольким комнатам, логично рассмотреть возможность установки системы вентиляции на основе моноблочной приточной установки. Она будет забирать воздух с улицы, соответствующим образом его подготавливать, после чего по сети приточных воздуховодов подавать во все нуждающиеся в нем комнаты. Если дом, в котором вы живете, имеет внутренний дворик и качество воздуха там лучше, чем у фасада, выходящего на проезжую часть, то «питать» квартиру свежим воздухом логично именно из этого экологически более благополучного воздушного бассейна.

    Конструктивно моноблочная приточная установка для квартиры представляет собой короб, собранный из теплоизолированных панелей, внутри установки расположены канальный или центробежный вентилятор, электрический нагреватель воздуха (чаще всего однофазный, на 220 В, однако в некоторых случаях применяются и трехфазные модели на 380 В), фильтры, а также система автоматики и другие элементы.

    Монтируются центральные приточные установки на лоджии, но иногда и непосредственно в квартире — например, на антресолях, в кладовке, в гардеробной или коридоре. В зависимости от особенностей конструкции они размещаются за подшивным потолком, устанавливаются на полу или на стене, в горизонтальном или вертикальном положении.

    Модели с атмосфероустойчивым покрытием корпуса и достаточно эффективной его теплоизоляцией могут располагаться и вне отапливаемой зоны — на лоджии или стене здания — так же как внешние блоки сплит-систем. Необходимо лишь предусмотреть возможность их регулярного технического обслуживания (замена фильтров, ремонт двигателя и другие работы).

    Для подачи воздуха в комнаты часто предусматривают воздуховод-коллектор (магистральный участок), от которого в разные помещения разведены подводящие воздуховоды меньшего диаметра. Сеть вентканалов располагается за подшивным потолком. В устья подводящих воздуховодов ставят гармонирующие с интерьером воздухораспределительные устройства.

    После подключения к сети и запуска приточная установка работает в автоматическом режиме круглый год. Важно лишь вовремя оплачивать счета за электроэнергию да проводить техническое обслуживание.

    Среди моноблочных приточных установок для объемных помещений можно отметить TLP и TA-MINI от Systemair, SAU125 A от Ostberg, CAU от SHUFT , «Компакт» от «Арктос», «Эльф» фирмы «Инженерное оборудование», Fresh Air от Electrolux, GLP 125 от General Climate, ККП от «ВЕЗА», Alfa Vent от 2VV и другие. Ну а производителей высококачественных воздуховодов, вытяжных вентиляторов и вентрешеток мы уже упомянули выше.

    Источник: http://mir-klimata.info/archive/2013_6/prostie_reshenija_kak_uluchshit/

    Вентиляция в квартире, доме. Как сделать правильно

    Правильная вентиляция в квартире (доме) позволяет создать оптимальный микроклимат и обеспечить сохранность конструкций. Основные правила организации воздухообмена и распространенные при этом ошибки подробно рассмотрены в данном обзоре.

    Немного теории

    Вентиляция — это организованный обмен воздуха, создаваемый для удаления избытков тепла, влаги и других веществ, накапливающихся в помещениях. Данный процесс нужен для защиты и сохранности конструкций, создания оптимального микроклимата и качества воздуха.

    Оптимальными для человека считаются характеристики воздуха, обеспечивающие физиологический комфорт при длительном и систематическом воздействии. Как правило, это:

    • Температура воздуха — от 21 до 25 °C.
    • Относительная влажность — от 40 до 60 %.
    • Скорость движения воздуха не более 0,2 — 0,3 м/с.
    • Газовый состав воздуха приближенный к естественному (75,5 % азота, 23,1 % кислорода, 1,4 % инертных газов).

    Виды вентиляции:

    • Естественная — самый распространенный вид воздухообмена за счет разности плотности теплого воздуха внутри помещения и более холодного снаружи. Этот вид вентиляции прост в устройстве и эксплуатации.
    • Принудительная (механическая) — обеспечивается с использованием вентиляторов. Она может быть приточной, вытяжной или приточно-вытяжной.
    • Смешанная — сочетание принудительного и естественного воздухообмена.

    Рекомендуемая величина воздухообмена определяется исходя из количества проживающих людей, площади помещений и вида вентиляции. Для естественной вентиляции в помещениях, где на одного человека приходится не менее 20 м² жилой площади, рекомендуется расход воздуха не менее 30 м³ в час. Общее правило — не менее 3 м³ воздуха в час на каждый квадратный метр жилой площади.

    Устройство вентиляции в доме или квартире

    Чаше, в домах и квартирах применяют смешанную вентиляцию с периодическим использованием принудительной вытяжной вентиляции в местах повышенной влажности.

    Естественный приток воздуха обеспечивается при проветривании через открытые окна и двери и инфильтрацию через щели и неплотности в ограждающих конструкциях.

    Современные технологии строительства сводят образование щелей и других естественных мест проникновения воздуха внутрь. В частности, это касается технологии домов из пенополистирола. Такие строения требуют особого внимания:

    • Применения щелевых клапанов в верхней части оконных рам.
    • Применения обычных клапанов инфильтрации воздуха в наружных стенах.
    • Установки механических фильтров, обеспечивающих как пассивный, так и принудительный приток воздуха. При этом, использование кондиционеров позволяет также производить очистку и изменение температуры входящего потока.

    Для удаления воздуха при бесканальной вентиляции используют окна, форточки и фрамуги. Удаление воздуха происходит либо за счет разности плотности воздуха внутри и снаружи здания, либо за счет разницы давлений с наветренной и подветренной стороны. Такой вид воздухообмена является самым несовершенным.

    Более удачной является схема с использованием вертикальных вытяжных вентиляционных каналов, располагаемых внутри стен или в приставных блоках. Для предупреждения промерзания, вентиляционные каналы, проходящие через холодные чердачные помещения , необходимо утеплять. А для усиления тяги, выходы оборудовать дефлекторами.

    Варианты организации вентиляции в помещениях:

    а) Базовая система смешанной вентиляции с периодически включаемыми вытяжными вентиляторами в зонах загрязнения воздуха.б) Пассивная канальная вытяжная вентиляция.
    в) Принудительная канальная вытяжная вентиляция.г) Принудительная канальная приточно-вытяжная вентиляция с рекуперацией.
    1 — зазор 2 см под дверью.
    2 — вытяжные вентиляторы с выводом воздуховода через стену.
    3 — каналы диаметром не менее 125 мм.
    4 — уклон не более 30°.
    5 — канальный вытяжной вентилятор.
    6 — приточно-вытяжная вентиляционная система с рекуперацией тепла.

    Приемные отверстия для удаления воздуха естественной вытяжной вентиляции из верхних зон помещения размещают под потолком не ниже 0,4 м от потолка и одновременно не ниже 2 м от пола до низа отверстий. Это позволяет удалять только теплый загазованный воздух из зоны, расположенной выше человеческого роста.

    В домах с печами и каминами прокладываются отдельные каналы к отопительным приборам, что позволяет избежать недостатка воздуха в зоне горения, возникновения обратной тяги, снижения концентрации кислорода.

    Особенность вентиляции в домах с печами и каминами:

    Использование пассивной или принудительной вытяжки в отсутствие сбалансированной приточной вентиляции может привести к возникновению обратной тяги и забросу продуктов горения в помещение.
    1 — клапан инфильтрации воздуха или окно в смежном с парной помещении.
    2 — принудительная вытяжка для удаления горячего воздуха.
    3 — клапан в парную для обеспечения 5 — 8 кратной замены воздуха в час.
    4 — отдельный приточный канал для банной печи.
    5 — банная печь.
    6 — регулируемый забор воздуха для пассивной вытяжки под верхними полками в противоположном от печи углу.
    7 — дополнительный приток воздуха через 3-х сантиметровый зазор под дверью в парную.
    8 — печь или камин.
    9 — отдельный приточный канал для печи.
    10 — принудительная приточная вентиляция.

    Механическую вытяжную систему необходимо монтировать в местах скопления загрязненного воздуха (над кухонной плитой), в местах с избыточной влажностью ( санузлы, сауны, бассейны). Также, принудительная вентиляция незаменима при низких температурах и в случаях, когда циркуляция воздуха в доме составляет менее пяти объемов рассматриваемого пространства в час.

    Особенность вентиляции подвальных помещений:

    а) Вентиляция в домах с подвалами, имеющими свободный воздухообмен с жилым пространством, организуется как в обычном многоэтажном доме.б) Вентиляция в подвале, отделенном от жилого пространства, организуется как в отдельном одноэтажном здании.
    в) Вентиляция в подпольях и подвалах домов с открытым грунтом в радоноопасных районах.г) Вентиляция в подпольях и подвалах домов с плитой по грунту в радоноопасных районах.
    1 — изоляция грунта и строительных конструкций ПВХ-пленкой или гидроизоляцией.
    2 — перфорированная воздухозаборная труба.
    3 — постоянно открытые продухи (Smin = 0,05 м²) сумарной площадью 1/100 — 1/150 от площади подвала.
    4 — постоянно работающая приточная вентиляция. Она создает подпор воздуха внутри помещения для предупреждения инфильтрации радона.
    5 — постоянно работающий вытяжной вентилятор.
    6 — гравий (щебень).

    Ошибки при устройстве вентиляции в квартирах и домах

    1. Полное отсутствие системы вентиляции. Банальная экономия и надежда на обычное проветривание через форточки не решат всех проблем. Все должно быть спланировано и обосновано. В помещениях без окон вентиляция обязательна.
    2. Отсутствие притока воздуха. В современных домах со сплошным контуром тепло- и пароизоляции отсутствуют случайные источники циркуляции воздуха. Отдельные приточные каналы нужны и для нормальной работы печей и каминов. При этом, подавать воздух нужно с улицы, а не с подполья. Это обусловлено возможностью образования радиоактивных почвенных газов в пространстве под полом. Если отдельного канала для печей не предусмотрено, то потребуется установка механической приточной вентиляции.
    3. Межкомнатные двери установлены без зазоров (решеток) снизу. При организации естественной вентиляции, менее загрязненный воздух движется от источников инфильтрации или открытых окон и дверей через все помещения к канальной вытяжной системе. Для свободного движения воздуха необходимы зазоры под дверями (S = 80 см²) и решетки на дверях в санузлы (S = 200 см²).
    4. Воздушное сообщение с лестничными клетками или смежными помещениями. Через негерметичные каналы для прохода труб, коммуникаций, через розетки и замочные скважины в квартиру поступает загрязненный воздух с лестничных клеток или соседних квартир.
    5. Установка вентиляционных каналов наружных стенах и их проход через неотапливаемые помещения без утепления. В результате охлаждения каналов ухудшается тяга, а на внутренних поверхностях образуется конденсат. Если воздуховоды размещены у наружной стены, то между последней и воздуховодом нужно оставлять воздушный или утепленный зазор не менее 50 мм.
    6. Два и более вытяжных канала в удаленных друг от друга местах дома. Это снижает эффективность воздухообмена.
    7. Наличие горизонтальных участков воздуховодов. Такие участки требуют установки дополнительных вентиляторов.
    8. Подключение вытяжки над плитой к вытяжной канальной вентиляции с заделкой отверстия. В результате вытяжка воздуха из кухни прекращается. Подключение вытяжки должно осуществляться с сохранением приточной решетки вытяжного канала с установленным обратным клапаном для предупреждения заброса вытяжного воздуха обратно в кухню.
    9. Удаление воздуха из санузлов не через вертикальный канал, а через стену на улицу. В холодное время воздух может не удаляться через сквозной канал, а, наоборот, поступать в санузел. При использовании вытяжного вентилятора по такой же схеме, его лопасти могут обмерзать.
    10. Общий вентиляционный канал для двух смежных помещений. При таком подходе воздух может не выводиться наружу, а перемешиваться между данными помещениями.
    11. Общий вентиляционный канал для помещений на разных этажах. Это способствует забросу загрязненного воздуха с нижнего этажа на верхний.
    12. Отсутствие отдельного канала для помещений на верхнем этаже. Это приводит к повышению влажности, температуры и загрязнения воздуха.
    13. Отсутствие отдельного канала для помещений нижнего этажа. Загрязненный воздух с нижнего этажа поднимается на верхний, препятствуя притоку свежего воздуха извне.
    14. Отсутствие вытяжного канала в помещениях без окон. Это приводит к застою воздуха.
    15. Вывод вентиляционного канала на чердак. Приводит к ухудшению воздухообмена и увлажнению подкровельных конструкций.
    16. Прокладка воздуховодов из технических помещений через жилые комнаты. При этом возможна утечка загрязненного воздуха в жилую часть дома.
    17. Отсутствие естественной приточной и вытяжной вентиляции подвалов. Данные помещения являются местами повышенной влажности и концентрации почвенных газов. В радоноопасных районах (Радон – радиогенный газ, непрерывно образующийся в горных породах при радиоактивном распаде уран-радиевого ряда) вытяжная вентиляция из подвалов должна быть изолирована от остальных каналов дома.
    18. Отсутствие или недостаточная циркуляция воздуха в холодных подпольях. В наружных стенах подвалов и технических подполий, не имеющих вытяжки, следует предусматривать продухи общей площадью не 1/400 площади пола. Площадь одного такого отверстия должна быть не менее 0,05 м². В радоноопасных районах сумарная площадь продухов должна составлять минимум 1/100 — 1/150 от площади подвала.
    19. Отсутствующая или недостаточная вентиляция бань и саун. Для оптимального микроклимата в таких помещениях должен быть организован воздухообмен 5 — 8 объемов в час. Воздух подается по отдельному приточному каналу под печь или каменку. Удаление воздуха производиться по воздуховоду, расположенному в противоположном углу парной.
    20. Отсутствующая или недостаточная вентиляция чердака. В крыше с холодным чердаком внутреннее пространство должно вентилироваться наружным воздухом через специальные отверстия в стенах. Их площадь сечения при сплошной скатной кровле должна быть не менее 1/1000 площади перекрытия.

    Ошибки устройства вентиляции в жилых помещениях и ванных комнатах:

    НЕ ПРАВИЛЬНО ПРАВИЛЬНО
    1) Почти герметичные окна.1) Клапан инфильтрации воздуха или щелевые клапаны в окнах.
    2) Конденсат.
    3) Нет вентиляционного зазора под межкомнатными дверями.2) Воздушный зазор или решетка S = 80 см².
    4) Поступает холодный воздух при выключенном вентиляторе.3) Пассивная канальная вытяжка с вентилятором, включаемом при повышенной влажности.
    5) Конденсат.4) Воздушный зазор или решетка S = 80 см².
    6) Вытяжка через стену на улицу.
    7) Нет вентиляционного зазора или решетки.

    Ошибки устройства вентиляции на кухнях и в помещениях с печами и каминами:

    НЕ ПРАВИЛЬНОПРАВИЛЬНО
    1) Подключение вытяжки вместо установки вытяжной вентиляции.1) Вытяжка в отдельный вентиляционный канал.
    2) Отсутствие вентиляционного зазора под дверями.2) Воздушный зазор (решетка) S = 200 см².
    3) Вытяжная канальная вентиляция.3) Приточная вентиляция во время работы печи.
    4) Почти герметичные окна.4) Щелевые клапаны в окнах.
    5) Нет вытяжной вентиляции.
    5) Отсутствие приточного воздуховода печи (приточной вентиляции помещения).6) Воздушный зазор (решетка) S = 200 см².
    7) Приточный воздуховод печи или приточная вентиляция помещения.

    Таким образом, проектирование и монтаж вентиляции в квартире или доме вполне можно сделать самостоятельно. Главное, разобраться, понять суть процесса и не допускать типичных ошибок, подробно рассмотренных в данном материале.

    Источник: http://poweredhouse.ru/ventilyaciya-v-kvartire-dome/

    Смотрите также:
    03.05.2020

    Неисправности водонагревателя: почему не работает, ремонт своими руками Качество техники и правильная установка не гарантируют отсутствие поломок. Неисправности водонагревателя можно устранить своими руками. Главное — правильно определить поломку. В нашей статье вы...

    03.05.2020

    Печь для гаража своими руками: обзор лучших вариантов самоделок К сожалению для гаражей отопление не предусмотрено (хотя, может, и к счастью, учитывая нынешние тарифы), потому обогреваться приходится самостоятельно. Ну а любой обогрев — это печка. В данном случае она...

    03.05.2020

    Как изготовить самодельный котел на твердом топливе На сегодняшний день осталось немало зданий и сооружений, обогреваемых классической печью и твердотопливным котлом. На самом деле различий между ними практически нет, даже коэффициент полезного действия у них одинаков.

    Комментарии

    Комментирование отключено.

    Голосование

    Как Вы узнали о нашем сайте?

    Посмотреть результаты

    Загрузка ... Загрузка ...
    Форум
