Как сделать приточную вентиляцию своими руками

Простая но эффективная вентиляция в квартире своими руками

Многие, живя в квартирах и жалуясь на повышенную влажность, неприятные запахи и головную боль от духоты в помещении, не задумываются, что причина — в неисправности вентиляционной системы. Согласно нормам жизнедеятельности человека, воздух в помещении, где он находится, должен постоянно обновляться.

Если этого не происходит, начинаются проблемы — от запотевших окон до ощущения недостатка кислорода и плохого самочувствия. Если вы регулярно сталкиваетесь с такими проблемами, пора начинать проверку системы вентиляции.

Проверка вентиляции

В каждой квартире предусмотрена вентиляционная системы. Вытяжные каналы находятся на кухне и в санузле. Если он раздельный, то вытяжкой должны оборудоваться и ванная, и туалет. Проникает воздух естественным образом — через окна. В старых домах с деревянными рамами циркуляция происходит естественным образом — через щели и микропоры в древесине. Если вы поставили пластиковые окна и столкнулись с духотой — значит, вы перекрыли доступ воздуха.

Проверить, если тяга в вентканалах, очень просто. Для этого нужно взять лист бумаги, вырезать из неё несколько полосок и приклеить над отверстием вытяжки. Если бумажные полоски отгибаются в сторону канала, тяга есть, и причина духоты в другом. Если же бумага еле колеблется, попробуйте открыть окна настежь. Если бумага остаётся неподвижной, вентканал засорён, и требуется его прочистка.

Когда же при открытых окнах появляется нормальная тяга, нужно устанавливать вентиляцию своими руками.

Обустройство вентиляции в квартире

Чистку вентиляционных каналов лучше не проводить самостоятельно. В крайнем случае, вы можете попытаться прочистить выходной канал вашей квартиры в общий вентиляционный колодце — для этого достаточно взять кухонный или туалетный ёршик, демонтировать решётку, прикрепить ёршик к рукоятке от швабры (можно примотать) и попытаться прочистить вентиляционный ход.

Если засор в главном колодце, обратитесь в управляющую компанию, скооперируйтесь с другими жильцами сверху и снизу от вас.

Если же канал не забит, нужно усилить приток и отток воздуха. Для приточной вентиляции есть два способа:

  • отдельный канал в наружной стене;

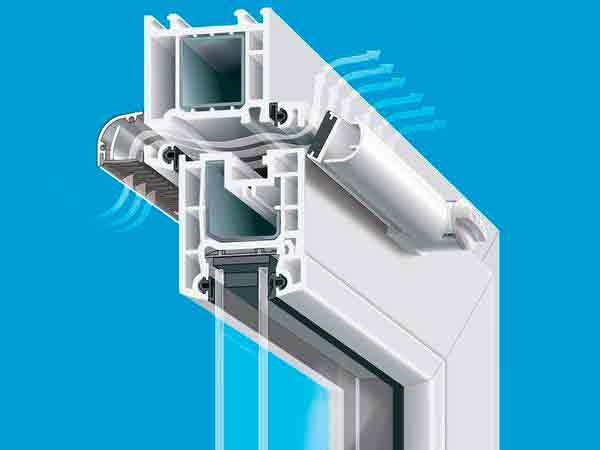

  • вентиляционный клапан на створке окна.

Второй способ наименее затратный. Эту работу делают большинство фирм, которые ставят пластиковые окна. На створке фрезеруется мелкая выемка, а сверху ставится заслонка с рычажком. В закрытом положении прорезь перекрыта. Сдвинув флажок, вы открываете узкую щель, и воздух у с улицы устремляется в квартиру.

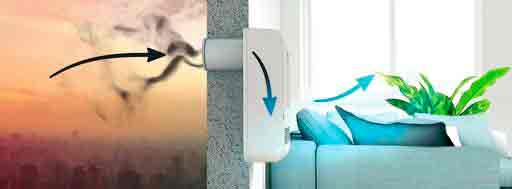

Пошаговая инструкция обустройства приточного канала

Вам понадобится перфоратор с буром или коронкой, комплект приточного вентиляционного клапана и саморезы для его фиксации. Сделайте следующее:

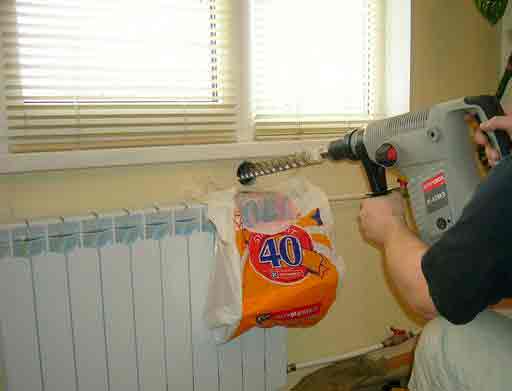

Шаг 1. Перфоратором пробурите отверстие в наружно стене между батареей отопления и подоконником. Если коронки нет, можно сделать несколько отверстий по кругу, а остатки выдолбить насадкой-зубилом.

Шаг 2. Вставьте в полученный канал трубку клапана. С наружной стороны наденьте насадку с решёткой, высунувшись из окна.

Шаг 3. С внутренней стороны закрепите саморезами короб, в который укладывается фильтр. Сверху закройте короб декоративной крышкой.

Если воздух с улицы слишком холодный, то стоит задуматься о приобретении готового приточного устройства. В моноблоке смонтированы вентилятор, фильтр и спираль нагрева. Подключается такой механизм к обычной проводке через выключатель-автомат.

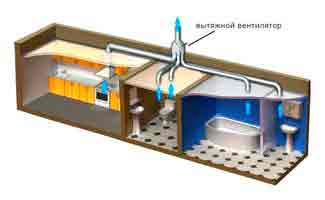

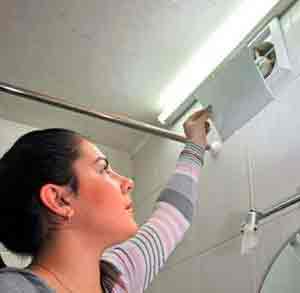

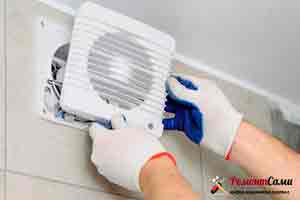

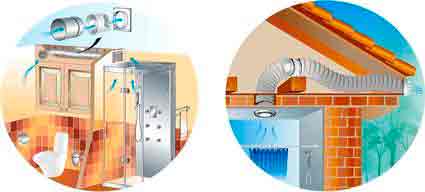

Вытяжной вентилятор устанавливается прямо в отверстие вентиляционного канала. Вы можете поставить по вентилятору в кухню, ванную комнату и туалет, чтобы создать хорошую тягу. Корпуса вентиляторов круглого сечения, они вставляются в канал либо в расклин, либо прикручиваются на саморезы. Сверху закрываются декоративной решёткой. Вентилятор в санузле подсоединяют к выключателю света. На кухне можно предусмотреть отдельный концевой тумблер, который вы сможете включать по желанию.

Более сложные варианты включают разного рода датчики — температуры, влажности и даже углекислоты. В состав таких устройств входит электронный блок управления с понижающим трансформатором в цепи.

Источник: http://kursremonta.ru/remontnye-raboty/prostaya-no-effektivnaya-ventilyaciya-v-kvartire-svoimi-rukami

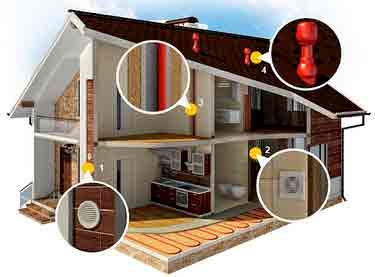

Системы вентиляции в частном доме – как правильно сделать

Коттедж без эффективной вентиляционной системы назвать комфортным для проживания сложно. Приток свежего воздуха в него снаружи должен быть постоянным и достаточным, иначе микроклимат в комнатах станет неблагоприятным.

Делается вентиляция в частном доме по одной из двух схем – с естественной либо принудительной тягой. Причем выполнить ее монтаж вполне получится и самостоятельно. А вот проект в отдельных случаях придется заказывать у профессионалов.

Есть упрощенные расчеты устройства воздухообмена в малоэтажных жилых зданиях, но они не всегда подходят. Здесь надо быть максимально внимательным, чтобы все правильно сделать.

Содержание

Виды вентиляционных систем

Все вариации систем вентиляции делятся на два вида:

  1. Естественные.
  2. Принудительные (управляемые, механические).

Первые предполагают отсутствие любых механических средств циркуляции воздушных масс по дому. В этом случае все происходит благодаря естественной тяге, образующейся за счет разницы давлений и температур в разных точках системы вентиляции. Работа вторых наоборот обусловлена наличием в их составе воздушных вентиляторов вытяжного либо приточного направления.

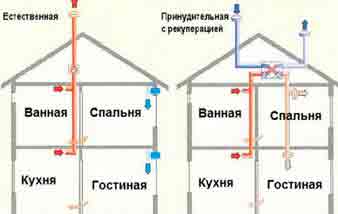

Чем отличается естественная и принудительная вентиляции

Естественная

Для создания естественной вентиляции частного дома необходимо лишь проделать в его стенах отдушины и создать вытяжной вентканал. Этот вариант наиболее прост и быстр в реализации. Достаточно еще на стадии строительства коттеджа предусмотреть отверстия для поступления и выхода воздуха. А если здание уже построено, то проделать их в стеновых конструкциях также не слишком сложно.

Среди преимуществ естественной вентиляции особо выделить стоит:

  • дешевизну монтажа;
  • высокую надежность и полную энергонезависимость системы;
  • отсутствие необходимости в сложном обслуживании;
  • бесшумность работы.

Естественная вентиляция не перестанет работать при перебоях в электроснабжении. В ней нет механизмов, которые способны сломаться в неподходящий момент или шуметь при функционировании.

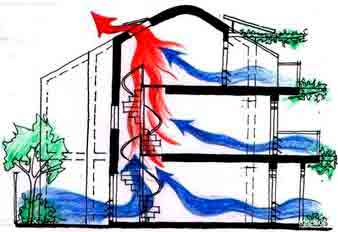

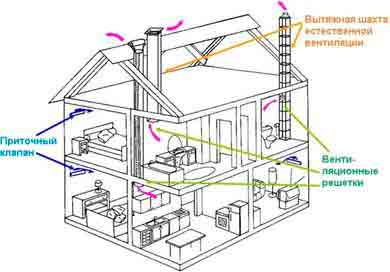

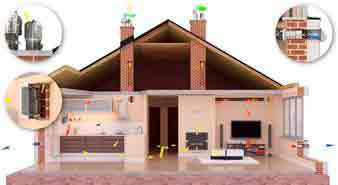

Естественная вентиляция с применением вентшахт

В числе недостатков системы вентиляции с естественной тягой:

  • отсутствие фильтрации и очистки воздушных масс от пыли, запахов и пыльцы;
  • повышение шумности в доме за счет наличия в стенах дополнительных отверстий;
  • сложность регулировки вентиляции по объему воздухообмена;
  • увеличение потребления тепла на обогрев помещений зимой из-за поступления в больших объемах холодного воздуха с улицы;
  • зависимость тяги от внешних атмосферных факторов.

Эту схему вентиляции рекомендуется использовать, когда коттедж стоит далеко от автомагистралей и в чистой местности. То есть там, где нет необходимости в дополнительной очистке приточного уличного воздуха и нет сильного шума. В большинстве остальных случаев стоит присмотреться к варианту с вентилятором.

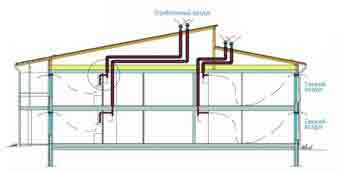

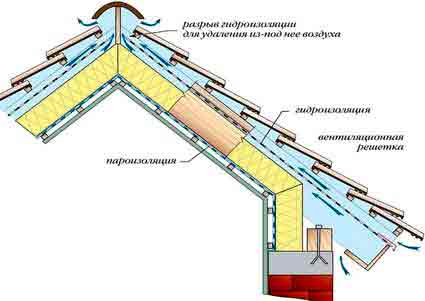

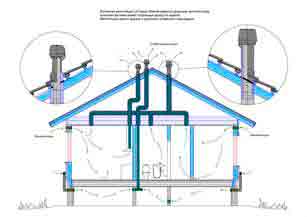

Естественная вентиляция в доме с мансардой

Принудительная

В отличие от естественной вентиляция в частном доме принудительного типа более эффективна и способна контролировать в помещении не только температуру, но и влажность. Однако стоит она гораздо дороже и требует постоянного электропитания. Главный элемент такой системы – вентилятор в том или ином виде.

Среди достоинств вентиляции с принудительной тягой числятся:

  • возможность точной регулировки мощности и настройки иных характеристик системы отдельно для каждой комнаты;
  • возможность автоматического контроля помимо температуры также влажности и чистоты комнатного воздуха;
  • автономность работы оборудования без необходимости постоянной его ручной подстройки;
  • стабильность воздухообмена по всему дому и в каждом помещении отдельно;
  • наличие опции подогрева уличного воздуха за счет рекуперации или электрического нагревательного элемента.

Принудительный вариант позволяет более точно контролировать все параметры микроклимата в комнатах. Однако за это придется заплатить не только более высокими издержками на этапе строительства, но и расходами потом при эксплуатации.

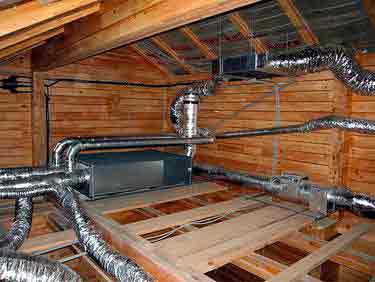

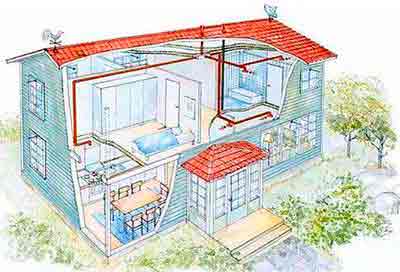

Принудительная вентиляция в частном доме

К минусам принудительной вентиляции дома относятся:

  • необходимость электроснабжения и затраты на него;
  • высокая цена оборудования;
  • дополнительные финансовые издержки на обязательное обслуживание электротехники;
  • повышенные требования к качеству расчетов и проекта.

Главный нюанс этого варианта – зависимость от электричества. При отключении электропитания вентилятор перестанет работать и толку от всей системы будет ноль. Если в поселке регулярно пропадает напряжение в сети, то при обустройстве вентиляции этого вида необходимо заранее позаботиться о бесперебойнике.

Схемы вентиляции

Схема организации принудительной вентиляции в частном доме может быть:

  • приточной (вентилятор работает на приток воздуха в комнаты);
  • вытяжной (вентилятор вытягивает воздух на улицу);
  • комбинированной приточно-вытяжной.

В первых двух случаях система состоит из вентиляционного канала (на вытяжку либо приток) с вентилятором и фильтрами, который дополняется отдушинами или воздуховодами для естественного тока воздуха. А в третьем вентиляция выстраивается из двух вентканалов, имеющих каждый свой нагнетатель.

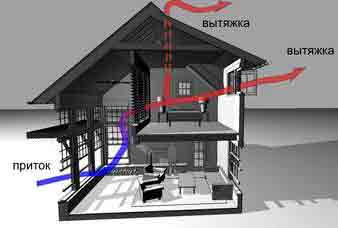

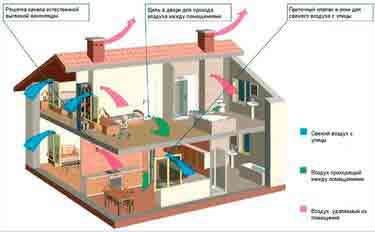

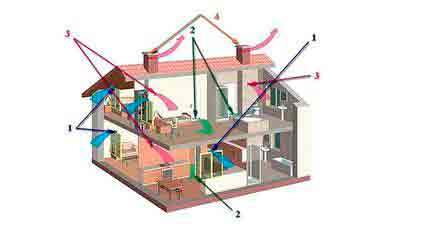

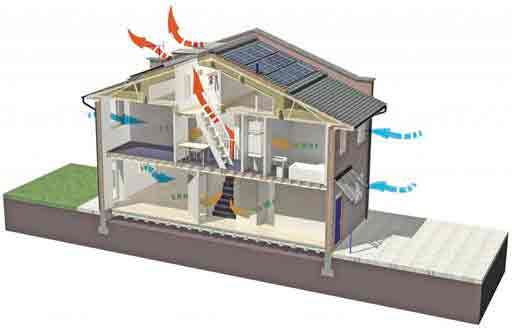

Потоки воздуха в частном доме

Приточная

При приточной вентиляции воздух забирается с улицы, очищается и подогревается или охлаждается по необходимости, а только потом подается в помещения. Выход его наружу из коттеджа происходит по обычным вытяжным воздуховодам и через подоконные отдушины. То есть происходит его механическое нагнетание внутрь, а уходит он уже на улицу самостоятельно естественным образом через вентиляционные отверстия, двери и окна.

В самой простой схеме подобная система состоит из одного вентилятор в подсобном помещении и нескольких вентиляционных каналов из этой подсобки до каждой жилой комнаты. Такой вариант позволяет свести к минимуму шум от работающего оборудования и сильно упрощает расчеты.

Воздухообмен в доме в приточной вентиляцией

Если вентиляция устраивается в небольшом по квадратуре частном доме, то описанный выше способ ее организации является наиболее оптимальным. Достаточно правильно рассчитать необходимый воздухообмен и мощность вентилятора.

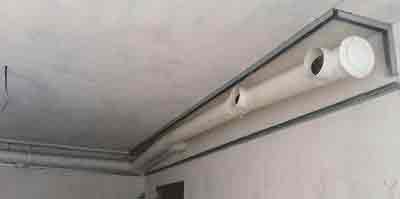

Монтаж вентиляции после вряд ли вызовет трудности. Воздуховоды для нее обычно делаются из гибких гофрированных труб соответствующего диаметра. А вентиляционное оборудование со всеми фильтрами, ионизаторами и т.п. приобретается в виде готовой установки. Ее надо будет лишь закрепить в выбранном месте и соединить с вентканалами.

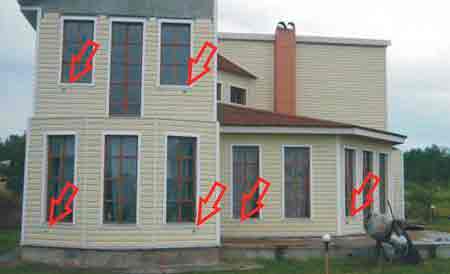

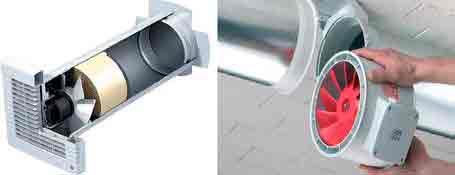

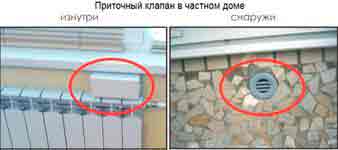

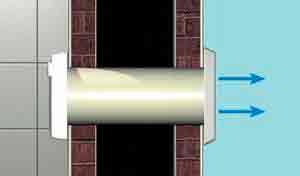

Приточный клапан в частном доме

Вытяжная

В вытяжной вентиляции все происходит наоборот. Приток свежего воздуха в дом происходит естественным образом. Для этого обустраиваются отдушины и вентиляционные шахты с отверстиями в стенах. А вот вытягиваются использованные воздушные массы из комнат уже принудительно с помощью механической вытяжки с вентилятором.

Главный недостаток данного варианта – втягивание в дом холода с улицы по зиме вместе с поступающим извне свежим воздухом. Если коттедж построен в местности с холодным климатом и низкими зимними температурами, то компенсировать этот момент придется большим объемом тепла от обогревателей. А это дополнительные траты на отопление.

Однако если поток холодного уличного воздуха пустить не через отдушины непосредственно во внешних стенах, а через подпол, то он по пути до жилых комнат немного нагреется. И проблема будет не такой серьезной. Но при проектировании данный вопрос крайне важно просчитать и все предусмотреть заранее.

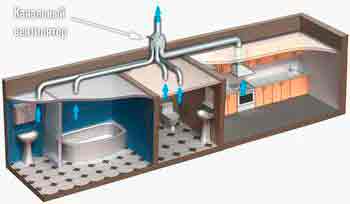

Конструктивные особенности вытяжной вентиляции

Приточно-вытяжная

Комбинированный вариант состоит из двух принудительных подсистем. Одна используется на приток воздуха, а вторая на вытяжку. Они могут быть разъединенными, каждая сама по себе, и пересекающимися в рекуператоре.

Это самая сложная в проектировании и устройстве вентиляция. Она требует сложных расчетов и большого количества воздуховодов. Однако используя ее, хозяин коттеджа гарантирует себе максимально комфортный микроклимат в жилище. Такая система позволяет в автоматическом режиме контролировать все параметры комнатного воздуха. Не зря именно ее часто выбирают в качестве одного из элементов «умного дома».

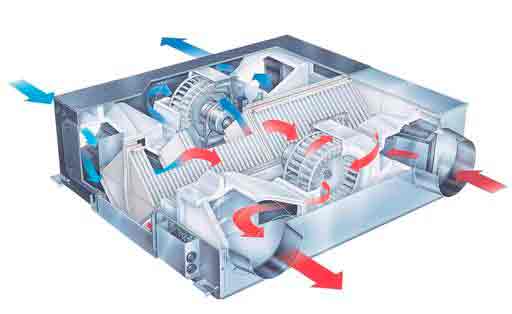

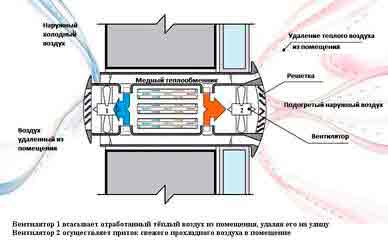

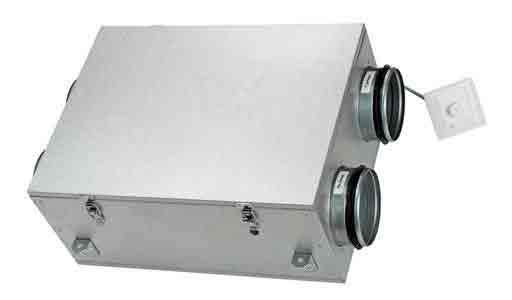

Чтобы снизить издержки на подогреве зимой втягиваемого с улицы воздуха, приточно-вытяжную вентиляцию обычно дополняют рекуператором. Он забирает часть тепла у вытягиваемых из коттеджа масс и отдает его поступающим извне. Это сильно снижает траты на отопление, так как практически вся тепловая энергия остается в жилище и не покидает его.

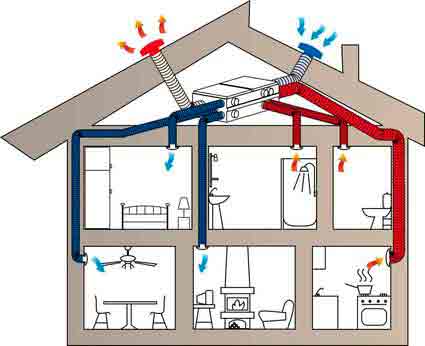

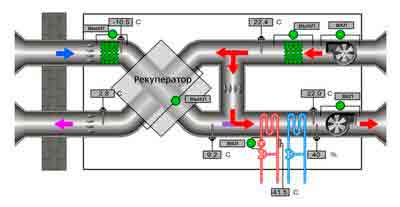

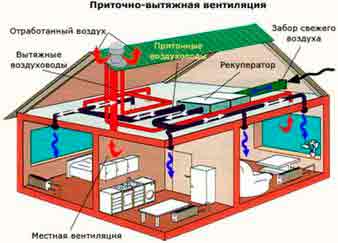

Как оборудовать приточно-вытяжную вентиляцию в частном доме

Подготовка к монтажу вентиляции частного дома

Правильная вентиляция – это та, что в самом начале грамотно запроектирована. Допущенные в расчетах ошибки потом исправить будет практически невозможно либо слишком дорого. Лучше все изначально сделать по всем правилам.

Это для облицовки цоколя можно взять самые разные материалы. Особых строительных норм здесь нет. А вот проект для системы вентиляции или свайного фундамента должен рассчитываться с соблюдением массы СНиПов и ГОСТов. Иначе долго коттедж не простоит либо жить в нем будет просто некомфортно.

При проектировании домашней вентиляции следует учесть:

  1. Наличие в помещении плиты или камина.
  2. Кубатуру каждой комнаты и коттеджа в целом.
  3. Количество проживающих.
  4. Необходимость встраивания в систему воздушных фильтров и их тип.
  5. Индивидуальные архитектурные особенности здания и многое другое.

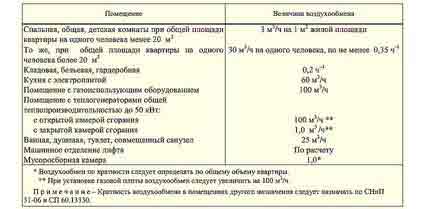

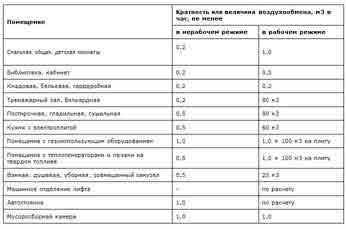

По нормам в жилых помещениях коттеджа весь объем воздух должен за час меняться минимум один раз (кратность воздухообмена равна «1»). Для подсобок, подвалов и коридоров этот коэффициент уменьшается до «0,2».

В кухне воздух должен меняться со скоростью 60–100 м3/час в зависимости от типа плиты. Причем если последняя газовая, то замена должна производиться с кратностью не ниже трех раз за час по объему кухонного помещения. В санузлах и туалетах воздухообмен должен равняться 25–50 м3/час.

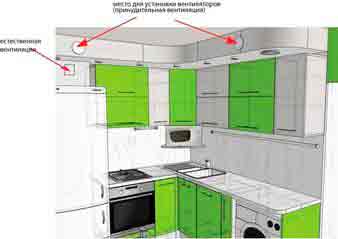

Принудительно-вытяжная вентиляция в кухне

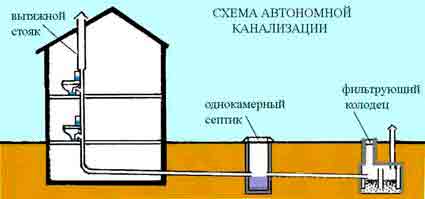

Для внутридомовой канализации вентиляция обустраивается отдельно посредством вывода вентиляционной трубы с общего стояка. Также отдельно рекомендуется обустраивать вентканал для вытяжки над кухонной плитой. Причем сводить воздуховод от нее и из санузла в одной шахте нельзя. Это может привести к выходу канализационных “амбре” в кухню.

При подготовке проекта также надо учесть размеры вентиляционных каналов и их пропускную способность, мощность системы отопления и габариты вентиляторов. Параметров рассчитать придется немало. И все они должны быть точными и безошибочными, иначе эффективность вентиляции получится не такой, как хотелось бы.

Для небольшого одноэтажного домика в несколько комнат подобный расчет можно составить самостоятельно. Надо взять кубатуру комнат и перемножить ее на соответствующие коэффициенты плюс добавить объемы воздухообмена для кухни и туалета.

Однако проект вентиляции для большого дома лучше заказать у специалистов в этой области с соответствующими инженерными познаниями. Здесь цена ошибки может выйти слишком высокой.

Вентиляция своими руками

Имея на руках готовый проект, смонтировать самостоятельно вентиляцию в частном доме не так сложно. Вентканалы собираются из гофрированных труб либо отдельных металлических или из ПВХ элементов прямоугольного сечения. Все это нужно лишь собрать воедино как конструктор.

Для простоты монтажа воздуховодов сейчас выпускаются:

  • каналы разной длины и сечения;
  • разнообразные соединители с встроенными клапанами и без;
  • колена с различными углами поворота;
  • тройники и переходы;
  • решетки отдушин;
  • держатели и подвесы.

Все это надо соединить между собой и с вентиляционной установкой, канальным вентилятором или рекуператором. Сложностей возникнуть должно минимум.

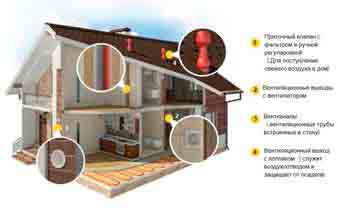

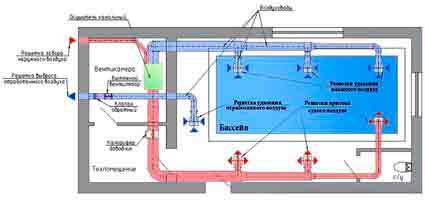

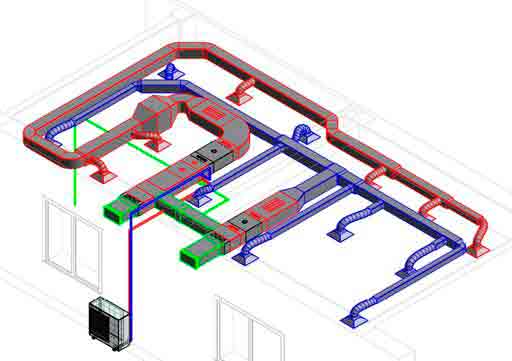

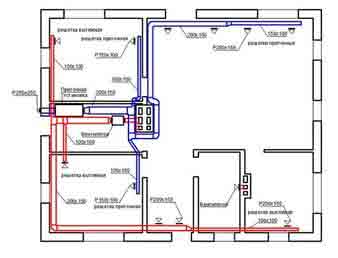

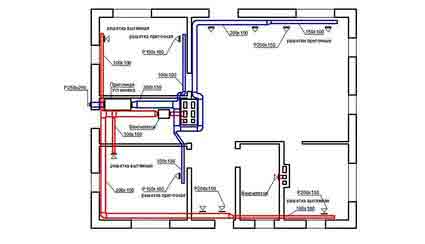

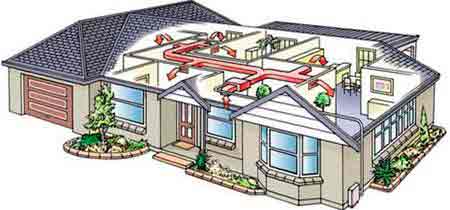

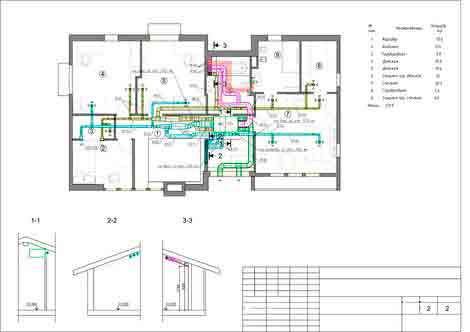

Схема вентиляции в частном доме

Пошагово монтаж производится в следующем порядке:

  1. Производится разметка отверстий в стенах и перегородках, где по плану будут проходить вентканалы.
  2. На стенах и потолке наносятся осевые линии будущих воздуховодов с указанием поворотов и ответвлений.
  3. Размечается место инсталляции вентиляционной установки (для принудительной системы).
  4. Выполняется сверление стен, а также и крепление подвесов и кронштейнов.
  5. Производится раскрой каналов и их соединение между собой с фиксацией стыков саморезами и последующим закреплением всей конструкции на держателях.
  6. Вентиляционные магистрали подсоединяются к оборудованию.
  7. Устанавливаются диффузоры и решетки.
  8. Вентиляционная техника подключается к электросети и производится тестирование системы.

Чтобы защитить на улице выходы воздуховодов от мусора и осадков, на них монтируются колпаки, сетки и дефлекторы. При этом уличные участки вентиляционных каналов, шахт и труб подлежат утеплению. Если этого не сделать, то в них будет выпадать конденсат, что неизбежно приведет к проблемам.

Самому сделать вентиляцию в своем коттедже нетрудно. Если на руках есть проект со спецификацией требуемых материалов и планом, то особых сложностей не должно возникнуть.

Главное в завершении работ не забыть установить на фасаде декоративные вставки на выходах вентканалов. Иначе потом даже на сделанных издалека фото домов с сайдингом или иной экстерьерной отделкой эти места выглядят неприглядно. Небольшая не доделанная в конце мелочь, а общий вид она портит сильно.

Смотрите также видео о том, как сделать вентиляцию в частном доме:

Источник: http://sdelat-dom.ru/remont/ventilyaciya/ventilyaciya-v-dome/

Вентиляция в квартире своими руками

Как восстановить нормальную вентиляцию в квартире: советы тем владельцам жилых помещений, которые предпочитают решать такие вопросы самостоятельно.

В квартире становится душно, запотевают окна, а характерные запахи с кухни и с туалета долгий период не выветриваются. Значит, нужно улучшать вентиляцию, которая пока что работает не эффективно.

Проблему нужно решать срочно, иначе от сырости и скопления газов:

  • поотпадают обои;
  • испортится мебель;
  • сгниют другие предметы интерьера;
  • распространится черная плесень;
  • домочадцы начнут страдать заболеваниями дыхательных путей, аллергией, кожными недугами;
  • загрязненным воздухом можно отравиться.

Сделать вентиляцию эффективной и надежной удается даже собственными силами, причем для этого не требуется овладевать специализированными навыками. Попросту нужно понять основные правила проведения такой работы и иметь под рукой простейшие строительные инструменты.

Плохая вентиляция в квартире

Эти рекомендации помогут владельцу квартиры установить нормальную вентиляцию и навсегда забыть о прошлых неприятностях.

Какие требования предъявляются к квартирной вентиляции

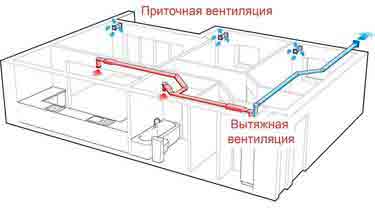

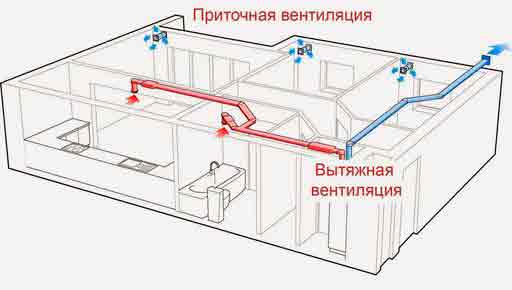

Схема работы приточной и вытяжной вентиляции в квартире

Здесь следует руководствоваться положениями СНиП, разработанными Госстроем РФ специально для многоэтажных домов. Указывается, что в каждом помещении дважды в течение часа отработанный воздух должен полностью заменяться на свежий. Это минимальная периодичность замены, но можно заменять чаще.

Общий вентиляционный канал устанавливается изначально, он предусмотрен в строительной документации. Именно по этой системе из квартир выходит воздух, а через окна или специальные системы с очистителями поступает свежий воздух. Но нередко мощности вентиляционной системы не хватает, чтобы обеспечить воздухообмен на требуемом уровне.

А узнать, насколько эффективно работает вентиляционная система, можно и без вызова специалистов. Для этого следует произвести простейшие действия самостоятельно.

Методики проверки работоспособности вентсистемы

Проверка вентиляции с помощью листа бумаги

Первый метод. Проверить вытяжку можно с помощью газеты или же листа бумаги. Берется полоса газетной бумаги 3х15 см, подносится к вентиляционной отдушине. Остается наблюдать, как она поведет себя. Если вентиляция нормальная, бумага станет притягиваться к вытяжному отверстию.

Второй метод. Можно приложить газетный лист к вентиляционной отдушине. Бумага должна «прилипнуть», так как в этот момент перекрывается поток вытягиваемого воздуха.

Важно! Крайне нежелательно применять при проверке работоспособности вентиляции зажженную спичку или свечу! Дело в том, что в системе вентиляционного канала порою скапливаются горючие газы, способные воспламениться или взорваться. Случаи скопления таких газов — редкость, однако игнорировать потенциальную опасность нельзя.

В ситуации, когда полоска бумаги шевелится еле заметно или вовсе не отклоняется, а приложенный лист легко убирается от вентиляционной отдушины, можно сделать вывод, что вентиляция нарушена и требует исправления.

Выявление причины возникновения проблемы

Первым делом следует выяснить, в чем именно заключается проблема. Для этого нужно произвести следующие действия.

  1. Открываются окна, двери.
  1. Проверяется работоспособность вентсистемы с помощью приведенных выше методик.
  1. Отклонение бумаги вглубь вентиляционного прохода указывает на нормальную работу системы. Если же бумажная полоска, поднесенная к отдушине, остается неподвижной, можно предположить, что канал засорен.
  1. Нужно проверить все отдушины:
  • в кухне;
  • в ванной комнате;
  • в туалете.

Выходы для воздуха могут быть соединены внутренними коробками, тогда из квартиры воздух поступает в общую систему через один-два канала.

Почистить вентиляционную систему можно своими силами, если воспользоваться предлагаемыми ниже советами.

Как чистить канал

Каждая отдушина проверяется индивидуально. Если бумага ведет себя неодинаково, значит, загрязнения, вызывающие закупорку прохода, скопились во внутренних коробках.

Чтобы устранить эту неприятность, достаточно запастись обычным посудным ершиком. Это щетка на тонком, гибком тросе. Таким «трубочистом» проходятся внутри вентиляционного канала.

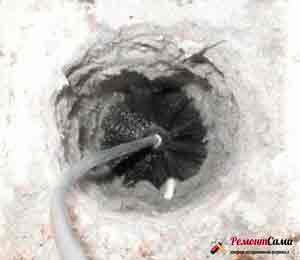

Чистка вентиляции в квартире

Дальше нужно убрать остатки мусора. Для этой цели подойдет пылесос с длинной трубкой. Можно вставить обычный гибкий поливочный шланг, чтобы пропустить его в систему повыше. Приготовленная конструкция должна быть достаточно жесткой и гибкой.

Если изменений не произошло

Допустим, все произведенные действия не привели к ожидаемому результату. Тогда можно предположить, что проблема возникла где-то в главном вентиляционном проходе. Но и его можно почистить.

Берется ерш, только уже более крупный. Могут понадобиться и другие приспособления, такие как:

  • стеклопластиковый прут;
  • крюк;
  • штанга (металлическая, деревянная) и пр.

Нужно учитывать. В таких каналах заводится всякая живность, причем не только тараканы. Там могут поселиться осы, шершни, прочие опасные насекомые, а также летучие мыши. Так что осуществляя чистку главного вентканала, следует соблюдать предельную аккуратность и осторожность.

Еще и этот существенный нюанс следует учитывать владельцу квартиры. Обычно за работоспособностью вентиляционной системы в многоквартирных домах следит специальная служба (здание находится на ее балансе) или непосредственно домовладелец. Так что самостоятельно лазить в главный вентиляционный ход в большинстве случаев жильцам не рекомендуется и даже запрещается.

В случае обнаружения подобной неприятности лучше сразу же подать заявку ответственному исполнителю. Тогда не придется занимать лишней работой, которую владелец квартиры исполнять не обязан, и участвовать в неприятных разбирательствах.

К тому же проблема может оказаться более серьезной. Отработанный воздух может не только не выходить из квартиры, но и поступать в нее из общей системы. Причина может крыться:

  • или в установке мощных вытяжных систем жильцами других квартир (перекрывается выход воздуха из квартиры без вентилятора);
  • или в неправильной циркуляции воздуха в жаркий период года (разогретые уличные воздушные массы поступают в прохладный вентиляционный проход, препятствуя выходу отработанных воздушных потоков);
  • или в разрушении верхней части центральной вентиляционной шахты (в нее задувается ветер).

Выяснить истинную причину неправильной циркуляции воздуха, если система не забита, сможет только профессионал.

Руководство для правильного обустройства вентсистемы

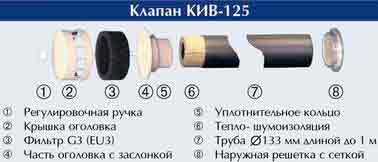

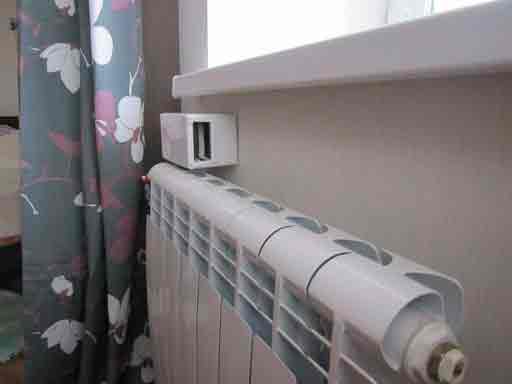

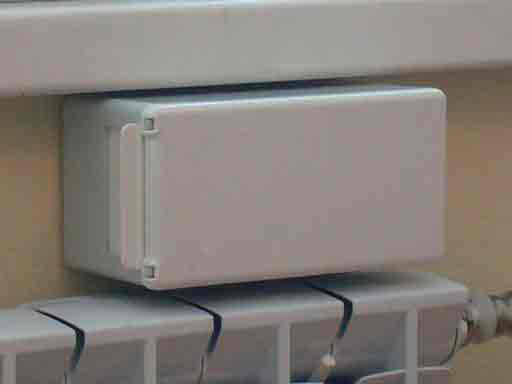

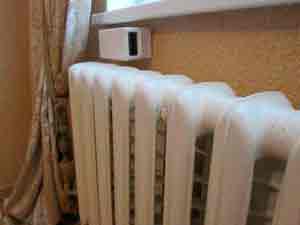

Приточный вентиляционный клапан

Простейшую вентиляционную систему можно обустроить даже самостоятельно. Она состоит:

  • из приточного канала;
  • из вытяжного вентилятора.

Хозяева квартир, что обретут навыки, смогут смонтировать и более сложные системы воздухообменных комплексов.

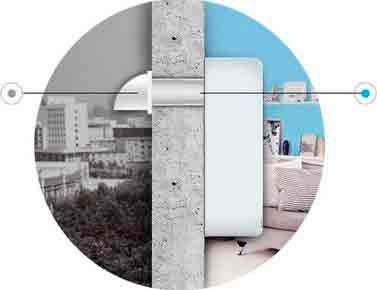

Как монтировать приточный вентиляционный клапан

Принято устанавливать клапаны над отопительными батареями, а именно на высоте до подоконника. Вот схема работы клапана, она предельно простая.

Через трубу в клапан с улицы входит воздух. Клапан располагается к поставщику тепла близко, так что воздух, проходя возле батареи, будет нагреваться до приемлемой температуры.

Клапан имеет конструкцию, не допускающую попадания в квартиру загрязненного пылью воздуха. Подаются уже очищенные воздушные массы.

В каком порядке обустраивают приточный клапан

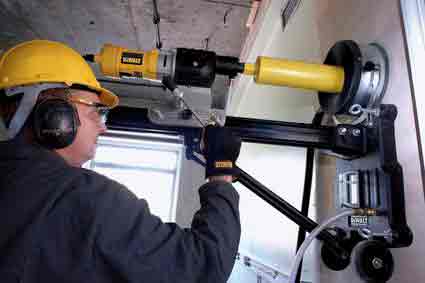

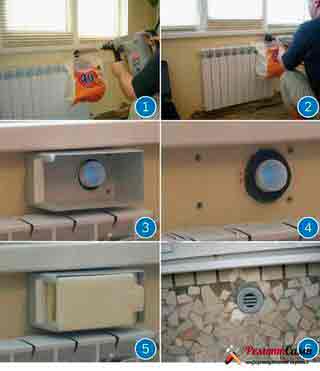

Монтаж приточного клапана

Этап первый. В стене бурится отверстие примерно 60-70 см. Следует сверлить таким образом, чтобы отверстие получилось с незначительным уклоном вниз. Иначе в помещение станет проникать наружная влага.

Начиная работать, нужно открыть окно. Если этого не сделать, тогда только что созданное отверстие станет проходом для втягивания пыли.

Этап второй. В готовое отверстие вставляется труба, подходящая по размеру. Внешний конец трубы должен располагаться заподлицо (вровень) с наружной поверхностью стены. Внутри комнаты следует оставить выступ трубы примерно 10 мм.

Этап третий. Между трубой и пробоиной в стене не должно оставаться свободных мест. Зазоры заполняют монтажной пеной.

Этап четвертый. К стене крепится короб, входящий в общую конструкцию комплекса. Фиксируется он дюбелями.

Этап пятый. В коробку вставляется шумопоглощающий материал, что предназначается для данного комплекса.

Этап шестой. Установленный клапан закрывается лицевой крышкой.

Чтобы воздух поступал в квартиру в достаточном объёме и равномерно, приточные системы следует оборудовать отдельно в каждой из комнат. Каждый отдельный клапан может обеспечить приток воздуха с улицы в объёме 30-45 куб. м в течение каждого часа. Для одного человека, чтобы он нормально себя чувствовал, требуется ежечасно 30 м³ воздуха.

Достаточно произвести простой расчет, и тогда станет ясно, сколько воздуха должно поступать в квартиру с определенным числом жильцов.

Монтирование вытяжного вентилятора

Вентиляционная система может функционировать с максимальной эффективностью, если установить в кухне и в санузле современные вентиляционные системы. Сейчас легко подобрать в специализированном магазине именно такое устройство, характеристики которого идеально подходят для заданных условий.

Монтаж вытяжного вентилятора

Определение нужной мощности вытяжного вентилятора

Первое условие – расчет мощности вентилятора для санузла. Объём помещения умножается на цифру 7.

Второе условие – расчет мощности вентилятора для кухни. Объём кухонной комнаты умножается на цифру 10.

Об установке душевой кабины своими руками, читайте здесь.

Дополнительные советы

Совет первый. Устанавливая вентилятор в ванной комнате, желательно приобрести систему с датчиком влажности. Как только уровень влажности воздуха превысит допустимую норму, ту же вентилятор автоматически запустится.

Совет второй. Для туалета идеально подходит вытяжная система с таймером. Сперва агрегат запускается, а спустя некоторое время автоматически отключается.

Совет третий. Для кухни желательно устанавливать вентилятор, оснащенный сеткой. Эта сетка предохранит комнату:

  • от проникновения в нее насекомых;
  • от попадания мусора из общей вентиляционной системы.

Периодически сетку следует снимать и промывать обычной водой. Это делается очень легко.

Совет четвертый. Вентиляционные системы с полезными дополнениями бывает сложно приобрести. К тому же они стоят дороже, а дополнительные средства на их покупку семье не всегда удается выделить. Можно выбрать обычную модель.

К примеру, вентилятор в санузле подключается напрямую с выключателем света. Человек включает свет — работает вентилятор, выключает — вентилятор передает работать.

Совет пятый. Устанавливается вентилятор тем способом, что указан в инструкции. Обычно это делается просто: корпус и прочие детали крепятся к стене с помощью саморезов.

Совет шестой. Повысить эффективность воздухообмена позволяет создание небольшого зазора между нижней гранью межкомнатной двери и полом. Высота зазора – до 1,5 см. Замаскировать зазоры поможет сетка или декоративная перфорированная панель.

На заметку. Эти зазоры имеет смысл устанавливать везде, кроме санузла.

Воспользовавшись приведенными здесь рекомендациями, владелец квартиры сможет без особых усилий обустроить приточно-вытяжную вентиляцию самостоятельно. Тогда воздухообмен в его жилье станет эффективным.

Цены на вентиляционные установки

Видео: Простая приточная вентиляция для квартиры своими руками:

Похожие материалы:

  • Прибор для измерения влажности воздуха
  • Сплит системы для квартиры
  • Установка кондиционера своими руками

Комментарии Отменить ответ

Последние записи

Установка входной двери своими руками

Реставрация дверей своими руками

Установка металлической двери своими руками

Межкомнатные двери как правильно выбрать

Рейтинг записей

Штукатурка стены по маякам

Замена пола своими руками

Шпатлёвка потолка под покраску

Как правильно стелить ламинат

Источник: http://remontsami.ru/ventilyatsiya-v-kvartire-svoimi-rukami/

Вентиляция в квартире своими руками: обзор нюансов обустройства вентиляционной системы

Независимо от того, выполнена ли вентиляция в квартире своими руками или с помощью специалистов, она должна способствовать созданию здорового микроклимата в помещении.

Можно самостоятельно рассчитать необходимые объемы воздухообмена и выполнить большинство работ, что приведет к значительной экономии средств. А как это сделать – мы подробно рассмотрим в этой статье.

А также разберем нюансы обустройства вытяжки и организацию притока свежего воздуха.

Нормативные требования к вентиляции квартир

Так как воздухообмен напрямую влияет на качество жизни, то для определения его оптимальных параметров были проведены научные исследования, результаты которых отражены в нормативных актах.

Основным документом, регулирующим правила организации вентиляции жилых помещений, является СП 54.13330.2016 “Здания жилые многоквартирные”, актуализированная редакция СНиП 31-01-2003.

Правила вычисления минимального объема воздухообмена

Минимальный объем воздуха для различных типов помещений можно рассчитать с помощью данных таблицы 9.1. СП 54.13330.2016.

При расчете нельзя просто суммировать полученные цифры. Для жилых комнат под воздухообменом понимают поступление воздуха снаружи и отток его в кухню, санузел и т.д, а для технических помещений – приток из жилых комнат и выпуск за пределы квартиры.

Поэтому нужно отдельно вычислить необходимые объемы притока и вытяжки, чтобы взять в результате максимальное значение этих двух величин.

Здесь есть один нюанс. Проектировщик многоквартирного дома обязан вычислить значение притока для расчета теплового баланса, а значение вытяжки – для расчета параметров вентиляционных блоков.

Жители же квартир имеют право на свое усмотрение реализовать вентиляцию меньшей пропускной способности, что в подавляющем большинстве случаев и происходит.

Самостоятельно определить объем воздухообмена с хорошей точностью можно только при использовании принудительной вентиляции.

Детальный расчет вентиляции с формулами и реальными примерами расчета для конкретных помещений мы рассмотрели в другой статье.

При естественном обороте воздуха необходимо обращать внимание на следующие показатели:

  • избыток влаги в воздухе (можно измерить с помощью гигрометра) – выражается в появлении грибка на стенах и потолке, а так же запотевании оконных стекол в зимний период времени;

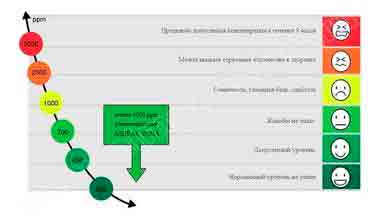

  • недостаток кислорода или избыток углекислого газа (можно измерить с помощью газоанализатора) – выражается в затруднении дыхания всех людей, которые находятся в квартире.

Если такие эффекты можно наблюдать во всей квартире, то это означает недостаток общей приточной или вытяжной вентиляции. Если они происходят в отдельных помещениях, то это свидетельствует о локальных проблемах воздухообмена, связанных с образованием зон застоя воздуха.

Как обеспечить циркуляцию воздуха?

Согласно пунктам 9.6 и 9.7 СП 54.13330.2016 приток наружного воздуха необходимо обеспечить в жилых комнатах и кухне, а удаление – из кухонь, ванных комнат и уборных.

При этом недопустимо попадание воздуха из технических помещений в другие части квартиры. Он должен быть выведен непосредственно в вентиляционную шахту.

Таким образом, достаточно легко составить схему движения воздуха в зависимости от планировки квартиры, когда его поступление извне будет осуществляться в помещениях имеющих окна, а отток происходить в местах выходов вентиляционных шахт.

Перемещение воздуха между помещениями квартиры должно происходить и при плотно закрытых дверях.

Для этого можно выполнить следующие действия:

  • монтаж специальных вентиляционных отверстий, которые представляют собой обыкновенные дыры в двери, закрытые специальными декоративными элементами;
  • использование дверной коробки без порога, что позволяет оставить щель высотой 5-10 мм между полом и закрытой дверью;
  • владельцы домашних кошек часто вынуждены устанавливать лазы в межкомнатных дверях, которые также выполняют функции вентиляционного отверстия.

Процедура организации вентиляции в дверях из массива дерева, ДСП или МДФ достаточна проста. Для этого необходимо с помощью дрели или лобзика вырезать отверстия, в которые будут посажены на клей специальные кольца.

Либо можно проделать одно окно и закрыть его декоративной решеткой, которую необходимо прикрепить к двери на саморезы.

Прорезать самостоятельно вентиляционные отверстия в пластиковой или тем более стеклянной двери достаточно сложно. Для этого нужен навык и специальный инструмент, иначе велик риск порчи двери, а также возможно получение серьезной травмы.

Создание условий для работы вытяжки

При плохом воздухообмене невозможно создание положительного микроклимата в помещении. Поэтому в любом доме предусмотрены специальные вентиляционные шахты для оттока воздуха из квартир наружу.

Большинство работ, связанных с обеспечением правильного функционирования вытяжной вентиляции можно выполнить самостоятельно без привлечения специалистов.

Проверка работоспособности вентиляционной шахты

Приток свежего воздуха в квартиру может происходить в разных местах, а удаление – с помощью одного или двух отверстий, ведущих в вентиляционные шахты. Поэтому по силе потока через них проще всего судить об интенсивности воздухообмена.

Для этого нужно к вентиляционной решетке приложить лист обыкновенной бумаги, полностью закрыв ее.

При нормальном потоке воздуха бумага прилипнет к вытяжному отверстию. В противном случае можно констатировать факт отсутствия нормального воздухообмена в квартире.

Для выяснения основной причины плохой тяги следует открыть ближайшее к отверстию окно или входную дверь и снова приложить лист к решетке.

В этом случае существует два варианта:

  • если бумага “прилипла” к решетке, то это означает недостаточный приток воздуха при закрытых окнах;
  • если поток остался настолько слабым, что не в состоянии удержать бумагу, то проблема в вентиляционной шахте или в ответвлении которое к ней ведет.

Если недостаток воздухообмена возник по причине проблем с вентиляционной шахтой, то необходимо обратиться в управляющую организацию, ответственную за многоквартирный дом.

Несмотря на то, что в интернете есть много советов по прочистке шахты собственными силами, делать это не надо по следующим причинам:

  • в загрязненной шахте много пыли, плесени и вредных микроорганизмов, поэтому работы по ее очистке проводят в специальном снаряжении;
  • даже если удастся обнаружить засор, то его невозможно будет продуть с помощью бытового фена или пылесоса, а при попытке пробить препятствие можно повредить короб шахты;
  • в шахте могут обитать крысы, пауки, осы и другие живые организмы, конфликт с которыми для человека может принести ему неприятности;
  • самовольное изменение конфигурации шахты (например, расширение или вынос выхода) является административным правонарушением.

Управляющая организация обязана следить за состоянием вентиляции и немедленно устранять возникшие проблемы. Шахта является общедомовой собственностью, поэтому все работы должны быть проведены за счет общих средств.

На нашем сайте есть другие статьи с подробными инструкциями по проверке вентиляции в квартире и обзоры способов устранения проблемы:

Обустройство вытяжных отверстий

Ведущие к вентиляционной шахте отверстия закрывают специальными пластиковыми решетками, которые имеют декоративное и функциональное предназначение. Обычно в месте установки вставляют дюбеля и затем крепят конструкцию на саморезы.

При облицовке стены плиткой можно приклеить легкую решетку с помощью силиконового герметика, минимизировав риск повреждения кафеля.

В случае недостаточности скорости оттока воздуха при естественной циркуляции приобретают и устанавливают решетку со встроенным вентилятором лопастного (осевого) типа. Монтаж такого устройства на стену необходимо выполнить только с помощью саморезов.

При покупке вентилятора следует обращать внимание на мощность, уровень шума и соответствие сечению вытяжного канала.

Если вентиляционное отверстие будет облицовано плиткой, то лучше прокинуть питающий провод заранее, даже при отсутствии планов установки вентилятора. Иначе потом придется реализовывать наружную прокладку питающего кабеля, что отрицательно скажется на дизайне помещения.

Так как необходимость в постоянной работе вентилятора отсутствует, то для него устанавливают отдельный выключатель. Для ванных комнат популярна схема подключения вентилятора к сети, когда он включается вместе с лампой.

Существуют и более сложные варианты, когда включение происходит по таймеру или по показаниям датчиков влажности.

Рекомендуем ознакомиться с пошаговой инструкцией подключения вентилятора к выключателю.

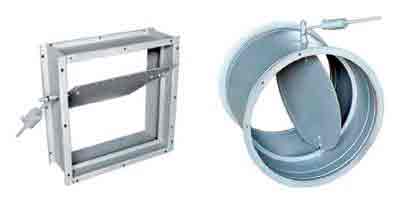

На любое отверстие, ведущее в вентиляционную шахту, необходимо установить обратный клапан. Он предохраняет помещение от смены направления воздушного потока и попадания воздуха из шахты, который часто не соответствует санитарно-гигиеническим нормам.

Реверс потока может произойти по следующим причинам:

  • постепенное уменьшение живого сечения канала шахты в результате засорения;
  • резкое уменьшение живого сечения канала шахты в результате попадания постороннего предмета;
  • увеличение притока воздуха из соседних квартир.

Обратный клапан можно установить отдельно, но проще приобрести его в комплекте с вентилятором и решеткой.

Организация поступления свежего воздуха

Новейшие технологии домостроения, а также активное применение пластиковых окон, надежно защищают современное жилье от промерзания и сквозняков. Вместе с этим возникает проблема недостатка свежего воздуха, поступление которого необходимо для создания благоприятного микроклимата.

Приточную вентиляцию в квартиру можно сделать как самостоятельно, так и заказать готовое решение у специалистов.

Снижение герметичности оконных блоков

В старых домах поступление воздуха в комнаты происходит в основном через щели в оконных рамах. Поэтому одним из распространенных способов создания достаточной приточной вентиляции признана организация пропуска воздуха через элементы пластиковых окон и балконных дверей.

Для окон лучшим решением является установка приточного вентиляционного клапана при монтаже оконного блока.

Монтаж приточного клапана обговаривают еще на стадии заказа. Если же окно уже установлено, то можно внедрить устройство пропуска воздуха самостоятельно, однако эта процедура довольно трудоемкая и специфическая, из-за чего ее лучше доверить ее профессионалам.

Также существуют несколько методов снижения герметичности окна основанных на частичном удалении уплотнителя:

  • Сделать часть уплотнителя съемным, для того чтобы при сильном ветре можно было поставить его обратно.
  • В нижней части снаружи окна и в верхней изнутри снять небольшие фрагменты уплотнителя (длиной 5-7 см). Это позволит воздуху проникать между рамой и оконной коробкой, нагреваться и выходить в комнату.

Однако это крайние меры: их нельзя часто применять в зимний период по причине образования конденсата, его замерзания с образованием наледи и выхода механизма фиксации положения окна из строя.

Монтаж настенной приточной вентиляции

С позиций эффективности проветривания и простоты самостоятельной установки наилучшим решением является монтаж стенового приточного клапана. Это устройство позволяет регулировать скорость поступления уличного воздуха в помещение.

Процедура установки стенового клапана следующая:

  1. В стене необходимо пробурить отверстие с небольшим уклоном наружу. Для кирпичных стен подойдет обыкновенная дрель, а вот для панельных домов придется применять процедуру алмазного бурения. При этом желательно использовать пылесос с водосборным кольцом.
  2. Вставить воздуховод и качественно выполнить его теплоизоляцию, иначе возможно промерзание клапана. В качестве материала можно использовать минвату и монтажную пену.
  3. Приложить корпус клапана, отметить места крепления, просверлить отверстия и вставить дюбеля. Надев корпус, прикрутить его к стене.

В завершении следует установить наружную решетку. Здесь необходимо соблюдать меры безопасности.

Советуем также ознакомиться с другой нашей статьей, содержащей поэтапный процесс монтажа вентклапана в стену.

При выборе места установки клапана необходимо учитывать следующие моменты:

  • легкость и безопасность монтажа наружной решетки для расположенных не на первом этаже квартир;
  • правильное размещение внутреннего оголовка клапана с позиции дизайна помещения;
  • возможность нагрева поступающего воздуха от стационарных приборов отопления.

Поэтому наиболее популярным местом установки клапана является пространство между окном и батареей отопления.

Для более интенсивной подачи воздуха используют клапаны со встроенными вентиляторами. Однако они требуют подвода электричества и издают некоторый шум, особенно слышимый в ночное время.

Дополнительно к оснащенному вентилятором приточному клапану можно подключить увлажнитель и калорифер для поддержания параметров благоприятного микроклимата в жилом помещении.

Однако их необходимо грамотно вписать в дизайн комнаты, так как вся конструкция будут занимать гораздо больше места, чем оголовок обыкновенного устройства.

Установка канальных систем воздухообмена

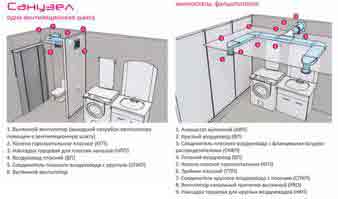

При установке канальных систем вентиляции или кухонной вытяжки используют специальные короба или гибкие гофрированные трубы.

Также они нужны для перемещения воздуха из технических помещений к удаленному входу в вентиляционную шахту. Выполнить работы по монтажу такого воздуховода можно собственными силами.

Основные правила проектирования воздуховода

Для квартир нет необходимости использовать металлические вентиляционные короба, предназначенные для пропуска потока воздуха с большими скоростями и для работы при минусовых температурах. Пластиковые короба просто монтировать и легко вписать в дизайн любого помещения.

Можно найти множество предложений пластиковых воздуховодов для вентиляции, отличающихся по цвету, площади сечения, форме, способу соединения секций и методу крепления к стенам и потолку.

Наличие большого числа фасонных элементов позволяет создать вентиляционный канал любой геометрии. Выбор между круглой и прямоугольной формой сечения с технической точки зрения не принципиален.

Площадь сечения следует подобрать таким образом, чтобы скорость потока не превышала 2 м/с. В противном случае будет возникать шум в канале, а рост сопротивление приведет к быстрому износу оборудования.

При проектировании геометрии воздуховода желательно минимизировать количество поворотов, сужений и переходов, которые увеличивают аэродинамическое сопротивление движению потока, генерируют шум и накапливают отложения жира и пыли.

Особенности монтажа пластиковых коробов

Пластиковые детали вентиляционного короба обладают малым весом, поэтому каких либо особых действий при креплении не требуют.

В зависимости от места их расположения монтаж происходит следующим образом:

  1. Внутри шкафов элементы крепят с помощью хомутов к стенкам шкафа. В места прохождения через стены и перегородки внедряют пенопластовые или поролоновые вставки для недопущения дребезжания во время работы системы.
  2. Над шкафами элементы крепят с помощью любых держателей и саморезов.
  3. К стене и потолку конструкцию фиксируют с помощью специальных хомутов, которые можно приобрести под любой типоразмер канала. Расстояние между крепежными элементами должно быть не более 1 метра.

Сразу после монтажа вентиляционного канала, который впоследствии будет скрыт за натяжным или подвесным потолком, необходимо проверить его работу на максимально возможной мощности воздушного потока. Обнаруженные проблемы легче устранить сразу, пока доступ к системе не затруднен.

Промазав стыки элементов силиконовым герметиком, можно получить дополнительную гарантию плотности соединений конструкции.

Для этих целей не надо использовать клей или составы типа “жидкие гвозди”, так как в дальнейшем будет практически невозможно разобрать систему для обслуживания или изменения ее конфигурации.

Если же разгерметизация все же произошла, а для ее устранения нет возможности разобрать воздуховод, то в этом случае необходимо обмотать проблемный стык самоклеющейся лентой под цвет фасонных элементов.

Выводы и полезное видео по теме

Все этапы установки простейшего настенного приточного клапана:

Процедура обеспечения вентиляции через межкомнатные двери:

Совмещение естественной и принудительной вентиляции с помощью тройника и обратного клапана:

Проверку качества воздухообмена в квартире и большинство работ, связанных с обеспечением нормальной циркуляции воздуха можно выполнить собственными силами. Однако для установки сложного оборудования или выполнения работ, связанных с риском лучше пригласить специалистов.

Занимаетесь обустройством вентиляционных систем и хорошо ориентируетесь в теме? Может вы заметили неточность или ошибку в рассмотренном материале? Напишите нам, пожалуйста, об этом в комментариях.

Или у вас возникли сложности при обустройстве венсистемы и вы хотите уточнить определенные моменты? Спрашивайте совет у нашего инженера – мы постараемся вам помочь.

Источник: http://sovet-ingenera.com/vent/montazh/ventilyaciya-v-kvartire-svoimi-rukami.html

Как устроить приточную вентиляцию в квартире своими руками

Чистый и свежий воздух в доме или квартире является залогом здоровья и комфортного пребывания всех обитателей. Обеспечить такие условия может приточная вентиляция, налаженная на очистку жилого пространства от неприятных и вредных запахов и частичек пыли. Это одно из самых простых и удобных в эксплуатации устройств. Приточная вентиляция своими руками оборудуется достаточно легко, что является явным преимуществом устройства.

Она представляет собой несложную систему труб, имеющих наружные входы и выходы на улицу. Собирается приточный воздуховод по заранее составленной схеме. Серьёзных трудностей монтажа здесь нет. В дальнейшем такое устройство быстро и удобно обслуживается. Каждый хозяин дома может самостоятельно его установить и использовать в повседневной жизни, регулируя приток свежего воздуха.

Необходимость установки приточной вентиляции

Некоторые обыватели считают: если есть форточки и возможность открыть окна, зачем устраивать вентиляционное оборудование? Можно таким способом очистить воздух в квартире. Но в действительности выходит, что естественная вентиляция плохо справляется с этой задачей, и циркуляции воздушных масс не происходит. В доме застаиваются неприятные запахи, исходящие из кухни и санузла, создаётся влажность или сухость, и человек начинает испытывать дискомфорт.

Следуя моде и рекламе производителей пластиковых окон, многие из нас устанавливают их в квартире. Благодаря этому создаётся герметизация пространства и препятствие для свободного естественного воздухообмена. Внутри помещения образуется тяжёлая атмосфера.

Особенно актуальным становится вопрос очистки воздуха в зимнее время. Вентиляция через окна является причиной утечки тепла, образования сквозняков. Если не открывать форточки и избегать проветривания, воздух в комнатах становится сухим, в нём уменьшается количество кислорода. Это вызывает плохое самочувствие у людей.

Избежать всех этих проблем позволяет приточная вентиляция, созданная своими руками. Её можно сделать несколькими способами:

  • установить вентиляторы в форточке или в специально сделанном отверстии в стене;
  • устроить приточно-вытяжной воздуховод;
  • смонтировать систему приточных отверстий (клапанов).

Сейчас наиболее популярной является вентиляция приточно-вытяжного типа, приводимая в движение с помощью механических устройств.

Приточная или приточно-вытяжная вентиляция: что лучше

По принципу работы приточная и приточно-вытяжная вентиляции практически ничем не различаются.

Приточный вид наиболее простой и связан с естественной очисткой воздуха через систему труб и отверстий, расположенных на разных поверхностях. В нём циркуляция воздуха происходит естественным образом, следуя законам физики. Готовый набор деталей может сопровождаться нагревательным или охлаждающим элементом.

Приточно-вытяжной предполагает сооружение более сложной системы труб, проходящих по всему дому. На улице устанавливают конвектор, который отвечает за регулирование притока воздушных масс, охлаждение их в летнюю жару и нагревание зимой. В такой системе присутствуют ультрафиолетовые лампы, которые способствуют обеззараживанию воздуха, приходящего внутрь помещения. Здесь имеется тканевый фильтр, удерживающий частички пыли, гари и других включений, скапливающихся во внешней среде.

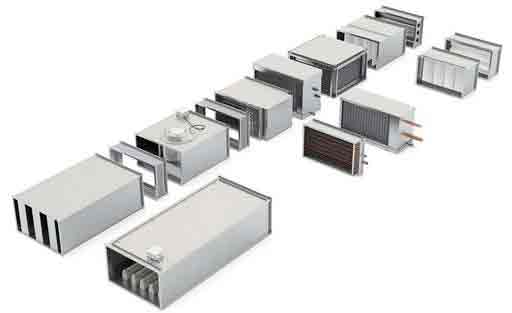

Обе системы легко монтируются из готовых, выпущенных на производстве деталей или любых подручных средств. Однако приточно-вытяжная вентиляция более эффективна. При её работе происходят процессы, обеспечивающие дополнительный комфорт помещения:

  • нагрев или охлаждение воздуха;
  • его очистка и дезинфекция;
  • увлажнение и ионизация.

Современные приточно-вытяжные системы обладают функцией рекуперации. Её выполняет специальное устройство – ящик – с радиаторами и лентами внутри. Воздух, выходящий из помещения, «оставляет» в нём тепло, которое возвращается обратно в квартиру или дом. Рекуператор устанавливают на выходном отверстии. Летом его убирают или закольцовывают, чтобы воздух в помещении не перегревался.

Установка этого устройства позволяет значительно экономить тепловую энергию. Стоит он недорого, а польза от его применения большая.

Приточная и приточно-вытяжная системы имеют естественный и механический привод вентиляторов, расположенных на входе и выходе воздуховодов. Механическое приведение в действие устройства позволяет значительно увеличить скорость движения воздушных потоков и провести дополнительные мероприятия по улучшению их состояния. При хорошей мощности вентиляторов за 2-3 часа такая установка способна очистить и освежить значительную площадь.

Основные этапы устройства приточной вентиляции

Чтобы сделать своими руками приточную вентиляцию в доме или квартире, важно провести грамотную предварительную работу. Она заключается в нескольких моментах.

Проведение расчётов. Для строящегося частного коттеджа вентиляционная система может быть спроектирована вместе с общим планом. Для готового сооружения и квартиры в многоэтажке создают автономный воздуховод с учётом площади всех помещений и каждой комнаты в отдельности. Все расчёты проводятся по формуле, в которой используются значения, необходимые для оптимальной циркуляции воздушных масс. В их число входят:

  • общая мощность и производительность приточной системы;
  • мощность вентилятора на входе;
  • скорость поступления воздуха;
  • максимальный уровень шума от работы устройства;
  • диаметр приточных отверстий, размеры и протяжённость труб;
  • мощность и энергопотребление дополнительных приборов (калорифера, рекуператора и др.).

При проведении расчётов учитывают коэффициенты, установленные САНПиНом.

Исходя из выполненных расчётов, составляется подробная схема расположения всех компонентов устройства.

Далее проводится подбор деталей из остатков строительных материалов и закупка недостающих элементов.

Сейчас стало возможным приобретение готовых вентиляционных устройств приточного и приточно-вытяжного типа. У разных производителей они стоят по-разному. Но зачем тратить лишние деньги, если каждому мужчине по силам смонтировать такую систему у себя дома своими силами. Приточно-вытяжная вентиляция своими руками создаётся дольше и немного сложнее. Гораздо проще оборудовать обычный проточный воздуховод.

Монтаж приточной вентиляции своими руками

Приточную вентиляцию в квартире многоэтажного дома можно соединить с общедомовой естественной системой воздуховода. Для этого вначале надо проверить её состояние простым способом. Тетрадный лист прикладывают к вентиляционному отверстию. Если бумага прилегает к нему и удерживается, то тяга есть, и воздуховод можно использовать.

В случае, когда каналы забиты и засорены, можно попробовать их прочистить. Но в большом доме сделать это бывает проблематично. Тогда устанавливают приточную вентиляцию с помощью клапанов. Их покупают в магазине. Сколько понадобится таких деталей, зависит от размера и общей площади пространства. Клапаны бывают разной мощности.

Самые простые модели этих устройств включают внутренний блок, защитную решётку и соединительный патрубок. Обычно их устанавливают над батареей, чтобы минимизировать потери тепла.

  • В выбранном месте проводят первичную разметку: обводят контур клапанного устройства.
  • Если его приобретали в собранном виде, то надо разобрать и освободить корпус.
  • С помощью перфоратора во внешней стене делают сквозное отверстие, стараясь выдержать угол уклона не более 7 градусов.

  • В него вставляют трубку, покрытую изоляционным материалом. Она должна быть незаметной снаружи, а изнутри выступать на 1 см.
  • В местах крепления трубки в стене просверливают отверстия для дюбель-гвоздей.
  • Ими фиксируют корпус приточного клапана, который дополнительно зажимается изоляционным слоем трубки.

  • Когда основа прибора надёжно закреплена, в неё вставляют детали, которые вынимали при разборке.
  • Снаружи монтируют решётку.
  • После этого проводят проверку работы приточного клапана, открывая и закрывая задвижку.

В процессе эксплуатации необходимо дважды в год разбирать и очищать клапан от грязи и пыли, которые засоряют его через щели в решётке.

Установка приточной вентиляции в квартире – простой и надёжный способ улучшения воздуха и поддержания благоприятного микроклимата.

Источник: http://mr-build.ru/ventilyatciya/pritochnaya-ventilyaciya-svoimi-rukami.html

Вентиляция своими руками в частном доме: схема, подробности, рекомендации

автор Сергей Соболев 5.3k Просмотров Мнений

Грамотно установленная система вентиляции – залог комфортного проживания в доме. Свежий воздух, оптимальная влажность и отсутствие неприятных запахов – вот ее главные задачи. Сегодня речь пойдет о том, как установить систему своими руками. Вентиляция в частном доме, схема, оптимально подходящая для каждого помещения, и рекомендации профессионалов – обо всем этом в нашем материале.

Читайте в статье:

Зачем нужны системы вентиляции в частном доме?

Для тех, кто еще сомневается, нужна ли установка вентиляции в частном доме, приведем простой пример. Воздух, пригодный для дыхания, содержит около 60 процентов кислорода. Остальные 40 – газы, которые либо не оказывают влияния на организм, либо наносят ему вред. Наш организм потребляет кислород из воздуха и возвращает атмосфере углекислый газ.

Кроме того, в помещении с недостаточной циркуляцией воздуха активно размножаются вредоносные бактерии и вирусы.

Многие родители, слишком рьяно кутающие детей и закрывающие все окна и форточки, не могут понять, почему их ребенок, тем не менее, постоянно болеет. Ответ прост – в спертой атмосфере герметичного помещения болезнетворные организмы чувствуют себя превосходно и успешно атакуют свою жертву. Они берут себе в союзники мельчайшие частички пыли, которые беспрепятственно попадают в ткани легких и носоглотки, оседают там, провоцируя кашель и постоянный насморк.

Порой заболевания принимают хроническую форму. А ведь решить все эти проблемы поможет устройство вентиляции в частном доме, и обойдется вся конструкция гораздо дешевле, чем полный набор медикаментов для лечения членов семьи.

Помимо вреда для человека, герметичность помещений наносит ущерб и самому строению. Отсутствие нормального воздухообмена приводит к разрастанию плесени и грибка, разрушению всех натуральных материалов отделки и стен. Излишняя влажность воздействует на штукатурку, которая дает трещины и отслаивается от основания. Проекты вентиляции частных домов предусматривают особенности назначения каждого помещения и создают необходимый микроклимат в ванной, кухне, котельной и жилых комнатах.

Разновидности систем вентиляции

По основному принципу действия вентиляционные системы можно условно разделить на три вида:

ВидОписание
АктивнаяЭта система работает с использованием электроприборов – вентиляторов. Поступление воздушных потоков осуществляется естественным путем через защищенные от попадания пыли, насекомых и грызунов каналы. Отработанные потоки удаляются вытяжными вентиляторами. Все вентиляционные каналы объединяются в одну общую трубу. Подобная конструкция не сложна в установке, но требует затрат на электроэнергию.
ПассивнаяЭтот вариант вентиляционной системы не нуждается в подключении к электросети и работает за счет естественного движения воздухопотока. Для такой системы потребуется установка нескольких вентиляционных каналов в каждом помещении здания.
Приточно-вытяжнаяСистема, объединяющая в себе преимущества естественной и активной вентиляции. Входящий воздуховод оснащается фильтром и вентилятором, затягивающим воздух с улицы, исходящий – вытяжным устройством. Это экономичная система, в комнате достаточно установки одного такого устройства.

Рассмотрим подробнее принципы обустройства каждой из этих систем.

Устройство естественной вентиляции в частном доме

Установку естественной вентиляции в частном доме своими руками следует продумать еще на стадии проектирования дома. В процессе возведения стен закладываются вентиляционные шахты или закрепляются трубы, если дом не из кирпича. Система эффективно работает за счет разницы давления и температуры воздуха внутри и снаружи здания. Преимущества и недостатки системы:

ПлюсыМинусы
Отсутствие дополнительных механизмовВ летний период при отсутствии разницы в температуре внутри и снаружи помещения система теряет свою эффективность
Легкость в обслуживанииВ ветреную погоду отработанных воздух задувает обратно в вентиляционные каналы
Минимальные затраты при установкеВ сильные морозы каналы могут закупориваться
Эффективное функционирования в помещениях с высоким уровне влажности

Для естественного воздухообмена диаметр воздуховода должен быть не менее 13 сантиметров. Отверстия для установки располагают под потолком.

Примерная схема естественной вентиляции в частном доме:

Оптимальным считается вариант, в котором внутри центральной стены располагается общий воздуховод, к которому подсоединены вентканалы со всех комнат.

Еще один важный момент – труба вытяжки должна быть достаточно утеплена. Если она из кирпича – то рекомендуемая толщина кладки – два с половиной кирпича. Металлические и пластиковые вытяжки утепляют минеральной ватой. Это необходимо для того, чтобы в морозные дни воздуховод не охлаждался и эффективно продолжал свою работу.

Высота вентканала подбирается относительно высоты конька. Чтобы определить размеры трубы, нужно провести от конька горизонтальную линию, а потом еще одну прямую с подъемом в 10 градусов. Верхняя точка и будет искомым значением.

Особенности принудительной вентиляции в частном доме

Оборудование для принудительного воздухообмена в большинстве случаев размещают на чердаке. Но есть случаи, когда устанавливают принудительную вентиляцию в подвале частного дома. Обычно монтируется одно мощное устройство, которое обеспечит вытяжку во всей системе или разместить вентиляторыв каждом воздуховоде. Приток свежей атмосферы в этом случае осуществляется через окна и форточки.

Система нуждается в установке дополнительного оборудования:

  • защитные решетки и сетки от насекомых и грызунов;
  • фильтры, задерживающие пыль, пыльцу и другие аллергены;
  • клапаны регулировки холодных потоков воздуха;
  • вытяжные вентиляторы;
  • материал, поглощающий вибрацию и звуки;
  • обогреватели воздуха (работают в зимнее время);
  • воздуховоды;
  • блоки автоматики для управления системой.

Для получения нужного эффекта следует подобрать такую систему принудительного воздухообмена, которая максимально подходит для вашего дома. Вот несколько возможных вариантов:

СистемаОписание
Комбинированная системаСочетает в себе естественную и принудительную подачу воздуха. Не нуждается в особом обслуживании и легко монтируется.
Принудительная приточная с эффектом охлажденияУстанавливается в комплекте с кондиционером. Стоит довольно дорого и нуждается в регулярном сервисном обслуживании.
Принудительная с подогревом воздушных потоковВ компоненты системы входят рекуператоры. Они используют тепло исходящих потоков для прогревания входящий воздушных масс. Рекуператоры – не дешевые приборы, но их вполне можно собрать своими руками.
Система с рециркуляциейТребует установки сложных устройств, которые смешивают исходящие потоки отработанного воздуха с уличной атмосферой и возвращают их в дом. Установка такого устройства может быть осуществлена только квалифицированными специалистами.

Основное требование для обустройства принудительной вентиляции: воздушные массы должны перемещаться от жилых помещений(комнаты) к нежилым (кухня, ванная).

Схема принудительной вентиляции в доме

Типы систем и их схемы

Схему системы вентиляции в частном доме составить не просто. Такая задача требует особых знаний и представления о правильном размещении воздуховодов, рекуператоров и вентиляторов. От правильной планировки зависит эффективность работы воздухообмена.

Основные правила, которых следует придерживаться:

  • в цепочке вентиляционных каналов нежилые помещения должны стоять последними;
  • вытяжная труба должна быть выше конька крыши;
  • размеры воздуховодов рассчитываются по специальным формулам;
  • воздуховоды необходимо тщательно тепло и звукоизолировать, в противном случае в доме будет завывать ветер.

Приточная вентиляция в частном доме: принцип действия и схема

В систему приточного воздухообмена входит несколько компонентов: воздуховод, фурнитура и непосредственно сама приточная камера. Размеры устройства сравнительно небольшие, и такая вентиляция не испортит внешнего и внутреннего вида дома.

Образец схемы приточной вентиляции

В частном доме система принудительной вентиляции имеет свои особенности. Обычно в загородном домовладении много бытовых помещений с особенными функциями. В отличие от городской квартиры в нем располагается котельная, подвал, жилая мансарда, бассейн или баня и другие необходимые для владельцев объекты. В этих комнатах разная влажность и температура, и объединить их одной системой воздухообмена не просто.

Именно по этой причине в приточной вентиляциив доме выдвигаются особые требования:

  1. Она должна быть достаточно мощной, чтобы обслуживать весь дом.
  2. Разветвленная система обязана предусматривать особенности разных помещений.
  3. Владелец дома должен обладать возможностью дистанционного или ручного управления воздухообменом.
  4. Конструкция должна учитывать сезонные изменения температуры и зимой обогревать дом, а летом – охлаждать.

Приточный клапан в стену. В статье мы подробно рассмотрим виды конструкций, принцип действия, как выбрать место для установки, как правильно осуществить монтаж устройства своими руками, полезные советы и рекомендации специалистов.

Принципы вытяжной вентиляции в частном доме и видео инструкция по установке вытяжки

Для отвода отработанного воздуха используют вытяжки. Особенно важно установить их в помещениях, где активно распространяются запахи и царит нездоровая атмосфера – на кухне, в котельной, в санузле. Для принудительного устранения воздушных масс потребуется довольно мощный вентилятор и направленная на улицу вытяжка.

Одна вытяжка может быть установлена максимум на два отопительных прибора, но представители контролирующих органов вправе потребовать от вас установку отдельных дымоходов для каждого устройства. Лучше сделать именно так, ведь речь идет о вашей безопасности.

Для принудительной вентиляции дымохода используют вентилятор с обратным клапаном и асбестоцементную трубу, устойчивую к возгоранию. Допустимо использовать трубы из металла.

Нюансы приточно вытяжной вентиляции в частном доме

Считается, что этот принцип организации воздухообмена – самый производительный. Удаление отработанных воздушных масс и нагнетание новых происходит одновременно.

Есть две схемы приточно вытяжной вентиляции. В первом случае в помещении под потолком просто устанавливаются два воздуховода. Через одно отверстие воздух поступает, через другое – выводится. Оба процесса происходят при помощи вентиляторов. Во втором случае приточный поток располагают в нижней части стены. Вентилятор нагнетает свежий воздух, а отработанный удаляется через воздуховод пот потолком естественным образом. Особенно эффективно работает такая система в домах с нестандартно высокими потолками.

Делаем акцент на каждом помещении – что нужно для вентиляции?

Как уже говорилось, в частном доме много помещений с разным назначением. Их особенности следует принять во внимание при планировании вентиляционной системы. Рассмотрим подробнее каждый случай.

Читайте о том, как выбрать вытяжку на кухню. Советы профессионалов и предоставленный обзор моделей, помогут определиться с нужной моделью.

Подробнее о вытяжке 60 см встроенной в шкаф (отличном варианте для маленькой кухни) читайте здесь.

Вентиляция в частном доме на кухне: главное вытяжка

Кухня – это горячий цех, в котором постоянно много пара, жара, дыма и запахов. Если готовится праздничный ужин для гостей или на полную мощность работает духовка, дышать буквально нечем.

Обустроить вентиляцию на кухне не сложно. Вот несколько рекомендаций от практиков:

  1. Корпус вытяжки лучше подбирать из алюминия.
  2. Фильтры в устройстве над плитой необходимо чистить не реже двух-трех раз в год.
  3. Лучше всего подбирать прибор с регулируемой скоростью вентилятора. Это позволит использовать разные способы очистки воздуха в зависимости от его загрязнения.
  4. Периодически следует проверять эффективность работы вентиляционного канала с помощью горящей спички или листочка бумаги. Если пламя затягивает внутрь или бумага прилипает к решетке, вентиляция работает нормально.
  5. Для больших кухонь площадью более 15 квадратных метров предусматривают несколько вытяжных каналов.

На помощь хозяйке придет кухонная вытяжка, которая устранит все неприятные моменты и обеспечит помещение свежей атмосферой

Видео инструкция о том, как правильно установить вытяжку над плитой:

Монтаж вентиляции в туалете и ванной комнате

Атмосфера ванной комнаты и туалета насыщена бактериями и микробами¸ которые, скапливаясь в небольшом пространстве, атакуют не только организм человека, но и отделочные материалы. После принятия ванной стены надолго остаются влажными, а при отсутствии качественной вытяжки в туалете стоит невыносимый запах.

Грамотный воздухообмен способен решить все проблемы санузла

Для обустройства вентиляции санузла потребуются:

  • вентиляционная шахта, которая выходит на крышу. Вентканал должен быть прямым и ровным, только такая форма позволит беспрепятственно двигаться воздушным потокам. Его оптимальные размеры – от одного до двух метров;
  • наружная решетка с наклонными жалюзи, которая защищает канал от попадания атмосферной влаги;
  • внутренняя решетка с регулируемой заслонкой.

Важные моменты в монтаже вентиляции в туалете частного дома:

  1. Для установки используют малошумные устройства с максимальным показателем в 30 децибел.
  2. Вентканал размещают напротив входной двери. Так обеспечивается максимальная тяга и правильное распределение свежего воздуха.
  3. Все оборудование воздуховода размещают на безопасном расстоянии от нагревательных приборов. Материалы вентиляции не могут выдержать температуру свыше пятидесяти градусов, только если это не специализированное устройство для бань и саун.
  4. Мощность устройства вентиляции подбирают в зависимости от интенсивности использования и размеров помещения.
  5. В санузле оправдана установка на вентиляторы датчиков движения и влажности воздуха, таймеров.

Вентиляция в подвале частного дома: важные моменты

Всех владельцев загородного жилья интересует вопрос: как сделать вентиляцию в подвале частного дома? В подполе загородного дома могут располагаться мастерская, прачечная, котельная. В подвальном помещении многие хозяйки хранят домашние консервы и овощи на зиму.

На сохранность запасов напрямую влияет микроклимат помещения

Сырость провоцирует развитие плесени и разрушение стенок цоколя и подвала.Чтобы создать в подвальном помещении нормальную атмосферу, необходимо еще на этапе заливки фундамента дома предусмотреть продухи или отдушины. Их располагают на противоположных сторонах цоколя. Если внутри подвального пространства есть перегородки, отдушины должны быть и в них. Продухи располагают под потолком подвала, на расстоянии 20-30 сантиметров от уровня грунта и обязательно снабжают решетками от грызунов, в противном случае вашим запасам на зиму не суждено сохраниться до подачи на стол.

Площадь продухов легко рассчитать, поделив площадь подвала на 400. Рекомендуемый диаметр одного отверстия – 12 сантиметров. И стоит помнить, что эффективность их работы будет напрямую зависеть от преобладающих ветров на участке, так что располагать их стоит соответственно. Кроме прочего при планировании отдушин следует учитывать особенности грунтовых вод, сезонные перепады температур и количество осадков.

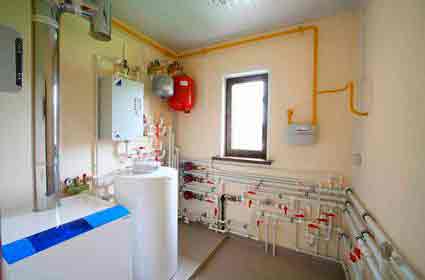

Важное о вентиляции котельного помещения

Основные задачи вентиляции для газового котла в частном доме:

  • регуляция уровня содержания угарного газа. Даже если его процентное содержание превышает 0,2% – это грозит серьезными последствиями для организма человека вплоть до остановки дыхания;
  • воспрепятствование возникновения обратной тяги, при которой продукты горения попадают в помещение;
  • обеспечение помещения необходимым для дыхания кислородом. Кроме того, кислород важен и для работы котла, ведь именно при его наличии возможны процессы горения.

Объект с высоким уровнем пожарного риска необходимо оборудовать только принудительной системой воздухообмена. Естественное вентилирование тут не подойдет из-за своей малой эффективности.

Идеальный вариант – комбинирование активной и пассивной систем. В ситуации, если вдруг в доме не будет электричества, естественная тяга предотвратит скопление угарного газа в помещении

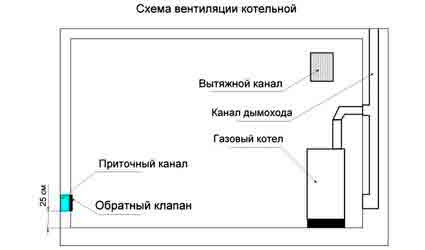

Чтобы отопительный прибор работал в нормальном режиме, необходима троекратная смена атмосферы в помещении в час. Каждый дымоход оборудуется двумя отверстиями. Верхнее предназначено для вывода газов, нижнее – для периодической очистки от копоти и сажи.

Все элементы дымохода изготавливаются из огнеупорных материалов. Для увеличения коэффициента полезного действия прибора на напольных котлах устанавливают каоксиальный дымоход с двумя воздуховодами.

Непременно включите в систему вентилирования котельной окошко с форточкой. Залповое проветривание может пригодиться в любой момент

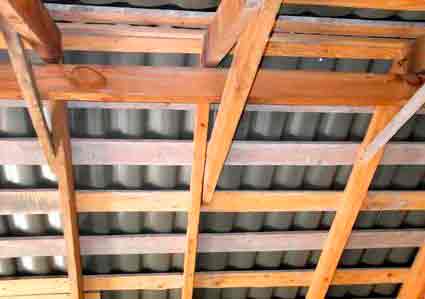

Правильная организация воздуховодов на чердаке

Беспрепятственный воздухообмен предотвратит образование конденсата под кровлей. Это продлит сроки ее эксплуатации и избавит вас от необходимости постоянного ремонта. Зимой крыша не будет покрываться наледью, а летом хорошее проветривание не даст ей чрезмерно нагреваться от солнечных лучей.

Чтобы правильно организовать вентиляцию чердака в частном доме, используйте перфорированные софиты. Они выглядят аккуратно и декоративно, а кроме того, не пропускают насекомых. Кроме этих элементов, используют кровельные аэраторы и вентилируемые коньки.

Для вентиляционного зазора достаточно толщины обрешетки, обычно она не превышает пяти сантиметров

В самых трудных участках крыши со сложной геометрической формой используют устройства точечной аэрации.

Тип чердакаОрганизация системы воздухообмена
Холодный чердакБольшой объем и отсутствие внутренних перегородок значительно упрощает задачу установки системы воздухообмена. Он может осуществляться через конек и карнизные свесы, а также через слуховые окна. В качестве воздуховода используют отдушины во фронтонах.
Теплый чердакНаличие на чердаке мансарды усложняет задачу. Вентиляционные каналы располагают между стропилами. Если их высоты не хватает для необходимого зазора, стропила наращивают подходящими рейками.

Несколько советов от кровельных мастеров:

  • чердачную вентиляцию следует защитить от попадания пыли, она быстро впитывает влагу и неблагоприятно воздействует на утепление кровли;
  • все чердачные отдушины необходимо оборудовать защитой от птиц, насекомых и опавшей листвы;
  • вентканалы должны иметь одинаковый размер по всей длине. Любое сужение отрицательно скажется на эффективности работы системы;
  • при длине крыши свыше 10 метров рекомендовано использование принудительной вентиляции пространства под кровлей.

Схема вентиляции кровли

Как сделать вентканалы для канализации и выгребной ямы

Многие считают, что главная задача вентиляции выгребной ямы в частном доме – всего лишь устранение неприятных запахов. Это так лишь отчасти. Правильный воздухообмен способствует быстрому разложению отходов и снижает давление в трубопроводе местной канализации. Избыток метана, продукта разложения органики, может привести к пожару.

Для вывода отработанных газов в нужном месте устанавливаются высокие стояки. Их устанавливают не только в дачном туалете, но и в автономной системе переработки отходов – в септиках и закрытых резервуарах.

Если отсутствует возможность установки стояка выше крыши, используют вентиляционные клапаны, которые открываются по мере разряжения атмосферы. Вентканал для канализации можно изготавливать из пластика, для этого подходят обычные канализационные трубы.

Пример схемы вентиляции канализации в частном доме

Воздухообмен в цоколе и фундаменте

Мы уже говорили о том, как наладить воздухообмен в подвальном помещении. А как быть с вентиляцией фундамента в частном доме без подвала? На самом деле, и в этом случае необходимо обеспечить нормальный воздухообмен. Он защитит лаги полов от гнили и не допустит накопления под полом вредных газов и сырости.

Для вентиляции цокольного этажа частного дома используют те же продухи с защитными решетками. Их закладывают в момент заливки фундамента на противоположных сторонах. Для этой цели используют асбестоцементные или пластиковые трубы. В момент заливки их заполняют песком, чтобы они не деформировались, а внутрь не попал раствор.

Как вентилировать бассейн

Бассейн – особое помещение, в котором будет высокая влажность и температура. Эти условия диктуют специальные требования к вентиляции бассейна в частном доме. Только грамотно организованный воздухообмен предотвратить разрастание грибка, которому придется по вкусу климат этого помещения. Если не остановить его рост, споры будут вызывать сильные аллергические реакции у владельцев дома, а все отделочные материалы будут разрушаться буквально на глазах.

Для бассейна оптимальным выбором станет приточно-вытяжная система, которая должна функционировать отдельно от общей системы вентиляции дома. Для устранения излишней влажности в системе необходимо установить осушитель

В помещении с бассейном не должно быть сквозняка, это важно для комфортного пребывания в нем. Бассейн – один из самых сложных участков для проектирования. По этой причине лучше доверить разработку схемы вентилирования специалистам.

Как в частном доме сделать вентиляцию: расчеты и пошаговый монтаж

Для расчета вентиляции в частных домах потребуются некоторые основные значения. Это параметры каждого помещения, его назначение и нормы производительности для естественного и принудительного воздухообмена.

Нормы для пассивной вентиляции

Вентканалы для пассивного воздухообмена располагаются вертикально и идут от каждого помещения к крыше. В жилом помещении атмосфера должна полностью обновляться каждый час.

Например: в доме три комнаты, кухня, санузел и котельная. Рассчитываем производительность для каждого помещения в соответствии с его назначением и площадью:

  • кухня -90 кубометров в час;
  • санузел – 50 кубометров в час;
  • котельная – 70 кубометров в час;
  • детская комната – 40 кубометров в час;
  • гостиная – 120 кубометров в час;
  • спальня – 60 кубометров в час.

Итого – 430 кубометров в час на весь дом. Следовательно, для успешной работы вентиляционной системы потребуется установка, способная освоить такой объем воздуха. Можно поставить один агрегат или поделить мощность на потребности каждой комнаты и монтировать установки отдельно.

Пример того, как правильно сделать вентиляцию в частном доме в следующем видеосюжете:

Прежде, чем решить, как сделать вытяжку в частном доме, ознакомьтесь с нормативами СНиП 31.02.2001 и АВОК 2.1.2008. Они предлагают использовать для расчета нормы воздухообмена. Показатели в этих документах несколько различаются, так что для самостоятельных расчетов лучше выбирать большее значение.

Особенности схем вентиляции в частном доме своими руками в зависимости от специфики конструкции здания

  1. Если система воздухообмена объединена в одно целое, схема системы вентиляции в частном доме должна предусматривать движение воздушных от «чистых» помещений к «грязным». То есть от жилых комнат к санузлу, котельной и кухне.
  2. Приточные клапаны размещают в каждой комнате, где нет вытяжки.
  3. Если здание имеет два и больше этажей – вентканалы размещают по основным принципам.
  4. Для цоколя, подвала, фундамента обустраивается естественная вентиляция через продухи.
  5. Вытяжные каналы пассивной вентиляции располагаются строго вертикально.
  6. Для равномерной тяги вытяжные каналы должны быть одинаковой длины без сужений и расширений.

Для минимизации теплопотерь вентиляционные шахты тщательно утепляют, особенно в местах, где они выходят на улицу.

Монтаж вентиляции в доме своими руками

В процессе работы могут возникнуть некоторые трудности. Основная из проблем – вес оборудования для принудительной вентиляции. Порой одному мастеру не под силу поднять и установить агрегат. Именно поэтому заранее позаботьтесь о помощнике и грузоподъемном механизме, который облегчит задачу. Можно осуществлять поэтапную сборку агрегата. Узлы конструкции собираются на земле и последовательно устанавливаются согласно схеме. Приточно-вытяжная вентиляция своими руками устанавливается с использованием некоторого специального оборудования.

В частности, для кирпичных стен потребуется установка лазерного сверления. Можно, конечно, обойтись и без нее, но долбить кирпичную стену дрелью и зубилом – долгое и утомительное занятие

В каркасном доме задача значительно упрощается. Установка приточной вентиляции своими руками потребует всего лишь использования стремянки, дрели и лобзика.

Особенности работ по монтажу

Если проходит вентиляция в частном доме через стены из кирпича, вентканалы лучше закладывать в процессе строительства, чтобы потом не заниматься трудоемким и дорогостоящим сверлением. Используйте в процессе кладки шаблоны из картона или дерева, чтобы все воздуховоды были с одинаковым сечением. Внутреннюю часть воздуховода выкладываете полнотелым кирпичом, тщательно герметизируя все стыки.

Для выведения вывода вентиляции на крышу частного дома можно использовать асбестоцементные трубы. Их стыкуют с вентканалом в стене и тщательно закрепляют, цементируя всю конструкцию.

И, разумеется, не забывайте в процессе работы о собственной безопасности:

  • не производите работы на кровле в гололед и дождливую погоду;
  • при уклоне кровли более 20 градусов используйте страховку;
  • при сверлении стен применяйте датчик скрытой проводки;
  • работая с лобзиком, дрелью используйте защитный очки и перчатки.

Как подобрать трубы для вентиляции

При выборе труб следует принять во внимание основные требования:

  • размер сечения;
  • термостойкость;
  • герметичность;
  • соответствие санитарным нормам.

Круглые трубы – легко доступный материал с хорошей аэродинамикой. Чаще всего изготавливают вентиляцию в частном доме из канализационных труб. Воздуховоды с квадратным и прямоугольным сечением найти сложнее, но их можно изготовить самостоятельно из листа нержавейки. Такие трубы для вентиляции в частных домах проще монтировать в прямых углах и под потолком.

Теперь о материале труб. Оцинкованные стальные воздуховоды устойчивы к коррозии и перепадам температур. Нержавейка подойдет для вытяжки в «горячем» помещении – котельной и кухне. Пластиковая вентиляционная труба для вытяжки – самый дешевый вариант, который идеально подходит для влажных помещений.

Рекуператор для частного дома. В статье подробно рассмотрим для чего нужен рекуператор, сферы применения, преимущества, виды системы, процесс изготовления конструкции своими руками и полезные советы.

Пошаговая инструкция по установке рекуператора для вентиляции в частном доме

Итак, мы выяснили, что прежде, чем начать монтаж вентиляции в доме своими руками, нужно произвести подробные расчеты, закупить оборудование и приготовить инструменты, необходимые для монтажа. Приточно-вытяжная вентиляция с использованием рекуператора устанавливается в каждом помещении отдельно. Более подробно об этом устройстве и его преимуществах можно почитать в нашей специальной публикации, ну а мы представим вам пошаговую инструкцию, как сделать вентиляцию в доме с использованием рекуператора:

ИллюстрацияВыполняемая работа
При покупке проверьте комплектацию прибора и наличие инструкции по установке и эксплуатации
Подготовьте необходимые инструменты для работы: дрель, датчик скрытой проводки, монтажную пену
Для установки рекуператора в кирпичной стене потребуется прибор алмазного сверления
Кроме того, вам потребуется стремянка и пылесос
Определите место для установки прибора, сделайте отметку
Проверьте отмеченное место на предмет наличия скрытой электропроводки
По шаблону очертите место для сверления и отметьте места для крепления прибора
Просверлите отверстие для крепления прибора алмазного сверления
Закрепите опору для прибора
Закройте стену полиэтиленовым рукавом и приготовьте емкость для сбора мусора
Закрепите установку для сверления
Установите фрезу для сверления
Вырежьте отверстие
Извлеките кусок стены, заполняющий проход
Промерьте глубину вооздуховода
Раздвиньте трубу на необходимую длину
Временно закрепите отрезки скотчем
Скрепите части при помощи заклепок
Оберните трубу теплоизоляционным материалом и закрепите его скотчем, оставляя зазоры для запенивания
Вставьте воздуховод в отверстие
Проверьте угол наклона канала с помощью строительного уровня
Запеньте промежутки между трубой и стеной
Установите наружную часть воздуховода
Извлеките клеммы для подключения
Если их несколько, разделите
Осуществите подключение к шнуру питания так, как рекомендует инструкция
Установите уплотнительную прослойку с двойным липким слоем
Вставьте прибор в воздуховод
Закрепите панель с помощью саморезов
Проверьте работу прибора
Установите внутреннюю решетку

Где заказать установку вентиляции в частом доме: цена вопроса

Надо признать, что работа по установке вентиляционной системы – дело хлопотное и требующее тщательных расчетов и профессиональных навыков. Если на всю эту затею нет времени, можно заказать вентиляцию в частном доме под ключ у многочисленных фирм, занимающихся подобными работами. Стоимость работ будет зависеть от нескольких факторов:

  • объема работ;
  • площади дома и количества точек установки вентиляционных каналов;
  • выбранного типа вентиляционной системы;
  • необходимости использования специального оборудования (установок алмазного сверления);
  • удаленности домовладения.

В среднем работы по установке будут составлять примерно 50 процентов от стоимости оборудования по принудительной вентиляции. Гораздо дешевле обойдется монтаж установки естественного воздухообмена

К сведению, стоимость простых приточных клапанов начинается от полутора тысяч рублей, рекуператора – от 15 тысяч, кухонной вытяжки – от 2 тысяч рублей.

Мы рассмотрели разные схемы вентиляции в частном доме своими руками. Вы можете воспользоваться готовыми вариантами, но лучше произвести индивидуальные расчеты с учетом места расположения дома и специфики его помещений.

Проект вентиляционной системы можно изготовить самостоятельно, но лучше доверить это дело профессионалам, имеющим глубокие знания. Установка системы – посильная задача для домашнего мастера.

Если в вашем доме грамотно установлена вентиляция, вы навсегда забудете о сырости, плесени и простуде. Не пренебрегайте этой важной инженерной системой, и результат не заставит себя ждать.

Источник: http://seti.guru/ventilyatsiya-svoimi-rukami-v-chastnom-dome

Естественная вентиляция в частном доме своими руками

Принцип действия естественной вентиляции

Циркуляция воздуха, при организации системы вентиляции естественного типа, происходит благодаря разнице давления в вентиляционной шахте, за счет чего возникает тяга, выталкивающая внутренний воздух наружу.

На эффективность вентилирования помещения, при данном типе устройства вентиляции, влияют следующие факторы:

  • Значение давления на наружном и внутреннем срезе вентиляционной трубы. Мощность тяги увеличивается вместе с высотой вытяжного канала.
  • Значение температуры снаружи помещения и внутри, где расположена вентиляция. Охлажденный воздух тяжелее, поэтому он выдавливает легкий воздух в помещении снизу. В итоге использованный воздух изнутри устремляется в воздуховод.
  • Уровень конденсата в помещении. Пары легче прохладного воздуха, а поэтому, при устойчивой температуре, они поднимаются и выходят через воздуховоды.

Помимо перечисленных основных факторов, на способность системы справляться с поддержанием комфортного микроклимата в здании влияют также показания атмосферного давления, влажности и температуры.

При схожести температуры внутри и на улице, тяга заметно ухудшается, а чрезмерный нагрев воздушных масс снаружи может привести к обратной тяге. При такой ситуации спасти положение может только вентиляционный канал большой высоты.

Устройство естественной вентиляции в деревянном доме, в сооружениях, построенных из кирпича или газобетона, и в многоэтажных зданиях позволяет существенно сэкономить смету, при этом эффективность воздухообмена от этого не страдает.

Выводные воздуховоды и шахты во всех сооружениях устраивают исключительно в перегородках или выносят наружу. При наружном размещении придется потратиться на дополнительное утепление труб.

Преимущества и недостатки естественной вентиляции

В жилищном строительстве устройства вентилирования естественного типа монтируются с учетом требований СНИП и принципов современного экопроектирования. Несмотря на соответствие нормам, такие устройства имеют как положительные, так и отрицательные свойства.

К положительным моментам относят:

  • низкая стоимость организации вентиляции естественного типа;
  • нечастые регламентные работы по поддержке системы в норме;
  • в отличие от принудительных систем, отсутствует шум;
  • монтаж вентиляционных устройств не вызывает осложнений даже у новичков;
  • для того, чтобы построить вентиляционный канал, потребуется совсем немного времени;
  • для поддержки функциональности системы не требуются дополнительные затраты;
  • срок службы системы не ограничен;
  • вентиляция естественного типа не является объектом повышенной опасности и не становится причиной аварийных ситуаций;
  • данные системы можно совмещать с вентиляцией принудительного типа.

К отрицательным моментам относят:

  • данные системы не способны регулировать скорость вытяжного потока: при повышенной влажности в помещении, такая особенность становится причиной появления грибка или очагов плесени;
  • слабо защищенные приточные устройства не удерживают пыль, крошечных насекомых и семена растений, в результате чего для поддержания порядка в помещении приходится затрачивать больше усилий;
  • установка защитных сеток нарушает нормальную циркуляцию воздуха и не может стать решением данной проблемы;
  • в зимний период, при осуществлении проветривания помещений естественным образом, возникают серьезные теплопотери;
  • зависимость эффективности вытяжки от уличной температуры и силы ветра.

Как рассчитать производительность системы

Чтобы самостоятельно рассчитать требуемые параметры для одноэтажного или двухэтажного строения, нужно учитывать несколько факторов:

  • Площадь помещения.
  • Кратность полного обмена воздуха, находящегося в помещении за один час.
  • Нормы обеспечения свежим воздухом по САНПИН из расчета на одного человека (для обычных условий проживания в расчет берут 30 м 3 /час).

Главным условием эффективной циркуляции воздуха в помещении является равенство объема притока и вытяжки.

Пошаговый алгоритм расчета поможет определить необходимый объем воздуха, для дальнейшего подбора подходящего оборудования:

  1. Чтобы получить полный объем воздуха в доме, необходимо сложить объем всех помещений. Ориентируясь на нормы потребления воздуха в различных помещениях жилища и показатели объема этих помещений, следует вывести средний показатель кратности полного обмена воздуха.
  2. Умножив полученную кратность на суммарный объем, получим объем, который необходим для поступления и удаления воздуха в час.
  3. Исходя из этого показателя, рассчитывают количество и мощность устройств обеспечивающих приток и параметры вытяжки. При расчете необходимо руководствоваться инструкцией и техническими характеристиками используемых приборов и типа вытяжного канала.

Данный расчет не учитывает изменения мощности тяги в различных климатических условиях. Для получения более точных данных придется совершать более сложные расчеты.

Организация естественной вентиляции в каркасном доме отличается от оборудования строений из бревна или бруса. В рубленых домах уровень естественного притока выше, чем в каркасных (за счет неравномерности усадки и наличия зазоров). Соответственно, для нормализации притока в каркасных строениях придется дополнительно использовать механические приборы.

Нормы естественной вентиляции

Современные СНИПы регламентируют нормы вентиляции жилых помещений исходя из значения полного обмена воздуха в сооружении, и измеряется в числе раз или метрах кубических в час.

Нормы для одноэтажных жилых сооружений составляют:

  • жилые помещения постоянного нахождения – 1 полный обмен в час;
  • кухня – от 60 м 3 /час (вытяжка);
  • санузел – не менее 25 3 /час (вытяжка);
  • прочие помещения – 0,2 полного обмена в час.

Кроме данных нормативов, следует учитывать значение расхода наружного воздуха на одного человека. Данный показатель составляет 30 3 /час.

Нормы естественной вентиляции в многоэтажном доме учитывают наличие дополнительных помещений:

  • прачечная – 90 3 /час;
  • спортзал – 80 3 /час;
  • гардеробная – 0,2 полного обмена в час;
  • газовые котельные – 1 полный обмен в час + 100 3 /час.

Для оборудования вентиляции подвалов, технических этажей и мансард существуют специальные требования и нормы.

Составляющие технологии естественной вентиляции

Перед тем, как сделать естественную вентиляцию в частном доме своими руками, требуется определиться с характеристиками и числом приточных и вытяжных элементов, разобраться в способе и местах правильной установки данных приборов.

Система естественной вентиляции конструируется из вертикальных вытяжных труб (могут быть внутренними или наружными), приборов, обеспечивающих приток наружного воздуха и горизонтальных обменных воздуховодов.

Для корректной установки устройств, расчет норм вентиляции необходимо проводить для каждого помещения в здании.

Приточные клапаны

Для обеспечения подачи наружного воздуха в помещение используются приточные клапаны. Выбор конструкции приточного оборудования зависит от потребностей помещения. Число приборов и их производительность определяется исходя из расчетов.

Размещение приборов, обеспечивающих приток, рекомендуют выполнять на высоте 1800-2000 мм от пола. При монтаже оборудования необходимо предусмотреть небольшой наклон клапана внутри стены. Наружный конец клапана должен быть ниже, чем внутренний. Такое расположение позволит защитить помещение от попадания осадков внутрь.

Оптимальное положение приточного клапана.

Вытяжные каналы

В качестве воздуховодов в индивидуальных строениях используют специальные пустотные шлакоблоки или пластиковые трубы. Для регулирования процесса удаления отработанного воздуха используют следующие приспособления:

  • Регулируемые жалюзийные решетки, позволяющие уменьшать или увеличивать площадь вытяжного окна;
  • Дефлекторы. Данный прибор, установленный на верхушке вентиляционного канала, позволяет увеличить мощность тяги;
  • Усилители тяги. Имеет более сложную, зонтичную конструкцию, но выполняет туже функцию, что и дефлектор.

Вентиляционные каналы

Вентиляционные каналы устраивают для удаления использованного воздуха из помещений с повышенной влажностью или помещений специального назначения. Несколько вентиляционных каналов объединяют в одной выводной шахте.

Вентиляционные каналы располагают по внутренним стенам. При прокладке каналов следует предусмотреть беспрепятственное прохождение строительных конструкций (перекрытий, стропил), чтобы не нарушать вертикальность воздуховода.

Рекомендации

При оборудовании естественной вентиляции в частном доме своими руками, желательно учитывать особенности устройства комфортного обмена воздуха для возводимых и уже существующих строений.

По проектированию естественной вентиляции в строящемся доме

Основным принципом составления схемы естественной вентиляции в частном доме в процессе строительства является расположение шахт. Их устраивают исключительно во внутренних перегородках, чтобы обеспечить поддержание основной части трубы в тепле. Данный принцип позволяет получать достаточную мощность вытяжки, особенно при отрицательных температурах уличного воздуха.

Для оборудования вытяжных шахт рекомендуется использовать прямоугольные элементы. Они позволяют существенно сэкономить внутреннее пространство дома, но при наличии свободных площадей, можно монтировать круглые трубы, которые создают более интенсивный поток.

В качестве труб для воздуховода используют водопроводные пластиковые трубы, т.к. при применении гофрированных изделий возникают слабые, но ощущаемые человеческим слухом, шумы.

При выводе вентиляционных труб через неотапливаемый мансардный этаж на кровлю, рекомендуется позаботиться о дополнительном утеплении воздуховода в этом помещении.

При монтаже вытяжной трубы рекомендуется соблюдать вертикальность, если поддержать это условие невозможно, обходные откосы следует делать с углом отклонения не превышающим 30 градусов. Каждый переход со смещением от главной вертикальной оси отнимает порядка 10% мощности.

Следует внимательно отнестись к стыковочным узлам воздуховода. Неточное сочленение отдельных элементов, посторонние предметы, шероховатости – осложняют процесс эффективной работы вытяжки.

Чем выше труба воздуховода, тем эффективнее процесс вытяжки. Вынос вентиляционного грибка рекомендуется устанавливать на 500 мм выше конька кровли.

Рекомендуемая высота вентиляционных каналов над кровлей.

По модернизации вентиляции в уже построенном доме

Для повышения мощности тяги и обеспечения дополнительной защиты от проникновения в сооружение насекомых и пыли, на конце воздуховода желательно установить дефлектор. Это устройство помогает увеличить мощность на 20%.

Дефлектор на вытяжной трубе.

В помещениях с повышенной влажностью рекомендуется установить вытяжные вентиляторы. Данная мера превращает естественную систему в совмещенную, но при этом исчезает зависимость от погодных условий. Кроме того, установленные устройства позволят сбалансировать влажностный и температурный режим в этих местах и не допустить гниения материалов.

Когда здание оборудовано пластиковыми окнами и в морозное время проветривание осуществляется редко, в целях экономии тепла, эффективность циркуляции воздушных масс резко падает. В такой ситуации рекомендуется оборудовать окна специальными вентиляционными клапанами, которые дают возможность организовать приток наружного воздуха, и при этом произвольно регулировать поток.

Вентиляционный клапан в окне.

Советы по обустройству естественной вентиляции

Каждое помещение в загородных строениях или дачном доме имеет особенности, которые нужно учитывать при монтаже вентиляционных устройств.

В санузле

Для туалета и ванной комнате в загородном строении, необходимо предусмотреть возможность микропроветривания через окна или двери.

В бане

При оборудовании вентиляции в бане предусматривают размещение приточного канала в месте установки печи. Уличный воздух проникает снизу, постепенно вытесняя теплый воздух к потолку, нагреваясь сам. Вытяжной клапан в парной устанавливают под потолком.

Клапана открываю при необходимости быстро просушить парилку или моечную.

В котельной

Если загородный дом обогревается газом, в нем обязательно предусматривают отдельное помещение для размещения оборудования. Газовый котел является объектом повышенной опасности, поэтому требования к оборудованию котельной вытяжкой, достаточно серьезные.

Вентиляция котельной монтируется отдельно и не врезается в общую вытяжную трубу, чаще всего для избавления от дыма и газа применяют наружную трубу.

Для доставки наружного воздуха в котельные используют приточные приборы. Слабым местом приточно-вытяжной системы естественного типа в котельных является зависимость от мощности ветра. В тихую, безветренную погоду, обеспечить хорошую тягу невозможно.

Повороты вентиляционных каналов снижают эффективность на 10%.

В жилых комнатах

Для обеспечения эффективной циркуляции воздуха между отдельными комнатами в доме необходимо устраивать в нижней части дверных полотен небольшие отверстия или зазоры между дверным полотном и полом.

На кухне

При монтаже вытяжной вентиляционной решетки над плитой, нужно располагать это устройство на расстоянии 2 метров от пола. Такое положение вытяжки позволяет эффективно удалять избытки тепла, копоть и запахи, не давая распространиться им по помещению.

Видео по теме

Коровин Сергей Дмитриевич

Магистр архитектуры, закончил Самарский Государственный Архитектурно-Строительный Университет. 11 лет опыта в сфере проектирования и строительства.

Источник: http://domzastroika.ru/ventilyatsiya/estestvennaya-ventilyatsiya-v-chastnom-dome-svoimi-rukami.html

Как сделать вентиляцию в частном доме

Вентиляционная система – это важная коммуникация любого дома, без которой комфортная жизнь просто невозможна. В случае с квартирами, владельцу не приходится заботиться о ее конструкции. Максимум ему потребуется установить дополнительную вытяжку или вентиляторы.

В частных же домах все гораздо сложнее. При их строительстве необходимо подготовить качественный проект вентиляционной системы и продумать все до последней мелочи: подобрать воздуховоды, определится с типом системы, провести расчеты и т.д. В связи с этим вопрос «как сделать вентиляцию в частном доме» требует развернутого ответа.

Необходимость в эффективной системе вентиляции

Хорошая система вентиляции должна работать качественно и без перебоев. Поэтому, ее проектированию и установке требуется уделять повышенное внимание. Важным условием, обязательным для соблюдения, является то, что количество приходящих потоков свежего воздуха, должно равняться количеству отведенных отработанных воздушных масс.

В случае если притока будет больше, в доме повысится духота и ухудшится циркуляция воздуха. Если же скорость вывода будет выше, то помещение будет очень быстро терять тепло. Только правильная вентиляция в частном доме способна обеспечить комфорт для жизни. Поэтому, перед ее проектированием нужно ознакомиться с основной теоретической информацией, а также с нормами и требованиями.

Требования и нормы

Для создания оптимальных условий для жизни в частных домах необходимо чтобы система вентиляции была способна обеспечивать требуемый воздухообмен. Идеально, когда в каждую комнату в доме поступает 60 кубических метров объема воздуха в течение часа.

Добиться идеальных параметров позволит качественный проект. Однако при его создании необходимо учитывать, что в определенную комнату должно поступать определенное количество свежего воздуха. Нормы выглядят следующие образом:

Важно понимать, что проветриваться должны не только вышеуказанные помещения, но и жилые комнаты, подсобные помещения и т.д. Для того чтобы создать идеальный проект вентиляции необходимо сложить показатели обмена воздуха каждой комнаты дома и высчитать среднее значение. В процессе этого необходимо соблюсти то, чтобы реальное количество воздухообмена превышало минимальную норму.

Существует множество видов систем вентиляции. Они классифицируются между собой по нескольким параметрам.

  • Функциональные отличия:
    • приточная – обеспечивает притоки свежего воздуха;
    • вытяжная – обеспечивает отвод отработанных воздушных масс за пределы дома;
    • рециркуляционная – осуществляет подачу свежих потоков с небольшой примесью отработанного воздуха.
  • Метод циркуляции воздуха.
    • безканальный – свежий воздух поступает естественным методом через окна, двери т.д.;
    • канальный – потоки воздуха циркулируют по специально созданной сети каналов.
  • Принцип работы.
    • естественный – вентилирование помещения осуществляется естественным путем;
    • механический – вентилирование комнат происходит за счет работы специализированных механизмов и устройств.

Естественная вентиляция в частном доме

Естественная вентиляция в частном доме работает за счет поступления свежих потоков воздуха через окна, дверные проемы, стены и т.д. Отвод отработанных воздушных масс в такой вентиляции осуществляется также просто.

Свежие потоки воздуха выталкивают отработанные в направлении вверх, которые в свою очередь попадают в систему каналов и выводятся из дома. Это происходит за счет разниц температуры. Такой способ вентилирования помещения является лучшим для дома.

Сделать естественную вентиляцию в частном доме при его постройке очень легко. Достаточно создать качественный и продуманные проект и выполнить точные расчеты. Для этого достаточно обладать минимальными теоретическими знаниями. Монтаж конструкции можно легко выполнит с помощью обычных инструментов.

Принудительная вентиляция в частном доме

Система принудительной вентиляции в доме используется тогда, когда естественной циркуляции недостаточно. Она достаточно часто применяется в современных деревянных домах, сделанных из склеенного бруса, который обладает достаточно высоким уровнем герметичности.

Принцип работы и устройство принудительной вентиляции делится на три вида:

  • приточной – при недостатке притока свежих воздушных масс используется вентиляторы и другие механизмы, обеспечивающие дополнительное поступление воздуха в помещении;
  • вытяжной – используется для ускорения процесса вывода отработанных потоков воздуха, позволяет избавиться от духоты и повышенной влажности в помещении;
  • смешанная – два вышеописанных вида используется параллельно (работают одновременно).

Расчет

Производительность вентиляционной системы зависит от того, соответствует ли поступающих и выводимых потоков воздушных масс условиям дома. Выполнить расчет вентиляции в частном доме своими руками достаточно легко, для выполнения этого достаточно воспользоваться простыми формулами.

Первым делом вычисляется кратность воздухообмена. Данный показатель показывает количество полных замен отработанного воздуха на свежий за один. Для большинства комнат частного дома достаточно единицы. В котельных, на кухнях и в санузлах используется параметр 2-3. Стоит сказать, что при расчете кратности воздухообмена необходимо учитывать не только площадь комнат в доме, но и количество проживающих в нем людей.

Описанный параметр вычисляется по следующие формуле: L = n * V, где:

  • L – производительность конструкции, обеспечивающей приток воздуха;
  • n – норма показателя кратности воздухообмена для конкретной комнаты;
  • V – площадь помещения.

Проектирование

Проект вентиляции дома должен обеспечивать циркуляцию воздуха следующим образом: циркуляция воздуха должна происходит в направлении от самых чистых помещений к наиболее загрязненным. При составлении схем и чертежей проекта расположение клапанов и вентиляторов необходимо учитывать это.

Типовое проектирование вентиляции предполагает размещение вытяжки в санузлах и на кухне. В свою очередь механизму, обеспечивающие приток воздуха, располагаются в каждом помещении, за исключением комнат, оборудованных вытяжкой.

Что необходимо учесть

При монтаже современной вентиляционной системе в доме, необходимо учитывать основные критерии, по которым происходит подбор оборудования. К таковым относятся:

  • максимально возможная мощность вентиляционной установки;
  • значение рабочего давления;
  • уровень шумности.

Скорость циркуляции и замены отработанных воздушных потоков зависит от сечения воздуховодов и их расположения. Для обеспечения ее высокого значения необходимо создать систему вентиляционных каналов одного диаметра и обеспечить минимальное количество ее поворотов.

При строительстве дома

При строительстве частного дома с нуля, нужно уделить повышенное внимание вентиляционной системе. На этапе возведения стен требуется провести расчеты по вышеописанной формуле и на основе полученных данных создать вентиляционную систему.

Это делается для того, чтобы спрятать коммуникации вентиляционной системы в стенах дома. Это позволит не только сэкономить количество свободного пространства в помещениях, но и сохранить их интерьер и дизайн.

По мимо этого, если планируется цокольный этаж, либо ленточный фундамент, то необходимо сразу учесть и их вентиляцию, и сделать закладные на этапе работ с фундаментом строения. То-же самое касается подвала, погреба и других подземных помещений.

В готовом доме

Монтаж системы вентиляции уже в построенном доме выполнить сложнее. Необходимо создать проект каналов, который можно будет разместить среди других коммуникаций. Также необходимо учесть значение естественного воздухообмена (воздух, поступающий через двери, окна и т.д.) и на основе полученных данных, создать проект вентиляции принудительного типа.

Способы организации правильной системы

Как уже было сказано, помимо естественной циркуляции в доме, существует три варианта конструкции вентиляции в частном доме. Каждый из них применяется в определенных ситуаций и обладает собственными достоинствами и недостатками.

Приточная

Принцип работы вентиляции приточного типа заключается в обеспечении дополнительного притока свежих потоков воздуха. Этот процесс осуществляется через специальный воздушный клапан. В зависимости от конкретной модели вентиляционной установки, она может обладать дополнительными возможностями, такими как фильтрация воздуха, его подогрев, увлажнение и т.д.

Многие люди задаются вопросом «как установить приточную вентиляцию в доме». Сделать это достаточно просто. Достаточно всего лишь обладать минимальными теоретическими знаниями и базовыми навыками работы с инструментами. Приточные клапаны могут устанавливаться в стены, окна, в каналы и т.д. Такая система применяется при недостатке притоков свежего воздуха.

Вытяжная

Вытяжка используется в тех случаях, когда необходимо ускорить отвод отработанных воздушных масс. Вентиляторы устанавливаются в вентиляционные решетки. В большинстве случаев, вытяжка устанавливается на кухнях, в ваннах и туалетах, так как именно в этих помещений воздух наиболее загрязнен.

Существует два основных вида вытяжек. Отличие между ними заключается в том, что первый работает всегда, а работой второго можно управлять. Включить или отключить, отрегулировать рабочую мощность и т.д.

Вытяжка применяется в тех случаях, когда процесс вывода отработанных воздушных масс происходит медленно. Важно соблюсти условие, при котором объем поступающего свежего воздуха, будет равен количеству отведенного.

Приточно-вытяжная (наиболее оптимальный вариант)

Приточно-вытяжная вентиляция в доме, которая также носит название комплексной, также проста в установке. Выполнить ее монтаж можно своими руками. По факту, вентиляционная система такого типа – это приточные и вытяжные механизмы, которые работают одновременно.

Приточно-вытяжная вентиляция является наиболее оптимальным вариантом для осуществления проветривания дома. Это обусловлено возможностью регулировки количества поступающих воздушных масс и скорости отвода отработанных. Необходимо чтобы эти два параметра были равны, в противном случае в помещении будет душно или же холодно.

С рекуперацией тепла

Вентиляция с рекуперацией тепла – это система, которая потоки поступающего воздуха, нагреваются за счет температуры отводимых масс. Конструкция подобного рода способна значительно сэкономить вам денежные средства.

Однако, оборудование такой системы обойдется в достаточно большую сумму. Это обусловлено сложной конструкцией. Дело в том, что для создания вентиляционной системы с рекуперацией тепла, необходимо соединить приточные каналы с вытяжными. Для выполнения этой задачи требуется большое количество материалов и расчетов.

Особенность такой вентиляции заключается в том, что она может работать только лишь принудительно. Однако все затраты полностью оправдывают себя, так как в итоге большая часть тепла благодаря системе остается в помещении.

Как сделать вентиляцию в частном доме своими руками

Процедуру самостоятельного монтажа вентиляционной системы в частном доме можно разделить на несколько основных этапов.

  1. Расчеты и проектирование. Первый шаг заключается в вычислении требуемого воздухообмена. Это можно сделать по формуле, описанной выше.
  2. Выбор сечения воздуховодов. После вычислений необходимо определится с диаметров каналов системы. Небольшая величина приведет к постоянным загрязнениям, большая – к шуму и потере производительности. При монтаже каналов необходимо снизить количество поворотов к минимуму.
  3. Выбор типа вентиляции. Как уже было сказано, наиболее оптимальным вариантом является приточно-вытяжная система.
  4. Составление схемы расположения каналов.
  5. Определение месторасположения забора и вывода воздушных потоков.
  6. Непосредственно сам монтаж вентиляции.

Выполняя точные расчеты, используя качественные материалы и точно следуя описанному алгоритму, создать вентиляционную систему своими руками очень просто.

Установка вентилятора в санузел

Установка вентилятора в санузел – это проста процедура, которая позволит обеспечить качественную циркуляцию воздуха. Первым делом необходимо определится с месторасположением конструкции. Чаще всего, она устанавливается в выходное отверстие, соединенное с общей системой вентиляции.

Для установки вентилятора необходимо следовать следующей пошаговой инструкции.

  1. Подключить вентилятор к электросети. Процедуру включения можно осуществлять с помощью кнопки, расположенной непосредственно на конструкции, или же подвести его к обычному выключателю около санузла.
  2. Далее нужно снять защитную крышку и закрепить конструкции на выходе вентиляционного отверстия с помощью полимерного клея или жидких гвоздей.
  3. Последний шаг заключается в установке защитной крышки и проверке работы установленной конструкции.

Устройство вытяжки

Принцип работы вытяжного вентилятора выглядит следующим образом:

  • воздух, находящийся в помещении нагревается за счет отопительных приборов, дыхания жильцов и т.д.;
  • свежий воздух поступает в помещение и создает повышенное давление за счет разницы температур, из-за которого отработанные воздушные массы поднимаются к потолку помещения;
  • вытяжной вентилятор засасывает воздух в верхней части помещения в вентиляционные каналы, по которым он в дальнейшем выводится из дома.

Приточная вентиляция с помощью диффузора или решетки

Приток свежего воздуха осуществляется по вентиляционным каналам. За его равномерное распределение по помещению отвечают такие элементы как диффузоры и решетки. Они позволяют воздуху равномерно разнестись по комнате, что препятствует образованию застоя.

Диффузоры и решетки классифицируются по нескольким параметрам:

  • форма – круглая, прямоугольная или квадратная;
  • размер;
  • дополнительные опции – встроенные вентиляторы, вытяжки, увлажнители, обогреватели т.д.

Приточная вентиляция с помощью приточного клапана

Приточная вентиляция, работающая за счет приточных клапанов – это самый простой способ создания вентиляционной системы. Клапан – это конструкция, которая может устанавливаться в стены, окна, двери и т.д.

Воздух поступает с улицы через клапаны и попадает в помещение. Установить приточный клапан очень легко. Для этого достаточно следовать следующей инструкции.

  1. Определится с местом расположения конструкции. Чаще всего такие конструкции монтируются в пространство под окна или же в стены.
  2. Вне зависимости от выбранного месторасположения необходимо просверлить сквозное отверстие под углом в направлении вниз (это требуется для предотвращения попадания в помещение воды, пыли и т.д.).
  3. Далее необходимо установить клапан и зафиксировать его в отверстии.
  4. Оставшееся пространство в проделанном отверстии заделывается с помощью герметика.

При выборе количества приточных клапанов, необходимо учитывать скорость отвода отработанных воздушных масс. Вытяжка должна успевать отводить количество использованного воздуха равное объему поступающего. В этом случае, коэффициент полезного действия вентиляционной системы будет максимальный.

Как правильно сделать вентиляцию с помощью системы воздуховодов

«Как сделать естественную вентиляцию в частном доме?». Процедура монтажа вентиляционной системы делится на две части: установка необходимого оборудования и создание системы воздуховодов. Стоит подробнее остановится на втором. При монтаже вентиляционных каналов необходимо учитывать следующие особенности:

  • лучше всего располагать воздуховоды в стенах – это позволит увеличить перепад температур в зимнее время года и повысить уровень тяги;
  • прямоугольные воздуховоды занимают меньше места, однако круглые легче монтировать, и они меньше подвержены загрязнению;
  • необходимо использовать широкие вентиляционные каналы – это также положительно скажется на тяге;
  • в идеале требуется использовать воздуховоды одного сечения, если это невозможно в силу обстоятельств, то соединение труб различного диаметра должно быть плавным, угол скоса не должен превышать отметку в тридцать градусов;
  • внутренне пространство каналов должно быть максимально гладким;
  • необходимо минимизировать количество поворотов в системе, к слову, каждый поворот снижает производительность вентиляции примерно на десять процентов.

Следуя вышеописанным советам, создать правильную систему воздуховодов очень просто. Монтаж каналов легко осуществить с помощью обычных инструментов и крепежных элементов.

Рекомендации

В итоге можно понять, что нельзя дать однозначный ответ на вопрос «какую выбрать вентиляцию для частного дома». Расчет и проектирование схемы производится на основании множества параметров: площадь дома, количество жильцов, уровень естественной вентиляции и т.д. При расчете необходимо принимать во внимание требуемый показатель воздухообмена для одного человека, который равняется 10-ти кубическим метрам в час.

Большинство людей останавливают свой выбор на приточно-вытяжной системе вентиляции. Это обусловлено следующими факторами:

  • возможность регулировки рабочей мощности;
  • обеспечение хорошего притока свежего воздуха и качественного вывода отработанных воздушных масс;
  • простота монтажа и т.д.

Однако в ряде случаев установка подобного рода системы будет на целесообразна. При выборе того или иного типа необходимо основываться на имеющемся воздухообмене. При недостатке свежего воздуха потребуется приточная установка, при малой скорости вывода воздушных масс – вытяжная. Главное условие, обязательное для соблюдения в любой доме, заключается в том, что объем поступающего воздуха должен быть равен количество выведенного.

Источник: http://aeroclima.ru/ventilyaciya/v-chastnom-dome/

Делаем грамотно приточную систему вентиляции своими руками

В момент постройки большинства сооружений, вентиляция проектировалась с учетом естественного притока свежего воздуха через дверные и оконные щели, и различные неплотности. С того момента, как в нашу жизнь пришли качественные пластиковые окна, металлические двери с хорошим уплотнителем, поступление воздушных масс в дома практически прекратилось, что очень сильно повлияло на естественную вентиляцию в жилище в негативную сторону.

Казалось бы, можно решить вопрос регулярным проветриванием, но эта мера эффективна только зимой, и то не у всех, а летом, вместе со свежим воздухом, в наше жилище попадают пыль, аллергены и т.д. Что можно предпринять в таком случае, ведь возвращаться к старым деревянным окнам никому не хочется? Выход один, делать принудительную вентиляционную систему в жилище своими силами.

  1. Что такое принудительная вентиляция
  2. Из чего состоит механическая вентиляция жилища
  3. Какой тип выбрать
  4. Правильный расчет — залог стабильной работы
  5. Использование рекуператора
  6. Использование компактных приточных систем

Что такое принудительная вентиляция

Механической или принудительной вентиляцией называется, созданный с помощью специального оборудования (вентиляторов), и подаваемый в жилище воздушный поток. Он создает в квартире избыточное давление, и вытесняет собой отработанный воздух, который выводится через естественную вентиляцию. В каждую комнату квартиры, воздушный поток поступает двумя способами:

  1. С помощью точек входа уличного воздуха.
  2. По объединенной в единую конструкцию, системе воздуховодов.

Наиболее эффективной схемой принудительной вентиляции жилых помещений является создание одновременно как принудительной приточной, так и механической вытяжной вентиляции. Входящий воздух может подогреваться посредством использования рекуператора, проходить фильтрацию и т.д. Сделать приточную вентиляцию своими руками совсем несложно, но, прежде всего, нужно знать, из чего она состоит.

Из чего состоит механическая вентиляция жилища

Такой вид системы состоит из массы отдельных элементов, которые выполняя разные задачи, объединены между собой.

  • Воздухозаборные решетки. Они устанавливаются для предотвращения попадания в воздуховоды различного мусора, мелких грызунов и насекомых.
  • Воздушные фильтры. Они могут быть различной конфигурации и сечения, но назначение у них одно: очистка поступающих в помещение воздушных потоков от механических примесей.
  • Воздушные клапаны служат для регулирования количества попадающего с улицы воздуха и препятствуют проникновению в жилище холодных воздушных потоков, в случае остановки вентиляции.
  • Приточные вентиляторы обеспечивают постоянный поток и направление воздуха в каналы или воздуховоды.
  • Шумопоглатители служат для уменьшения шумов, создаваемых оборудованием и движением воздушных масс.
  • Нагреватели воздуха обеспечивают нагрев воздушного потока до нужной температуры.
  • Воздуховоды или каналы объединяют все приборы в единую систему.
  • Автоматика позволяет изменять режимы работы, осуществлять контроль над каждым агрегатом, и синхронизировать их работу.
  • Приточные моноблоки. В них конструктивно объединены все необходимые приборы. При подключении воздушных каналов к входу и выходу этого оборудования, вы получите приточный воздух с установленными вами параметрами.

Очень часто в механической приточной вентиляции используются оборудование, выравнивающие давление и распределяющее потоки воздуха по помещению.

Но, даже зная, из чего состоит приточная система, делать ее самостоятельно еще рано. Прежде всего, нужно выяснить, какой конкретно вид нужно устанавливать, и для этого нужно узнать какие существуют виды приточных систем.

Какой тип выбрать

  1. Совмещенная. Это наиболее распространенный вид приточной вентиляции в наших домах и квартирах. Приточный вентилятор нагнетает воздух в помещение и выдавливает через естественные вытяжки использованный. Преимущества такой системы очевидны: невысокая стоимость, несложность монтажа. Такая система не позволяет проникать посторонним запахам в жилище. Но есть и некоторые недостатки, один из которых обустройство переточных решеток в межкомнатных дверях.
  2. Приточная вентиляция с охлаждением воздуха предусматривает монтаж и установку в вентиляционную систему центрального кондиционера, но это делается не на одну квартиру, а на дом или отдельный стояк. У этой системы также есть недостатки – это большая стоимость холодильной машины и автоматики и большое количество устанавливаемых воздуховодов.
  3. Вентиляция с подогревом подаваемого воздуха. Это сделать довольно несложно, если в квартире установить приточно-вытяжную вентиляцию с рекуперацией. Этот прибор несколько снизит энергозатраты и сможет поставлять теплый воздух в помещение за счет нагрева приточного воздушного потока, выходящим воздухом.
  4. Приточно-вытяжные устройства с рециркуляцией. В этом случае в помещение также будут поступать подогретые приточные потоки. При рециркуляции воздух, выводившийся из нагретого помещения, частично смешивается с холодным приточным, тем самым его подогревая. Негативные стороны этого агрегата в том, что есть некоторые ограничения в его использовании. Например, в помещениях, где находятся взрывоопасный газ и т.д.

Даже теперь, когда мы познакомились с ее видами, делать приточно-вытяжную вентиляцию своими руками еще слишком рано. Ее нужно правильно спроектировать и рассчитать.

Правильный расчет — залог стабильной работы

Проект может создаваться как при постройке сооружения, так и после введения его в эксплуатацию. Следует помнить, что в проекте должны учитываться все особенности постройки, назначения каждой комнаты и их площадь. Также он должен содержать точные указания мест установки оборудования и воздуховодов, а также произведенных расчетов нужного воздухообмена.

Расчет приточно-вытяжной вентиляционной системы включает в себя:

  • Производительность вентиляции.
  • Необходимую мощность и количество нагнетающих вентиляторов.
  • Максимально возможный, согласно СНИП уровень шума, и скорость движения воздушного потока по воздуховодам.
  • Необходимое сечение, площадь и материал, из которого должны быть выполнены воздуховоды.
  • Тип и мощность дополнительного оборудования: рекуператоров, калориферов и т.д.

Использование рекуператора

В настоящее время очень популярной системой вентиляции является приточная система, оборудованная рекуператором. Действительно, температура в квартире, круглогодично составляет от +18С до +27С. Почему бы это не использовать в приточно-вытяжной вентиляционной системе. Как это работает?

Воздух, поступая из вне, проходит через рекуператор, в котором теплый воздух из помещения обогревает входящий холодный, не смешиваясь между собой. В летний период все происходит, наоборот: с квартиры, воздух выходит теплый и охлаждается входящим с улицы. Все предельно просто. Рекуператоры бывают трех типов:

  1. Пластинчатый.
  2. Роторный.
  3. С промежуточными теплоносителями.

Наиболее дешевый и соответственно популярный это рекуператор пластинчатый, но, на самом деле, наиболее эффективный – агрегат роторный. В отличие от своего дешевого собрата, роторный рекуператор может работать при температуре ниже – 15С. Использование такого прибора позволяет сохранить до половины тепла или холода в квартире, благодаря чему можно значительно экономить на газе, электричестве, на установке кондиционеров и сплит-систем или обогревателей.

Использование компактных приточных систем

На сегодняшний день существует компактная приточная вентиляция, которая очень неплохо себя зарекомендовала.

Установка действительно небольшая, к тому же – энергосберегающая, обеспечивает приток уже очищенного и подогретого (или охлажденного, в зависимости от времени года) воздуха в помещение. Внутри этой коробки прячется вентилятор, подающий воздух с улицы, фильтр, очищающий этот воздух, рекуператор, принцип действия которого мы рассмотрели выше и автоматика, регулирующая работу приборов. Отработанный воздух засасывается вторым вентилятором, проходит через рекуператор, где и отдает свое тепло (или холод) входящему воздуху и выводится за пределы помещения. Удобно и эффективно. Установить его в квартире необычайно просто:

    Прежде всего, выберете место его установки.

Важно!
Специалисты рекомендуют устанавливать такие системы в комнатах наибольшего скопления или частого использования людьми.

Как видите, самостоятельная установка приточно-вытяжной вентиляции такого типа не составляет особой сложности, но пробиться через несущую стену не так то и просто. Используйте для этого перфоратор и защитные средства: очки, перчатки и т.д. Если работа производится в высотном доме, то лучше всего привлечь для ее выполнения профессионалов.

Источник: http://ventilationpro.ru/pritochnaya_ventilyatsiya/delaem-gramotno-pritochnuyu-sistemu-ventilyacii-svoimi-rukami.html

Как сделать вентиляцию своими руками в частном доме? Разновидности вентиляции, типы систем, схемы, рекомендации специалистов

Еще на стадии проектирования дома надо задуматься о свежем воздухе в помещениях. Причем, может быть так, что спроектированная своими руками вентиляция работать будет не хуже, чем разработанная профессионально. Возможно, решение будет не настолько изящны — главное, чтобы оно было работоспособным.

Определение и серьезность проблемы

Под вентиляцией понимают специально организованное движение воздушных масс. Оно необходимо для создания комфортных и здоровых условий жизнедеятельности человека. Вообще, система очень сложная в расчете. Стандартных решений, которые подходят всем или хотя-бы некоторой группе пользователей, просто нет. Каждый проект индивидуален. Играет роль даже расположение одной решетки, вентилятора. Очень многое зависит от положения дома относительно розы ветров и еще много мелочей. Чтобы спроектированная своими руками вентиляция работала хорошо, нужно серьезно разбираться.

Вентиляция — организованный обмен воздушных масс, в процессе которого отработанный воздух заменяется свежим

Хорошая вентиляция — залог здоровья и жизни

По санитарным нормам один человек с состоянии покоя перерабатывает» за час около 30 кубометров воздуха. Если воздух не обновляется, кислорода становится все меньше, углекислого газа и других продуктов жизнедеятельности — все больше. По мере уменьшения количества кислорода, ухудшается самочувствие. Длительная нехватка кислорода провоцирует развитие болезней.

Немного цифр, физиологов, отображающих влияние уровня углекислого газа CO2 на состояние человека:

  • Воздух высокого качества — до 800 ppm, бодрость, идеальное самочувствие.
  • Воздух среднего качества — 800 — 1000 ppm. На верхней границе половина людей ощущает сонливость, вялость, снижение концентрации и ухудшение качества и скорости обработки информации.
    Уровень углекислого газа влияет на самочувствие
  • Воздух низкого качества — 1000-1400 ppm. Вялость, заторможенность, проблемы с обработкой информации, ощущение «духоты».
  • Непригодный для жизнедеятельности воздух — ppm выше 1400. Неспособность сосредоточиться, сильная сонливость, усталость, проблемы со сном, сухость слизистых.

Физиологи считают содержание углекислого газа в воздухе на уровне 1400 ppm — самой низкой точкой для относительно нормального функционирования человека. Все показатели с большим количеством углекислого газа — это уже за гранью.

Наглядный пример

Чтобы оценить тяжесть ситуации без проветривания, приведем график, уровня CO2. Он снят в качестве эксперимента. Чтобы оценить насколько необходима вентиляция в современном доме/квартире с пластиковыми окнами и принятыми мерами по теплоизоляции.

Условия эксперимента. Спальня 13 квадратов (37 кубов), один человек и одна собака среднего размера. В доме вытяжная вентиляция, стояк на кухне и в котельной. В котельной установлен вытяжной вентилятор, который по таймеру работает пол ночи и пол дня. Приточки нет, доступ свежего воздуха через окна, которые имеют функцию проветривания и микропроветривания.

  • Точка 1. С 20 часов — работа за компьютером, двери приоткрыты, окно закрыто.
  • Точка 2. Окно открыли, двери приоткрыты, все покинули комнату.
  • Между 1-2 в комнату возвращались, окно закрыли, потом открыли. Все это можно отследить по колебаниям уровня CO2.
  • Точка 3. В 3-35 закрыты двери и окно, человек и собака спят.
  • Точка 4. 9-20 утра, человек проснулся. Уровень CO2 — 2600 ppm, что значительно ниже крайней нормы. Окно открыли, уровень углекислого газа менее чем за час вернулся к норме (Точка 5).

Как видно из графика, большая часть ночи проходит при очень высокой концентрации углекислого газа. Это может быть причиной усталости, плохого самочувствия утром. В общем, все понятно. При желании, можете провести подобный эксперимент самостоятельно. Требуется лишь метеостанция с возможностью измерения уровня углекислого газа (с памятью). Глядя на результаты эксперимента, значение системы вентиляции переоценить сложно. Давайте разбираться как она работает.

Принцип работы вентиляции в домах и квартирах

Все системы вентиляции разделяют на два типа — с естественным движением воздуха и с принудительным.

Воздух движется всегда из зоны более высокого давления в зону более низкого. Это свойство и используется в системах естественной вентиляции. Зона более высокого давления обычно находится в квартире/доме. При наличии вентиляционных ходов/отверстий воздух из помещений стремиться попасть на улицу. Но на место «ушедшего» должен поступать новый, иначе движение прекратиться. Именно потому для нормальной работы системы вентиляции необходим как отток отработанного воздуха, так и приток свежего. И об этом стоит позаботиться. Только тогда вентиляция — своими руками сделанная/разработанная или нет — работать будет эффективно.

Надо учитывать, что теплый, отработанный воздух стремиться вверх

Имейте в виду, что «дышащие» стены к воздухообмену никакого отношения не имеют. В лучшем случае они помогают регулировать влажность. И только. Точно также обычный кондиционер не добавляет кислорода. Он только поддерживает заданные параметры уже имеющегося воздуха. Отводит он только излишнюю влагу, и с обменом воздуха никак не связан. Приток воздуха надо обеспечивать также, как и отток, используя окна (не самый эффективный способ) или специальные устройства.

Проблемы притока свежего воздуха

Вот, казалось бы, чего проще — сделай в стене дырку — вот тебе и приток кислорода. Может где-то это и так, но не в условиях нашего климата, когда большую часть года на улице температура далека от комфортной. Что не так? Целый ряд неприятных моментов:

  • Даже при не очень низкой температуре воздух без подогрева вызывает острый дискомфорт. Потому в приточные каналы ставят нагревательные элементы или используют систему рекуперации.
  • С собой воздух несет пыль, выхлопные газы. Потому нужна система очистки — фильтры.
  • Просто отверстие в стене — источник посторонних шумов. В городах шум может мешать жить. Потому необходимо еще шумоподавление.
    Один из вариантов организации притока свежего воздуха — клапан в стене
  • Кондиции воздуха «за бортом» постоянно меняются, потому желателен контроль влажности — с осушением/увлажнением в зависимости от необходимости. Этот пункт — не необходимость,та как можно сделать отдельную систему поддержания уровня влажности.
  • При поступлении холодного воздуха, на стенках приточного канала образуется конденсат. Если не приняты меры, он впитывается в стены, замерзает/оттаивает — в зависимости от погоды, разрушая тем самым эти стены. Потому приточные устройства делают теплоизолированными.

Как видите, «простое» отверстие в стене становится очень непростым устройством. Причем мало чем из этого списка можно пренебречь. Слишком некомфортно будет существование.

Вытяжная вентиляция

Вытяжная вентиляция в многоквартирном доме — большая труба, которая проходит через все этажи и выходит на крышу. К ней подключаются все квартиры «в стояке». При наличии нормальных условий, из-за разницы давлений в квартире и на крыше, образуется «тяга», которая и вытягивает воздух из помещений (работает также при наличии притока).

Вот так можно организовать вытяжную вентиляцию в доме или квартире.
Только надо учесть, что «вытягивать» канал должен весь требуемый объем воздуха

В многоквартирных домах стояки обычно находятся в кухне и/или в ванной. Все остальные помещения вентилируются через эти вытяжки. Для нормального воздухообмена в двери ванной и на кухне необходимо предусмотреть вентиляционные зазоры (под дверью или сделать переточные отверстия в стене) или установить решетки.

В частном доме все организовано примерно также: в кухне или ванной устанавливают основной вентканал, который выводят на крышу. Заканчивать его на чердаке не стоит. Даже если чердак холодный и вентилируемый. При разнице температур и большой влажности удаляемого воздуха образуется большое количество конденсата. Даже при хорошей вентиляции на чердаке он не успевает выводиться, «мокреет» перекрытие, сыреют стены. В общем, это плохая идея.

Материал для воздуховодов

Несколько слов про материал, из которого делают вытяжной вентиляционный канал в частном доме. Чаще всего используют оцинкованные трубы, причем — круглого сечения. У них сопротивляемость воздушному потоку минимальна. Второе место по популярности занимают пластиковые воздуховоды. С ними проблем больше — они накапливают статику, что способствует накоплению пыли, менее стойки к огню. К плюсам можно отнести более простой монтаж, наличие готовых фасонных элементов, при помощи которых легко создать любую систему. В случае с этими материалами выбор за вами — что больше нравится, то и используйте.

Пластиковые воздуховоды бывают круглыми или прямоугольными

Чего не стоит делать — выгонять вытяжной канал из кирпича. Во-первых, это дорого (нужен еще и фундамент под него), во-вторых, по эксплуатации он самый проблематичный, так как имеет неровные стенки, что способствует накоплению пыли. В кирпичных стенках, не закрытых металлической гильзой, скапливается конденсат, из-за чего кирпич быстро разрушается. В общем, кирпичные вытяжные каналы — прошлый век.

Дополнительные устройства

Что еще может быть необходимо в вытяжной системе, так это обратные клапана. Они препятствуют движению воздуха в обратном направлении, которое возникает при опрокидывании тяги». Когда давление в квартире/доме становится ниже, чем на улице. Также обратные клапана препятствуют распространению запахов из кухни/туалета по другим помещениям, подключенным к каналу.

Обратные клапана — простое устройство

В общем и целом, устройство вытяжной системы проще. Но только при условии правильного расчета сечения вентканала, правильно составленной трассы и грамотного монтажа.

Естественная или принудительная вентиляция

Вентиляция бывает двух типов — естественной и принудительной. Что лучше? Сказать однозначно сложно. Каждый решает сам, учитывая все достоинства и недостатки обоих типов.

Естественная вентиляция в доме работает за счет разницы давлений в помещении и на улице (за счет существования той самой «естественной тяги»). Ее плюсы — бесшумность, независимость от электроэнергии. Минусы — малая производительность из-за чего необходимы трубы большого сечения, невозможность контролировать/регулировать интенсивность работы, зависимость от состояния внешней среды. Летом естественная вентиляция часто не работает, а бывает — работает в обратном направлении. Это когда через вытяжной вентканал «тянет» горячий воздух в помещение.

Принудительная вентиляция в частном доме — устанавливаются вентиляторы подходящего типа

В принудительной вентиляции движение воздуха обеспечивают вентиляторы. Она может быть регулируемой, работает при любой погоде, но только при условии наличия электроэнергии и работоспособных вентиляторов. И это минус. Даже два. Первый — энергозависимость, второй — шум, который издают вентиляторы во время работы. Потому в системах принудительной вентиляции многие предпочитают использовать пластиковые воздуховоды. Именно из-за того, что они «тихие».

Схемы вентиляции частного дома и квартиры

Самый простой вариант реализуется в небольших домах и квартирах. Приточные отверстия располагают в жилых комнатах, вытяжки — в кухне и ванной. Поступающий в помещения воздух через щели под дверьми проникает в кухню и ванную, где и выводится. Такая схема работает при площади не более 100 квадратов.

Когда приточная вентиляция — отдельные устройства в каждой комнате, вытяжка — через кухню или ванну

В домах общей площадью более ста пятидесяти квадратов организуя две отдельные системы — приточную и вытяжную. Каждая из них имеет собственную систему воздуховодов. При таком устройстве в каждом помещении есть вытяжные и приточные отверстия в каждом из помещений. В этом случае регулировка интенсивности притока и оттока воздуха возможна в каждой комнате — можно подстроить атмосферу под требования ее обитателей.

При централизованных приточной и вытяжной вентиляции можно организовать подогрев или кондиционирование

При централизованной системе приточной вентиляции забираемый с улицы воздух подготовить легче — можно сделать единую систему очистки, подогрева. Подготовленный воздух уже можно разводить по помещениям. В этом случае в каждом помещении имеется по два вентиляционных отверстия — одно приточное, одно — вытяжное. Располагаются они в противоположных углах, закрываются решетками или диффузорами.

Приточно-вытяжная вентиляция в частном доме может быть организована таким образом:
приточка децентрализованная, вытяжка — централизованная

Даже при большой площади дома приточную систему вентиляции можно сделать децентрализованной, как в первой схеме. При правильном подборе оборудования работать она будет не менее эффективно. Вопрос в том, что будет экономически выгоднее, так как придется решать проблему подготовки воздуха для каждого приточного канала. А оборудование то совсем недешевое.

Вентиляция своими руками: план действий

Чтобы самостоятельно спроектировать систему вентиляции, придется совершить целый ряд действий. Проще, если последовательность известна.

Подготовительные работы

Сбор информации и элементарные расчеты — вот с его начинается самостоятельное создание проекта вентиляции.

  • Рассчитать кратность обмена во всем доме/квартире. Она зависит от объема помещений (нужно посчитать кубатуру каждого помещения), их назначения, количества проживающих. По санитарным нормам в жилых помещениях воздух должен сменяться один раз в час, в технических (кухня/ванная/туалет) — не менее трех раз в час. Нормы для котельных свои и их надо учесть (зависят от типа отопления). Сложив все цифры, получаем требуемую производительность системы, по которой считается сечение вытяжного воздуховода, подбирается производительность вентиляционного оборудования.
    Сначала надо нарисовать, как будет двигаться воздух — от притока, к вытяжке
  • Нарисовать схему движения воздушных потоков. При этом сразу приходится прикидывать положение приточных и втяжных каналов.
  • Нарисовать схему воздуховодов. Пока без размеров и деталировки, просто придерживаясь правил и стараясь вписать систему, не слишком усложняя дизайн. Вот тут все сложно, так как скрыть воздуховоды можно только за подвесным или натяжным потолком. В противном случае будет они открыты.

Предварительные данные готовы. Еще некоторое время обдумывайте где и какие устройства должны находится.

Расчеты параметров и деталировка

Когда все вопросы по схеме решены, она приняла окончательный вид, приступаем к деталировке. Сначала тоже идут расчеты, потом приходится искать составляющие системы, решать, какой фирмы использовать оборудование и сводить бюджет.

  • Рассчитать сечение воздуховодов, основываясь на кратности обмена, объеме помещения и скорости «бесшумного» передвижения воздуха. Иначе жить будет невозможно.
  • Внести размеры на схему (можно перерисовать).
  • Провести деталировку. То есть составить перечень необходимых элементов систем с указанием типа и сечения.
    Деталировка — подробный перечень всех требующихся компонентов с размерами, производительностью, скоростью
  • Высчитать сопротивление каждого участка системы, подобрать вентиляторы (по рабочей точке в характеристике с учетом полученного сопротивления системы). Учесть уровень шума от работы вентилятора, принять меры по его уменьшению (подобрать малошумную модель).
  • Посчитать стоимость компонентов системы. Попытаться свести «наличку» с желаниями. Тут приходится несколько раз менять компоненты, двигаясь от того, что хочется, к тому, что реально.
  • Рисуем чистовой проект с полной деталировкой. Надо помнить также про узлы прохода вентаканалов через стены/потолок/кровлю, расходные и изоляционные материалы, вентиляционные решетки и диффузоры, крепеж и все другие «мелочи» которые выливаются в приличную сумму.

Монтаж и настройка

«Осталось» найти, купить, смонтировать. Написано мало, а сил, времени, нервов на реализацию этого пункта потребуется много. Только после этого можно сказать, что Вентиляция своими руками полностью готова.

Но и на этом не все. Сделанную своими руками вентиляцию надо запустить, отрегулировать. Это тоже не самый простой процесс — добиться согласованной работы системы в целом. Потом, в процессе эксплуатации, перенастройку приходится делать часто. При смене сезона, изменении количества проживающих, смене погодных условий. В общем, регулировка системы вентиляции — еще одна обязанность владельца дома.

Такие отверстия на фасаде оставляют приточные клапана/рекуператоры

Прикиньте сами, вентиляция своими руками (имеется в виду монтаж) обойдется дешевле, но знаний и времени требует больше. Знания можно почерпнуть, а при нехватке времени придется искать и нанимать исполнителей, потом принимать их работу.

Другие решения

Рынок не стоит на месте, и сегодня предлагаются новые решения. Например, есть рекуператорные системы, которые сразу, через одно отверстие в стене, выводят отработанный воздух и подают свежий. Это идеальный выход, если вентиляцией озаботились после ремонта или если необходимо решить проблему только в некоторых помещениях. Главное, чтобы эти помещения имели хотя-бы одну стену, выходящую на улицу.

Есть устройство, которое через одно отверстие выводит отработанный воздух, забирает свежий. При этом еще и подогревает/охлаждает его

Недостаток этого способа организации вентиляции в доме или квартире один — очень высокая цена оборудования. Стоимость одного такого устройства — более 400$.

Источник: http://kak-sdelano.ru/ventilyacziya/ventilyacziya-svoimi-rukami-v-dome

Смотрите также:
03.05.2020

Как сделать вентиляцию в гараже без подвала своими руками? Чтобы в гараже не завелась плесень, а вы не дышали выхлопными газами, в помещении обязательно должна быть вентиляция. Глухая коробка из металла или кирпича опасна не только для вашего авто, но и для здоровья.

02.05.2020

Участок Мотивация строительства отапливаемой теплицы бывает разной. Она нужна для круглогодичного выращивания овощей. А также для продления срока черенкования садовых растений и успешной зимовки молодых саженцев. Цель, с которой строится зимняя теплица, напрямую...

03.05.2020

Собираем самодельный твердотопливный котел своими руками в домашних условиях Долгие годы дрова, уголь и торф были единственными доступными источниками топлива. Именно поэтому использование самодельных твердотопливных печей имеет богатую историю. Однако недавно, на смену...

Комментарии

Комментирование отключено.

Голосование

Как Вы узнали о нашем сайте?

Посмотреть результаты

Загрузка ... Загрузка ...
Форум
