Печь на отработанном масле своими руками

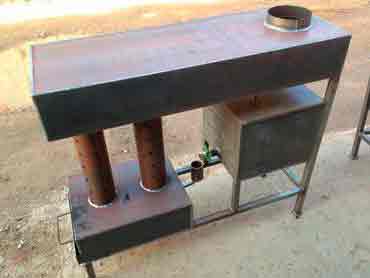

Как сделать печь на отработанном масле своими руками

Пожалуй, нет такого человека, который бы не пытался сэкономить на топливе для отопления. Это возможно, если использовать отопительные печи на отработанном масле. В них можно подавать любое масло, способное гореть: трансмиссионное, дизельное, машинное, кондитерское и растительное. И в результате, с печью не возникнет никаких проблем. Ниже мы расскажем о том, как соорудить самодельную печь на отработанном масле, используя для этого самые дешевые подручные материалы.

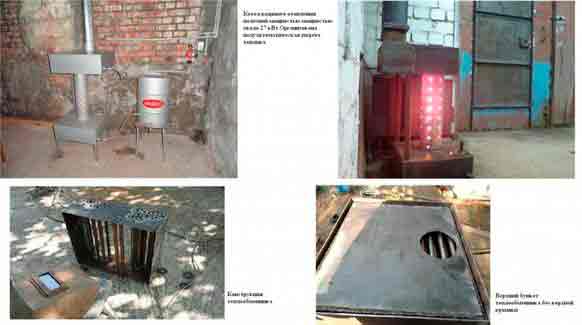

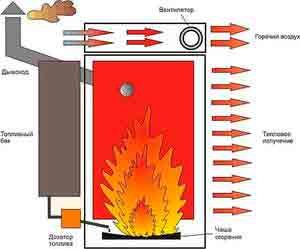

Как работают самодельные масляные печи

При поджоге любого отработанного масла оно будет сильно чадить и неприятно пахнуть. В связи с этим, прямое горение не применяется. Вначале летучие элементы испаряют, после чего сжигают. Такой подход ложится в основу работы печи данной конструкции.

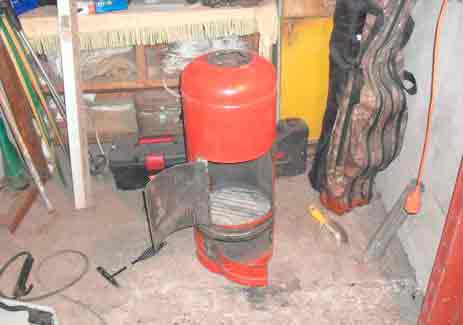

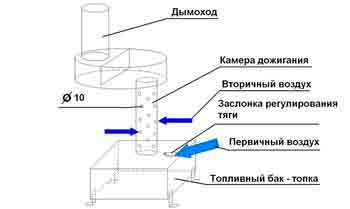

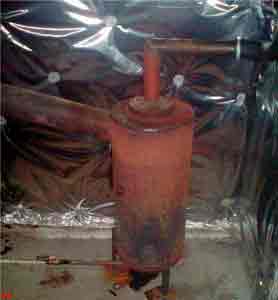

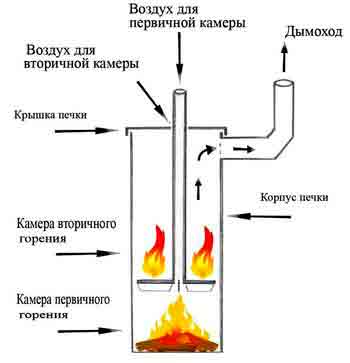

Бывают масляные печи с двумя камерами сгорания. Нижняя камера предназначена для нагрева топлива с последующим его испарением. Горючие пары направляются вверх, насыщаясь кислородом при прохождении через трубу с отверстиями. Попадая в верхнюю часть трубы, смесь воспламеняется, а ее догорание происходит во второй камере. При этом высвобождается большее количество тепла при меньшем количестве дыма.

Второй способ расщепления тяжелого топлива на легко воспламеняемые составляющие является эффективнее, но и более сложным в исполнении. Для получения нужного по эффективности испарения в нижней камере монтируют металлическую чашу. После ее раскаливания, отработанное масло испаряется.

Чтобы процесс горения получался предельно эффективным, масло в нижнюю камеру нужно подавать малыми порциями, тоненькой струйкой или капельным методом. Такую технологию называют капельной подачей (детальнее: «Как сделать печь на отработке капельного типа своими руками – пошаговое руководство»). Такие печи имеют несколько вариантов исполнения, некоторые из которых мы опишем далее.

Плюсы и минусы таких печей

Основным плюсом масляных печей является то, что они могут использовать в качестве топлива отработанное масло, которое было бы утилизировано. При правильной технологии изготовления печи после сгорания масла в атмосферу практически не выбрасывается вредных элементов.

Дополнительно можно отметить такие достоинства:

  • простота конструкции;
  • высокая эффективность;
  • минимальные затраты на оборудование и топливо;
  • возможность использования масел любого происхождения;
  • масло может содержать до 10 % грязных примесей.

Однако присутствуют и значительные отрицательные качества. Во-первых, если не соблюдать технологию, то топливо будет загораться частично. В результате, вредные испарения могут накапливаться в помещении, что может грозить опасными последствиями для человека. Поэтому обязательным условием является оборудование комнаты с масляным котлом системой вентиляции.

Стоит выделить такие дополнительные минусы:

  • для получения достаточной тяги дымоход должен быть не менее 500 см в высоту;
  • крышу и дымовую трубу следует каждый день обслуживать;
  • сложный розжиг: вначале нужно раскалить чашу, а уже после подавать топливо;
  • сложность в изготовлении котла с возможностью подогрева воды.

Ввиду описанных выше особенностей, в качестве отопления жилых домов такие печи практически не используются.

Область применения

Печи отопления на отработанном масле простых конструкций направлены на нагрев воздуха. Они еще именуются тепловыми пушками, теплогенераторами или калориферами. Они способны пересушивать воздух, поэтому для обогрева жилых помещений практически не используются. Основное их назначение – обогрев технических помещений, таких как: автомойки, СТО, гаражи, цеха, а также склады, на которых отсутствуют горючие вещества.

Если печь доработать, установив змеевик для подогрева воды, или соорудить водяную рубашку, то ее уже можно будет использовать как водяной отопительный агрегат.

Так как вы интересуетесь вопросом, как сделать масляную печь своими руками, ниже приведем подробную инструкцию этого процесса.

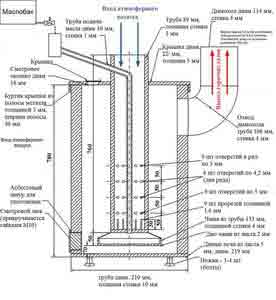

Печь на отработанном масле из трубы своими руками

Легче всего корпус для печи изготовить из газового или кислородного баллона, трубы или бочки с толстыми стенками (прочитайте: «Как сделать печь на отработке из газового баллона – теория и практика»). Такой агрегат будет способен выдать максимум 15 кВт тепла. Превысить этот порог не удастся, так как вследствие нарушения теплового режима котел начнет чадить, а это достаточно опасно.

Вначале нам нужно создать корпус – делается это в такой последовательности:

  1. Берем трубу сечением 21 см с толщиной стенки 1 см и высотой 78 см.
  2. Для изготовления дна берем листовую сталь толщиной более 0,5 см. После вырезания дна диаметром 21,9 см привариваем его с одной стороны.
  3. Далее к дну приваривают ножки, которые можно изготовить из болтов.
  4. Теперь нужно сделать смотровое окошко, которое располагают на расстоянии 8 см от дна. Оно необходимо для наблюдения за разгоранием чаши на старте. Размеры окошка определяют исходя из личных предпочтений. Дверцу изготавливают из отрезанного куска трубы, к которому приваривают тонкий буртик. Чтобы дверца закрывалась герметично, по ее периметру укладывается асбестовый шнур.
  1. Дымоотводящую трубу сечением 10,8 см и стенками с толщиной в 0,4 см приваривают с противоположной стороны корпуса, в 7-10 см от верха.

  1. Берем кусок металла толщиной 0,5 см и вырезаем из него круг диаметром 22,8 см.
  2. По краю круга привариваем буртик из 3 миллиметрового металла высотой 4 см.
  3. В центре крышки проделываем отверстие сечением 8,9 см, а сбоку прорезаем отверстие диаметром 1,8 см. Второе отверстие необходимо для получения дополнительного смотрового окошка. Для него необходима крышка, которая является еще и предохранительным клапаном.

Теперь, для печи на отработке с наддувом необходимо сделать трубу для транспортировки воздуха и топлива:

  1. Потребуется труба сечением 8,9 см, толщиной стенок 0,3 см и длиной 76 см.
  2. Просверливаем 9 отверстий по окружности, при этом от края нужно отступить 5 см, а их диаметр должен составлять 0,5 см.
  3. Отступив вверх 5 см, проделываем еще два ряда, по 8 штук, отверстий сечением 0,42 мм.
  4. Еще через 5 см высверливают 9 отверстий в четвертом ряду сечением 0,3 см.
  5. С той же стороны по краю делают 9 прорезей толщиной 0,16 см и высотой 3 см. Для этого можно воспользоваться болгаркой.
  6. С противоположного торца трубы, отступив от края 0,5-0,7 см, делаем отверстие сечением 1 см.
  7. В подготовленное отверстие заводим трубу подачи топлива. Толщина ее стены должна составлять 0,1 см, а сечение должно быть 1 см. Она должна быть в один уровень с трубой для подачи воздуха. Ее изгиб и длина определяются расположением емкости для топлива.
  8. Труба для подачи воздуха и топлива приваривается к крышке. Ее нужно выставить таким образом, чтобы от нее до основания корпуса оставалось 12 см.

Пришло время для печки на отработке с наддувом сделать чашу для топлива:

  1. Сначала берем трубу сечением 13,3 см и толщиной стенок 0,4 см, отрезаем кусок длиной 3 см.
  2. Теперь из 2 миллиметровой листовой стали вырезаем круг диаметром 21,9 см.
  3. Приварив ее к куску трубы, получим чашу, в которую будем подавать топливо.

Начинаем собирать гаражную печь на отработке:

  1. Отступаем от дна корпуса 7 см и монтируем внутри него чашу.
  2. Монтируем крышку вместе с приспособлением для подачи топлива.
  3. Устанавливаем дымоход на дымовой патрубок. Дымоход должен быть расположен строго по вертикали, даже незначительные уклоны запрещены. Часть трубы, которая остается в помещении, можно не изолировать, а ту часть, которая выходят на улицу, лучше утеплить.

После того как установлена масляная форсунка для печки и маслоблок, переходят к испытаниям. Сперва в чашу закладывают некоторое количество бумаги, добавляют горючую жидкость и поджигают. К подаче масла переходят после того, как бумага практически догорит.

С учетом расхода топлива 1-1,5 литра в час, можно будет отопить до 150 квадратных метров помещения.

Самодельная мини печь на отработке

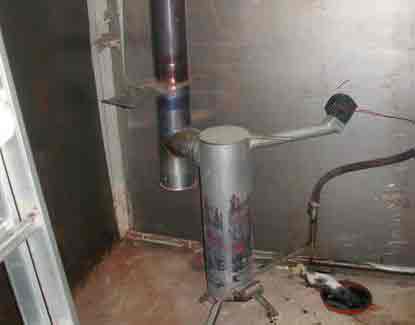

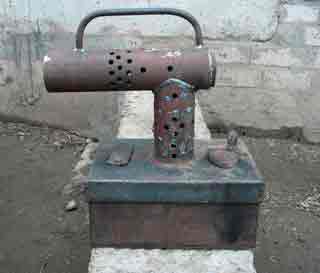

Довольно легко соорудить мини-печь на отработке своими руками. Такие печи имеют небольшие размеры и массу всего в 10 кг, при этом они потребляют около 1,5 литра топлива в час с выделением 5-6 кВт тепла. При увеличении мощности выше этих показателей печь может взорваться. Это незаменимая мини-печка на отработке для гаража (прочитайте: «Как сделать мини печь на отработке – устройство, варианты конструкции»). Она даст возможность быстро прогреть помещение при сильных морозах. Она не только компактная, но еще и очень экономична, поэтому ее еще называют гаражной.

Емкость для топлива этой печки имеет дно и верхушку в виде стандартного 50 литрового газового баллона. В итоге мы имеем очень надежные конструкции. Резервуар может быть изготовлен из другой схожей емкости с похожими размерами: диаметр 20-40 см при высоте около 35 см.

Помимо емкости для топлива потребуется соорудить трубу с толщиной стенок как минимум 4 мм для смешивания топлива с воздухом. Конусы могут быть сварены из конструкционной стали толщиной 4 мм и более.

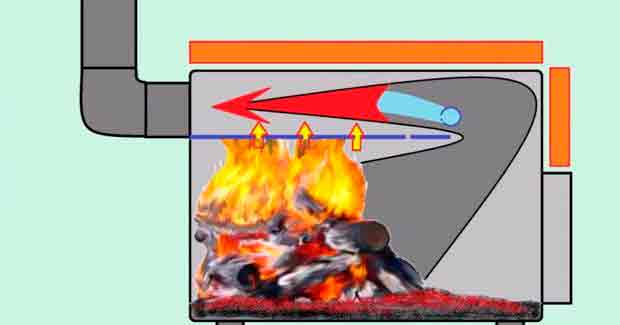

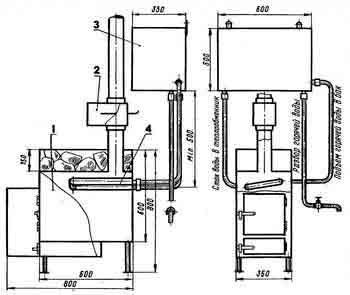

Имеющиеся в чертеже размеры печи могут быть отредактированы в ту или иную сторону, но не более чем на 2 см. Особое внимание стоит уделять свариванию швов в воронках.

Длина дымовой трубы не должна превышать 350 см, в противном случае, вследствие чрезмерной тяги топливо начнет поступать в трубу, из-за чего увеличится расход топлива и ухудшиться теплоотдача.

Вокруг верхушки дожига в печи на отработке с водяным отоплением делают несколько витков из стальной трубки, по которой подают в воду. Чтобы снизить падение температуры газов, змеевик прячут под теплоотражающим стальным кожухом. Подающаяся снизу холодная вода после прохождения через спираль нагревается и попадает в систему. Читайте также: «Как работает печь на отработке с водяным контуром – устройство, как сделать своими руками».

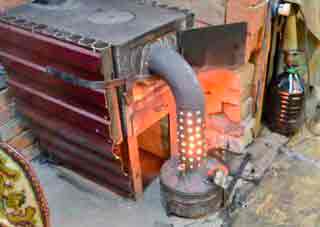

Чудо печь на отработке

Такой вариант печи довольно популярен для установки на дачах и в гаражах. Она имеет маленькую удобную печку, оснащенную круглыми или квадратными зонами горения. Конструкция печи столь удачна, что существует даже промышленные варианты ее исполнения. В продаже можно встретить такую печь с названием Рица.

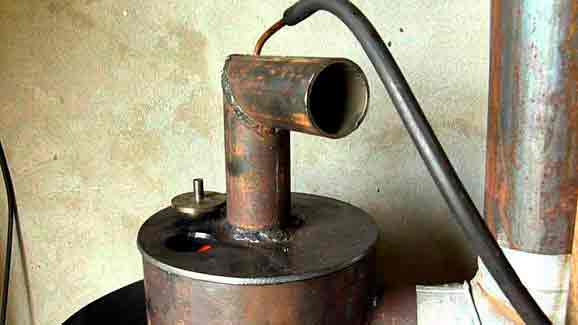

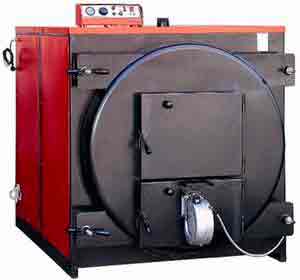

Заводские агрегаты с наддувом

Бывают не только сделанные своими руками печи на отработке с наддувом, но и те, что изготавливаются на предприятиях. Существуют импортные варианты и российские. Импортные котлы работают на жидком топливе. Благодаря принципу наддува, масло в них распыляется на мельчайшие капельки, которые поджигаются уже после соединения с воздухом. Печи импортного изготовления работают по тому же принципу, однако они обустроены особой горелкой, в которой топливо вначале прогревается, а уже потом распыляется.

В российских печах чаще всего применяется первый принцип, при котором на раскаленную чашу подается топливо, которое позже, превращаясь в газ, соединяется с воздухом и зажигается.

Такой принцип работы имеют устройства со следующими названиями:

  • Геккон. Изготавливается во Владивостоке. Бывают мощностью 15, 30, 50 и 100 КВт/час. Такие печи могут нагревать воду, поэтому их можно встраивать в водяные отопительные системы.
  • Тайфун. Реализует такие печи фирма «Беламос». Они предназначены для нагрева воздуха. Предложены две модели – Тайфун ТМ 15 и ТГМ 300, которые способны выдавать 20-30 КВт/час.
  • Елочка-Турбо. Можно приобрести печь мощностью 15 и 30 кВт. Они также предназначены для разогрева воздуха, однако присутствует возможность сделать водяную рубашку.
  • Тепламос. Бывают мощностью от 5 до 50 кВт/час. Являются тепловыми пушками. Для их запуска вначале разогревают при помощи электричества плазменную чашу, а уже после достижения определенной температуры переходят к подаче топлива и воздуха в область горения.

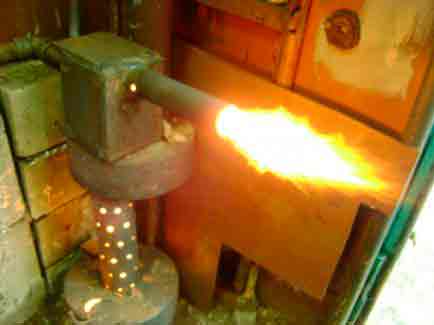

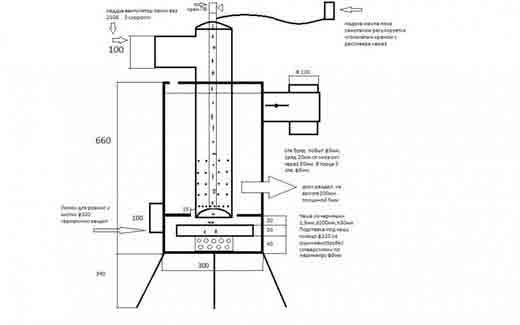

Чертежи и схемы

Разработано огромное количество различных чертежей для сооружения масляных печей. Рассмотрев хотя бы несколько из них более подробно, вы сможете получить представление об их конструкции, чтобы создать безопасную и эффективную печь на отработке самостоятельно.

Источник: http://teplospec.com/pechi-kaminy/kak-sdelat-pech-na-otrabotannom-masle-svoimi-rukami.html

Печь на отработке своими руками (длинный пост) (11 фото + 8 видео)

Трансмиссионное, дизельное, машинное, кондитерское, растительное… Действительно любое. Проблем с топливом для таких агрегатов нет. Что нашли, то залили. Причем печь на отработке своими руками делают тоже из бросовых материалов: старого газового или кислородного баллона, отрезков труб разного диаметра или кусков металла.

Принцип работы самодельных печей

Если любое отработанное масло просто поджечь, чадить будет нещадно и еще активнее «пахнуть». Потому прямое горение не используется. Сначала летучие вещества испаряют, потом их сжигают. Это и является основным принципом разработки конструкций. Потому в некоторых вариантах печь имеет две камеры горения, соединенные тубой, в которой сделаны отверстия.

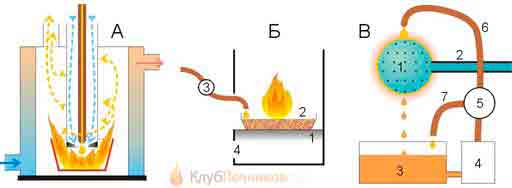

В нижней камере происходит нагрев топлива и его испарение. Горючие пары поднимаются вверх. Проходя по трубе с отверстиями, они перемешиваются с кислородом, растворенным в воздухе. Уже в верхней части этой трубы смесь воспламеняется, и догорает во второй камере. Причем горение паров происходит с выделением гораздо большего количества тепла и меньшего количества дыма. При правильной технологии дыма практически и нет, как и сажи.

Второй способ разделения «тяжелого» топлива (масло любого происхождения ) на «легкогорючие» составляющие более эффективен, но и сложнее в реализации. Для эффективного испарения в нижней камере устанавливается металлическая чаша. Она раскаляется, попадающие на нее капли отработки мгновенно превращается в летучие горючие пары. При этом свечение получается (при правильном режиме) бело-голубым, как при горении плазмы. Отсюда пошло еще одно название этой конструкции — с плазменной чашей.

Чтобы добиться наибольшей эффективности сгорания топлива, отработанное масло должно в нижнюю камеру подаваться очень небольшими порциями. В некоторых вариантах — каплями, иногда — тоненькой струйкой. Потому и называют эту технологию капельной подачей.

Это — основные принципы «действия» самодельных отопительных агрегатов. Имеется очень большое количество их комбинаций и вариаций. Несколько из них описаны ниже.

Пример горения отработки в плазменной чаше вы можете увидеть в видео ниже. Это печь на отработке «Геккон», она имеет встроенный водяной нагреватель и может работать как отопительный котел.

Достоинства и недостатки

Главный и основной плюс в том, что используется отработанное топливо и масла, которые в противном случае подлежали утилизации. При соблюдении технологии, сгорание настолько полное, что практически никаких вредных выбросов в атмосферу не происходит. Остальные плюсы не менее весомые:

простая конструкция;
высокая эффективность;
низкая стоимость оборудования и топлива;
работает на любых маслах, органического, синтетического, растительного происхождения;
допускается содержание до 10% загрязняющих веществ.
Недостатки есть и серьезные. И главный состоит в том, что при несоблюдении технологии, сгорание топлива происходит неполностью. И пары его попадают в помещение, а это очень опасно. Потому основное и главное требование: печи, работающие на отработанном масле, устанавливаются исключительно в помещения, имеющих систему вентиляции.

Есть еще минусы:

для обеспечения хорошей тяги дымоход должен быть прямой и высокий — не менее 5 метров;
требуется регулярная чистка чаши и дымовой трубы — ежедневная;
проблемный розжиг: нужно сначала чашу раскалить, потом подавать топливо;
водогрейные варианты возможны, но их самостоятельное конструирование сложная задача — нельзя сильно понижать температуру в зоне горения, иначе весь процесс развалится (как вариант — установить водяную рубашку на дымоход, тут уж он точно не помешает распаду топлива).
Из-за таких особенностей для отопления жилых домов такие агрегаты используются редко. Если и ставят их, то в отдельных помещениях и в доработанном виде.

Область применения

В базовом исполнении самодельная печка на отработанном масле греет воздух. Их еще называют тепловыми пушками, теплогенераторами или калориферами. Для обогрева жилых помещений в таком виде используется редко: воздух пересушивается, кислород от раскаленных металлических стенок выжигается. Зато для поддержания нормальной температуры в производственных или технических помещениях такие агрегаты очень эффективны: быстро поднимают температуру. Их можно увидеть на СТО, автомойках, в гаражах, производственных цехах, где отсутствуют горючие материалы, на складах, в теплицах и т.п.

Многие варианты могут быть доработаны: в них можно установить змеевик для нагрева воды или сделать водяную рубашку. Такое оборудование уже относится к разряду водогрейных и его можно ставить в систему водяного отопления. Без автоматики печь на отработке с водяным контуром требует постоянного контроля, но для дачи, хоз-построек с живностью и т.п. это отличный вариант.

Как сделать печь на отработанном масле

Сегодня уже есть не один десяток разных конструкций. Они используют разные методики извлечения тепловой энергии, имеют разное строение.

Печи для сжигания отработки из трубы

Печь сделать проще, если корпус уже готов. В качестве такого можно использовать газовый или кислородный баллон, толстостенную бочку или трубу. Ниже приведенная схема поясняет, как сделать печку на отработанном масле из трубы.

Работа этого агрегата основана на испарении в плазменной чаше. Она может выдавать до 15 кВт тепла (в среднем обогреть может 150 квадратов площади). Большей теплоотдачи за счет каких-либо изменений (размеров печи или увеличением подачи воздуха) невозможно: нарушится тепловой режим и вместо большего количества тепла получится большее количество чада, а это — небезопасно.

Порядок сборки такой:

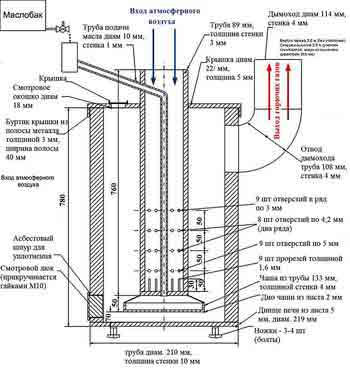

1.)Делаем корпус.
а.)Берем толстостенную трубу диаметром 210 мм, толщиной стенки 10 мм. Высота 780 мм.
б.)Из листовой стали толщиной не менее 5 мм вырезаем дно диаметром 219 мм и привариваем его с одной стороны. Это дно.
в.)К дну приваривают ножки (их можно сделать из болтов).
г.)На расстоянии 70 мм от дна делают смотровое окошко. Через него можно будет отслеживать горение и разогревать чашу на «старте». Размеры, соответственно делаете чтобы было вам удобно. Саму дверцу делают из вырезанного куска трубы, приварив тонкий буртик. Но закрываться все должно герметично, потому по периметру дверцы прокладывают асбестовый шнур. Можно использовать печное литье, тогда размеры отверстия вырезаются под нее. Крепить ее можно на болты прямо к корпусу (асбестовый шнур обязателен и тут).
д.)С противоположной стороны корпуса отступив от верха 7-10 см, приваривают трубу для отвода дымовых газов. Ее диаметр 108 мм, толщина стенки 4 мм.

2,)Мастерим крышку.
а.)Из металла толщиной 5 мм вырезают круг диаметром 228 мм.
б.)По краю приваривают буртик из полосы металла шириной 40 мм, толщина металла — 3 мм.
г,)По центру крышки вырезается отверстие диаметром 89 мм, второе диаметром 18 мм вырезается сбоку. Меньшее отверстие служит еще одним смотровым окошком, на него изготавливается крышка, которая по совместительству используется как предохранительный клапан.

3.)Делаем трубу для подачи воздуха и топлива.
а.)Берем кусок трубы диаметра 89 мм, с толщиной стенки 3 мм, длиной 760 мм.
б.)Отступив от края 50 мм по окружности высверливают 9 отверстий по 5 мм диаметром.
в.)На 50 мм выше этих отверстий делают еще два ряда дырок диаметром 4,2 мм, по 8 шт в каждом ряду.
г.)Поднявшись еще выше на 50 мм делают четвертый ряд отверстий по 3 мм в диаметре. Их должно быть 9 штук.
д.)С той же стороны, по краю болгаркой нарезаются прорези толщиной 1,6 мм и высотой 30 мм. По окружности трубы их нужно сделать 9 шт.
е.)С другого конца трубы, отступив 5-7 мм вырезаем отверстие диаметром 10 мм.
ж.)В вырезанное отверстие вставляем трубу подачи топлива. Ее диаметр 10 мм, толщина стенки 1 мм. Заканчивается она на одном уровне с трубой подачи воздуха. Длинна и угол изгиба зависят от того, где будет расположена емкость с топливом.

4.)Готовая труба подачи воздуха и топлива приваривается к крышке. Она выставляется так, чтобы до дна корпуса она не доставала на 120 мм.

5.)Изготавливаем чашу для топлива
а.)Теперь от трубы диаметром 133 мм, с толщиной стенки 4 мм отрезают кусок 30 мм.
б.)Вырезаем из листовой стали толщиной 2 мм круг диаметром 219 мм.
в.)Привариваем к кусочку трубы. Получилась чаша, куда подается топливо.

6.)Сборка.
а.)Внутри корпуса на расстоянии 70 мм от дна устанавливается чаша. За ней можно будет наблюдать (и разжигать) из нижнего смотрового люка.
б.)Устанавливаем крышку с устройством подачи топлива/воздуха.
в.)На дымовой патрубок устанавливается дымоход. Труба диаметром 114 мм, стенкой 4 мм. Ее высота — не менее 4 метров. Часть, которая остается в помещении может быть не изолированной, на улице ее лучше утеплить. Дымоход — только вертикально вверх, наклонные участки исключаются.

После установки масло-бака можно начинать испытания. Сначала в чашу укладывается немного бумаги, заливается горючей жидкости, все поджигается. После того как бумага почти прогорела, открывается подача масла.

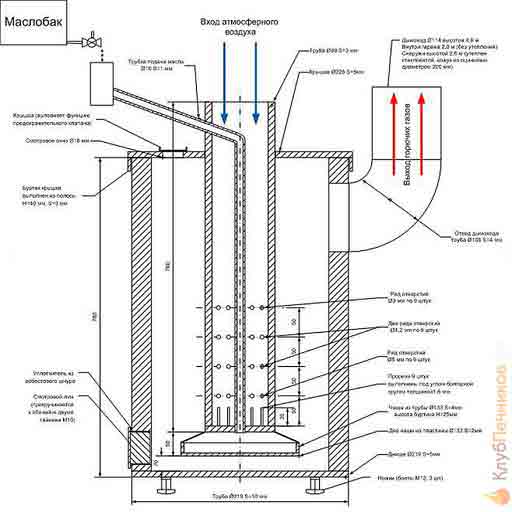

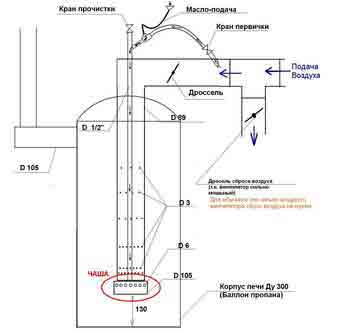

Этот чертеж печи на отработанном масле не зря дан с таким точным указанием материалов. Использовать нужно именно такие запчасти. В результате работы самодельной печи, при расходе 1-1,5 литра топлива в час, вы сможете отопить помещение до 150 «квадратов».

Чертеж печи из трубы или баллона в видео формате

Печь на отработанном масле из баллона (кислородного или газового) представлена автором в видео. Конструкция похожа на описанную выше, но с оригинальными доработками (и она немного проще)

Источник: http://m.fishki.net/2219466-pechy-na-otrabotke-svoimi-rukami-dlinnyj-post.html

Как сделать печь на отработанном масле

Количество автомобилей на наших дорогах растет из года в год. Повышается и уровень вредных выхлопных газов в атмосфере, увеличивается масса изношенных шин и запчастей на свалках. Однако, один вид автомобильных отходов все же может принести реальную пользу. Это отработка масла из двигателя и прочих узлов и агрегатов, применяющаяся многими автолюбителями и даже домовладельцами в качестве энергоносителя для обогрева гаражей и домов. Главную роль здесь играет печь на отработанном масле, чаще всего – самодельная. Цель нашей статьи – рассказать об устройстве подобных печек и способах их изготовления в домашних условиях.

Печь на отработке для гаража

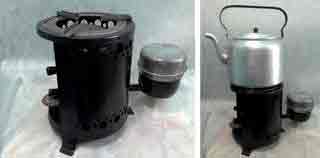

В широких кругах автовладельцев этот простой агрегат хорошо известен. С его помощью можно успешно отапливать небольшие помещения, где нет высоких требований к чистоте или эстетике. Это гаражи, небольшие дачные домики, мастерские и прочие аналогичные строения.

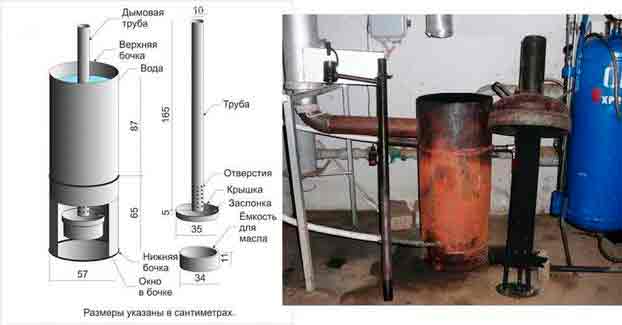

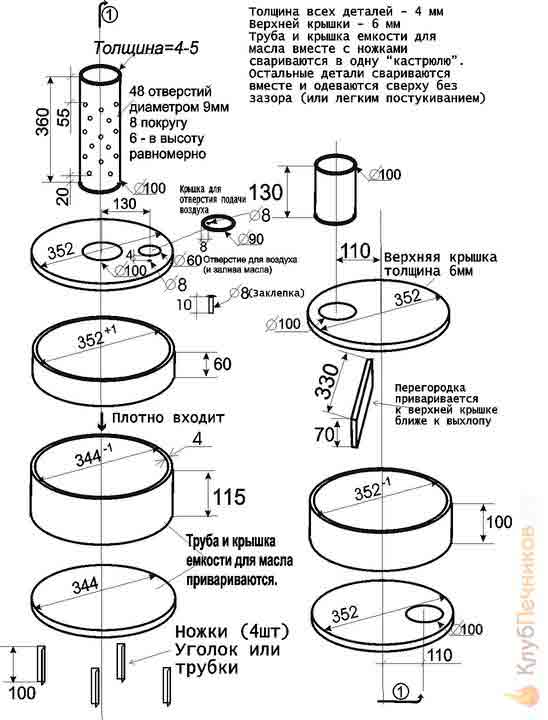

Показанные на рисунке самодельные печи на отработанном масле имеют следующие достоинства:

  • простота конструкции и дешевизна;
  • нетребовательность к качеству топлива;
  • хорошая теплоотдача;
  • отопитель спокойно переносит периодические растопки в зимнее время;
  • компактность и мобильность;
  • отсутствует необходимость проведения монтажных работ.

Для того чтобы простая масляная печка функционировала надежно и устойчиво, требуется только одно — дымоходная труба с хорошей тягой.

Из недостатков необходимо отметить низкий КПД самого агрегата и присутствие неприятного запаха паров масел, появляющихся на некоторых режимах работы. Также стоит отметить разные загрязнения в виде пятен на полу или одежде, неизбежно возникающие при прямом контакте с автомобильной отработкой. Впрочем, повысить эффективность работы печки вполне по силам каждому домашнему мастеру, об этом будет сказано ниже.

Устройство и принцип работы печки

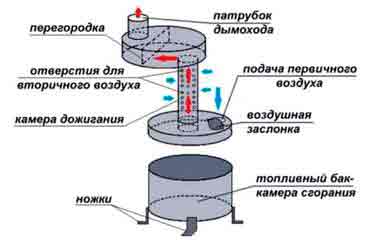

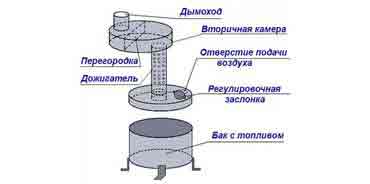

Агрегат состоит из двух бачков – верхнего и нижнего, соединенных между собой перфорированной трубой. При этом верхний бачок смещен относительно поперечной оси нижнего. В идеале форма этих емкостей – цилиндрическая, но, как показывает практика, печка с прямоугольными бачками работает ничуть не хуже. Для установки на пол конструкция имеет ножки. Ниже на схеме показано устройство печи:

Аппарат работает по принципу пиролизного сжигания тяжелого топлива. Как известно, температура воспламенения машинного масла достаточно велика, поэтому в домашних условиях можно его сжечь, если только обратить в пары. Чтобы этого достичь, нижний бак заполняется отработкой через воздушное отверстие примерно наполовину, после чего производится розжиг. Тут не обойтись без легкого топлива наподобие бензина или растворителя.

Горение бензина вызывает нагрев отработанного масла и его испарение, вследствие чего пары воспламеняются и печка постепенно переходит в рабочий режим. В нижнем баке, являющимся одновременно камерой сгорания, происходит первичное сжигание топлива с подачей воздуха через отверстие. Интенсивность процесса регулируется заслонкой, перекрывающей поток воздуха. Расход топлива на максимуме составляет 2 л / час, в режиме поддержания температуры – 0.5 л / час.

Самодельный отопитель на отработанном масле оборудован вертикальным газоходом с множеством отверстий для прохода вторичного воздуха. Попавшие в перфорированную трубу продукты горения вперемешку с масляными парами успешно дожигаются в ней, а также внутри верхнего бачка. Затем дымовые газы огибают перегородку и покидают печь через патрубок дымохода. Их температура достаточно велика, и чтобы не потерять львиную долю тепла вместе с газами, рекомендуется выполнить такие мероприятия:

  • проложить дымоходную трубу вдоль стены через все отапливаемое помещение с уклоном в сторону печи, способ проверенный, стенки трубопровода отдают много тепла в пространство комнаты;

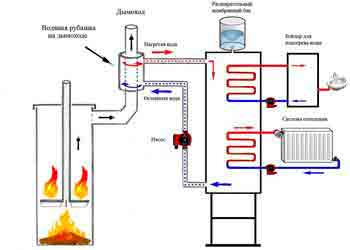

  • сразу за патрубком газохода установить водяной контур – экономайзер, подключив к нему пару отопительных батарей и небольшой бак – аккумулятор.

Печь на отработке с водяным контуром может работать лишь в условиях постоянного обогрева здания. В случае периодического протапливания систему придется заполнить антифризом. Зато КПД установки вырастет с безнадежных 40%, как у буржуйки, до оптимистичных 50—55%.

Как изготовить?

Любой домашний мастер, владеющий техникой и приемами сварочных работ, может спокойно и быстро изготовить этот незамысловатый агрегат. Вначале следует сделать заготовку материалов, ориентируясь на чертежи печи, работающей на отработанном масле:

Следуя столь подробному руководству, остается только взять и выполнить сборку заготовленных деталей. Для работы потребуется стандартный набор инструментов и приспособлений:

  • сварочный аппарат;
  • угловая шлифовальная машина;
  • дрель с набором сверл;
  • комплект слесарного инструмента;
  • измерительные приспособления.

По окончании сборки важно проверить обе емкости на герметичность и качество сварочных швов, поскольку масляная отработка со временем может просочиться через мельчайшие дефекты и поры. Выполнить это своими руками несложно, существует множество способов. Можно промазывать швы керосином и определять наличие дефектов визуально, либо намыливать стыки и подавать внутрь баков сжатый воздух.

Чтобы обогревать помещения средней площади, мощность масляной печи нужно увеличивать, предложенной выше простой конструкции будет недостаточно. Используя этот принцип работы, мощность нельзя наращивать бесконечно, но все же варианты есть. Например, печь с двумя камерами дожигания, отдельным топливным баком и выдвижной топкой, что представлена ниже:

Масляная печь с принудительным нагнетанием воздуха

Снабдить теплом целый частный дом площадью порядка 100 м2 может печка, работающая на масле и снабженная принудительным нагнетанием воздуха в зону горения. Ее преимущества очевидны:

  • большая мощность;
  • высокий КПД сжигания топлива;
  • можно добиться хорошего КПД использования теплоты сгорания путем автоматизации агрегата;
  • экономичность.

Конечно, в изготовлении такая печь несколько сложнее, кроме того, появляется прямая зависимость работы отопителя от надежности электроснабжения. В районах, где часты отключения электроэнергии, придется принять меры по обеспечению бесперебойной работы печи с помощью различных генераторов.

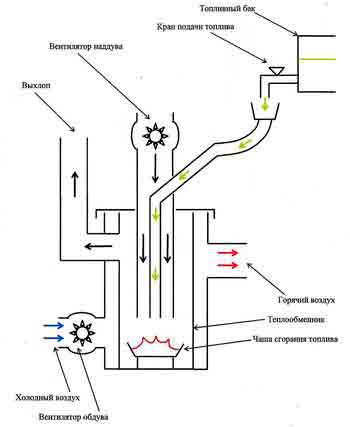

Конструкция печи с наддувом

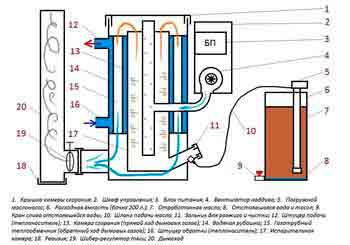

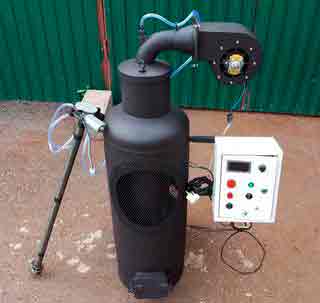

Наддувная самодельная печка на отработке представляет собой цилиндрический сосуд закрытого типа, внутри которого расположена хорошо нам знакомая камера дожигания в виде трубы с отверстиями. В нижней части сосуда находится дверца для доступа к топке и розжига. Патрубок дымохода приварен к верхней части цилиндра, а принудительная подача воздуха в трубу с отверстиями через верхнюю крышку либо простой врезкой сквозь боковую стенку.

Отработанное масло располагается на самом дне сосуда и подается по мере необходимости в автоматическом режиме. Способы подачи могут быть различными: из емкости погружным насосом либо посредством поплавкового механизма, кому что больше нравится. Выше на рисунке показана схема печки с нагнетанием воздуха, водяной рубашкой и топливоподачей с помощью поплавкового клапана.

Отработанное масло на дне емкости разжигается путем добавления небольшого количества бензина или растворителя, затем включается вентилятор-нагнетатель. После прогрева топливо начинает активно выделять пары, что сжигаются с избытком кислорода. В результате образуется мощный факел пламени, распространяющийся во все стороны, как видно на фото.

Совет. Данная конструкция печи имеет одну особенность: от сильного пламени низ сосуда раскаляется докрасна. Когда нужно обогревать одно помещение, то напротив этой зоны снаружи ставят вентилятор обдува. Если же речь идет об отоплении дома, то печь снабжают водяной рубашкой.

Продукты горения, покидающие тело печи, имеют очень высокую температуру (иногда до 400 ºС), как и в предыдущем случае. С целью недопущения выброса тепла и повышения КПД агрегата дымоход надо обязательно снабдить водяным теплообменником, подключенным к системе отопления через накопительный бак. Тогда можно добиться показателя эффективности печи порядка 80—85%.

Рекомендации по изготовлению

Чтобы сделать печь на отработке с наддувом, проще всего взять старый баллон из-под пропана. В нем надо вырезать проемы для дверцы и дымохода, а также врезать трубу для подачи воздуха. Диаметр последней не имеет решающего значения, в нашем случае подойдет размер 50 мм. Отверстия в трубе надо проделать диаметром 9 мм по такой же схеме, как и в обычной печке. Кроме того, придется отрезать верх баллона и выполнить крышку с уплотнением из асбестового шнура. Для удобства не помешает приварить к ней ручки. Как это все реализовано на практике, можно посмотреть на видео:

Чтобы печь на отработке, сделанная своими руками, могла работать в разных режимах и поддавалась регулировке, ее снабжают соответствующей автоматикой. Для этого приобретают контроллер с датчиками температуры и связывают его по схеме с вентилятором. Тогда появится возможность устанавливать необходимую температуру нагрева и управлять ею, снижая при необходимости производительность нагнетателя.

Для справки. Зачастую такая конструкция изготавливается без принудительной подачи воздуха. Работа агрегата полностью зависит от силы тяги в дымоходе, а регулирование происходит вручную, заслонкой.

Заключение

Нельзя сказать, что самодельная масляная печь – это очень простое устройство и сделать его раз плюнуть. Но, с другой стороны, никаких особенных сложностей здесь нет, серьезно повозиться придется лишь с наддувной версией печи на отработке. Много времени отнимет изготовление водяной рубашки или теплообменника на дымоход, да еще монтаж и настройка автоматики.

Источник: http://cotlix.com/kak-sdelat-pech-na-otrabotannom-masle

Как сделать печь на отработанном масле: инструкция + чертежи

Как все должно будет выглядеть в итоговом варианте — вы можете посмотреть на этом видео:

В данной статье мы рассмотрим технологию создания печи на отработанном масле, все очень просто и доступно каждому. Имея под рукой необходимые материалы и инструменты и владея базовыми навыками сварки и резки металлов вы вполне можете все сделать своими руками, не привлекая при этом специалистов. Пусть все будет не так красиво, но функционально!

Каждый заботливый хозяин следит, чтобы как можно дольше сохранялись в сухости и тепле: садовый домик и теплица, урожай в погребе, личный автомобиль в гараже и подобные, дорогие сердцу помещения и предметы. При этом немаловажные факторы – возможность изготовления отопительного прибора самостоятельно, экологичность и безопасность нагревательного элемента. А еще дешевизна используемого сырья для получения тепловой энергии.

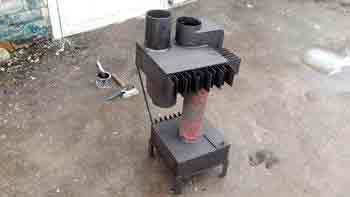

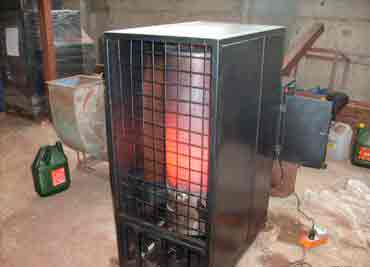

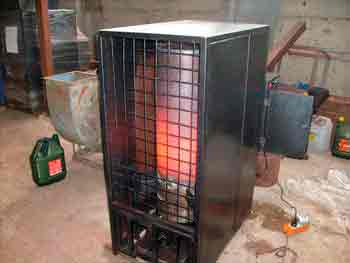

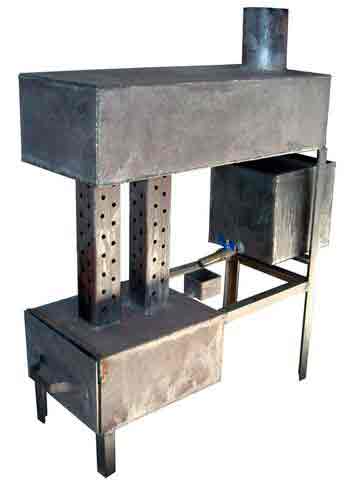

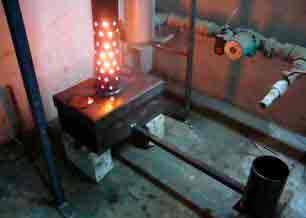

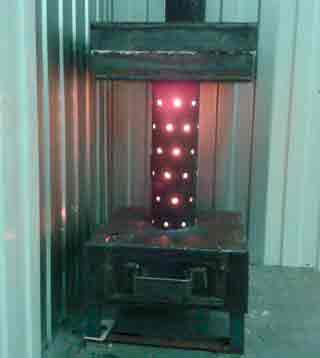

Внешний вид печи на отработанном масле

Конструктивно печь на отработанном масле представляет собой два металлических резервуара круглого, квадратного или прямоугольного сечения, соединенных перфорированной трубой, оснащенная крышкой и дымоходом. Расположенный снизу резервуар – это топливник, средняя часть (труба с отверстиями) – горелка, верхняя часть печи – нагреваемый модуль. Топливник оснащен отверстием с крышкой, предназначенным для розжига топлива и регулирования тяги.

Существуют печи на отработанном масле, претерпевшие модификацию в соответствии с требованиями изготовителей.

Принцип действия

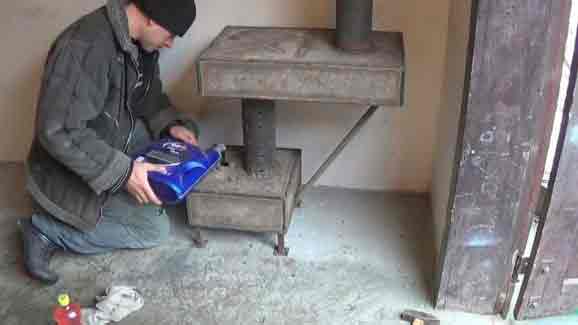

В нижний резервуар печи с помощью воронки производят дозаправку топлива, поджигают его горящей ветошью, бумагой или спичкой. Допускается использование небольшого количества бензина, керосина или специальной жидкости для быстрого розжига. Через несколько минут поверхностный слой топлива начинает кипеть, а образующиеся пары улетучиваются в горелку, где обогащаются кислородом и сгорают. Продукты сгорания поступают в верхний резервуар, а затем выводятся через дымоход в атмосферу.

Топливом для этой печи могут служить такие масла:

  1. индустриальное;
  2. машинное;
  3. трансформаторное;
  4. трансмиссионное;
  5. сланцевое;
  6. дизельное топливо (солярка);
  7. печное топливо;
  8. мазут;
  9. некоторые отходы лакокрасочной промышленности.

Нельзя использовать в качестве топлива легковоспламеняющиеся жидкости — растворители, бензин и подобные.

Положительные стороны конструкции печи

  • Печь на отработанном масле очень экономична. Расход топлива 0.5-2 литра в час.
  • При сгорании отработанные масла не выделяют копоть и дыма.
  • Простота конструкции – залог долговечности, легкости монтажа и эксплуатации.
  • Возможность подключения печи к системе отопления с водяным или воздушным контуром.
  • Энергонезависимость печи (нет необходимости в подводе электричества или газа).
  • Экологичность (отработанное масло сжигается, а не утилизируется в водостоки и грунт).
  • Мобильность.
  • Пожаробезопасность.
  • Возможность контроля температуры нагрева, расхода топлива и выбирать его вид.
  • На верхней части печи можно готовить пищу.

Недостатки печи

  • Конструкция предполагает обязательный монтаж дымохода, не имеющего горизонтальных участков и длиной от 4 метров и более.
  • Требуется частая чистка печи и дымохода.
  • Если постоянно использовать печь на полной ее мощности, это приводит к ее быстрому износу и загрязнению.

Техника безопасности

Любая печь требует внимательности при обращении во избежание пожара, наша — не исключение!

  • сжигать в топливнике любые материалы, помимо масел;
  • разводить огонь в печи, не подключенной к дымоходу, если дымоход подключен неправильно или имеет повреждения;
  • оставлять надолго работающую печь без надзора;
  • допускать попадание воды на раскаленные участки печи, а также в емкость с маслом;
  • допускать к работающей печи детей и животных;
  • перекрывать отверстия в горелке;
  • ни в коем случае нельзя производить дозаправку топливом работающей печи;
  • пользоваться неисправной печью;
  • устанавливать печь в помещении с плохой вентиляцией или без таковой;
  • хранить резервуары с легковоспламеняющимися жидкостями в непосредственной близости от печи.

Важно! В случае необходимости экстренного тушения применяют песок или углекислотный огнетушитель.

Монтаж печи, работающей на отработанном масле

Фундамента для такой печи не требуется, так как конструкция очень легкая, но поверхность, на которую устанавливают печь, должна быть строго горизонтальной. Устанавливают печь таким образом, чтобы было удобно заливать топливо. Для удобства заливки топлива используют воронку (лейку). Если полы деревянные, то перед тем, как установить печь — на пол настилают металлический лист.

Среди важных аспектов, касающихся конструкции можно выделить следующие:

  • внутренний диаметр дымохода должен быть не меньше 10 см, толщина стенок – не менее 1 мм;
  • толщина стали для резервуаров – 4 мм, для донышка топливника и крышки верхнего резервуара – 6 мм;
  • длина горелки должна быть больше значения ее диаметра;
  • оптимальный объем резервуара, предназначенного для топлива, от 8 до 15 литров;
  • трубы выбирают из таких материалов как: нержавеющая сталь, медь, окрашенная жесть;
  • дымоход обязательно должен иметь возможность демонтажа для удобства обслуживания печи;
  • допускаются наклонное положение частей дымохода, находящихся в помещении (для улучшения прогрева помещения), однако вне помещения труба должна быть строго вертикальной (чтобы предотвратить задувание ветра).

Что потребуется для работы

  1. чертеж;
  2. сварочный аппарат и электроды;
  3. болгарка, отрезные круги для металла, напильник, наждачная бумага;
  4. стальные уголки или арматура;
  5. набор сверл и дрель;
  6. стальные листы толщиной 4 и 6 мм;
  7. трубы для дымохода и горелки;
  8. молоток;
  9. рулетка и уровень.

Подготовка и сборка печи (чертеж)

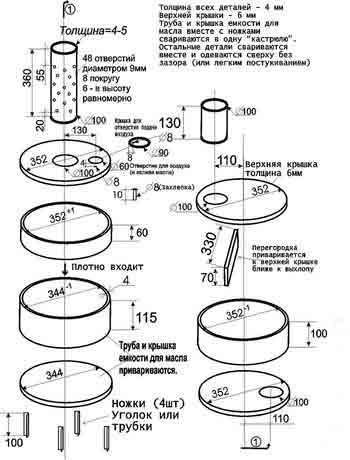

  1. Распечатываем чертеж и начинаем подготовку к сборке. Все детали соединяем сварочным аппаратом. Исключение – элементы резервуаров, помеченные на чертеже «плотно входит». Их делаем разборными. Все сварные швы тщательно проверяем на герметичность. Окалину зачищаем болгаркой или напильником.
  2. Листовую сталь раскладываем на ровной поверхности, делаем разметку и производим резку деталей болгаркой. На листогибочном станке производим гибку, подготавливая детали – стенки резервуаров. Проверяем плотность прилегания деталей.
  3. Слева на фото – готовая крышка нижнего резервуара, справа – нижняя его часть. Между собой их не свариваем, детали должны остаться разборными, но плотно прилегать друг к другу. Отверстие для заливки в печь топлива выполняем около 5 см в диаметре.
  4. Производим сборку верхнего резервуара (привариваем стенки к донышку).
  5. Привариваем в верхнем резервуаре перегородку-отбойник (ближе к отверстию для горелки). Присоединяем выхлопной патрубок. К нему впоследствии будем подключать дымовую трубу.
  6. На трубе, предназначенной для горелки, высверливаем 48 отверстий диаметром 9 мм каждое. Соединяем сваркой верхнюю камеру и горелку.
  7. Проверяем размеры деталей. Монтируем уплотнительное кольцо.
  8. Привариваем бак, предназначенный для заливки масла. Оснащаем его переливной трубой.
  9. Из металлического уголка вырезаем три ножки длиной 20 см и соединяем их с дном печи.

Создание печи на отработанном масле своими руками — видео урок

Некоторые детали данной печи можно вырезать из толстостенной трубы, использованного газового баллона. Но если баллонов не нашлось, согнуть металл в радиус нет возможности или желания, можно смонтировать аналогичную печь, но квадратного сечения. Вырезать детали этой конструкции намного проще. В случае отсутствия болгарки используем гильотинные ножницы для металла.

  1. Подготовим нижнюю часть печи. Для этого соединяем вместе ножки, дно и боковые стенки топливного резервуара.
  2. Верхняя часть топливника должна герметично надеваться на нижнюю. Тщательно проверяем размеры стенок перед резкой металла. Крышечку топливного бака крепим на шуруп или стальную клепку, чтобы обеспечить возможность поворачивать крышку при необходимости.
  3. В верхнем баке устанавливаем перегородку.
  4. Привариваем патрубок, который будем подключать к дымоходу.

Так как дымоход будет иметь несколько участков с наклоном 45 градусов, то в местах соединения труб устанавливаем специальные отводы. В месте прохождения трубы через потолочные перекрытия дополнительно обшиваем негорючими материалами (минеральная вата) и слоем металла (в строительных магазинах для этого продается специальный элемент «проход через крышу», облегчающий монтаж). Помимо отводов пригодятся хомуты и металлический грибок, предотвращающий попадание дождя и снега внутрь трубы.

На этом мы заканчиваем, советуем вам почитать статью про то, как построить — печь бубафоню своими руками, потому, что ее конструкция напоминает, то что мы рассмотрели ваше.

Понравилась статья?
Сохраните, чтобы не потерять!

Источник: http://kamin-expert.ru/otopitelnaya/pech-na-otrabotannom-masle.html

Печь на отработке — как работает, схемы, изготовление, усовершенствования

Автор: Колесников Юрий Фёдорович, инженер-теплоэнергетик*

© При использовании материалов сайта (цитат, изображений) указание источника обязательно.

Печь на отработке (отработанном моторном масле) – тема активно обсуждаемая, но не новая. Даровое отопление своими руками в РФ и СНГ имеет довольно давнюю историю. Сейчас мы наблюдаем его второе рождение.

Как она родилась?

Никита Сергеевич Хрущев, как и весь СССР, весьма неоднозначен, и не только в геополитическом смысле. При нем простым гражданам возможно стало обзавестись личным авторанспортом, создавались гаражные кооперативы, вовсю раздавались дачные участки. Интенсивно механизировалось сельское хозяйство. И тогда же, в 60-е, пробились первые ростки экологического мышления.

Гаражи и дачные домики нужно было отапливать. Топливо (по-нынешнему – энергоносители) стоило копейки – в буквальном смысле, литр 66-го бензина 2 коп, а 76-го 7 коп. – но и копейки нужно было экономить, зарплаты были маленькие. А за слив отработки штрафовали, и много, до трети зарплаты за раз выходило. И уголь возить на дачу накладно было, а баллонный газ был вообще экзотикой. За самовольную порубку леса на дрова можно было и в тюрьму угодить вполне по-советски – без лишних разговоров и долгих разбирательств. В результате и появилась печь на отработанном масле.

Над принципом действия народным умельцам долго голову ломать не пришлось – самым обиходным варочным прибором на дачах и в частных домах был тогда керогаз. Испарившийся керосин в нем дожигался в специальной камере, в отличие от примуса или паяльной лампы, где горят уже сильно нагретые пары топлива. Поэтому керогаз был сравнительно безопасен в эксплуатации, а нарушение режима горения сигнализировало о себе вонью и копотью задолго до того, как развивалось в аварию. Печь на отработке работает по тому же принципу, нужно было только придумать, как до конца сжигать сильно загрязненное вязкое топливо простыми домашними способами.

Керогаз “Ленинград” с внешней камерой

Вторыми прародителями масляной печки были газогенераторные установки, широко применявшиеся во время войны, когда высококачественное топливо шло на фронт. Взрослым людям 60-х они были хорошо знакомы, так что общая схема работы печки вырисовывалась ясно:

  • Первичный небольшой запас энергии химически ленивого топлива пустить на его же разложение до фракций полегче и поактивнее, как в газогенераторе.
  • То, что получится – сжечь в 2 или 3 стадии, как в керогазе.

Экодовески наших дней

Сегодняшние печи на отработке не повторяют конструкции тех дней, кроме буржуйки, о которой речь пойдет отдельно. И тому есть веские причины.

В 60-х сгорание до углекислого газа и водяных паров считалось абсолютно чистым и безопасным. В наши дни и то, и другое, увы, парниковые газы, действие которых уже вполне ощутимо на собственной шкуре в буквальном смысле. Дожечь еще глубже невозможно, но экономичность печи приобретает особо важное значение.

Не было тогда и синтетических моторных масел, и хитроумных присадок к ним. Они позволяют вдвое и более сократить литровый расход топлива ДВС по сравнению с тогдашним, но при неполном сгорании дают канцерогены, токсины, мутагены и бог весть что еще. А люди тогда были в целом здоровее и выносливее. Опять ничего не поделаешь – чуть более чем за полвека население Земли увеличилось в 2,5 раза и продолжает расти. Применительно к печке – дожигать нужно на 100% и никак не менее.

Наконец, тогдашнее машинное масло – натуральный нефтяной ректификат из насыщенных углеводородов – не могло развивать очень высокую температуру при горении. Поэтому очень вредные и опасные окислы азота в тогдашних печках образовывались разве что отдельными молекулами. А нынешняя простая печка на отработке может выбрасывать их в ощутимых для здоровья количествах. Так что на оксидах азота стоит остановиться подробнее.

Окислы азота

Все оксиды азота опасны для человека. В медицине для наркоза применяется самый легкий из них – закись азота, веселящий газ, но строго по дозировке под наблюдением анестезиолога. Чем больше азота соединяется с кислородом, тем опаснее результат. Окислительные баки боевых ракет заправляют тетраокисью азота N2O4 – достойной по едкости и ядовитости «сестрицей» горючего – гептила (несимметричного диметилгидразина), который она окисляет. Адская начинка современных машин массового уничтожения таится не только в боеголовках.

Как может окисел окислять? Дело в том, что оксиды азота – соединения эндотермические, на их образование нужно затратить энергию; азот с кислородом «не любят» друг друга, разность их электрохимических потенциалов и квантовые свойства электронных оболочек не позволяют им сильно связываться. При взаимодействии с соединениями, обладающими восстановительными свойствами (легко соединяющимися с кислородом, галогенами и их родственниками по таблице Менделеева) оксиды азота так же легко отдают кислород, что и есть окисление с выделением энергии, т.е. горение. Применительно к ракетам – тяжелое по молекулярной массе горючее с тяжелым окислителем дает большую массу выхлопа и сильную реактивную тягу.

Что касается печей, то здесь нужно знать следующее:

  1. При температуре от 900 градусов окислы азота образуются в заметных количествах.
  2. Если в газовоздушной смеси есть избыток кислорода, то при высокой температуре он «перехватывает» частицы топлива, и окислы азота уходят дальше по дымовому тракту.
  3. При примерно 600 градусах окислительная активность оксидов азота становится выше, чем у кислорода, и окислять еще не сгоревшие частицы топлива начинают они; в результате получается совершенно безвредный во всех смыслах азот, углекислый газ и пары воды.
  4. Если температура упала ниже 400 градусов, то окислы азота попадают во вторую «яму стабильности» своей фазовой диаграммы; тяжелую органику окислить они уже не могут (кислород – тоже) и уходят с дымовыми газами наружу.

Цена топлива

Масло из двигателя не каждый день сливают, а топить зимой нужно регулярно. Пожертвования доброхотов регулярными быть не могут. Если топливо для печи придется докупать, во что оно обойдется?

Продажная цена отработанного масла по РФ колеблется от 5 до 14 руб./л. самовывозом, это еще около 5 руб./км на легковушке с прицепом. И купить совсем не просто: отработка считается опасным отходом, нужна лицензия на переработку. Причем оптовые скупщики продают неохотно и уж не ведерно-канистровыми нормами. Они перерабатывают масло в темное печное топливо. Рентабельность высока, и кто же отдаст ценное сырье задешево?

Но тут есть интересный ход. Свежее машинное масло предприятия частенько покупают в общем потоке ГСМ, т.к. строгий учет его закупок не обязателен. Отработку нужно учитывать, но кто тогда узнает, сколько ее вышло? Смысл пускаться в такие махинации есть – меньше хлопот с экологией, а доход от продажи отработки в масштабах производства мизерный. Поэтому предприятия нередко отдают отработанное машинное масло задаром или за копейки, лишь бы вывезли. То есть, умеешь договориться – топить будет чем.

Два принципа в одном принципе

Самодельная печь на отработке на вид может быть не намного сложнее кастрюли, но происходящие в ней процессы очень и очень непросты. Иначе полного сгорания с высоким КПД и безвредного выхлопа не добиться. Для полного их понимания и выбора подходящей конструкции для выполнения, или прототипа для собственной, необходимо сначала вспомнить о силе Кориолиса.

Сила Кориолиса

Кориолисова сила, как известно, возникает вследствие вращения Земли; это яркий пример того, как огромное и медленное проявляется в малом и быстро. Именно сила Кориолиса закручивает стекающую из ванны воду. Поскольку скорость тока воды в трубе много меньше звуковой в ней же (скорость потока дымовых газов в дымоходе – тоже), кориолисова закрутка – она возникает только в вертикальных участках трубы – передается обратно, и образование вихря зависит от длины вертикальной части отводной трубы.

Убедиться в этом просто: берем обычную воронку, затыкаем лейку пальцем, наполняем водой и палец отпускаем. Вода вытекает ровно. Теперь надеваем на лейку кусок шланга от метра и более, оставляем его висящим вниз и делаем то же самое. Вода закрутилась.

Величина кориолисовой силы зависит еще от отношения плотности среды к ее вязкости, поэтому закрутить «по-кориолису» газ труднее. Кроме того, газы сжимаемы, поэтому проявляют себя еще число Рейнольдса и другие факторы. Высокая труба котельной может испускать ровный столб пара.

Но зачем закручивать дымовые газы? Без этого невозможно добиться качественного, полного и безопасного, сгорания топлива. Чтобы тепло от первоначального сгорания легких фракций пошло на расщепление тяжелых, которые потом дадут основную массу тепла, смесь нужно все время хорошенько перемешивать. Закручивать можно разными насадками, наддувом и т.п., но такие конструкции (мы их тоже рассмотрим) рядовому самодельщику сделать трудно. А вот силу Кориолиса использовать проще; далее увидим, как.

Вывод по силе Кориолиса: при повторении конструкций печей нужно точно выдерживать указанные размеры и пропорции. От несоблюдения – чад, прожорливость, отрава.

Главный принцип

Масляная печь – отопительный прибор на тяжелом, плохо горящем и сильно загрязненном топливе сложного состава. Чтобы оно сгорело полностью, его тяжелые компоненты нужно расщепить на более легкие; окислить все, что есть в масле, кислороду не по зубам. Дожечь полностью то, что уже расщепилось – задача попроще.

Процесс расщепления называется пиролизом, или пламенным расщеплением. В конечном итоге для пиролиза используется теплота сгорания самого топлива; это процесс самоподдерживающийся и саморегулирующийся, и это очень хорошо. Но для начала пиролиза топливо нужно испарить, а пары нагреть но некой стартовой температуры (300-400 градусов), после которой пиролиз пойдет по нарастающей, и сгорит все. Добиться этого в домашних условиях можно двумя способами.

Принцип первый

Схема работы пиролизной печи

По первому способу масло в резервуаре просто поджигают. Оно разогревается и начинает испаряться, а дальше все происходит в простой вертикальной трубе с расширениями и, возможно, с изгибами. Принципиальная схема устройства такой печи показана на рисунке.

Воздух в резервуар с горящим маслом поступает через его горловину с дроссельной заслонкой; с ее помощью регулируют силу горения, т.е. тепловую мощность печи, не нарушая режима сгорания. Чтобы это было возможно, газовоздушная смесь должна непрерывно, по ходу трубы, перемешиваться. Тут и приходит на помощь сила Кориолиса, при правильно выбранных сообразно свойствам топлива, длине вертикального дымохода и его диаметре.

Также в камеру сгорания, в которую переходит резервуар, необходим практически свободный приток воздуха – печь нормально работает при избытке кислорода. Поэтому камера сгорания дырчатая. Колпак к камере дожигания (расширение над камерой сгорания) не обязательно должен быть колпаком, как на схеме. Это может быть и неполная перегородка при разносе выхода камеры сгорания с дымоходом по горизонтали. Но разделить зону кислородного дожигания и окисно-азотного, и организовать соответствующий скачок температур между ними, совершенно необходимо, иначе еще слишком горячий кислород отнимет «пищу» у окислов азота, а те тем временем остынут до ямы на фазовой диаграмме и уйдут в трубу во всей своей вредоносности.

Сборочный чертеж (слева) и внешний вид (справа) пиролизной печи

Чертежи печи на отработке такого типа приведены на большом рис. ниже, ее внешний вид и сборочный чертеж – на рис. выше. Это хорошо известная самодельщикам и отлично себя зарекомендовавшая конструкция. Разжигают ее небольшим факелом через полностью открытое дроссельное отверстие. Высота дымохода (прямого!) – не менее 4 м.

Чертежи пиролизной печи

Схема мини-печи на отработке

Здесь на рисунке – также весьма популярная среди самодельщиков мини-печь на отработке и нефтешламе. Толщина материала, обычной конструкционной стали, от 4 мм. Печь весит около 10 кг против 27-30 у предыдущей, а ее размеры в плане определяются таковыми резервуара. Автор конструкции для него рекомендует донышко и верхушку стандартного газового баллона. Вполне разумно, буде таковой имеется в наличии – очень прочно, и всего один сварной шов. Но для резервуара подойдет и любая другая емкость указанных размеров плюс/минус 20 мм.

Эта печка имеет ряд особенностей:

  • Зона перемешивания топливовоздушной смеси – нижняя воронка камеры сгорания. Вследствие ее расширения смесь здесь задерживается и месится долго.
  • Длина вертикальной части дымохода ограничена примерно 3,5 м. Иначе тяга высосет смесь наружу, прежде чем та успеет сгореть.
  • Зона дожигания не разделена и представляет собой верхнюю воронку камеры сгорания. Перед сужением в дымоход дымовые газы снова задерживаются и хорошо догорают, но опять же – при умеренной тяге.

Вследствие этого тепловая мощность печи ограничена 5-6 кВт; «раскочегаривать» эту печь сверх меры просто опасно. Но зато и расход топлива – около 0,5 л/ч, и печь сравнительно легко чистится. Конструкция разборная, стыки камеры сгорания с резервуаром и дымоходом стягиваются хомутами. В разобранном виде эту печь можно возить с собой в багажнике – на дачу, в охотничий домик и т.п.

Дозаправка

Допустим, вам не лень соорудить пристройку для печи и подавать от нее в дом горячую воду. Первая задача, которую нужно решить – подкормка печи хотя бы на ночь. Увеличивать резервуар нельзя: масло не прогреется и печка не разгорится как надо. Но решение давно известно: непрерывная дозаправка по принципу сообщающихся сосудов.

Схема питания топливом пиролизной печи

Требования к такой подпитке ясны из рисунка; дроссель на резервуаре условно не показан, но, разумеется, все равно необходим. Из его функций остается только регулировка горения, и это большой плюс по пожарной безопасности. Иначе ведь пришлось бы лить горючую жидкость в огонь или раскаленный сосуд, или ждать, пока печь остынет. Вставлять в топливопровод фитиль, как в паяльной лампе, бесполезно: на отработке сразу засорится.

Наддув

А как насчет печи на отработке с наддувом? Известно ведь, что он увеличивает КПД и тепловую мощность печей. Да, но в печку на саможоге наддув просто так не встроишь. Дуть в топку, т.е. резервуар, бесполезно – мы только разбалансируем саморегулирующуюся систему горения. Печь быстро разгорится, а потом, когда легкие фракции топлива выгорят, погаснет: поток воздуха отберет тепло, необходимое для испарения тяжелых. Параметры масляной печи на саможоге поддувом в топку, увы, не улучшишь.

Но поддув (точнее, выдув) можно использовать для другой цели. Искусственно усилив тягу, можно сделать дымоход с изломами: от дымника (горловины камеры сгорания) – длинная, во всю стену, горизонтальная труба, а уж потом вертикальный дымоход. Это улучшит отопление помещения с минимальными дополнительными затратами, не нарушая режима горения в печи.

Для усиления тяги можно использовать два способа наддува в дымоход: инжекционный (поз. А на рис.) и эжекторный, поз. Б. Первый очень прост и совершенно безопасен: при прекращении наддува кое-какая тяга сохраняется. Печь будет просто хуже греть и потреблять больше топлива. Но нужен источник сжатого воздуха. И тонкая (1-3 мм просвет) трубка, дюритовый шланг и регулировочный вентиль.

Усиление тяги в дымоходе поддувом

Для эжекторного наддува достаточно любого маломощного вентилятора: компьютерного на 12 В 120-150 мм диаметром, кухонного вытяжного, промышленного ВН-2 или ему подобного. Требуемая производительность – не менее 1500 л/ч, а диаметр входной горловины эжектора – на 20-50% больше диаметра дымохода.

Однако, если эжекторный поддув прекратится, дымовые газы пойдут в помещение, поэтому между вентилятором и эжектором необходим клапан-хлопушка со слабой возвратной (захлопывающей) пружиной. Учитывая еще, что сопряжение дымохода с эжектором выглядит просто только на схеме (как и вся техника вообще), конструкция выходит довольно сложной.

Видео: печь на отработке с наддувом и дозаправкой

Воздушное отопление

Масляная печь – компактный (сосредоточенный) источник тепла, и прогрев помещения от нее будет неравномерным, особенно если оно не утепленное и с тонкими стенами. Можно встретить рекомендации превратить первую из описанных печей в более эффективный воздушный обогреватель, наварив на камеру дожигания (набалдашник) металлические ребра. Но дожигатель от этого остынет более допустимого, и режим работы печи нарушится.

А теперь вспомним: любой жадина собирает больше, чем ему нужно. И у печи на масле есть запас устойчивости режима, выражающийся во вполне конкретных киловаттах тепла. Точнее – 15-20% от тепловой мощности, т.е. отобрать можно до 2-3 кВт. Только брать нужно осторожно и понемногу равномерно отовсюду, чтобы жадина не спохватился.

Простейший способ для этого – обычный комнатный вентилятор, напольный или настольный, обдувающий печь с расстояния 1,5-2 м. Вся печка от него немного остынет, но температурного скачка по ходу газов, способного сбить режим, не образуется. А поток теплого воздуха быстро и равномерно прогреет помещение. Для гаража – оптимальный вариант.

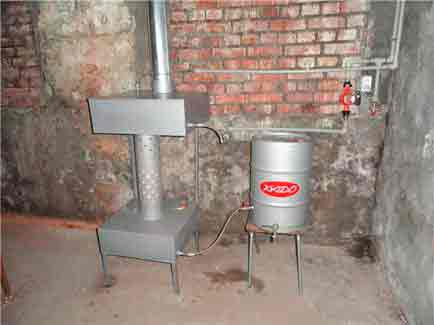

Отбор тепла для ГВС от пиролизной печи

Мини-водогрейка

Теперь посмотрим, как организовать ГВС или водяное отопление от печи на саможоге. Громоздить на дожигатель водяной бак – значит опять же, сбить режим горения. Поэтому теперь тепло возьмем там, где самой печи оно уже не нужно. Как это сделать – показано на рисунке справа. Для первой из описанных печей поглотитель тепла нужно будет встроить в конструкцию при ее сборке, иначе дожигатель помешает.

Вместо змеевика можно сварить водяную рубашку, тогда не нужен теплоотражающий экран из оцинковки, жести или алюминия. Но в любом случае между поглотителем тепла и внешней стенкой камеры сгорания должен быть зазор не менее 50-70 мм для свободного доступа воздуха, и не менее 120-150 мм внизу, если есть желание сделать рубашку повыше. Но смысла особого в этом нет, примерно 75% теплового излучения исходит от верхней трети камеры сгорания и прилежащей области дожигателя.

Всего же такой отопитель способен отдать до трети своей тепловой мощности, с принудительной циркуляцией теплоносителя. Вполне достаточно для обогрева небольшого жилого дома. Для дачи хватит и 20%, тогда циркуляцию в системе можно оставить термосифонной.

Примечание: расширительный бак в обоих случаях нужен низкий и широкий, не менее 50 л, и обязательно атмосферный, не мембранный, и с аварийным сливом на случай вскипания. Альтернатива сложна: автоматика, регулирующая дроссель по температуре воды в системе. Второй альтернативный вариант не проще, но еще дороже – заправка системы высококипящим антифризом. Нужна тщательная герметизация стыков о особый дренаж в расширительном баке, что обойдется не дешевле автоматики.

Недостатки саможога

У всех печей на саможоге есть и серьезные недостатки. Во-первых, это приборы с отрытым пламенем и доступными для прикосновения раскаленными частями – зона сгорания «на полном газу» раскаляется докрасна. Поэтому ставить их в жилых помещениях недопустимо, а использование как отопительных приборов – 100% не страховой случай. Нужно ставить в отдельной несгораемой пристройке и устроить отбор и отвод тепла, хотя бы как описано выше.

Во-вторых, рассчитывать получить тепловую мощность более 15 кВт увеличением размеров нет смысла. Нужной для этого интенсивности испарения масла саможогом не добиться; пойдет только чад и сажа.

В-третьих, погасить разгоревшуюся печь можно разве что углекислотным огнетушителем. Порошковым – ни упаси боже, попав на раскаленный металл, порошок тут же взорвется! При полностью зарытом дросселе через отверстия в камере сгорания пройдет достаточно воздуха, чтобы пламя теплилось, как свечка в стакане. Устраивать вьюшку в любом месте бесполезно – мгновенно чад и угар. Если уж раскочегарилась, то горючее должно выгореть полностью.

Примечание: вьюшка между резервуаром и камерой сгорания особо опасна. Пары масла – плотные; давление их высоко, а кипение мгновенно не прекратится. Горящее масло может выплеснуться наружу, а если еще и дроссель закрыт, то печь может и взорваться.

В-четвертых, отбор тепла для отопления или ГВС хотя и возможен, но затруднен. Чрезмерное остывание внешних поверхностей нарушает температурный режим внутри печи, что приводит в лучшем случае к ухудшению КПД и осаждению сажи. Печь на масле – печка-жадина. Просто так она свой тепловой капитал не отдаст.

В-пятых, при заправке сильно обводненным топливом возможно бурное мгновенное вскипание сразу во всем объеме резервуара. Попросту говоря – взрыв печки.

Наконец, хотя печка и экономична (не более 1,5 л/час масла), самые тяжелые фракции топлива испариться не могут и оседают в шлам в резервуаре. 5-6 топок, и нужно выгребать, а это непросто. Резервуар – обязательно цельный сварной. Разборный любой мыслимой самодельщику конструкции не удержит в себе кипящее полыхающее масло. Последствия – очевидны.

Принцип второй

Возможно ли сделать печь на отработанном масле, свободную от указанных недостатков? Такую, чтобы ее можно было поставить в кухне, и пусть себе греет? Да, возможно, но потрудиться придется посерьезнее, и применить все свое мастерство.

Если приглядеться повнимательнее, то ясно видно, что источник всех опасностей печей на саможоге – резервуар с горящим маслом. Чтобы избавиться от него, нужно испарять и распылять топливо каким-то иным способом. Зоны пиролиза, сгорания и дожигания лучше всего совместить в факеле пламени, чтобы отбор тепла от дымовых газов не нарушал работы печи. И весьма желательно, чтобы печь могла работать на обводненном горючем. Говоря технически, нужна горелка.

Горелки для отработки

В промышленных условиях практически любое топливо сжигают дочиста в форсунках, верхняя поз на рис. Чтобы полное сгорание происходило в факеле, используют двух- и трехступенчатое образование топливовоздушной смеси: сжатый воздух тянет за собой атмосферный, а диафрагма разделяет и завихряет воздушный поток. В форсунке сгорает все, вплоть до льяльных вод судов.

Форсунки для тяжелого топлива и отработки

Примечание: льяльные воды – собирающийся на самом исподе трюма коктейль из протечек забортной воды, топлива, бытовых стоков, груза. Собирается в льяльную магистраль. Канализационный коллектор в большом городе по сравнению с льяльной водой – пляж на Канарах.

Для нормальной работы форсунки необходима не только высокая точность изготовления и специальные материалы. Нужен еще целый небольшой цех подготовки топлива: гомогенизатор содержимого топливных танков, его диспергатор в трубопроводах, насосы, фильтры, система подогрева топлива и управляющая всем этим автоматика.

Но для отработки и этого оказывается недостаточно. Виной тому – все те же тяжелые битуминозные составляющие. Форсунку для отработки приходится дополнять жаровым кожухом и камерой дожигания с теплоизоляцией, нижняя поз на рис.

И тем не менее, горелка на отработке, доступная для самостоятельного изготовления, существует. И даже в нескольких ипостасях.

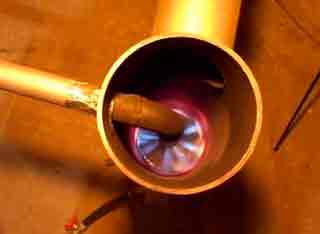

Пламенная чаша

Принцип работы прост – топливо капает в раскаленную чашу, взрывообразно испаряется, вспыхивает и сгорает (поз. А на рис). Сюда же поступает, с наддувом от маломощного вентилятора, атмосферный воздух; при использовании центробежного вентилятора-улитки его необходимо закрутить, для чего в устье воздуховода может быть установлена неподвижная крыльчатка.

Горелки для отработки

Для первоначального разогрева чаши необходим розжиг горелки, поэтому в промышленных условиях пламенная чаша используется редко, но самодельщики с успехом ее применяют. Конструкция обеспечивает почти полное сгорание в непосредственной близости от чаши, поэтому котел на отработке с пламенной чашей получается самым непринужденным образом, что также отмечено на рис. 3/4 оборота отходящих газов указано для наглядности. На самом деле нужно, чтобы газовая смесь прокрутилась внутри побдольше, тогда и КПД будет выше. Но при слишком сильной закрутке сгорание получается неполным. Конструирование пламенной чаши с нуля требует очень серьезных знаний и опыта.

Пиролиз в пламенной чаше происходит своеобразно: разложение тяжелых фракций обеспечивается не только высокой температурой, но и сложными физико-химическими процессами во взрывающейся капле, существенно отличными от таковых в большом массиве вещества. Собственно, это уже не совсем пиролиз, и чаша в раскаленном состоянии поддерживается не только горением, но и освобождающейся при распаде молекул энергией.

При использовании в качестве топлива отработанного масла все-таки требуется и дожигание вне чаши, для чего в воздуховоде делают отверстия и прорези. Получается нечто вроде камеры сгорания простых печей на отработке, вывернутой наизнанку. Чертеж печи такого типа мощностью около 15 кВт при расходе топлива 1-1,5 л/час, в зависимости от его качества, приведен ниже.

Чертеж печи на отработке с пламенной чашей

Поз. Б на рис. выше – маломощная (до 5 кВт) чаша с пористым огнестойким наполнителем 2. Ее ставят прямо на колосники 1 любой печки, хоть буржуйки. Подача топлива регулируется вентилем 3, а воздух поступает через штатное поддувало 4. Об этой конструкции мы далее поговорим подробнее.

На поз. В высокоэффективное, но сложное в исполнении устройство для полного сжигания любых видов жидкого топлива – горелка Бабингтона, или горелка ББ, или просто горелка Б. Ее основа – полая раскаленная металлическая сфера 1 с отверстиями диаметром 0,2-0,5 мм. По трубке 2 в сферу вдувается воздух, а из топливопровода 6 на нее капает топливо. Выходящий из отверстий воздух распыляет его, и оно сгорает. Не сгоревшие остатки собираются в сборник 3, и шестеренчатым топливным насосом 4 через перепускной вентиль 5 подаются опять в топливопровод.

Примечание: для отработки насос нужен именно шестеренчатый. Другой скоро выйдет из строя от загрязнений.

У горелки Бабингтона не одна изюминка, как принято считать, а две. Во-первых, так как воздух выдувается из отверстий, горелка ББ устойчиво работает на самом загрязненном горючем. Во-вторых, топливо за счет поверхностного натяжения обволакивает сферу тонкой пленкой, а физхимия в пленках совсем иная, чем в агрегатах вещества. Есть отдельные науки – физика и химия тонких пленок. Науки сложные, но суть проста: горелка ББ – совершенно бездымная, и ее экологическая чистота практически не зависит ни от состава топлива, ни от режима горения. Поэтому горелку ББ можно безо всякого встраивать в любую печь. Для розжига используют небольшую порцию печного топлива в кольцевом поддончике под сферой.

Примечание: сборник топлива прямо под горелкой показан условно. В действительности ради пожарной безопасности капли недожога падают в воронку и по узкой трубочке стекают в сборник. Пока дотекут, погаснут.

О водяных печах

Водяная печь – это совсем не печь с водогрейным контуром. Это печь на тяжелом топливе с форсункой, в факел пламени которой падают капли воды. Мгновенно испаряясь от жара, они разбрызгивают горючее, которое и сгорает.

Люди старшего поколения помнят битумные котлы с водяными форсунками, которые возили с собой дорожники и строители. Топливом служил тот же битум, куски которого клали в плавильную камеру. Ныне водяные печи почти вышли из употребления, а в некоторых странах и запрещены по экологическим соображения. Выхлоп они дают прозрачный, но очень вредный. Причина – образование в пламени свободного водорода, сильного восстановителя. Он связывается с атмосферным азотом, и вместе они активно реагируют с насыщенными углеводородами топлива, давая вредную органику.

Из истории попутно. Впрыск воды (позже – водо-метаноловой смеси) изобрели в БМВ, тогда выпускавшей авиамоторы для люфтваффе, в 1937 г, для кратковременного повышения мощности двигателя. Поначалу новшество оставалось втуне – дорогущий движок в таком режиме вырабатывал ресурс за 20 мин. Но в 1944 г. Bf-109G3 с впрыском воды появились на Восточном фронте. Вопреки распространенному убеждению, боевых качеств «Мессеров» кратковременный «взвизг» с 1900 до 2300 л.с. не улучшал – маневренность машины «на визге» терялась полностью, и лететь можно было только по прямой. Но со скроростью 710 км/ч. Дело в том, что опытные немецкие пилоты на востоке к тому времени были почти выбиты, а удрать от Як-3, Ла 5/7 или «Аэрокобры» без «визга» было невозможно.

На западном фронте «Мессеров» было мало, их берегли для востока. Основу парка составляли тяжелые, но высотные FW-190. Если же «Мессеры» попадали за запад, то «визг» уже частях снимали ради облегчения: маневренных «собачьих свалок» над окопами здесь было меньше, а «Спитфайр» MkVIII и «Мустанг» P-51D (оба – с английским мотором «Роллс-Ройс Гриффон XII» в 2200 л.с. штатных) справлялись и с реактивными Me-262.

История одной буржуйки

У родителей автора была дача с буржуйкой, и на него («Ты уже большой, из лесу не вылазишь) была возложена заготовка топлива. Поскольку дачное товарищество раскинулось на площади около 400 га, при участках от 6 до 20 соток, окрестности были вечно обобраны не то что до щепки – до сухой травинки, и частенько на обед приходилось жевать сухомятину, сдобренную родительскими попреками.

И тут пацану попалась книга Реймонда Пристли «Антарктическая одиссея». История невероятная – 6 человек, северная партия экспедиции Роберта Скотта, оказались заброшены в Антарктике в преддверии зимы. Без теплой одежды, без надежного убежища, почти без продовольствия и топлива.

От холода и бешеных антарктических ветров – близзардов – спаслись, вырыв пещеру в снегу. Матросскими ножами и ледорубами удалось забить тюленей достаточно, чтобы не умереть от голода до весны. Но в пещере нужно было поддерживать температуру чуть ниже нуля, при –60 и ниже снаружи, иначе не выжить, даже лежа все время в спальниках. А жирники на ворвани более коптили, чем грели и светили.

И тут один из членов партии, простой матрос Гарри Дикасон, сделал изобретение, спасшее всех. В поддон из жестяной сухарной банки он налил ворвань, набросал туда же обломков тюленьих костей, и поджег. Расплавленный тюлений жир, проходя сквозь поры горячей кости, испарялся и сгорал сильным ярким пламенем почти без дыма. Полярники теперь могли не только не бояться замерзнуть, но и готовить горячее. И даже жарили по праздникам пингвинятину.

К весне они походили на головешки с колтунами на голове и еле держались на ногах. Но все-таки все шестеро смогли преодолеть несколько сот километров по льдам и вернулись на базу, где их давно уже считали погибшими.

Вернувшись, эти люди, всю дальнейшую жизнь оказывавшиеся признавать себя героями, узнали, что отлично снаряженная главная партия во главе с самим капитаном Скоттом, дошла до Южного полюса после Амундсена, а на обратном пути вся погибла.

Идея родилась сразу – перевести печку на нефтешлам. На нефтебазе его давали сколько хочешь даром. А эксперименты проводились на отработке от соседей-автомобилистов.

Для чаши дачный сторож пожертвовал плошку из нержавейки. Его верный соратник волкодав Прокурор признавал только фаянсовую тарелку. Тюленьи кости заменил битый кирпич; для капельницы нашлась медная трубка и кусок резиновой. На топливный бак пошел негодный умывальный бачок с ввернутым внизу вместо штока обычным водопроводным краном. Это была самая затратная и хлопотная часть работы: отверстие с трубной резьбой обошлось в советский халтурный стандарт – пузырь. Да еще выжига-слесарь ни в какую не соглашался на «Московскую особую» по 2.87, а требовал непременно «Столичную» за 4.12. Не считая объяснений родителям, для чего 13-летнему мальчишке понадобилась бутылка водки.

Разжигалась буржуйка на отработке просто – в чашу подпускалось масло, пока не показывалось над кирпичом. Тогда в топку совалась смятая газета. Через минуту-другую она видимо промасливалась, тогда поджигалась. Еще через 3-4 мин. пламя резко усиливалось и светлело, как в керосиновой лампе; это был знак, что пора пускать капель. 5-литрового умывальника отработки весной и осенью хватало на день обогрева и готовки. Через 3-4 топки приходилось выбивать из чаши спекшуюся со шламом в монолит кирпичную крошку, но выхлоп был чистый, хоть нюхай.

Печка исправно проработала 4 года, пока родители не собрались переезжать в другой город, и также в полной исправности была передана новому владельцу. Что с ней сталось дальше – неизвестно.

Готовые печи

Отработанное масло – дешевый и доступный вид топлива. И получаемое из нее печное тоже не кусается по цене. Печка же на отработке – очень экономичный и фактически универсальный отопительный прибор. А мастерить, и довольно ответственные конструкции, не все умеют. Не выпускаются ли такие печи серийно? И если да, то сколько стоит заводская печь на отработке?

Выпускаются, и пользуются постоянным спросом. Мировые лидеры производства – Турция и Италия. Цены, учитывая востребованность продукции, не маленькие: печка лишь немного попригляднее первой из описанных, стоит около $1000, а работающие по принципу: «Заправил, кнопку нажал и забыл», с водогрейным контуром – от $8000.

В продаже есть и отечественные бытовые печи на тяжелых нефтепродуктах и нефтяном шламе – КЧМ, Индигирка, Тунгуска и другие. Но наибольшим спросом пользуется газогенераторный водогрейный котел «ГеККОН» конструкции Курлыкова, он выпускается серийно, и отработанное машинное масло входит в список рекомендованных изготовителем топлив.

Схема котла ГеККОН

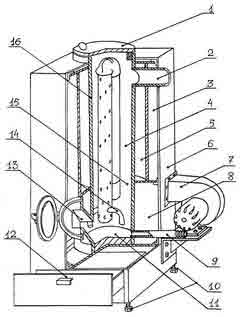

Устройство котла «ГеККОН» показано на рисунке; позиции следующие:

  1. Крышка с взрывным клапаном;
  2. Газоход;
  3. Теплоизоляция;
  4. Камера дожигания;
  5. Теплоноситель;
  6. Декоративная панель;
  7. Нагнетатель воздуха;
  8. Воздушный ресивер;
  9. Топливопровод;
  10. Регулируемые ножки;
  11. Испаритель;
  12. Шлакосборник;
  13. Зольник;
  14. Завихритель газовоздушного потока;
  15. Камера пиролиза;
  16. Жаровый корпус.

Котел Курлыкова работает по принципу пламенной чаши с дожиганием в трубчатой камере. Автоматика розжига не предусмотрена, но зато высота дымохода не регламентируется, и в «ГеККОН’е» действительно полностью сгорает самый распоследний «отстой». Выпускаются «ГеККОН’ы» на мощность от 15 до 100 кВт; цена производителя, соответственно, от 44 000 до 116 000 руб.

Примечание: котел Курлыкова запатентован. Самостоятельное его изготовление на продажу будет нарушением авторского права.

В заключение

Жечь отработку – вообще говоря, паллиатив. Мало ли что там в этом масле накопилось за время эксплуатации. Но в целом по экологии сжигание отработанных моторных масел пока предпочтительнее их переработки, поэтому в развитых странах на сжигание идет от 4% до 12% отработки; в России – 5% учтенных.

Печь на отработке имеет смысл завести еще и потому, что технология получения из той же отработки и нефтешлама печного топлива совершенствуется и цена его медленно, но верно падает. А если печь ест отработку, то и скормить ей топливо получше можно без проблем.

Развитие же автономного отопления – серьезное направление в мировой экологической политике. В тепломагистралях теряется до 30% тепла, и общий КПД теплоцентралей редко превышает 60%, а печь дает до 80%. Это не говоря об экономии на трубах и землеройной технике, а металлургия – не из чистых отраслей производства.

Видео: пример готовой самодельной печи на отработке с пояснениями

Источник: http://clubpechnikov.ru/pech-na-otrabotke/

Печь на отработке своими руками

Отработка — это дешёвое топливо, которое можно использовать для работы печи. Отработанное моторное, индустриальное и трансмиссионное масло имеется в большом количестве на автотранспортных предприятиях и СТО. Вместо утилизации отработанное масло можно использовать повторно, что сэкономит немалое количество денег. Теплоотдача от отработанного масла равноценна электрическому обогревателю в 15 кВт. Расход топлива при этом 0,5−2 литра в час. Однако и здесь встречаются некоторые трудности. Подробнее о них, а так же о том, как самому сделать печь на отработке вы узнаете из статьи.

Плюсы и минусы использования отработанного масла

Печи на отработке берут на вооружение принцип прямого нагревания воздуха, и в результате такого использования отработанного масла можно отапливать гаражи, теплицы, мастерские. Лучше всего применять такие печи на автосервисах, потому что отпадает необходимость искать топливо. Оно и так под рукой в большом количестве.

Достоинства использования отработанного масла:

  • при сгорании масла нет гари и копоти
  • простота эксплуатации
  • пожаробезопасность (само по себе отработанное масло не горит, горят только его пары)

Недостатки использования отработанного масла:

  • отработанное неочищенное масло из техносервисов не подходит для котлов, потому что оно содержит много примесей, воду, спирты и пр. Использование такого неочищенного масла приведёт к засорению фильтра, форсунок, а то и вообще может взорваться в блоке подогрева топлива. Поэтому отработанное масло нужно очищать и фильтровать, что в домашних условиях сделать невозможно. Подготовленное очищенное отработанное масло стоит примерно 12 рублей за литр (солярка стоит от 28,4 рублей за литр).
  • любой автосервис и государственное автотранспортное предприятия обязаны заключать договоры с фирмами, занимающимися утилизацией отработанного масла. они платят деньги за то, чтобы от него избавиться, то, соответственно, не будут за просто так раздавать отработанное масло налево и направо.
  • отработанное масло нельзя держать в холоде. На улице оно замёрзнет, поэтому необходимо либо хранить масло в отапливаемом помещении, либо зарывать бочку на глубину промерзания земли.

Виды печей на отработке

Самыми популярными печами на отработанном масле являются пиролизные печи и турбо-горелки. В пиролизных печах отработанное масло нагревается при недостатке кислорода в первой камере, где происходит разложение масла. Продукты разложения сгорают во второй камере с достаточным количеством кислорода, выделяя при этом большое количество тепла. Температуру пиролиза можно менять путём уменьшения или увеличения подачи воздуха в пиролизную камеру. Главный недостаток такой печи — необходимость регулярной чистки от накапливающихся в камере фракций, а также невозможности автоматического поддержания определённой температуры.

Турбо-горелки работают по принципу дизельных двигателей. Масло выбрызгивается в камеру, и масляные пары начинают гореть. Недостатком такого вида печей можно считать высокую чувствительность к качеству масла, а также необходимость разогревать его перед использованием.

По типу конструкции печи на отработке подразделяются на печи, изготовленные из газового баллона, конструкции с поддувом и модели с капельной подачей топлива.

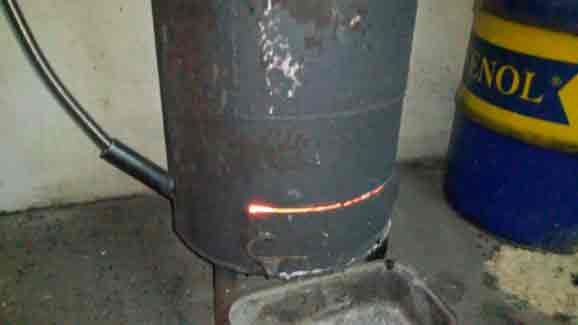

Печь на отработке из газового баллона

​ Материалы и инструменты для изготовления печи

Проще всего изготавливается печь из использованного газового, кислородного или углеродного баллона. Баллоны имеют хорошую толщину стенок, благодаря чему такая печь прослужит не один год. Отопительный агрегат из одного баллона сможет отапливать помещение до 90 м 2 . Также такую конструкцию можно переоборудовать для водного отопления. Печка из баллона не потребует принудительной подачи воздуха, а масло будет поступать самотёком. Чтобы баллон не нагревался до пожароопасных температур, необходимо высоту контура агрегата установить в соответствии с высотой источника горения внутри устройства. Для изготовления печи из отработанного баллона необходимо приобрести:

  • трубы для дымохода внутренним диаметром не менее 10 см, толщиной стенок не более 2 мм и длиной не менее 4 м;
  • резервуар для топлива объёмом 8−15 литров;
  • трубы для горелки;
  • сварочный аппарат и электроды;
  • болгарка;
  • напильник;
  • стальные уголки;
  • дрель и набор свёрл;
  • уровень и рулетка.

Технология изготовления

Берём использованный бесшовный баллон на 50 л толщиной до 1,5 см. Если стенки будут толще, то баллон не будет достаточно прогрет изнутри, и пары масла не будут испаряться. Температура кипения масла примерно 300 0 С, поэтому в камере будет выше 600 0 С. Затем нужно избавиться от неприятного запаха одоранта (газа для определения утечки) в газовом баллоне. Для этого на улице сливается конденсат, и промывают несколько раз водой. Затем баллон заливается до верха водой, ставится вертикально в специальный поддон или закапывается до устойчивого положения в землю.

Болгаркой срезается верх баллона. После первого надреза вода начинает стекать в поддон или на землю. Когда она стечёт вода, можно продолжить срез верха. Большая часть низа будет служить камерой, а срезанный верх с вентилем станет крышкой печи.

К нижней части баллона при помощи сварочного аппарата привариваем из стальных уголков 20 см «ножки» для печки. Затем баллон ставится на «ножки». В верхней части отпиленной нижней половины баллона отступаем сверху 10−15 см и при помощи сварки прорезаем отверстие для основной вытяжной трубы по диаметру трубы.

В качестве вытяжки надо выбрать тонкостенную дымоходную трубу диаметром не менее 10 см и длиной не менее 4 м. Вставляем её в проделанное отверстие, держим строго вертикально и привариваем. В дымоходной трубе также надо сделать небольшое отверстие, прикрытое пластиной. С его помощью можно регулировать подачу воздуха.

ВНИМАНИЕ! Дымоход должен быть прямым и вертикальным. Никаких наклонов и углов! Длина дымоходной трубы не должна быть меньше 4 м.

От места сварки отступаем вверх 10 см и проделываем сварочным аппаратом маленькое отверстие диаметром 2−3 мм. Через 5 мм вверх делаем ещё одно отверстие. Таким же образом делаем 10 аналогичных отверстий, последняя должна быть на высоте 50 см от места сварки.

В этой же трубе на высоте одного метра от пола делается отверстие для новой трубы диаметром 5−8 см и длиной 2−4 м. Труба вставляется параллельно полу и заваривается при помощи сварки.

В отрезанной верхней части баллона прорезается отверстие диаметром 5−8 см. Туда будет заливаться переработанное масло.

ВНИМАНИЕ! Ни в коем случае нельзя заливать в такую конструкцию неочищенное масло. Оно может содержать воду или спирты, и в случае повышения температуры может произойти взрыв и пожар. Если всё это будет происходить в гараже, то последствия могут быть катастрофическими!

В верхней снимаемой части баллона можно подсоединить «поднос», на котором можно будет подогреть кружку воды или кашу. Для этого из стального листа вырезается квадрат или прямоугольник небольшого размера и приваривается к крышке. Либо его можно установить на трубе, которая расположена параллельно полу.

Эксплуатация печи

Наливается отработанное масло на 2/3 баллона. Затем нужно зажечь лист бумаги, положить его поверх масла и закрыть крышку печи.

Через определённое время температура внутри печи начнёт повышаться, масло будет испаряться и произойдёт самовозгорание масляных паров.

ВНИМАНИЕ! Нельзя подливать масло в работающую печь. Также нельзя использовать в качестве топлива бензин и керосин.

После окончания работы и остывания печи надо очистить её от содержимого. Верхнюю снимаемую часть очистить от скопившейся сажи, постучав крышкой о баллон.

Печь на отработке из стальных листов

Материалы и инструменты

Весьма популярны среди умельцев из народа конструкции печей на отработанном масле, выполненные из стальных листов. Такая печь имеет компактные размеры (70/50/35 см без дымохода), весит 27 кг, к ней можно подключить отопление, её можно использовать на морозе, а верхнюю часть печи можно использовать для приготовления пищи. Для изготовления такой печи нам понадобится:

  • стальной лист толщиной 4 мм
  • стальной лист толщиной 6 мм
  • болгарка
  • напильник
  • сварочный аппарат и электроды
  • труба с внутренним диаметром 10 см, длиной не менее 4 м и толщиной стен 4−5 мм для дымохода
  • стальные уголки высотой 20 см 4 штуки в качестве ножек для печи
  • чертёж
  • уровень и рулетка
  • молоток
  • трубы для горелки из стали, меди или окрашенной жести

Этапы изготовления печи из стальных листов

Для начала распечатываем чертёж будущей печи с нарисованными на нём деталями.

  1. Далее делаем детали согласно чертежу. Детали для резервуара делаются из стального листа толщиной 4 мм, а для дна топливника и крышки резервуара из листа в 6 мм толщиной. Листы раскладываются на ровной поверхности, на них делаются разметки и с помощью болгарки вырезаются детали. Все сварочные швы проверяются на герметичность и зачищаются напильником.
  2. Из листа толщиной 4 мм вырезается полоса шириной 115 мм, и складываем на листогибочном станке полосу в кольцо диаметром 34−34,5 см.Привариваем электросваркой полосу. У нас получилась труба ёмкости для масла.
  3. Из того же стального листа вырезаем круг диаметром 34,5 см. Это будет крышка ёмкости для масла. Привариваем крышку к трубе для ёмкости масла. Также к крышке привариваем с 4-х сторон уголки. Ёмкость для масла готова!
  4. Из стального листа толщиной 6 мм вырезаем полосу шириной 6 см и сворачиваем из неё кольцо, чтобы получился диаметр 35,2 см.
  5. Из того же листа в 6 мм врезаем круг диаметром 35,2 см. Делаем ровно посередине круга отверстие диаметром 10 см. В него будет вставляться труба дымохода. Справа от отверстия отступаем 4 см и делаем ещё одно отверстие в 5−6 см, куда будет вливаться масло. Свариваем кольцо диаметром 35,2 см с кругом диаметром 35,2 см. Бак для заливки масла готов!
  6. Изготавливаем нижнюю часть резервуара. Из стального листа толщиной 6 мм вырезаем круг диаметром 35,2 см. Отступаем несколько сантиметров от края круга и вырезаем отверстие диаметром 10 см. От центра отверстия до центра самого круга должно быть примерно 11 см. Это будет отверстием для патрубка, в который вставиться дымоходная труба.
  7. Из трубы диаметром 10 см отрезаем часть высотой 13 см. это будет патрубок.
  8. Из листа толщиной 6 мм вырезаем прямоугольник шириной 7 см и длиной 33 см. Это будет перегородка. Её надо поместить в круг диаметром 35,2 см ближе к отверстию диаметром 10 см и приварить. Вставляем в отверстие 10 см выхлопной патрубок высотой 13 см.
  9. Подготавливаем трубу для горелки. На ней снизу на расстоянии 36 см делаем равномерно 48 отверстий в 9 мм, 6 кругов по 8 отверстий через 6 см друг от друга.
  10. Вставляем трубу с отверстиями в крышку ёмкости для масла, изготовленную из листа толщиной 4 мм. С помощью уровня смотрим, чтобы труба была вставлена ровно. Если есть какие-то отклонения, то они устраняются с помощью напильника и болгарки. Детали должны плотно входить друг в друга, но не привариваться.
  11. В отверстие бака для заливки масла вставляем выхлопной патрубок высотой 16 см.
  12. Соединяем нижнюю и верхнюю часть резервуара. ВНИМАНИЕ! Не свариваем! Детали должны вставляться друг в друга. Для укрепления делаем уплотнительное кольцо диаметром 35,4 см и надеваем поверх конструкции резервуара. Проверяем уровнем точность прилегания деталей.
  13. Привариваем электросваркой бак для заливки масла к трубе с 48-ю отверстиями. С другой стороны трубы с отверстиями привариваем конструкцию, скреплённую уплотнительным кольцом. Перед сваркой внимательно выверяем уровнем точность установки деталей! Отверстие для заливки масла оснащаем круглой пластиной, которую можно легко сдвигать-отодвигать по принципу дверного глазка.
  14. Теперь из трубы длиной 4 м монтируем дымоход. Если в помещение он может располагаться под наклоном, то на улице строго вертикально, чтобы не происходило задувание ветра. ВНИМАНИЕ! Ни в коем разе нельзя проводить дымоход горизонтально! Если наклонные трубы длинные, то их можно укрепить специальными отводами из стальных прутьев.

Эксплуатация печи на отработке

При желании можно придать печи эстетичный вид. Для этого делаем специальную краску: в литровую банку наливаем пол-литра жидкого стекла, 200 грамм алюминиевой пудры и 20 грамм мела. Банка закрывается крышкой и интенсивно встряхивается. Этой смесью при помощи обычной кисти прокрашивается печь. Получившейся смесью можно покрасить три печи, поэтому количество ингредиентов смело можно уменьшить вдвое.

Чтобы пользоваться печью на отработке, нужно соблюдать определённые меры предосторожности.

  • не ставить на сквозняке
  • нельзя располагать печь вблизи с легко воспламеняемыми предметами
  • вокруг печи должно быть по полметра свободного пространства
  • нельзя допускать, чтобы в масло попадала вода, иначе кипящее масло начнёт выплёскиваться через отверстия в трубе
  • внимательно проверяйте герметичность дымохода
  • в качестве топлива используйте только техническое масло

Печь нагревается до рабочего состояния за 5 минут. Для этого надо залить на 2/3 бак для топлива и сверху долить немного бензина и растворителя (20−30 грамм). На длинной проволоке надо сделать горящий фитиль и через отверстие для заливки масла поджечь бензин. Он поможет маслу разогреться до нужной температуры, чтобы началось испарение паров и их воспламенение. После этого в трубе с отверстиями образуется устойчивый столб пламени, питающегося кислородом. Интенсивность пламени можно регулировать отверстием-поддувалом, куда заливается масло.

ВНИМАНИЕ! Не оставляйте работающую печь без присмотра!

Видеообзор печи на отработанном масле

Источник: http://teplo.guru/pechi/zhidkostnye/pech-na-otrabotke-svoimi-rukami.html

Печь на отработке своими руками: чертеж, схема работы

В жизнедеятельности людей происходит тенденция «возвращения к истокам», из-за «усиленной экономии» на чем-угодно.

Коснулась эта болезнь и темы обогрева с отоплением.

И вот, в XXI веке мы наблюдаем второе рождение самодельного отопительного агрегата.

Речь о печи, которая использует отработанное масло как топливо.

История — как появилась конструкция печи

Первая печь на отработке появилась во времена Хрущева. Личностью он был неоднозначной. При том интенсивном росте механизации всевозможных процессов производства, при той новой возможности каждому гражданину обзавестись личным транспортом, при той усиленной раздаче дачных участков, проблема в отоплении стояла остро.

Топливо на то время стоило копейки, но и копейки на то время назывались деньгами. Да и мало что удавалось достать на тот момент без приложения усилий. О вырубке леса не шла и речь: за это сажали в тюрьму, а газ в баллонах был неким подобием экзотики. Поэтому возникла необходимость в создании самодельной печи, которая бы работала на доступном и недорогом топливе.

Народные умельцы долго не думали над принципом работы: за основу взяли керогаз, так как он был в избытке на дачных участках и в частных домах. Пары керосина дожигались в отдельной камере, поэтому использование керогаза было более-менее безопасным. Избежать взрывоопасной ситуации помогал резкий запах копоти, появлявшийся задолго до возможной аварии.

Топливо и экология

В 60-е года сжигание топлива до углекислого газа считалось уже безопасным для здоровья и экологии. Сегодня же, с разрастанием угрозы парникового эффекта, это недопустимо. Сжечь топливо так, чтобы не осталось никаких вредных испарений невозможно, поэтому уникальное экологическое значение приобретает экономичность самодельной печи.

Если же сравнить качество топлива времен СССР, то XXI век снова проигрывает. Машинное масло тех лет было натуральным ректификатом из углеводородов. По одной только этой причине вредоносные испарения образовывались максимум отдельными молекулами в печке.

Нынешнее же топливо гораздо вреднее, а печь сегодняшнего дня способна выбрасывать окислы азота в опасных для здоровья и экологии количествах.

Тепловой насос для отопления дома неплохая альтернатива традиционным способам обогрева. Преимущества и недостатки в нашей статье.

Что такое теплообменник для системы отопления читайте здесь.

Принцип работы

Чтобы наладить необходимое горение, налаживают умеренную подачу воздуха в первую камеру (в которой горит отработка). Реализовывается это с помощью регулирующей заслонки. Во второй камере воздух подается через ряд отверстий в трубе, соединяющей обе камеры.

Технические характеристики

Печь на отработке входит в класс простейших приборов, не требует излишнего ухода и любого рода сервиса. Она является цельной конструкцией, разобрать которую можно только в нижней части – специально для чистки.

Рассчетные габариты стандартной печки:

  • 70x35x50 см;
  • Расход масла: от 0,5 до 1,5 литра в час;
  • Масса нетто: 30 кг;
  • Толщина листа: 4 мм;
  • Диаметр дымохода: 10 см;
  • КПД: 75%.

Чертежи и схема сборки

Изготовление печи начинается с нижней камеры. Она совмещена в печке с топливным баком, на крышке которого проделаны специальные отверстия для залива отработки и для трубы, соединяющей первую камеру со второй.

По размерам, которые показаны на рисунке, вырезают части камеры первичного сгорания, отшлифовывают края и сваривают их. Стенки делают из заготовки трубы.

К ним приваривают уголки, которые станут ножками, лист металла приваривают на дно. Отверстие размером в 10 см вырезают по центру, а другое – 6 см сбоку, ближе к краю. При желании делают съемную крышку – так легче чистить бак.

В трубе, длиной 36 см и диаметром 10 см просверливают до 50 отверстий диаметром 9 мм равномерно по всей площади трубы, чтобы поток воздуха был одинаков с каждой стороны.

Труба с проделанными отверстиями приваривается перпендикулярно к крышке бака. На нижнем баке делают воздушную заслонку. Закрепляют ее болтовым соединением или заклепкой. Через это отверстие будет производиться розжиг печи и залив отработки.

Верхний бак делается так же как и нижний. В пластине, которая крепится внизу бака, делается отверстие диаметром 10 см, смещенное к одному из краев. К отверстию внизу приваривается отрезок трубы большим диаметром от отверстия ровно настолько, чтобы его удалось надеть на перфорированную верхнюю камеру горения.

Так как крышка верхнего бака подвержена воздействию высочайших температур, ее рекомендуется выполнить из металла, толщиной минимум 6мм. В верхней части бака делают отверстие для дымохода, которое является противоположным к отверстию в дне. Между ними ставят пластину толстого металла – отсекатель. Он вставляется ближе к отверстию для дымохода.

К верхней крышке приваривается труба, которая после присоединяется к дымоходу. Для улучшения устойчивости конструкции приваривают распорку из трубы или уголка. Окрасить печь можно краской по металлу, выдерживающей высокие температурные режимы.

Печи капельного типа с наддувом

Печь с наддувом – это тот же прибор для обогрева, только оснащенный вентилятором. Размещается он ближе ко второй камере сгорания. Наддув обеспечивает равномерный обогрев помещения.

Современные народные умельцы научились совмещать капельный механизм с наддувом. Однако собирать подобный агрегат без соответствующих навыков настоятельно не рекомендуется.

Рекомендации по установке и эксплуатации

Готовая печь устанавливается на ровной поверхности – она бетонируется или выкладывается кирпичом. Минимальное расстояние от легковоспламеняющихся вещей – 1 м. Она должна стоять ровно по уровню и отвесам. Перекосов быть не должно. Располагайте отверстие для залива отработки под таким углом, чтобы к нему было удобно подобраться.

Дымоход лучше всего располагать вертикальным образом, минимальная длина его – 4 м. Чем больше, тем лучше будет тяга. Внешнюю часть дымохода необходимо утеплять.

Установленная печь будет работать на любом виде отработанного масла. Заливать топливо нужно не более чем на половину бака. Розжиг происходит при помощи каминных спичек, опущенных в отверстие бака. После розжига выжидается отрезок времени с полуоткрытой заслонкой, чтобы пар перемешался с кислородом. Затем ею регулируют дальнейшее поступление воздуха для стабильного горения.

Другой способ улучшенной эффективности отопительного агрегата — конвекция кислорода. Она осущесс помощью использования наддува. Сэкономить же топливо поможет капельная система использования отработки.

Стоимость материалов и оборудования для самостоятельного изготовления

Не считая цен на оборудование, которое есть у каждого добросовестного хозяина (болгарка и сварочный аппарат), затраты на расходные материалы составят в районе 3375 рублей. Расчеты велись на основе последних цен:

  • Лист 4 мм – от 1 тыс. р.
  • Лист 6 мм – от 1700 р.
  • Труба 100 мм – 350 р.
  • Уголок – 150 р./м. п.
  • Электроды – 175р./кг

Печь на отработанном масле – отличнейшая вещь для владельцев гаражей, автомастерских и других помещений подобного плана. Печь — не просто отопительный прибор, который не требует космических затрат на топливо, но прибор, решающий ряд экологических вопросов. Кроме того, ее используют как печь для разогрева еды (верхняя крышка набирает достаточную для этого температуру).

Как сделать однотрубную систему отопления своими руками частного дома пошаговая инструкция.

В заключение предлагаем ознакомиться с видеороликом по изготовлению печи на отработке.

Источник: http://klimatlab.com/otoplenie/alt_energiya/pech-na-otrabotke-svoimi-rukami-chertezh.html

Как сделать своими руками печь на отработанном масле

С целью обустройства автономной системы отопления многие народные умельцы создают самые различные конструкции. Одной из наиболее продуктивных является печь на отработанном масле, которой пользовались еще в советские времена. КПД этого обогревателя находится на высоком уровне, и даже стремительное развитие технологий не нарушает популярность изобретения.

История появления масляной печки

История происхождения масляной печки уходит своими корнями в далекие 60-е годы прошлого столетия, когда должность президента Советского Союза занимал Никита Сергеевич Хрущев. Как известно, именно этот человек открыл людям возможность покупать собственные автомобили, осуществил массовый запуск гаражных кооперативов, а также вовсю раздавал участки для развития предприятий. Множество изменений переживало и сельское хозяйство, которое становилось механизированным. И уже в эти времена стали появляться первые ростки экологического мышления.

Гаражные постройки и частные дачи нуждались в полноценном отоплении, а топливо, которое в настоящее время считается большой ценностью и носителем энергии, продавалось по невероятно низким ценам. Однако и тогда люди учились экономить, используя отработанное масляное сырье для различных бытовых целей. Ведь в советские времена за слив отработки можно было получить огромный штраф, который составлял 1\3 часть от месячной зарплаты.

В этом видео вы узнаете, как сделать безопасную печь на отработке:

Использовать в качестве источника тепла уголь было недешево, а газовые баллоны вообще являлись роскошью и экзотикой. Несанкционированная вырубка дров в лесу могла привести к криминальной ответственности, причем тогда все решалось без суда и следствия.

В таких обстоятельствах люди стали искать альтернативные способы обогрева бытовых помещений, что и привело к созданию первой печки на отработке (мазуте). Правда, в то время применялся обиходный варочный прибор — керогаз.

Принцип действия обогревателя обосновывался на дожигании испарившего керосина в специальном резервуаре. В отличие от примуса паяльной лампы, где осуществляется горение сильно нагретых паров, керогаз считался сравнительно безопасным для использования, а любые отклонения от рабочего режима сопровождались специфической вонью и копотью, поэтому вероятность аварий была минимальной.

Масляная печка функционировала по аналогичному принципу, только перед мастерами возникла необходимость полного сжигания загрязненного вязкого топлива в домашних условиях.

Еще одним прародителем обогревательной системы на масле стала газогенераторная установка. Ее активно использовали во время войны, когда лучшие топливные смеси отправлялись на фронт.

Сравнение с современными моделями

Что касается сегодняшних печей, то они вовсе не похожи на старые прототипы, за исключением буржуйки, которая сохраняет изначальный принцип работы. В шестидесятые годы прошлого века сгорание топлива до состояния углекислого газа и водяных паров не считалось чем-то вредным, чего нельзя сказать о нынешнем времени. Сейчас же любые парниковые газы являются опасным врагом экологии, поэтому люди стараются отказываться от систем, загрязняющих окружающую среду. Обеспечить полное дожигание отработки по-прежнему невозможно, но вот достичь максимальной экономичности вполне реально.

Современные масляные печи отличаются от первоначальных

Также в далеком прошлом на рынке не было моторных масел с синтетическими добавками и хитроумными присадками, которые способны в несколько раз сократить расход топлива ДВС, но при неправильном сгорании выделяют канцерогены, токсические вещества и мутагены. Да и люди тогда были более устойчивы к различным окружающим воздействиям, а численность населения примерно в 2,5 раза была меньше, чем сейчас.

И в конце концов, советское машинное масло являлось натуральным нефтяным продуктом, изготовленным на основе насыщенных углеродов, которые не могли достигать высокой температуры горения. Это значит, что появление вредных и опасных окислов азоты в тех обогревателях практически исключалось. Современные установки выбрасывают такие вещества в значительных объемах, что заставляет искать более чистые и альтернативные решения.

Об окислах азота

Любые оксиды азоты — серьезная опасность для человеческого организма. В медицинской отрасли задействуется наиболее слабый из них — закись азота, при соблюдении строгой дозировки и постоянном наблюдении анестезиолога. Если соединить большое количество азота с кислородом, это приведет к непоправимым последствиям. Баки с окислителями для боевых ракет содержат в себе тетраокись азота N204 — довольно едким и ядовитым «собратом» гептила.

Если говорить о масляных печках, то в этом случае важно учитывать такие моменты:

  1. При достижении температуры от 900°C объемы выкидываемых окислов азота достигают максимального уровня.
  2. Если газовоздушная смесь содержит избыток кислорода, то при пиковых температурах он начинает «захватывать» частицы топливного состава, а образованные окислы азота перемещаются по дымовому тракту.
  3. При температуре 600°C активность оксидов азота становится выше, чем у кислорода. Из печки выходит практически безвредный азот, углекислый газ и водяные пары.
  4. При снижении температуры до отметки 400°C окислы приобретают вторую стадию стабильности. Окислить тяжелые органические вещества они уже не могут.

Если у вас есть гараж, значит, имеется и отработка, так в самый раз сделать печь на отработке-экономном варианте топлива

Характер и тонкости работы

Перед тем как создать печь на отработке капельного типа своими руками, важно разобраться с принципом работы системы-капельницы, а также провести несколько расчетов. Масляная печка представляет собой сложную отопительную установку, которая работает на тяжелом, плохо горящем и грязном топливе со специфическим составом. Чтобы достичь полного сгорания смеси, некоторые тяжелые составляющие нужно тщательно расщепить на более легкие. То есть, нужно окислить все добавки, которые не подвластны кислороду.

Процедура подобного расщепления может называться:

  1. Пиролизом.
  2. Плазменным расщеплением.

Для расщепления необходимо задействовать теплоту горения самой топливной смеси, что делает процесс самоподдерживающимся и саморегулирующимся. Однако до этого масло испаряют, а пары нагревают в температурном режиме 300-400°C. В результате произойдет нарастающий пиролиз, который выпалит буквально все сложные частицы. В домашних условиях этого достигают двумя путями.

Как сделать печь на отработанном масле:

Первый принцип

Первая методика плазменного расщепления подразумевает банальное сжигание масла в специальном резервуаре. Разогреваясь до определенной температуры, топливо переходит в газообразное состояние и начинает испаряться. Затем оно проходит через простую вертикальную трубу (допускаются трубы с изгибами).

Такая печь очень удобна в транспортировке

Подача воздуха в емкость с горящим маслом осуществляется с помощью горловины со специальной дроссельной заслонкой. Ее задача заключается в регулировке интенсивности горения без изменения степени сгорания. Чтобы достичь этого, газовоздушную смесь нужно постоянно перемешивать.

На этапе подобной обработки в камеру сгорания периодически подают свободный приток воздуха. Для этого в резервуаре проделывают специальные дыры, а в качестве расширения над камерой сгорания используется либо колпак, либо неполная перегородка.

Следуя чертежу, можно легко сделать печь своими руками

Чертежи печи на отработанном масле своими руками создаются за несколько минут. Главное, понимать основные особенности принципа и следовать за пошаговым руководством.

Недостатки технологии

Каждая печь, работающая по описываемому принципу, имеет массу недостатков.

Среди них следует выделить такие моменты:

  1. Установка работает с открытым пламенем, а зона, к которой можно по неосторожности прикоснуться, раскаляется докрасна. Это значит, что размещать такие обогревательные системы в домах и жилых объектах категорически запрещено. А при монтаже конструкции в гаражных или других бытовых постройках появляется высокий риск пожарной опасности. Чтобы избежать непредвиденных последствий, необходимо дополнительно сооружать отбор и отвод тепла.
  2. Увеличивать размеры самодельной печки для получения тепловой мощности больше 15 кВт бесполезно. Вместо требуемой продуктивности, придется бороться с сильной сажей и чадом.
  3. Потушить печь при превышении допустимой степени горения непросто. Для этого нужно использовать углекислотный огнетушитель, но ни в коем случае не порошковый. Дело в том, что при контакте с раскаленным металлом порошок начнет взрываться.
  4. Еще одним недостатком технологии являются весомые сложности отбора тепла для отопления или ГВС. Из-за чрезмерного остывания наружных частей внутренний температурный режим существенно меняется, что ухудшает показатели КПД, а также приводит к осаждению сажи. Получить большой тепловой потенциал от подобной системы, к сожалению, нельзя.
  5. Заправка резервуара слишком обводненным составом может привести к мгновенному вскипанию, а затем и к взрыву печки.

Подробнее о двухконтурной печи:

Ну и подобная обогревательная система не способна полностью расщепить тяжелые фракции топлива, хотя в плане экономичности она вполне хороша. Любые оставшиеся частицы оседают в шлам в резервуаре, а через 4-5 топок их нужно доставать из емкости, что требует особых усилий.

Второй вариант

При изготовлении печи на масле своими руками по первому принципу можно столкнуться с различными минусами. Но народные умельцы нашли массу выходов из подобной ситуации и стали изобретать продуктивные установки, которые лишены таких минусов. Сегодня масляные печки активно используются в жилых помещениях, кухонном пространстве, гаражах и в любых других постройках. Правда, чтобы создать безопасный механизм придется серьезно потрудиться и проявить определенное мастерство.

По желанию, при изготовлении печи можно организовать место для подогрева пищи

Если учесть вышеизложенную информацию, то становится понятно, что главным источником повышенной опасности печки на саможоге является контейнер с кипящим топливом. Чтобы предотвратить непредвиденное возгорание смеси, ее нужно испарять каким-либо другим методом. При этом зону плазменного расщепления, сгорания и дожигания лучше объединить в факеле пламени, чтобы не влиять на функциональность печи. Также целесообразно сделать так, чтобы печь работала на обводненном источнике энергии. В результате появляется логическая необходимость создать горелку.

Горелки для отработки

Чтобы сделать печь на отработанном масле, важно заранее найти подходящие схемы, чертежи и пошаговые инструкции, а затем пошагово переходить от одного действия к следующему. В промышленных условиях практически любые топливные смеси сжигаются в форсунках. Достичь полного сгорания в факеле можно с помощью 2-3-ступенчатого образования топливовоздушной смеси. Роль форсунки заключается в окончательном сжигании всех частиц, включая льяльные воды судов.

Схема поможет сделать печь на отработанном масле

Чтобы обеспечить стабильную работу механизма, важно не только правильно сварить и изготовить его, но и подобрать правильные материалы.

Также появится необходимость обустроить мини-цех подготовки топливной смеси, который состоит из таких частей:

  • гомогенизатор;
  • диспергатор;
  • насосы;
  • фильтрующие установки;
  • системы подогрева.

Также следует подготовить систему автоматического управления всеми этими узлами, иначе функциональные возможности обогревателя окажутся под угрозой. При этом для отработанного масла и такая расширенная конструкция может оказаться недостаточно мощной. Объясняется этот парадокс наличием тяжелым битуминозных составляющих. С целью повышения продуктивности работы форсунку дополняют жаровым кожухом и камерой дожигания с теплоизоляционными элементами.

Как сделать горелку на отработке:

Горелка для отработки считается наиболее простым и доступным для самостоятельного создания вариантом масляного обогревателя. При желании можно изготовить обогревательную систему с высокими показателями КПД своими руками.

Источник: http://kaminguru.com/pech/na-otrabotannom-masle.html

Печка на отработке своими руками: чертежи, видеоинструкции и материалы для изготовления

автор Сергей Соболев 2.5k Просмотров Мнений

Без отопления гаража или другого подсобного помещения порой не обойтись. А вот как его организовать – этот вопрос для большинства становится неразрешимым. Установка твердотопливных печей несложна, однако, они требуют приобретения дров, угля, что является проблемой в регионах, где нет лесов. Куда проще договориться с автосервисом, приобретать отработанное машинное масло за бесценок или вовсе даром – ведь утилизация тоже стоит денег. Мастера с радостью согласятся отдавать это топливо, при условии самовывоза. Сегодня поговорим о печках на отработке своими руками. Чертежи, видеоинструкцию мы предоставим, а значит, читатель без труда во всём разберётся.

Читайте в статье:

Что такое отработка, и как её использовать в отоплении

Отработкой называют моторное масло, которое отслужило свой срок в двигателе автомобиля и подлежит замене. Его сливают, меняя на свежее, а старое подлежит утилизации в специализированных сервисах – ведь вылить его на улицу нельзя.

Отработанное машинное масло используют в отопительных системах в качестве теплоносителя, однако, для подсобных помещений существует более простой вариант, который не требует больших затрат на монтаж магистралей и установку котла. Речь идёт о самодельной печи на отработке, в которой масло используется в качестве топлива. Может показаться, что сделать подобный агрегат сложно, однако, это заблуждение. Решается вопрос модернизацией – монтируется вставыш на отработке для печки. Эта работа под силу даже мастеру, который ни разу не сталкивался с подобными конструкциями. Но обо всём по порядку.

Принцип действия печки на отработке

Понятно, что если просто зажечь масло, помещение моментально наполнится едким дымом, и находиться в нём не будет возможности. Этот вопрос и решает вставыш – перфорированная труба. Разберёмся в принципе работы агрегата.

Простыми словами, к камере сгорания обычной печи добавляется вторая камера, которая соединяется с первой отрезком трубы. Масло, залитое в первую камеру, воспламеняется, но при этом копоти (по сути, несгоревшему топливу, которое и даёт основное тепло) деваться некуда, и оно устремляется через перфорированную трубу во вторую камеру (дровяную печь). Через отверстия смесь насыщается кислородом, который позволяет ей гореть. В результате внутри трубы возникает интенсивное горение, переходящее во вторую камеру, а уже оставшаяся копоть удаляется на улицу через дымоход.

Но понимать принцип работы – ещё полдела. Для того чтобы понять, как сделать печь на отработке, нужно учитывать множество нюансов, знать схему агрегата. К тому же сами отопительные устройства могут быть различных типов. Попробуем разобраться с этим вопросом.

Разновидности печек на отработанном машинном масле

Среди общей массы подобных агрегатов выделяют 3 основных вида:

  • печки открытого типа;
  • закрытого (капельного) типа;
  • устройства с наддувом.

Главное сейчас, чтобы читатель разобрался, какие конструктивные особенности есть у каждого из этих видов, и какими они обладают достоинствами и недостатками. Разберём каждый из них подробно.

Печь-буржуйка открытого типа: её особенности и недостатки

О простоте печки-буржуйки на масле-отработке мы говорили. Стоимость тоже будет достаточно низкой. Ещё одним преимуществом можно назвать автономность – от наличия или отсутствия электроэнергии его работа не зависит. Но… наверное, на этом плюсы этого вида и заканчиваются. А вот отрицательных качеств насчитывается куда больше. Среди них:

  1. При малейшем ухудшении тяги в дымоходе печка начнёт чадить внутрь помещения, а пламя будет затухать.
  2. Попавшая в масло любая жидкость вызовет разбрызгивание горящего топлива через отверстия дожигателя. Результат предсказуем. По этой причине отработку следует готовить перед тем, как залить в ёмкость, отфильтровывая воду или иные жидкости.
  3. Низкий КПД при высоком расходе горючего.
  4. Корпус агрегата тяжело поддаётся чистке от сажи.

Однако некоторые недостатки можно удалить, если применить некоторые конструкторские хитрости.

Печи на отработке закрытого капельного типа и их особенности

Этот вид имеет кардинальные конструктивные отличия от предыдущего. Перфорированный дожигатель размещается не снаружи, а внутри резервуара. Это может быть ёмкость, сваренная из трубы, листов железа или даже газового баллона. Это обеспечивает более высокую пожарную безопасность. Под дожигателем размещается чаша, на дно которой падают капли масла. Это обеспечивает малый расход отработки и повышение коэффициента полезного действия.

Минусом подобной конструкции можно назвать сложность её сборки. Дело в том, что собрать такой агрегат по чужим чертежам, соблюдая идеальные пропорции, вряд ли удастся. В любом случае понадобятся некоторые доработки в процессе эксплуатации.

Печка на отработке капельного типа может быть и такой

Печь на отработке с наддувом: нюансы изготовления

Принцип работы печи на отработанном масле с наддувом, изготавливаемой своими руками, мало чем отличается от предыдущего варианта. Особенностью является то, что в конструкцию включается вентилятор, обеспечивающий принудительную подачу воздуха. Также в схему монтируется обратный клапан, который исключает попадание продуктов горения в помещение в случае отключения вентилятора.

Материалы изготовления обогревателей на отработанном масле

Основным материалом для изготовления печи в гараж на отработке является металл, хотя некоторые утверждают, что в качестве перфорированного дожигателя удобно использовать асбоцементную трубу. Однако практика показывает, что подобный материал недолговечен, а значит, его использование нерентабельно.

Наиболее частым вариантом можно назвать масляную печку на отработке, выполненную из газового баллона, но нельзя сказать, что сложной является конструкция из труб различного диаметра. Основная задача здесь – правильный расчёт сечений труб как для резервуара, перфорированного дожигателя, так и для поддувала. При любом расхождении агрегат будет работать нестабильно. Именно поэтому опытные домашние мастера говорят, что такой обогреватель на отработанном масле придётся несколько раз переделывать, доводя до совершенства, даже если он выполнен по чётким чертежам.

Полностью защищённая печурка. Но даже такую не стоит оставлять без присмотра

Положительные и отрицательные качества различных видов печей на отработке

Независимо от типа печки, все они имеют как положительные, так и отрицательные качества. Рассмотрим их подробнее.

К достоинствам таких устройств относят:

  • неплохой обогрев закрытых пространств, к которым можно отнести гаражи, теплицы, бытовые постройки;
  • энергонезависимость (в случае монтажа печи без наддува);
  • простая эксплуатация;
  • небольшие габариты, позволяющие транспортировку агрегата;
  • дешевизна топлива;
  • возможность приготовления пищи;
  • отсутствие открытого пламени.

Однако у таких печурок присутствует и масса недостатков:

  • необходимость фильтрации отработанного масла;
  • дымоход, который требует частой чистки, должен быть не менее 4 м;
  • раскалённые поверхности весьма опасны;
  • специфический запах отработанного масла;
  • невозможность погасить пламя, вплоть до полного выгорания топлива;
  • пожароопасность при неправильной эксплуатации;
  • ощутимый гул в процессе работы.

Если в процессе сравнения достоинств и недостатков первая категория более существенна, то такой агрегат точно подходит домашнему мастеру.

Главная опасность использования таких устройств − воспламенение

Как сделать печку на отработке своими руками: некоторые советы и пошаговая инструкция

Как уже говорилось, изготовление подобного агрегата сложным назвать нельзя, однако, в любой, даже самой простой работе есть свои нюансы. Сейчас попробуем разобрать изготовление простейшей печки капельного типа из газового баллона. Для этого понадобится:

  • непосредственно сам газовый баллон;
  • труба диаметром 100 мм (2 м);
  • уголок 5×5 см (около 1 м);
  • стальной лист, толщиной 4 мм (около 50 см 2 );
  • автомобильный тормозной диск;
  • шланг из маслостойкой резины и хомуты под него.

Приготовив все необходимые детали, можно приступать к изготовлению.

Изготовление печки на отработке капельного типа своими руками: пошаговая инструкция

Для удобства читателя оформим пошаговую инструкцию в табличной форме.

ИллюстрацияВыполняемое действие
Первым делом нужно в дне баллона высверлить отверстие для выхода остатков газа. Чтобы предотвратить искры, сверло необходимо смачивать маслом. Обороты дрели должны быть минимально возможными.
Теперь при помощи болгарки можно вырезать отверстия по заранее подготовленному чертежу (некоторые из них будут представлены ниже).
Из листовой стали вырезаем донце с отверстием. Вырезанную среднюю часть выбрасывать не стоит – она нам пригодится позднее.
Примерно так будет располагаться донце в нашей печке. Примеряем его и вытаскиваем снова – с ним ещё предстоит некоторая работа.
Следующий шаг – подготовка трубы. Высверливаем в ней отверстия для подачи воздуха. Это необходимо для нормальной работы агрегата.
Вот таким образом сваривается готовое донце с перфорированной трубой. Сварочные швы должны быть качественными. Если у домашнего мастера нет опыта работы со сварочным аппаратом, лучше обратиться за помощью к профессионалам.
А вот теперь пригодится вырезанная из донца середина. Её следует приварить к тормозному диску от автомобиля.
В итоге получится вот что. Теперь, прорезав небольшое отверстие и приварив кусок трубы, получим полноценную муфту.
Можно начинать сборку. Обратите внимание на патрубок справа. Именно по нему в печку будет поступать отработанное масло.
Снаружи монтируем кран и присоединяем к нему шланг из маслостойкой резины.
Сверху газового баллона ввариваем остаток трубы – это и будет отвод дымохода.
Остаётся лишь вывести трубу дымохода наружу из помещения.
Поднять дымоход на необходимую высоту. Обычно она составляет 4 м. Этого достаточно для обеспечения нормальной естественной тяги.

Печка на отработке своими руками: чертежи, видеоинструкции и некоторые хитрости

Разобравшись в общих чертах, каков алгоритм выполнения работ, перейдём к чертежам и видеоинструкциям. Начнём с той же печи из газового баллона.

Печь на отработке из газового баллона: чертежи для изготовления

Рассмотрим чертежи печи на отработке своими руками.

Ниже можно ознакомиться с видеоинструкцией изготовления подобного агрегата.

Видео и чертежи печи на отработанном масле с водяным контуром

Обогреватели с водяным контуром немного сложнее в изготовлении, однако, и эта работа под силу домашнему мастеру. Предлагаем ознакомиться с чертежами подобных агрегатов.

Видео, представленное ниже, поможет более полно понять алгоритм работ.

Котёл на отработке своими руками: чертежи и видеоинструкция изготовления

Естественно, что водяной контур подразумевает наличие котла. Именно о нём и пойдёт сейчас речь. Ниже представлены чертежи этой конструкции.

Ну и, конечно, видеоурок по изготовлению котла.

Как можно убедиться, чертежи горелок на отработке своими руками несложны, а значит, при наличии времени вполне можно попробовать собрать такой агрегат. Тем более, что затрат средств он практически не потребует.

Правила эксплуатации и обслуживания печей на отработанном масле

Для того чтобы эксплуатация подобных агрегатов была безопасной, редакция Seti.guru рекомендует соблюдать некоторые правила:

  1. Категорически запрещается допускать к розжигу детей.
  2. Нельзя использовать для розжига легковоспламеняющиеся жидкости, такие как ацетон или бензин. В результате вспышки паров можно легко получить ожоги.
  3. Не стоит использовать отработку с частицами воды. Это приведёт к пожару.
  4. Добавлять отработку до полного выгорания топлива.
  5. Использовать печь в помещении без необходимой вентиляции.
  6. Запрещается использование печи при её неправильной работе (агрегат коптит или его горение нестабильно).

Обслуживание таких устройств сводится к периодической чистке камеры сгорания от негорючих остатков и прочистке дымохода от сажи (не реже одного раза в месяц).

Несоблюдение основных правил приводит к печальным последствиям

Если же по какой-то причине у домашнего мастера нет возможности самостоятельно изготовить подобный агрегат, его вполне можно приобрести в специализированных магазинах или на интернет-ресурсах.

По какой цене можно купить печь на отработке на российском рынке

Рассмотрим, по какой стоимости можно приобрести подобные устройства. Цены указаны по состоянию на март 2018 года.

Thermobile AT 400

Euronord EcoLogic 180

Thermobile SB 80

Euronord EcoLogic 30

DanVex B 100

Марка, модельМощность, кВт/чРасход топлива, кг/чСредняя цена (по состоянию на март 2018), руб.
274260 000
807,2102 000
11,59680 000
16−431,4−470 000
948,7425 000

Как можно убедиться, стоимость агрегатов заводского производства довольно высока. А значит, выгоднее потратить немного времени и сил, сделав подобное устройство своими руками.

Аккуратность при изготовлении – залог безопасной работы печи на отработанном масле

Подведём итоги

Прочитав сегодняшнюю статью, кто-то скажет, что проще купить печку на отработанном масле заводского производства. Однако стоимость таких агрегатов не каждому по карману. Изготовление же своими руками затрат практически не требует, что является огромным плюсом. Конечно, придётся идти методом проб и ошибок, но в итоге такая печь будет не только прогревать воздух в помещении. Также тепло будет и на душе от осознания того, что все работы были выполнены самостоятельно.

Надеемся, что изложенная сегодня информация была полезна нашему уважаемому читателю. Если у вас остались вопросы, мы будем рады на них ответить в обсуждениях ниже. Также будем благодарны, если вы поделитесь своим опытом – это поможет начинающим домашним мастерам. А напоследок предлагаем посмотреть короткий, но весьма информативный видеоролик по теме, который поможет научиться правильно разжигать подобные агрегаты.

Источник: http://seti.guru/pechka-na-otrabotke-svoimi-rukami-chertezhi-video

Печь на отработке: виды, устройство, чертежи, инструкция по изготовлению своими руками (Фото & Видео) +Отзывы

Повторное использование машинного масла позволяет сэкономить немало средств. Для этого достаточно сделать своими руками или купить уже готовую печь на отработке. Используют подобные конструкции в основном в подсобных помещениях, не требующих постоянного обогрева.

Принцип действия

Если просто взять и поджечь отработку, оно тут же начнет чадить. Поэтому топливо следует нагреть до определенной температуры, при которой оно начнет испаряться. То есть сгорать должны только летучие вещества, выделяемые из масла.

Для этого в конструкции печи на отработке (см. видео ниже) необходимо предусмотреть не одну, а две камеры. В первую, нижнюю, через небольшое отверстие будет заливаться топливо. Для розжига в это же отверстие бросают подожженную ветошь или бумагу.

Чертеж простейшей печи

После закипания топлива (не горения, а лишь закипания) образующиеся летучие вещества попадают через трубу в камеру вторую. Одновременно при переходе через нее газы будут насыщаться кислородом, способствующем горению. Для этих целей в трубе предусматривается перфорация. Воспламеняться газы начинают уже в трубе, а догорают во второй камере. Причем подача должна осуществляться небольшими дозами.

Чтобы горячий воздух задерживался в трубе дольше, а не улетал в дымоход, в верхней камере делают перегородку. Для обеспечения подачи воздуха в первой камере необходимо сделать заслонку. После закипания масла ее перекрывают. Заслонку можно установить на отверстии для заливки топлива.

Для подобных печей требуется дымоход значительной длины – от 4 м. В отапливаемом помещении для удаления отходов сгорания необходимо будет предусмотреть и надежную вентиляцию.

Благодаря подобной конструкции дыма и копоти при сжигания отработки не образуется. При правильно проведенных расчетах при сгорании газов появляется лишь голубовато-белое пламя. Расход горючего в подобных конструкциях составляет около 1-2 л/час.

Обустройство дымохода

Для подобных конструкций очень важна стабильная мощная тяга. Иначе топливо начнет затухать и дымить. Поэтому дымоход делают длиной от 4 м. Увеличение тяги помогает выводить из помещения и продукты сгорания, что снижает вероятность отравления ими.

Диаметр трубы должен быть достаточным – в среднем около 100 мм. Сажа в таких конструкциях собирается гораздо быстрее, чем в обычных печах, поэтому изгибы, так же, как и наклоны, недопустимы – устанавливать трубу следует строго вертикально. Поэтому при выборе места для установки буржуйки следует вначале найти удобный лаз для дымохода.

Часть трубы, выводимую наружу, следует утеплить. Иначе печь придется чистить чаще – конденсат, смешиваясь с сажей, будет оседать на стенках. Дымоход в таких устройствах делают разборным, чтобы его можно было легко снять и удалить нагар.

Разновидности печей на отработке

Виды печей на отработке

Чертежей печей на отработке существует немало. Расскажем лишь о самых популярных из них:

  • простейшая конструкция состоит из двух камер равного размера, соединенных между собой трубой с перфорацией; для обогрева небольших помещений достаточно печи размером 70х40х30 см; при этом размер баков должен составлять 30х10 см
  • с наддувом: небольшим вентилятором, устанавливаемым отдельно и соединенным с печью воздуховодом; чаще его устанавливают на месте поддувала в районе расположения нижнего бака; подобное устройство позволяет увеличить температуру сжигания и отсутствие дыма
  • капельного типа: нижний бак для заливки топлива переносится в таких печах в отдельную камеру, устанавливаемую выше камеры дожига; подобные печи считаются более стабильными и безопасными
  • с дополнительным дожигателем дымовых газов: для увеличения КПД вторую камеру делают с поворотом
  • с расширительным бачком для загрузки топлива и краном для регулировки его подачи

Недостатком подобных конструкций является неравномерный обогрев помещения. Более совершенным вариантом современных печей является печь на отработке с водным контуром – системы, в которых нагретая вода перемешается по трубам к радиатору. После отдачи тепла она возвращается в котел по водоводу-обратке.

Разновидностью таких печей является устройство с водяной рубашкой – трубой, огибающей печь, или емкостью для воды, которая окружает устройство со всех сторон. Жидкость в таком случае будет нагреваться гораздо быстрей.

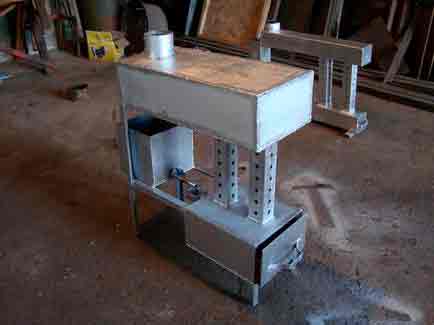

Изготовление простейшей буржуйки на отработке

Буржуйки на отработке

Чтобы печь на отработке, прослужила дольше, для ее изготовления лучше брать толстостенный металл – для верхней камеры, нагреваемой сильнее, толщиной 6 мм, для остальных частей 4-миллиметровые листы. Если под рукой нет листов подходящего размера, использовать для сборки печи можно старые газовые баллоны или бочки.

  1. Размеры изделия выбираются произвольные. К примеру, печь размером 75х35х50 см будет способна протопить помещение до 120-130 куб. м
  2. Объем обеих камер должен быть равным. Слишком большие их делать ни к чему, иначе горячий газ будет тут же остывать. Достаточно 10-30 л
  3. Стандартная ширина камер 30-40 см. Высота должна быть небольшой – 10-15 см
  4. Трубу, соединяющую между собой камеры, делают перфорированной. Расстояние между отверстиями 7-10 см. Их диаметр должен быть равен 10-16 мм. Длина трубы в зависимости от объема камер 35-65 см
  5. Количество отверстий напрямую зависит от длины трубы. Их площадь должна равняться 10% от общей поверхности. Соотношение ее длины к диаметру – 4:1
  6. Чтобы металл при перегреве не деформировало, для снижения нагрузки на трубу камеры лучше соединить между собой также толстым прутом
  7. В печи также предусматривают заслонку для регулировки подачи воздуха. При розжиге ее полностью открывают, а после закипания масла перекрывают. Чаще всего такую заслонку совмещают с отверстием для заливки масла
  8. Для обеспечения достаточного поддува печь устанавливают на ножках. Полы в подсобных помещениях редко бывают слишком ровными, поэтому ножки лучше сделать регулируемыми. Заменить их можно кирпичами, скрепленными между собой раствором
  9. Во избежание пожароопасных ситуаций никаких перекосов быть не должно – печь устанавливают строго горизонтально, выверяя ее расположение строительным уровнем
  10. Из-за небольшой массы изделия (она составляет около 30 кг) существует большая вероятность опрокидывания. Поэтому ножки лучше прикрутить к полу

Буржуйка из баллона

Буржуйка из баллона

Печь на отработке, сделанная из старого 50-литрового баллона, способна выдать от силы 11-12 кВт, поэтому она подойдет для обогрева небольших помещений. Лучше брать не кислородные, а пропановые баллоны советского образца с толщиной стеной 5 мм. Кислородные, во-первых, слишком массивны, а во-вторых, имеют толстые стенки, из-за чего прогрев печи будет затруднен.

  1. Для резки металла необходимо предварительно выкрутить вентиль, а баллон наполнить водой
  2. Его понадобится распилить на 2 части – нижняя 1/3 будет использоваться в качестве резервуара для масла, а верхние 2/3 использоваться для дожигателя
  3. С помощью болгарки срезается вначале верхняя часть, затем готовятся отверстия для дымохода и дожигателя. Отверстие необходимо будет сделать и в нижней части для ревизионного люка. В дальнейшем его прикручивают на болты
  4. Из толстостенной трубы изготавливаем дожигатель, проделывая в нем отверстия
  5. Чашу для капельной печи можно сделать из тормозного диска авто. Ее монтируют на дно топливника, чуть приподняв над поверхностью на 3-5 см
  6. Надеваем крышку баллона. Вставляем маслопровод таким образом, чтобы он располагался точно над чашей
  7. Навешиваем расширительный бачок. Подключаем дымоход. Проверяем работу печи

Печь с расширительным бачком

Печь с расширительным бачком

Как мы уже выяснили, доливать масло в процессе работы печи запрещено. Увеличивать объема бака тоже нет смысла – вряд ли он сможет разогреться как следует. Таким образом, обеспечить непрерывную дозаправку можно только одним способом – с помощью пристройки расширительного бака.

Работа подобного устройства основана на простейшем принципе сообщающихся сосудов. Как только уровень масла снижается, в камеру из бака начинает поступать новая доза топлива. Для регулировки его подачи в трубопроводе предусматривается специальный клапан.

Конструкция печи с наддувом

Чертеж конструкции печи с наддувом

Подобный агрегат считается более безопасным – ведь зона горения в нем полностью закрывается. Метод наддува помогает снизить расход топлива – его потребуется уже не два, а полтора литра в час. Плюс мощность в подобной печи можно легко регулировать. Устройство менее требовательно также к высоте дымохода. Да и чистить его придется не так часто.

В качестве вентилятора можно использовать старый от печи автомобиля ВАЗ 2108. Подойдет и китайский аналог. Отрегулировать скорость вращения вентилятора можно с помощью недорогого ШИМ-регулятора.

Пожалуй, единственным недостатком печи на отработке с наддувом является сильное прогорание металла в том месте, куда отклоняется струя пламени. Но для сборно-разборной конструкции это не так уж и важно – прогоревший лист металла можно будет легко заменить.

Печь с дожигателем

Печь с дожигателем

Чтобы драгоценное тепло не улетало быстро в трубу, можно организовать его дополнительный сбор. Для этого вторую камеру сгибают под углом от 90° или чуть больше (но острым он быть не должен).

Принцип сборки подобного устройства обычный. Единственная разница – труб понадобится две. Для соединения их под углом 90° при нарезке заготовок их следует распилить под углом 45°.

Устройство с верхней капельной подачей топлива

Печь с плазменной чашей

Масляная печь на отработке с топливной камерой, расположенной внизу, конструктивно гораздо проще. Несущественным в этом случае является также соотношение размеров верхней и нижней камер. Однако КПД подобных устройств невелик.

Увеличить его позволяет обустройство верхней подачи топлива. Подобные печи на отработке называют капельными. Подаваемое по небольшой трубке из нержавейки диаметром 8-10 мм топливо попадает в них на разогретую чашу и, полностью сгорая, выделяют гораздо больше тепла. Определить это можно по цвету пламени – в них оно не желтое, а бело-голубое. Капельные печи имеют и иное название – печи с плазменной чашей. Для увеличения тяги агрегат лучше снабдить наддувом – вентилятором, соединенным с воздуховодом.

Принципиальное отличие есть в конструкции подобных печей на отработке капельного типа – перфорированная труба в них находится внутри корпуса. По этой причине устройства считаются более безопасными. Плазменную чашу можно изготовить из обрезка трубы или стальной толстостенной емкости. Слишком высоким поддон делать не стоит – при чистке печи чаша должна легко выниматься.

Некоторые мастера, не заморачиваясь, подачу топлива делают одноступенчатой. Но подобные устройства очень опасны – питающая трубка, расположенная близко к печи, сильно нагревается. Плюс поступление топлива будет нестабильным – нагретое масло будет разжижаться и капать быстрее. Да и случайно до упора открытый вентиль может стать причиной пожара.

Более усовершенствованной является двуступенчатая подача, при которой предусматривается предохранительный поплавковый клапан. Капиллятор в таких устройствах делают обязательно дозирующим.

Подача капельная в печи

В капельных печах также есть возможность более четкой регулировки подачи воздуха. Для этого в трубе количество отверстий и диаметр постепенно уменьшают по высоте. В нижнем ряду их можно заменить вертикальными прорезями. В этом случае кислород в камеру сгорания будет поступать точными порциями в соответствии с потребностями горящих газов.

Недостатки печи на отработке

Печи на отработке

Конечно, плюс у подобных конструкций существенный – дешевизна топлива. Но зато и минусов немало:

  • для обеспечения бесперебойного горения печи требуется постоянная и достаточно сильная тяга
  • высокая пожароопасность (о правилах эксплуатации печи на отработке мы расскажем ниже)
  • частая очистка от сажи: если вы сделаете корпус неразъемным, уже через пару месяцев печью вы просто не сможете пользоваться – она начнет нещадно дымить
  • большой расход топлива – его вам понадобится не менее 2 л/час
  • теплоотдача устройств не так уж велика, большая часть энергии, к сожалению, улетает в трубу

Большую часть подобных недостатков можно сгладить с помощью усовершенствования конструкции – установки вентилятора для повышения температуры горения, расширительного бачка и пр. Но из-за перечисленных недостатков печи используются в основном для временного отопления подсобных помещений.

Розжиг

Перед запуском печи в эксплуатацию следует проверить целостность всех швов, отсутствие засоров, чистоту поддувала. Во избежание пожароопасной ситуации на стенках камер и трубы не должно быть остатков воды – при смешении ее с маслом возможен выплеск топлива.

К розжигу буржуйки на отработке нужно приноровиться. После заливки масла сразу бросать горящую лучину или ветошь в отверстие для заливки не стоит. Необходимо выждать некоторое время, чтобы пары хорошо насытились кислородом.

Капельную печь запускают более плавно. После открытия вентиля подачи топлива факел с намотанной на него ветошью или прикрепленным кусочком поролона следует поджигать лишь тогда, когда в чаше скопится небольшая лужица. Еще раз подчеркнем – вначале поджигается не масло, а факел. Можно просто бросить в чашу кусок туалетной бумаги. Делать это можно без опаски – бумага сгорит почти без остатка.

Минут через 5 масло раскалиться, закипит, и поддерживать горение уже не понадобится. Остается лишь отрегулировать подачу воздуха и расход топлива.

Правила эксплуатации

Печь на отработке

Печи на отработке относятся к устройствам с повышенной пожароопасностью, поэтому при ее установке и эксплуатации следует соблюдать следующие правила:

  1. Буржуйка не должна располагаться на сквозняке
  2. В забитой сажей печи вероятность выплеска кипящего масла очень высока. Поэтому подобные конструкции требуют регулярной чистки
  3. Заполнять камеру маслом полностью во избежание выплескивания его при нагревании строжайше запрещено – его заливают лишь на 2/3, а еще лучше на половину бака, чтобы оставалось достаточно места для образования паров
  4. Долив топлива в процессе работы печи также запрещен
  5. Нельзя использовать масла с примесью других веществ, а также бензин или дизельное топливо. Может произойти взрыв
  6. Расстояние между буржуйкой и стеной – не менее 0,5 м
  7. Устанавливать ее допускается только на металлический лист или пол из бетона
  8. Если стены помещения обиты горючим материалом, в районе расположения печи их требуется дополнительно обшить листовым металлом. Это также поможет перенаправить поток теплого воздуха в помещение и увеличить КПД устройства
  9. Не следует хранить в кочегарке любые легко возгораемые предметы или вещества

Автор следующего ролика до тонкостей изучил весь процесс изготовления подобных конструкций и с удовольствием делится собственными наработками со своими подписчиками.

Подробное видео по изготовлению печи на отработке можно просмотреть по ссылке:

ВИДЕО: Печь на отработке своими руками.

Печь на отработке: виды, устройство, чертежи, инструкция по изготовлению своими руками (Фото & Видео) +Отзывы

Для нас очень важна обратная связь с нашими читателями. Если Вы не согласны с данными оценками, оставьте свой рейтинг в комментариях с аргументацией Вашего выбора. Благодарим за ваше участие. Ваше мнение будет полезно другим пользователям.

Источник: http://krrot.net/pech-na-otrabotke/

Смотрите также:
03.05.2020

Замена батарей в квартире Бывают случаи, когда наступил отопительный сезон, но в некоторых квартирах почему-то холодно. Одни жильцы квартир ходят в футболках, а другие в шерстяных носках и теплых свитерах. Причины возникновения такой ситуации может быть несколько. Но...

03.05.2020

Как сделать отопление в частном доме своими руками В нашей стране без отопления выжить вряд ли получится — слишком суровые зимы. Если владельцам квартир выбирать не приходится — что есть, тем и греются, то система отопления частного дома — личное дело его владельца.

03.05.2020

Монтаж мультисплит-систем При невозможности установить в каждой комнате или кабинете отдельный кондиционер, альтернативой является монтаж мультисплит-систем. Кардинальное отличие от обычной сплит-системы заключается в количестве наружных блоков. Мультисплит-система...

Комментарии

Комментирование отключено.

Голосование

Как Вы узнали о нашем сайте?

Посмотреть результаты

Загрузка ... Загрузка ...
Форум
