Установка оборудования и строительство котельной своими руками
Выбор котельного оборудования для частного дома
При создании системы обогрева загородного жилья в первую очередь разрабатывают проект входящей в ее состав котельной. Без этого обеспечить эффективное распространение тепла по всему зданию практически невозможно. В то время как входящее в ее состав котельное оборудование станет удачным решением проблемы с отоплением. И чтобы правильно подобрать приборы для частного дома, следует учесть некоторые нюансы и воспользоваться определенными рекомендациями.
Назначение котельной
Под частной котельной подразумевают комплекс приборов, предназначенных для обеспечения загородного жилья отоплением и горячей водой. Его монтаж необходим в тех случаях, когда:
- использование централизованной отопительной системы в частном доме невозможно из-за большого расстояния до ближайшей магистрали. В этом случае чаще всего применяют котлы на твердом топливе (для электрического агрегата нет необходимости устраивать котельные);
- требуется самостоятельное регулирование температуры теплоносителя, которая в обычной системе отопления зависит от централизованной подачи и не позволяет ни сэкономить, уменьшив потребление газа, ни, наоборот, повысить температуру в помещении (например, в сильный мороз), пренебрегая расходами.
Преимуществом этого мини-комплекса является не только возможность установки времени и интенсивности работы отопления по усмотрению пользователя.
Если речь идет не о газовых котлах (способных работать еще и на жидком газе), то система с использованием собственной котельной представляет собой энергонезависимое оборудование, на которое не влияют перебои с газоснабжением и различные профилактические работы коммунальных служб.

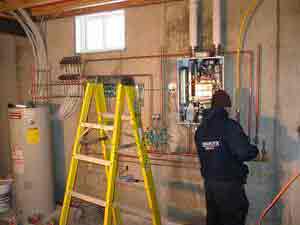

Особенности монтажа
В системах водяного отопления частного или загородного дома производится монтаж оборудования, работающего на газе (обычном и сжиженном), дизтопливе, электричестве и твердом топливе (включая дрова, пеллеты, кокс, торф и уголь).
При этом электрическое оборудование не требует установки отдельного комплекса, так как уже само по себе представляют собой автономную систему.
А котлы на дизельном топливе используются очень редко из-за дороговизны обслуживания и по причине низкой экологичности.
Таким образом, чаще всего проект организации системы отопления частного жилья предусматривает монтаж именно газовых или твердотопливных котельных.

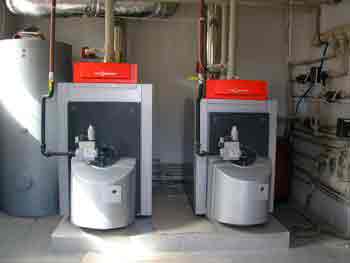

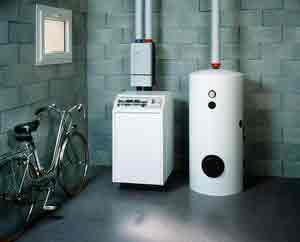

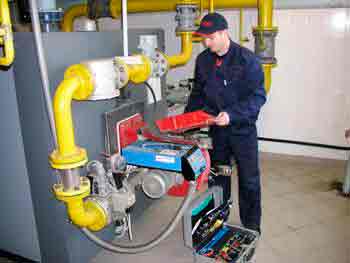

Газовые котельные
Отопление, при котором применяется газовое оборудование и необходимо наличие центральной магистрали, является самым выгодным вариантом обогрева частного дома. Дороже обходится монтаж своими руками и эксплуатация системы, в которой энергоносителем выступает тот же газ, но уже сжиженный. Хотя эффективность обеспечения жилья теплом и в этом случае остается на хорошем уровне, за счет чего газовые котельные применяются чаще остальных.

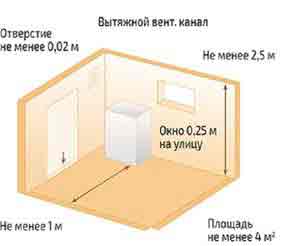

Проект помещения для такого комплекса должен создаваться при соблюдении следующих правил:
- оборудование мощностью до 30 кВт может устанавливаться в одной из комнат здания. При большей производительности для него требуется уже отдельное строение;

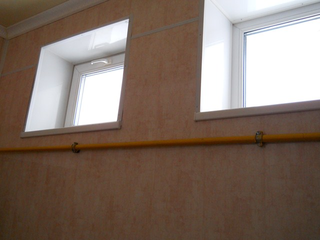

- для котельной необходимо помещение, расположенное обязательно на первом этаже и имеющее объем не менее 15 кубометров. Если же котел установлен, например, на кухне частного дома, минимальные размеры комнаты возрастают вдвое;

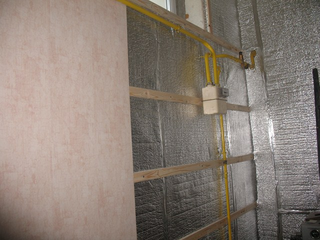

- в помещении необходима эффективная вентиляция, а отделка стен должна иметь огнестойкость не менее 0,75 ч (качественная штукатурка или кафель);
- между котлом и полом устраивают подложку, выступающую за края оборудования на 10 см по всему периметру. А до ближайших предметов мебели расстояние должно быть не меньше 0,7–1 м.
Желательно, чтобы монтаж котла выполнялся на подиуме высотой от 0,2 м, заливаемом отдельно от общего фундамента. Пол помещения устраивается из негорючего материала – например, цементной стяжки. Если мини-комплекс из-за своей высокой мощности располагается в отдельном строении, оно не должно иметь общих стен с жилым домом.

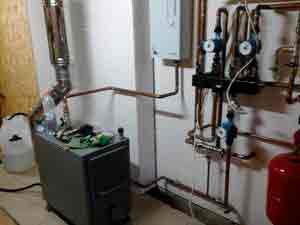

Оборудование на твердом топливе

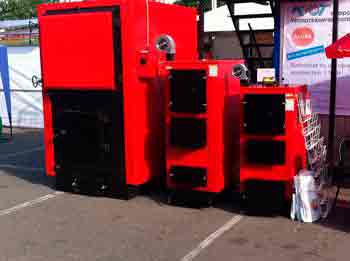

Монтаж твердотопливных котлов стал более выгодным после роста цен на газообразное топливо и другие виды углеводородных энергоносителей.
При их обустройстве своими руками необходимо учитывать, что для нормальной работы оборудования диаметры дымохода и патрубка котла должны совпадать. Это часто приводит к значительной высоте трубы, требуемой для создания достаточного для отвода дымовых газов напора.

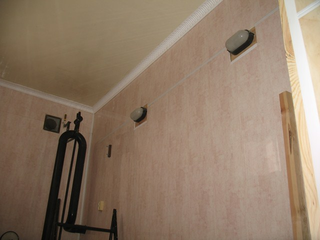

В котельной обязательно должна устраиваться вытяжная вентиляция с площадью вытяжки не меньшей 8 кв. см на каждый кВт мощности оборудования (24 кв. см для котла, установленного в подвале).
Слой штукатурки стен должен иметь толщину от 3 см и выше. Под котлом укладывают стальной лист.

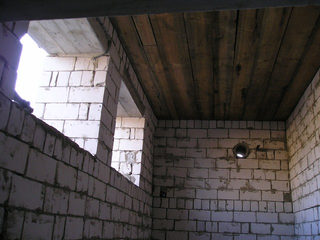

Площадь отдельного помещения должна быть не меньшей 8 кв. м, а высота потолков – от 2,5 м.

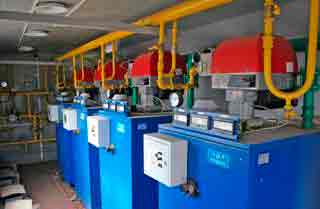

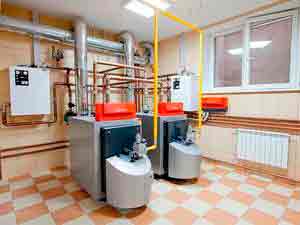

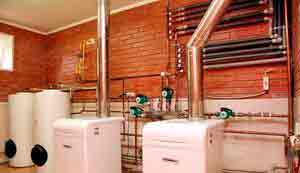

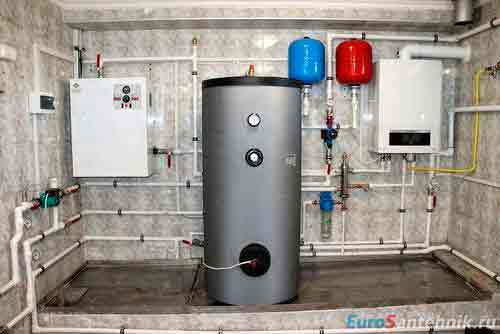

Устройство котельных
Так как проект котельной может предусматривать их установку и в жилом здании, и отдельно, требования для оборудования тоже отличаются. Так, если комплекс расположен в одной из комнат дома, в некоторых случаях (например, при наличии шумящей наддувной горелки) может понадобиться дополнительная звукоизоляция.
В то время как котлы, устанавливаемые в отдельных постройках, являются самым безопасным и практичным вариантом, хотя и требуют сравнительно больших капитальных вложений.

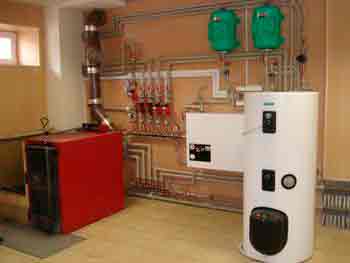

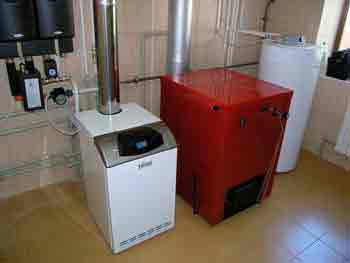

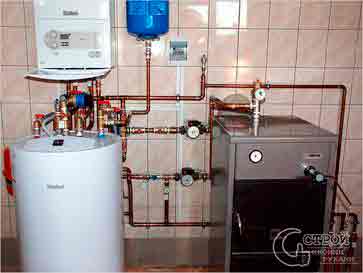

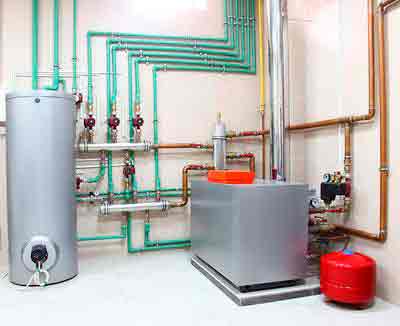

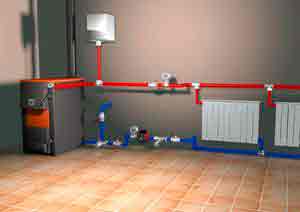

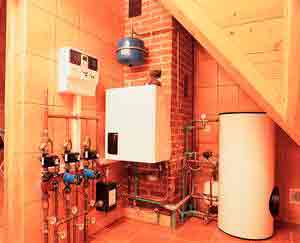

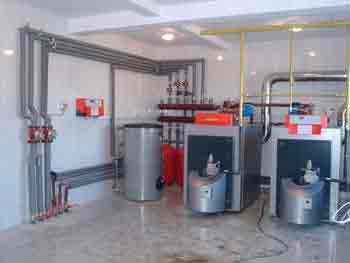

Основное оборудование, необходимое для работы системы отопления, как правило, не зависит ни от расположения помещения, ни даже от вида топлива, используемого для его работы. Практически все котельные состоят из следующих элементов:
- отопительного котла;

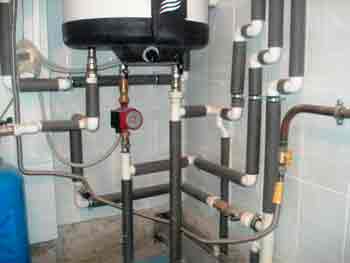

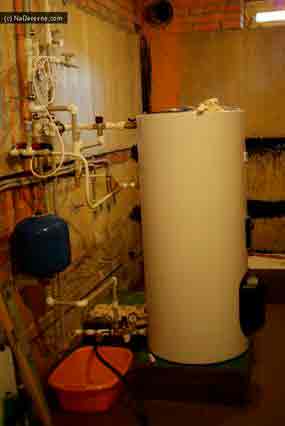

- бойлера (водонагревателя);
- расширительного бака;
- распределительных коллекторов;
- дымоходов;
- системы безопасности и подпитки котлов;
- труб и запорной арматуры.
Отопительные котлы
Котлы в этом комплексе являются генераторами тепла. В них происходит сгорание топлива, за счет которого теплоноситель (обычно вода, реже – антифриз) нагревается и подается в систему водяного отопления и в бойлер (при его наличии), необходимый для обеспечения жилья горячей водой.
Внутри такого устройства циркулирует нагретая жидкость, повышающая температуру воды, идущей на бытовые нужды.
Баки и коллекторы

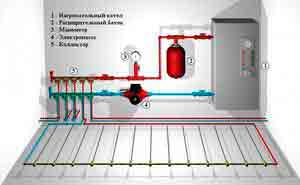

Назначением расширительных баков является компенсация избыточного давления теплоносителя для устранения опасности создания в отопительной системе частного дома аварийной ситуации, при которой может произойти разрыв труб.

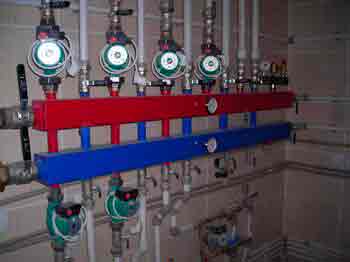

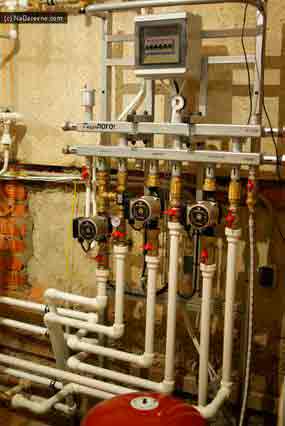

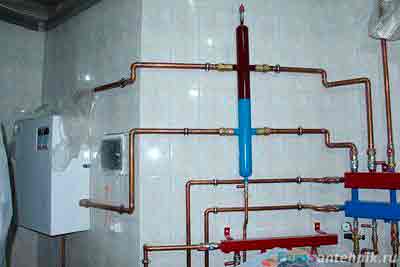

А распределительный коллектор, состоящий из насоса, гидравлического разделителя и гребенки, необходим для правильной циркуляции теплоносителя и его равномерное поступление в различные контуры системы (горячее водоснабжение, радиаторы, «теплые полы»).

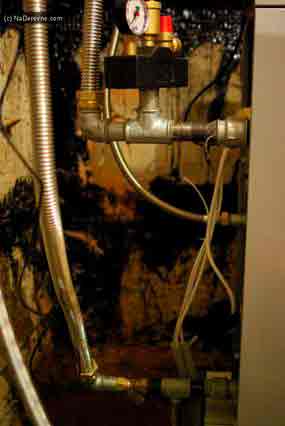

Дымоходы и системы безопасности

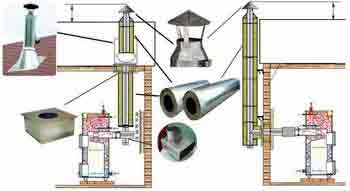

Дымоходы необходимы для отведения из помещения котельной продуктов сгорания. От того, как выполнен их монтаж и подобраны параметры, зависит не только безопасность, но и эффективность работы котлов.

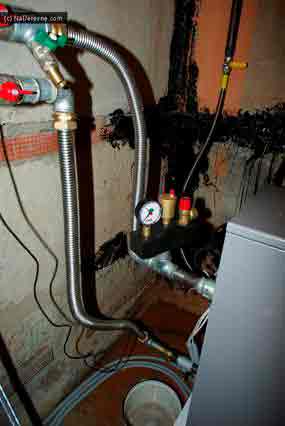

А задачами систем подпитки и безопасности является контроль давления циркулирующей по трубопроводам жидкости. Только первая предотвращает снижение напора из-за утечек и испарения, а вторая, наоборот, его повышение, удаляя воздух из труб.
Автоматика и арматура
Автоматика, устанавливаемая в мини котельных частного дома, необходима для работы оборудования (включения, отключения, установки требуемых параметров воздуха) в отсутствие человека и обеспечения дополнительной безопасности систем отопления и горячего водоснабжения.
Она может зависеть от электроснабжения (в этом случае котел способен работать самостоятельно до нескольких суток) или иметь механические регуляторы. Трубы и запорная арматура требуются для обеспечения циркуляции воды в системе.
Источник: http://x-teplo.ru/otoplenie/kotly/kotelnoe-oborudovanie-dlja-chastnogo-doma.html
Как сделать котельную в доме
Вопрос отопления жилого помещения и обеспечения его горячей водой является одним из наиболее важных для любого домовладельца. В городе проблем с этим, как правило, нет. Для обеспечения домов теплом там работают целые службы. А вот в условиях частного домовладения всё может быть далеко не так однозначно. Поэтому точно определиться с тем, как сделать котельную в доме правильно достаточно важно.
Необходимо сразу оговориться, что озвученный процесс достаточно сложен и потребует немалых знаний и умений в самых разных областях строительства, а некоторые его этапы и вовсе потребуют услуг профессионалов. Но в то же время иметь общее представление о том, что собой представляет котельная, из каких узлов она состоит и по каким правилам должны проводиться работы по ее строительству, стоит каждому.
Общее описание
Прежде чем перейти к описанию технологических аспектов процесса строительства котельной, стоит определиться с тем, что под этим следует понимать. Итак, котельной можно считать помещение, специально созданное или обустроенное для размещения отопительного оборудования и управления системой отопления. А также для обеспечения возможности ухода и, при необходимости ремонта этого оборудования.
Виды котельных
В зависимости от того как расположена котельная можно выделить несколько видов таких помещений.
Встроенная котельная. Здесь имеется в виду, что котельное помещение обустраивается в одном из помещений дома. Стоит знать, что элементы отопительного оборудования при работе могут создавать шум. Конечно, если котельная занимает одно из множества помещений огромного особняка, то этот вопрос менее значим, но вот в случае обычного дома встроенное расположение котельной не самый лучший выбор.
Пристроенная котельная. Можно сказать, что такой вариант более предпочтителен. Вообще, вопрос постройки и расположения котельной должен решаться еще на этапе проектирования дома, но если это сделано не было, как например, в старых домах с печным отоплением, то пристройка – это наилучший выход.
Котельная в отдельном помещении. Такой выбор будет наиболее оптимальным в большинстве случаев. Если котельная оборудована в отдельном строении, то можно не беспокоиться, что шум работающего оборудования потревожит домочадцев, это также позволит значительно более свободно установить элементы системы отопления.

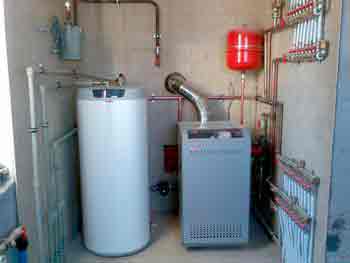

Элементы оборудования
Рассматривая вопрос о том, как построить котельную, нельзя обойти вниманием и то, какие элементы внутри помещения предстоит разместить.
- Одним из основных элементов отопительной системы является сам отопительный котел. Именно внутри этого элемента происходит сжигание топлива.

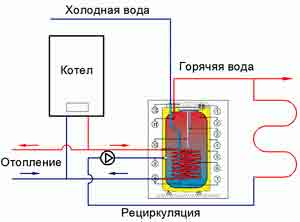

- Бак-водонагреватель. Как следует из названия этого элемента, он служит для нагревания воды. Это происходит благодаря циркуляции теплоносителя по специальным трубкам внутри бака.
- Коллектор-распределитель. Этот конструкционный элемент, как не сложно догадаться, служит для распределения теплоносителя по системе отопления, а также регулируют его температуру.
- Дымоход. Без этого элемента невозможно функционирование ни одной системы отопления (кроме парапетных котлов). Благодаря ему производится отвод дыма, образующегося при сгорании топлива в отопительном котле.
Кроме того, в систему отопления, размещаемую в котельной, входят и такие элементы, как система безопасности котла, устройство автоматического управления, трубопроводы и прочие части.
Правила постройки
Перед тем как приступать к постройке помещения котельной, полезно ознакомиться с рядом обязательных правил и требований, которые должны соблюдаться.
- Система вентиляции котельной должна подбираться с учетом мощности котла.
- При установке котла следует учитывать, что в помещении должно быть достаточно свободного пространства для его комфортного обслуживания. Как правило, эти показатели указываются в сопроводительной документации, прилагаемой к котлу.
- Складирование и хранение горючих веществ в помещении котельной строжайшим образом запрещено. Это превратит и без того опасное помещение в настоящую бомбу, поэтому для этих целей лучше использовать другие хозяйственные постройки.
- Если котельная встроенная или пристроенная, то дверь, ведущая в остальные помещения дома, должна быть отделана противопожарными материалами.
- Стены помещения котельной должны быть изготовлены из кирпича или бетонных блоков.
- В одном помещении не должно быть установлено больше двух котлов.
Вышеперечисленные правила являются общими, вне зависимости от типа установленного в системе отопления котла. В дополнение к сказанному, можно добавить, что если в котельной установлен газовый котел, то в этом случае есть несколько дополнительных условий. Например, всё электрооборудование такой котельной должно быть вынесено в отдельное помещение. Все элементы электропроводки должны быть хорошо заизолированы.
Проведение работ
Если с типом котельной и применяемого в ней оборудования всё решено, то можно переходить к самой постройке.
- Сначала должен быть составлен подробный план и чертеж будущего строения. В нем нужно отразить необходимые размеры и параметры помещений. Также должна быть составлена схема самой системы отопления, на которой нужно отметить все ее элементы.

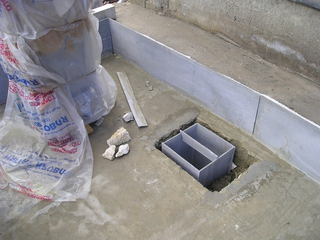

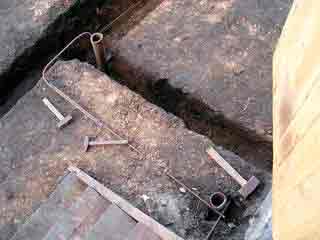

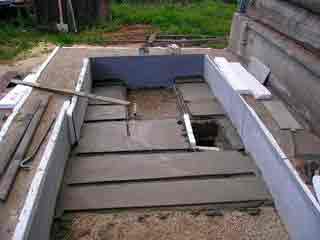

- После этого можно начинать работы. И первым их этапом должно быть рытье котлована под фундамент. Следует обратить внимание, что при этом нужно обеспечить устройство системы канализации. Конечно, эта стадия работ пропускается, если котельная будет встроенной.

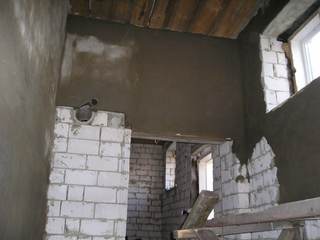

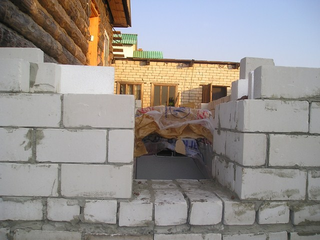

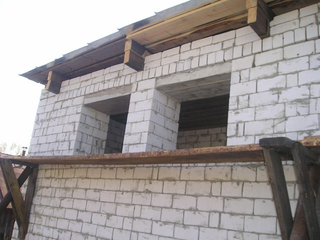

- После заливки фундамента можно начинать возводить стены котельной. Как было сказано выше, для этих целей должен быть использован либо кирпич, либо бетонные блоки. Это необходимо, исходя из соображений безопасности.

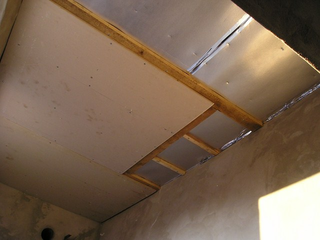

- Завершающим этапом стройки будет установка крыши. Здесь никаких особенных ограничений нет.
Стоит добавить, что при постройке помещения котельной должны быть соблюдены и некоторые правила, касающиеся объема помещения.
- Прежде всего, нужно помнить, что высота помещения котельной должна быть не менее 2,5-2,7 метра.
- Что касается площади, то максимальные ограничения обусловлены лишь здравым смыслом, а вот что касается минимальных допустимых объемов, следует знать, что помещение котельной не должно быть меньше 6–7 квадратных метров, при том, что объем должен быть не менее 15 м 3 .
- При постройке котельной важно помнить и то, что такого рода помещение, должно быть оборудовано мощной системой вентиляции, а также канализацией для отвода конденсата.
- Дымоход котельной должен быть смонтирован таким образом, чтобы верхняя его часть выступала над уровнем конька, для лучшего функционирования. К тому же, дымоход должен быть оборудован дополнительными отверстиями для чистки.
- Необходимо также учесть, что котельная должна быть оборудована, как минимум одним окном, площадь которого не меньше 0,5 квадратного метра.

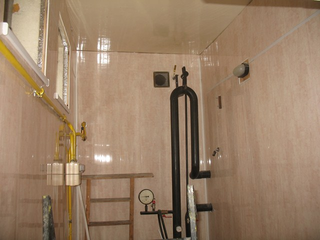

Также должны быть учтены особенности внутренней отделки помещений такого типа. Для этих целей должны быть использованы только трудновоспламеняемые материалы. Так пол котельной лучше всего изготовить при помощи технологии бетонной стяжки, а оформить стены наиболее целесообразно при помощи кафельной плитки. Многообразие расцветок позволяет в полной мере осуществить свои дизайнерские амбиции, а прочность и неподверженность горению этого материала добавят безопасности.
Что касается установки оборудования и монтажа системы отопления, то необходимо знать, что если нет достаточного количества знаний и опыта, то работы лучше доверить специалистам. Хотя определенные работы, например, подготовку помещения можно выполнить самостоятельно.
В заключение можно добавить, что при оборудовании и строительстве котельной должны соблюдаться определенные правила. Наиболее важные из них описаны выше. Что касается самого выполнения работ, то оно требует аккуратности, точности и определенной квалификации. Особенную осторожность необходимо проявлять при установке оборудования и электрификации помещения. А также, перед началом работ стоит ознакомиться с документацией и нормативными актами, регламентирующими выполнение работ.
Видео
Подробнее о требованиях к проекту котельной расскажет специалист:
Источник: http://stroysvoimirukami.ru/kak-sdelat-kotelnuyu-v-dome/

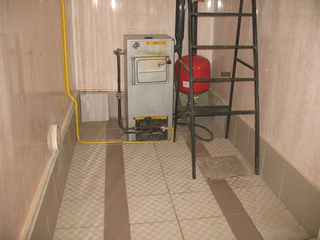

Как правильно обустроить котельную в частном доме
Для того чтобы провести автономное отопление в свой дом, необходимо в первую очередь предусмотреть наличие котельной. В этом случае необходимо все точно рассчитать и сделать правильную планировку самого помещения под котельную. Важно четко понимать, что для этого имеются специальные правила и нормы, которые нарушать строго запрещено.
Как правильно ее обустроить?
Прежде, чем приступить к подробному изучению правил по благоустройству котельной, надо вспомнить, какие виды котлов существуют. Дело в том, что каждый тип имеет свои правила установки, а соответственно и благоустраивать помещение надо согласно им. На сегодняшний день больше всего используется газовых котлов. Такие котлы имеют большое количество преимуществ, так как они очень просты в эксплуатации и являются экономичными. Но, чтобы установить такой котел, следует выучить правила и основные требования по их установки, ведь самая маленькая ошибка, может обернуться трагическими последствиями.
Для небольших котлов, имеющих маленькую мощность устанавливать котельную не надо, достаточно будет продумать место. Где можно будет его разместить?
Как правило, зачастую такой котел, монтируется в прихожей или же на кухне.
Кухню, можно выбирать в таких случаях:
- Если у вас есть выход на улицу, здесь может использоваться окно, размеры, которого достигают 30 см квадратных на 100 сантиметров квадратных.
- Есть вентиляция, это может быть даже самая обыкновенная форточка.
- Высота помещения должна быть минимально 220 см.
- Свободный проход должен составлять не менее 70 см.

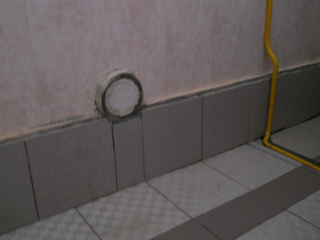

- Обязательно стоит предусмотреть воздухозаборное отверстие, которое будет обеспечивать горение газа в котел.
- В таком помещении заранее стоит, будет позаботиться об огнеустойчивости, а для этого следует использовать при строительстве и ремонте специальные материалы.
Среди разновидностей котлов, есть навесные и напольные. Использования навесных котлов допустимо только в том, случае, если стены выполнены из прочных материалов, которые не воспламеняются. Для напольного котла, заранее необходимо позаботиться о подложке, сделанной из металла или бетона, она обязательно должна выходить за края котла, желательно, чтобы это расстояние достигало 100 мм с каждой стороны.
Конечно, стены дома могут быть выполнены из материалов, которые все же легко поддаются горению, в таком случае, надо будет установить экран, который и будет играть роль главной защиты вашего дома от пожара.
Когда мощность котла, будет составлять более, чем тридцать киловатт, то тогда потребуется отдельная котельная, ее можно будет сделать даже с подвального помещения, но и для этого есть свои правила и предостережения:
- В помещении стоит обратить внимание на наличие естественного освещения.
- Важно обеспечить действительно хорошую вентиляцию, так как воздух в комнате обязательно должен изменяться как минимум три раза в час.
- С котельной надо продумать отдельный выход на улицу.
- Стены должны достигать 2,5 метра высотой.
- Сама площадь помещения должна быть не меньше пятнадцати метров квадратных.
Идеальным вариантом для собственного дома будет котельная, которая стоит отдельно. Этот вариант считается самым безопасным, достаточно только при установке выполнить такие требования:
- Постройка должна иметь фундамент и никоим образом не соединяться с домом.
- Котел должен находиться от пола на расстоянии 200 мм.
- Чтобы залить пол желательно использовать бетон с песком.
Чтобы изготовить крышу и стены в данном помещении стоит закупить негорючие материалы, для отделки внутри стоит использовать керамику. Надо отметить, что любое решение требует четкого согласования проекта с газовой службой.
Монтаж и устройство твердотопливного котла
Котлы, работающие на твердом топливе, занимают второе место по популярности, а связано это с тем, что их использование крайне удобно в тех местах, где нет возможности провести газ.
Такие котлы работают на специальном топливе, которое может представлять собой дрова, пеллеты, торф, уголь и другие разновидности.
Отдельно стоит остановиться на преимуществе использовании именно такого котла:
- Топить котел, можно разным видом топлива.
- Денежная экономия, так как стоимость сырья, довольно не высокая.
- Котел легко монтируется и просто эксплуатируется.
- Не требуется никаких специальных разрешений.
- Обладает меньшей опасностью для жизни, так как не может взрываться.
- Дает достаточно тепла и не требует постоянного вмешательства человека в процесс работы.
Конечно с достоинствами, есть свои недостатки, например, такие котлы, являются зависимыми от влажности воздуха и им требуется постоянная чистка.
Котельная для твердо топлива, оборудуется согласно таким правилам и нормам:
- Место, где монтируется котел, надо сделать доступным, чтобы можно было легко загрузить топливо и почистить сам котел.
- Важно строго придерживаться расстояния между котлом и стеной, оно не должно быть меньше 100 мм.
- Если стены выполнены из материалов, которые легко воспламеняются, то стоит заранее обшить их защитным материалом.
- Перед топкой необходимо положить металлический лист, в случае, если горячее топливо выпадет на пол, то он не сможет загореться.
Отдельно стоит остановиться на вентиляционной системе, так как она играет важную роль:
- Расчет окна должен исходить из киловатт мощности, так, например, на 1 КВт, стоит оборудовать окно размером 80 м?
- Дымоходное отверстие самого котла, обязательно должно быть меньше диаметра дымохода.
- Необходимо организовать дополнительное отверстие, которое поможет при чистке котла.
- Изнутри дымоход желательно оштукатурить, чтобы дым не проникал в помещение.
Наличие вентиляции является обязательным условием, так как каждый раз, когда закладывается топливо, в помещение могут попадать продукты сгорания, это опасно, так как есть вероятность, отравиться угарным газом.
Что необходимо обустроить для электрического котла?
Электрический котел, является максимально безопасным среди всех остальных разновидностей. Кроме того, чтобы его установить, не требуется оборудовать никакого дополнительного помещения, он занимает мало места и вполне может вместиться в любом углу частного дома.
Такие котлы используются редко и не пользуются большой популярностью, из – за дороговизны электричества, поэтому чаще всего их используются, как дополнительное оборудование для обогрева.
Рекомендации по оборудованию котельной для частного дома
Важно, внимательно отнестись к оборудованию самого помещения котельной, а для этого надо помнить:
- Устанавливать котел требуется в отдельной комнате, ни в коем случае, это делать в жилом помещении нельзя.
- Стоит учитывать размеры комнаты, при ремонте важно наложить штукатурку на стены и не использовать материалы, которые легко воспламеняются.
- Надо учитывать дверной проем, он должен быть не меньше 70 см.
- Стоит предусмотреть заранее наличие коммуникаций.
- В котельную должна быть подведена вода и электричество.
- Желательно установить специальный прибор, который будет отслеживать давление в котле.
- Что касается вентиляционной системы, то она должна иметь два отверстия в стене, это требуется для подачи воздуха.
- Дымоход должен полностью обеспечить выход продуктов сгорания.
Что входит в составляющие устройства для котла?
Естественно, что все котлы имеют явные отличия между собой, но в большинстве случаев составляющие у них одинаковые, рассмотрим стандартные устройства:
- Котел, который отвечает за тепло и является основным элементом для обогрева дома, именно здесь находиться камера сгорания топлива и выделяется непосредственно энергия, которая обогревает все здание.
Резервуар для воды, которая нагревается, используется в системах, которые имеют два контура, то есть направлены не только на отопление, но и на подогрев воды.
- Расширительный бак, который регулирует давление в котле и обеспечивает целостность труб.
- Распределительный коллектор обеспечивает равномерное распределение тепла по всем комнатам, здесь же имеется и насос, который помогает выполнять коллектору эту функцию.
- Дымоход, обеспечивает выход продуктов сгорания из помещения.
- Трубопровод и специальные краны, помогают теплу распространяться по всему дому.
Как правильно обустроить котельную?
- Стоит помнить, что по всем правилам можно в помещении установить не более двух котлов.
- Дымоход делается исключительно под определенный вид котла, поэтому стоит, сначала приобрести котел, а потом обустраивать дымоход.
- Котельную строить надо из огнеупорного кирпича или бетона.
- В качестве отделочного материала подойдет стальной лист или керамическая плитка.
- Котел должен иметь вокруг себя свободное пространство.
- Площадь котельной высчитывается согласно мощности самого котла.
Источник: http://postroimdomsami.ru/otoplenie/rekomendatsii-i-trebovaniya-po-ustanovke-kotelnoy-v-chastnom-dome.html

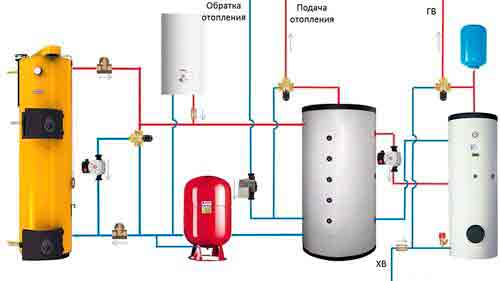

Типовые схемы котельной частного дома
Отсутствие централизованного отопления в частном секторе предполагает самостоятельное обустройство обогрева жилища. В большинстве случаев «сердцем» системы выступает отопительный котел. Для его размещения необходимо обособить участок дома, соблюдая требования безопасной эксплуатации. Помимо котлов, в котельной устанавливают типовое оборудование: насосы, бойлеры, коллектора и тд. Существует множество схем обвязки котельной частного дома, но в этом материале мы остановимся на типовых и объясним, как реализовать типовые решения в доме.

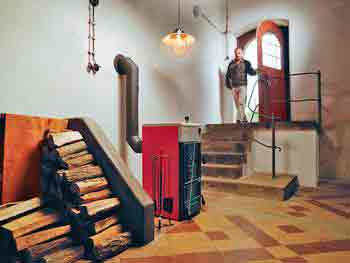

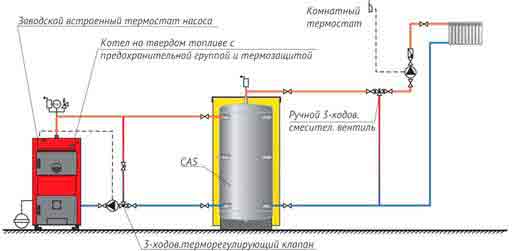

Схема котельной при использовании твердого топлива
Автономный бункер для твердотопливного котла не имеет жестких требований к метражу, ключевой момент — выделение именно отдельного места, поскольку сам источник теплоснабжения монтируется на полу. Навряд ли присутствие такого прибора в коридоре или на кухне будет удовлетворять принципам эргономики, кроме того, это противоречит принципам безопасности.
Минимальные условия для эксплуатации твердотопливного оборудования:
- расстояние от стены до заслонки не менее 1,2 – 1,5 м; до боковин – 1 м; до задней части – 0,5м; до среза тройника при заднем типе подключения – 50см;
- выполнение поверхностей помещения из несгораемого материала или их оштукатуривание, облицовка минеритом;
- снабжение приточной вентиляцией, которая может быть представлена промежутком между дверью и полом или отверстием в стене;
- исключение надстроек над бункером.
Технологический состав котельной с ТТ-теплогенератором
Перечень оснащения для топки твердым топливом включает:
- котел с необходимыми баками, резервуарами и т.п.;
- комплектная группа безопасности, трехходовой смесительный клапан, циркуляционный насос в структуре обвязки обогревательного устройства;
- бойлер, нагревающийся за счет ТТ-котла, обеспечивающий жилье горячей водой;
- труба отвода дыма эффективного диаметра и высоты;
- организованный сливной комплекс на случай простоя аппарата;
- погодозависимая или настраиваемая автоматика;
- система огнеудаления и пожаротушения.
К твердому топливу относятся дрова, уголь, торф. Для их расположения также необходимо обособить некоторый участок.
План котельной с газовым котлом
Задействование в качестве теплоносителя природного газа – экономичное и продуктивное решение, но сопряженное с большим риском по причине взрывоопасности. Устроение помещения для газового котла по этой причине имеет жесткие требования, изложенные в СНиПе.
Данный вид топлива даже в незначительных количествах способен оказывать вредное воздействие на здоровье, поэтому одним из важных принципов безопасного использования газа является хорошая вентиляция. Отсутствие качественной вытяжки влечет за собой меньшую теплоотдачу при одинаковом расходе.
Схема расположение оборудования котельной частного дома зависит от его мощности и эксплуатируемого состояния газа. Сжиженная форма категорически не допускает установки источника теплоснабжения в подвале. Удельный вес такого носителя гораздо больше воздуха, при утечках он концентрируется в низовьях здания, где может инициировать взрыв.
Нет нужды подыскивать или выстраивать отдельный угол для приборов с мощностной характеристикой до 60кВТ. Вполне возможна установка в кухне, на чердаке, в кладовой и т.д., если они отвечают условиям:
- наличие окна с форточкой;
- объем не менее 15 кубометров и сверху по 0,2 кубометра на каждый выделяемый киловатт;
- высота минимум 2,5 м.
Более мощные агрегаты должны размещаться в обособленных бытовках на любом этаже, при этом цокольный следует рассматривать в последнюю очередь. Отдельно стоящие котельные должны иметь собственный фундамент с присутствием в нем определенной доли песка. Точку, где топится аппарат, необходимо привести в соответствие нормативам:
- окна от 0,5 кв.м,
- ширина дверного проема от 0,8м,
- обшивка огнеупорным материалом с пределом огнестойкости не менее 45 минут,
- наличие свободного пространства вокруг теплогенератора радиусом 0,7м и больше.
Набор технических средств газовой котельной
Применение газа для обогрева производится при участии:
- отопительного котла;
- бойлера, нагревающегося за счет газооборудования, обеспечивающего жилье горячей водой;
- распределительного коллектора, в состав которого входят циркуляционный насос, гидравлический распределитель и гребенка;
- расширительной емкости, служащей нейтрализатором увеличивающегося давления вследствие повышения температуры носителя;
- группы безопасности в комплектации из манометра, предохранительного клапана и отводчика воздуха;
- труба отвода дыма эффективного диаметра и высотой над уровнем конька крыши не менее 5м с дополнительным каналом для чистки;
- организованный сливной комплекс на случай простоя аппарата;
- навигация в виде электронной автоматики;
- система огнеудаления и пожаротушения.
Бойлер в схеме котельной
Для обеспечения частного дома горячей водой рядом с источником теплоснабжения в схема котельных частного дома применяется бак косвенного нагрева – бойлер. Основным функциональным элементом служит змеевик из стали или латуни размещенный внутри емкости и имеющий внушительную площадь поверхности. Нагревать такой теплообменник — задача горячей воды (или другой теплоноситель). Во избежание быстрого охлаждения резервуара, корпус обложен теплоизоляцией. Элемент в современных моделях оснащен магниевым анодом, препятствующем развитию коррозийных процессов и увеличивающем срок службы детали. Предохранитель, термодатчик и манометр в составе группы безопасности защищают устройство от высокого давления.
Принцип действия:
- бак заполняется холодной водой;
- из котла в теплообменник поступает горячий носитель;
- нагретая поверхность змеевика отдает тепло водной массе;
- из выходного отверстия поступает теплая жидкость.
Встроенная в модификации последнего поколения навигационная панель позволяет регулировать подачу в теплообменник, благодаря температурному датчику. По габаритам оборудование имеет существенный размах – от 80-100л до 1400-1500л. В модельном ряду присутствуют и такие, которые наряду с возможностью нагреваться за счет котла способны питаться от электричества и других источников энергии.
Установка предполагает соблюдение некоторых правил:
- расположение в максимальной близости от теплогенератора (котла);
- организация ровной нескользкой поверхности;
- оснащение гидроаккумулятором для предупреждения теплового расширения;
- монтаж на всех контурах шаровых кранов для комфортной и безопасной эксплуатации;
- обустройство обратными клапанами для предотвращения противотока;
- врезка фильтров для повышения качества жидкости;
- правильная позиция одной или нескольких единиц насосов, когда ось мотора размещена по горизонтали.
Схема с гидрострелкой
Гидрострелка в схемах котельных дома препятствует возникновению теплового удара. Суть ее действия состоит в разделении и увязке нескольких контуров.
Осуществление разовой работы отопления, горячего водоснабжения, теплых полов предполагает непостоянную нагрузку и изменчивость термогидравлических свойств (температуры, перепадов давления) сетей. Источник теплоснабжения плохо переносит нестабильность, поэтому между ним и ветвями-потребителями устанавливается гидравлическая стрелка.
Основная функция устройства – задание теплоносителю нужного направления в автоматическом режиме во избежание теплового удара.
Значение теплоаккумулятора в котельной
Тепловые аккумуляторы, иначе называемые буферными емкостями, наиболее эффективны в схемах котельных частного дома с твердотопливными котлами. Их применение позволяет создать контуры с естественной циркуляцией. Это те пути, по которым двигается теплоноситель при отключении электроэнергии, и, как следствие, прекращении работы насоса.
Принцип действия теплогенератора с теплоаккумулятором следующий:
- одновременно с подачей тепла в отопительную систему источник теплоснабжения нагревает носитель в буферной емкости;
- после выключения ТТ-котла термодатчик сигнализирует насосу, который инициирует подачу накопленного в емкости теплового аккумулятора носителя в сеть;
- при достижении необходимого температурного режима датчик подает сигнал о выключении, и теплоподача останавливается.
Остывание теплоносителя происходит медленно, благодаря хорошей теплоизоляции. Циклы запуска и остановки насоса происходят много раз, пока вода в теплоаккумуляторе не остынет.
При обвязке с обогревательным оборудованием следует избегать большого количества поворотов и колен. Диаметр труб должен соответствовать патрубкам котла.
Значение буферной емкости:
- повышение безопасности;
- экономическая выгода;
- создание более комфортных условий.

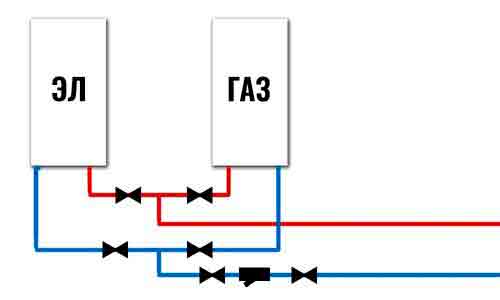

Эксплуатация двух котлов в котельной
Сегодня схема с двумя котлами весьма в котельных частного дома востребована. Ключевое значение заложено в вопросе их консолидации. Решением задачи занимается автоматизация работы оборудования.
Ручное переключение между котлами производится самостоятельным закрытием двух кранов. Два оставшихся при этом остаются открытыми. В автоматическом режиме функции регуляторов берут на себя 2 обратных клапана для предотвращения ненужных движений через отключенное оборудование.
Пути перемещения теплоносителя в автоматизированном процессе всегда свободны. Насос функционирующего котла в любом случае гонит его через бездействующий агрегат по малому кругу. Проблему холостого хода призваны исключить обратные устройства, расположенные, к примеру, на возвратной ветке.
Еще одним элементом автоматики является термостат, сигнализирующий оборудованию о прекращении работы. Пока этого не произойдет, теплоноситель будет бесполезно кружить в схеме через остановившийся аппарат, создавая помехи для деятельности включенного прибора.
Источник: http://eurosantehnik.ru/tipovye-sxemy-kotelnoj-chastnogo-doma.html
Как сделать котельную в частном доме
В условиях частного сектора, где отсутствует централизованное отопление, с задачей отопления домов справляются котельные в частном доме. Но, чтобы обзавестись индивидуальной котельной, необходимо выполнить ряд требований по её обустройству и по безопасности.
Поначалу это кажется трудной задачей, но обладая основами расчёта и проектирования получится спланировать и сделать котельную своими руками. План котельной напрямую зависит от типа применяемого оборудования. Рассмотрим этот вопрос подробнее со всеми особенностями, правилами и рекомендациями.
- 1 Что говорит СНИП
- 2 Оптимальное место для котельной
- 3 Какие котлы лучше выбрать для частного дома
- 4 Требования к помещению котельной
- 5 Зачем нужен проект для помещения котельной
- 6 Как выполняется монтаж котельной в частном доме
- 6.1 Этапы монтажа
- 7 Обслуживание котельной
Что говорит СНИП
Строительные Нормы и Правила II-35-76 регламентируют требования к обустройству котельных. Следует знать, что нормативная база претерпела изменения.
До 2003 года действовал СНиП №2.04.08-87, а с 01.07.2003 года был внедрён СНиП 42-01-2002. Поэтому ориентируясь на законодательство нужно выбирать именно последние нормативы. Даже несмотря на то, что проект котельной могут выполнять специалисты, владельцу важно разбираться в нормах и правилах.
Это поможет понимать уместность или неуместность монтажа того или иного оборудования и какого рода строительные работы будут предстоять при строительстве котельной.
Оптимальное место для котельной
Если владелец решил реконструировать своё жилище, то перед ним встанет вопрос о строительстве котельной, но прежняя планировка не предусматривает этого. Потому что не получится разместить полноценно оборудование в неподходящем помещении, в котором не предусмотрена вентиляция или дымовая труба проходит через жилые помещения.
Многие выходят из положения с помощью специальной пристройки, но это решение негативно влияет на экстерьер дома. А строительство отдельностоящего здания это правильное, но затратное решение. Такое строение нельзя располагать вплотную к частному дому, но и расположение на большой дистанции также нежелательно из-за теплопотерь.
Что же касается нового строительства, то при проектировании можно предусмотреть помещение котельной внутри дома, опираясь на нормы по установке котельного оборудования:
- помещение для котлов мощностью до 30 кВт должно иметь объём от 7,5 куб.м., от 30 до 60 кВт – от 13,5 куб.м., свыше 60 кВт – от 15 куб.м.;
- потолки высотой от 2,2 м, ширина дверного проёма – 800 мм;
- естественное освещение по норме должно составлять 300 кв.см. стекла на 1 куб.м. объёма, окна должны быть со створкой проветривания;
- если используется газовое оборудование, то трубы подвода газа должны быть металлические, гибкие трубопроводы использовать не допускается;
- электропитание должно иметь реле тепловой защиты, при использовании газового котла нужно использовать анализатор, фиксирующий утечку газа и закрывающий подачу топлива;
- стены котельной должны иметь прочную конструкцию и отделаны огнеупорными материалами;
- проект должен быть утверждён пожарной инспекцией.
Выбор места под котельную зависит от характеристик оборудования и финансовых возможностей. Необходимость выполнения требований по оборудованию котельной обусловлено техникой безопасности.
Лучшим вариантом является отдельностоящая котельная, хотя это сопряжено с затратами на строительство, подключением к инженерным сетям и пр. Но главным преимуществом выступает гарантированная защита от дымовых газов, безопасность при авариях.
Какие котлы лучше выбрать для частного дома
Кроме здания котельной важным является подбор оборудования. От правильного выбора зависит не только качество работы, но и срок службы и безопасность.
Существует большой выбор котлов, имеющих разные характеристики. Как же владельцу определиться с правильным выбором?
Главные факторы, на которые нужно опираться это назначение котла и финансовые возможности:
- нужно для себя понять: котёл приобретается только для отопления или ещё для ГВС, тогда потребуется двухконтурный котёл. Если в доме живёт много людей и горячей воды будет потребляться большое количество, то рациональнее приобрести одноконтурный котёл и бойлер;
- выбор вида топлива. Тут нужно опираться на местность, регион проживания – где-то энергоресурсы могут стоить дешевле и выгодно будет установить электрический котёл. Но в любом случае, если рядом с домом пролегает газовая магистраль, то выбор стоит сделать в пользу газа;
- если был выбран твердотопливный котёл, то сразу нужно определиться каким он будет: чугунным или стальным. Стальные котлы дешевле, но чугунные имеют лучшую теплоотдачу. Более распространены стальные;
- оценить возможность установки в доме дымохода и уровень шума от него;
- рассчитать мощность котла перед приобретением. Приблизительная пропорция это 1 кВт тепловой мощности оборудования на 10 кв.м. площади. Но важно понимать, что такой подход лишь даёт общее представление, так как большую роль играет и высота потолков, количество окон и дверей в котельной частного дома.
Требования к помещению котельной
Остановимся подробнее на требованиях к помещению.
При обустройстве котельной работающей на твердотопливном оборудовании требования менее строгие, так как опасность взрыва невысокая. В связи с этим проектирование и строительство допускается выполнять самостоятельно.
Итак, для размещения твердотопливной котельной нужно учесть:
- помещение выбирается на цокольном этаже или в подвале;
- минимальная площадь от 8 кв.м.;
- перед котлом сверху теплоизоляционной подложки располагается лист из стали. Оставшаяся поверхность должны быть также негорючей (бетонная);
- необходима установка вертикального дымохода с диаметром, соответствующим соответствующему присоединению котла. В устройстве следует учесть ревизионное окошко для осмотра и чистки каналов дымоудаления.
Во избежание пожара кирпичные дымоудаляющие трубы покрываются штукатуркой или специальными теплоизолирующими материалами, это помогает исключить возгорание конструкций дома.
При использовании газового оборудования проект должен выполняться специализированными организациями.
Согласно нормам в любом оборудованном помещении дома разрешается устанавливать газовые котлы до 30 кВт, при условии выполнения всех требованиий техники безопасности.
При размещении газовой миникотельной в частном доме лучше всего использовать оборудование с закрытой камерой сгорания, благодаря чему продукты горения покидают дом через коаксиальный дымоход на улицу.
- площадь помещения – от 6 кв.м., объём – от 15 куб.м., высота потолков – от 2,5 м;
- площадь остекления окна – от 0,5 кв.м.;
- ширина дверного проёма – от 800 мм;
- наличие специальных отверстий в стенах для вентиляции помещения.
При использовании газовых котлов свыше 30 кВт обязательным является выделение отдельного помещения в доме или строительство котельной снаружи. Проект котельной в частном доме утверждается в надзорных органах. Размеры таких строений регулируются СНиП.
Требования к газовой котельной следующие:
- фундамент строения не должен быть продолжением фундамента дома;
- напольный котёл устанавливается на железобетонную подушку, отделённую от пола котельной;
- котлы устанавливаются на постамент высотой от 100 мм над уровнем пола.
Котельные свыше 60 кВт оснащаются газовым анализатором, способным при загазованности подать сигнал на прекращение подачи топлива.
Зачем нужен проект для помещения котельной
Нормативной документацией при проектировании регламентируется:
- размеры помещения;
- размещение не более двух котлов в одном помещении;
- использование материалов неподдающихся горению;
- оконно-дверная группа;
- требования по установке и материалу дверей (открывание наружу, противопожарная категория);
- возможность повсеместного доступа;
- окна должны содержать створки проветривания и обеспечивать естественное освещение;
- оборудование вентиляции (естественной или принудительной с вытяжкой). Объём заменяемого воздуха рассчитывается по формуле: ШхДхВх3 м;
- устройство дымохода, если есть необходимость;
- подключение к инженерным сетям водопровода и канализации;
- устройство фундамента для оборудования весом более 200 кг.
Обустройство газовой котельной, если сравнивать затраты, будет стоить дороже всего. Это следствие того, что проект котельной необходимо утверждать в органах надзора.
Как выполняется монтаж котельной в частном доме
Особенности монтажа зависят от типа котлов, ведь они бывают настенными и напольными. Котлы первого типа располагают на стене. Зачастую такое оборудование включает в себя насос, коллектор, сенсоры и приборы контроля и другие элементы обвязки. Такая конструкция удобна тем, что всё необходимое находится рядом.
Также важно то, что котёл можно расположить в любом помещении и он не будет причинять неудобств, так как не требуется установка громоздкого дымохода. Из недостатков можно выделить сложную конструкцию, поскольку в малом объёме размещена масса оборудования.
Оно может повредиться при неправильной установке и невысокую мощность, которой будет достаточно только для небольших частных домов.
Что касается напольных котлов, то их особенностями является высокая мощность. Располагать их лучше в приспособленном помещении. Такие виды котлов требуют установки дымохода и много вспомогательного оборудования. Затем выполняется отделка.
Котлы подключаются в системы либо с естественной циркуляцией либо с принудительной. Первый способ подразумевает перемещение теплоносителя за счёт нагрева воды и повышения давления на выходе из котла, а также за счёт уклона труб без работы насосного оборудования.
Но недостатком выступает то, что общая длина трубопровода не должна превышать 30 м. При использовании систем с принудительной циркуляцией длин трубопровода неограничена и его расположение может быть удобным с точки зрения владельца.
В трубах будет поддерживаться постоянное давление, что обеспечивают сетевые насосы, а это в свою очередь зависимость от электроэнергии.
Этапы монтажа
- создаётся схема монтажа и расположения основного и вспомогательного оборудования;
- если нормы требуют, то проект утверждается в соответствующих организациях;
- устанавливается система дымохода;
- подключаются инженерные сети;
- котельная частного дома отделывается огнеупорными покрытиями;
- устанавливается основное оборудование.
Обслуживание котельной
Техобслуживание котельной обеспечивает безопасность эксплуатации на высоком уровне, работоспособность оборудования. Обслуживание котельной выполняют специалисты соответствующих предприятий.
Как правило, эта процедура содержит в себе следующие этапы:
- чистка бойлеров от накипи при помощи химических реагентов;
- чистка горелок;
- чистка топочной камеры;
- проверка работы автоматики и электроники;
- чистка подводящих и отводящих топливо каналов.
Своевременное обслуживание котлов обеспечивает:
- устойчивую работу оборудования;
- высокий коэффициент полезного действия;
- сократить затраты на энергоресурсы;
- продлить срок эксплуатации котла.
Техническое обслуживание должно осуществляться периодически, не реже одного раза в год.
Источник: http://kotle.ru/kotelnye/ustanovka-v-chastnom-dome
Отдельностоящая мини-котельная, принцип работы и устройство
Что делать, если места для установки газового или другого отопительного оборудования в жилом доме нет, а построить отдельное здание под эти потребности, нет времени? В таком случае, мини котельная для частного дома поможет решить эти проблемы наилучшим образом. Компактная котельная быстро монтируется и имеет все необходимое оборудование для обеспечения системы отопления дома.
Принцип работы мини котельной
Автономные мини котельные для частного дома и дачи представляют собой контейнер укомплектованный оборудованием для отопления. В базовую комплектацию входит:

Циркуляционное оборудование. В контейнере установлено насосное оборудование, мощности которого достаточно для обеспечения необходимого давления системы отопления.
Наружная отдельно стоящая мини котельная для частного дома работает следующим образом:
-
Котлы подогревают теплоноситель до указанной температуры.
С помощью мощного циркуляционного оборудования теплоноситель направляется в дом.
Автоматика обеспечивает практически бесперебойную работу отопительного оборудования.
Правила постройки отдельностоящей мини-котельной
Если контейнерные котельные для частных домов и дач не по карману, можно построить такое отдельностоящее здание самостоятельно. Существуют определенные требования, предъявляемые к таким котельным. А именно:

У здания должен быть отдельный фундамент, не прилегающий к основанию дома. К нему предъявляются высокие требования. Изготавливается плитный или ленточный армированный фундамент, такой же, как для жилого здания.
Твердотопливная мини котельная в частном доме
Установка мини системы отопления работающей на твердом топливе позволяет обеспечить теплом жилой дом с помощью: топливных брикет, пеллет, дров и другого сырья. В комплектацию входит:

Контейнер для хранения топлива – конструкция хранилища может отличаться в зависимости от типа топлива. Так, резервуары для хранения пеллет снабжены специальной шнековой или вибрационной системой транспортировки. Для топливных гранул может использоваться специальный бак, который устанавливается на крыше контейнера. Дровяная автономная мини котельная для дома сводит к минимуму личное присутствие человека при условии установки пиролизного котла.
Мини котельные для отопления на угле
Блочные котельные, работающие на угле, имеют свои преимущества и определенные недостатки. Относительно преимуществ таких котельных можно выделить следующее:
-
Простая конструкция, ремонт и обслуживание мини угольной котельной можно выполнять самостоятельно.
Использование новых технологий, позволяющих выполнить подключение за короткий промежуток времени. При необходимости можно легко перевезти контейнер в другое место.
Надежность угольного отопительного оборудования. Все, начиная от котлов и заканчивая автоматикой, изготовлено таким образом, чтобы иметь возможность сопротивляться механическому воздействию при транспортировке, погрузке и разгрузке.
Длительный срок эксплуатации мини котельных на угле. При должном обслуживании гарантируется длительная эксплуатация всего оборудования.
Автономные угольные мини котельные с автозагрузкой угля позволяют решить проблему необходимости в постоянном присутствии человека. Не все модели угольного отопительного оборудования имеют функциональную возможность автоматизированной подачи угля в топку.
Газовая мини котельная для дома
Небольшая модульная отдельностоящая котельная в частном загородном доме на газе не имеет недостатков присущих предыдущим вариантам отопительного оборудования. Кроме всего прочего небольшие котельные на газе отличает:
-
Полное соответствие всем ГОСТам и СНиП относительно помещений, в которых устанавливается газовое оборудование. Это позволяет сократить сроки регистрации необходимые для подключения к магистрали и возможности ввода котельной в эксплуатацию.
Автономность – для обеспечения непрерывной работы необходимо проводить регулярное сезонное обслуживание и регулирование температурного режима. Некоторые модели подключают к термодатчикам, и в результате температура нагрева теплоносителя выставляется автоматически в зависимости от действительных потребностей в тепле.
Экономичность – даже с учетом постоянного подорожания цен на газ, голубое топливо продолжает оставаться самым дешевым видом топлива.
Домашняя мини котельная на жидком топливе
Еще один популярный вариант мини – котельной это установка блока с жидкотопливным отопительным агрегатом. Метод обогрева дома жидким топливом также имеет свои преимущества и особенности. Среди технических характеристик и плюсов можно выделить следующее:

Автоматизация процесса – отдельная котельная в частном доме на жидких видах топлива не нуждается в постоянной загрузке человеком топочной камеры. Транспортировка топлива происходит в автоматическом режиме с помощью специального насоса. Необходимое обслуживание связанно с чисткой трубопровода.
Установка жидкотопливных котлов имеет и свои недостатки. Большой расход топлива требует установки вместительного резервуара для хранения. Топливный бак может устанавливаться либо в хорошо отапливаемом помещении и, следовательно, забирать много места, либо монтироваться в грунт ниже уровня промерзания, что потребует проведения дополнительных земляных работ.
Как оборудовать мини-котельную в частном доме
Все – же если вариант с приобретением уже готовой мини – котельной не подходит по каким-либо причинам, можно переоборудовать одно из помещений в своем доме под эти нужды. Приобрести и установить всю необходимую технику вряд ли получится самостоятельно, но экономия по сравнению с приобретением готового модуля все же будет существенной. Потребуется следующее оборудование для мини котельных:
-
Котел и его обвязка. Может понадобиться установить циркуляционное оборудование, системы водоподготовки и фильтрации и т. д.
Гидрострелка – ее необходимо установить в случае одновременного отопления нескольких этажей, а также, если используется больше чем один отопительный контур. Водяной коллектор направляет теплоноситель под давлением в систему и равномерно распределяет его по необходимости.
Мини котельная, это выгодное капиталовложение способствующее удобству и эффективному отоплению частного дома.
Источник: http://avtonomnoeteplo.ru/otopitelnye_kotly/187-mini-kotelnye-dlya-chastnogo-doma.html
Делаем отопление своими руками в 5 этапов
Сделать в частном доме отопление своими руками сложная, но вполне выполнимая задача. Самостоятельный монтаж позволяет сэкономить значительную сумму денег. Главное преимущество частного отопления – полная независимость от коммунальных служб. Регулировать температуру и отключать котел можно в любое время года.
Домашнее водяное отопление
Наибольшей популярностью пользуется водяное отопление. Установив котел возможен обогрев всего дома, а не отдельно взятых помещений. Умеренная температура поверхности труб и радиаторов не вызывает специфического запаха при оседании пыли, в отличие от электроконвекторов.
Из отрицательных сторон выделяют трудоемкость работ и высокую стоимость всей конструкции. Необходимо будет проведение профилактических мер. В процессе эксплуатации возможны протечки.
Водяная система отопления устроена из нагревательного агрегата, сети труб и радиаторов. Для обработки и регулировки теплоносителя устанавливают расширительный бак и дополнительные атрибуты.
Расширительный бак является важным элементом конструкции. При нагреве происходит расширение воды. В замкнутой системе излишкам некуда деваться, поэтому может произойти разрыв труб. Бак служит заборщиком жидкости, куда и поступают излишки воды.
Основной принцип работы водяного нагрева:
- Котел производит нагрев воды до определенной температуры;
- Горячая жидкость по трубам поступает в радиаторы, которые обогревают помещение;
- Слегка остывшая вода отправляется в котел для дальнейшего нагрева.
Происходит замкнутая система: котел, труба, радиатор, труба, котел.
Котлы отопления — какие они бывают и как их выбрать? Вам поможет наша статья: https://homeli.ru/stroitelstvo-doma/inzhenernye-sistemy/otoplenie/kotly-otopleniya. Рейтинг и обзор различных котлов.
Схемы разводки труб: отопление дома своими руками
Схемы разводки труб могут быть: однотрубными – наиболее экономичный вариант и двухтрубными.
Для первой конструкции используется 1 труба, которая является замкнутым контуром. Система работает в результате разной плотности холодной и горячей воды. Меньшей плотностью обладает нагретая жидкость, которая вытисняется холодной водой. Передвигаясь по трубе, она нагревает радиаторы, затем возвращается в котел. Каждая последующая батарея получает более низкую температуру воды.
Для нормального функционирования и естественной циркуляции важен диаметр трубы и угол ее наклона. Максимальное расширение должно проходить возле котла, постепенно сужаясь по мере удаления. Для обратки действуют такие же правила. Угол наклона должен быть 3-5 градусов. Сам нагревательный аппарат располагают в цокольном помещении или подвале.
Такая конструкция обогрева подходит для одноэтажного дома и не зависит от электроэнергии. Чаще всего такую систему используют при твердом топливе.
Двухтрубная система состоит из 2 магистральных труб. Одна подает в подогретый носитель в радиатор, другая возвращает охлажденную воду в котел. Принудительное распределение тепла обеспечивает циркуляционный насос. Данная система более равномерно распределяет тепло и применяется для загородного дома в несколько этажей. Минусом считается дополнительные затраты на расходные материалы.
Кроме основных атрибутов потребуется:
- Циркуляционный насос;
- Терморегулятор;
- Приборы и средства автоматизации процесса.
Двухтрубная система отопления энергозависима. При ее отключении прекращается работа насоса. В зимнее время длительное отсутствие электричества может привести к поломке системы.
Выбор материалов и котлов: отопление своими руками в частном доме
Перед покупкой оборудования и материалов необходимо определиться с мощностью котла. Для этого производят расчет отапливаемой площади с учетом торцовых стен окон и проходов.
Гид расчета отопления:
- Для помещения площадью 200 кв. м достаточным станет котел в 25 кВт;
- Дом на 300 кв. м обогреет оборудование в 35кВт;
- От 400 до 600 кв. м обогреет аппаратура на 60 кВт;
- Для большего здания комфортную температуру можно получить при мощности оборудования в 100 кВт.
Следующим этапом становится выбор и расчет трубопровода.
На рынке предоставлены материалы из:
- Металлопластика;
- Полимера;
- Меди;
- Стали.
Идеальным вариантом станут медные носители. Они долговечны, удобны в эксплуатации, выдерживают высокие давления и температуры. Единственным минусом является их высокая стоимость.
Стальные экземпляры сейчас устанавливают крайне редко. Такие трубы требуют приобретения специальных резьбовых сгонов.
Металлопластиковые конструкции приобрели широкую популярность. Материал хорошо выдерживает тепловую нагрузку, легко гнется под разными углами. Для монтажа необходимо приобретать специальные фитинги. Они облегчат процесс сборки конструкции. Металлопластик относится к средней ценовой политике.
Самым дешевым вариантом являются полипропилены. Для монтажа системы требуется специальное оборудование для запайки пресс-фитингов. Полимерные изделия расширяются при увеличении внутренней температуры, а сгибы могут расправляться, поэтому есть риск утечки воды. Такие элементы имеют эстетичный вид.
Выбор котла: водяное отопление в частном доме
Производители выпускают несколько моделей котлов. Отопительный агрегат необходимо выбирать исходя из вида топлива, обеспечивающее его бесперебойную работу.
Генераторы тепла имеют следующие виды:
- Электрические;
- Газовые;
- На твердом и жидком топливе.
Электрическое отопление наиболее эффективное. Коэффициент полезного действия составляет около 100 %. Такие системы не требуют установки дополнительных элементов: дымоходов, вентиляции. Они просты в эксплуатации и дешевы в монтаже. Однако требуют дополнительной электрической мощности, и расход энергии может обойтись хозяевам очень дорого.
Наиболее популярны газовые установки. Такие конструкции надежны, компактны и достаточно эффективны. Дополнительно необходимо устройство дымохода и вентиляции. Отапливаться с помощью газа является бюджетным вариантом. Профилактика оборудования проводится раз в год. Котел можно устанавливать при наличии газового трубопровода и монтаж требует специального разрешения.
Котлы, работающие на твердом топливе, являются альтернативой газовому теплоносителю. Такие агрегаты требуют постоянного контроля, заготовки сырья и долго разогреваются. Из-за грязи при эксплуатации требуется дополнительное помещение – котельная.
Преимущества котлов твердого топлива:
- Работают на угле и на дровах;
- Дешевое топливо;
- Компактные размеры;
- Недорогой монтаж.
Жидко топливное оборудование, достаточно бюджетное, установка и отопление обойдется хозяину как на природном газе. Отличительным минусом является специфический запах после посещения котельной. Ежегодная профилактика котла потребует много сил.
Монтаж системы: котельная в частном доме своими руками
После выполнения схемы разводки и приобретения необходимого оборудования и материалов начинают монтаж отопительной системы.
Этапы работ:
- Установка котла. Теплоузел на газе и электричестве можно расположить в любом помещении, оборудование на жидком и твердом топливе требует подсобки или котельной.
- Далее присоединяют трубу газовых отводов котла к центральному дымоходу. Стыки промазывают жаростойкой глиной или мастикой.
- Если выбран вариант принудительного распределения тепла устанавливают насос.
- Далее выполняют установку радиаторов. Батареи вешают под подоконниками на специальные кронштейны. Перед началом необходимо сделать разметку стен. Все радиаторы должны располагаться на одинаковом уровне. Батареи устанавливают на расстоянии 2 см от стены.
- Заканчивают систему отопления монтажом труб и сопутствующих узлов. Необходимо установить расширительный бочок в наивысшей точке. Провести трубы до радиаторов и смонтировать их. Желательно снабдить кранами каждый отопительный элемент. В случае утечки можно будет провести ремонт узла без слива всей системы.
Завершив все установочные работы, производят пробный запуск. Все обнаруженные дефекты устраняются.
Устройство отопления своими руками (видео)
Варианты отопления зависят от расположения энергоносителей, финансовых и технических возможностей. Для дачи можно выбрать вариант электрического или топливного обогрева. Домашнее локальное отопление требует постоянного использования оборудования, поэтому рекомендуют применять газовые котлы. Для газовой системы пробный запуск проводится под контролем специалиста.
Источник: http://homeli.ru/stroitelstvo-doma/inzhenernye-sistemy/otoplenie/otoplenie-svoimi-rukami
Газовая котельная своими руками
Стремление сделать свою жизнь более комфортной вполне понятно и объяснимо. Но в случае недостатка информации или практического опыта может случиться так, что котельная станет источником беды. Наша статья расскажет вам, как обеспечить безопасность котельной.
Для отопления домов в частном секторе наиболее распространены отопительные котельные на природном газе. При известных достоинствах данного отопительного оборудования оно представляет одновременно и серьёзную угрозу как для жильцов дома, так и для самого строения.
Нормативными документами предусматриваются различные варианты размещения такого оборудования, например на кухне, в отдельном помещении, в цокольной части или подвале дома. И первый вопрос, который возникает у собственника дома:
Где наиболее безопасно и удобно установить газовый отопительный котёл?
Наиболее рационально в отношении безопасности и комфорта вынести котельную на природном газе за территорию жилого помещения. Так созрело решение сделать для котла отдельное пристроенное помещение. Но даже это с точки зрения безопасности не является достаточным. Поэтому остановлюсь на особенностях устройства помещения для котла (автономной котельной) более детально. Кроме того на основе полученного практического опыта строительства котельной отметим некоторые важные моменты, которые слабо документированы или регламентированы, но являются существенными с точки зрения практического выполнения работ. Итак:
Что важно учесть до начала выполнения работ?
До начала работ важно продумать и определиться по следующим вопросам:
a) Как обеспечить температурный режим в пристроенном помещении. Рассчитывать на то, что тепла, выделяемого котлом при работе, будет достаточно — большая ошибка.
b) Котельное оборудование лучше купить до начала выполнения работ. Это позволит учесть особенности и требования к размещению котла, указанные в паспорте производителем, а также уточнить размеры и размещение технологических отверстий в строительных конструкциях для подвода труб, дымохода и т. д.
c) Место для пристроенной автономной котельной должно быть выбрано в обязательном порядке вдоль глухой стены дома, либо если такой возможности нет, оконные или дверные проёмы в стене, примыкающей к котельной, нужно заделать.
d) При определении размеров котельной необходимо ориентироваться на следующие параметры:
- Площадь (для одного отопительного котла) помещения должна быть не менее 4 м2.
- Высота потолков должна быть не менее 2,5 м.
- Общий объём помещения должен быть не менее 15 м3
e) При определении размеров котельной лучше ориентироваться на требования, предъявляемые к монтажу газового котла, даже если планируется использовать другой вид топлива.
Особенности реализации нормативных требований на различных этапах строительства котельной на природном газу
Нулевой цикл работ
Требования нормативных документов: наличие в помещении введённого проводника домового контура заземления
Реализовать данное требование при необходимости удобнее всего в самом начале выполнения работ. Наличие контура заземления актуально для домов старой постройки, а также для собственников, которые планируют использовать энергозависимый (как правило, импортный) котёл. Пример устройства контура заземления для котельной на начальном этапе работ показа на фото ниже.
Контур заземления выполнен следующим образом. Четыре металлических трубы диаметром 57 мм вертикально вбиты в грунт по периметру строения на глубину 2,5 — 3 метра. Между собой вертикальные трубы соединены уголком на сварке. Металлическая связь с домовым контуром заземления выполнена стальными прутками диаметром 12 мм, их видно на фото.
Требования нормативных документов: наличие канализационного стока (трапа или приямка)
Выполнение данного требования показано на фото ниже.
Приямок (на случай необходимости опорожнения системы отопления) сделан размером примерно 45×45 см и глубиной около 50 см, чтобы можно было установить обычное ведро.
При устройстве несущих стен котельной
Требования нормативных документов. Необходимо предусмотреть отверстие для притока наружного воздуха из расчёта не менее 8 кв. см на 1 кВт номинальной мощности котла, или 30 кв. см на 1 кВт, в случае притока воздуха изнутри здания
При устройстве несущих стен нужно предусмотреть технологическое отверстие в нижней части стеновой конструкции для приточной вентиляции (показано на фото ниже стрелкой).
Отверстие для приточной вентиляции представляет собой гильзу из обрезка трубы АСБ с Ду=150 мм
Расположено по центру наружной стены строения на высоте примерно 35-40 см от уровня пола помещения. На данном фото показано выполнение ещё одного важного нормативного требования.
Требования нормативных документов. Стена пристройки не должна быть связана со стеной жилого здания
Помещение автономной котельной по всему периметру имеет собственные несущие стены. Как видно из фото, стена котельной вдоль сруба дома представляет собой самостоятельную независимую конструкцию, не связанную со срубом дома.
Как отмечалось раньше, приобретение котельного оборудования до начала строительных работ может заметно облегчить жизнь и избежать просчётов при устройстве котельной. На фото ниже показано устройство отверстия для монтажа перехода от котла к приставному дымоходу (чёрной стрелкой) и гильзы (белой стрелкой) для ввода в жилой дом прямой и обратной труб системы отопления.
Из особенностей нужно отметить следующее. Гильзы для ввода прямой и обратной труб системы отопления сделаны из обрезков труб АСБ с Ду=100 мм. Самодельная конструкция перехода от котла к дымоходу, устанавливаемая в стену, утеплена. Для фиксации конструкции перехода дымохода в стеновом проёме использован керамзитобетон.

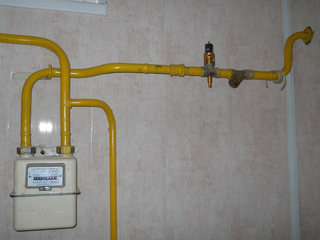

Требования нормативных документов. Смонтированный участок газопровода до опуска, с газовым краном для каждого котла
Понятно, что делать опуск газопровода может только специализированная организация, но вот предусмотреть отверстие в стене для ввода газопровода нужно ещё при строительстве котельной на газу. Ниже на фото показано устройство ввода в котельную.
Гильза для ввода газопровода должна быть сделана из металлической трубы и по длине превышать толщину стены хотя бы на 20-25 мм по обе стороны, т. е. гильза должна быть видимой для газовщиков. Размер гильзы лучше выбрать так, чтобы зазор между газовой трубой и гильзой был не менее 10 мм. После монтажа газопровода, я зазор уплотнил монтажной пеной, а с обоих торцов гильзы, на глубину 1,5 −2 см заштукатурил цементно-песчаным раствором.
Требования нормативных документов. Необходимо естественное освещение из расчета остекления 0,03 м² на 1 м³ помещения
На фото ниже показан о соблюдение данного требования при устройстве котельной. Для обеспечения естественного освещения котельной решено было установить два небольших окна, сместив их по высоте в верхнюю часть стеновой конструкции. Почему? Два небольших окна, да ещё расположенные в верхней части конструкции помещения, дают более равномерное освещение помещения, чем одно окно, даже большего размера. А поскольку одно окно планировалось сделать с открывающейся фрамугой для дополнительного проветривания (и запасного выхода на случай нештатной ситуации).
Требования нормативных документов. В помещении должна предусматриваться вентиляция из расчета: вытяжка в объеме 3-кратного воздухообмена помещения в час, приток в объеме вытяжки плюс количество воздуха на горение газа
Для выполнения данного требования в верхней части стеновой конструкции необходимо предусмотреть отверстие для вытяжной вентиляции. На фото ниже показано устройство вытяжной вентиляции.

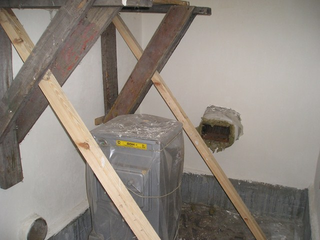

На фото слева видно, что помимо вытяжного отверстия, сделанного в наружной (дальней на фото) стене, сделано ещё одно дополнительное отверстие (ближняя, смежная с сенями стена). Подробно о назначении и сути этого дополнительного отверстия вы можете прчитать в статье про сени. На правом фото видно, что нижнее отверстие (приточная вентиляции), совместно с верхними (вытяжная вентиляция) образуют систему естественной приточно — вытяжной вентиляции.
Кроме того, на правом фото виден дверной проём. При его устройстве необходимо выдержать установленные размеры.
Требования нормативных документов. Ширина входной двери должна быть не менее 80 см
Из особенностей устройства вентсистемы для котельной нужно отметить следующее.
- Лучше сделать площадь отверстий заведомо несколько избыточной. Уменьшить площадь сечения вентиляционного отверстия не представляет труда, а вот увеличить будет достаточно сложно.
- Необходимо также иметь в виду, что использование принудительной вентиляции в котельной на природном газу недопустимо.
Устройство верхнего перекрытия (потолка) котельной
Верхнее перекрытие котельной должно быть очень лёгким по сравнению с несущими стенами. Суть данного требования очень проста. В случае нештатной или аварийной ситуации такая конструкция перекрытия может выступить в роли защитного сбросного клапана и защитить строение при взрыве, поскольку основной разрушающий удар погасится сбросом (разрушением) верхнего перекрытия.
Из особенностей устройства такого перекрытия необходимо отметить следующее:
Лёгкое — не значит холодное. Поэтому конструкция перекрытия сделана следующим образом: к лагам перекрытия крепится подшивной потолок из доски толщиной 30 мм. Сверху уложена битумизированная бумага, по которой насыпан слой опилок толщиной около 14 см. Изнутри помещения к потолку строительным степлером пристрелена отражающая теплоизоляция толщиной 4 мм. По ней установлена обрешётка из реек. Доски потолка и рейки обработаны огнебиозащитой. По рейкам закреплены листы ГКЛ (КВЛ). Такая конструкция является достаточно лёгкой и теплой одновременно.
Если бы делал сейчас, то вместо листов ГКЛ использовал бы листы КВЛ, которые способны выдерживать температуру более 1000 гр. Но, на момент постройки котельной у нас в продаже листов КВЛ ещё не было.
Завершая рассказ в части, касающейся строительных работ, при устройстве котельной нужно отметить выполнение ещё одного требования нормативных документов, в частности:
Требования нормативных документов. Ограждающие стены и конструкции пристройки должны иметь предел огнестойкости 0,75 ч, а предел распространения огня по конструкции равен нулю
Данное требование обеспечивается (хотя бы частично) путём выбора материалов для стеновых конструкций (кирпич) и дополнительными мерами, в частности, обработкой деревянных конструкций огнебиозащитным составом и защиты деревянных конструкций от прямого воздействия огня листами, лучше КВЛ.
На этапе строительно-отделочных работ
Требования нормативных документов. Стены помещения должны быть оштукатурены, а пол выровнен
Здесь особых пояснений не требуется. Стоит обратить внимание лишь на один момент. Если есть возможность (конструктивная), необходимо в нижней части котельной по периметру пола на высоту примерно 5-10 см (зависит от размера котельной и количества воды в системе отопления) обеспечить водонепроницаемость, герметичность на случай аварии в системе.
Финишные отедлочные работы
Суть работ — обеспечить комфортные условия для работы котла и придать помещению, в рамках разумного, приемлемый вид. Ниже на фото показаны основные моменты по отделке помещения. В частности, при отделке было сделано дополнительное утепление помещения изнутри. Показано на фото ниже.
По всему периметру стен приклеена отражающая теплоизоляция. Установлены бруски для создания воздушного зазора. По брускам закреплены панели ПВХ. Получается быстро (за два выходных дня), недорого (отражающаяся ТИМ и самые недорогие панели ПВХ), эффективно (повысилась теплоизоляция, шумоизоляция, улучшилась эстетика помещения).
Окончательно отделаны оконные проёмы, установлен потолочный плинтус. Маленькое, но важное замечание: лампы освещения лучше установить две, но подключить их последовательно, чтобы светили они в полнакала. Для освещения — вполне достаточно, зато прослужат дольше.
Чтобы не было пыли от цемента, пол выложен керамогранитной плиткой, тоже самой недорогой. Как видно на правом фото, в холодное время года забор воздуха для работы котла поступает не с улицы, а из смежного помещения.
На чём можно сэкономить и что может быть востребованным:
Если планируется использование двухконтурного котла (отопление и приготовление горячей воды), то необходимо заблаговременно предусмотреть места для стационарной подводки холодной воды в котельную и горячей воды в дом. В случае использования одноконтурного котла делать это не обязательно.
Фактически данная статья завершает серию статей по утеплению стен дома. Утепление северной стороны дома выполнено за счёт пристроенных сеней и котельной таким образом, что она получилась даже более теплой, чем все остальные, утеплённые традиционным способом.
Источник: http://www.diy.ru/post/3274/
Блог Ижевска
igis.ru — Ижевск
Строительство котельной своими руками: основные требования к процессу
При строительстве частных домов многие сталкиваются с вопросом подвода коммуникаций. С целью экономии средств можно самостоятельно организовать обогрев жилища. Для этого потребуется построить котельную. В зависимости от назначения она может представлять собой помещение в здании или отдельное строение, в котором устанавливается котел.
Устройство котельной системы
Основные элементы конструкции:
- система нагрева теплоносителя;
- газовый узел;
- корпус, внутри которого будет производиться монтаж оборудования;
- набор горелок;
- насосы для подачи теплоносителя;
- теплообменник;
- автоматическая часть для управления, которая включает в себя комплект датчиков связи, контроллеры. При необходимости можно добавить систему пожаротушения;
- расширительный бак. Емкость резервуара зависит от назначения оборудования и объема отапливаемой площади;
- узел для очищения и подготовки носителя тепла;
- комплект магистралей и труб.
Заказывая строительство котельной под ключ, можно отдать предпочтение блочным конструкциям, которые представляют собой одноэтажные модульные здания. Такие строения относятся к категории контейнерного типа и должны выполняться из материалов, стойких к возгоранию. Общая мощность котельной определяется количеством каркасных модулей.
Чтобы прочность конструкции была максимальной, а само здание — устойчивым к различным погодным условиям, в качестве основания всегда применяется платформа. Она выполняется в виде сварного каркаса (обеспечивает надежность). Наружное ограждение стен создается из стальных рифленых листов.
Требования к устройству несущих стен
При возведении несущих стен должны учитываться следующие требования:
- В стене обязательно нужно сделать отверстие, через которое в помещение будет поступать воздух снаружи.
- Стена котельной не должна быть впритык с жилым зданием. Рекомендуется сделать конструкцию самостоятельной. Чтобы не допустить недочетов, нужно сначала приобрести паровую котельную установку, поскольку в техническом паспорте к ней всегда указываются основные требования к строительству.
- Установка участка газовой трубы должна осуществляться представителем соответствующей организации. Но отверстие домовладелец предусматривает самостоятельно.
- Организация естественного освещения. Объем света в котельной должен составить 0,03 м 2 на 1 м 3 . В большом по площади здании лучше предусмотреть два окна, чем одно панорамное. Это обеспечит равномерное освещение по всему периметру, а при необходимости строение проще будет проветрить.
- Установка вентиляции. Может быть верхней или нижней. В зависимости от этого в стенах проделываются соответствующие отверстия. Необходимо учитывать, что в котельных, работающих на природном газе, принудительная вентиляция не допускается.
Также перед началом работ нужно организовать контур заземления. Для этого четыре стальные трубы диаметром до 60 мм вбиваются в землю по периметру на глубину не менее трех метров. Эти элементы нужно объединить металлическими уголками посредством сварки.
Как выбрать оборудование
Критерии подбора котла:
- величина мощности системы;
- количество домочадцев или потребителей (площадь дома), куда будет подаваться теплоноситель;
- коэффициент полезного действия установки;
- возможность организации стабильной и бесперебойной работы при минимальной нагрузке, характерной для теплого времени года;
- расстояние от котельной до потребителя тепла (для определения длины труб и магистралей);
- наличие автоматической составляющей;
- размеры и прочность оборудования;
- тип горючего, необходимого для прогрева;
- ремонтопригодность оборудования и возможность его технического обслуживания.
Насосы необходимы для обеспечения бесперебойной подачи носителя тепла и его циркуляции. Тип устанавливаемой помпы определяется спецификой здания.
Источник: http://igis.ru/blog/item-14914
На деревне
Инженерные коммуникации
Прямой эфир
- Комментарии
- Публикации
- Форум
- Комментарии
- Комментарии
- Публикации
- Форум
vvv1806 23 апреля 2020, 23:56
vvv1806 20 апреля 2020, 19:33
vvv1806 20 апреля 2020, 18:46
sofso 5 февраля 2020, 21:38
vvv1806 5 февраля 2020, 20:06
vvv1806 5 февраля 2020, 20:03
vvv1806 5 февраля 2020, 20:01
sofso 16 октября 2019, 21:56
vvv1806 9 октября 2019, 19:02
vvv1806 9 октября 2019, 18:59
vvv1806 8 октября 2019, 21:17
vvv1806 12 апреля 2019, 21:02
sofso 5 июля 2018, 17:16
vvv1806 20 мая 2018, 21:39
vvv1806 17 мая 2018, 11:38
Viktor 28 марта 2018, 13:25
vvv1806 17 ноября 2017, 16:08
vvv1806 10 ноября 2017, 01:46
- #437345
- 3G
- 3g антенна
- 3G модем
- BOSCH
- BRENNENSTUHL
- FOXFELD
- Grundfos
- LaserCut
- Oventrop
- replica yeezy
- replica yeezy boost
- Rockwool
- stels navigator 350
- Tegola
- Tiemme
- UTONG
- Velux
- беспроводной интернет
- блог надеревне
- велосипед
- видеонаблюдение
- видеонаблюдение на даче
- Выбор велосипеда
- выравнивание потенциалов
- Гидроизоляция цоколя
- ГИДРОИНЖСТРОЙ
- дачный закон
- Дренаж
- интернет
- интернет на даче
- керамический блок
- коллектор
- коллектор из ППР
- коррозия металла
- Лицензирование сбора грибов
- монтаж полотенцесушителя
- Московский мусор
- Новости ЦКАД
- новый дачный закон
- новый закон для дачников
- описание границ резервируемых территорий ЦКАД
- отопление своими руками
- пенсионная реформа
- Пенсия
- подпитка системы отопления
- подпиточный клапан
- подробное описание ЦКАД
- полиэтиленовая пленка
- приклеить гипсокартон
- проблемы деревни
- провайдер
- резервируемые границы ЦКАД
- резервируемые территории ЦКАД
- реле сухого хода
- ремонт колодца
- Салют 100
- свалка
- солнечная энергия
- схема ЦКАД
- тарифы ЖКК
- тарифы на коммунальные услуги
- циркуляционный насос
- ЦКАД
- ЦКАД новости
- ЦКАД подробно
- Шиес
- экотехнопарк
- Электрика своими руками
- Яблочный сидр
Блоги
- Инженерные коммуникации2.26
- Истории домовладений2.26
- Новости2.26
- Сад и огород1.13
- Журнал «На деревне»0.00
- Про мою деревню.0.00
- Высокие технологии в наших домах0.00
- Рыбалка и Охота0.00
- Ландшафтные работы0.00
- Общие вопросы0.00
Отопление. Часть 2. Монтаж котельной своими руками.
Во-первых, выбрано место для котельной — помещение в подвале, площадью около 15 кв.м. Для помещений котельной есть свод требований, которые включают в себя размер окон, наличие дверей, размер площади помещения, наличие вентиляционного стояка и прочее. Всё должно иметь соответствуюшие размеры.
Подготовка помещения свелась к устройству прохода сквозь наружную стену для дымохода, монтаж дымохода (по наружной стене, тип дымохода: утепленный, фирмы Транкол), оформлению/монтажу стояка вентиляции, заливке подиумов под бойлер и котел, подводки электричества.
После этого, в первую очередь был смонтирован бойлер (DRAŽICE OKCE 200 NTR / 2,2 kW). Так как горячей водой уже хотелось пользоваться, а газ еще не был подключен, приобрел бойлер комбинированный, с тенами на 2.2 КВт.
Схема обвязки бойлера выбрана с регулятором температуры. В качестве регулятора использован термостатический смеситель AQUAMIX от WATTS. Можно и без него, в последствии оказалось, что толку от него не очень много. Установлен циркуляционный насос Grundfos Comfort UP 15-14 B и пара термометров на подаче и циркуляционном стояке. Ну и конечно, группа безопастности с предохранительным клапаном на 6 атм. и расширительный бак.
В качестве распределительной части котельной использован готовый модуль ГидроЛого. Эта штука сильно ускоряет монтаж, потому что продается в собранном виде уже с насосами в контурах и проверенная под давлением, то есть опрессованная. Типов модулей масса, я выбрал на три контура: тёплые полы, радиаторы, бойлер. На фотках модуль уже подключен к контурам.
Подпитка системы собрана на основе подпиточного клапана Alimat опять от WATTS Industries. Он призван поддерживать давление в системе постоянным. Правда, потом оказалось, что для нормальной его работы требуется соблюдать определенные правила. Об этом потом. Клапан подключен и к холодному водопроводу и к циркуляции горячей воды, потому что если будешь добавлять холодную воду в работающую систему могут быть проблемы. А так теплой добавил и никаких проблем.
Обходная труба вкрячена для первичного заполнения системы.
Теперь про монтаж котла. Сначала очень не хотел сам его монтировать, потому что нужно подключать его стальной трубой. Но обзвонив несколько контор и частников, решил делать сам. За подсоединение двух труб просили несусветные деньги. Стал искать решение попроще оцинковки со сгонами. Нашел стальные нержавеющие гофрированные трубы и фитинги к ним. Ими и подключил котел к распределителям. Попутно научился мотать лен, или, как говорят бывалые сантехники — «садить на лён». Схема подключения котла стандартная с группой безопастности, грязевиком на обратке и тройниками для промывки.

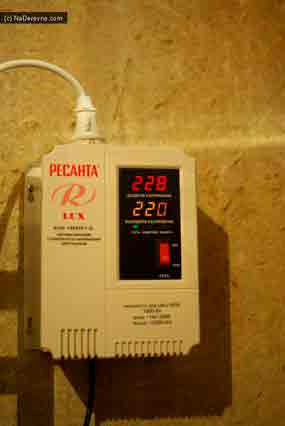

Очень важная деталь в котельной — стабилизатор напряжения. Сети как мы знаем у нас изношены, мощностей не хватает. Поэтому стабилизатор нужен просто обязательно. Уверен, что за три года эксплуатации котельной он не раз уже спас мне электронику котла.
Немного информации о котле. Котел 49 КВт, горелка атмосферная, одноконтурный. Электроника котла позволяет работать ему с приоритетом нагрева горячей воды и в зависимости от температуры воздуха на улице. Объем воды в котле — 20 литров. Есть режимы лето и зима. Средней ценовой категории.
Ну вот, собственно и все. Трубы использованные для обвязки котельной и стояков отопления — ППР, корейские армированные стекловолокном. Краны и вентили, в основном, итальянские. Все комплектующие старался покупать не на рынке, кроме сливных кранов и «ершей».
Несколько общих фотографий…
Источник: http://naderevne.com/inzhenerka/2014/06/04/otoplenie-chast-2-montazh-kotelnoy-svoimi-rukami.html
03.05.2020
Как правильно заменить отопительные батареи в квартире Многим городским жителям знакома ситуация, когда после начала отопительного сезона долгожданного тепла в доме не наблюдается. При этом соседи говорят, что у них жара. Винить в такой ситуации нужно не Энергосбыт, а... → |
03.05.2020
Выбор котельного оборудования для частного дома При создании системы обогрева загородного жилья в первую очередь разрабатывают проект входящей в ее состав котельной. Без этого обеспечить эффективное распространение тепла по всему зданию практически невозможно. В то... → |
03.05.2020
Как почистить водонагреватель от накипи в домашних условиях Накопительные электрические бойлеры получили самое широкое распространение в автономных системах горячего водоснабжения. Простота конструкции, надежность и приемлемый расход электроэнергии стали визитной... → |
Комментирование отключено.
