Как поменять радиаторы отопления в квартире своими руками

Замена батарей в квартире

Бывают случаи, когда наступил отопительный сезон, но в некоторых квартирах почему-то холодно. Одни жильцы квартир ходят в футболках, а другие в шерстяных носках и теплых свитерах. Причины возникновения такой ситуации может быть несколько. Но чаще всего это происходят из-за неправильной замены радиаторов отопления или установки дополнительных секций.

Чье имущество — радиаторы отопления в квартирах?

Приборы отопления — внутридомовая система отопления, включающая в себя стояки, обогревающие элементы, регулирующую и запорную арматуру, коллективные приборы учета тепловой энергии и другое оборудование, расположенное на этих сетях — являются общедомовым имуществом. Исходя из этого самостоятельно проводить замену радиаторов запрещено.

Определить относятся ли отопительные приборы к общему или личному имуществу хозяина квартиры может назначенная строительно-техническая экспертиза. Эксперт рассматривает следующие вопросы:

  1. Каким способом обслуживается более одного помещения в доме обогревающими элементами, которые расположены в квартире;
  2. Расположенные в квартире обогревающие элементы внутридомовой системы отопления, предназначены ли для обслуживания более одного помещения в данном доме.

Замена радиаторов отопления в квартире

Замена, установка или перенос инженерных сетей, электрического, санитарно-технического или другого оборудования, в соответствии со ст. 25 ЖК РФ, требует обязательного внесения изменений в технический паспорт жилого дома. Но, согласно Инструкции о проведении учета жилищного фонда в РФ № 37 от 04.08.1998 года, утверждено, что в технический паспорт жилого дома не вносятся сведения о наличии отопительных приборов и их местоположении — трубопроводы горячей и холодной воды, отопления газа, канализации и т. п. Радиаторы центрального отопления также не показываются на поэтажных планах.

Следовательно, перенос или замена отопительных приборов, а также изменение их конфигурации не требует изменений в техническом паспорте, а также не может рассматриваться как переустройство помещения, и, вследствие чего, является нарушением порядка пользования общим имуществом.

Согласование

Собственнику квартиры для начала требуется согласовать:

  • замену первоначальных радиаторов на радиаторы аналогичные;
  • замену батарей на радиаторы другого вида, с возможным изменением конфигурации;
  • перенос батарей.

В первом случае замены батарей на аналогичные радиаторы достаточно будет только уведомить управляющую организацию о предстоящем монтаже.

В последующих необходимо обратиться к помощи специалиста, который и определит возможность установки новых приборов. Экспертиза оплачивается собственником квартиры.

Для выбора и замены отопительных приборов в вашей квартире необходимо разобрать основные этапы работы, а также возможные проблемы, с которыми вы можете столкнуться в процессе труда.

Выбор материала

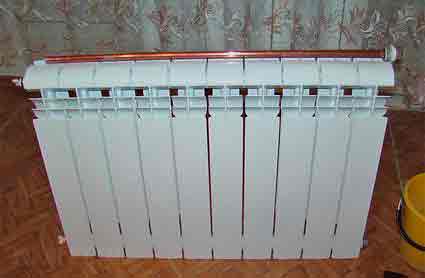

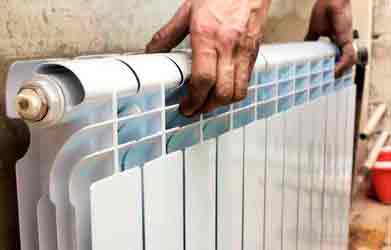

Биметаллические батареи со стальным сердечником и алюминиевым оребрением имеют 4 важных свойства:

  • высокая механическая прочность, благодаря высокому уровню — 16 атмосфер — рабочего давления и испытательного — до 30 атмосфер;
  • химическая стабильность сердечника имеет возможность образовывать гальваническую пару с медными трубопроводами;
  • высокий КПД;
  • современный вид вполне презентабелен.

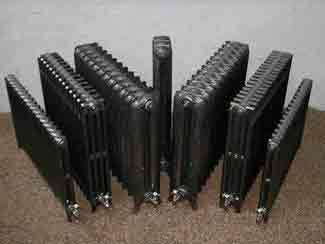

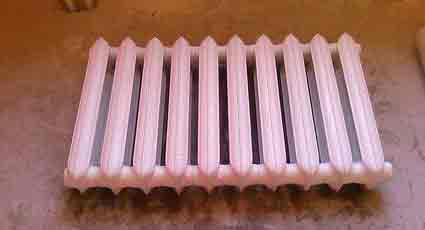

Чугунные радиаторы отличаются долговечностью. К положительным критериям относятся устойчивость к коррозии и возможным гидравлическим ударам. Основной недостаток — большая масса и ограниченность в дизайне. За дополнительную плату, конечно же, дизайнеры способны оформить радиаторы декором, соответствующем вашему интерьеру.

Стальные радиаторы могут быть секционными или панельными. Секционные радиаторы по внешнему виду напоминают чугунные батареи. Радиаторы из стали способны выдерживать рабочее давление в 16 атмосфер и также имеют длительный срок службы. Основной недостаток — риск повреждения посредством гидравлического удара или внешнего механического воздействия, вследствие относительно тонкой стали — 1,5 мм.

Алюминиевые радиаторы отличаются малым весом, поэтому монтажом батарей может заниматься один человек. Положительные качества радиаторов заключаются в большом количестве вариантов изделий, которые отличаются по функциональности и форме, а также моментальном реагировании на изменение температуры воды. К недостаткам относится необходимость отвода воздуха и недопустимый контакт теплоносителя с другими металлами. В случае несоблюдения этого правила, радиатор может быть разрушен химическим воздействием.

Рассчитываем количество секций

Для расчета необходимого количества секций можно использовать простой алгоритм: 2 кв. м. площади = 1 секции

Совет: лучше установить секции с запасом не менее 20% и каждый отопительный прибор снабдить терморегулятором. Это может быть обычный дроссель или термостатическая головка.

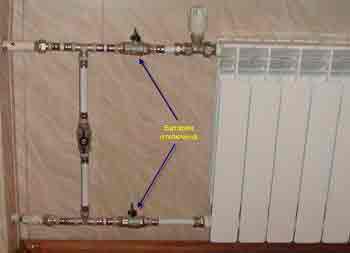

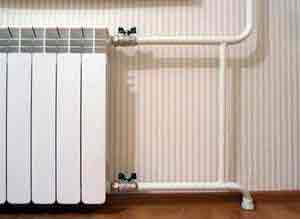

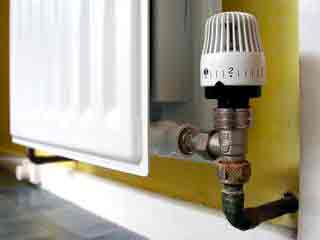

Помимо дросселя или термостатической головки, возле каждого радиатора желательно установить:

  • дополнительный вентиль на второй нитке подводки, который полностью отсечет радиатор и позволит в случае необходимость полностью отключить и демонтировать радиатор;
  • вентиль на перемычке, который в закрытом положении будет направлять весь ток воды в стояке через радиатор, в противном — через байпас.

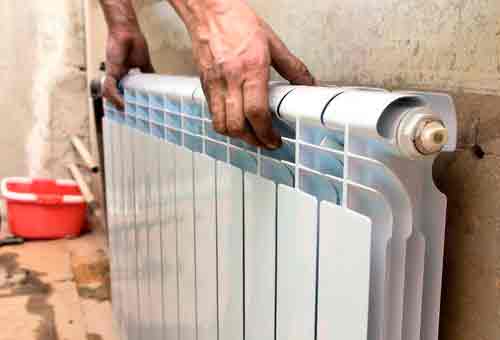

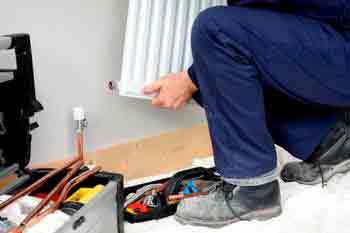

Замена радиаторов

Замена радиаторов производится при отключенном центральном отоплении. В начале работы необходимо убедиться в отсутствии воды в системе отопления. В случае если старые кронштейны крепления не подходят к новым креплениям радиаторам — их следует заменить на новые. На новые батареи необходимо установить пробки-заглушки сверху и кран Маевского снизу. В целях герметичного соединения резьбовых соединений можно применять фум-ленту или льняное волокно. После намотки, волокно необходимо покрыть масляной краской или герметиком.

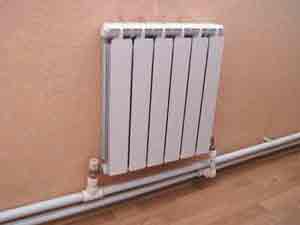

Посте того, как установили радиатор на кронштейны, нужно подключить его к системе отопления с помощью шаровых кранов. Затем стравить воздух из батарей через кран Маевского.

В заключении всей работы необходимо пригласить представителей Управляющей компании для проведения проверки герметичности соединений.

Замена радиаторов отопления в квартире сотрудниками специализированных компаний обойдется вам в 3000—4000 рублей. Монтажный комплект, включающий кран Маевского, заглушки, кронштейны и пробки для радиатора, — в 400−500 рублей.

Видео

Источник: http://teplo.guru/radiatory/ustanovka/zamena-batarei-v-kvartire.html

Замена радиаторов отопления через ЖЭК: порядок действий. Как заменить радиаторы отопления в квартире?

Применение современных технологий при изготовлении элементов отопительной системы позволяет не только качественно обогревать помещения, но и эффективно расходовать энергоресурсы. Используемые уже более 20 лет чугунные батареи давно исчерпали свои ресурсы, в связи с этим замена радиаторов отопления в квартире в настоящее время для многих жильцов домов старой застройки становится актуальной задачей.

Время проведения работ

Любые работы, связанные с системой отопления, необходимо проводить в межотопительный период. В данном случае исключение составляют аварийные ситуации. При этом важно учитывать, что приватизированные квартиры содержатся только за счет их владельцев. То есть бесплатная замена радиаторов отопления в такой ситуации невозможна. В соответствии с многочисленными законодательными актами, собственник квартиры самостоятельно должен подготовить ее к отопительному сезону. Вы обязаны следить за исправностью отопительных приборов. А при необходимости их ремонта обратиться в эксплуатационную компанию.

Основные причины для замены

Поскольку замена радиаторов связана с системой отопления

Во всех остальных ситуациях эксплуатационная компания осуществляет только мелкий ремонт. Согласно действующим нормам, срок эксплуатации чугунных батарей составляет 15-30 лет (открытые системы отопления) и 30-40 лет (закрытые системы).

Если чугунные радиаторы видели еще ваших прабабушек, то можно смело требовать от ЖЭКа замены нагревательных приборов. Однако стоит учесть, что данный вид работ относится к категории капитального ремонта. И когда его будут делать, не знает даже сама эксплуатационная организация.

Замена радиаторов через ЖЭК

Итак, замена радиаторов отопления через ЖЭК начинается, как правило, с подачи заявления. Далеко не секрет, что общение с такими организациями требует безграничного терпения. Поэтому стоит подготовить заявление в двух экземплярах. На вашем экземпляре ответственное лицо эксплуатационной организации должно сделать отметку о принятии. Необходимо проследить, чтобы стоял входящий номер, дата и разборчивая подпись лица, которое приняло ваше заявление. Все это понадобится вам для дальнейших разборок с этой организацией. А они будут обязательно, если вы решительно настроены.

Также вы можете напомнить ЖЭКу о том, что если прорвет батарею, то возмещение материального ущерба в таком случае будет возложено на обслуживающую компанию. В общем, стоит приготовиться к длительной борьбе. Далеко не все хотят связываться с ЖЭКом. Однако чтобы ваше общение не сводилось исключительно к оплате услуг, нужно знать свои права, хотя бы поверхностно.

Выбор нагревательных приборов

Независимо от того

  • Количество отопительных приборов – одна секция должна приходиться на 2 м 2 и дополнительно еще одна секция на всю площадь помещения.
  • Количество тепла, необходимое для обогрева помещения – на 1 м 3 в кирпичном доме должно приходиться 34 Вт тепловой энергии, в панельном – 41 Вт, в новостройке – 20 Вт. На основе этого определяется требуемое количество тепла для помещения.

Какие радиаторы лучше

На сегодняшний день широким спросом пользуются стальные и чугунные радиаторы. Они прекрасно подходят для центрального отопления многоэтажных домов. Материал имеет высокую теплоотдачу, устойчив к перепадам температуры и давления, а также агрессивной среде. При этом замена радиаторов отопления на газосварке позволит надежно соединить металлические элементы системы. Однако в плане эстетичности внешнего вида данный вариант немного сомнителен.

Относительно недавно на рынке появились биметаллические радиаторы. Они уже успели завоевать признание потребителей. Радиаторы по своим характеристикам практически не отличаются от монометаллических нагревательных приборов, однако по внешнему виду превосходят их.

С чего начать

Перед тем как заменить радиаторы отопления в квартире, важно знать следующее: по законодательству, дополнительная установка нагревательных приборов должна обязательно согласовываться с администрацией эксплуатационной организации. Так как отопительная система рассчитывается индивидуально для каждого дома (количество подключенных устройств, температура и объем теплоносителя, номинальная мощность и т.д.). При несогласовании работ возможно снижение в целом качества обогрева.

Если замена радиаторов отопления через ЖЭК – это не ваш вариант, то для разрешения вам потребуется представить на рассмотрение следующие документы:

  • Заявление, к нему необходимо прикрепить технический паспорт на квартиру, также потребуется свидетельство на право собственности.
  • Тепловой расчет новых отопительных элементов.
  • Сертификаты соответствия на все комплектующие (запорная арматура, трубы, фитинги, радиаторы и т.д.).

На рассмотрение документов и выдачу разрешения может потребоваться 2 месяца. Также понадобится дополнительно написать заявление о необходимости слива из трубопроводов и отключения стояка. После того как будет произведена замена радиаторов отопления, нужно будет написать заявление о проведении технической экспертизы.

Замена нагревательных приборов

Замена отопительных приборов состоит из нескольких основных этапов:

  1. Демонтаж старого радиатора. Для этого необходимо раскрутить резьбовое соединение или же разрезать сварку при помощи болгарки. В любом случае работы рекомендуется выполнять аккуратно.
  2. Далее выполняется подгонка и навес нового отопительного прибора. Важно правильно выверить вертикаль и горизонталь, исключить возможные перекосы и другие дефекты. Чтобы правильно заменить радиаторы отопл

Запуск отопительной системы

Чтобы при опрессовке избежать разрыва нагревательного прибора и гидроудара, необходимо закрыть клапан спуска воздуха и всю запорную арматуру. Дождаться, когда теплоноситель заполнит систему, а трубопроводы станут горячими. После чего следует медленно открыть запорную арматуру, осторожно открутить головку воздушного клапана и держать ее открытой до тех пор, пока не появится вода. Это означает, что радиатор полностью наполнился водой, и в нем отсутствует воздушная пробка. Как только появится вода, клапан нужно будет закрыть.

Источник: http://fb.ru/article/166532/zamena-radiatorov-otopleniya-cherez-jek-poryadok-deystviy-kak-zamenit-radiatoryi-otopleniya-v-kvartire

Как заменить батарею чтобы монтаж выглядел эстетично и новый радиатор полностью прогревался?

Независимо от года постройки в панельных многоэтажных домах система отопления выполняется строителями всегда с вертикальными стояками из стальной трубы и подключенными к ним конвекторами, стальными панельными или чугунными радиаторами, очень редко биметаллическими. При выполнении ремонтных работ в квартире жильцы как правило меняют отопительные приборы от строителей на приобретенные своими силами. И если выбор падает на биметаллические радиаторы, существует одна проблема для правильного подключения радиатора, а именно идентификация направления подачи теплоносителя. Потому как если неправильно определить направление подачи и подключить биметаллический радиатор как обычно сбоку, а подача окажется снизу, то радиатор просто не будет работать, либо будет работать не в полную мощность. Почему холодные батареи?

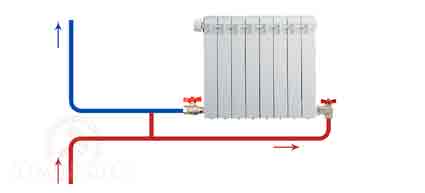

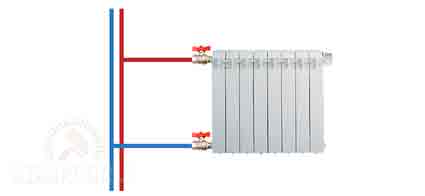

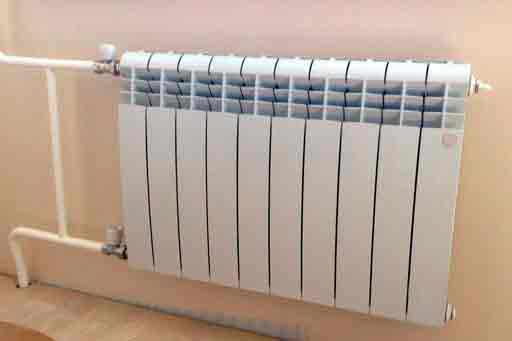

Схема подключения биметаллических радиаторов

При всем уважении к слесарям УК и их нелегкому труду, на моей личной практике встречались случаи указания направления подачи не соответствующего реальности, что в итоге приводило к неработоспособности радиаторов при включении системы отопления в начале отопительного сезона. Чтобы исключить данную ошибку есть два пути:

сложный и неприятный, самому лично спуститься в подвал и посмотреть как подключены конкретные стояки. С учетом состояния подвалов, понятно почему этот вариант является и сложным и неприятным.

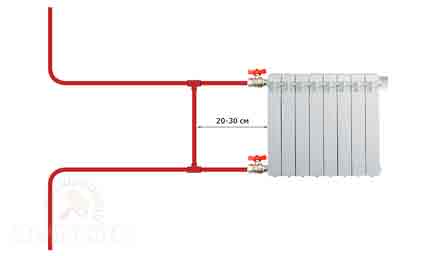

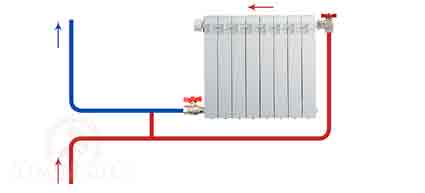

простой и универсальный, подключить биметаллический радиатор по универсальной схеме, не зависящей от направления движения теплоносителя по стояку.

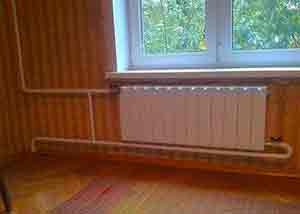

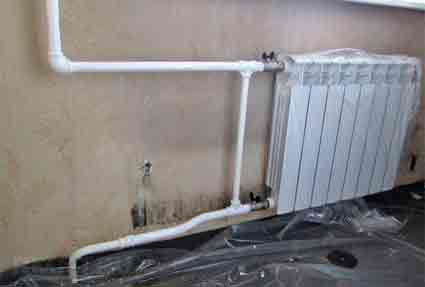

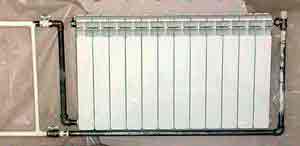

Особенность данной схемы заключается в монтаже трубы большего диаметра напротив верхнего отвода, байпас остается несмещенным, подключение радиатора боковое. При монтаже по данной схеме работает принцип закона Бернулли. В трубе большего диаметра создается повышенное давление, создаеющее ток теплоносителя в подающий отвод к радиатору. Единственное ограничение при монтаже по данной схеме встречается в панельных домах 70-х годов постройки, когда стояк отопления проходит в стене, в таком случае необходимо удалить штукатурку для доступа к стояку. Такие работы, по понятным причинам, следует проводить в летний период, когда стояк отопления можно слить на несколько дней.

Видеоролик о замене радиаторов отопления по универсальной схеме (смотреть на youtube ):

Видеоролик о монтаже по универсальной схеме

В этом ролике вы можете посмотреть как выглядит подобный монтаж, внешний вид конвекторов от строителей до начала работ и окончательный результат.

Источник: http://diy.obi.ru/articles/kak-zamenit-batareu-chtobi-montaj-viglyadel-estetichno-i-novii-radiator-polnostu-progrevalsya-21244/

10 возможных проблем при замене радиатора в квартире

Россия – страна холодных зим, часто отопление квартиры или дома у нас – не просто обогрев, а именно спасение от низких морозных температур. Поэтому монтажу системы отопления всегда уделяется повышенное внимание. Иногда возникает необходимость замены радиаторов на квартире: вырабатывается ресурс, хочется увеличить температуру, скорость нагрева помещения и т п. Желательно, чтобы работы производил специалист. Но установку новых радиаторов можно произвести самостоятельно при наличии определённых навыков. При этом нужно избежать некоторых распространённых ошибок.

Неправильный выбор радиаторов

Часто встречающаяся ошибка – несоответствие типа радиаторов и давления системы отопления.

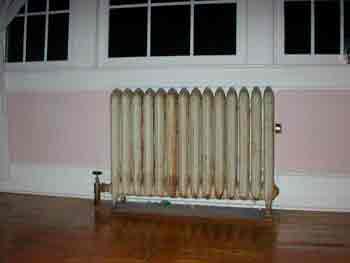

  • чугунные – до недавнего времени были самыми распространёнными для типовых квартир, их отличает большой объём циркуляции воды , соответственно, хороший нагрев, к недостаткам таких радиаторов можно отнести их высокую стоимость;
  • металлические – применяются обычно на одноэтажном частном строительстве, давление теплоносителя в многоэтажных зданиях они попросту не выдерживают, зато изготовлены радиаторы из чёрного металла, поэтому стоят относительно недорого;
  • алюминиевые – тоже стоят недорого, лёгкие при монтаже, имеют высокую теплоотдачу, но тоже не выдерживают сильного давления;
  • биметаллические – двухслойный « бутерброд» из алюминия и металла, этот вариант для многоэтажек вполне подходит, но отличается высокой стоимостью.

Так что на частных домах можно обойтись металлическими или алюминиевыми конструкциями, но в многоэтажках их лучше не применять.

Неправильный расчёт количества секций

С помощью крана можно понизить температуру отопления, если она вдруг окажется слишком высокой для помещения, но повысить её выше той, которая достигается при полностью открытом кране, нельзя. На многоквартирных домах с централизованным отоплением температура теплоносителя бывает разной. Если она по каким-то причинам окажется невысокой (такое бывает нередко), поднять температуру воздуха внутри квартиры будет невозможно. Вот если бы секций в радиаторе было чуть больше…

Расчёт секций радиатора при замене производится, исходя из базового коэффициента, который равен 1,4 на кв м. Его можно произвести при помощи консультантов магазина при покупке радиатора. Но тут покупателей подстерегает следующая ошибка: расчёт проводится по усреднённой температуре нагрева теплоносителя, а бывают ситуации, как уже говорилось, когда температура воды внутри батарей падает ниже. Чтобы не испытывать дискомфорта, количество секций должно быть немного больше расчётной по среднему коэффициенту.

Неправильная глубина радиатора

Типовая глубина радиаторов отопления – от 7 до 10 см. Чем подобный показатель выше, тем выше теплоотдача. Но иногда при замене радиатора в квартире неожиданно выясняется, что ниша для её установки по ширине не вмещает количество секций, которые необходимы по расчётам в данном помещении.

Просто уменьшение секций в этом случае тоже будет ошибкой. Нужно приобрести радиаторы с максимальной глубиной, теплоотдача в них может оказаться в полтора раза выше, чем в типовых конструкциях.

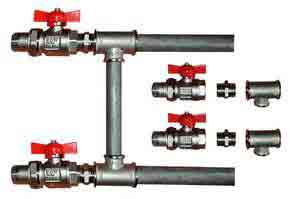

Отсутствие перемычки

Ошибка по двум причинам. В случае замены или ремонта радиатора придётся перекрывать весь стояк. Вряд ли подобное понравится соседям зимой, да и разрешение на такие работы в ЖЭУ не дадут. Ещё при отсутствии крана невозможно будет регулировать силу потока теплоносителя.

Установка перемычки потребует дополнительных затрат, усилий. Но экономия позже выйдет боком.

Неправильный выбор производителя

Здесь особое внимание следует уделить качеству латунных вставок пластиковых конструкций для соединения с металлическими трубами при замене радиаторов. Толщина латуни у некачественных производителей может даже не превысить 2мм. А продукция фирм с репутацией – процентов на 75 больше.

Можно так же рассуждать и относительно витков резьбы. Их должно быть не менее 7. Обычно на использование порошковой тонкой латуни идут китайские производители. Такие соединения могут буквально рассыпаться уже при монтаже.

Неправильная установка

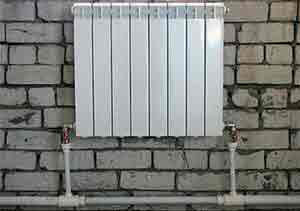

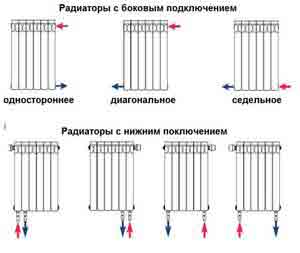

Теплоноситель подаётся в радиатор тремя способами:

  • сбоку – этот вариант самый дешёвый, но полностью заполнение секций он обеспечивает редко;
  • снизу – в этом случае верхние части секция часто остаются незаполненными;
  • сверху – наиболее приемлемый вариант, если выход осуществляется снизу.

Самая большая ошибка – подвод снизу с выходом в противоположной верхней части.

Узкий диаметр

Некоторые для удешевления работ ставят зауженную перемычку прямо от стояка, а к радиатору при замене в квартире подводят трубы меньшего диаметра. В результате не только сокращается подача теплоносителя в квартиру, она становится меньшей дальше по системе.

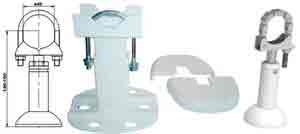

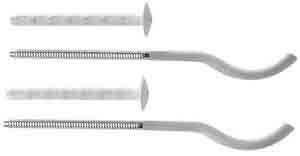

Неправильный крепёж

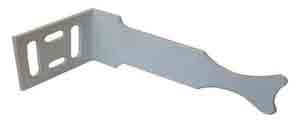

Радиатор нужно прикрепить к стене так, чтобы исключить несущую нагрузку на трубы. Случается, что снова из-за удешевления работ радиатор крепят только на двух креплениях сверху, рассчитывая, что нижние трубы поддержат его в неподвижном состоянии. В результате ситуация приводит к тому, что конструкция начинает «ходить». А дальше – разрыв соединений или трещины на трубах.

При замене радиатора нужно устанавливать крепёж в 4 местах: и сверху, и снизу.

Кроме того, иногда стены, куда крепится новый радиатор, не отличаются прочностью. Это происходит, например, когда лёгкую батарею из алюминия заменяют на чугунный радиатор. Гипсокартон такую нагрузку может не выдержать. В подобных случаях в стену предварительно вживляются дополнительные крепёжные конструкции.

Неправильный выбор крана

На первый взгляд, латунные краны лучше подходят для установки, например, системы Маевского для удаления воздушной пробки. Они долговечнее, прочнее, не подвержены механическим воздействиям. Но соединения таких кранов с другими частями конструкции, особенно пластиковыми, часто допускают протечки, особенно когда для уплотнения соединений используют не паклю, а популярный сегодня силикон.

Неправильное размещение

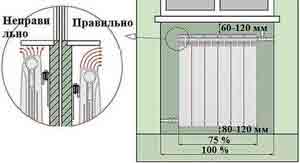

Очень частая ошибка – неправильное расстояние устанавливаемого радиатора от стены. Когда трубы отопления располагаются слишком близко к стене, так же близко приходится устанавливать и радиатор. В результате отапливается больше стена, чем воздух помещения, циркуляция которого за радиатором отсутствует, а значит, тёплые потоки воздуха значительно ослабевают. Применение отражателей в этом случае помогает мало.

Расстояние радиатора от стены должно быть около 2 см, это оптимальный вариант.

Большое значение имеет и высота расположения радиатора. Если установить его близко к полу, циркуляция воздуха снизу тоже будет нарушена. Да и для ламината, например, такой перегрев явно вреден. Не стоит располагать радиатор и высоко под подоконником. В этом случае пресекаются уже верхние потоки.

В последнее время стало модным устанавливать на радиаторы, особенно установленные в нише, декоративные элементы. Такая конструкция тоже ограничивает поток тёплого воздуха и значительно сокращает КПД радиатора. Лучше от такой красоты отказаться. Можно и чугунные радиаторы покрасить так, чтобы конструкция выглядела привлекательно. А алюминиевые конструкции и вовсе сами по себе отличаются хорошим дизайном. Их окраска даже подбирается с учётом цветовой гаммы комнатных стен.

Если замену радиатора в отопительной системе произвести без этих ошибок, эффективность и долговечность таких конструкций увеличится наверняка. Не стоит экономить и на приглашении мастера – подготовленные специалисты выполнят работу качественнее и быстрее. Нужно учитывать и то, что перерасход платы за отопление при неправильной установке радиаторов тоже будет значительным.

Источник: http://eurosantehnik.ru/10-vozmozhnyx-problem-pri-zamene-radiatora-v-kvartire.html

Замена радиаторов отопления от А до Я

Во время ремонта или при необходимости плановой замены важно установить качественные радиаторы, чтобы ничего не могло испортить проживание в квартире. Попробуем сориентироваться в выборе оборудования и материалов.

Замена отопительных радиаторов

Радиатор – отопительный прибор с каналами, по которым проходит теплоноситель. Причин замены радиатора много: сгнили от старости, мелкими струями пропускают воду. Такие проблемы могут возникнуть от механического воздействия (удара). Не дают ожидаемой теплоты, не выдерживают давления – виной минеральные отложения на внутренних стенках самих радиаторов. Это может привести к уменьшению просвета в радиаторе.

Замена радиаторов отопления в квартире производится чаще, чем в частных домах. В частных домах хозяин может самостоятельно регулировать подачу. В квартирах этого сделать нельзя, поэтому приходится мириться с тем, что есть, или устанавливать конвектор. Также продаже есть термостаты, которые можно устанавливать в квартирах и регулировать тепло самостоятельно.

При внеплановой замене радиаторов цена на демонтаж и установку возрастает. Самый удачный период для замены радиаторов – это межсезонье. Система, как правило, находится в пассивном состоянии, и разрешение на замену получить будет куда проще.

  1. Панельные. Подобные радиаторы осуществляют нагрев быстрее, нежели иные разновидности батарей. Подключение нижнее или боковое. Батарея изготовлена из катаной стали.
  2. Колончатые. Батареи из двух коллекторов, связанных между собой трубчатыми колонками. Материалом для изготовления таких радиаторов служат алюминий и сталь.
  3. Секционные батареи. Состоят из двух и более полых секций. Секций на радиаторе можно сделать неограниченное количество, их численность зависит от площади помещения. Также нужно учесть массу всей конструкции, чтобы крепления выдержали всю нагрузку. Батареи могут быть из чугуна, стали, алюминия и биметалла.

Неважно, будет ли замена радиаторов отопления производиться самостоятельно или же будут наниматься рабочие, всегда следует выбирать лучшее оборудование. На что важно обратить внимание?

Радиаторы могут быть недорогими, с низкой теплоотдачей, но должны быть обязательно прочными.

В паспорте оборудования указывают испытательное и рабочее давление. Следует обращать внимание на рабочие данные, в случаях форс-мажора останется запас испытательного давления. Почему так важно давление? При подаче тепла на 9 этаж давление – 6 атмосфер, а при подаче на 23 этаж – 15 атмосфер. Такое давление выдержат не все типы радиаторов, изготовленные из алюминия здесь отпадают сразу. В частном секторе будет разумно установить алюминиевые батареи, так как для подачи теплоносителя не требуется высокое давление. В девятиэтажных домах в основном используют чугунные батареи. Они с легкостью выдерживают рабочее давление в 9 атмосфер. Если подача давления выше, то в этом случае нужно установить радиаторы из стали высокого качества либо биметалла.

Коррозийная устойчивость – очень важный фактор при выборе оборудования. К батареям, которые почти не подвластны коррозии, относятся чугунные. Самыми слабыми по этому критерию считаются алюминиевые батареи. Если выбор остановился на алюминиевых радиаторах, то будьте готовы к тому, что нужно заливать антикоррозийные средства.

Чаще всего причиной замены является низкая теплоотдача. Поэтому при выборе радиатора этот показатель играет важную роль. В документах при покупке указывают мощность одной секции. Чтобы посчитать, сколько нужно секций для комнаты, помните, что на 1 м 2 требуется мощность 80–120 ватт.

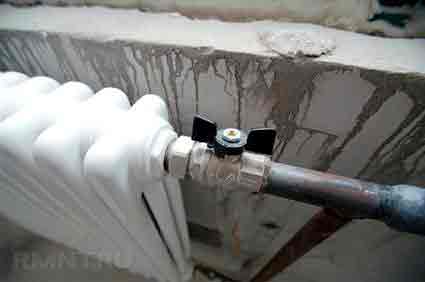

Демонтаж старого оборудования

Срез радиаторов лучше проводить по такой схеме: договориться с соседями сверху и снизу о замене труб. Это облегчит работу, и соседи получат отрезок нового трубопровода. Если договориться не получится, то придется демонтировать стояк, проведя обрезку трубы в районе пола и под потолком только в собственной квартире. Трубы в этом случае нужно использовать алюминиевые пропиленовые.

Подключение батарей можно выполнить из таких материалов, как металлопластик, полипропилен или металлической сваркой на сгонах. Металлопластик используют чаще всего. Монтаж проходит легче и занимает меньше времени. Срок службы дольше. Перед срезом радиаторов отопления нужно в первую очередь перекрыть воду в системе. Затем, используя насос, откачать оставшуюся жидкость и только после этого перекрыть воду у своего радиатора. Приблизительно рассчитав количество воды в радиаторе, подготовьте емкость для ее слива.

Снятие необходимых замеров:

  1. Снимите и запишите диаметры входных и выходных отверстий радиатора у проживающих снизу и сверху соседей.
  2. Определите длины трубопроводов, которые необходимы для подключения соседей выше и ниже.
  3. Рассчитайте длину трубы, которая необходима в вашей квартире.
  4. Также нужно учесть длину трубы, которая проходит сквозь перекрытия. Эта труба будет такого же диаметра, что и использовалась при подключении старой батареи.

Приобретите расходные материалы. Радиаторы продаются без дополнительных деталей, поэтому их нужно докупать отдельно:

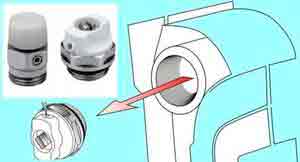

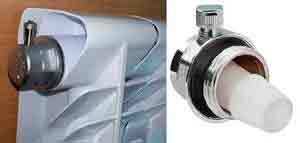

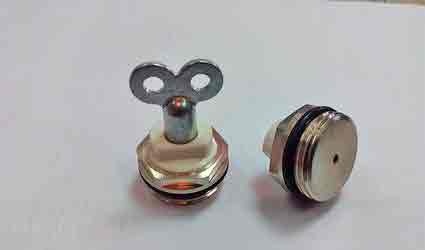

  • два типа заглушек – одну глухую и две проходные. Чтобы во время старта системы отопления спустить воздух, нужно приобрести заглушку, которая подходит к крану Маевского;
  • прокладки под все типы заглушек;
  • трубы армированные полипропиленовые;
  • кран «американка» для профилактических работ и для полного отключения;
  • полипропиленовый кран для включения;
  • концевик ППР диаметром 20 мм с аналогичной резьбой. Он потребуется при подключении к соседям.

Перед демонтажем понадобится ряд инструментов, таких как паяльник газовый и разводной ключ, дрель, болгарка, рулетка, уровень. Старые батареи при помощи сгонов присоединяются к трубопроводу, на которые наматывают муфту и прикручивают контргайку. Для начала нужно скрутить на нижней и верхней подводке резьбу контргайки. После уровнем определите места среза. Инструмент фиксируйте таким образом, чтобы на трубе осталось минимум 1 см резьбы. Уровень в этой процедуре необходим, так как от него зависит ровность установки новых радиаторов. Карандашом отметьте места срезов и срежьте батареи.

После демонтажа сделайте разметку для новых радиаторов. Зазор между полом и радиатором должен быть не меньше 10–15 см. Если батарею расположить ниже, то будет хлопотно убирать и затруднится циркуляция воздуха. Также нужно учесть расстояние от подоконника, оно не должно превышать 15 см. Теплоотдача ухудшается при сильном приближении к стене, поэтому расстояние между радиатором и стеной рекомендуют делать в пределах 3–4 см.

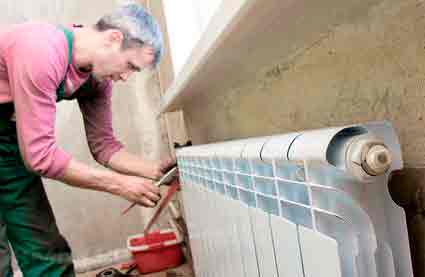

Монтаж новых радиаторов

На начальном этапе нужно подготовить батарею, оснастив ее футорными гайками, а трубы шаровыми кранами. Монтаж лучше всего начинать с кранов. Уплотнительный материал намотайте на трубу. Важно получить надежное соединение. Резьбу необходимо покрасить любой краской, затем намотать по часовой стрелке паклю и обильно ее покрасить. Теперь нужно накрутить кран. Лишнюю паклю, которая не вкрутилась, снова обильно покрасить.

Во внутренние резьбы радиаторов с каждой стороны вкрутите с помощью проходных гаек футорки с обеих сторон радиаторов. Футорные гайки устанавливают в большинстве случаев на резиновые или паронитовые уплотнители. «Американки» установите на места, где будут подключаться трубы к батареям. С другой стороны внизу ставится заглушка, а вверху радиатора кран Маевского. Установку радиаторов производят при помощи кронштейнов.

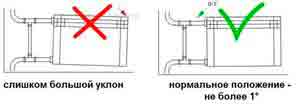

При использовании уровня сделайте точную разметку для креплений. Просверлите дрелью в стене отверстия. Когда установлены все 4 кронштейна, можно подвешивать радиаторы на свое законное место. Разводным ключом зажмите гайки. Теперь можете запускать систему обогрева, наполнив стояк теплоносителем. При помощи крана Маевского не забудьте спустить воздух. Проверьте всю обогревательную систему на неявные течи.

Источник: http://remoskop.ru/zamena-radiatorov-otoplenija-kvartire.html

Замена батарей отопления в квартире

Когда отопительная система дома спустя многочисленные годы работы перестает давать ожидаемый результат и обогревать должным образом помещения, наступает время задуматься о проведении внеплановых профилактических работ. Безусловно, торопиться с поспешными выводами не стоит. Оборудование необходимо хорошенько осмотреть, по возможности почистить. Но если ничего не помогает, или оно слишком старое – значит требуется замена батарей в квартире на более современные и производительные.

  • 1 Видео о том как заменить батарею в квартире
  • 2 Демонтируем старые батареи
  • 3 Прокладка отопительных труб
    • 3.1 Монтаж новых батарей

Видео о том как заменить батарею в квартире

Готовимся к работе

Любая работа, даже самая простая на первый взгляд, начинается с хорошей подготовки. К замене радиаторов и трубных магистралей к ним рекомендуется прибегать в межсезонный период, когда в отоплении нет никакой необходимости. В многоквартирном доме не стоит забывать о живущих по соседству людях.

В частном доме каждый хозяин сам для себя, поэтому перекрыть воду не составит никакого труда. В многоквартирном здании делать этого без разрешения коммунальных служб не рекомендуется. Если кто-то пожалуется о происходящем, они имеют право выписать штраф.

Подготовительный этап не ограничивается только оповещением коммунальщиков и договоренностью с соседями. Один из рассматриваемых вопросов в инструкции как поменять батарею в квартире – подготовка всего необходимого. Не удастся обойтись без динамометрического ключа – он позволит затягивать резьбовые соединения максимально точно.

Предварительно произведя замеры и расчеты, следует закупить радиаторы и трубы, муфты, краны и прочие составляющие системы. Не помешают Американки на входах и выходах, позволяющие быстро перекрыть отопление.

Расходники и динамометрические ключи – это только часть необходимого. Для работы наверняка потребуются:

  1. Электрический инструмент (болгарка, дрель, перфоратор)
  2. Разводные и гаечные ключи
  3. Паяльное устройство
  4. Чертежные принадлежности
  5. Рулетка и уровень

Не обойтись без строительных материалов, которые понадобятся для финишной отделки помещений. Рассчитывать на прокладку новых труб и монтаж радиаторов, не задев, например, обойное покрытие, вряд ли следует.

Советуем прочитать нашу инструкцию по монтажу и самостоятельному изготовлению регистров отопления для больших производственных помещений

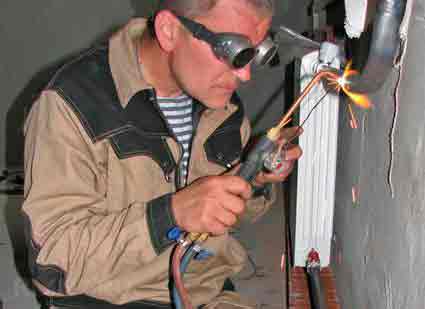

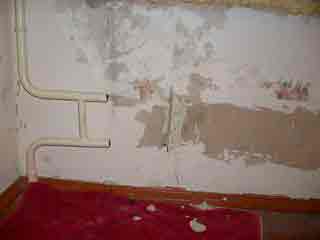

Демонтируем старые батареи

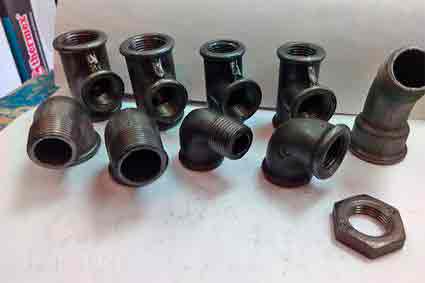

В большинстве случаев приборы отопления соединяются с трубами при помощи сгона. Он представляет собой продолговатую резьбу, на которую навинчивают муфту, а затем фиксируют контргайкой.

Вначале необходимо попробовать открутить все своими усилиями. Если они не поддаются – можно воспользоваться специальными антикоррозийными составами, например, WD-40. Работая с очень старыми батареями, следует быть готовым к более худшему варианту – трубное соединение надо будет обрезать при помощи болгарки.

На данном этапе замены батарей в квартире следует подумать и дать ответ на вопрос, каким образом будет демонтироваться система отопления:

  • Полностью, вместе с трубными магистралями
  • Частично, исключительно радиаторы отопления

В первом случае можно не волноваться, как снимутся старые батарей. Во втором придется быть намного аккуратнее:

  1. Вначале попробовать отвинтить контргайки на всех разводках, чтобы не тратиться на новые
  2. Далее ставятся метки в местах реза. Чтобы новый радиатор располагался ровно и не пришлось наращивать трубы, необходимо убедиться, что последние обрежутся на одном уровне
  3. На каждой из труб при этом необходимо оставить более 1 см резьбового окончания
  4. Отсоединив, аккуратно демонтируются старые батареи и удалятся из стен удерживающие их кронштейны
  5. Оставшийся участок резьбы приводится в порядок, устраняются заусенцы

Пройдя по всему дому, нужно демонтировать каждый из отопительных радиаторов, которые будут подлежать замене. В итоге останутся только трубы, которые, в случае дальнейшей замены, также аккуратно снимаются.

Прокладка отопительных труб

Когда старая отопительная система будет удалена, наступает время подумать о новой. Один из вопросов инструкции как поменять батарею в квартире – метод прокладки новых труб. В первую очередь выбирается один из двух вариантов:

  • Открытый
  • Скрытый

С эстетической точки зрения скрытая прокладка гораздо лучше. Коммуникации будут спрятаны от человеческого глаза. Однако данный метод имеет ряд недостатков:

  • Затрудняется дальнейшее техническое обслуживание системы
  • Увеличивается стоимость проводимых работ, в смете появятся дополнительные затраты на строительные материалы
  • Определенный процент тепла уйдет на подогрев декоративной конструкции

Преимущества открытых отопительных систем, благодаря которым им отдают предпочтение, очевидны каждому:

  • Более низкая стоимость монтажных работ, так как материалы расходуются в минимальном количестве
  • Трубы напрямую контактируют с окружающей средой, благодаря чему исключены потери тепла
  • Простое дальнейшее обслуживание коммуникаций
  • Небольшие временные затраты на прокладку труб

Прокладка труб скрытым методом

Как отмечалось, скрытая прокладка труб – работа трудоемкая и продолжительная. Вначале проводят подготовку:

  • Для естественной циркуляции теплоносителя трубу кладут непосредственно в потолочное навесное перекрытие, а отводящие стояки пускаются по защитному декоративному коробу
  • Для принудительной циркуляции неплохим решением будет прокладка труб в стенах или в полу
  • На рабочие поверхности наносится разметка и проделываются перфоратором или болгаркой штробы

Непосредственно в штробах трубу крепят клипсами. При этом около будущих радиаторов магистраль должна оканчиваться съемными переходниками на резьбе.

К декорированию поверхностей необходимо приступать лишь после того, как все батареи расположатся по местам и будет проведена опрессовка.

Прокладка труб открытым методом

Прокладка труб открытым методом более популярна. На первом этапе нужно установить радиаторы, расширительный бак, котел и прочее отопительное оборудование.

Чтобы трубы смотрелись эстетично, следует рассчитать их точное расположение. Не лишними окажутся схемы, набросанные на бумаге с учетом расположения мебели.

Прокладка открытым методом может быть организована одним из следующих способов:

  • Нагнетающую верхнюю трубу большого внутреннего сечения прокладывают между радиаторными заглушками под подоконником, при этом трубу, идущую по низу, ведут по полу
  • Обе трубы подводятся по полу, однако данный способ подойдет лишь при принудительной циркуляции
  • Для естественной циркуляции теплоносителя нижнюю трубу пускают непосредственно у пола, а верхнюю располагают как можно повыше

Определившись с методом прокладки трубной магистрали, нужно нанести разметку на стены и установить удерживающие клипсы. Частота их расположения – 1-2 м. Необходимо учесть, что участки между радиаторами рекомендуют делать цельными. На нестандартных участках в местах соединения ставятся две клипсы – с одной и со второй стороны.

Особое внимание уделяют ответвлением и поворотам. Перед обрезкой придется сделать тщательные замеры, иметь дизайнерской и инженерное видение.

Так же советуем вам узнать подробнее про индивидуальное отопление в квартире

Монтаж новых батарей

Перед установкой батарей отопления в квартире необходимо еще раз все просчитать и точно вымерять их расположение. При этом не следует нарушать правила, прописанные в специализированных документах (СНиП):

  1. Примерное расстояние между полом и нижним краем – 15 см
  2. Примерное расстояние между подоконником и верхним краем – 15 см
  3. Зазор между радиатором и стеной – минимум 2 см

Вначале нужно закрепить кронштейны, на которые будут подвешиваться новые радиаторы. Затем на них надеваются гайки. Все соединения должны быть хорошо уплотнены, чтобы не просачивалась вода. Также рекомендуется нанести паклю. На каждом входе не лишними будут краны.

Завершающим рабочим этапом станет проверка всей системы отопления на работоспособность. Для этого следует один ее конец заглушить, а со второй стороны создать насосом или компрессором давление, превосходящее рабочее на 1-2 атмосферы. Если спустя некоторое время показания замеряющего манометра не изменятся – можно завинчивать все соединения и подсоединяться к центральной системе.

Что-то определенно сложное и невыполнимое в том, как поменять батарею в квартире, встретить не получится. Однако рассчитывать на легкую работу также не приходится. После завершения работ рекомендуется вызвать матера и позволить ему убедиться в правильности сборки системы.

Источник: http://v-teplo.ru/kak-pomenyat-batareu.html

Как поменять радиатор отопления в квартире своими руками

Замена радиатора отопления в квартире связана с решением трех основных вопросов. Во-первых, необходимо согласовать свои действия с ЖЭК (жилищно-эксплуатационная контора). Во-вторых, могут потребоваться услуги профессионального сантехника. В-третьих, если решили менять батарею своими руками, нужно точно знать, как это делать.

Причины для замены радиатора отопления

Потребность в замене возникает в тех случаях, когда радиатор:

  • протекает;
  • засорилась;
  • проржавела;
  • слабо греет;
  • прогревается неравномерно;
  • имеет повреждения механического характера;
  • не вписывается в новый дизайн интерьера.

Причиной для замены также может быть неправильный выбор радиаторов накануне. Например, вы живете в городской квартире и, не посоветовавшись со специалистом, установили новенькие алюминиевые радиаторы. Да еще и сэкономили, прикупив дешевые модели кустарного производства. С началом отопительного сезона оказалось, что они абсолютно не рассчитаны на гидравлические нагрузки многоквартирного дома.

Бывают случаи, когда установленная батарея оказывается слишком маленькой для конкретного помещения. Соответственно, в комнате постоянно холодно, и исправить ситуацию сможет только замена на модель с большей мощностью.

Как поменять радиатор отопления с помощью ЖЭК?

На самом деле это самый простой, безопасный и, как правило, быстрый способ решения задачи по замене радиатора в квартире. Для этого достаточно обратиться в организацию, которая отвечает за обслуживание вашего дома по части отопления и сантехники. Если случай экстренный (чаще всего — протечка в момент старта отопительного сезона), то вашим радиаторам ЖЭК уделит внимание максимально быстро.

Если ваш случай не экстренный, процедура может несколько затянуться. А в период отопительного сезона — вообще на неопределенный срок. Поэтому, если вы хотите заменить исправную батарею на более эффективную или красивую с помощью ЖЭК, обращайтесь к ним в подходящее время. Лучше всего летом.

Вам выделят специалиста, ради вас перекроют центральный стояк и выполнят все работы «под ключ». Недостаток только один — услуги специалиста стоят недешево. Например, установка чугунного радиатора обойдется примерно в 150 рублей за каждую секцию. То есть около 1500 рублей за одну батарею. И это лишь в том случае, если не нужно переделывать разводку. На практике расходы получаются большими.

Разрешение на самостоятельную замену радиатора отопления

Разрешение можно получить в той же ЖЭК, если вы решили заниматься заменой батарей самостоятельно. Своими руками или с привлечением стороннего специалиста — не важно. Без согласования с жилищно-эксплуатационной конторой, за которой закреплен ваш дом, ничего сделать не получится.

Во-первых, потому, что для замены батареи в квартире многоэтажного дома необходимо перекрыть стояк отопления. Другого способа сбросить давление и слить теплоноситель из системы нет. Естественно, кроме тех случаев, когда у вас в квартире есть индивидуальная запорная арматура, позволяющая полностью отключить от централизованной системы заменяемый радиатор. Однако и тут надо быть крайне осторожным. Не стоит исключать риск повреждения или отказа этой самой запорной арматуры в процессе ремонта/замены батарей.

Во-вторых, самостоятельные действия по замене радиаторов в квартире тайком от ЖЭК — это нарушение закона. Есть риск получить неприятный штраф, сумма которого может оказаться гораздо выше стоимости услуг специалиста и затрат на новую батарею вместе взятых.

Замена радиатора своими руками: инструкции и рекомендации

Алгоритм замены радиатора в квартире во многом зависит от следующих условий:

  1. Тип заменяемого радиатора.
  2. Тип устанавливаемого радиатора.
  3. Материал труб разводки.

Начнем с первого пункта, который касается демонтажа заменяемой батареи. Если батарея старого образца (например, чугунная), то она, скорее всего, подсоединена к стальным трубам через резьбу с помощью шестигранных больших гаек. Скрутить их, если они эксплуатировались долго, бывает непросто.

Современные радиаторы демонтируются намного проще. Как правило, к системе они подключены через так называемые «американки». Алгоритм простой — раскрутить все гайки и аккуратно снять батарею.

В обоих случаях нужно предварительно слить остатки теплоносителя из демонтируемой батареи, чтобы не портить напольное покрытие и стены.

Далее идет установка нового радиатора. Предварительно его надо подобрать. При выборе новой батареи учитывайте следующие моменты:

  • требуемая тепловая мощность;
  • максимально допустимое и рабочее давление;
  • допустимая температура теплоносителя;
  • соответствие габаритов месту установки;
  • соответствие разъемов имеющейся разводке.

Помимо самой батареи необходимо купить: кран Маевского, заглушку, регулировочную арматуру, силиконовый герметик. В любой классической батарее есть 4 разъема с резьбой. Два из них нужны для подсоединения к магистрали, третий — для крана Маевского, в четвертый вкручивается заглушка.

Ориентация зависит от того, как к месту установки радиатора подходят магистральные трубы. Кран Маевского устанавливается в один из верхних разъемов, а заглушка — в один из нижних. Для герметизации обработайте все соединения герметиком.

Установка радиатора на штатное место зависит не только от того, как подведены трубы, но и от материала, их которого они изготовлены. Чаще всего встречаются два варианта — либо устаревшие стальные трубы, либо современные полипропиленовые. В первом случае, чтобы навесить радиатор, может потребоваться нарезка резьбы, ее корректировка или даже сварочные работы. К полипропиленовым трубам радиатор присоединяется с помощью соответствующих фитингов и паяльника.

После установки радиатора его необходимо правильно ввести в эксплуатацию. После запуска теплоносителя надо проверить батарею на предмет протечек. Если все нормально, далее стравливаем воздух. Как раз для этих целей предназначен кран Маевского.

Источник: http://ugol.me/info/spravochnik/otoplenie/radiatoryi/kak-pomenyat-radiator-otopleniya-v-kvartire-svoimi-rukami

Как самостоятельно заменить радиаторы отопления в квартире?

В домах старше 30 лет замена батарей отопления становится просто необходимой. Когда меняются радиаторы в многоквартирном доме, лучше не оставлять изделия из чугуна, поскольку в них со временем из-за коррозийных процессов забиваются внутренние проходные отверстия. Необходима замена радиатора на более современные конструкции, к примеру, биметаллические или же на чугунные, но новые. «Сантехник Портал» расскажет, как снять старые обогреватели и заменить их на новые.

За чей счет менять батареи?

Итак, радиаторы в старых многоэтажках давно находятся в плачевном состоянии, но местные обслуживающие службы не торопятся проводить капитальный или хотя бы частичный ремонт системы отопления, заменив проблемные участки. Возникает вопрос, кто должен менять батареи отопления в приватизированной квартире?

Для ответа на этот вопросы необходимо обратиться к законодательной базе РФ и разобраться в правовых аспектах.

Правительства РФ в августе 2006 года установило (Постановление № 491) и приняло правила, которые регулируют, что входит в состав общего имущества в многоквартирном доме. Согласно 6-му пункту данного постановления, к общему имуществу относится система отопления, расположенная внутри дома, включая:

  • стояки;
  • арматура (регулирующая и запорная);
  • обогревающие элементы (радиаторы);
  • общедомовые счетчики тепловой энергии;
  • другие виды оборудования, которое является частью теплосетей.

Это значит, что по законодательству, если батареи износились или в них появилась течь, то бесплатно менять оборудование та должна организация, которая получает ежемесячные отчисления от жильцов многоквартирного дома на капремонт здания и отвечает за надлежащее содержание и обслуживание общедомового имущества.

То есть замена и установка радиаторов отопления должна производиться ТСЖ или ЖСК, в независимости от того, приватизирована ли квартира или является муниципальной собственностью. При этом с жильцов дополнительных плат взимать не должны. Ремонт изделий тоже должен быть бесплатный.

Однако управляющие организации умалчивают данную информацию от собственников квартир, вынуждая их оплачивать демонтаж, установку и даже стоимость нового отопительного прибора. Да и ждать действий от ЖКХ или управляющей организации приходится очень долго, поэтому многие жильцы осуществляют замену батарей отопления в квартире самостоятельно.

Что нужно сделать перед заменой?

Весь процесс замены отопительного оборудования можно разделить на два этапа: подготовительный и второй этап – процесс снятия и установки радиаторов отопления своими руками.

От тщательности подготовки к замене приборов, зависит быстрота процесса, что очень важно, потому что все работы проводятся, как правило, непосредственно перед тем, как наступит новый отопительный сезон, а не уже зимой.

Чтобы ускорить данный процесс, до замены батарей отопления в квартире стоит действовать по заранее подготовленному плану:

  1. Берем разрешение на замену у соответствующей организации.
  2. Лучше договориться об общей замене оборудования с соседями выше и ниже.
  3. Снимаем все необходимые размеры.
  4. Покупаем новые батареи отопления, фитинги, фурнитуру, трубы.
  5. Запасаемся необходимыми материалами и инструментом.

Перед тем, как перекрыть батарею отопления в квартире, нужно согласовать свои действия, чтобы не иметь неприятных последствий в дальнейшем:

  1. Если менять батареи на однотипные (то есть чугунные на чугунные), то нужно просто уведомить управляющую организацию о предстоящих ремонтных работах.
  2. Если менять радиаторы на другой тип, включая возможность смены конфигурации и увеличения площади нагрева, то владелец квартиры должен обратиться к платному специалисту для проведения экспертизы на предмет возможности установки нового отопительного оборудования. Замена батареи в вашей квартире не должна негативно отражаться на тепловом балансе всего дома.
  3. Если вы планируете не только поменять радиаторы, но и перенести их в другое место, то также необходимо заключение эксперта.

Если получится достичь соглашения с соседями о полной замене подводящих труб, то работы пройдут намного легче. Если же не удастся прийти к согласию с ними, то придется обрезать стояк у пола и под потолком, установив пропиленовую армированную трубу только у себя в квартире.

Если соседи согласны, то необходимо снять и записать все размеры:

  • Замерить диаметр выходного отверстия из батареи отопления соседа сверху (№1 на схеме) и диаметр входного отверстия в радиатор соседа снизу (№21 на схеме).
  • Замерить длину трубы для подсоединения у соседа сверху (№2,4 на схеме). Сумма расстояний от выхода из радиатора соседа сверху до уголка 90˚ и от уголка 90˚ до плиты перекрытия.
  • Замерить длину трубы для подключения у соседа снизу (№18,20 на схеме).
  • Замерить длину трубы в своей квартире (сумма отрезков 5,7,9,12,13,15,17). Плюс труба для прохода плит перекрытия (около 1 метра). Диаметр трубы берем тот же, каким был подключен заменяемый радиатор.

Если с соседями не получилось договориться, то все замеры снимаются только в своей квартире.

Зная все необходимые размеры, подсчитываем сколько нужно материала и закупаем новые радиаторы отопления, трубы, фурнитуру и фитинги.

Перед тем, как поменять отопительные радиаторы в квартире, необходимо запастись следующими инструментами:

  • пресс для фитингов;
  • уровень;
  • гаечные ключи;
  • перфоратор с бурами;
  • трубогиб;
  • нож;
  • молоток.

Важно! Чтобы замена батарей отопления своими руками не обернулась затоплением своего жилья и квартиры соседей снизу, не забудьте перекрыть воду.

Новые радиаторы обогрева необходимо достать из упаковки. Картон, в который они были упакованы, не выбрасывайте, а разрежьте на две части. Одну половину положите под радиатор, чтобы его не поцарапать или не нанести каких-либо еще повреждений. Вторую можно использовать в качестве защитного экрана, расположив его между старой батареей и стеной, это поможет сохранить в целости обои.

Как только все работы по подготовке завершены можно начинать замену батарей отопления.

Как поменять радиаторы отопления

Данный процесс тоже можно разделить на два этапа – снятие старого изделия и установка новой конструкции.

Чтобы упростить себе задачу по замене радиаторов в квартире, действуйте, согласно пошаговой инструкции сайта santehnikportal.ru.

Демонтаж оборудования

  1. Если установлен трехходовой кран, его необходимо открыть, и убедится в том, что в старых батареях нет воды. Для осуществления этой операции выкрутите винт и снимите флажок либо чуть-чуть ослабить шток. Если со штока не капает вода, винт можно откручивать дальше. При наличии жидкости, можно услышать соответствующие звуки. Закрутите винт обратно. В случае, когда все хорошо, необходимо снять верхнюю часть трехходового крана.
  2. В том случае, когда на верхней и нижней трубах стояка, которые ведут вверх и вниз от радиатора, есть лишние резьбы, вам нужно будет их отрезать. Для этого нужно открутить первую гайку на верхней трубе, таким же образом нужно поступить и с нижней. Если же какая-то гайка не откручивается, просто очистите участок с ней от краски при помощи ножа или металлической щетки.
  3. В месте снятия гайки нужно оставить ровно столько резьбы, сколько понадобится для того, без проблем установить батарею отопления. Нужно помнить, что резьбы нужно оставить ровно столько, чтобы ее хватило для закручивания фитинга. Для того чтобы установить тройник на 4-5 оборотов обычно хватает 7 витков резьбы.
  4. Старый радиатор необходимо снять с креплений. Сделать это необходимо наиболее удобным для вас методом: сперва нужно отрезать трубы, после чего при помощи трубчатого ключа открутить крепежи, либо открутите крепления и после этого отрезайте трубы.
  5. Для того что обрезать трубы воспользуйтесь болгаркой. Место реза необходимо определить заранее (резьбы нижней и верхней труб). Нужно помнить о том, чтобы оставить 7 витков! Старый радиатор можно убрать, он больше не понадобится.
  6. Старые крепления снимите при помощи молотка или ключа.
  7. Соедините тройник с ниппелем. В ниппель нужно закрутить шаровой кран (запорное устройство в нашей конструкции).
  8. В другой отвод закрутите пресс соединения. Один отвод тройника должен остаться для того чтобы вкрутить его в трубу, часть которой мы отпилили. По схеме нужно сделать две таких конструкции.
  9. Прикрутите конструкции с тройниками на резьбу верхней и нижней трубы. Резьбы заранее необходимо уплотнить паклей.
  10. Закрутите фитинги тройников.

Замена радиатора на новый прибор

  1. Из металлопластиковой трубы нужно вырезать отрезок-перемычку нужного размера. Данный отрезок должен будет соединять свободные отводы верхнего и нижнего тройника. Края пластиковой трубы нужно откалибровать. Немного согнув, вставьте трубу в отводы. После того как труба смонтирована, ее необходимо выровнять.
  2. При помощи специального паяльника или сварки запрессуйте пластиковую трубу.
  3. Возьмите комплект футеров, соответствующих размерам трубы. Допустим ½ дюйма. Закрутите футеры на новой батарее. Уплотните паклей каждую резьбу. Воспользовавшись шестигранником, закрутите на радиаторе заглушки. В верхней части батареи используйте кран Маевского.
  4. Учитывая количество секций, определите середину секций.
  5. При помощи рулетки определите середину оконной ниши. Радиатор нужно прислонить таким образом, чтобы середина располагалась вровень с серединой оконной ниши. На крайние места между секциями вам нужно будет «надеть» крепежи. То есть между первой и последней секцией и остальными. На стене сделайте отметки карандашом, указав расположение крепежей.
  6. Радиатор уберите в сторону. При помощи уровня выполните вертикальные разметки для 4 крепежей по только что нанесенным отметкам.
  7. Вешать батарею нужно будет, ориентируясь на подоконник (если он новый) или по уровню (если подоконник перекошенный). Измерьте расстояние от подоконника до центра трубы. Допустим, расстояние будет равняться 10 см. 2 участка на которых выполнена разметка под крепеж нужно наметить 10 см, прибавив еще 1,5-2 см.
  8. Измерьте межосевое расстояние трубы-перемычки Соответствующие метки нанесите на 2 обозначенных выше участках.
  9. Перфоратором сделайте отверстия. В каждое отверстие необходимо вставить кронштейн, убедившись, что он полностью заходит. Если есть необходимость, углубите отверстия.
  10. В каждое отверстие закрутите кронштейн. Радиаторы повесьте на кронштейны. Вам останется только соединить верхнюю и нижнюю трубу стояка и батареи. Две металлопластиковые трубы нужно загнуть, обрезать их до нужных размеров, откалибровать.
  11. Соедините конструкцию, открутив крайние отводы тройников и завинтив в них трубы. Соединения опрессуйте. Закрутите все гайки.
  12. Проверьте заглушки и, если нужно, подтяните их. Плавно откройте верхний и нижний краны, но не до конца. Вы услышите шум, ка только он прекратится, краны можно открывать полностью.

Если вы все выполнили согласно указаниям, вас можно поздравить – новый радиатор успешно установлен. Вам остается подождать только пока он прогреется, и начнет обогревать вашу квартиру.

Замена батарей отопления своими руками в квартире не сложная процедура. Главное все продумать, подготовиться и аккуратно все сделать. При этом нужно обязательно получить разрешение на проведение работ у соответствующих организаций. Лучше предупредить и соседей. В частном доме поменять радиаторы можно без всякого рода согласований.

Источник: http://santehnikportal.ru/otoplenie/zamena-batarei-v-kvartire.html

Как поменять радиаторы отопления в квартире

Если вы решили поменять радиаторы отопления в квартире, то наверняка задумались о необходимых кранах, фитингах, терморегуляторах, схемах обвязки и работах, которые вам придется выполнить при демонтаже старых батарей и установке новых. Работа эта несложная, но необходимо знать ее порядок.

  • Подготовительные работы по демонтажу старых радиаторов
  • Схемы обвязки
    • Боковое подключение
    • Диагональное подключение
    • Нижнее подключение
  • Расходные материалы и инструменты
  • Монтаж новых радиаторов
  • Байпас
  • Защита труб и сварных стыков (ошкуривание, обезжиривание, покраска)

Подготовительные работы по демонтажу старых радиаторов

Замену радиаторов в основном проводят в период, когда отопление отключено. Но, при необходимости, замену отопительных приборов можно провести и в период отопительного сезона. Главное, помнить, что в его период стояки центрального отопления можно отключить не более чем на три часа. За это время вы должны успеть демонтировать старый радиатор и установить новый, или подключить байпас с запорной арматурой.

Перед началом демонтажа радиатора необходимо отключить стояк и слить из него теплоноситель. Если перед радиатором нет установленной запорной арматуры, следует сначала убедиться, что отключен необходимый стояк. Для этого в трубе возле радиатора нужно прожечь небольшое отверстие с помощью газосварки. Отрезать радиатор болгаркой, не убедившись в отсутствии воды в стояке, не рекомендуется, поскольку можно получить поражение электрическим током от воды, которая попадет на инструмент.

Перед началом работ защитите напольное покрытие в комнате и стену возле батареи с помощью листов картона или ДВП. Искры от работы болгарки и газосварки могут повредить отделку.

Схемы обвязки

При проектировании и подключении радиаторов к магистральной отопительной системе используют несколько основных схем обвязки радиаторов.

Боковое подключение

При боковом подключении входной и выходной патрубки радиатора находятся на одной стороне. Преимуществом такой системы является простота монтажа к проходящему стояку системы отопления.

Боковое подключение радиатора к двухтрубной системе отопления

Если при замене радиатора выбран прибор, имеющий больше секций, нежели прежний, и последние секции не прогреваются, тогда необходимо использовать подключение по диагонали. Если это невозможно по техническим причинам или с эстетической стороны, то в радиатор необходимо установить удлинитель потока. Его можно купить или изготовить самостоятельно.

Диагональное подключение

Диагональное подключение — наиболее эффективная схема работы однотрубной системы. При подаче теплоносителя снизу-вверх необходимо применять эту обвязку радиатора. Также ее рекомендуют использовать для подключения радиаторов с большим количеством секций. Такая обвязка более сложная в монтаже, нежели обвязка с боковым подключением.

Диагональное подключение радиатора к однотрубной системе отопления

Нижнее подключение

При движении теплоносителя по стояку снизу-вверх можно использовать и нижнее подключение. Также оно используется в тех случаях, когда необходимо скрыть трубы отопительной системы. При таком подключении эффективность теплоотдачи ниже, в сравнении с боковой или диагональной обвязкой.

Нижнее подключение радиатора к однотрубной системе отопления

Расходные материалы и инструменты

Проводя замену радиаторов отопления своими руками, необходимо иметь определенный набор инструментов. Главной проблемой, с которой вы можете столкнуться — наличие газосварки. Сварные соединения можно заменить резьбовыми, но помните — это уменьшит надежность системы.

Для изготовления отводов понадобится гидравлический или ручной трубогиб. При отсутствии такого инструмента отводы и фитинги можно приобрести.

Для нарезания резьбы на трубе необходима плашка соответствующего диаметра или набор резьбонарезной трубный — клупп. Работа с этим инструментом не предоставляет ничего сложного.

Из фитингов и арматуры вам понадобятся:

  • соединительные муфты;
  • бочонки;
  • сгоны;
  • угольники (45°, 60°, 90°);
  • тройники;
  • накидные гайки («американка»);
  • контргайки.

Каждый радиатор комплектуется собственным набором для подключения:

  • заглушки — 2 шт.;
  • футорки — 4 шт. (2 левых и 2 правых);
  • кран Маевского — 1 шт.

При монтаже радиатора вам понадобятся только две футорки, но наличие правой и левой обеспечит подключение радиатора с необходимой вам стороны.

Наличие регулирующей и запорной арматуры на радиаторе отопления необязательно. Но ее наличие позволит регулировать поток через батарею, а также, при необходимости, заменить или демонтировать без отключения стояка. В стандартный комплект радиатора запорная и регулирующая арматура не входит, ее необходимо приобрести дополнительно.

Монтаж новых радиаторов

При подключении новых радиаторов для их подводки необходимо по возможности использовать те же материалы, из которых состоит вся система центрального отопления. Переход между материалами без необходимости нежелателен. Большинство систем ЦО сделано металлическими трубами, температура теплоносителя в такой системе может достигать 120 градусов. Используя вместо стальных труб полипропилен или металлопласт, вы рискуете надежностью всей системы.

Стыки стальных труб необходимо сваривать. Сварной шов является более надежным соединением, нежели резьбовое. Сварной стык необходимо оформить через стакан или впрямую с предварительной горячей развальцовкой трубы. Использовать резьбовые соединения необходимо только для присоединения запорной арматуры и фитингов. В качестве уплотнителя резьбовых соединений лучше всего использовать паклю (лен) со специальными герметиками.

Помните, изготавливать фасонные элементы из стальных труб необходимо с помощью трубогиба. Если трубы гнуть «на горячую», это приводит к заужению поперечного сечения трубы и, как следствие, уменьшению ее пропускной способности.

Расстояние между отверстиями подключения стандартного биметаллического радиатора составляет 50 см. Если на старой батарее отверстия присоединения находятся на другом расстоянии, переходить на 50 см необходимо непосредственно на стояке.

Байпас

При использовании однотрубной системы ЦО на каждый радиатор устанавливается байпас. Наличие этого элемента в системе обязательно. Байпас в однотрубной системе ЦО не устанавливается лишь в том случае, если у вас в квартире нет никакой запорной арматуры в системе отопления. Если в процессе замены радиатора вы решили не устанавливать байпас, ваша обслуживающая организация обяжет это сделать. Неправильно установленный байпас также может быть причиной того, что радиатор полностью не прогревается.

Установка байпаса при однотрубной системе отопления

Байпас необходимо устанавливать непосредственно возле радиатора на расстоянии 20–30 см, не более. Если байпас находится ближе к стояку, чем к батарее, радиатор может прогреваться не полностью. Ситуация усугубляется, если в системе не предусмотрен двух- или трехходовой кран. Установка запорных кранов на байпас запрещена, поскольку пользователь несознательно может перекрыть целый стояк.

Защита труб и сварных стыков (ошкуривание, обезжиривание, покраска)

Заключительный этап работы — защита труб системы от внешней среды. Трубы и сварные швы нужно зачистить от ржавчины до появления небольшого блеска. Затем трубы необходимо обезжирить уайт-спиритом или другим растворителем. После обезжиривания трубы необходимо прогрунтовать. Красить трубы нужно термостойкой краской, которая выдерживает температуру до 100 градусов. Окрашивание лучше проводить кисточкой, нанося толстый слой краски.

После окончания монтажных работ откройте полностью запорную арматуру, при помощи крана Маевского выпустите воздух из системы, убедитесь, что ваши радиаторы полностью прогреваются (если отопительный сезон уже наступил). Если в качестве запорной арматуры использовали термостатические краны, то отрегулируйте их, установив комфортную температуру.

Источник: http://www.rmnt.ru/story/heating/kak-pomenjat-radiatory-otoplenija-vkvartire.1061871/

Монтаж и подключение радиаторов отопления своими руками

Устройство или реконструкция системы отопления подразумевает монтаж или замену отопительных приборов. Хорошая новость состоит в том, что при желании, можно с этим справиться своими руками без привлечения специалистов. Как должна проходить установка радиаторов отопления, где и как их располагать, что надо для проведения работ — все это в статье.

Возможна установка радиаторов отопления своими руками

Что необходимо для монтажа

Установка радиаторов отопления любого типа требует наличия устройств и расходных материалов. Набор необходимых материалов почти одинаков, но для чугунных батарей, например, заглушки идут большого размера, а кран маевского не ставят, но зато, где-то в высшей точке системы, ставят автоматический воздухоотводчик. А вот установка радиаторов отопления алюминиевых и биметаллических абсолютно одинакова.

Стальные панельные тоже имеют некоторые отличия, но только в плане навешивания — с ними в комплекте идут кронштейны, а на задней панели имеются специальные отлитые из металла дужки, которыми отопительный прибор цепляется за крючки кронштейнов.

Вот за эти дужки заводят крюки

Кран Маевского или автоматический воздухоотводчик

Это небольшое устройство для сброса воздуха, который может скапливаться в радиаторе. Ставится на свободный верхний выход (коллектор). Обязательно должен быть на каждом отопительном приборе при установке алюминиевых и биметаллических радиаторов. Размер этого устройства значительно меньше диаметра коллектора, так что потребуется еще переходник, но краны маевского обычно идут в комплекте с переходниками, вам только надо будет знать диаметр коллектора (подсоединительные размеры).

Кран маевского и способ его установки

Кроме крана маевского существуют еще автоматические воздухоотводчики. Их тоже можно ставить на радиаторы, но они имеют чуть большие размеры и почему-то выпускаются только в латунном или никелированном корпусе. В белой эмали нет. В общем, картина получается непривлекательная и, хоть они и спускают воздух автоматически, их ставят редко.

Так выглядит компактный автоматический воздухоотводчик (есть более громоздкие модели)

Заглушка

Выходов у радиатора с боковым подключением четыре. Два из них заняты подающим и обратным трубопроводом, на третьем ставят кран маевского. Четвертый вход закрывается заглушкой. Она, как и большинство современных батарей, чаще всего выкрашена белой эмалью и совершенно не портит внешний вид.

Где ставить заглушку и кран маевского при разных способах подключения

Запорная арматура

Нужны будут еще два шаровых крана или запорных с возможностью регулировки. Они ставятся на каждой батарее на входе и на выходе. Если это обычные шаровые краны, они нужны чтобы при необходимости можно было отключить радиатор и снять его (экстренный ремонт, замена во время отопительного сезона). В таком случае даже если что-то с радиатором случилось, вы его отсечете, а остальная система будет работать. Плюс такого решения — небольшая цена шаровых кранов, минус — невозможность регулировки теплоотдачи.

Краны на радиатор отопления

Практически те же задачи, но еще с возможностью изменять интенсивность потока теплоносителя, выполняют запорные регулирующие краны. Они дороже, но и позволяют подстраивать теплоотдачу (делать ее меньше), да и внешне они лучше смотрятся, есть в прямом и угловом исполнении, так что сама обвязка более аккуратна.

При желании можно на подаче теплоносителя после шарового крана поставить терморегулятор. Это относительно небольшое устройство, которое позволяет менять теплоотдачу отопительного прибора. Если радиатор греет плохо, их ставить нельзя — будет еще хуже, так как они могут только сделать меньше поток. Есть терморегуляторы на батареи разные — автоматические электронные, но чаще используют самый простой — механический.

Сопутствующие материалы и инструменты

Еще для навешивания на стены нужны будут крюки или кронштейны. Их количество зависит от размера батарей:

  • если секций не больше 8 или длинна радиатора не более 1,2 м, достаточно двух точек крепления сверху и одной снизу;
  • на каждые следующие 50 см или 5-6 секций добавляют по одному крепежу сверху и снизу.

Такде необходима фум лента или льняная подмотка, сантехническая паста для герметизации соединений. Нужна будет еще дрель со сверлами, уровень (лучше нивелир, но подойдет и обычный пузырьковый), некоторое количество дюбелей. Также надо будет оборудование для соединения труб и фитингов, но оно зависит от вида труб. Вот и все.

Где и как разместить

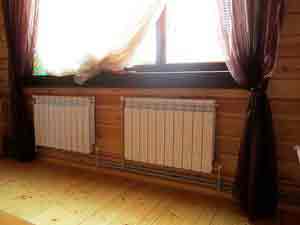

Традиционно радиаторы отопления устанавливают под окном. Это необходимо для того, чтобы поднимающийся теплый воздух отсекал холод от окна. Для того чтобы стекла не потели, ширина отопительного прибора должна быть не менее 70-75% от ширины окна. Его надо устанавливать:

  • посередине оконного проема, допустимое отклонение — 2 см;
  • расстояние от радиатора до пола — 8-12 см;
  • до подоконника — 10-12 см;
  • от задней стенки до стены — 2-5 см.

Расстояния от радиатора отопления до окна

Это все рекомендации, соблюдение которых обеспечивает нормальную циркуляцию теплого воздуха в помещении и эффективный его обогрев.

Как правильно установить

Теперь о том, как навешивать радиатор. Очень желательно чтобы стена за радиатором была ровной — так работать проще. На стене размечают середину проема, чертят горизонталь на 10-12 см ниже линии подоконника. Это линия, по которой ровняют верхний край отопительного прибора. Кронштейны надо устанавливать так, чтобы верхняя грань совпадала с начерченной линией, то есть было горизонтальным. Такое расположение подходит для систем отопления с принудительной циркуляцией (при наличии насоса) или для квартир. Для систем с естественной циркуляцией делают небольшой уклон — 1-1,5% — по ходу теплоносителя. Больше делать нельзя — будут застои.

Правильная установка радиаторов отопления

Крепление к стене

Это надо учитывать при монтаже крюков или кронштейнов для радиаторов отопления. Крюки устанавливаются по типу дюбелей — в стене сверлится отверстие подходящего диаметра, в него устанавливается пластиковый дюбель, а крюк в него вкручивается. Расстояние от стены до отопительного прибора регулируется легко — вкручивая и выкручивая корпус крюка.

Крюки для чугунных батарей отличаются большей толщиной. Это — крепеж для алюминиевых и биметаллических

При установке крюков под радиаторы отопления учтите, что основная нагрузка приходится на верхний крепеж. Нижний служит только для фиксации в заданном положении относительно стены и его устанавливают на 1-1,5 см ниже чем нижний коллектор. В противном случае вы просто не сможете радиатор навесить.

Один из видов кронштейнов

При установке кронштейнов их прикладывают к стене в том месте, где будут монтировать. Для этого сначала приложите батарею к месту установки, посмотрите куда «встанет» кронштейн, отметьте место на стене. Положив батарею, можно кронштейн приложить к стене и разметить расположение крепежа на нем. В этих местах сверлят отверстия, вставляют дюбеля, прикручивают кронштейн на винты. Установив все крепежные элементы на них навешивают отопительный прибор.

Крепление к полу

Не все стены могут удержать даже легкие алюминиевые батареи. Если стены сделаны из легкого бетона или обшиты гипсокартоном, требуется напольная установка. Некоторые виды чугунных и стальных радиаторов идут сразу на ножках, но они не всех устраивают по внешнему виду или характеристикам.

Ножки для установки алюминиевых и биметаллических радиаторов на пол

Возможна напольная установка батарей отопления из алюминия и биметаллических. Для них есть специальные кронштейны. Их крепят к полу, потом устанавливают отопительный прибор, дугой закрепляют нижний коллектор на установленных ножках. Подобные ножки есть с регулируемой высотой, есть с фиксированной. Способ крепления к полу стандартный — на гвозди или дюбеля в зависимости от материала.

Варианты обвязки радиаторов отопления

Установка радиаторов отопления подразумевает их подключение к трубопроводам. Есть три основных способа подключения:

  • седельное;
  • одностороннее;
  • диагональное.

В случае если радиаторы ставите и нижним подключением, выбора у вас нет. Каждый производитель жестко привязывает подачу и обратку и его рекомендации соблюдать надо неукоснительно, так как иначе тепла просто не получите. С боковым подключением вариантов больше (подробнее о них написано тут).

Обвязка при одностороннем подключении

Одностороннее подключение чаще всего применяется в квартирах. Может быть двухтрубным или однотрубным (наиболее частый вариант). В квартирах все еще используют металлические трубы, потому рассмотрим вариант обвязки радиатора стальными трубами на сгонах. Кроме труб подходящего диаметра нужны два шаровых крана, два тройника и два сгона — детали с наружной резьбой на обоих концах.

Боковое подключение с байпасом (однотрубная система)

Все это соединяется как показано на фото. При однотрубной системе байпас обязателен — он позволяет отключить радиатор не останавливая и не спуская систему. Кран на байпас ставить нельзя — им вы перекроете движение теплоносителя по стояку, чем вряд ли обрадуете соседей и, скорее всего, попадете под штраф.

Все резьбовые соединения уплотняются фум-лентой или льняной подмоткой, поверх которой наносится упаковочная паста. При вкручивании крана в коллектор радиатора много подмотки не требуется. Слишком больше ее количество может привести к появлению микротрещин и последующему разрушению. Это актуально практически для всех типов отопительных приборов, кроме чугунных. При установке всех остальных, пожалуйста, без фанатизма.

Вариант со сваркой

Если есть навыки/возможность использования сварки, можно байпас приварить. Именно так обычно выглядит обвязка радиаторов в квартирах.

При двухтрубной системе байпас не нужен. К верхнему входу подключается подача, к нижнему — обратка, краны, естественно, нужны.

Односторонняя обвязка при двухтрубной системе

При нижней разводке (трубы проложены по полу) такой тип подключения делают очень редко — получается неудобно и некрасиво, намного лучше в этом случае использовать диагональное подключение.

Обвязка при диагональном подключении

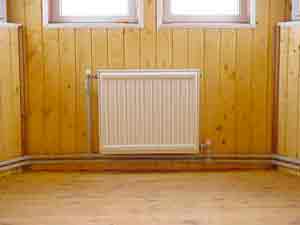

Установка радиаторов отопления с диагональным подключением — самый оптимальный вариант с точки зрения теплоотдачи. Она в этом случае самая высокая. При нижней разводке данный тип подключения реализуется несложно (пример на фото) — подача с оной стороны вверху, обратка с другой внизу.

Однотрубная система с вертикальными стояками (в квартирах) выглядит не столь хорошо, но люди мирятся из-за более высокой эффективности.

Подача теплоносителя сверху

Обратите внимание, при однотрубной системе снова необходимо наличие байпаса.

Подача теплоносителя снизу

Обвязка при седельном подключении

При нижней разводке или скрытом подведении труб установка радиаторов отопления таким способом самая удобная и самая малозаметная.

При седельном подключении и нижней однотрубной разводке есть два варианта — с байпасом и без него. Без байпаса краны все равно ставят, при необходимости можно радиатор снять, а между кранами установить временную перемычку — сгон (кусок трубы нужной длинны с резьбой на концах).

Седельное подключение при однотрубной системе

При вертикальной разводке (стояки в многоэтажках) такой тип подключения можно увидеть нечасто — слишком большие потери по теплу (12-15%).

Видео-уроки по установке радиаторов отопления



Источник: http://stroychik.ru/otoplenie/ustanovka-radiatorov

Смотрите также:
03.05.2020

Печь для гаража своими руками: обзор лучших вариантов самоделок К сожалению для гаражей отопление не предусмотрено (хотя, может, и к счастью, учитывая нынешние тарифы), потому обогреваться приходится самостоятельно. Ну а любой обогрев — это печка. В данном случае она...

03.05.2020

Выбираем и монтируем под мойку кухонный водонагреватель Необходимость приобретения для кухни локального устройства, способного нагреть воду, становится актуальной в разных ситуациях (отключение горячего водоснабжения, дачные условия). Решить проблему несложно, так как...

03.05.2020

Как установить и подключить газовую колонку Инсталляция проточного нагревателя воды в инженерные сети и интерьер дома не представляется чем-то особенно сложным. Но процесс имеет ряд нюансов: надо обеспечить герметичное соединение водопровода и газа, выдержать все...

Комментарии

Комментирование отключено.

Голосование

Как Вы узнали о нашем сайте?

Посмотреть результаты

Загрузка ... Загрузка ...
Форум
