Как изготовить самодельный котел на твердом топливе

На сегодняшний день осталось немало зданий и сооружений, обогреваемых классической печью и твердотопливным котлом. На самом деле различий между ними практически нет, даже коэффициент полезного действия у них одинаков. В связи с этим домовладельцы в последнее время отдают предпочтение именно последним. Соорудить котлы на твердом топливе своими руками не составит труда — их устройство не требует особых навыков или наличия профессионального инструмента.

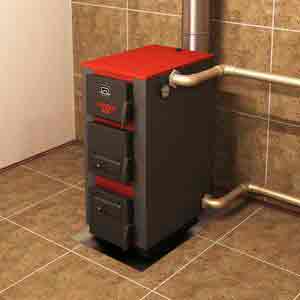

Выделяют несколько типов твердотопливных котлов. Однако сложная конструкция некоторых из них не позволяет соорудить их без специальных навыков. Существует две группы отопительных установок:

  • 1. Классические;
  • 2. Пиролизные.

Технология производства

По сравнению с обычной печью самодельные котлы на твердом топливе имеют некоторые отличия, особенно это касается теплоотдачи. Стандартная конструкция оборудования:

  • Дымоход — необходим для создания тяги, а также отвода угарного газа;
  • Топка с колосниками — требуется для поддержки достаточного уровня воздуха;
  • Система заслонок — используется в качестве регулятора воздушной тяги;
  • Бак — его основная задача нагрев воды для системы отопления.

Инструменты и материалы

Тщательно изучив конструкцию оборудования, становится понятно, что для создания котла потребуется:

  1. Речной просеянный песок;
  2. Стальной лист толщиной не менее 5 мм;
  3. Две дверцы;
  4. Чугунная колосниковая решетка;
  5. Лист нержавеющей стали;
  6. Металлический уголок;
  7. Печные дроссельные заслонки;
  8. Отопительные трубы;
  9. Измерительные приборы: уголок, строительный уровень, рулетка;
  10. Сварочный аппарат инверторного типа;
  11. Электрическая дрель с набором сверл;
  12. Болгарка;
  13. Пассатижи.

Несмотря на то, что для изготовления котлов на твердом топливе не требуются особые навыки, умение обращаться со сварочным аппаратом является обязательным условием. Также пригодится опыт работы с инструментом по резке металла и наличие требуемой спецодежды.

Подготовка деталей корпуса

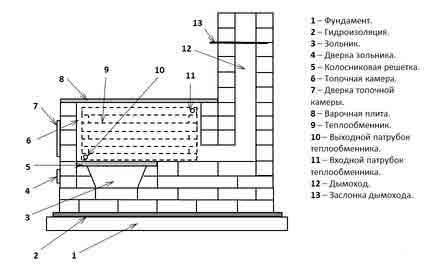

Главной частью твердотопливного котла является топка, температурный режим здесь может достигать до 1000 ⁰С. Именно поэтому при выборе материала следует руководствоваться соответствующими характеристиками.

Для большего срока службы узла, стенки его изготавливаются из жаропрочной стали. При ее отсутствии можно воспользоваться обычной, только в этом случае она должна быть двойной. Вырезаются боковые, передняя, задняя и нижняя стенки из цельного листа стали болгаркой.

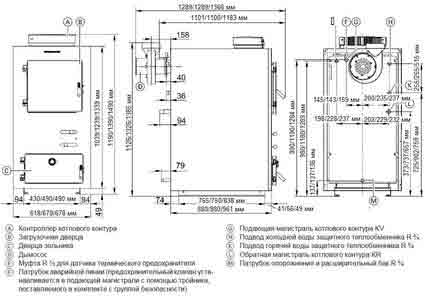

Любой котел на твердом топливе имеет свои типоразмеры, которые следует переносить на металл измерительными инструментами или линейкой большой длины. Кроме стенок камеры из стальной профильной трубы необходимо вырезать ребра жесткости, а из уголка — усилители для стыков.

В передней стенке следует сделать отверстия размером равным габаритам дверцы топочного и зольного бункера. Обратите внимание, что перед выполнением данной работы необходимо нанести четкую разметку. После чего при помощи дрели просверлите отверстия по углам. Чтобы предотвратить повреждения стального листа, направляйте болгарку от центра к краю.

Бак для воды и теплообменник

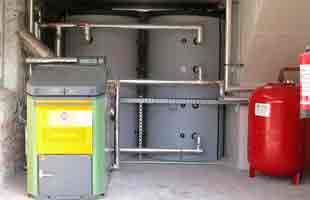

Наиболее эффективными являются котлы длительного горения, оснащенные двумя баками для воды. Выполняются они из листа нержавеющей стали в виде прямоугольников, сваренных между собой.

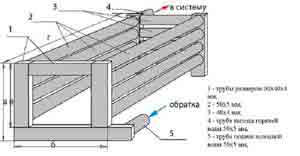

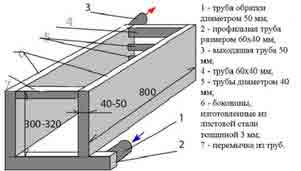

Теплообменник — это комплект обычных труб, которые применяются в системе водопровода. Они свариваются так, чтобы в результате образовался максимально возможный проточный цикл. Благодаря большой площади достигается наиболее эффективный процесс теплоотдачи между теплоносителем и сгораемым топливом.

Сборка котла

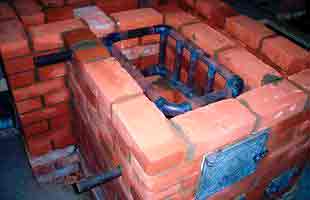

Из-за высокой металлоемкости готовый котел, выполненный своими руками, имеет большой вес, поэтому осуществлять его сборку лучше всего непосредственно на месте установки.

Перед монтажом оборудования необходимо выложить фундамент. Для этих целей используется термостойкий кирпич. На кладку устанавливается дно зольника, а по его периметру размещаются вертикальные стойки, соединяющиеся между собой при помощи сварки.

В самом корпусе привариваются направляющие, на которые впоследствии укладываются колосники, далее монтируются теплообменники. С внешней стороны топки навариваются вертикальные ребра жесткости. Завершающий этап: самодельный котел почти готов, остается только смонтировать наружные стенки и верхнюю плиту.

Промежуток между стенками заполняется песком. Это необходимо для дополнительной аккумуляции тепла, а также для предотвращения перегрева стенок топки. Для засыпки используется прокаленный речной песок, в содержании которого исключены органические включения. Кроме того, это поможет предотвратить появление неприятного запаха в процессе горения твердого топлива.

На верхней плите размещаются баки из нержавейки, подключенные к контурам. Устанавливаются дверцы камер — котел готов к эксплуатации.

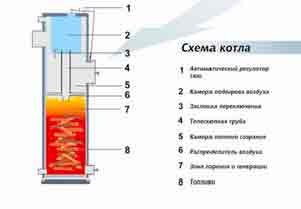

Пиролизный котел

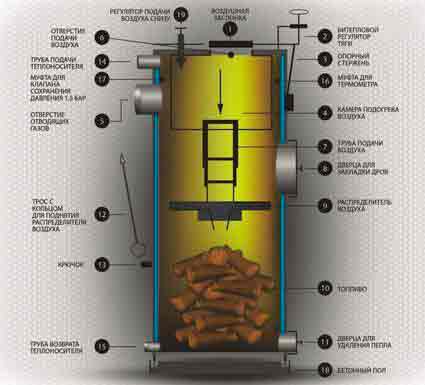

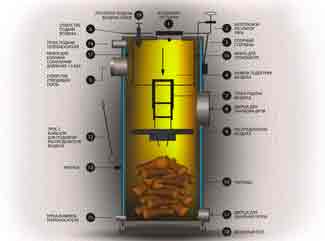

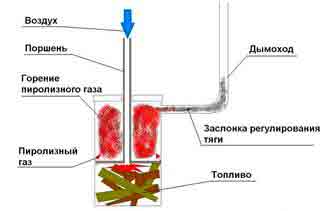

Такие котлы на дровах работают на основе принципа пиролиза, то есть преобразования под воздействием высокой температуры твердого топлива в газообразное состояние в условиях нехватки кислорода. Оно намного более высокоэффективно, работа такого котла отличается увеличенной продолжительностью в сравнении с классическими котлами, работающими на твердом топливе. Закладка топлива, в зависимости от его вида и качества, производится от 1 до 3 раз в сутки.

Чтобы изготовить котел потребуется:

  1. Болгарка;
  2. Металлическая труба толщиной не менее 3 мм и диаметром 300 мм;
  3. Сварочный аппарат;
  4. Труба диаметром 60 и 100 мм;
  5. Металлический лист толщиной 4 мм.

Рекомендации по монтажу

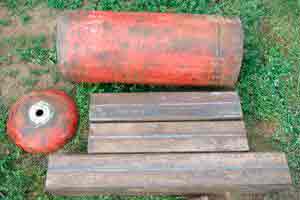

Отрежьте трубу длиной 100 и 80 см. Вырежьте дно из листового металла и приварите. Дополнительно можно приварить ножки.

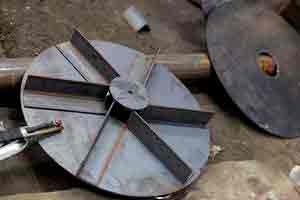

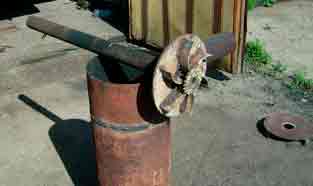

Далее изготовьте распределитель воздуха. Для этого необходимо при помощи болгарки вырезать круг из листового металла диаметром меньше на 20 мм, чем основная труба. В середине круга просверлите отверстие диаметром 20 мм. В нижней части распределителя установите крыльчатку с металлическими лопастями методом сварки. Их ширина не должна превышать 50 мм. После чего приваривается труба диаметром 60 мм к верхней части регулятора. Ее высота должна быть выше высоты котла. Сверху труба оборудуется заслонкой для регулировки подачи воздуха.

Вырезается дверца для чистки золы в нижней части котла. К плите котла приваривается труба для дымохода, диаметр которой 100 мм. В горизонтальном положении ее длина не должна превышать 40 см, после чего она переходит в теплообменник.

Вырежьте крышку с отверстием для распределительной трубы. Стоит учесть тот факт, что она должна плотно прилегать к топке.

Пиролизный котел нуждается в ограниченном доступе кислорода. Поэтому топливо в него укладывается с минимально возможным количеством свободного пространства.

Заключение

Решая задачу, как осуществить отопление твердотопливным котлом своими руками, необходимо точно следовать вышеуказанным советам по его монтажу. Это обеспечит получение в итоге экономичного и бюджетного устройства, способного обогреть помещение с наименьшими перепадами температур в разное время суток.

Источник: http://cotlix.com/kak-izgotovit-kotel-na-tverdom-toplive

Как сделать котел отопления своими руками

На дачах и в загородных домах без автономных систем отопления на основе котлов разного вида не обойтись. Надо отдать должное производителям, которые предлагают эффективные модели с автоматикой и большим набором опций. Но для обогрева небольших дачных домиков или теплиц установка дорогостоящего оборудования нецелесообразна, так как сделать котел отопления самостоятельно выйдет дешевле. По основным характеристикам он будет не хуже чем заводские модели.

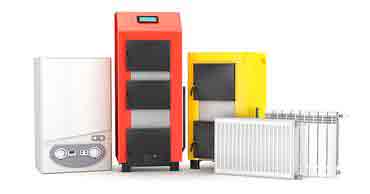

Виды отопительных котлов

Выбор типа самодельного котла отопления зависит от того на каком топливе он будет работать. Отсюда классификация:

  1. К электрическим котлам отопления не предъявляются высокие требования по безопасности. Конструкция состоит из емкости, которую несложно сделать из отрезка трубы с диаметром больше чем у подводящих патрубков отопительной системы. Внутри устанавливают ТЭНы. Несмотря на простоту изготовления такой котел для отопления экономически не выгоден, так как цена электроэнергии высокая. Поэтому этот вариант выбирают для периодического отопления небольших дачных домиков.
  2. У газовых котлов высокий КПД и невысокая цена топлива. Однако из-за взрывоопасности газа требования даже к заводским моделям очень высокие. Поэтому получить разрешение на установку и эксплуатацию самодельного котла отопления практически невозможно, а при монтаже в подвале и теоретически.
  3. В изготовлении жидкотопливного котла своими руками ничего сложного нет. Но для нормальной эксплуатации придется установить емкость для хранения мазута или дизтоплива и проложить от нее утепленный трубопровод. Цена горелки и трудности ее настройки могут отбить желание делать такой котел. Тем более что придется договариваться с пожарной инспекцией о получение разрешения на установку.

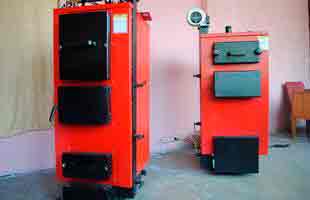

  4. Чаще всего для отопления частного дома устанавливают твердотопливный котел отопления. Его топят дровами, каменным углем, торфом, горючими сланцами. У самодельных котлов этого вида температура на выходе доходит до 120 — 150 ⁰C.

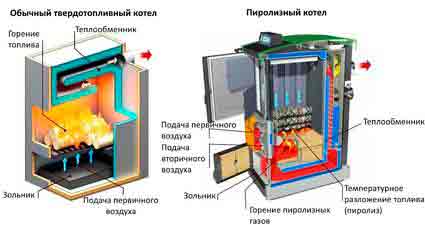

Конструкция твердотопливного и пиролизного котла

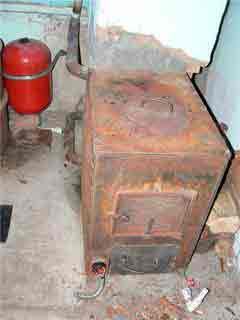

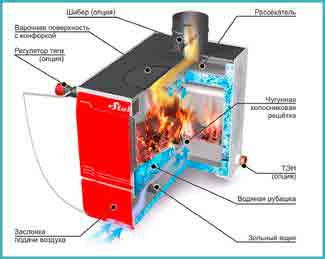

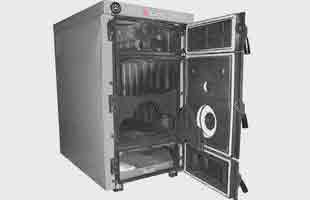

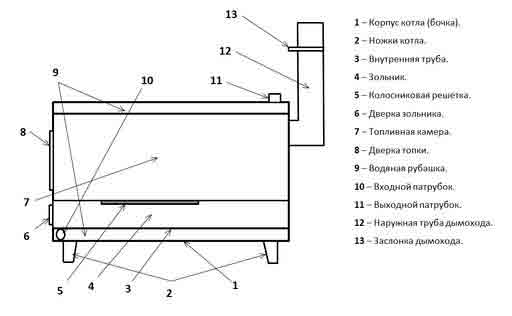

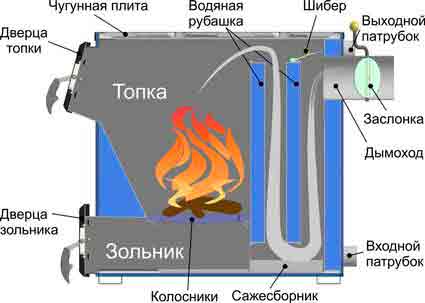

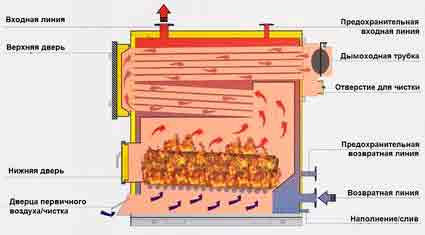

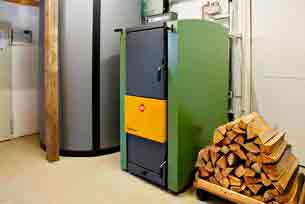

Традиционный котел отопления для твердого топлива работает как обычная печка. Его собирают из двух стальных или чугунных емкостей вставленных одна в другую. Во внутренней (топка) сгорают дрова, в наружной (бак) нагревается вода. Конструкция состоит из следующих частей:

  • топки с дверкой;
  • колосников;
  • зольника с дверкой;
  • сборника сажи;
  • дымохода;
  • шиберной задвижки;
  • патрубков для подключения подающего и обратного трубопроводов системы отопления;
  • ножек;
  • крышки для закрывания нагревательного бака.

Наружный воздух поступает в топку через зольник и колосники. Интенсивность горения регулируют величиной открытия дверцы. Тяга может быть естественной или принудительной. У правильно рассчитанного и сделанного котла отопления эффективность доходит до 79%.

Достоинства классических твердотопливных котлов:

  • низкая стоимость топлива;
  • для работы не требуется электроэнергия;
  • универсальность по топливу;
  • возможность сжигания отходов деревообработки.

Но при выборе этого вида котлов следует учитывать и недостатки:

  • одной загрузки топлива хватает максимум на 6 часов;
  • требуется место для складирования запаса топлива;
  • загрузка выполняется вручную;
  • сложность ухода, так как придется регулярно удалять продукты горения;
  • горение твердого топлива инерционно, поэтому возникают сложности с регулированием.

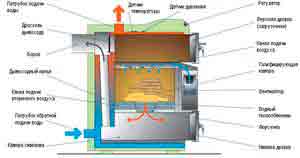

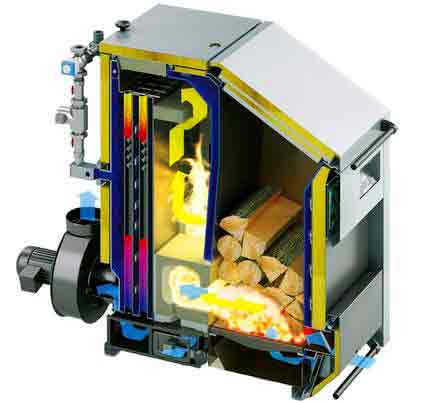

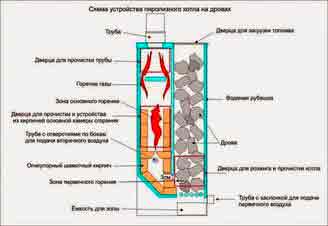

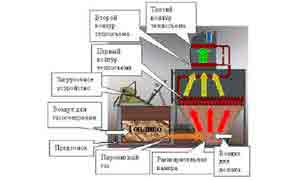

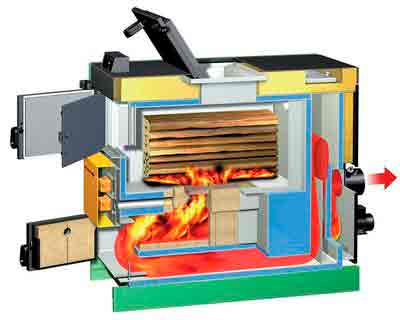

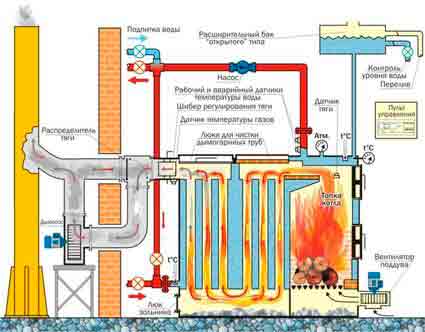

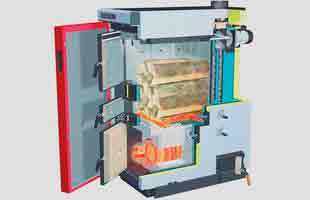

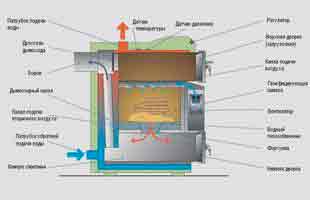

Пиролизные котлы для отопления по принципу действия отличаются от классического варианта тем, что сгорает не только топливо, но и выделяемые из него газы. Конструкция состоит из следующих частей:

  • камеры дожигания со встроенной форсункой;
  • газифицирующей камеры;
  • системы подачи воздуха;
  • дымоходной системы с дроссельной заслонкой;
  • теплообменника;
  • системы циркуляции воды;
  • датчика температуры и манометра;
  • предохранительного клапана.

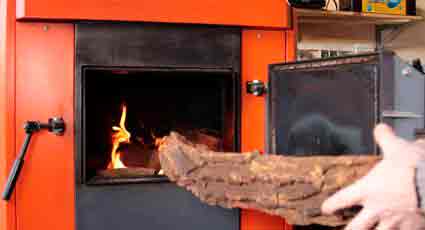

Для растопки котла газифицирующая камера наполняется дровами через верхнюю дверцу. После поджога растопки при открытом дросселе на дымоходе запускают вентилятор. Когда дрова разгорятся дверцу, и дроссель закрывают. Из-за снижения количества подаваемого воздуха древесина начинает тлеть при температуре достаточной для запуска пиролизной реакции. Выделяемые газы после прохода через форсунку смешиваются с вторичным воздухом в камере сжигания, воспламеняются, нагреваясь до температуры 1100⁰C, и направляются в теплообменник.

На котле без дымососа, перед добавлением дров открывают дроссель на дымоходе, ждут некоторое время, необходимое для удаления пиролизного газа. После закладки топлива, закрытия дверцы и дроссельной заслонки котел продолжает работать в штатном режиме.

По сравнению с обычными котлами отопления у пиролизных есть немало преимуществ:

  • за счет полного сжигания нет необходимости в частой очистке зольника и газоходов;
  • легкость управления интенсивностью горения;
  • длительность работы без добавления топлива от 5 часов до нескольких суток;
  • возможность сжигания не колотых дров;
  • использование в качестве топлива обрезков от плит ДВП, ДСП, МДФ и фанеры;
  • у пиролизных котлов отопления содержание вредных соединений в дыму в 3 раза меньше.

Однако недостатки тоже есть:

  1. Поскольку вентилятор или дымосос работают от электроэнергии, может потребоваться устройство бесперебойного питания.
  2. При использовании топлива с влажностью выше 20% снижается эффективность.
  3. При низких нагрузках возможны сбои, которые вызывают увеличение отложений дегтя в газоходах. Для нормализации работы котла устанавливают теплоаккумуляторы, в которые отводятся излишки тепла.
  4. Для предотвращения появления конденсата на стенках теплообменника, который ускоряет процесс коррозии, температура воды в обратной линии отопления должна быть не меньше 60⁰C.
  5. Ручная загрузка топлива.
  6. Из-за большой материалоемкости расходы в 2 раза больше чем на обычные котлы.

Традиционный котел отопления для твердого топлива работает как обычная печка. Пиролизные котлы для отопления по принципу действия отличаются от классического варианта тем, что сгорает не только топливо, но и выделяемые из него газы.

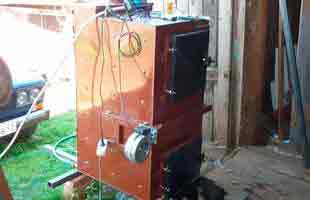

Пиролизный котел для отопления своими руками

Если сварить котел отопления на любительском уровне, то аварийные ситуации во время эксплуатации обеспечены. Поэтому без хороших навыков за работу лучше не браться.

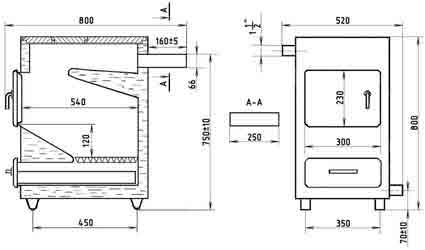

Расчет мощности и размеров котла

Изготовление котла отопления своими руками начинают с определения размеров, которые зависят от величины мощности, достаточной для обогрева. При расчете исходят из того что на 10 м² отапливаемой площади нужен 1 кВт мощности. Нетрудно подсчитать что для отопления дома площадью 300 м ² требуется котел мощностью не меньше 30 кВт. Для компенсации теплопотерь нужен небольшой запас.

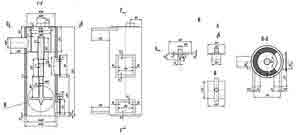

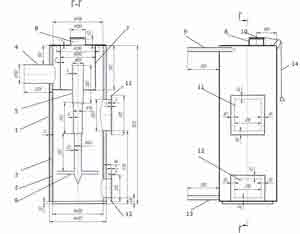

Правильно спроектировать пиролизный котел отопления с нуля без знания теплотехники вряд ли удастся. Поэтому лучше найти в интернете готовый чертеж по необходимой мощности. Желательно чтобы срок эксплуатации агрегата сделанного по этому проекту был не 1 год. При необходимости можно связаться с автором для уточнения неясных моментов.

Необходимые инструменты и материалы

Для работы нужно запастись следующими инструментами:

  • сварочным аппаратом;
  • электродрелью и сверлами;
  • болгаркой с кругами;
  • газовым резаком для вырезания больших отверстий;
  • набором слесарных инструментов.

А также материалами:

  • листовой сталью толщиной 5 мм для изготовления камер и 4 мм на внешнюю обшивку;
  • круглой трубой 57х3,5 для теплообменника и 159х4,5 для борова (горизонтальный участок дымохода на выходе из котла);
  • шамотным кирпичом;
  • круглой трубой 32х4,5;

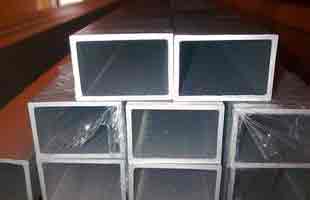

  • профтрубой 80х30х2 и 80х40х2;
  • стальной полосой 30х4 мм;
  • вентилятором;
  • термометром и манометром.

Количество материалов рассчитывают по чертежу.

Процесс изготовления

Для экономии времени желательно заготовки из листового металла нарубить на гильотине, так как болгаркой трудно выполнить идеальный срез. Такую услугу оказывают покупателям на металлобазах. Изготавливают самодельный котел отопления в следующем порядке:

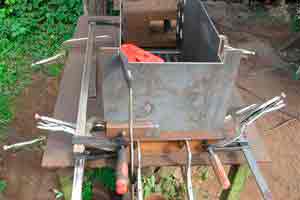

  1. Из заготовок сваривают газовую и камеру сгорания.
  2. К боковым стенкам газовой камеры приваривают воздуховоды из профтрубы 60х30х2 с предварительно высверленными отверстиями диаметром 10 мм. Сзади делают вырез для дымохода.
  3. В камеру сгорания выводят трубку, по которой будет подаваться вторичный воздух. С лицевой стороной котла ее соединяют профилем 20х20.

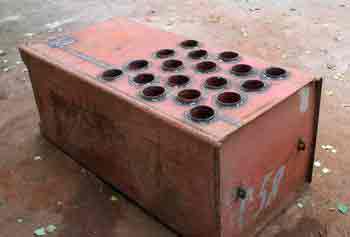

  4. Теплообменник делают из двух заготовок, в которых вырезаны 2 ряда отверстий для газоотводных труб диаметром 57 мм. После нарезки по размеру и установки на место их обваривают.
  5. Готовый теплообменник устанавливают на место.
  6. Делают и монтируют дроссельную заслонку дымохода.
  7. Приваривают переднюю стенку камер с заранее сделанными отверстиями под трубы, по которым будет подаваться первичный и вторичный воздух.
  8. На место, где выходит газоход и установлен дроссель, приваривают заднюю стенку и боров.
  9. После зачистки сварных швов внутренний короб готов.
  10. Чтобы закрепить внешнюю обшивку к коробу приваривают отрезки уголков с полкой 25 мм.
  11. На обшивке в местах, где установлены уголки, просверливают отверстия диаметром 10 — 12 мм.
  12. Через отверстия выполняется сварка обшивки с уголками со всех сторон короба, кроме верха.
  13. Для проверки герметичности стыков заглушают все отверстия, заливают воду через верх. Места протечек помечают мелом.
  14. Воздушные заслонки регулируют шпильками с резьбой. Затем отверстия для воздуха закрывают кожухом с воздуховодом из профтрубы.
  15. Делают и навешивают дверки на камеры. Футеруют их пластинами из чугуна или шамотным кирпичом.
  16. Низ газовой камеры выкладывают распиленным кирпичом.
  17. Для крепления вентилятора к концу трубы воздуховода приваривают фланец.
  18. Из шамотного кирпича делают футеровку камеры сжигания.
  19. Для улучшения теплопередачи и удобства очистки рекомендуется установить в газоходные каналы завихрители (турболизаторы).
  20. Проводят проверку герметичности котла давлением 4 бар, которое создается опресовщиком после заполнения водой. Если давление не падает в течение получаса ― котел готов к работе. В противном случае нужно искать течь.

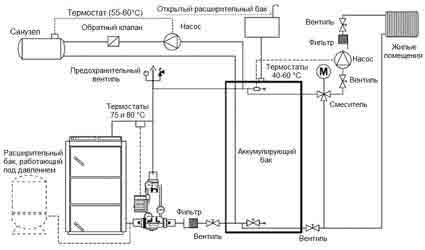

  21. Для предотвращения аварийных ситуаций на подающем трубопроводе системы отопления устанавливают группу безопасности, состоящей из манометра, предохранительного клапана, воздухоотводчика.
  22. При желании пиролизный котел нетрудно оснастить системой автоматического регулирования.

Подключение и ввод в эксплуатацию

Перед запуском котел отопления подсоединяют к наружному дымоходу и заполняют водой. Для контроля ее температуры обязательно устанавливают термометр. Ввод котла в эксплуатацию выполняют в следующей последовательности:

  1. К вентилятору подключают кабель электропитания, проверяют качество его работы. Воздушные заслонки должны быть в среднем положении.
  2. В газовую камеру кладут немного бумаги, сверху несколько полешек, дверку закрывают.
  3. Дроссель на дымоходе открывают до отказа, запускают вентилятор, бумагу поджигают.
  4. После загорания дров дроссель закрывают.
  5. Через нижнюю дверку следят за воспламенением пиролизных газов. Если факел не зажегся, уменьшают количество воздуха, подаваемого в отсек газификации, а в камеру сжигания увеличивают.
  6. Когда факел загорится, настраивают интенсивность пламени, добиваясь с помощью воздушных заслонок бело-желтого цвета.
  7. После закрытия дверки засекают время до закипания воды. При температуре 100⁰C останавливают вентилятор. Факел должен потухнуть.

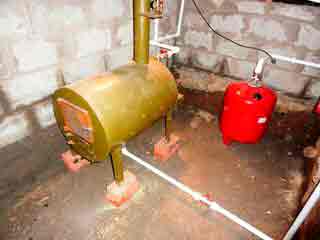

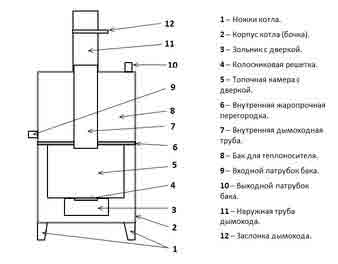

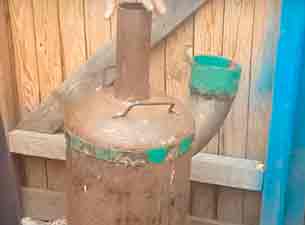

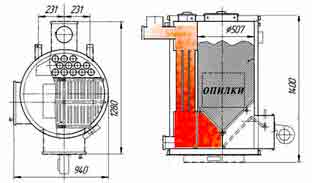

Делаем котел из трубы на твердом топливе

Для изготовления котла из трубы своими руками не потребуется много времени. В отличие от прямоугольной конструкции из листовой стали этот вариант более надежен, так как собирается с меньшим количеством сварных соединений.

Что понадобиться для изготовления

Приступая к работе нужно запастись необходимым инструментом:

  • сварочным аппаратом и электродами;
  • газовым резаком;
  • болгаркой;
  • комплектом слесарных инструментов.
  • отрезком трубы диаметром 425 мм для корпуса, а также 100 и 25 мм;
  • листовой сталью толщиной 4 мм;
  • двумя патрубками на 25 мм;
  • петлями для навески дверок;
  • уголком 25 мм;
  • арматурными прутьями диаметром 8 мм.

Пошаговый процесс изготовления

Сначала подготавливают детали, из которых будет собран котел из трубы:

  1. От трубы диаметром 425 мм отрезают кусок длиной 1 — 1,2 м. Это будет корпус котла отопления вертикальной конструкции.
  2. На трубе вырезают два прямоугольных отверстия. Для топки размером 200х100 мм, для поддувала 200х30 мм на расстоянии 50 мм друг от друга. Из вырезанных кусков делают дверки. Расстояние от нижнего края корпуса до поддувала 50 — 70 мм.
  3. Сбоку в верхней части корпуса вырезают одно под другим 2 отверстия диаметром 25 мм. Нижнее на расстоянии 150 мм от дверки топки для патрубка обратки, а верхнее в 50 мм от верха корпуса для подачи системы отопления.
  4. Из листовой стали вырезают 2 круга диаметром 425 мм для крышек корпуса и 1 диаметром 412 мм для перегородки между топкой и баком.
  5. В верхней крышке и перегородке делают отверстия под дымоход, который делают из трубы 100 мм.
  6. Ножки делают из трубы 25.
  7. Колосник в виде решетки сваривают из арматурных прутьев.

Когда все детали готовы, приступают к сборке:

  1. К перегородке приваривают дымоход и устанавливают на прихваченные внутри корпуса опоры из арматуры на расстоянии 300 — 350 мм от топки. Затем крепят сваркой с обеих сторон.
  2. На конец дымохода надевают верхнюю крышку. Обваривают оба стыка.
  3. Снизу корпуса вставляют колосник. Затем приваривают отрезки уголка 25 на которых он будет стоять.
  4. Приваривают нижнюю крышку, а к ней ножки высотой 50 мм.
  5. Приваривают петли, навешивают дверки поддувала и топки.

Подключение и первая растопка

Готовый котел для отопления проверяют на герметичность. Для этого на нижний патрубок устанавливают заглушку. Через верхний заливают воду. Если протечек нет, котел подключают к системе отопления.

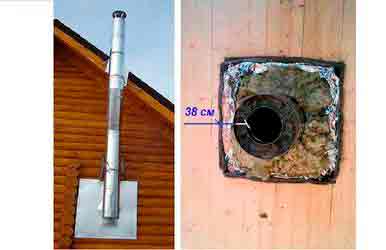

Дымоход лучше выводить наружу строго вертикально. Если такой возможности нет, его монтируют с минимальным числом изгибов. Горизонтальные участки устанавливают с наклоном не меньше 0,1% от длины.

Для первой растопки достаточно небольшой закладки дров или угля. Иначе при резком повышении температуры на стенках дымохода начнется отложение дегтя. Поэтому из-за уменьшения прохода тяга станет хуже.

Чтобы обеспечить поступление в топку достаточного количества воздуха регулируют положение дверки поддувала. Более удобна для этой цели шиберная заслонка, которую можно купить или сделать самому.

Самостоятельно сваренные котлы для отопления не рекомендуется устанавливать в жилом помещении, так как в отличие от заводских моделей у них нет гарантии безопасной эксплуатации. В случае нештатной ситуации за последствия отвечать придется самому. Но даже при установке в отдельном помещении следует неукоснительно соблюдать правила пожарной безопасности.

Источник: http://svarkaprosto.ru/svoimi-rukami/kak-sdelat-kotel-otopleniya

Как сделать экономичный котёл своими руками

Сердцем отопительного оборудования в доме является котёл. Сегодня на рынке есть достаточно много отечественных и импортных производителей такого оборудования, которые предлагают разную по цене и качеству продукцию. Но, кроме покупки отопительной системы, можно также сделать котёл своими руками. Это позволит существенно сэкономить бюджет.

  • 1. Виды отопительных систем
  • 2. Некоторые нюансы
  • 3. Разновидности конструкций
    • 3.1. Твердотопливные котлы
    • 3.2. Пиролизные агрегаты

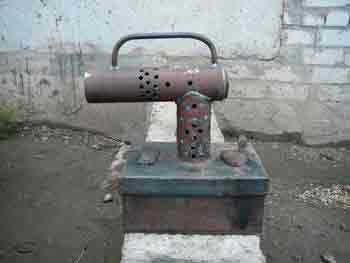

    • 3.3. Использование отработанного масла

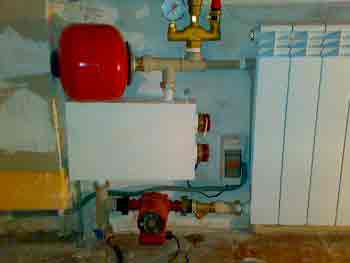

    • 3.4. Электрические устройства

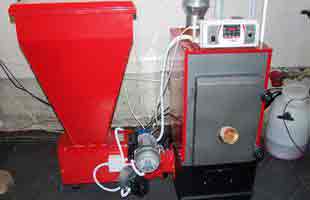

    • 3.5. Пеллетный тип оборудования

    Самостоятельно соорудить котёл можно практически любой сложности. Главное, правильно подобрать модель для определённого помещения. Для этого стоит разобраться во всех преимуществах и недостатках разных видов оборудования.

    Котлы для отопления частных домов бывают таких видов:

    1. 1. Газовые. Этот вид оборудования лучше не рассматривать, так как для его установки понадобится согласование с контролирующими органами (газовой службой и т. п. ). При самостоятельном изготовлении вряд ли получится сделать котёл, который будет отвечать всем законодательным нормам.
    2. 2. Электрические. Эти модели довольно популярны. Объясняется это простотой в изготовлении, монтаже, эксплуатации. Но недостатком являются высокие цены на газ. Такое оборудование в основном устанавливается для дачи или гаража (в целях периодического отопления дома).
    3. 3. Жидкотопливные. Конструкция не является очень сложной для самостоятельного производства. Единственная сложность, с которой можно столкнуться, — настройка форсунков для подачи топлива. Это заставит задуматься, а стоит ли вообще выбирать такой вид оборудования для самостоятельного производства.
    4. 4. Твердотопливные. Они по праву считаются самыми лучшими на рынке. Связано это с достаточно большой производительностью, особенно если установить автоматическую регулировку температуры с помощью дополнительного оборудования.

    Твердотопливные котлы можно также разделить на несколько видов: котлы длительного горения, дровяные, пиролизные и пеллетные.

    Самые популярные — котлы длительного горения. Пиролизные и пеллетные из-за сложностей в установке, сборке, наличии отдельных дорогостоящих компонентов устанавливаются гораздо реже.

    Источник: http://oventilyacii.ru/otoplenie/ekonomichnyj-kotyol.html

    Как сделать своими руками котел твердотопливный длительного горения: чертежи

    Иногда целесообразно сделать своими руками котел твердотопливный длительного горения: чертежи и схемы есть в свободном доступе. Умение обращаться с инструментом и умелые руки оказывают хорошую услугу при строительстве собственного дома или дачи. Там всегда есть необходимость сооружения какой-либо конструкции самостоятельно. Ведь это значительно удешевляет любую затею. Не исключение и отопительные агрегаты. В старые времена люди нанимали печника для кладки кирпичных печей. Сегодня наиболее востребованными стали котлы на твердом топливе длительного горения.

    Твердотопливный котел длительного горения вполне реально сделать самостоятельно

    Принцип работы твердотопливных котлов и их устройство

    Твердое органическое топливо является самым древним источником энергии для человечества. Отказаться от него полностью, даже в современном мире, невозможно. Тем более, что кроме дров и каменного угля сегодня появилось множество других видов горючих твердых веществ:

    • брикеты из торфа – высушенный и спрессованный торф выделяет много тепла при сгорании;
    • брикеты из отходов деревообрабатывающего производства – сжатые опилки, стружка и кора деревьев;
    • березовый уголь – такой же, как для мангала;
    • переработанный мусор со свалок;
    • топливные отопительные гранулы – мелкое топливо, полученное прессованием опилок. Могут подаваться автоматически;
    • обычные сухие опилки.

    Различные варианты сырья для использования в твердотопливных котлах

    Ясно, что все это топливо получено путем переработки различных отходов, что решает проблему утилизации на предприятиях и идет в русле «зеленой» экономики.

    В результате деятельности человека образуется колоссальное количество отходов, которые могут быть преобразованы в высокоэнергетическое топливо, что и обусловило появление на рынке котлов отопления на твердом топливе длительного горения. В отличии от обычных печей, эти агрегаты работают не на сгорании самого топлива, а на его расщеплении в результате нагревания. В рабочей камере таких котлов сгорают газообразные продукты распада твердого топлива. Такая схема работы является в несколько раз более эффективной, чем обычное сжигание органического топлива. Пиролизный газ, отдает большое количество энергии.

    Принцип работы твердотопливного котла длительного горения

    Устройство такой газогенераторной установки не очень сложное. Можно даже соорудить своими руками котел твердотопливный длительного горения. Чертеж простейшего варианта выглядит следующим образом:

    • закрытый цилиндрический бак, который имеет люк для закладки топлива, поддувало и отверстие для установки дымохода;
    • внутри бака расположен распределитель воздуха, который создает завихрение пиролизного газа. Он крепится к подвижной телескопической трубе. Вся эта конструкция, похожая на поршень, давит на топливо сверху. Сгорание газа происходит над поршнем, а топливо тлеет под ним;
    • теплообменник встроен в верхней камере, где достигается максимальная температура.

    Медленное тление твердого топлива происходит в нижней камере. Оно достигается регулировкой подачи воздуха в поддувало. Выделяемый газ интенсивно горит в верхней камере и нагревает теплоноситель.

    Схема системы отопления частного дома с использованием твердотопливного котла

    Котлы на твердом топливе длительного горения могут быть незаменимы в частных домах, в хозяйственных сооружениях, гаражах и теплицах. Особенно они будут выгодны там, где имеется крупное деревоперерабатывающее производство, так как отходы на таких предприятиях отдают практически бесплатно. Необходимы эти агрегаты и в местностях, где бывают регулярные перебои с газоснабжением. У таких установок есть много преимуществ, но существует и один важный недостаток – очень высокая стоимость. Именно поэтому сегодня актуально изготовление своими руками котлов твердотопливных длительного горения. Чертежи для этого можно использовать разной степени сложности. Это зависит от уровня мастерства.

    Как сделать своими руками котел твердотопливный длительного горения: чертежи и схемы

    Перед тем, как начать изготовление котла, необходимо определиться с его конструкцией. Ее выбор зависит от назначения агрегата. Если он предназначен для отопления небольшого хозяйственного помещения, гаража или дачного домика, то делать в нем водяной контур не обязательно. Обогрев такого помещения будет происходить непосредственно от поверхности котла, путем конвекции воздушных масс в помещении, как от печи. Для большей эффективности можно устроить принудительное обдувание агрегата воздухом при помощи вентилятора. При наличии системы жидкостного отопления в помещении, необходимо предусмотреть устройство в котле контура в виде змеевика из трубы или другой аналогичной конструкции.

    Схема подключения твердотопливного котла к системе отопления

    Выбор варианта зависит и от типа твердого топлива, которое нужно будет использовать. Для отопления обычными дровами требуется увеличенный объем топки, а для применения мелких топливных гранул можно устроить специальную емкость, из которой гранулированное топливо подается в котел автоматически. Для изготовления котла твердотопливного длительного горения своими руками, чертеж можно взять и универсальный. Он подойдет для любого вида используемого твердого топлива.

    Чертеж твердотопливного котла длительного горения мощностью 25/30/40 кВт

    Расскажем пошагово, каким образом и из каких деталей можно сделать котел отопления на твердом топливе длительного горения по предложенной схеме:

    • подготовим место, где будет установлен будущий агрегат. Основание, на котором он будет стоять, должно быть ровным, прочным, жестким и огнеупорным. Лучше всего для этого подойдет бетонный фундамент или толстая чугунная либо стальная плита. Стены нужно обить тоже огнеупорным материалом, если они деревянные;
    • собираем весь необходимый материал и инструменты: из которых нам понадобиться аппарат для электродуговой сварки, болгарка и рулетка. Из материалов: листовая 4-мм сталь; 300 – мм стальная труба со стенками 3 мм, а также другие трубы 60 и 100 мм диаметром;

    Строение и принцип работы твердотопливного котла

    • для того, чтобы изготовить котел на твердом топливе длительного горения, нужно из большой 300 – мм трубы вырезать кусок длиной 1 м. Можно и немного меньше, если в этом есть необходимость;
    • из стального листа вырезаем дно по диаметру трубы и привариваем его, снабдив ножками из швеллера длиной до 10 см;
    • распределитель воздуха выполняем в виде круга из листа стали с диаметром на 20 мм меньшим, чем труба. В нижнюю часть круга приваривается крыльчатка из уголка с размером полки 50 мм. Для этого можно использовать и швеллер аналогичного размера;
    • сверху в середину распределителя привариваем 60 – мм трубу, которая должна быть выше котла. В середине диска распределителя прорезаем отверстие по трубе, так, чтобы был сквозной туннель. Он нужен для подачи воздуха. В верхней части трубы врезается заслонка, которая позволит осуществлять регулировку подачи воздуха;

    Схематическое изображение устройства котла, работающего на твердом топливе

    • в самой нижней части котла изготавливаем небольшую дверку, снабженную задвижкой и петлями, ведущую в зольник для удобства удаления золы. Сверху в котле прорезаем отверстие для дымохода и привариваем в это место 100 – мм трубу. Вначале она идет под небольшим углом вбок и вверх на 40 см, а потом строго вертикально вверх. Проход дымохода через перекрытие помещения должен быть защищен по правилам противопожарной безопасности;
    • заканчиваем сооружение котла отопления на твердом топливе длительного горения изготовлением верхней крышки. В ее центре должно быть отверстие для трубы распределителя потока воздуха. Прилегание к стенкам котла должно быть очень плотным, исключающим попадание воздуха.

    Чертеж с размерами для создания твердотопливного котла своими руками

    Котел длительного горения — вид в разрезе

    Как я сделал котел твердотопливный длительного горения: отзывы и рекомендации

    «Работаю на лесопилке. Раньше возил домой сучки и срезку телегами. Узнал про котел твердотопливный длительного горения, отзывы почитал и решил сделать. Получилось. Теперь дров уходит в три раза меньше, а тепла столько же».

    Александр Николаев, г. Сыктывкар

    «Увидел у друга в гараже чудо-котел. Машину мы с ним с утра ремонтировали. Он, как дров в него положил, так больше до вечера и не прикасался. Я ничего понять не мог, пока он мне не объяснил всю схему. Вот, тоже загорелся идеей себе в гараж поставить. Друг сказал, даст чертежи».

    Николай Платонов, г.Сургут

    Различия в работе обычного и пиролизного котлов

    «Если вы решили сделать, например, у себя на даче котел твердотопливный длительного горения, отзывы о котором нашли в сети, то делайте все четко по схеме с соблюдением всех правил безопасности. А то вот, сосед у меня спалил дачу, когда котел весь в дырах установил».

    Андрей Ширшов, г.Тюмень

    Описанное выше отопительное устройство будет служить вам верой и правдой, позволяя экономить на энергоносителях. Однако не забывайте делать все качественно, не отступая от схемы.

    Твердотопливный котел длительного горения своими руками (видео)

    Источник: http://ibuildrussia.ru/kak-sdelat-svoimi-rukami-kotel-tverdotoplivnyj-dlitelnogo-goreniya-chertezhi

    Самодельные котлы отопления

    Самодельные котлы отопления – это реальность. Особенно для тех, кто любит самостоятельно мастерить руками различные приспособления, увеличивающие комфорт жизни.

    • В целом
    • Создаем котел
    • Дровяные котлы
    • Пиролизные котлы
    • Котлы на отработанном масле
    • Электрические котлы

    В целом

    Все самодельные котлы отопления основываются на одном принципе. Сгорающее топливо будет отдавать тепло теплообменнику, а он – будет нагревать теплоноситель. На то, как будет работать отопительный котел, влияет два основных важных фактора – это конструкция теплообменника и полнота сгорания топлива. В первом случае – чем больше будет площадь теплового контакта топки и емкости с носителем тепла – тем больше тепла будет передаваться в единицу времени. В случае с полнотой сгорания топлива – если приток кислорода будет незначительным, то вместе с продуктами сгорания будет уходить и пиролизный газ. А он – может отдать тепло при сгорании.

    Создаем котел

    Конечно, на то, какая именно будет конструкция котла, сделанного собственноручно, влияет несколько факторов:

    • Прежде всего, это доступность определенных материалов. Конечно, более долговечными будут жаростойкие виды нержавейки. Но быстрее и дешевле будет достать обычный лист.
    • Также важный аспект – это возможность обработки. В своем гараже вы, скорее всего, не сможете сотворить литую печку из чугуна, — ведь оборудование для этого будет дороже самой печки. Поэтому решения здесь могут быть самыми разными – все зависит от вашей фантазии и от способности физических законов ее реализовать. Обычно котел отопления своими руками создается из традиционного материала – листовой стали до 5 мм толщины. И резать болгаркой такую сталь легко, а кроме того, можно это делать газовым резаком или электросваркой.

    Конструкция будущего котла также будет прямым образом зависеть от того, какое топливо будет применяться.

    Также на конструкцию повлияет способ циркуляции теплоносителя. Ведь чтобы циркуляция была естественной, требуется большая высота бака и большой диаметр патрубков и контуров отопления. Чем ниже будет диаметр, тем больше сопротивление движению воды и ниже шансы получить хорошую скорость циркуляции теплоносителя, не используя при этом насос.

    А вот самодельный котел отопления с насосом циркуляции позволяет сделать диаметр труб меньшим, высоту бака – тоже. Но здесь пользователей подстерегает некая ловушка – если подача электроэнергии при греющем котле прекратится, то и циркуляция воды остановится. Вследствие этого можно увидеть разорванный паром котел. Поэтому приведем несколько советов, которые помогут вам в таком процессе, как изготовление котлов отопления своими руками.

    Патрубки котла, контуры отопления – все это должно быть сделано трубой не менее 32 мм. Диаметр трубки на выходе из теплообменника – 32 мм. Если насос остановится, скорость циркуляции воды будет медленнее, а температура – наоборот, начнет возрастать. Поэтому лучше сделать контур не из металлопластика или полипропилена, а из оцинковки, герметизировав резьбы льном с краской или суриком.

    Далее мы рассмотрим, как сделать котел отопления разных типов.

    Дровяные котлы

    Дровяные котлы отопления своими руками – если рассматривать самый простой вариант, — это два цилиндра разных диаметров, которые помещены один в другой. Во внутреннем цилиндре будет топка, во внешнем – бак для воды.

    Чтобы сварка котлов отопления была уменьшена, берут готовую толстую трубу с большим диаметром.

    Конечно, в таком случае можно комбинировать формы и размеры труб в зависимости от того, что есть у вас в наличии. Пространство между трубками заполнено водой. Такие котлы отопления своими руками являются универсальными – они будут работать на любом твердом топливе. Сделать такой котел просто, использовать – тоже, однако обратная сторона медали – это низкий КПД.

    Пиролизные котлы

    Когда самодельный котел для отопления дома использует температуру 200-800 градусов и когда недостаточно кислорода, дерево будет разлагаться на древесный кокс и пиролизный газ, выделяя тепло. Теперь нужно только подмешать воздух к пиролизному газу – и он воспламенится. Стоимость материалов, чтобы осуществить изготовление котлов отопления такого типа, будет выше. Но такой котел окупится у вас через 3-4 сезона отопления. Чертежи и конструкции пиролизных котлов можно найти у нас на сайте.

    Котлы на отработанном масле

    Конструкция такого котла является довольно любопытной. Перед сгоранием котел испаряет масло. После разжигания при рабочей температуре котла масло, которое капает в специальный поддон, моментально превращается в горючие газы. Именно они и нагревают теплообменник. Как топливо – без различных модификаций, может применяться солярка.

    Электрические котлы

    Изготовление котла отопления своими руками электрического типа – это реальность. Такие котлы являются простыми по конструкции. ТЭН ставится вовнутрь трубы, которая ставится вертикальным образом. Снизу идет патрубок из обратного трубопровода, а сверху подсоединяется подача. В принципе, котел практически готов.

    Но есть некоторые нюансы, влияющие на то, как сварить котел отопления. Как известно, цены на электричество постоянно возрастают — ведь это наиболее дорогой вид отопления собственного дома. Кроме того, вам следует знать, что инструкция техники безопасности запрещает подсоединять котлы с мощностью выше 7 кВт к 220 Вольтам. А вот 380 есть не везде и не у всех. Самый простой электрический котел – это корпус из трубки, ТЭН, естественная циркуляция носителя тепла.

    Отдельно стоит отметить индукционные котлы. Если брать самые простые вариации – то это толстостенная труба из пластика, вокруг нее наматывается сотня витков эмалированного провода, который подключен к сварочному инвертору с током на выходе примерно на 15 ампер.

    Вовнутрь располагают те компоненты, которые будут нагреваться вихревыми токами – обрезки толстой проволоки или рубленного стального витка. Снизу подсоединяют обратный трубопровод, сверху – подающий. Контур заполняют водой – и все, можно подавать питание. Но только не включайте систему без теплоносителя! Это расплавит пластик вмиг.

    Источник: http://otoplenie-doma.org/samodelnye-kotly-otopleniya.html

    Твердотопливный котел своими руками – инструкция

    Необходимые инструменты и материалы

    Твердотопливные котлы – это не только способ обеспечить автономное отопление дома, но и сэкономить на энергоресурсах.

    Действительно ли так выгодно делать твердотопливный котел своими руками? Или же лучше купить готовый агрегат от надежного производителя? Например, на сайте компании Теплодар https://www.teplodar.ru/catalog/tverdotoplivnye-kotly/ представлено 11 моделей отопительных котлов на твердом топливе и 37 их модификаций.

    Твердотопливные агрегаты – КПД 90% реальность?

    Прежде чем воодушевляться идеей создания твердотопливного котла своими руками, следует разобраться, какие же конструкции сегодня вообще в ходу. В целом все существующие разработки можно разделить на 4 группы:

    • котлы традиционные,
    • пиролизные дровяные (газогенераторные),
    • длительного горения,
    • котлы пеллетные.

    Традиционные конструкции напоминают обычную печь для дома или буржуйку с минимумом необходимого – окно для загрузки топлива, топочная, зольник и дымоход. Зольник часто выполняет и роль заслонки, с помощью которой регулируют тягу. Никакой тебе автоматики, электроники, градусников и прочих деталей, а значит, гораздо меньше шансов, что что-то выйдет из строя. Главный конструкционный элемент твердотопливного котла – это теплообменник, через который теплоноситель получает «заряд» тепловой энергии. Теплообменник может быть трубчатым или представлять собой емкость для воды из сплошных листов стали.

    Впрочем, сегодня традиционными можно назвать и котлы, которые отличаются более сложной системой дроссельных заслонок и перегородок внутри агрегатов – с их помощью можно более тонко регулировать воздушную тягу, а также увеличивать путь горячего воздуха к трубе. Благодаря перегородкам возрастает КПД котла – устройство отдает больше тепловой энергии теплоносителю, в трубу попадает меньше горячего воздуха.

    Такие котлы – практически всеядны. Уголь, дрова, пеллеты, да хоть мусор – лишь бы сухое, лишь бы горело. Конечно, совсем простые конструкции не отличаются экономностью – их КПД едва достигает 50%, а зачастую составляет всего-навсего 15–20 процентов. Такие низкие показатели обусловлены тем, что сгорание топлива происходит за очень короткий период времени, выделяется слишком много тепловой энергии, которая попросту вылетает в трубу, или перегревает теплоноситель. Те же дрова сгорают за считанные минуты и для поддержания тепла внутри дома придется как минимум раз в час выполнять полную загрузку топочной дровами. Уголь горит 2–4 часа, опять же, выделяя слишком много энергии. Более современные котлы с дроссельными заслонками и перегородками лишены этого недостатка, они способны выдавать и все 80 % КПД, и гореть на полной загрузке до 8–12 часов, в зависимости от материала, регулируя температуру сгорания.

    Пиролизные котлы – получаем газ из дров

    Пиролизные котлы для дома работают на том же твердом топливе, однако используют совершенно иной принцип работы, выдавая на порядок больше тепловой энергии и отапливая дом на одной закладке в разы дольше. Неудивительно, что такие агрегаты и стоят в полтора-два раза дороже классических твердотопливных устройств. В чем же фишка? Суть работы пиролизного (газогенераторного) котла заключается в так называемой сухой перегонке топлива – под воздействием высоких температур и при недостаче кислорода древесина выделяет пиролизный газ, а в топочной остается древесный уголь.

    Реакция пиролиза осуществляется при температуре от 200 до 800°С, причем процесс этот происходит с выделением тепловой энергии, которая идет на подсушивание дров и прогрев воздуха. Затем пиролизный газ поступает в камеру сгорания, где он смешивается с воздухом и возгорается – так и получают основную массу тепловой энергии. Следует отметить, что в процессе сгорания пиролизного газа активные углероды также участвуют в процессах окисления, в результате чего дым на выходе из трубы практически не содержит вредных соединений, состоит в основном из водяного пара и углекислого газа. Впрочем, и выброс СО2 в окружающую среду в три раза меньше, чем в случае с использованием обычного дровяного или угольного котлов. Чистить пиролизный агрегат придется гораздо реже – в процессе такого поэтапного сгорания топлива образуется минимум золы и сажи, практически все выгорает.

    Помимо преимуществ, связанных с высоким КПД, следует отметить возможность получения высоких температур даже из влажных дров. Во-вторых, процессы горения пиролизного газа легко управляются автоматикой, что позволяет своевременно регулировать интенсивность сгорания и экономить топливо.

    Максимальная мощность пиролизных агрегатов достигается при использовании сухой древесины (10–20 % содержания влаги). В целом использование сырого топлива снижает мощность котла практически на 50 %, при этом расход топлива увеличивается вдвое. Можно ли сделать пиролизный котел для дома своими руками? Это не только сложно, но и опасно – ошибки в конструкции могут привести даже к взрыву такого самодельного агрегата.

    Котлы длительного горения – закладка дров два раза в сутки!

    Эта конструкция понравится тем, кто нечасто бывает дома или не хочет постоянно загружать топливо. Агрегаты длительного горения представляют собой разновидность твердотопливного котла, в котором процесс горения (тления) происходит в верхней части топливного слоя, соответственно, и воздух подается сверху. По всему диаметру корпуса идет встроенный водяной контур, благодаря чему теплоноситель прогревается хорошо независимо от того, на какой глубине происходит горение. За счет горения только верхнего слоя длительность работы котла на одной загрузке дров составляет до 30 часов, а некоторые модели, которые подходят для любого вида топлива, могут работать на угле почти неделю! В большинстве котлов нет никакого энергозависимого оборудования, к тому же стоят они относительно недорого, и их можно сконструировать самостоятельно.

    Правда, у таких конструкций есть и минусы, в частности, подкидывать топливо в процессе горения котла невозможно. Влажные дрова для топки не подходят, они должны быть хорошо просушены как минимум до 20 % влажности и распилены на короткие бруски. Если отапливать углем, то только высококачественным, с низким содержанием шлаков. Еще один существенный минус – ограниченные мощности агрегатов. Большинство самых популярных моделей работают в рамках 40 кВт.

    Упомянем также и о пеллетных котлах – это разновидность твердотопливных, с той лишь разницей, что вместо дров или угля используются топливные гранулы из отходов деревообрабатывающей промышленности. Большинство агрегатов оборудованы специальным бункером, откуда топливо попадает в топочную в автоматическом режиме.

    Сталь против чугуна – такие разные котлы

    Неважно, делаете ли вы твердотопливный котел своими руками или собираетесь приобрести готовый – вы должны стремиться к получению агрегата с оптимальными характеристиками. Какие именно показатели должны быть у хорошего агрегата?

    Начнем с того, какой теплообменник лучше – стальной или чугунный. Чугунный в домашних условиях не изготовить – потребуются не только навыки, но и литейное оборудование, которое так просто в магазине не купишь. Большинство готовых моделей для дома представлены секционными конструкциями, которые отделяются друг от друга при транспортировке и снова собираются при монтаже. В процессе эксплуатации чугун покрываются так называемой сухой ржавчиной, которая, как правило, не прогрессирует и служит своего рода защитной пленкой. Значительно медленнее протекает и влажная коррозия, чем обусловлена долговечность изделий из чугуна – некоторые производители дают гарантию на 10 лет эксплуатации, а в целом такой котел отопления для дома может прослужить 25 лет. Плюс чугунных теплообменников в более простом обслуживании – чистить их нужно нечасто, поскольку даже существенный нагар не уменьшает КПД котла. Ремонт котла или увеличение его мощности осуществляется также очень просто – путем замены секций или добавления их количества. Среди главных недостатков числятся:

    • большой вес котла, из-за чего ему даже бывает нужен отдельный фундамент,
    • большие затраты при транспортировке и неудобство в процессе монтажа,
    • боязнь термического удара – нельзя загружать в топочную холодные дрова, подавать в разгоряченную систему холодную воду и т. п.,
    • высокая тепловая инерционность – долго нагреваются, но и долго остывают.

    Сталь намного эластичнее чугуна, а потому разница температур ей не страшна, даже если по обратной линии будет поступать холодная вода. Благодаря этой способности в твердотопливных котлах из стали допустимо использовать чувствительную автоматику. К тому же благодаря меньшей инерционности такие котлы быстрее нагреваются и быстрее остывают, что позволяет оперативно регулировать температуру в помещениях.

    Стальные котлы представляют собой монолитную сварную конструкцию, из-за чего перевозка агрегата усложняется, хотя в целом вес котла намного меньше и он не так боится механических повреждений, как чугунный. Что касается ремонтопригодности, то мнения специалистов тут разделяются – кто-то считает, что после появления течи котел лучше выбросить, поскольку в домашних условиях невозможно создать сварной шов такого же качества, как на заводе, а кто-то утверждает обратное. Видимо, все зависит от индивидуального мастерства обращения со сваркой. Однако в любом случае ремонт чугунного агрегата выглядит проще – нужно лишь заменить прохудившуюся секцию.

    Большинство чугунных агрегатов независимы от источников электропитания, да и среди стальных много таких – они и стоят дешевле, и не требуют установки циркуляционных насосов. Правда, при установке радиаторов отопления следует придерживаться специальной системы, чтобы теплоноситель под естественным давлением, возникающим внутри котла при нагревании, перемещался по трубам. Вследствие дешевизны такие котлы рекомендуется приобретать даже если в доме уже есть отопительный агрегат – он будет выручать вас в моменты отключения электричества.

    Готовый проект твердотопливного котла – бери и делай!

    Кирпичный твердотопливный котел для дома – один из самых простых и популярных в деревенских условиях. Часто такие котлы можно увидеть в кухонных помещениях – там они совмещают несколько функций. И самое главное – изготовить его может даже человек, никогда не бравший в руки сварочный аппарат.

    Из инструментов вам понадобится болгарка с дисками по металлу, сварка, электроды, печной кирпич и раствор для его кладки, листовой металл, уголки, трубы. Если вы действительно не обладаете сварочными навыками, лучше остановиться только на разметке и порезке деталей, а уже сварочные работы получить человеку опытному, знающему. Все-таки сварочные швы в теплообменниках должны быть очень качественными.

    Плюс самодельного котла в том, что вы сами можете рассчитать его мощность, габариты, выбрать размеры камеры сгорания топлива. При желании вы сможете установить плиту для приготовления пищи или кормов для домашнего скота, или же сделать кирпичный свод, который будет аккумулировать тепло во время горения топлива и отдавать его в систему.

    Чаще всего можно встретить горизонтальную конструкцию регистра, которая изготавливается из круглых труб диаметром 40-50 мм и прямоугольного профиля. Последний упрощает стыковку труб и позволяет делать более качественные швы.

    Как сделать твердотопливный котел — пошаговая схема

    Шаг 1: Нарезаем заготовки

    С помощью болгарки нарезаем трубы и прямоугольный профиль на отрезки нужной длины. В отрезках прямоугольного профиля, которые будут служить вертикальными стойками, следует проделать круглые отверстия под трубы. Это делается с помощью газового резака. Всего нужно 4 отверстия под трубы диаметром 50 мм в передних стойках, и еще 4 того же диаметра в задних. Не забудьте прорезать отверстия для подключения к отопительной системе. Все наплывы, которые образовались при сварке или резке, следует зашлифовать с помощью болгарки, чтобы они не мешали циркуляции воды.

    Шаг 2: Собираем детали

    Как уже говорилось выше, для сварочных работ такого уровня нужно иметь большой опыт. Также сварщику понадобится помощник, чтобы удерживать отрезки в нужном положении. Стойки и трубы для удобства выставляют на ровном пространстве, и для начала свариваем переднюю и заднюю части котла из прямоугольного профиля и труб.

    Шаг 3: Отвод и подвод теплоносителя

    Когда конструкция будет собрана, необходимо приварить отрезки труб для отвода и подвода теплоносителя. Также следует заварить прямоугольные трубы с торца отрезками металла 60 мм на 40 мм.

    Шаг 4: Проверка регистра

    Перед установкой теплообменника не забудьте проверить его герметичность. Делается это легко и просто – конструкция устанавливается вертикально, нижнее отверстие закрывается любым удобным способом, а через верхнее заливается вода. При отсутствии протечек можно смело монтировать теплообменник.

    Дальше готовый теплообменник монтируют в кирпичный корпус, который возводится по тем же правилам, что и любая плита. Между кирпичом и теплообменником должен оставаться зазор не менее 1 см. Теплообменник очень важно выставить так, чтобы сохранялся небольшой подъем в сторону точки выхода горячей воды. Разница между точкой выхода и правым передним верхним углом должна составлять не меньше 1 см. Такой прием необходим для улучшения циркуляции теплоносителя и предотвращения возникновения воздушной пробки при заполнении системы водой.

    Кирпичную стенку выводят на 3-4 см выше труб теплообменника. Верхнюю часть закрывают чугунной плитой. Дымовая труба может быть по вашему усмотрению металлической или кирпичной – твердотопливный котел может быть выведен и в уже имеющийся дымовой канал.

    Увеличиваем КПД самодельного котла – тепло для всего дома

    Все самодельные твердотопливные котлы отдают часть нужного тепла в дымовую трубу, и чем выше и прямее труба, тем больше будут потери. Чтобы увеличить эффективность агрегата, первым делом нужно усложнить путь отхода дыма – сделать отопительный щит, который представляет из себя удлиненный и изогнутый во многих местах дымоход. Проходя по этим каналам, дым отдает все тепло кирпичу, а кирпич в свою очередь обогревает помещение. Часто отопительные щиты монтируют в межкомнатных стенах, таким образом, отапливают сразу несколько комнат.

    Но чтобы использовать эту возможность, необходимо либо установить котел в подвальном помещении либо пристроить к стене многоступенчатый дымоход, который занимает много места. Еще один способ эффективно использовать тепловую энергию – установить водонагреватель, который будет обеспечивать вас теплой водой, нагретой за счет горячих газов, выходящих через дымовую трубу. Проще всего такую конструкцию соорудить из металлических труб разного диаметра – труба поменьше, размещенная внутри емкости из трубы большего диаметра, будет служить дымоходом и одновременно нагревательным элементом, передавая тепло в воду.

    И самое главное – установив циркуляционный насос в уже действующую систему, вы автоматически повышаете КПД на 20-30 %.

    Естественная циркуляция однозначно необходима, когда дом будет отключен от электричества, однако в остальное время включайте насос и радуйтесь быстрому повышению температуры воздуха в доме.

    Источник: http://remoskop.ru/tverdotoplivnyiy-kotel-doma-svoimi-rukami.html

    Как сделать твердотопливный котел длительного горения своими руками: чертежи и инструкция по сборке

    Несмотря на огромное количество отопительных приборов, представленных на рынке, популярным вариантом является твердотопливный котел длительного горения.

    Самодельный ТТ котел длительного горения

    Этот агрегат может быть использован в качестве основного источника отопления в отдаленных районах, где не предусмотрена газификация и электрификация. Надежный, эффективный и экономичный, он является отличным решением для отопления загородного дома, коттеджа в городе или дачи.

    В отличие от обычного котла, где основное тепло идет от самого пламени, ТТ котел длительного горения работает совсем по другому принципу. В этой статье речь пойдет о том, как правильно сделать твердотопливный котел длительного горения своими руками, а чертежи и схема монтажа помогут вам не ошибиться и сделать всё технологически правильно!

    Принцип работы котла длительного горения

    В обычных твердотопливных агрегатах, одной закладки хватает на 6-7 часов горения. Соответственно, если в топку не будет добавлена очередная порция ресурсов, температура в помещении сразу же начнет снижаться. Это происходит из-за того, что основное тепло по помещению циркулирует по принципу свободного движения газа. Нагреваясь от пламени, воздух поднимается вверх и выходит наружу.

    Теплового ресурса котла длительного горения хватает примерно на 1-2 суток с одной закладки дров. Некоторые модели могут поддерживать тепло до 7 суток.

    За счет чего достигается такая экономичность и эффективность?

    Схема работы котла

    От обычного котла, ТТ котел длительного горения отличается наличием сразу двух камер сгорания. В первой стандартно сгорает само топливо, а во второй — выделившиеся при этом газы.

    Большую роль в этом процессе играет своевременная подача кислорода, которую обеспечивает вентилятор.

    Такой принцип был реализован сравнительно недавно. В 2000 году литовская компания Stropuva впервые презентовала эту технологию, которая стразу снискала уважение и популярность.

    Самодельный котел длительного горения

    Сегодня это является наиболее дешевым и практичным способом обогреть загородный дом, там, где не предусмотрена газификация и случаются перебои с электричеством.

    Такие агрегаты работают по принципу горения верхнего топлива. Стандартно во всех печах топка располагается внизу, что позволяет забирать с пола холодный воздух, нагревать его и поднимать вверх.

    Принцип работы этого котла в чем-то поход на пиролизный. Основное тепло здесь выделяется не от сгорания твердого топлива, а от выделившихся газов в результате этого процесса.

    Сам процесс сгорания происходит в закрытом пространстве. Через телескопическую трубу выделившийся газ поступает во вторую камеру, где происходит его полное сгорание и смешивание с холодным воздухом, который подкачивает вентилятор.

    ТТ котел длительного горения (схема)

    Это беспрерывный процесс, который происходит до тех пор, пока полностью не прогорит топливо. Температура при таком горении достигается очень высокая – около 1200 градусов.

    Как уже говорилось выше, в этом котле реализовано две камеры: основная большая и маленькая. В большую камеру закладывается само топливо. Ее объем может достигать 500 куб.дм.

    Ресурсом для горения может выступать любое твердое топливо: опилки, угли, дрова, паллеты.

    Постоянный приток воздуха осуществляет встроенный вентилятор. Преимуществом этого метода заключается в том, что твердое топливо расходуется крайне медленно.

    Это значительно увеличивает экономичность такого отопительного прибора. Почему же так медленно прогорают дрова, по сравнению со стандартной печью?

    Суть заключается в том, что прогорает лишь верхний слой, так как воздух нагнетается вентилятором сверху. Причем вентилятор добавляет воздух только после того, как полностью прогорит верхний слой.

    На рынке представлено сегодня множество моделей, которые работают по одному и тому же принципу, но, в зависимости от габаритов, материала исполнения, дополнительных опций, имеют разную эффективность и экономичность.

    Универсальные ТТ котлы работают абсолютно на любом топливе, что значительно упростит владельцам их эксплуатацию. Более бюджетным вариантом является дровяной ТТ котел длительного горения. Он работает исключительно на дровах и другой вариант топлива в него закладывать нельзя.

    Особенность конструкции

    Любой котел длительного горения оснащен камерой внушительного размера, куда закладывается топливо. Чем большей камерой оснащен котле, тем большее количество времени будут прогорать дрова.

    Сегодня можно встретить две технологии, реализуемые в ТТ котлах длительного горения, которые успешно конкурируют между собой. Это принцип Булерьян и метод Стропува.

    Из-за высокой цены Стропува и сложности конструкции, этот метод не так популярен в России. А вот по методу Булерьян народные умельцы с большой самоотдачей конструируют агрегаты для отопления дач и загородных домов.

    Котел по методу Булерьян выглядит следующим образом: металлический корпус, внутри которого находятся две камеры. В нижней камере происходит сжигание топлива, а во второй – сжигание газа, поступающего по трубку из первой камеры.

    Дверца для загрузки топлива находится в верхней части корпуса котла, так как вся нижняя часть отведена под большую закладку ресурсов.

    В верхней части котла располагается дымовой патрубок, который соединяется с дымоходом. В нижнюю часть встраивается зольная камера, через которую происходит очистка котла.

    Следует упомянуть еще про один нюанс. В стандартных печах зольник выполняет роль поддувала, через которое задувается воздух, необходимый для горения. Здесь же зольная камера абсолютно герметична, так как воздух поступает через верхнюю воздушную камеру, играющую роль рекуператора.

    Поставку кислорода в котел регулирует заслонка, расположенная вверху воздушной камеры. По мере сгорания дров, топливо постепенно оседает и распределитель опускается. Это обеспечивает беспрерывную подачу кислорода.

    При новой загрузке топлива, достаточно просто потянуть вверх, возвратив распределитесь в его исходное положение. По положению этого рычага можно легко определить, сколько еще топлива осталось в котле и когда осуществлять следующую загрузку.

    Отдельно следует сказать об экологичность этого варианта отопления. Из-за полного сжигания топлива и газов, в атмосферу практически не выбрасывается углекислый газ.

    Основные элементы ТТ котла длительного горения

    Основные элементы ТТ котла:

    1. Топочная камера. Это является главным элементом любого котла и печи, где происходит непосредственное сжигание топлива.
    2. Камера сгорания газов. Сюда поступают горячие газы от тлеющих дров.
    3. Зольник – здесь собирается пепел. Этот узел необходимо систематически чистить, чтобы поддерживать котле в технически исправном состоянии.
    4. Дымоотвод – узел, через который выводятся продукты сгорания наружу.

    Все эти узлы заключены в стальной корпус, который изготавливается из листового металла толщиной в 5-6 мм.

    Преимущества и недостатки

    Из-за крупных габаритов, сложности схемы конструкции, такой агрегат рационально использовать для обогрева большого коттеджа. А вот для небольшой дачи этот вариант не подойдет, так как не оправдает экономичности.

    Плюсы

    • высокий КПД (около 95%);
    • автономность отопительной системы;
    • экономичность;
    • надежность и долговечность;
    • высокая эффективность;
    • доступность топлива;
    • экологически чистый вариант отопления дома;
    • универсальность топлива (угли, дрова, опилки, пиллеты).

    Минусы

    • громоздкость конструкции;
    • под устройство необходимо оборудовать специальное помещение;
    • сложность конструкции и монтажа;
    • необходимость в постоянной чистке.

    Котел длительного горения не обязательно покупать в готовом виде, ведь его цена в разы выше обычных печей. Такую конструкцию можно сделать самостоятельно, если иметь хоть небольшой опыт в строительстве и ремонте.

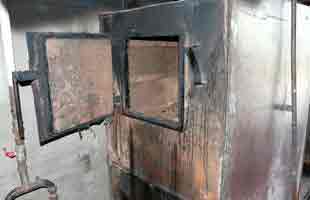

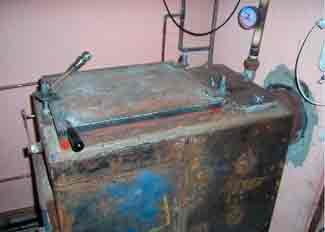

    Внешний вид самодельной конструкции

    У самодельной конструкции, по сравнению с заводским аналогом, есть ряд преимуществ:

    • низкая себестоимость;
    • возможность сделать котел универсальным для любого вида топлива;
    • возможность усовершенствования конструкции и добавления мощности.

    Единственной сложностью является придание цилиндрической формы котлу. Без вальцовочного станка такую форму металлу придать очень сложно.

    Но есть неплохое решение. Можно использовать пустые баллоны для пропана или любую трубу подходящего диаметра. Следует выбирать трубы, толщина стенок которых не менее 5 мм.

    Для деревни и маленькой дачи можно сложить небольшую кирпичную печь и радоваться ее эффективности. А вот для большого коттеджа такой вариант будет менее практичен, так как потребует большого запаса дров на зиму. Уход за обычной печью, по сравнению с котлом длительного горения гораздо сложнее, а большие перепады температуры в комнатах, отдаленных от печи и вовсе не позволяют организовать комфортный микроклимат в доме.

    В случае, если у вас недостаточно денег на создание полноценной отопительной системы для дома, или само строительство такой системы является нецелесообразным — гораздо разумнее в этой ситуации будет сделать твердотопливный котел длительного горения своими руками и не переживать по поводу его сохранности и эстетичности внешнего вида.

    Полезные советы по изготовлению ТТ котла

    • Если вы хотите сделать ТТ котел универсальным с позиции использования сырья, то для топочной камеры используйте трубу из жаропрочной легированной стали.

    Труба из легированной стали для котла

    Можно значительно сократить расход на строительство агрегата, если взять бесшовную стальную трубу 20 марки.

  • Прежде чем устанавливать котел на место, которое определено под этот агрегат, проведите первую растопку на улице, оборудовав котел временным дымоходом. Так вы убедитесь в надежности конструкции и увидите, правильно ли собрали корпус.
  • Если в качестве основной камеры вы будет использовать газовый баллон, то учитывайте, что такой агрегат вам обеспечит горение на 10-12 часов из-за небольшого количества закладываемого топлива. Итак небольшой объем пропанового баллона уменьшится после срезания крышки и зольника. Чтобы увеличить объем и обеспечить большее время горения, необходимо использовать два баллона. Тогда объема топочной камеры точно хватит на обогрев большого помещения, и не нужно будет закладывать дрова каждые 4-5 часов.
  • Чтобы дверца зольника плотно закрывалась, не давая доступа воздуху, нужно ее хорошо герметизировать. Для этого по периметру дверцы проложите асбестовый шнур.

    Если вы будет выполнять в котле дополнительную дверцу, которая позволяет «дозагружать» топливо не снимая крышки, ее тоже нужно плотно герметизировать с помощью асбестового шнура.

Для эксплуатации ТТ котла, схему которого мы прилагаем ниже подходит любое твердое топливо:

  • каменный и бурый уголь;
  • антрацит;
  • дрова;
  • древесные пеллеты;
  • брикеты;
  • опилки;
  • сланцы с торфом.

По качеству топлива особых указаний нет – подойдет любое. Но учитывайте, что при большой влажности топлива, котел не даст большой коэффициент полезного действия.

Меры безопасности!

Чтобы такой котел действительно был эффективным и экономичным вариантом отопления, прослужил долгую службу и не стал причиной ожогов или аварий в доме, учитывайте основные моменты противопожарной безопасности.

  1. Необходимо следить за температурой в системе и не допускать его перегрева.
  2. Нельзя устанавливать запорный вентиль на трубопроводе.
  3. Рядом с котлом нельзя держать легко воспламеняющиеся предметы.
  4. Необходимо следить за вентиляции в помещении.
  5. Для котла нужно оборудовать отдельное помещение.

На этапе подготовительных работ, продумайте место, где будет установлен котел.

В идеале, конечно, оборудовать отдельную котельную, ведь эксплуатация ТТ котла длительного горения несколько отличается от привычной кирпичной печи на дровах. Да и внешне этот агрегат не будет радовать глаз, и служить украшением дома.

Учитывая, что твердое топливо все-таки создает определенную грязь, ТТ котел длительного горения лучше устанавливать нежилом помещении.

Но если его мощность небольшая (не превышает 30-35 кВт), то можно просто отделить (зонировать) основное помещение от «котельной» с помощью кирпичной стенки.

Обязательно предусмотрите систему вентиляции в помещении, где будет происходить эксплуатация этим котлом. На постоянной основе с улицы должен поступать кислород.

Пошаговая инструкция по созданию твердотопливного котла длительного горения своими руками

Проект твердотопливного котла – задача непростая и новичку с ней справиться будет нелегко. Прежде чем приступить к строительству, подготовьте чертежи и эскизы.

Чертеж самодельного твердотопливного котла

Подготовьте также следующие инструменты:

  1. Сварочный аппарат.
  2. Инструменты для работы с металлом: плоскогубцы, шлифовальный круг.
  3. Электродрель.
  4. Строительный уровень и рулетка.
  5. Маркер.
  6. Болгарка.
  7. Перчатки и защитный экран на глаза.

Внимание! При выполнении работ по изготовлению самодельного ТТ котла продолжительного горения, следует быть очень осторожным и иметь хотя бы базовую практику со сварочным аппаратом. Используйте обязательно защиты при работе со сваркой.

Из материалов понадобится:

  1. Пустой газовый баллон.
  2. Листовой металл.
  3. Асбестовый шнур.
  4. Стальная труба с сечением 60 мм.
  5. Металлические петли и ручки.
  6. Металлический уголок либо лопасти.
  7. Металлическая вытяжка.
  8. Базальтовое волокно для прохода дымоотводящей трубы.

Перед началом изготовления, предлагаем вам ознакомится с видео инструкцией, как правильно разрезать пустой газовый баллон, внимательно смотрите и не пренебрегайте мерами безопасности!

Шаг 1. Разметка корпуса и изготовление корпуса

С помощью маркера выполните разметку на пропановом баллоне согласно размерам чертежа.

Делаем небольшое прямоугольное отверстие под дверцу зольника, через которую будет осуществляться чистка котла.

На верхней части баллона (по всему периметру) проводим ровную линию для среза верхушки.

С помощью болгарки по линии срезаем верхушку.

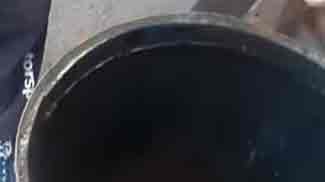

Срезанная верхушка баллона

Теперь по центру выполняем разметку под отверстие, через которую будет проходить труба. Отверстие, соответственно, должно быть больше диаметра трубы.

Вырезаем в крышке отверстие и навариваем кольцо металла, которое будет плотно обхватывать трубу, вставляемую в баллон.

Привариваем кольцо по кругу

Обвариваем небольшим кольцом из листового металла (4-5 мм) с внешней и внутренней стороны сам баллон, на который будет надеваться крышка.

Шаг 2. Изготовление трубы

Берем металлическую трубу длиной от 80 до 100 см. Если вы используете не пропановый стандартный баллон, а самостоятельно варите корпус для котла, учитывайте, что высота трубы должна быть на 20-25 см выше. Ведь суть работы заключается в том, что по мере прогорания топлива, труба внутри корпуса будет опускаться вниз.

Привариваем к трубе в нижней ее части металлический круг – распределитель воздуха.

Срезанная верхушка баллона

Вырезаем из листового металла крепления, которые надежно привариваем по линии среза баллона, предварительно проложив асбестовый шнур.

Привариваем ручки к крышке

Крепим срезанную верхушку таким образом, чтобы она легко снималась и ставилась обратно. Выполните из металла ручки и для удобства снятия тоже приварите их к корпусу.

Шаг 3. Изготовление патрубка к дымоходу

Делаем разметку на баллоне в верхней его части под отверстие патрубка.

Вырезаем с помощью болгарки и привариваем трубу для вывода продуктов сгорания.

Потом к этому патрубку присоединяется стальная дымоотводящая труба.

Шаг 4. Изготовление зольника

По ранее выполненной разметке под зольную камеру вырезаем с помощью болгарки отверстие.

Отдельно из листового металла выполняем дверцу, которую потом нужно будет прикрутить на скобы к корпусу котла.

Отверстие под дверцу зольника

Для удобства можно выполнить небольшую петлю из толстой проволоки или армирующего стержня и прикрутить в качестве ручки.

Шаг 5. Готовим систему подачи воздуха

Измерьте внутренний диаметр корпуса баллона. Теперь на листовом металле начертите круг, диаметр которого будет на 5 мм меньше внутреннего диаметра баллона.

С помощью болгарки вырежьте этот круг.

Так выглядит система подачи воздуха

Берем металлический уголок и нарезаем его на 6 равных частей. Размер каждой части равен ½ диаметра металлического круга. Для этих целей еще хорошо подойдет крыльчатка со старыми лопастями.

Делаем систему подачи воздуха

Привариваем металлические круги в одинаковом направлении против часовой стрелки.

Шаг 6. Делаем теплообменник

Мы будем делать теплообменник, сконструированный по принципу водяного контура.

Размер этого теплообменника зависит от ваших личных предпочтений. Чем он будет больше, тем большее количество дров вы сможете в него заложить, а значит, большей длительностью горения будет отличаться ваш котел.

Из листового металла толщиной 5-6 мм вырезаем листы согласно схеме и свариваем их в надежный корпус, внутри которого будет располагаться наш газовый баллон.

В верхней и нижней части корпуса выполняем патрубки для подсоединения подающей и обратной линии.

В центральной части необходимо предусмотреть отверстие, через которую будет закладываться топливо. Выполняем с помощью маркера разметку и вырезаем болгаркой.

Шаг 7. Общая сборка и установка котла

Крепим дверцу зольника на топку.

Отмечаем на корпусе теплообменника место, где будет произведен доступ к зольнику и вырезаем с помощью болгарки. Тоже оснащаем этот проем дверцей, которая должна очень плотно закрываться, преграждая доступ кислорода в корпус.

Вставляем баллон внутрь теплообменника.

С помощью сварочного аппарата завариваем бак сверху, в результате чего получаем абсолютно герметичный корпус, внутри которого располагается круглая топка.

Суть ТТ котла длительного горения заключается в ограниченной подаче воздуха сверху, функцию которой выполняет система подачи кислорода.

Топливо (дрова, уголь, брикеты) следует загружать очень плотно, чтобы между слоями было как можно меньше пространства. Если дрова разные по размеры и плотно их укомплектовать не получается, то между слоями можно засыпать щепкой, бумагой. Чем плотнее будет эта твердотопливная смесь, тем дольше будет гореть дрова.

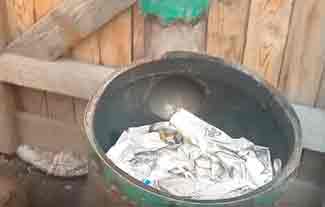

Загрузка котла должна быть плотной

Как будет происходить загрузка такого котла?

  • достаем ограничитель подачи воздуха из корпуса;
  • загружаем топливо через специальную дверцу. Топливо предварительно лучше сбрызнуть специальной жидкостью для розжига;
  • ставим обратно трубу ограничитель;
  • внутрь котла бросаем зажженную спичку;
  • после того, как убедитесь, что топливо постепенно начинает тлеть, плотно прикройте дверцу.

По мере прогорания дров, труба внутри баллона будет постепенно опускаться. По ее высоте вы всегда можете узнать, какое количество дров у вас сейчас находится внутри.

Шаг 8. Растопка котла

Такой простой котел вы можете выполнить прямо на улице в теплое время года и протестировать его на открытом воздухе, оснастив временным дымоходом.

Если площадь помещения превышает 30-40 квадратных метров, то можно сварить два баллона вертикально, увеличив, таким образом, закладку дров.

Шаг 9. Установка котла в помещении

Отнеситесь очень серьезно к вопросу пожаробезопасности котла.

Под него лучше выделить отдельное помещение или сделать небольшое ограждение от жильцов, чтобы исключить ожоги. Все-таки корпус котла металлический и в отличие от каменной печи, есть высокая вероятность получить ожог.

Установите в том месте, где есть возможность выводы дымохода. Вывести дымоход можно двумя способами: через кровлю или через стену.

Учитывайте, что к котлу у вас должен быть прямой доступ, поэтому на расстоянии 50 см рядом с ним ничего не должно стоять.

  • Выполните основание из кирпича под котел, уложив в 2 ряда сплошной кирпич. Проверьте строительным уровнем наклон основания.
  • Соблюдайте расстояние от стен (регламентировано СНиПом). От топочной двери до стены расстояние должно быть не менее 125 см. Расстояние между боковыми частями и задней стороной котла и стеной должно быть не менее 700 мм.
  • Если стены в доме выполнены из дерева или любого другого горючего материала, необходимо защитить листовым металлом или базальтом место примыкания котла к перекрытиям. Можно в качестве тепловой изоляции использовать обычный кирпич, которым следует обложить по периметру место примыкания котла к стене.

В месте вывода дымохода через стену или кровлю, необходимо также обеспечить должную теплоизоляцию. Для этого подойдет базальтовое волокно, которое следует плотно проложить между дымоходной трубой и перекрытием.

  • Установите котел на подготовленный фундамент и снова проверьте уровнем, насколько ровно стоит прибор. Учитывайте, что патрубок выхода газов должен находиться на одном уровне с трубой дымохода. Если линия не будет горизонтальной, то может быть нарушена тяга в процессе эксплуатации.

Шаг 10. Подключаем котел к дымоходу.

Внимание! Нужно обязательно смазать герметиком стыки соединений всех частей дымохода между собой.

Подсоединяем трубу дымохода к патрубку ТТ котла. Диаметр дымоотвода должен быть не меньше патрубка ТТ котла. Если эти параметры не соблюсти, то снизится пропускная способность выхода газа.

Подключение к дымоходу

Как видите, делая всё своими руками можно получить отличный, всё не так сложно как казалось на первый взгляд! Если вы четко следовали инструкции, то быстро оцените высокую производительность и экономичность твердотопливного котла длительного горения, который в разы превосходит своих конкурентов с принципом открытого пламени. Это позволит поддерживать комфортный микроклимат в доме при минимальном уходе.

Твердотопливный котел своими руками — видео инструкция

Понравилась статья?
Сохраните, чтобы не потерять!

Источник: http://kamin-expert.ru/kotlyi/kotel-tverdotoplivnyiy-dlitelnogo-goreniya-svoimi-rukami-chertezhi.html

Изготовление твердотопливных котлов своими руками

Котел, работающий на твердом топливе, заслуженно считается одной из самых эффективных отопительных систем. Во многом это устройство напоминает обычную печку, но является более экономичным и эффективным. Обычно его приобретают рациональные домовладельцы и те, кто не имеют возможности оснастить свой коттедж электрическим обогревом или подключиться к газовому либо централизованному отоплению.

Нередко хозяева частных и дачных домиков задумываются об изготовлении твердотопливных котлов своими руками. Прежде чем приступить к созданию самодельной конструкции важно узнать о том, какими бывают такие приборы, а также ознакомиться с правилами сборки и монтажа.

Что такое твердотопливный котел

Твердотопливные котлы — это эффективные системы отопления, которые вырабатывают тепловую энергию посредством сжигания древесины, черного и бурого угля, а также брикетов торфа или кокса. Обычно их используют для обогрева помещений и обеспечения горячим водоснабжением жилых или промышленных строений, расположенных в негазифицированных районах. В продаже можно встретить модели, способные работать на всех видах твердого топлива или только на одном. Последние отличаются более высоким коэффициентом полезного действия.

Устройство

Классический обогреватель является модульной конструкцией. Он представляет собой сложное устройство и состоит из нескольких деталей, помещенных в общий корпус. Чаще всего для его изготовления выбирают жаропрочные или котловые листы из металла, например, стальные или чугунные.

Основными элементами этой установки считаются:

  1. Теплообменник — одна из самых важных деталей системы. Именно он осуществляет передачу тепловой энергии внутри котла с помощью нагретого дымового газа, чью скорость прохождения к теплоносителю регулирует дымосос. Теплообменники способны прослужить около 20 лет. Обычно для их изготовления используют такие материалы, как сталь или чугун. При выборе детали стоит учесть, что покупка стального элемента обойдется дешевле, но он довольно быстро износится и выйдет из строя. Теплообменник из чугуна отличается долговечностью и устойчивостью к образованию коррозии.
  2. Топочная камера, оснащенная дверкой, предназначена для загрузки топлива. В ней же происходит и его сжигание.
  3. Колосниковая решетка должна обладать тепловой и коррозионной устойчивостью, поэтому ее создают из сплава серого чугуна (графита) и железа. Этот элемент способствует равномерному распределению топлива, отсеву его остатков в зольник и обеспечивает необходимую для процесса горения циркуляцию воздуха в топке.
  4. Терморегулятор необходим для автоматизации работы системы. Он выполняет защитные функции, так как контролирует нагрев теплоносителя и предотвращает появление проблем, которые могут возникнуть из-за слишком высокой температуры. Это устройство может быть автоматическим или механическим.
  5. Люк для прочистки дымоотвода.
  6. Зольник — в нем скапливаются продукты горения.

Для безопасной и комфортной эксплуатации отопительной установки ее нередко оснащают дополнительными элементами, например, газовой горелкой для розжига топлива, специальным клапаном для защиты от перегрева, регулятором тяги и т.д.

Принцип работы

Большинство котлов подобного типа работают по принципу верхнего горения.

Процесс запуска установки происходит в следующей последовательности:

  1. Топливо помещают в камеру сгорания на колосниковую решетку.
  2. Дрова или уголь поджигают и закрывают загрузочную дверку.
  3. Открывают заслонку на дымоходе и из-за разницы давлений начинается подача воздуха в прибор.

Из-за того, что кислород проникает в топку сверху вниз, будет гореть только верхняя часть топлива. По мере сгорания дров, огонь постепенно станет опускаться, охватывая нижний слой. Благодаря такой технологии получится контролировать процесс и экономно расходовать дрова, ведь из-за подобного подхода они будут гореть очень долго.

Если для изготовления устройства использовались огнестойкие и коррозионноустойчивые материалы, то получившаяся установка будет обладать высоким КПД и отлично изолировать тепло, а также выйдет не только экономичной, но и безопасной.

Преимущества

Котлы на твердом топливе позволяют обеспечить теплом такие постройки, которые нельзя оборудовать газовыми и электрическими системами обогрева.

К преимуществам этих полезных устройств стоит отнести:

  1. Экономичность. Качественный твердотопливный агрегат отличается медленным расходом дров и угля. Такая установка требует меньше затрат, чем системы, работающие на электричестве или газе.
  2. Экологичность. Специалисты утверждают, что подобные котлы практически не наносят урон окружающей среде, а дрова считаются возобновляемым ресурсом.
  3. Простота конструкции и отсутствие сложностей в эксплуатации обеспечивают долгую и безотказную службу установки. Поэтому собрать такой аппарат своими руками под силу даже начинающим мастерам, если они тщательно продумают план монтажа деталей и обзаведутся подробной схемой изготовления.
  4. Доступность и вариативность. Большинство приборов этого типа прекрасно работают на любом твердом топливе, и его выбор зависит лишь от предпочтений владельца. Таким образом, для обеспечения жилища теплом можно использовать дрова, торф, щепки, уголь, а в некоторых случаях даже сухой навоз.
  5. Автономность. Работа этих котлов не зависит от перебоев поставки газа и электричества. Если топливо неожиданно кончится, всегда можно набрать щепок или срубить несколько веток прямо на своем участке.
  6. Низкая стоимость самой установки.
  7. Широкий ассортимент разных моделей.
  8. Простота монтажа и отсутствие требований к оснащению котельной.

Несмотря на большое количество преимуществ, рекомендуется внимательно ознакомиться с возможностями и техническими характеристиками устройства. Это поможет сделать правильный выбор.

Недостатки

Большой выбор различных моделей делает приобретение твердотопливных котлов доступным для потребителей с разным доходом.

Однако, как и другие товары, эти устройства помимо преимуществ имеют и свои недостатки:

  1. Для размещения и хранения топлива владельцу придется оборудовать кладовку или дополнительную постройку.
  2. Дешевые варианты не так удобны в пользовании, как более дорогие. Их придется чаще чистить от сажи и копоти.
  3. Чтобы горение топлива сопровождалось максимальным КПД, придется соблюдать особые правила.
  4. Любые модели требуют ручной загрузки топочной.
  5. Устройства длительного горения чаще всего обладают невысоким (около 70%) коэффициентом полезного действия.
  6. Придется произвести монтаж деталей для принудительной тяги, если возникнут сложности с выводом продуктов горения наружу.

Стоит отметить, что плюсы и минусы твердотопливных аппаратов зависят от ряда факторов, например, от уровня теплоизоляции или площади помещения. Перед покупкой или сборкой котла важно изучить все аспекты работы и установки подобных устройств.

Выбор схемы и конструкции котла

В целях экономии можно купить самодельный твердотопливный котел у знакомого умельца, но лучше собрать его своими руками. Процесс изготовления системы обогрева не так сложен, как может показаться на первый взгляд. Главное — заранее определиться с видом устройства и подобрать понятную схему либо сделать качественный чертеж.

Котел с верхним горением

В современных котлах с верхним горением топливо используется послойно. Эта особенность позволяет увеличить КПД аппарата на 80% и значительно уменьшить объем отходов.

С пиролизным сжиганием твердого топлива

Тепло в таких агрегатах вырабатывается в результате сгорания древесного газа, образующегося во время сухой перегонки дров при температуре 600-800 °C. Из-за этой особенности подобное оборудование также называют газогенераторным. При работе пиролизных систем сажа и зола выделяются в очень маленьких количествах.

Шахтного типа

Оборудование шахтного типа отличается неприхотливостью к качеству закладки, оно способно работать даже на влажных дровах, а также поддерживать тепло продолжительное время. Между загрузками топлива обычно проходит около 12 и более часов. Такое название устройство получило из-за особенностей конструкции. Топка и камера теплообмена этого агрегата имеют строение шахт. Дрова загружаются внутрь устройства постепенно, как в колодец, один слой за другим. Сгорание топлива происходит снизу вверх, поэтому эти приборы нередко называют котлами с нижним горением.

Классический

Традиционные котлы представляют собой печки с водяным контуром. Такие конструкции активно используют в небольших кочегарках и частных домах. Принцип их работы прост: при сжигании топлива (дров или угля) нагревается жидкость в теплообменнике, расположенном в нижней части циркуляционного контура.

Требования к конструкции самодельного обогревателя

Важно помнить, что все аппараты имеют свои конструктивные особенности, которые стоит учесть при сборке понравившейся модели.

Большинство потребителей не задумывается о декоративном виде самодельных котлов, ведь основной задачей этих приборов является обогрев помещений.

Однако при их изготовлении важно помнить, что аппарат, выполненный своими руками, должен соответствовать элементарным требованиям:

  • экономно потреблять топливо;
  • быть безопасным при использовании по назначению;
  • нагрев воздуха в помещении должен происходить как можно быстрее;
  • иметь простую конструкцию, чтобы при поломке какой-либо детали ее можно было легко извлечь из агрегата и быстро починить или заменить;
  • обладать сравнительно небольшими размерами, так как громоздкий обогреватель станет занимать много места;
  • быть функциональным, то есть помимо прямого назначения выполнять и дополнительную работу, например, осуществлять нагрев воды или сушить вещи.

Меры безопасности

Также при использовании самодельного прибора не стоит забывать о мерах безопасности.

К ним относятся:

  • нельзя хранить легковоспламеняющиеся материалы рядом с аппаратом;
  • чистку зольника и дымохода нужно осуществлять, когда котел остыл;
  • не стоит использовать неисправный обогреватель;
  • загрузочная дверца должна плотно закрываться;
  • работающее оборудование нельзя надолго оставлять без присмотра;
  • запрещается сжигать в топке токсичные материалы.

Полезные рекомендации по созданию котла

Все самодельные системы отопления работают по одному принципу: топливо сгорает и отдает энергию теплоносителю. Чаще всего в этих целях используют обычную воду. Внешний вид оборудования и его конструктивные особенности должны зависеть от доступности строительных материалов и определенного вида топлива в регионе.

Что влияет на КПД самодельного обогревателя

Перед тем, как приступить к сборке аппарата, стоит узнать, что в первую очередь влияет на его КПД.

Можно выделить два основных фактора:

  1. Чем больше площадь поверхности теплообменника, тем быстрее будет осуществляться нагрев теплоносителя.
  2. Топливо должно гореть долго и использоваться котлом полностью. Если конструкция устройства имеет изъяны, то котел станет требовать больше дров и давать меньше тепла.

Чтобы при эксплуатации самодельного прибора не возникли проблемы, еще на стадии разработки схемы нужно учесть все тонкости его изготовления.

Самостоятельное изготовление

При выборе чертежа для изготовления системы отопления важно помнить, что температура продуктов горения должна быть минимальной, ведь чем она ниже, тем выше эффективность аппарата. Помимо этого, показатель также влияет на долговечность прибора и безопасность эксплуатации. У лучших самодельных конструкций температура на выходе составляет не более 120-150 градусов.

Необходимые инструменты и материалы

Чтобы приступить к созданию обогревателя нужно заранее подготовить все необходимые инструменты и материалы.

В процессе работы мастеру могут пригодиться:

  • стальные листы толщиной 5-10 мм;
  • металлические уголки подходящих размеров;
  • дверцы для зольника и топки;
  • стальные трубки для создания теплообменника;
  • колосниковая решетка или железные прутья для ее самостоятельной сборки;
  • трубы разного диаметра (округлого и прямоугольного сечения);
  • приспособления для замеров и нанесения разметки;
  • угловая шлифовальная машина;
  • молоток;
  • электродрель;
  • плоскогубцы;
  • сварочный аппарат.

Варианты теплообменников

Создание котла лучше начать с изготовления теплообменника. Именно от этой детали будет зависеть эффективность прибора. Всего существует множество вариантов сборки такого элемента, но начинающим лучше остановиться на самых простых.

Горизонтальный

Для создания теплообменника горизонтального типа рекомендуется внимательно ознакомиться со схемой. На ней видно, какие трубы нужно использовать и как их правильно расположить.

Пошаговая инструкция по сборке:

  1. Подготовьте все детали, перечисленные на рисунке.
  2. Болгаркой прорежьте в прямоугольных трубках отверстия для круглых.
  3. Соедините элементы согласно чертежу и скрепите с помощью сварочного аппарата.

Вертикальный

Как видно на рисунке, для создания этого теплообменника вместо круглых трубок используют листовой металл толщиной 3-5 мм.

Сборка агрегата осуществляется по следующему алгоритму:

  1. К профильной трубе приваривают боковины из стали, как показано на схеме.
  2. Параллельно профилю к металлическим листам прикрепляют перемычку из труб. Между ними должно образоваться расстояние 30-32 см.
  3. Остальные детали присоединяют к будущему теплообменнику аналогичным способом. Их расположение можно увидеть на чертеже.

Горизонтальный котел из бочки

Одним из самых доступных материалов для изготовления отопительной системы считается железная бочка. Ее можно приобрести в магазине или просто использовать старую.

Пошаговая инструкция по созданию горизонтального котла:

  1. Возьмите трубу толщиной на 16-24 сантиметра меньше, чем диаметр бочки. Отделите от нее кусок, равный длине будущего корпуса.
  2. В отрезок трубы поместите нижнюю часть камеры сгорания, зольник и колосниковую решетку. Последнюю можно сварить самостоятельно из стальных прутьев или пластин. Низ топки проложите огнеупорным кирпичом.
  3. Закупорьте бочку, заварив ее с обоих концов кругами из металла, после чего прикрепите к корпусу ножки.
  4. Вырежьте отверстия под топку и зольник, прикрепите к ним дверцы. Также сделайте щель в дымоходе и поместите в нее задвижку.
  5. В нижней части бочки проделайте вход для трубки, через которую вода станет поступать в теплообменник.
  6. Подключите аппарат и проверьте на наличие протечек.

Вертикальный котел из бочки

Алгоритм по сборке вертикальной системы из бочки:

  1. В центр бокса помещают металлическую заслонку толщиной 3-5 миллиметров. Она нужна, чтобы отделить верхнюю часть для нагрева воды от нижней, предназначенной для размещения топлива.
  2. В круглом листе железа вырезают вход для дымохода и закрывают им верхушку бочки.
  3. В нижней части корпуса проделывают отверстие и приваривают к нему входную трубу, с колпаком бочки проводят аналогичные манипуляции, чтобы присоединить отводной патрубок.
  4. Затем подготавливают отверстия для топки и зольника, после чего оснащают их дверцами и отделяют друг от друга с помощью колосниковой решетки.

Изготовление кирпичного котла

Кирпичная конструкция считается самой эффективной и простой.

Для ее создания рекомендуется придерживаться следующей пошаговой инструкции:

  1. Выберите помещение, где будет располагаться прибор. Подготовьте небольшой котлован и залейте фундамент. Сверху накройте его рубероидом, чтобы создать изоляционную прокладку.
  2. Из огнеупорного кирпича выложите нижнюю часть котла. Сначала сформируйте зольник, накройте его колосниковой решеткой и сделайте топочную камеру.
  3. Теперь на получившемся основании разместите теплообменник. Помните, что между этой деталью и стенками котла должен остаться зазор около 10-30 миллиметров.
  4. Загрузочную дверцу сделайте в передней части топки, в задней оставьте отверстие под монтаж дымохода, если планируете сделать его из трубы. В противном случае выложите его из кирпича.
  5. В тело дымохода поместите заслонку. Дождитесь, пока цемент схватиться и полностью просохнет, проведите подключение всех труб.

Монтаж котла

Установку прибора можно произвести своими руками. Для использования отопительных устройств подобного типа не нужно получать разрешение у коммунальных служб.

Однако при выполнении обвязки и монтажа важно учесть следующие моменты:

  1. Нельзя помещать котел на пол, стоит подготовить специальный фундамент.
  2. Деревянные и каркасные стены, расположенные вблизи прибора, рекомендуется защитить при помощи листов асбеста или оцинкованной стали.
  3. Дымоотвод должен располагаться на расстоянии не менее 25 см от перекрытий.

Во время установки аппарата важно соблюсти все меры пожарной безопасности, ведь ошибки при монтаже могут привести к пожару во время эксплуатации прибора.

  1. Внесите прибор в помещение, установите на подготовленный фундамент так, чтобы патрубки оказались на одном уровне с трубкой дымохода.
  2. Зафиксируйте оборудование на фундаменте без перекосов.
  3. Установите вентилятор (если он есть) и присоедините дымоотвод.

Подключение к дымоходу

Проще всего сделать наружный дымоход приставного типа. В этом случае труба крепится к стене в вертикальном положении.

В деревянном доме ее можно вывести наружу через кровлю или стенку по следующей технологии:

  1. Проделайте в крыше (стене) квадратный проем на 40 сантиметров больше, чем диаметр дымоходной трубы.
  2. Произведите монтаж проходного узла, выполненного в форме короба из оцинкованной стали.
  3. Пропустите через него трубу-сэндвич,а оставшееся пространство заполните базальтовой ватой.
  4. Закрепите наружную крышку узла.

Как повысить КПД

Самодельное устройство при всех своих плюсах все же не может сравниться с заводским прибором.

Но каждый мастер может повысить КПД своего детища, следуя таким полезным советам:

  • произведите монтаж запасного теплового щитка над котлом;
  • установите резервный бак с водой так, чтобы он нагревался от тепла продуктов горения;
  • сделайте трубку для отвода газов длиной не менее 7 метров;
  • установите циркуляционный насос — он повысит КПД всей системы минимум на 20%. Кирпичная печь с духовкой читайте у нас на сайте.

Цены на циркуляционный насос

Видео

Более подробно процесс изготовления такого котла можно рассмотреть в следующем видеоролике.

Евгений Афанасьев главный редактор

Автор публикации 24.08.2018

Понравилась статья?
Сохраните, чтобы не потерять!

Источник: http://otoplenie-expert.com/tverdotoplivnye-kotly/svoimi-rukami.html

Твердотопливный котёл для отопления дома своими руками

Твердотопливные котлы работают не так, как обычные, у которых тепло идёт непосредственно от огня. Такие агрегаты устанавливают в частных и дачных домах, загородных коттеджах или производственных помещениях. В домашних условиях можно изготовить твердотопливный котёл своими руками, пользуясь специальными схемами и чертежами. При этом необходимо придерживаться пошаговой инструкции, соблюдая все меры безопасности.

Принципы работы

В котле на твёрдом топливе одной закладки может хватить на семь часов горения. Если вовремя не подкинуть дрова, то температура в комнате начнёт быстро снижаться. Это происходит из-за принципа свободного движения газа: горячие потоки воздуха поднимаются и затем выходят наружу. Устройство длительного горения может поддерживать тепло в помещении один-два дня, самые дорогие модели выдерживают до семи суток.

По чертежам твердотопливного котла своими руками можно понять то, что эффективность его работы заключается в правильном строении. В обычном агрегате внизу располагается топливо, пламя от него поднимается к распределителям воздуха. Затем горячий кислород попадает в камеру подогрева, из которой выходит по трубам к радиаторам отопления. Вентилятор обеспечивает своевременную подачу воздуха к пламени.

В этом видео вы узнаете, как сделать котел отопления своими руками:

В твердотопливном котле находятся сразу две камеры сгорания, а сама топка расположена в верхней части. В неё закладывают дрова или уголь, а воздух поступает с помощью специальных вентиляторов. Когда прогорает верхний слой топлива, подаются новые потоки кислорода. Это позволяет дровам гореть очень медленно, отдавая большее количество тепла помещению.

Приобрести можно несколько моделей такого оборудования. К бюджетным агрегатам относятся дровяные котлы — в них нельзя закладывать ничего, кроме поленьев. Остальные устройства топят углем, опилками, бытовым мусором, брикетами.

На инженерных чертежах твердотопливные котлы своими руками изображают с месторасположением основных элементов:

  • дверца топки находится сверху;
  • в этой же части дымовой патрубок соединяется с дымоходом;
  • внизу встраивают зольник, через который очищают котёл;
  • с помощью заслонки в верхнюю часть воздушной камеры поступает кислород.

Зольник конструкции полностью герметичный, он не выполняет функции поддувала, так как воздух поступает через верх. Обе камеры, зольник и дымовая труба расположены в стальном корпусе котла со стенками толщиной 5-7 мм.

Недостатки и преимущества

У самодельного агрегата крупные размеры и сложная конструкция. Его лучше использовать для обогрева коттеджа или дома с большими комнатами. Устройство не будет экономичным в маленьких дачных домиках. К преимуществам котла относятся:

  • автономность системы отопления;
  • длительный срок эксплуатации и надёжность конструкции;
  • эффективность и экономичность;
  • высокий коэффициент полезного действия;
  • доступность и универсальность топлива;
  • экологически чистое отопление дома.

У данного котла имеется ряд плюсов и минусов

Изготовленные своими руками твердотопливные котлы также имеют ряд преимуществ перед покупным вариантом: самодельный агрегат обойдётся дешевле, его можно сделать более мощным, а также поменять конструкцию на более удобную. Среди недостатков выделяют:

  • необходимость постоянно чистить устройство;
  • сложность схем и чертежей котлов на твёрдом топливе своими руками;
  • предварительное оборудование небольшого помещения для котла.

Придать стальному листу форму цилиндра можно только с помощью вальцовочного станка. Но можно заменить сталь пустым пропановым баллоном или прочной железной трубой с подходящим диаметром. Толщина стенок ёмкости должна превышать 5 мм.

Инструкция по изготовлению

Сначала необходимо подготовить все схемы и чертежи. После этого следует подобрать материалы и инструменты, которые понадобятся при работе:

  • дрель и сварочный аппарат;
  • плоскогубцы;
  • шлифовальную машинку;
  • болгарку;
  • рулетку, уровень;
  • пустой баллон и стальные листы;
  • асбест, трубу из стали;
  • петли, ручки, уголок;
  • вытяжку и волокно для прохода дымовой трубы.

На баллоне согласно чертежу рисуют все разметки, вырезают отверстие под зольник. В верхней части наносят отметку, по которой будут удалять верхушку. Её необходимо срезать болгаркой. По центру нужно сделать проём для выхода дымовой трубы. На крышку приваривают металлическое кольцо, также крепят сталь на внутренние и внешние стороны баллона.

Чтобы собрать подобный котёл не забываем про нужный инструмент

К нижней части подготовленной трубы прикрепляют металлический круг, который будет играть роль распределителя воздуха. Из металла режут крепления, приваривают их по линии среза, подложив асбестовый шнур. К срезанной верхушке нужно приварить ручку и надеть крышку на баллон. Болгаркой изготовляют патрубок, скрепляют его с дымовой трубой, соединяют конструкцию с корпусом.

К проёму зольника прикручивают металлическую дверцу. Измеряют внутренний диаметр баллона, делают разметку на стальном листе. Нужно вырезать круг диаметром, превышающим корпусный на 5 мм. Из металлического уголка изготавливают шесть одинаковых лопастей и крепят к круглой детали — это будущий вентилятор. Количество закладываемых дров зависит от размера теплообменника. Его нужно сварить из стальных стенок, затем вставить готовый элемент в корпус.

Листовым металлом покрывают весь корпус котла для большей прочности и надёжности. Сверху и снизу делают патрубки для входа и выхода воздуха. В стали вырезают проём для зольника так, чтобы он совпал с отверстием на баллоне, сверху металл сваривают. Так образуется герметичный корпус с круглой топкой внутри. В готовую конструкцию нужно загрузить топливо. Для этого снимают крышку, достают ограничитель подачи кислорода, загружают уголь или дрова. Трубу возвращают на место, бросают в топку горящую спичу. Как только топливо начинает загораться, нужно закрыть крышку. Ограничитель будет опускаться по мере сгорания дров.

Для установки своими руками котла на угле в помещении нужно выделить специальное место. Следует дополнительно сделать разрез для вывода дымохода в крыше или стене. Под баллон нужно оформить небольшой пьедестал из кирпича. Примыкающие стены обшивают сталью или другим жаропрочным материалом. Все стыки дымохода промазывают герметиком, присоединяют его к патрубку на котле, а второй конец выводят наружу.

Рекомендации и правила безопасности

Перед тем как установить угольный котёл в доме, необходимо протестировать его на улице. Так как с баллона срезают верхушку, то время работы топки сокращается с десяти до пяти часов. Если нет желания каждый промежуток времени подкладывать дрова, но можно соединить вместе два баллона.

Герметик можно заменить асбестовым шнуром, проклеив его по всем стыкам и швам. Необходимо постоянно следить за температурой системы и не допускать её перегревания. На трубопроводе не устанавливают запорный вентиль.

Помещение нужно постоянно проветривать, ведь даже незначительное количество угарного газа может привести к плохому самочувствию. Рядом с конструкцией не держат легковозгораемые предметы, ограждают её от детей и домашних животных.

Желательно оборудовать своими руками для ТТ котла отдельную подсобку, так как он немного загрязняется во время работы. Нужно следить за его состоянием, количеством топлива и доступом кислорода.

Источник: http://kaminguru.com/kotel/tverdotoplivnyj-dlja-otoplenija-doma.html

Нужно идеальное отопление — проще изготовить самому! Как сделать котёл своими руками: на дровах и гранулах

Дровяной котёл — устройство для отопления определённой площади, только в отличие от часто используемых газовых и электрических моделей используются дрова.

У такого котла есть существенные преимущества: подойдёт для загородных домов, не подключённых к газопроводу; не зависит от поставок газа — если по каким-то причинам газ отключили, дом не останется без отопления.

Однако, за запасом дров придётся следить. Помимо дров, в качестве топлива можно использовать отходы лесообработки и прессованные древесные гранулы.

Устройство отопительного котла на дровах

  • Зольная камера — здесь собирается зола, образующаяся при горении древесины.
  • Заслонка — она служит для подачи воздуха для горения.
  • Дрова — основное топливо для прибора.
  • Зона горения — здесь происходит основной теплообразующий процесс.
  • Водяные трубы — по нижней подаётся холодная вода, через верхнюю — выводится горячая.
  • Отводная труба — через неё отводится дым и образующиеся при горении газы. Бывает как вертикальной, так и горизонтальной.

Справка. Положение трубы не влияет на эффективность. С задачей одинаково справляются как первая, так и вторая.

  • Термостат с цепным приводом — служит для регуляции температуры внутри котла и открывания или закрывания заслонки.

Как сделать дровяной котёл для водяного отопления своими руками

  1. Инструменты и материалы:
  • Сварка.
  • Болгарка, шлифовальный и отрезной диски, очки.
  • Дрель, свёрла по металлу.
  • Газовые ключи с номерами 1 и 2.
  • Молоток.
  • Набор ключей и отвёрток.
  • Пассатижи.
  • Угольник.

Изготовление котла, чертежи

Принципиально можно разделить на три этапа:

  • Изготовление корпуса.
  • Сборка.
  • Покраска.

Фото 1. Чертёж отопительного котла на дровах с указанием размеров прибора. Вид спереди и сбоку.

Поэтапное изготовление дровяного котла:

  • Подготовка материала. Наиболее простой вариант — толстостенная двухсотлитровая бочка. Ещё в качестве материала подойдут листовая сталь и труба диаметром 80 см и длиной 1 м. Нержавеющую сталь использовать нежелательно, так как из-за низкой теплопроводности прогрев помещения будет требовать больше дров.
  • Заготовка дна — оптимальная толщина днища равна 50 мм.
  • Подготовка опоры — используют арматуру диаметром 14 мм.
  • Колосник — подойдёт толстый, не менее 50 мм толщиной, металлический круг. В нём проделываются прорези, через которые зола от дров будет поступать в зольник.
  • Подготовка металлического листа для короба с перегородкой.
  • Подготовка листа для водяного бака (подойдёт фабричный).
  • Сварка арматуры внутри корпуса. Фиксация её на трёх уровнях параллельно между собой. Первый — дно котла, второй — над дверцей поддувала, третий — 200—220 мм под верхним краем корпуса.

Фото 2. Чертёж дровяного отопительного котла из металла. Устройство показано сбоку в разрезе и спереди.

  • Сооружение короба и разделение его на два отделения: для топки и для золы. Через отверстие в корпусе вставляется короб и фиксируется сваркой.
  • Изготовление поддувала. Можно просто вырезать в корпусе отверстие, а можно выполнить его в виде ящика — отпадёт необходимость присоединять дверцу и станет удобнее удалять накопившуюся золу.
  • Недалеко от низа корпуса приваривается дно, а над ним — колосник. Уровень установки последнего должен совпадать с внутренней перегородкой короба.
  • Делается прорезь для трубы, приваривается дверца и дымоход.
  • Над котлом на высоте 250—300 мм крепится бак для воды. Его прикрепляют к стене и размещают так, чтобы дымоход проходил через него. Тепло от трубы и будет нагревать воду.

Подключение

Представленная ниже последовательность исключительно теоретическая. Выполнять подключение должен только специалист.

  1. Нужно помещение с доступом к свежему воздуху.
  2. В частных домах под котёл выделяется отдельная комната или пристройка. В ней должен иметься канал вентиляции или свой дымоход.
  3. Если в проекте нет точного расстояния до стен, то монтаж должен осуществляться недалеко от вентиляции.
  4. Помещение, где будет находиться котёл должно иметь окно.
  5. Радиаторы подсоединяют последними.

Сложности при установке

  • Монтаж подержанного котла — такие устройства обычно страдают недокомплектом, повреждениями или плохим состоянием отдельных участков. Обслуживание и приведение их в должный вид зачастую превышает стоимость.
  • Неверное место установки — прокаты, к которым крепится котёл должны быть довольно прочными, чтобы выдерживать нагрузку в 300—400 кг. В противном случае есть риск повредить трубопроводы. Котёл должен находиться не менее, чем в 32 см от горючих материалов и 26 — от не горючих.
  • Обвязка — монтировать трубопроводы для твердотопливных котлов нужно так, чтобы обеспечивалась естественная циркуляция воды за счёт разницы температур. Входной трубопровод с холодной водой должен плавно опускаться до самого входа в основное устройство.

  • Насос — циркуляционный насос должен устанавливаться на обратном ходе воды, так продлевается его срок службы, увеличивается КПД, а также исключается образование воздуха.
  • Дымоход — установка заслонки существенно сокращает потерю тепла, а значит — лишний расход топлива.
  • Дверца зольника — при самостоятельном изготовлении должна быть тщательно подогнана под зольник, во избежание теплопотерь.
  • Неподходящее топливо — лучше использовать обычные, необработанные дрова. Пропитанные креозотом шпалы, например, за две недели могут засорить дымоход вплоть до потери тяги или даже зарастанию просвета продуктами горения.

Полезное видео

Посмотрите видеообзор на дровяной отопительный котёл, изготовленный своими руками.

На это стоит обратить внимание

Превышение давления может происходить по следующим причинам:

  • «Встал» циркуляционный насос.
  • Неверная регулировка автоматики.
  • Утечка в теплообменнике.
  • Неисправность или плохое закрытие крана подпитки.
  • Недостаток теплоносителя.

Если что-то из этого не поддаётся устранению, требуется вызов специалиста:

  • Неисправная система безопасности. Неисправность этой системы может повлечь превышение давления. Установка между котлом и ГБ запоров строго запрещена.
  • Тёмный дым, искры на выходе дымохода, отсутствие гула, жёлтое пламя — засорён дымоход.

Внимание! Для долгой работы котла соблюдайте все правила эксплуатации, используйте сухое топливо, так как влага снижает уровень КПД и уменьшает срок службы котла.

Отопление в доме обходится дороже с каждым годом, поэтому люди стараются найти более экономичные варианты, такие как дровяной котёл.

Источник: http://ogon.guru/otoplenie/kotli/drovyanie/svoimi-rukami.html

Ещё по теме  Особенности вентиляции погреба в гараже своими руками
Смотрите также:
03.05.2020

Улучшение вентиляции в квартире: проверка, чистка, дополнительный воздухообмен Дома все время душно, окна запотевают, кухонный чад и запах туалетного дезодоранта долго стоят в комнатах. В ванной, что в плохо обустроенной бане, дышать впору жабрами, а дверь открыть – по...

03.05.2020

Как сделать вентиляцию приточную, вытяжную Еще на стадии проектирования дома надо задуматься о свежем воздухе в помещениях. Причем, может быть так, что спроектированная своими руками вентиляция работать будет не хуже, чем разработанная профессионально. Возможно, решение...

03.05.2020

Как правильно утеплить балкон своими руками. Утепление балкона позволяет сделать дополнительное место для уютного отдыха в холодное зимнее время. Причём, утеплить балкон или лоджию сможет практически любой человек, главное -правильно подобрать материалы и следовать...

Комментарии

Комментирование отключено.

Голосование

Как Вы узнали о нашем сайте?

Посмотреть результаты

Загрузка ... Загрузка ...
Форум
