Монтаж вентиляции своими руками

Как сделать вентиляцию приточную, вытяжную

Еще на стадии проектирования дома надо задуматься о свежем воздухе в помещениях. Причем, может быть так, что спроектированная своими руками вентиляция работать будет не хуже, чем разработанная профессионально. Возможно, решение будет не настолько изящны — главное, чтобы оно было работоспособным.

Определение и серьезность проблемы

Под вентиляцией понимают специально организованное движение воздушных масс. Оно необходимо для создания комфортных и здоровых условий жизнедеятельности человека. Вообще, система очень сложная в расчете. Стандартных решений, которые подходят всем или хотя-бы некоторой группе пользователей, просто нет. Каждый проект индивидуален. Играет роль даже расположение одной решетки, вентилятора. Очень многое зависит от положения дома относительно розы ветров и еще много мелочей. Чтобы спроектированная своими руками вентиляция работала хорошо, нужно серьезно разбираться.

Вентиляция — организованный обмен воздушных масс, в процессе которого отработанный воздух заменяется свежим

Чтобы вы поняли, насколько это серьезно

По санитарным нормам один человек с состоянии покоя перерабатывает» за час около 30 кубометров воздуха. Если воздух не обновляется, кислорода становится все меньше, углекислого газа и других продуктов жизнедеятельности — все больше. По мере уменьшения количества кислорода, ухудшается самочувствие. Длительная нехватка кислорода провоцирует развитие болезней.

Немного цифр, физиологов, отображающих влияние уровня углекислого газа CO2 на состояние человека:

Воздух высокого качества — до 800 ppm, бодрость, идеальное самочувствие.
Воздух среднего качества — 800 — 1000 ppm. На верхней границе половина людей ощущает сонливость, вялость, снижение концентрации и ухудшение качества и скорости обработки информации.

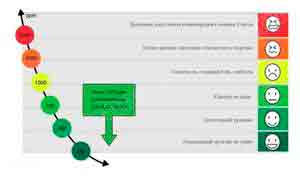

Уровень углекислого газа влияет на самочувствие

Физиологи считают содержание углекислого газа в воздухе на уровне 1400 ppm — самой низкой точкой для относительно нормального функционирования человека. Все показатели с большим количеством углекислого газа — это уже за гранью.

Наглядный пример

Чтобы оценить тяжесть ситуации без проветривания, приведем график, уровня CO2. Он снят в качестве эксперимента. Чтобы оценить насколько необходима вентиляция в современном доме/квартире с пластиковыми окнами и принятыми мерами по теплоизоляции.

Условия эксперимента. Спальня 13 квадратов (37 кубов), один человек и одна собака среднего размера. В доме вытяжная вентиляция, стояк на кухне и в котельной. В котельной установлен вытяжной вентилятор, который по таймеру работает пол ночи и пол дня. Приточки нет, доступ свежего воздуха через окна, которые имеют функцию проветривания и микропроветривания.

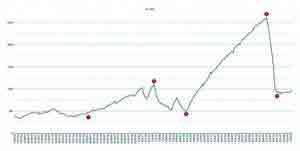

График уровня концентрации углекислого газа в спальне с закрытым окном и закрытыми дверьми

Информация для пояснения графика:

Точка 1. С 20 часов — работа за компьютером, двери приоткрыты, окно закрыто.
Точка 2. Окно открыли, двери приоткрыты, все покинули комнату.
Между 1-2 в комнату возвращались, окно закрыли, потом открыли. Все это можно отследить по колебаниям уровня CO2.
Точка 3. В 3-35 закрыты двери и окно, человек и собака спят.
Точка 4. 9-20 утра, человек проснулся. Уровень CO2 — 2600 ppm, что значительно ниже крайней нормы. Окно открыли, уровень углекислого газа менее чем за час вернулся к норме (Точка 5).

Как видно из графика, большая часть ночи проходит при очень высокой концентрации углекислого газа. Это может быть причиной усталости, плохого самочувствия утром. В общем, все понятно. При желании, можете провести подобный эксперимент самостоятельно. Требуется лишь метеостанция с возможностью измерения уровня углекислого газа (с памятью). Глядя на результаты эксперимента, значение системы вентиляции переоценить сложно. Давайте разбираться как она работает.

Принцип работы вентиляции дома и квартиры

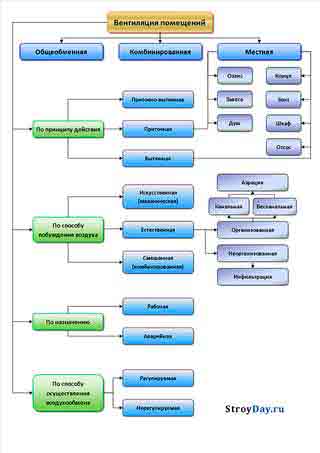

Все системы вентиляции разделяют на два типа — с естественным движением воздуха и с принудительным.

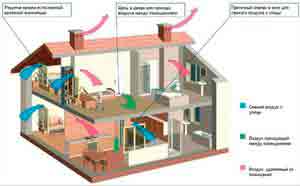

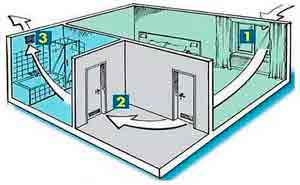

Воздух движется всегда из зоны более высокого давления в зону более низкого. Это свойство и используется в системах естественной вентиляции. Зона более высокого давления обычно находится в квартире/доме. При наличии вентиляционных ходов/отверстий воздух из помещений стремиться попасть на улицу. Но на место «ушедшего» должен поступать новый, иначе движение прекратиться. Именно потому для нормальной работы системы вентиляции необходим как отток отработанного воздуха, так и приток свежего. И об этом стоит позаботиться. Только тогда вентиляция — своими руками сделанная/разработанная или нет — работать будет эффективно.

Надо учитывать, что теплый, отработанный воздух стремиться вверх

Имейте в виду, что «дышащие» стены к воздухообмену никакого отношения не имеют. В лучшем случае они помогают регулировать влажность. И только. Точно также обычный кондиционер не добавляет кислорода. Он только поддерживает заданные параметры уже имеющегося воздуха. Отводит он только излишнюю влагу, и с обменом воздуха никак не связан. Приток воздуха надо обеспечивать также, как и отток, используя окна (не самый эффективный способ) или специальные устройства.

Проблемы притока

Вот, казалось бы, чего проще — сделай в стене дырку — вот тебе и приток кислорода. Может где-то это и так, но не в условиях нашего климата, когда большую часть года на улице температура далека от комфортной. Что не так? Целый ряд неприятных моментов:

Даже при не очень низкой температуре воздух без подогрева вызывает острый дискомфорт. Потому в приточные каналы ставят нагревательные элементы или используют систему рекуперации.
С собой воздух несет пыль, выхлопные газы. Потому нужна система очистки — фильтры.
Просто отверстие в стене — источник посторонних шумов. В городах шум может мешать жить. Потому необходимо еще шумоподавление.

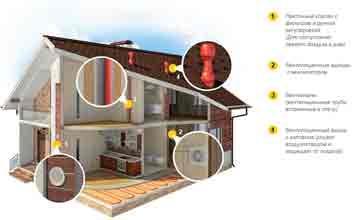

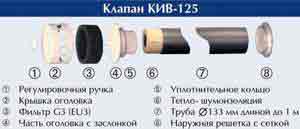

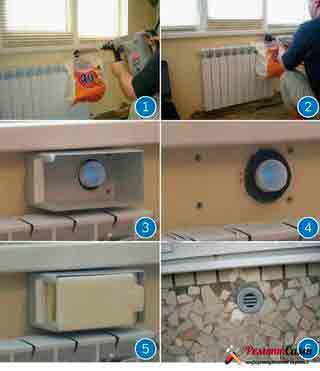

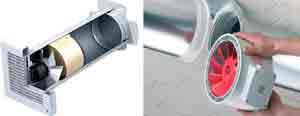

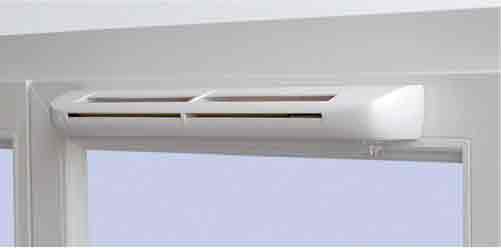

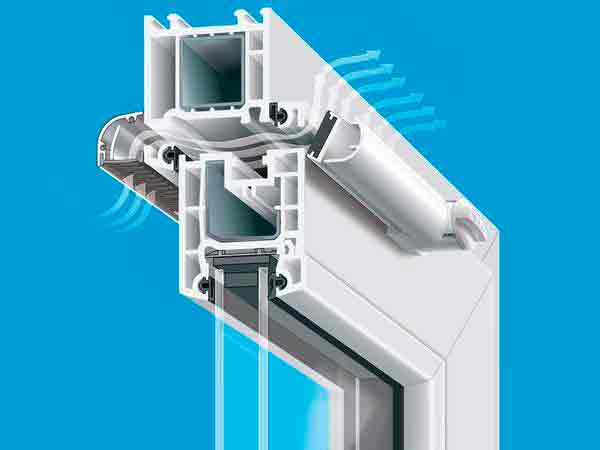

Один из вариантов организации притока свежего воздуха — клапан в стене

Как видите, «простое» отверстие в стене становится очень непростым устройством. Причем мало чем из этого списка можно пренебречь. Слишком некомфортно будет существование.

Вытяжная вентиляция

Вытяжная вентиляция в многоквартирном доме — большая труба, которая проходит через все этажи и выходит на крышу. К ней подключаются все квартиры «в стояке». При наличии нормальных условий, из-за разницы давлений в квартире и на крыше, образуется «тяга», которая и вытягивает воздух из помещений (работает также при наличии притока).

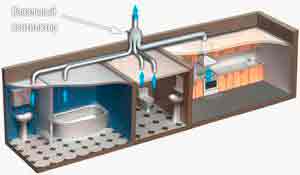

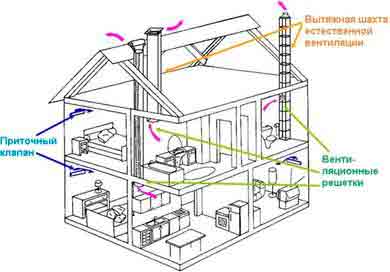

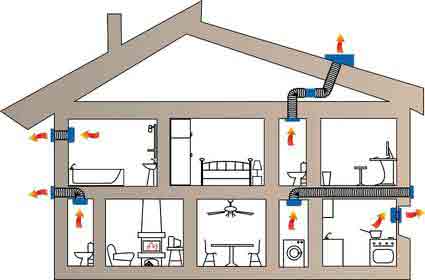

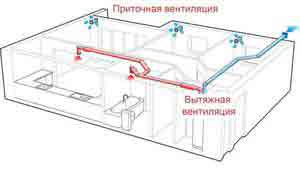

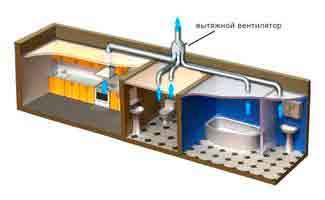

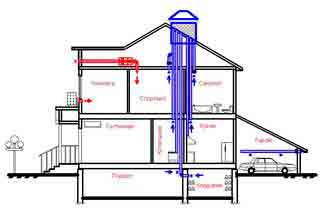

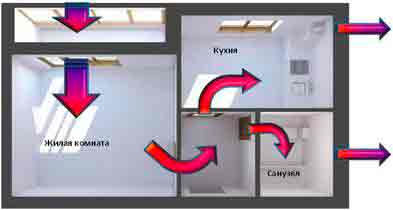

Вот так можно организовать вытяжную вентиляцию в доме или квартире. Только надо учесть, что «вытягивать» канал должен весь требуемый объем воздуха

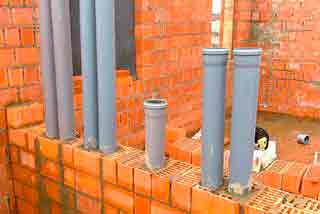

В многоквартирных домах стояки обычно находятся в кухне и/или в ванной. Все остальные помещения вентилируются через эти вытяжки. Для нормального воздухообмена в двери ванной и на кухне необходимо предусмотреть вентиляционные зазоры (под дверью или сделать переточные отверстия в стене) или установить решетки.

В частном доме все организовано примерно также: в кухне или ванной устанавливают основной вентканал, который выводят на крышу. Заканчивать его на чердаке не стоит. Даже если чердак холодный и вентилируемый. При разнице температур и большой влажности удаляемого воздуха образуется большое количество конденсата. Даже при хорошей вентиляции на чердаке он не успевает выводиться, «мокреет» перекрытие, сыреют стены. В общем, это плохая идея.

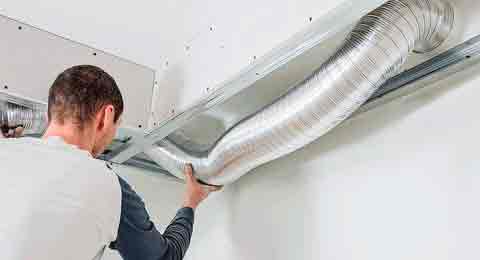

Материал для воздуховодов

Несколько слов про материал, из которого делают вытяжной вентиляционный канал в частном доме. Чаще всего используют оцинкованные трубы, причем — круглого сечения. У них сопротивляемость воздушному потоку минимальна. Второе место по популярности занимают пластиковые воздуховоды. С ними проблем больше — они накапливают статику, что способствует накоплению пыли, менее стойки к огню. К плюсам можно отнести более простой монтаж, наличие готовых фасонных элементов, при помощи которых легко создать любую систему. В случае с этими материалами выбор за вами — что больше нравится, то и используйте.

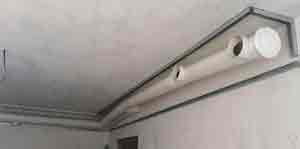

Пластиковые воздуховоды бывают круглыми или прямоугольными

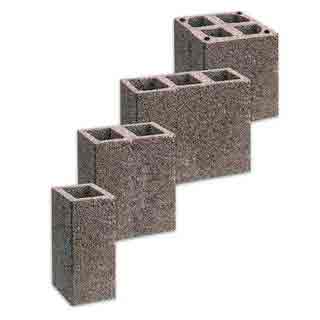

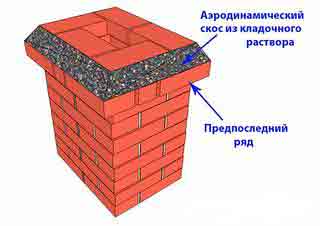

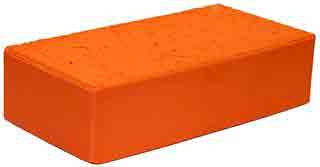

Чего не стоит делать — выгонять вытяжной канал из кирпича. Во-первых, это дорого (нужен еще и фундамент под него), во-вторых, по эксплуатации он самый проблематичный, так как имеет неровные стенки, что способствует накоплению пыли. В кирпичных стенках, не закрытых металлической гильзой, скапливается конденсат, из-за чего кирпич быстро разрушается. В общем, кирпичные вытяжные каналы — прошлый век.

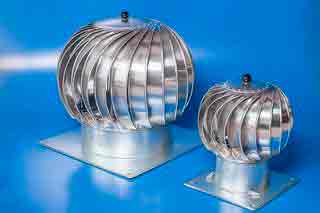

Дополнительные устройства

Что еще может быть необходимо в вытяжной системе, так это обратные клапана. Они препятствуют движению воздуха в обратном направлении, которое возникает при опрокидывании тяги». Когда давление в квартире/доме становится ниже, чем на улице. Также обратные клапана препятствуют распространению запахов из кухни/туалета по другим помещениям, подключенным к каналу.

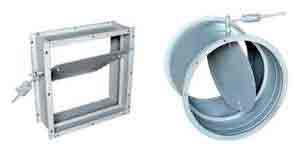

Обратные клапана — простое устройство

В общем и целом, устройство вытяжной системы проще. Но только при условии правильного расчета сечения вентканала, правильно составленной трассы и грамотного монтажа.

Естественная или принудительная

Вентиляция бывает двух типов — естественной и принудительной. Что лучше? Сказать однозначно сложно. Каждый решает сам, учитывая все достоинства и недостатки обоих типов.

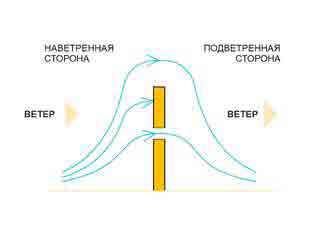

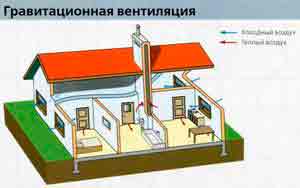

Естественная вентиляция в доме работает за счет разницы давлений в помещении и на улице (за счет существования той самой «естественной тяги»). Ее плюсы — бесшумность, независимость от электроэнергии. Минусы — малая производительность из-за чего необходимы трубы большого сечения, невозможность контролировать/регулировать интенсивность работы, зависимость от состояния внешней среды. Летом естественная вентиляция часто не работает, а бывает — работает в обратном направлении. Это когда через вытяжной вентканал «тянет» горячий воздух в помещение.

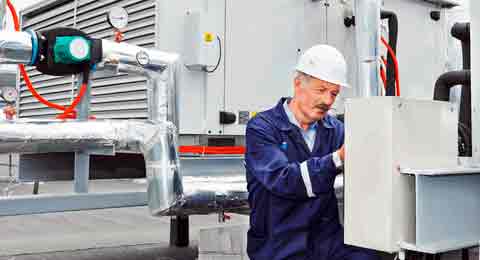

Принудительная вентиляция в частном доме — устанавливаются вентиляторы подходящего типа

В принудительной вентиляции движение воздуха обеспечивают вентиляторы. Она может быть регулируемой, работает при любой погоде, но только при условии наличия электроэнергии и работоспособных вентиляторов. И это минус. Даже два. Первый — энергозависимость, второй — шум, который издают вентиляторы во время работы. Потому в системах принудительной вентиляции многие предпочитают использовать пластиковые воздуховоды. Именно из-за того, что они «тихие».

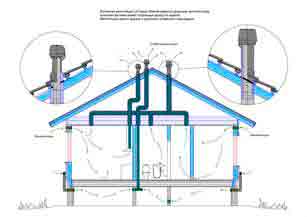

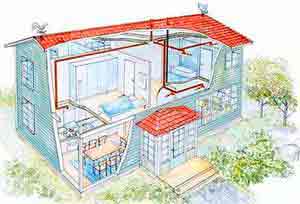

Схемы вентиляции частного дома и квартиры

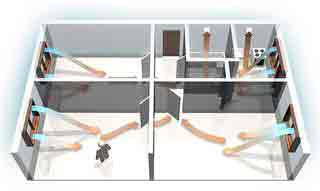

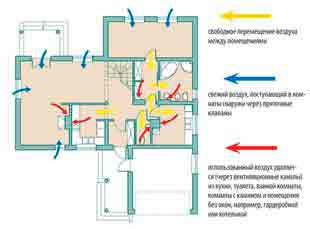

Самый простой вариант реализуется в небольших домах и квартирах. Приточные отверстия располагают в жилых комнатах, вытяжки — в кухне и ванной. Поступающий в помещения воздух через щели под дверьми проникает в кухню и ванную, где и выводится. Такая схема работает при площади не более 100 квадратов.

Когда приточная вентиляция — отдельные устройства в каждой комнате, вытяжка — через кухню или ванну

В домах общей площадью более ста пятидесяти квадратов организуя две отдельные системы — приточную и вытяжную. Каждая из них имеет собственную систему воздуховодов. При таком устройстве в каждом помещении есть вытяжные и приточные отверстия в каждом из помещений. В этом случае регулировка интенсивности притока и оттока воздуха возможна в каждой комнате — можно подстроить атмосферу под требования ее обитателей.

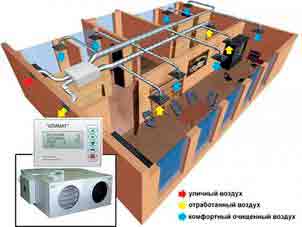

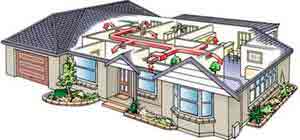

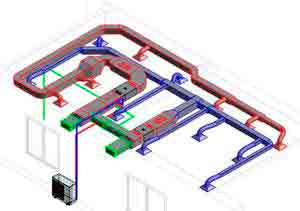

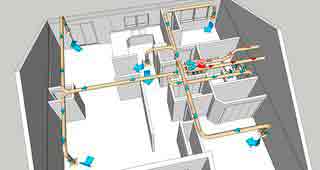

При централизованных приточной и вытяжной вентиляции можно организовать подогрев или кондиционирование

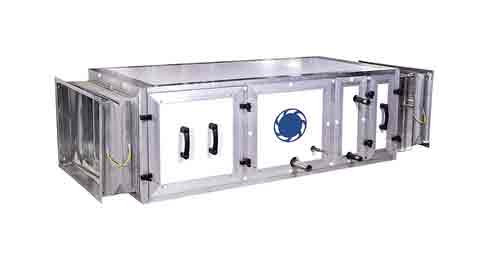

При централизованной системе приточной вентиляции забираемый с улицы воздух подготовить легче — можно сделать единую систему очистки, подогрева. Подготовленный воздух уже можно разводить по помещениям. В этом случае в каждом помещении имеется по два вентиляционных отверстия — одно приточное, одно — вытяжное. Располагаются они в противоположных углах, закрываются решетками или диффузорами.

Приточно-вытяжная вентиляция в частном доме может быть организована таким образом: приточка децентрализованная, вытяжка — централизованная

Даже при большой площади дома приточную систему вентиляции можно сделать децентрализованной, как в первой схеме. При правильном подборе оборудования работать она будет не менее эффективно. Вопрос в том, что будет экономически выгоднее, так как придется решать проблему подготовки воздуха для каждого приточного канала. А оборудование то совсем недешевое.

Вентиляция своими руками: план действий

Чтобы самостоятельно спроектировать систему вентиляции, придется совершить целый ряд действий. Проще, если последовательность известна.

Подготовительные работы

Сбор информации и элементарные расчеты — вот с его начинается самостоятельное создание проекта вентиляции.

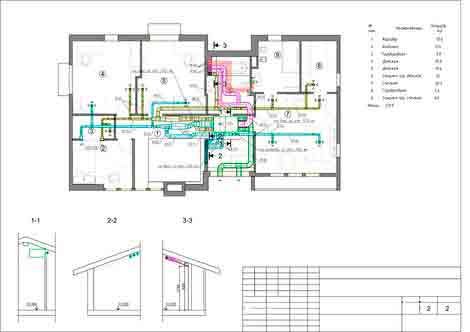

Сначала надо нарисовать, как будет двигаться воздух — от притока, к вытяжке

Предварительные данные готовы. Еще некоторое время обдумывайте где и какие устройства должны находится.

Расчеты параметров и деталировка

Когда все вопросы по схеме решены, она приняла окончательный вид, приступаем к деталировке. Сначала тоже идут расчеты, потом приходится искать составляющие системы, решать, какой фирмы использовать оборудование и сводить бюджет.

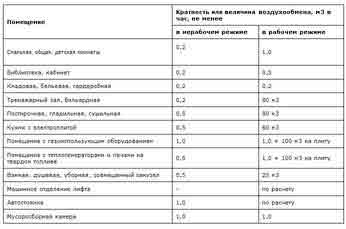

Рассчитать сечение воздуховодов, основываясь на кратности обмена, объеме помещения и скорости «бесшумного» передвижения воздуха. Иначе жить будет невозможно.
Внести размеры на схему (можно перерисовать).
Провести деталировку. То есть составить перечень необходимых элементов систем с указанием типа и сечения.

Деталировка — подробный перечень всех требующихся компонентов с размерами, производительностью, скоростью

Монтаж и настройка

«Осталось» найти, купить, смонтировать. Написано мало, а сил, времени, нервов на реализацию этого пункта потребуется много. Только после этого можно сказать, что Вентиляция своими руками полностью готова.

Но и на этом не все. Сделанную своими руками вентиляцию надо запустить, отрегулировать. Это тоже не самый простой процесс — добиться согласованной работы системы в целом. Потом, в процессе эксплуатации, перенастройку приходится делать часто. При смене сезона, изменении количества проживающих, смене погодных условий. В общем, регулировка системы вентиляции — еще одна обязанность владельца дома.

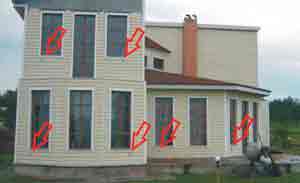

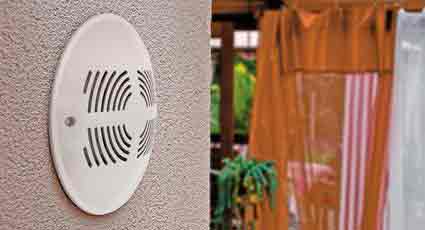

Такие отверстия на фасаде оставляют приточные клапана/рекуператоры

Кстати, советуем подумать. Вентиляция своими руками (имеется в виду монтаж) обойдется дешевле, но знаний и времени требует больше. Знания можно почерпнуть, а при нехватке времени придется искать и нанимать исполнителей, потом принимать их работу.

Другие решения

Рынок не стоит на месте, и сегодня предлагаются новые решения. Например, есть рекуператорные системы, которые сразу, через одно отверстие в стене, выводят отработанный воздух и подают свежий. Это идеальный выход, если вентиляцией озаботились после ремонта или если необходимо решить проблему только в некоторых помещениях. Главное, чтобы эти помещения имели хотя-бы одну стену, выходящую на улицу.

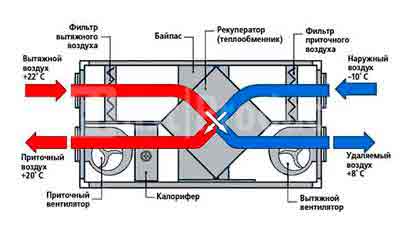

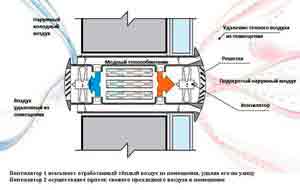

Есть устройство, которое через одно отверстие выводит отработанный воздух, забирает свежий. При этом еще и подогревает/охлаждает его

Недостаток этого способа организации вентиляции в доме или квартире один — цена на такое оборудование. Стоимость одного такого устройства — более 400$.

Источник: http://stroychik.ru/ventilyaciya/kak-sdelat-ventilyaciyu-v-dome

Монтаж систем вентиляции своими руками

Подробная инструкция по монтажу и демонтажу стандартных систем вентиляции, с круглыми или прямоугольными воздуховодами в различных помещениях.

Наличие вентиляции – обязательное условие обеспечения комфортных условий пребывания людей в жилых и производственных зданиях. Монтаж вентиляции производится согласно разработанной проектной документации. В зависимости от условий эксплуатации и назначения здания вентиляция может быть следующих видов:

Принудительной. Воздух вытягивается/подается в помещения вентилятором, в зависимости от количества вентиляторов и выполняемым функциям может быть приточной, вытяжной или приточно-вытяжной. Принудительная вентиляция позволяет точно рассчитать кратность обмена воздуха, эксплуатационные показатели не зависят от погодных условий. Монтаж приточно-вытяжной вентиляции – обязательное условие поддержания заданных значений микроклимата в помещениях.
Естественной. Воздухообмен происходит за счет разности давления воздуха снаружи и внутри помещения. Применяется в домах и зданиях старой постройки. Не отличается эффективностью, возможен эффект обратной тяги. Кроме того, производительность естественной вентиляции не регулируется, что становится причиной увеличения потерь тепловой энергии.

Элементы и агрегаты вентиляционных систем

Монтаж систем вентиляции во многом зависит от перечня и технических характеристик элементов, входящих в нее.

Трубопроводы. Могут быть металлическими или пластиковыми, вторые имеют большее применение за счет отличных эксплуатационных свойств. Смотрите на рисунке № 1
Заглушки, клапаны, отводы и т. д. Служат для изменения направления и силы воздушных потоков, в случае необходимости перекрывают воздуховоды. Смотрите на рисунке № 2
Фильтры, устройства противодымной защиты. Повышают безопасность пользования вентиляционными системами, препятствуют распространению очага возгорания и дыма в другие помещения, очищают воздух от вредных химических соединений. Могут иметь ручное или автоматическое управление, есть возможность подключения к центральным системам пожаротушения. Смотрите на рисунке № 3

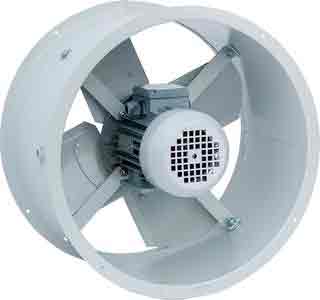

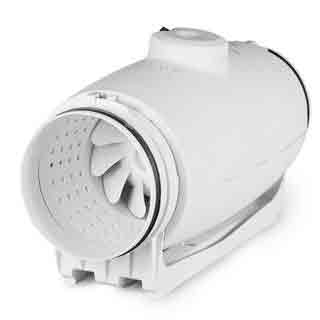

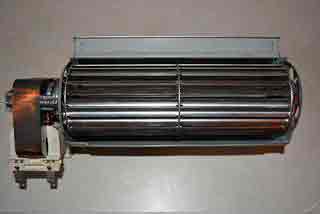

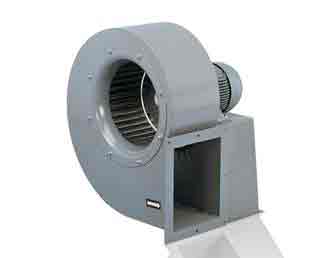

Вентиляторов. Используются осевые и радиальные вентиляторы, могут монтироваться снаружи или внутри воздуховодов. Смотрите на рисунке № 4
Блока управления. Включает в себя электрическую арматуру для защиты электрического оборудования от перегрева и критических токов короткого замыкания, электронную микросхему и т. д.

Конкретный перечень оборудования и спецификация указываются в проектной документации, проектирование делается на основании технического задания.

Этапы монтажа вентиляции

Во время проведения работ нужно принимать во внимание существующие правила для монтажа воздуховодов, государственные нормативные документы и отраслевые постановления. Кратность воздухообмена в жилых помещениях устанавливается положениями СНиП 2.04.05-91. С учетом исходных данных побираются воздуховоды и вентилятора, рассчитывается оптимальная скорость воздушного потока.
Приобретение комплекта составляющих под данную схему вентиляции Воздуховоды в зависимости от характеристики системы могут быть:

Круглыми. Применяются для небольших зданий, могут использоваться в жилых домах, офисных или государственных зданиях небольших площадей. Смотрите на рисунке № 5
Квадратными или прямоугольными. Универсального использования, могут монтироваться в вентиляционных системах во всех без исключения помещениях, в том числе и больших производственных. За счет небольшой высоты возможна скрытая установка прямоугольных воздуховодов под финишными покрытиями потолков. Смотрите на рисунке № 6
Гибкими. Для соединения различных типов воздуховодов под нестандартными углами. Упрощают и ускоряют процесс монтажа. Недостаток – увеличивают сопротивление воздушного потока.

После подсчета общей длины воздуховода определяется количество поворотов, переходников, тройников и крепежных элементов. Подбираются технические характеристики и количество вентиляторов, заслонок, обратных клапанов и электрооборудования. Для обеспечения бесперебойной работы в режимах кратковременных критических нагрузок применяется коэффициент запаса.

Перенос схемы на несущую поверхность

Определяются конкретные места фиксации каждого элемента. При этом принимаются во внимание физические характеристики несущих поверхностей, вес трубопроводов, оптимальное расположение доборных элементов и расстояние между хомутами. Монтаж вентиляции выполняется по намеченному плану. Смотрите на рисунке № 7

Подготовка мест фиксации и крепежа Тип крепежа подбирается с учетом материала изготовления несущих поверхностей, для деревянных применяются саморезы, для бетонных и кирпичных дюбели. Для круглых и квадратных труб имеются специальные хомуты. Рисуются осевые линии воздуховодов, указываются места расположения доборных элементов и специального оборудования, приблизительно намечаются отверстия под дюбели. Правила для монтажа воздуховодов рекомендуют минимизировать количество поворотов, таким образом уменьшаются непродуктивные потери давления воздушного потока.
Монтаж трубопроводов и специального оборудования После того как вся схема перенесена на поверхность, начинается монтаж воздуховодов. Резать пластиковые трубы можно ножовкой по металлу (долго и трудно) или болгаркой с тонким диском для резки металла. Как резать трубы?

Шаг 1. Отмерьте точную длину трубы, пользуйтесь маркером, следы от карандаша незаметны. Тем более, когда разка осуществляется болгаркой.

Шаг 2. Положите трубу на ровную поверхность. Если ее размеры небольшие, то срез можно сделать за один проход болгарки. Большие по диаметру трубы нужно резать в несколько приемов. Держите режущий инструмент точно по линии, в противном случае с обратной стороны срезы не сойдутся.

Шаг 3. Снимите заусеницы. Делать это можно монтажным ножом или шлифовальной шкуркой. Одновременно подготовьте на внешних поверхностях фаски – значительно упростится процесс соединения отдельных элементов в единую конструкцию.

После того как все заготовки подготовлены, можно приступать к их фиксации на потолке и стенах. Приложите к поверхности хомут, отметьте места сверления отверстий под дюбели. Хомуты крепите прочно, шатания и колебания не допускаются. В тройники, переходники и отводы трубы должны входить с небольшим усилием, для облегчения процесса можно пользоваться техническим вазелином. Герметичность соединения можно увеличить герметиком. Герметик должен ложиться на чистые поверхности, наносите его тонким слоем, щели следует наполнять полностью на максимально возможную глубину. Во время соединения доборных элементов нужно следить чтобы не нарушалась целостность, детали должны входить без чрезмерных усилий. Запрещаются перекосы, соединение отдельных элементов выполняется до упора торцов.

Важно. Во время фиксации трубопроводы должны находиться в ненагруженном состоянии, кронштейны должны только удерживать конструкцию, а не изгибать ее. В противном случае проявляются усталостные реакции пластика, возрастают риски образования микротрещин, которые могут со временем разрушить целостность трубопровода.
Пластиковые трубы можно соединять несколькими способами:

В раструб. Наиболее часто применяемый метод, соединение сборно/разборное. Внешний диаметр соединяемой трубы равняется условному проходному диметру муфты, колена или тройника. Для повышения герметичности могут применяться резиновые прокладки, сальники или жидкие герметики. Смотрите на рисунке № 8
Терморезисторными фитингами. Значительно повышается прочность системы, минимизируются риски образования щелей в результате вибрации или тепловых деформаций. Прочность соединения терморезисторными фитингами достигает 80% прочности основного материала. Смотрите на рисунке № 9
Стыковой сваркой. Для сварки используется специальное технологическое оборудование. Трубы нагреваются до заданной температуры и плотно прижимаются торцами друг к другу и удерживаются в таком положении до полного остывания. В результате процесса диффузии прочность шва не отличается от основного материала. Смотрите на рисунке № 10

Стыковая сварка трубы видео

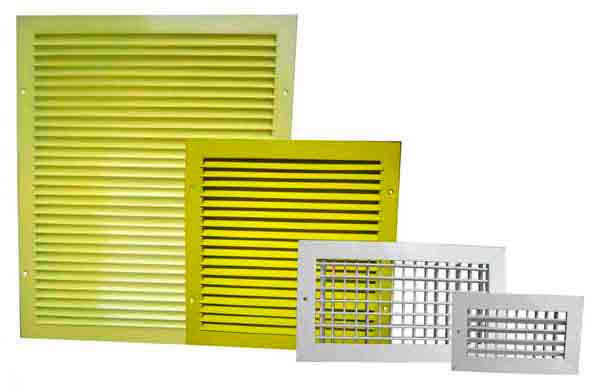

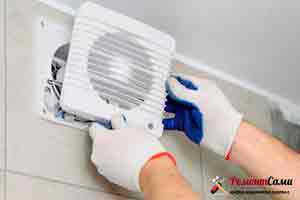

В нужных местах фиксируются вентиляторы, фильтры, декоративные решетки и прочие специальные элементы и оборудование, предусмотренные в проектной документации. Тип соединения зависит от производителя оборудования, во время подбора следует изучить рекомендации.

Практический совет. При сборке трубопроводов своими руками лучше использовать соединительные муфты. Это намного упрощает процесс, не требует профессиональной подготовки и наличия специальных инструментов и оборудования. Возникают проблемы с углами поворота – лучше применять гибкие гофрированные шланги. Единственное условие – при проектировании системы принимаются во внимание дополнительные потери давления воздушного потока в гибких шлангах.
Финишный этап сборки вентиляционной системы. Следует осмотреть трубопроводы по всей длине и проверить прочность крепления. При обнаружении шатаний устанавливаются дополнительные кронштейны. Расстояния между ними подбираются с учетом диаметра и толщины стенок труб. Работоспособность клапанов и задвижек проверяется на всех режимах, время срабатывания должно отвечать заводским техническим характеристикам.

При помощи тестера проверяется правильность подсоединения электрических двигателей вентиляторов и электромеханических задвижек. После включения в сеть не должно быть нехарактерных шумов и стуков. Проверяется температура корпуса двигателя, она не должна превышать установленных производителем параметров. Эффективность втягивания проверяется дымом или открытым пламенем. Сила втягивания воздушного потока должна обеспечивать необходимую кратность обмена воздуха. Все работы должны отвечать СНиП 3.05.01-85 по монтажу вентиляции. Нарушение правил может стать причиной возникновения неприятных ситуаций.
Демонтаж воздуховодов Перед демонтажом вентиляции нужно внимательно осмотреть места фиксации вентиляторов, фильтров и трубопроводов. Для того чтобы предупредить поломки, определяется очередность снятия крепления. Демонтаж воздуховодов следует делать поэтапно с учетом выполняемых функций каждого элемента. После снятия хомута разбирается часть трубопровода, который он удерживал. Запрещается демонтировать сразу несколько хомутов без снятия труб.

Если для соединения использовались муфты, то они просто вынимаются. Не нужно прилагать чрезмерных усилий, если есть герметик, то он вынимается острым ножом. Заклеенные и запаянные соединения следует разрезать ножовкой или болгаркой. Разобранные таким способом элементы несколько укорачиваются, это нужно принимать во внимание во время подготовки элементов к повторному применению. Демонтированные детали сортируются по назначению и пригодности, при необходимости сразу очищаются внутренние поверхности от скопившейся пыли и грязи. Жирные загрязнения удаляются специальными моющими средствами. Заканчивается демонтаж воздуховодов заделыванием мест крепления оборудования и конструкций.
Преимущества пластиковых воздуховодов Использование современных инновационных наполнителей во время изготовления пластиковых воздуховодов придает им уникальные функции. К главным преимуществам следует отнести следующие физические характеристики:

Устойчивость к жестким лучам ультрафиолетового спектра. Изделия не теряют своих первоначальных показателей не менее 50 лет, не ослабляются межмолекулярные связи, не образуются микротрещины. Правила и рекомендации монтажа трубопроводов разрешают установку систем на открытом воздухе.
Пластичность. За счет пластичности пластиковые трубы могут выдерживать значительные нагрузки. Небольшая деформация под действием усилий минимизирует риски нарушения целостности.
Отсутствие эффекта остаточной деформации. После снятия нагрузки материал возвращается к первоначальным геометрическим размерам и формам. Функциональность оборудования полностью восстанавливается, уменьшается количество плановых технических ремонтов, минимизируются риски понижения эффективности вентиляции.
Технологичность. Пластиковые трубы легко режутся и обрабатываются обычными инструментами. Во время резания труб не образуются сколы и трещины. Большинство соединений сборно/разборные – нет проблем во время демонтажа систем. После разборки многие элементы пригодны к повторному использованию без специальной предварительной подготовки.
Низкий коэффициент сопротивления воздушным потокам. Потери давления по длине воздуховода минимальные, для обеспечения нужной кратности смены воздуха можно использовать маломощные вентиляторы. Заметно сокращаются расходы на монтаж воздуховодов и вентилирование помещений.
Простота ухода. На внутренних поверхностях скапливается мало пыли, большинство твердых загрязнителей удаляется потоками воздуха за пределы системы.
Ремонтопригодность. В случае критических механических повреждений круглых воздуховодов есть возможность заменить только незначительную часть. Некоторые ремонтные работы проводятся без отключения всей системы, продолжается вентиляция наиболее загрязненных участков.
Универсальность использования. Пластиковые воздуховоды допущены к установке государственными надзорными органами во всех без исключения помещениях. Во взрывоопасных средах используются пластики специальных марок – не накапливаются электрические статические заряды.
Исключение появления искр. Если лопасти вентилятора по каким-либо причинам задевают внутренние поверхности трубопроводов, то искры от такого контакта не возникают. Трубопроводы разрешены к монтажу для систем вентиляции взрывоопасных сред.

Относительно невысокая цена и универсальные эксплуатационные характеристики значительно расширяют сферы использования материалов, монтаж воздуховодов из пластика дает заметную экономию во время установки и эксплуатации системы вентиляции.

Источник: http://plast-product.ru/montazh-sistem-ventilyatsii-svoimi-rukami/

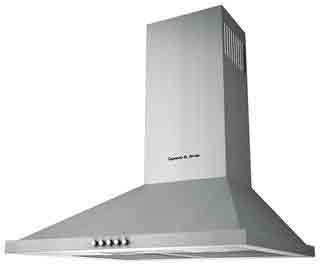

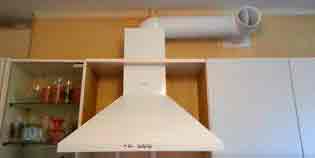

Как установить вытяжку на кухне своими руками

Узнайте, как правильно закрепить устройство и подключиться к вентканалу, чтобы обеспечить бесшумность и не ухудшить работу основной вентиляции.

1. Приготовьте материалы

Вытяжка;
воздуховоды;
фланец для вентканала;
герметик;
кромочный профиль для ДСП;
хомуты;
шуруповёрт;
лобзик;
ножовка по металлу;
дрель;
перфоратор;
уровень;
рулетка;
карандаш;
шило;
циркуль.

2. Определитесь с высотой

Уровень, на котором будет располагаться нижний край вытяжки, зависит не только от вашего роста и высоты подвесных шкафов кухни. Эти параметры тоже важны, но прежде всего следует руководствоваться рекомендациями производителей устройства и плиты.

В зависимости от типа последней минимальное расстояние от вытяжки до варочной поверхности отличается. Как правило, для индукционных и электрических плит оно составляет от 45 до 75 см, для газовых — от 55 до 85 см. Роль играет ещё и вид самой вытяжки: у моделей с прямым расположением высота больше, у наклонных — меньше.

Всё это обусловлено тем, что в процессе работы на сетчатых фильтрах накапливается жир, который при чрезмерном нагреве может воспламениться и стать причиной пожара.

3. Сделайте разметку

Для аккуратной и точной установки очень важно правильно выполнить разметку. Для настенных вытяжек достаточно точек под сверление крепёжных отверстий. Встраиваемые модели помимо этого нуждаются в выпиливании гнёзд под воздуховод в днище шкафа.

В обоих случаях разметка осуществляется по монтажному шаблону, который обычно идёт в комплекте с вытяжкой. Процесс разметки детально описывается в инструкции. Последовательность операций примерно такая.

Настенные модели

Найдите центр плиты и отметьте от этой точки вертикальную осевую линию. Для удобства наклейте на стену малярную ленту и рисуйте карандашом на ней. Затем на нужной высоте прочертите горизонтальную линию, на которой будет располагаться низ вытяжки.

Приклейте трафарет малярной лентой и карандашом или шилом пометьте точки для сверления отверстий. Если шаблона в комплекте нет, воспользуйтесь крепёжным кронштейном и сделайте по нему метки в нужных местах. Другой вариант — измерить рулеткой расстояния до отверстий на корпусе и перенести их на стену, отмеряя от осевой линии.

Встраиваемые модели

Снимите со стены шкафчик, на который будет устанавливаться вытяжка. Демонтируйте днище и малярной лентой приклейте к нему трафарет. Отметьте шилом точки крепления, а также центр гнезда под воздуховод. Измерьте циркулем радиус трубы по шаблону и начертите окружность, по которой затем вырежете ДСП.

Если трафарета для монтажа нет, то задвиньте вытяжку в шкаф, установив её таким образом, чтобы она была вровень с фасадами с учётом толщины дверцы. Наденьте на выход воздуховода раструб и нанесите по контуру герметик. Затем аккуратно приложите сверху днище, чтобы на ДСП остался отпечаток, и обведите след карандашом.

Если воздуховод пройдёт над шкафами, то подобным образом необходимо разметить вырез для трубы в верхней крышке.

4. Подготовьте шкаф

Дрелью просверлите отверстие для захода лобзика, а затем вырежьте по размеченной ранее окружности гнездо для воздуховода. Чтобы защитить срезанные края ДСП от разбухания, наклейте поверх них кромку или пластиковый профиль. В крайнем случае обработайте торцы спила силиконовым герметиком. Также сделайте небольшой вырез для кабеля у задней стенки.

Поместите вытяжку в шкаф и закрепите вырезанную полку на нужной высоте шурупами или конфирматами, предварительно просверлив в стенке отверстия меньшего диаметра.

5. Смонтируйте вытяжку

В зависимости от выбранной производителем конструкции монтаж может отличаться, поэтому ориентируйтесь на инструкцию. В целом же алгоритм следующий.

Настенные модели

По размеченным ранее точкам просверлите отверстия перфоратором и установите в них дюбели. Шурупами закрепите крепёжную пластину. Если её нет, просто вверните крепёж в стену, не докручивая на 1–2 мм.

Навесьте вытяжку на кронштейн или шурупы в стене. Разместите электрический кабель таким образом, чтобы не передавить его. При необходимости выровняйте корпус и окончательно зафиксируйте.

Встраиваемые модели

Если шкаф, куда монтируется вытяжка, массивный, сразу установите его на стену и выровняйте относительно остальных. Затем прижмите корпус устройства к полке, уложите в подготовленный вырез кабель и прикрепите вытяжку к шкафу с помощью шурупов.

Если шкафчик небольшой, можно привинтить к нему вытяжку и уже потом навесить на стену всю конструкцию в сборе.

6. Прикиньте конструкцию воздуховода

Для подключения вытяжки к вентканалу используют гибкую алюминиевую гофру либо жёсткие пластиковые трубы круглого или прямоугольного сечения.

Первый вариант дешевле и проще в монтаже, поскольку позволяет проложить воздуховод под любым углом без использования дополнительных фитингов. Недостатки гофры — неэстетичный внешний вид, а также высокий шум и склонность к обрастанию жиром из‑за ребристой внутренней поверхности.

ПВХ‑трубы выглядят гораздо привлекательнее, менее шумные за счёт гладких стенок, а при выборе прямоугольного профиля легко прячутся под потолком. Платой за это является более высокая цена, к которой добавляется стоимость фитингов для соединения и поворотов.

Независимо от материала для наиболее эффективной и бесшумной работы сечение воздуховода должно быть таким же, как у выходного раструба вытяжки, или минимально отличаться от него. Как правило, это 125–150 мм. Помните, что уменьшение диаметра не только снижает производительность, но и резко увеличивает шум.

7. Проложите воздуховод

Неважно, какой материал трубопровода выбран, он должен иметь наименьшую длину и количество изгибов. При этом все соединения должны быть герметичны, а стыки — надёжно закреплены.

Для снижения шума можно оклеить поверхность воздуховода вспененным полиэтиленом или другим звукоизолирующим материалом. Хотя бы в самом громком месте — переходе с большего диаметра на меньший.

Алюминиевая гофра

Максимально растяните трубу, чтобы распрямить складки и уменьшить сопротивление воздуха. Один конец наденьте на патрубок вытяжки и зафиксируйте хомутом. Если диаметр гофры отличается от выходного раструба, воспользуйтесь переходным адаптером из комплекта поставки.

Без резких изгибов проложите гофру по стене или шкафчикам до вентканала. Для лучшего прохождения воздуха приподнимите горизонтальный участок трубы в сторону вентканала примерно на 10 градусов.

Пластиковые трубы

Наденьте на выход вытяжки раструб или отвод в зависимости от ситуации и соберите весь воздуховод до вентканала. Колена и другие фитинги соединяйте между собой трубами необходимой длины. Размечайте их рулеткой и отрезайте с помощью ножовки по металлу. Выдержите небольшой подъём в сторону вентканала.

Сначала соберите всю конструкцию насухо, а затем промажьте стыки силиконом, чтобы добиться максимальной герметичности соединений. Не используйте жидкие гвозди и другой клей, иначе разобрать воздуховод при необходимости будет уже невозможно.

8. Подключитесь к вентканалу

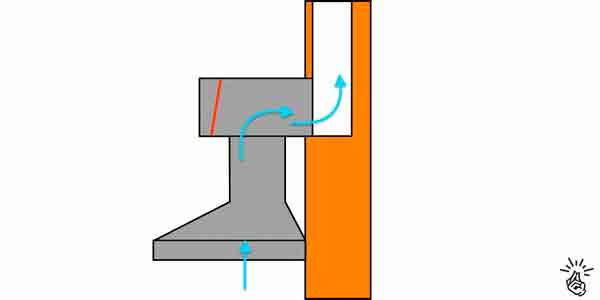

Соединение воздуховода с вентиляцией — один из самых важных моментов. Из‑за неправильного подключения может нарушиться вентиляция не только на кухне, но и во всей квартире. При этом даже самая дорогая вытяжка будет шуметь, как самолёт, и не справится со своей задачей.

Как быть, если канала два

В новостройках на кухне по два вентканала: один для естественной вентиляции, второй — специально для вытяжки. Если у вас так, то всё, что нужно сделать, — это снять с одного из каналов решётку и подключить вместо неё воздуховод с помощью соответствующего фланца.

Как быть, если канал один

Если вентканал один, присоединяться к нему напрямую ни в коем случае нельзя. Вытяжка не заменяет естественную вентиляцию, поскольку улавливает только пары и жир в районе плиты, никак не реагируя на спёртый и загрязнённый воздух под потолком. При прямом подключении вентиляция просто перестаёт работать из‑за сопротивления воздуха, которое оказывают фильтры и лопасти турбины.

Кадр: @Александр А Любименко / YouTube

Поэтому в таком случае есть два варианта: использование фланца с решёткой или установка тройника с клапаном. Первый проще, но менее эффективен: вместо полного перекрытия вентканала оставляют решётку, через которую осуществляется естественная вентиляция. Тяга станет похуже, к тому же во время работы вытяжки часть пара будет попадать назад в кухню.

Кадр: @Анатолий Лупашин / YouTube

Более правильной будет установка на воздуховод тройника с обратным клапаном. При выключенной вытяжке он открыт, и естественная вентиляция действует как полагается. Во время работы вытяжки клапан закрывается потоком воздуха, и вентилятор выводит пары в шахту вентканала. Как только прибор отключится, клапан автоматически откроется и работа естественной вентиляции восстановится.

Минусы такого способа в громоздкости конструкции и не очень эстетичном виде, когда воздуховод не скрыт.

9. Подключитесь к электросети

После установки воздуховода остаётся подключить устройство к сети. Вытяжка не является мощным прибором, поэтому не требует прокладки отдельной линии. В большинстве случаев достаточно вставить вилку в ближайшую розетку, желательно с заземлением.

На некоторых моделях вилки может не быть. В таком случае придётся сначала установить её или воспользоваться для подключения автоматическим выключателем либо клеммной колодкой.

10. Проверьте работу вытяжки

По завершении всех подключений и монтажа проверьте, что внутри вытяжки нет посторонних предметов вроде документов, крепежа и забытых инструментов. Установите на место фильтры, лампы и другие съёмные детали согласно инструкции. Включите вытяжку и убедитесь в корректной работе.

Источник: http://lifehacker.ru/ustanovka-vytyazhki-na-kuxne/

Естественная вентиляция в частном доме: как сделать

Сезонные особенности влияют на естественную вентиляцию. Воздушные потоки внутри дома в жаркие летние и зимние холодные дни заметно отличаются. Если обратить внимание на причины возникновения воздушных масс, можно лучше понять, что такое естественная вентиляция в частном доме: как сделать ее и создать приятный микроклимат. Источником движения воздуха является сила гравитации, разница давления и механическое побуждение иных природных явлений. Три объективных показателя делают основную погоду в доме.

Необходимость в частном доме

С каждым годом сокращается количество строительных компаний, которые предлагают услуги по расчету и установке естественной вентиляции в частных домах. Точка фокуса направлена на устройство искусственной, принудительной вентиляции. Однако, есть много сторонников природного образа жизни во всех его проявлениях.

Естественная вентиляция в частном доме стала менее популярной, но в системе функционирования найдется много положительных моментов:

Профессионально установленная система естественной вентиляции, в целом, справляется со своей основной задачей;
С помощью вентканала образуется мягкий и приятный микроклимат;
Благодаря циркуляции воздуха, создаются нормальные условия для проживания. Нормальные условия – это адекватная температура, влажность, чистота воздуха;
Вентиляция использует три основных вида передачи тепла: конвекционная во время движения жидкостей и газов, лучистая с помощью тепловых лучей и теплопередача при непосредственном соприкосновении.

Тепловая энергия, которую забирают стены не выходит на улицу. Поэтому зимой в помещении тепло, а летом прохладно. Вся площадь комнаты работает на то, чтобы быстро нагреть воздух зимой, а летом в ночное время охладить и держать температуру весь день. Происходит процесс за счет теплопередачи.

Если стены прогрелись хорошо, при понижении температуры воздуха чувствуются комфортные условия. Это работает инфракрасное лучистое тепло, которое исходит от стен. При интенсивной замене воздуха вместе с естественной вентиляцией, дом самостоятельно аккумулирует тепло.

Естественная вентиляция подвластна сезонности и суточному перепаду температуры. Но, в целом, система, более чем, оправдывает себя в кирпичных, деревянных помещениях, домах из шлакоблока, пенобетона и газобетона.

По сути, в таких домах уже заложена функция природного рекупиратора, где самостоятельно аккумулируется тепло. Забирается тепло у отработанного воздуха, проходя через коридоры. Сами стены, пол и потолок поглощают тепло, взамен отдают чистый воздух. Естественная вентиляция гармонично работает над созданием микроклимата в доме.

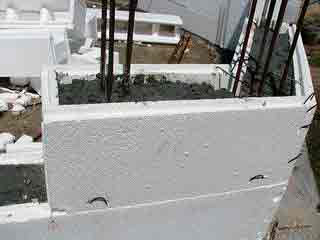

В современных постройках по типу термодом, изодом, из каркаса, полистиролбетона провести естественную вентиляцию можно, но она будет мало эффективна. Естественная система вентиляции может только заменить воздух, но не сможет регулировать тепло и влажность.

Схема и принцип работы естественной системы вентиляции, ее преимущества и недостатки

Принцип работы заключается в простой схеме: воздух проникает в помещение нагревает (охлаждает) отрабатывает выходит на улицу. Природный круговорот воздушной массы используется в естественной системе вентиляции.

Через каналы, которые предусмотрены в стадии строительства, происходит движение воздуха — помещение вентилируется. Не обеспечивая приток воздуха, говорить об идеализации системы вентиляции сложно.

Схема естественной приточно-вытяжной вентиляции в частном доме

При обеспечении достаточного притока воздуха в помещение, отработанный состав удаляется через вытяжные отверстия естественной вентиляции из зоны наибольшего загрязнения: кухня, ванная, туалет.

Актуальные строения имеют герметичный периметр дома:

Современные двери соответствуют нормативной базе;
Пластиковые окна далеко ушли от вчерашних створок и ставень и т.д.

Правильная система вентиляции выполняет обязательное условие: поступательный сбалансированный приток и отток воздуха. Герметичность не позволяет идеально работать естественной системе вентиляции. Если все закупорить, процесс нарушается.

Появляются признаки недостаточной вентиляции помещения:

Запотевание стекол;
Жирный налет на стенах в кухне;
Грибок на стенах в кухне и санузле;
Повышенная влажность относительно естественного фона в зимний период.

Через систему естественной вентиляции могут проникать посторонние запахи. Причина кроется в одновременном использовании двух типов вентиляции. Иногда ставят принудительную вытяжку на кухню, где есть уже естественная вентиляция.

Ее вводят в канал, предназначенный только для естественной вентиляции. В результате происходит переизбыток воздуха. Движение превышает нормативы в десятки, сотни и тысячи раз. Такой воздух ищет ближайшие места, чтобы реализовать свой потенциал. Жильцы в своем доме ощущают всю палитру запахов, которые передаются на верхние этажи. Такая вытяжка рушит всю естественную вентиляцию.

Основное требование к устройству вентиляционных каналов – их делают во внутренних стенах, чтобы конструкция находилась всегда в тепле. Стандартное планирование жилого помещения заключается в том, чтобы организовать забор отработанного воздуха через ванну, санузел, кухню.

Канал естественной вентиляции устанавливают вровень с крышей, можно чуть выше. Допускается отклонение по нормам под углом 15 ◦ от конька по направлению к вентканалу.

Тяга зависит от трех факторов:

Высота столба. Чем выше канал естественной вентиляции, тем сильнее будет тяга;
Перепад плотности воздуха, которая зависит от температуры внутри и снаружи помещения. Например, на улице зимой -30 ◦ C, а в помещении +26 ◦ C, то тяга будет максимальная. Чем больше перепад температур, тем активней движение воздуха в канале. Летом при одинаковой температуре воздуха на улице и в помещении тяга отсутствует или работает, как на приток;
Флюгарок труба должна устанавливаться с подветренной стороны, чтобы поддувалась ветром со всех сторон. Если труба будет установлена ниже, то с одной стороны будет обдувание, с другой кровля не даст попасть ветру в вентканал.

Когда воздух проходит через верх трубы появляется разряжение, и воздух из канала вентиляции захватывается еще сильней. Чем выше разница температур и сильней ветер на улице, тем эффективней работает естественная вентиляционная система.

Чистый, но холодный воздух поступает в дом. Он имеет большую плотность, поэтому стремится уйти вниз. В то же время радиаторы создают потоки горячего воздуха. В зоне встречи двух потоков создается турбулентное движение встречного взаимообмена воздушных масс.

Отработанный воздух, который содержит в себе углекислый газ, более тяжелый, чем тот, который поступает с улицы. Углекислота имеет плотность на 20% больше обычного воздуха. Отсюда наиболее грязный воздух находится в нижней зоне. Сверху более чистый и теплый воздух.

Преимущества:

Установка занимает не много времени;
Простой монтаж, можно установить своими руками;
Эксплуатация и дальнейшее обслуживание тоже не сложное;
Функционирует естественным образом, без дополнительных расходов;
Покупка и работы стоят намного дешевле, чем принудительная система вентиляции.

Недостатки:

При одинаковой температуре в помещении и на улице и безветренной погоде вентиляция работать не будет;
Если летом днем жарко, а к вечеру воздух на улице начинает охлаждаться, в вентканале может появиться обратная тяга

Не будет забираться чистый воздух, а появится обратный эффект. Но происходит это в том случае, если вентиляционные каналы выполнены по безынерционной системе для современных домов, где особо нет тепловых потерь, но в то же время, не могут накапливать тепловую энергию. Это говорит о том, что теплоты канала недостаточно, чтобы догреть воздух и создать тягу в дымоходе, чтобы воздух выходил наружу.

Расчет минимально необходимого притока воздуха

Расчет делается тремя основными способами: площадь, кратность, санитарные нормы.

Величина, которая дает ответ на вопрос, сколько раз в течение 60 мин. в комнате происходил воздухообмен, принимается во внимание кратность. Зависит от размеров (объема) комнаты. Если в течение часа свежего воздуха поступила на один объем всего дома, кратность равна одному.

Сначала рассчитывается весь объем дома, потом объем воздуха. Умножаются высота, длина и ширина. Объем определяется по формуле: L=n·V

L объем воздуха;
n кратность воздухообмена;
V объем помещения.

Объем притока и оттока должны быть одинаковыми.

По санитарным нормам

На каждого человека норма в среднем 20-30 кубометров воздуха. В случае тяжелой работы – 50 кубов. Ориентироваться, прежде всего, на количество людей в доме и их потребности. Многие отталкиваются от объема помещения.

Простая логика входит в противоречие с физикой жизни: большая комната требует меньше вентиляции, чем маленькая. Чем больше комната тем больше объем воздуха.

Если загородный дом внушительных размеров, а проживают всего 4-5-7 человек, нет смысла ставить огромные вентканалы, которые предлагает советский СНиП. Последние 40 лет нормы вентиляции не пересматривались и не менялись

50 м 3 воздуха в час необходимо человеку в помещении. Если находится постоянно . В два раза меньше периодически приходящих. Складываются два значения: 50 м 3 +25 м 3 = 75 м 3

Если не будет притока, нельзя забрать отработанный воздух. Для того, чтобы забрать, такой же объем воздуха надо подать в комнату. Сила тяги зависит от температуры внутри помещения, температуры снаружи помещения и вертикального участка (высоты столба).

При одном и том же сечении, но на разной высоте одинаковая скорость в одних случая проходит, в других нет. Если температура внутри помещения и снаружи одинаковая, давление тяги будет равно нулю.

Сила тяги в канале естественной вентиляции рассчитывается по формуле:

P сила тяги;
ρ_v внутренняя плотность воздуха внутри помещения;
ρ_n наружная плотность воздуха за пределами помещения на улице;
g=9,80665 м/с² ускорение свободного падения;
h высота столба.

Чтобы найти внутреннюю плотность, надо:

t ◦ C_v температура внутри помещения;
353 м 3 /ч справочная величина;
274 м 3 /ч справочная величина расчетного расхода воздуха

Чтобы найти наружную плотность, надо:

ρ_n=353 : (274 м 3 /ч — t ◦ C_n), где t ◦ C_n– температура на улице.

Разбираем устройство системы естественной вентиляции по составляющим

Система естественной вентиляции состоит из вертикальных внутристенных или приставных каналов с отверстиями, закрытыми жалюзийными решетками, сборных горизонтальных воздуховодов и вытяжной шахты.

Для каждого этажа здания характерно свое расчетное гравитационное давление. Оно зависит от расстояния центра вытяжных решеток по вертикали до верха шахты. Наибольшее давление будет для помещений первого этажа здания.

Приточные клапана на стенах помещения

Приточные клапаны помогут избавить дом от герметичности и привести свежий воздух без шума, пыли, в спокойной обстановке при комфортной температуре. Работает эффективно при наличии вытяжки. Если важна шумоизоляция в квартире, выбирают стеновые устройства. Они лучше поглощают посторонние звуки. Устраняет духоту и излишнюю влажность. Поток воздуха регулируется движением заслонки. В помещении свежий воздух смешивается с теплым и равномерно прогревается по всей поверхности.

Клапан устанавливается на расстоянии приблизительно два метра от пола с направлением выхода воздуха вверх;
Перед установкой необходимо проверить работу вентиляционных каналов на кухне и в ванной комнате. Без работы вытяжных каналов клапаны работать не будут;
Цифровым детектором проверяются стены на наличие проводки и скрытой арматуры;

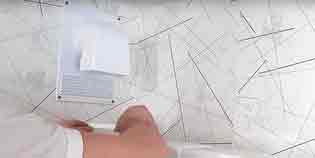

Корпус клапана прикладывают к стене, делается разметка;
Чтобы при сверлении избежать пыли, к стене приклеивается пакет. В него будет ссыпаться грубый мусор;
Над окном устанавливают пылесос для всасывания мелкой пыли;

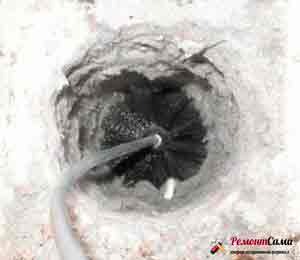

В перфоратор вставляется коронка, в стене делается заходное отверстие глубиной 7-10 см;

Замеряют толщину стены, делают отметку на буре. По эту отметку необходимо углубиться в стену;
Стену бурят, не доходя до конца несколько сантиметров:
Пылесосом из отверстия удаляется лишняя пыль;

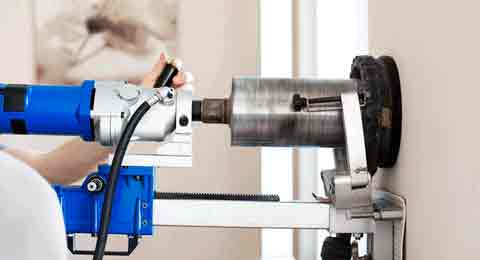

Далее, используется алмазная коронка, чтобы избежать грубых сколов снаружи;
В готовое отверстие вставляется уплотнитель, оставляя отступ около 8 мм от уровня стены:
Вовнутрь просовывают трубку. Она должна дойти до конца стены с внешней стороны. Со стороны улицы надевается решетка с акустическим козырьком из комплекта. Обязательно используется страховка;
Внутри помещения корпус клапана прикладывается прижимом утеплителя, чтобы труба находилась по центру отверстия в корпусе;
Конструкция выравнивается, делается разметка под крепление;
Затем высверливаются четыре отверстия. Вставляются дюбели, корпус клапана прикрепляется к стене;
Вовнутрь устанавливается глушитель с фильтром. Сверху готовый клапан закрывается крышкой.

Процесс установки по времени занимает чуть меньше часа. Про проветривание с открытыми окнами можно забыть.

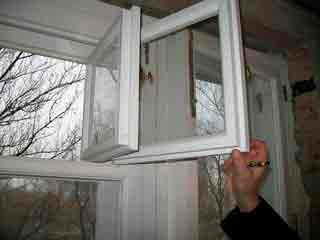

Приточные клапана на окнах

Прекрасно решается три задачи: проветриваются комнаты, перестают запотевать окна, при этом не создаются сквозняки. При установке пластиковых окон герметизируется помещение. Ограничивается доступ воздуха, начинает появляться конденсат. Со временем может образоваться грибок. Если нужен объем в помещении, клапан выбирается более мощный по пропускной способности или ставят два вентклапана.

Основное назначение — без открытия окна можно проветривать помещение. В зависимости от модели для одних нарезаются уплотнительные резинки, для других надо сверлить отверстия в раме окна. Например, популярная модель Air-box. В комплект входит:

Клапан;
Две резинки;
Три самореза.

Сначала воздуху приходится уходить вверх, чтобы обойти раму и створку со специальным уплотнителем. Затем, воздух через клапан попадает в дом. Вода в помещение не попадает, а, значит, что обледенения зимой не будет. Одна часть ставится внутри помещения, другая снаружи. Клапан можно установить на каждое окно. Система простая, зафиксировать клапан можно самому отверткой и шуруповертом. На верхнюю горизонтальную раму прикладывается резинка, делаются замеры и прикручивается на створку. На раме отрезается родная резинка и устанавливается резинка из комплекта.

Если нужен свежий воздух, клапан открывается вправо и регулируется объем подаваемого воздуха. Важно знать, что при открывании и закрывании окна, клапан нельзя оставлять в крайнем левом положении, иначе, его можно повредить. Попутно такая конструкция решает проблему фурнитуры окна. Холодный свежий воздух поступает только из клапана.

Вентиляционные каналы между помещениями

Вентиляционные каналы объединяют в одну шахту. В некоторых случаях шахта служит вентканалом. Если в доме установлен камин, он сам является вытяжной шахтой. Камин имеет дымоход с разницей высот. Засасывает воздух, во время работы выводит дым и гарь. В нерабочем состоянии, если не перекрыт, выводит воздух из дома.

Каналы, в первую очередь, нужны для влажных помещений: кухня, ванная, туалет, сауна, бассейн. Обязательный атрибут для подвала, котельной, гаража. В котельной канал выполняет двойную функцию: выводит воздух и обеспечивает вывод газохода котла отработанных продуктов горения.

Прочная конструкция выводит непрерывный канал на отметку выше крыши, обеспечивая воздухообмен. На кухне, в санузле, в ванной должны быть свои вентканалы. Притока воздуха должно хватать для работы обоих каналов. Если расположить конструкцию на неправильной высоте, не будет естественной тяги. Соответственно, никакого воздухообмена вентиляцией не получится.

Нельзя делать высоту вентканала, исходя из художественно-архитектурных, и объемно-планировочных решений. Не требуется дополнительный вентилятор и другие механические устройства.

Место расположения канала в загородном доме – одна из стен влажного помещения, которое необходимо проветривать. На небольшую семью достаточно одного, максимум, два. В основную шахту будут группироваться элементы из всех помещений.

Устанавливать лучше вне несущей стены. В противном случае, работа будет связана с технологическими сложностями. Самое главное, правильно установленный канал беспрепятственно выходит на поверхность. Не пересекается со стропильными балками перекрытия и другими возможными препятствиями на крыше. Ни одна конструкция не должна соприкасаться с каналом или примыкать к нему.

Оформление завершается в самом разнообразном стиле: от причудливых зонтиков до оцинкованных, керамических, деревянных фигур. Самое главное, чтобы канал не оставался открытым под дождем и другими атмосферными осадками.

Вытяжные элементы системы

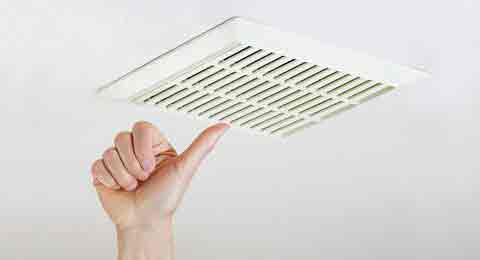

Жалюзийные решетки

В вентиляционных отверстиях помещений жилых и общественных зданий для регулирования количества вытяжного или приточного воздуха устанавливают жалюзийные решетки.

Наиболее широкое применение получили решетки с подвижными перьями, Состоят из рамки, неподвижной решетки и вертикальных клапанов-перьев. Клапаны устанавливаются сзади решетки, приводятся в движение шнуром. Могут иметь разнообразное художественное оформление.

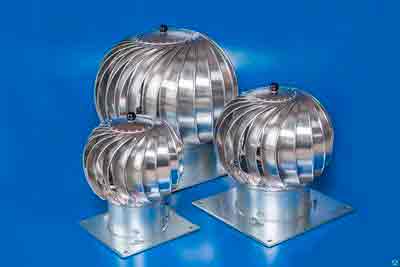

Устройство на вентиляционной трубе, позволяющее ускорять потоки и создавать тягу в дымоходе. Работает от энергии ветра для создания разрежения на уровне выхода воздуха из вытяжной шахты или вытяжной трубы. Модели выполняются в различных формах: зауженные, поворотные, с прорезями и другие.

Есть дефлекторы, которые создают разряжение за счет ускорения воздуха с любого направления. Откуда бы ни дул ветер, создается тяга.

Усилитель тяги

Имеет ветровой флюгер, встает по ветру. При смене ветра усилитель моментально меняет направление. Модель не вибрирует даже при ураганном ветре. Действует, как зонтик, вставая по ветру. Решает вопросы, если:

Плохая вентиляция;
Опрокидывание тяги;
Происходит задувание котлов
Возникновением обратной тяги в дымоходах.

Советы опытных мастеров

Стандартная конструкция крыши чердак (не мансарда)

Чердак это не только дополнительная изоляция между улицей и потолком верхнего этажа, но и целая система, которая работает на естественную вентиляцию. И ее надо использовать.

В жаркий день поверхность крыши разогревается до +50 ◦ C. В каналах, проходящих через чердак, создается нагрев. За счет этого создается дополнительная тяга. Зимой при температуре -25 ◦ C, на чердаке сохраняется плюсовая температура порядка +10 ◦ C. Также благотворно влияет на подогрев вентиляционного канала и создание дополнительной тяги.

Дополнение к естественной вентиляции

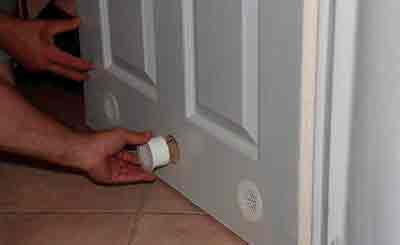

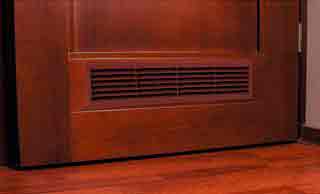

В жилых комнатах внизу двери рекомендуется оставлять небольшую щель 20-25 мм. Либо врезаются три вентиляционных небольших решетки, чтобы чистый теплый воздух попадал вверх, а грязный и холодный забирался под дверью и уходил дальше.

В помещениях, которые являются избытком тепла, запахов, влаги, вентиляционные решетки крепятся под потолком. При высоких трехметровых потолках – на метр ниже, чтобы верхняя часть оставалась зоной аккумуляции тепла, так как именно в ней находится избыток. Высокие потолки в частном доме естественным образом собирают тепло и чистый воздух.

Но задача естественной вентиляции забрать не только отработанный (серый) воздух, но и излишки влаги на кухне, в ванной комнате, в санузле. Для этих целей в дверное полотно врезается специальная решетка прямоугольной формы.

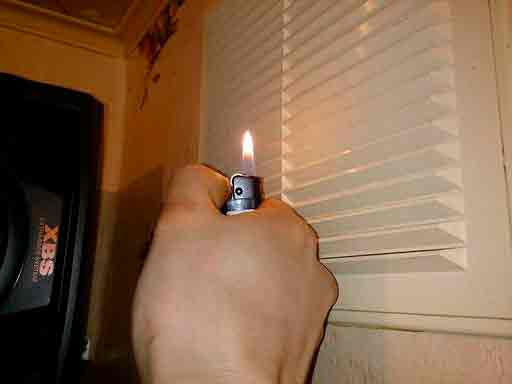

Как самостоятельно проверить работу вентиляции?

Открыть форточку, окно или дверь, обеспечить приток воздуха;
К вентиляционному отверстию поднести зажженную спичку.

При нормальной работе вентиляции, пламя отклоняется в сторону вытяжного отверстия.

Если дымоход находится в наружной стене, он может промерзать и продуваться ветром. Все вентиляционные каналы должны быть выполнены только во внутренних стенах.

Перед выбором и установкой вентиляции, задайте себе вопрос, а есть ли у вас природный источник чистого воздуха? Если ответ утвердительный, можно думать об установке естественной вентиляции. Она справится со своим предназначением, а в доме будет царить приятная атмосфера и комфортный микроклимат. 90% здоровья и энергии зависит от воздуха, которым дышим.

Источник: http://ventilsystem.ru/ventilyaciya/po-naznacheniyu/v-chastnom-dome/estestvennaya-ventilyaciya-v-chastnom-dome.html

Вентиляция в частном доме: схема и монтаж

Жители многоэтажек, решившиеся переселиться в частный сектор, ожидают, что близость к природе и желание уединиться сразу проявятся во всей красе. Не будет в окне унылых урбанистических пейзажей, не будет доноситься из окон шум большого города, не будет запахов, которые неизбежно появляются от транспорта и плодов жизнедеятельности множества людей, проживающих компактно. Можно будет дышать чистым природным воздухом, и наслаждаться жизнью. Но каково же бывает удивление новых домочадцев, когда в их загородном жилье запотевают окна, воздух оказывается очень влажным, которым очень трудно дышать, и при этом он может нести с собой «ароматы» подвала. И красивые пейзажи в таком случае не так уже будут радовать глаз. И такое явление далеко не редкость. Диагноз здесь однозначен – проблемы с вентиляцией.

Что сделает любой нормальный человек, если окажется в подобной ситуации? Естественно, он постарается обратиться в специализированные организации, которые профессионально занимаются вентиляцией. И вероятность того, что проблему решат – очень высока, так как и специалистов сейчас достаточно, и с оборудованием тоже никаких проблем нет. Но мы призываем вначале немного изучить самостоятельно этот вопрос, а потом уже решать – обращаться или нет. Возможно, что проблема пустяковая и может разрешиться своими силами? В нашей статье: «Вентиляция в частном доме: схема и монтаж», — мы постараемся рассказать об этих вопросах все, что знаем. Причем собираемся это сделать это так, чтобы это было понятно всем, а не только тем, кто на ты с инженерной наукой.

Вентиляция в частном доме: схема и монтаж

Что такое вентиляция и для чего она нужна?

Вентиляция по своей сути является обычным проветриванием. И в переводе с латинского ventilatio – она именно это и означает. Но в современном, более широком значении вентиляцией называют процесс удаления отработанного воздуха из помещения и замену его чистым наружным. При этом наружный воздух может предварительно очищаться, подогреваться, охлаждаться, увлажняться или осушаться, — в зависимости от потребностей. Для чего же нужна вентиляция?

Прежде всего, для комфортного и безопасного нахождения в помещении людей и других живых существ. Это регулируется Санитарными правилами и нормами (СанПиН).
Вентиляция также необходима для поддержания нужной среды для безопасной эксплуатации строительных конструкций, предметов интерьера, мебели, отделочных материалов и других предметов, находящихся в помещениях.
Вентиляция нужна для хранения чего-либо. Это может касаться не только погребов, кладовок, но и гардеробных.
Важной функцией вентиляции также является обеспечение каких-либо технологических процессов. Прежде всего, это касается кухни, где происходит приготовление пищи. Но в частном доме может быть и мастерская, где хозяин может что-то пилить, строгать, паять, сваривать и т. д.

Вентиляция должна обеспечивать определенные санитарно-гигиенические условия в помещениях, которые оценивают по температуре, относительной влажности, чистоте воздуха и скорости его движения. Понятно, что в разных по своему функциональному предназначению помещениях вентиляция не может и должна быть одинаковой. Это реализуется разными способами, которые мы подробно рассмотрим ниже.

Что заставляет воздух двигаться?

Очевидно, что вентиляция связана с воздухообменом – вместо использованного воздуха, приходит свежий и подготовленный (если это необходимо). Для того чтобы такая замена происходила, должны действовать на воздух какие-то силы. Одни силы являются естественными и природными, а другие – искусственно создаваемыми. Рассмотрим их. Начнем с естественных сил.

Естественные причины, заставляющие двигаться воздух

Гравитационные силы действуют на весь воздух, но тот у которого плотность больше будет «стараться» расположиться ближе к земле, вытесняя воздух с меньшей плотностью. Как известно, плотность больше имеет тот воздух, который имеет меньшую температуру. Плотность воздуха также зависит и от атмосферного давления, которое может колебаться вместе с изменениями погоды. А также очень большое влияние на плотность воздуха оказывают присутствующие в нем водяные пары. Их присутствие уменьшает общую плотность. Чтобы упростить расчеты, специалистами было принято считать плотность сухого воздуха при нормальном атмосферном давлении в 760 мм ртутного столба, что равно P=101,325 кПа, температуре 15°C. Зависимость плотности от температуры находится по формуле:

ρ=(P*M)/(R*T), где:

ρ – плотность воздуха в кг/м³ (килограмм на метр кубический);
P – абсолютное давление в Па (Паскалях), при нормальном атмосферном давлении P=101,325 кПа;
M – молярная масса, для сухого воздуха она составляет примерно 29 г/моль;
R – универсальная газовая постоянная, она R=8,3144598 Дж/моль*К;
T – абсолютная температура в градусах Кельвина, ее легко узнать, прибавив 273,15 к градусам Цельсия T=273,15+t°C.

В этой формуле величины молярной массы (M) и универсальной газовой постоянной (R) являются постоянными. Если принять, что и атмосферное давление тоже величина для данных условий постоянная, то можно формулу представить в виде:

ρ=(101,325*29)/(8,32*(273,15+t°C))=353/(273,15+t°C).

Именно этой формулой и пользуются специалисты при расчете вентиляции. Плотность при любой температуре можно легко самостоятельно вычислить по этой зависимости. Мы даже не будем предоставлять калькулятор для вычисления плотности воздуха в зависимости от температуры, учитывая простоту формулы, так как уважаем наших читателей и считаем, что каждый из них сможет самостоятельно это сделать. Просто приведем небольшую таблицу, где для ряда температур рассчитана плотность воздуха.

t, °C	ρ, кг/м³	t, °C	ρ, кг/м³	t, °C	ρ, кг/м³
-35	1.48	-10	1.34	15	1.23
-30	1.45	-5	1.32	20	1.2
-25	1.42		1.29	25	1.18
-20	1.39	5	1.27	30	1.16
-15	1.37	10	1.25	35	1.15

В таблице очень наглядно представлено, что с ростом температуры падает плотность. Это означает, что воздух по естественным причинам будет двигаться из области низких температур в область более высоких, но это будет происходить только тогда, когда существуют пути для движения воздуха. Если взять и герметично запечатать комнату, то никакого поступления более холодного воздуха извне не будет, а более теплому некуда будет уйти. Если в комнате есть отопительный прибор, то возле него воздух, естественно, будет нагреваться и подниматься вверх, а на его место приходить холодный воздух, но из этого же помещения. Образуются конвекционные потоки, но они замкнуты в пределах помещения. Для того чтобы происходило обновление воздуха необходимо, чтобы свежему воздуху было откуда прийти, а отработанному было куда уйти. Специалисты это называют приточной и вытяжной вентиляцией. Подробнее об этом будет рассказано ниже.

Для выхода отработанного воздуха из квартиры или дома обязательно делают вертикальные вытяжные вентиляционные каналы. Их всегда предусматривают еще на стадии проектирования дома и всегда делают строго вертикальными, так как любое изменение направления канала, не говоря уже о поворотах, дает дополнительное сопротивление протоку выходящего воздуха. Эти каналы делают всегда только во внутренних капитальных стенах и предусматривают обязательно на кухне, в санузлах, в котельной, а также и в других, о чем мы подробнее рассмотрим ниже. На каждое из этих помещений делается отдельный вытяжной вентиляционный канал, никакого «колхозно-кооперативного» подхода быть не должно. Это позволит в дальнейшем избежать множества проблем с вентиляцией.

Вытяжные вентиляционные каналы делают во внутренних капитальных стенах. Целесообразно их объединять в группы, чтобы проход через кровлю происходил в одной трубе

Движение воздуха в вертикальном вентиляционном канале будет происходить только тогда, когда на его входе давление воздуха будет выше, чем на выходе. Перепад давления можно вычислить из следующей формулы:

∆P=(ρ_н-ρ_в)*g*h, где:

∆P – перепад давления в вертикальном вентиляционном канале, Па;
ρ_н – плотность наружного воздуха, кг/м³;
ρ_в – плотность воздух внутри дома, кг/м³;
g – ускорение свободного падения, это справочная величина g=9,8 м/с²;
h – высота вертикального вентиляционного канала (расстояние по вертикали от центра отверстия вытяжки в помещении до верхнего края канала), м.

Кроме требуемого перепада давления еще и требуется, чтобы он был выше, чем потери в канале, которые зависят от его материала, сечения, шероховатости его стенок. Именно поэтому для кладки традиционных вентиляционных каналов из кирпича привлекают каменщиков высокой квалификации, которые делают стенки ровными, без наплывов раствора. А еще лучше для этих целей использовать специальные блоки из искусственного камня, которые выпускают некоторые производители. Самым известным является немецкий концерн SCHIEDEL, имеющий производство и в России.

Применение готовых блоков SCHIEDEL для вентиляционных каналов — отличное решение!

Из приведенной выше формулы перепада давления видно, что выход воздуха через вентиляционный канал будет возможен только тогда, когда плотность наружного воздуха будет больше, чем внутреннего. Только тогда в канале будет тяга. И это будет происходить тогда, когда температура в доме будет выше, чем на улице. Получается, что в жаркие летние дни тяги в вертикальных каналах не будет вообще, а могут и создаться условия, когда все будет происходить наоборот: через отдушины воздух будет не уходить на улицу, а поступать. И так иногда и бывает. О том, как этого можно избежать мы расскажем ниже.

Еще одной естественной природной силой, которая приводит воздух в вентиляции в движение, является ветер. Атмосферный воздух постоянно находится в движении, полного штиля не бывает практически никогда. В итоге одна сторона дома оказывается на наветренной стороне, где наблюдается повышенное давление воздушных масс, а другая на подветренной, где, наоборот, образуется разрежение. Величина перепада давления, конечно, зависит от силы ветра. Под действием этого перепада давления воздух перемещается внутри помещений от наветренной стороны к подветренной. Очевидно, что для этого внутреннее воздушное пространство дома должно иметь связь с атмосферой. Это могут быть открытые окна или форточки, специальные оконные клапаны-проветриватели или стеновые приточные клапаны.

Ветер — это одна из природных сил, заставляющая двигаться воздух внутри дома

Некоторые строительные материалы и ограждающие конструкции способны пропускать воздух через себя без специальных устройств. Такой процесс называют инфильтрацией и ее обязательно учитывают при расчетах теплопотерь при проектировании систем отопления. Современные жесткие нормы по теплосбережению призывают все поступление воздуха извне и уход внутреннего воздуха наружу делать контролируемым и только через специально устроенные для этого входы и выходы, а все ограждающие конструкции в виде стен, окон и дверей делать максимально воздухонепроницаемыми.

К сожалению, или к счастью, концепции экологичных «дышащих» стен находится все меньше места в современном строительстве. Тем не менее, дома из традиционных материалов: дерева, кирпича, самана, — продолжают возводиться и успешно эксплуатироваться с поправками на требования по тепловой защите. Некоторые виды утеплителей, которые являются обязательными в современном строительстве, способны пропускать и водяной пар и воздух. Например, это базальтовая минеральная вата. И даже современные жесткие нормы по экономии тепла позволяют не «запечатывать» наглухо дом от окружающей среды, а оставлять возможность для «общения». Но при расчетах систем вентиляции поступление воздуха из-за инфильтрации через конструкции стен не учитывают вообще, так как «вклад» в общее дело ничтожно мал.

Ветер также может способствовать и повышению тяги в вертикальных вытяжных вентиляционных каналах. Для этого на оголовок надевают специальное устройство – дефлектор, выполняющее две важные функции:

Он защищает вентиляционный канал от попадания осадков и различного мусора.
Дефлектор увеличивает тягу в вентиляционном канале.

Увеличение тяги происходит вследствие создания зоны пониженного давления в области выхода вентиляционного канала. По это происходит потому, что один воздушный поток рассекается дефлектором минимум на два, с разными скоростями. А по закону, открытому еще в XVIII веке известным швейцарским физиком Даниилом Бернулли, следует, что любое изменение скорости потока жидкости или газов влечет за собой и изменение давления. Если скорость потока увеличивается, то давление уменьшается. И, наоборот. В зоне оголовка канала особая форма дефлектора приводит к увеличению скорости потока и уменьшению давления. Создается разрежение, которое увеличивает перепад давления вентиляционного канала. В итоге он начинает «охотнее» вытягивать отработанный воздух из помещений.

Цены на дефлекторы

Те, кто проводил довольно долгое время перед камином, замечали, что с усилением ветра на улице часто отмечается более охотное горение дров в топке. Это и происходит по причине увеличения тяги из-за изменения скорости потока. Теперь у читателей, кто ранее не был знаком с законом Бернулли, есть в арсенале железный аргумент, объясняющий поведение камина при порывах ветра. И есть все основания блеснуть своей эрудицией перед уважаемой аудиторией, уютно расположившейся перед «магической» каминной топкой.

По оценкам специалистов, производительность вентиляционного канала или дымохода с применением дефлектора может увеличиться на 20%. Бывает, что эти 20% бывают так необходимы в жаркие летние дни, когда разность температур, а соответственно и плотностей, не позволяют воздуху уходить с помещений естественным путем. Поэтому дефлектор надо использовать всегда. Они бывают совершенно разных конструкций и могут изготавливаться из оцинкованной стали, нержавеющей стали керамики и даже меди. Кроме этого, дефлекторы могут иметь и подвижную часть, которая раскручивается набегающим воздушным потоком. Такие конструкции называют ротационными дефлекторами. И они тоже обеспечивают ощутимый прирост тяги в вытяжных вентиляционных каналах.

Ротационные дефлекторы

Еще задолго до того как Бернулли открыл свой закон, опытные печники всегда сооружали оголовок дымохода специальной формы. В верхней части трубы делали расширение, которое имело скос. Такой элемент на самом деле являлся дефлектором по своей сути, хотя печники об этом понятии и не знали, и не могли под это подвести аргументированную теоретическую базу. Просто многовековой опыт подсказывал, что так делать лучше.

Каменщики с незапамятных времен делали такую конструкцию и даже не подозревали, что это называется дефлектором

На этом рассмотрение естественных причин, заставляющих двигаться воздух в системах вентиляции, мы заканчиваем, так как больше никаких природных сил нет. Но и их вполне достаточно для того, чтобы в определенных условиях создать такую систему вентиляции, которая будет работать без всяких механизмов.

Механическое побуждение воздуха

В естественной системе вентиляции есть один главный минус – она не всегда предсказуема. Очень много зависит от природных факторов, которые не всегда прогнозируемы даже метеоцентрами, укомплектованными специально обученными профессионалами и дорогостоящей аппаратурой. А вентиляцию в своем доме хочется иметь управляемую и в нужный момент имеющую требуемую производительность. Поэтому и используются специальные механизмы, которые помогают естественной вентиляции, а в некоторых случаях и полностью заменяют ее.

Главным устройством, который заставляет перемещаться воздух, является вентилятор. По конструкции они могут быть совершенно разных типов:

Наибольшее распространение получили осевые вентиляторы, у которых движение воздуха происходит вдоль оси электродвигателя. Такие вентиляторы еще могут называть аксиальными. Воздух приводят в движение лопасти определенной формы, называемые еще и лопатками или крыльчатками. Осевые вентиляторы имеют малые габариты, хороший КПД и при малых аэродинамических сопротивлениях и отсутствии встречных потоков могут перемещать внушительные объемы воздуха при низких энергозатратах.

Осевой вентилятор — самая распространенная конструкция в системе вентиляции

Центробежные вентиляторы(их еще называют радиальными) занимают второе место по распространенности и широко применяются в системах вентиляции, но в основном в промышленных, где требуется высокая производительность. Особенностью их является то, что они имеют спиралевидный корпус, напоминающий улитку. Забор воздуха происходит через отверстие ротора, а выход происходит в перпендикулярном направлении по касательной к вращающемуся ротору, имеющему лопатки загнутой формы. Ввиду особой формы корпуса такие вентиляторы могут применяться только при наличии достаточного пространства, что не всегда достижимо в частных домовладениях. Но они широко применяются в приточно-вытяжных вентиляционных установках.

Центробежный вентилятор

Диаметральные или тангенциальные вентиляторы имеют хорошо заметную особенность – ротор с крыльчаткой у них вытянут, и напоминает центробежный вентилятор. Отличие в том, что забор воздуха производится не через отверстие ротора, а с внешнего диаметра. Именно поэтому такие вентиляторы и называют диаметральными. Выход воздуха производится также с внешнего диаметра через отверстие диффузора. Чаще всего они используются в кондиционерах и фанкойлах, но в некоторых приборах, предназначенных сугубо для систем вентиляции, также могут применяться диаметральные вентиляторы. Они даже при низких оборотах могут перемещать большие объемы воздуха, поэтому их практически неслышно при работе кондиционеров фанкойлов или тепловых завес.

Тангециональные вентиляторы широко применяются во внутренних блоках кондиционеров

Очень широкое применение в системах вентиляции нашли диагональные вентиляторы. Их могут еще называть вентиляторами смешанного типа. И совершенно не зря, так как они объединяют в своей конструкции осевые (аксиальные) и центробежные (радиальные). Воздух в такие вентиляторы заходит строго вдоль оси, но далее, благодаря особой форме крыльчатки отклоняется на 45°. Из-за этого воздушный поток приобретает еще и центробежную составляющую и от этого увеличивается давление. Их КПД может достигать 80%. Такие вентиляторы можно заметить по характерному утолщению воздуховода в том месте, где они установлены.

Диагональный канальный вентилятор

Мы описали основные типы вентиляторов, призванных механическим путем перемещать воздух в доме. Но, помимо этого, они могут иметь различное конструктивное исполнение, иметь какое-то именно свое предназначение и устанавливаться в разных местах. Все попытки классифицировать их по этим признакам могут вызвать сумбур в восприятии, поэтому мы предлагаем рассмотреть по порядку, какие именно системы вентиляции бывают и в процессе повествования уже указывать на конкретные приборы, которые устанавливаются в том или ином случае.

Какие бывают системы вентиляции в доме?

Читатели наверняка уже уяснили, что система вентиляции просто необходима. Мало того, даже если человек не будет ничего предпринимать для ее организации – она все равно будет, так как воздух все равно будет по тем или иным причинам двигаться. Рассмотрим, как классифицируются системы вентиляции, чтобы в дальнейшем подобрать нужный вариант именно для своих конкретных условий. Для начала рассмотрим схему, изображенную на рисунке.

Классификация систем вентиляции

Прежде всего, системы вентиляции классифицируются по способу организации воздухообмена. Они делятся на три большие группы:

Общеобменная вентиляция предполагает, что процесс обмена воздухом идет во всем доме (помещении) или хотя бы в значительной его части. При этом предполагается, что почти весь объем воздуха в доме (помещении) заменяется относительно равномерно. Для большинства частных домов или квартир это наиболее предпочтительный вариант.
Местная вентиляция как приточная, так и вытяжная, призвана обеспечить воздухообмен в каком-то определенном месте. Всем известная кухонная вытяжка является ярким примером местной вытяжной вентиляции. А вентилятор, вмонтированный в окно и «тянущий» воздух снаружи – пример местной приточной вентиляции.
Комбинированная вентиляция – это «симбиоз» местной и общеобменной. Откровенно говоря, если в доме или квартире будет установлен хоть один прибор местной вентиляции, то любая система уже будет комбинированной, так как воздухообмен будет все равно идти как в одном месте, так и во всех помещениях.

По принципу действия системы вентиляции разделяются:

На приточную вентиляцию, которая необходима для подачи в помещения нужного количества наружного воздуха, который может при этом подвергаться фильтрации, нагреву в зимний период или охлаждению в летний период.
Вытяжную вентиляцию, служащую для удаления отработанного воздуха из помещений, а также продуктов сгорания газа и различных соединений, которые образуются при приготовлении пищи.
Приточно-вытяжную вентиляцию, которая объединяет в себе и первую, и вторую.

На представленной выше схеме видно, что местная вентиляция на пересечении с приточной имеет три «таинственных» прямоугольника с названиями: «Оазис», «Завеса» и «Душ». Эти зоны можно организовать только при принудительной (механической) приточной вентиляции. Что же это такое?

Воздушный оазис организуется в какой-то ограниченной части помещения для того, чтобы температура в ней была снижена по отношению к другим частям. В этой части помещения часто используются перегородки, но не полностью перекрывающие все помещение, а на высоту примерно 2 метра. Оазисы устраивают, как правило, в производственных помещениях, где технологические процессы связаны с выделением большого количества тепла, в частных домах и квартирах их применяют редко.
Воздушная завеса делается во входной зоне. При этом воздух в завесу подается при помощи вентиляторов с повышенной скоростью. Получается, что наружный воздух отсекается потоком завесы. Завесы могут быть как с нагревом, так и без нагрева. В частных домах воздушные завесы организуются крайне редко, такие вентиляционные (а отчасти отопительные) установки используются в местах массового посещения: торговых центрах, вокзалах, поликлиниках и других. Именно там воздушные завесы помогают сэкономить огромное количество внутреннего тепла в зимний период либо, наоборот, не позволить летнему горячему наружному воздуху беспрепятственно попадать в прохладные помещения.

Цены на приточно-вытяжную вентиляцию

Теперь рассмотрим пересечение вытяжной вентиляции с местной и там увидим также «таинственные» прямоугольники: «Кожух», «Зонт», «Шкаф» и «Отсос». Что же это такое на самом деле?

Кожух в местной вентиляции это не что иное, как специальное укрытие у станков, какого-либо оборудования или инструмента, которое подключено к вытяжному вентиляционному каналу. Все вредные выбросы, образующиеся при работе, сразу удаляются и не попадают в окружающий воздух. Кожухи всегда есть у стационарного оборудования и очень часто у ручного электроинструмента. Например, штроборез, дисковая пила, электролобзик практически всегда имеют кожухи, к которым подключают пылесос. Поэтому можно с натяжкой назвать, что электроинструмент с кожухом, подключенным к пылесосу можно вполне назвать местной вытяжной вентиляцией.
Вытяжной зонтшироко используется и в производстве, и в быту. Используется он в случае, если необходимо в каком-то определенном месте обеспечить быстрое удаление воздуха с какими-либо нежелательными загрязнениями. В быту он известен по самому яркому примеру – кухонной вытяжке, которая в большинстве своем имеет именно форму зонта и располагается она обычно на высоте примерно 60 см над плитой. Большинство продуктов сгорания газа и выделений, происходящих во время приготовления пищи, удаляются принудительно и не оказывают сильного влияния на общий воздушный объем помещения.

Кухонная вытяжка по научному называется вытяжным зонтом

Вытяжной шкаф – это специальное оборудование, которое используется в химических или медицинских лабораториях. Применение вытяжных шкафов оправдано тогда, когда в них производят какие-либо манипуляции с ядовитыми и легколетучими веществами, которые принудительно удаляются и не попадают в окружающий воздух. В домашних системах вентиляции они не используются, только если не планируется у хозяев своей химической лаборатории.

Вытяжной шкаф — лучшее решение для любителей «похимичить»

Вытяжной отсос– это специальное оборудование, призванное удалять вредные выбросы с рабочего места локально. Очень часто местные отсосы делают с гибким рукавом, чтобы можно было перемещать воздухозаборник. Рабочие места пайщиков или сварщиков на хороших производствах, где руководство заботится о здоровье персонала, оборудуются именно так. В домашней системе вентиляции также иногда находится место местному отсосу. Хороший пример этого – кухонная вытяжка, встроенная в столешницу сбоку от плиты. Такие вытяжки обычно выдвигаются только в случае необходимости, они должны иметь хорошую производительность, так как естественное направление испарений и продуктов горения вверх они должны «загибать» в свою сторону.

По способу побуждения воздуха системы вентиляции разделяются:

На искусственную вентиляцию, называемую еще механической. Воздухообмен в таких системах осуществляется только принудительно – при помощи вентиляторов. Воздух может при этом подаваться и удаляться как при помощи воздуховодов, так и без них. В сугубо искусственных системах, конечно, лучше использовать воздуховоды, так как тогда вентиляцию можно легко организовать, рассчитать и она будет более или менее предсказуемой.
Естественную вентиляцию, где воздух движется только благодаря природным факторам. Из той же схемы видно, что эта вентиляция может быть как организованной(поддающейся регулировке), так и неорганизованной. Организованная, в свою очередь, может быть канальной или бесканальной. Организованный естественный воздухообмен называется аэрацией. А неорганизованный воздухообмен – это инфильтрация.

В квартирах даже старого жилищного фонда на кухнях и в санузлах всегда были и есть вентиляционные отверстия, связанные с вытяжными вертикальными каналами. То есть, вытяжка воздуха проходила организованно, но по естественным причинам. Для поступления свежего воздуха использовались форточки на окнах, которые или держали открытыми постоянно, или периодически открывали на время проветривания. Можно сказать, что это была организованная бесканальная аэрация. В течение того времени, пока форточки были закрыты, поступление свежего наружного воздуха происходило через многочисленные большие или маленькие щели, которые были всегда в деревянных окнах старого жилищного фонда. Именно в это время работала неорганизованная инфильтрация. Любой современный специалист по вентиляции скажет, что это уже прошлый век и будет во многом прав. Тем не менее такая организованно-неорганизованная вентиляция вполне справлялась со своими функциями и обитатели квартир старого фонда не испытывали недостатка в свежем воздухе.

По назначению системы вентиляции также разделяются на рабочие или аварийные.

Рабочая вентиляция призвана постоянно создавать нужные условия в квартире или доме. Она должна обеспечивать нужный воздухообмен все время. В рабочей вентиляции также могут быть элементы местной принудительной приточной или вытяжной, включающиеся периодически по мере необходимости, но тем не менее нужный для безопасного и комфортного проживания воздухообмен поддерживается все время.
Аварийная вентиляция – это система устройств и воздуховодов, которые задействуются только в случае возникновения каких-либо нештатных ситуаций, которыми могут быть пожар, задымление или утечка каких-либо вредных веществ. Практически все время аварийная вентиляция находится в пассивном режиме и активизируется по сигналам от различных датчиков или принудительно. Главная задача аварийной вентиляции – обеспечить безопасность находящихся в помещении людей, не допустить отравления и быстро удалить опасные для жизни и здоровья соединения. Естественно, при возникновении таких ситуаций обязательна эвакуация всех находящихся в здании. И именно аварийная вентиляция должна помочь безопасно покинуть помещения. Такой вид вентиляции применяется в производственных, офисных или общественных зданиях. В квартирах и домах аварийную вентиляцию делают крайне редко.

По способу осуществления воздухообмена системы вентиляции бывают регулируемыми и нерегулируемыми. Из самих названий понятно, чем они отличаются друг от друга, поэтому объяснять что-либо не имеет смысла.

Какую систему вентиляции выбрать для частного дома?

Представим, что имеется частный дом и его хозяин решил оборудовать в нем современную систему вентиляции. Благо, что сейчас много организаций, которые смогут помочь в этом. Причем все будет грамотно рассчитано, будет порекомендовано только лучшее оборудование, а в случае, если хозяин отважится все приобретать у этой фирмы и еще закажет монтаж, то ему предоставят очень хорошую скидку. Красота! Почему бы не воспользоваться такими услугами?

Но после того как начинается знакомство с прайсами на оборудование и расценками за услуги монтажа радужное будущее вынуждено заменяется на прозаичное настоящее. И здесь дело не в том, что именно в этом месте намерены «развести» на деньги конкретного заказчика. Дело в том, что на самом деле оборудование для систем вентиляции стоит немало, и это факт. Именно поэтому мы рекомендуем нашим читателям не стараться сразу в системах вентиляции делать все по максимуму. Лучше присмотреться к своему жилью, если оно вторичное или сразу правильно спроектировать систему вентиляции, если дом планируется строить. Чему же отдавать предпочтение, какой системе вентиляции?

Конечно, прежде всего, надо по максимуму постараться использовать природные силы, то есть где только можно применять естественную вентиляцию, так как она не потребует никаких затрат энергии для своей работы. Конечно, предпочтение следует отдавать организованной естественной вентиляции, так как она более предсказуема. Но естественную вентиляцию можно сделать далеко не всегда. В каких именно домах это целесообразно мы рассмотрим в следующем разделе статьи.
На кухне над плитой обязательно организуется вытяжка, которая, как нам уже известно, является местной вытяжной вентиляцией. При этом не стоит забывать, что вытяжка имеет большую производительность (не менее 300 м³/час). И если не будет обеспечен приток свежего воздуха в помещение кухни, то вытяжка не будет справляться со своей задачей. Мало того, она может обернуть естественное течение воздуха в другие помещения на себя, что приведет к разбалансировке вентиляции. Поэтому очень важно обеспечить приток большого количества свежего воздуха на кухню во время работы вытяжки. Для этого открывают форточку на кухне или открывают клапаны аэраторов. Иногда даже при включении вытяжки принудительно включают вентиляторы аэрационных клапанов, которые обеспечивают приток свежего и очищенного воздуха с улицы. Вытяжной канал вытяжки лучше сделать отдельно от других, так как высокая производительность вытяжки может «продавливать» воздух с кухонными запахами в другие помещения.
В санузлах обязательно устанавливаются вытяжные вентиляторы, которые включаются во время их посещения. И также эти вентиляторы могут оборудоваться таймером, который позволяет в течение некоторого времени оставлять вентилятор включенным и после посещения санузлов. При этом вентилятор ни в коем случае не должен мешать естественной вытяжной вентиляции, которая должна обеспечивать нужный воздухообмен круглосуточно.

Цены на вытяжные отсосы

Однако, несмотря на то что естественная вентиляция имеет главное преимущество – энергонезависимость, применять ее целесообразно далеко не во всех домах. О том, где именно надо по максимуму использовать природные рассмотрим в следующем разделе статьи.

Вентиляция в частном доме: схема и монтаж

Где стоит использовать естественную вентиляцию и как ее правильно организовать?

Ранее мы рассмотрели, что перемещение воздуха будет происходить по естественным причинам вследствие разности температур, высоты вертикального вентиляционного канала, а также при воздействии ветра. Чем выше температура будет в доме и чем меньше она будет на улице – тем охотнее будет идти естественный воздухообмен. Зимой это условие соблюдается очень легко, так как температура в помещении всегда выше, чем на улице. А что делать в летние дни, когда температуру воздуха в доме предпочтительно делать ниже, чем на улице? Ведь по всем законам физики при таких условиях тяга в вентканалах может легко «опрокинуться» и произойдет все наоборот: горячий воздух с улицы будет поступать в помещение, а более прохладный будет утекать наружу. Какие меры позволяют избежать такого неприятного явления?

Прежде всего, вентиляционные каналы прокладывают только во внутренних капитальных стенах. Это делается для того, чтобы воздух, выходя из помещений, не охлаждался бы в каналах, проложенных в наружных стенах, а, наоборот, даже подогревался, чтобы его повышенная температура по сравнению с наружным воздухом способствовала более «живому» воздухообмену. Более того, в каналах, проложенных в наружных стенах, будет постоянно конденсироваться влага, которая там абсолютно не нужна.
Вытяжные вентиляционные каналы должны быть строго вертикальными. Любой их поворот или даже незначительное изменение направления движения воздуха приводит к повышенному сопротивлению и соответственно производительность канала резко падает. А также в домах ни в коем случае нельзя объединять каналы из нескольких помещений в один. Можно их располагать рядом, чтобы проще было сделать их проход через крышу в виде одной трубы, но разделяться они должны обязательно перегородкой минимум в полкирпича.
У людей, которые не являются знатоками систем вентиляции, может возникнуть вполне объяснимое желание сделать вертикальные вентиляционные каналы из пластиковой или металлической трубы. Гладкая внутренняя поверхность таких каналов минимизирует сопротивление проходу воздуха и вроде бы такой шаг вполне логичен. Но на самом деле так делать нельзя в системах естественной вентиляции, так как такие каналы не будут подогревать уходящий из помещения воздух, что, в конце концов, может привести к отсутствию или даже обратной тяге. Вертикальные вентиляционные каналы делают только из материалов, обладающих тепловой инерционностью – кирпича, бетона, специальных керамических блоков и других. Только в принудительной вентиляции каналы могут не обладать тепловой инерционностью.

Не самое лучшее решение…

В течение последних десятилетий на территории бывшего СССР почему-то возникла непонятная тенденция строить дома с мансардными этажами, которые некоторые считают эталоном вкуса и рациональности. Заселение мансард началось во Франции в XVII веке. Их вынуждено снимали бедные парижские студенты, не имеющие возможность оплатить аренду помещения с нормальными потолками. В наших климатических поясах мансарды противопоказаны, прежде всего, из-за того, что с ними труднее обеспечить нужную тепло- и гидроизоляцию. Существенным плюсом традиционного чердака является то, что температура в нем всегда выше, чем на улице – и зимой и летом. Это способствует подогреву вентиляционных каналов, а значит, и естественный воздухообмен будет идти гораздо лучше.

Почему естественную вентиляцию следует организовывать в инерционных домах?

Какие дома являются инерционными и безынерционными?

Естественная вентиляция сможет проявиться во всей своей энергонезависимой «красе» далеко не во всех домах. Создать хороший микроклимат она сможет только в инерционных домах. Что такое инерционные дома? Это дома, построенные из определенных материалов, которые обладают тепловой инерционностью – способностью накапливать тепловую энергию в значительных количествах, а затем постепенно отдавать ее. Такими материалами являются:

Полнотелый или пустотелый кирпич, причем все его виды – керамические, силикатные, гиперпрессованные. Лидером по инерционным свойствам является полнотелый керамический кирпич.

Все попытки отправить полнотелый керамический кирпич «на пенсию» ни к чему не приводят

Керамические строительные блоки.
Блоки из газобетона или пенобетона.
Шлакоблоки.
Монолитный керамзитобетон.
Саманные дома.

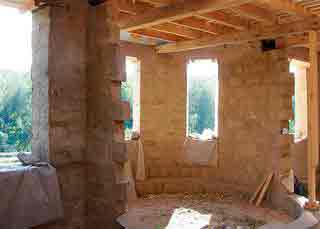

Удивительно, но факт! Саманные дома до сих пор строят

Глинобитные дома.

А как же с традиционными русскими домами из дерева или бруса. Разве они не являются инерционными? Дело в том, что дерево также может накапливать определенное количество тепловой энергии, но, конечно, не в том объеме, что и вышеперечисленные строительные материалы. Но какой еще важный элемент присутствовал в русской избе? Это, конечно, печь, которая выкладывалась из кирпича и стояла на земле на собственном фундаменте. Ее всегда располагали посередине дома, и она имела массу гораздо больше, чем деревянные стены. Таким образом, несмотря на то что сам материал стен не обладает хорошими теплоаккумулирующими свойствами, но такой элемент, как печь придавал всему дому свойства инерционного. В зимнее время воздух уходил из помещения по дымоходу печи как во время топки, так и в то время, когда печь долгое время отдавала тепловую энергию внутрь. Свежий воздух поступал путем инфильтрации через многочисленные неплотности стыков бревен, окна и двери. В летнее время печь также являлась эффективным вентиляционным каналом, так через нее уходил воздух из дома вместе с избыточным теплом. Кроме этого, печь еще и «скидывала» избыточное тепло из воздуха внутри избы в землю, являясь таким своеобразным кондиционером. Недаром атмосферу в традиционных деревянных домах считают эталоном, так как в них очень комфортно находиться человеку. Современные правильно спроектированные и построенные деревянные дома вполне могут увязать в себе и многовековые традиции, и жесткие строительные нормы.

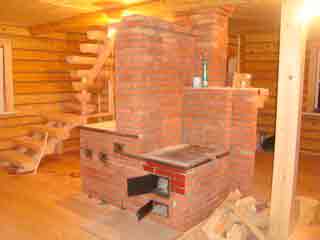

Деревянный дом и кирпичная печь — неразлучные спутники на протяжении многих веков

Для того чтобы все положительные стороны инерционного дома воплотились во всей своей красе, необходимо такие дома обязательно утеплять, но только снаружи, а не внутри. Тогда в зимнее время тепло, накопленное инерционными стенами, будет менее охотно передаваться холодному наружному воздуху. В летнее же время все происходит наоборот – горячий наружный воздух, благодаря слою утеплителя, не будет нагревать стены дома, которые, в свою очередь, будут передавать его воздуху внутри помещения. Кроме этого стены из инерционных материалов будут охлаждать воздух внутри, так как температура грунта, на котором расположен фундамент, всегда ниже, чем в помещении.

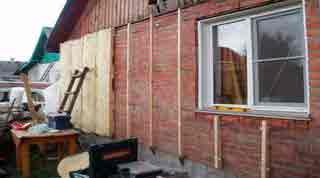

Наружное утепление инерционного дома только усилит его достоинства

Некоторые застройщики ошибочно полагают, что термодома, которые не так давно стали возводить в нашей стране, также являются инерционными. И вроде бы этому есть весомый аргумент – основной материал стены – это армированный железобетон, который имеет высокую плотность и способен накапливать большое количество тепловой энергии. Но дело все в том, что несъемная опалубка из пенополистирола, которая используется при строительстве термодомов (они еще называются «изодом») так и остается как на внешних, так и на внутренних стенах. Получается, что инерционный бетон «запечатан» внутри пенопласта, что очень затрудняет теплообмен. В инерционных же домах температура стен должна быть близка к температуре воздуха в помещении, причем она должна быть комфортной для человека. Именно способность накапливать тепловую энергию и потом отдавать ее постепенно, по инерции, и является главным достоинством инерционных домов. Поэтому мы рекомендуем тем людям, которые намереваются строить комфортный дом, не обращать пристального внимания на термодома. Кроме быстроты возведения и хороших теплоизоляционных качеств ничего в них хорошего нет. Более того – мы считаем довольно глупым шагом укрывать под пенопласт внутренние стены из бетона, который все-таки неплохо накапливает тепло. Если изнутри такие стены укрыть под гипсовой штукатуркой, то и с влажностью в доме тоже будет все в порядке.

Процесс строительства термодома

Рассмотрим, какие дома являются безынерционными? Естественно, это напрямую зависит от материалов, из которых они строятся. Перечислим их:

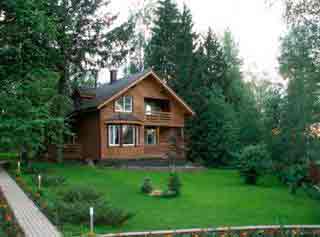

Деревянные дома любого типа – из бревна или бруса, не являются инерционными. Однако мы уже отмечали, что внесение в них инерционных элементов (например, кирпичную печь) улучшают их характеристики.
Дома из полистиролбетона. Это сравнительно новая технология, когда в качестве заполнителя бетонной смеси используют пенополистирольную крошку. Несмотря на, хорошие теплоизоляционные качества стены домов в наших климатических поясах лучше не делать из этого материала. Зато, пенополистиролбетон успешно может использоваться в стяжках пола.

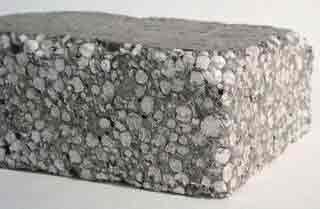

Полистиролбетон

Дома из сэндвич-панелей также являются безынерционными, так как между двумя тонкими слоями обшивки из профнастила утеплитель. Он может быть из минеральной ваты, пенополистирола (пенопласта) или пенополиуретана. Последний мы в мягкой форме знаем в виде поролона, а в более жесткой – в виде монтажной пены. Такие сооружения чаще всего делают на промышленных объектах, однако замечены и такие дачные домики.

Цены на сэндвич-панели

Возможно, в этом списке указаны не все виды безынерционных домов. Например, уже упоминаются в отдельных источниках какие-то вакуумные дома, но опрос мнений и обзор форумов не дает никаких внятных результатов. Главное – это понять принцип, что чем меньше масса стеновых конструкций дома, чем меньше их плотность и теплопроводность, тем более дома будут безынерционные.

Организация естественной вентиляции в инерционных домах

Теперь разберемся, как влияет на систему вентиляции тепловая инерционность дома. Вначале рассмотрим, как осуществляется естественный воздухообмен в инерционных домах при его правильной организации. Посмотрим на следующий рисунок, где показана циркуляция воздуха на примере квартиры или одного этажа дома.

Естественный воздухообмен в инерционных домах

Прежде всего, в любой квартире или доме организуется забор отработанного воздуха из кухни, санузлов и любых тупиковых помещений без окон, которыми могут быть или кладовки, или гардеробные комнаты. В них обязательно делается вентиляционная отдушина в верхней части стены напрямую связанная с вертикальным каналом. Причем из каждого помещения должен идти отдельный вентиляционный канал, а если на кухне есть вытяжка, что рекомендуется делать всегда, то для нее очень желательно организовать также отдельный канал. «Уход» отработанного воздуха в вытяжные каналы показан стрелками коричневого цвета, направленными вверх.

Голубым цветом показано поступление свежего воздуха в помещения с улицы. Такими путями «прихода» могут быть открытые форточки, клапаны-проветриватели, встроенные в современные окна из ПВХ или специальные стеновые приточные клапаны. А также воздух может поступать через щели в оконной конструкции, что раньше часто наблюдалось в обычных деревянных окнах, устанавливаемых в квартирах или домах. И стоит отметить, что такого поступающего путем инфильтрации воздуха в основном вполне хватало. Ситуация изменилась тогда, когда пошла массовая установка окон из ПВХ со стеклопакетами. Поступающего извне воздуха катастрофически стало мало и поэтому это потребовало принятия определенных мер. И худшим выходом из такой ситуации в инерционных домах – это организация принудительной приточной вентиляции. Лучше организовать приток так, чтобы он происходил естественно.

Стоит отметить то, что приток воздуха лучше организовывать непосредственно через окна или рядом с ними. И это должно происходить по двум основным причинам:

Во-первых, окна и так являются проемом во внешний мир и для притока воздуха вовсе не обязательно проделывать дополнительные отверстия в стенах, что всегда связано со сложностями при самостоятельном исполнении или с дополнительными расходами для привлечения специалистов.
Во-вторых, возле окон в современных домах всегда расположены отопительные приборы (радиаторы). Это неслучайно, так как холодный воздух в зимнее время, чтобы не доставлять дискомфорта, должен как можно быстрее нагреться до внутренней температуры в помещении, а возле радиатора это происходит легче всего. Подогретый воздух от радиатора смешивается с ниспадающим наружным воздухом и именно поэтому возле окна можно ощутить что-то вроде сквозняка. Но на самом деле это последствия смешивания теплого и холодного воздуха и образующаяся при этом турбулентность.

Некоторые читатели могут задать совершенно резонный вопрос о том, что раньше никаких радиаторов и не было, ведь они стали массово внедряться только в начале XX века. Отопление раньше было преимущественно печное. Тогда есть смысл делать поступление воздуха не через окна, а через воздуховоды, проложенные в теле массивной и инерционной печи. И на самом деле так и делали. Но в домах старой застройки еще иногда можно наблюдать задвижки, расположенные под подоконником, которыми регулировали поступление свежего воздуха в помещение. Это своеобразный «предок» современных приточных клапанов. И может показаться, что без радиатора такое поступление воздуха может создать сильный дискомфорт, но на самом деле все далеко не так. Холодный уличный воздух сразу вступает в теплообмен с уже нагретым «собратом». Помимо этого, тепло приходящий воздух получает от строительных конструкций инерционного дома: пола, стен, потолка, — ведь в них накоплено солидное количество энергии.

Из школьного курса физики известно, что тепловая энергия может передаваться тремя основными способами:

Теплопроводность – она происходит при непосредственном физическом контакте двух тел с разной температурой. И теплообмен будет происходить до тех пор, пока их температура не сравняется.

Конвекция происходит в жидкостях и газах. Тепловая энергия передается струями и потоками, которые образуются при неравномерном нагревании среды. Нижние слои при контакте с более теплым телом (например, с радиатором или теплым полом) нагреваются и уменьшаются в плотности, поэтому они поднимаются вверх, замещаясь более холодными, уже остывшими слоями. Этот процесс циклически повторяется.

Цены на брус

Тепловое излучение – это вид передачи тепловой энергии за счет электромагнитного излучения. Чем более нагрето тело, тем больше будет интенсивность излучения. Это единственный способ передачи тепловой энергии даже через абсолютный вакуум. Колоссальная энергия нашего Солнца передается именно тепловым излучением. Такой способ передачи тепла является самым комфортным, недаром его называют «лучевое» тепло, когда все строительные конструкции нагреты до комфортной температуры.

В инерционных домах воздух, поступающий с улицы в помещение, будет подогреваться в зимний период всеми тремя способами: и теплопередачей, и конвекцией, и излучением. Соответственно и атмосфера в этих домах будет наиболее комфортной. Даже значительное поступление холодного воздуха при открытом окне или форточке при проветривании не приведет к быстрому выхолаживанию помещений, ведь в самом доме запасено огромное количество тепла, которое не позволит чувствовать себя не комфортно всем обитателям. И это тепло очень быстро будет передаваться воздуху. По опыту эксплуатации инерционных домов, даже полное отсутствие отопления позволяет хозяевам чувствовать себя более-менее комфортно и терпимо на протяжении не только часов, но и даже дней. В летнее время конструкция инерционного дома будет, наоборот, «забирать» тепло от поступающего теплого воздуха, и «отправлять» через фундамент в землю, оберегая всех живущих в доме от жары.

Помимо того, что воздух нагревается или охлаждается в инерционном доме, для системы вентиляции еще важен еще один важный аспект. Это не что иное, как отвод «отработанного» воздуха из дома. Все живые организмы: и человек, и животные, и растения, — в процессе своей жизнедеятельности активно потребляют кислород и выделяют углекислый газ и водяной пар. Если растения могут частично компенсировать кислород в результате фотосинтеза при воздействии света, то животным и человеку такая способность не дана. Поэтому воздух так, где находятся живые существа, должен постоянно обновляться, так как доля кислорода будет снижаться, а углекислого газа и пара увеличиваться.

Воздух, который состоит преимущественно из азота (доля по массе примерно 75,5%) и кислорода (доля по массе примерно 23,15%) имеет с первого взгляда ничтожную долю углекислого газа (0,046% по массе). Но повышение этой доли буквально до 2—4% уже приводит к развитию сонливости и слабости, а присутствие диоксида углерода в концентрации 7—10% уже опасно и может быть даже смертельным. Известно, что плотность углекислого газа (CO₂) гораздо выше, чем кислорода. Если у первого она составляет примерно 1,9 кг/м³, то у второго 1,4 кг/м³. И это свойство – быть тяжелее, чем кислород системе вентиляции оказывает очень полезную услугу, так как CO₂ сосредотачивается в нижней части, возле пола. «Отработанный» воздух лучше всего удалять именно снизу, так как органы дыхания человека находятся значительно выше. Но при этом необходимо обеспечить его свободный «уход» из помещений. Какими путями это можно сделать?

Прежде всего – это не надо стараться делать максимально герметичными межкомнатные двери. У них всех должен быть минимальный зазор между полом и нижним срезом дверного полотна в 2—3 см.
Помимо щели в нижней части дверей делают переточные отверстия или устанавливают специальные решетки. В тех помещениях, где имеются отдушины для вытяжной вентиляции, обязательны двери с переточными решетками площадью не менее 200 см², которые обеспечивают свободный проход отработанного воздуха. Широкий выбор решеток разного дизайна и цвета позволяет их устанавливать без ущерба красоте.

Дверь с переточной вентиляционной решеткой

Бывает, что хозяева не желают портить двери, изготовленные, например, из массива ценных пород дерева решетками. Тогда вполне можно сделать переточные вентиляционные отверстия в перегородках, особенно если они тонкие из ячеистого бетона или гипсокартона. Их также можно прикрыть декоративными вентиляционными решетками.

Если отработанному воздуху не дать свободно уйти, то ему придется остаться в помещении и частично включаться в конвекционные потоки, которые донесут его до органов дыхания человека. И это будет чувствоваться сразу – в таких комнатах будет трудно дышать. Подогретый и чистый воздух будет находиться в верхней части помещений и оттуда его удалять нет никакой необходимости – он является своеобразным аккумулятором тепла. Поэтому в жилых комнатах инерционных одноэтажных домов не рекомендуется делать вентиляционные отдушины наверху, так как это будет способствовать выходу чистого воздуха вместе с изрядным количеством тепла.

Если в доме более два или более этажа и лестница не отделена от помещений дверью, то подогретый воздух будет стараться «перебраться» повыше, проходя через лестницу в комнаты верхних этажей. От этого температура воздуха в этих помещениях будет несколько выше, чем на нижнем этаже. Помимо этого, с этим воздухом попадет и часть подогретой «отработки» и излишний водяной пар. Поэтому в комнатах верхних этажей желательно делать и вентиляционные отдушины, связанные с вертикальными каналами. Только располагать отдушины в комнатах надо не прямо под потолком, а на некотором расстоянии от них, но так, чтобы от уровня чистого пола до нижнего края вентиляционного отверстия было не менее 2 метров. В верхней части, таким образом, будет находиться своеобразная «подушка» из подогретого и чистого воздуха (углекислый газ спускается к полу), которая также обеспечит тепловой комфорт.

Отработанный воздух через переточные вентиляционные решетки в дверях (перегородках) или через зазоры выходит в коридор, который чаще всего не имеет отопительных приборов. Проходя по коридору, отработанный воздух отдает тепло строительным конструкциям – полу, стенам и потолку. Далее воздух, подчиняясь законам физики, перемещается через переточные отверстия в те помещения, которые оборудованы вытяжной вентиляцией (кухня и санузлы) и через отдушины и вертикальные каналы выходит наружу. Вот таким образом идет перемещение воздуха в инерционных домах, причем, никакого вмешательства человека и специальных механических устройств оно не требует. Самое трудное время для естественной вентиляции – это жаркое лето, но в правильно спроектированных домах она работает прекрасно, хоть и с меньшей производительностью.

Кроме этого, в естественной вентиляции инерционных домов идет еще один важный процесс – «выравнивание» влажности. Норма относительной влажности для жилых помещений лежит в диапазоне от 40 до 60%. Некоторые строительные материалы способны впитывать водяные пары, если воздух переувлажнен и, наоборот, отдавать влагу, если воздух сухой. К ним относится дерево, кирпич, саман, гипс. По поводу этих материалов говорят, что они «дышат». Больше всего водяных паров, а также всяких ненужных для нормального дыхания запахов находится в туалете, ванной и на кухне. Поэтому именно в этих помещениях под потолком и устраивают вытяжные отдушины, связанные с вертикальными каналами. В санузлах естественной тяге очень рекомендуется помочь вентиляторами, особенно в летнее время, а не кухне «генератором» приятных и не очень запахов является плита, которую укрывают под зонтом мощной вытяжки.

Если система естественной вентиляции спроектирована и исполнена правильно, то отработанный воздух вместе с излишними водяными парами выходит наружу через вентканалы, но при этом часть влаги поглощается по дороге стенами из кирпича, дерева, самана, или гипсовой штукатуркой. В зимнее время, когда работает система отопления, воздух может пересушиваться, но тогда стены «поделятся» накопленной в них влагой. Если же несмотря на все относительная влажность будет ниже 40%, то рекомендуется применять увлажнители воздуха. Таким образом, традиционные инерционные материалы способствуют не только естественной циркуляции воздуха, но и помогают регулировать влажность и сохранять ее в нужных пределах.

Сведем все вышеизложенное в набор необходимых требований. Итак, что же нужно учесть при проектировании естественной вентиляции?

Естественная вентиляция будет хорошо работать только в домах из инерционных материалов либо деревянных домах, имеющих инерционные элементы в виде, например, печи из кирпича. Во всех других случаях надо делать принудительную вентиляцию.
Для полного раскрытия всех «способностей» инерционных домов, в том числе и в естественной вентиляции, они должны иметь наружное утепление качественными материалами.
Приточная естественная вентиляция целесообразна для частных домов, расположенных в экологически чистых зонах, когда воздух с улицы не требует предварительной очистки. Любые фильтры, кроме сеток, задерживающих крупный мусор, могут свести на нет природные силы, заставляющие воздух двигаться.

Дому, расположенному в таком месте, никакая фильтрация наружного воздуха не нужна

Приточная естественная вентиляция является «прекрасным» способом проникновения в помещения посторонних шумов с улицы, так как известно, что звук распространяется в атмосфере через колебания воздуха. Поэтому, если рядом проходит оживленная трасса или расположено какое-то производство, генерирующее неприятные шумы, то какие-бы окна не стояли, но придется «отгородиться» от этого механической приточной вентиляцией.
Вертикальные каналы вытяжной естественной вентиляции прокладывают только во внутренних капитальных стенах и только из инерционных материалов. Любые ответвления и повороты резко снижают производительность системы вентиляции.
Вытяжная естественная вентиляция обязательна в следующих помещениях: санузлы, кухня, котельная, мастерская, баня, гардеробная или кладовка, а также любые тупиковые помещения, не имеющие приточных устройств. Кухонная вытяжка подключается к отдельному вертикальному каналу или выводится прямо на улицу.
Желательно для каждого помещения, где предусмотрена вытяжная вентиляция, прокладывать отдельный вентиляционный вертикальный канал. В крайнем случае, допускается подключение двух смежных помещений к одному каналу, но только не в случае с котельной.
Приток свежего воздуха организуется обязательно во всех жилых комнатах, а также во всех помещениях, где имеются окна. Обязателен приток свежего воздуха также в котельной, мастерской, кладовых и гардеробной, если она не связана с жилой комнатой с приточным устройством.

Приток воздуха можно организовать через специальные клапаны, вмонтированные в пластиковые окна

Воздух, проходя от притока в вытяжку, должен на своем пути встретить не более двух преград в виде дверей с переточной решеткой (зазором под дверью) и повернуть также не более двух раз. Площадь переточного отверстия в тех помещениях где расположены выходы вытяжной вентиляции должна быть не менее 200 см². Конфигурация дома должна быть такой, чтобы от мест притока до мест вытяжки воздух проходил примерно равный путь.
Вертикальные вентиляционные каналы должны иметь площадь поперечного сечения не менее 160 см², а высота от отдушины до оголовка – не менее 2 метров. Оголовки всех вентиляционных каналов необходимо делать на одном уровне, чтобы в каналах была примерно равная тяга. Размещение труб и оголовков относительно элементов кровли показано на следующем рисунке. Разумеется, что оголовки необходимо оснастить дефлекторами.
В жилых помещениях второго этажа, если лестничный проем не закрывается дверью, лучше оснастить отдушинами вытяжной вентиляции и жилые комнаты, и коридор. В случае необходимости, если очень большое количество подогретого воздуха будет уходить в зимнее время в вентиляционные каналы, можно оснастить отдушины регулируемыми решетками.
На кухне желательно предусмотреть приточный клапан с вентилятором, который будет принудительно подавать наружный воздух с улицы во время работы вытяжки. Производительность приточного устройства не должна быть меньше производительности вытяжки. Это обеспечит эффективный воздухообмен во время работы вытяжки, особенно в летнее время.

Современное строительство, к сожалению, больше акцентируется на безынерционных домах. Этому есть очень простое объяснение – такие дома строятся быстрее, цена их ниже, поэтому они имеют большую рыночную привлекательность. С точки зрения строителей, лучше построить и продать больше дешевых домов, чем меньшее количество более дорогих. Но в итоге эксплуатация безынерционных домов обходится гораздо дороже традиционных. Например, стоимость системы механической вентиляции с рекуператором, воздуховодами и всем сопутствующим оборудованием для дома в 150—200 м² может составить 15—25 тысяч долларов. Для эксплуатации этой системы и зимой и летом потребуется электроэнергия. Механическая вентиляция нуждается в периодическом техническом обслуживании специалистами, что приводит еще к дополнительным расходам.

Инерционный дом сам является огромным рекуператором тепловой энергии, в нем воздух легко циркулирует, подчиняясь бесплатным природным силам. Жить в таких домах комфортнее и дешевле. Атмосфера внутри дома в меньшей степени зависит от различных современных умных и дорогих устройств. Поэтому в инерционном доме должна быть, прежде всего, естественная вентиляция, но с применением механических устройств: кухонной вытяжки, вытяжки в санузлах и при необходимости приточных механических клапанов в местах, где иногда может потребоваться интенсивный воздухообмен, например, на кухне.

Теперь гипотетически представим, что человек, обладающий хорошим домом из кирпича, заметит, что в его доме запотевают окна. Диагноз здесь однозначный – что-то не то с вентиляцией. Но предположим, что он не знает об уникальных свойствах инерционных домов, которые мы только что описали. Первое, что он сделает – это обратиться к специалистам по вентиляции. Если этому человеку повезет, и он встретит грамотного и не алчного специалиста, то ему все объяснят и предложат грамотное техническое решение, не связанное с большими расходами. А если нет? Тогда пойдут расчеты в специальных программах, будут предложены вентиляционные установки с рекуператорами. Дом будут пронизывать сеть современных воздуховодов, которые будут принудительно закачивать в помещения нужный объем отфильтрованного охлажденного (или подогретого) воздуха с нормальным уровнем влажности. Другие воздуховоды будут откачивать в нужном объеме воздух из помещений. Все будет сделано согласно нормативной документации: СНиП и СанПиН самых последних редакций. Даже в отсутствии людей вентиляционные установки будут «молотить» и «гонять» воздух в пустом доме, а умная электроника будет строго следить за всеми параметрами. И мы просим читателей поверить, что такое, к сожалению, и бывает.

В принципе, когда в частном доме нет людей (а это далеко не редкость), то и вентиляция особо не нужна, ведь нет никаких «мощных потребителей» кислорода и «выделителей» углекислого газа и водяного пара. Пусть себе воздух «вяло» перемещается по помещениям, немного поступая путем инфильтрации и уходя через вытяжные отверстия. Как только появляются люди, сразу начинается потребление воздуха, начинаются какие технологические процессы по приготовлению пищи или гигиенические процедуры в санузлах. Естественно, что потребность в воздухообмене резко вырастет. Как делалось раньше? Стало душно – открыл форточку, проветрил, а потом закрыл. А сейчас достаточно открыть или приоткрыть приточный клапан. Если начинается приготовление пищи, то включается вытяжка. Для ее хорошей работы можно просто открыть форточку или поставить приточный клапан, активизирующийся после включения вытяжки. Зашел в ванную, включил свет – заработал вентилятор. Вышел, выключил свет, вентилятор еще поработал 10—15 минут и выключился. А если надо, то вентилятор будет срабатывать при повышении влажности свыше установленного порога и отключаться самостоятельно.

Не стоит недооценивать проветривание при помощи открытой форточки

Если летом стало в помещении жарко, то можно закрыть окна и включить кондиционер или сделать сквозное проветривание. Вовсе не обязательно в инерционном доме тратиться на очень хорошие, но и очень дорогие, установки по «приготовлению» воздуха и быть полностью изолированным от внешнего мира. Жилой дом, поэтому так и называется, что предназначен для жизни людей. И система вентиляции в основном предназначена именно для людей. Поэтому прежде чем отдавать заботу о свежей атмосфере инерционного дома умным устройствам следует самому человеку позаботиться о своем комфорте. Современный человек – это парадоксальное существо. Он может часами себя истязать всякими модными фитнесами или йогами, а заботу о собственном комфорте он старается переложить на разные устройства, лишь бы самому не участвовать в открывании форточек или окон либо управлять задвижками приточных клапанов.

На нашем портале есть замечательная статья: «Естественная вентиляция в частном доме». В ней очень подробно изложены различные технические решения и приведены примеры монтажа приточных оконных клапанов. Для удобств расчетов в статье есть калькулятор расчета необходимого притока свежего воздуха в помещения.

Видео: Домашняя вентиляция — это просто!

Видео: Естественная вентиляция в коттедже

Источник: http://stroyday.ru/stroitelstvo-doma/ventilyaciya-stroitelstvo-doma/ventilyaciya-v-chastnom-dome-sxema-i-montazh.html

Монтаж систем вентиляции: требования, этапы, примерная стоимость

Установка вентиляции зависит от самой вентиляции. Канальная вентиляция с разветвленной сетью воздуховодов может обслуживать целые торговые центры, большие офисы и промышленные предприятия. Производительность такой системы крайне высока, но ее монтаж требует больших усилий.

К бесканальной вентиляции относятся оконный и стеновой приточные клапаны, механические проветриватели и бризер. Данный вид вентиляции подходит для дома и небольших офисов, на установку оборудования затрачивают от 15 минут до пары часов. Ниже мы рассмотрим монтаж обоих вариантов вентсистем.

Установка систем вентиляции
Нормативы для систем вентиляции
Цены на монтаж систем вентиляции

Установка систем вентиляции

Канальная вентиляция

Монтаж вентиляционных систем и оборудования проходит через несколько этапов.

Проект. Сначала составляют техническое задание. В нем производят расчет параметров воздухообмена. Расход воздуха рассчитывают исходя из предполагаемого количества людей в помещении и его площади. Значение имеет и специфика помещения: например, для вентиляции медицинских учреждений учитывают повышенные требования к очистке воздуха.

Техзадание составляют с учетом некоторых рекомендаций:

максимальная эффективность системы должна быть достигнута при минимальных затратах;
магистраль движения воздуха следует выстроить с минимально возможным количеством воздуховодов и изгибов;
жильцы должны иметь доступ к системе для ее регулярной проверки и обслуживания;
нужно предусмотреть резервное решение в случае выхода из строя какой-либо детали системы;
желательно, чтобы вентиляция была незаметна либо органично вписывалась в интерьер помещения.

На основании техзадания инженеры подбирают определенный вид вентиляции и создают схему. В схеме учитывают траекторию воздушных потоков, расположение воздуховодов, вентиляторов и других элементов системы.

Если проект вентиляции готовит компания, она должна предоставить Вам смету. Смета должна отражать точную сумму расходов, полный и подробный список монтажных работ и используемых материалов. В список расходных материалов входят:

монтажные скобы;
саморезы, болты, гайки;
анкеры, хомуты;
трубки и шланги для отвода конденсата;
утеплитель (например минеральная вата) и так далее.

На основании итоговой стоимости системы компания заключает с заказчиком договор.

Установка вентиляционного оборудования. Если используется моноблочная вентиляционная установка или если возможно сгруппировать элементы системы, то их располагают в вентиляционной камере. Как правило, под камеру выделяют подвал или чердак, так как нужно обеспечить постоянный доступ к вентсистеме для ее обслуживания.

Массивные элементы системы необходимо надежно закрепить, чтобы от них не исходила вибрация.

Как правило, установку системы вентиляции в помещении проводят до начала отделочных работ — в противном случае можно повредить ремонт.

Устройство вытяжки и притока. Принцип работы системы приточной вентиляции: установка забирает воздух с улицы, распределяя его по помещениям через систему воздуховодов. Каждая линия воздуховодов ведет в отдельное помещение.

Отработанный воздух стремится в вытяжное отверстие и оттуда выходит на улицу через вентиляционную шахту. Так как вытяжная вентиляция в многоквартирном доме зачастую естественного типа, возможно выполнить монтаж вентиляции в доме своими руками. Все монтажные работы в основном сводятся к установке кухонной вытяжки и вентиляторов в санузле. Чтобы не допустить обратной тяги из санузла, стоит оснастить вытяжные вентиляторы обратными клапанами.

Монтаж вентканалов. Сначала специалисты обозначают и подготавливают места крепежа воздуховодов. Бывают воздуховоды из оцинкованной стали, алюминиевой фольги, пластика, стеклоткани и других материалов. При необходимости для воздуховодов проделываются отверстия в стенах и перекрытиях. Затем воздуховоды собирают в блоки, которые поднимают к месту размещения.

Есть несколько способов соединения воздуховодов:

Фланцевое. Фланцы (плоские детали с отверстиями для болтов и шпилек, чаще всего круглой формы) привариваются к концам воздуховодов и присоединяются друг к другу крепежами.
Сварное. Этот вид соединения трудозатратен и непрактичен, так что используют его крайне редко — только в случае особых требований к герметичности системы вентиляции.
Ниппельное. Используется, как правило, для труб с круглым сечением. Ниппели (металлические трубки с резьбой на концах) припаивают либо надевают на концы воздуховодов.
Бандажное. Концы воздуховодов соединяют бандажом — металлическим кольцом, похожим на пяльца. Бандаж затягивают с помощью болтов и гаек.

При креплении воздуховодов к стене монтажная бригада использует специальные крепежные элементы — хомуты. Во время установки учитывают нюансы, указанные в нормативной документации.

Чтобы сделать поворот магистрали или присоединить каналы к вентустановке, используют гибкие воздуховоды. У них большое сопротивление движению воздуха, поэтому их применяют только в качестве вспомогательных элементов. При монтаже они должны быть полностью растянуты. Также не следует допускать их провисаний.

Монтаж дополнительных элементов. К этой категории относятся воздухонагреватель, диффузоры, дефлекторы, воздушные клапаны, решетки и многое другое. В качестве устройства, распределяющего воздух по помещению, в домах и офисах чаще используют обычные решетки, а в промышленной вентиляции — диффузоры.

Чтобы в помещение попадал не только свежий, но и чистый воздух, можно встроить очиститель в канал приточной вентиляции. Например, канальный очиститель-обеззараживатель Tion Eco предназначен для удаления вирусов и инфекций, а также для очистки воздуха от пыли, аллергенов и вредных газов с помощью фильтров.

Подключение к электросети. Для безопасной работы системы собирают шкаф управления и автоматики. Автоматизация систем вентиляции позволяет включать и выключать оборудование, защищать его от перегрузок и замыканий, а также отслеживать параметры микроклимата с помощью датчиков. Обычно дверца шкафа закрывается на ключ. Внутри — кнопки, переключатели и индикаторы, регулирующие работу системы. Также внутри шкафа должен быть расположен аккумулятор для бесперебойной работы вентиляции.

Чтобы оптимизировать работу оборудования, используют диспетчеризацию системы вентиляции. Специальные контроллеры отслеживают показатели работы вентиляции и сообщают оператору о возможных неисправностях.

Пусконаладочные работы. На этом этапе проверяют:

правильность подключения к электросети;
пожаробезопасность;
соответствие фактических параметров вентсистемы заявленным.

Также специалисты проводят испытания системы вентиляции в трех режимах:

на максимальной мощности;
на максимальной мощности приточки при неработающей вытяжке;
на максимальной мощности вытяжки при неработающей приточке.

Последние два испытания нужны для того, чтобы исключить возможность обратной тяги.

Тщательно проверив эффективность системы, организация, выполнившая монтаж вентиляции в доме, должна предоставить Вам пакет документов:

паспорт вентиляционной системы;
инструкция по эксплуатации;
техническая документация;
акты о выполнении монтажных и пусконаладочных работ;
акт приемки системы вентиляции.

Бесканальная вентиляция

Технология монтажа канальной вентиляции многоэтапная, длительная и непростая. Но вентиляционные работы могут быть и не такими масштабными — во многих случаях достаточно и компактной бесканальной вентиляции. Смонтировать ее куда проще.

Рассмотрим установку системы приточной вентиляции на примере бризера:

Для установки бризера нужно проделать отверстие в стене диаметром 132 мм. Чтобы пробурить вентканал, специалист выбирает ровный участок стены и проверяет, нет ли в стене коммуникаций, которые могут быть повреждены при монтаже.
Отверстие проделывается при помощи установки алмазного бурения — это устройство, обрабатывающее бетон, камень и другие строительные материалы с помощью искусственно синтезированных алмазных зерен. В оборудовании есть промышленный пылесос и водосборный коллектор, поэтому монтаж не повредит отделку комнаты — бризер можно устанавливать даже при полностью готовом ремонте.
Канал воздуховода тепло- и шумоизолируется. Герметизация стыков между стеной и воздуховодом осуществляется морозостойким герметиком на основе силикона без запаха.
Снаружи устанавливается декоративная решетка, блокирующая попадание в прибор насекомых и мелкого мусора. Чтобы осадки, которые могут попасть в канал воздуховода, в нем не застаивались, он монтируется под наклоном в 3–5 градусов вниз в сторону улицы.
Бризер прочно фиксируется на стене крепежными элементами из комплекта.

Данная процедура занимает всего час.

Нормативы для систем вентиляции

Все работы по установке вентиляционной системы и технические характеристики вентиляции обязаны соответствовать положениям, приведенным в нормативных документах. В России это своды правил (СП), санитарные правила и нормы (СанПиН) и государственные стандарты (ГОСТ).

Основной документ, в котором зафиксированы требования, рекомендации и ограничения к проектированию и работе вентсистем, — СП 60.13330.2016 «СНиП 41-01-2003 Отопление, вентиляция и кондиционирование воздуха». Есть и другие документы с похожим содержанием:

СП 7.13130.2013 «Отопление, вентиляция и кондиционирование. Требования пожарной безопасности»;
СП 73.13330.2016 «СНиП 3.05.01-85 Внутренние санитарно-технические системы зданий»;
СП 54.13330.2016 «Здания жилые многоквартирные. Актуализированная редакция СНиП 31-01-2003»;
СП 55.13330.2016 «СНиП 31-02-2001 Дома жилые одноквартирные»;
СанПиН 2.1.2.2645-10 «Санитарно-эпидемиологические требования к условиям проживания в жилых зданиях и помещениях»;
ГОСТ 30494-2011 «Здания жилые и общественные. Параметры микроклимата в помещениях».

Правила организации вентсистем можно отыскать и в нормативных документах, посвященных конкретным объектам — например складским зданиям, театрам или бассейнам.

Приведем краткую выжимку из данных документов:

Если в вентсистеме есть функция очистки, она обязана обеспечивать уровень содержания пыли в помещении не выше предельно допустимой концентрации.
Забор уличного воздуха не следует организовывать на расстоянии менее 8 м от автомобильных дорог с интенсивным движением, активно используемых парковок, мусорных контейнеров, возле дымовых труб и места выброса отработанного воздуха.
Если оборудование для забора уличного воздуха находится на открытом месте, в теплое время года нужно защищать его от перегрева.
Для вентоборудования необходимо отвести специальное помещение. Оборудование также можно размещать на крыше здания и других открытых местах. Но если зимой температура может опускаться ниже −40 °С, требуется согласовать место размещения с производителем системы. При установке на крыше должны быть предусмотрены ограждения.
Воздуховоды для вытяжки воздуха из помещений, где образуются неприятные запахи, не следует размещать рядом с приточной вентиляцией. Также воздух из этих помещений не должен попадать в другие комнаты через воздуховоды.
В целях пожарной безопасности к воздуховодам подсоединяют устройства, предотвращающие проникновение дыма в помещения (специальные клапаны, коллекторы и тому подобное).
Транзитные воздуховоды не должны проходить через лестничные клетки и тамбуры.
Нельзя прокладывать трубо- и газопроводы, кабели, электропроводку и токоотводы рядом со стенками воздуховодов или внутри них.
Если возможно образование конденсата, следует монтировать воздуховоды с небольшим наклоном и предусмотреть отвод влаги.
Если в жилых зданиях есть медицинские учреждения, их вентиляция должна быть организована отдельно.
Вес воздуховодов не должен «давить» на вес другого оборудования.
Перед сдачей в эксплуатацию вентсистемы необходимо наладить ее работу.
Вентиляция должна обеспечивать необходимые параметры микроклимата, а уровень шума вентсистемы не должен превышать допустимые нормы шума.

Цены на монтаж систем вентиляции

На стоимость услуг по монтажу влияют:

площадь помещения и нормы воздухообмена в нем — от этого зависит предполагаемая мощность вентиляции и количество расходных материалов;
особенности помещения — нужна ли дополнительная фильтрация, функция подогрева, осушения или увлажнения воздуха;
вид вентиляции;
сложность монтажа — привлечение промышленных альпинистов, спецтехники и так далее.

Цены на монтаж канальной вентиляции начинаются от 14 000 рублей за квадратный метр, но чаще всего работы обходятся значительно дороже. Сюда стоит добавлять и стоимость проектирования системы — от 15 000 рублей, монтаж воздуховодов — 300–800 рублей за 1 м 2 , утепление, шумоизоляцию, установку дополнительных элементов. Каждая компания предоставляет свой прайс-лист, а иногда еще и калькулятор расчета стоимости.

Бесканальная вентиляция стоит дешевле. Например, стоимость стандартного монтажа бризера — 4 500 рублей. Дополнительные работы по монтажу (например, если нужно пробурить отверстие на глубину более метра или если Вы хотите покрасить решетку) оплачиваются отдельно. С их перечнем можно ознакомиться здесь.

Источник: http://tion.ru/ventilyaciya/montazh-sistem-ventilyacii/

Как сделать монтаж вентиляционной системы своими руками

Проектирование вентиляционной системы
Определение затрат на монтаж вентиляционной системы
Самостоятельное оборудование вентиляционной системы

Обеспечить у себя дома приемлемую скорость воздухообмена можно двумя путями: если выполнить монтаж вентиляции собственными силами или же воспользоваться услугами профессионалов. В любом случае подобная задача требует навыков и наличия опыта в проведении строительных работ. Но порой услуги мастера стоят немало, тогда можно воспользоваться специально составленными инструкциями, которые помогут определить фронт работ.

Проектирование вентиляционной системы

Любые строительные работы, в том числе и монтаж вентиляции, начинаются с расчётов и составления проекта. Важно определить для себя параметры системы, которые хотелось бы воплотить для того, чтобы получить наиболее эффективную циркуляцию воздуха. При этом определяется необходимость воплощения ряда задач, среди которых:

1. Монтаж вентиляции и кондиционирования. Данный тип системы подразумевает выполнение сразу нескольких функций. Помимо основного направления работы системы – обеспечения качественного воздухообмена, есть возможность дополнительно охлаждать воздух, который поступает в помещение. Это осуществляется посредством дополнительной установки охлаждающей секции непосредственно в самом вентиляционном устройстве или же в воздуховоде. Такая секция в свою очередь подключается к холодильному агрегату, будь то наружный блок кондиционера или же компрессорно-конденсаторный блок.

Монтаж вентиляции и кондиционеров по отдельности осуществляется в том случае, когда планируется использовать внутренний (настенный) блок, подключённый к наружному блоку кондиционера. При этом циркуляция воздуха и его охлаждение осуществляется двумя различными агрегатами.

С учётом возможности отдельных моделей кондиционеров помимо охлаждения воздуха ещё и прогревать его, следует отметить, что монтаж систем вентиляции и кондиционирования также позволит выполнять несколько задач, среди которых и дополнительный нагрев воздуха. Поэтому в некоторых случаях нет необходимости приобретать сплит-систему для контроля температуры воздуха, что дополнительно сэкономит финансы.

2. Монтаж систем вентиляции и отопления позволит в значительной мере экономить на электроэнергии, так как нагрев помещения в этом случае осуществляется посредством рекуператора – специального устройства, через которое проходят два потока воздуха: приточный и вытяжной. Между собой они не смешиваются, однако вытяжной воздушный поток отдаёт тепло приточному воздуху. Данный способ отопления помещения наряду с его вентиляцией является вспомогательным, так как эффективен лишь в осенне-весенний период или в случае тёплой зимы.

Определение затрат на монтаж вентиляционной системы

Расчёт стоимости монтажа вентиляции подразумевает учёт всех затрат во время проведения обустройства вентиляционной системы. Итоговая сумма будет на порядок выше, если все работы произведены мастером. Решив преобразовать старую или смонтировать новую систему воздухообмена, необходимо учесть ряд факторов:

площадь помещения;
количество проживающих человек;
целевое назначение помещения (кухня, спальня, зал);
расположение жилья с учётом стороны света (север, юг, восток, запад);
размер оконных проёмов, а также их количество.

Данный ряд параметров позволит сориентироваться в выборе оборудования, если планируется произвести монтаж вентиляции своими руками. Например, общая стоимость организации вентиляционной системы для помещения, состоящего из двух комнат, с минимальным количеством окон среднего размера, которые выходят на северную сторону, может составлять порядка 40 000 рублей.

Однако следует понимать, что с расширением ряда участвующих в ценообразовании факторов, будет соответственно расти цена необходимого оборудования.

Самостоятельное оборудование вентиляционной системы

Проектирование и монтаж систем вентиляции требуется производить в любом случае, так как если речь идёт о частном доме, то можно с учётом всех имеющихся особенностей остановить свой выбор на естественном типе. При этом основной упор делается на правильно организованный отток воздушных потоков. В квартире же чаще всего необходима реорганизация уже имеющейся естественной системы с последующим монтажом приточно-вытяжных клапанов, то есть в результате можно получить принудительный тип циркуляции воздуха. Каждая из вентиляционных систем имеет свои особенности:

1. Монтаж приточной вентиляции является простым решением наладить или усовершенствовать воздухообмен любого помещения. Для этого необходимо определить, в каких комнатах необходим дополнительный приток воздуха. Случается, что установка приточных клапанов требуется везде.

Наиболее удобным с точки зрения эстетики и функциональности является участок между окном и батареей. В этом случае лапан будет меньше бросаться в глаза, а также появится возможность дополнительного прогрева воздуха зимой.

Для установки устройства необходимо пробурить отверстие соответствующего воздуховоду размера (с некоторой погрешностью в большую сторону, чтобы вентиляционный канал свободно проходил через отверстие). Длина трубы берётся с учётом выступа в 1 см с внутренней стороны помещения. Отверстие бурится под небольшим углом с уклоном вниз, так можно обезопаситься от проникновения осадков через клапан. В помещении труба закрывается коробом с предварительно подготовленным шумопоглощающим материалом.

2. Монтаж вытяжной вентиляции заключается в оборудовании вентиляционных ходов вытяжными вентиляторами, мощность которых должна соответствовать площади помещения. Для этого объём комнаты умножается на коэффициент: его значение составляет 10 для кухни, для санузла – 7. Данные помещения имеют специальное целевое назначение, что подразумевает необходимость в дополнительной вентиляции намного больше, Это объясняется повышенным уровнем влажности и температурой, превышающей норму (на кухне этому способствует работа плиты).

3. Монтаж вентиляции дома также может основываться на дополнительном оборудовании приточно-вытяжного типа. Однако с учётом условий местности (частные дома нередко располагаются в посёлках, за городом, вблизи посадок) первым делом рекомендуется наладить именно вентиляцию естественного типа. В случае если климат не обеспечивает достаточную тягу в воздуховодах (при этом играет роль скорость ветра, давление, разность температур), можно рассмотреть варианты простейших приточных клапанов и вытяжных вентиляторов или выбрать полнофункциональное моноблочное устройство с рекуператором.

Источник: http://oventilyatsii.ru/kak-sdelat-montazh-ventilyacionnoj-sistemy.html

Естественная вентиляция в частном доме своими руками

Принцип действия естественной вентиляции

Циркуляция воздуха, при организации системы вентиляции естественного типа, происходит благодаря разнице давления в вентиляционной шахте, за счет чего возникает тяга, выталкивающая внутренний воздух наружу.

На эффективность вентилирования помещения, при данном типе устройства вентиляции, влияют следующие факторы:

Значение давления на наружном и внутреннем срезе вентиляционной трубы. Мощность тяги увеличивается вместе с высотой вытяжного канала.
Значение температуры снаружи помещения и внутри, где расположена вентиляция. Охлажденный воздух тяжелее, поэтому он выдавливает легкий воздух в помещении снизу. В итоге использованный воздух изнутри устремляется в воздуховод.
Уровень конденсата в помещении. Пары легче прохладного воздуха, а поэтому, при устойчивой температуре, они поднимаются и выходят через воздуховоды.

Помимо перечисленных основных факторов, на способность системы справляться с поддержанием комфортного микроклимата в здании влияют также показания атмосферного давления, влажности и температуры.

При схожести температуры внутри и на улице, тяга заметно ухудшается, а чрезмерный нагрев воздушных масс снаружи может привести к обратной тяге. При такой ситуации спасти положение может только вентиляционный канал большой высоты.

Устройство естественной вентиляции в деревянном доме, в сооружениях, построенных из кирпича или газобетона, и в многоэтажных зданиях позволяет существенно сэкономить смету, при этом эффективность воздухообмена от этого не страдает.

Выводные воздуховоды и шахты во всех сооружениях устраивают исключительно в перегородках или выносят наружу. При наружном размещении придется потратиться на дополнительное утепление труб.

Преимущества и недостатки естественной вентиляции

В жилищном строительстве устройства вентилирования естественного типа монтируются с учетом требований СНИП и принципов современного экопроектирования. Несмотря на соответствие нормам, такие устройства имеют как положительные, так и отрицательные свойства.

К положительным моментам относят:

низкая стоимость организации вентиляции естественного типа;
нечастые регламентные работы по поддержке системы в норме;
в отличие от принудительных систем, отсутствует шум;
монтаж вентиляционных устройств не вызывает осложнений даже у новичков;
для того, чтобы построить вентиляционный канал, потребуется совсем немного времени;
для поддержки функциональности системы не требуются дополнительные затраты;
срок службы системы не ограничен;
вентиляция естественного типа не является объектом повышенной опасности и не становится причиной аварийных ситуаций;
данные системы можно совмещать с вентиляцией принудительного типа.

К отрицательным моментам относят:

данные системы не способны регулировать скорость вытяжного потока: при повышенной влажности в помещении, такая особенность становится причиной появления грибка или очагов плесени;
слабо защищенные приточные устройства не удерживают пыль, крошечных насекомых и семена растений, в результате чего для поддержания порядка в помещении приходится затрачивать больше усилий;
установка защитных сеток нарушает нормальную циркуляцию воздуха и не может стать решением данной проблемы;
в зимний период, при осуществлении проветривания помещений естественным образом, возникают серьезные теплопотери;
зависимость эффективности вытяжки от уличной температуры и силы ветра.

Как рассчитать производительность системы

Чтобы самостоятельно рассчитать требуемые параметры для одноэтажного или двухэтажного строения, нужно учитывать несколько факторов:

Площадь помещения.
Кратность полного обмена воздуха, находящегося в помещении за один час.
Нормы обеспечения свежим воздухом по САНПИН из расчета на одного человека (для обычных условий проживания в расчет берут 30 м 3 /час).

Главным условием эффективной циркуляции воздуха в помещении является равенство объема притока и вытяжки.

Пошаговый алгоритм расчета поможет определить необходимый объем воздуха, для дальнейшего подбора подходящего оборудования:

Чтобы получить полный объем воздуха в доме, необходимо сложить объем всех помещений. Ориентируясь на нормы потребления воздуха в различных помещениях жилища и показатели объема этих помещений, следует вывести средний показатель кратности полного обмена воздуха.
Умножив полученную кратность на суммарный объем, получим объем, который необходим для поступления и удаления воздуха в час.
Исходя из этого показателя, рассчитывают количество и мощность устройств обеспечивающих приток и параметры вытяжки. При расчете необходимо руководствоваться инструкцией и техническими характеристиками используемых приборов и типа вытяжного канала.

Данный расчет не учитывает изменения мощности тяги в различных климатических условиях. Для получения более точных данных придется совершать более сложные расчеты.

Организация естественной вентиляции в каркасном доме отличается от оборудования строений из бревна или бруса. В рубленых домах уровень естественного притока выше, чем в каркасных (за счет неравномерности усадки и наличия зазоров). Соответственно, для нормализации притока в каркасных строениях придется дополнительно использовать механические приборы.

Нормы естественной вентиляции

Современные СНИПы регламентируют нормы вентиляции жилых помещений исходя из значения полного обмена воздуха в сооружении, и измеряется в числе раз или метрах кубических в час.

Нормы для одноэтажных жилых сооружений составляют:

жилые помещения постоянного нахождения – 1 полный обмен в час;
кухня – от 60 м 3 /час (вытяжка);
санузел – не менее 25 3 /час (вытяжка);
прочие помещения – 0,2 полного обмена в час.

Кроме данных нормативов, следует учитывать значение расхода наружного воздуха на одного человека. Данный показатель составляет 30 3 /час.

Нормы естественной вентиляции в многоэтажном доме учитывают наличие дополнительных помещений:

прачечная – 90 3 /час;
спортзал – 80 3 /час;
гардеробная – 0,2 полного обмена в час;
газовые котельные – 1 полный обмен в час + 100 3 /час.

Для оборудования вентиляции подвалов, технических этажей и мансард существуют специальные требования и нормы.

Составляющие технологии естественной вентиляции

Перед тем, как сделать естественную вентиляцию в частном доме своими руками, требуется определиться с характеристиками и числом приточных и вытяжных элементов, разобраться в способе и местах правильной установки данных приборов.

Система естественной вентиляции конструируется из вертикальных вытяжных труб (могут быть внутренними или наружными), приборов, обеспечивающих приток наружного воздуха и горизонтальных обменных воздуховодов.

Для корректной установки устройств, расчет норм вентиляции необходимо проводить для каждого помещения в здании.

Приточные клапаны

Для обеспечения подачи наружного воздуха в помещение используются приточные клапаны. Выбор конструкции приточного оборудования зависит от потребностей помещения. Число приборов и их производительность определяется исходя из расчетов.

Размещение приборов, обеспечивающих приток, рекомендуют выполнять на высоте 1800-2000 мм от пола. При монтаже оборудования необходимо предусмотреть небольшой наклон клапана внутри стены. Наружный конец клапана должен быть ниже, чем внутренний. Такое расположение позволит защитить помещение от попадания осадков внутрь.

Оптимальное положение приточного клапана.

Вытяжные каналы

В качестве воздуховодов в индивидуальных строениях используют специальные пустотные шлакоблоки или пластиковые трубы. Для регулирования процесса удаления отработанного воздуха используют следующие приспособления:

Регулируемые жалюзийные решетки, позволяющие уменьшать или увеличивать площадь вытяжного окна;
Дефлекторы. Данный прибор, установленный на верхушке вентиляционного канала, позволяет увеличить мощность тяги;
Усилители тяги. Имеет более сложную, зонтичную конструкцию, но выполняет туже функцию, что и дефлектор.

Вентиляционные каналы

Вентиляционные каналы устраивают для удаления использованного воздуха из помещений с повышенной влажностью или помещений специального назначения. Несколько вентиляционных каналов объединяют в одной выводной шахте.

Вентиляционные каналы располагают по внутренним стенам. При прокладке каналов следует предусмотреть беспрепятственное прохождение строительных конструкций (перекрытий, стропил), чтобы не нарушать вертикальность воздуховода.

Советы по обустройству естественной вентиляции

Каждое помещение в загородных строениях или дачном доме имеет особенности, которые нужно учитывать при монтаже вентиляционных устройств.

В санузле

Для туалета и ванной комнате в загородном строении, необходимо предусмотреть возможность микропроветривания через окна или двери.

В бане

При оборудовании вентиляции в бане предусматривают размещение приточного канала в месте установки печи. Уличный воздух проникает снизу, постепенно вытесняя теплый воздух к потолку, нагреваясь сам. Вытяжной клапан в парной устанавливают под потолком.

Клапана открываю при необходимости быстро просушить парилку или моечную.

В котельной

Если загородный дом обогревается газом, в нем обязательно предусматривают отдельное помещение для размещения оборудования. Газовый котел является объектом повышенной опасности, поэтому требования к оборудованию котельной вытяжкой, достаточно серьезные.

Вентиляция котельной монтируется отдельно и не врезается в общую вытяжную трубу, чаще всего для избавления от дыма и газа применяют наружную трубу.

Для доставки наружного воздуха в котельные используют приточные приборы. Слабым местом приточно-вытяжной системы естественного типа в котельных является зависимость от мощности ветра. В тихую, безветренную погоду, обеспечить хорошую тягу невозможно.

Повороты вентиляционных каналов снижают эффективность на 10%.

В жилых комнатах

Для обеспечения эффективной циркуляции воздуха между отдельными комнатами в доме необходимо устраивать в нижней части дверных полотен небольшие отверстия или зазоры между дверным полотном и полом.

На кухне

При монтаже вытяжной вентиляционной решетки над плитой, нужно располагать это устройство на расстоянии 2 метров от пола. Такое положение вытяжки позволяет эффективно удалять избытки тепла, копоть и запахи, не давая распространиться им по помещению.

Видео по теме

Коровин Сергей Дмитриевич

Магистр архитектуры, закончил Самарский Государственный Архитектурно-Строительный Университет. 11 лет опыта в сфере проектирования и строительства.

Источник: http://domzastroika.ru/ventilyatsiya/estestvennaya-ventilyatsiya-v-chastnom-dome-svoimi-rukami.html

Как сделать вентиляцию в частном доме

Вентиляционная система – это важная коммуникация любого дома, без которой комфортная жизнь просто невозможна. В случае с квартирами, владельцу не приходится заботиться о ее конструкции. Максимум ему потребуется установить дополнительную вытяжку или вентиляторы.

В частных же домах все гораздо сложнее. При их строительстве необходимо подготовить качественный проект вентиляционной системы и продумать все до последней мелочи: подобрать воздуховоды, определится с типом системы, провести расчеты и т.д. В связи с этим вопрос «как сделать вентиляцию в частном доме» требует развернутого ответа.

Необходимость в эффективной системе вентиляции

Хорошая система вентиляции должна работать качественно и без перебоев. Поэтому, ее проектированию и установке требуется уделять повышенное внимание. Важным условием, обязательным для соблюдения, является то, что количество приходящих потоков свежего воздуха, должно равняться количеству отведенных отработанных воздушных масс.

В случае если притока будет больше, в доме повысится духота и ухудшится циркуляция воздуха. Если же скорость вывода будет выше, то помещение будет очень быстро терять тепло. Только правильная вентиляция в частном доме способна обеспечить комфорт для жизни. Поэтому, перед ее проектированием нужно ознакомиться с основной теоретической информацией, а также с нормами и требованиями.

Требования и нормы

Для создания оптимальных условий для жизни в частных домах необходимо чтобы система вентиляции была способна обеспечивать требуемый воздухообмен. Идеально, когда в каждую комнату в доме поступает 60 кубических метров объема воздуха в течение часа.

Добиться идеальных параметров позволит качественный проект. Однако при его создании необходимо учитывать, что в определенную комнату должно поступать определенное количество свежего воздуха. Нормы выглядят следующие образом:

Важно понимать, что проветриваться должны не только вышеуказанные помещения, но и жилые комнаты, подсобные помещения и т.д. Для того чтобы создать идеальный проект вентиляции необходимо сложить показатели обмена воздуха каждой комнаты дома и высчитать среднее значение. В процессе этого необходимо соблюсти то, чтобы реальное количество воздухообмена превышало минимальную норму.

Существует множество видов систем вентиляции. Они классифицируются между собой по нескольким параметрам.

Функциональные отличия:
- приточная – обеспечивает притоки свежего воздуха;
- вытяжная – обеспечивает отвод отработанных воздушных масс за пределы дома;
- рециркуляционная – осуществляет подачу свежих потоков с небольшой примесью отработанного воздуха.
Метод циркуляции воздуха.
- безканальный – свежий воздух поступает естественным методом через окна, двери т.д.;
- канальный – потоки воздуха циркулируют по специально созданной сети каналов.
Принцип работы.
- естественный – вентилирование помещения осуществляется естественным путем;
- механический – вентилирование комнат происходит за счет работы специализированных механизмов и устройств.

Естественная вентиляция в частном доме

Естественная вентиляция в частном доме работает за счет поступления свежих потоков воздуха через окна, дверные проемы, стены и т.д. Отвод отработанных воздушных масс в такой вентиляции осуществляется также просто.

Свежие потоки воздуха выталкивают отработанные в направлении вверх, которые в свою очередь попадают в систему каналов и выводятся из дома. Это происходит за счет разниц температуры. Такой способ вентилирования помещения является лучшим для дома.

Сделать естественную вентиляцию в частном доме при его постройке очень легко. Достаточно создать качественный и продуманные проект и выполнить точные расчеты. Для этого достаточно обладать минимальными теоретическими знаниями. Монтаж конструкции можно легко выполнит с помощью обычных инструментов.

Принудительная вентиляция в частном доме

Система принудительной вентиляции в доме используется тогда, когда естественной циркуляции недостаточно. Она достаточно часто применяется в современных деревянных домах, сделанных из склеенного бруса, который обладает достаточно высоким уровнем герметичности.

Принцип работы и устройство принудительной вентиляции делится на три вида:

приточной – при недостатке притока свежих воздушных масс используется вентиляторы и другие механизмы, обеспечивающие дополнительное поступление воздуха в помещении;
вытяжной – используется для ускорения процесса вывода отработанных потоков воздуха, позволяет избавиться от духоты и повышенной влажности в помещении;
смешанная – два вышеописанных вида используется параллельно (работают одновременно).

Расчет

Производительность вентиляционной системы зависит от того, соответствует ли поступающих и выводимых потоков воздушных масс условиям дома. Выполнить расчет вентиляции в частном доме своими руками достаточно легко, для выполнения этого достаточно воспользоваться простыми формулами.

Первым делом вычисляется кратность воздухообмена. Данный показатель показывает количество полных замен отработанного воздуха на свежий за один. Для большинства комнат частного дома достаточно единицы. В котельных, на кухнях и в санузлах используется параметр 2-3. Стоит сказать, что при расчете кратности воздухообмена необходимо учитывать не только площадь комнат в доме, но и количество проживающих в нем людей.

Описанный параметр вычисляется по следующие формуле: L = n * V, где:

L – производительность конструкции, обеспечивающей приток воздуха;
n – норма показателя кратности воздухообмена для конкретной комнаты;
V – площадь помещения.

Проектирование

Проект вентиляции дома должен обеспечивать циркуляцию воздуха следующим образом: циркуляция воздуха должна происходит в направлении от самых чистых помещений к наиболее загрязненным. При составлении схем и чертежей проекта расположение клапанов и вентиляторов необходимо учитывать это.

Типовое проектирование вентиляции предполагает размещение вытяжки в санузлах и на кухне. В свою очередь механизму, обеспечивающие приток воздуха, располагаются в каждом помещении, за исключением комнат, оборудованных вытяжкой.

Что необходимо учесть

При монтаже современной вентиляционной системе в доме, необходимо учитывать основные критерии, по которым происходит подбор оборудования. К таковым относятся:

максимально возможная мощность вентиляционной установки;
значение рабочего давления;
уровень шумности.

Скорость циркуляции и замены отработанных воздушных потоков зависит от сечения воздуховодов и их расположения. Для обеспечения ее высокого значения необходимо создать систему вентиляционных каналов одного диаметра и обеспечить минимальное количество ее поворотов.

При строительстве дома

При строительстве частного дома с нуля, нужно уделить повышенное внимание вентиляционной системе. На этапе возведения стен требуется провести расчеты по вышеописанной формуле и на основе полученных данных создать вентиляционную систему.

Это делается для того, чтобы спрятать коммуникации вентиляционной системы в стенах дома. Это позволит не только сэкономить количество свободного пространства в помещениях, но и сохранить их интерьер и дизайн.

По мимо этого, если планируется цокольный этаж, либо ленточный фундамент, то необходимо сразу учесть и их вентиляцию, и сделать закладные на этапе работ с фундаментом строения. То-же самое касается подвала, погреба и других подземных помещений.

В готовом доме

Монтаж системы вентиляции уже в построенном доме выполнить сложнее. Необходимо создать проект каналов, который можно будет разместить среди других коммуникаций. Также необходимо учесть значение естественного воздухообмена (воздух, поступающий через двери, окна и т.д.) и на основе полученных данных, создать проект вентиляции принудительного типа.

Способы организации правильной системы

Как уже было сказано, помимо естественной циркуляции в доме, существует три варианта конструкции вентиляции в частном доме. Каждый из них применяется в определенных ситуаций и обладает собственными достоинствами и недостатками.

Приточная

Принцип работы вентиляции приточного типа заключается в обеспечении дополнительного притока свежих потоков воздуха. Этот процесс осуществляется через специальный воздушный клапан. В зависимости от конкретной модели вентиляционной установки, она может обладать дополнительными возможностями, такими как фильтрация воздуха, его подогрев, увлажнение и т.д.

Многие люди задаются вопросом «как установить приточную вентиляцию в доме». Сделать это достаточно просто. Достаточно всего лишь обладать минимальными теоретическими знаниями и базовыми навыками работы с инструментами. Приточные клапаны могут устанавливаться в стены, окна, в каналы и т.д. Такая система применяется при недостатке притоков свежего воздуха.

Вытяжная

Вытяжка используется в тех случаях, когда необходимо ускорить отвод отработанных воздушных масс. Вентиляторы устанавливаются в вентиляционные решетки. В большинстве случаев, вытяжка устанавливается на кухнях, в ваннах и туалетах, так как именно в этих помещений воздух наиболее загрязнен.

Существует два основных вида вытяжек. Отличие между ними заключается в том, что первый работает всегда, а работой второго можно управлять. Включить или отключить, отрегулировать рабочую мощность и т.д.

Вытяжка применяется в тех случаях, когда процесс вывода отработанных воздушных масс происходит медленно. Важно соблюсти условие, при котором объем поступающего свежего воздуха, будет равен количеству отведенного.

Приточно-вытяжная (наиболее оптимальный вариант)

Приточно-вытяжная вентиляция в доме, которая также носит название комплексной, также проста в установке. Выполнить ее монтаж можно своими руками. По факту, вентиляционная система такого типа – это приточные и вытяжные механизмы, которые работают одновременно.

Приточно-вытяжная вентиляция является наиболее оптимальным вариантом для осуществления проветривания дома. Это обусловлено возможностью регулировки количества поступающих воздушных масс и скорости отвода отработанных. Необходимо чтобы эти два параметра были равны, в противном случае в помещении будет душно или же холодно.

С рекуперацией тепла

Вентиляция с рекуперацией тепла – это система, которая потоки поступающего воздуха, нагреваются за счет температуры отводимых масс. Конструкция подобного рода способна значительно сэкономить вам денежные средства.

Однако, оборудование такой системы обойдется в достаточно большую сумму. Это обусловлено сложной конструкцией. Дело в том, что для создания вентиляционной системы с рекуперацией тепла, необходимо соединить приточные каналы с вытяжными. Для выполнения этой задачи требуется большое количество материалов и расчетов.

Особенность такой вентиляции заключается в том, что она может работать только лишь принудительно. Однако все затраты полностью оправдывают себя, так как в итоге большая часть тепла благодаря системе остается в помещении.

Как сделать вентиляцию в частном доме своими руками

Процедуру самостоятельного монтажа вентиляционной системы в частном доме можно разделить на несколько основных этапов.

Расчеты и проектирование. Первый шаг заключается в вычислении требуемого воздухообмена. Это можно сделать по формуле, описанной выше.
Выбор сечения воздуховодов. После вычислений необходимо определится с диаметров каналов системы. Небольшая величина приведет к постоянным загрязнениям, большая – к шуму и потере производительности. При монтаже каналов необходимо снизить количество поворотов к минимуму.
Выбор типа вентиляции. Как уже было сказано, наиболее оптимальным вариантом является приточно-вытяжная система.
Составление схемы расположения каналов.
Определение месторасположения забора и вывода воздушных потоков.
Непосредственно сам монтаж вентиляции.

Выполняя точные расчеты, используя качественные материалы и точно следуя описанному алгоритму, создать вентиляционную систему своими руками очень просто.

Установка вентилятора в санузел

Установка вентилятора в санузел – это проста процедура, которая позволит обеспечить качественную циркуляцию воздуха. Первым делом необходимо определится с месторасположением конструкции. Чаще всего, она устанавливается в выходное отверстие, соединенное с общей системой вентиляции.

Для установки вентилятора необходимо следовать следующей пошаговой инструкции.

Подключить вентилятор к электросети. Процедуру включения можно осуществлять с помощью кнопки, расположенной непосредственно на конструкции, или же подвести его к обычному выключателю около санузла.
Далее нужно снять защитную крышку и закрепить конструкции на выходе вентиляционного отверстия с помощью полимерного клея или жидких гвоздей.
Последний шаг заключается в установке защитной крышки и проверке работы установленной конструкции.

Устройство вытяжки

Принцип работы вытяжного вентилятора выглядит следующим образом:

воздух, находящийся в помещении нагревается за счет отопительных приборов, дыхания жильцов и т.д.;
свежий воздух поступает в помещение и создает повышенное давление за счет разницы температур, из-за которого отработанные воздушные массы поднимаются к потолку помещения;
вытяжной вентилятор засасывает воздух в верхней части помещения в вентиляционные каналы, по которым он в дальнейшем выводится из дома.

Приточная вентиляция с помощью диффузора или решетки

Приток свежего воздуха осуществляется по вентиляционным каналам. За его равномерное распределение по помещению отвечают такие элементы как диффузоры и решетки. Они позволяют воздуху равномерно разнестись по комнате, что препятствует образованию застоя.

Диффузоры и решетки классифицируются по нескольким параметрам:

форма – круглая, прямоугольная или квадратная;
размер;
дополнительные опции – встроенные вентиляторы, вытяжки, увлажнители, обогреватели т.д.

Приточная вентиляция с помощью приточного клапана

Приточная вентиляция, работающая за счет приточных клапанов – это самый простой способ создания вентиляционной системы. Клапан – это конструкция, которая может устанавливаться в стены, окна, двери и т.д.

Воздух поступает с улицы через клапаны и попадает в помещение. Установить приточный клапан очень легко. Для этого достаточно следовать следующей инструкции.

Определится с местом расположения конструкции. Чаще всего такие конструкции монтируются в пространство под окна или же в стены.
Вне зависимости от выбранного месторасположения необходимо просверлить сквозное отверстие под углом в направлении вниз (это требуется для предотвращения попадания в помещение воды, пыли и т.д.).
Далее необходимо установить клапан и зафиксировать его в отверстии.
Оставшееся пространство в проделанном отверстии заделывается с помощью герметика.

При выборе количества приточных клапанов, необходимо учитывать скорость отвода отработанных воздушных масс. Вытяжка должна успевать отводить количество использованного воздуха равное объему поступающего. В этом случае, коэффициент полезного действия вентиляционной системы будет максимальный.

Как правильно сделать вентиляцию с помощью системы воздуховодов

«Как сделать естественную вентиляцию в частном доме?». Процедура монтажа вентиляционной системы делится на две части: установка необходимого оборудования и создание системы воздуховодов. Стоит подробнее остановится на втором. При монтаже вентиляционных каналов необходимо учитывать следующие особенности:

лучше всего располагать воздуховоды в стенах – это позволит увеличить перепад температур в зимнее время года и повысить уровень тяги;
прямоугольные воздуховоды занимают меньше места, однако круглые легче монтировать, и они меньше подвержены загрязнению;
необходимо использовать широкие вентиляционные каналы – это также положительно скажется на тяге;
в идеале требуется использовать воздуховоды одного сечения, если это невозможно в силу обстоятельств, то соединение труб различного диаметра должно быть плавным, угол скоса не должен превышать отметку в тридцать градусов;
внутренне пространство каналов должно быть максимально гладким;
необходимо минимизировать количество поворотов в системе, к слову, каждый поворот снижает производительность вентиляции примерно на десять процентов.

Следуя вышеописанным советам, создать правильную систему воздуховодов очень просто. Монтаж каналов легко осуществить с помощью обычных инструментов и крепежных элементов.

Вентиляция в квартире своими руками

Как восстановить нормальную вентиляцию в квартире: советы тем владельцам жилых помещений, которые предпочитают решать такие вопросы самостоятельно.

В квартире становится душно, запотевают окна, а характерные запахи с кухни и с туалета долгий период не выветриваются. Значит, нужно улучшать вентиляцию, которая пока что работает не эффективно.

Проблему нужно решать срочно, иначе от сырости и скопления газов:

поотпадают обои;
испортится мебель;
сгниют другие предметы интерьера;
распространится черная плесень;
домочадцы начнут страдать заболеваниями дыхательных путей, аллергией, кожными недугами;
загрязненным воздухом можно отравиться.

Сделать вентиляцию эффективной и надежной удается даже собственными силами, причем для этого не требуется овладевать специализированными навыками. Попросту нужно понять основные правила проведения такой работы и иметь под рукой простейшие строительные инструменты.

Плохая вентиляция в квартире

Эти рекомендации помогут владельцу квартиры установить нормальную вентиляцию и навсегда забыть о прошлых неприятностях.

Какие требования предъявляются к квартирной вентиляции

Схема работы приточной и вытяжной вентиляции в квартире

Здесь следует руководствоваться положениями СНиП, разработанными Госстроем РФ специально для многоэтажных домов. Указывается, что в каждом помещении дважды в течение часа отработанный воздух должен полностью заменяться на свежий. Это минимальная периодичность замены, но можно заменять чаще.

Общий вентиляционный канал устанавливается изначально, он предусмотрен в строительной документации. Именно по этой системе из квартир выходит воздух, а через окна или специальные системы с очистителями поступает свежий воздух. Но нередко мощности вентиляционной системы не хватает, чтобы обеспечить воздухообмен на требуемом уровне.

А узнать, насколько эффективно работает вентиляционная система, можно и без вызова специалистов. Для этого следует произвести простейшие действия самостоятельно.

Методики проверки работоспособности вентсистемы

Проверка вентиляции с помощью листа бумаги

Первый метод. Проверить вытяжку можно с помощью газеты или же листа бумаги. Берется полоса газетной бумаги 3х15 см, подносится к вентиляционной отдушине. Остается наблюдать, как она поведет себя. Если вентиляция нормальная, бумага станет притягиваться к вытяжному отверстию.

Второй метод. Можно приложить газетный лист к вентиляционной отдушине. Бумага должна «прилипнуть», так как в этот момент перекрывается поток вытягиваемого воздуха.

Важно! Крайне нежелательно применять при проверке работоспособности вентиляции зажженную спичку или свечу! Дело в том, что в системе вентиляционного канала порою скапливаются горючие газы, способные воспламениться или взорваться. Случаи скопления таких газов — редкость, однако игнорировать потенциальную опасность нельзя.

В ситуации, когда полоска бумаги шевелится еле заметно или вовсе не отклоняется, а приложенный лист легко убирается от вентиляционной отдушины, можно сделать вывод, что вентиляция нарушена и требует исправления.

Выявление причины возникновения проблемы

Первым делом следует выяснить, в чем именно заключается проблема. Для этого нужно произвести следующие действия.

Открываются окна, двери.

Проверяется работоспособность вентсистемы с помощью приведенных выше методик.

Отклонение бумаги вглубь вентиляционного прохода указывает на нормальную работу системы. Если же бумажная полоска, поднесенная к отдушине, остается неподвижной, можно предположить, что канал засорен.

Нужно проверить все отдушины:

в кухне;
в ванной комнате;
в туалете.

Выходы для воздуха могут быть соединены внутренними коробками, тогда из квартиры воздух поступает в общую систему через один-два канала.

Почистить вентиляционную систему можно своими силами, если воспользоваться предлагаемыми ниже советами.

Как чистить канал

Каждая отдушина проверяется индивидуально. Если бумага ведет себя неодинаково, значит, загрязнения, вызывающие закупорку прохода, скопились во внутренних коробках.

Чтобы устранить эту неприятность, достаточно запастись обычным посудным ершиком. Это щетка на тонком, гибком тросе. Таким «трубочистом» проходятся внутри вентиляционного канала.

Чистка вентиляции в квартире

Дальше нужно убрать остатки мусора. Для этой цели подойдет пылесос с длинной трубкой. Можно вставить обычный гибкий поливочный шланг, чтобы пропустить его в систему повыше. Приготовленная конструкция должна быть достаточно жесткой и гибкой.

Если изменений не произошло

Допустим, все произведенные действия не привели к ожидаемому результату. Тогда можно предположить, что проблема возникла где-то в главном вентиляционном проходе. Но и его можно почистить.

Берется ерш, только уже более крупный. Могут понадобиться и другие приспособления, такие как:

стеклопластиковый прут;
крюк;
штанга (металлическая, деревянная) и пр.

Нужно учитывать. В таких каналах заводится всякая живность, причем не только тараканы. Там могут поселиться осы, шершни, прочие опасные насекомые, а также летучие мыши. Так что осуществляя чистку главного вентканала, следует соблюдать предельную аккуратность и осторожность.

Еще и этот существенный нюанс следует учитывать владельцу квартиры. Обычно за работоспособностью вентиляционной системы в многоквартирных домах следит специальная служба (здание находится на ее балансе) или непосредственно домовладелец. Так что самостоятельно лазить в главный вентиляционный ход в большинстве случаев жильцам не рекомендуется и даже запрещается.

В случае обнаружения подобной неприятности лучше сразу же подать заявку ответственному исполнителю. Тогда не придется занимать лишней работой, которую владелец квартиры исполнять не обязан, и участвовать в неприятных разбирательствах.

К тому же проблема может оказаться более серьезной. Отработанный воздух может не только не выходить из квартиры, но и поступать в нее из общей системы. Причина может крыться:

или в установке мощных вытяжных систем жильцами других квартир (перекрывается выход воздуха из квартиры без вентилятора);
или в неправильной циркуляции воздуха в жаркий период года (разогретые уличные воздушные массы поступают в прохладный вентиляционный проход, препятствуя выходу отработанных воздушных потоков);
или в разрушении верхней части центральной вентиляционной шахты (в нее задувается ветер).

Выяснить истинную причину неправильной циркуляции воздуха, если система не забита, сможет только профессионал.

Руководство для правильного обустройства вентсистемы

Приточный вентиляционный клапан

Простейшую вентиляционную систему можно обустроить даже самостоятельно. Она состоит:

из приточного канала;
из вытяжного вентилятора.

Хозяева квартир, что обретут навыки, смогут смонтировать и более сложные системы воздухообменных комплексов.

Как монтировать приточный вентиляционный клапан

Принято устанавливать клапаны над отопительными батареями, а именно на высоте до подоконника. Вот схема работы клапана, она предельно простая.

Через трубу в клапан с улицы входит воздух. Клапан располагается к поставщику тепла близко, так что воздух, проходя возле батареи, будет нагреваться до приемлемой температуры.

Клапан имеет конструкцию, не допускающую попадания в квартиру загрязненного пылью воздуха. Подаются уже очищенные воздушные массы.

В каком порядке обустраивают приточный клапан

Монтаж приточного клапана

Этап первый. В стене бурится отверстие примерно 60-70 см. Следует сверлить таким образом, чтобы отверстие получилось с незначительным уклоном вниз. Иначе в помещение станет проникать наружная влага.

Начиная работать, нужно открыть окно. Если этого не сделать, тогда только что созданное отверстие станет проходом для втягивания пыли.

Этап второй. В готовое отверстие вставляется труба, подходящая по размеру. Внешний конец трубы должен располагаться заподлицо (вровень) с наружной поверхностью стены. Внутри комнаты следует оставить выступ трубы примерно 10 мм.

Этап третий. Между трубой и пробоиной в стене не должно оставаться свободных мест. Зазоры заполняют монтажной пеной.

Этап четвертый. К стене крепится короб, входящий в общую конструкцию комплекса. Фиксируется он дюбелями.

Этап пятый. В коробку вставляется шумопоглощающий материал, что предназначается для данного комплекса.

Этап шестой. Установленный клапан закрывается лицевой крышкой.

Чтобы воздух поступал в квартиру в достаточном объёме и равномерно, приточные системы следует оборудовать отдельно в каждой из комнат. Каждый отдельный клапан может обеспечить приток воздуха с улицы в объёме 30-45 куб. м в течение каждого часа. Для одного человека, чтобы он нормально себя чувствовал, требуется ежечасно 30 м³ воздуха.

Достаточно произвести простой расчет, и тогда станет ясно, сколько воздуха должно поступать в квартиру с определенным числом жильцов.

Монтирование вытяжного вентилятора

Вентиляционная система может функционировать с максимальной эффективностью, если установить в кухне и в санузле современные вентиляционные системы. Сейчас легко подобрать в специализированном магазине именно такое устройство, характеристики которого идеально подходят для заданных условий.

Монтаж вытяжного вентилятора

Определение нужной мощности вытяжного вентилятора

Первое условие – расчет мощности вентилятора для санузла. Объём помещения умножается на цифру 7.

Второе условие – расчет мощности вентилятора для кухни. Объём кухонной комнаты умножается на цифру 10.

Об установке душевой кабины своими руками, читайте здесь.

Дополнительные советы

Совет первый. Устанавливая вентилятор в ванной комнате, желательно приобрести систему с датчиком влажности. Как только уровень влажности воздуха превысит допустимую норму, ту же вентилятор автоматически запустится.

Совет второй. Для туалета идеально подходит вытяжная система с таймером. Сперва агрегат запускается, а спустя некоторое время автоматически отключается.

Совет третий. Для кухни желательно устанавливать вентилятор, оснащенный сеткой. Эта сетка предохранит комнату:

от проникновения в нее насекомых;
от попадания мусора из общей вентиляционной системы.

Периодически сетку следует снимать и промывать обычной водой. Это делается очень легко.

Совет четвертый. Вентиляционные системы с полезными дополнениями бывает сложно приобрести. К тому же они стоят дороже, а дополнительные средства на их покупку семье не всегда удается выделить. Можно выбрать обычную модель.

К примеру, вентилятор в санузле подключается напрямую с выключателем света. Человек включает свет — работает вентилятор, выключает — вентилятор передает работать.

Совет пятый. Устанавливается вентилятор тем способом, что указан в инструкции. Обычно это делается просто: корпус и прочие детали крепятся к стене с помощью саморезов.

Совет шестой. Повысить эффективность воздухообмена позволяет создание небольшого зазора между нижней гранью межкомнатной двери и полом. Высота зазора – до 1,5 см. Замаскировать зазоры поможет сетка или декоративная перфорированная панель.

На заметку. Эти зазоры имеет смысл устанавливать везде, кроме санузла.

Воспользовавшись приведенными здесь рекомендациями, владелец квартиры сможет без особых усилий обустроить приточно-вытяжную вентиляцию самостоятельно. Тогда воздухообмен в его жилье станет эффективным.

Цены на вентиляционные установки

Видео: Простая приточная вентиляция для квартиры своими руками:

Последние записи

Установка входной двери своими руками

Реставрация дверей своими руками

Установка металлической двери своими руками

Межкомнатные двери как правильно выбрать

Рейтинг записей

Штукатурка стены по маякам

Замена пола своими руками

Шпатлёвка потолка под покраску

Как правильно стелить ламинат

Источник: http://remontsami.ru/ventilyatsiya-v-kvartire-svoimi-rukami/

Ещё по теме Как установить и подключить полотенцесушитель своими руками

Смотрите также:

Как сделать вытяжку в погребе

03.05.2020

Климат После славной битвы за урожай, плодам своих трудов нужно еще обеспечить надлежащее хранение. Правильно обустроенный погреб поспособствует этой задаче в полной мере. В статье речь пойдет о том, как установить вытяжку в погребе. Содержание: Функциональным погреб... →

Утепление кирпичного дома своими руками

03.05.2020

Утепление стен кирпичного дома современными методами Кирпичный загородный дом выглядит красиво и добротно, такие строения очень прочные и долговечные. Однако кирпич от дерева, например, отличается тем, что здания, построенные из этого материала, нагреваются значительно... →

Вентиляция в квартире своими руками

03.05.2020

Улучшение вентиляции в квартире: проверка, чистка, дополнительный воздухообмен Дома все время душно, окна запотевают, кухонный чад и запах туалетного дезодоранта долго стоят в комнатах. В ванной, что в плохо обустроенной бане, дышать впору жабрами, а дверь открыть – по... →

Комментарии

Комментирование отключено.

Голосование

Загрузка ...

Форум
